Ｖｉｃｔｏｒ　ＪＡ－Ｓ７５　修理記録
平成１7年１月１5到着　　　６月２日完成
Ａ．　修理前の状況
  • 　オーバーホール
    　
B．　原因
  • 経年変化による、劣化

Ｃ．　修理状況
  • 初段ＴＲ（トランジスター）交換
    ＲＬバイアス・バランスＶＲ交換
    電解コンデンサー交換（オーディオコンデンサー使用）
    SP接続リレー交換
    各基盤・配線の半田補正
    フイルムコンデンサー交換

Ｄ．　使用部品
  • 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　４個
    バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　４個
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　４８個
    SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　１個
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　１２個

Ｅ．　調整・測定


Ｆ．　修理費　　　６８，０００円　　　　　　＜＜オーバーホール修理＞＞
Ａ．　修理前の状況

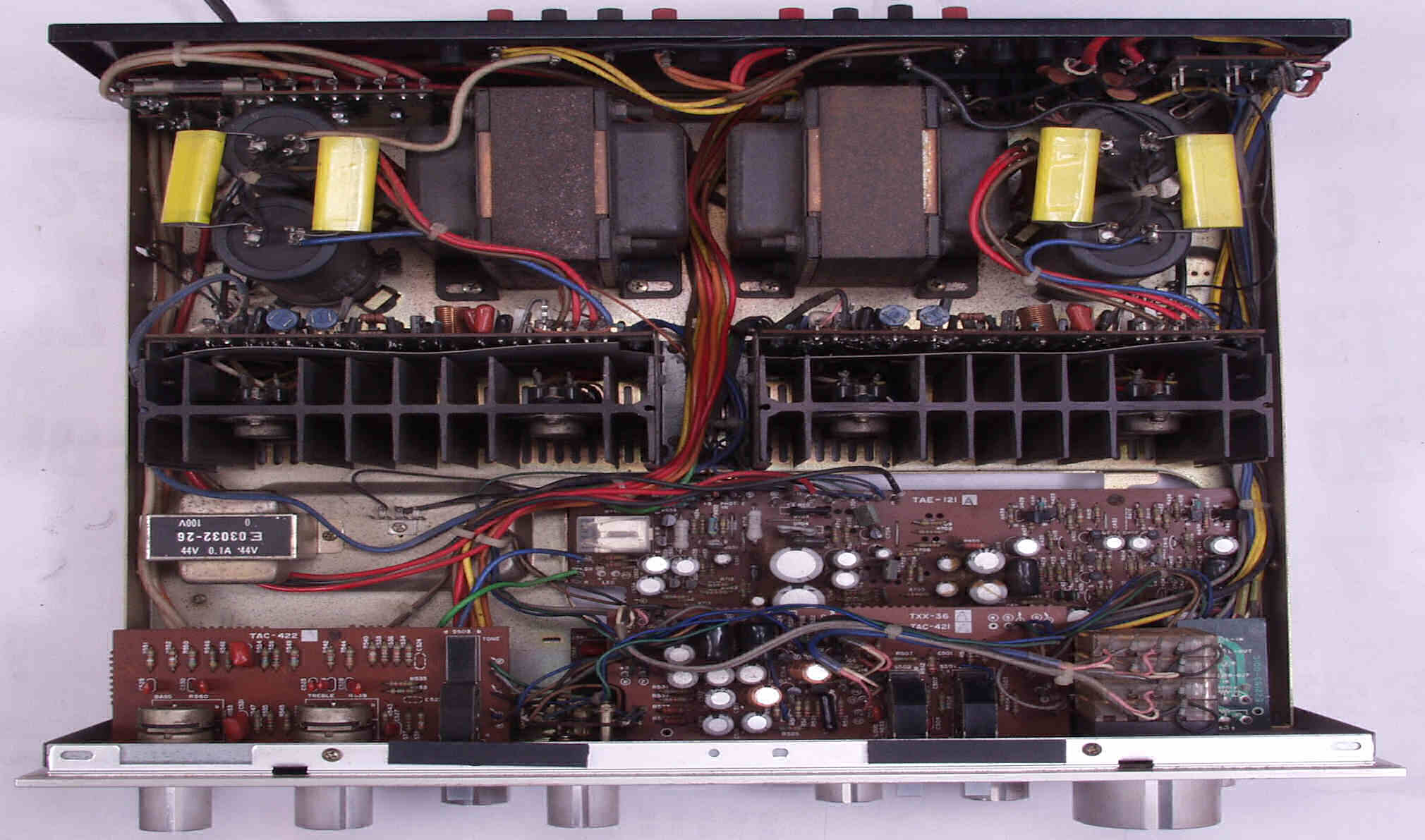

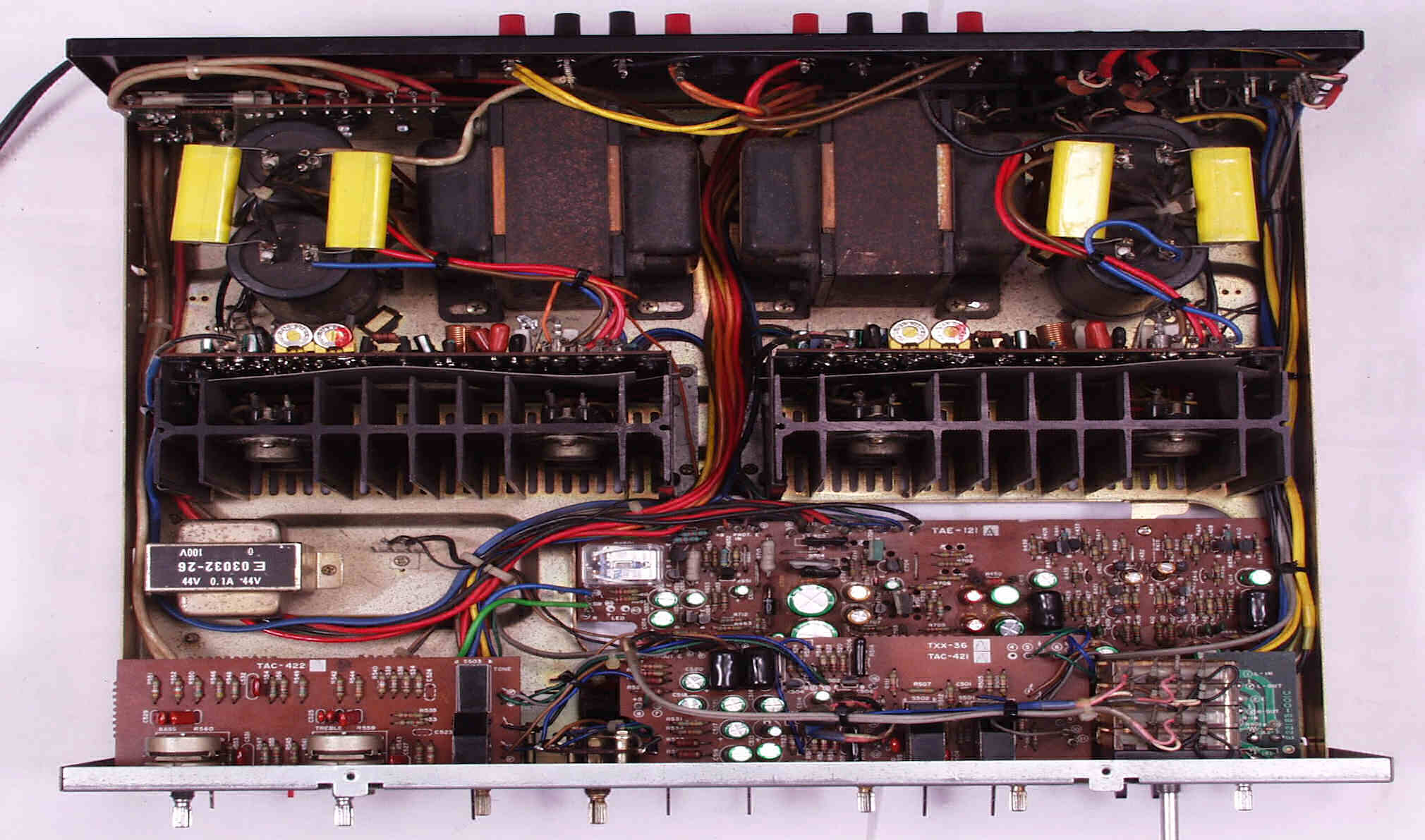

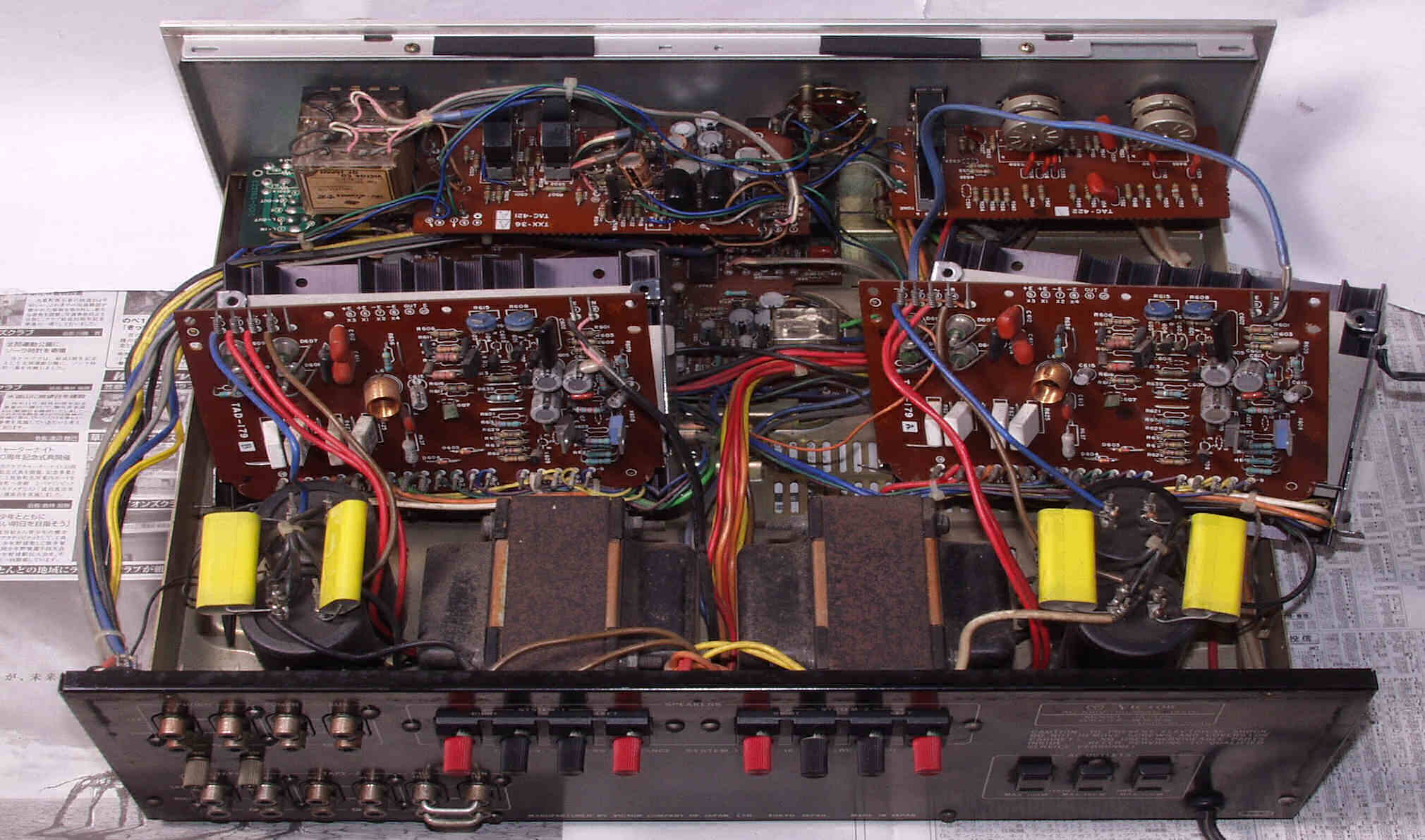

Ａ－１Ａ．　点検中　上から見る
Ａ－１Ｂ．　点検中　清掃後上から見る

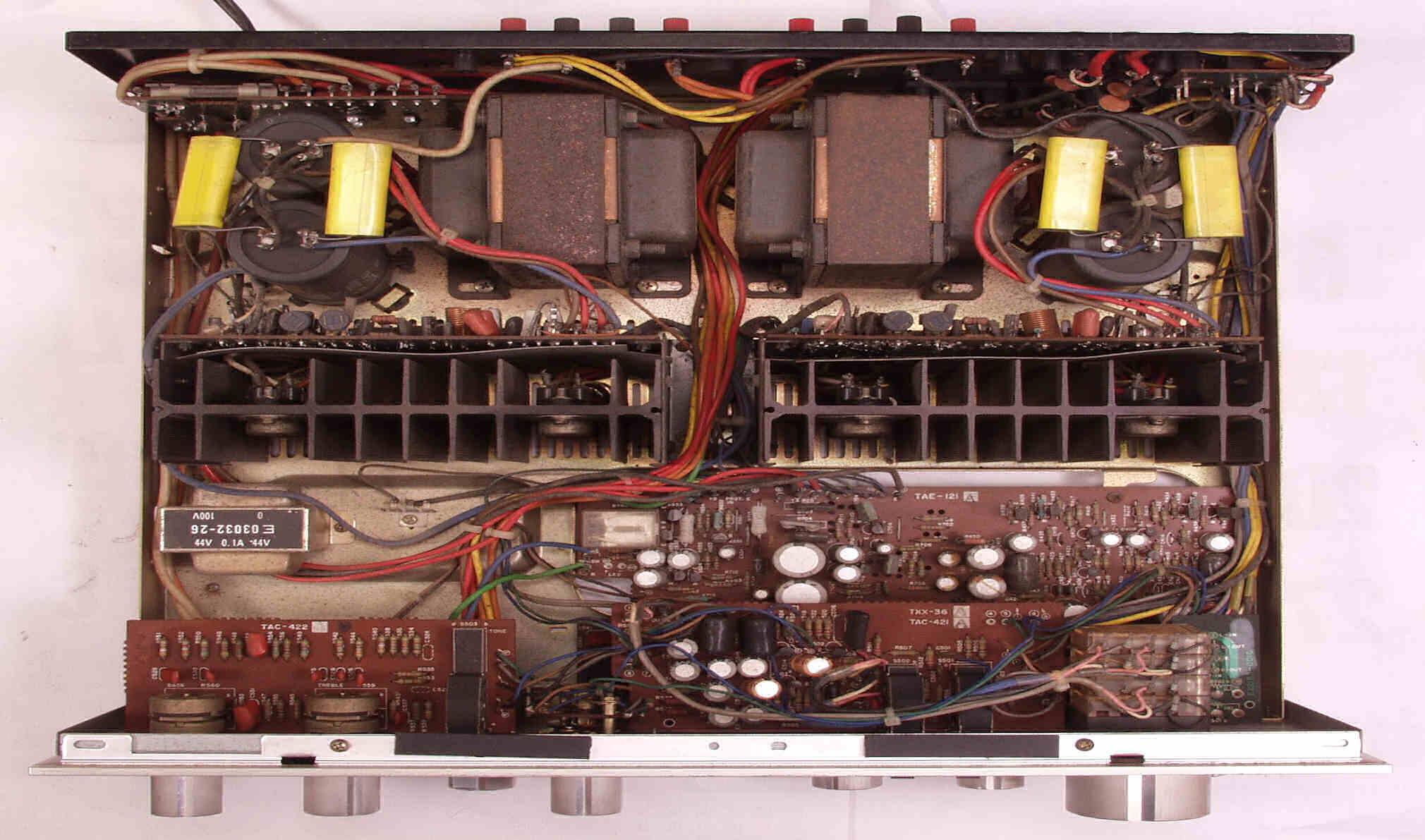

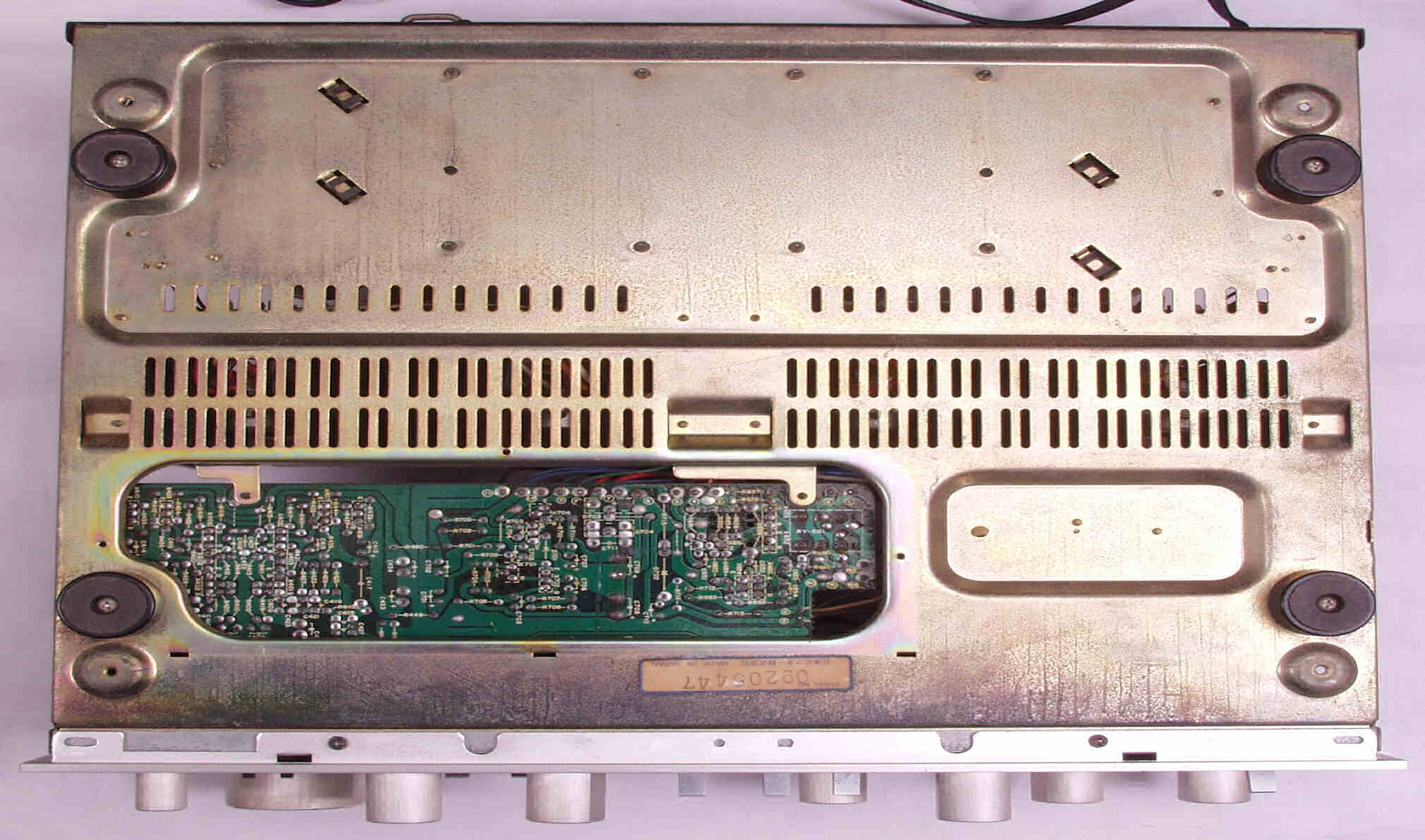

Ａ－２．　点検中　下から見る

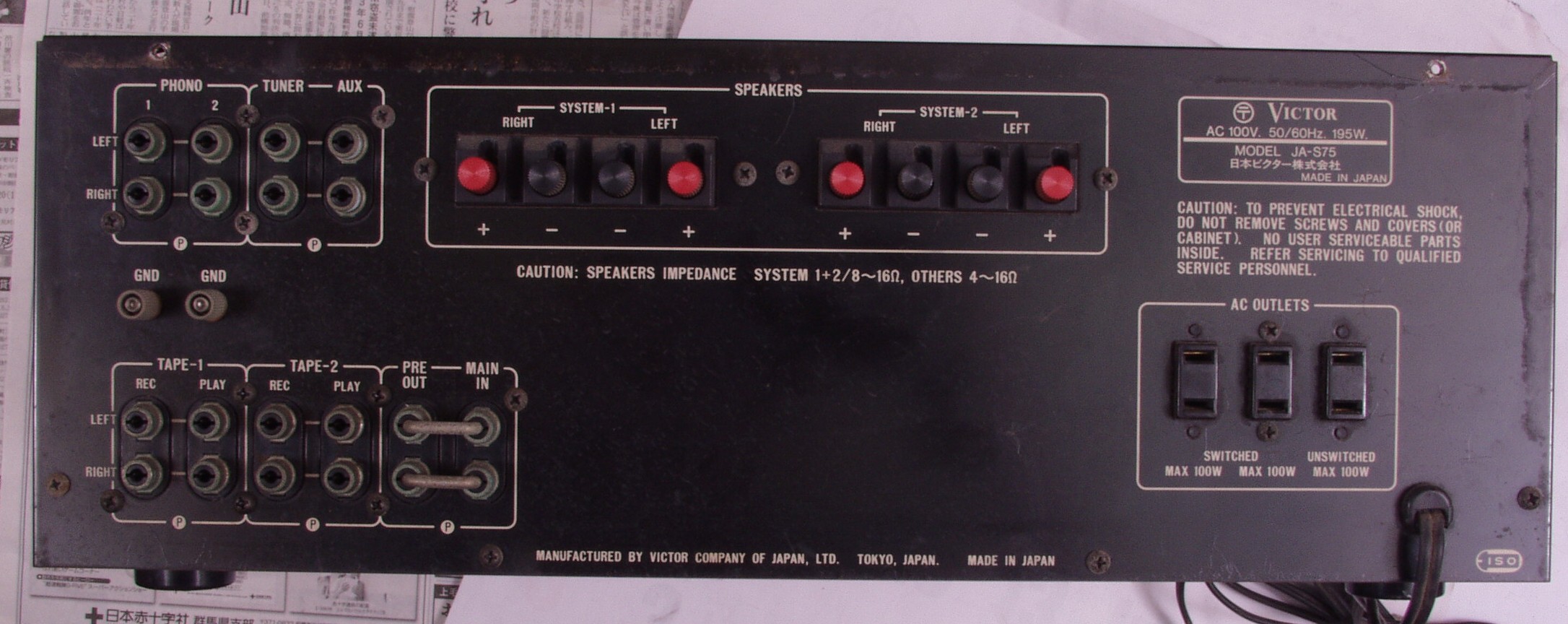

Ａ－３．　点検中　後から見る
Ａ－４．　点検中　後から見る　メインＶＲの周りの文字は刻印文字！
Ｃ．　修理状況
Ｃ－１．　ＲＬ（左右）ドライブ基板修理中　コネクターが使用していないので、修理は大変

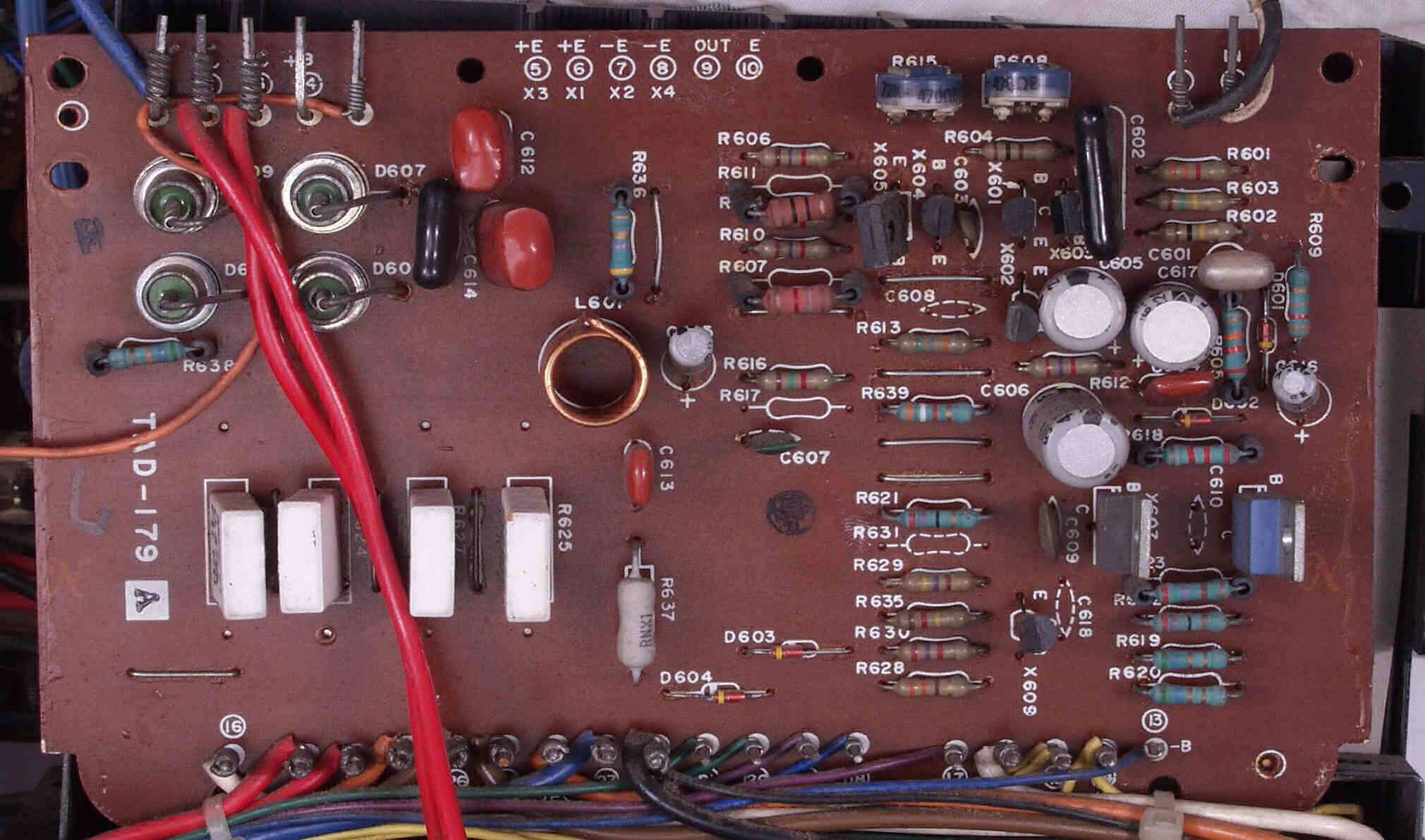

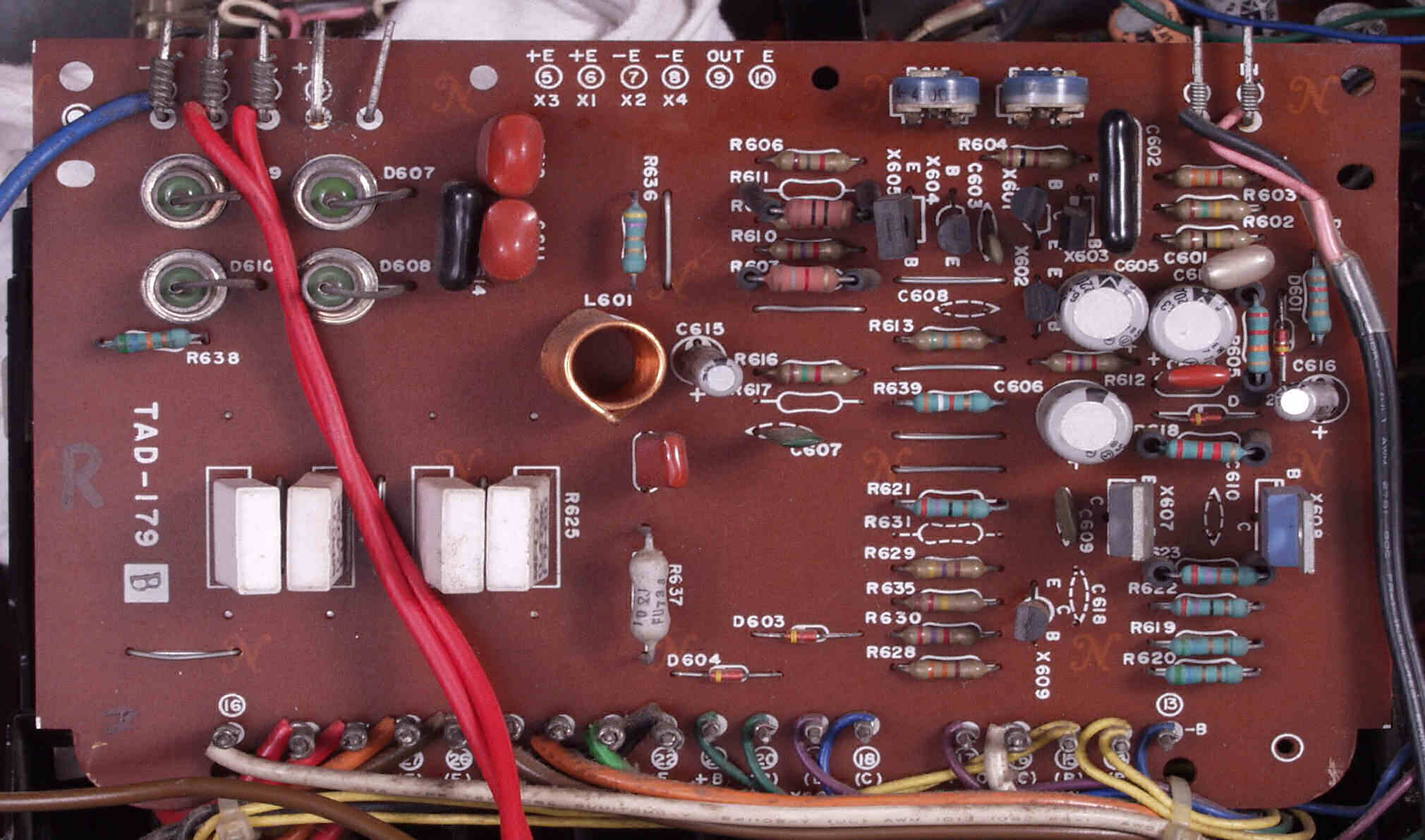

Ｃ－１Ａ．　修理前　Ｒドライブ基板

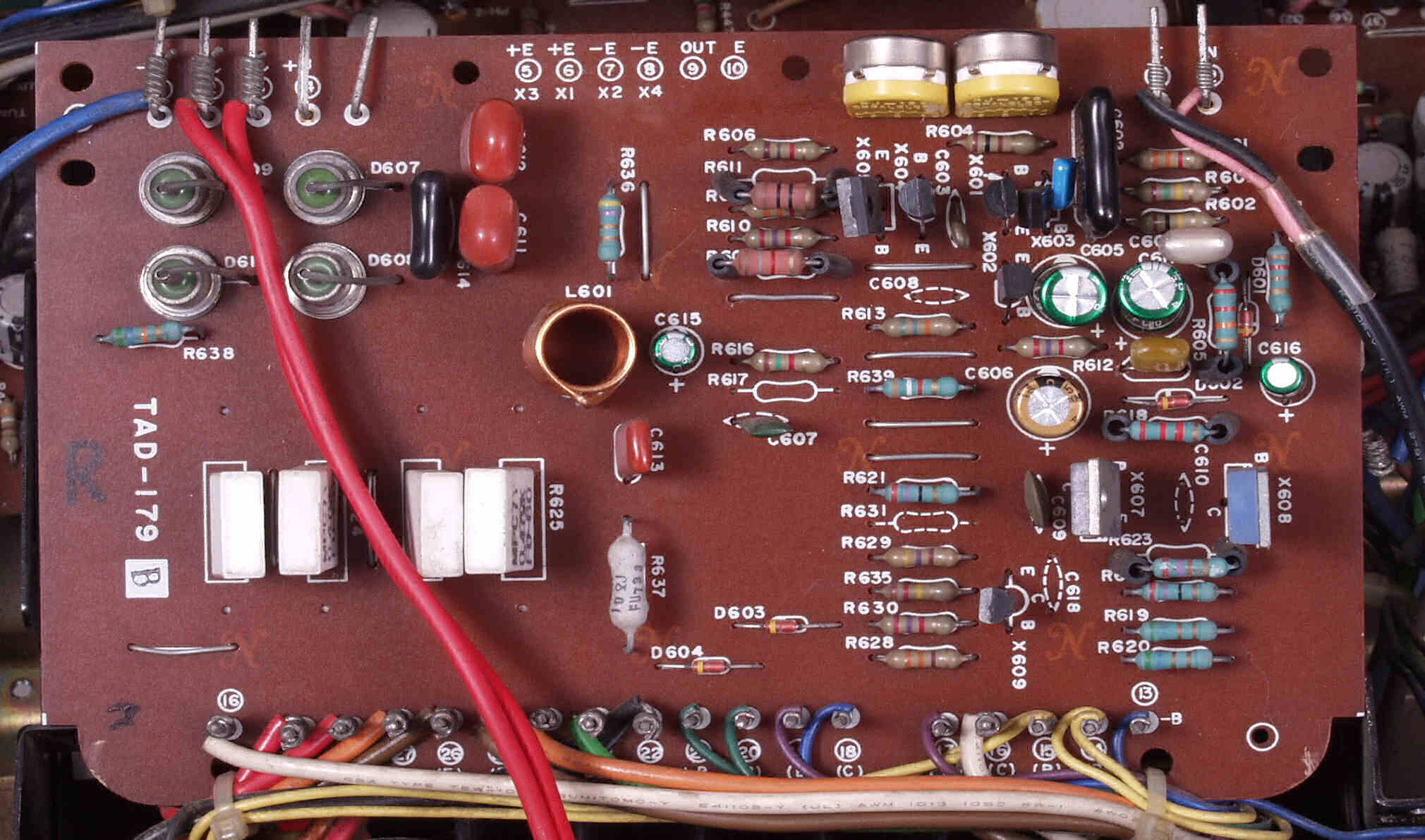

Ｃ－１Ｂ．　修理後　Ｒドライブ基板　初段ＴＲ（トランジスター）２個、バランス・バイアス調整用半固定ＶＲ２個、
　　　　　　　　　　　電解コンデンサー５個、フイルムコンデンサー１個交換、１個追加

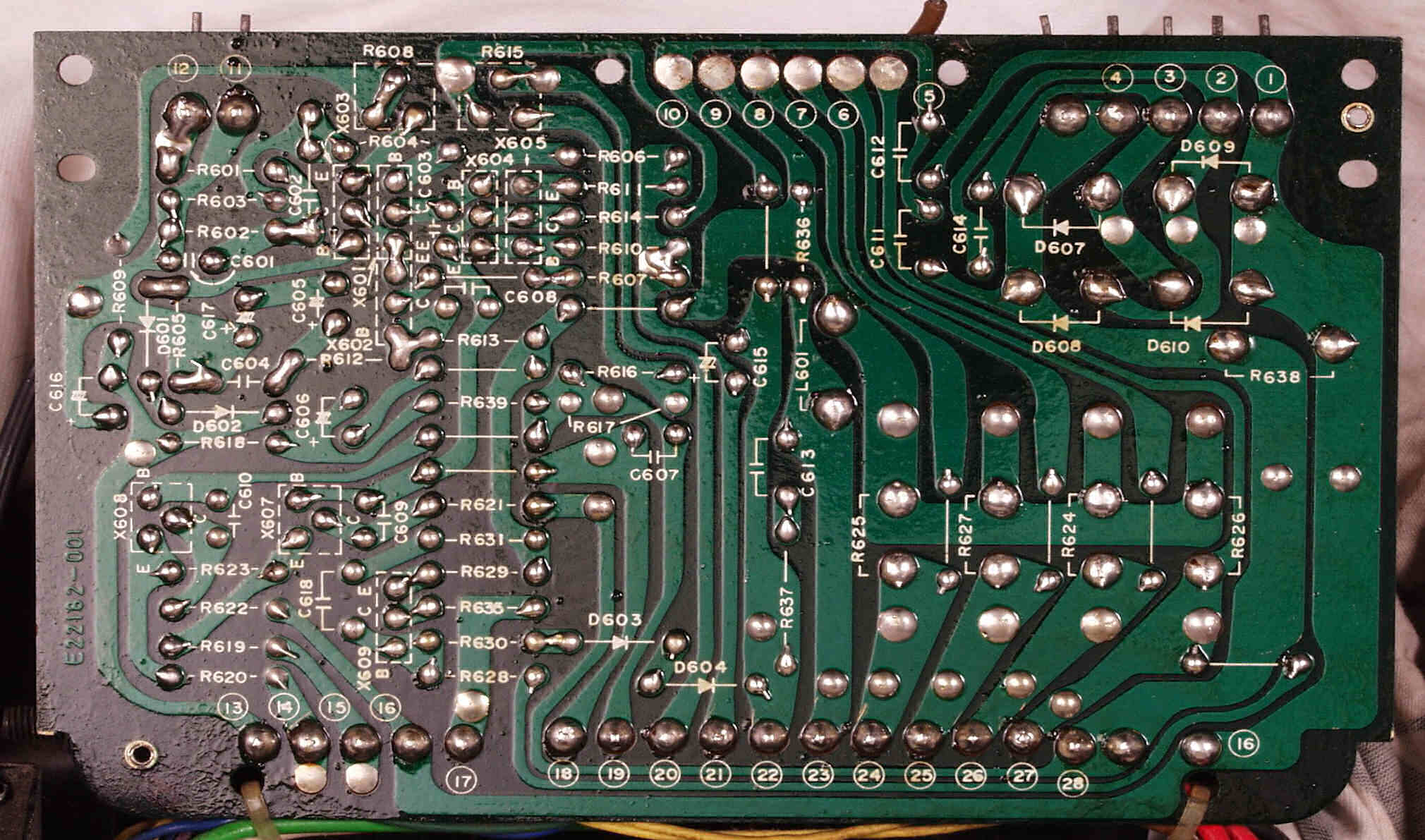

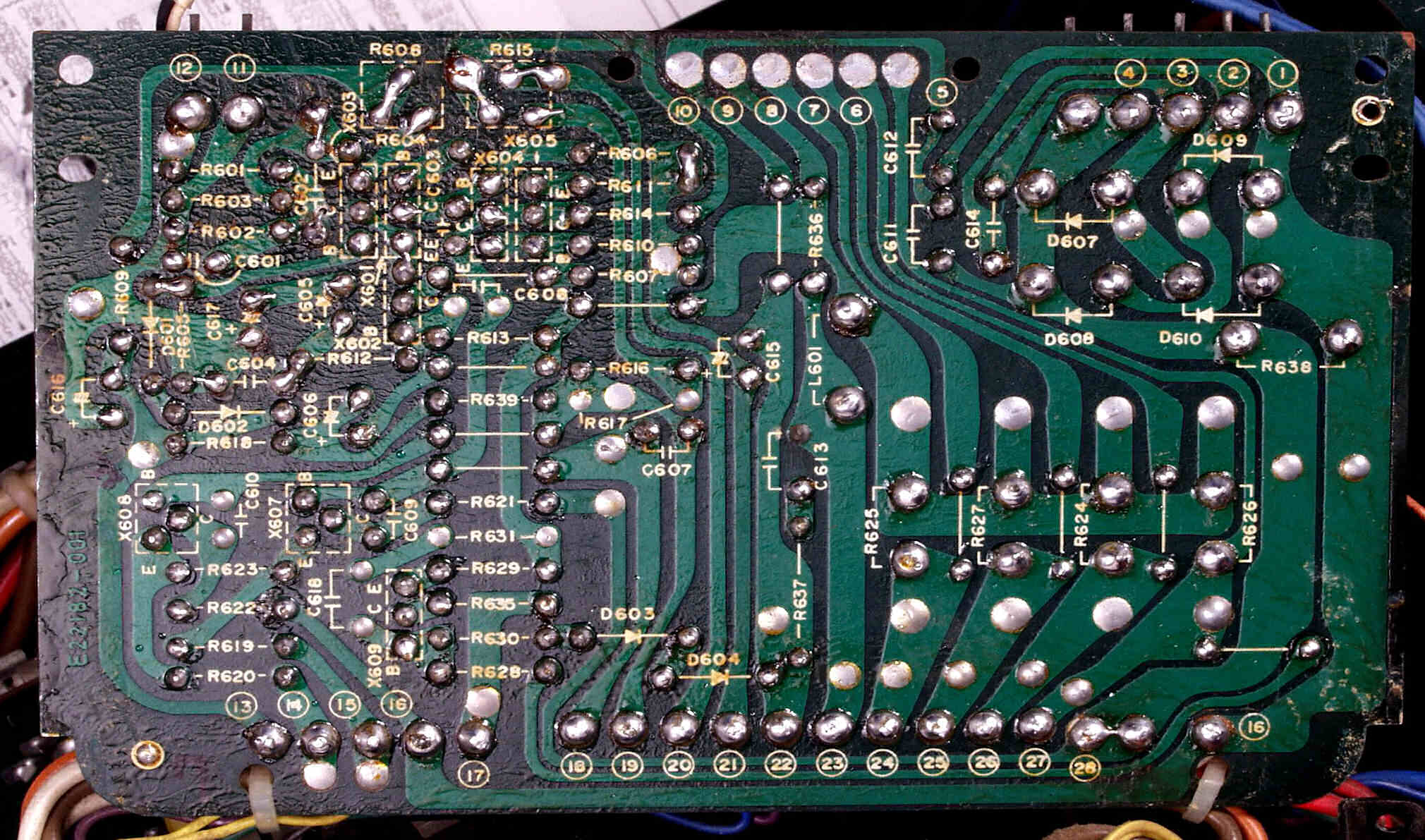

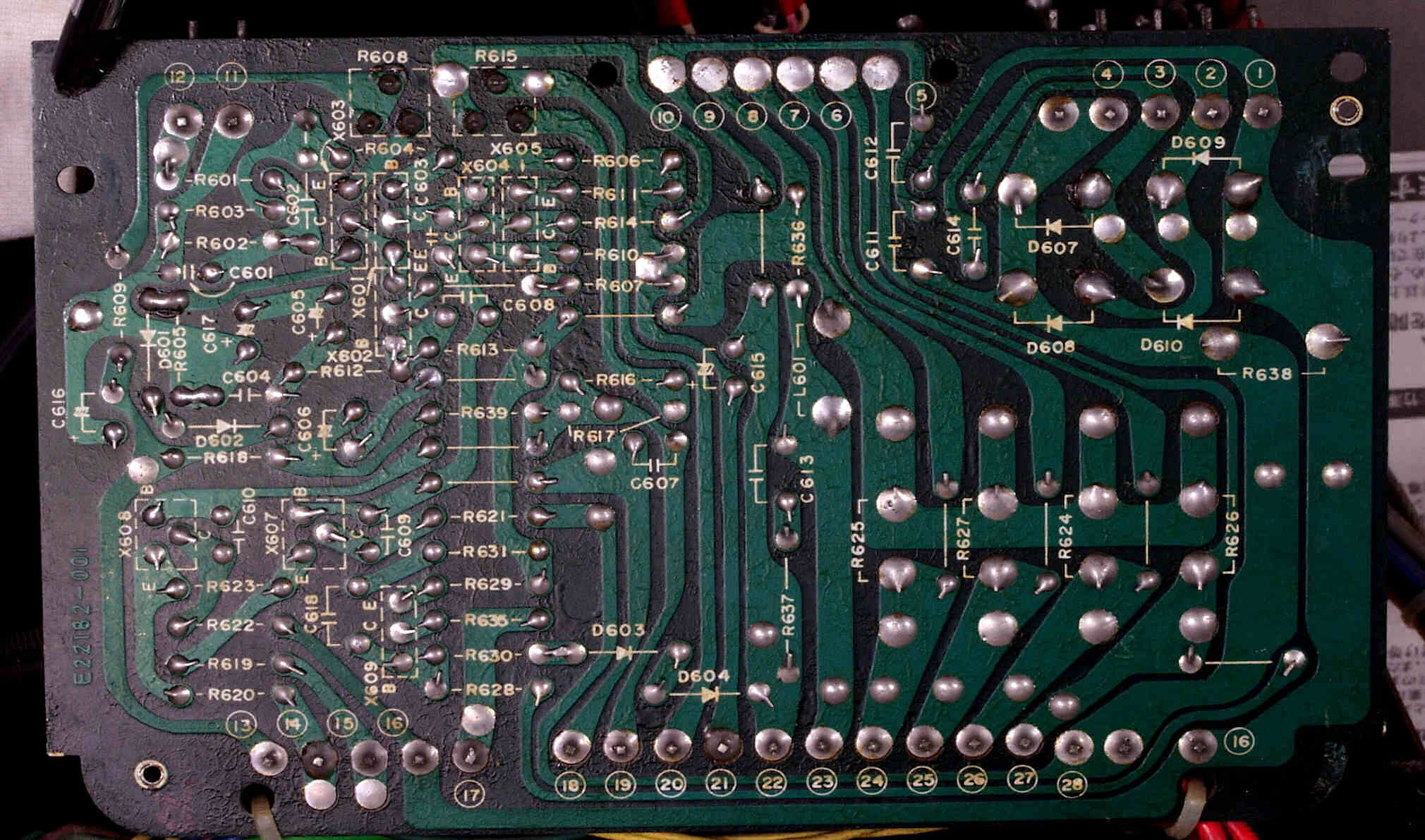

Ｃ－１Ｃ．　修理前　Ｒドライブ基板裏

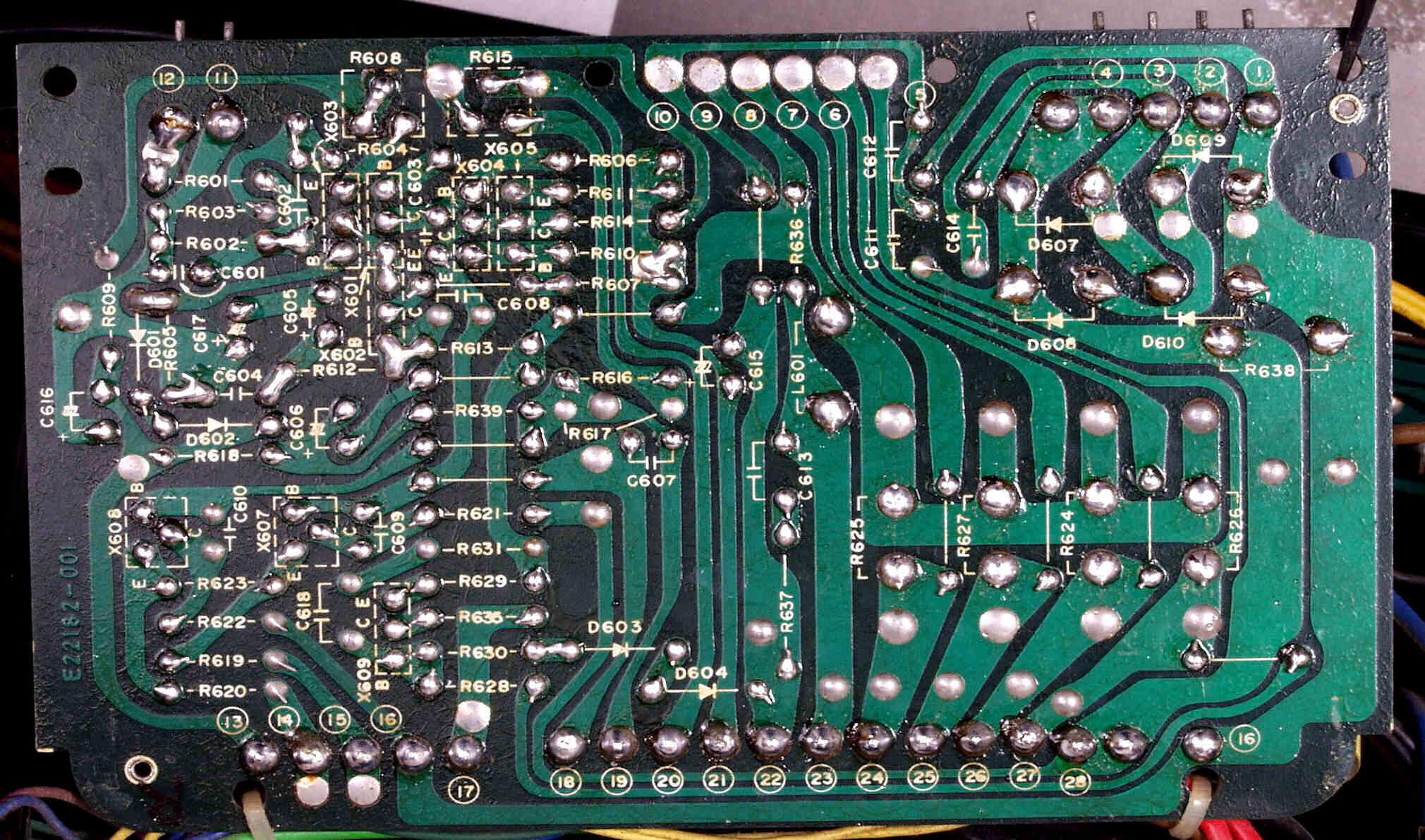

Ｃ－１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す
Ｃ－１Ｅ．　完成Ｒドライブ基板裏　洗浄後
Ｃ－２Ａ．　修理前　Ｌドライブ基板
Ｃ－２Ｂ．　修理後　Ｌドライブ基板　初段ＴＲ（トランジスター）２個、バランス・バイアス調整用半固定ＶＲ２個、
　　　　　　　　　　　電解コンデンサー５個、フイルムコンデンサー１個交換、１個追加
Ｃ－２Ｃ．　修理前　Ｌドライブ基板裏
Ｃ－２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す
Ｃ－２Ｅ．　完成Ｒドライブ基板裏　洗浄後

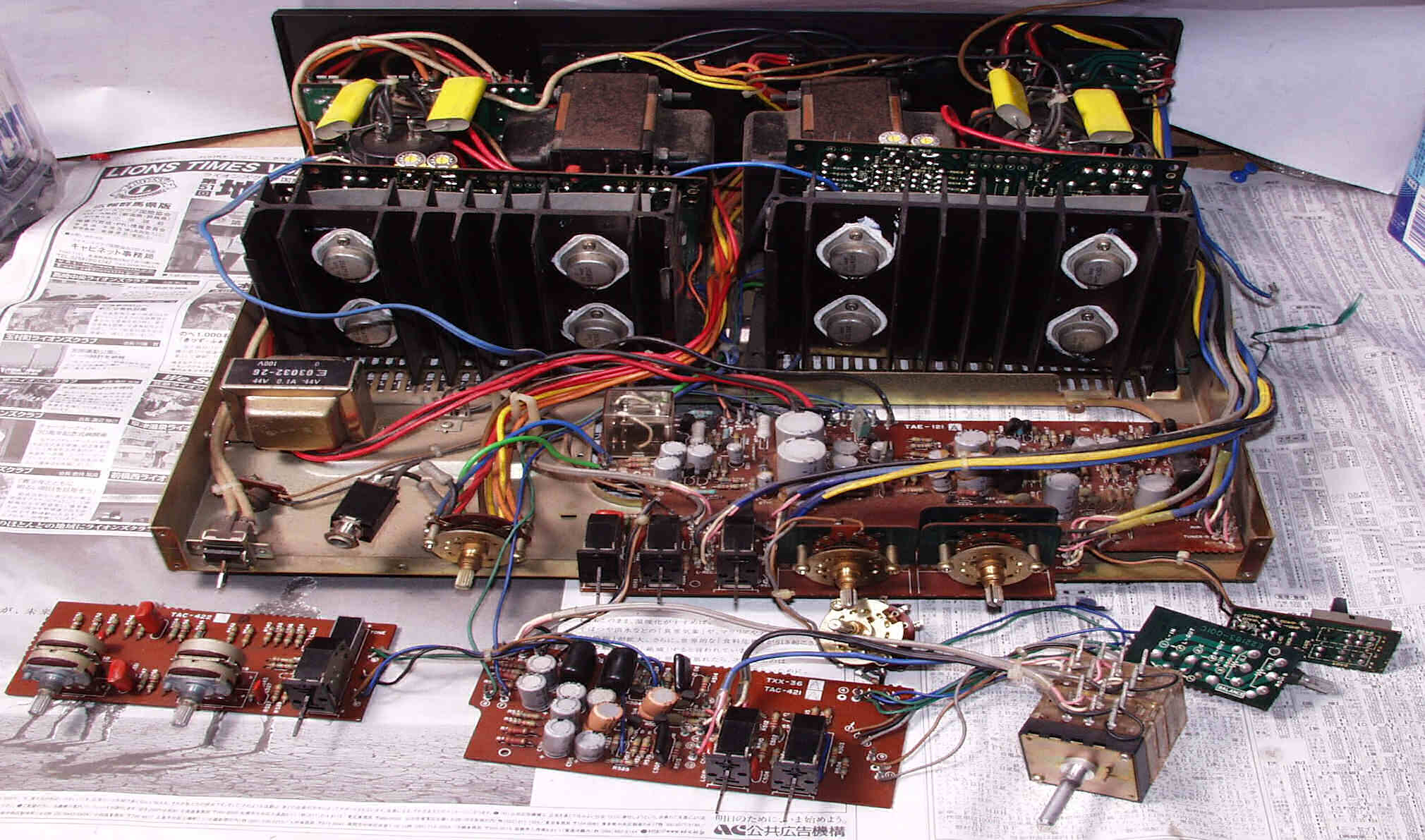

Ｃ－３． 　プリＡＭＰ＆コントロール基板修理中　コネクターが使用していないので、修理は大変

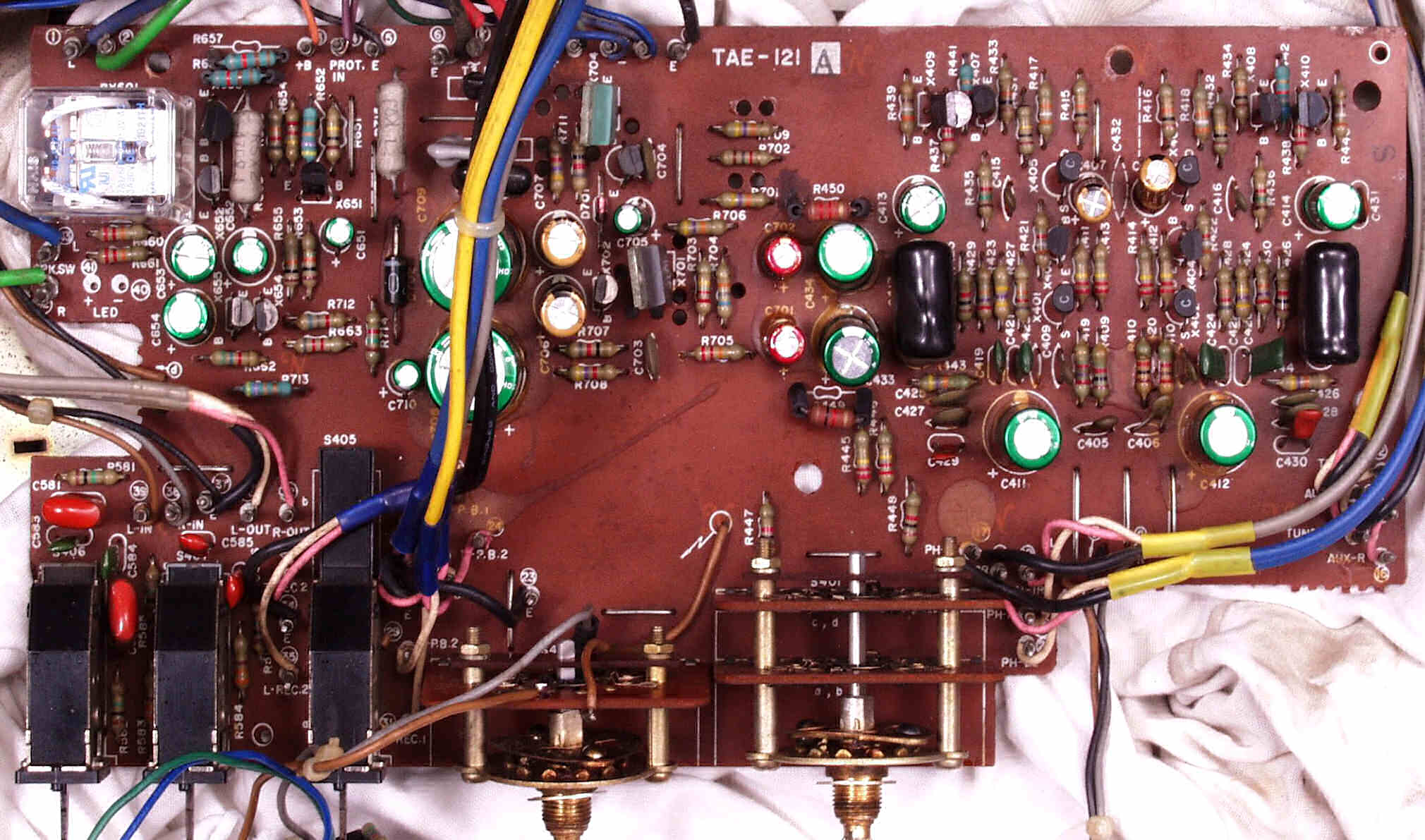

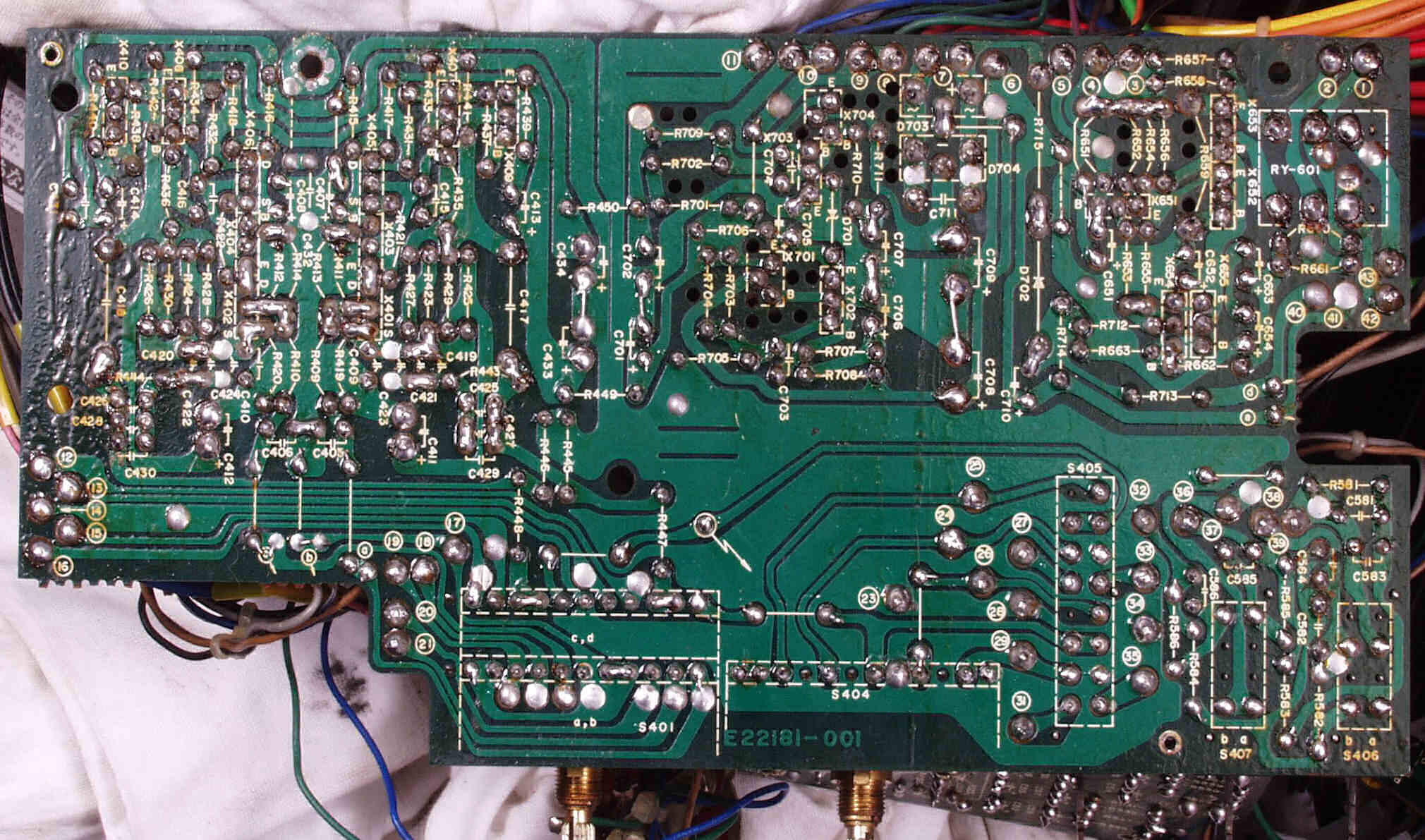

Ｃ－３Ａ．　修理前　プロテクト＋定電圧＋ＥＱ－ＡＭＰ基板

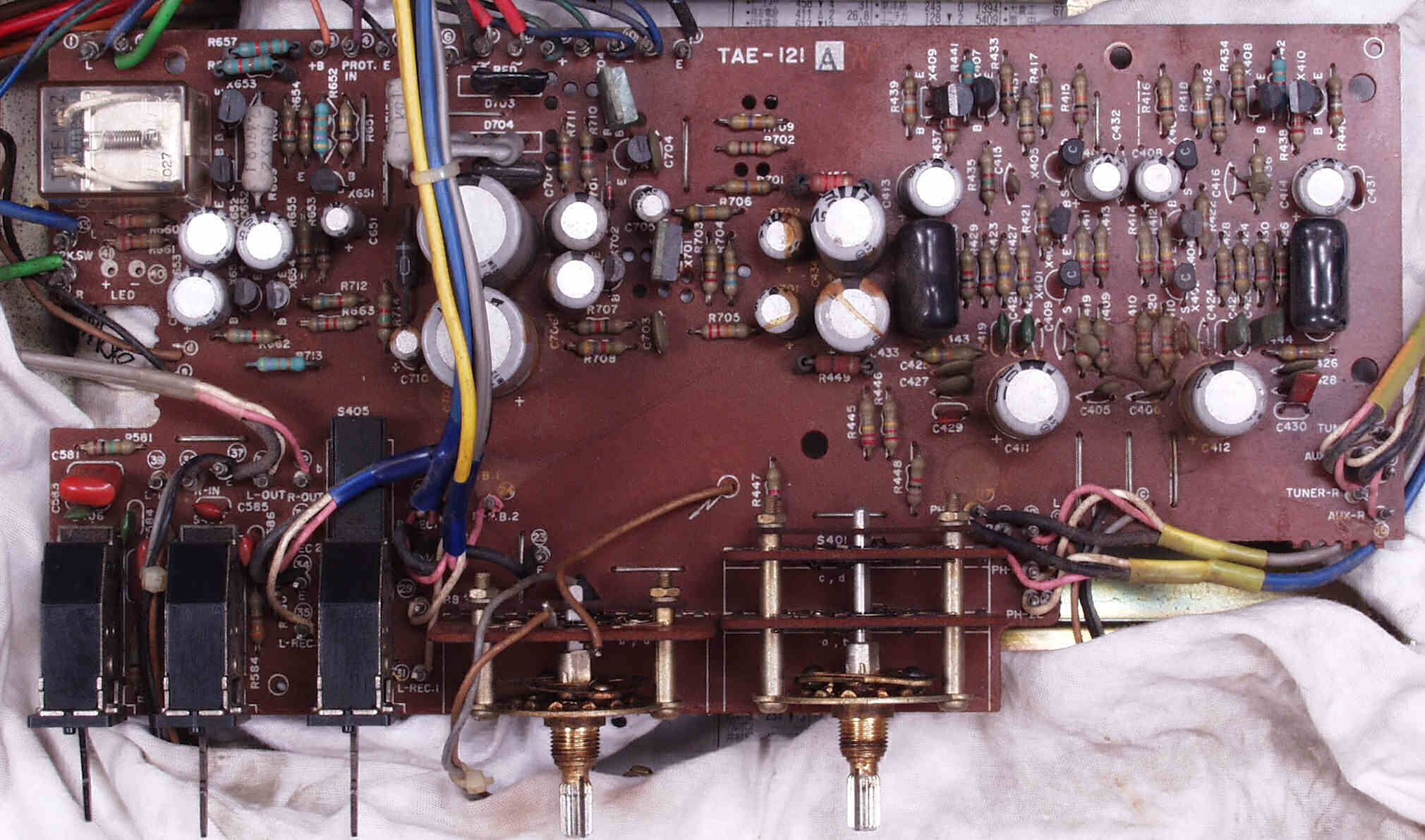

Ｃ－３Ｂ．　修理後　プロテクト＋定電圧＋ＥＱ－ＡＭＰ基板　ＳＰ接続リレー、電解コンデンサー２０個交換

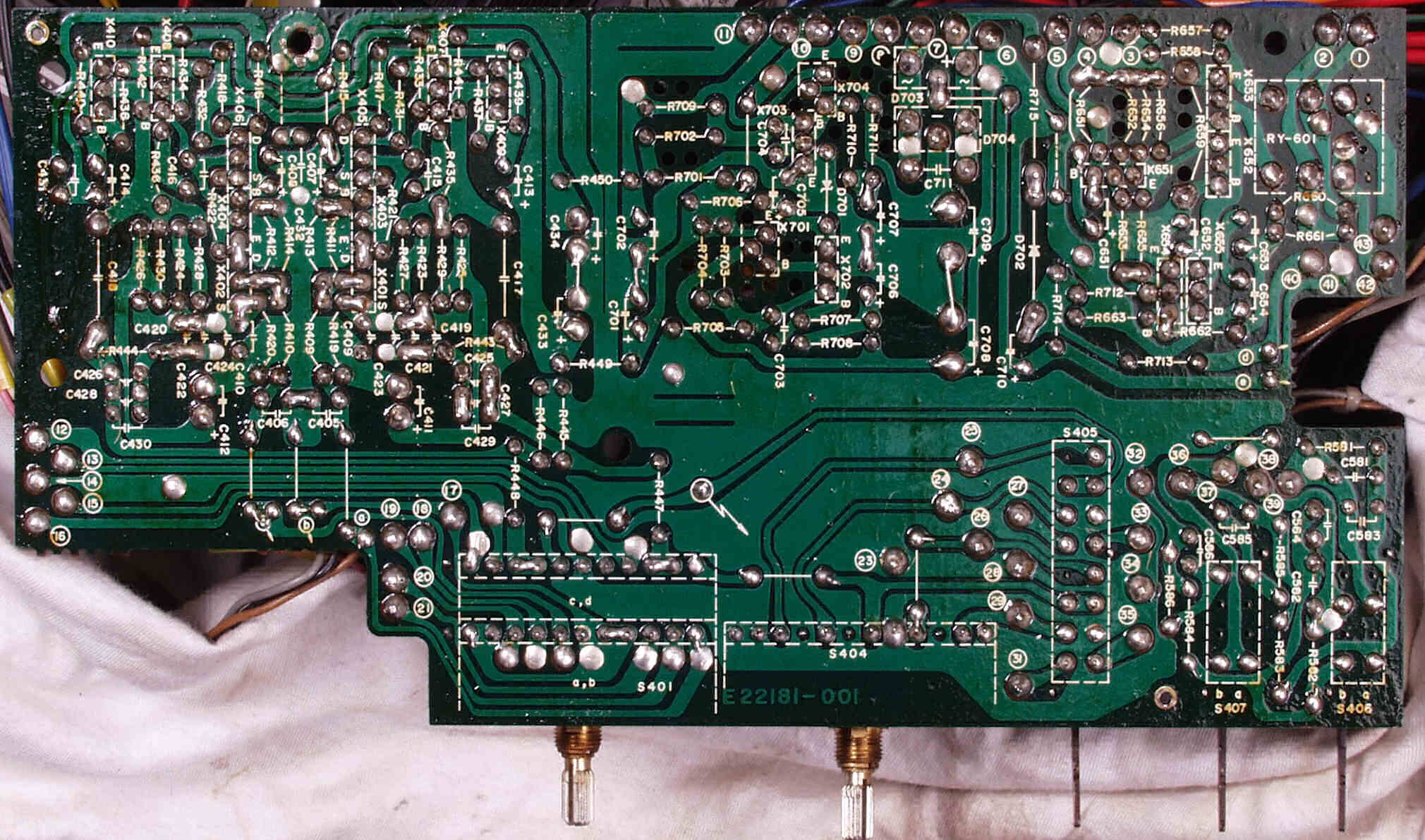

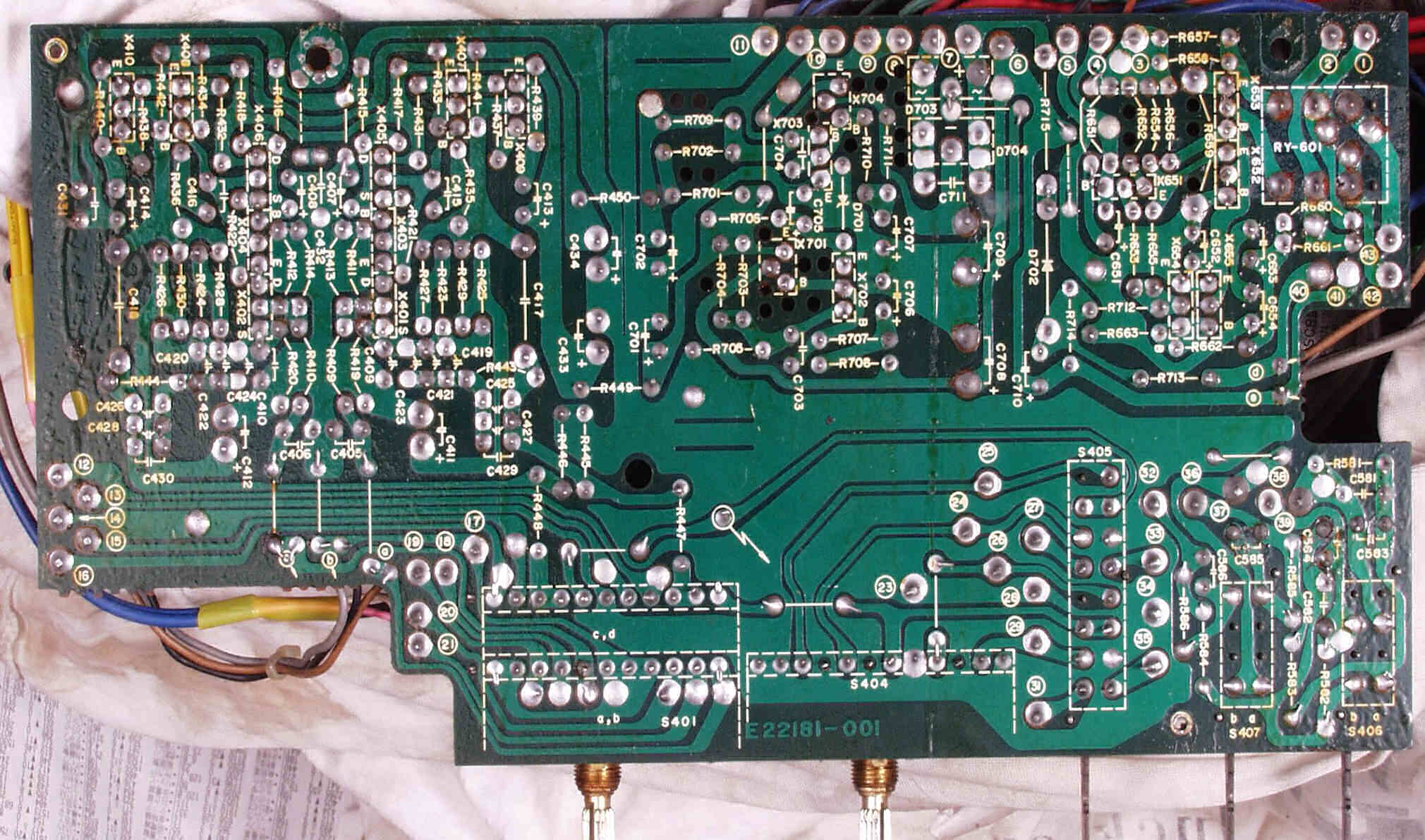

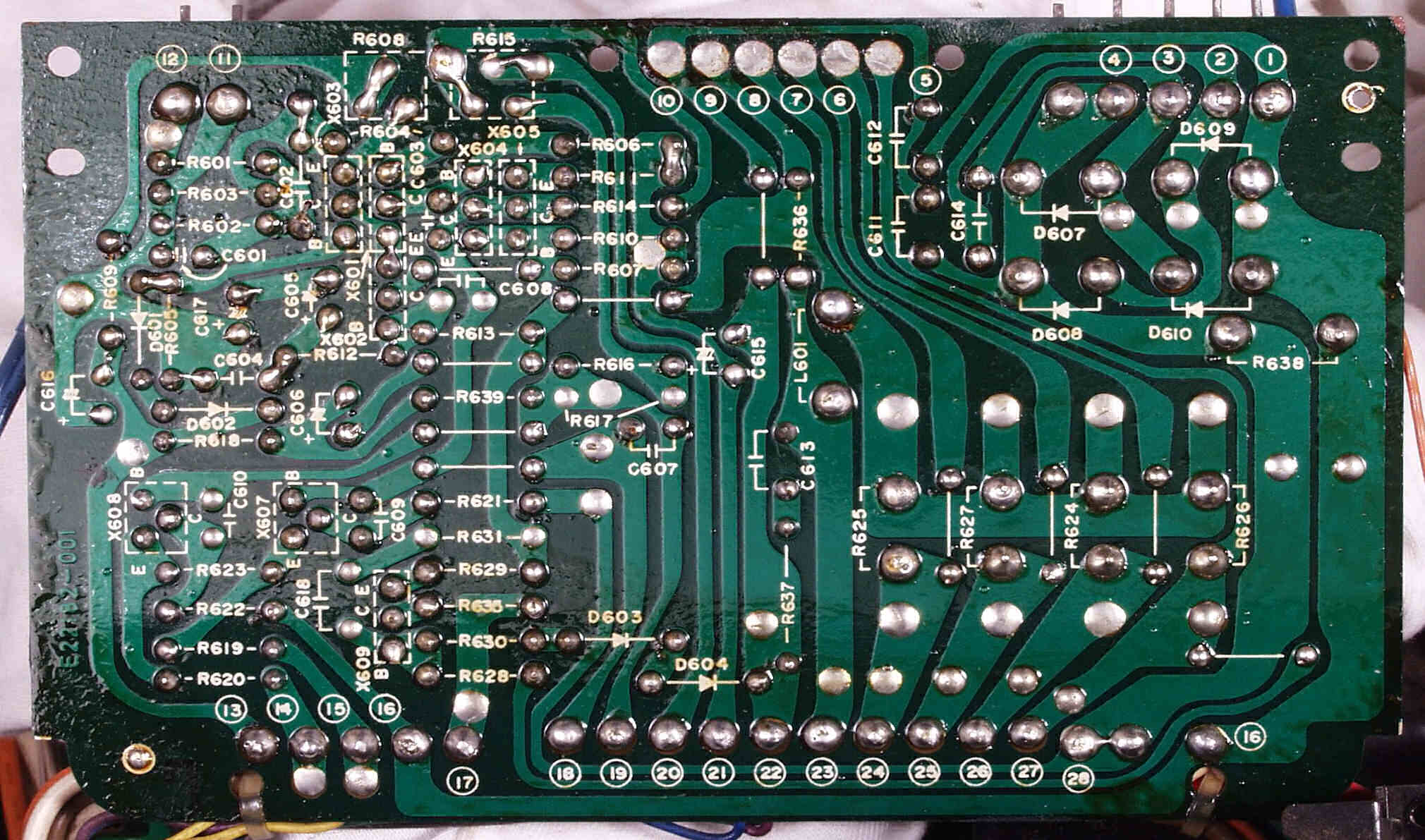

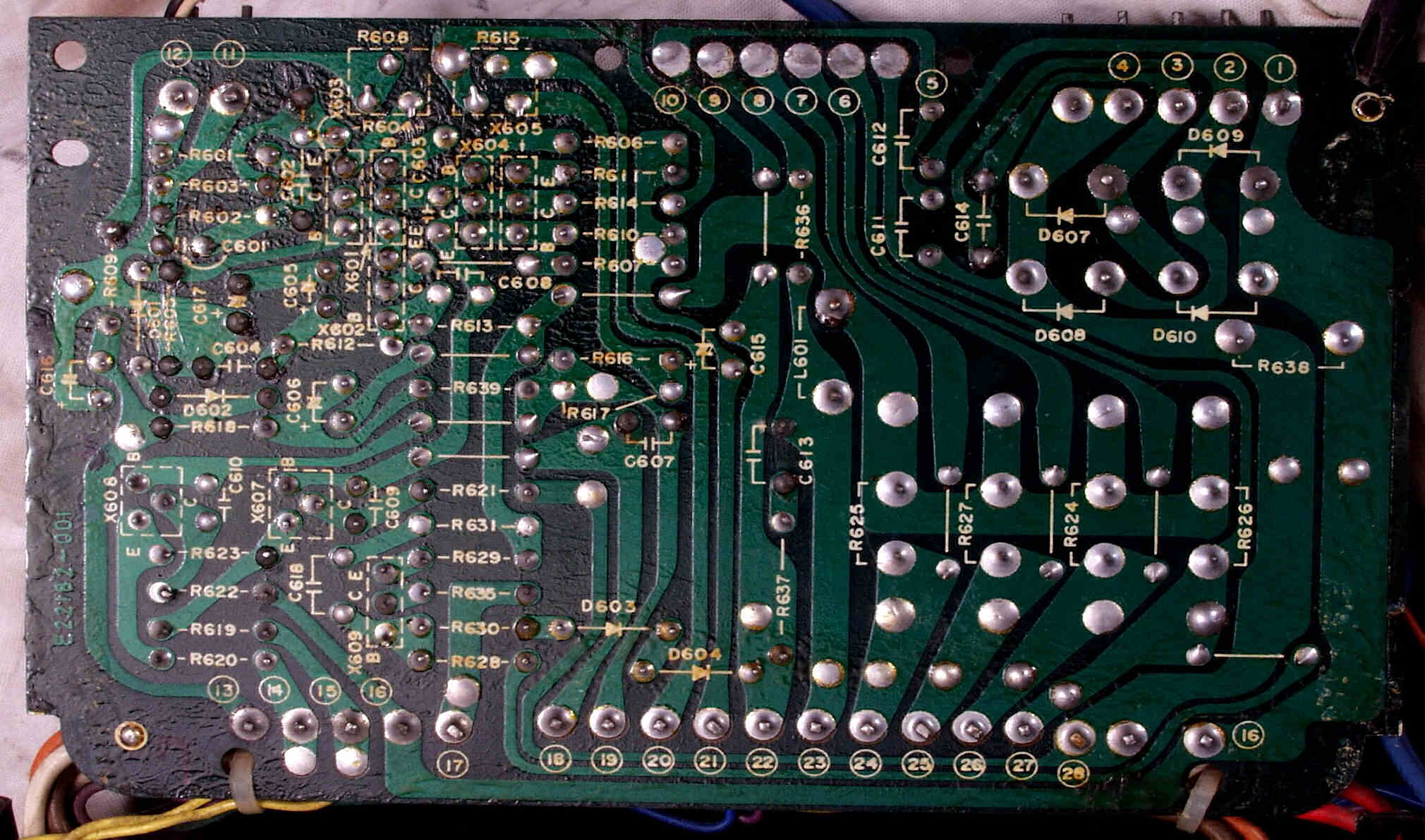

Ｃ－３Ｃ．　修理前　プロテクト＋定電圧＋ＥＱ－ＡＭＰ基板裏
Ｃ－３Ｄ．　修理（半田補正）後　プロテクト＋定電圧＋ＥＱ－ＡＭＰ基板裏　半田を全部やり直す
Ｃ－３Ｅ．　完成プロテクト＋定電圧＋ＥＱ－ＡＭＰ基板裏　洗浄後

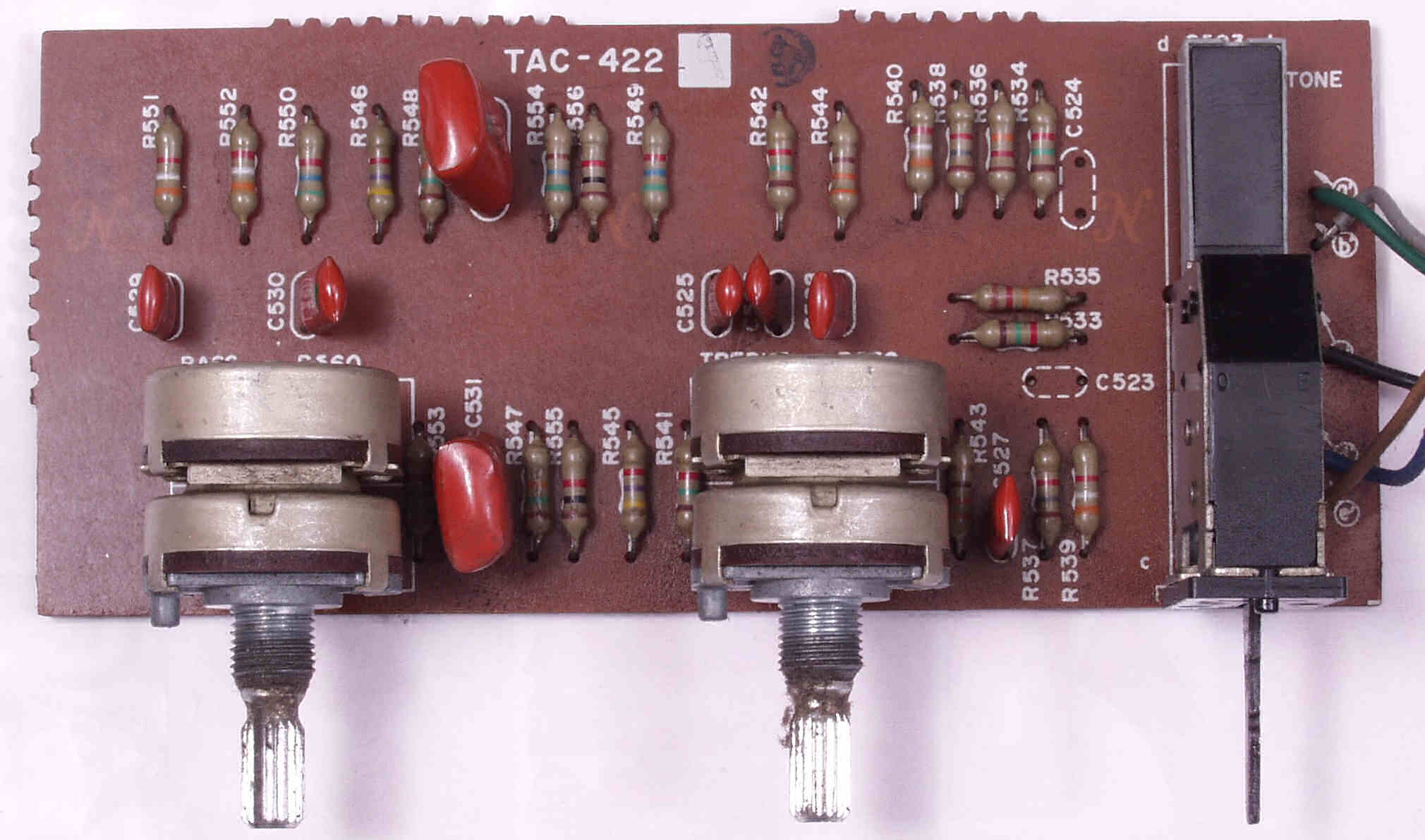

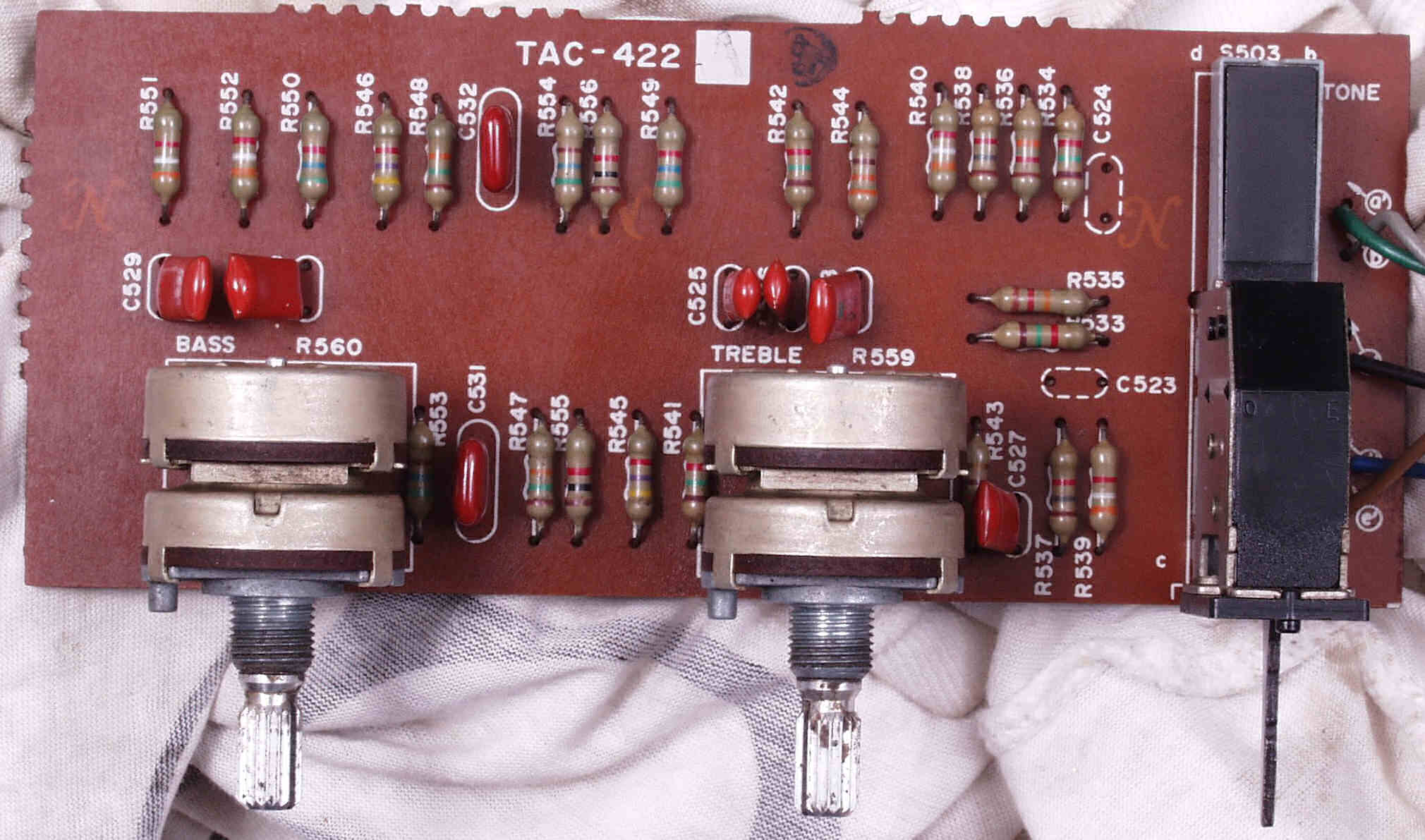

Ｃ－４Ａ．　修理前　Ｔｏｎｅ基板
Ｃ－４Ｂ．　修理後　Ｔｏｎｅ基板　フイルムコンデンサー２個交換

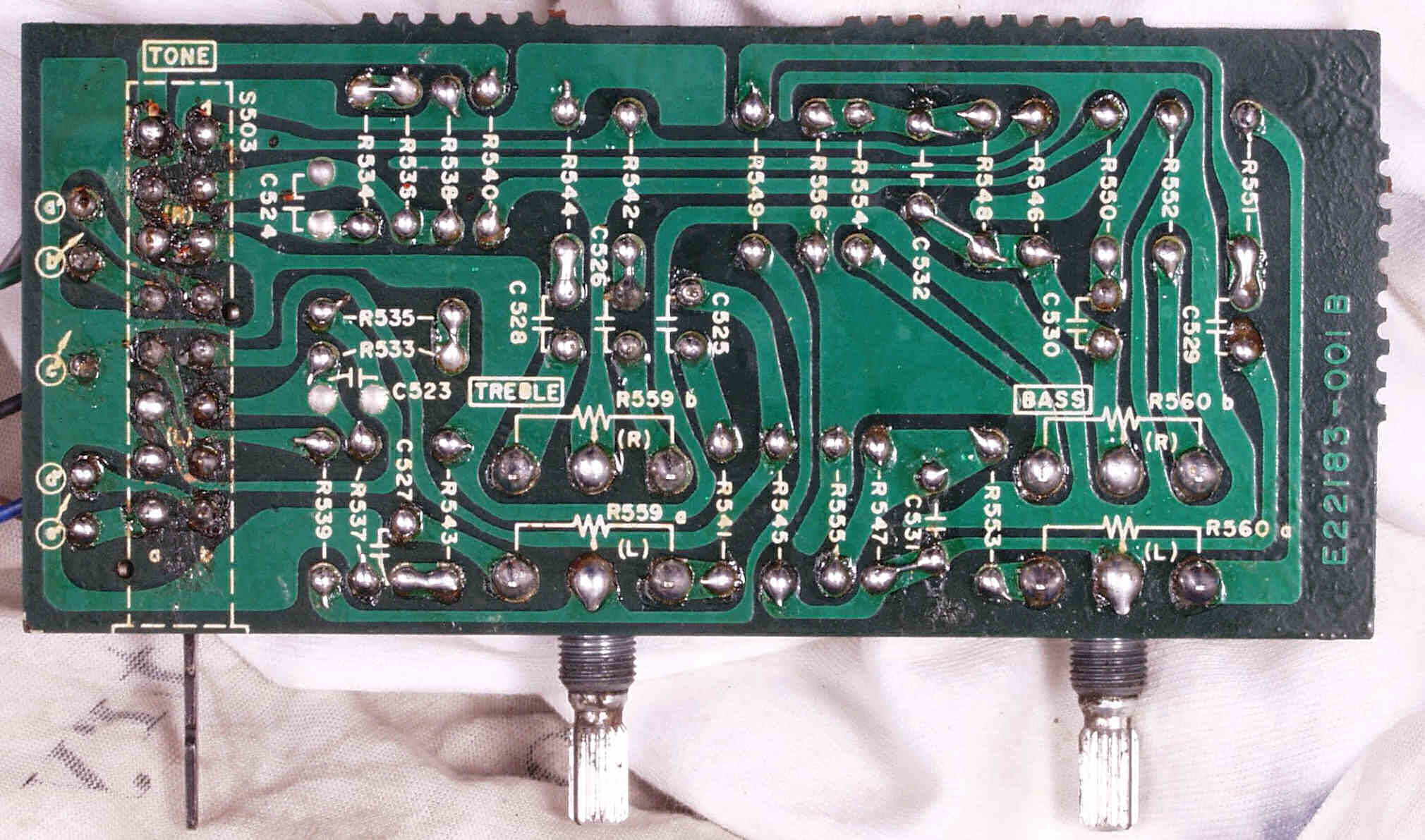

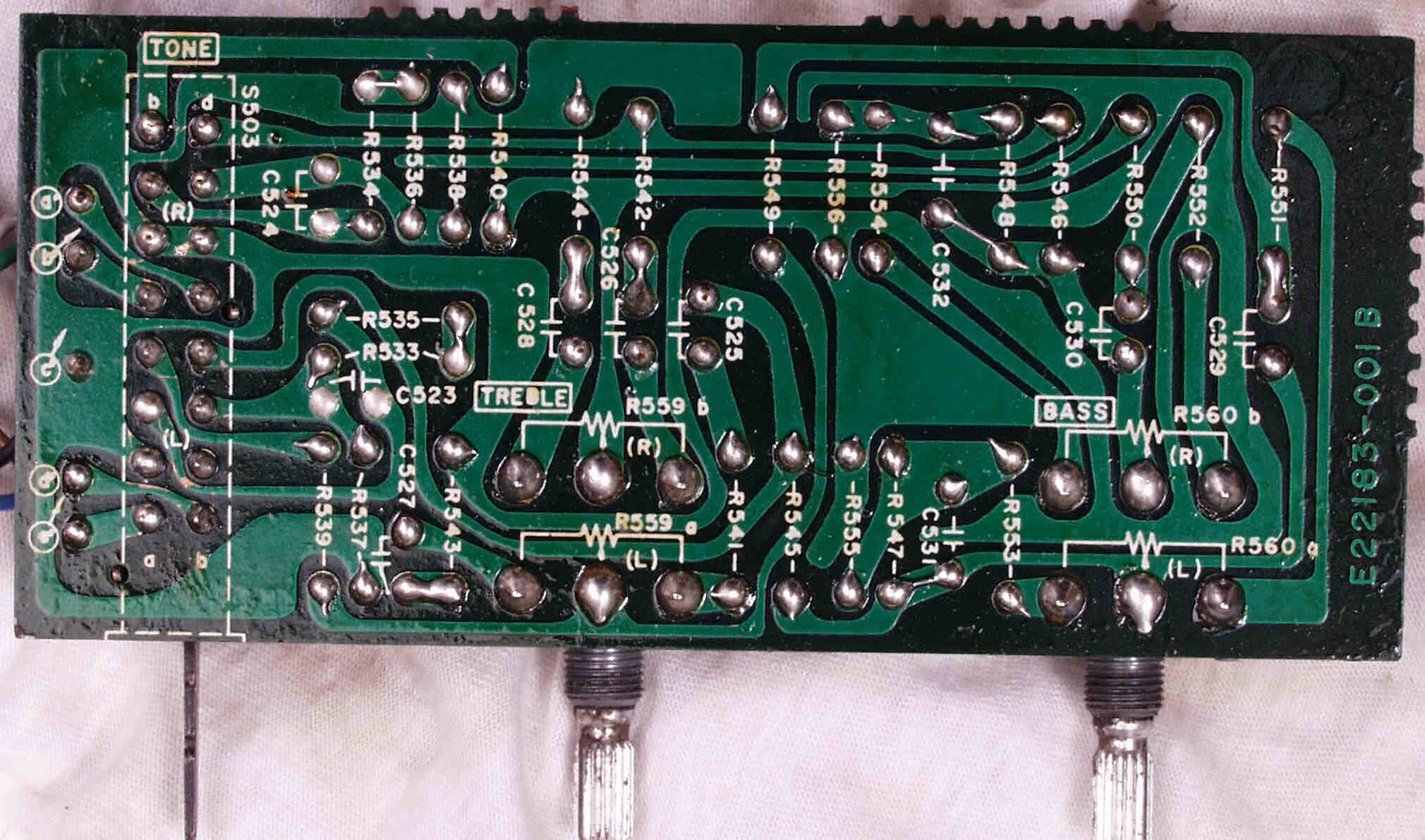

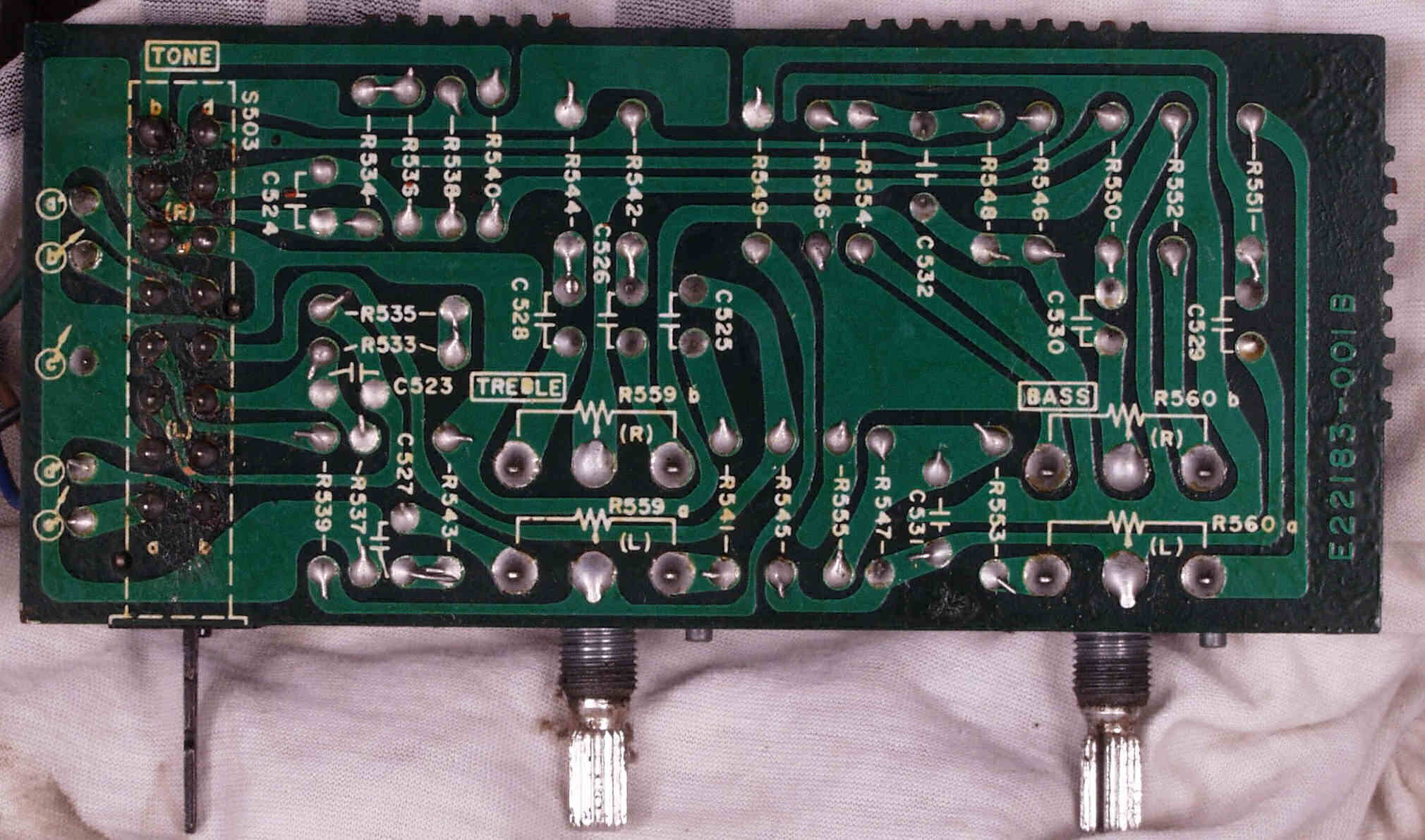

Ｃ－４Ｃ．　修理前　Ｔｏｎｅ基板裏
Ｃ－４Ｄ．　修理（半田補正）後　Ｔｏｎｅ基板　半田を全部やり直す
Ｃ－４Ｅ．　完成Ｔｏｎｅ基板裏　洗浄後

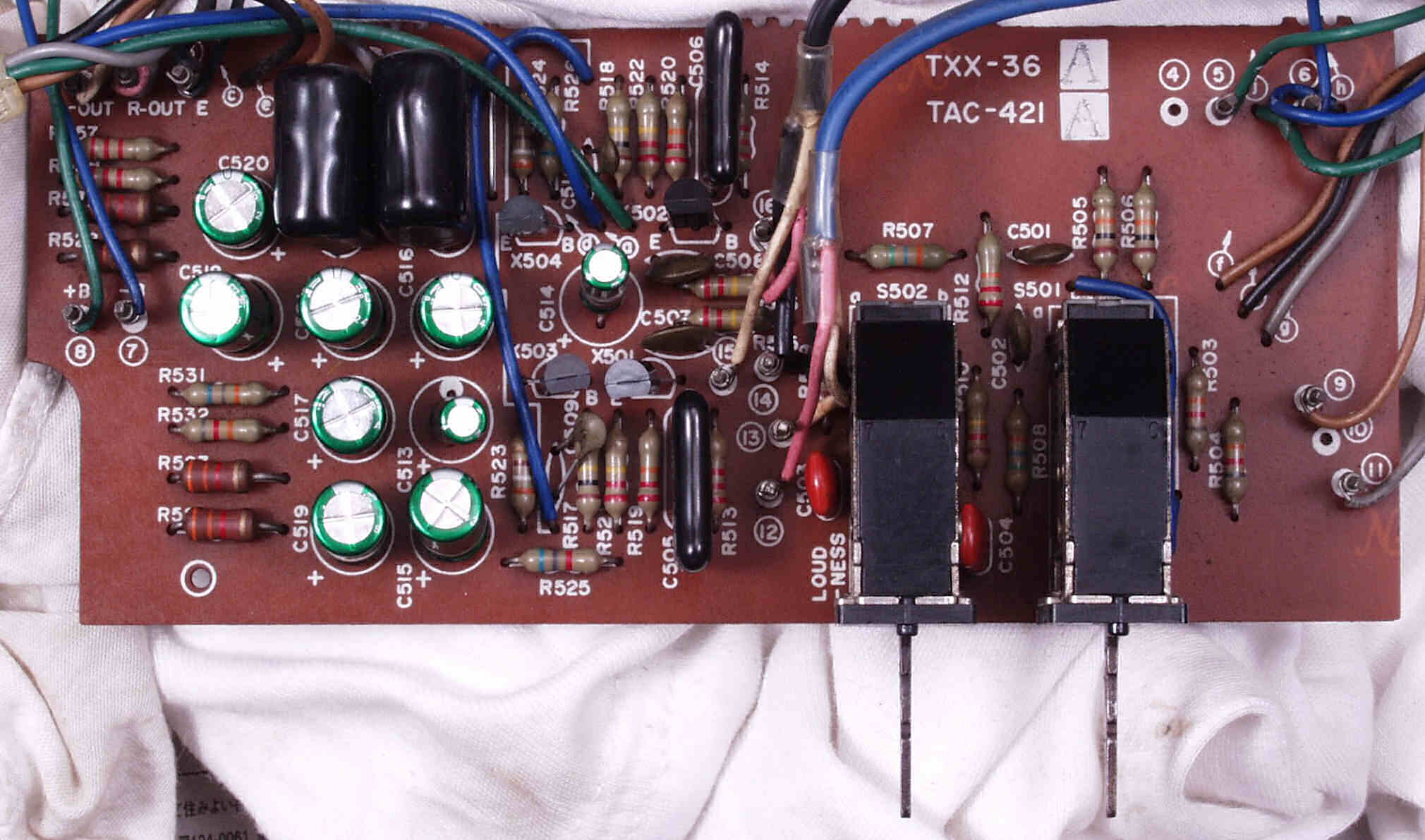

Ｃ－５Ａ．　修理前　Ｌｏｕｄｎｅｓｓ＋Ｍｕｔｉｎｇ基板

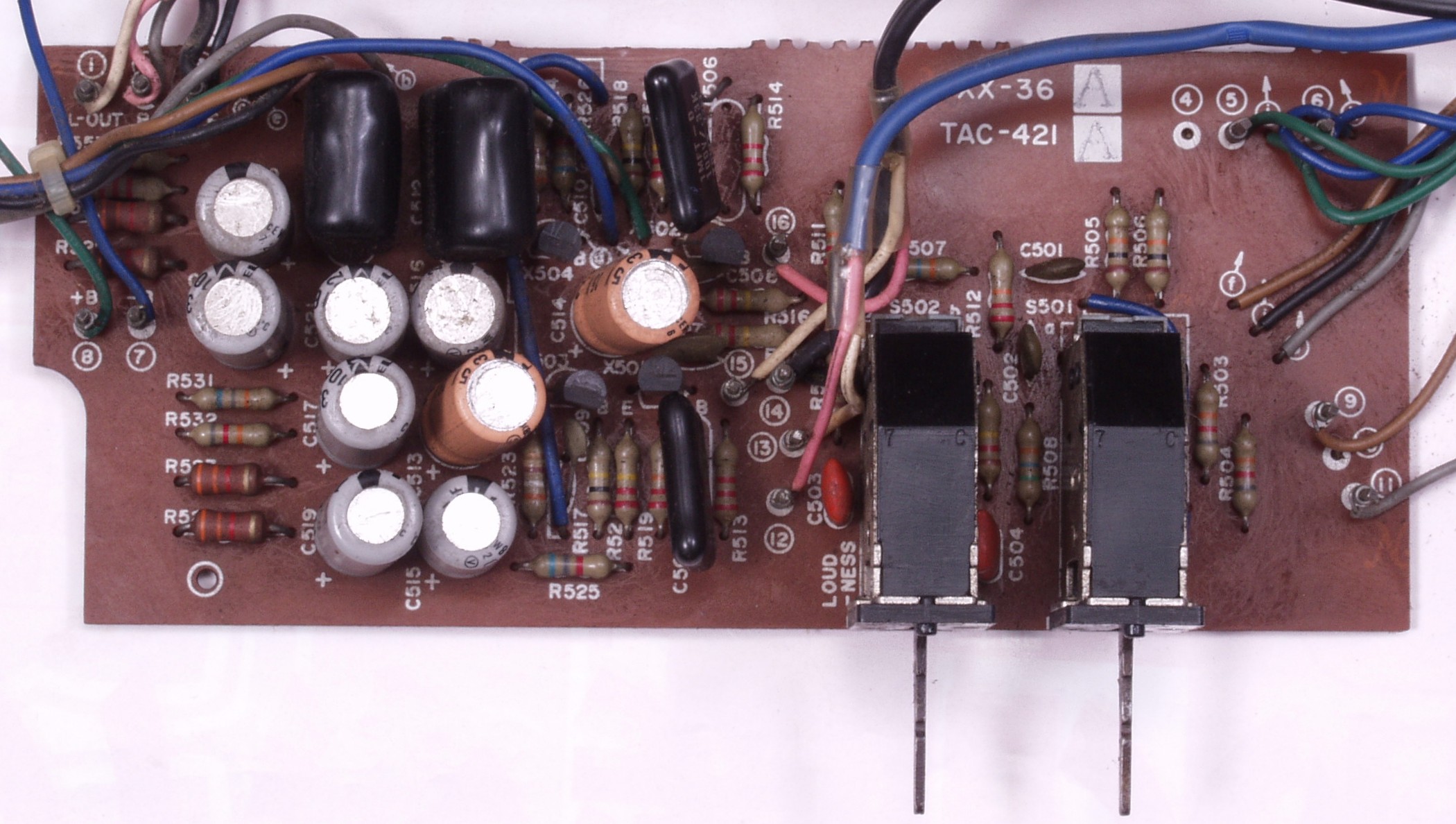

Ｃ－５Ｂ．　修理後　Ｌｏｕｄｎｅｓｓ＋Ｍｕｔｉｎｇ基板　ＴＲ（トランジスター）４個、電解コンデンサー９個交換

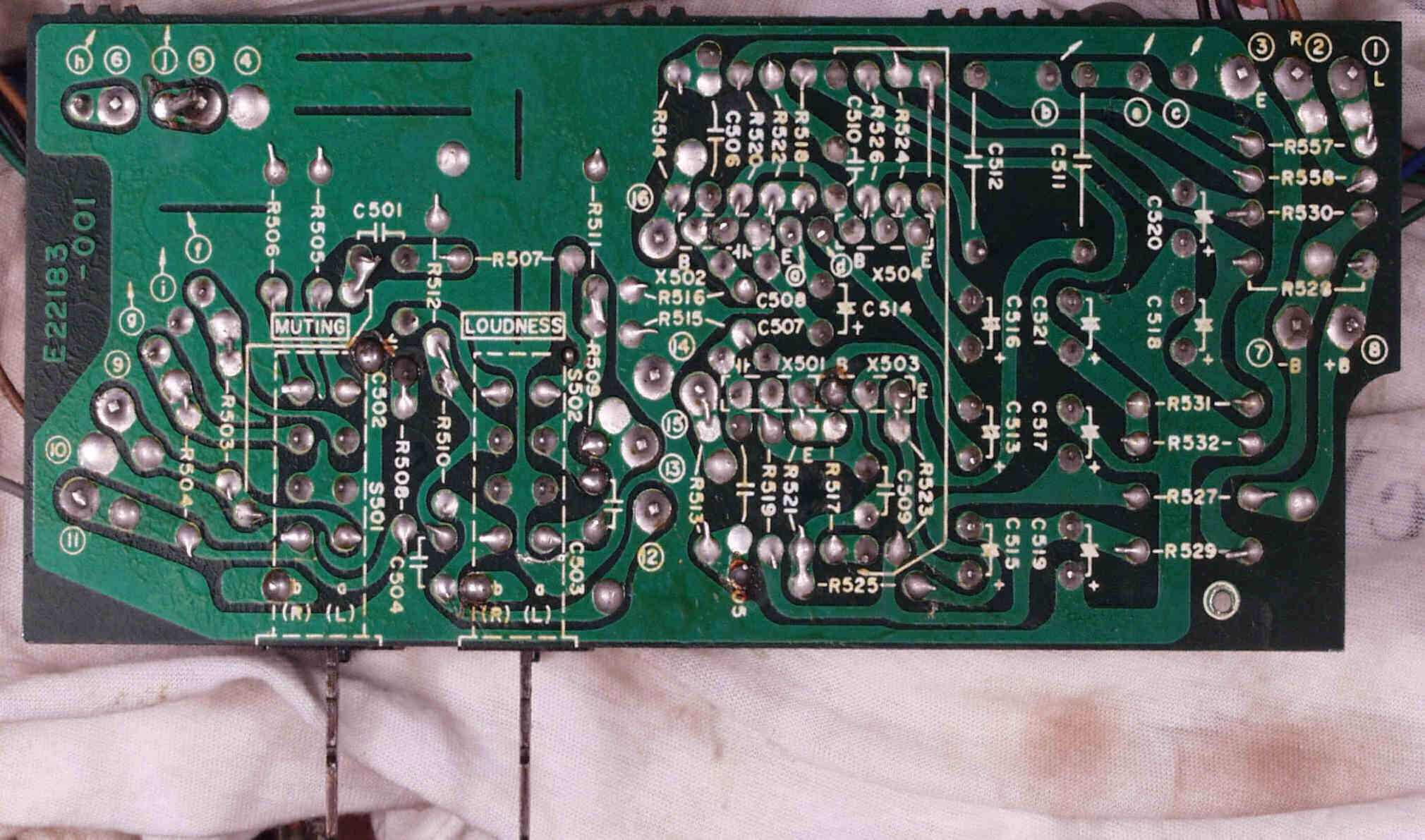

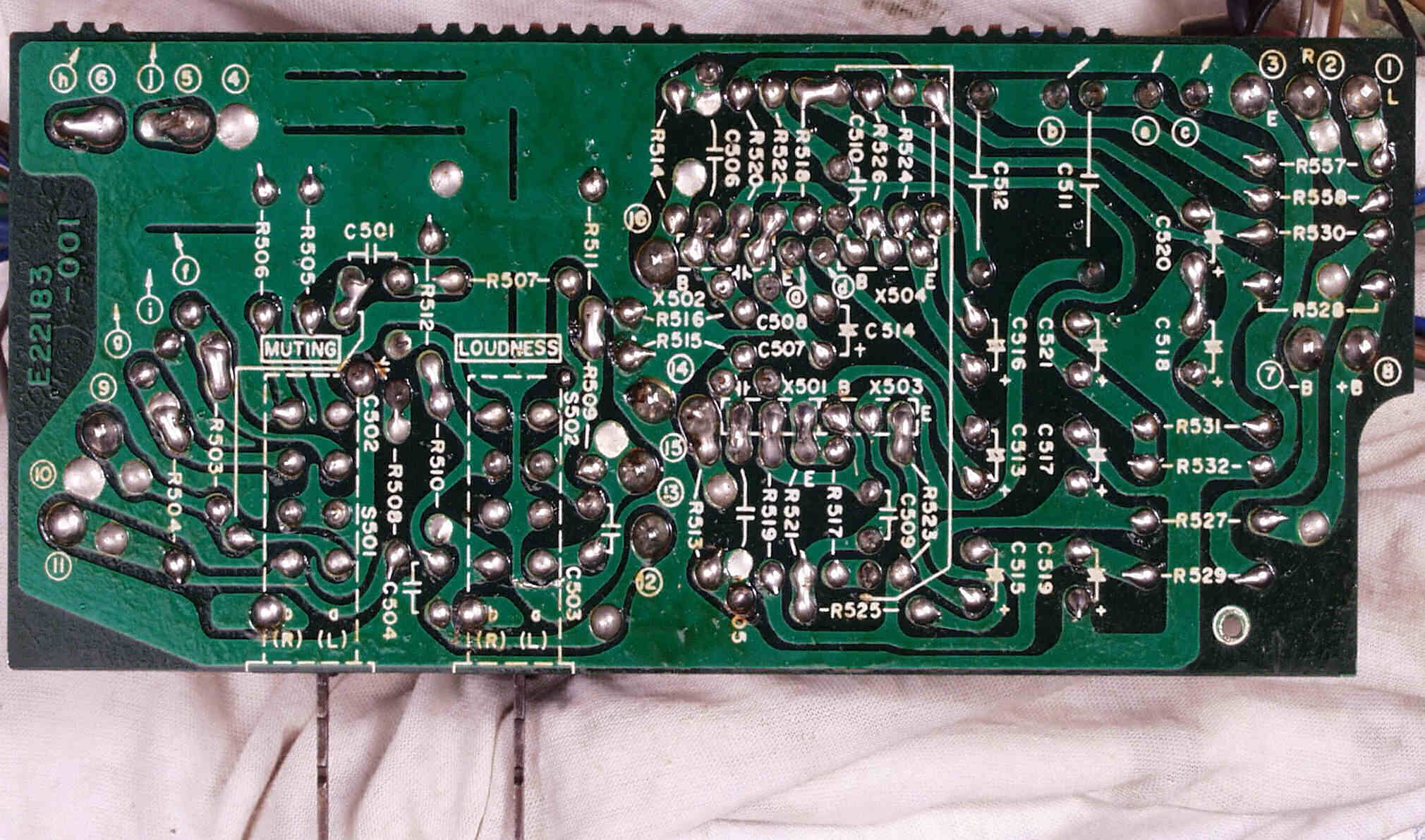

Ｃ－５Ｃ．　修理前　Ｌｏｕｄｎｅｓｓ＋Ｍｕｔｉｎｇ基板裏
Ｃ－５Ｄ．　修理（半田補正）後　Ｌｏｕｄｎｅｓｓ＋Ｍｕｔｉｎｇ基板　半田を全部やり直す

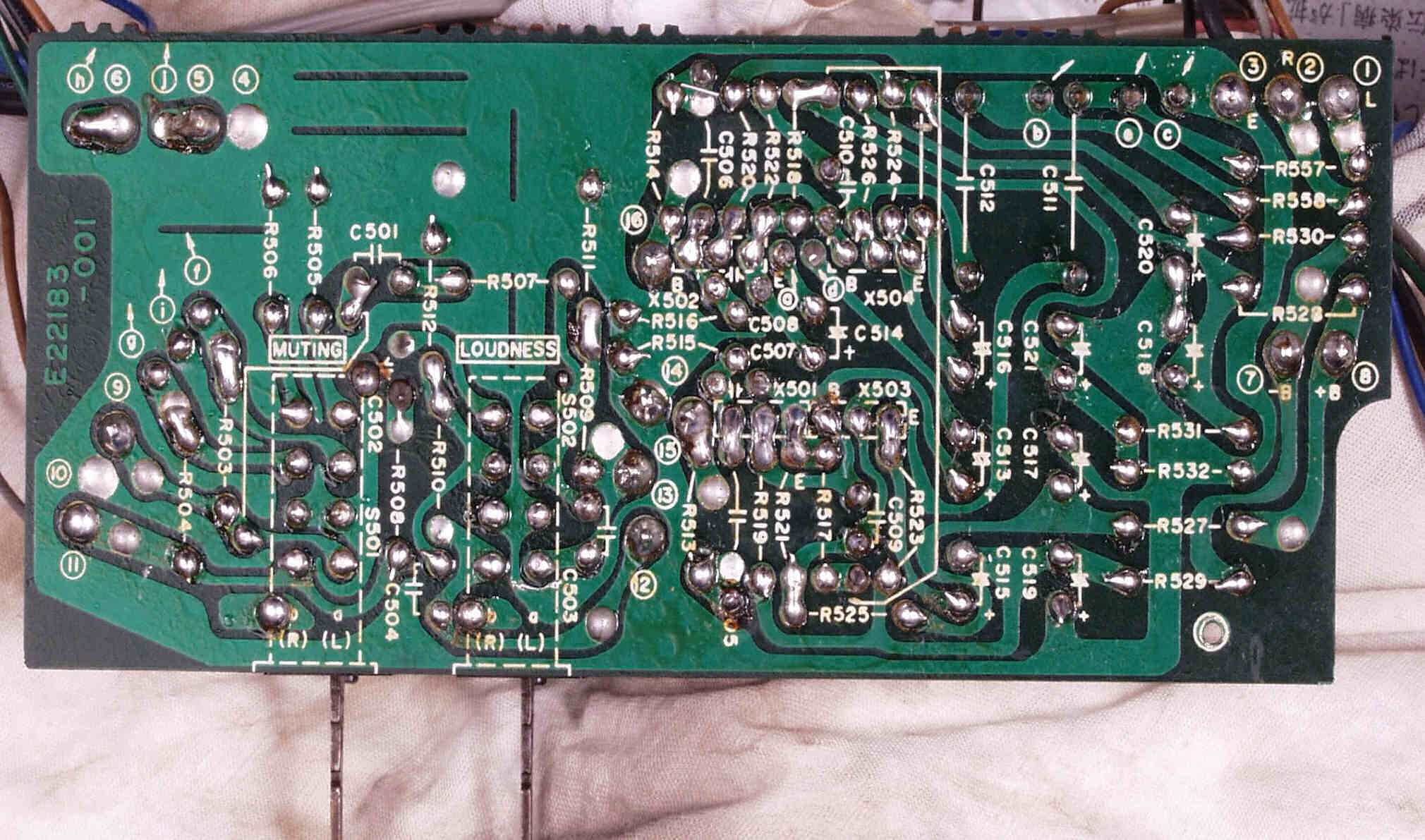

Ｃ－５Ｅ．　完成Ｌｏｕｄｎｅｓｓ＋Ｍｕｔｉｎｇ基板裏　洗浄後

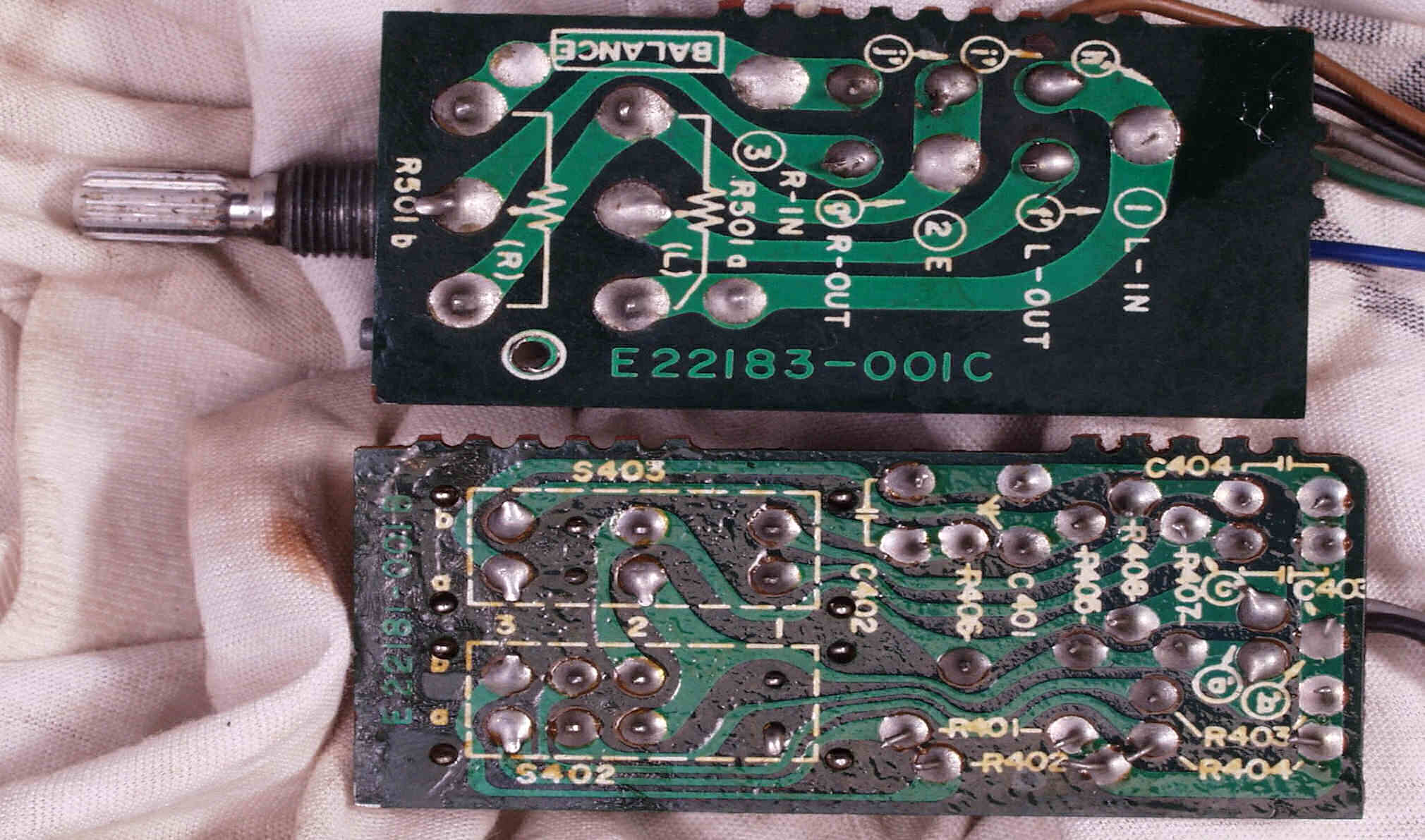

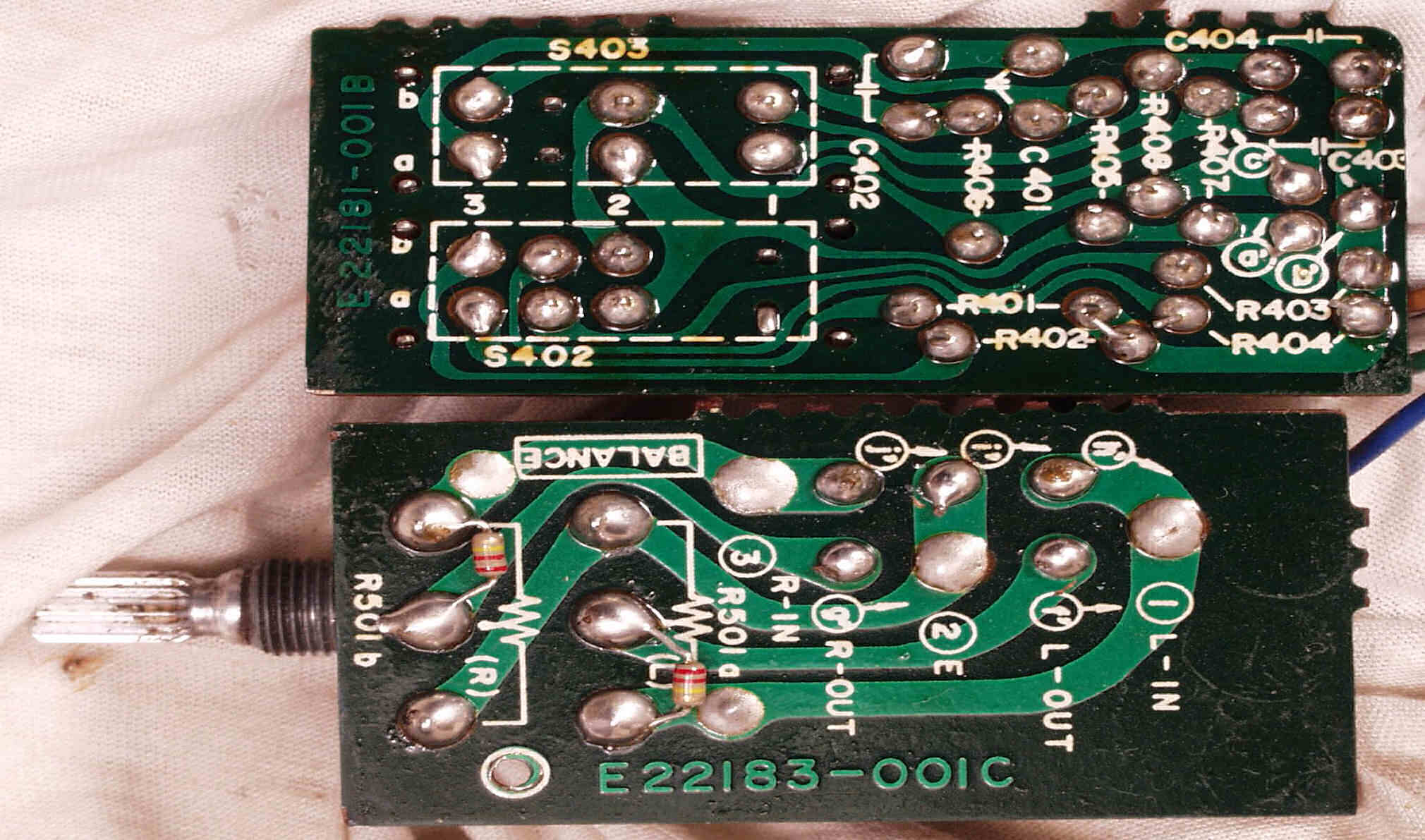

Ｃ－６Ａ．　修理前　ＢａｌａｎｃｅＶＲ基板裏、ＣａｒｔｒｉｄｇｅＬｏａｄＳＷ基板裏　
Ｃ－６Ｂ．　修理（半田補正）後　ＢａｌａｎｃｅＶＲ基板裏、ＣａｒｔｒｉｄｇｅＬｏａｄＳＷ基板裏　半田を全部やり直す
　　　　　　　　　　　　　　　　　　　「ガリ」　軽減抵抗２個増設
Ｃ－６Ｃ．　完成ＢａｌａｎｃｅＶＲ基板裏、ＣａｒｔｒｉｄｇｅＬｏａｄＳＷ基板裏　洗浄後

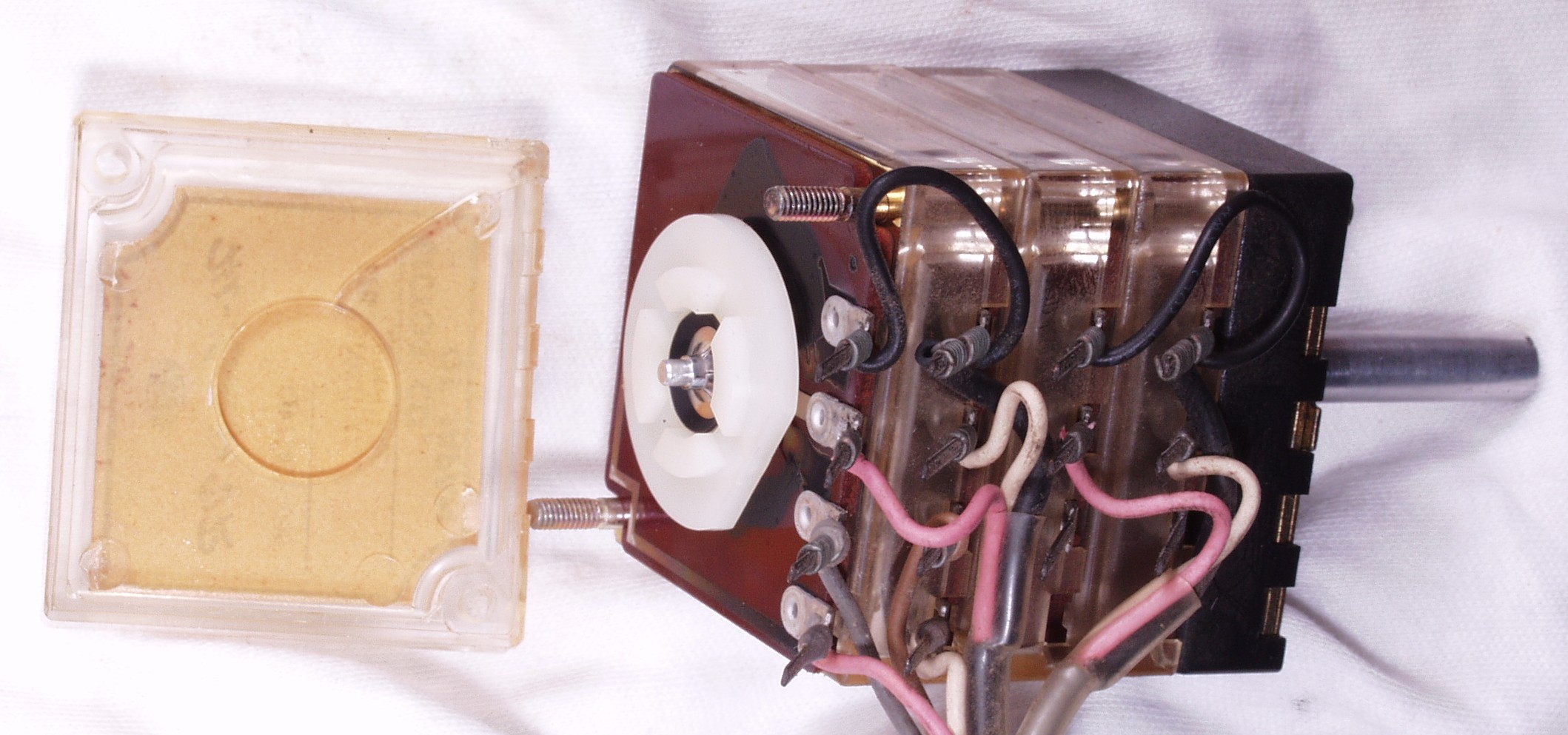

Ｃ－８Ａ．　修理中　メインＶＲ清掃、カシメ構造なのでここまで

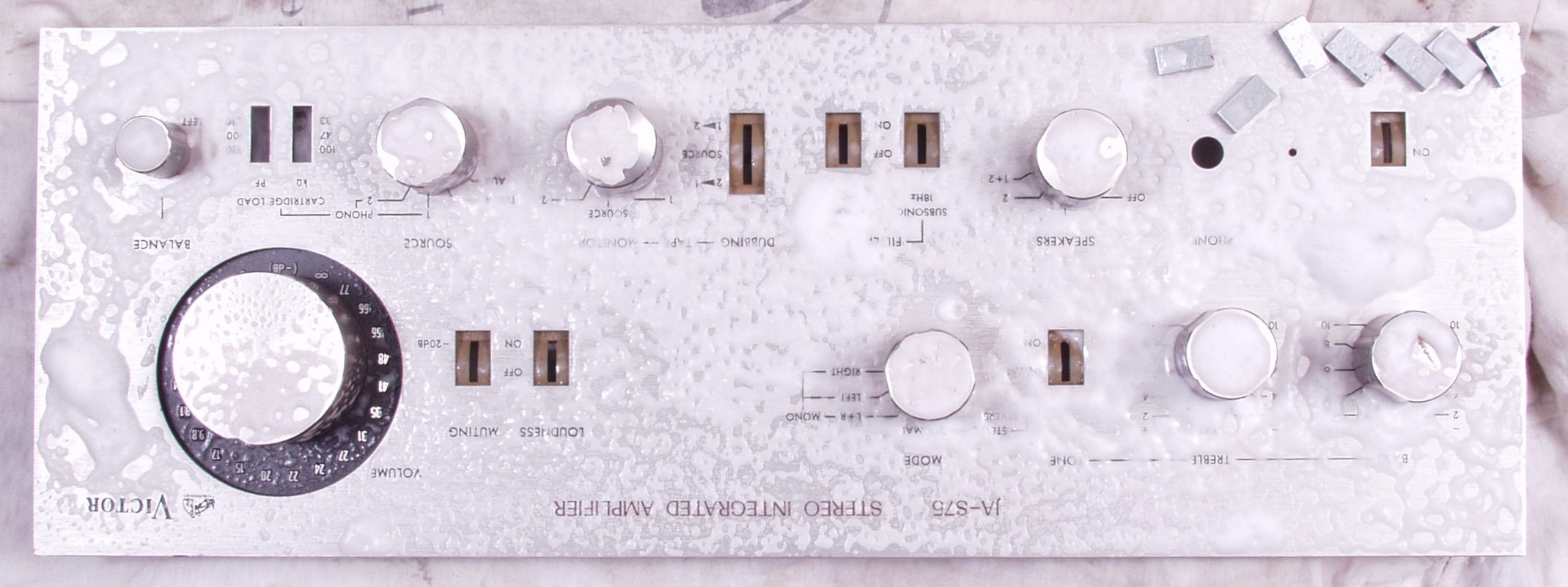

Ｃ－８Ｂ．　修理中　パネル清掃

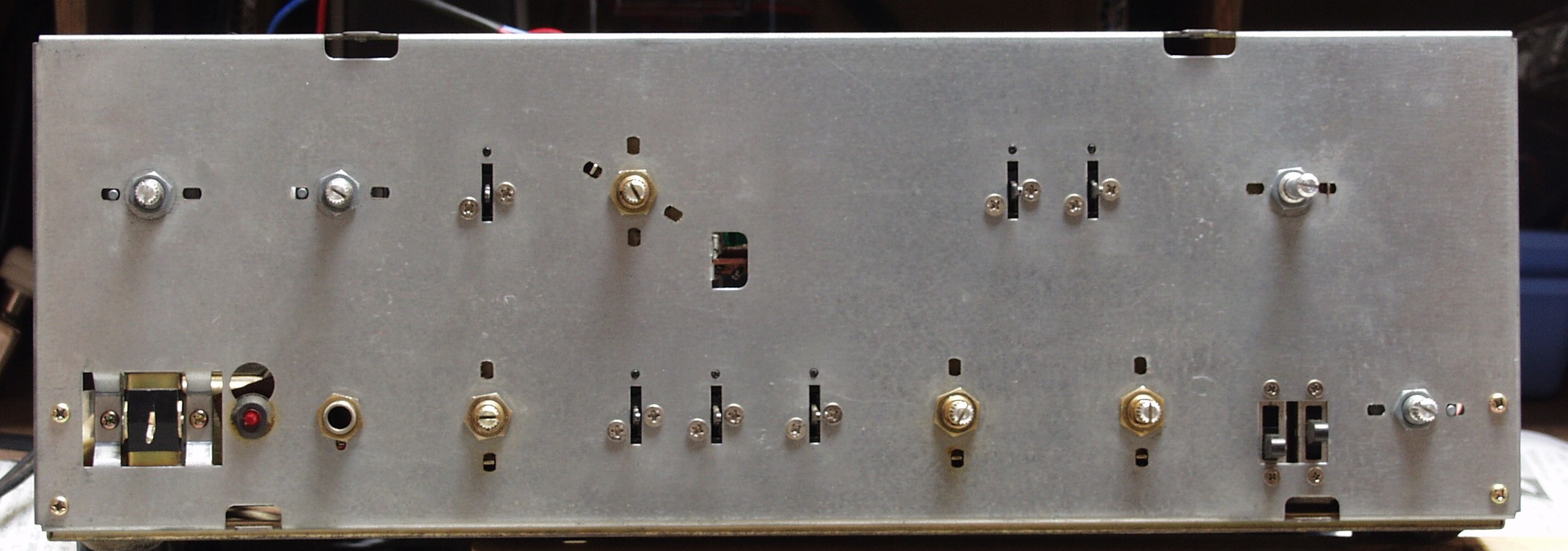

Ｃ－８Ｃ．　パネルの下のシャーシ、止めネジは全て取り付けてある

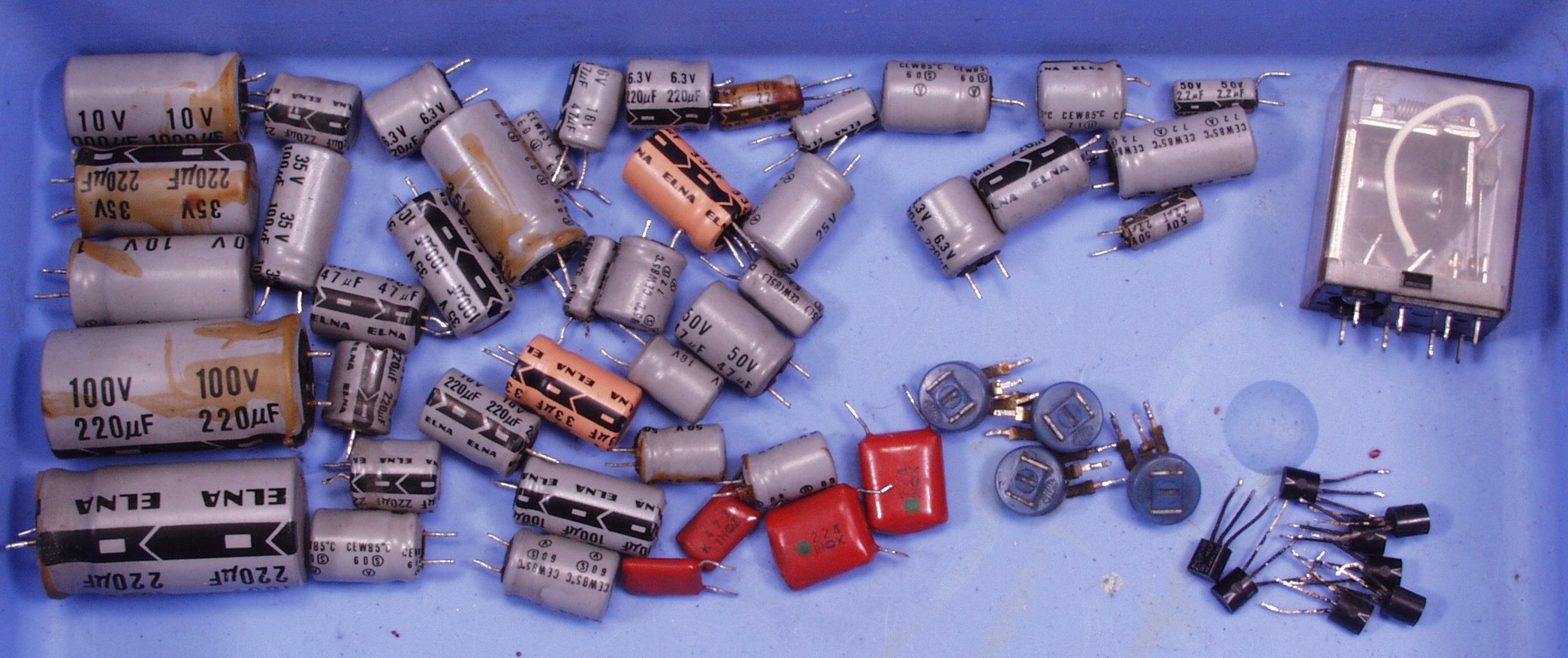

Ｃ－８Ｄ．　交換した部品
Ｃ－３Ａ．　修理前　上から
Ｃ－３Ｂ．　修理後　上から
Ｅ．　調整・測定

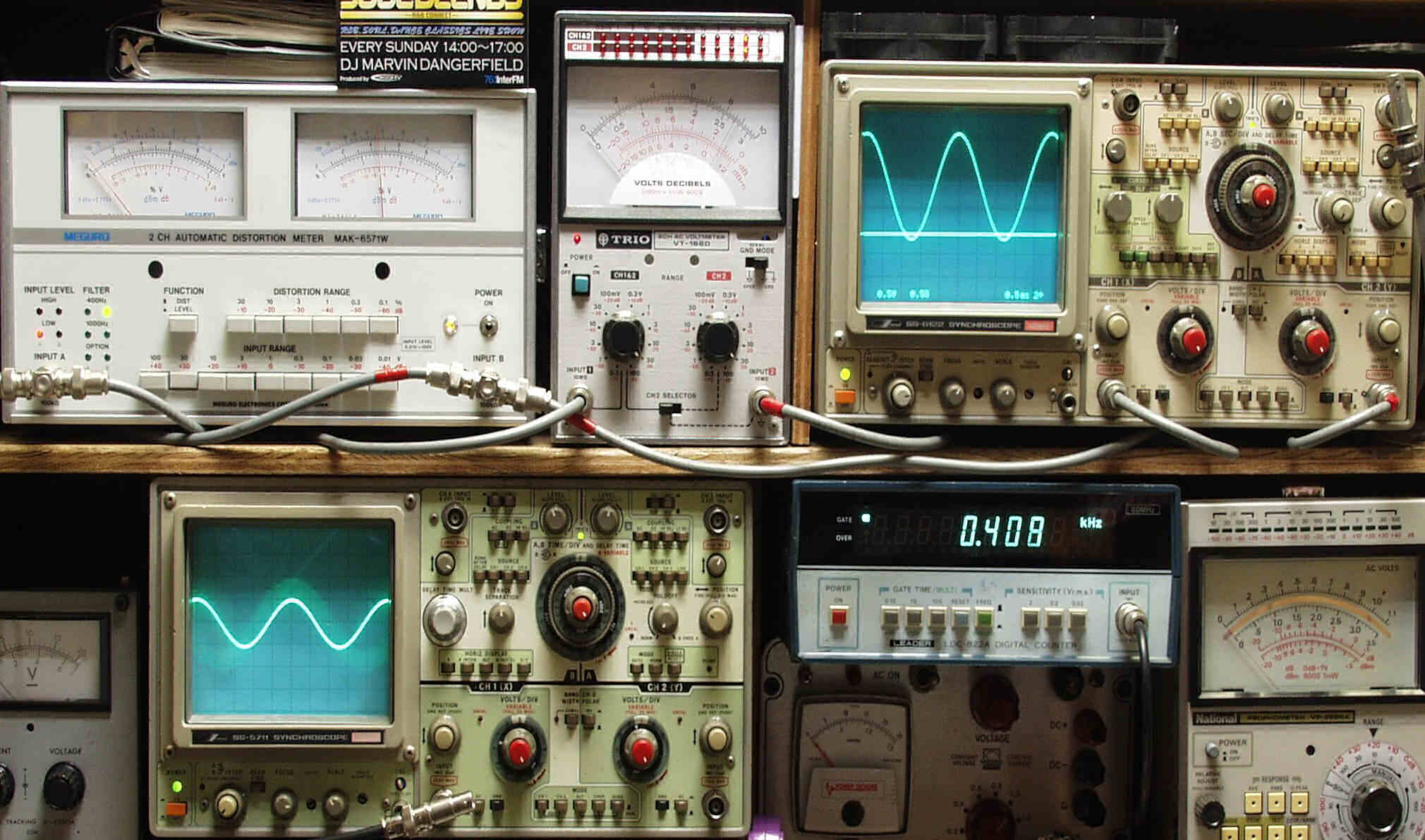

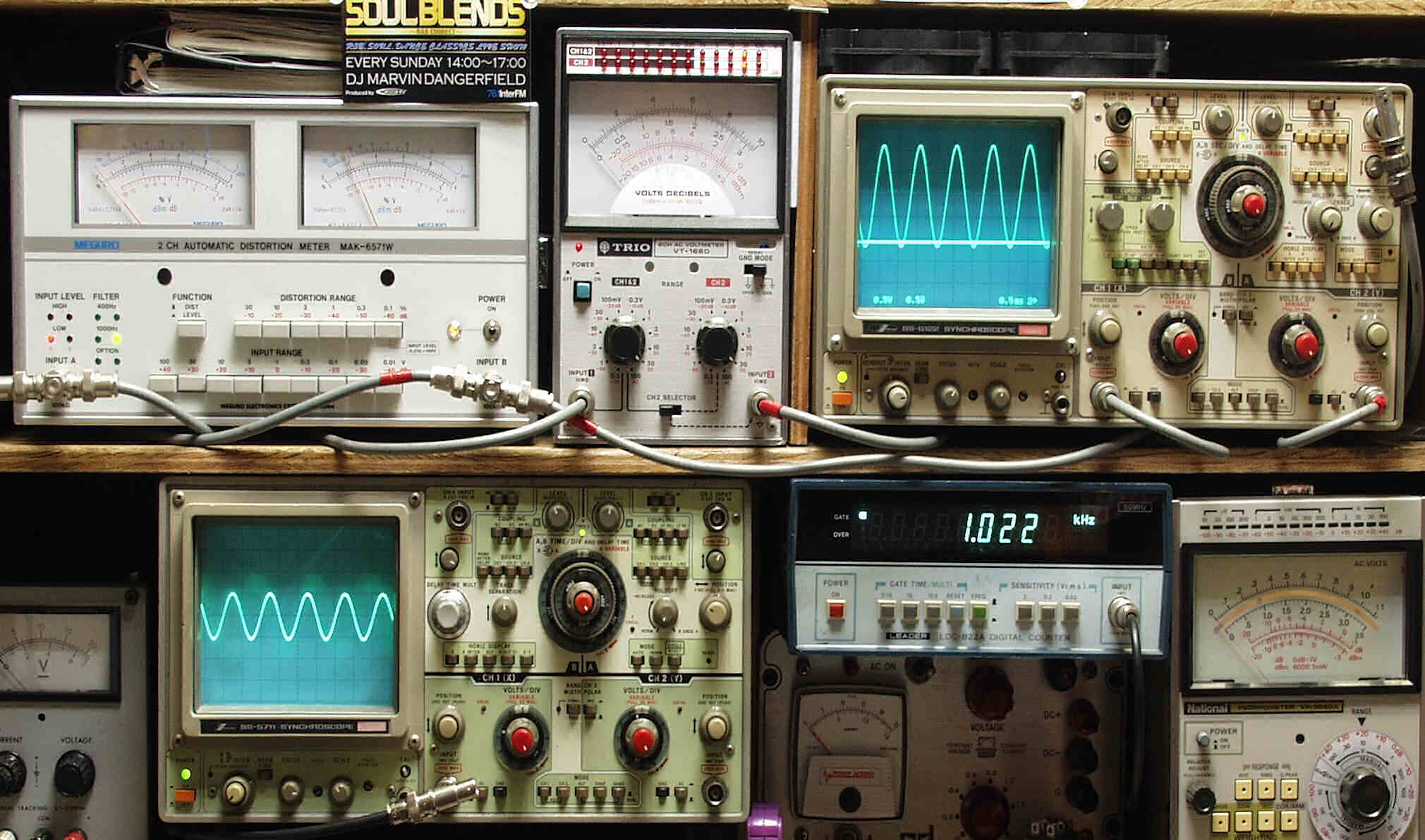

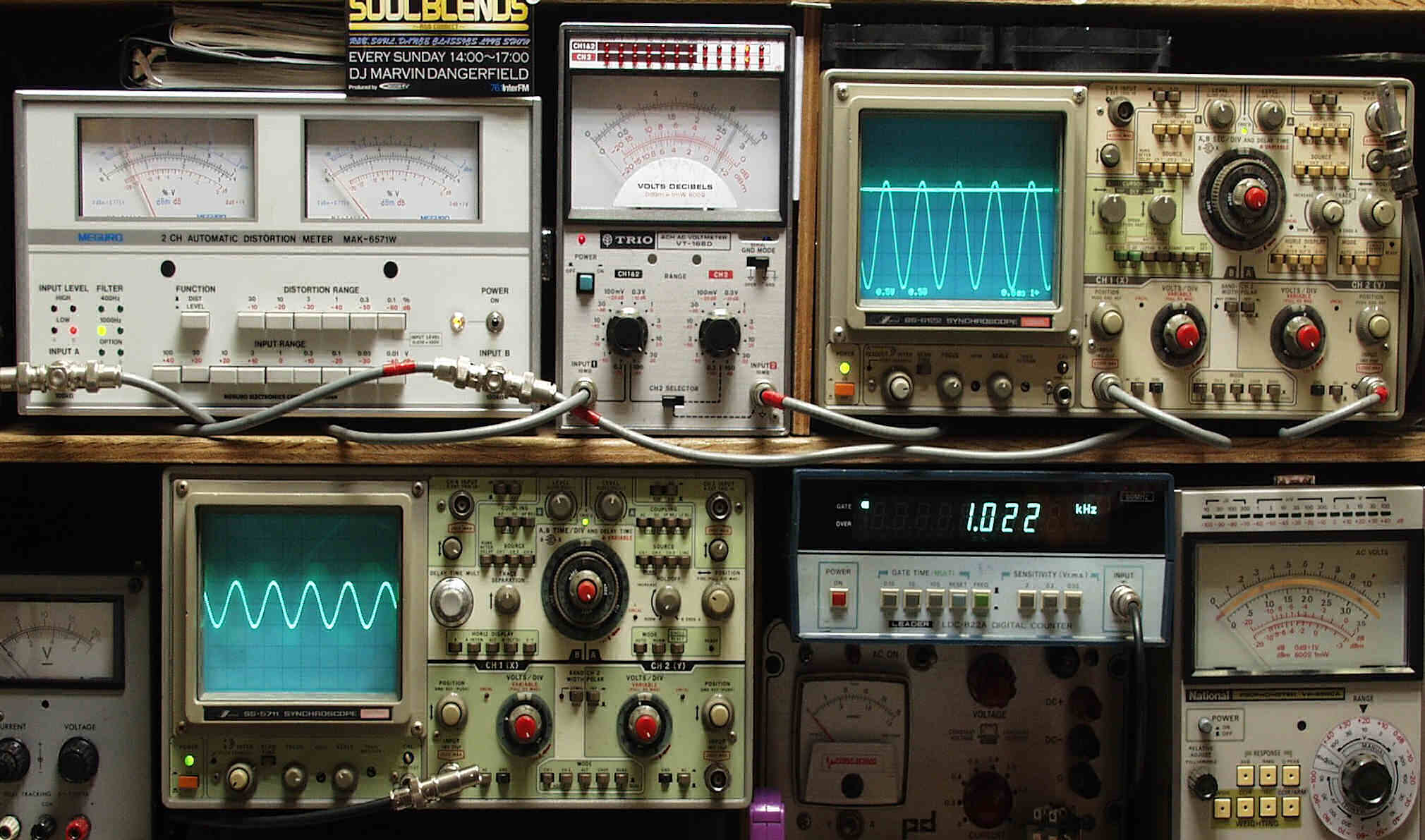

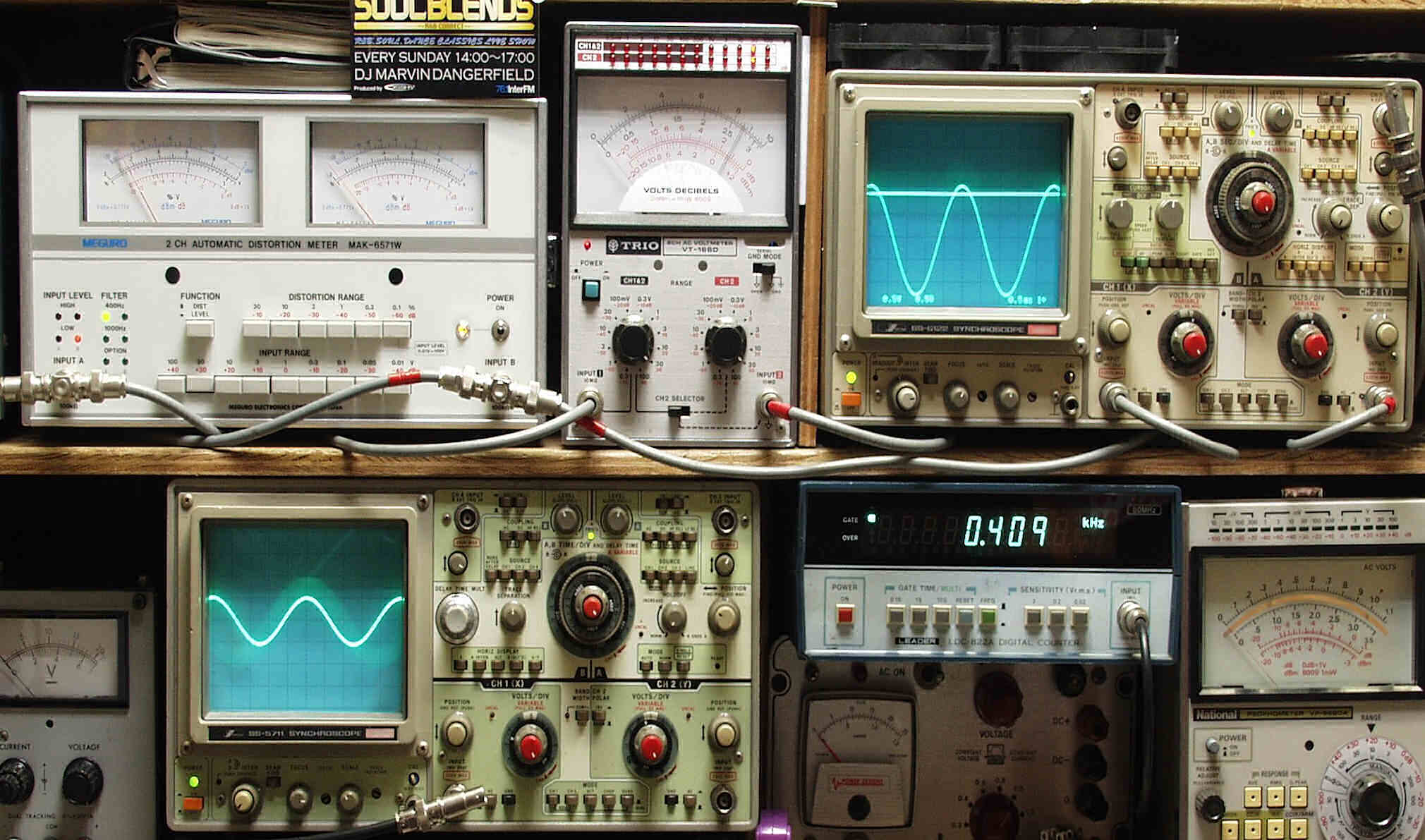

Ｅ－１．　出力／歪み率測定・調整
　　　　＜見方＞
　　　　　下左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

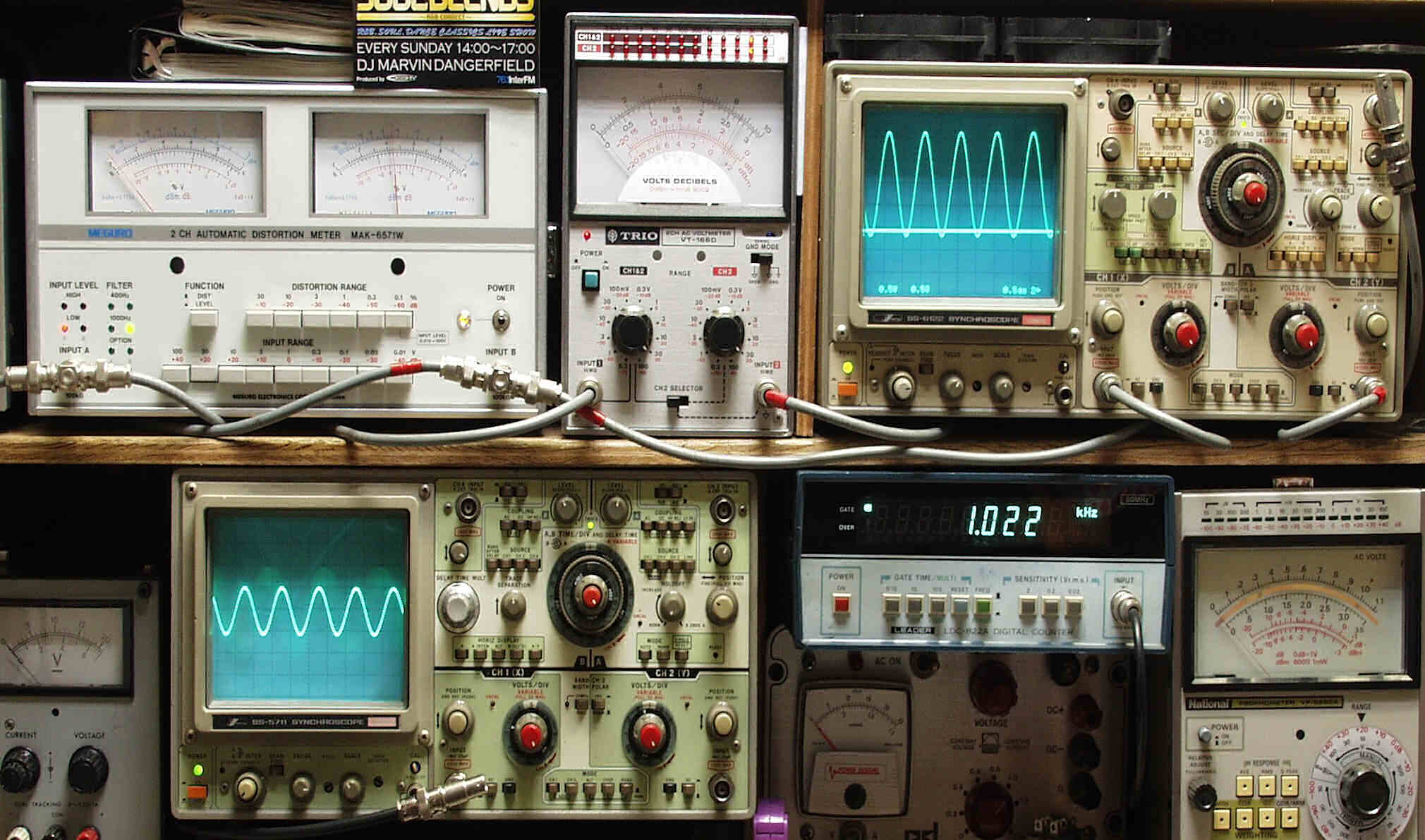

Ｅ－２Ａ．　Ｒ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０３％歪み　ＡＵＸ入力　１０００ＨＺ
Ｅ－２Ｂ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０３％歪み　ＡＵＸ入力　１０００ＨＺ

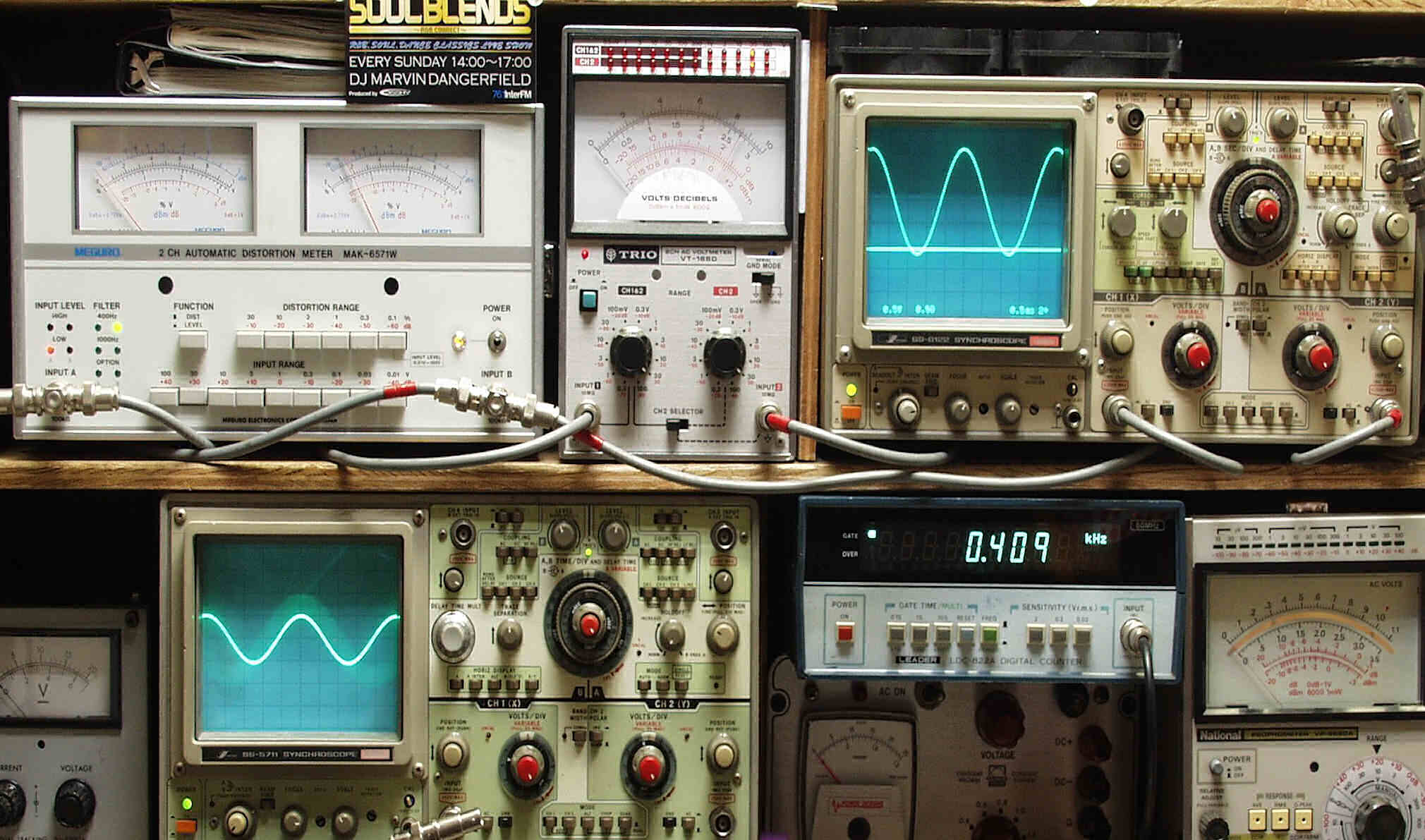

Ｅ－２Ｃ．　Ｒ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０３％歪み　ＡＵＸ入力　４００ＨＺ

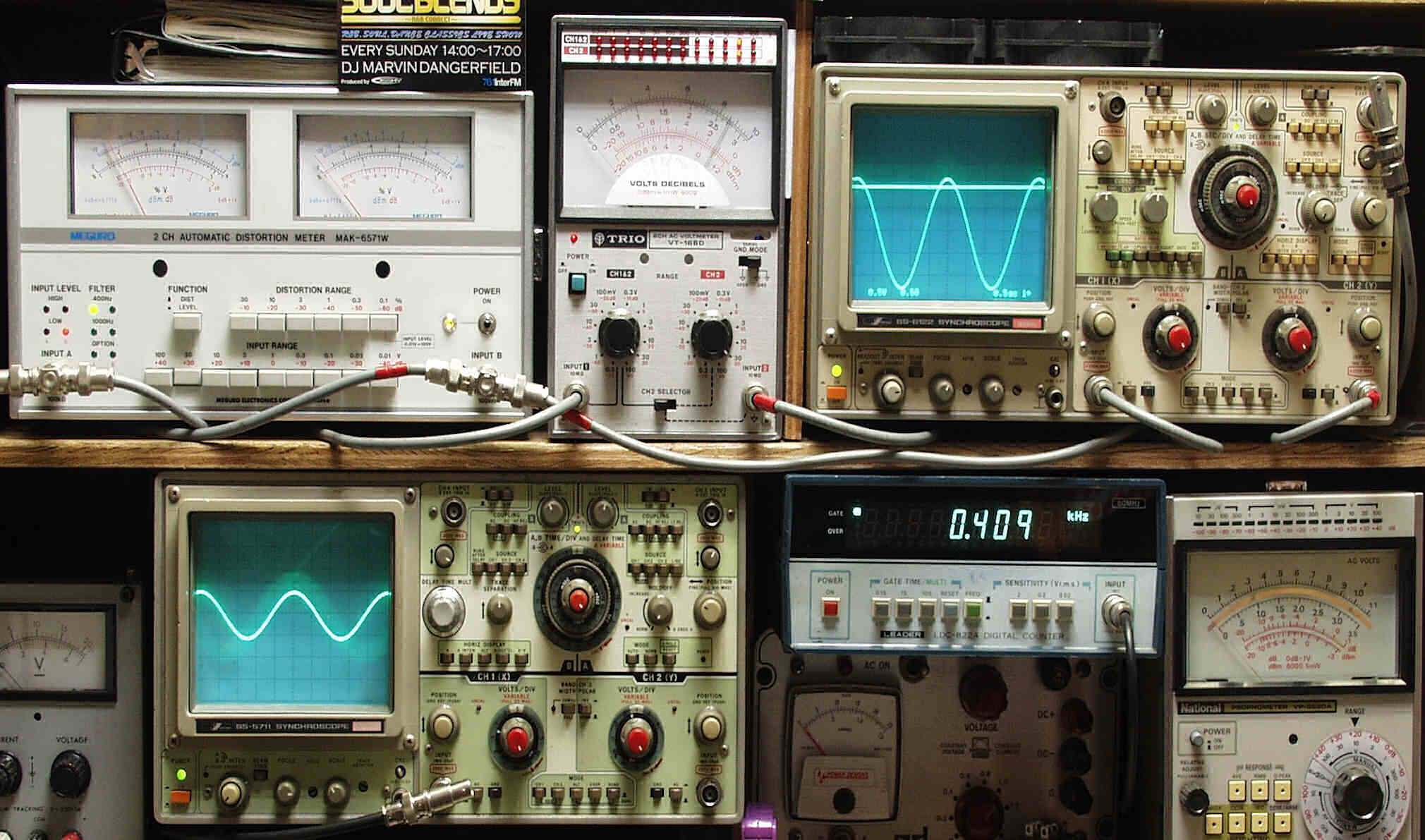

Ｅ－２Ｄ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０３％歪み　ＡＵＸ入力　４００ＨＺ
Ｅ－３Ａ．　Ｒ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０５％歪み　ＭＭ入力　１０００ＨＺ
Ｅ－３Ｂ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０５％歪み　ＭＭ入力　１０００ＨＺ
Ｅ－３Ｃ．　Ｒ側ＳＰ出力２７＝９１Ｗ出力　０．０５％歪み　ＭＭ入力　４００ＨＺ
Ｅ－３Ｄ．　Ｌ側ＳＰ出力２７Ｖ＝９１Ｗ出力　０．０５％歪み　ＭＭ入力　４００ＨＺ

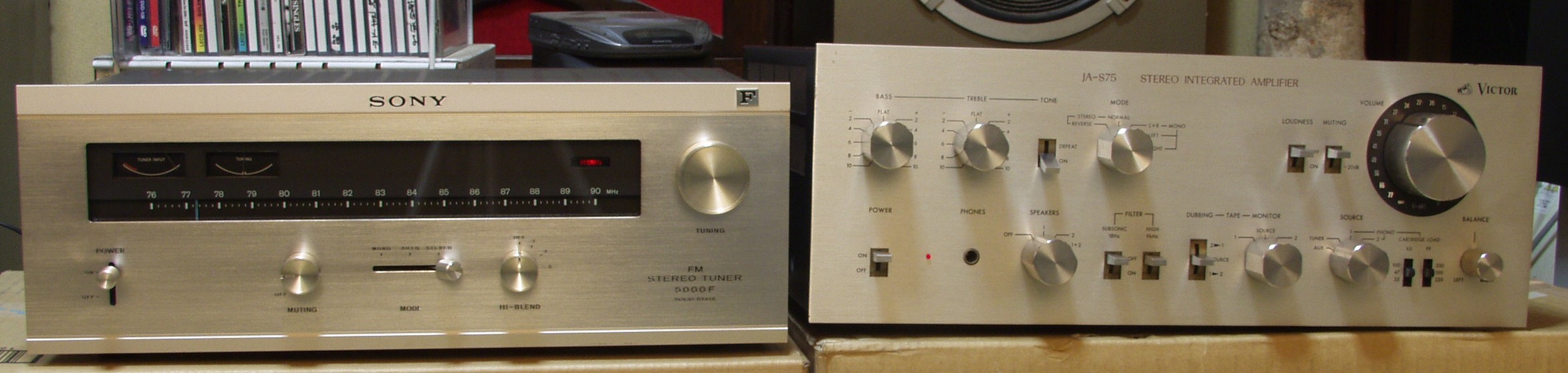

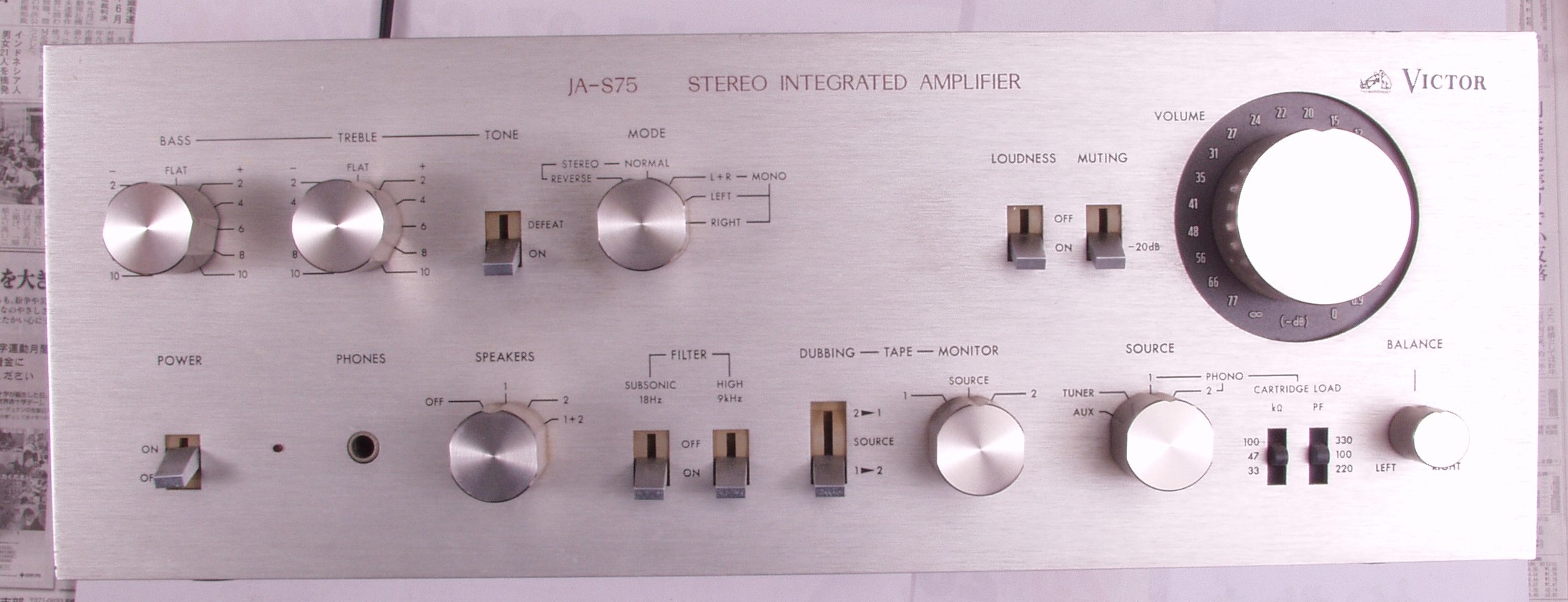

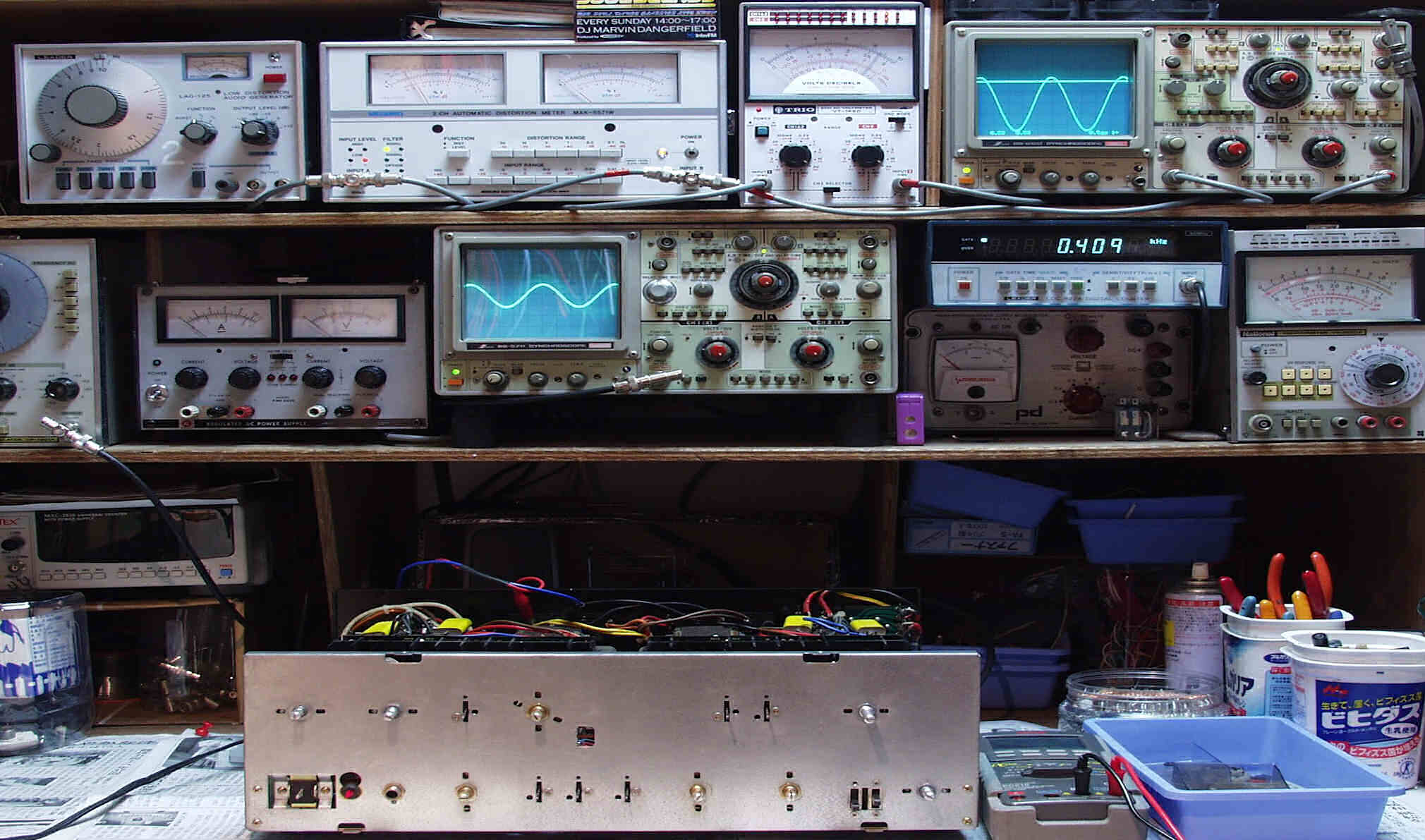

Ｅ－４．　完成　　２４時間エージング
