YAMAHA B4

ＹＡＭＡＨＡ　Ｂ４．　２台目修理記録

平成１７年８月２３到着　　９月１９日完成

注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

２３年ほど前に新品で購入、Ｃ－６と組み合わせて使ってました。数年前から、音が出なくなったり、出たりで不調でした。

Ｂ．　原因・現状

経年劣化

Ｃ．　修理状況

電解コンデンサー交換
半固定ＶＲ交換
初段FET(Field Effect Transistor)交換
リレー交換　　ＷＢＴ　ＳＰ端子に交換

D．　使用部品

電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　個
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１２個
リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個
FET(Field Effect Transistor)　　　　　　　　　　　　　　　　　　　　　２個
ＷＢＴ　ＳＰ端子　ＷＢＴ－０７０２　　　　　２組（定価で工賃込み）

Ｅ．　調整・測定

F．　修理費　　　９４，９００円

Ｓ．　ＹＡＭＡＨＡ　Ｂ４　の仕様（カタログ、マニアルより）

Ａ．　修理前の点検状況 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１Ａ．　点検中　上ケースを取る　シールドがしっかり＝放熱が悪い

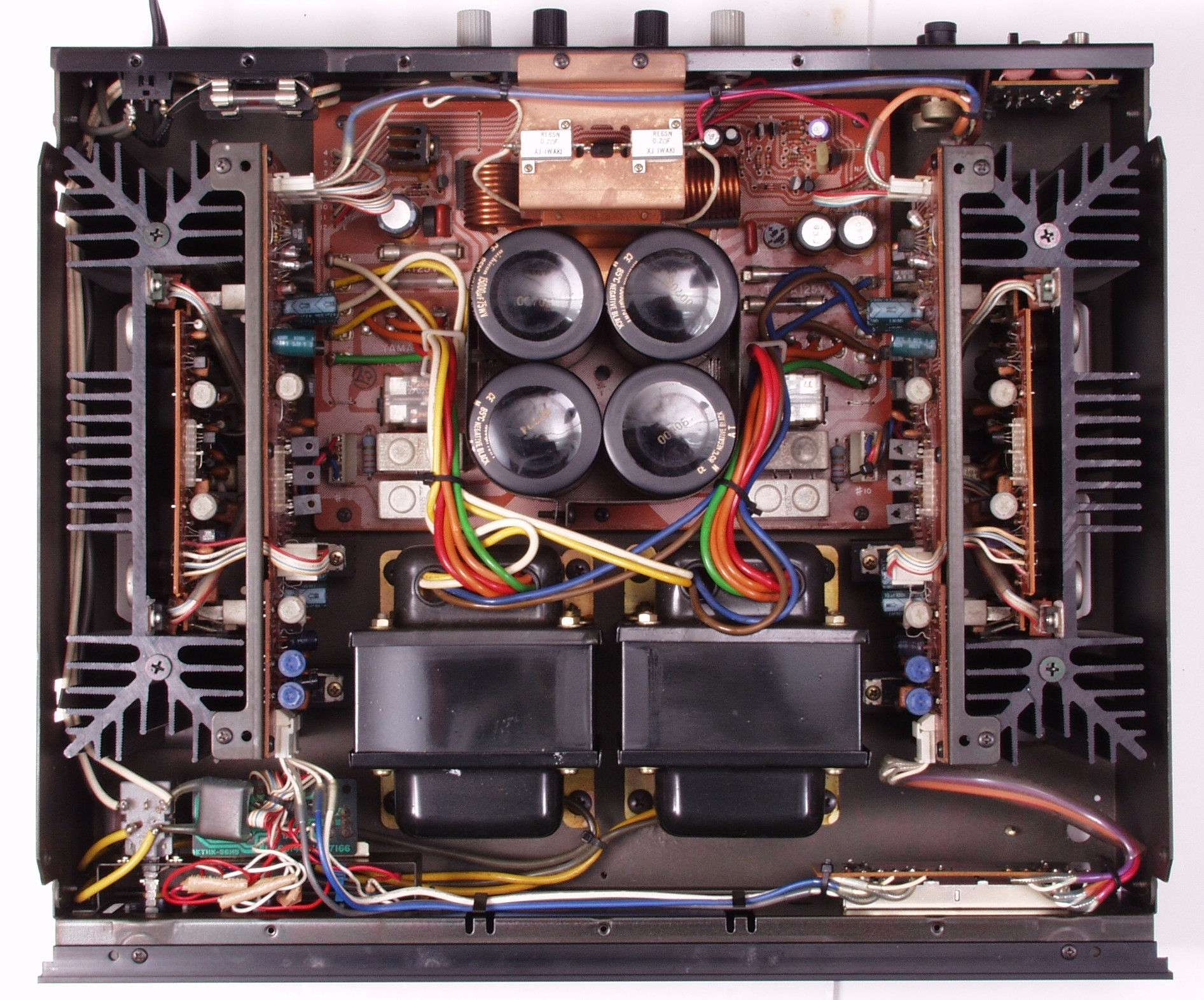

Ａ１Ｂ．　点検中　　上ケース＋シールドを取り外す、案の定電解コンデンサーの頭が少し膨れている

Ａ２．　点検中　下から見る

Ａ３．　点検中　ＳＰ端子　ＷＢＴ　ＳＰ端子　ＷＢＴ－０７０２　　が使用可能です

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

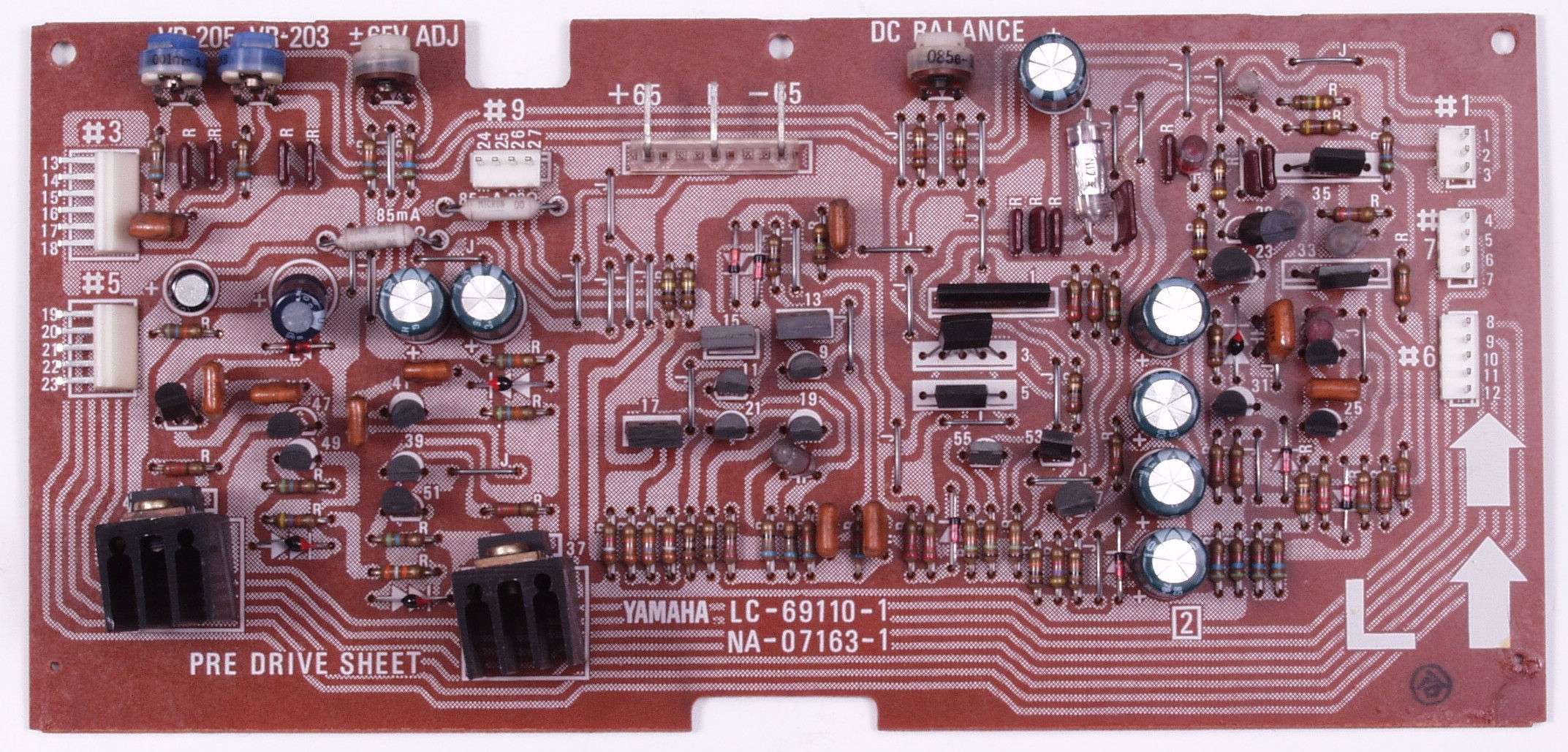

Ｃ１Ａ．　修理前　R側-AMP基板

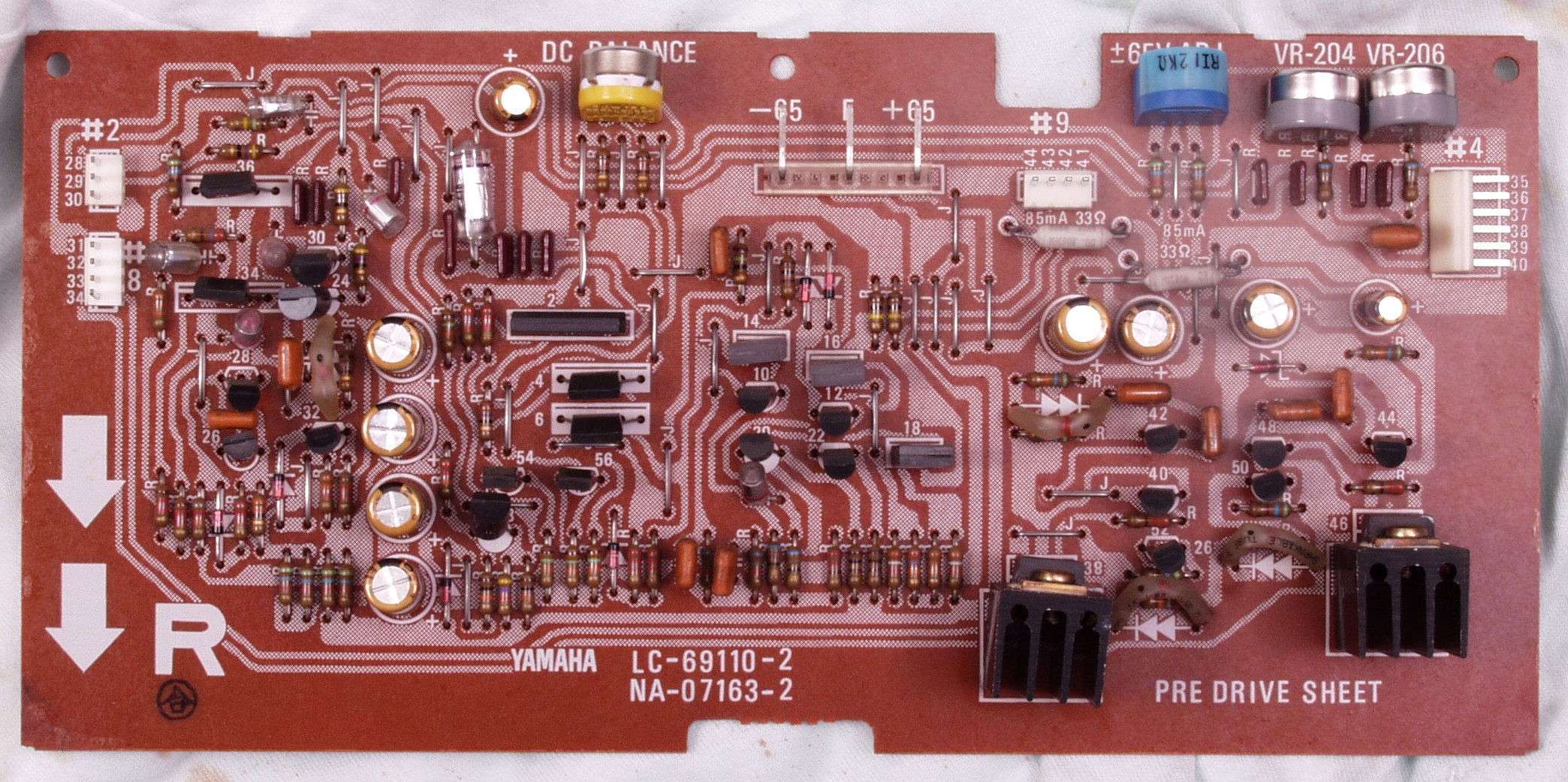

Ｃ１Ｂ．　修理後　R側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)交換

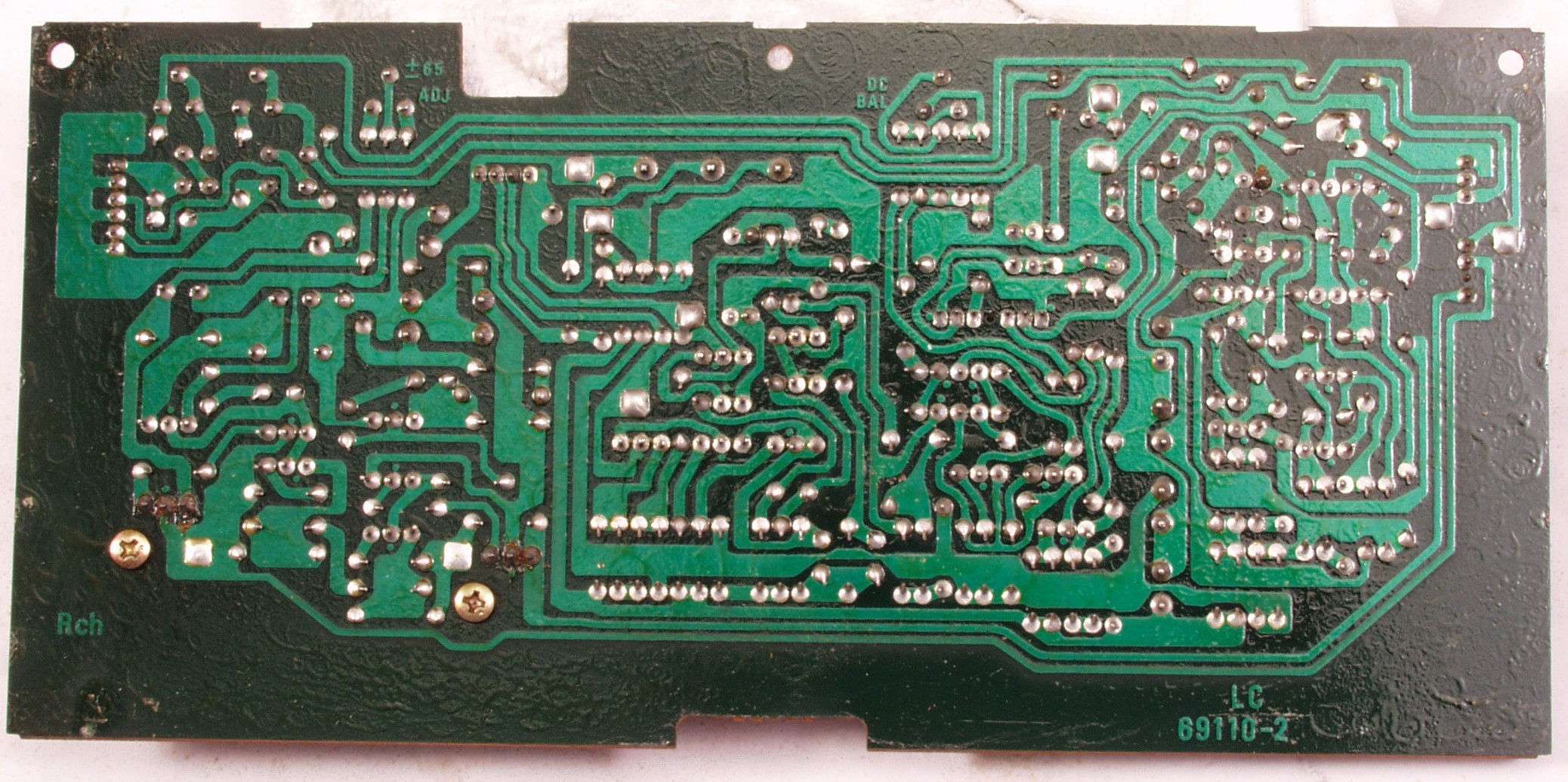

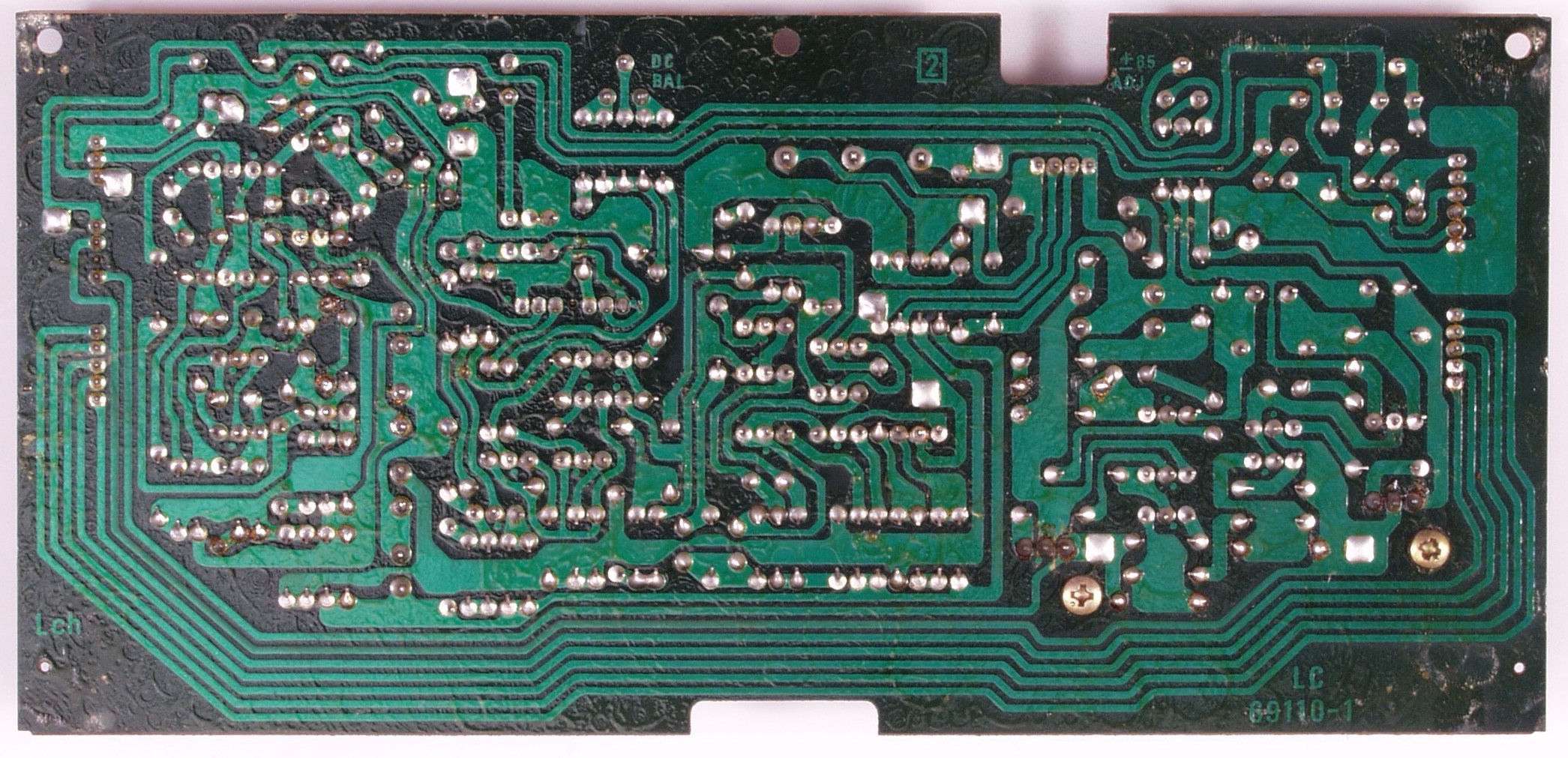

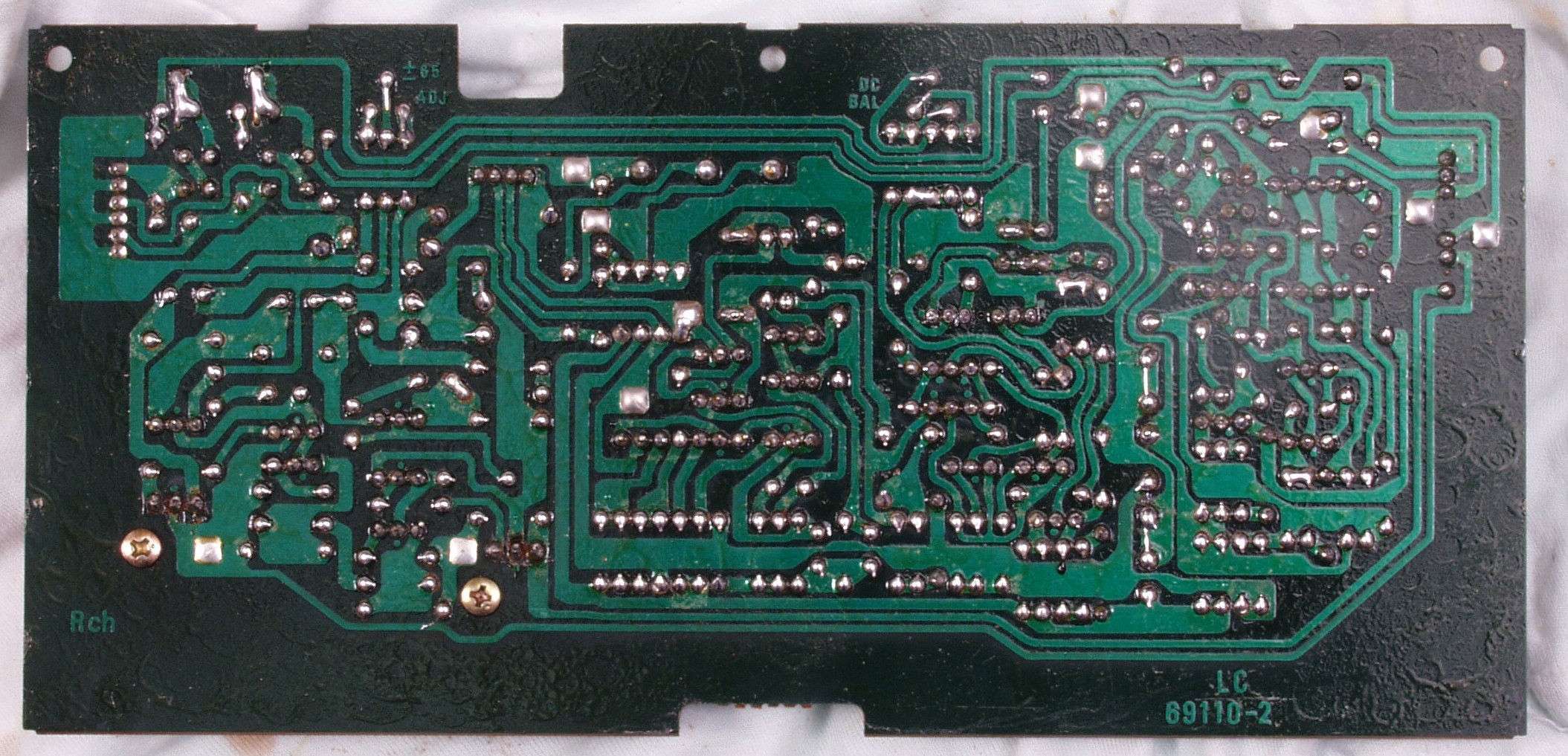

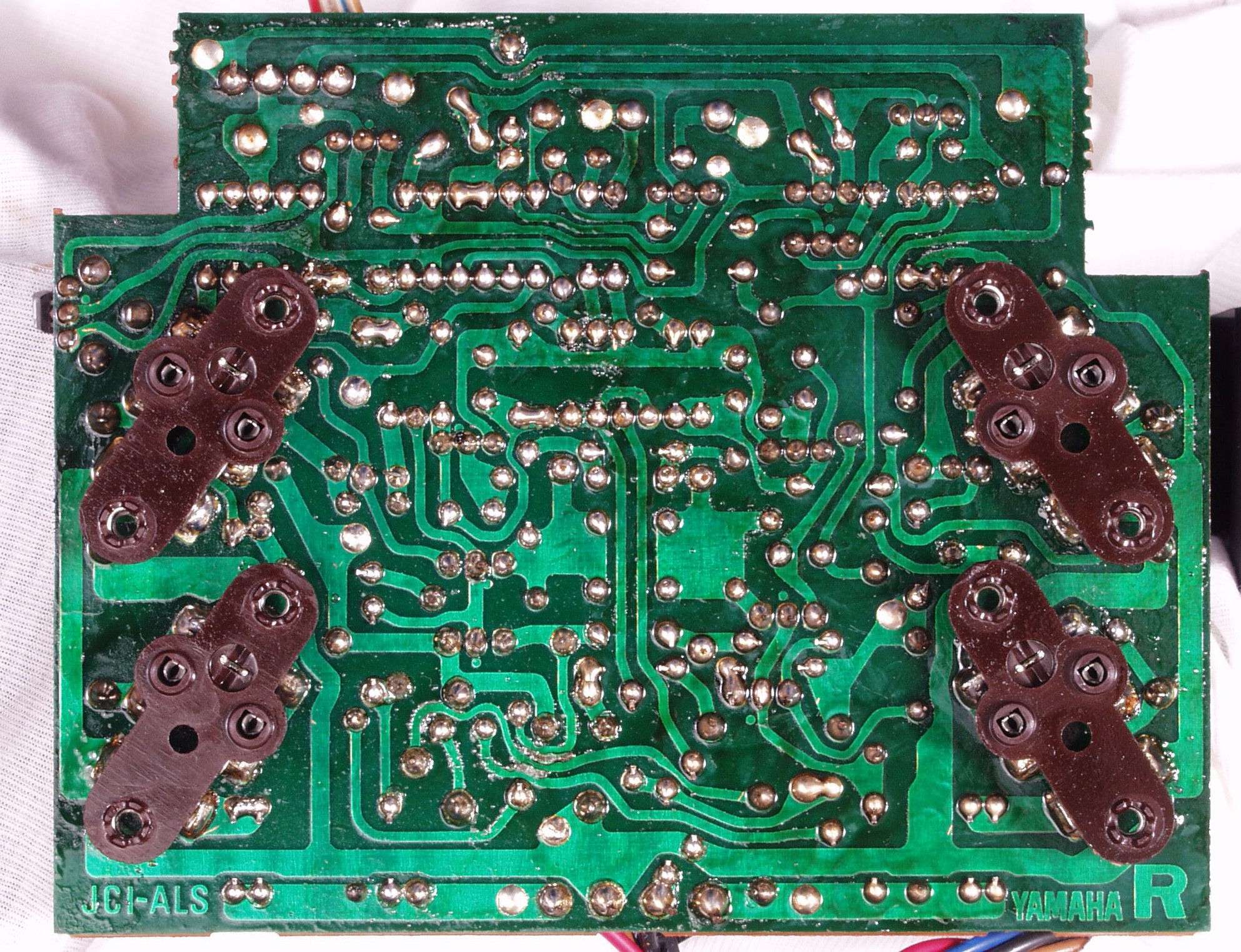

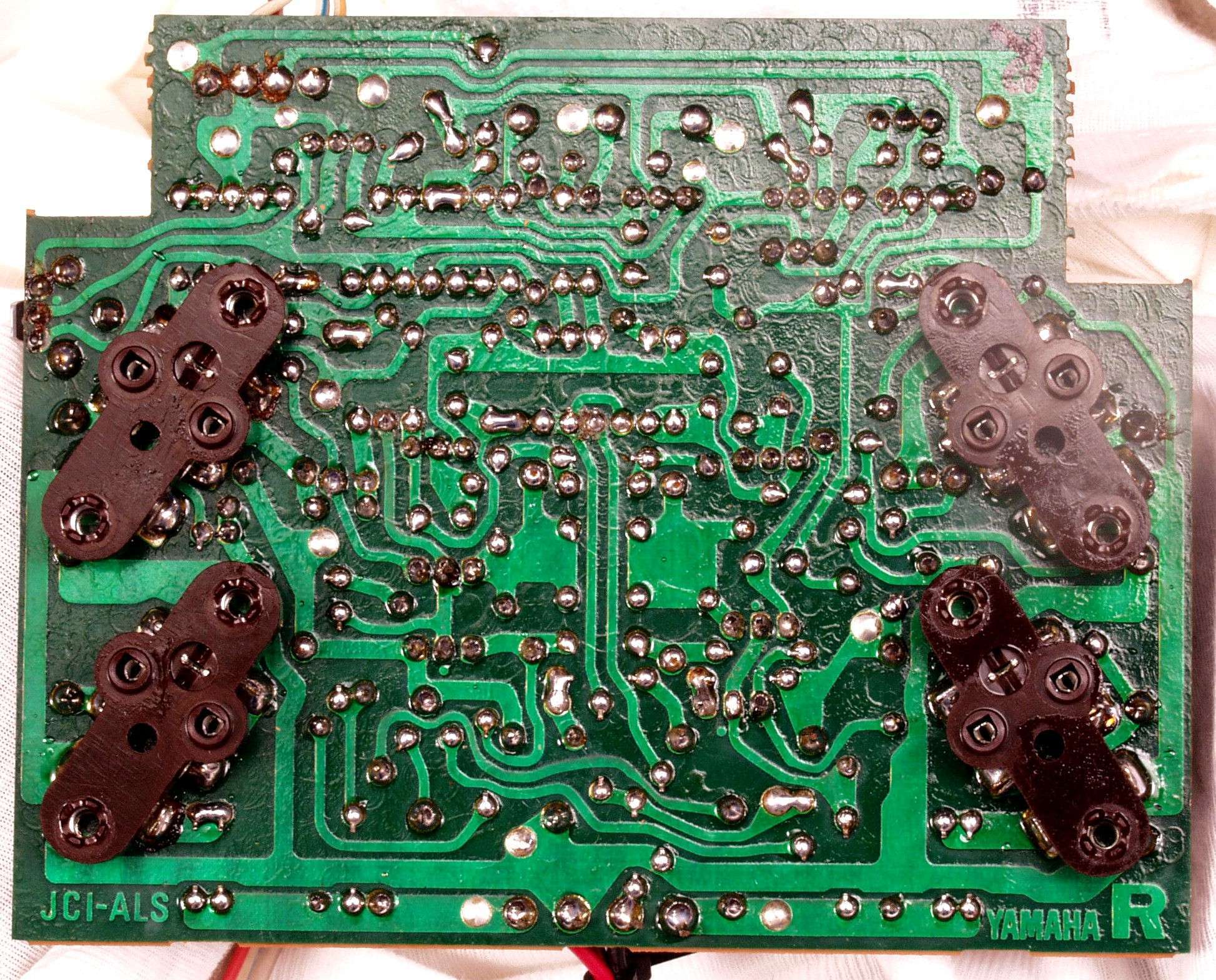

Ｃ１C．　修理前　R側-AMP基板裏　

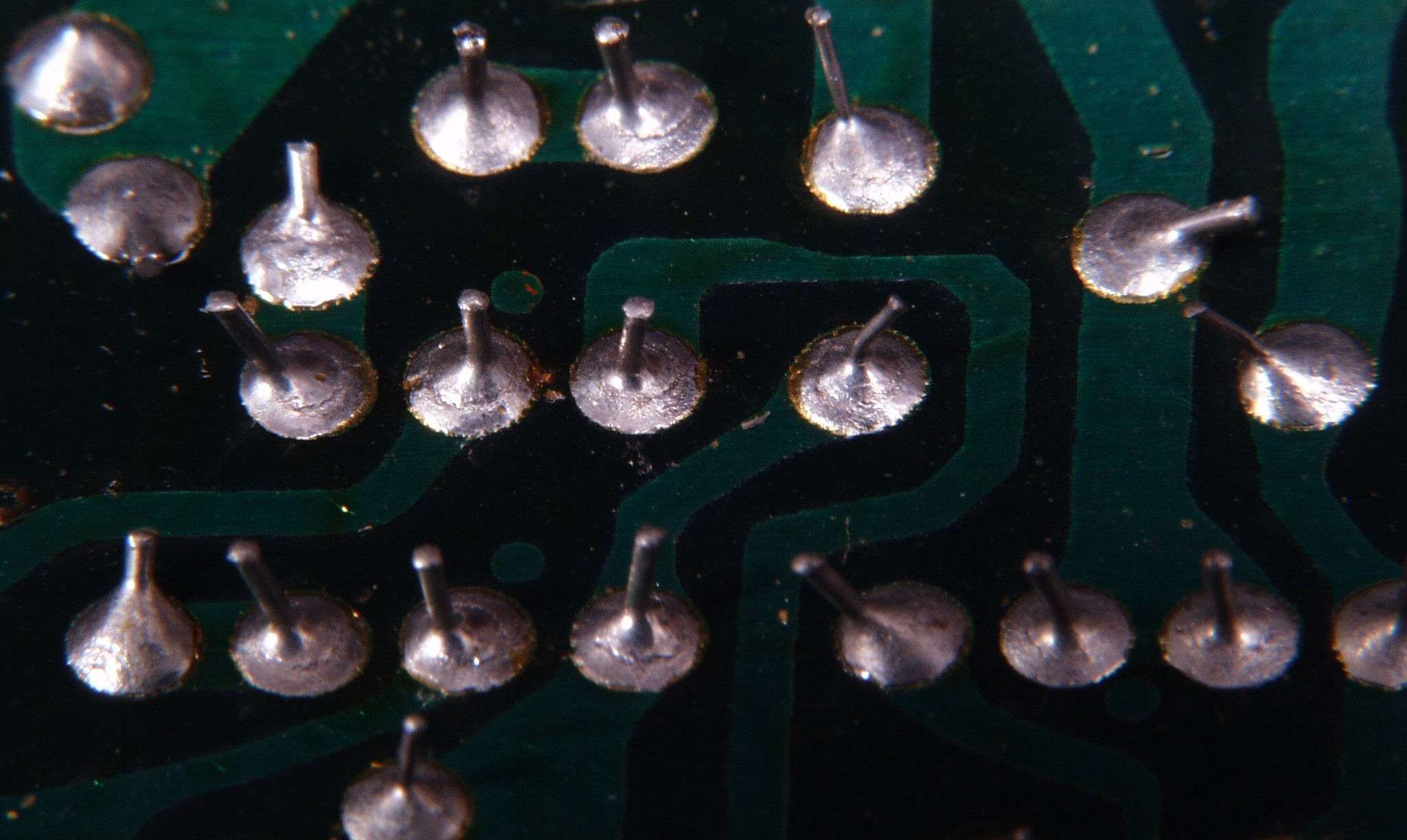

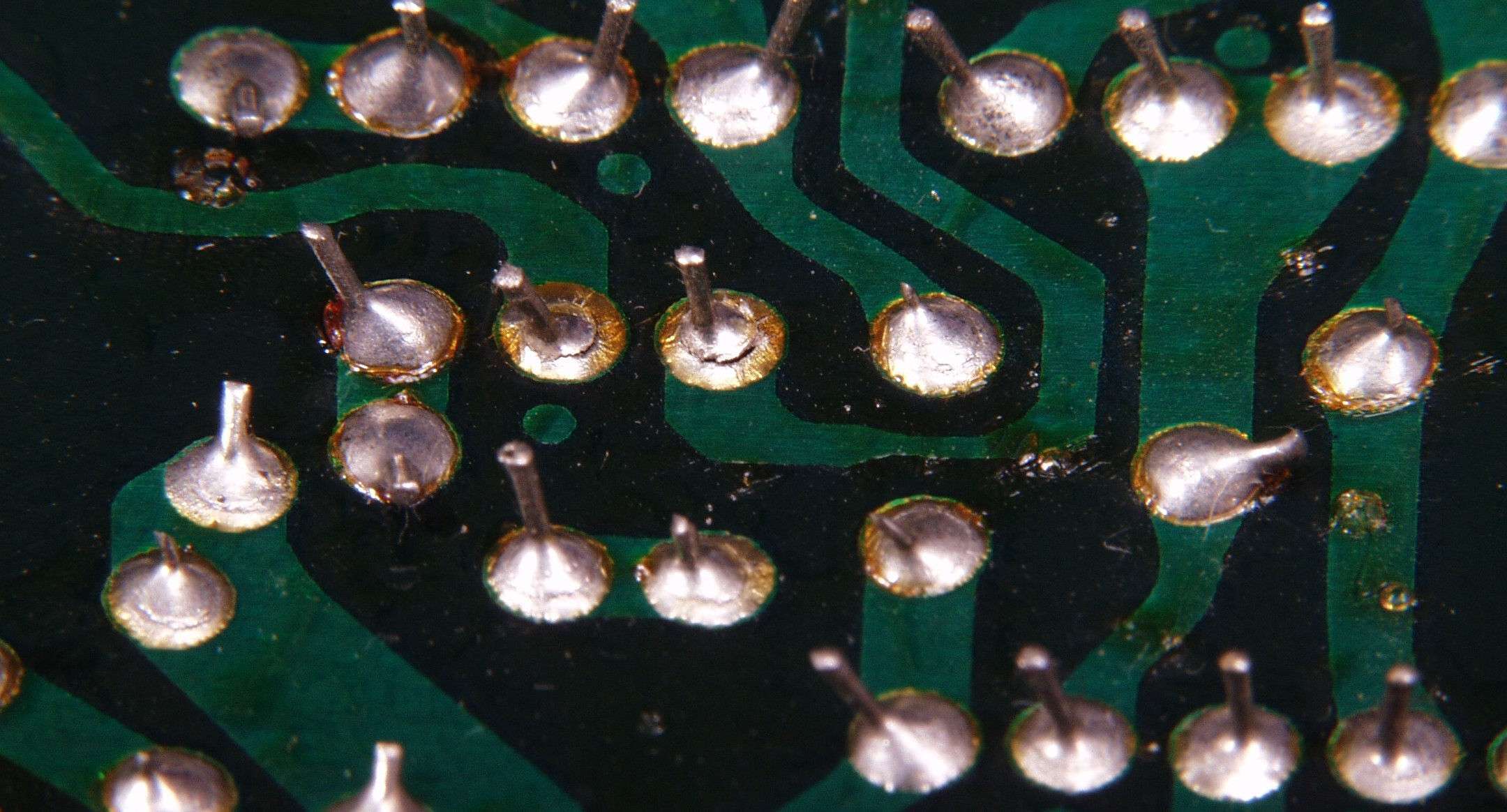

Ｃ１C１．　修理前　R側-AMP基板裏　半田不良ヶ所　

Ｃ１C２．　修理中　R側-AMP基板裏　半田不良ヶ所２　

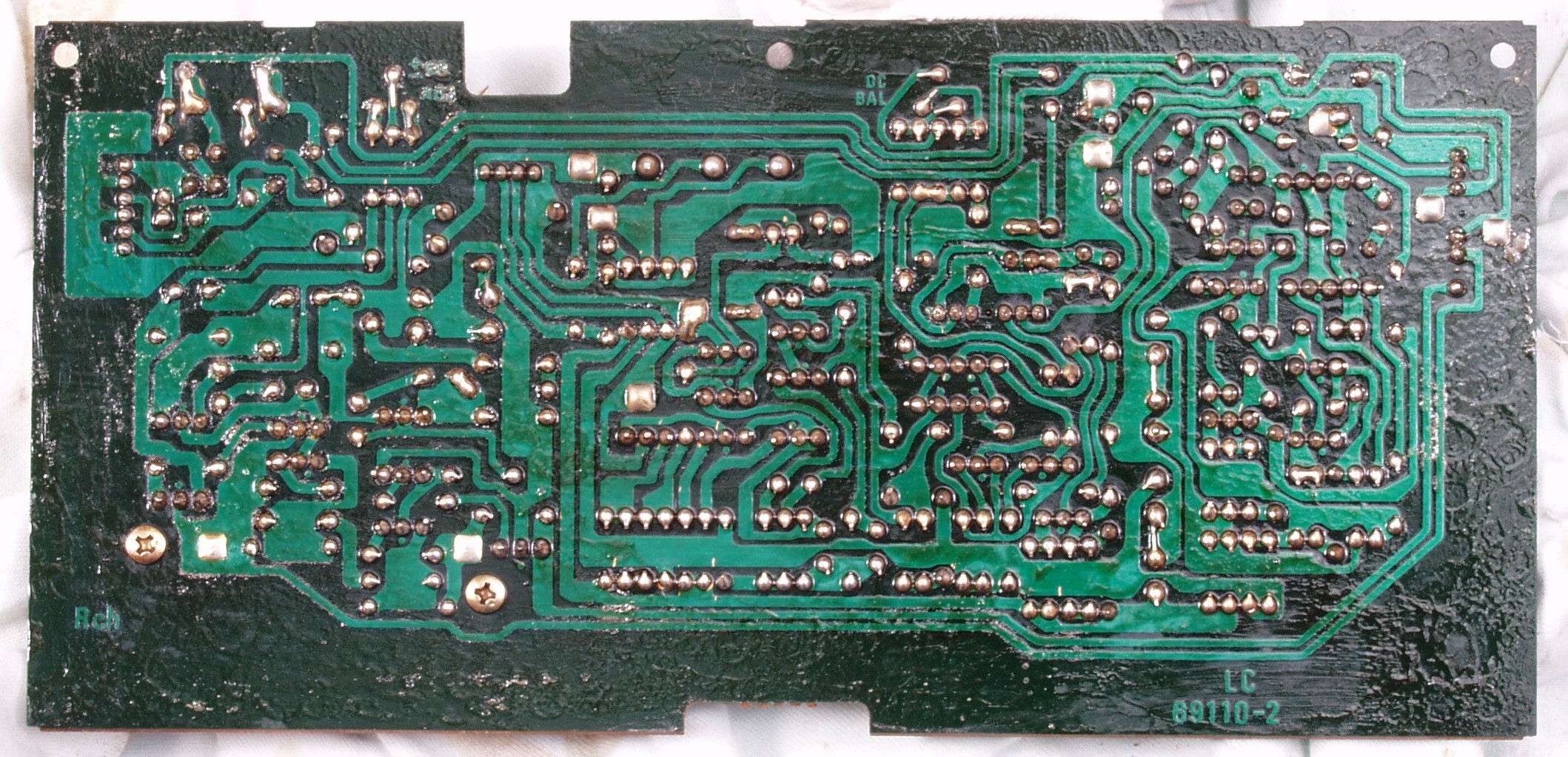

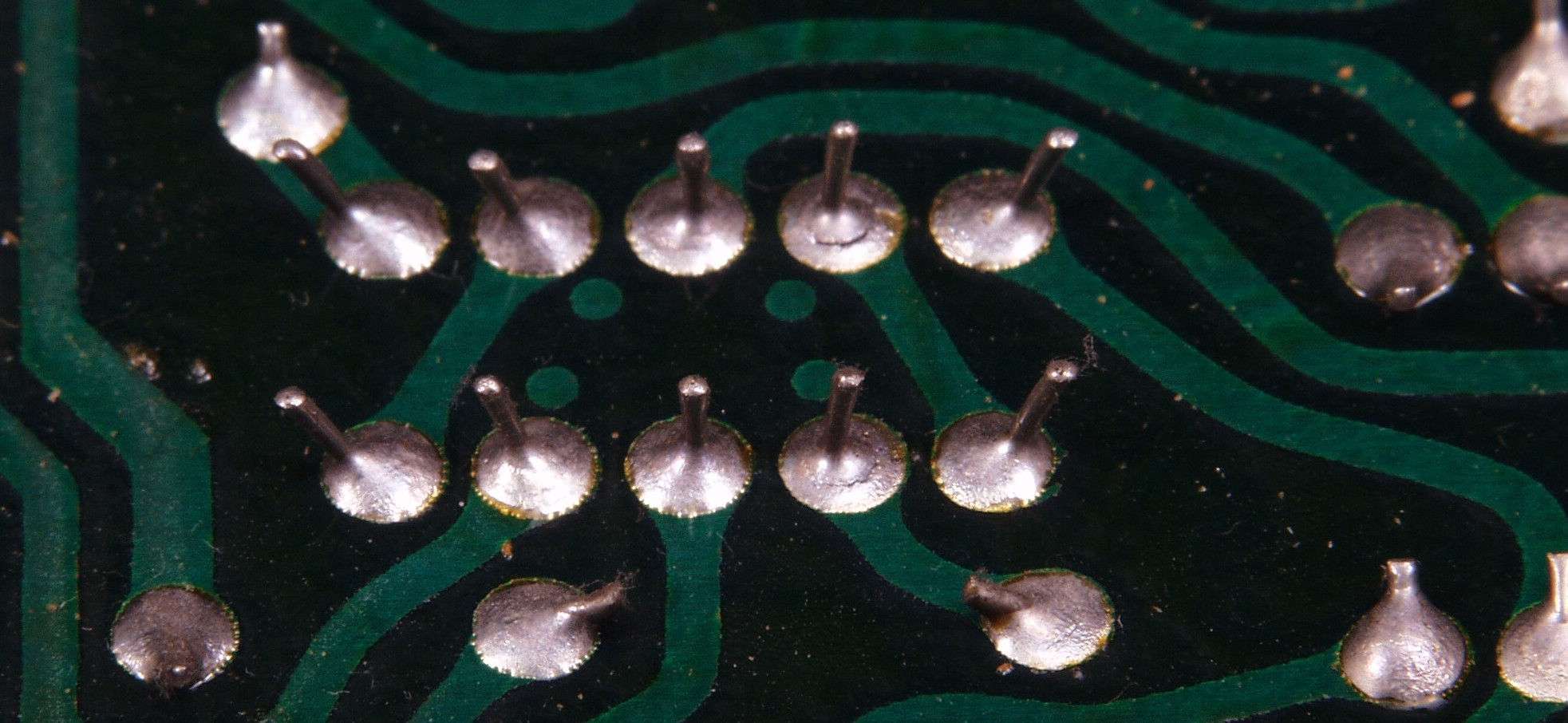

Ｃ１D．　修理（半田補正）後　R側-AMP基板裏　全半田やり直しする

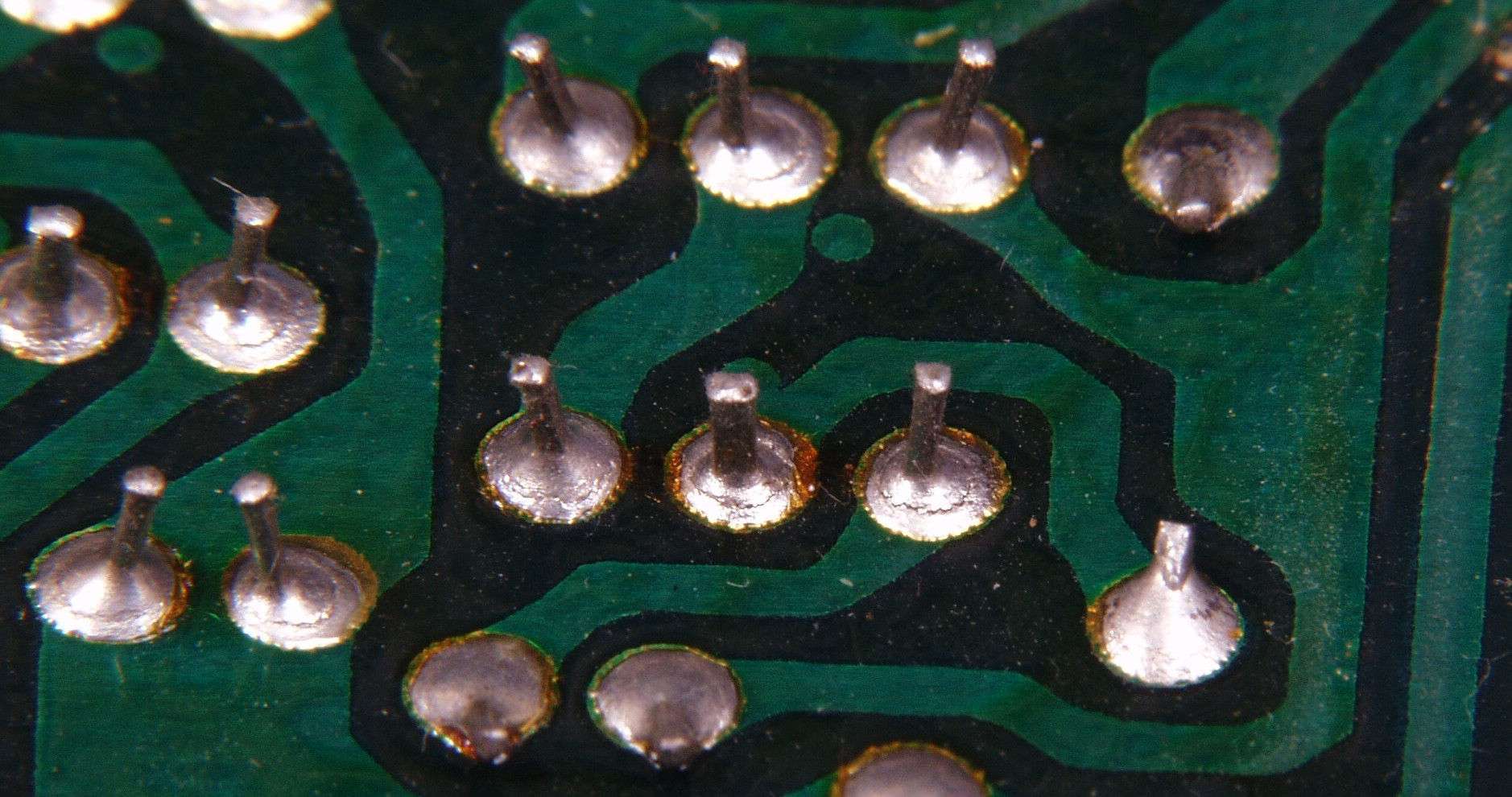

Ｃ１E．　完成R側-AMP基板裏　洗浄後

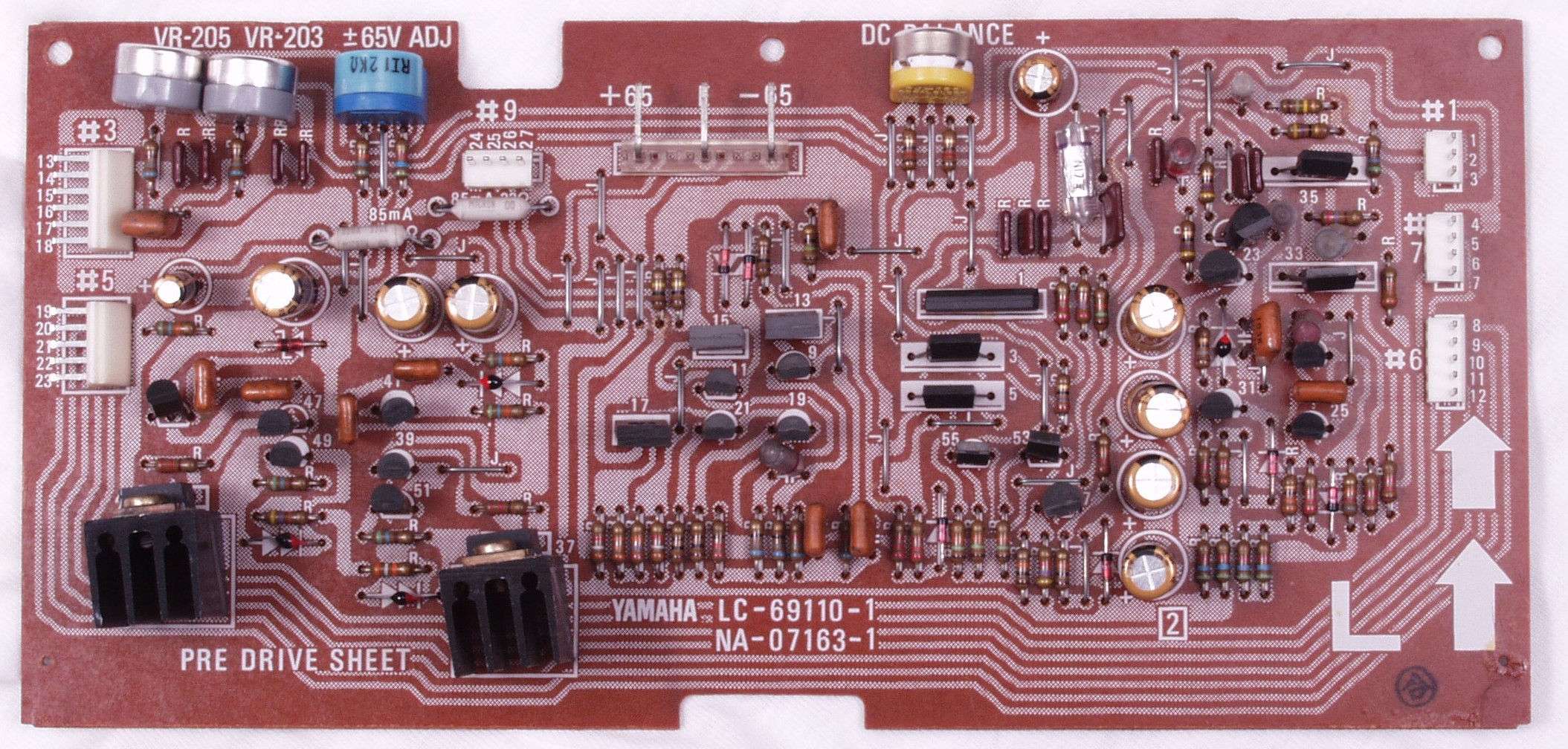

Ｃ２Ａ．　修理前　Ｌ側-AMP基板

Ｃ２Ｂ．　修理後　Ｌ側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)交換

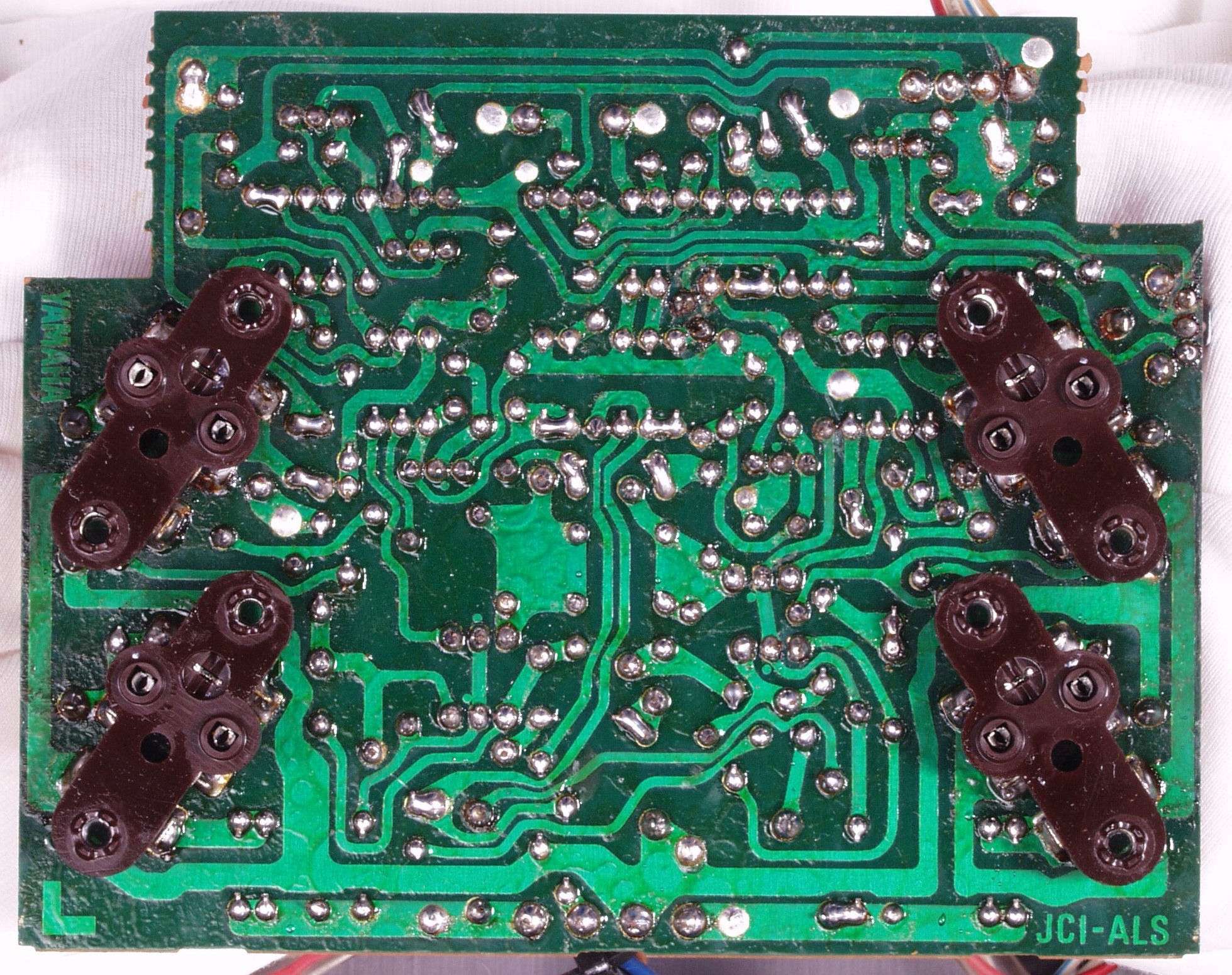

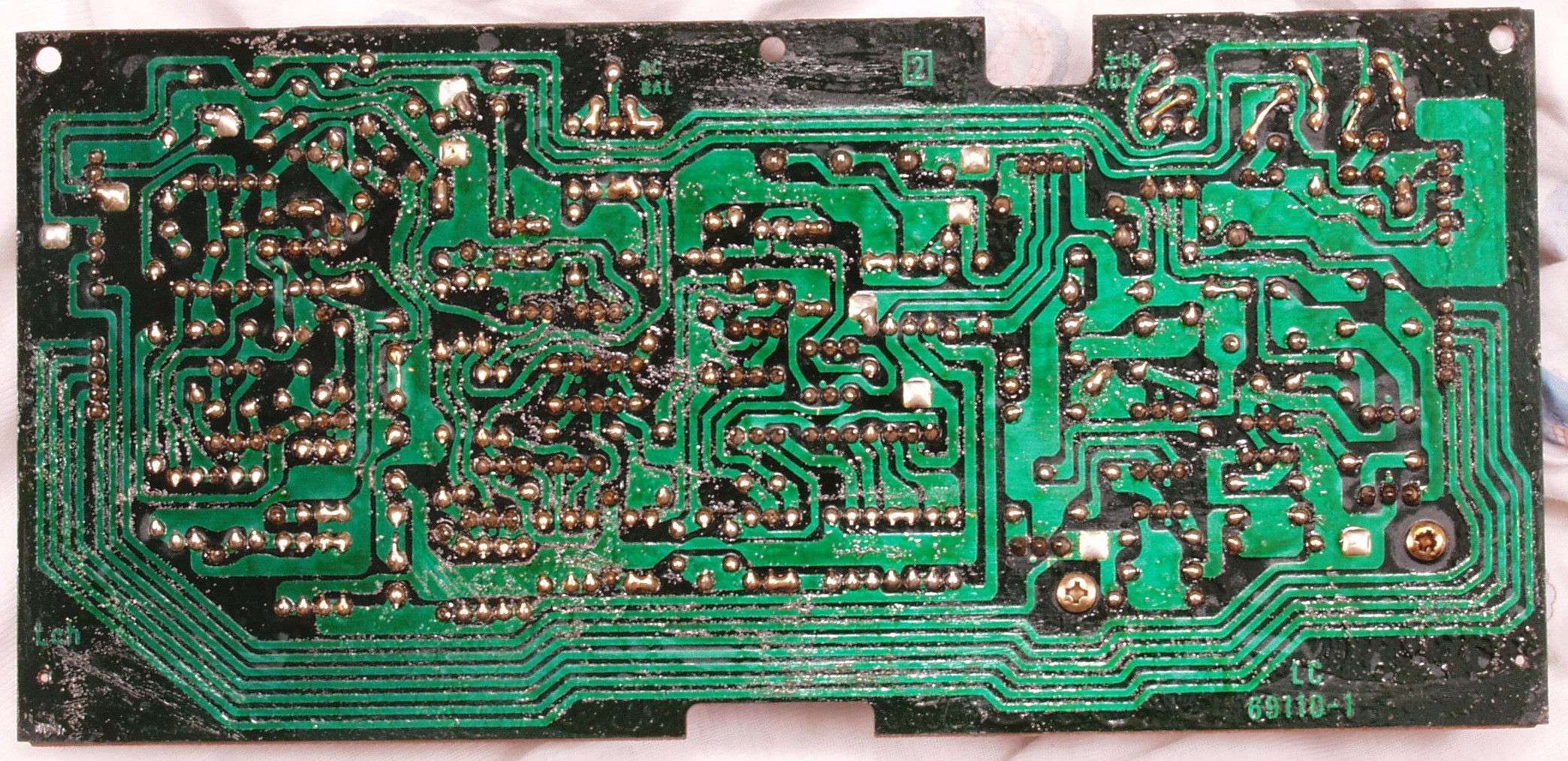

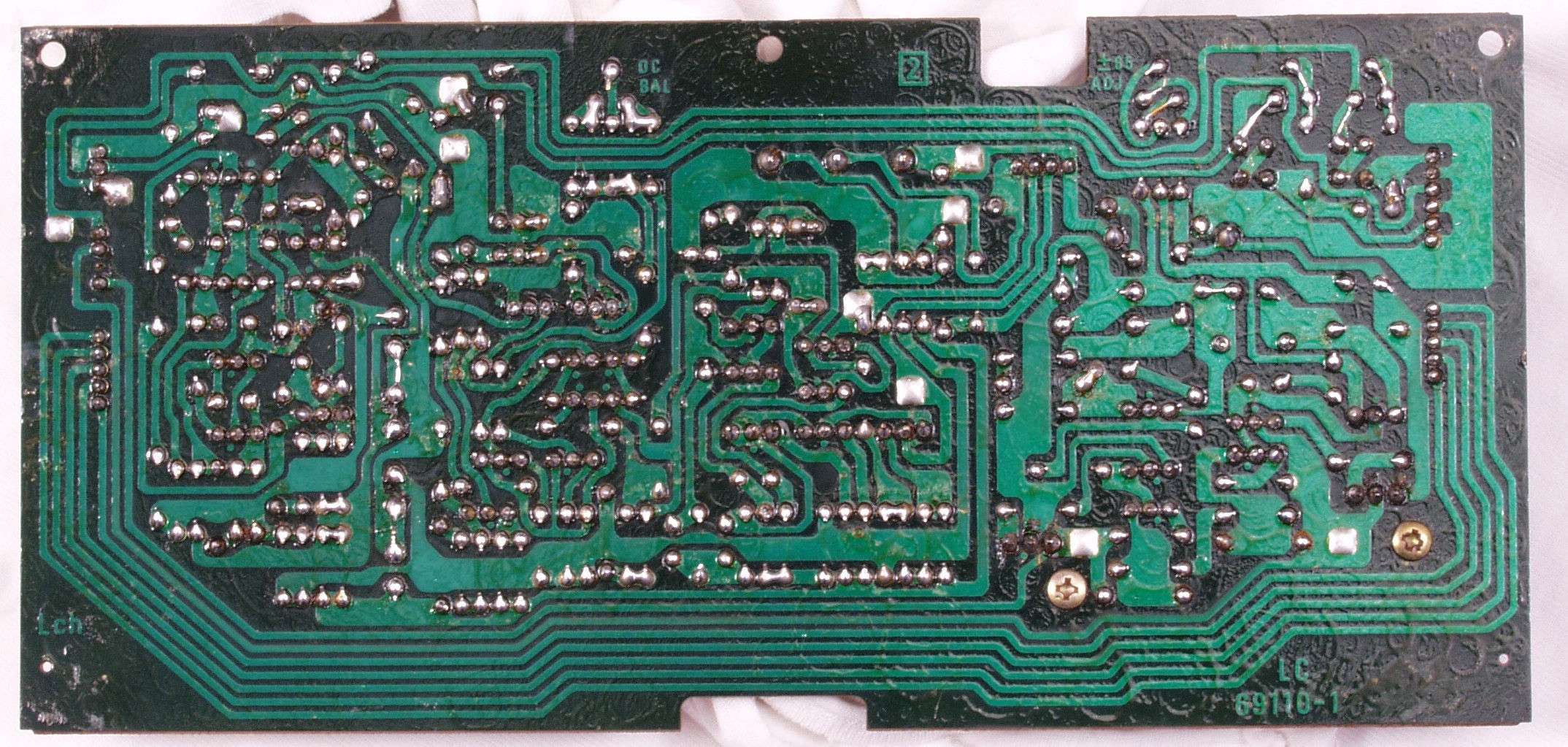

Ｃ２C．　修理前　Ｌ側-AMP基板裏　

Ｃ２C１．　修理中　Ｌ側-AMP基板裏　半田不良ヶ所

Ｃ２C２．　修理中　Ｌ側-AMP基板裏　半田不良ヶ所２

Ｃ２D．　修理（半田補正）後　Ｌ側-AMP基板裏　全半田やり直しする

Ｃ２E．　完成Ｌ側-AMP基板裏　洗浄後

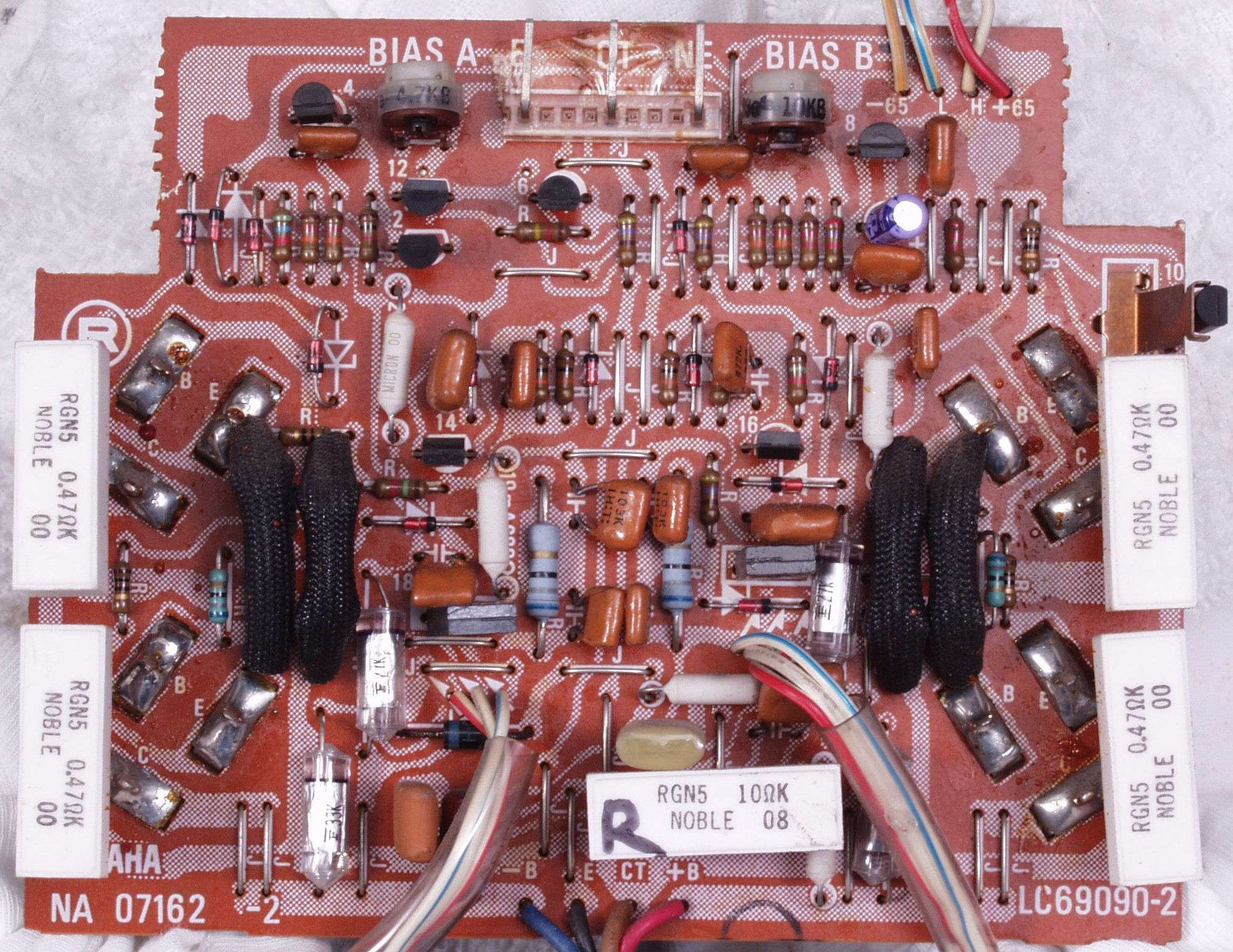

Ｃ３Ａ．　修理前　Ｒ側-終段基板

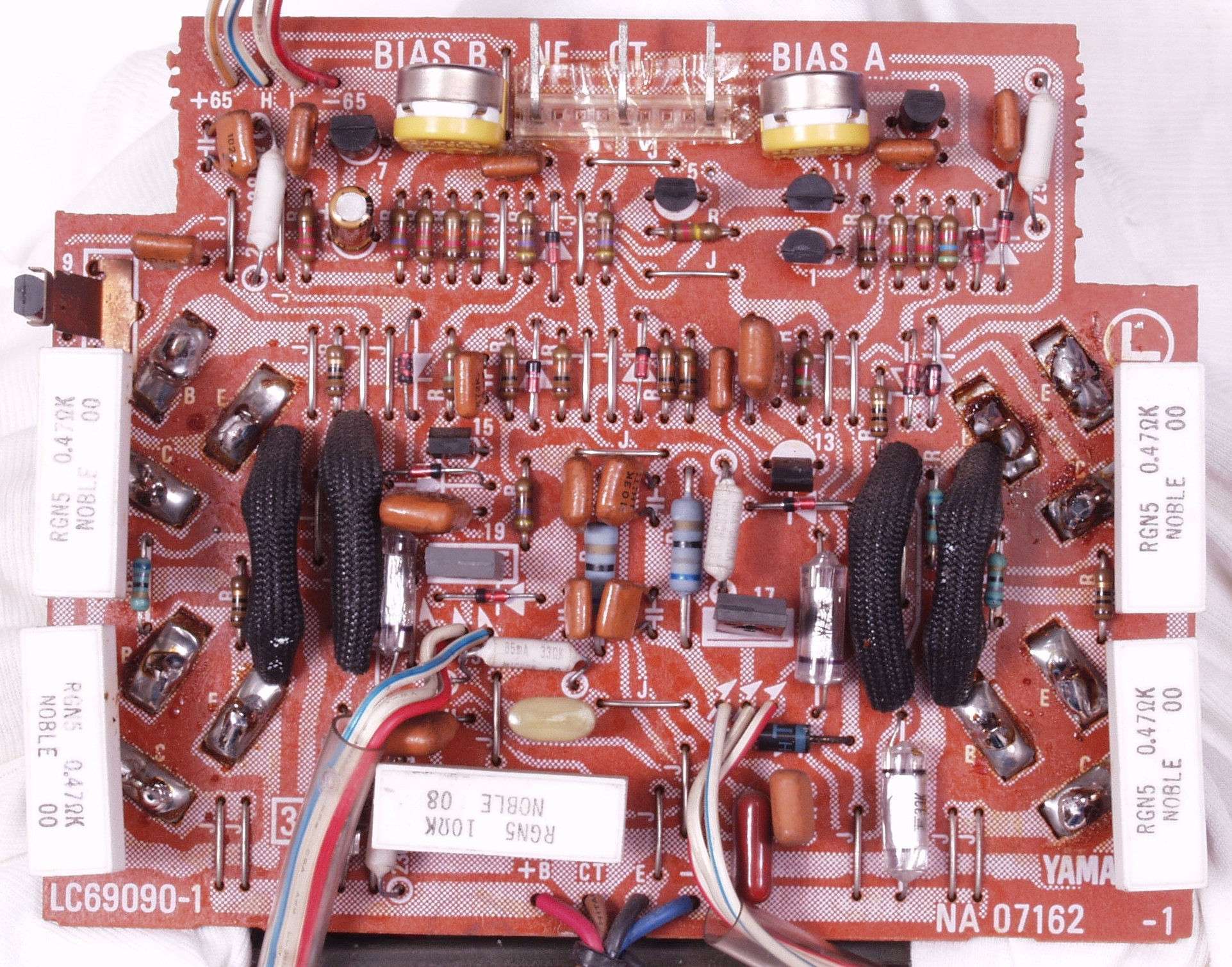

Ｃ３Ｂ．　修理後　Ｒ側-終段基板　半固定VR２個、電解コンデンサー１個交換

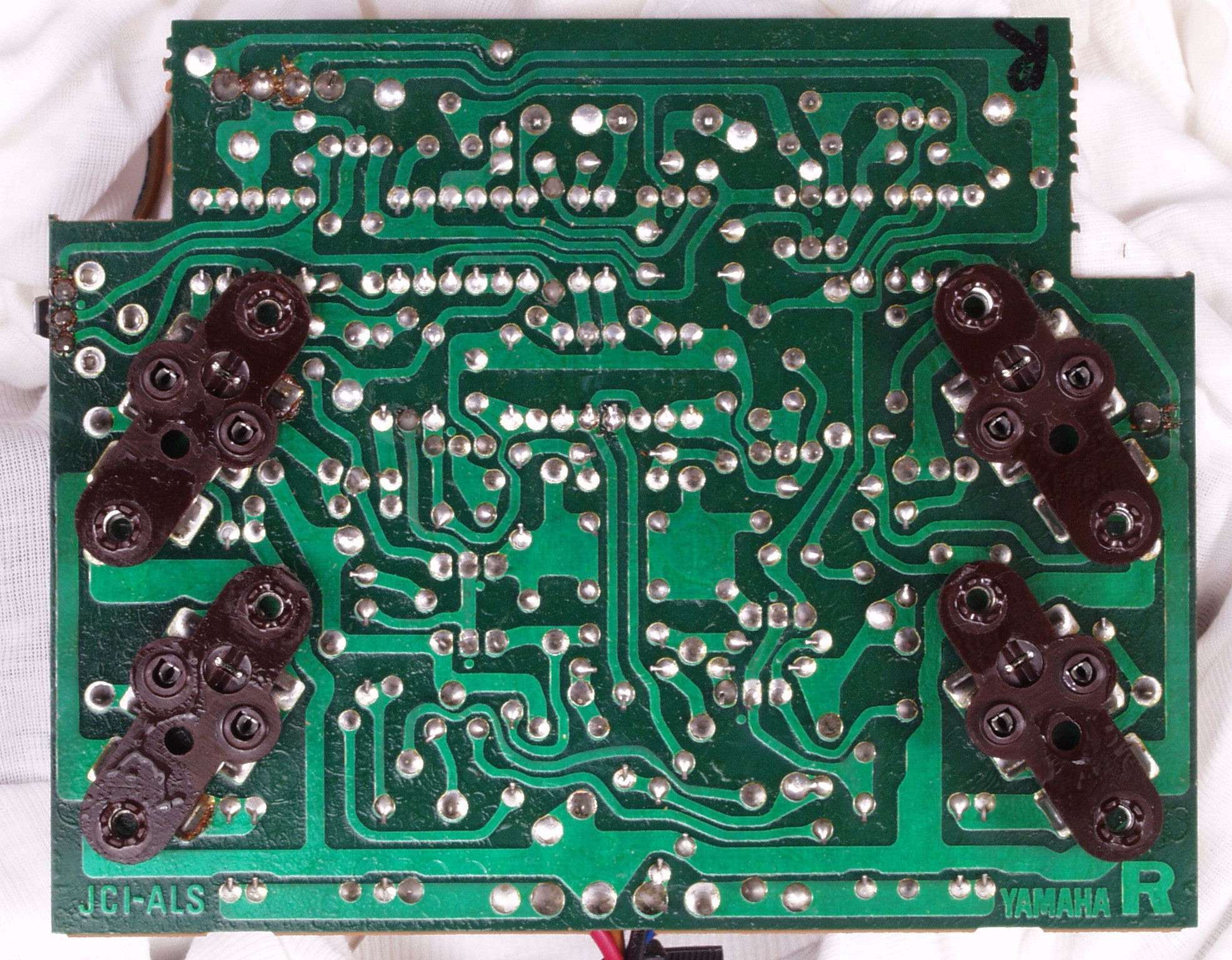

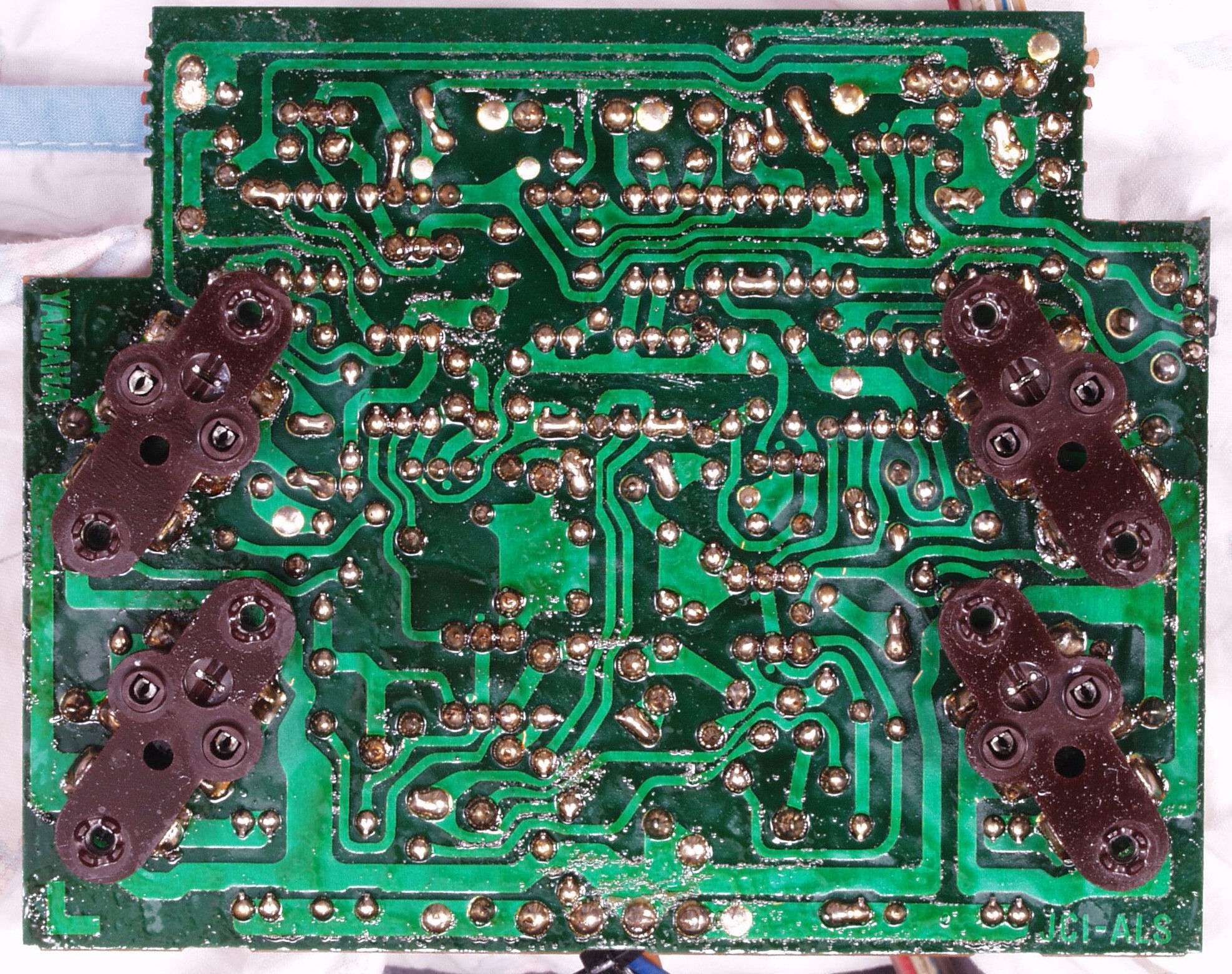

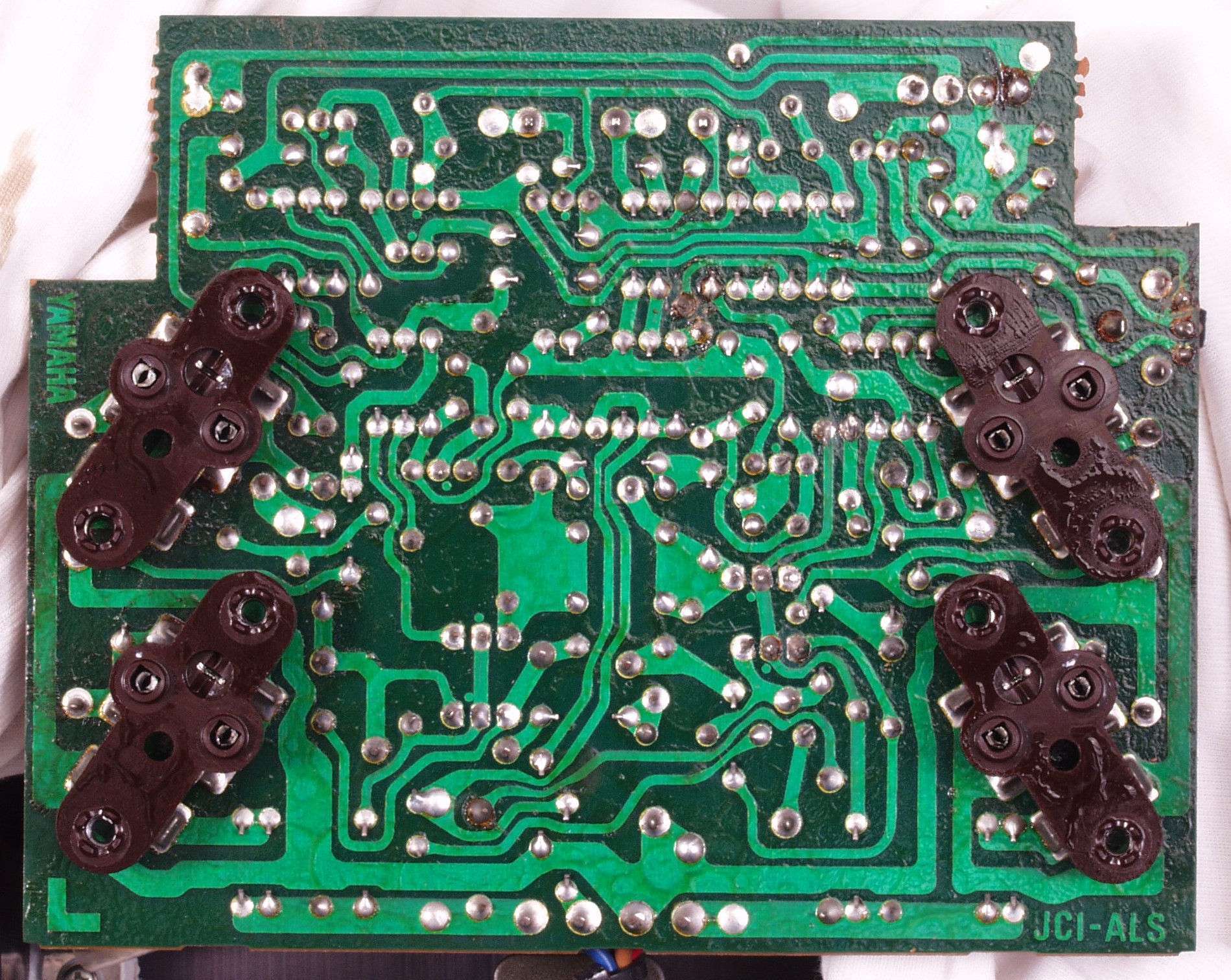

Ｃ３C．　修理前　Ｒ側-終段基板裏　

Ｃ３D．　修理（半田補正）後　Ｒ側-終段基板裏　全半田やり直しする

Ｃ３E．完成Ｒ側-終段基板裏　洗浄後

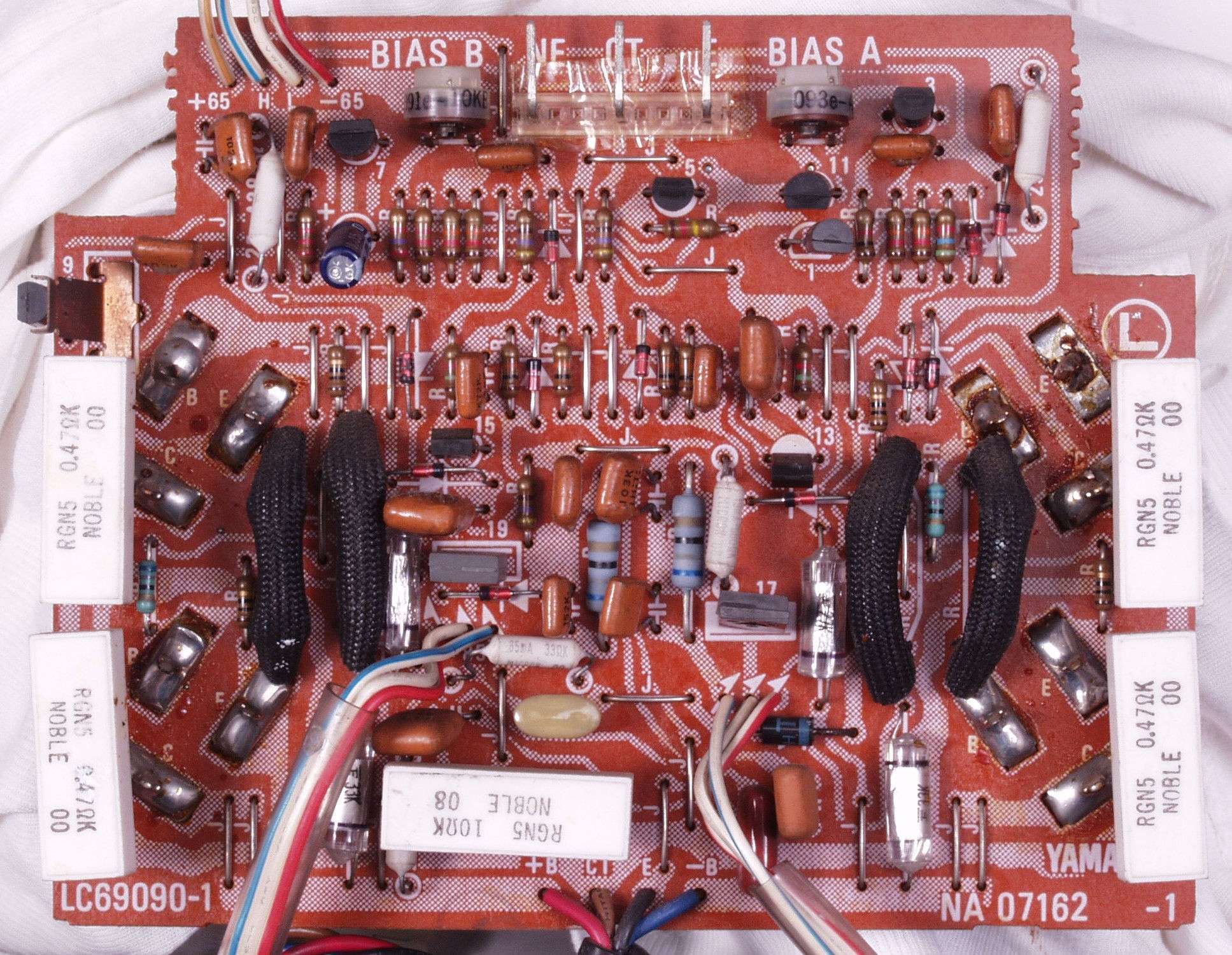

Ｃ４Ａ．　修理前　Ｌ側-終段基板

Ｃ４Ｂ．　修理後　Ｌ側-終段基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)交換

Ｃ４C．　修理前　Ｌ側-終段基板裏　

Ｃ４D．　修理（半田補正）後　Ｌ側-終段基板裏　全半田やり直しする

Ｃ４E．　完成Ｌ側-終段基板裏　洗浄後

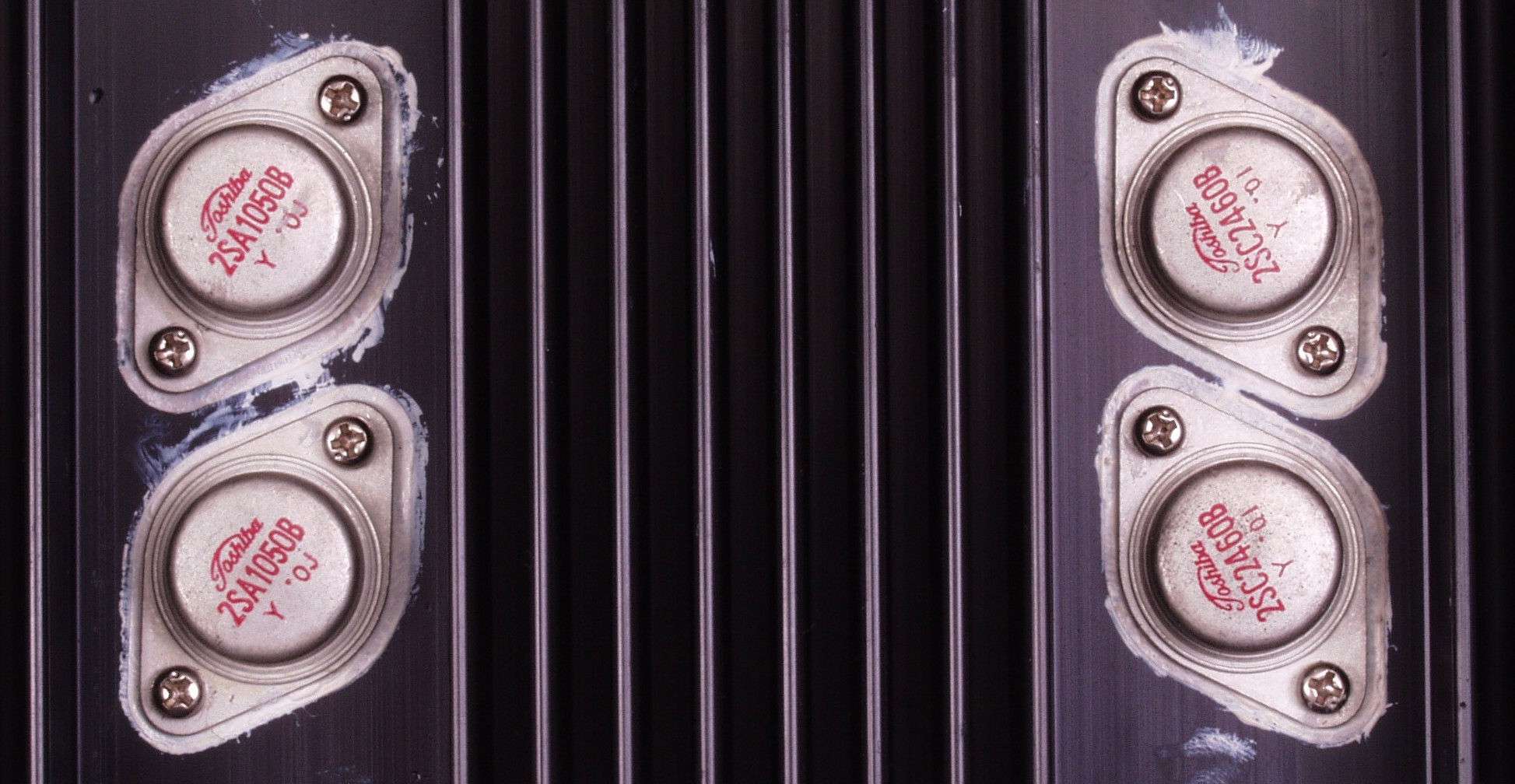

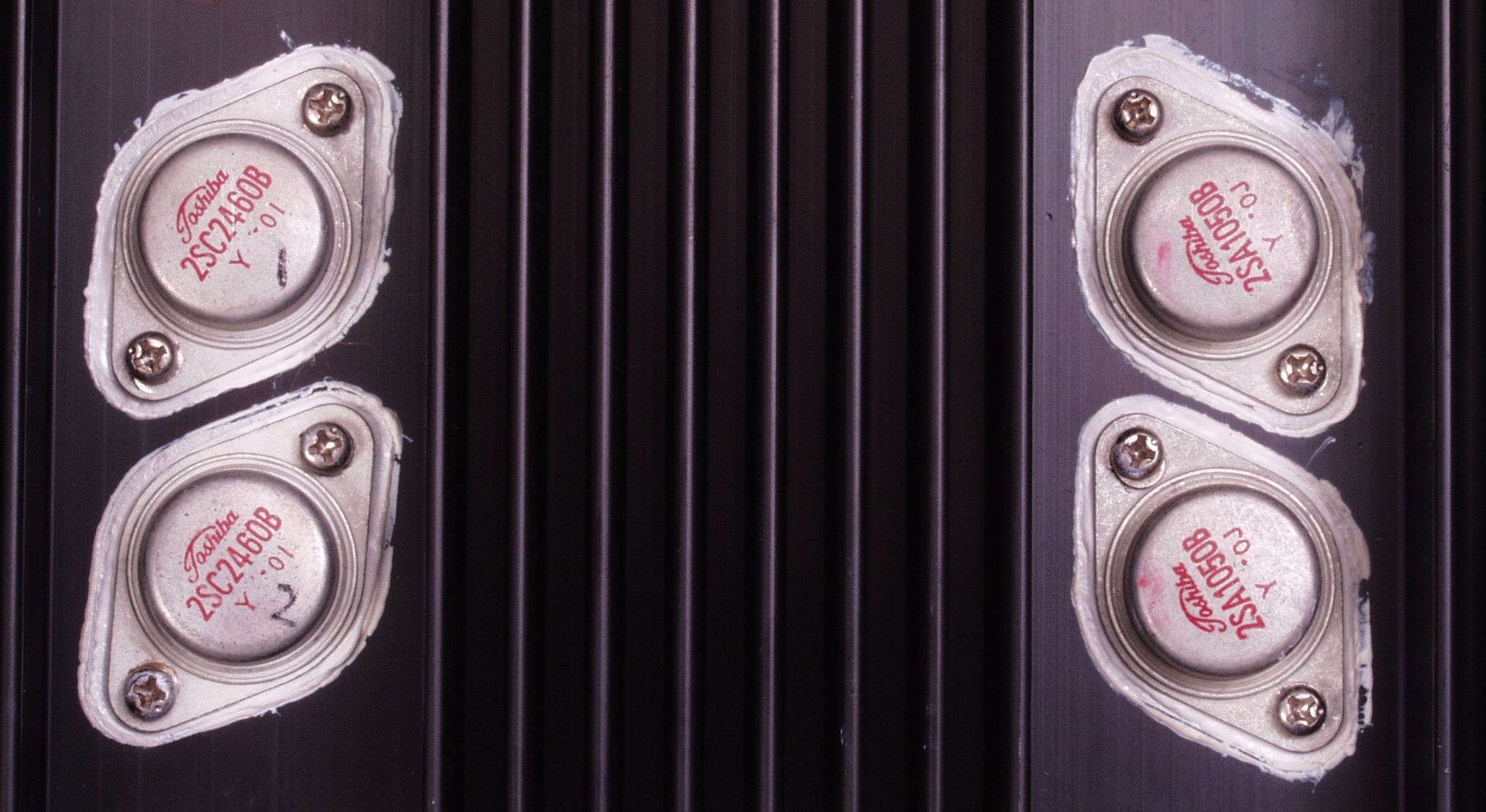

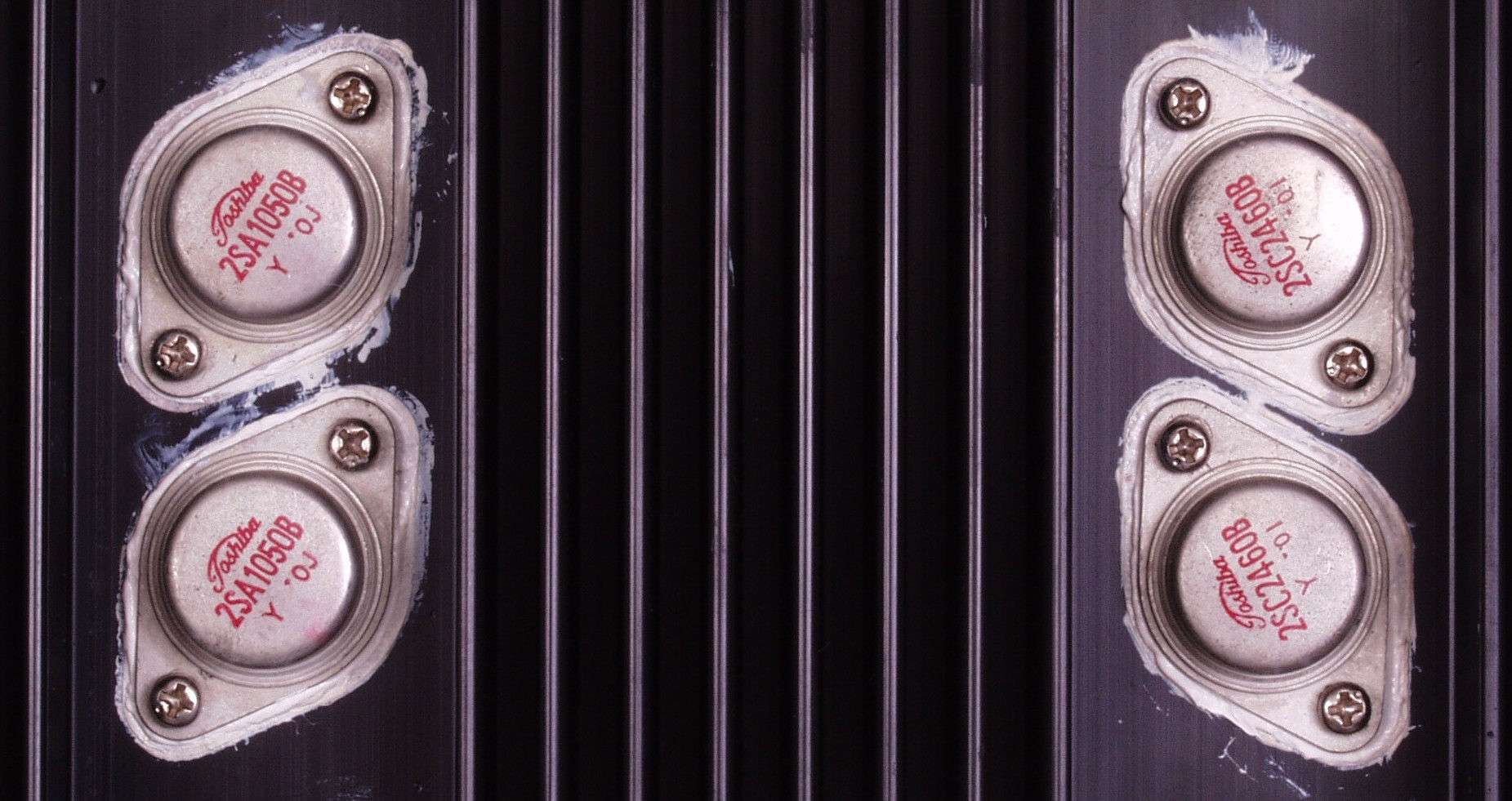

Ｃ５Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）

Ｃ５Ｂ．　修理後　Ｒ側終段ＴＲ（トランジスター）

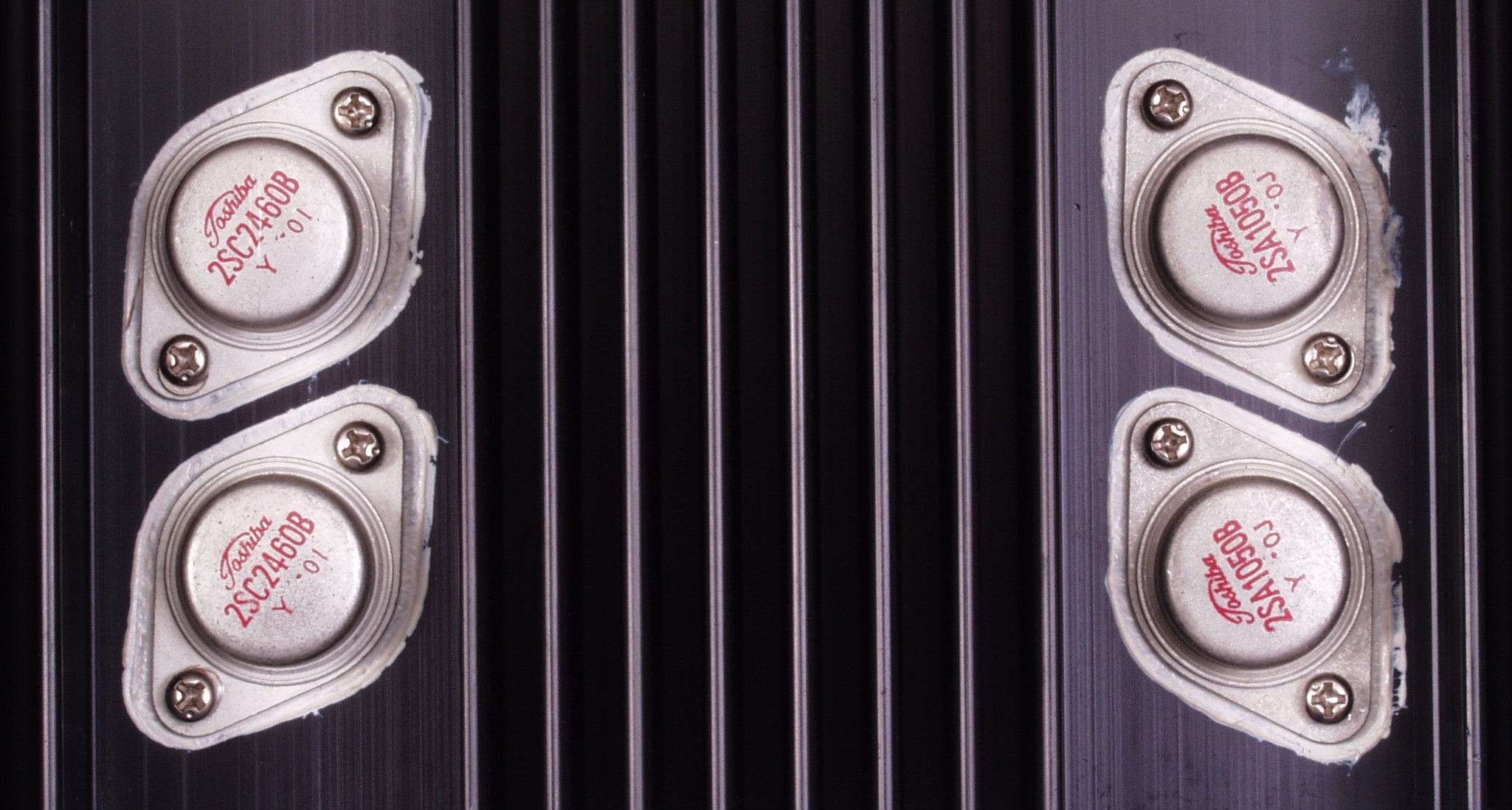

Ｃ６Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）

Ｃ６Ｂ．　修理後　Ｌ側終段ＴＲ（トランジスター）

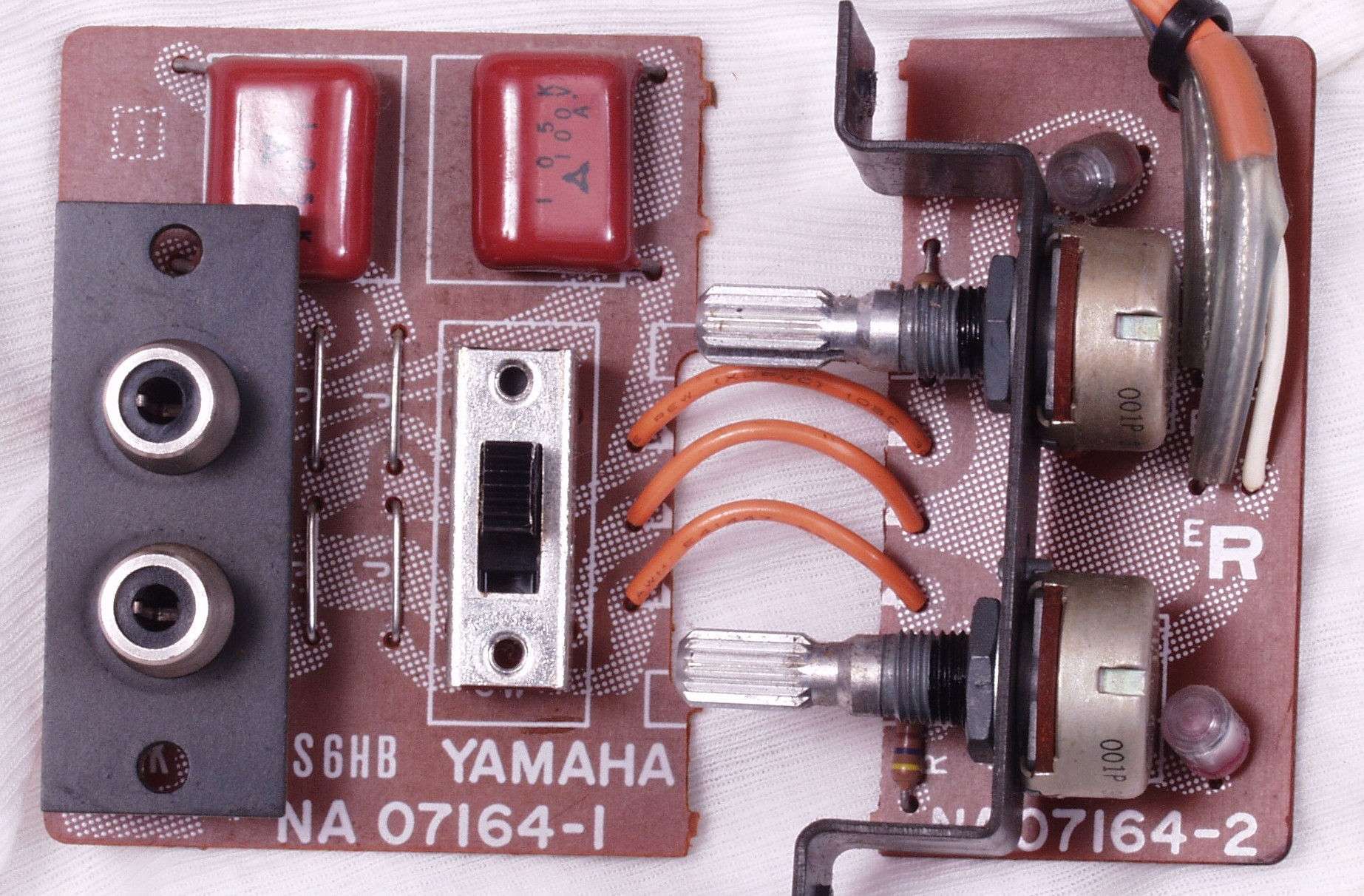

Ｃ７Ａ．　修理前　ＲＣＡ端子基板　＆　ＶＲ基板

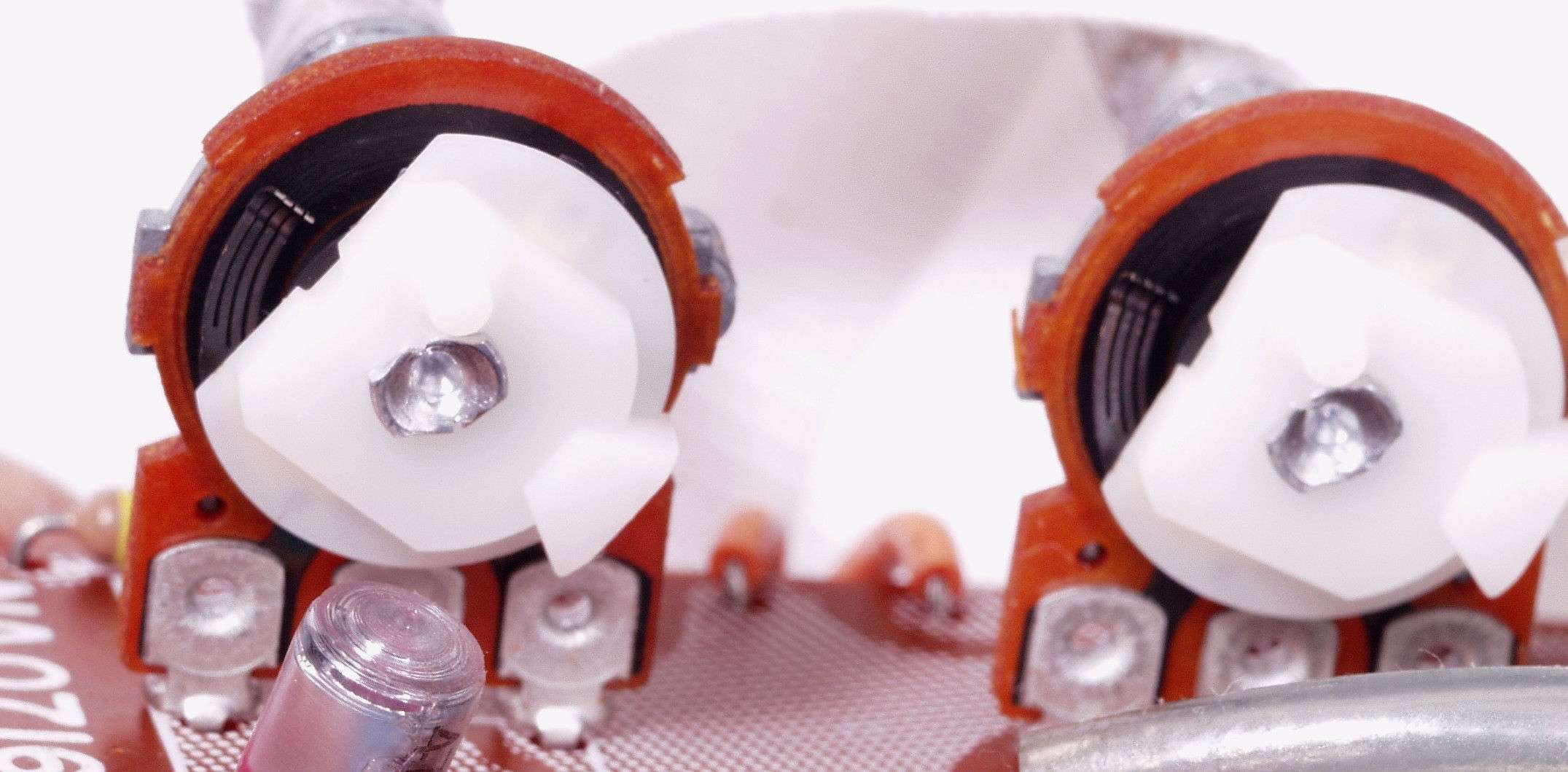

Ｃ７Ａ１．　修理中　ＶＲ基板　ご覧の様に擦動子は真っ黒
　　　　　　　　　　　　　　　　　　　　ＶＲはＤＣ漏れのあるプリＡＭＰを使用したので、抵抗体にキズがある

Ｃ７Ｂ．　修理後　ＲＣＡ端子基板　＆　ＶＲ基板　　フィルムコンデンサー２個交換

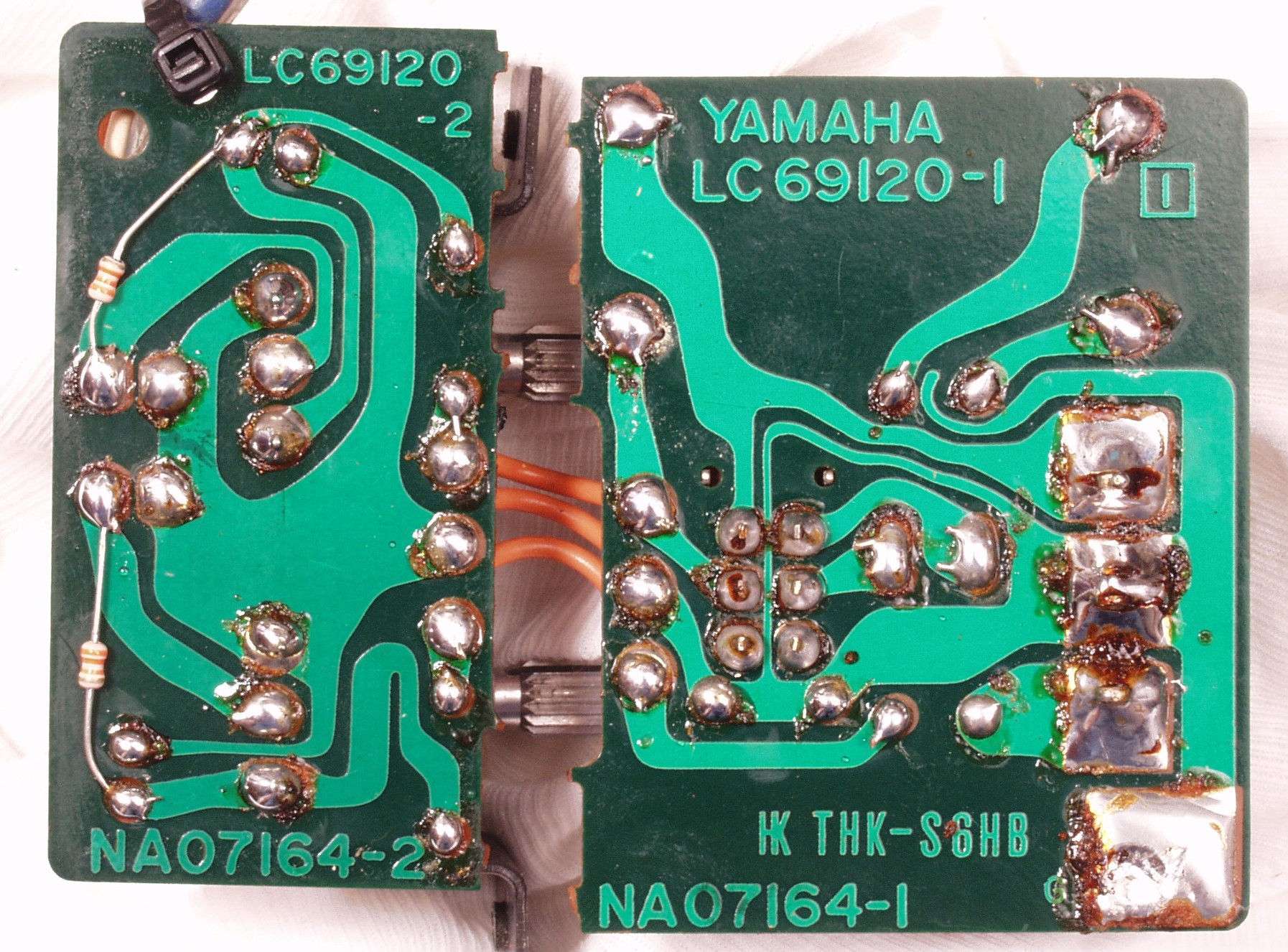

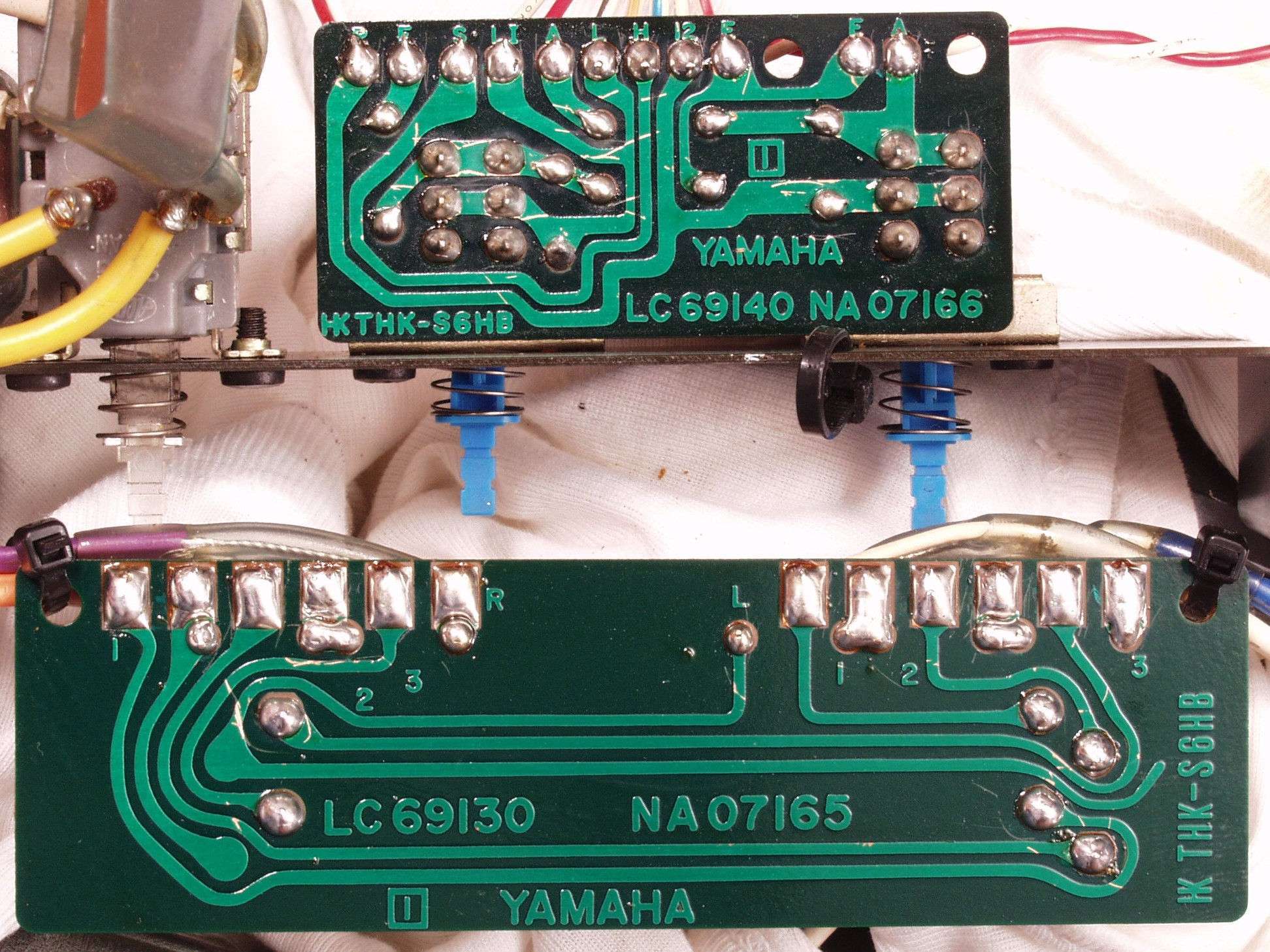

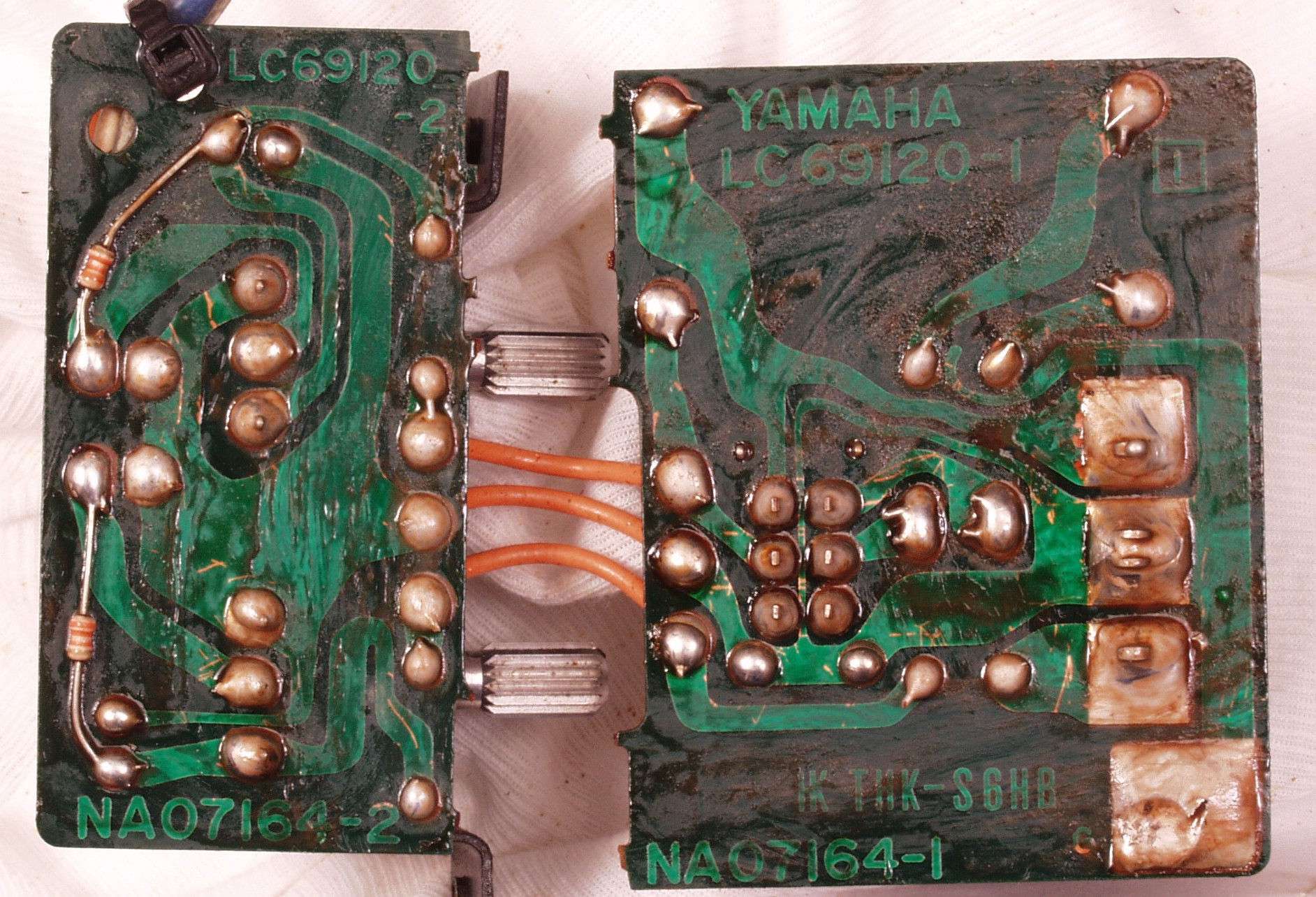

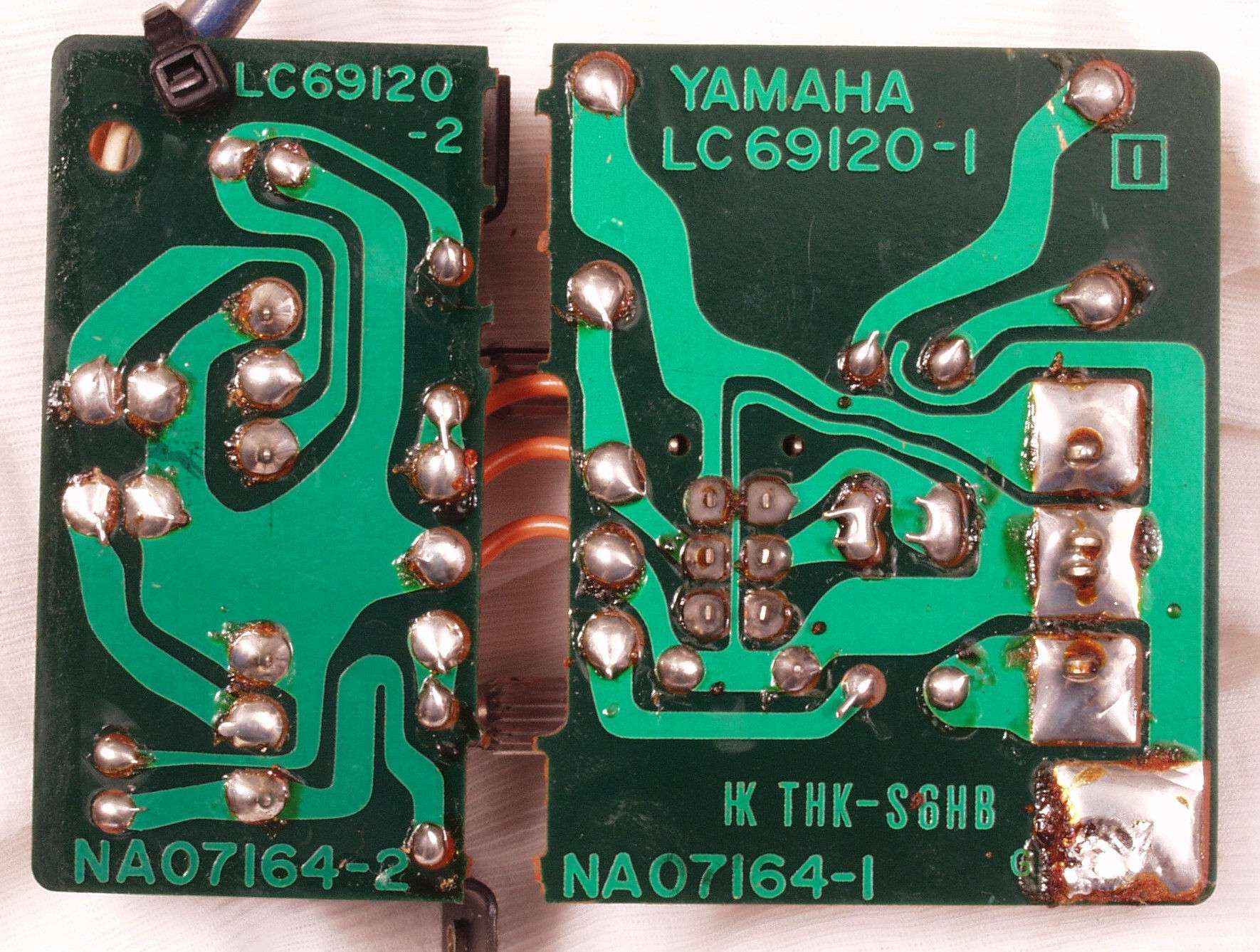

Ｃ７Ｃ．　修理前　ＲＣＡ端子基板裏　＆　ＶＲ基板裏

Ｃ７Ｄ．　修理（半田補正）後　ＲＣＡ端子基板裏　＆　ＶＲ基板裏　抵抗２個追加

Ｃ７Ｅ．　完成ＲＣＡ端子基板裏　＆　ＶＲ基板裏　洗浄後　最近は脱フロンの為か、つや消しになる

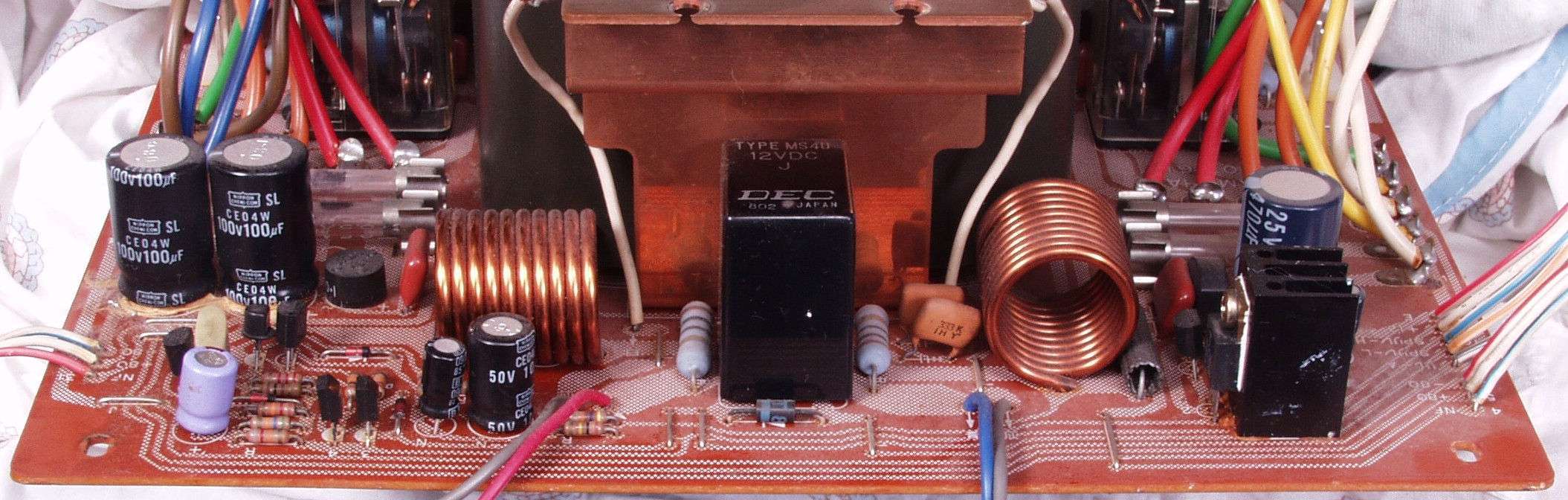

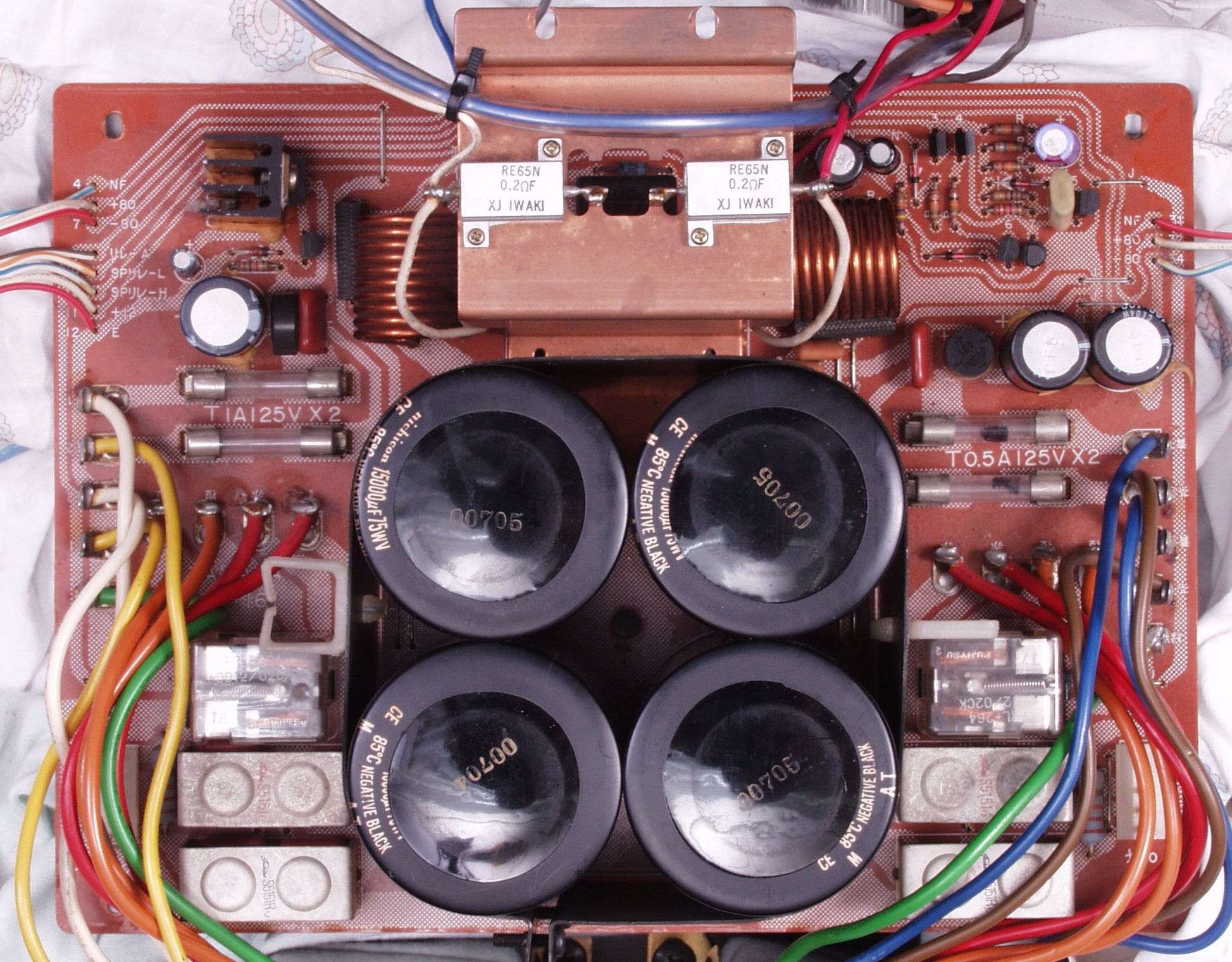

Ｃ８Ａ．　修理前　電源基板

Ｃ８Ｂ．　修理後　電源基板　リレー３個、電解コンデンサー６個交換

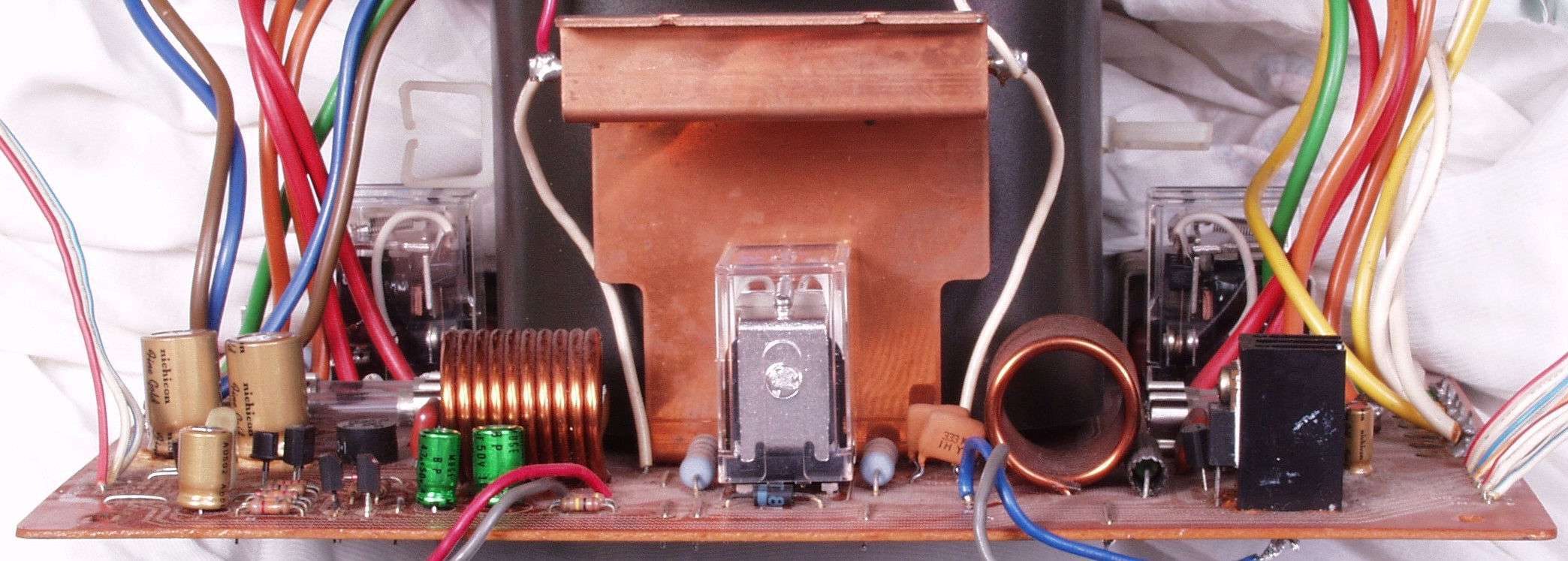

Ｃ８Ｃ．　修理前　電源基板のＳＰ接続リレー部

Ｃ８Ｄ．　修理後　電源基板のＳＰ接続リレー部

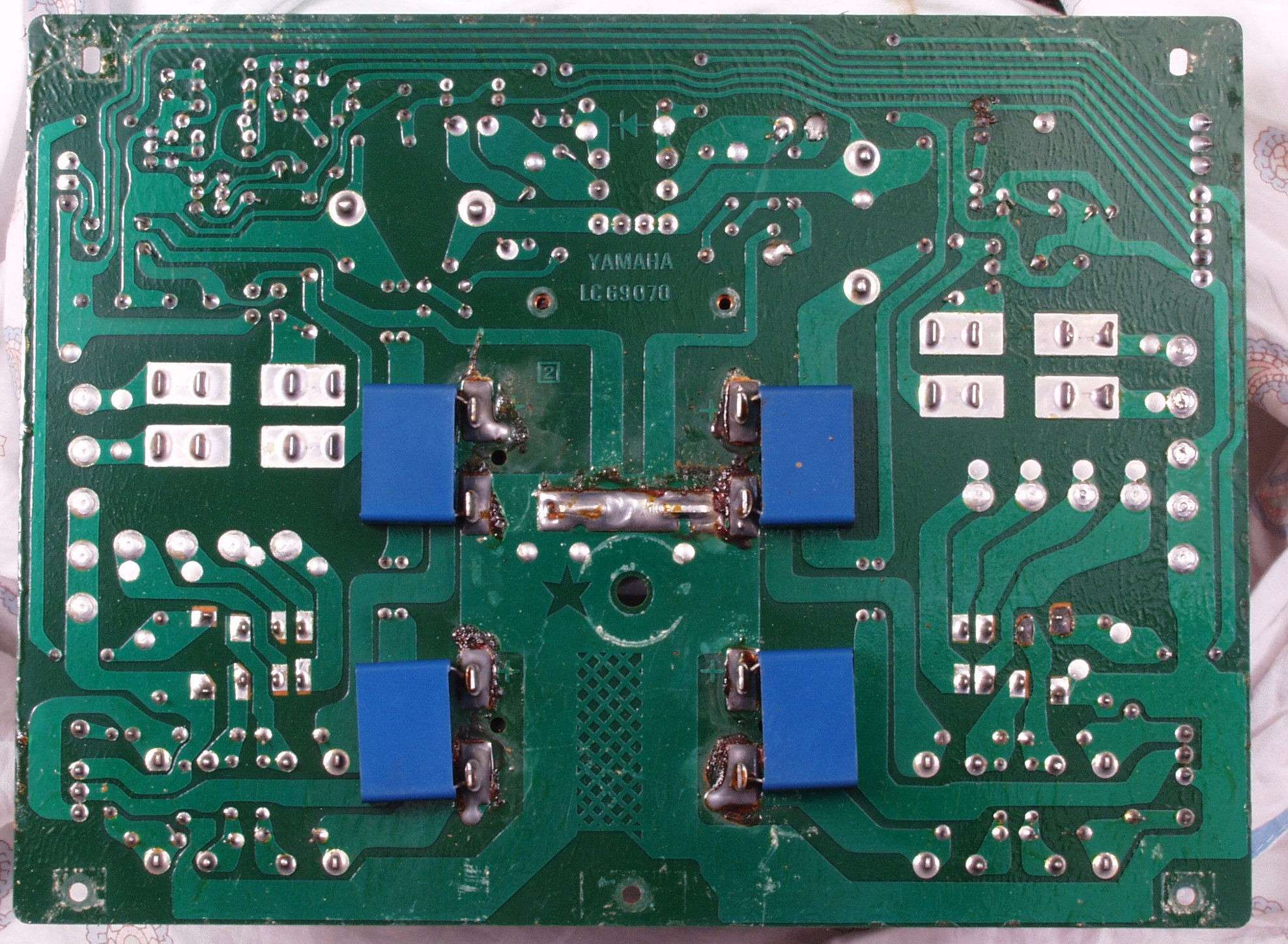

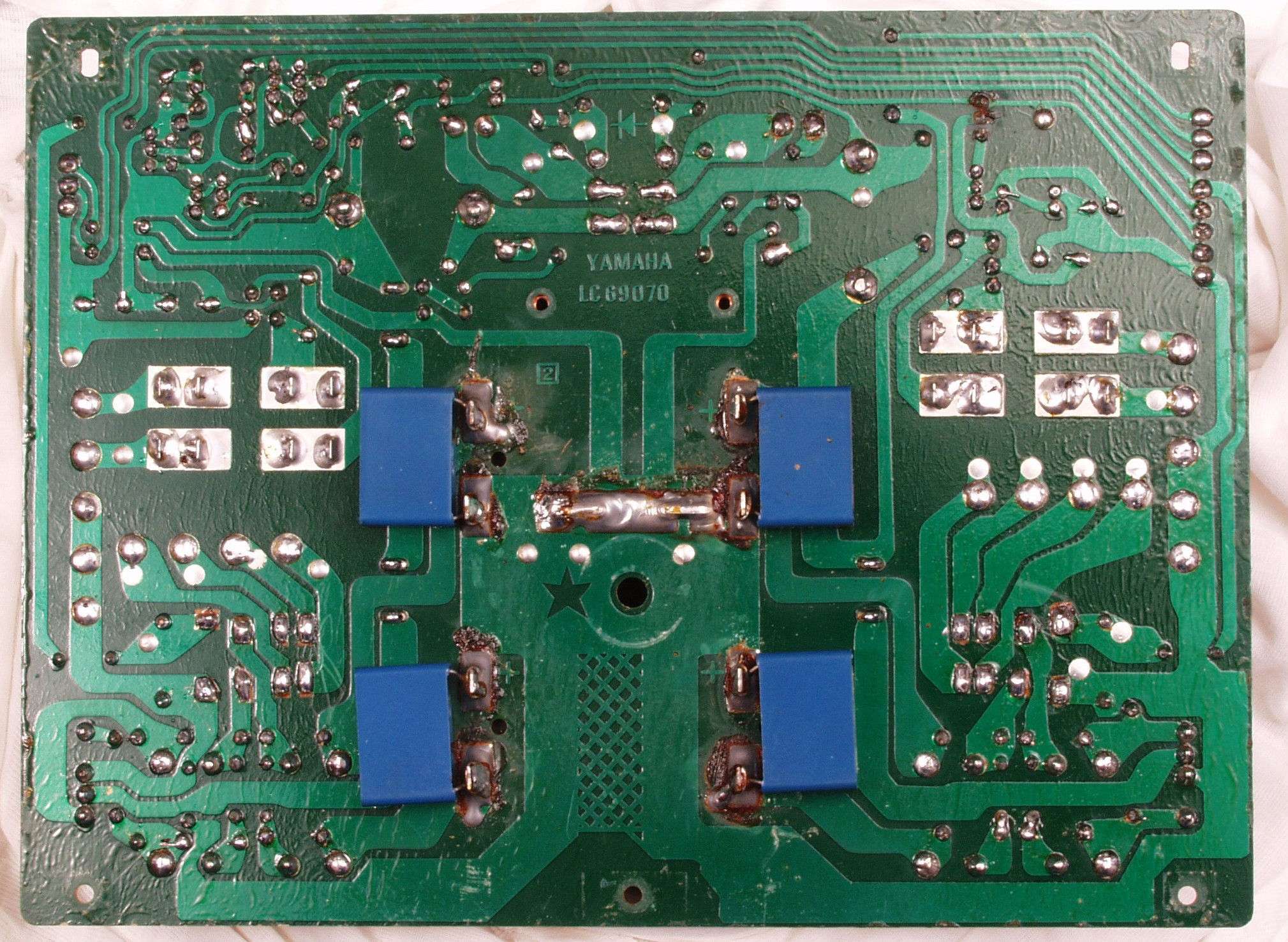

Ｃ８Ｅ．　修理前　電源基板裏

Ｃ８Ｆ．　修理（半田補正）後　電源基板裏

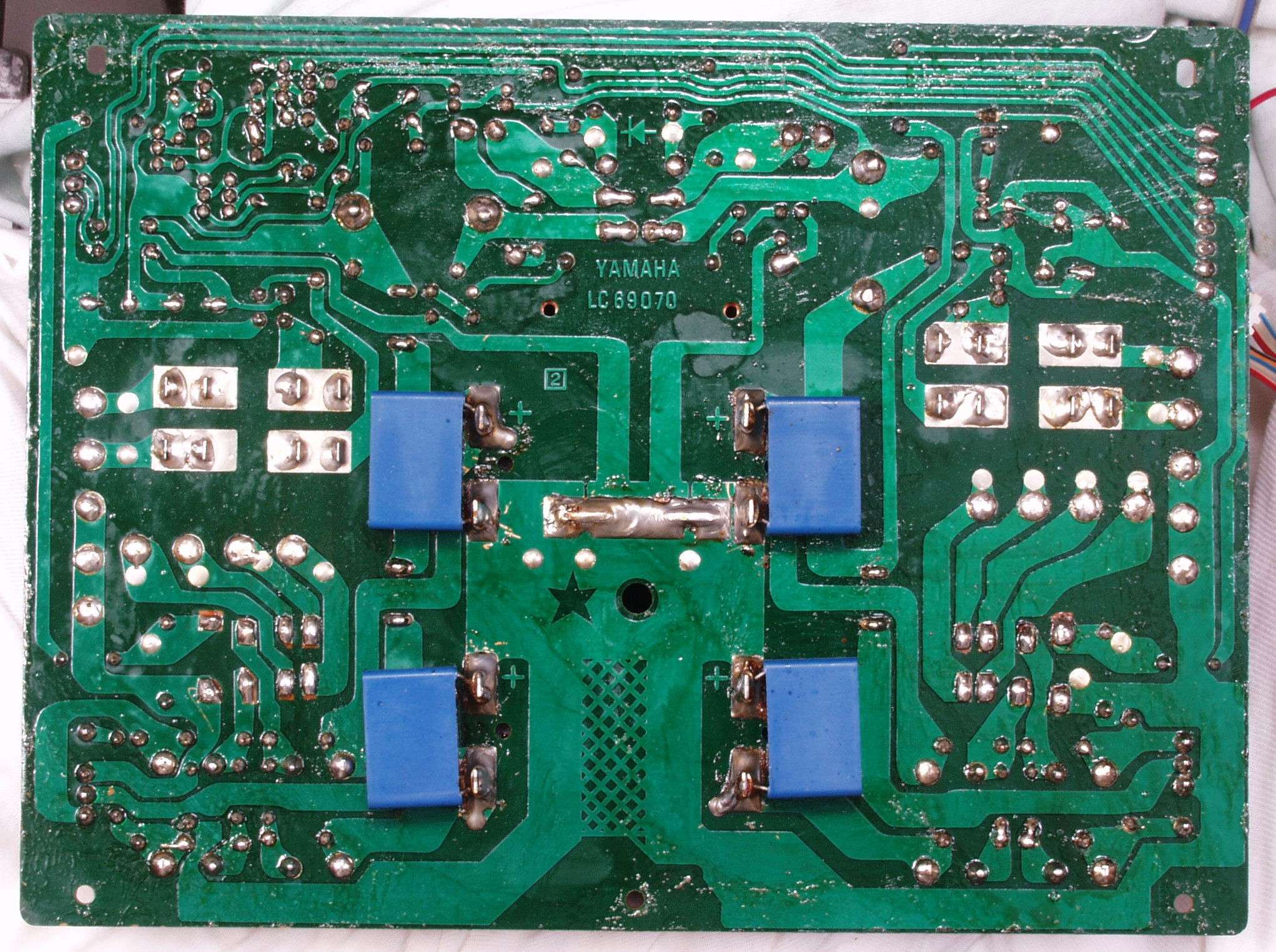

Ｃ８Ｇ．　完成電源基板裏　洗浄後

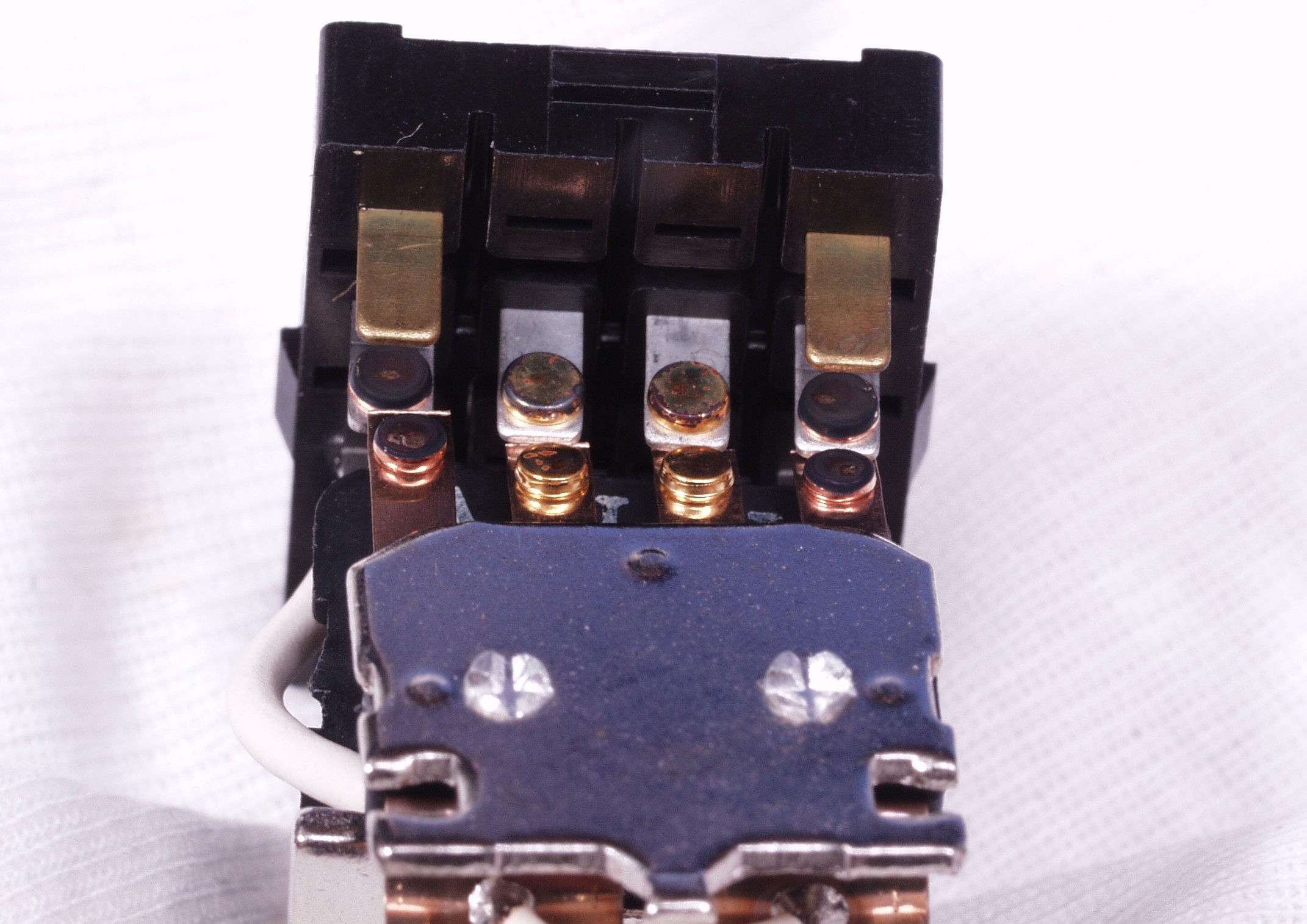

Ｃ９Ａ．　修理中　ＳＰ接続リレー接点

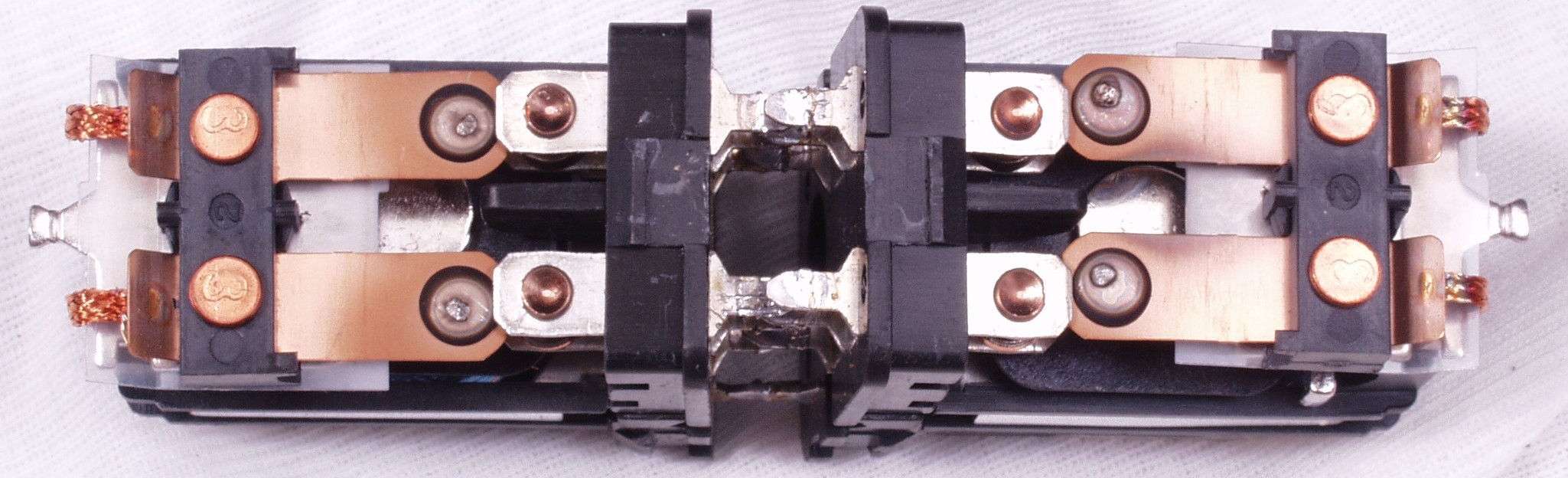

Ｃ９Ｂ．　修理中　Ａクラス／Ｂクラスの電圧切り替えリレー接点、出来るだけ通電時には切り替えしない事
　　　　　　　　　　　可動片まで焼けて色が変わっている、よって接点のみ磨いてもＮＧだし、手間が高く付く

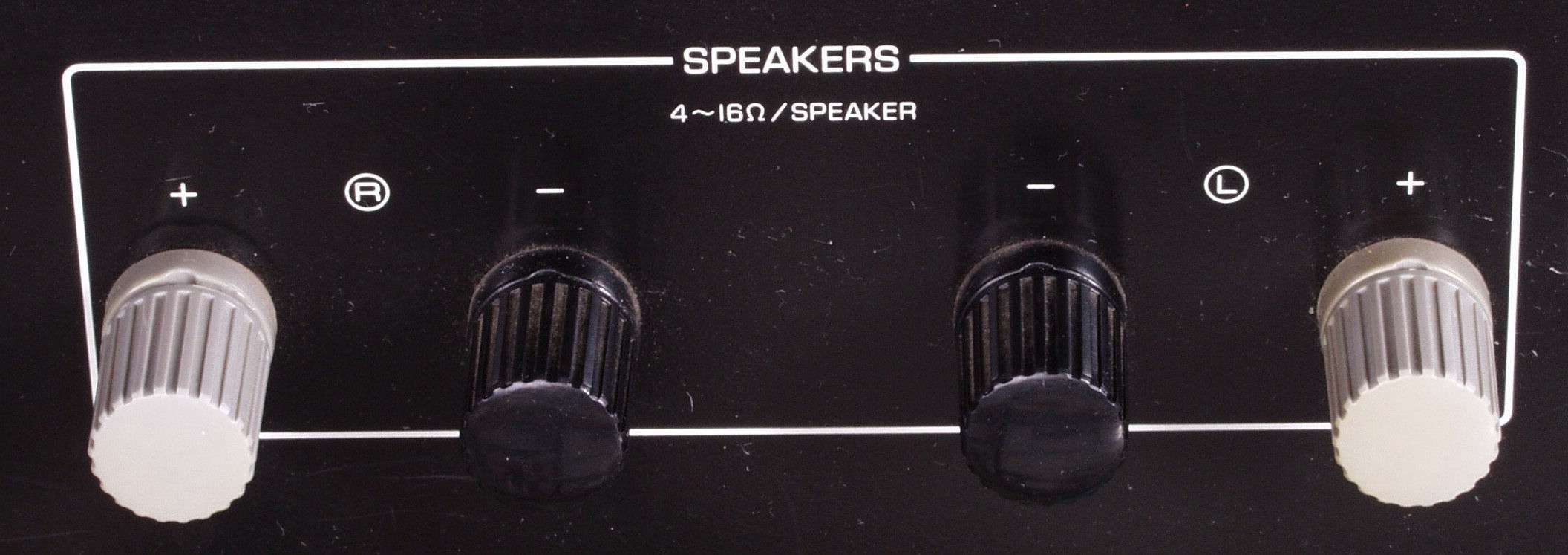

ＣＡＡ．　修理前　ＳＰ端子

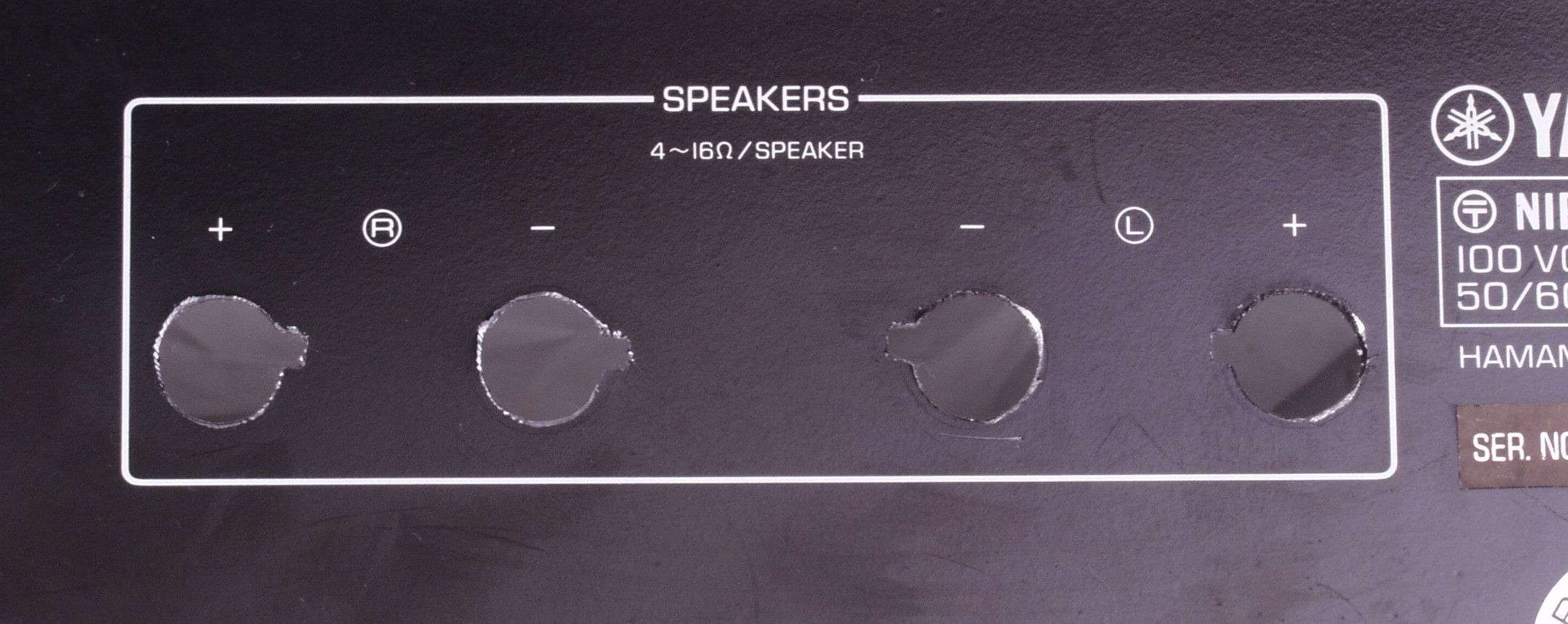

ＣＡＢ．　修理中　ＳＰ端子の穴開け

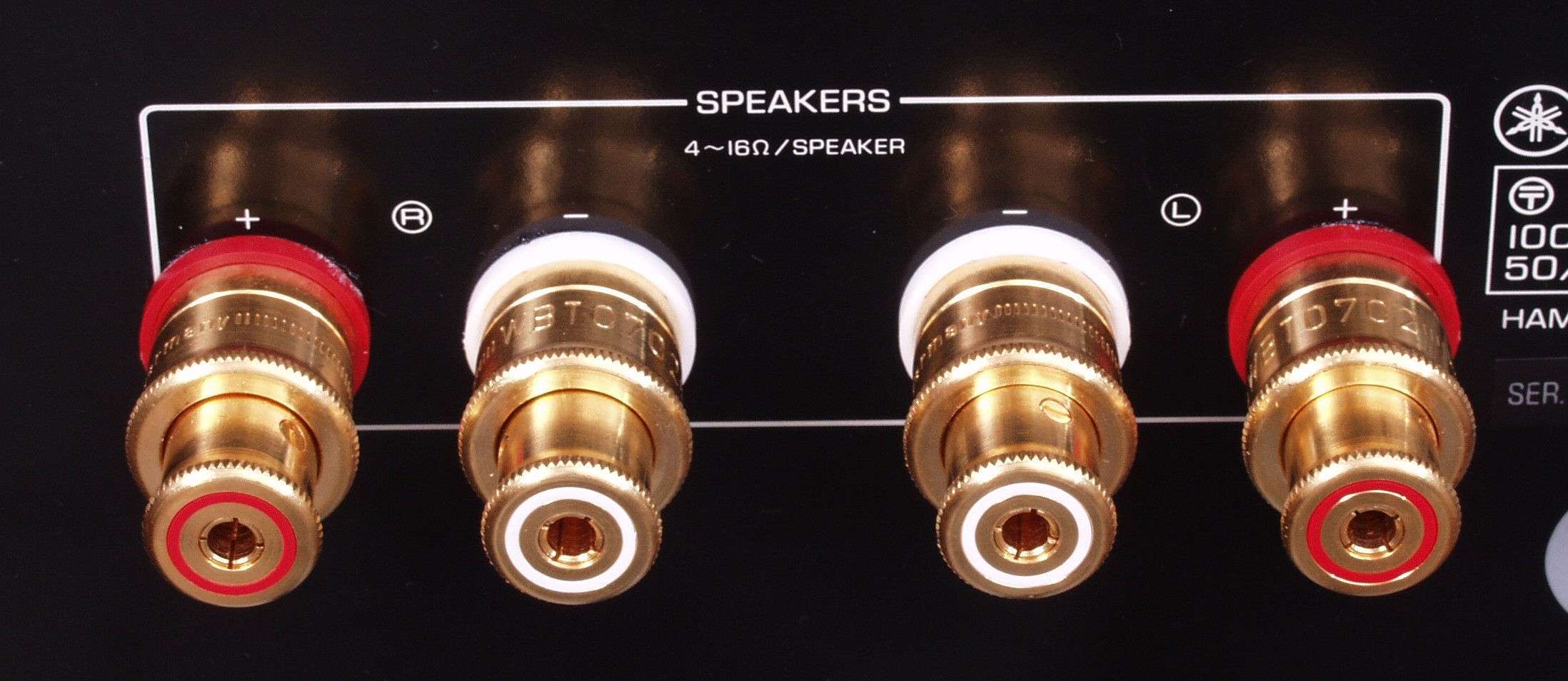

ＣＡＣ．　修理後　ＳＰ端子

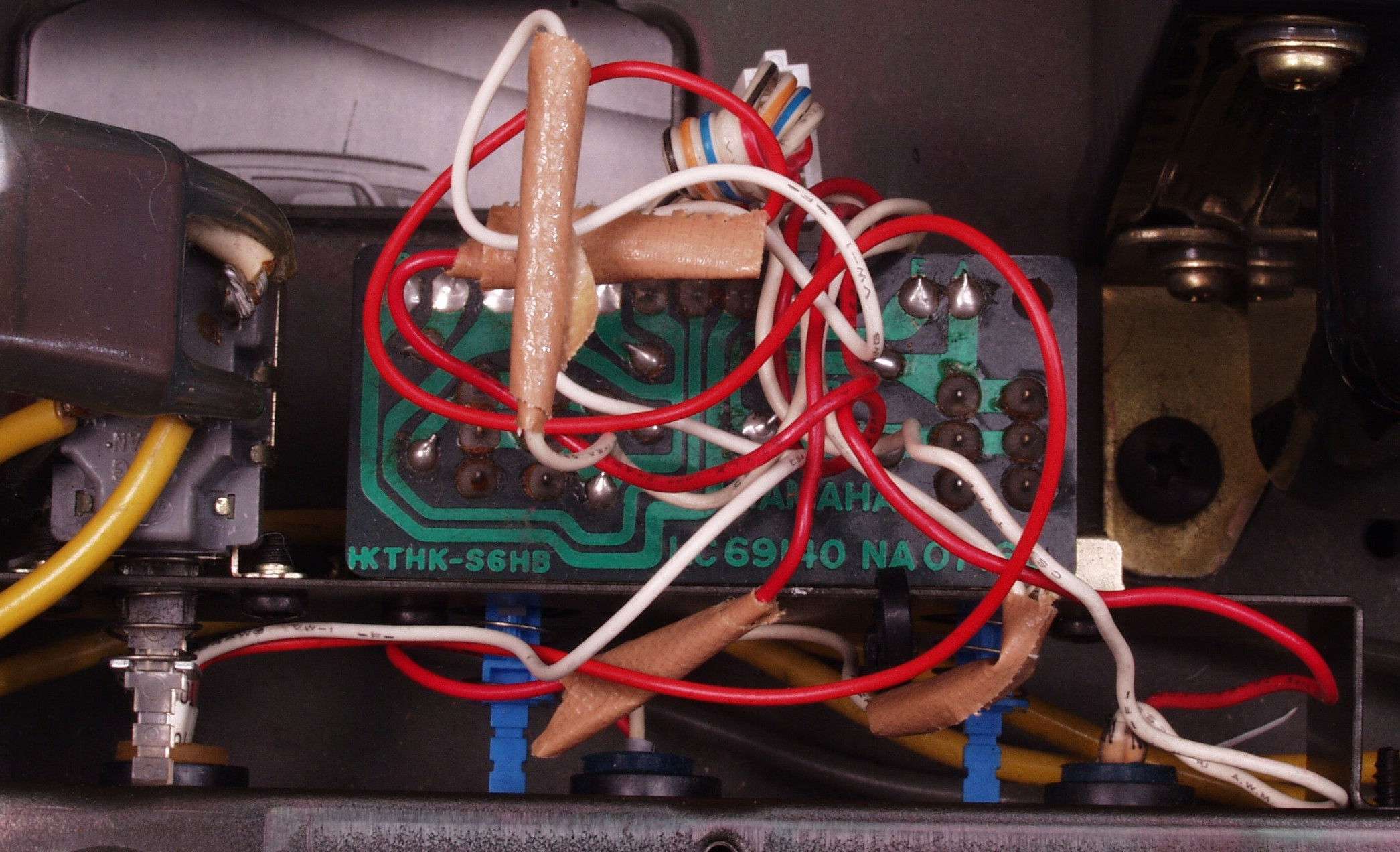

ＣＢＡ．　修理前　表示ランプ配線

ＣＢＢ．　修理後　表示ランプ配線

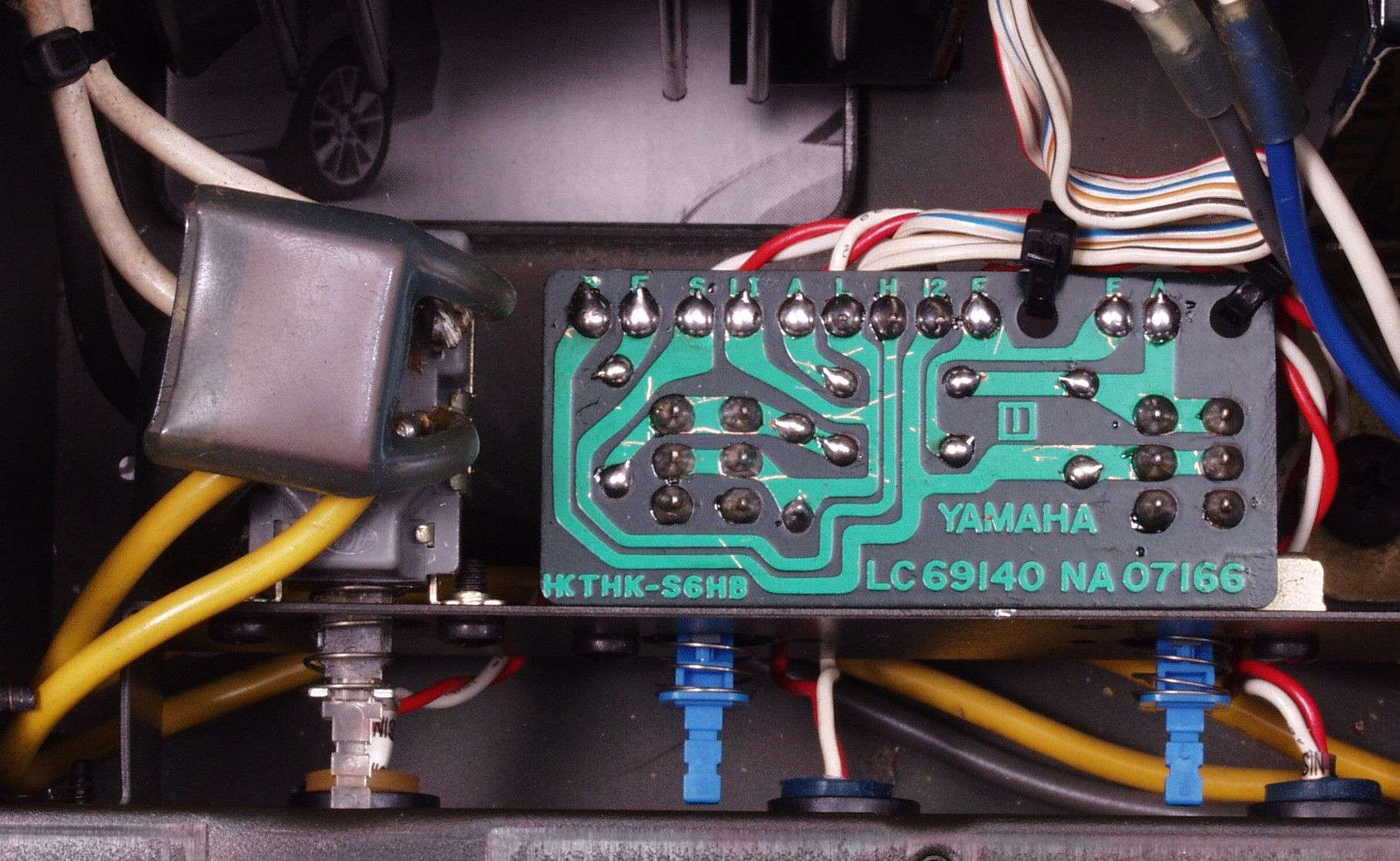

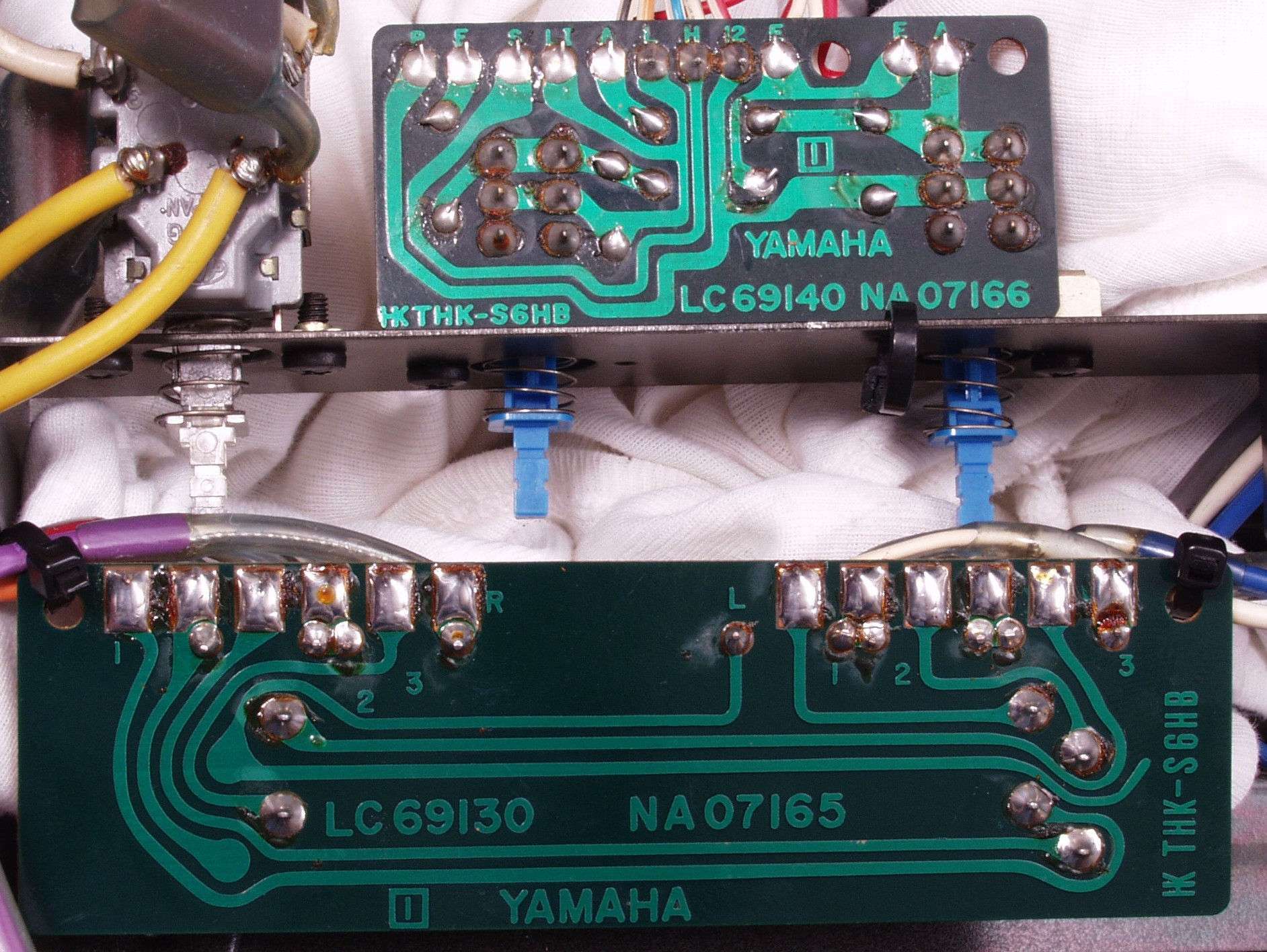

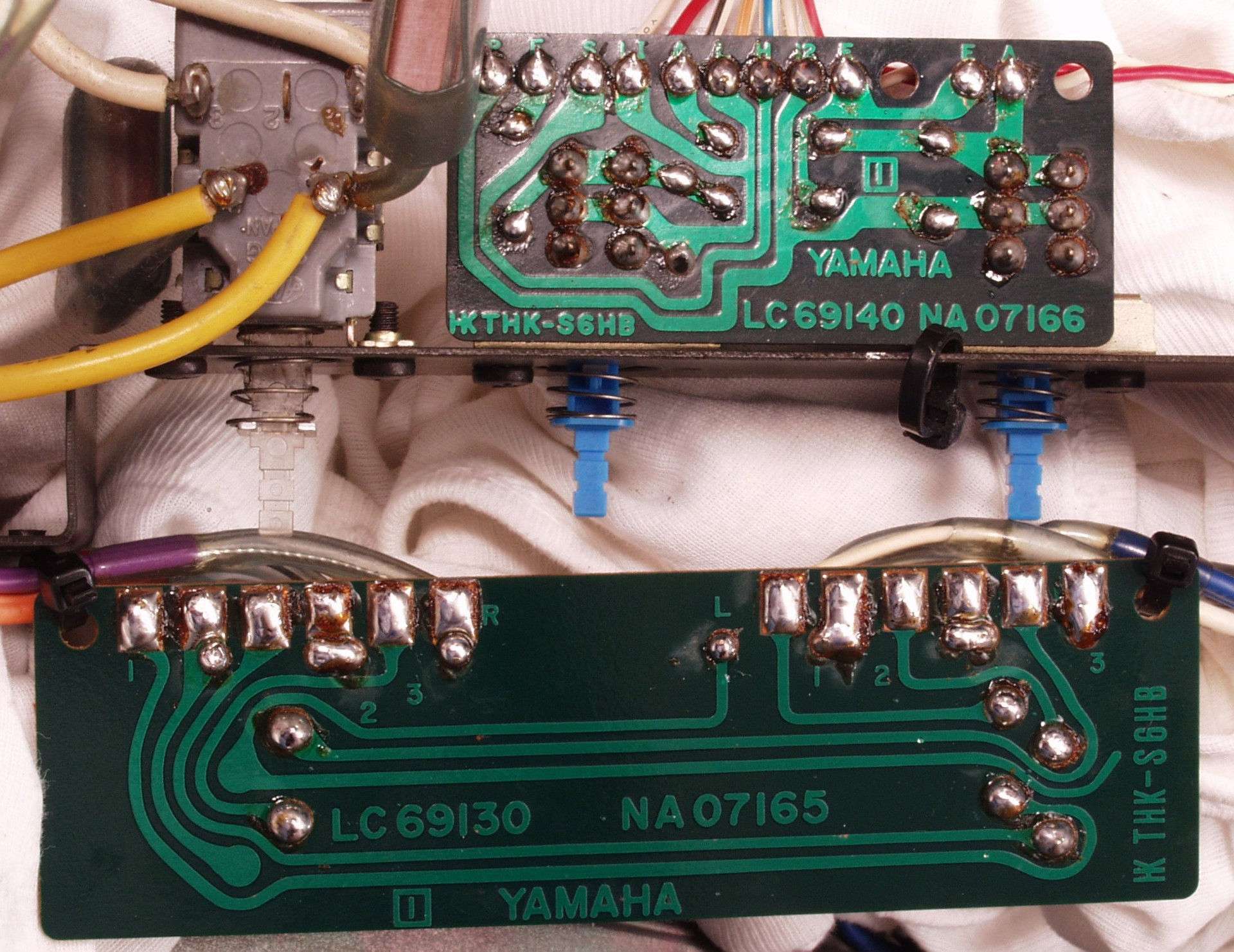

ＣＣＡ．　修理前　表示ランプ基板裏、ＶＲ基板裏

ＣＣＢ．　修理後　表示ランプ基板裏、ＶＲ基板裏

ＣＣＣ．　完成表示ランプ基板裏、ＶＲ基板裏　洗浄後

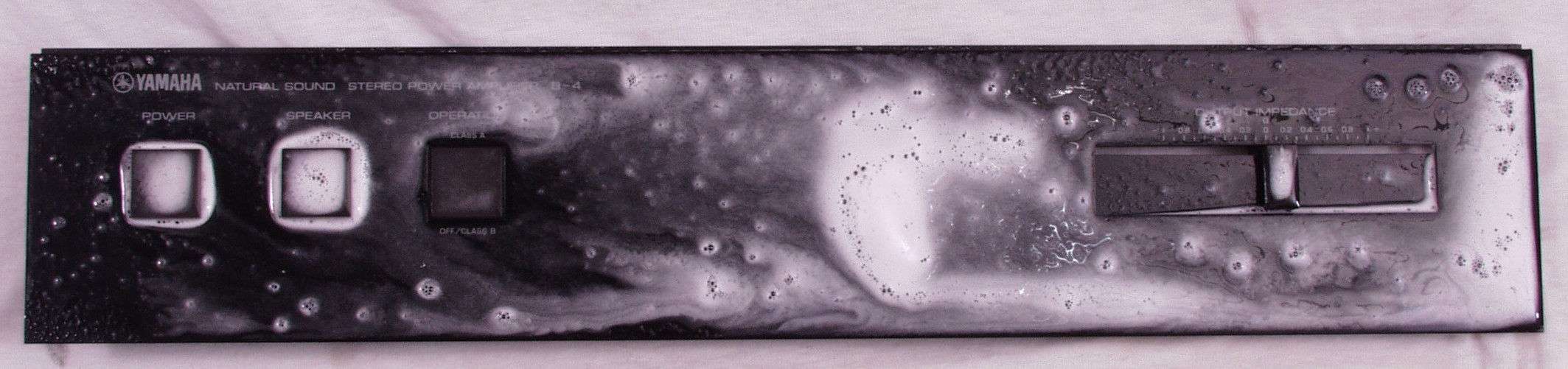

ＣＤ．　パネル清掃

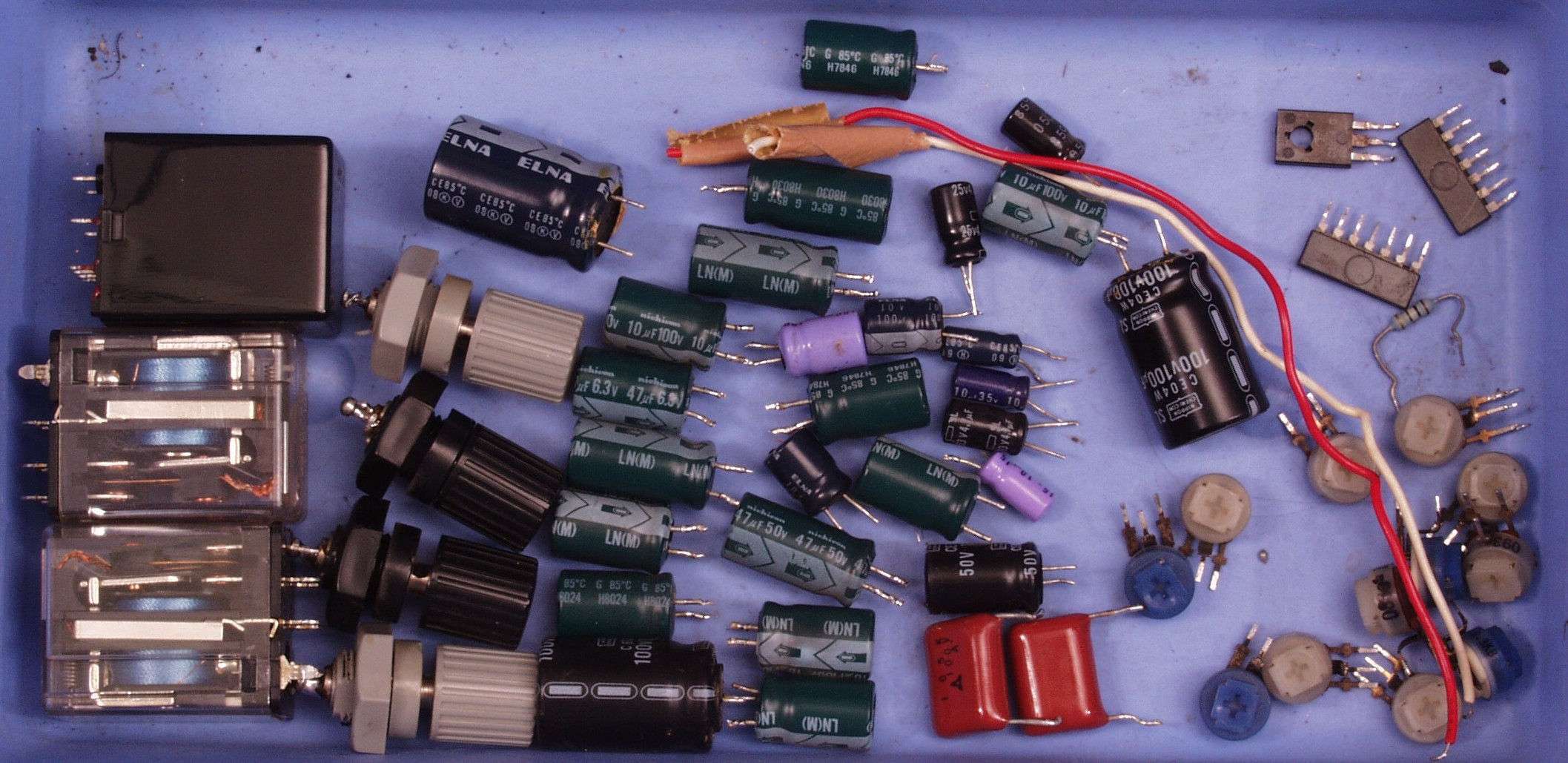

ＣＥ．　交換部品

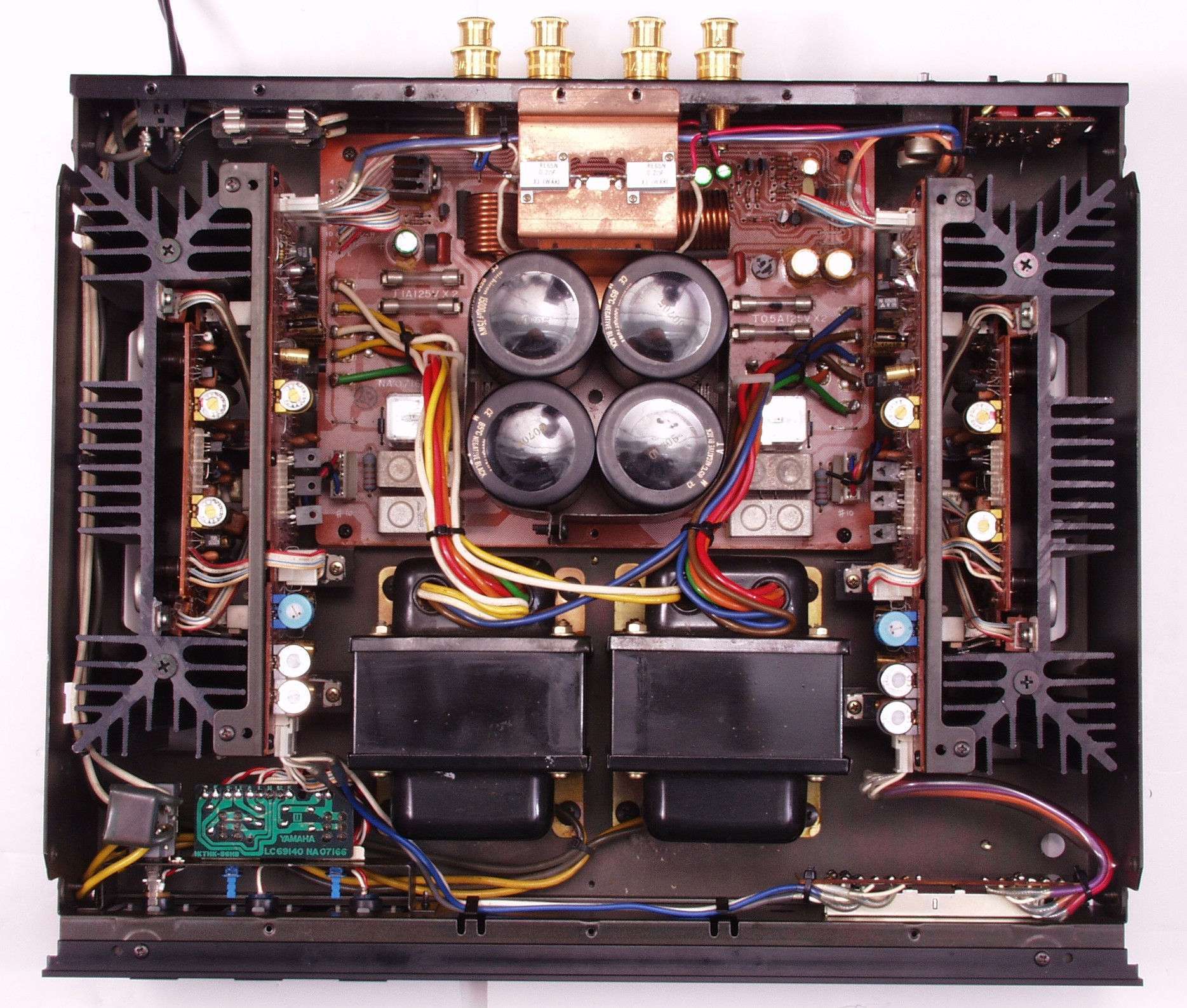

ＣＦＡ．　修理前　上から見る

ＣＦＢ．　修理後　上から見る

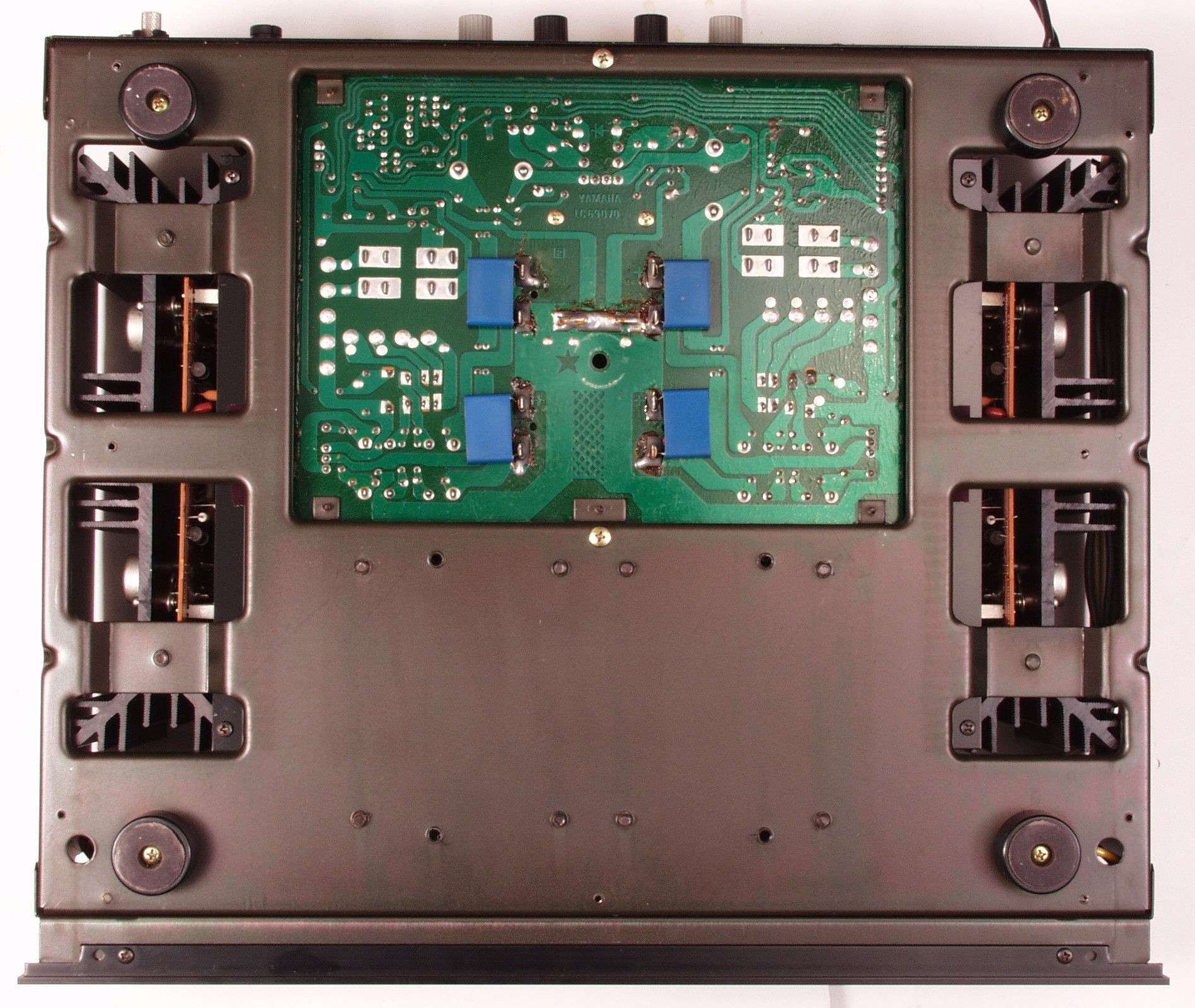

ＣＦＣ．　修理前　下から見る

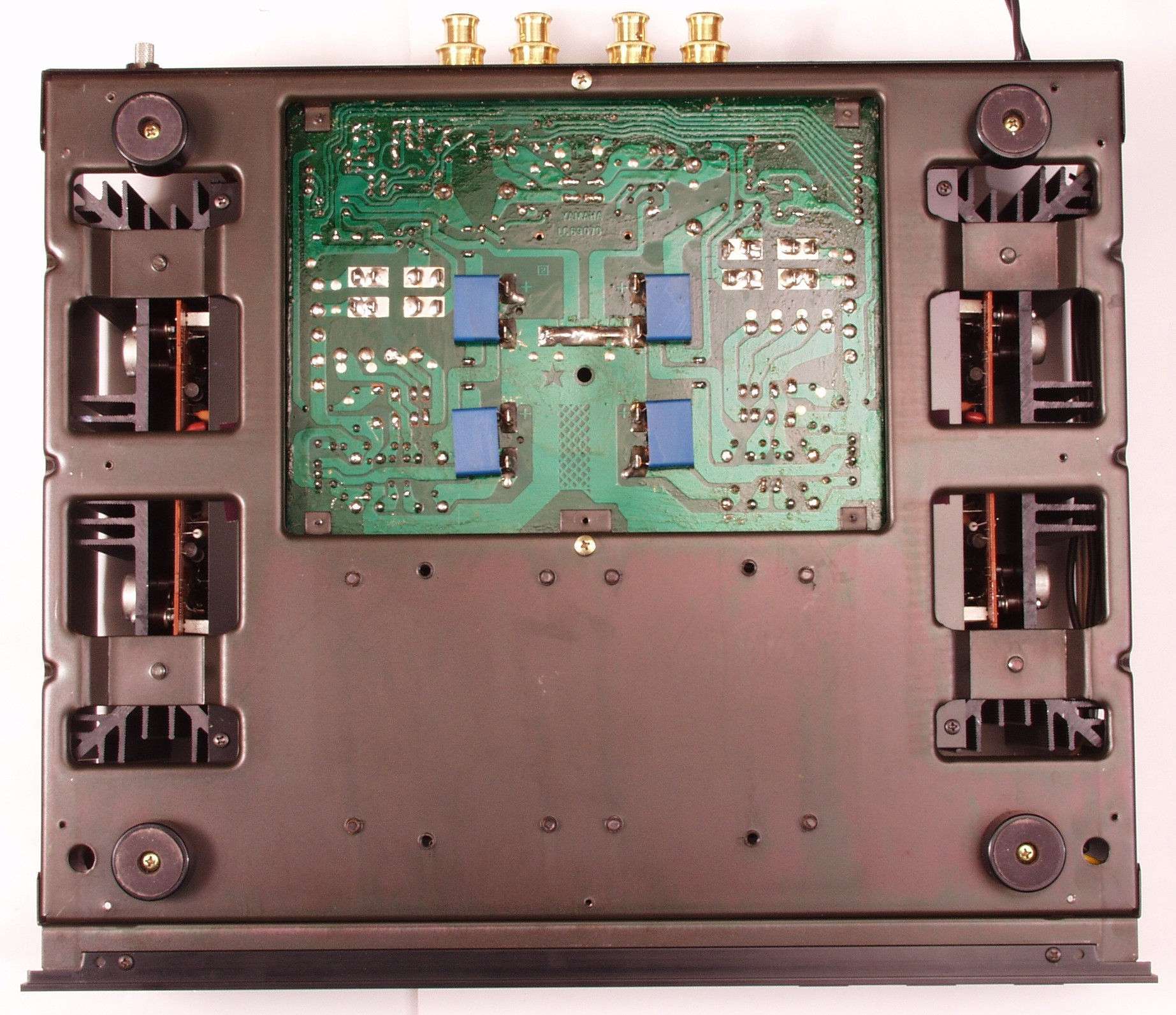

ＣＦＤ．　修理後　下から見る

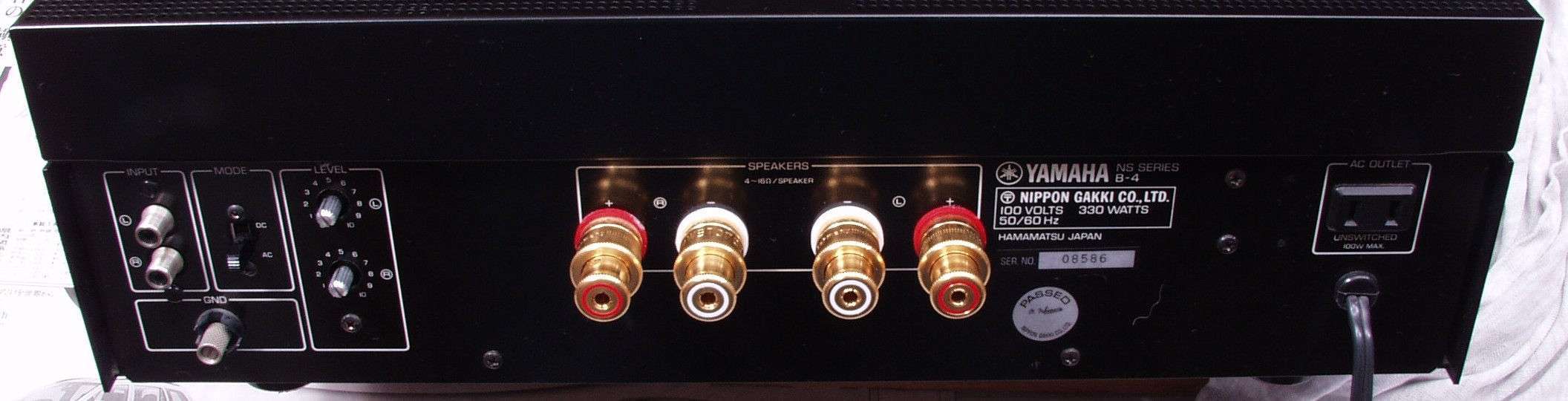

ＣＦＥ．　修理後　後ろから見る、ＶＲのツマミが付けて有りません

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

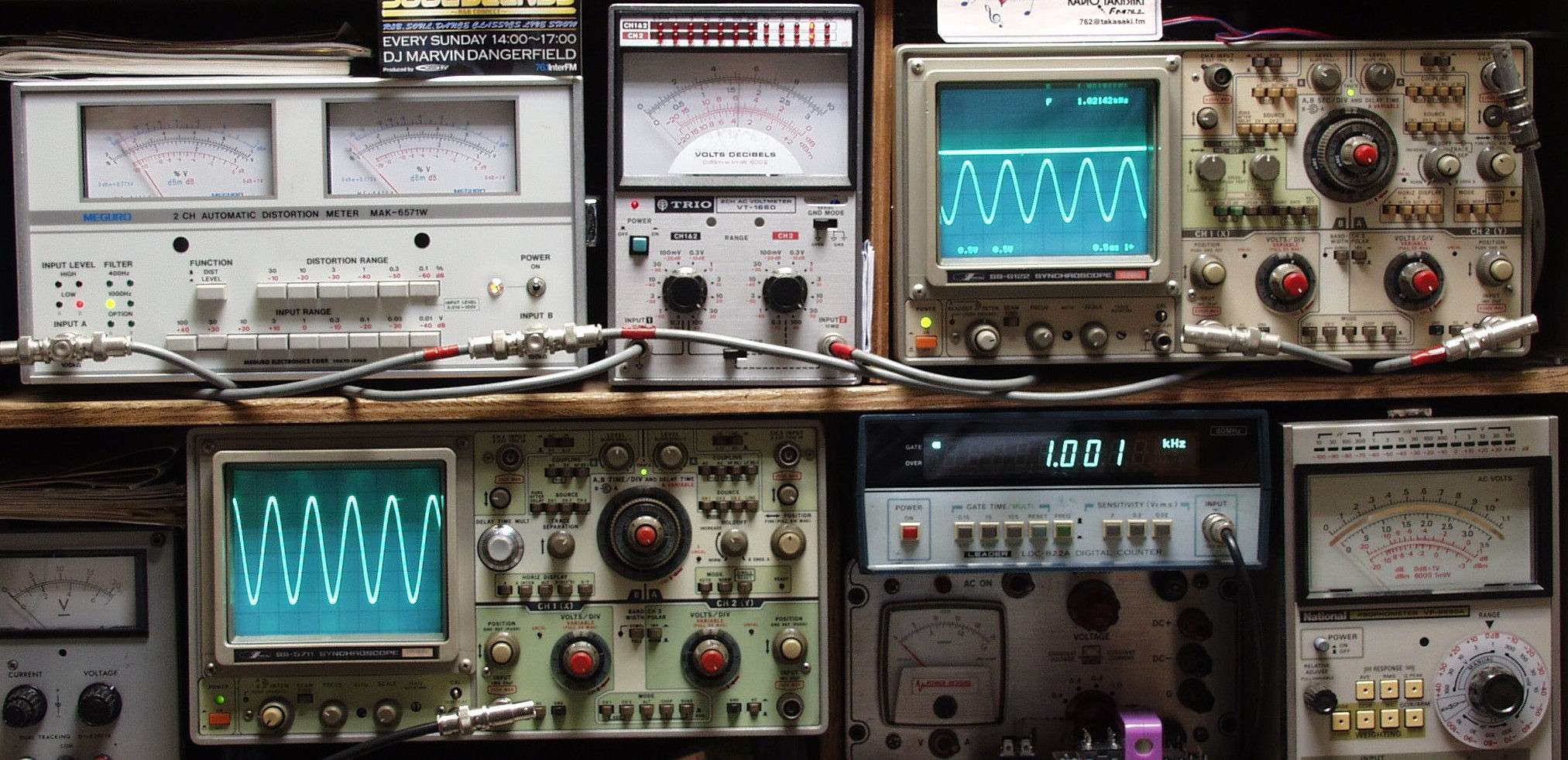

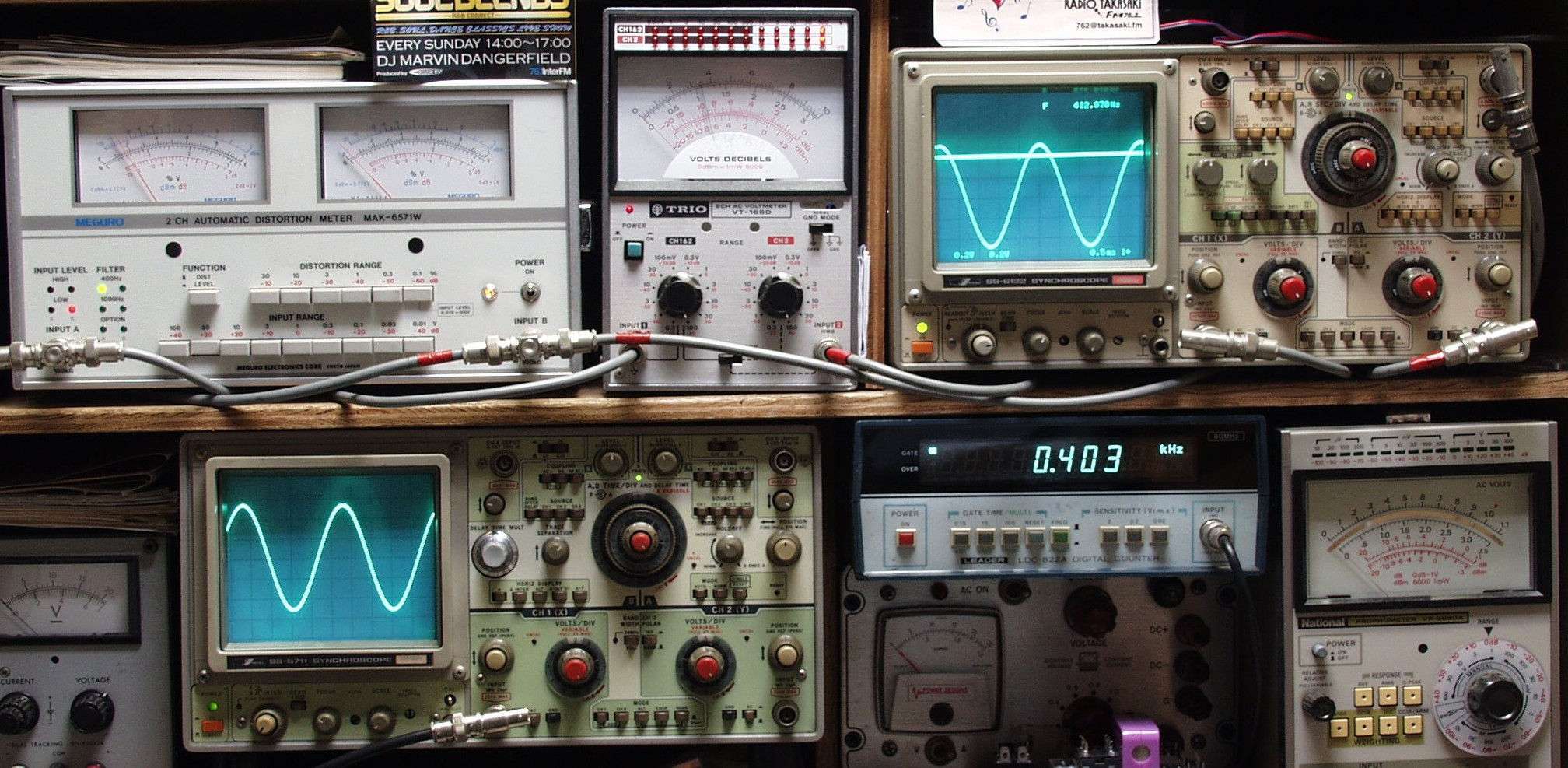

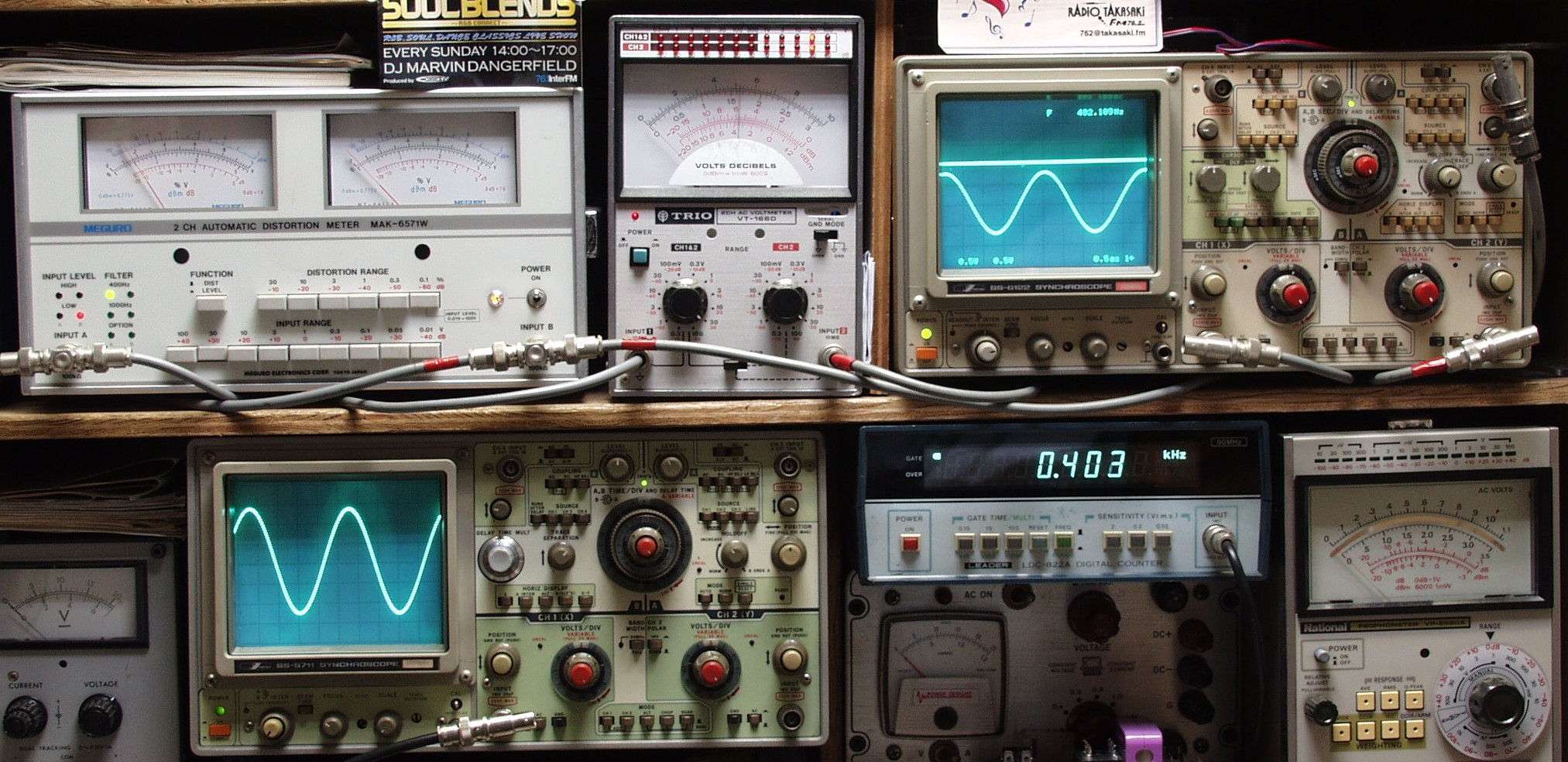

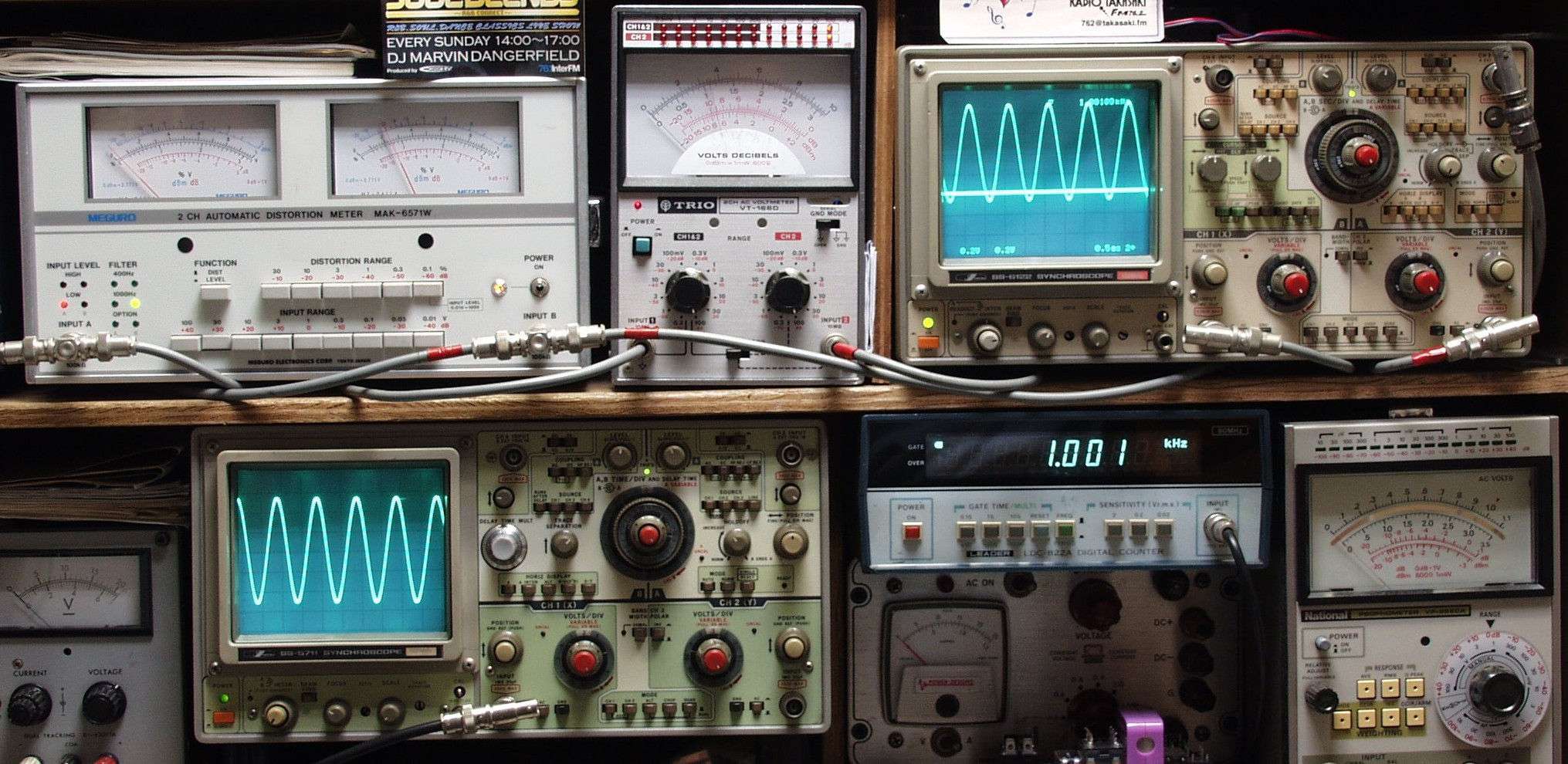

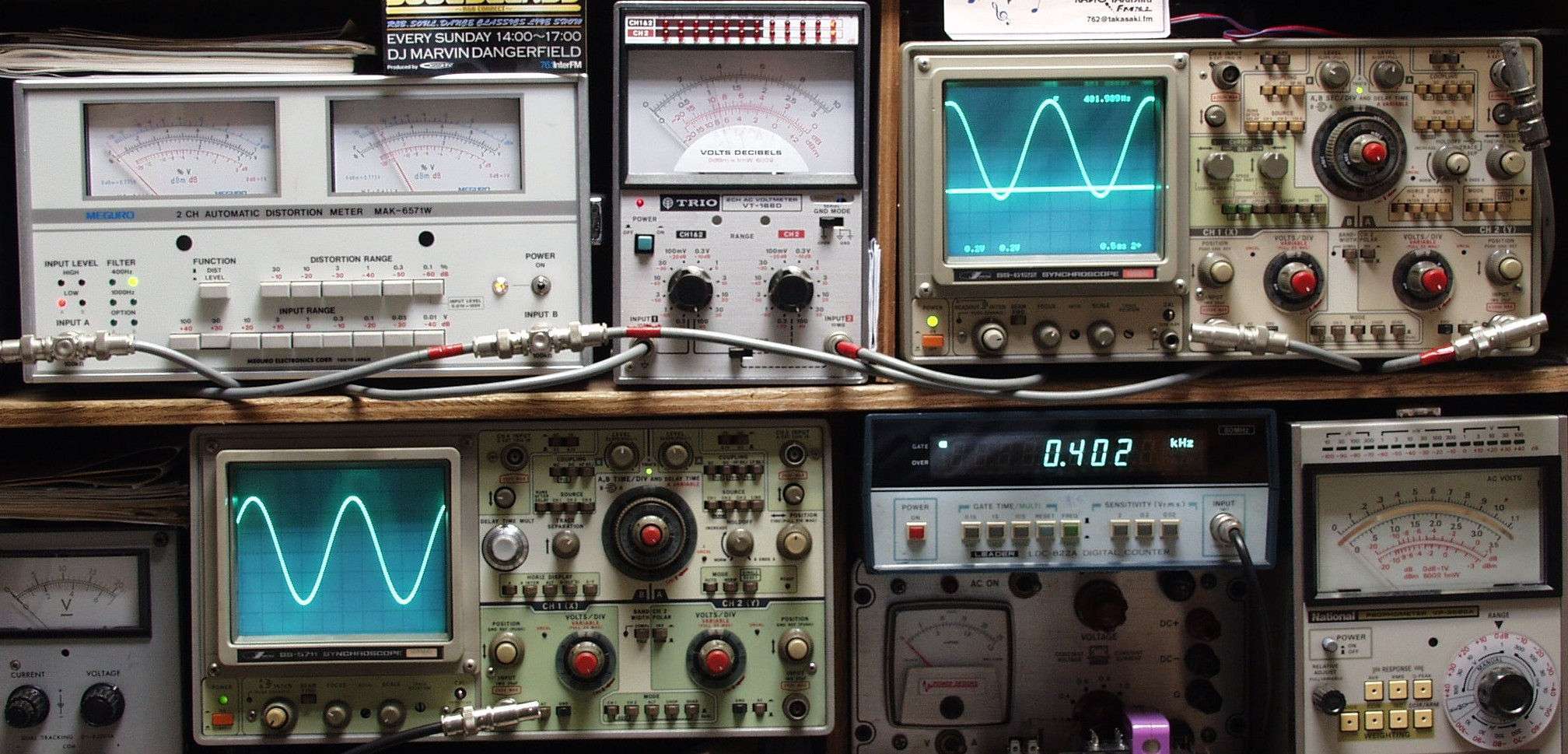

Ｅ１．　出力／歪み率測定

Ｅ２Ａ．　Ｂ級動作　Ｒ－ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０３％　　１０００ＨＺ　

Ｅ２Ｂ．　Ｂ級動作　Ｒ－ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０３％　　４００ＨＺ

Ｅ２Ｃ．　Ｂ級動作　Ｌ－ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０３％　　１０００ＨＺ

Ｅ２Ｄ．　Ｂ級動作　Ｌ－ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０３％　　４００ＨＺ

Ｅ３Ａ．　Ａ級動作　Ｒ－ＳＰ出力電圧１６Ｖ＝３２Ｗ　歪み率＝０．０２％　　１０００ＨＺ　

Ｅ３Ｂ．　Ａ級動作　Ｒ－ＳＰ出力電圧１６Ｖ＝３２Ｗ　歪み率＝０．０２％　　４００ＨＺ

Ｅ３Ｃ．　Ａ級動作　Ｌ－ＳＰ出力電圧１６Ｖ＝３２Ｗ　歪み率＝０．０２％　　１０００ＨＺ

Ｅ３Ｄ．　Ａ級動作　Ｌ－ＳＰ出力電圧１６Ｖ＝３２Ｗ　歪み率＝０．０２％　　４００ＨＺ

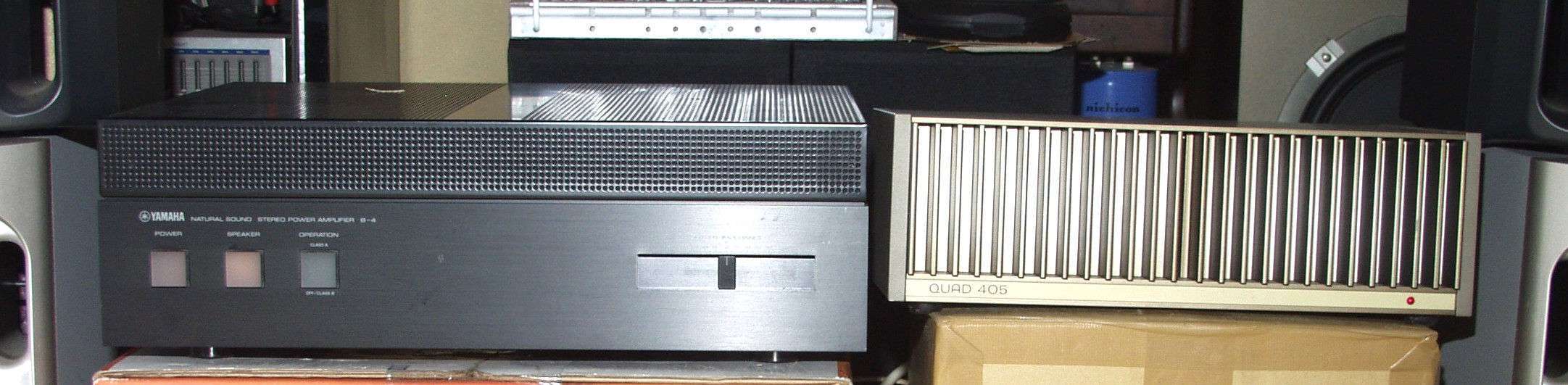

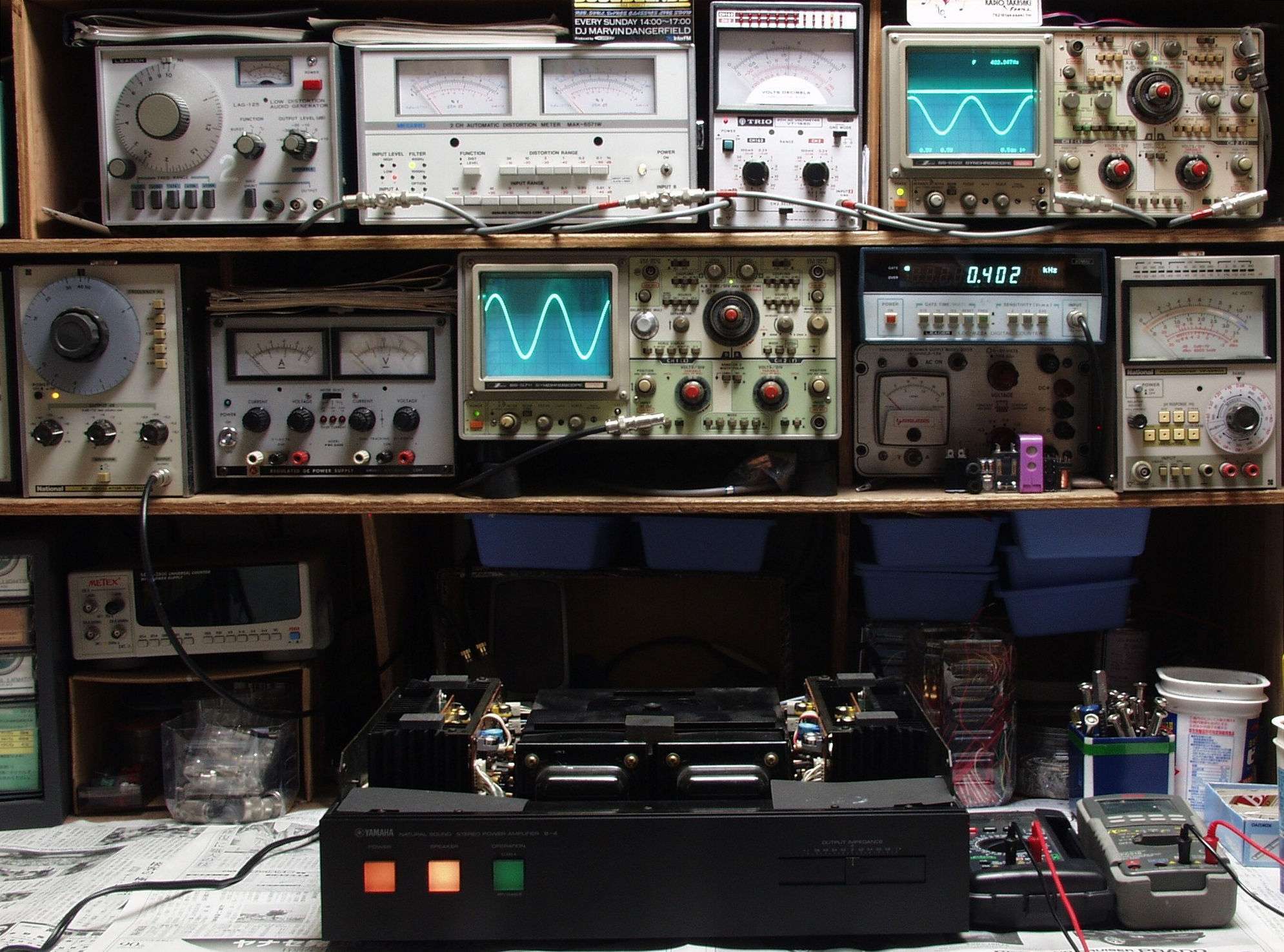

Ｅ４．　２４時間エージング。　右は　ＱＵＡＤ　４０５．　９台目

Ｓ．　ＹＡＭＡＨＡ　Ｂ４　の仕様（カタログ、マニアルより）　

型式	ステレオパワーアンプ　Ｂ－４
定格出力(10Hz～30kHz、歪0.007%)	ClassB＝120W+120W(8Ω) ClassA＝30W+30W(8Ω)
パワーバンド幅(8Ω)	ClassB＝10Hz～100kHz(歪0.02%、60W) ClassA＝10Hz～100kHz(歪0.008%、15W)
入力感度/インピーダンス	1V/25kΩ(8Ω、100W)
周波数特性(8Ω、1W)	mode DC 10Hz＝0dB 1kHz＝0dB 100kHz＝-1±1dB mode AC　 10Hz＝-2±1dB 1kHz＝0dB 100kHz＝-1±1dB
全高調波歪率(8Ω)	Class B 10Hz～50kHz(60W)＝0.007%以下 100kHz(60W)＝0.02%以下 Class A 0Hz～50kHz(15W)＝0.004%以下 100kHz(15W)＝0.008%以下
混変調歪率(8Ω)	Class B(60W)＝0.002%以下 Class A(15W)＝0.002%以下
出力インピーダンスコントロール	可変インピーダンス範囲(1kHz)＝+1Ω～0Ω～-1Ω 可変周波数帯域＝10Hz～20kHz
セパレーション	80dB以上(1kHz) 70dB以上(20kHz)
残留ノイズ(IHF-A)	-87dBV
使用ヒューズ	T5A250V
ACアウトレット	unswitched＝100W
電源	AC100V、50Hz/60Hz
定格消費電力	330W
外形寸法	幅435x高さ145.5x奥行381mm
重量	21kg
価格	￥138,000(1978年頃)
