ＹＡＭＡＨＡ　Ｂ６．　２台目修理記録

Ｂ−３．　２台目、　Ｃ−１．　２台目ユーザー。　２０２１／６／５到着　　２０２２／６／１８引取、代替Ｂ６−．３台目を提供

Ａ．　修理前の状況 修理をお願い希望するYAMAHA製のアンプ３機種です。 いずれも、長期間電源を入れておらず詳細なコンディションは不明です。 多分正常な動作は期待できないと思われますので分解点検修理を希望します。 趣味にしていたオーディオを本気で再開するためのベンチマーク 動機づけ としたいと考えております。 貴殿のHPは以前より拝見させていただいております。 数あるオーディオ修理を生業とされている中でお願いするのであれば 是非貴方様の処で思っているところです。 Ｂ．　原因・現状 各部経年劣化多し。 足黒ＴＲ（トランジスター）多数あり。 Ｃ．　修理状況 電解コンデンサー交換 1部フイルム・コンデンサー追加、交換。 半固定ＶＲ交換。 １部FET(Field Effect Transistor)交換。 足黒ＴＲ（トランジスター）交換。 SP接続リレ−交換。 1部抵抗交換。 。 。 D．　使用部品 電解コンデンサー　　　　　　　　　　　個。 フイルム・コンデンサー　　　　　　　　個。 FET(Field Effect Transistor)　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　 個。 リレ−　　　　　　　　　　　　　　　　　　個。 抵抗　　　　　　　　　　　　　　　　　　　個。 。 。 Ｅ．　調整・測定 F．　修理費　　　１００，０００円　　　オーバーホール修理。 　　　　　　　　　　　２０２２／６／１８修理中止。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＹＡＭＡＨＡ　Ｂ６　の仕様（カタログ・マニアルより）

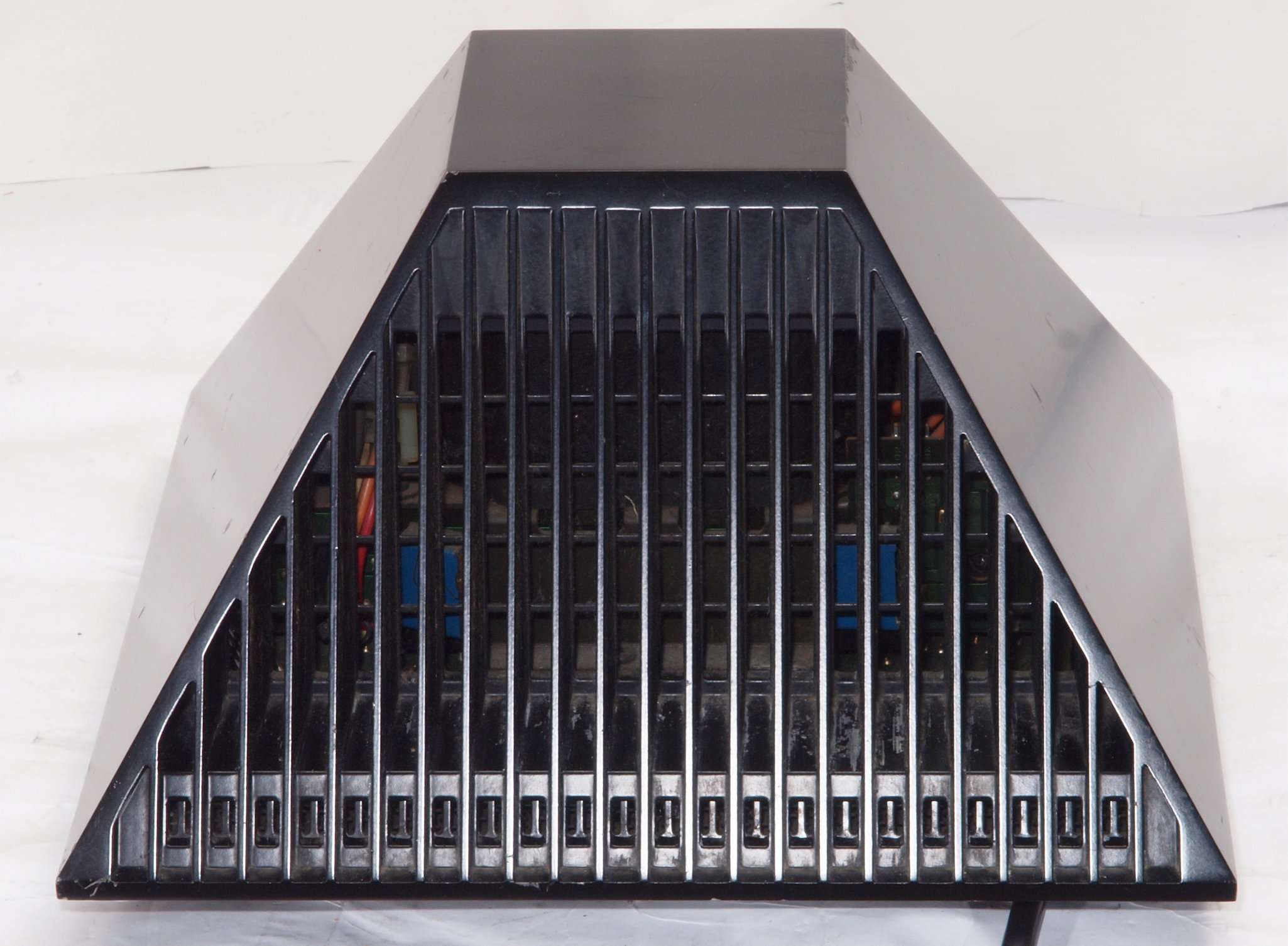

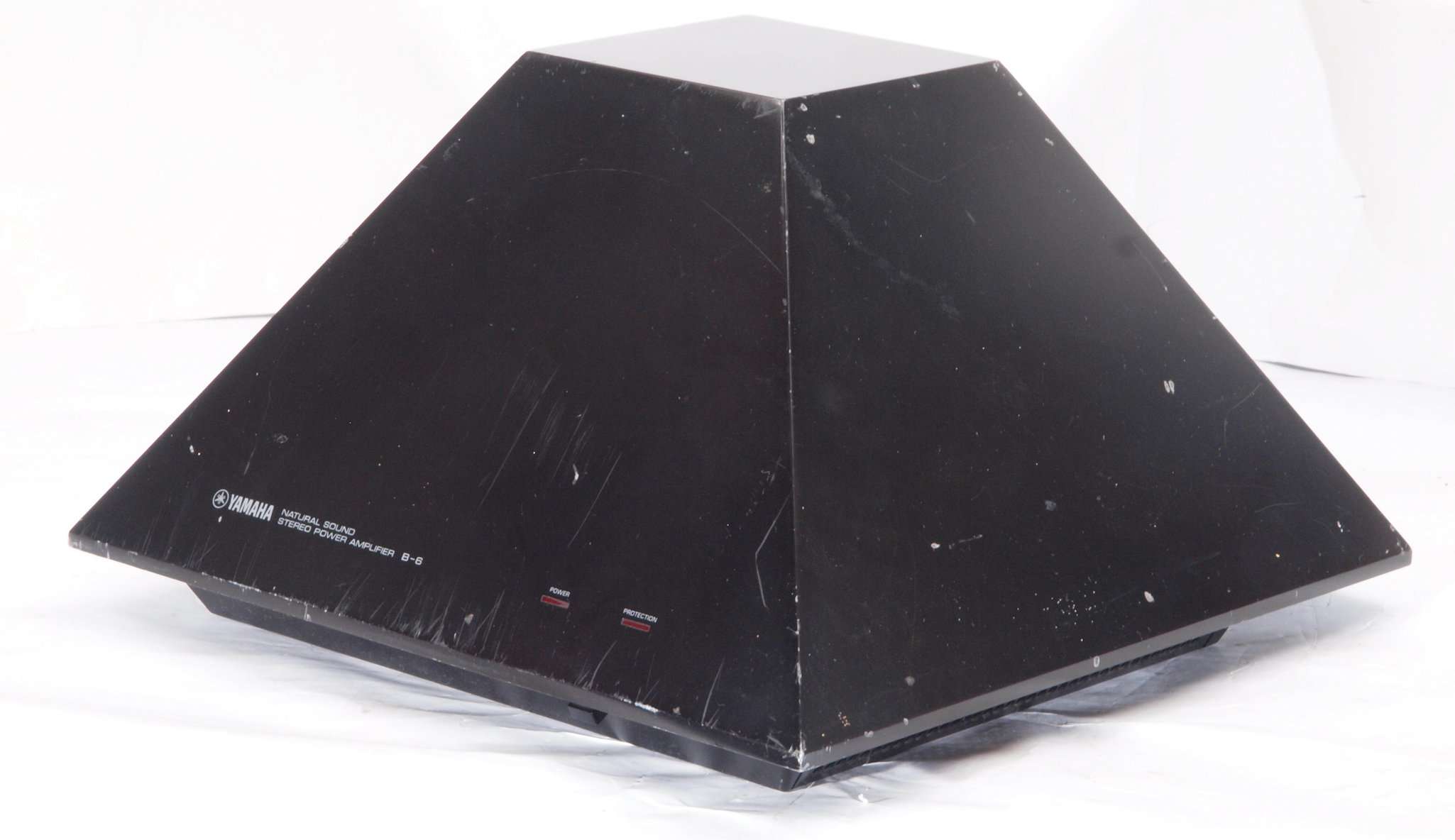

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

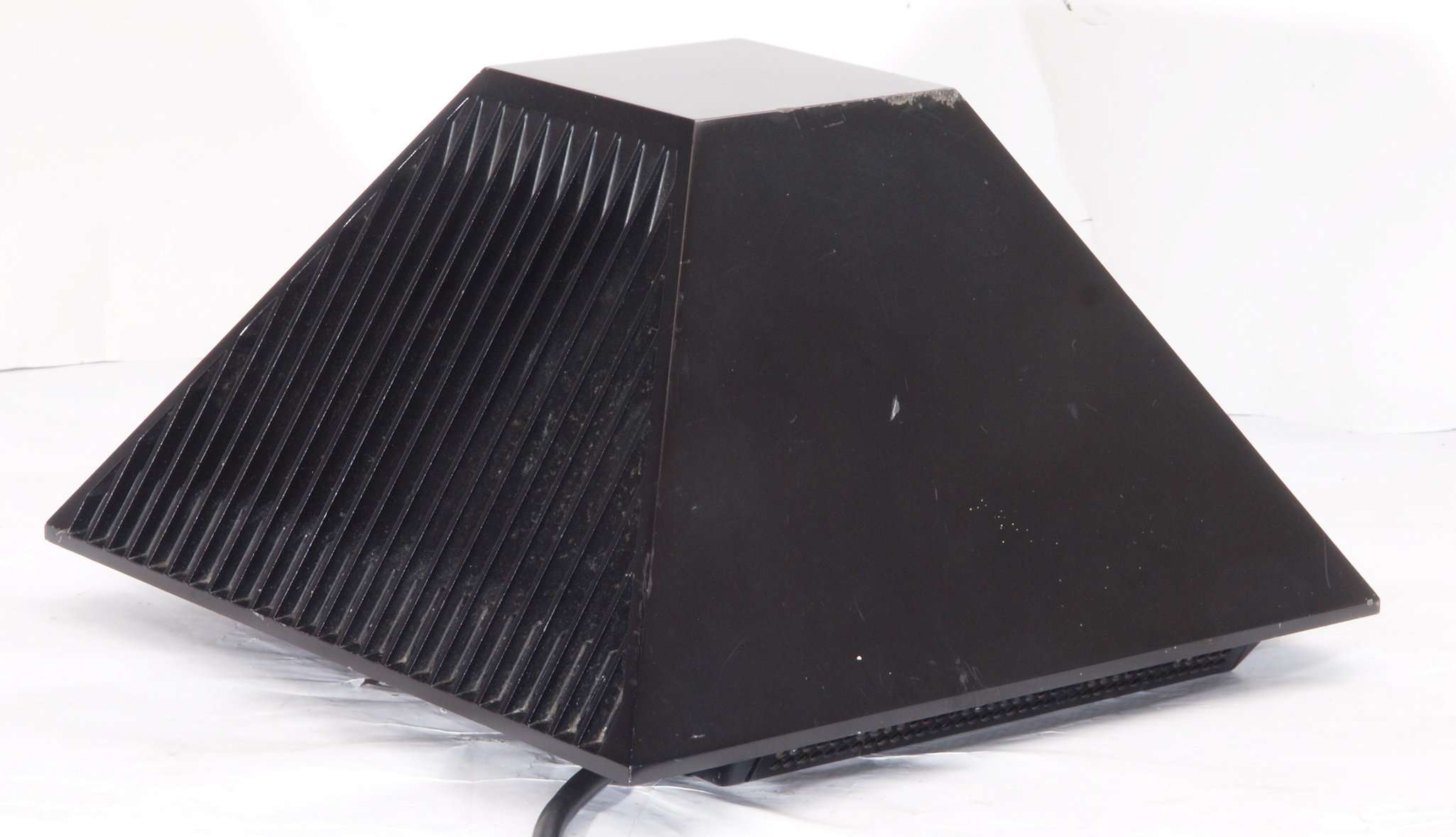

Ａ１２．　点検中　前右から見る

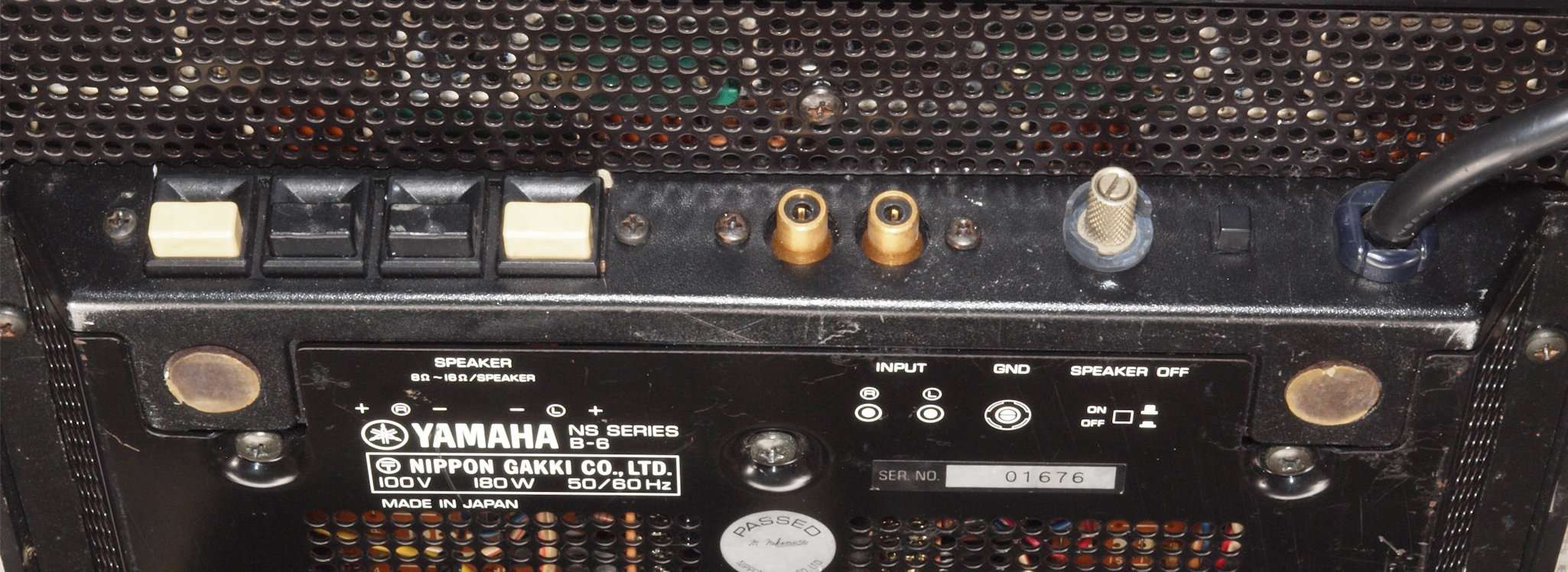

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

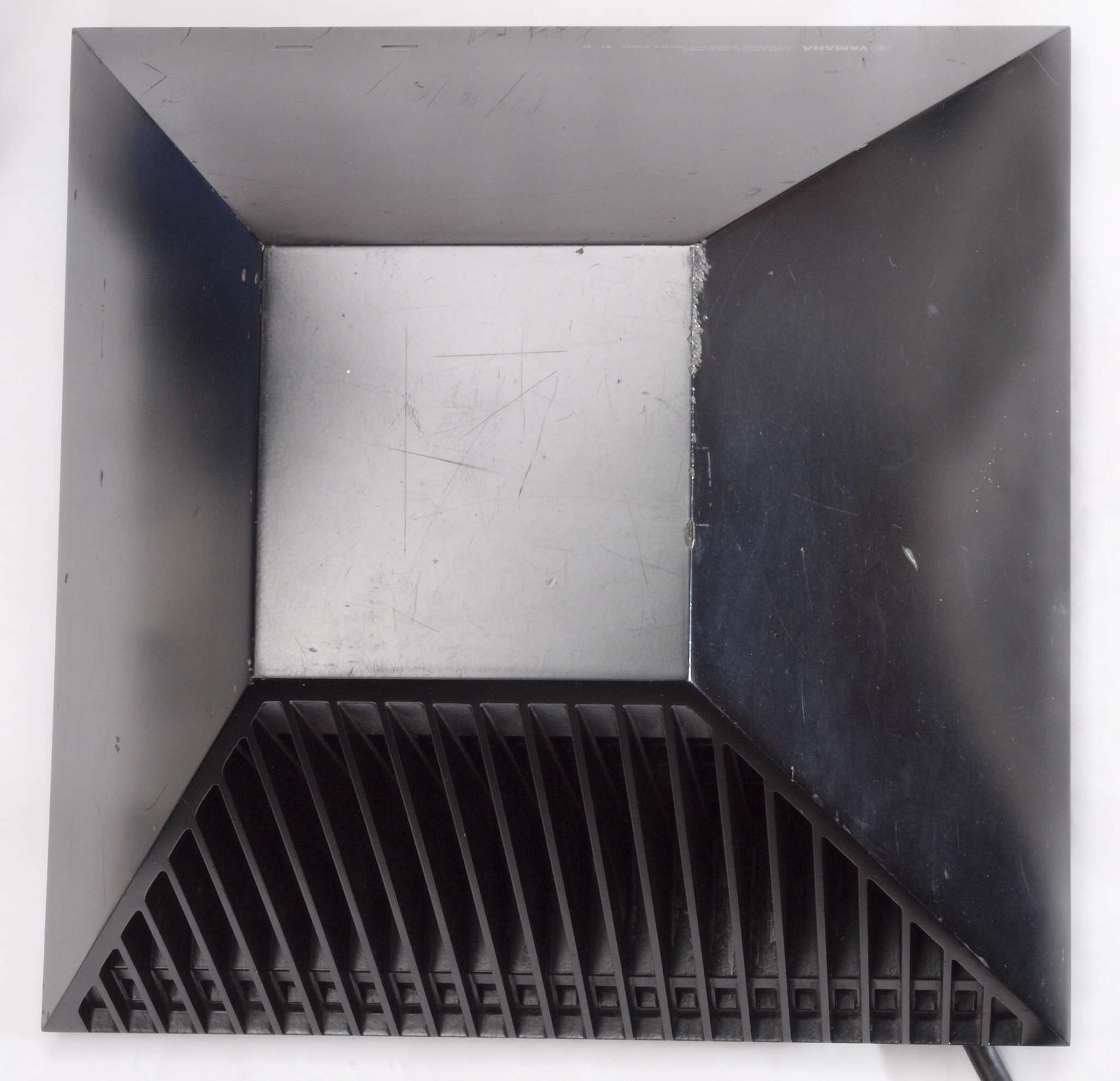

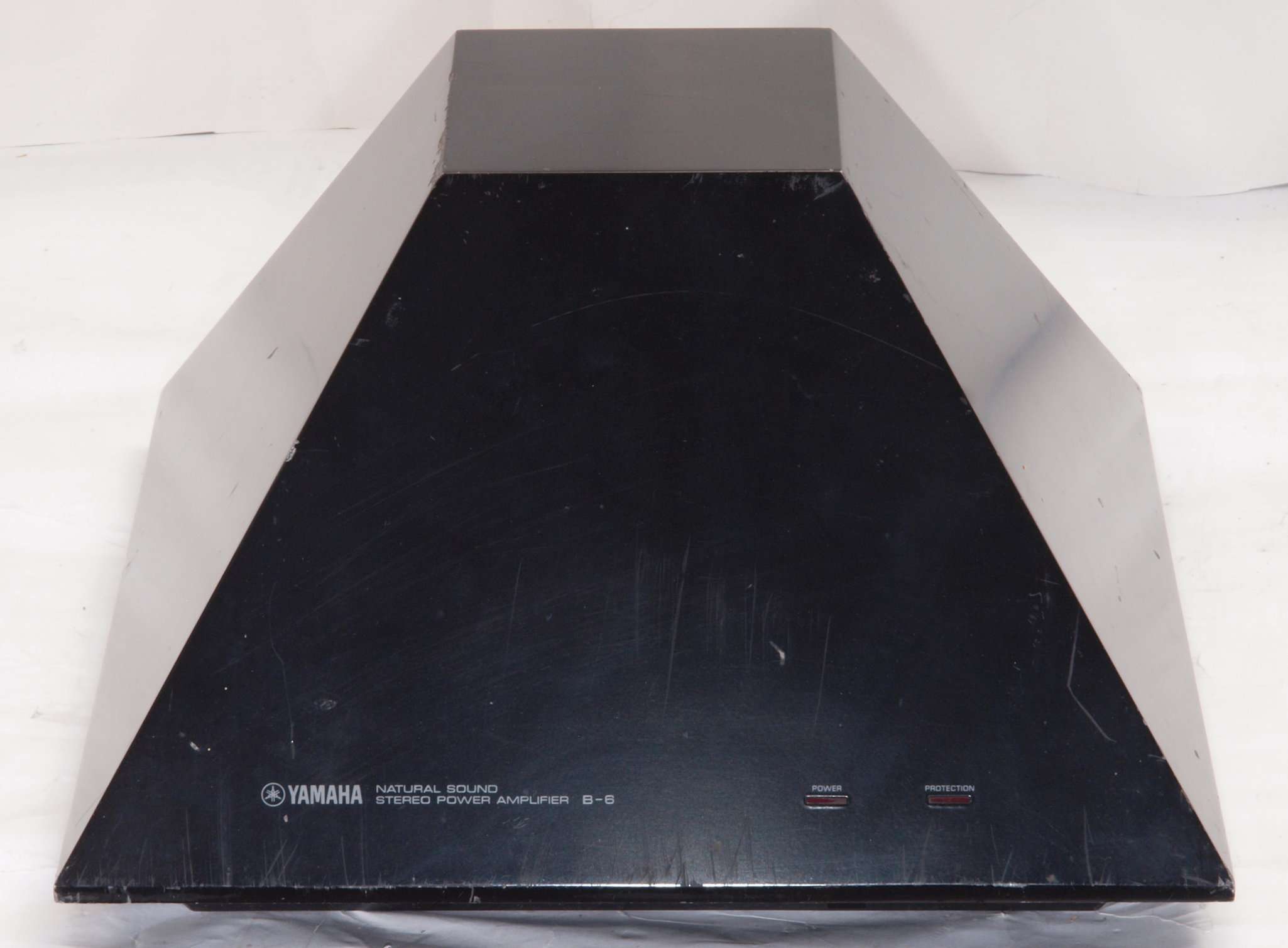

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

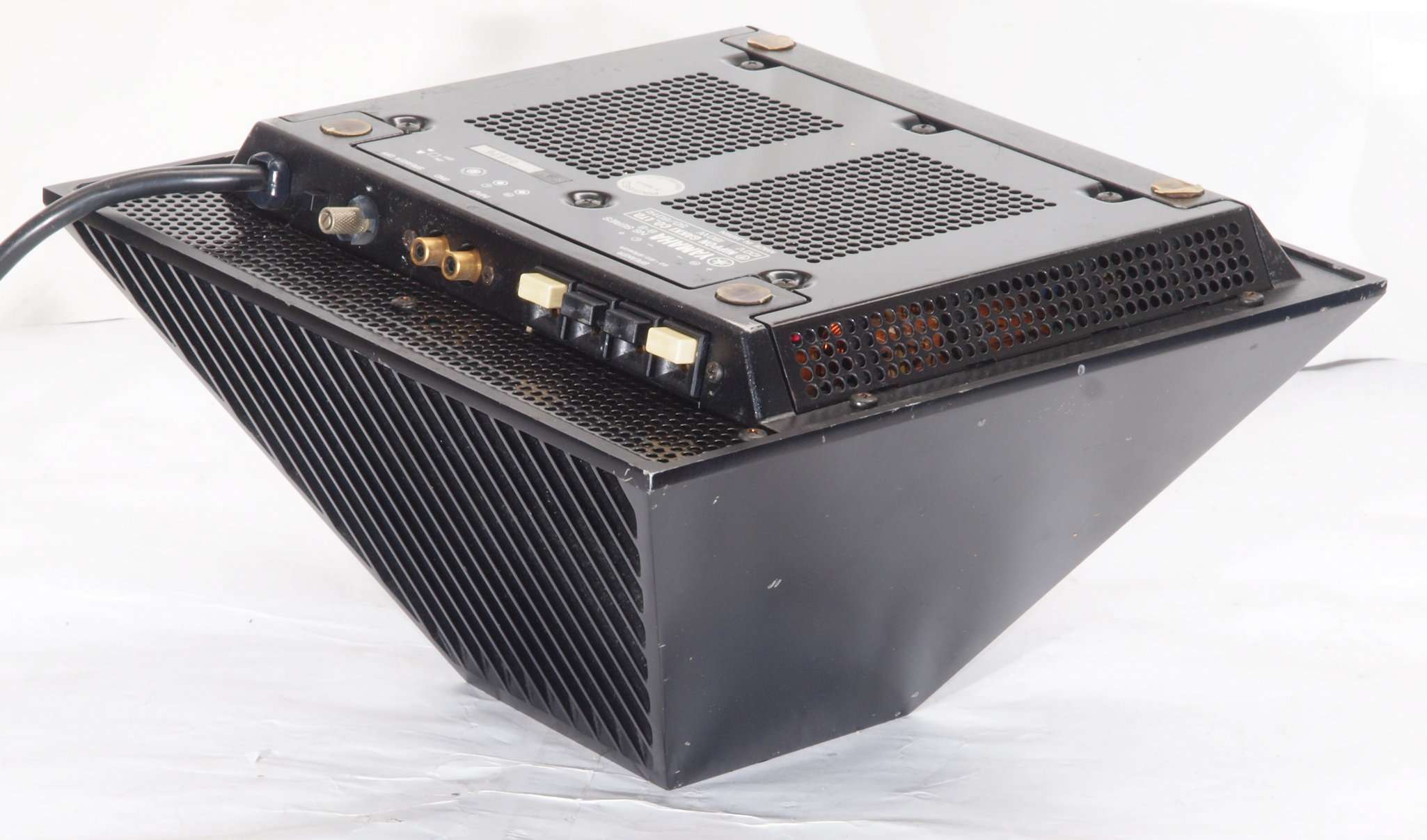

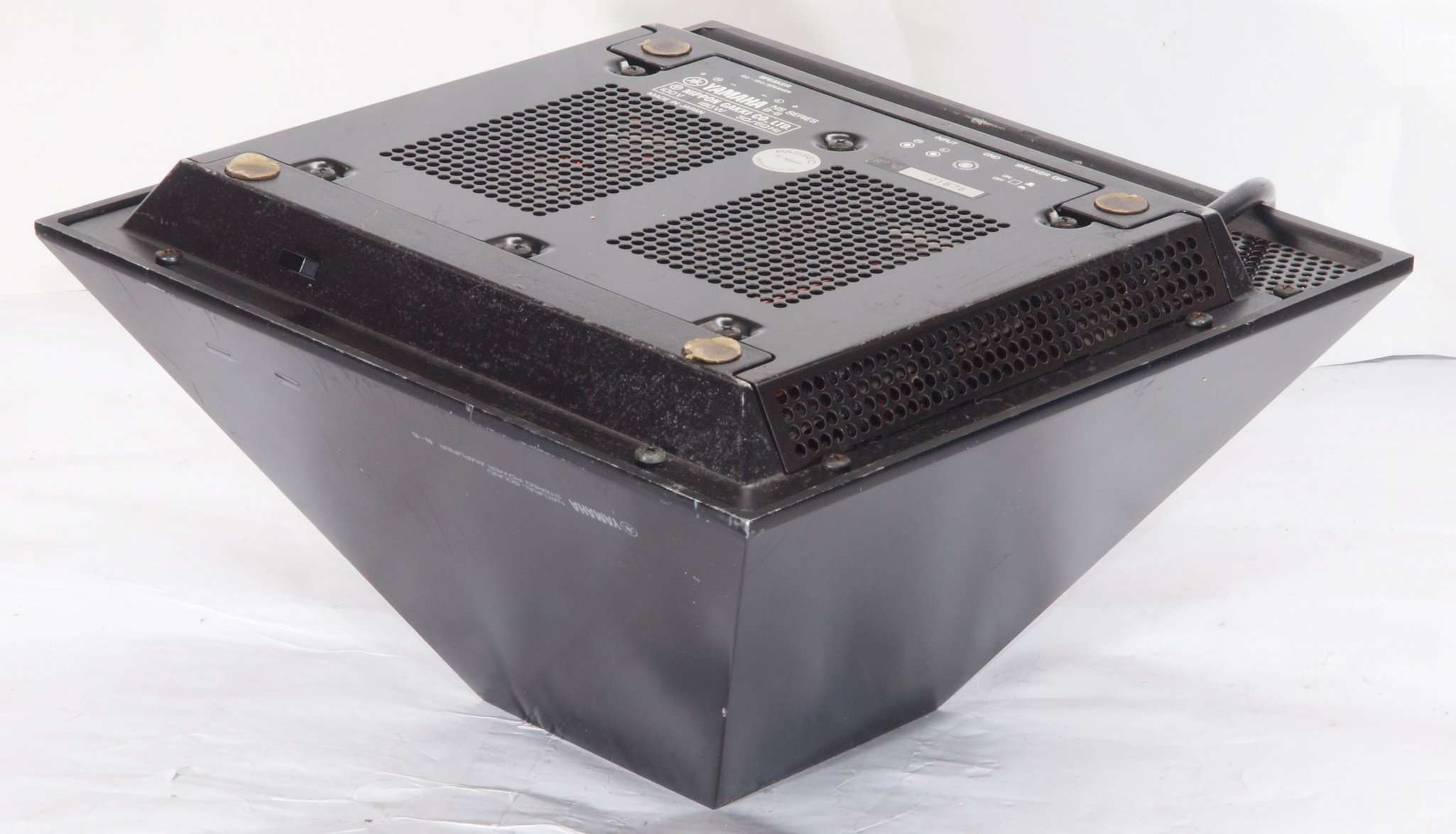

Ａ２２．　点検中　下前左から見る

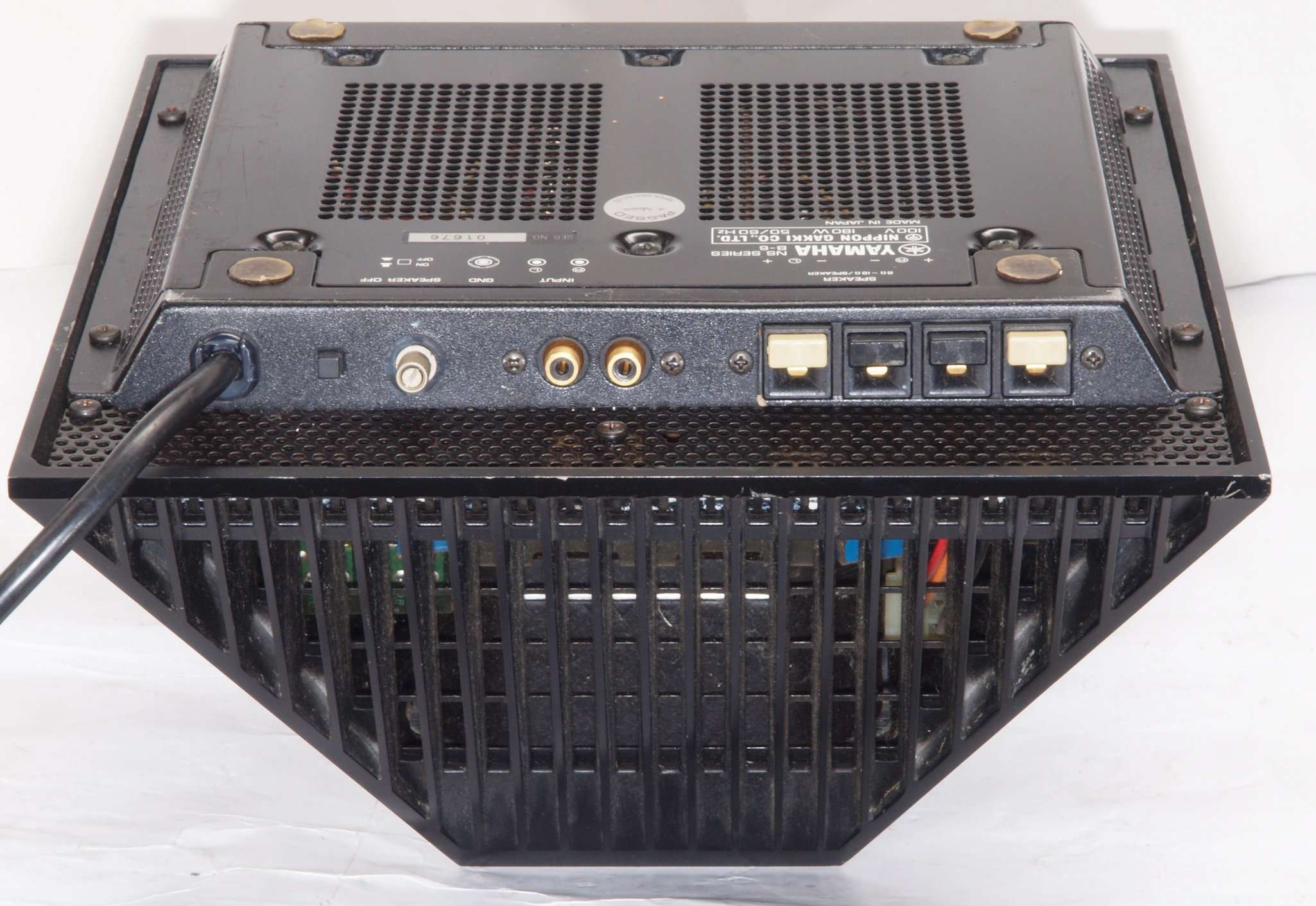

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

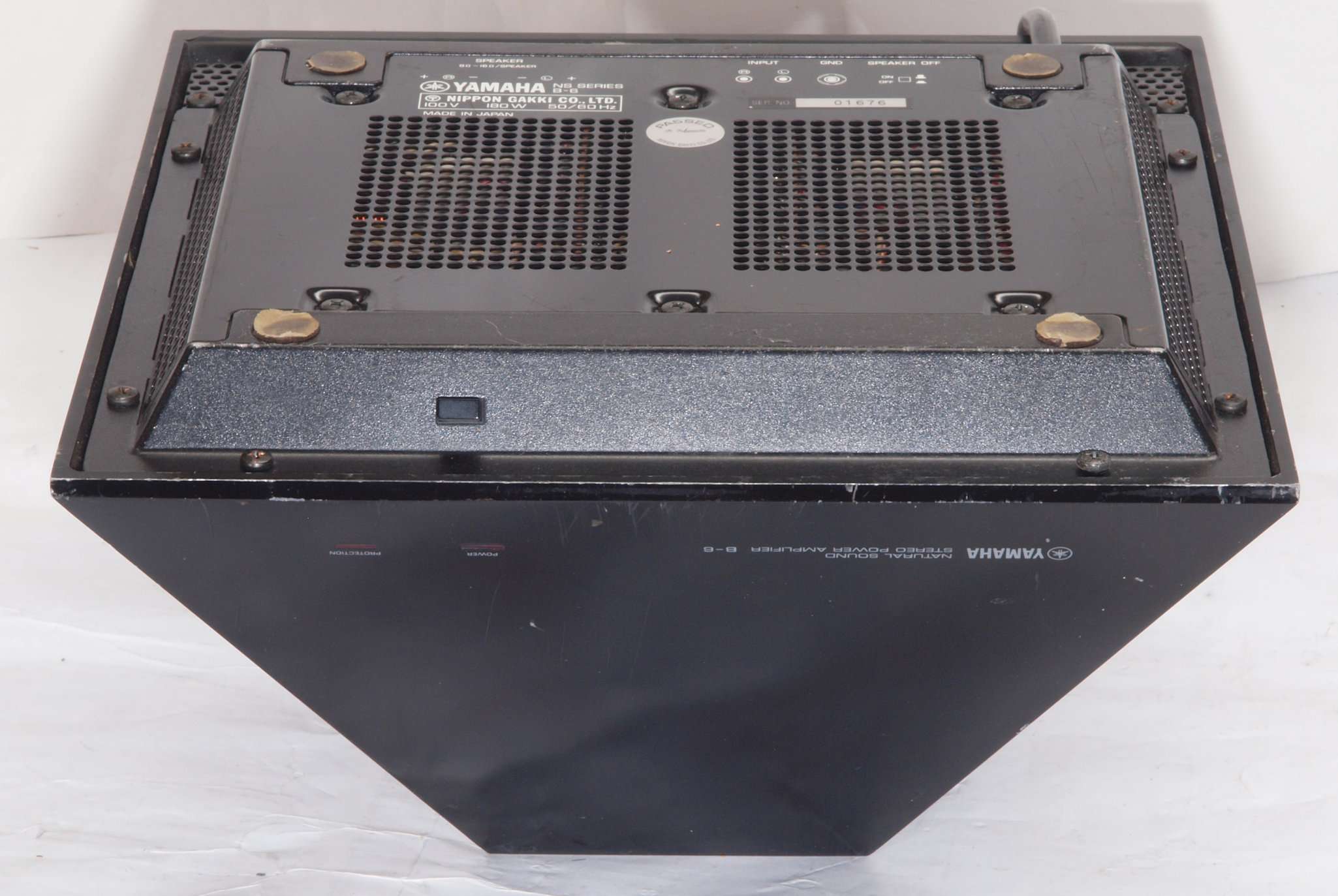

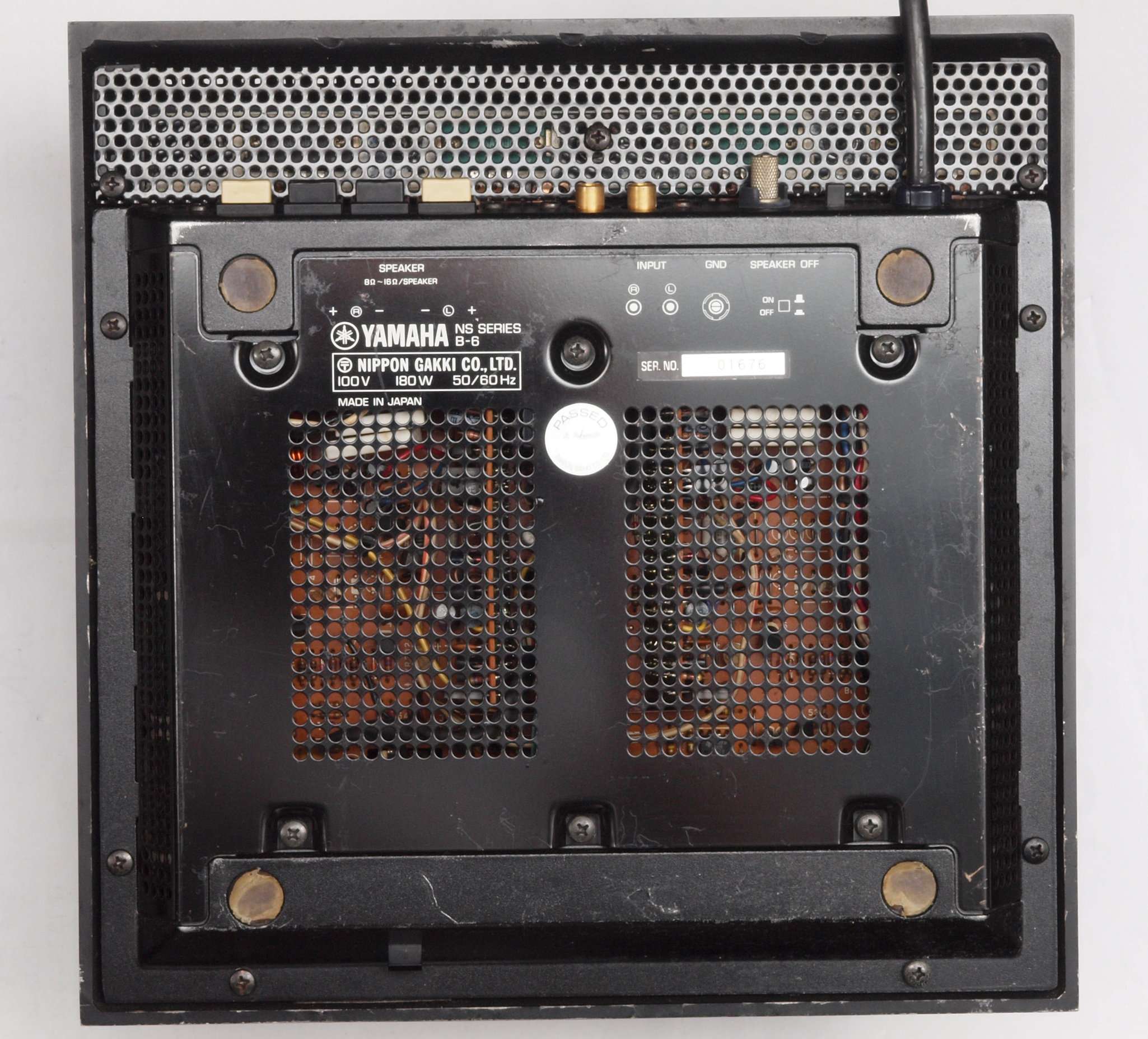

Ａ２５．　点検中　下から見る。

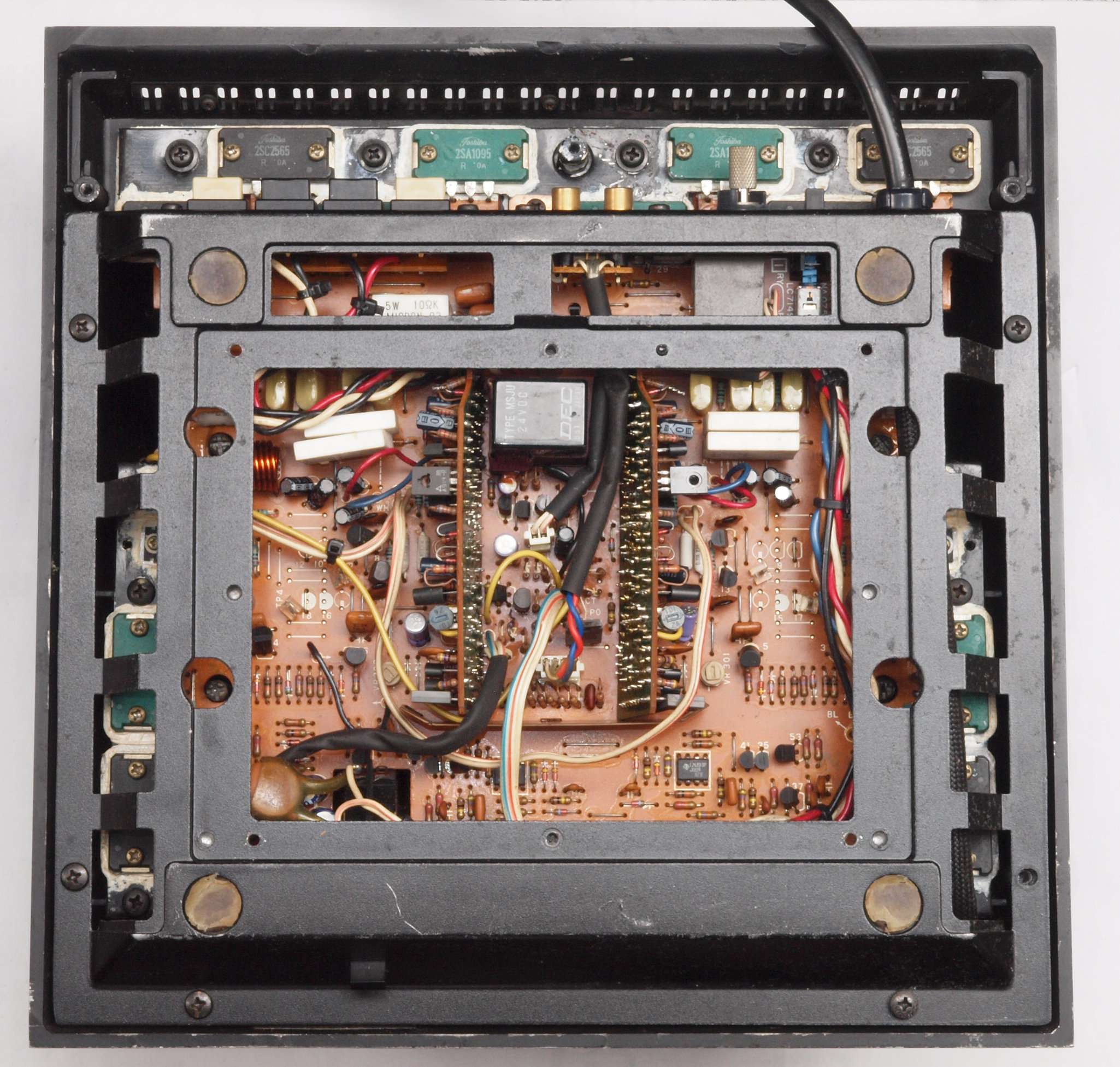

Ａ２６．　点検中　上・下パネﾙを取り、下から見る

Ａ３１．　点検中　ＳＰ接続端子、入力ＲＡＣ端子、電源コード取り付け。

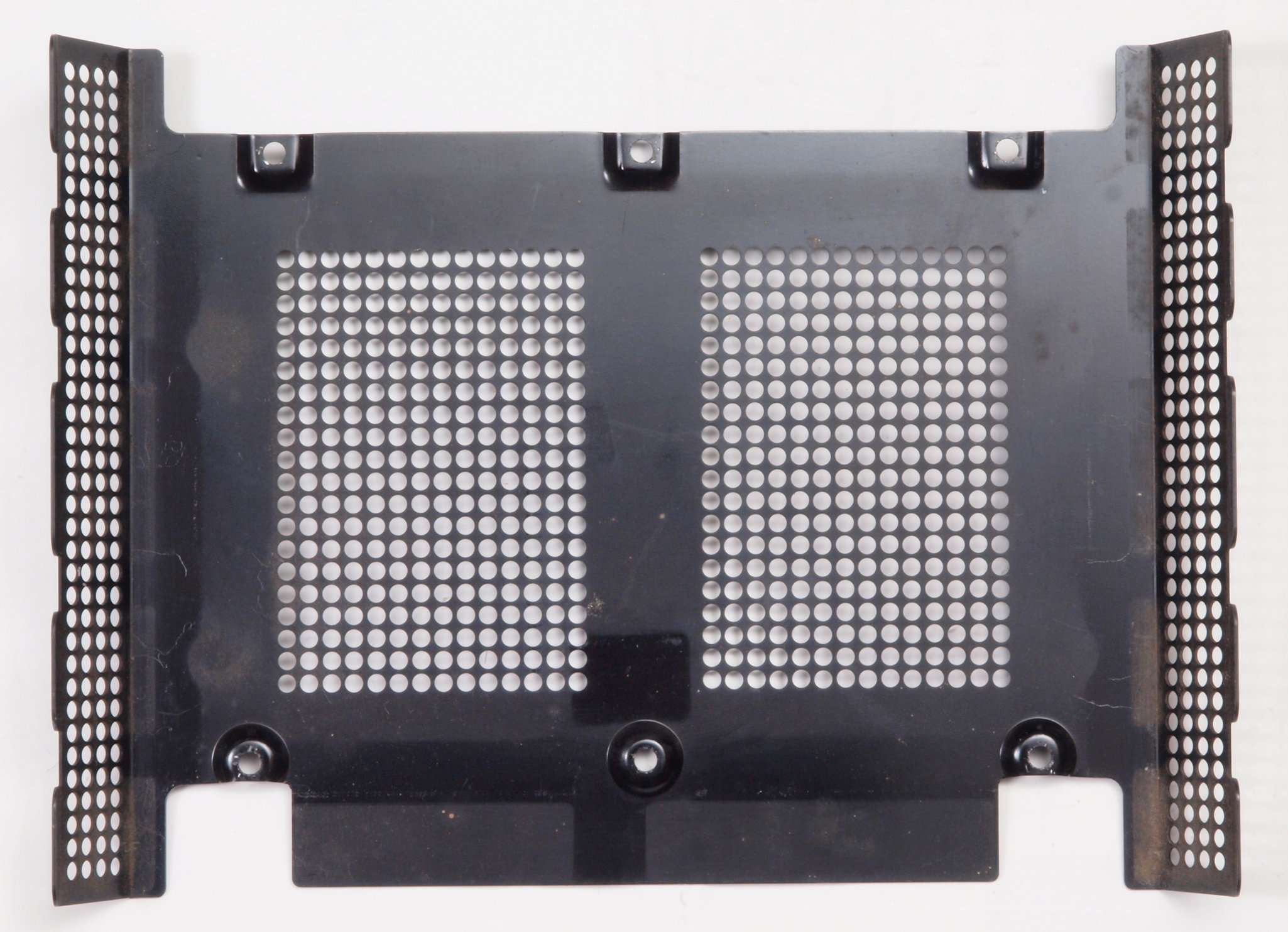

Ａ３２．　点検中　下パネﾙ裏埃。

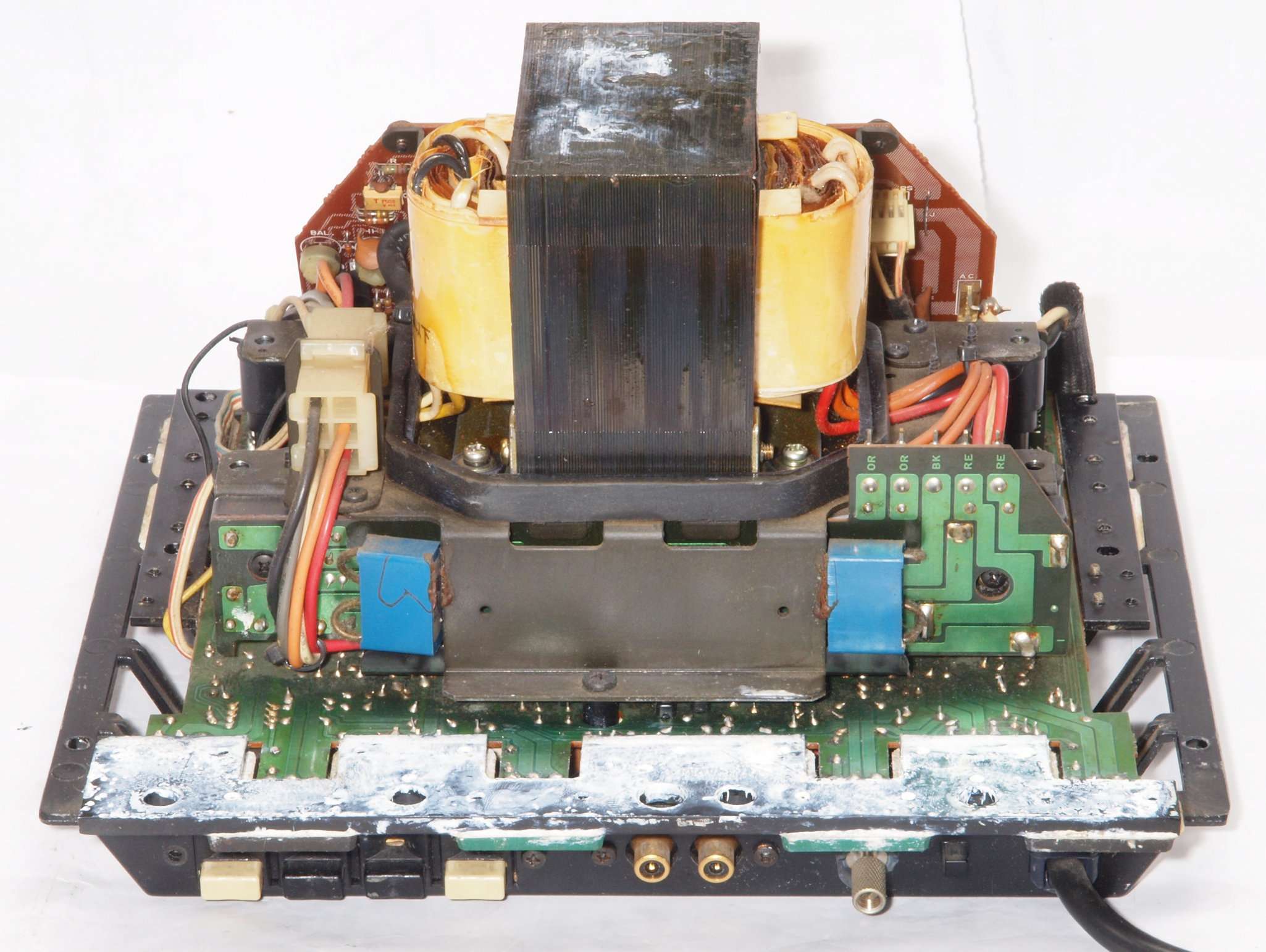

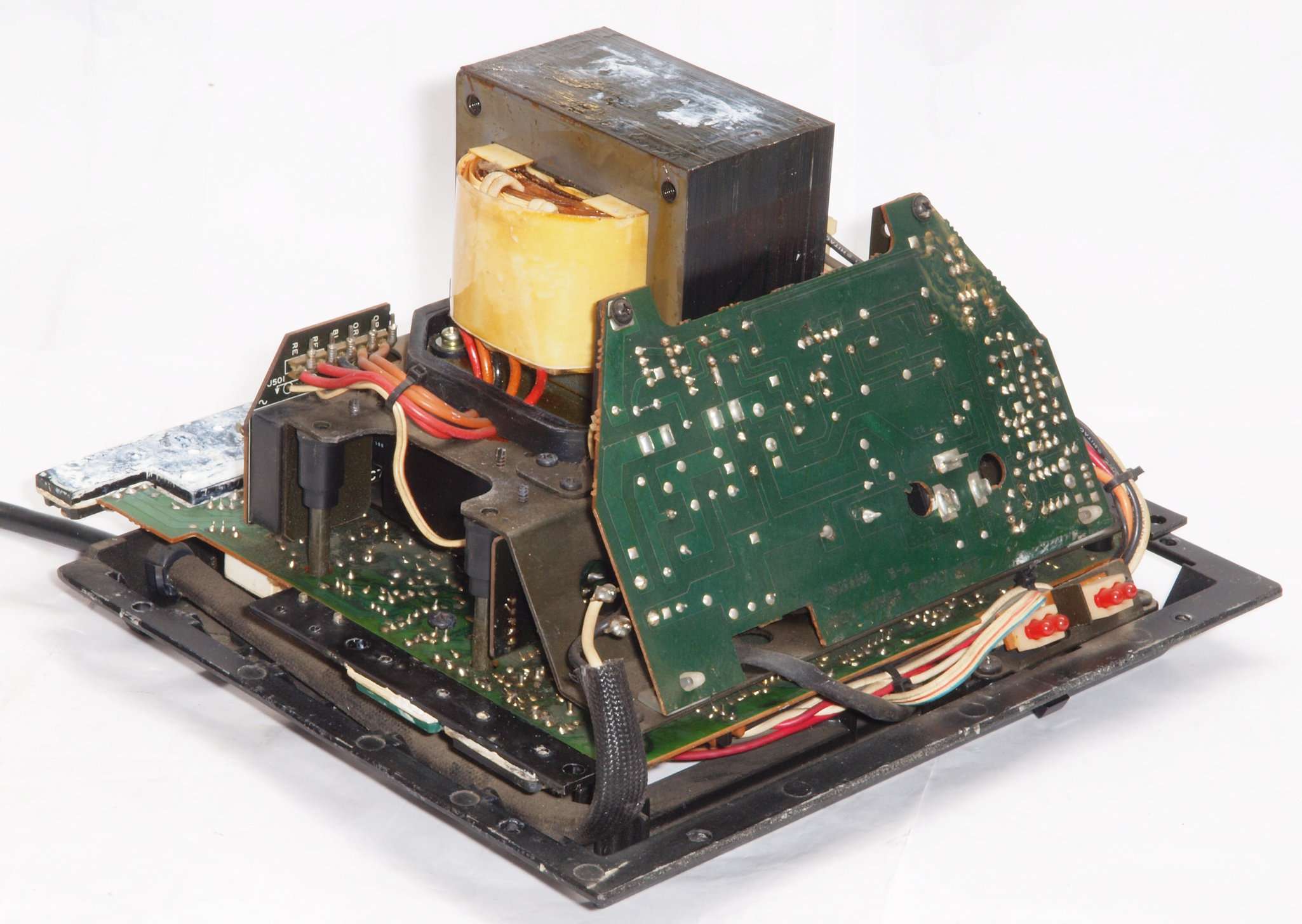

Ａ４１．　点検中　ケースを取り、前から見る。

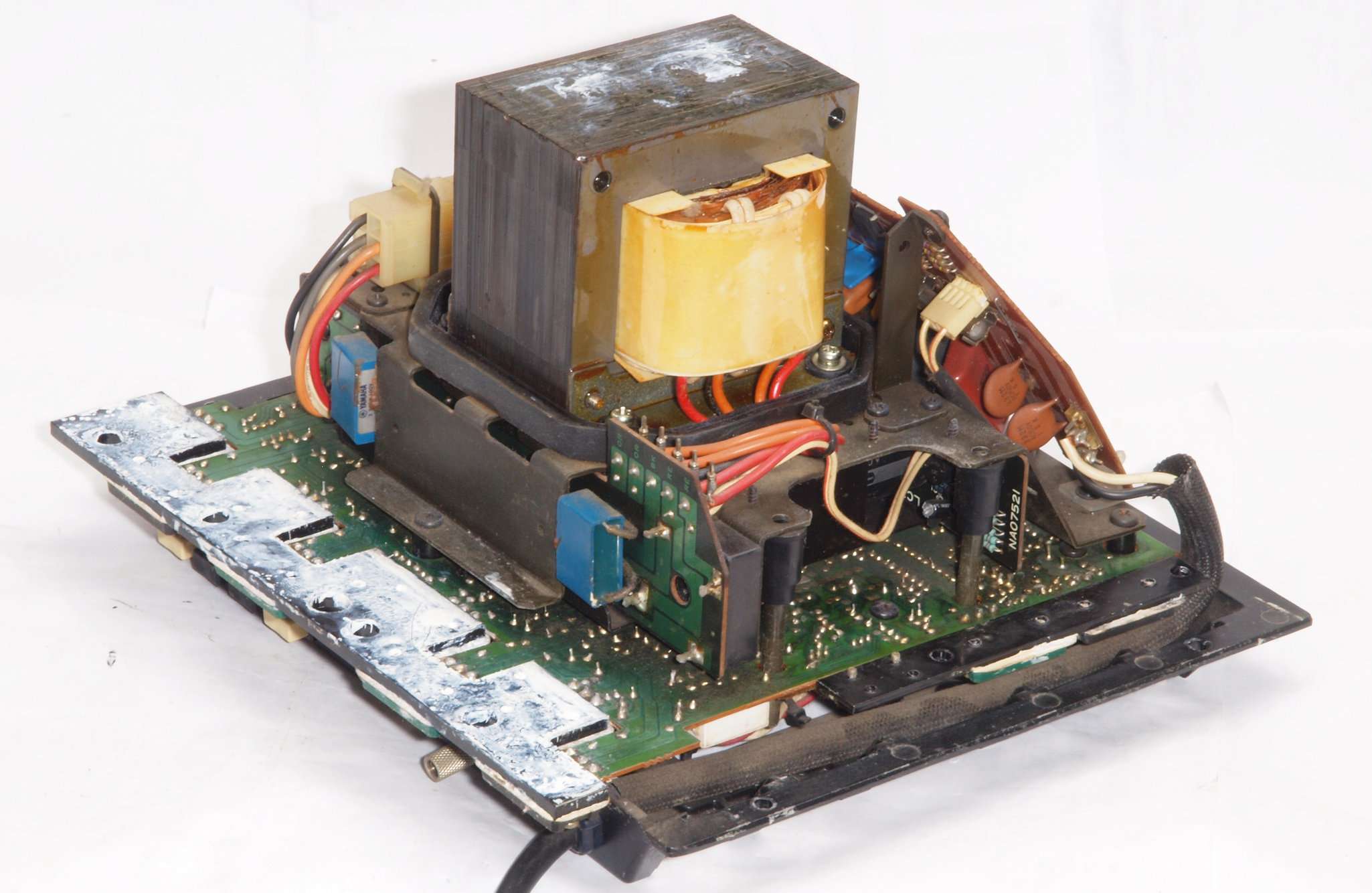

Ａ４１．　点検中　ケースを取り、前左から見る。

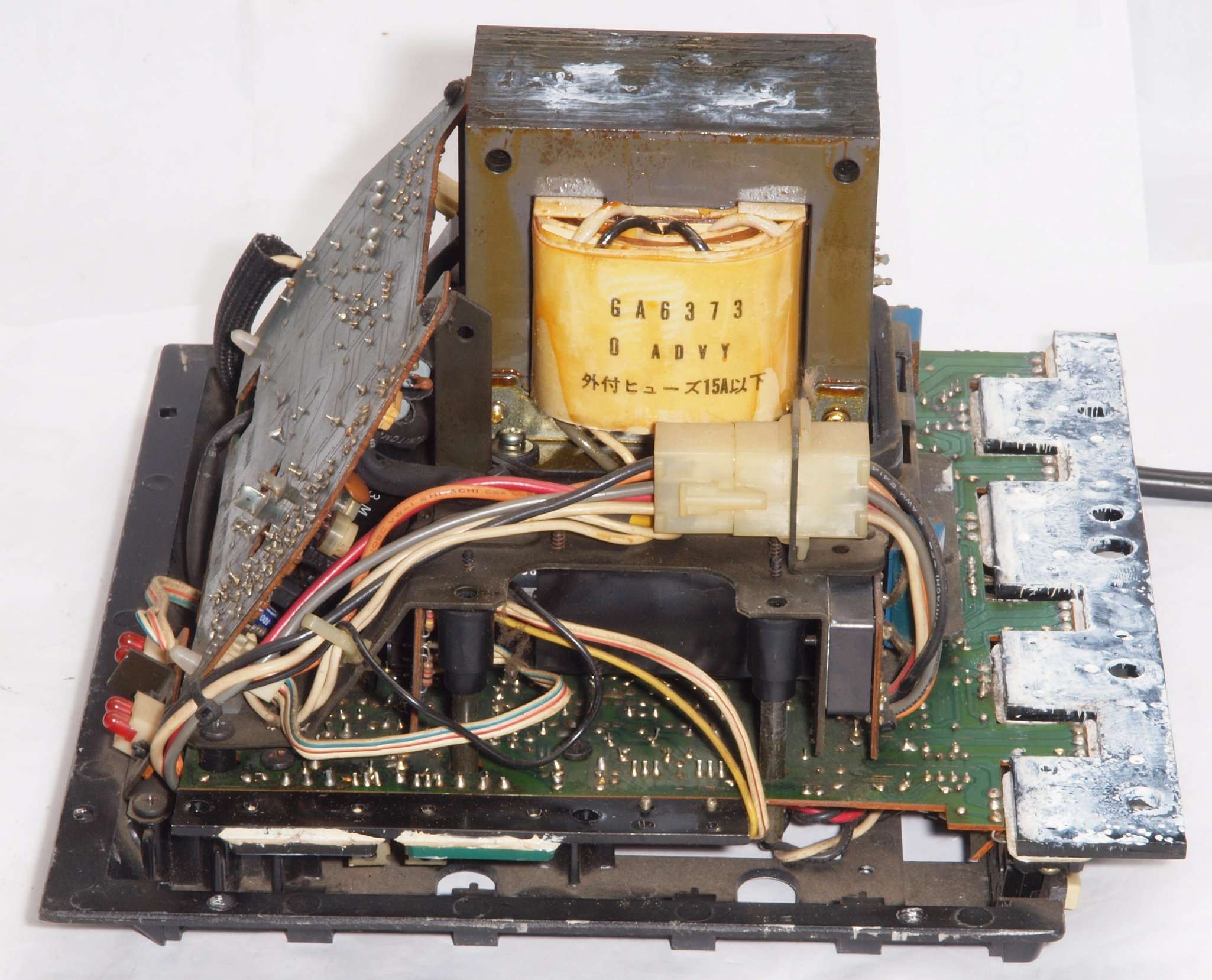

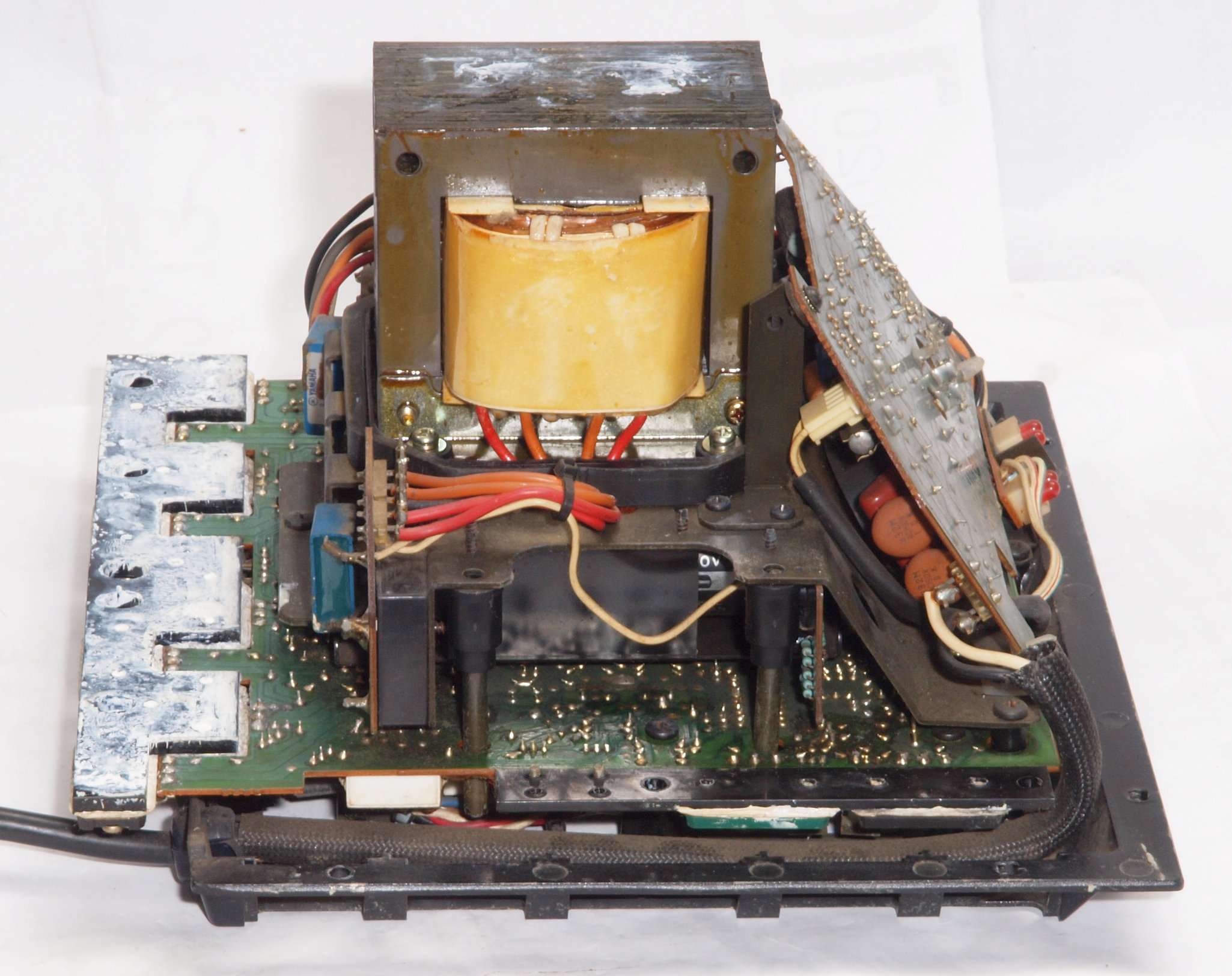

Ａ４２．　点検中　ケースを取り、右から見る。

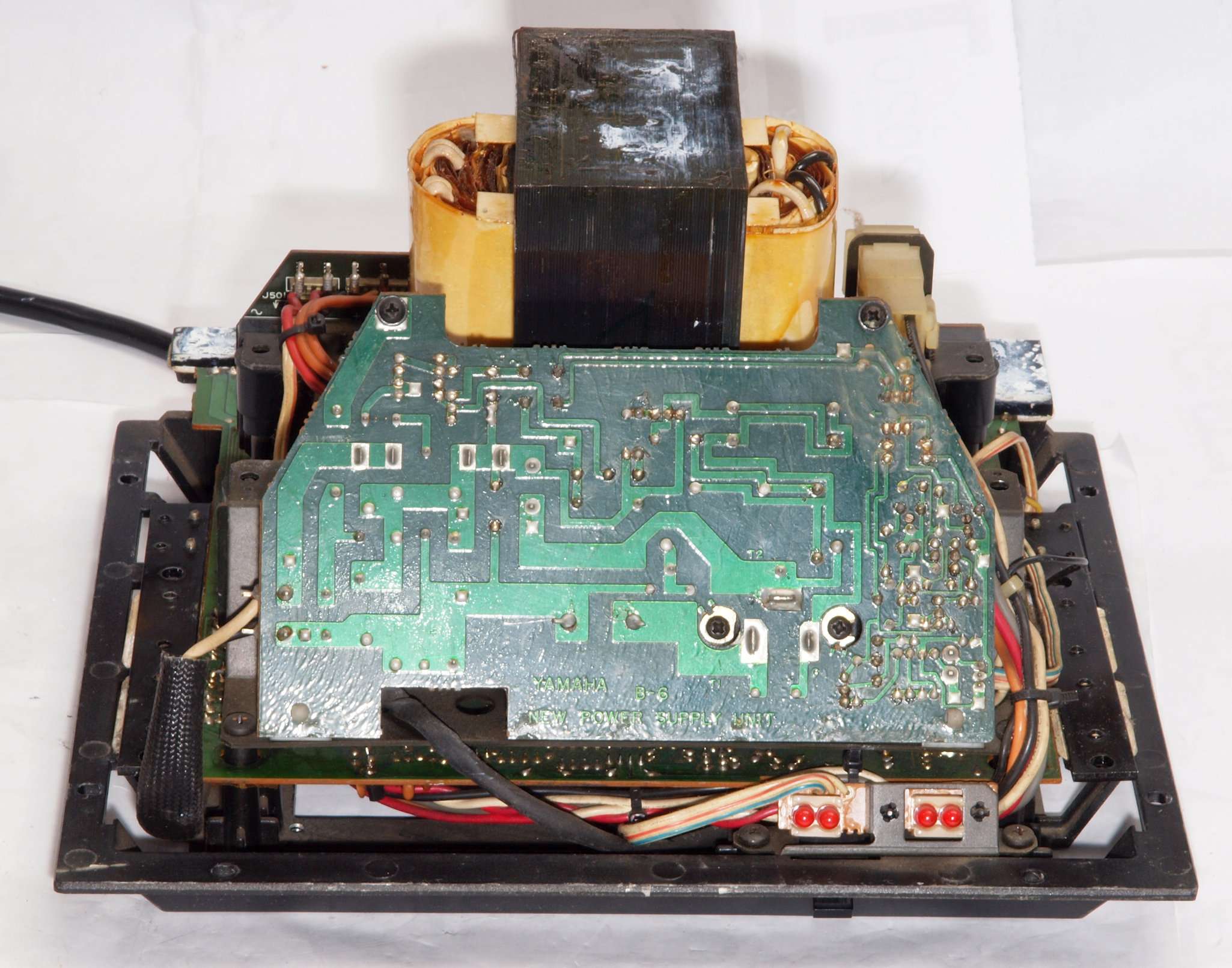

Ａ４３．　点検中　ケースを取り、後から見る。

Ａ４３．　点検中　ケースを取り、後左から見る。

Ａ４４．　点検中　ケースを取り、左から見る。

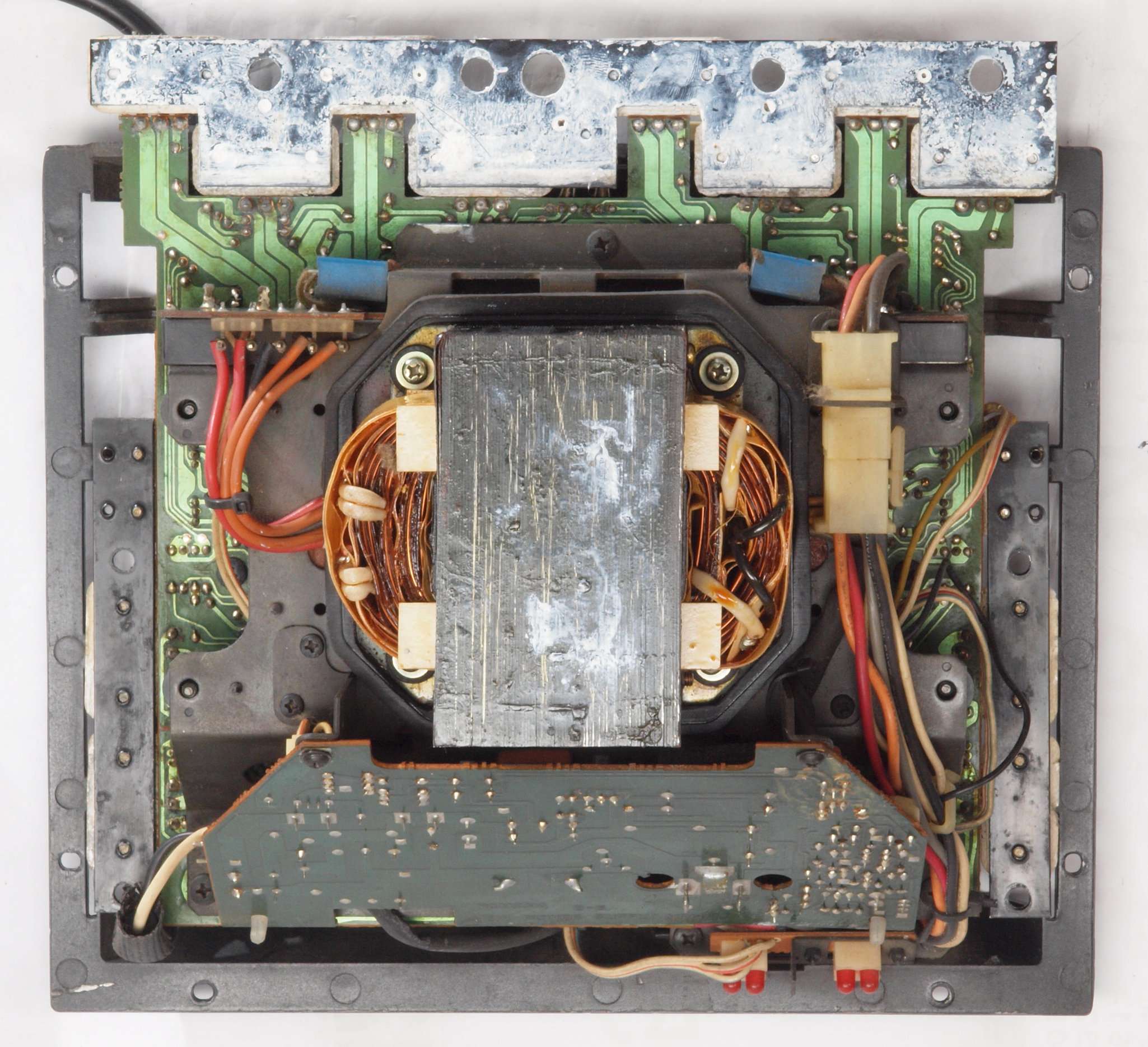

Ａ４５．　点検中　ケースを取り、上から見る。

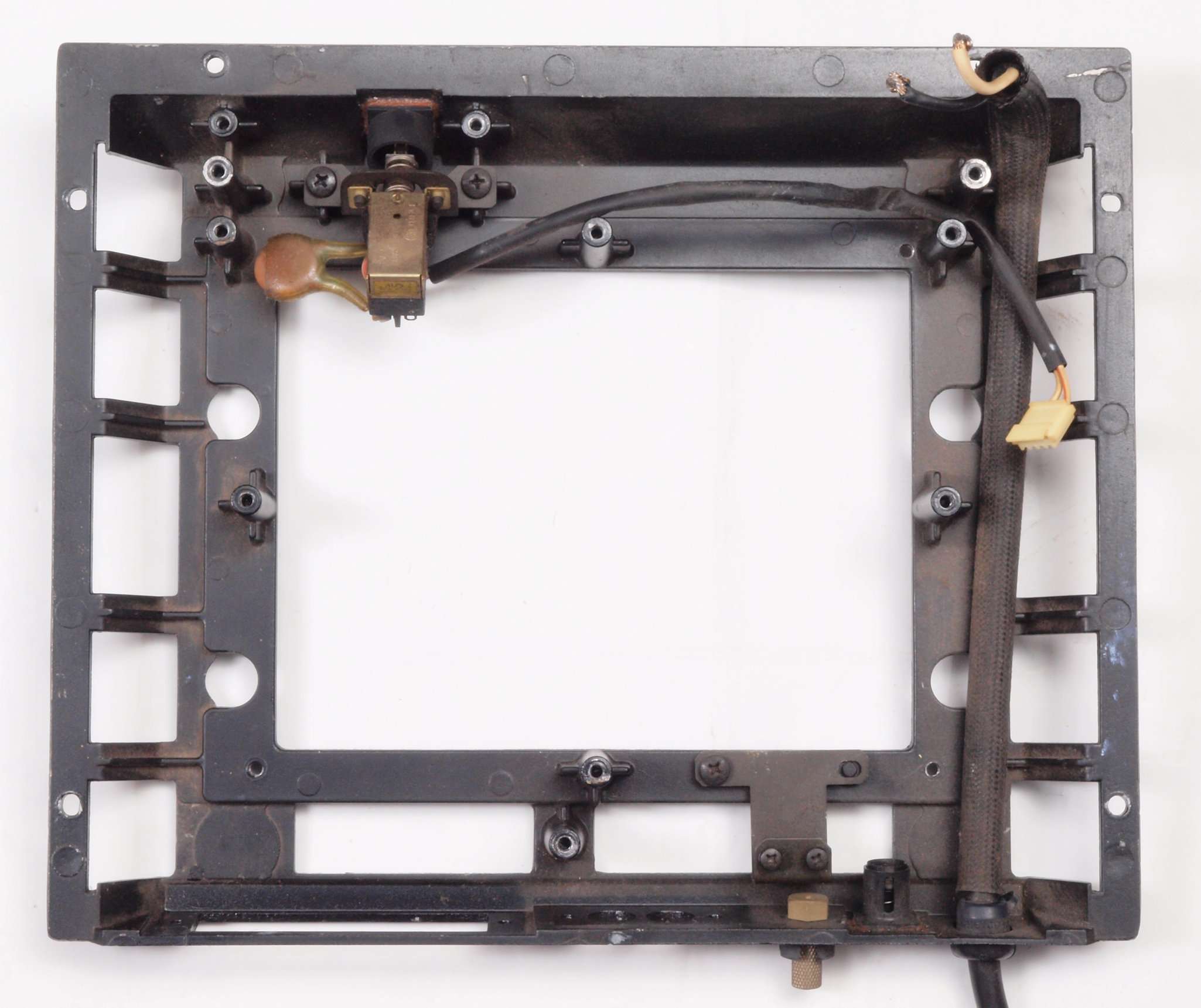

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板等を取り外したシャシー。

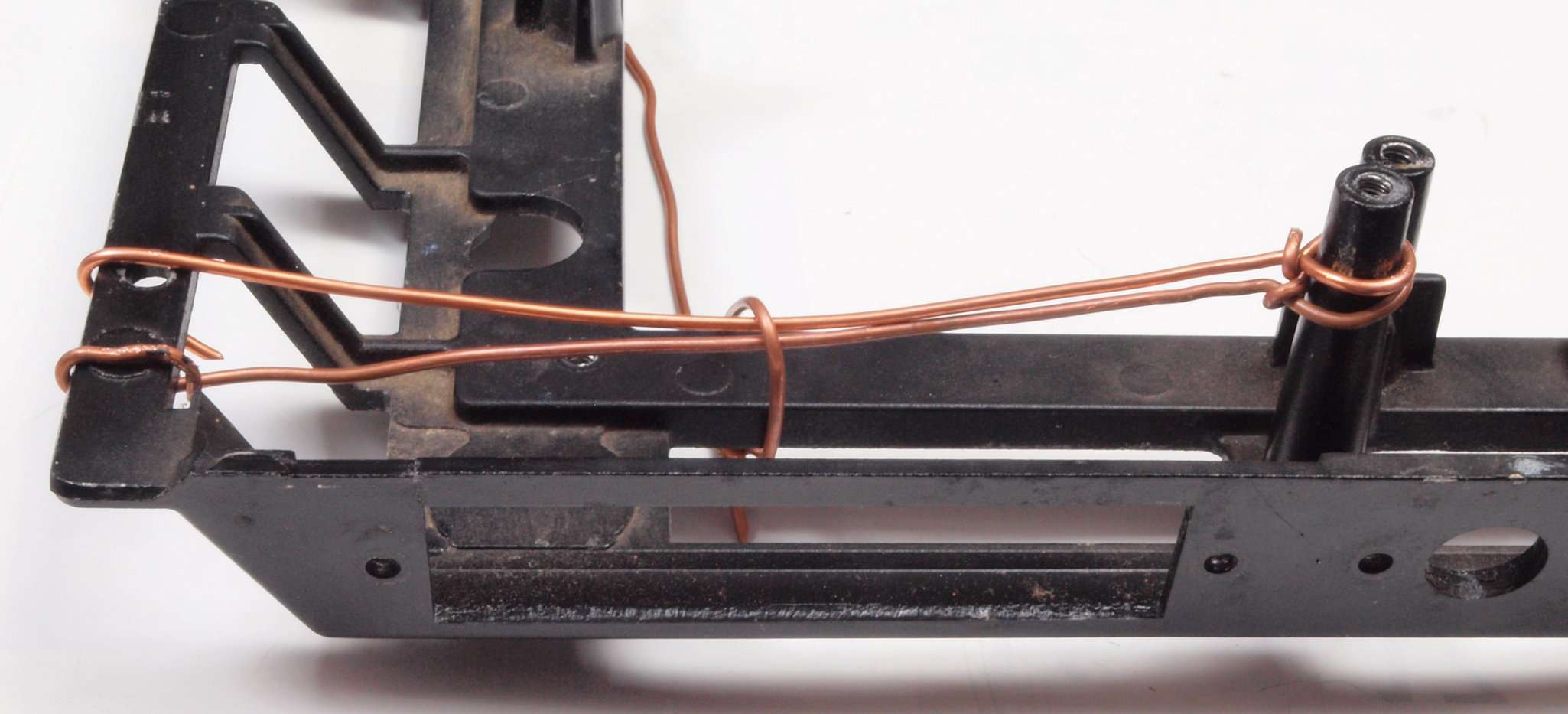

Ｃ２．　修理中　シャシーの割れを接着中

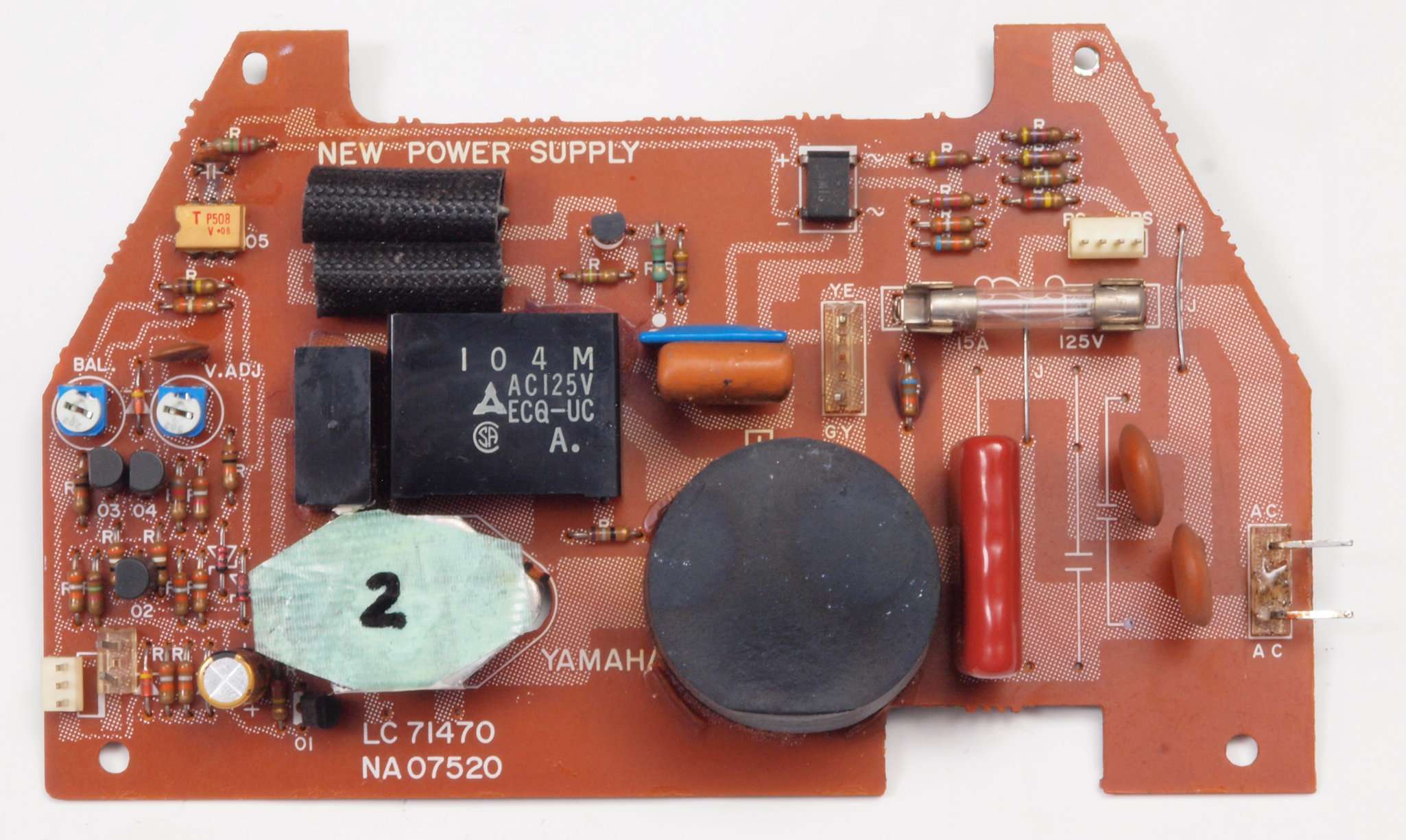

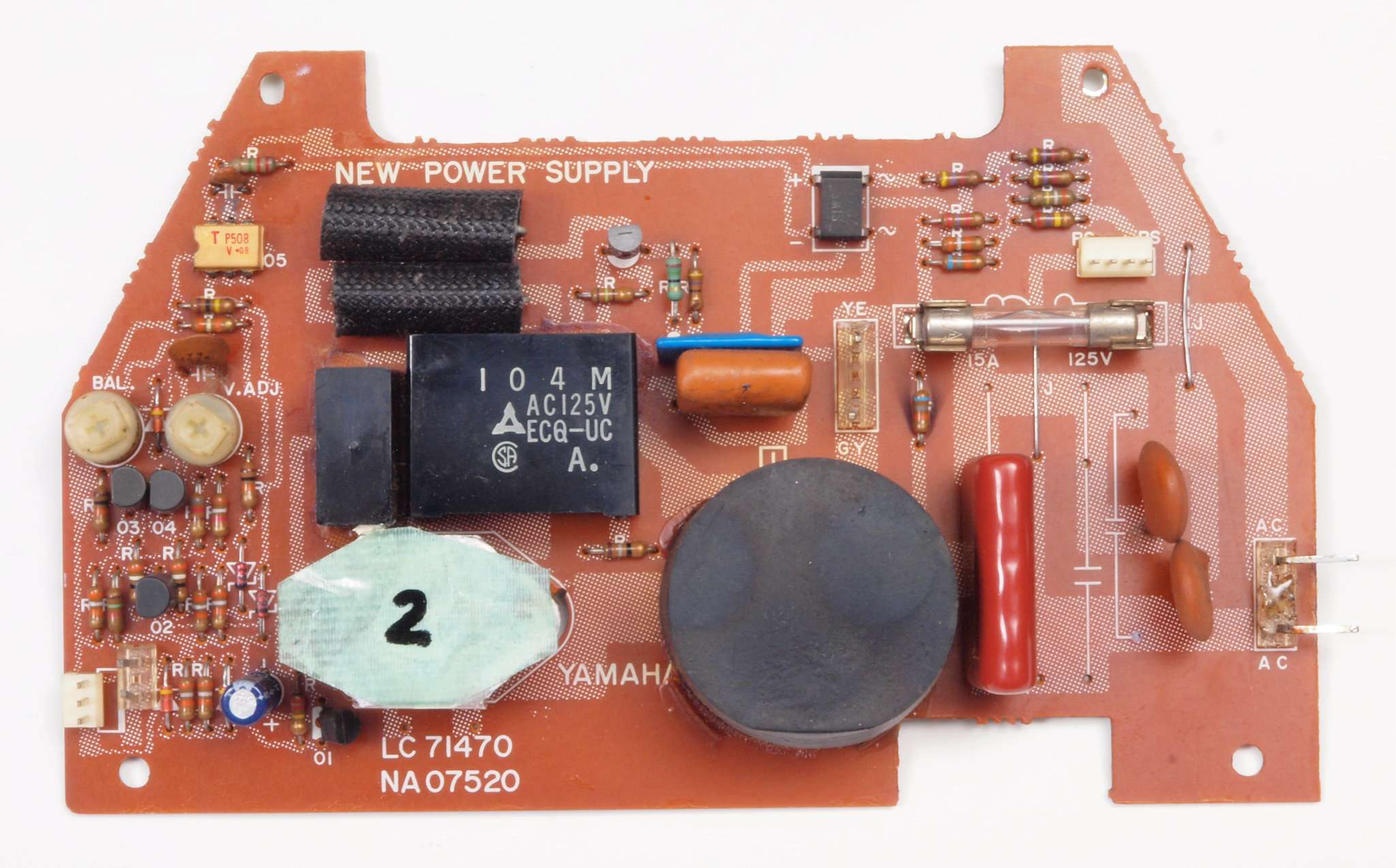

Ｃ１１．　修理前　電源基板

Ｃ１２．　修理後　電源基板。半固定ＶＲ２個、電解コンデンサー１個交換。

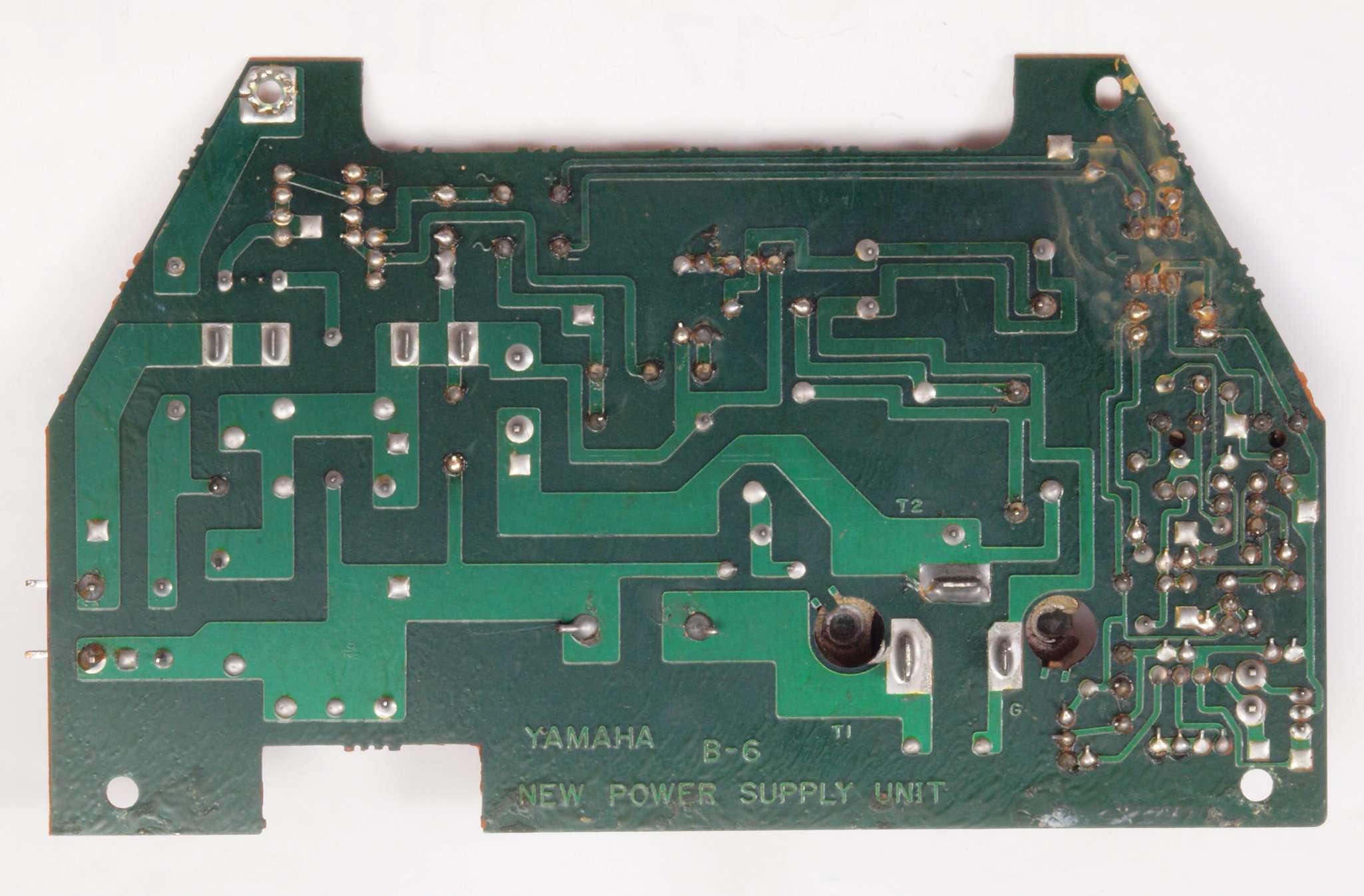

Ｃ１３．　修理前　電源基板裏。

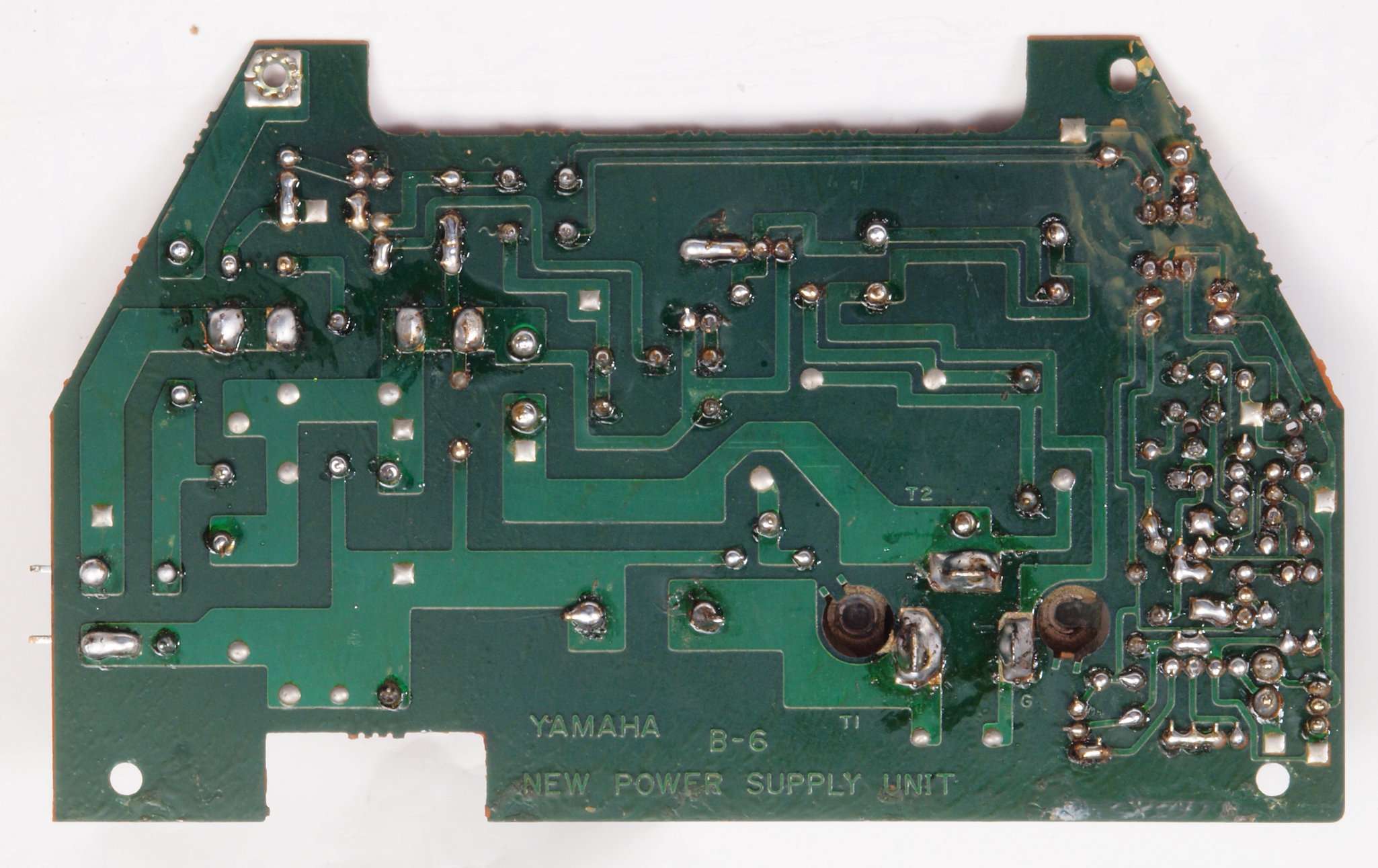

Ｃ１４．　修理（半田補正）後　電源基板裏、半田を全部やり直す。

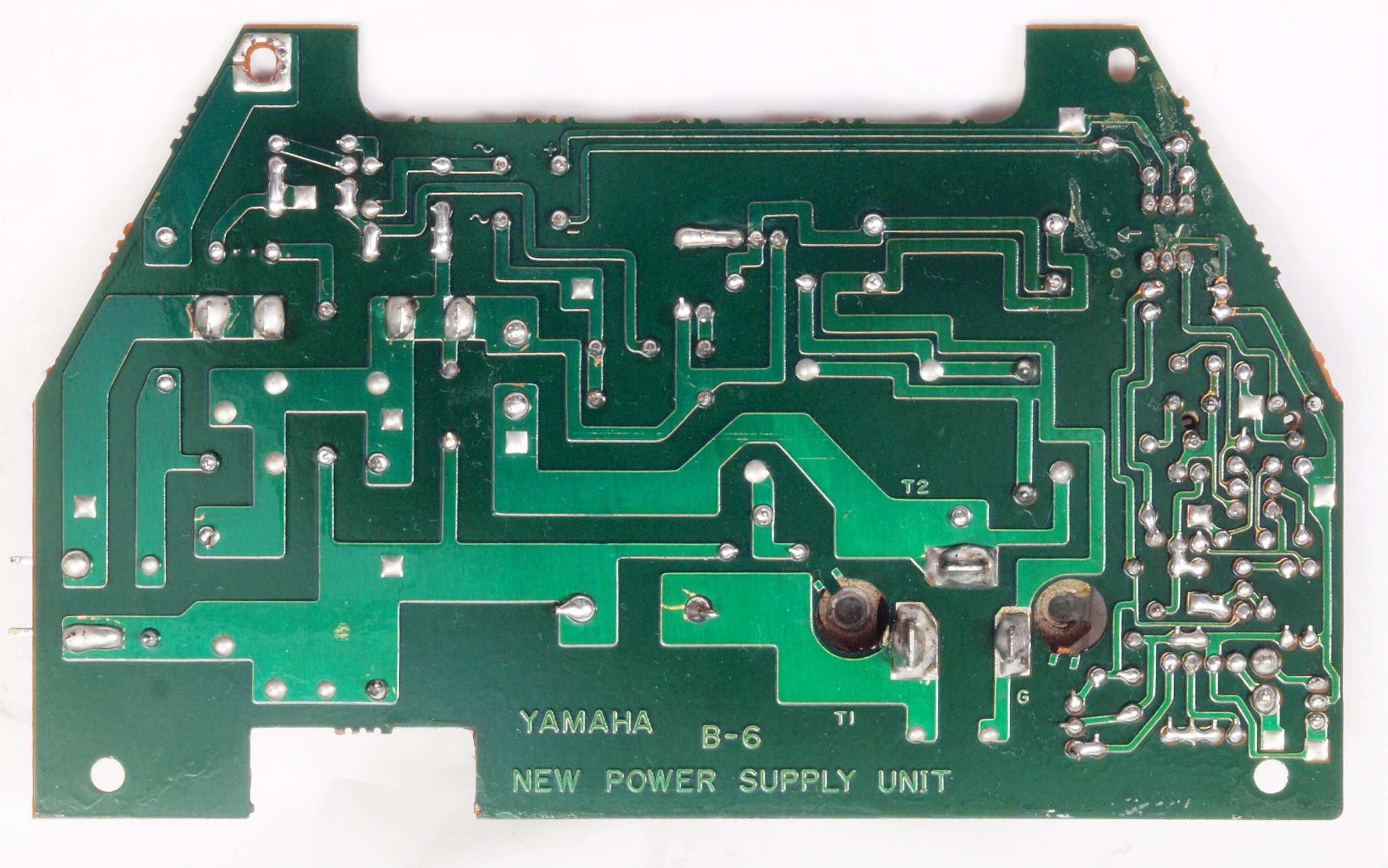

Ｃ１５．　完成電源基板裏、　洗浄後防湿材を塗る。

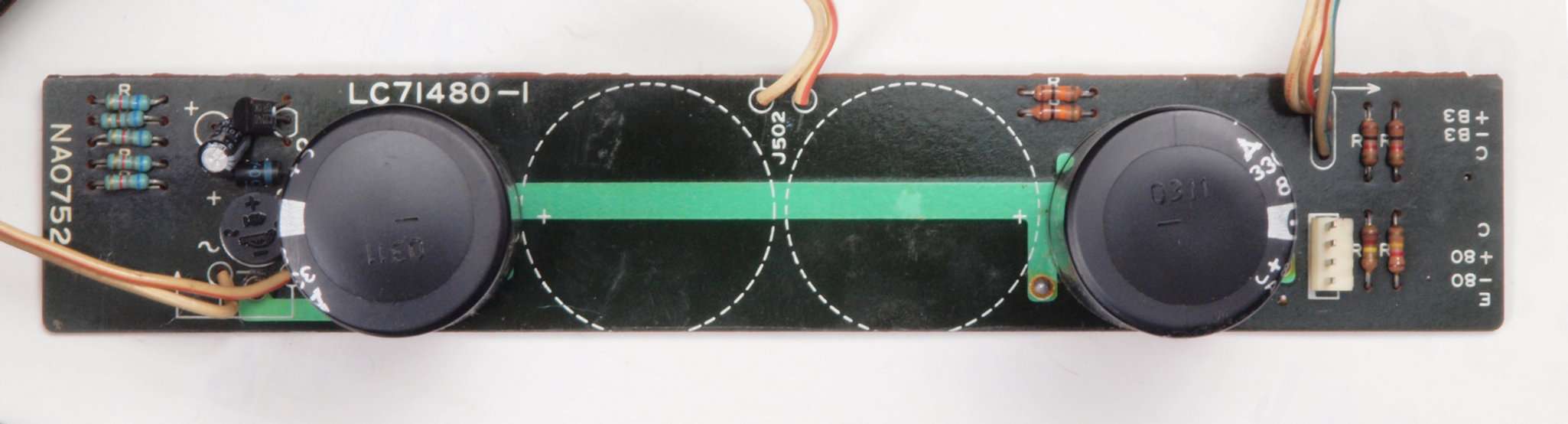

Ｃ２１．　修理前　電解コンデンサー基板１

Ｃ２２．　修理前　電解コンデンサー基板１裏

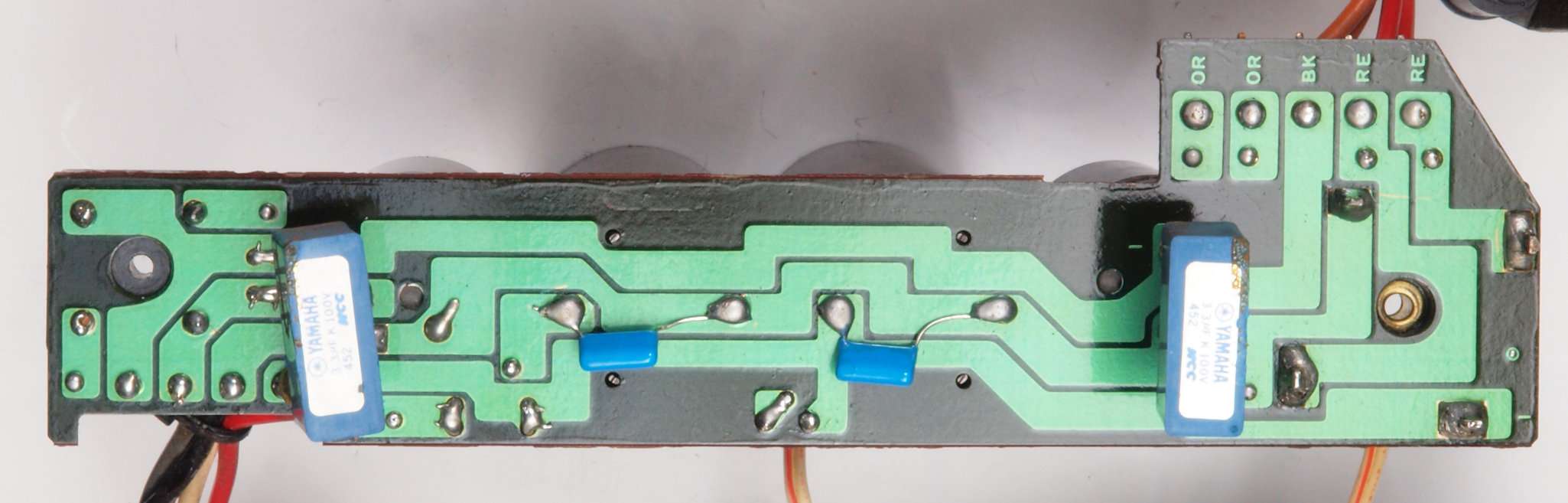

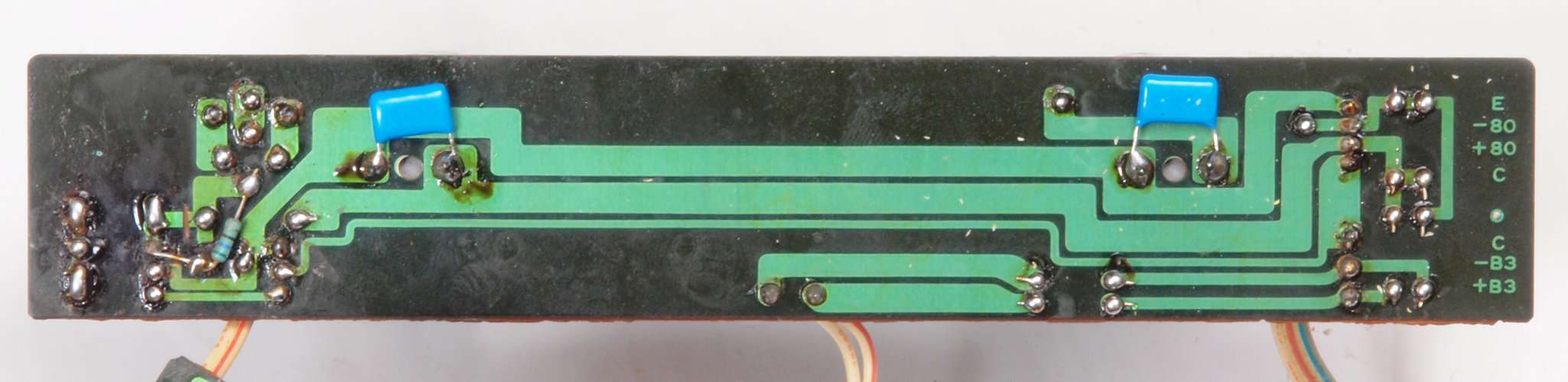

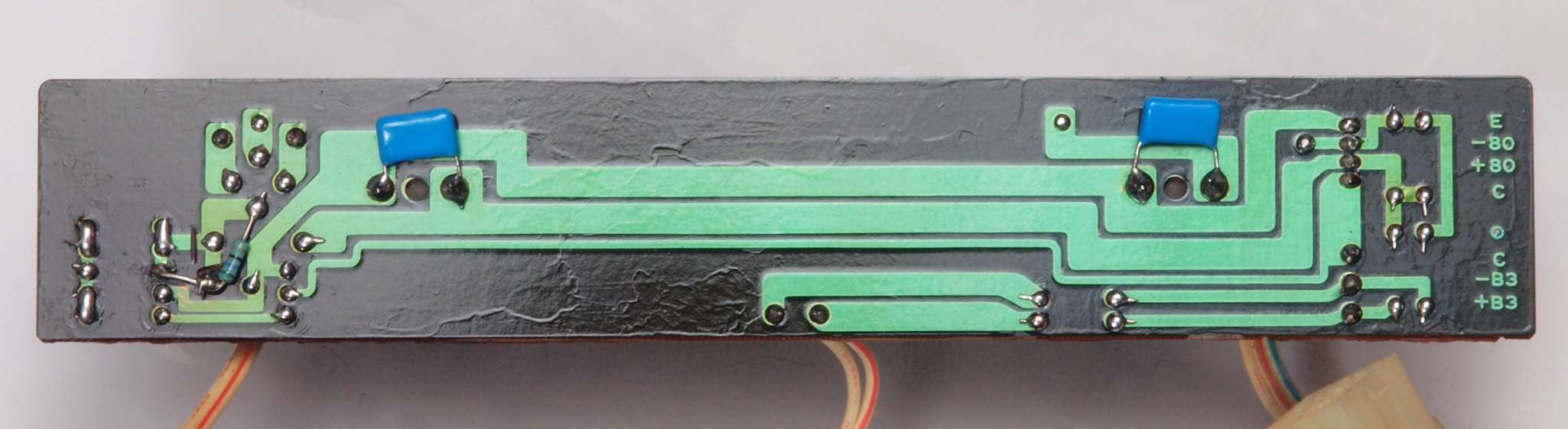

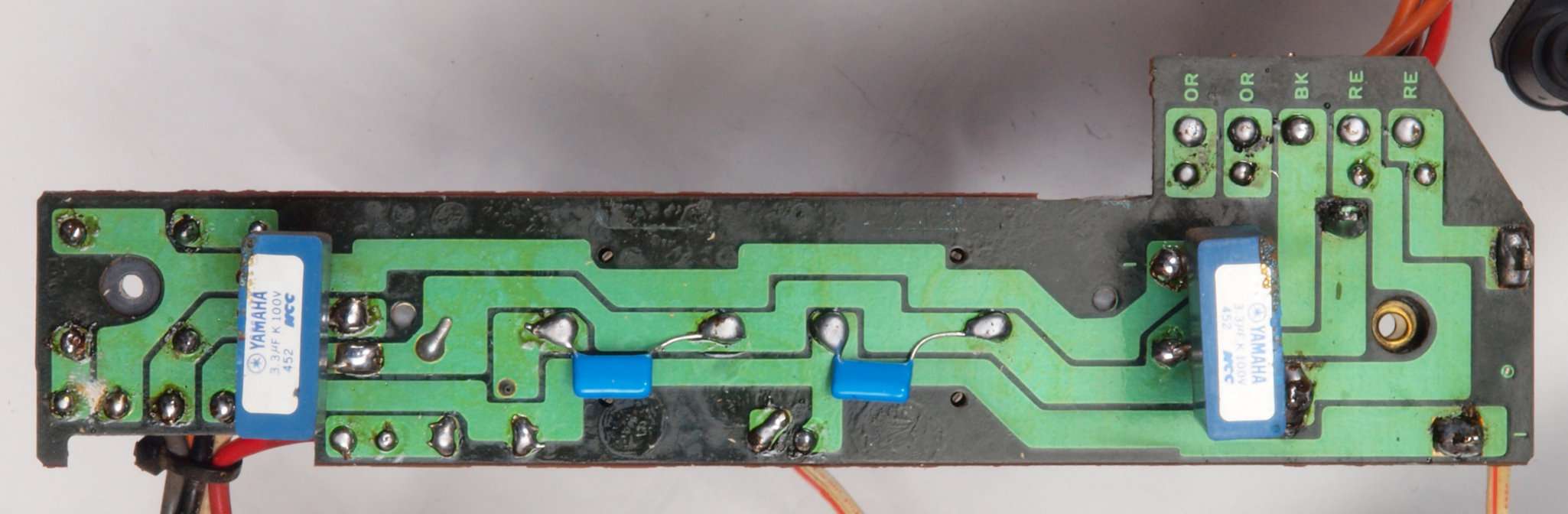

Ｃ２３．　修理（半田補正）後　電解コンデンサー基板１裏、半田を全部やり直す。フイルムコンデンサー２個追加。

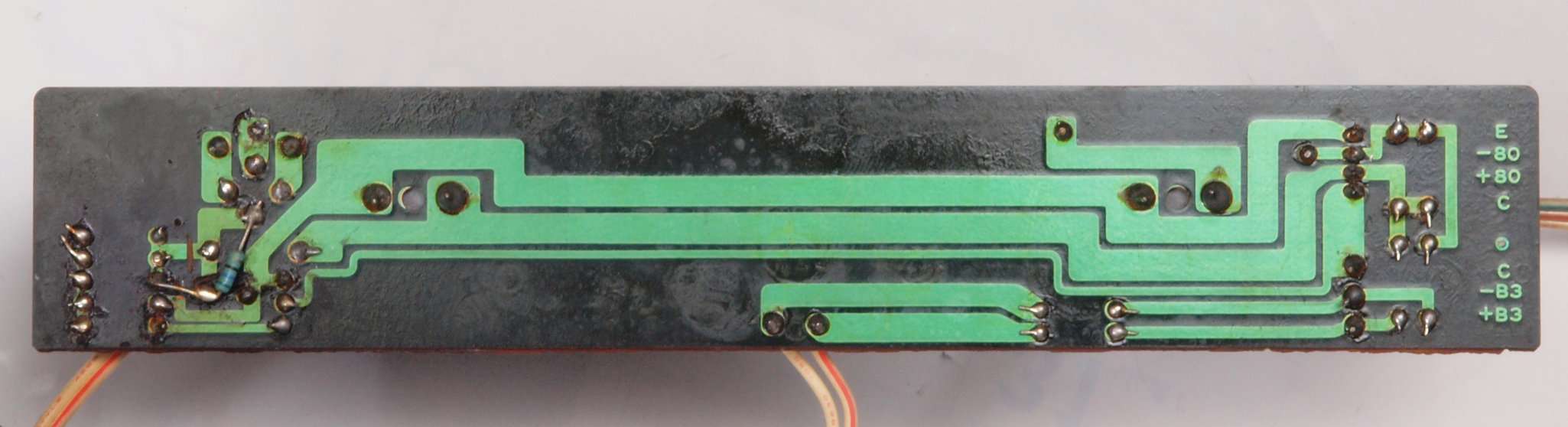

Ｃ２４．　完成電解コンデンサー基板１裏、　洗浄後防湿材を塗る。

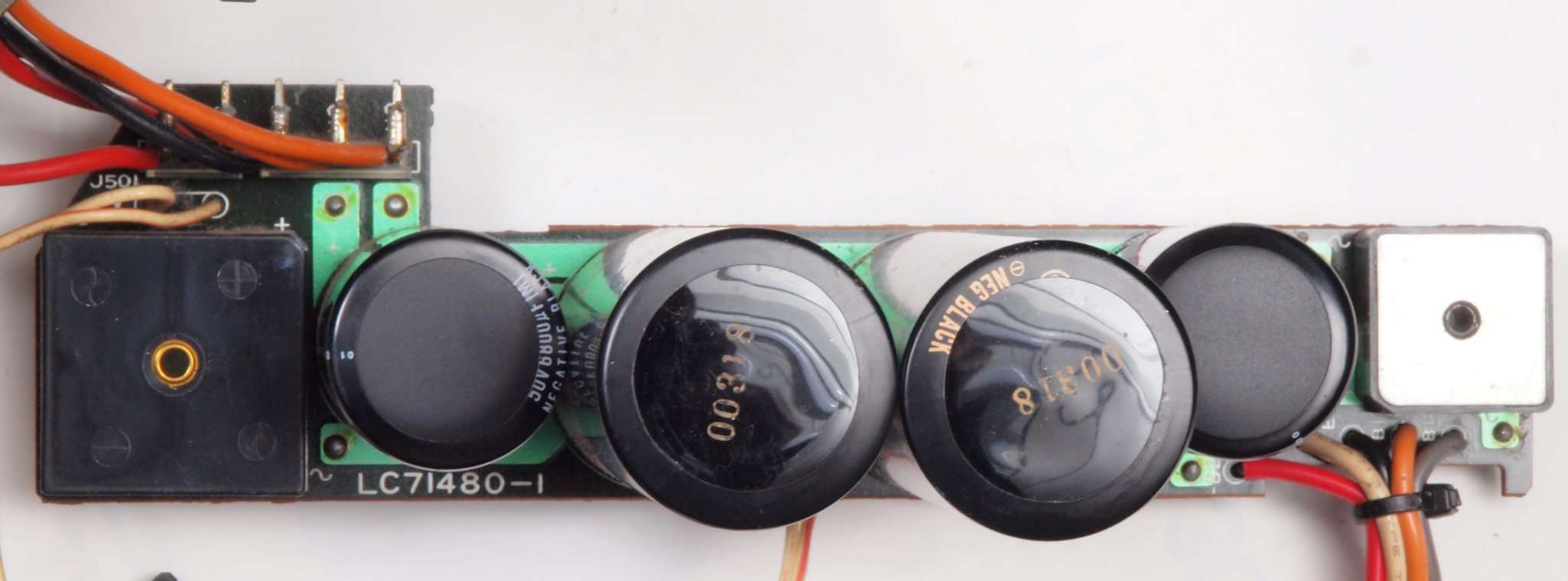

Ｃ３１．　修理前　電解コンデンサー基板２

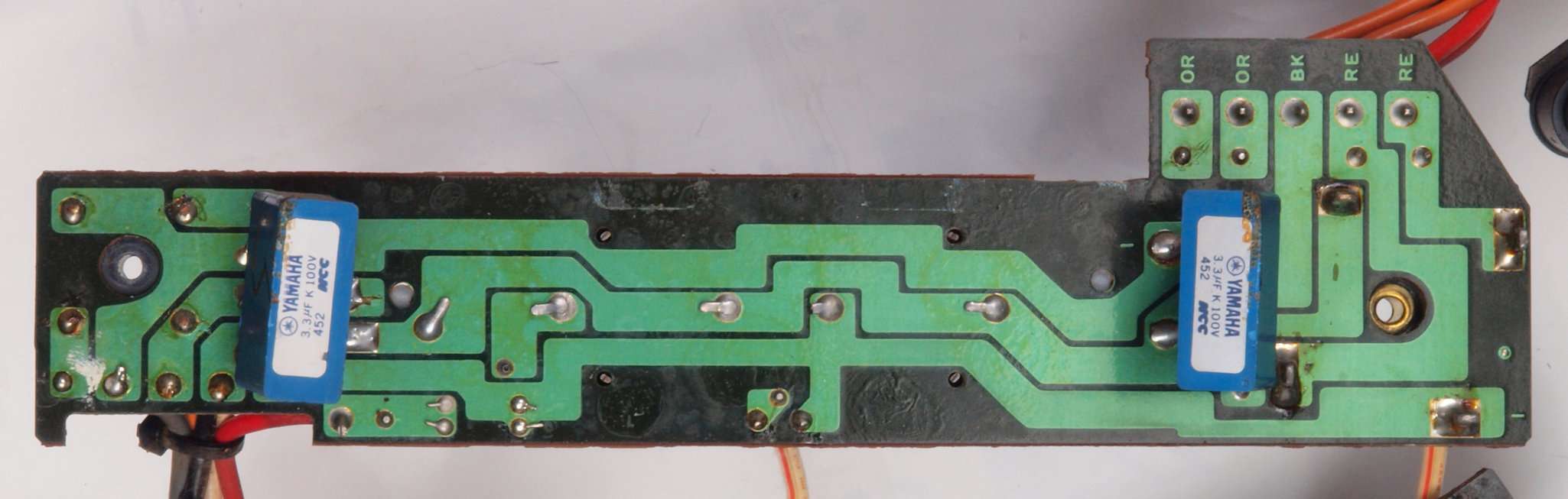

Ｃ３２．　修理前　電解コンデンサー基板２裏。

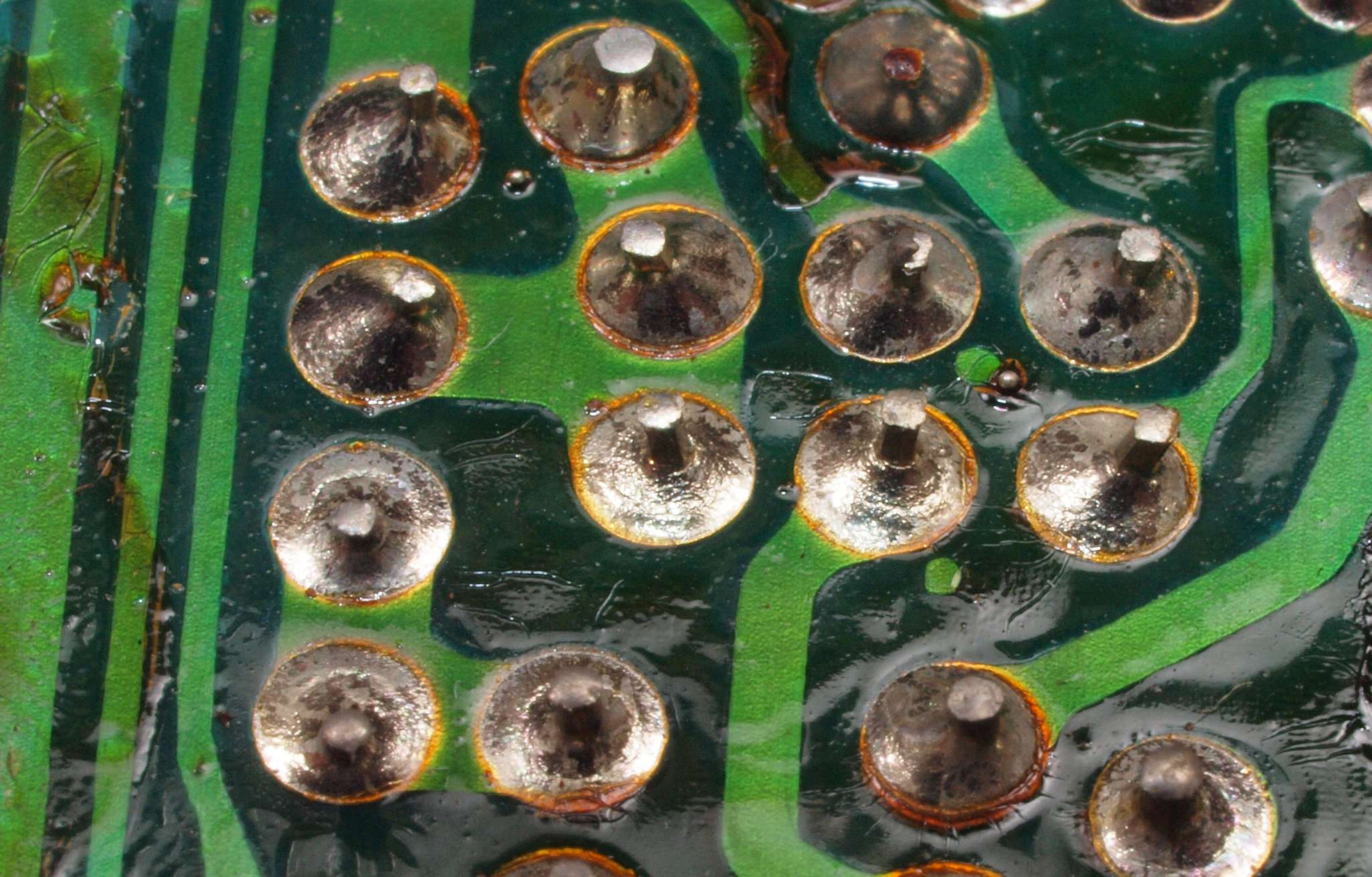

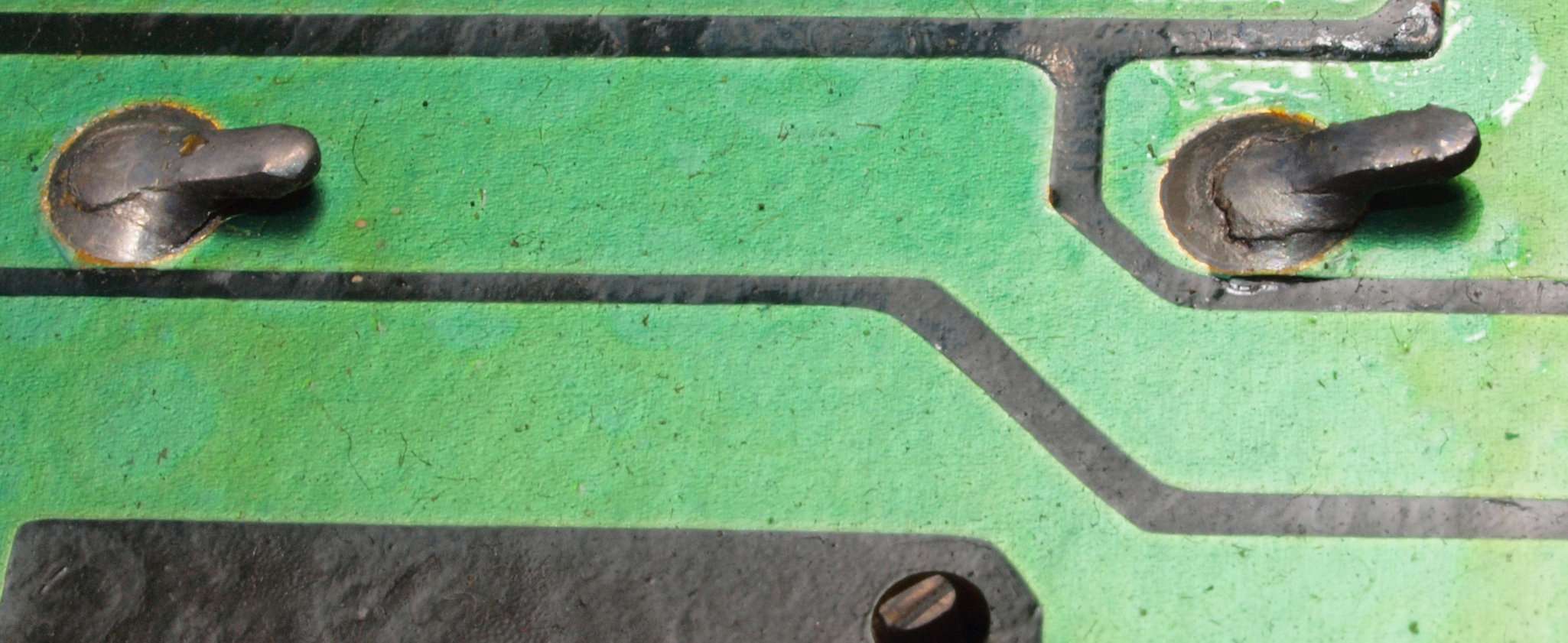

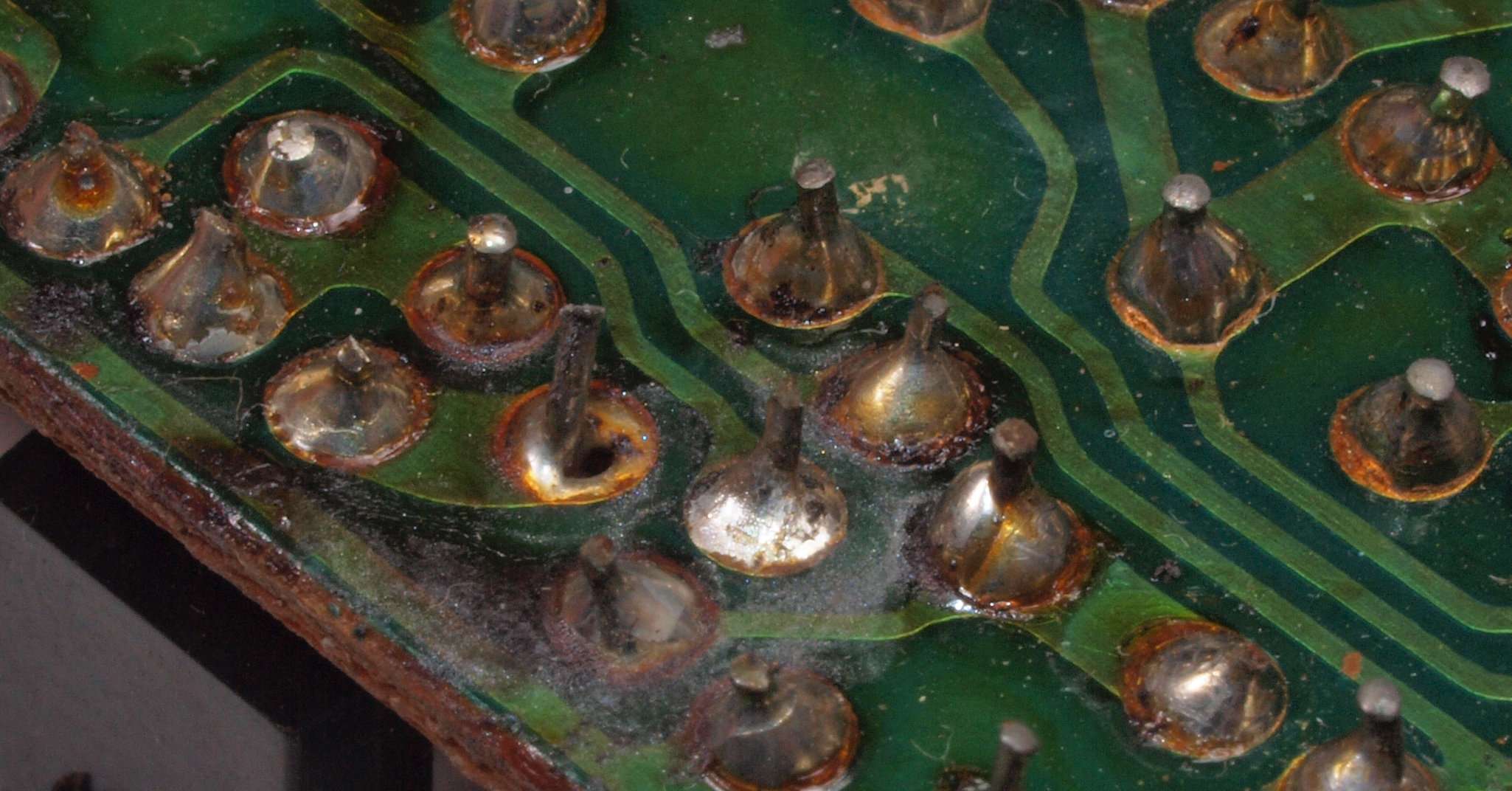

Ｃ３２２．　修理中　電解コンデンサー基板２裏。半田不良ケ所。

Ｃ３３．　修理（半田補正）後　電解コンデンサー基板２裏、半田を全部やり直す。フイルムコンデンサー２個追加。

Ｃ３４．　完成電解コンデンサー基板２裏、　洗浄後防湿材を塗る。

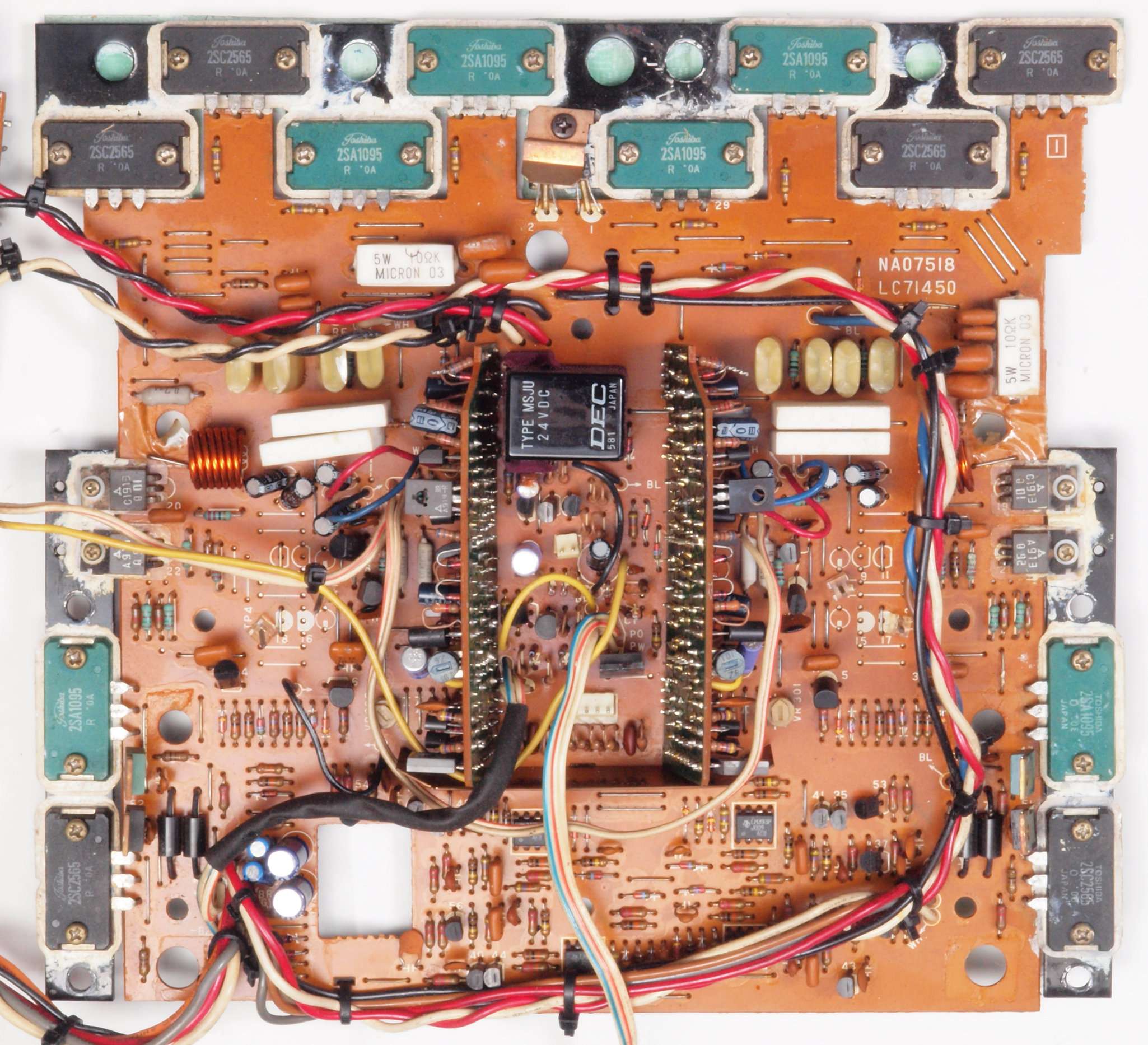

Ｃ４１．　修理前　メイン基板

Ｃ４２．　修理後　メイン基板。リレー１個、半固定ＶＲ２個、ＩＣ４個、電解コンデンサー１５個交換。

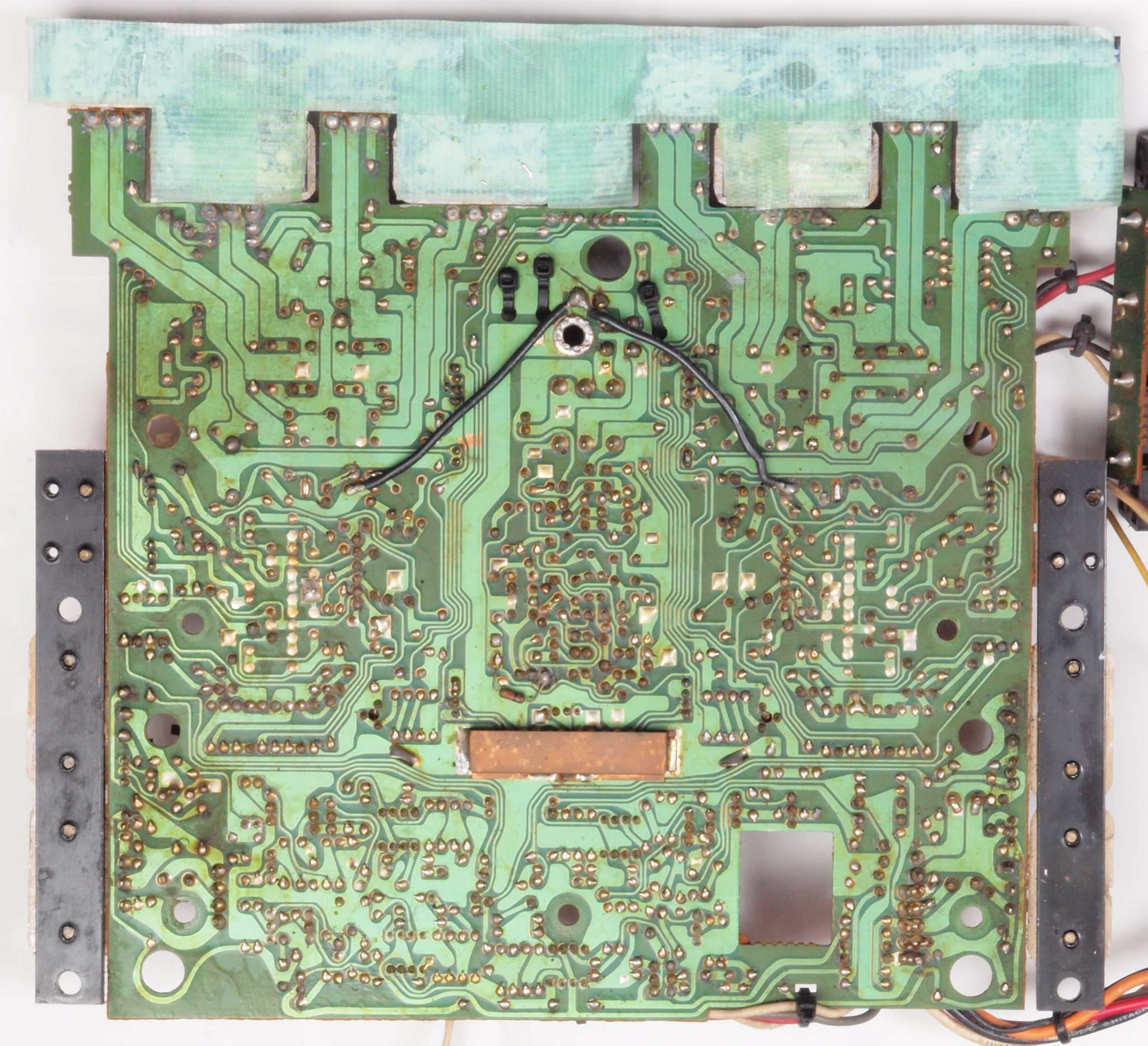

Ｃ４３．　修理前　メイン基板裏。

Ｃ４４．　修理（半田補正）後　メイン基板裏、半田を全部やり直す。

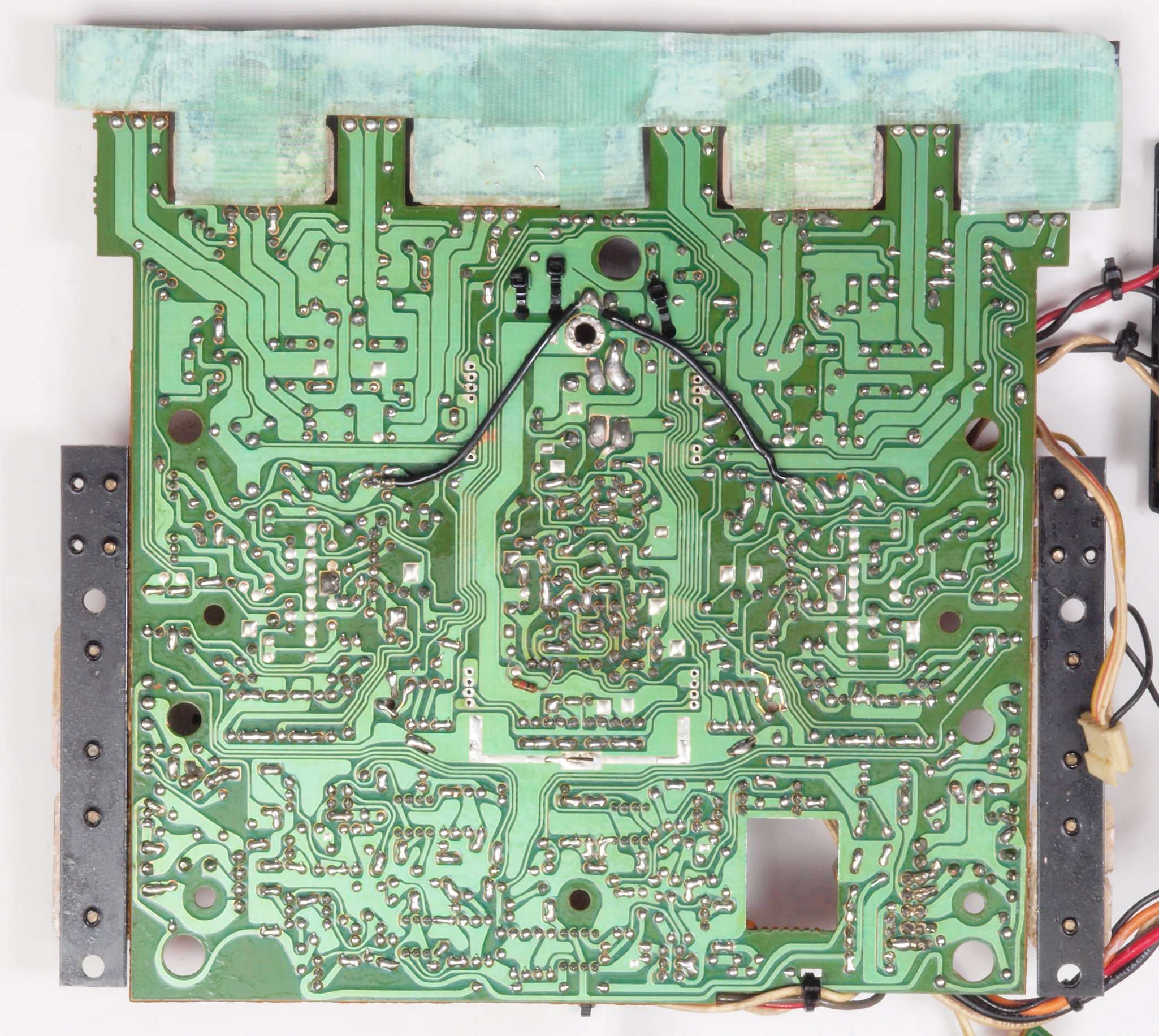

Ｃ４５．　完成メイン基板裏、　洗浄後防湿材を塗る。

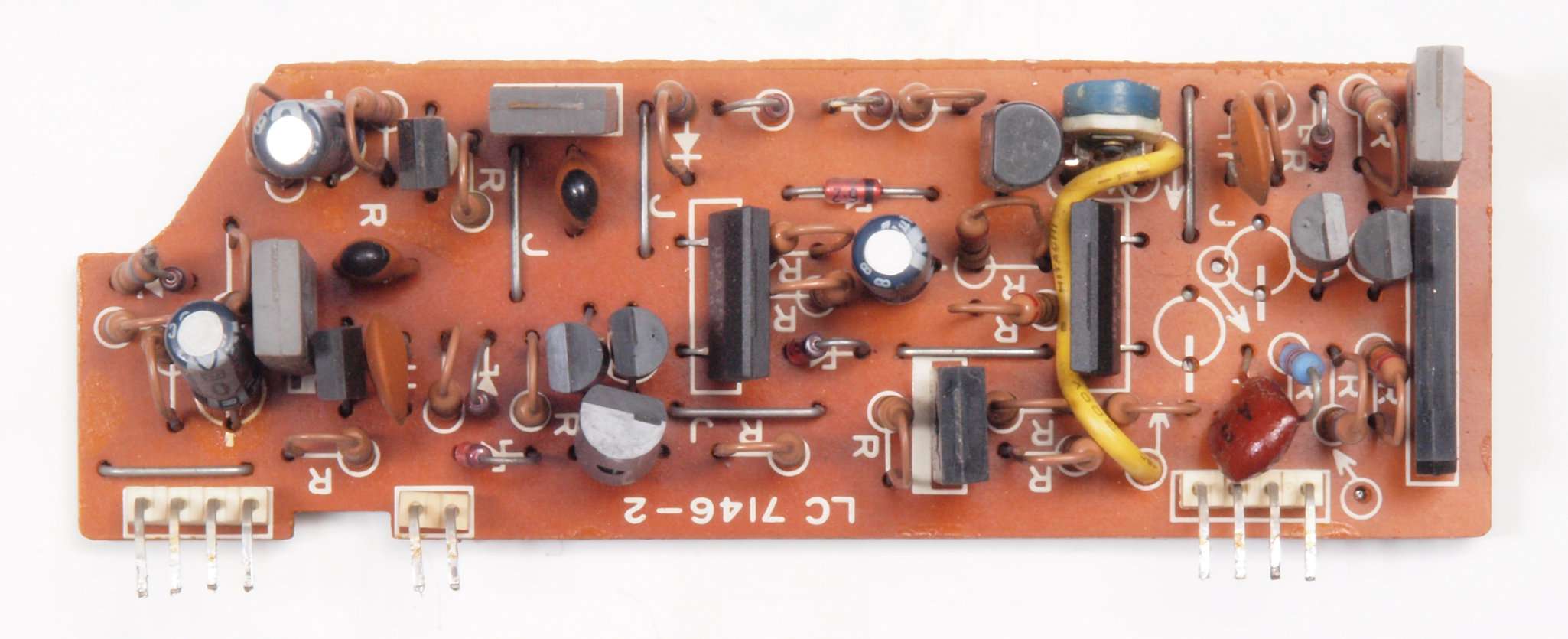

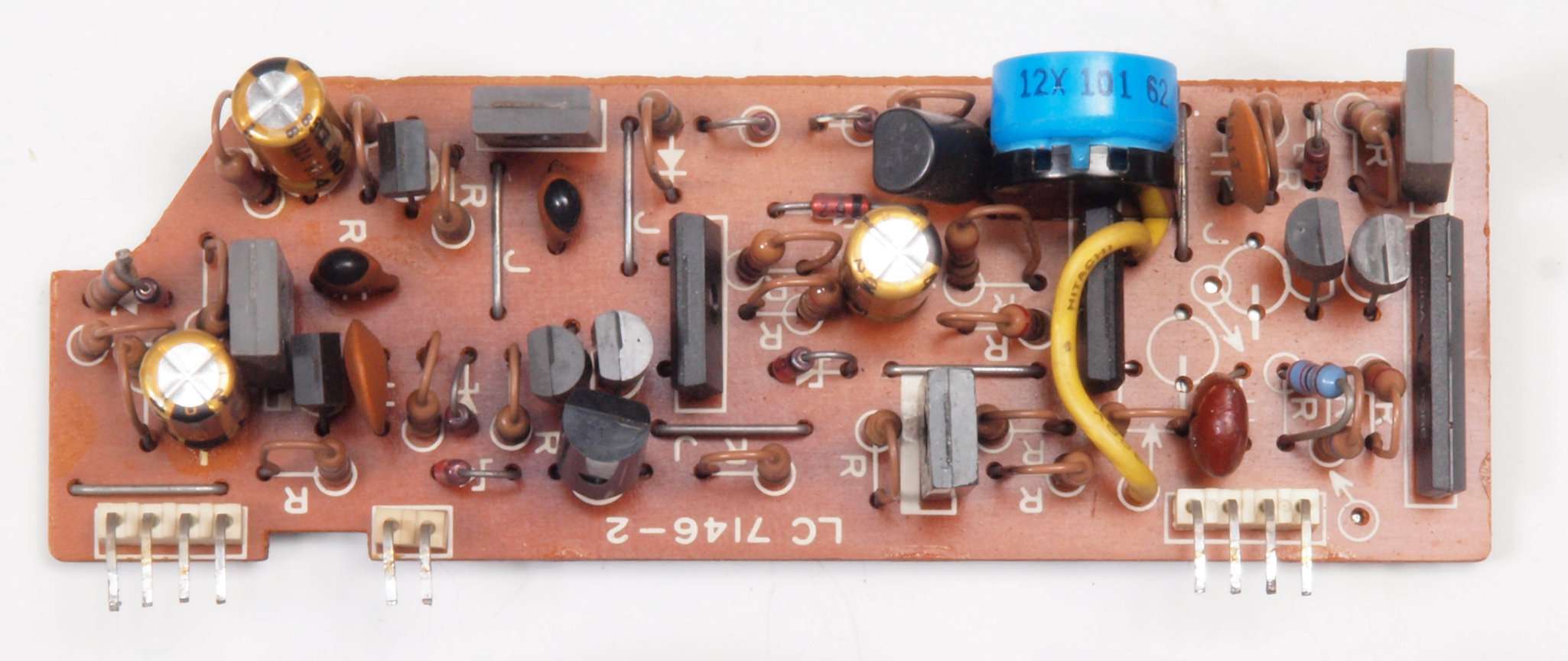

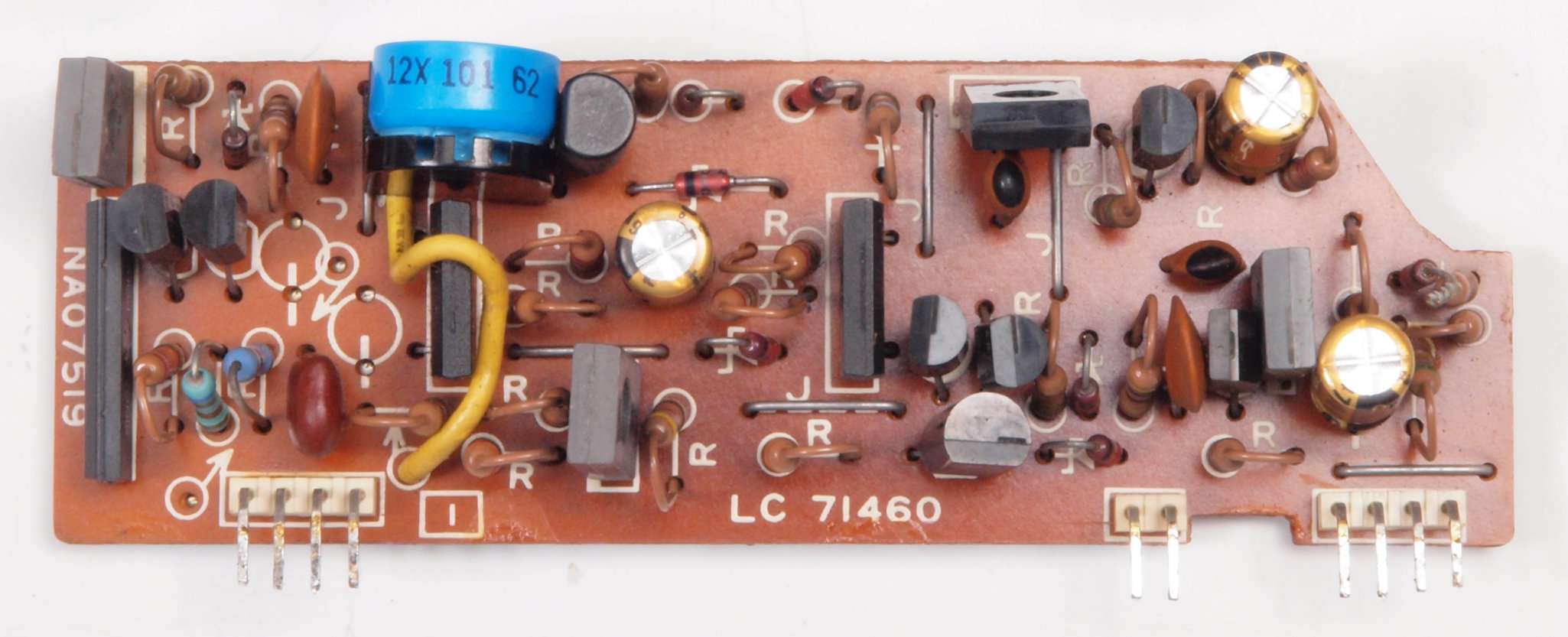

Ｃ５１．　修理前　Ｒ側プリアンプ基板。

Ｃ５２．　修理後　Ｒ側プリアンプ基板。半固定ＶＲ１個、複合ＦＥＴ（電界効果トランジスター）１個、電解コンデンサー３個交換。

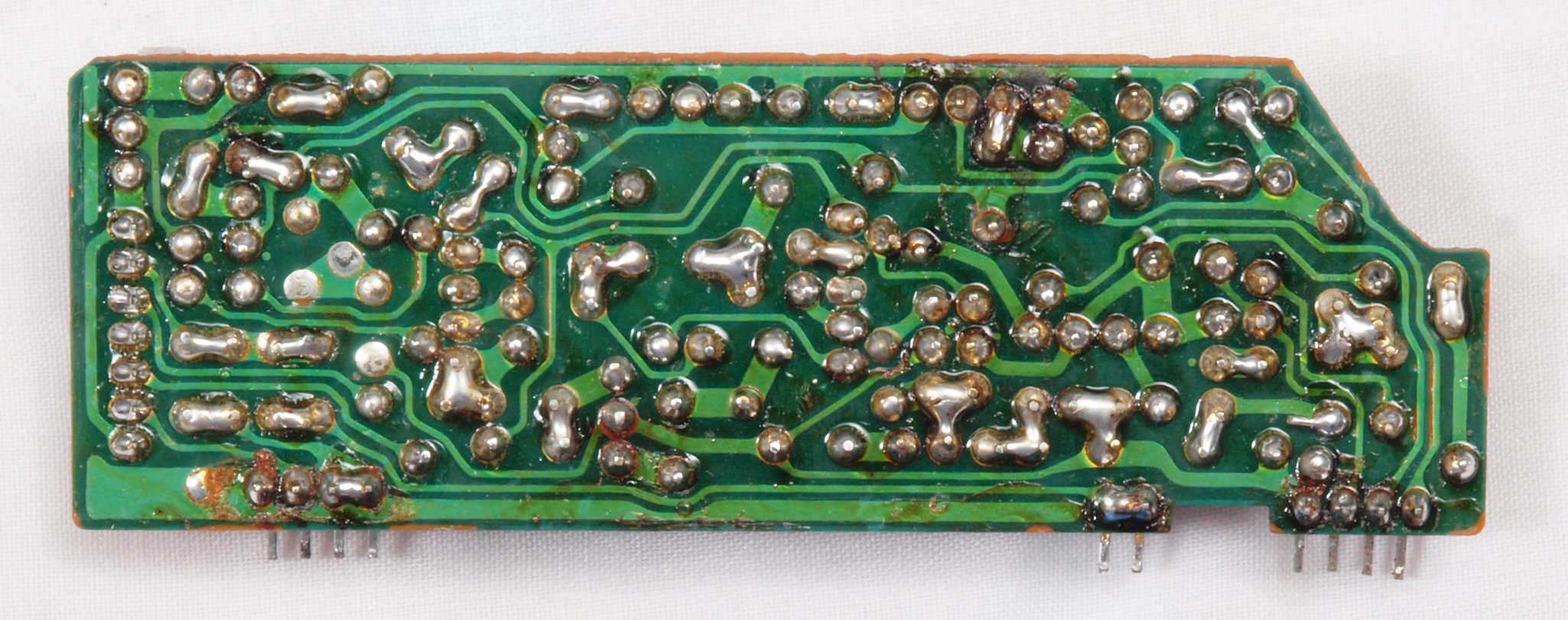

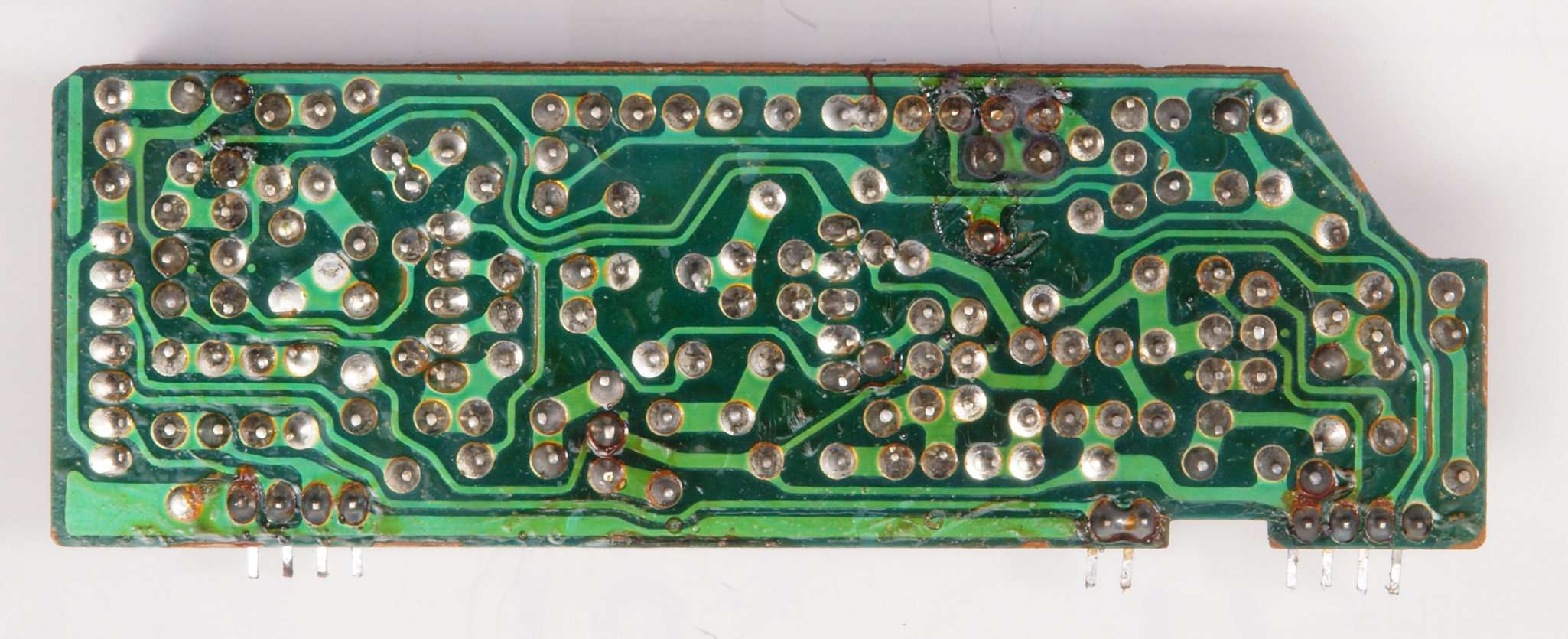

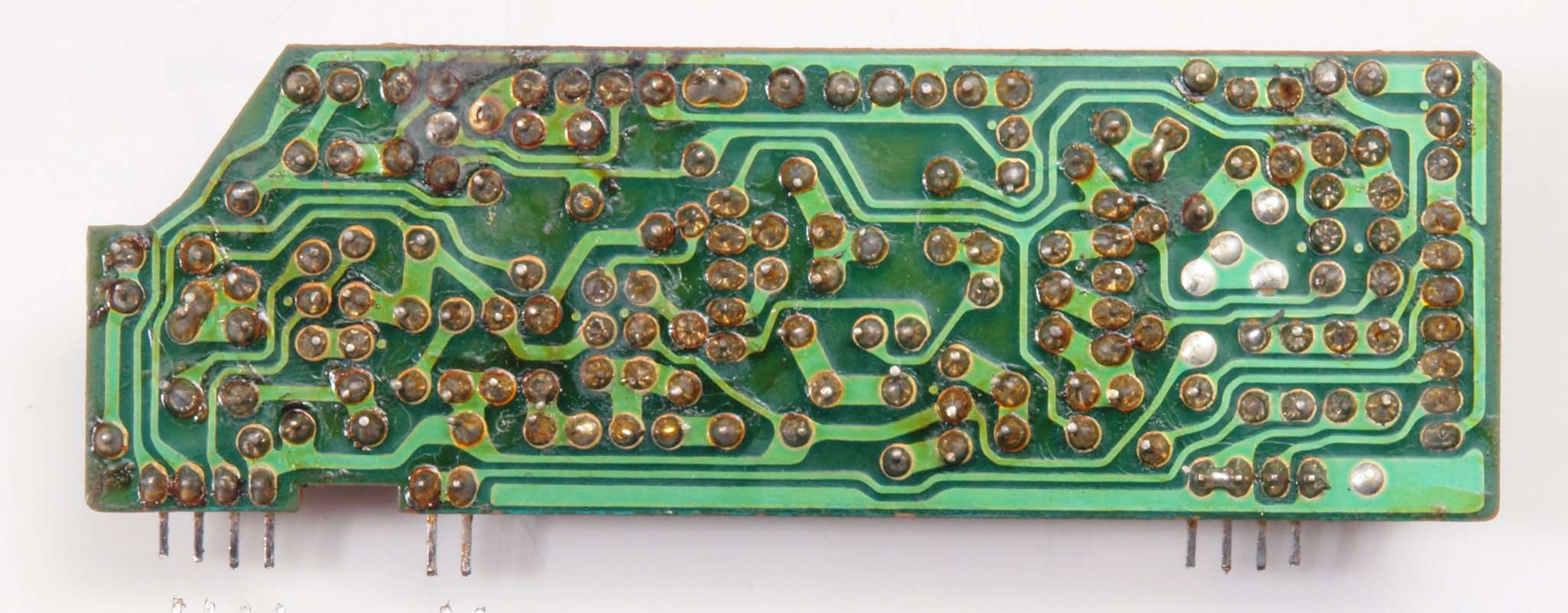

Ｃ５３．　修理前　Ｒ側プリアンプ基板裏

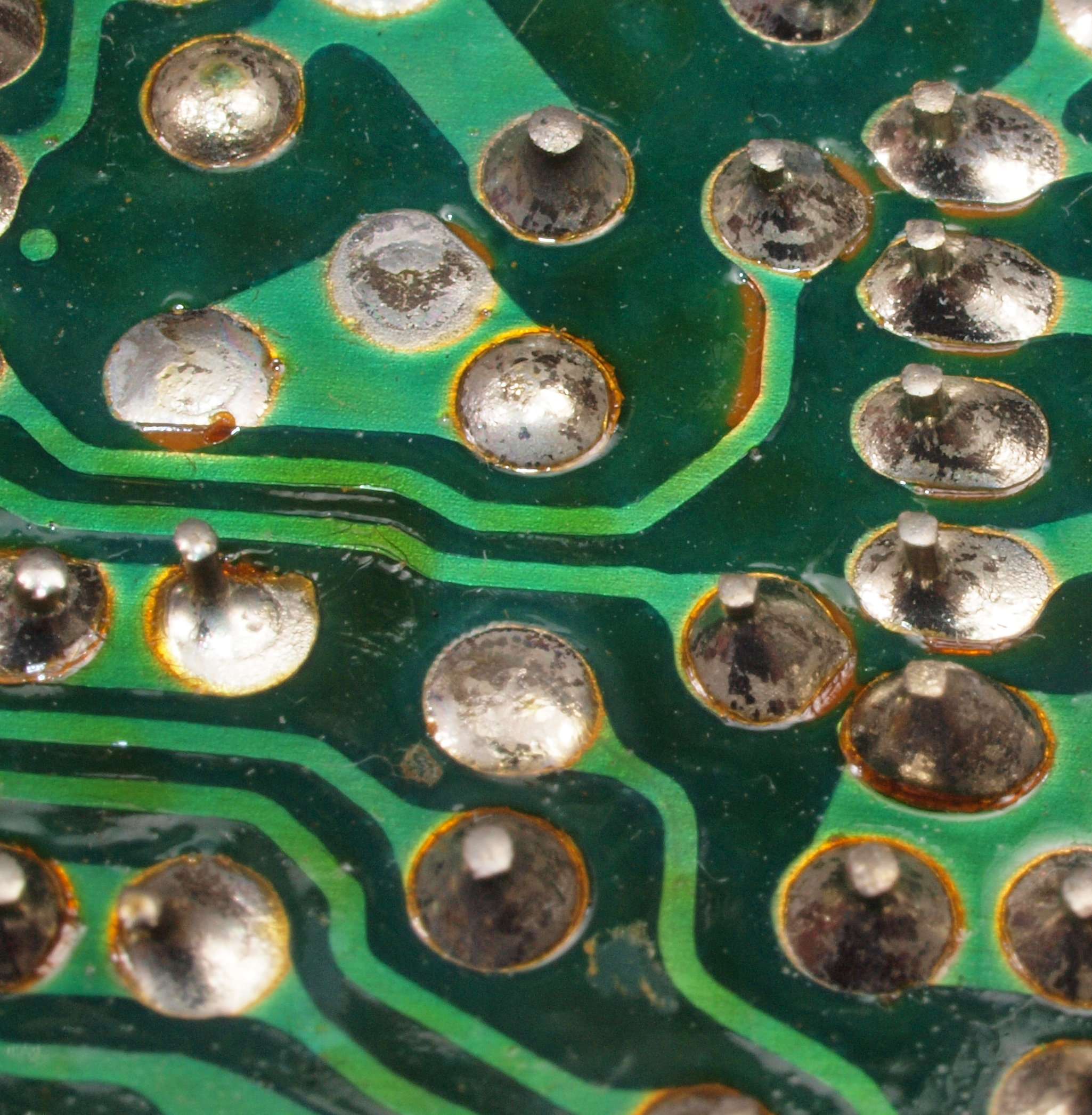

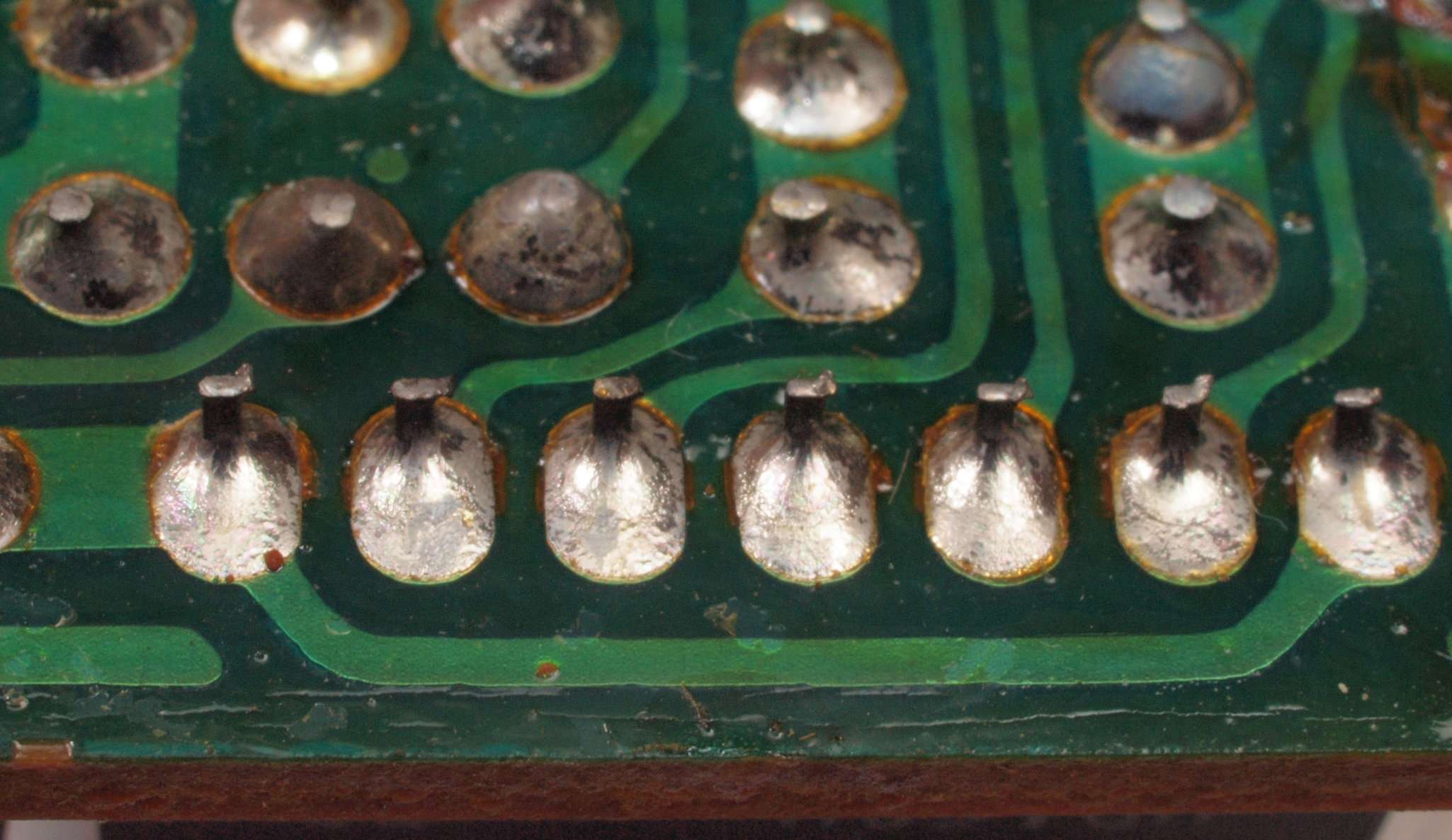

Ｃ５３２．　修理中　Ｒ側プリアンプ基板裏。　半田不良予備郡。

Ｃ５３３．　修理中　Ｒ側プリアンプ基板裏。　半田不良予備郡２。

Ｃ５３４．　修理中　Ｒ側プリアンプ基板裏。　半田不良予備郡３。

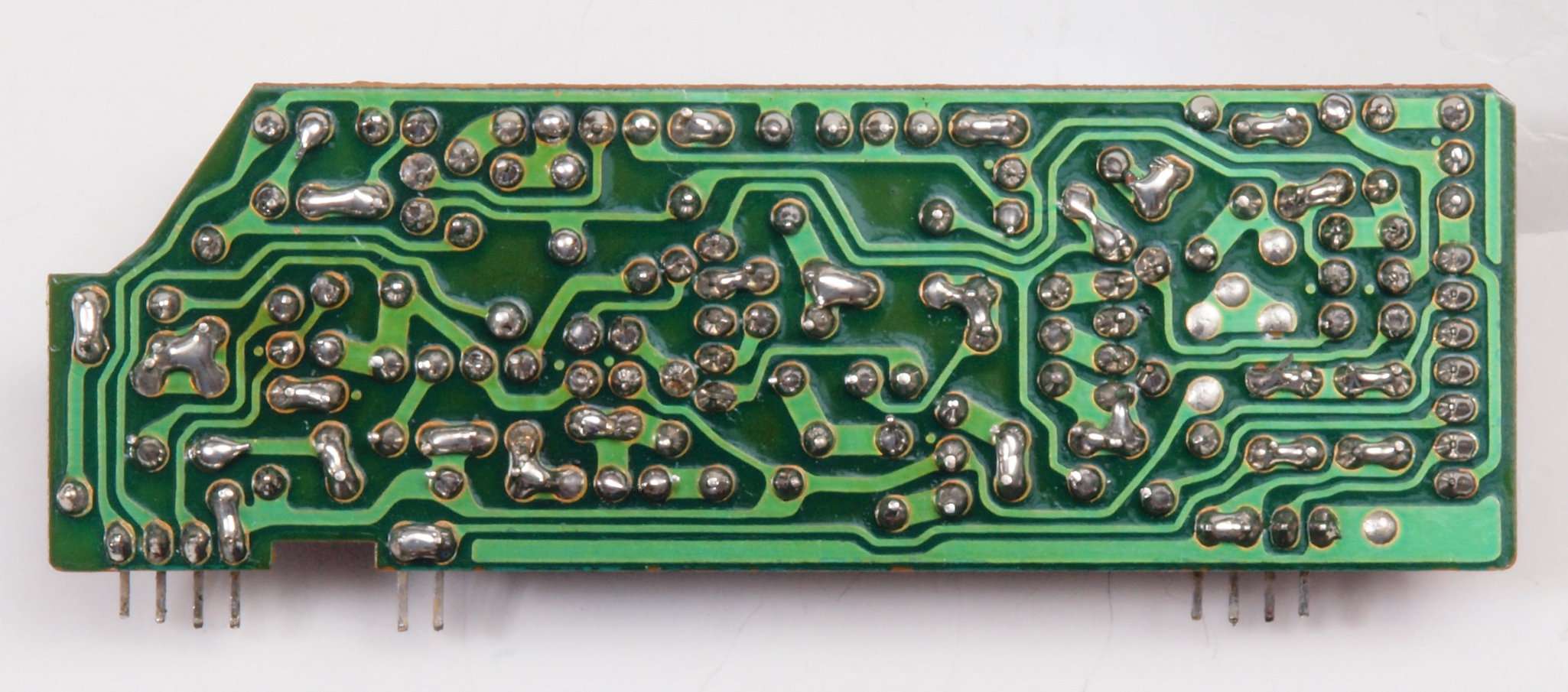

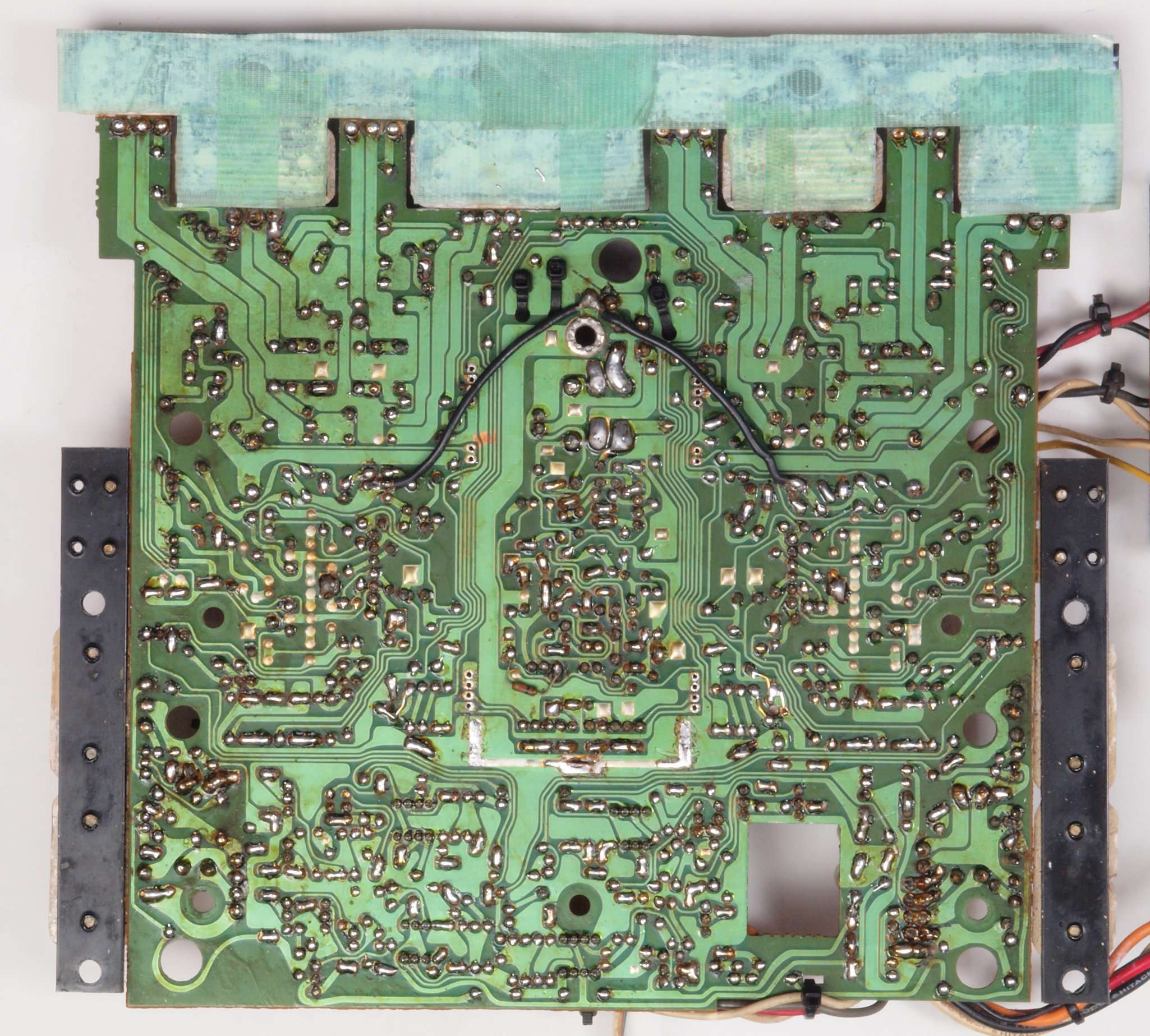

Ｃ５４．　修理（半田補正）後　Ｒ側プリアンプ基板裏、半田を全部やり直す。

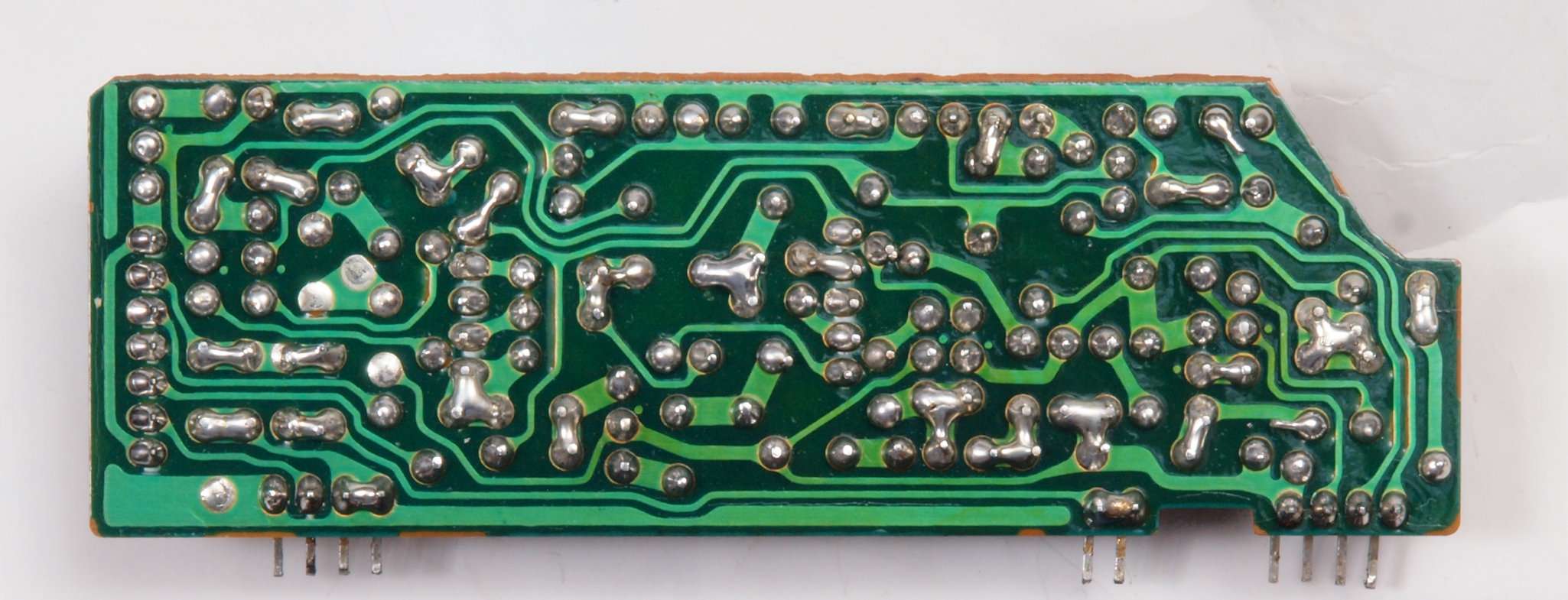

Ｃ５５．　完成Ｒ側プリアンプ基板裏、　洗浄後防湿材を塗る。

Ｃ６１．　修理前　Ｌ側プリアンプ基板。

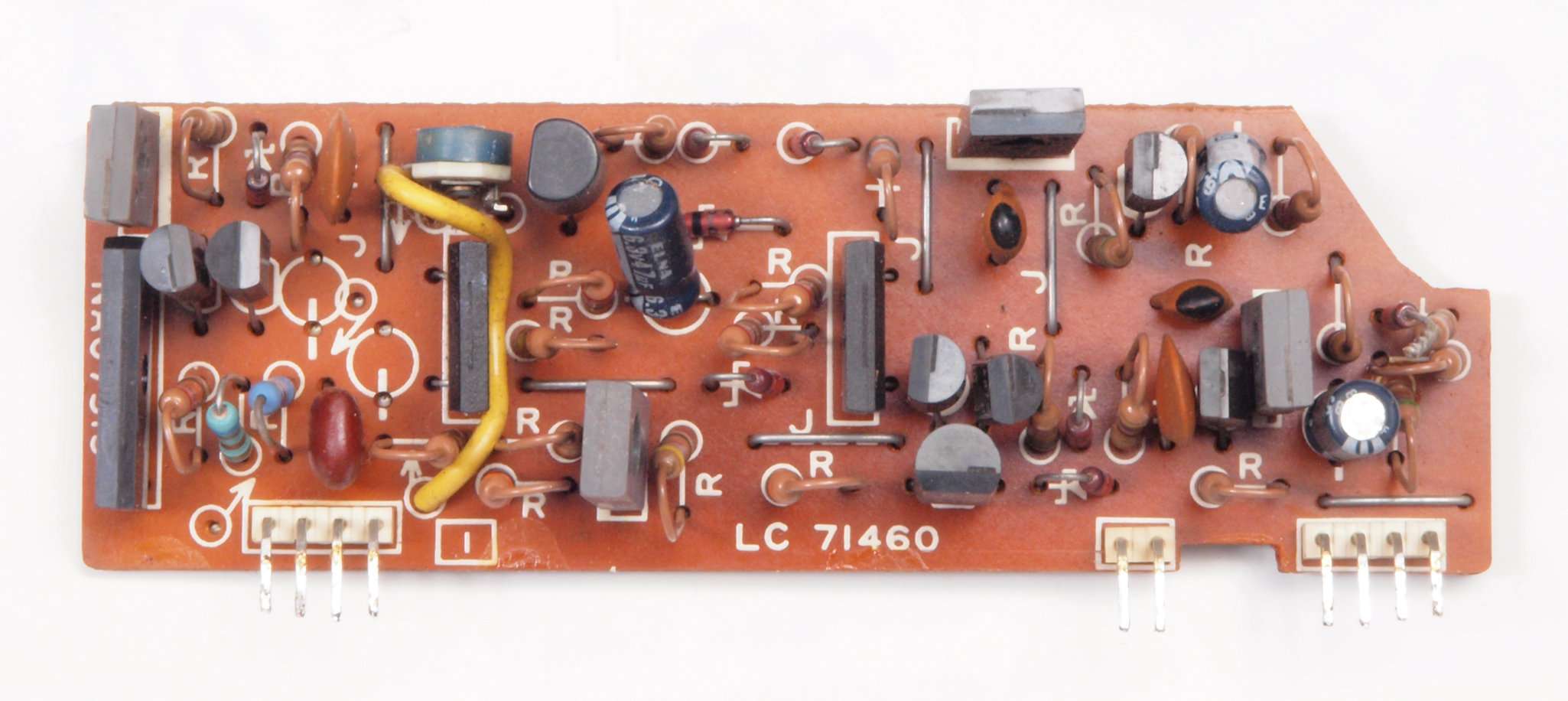

Ｃ６２．　修理後　Ｌ側プリアンプ基板。半固定ＶＲ１個、複合ＦＥＴ（電界効果トランジスター）１個、電解コンデンサー３個交換。

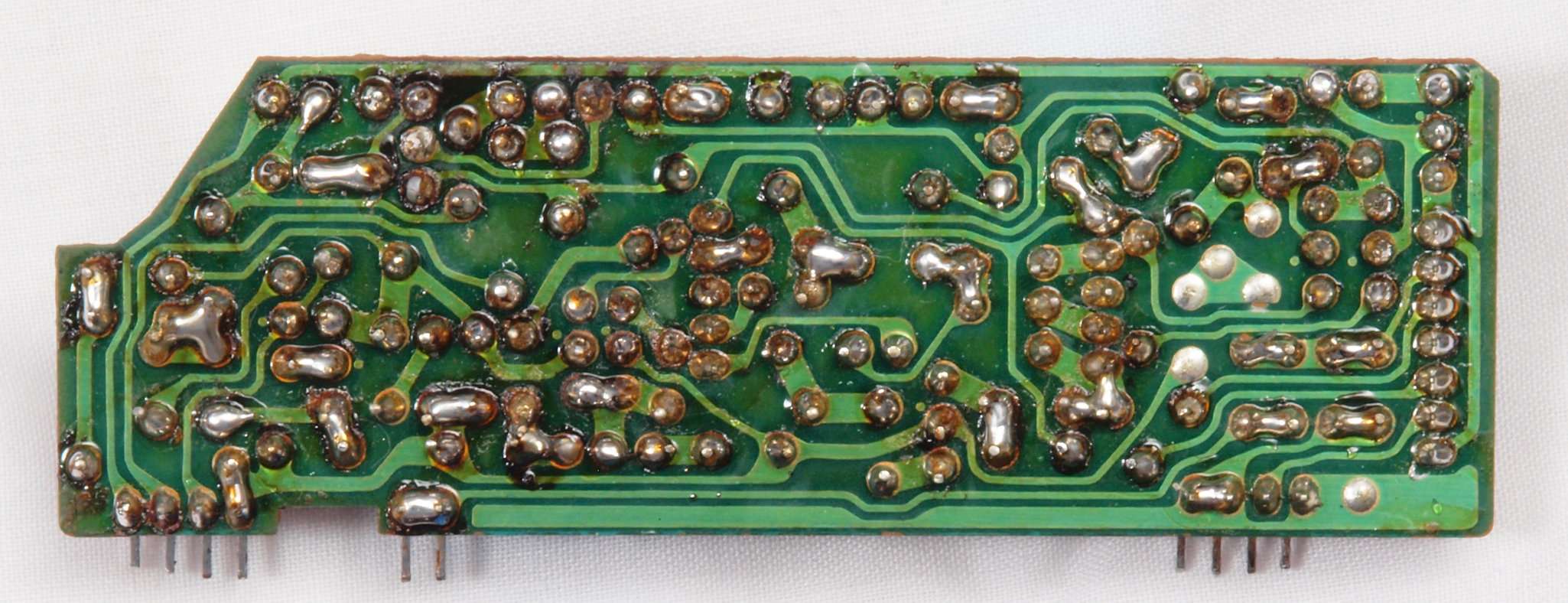

Ｃ６３．　修理前　Ｌ側プリアンプ基板裏

Ｃ６３２．　修理中　Ｌ側プリアンプ基板裏。　半田不良予備郡。

Ｃ６４．　修理（半田補正）　Ｌ側プリアンプ基板裏、半田を全部やり直す。

Ｃ６５．　完成Ｌ側プリアンプ基板裏、　洗浄後防湿材を塗る。

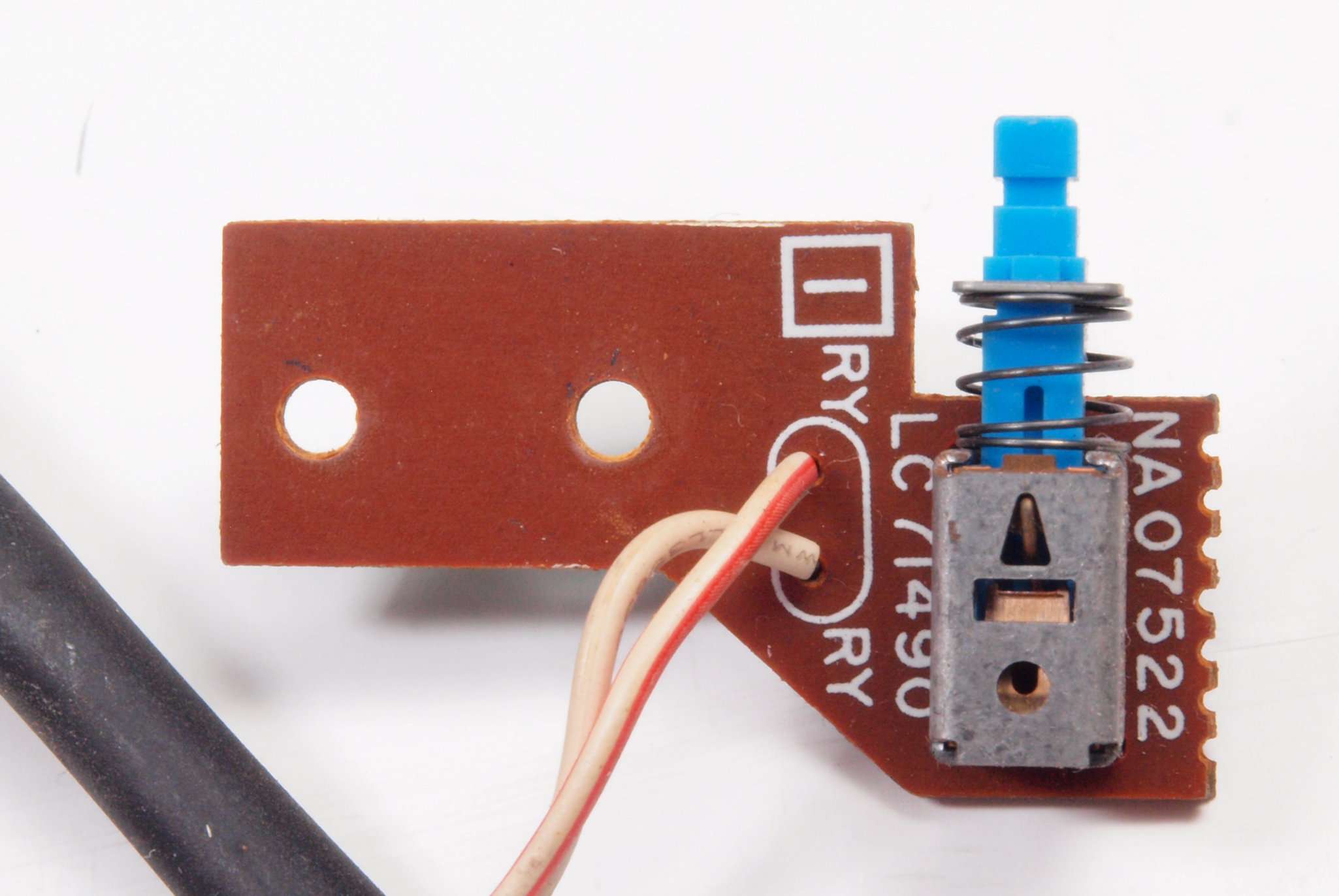

Ｃ７１．　修理前　ＳＰ接続ＳＷ基板。

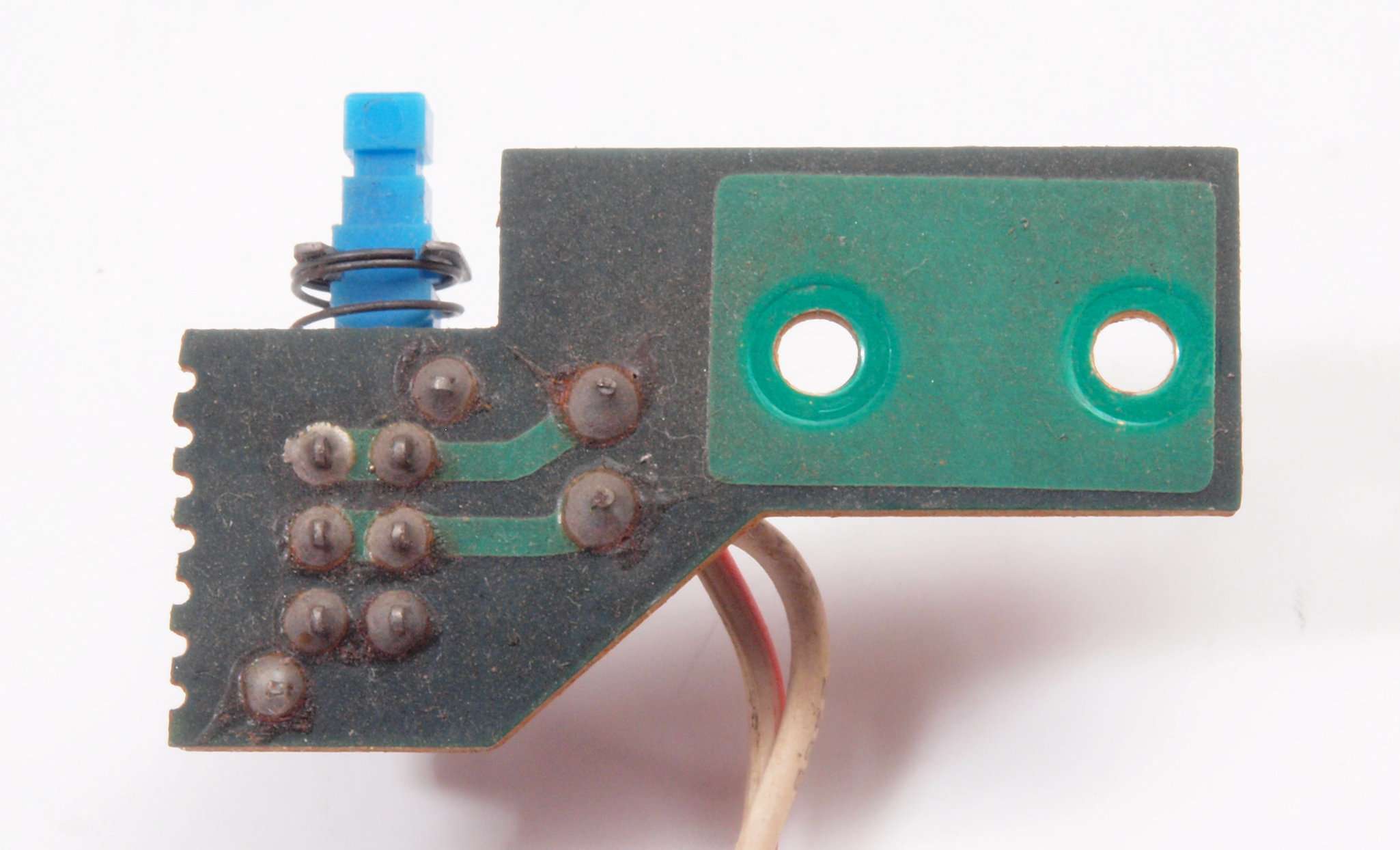

Ｃ７２．　修理前　ＳＰ接続ＳＷ基板裏

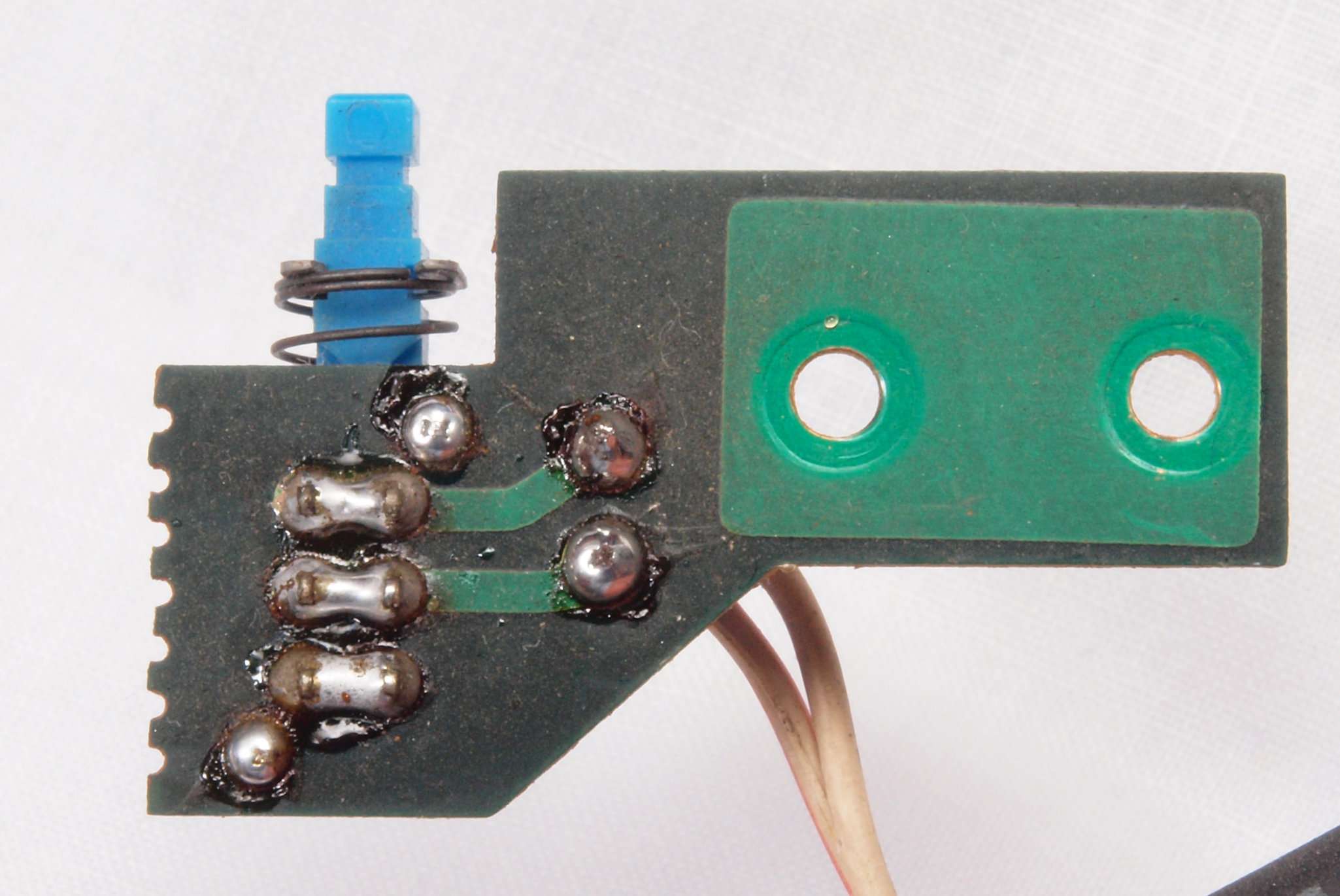

Ｃ７３．　修理（半田補正）　ＳＰ接続ＳＷ基板裏、半田を全部やり直す。

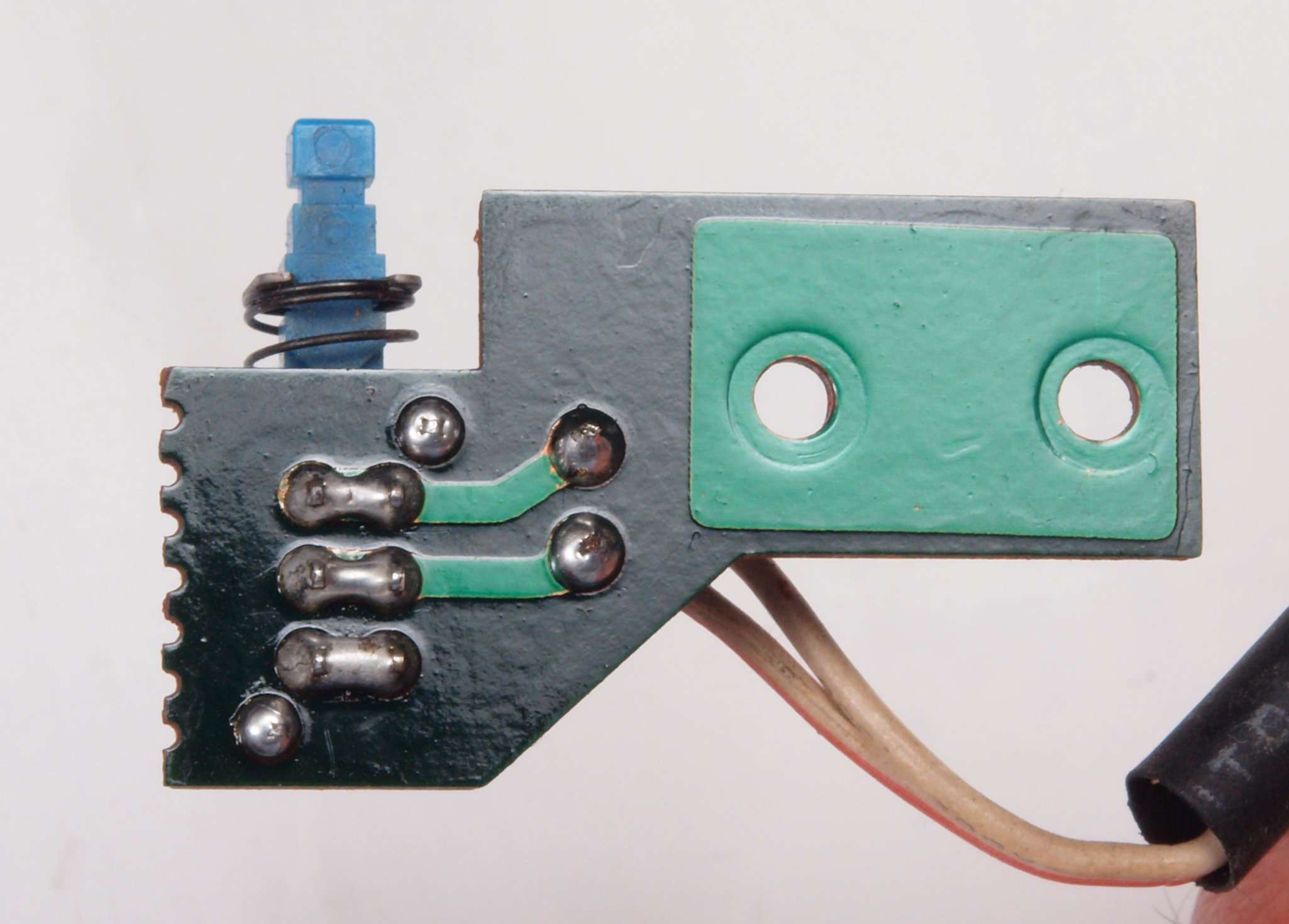

Ｃ７４．　完成電源ＳＰ接続ＳＷ基板裏、　洗浄後防湿材を塗る。

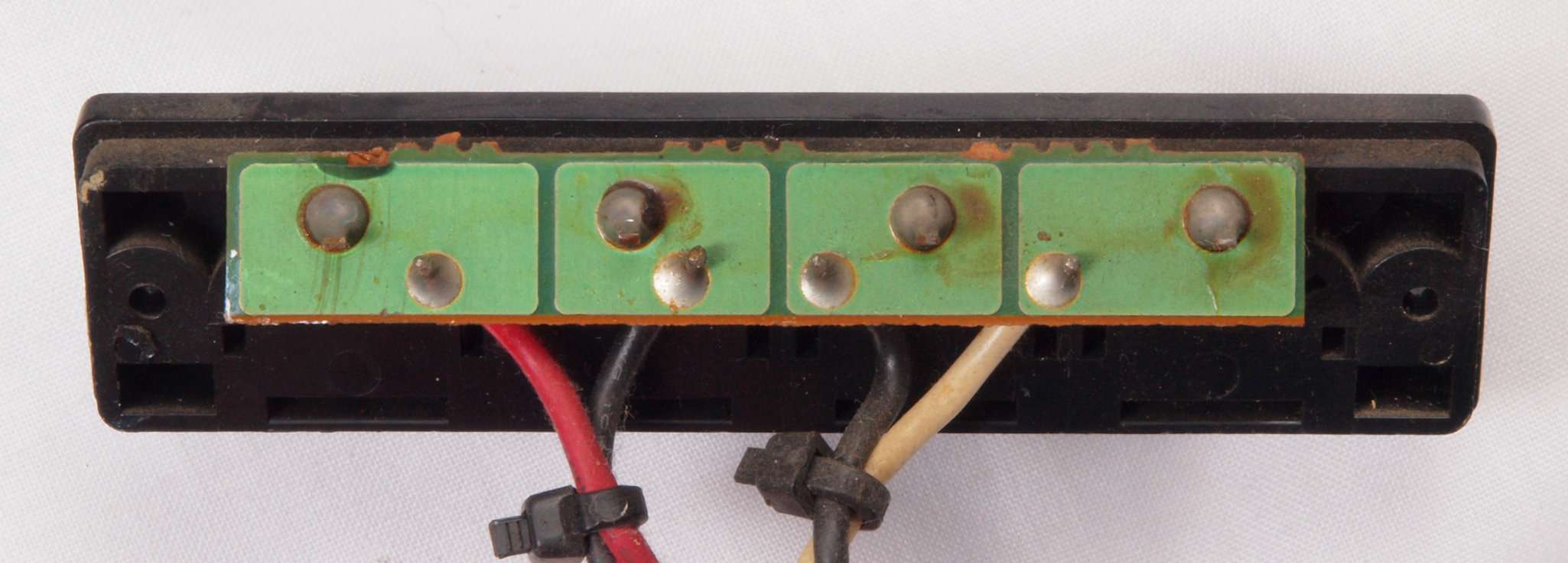

Ｃ８１．　修理前　ＳＰ接続端子基板

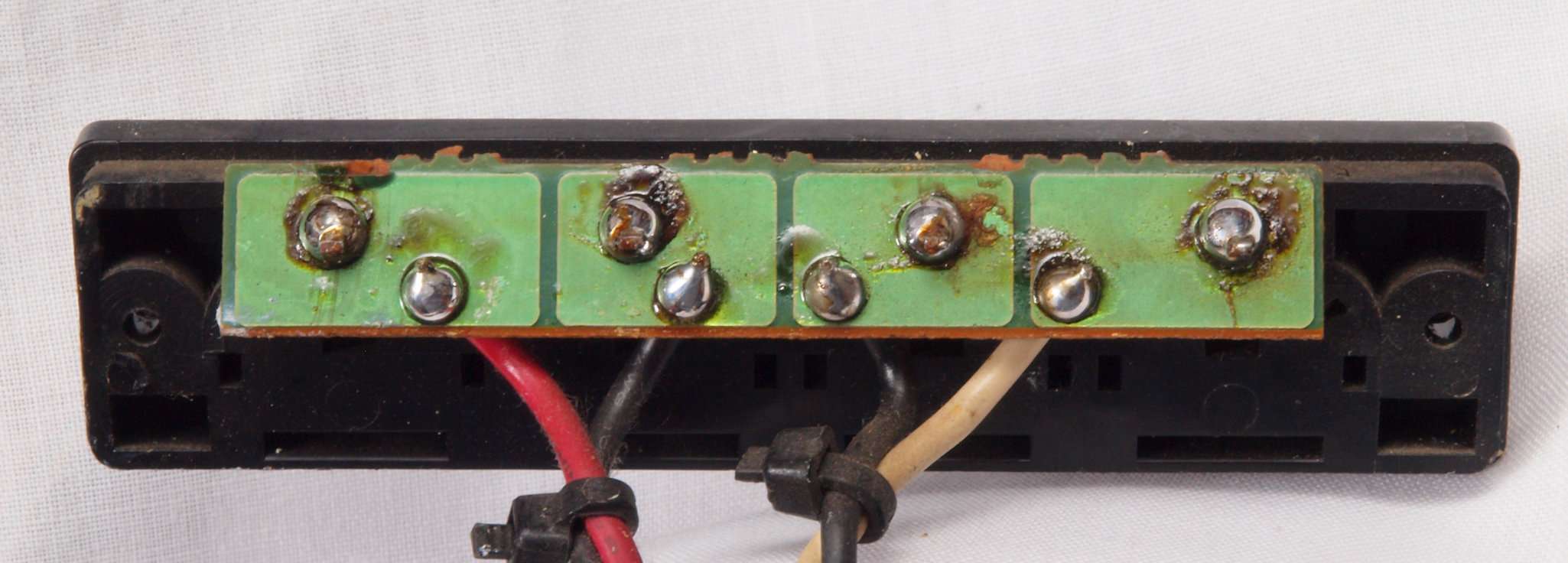

Ｃ８２．　修理前　ＳＰ接続端子基板裏

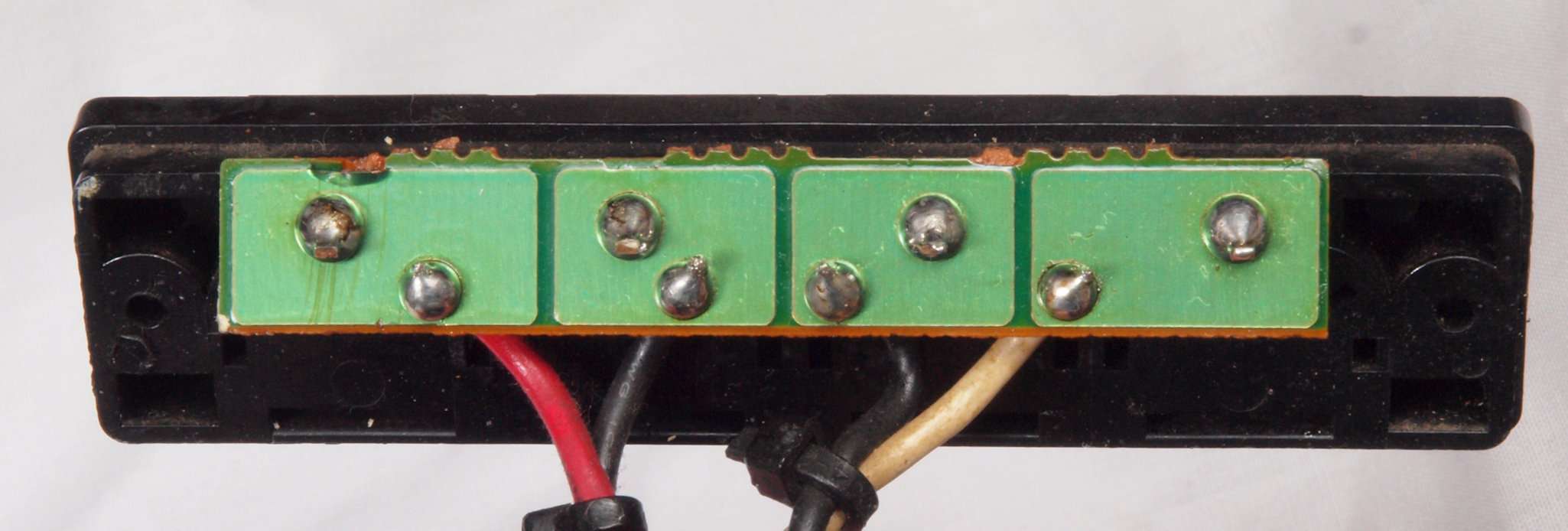

Ｃ８３．　修理（半田補正）後　ＳＰ接続端子基板裏、半田を全部やり直す。

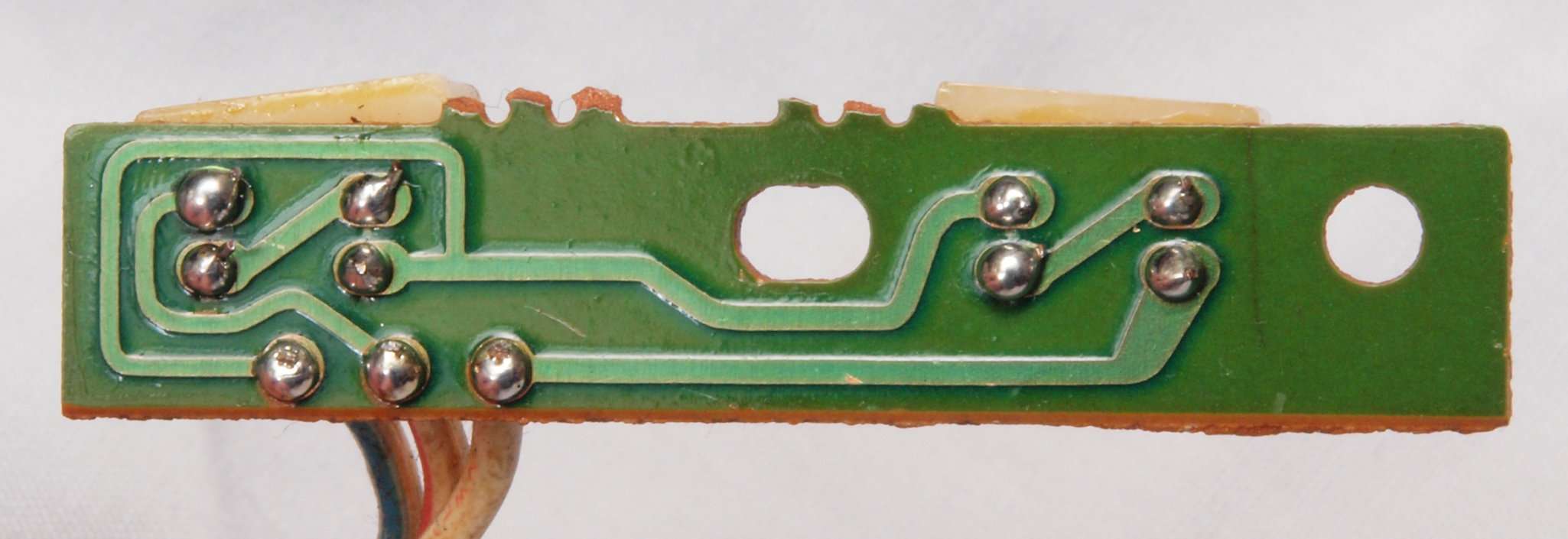

Ｃ８４．　完成ＳＰ接続端子基板裏、　洗浄後防湿材を塗る。

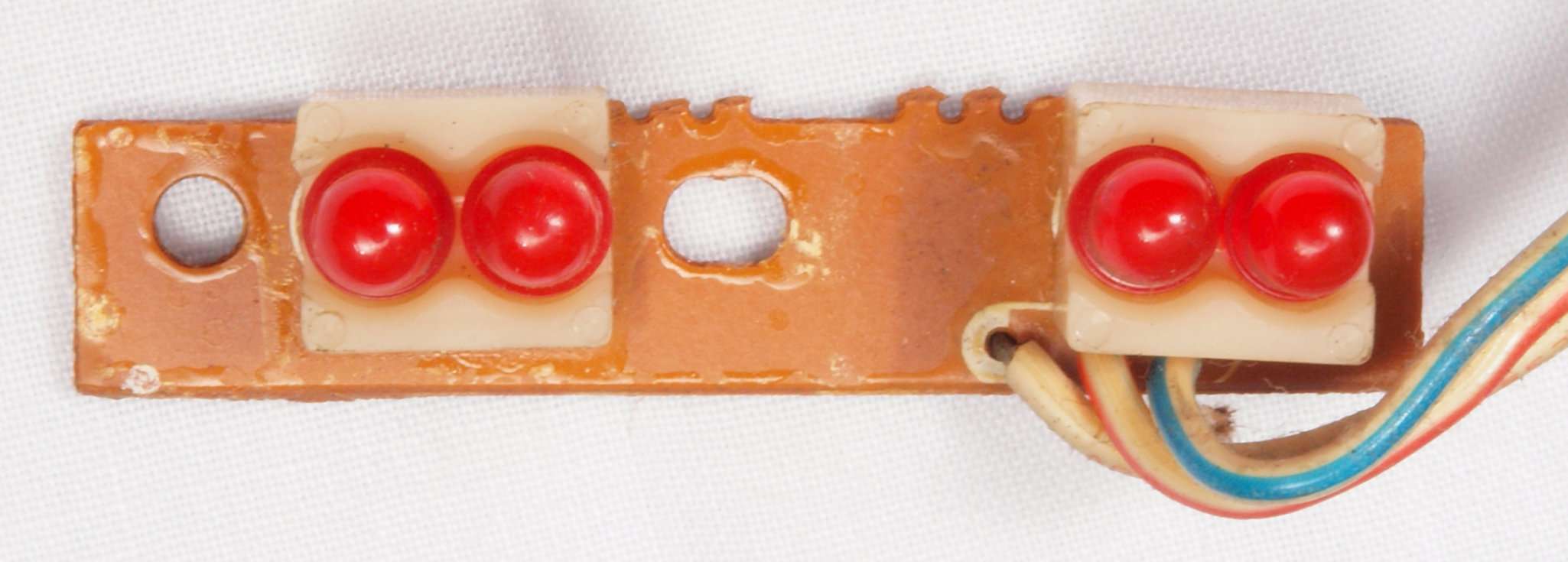

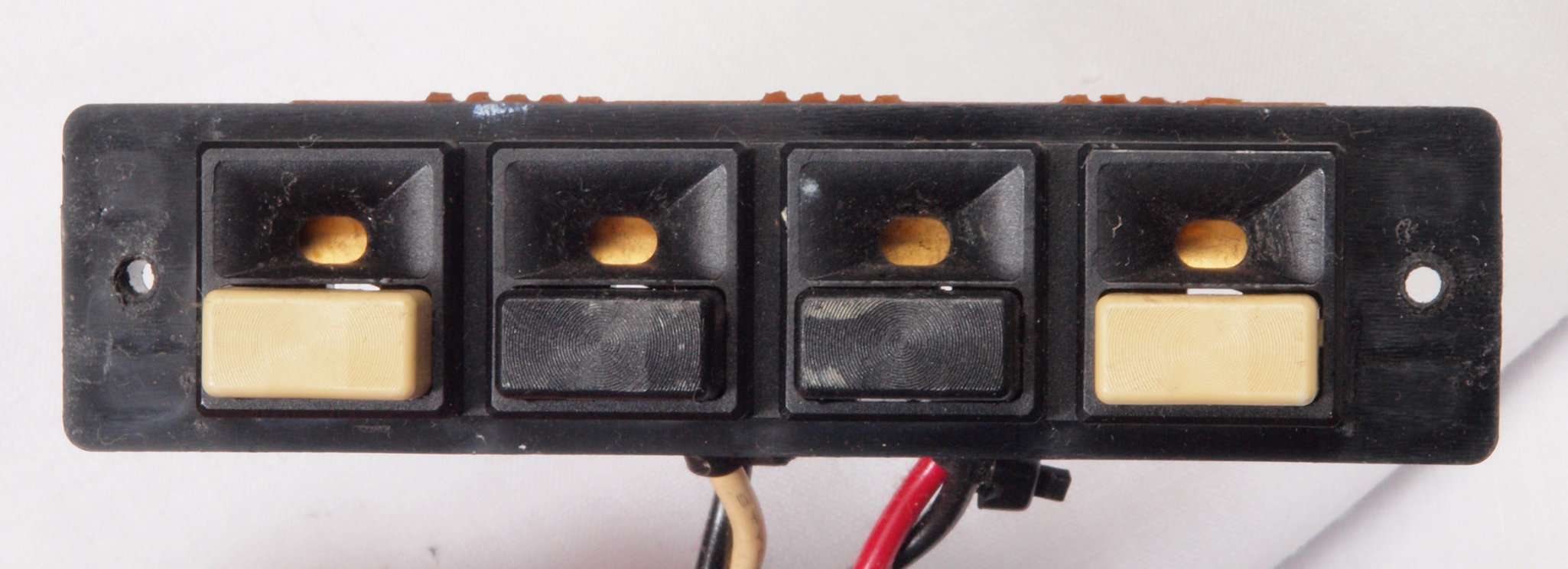

Ｃ９１．　修理前　ＬＥＤ表示基板

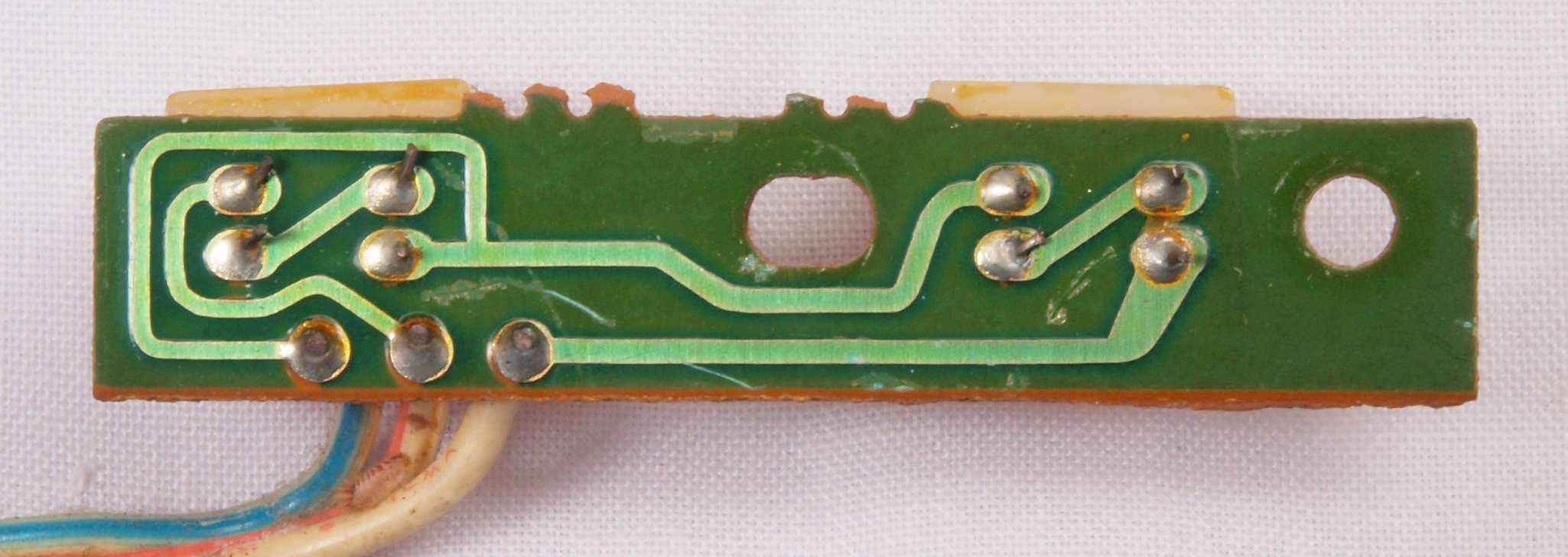

Ｃ９２．　修理前　ＬＥＤ表示基板裏

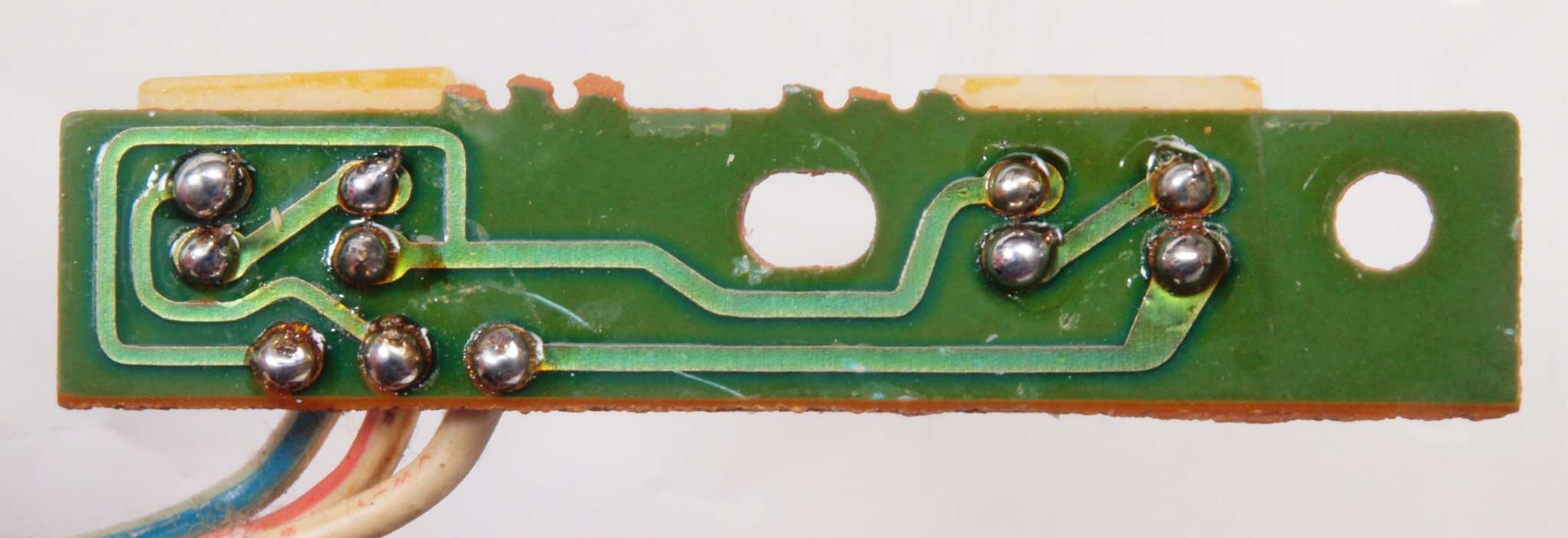

Ｃ９３．　修理（半田補正）後　ＬＥＤ表示基板裏、半田を全部やり直す。

Ｃ９４．　完成ＬＥＤ表示基板裏、　洗浄後防湿材を塗る。

ＣＡ１．　修理前　入力ＲＣＡ端子。

ＣＡ２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

ＣＢ１．　交換部品

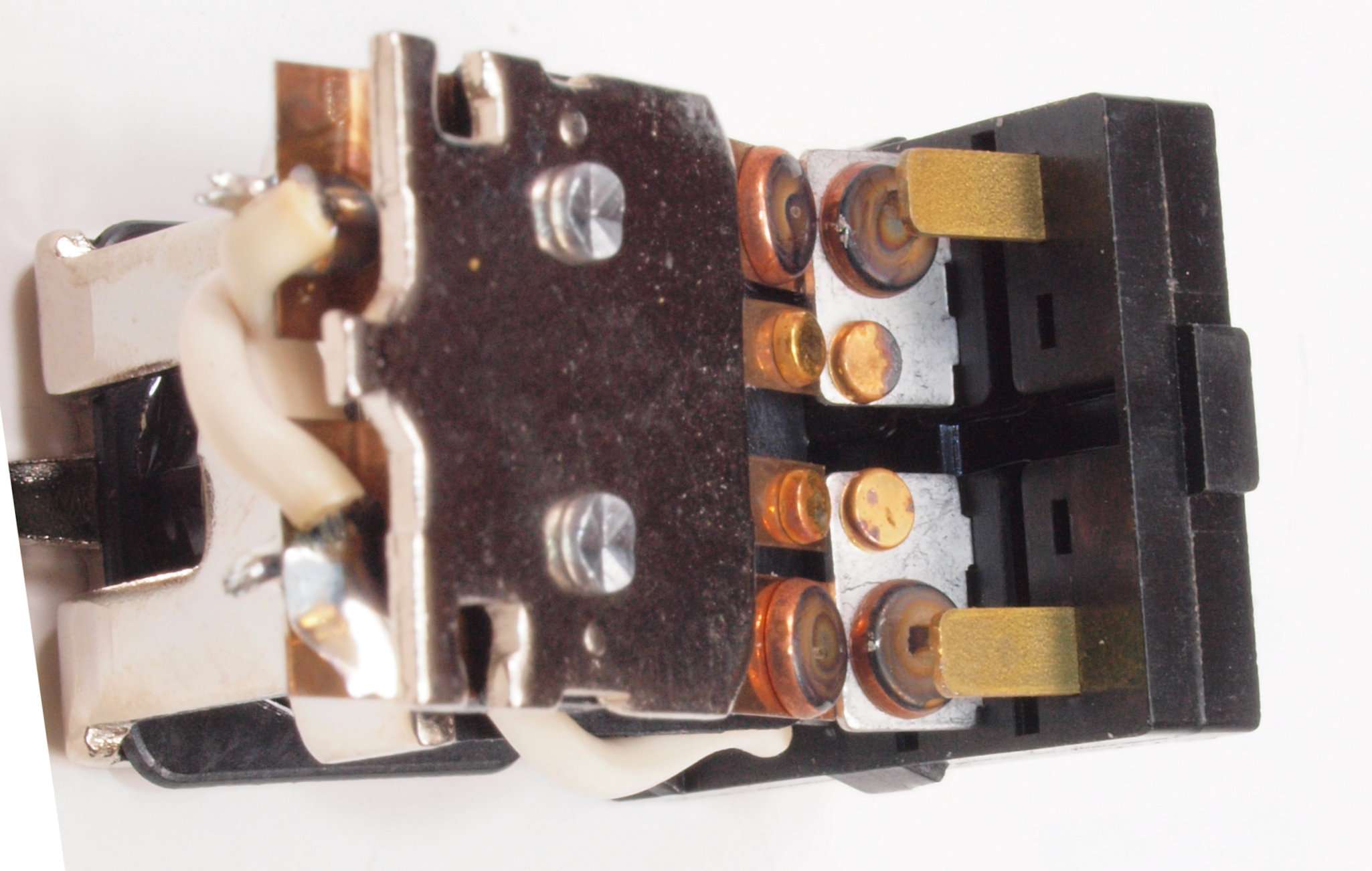

ＣＢ２．　交換部品、ＳＰ接続リレー。　設計に強電技術者がいたのか、リレー接点の横に磁石を貼り付けてある。

ＣＢ３．　交換部品、ＳＰ接続リレー。　その効果は無で接点は真っ黒。

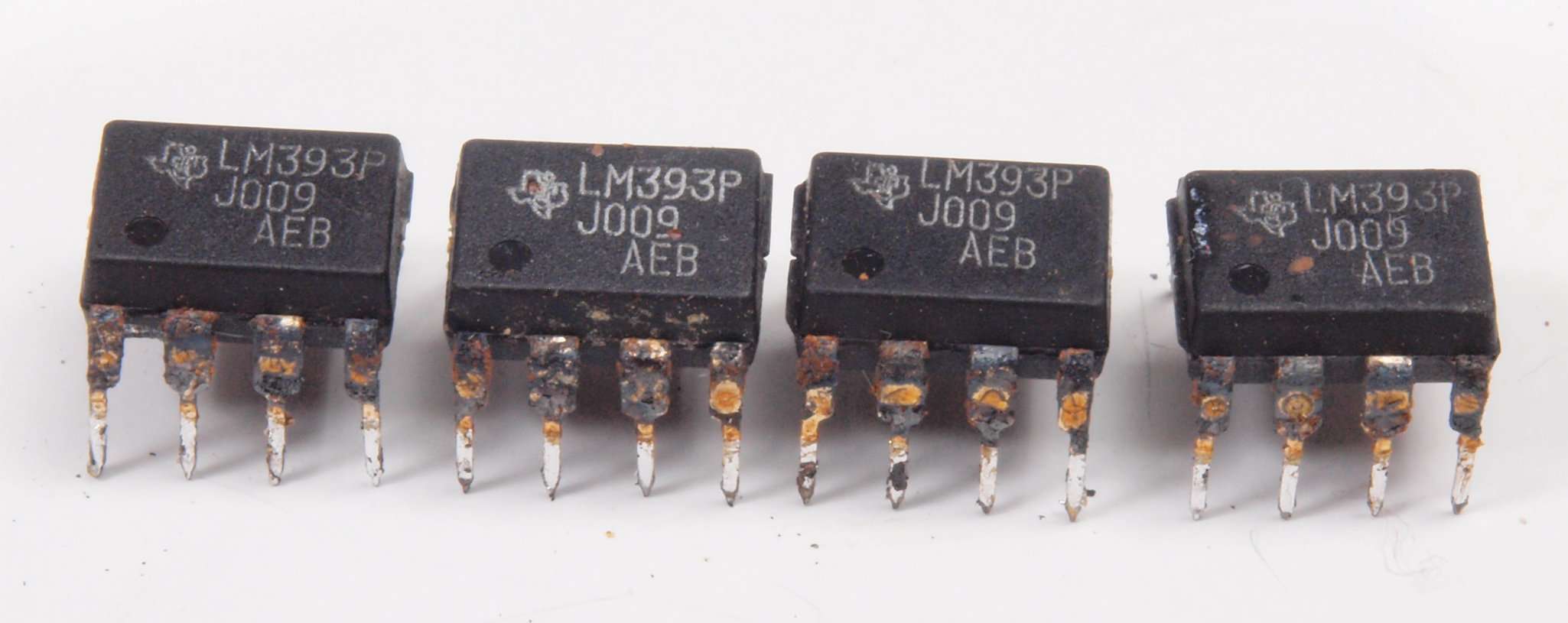

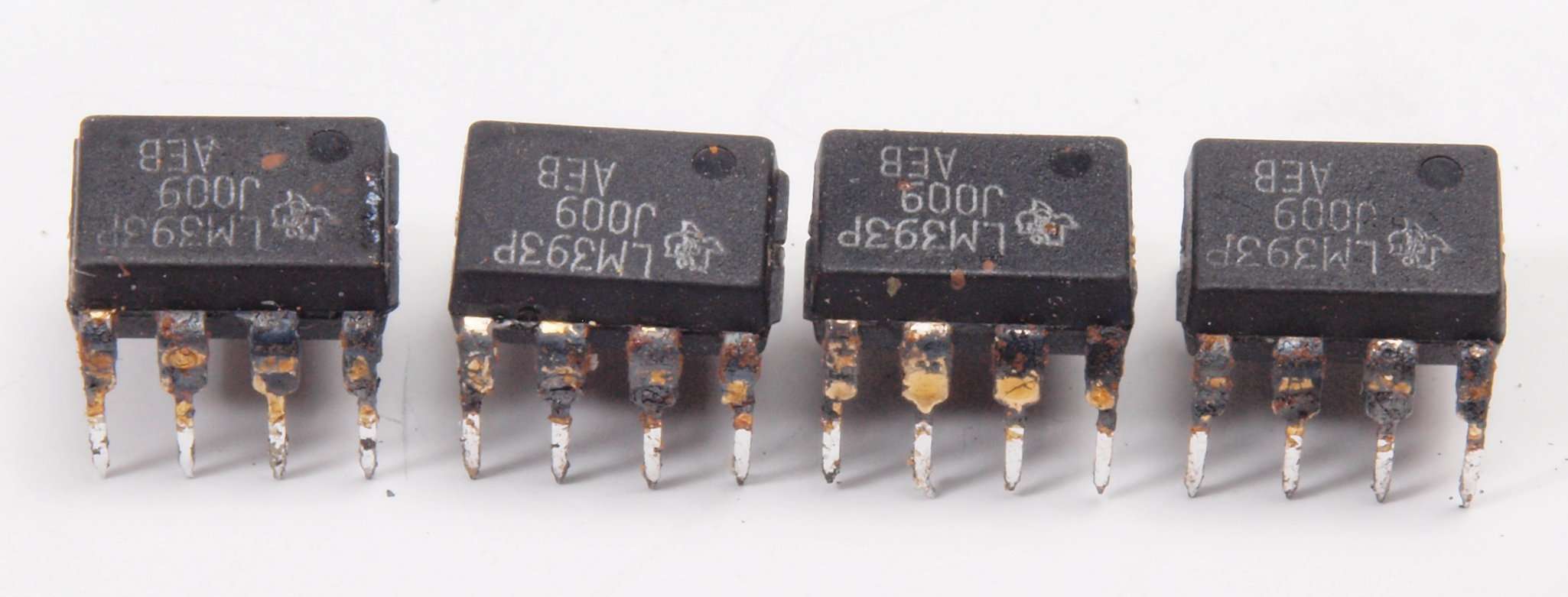

ＣＢ４．　交換部品、足黒ＩＣ。

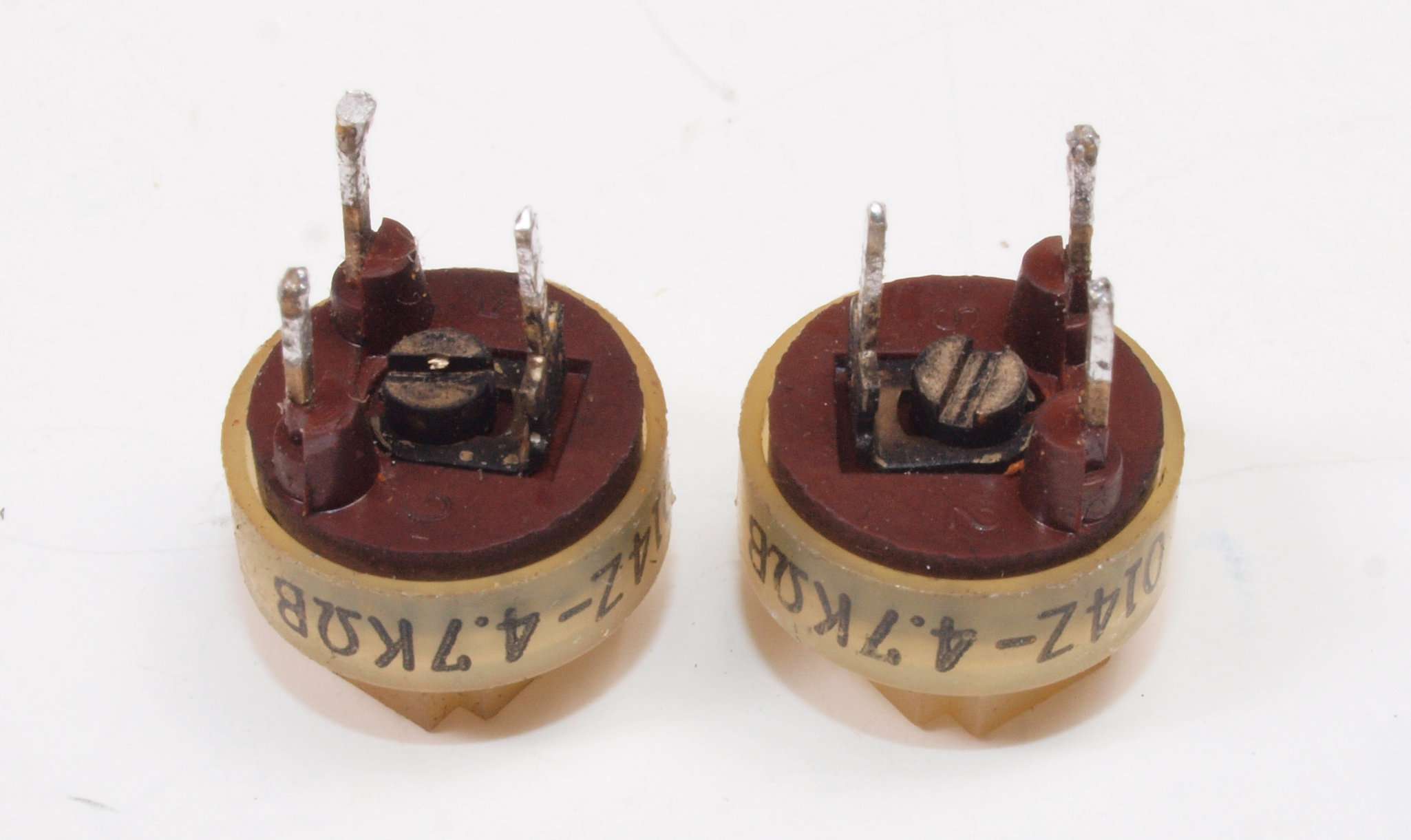

ＣＢ５．　交換部品、足黒半固定ＶＲ。

ＣＣ１．　修理前　上から見る

ＣＣ２．　修理後　上から見る

ＣＣ３．　修理前　下から見る

ＣＣ４．　修理後　下から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　中＝ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　右端＝ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　左端＝オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００２８％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００３２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００３２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００６８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００９１％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００９４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００１３２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００１２６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１７％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．０１４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　フルパワーなので、２４Ｖ高速フアン４個が全回転でクーリング。

Ｅ９．　トライアック・ゲート波形。

ＥＡ．　トライアック・出力波形。

ＥＢ．　完成　２４時間エージング。　右は長谷川工房 真空管プリアンプＶ−８５

ＥＡ．　完成　２４時間エージング。　左はＨＭＡ−９５００ｍｋ�U．　６３台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＹＡＭＡＨＡ　Ｂ−６　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ　Ｂ−６ 定格出力(20Hz〜20kHz) 200W+200W(8Ω、歪0.003%) パワーバンド幅(100W) 10Hz〜100kHz(8Ω、歪0.02%) ダンピングファクター 200以上(8Ω、1kHz) 入力感度/インピーダンス 1.41V/25kΩ(8Ω、200W) 周波数特性(Mode DC、8Ω) 10Hz:0dB 1kHz:0dB 100kHz:+0 -0.5dB 全高調波歪率(100W、8Ω) 0.003%以下(20Hz〜20kHz) 混変調歪率(50Hz:7kHz) 0.003%以下(100W、8Ω) SN比(IHF-Aネットワーク) 127dB以上 チャンネルセパレーション 95dB以上(20Hz) 95dB以上(1kHz) 75dB以上(20kHz) 電源 AC100V、50Hz/60Hz 定格消費電力 180W 外形寸法 幅290x高さ176.5x奥行290mm 重量 9.0kg 価格 ￥190,000(1980年頃)
