YAMAHA UC-1

ＹＡＭＡＨＡ　Ｂ－１．　７台目　ＵＣ－１修理記録

画像をクリックすると、大きく（横幅2050ドット）表示されます。　　　平成２４年７月１８日到着　　８月１日完成

Ａ．　修理前と完成後の外観の比較

Ｃ．　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　　　　７個（ニチコン・ミューズ使用）。
フイルム・コンデンサー　　　　　　　　　　　４個。

Ｐ．　上下パネル、左右パネル、後パネル、ビスの塗装　別ファイルが開きます。

Ｅ．　調整・測定

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　修理前、前から見る。

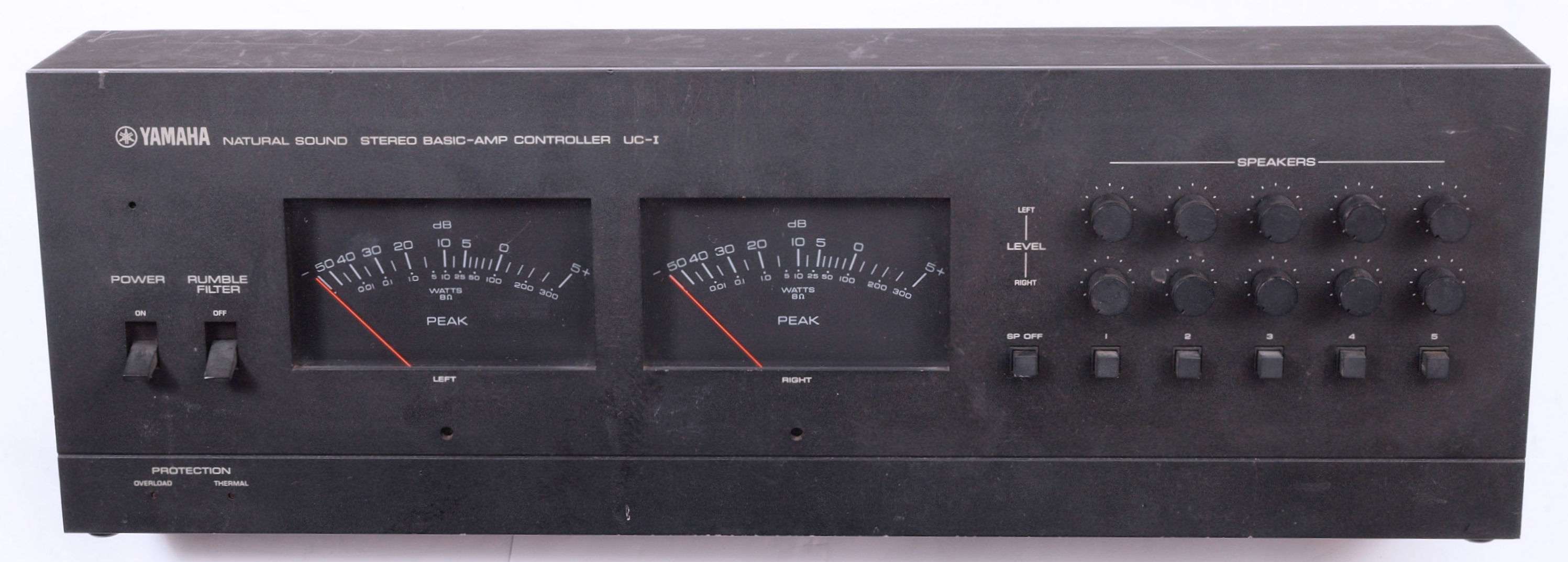

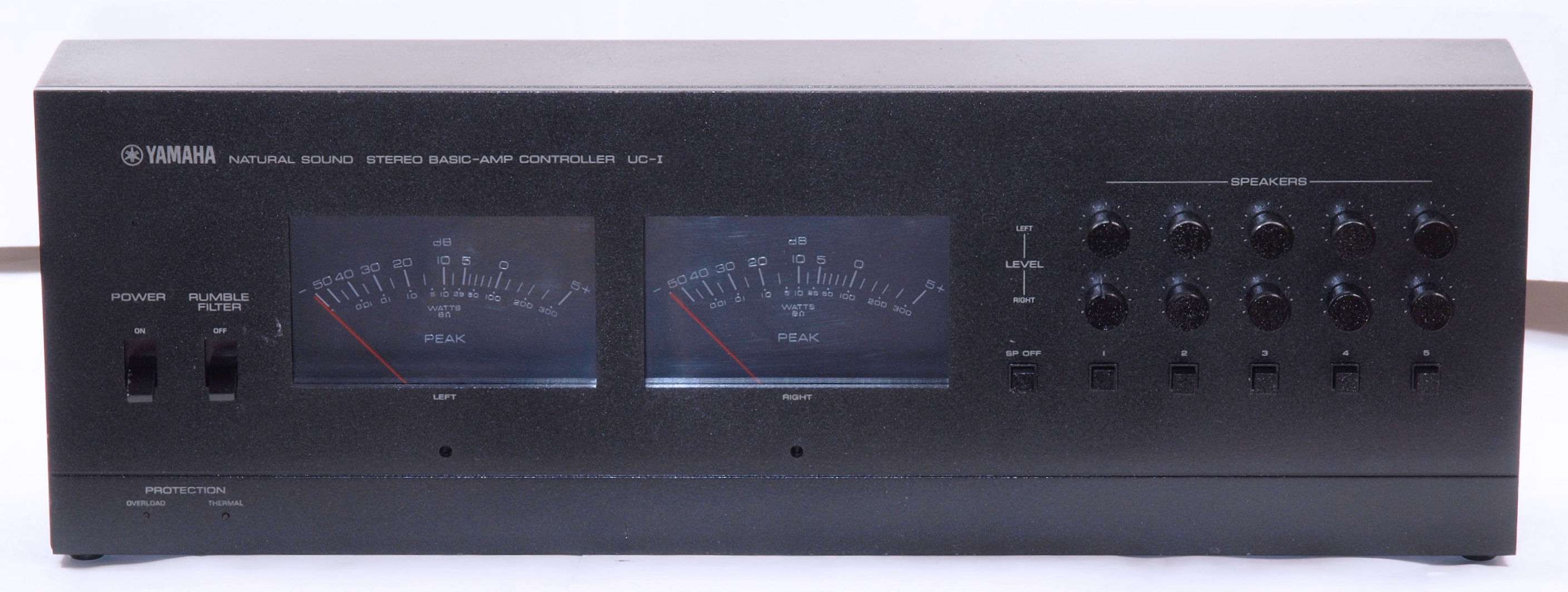

Ａ１２．　完成後、前から見る。

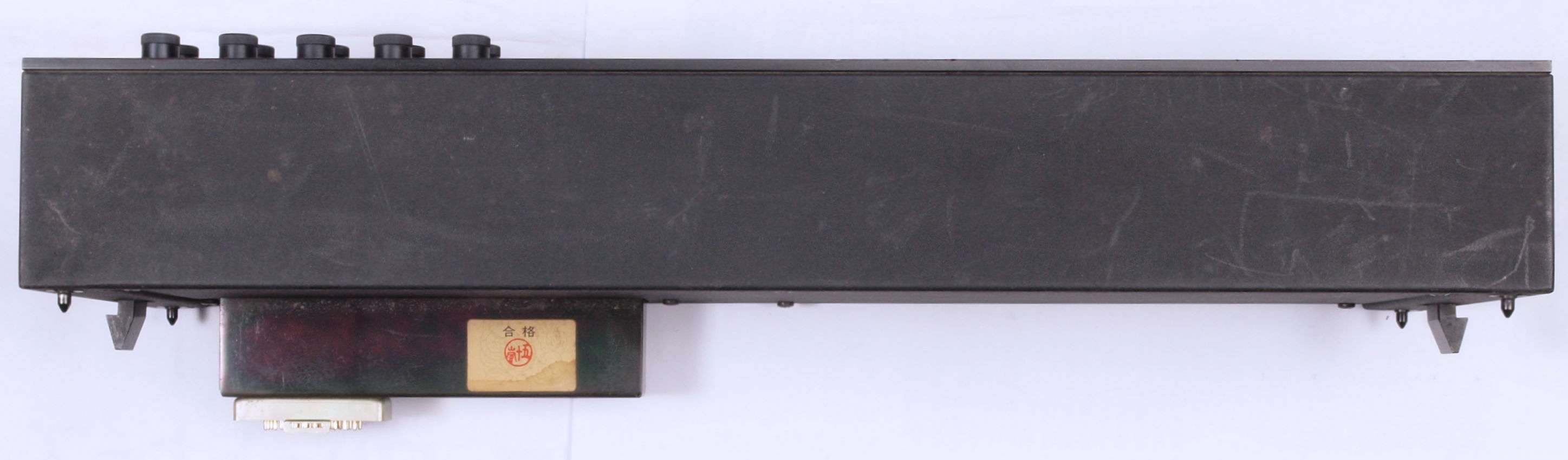

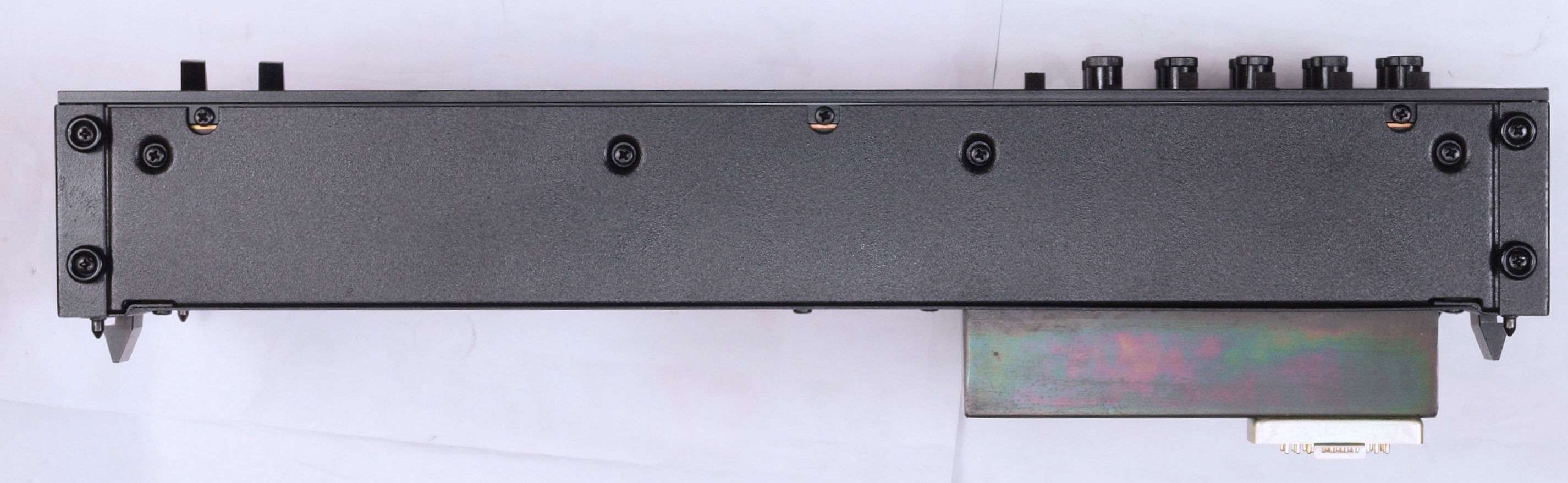

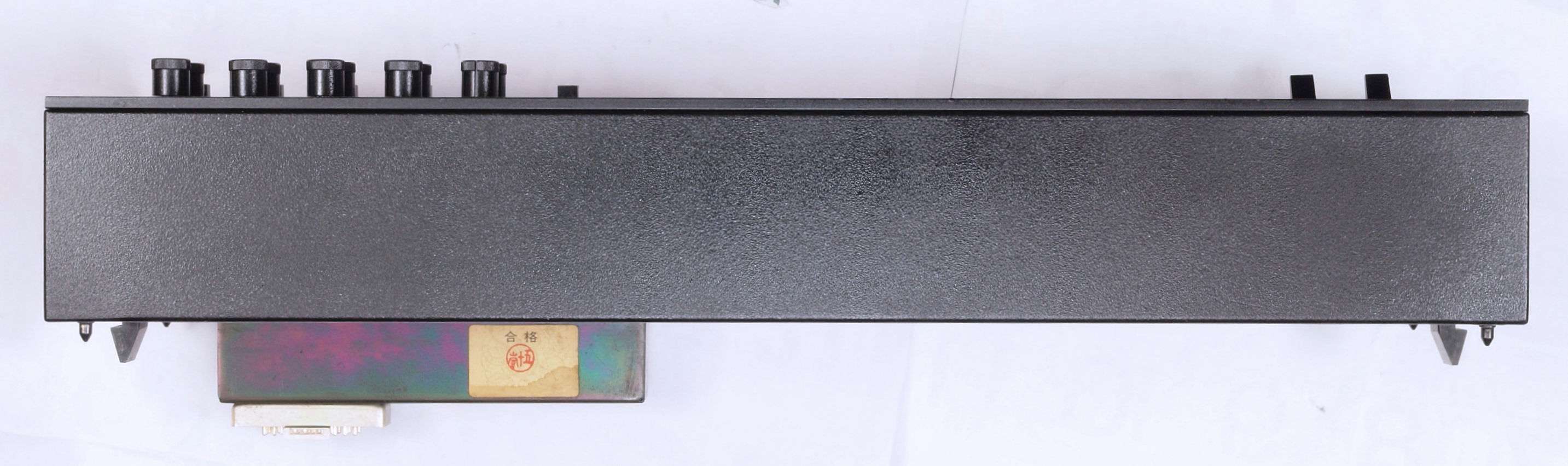

Ａ１３．　修理前、上から見る。

Ａ１４．　完成後、上から見る。

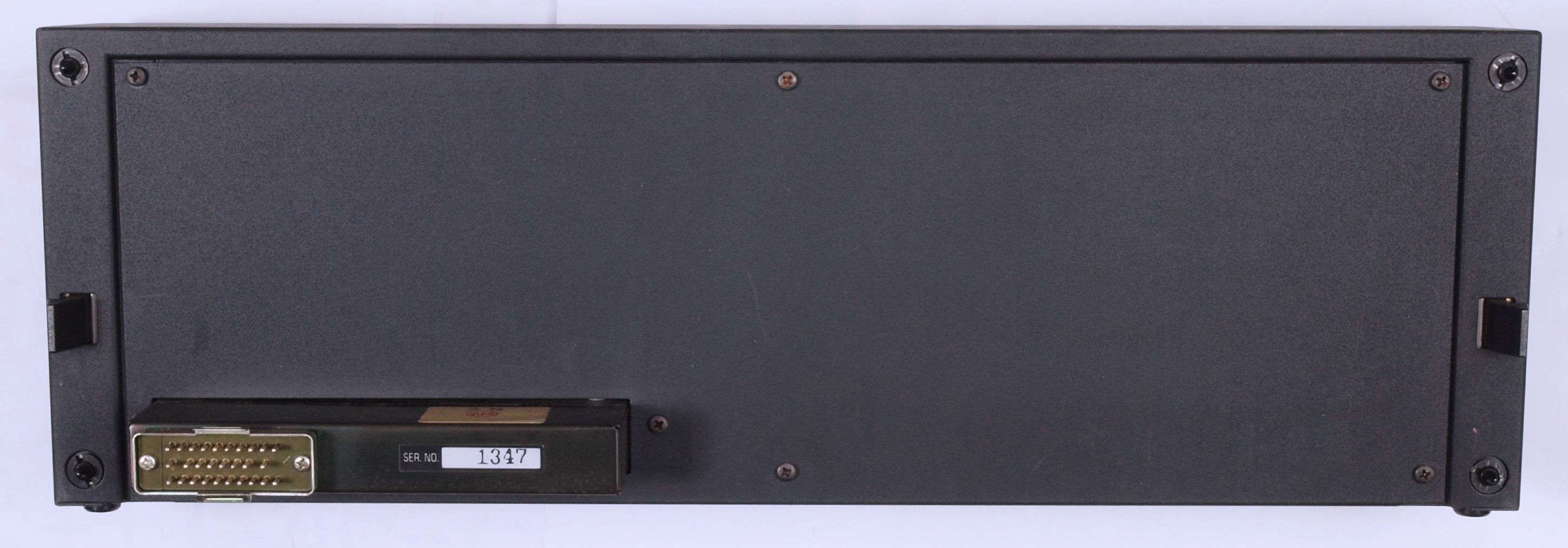

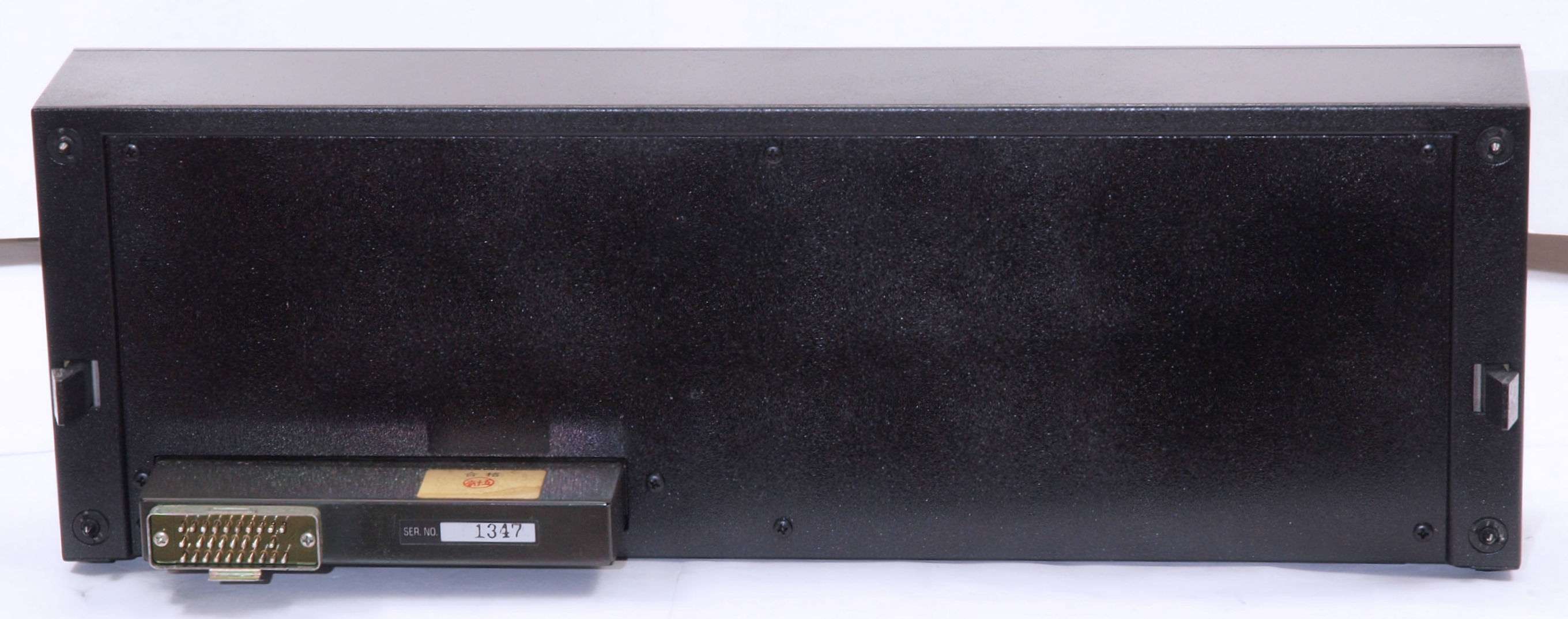

Ａ１５．　修理前、後から見る。

Ａ１６．　完成前、後から見る。

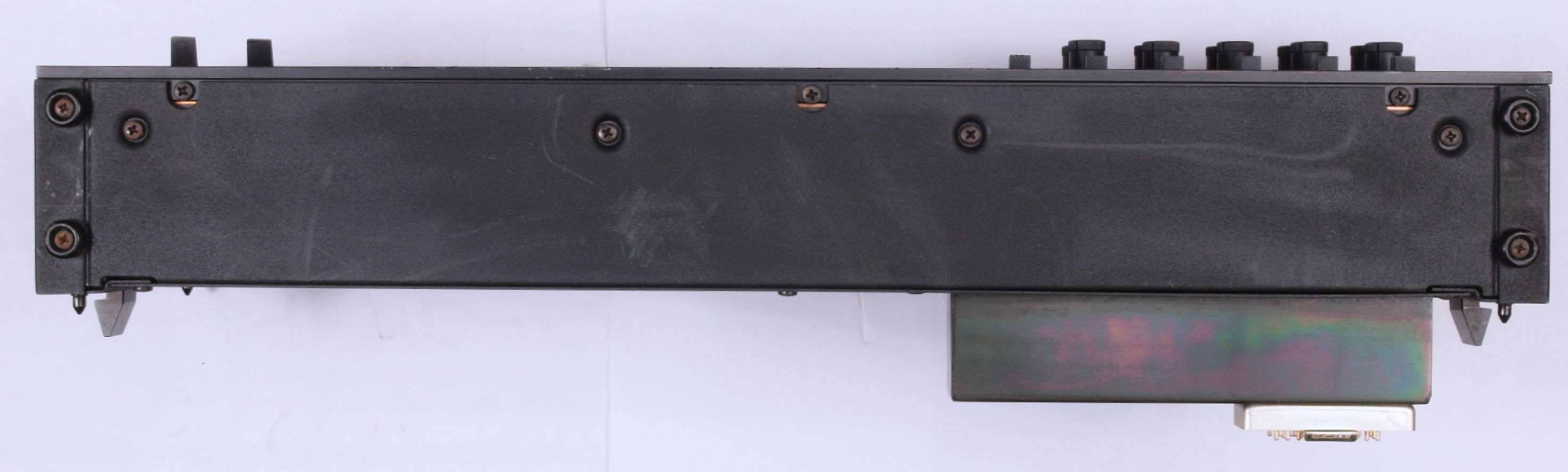

Ａ１７．　修理前、下から見る。

Ａ１８．　完成後、下から見る。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

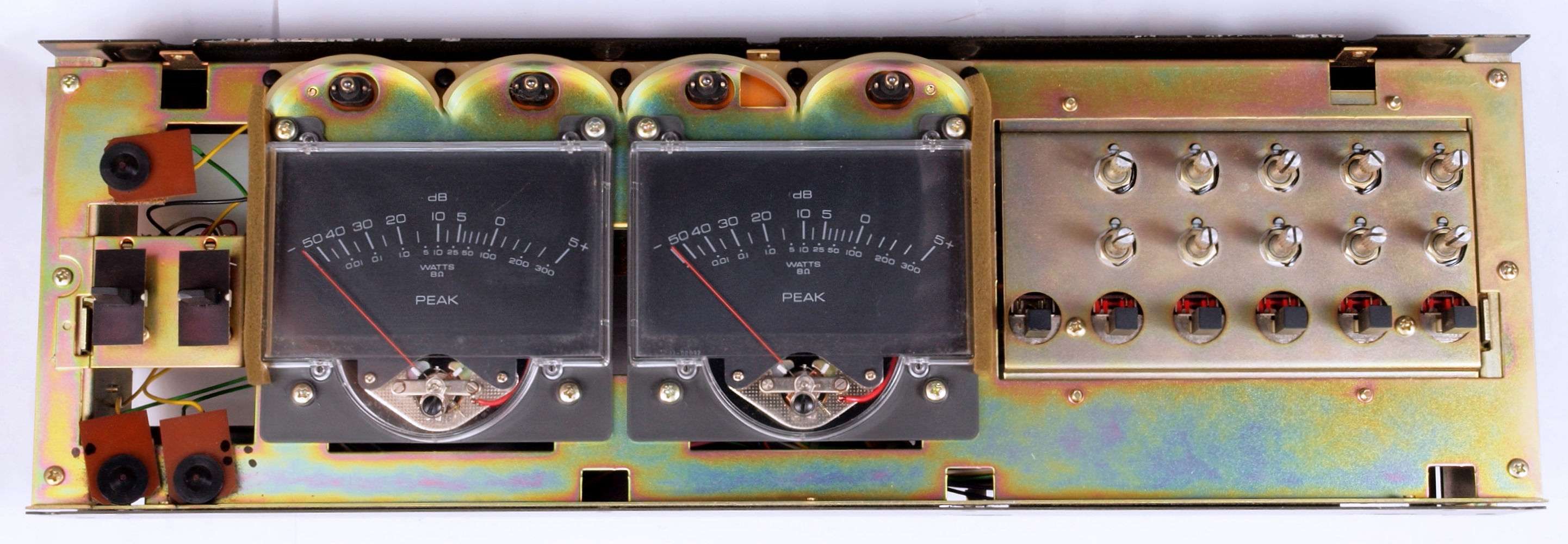

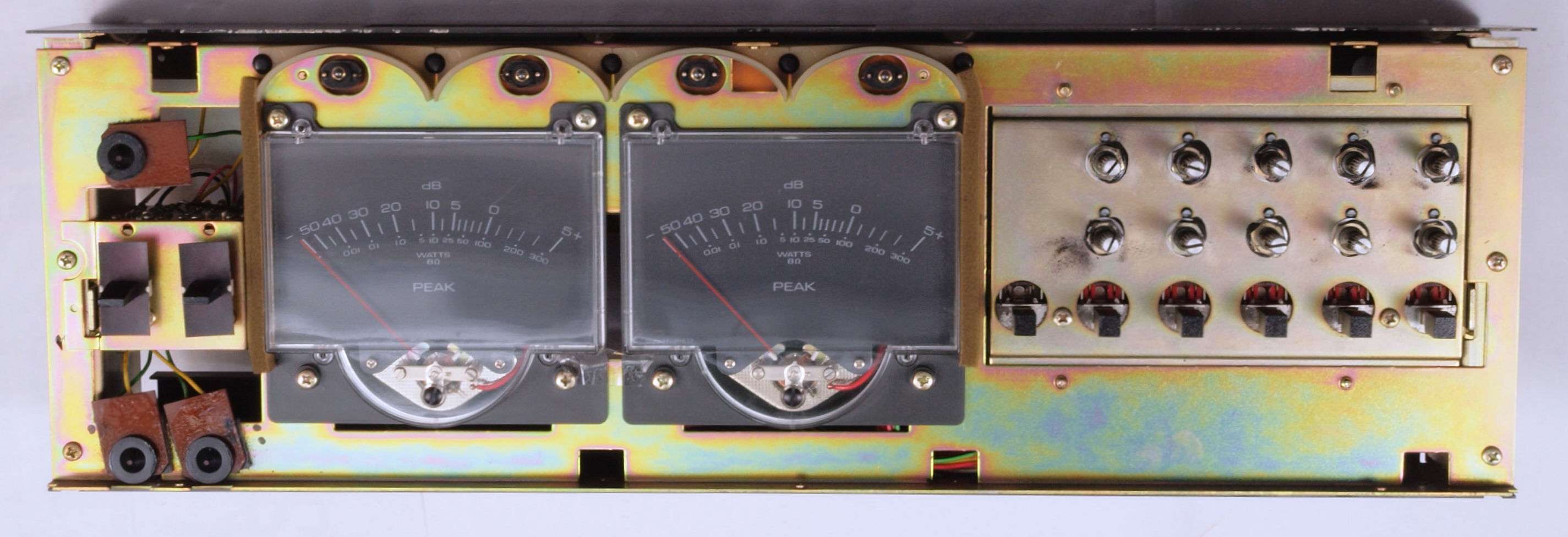

Ｃ１．　修理前、　ケースを取り、前から見る。

Ｃ２．　修理後、　ケースを付ける前、前から見る。

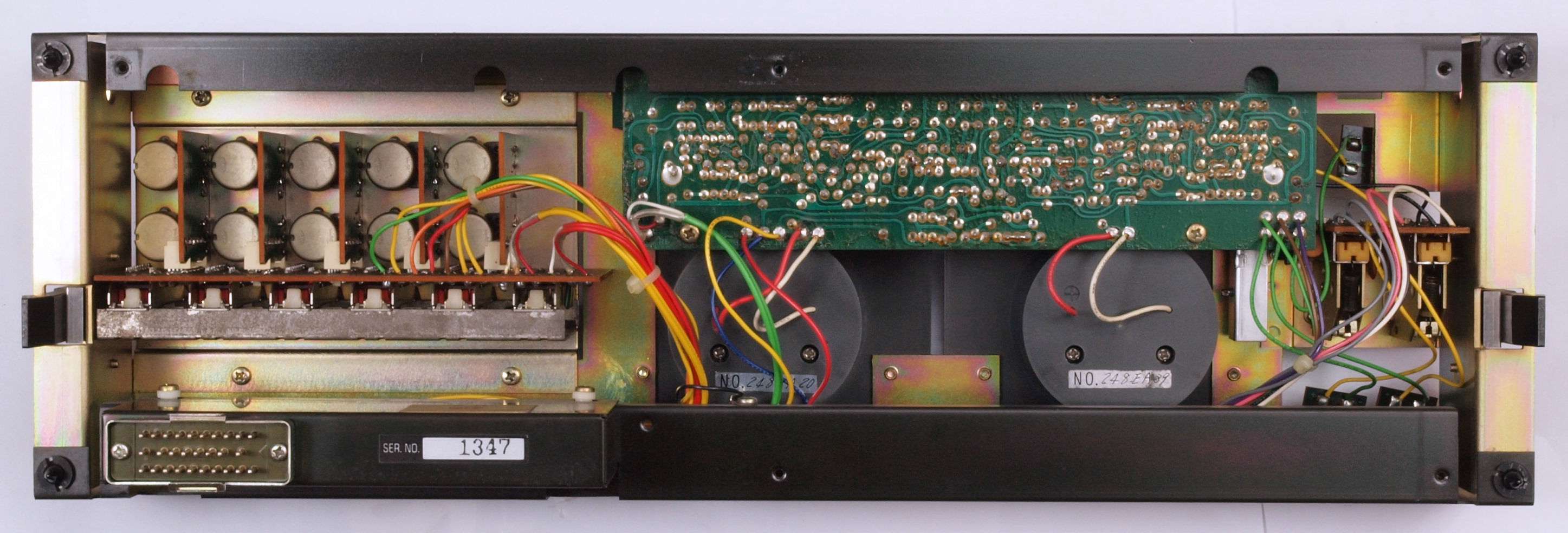

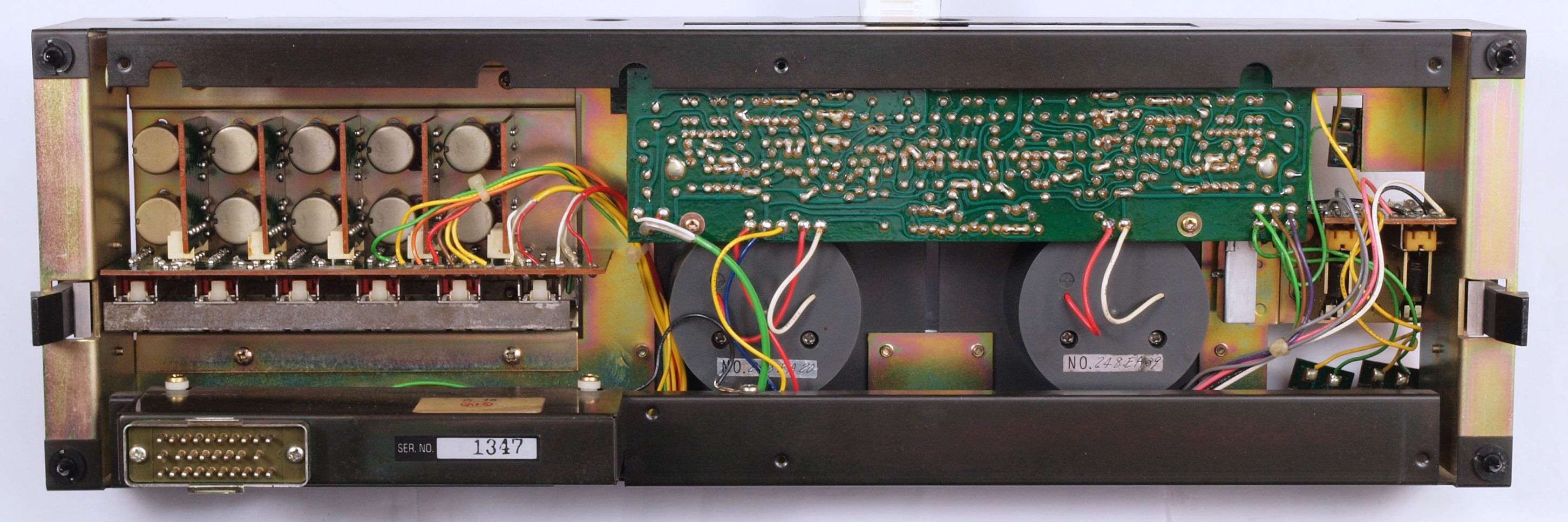

Ｃ３．　修理前、　ケースを取り、後から見る。

Ｃ４．　修理後、　ケースを付ける前、後から見る。

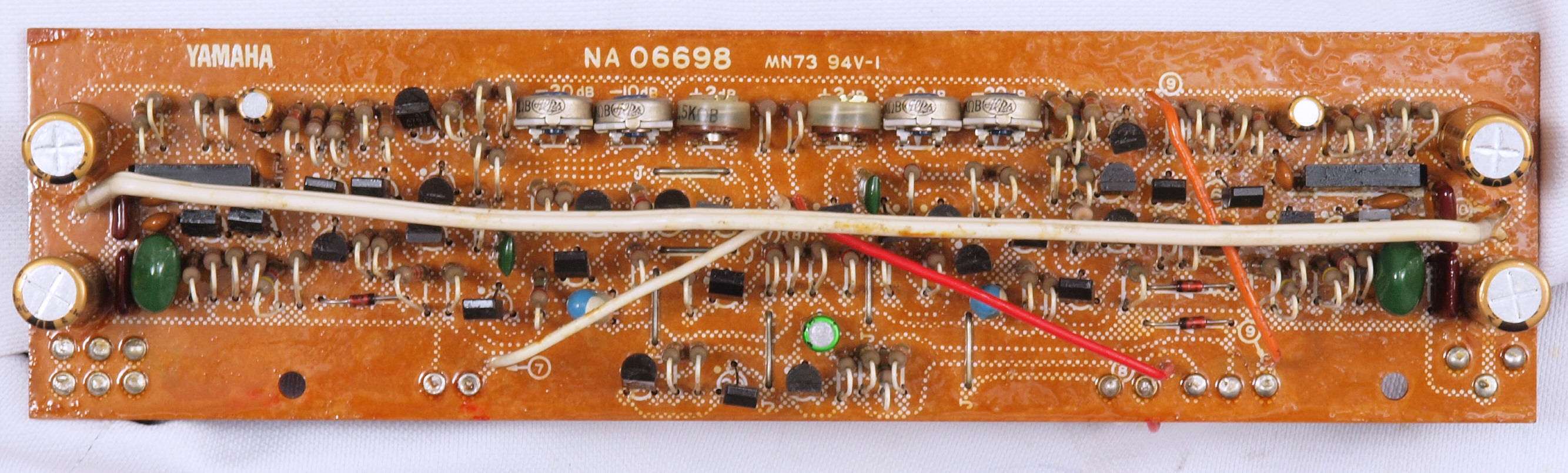

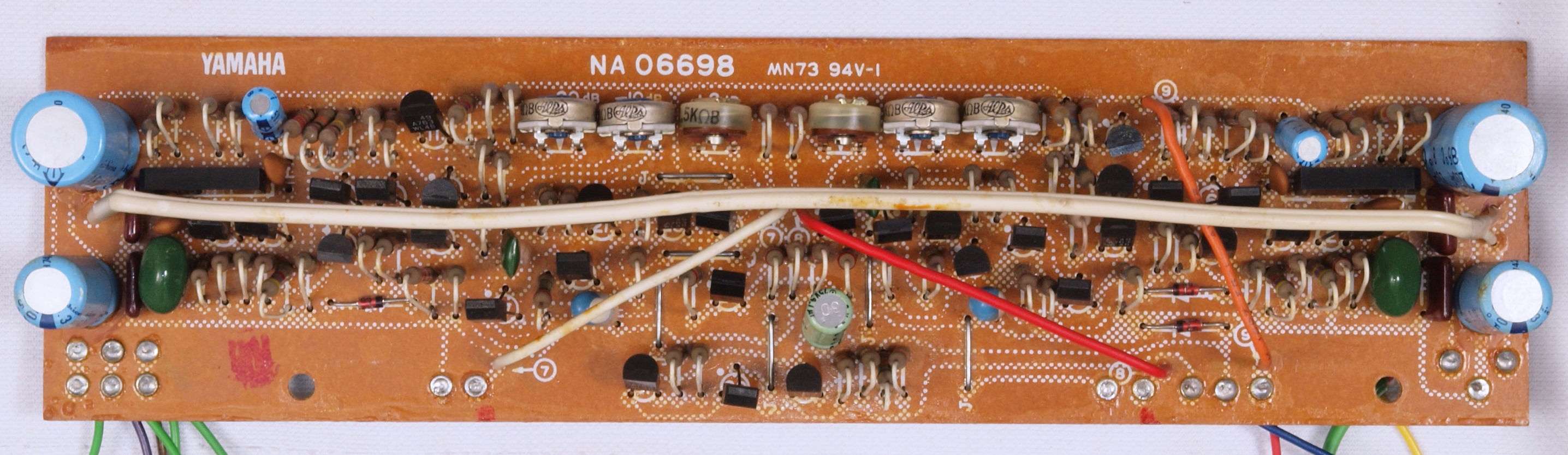

Ｃ１１．　修理前　ＶＵアンプ基板

Ｃ１２．　修理後　ＶＵアンプ基板。　電解コンデンサー６個、フイルムコンデンサー４個交換。

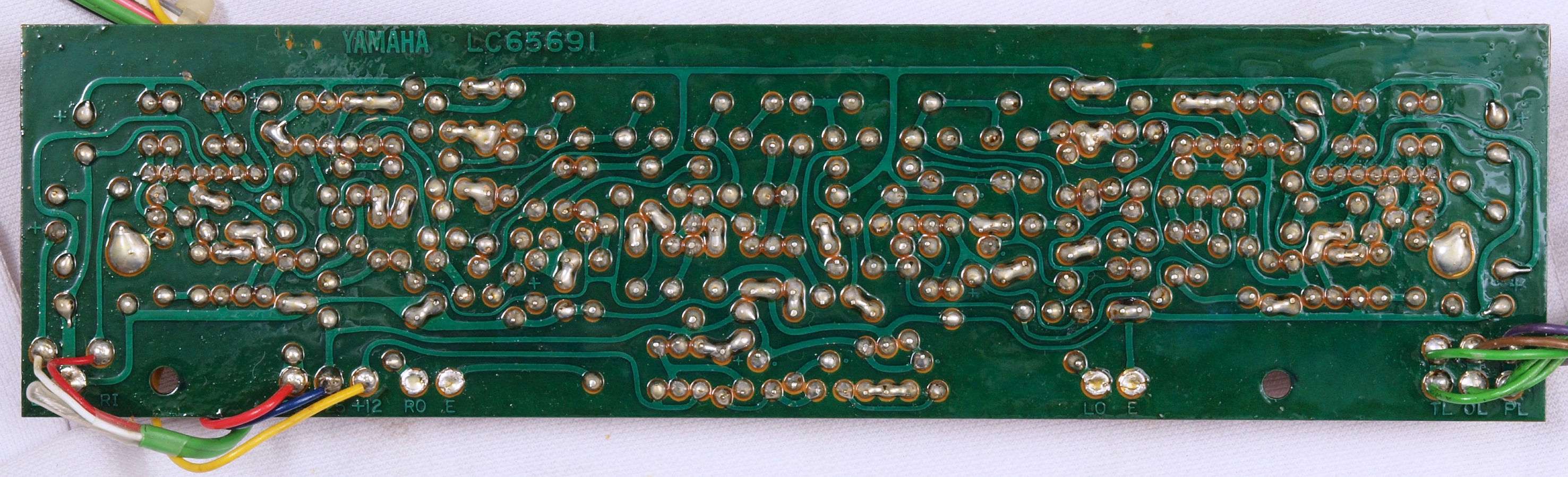

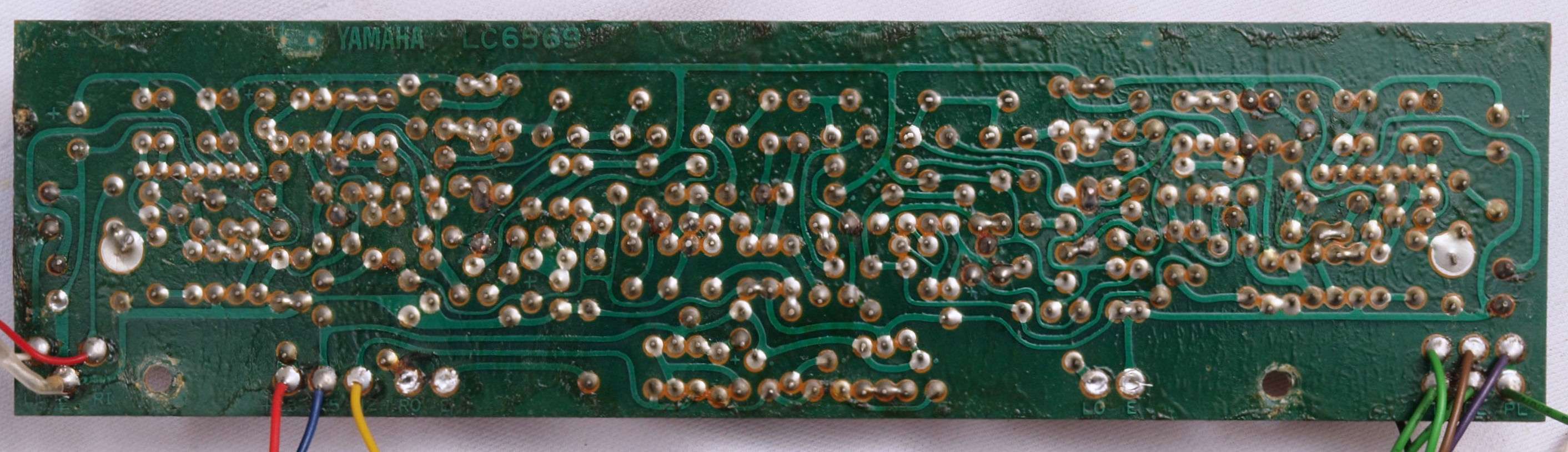

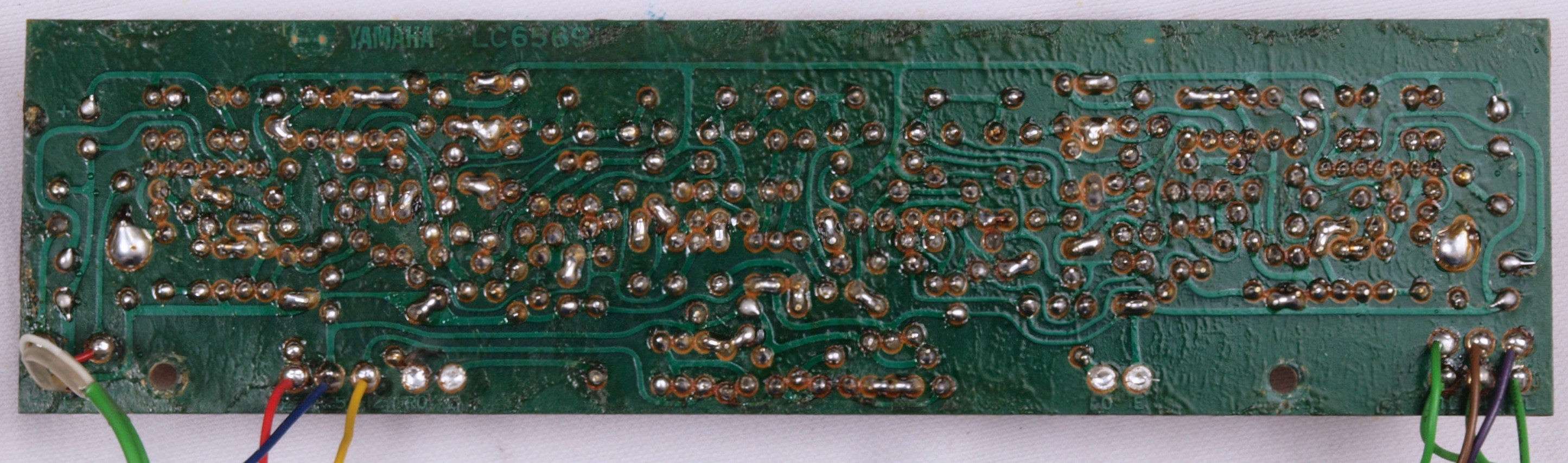

Ｃ１３．　修理前　ＶＵアンプ基板裏

Ｃ１４．　修理（半田補正）後　ＶＵアンプ基板裏。　全ての半田をやり修す。

Ｃ１５．　完成ＶＵアンプ基板裏　洗浄後防湿材を塗る

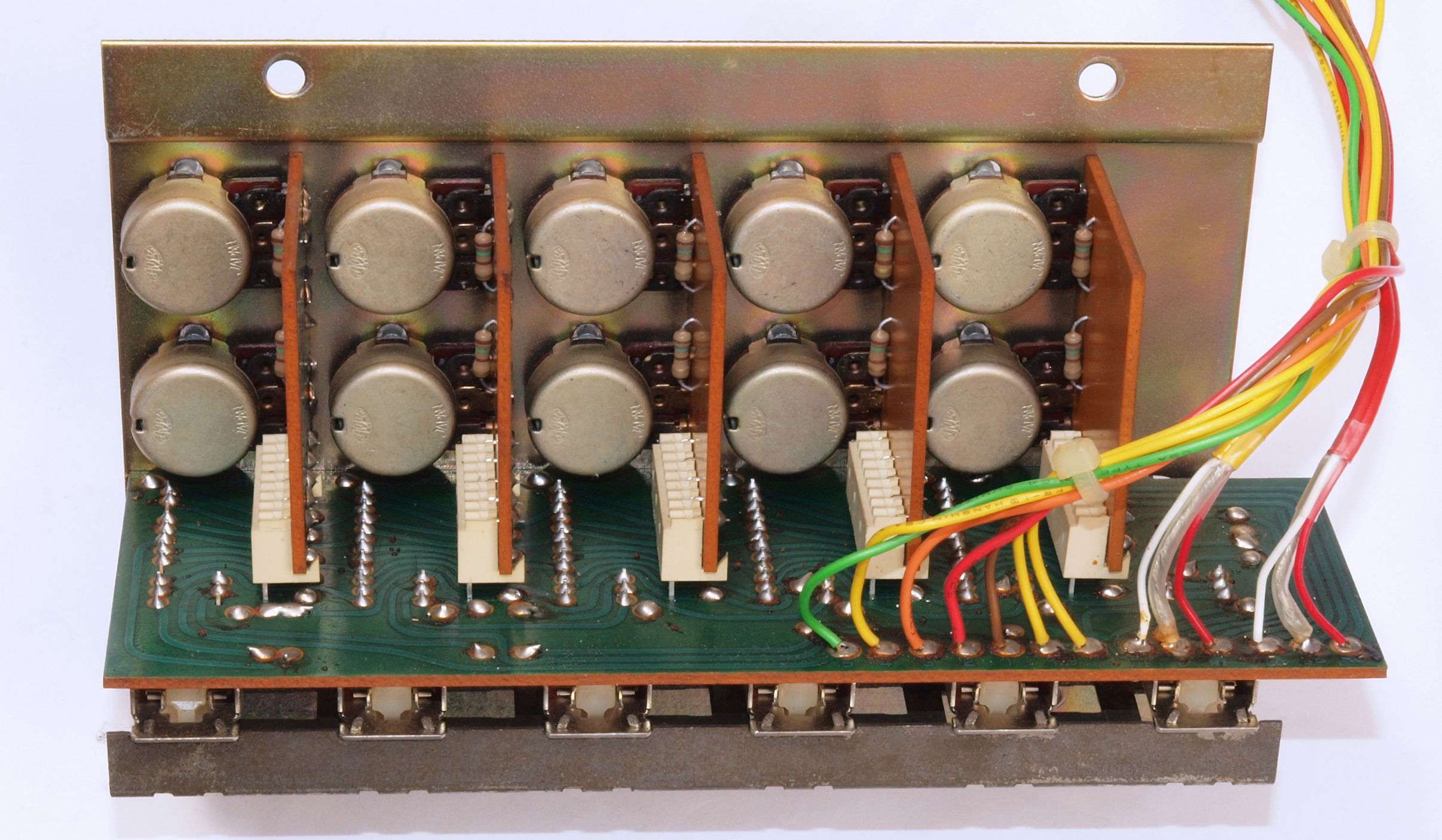

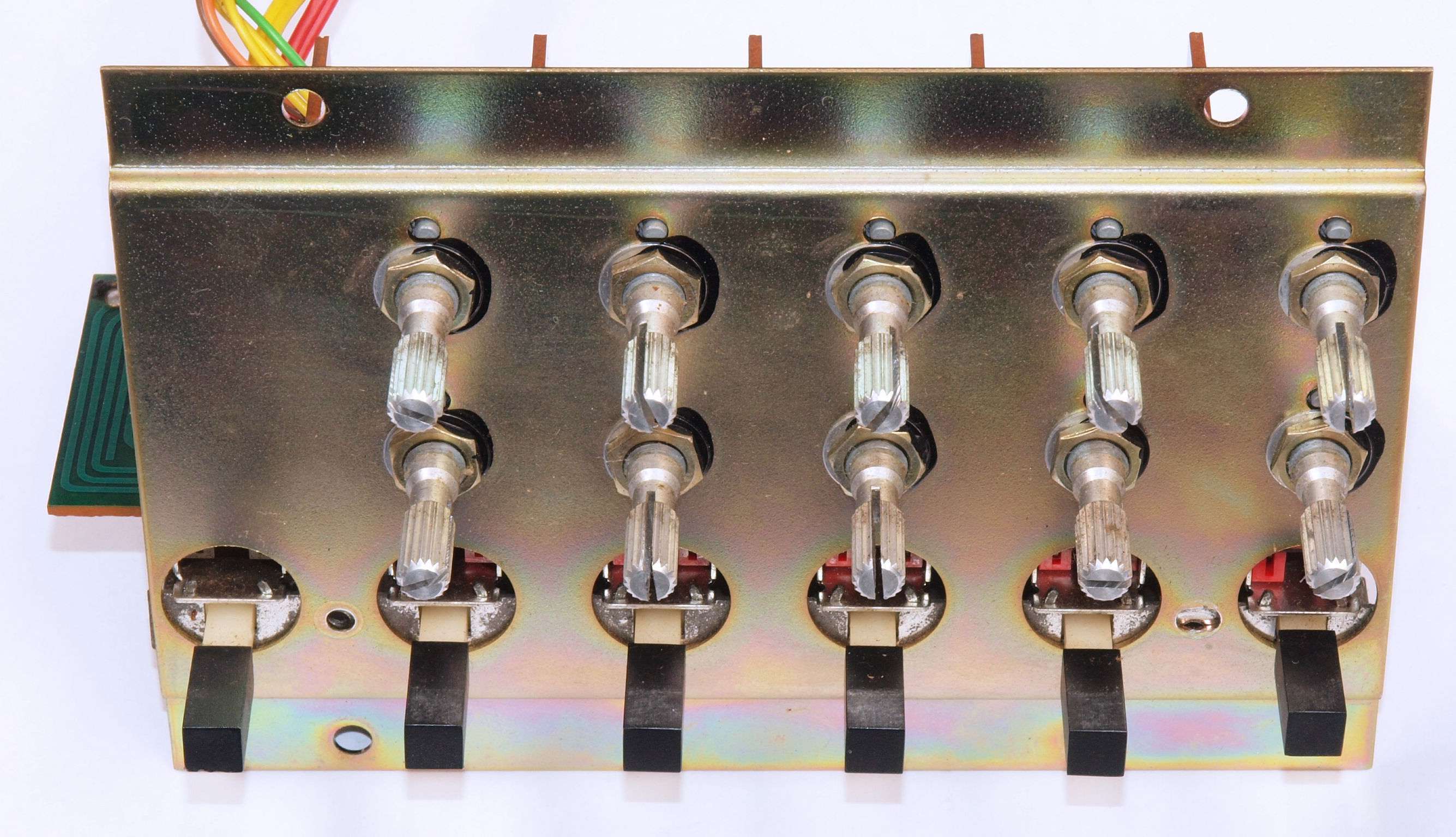

Ｃ２１．　修理中　SP接続切替、VR切替ブロック

Ｃ２２．　修理中　SP接続切替、VR切替ブロック後

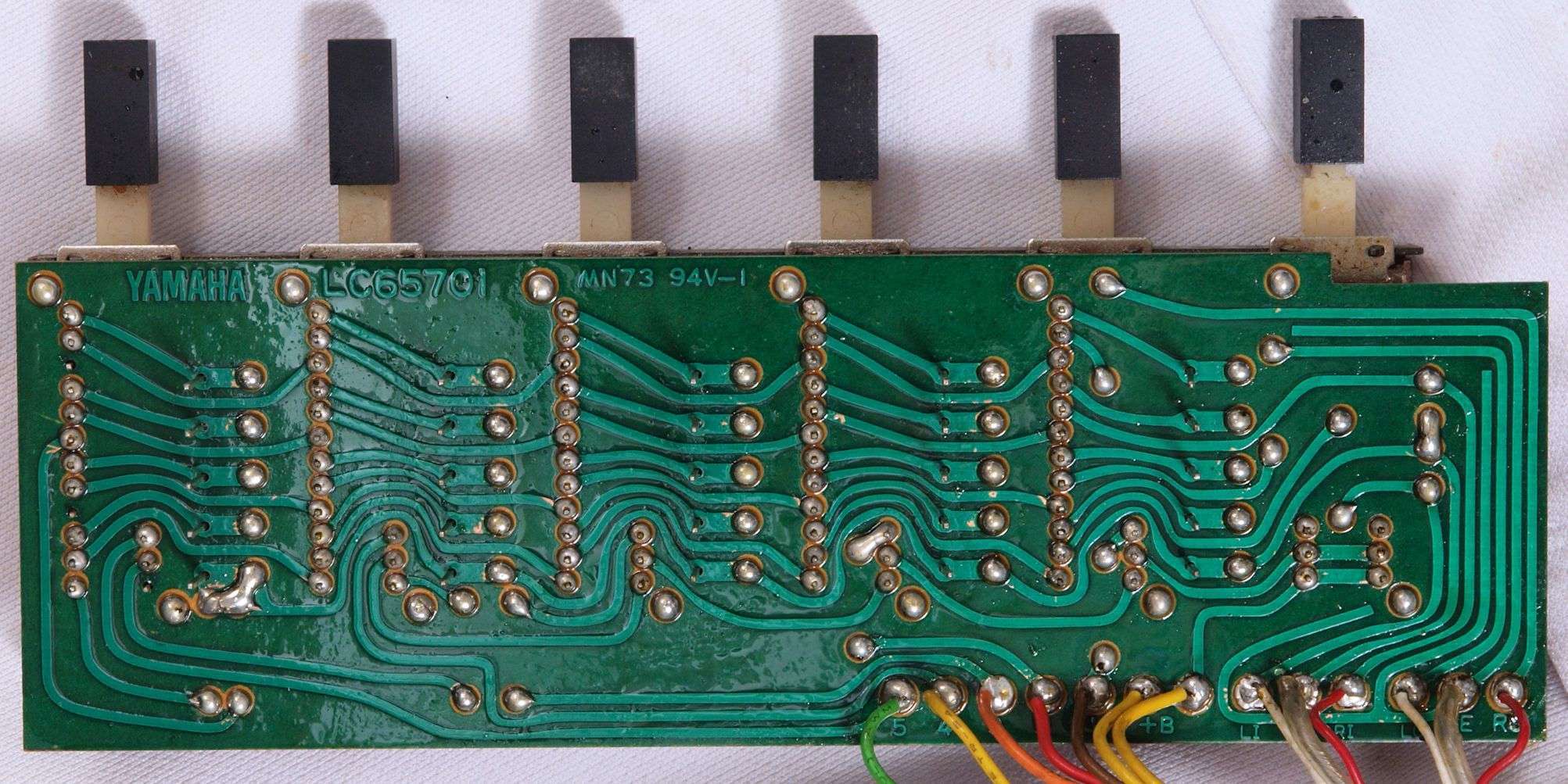

Ｃ３１．　修理前　SP接続切替SW基板裏

Ｃ３２．　修理（半田補正）後　SP接続切替SW基板裏。　全ての半田をやり修す。

Ｃ３３．　完成SP接続切替SW基板裏

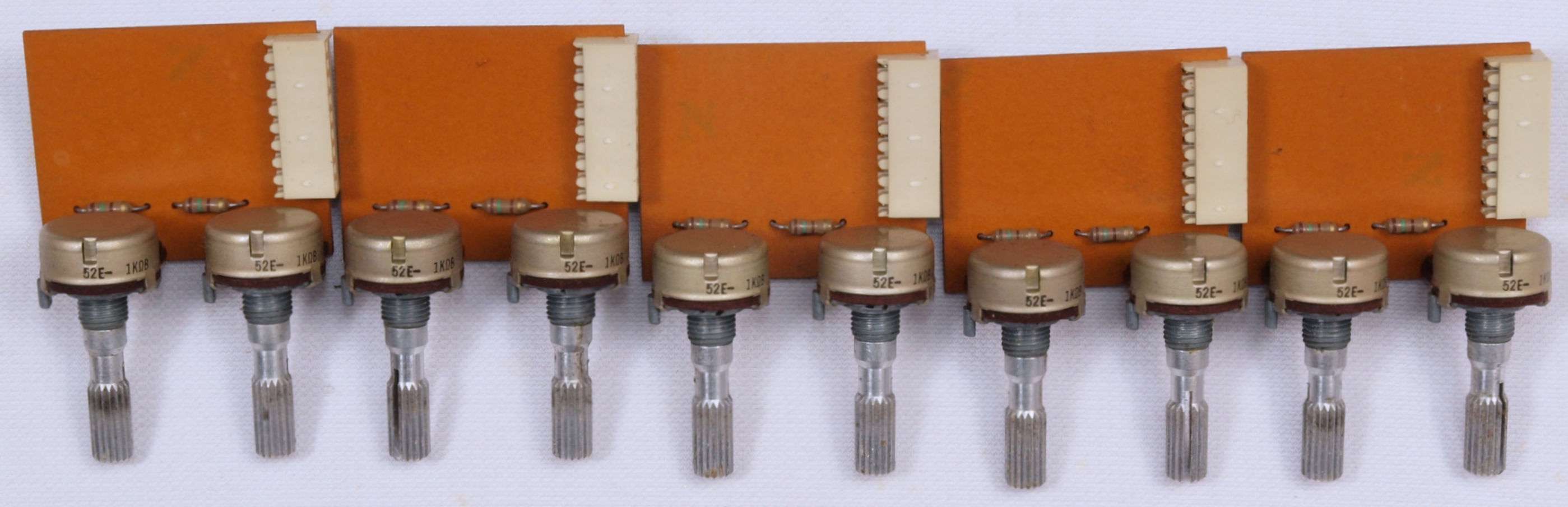

Ｃ４１．　修理前　VR基板１～５

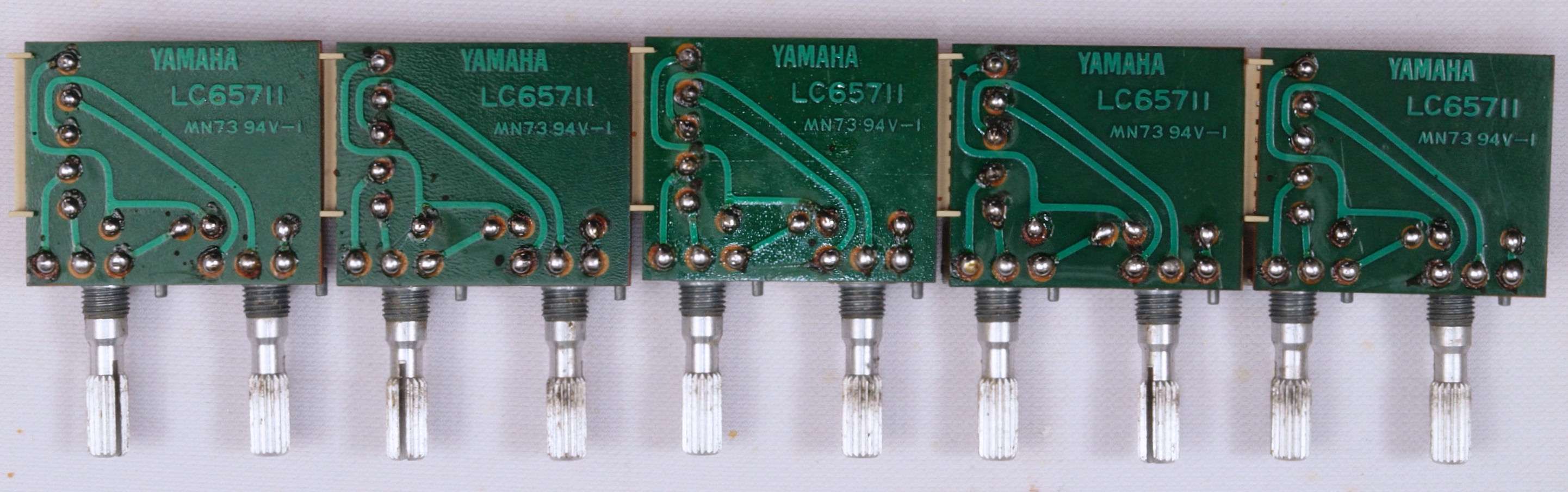

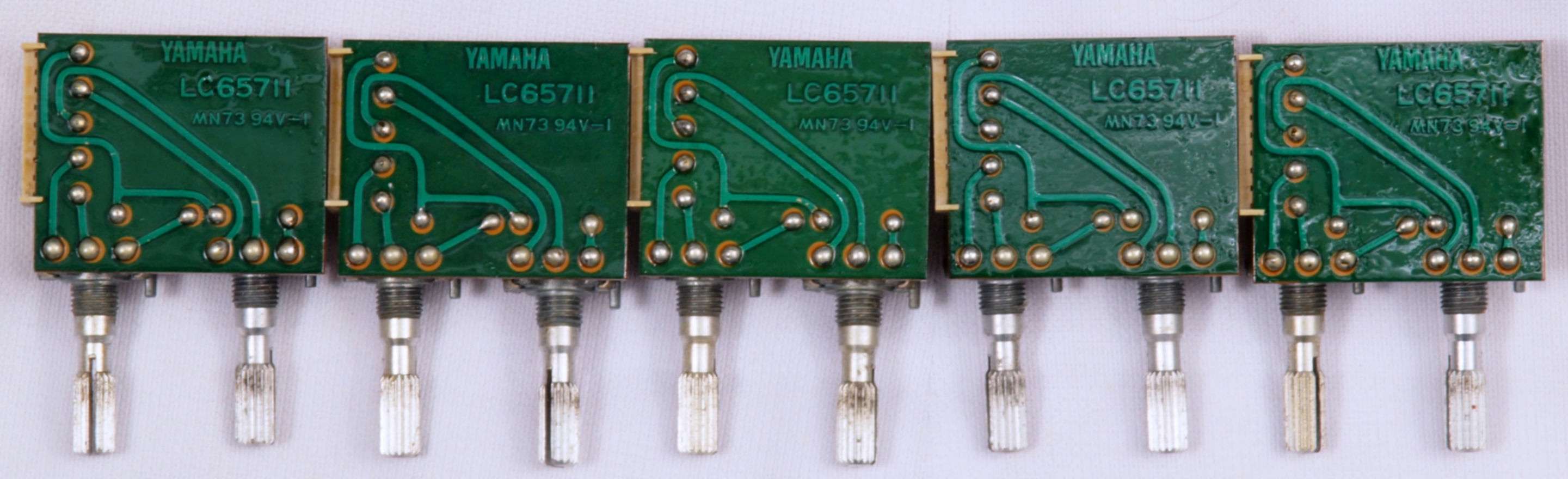

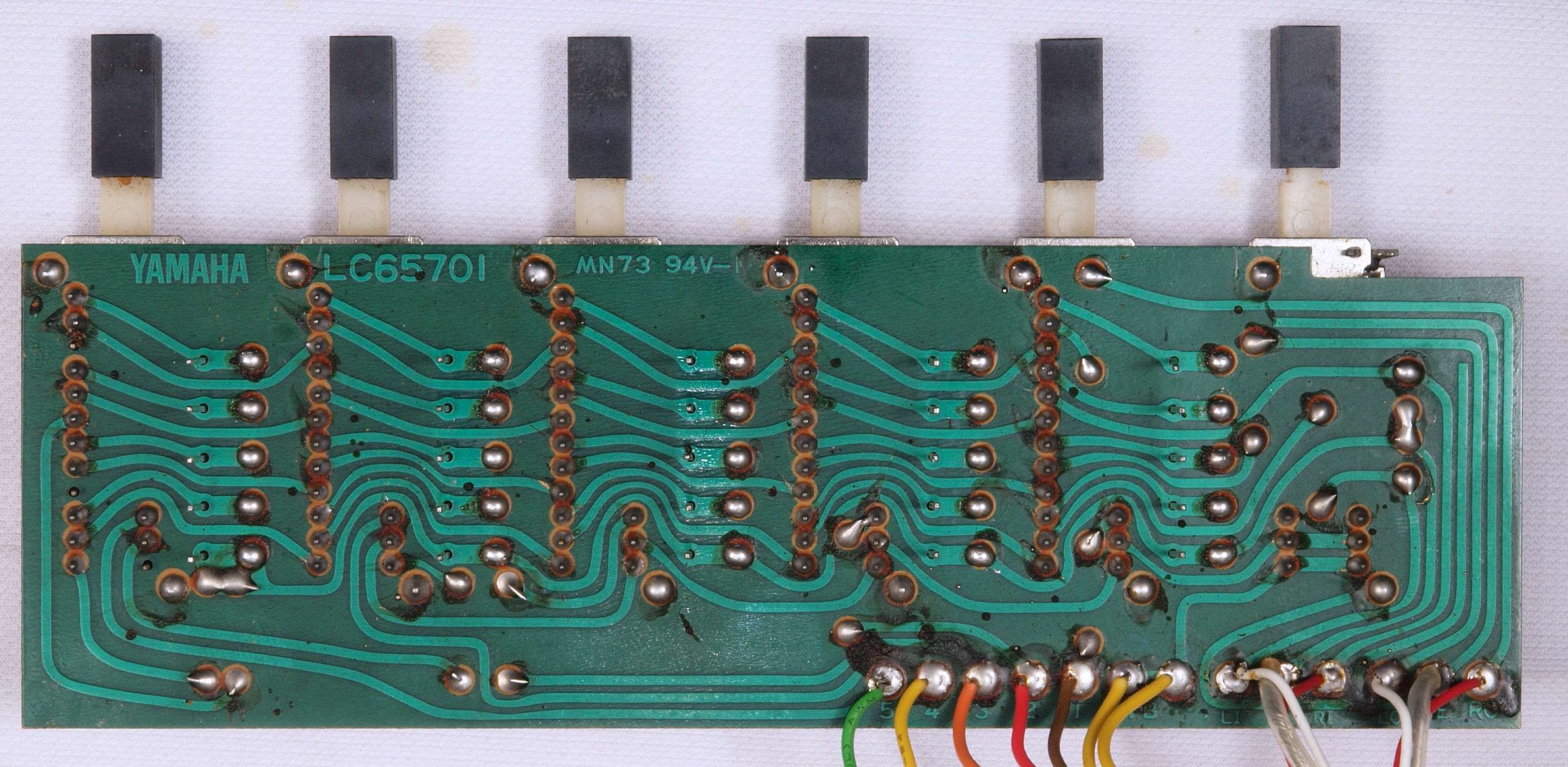

Ｃ４２．　修理前　VR基板裏１～５

Ｃ４３．　修理（半田補正）後　VR基板裏１～５。　全ての半田をやり修す。

Ｃ４４．　完成VR基板裏１～５

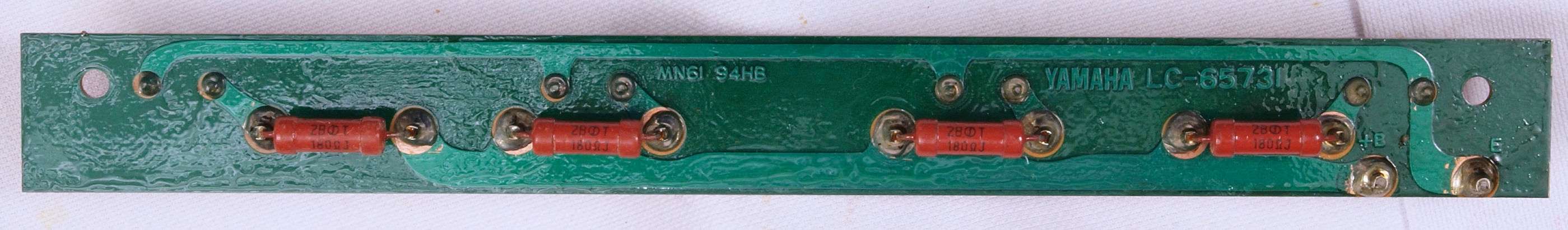

Ｃ５１．　修理前　メータ照明ランプ基板

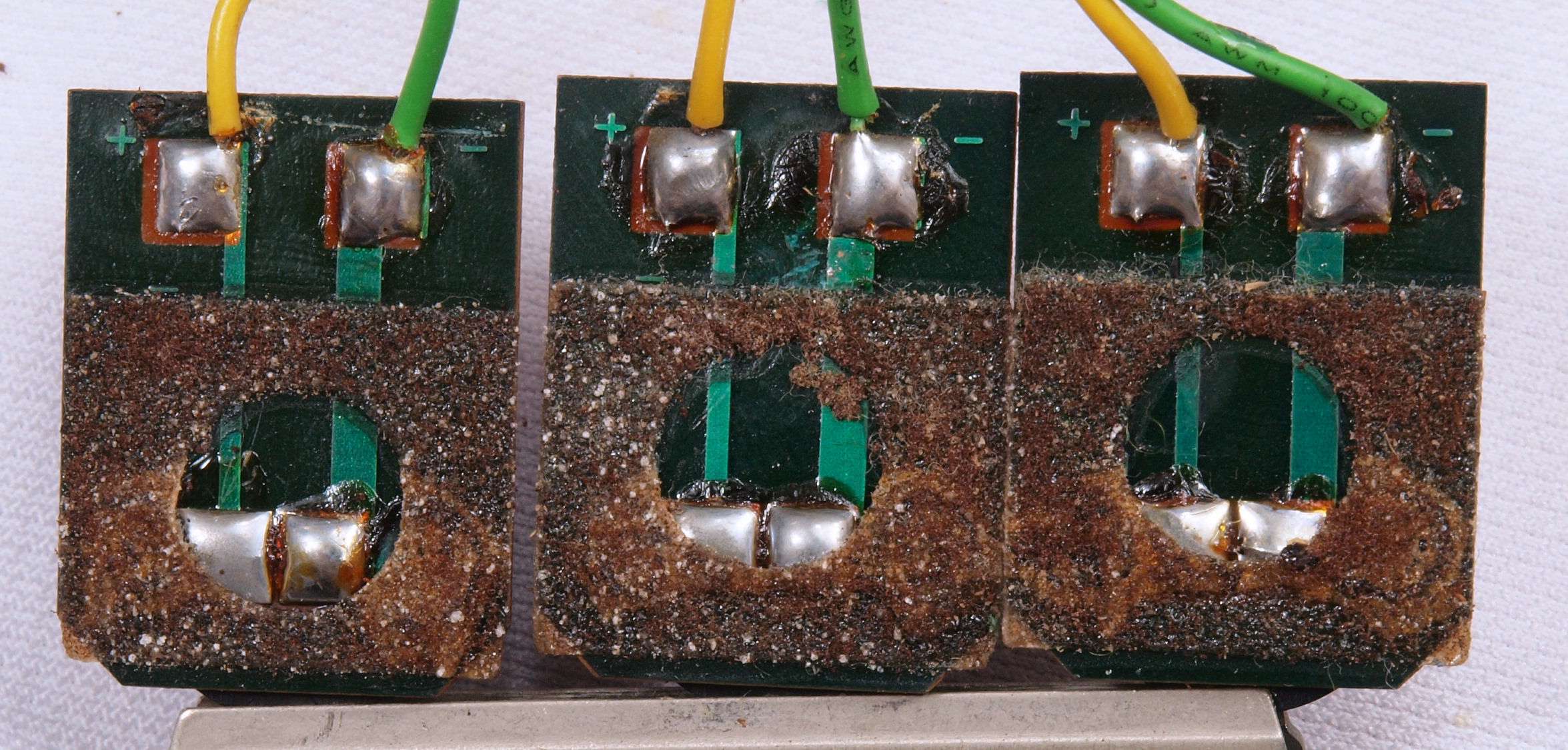

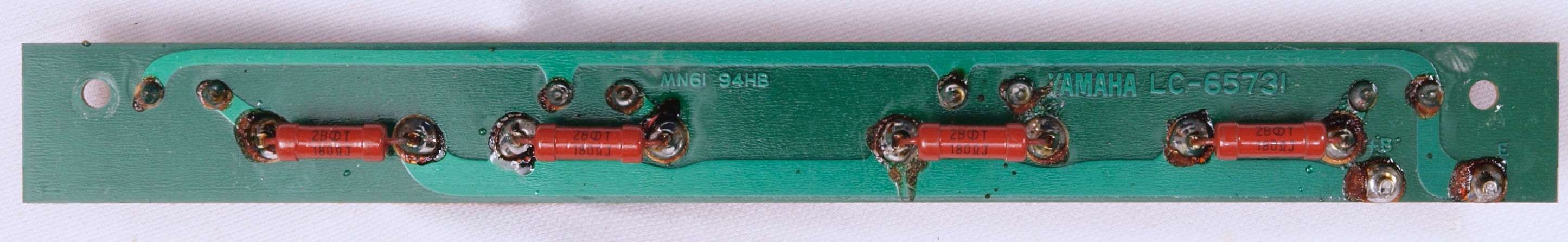

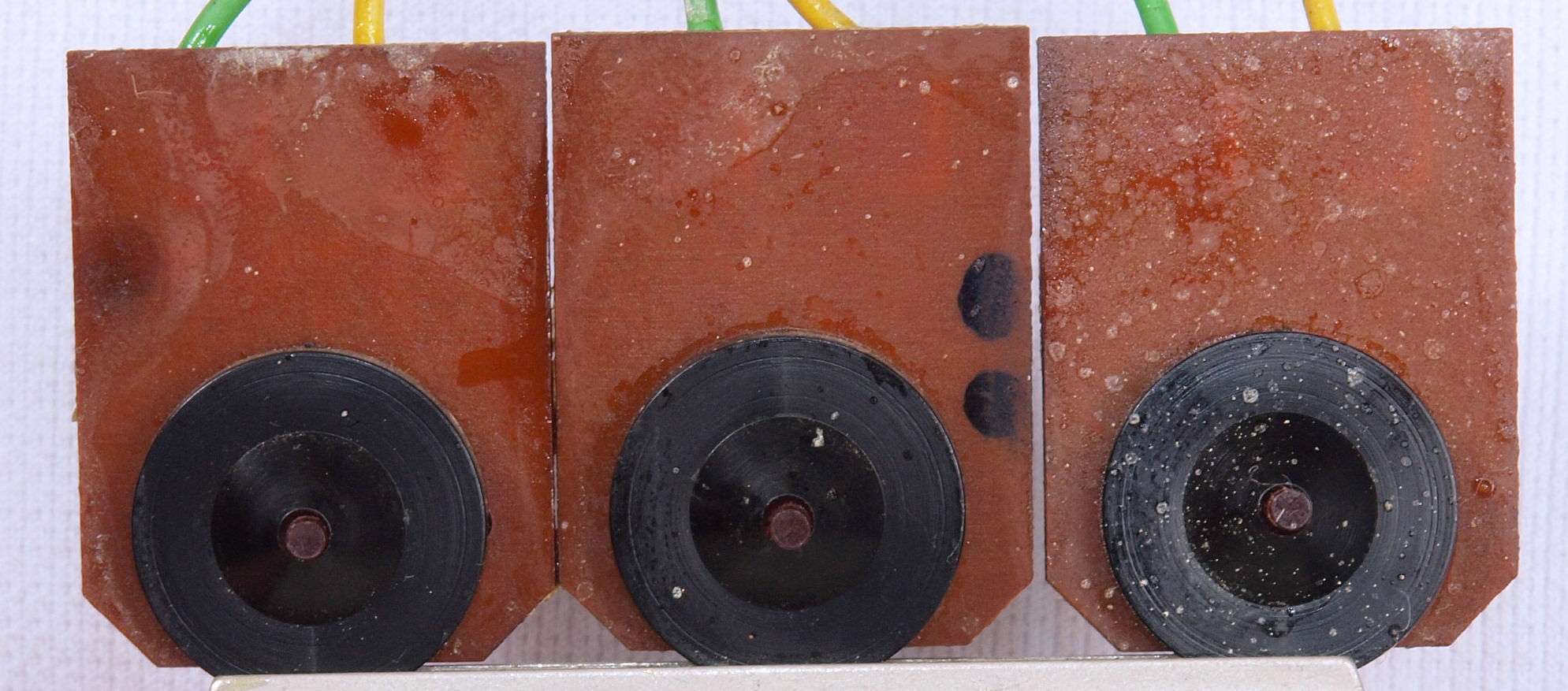

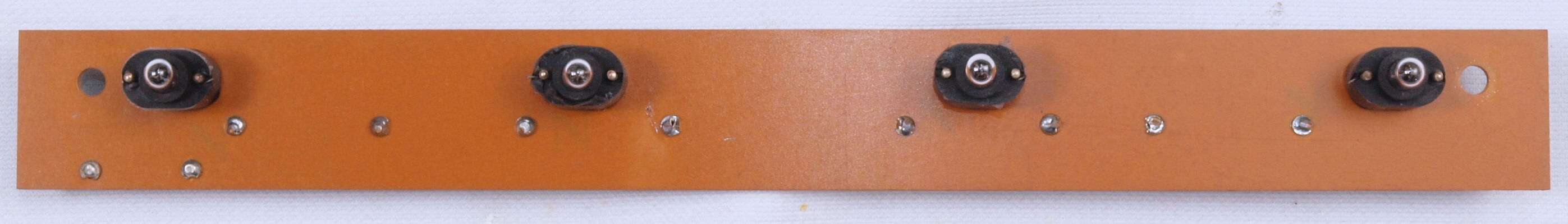

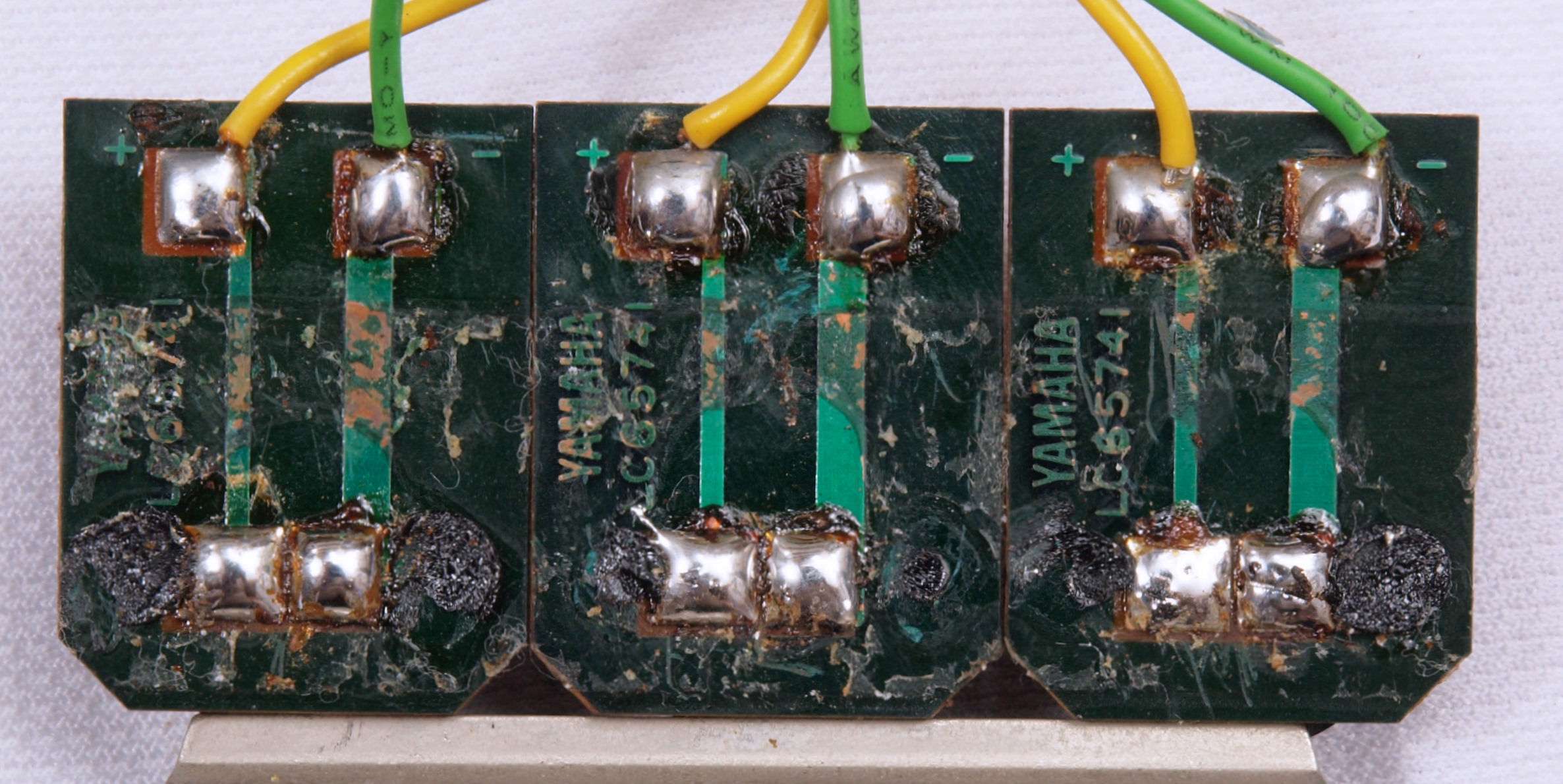

Ｃ５２．　修理前　メータ照明ランプ基板裏

Ｃ５３．　修理（半田補正）後　メータ照明ランプ基板裏。　全ての半田をやり修す。

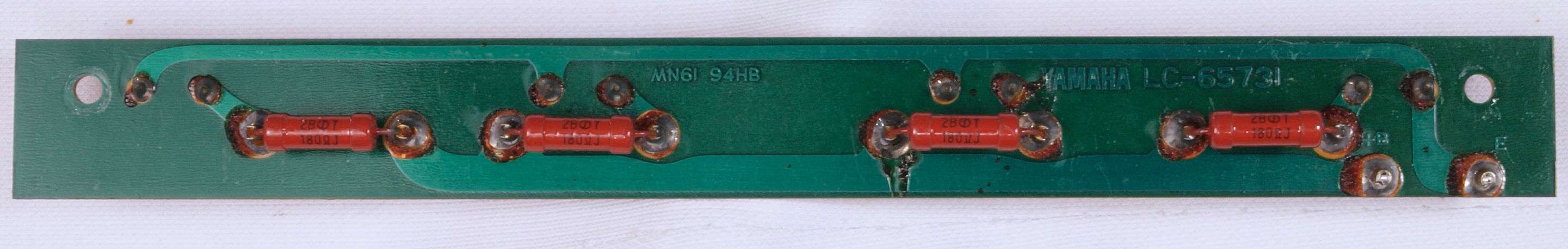

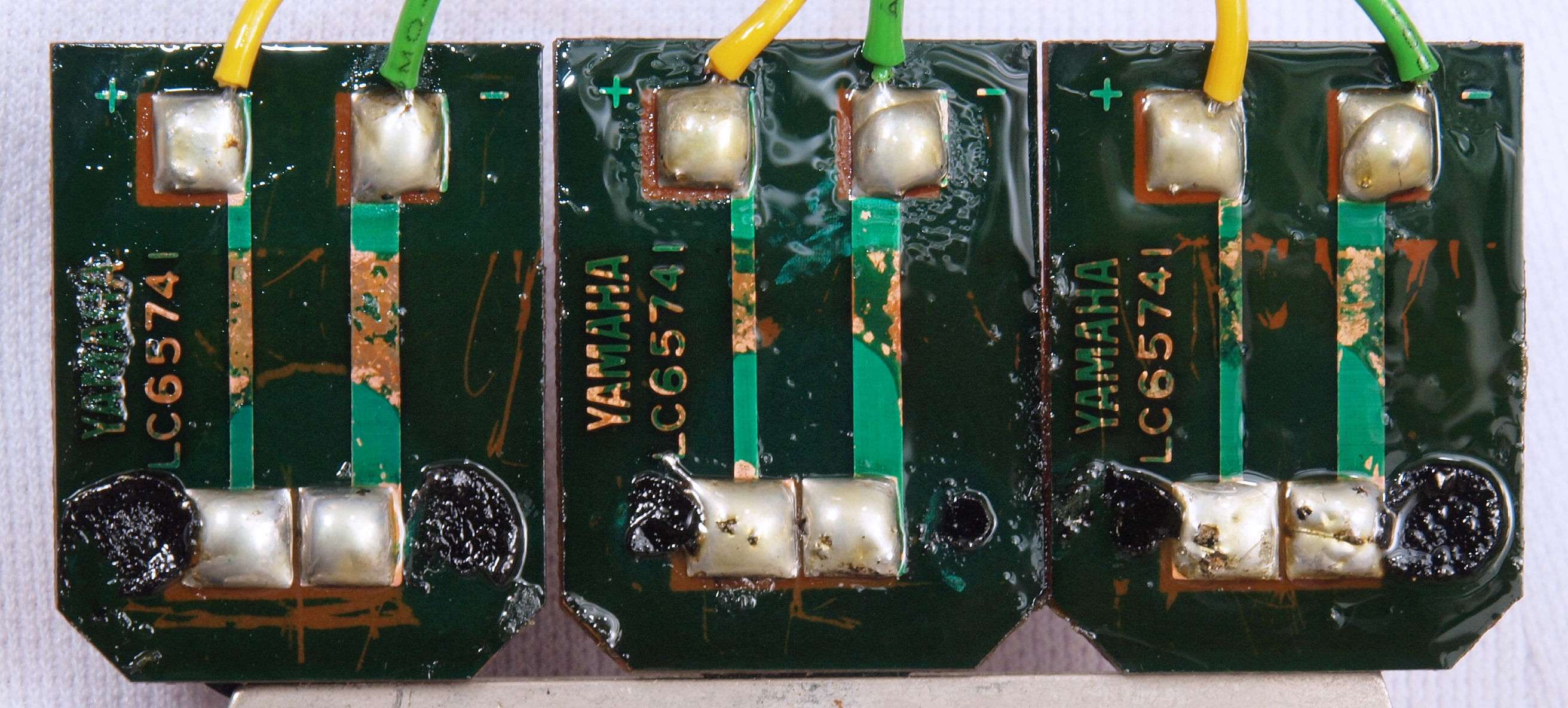

Ｃ５４．　完成メータ照明ランプ基板裏

Ｃ６１．　修理前　LED表示基板

Ｃ６２．　修理前　LED表示基板裏

Ｃ６３．　修理（半田補正）後　LED表示基板裏。　全ての半田をやり修す。

Ｃ６４．　完成LED表示基板裏

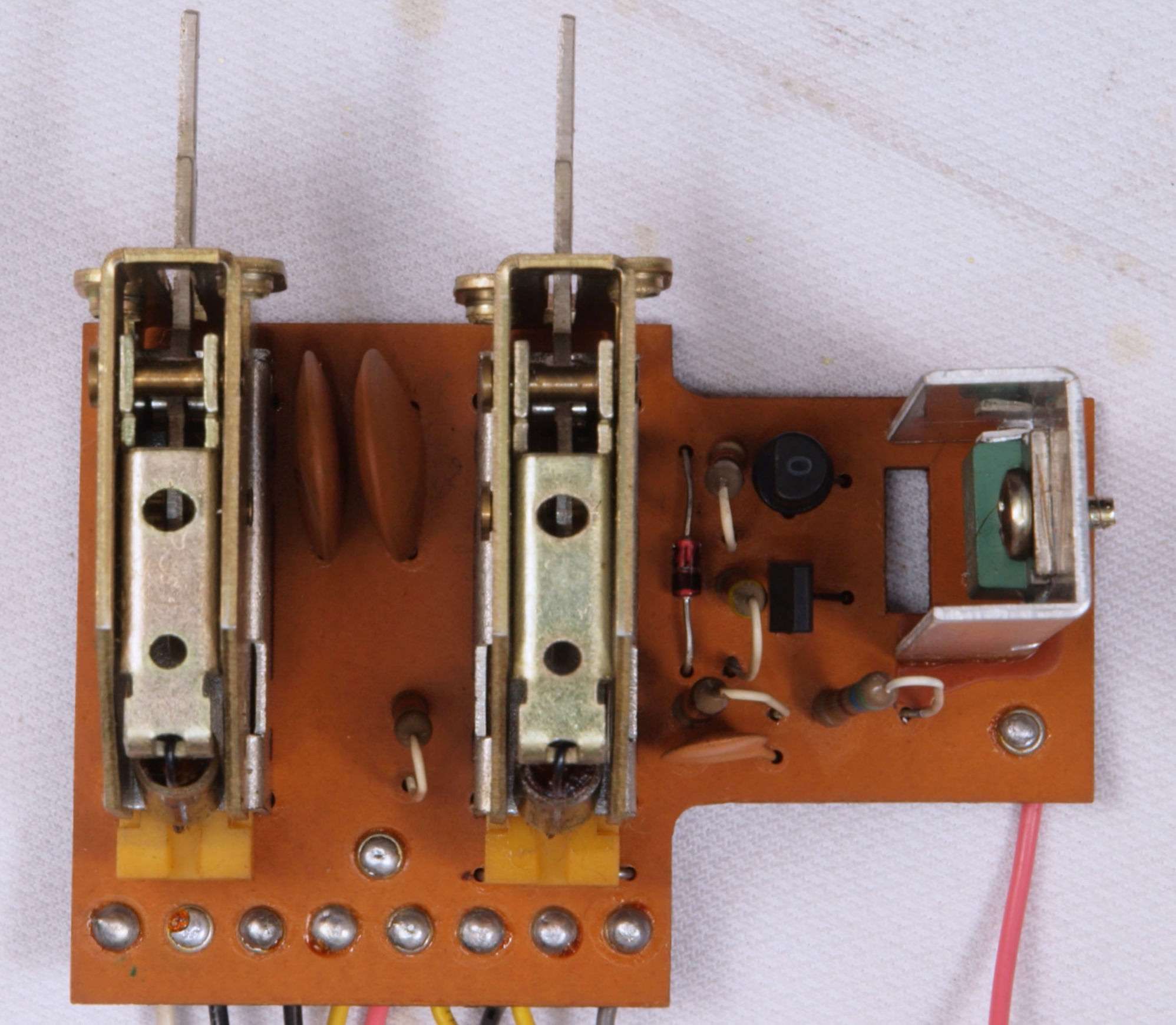

Ｃ７１．　修理前　電源SW・フイルターＳＷ基板

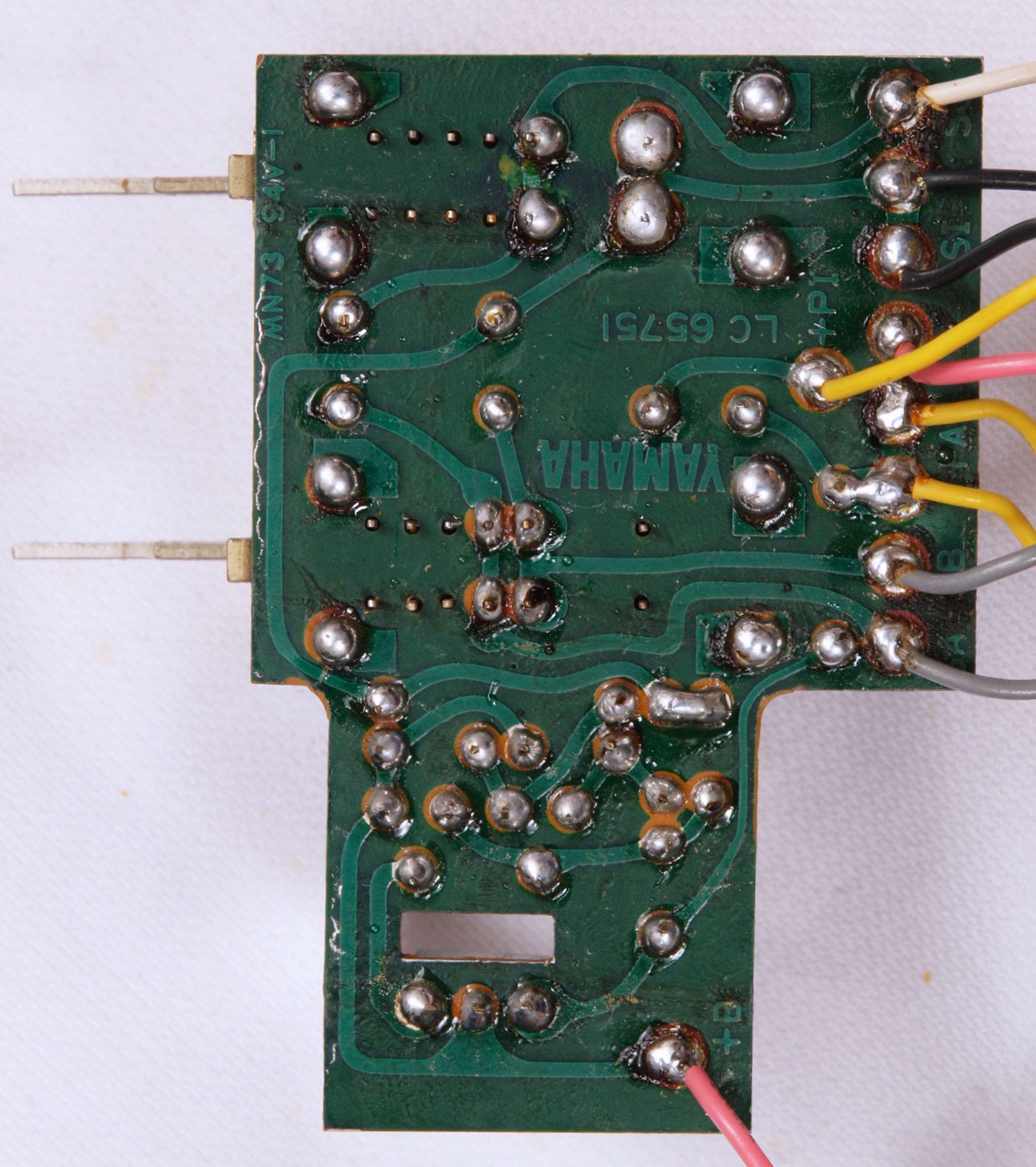

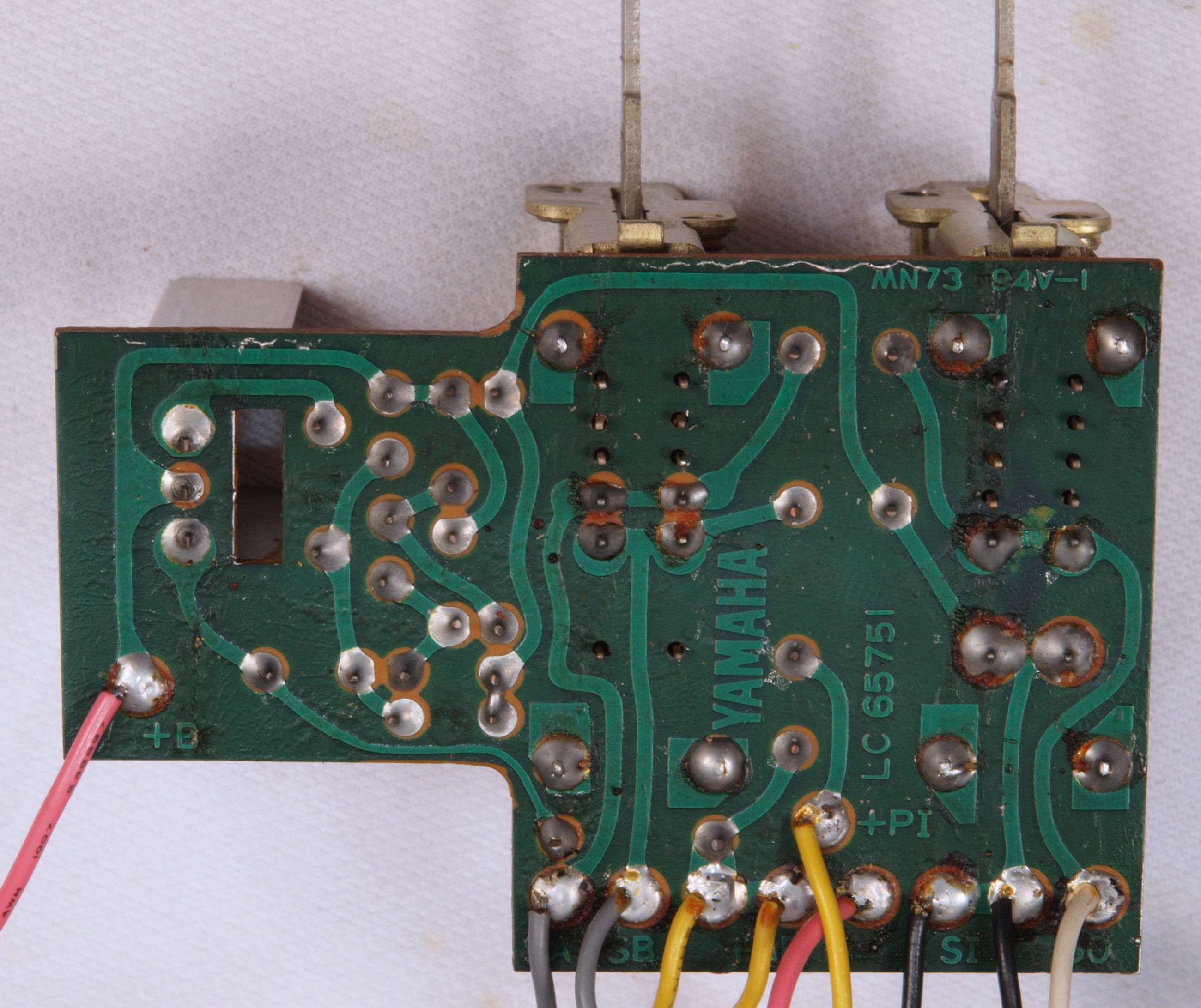

Ｃ７２．　修理前　電源SW・フイルターＳＷ基板裏

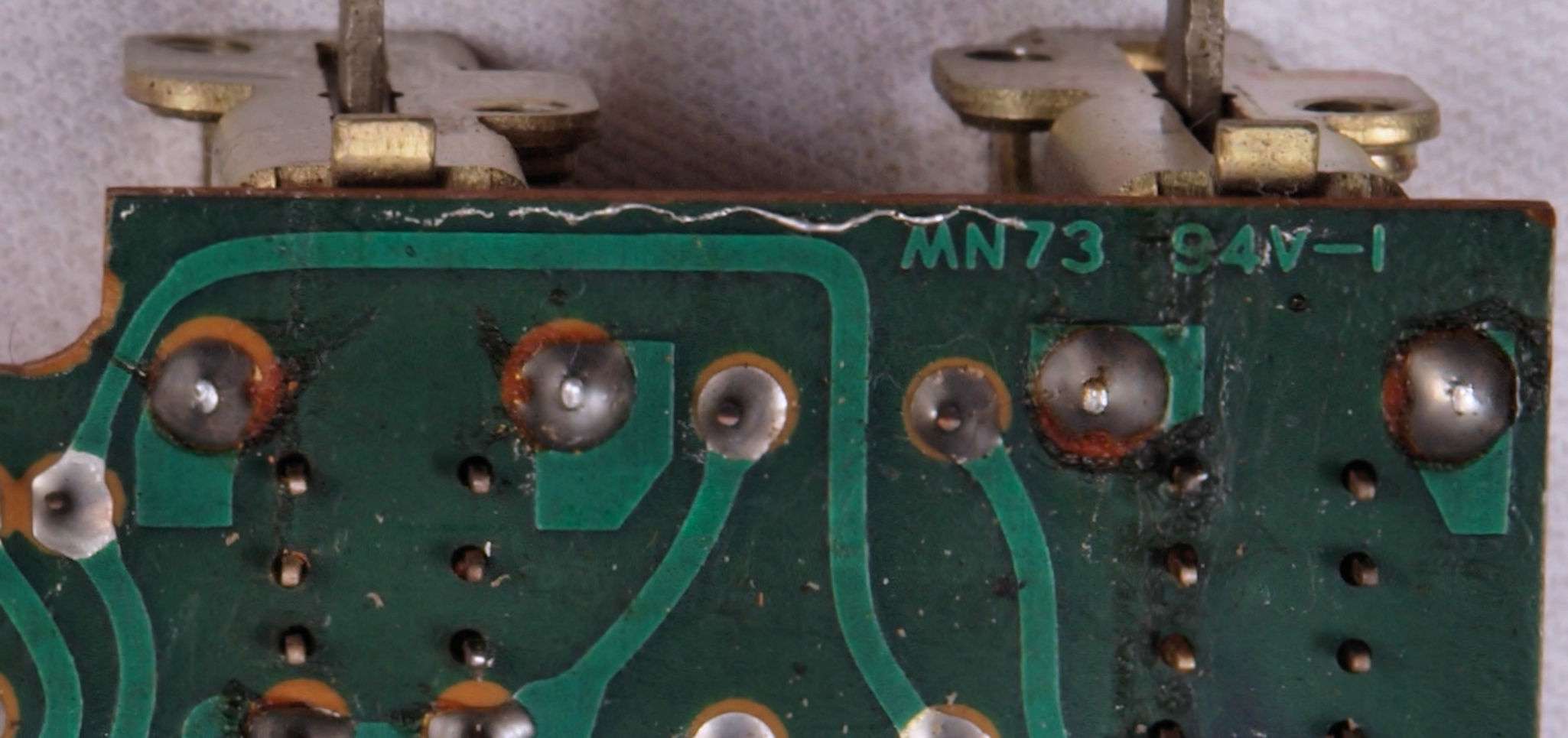

Ｃ７２２．　修理中　電源SW・フイルターＳＷ基板裏、　細長く伸びたハンダ屑！

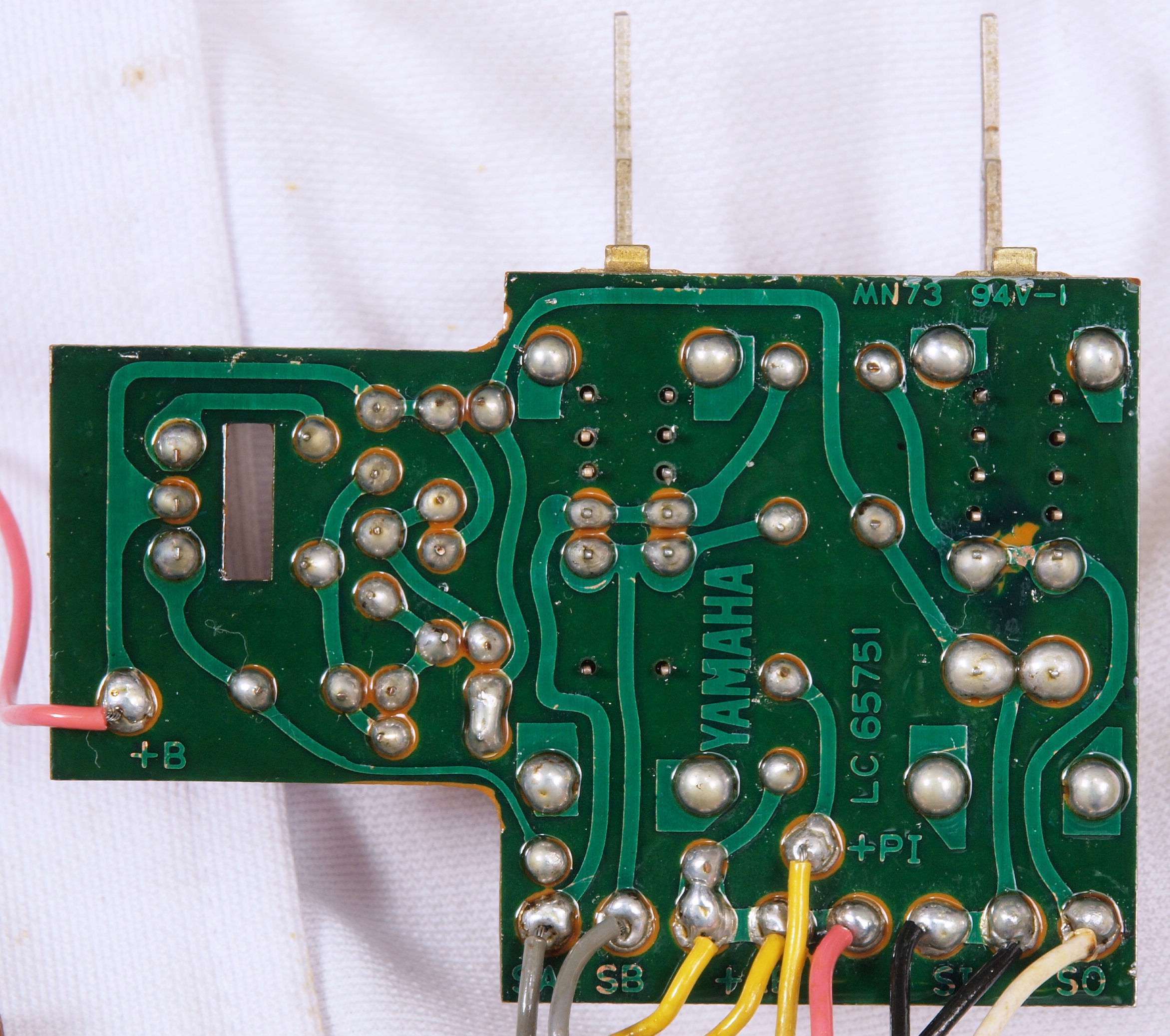

Ｃ７３．　修理（半田補正）後　電源SW・フイルターＳＷ基板裏。　全ての半田をやり修す。

Ｃ７４．　完成電源SW・フイルターＳＷ基板裏

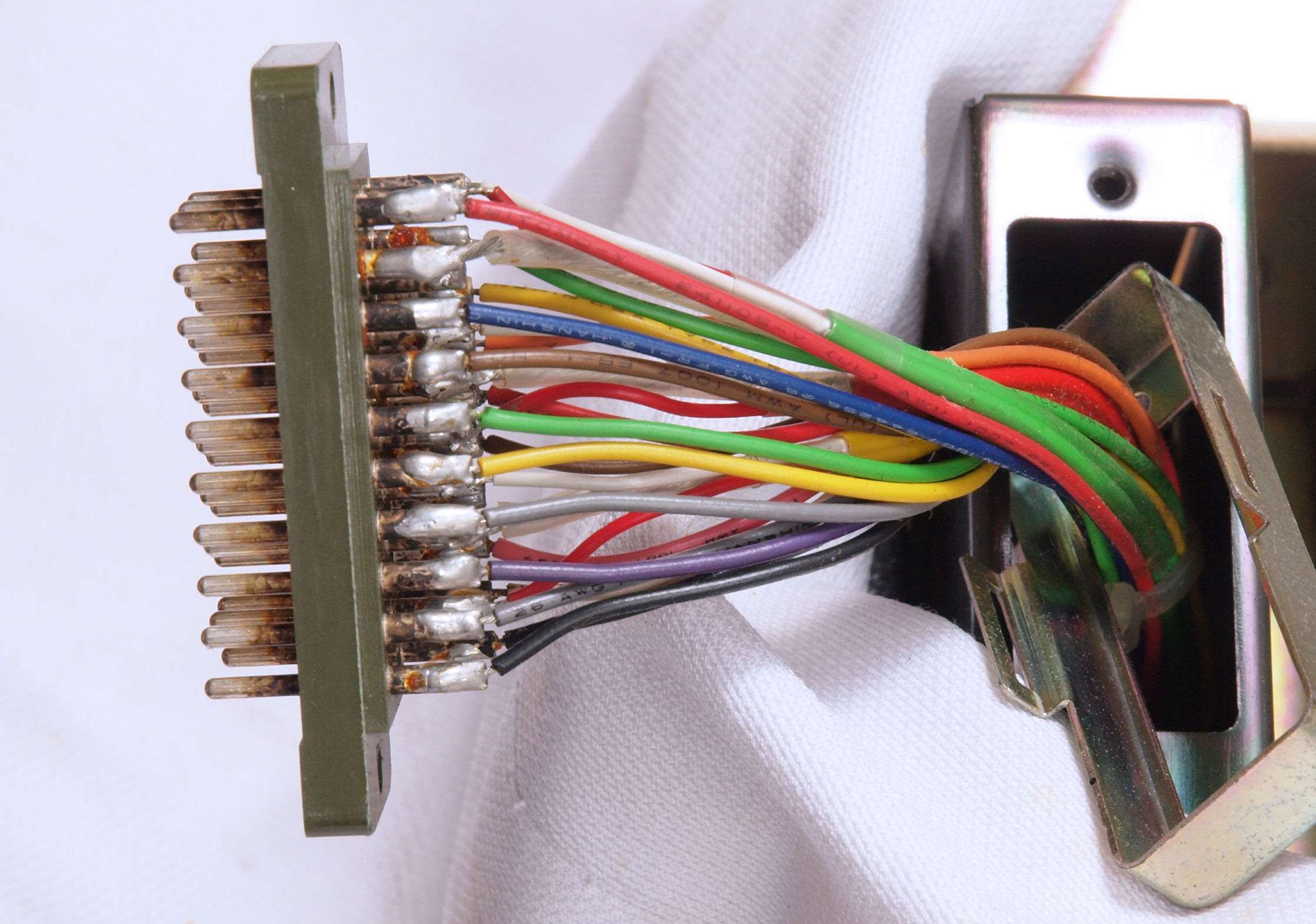

Ｃ８１．　修理中　コネクター点検

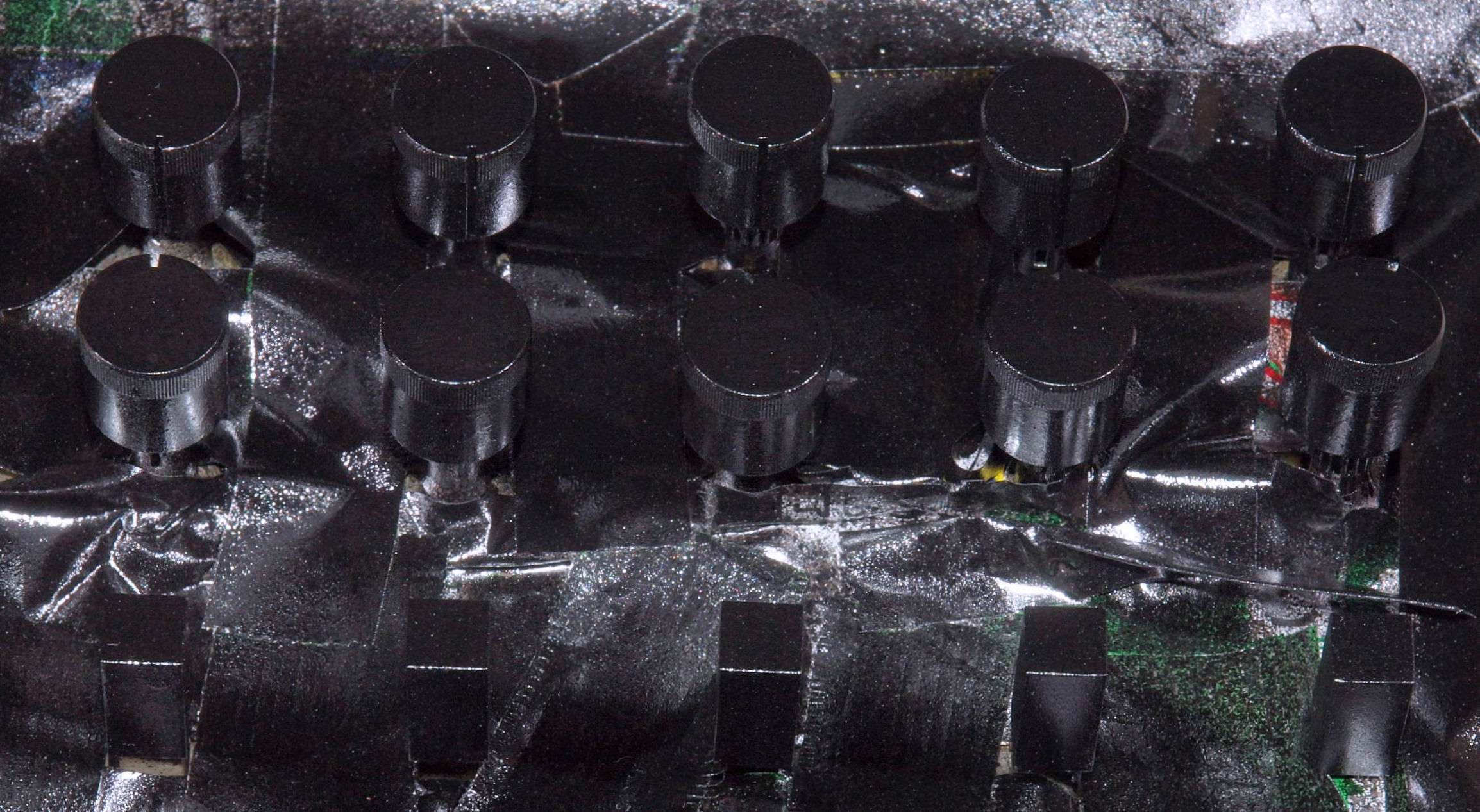

Ｃ９１．　修理（塗装）中　VRツマミ・フイルターＳＷノブ塗装中、この後さらに透明ラッカーを拭き、梨地仕上げにする。

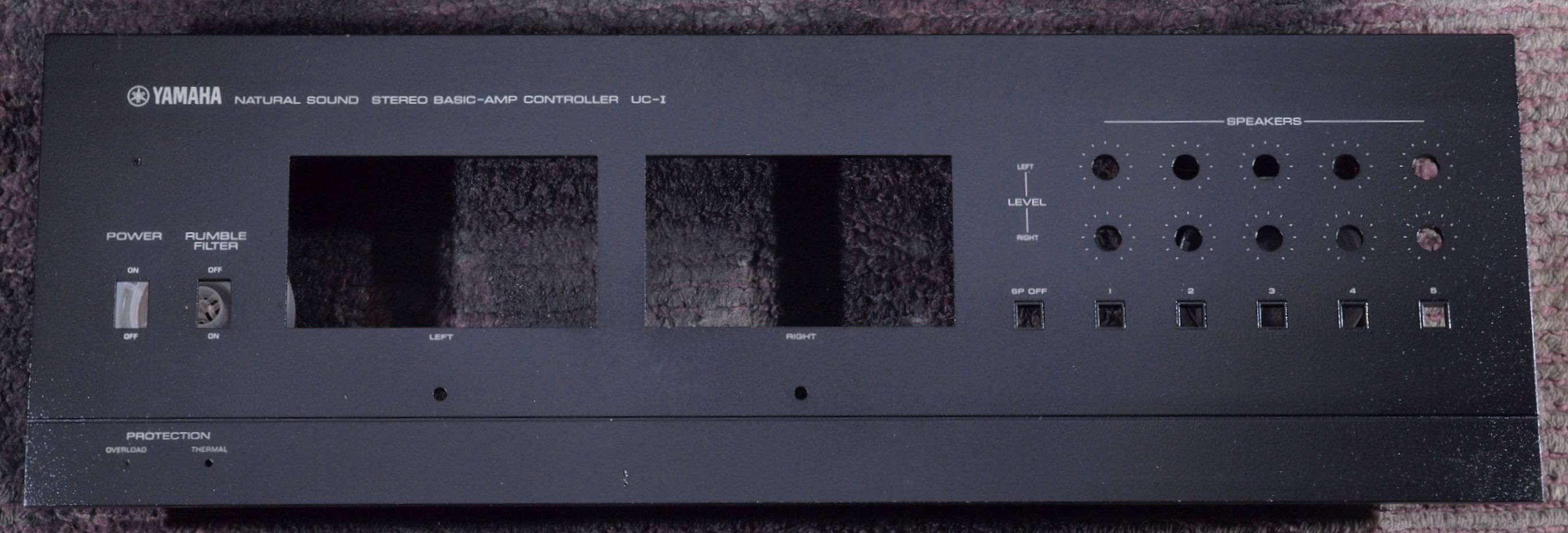

Ｃ９２．　修理（塗装）中　前面パネル塗装中、この後さらに透明ラッカーを拭き、梨地仕上げにする。

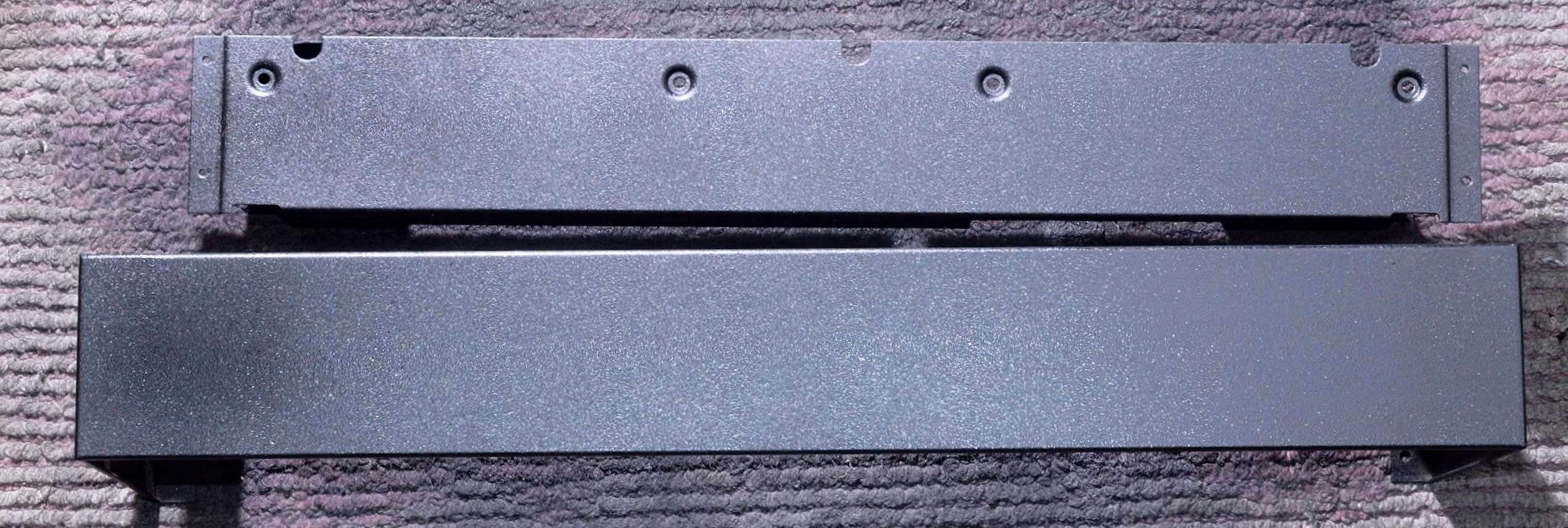

Ｃ９３．　修理（塗装）中　上下パネル塗装中、この後さらに透明ラッカーを拭き、梨地仕上げにする。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

本体Ｂ－１のＳＰ出力とＵＣ－１のＶＵレベル表示関係
Ｂ－１のＳＰ負荷が８Ω場合　１５０Ｗ．．．．．．＋２ｄＢ　１００Ｗ．．．．．．．０ｄＢ　１０Ｗ．．．．．．－１０ｄＢ　１Ｗ．．．．．．．－２０ｄＢ	Ｂ－１のＳＰ負荷が６Ω場合　２００Ｗ．．．．．．＋２ｄＢ　１３０Ｗ．．．．．．．０ｄＢ　１３Ｗ．．．．．．－１０ｄＢ　１．３Ｗ．．．．．－２０ｄＢ

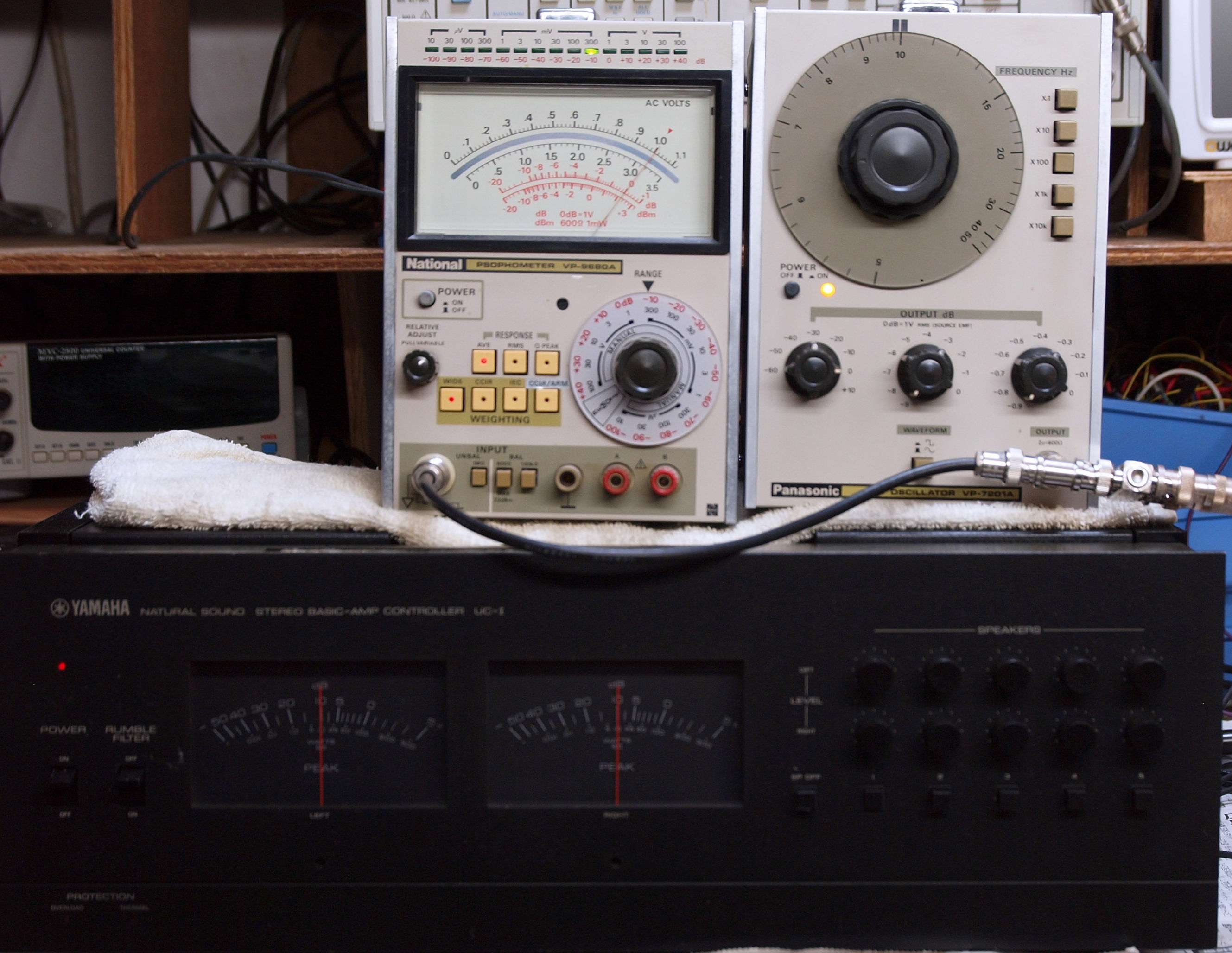

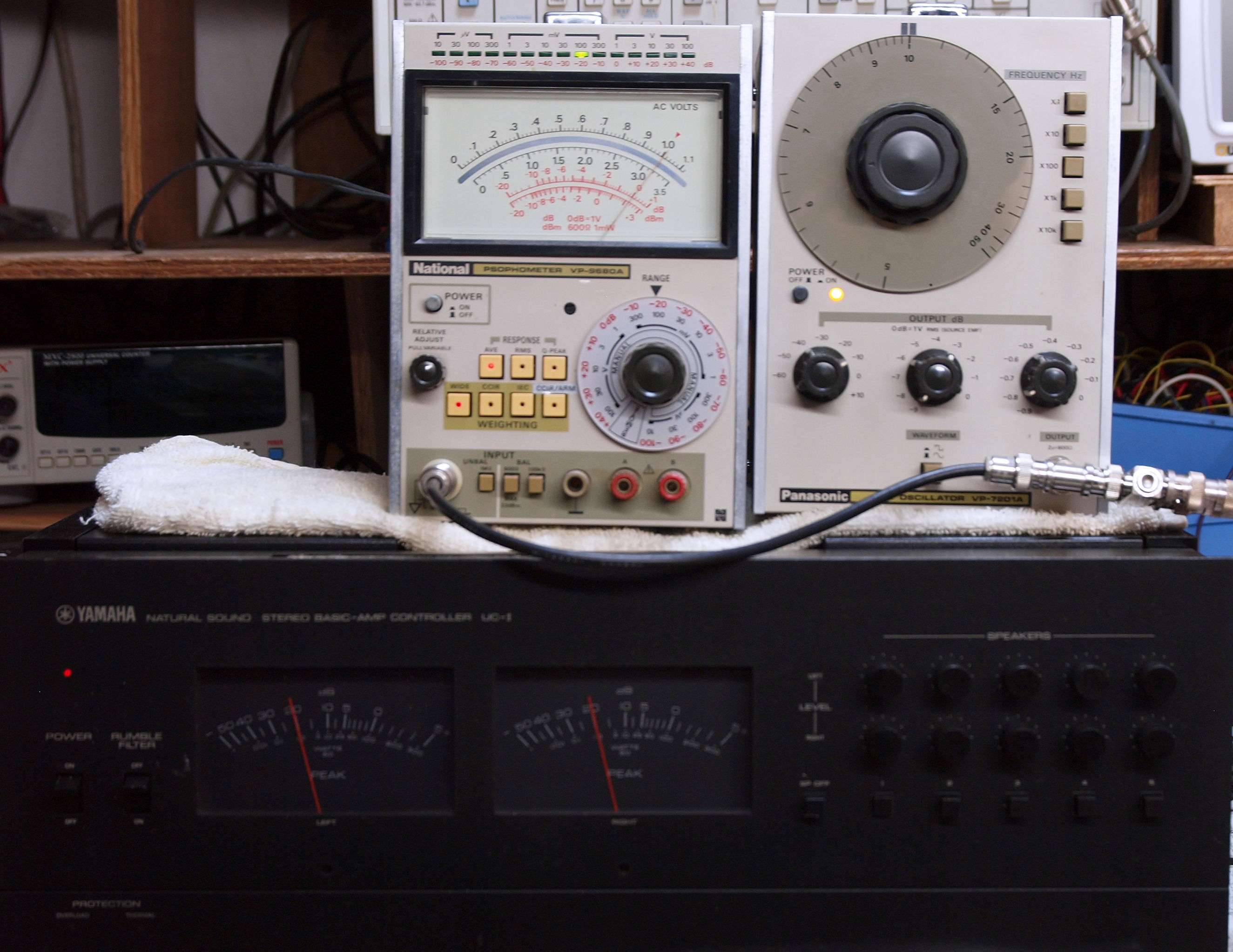

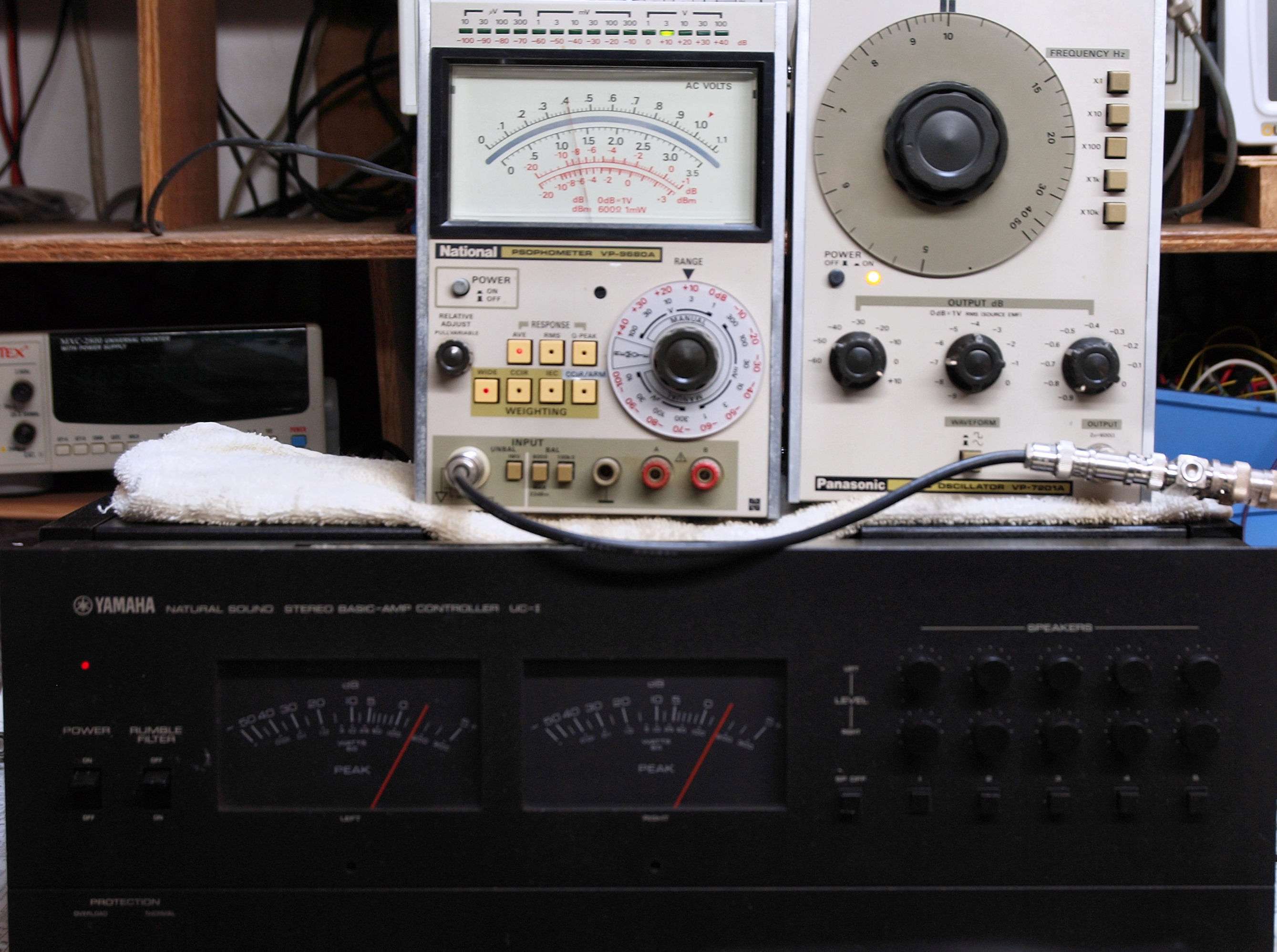

Ｅ１．　VUレベル調整・設定、＋２ｄＢ。　上左＝ｄＢ測定器、右＝１ｋＨｚ発振器。

Ｅ２．　VUレベル調整・設定、－１０ｄＢ

Ｅ３．　VUレベル調整・設定、－２０ｄＢ

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　

型式	ステレオ・パワーアンプ　B-1
回路方式	シングルプッシュプルOCL、SEPP回路
パワー段用電源	Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー	３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力	１５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅	５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター	８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率	０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率	０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性	５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス	１００ｋΩ
入力感度	７７５ｍＶ
レベル可変幅	１８dB（７７５ｍＶ～６Ｖ）
残留雑音	０．３ｍＶ
ＳＮ比	１００dB
ランブルフィルターｆｃ	１０Ｈｚ，－１２dB／ｏｃｔ
入力端子	ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子	１-２-３-４-５（ＵＣ－１使用時）（Ｂ-１単体の場合は１のみ）
付属回路	オーバーロード・インジケーターパワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）スピーカー保護回路（電圧検出リレー駆動方式）サーマルインジケーター（温度上昇検出保護回路）ランブルフィルタースイッチ
主な使用半導体	FET(Field Effect Transistor)=39個ＴＲ（トランジスター）=113個、 LED=3個、ツェナーダイオード=7個、ダイオード=64個
電源	AC100V、50Hz/60Hz
定格消費電力	440W（電気用品取締法による表示）
寸法	４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量	３７ｋｇ
別売品	専用アダプター　ＵＣ-1
価格	３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）

ピークメーター部	－５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部	５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他	パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続	直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ	ブラックアルマイト，梨地仕上げ
寸法	４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量	５．５ｋｇ
別売品	専用コネクターコード
価格	５万円（１９７４年当時）
