ＹＡＭＡＨＡ　Ｂ−１．　１０台目修理記録
平成２５年１１月２８日到着　　平成２６年２月１８日完成
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１〜Ｃ９６）。
    これの代替えは大変です、２〜３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ−１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

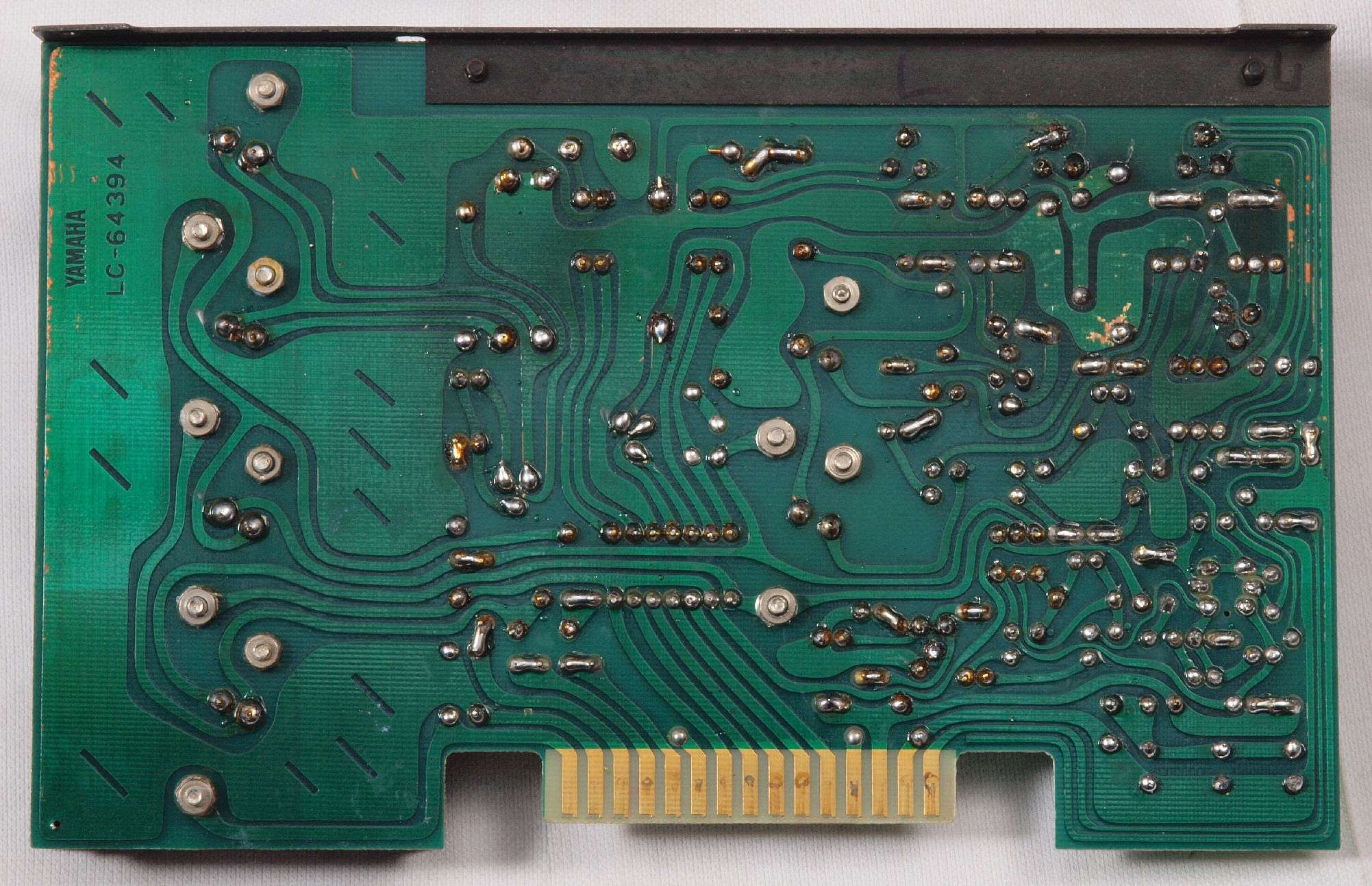

Ａ．　修理前の状況
  • 最近、UC1の電源を入れて居ないのに、B1のプラグを コンセントに入れるとB1が起動してしまい、UC1の電源 スイッチを入れても切ってもB1が切れなくなりました。
    プラグを居れずに電源スイッチをカチャカチャしてから、 プラグを入れると、電源が全く入らなくなりました。
    リヤパネルのフューズは飛んでいないのですが、底蓋を 開けて中を見ると9本のフューズの内、中央側から3本目と5本目の1Aが飛んでいて、新しくしても又同じフューズが 飛んでしまいます。
    １）　電源スイッチが入らない。
    この状態の前は電源スイッチを切ってもリレーが切れない状態が暫くありました。
    そこでＡＣコードの先のタップのスイッチを切って電源を切っていました。
    その以前は、鳴らしている最中にも自然にカチャカチャとリレーが作動する音がしましたが、電源が落ちることはありませんでした。
  • 改造・整備・調整要望　（追加内容です）
    １）　入力端子交換（ＡＣ入力は普段使用していないのでＤＣ入力側を交換）。
    ２）　入力のＤＣ／ＡＣ切り替えスイッチの交換（時々接触不良あり）。
    ３）　スピーカー端子　1組分交換。
    ４）　ＡＣ電源コードの３Ｐ型（端子受け？）への交換。
    ５）　ＵＣ１（メータユニット）のメータ照明球（現在は切れている）を電球色のLEDに改造？
    　　　またメータの針の振れる速さが以前より鈍くなった気がしますので見てください。
    ６）　音が出ていた時も低音の切れが悪くブーミー気味でした。
    　　　ひょっとすると高音も出にくくなっているかも知れません。
  • その他過去の修理情報。
    １）　数年前に左チャネルの電源コンデンサーの容量が抜けて電源電圧が出なくなり、
    　　　左側のみ電源コンデンサーを入れ替えてもらいました→交換修理の様子。
    　　　以降何となく、左右のバランスが合っていないような気がしています。
    ２）　その時にバイアス調整？（バランス調整？）用の半固定VRなども交換して
    　　　バイアス調整をしてもらいました。　　　（それまで非常に発熱してました）


Ｂ．　原因・現状
  • 当方到着時、プロテクトが外ずれない。
    前回の修理未熟と経年変化による劣化。


Ｃ．　修理状況

Ｔ．　突入電流抑制回路組込
  • このＡＭＰの電源リレーは単に直投入です。
    よって、突入電流は非常に大きいです。
    電解コンデンサーを増量交換したので必要です。
    このＡＭＰの電源リレーは単に直投入で、突入電流は非常に大きいです。
    電解コンデンサーを増量交換したので必要です。

ＵＣ．　ＵＣ−１　修理　別ファイルが開きます。

Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
    FET(Field Effect Transistor)　　　　　　　　　　２個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　５個。
    温度検知器（サーモスタット）　　　　　　　　　２個。
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
    ＳＰ接続端子　　　　　　　　　　　　　　　　　　　５組１０個。
    ＲＣＡ端子　　　　　　　　　　　　　　　　　　　２組４個。

L．　終段FET(Field Effect Transistor)電源ブロックコンデンサー製作。

Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　２１０，０００円　　「オーバーホール修理」

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　前右から見る。

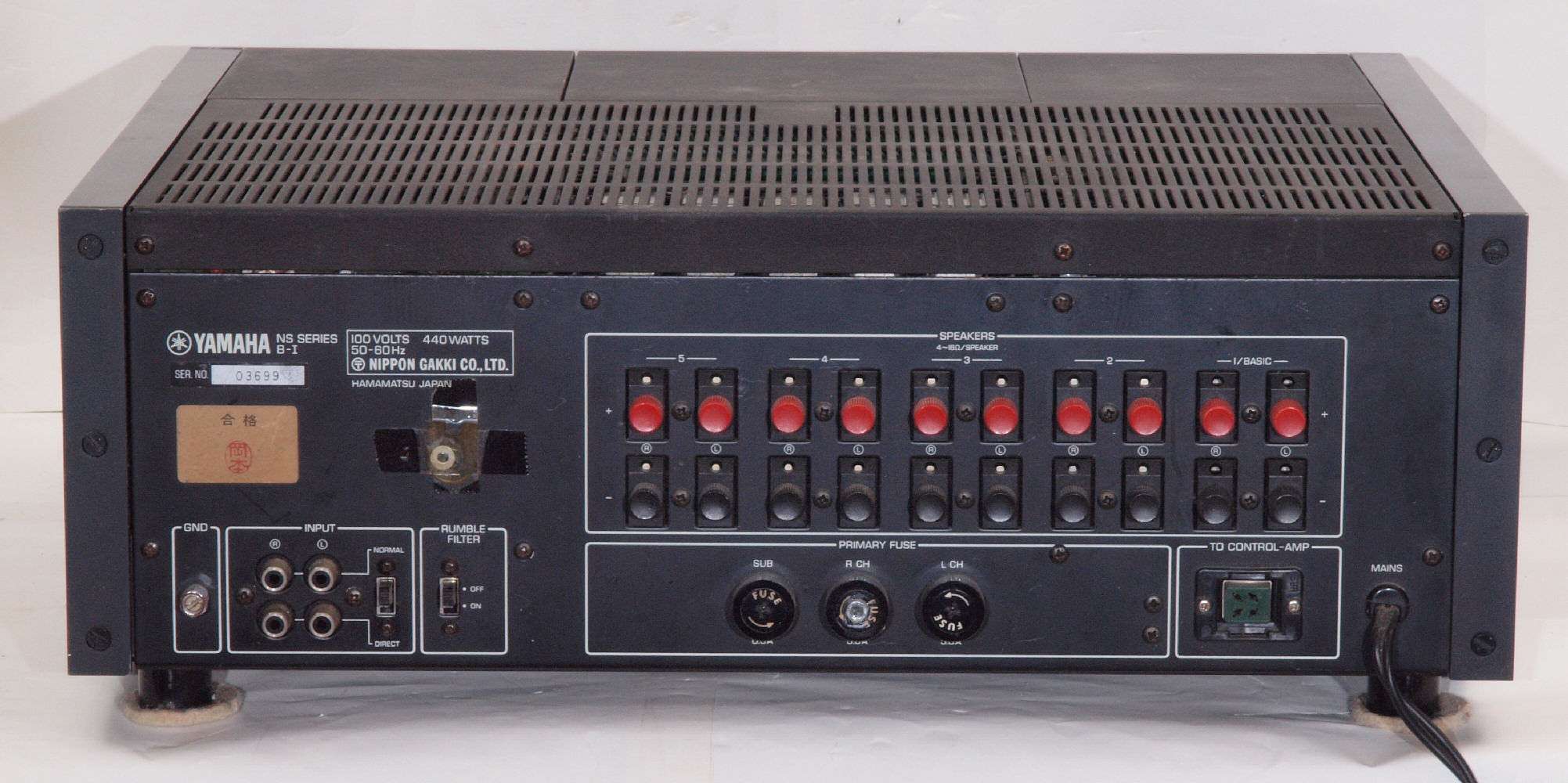

Ａ１４．　点検中、　後から見る。

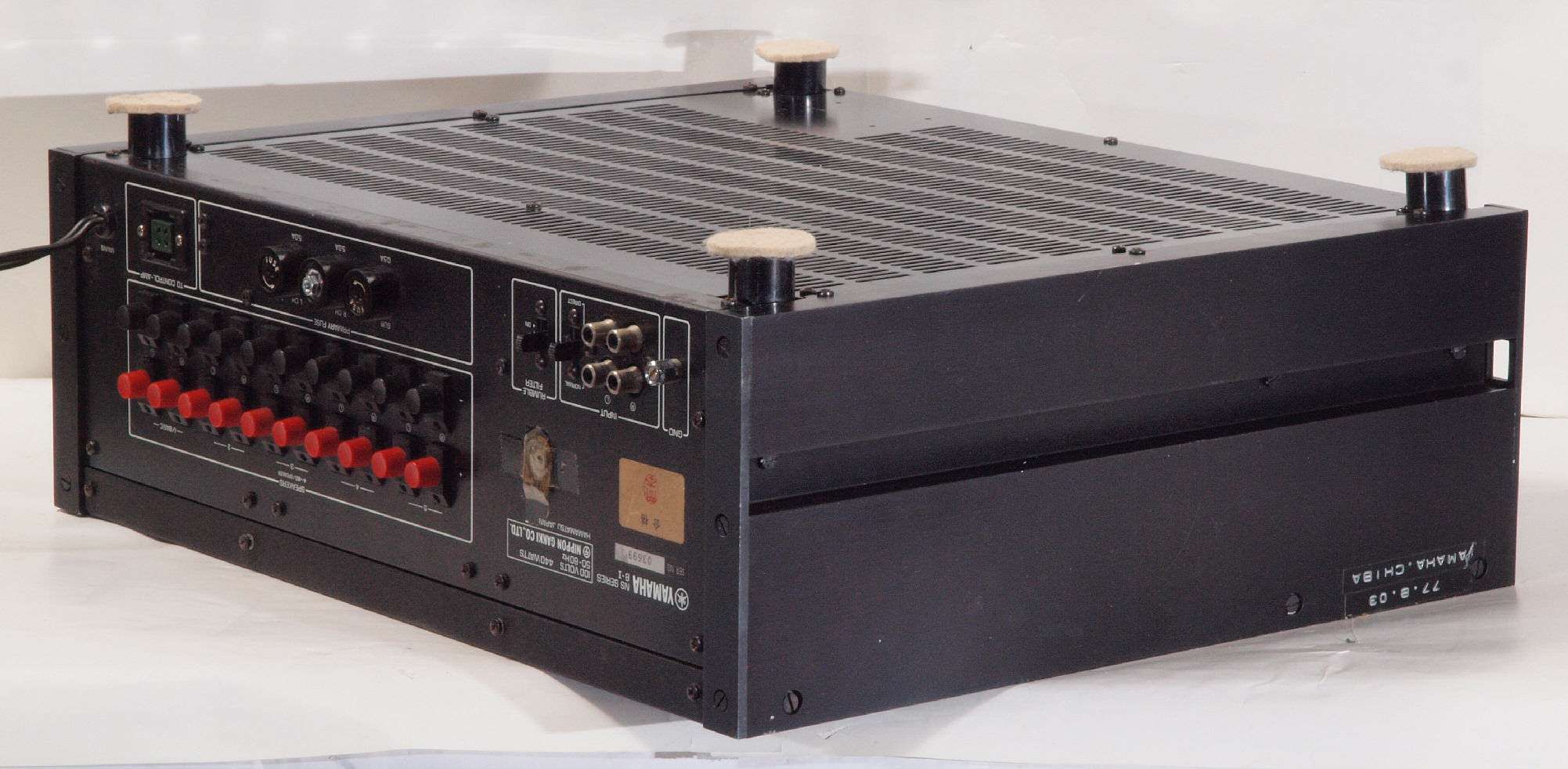

Ａ１５．　点検中、　後左から見る。

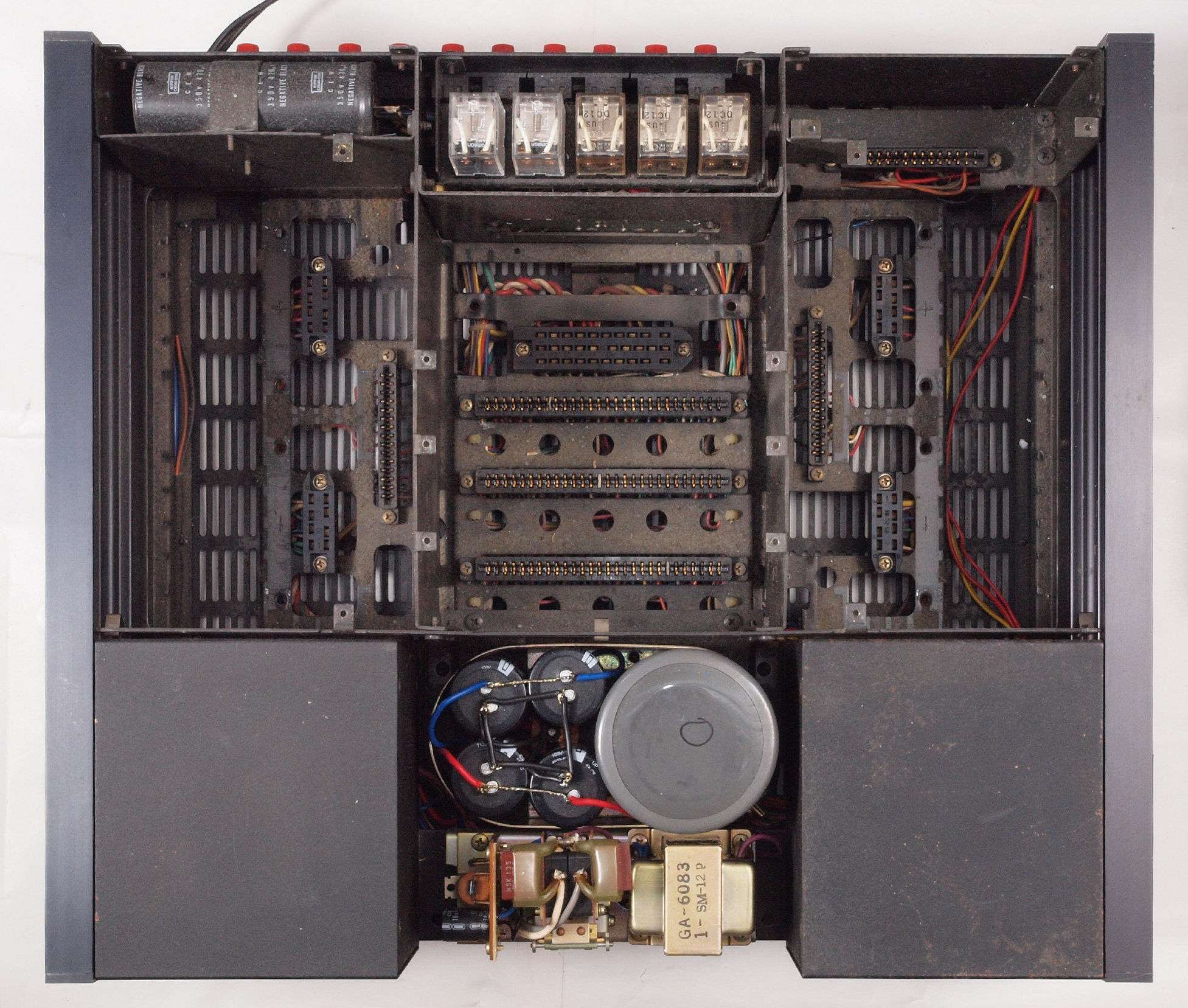

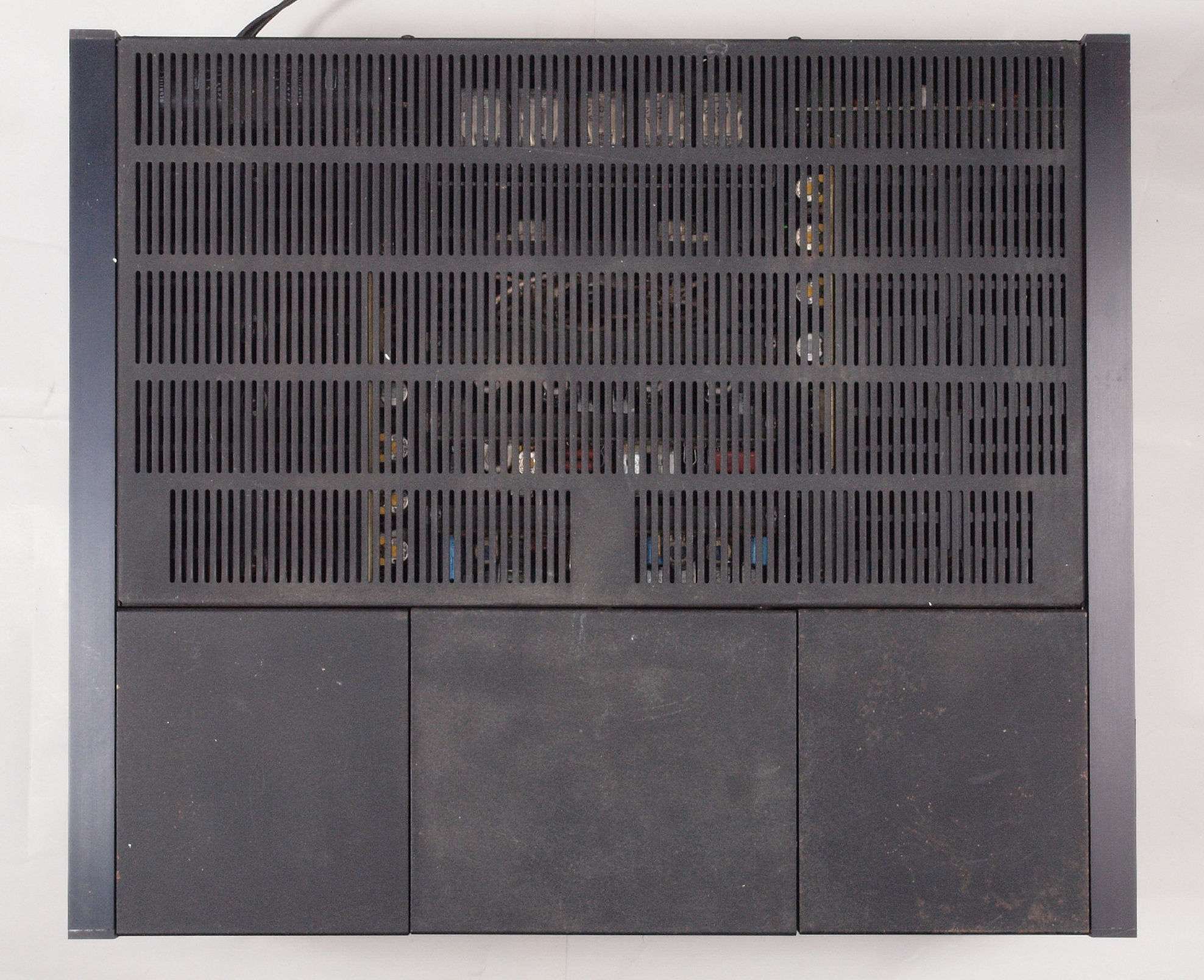

Ａ２１．　点検中、　上から見る
Ａ２２．　点検中、　上蓋を取り上から見る。　電源ブロック電解コンデンサー交換品で左右で容量が異なる。
Ａ２３．　点検中、　Ｌ側のみ　電源ブロック電解コンデンサーが交換されている。　４８００μ×２／１００V

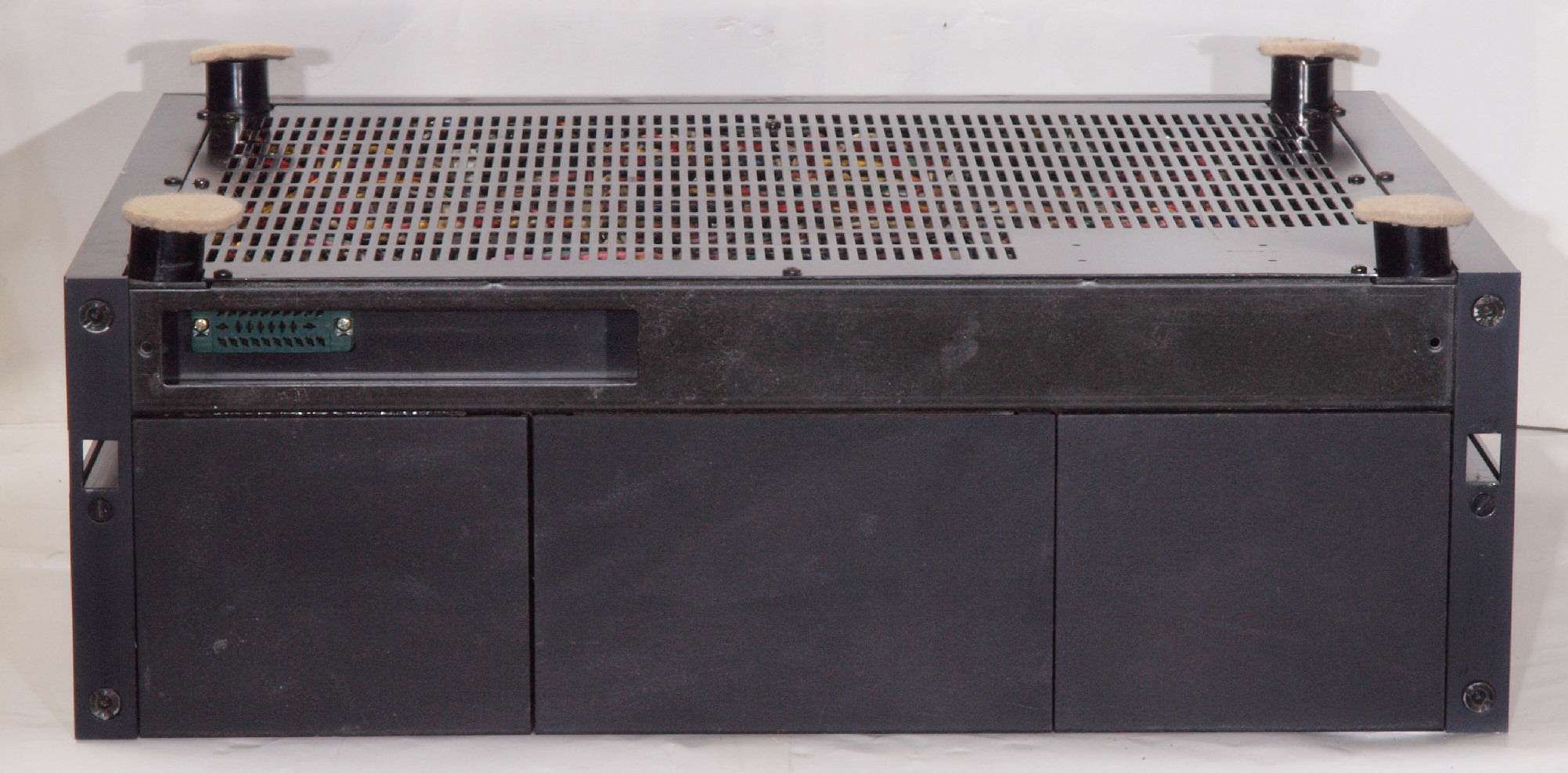

Ａ３１．　点検中、下前から見る。

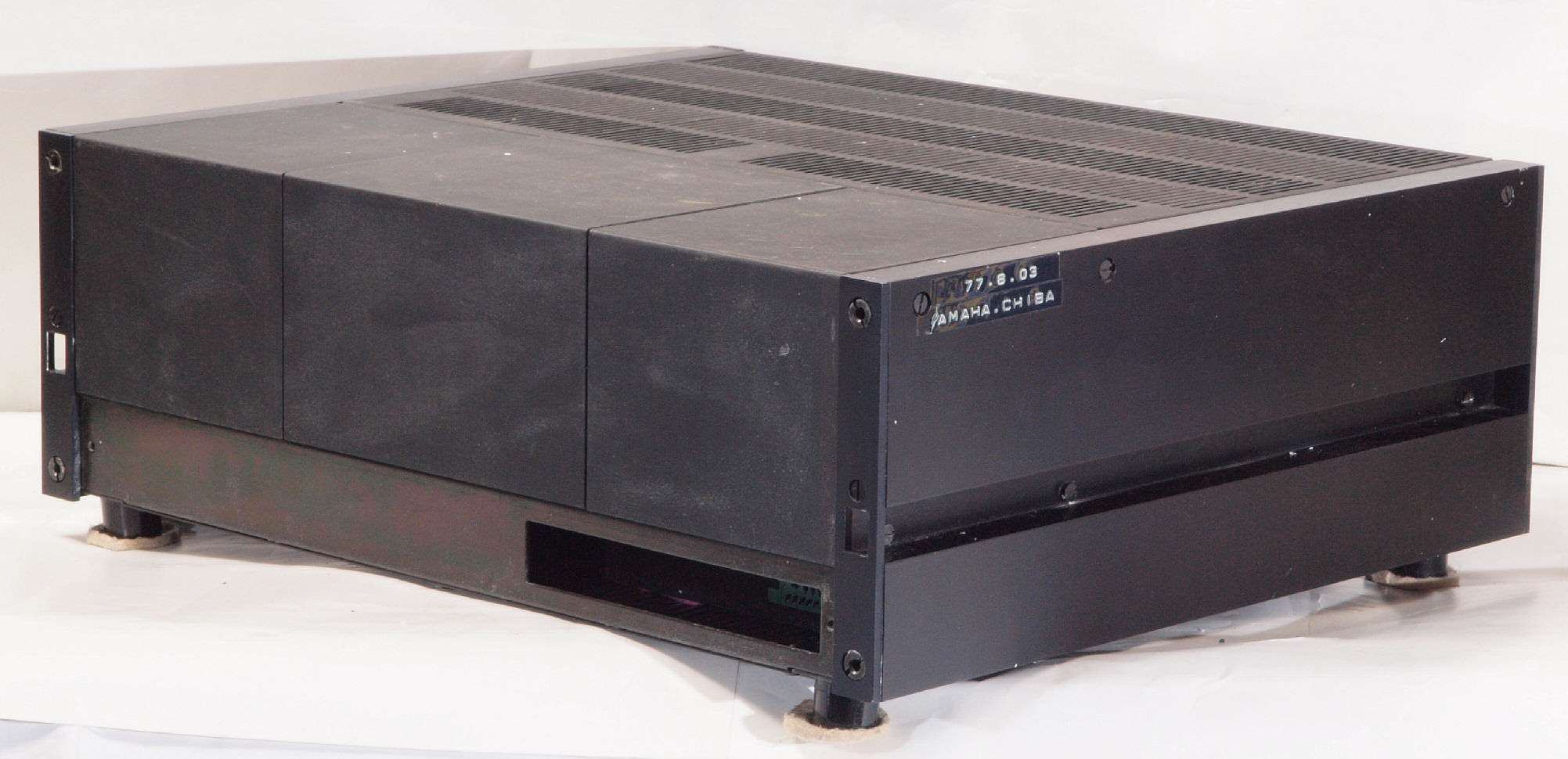

Ａ３２．　点検中、下前左から見る。
Ａ３３．　点検中、下後から見る。
Ａ３４．　点検中、下後右から見る。

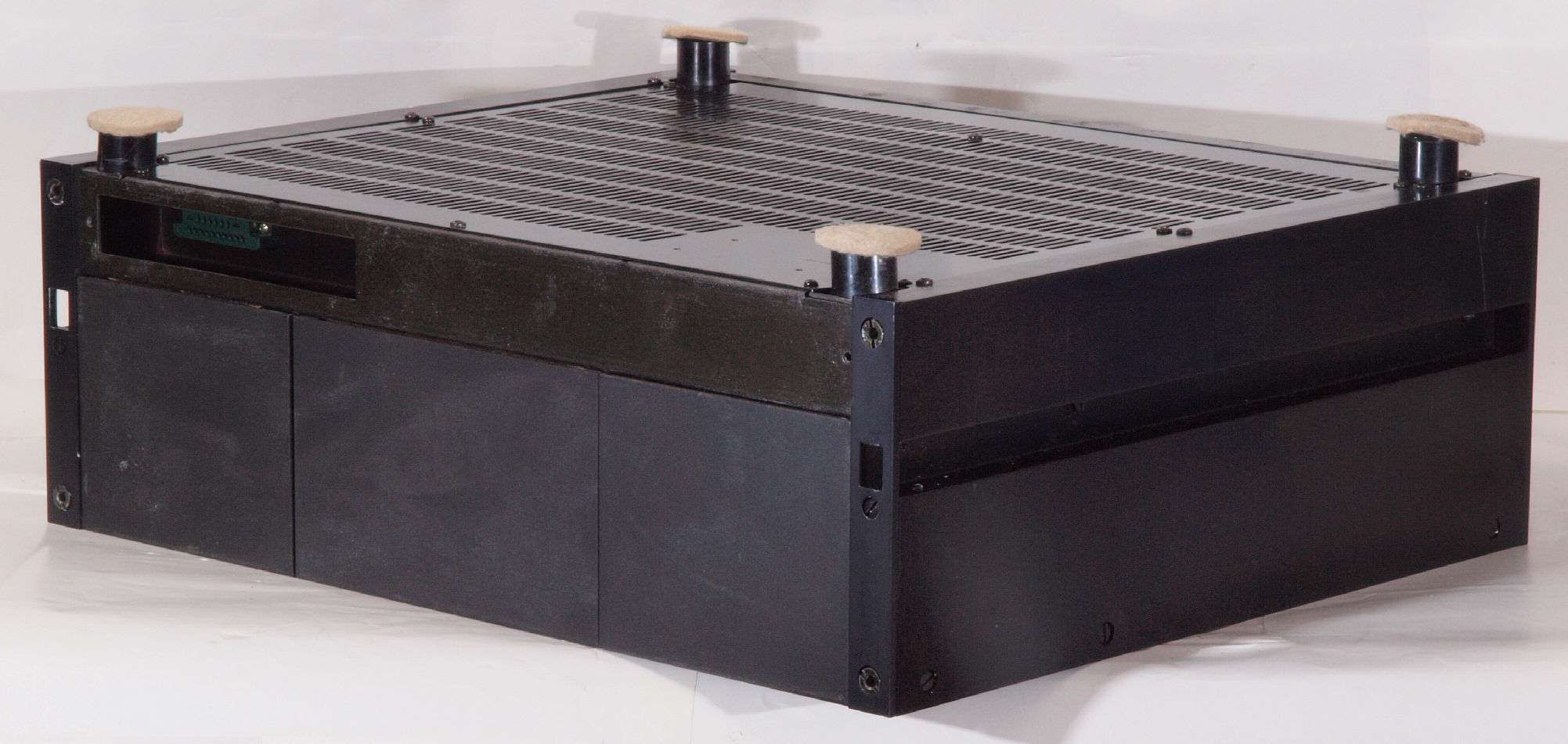

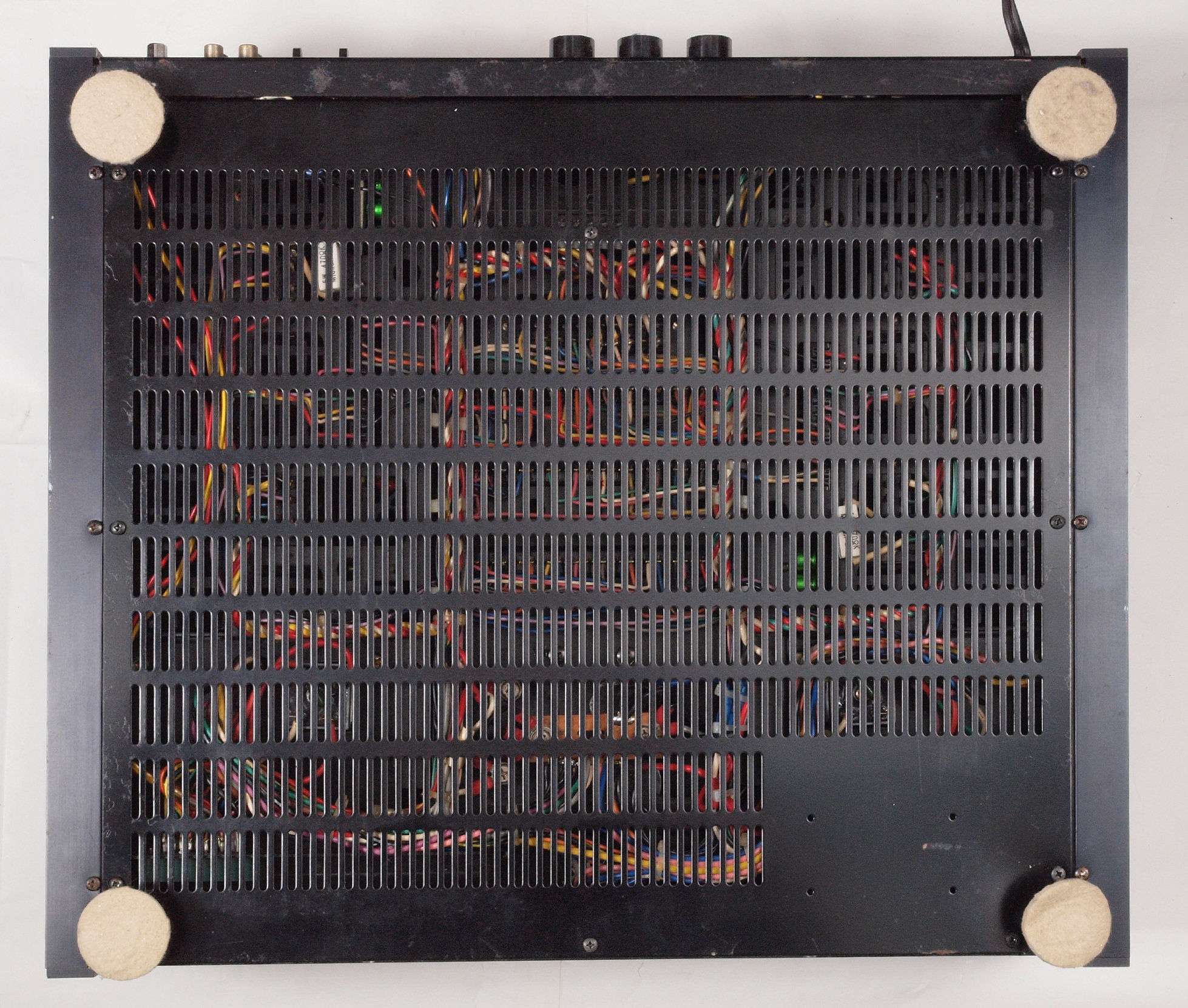

Ａ４１．　点検中、下から見る。

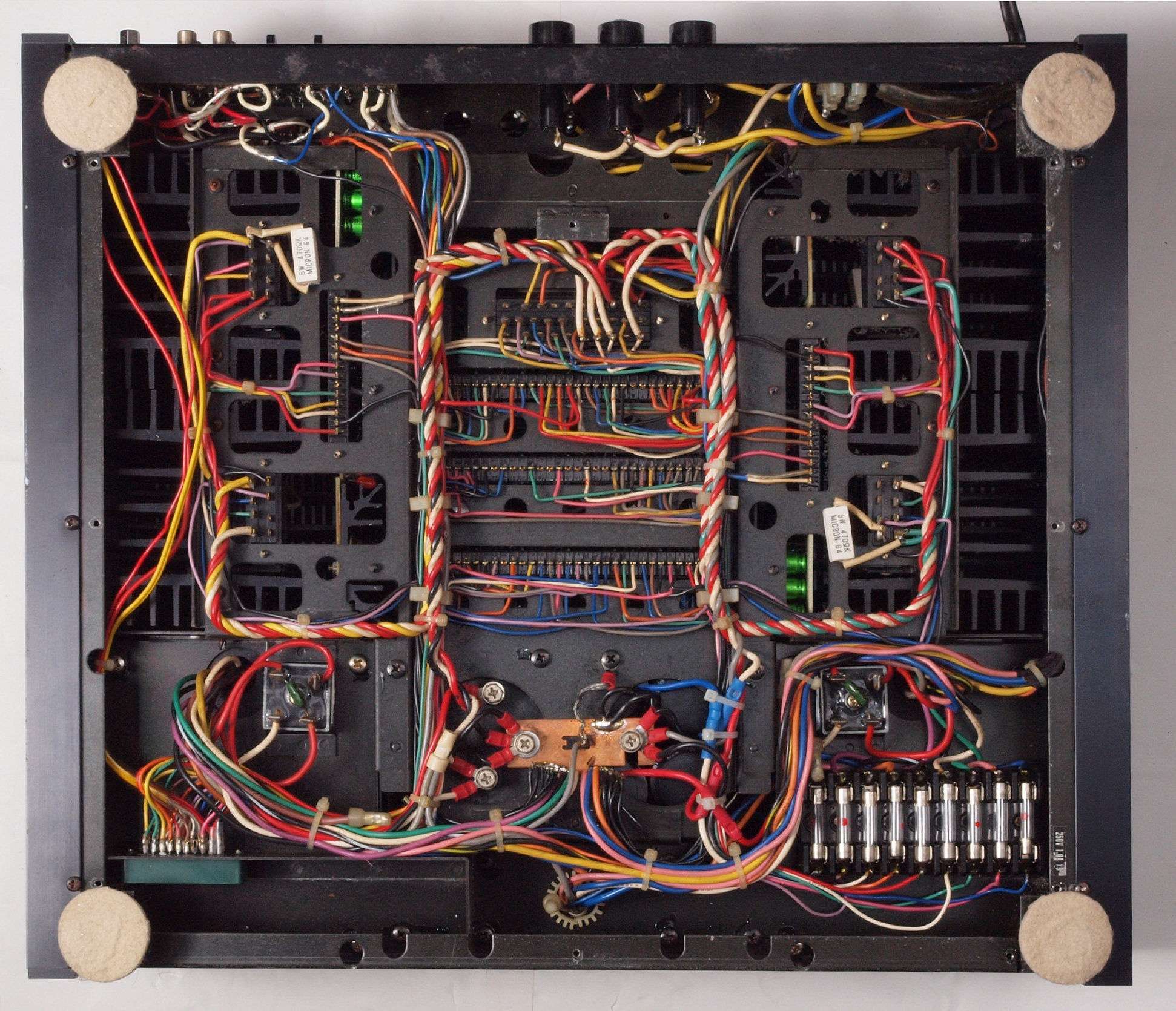

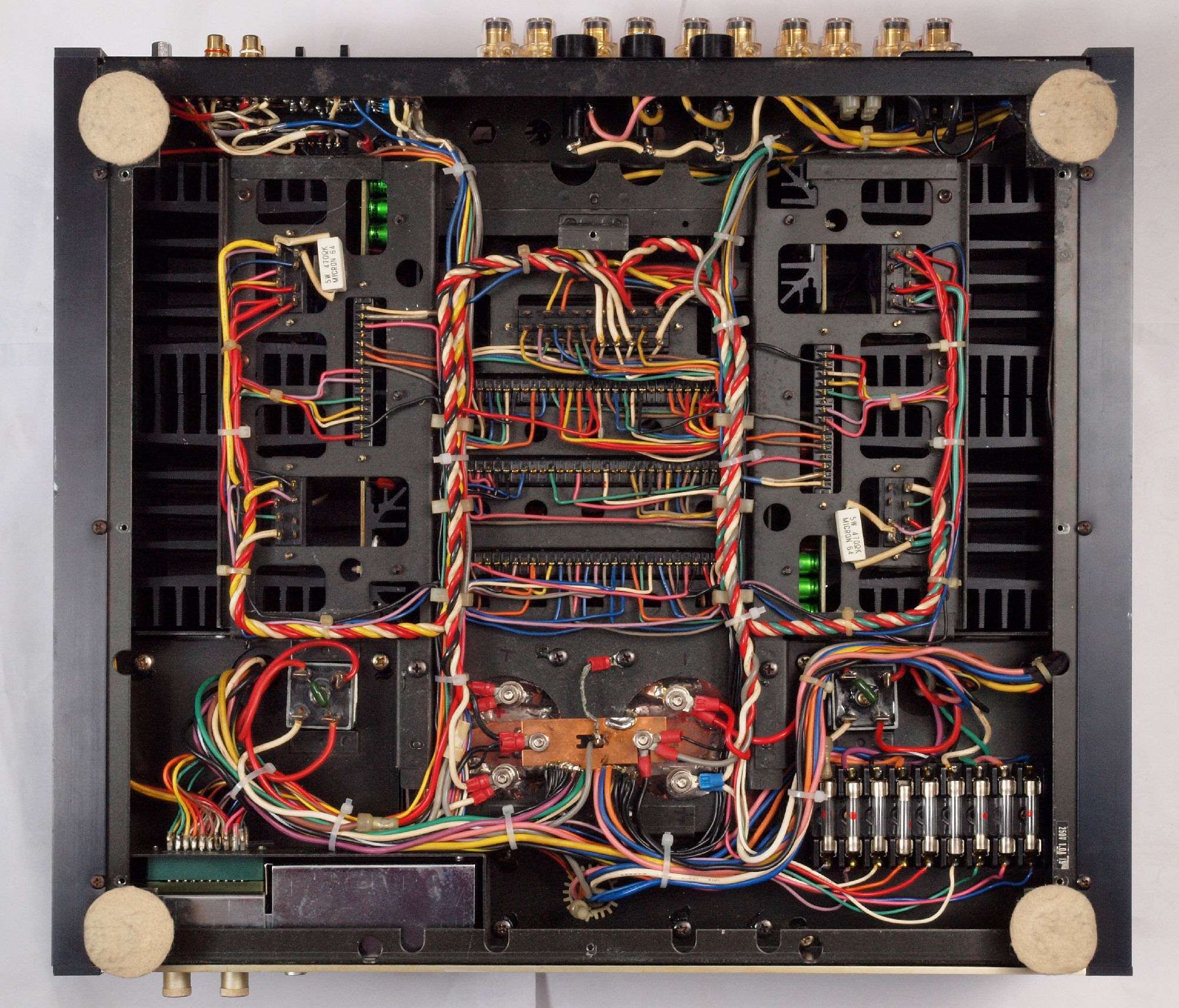

Ａ４２．　点検中、下蓋を取り、下から見る。
Ａ４３．　点検中。　Ｌ側のみ、電源ブロック電解コンデンサーが交換されている。

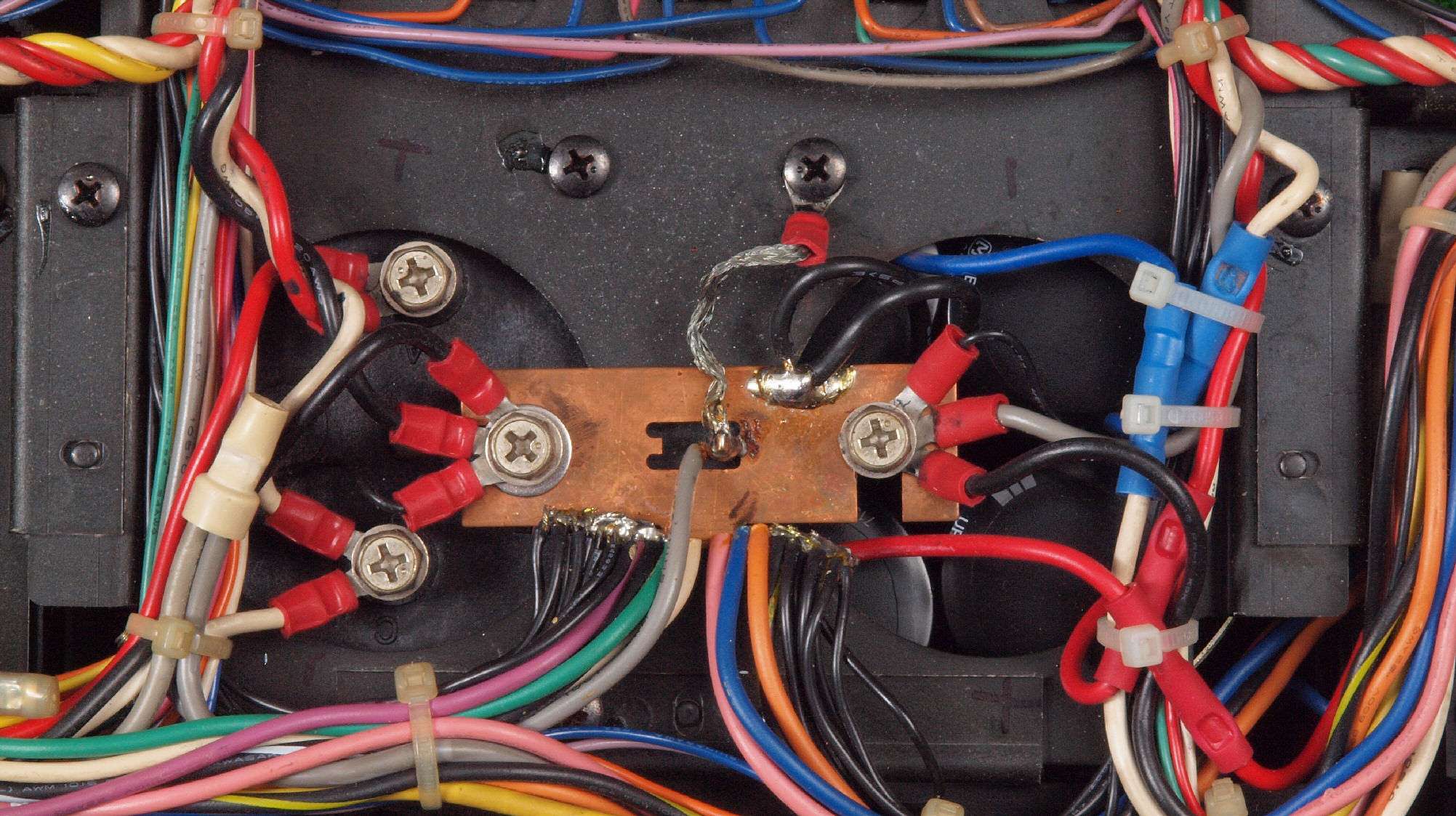

　　　　　　　　　　　　　　　　　左側ビス１本で、アース銅板を片持ちしている。

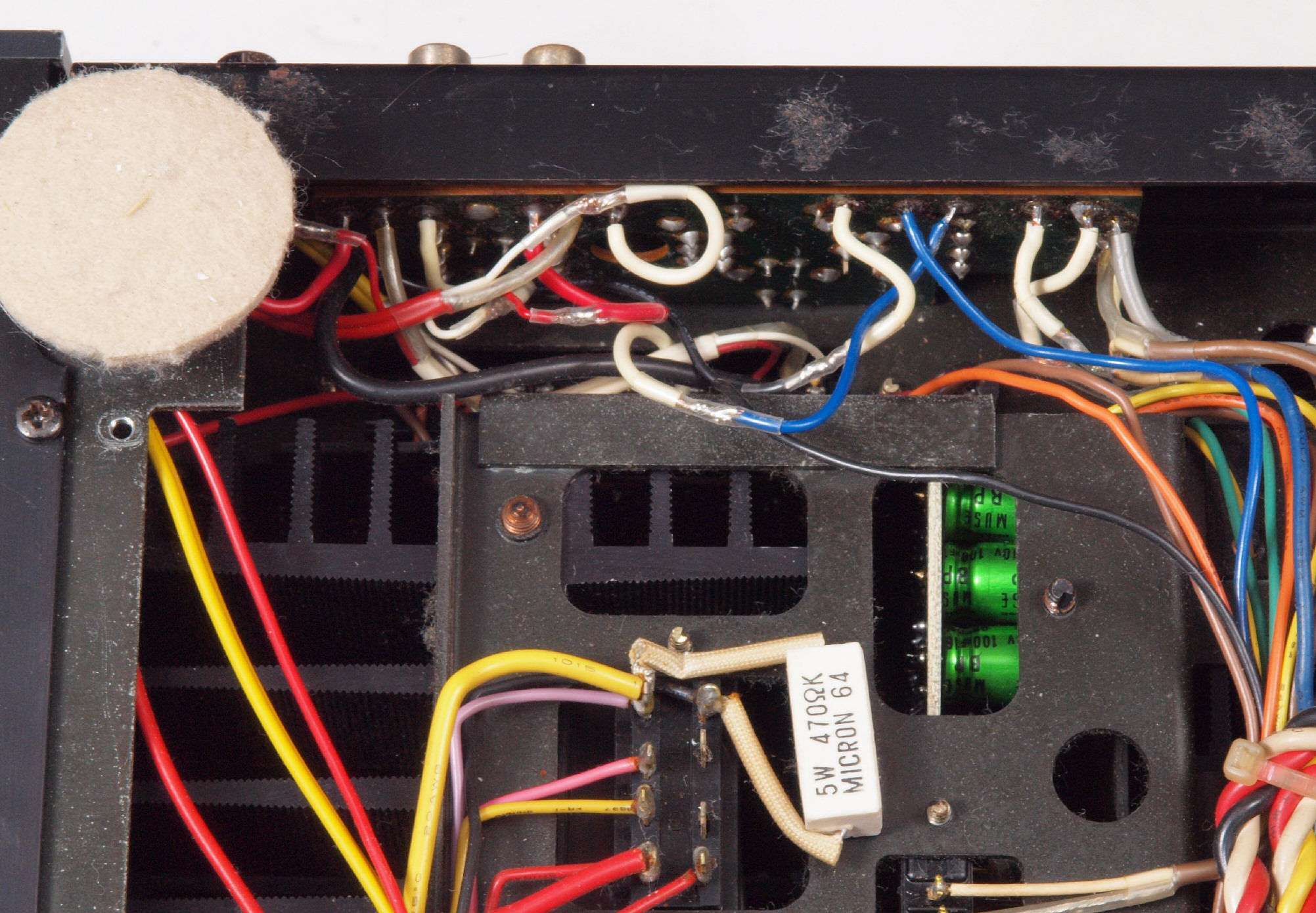

Ａ４４．　点検中、　入力ＲＣＡ端子裏配線が改造されている。
Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　基板を外したシャーシ

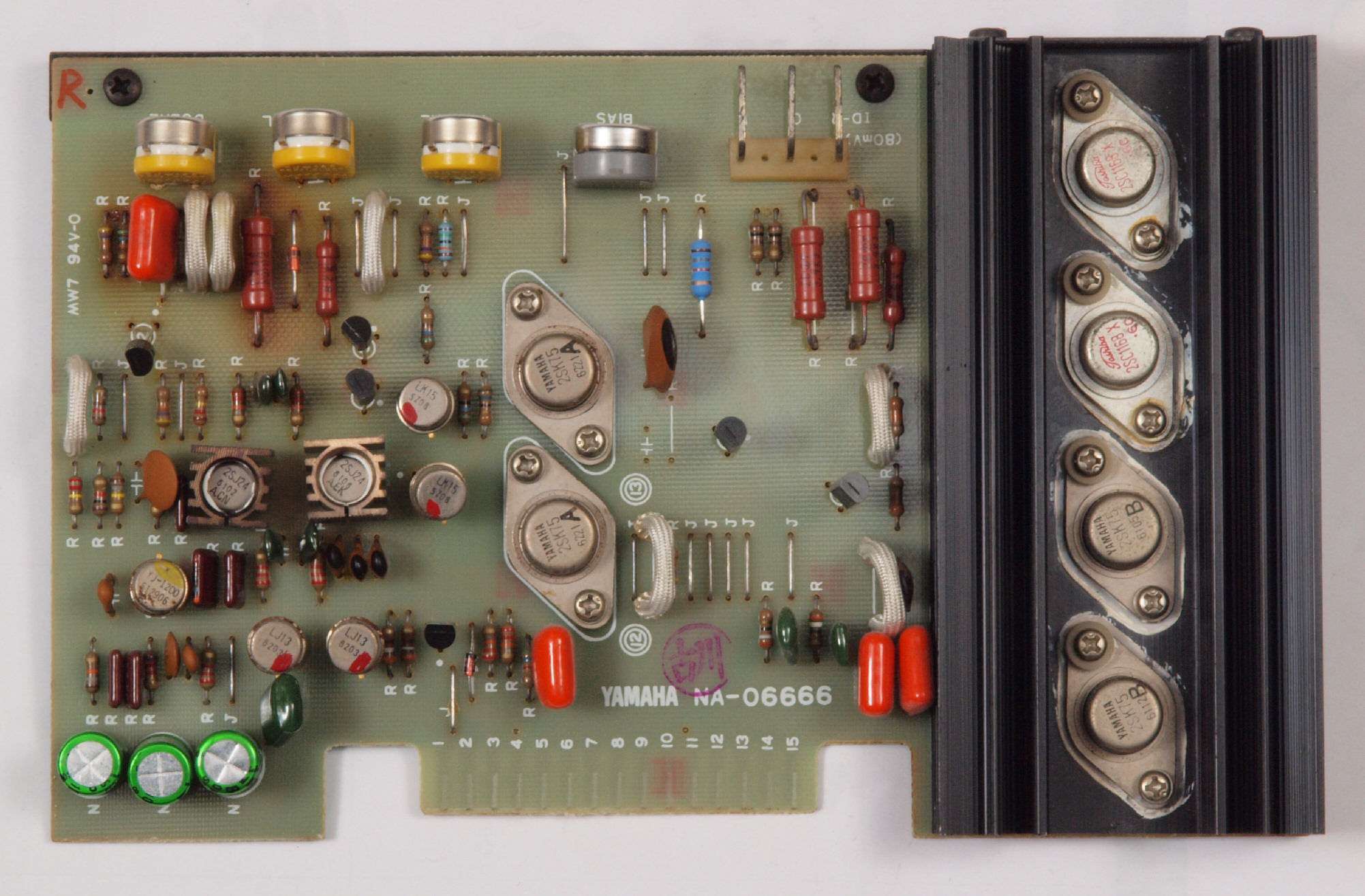

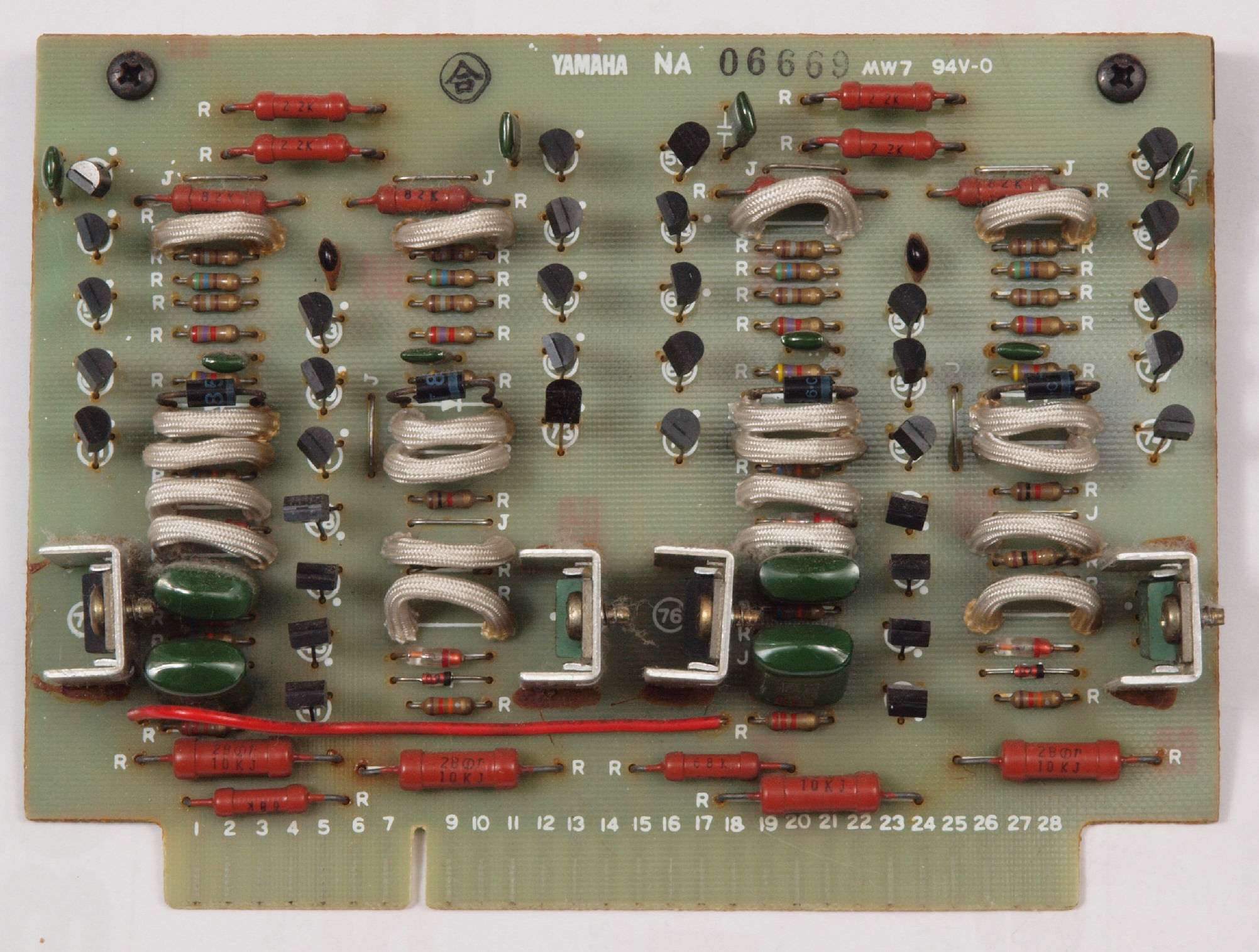

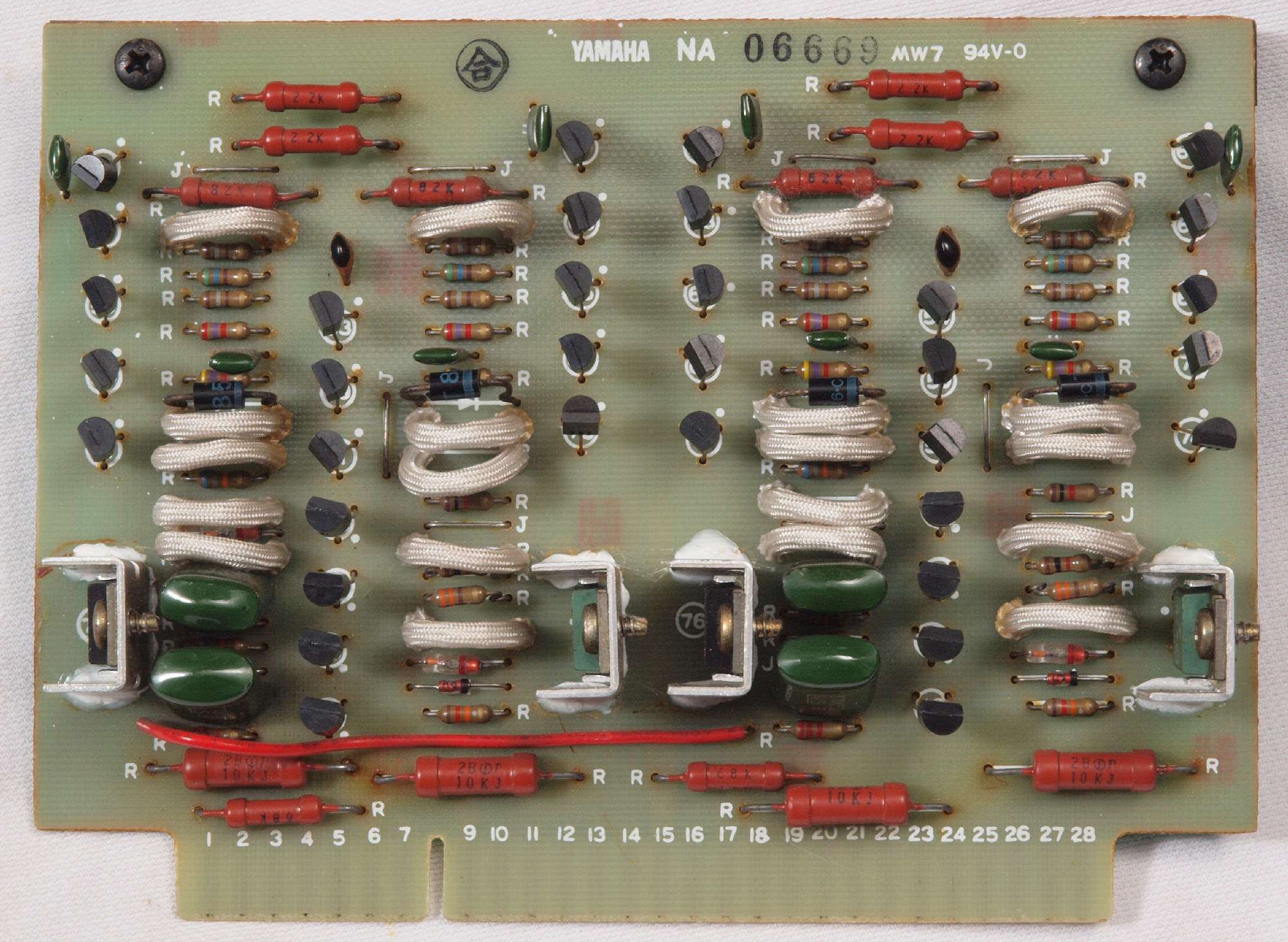

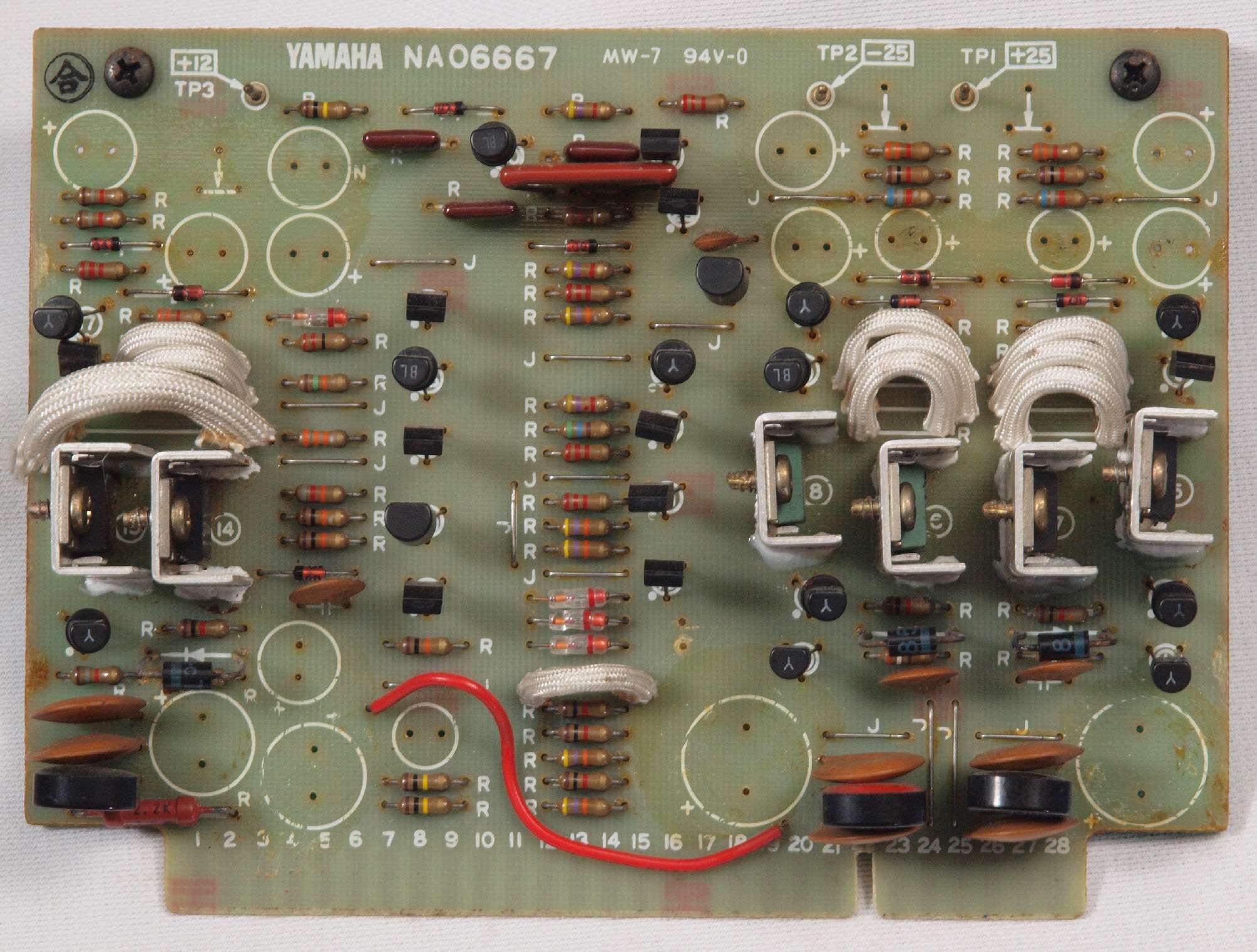

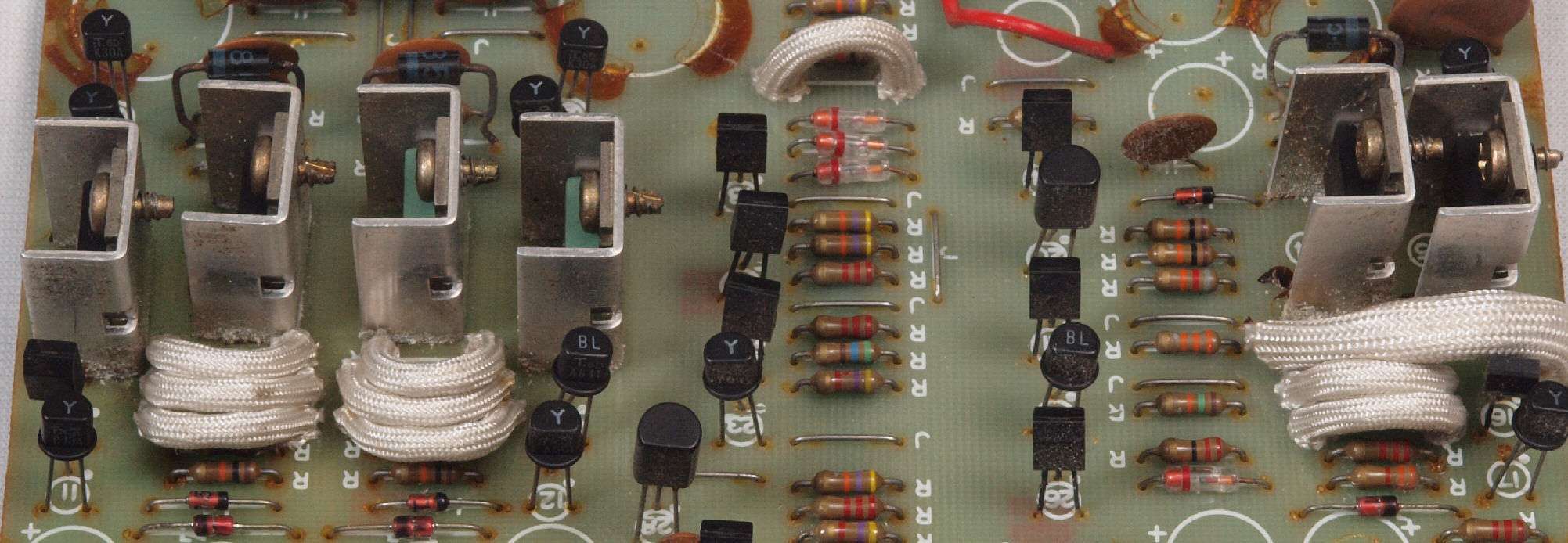

Ｃ１１．　修理前　Ｒ側ドライブ基板

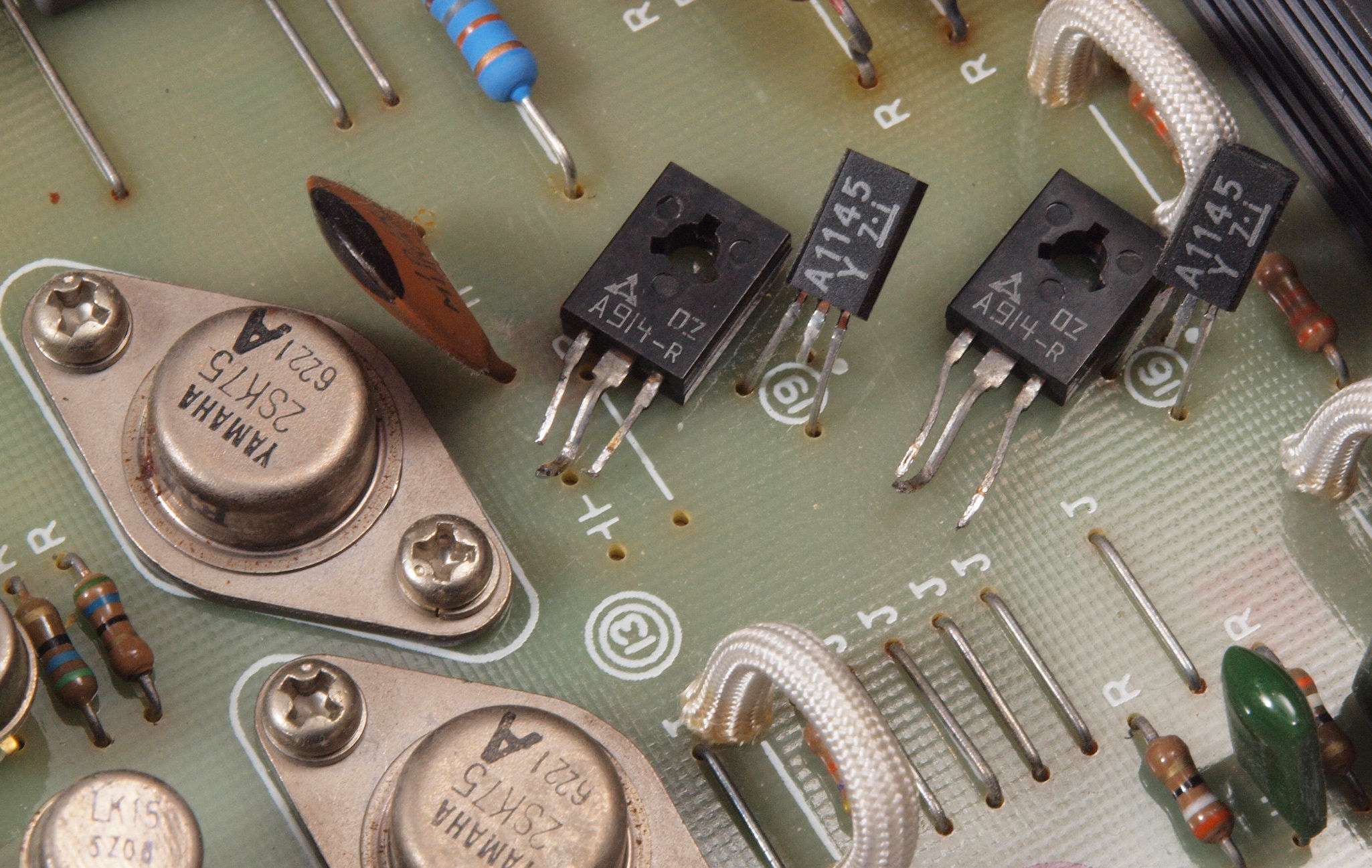

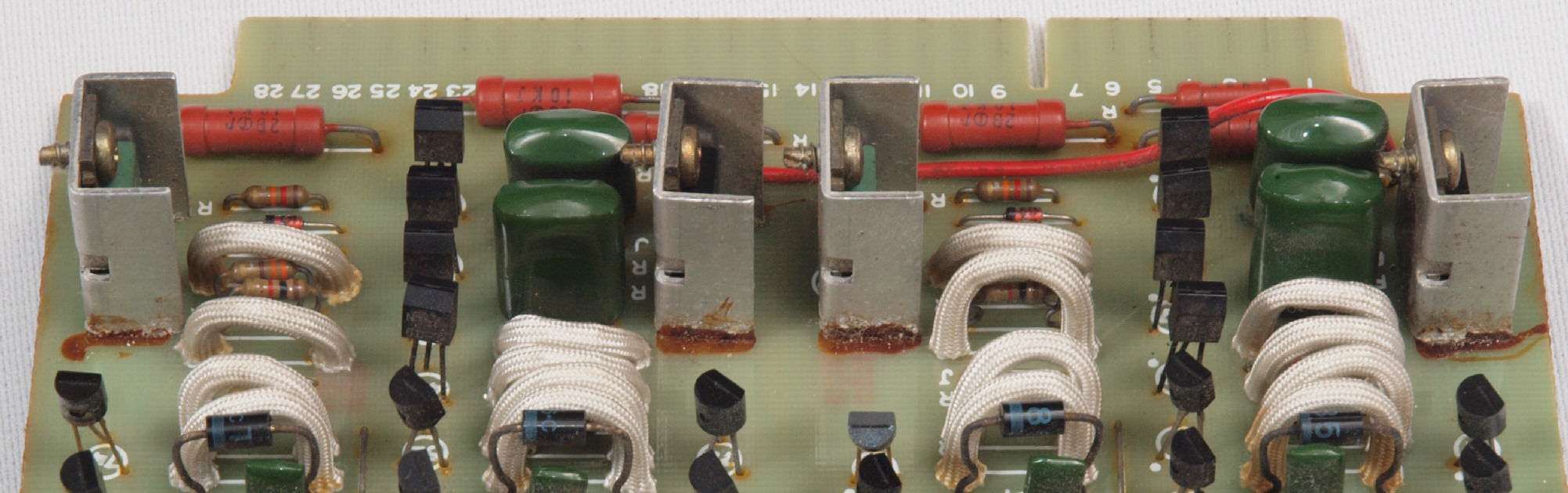

Ｃ１１２．　修理中　Ｒ側ドライブ基板、形状からも互換ＴＲ（トランジスター）とは言えない！！
　　　　　　　　　　　　左＝純正のＴＲ（トランジスター）２ＳＡ９１４。　ＰＣ＝１．２Ｗ。
　　　　　　　　　　　　右＝交換されたＴＲ（トランジスター）２ＳＡ１１４５。　ＰＣ＝０．８Ｗ。

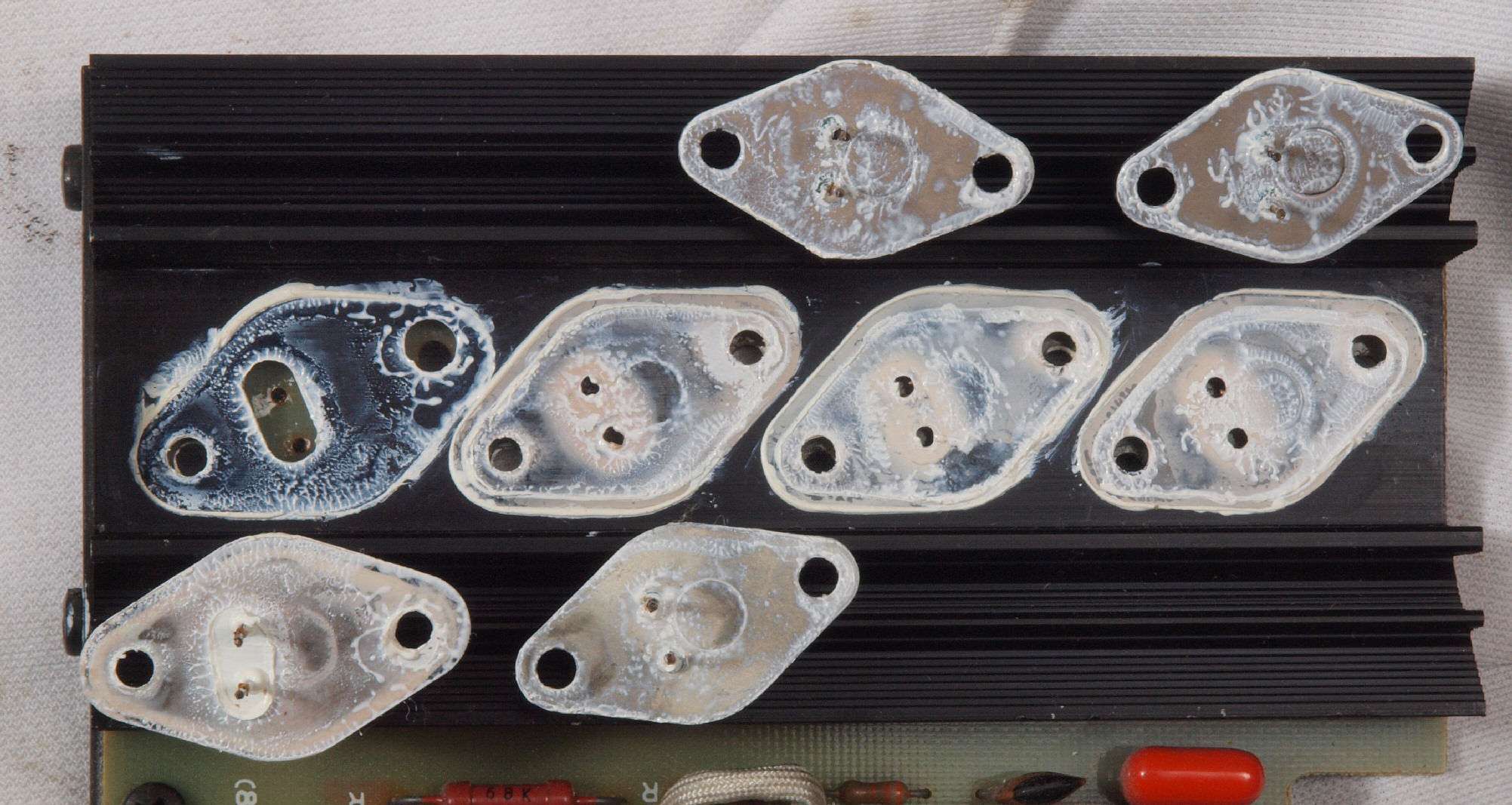

Ｃ１１３．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

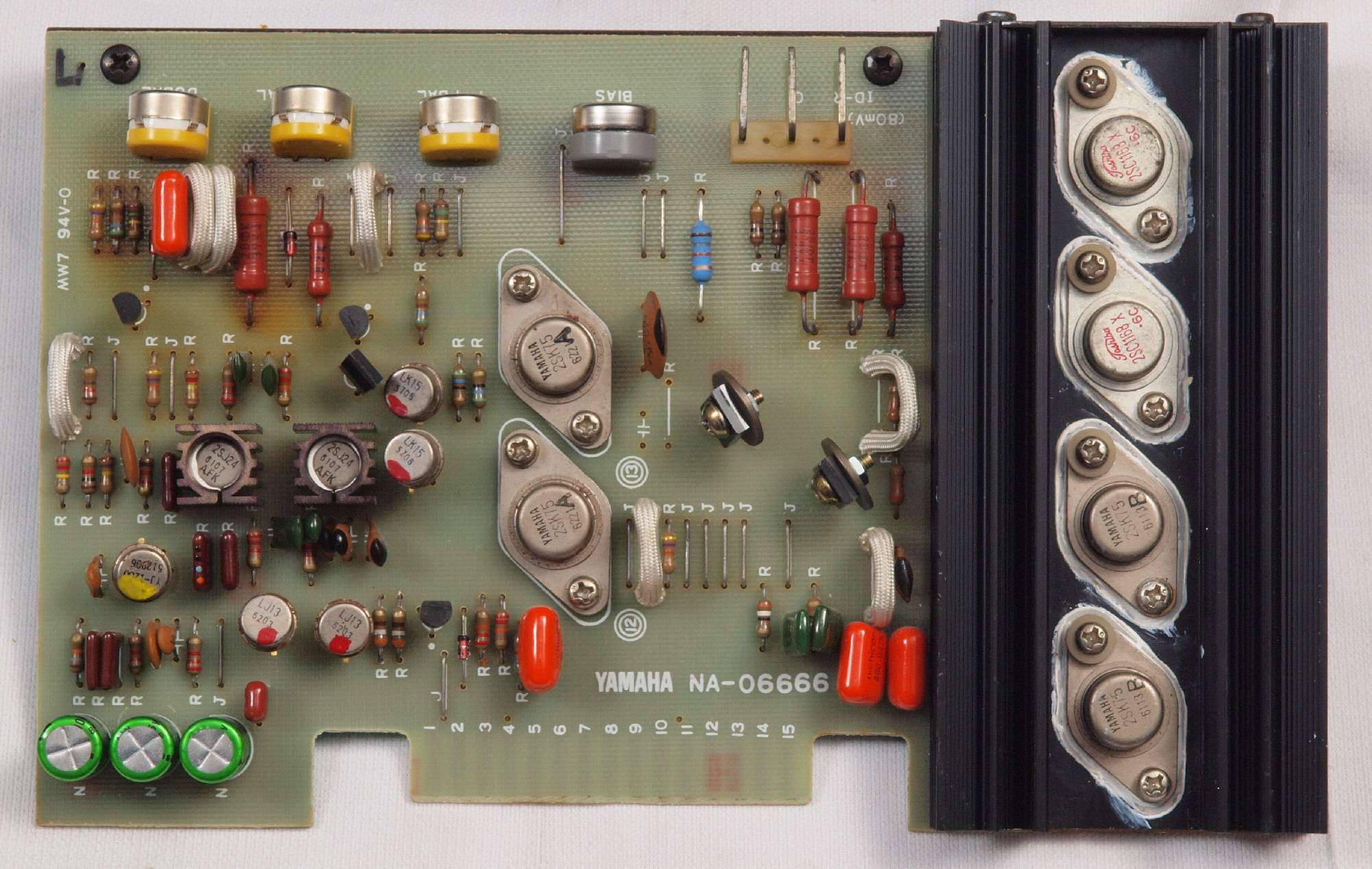

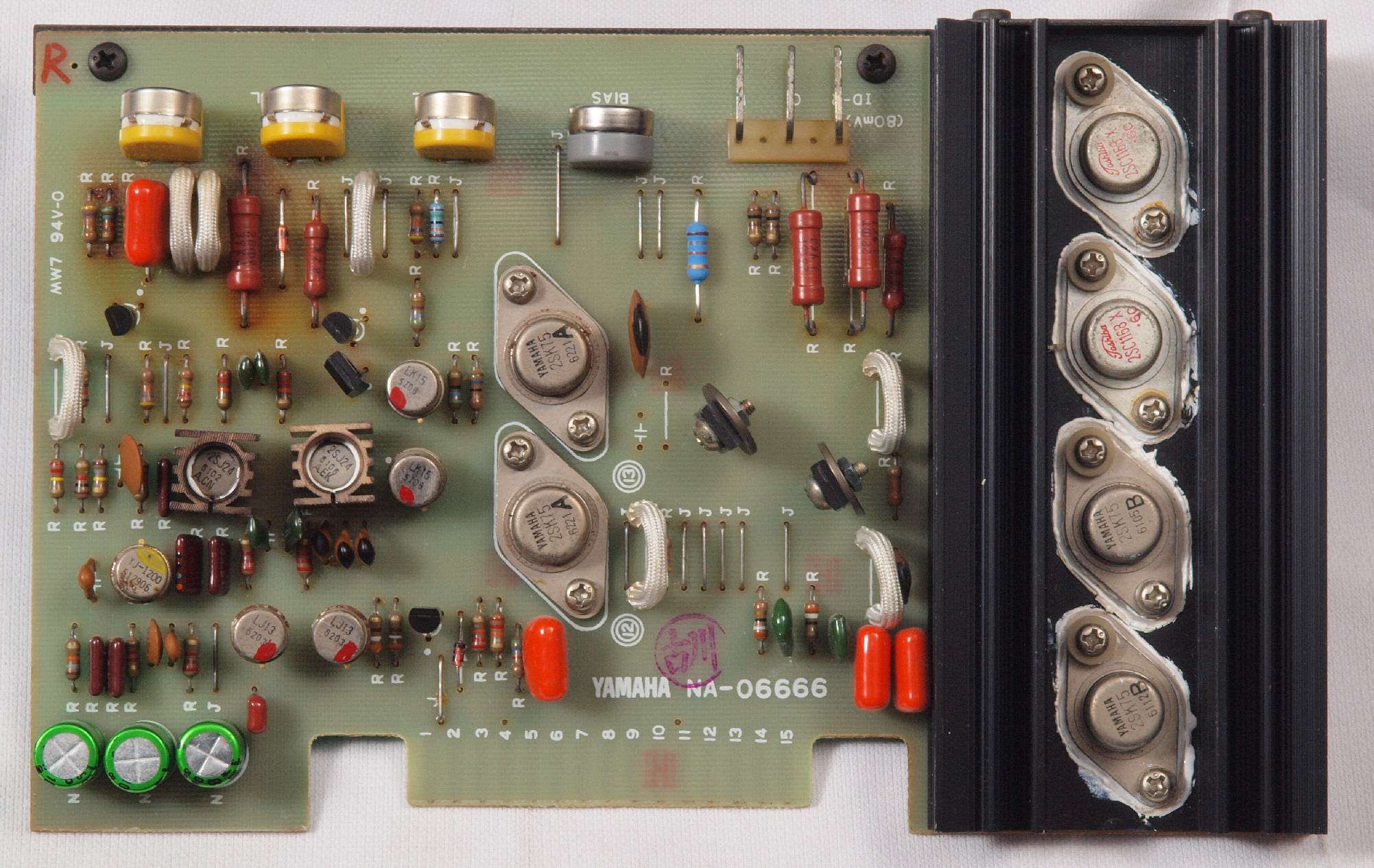

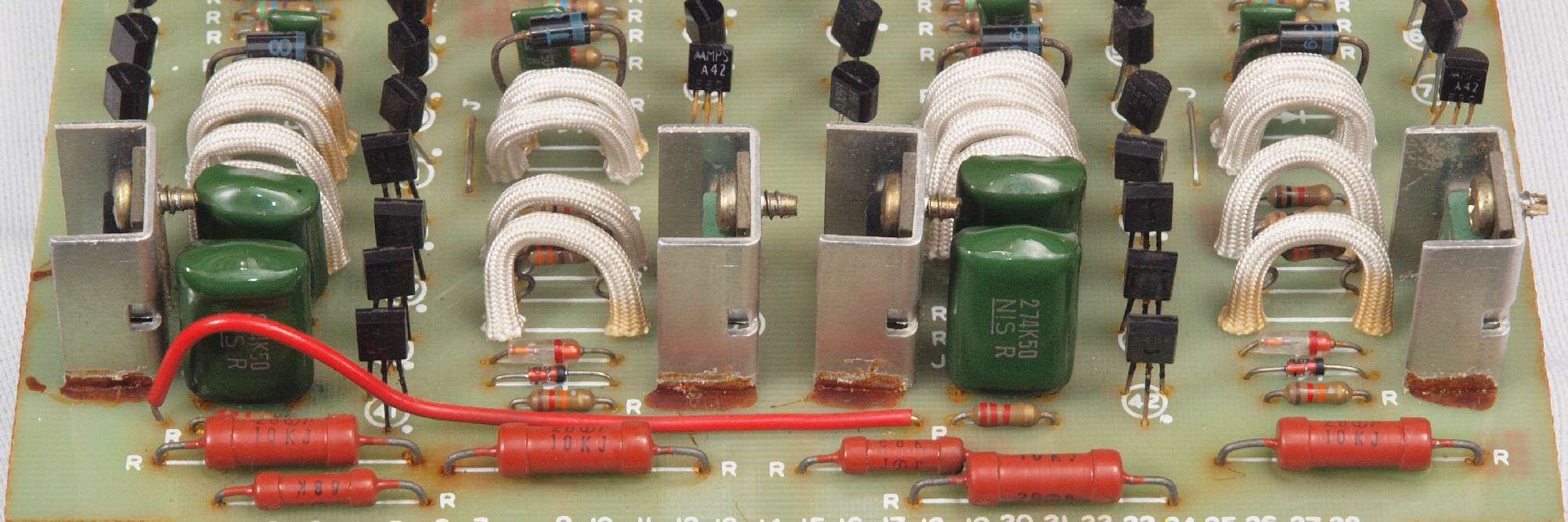

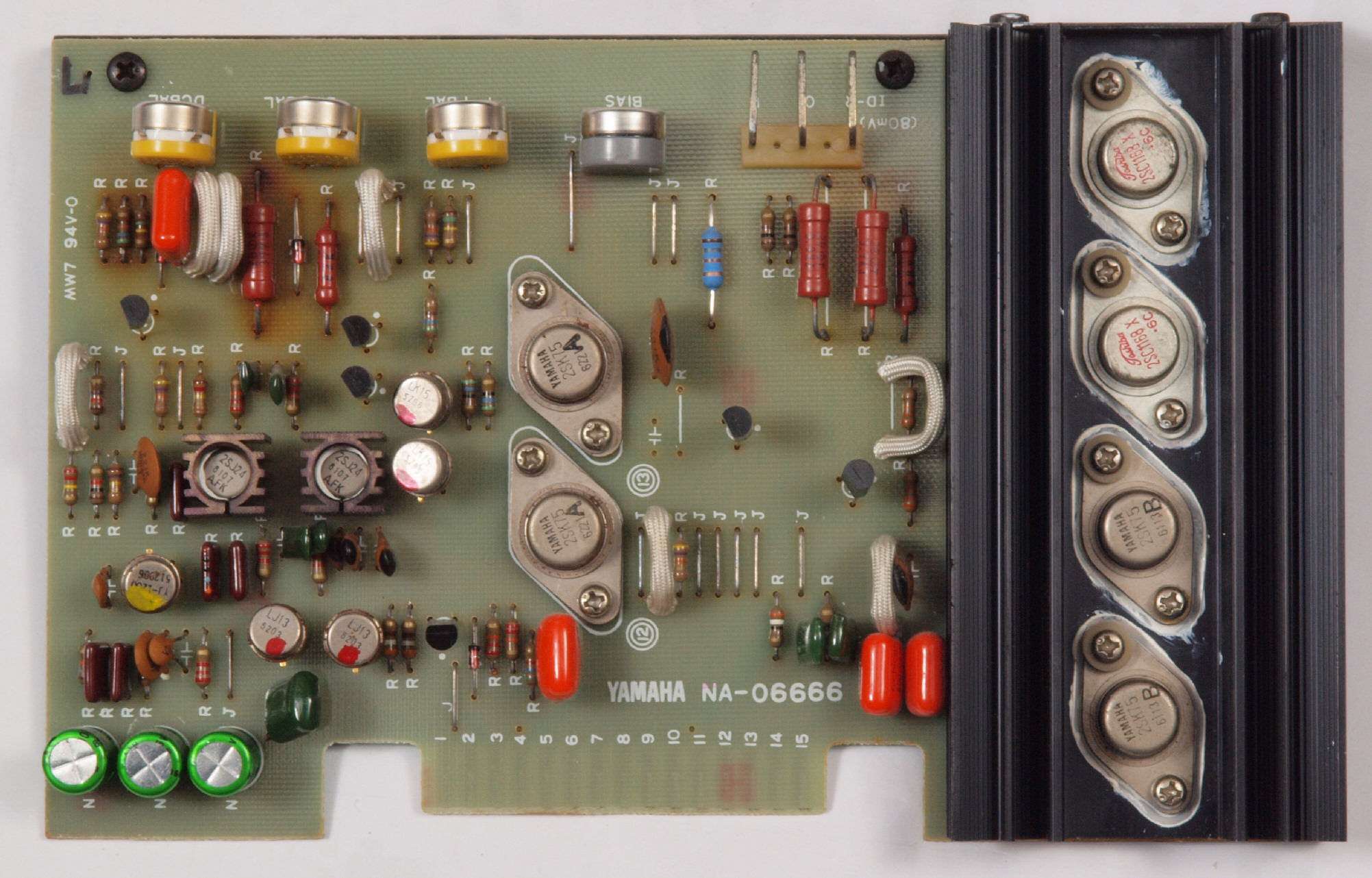

Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換

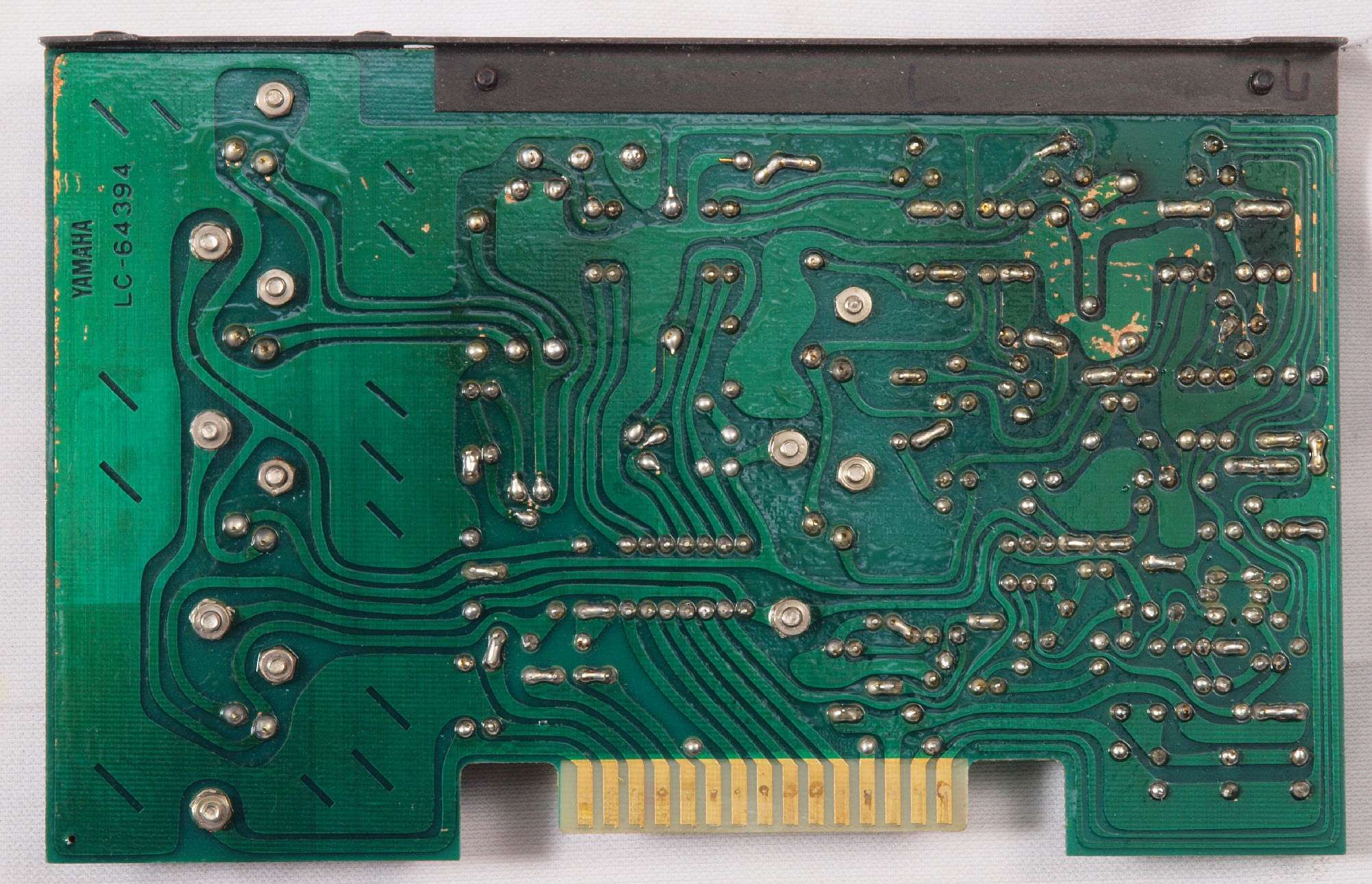

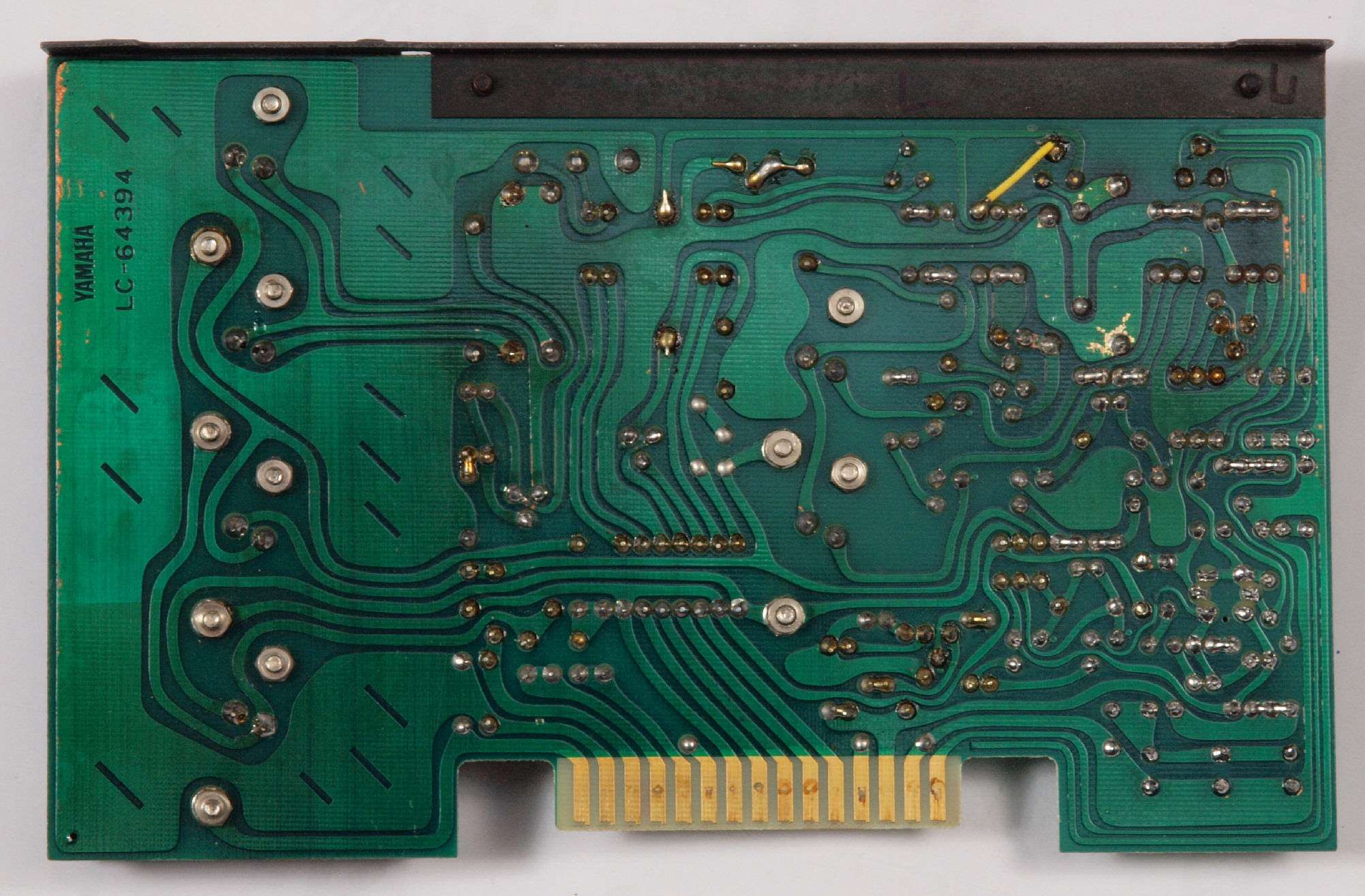

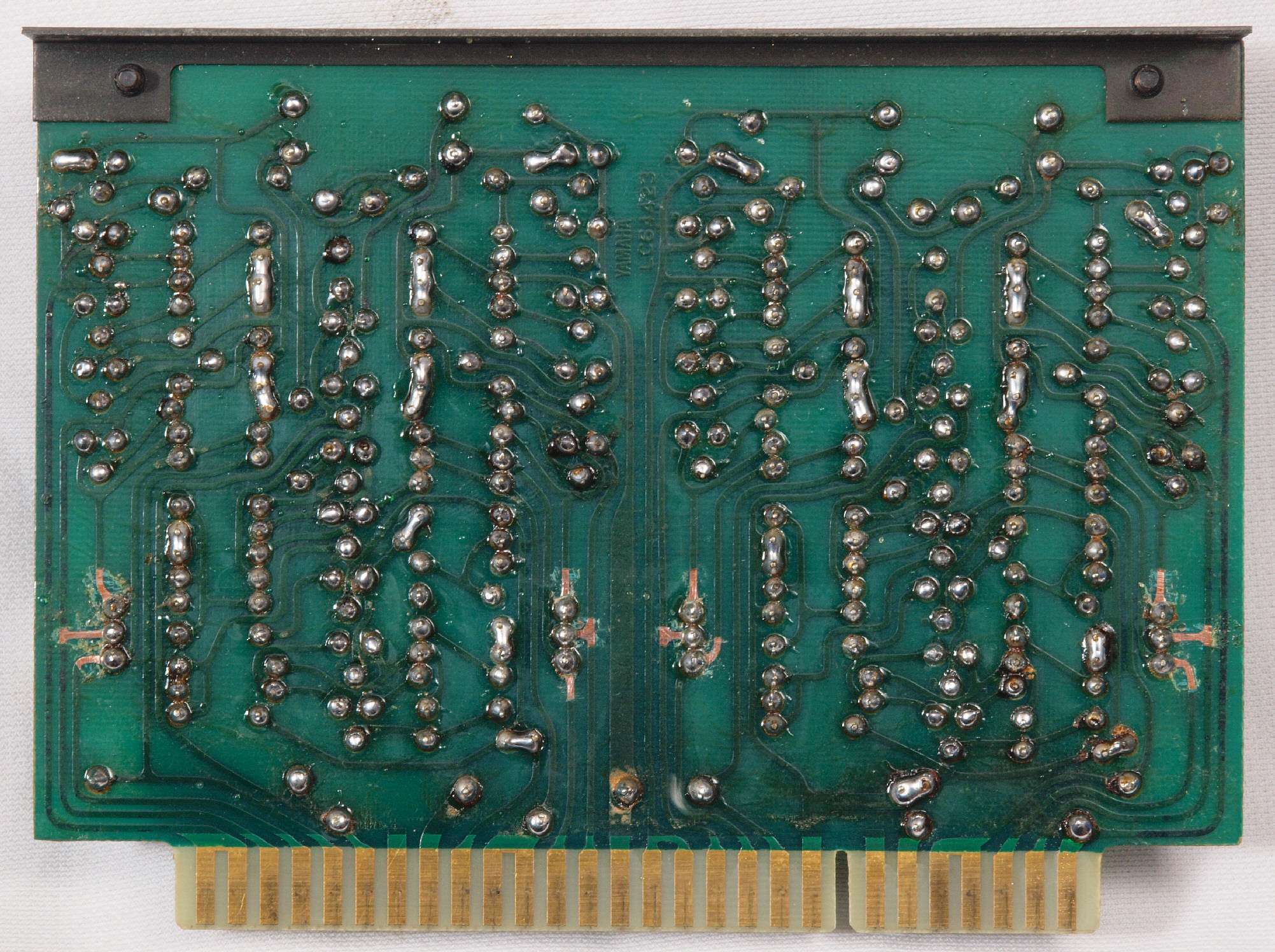

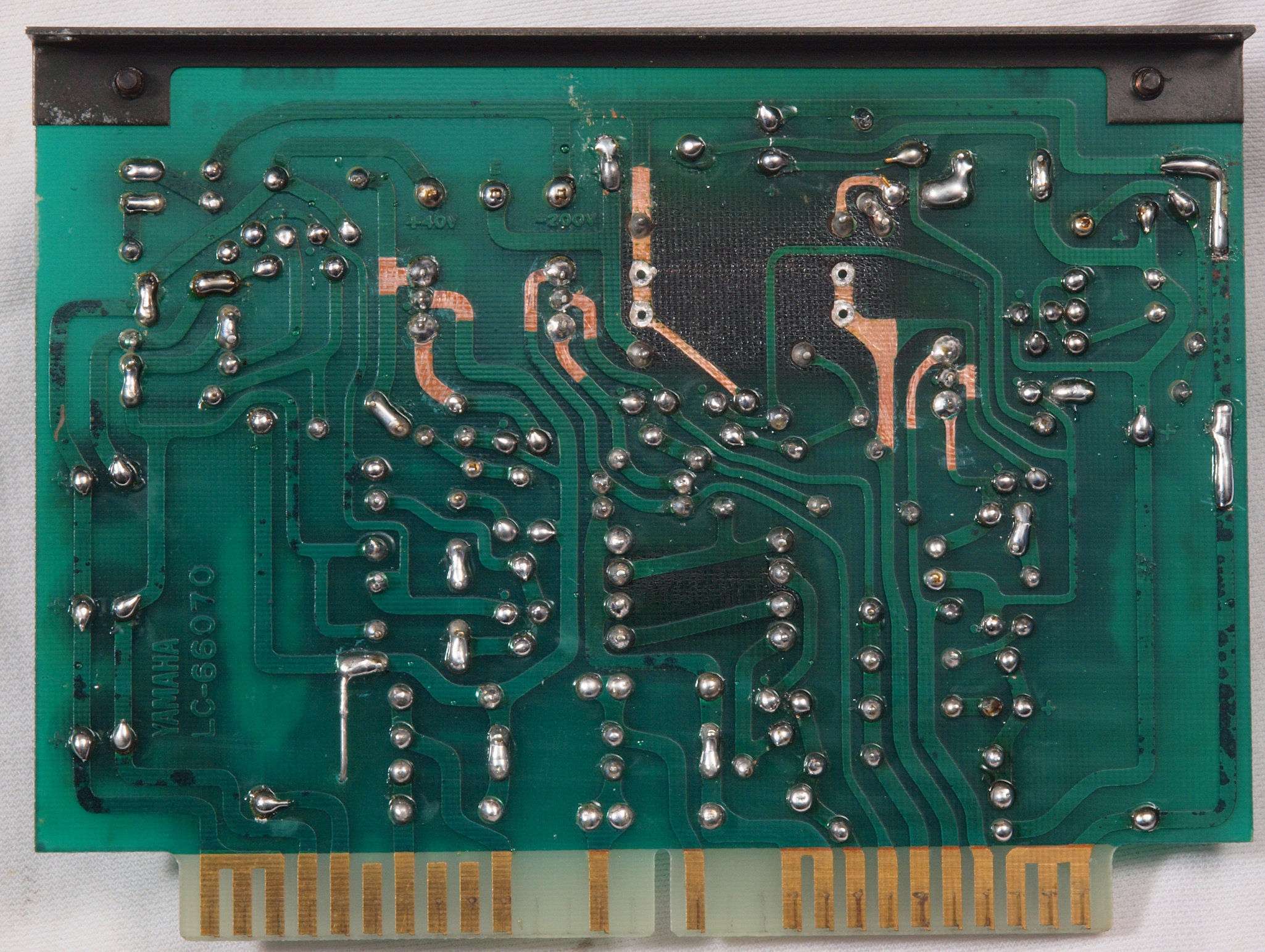

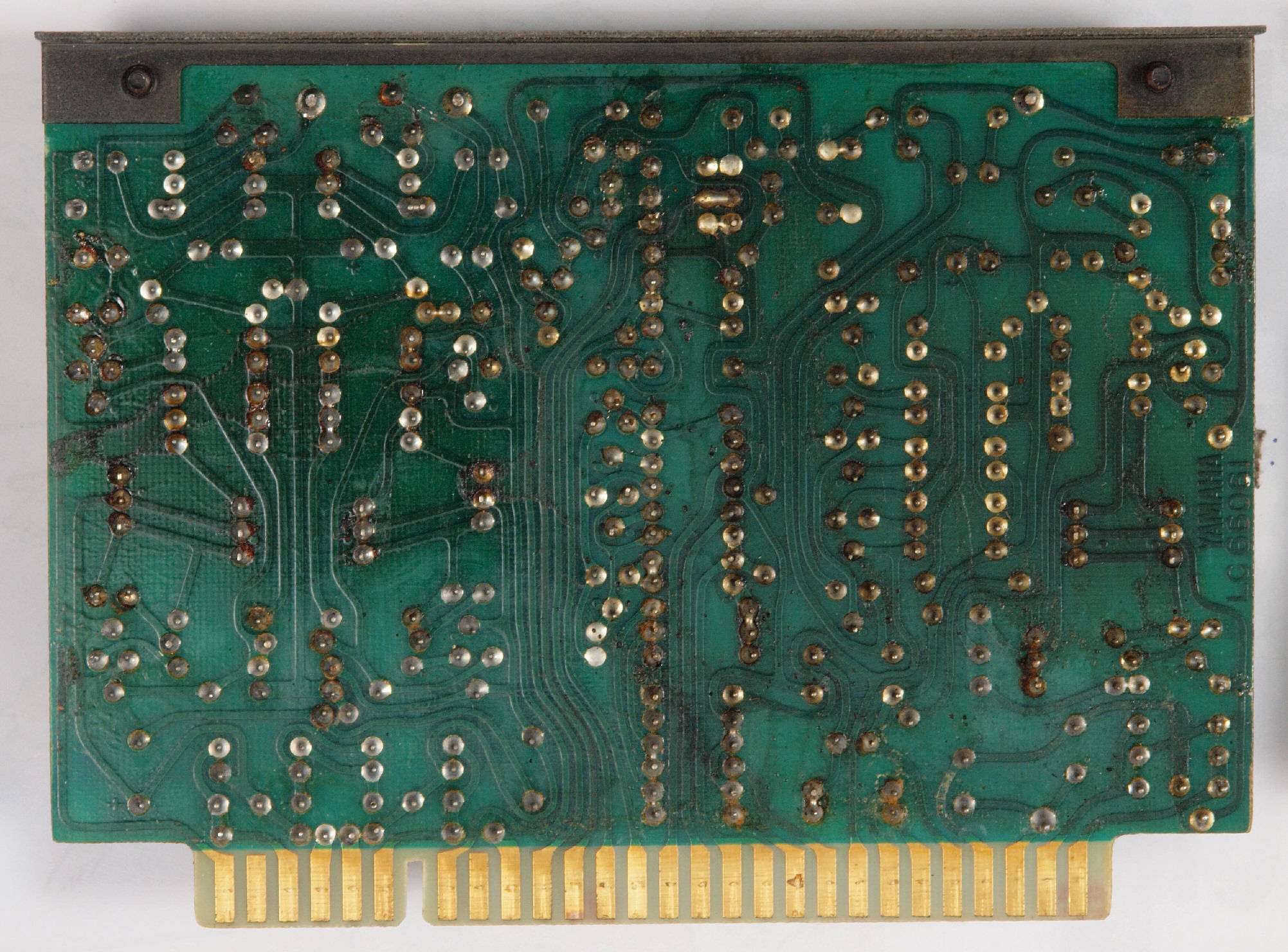

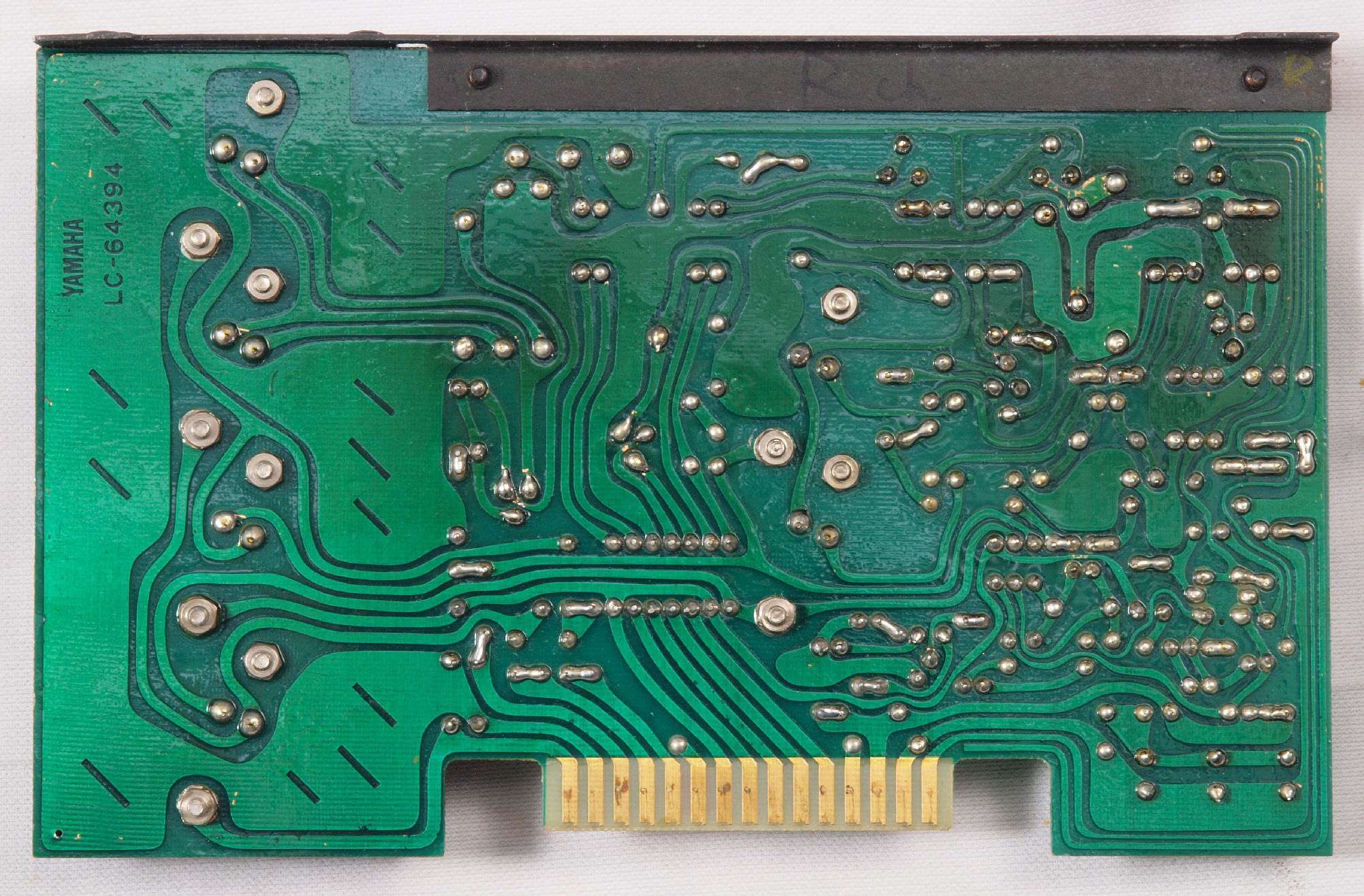

Ｃ１３．　修理前　Ｒ側ドライブ基板裏。　前回の修理で洗浄したままなのか基板保護材が無い！

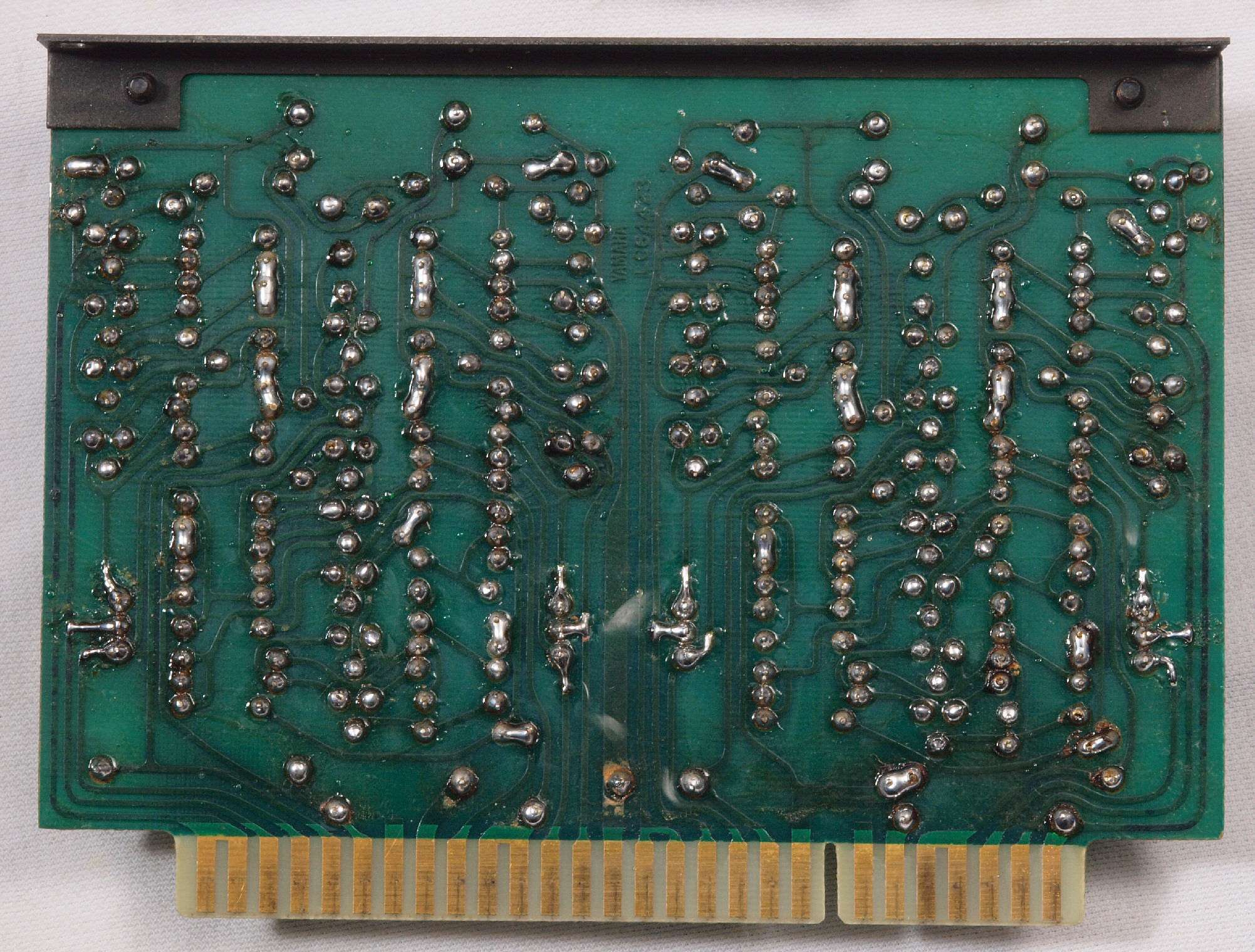

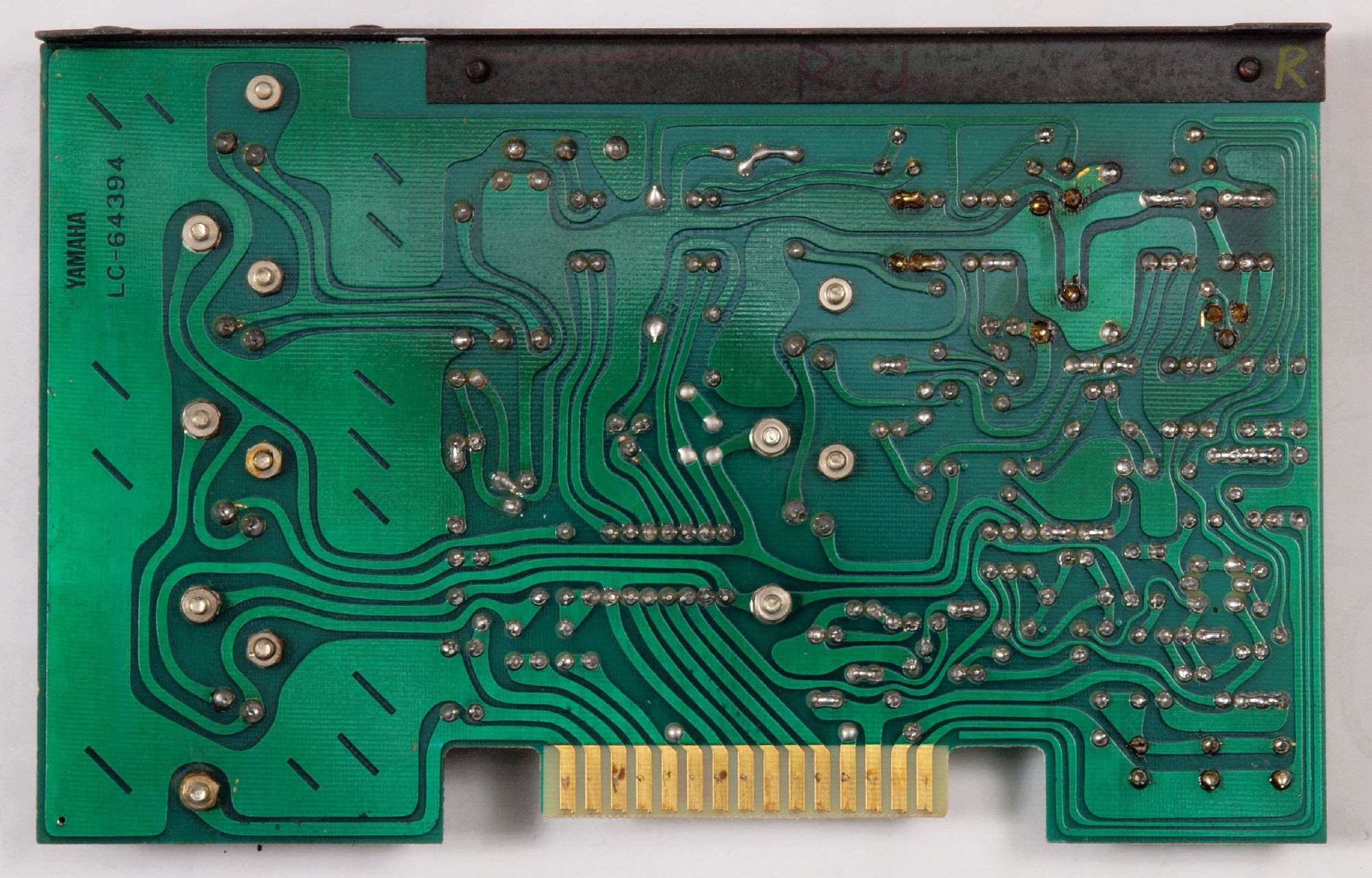

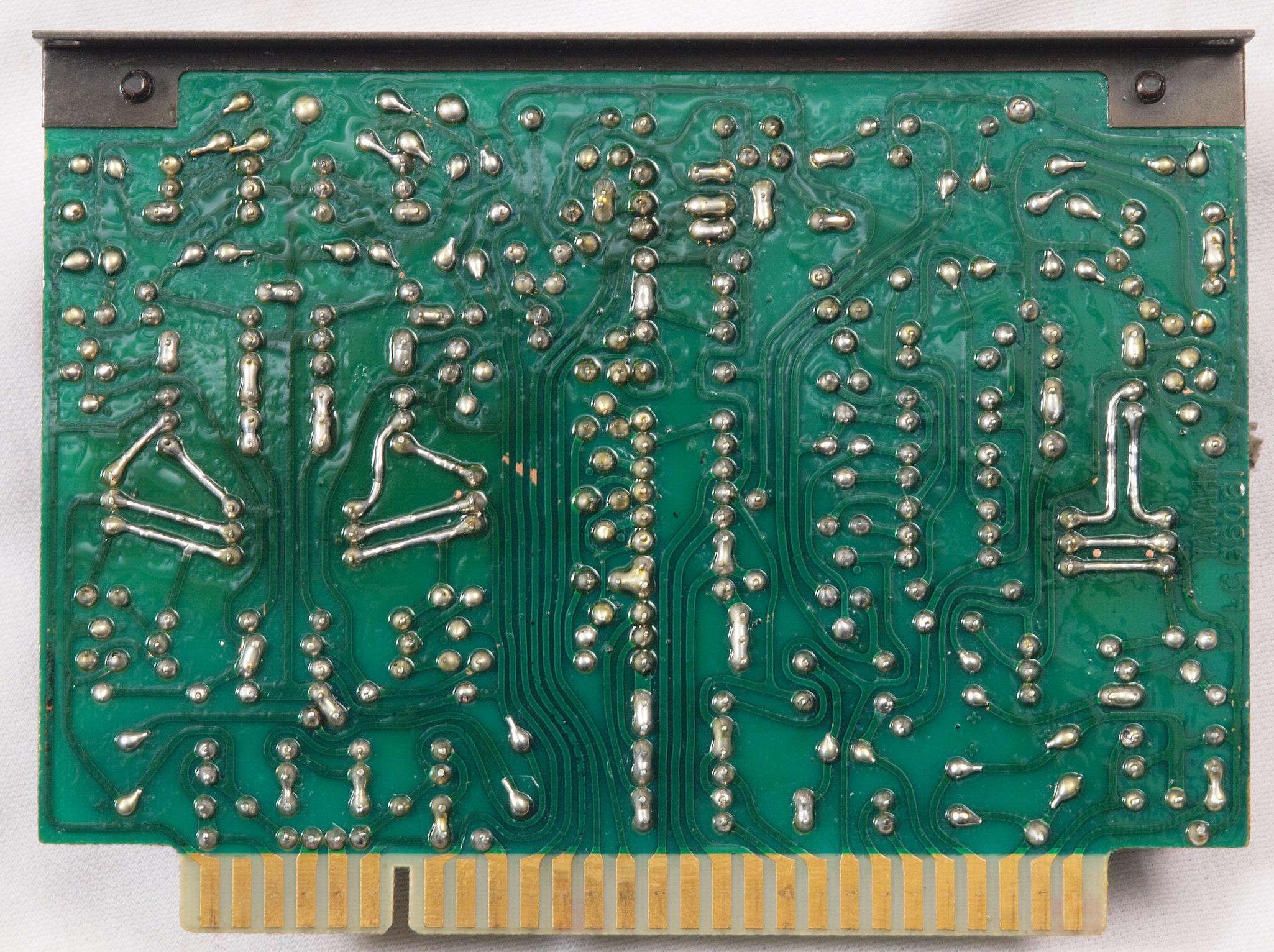

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２１２．　修理中　Ｌ側ドライブ基板、形状からも互換ＴＲ（トランジスター）とは言えない！！
　　　　　　　　　　　　　　左＝純正のＴＲ（トランジスター）２ＳＡ９１４、　右＝交換されたＴＲ（トランジスター）２ＳＡ１１４５。

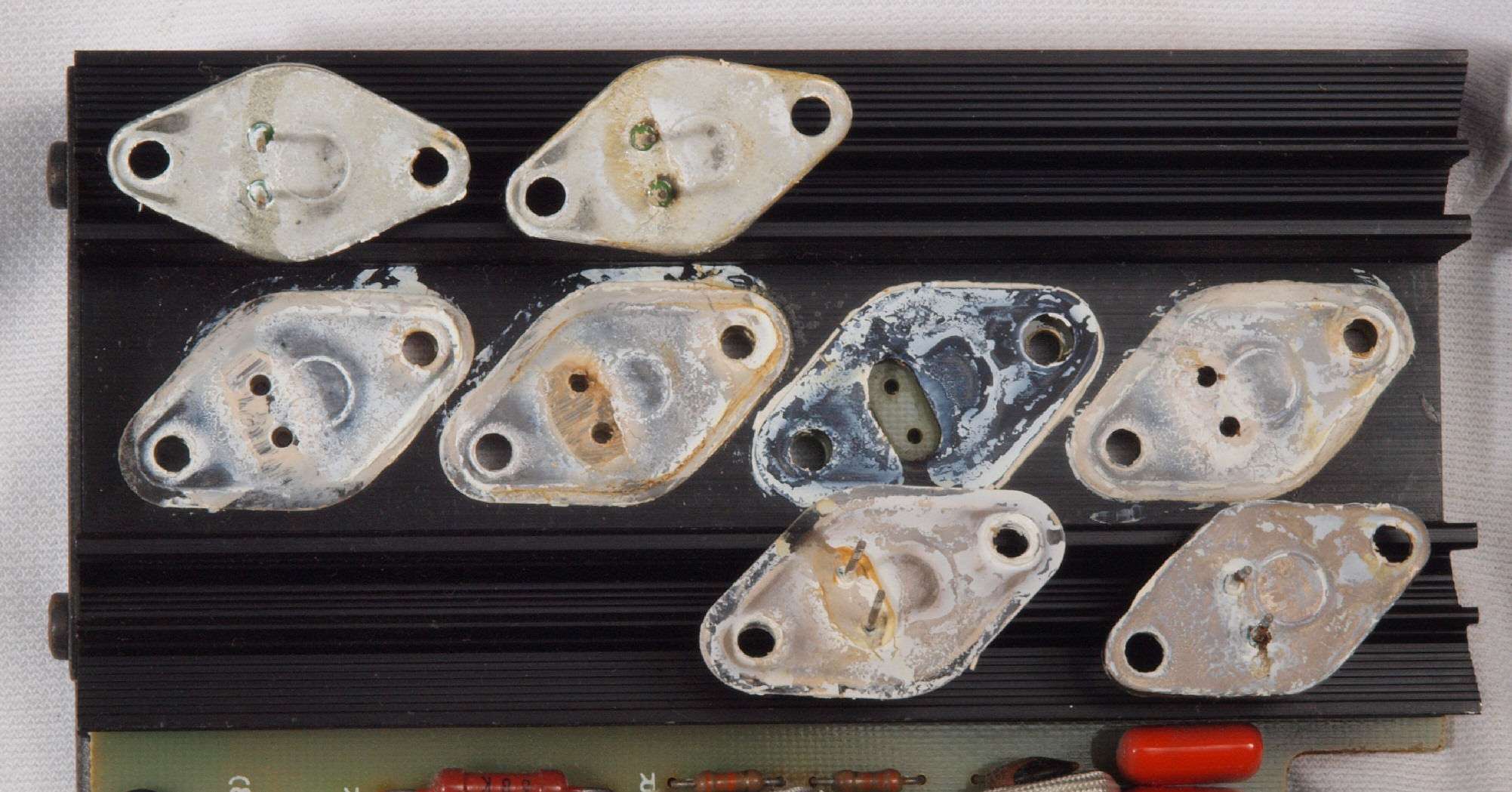

Ｃ２１３．　修理中　Ｌ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。
Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー７個交換
Ｃ２３．　修理前　Ｌ側ドライブ基板裏。　前回の修理で洗浄したままなのか基板保護材が無い！
Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

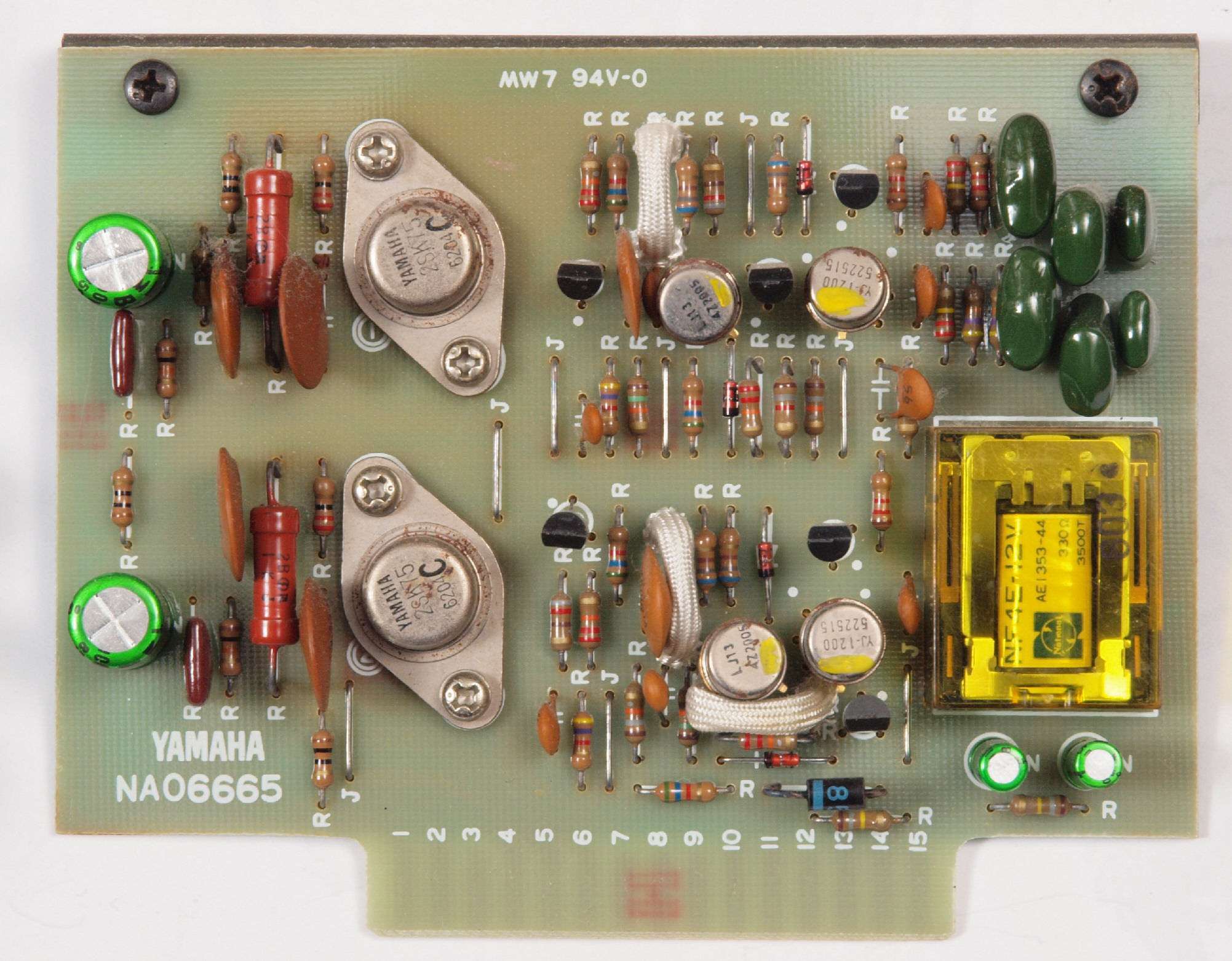

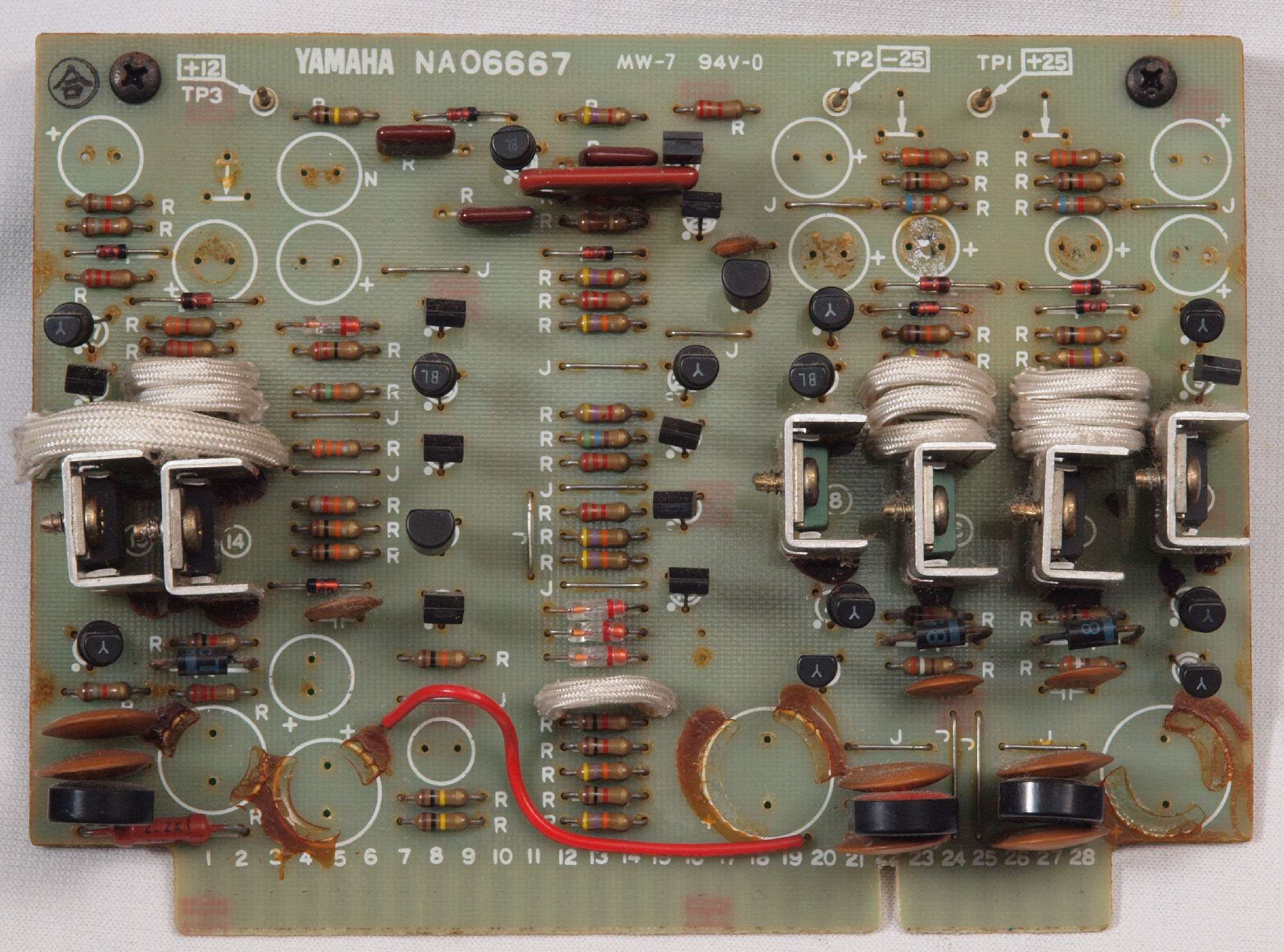

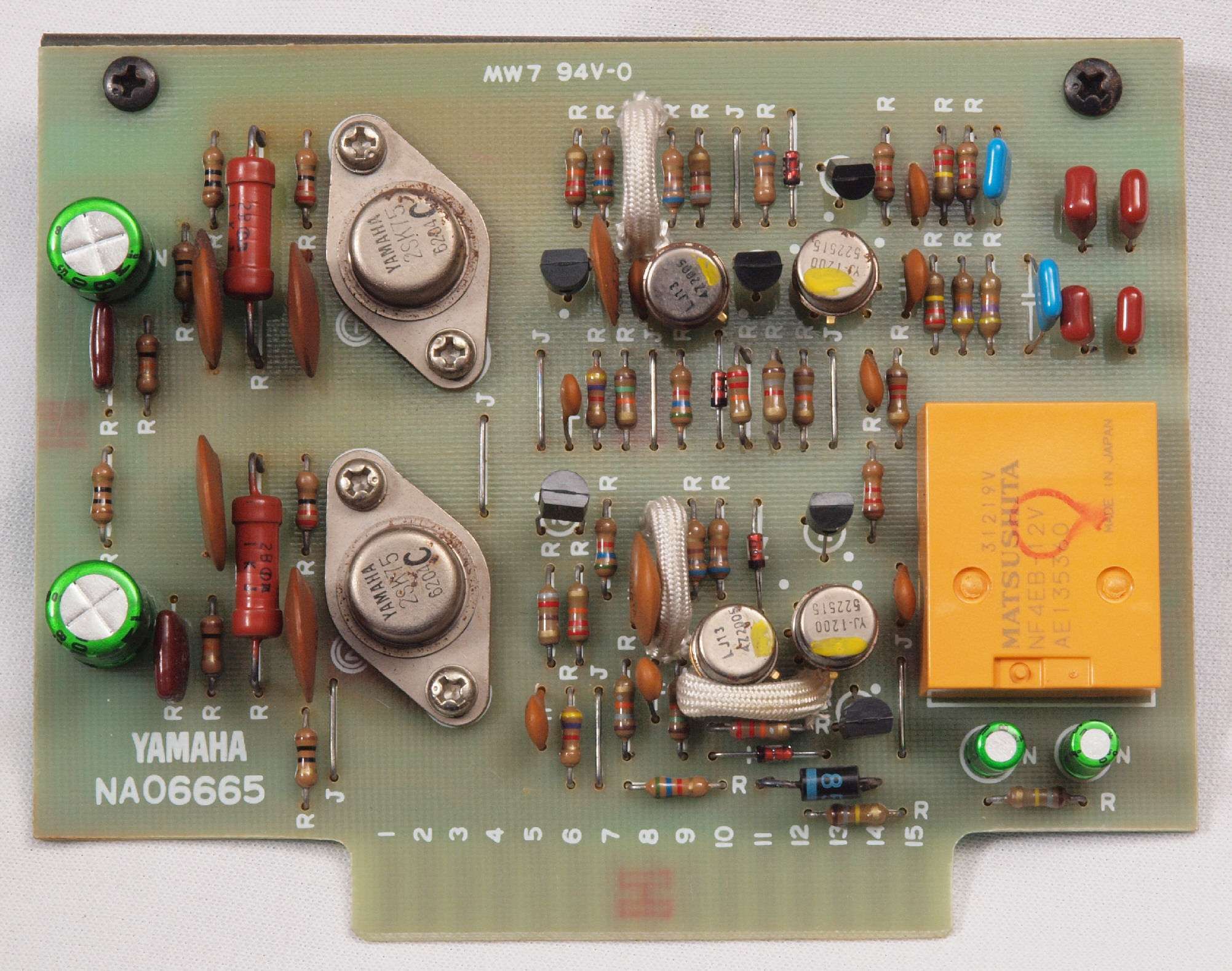

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板
Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　リレー、電解コンデンサー４個、フィルムコンデンサー６個 交換

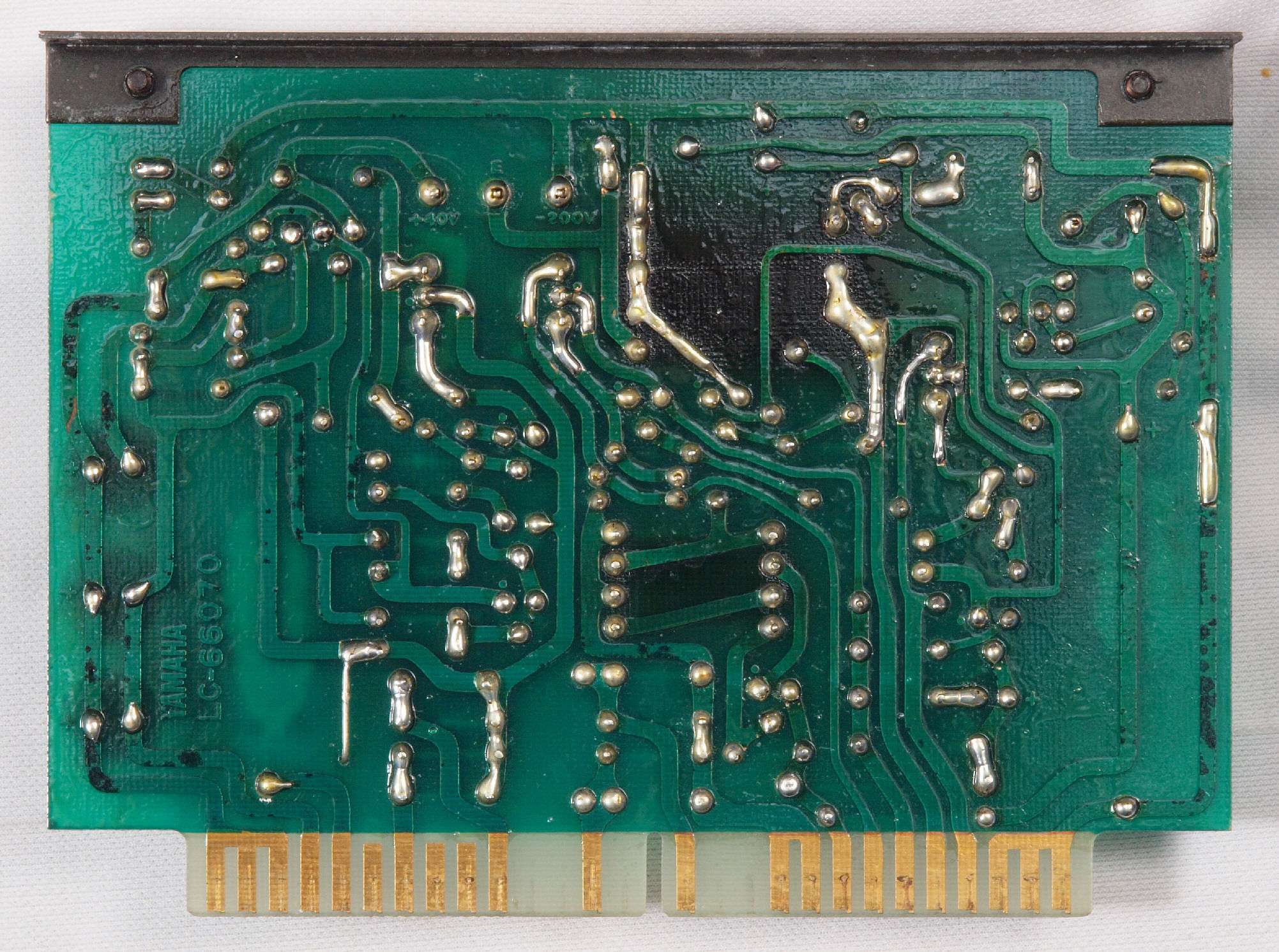

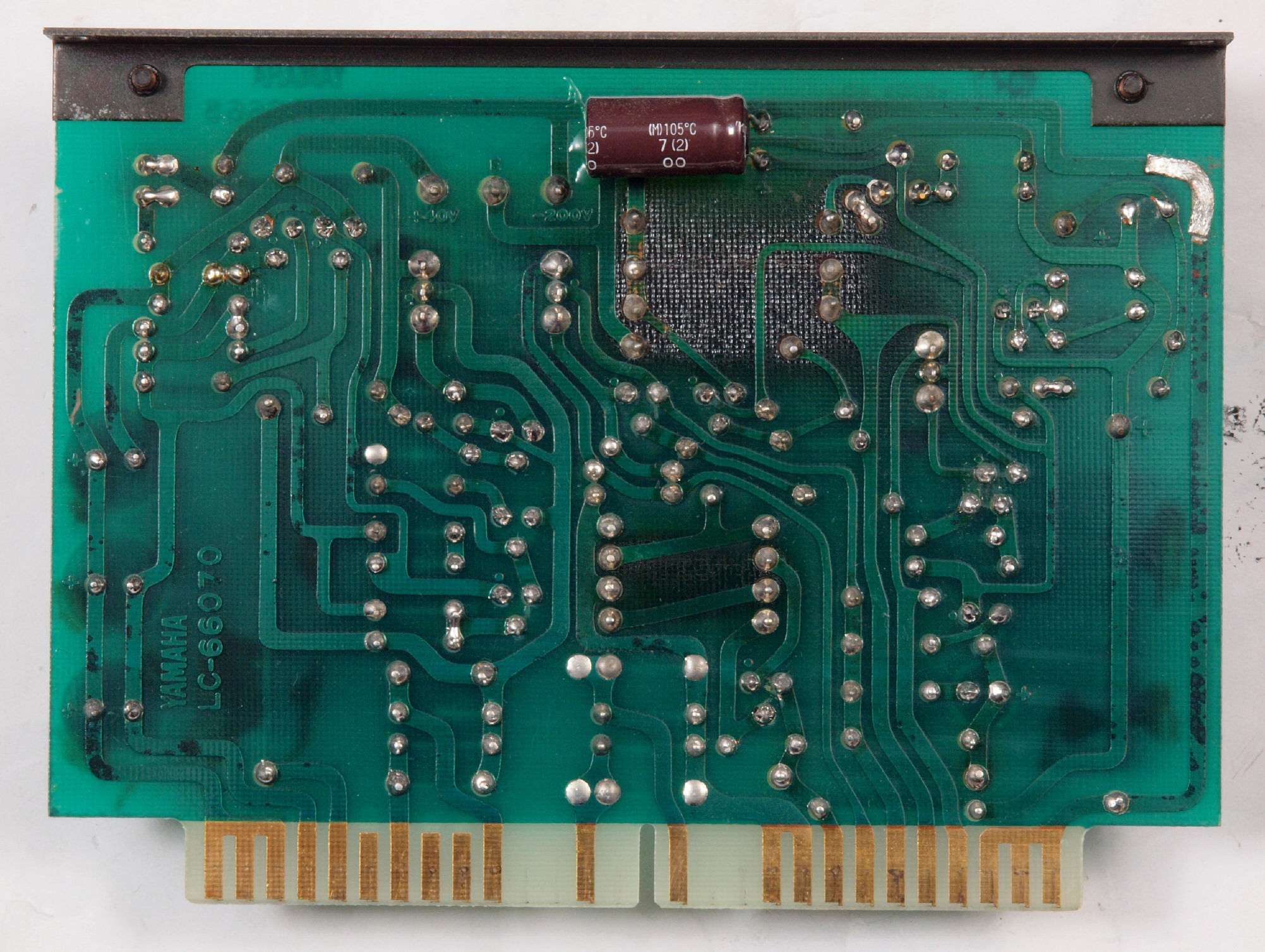

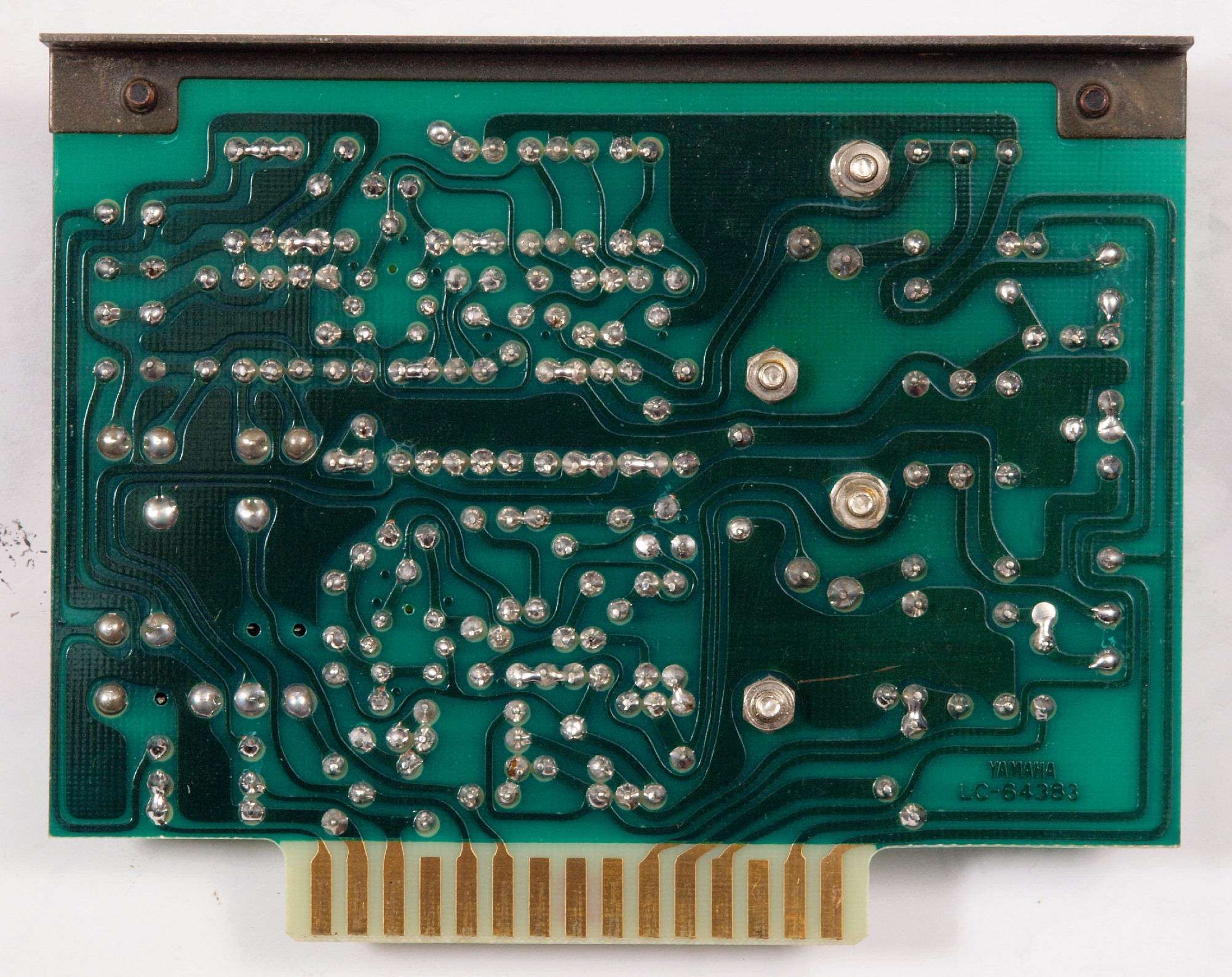

Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏。　前回の修理で洗浄したままなのか基板保護材が無い！

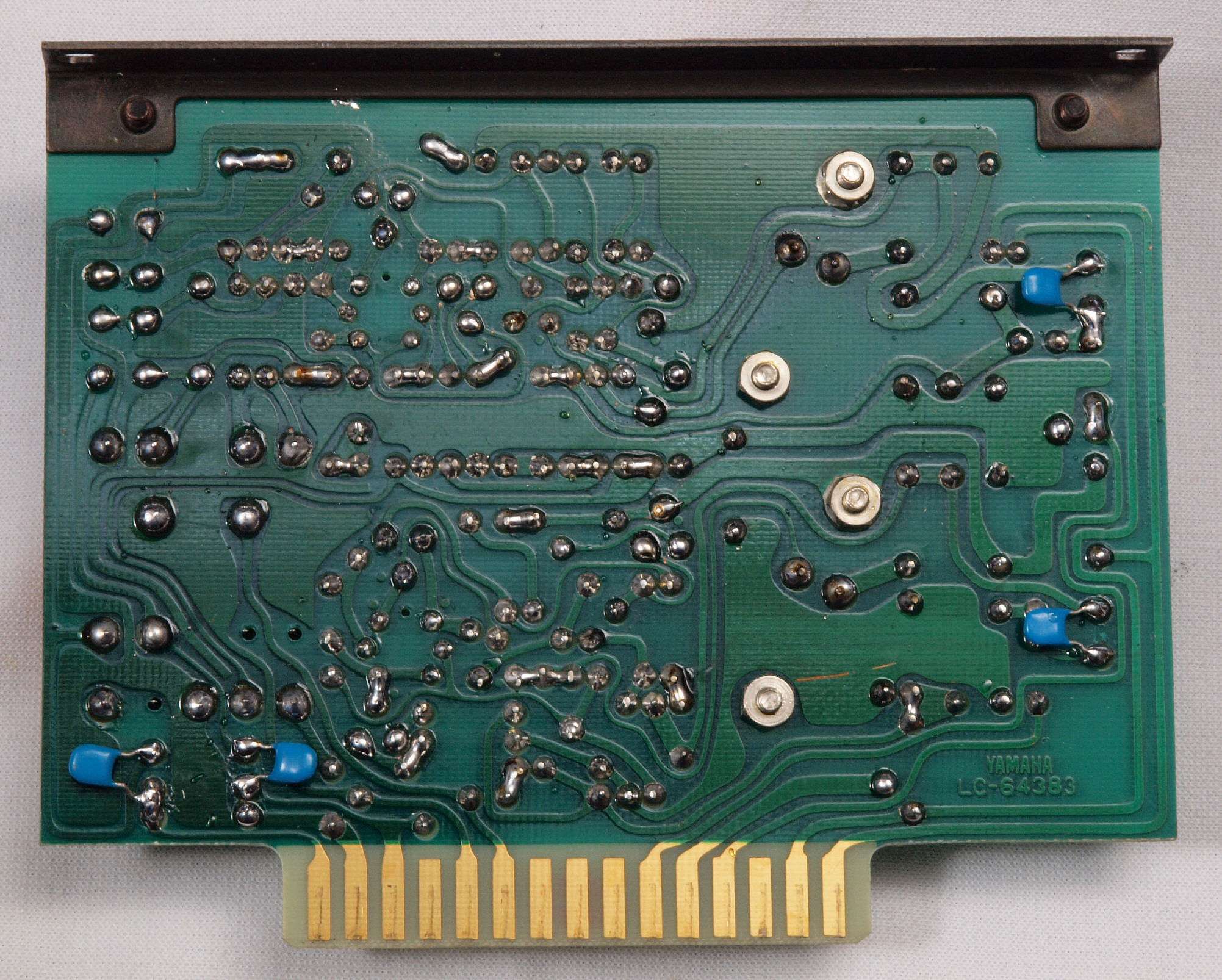

Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

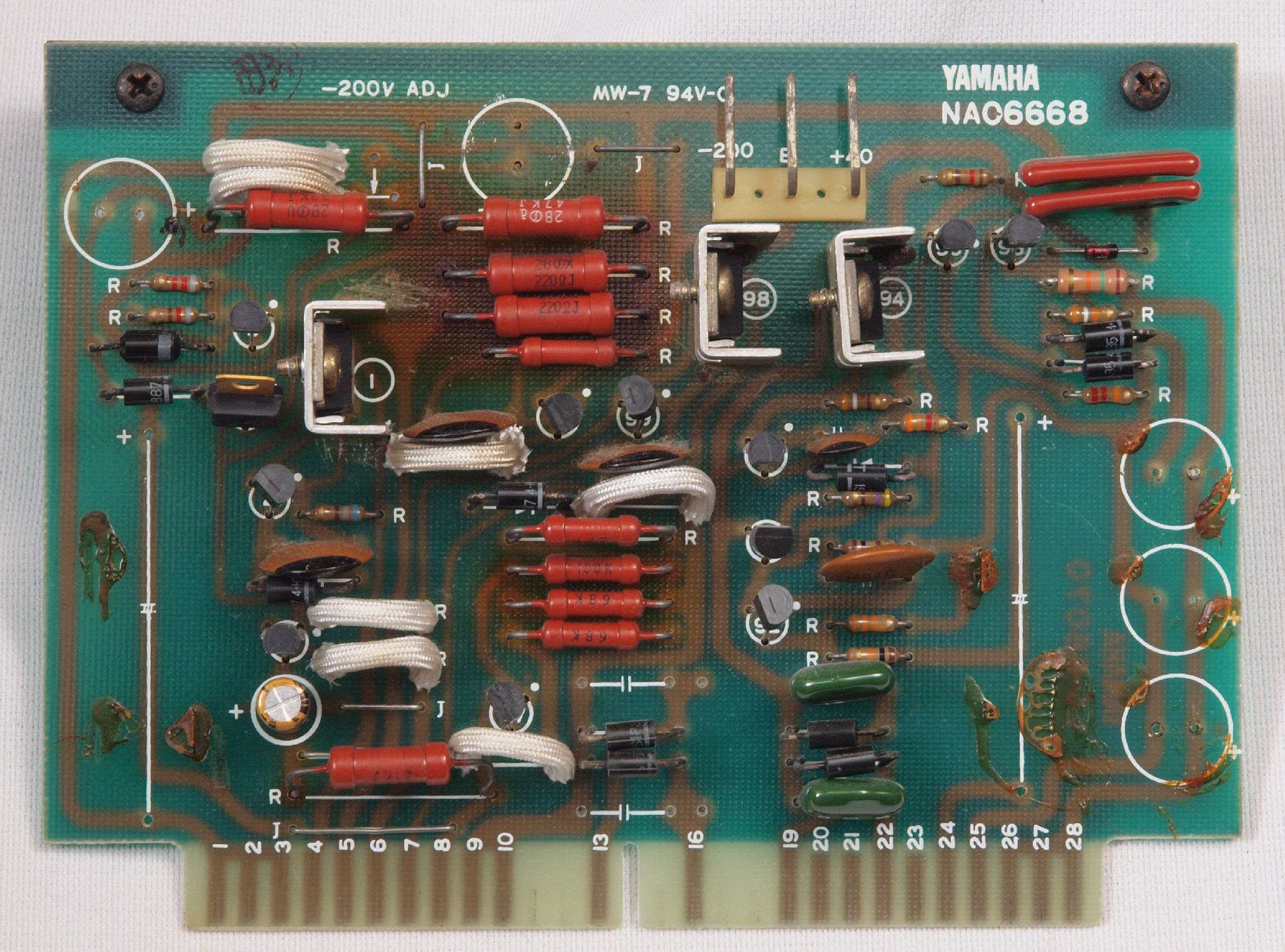

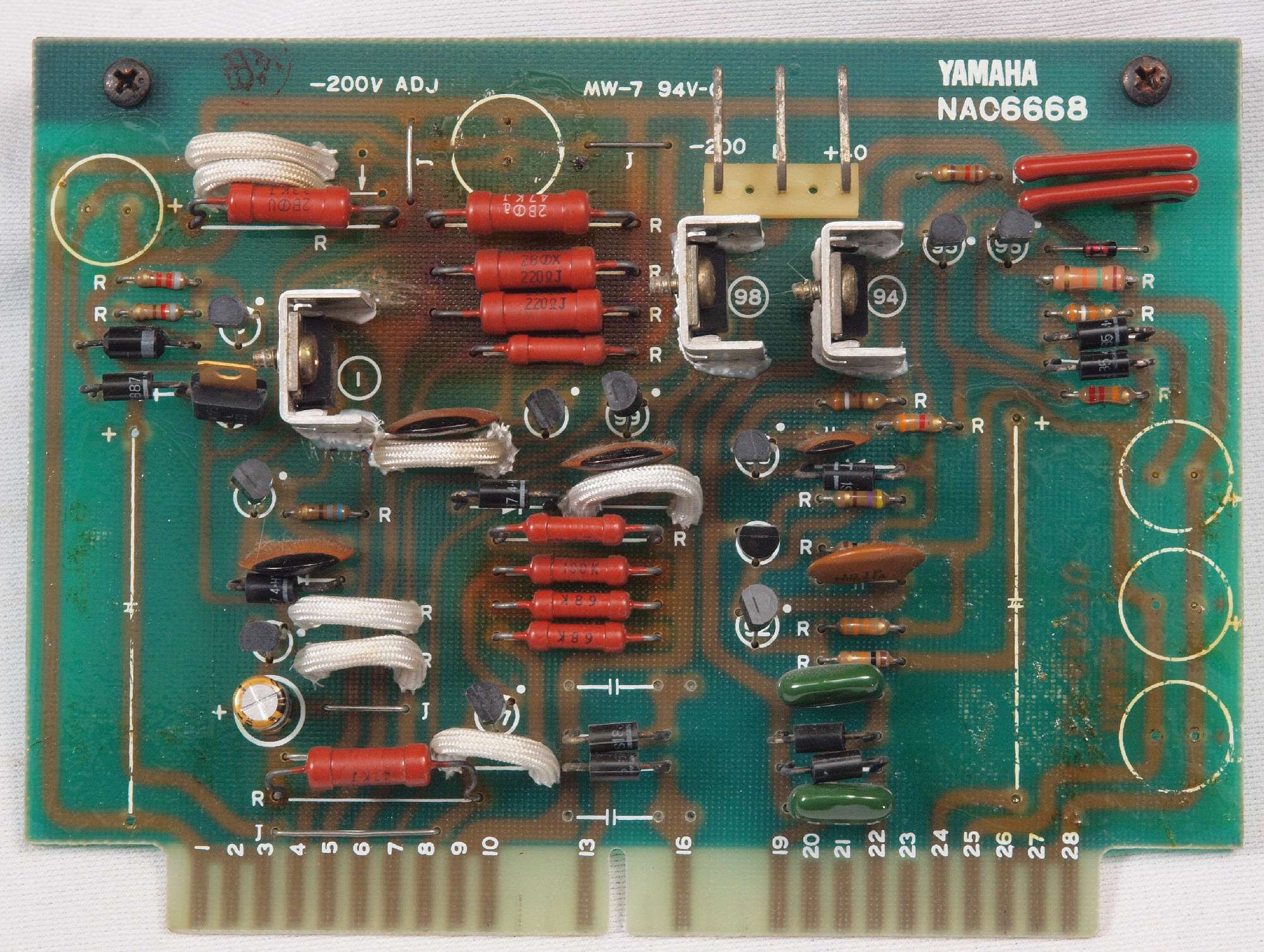

Ｃ４１．　修理前　電源１基板

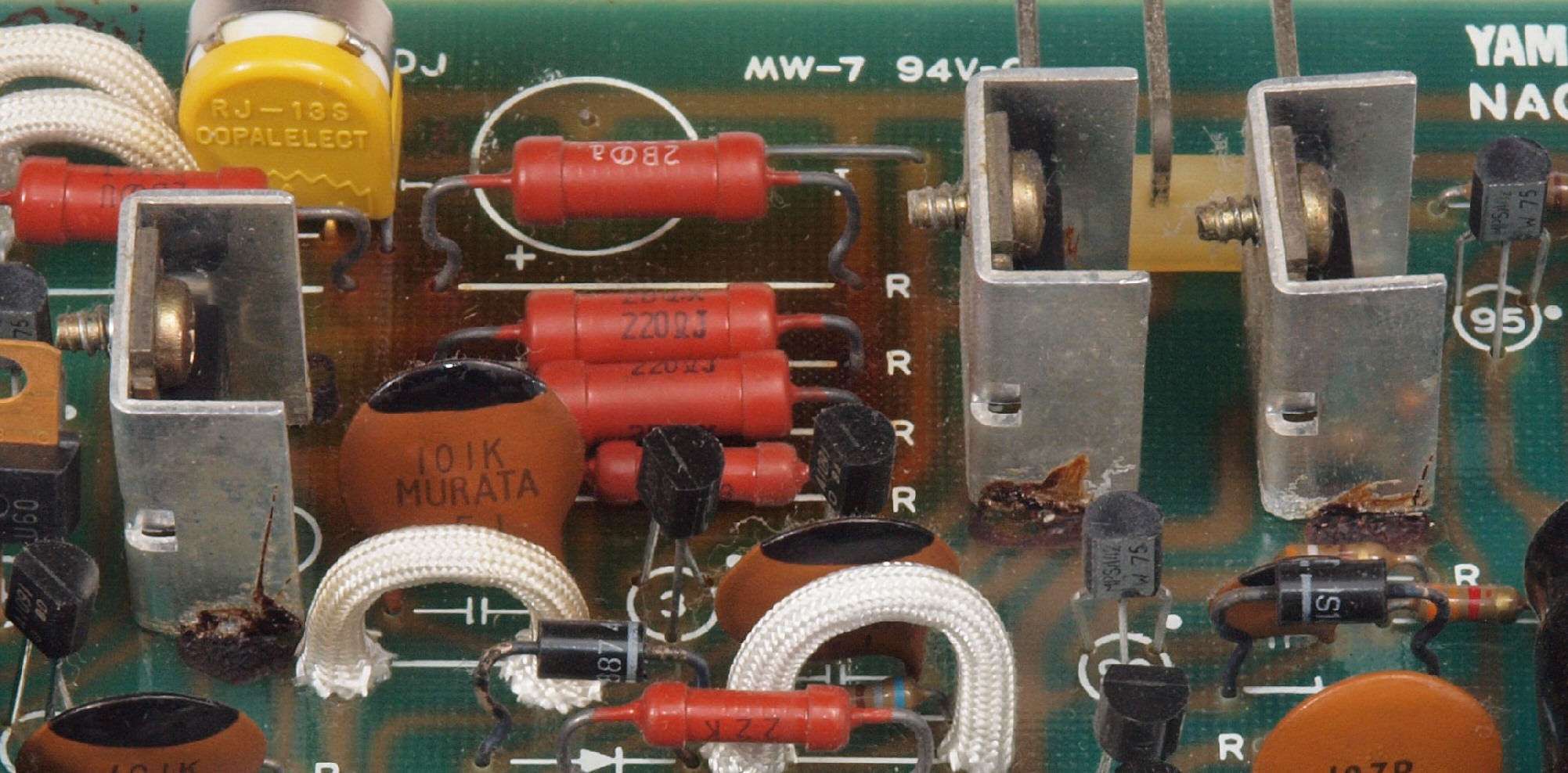

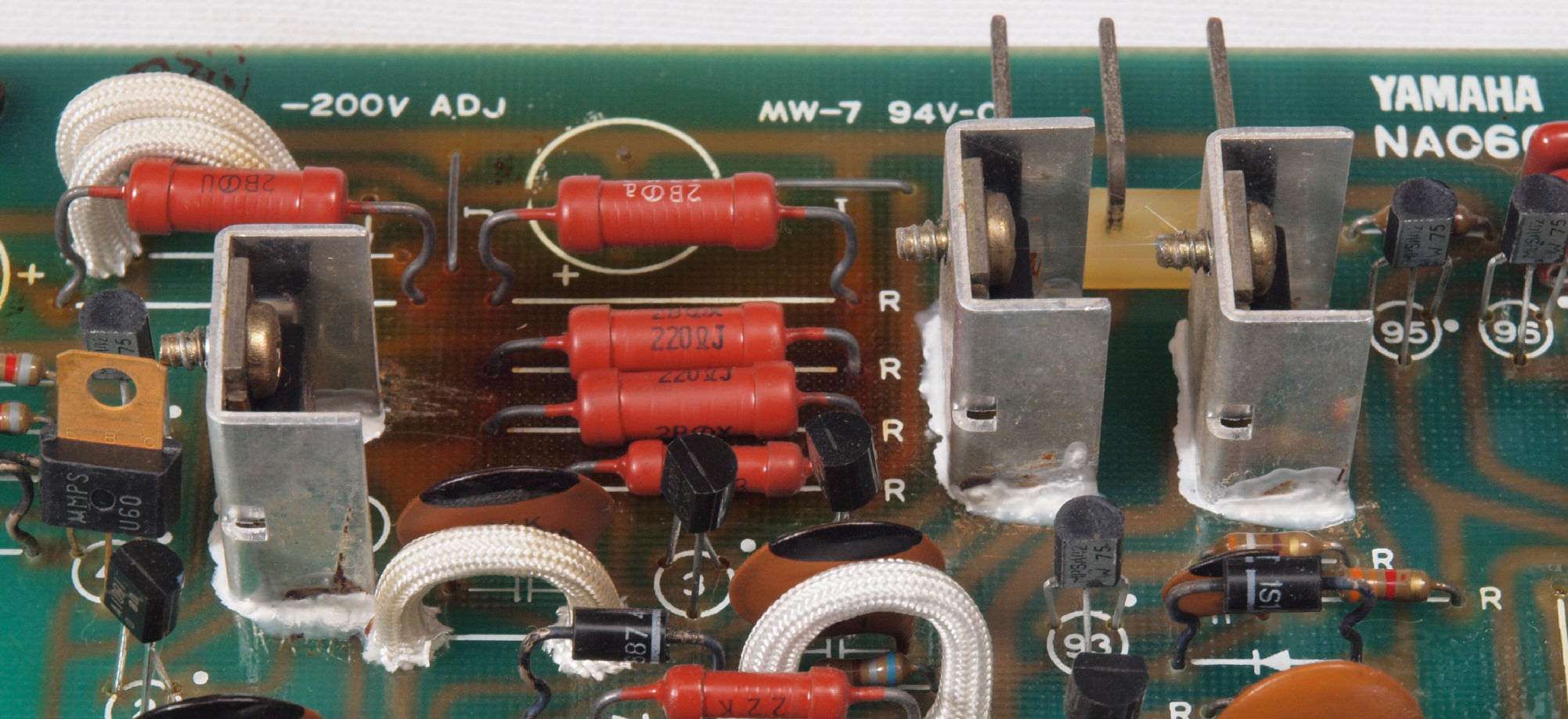

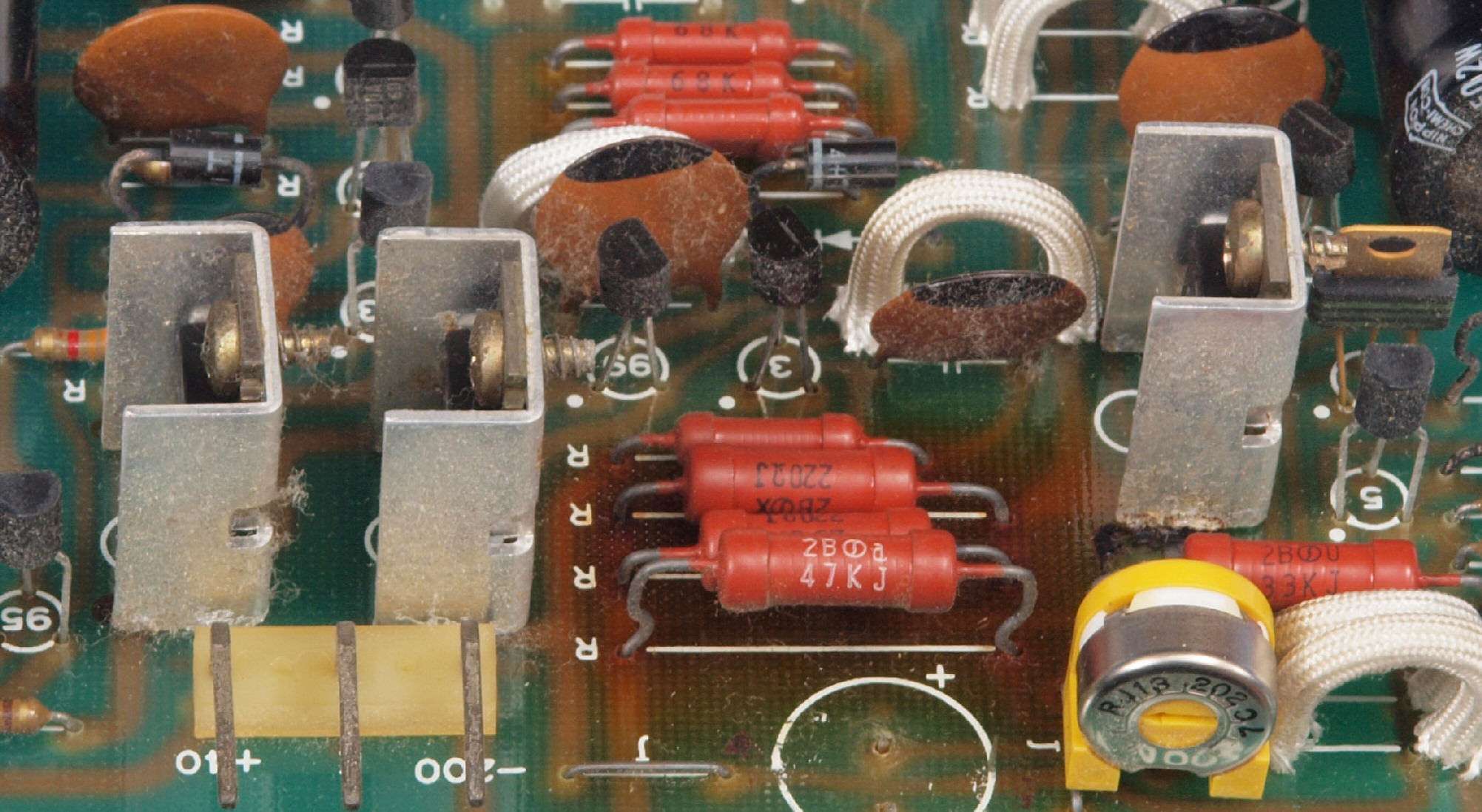

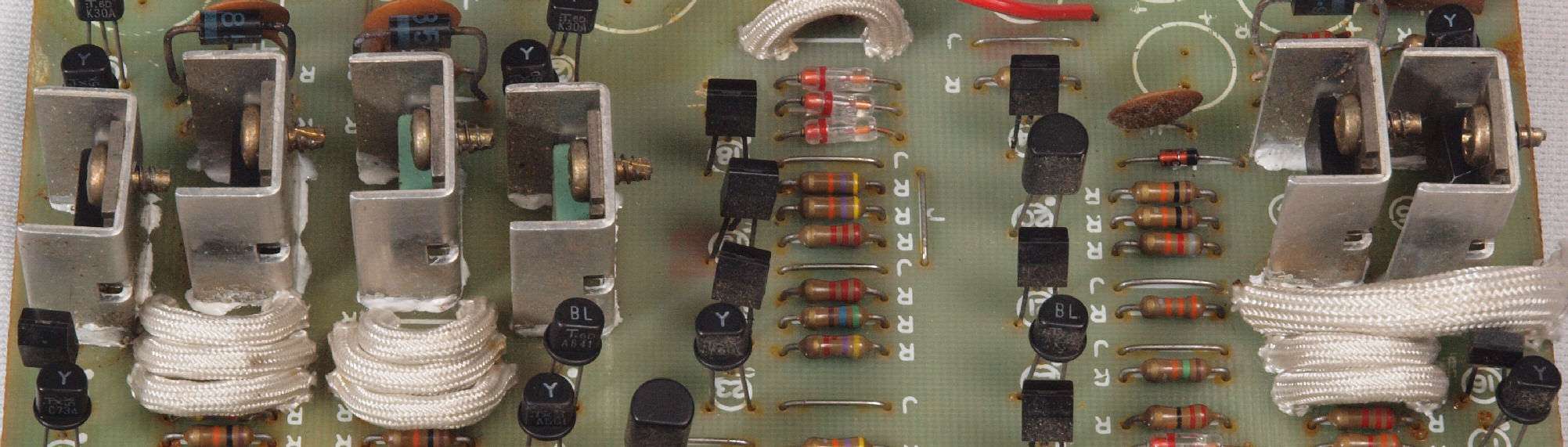

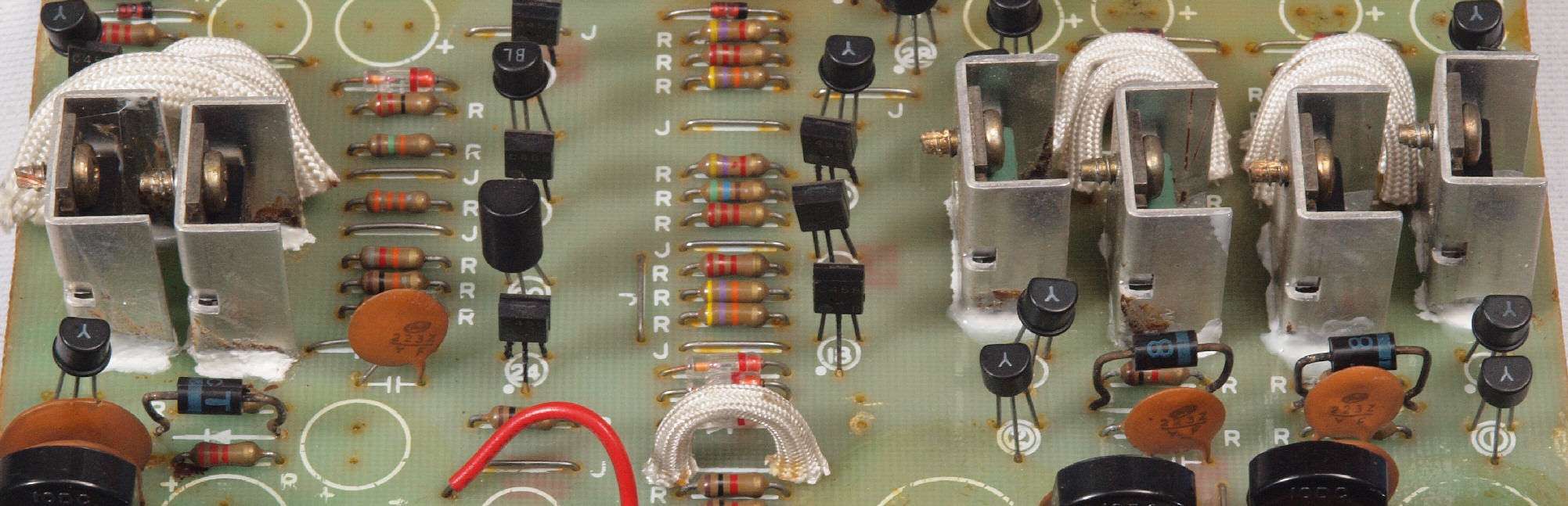

Ｃ４１２．　修理前　電源１基板、ＴＲ（トランジスター）の放熱器。
Ｃ４１３．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。

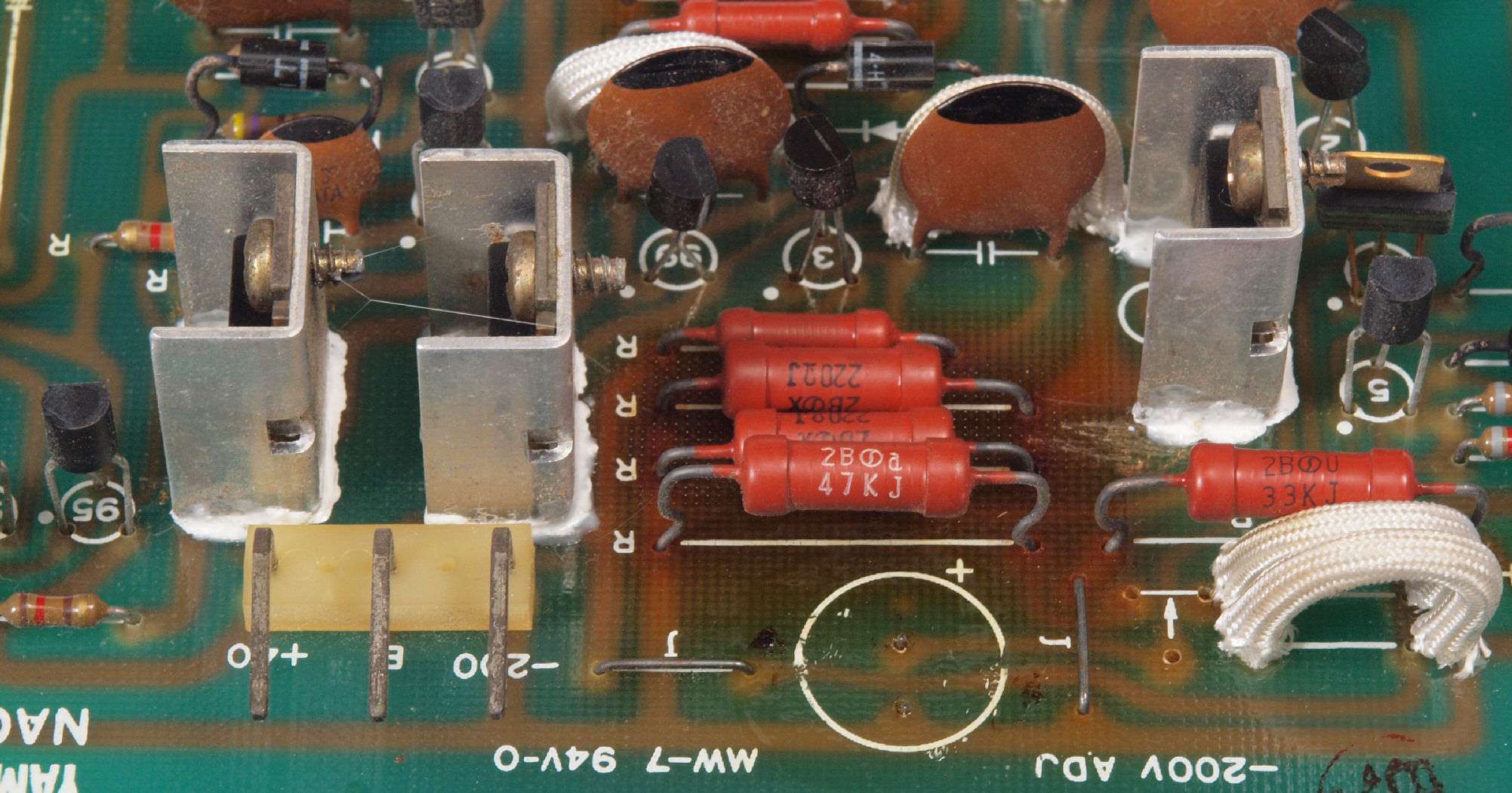

Ｃ４１４．　修理前　電源１基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ４１５．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、反対側。放熱器をしっかり接着する。
Ｃ４１６．　修理中　電源１基板、
　　　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ４１７．　修理中　電源１基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

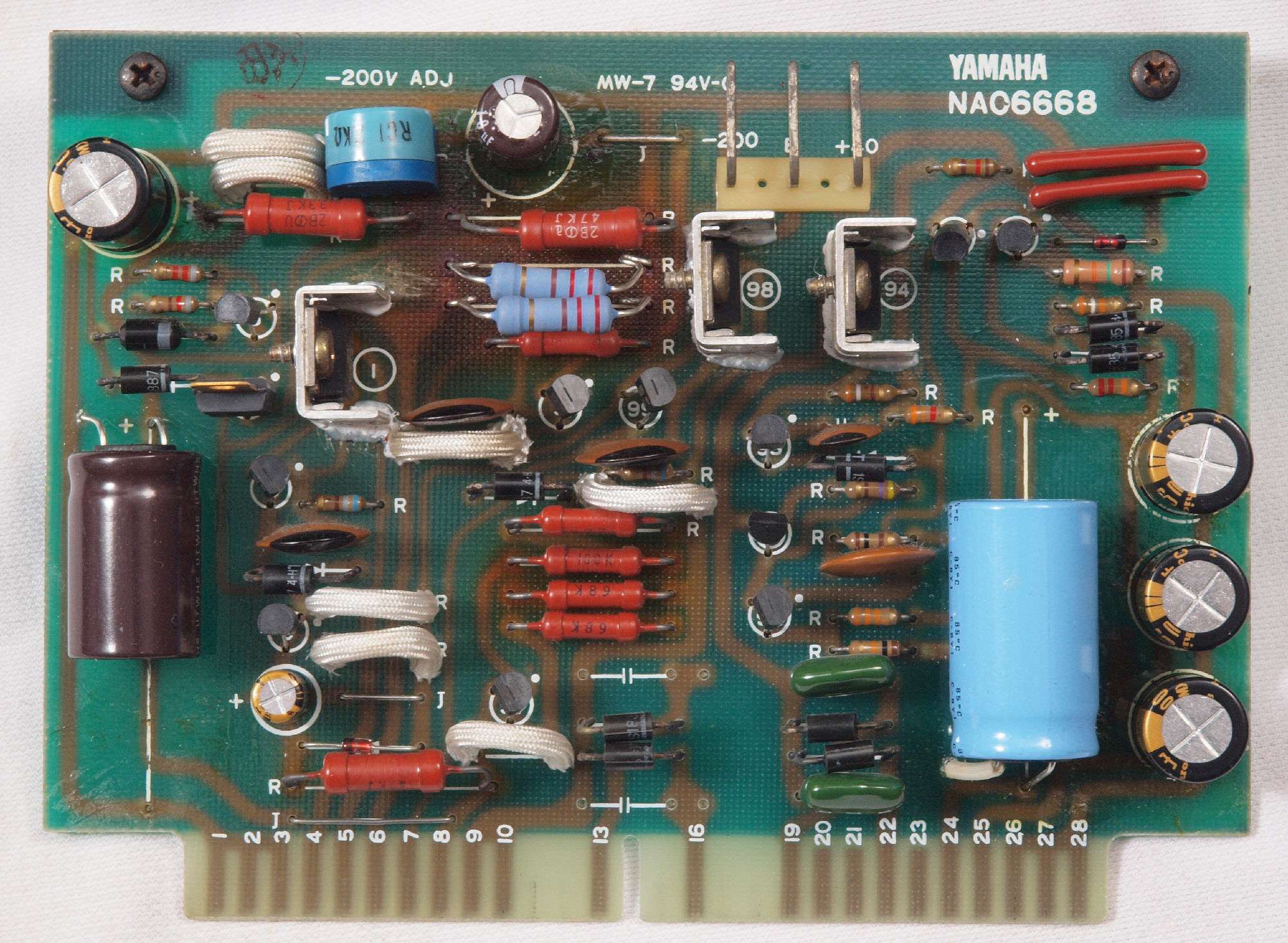

Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個 交換

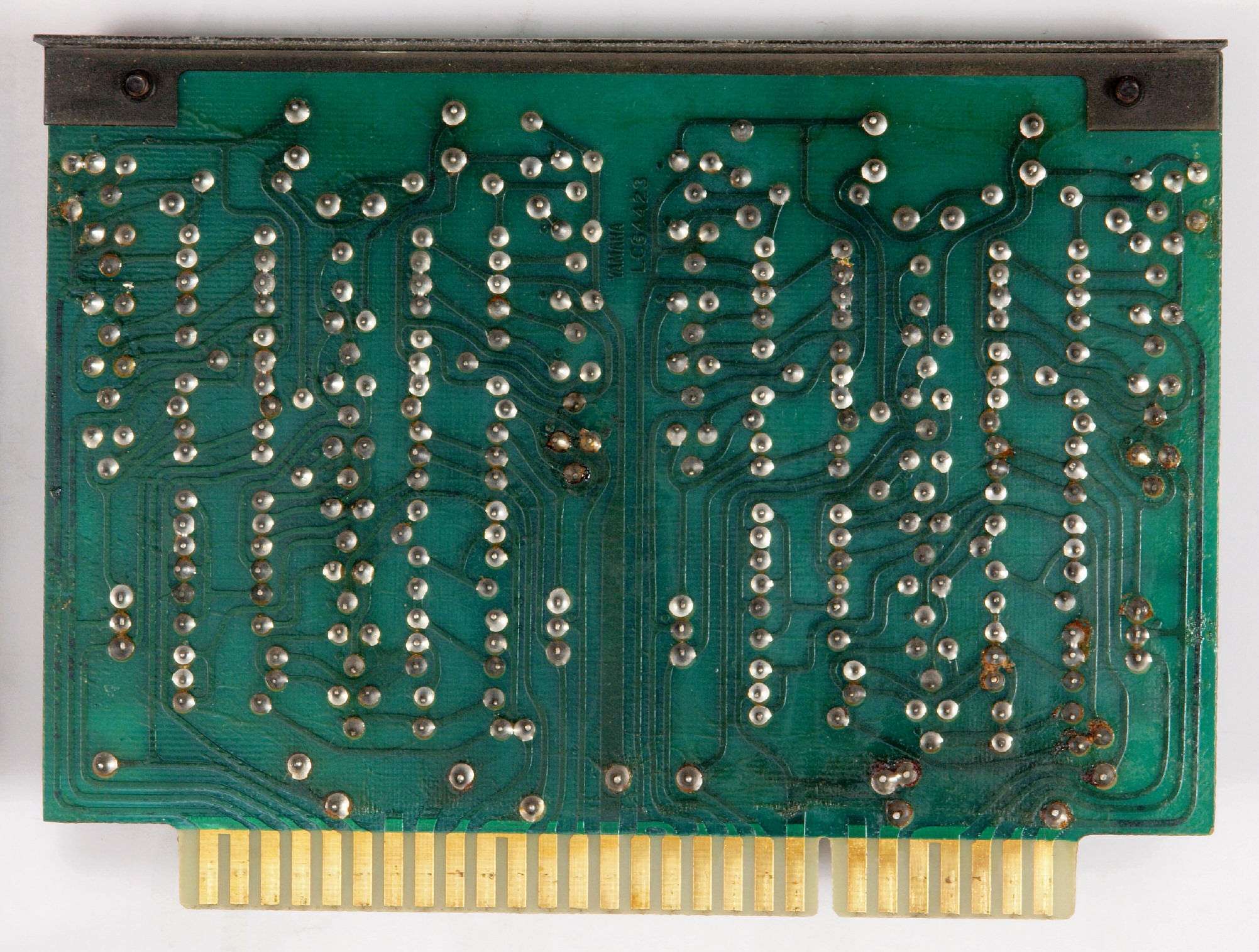

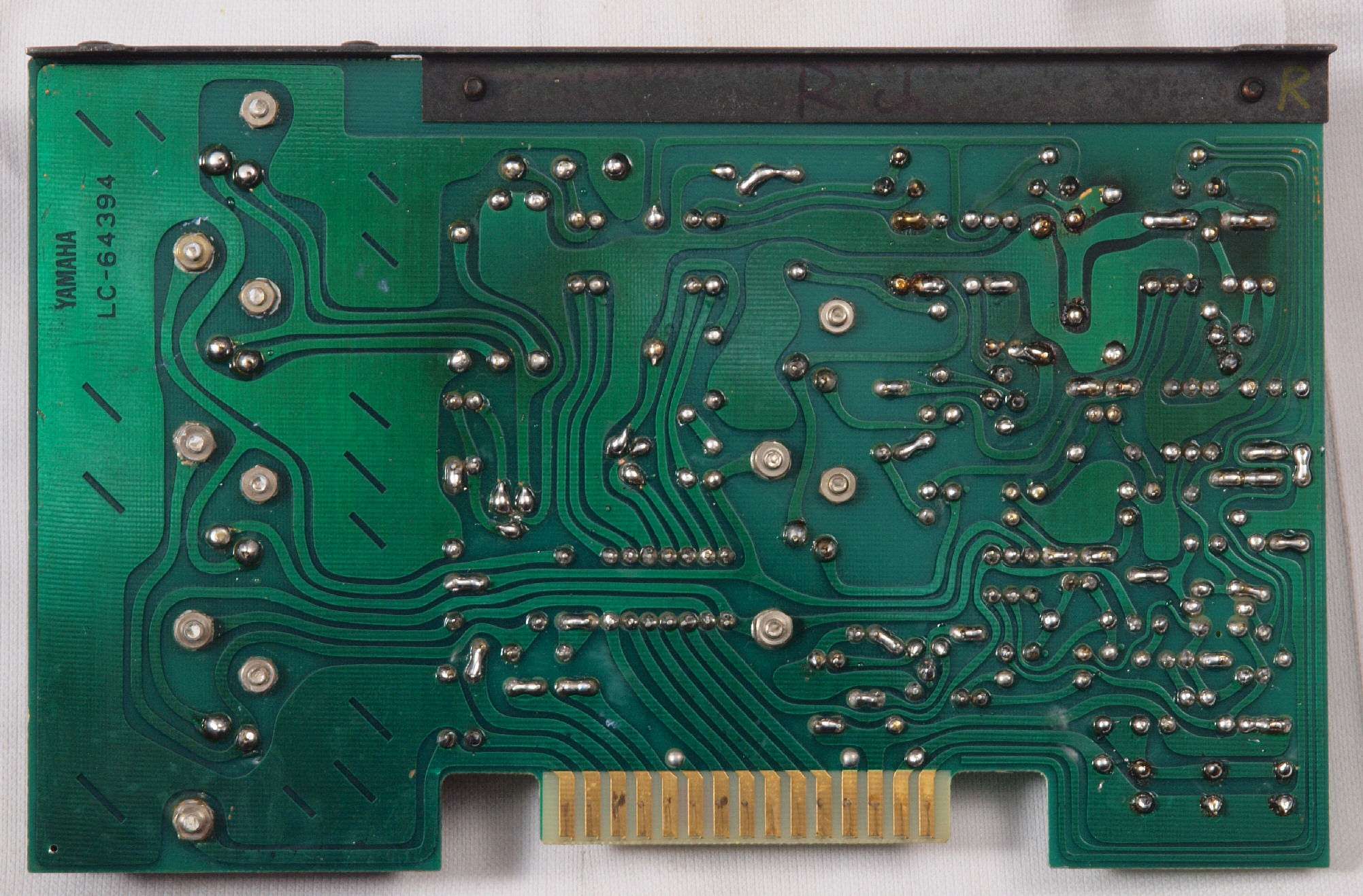

Ｃ４３．　修理前　電源１基板裏。　前回の修理で洗浄したままなのか基板保護材が無い！
Ｃ４３２．　修理中　電源１基板裏。

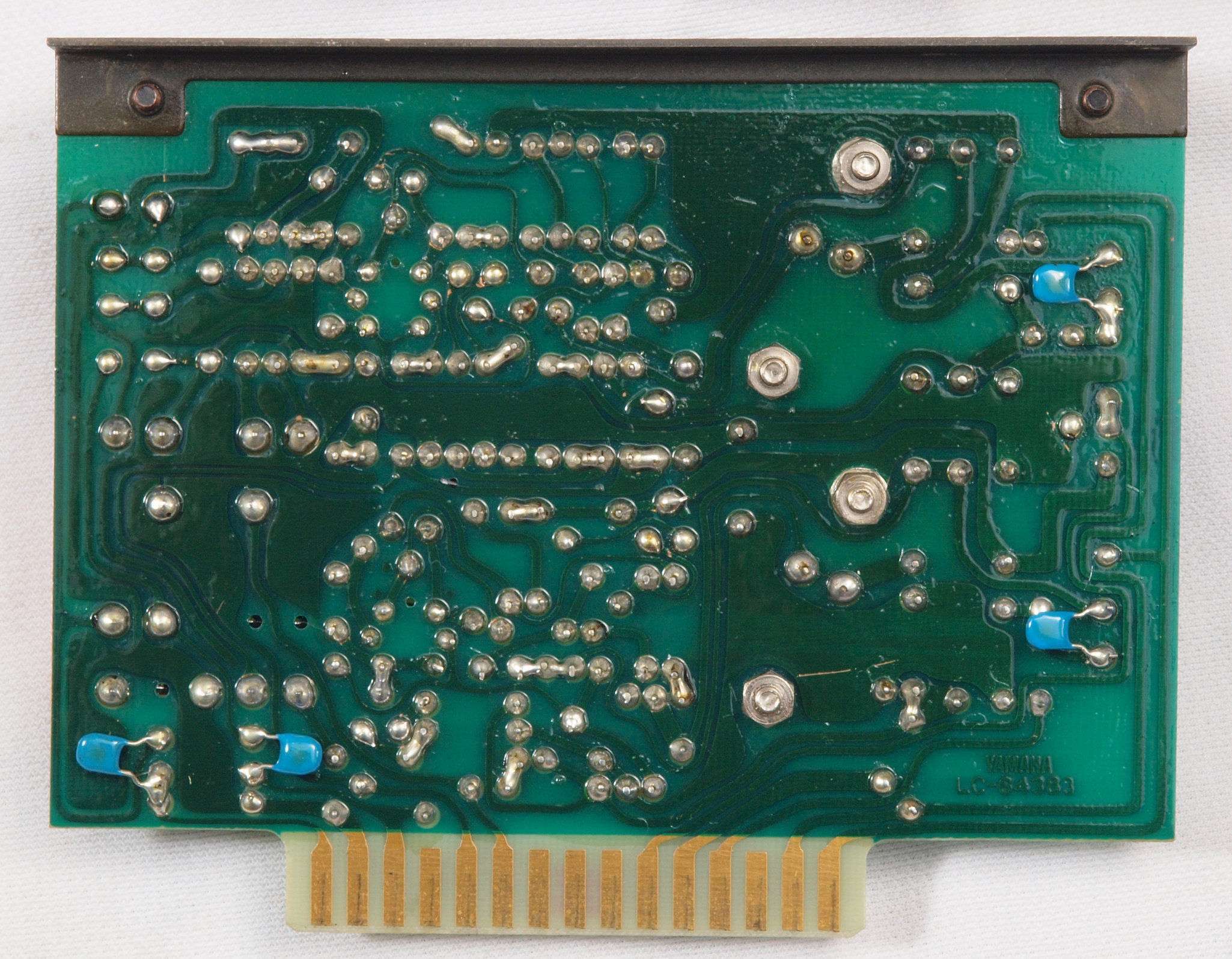

Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４５．　完成電源１基板裏、洗浄後防湿材を塗る

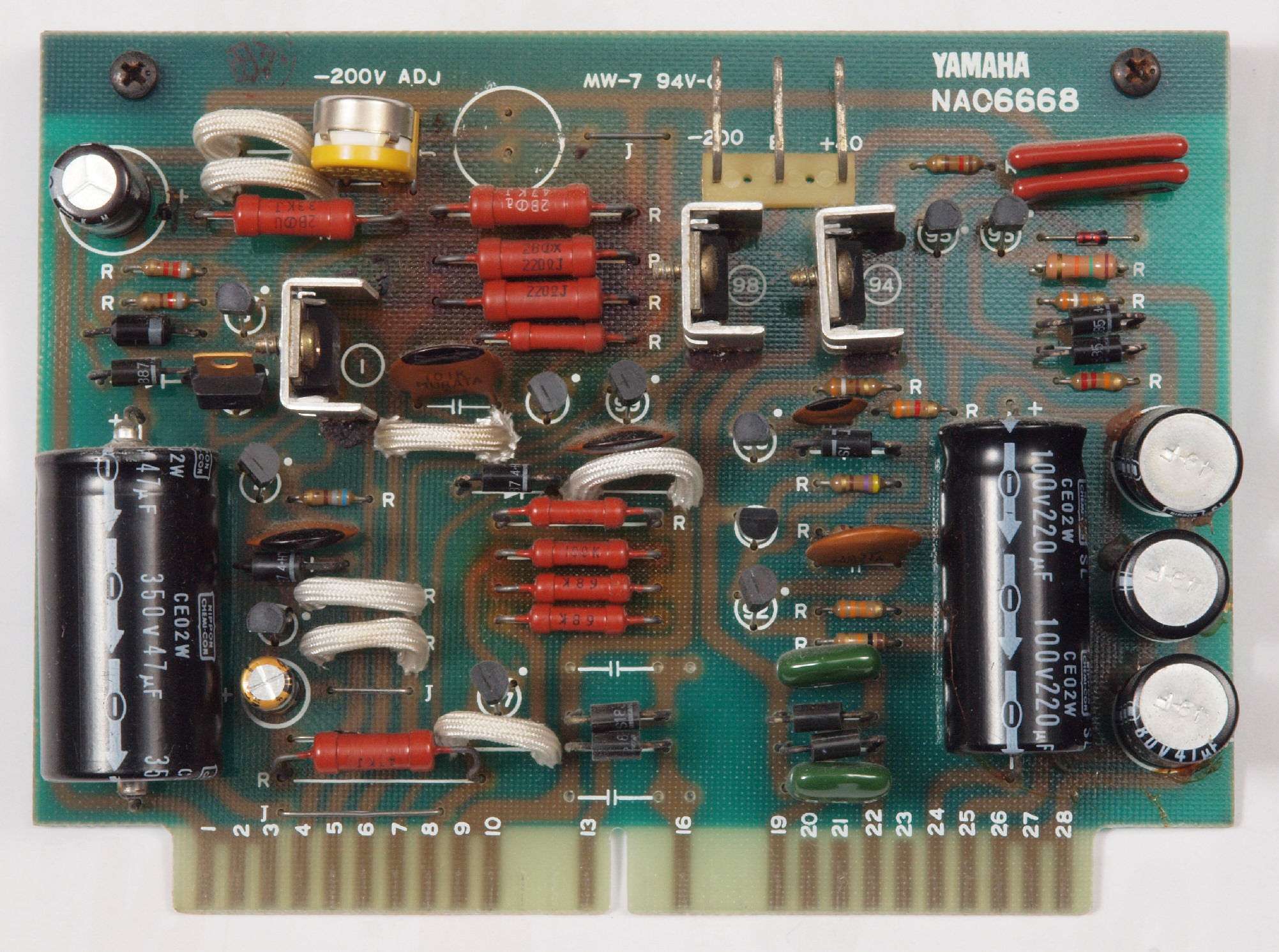

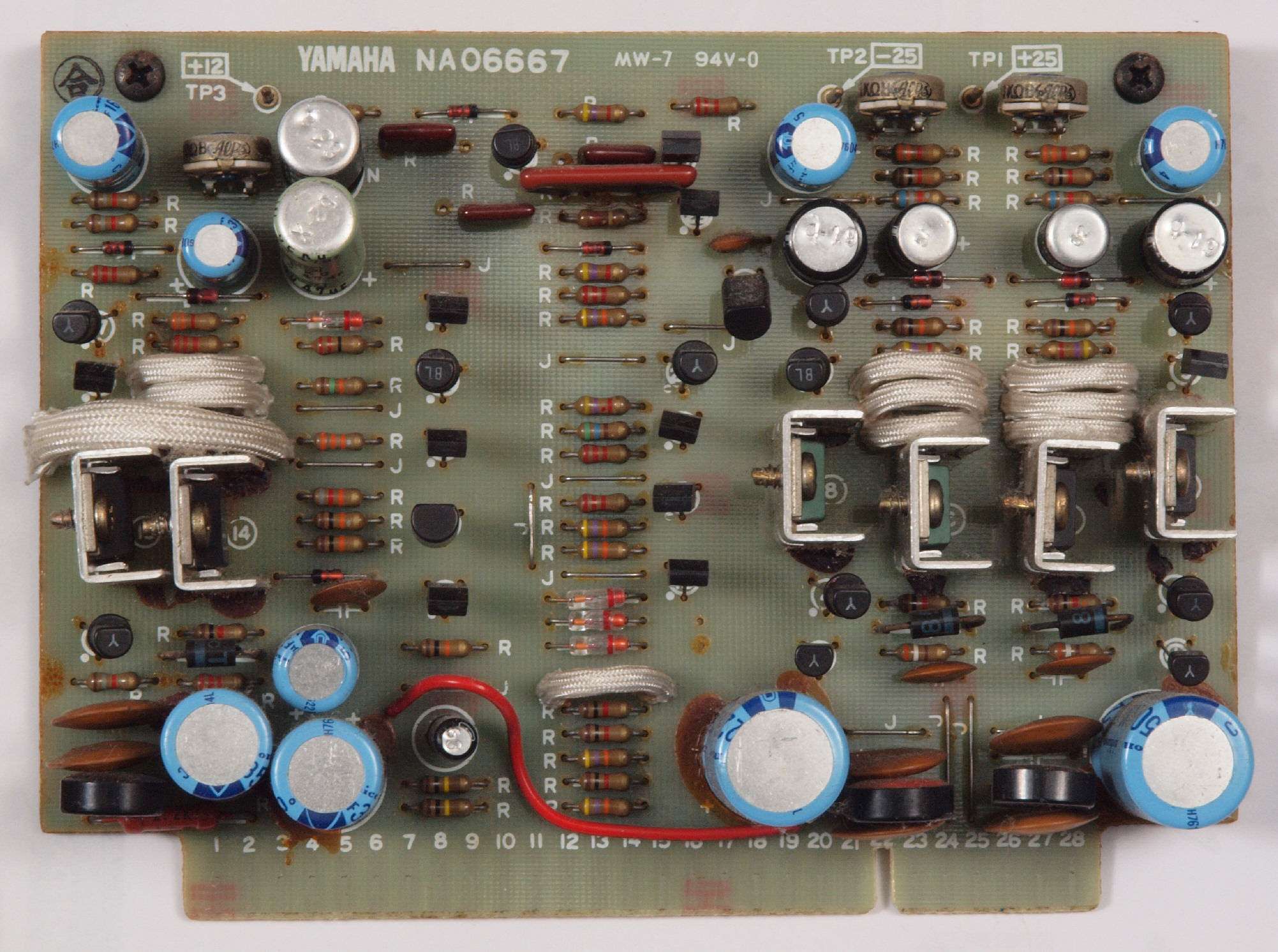

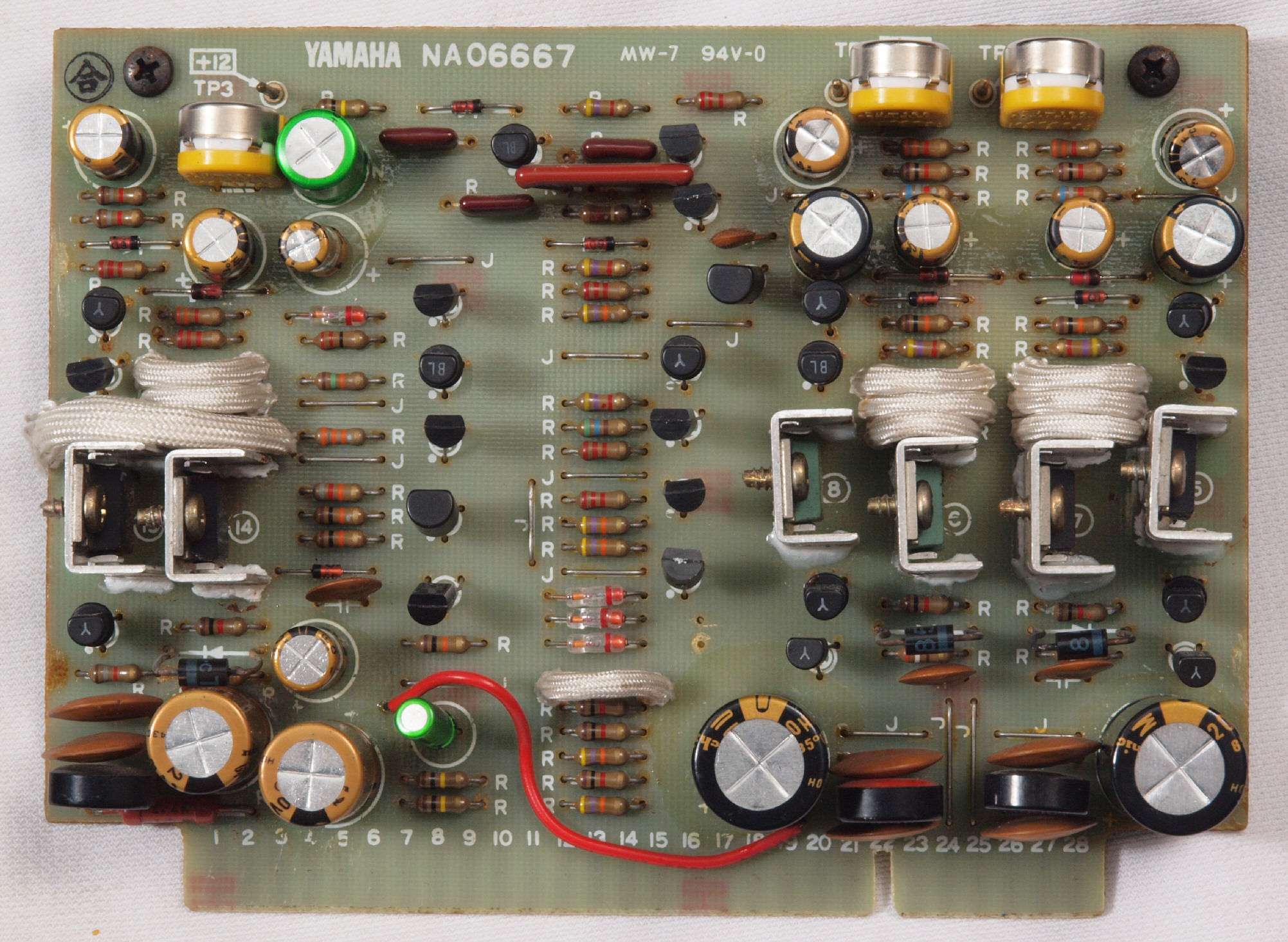

Ｃ５１．　修理前　電源２基板

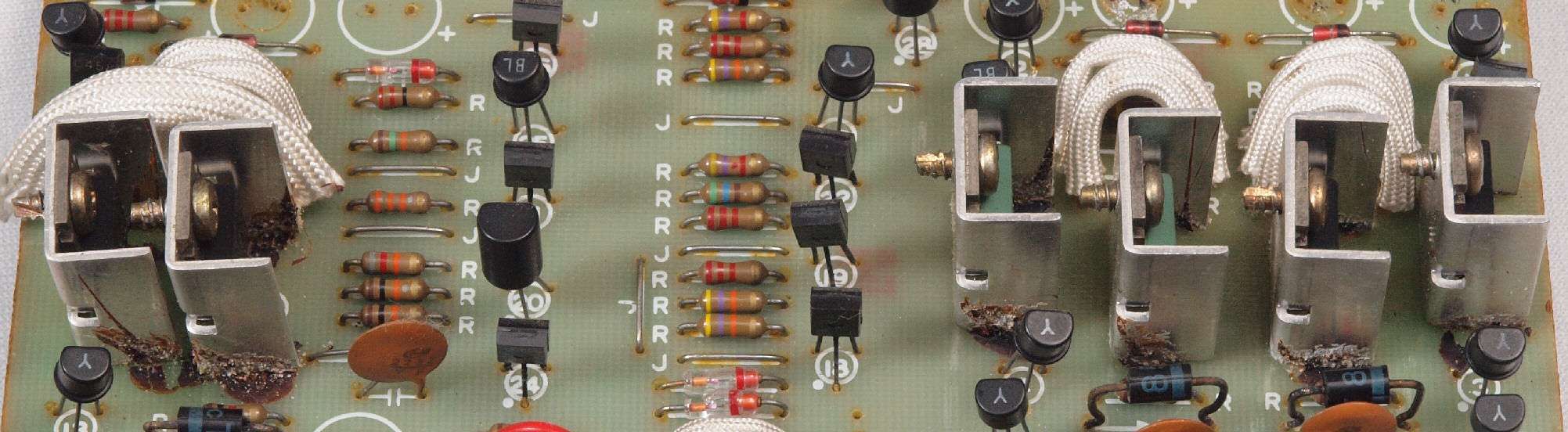

Ｃ５１２．　修理前　電源２基板、ＴＲ（トランジスター）の放熱器。
Ｃ５１３．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ５１４．　修理前　電源２基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ５１５．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ５１６．　修理中　電源２基板、
　　　　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ５１７．　修理中　電源２基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ５２．　修理後　電源２基板　　ＴＲ（トランジスター）１０個、半固定ＶＲ３、電解コンデンサー１６個 交換

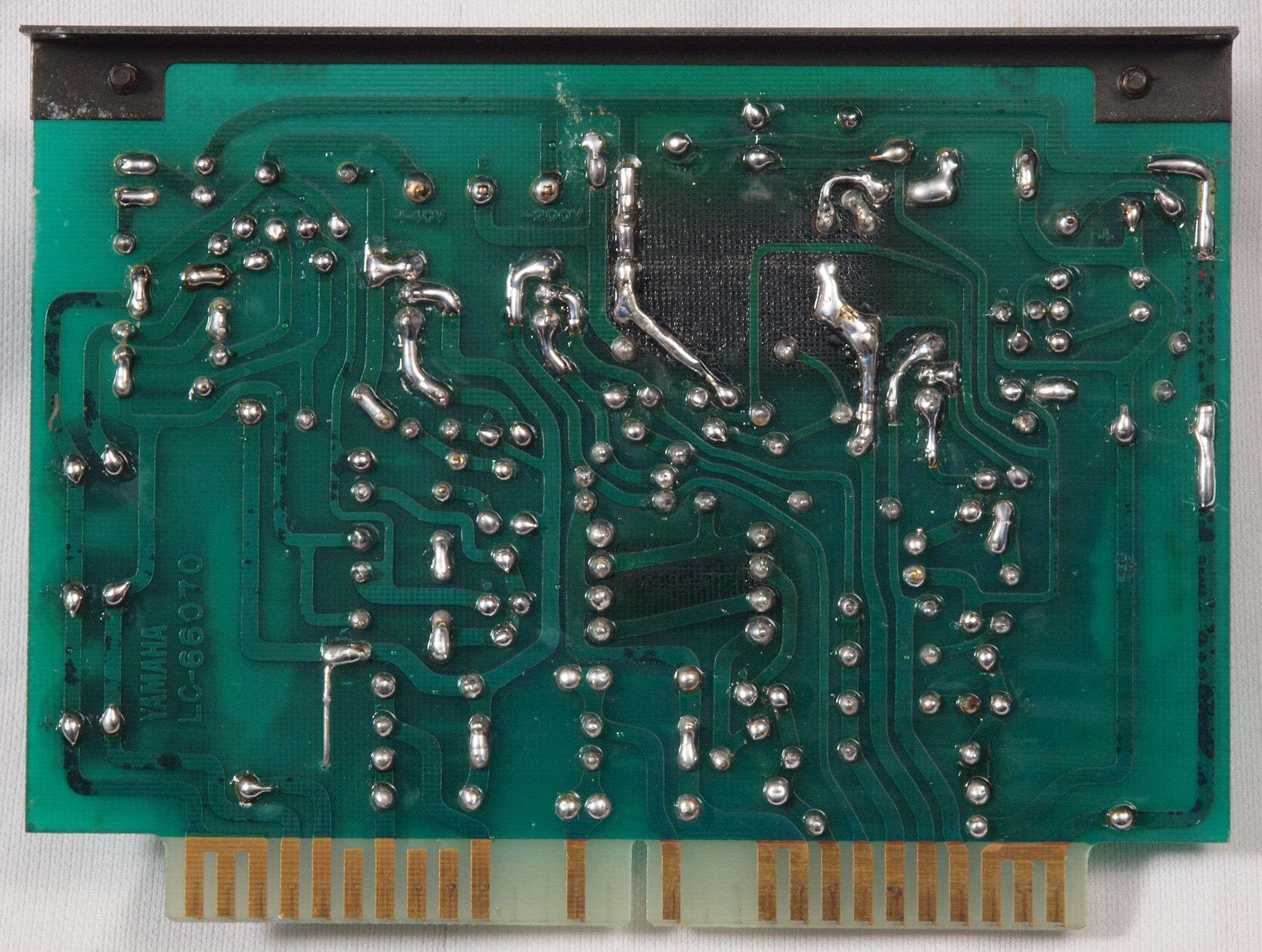

Ｃ５３．　修理前　電源２基板裏
Ｃ５３２．　修理中　電源２基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５５．　完成電源２基板裏、洗浄後防湿材を塗る
Ｃ６１．　修理前　電源３基板

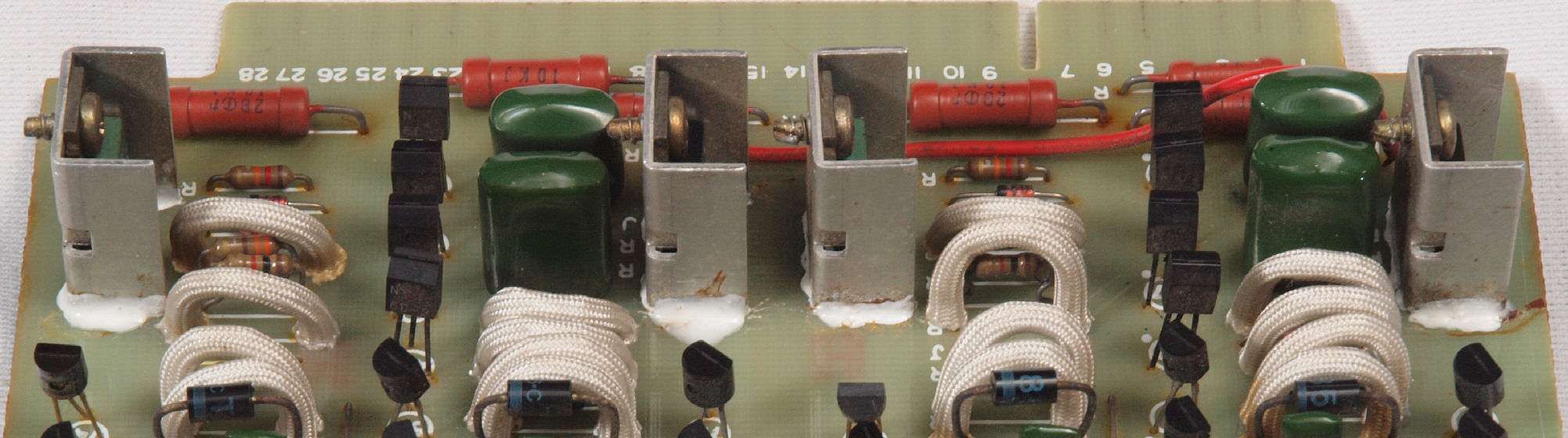

Ｃ６１２．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器。
Ｃ６１３．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ６１４．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ６１５．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ６２．　修理後　電源３基板　　フィルムコンデンサー８個交換
Ｃ６４．　修理前　電源３基板裏
Ｃ６４２．　修理中　電源３基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ６５．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６６．　完成電源３基板裏、洗浄後防湿材を塗る

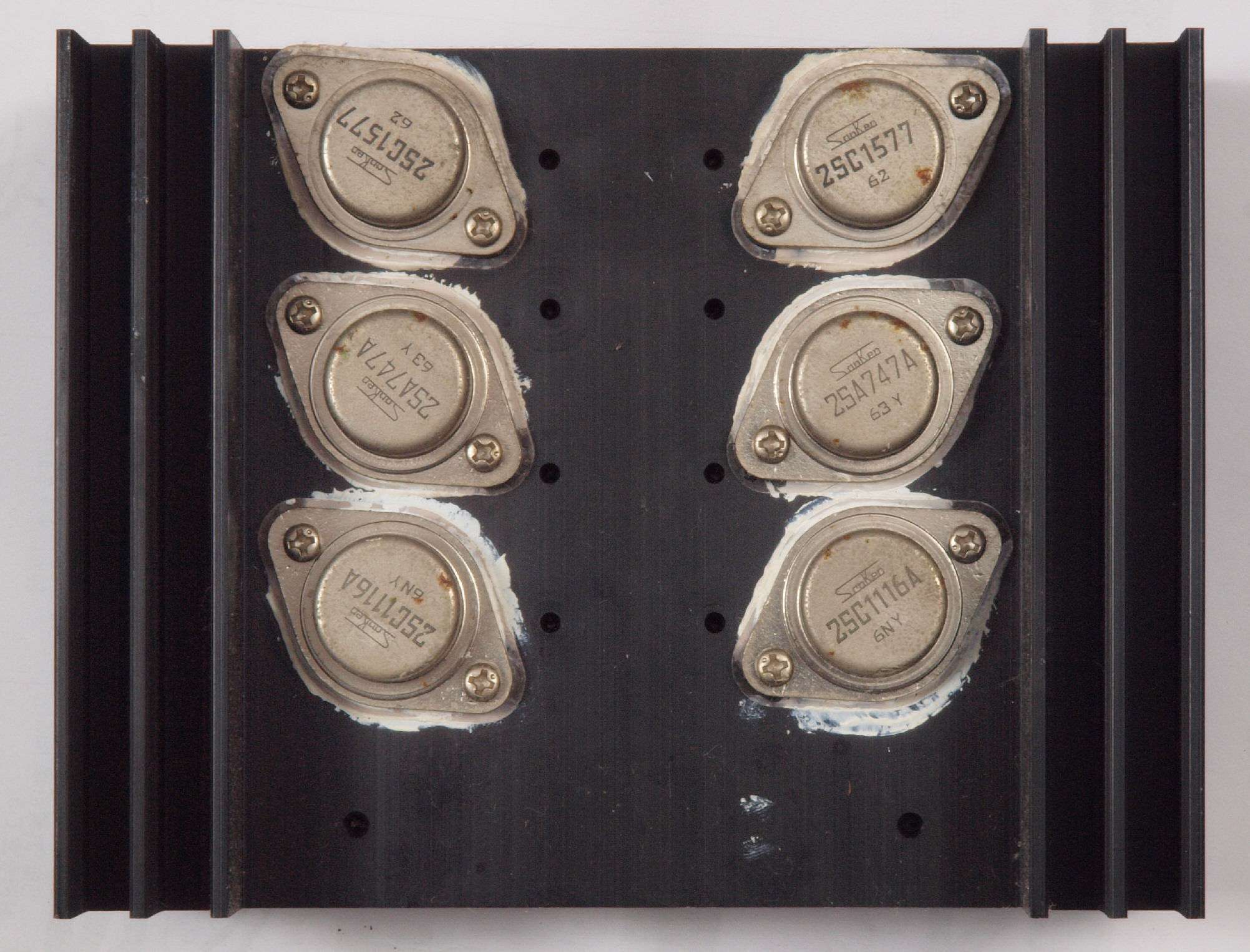

Ｃ７１．　修理前　電源出力ＴＲ基板
Ｃ７３．　修理後　電源出力ＴＲ基板
Ｃ７４．　修理前　電源出力ＴＲ基板裏
Ｃ７６．　完成電源出力ＴＲ基板裏

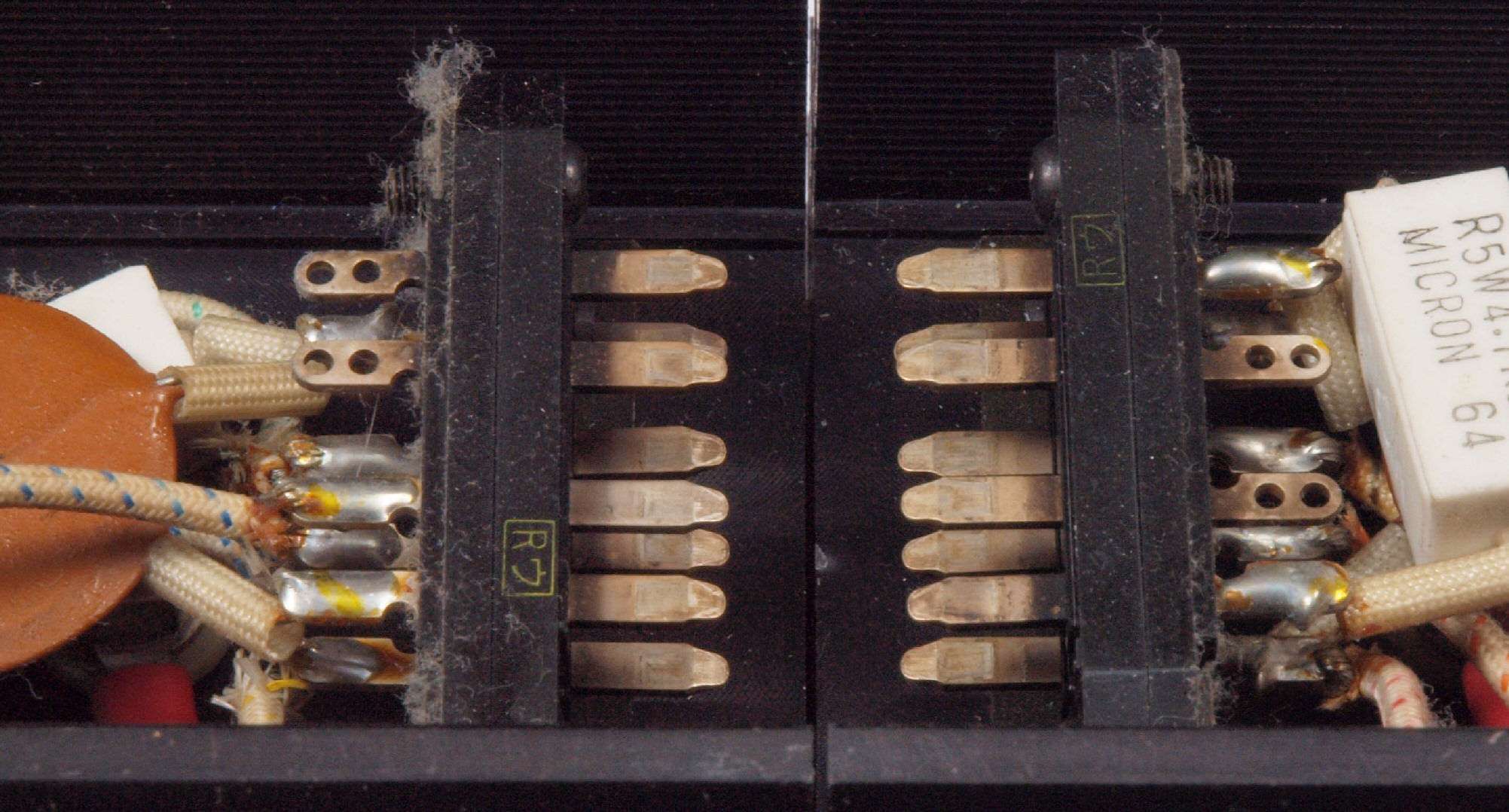

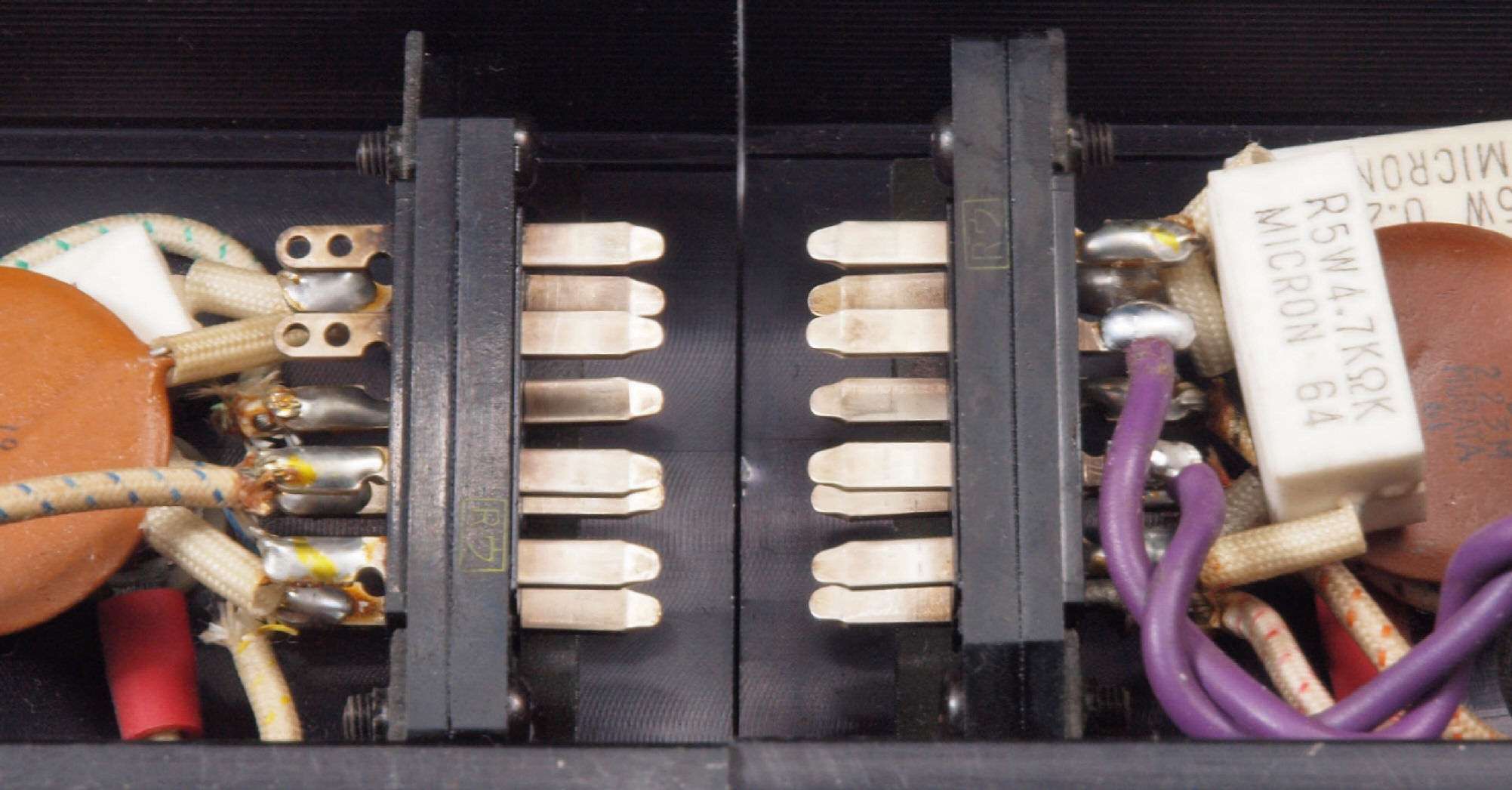

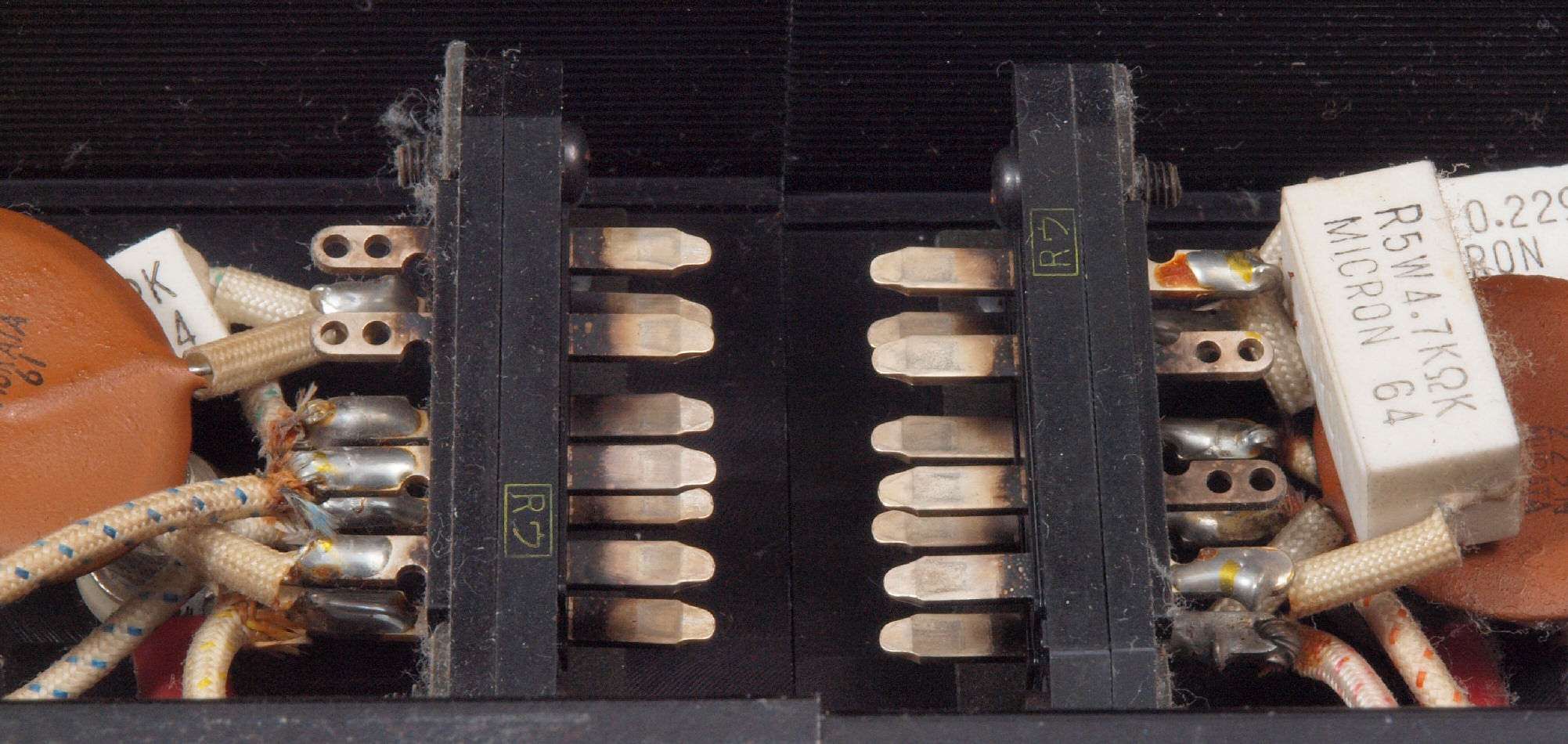

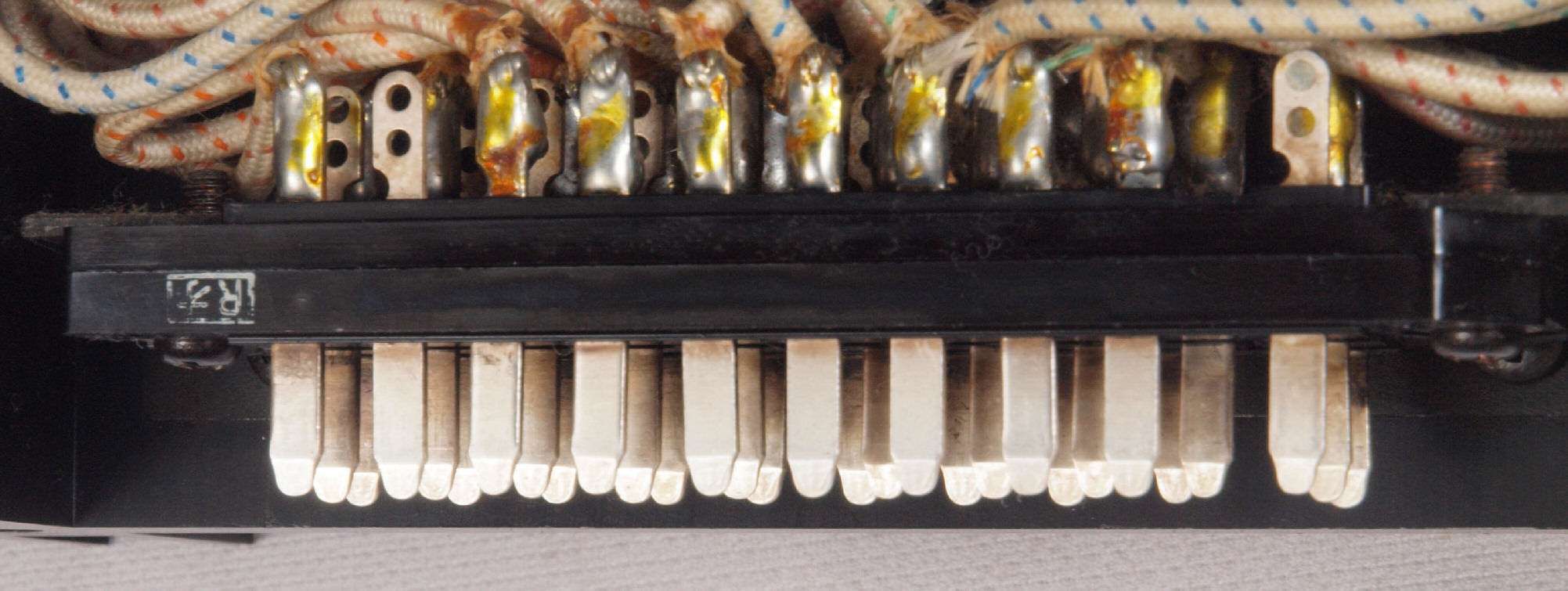

Ｃ７７．　修理前　電源出力ＴＲ基板コネクター足
Ｃ７８．　修理（清掃）後　電源出力ＴＲ基板コネクター足

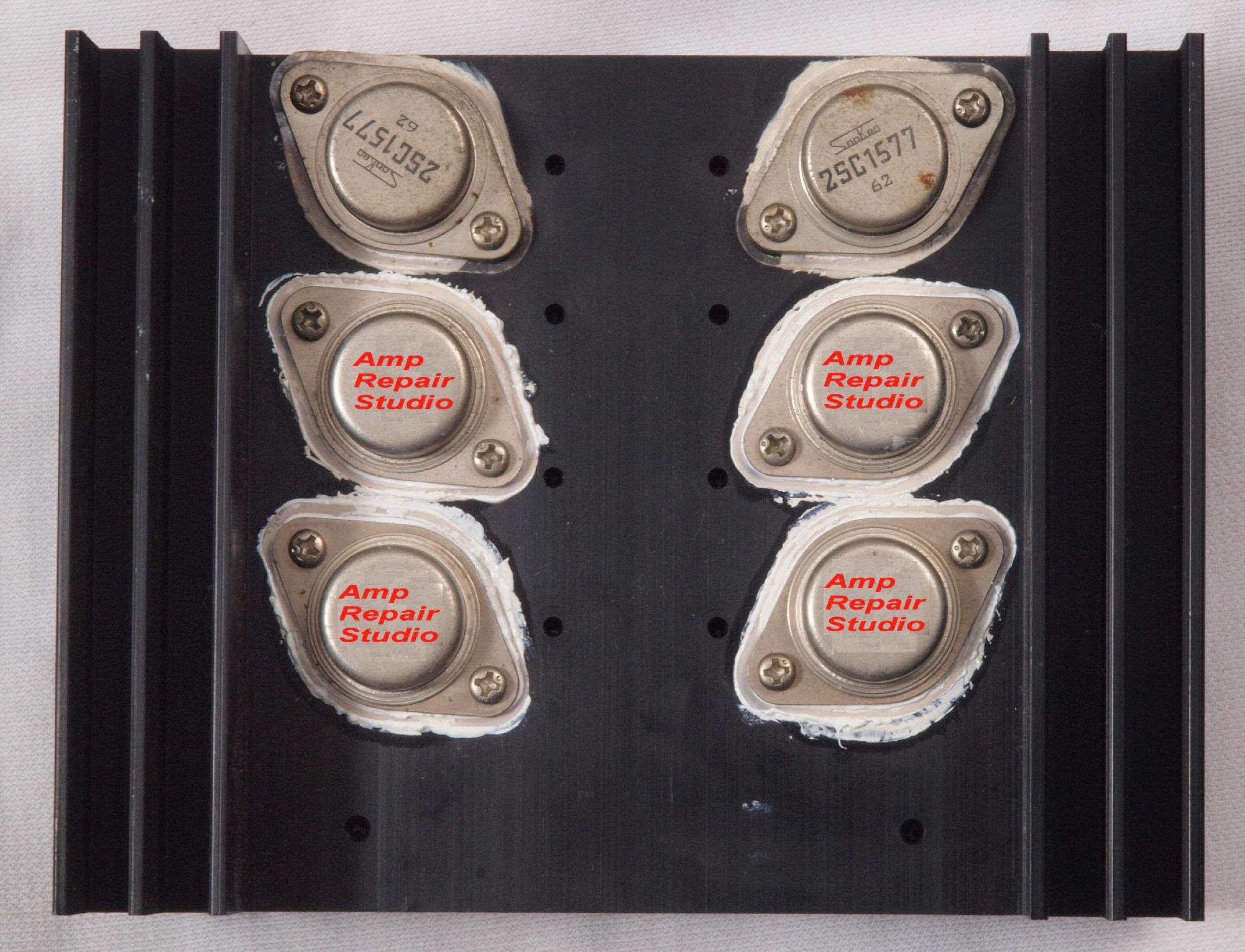

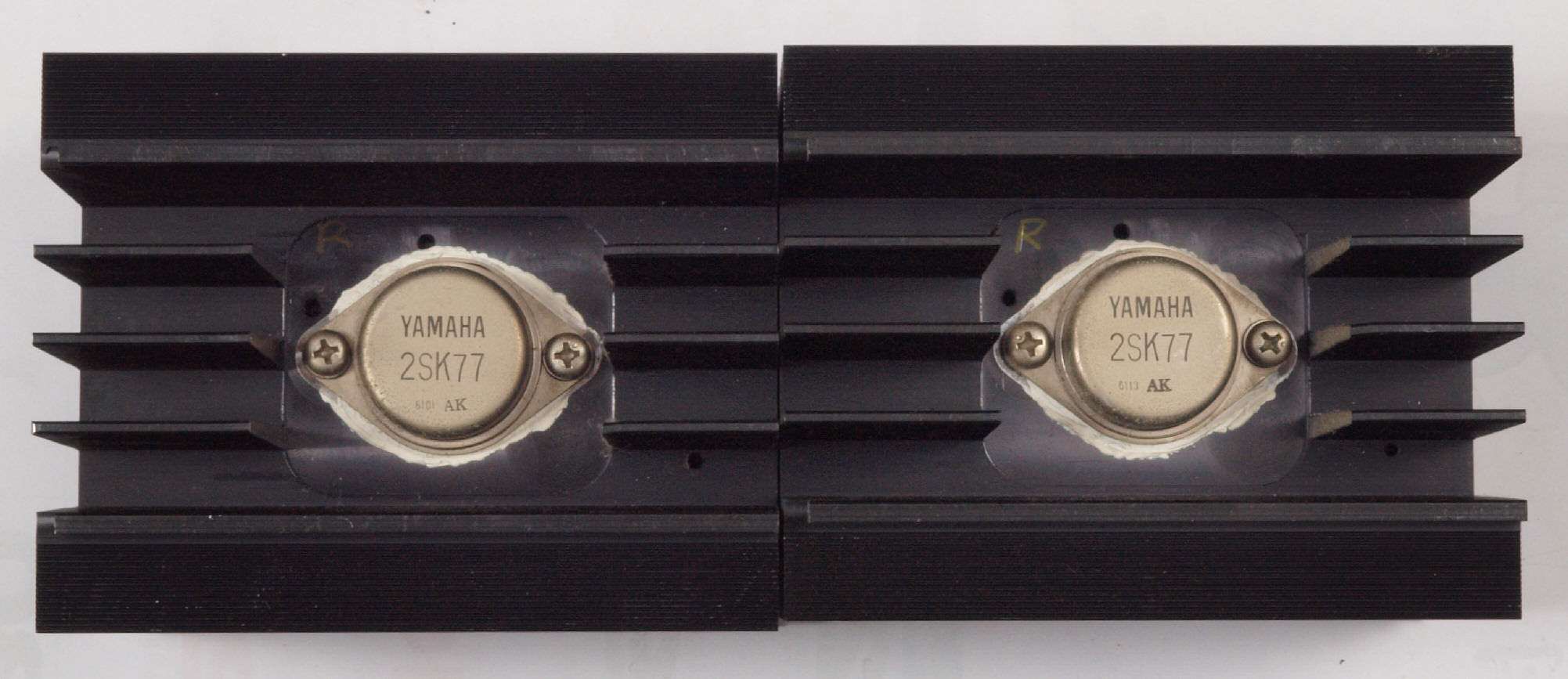

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）

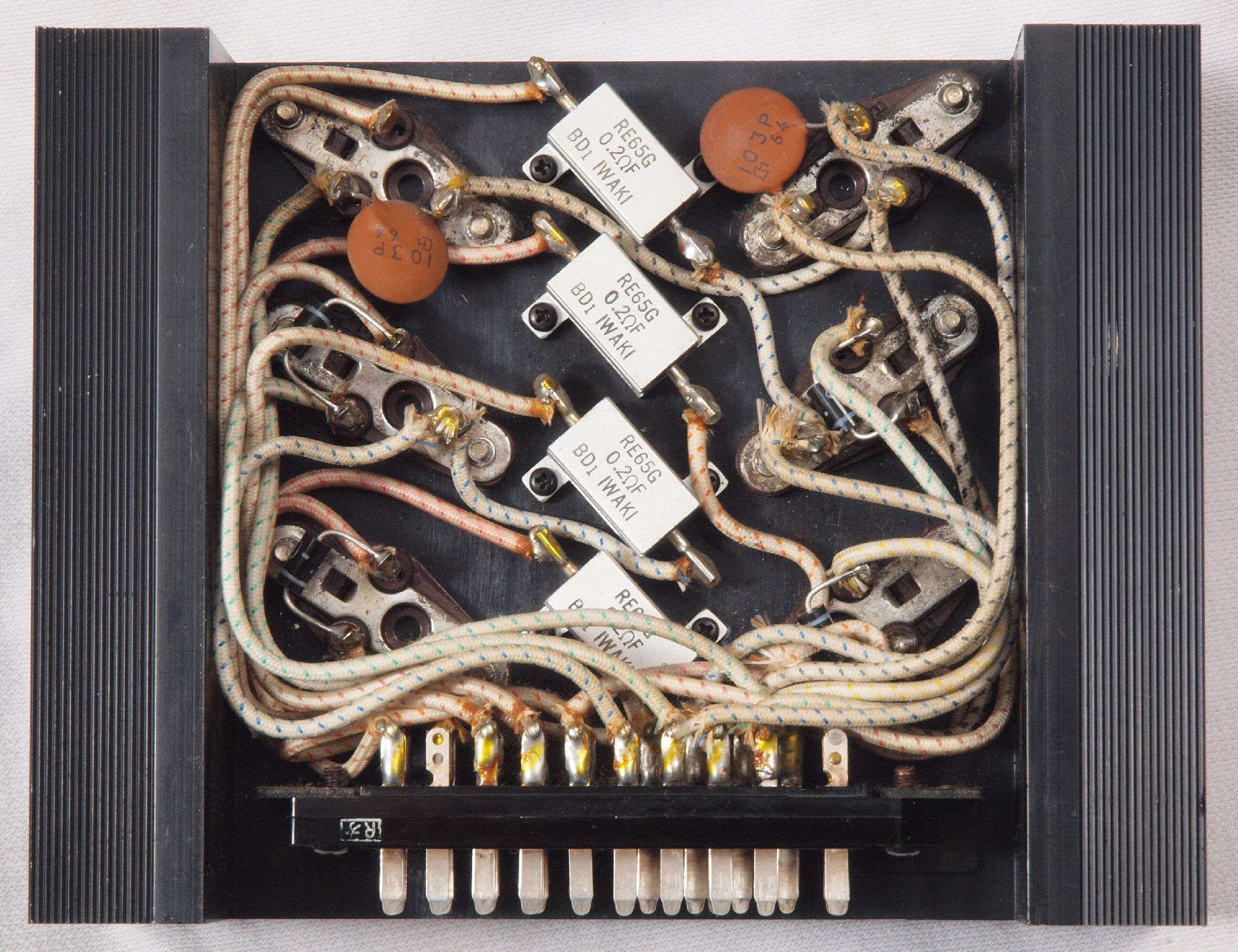

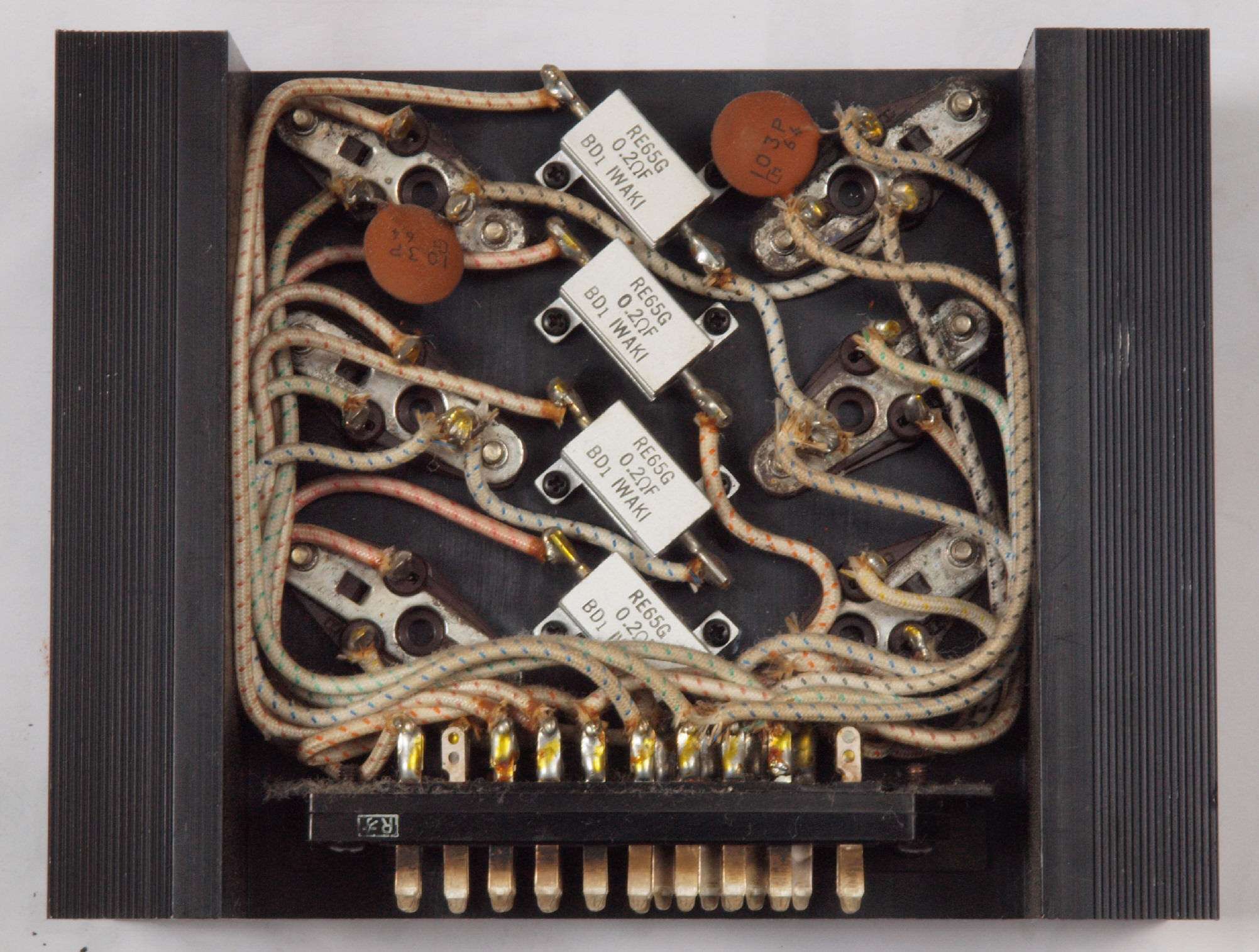

C８２．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏

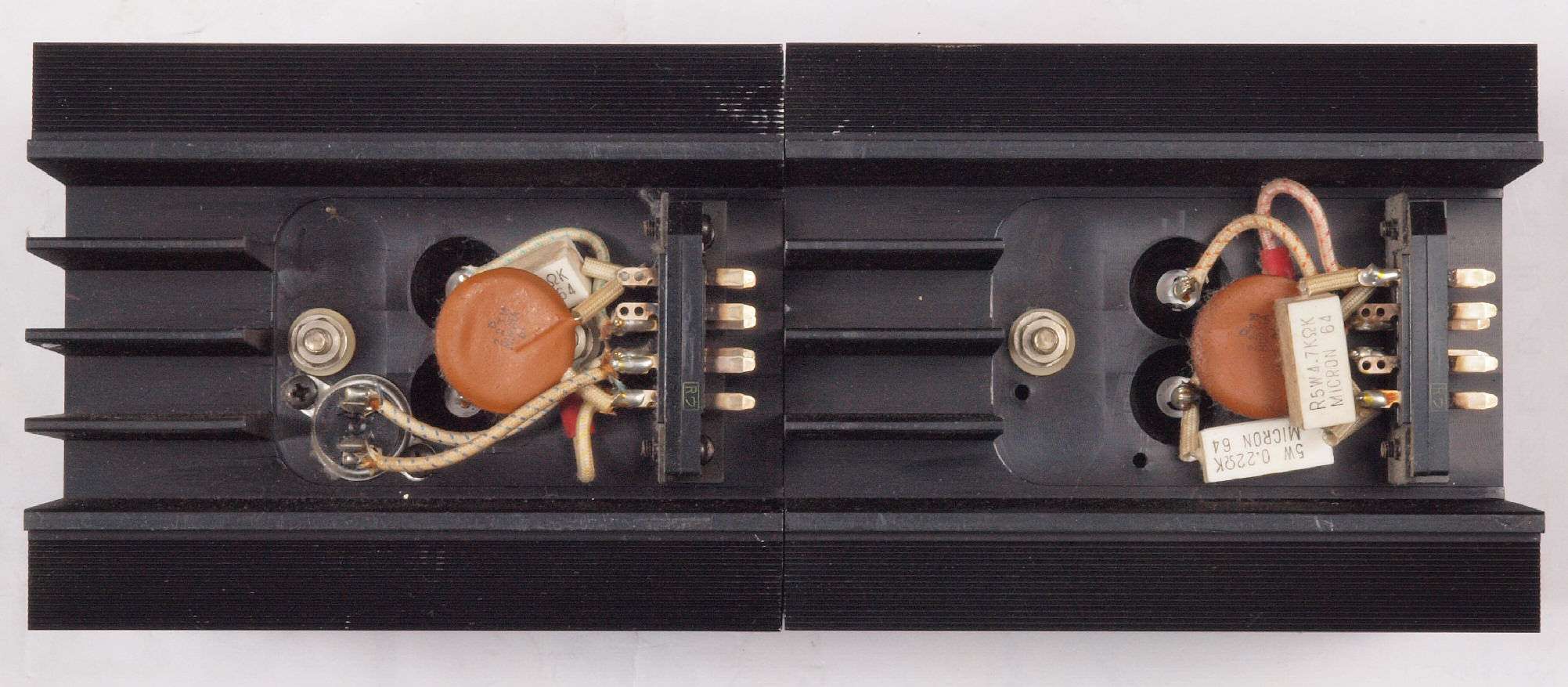

C８４．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。

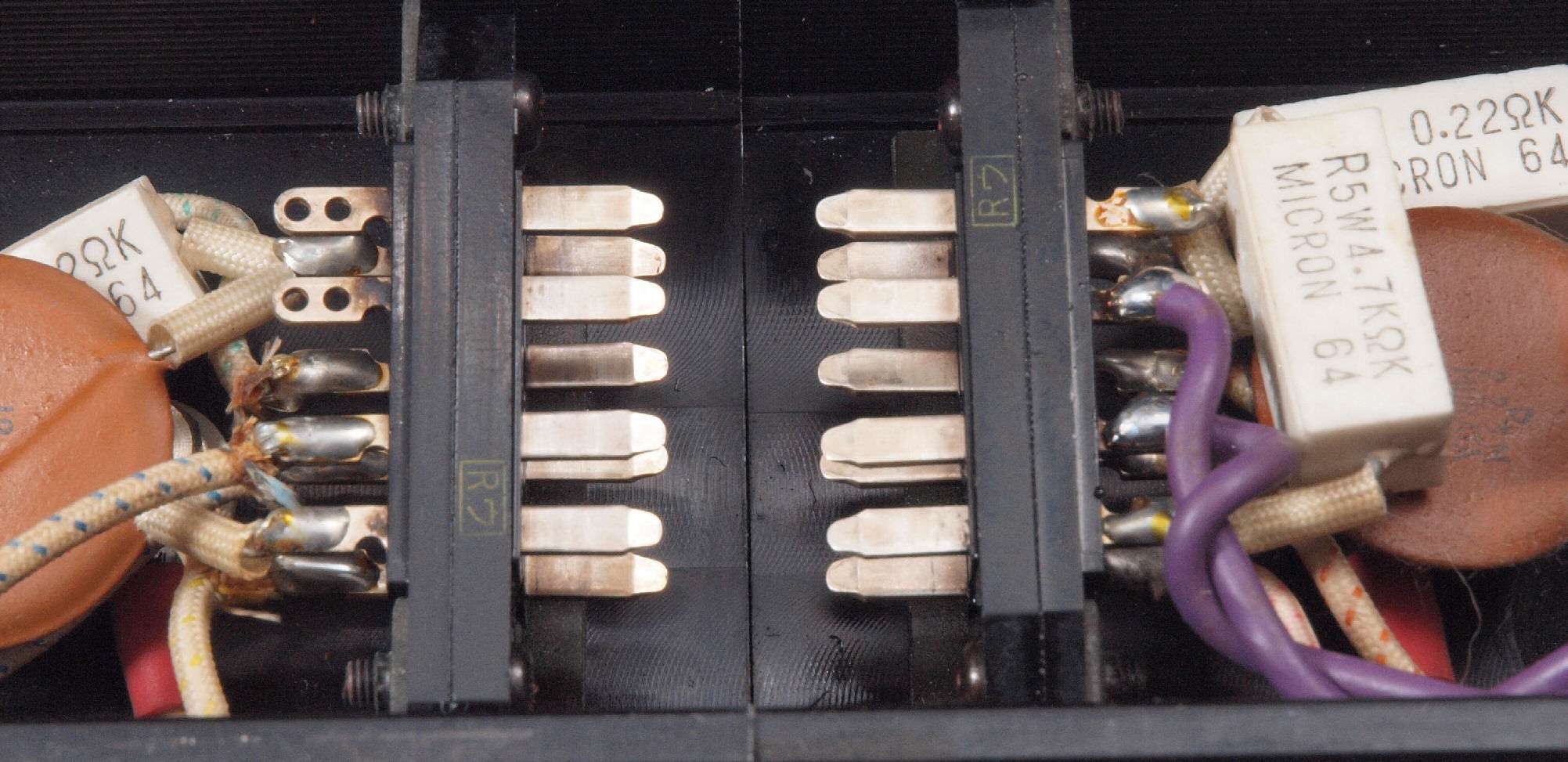

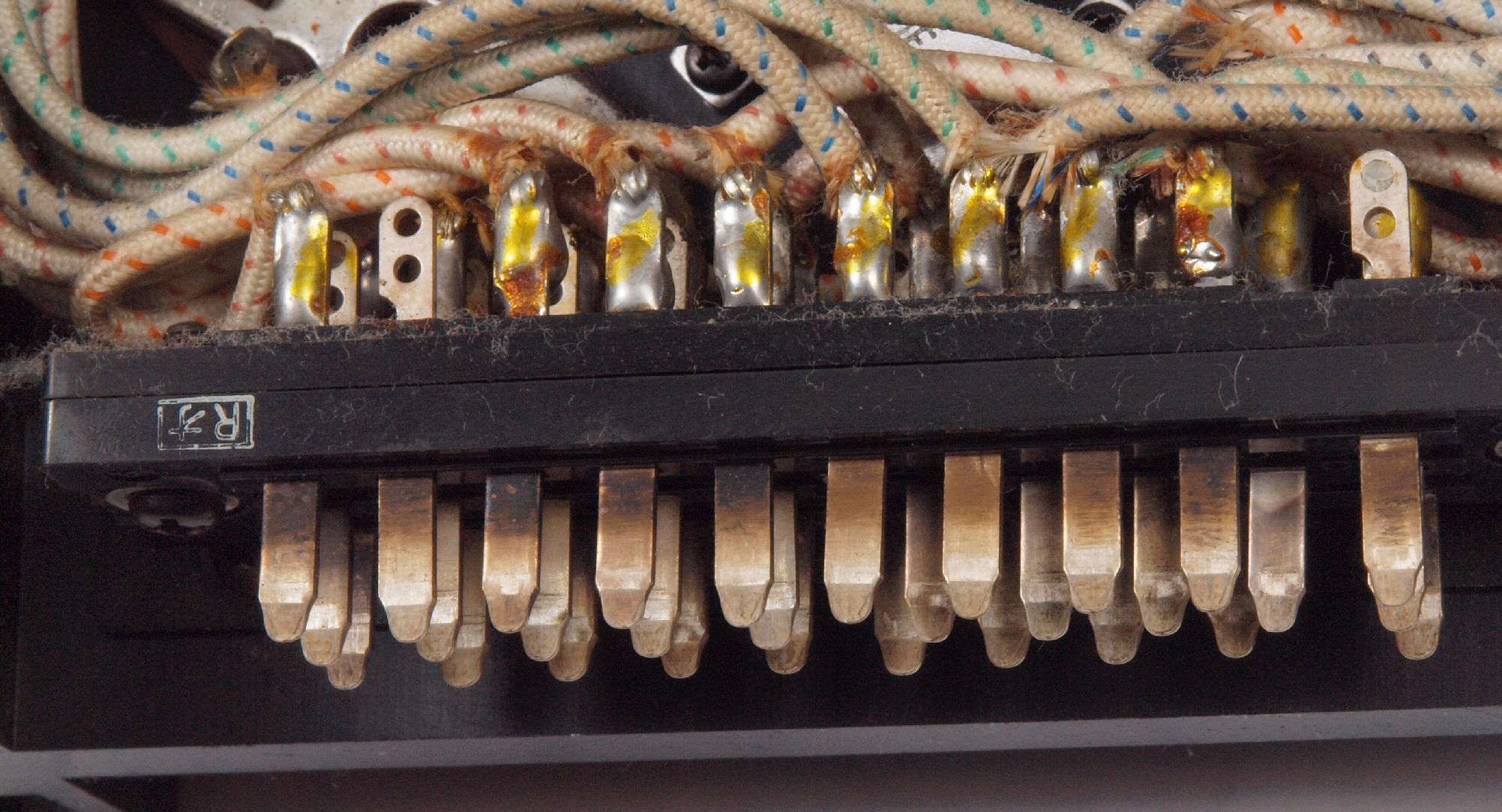

Ｃ８５．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ８４．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
C９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）
C９２．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
C９３．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。
Ｃ９４．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９４．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

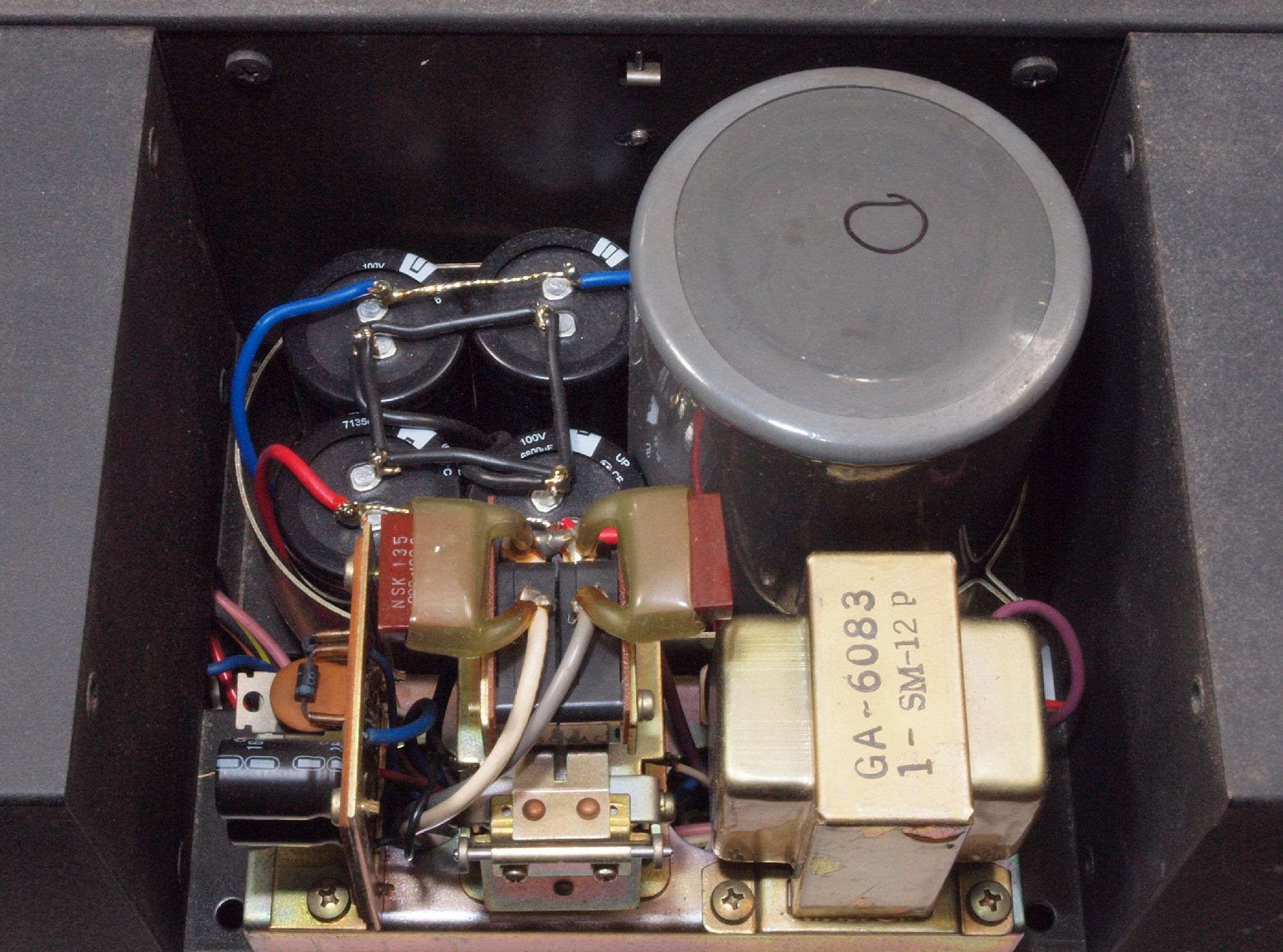

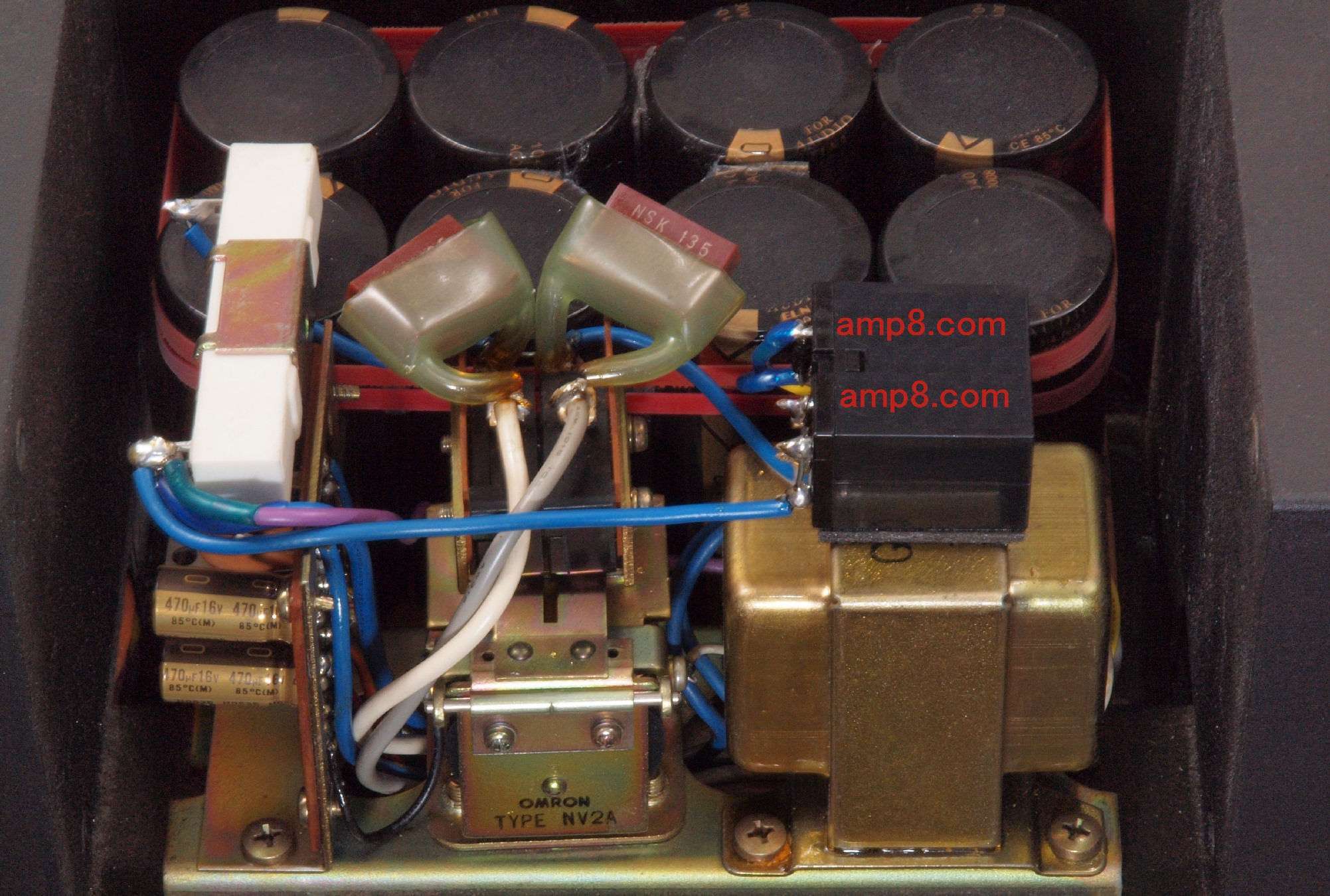

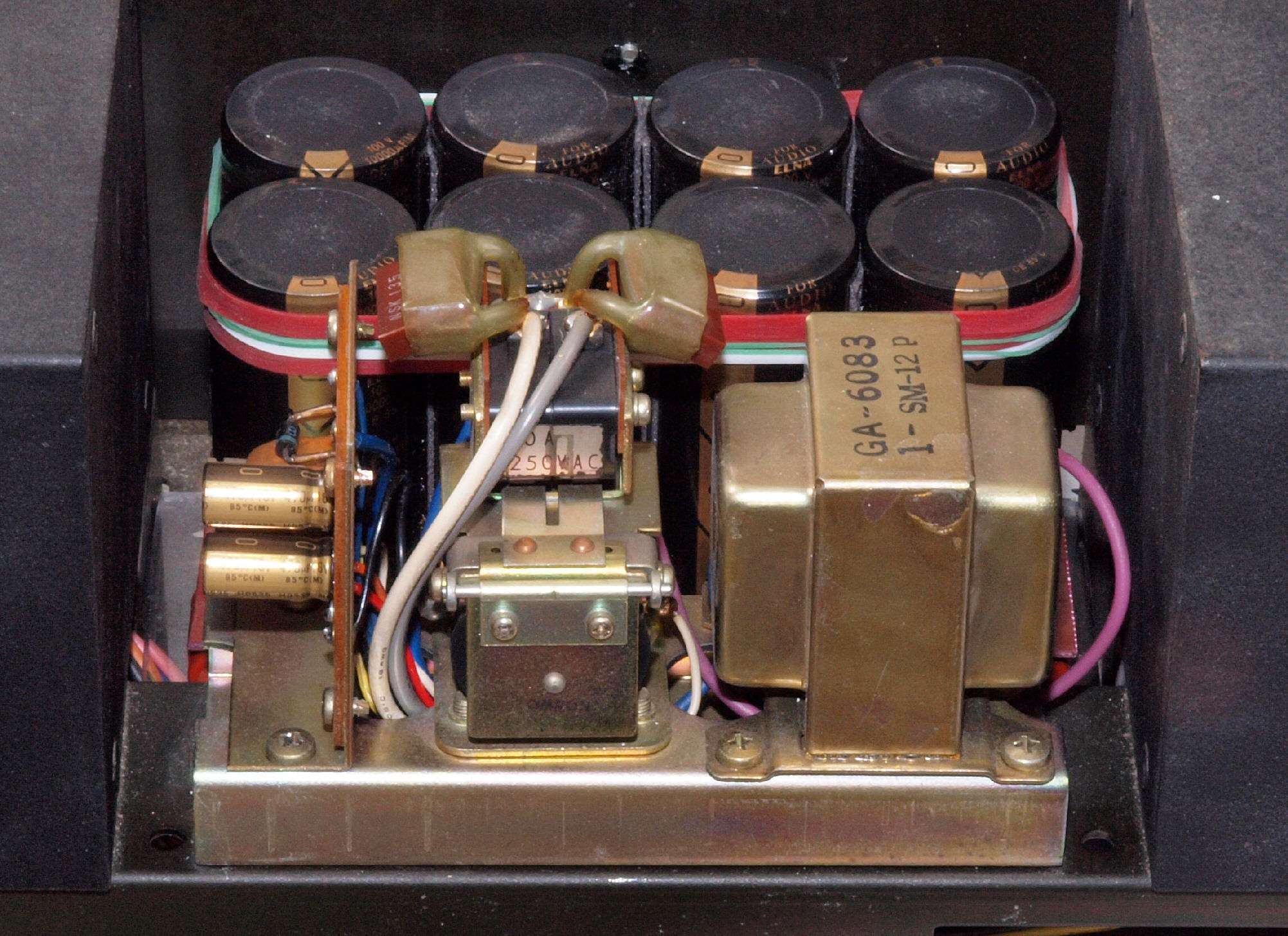

CＡ１．　修理前　電源投入回路周り。
CＡ２．　修理後　電源投入回路周り。
　　　　　　　　製作ブロック電解コンデンサーが良いので、電源ヒュズ（５A）が飛ぶ事があるので突入電流抑制回路組込

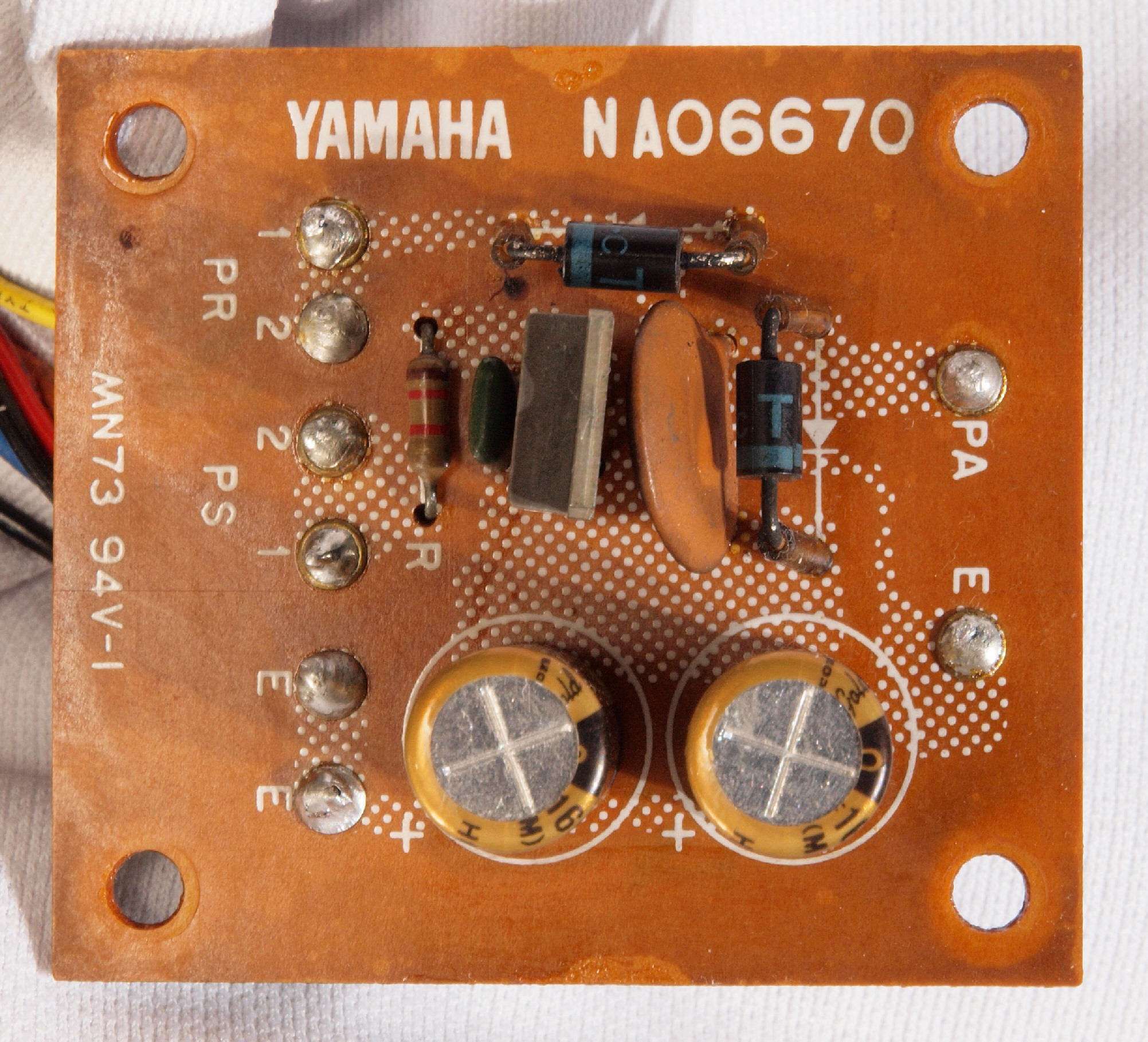

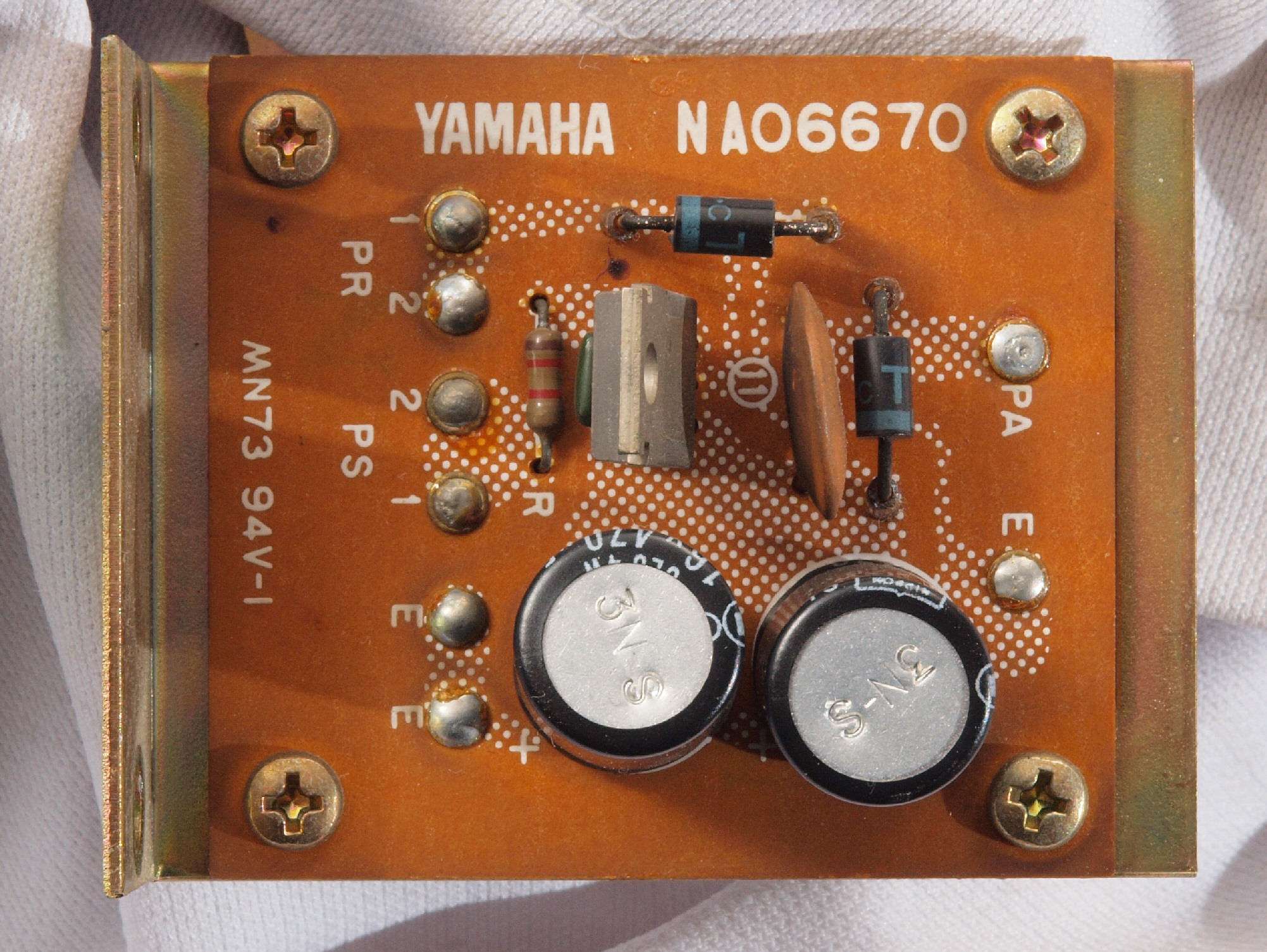

CＡ３．　修理前　　電源投入SW基板
CＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個交換

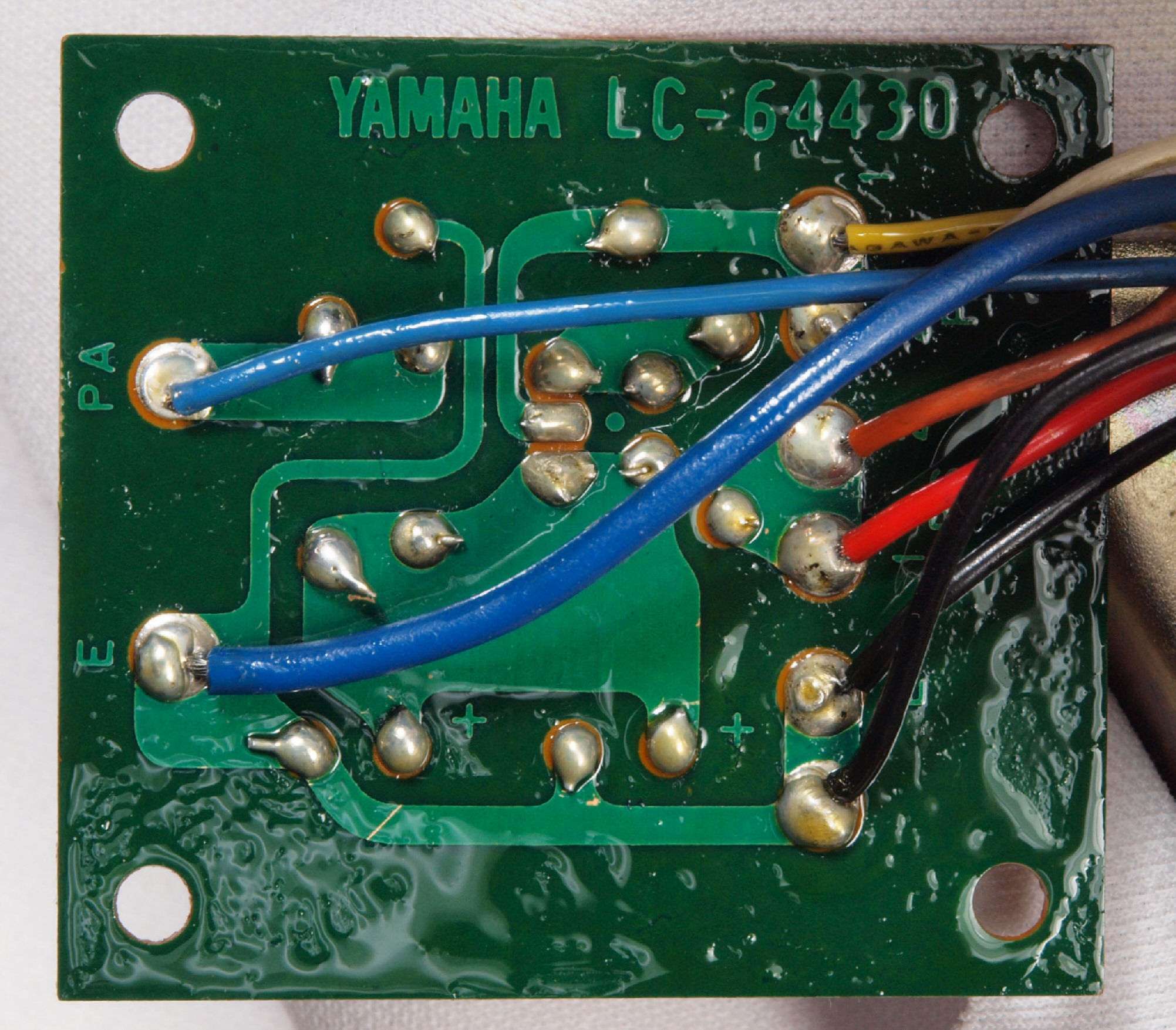

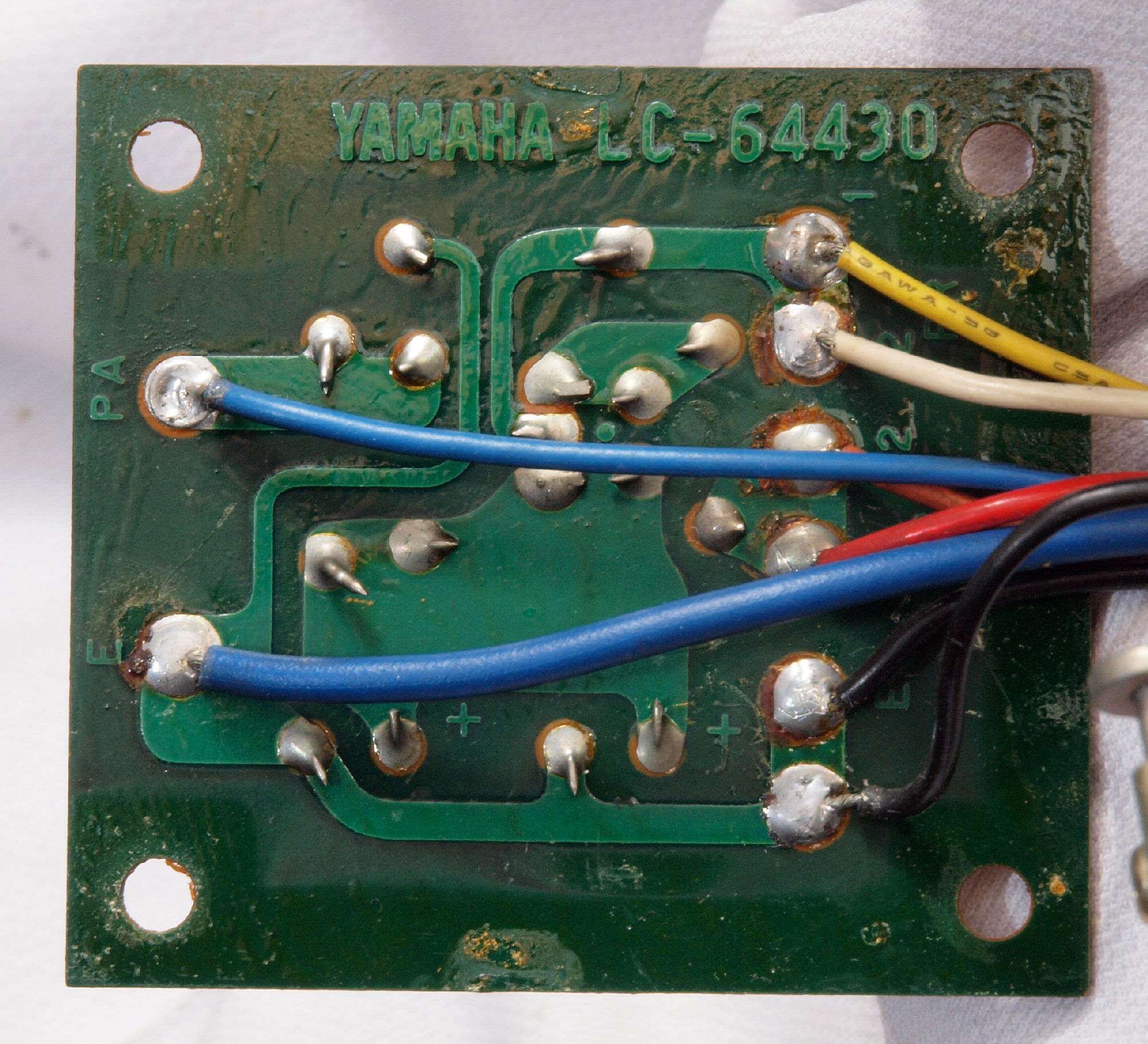

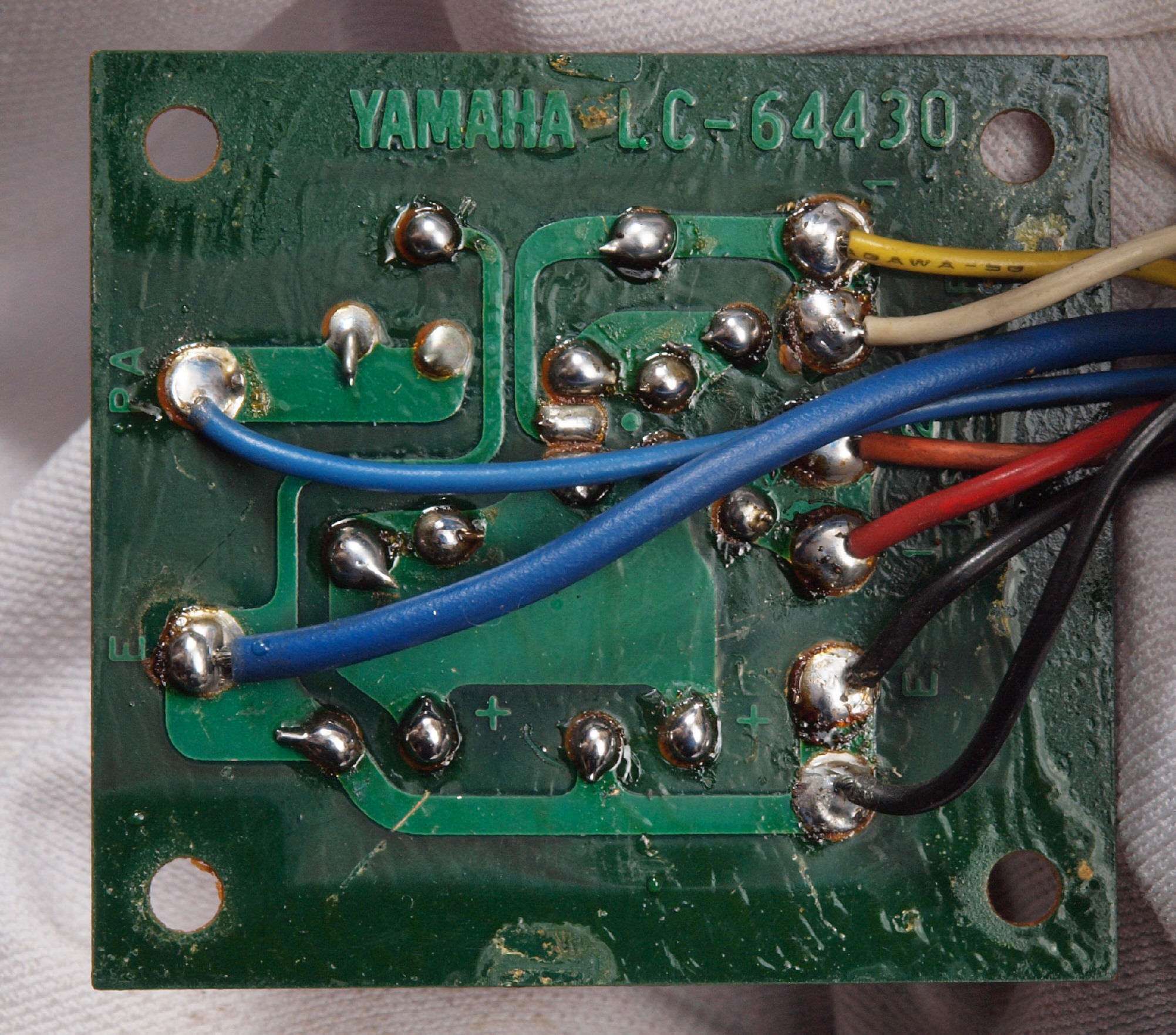

CＡ５．　修理前　電源投入SW基板裏

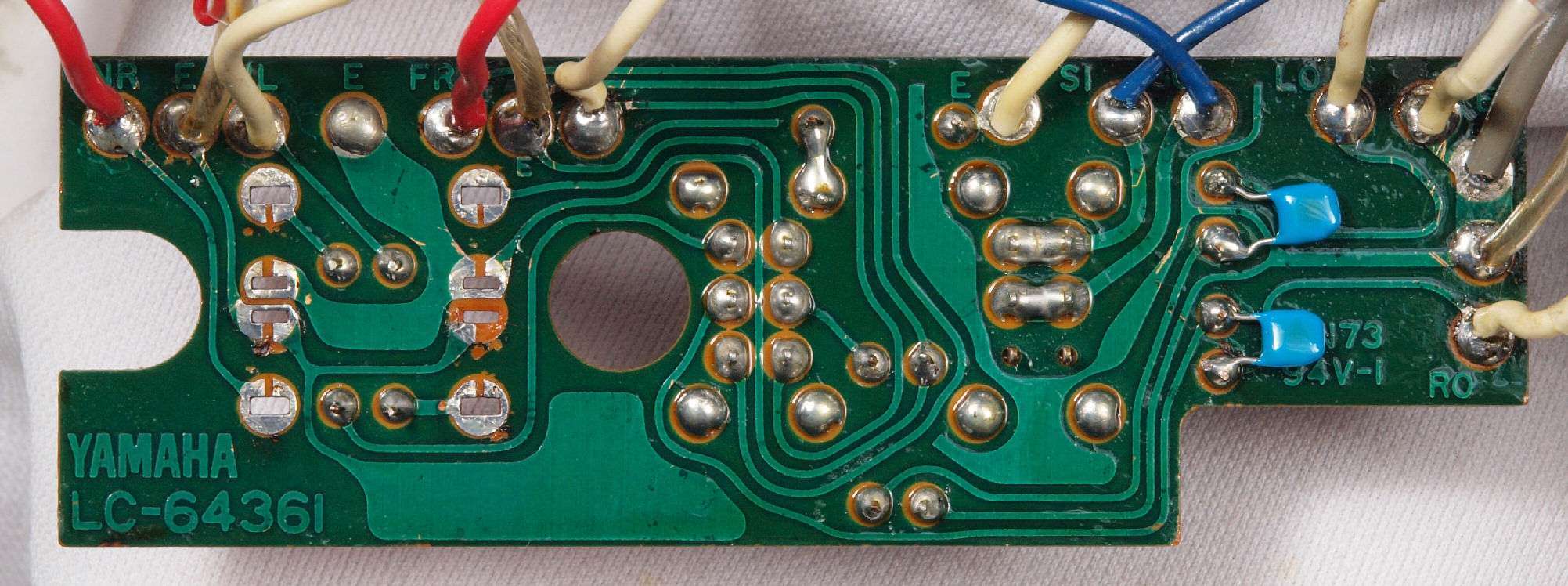

CＡ６．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。
CＡ７．　完成電源投入SW基板裏、洗浄後防湿材を塗る
ＣＢ０．　後パネルを取り修理中

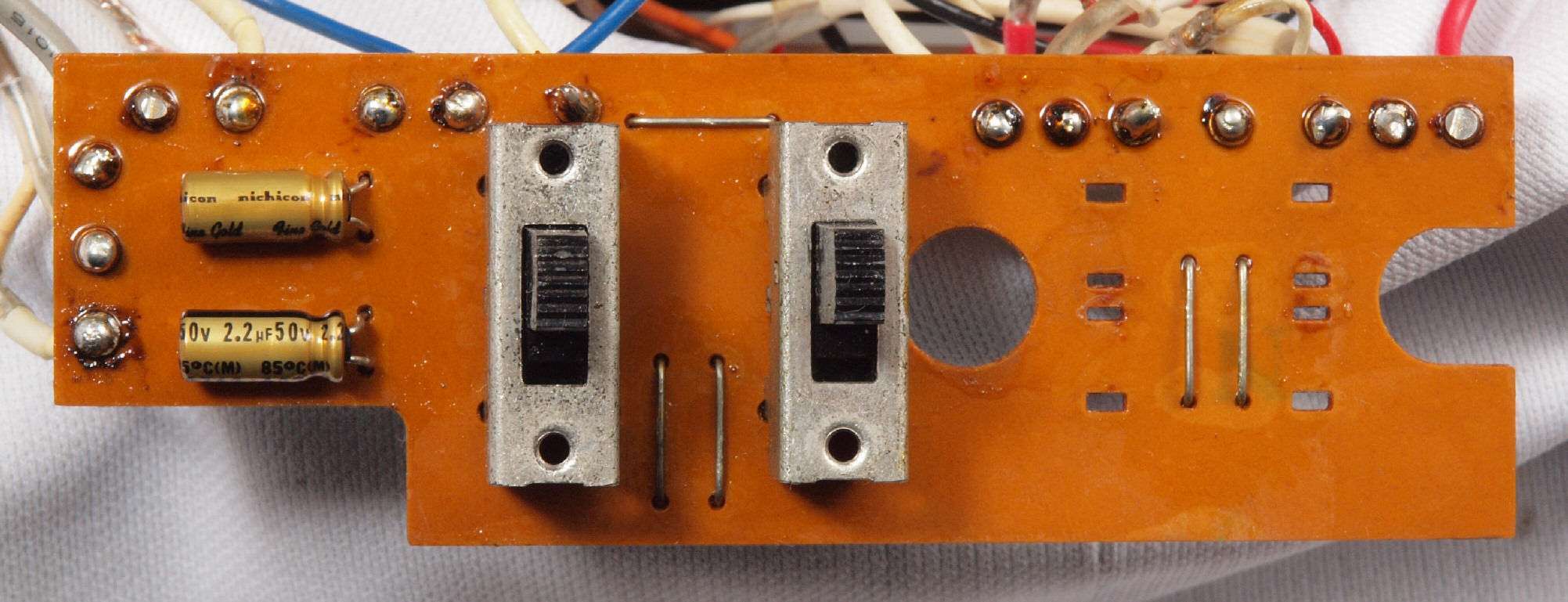

ＣＢ１．　修理前　ＲＣＡ端子基板

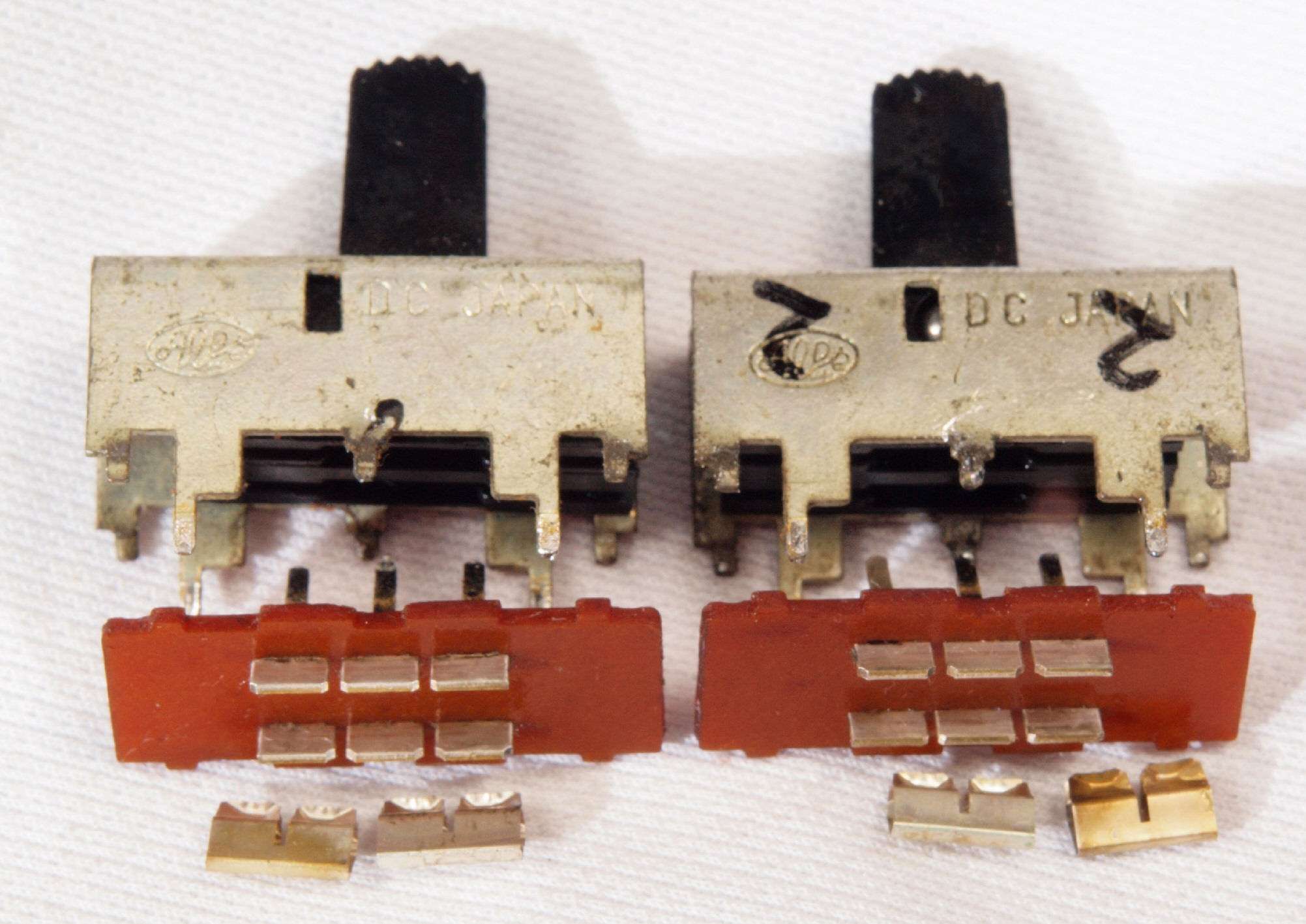

ＣＢ１２．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃

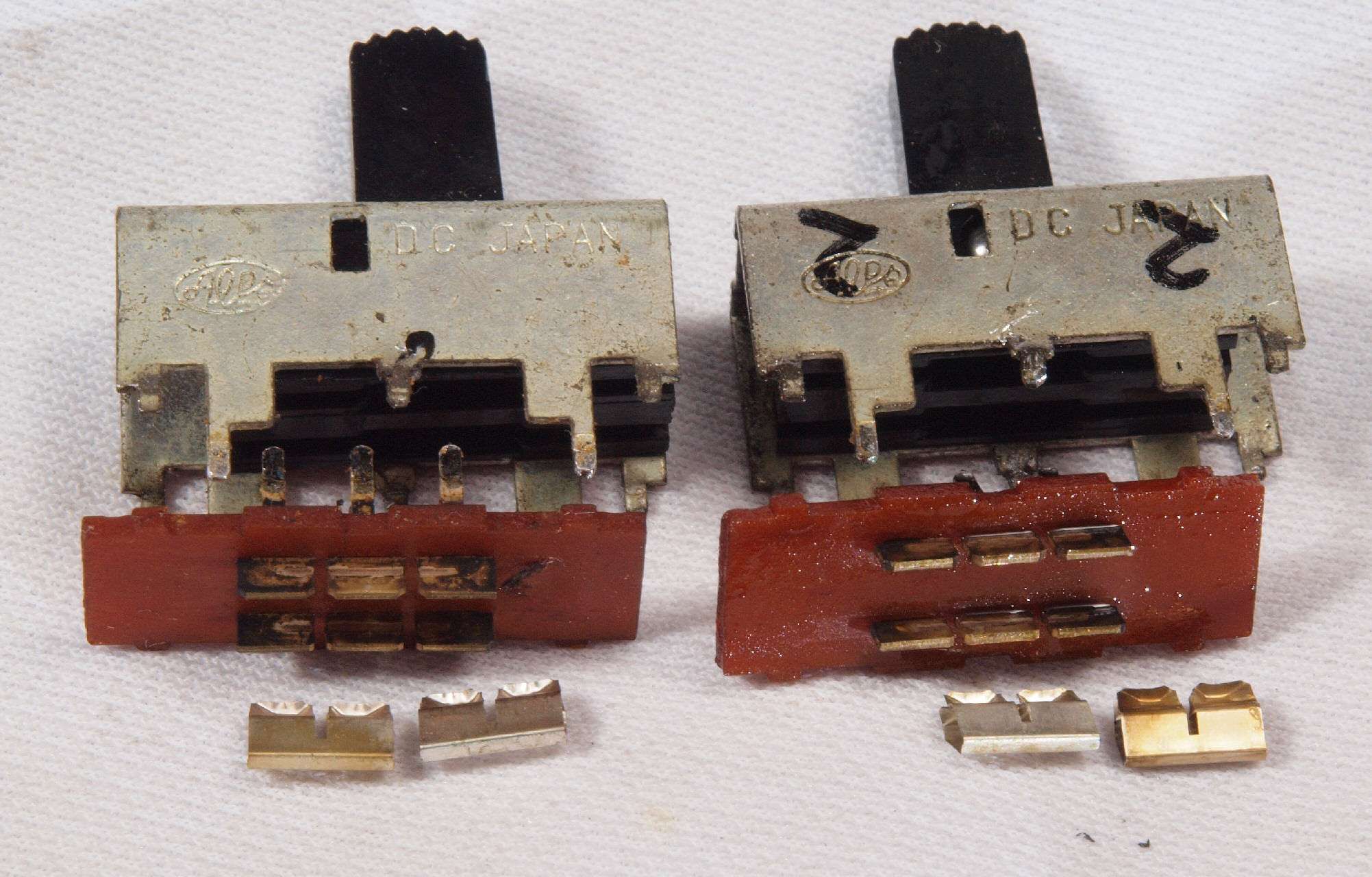

ＣＢ１３．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃後

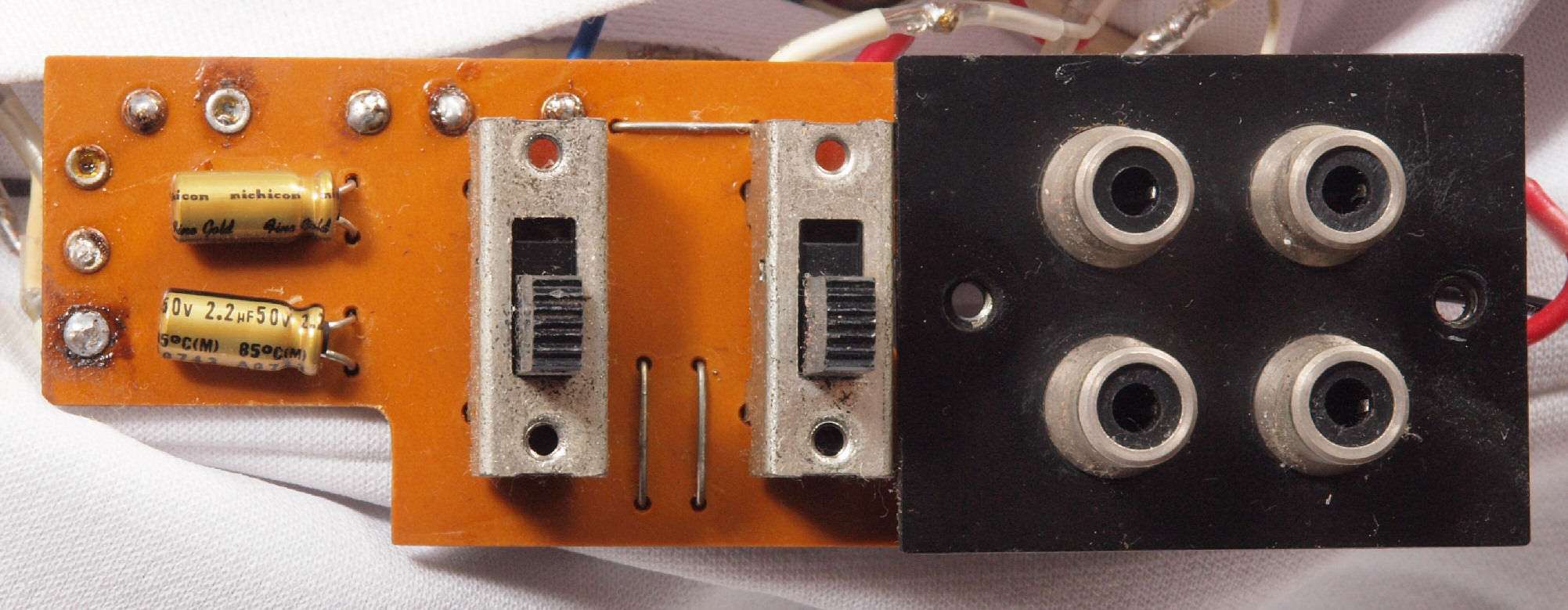

ＣＢ２．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換

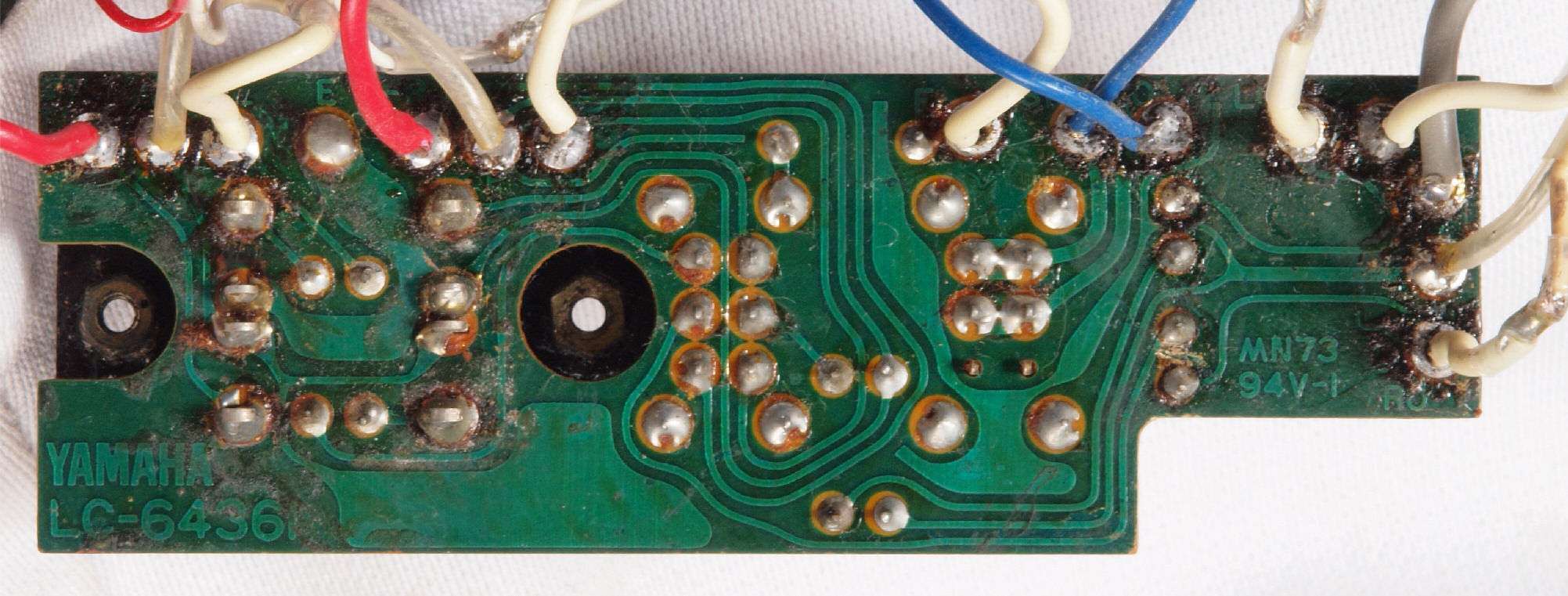

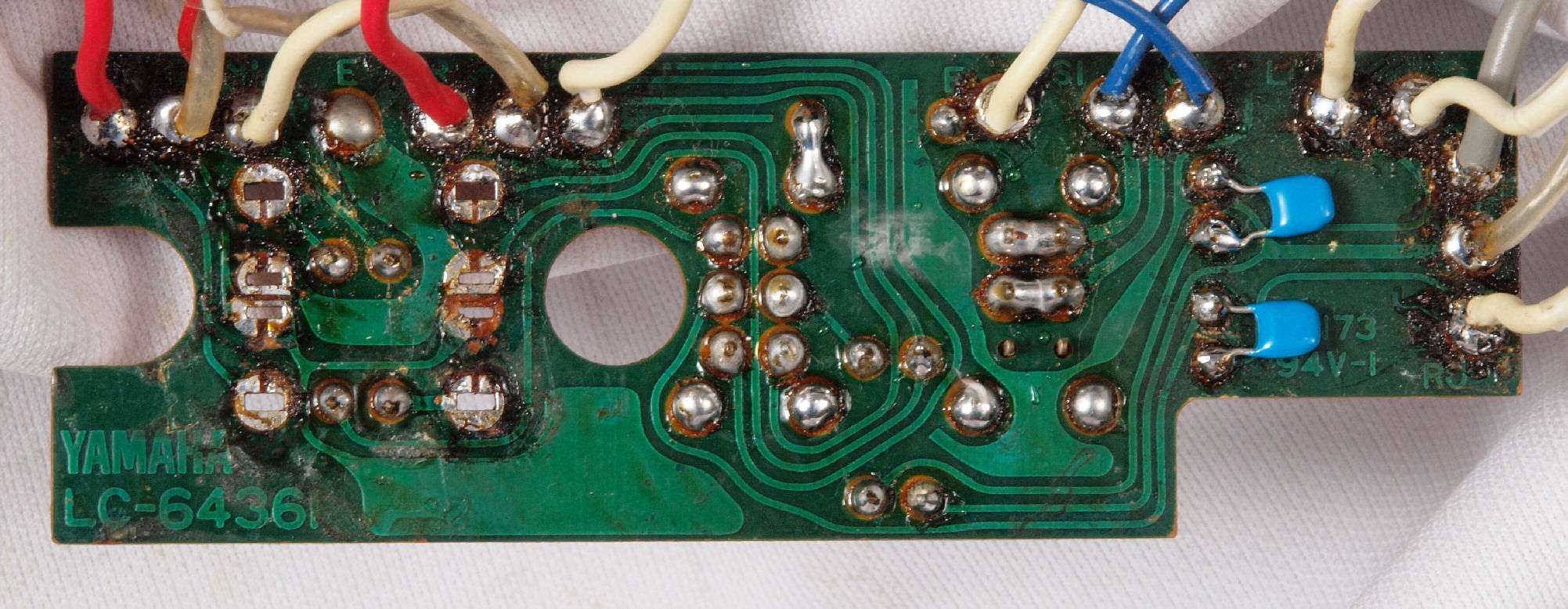

ＣＢ３．　修理前　ＲＣＡ端子基板裏
ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

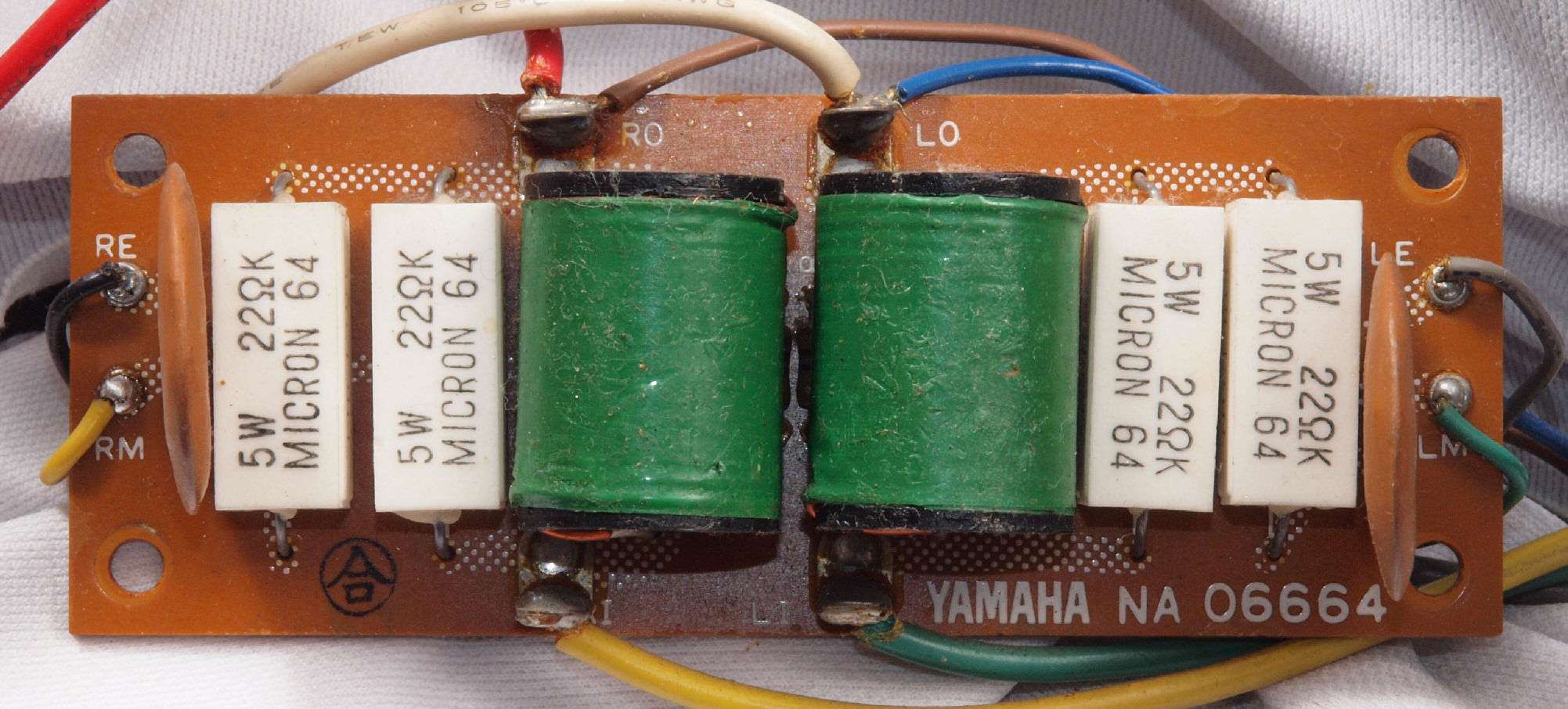

ＣＣ１．　修理前　出力フイルター基板

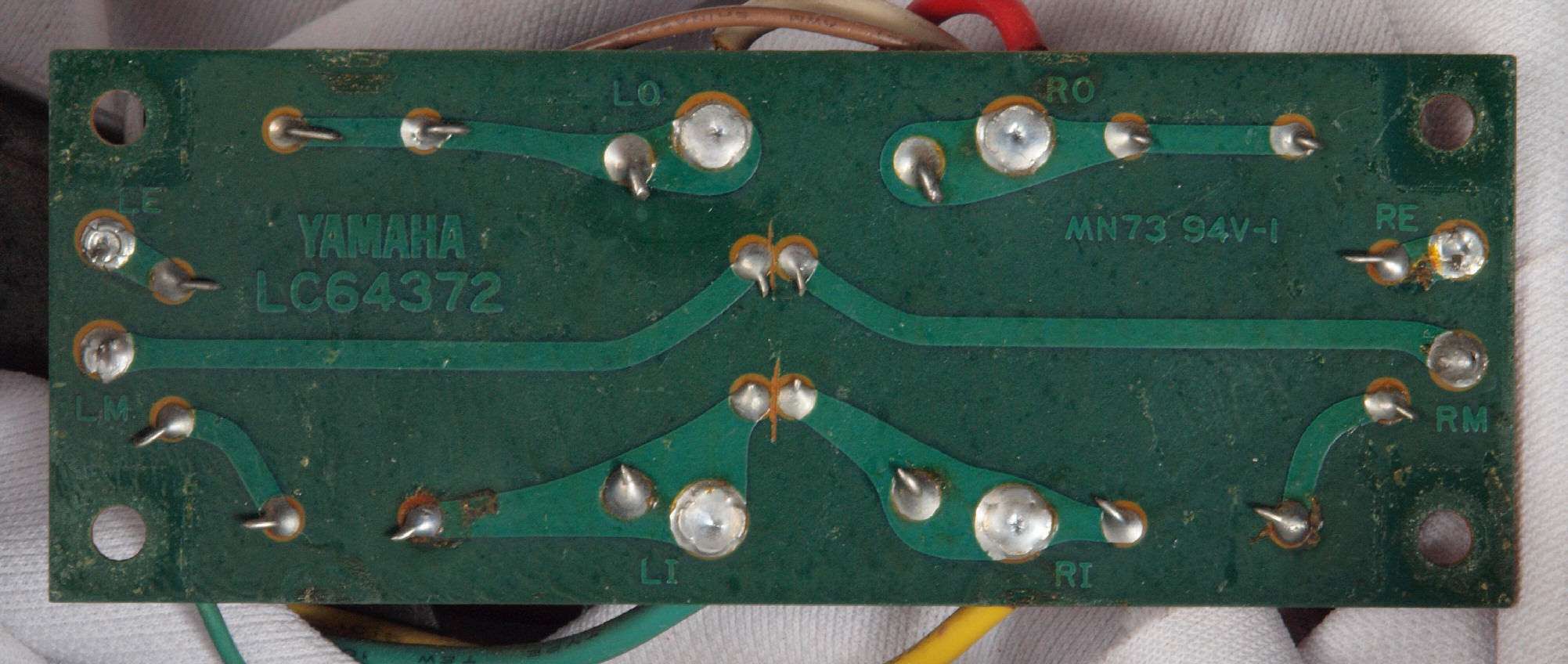

ＣＣ３．　修理前　出力フイルター基板裏

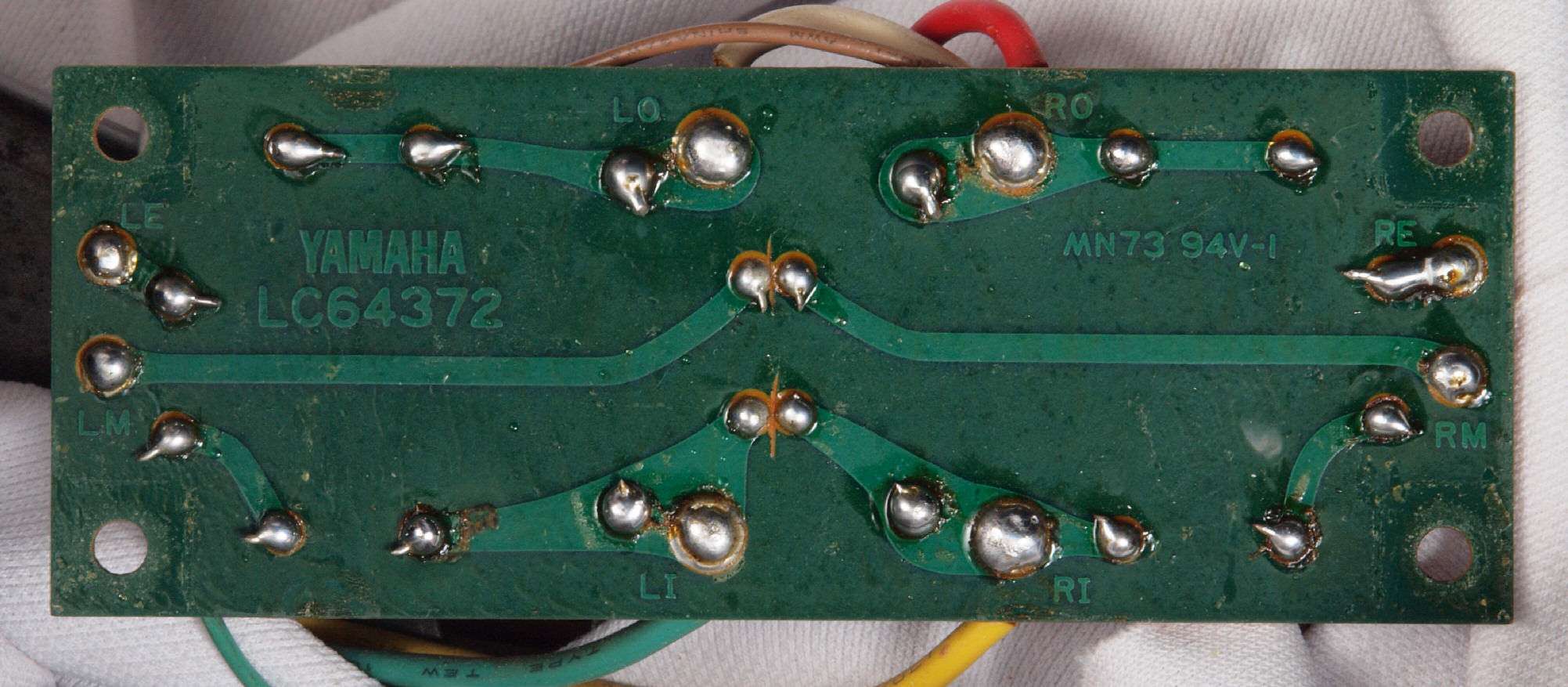

ＣＣ４．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。
ＣＣ５．　完成出力フイルター基板裏、洗浄後防湿材を塗る

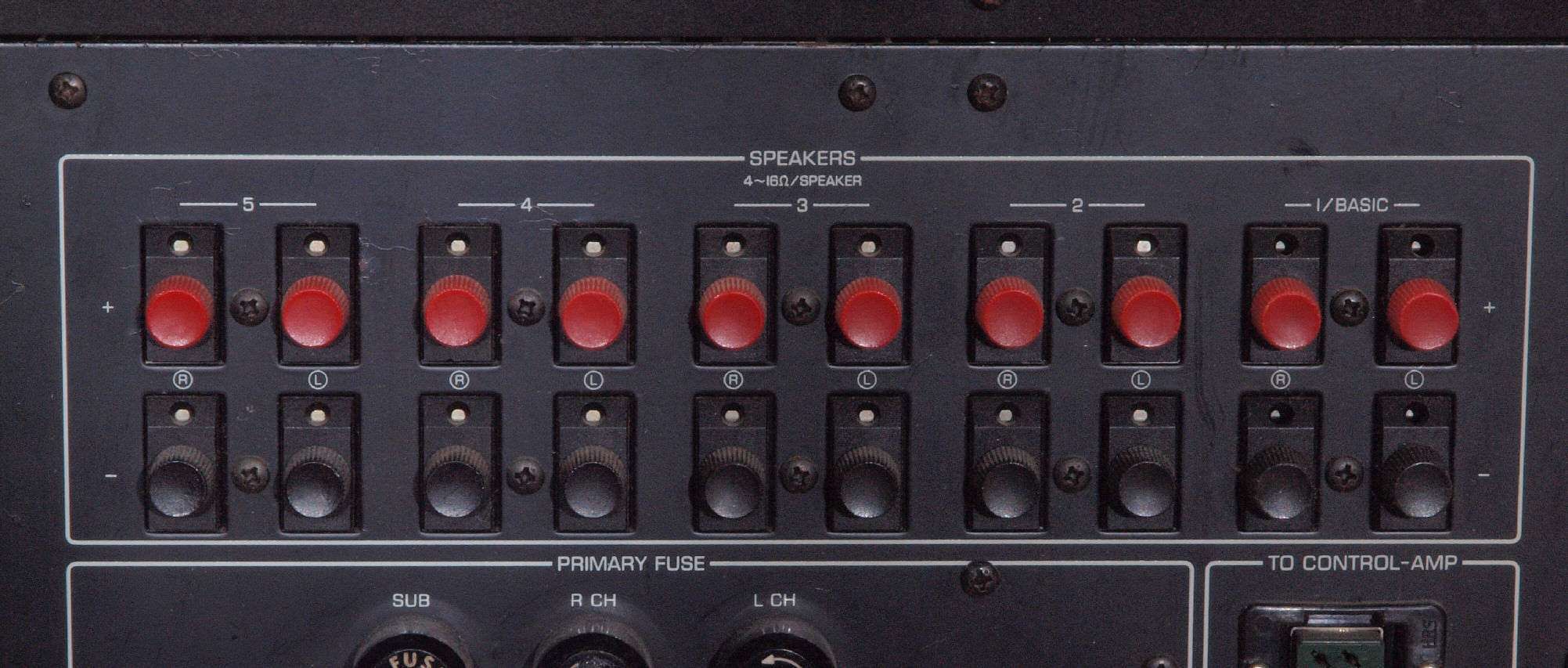

ＣＤ１．　修理前　ＳＰ接続端子

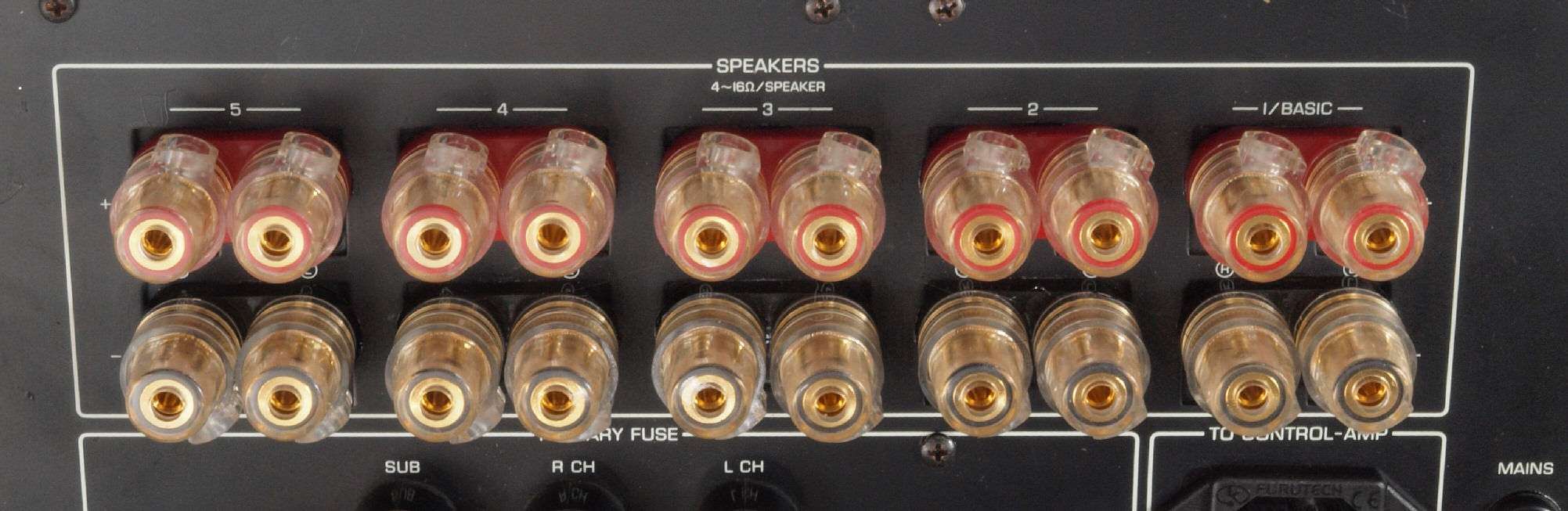

ＣＤ２．　修理（交換）後　ＳＰ接続端子に交換。

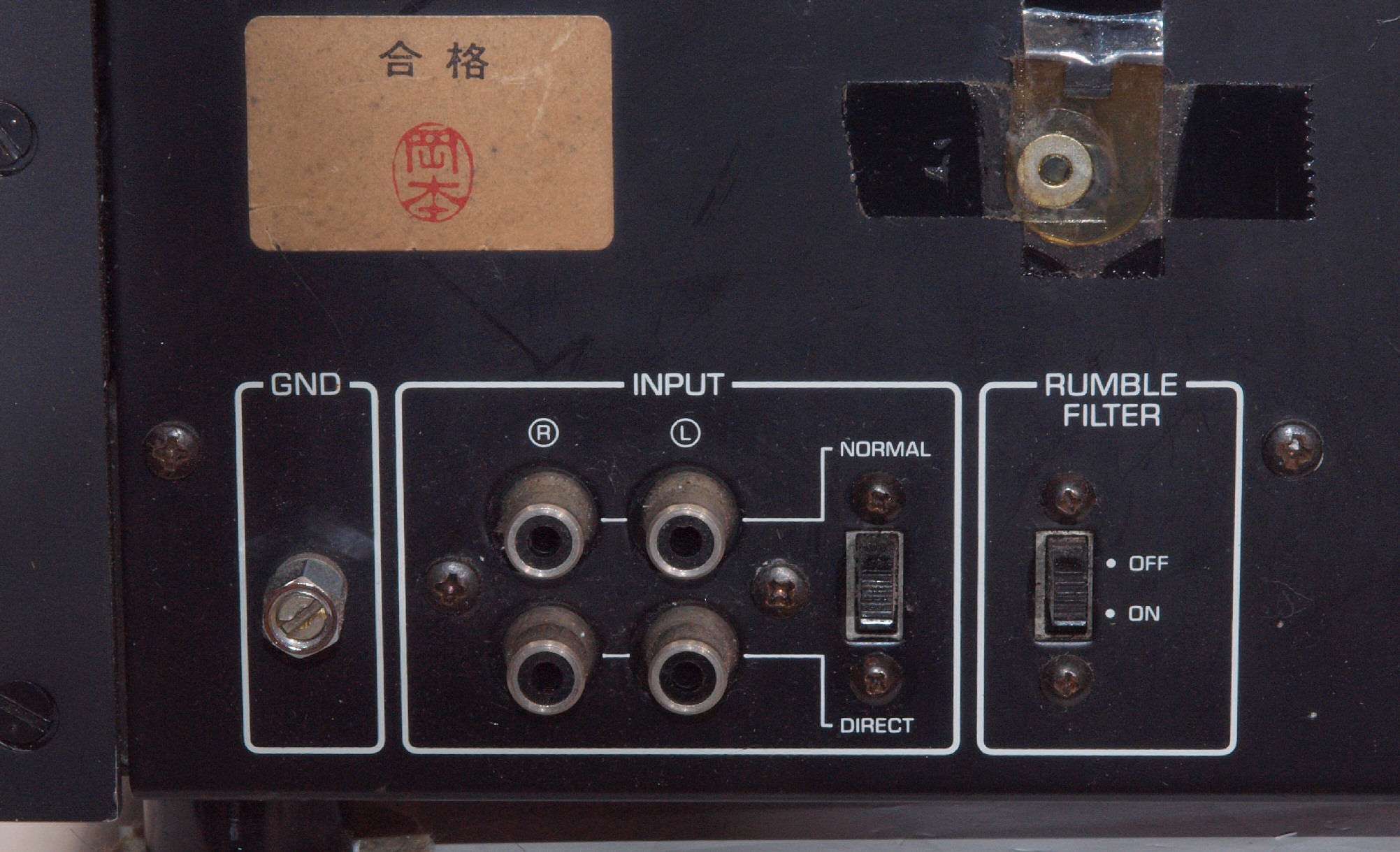

ＣＤ３．　修理前　ＲＣＡ端子、アース端子。

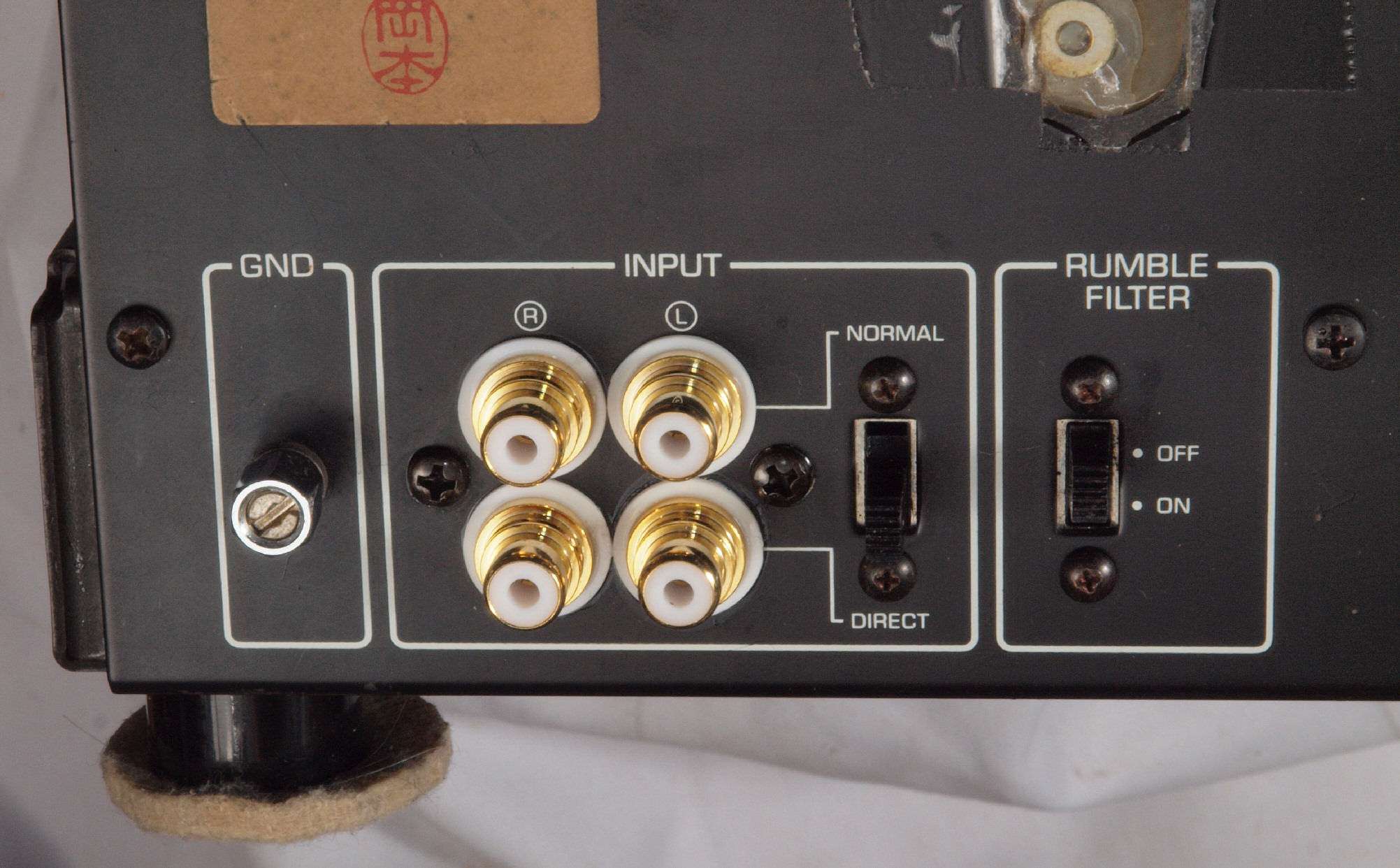

ＣＤ４．　修理（交換後）後　ＲＣＡ端子、アース端子。

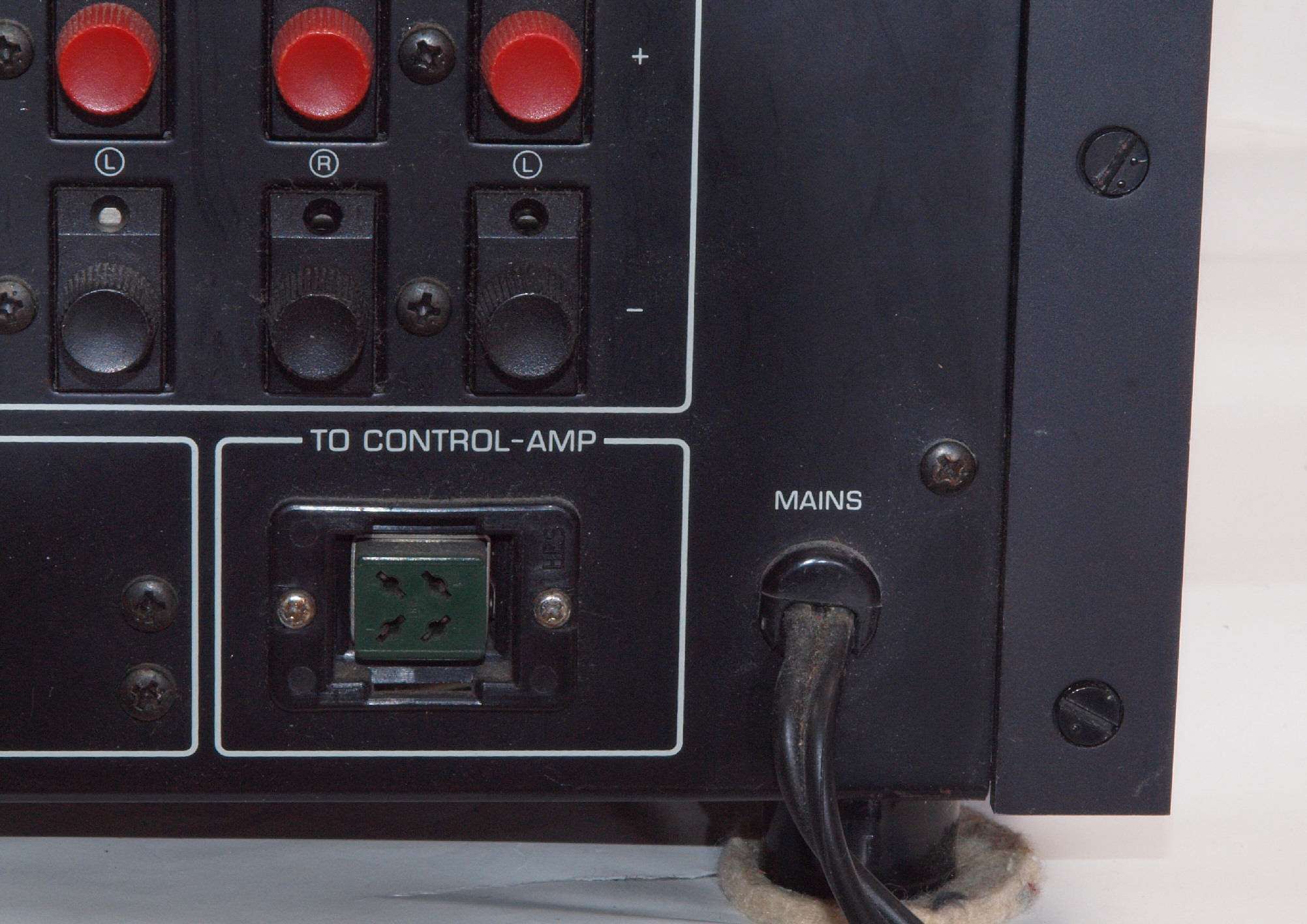

ＣＤ５．　修理前　電源コード取り付け。

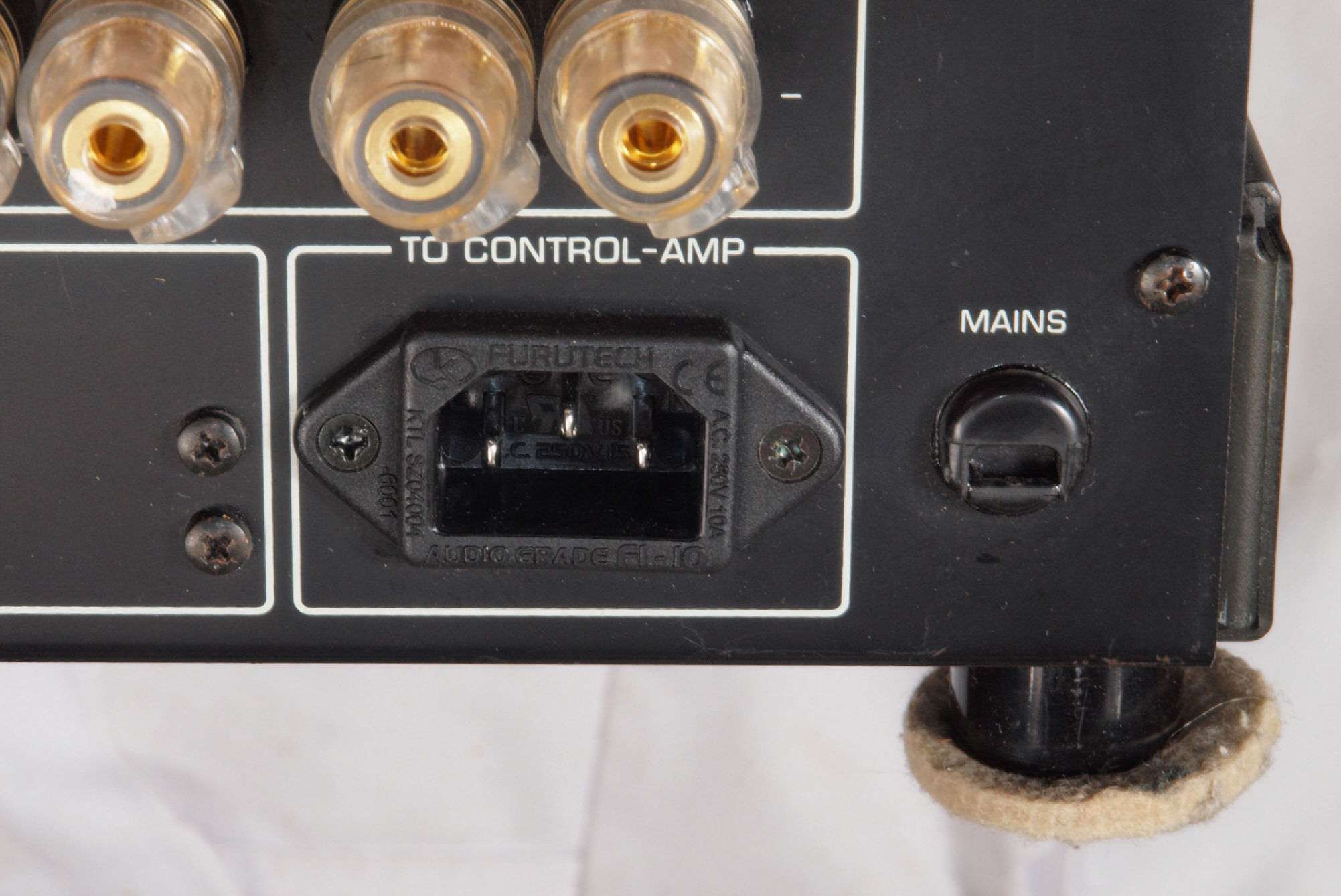

ＣＤ３．　修理後　３Ｐインレット取り付け。
　　　　　　　　　　　　　　　　　　　　　　　　　使用する３PインレットはFURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

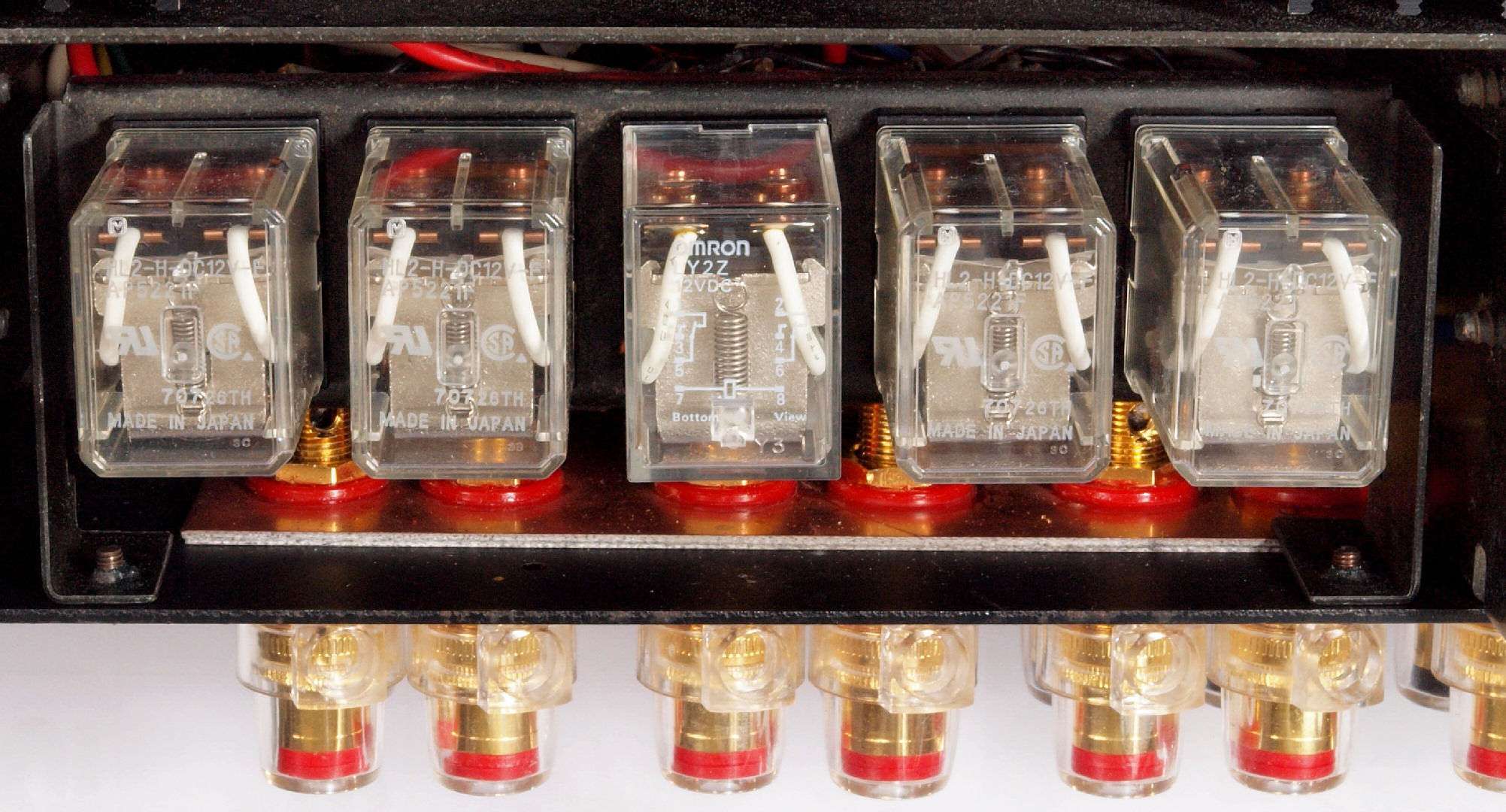

ＣＥ１．　修理前　ＳＰ接続リレー

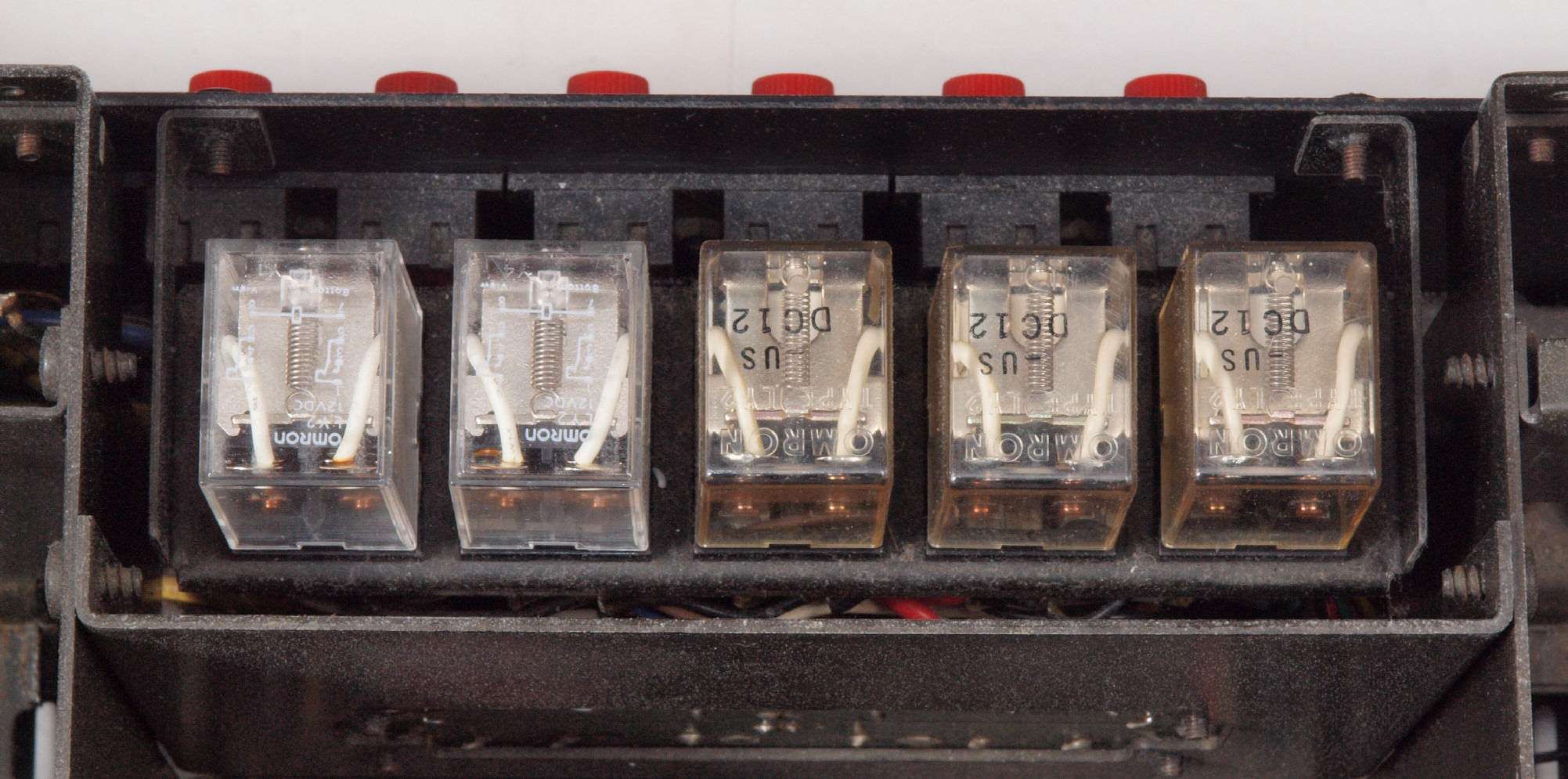

ＣE2．　修理（交換）後　ＳＰ接続リレー、　リレー５個交換。

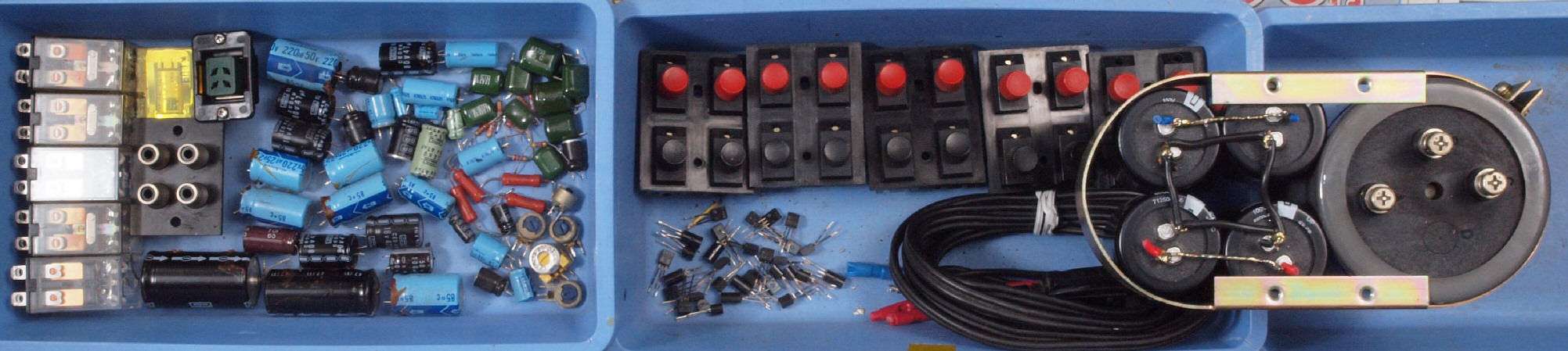

ＣＪ．　交換部品

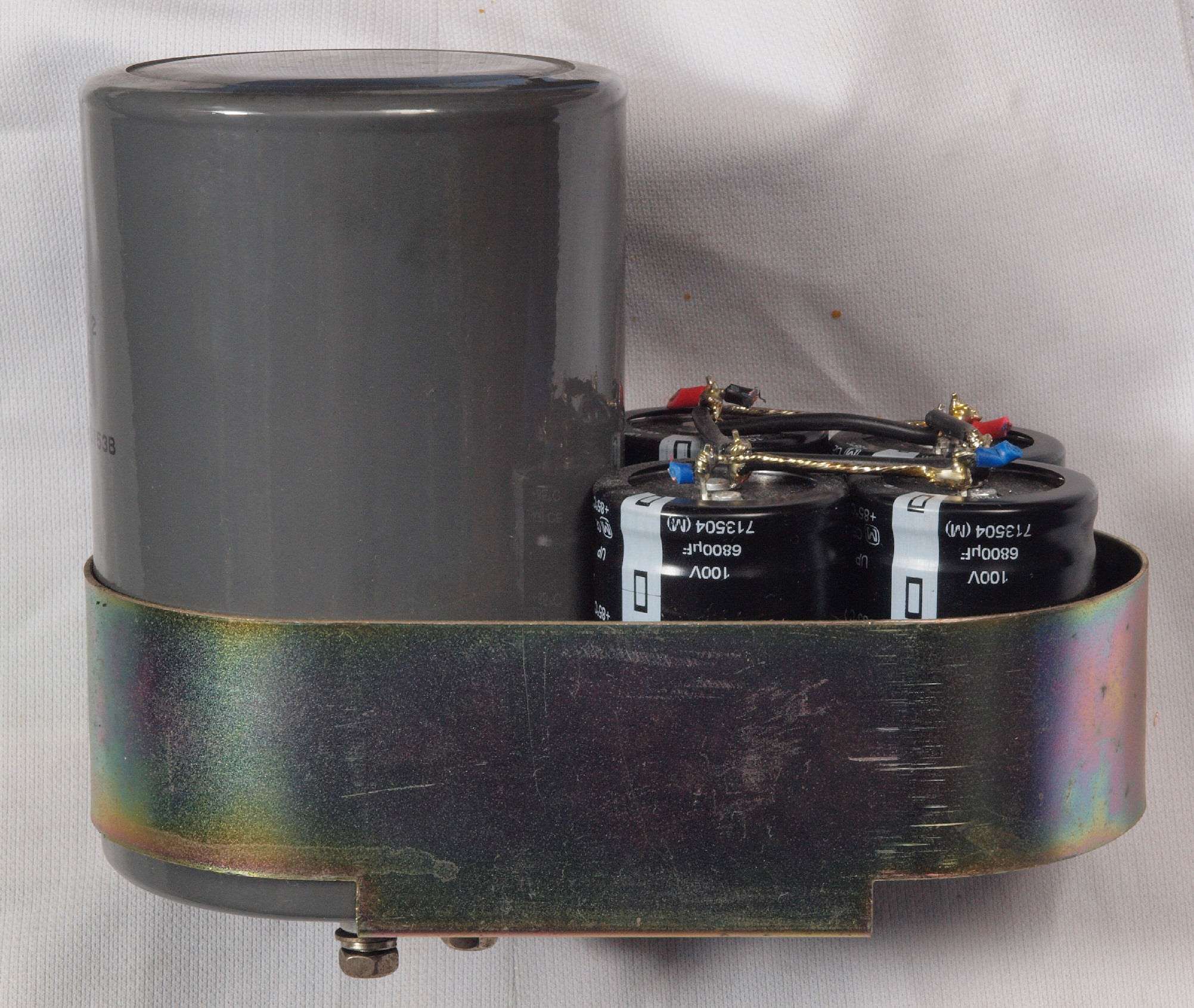

ＣＪ２．　交換部品　ブロック電解コンデンサー。
　　　　　　　　　　　左＝純正１５，０００μ×２／１００V、右＝交換した「６，８００μ×２」×２／１００V
　　　　　　　　　　　交換した電解コンデンサー２個は市販品です。−側の仕様品ではありません！
　　　　　　　　　　　−側は薄い外皮で１００Vが絶縁されています！　危険きわまりない！！
　　　　　　　　　　　交換修理の様子

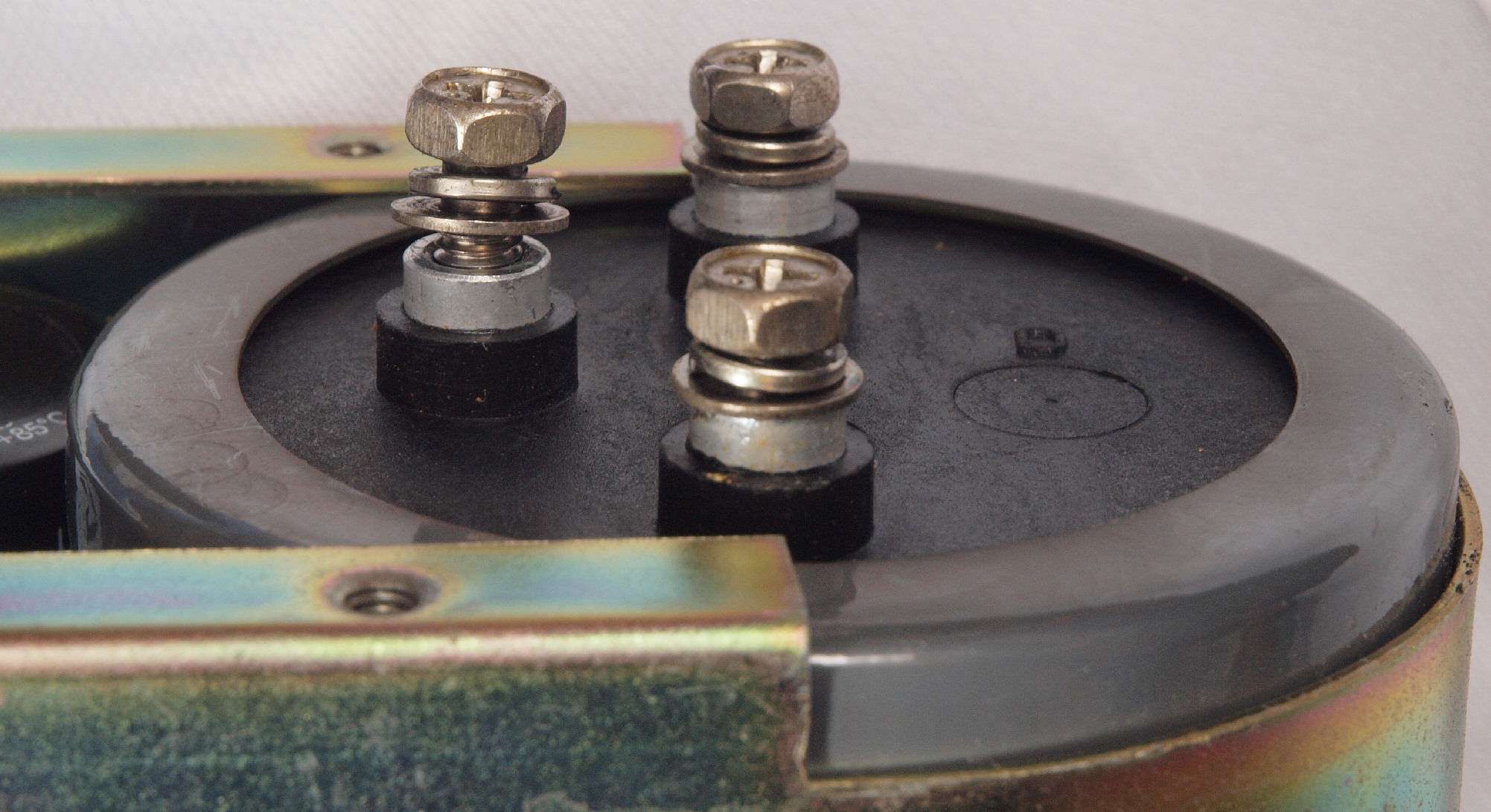

ＣＪ３．　交換部品　ブロック電解コンデンサー。　アース銅板を片持ちした為、ネジ山が崩れている。
ＣＫ１．　交換部品。　純正品は「１５，０００μ」／１００V、　交換したのは「１０，０００μ×２」／１００V。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。　　　　　　　　

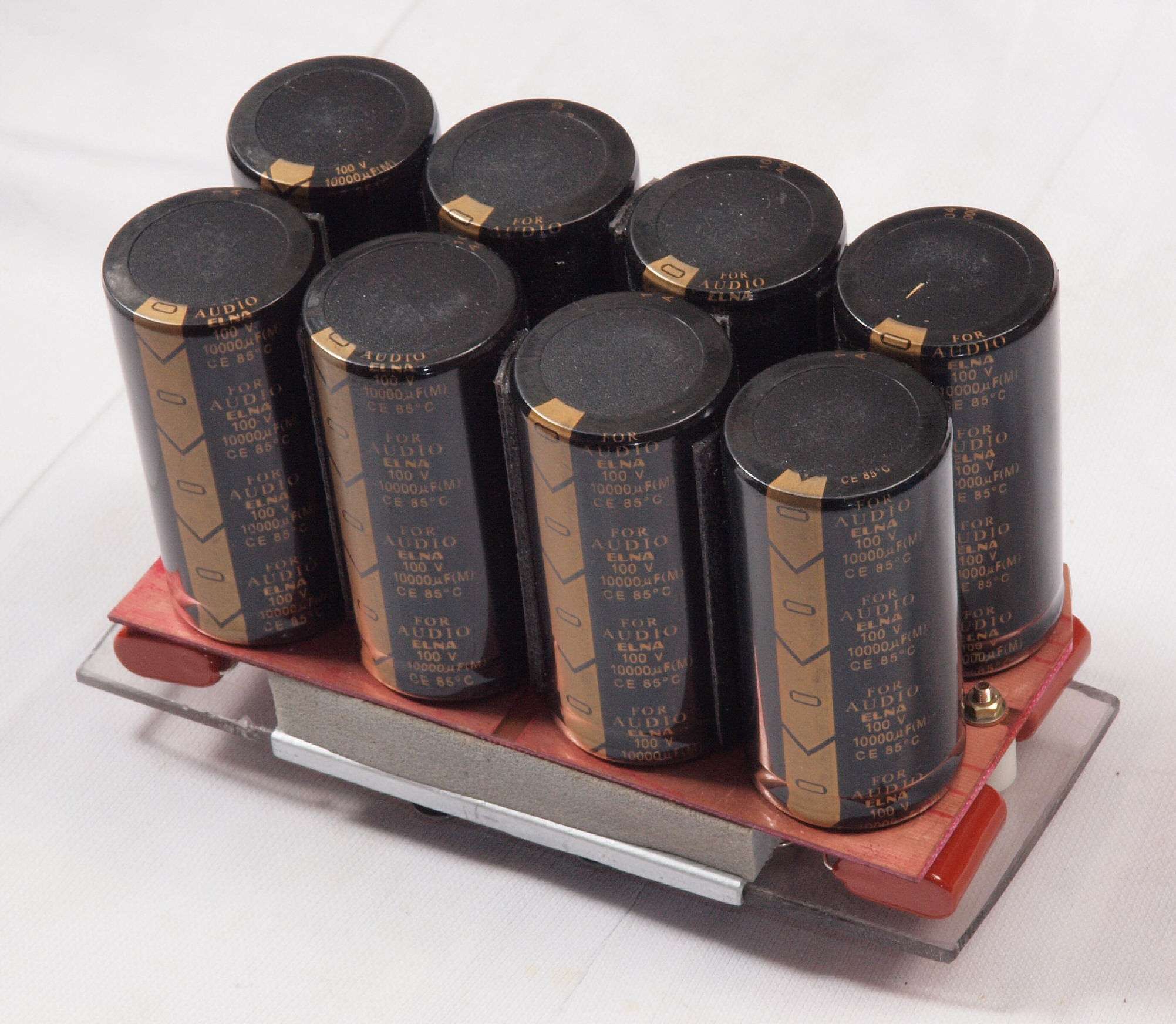

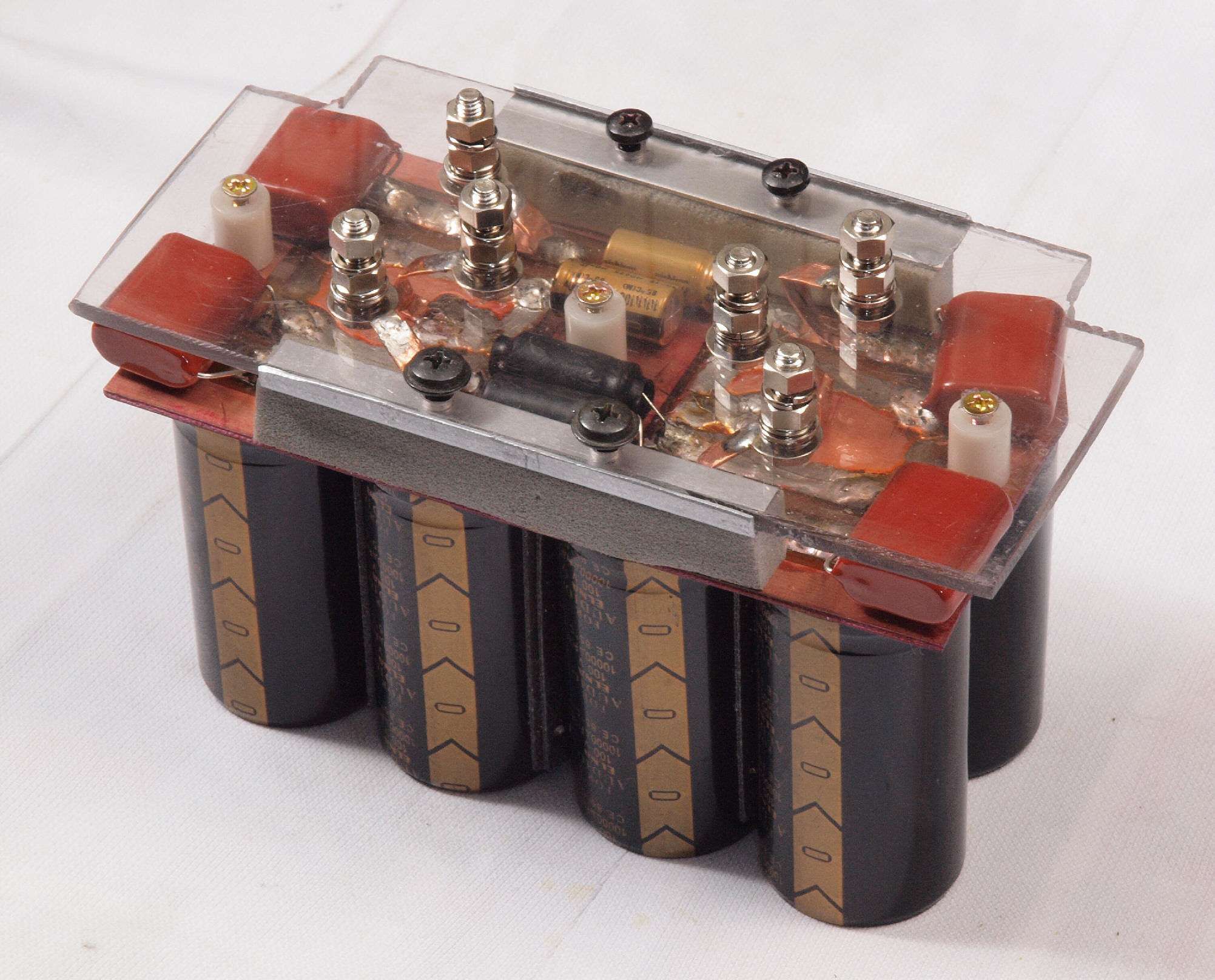

ＣＫ２．　交換部品　取り付けるブロック電解コンデンサー。
　　　　　　　　　　　　　電解コンデンサーの外皮に電位差が有る所は、２重に両面テープで固定する。
ＣＧ１．　修理前　上から見る
ＣＧ２．　修理後　上から見る

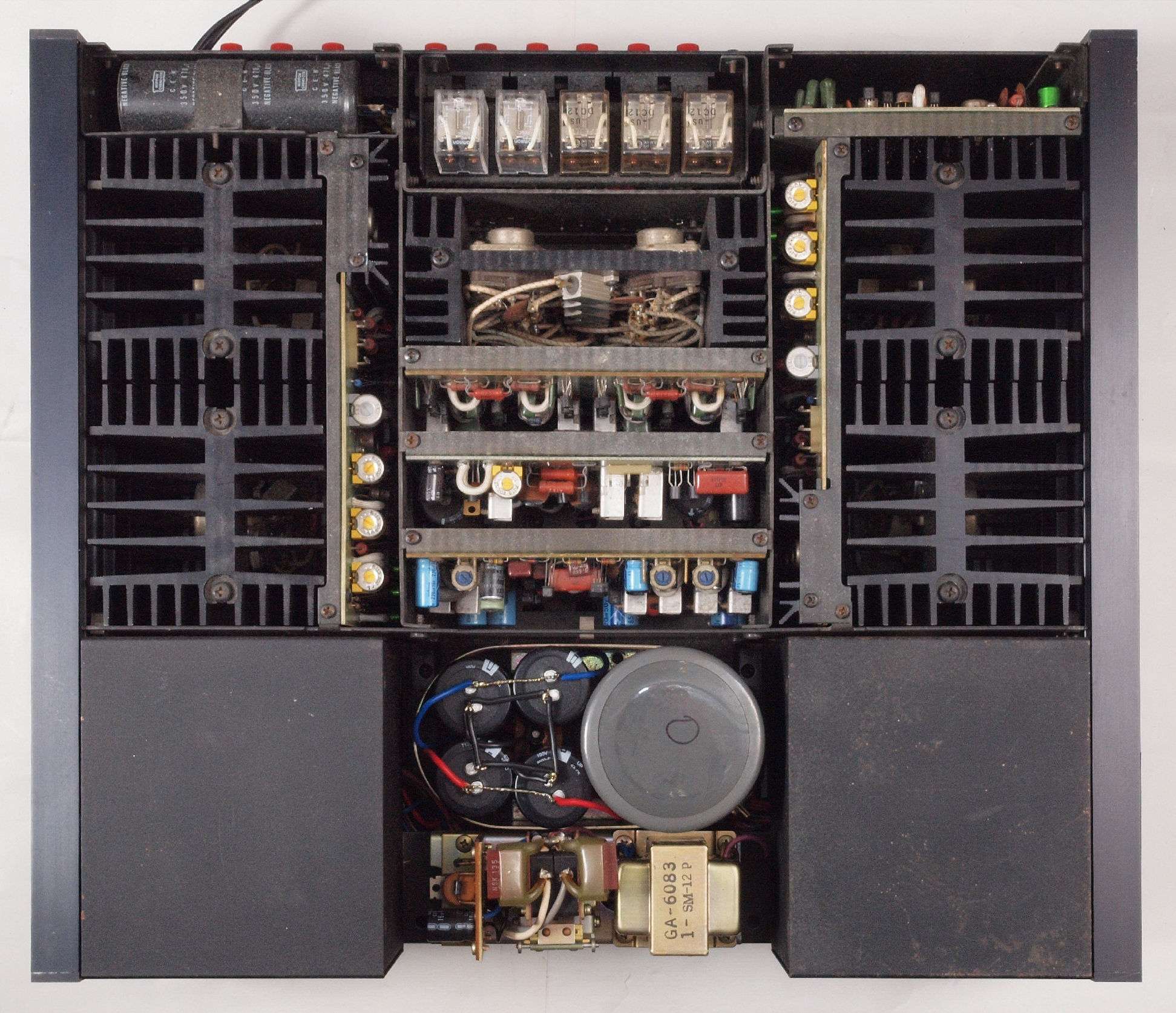

ＣＧ３．　修理前　下から見る

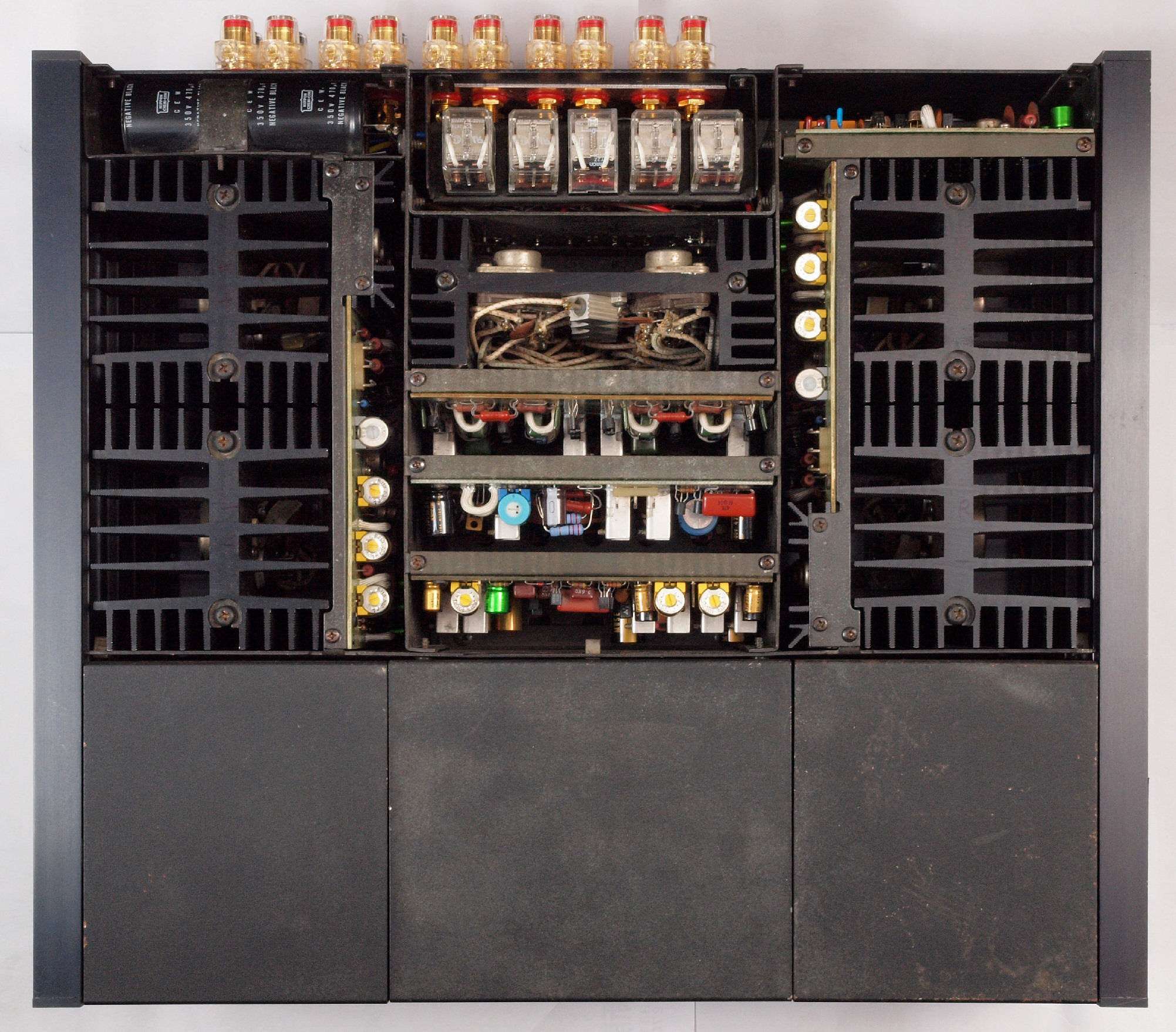

ＣＧ４．　修理後　下から見る
Ｔ１．　突入電流抑制回路組込。　製作ブロック電解コンデンサーが良いので、
　　　　　　　　　　　　　　　　　　　　　　　電源ヒュズ（５A）が飛ぶ事があるので組込。　
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

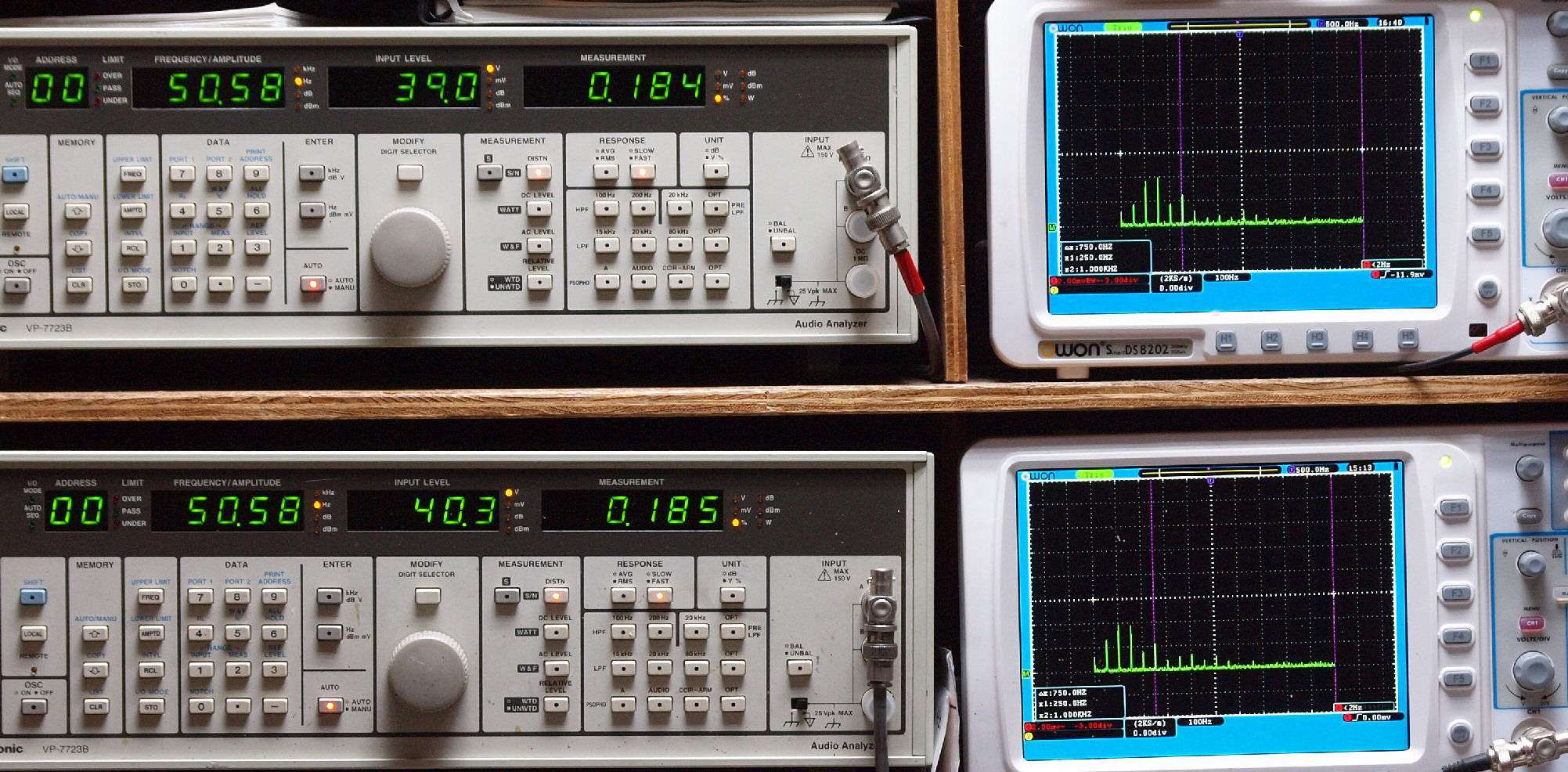

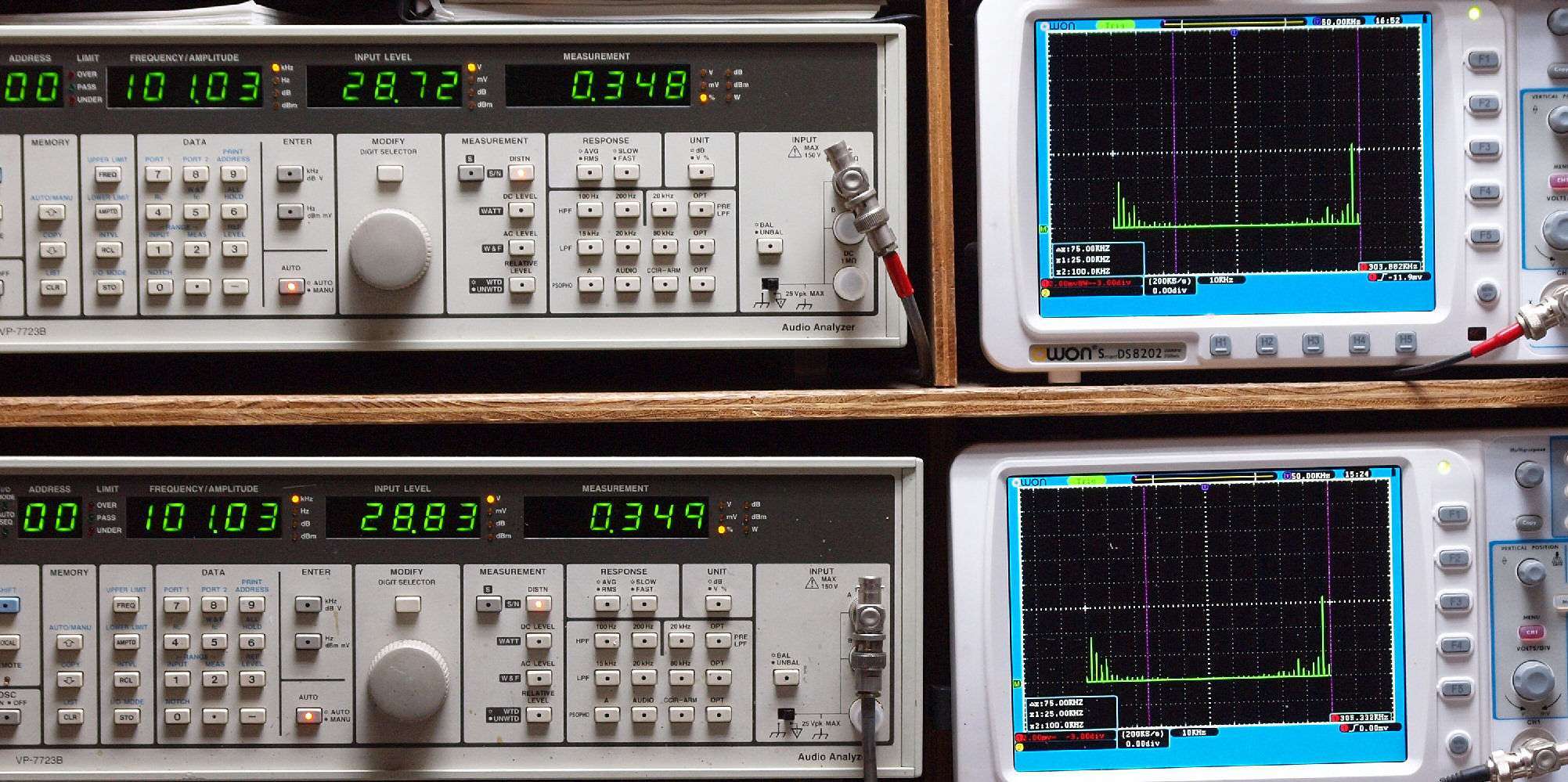

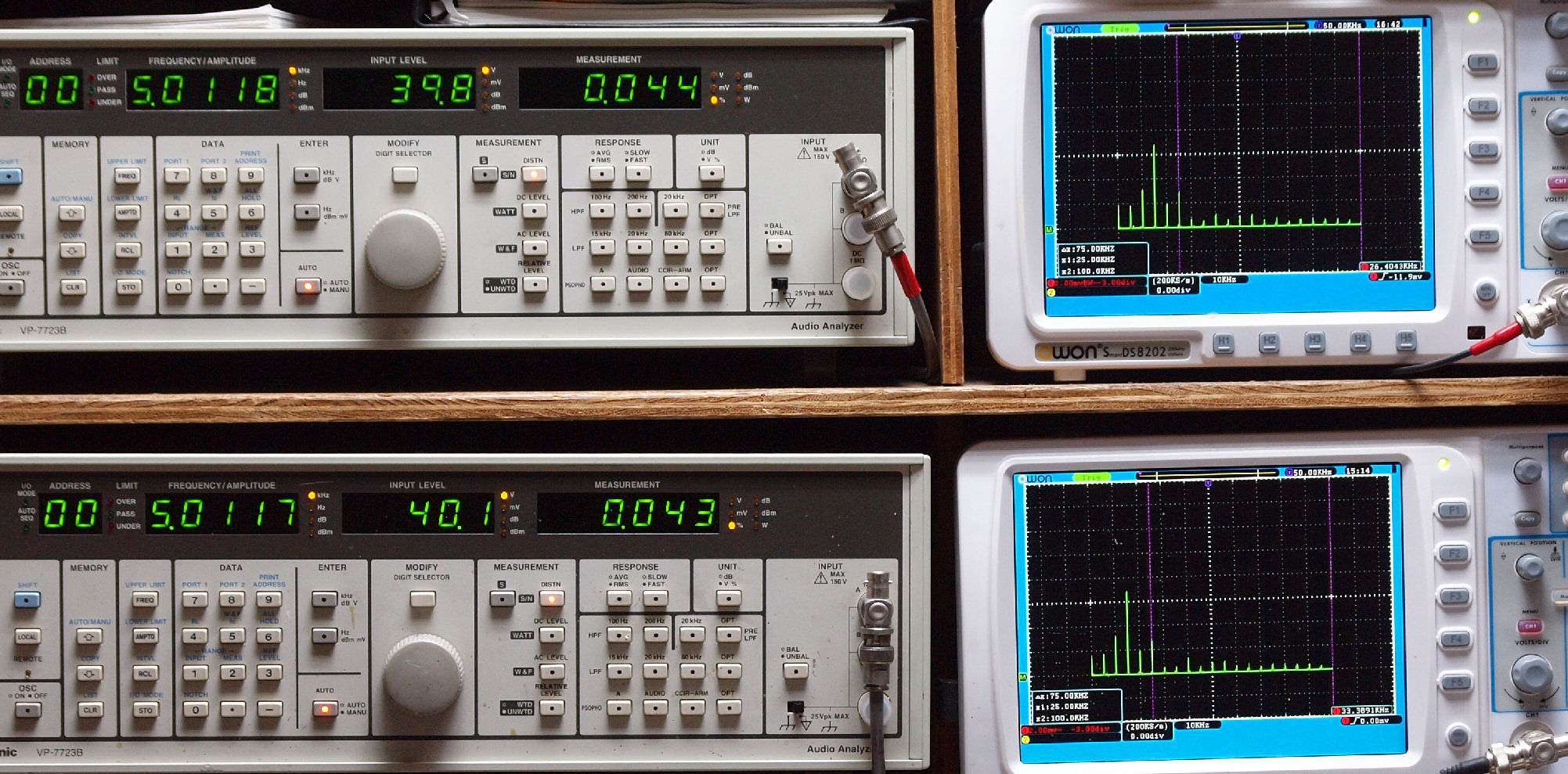

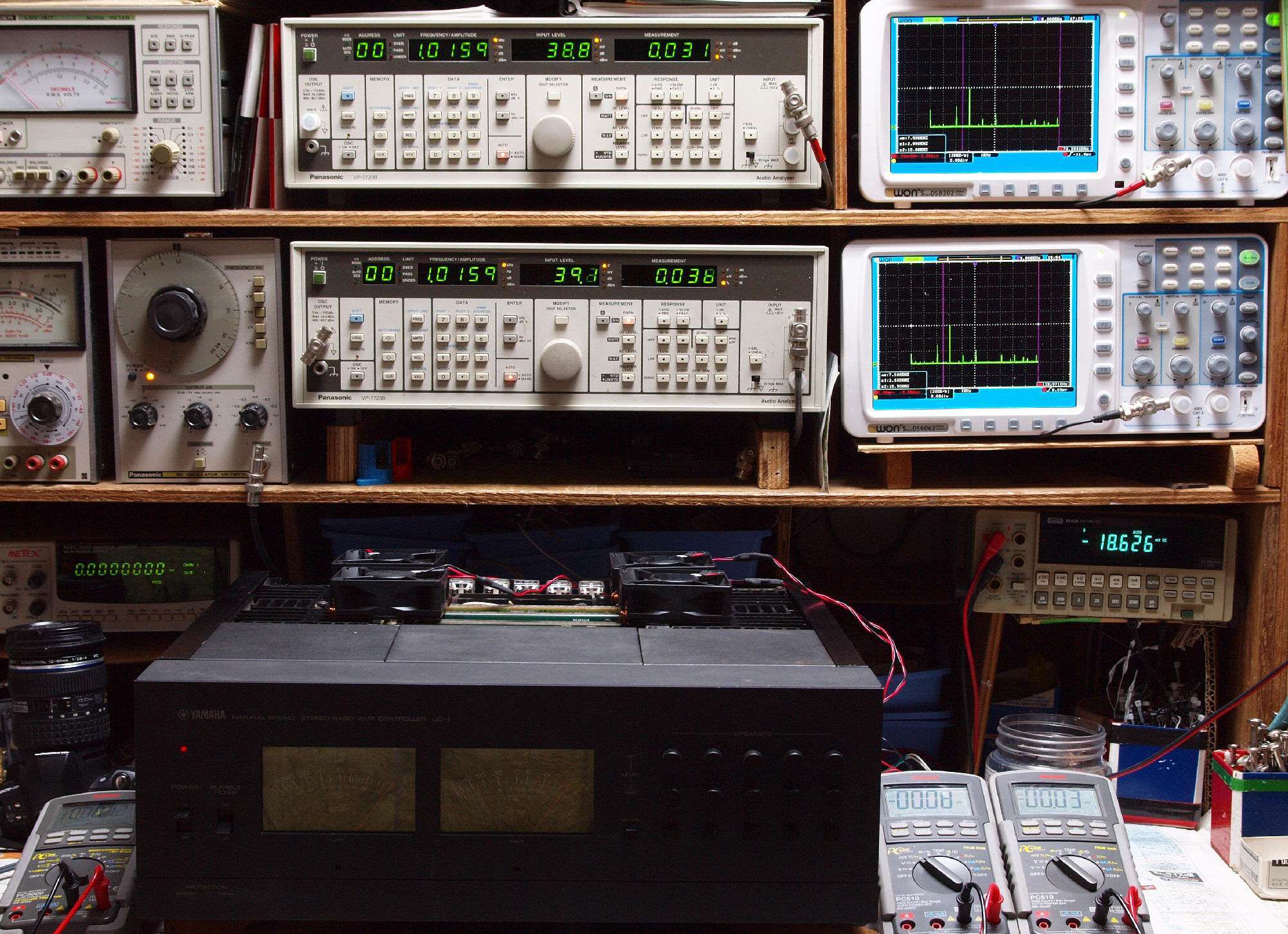

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１８４％％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１８５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１７８％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．１７９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５３％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４４％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７５％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０９４％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力　０．０９５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力　０．３５％歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力　０．３５％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

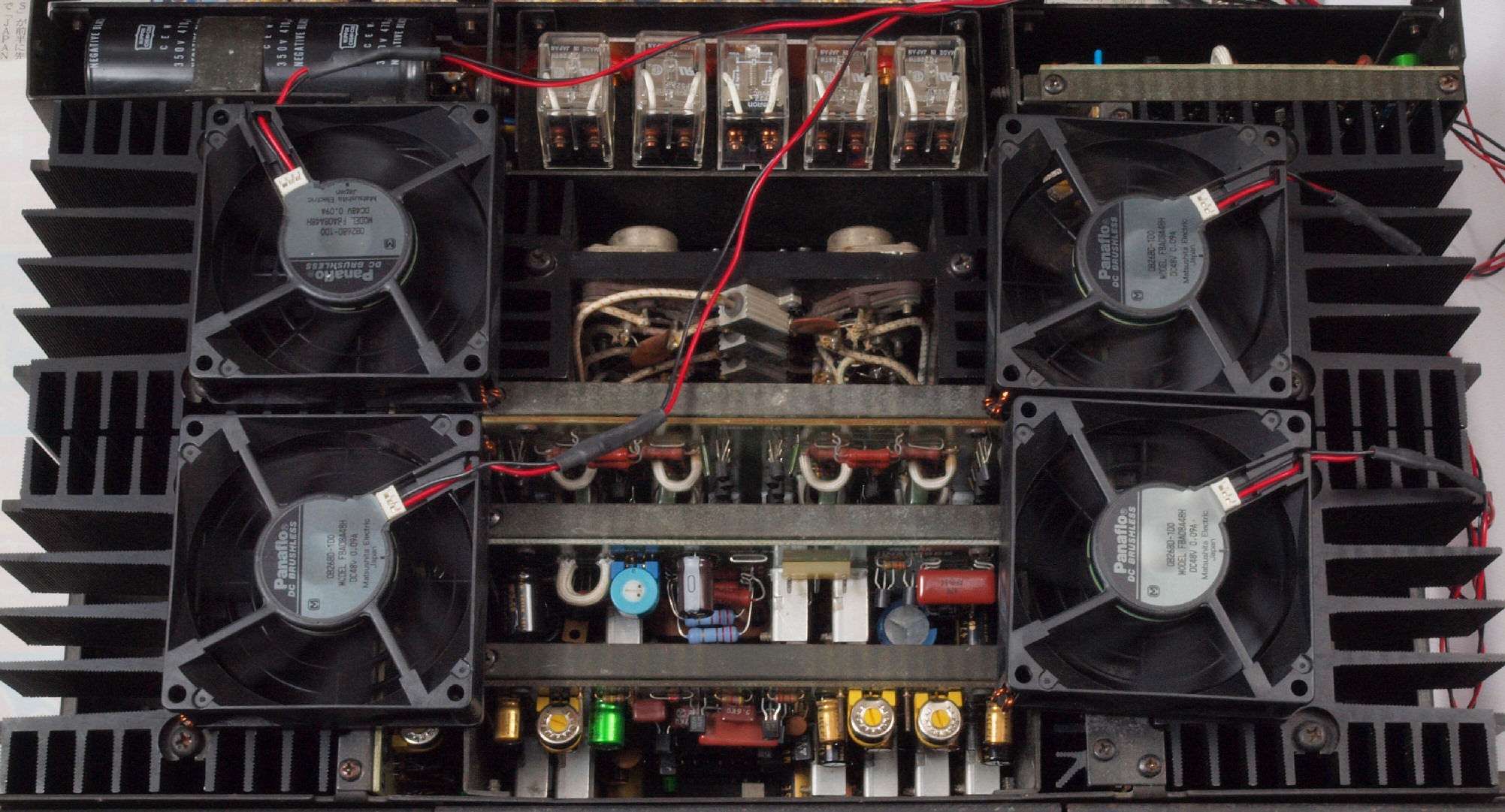

Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

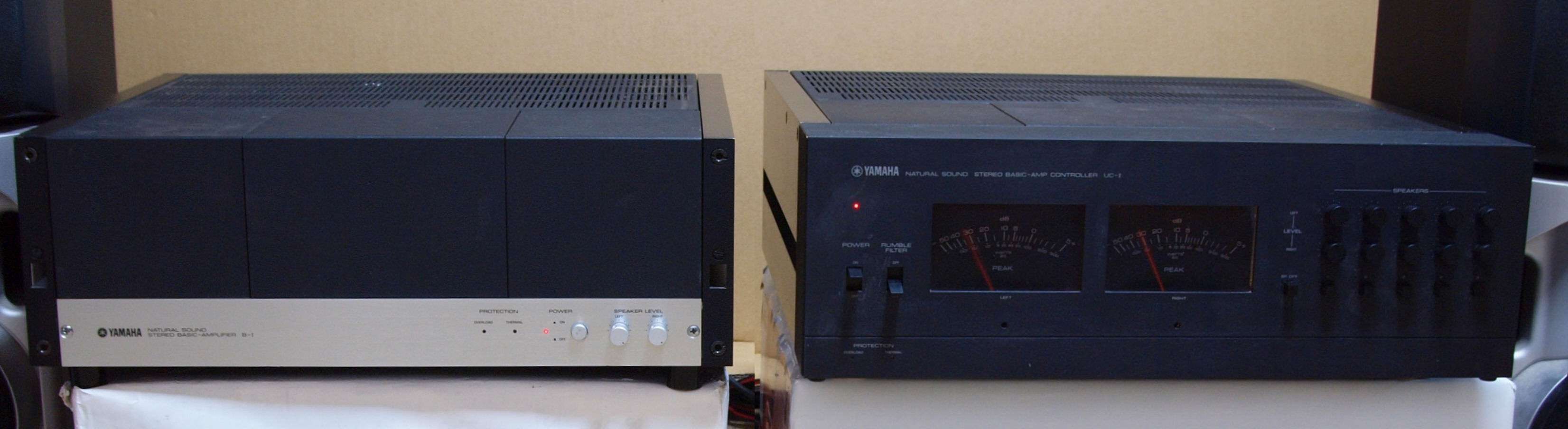

Ｅ５．　２４時間エージング、左は　「ＹＡＭＡＨＡ　Ｂ−１．　５台目」
Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
