ＹＡＭＡＨＡ　Ｂ−１．　１２台目　ＵＣ−１修理記録

平成２６年８月１４日到着　　８月３０日完成

Ａ．　修理前の状況 Ｃ．　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　７個（ニチコン・ミューズ使用）。 フイルム・コンデンサー　　　　　　　　　　　４個。 ＶＵメータ照明電球　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより） Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中、前から見る。

Ａ１２．　点検中、前右から見る。

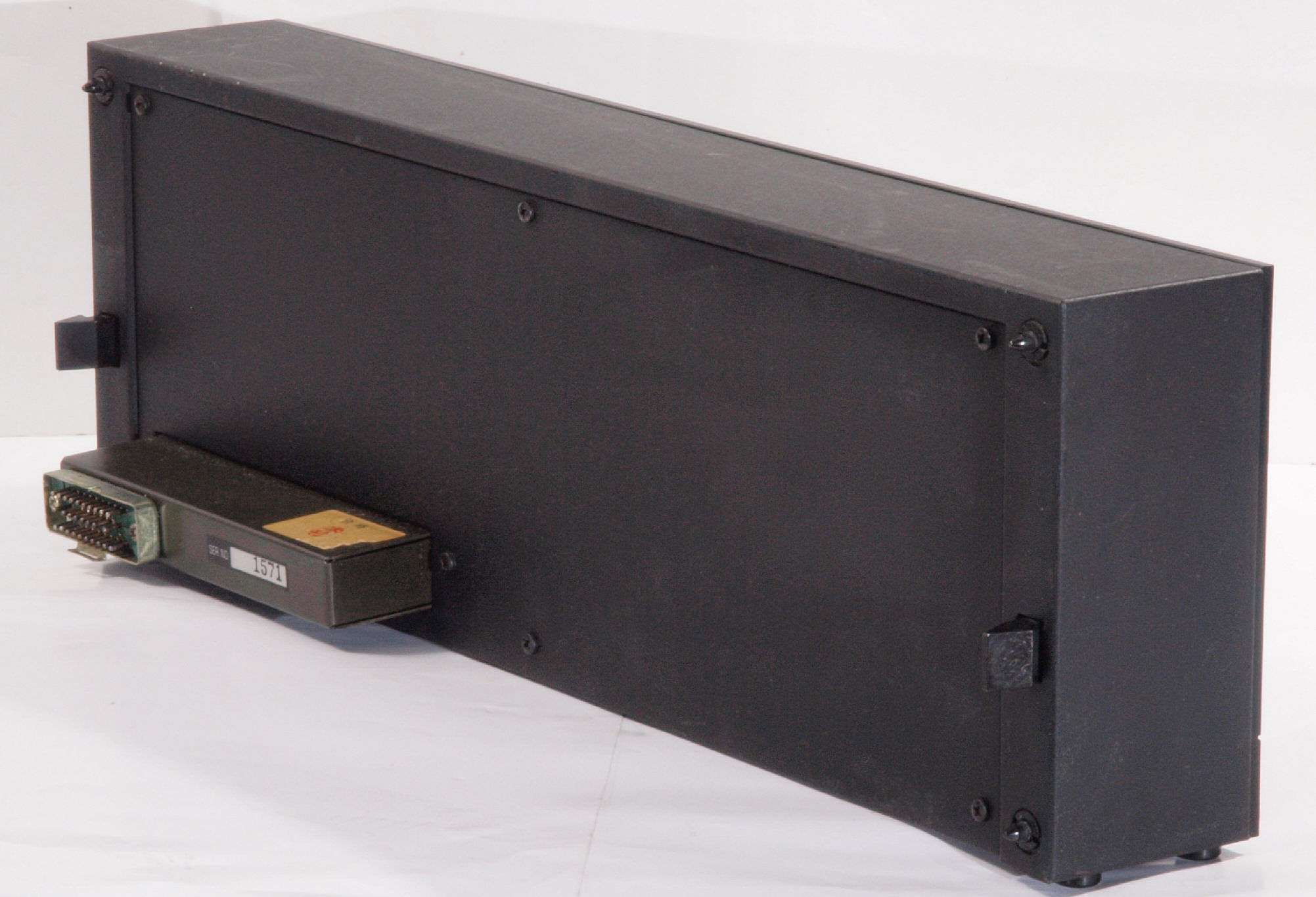

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後右から見る。

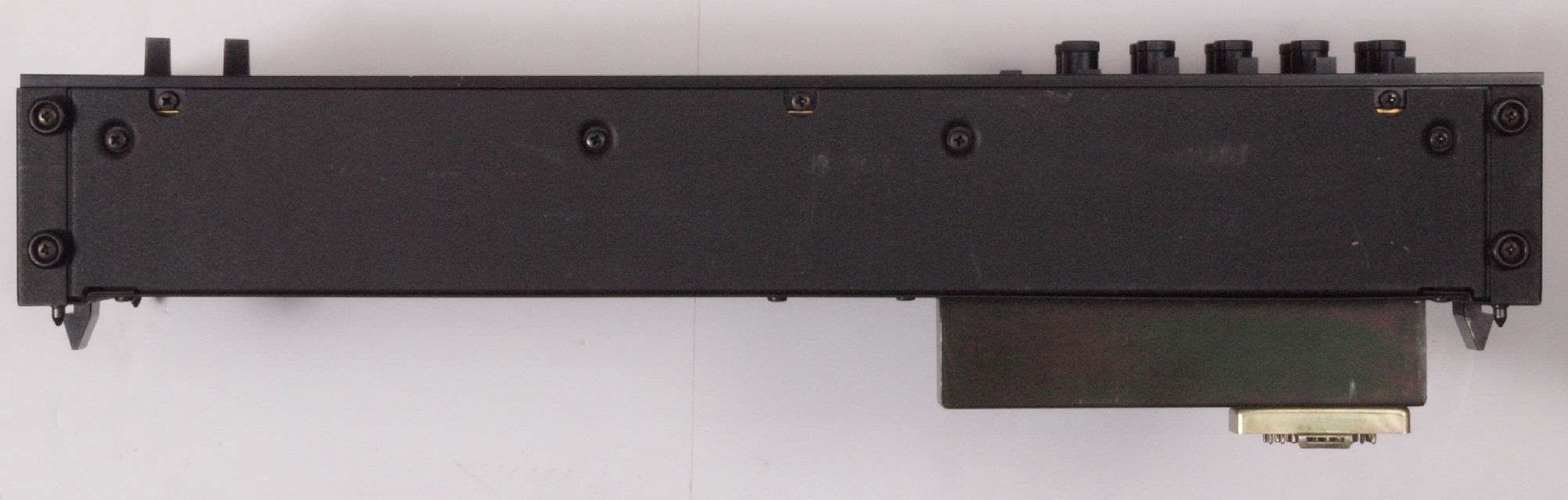

Ａ２１．　点検中、上から見る

Ａ２２．　点検中、下から見る。

Ａ３１．　点検中、後蓋を取り、後から見る。

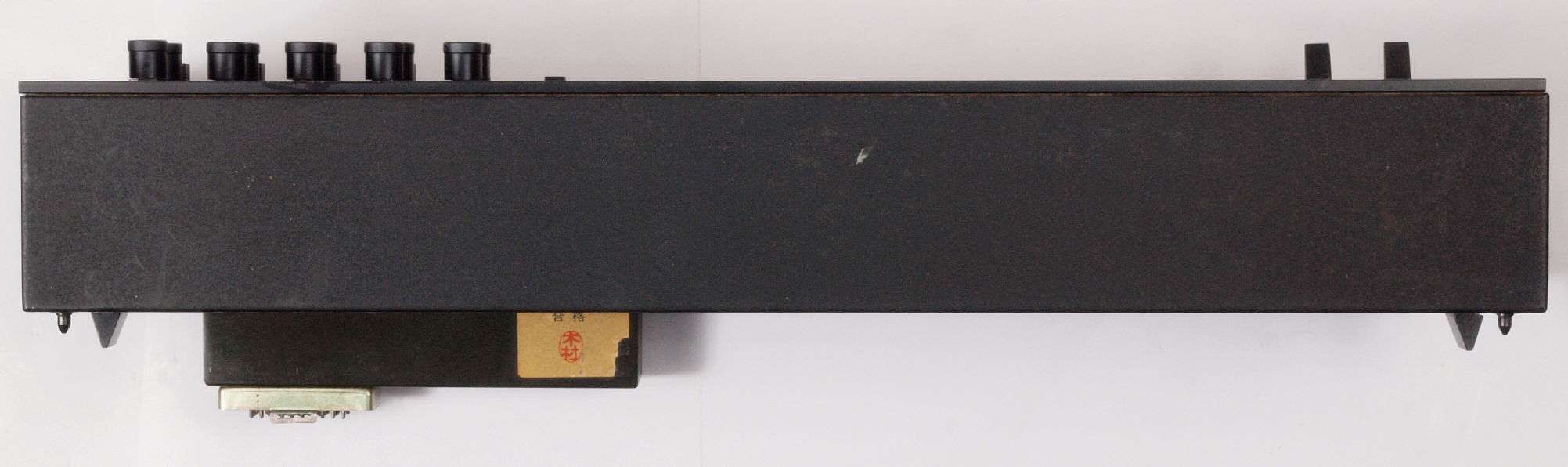

Ａ３２．　点検中、後蓋を取り、後から見る。　止めビスが無い。

Ａ３３．　点検中、後蓋を取り、後から見る。　コネクターが割れ、補修してある。　接触が上手く行くか？

Ａ４１．　点検中、後蓋裏のオイルか接点復活材の跡。

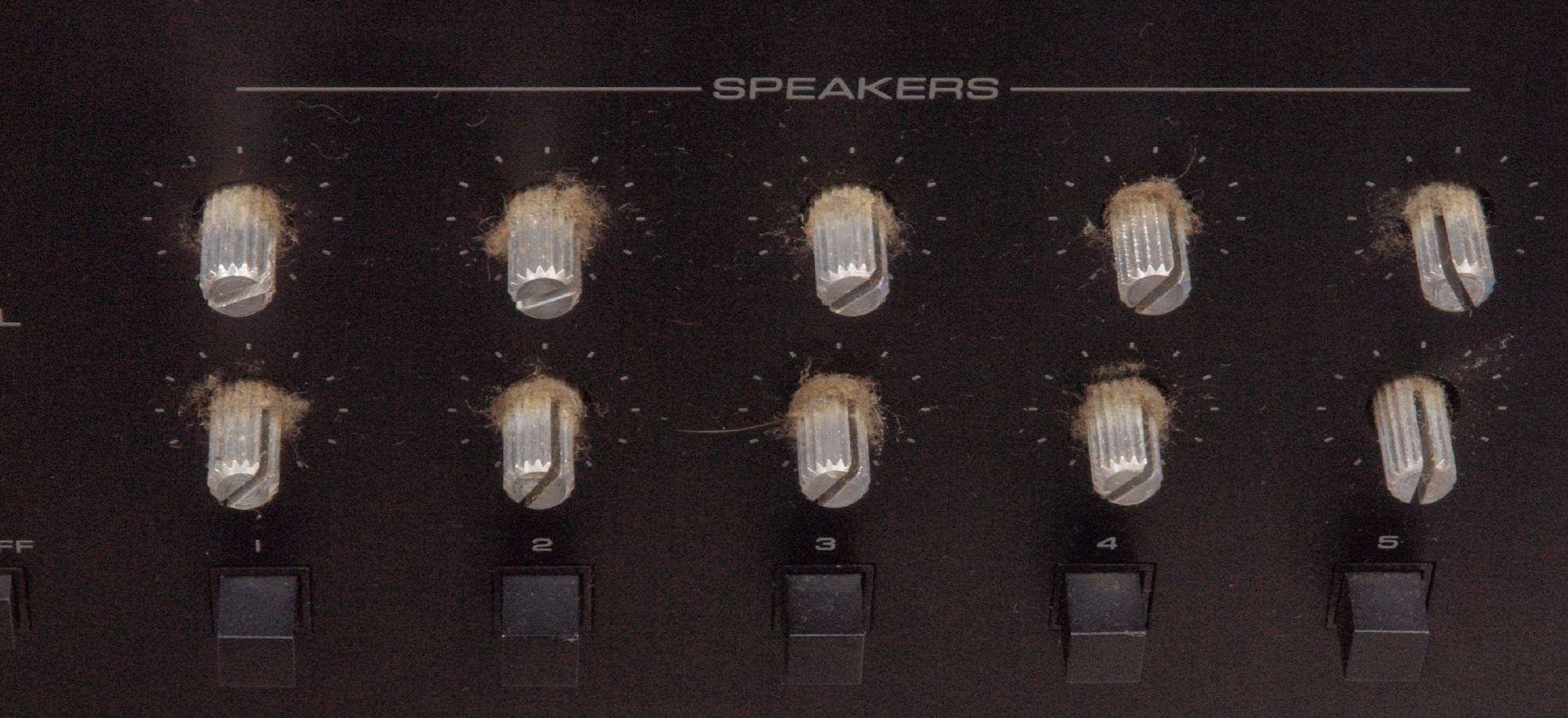

Ａ５１．　点検中、ツマミを取る。　軸に埃がいっぱい！

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理前、　ケースを取り、前から見る。

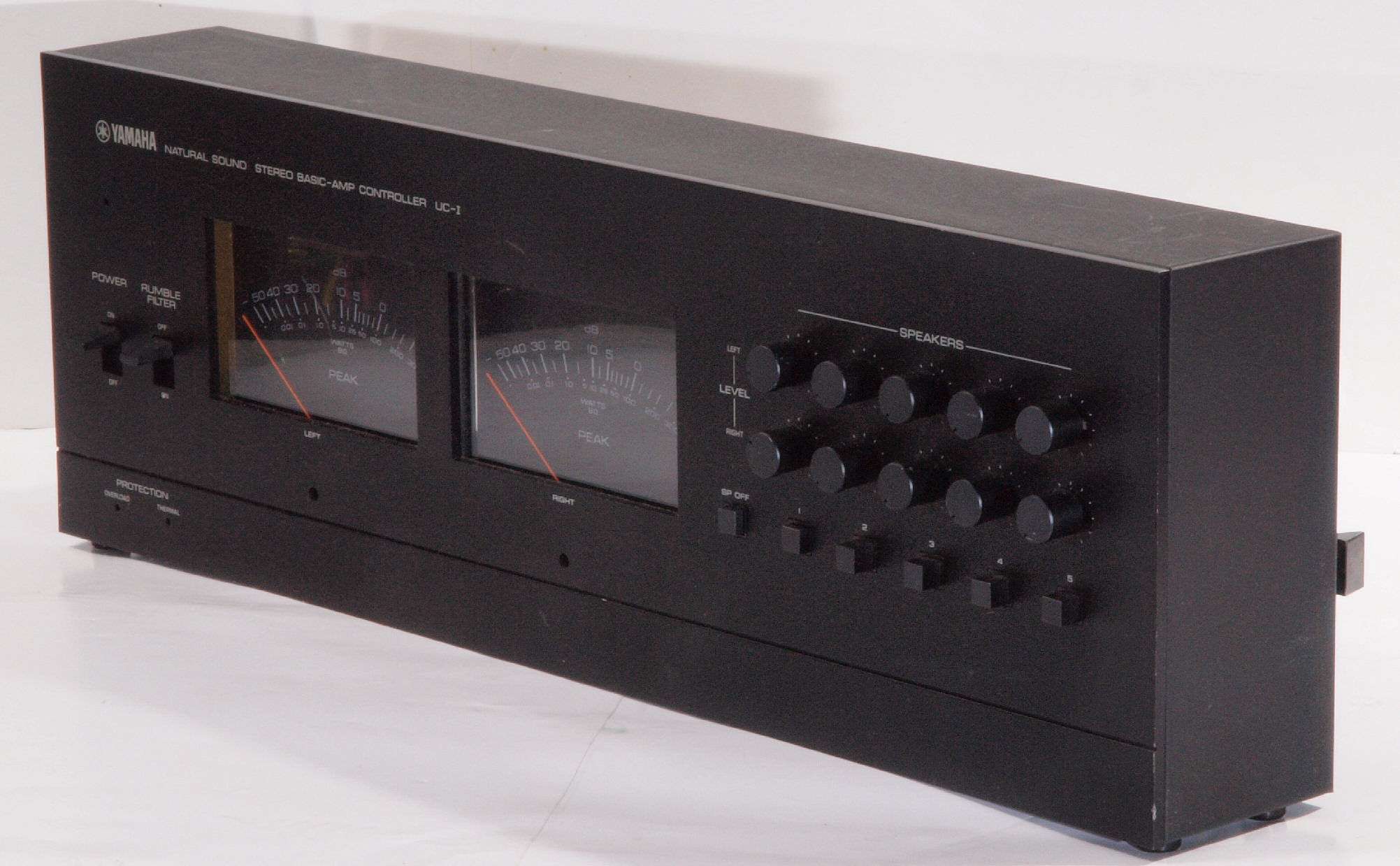

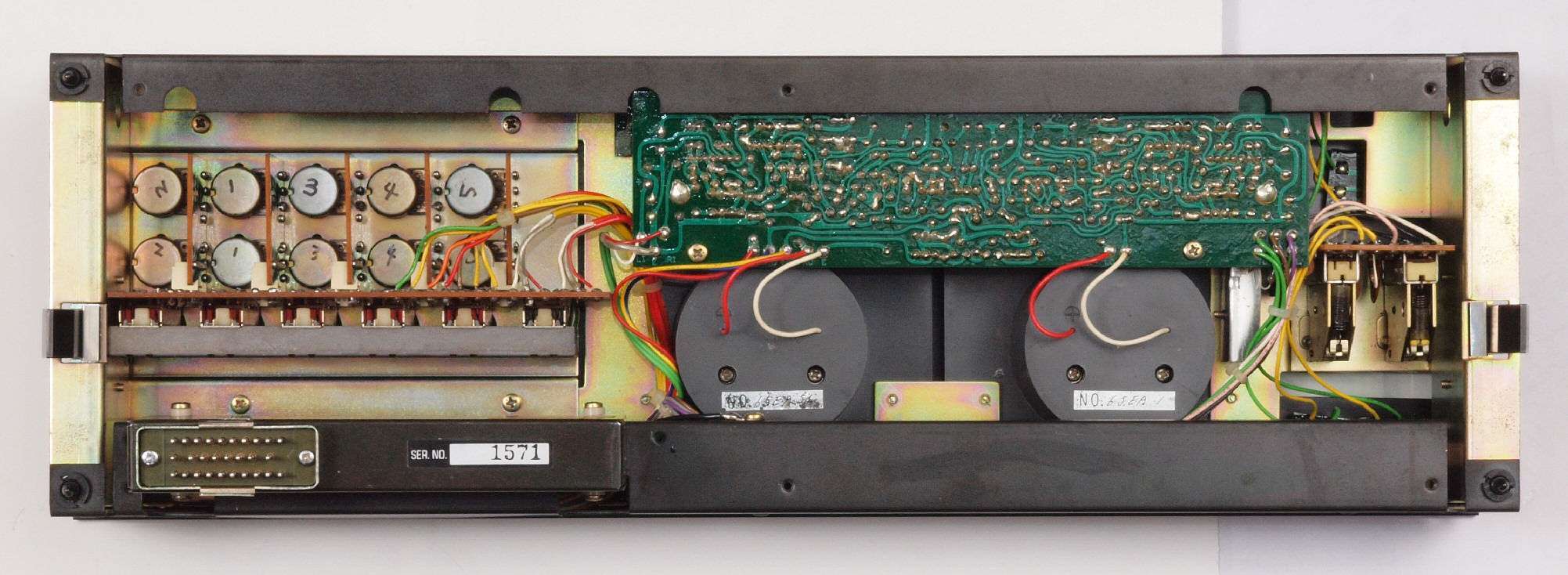

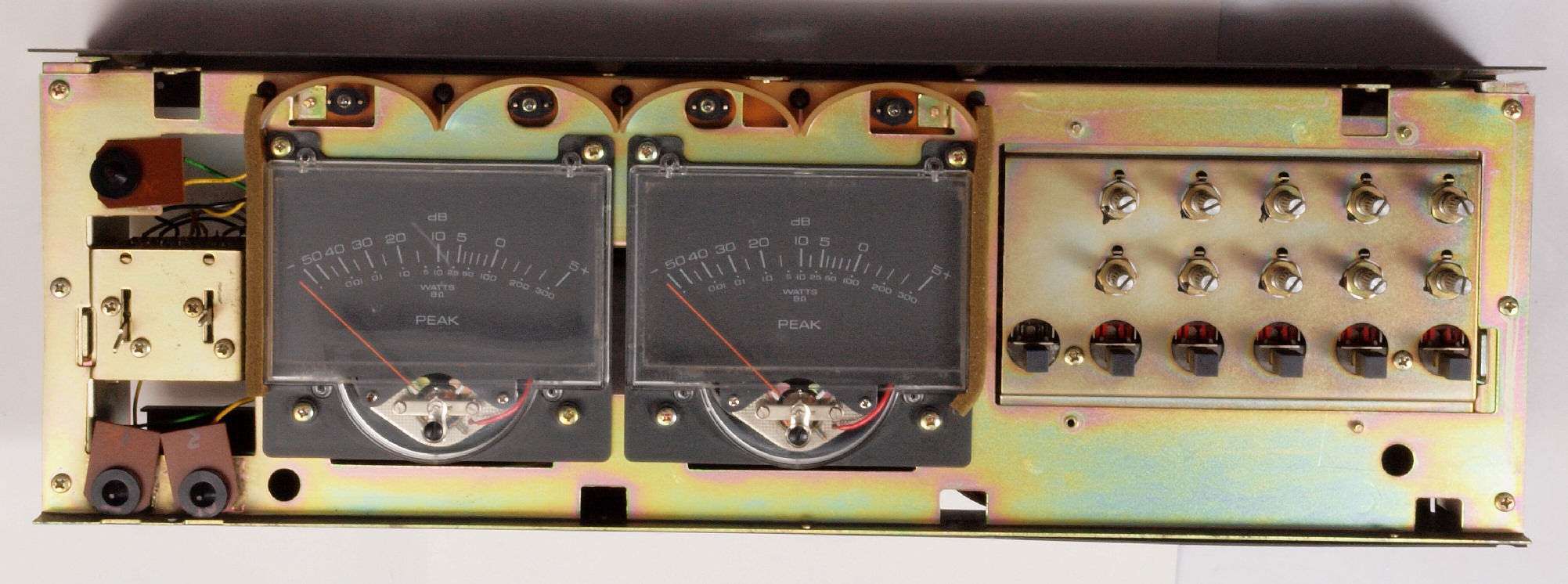

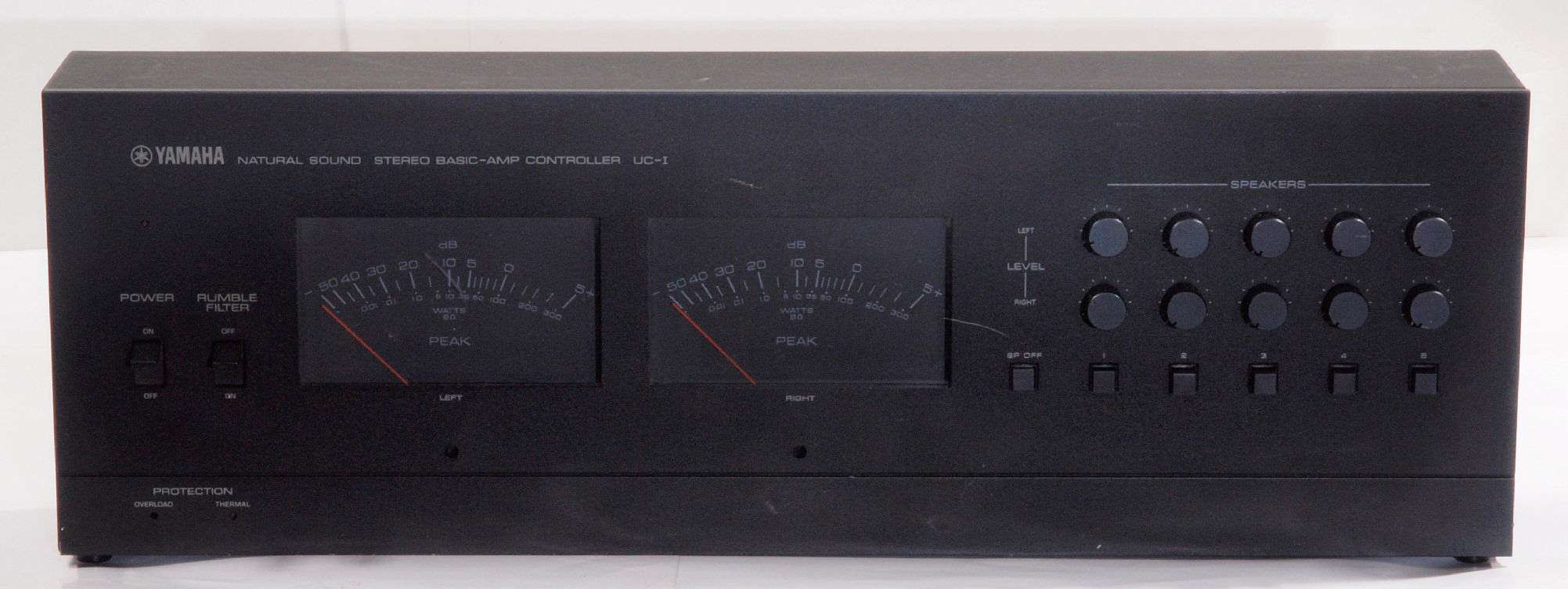

Ｃ２．　修理後、　ケースを取り、前から見る。

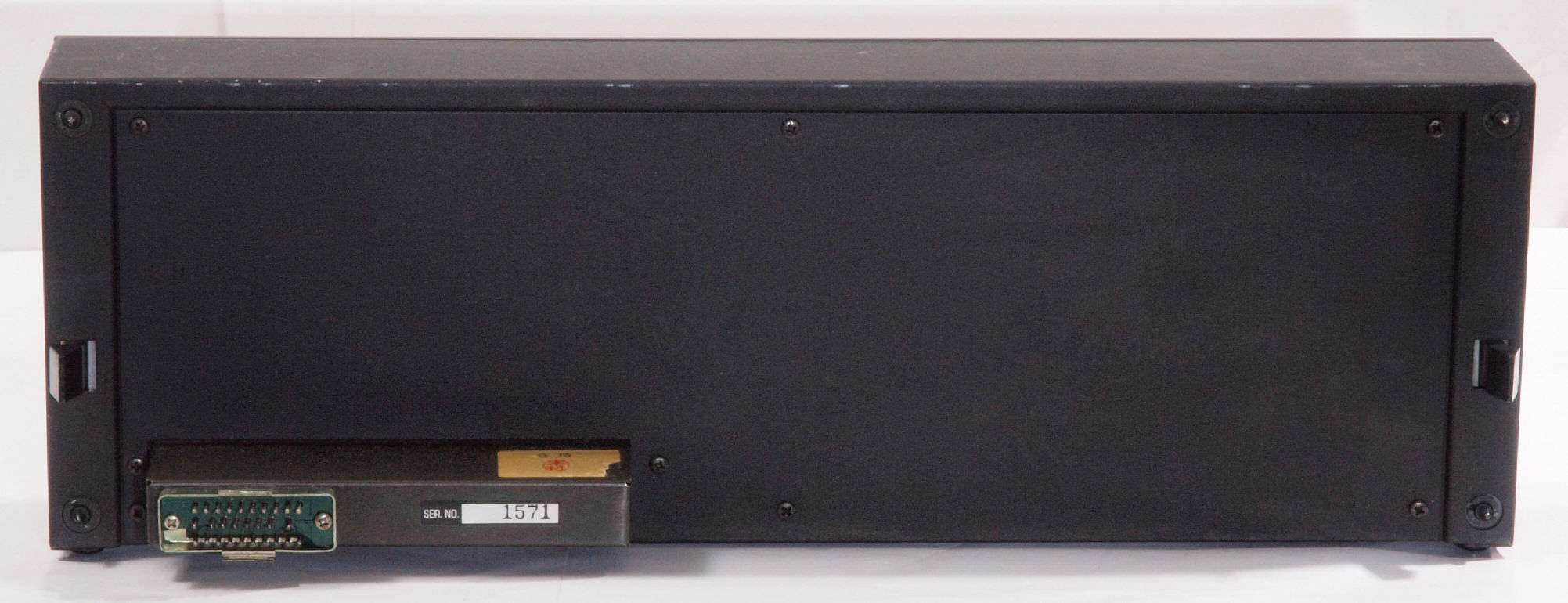

Ｃ３．　修理前、　ケースを取り、後から見る。

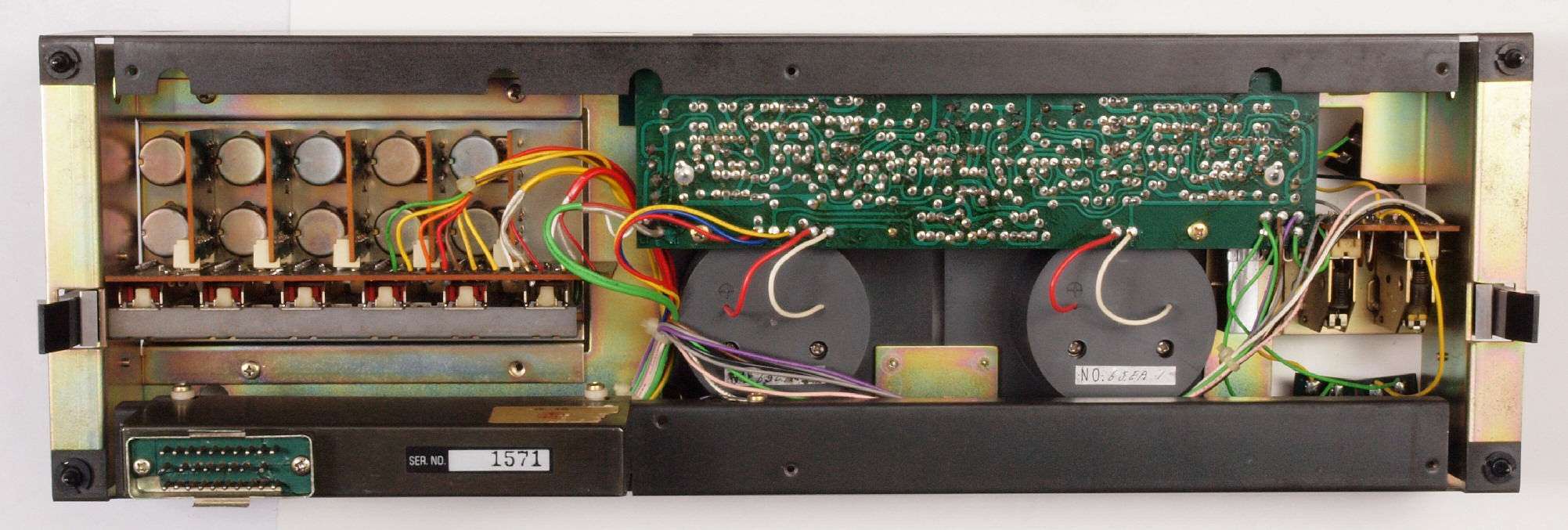

Ｃ４．　修理後、　ケースを取り、後から見る。よく使うVRの位置は変更して置く。

Ｃ１１．　修理前　ＶＵアンプ基板

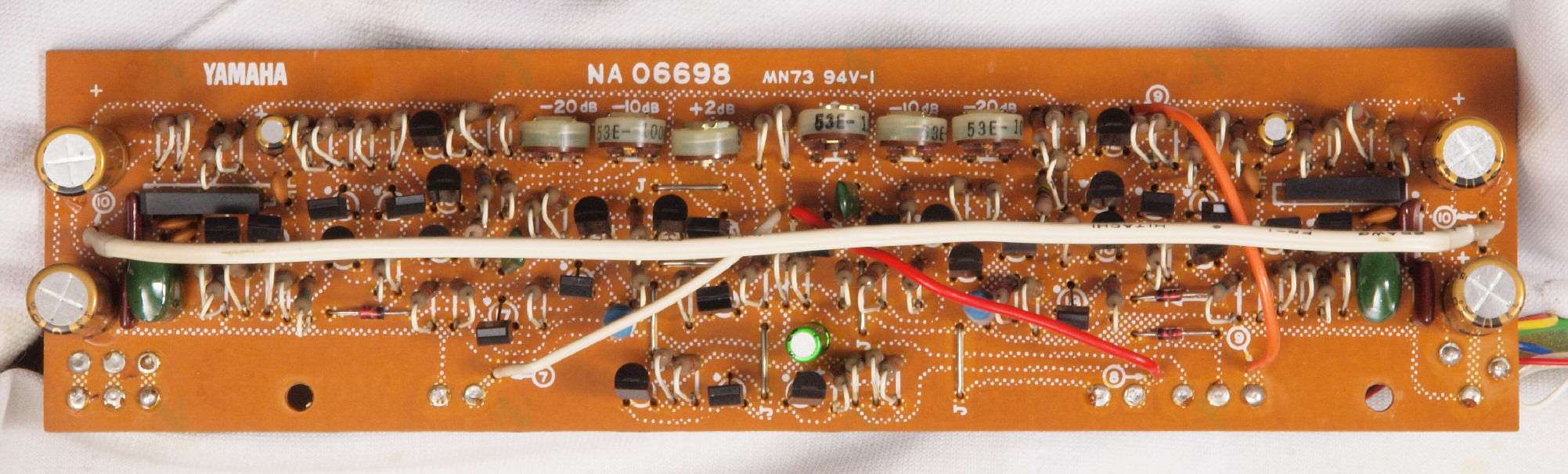

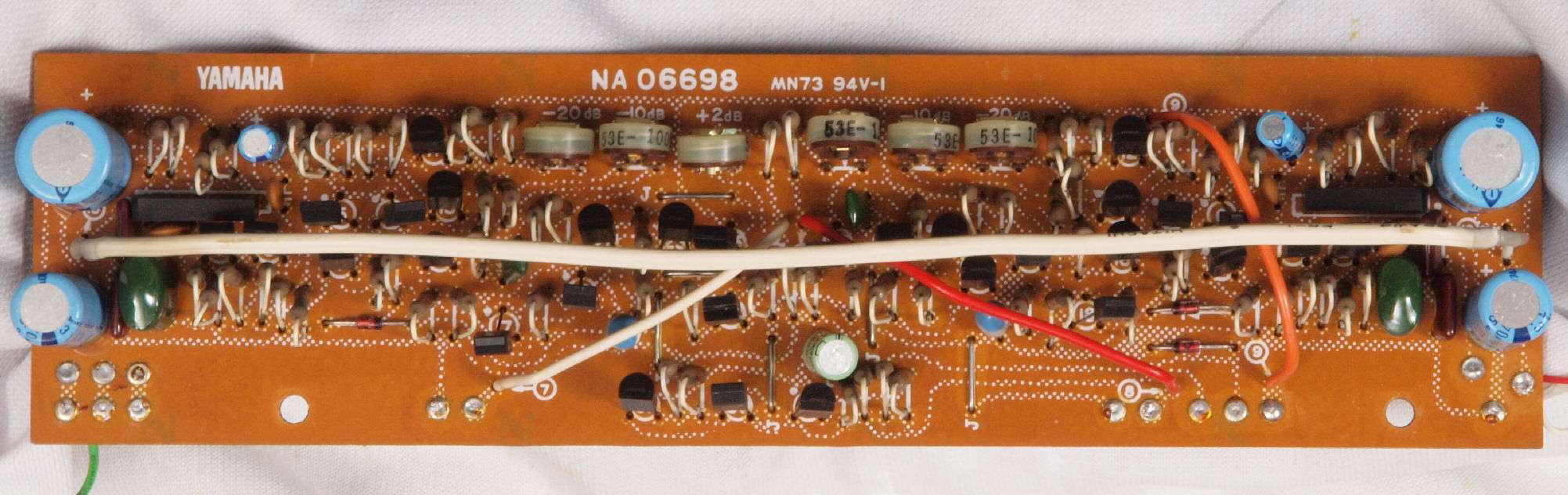

Ｃ１２．　修理後　ＶＵアンプ基板。　電解コンデンサー５個交換

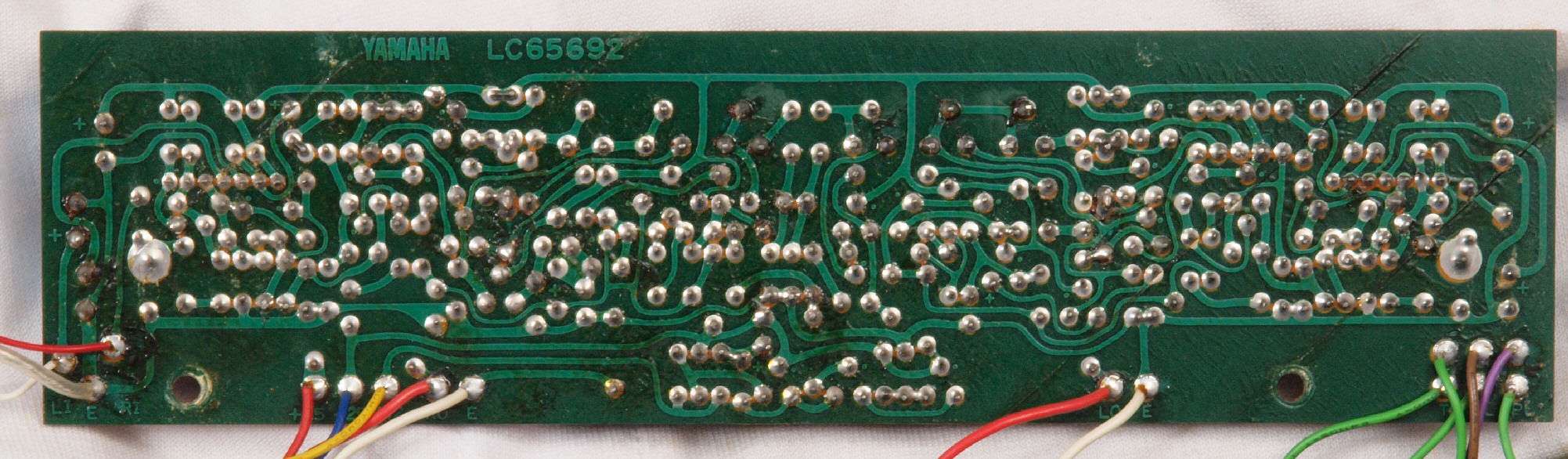

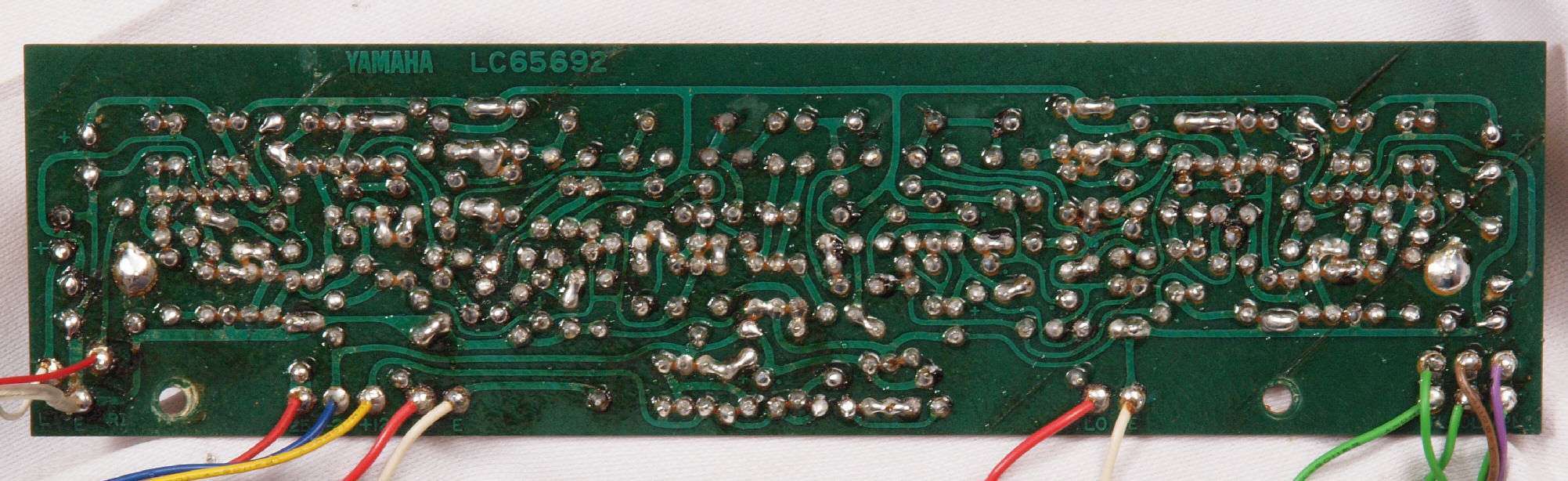

Ｃ１３．　修理前　ＶＵアンプ基板裏

Ｃ１４．　修理（半田補正）後　ＶＵアンプ基板裏。　全ての半田をやり修す。

Ｃ１５．　完成ＶＵアンプ基板裏、　洗浄後防湿材を塗る。

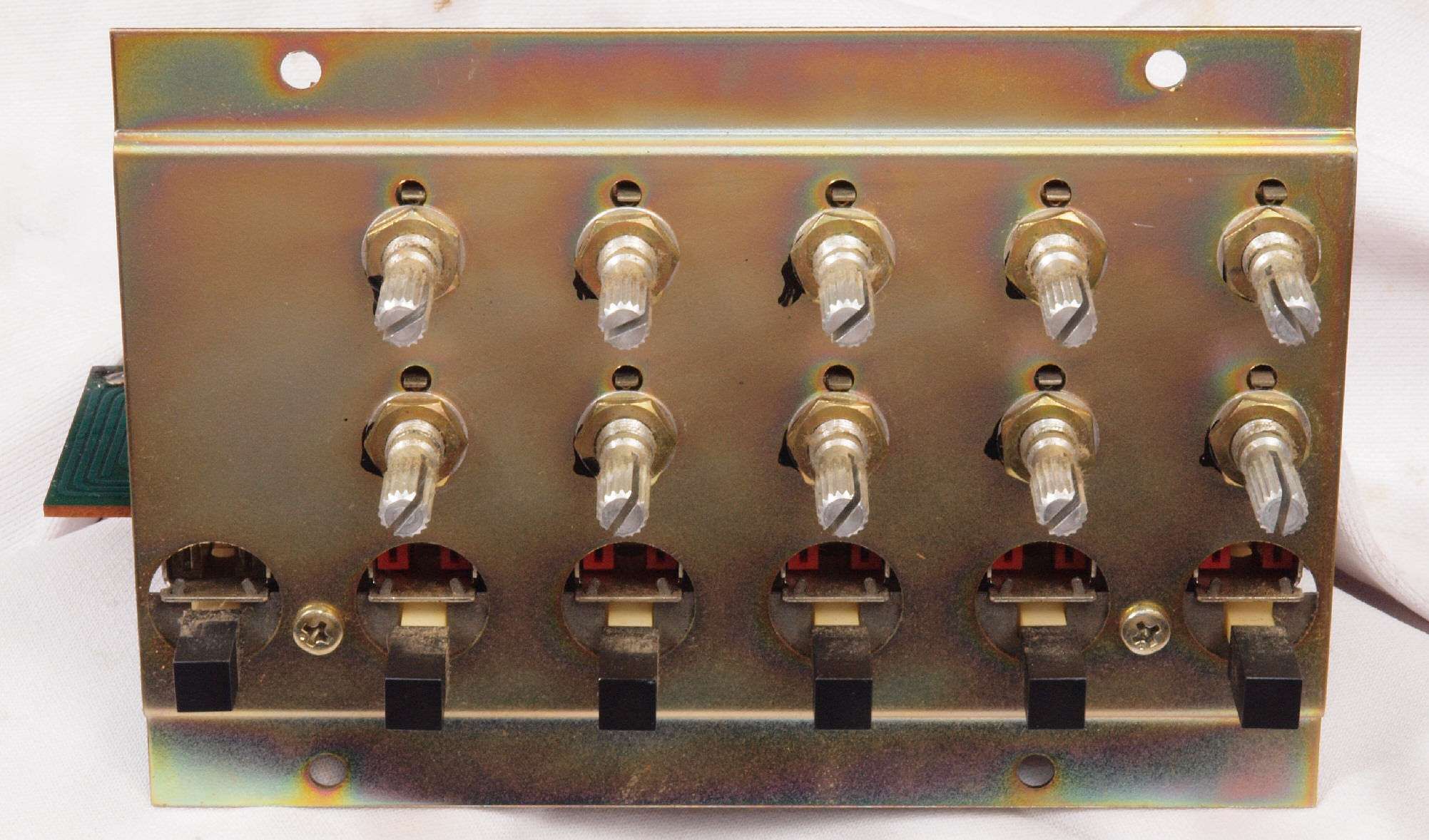

Ｃ２１．　修理中　SP接続切替、VR切替ブロック

Ｃ２２．　修理中　SP接続切替、VR切替ブロック後

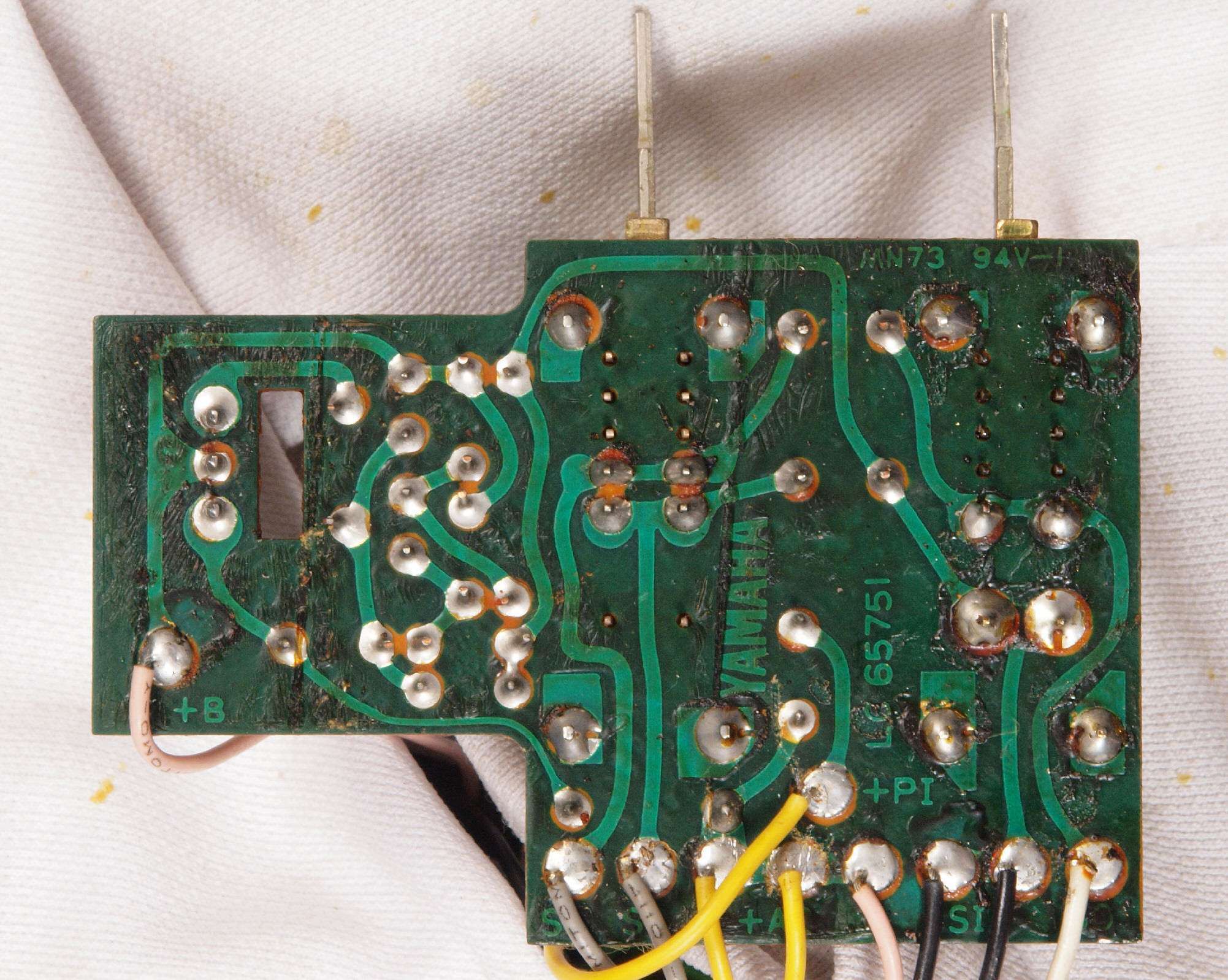

Ｃ３１．　修理前　SP接続切替SW基板裏

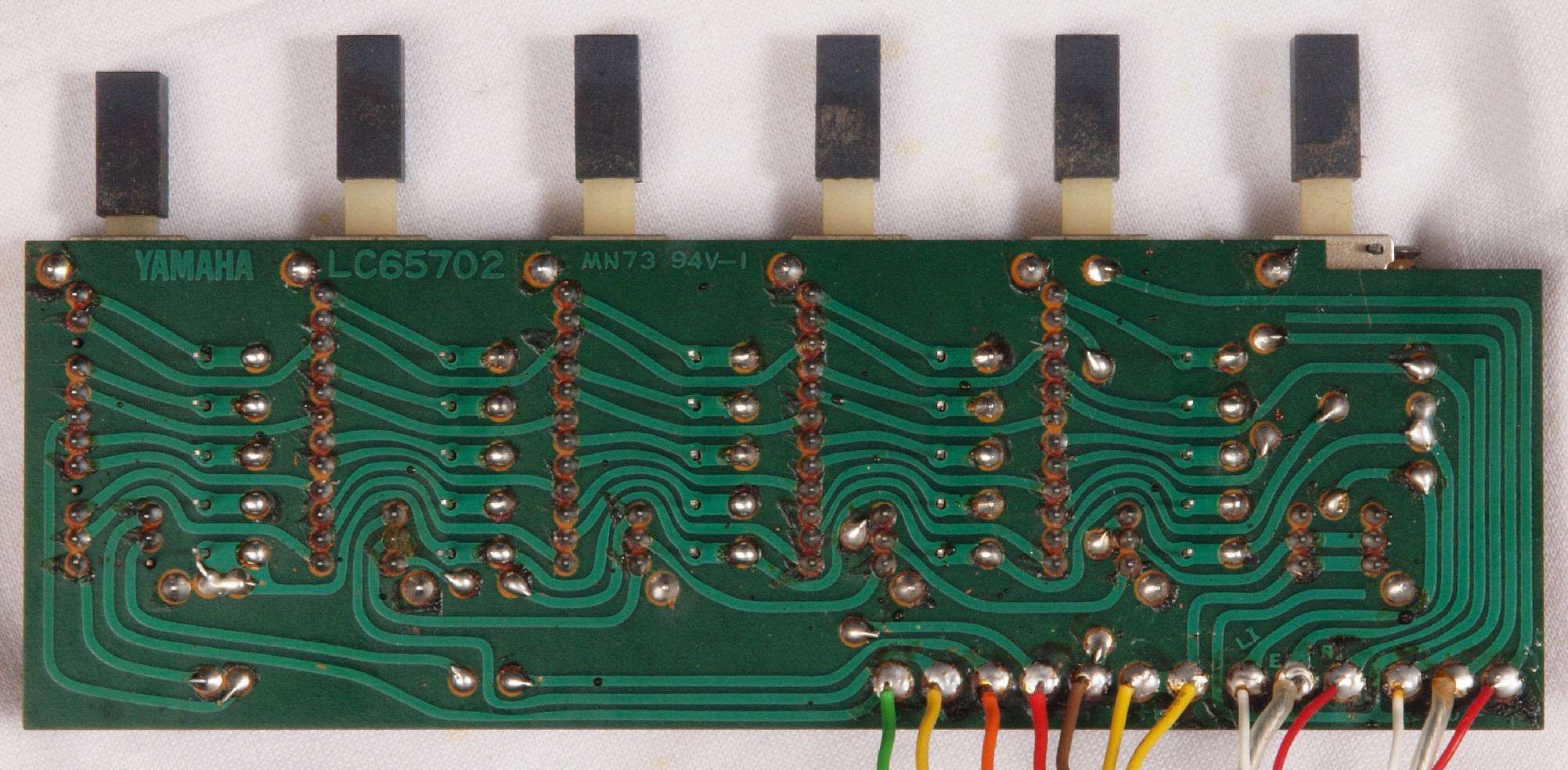

Ｃ３２．　修理（半田補正）後　SP接続切替SW基板裏。　全ての半田をやり修す。

Ｃ３３．　完成SP接続切替SW基板裏、　洗浄後防湿材を塗る。

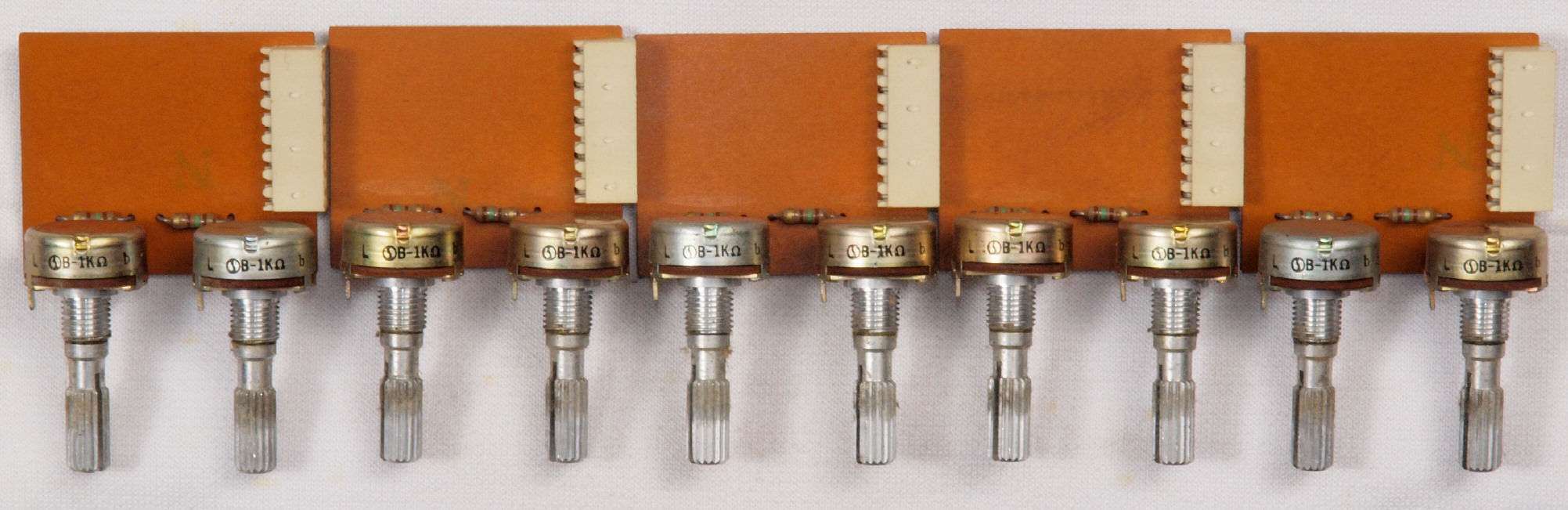

Ｃ４１．　修理前　VR基板１〜５

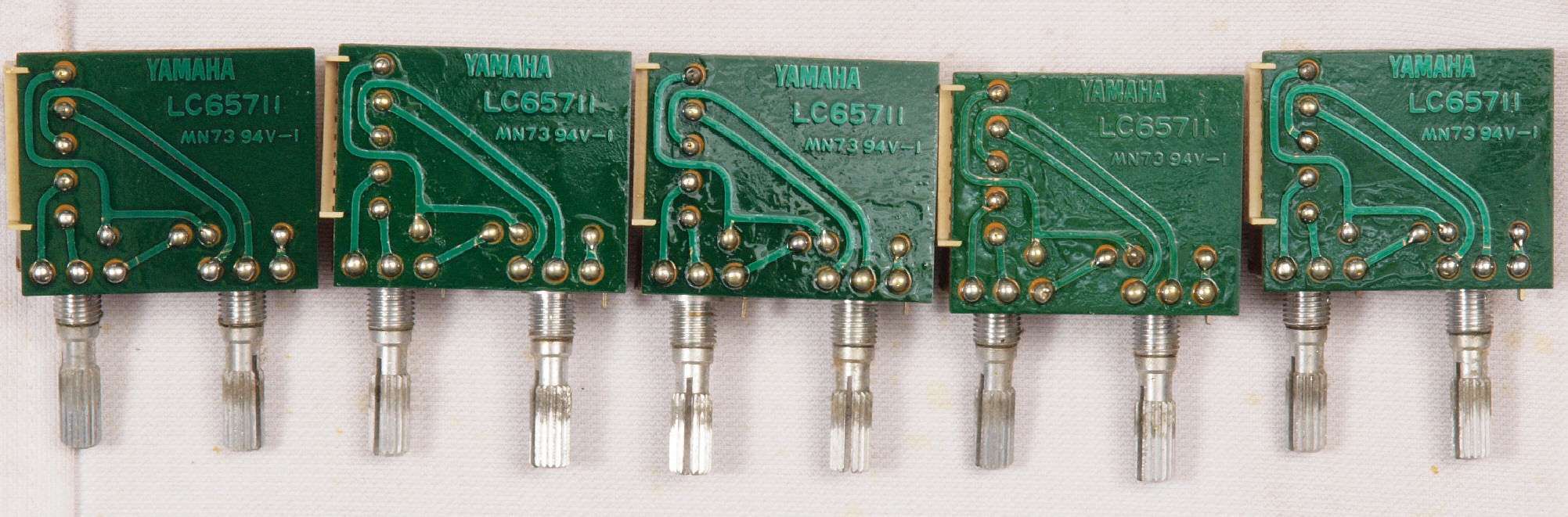

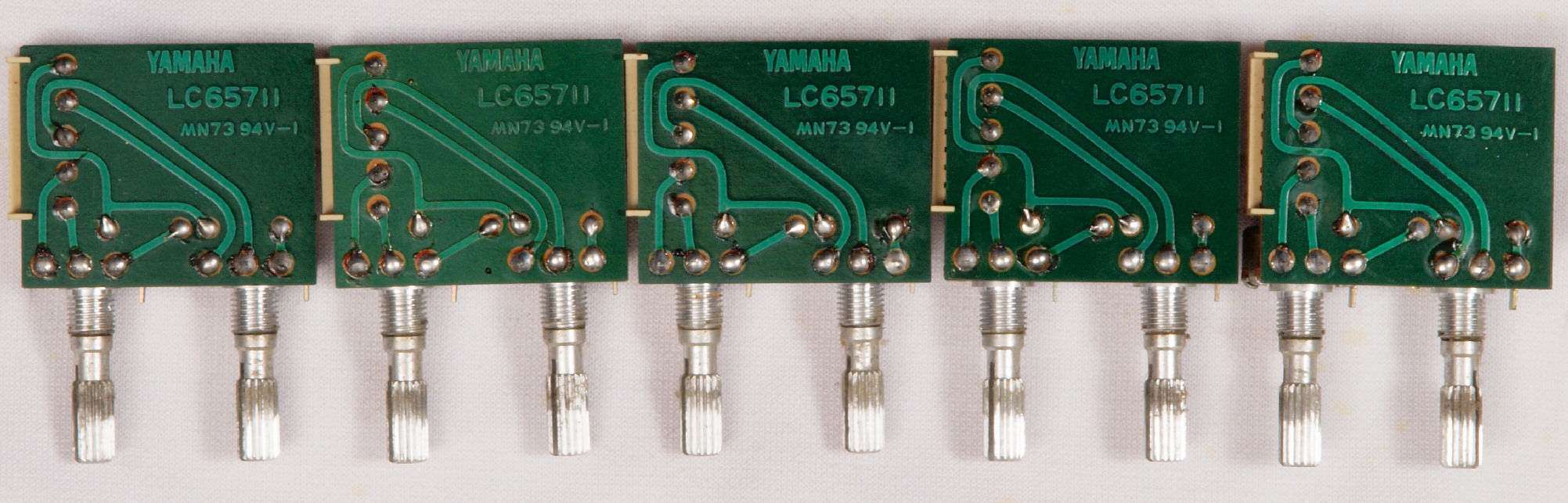

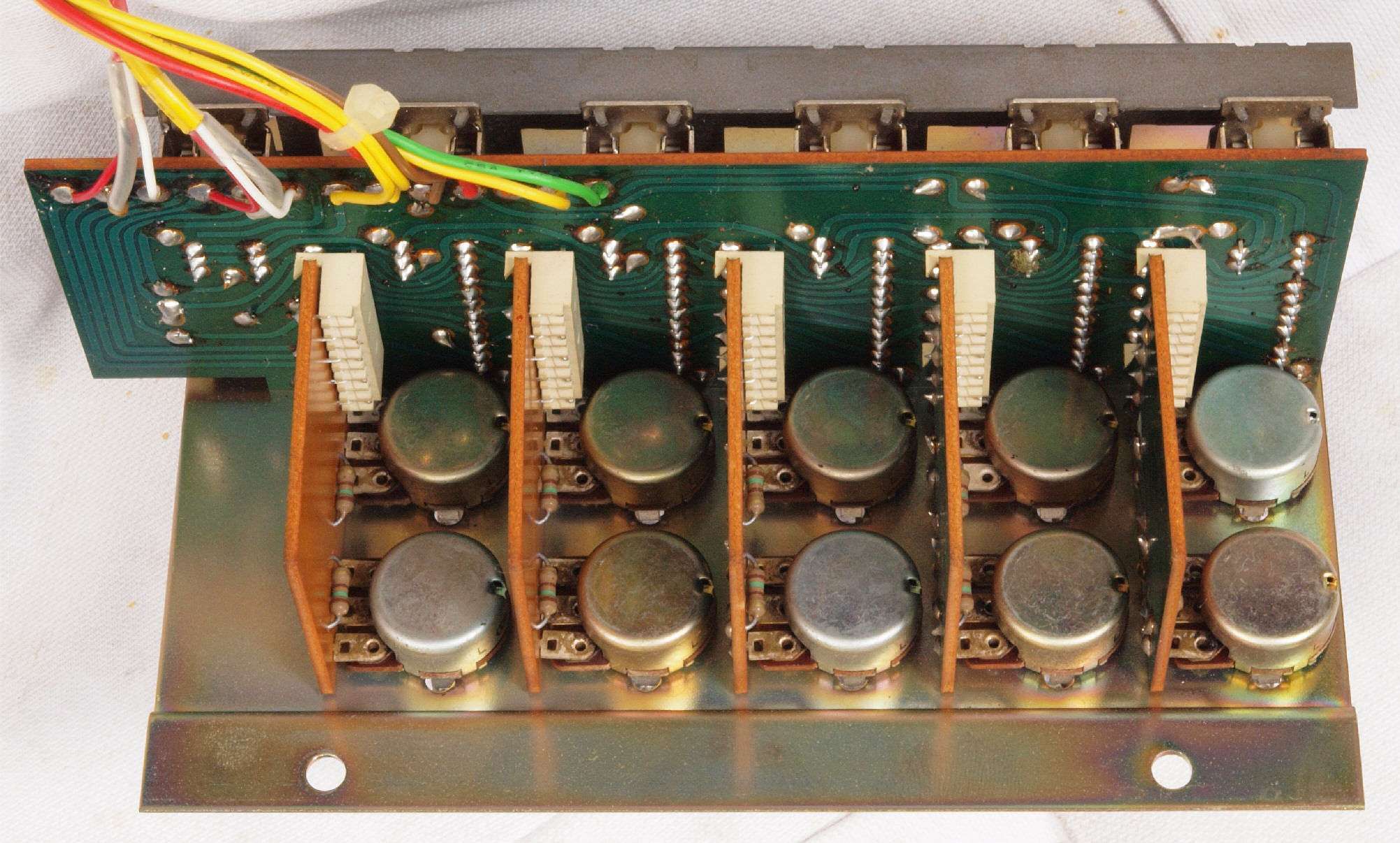

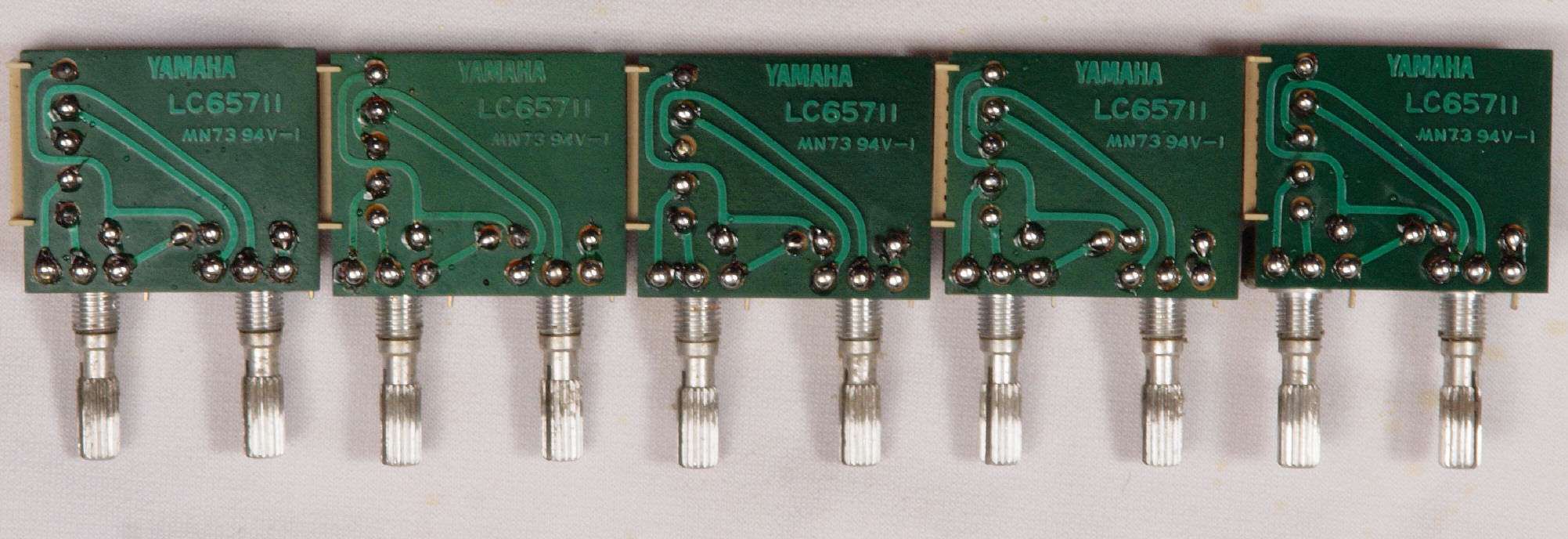

Ｃ４２．　修理前　VR基板裏１〜５

Ｃ４３．　修理（半田補正）後　VR基板裏１〜５。　全ての半田をやり修す。

Ｃ４４．　完成VR基板裏１〜５、　洗浄後防湿材を塗る。

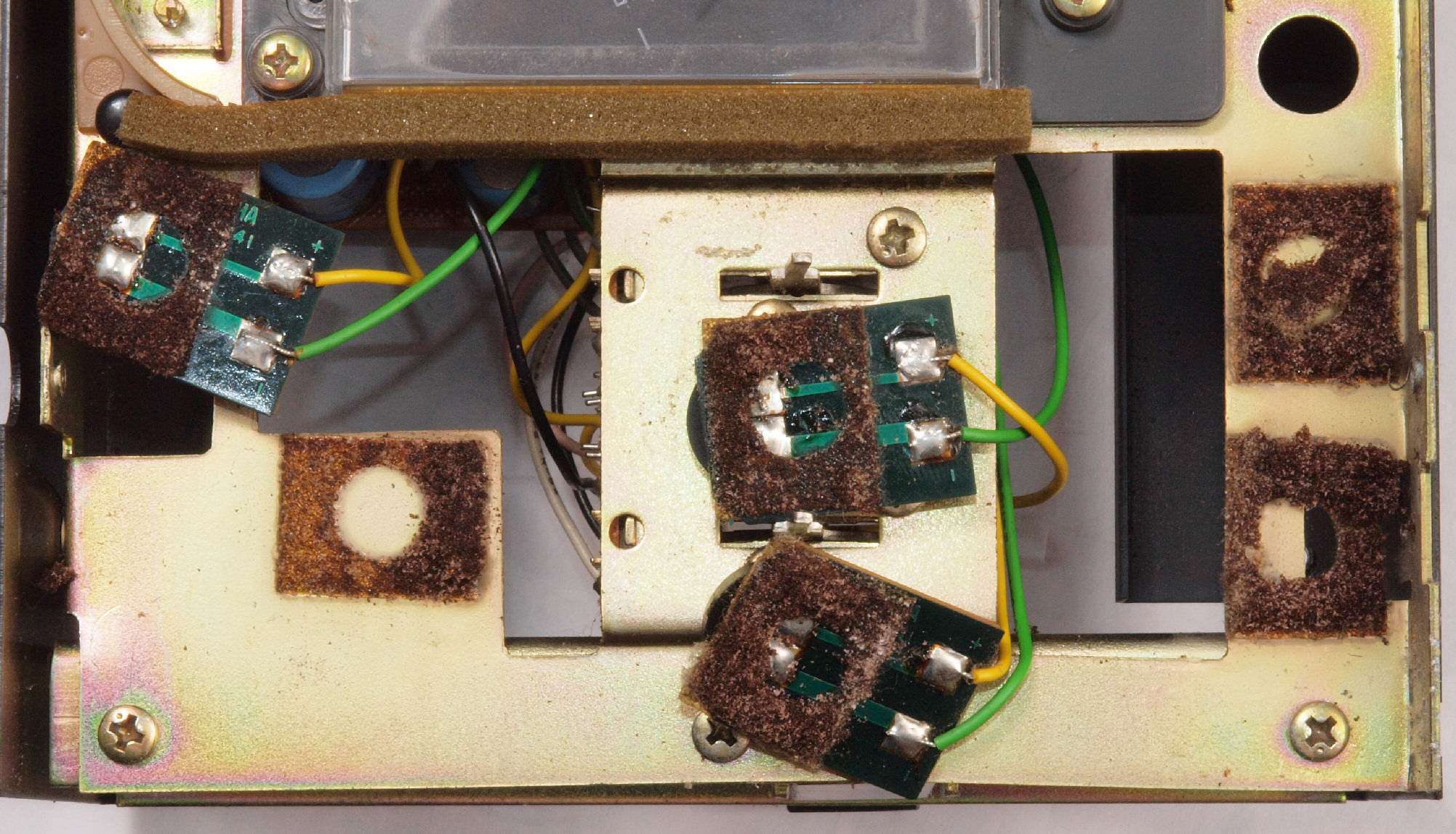

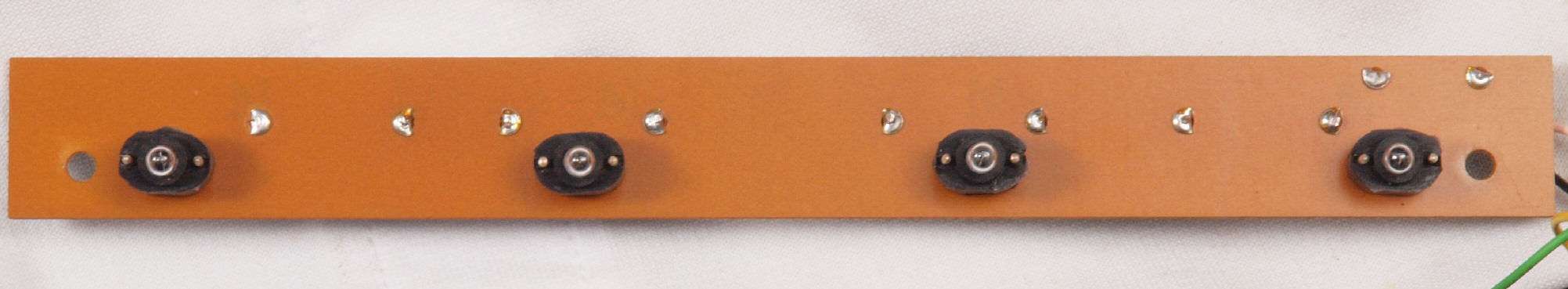

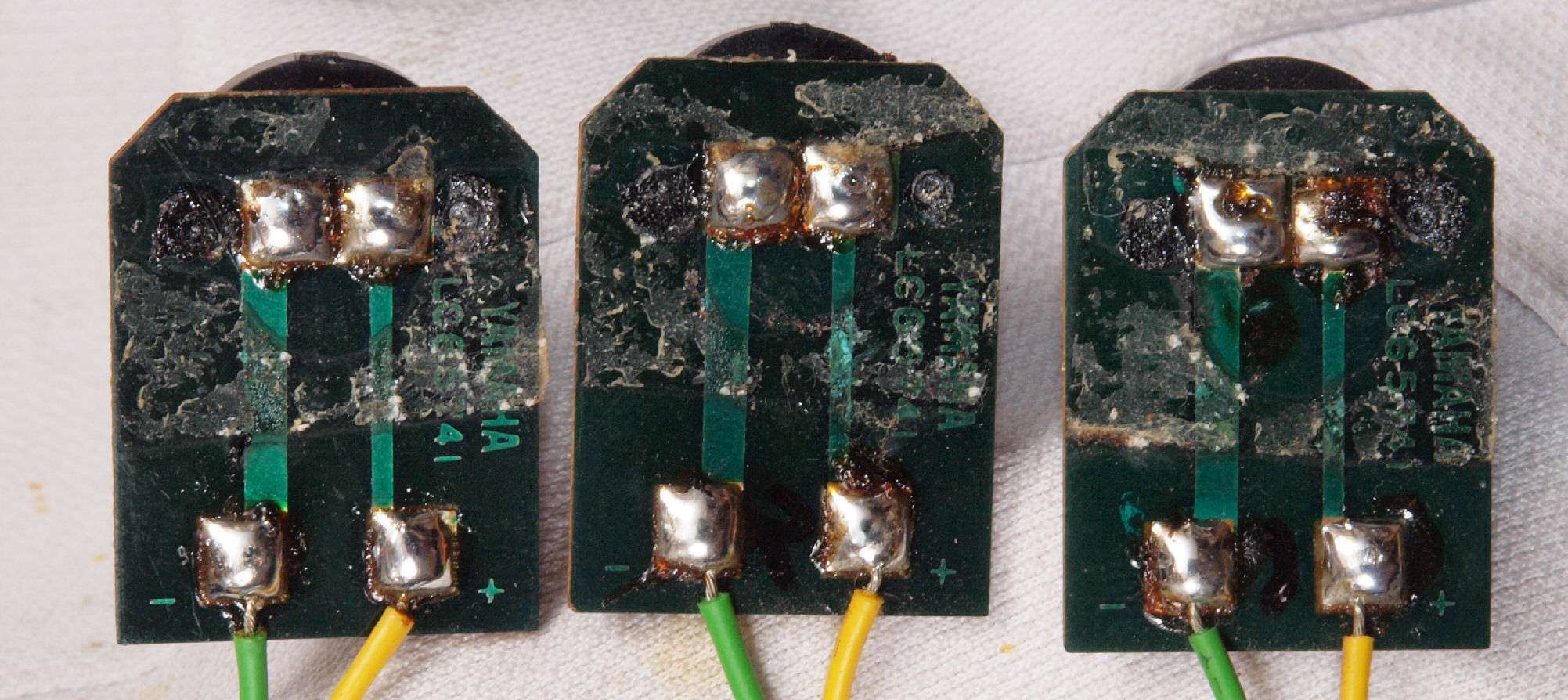

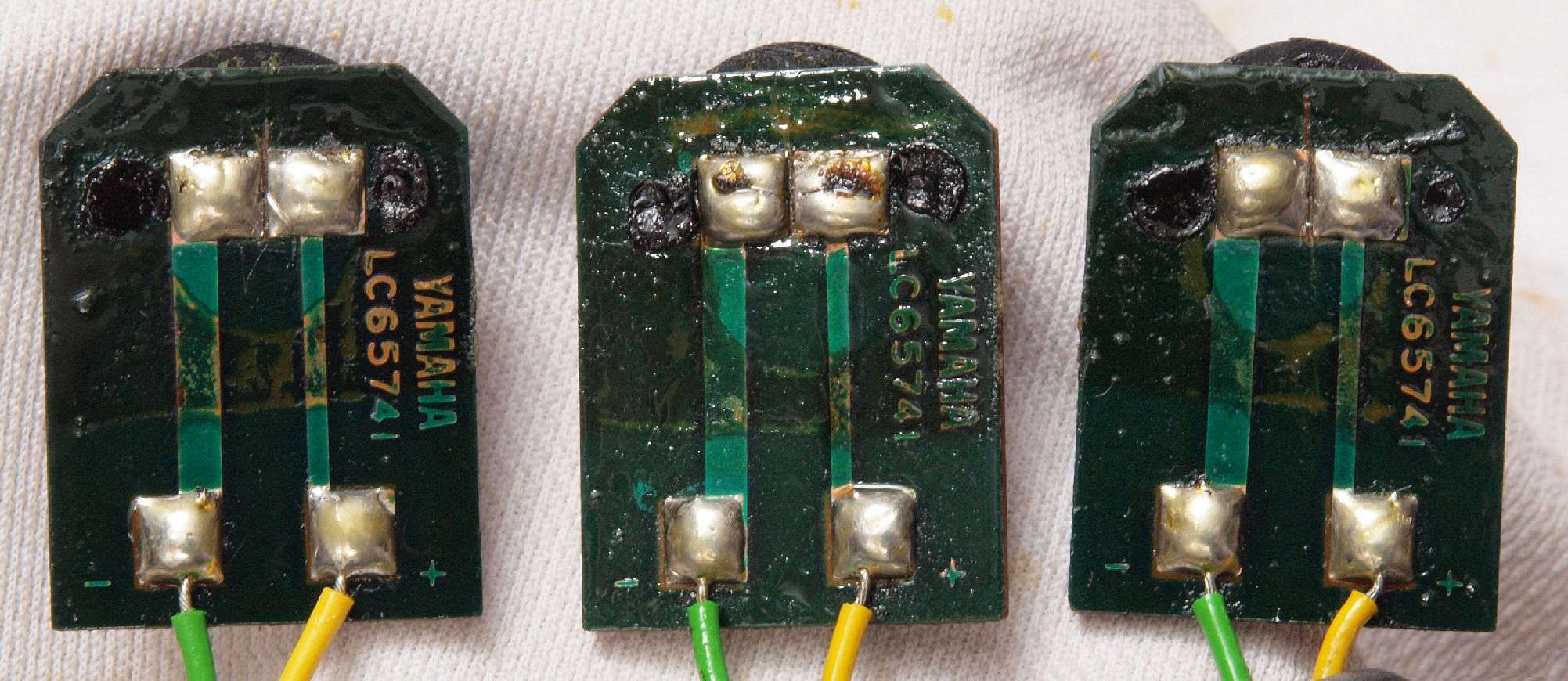

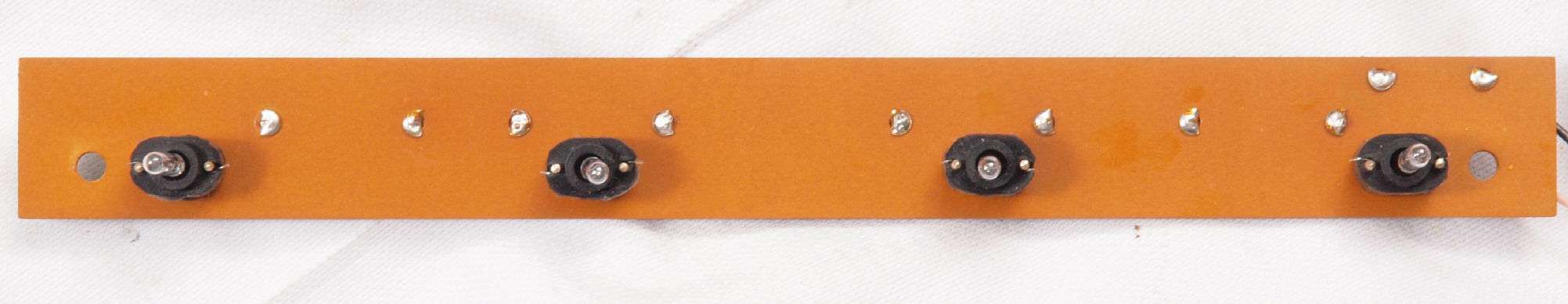

Ｃ５１．　修理前　メータ照明ランプ基板

Ｃ５２．　修理後　メータ照明ランプ基板、　照明ランプ４個交換。

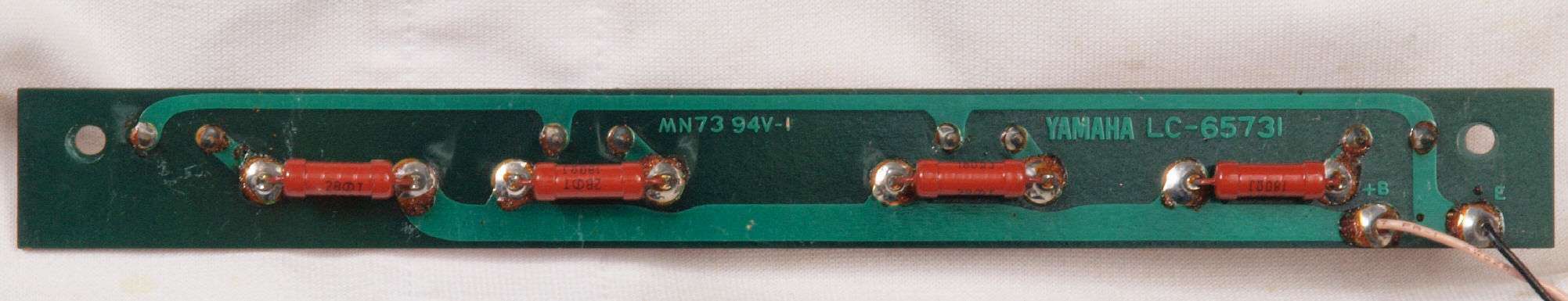

Ｃ５３．　修理前　メータ照明ランプ基板裏

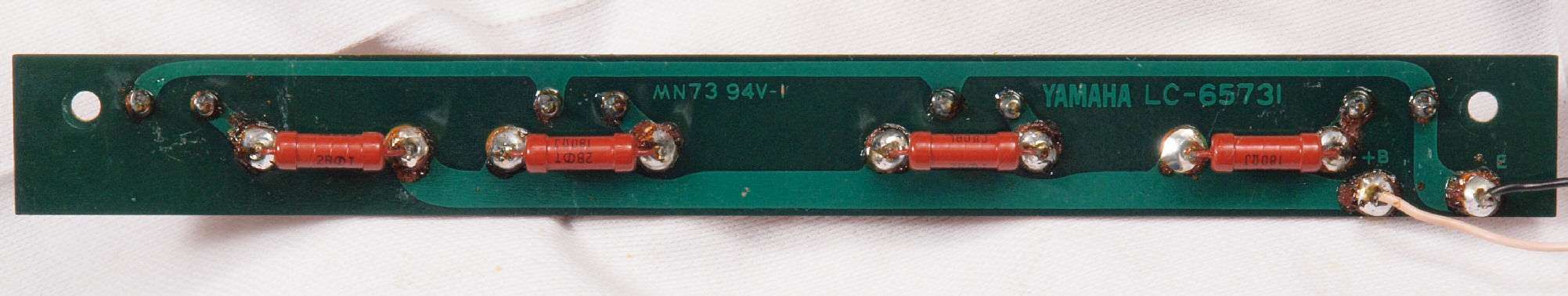

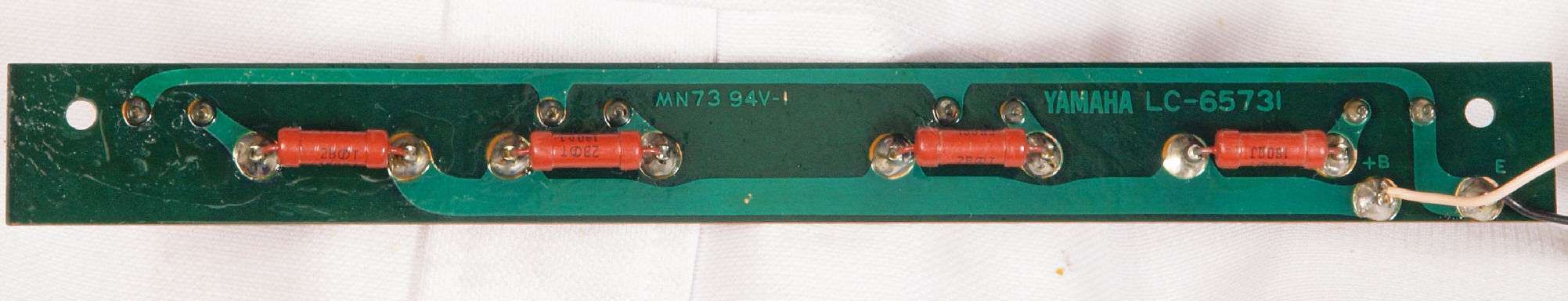

Ｃ５４．　修理（半田補正）後　メータ照明ランプ基板裏。　全ての半田をやり修す。

Ｃ５５．　完成メータ照明ランプ基板裏、　洗浄後防湿材を塗る。

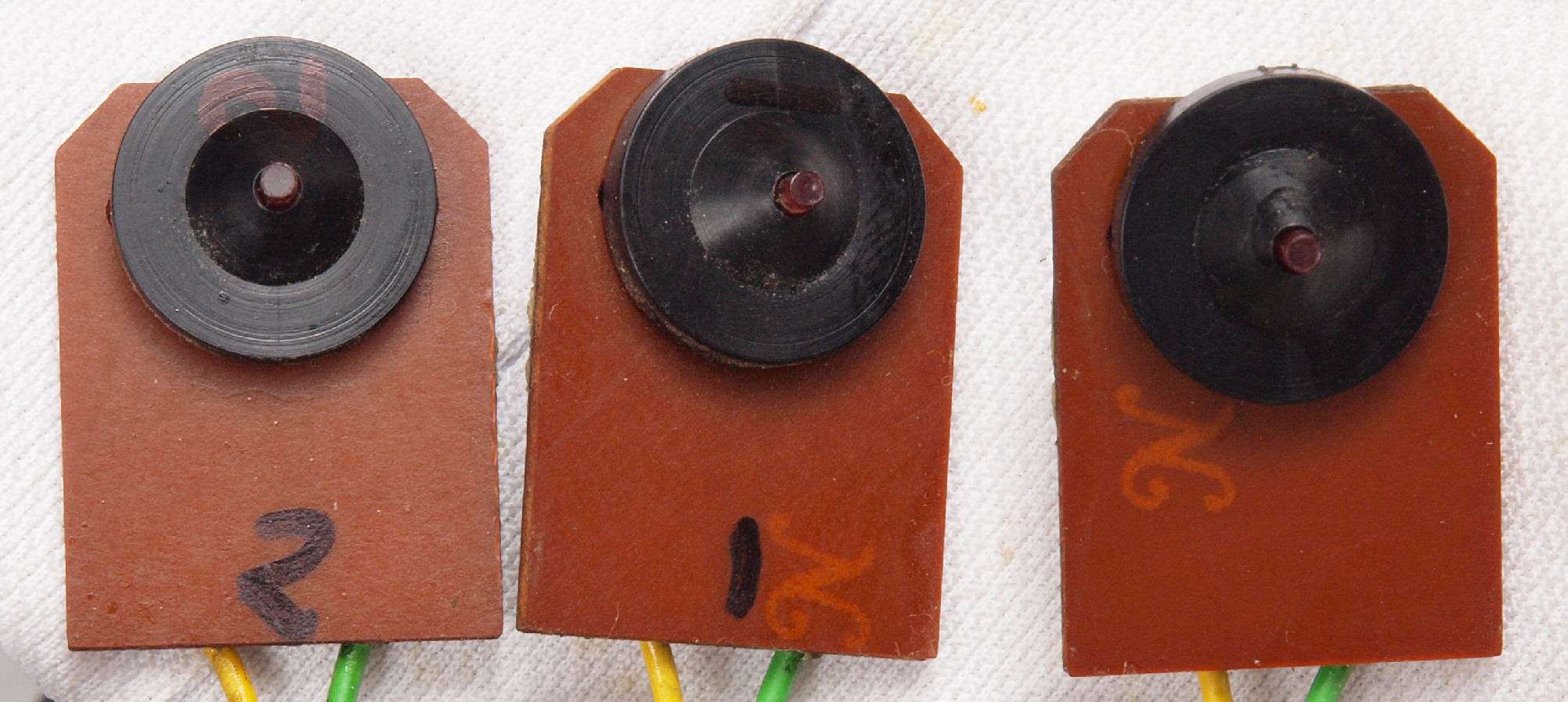

Ｃ６１．　修理前　LED表示基板。　クッション材がボロボロ！

Ｃ６２．　修理前　LED表示基板。

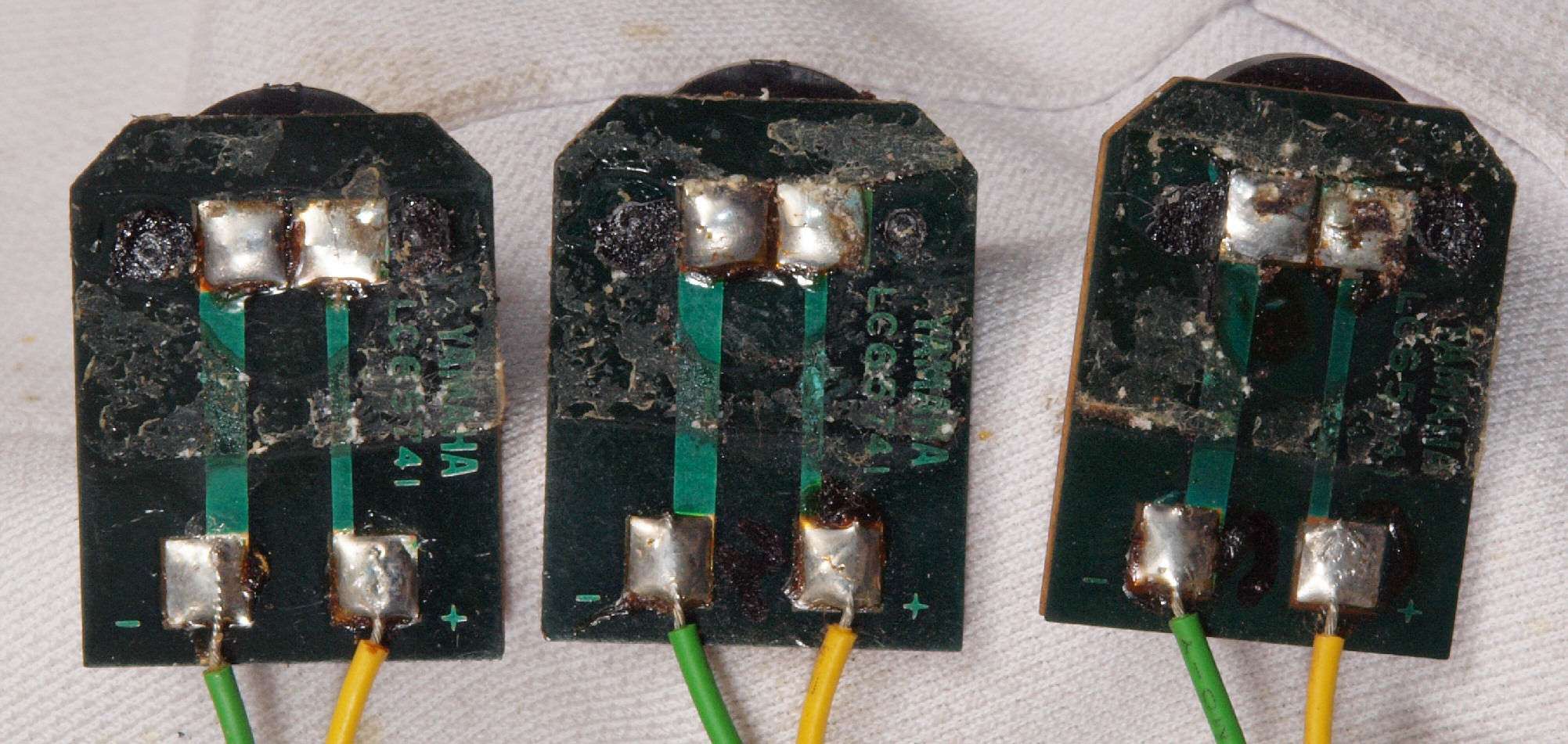

Ｃ６３．　修理前　LED表示基板裏。

Ｃ６４．　修理（半田補正）後　LED表示基板裏。　全ての半田をやり修す。

Ｃ６５．　完成LED表示基板裏、　洗浄後防湿材を塗る。

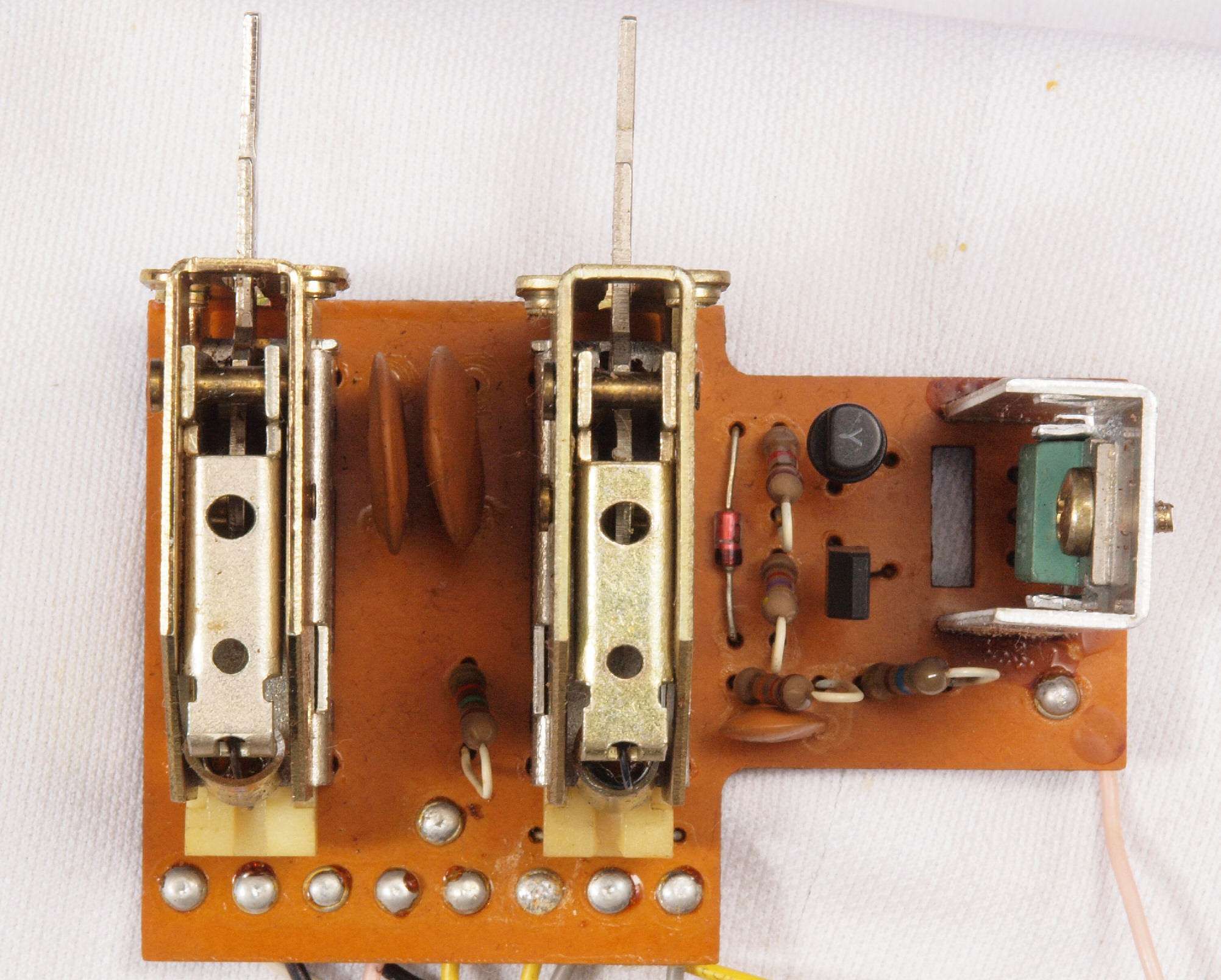

Ｃ７１．　修理前　電源SW・フイルターＳＷ基板

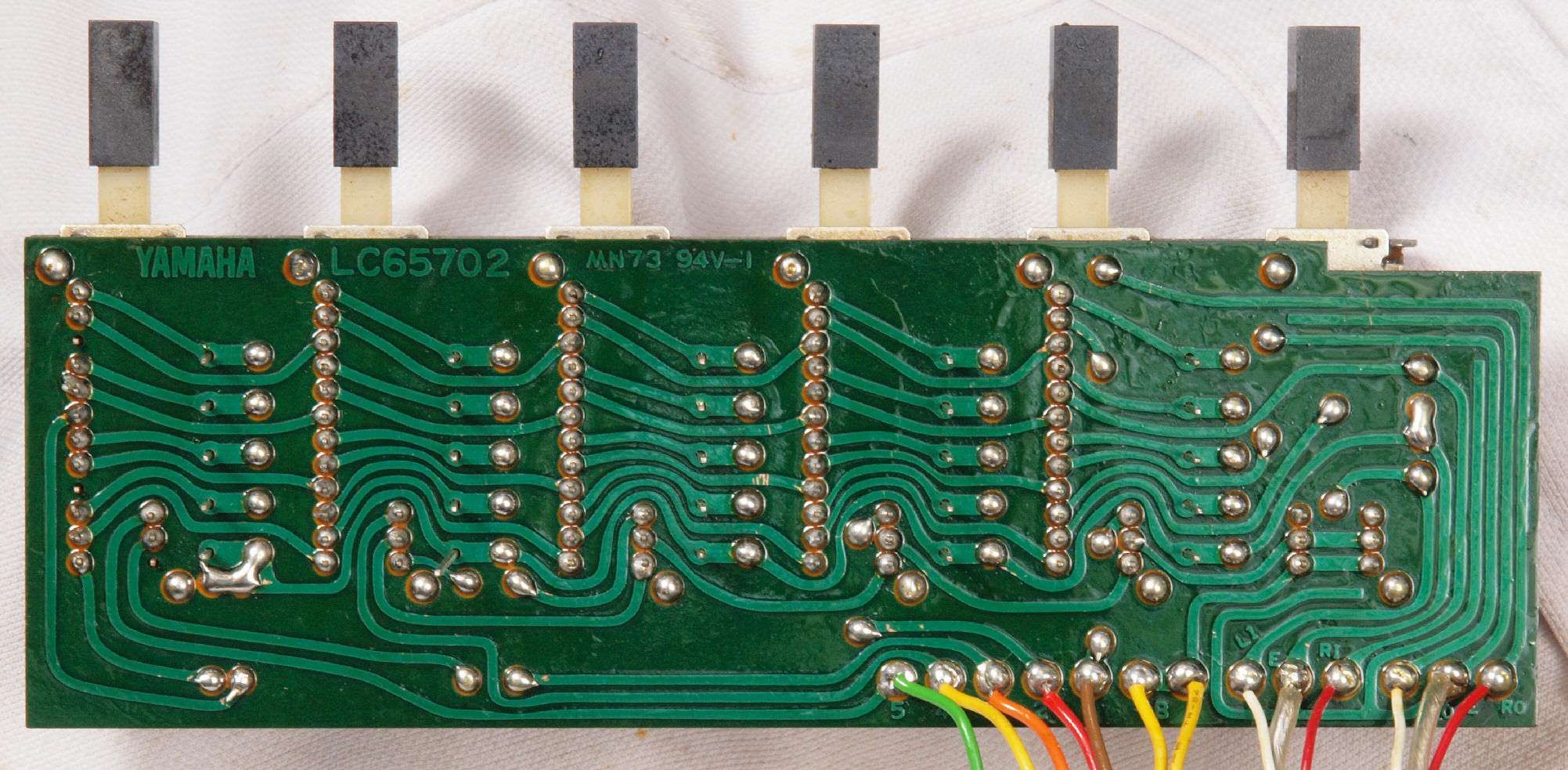

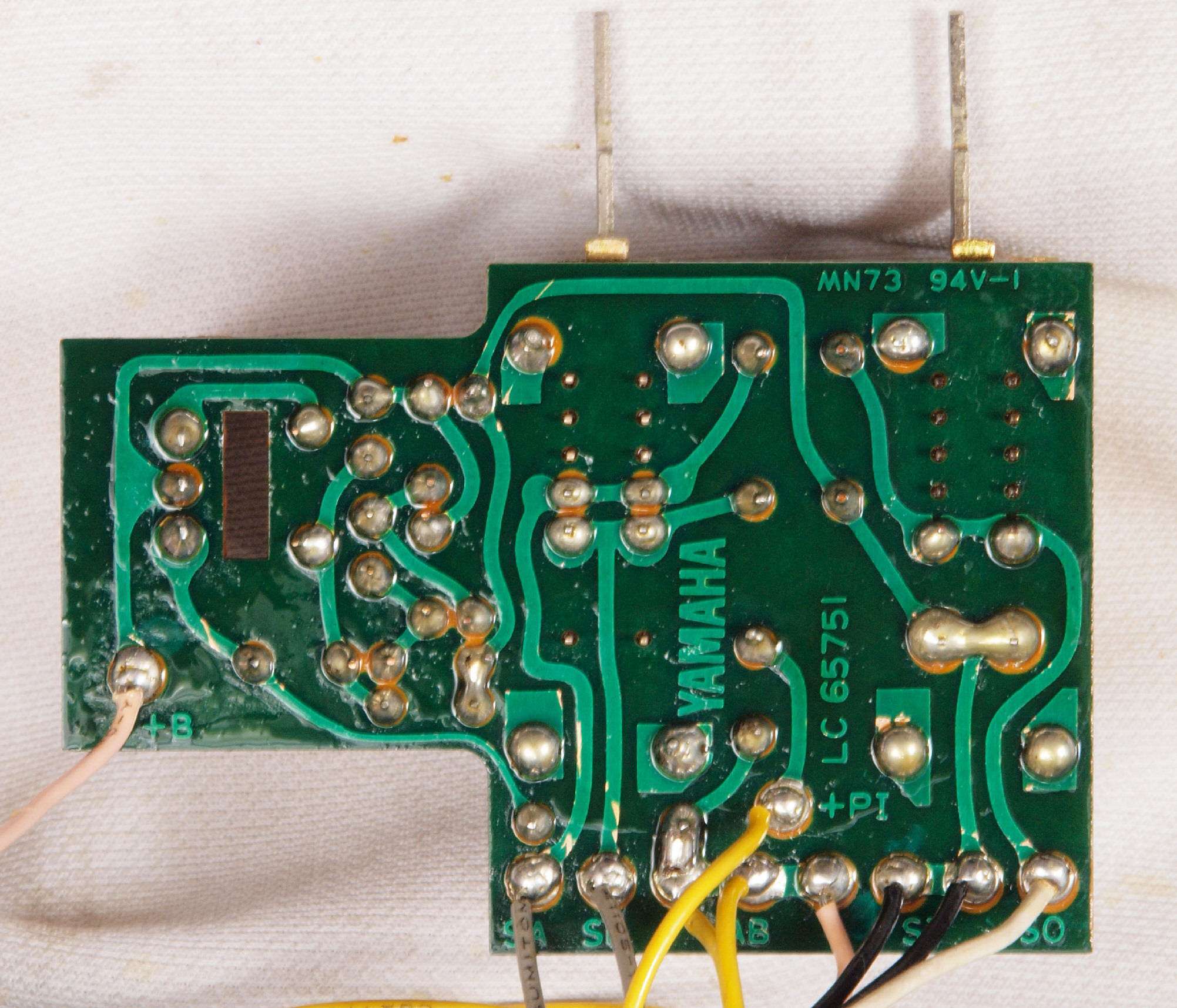

Ｃ７２．　修理前　電源SW・フイルターＳＷ基板裏

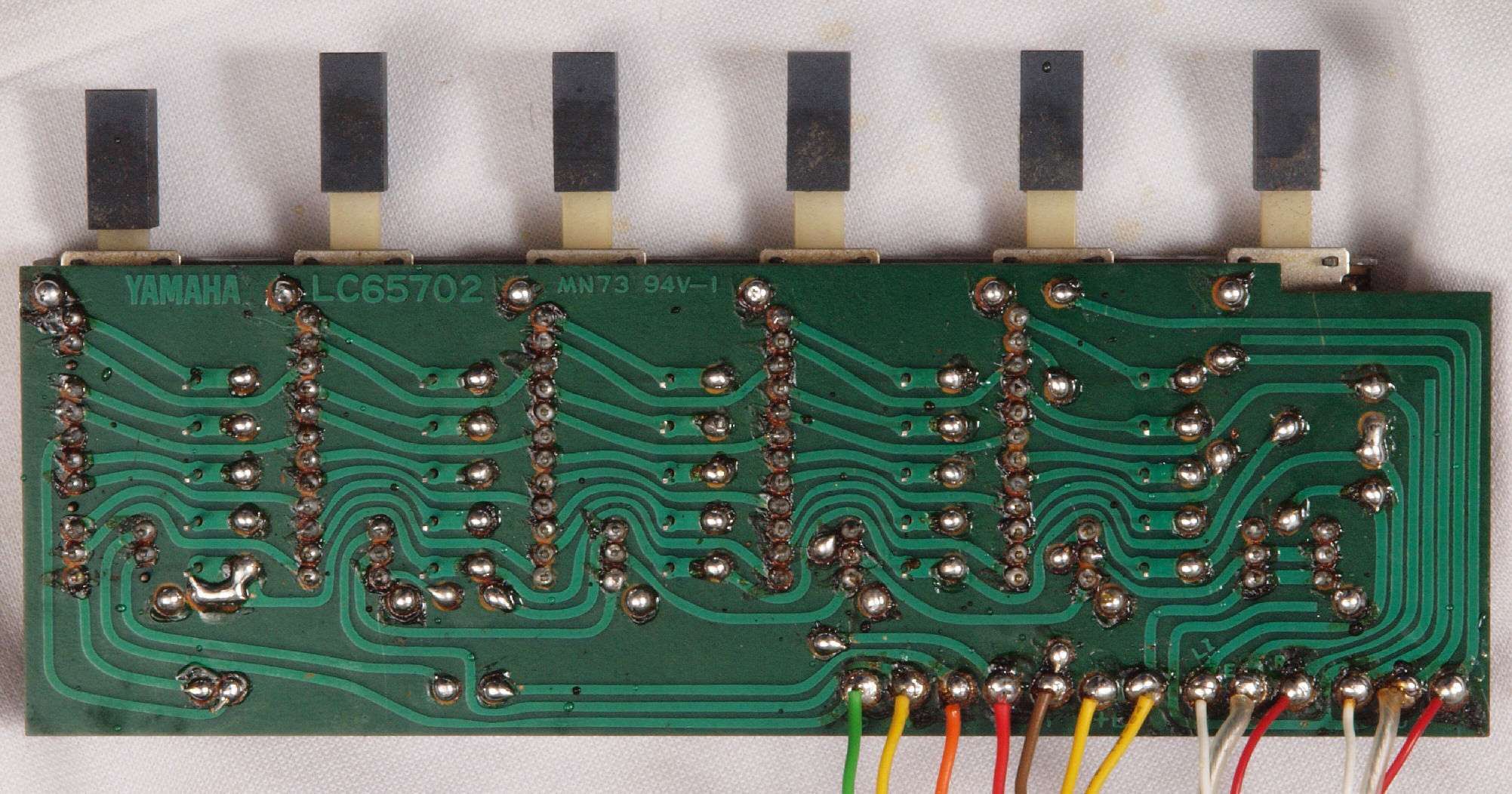

Ｃ７３．　修理（半田補正）後　電源SW・フイルターＳＷ基板裏。　全ての半田をやり修す。

Ｃ７４．　完成電源SW・フイルターＳＷ基板裏、　洗浄後防湿材を塗る。

Ｃ８１．　修理前　接続コネクター。　外ホルダーに接着していなければ良いのだが？

Ｃ８２．　修理前　本体Ｂ−１付属の操作パネルのコネクター。　これと交換する。

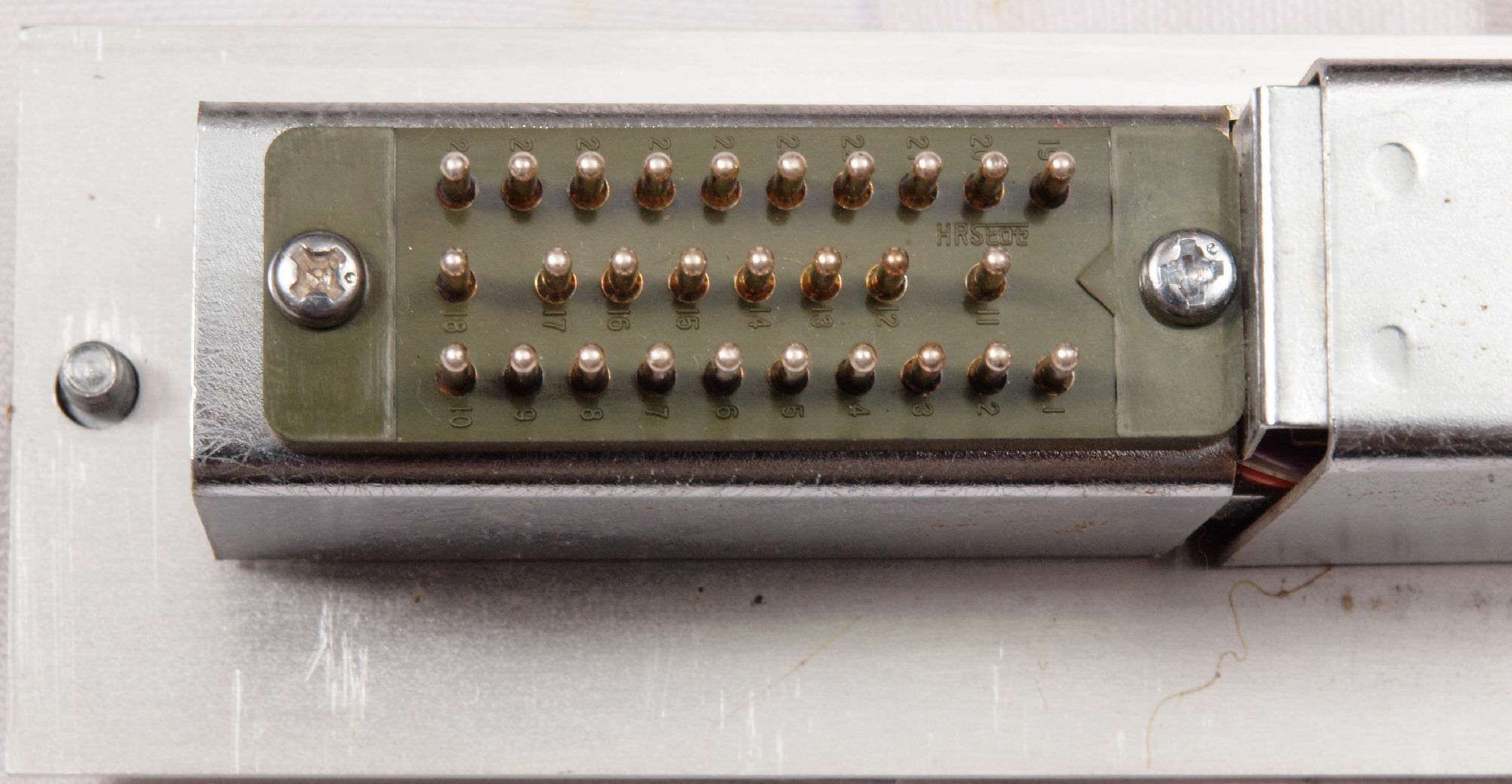

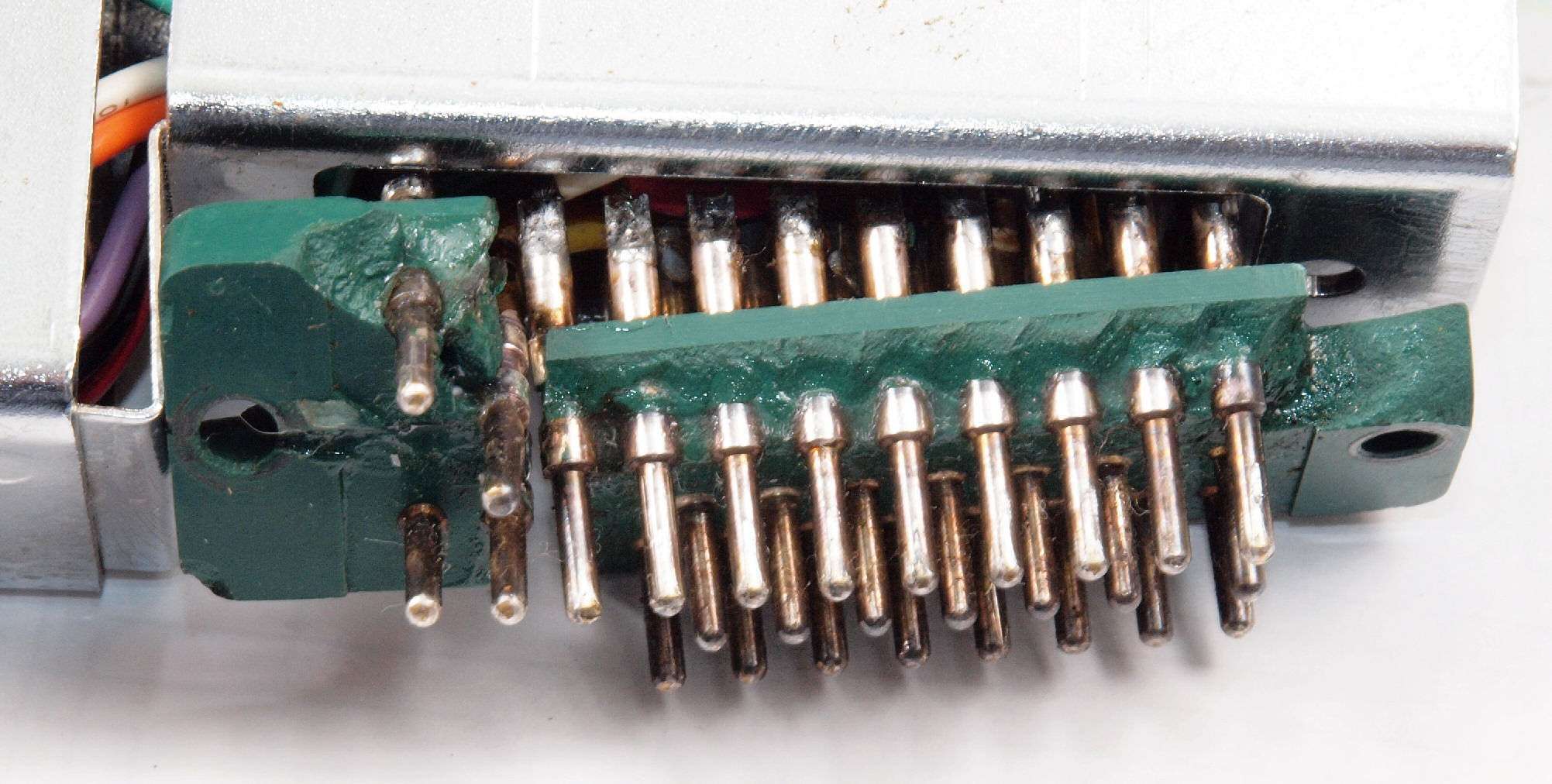

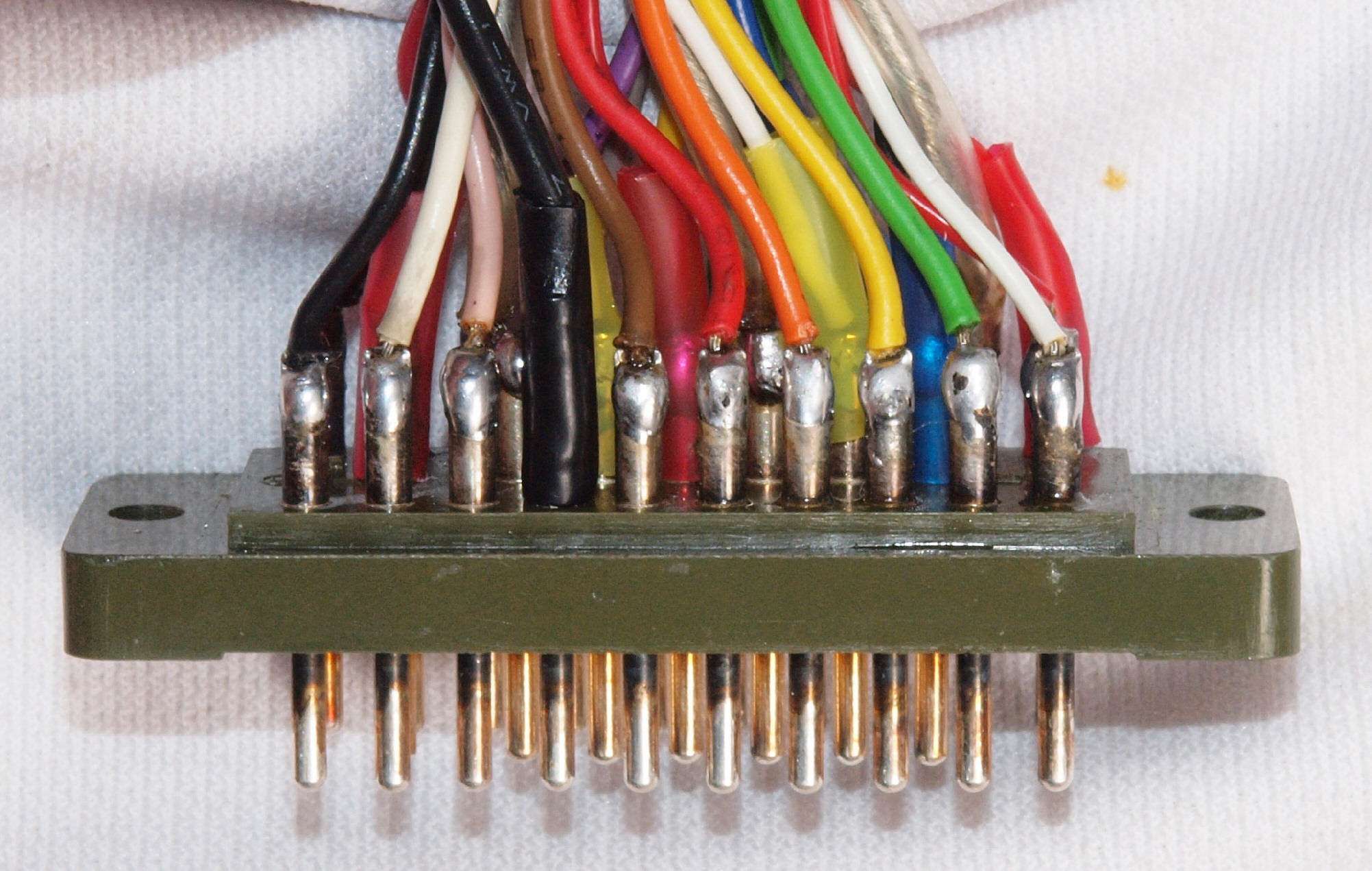

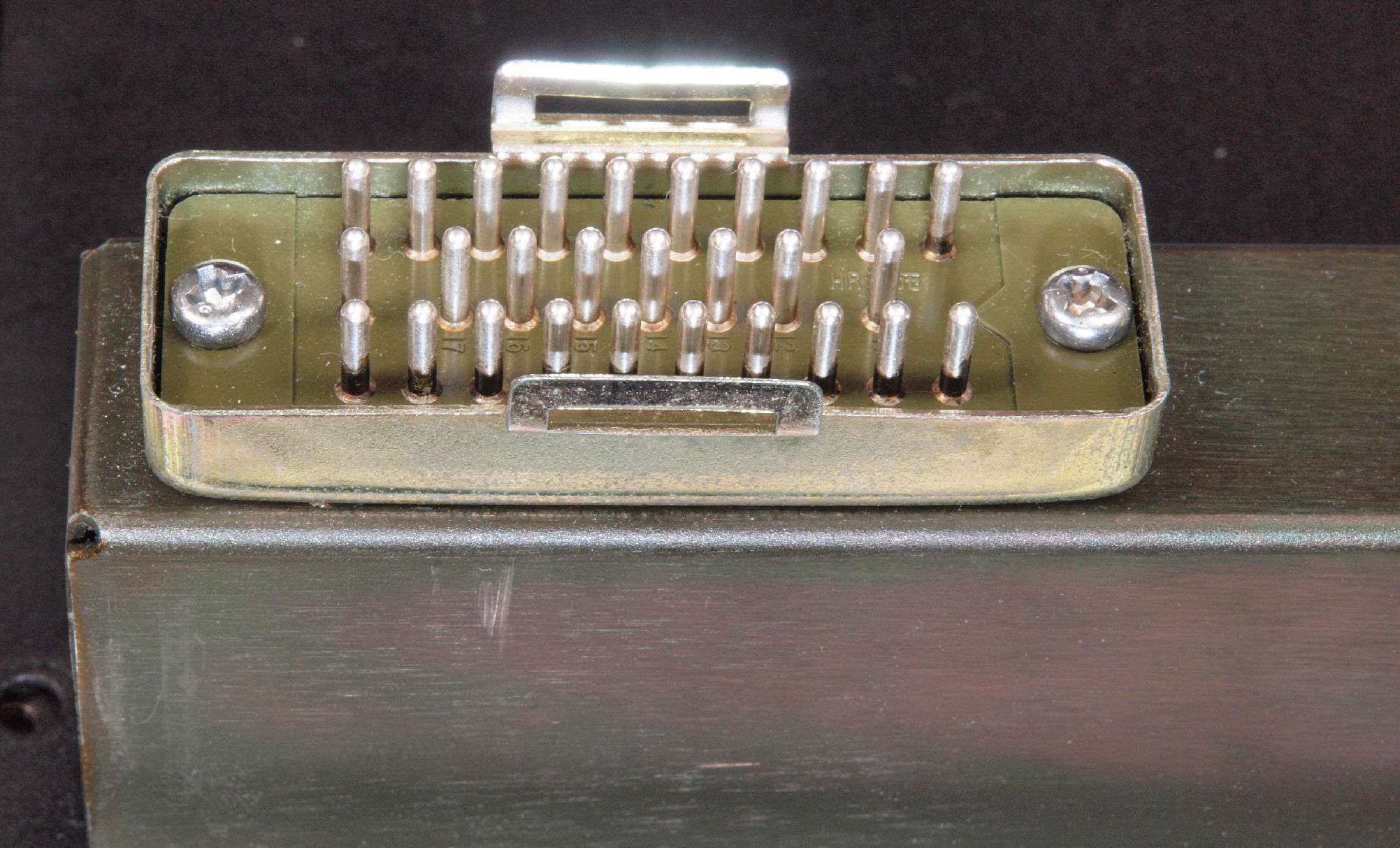

Ｃ８３．　修理（交換）後　接続コネクター。　ピンは清掃して有る。

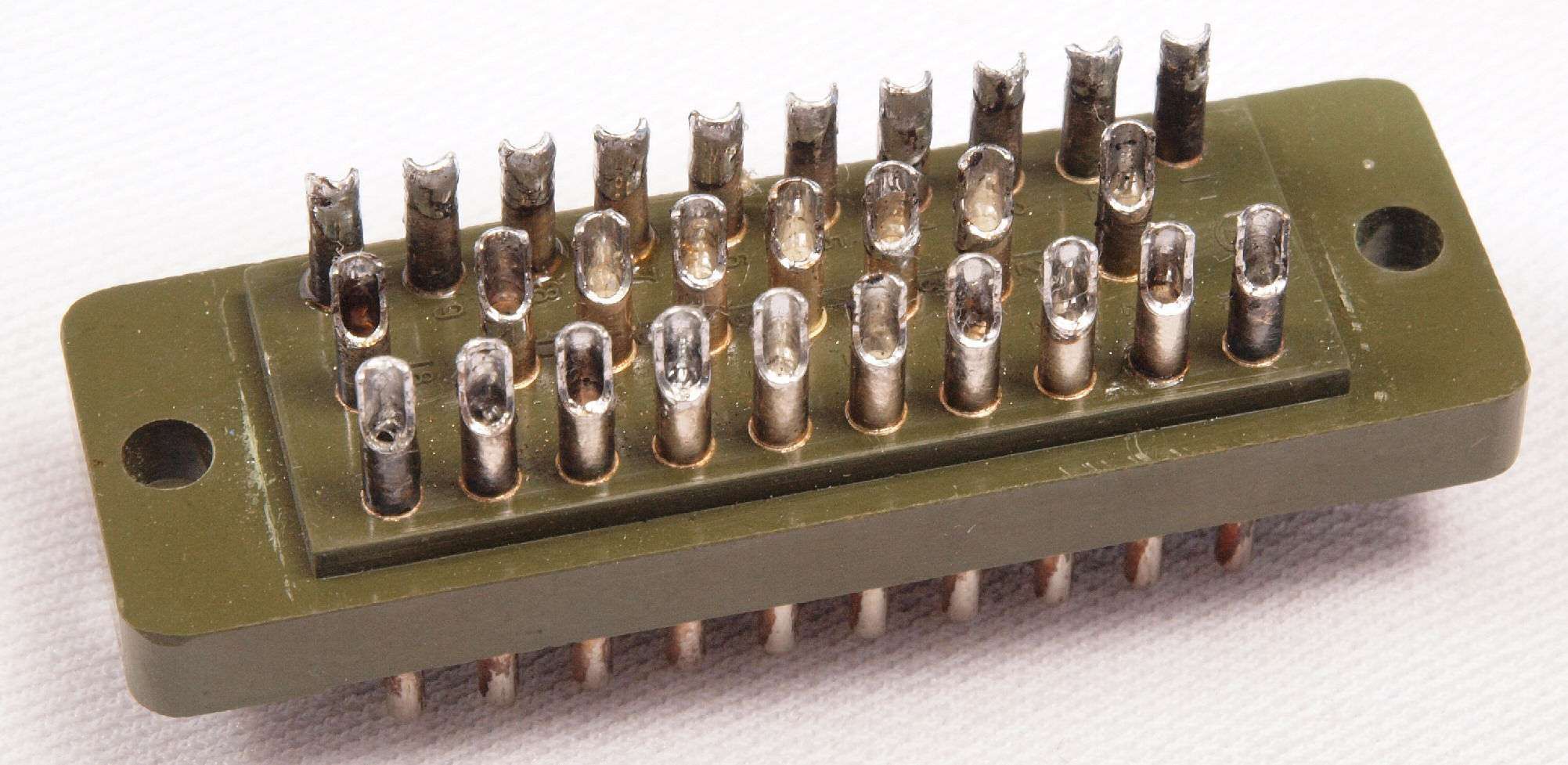

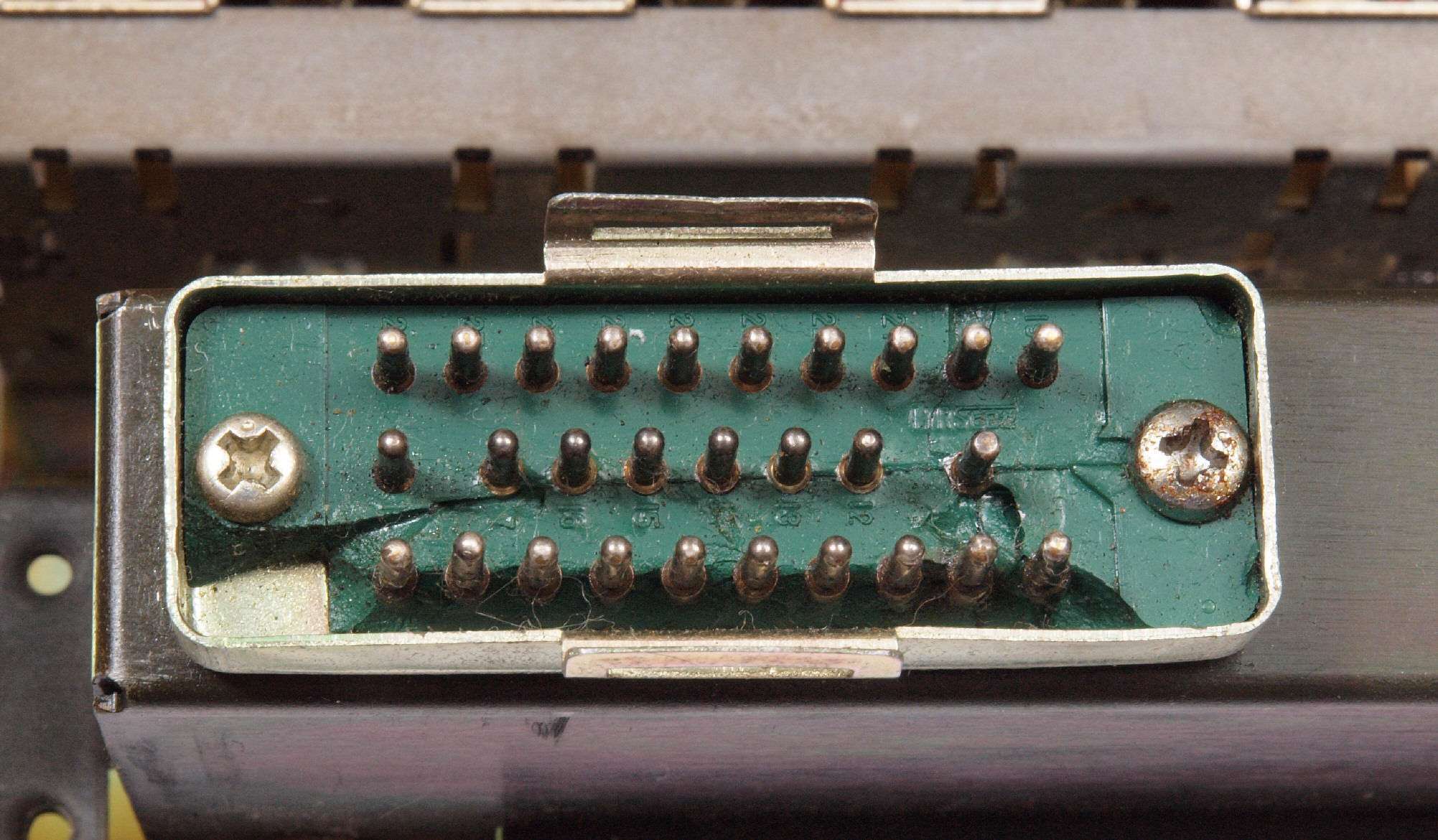

Ｃ９０．　修理中　割れたコネクター取り出す。　接触不良の為、取り付け台には接点復活材使用の跡がある。

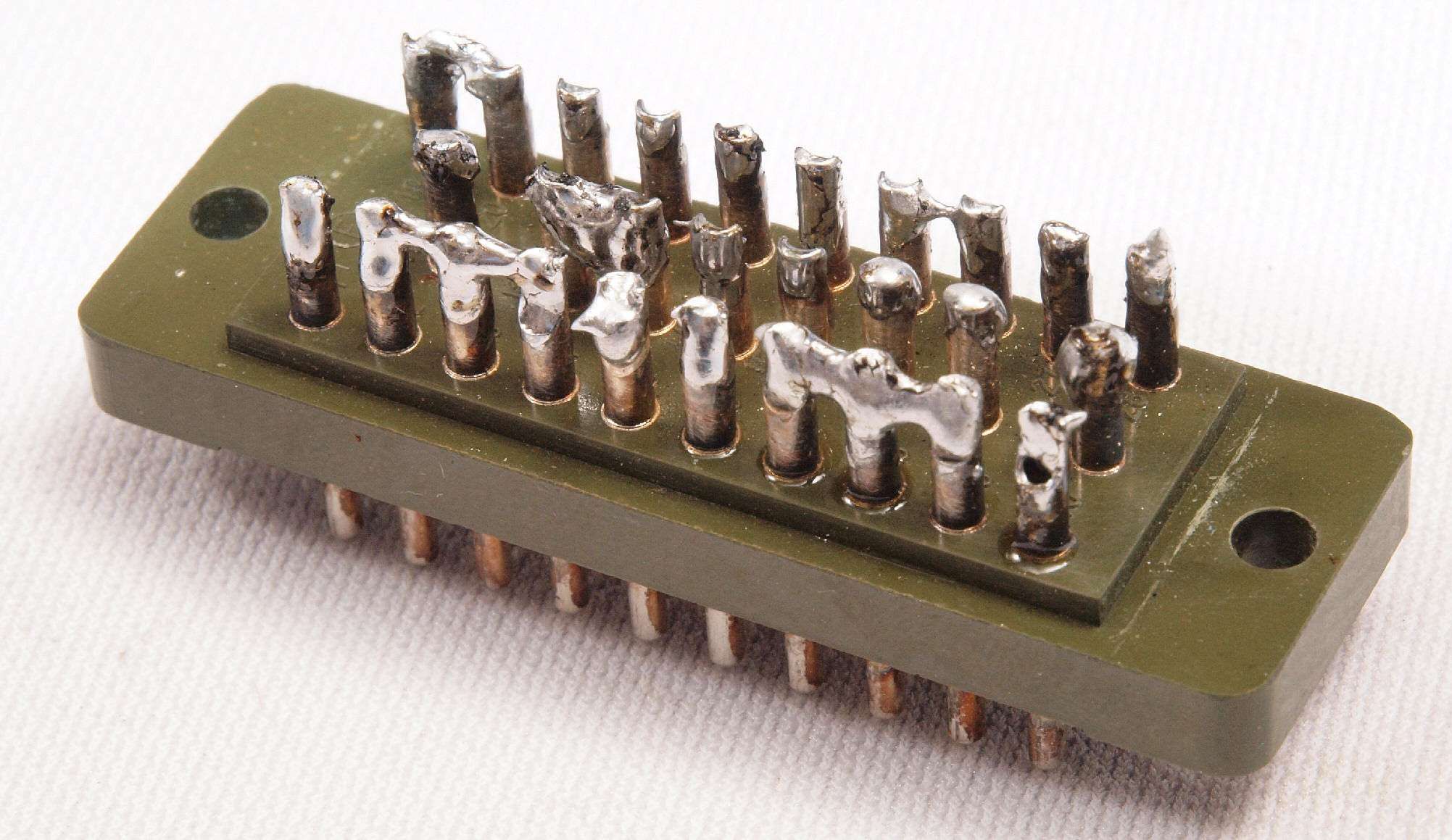

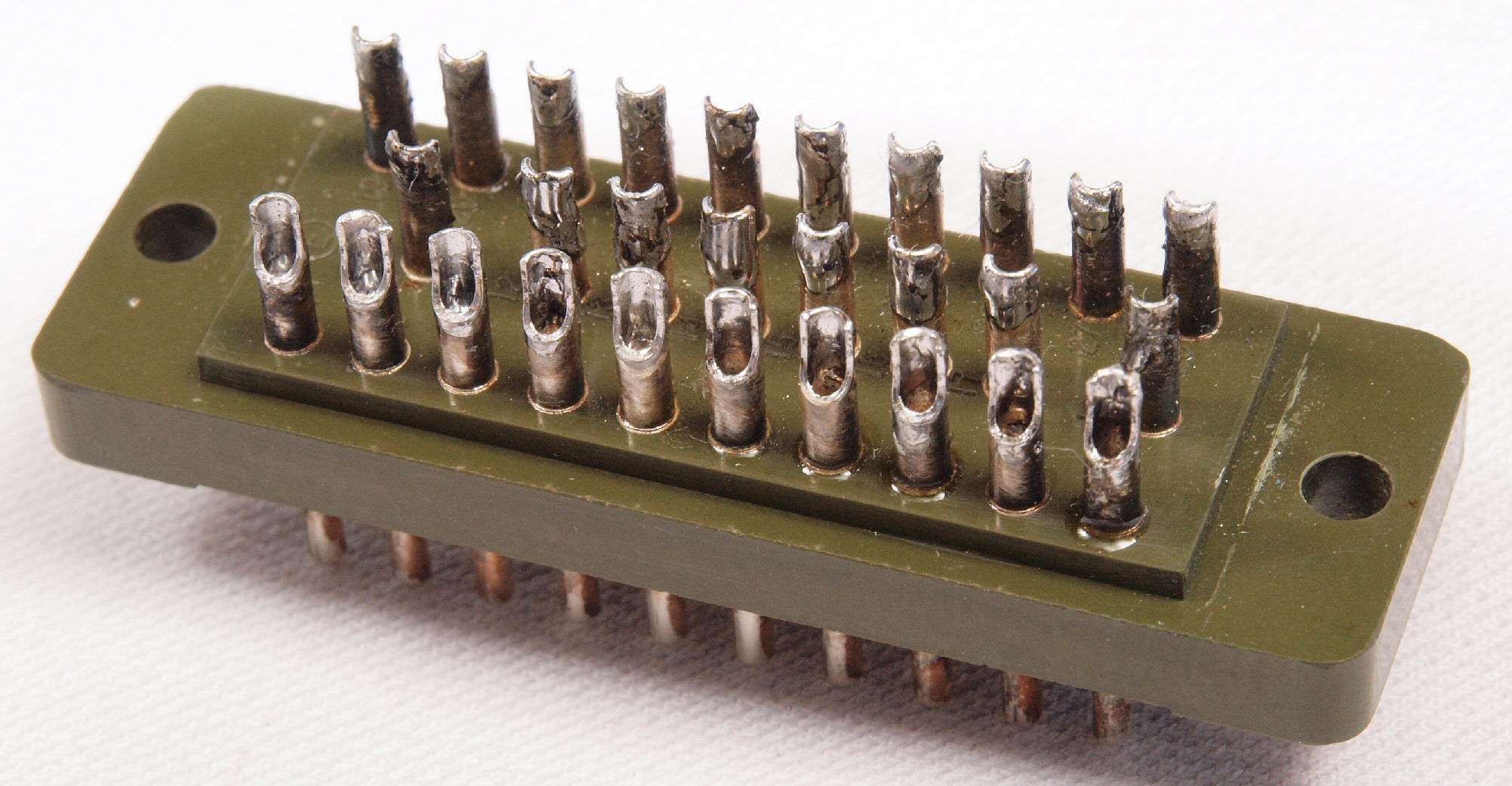

Ｃ９１．　修理中　割れたコネクター取り出す。　瞬間接着剤なので、脆い。

Ｃ９２．　修理中　本体Ｂ−１付属の操作パネルのコネクター取り出し、半田メッキをした所。

Ｃ９３．　修理中　本体Ｂ−１付属の操作パネルのコネクター取り出し、さらに半田を吸い取る。

Ｃ９４．　修理中　本体Ｂ−１付属の操作パネルのコネクター取り出し、さらに半田を吸い取る。　反対側。

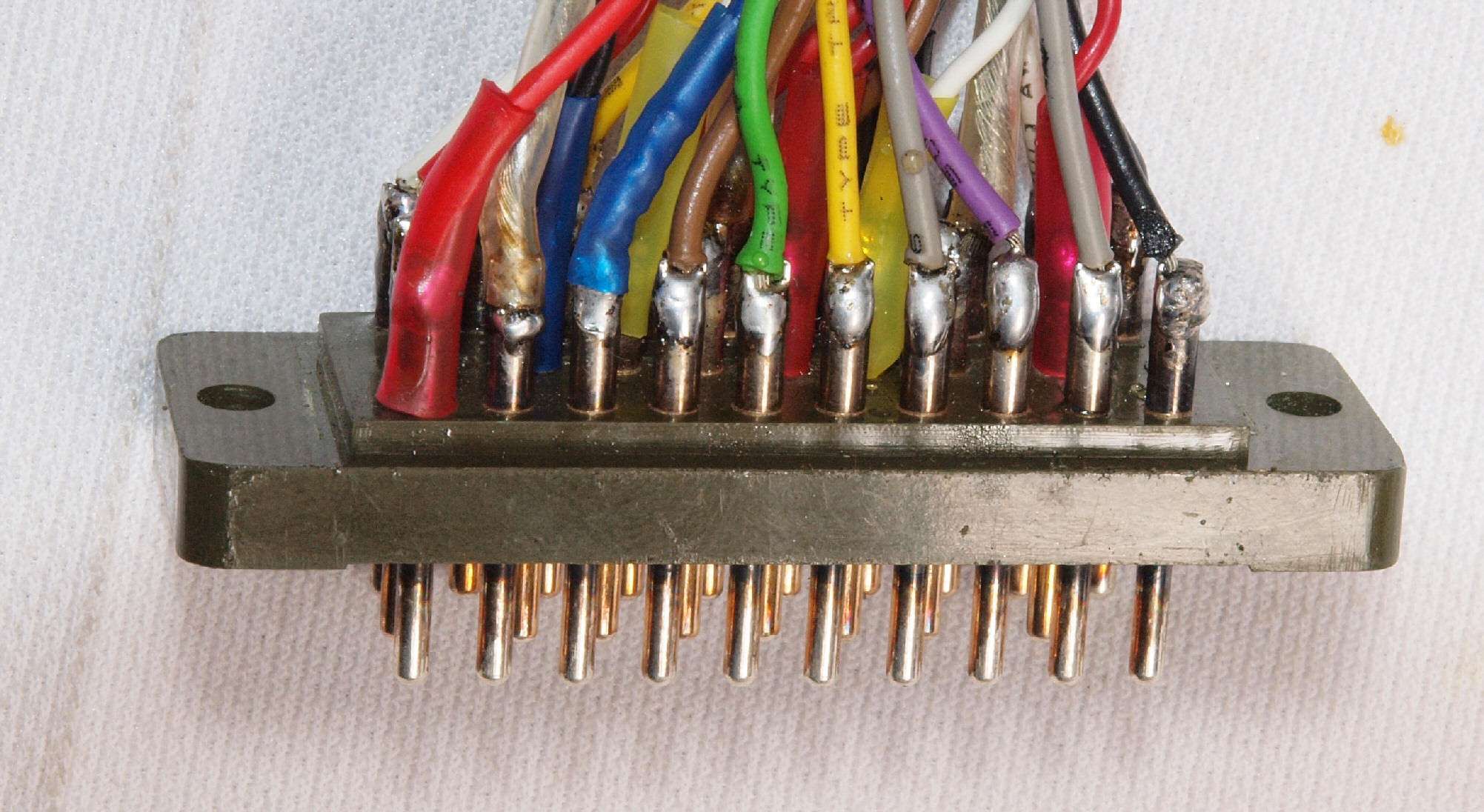

Ｃ９５．　修理後　配線終了。　コネクターに２ピン遊びがあるので、アース強化に使用する。

Ｃ９６．　修理後　配線終了。　反対側。

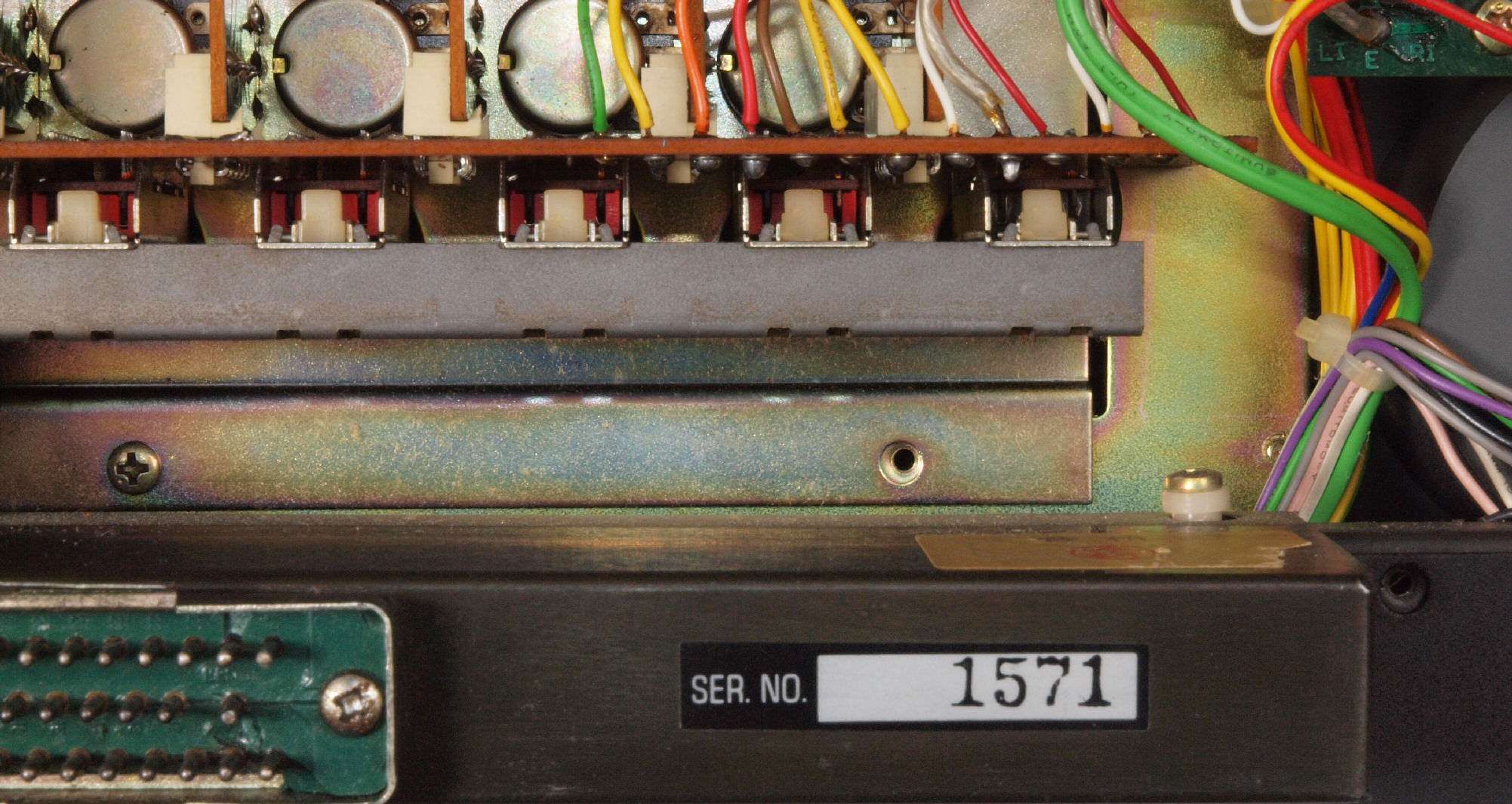

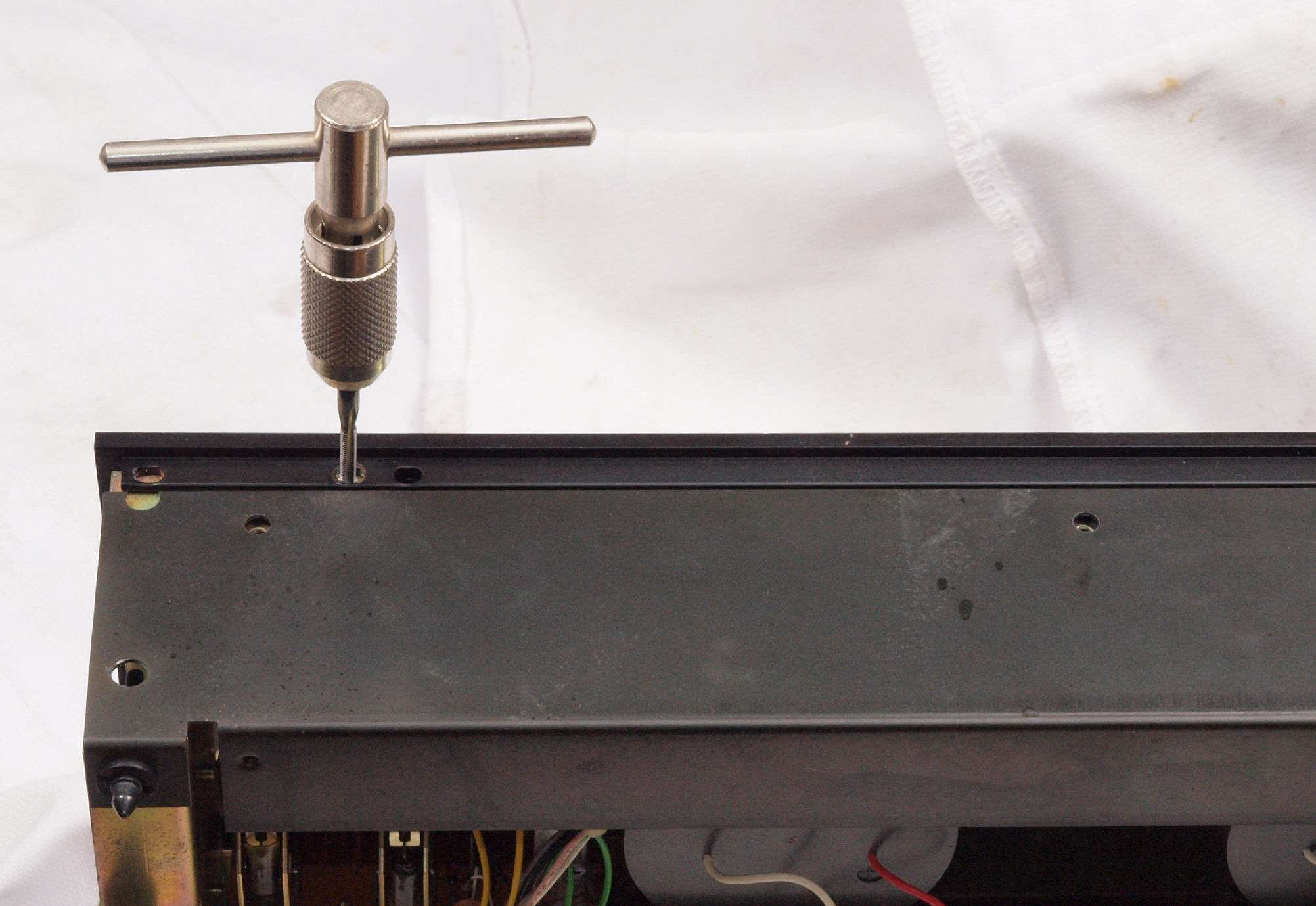

ＣＡ１．　修理中　無理して締め付けて、ネジ山が潰れているので、タップ立て。

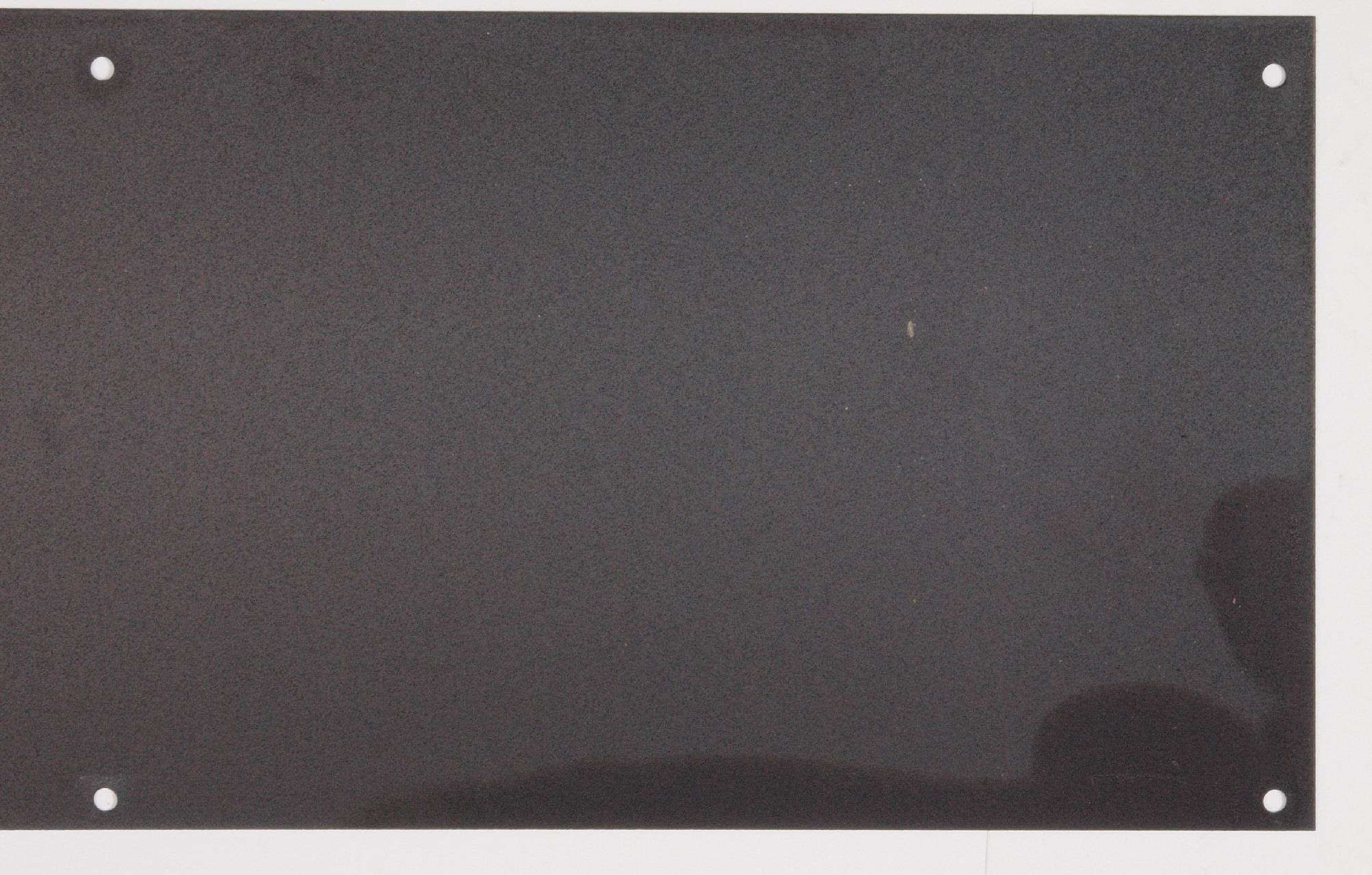

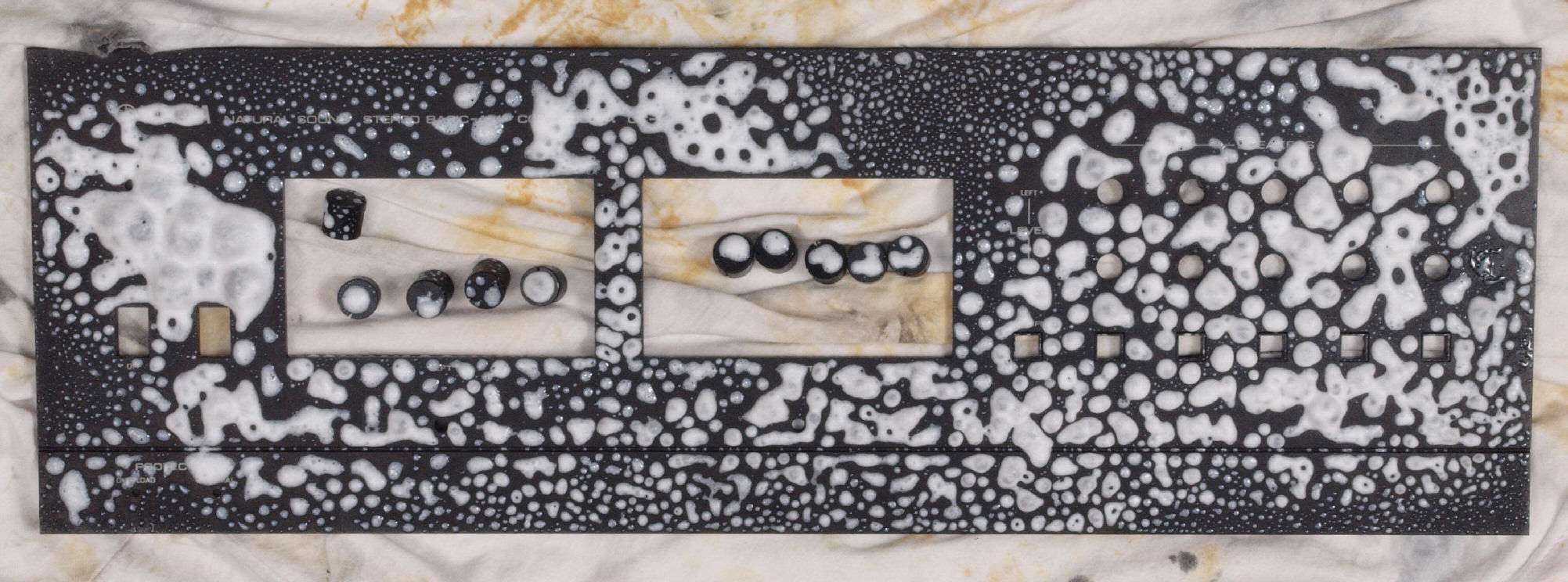

ＣＢ１．　パネル清掃

Ｅ．　調整・測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。

本体Ｂ−１のＳＰ出力とＵＣ−１のＶＵレベル表示関係 Ｂ−１のＳＰ負荷が８Ω場合 　１５０Ｗ．．．．．．＋２ｄＢ 　１００Ｗ．．．．．．．０ｄＢ 　１０Ｗ．．．．．．−１０ｄＢ 　１Ｗ．．．．．．．−２０ｄＢ Ｂ−１のＳＰ負荷が６Ω場合 　２００Ｗ．．．．．．＋２ｄＢ 　１３０Ｗ．．．．．．．０ｄＢ 　１３Ｗ．．．．．．−１０ｄＢ 　１．３Ｗ．．．．．−２０ｄＢ

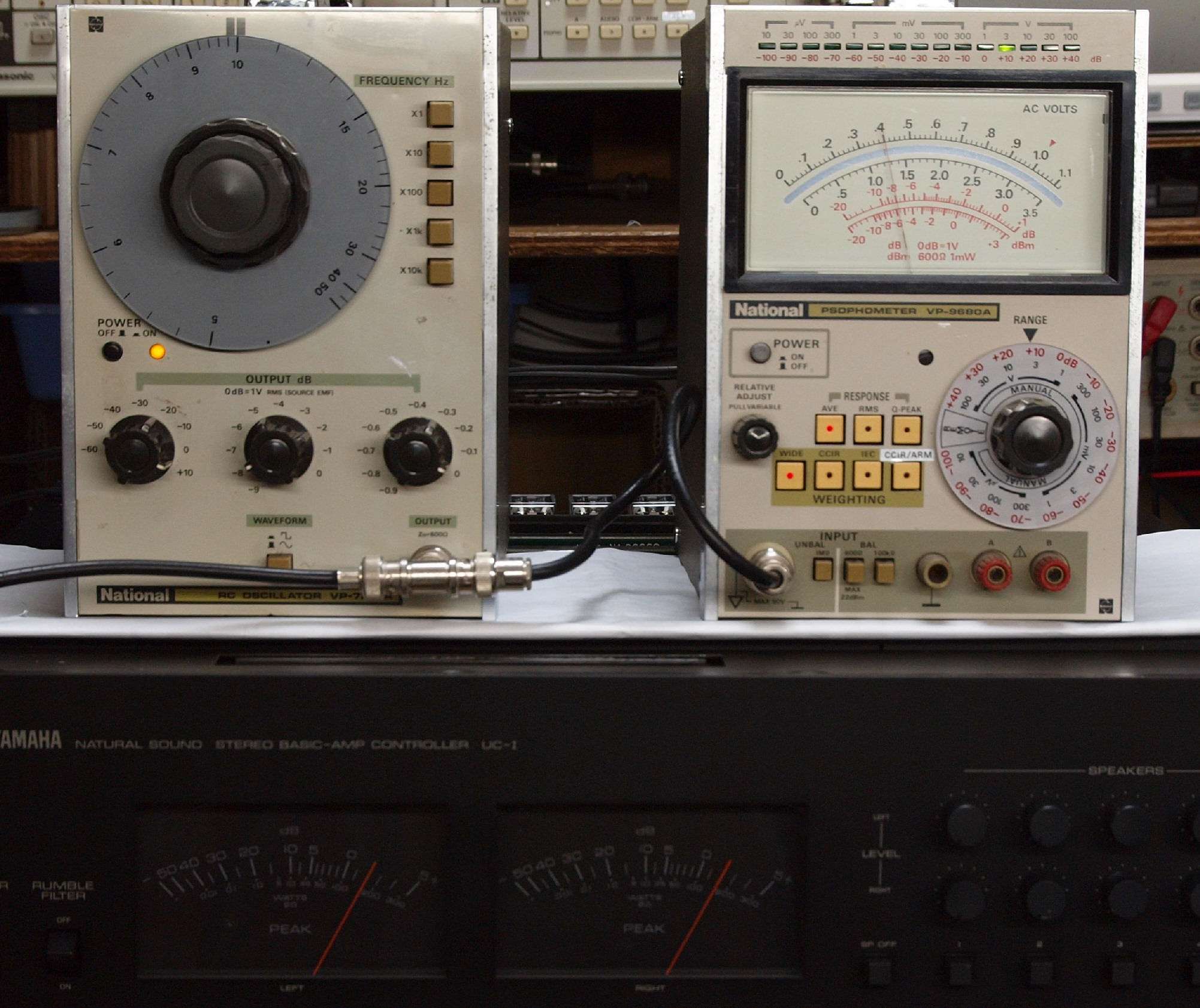

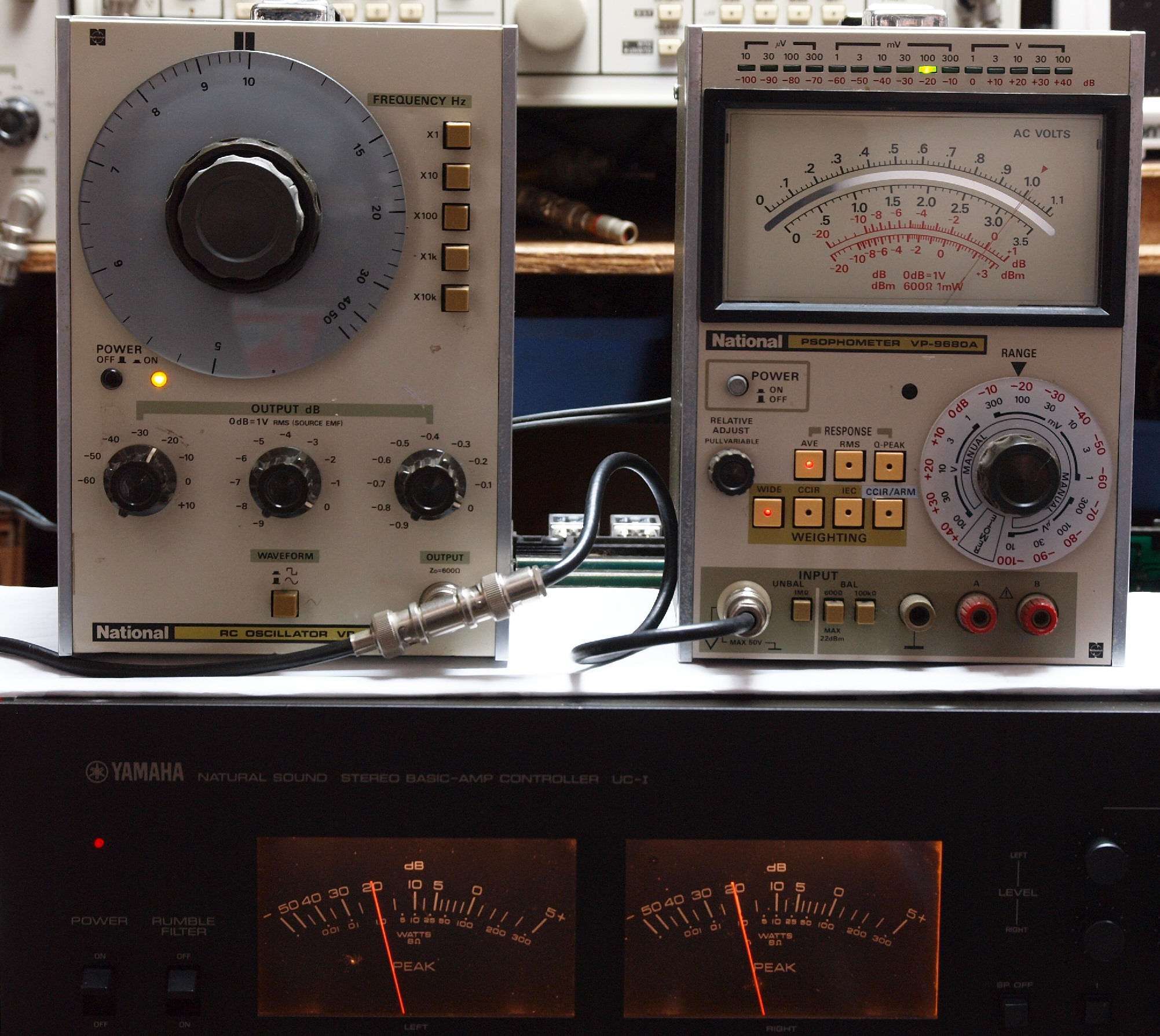

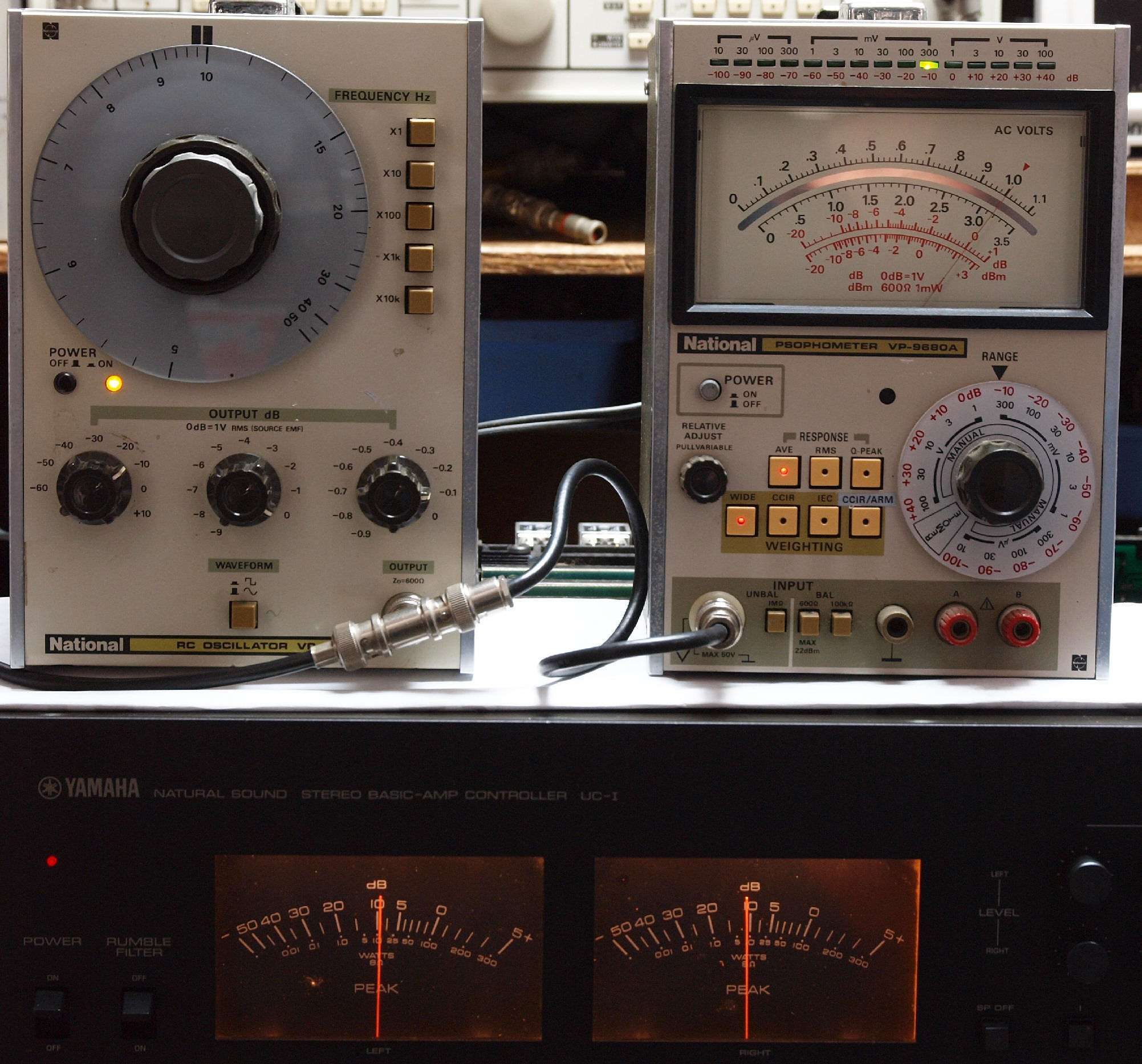

Ｅ１．　VUレベル調整・設定、＋２ｄＢ。　上左＝ｄＢ測定器、右＝１ｋＨｚ発振器。

Ｅ２．　VUレベル調整・設定、−１０ｄＢ

Ｅ３．　VUレベル調整・設定、−２０ｄＢ

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

型式 ステレオ・パワーアンプ　B-1 回路方式 シングルプッシュプルOCL、SEPP回路 パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％） 実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％） １６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％） パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％） ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω） 全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω） ０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω） 混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω） 周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω） 入力インピーダンス １００ｋΩ 入力感度 ７７５ｍＶ レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ） 残留雑音 ０．３ｍＶ ＳＮ比 １００dB ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ 入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換） 出力端子 １-２-３-４-５（ＵＣ−１使用時） （Ｂ-１単体の場合は１のみ） 付属回路 オーバーロード・インジケーター パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路） スピーカー保護回路（電圧検出リレー駆動方式） サーマルインジケーター（温度上昇検出保護回路） ランブルフィルタースイッチ 主な使用半導体 FET(Field Effect Transistor)=39個 ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個 電源 AC100V、50Hz/60Hz 定格消費電力 440W（電気用品取締法による表示） 寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm 重量 ３７ｋｇ 別売品 専用アダプター　ＵＣ-1 価格 ３３５，０００円（１９７４年当時）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）

ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路 スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用 仕上げ ブラックアルマイト，梨地仕上げ 寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm 重量 ５．５ｋｇ 別売品 専用コネクターコード 価格 ５万円（１９７４年当時）
