ＹＡＭＡＨＡ　Ｂ－１．　１５台目修理記録
同時修理ＳＰ－１０ＭＫⅢ．　１８台目　　　　１０１７／１２／１０持込　　１０１８／３／１９完成　
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
    これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況
  • オーバホール修理。


Ｂ．　原因・現状

Ｃ．　修理状況

Ｄ．　使用部品
  • オーディオ用電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
    FET(Field Effect Transistor)　　　　　　　　　　２個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　１個。
    温度検知器（サーモスタット）　　　　　　　　　２個。


Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　　　　１２５，０００円　　「オーバーホール修理」。

Ｙ．　ユーザー宅の設置状況

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

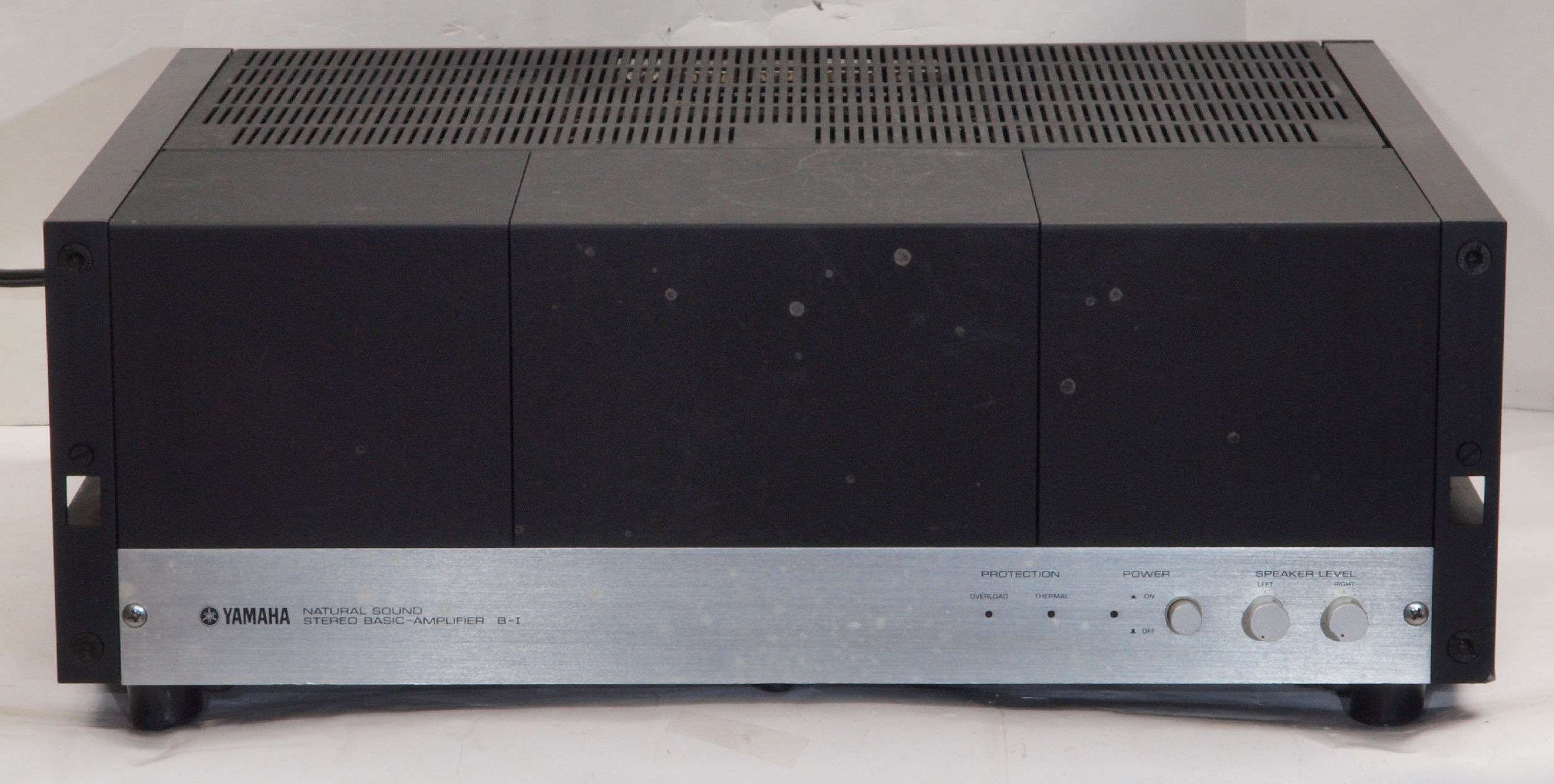

Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　前右から見る。

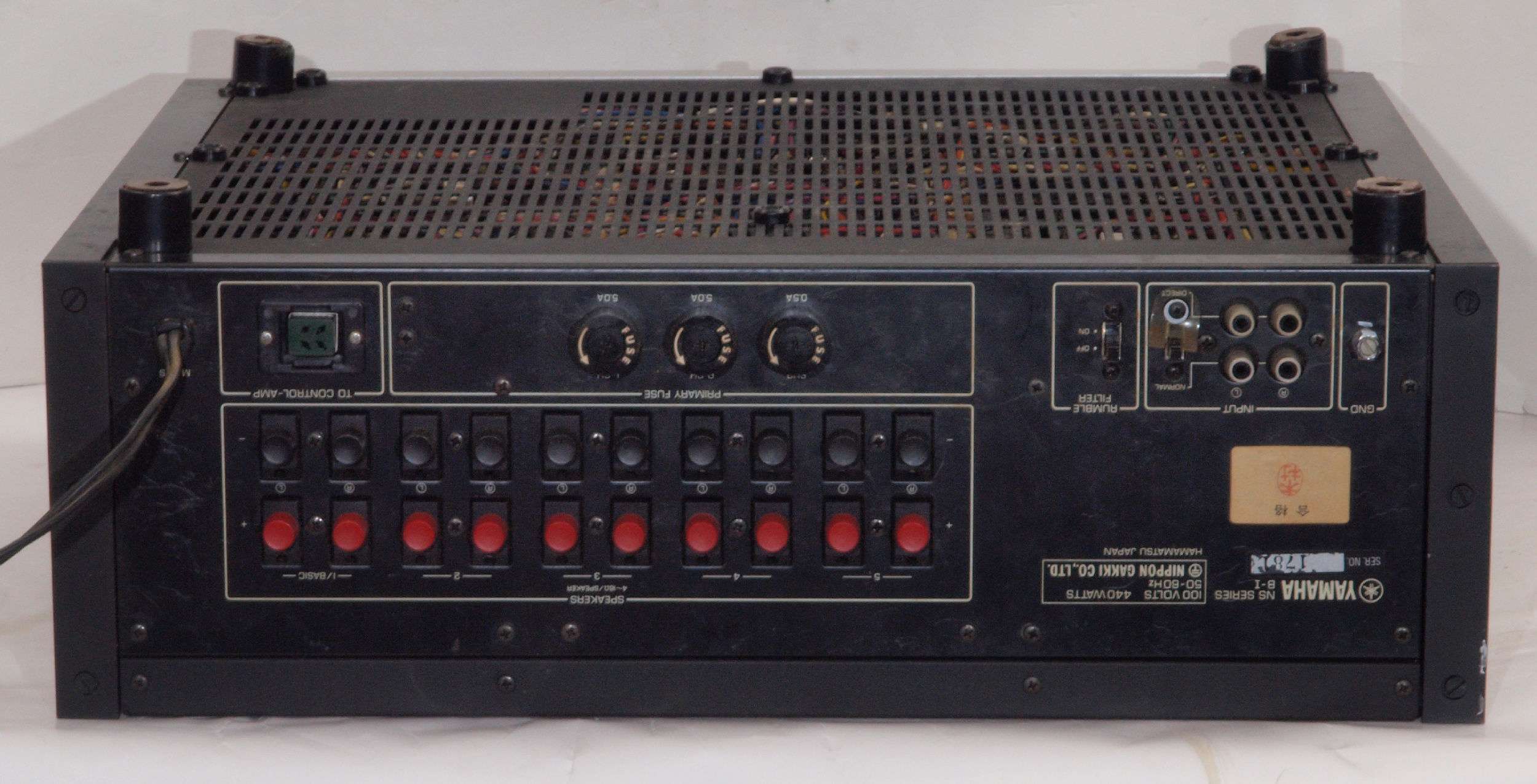

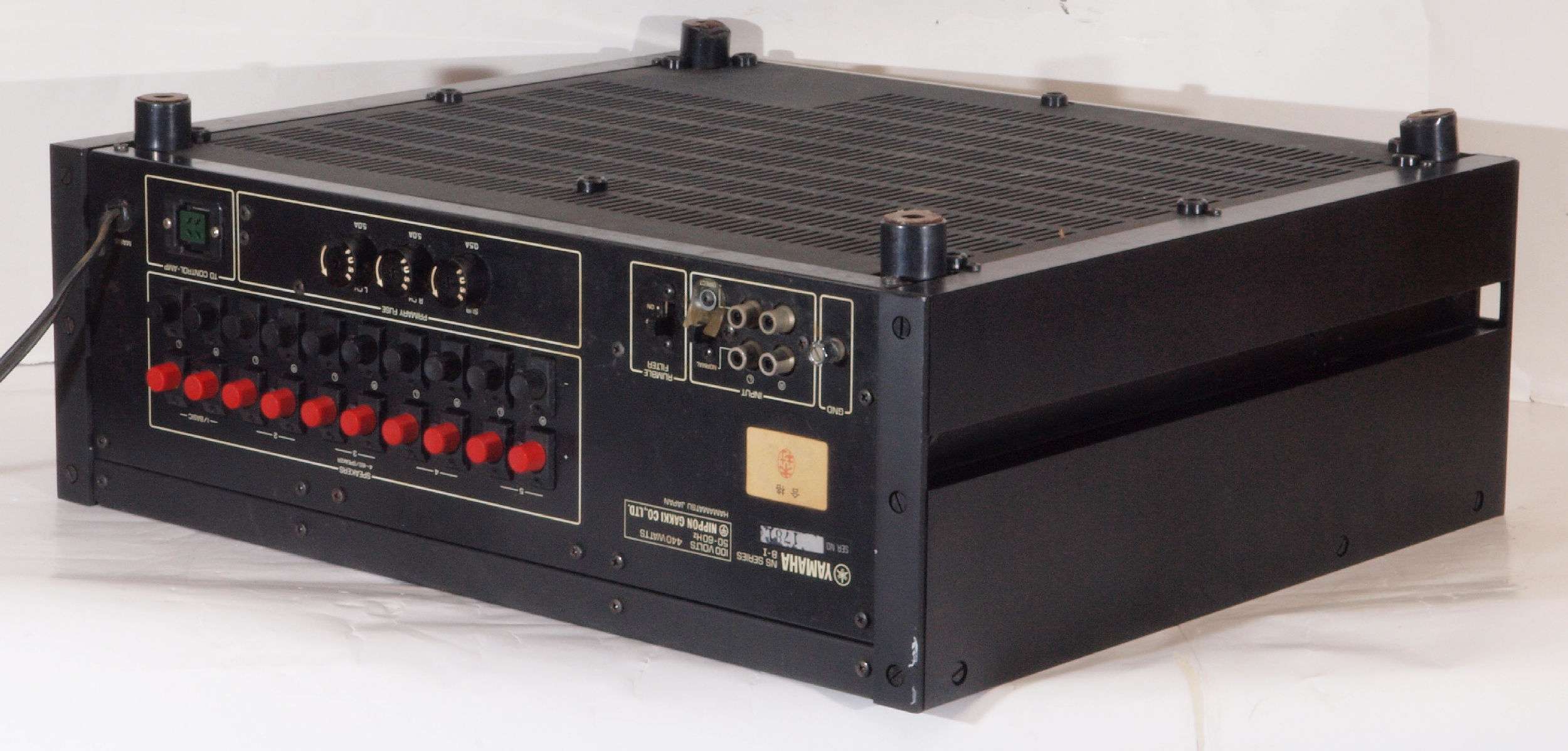

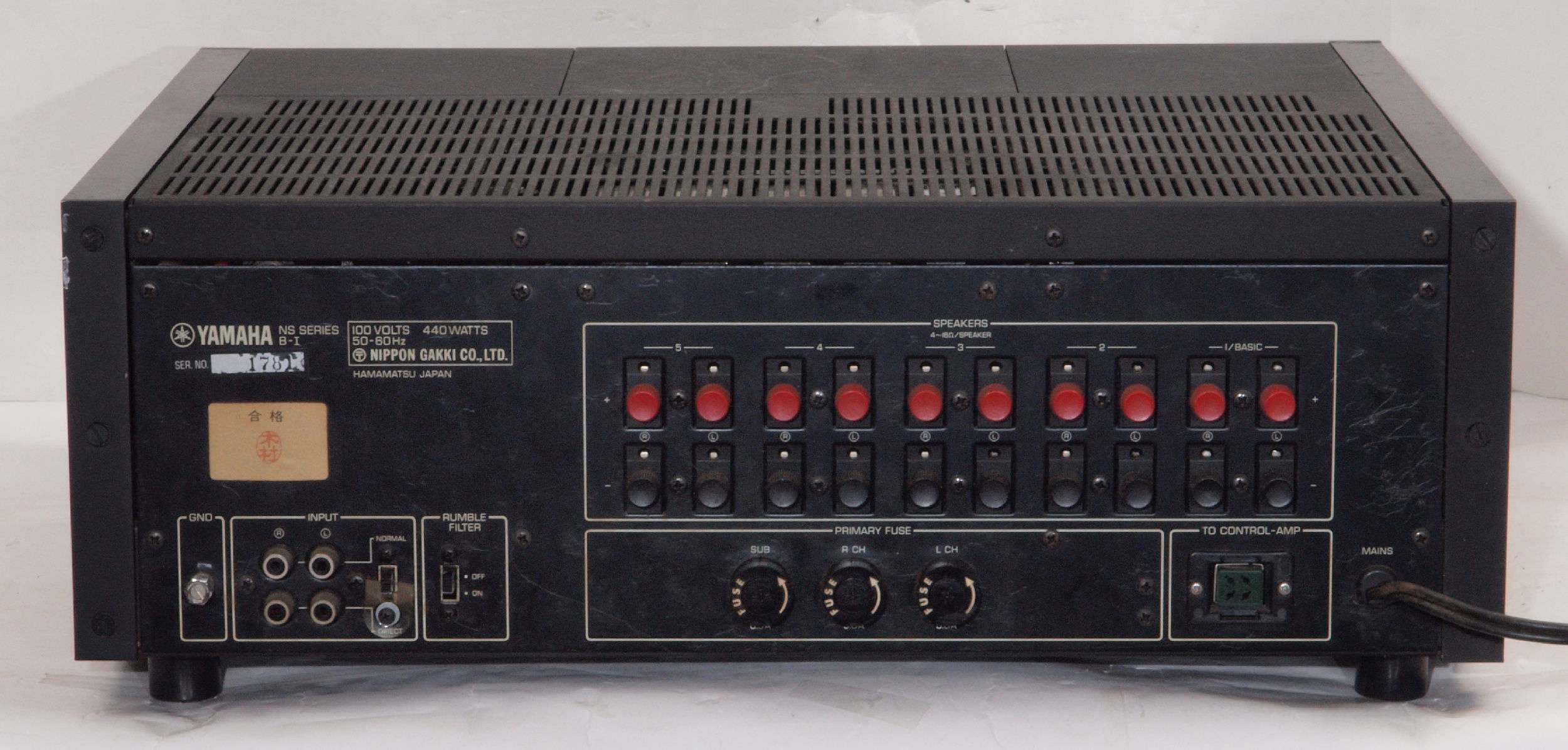

Ａ１３．　点検中、　後から見る。
Ａ１３２．　点検中、　後から見る。　ＡＣコード取り付け。

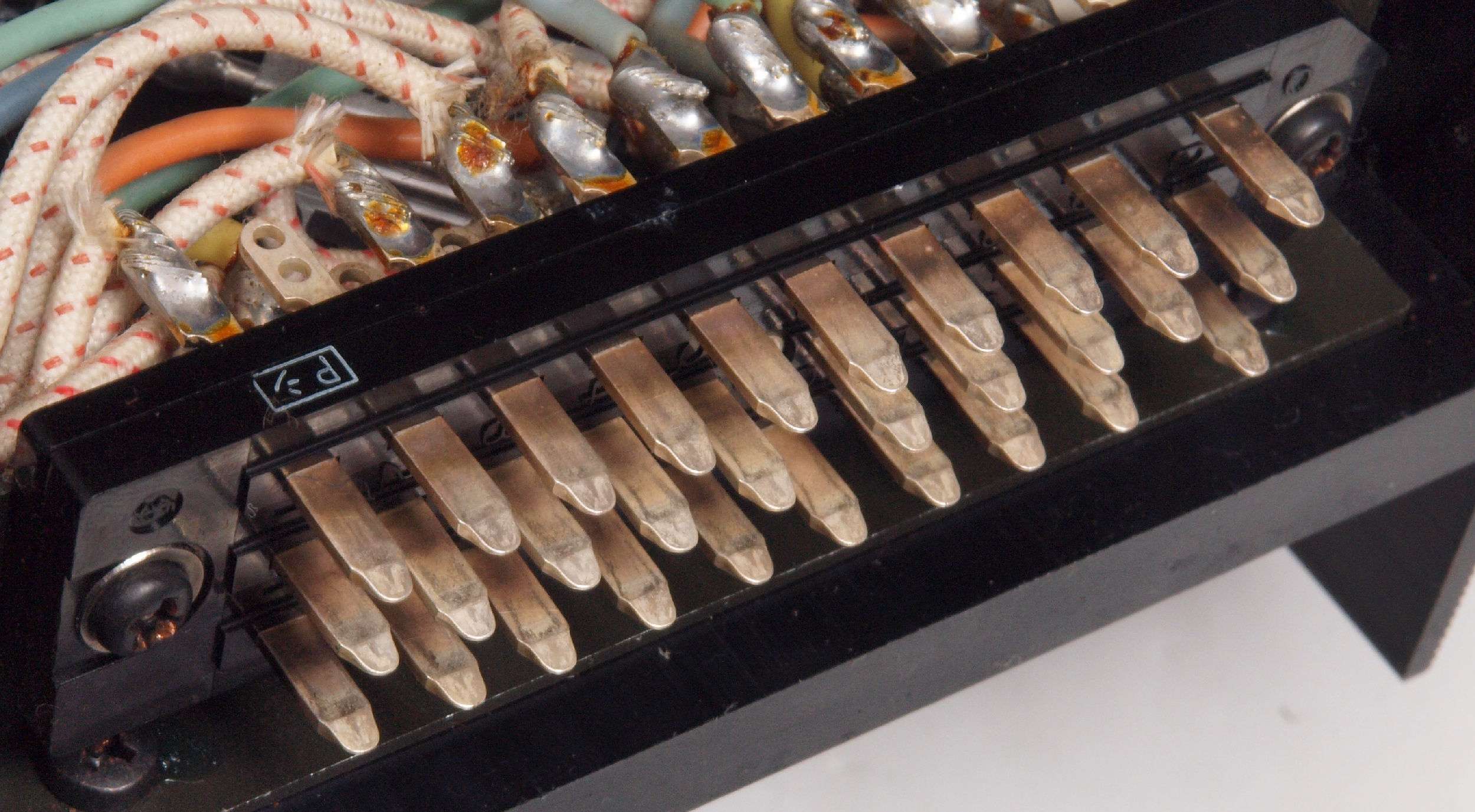

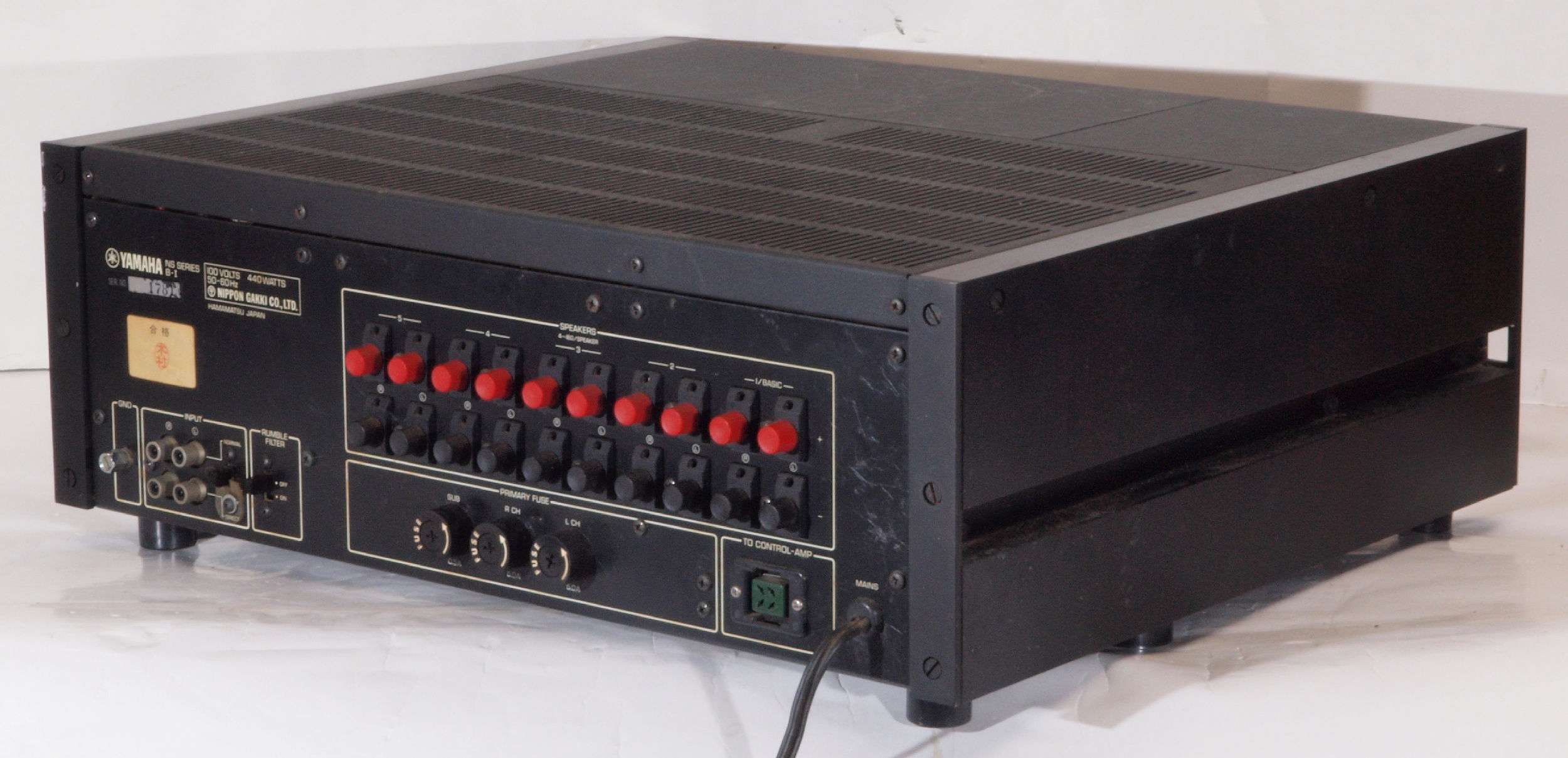

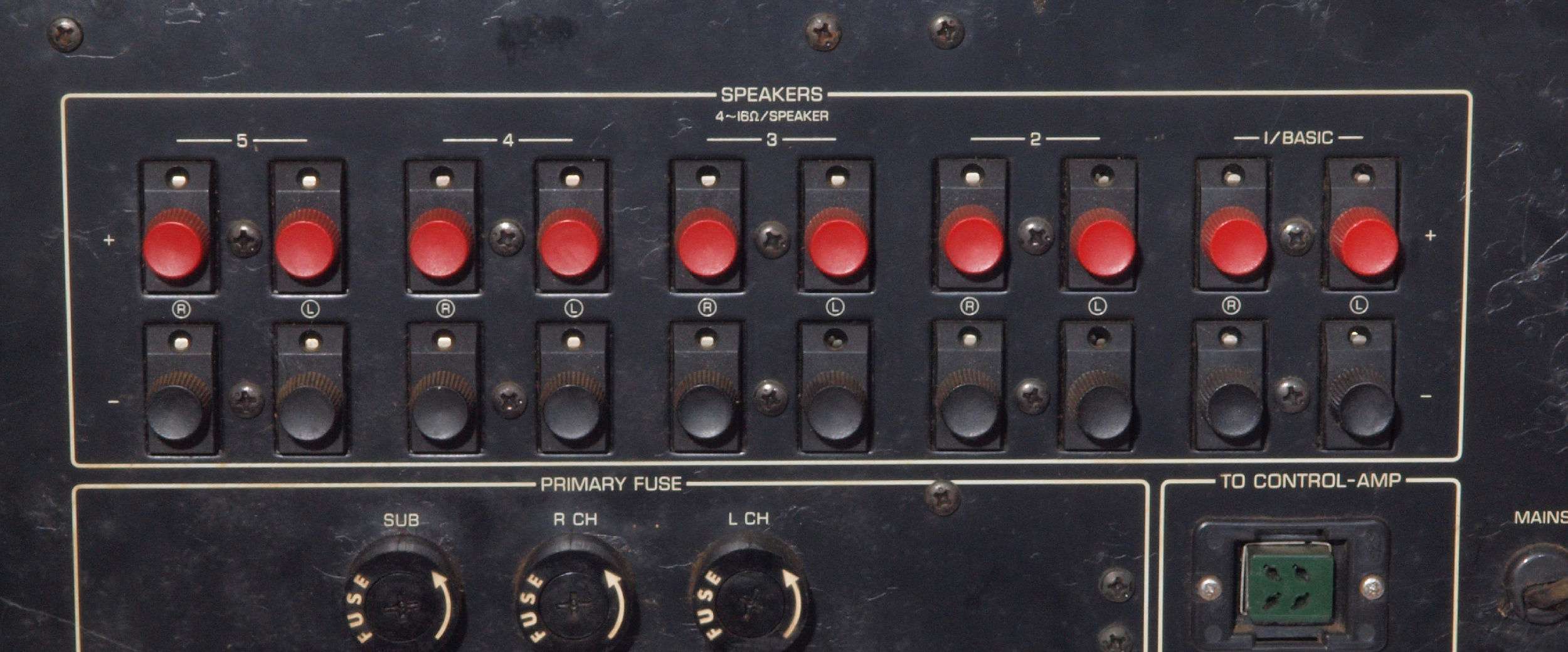

Ａ１３３．　点検中、　後から見る。　ＳＰ接続端子。

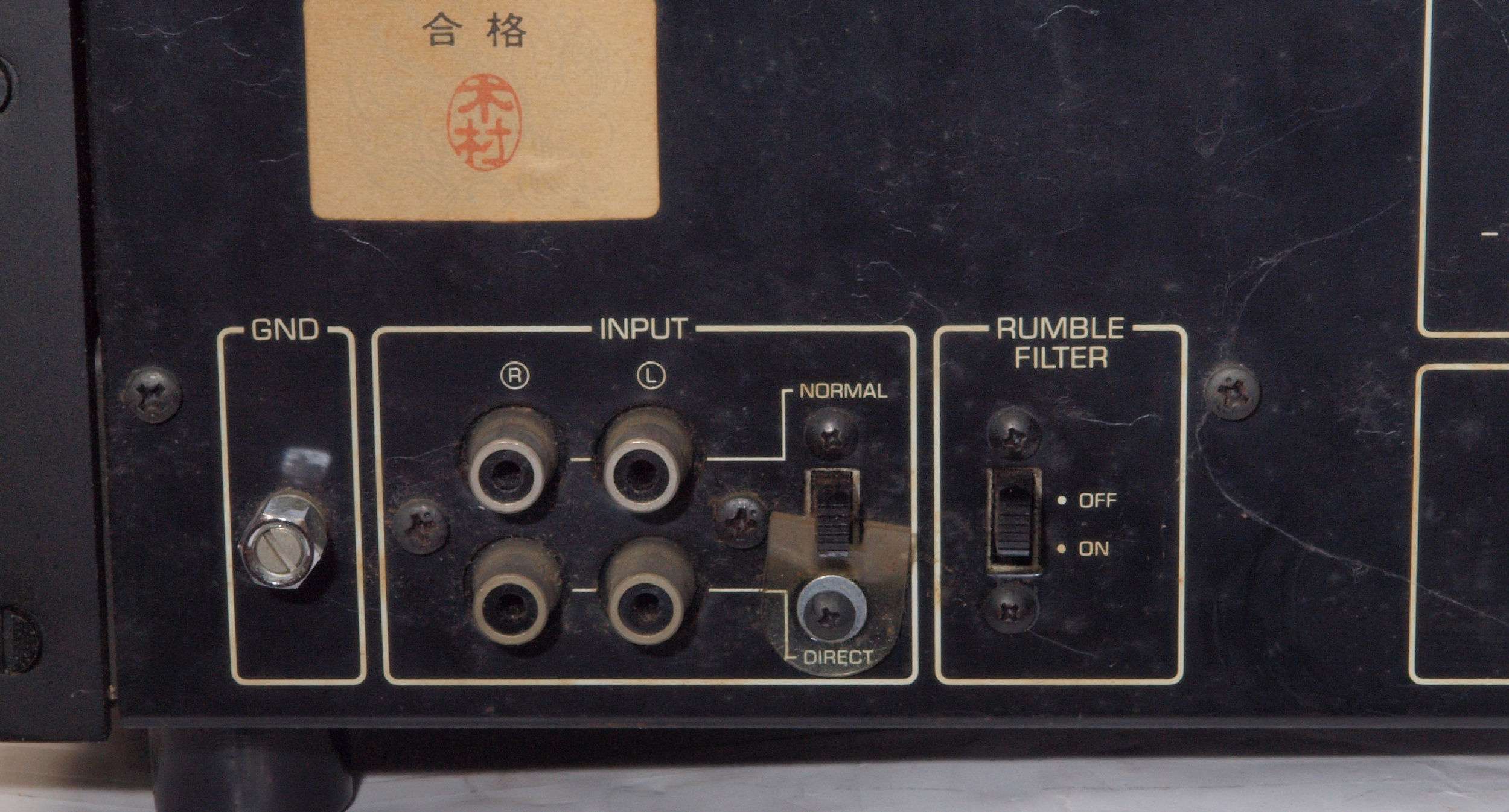

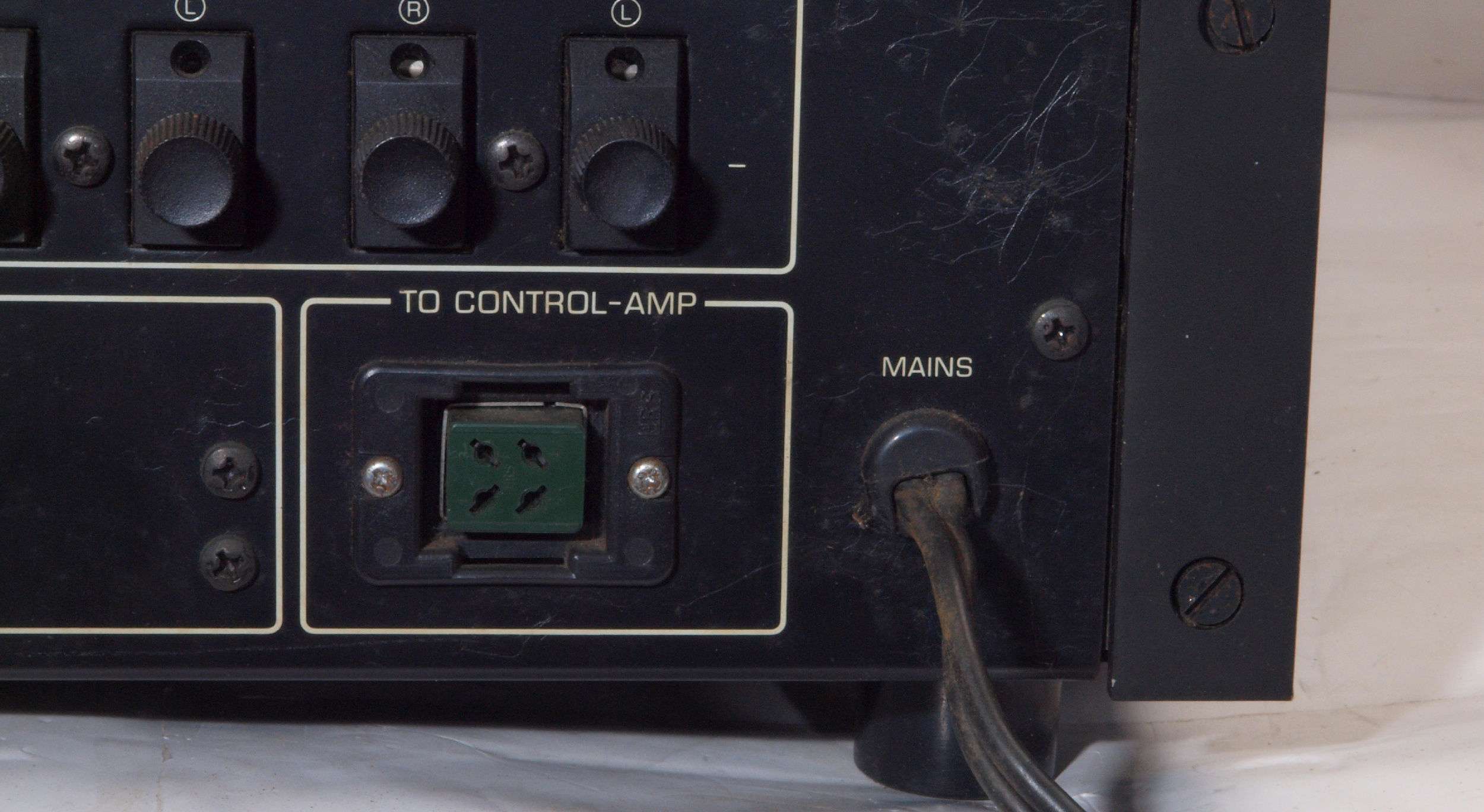

Ａ１３４．　点検中、　後から見る。　ＲＣＡ端子、アース端子。
Ａ１４．　点検中、　後左から見る。

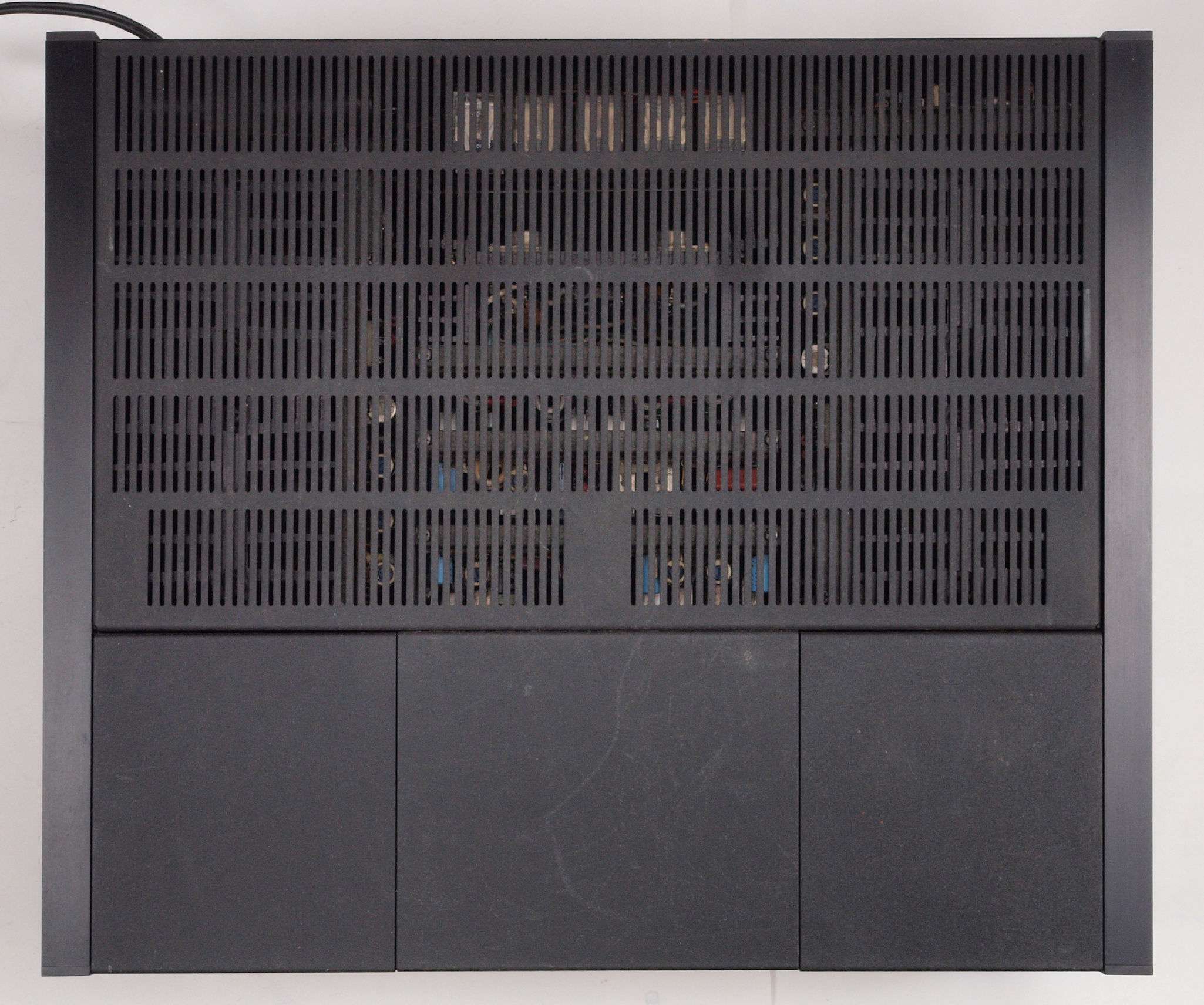

Ａ２１．　点検中、　上から見る

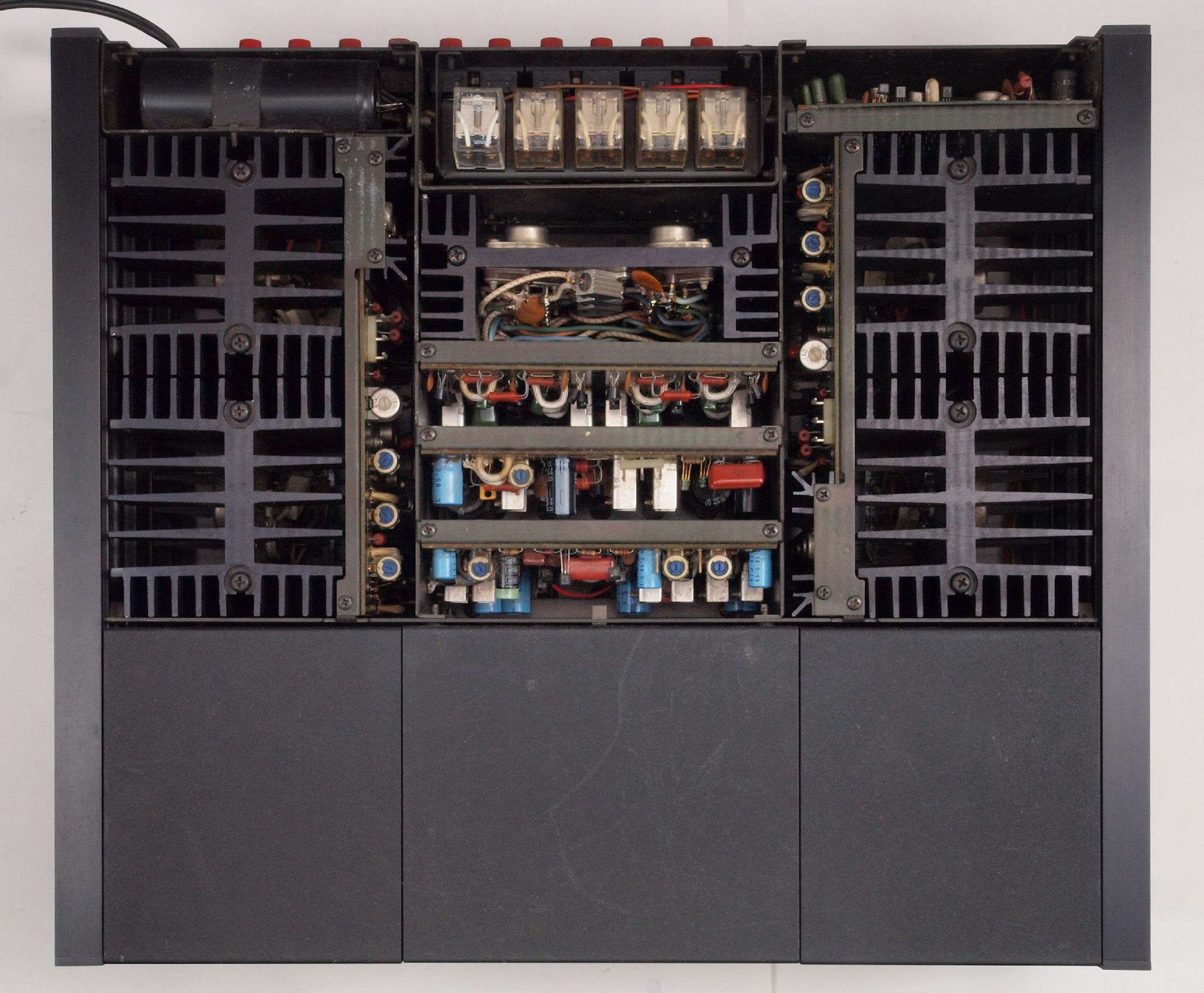

Ａ２２．　点検中、　上蓋を取り上から見る。
Ａ２２２．　点検中、　上蓋を取り上から見る。　SP接続リレー、１個交換してある。

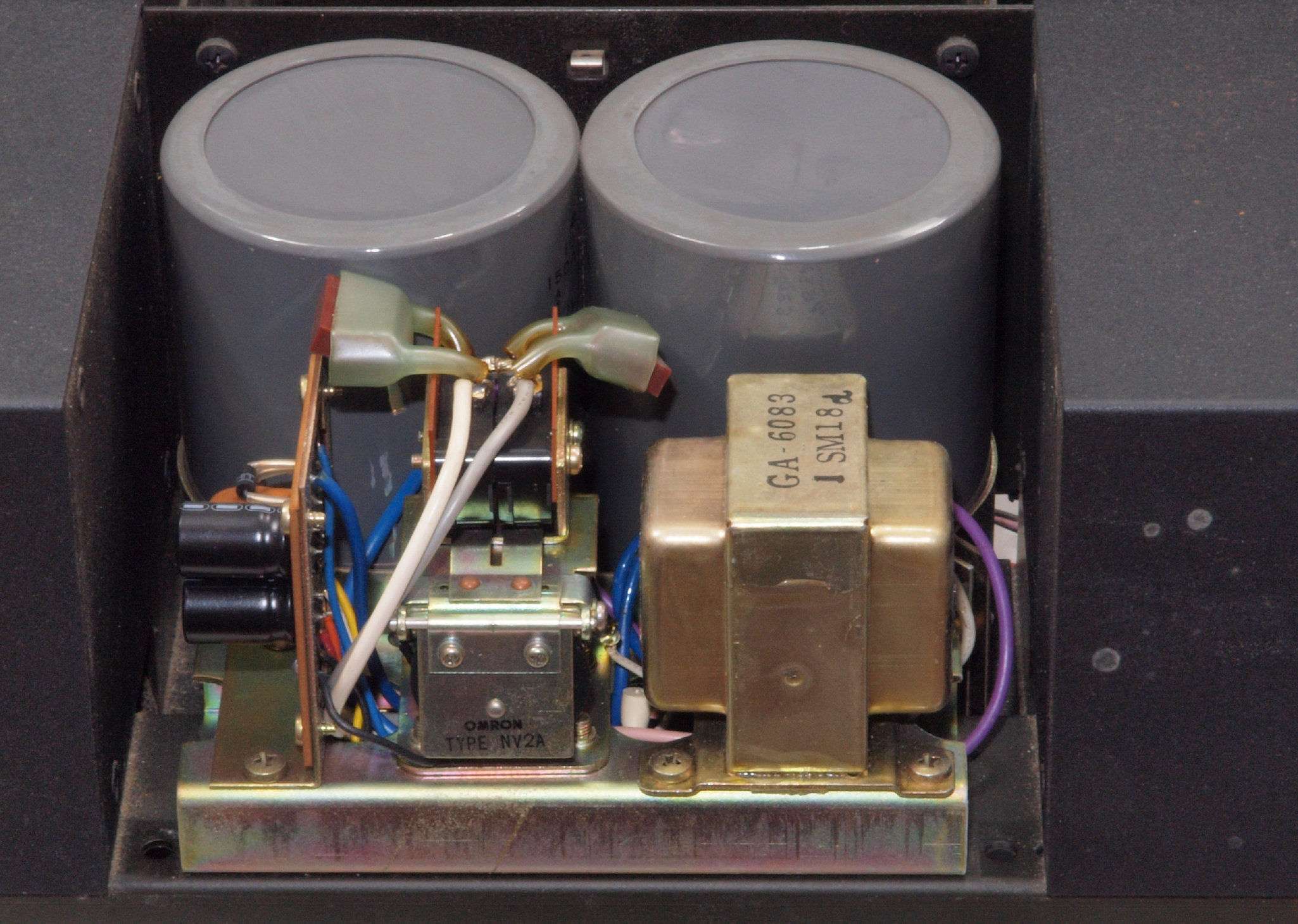

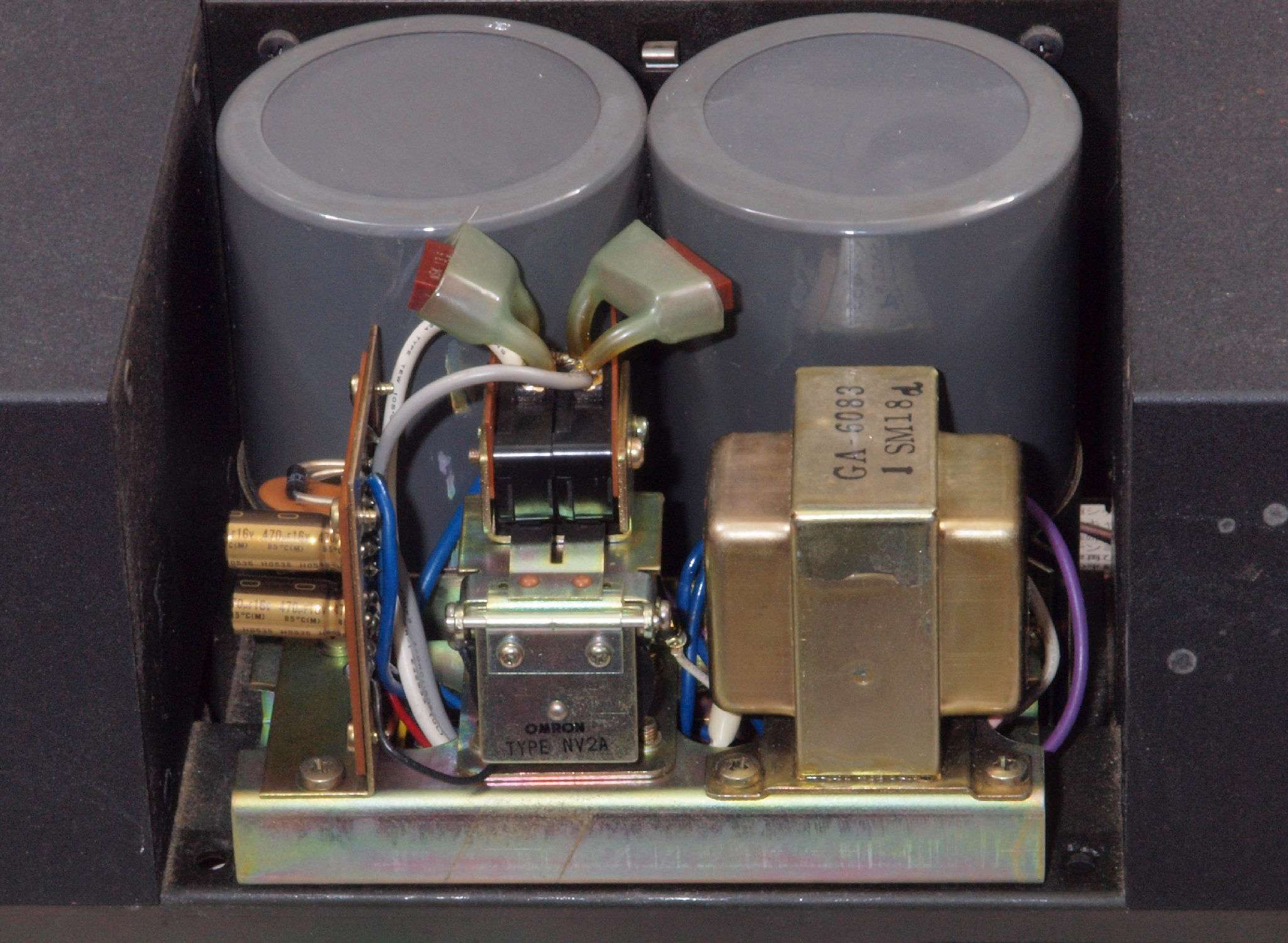

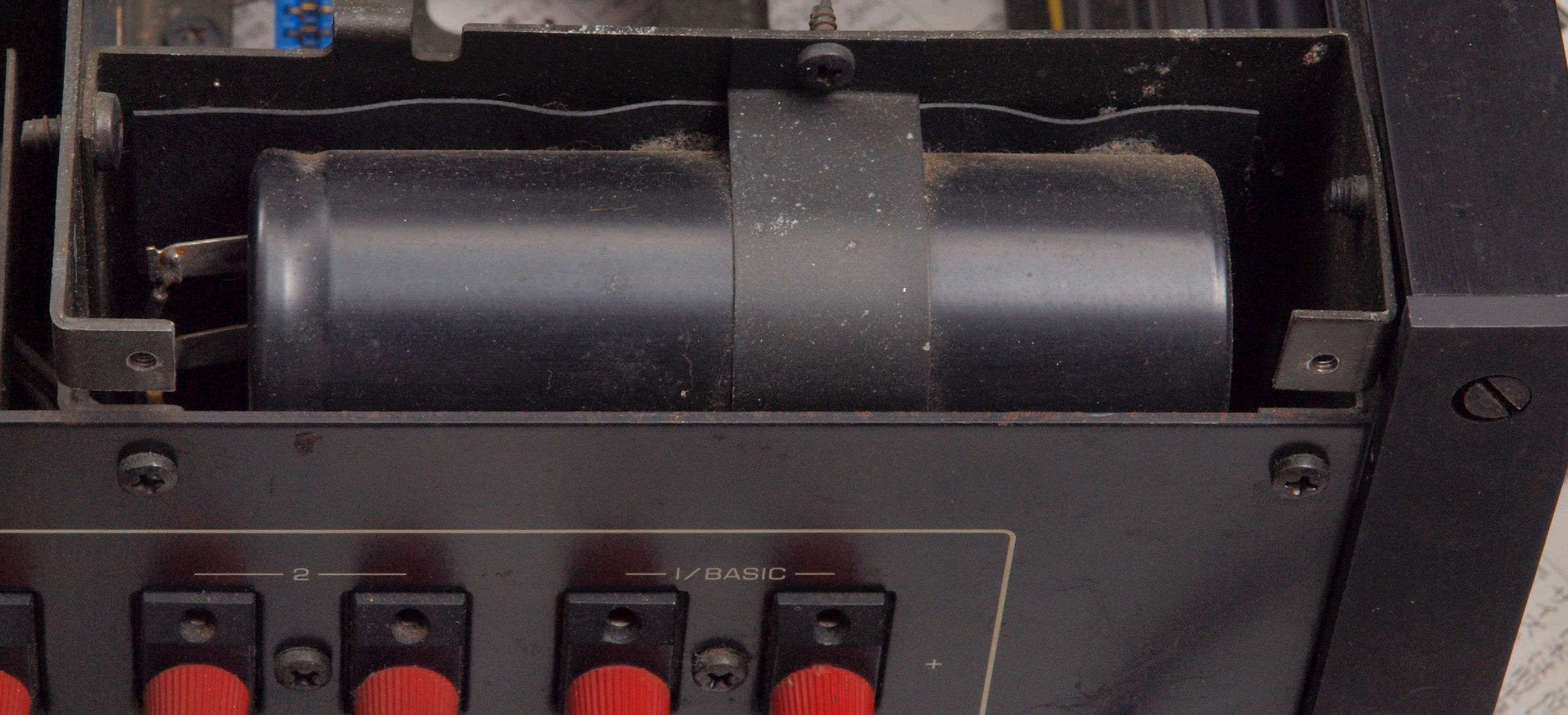

Ａ３１．　点検中、　大型電解コンデンサー。膨らみはない。

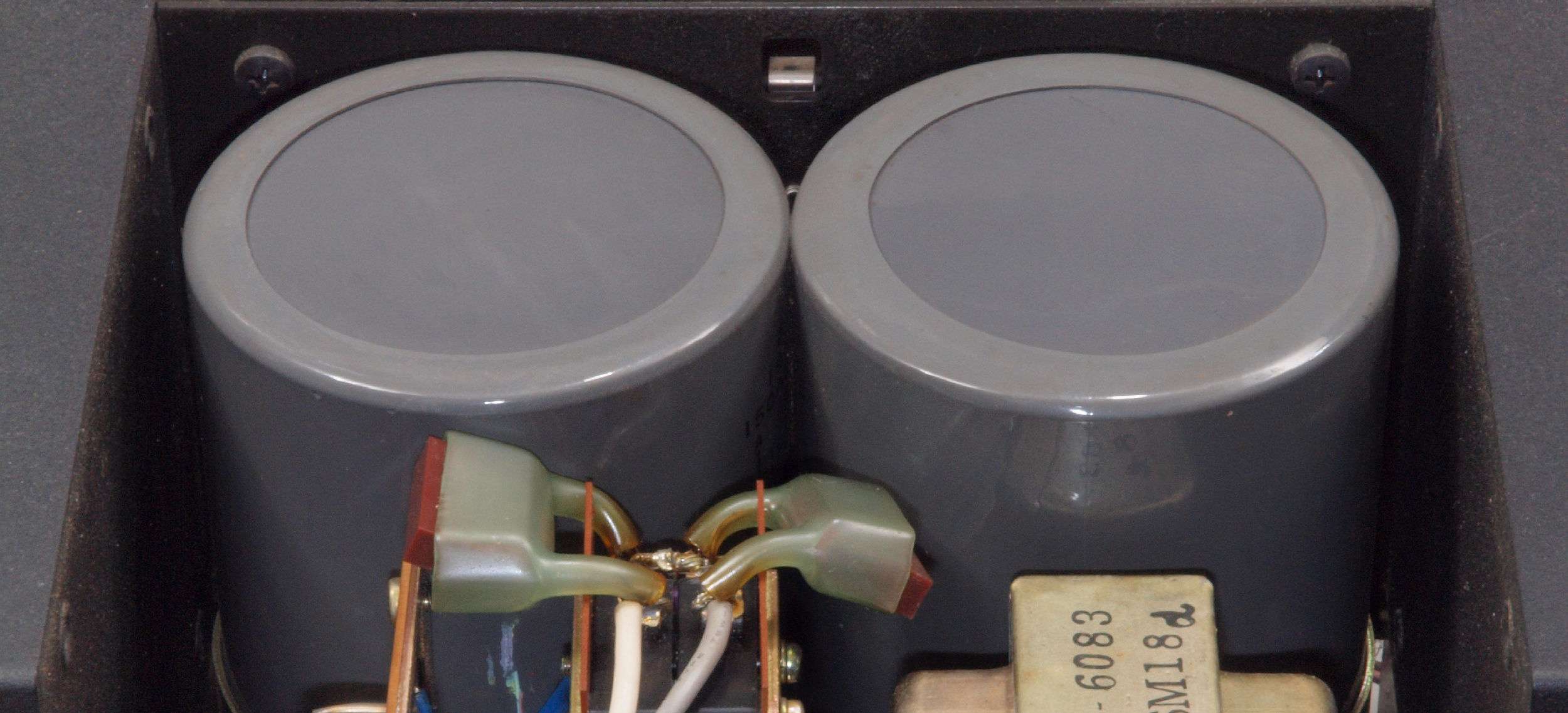

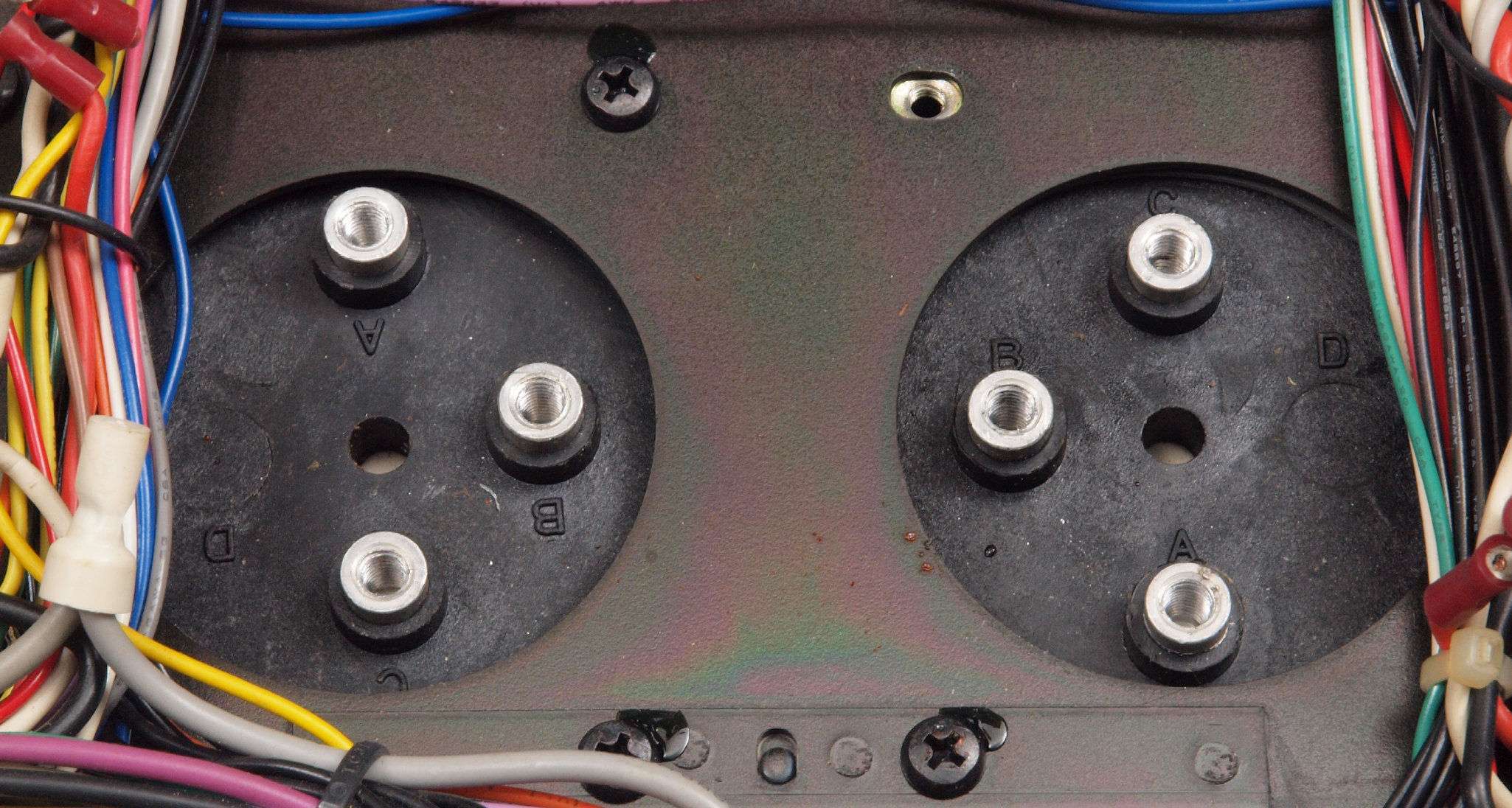

Ａ３２．　点検中、　大型電解コンデンサーを下から見る。
Ａ３３．　点検中、　大型電解コンデンサーを下から見る。　端子を外して見る。

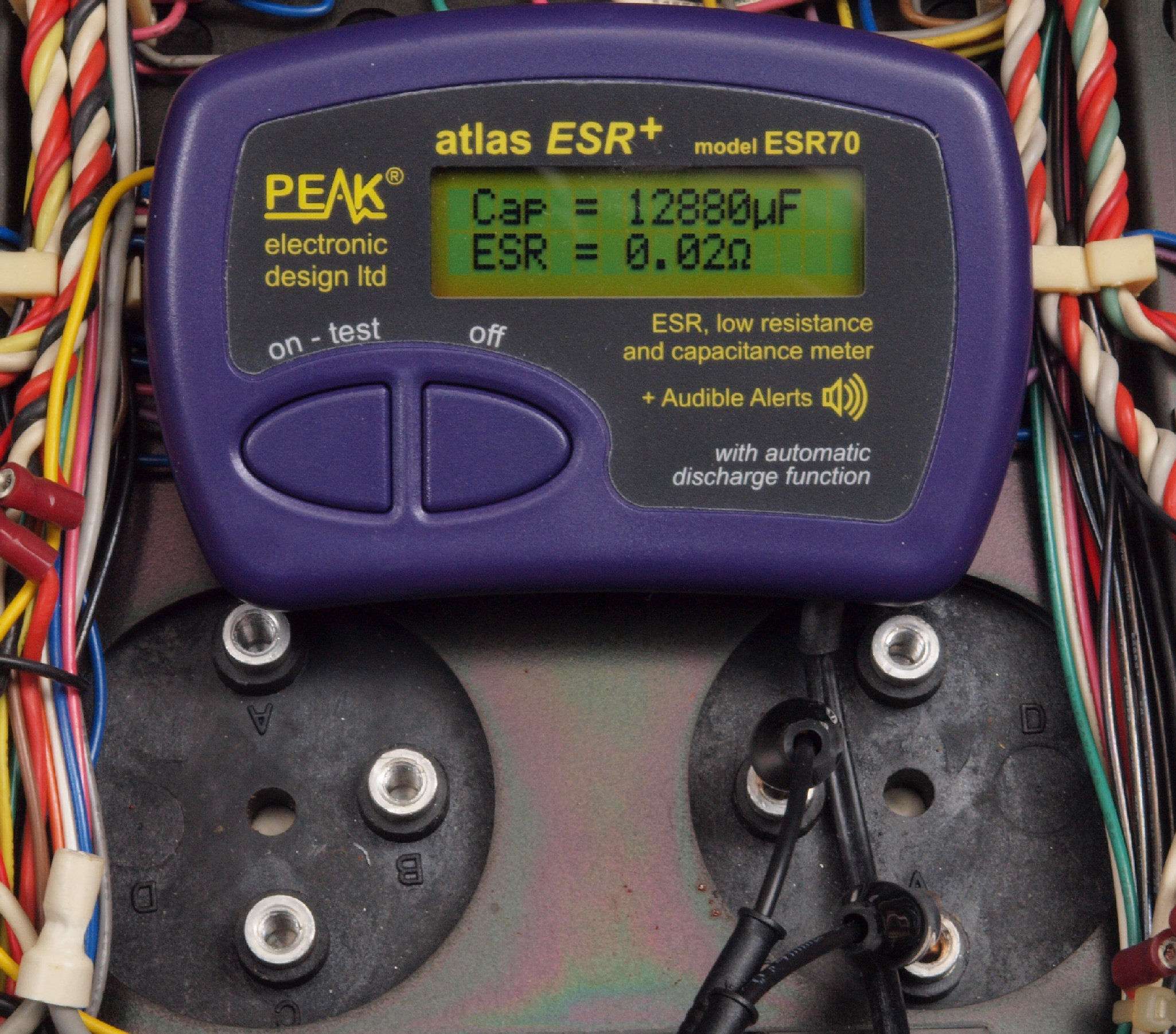

Ａ３４．　点検中、　大型電解コンデンサー測定。　左側「Ａ-Ｂ間＝＋電圧」用、１２，８８０μＦ。　ＥＳＲ＝０．０２Ω。
　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

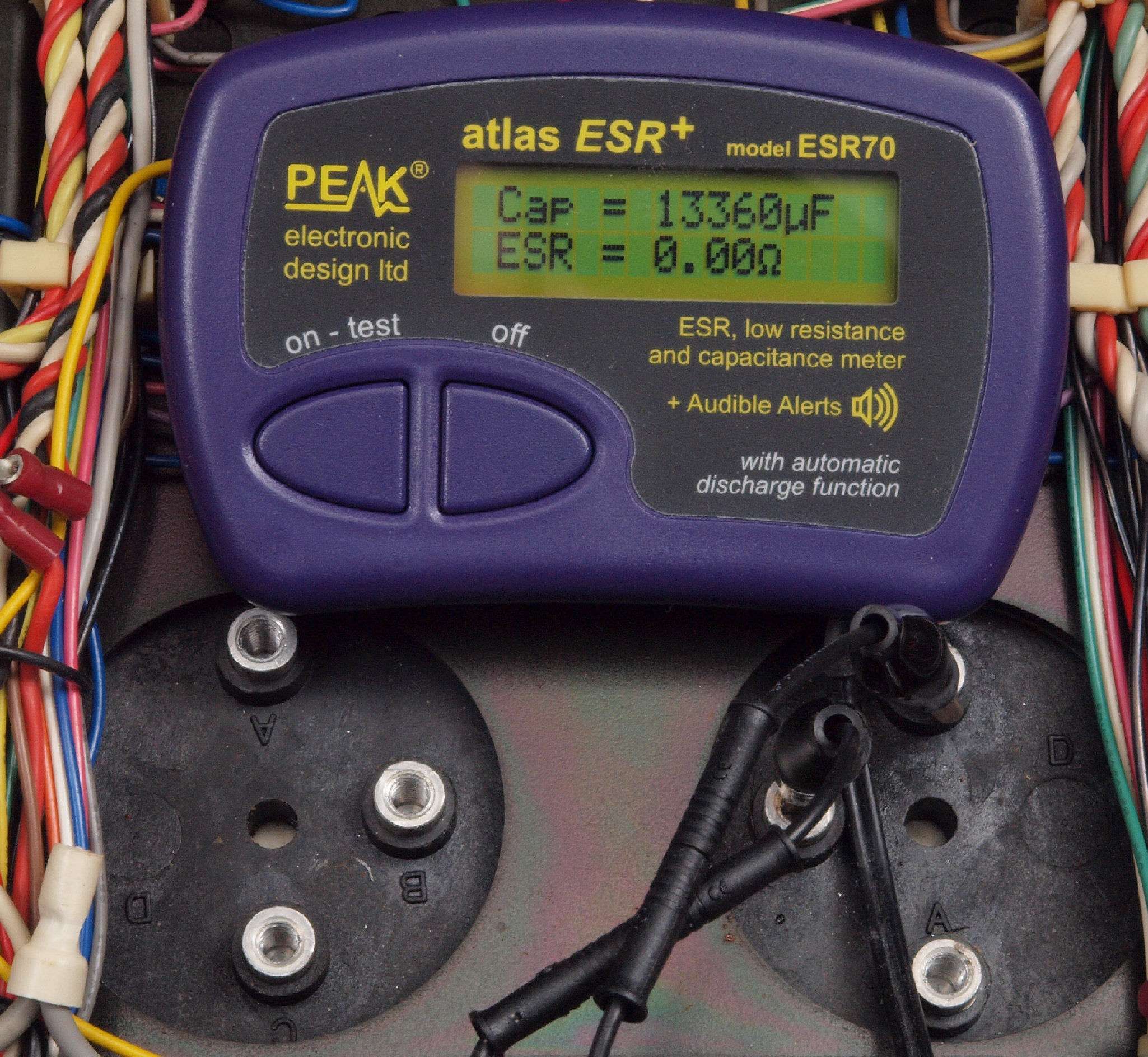

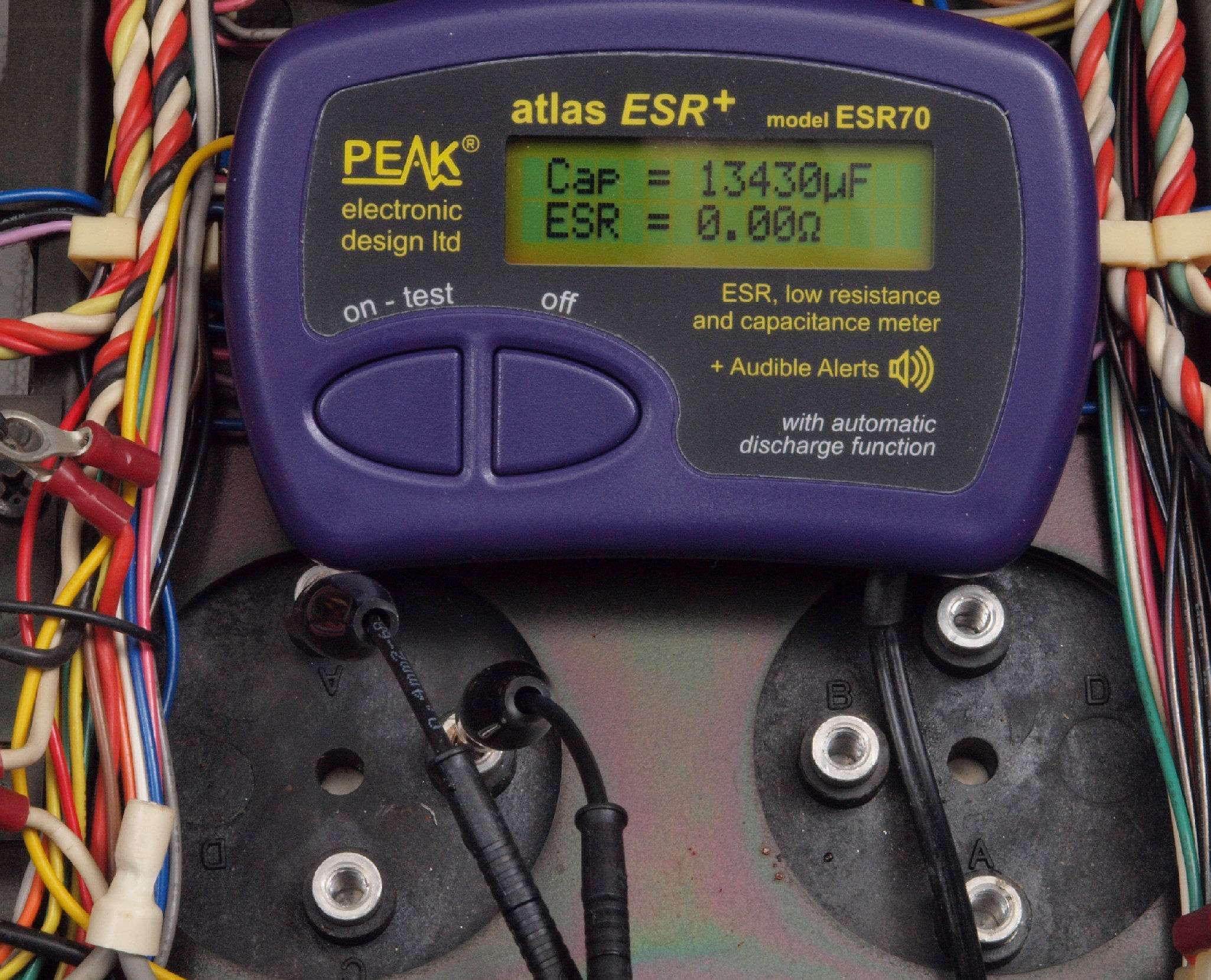

Ａ３５．　点検中、　大型電解コンデンサー測定。　左側「Ｂ-Ｃ間＝－電圧」用、１３，３６０μＦ。　ＥＳＲ＝０．００Ω。
Ａ３６．　点検中、　大型電解コンデンサー測定。　右側「Ａ-Ｂ間＝＋電圧」用、１３，４３０μＦ。　ＥＳＲ＝０．００Ω。
　　　　　　　　　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
　　　　　　　　　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

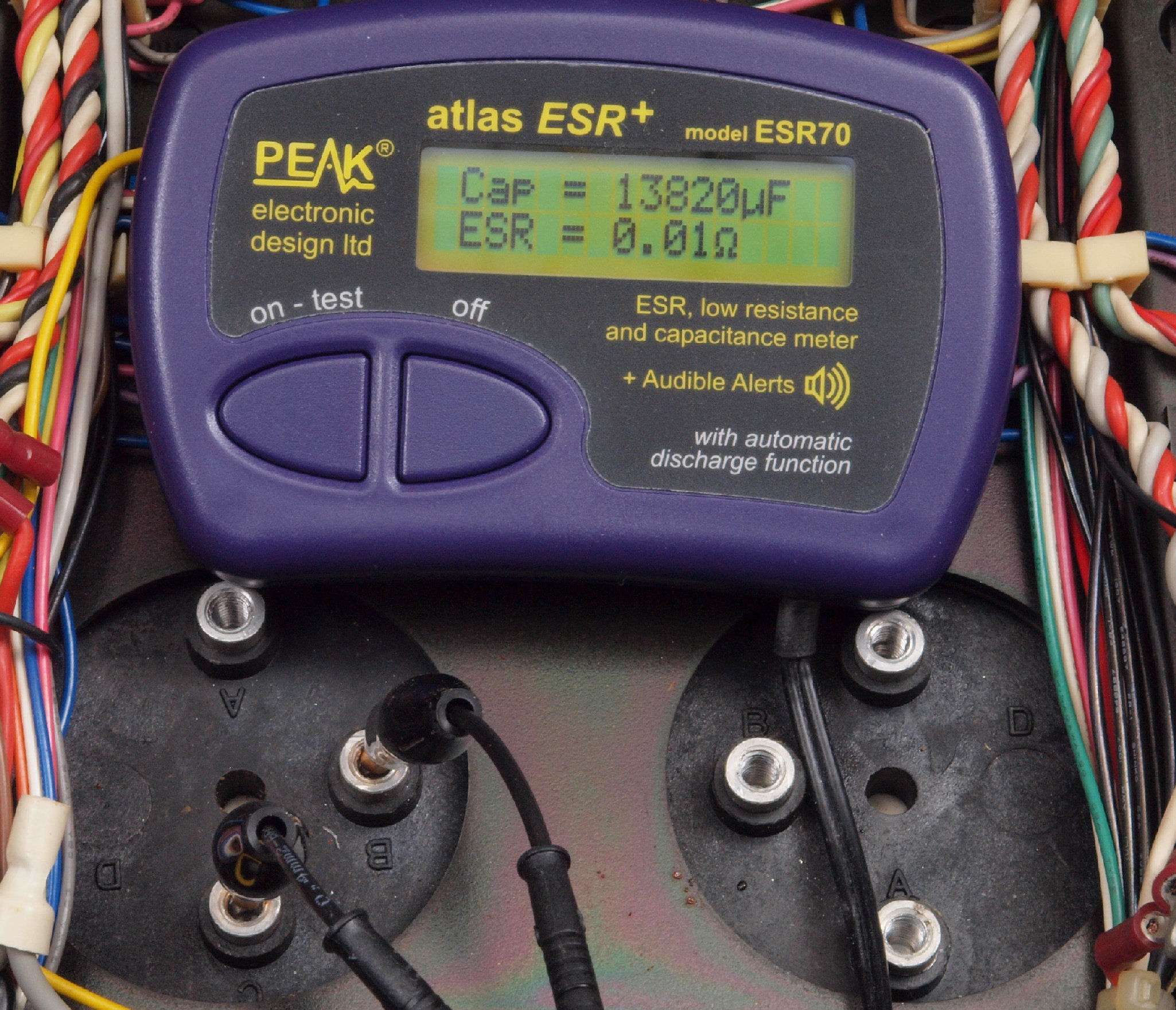

Ａ３７．　点検中、　大型電解コンデンサー測定。　右側「Ｂ-Ｃ間＝－電圧」用、１３，８２０μＦ。　ＥＳＲ＝０．０１Ω。

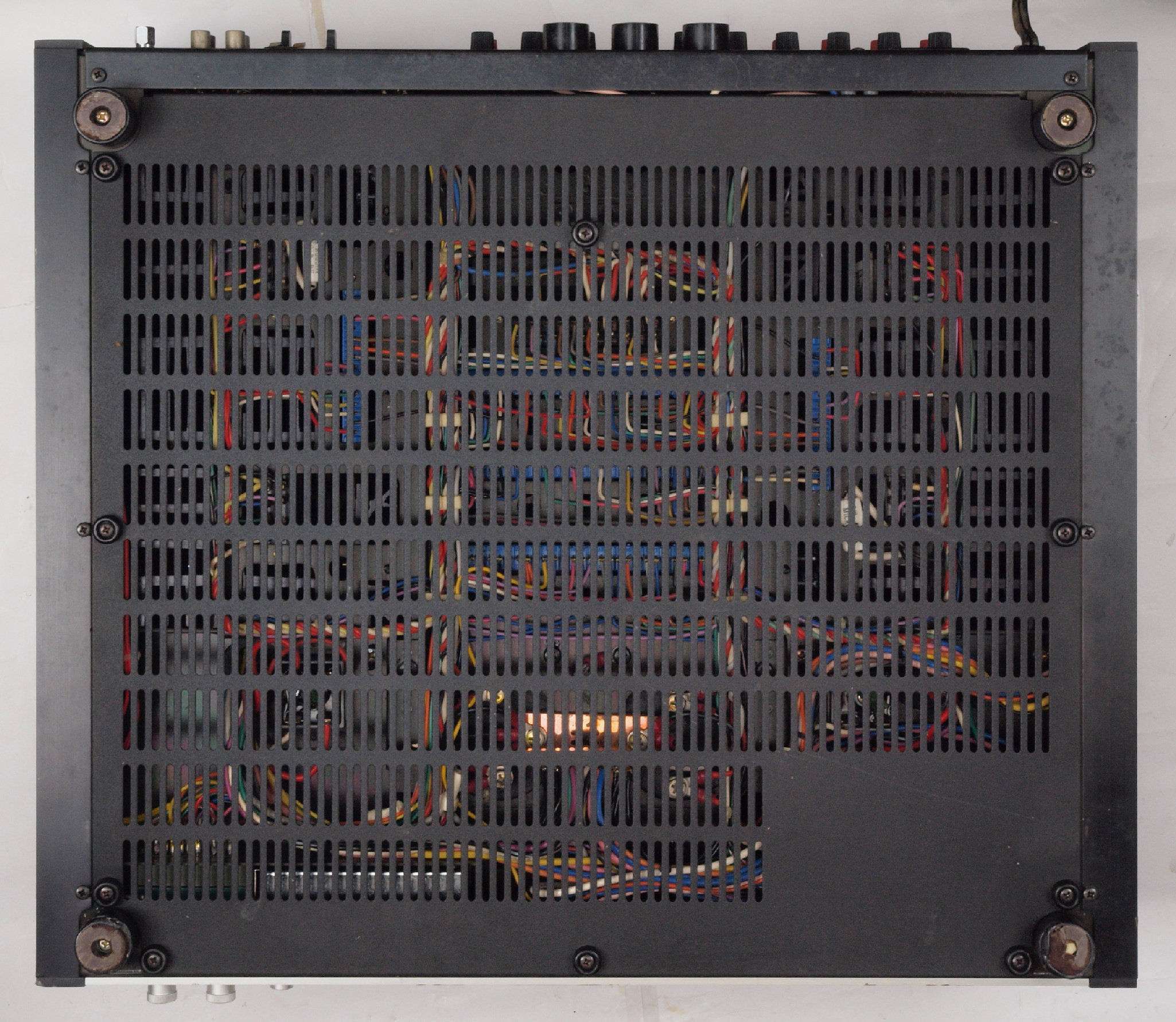

Ａ４１．　点検中、下前から見る。
Ａ４２．　点検中、下前左から見る。
Ａ４３．　点検中、下後から見る。
Ａ４４．　点検中、下後右から見る。

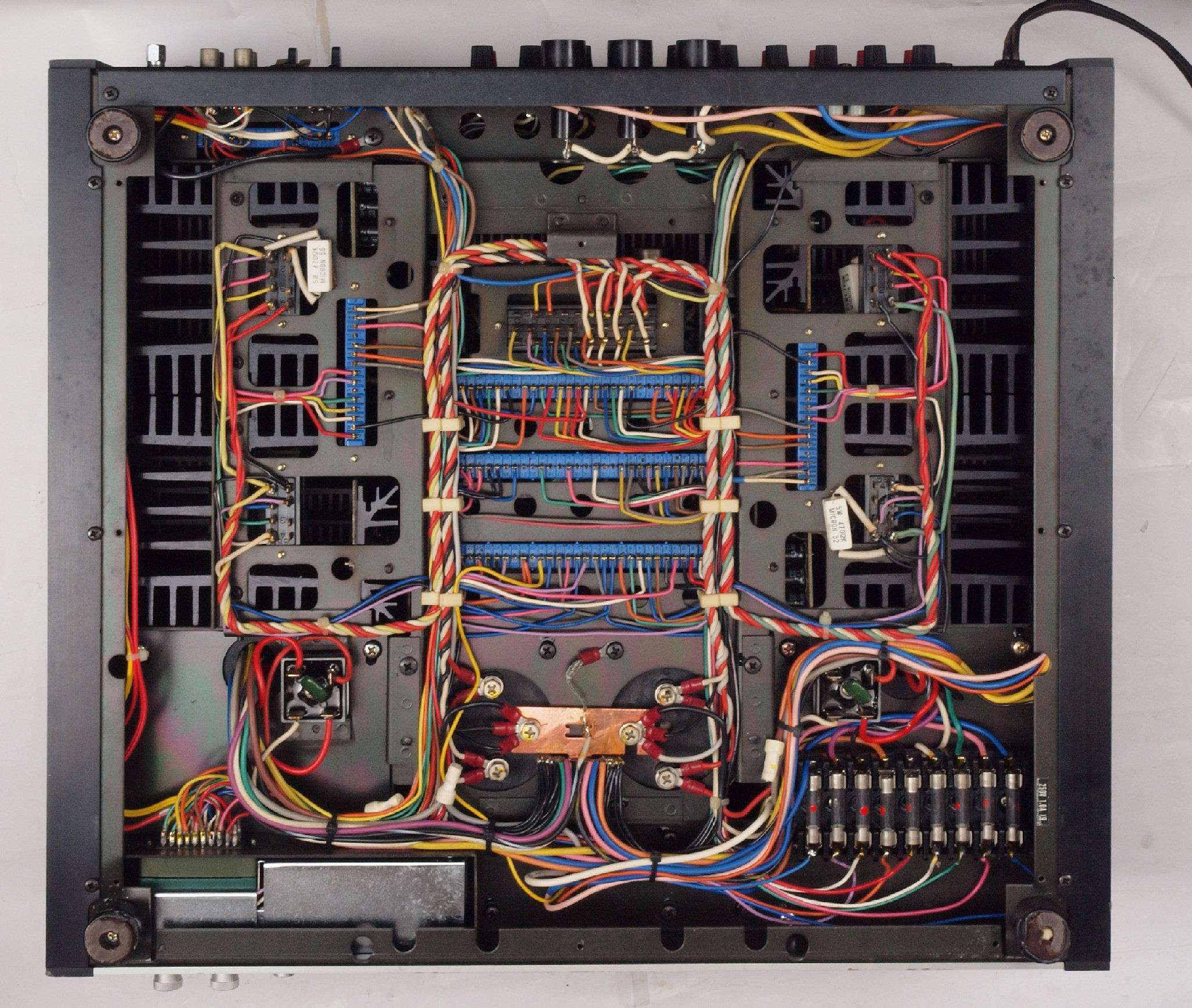

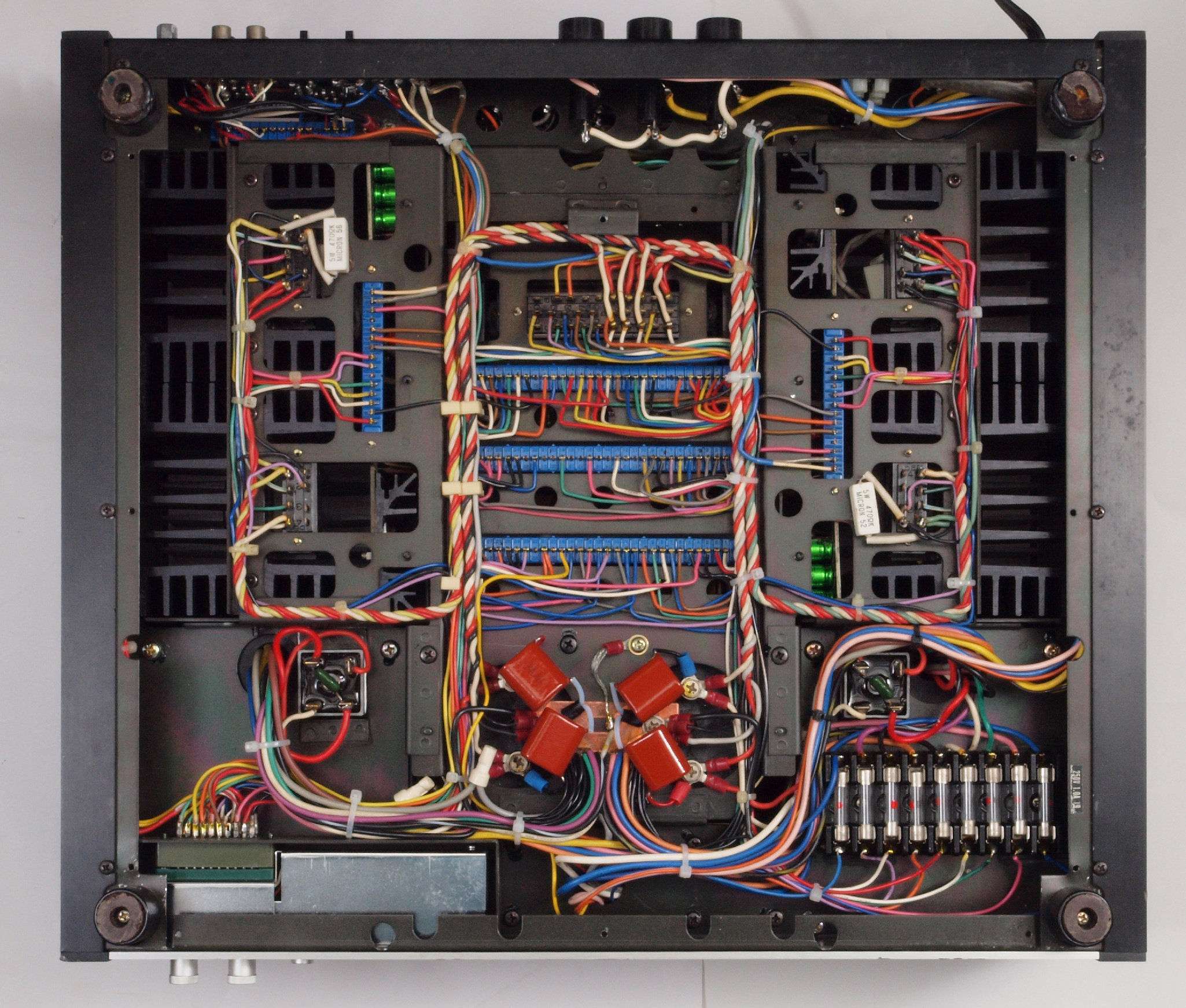

Ａ５１．　点検中、下から見る。
Ａ５２．　点検中、下蓋を取り、下から見る。

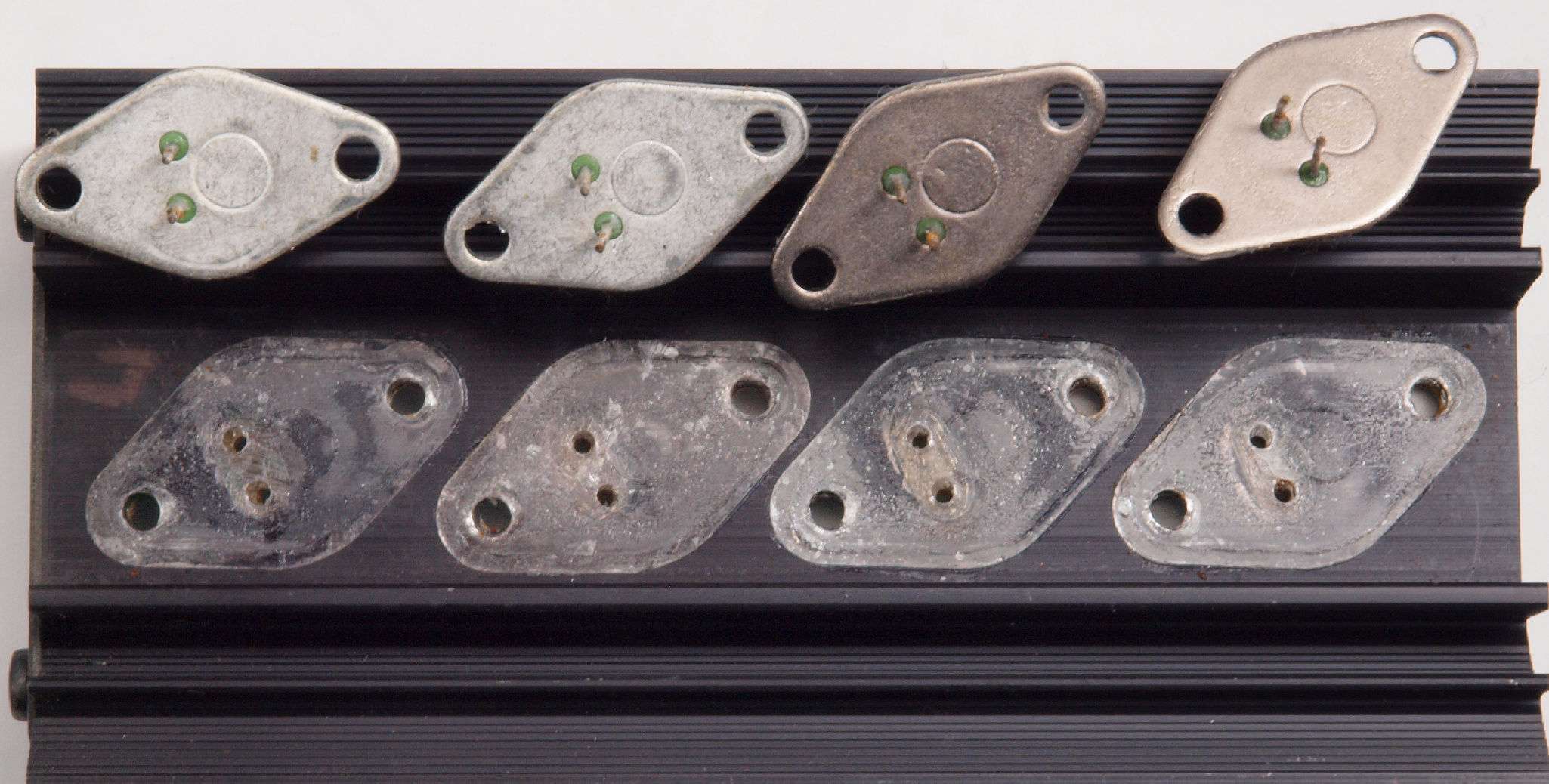

Ａ６１．　点検中　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、＋側。何と無半田！！
Ｃ．　修理状況 。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ０．　修理中　基板を外したシャーシ。
Ｃ１．　修理中　各基板（ドライブ基板２個）の修理・検査は専用器で行う。

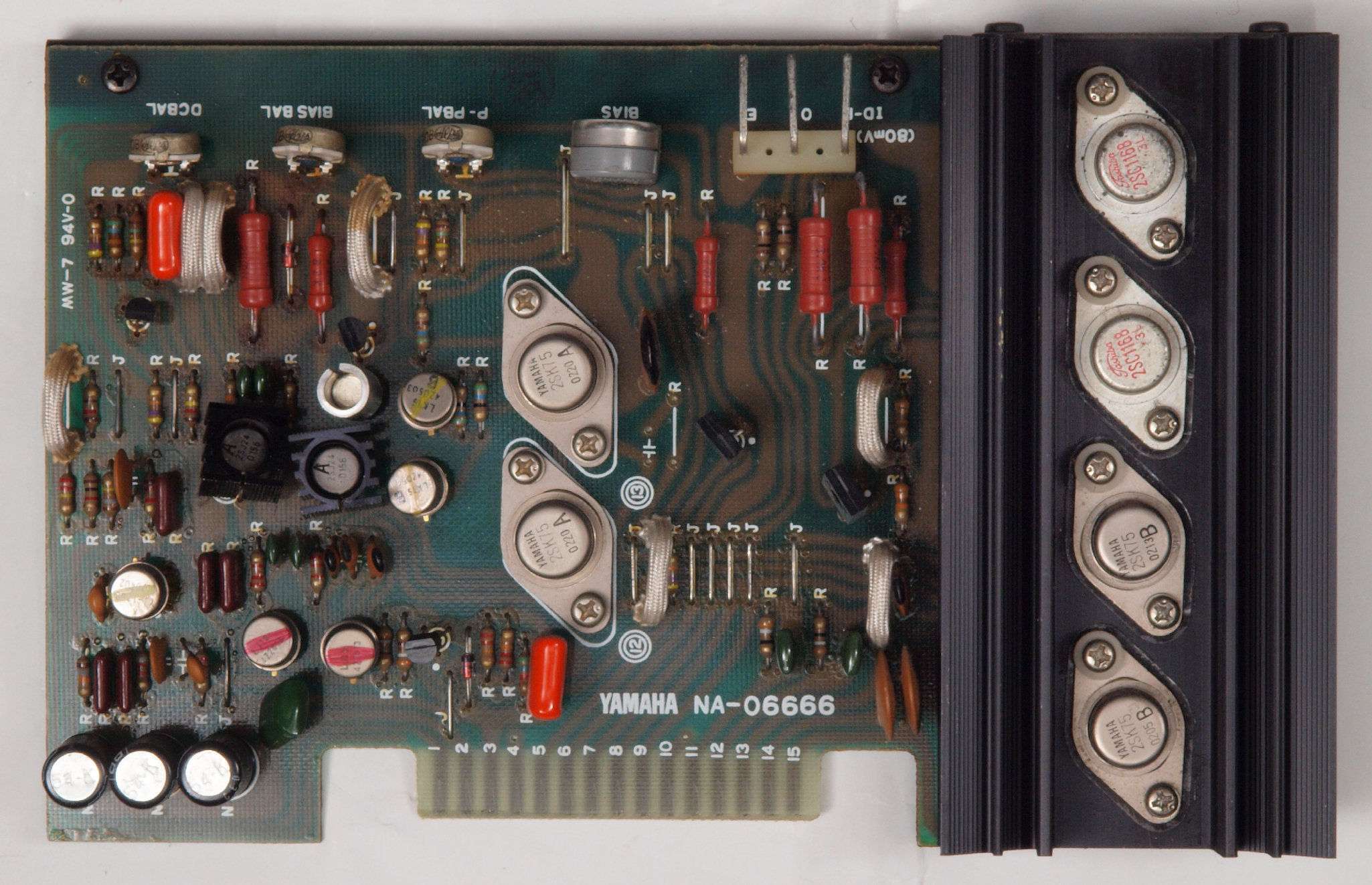

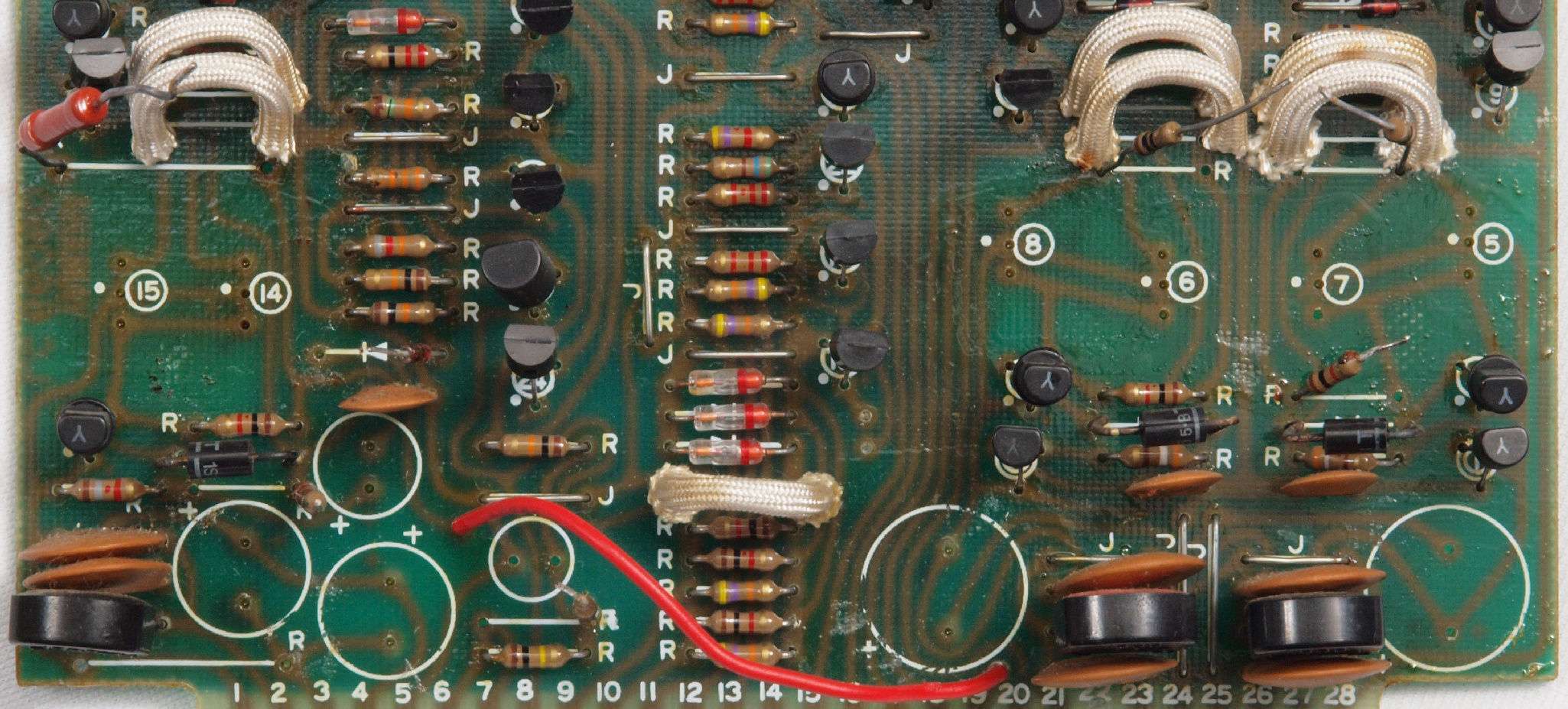

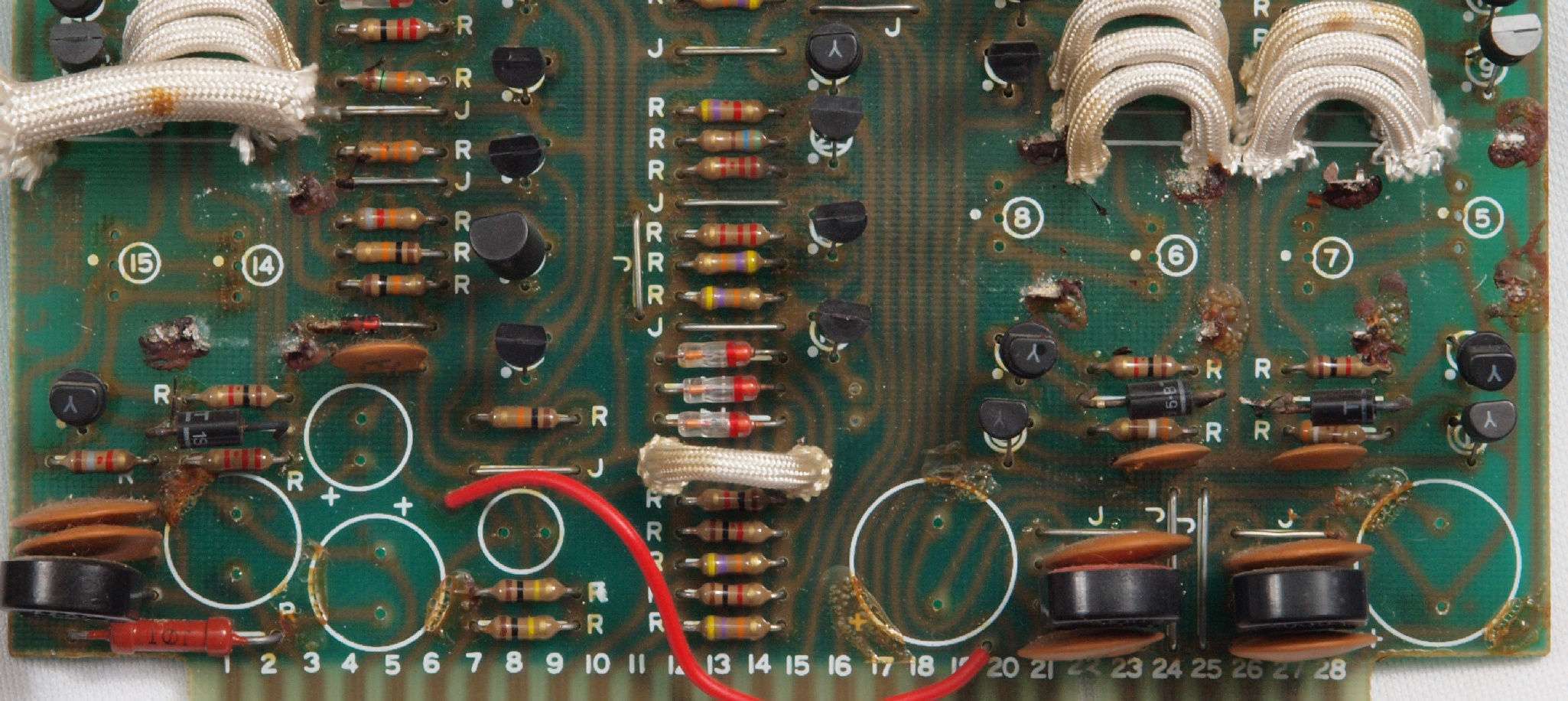

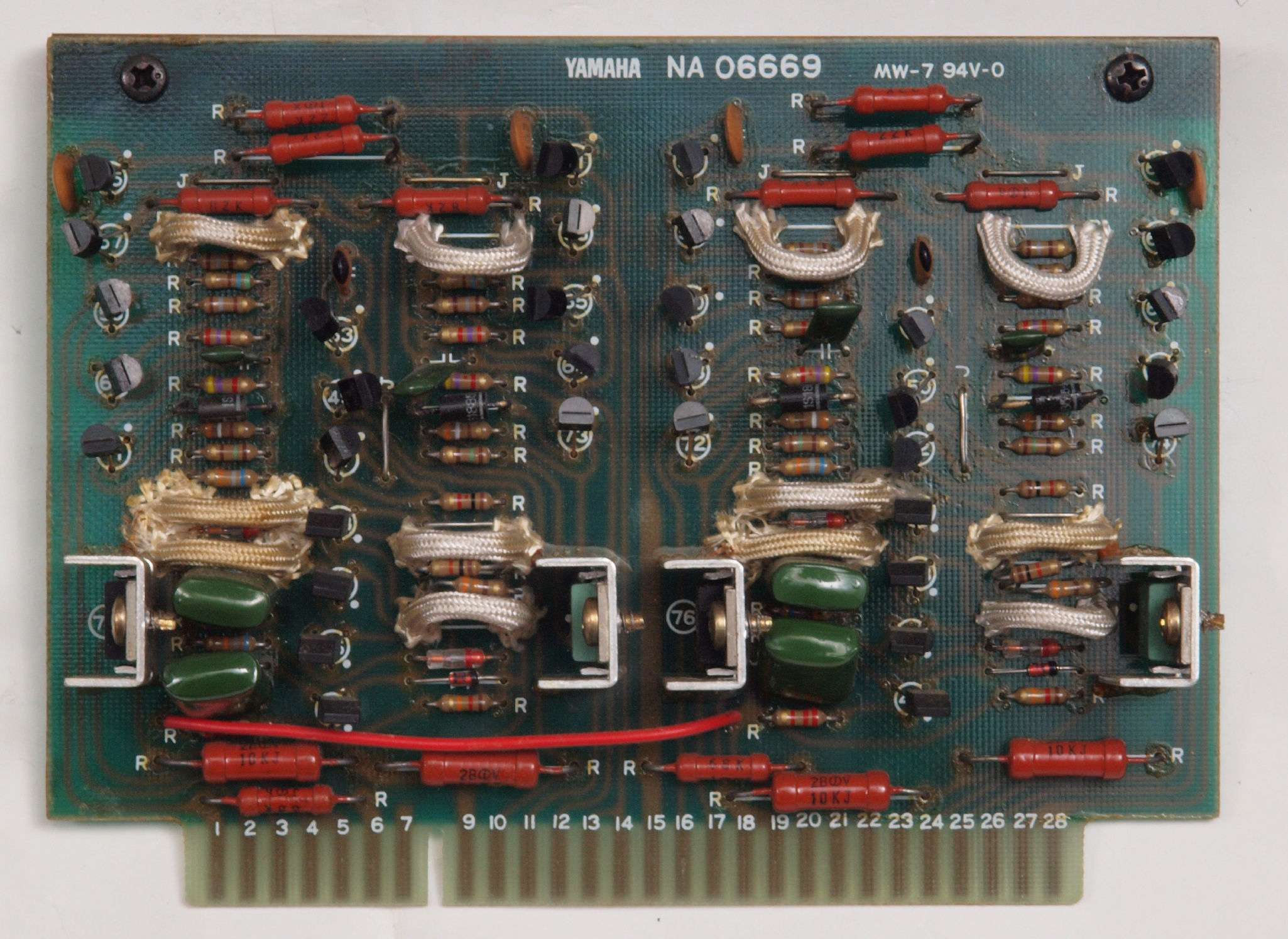

Ｃ１１．　修理前　Ｒ側ドライブ基板

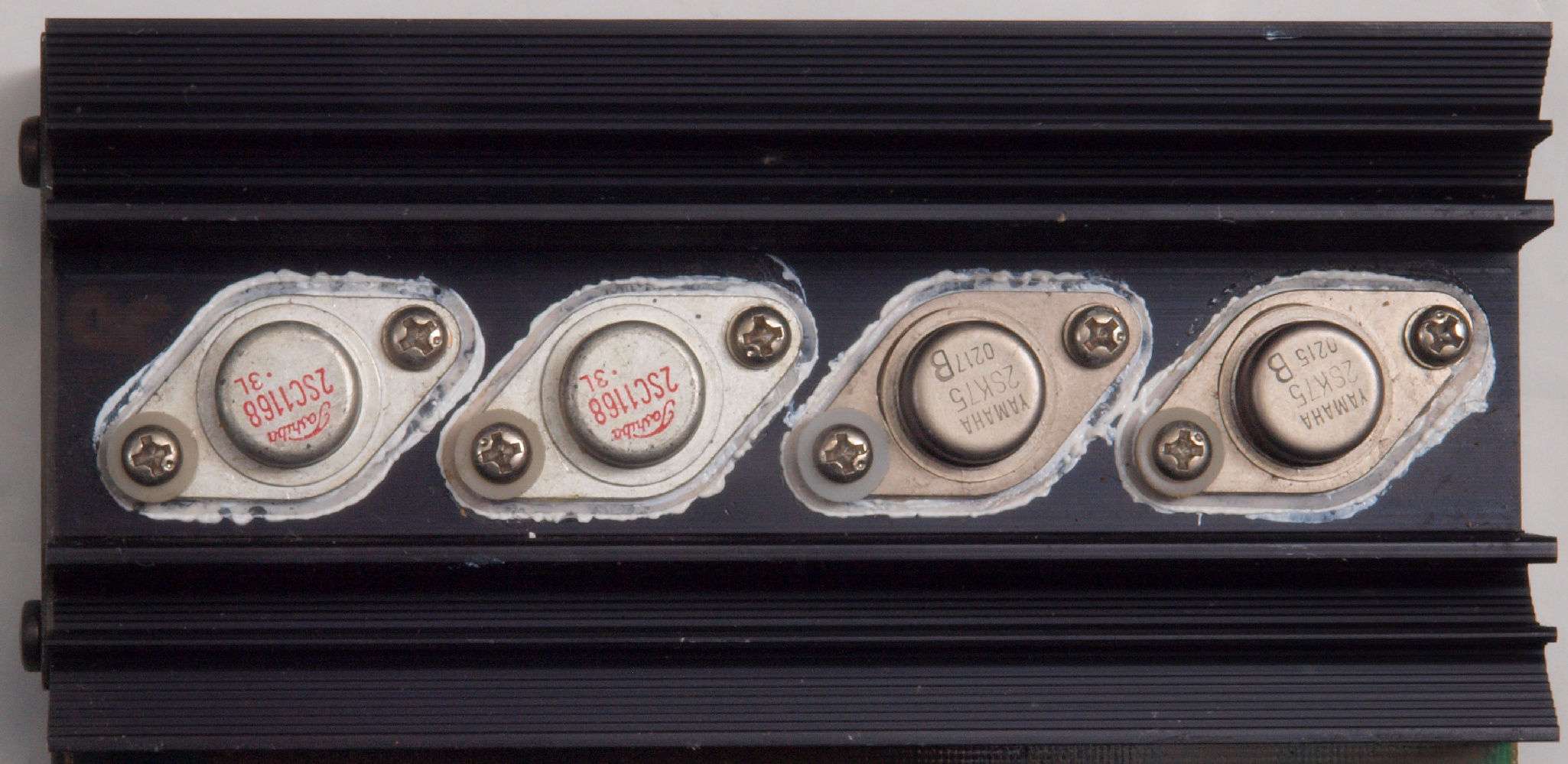

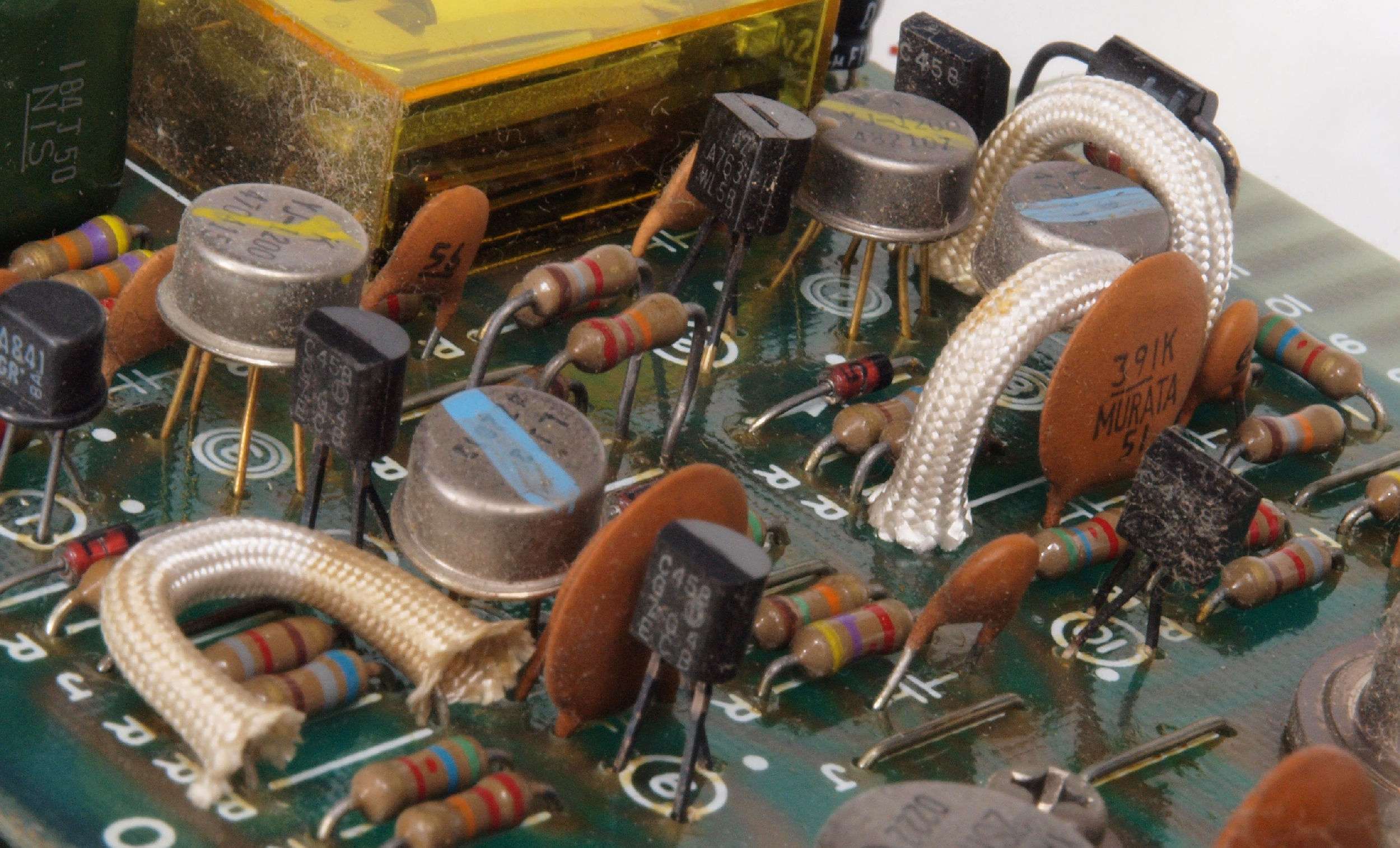

Ｃ１１２．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。
Ｃ１１３．　修理後　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）。

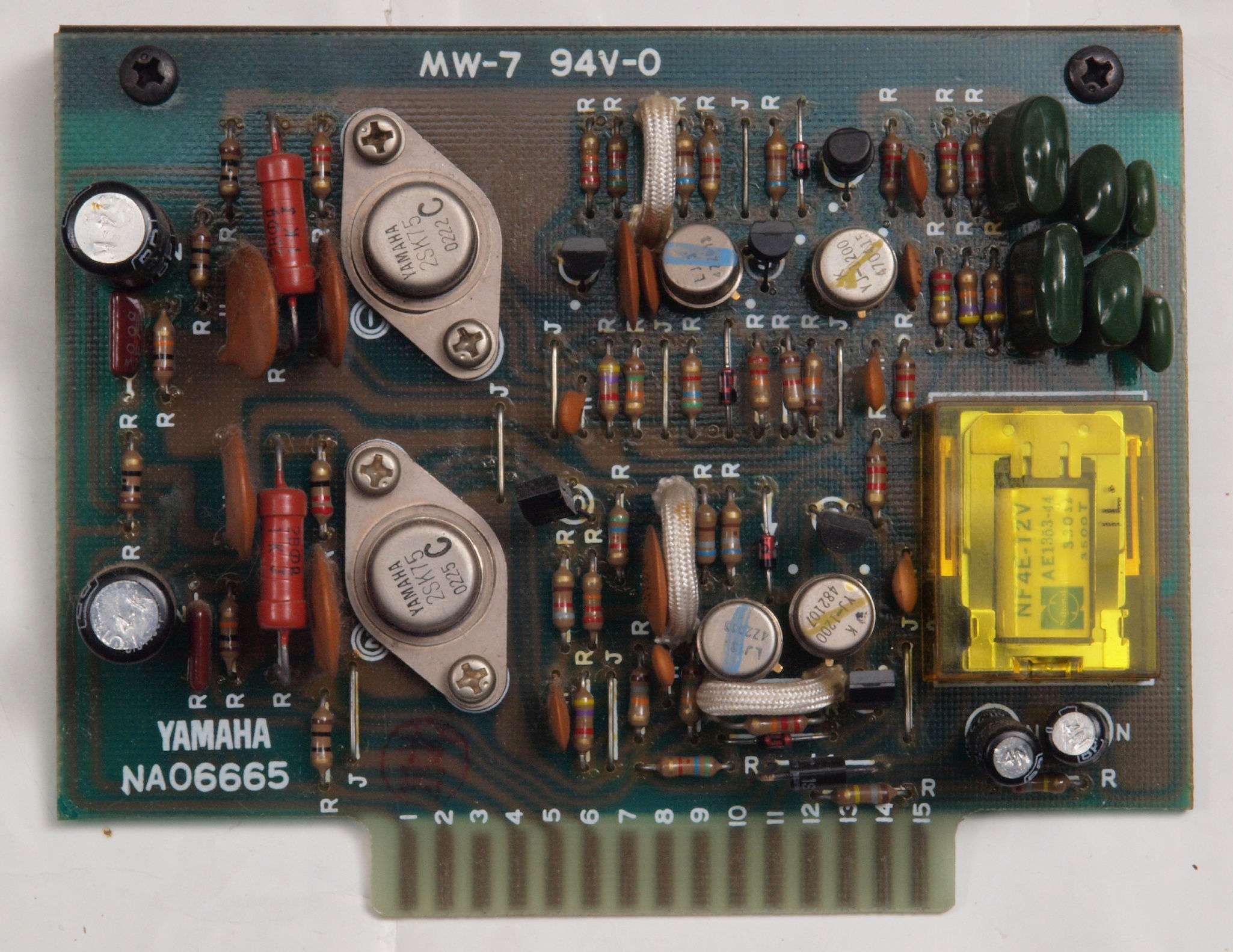

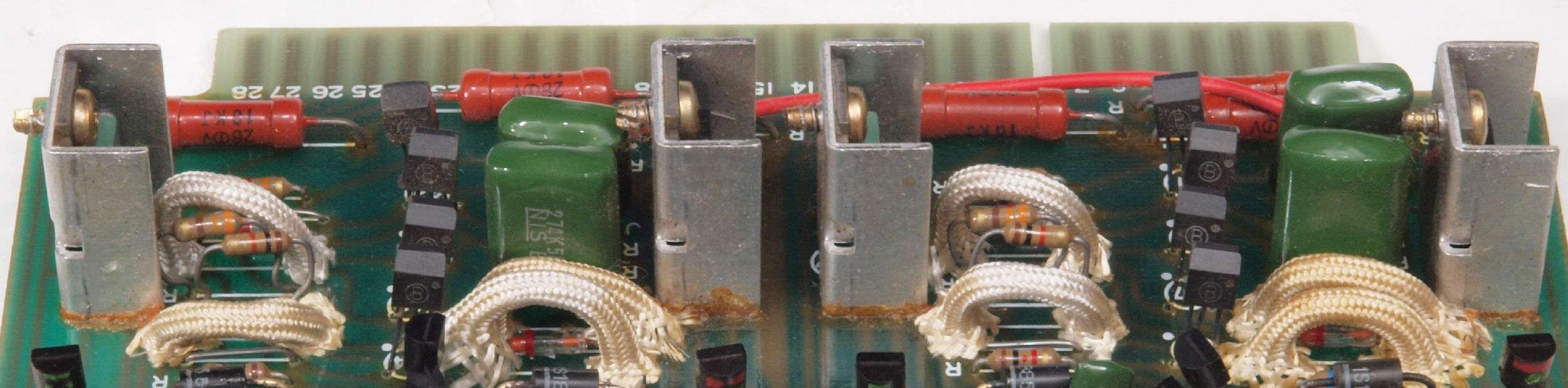

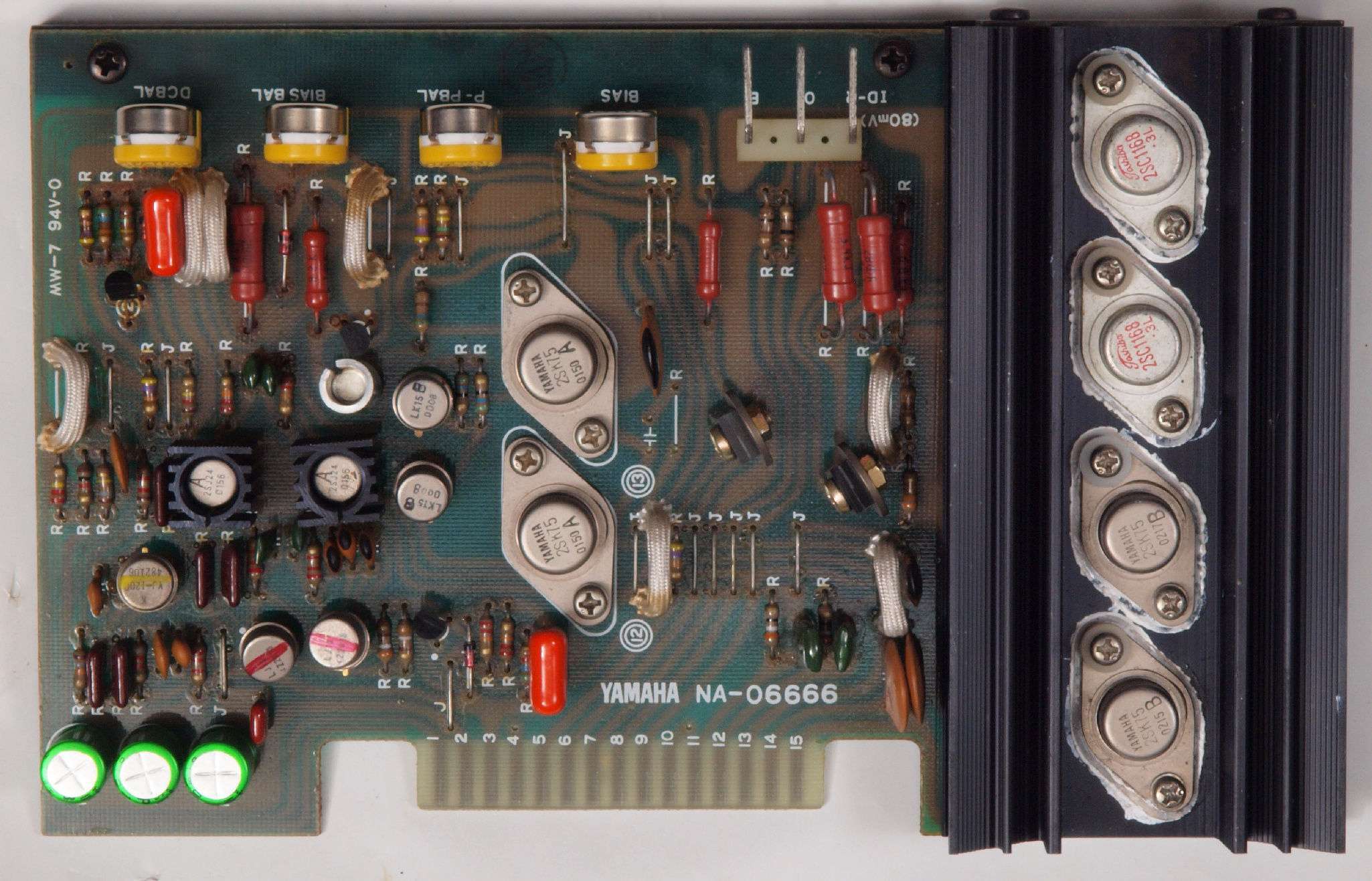

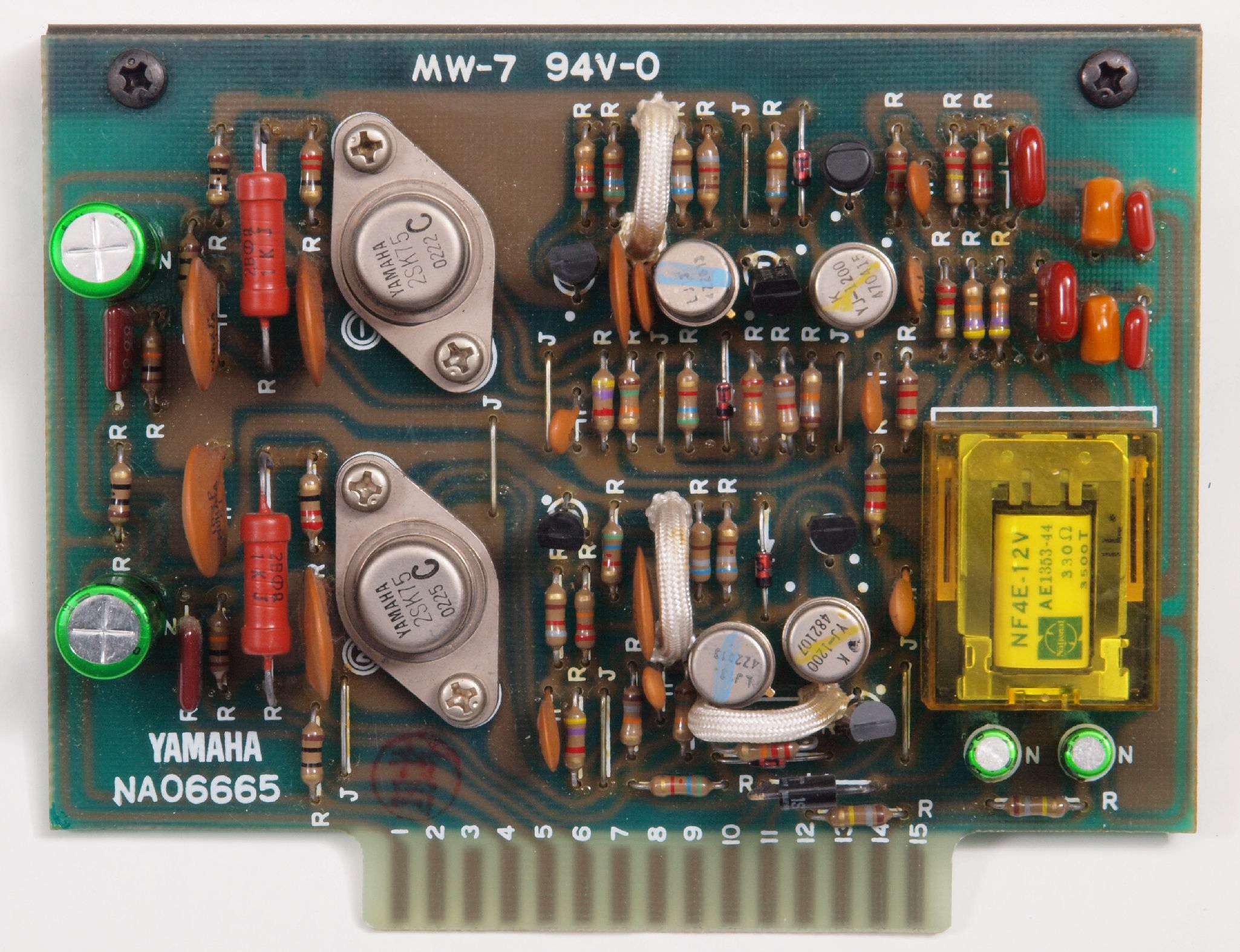

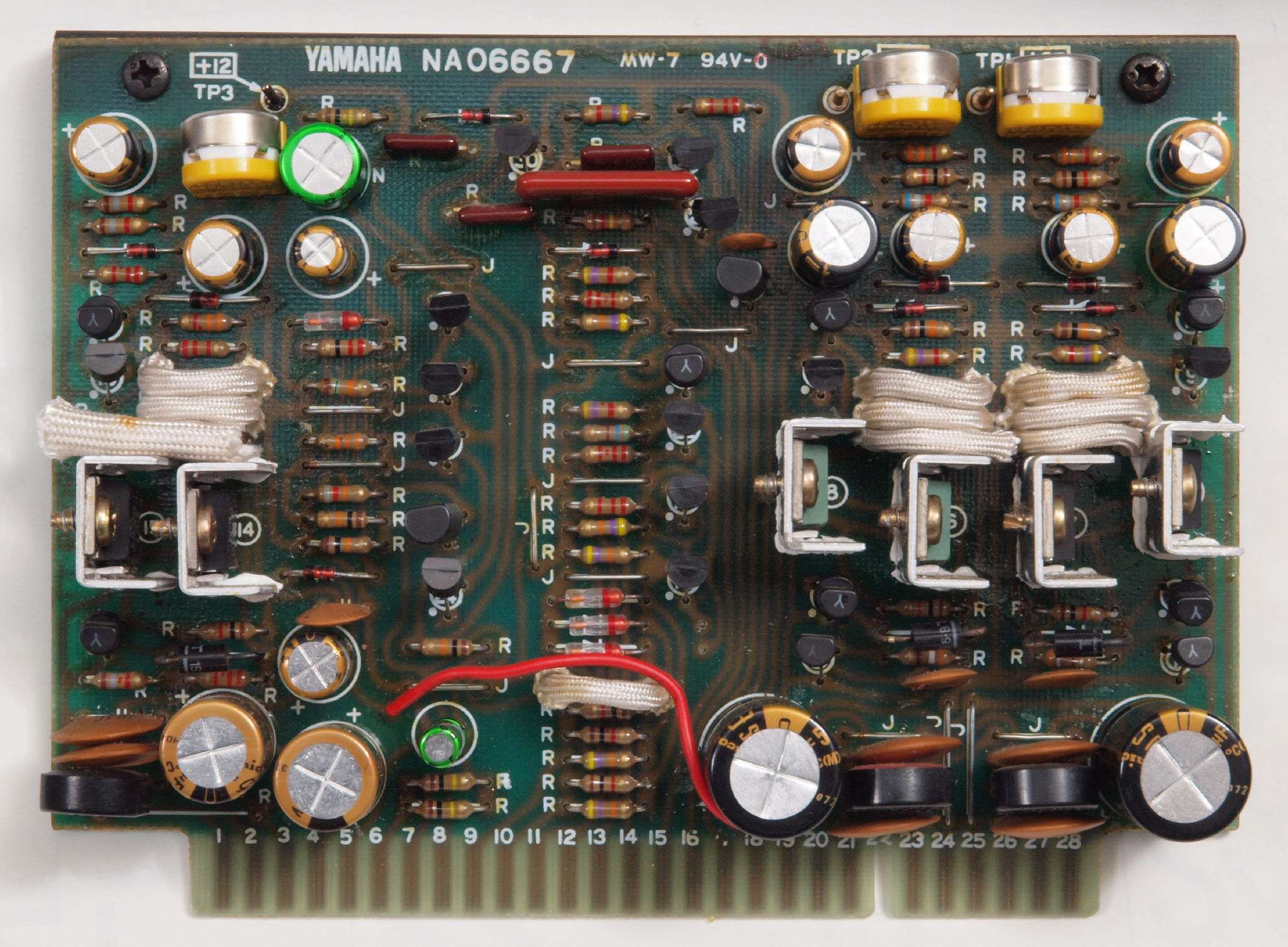

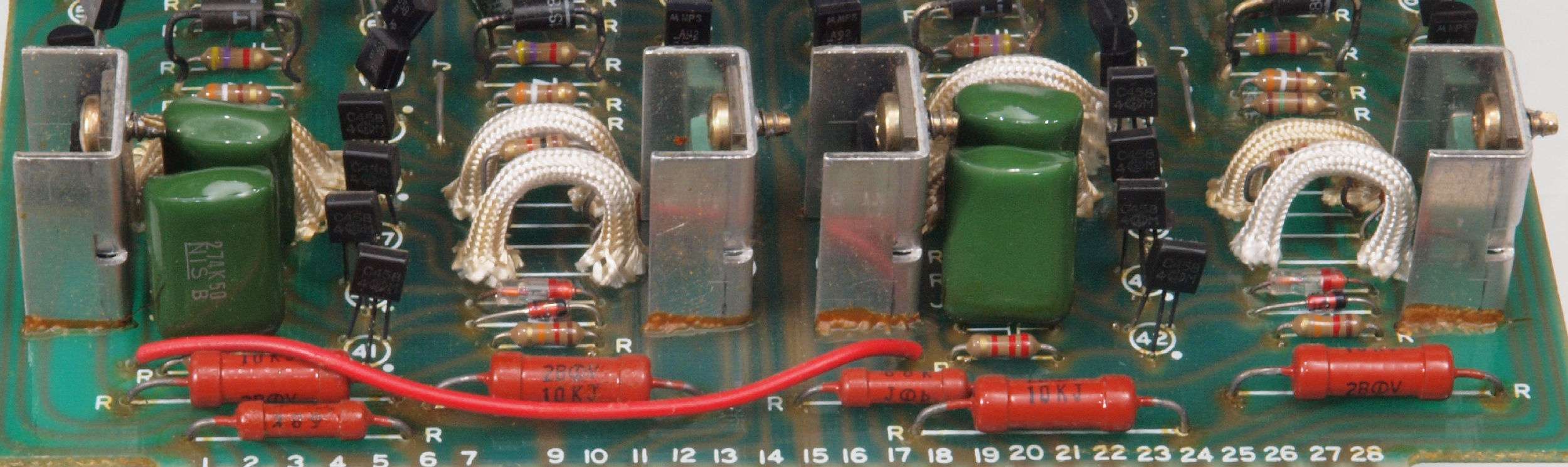

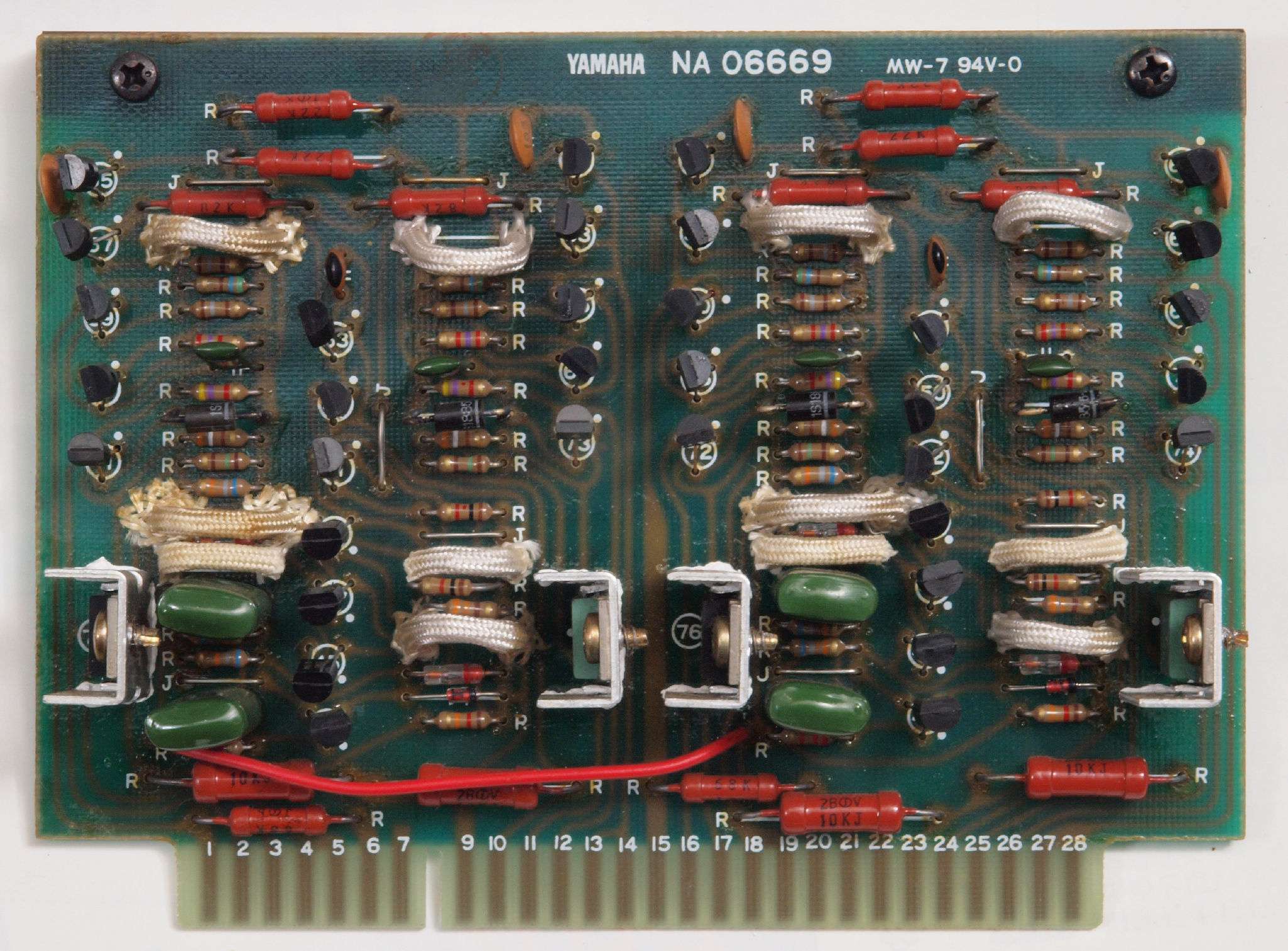

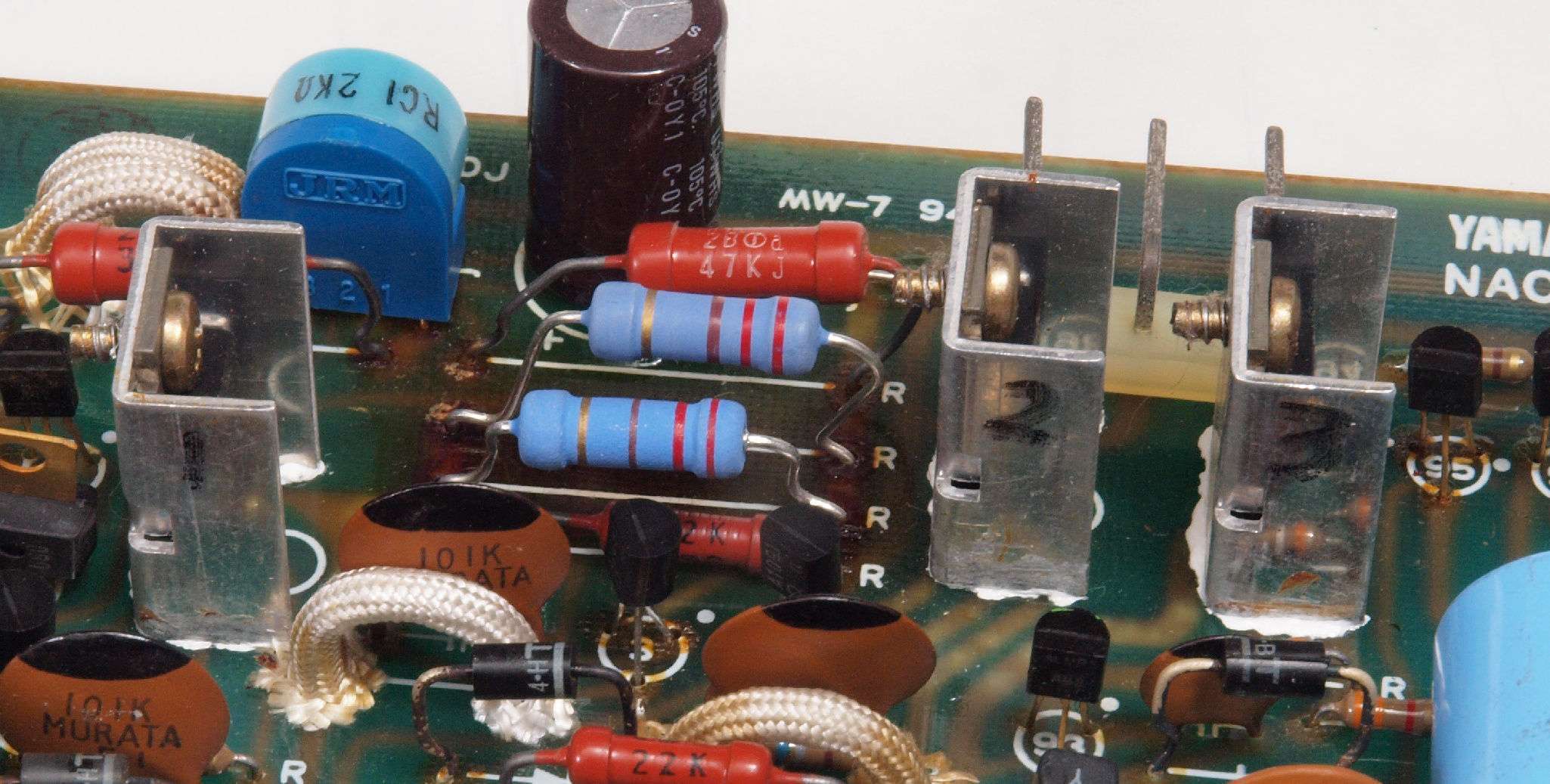

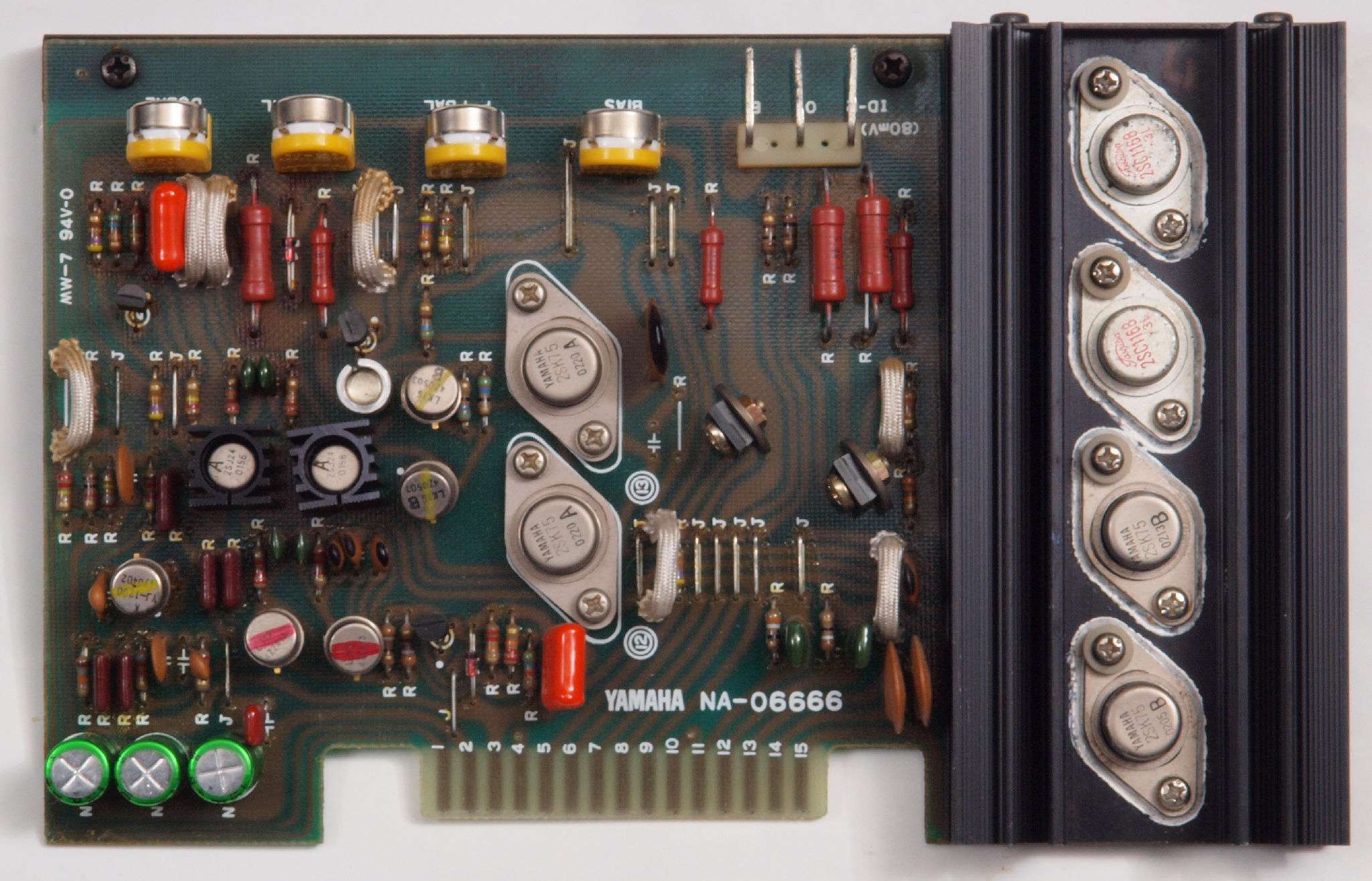

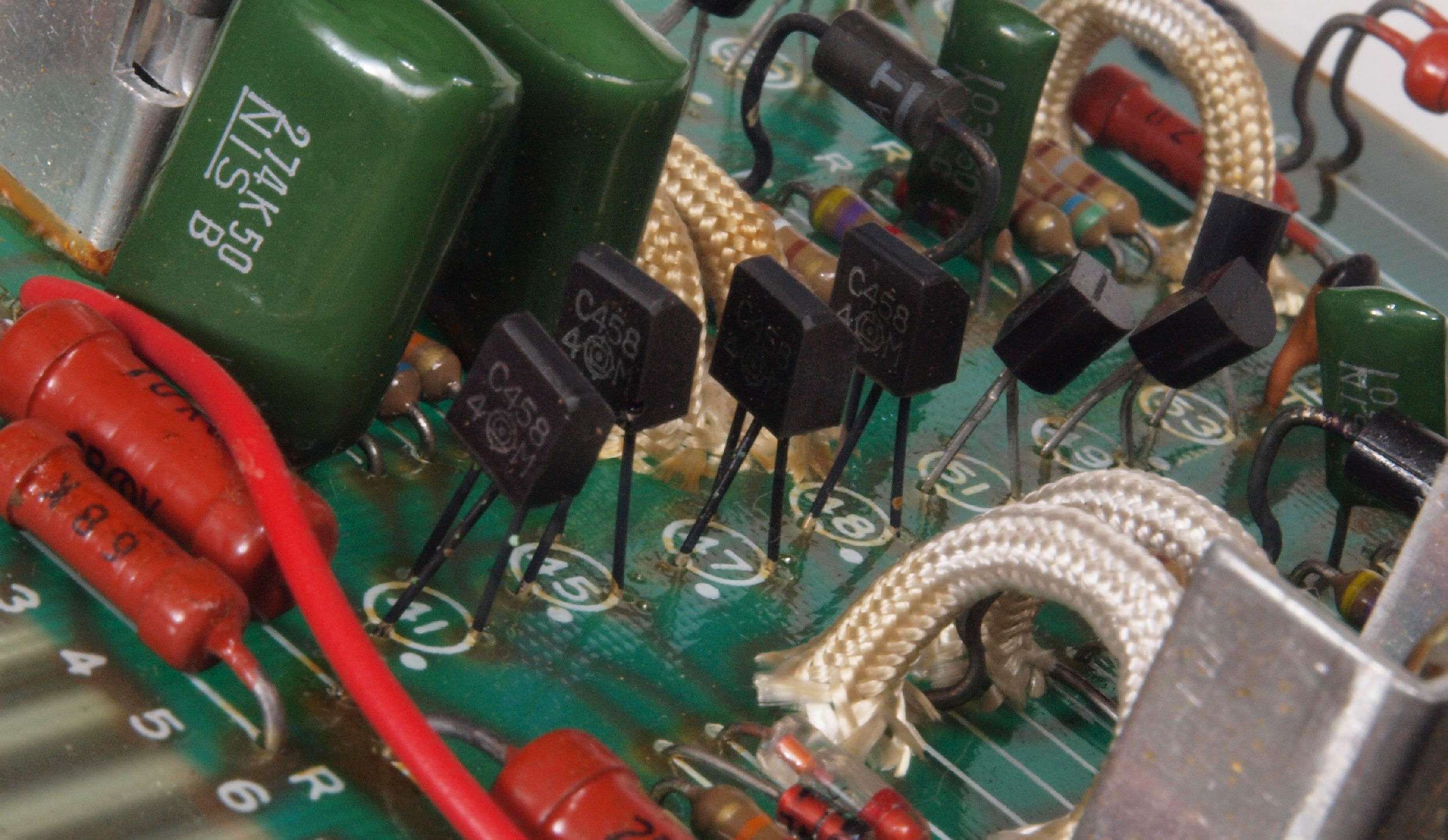

Ｃ１２．　修理後　Ｒ側ドライブ基板。　フイルムコンデンサー１個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）２個交換

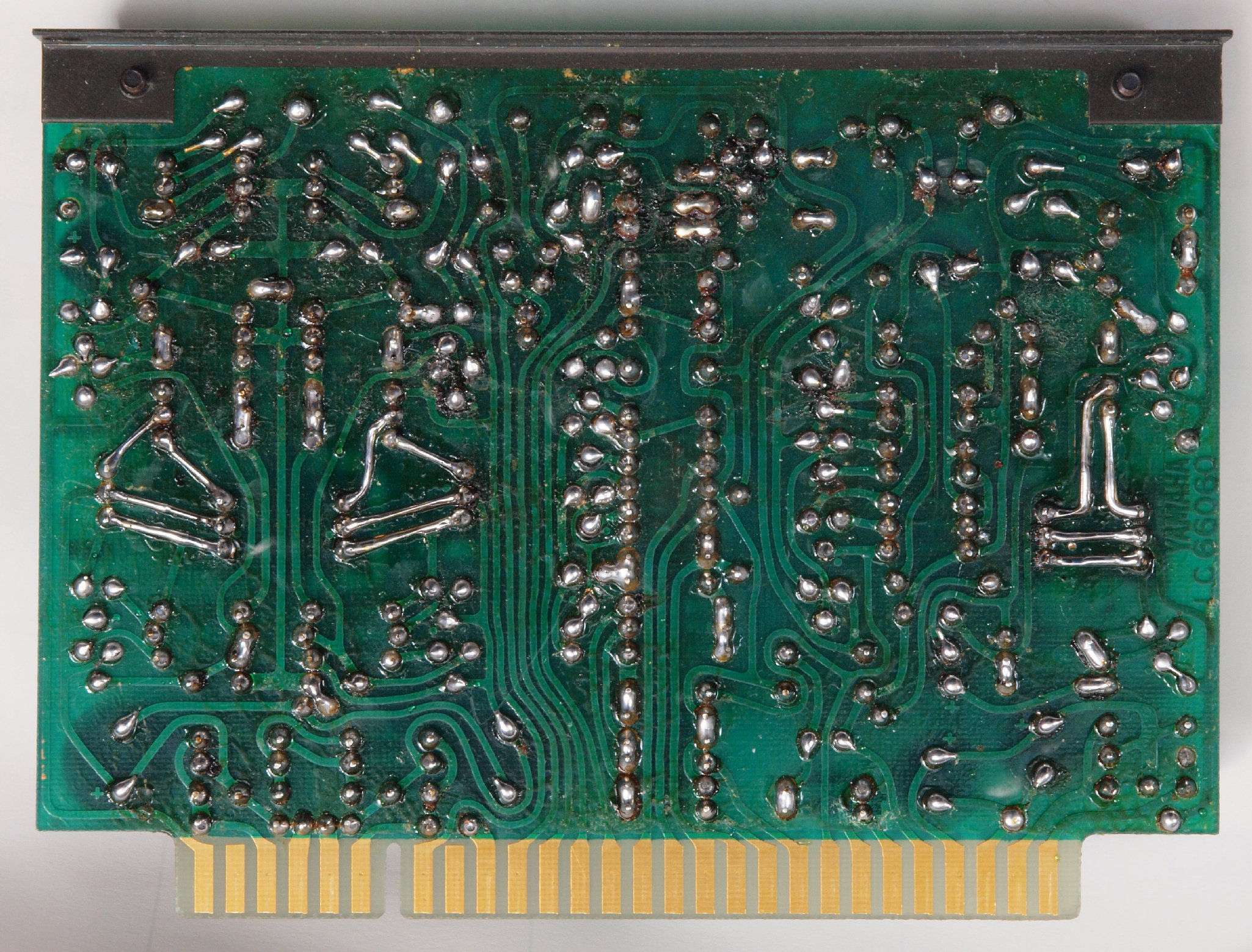

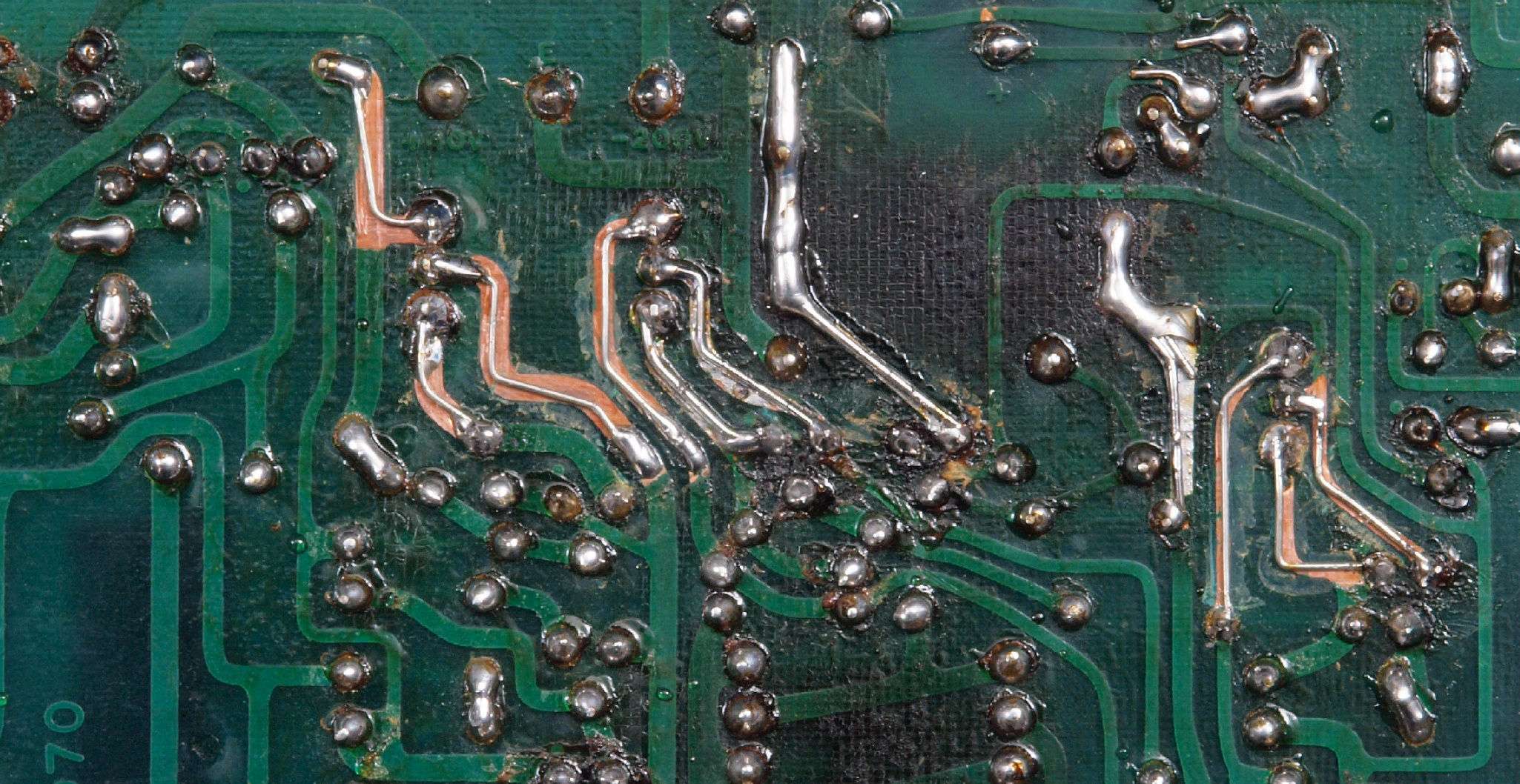

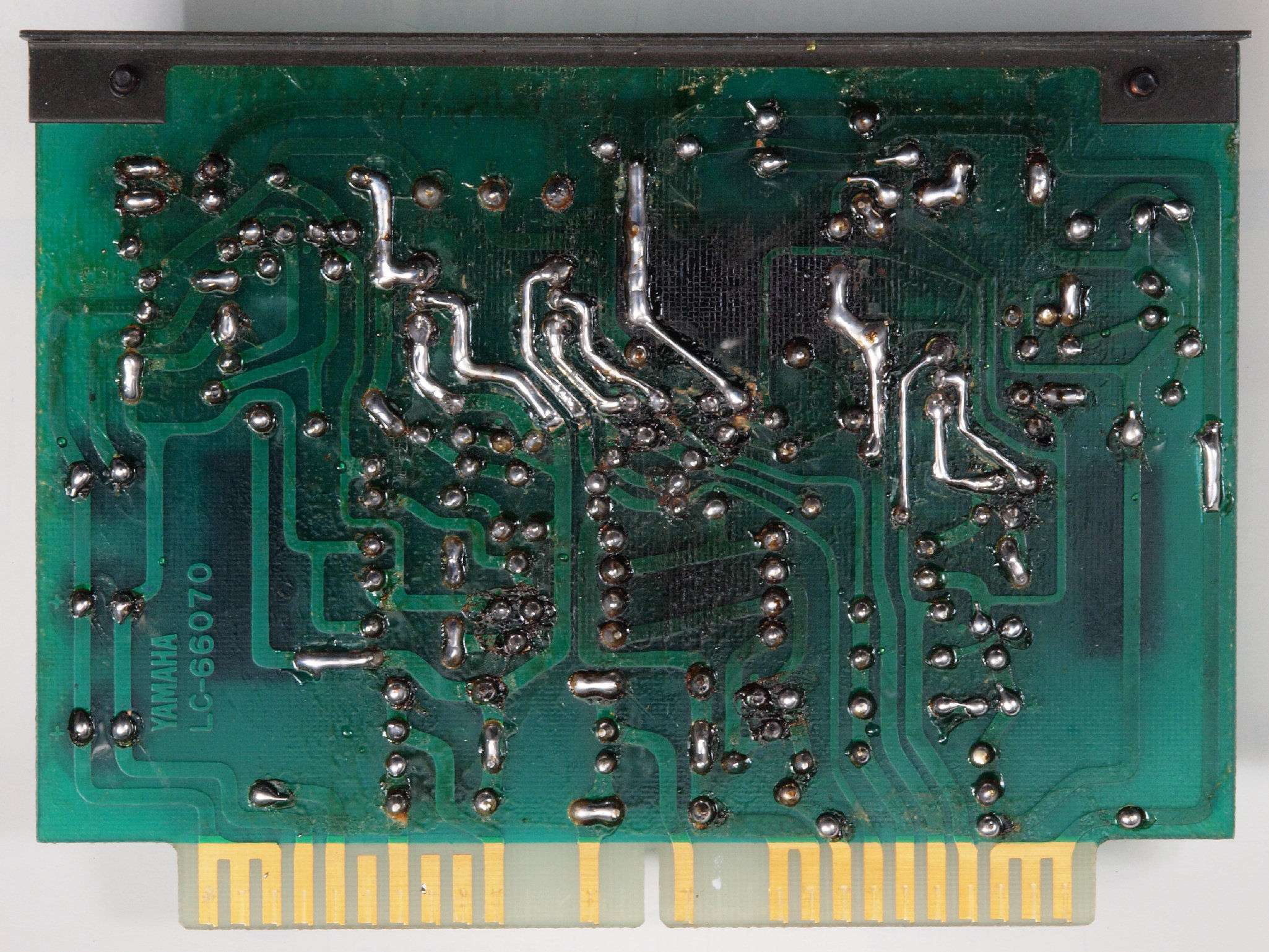

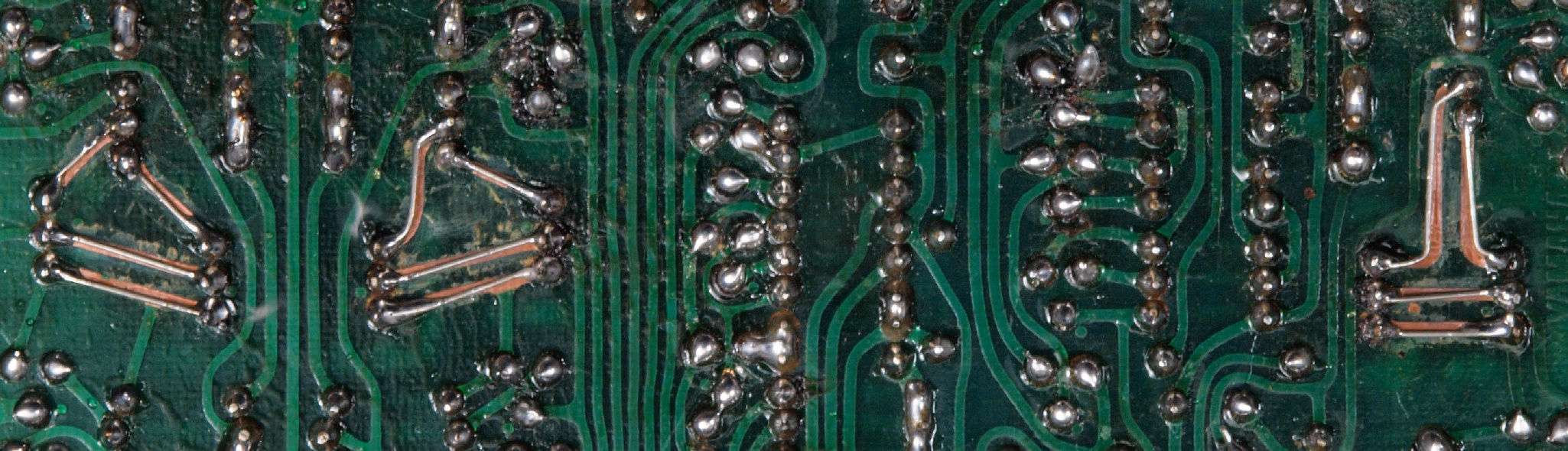

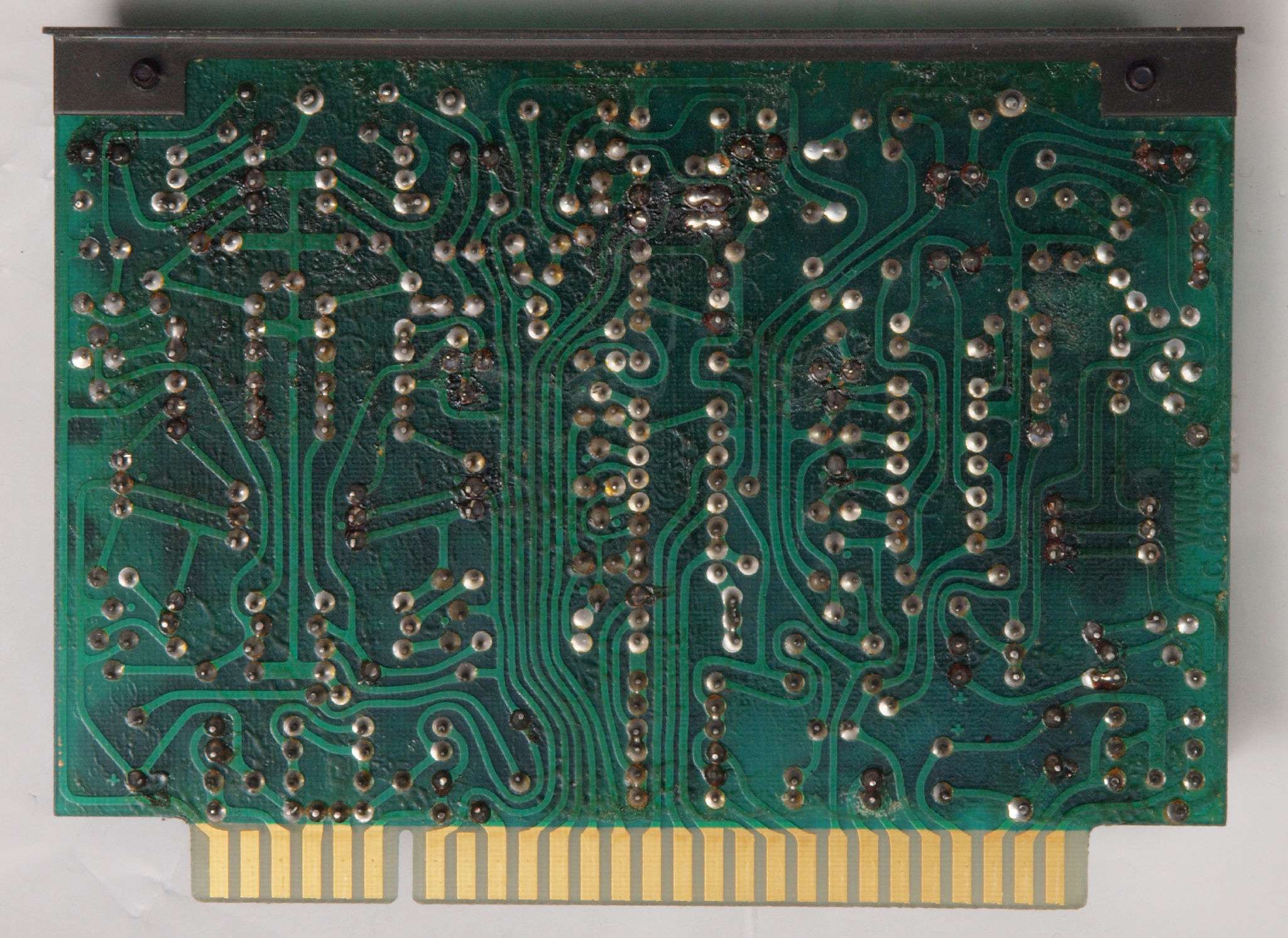

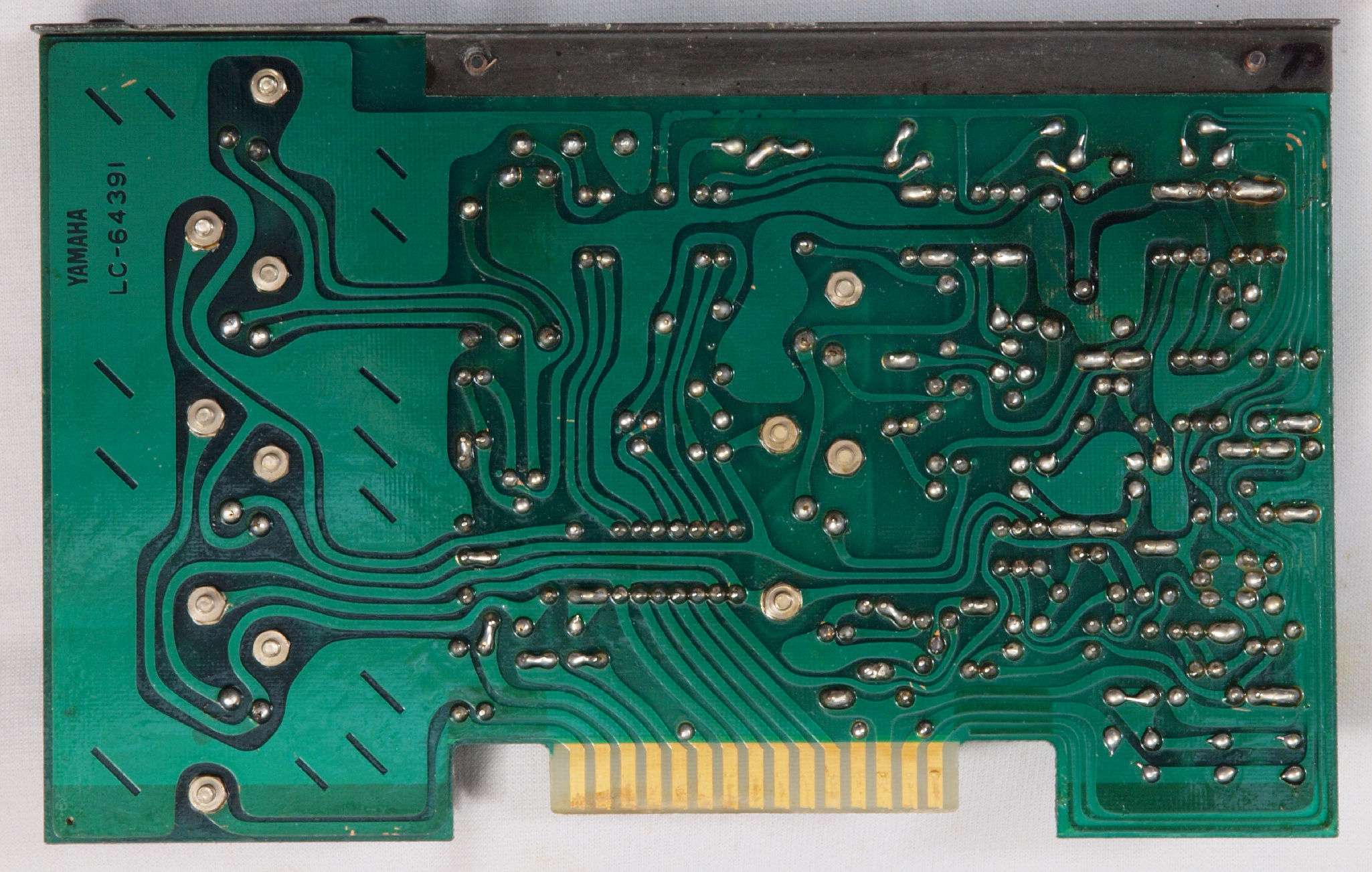

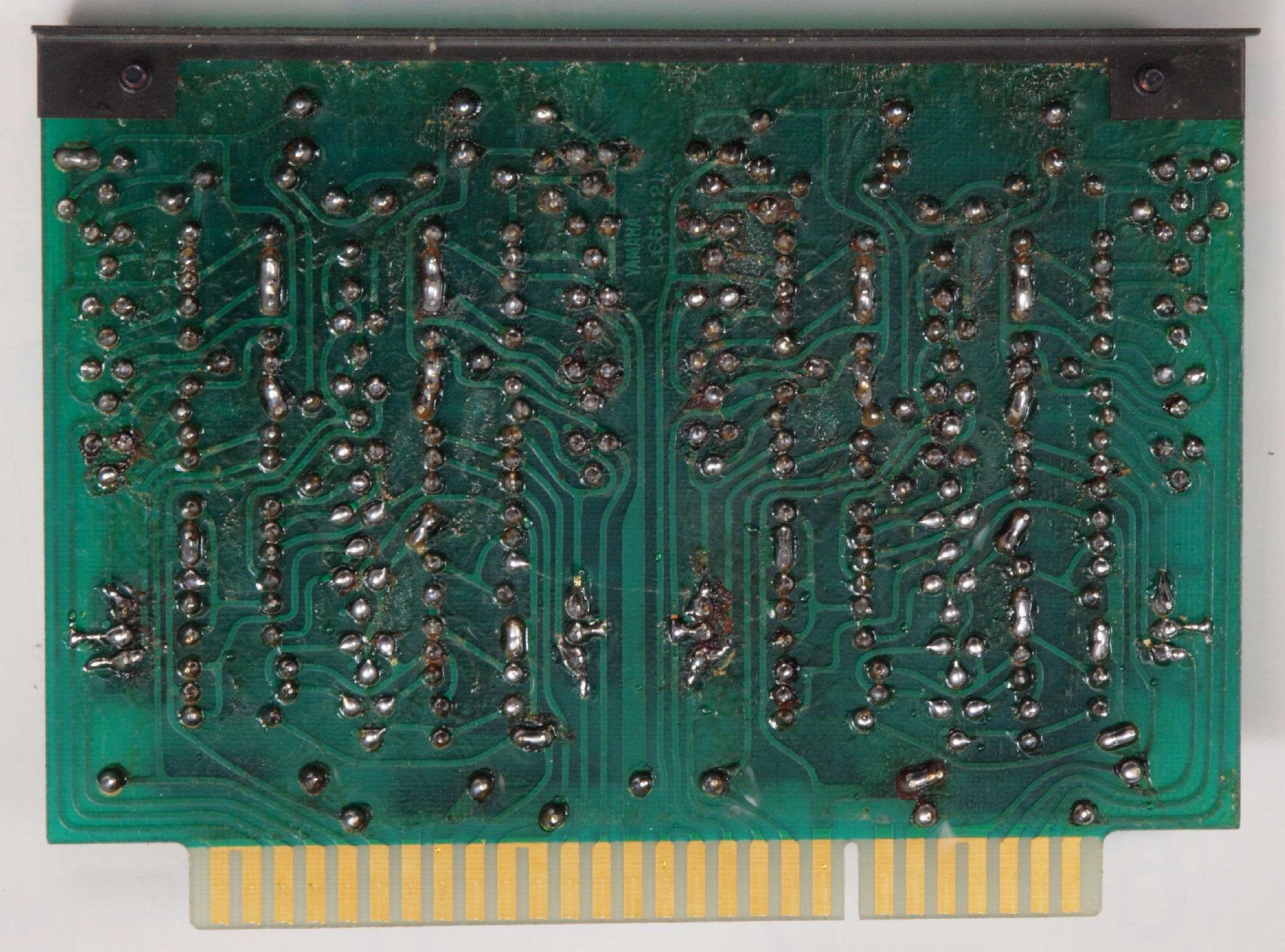

Ｃ１３．　修理前　Ｒ側ドライブ基板裏。　未半田補正部分がある。
Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２１２．　修理前　Ｌ側ドライブ基板。　締め過ぎて割れた絶縁ワッシャー。
Ｃ２１３．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。
Ｃ２１４．　修理後　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）。
Ｃ２２．　修理後　Ｌ側ドライブ基板。　フイルムコンデンサー１個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）２個交換

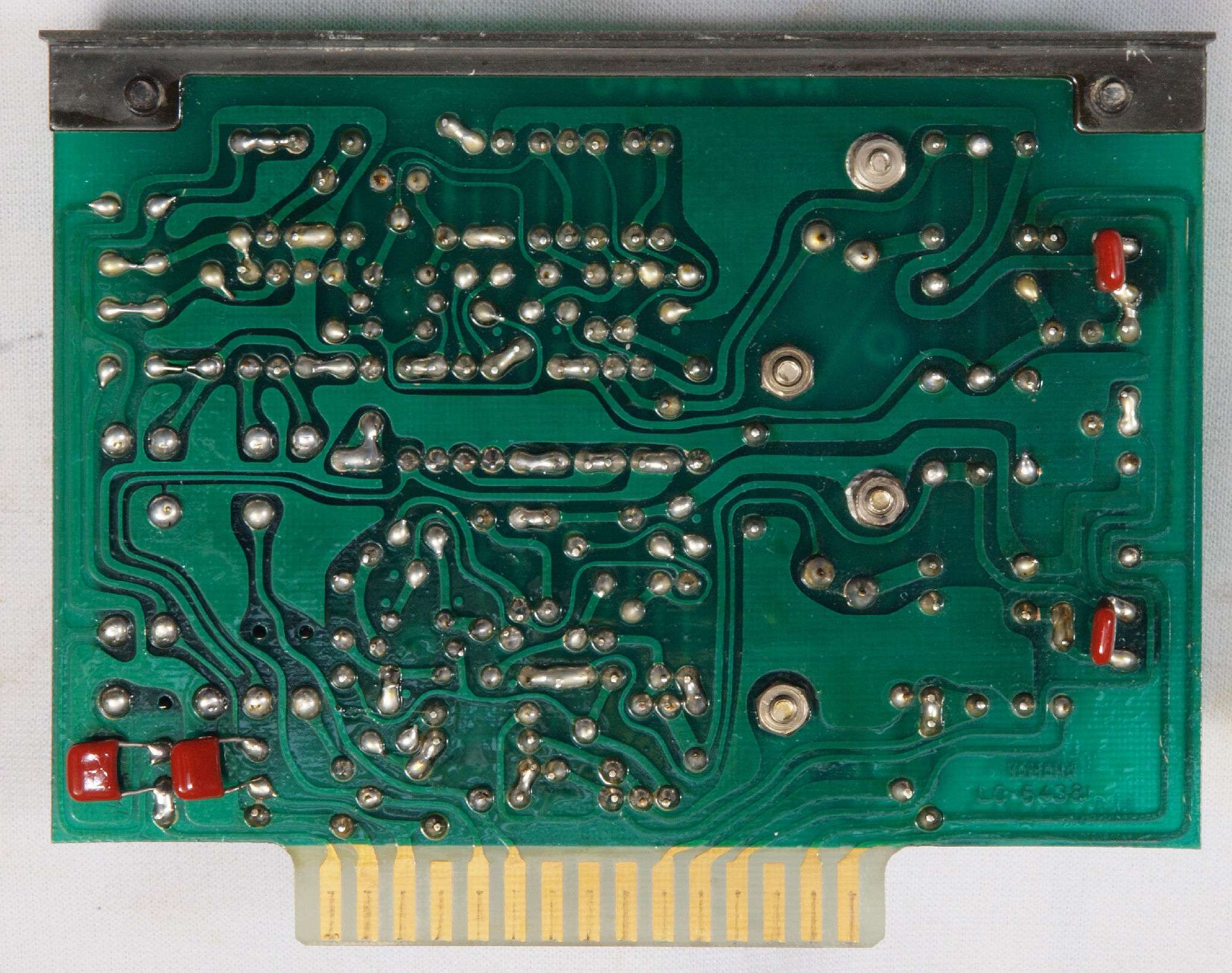

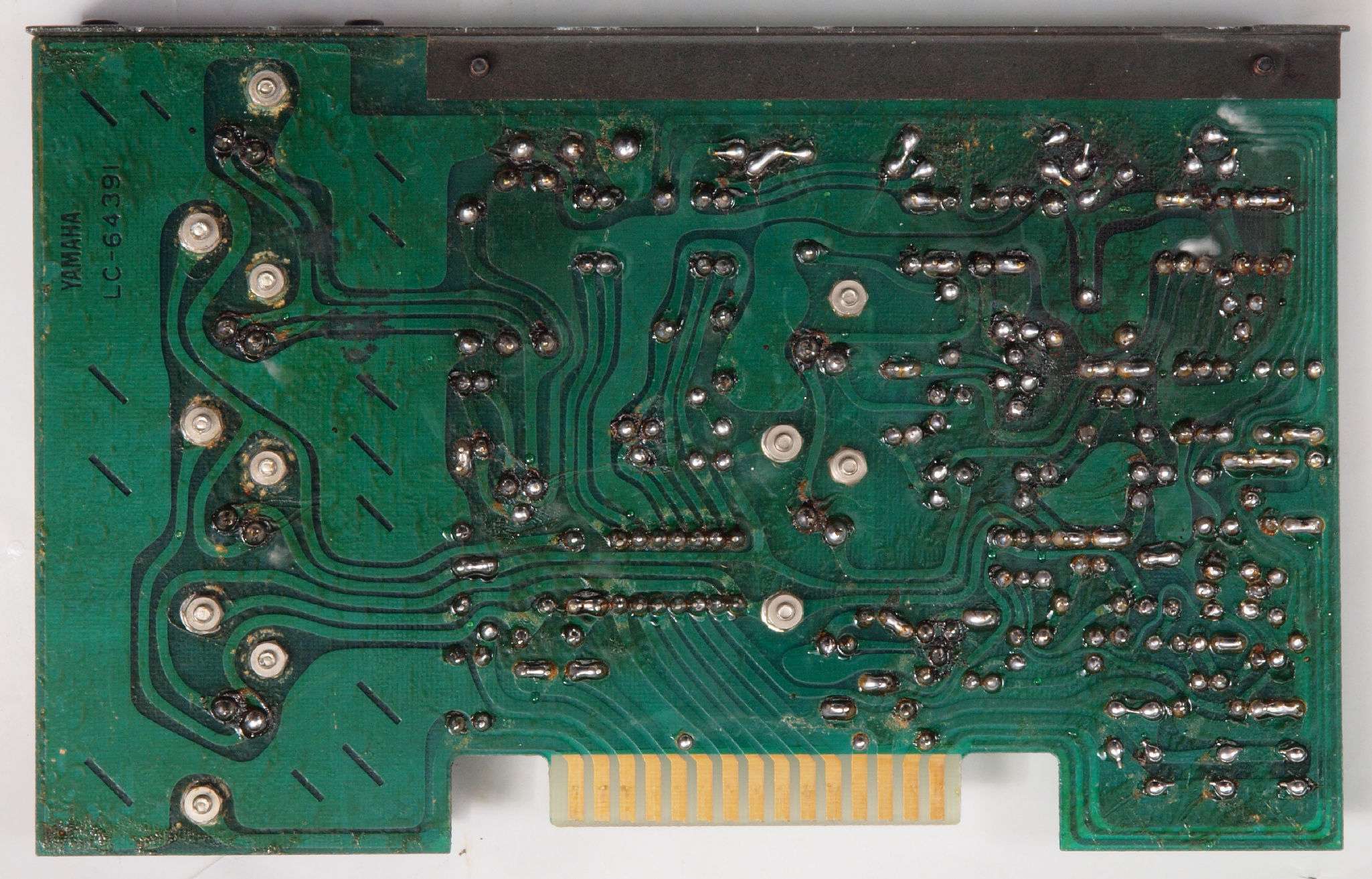

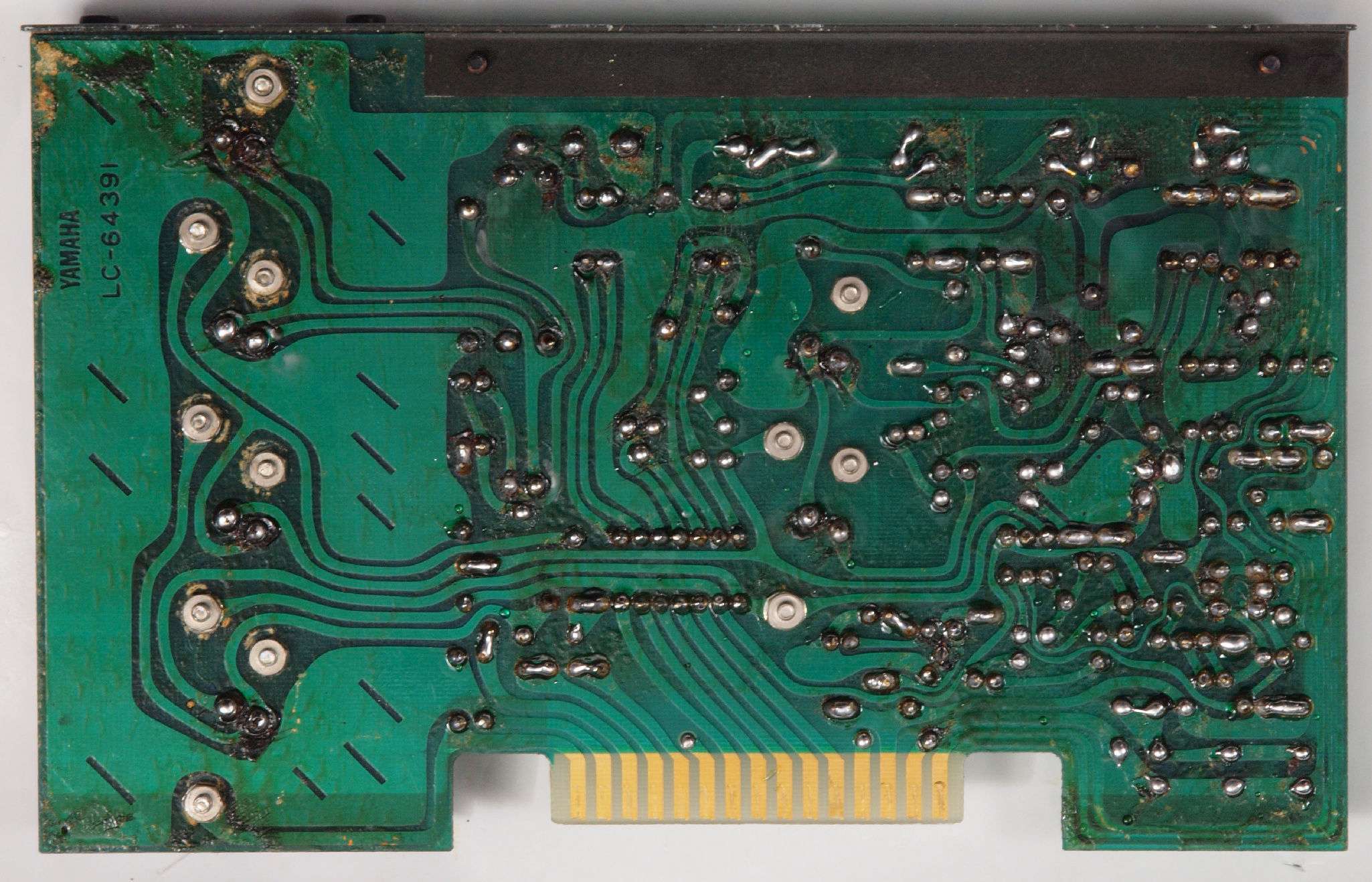

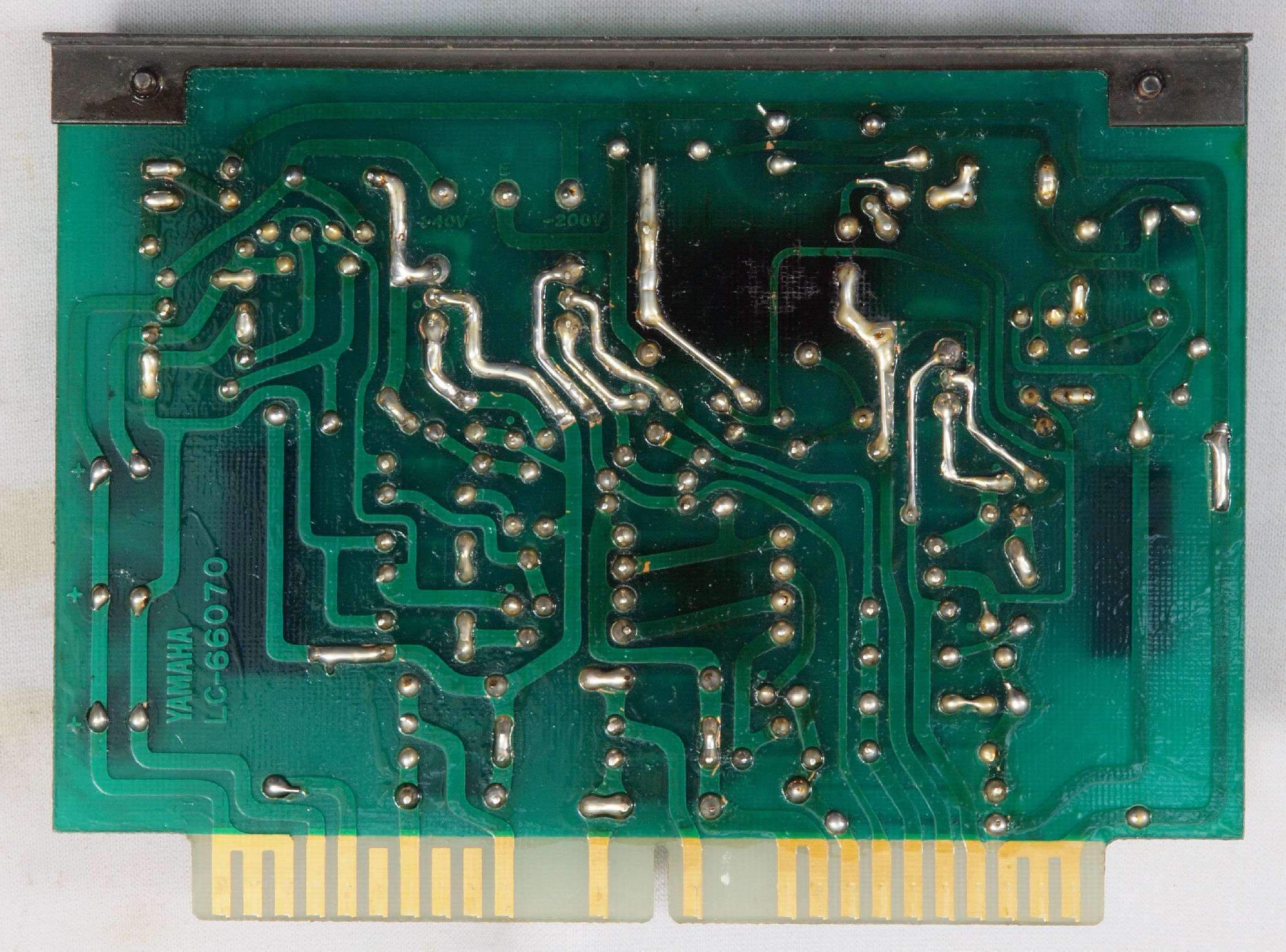

Ｃ２３．　修理前　Ｌ側ドライブ基板裏。　未半田補正部分がある。

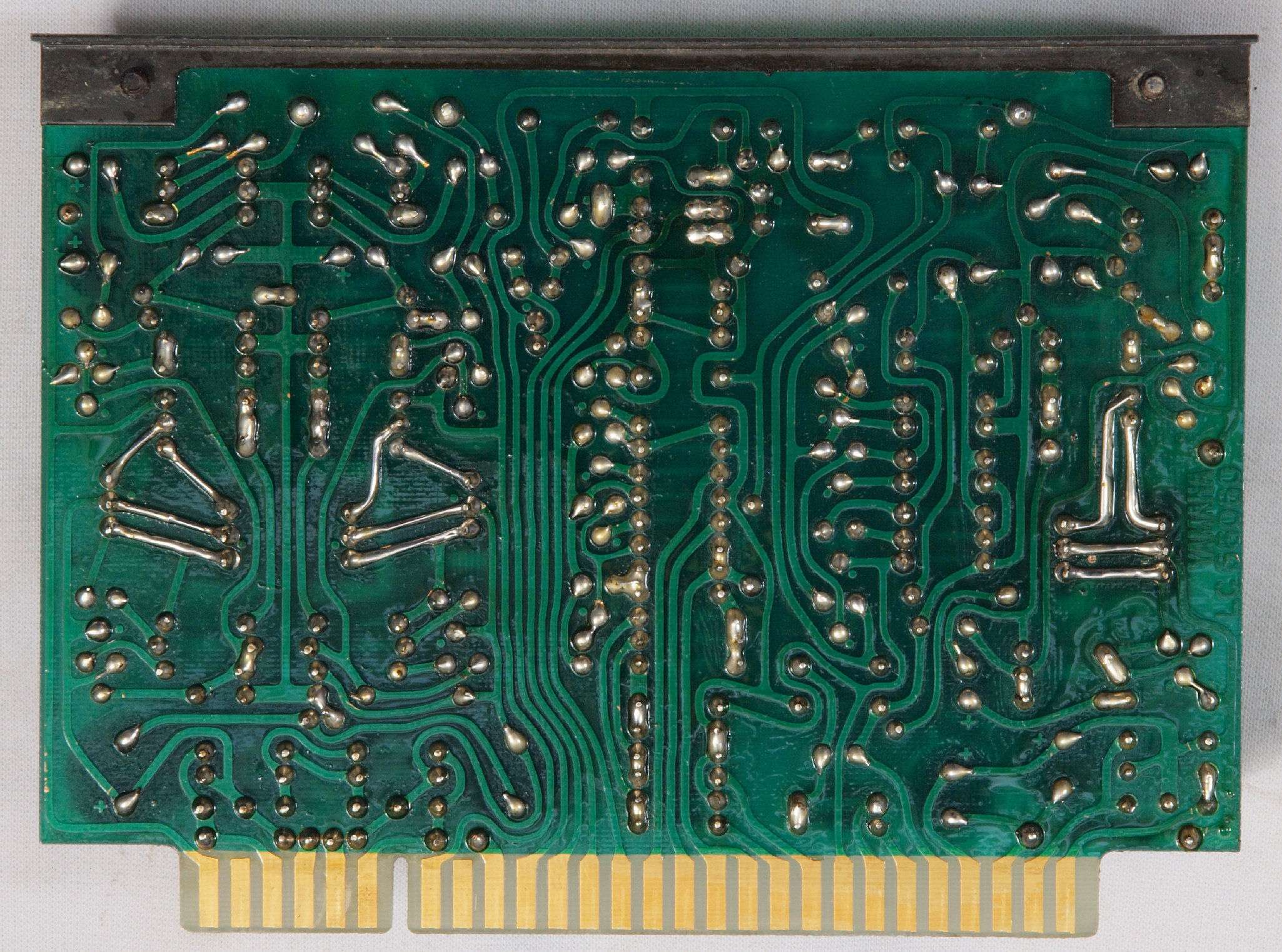

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ３０．　修理中　各基板（Ｆｉｌｔｅｒ基板、電源基板３個）の修理・検査は専用器で行う
Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板

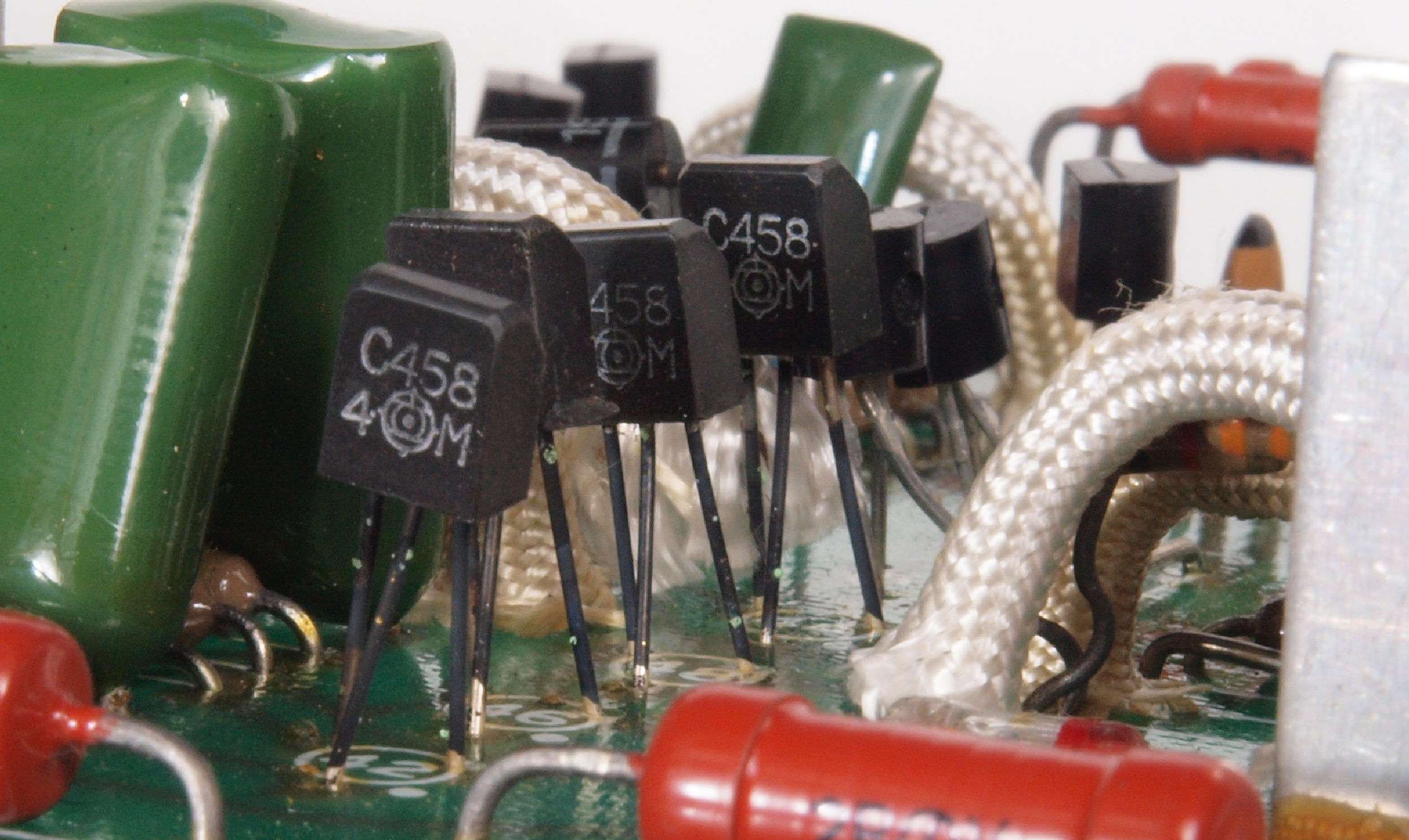

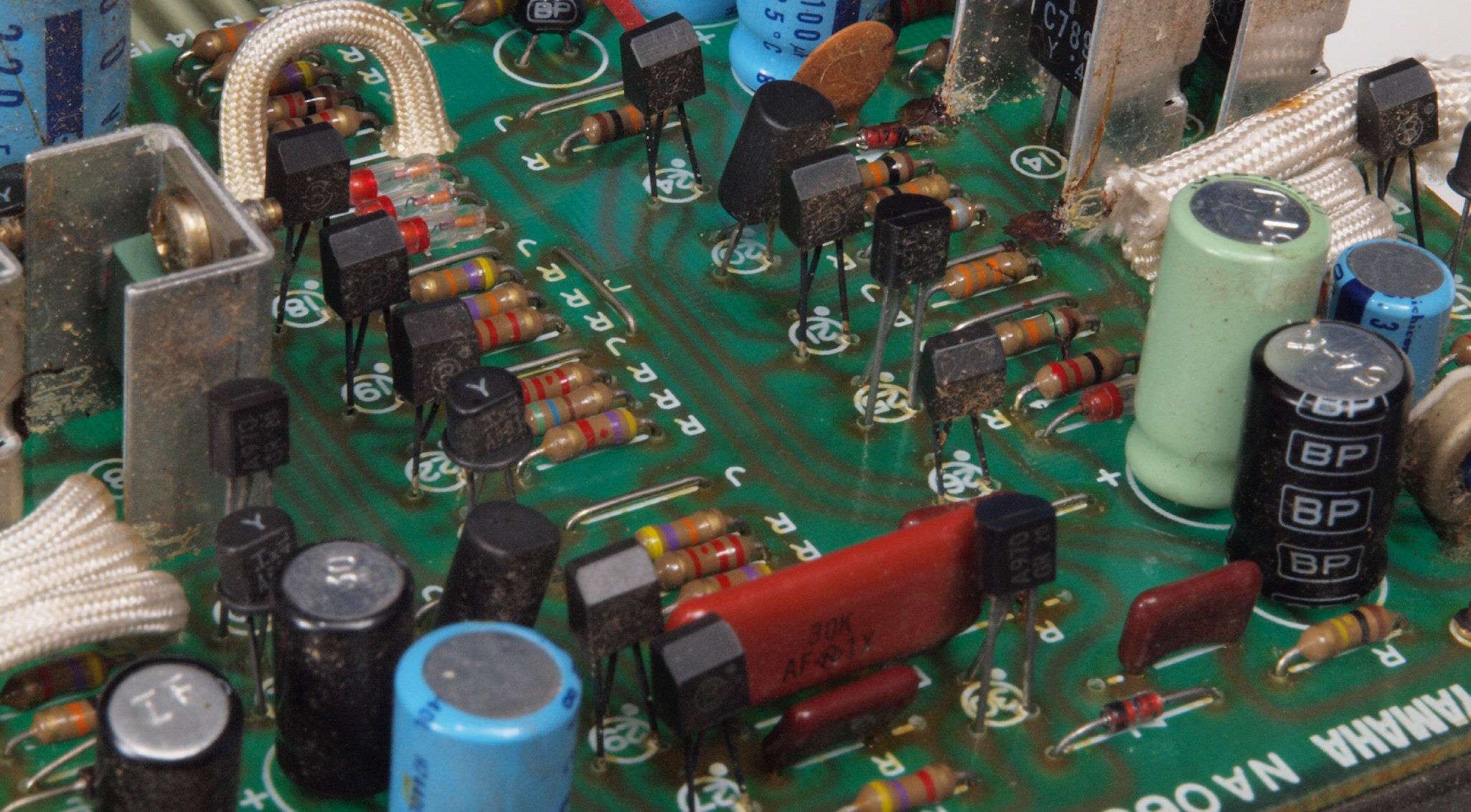

Ｃ３１２．　修理前　Ｆｉｌｔｅｒ基板。　足黒ＴＲ（トランジスター）。
Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　ＴＲ（トランジスター）５個、電解コンデンサー４個、フィルムコンデンサー６個 交換

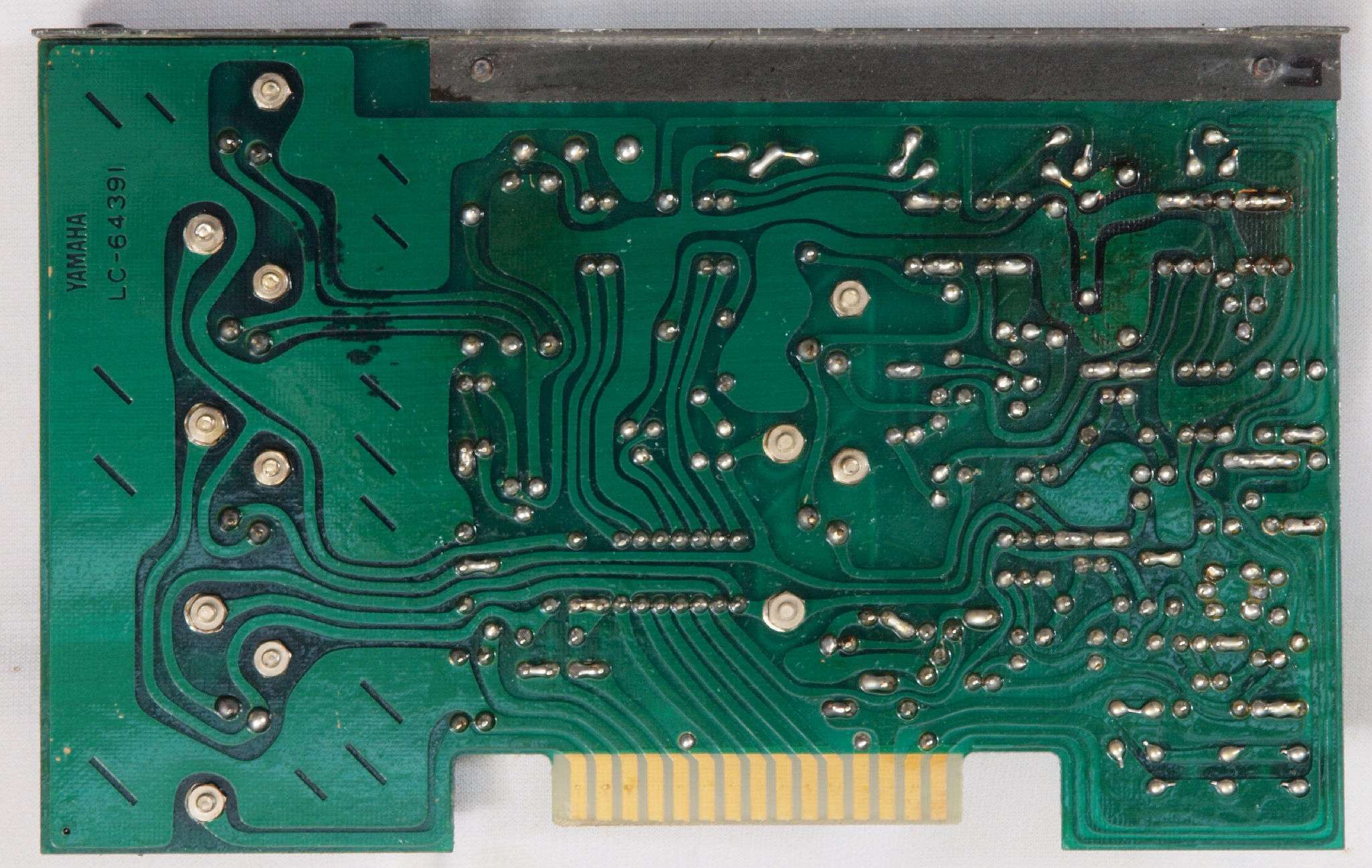

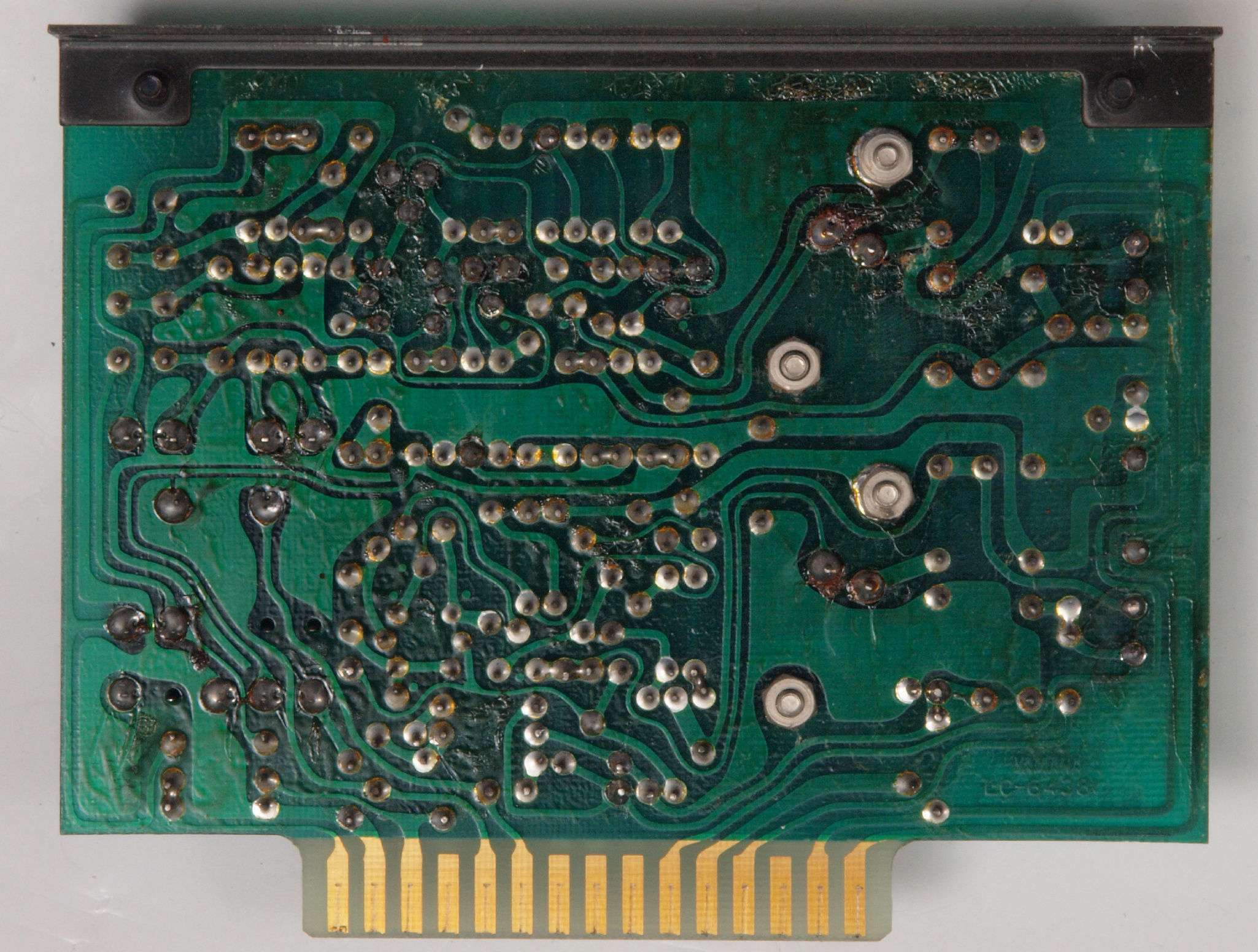

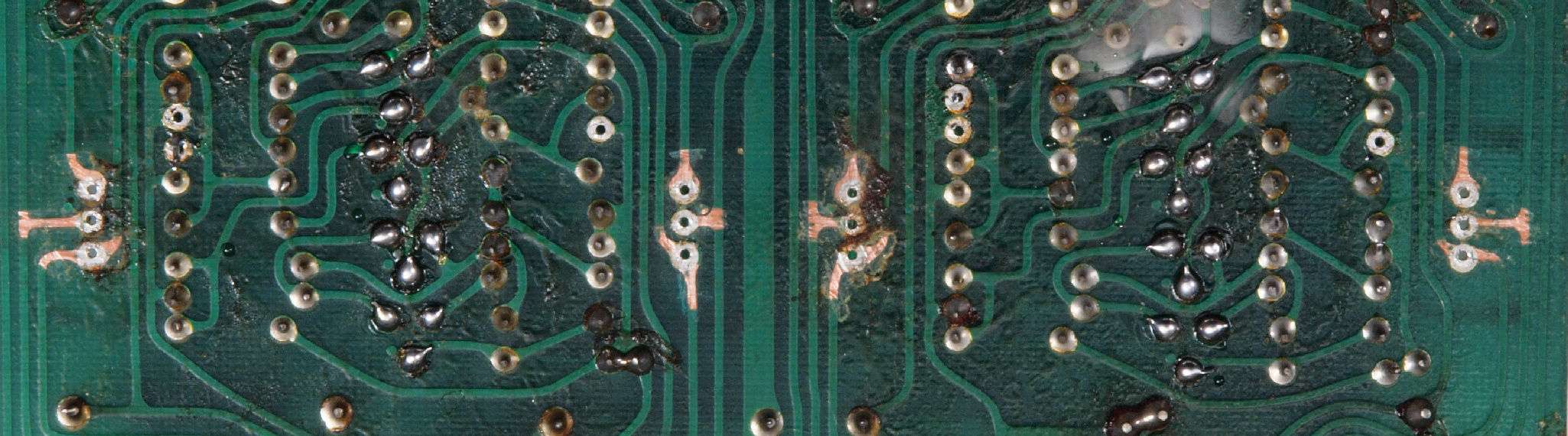

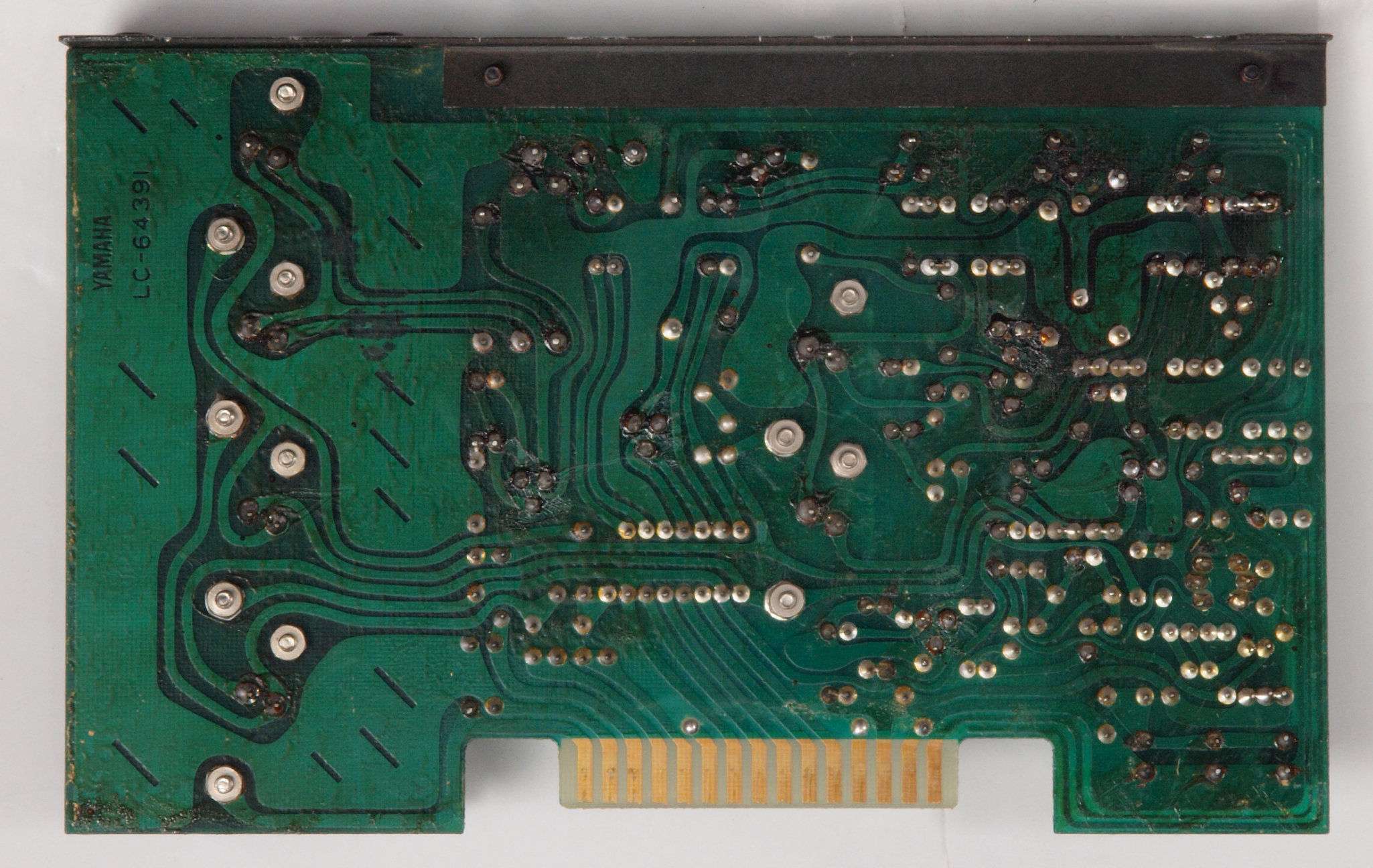

Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏　未半田補正部分が多数ある。

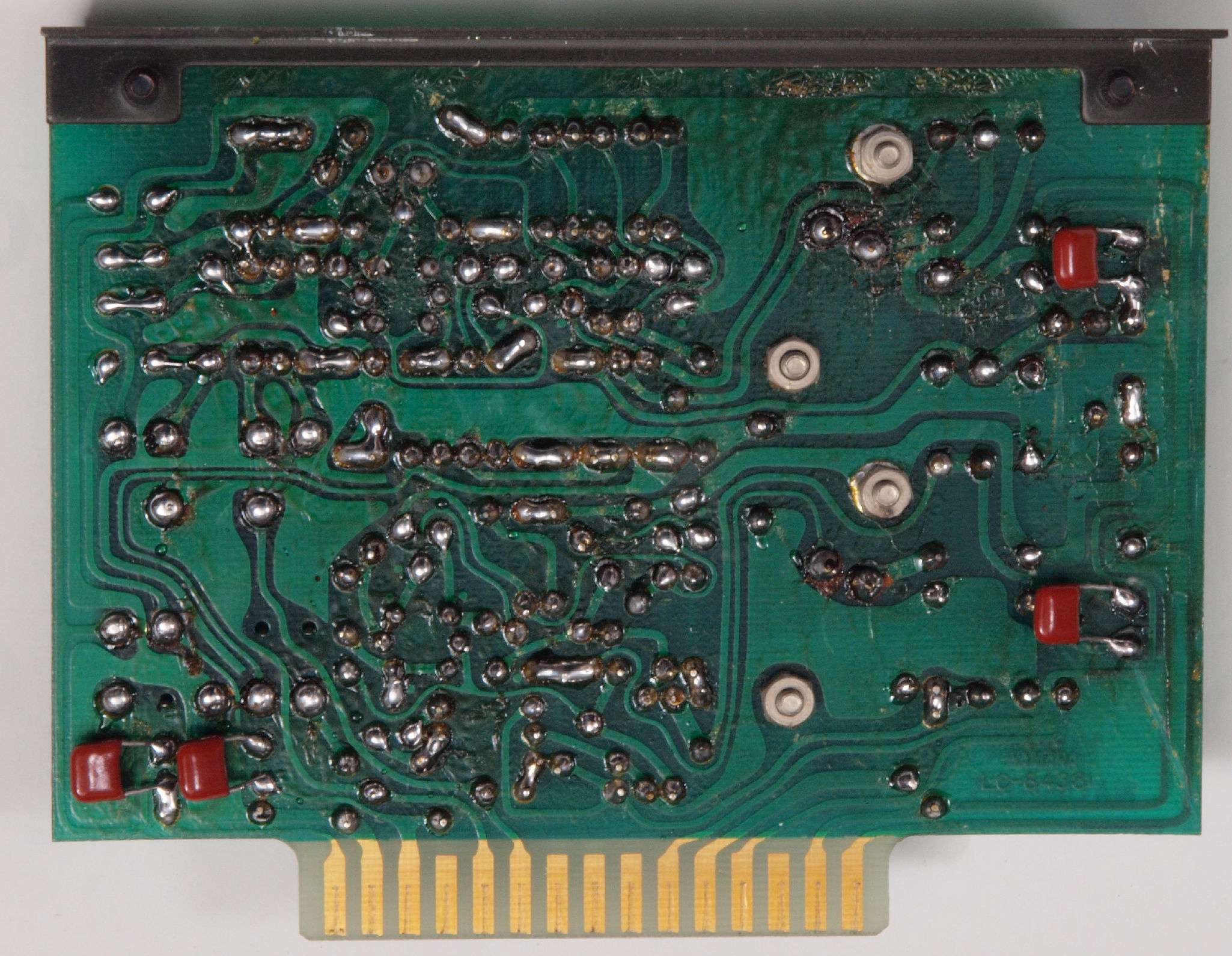

Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る

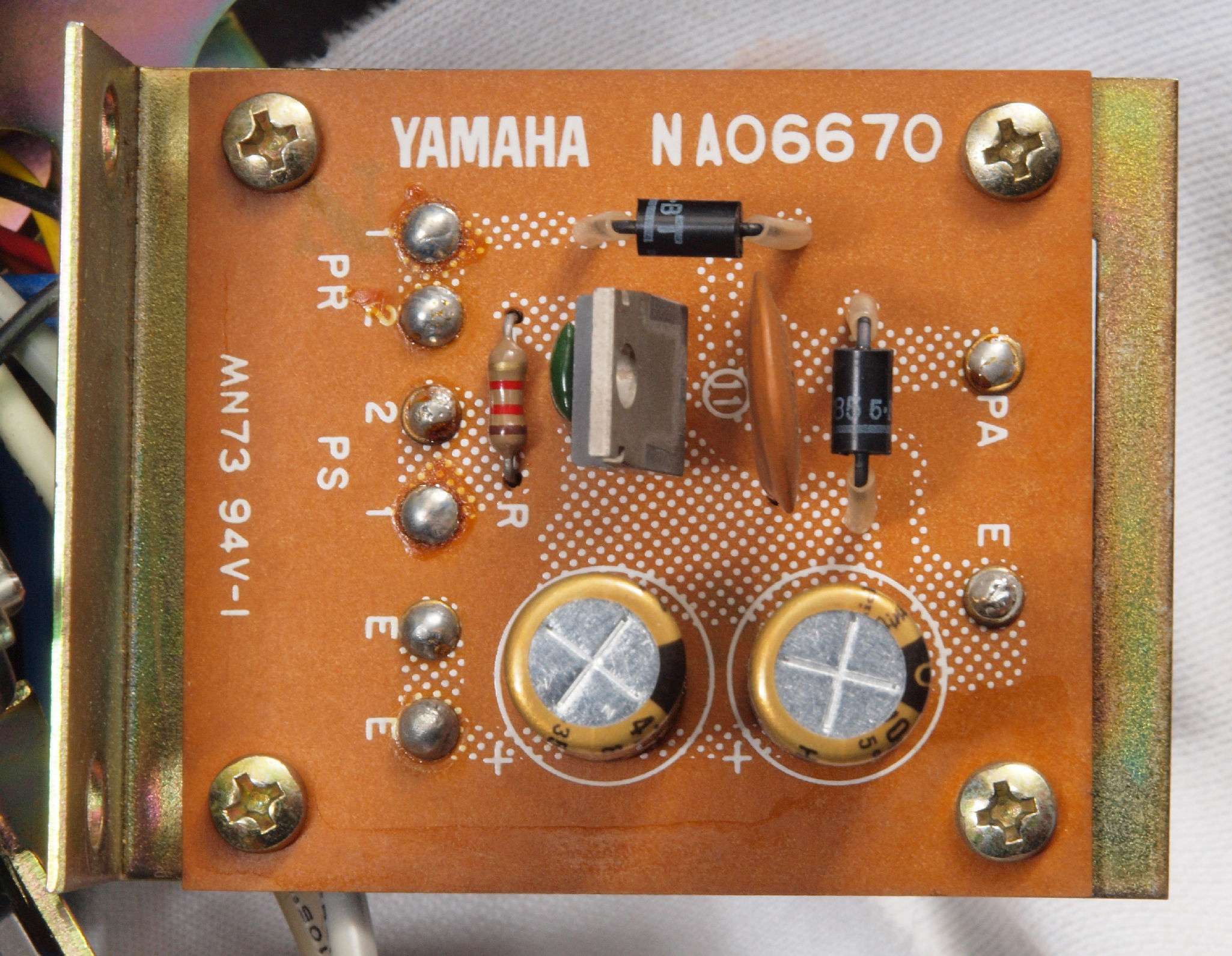

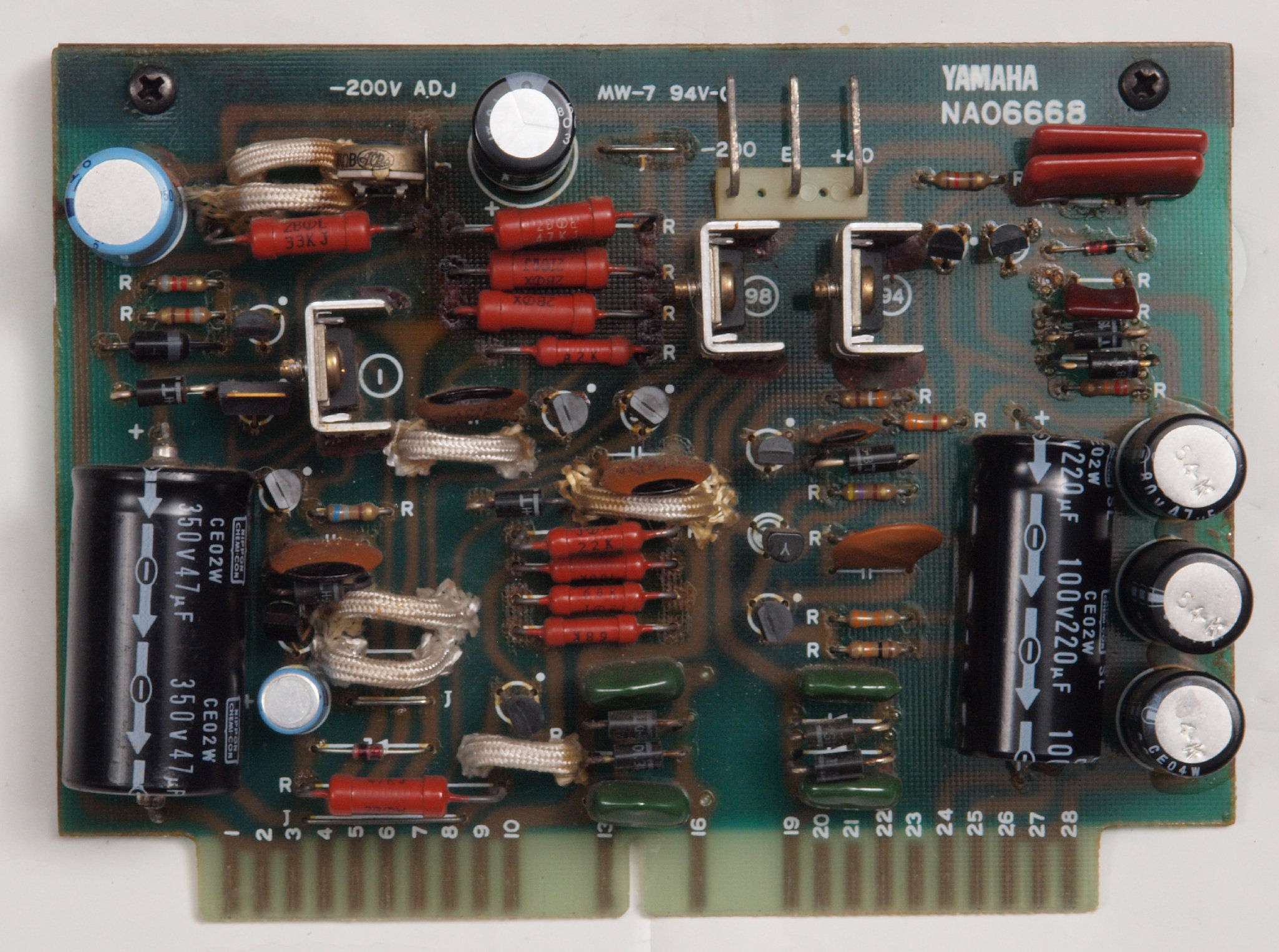

Ｃ４１．　修理前　電源１基板

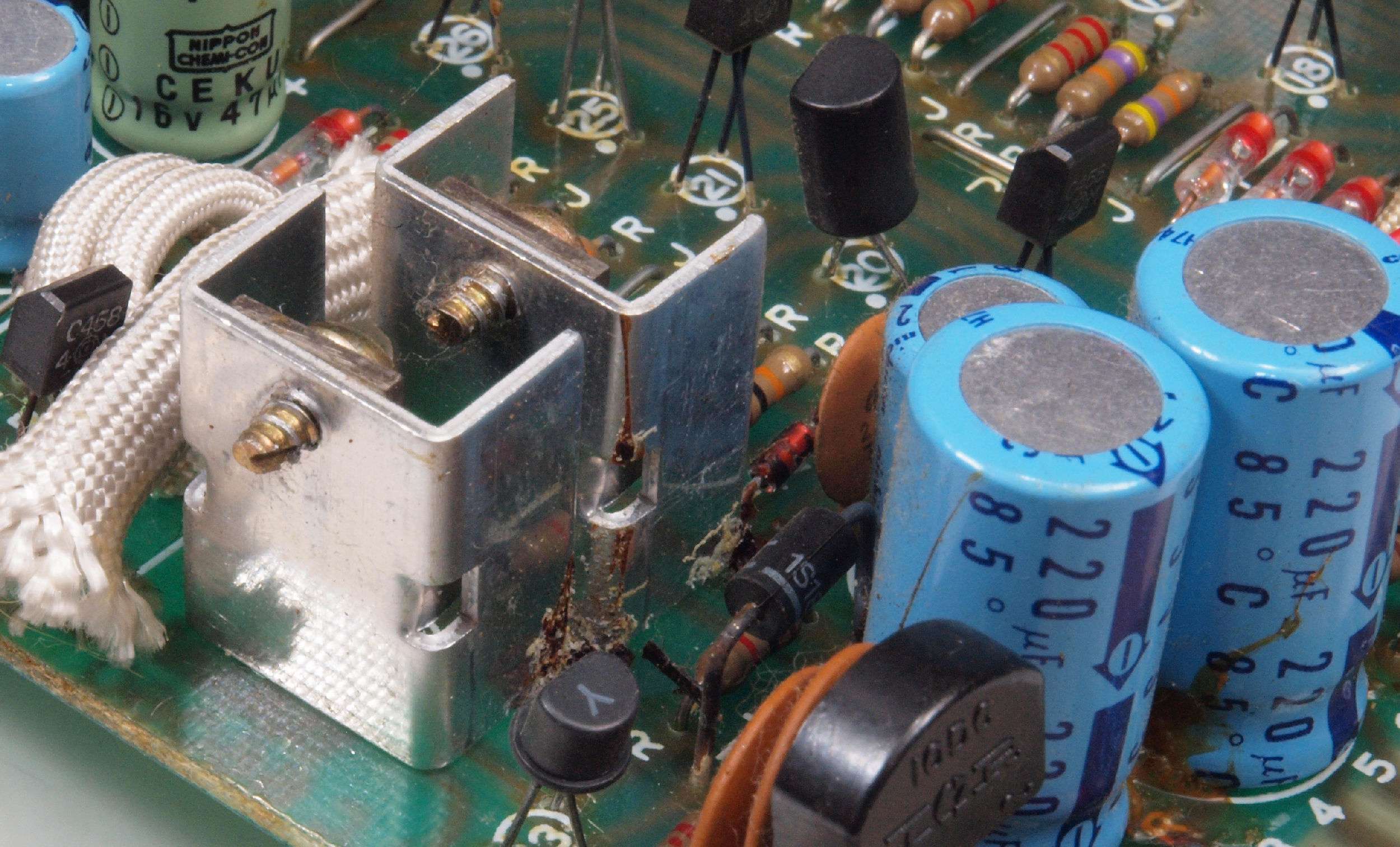

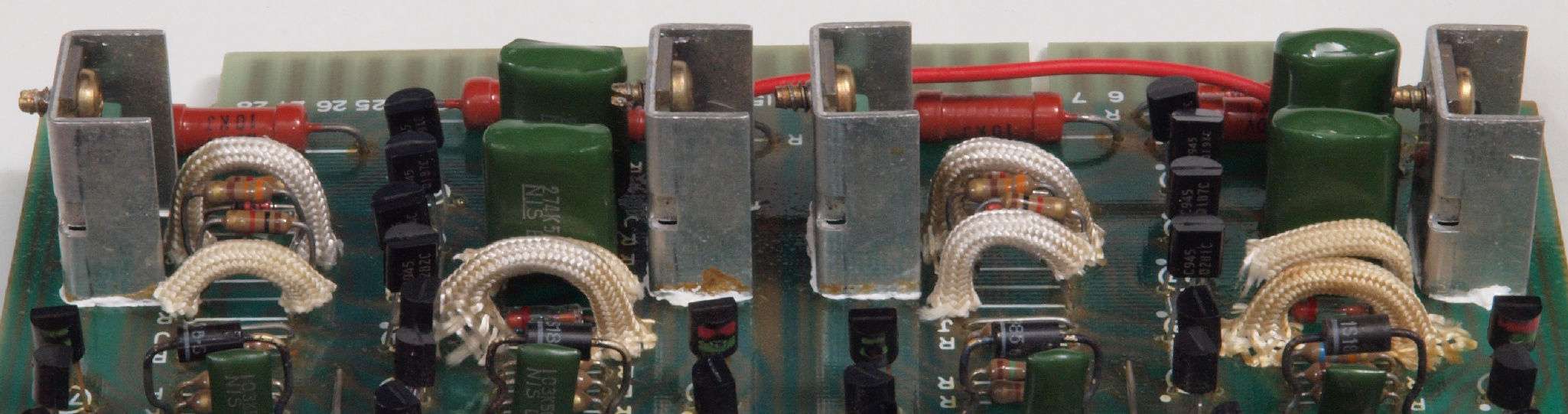

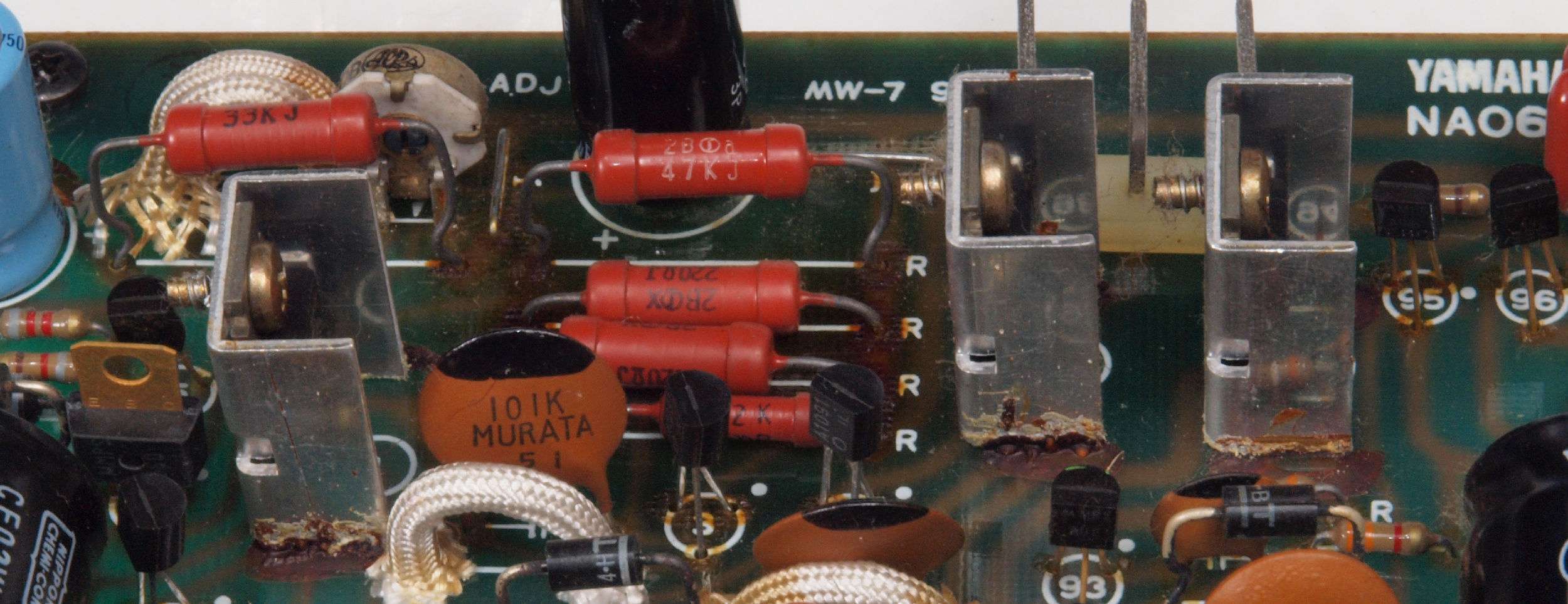

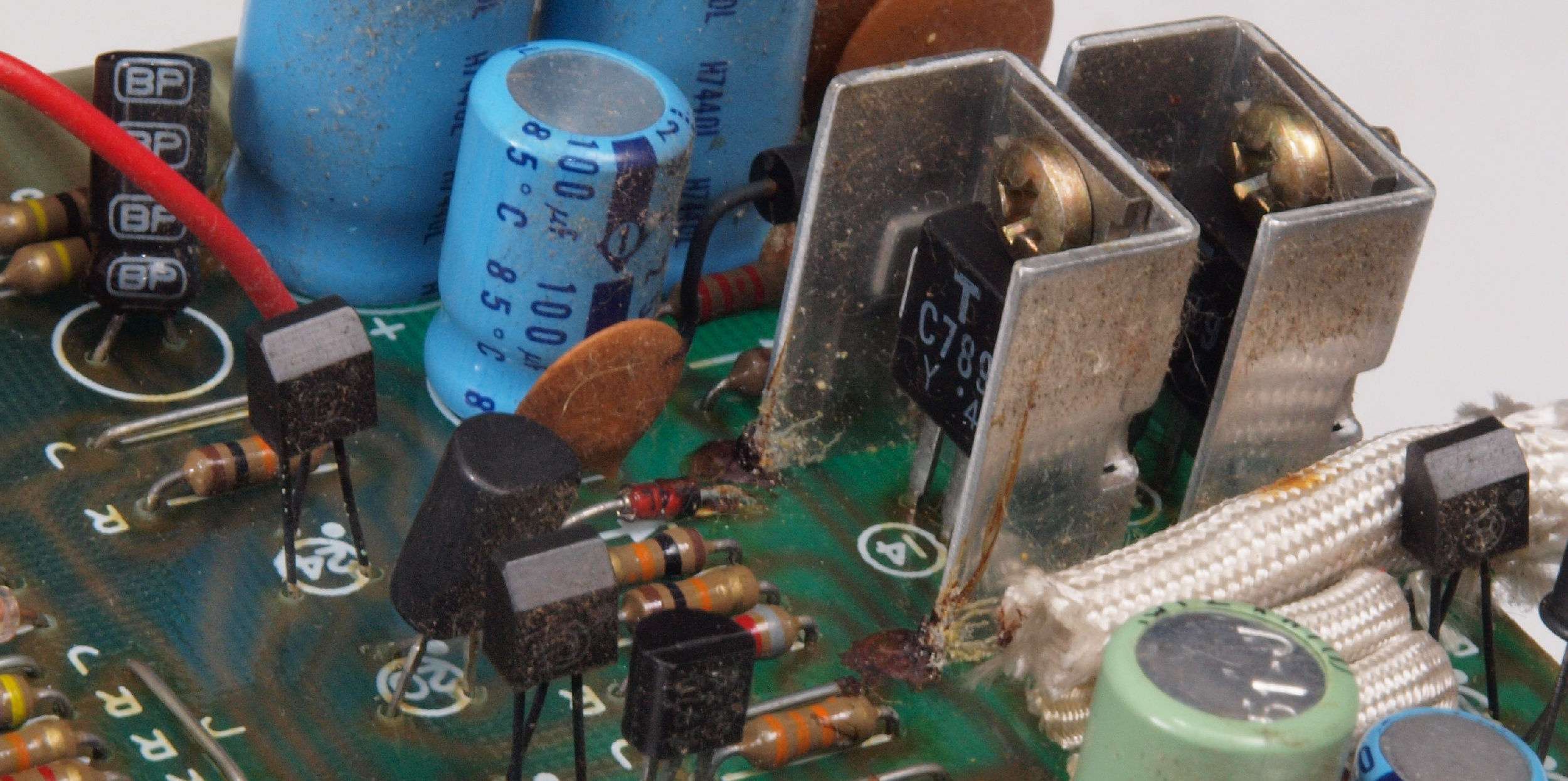

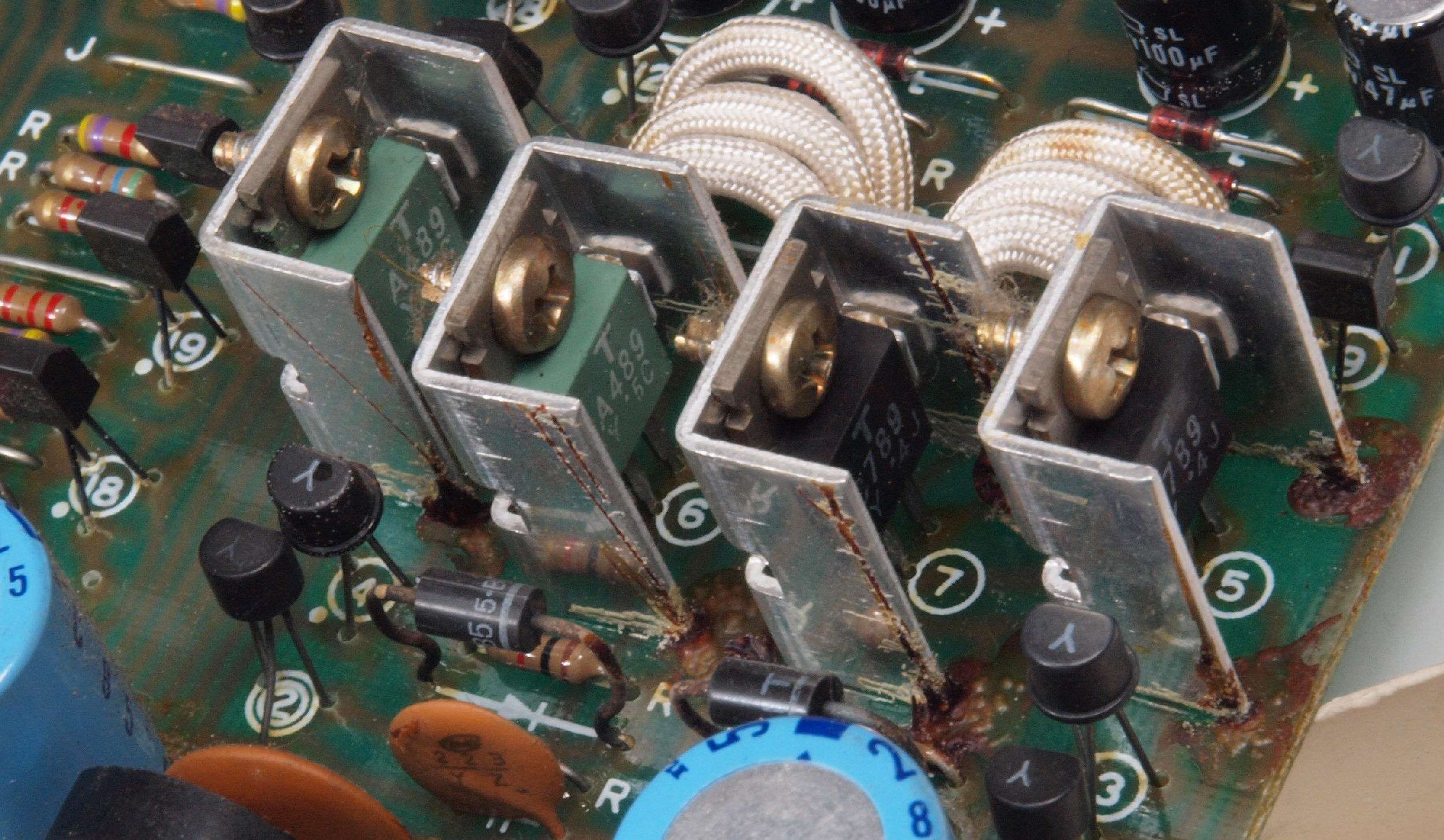

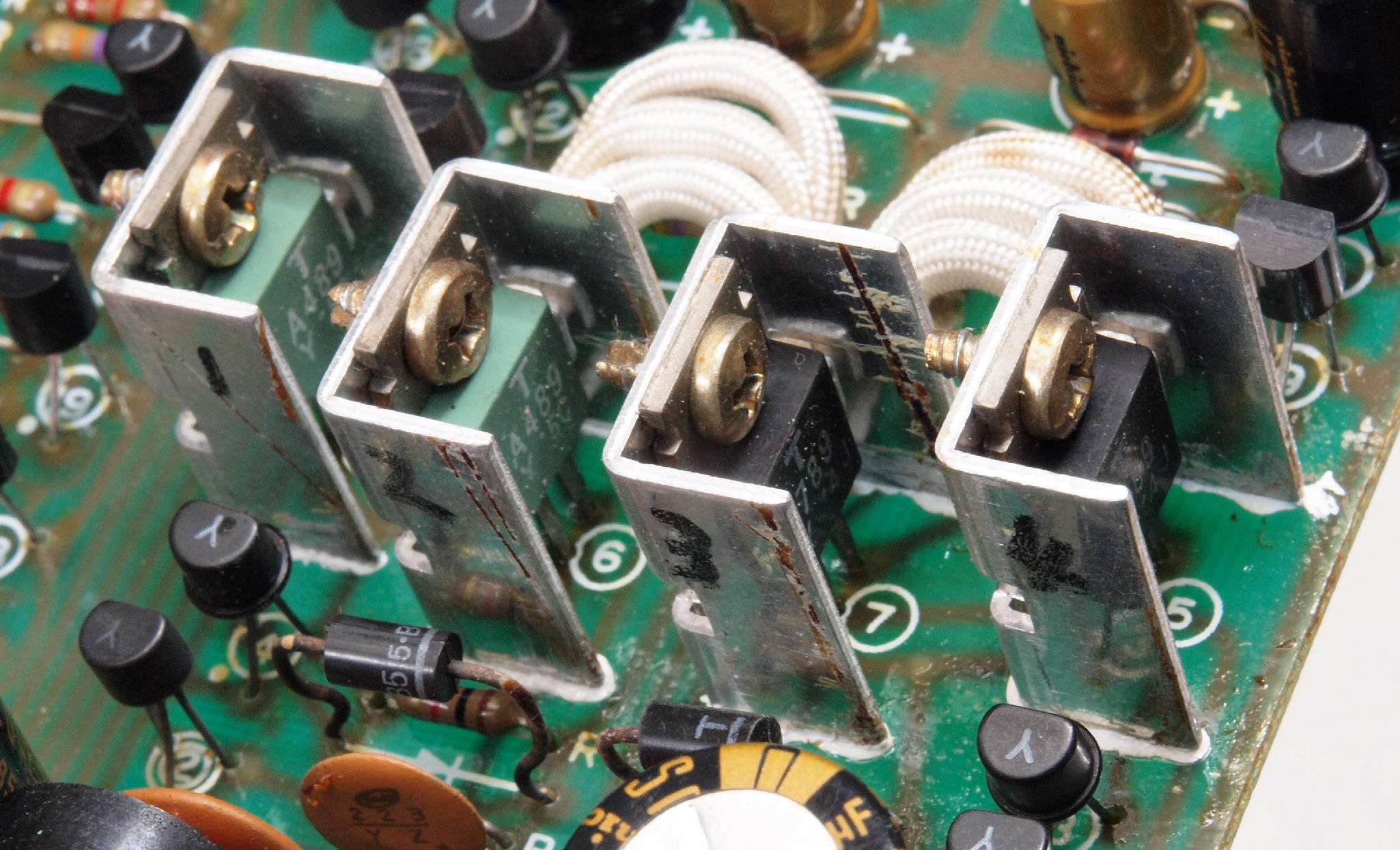

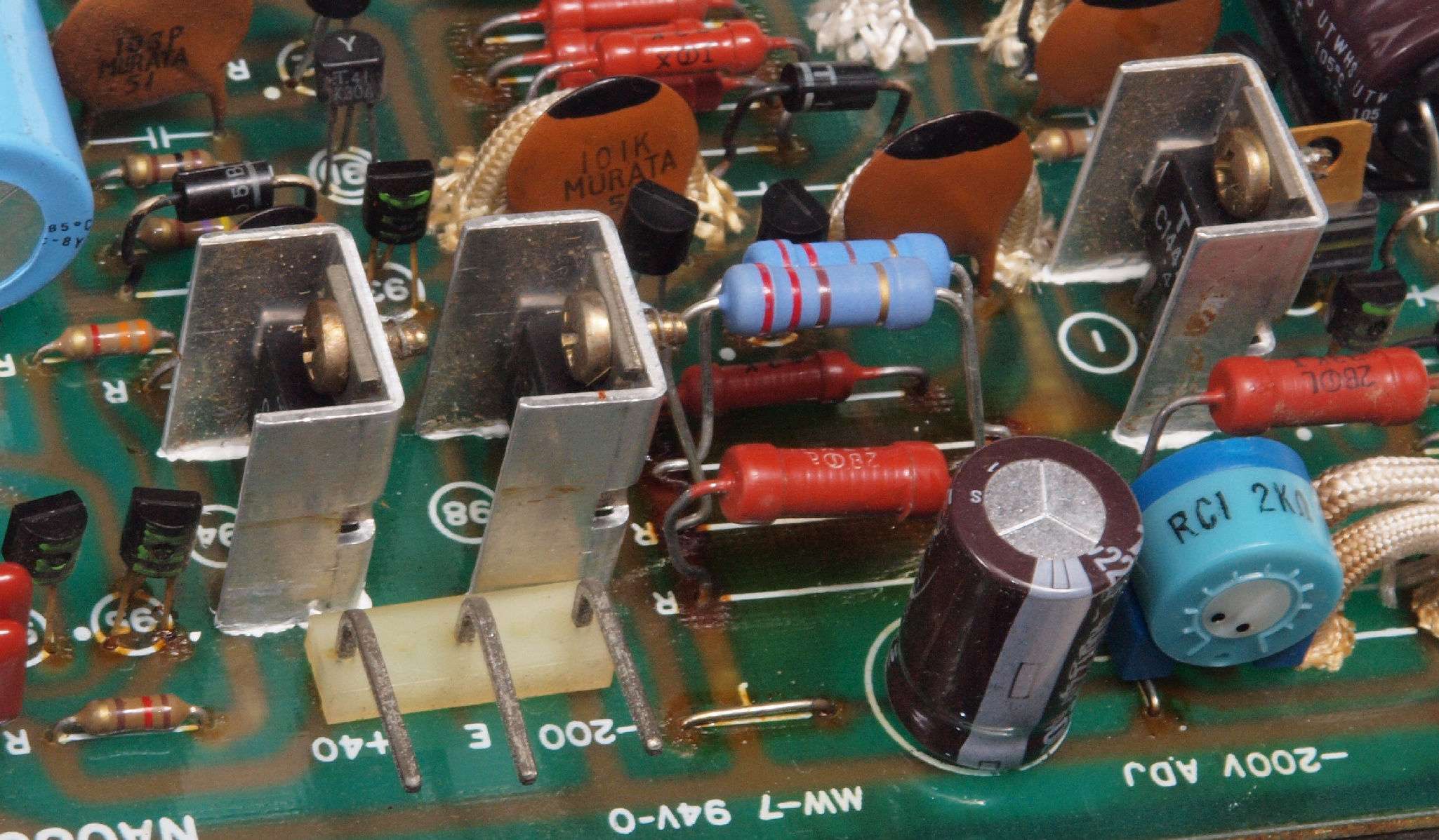

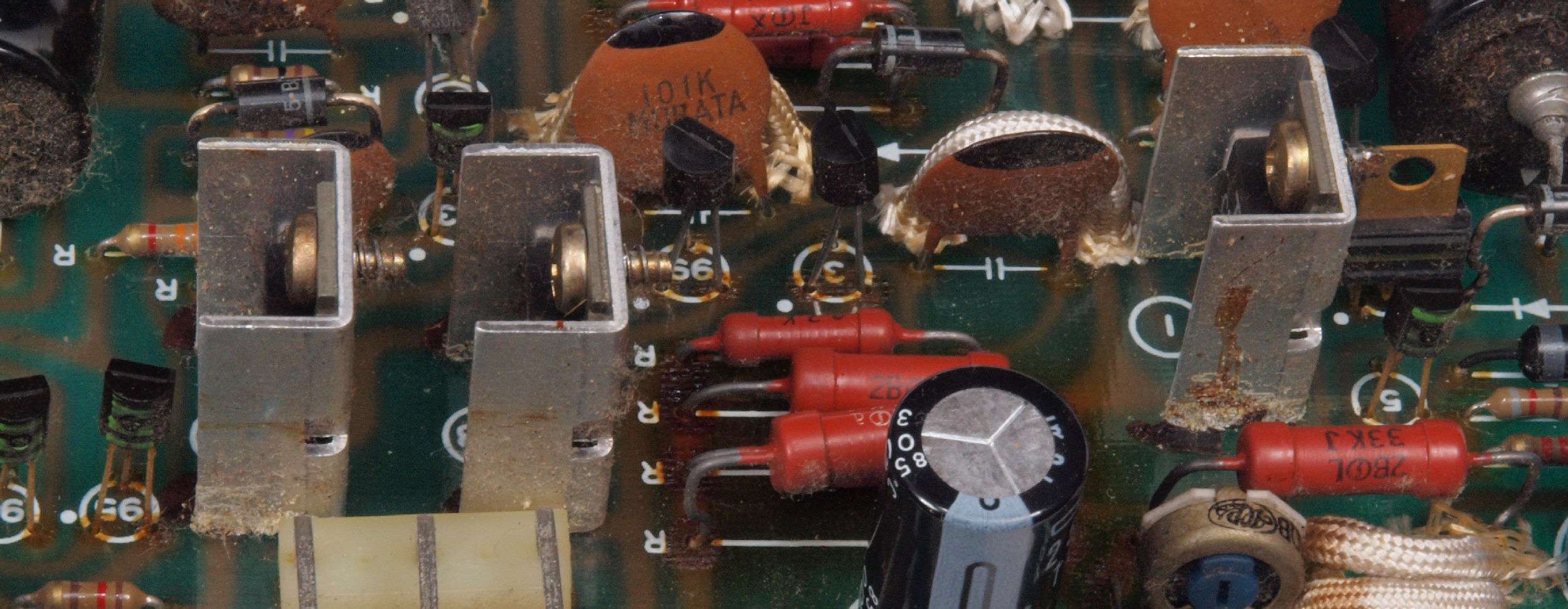

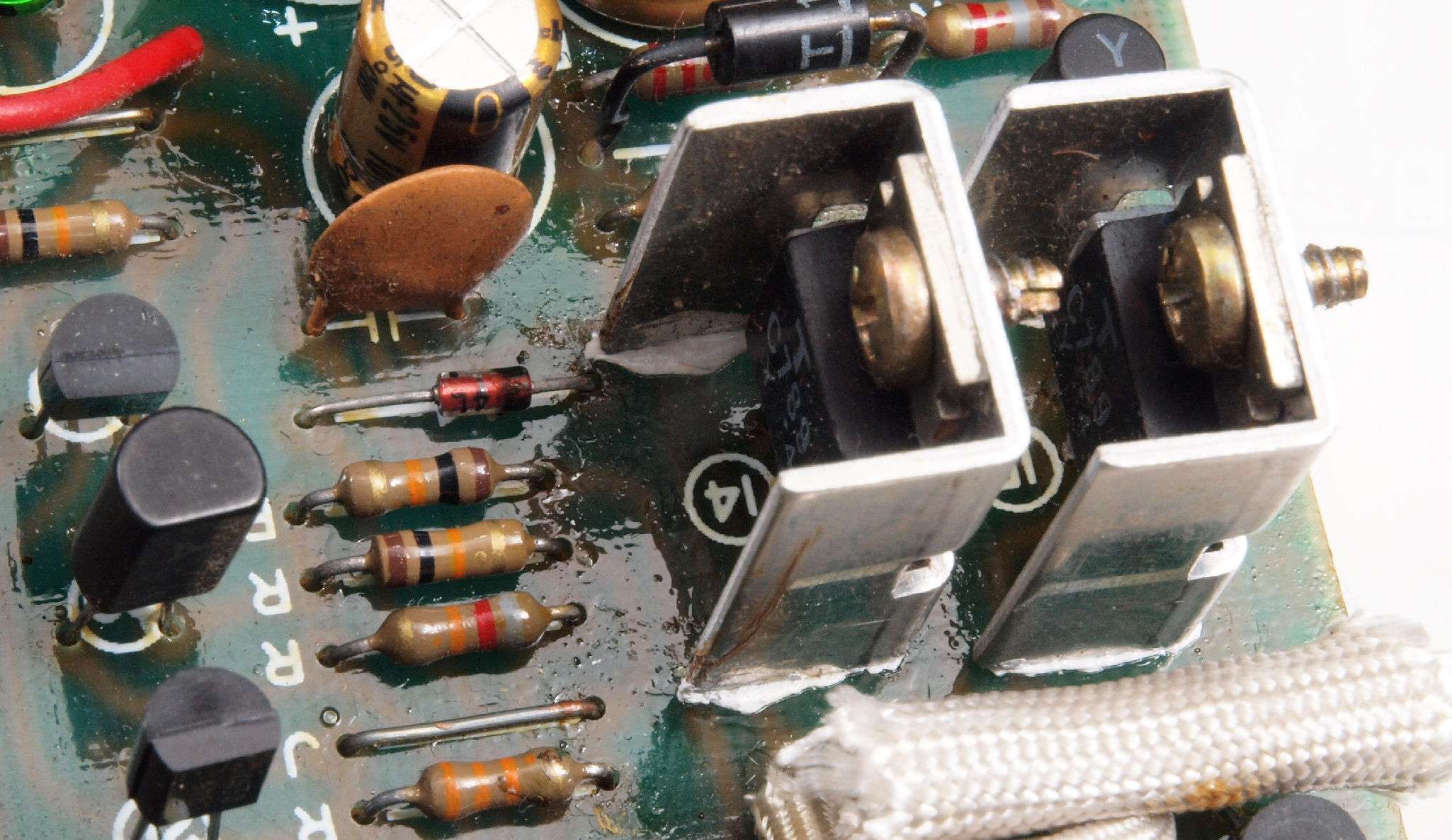

Ｃ４１２．　修理前　電源１基板。　ＴＲ（トランジスター）の放熱器。

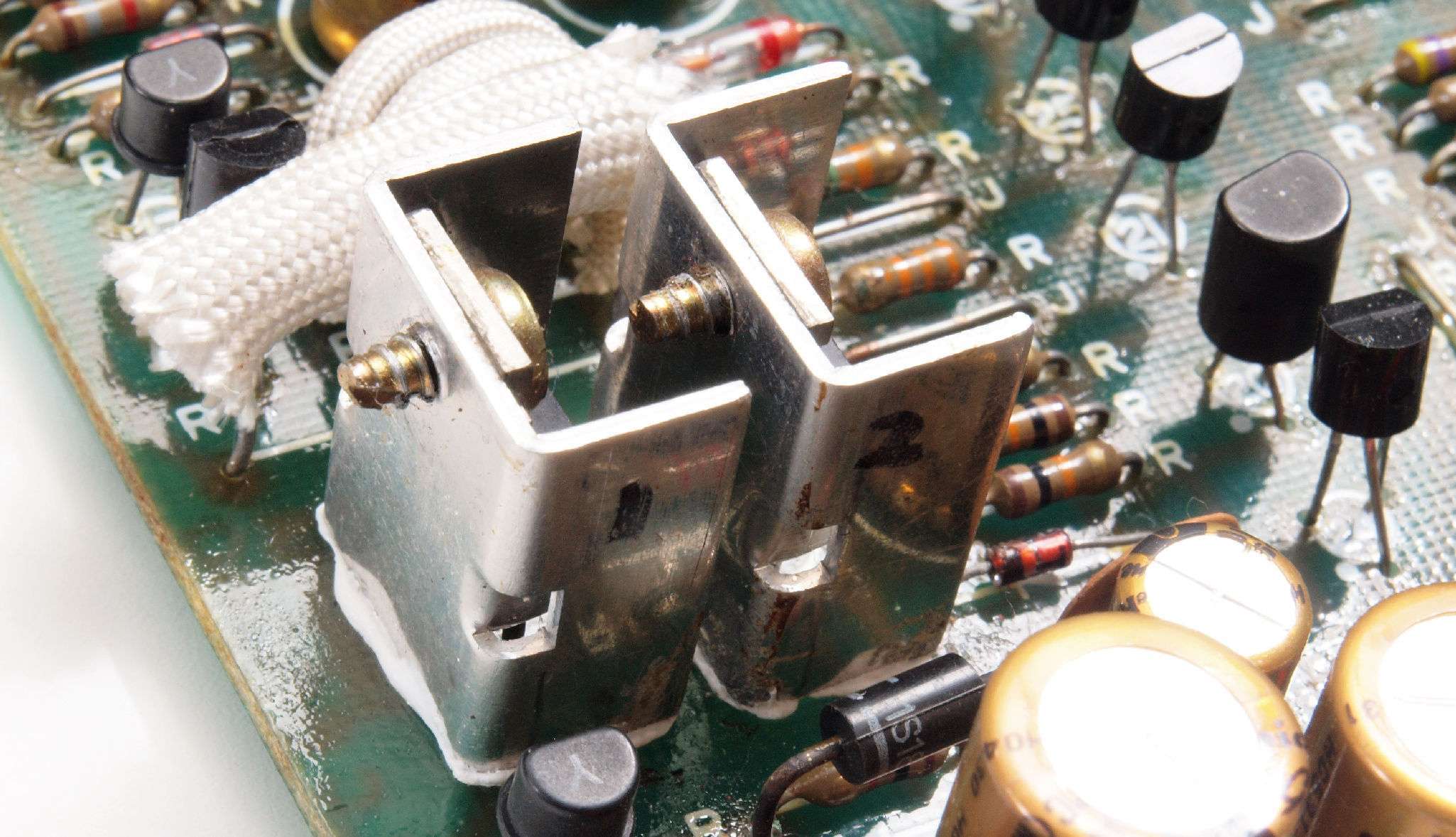

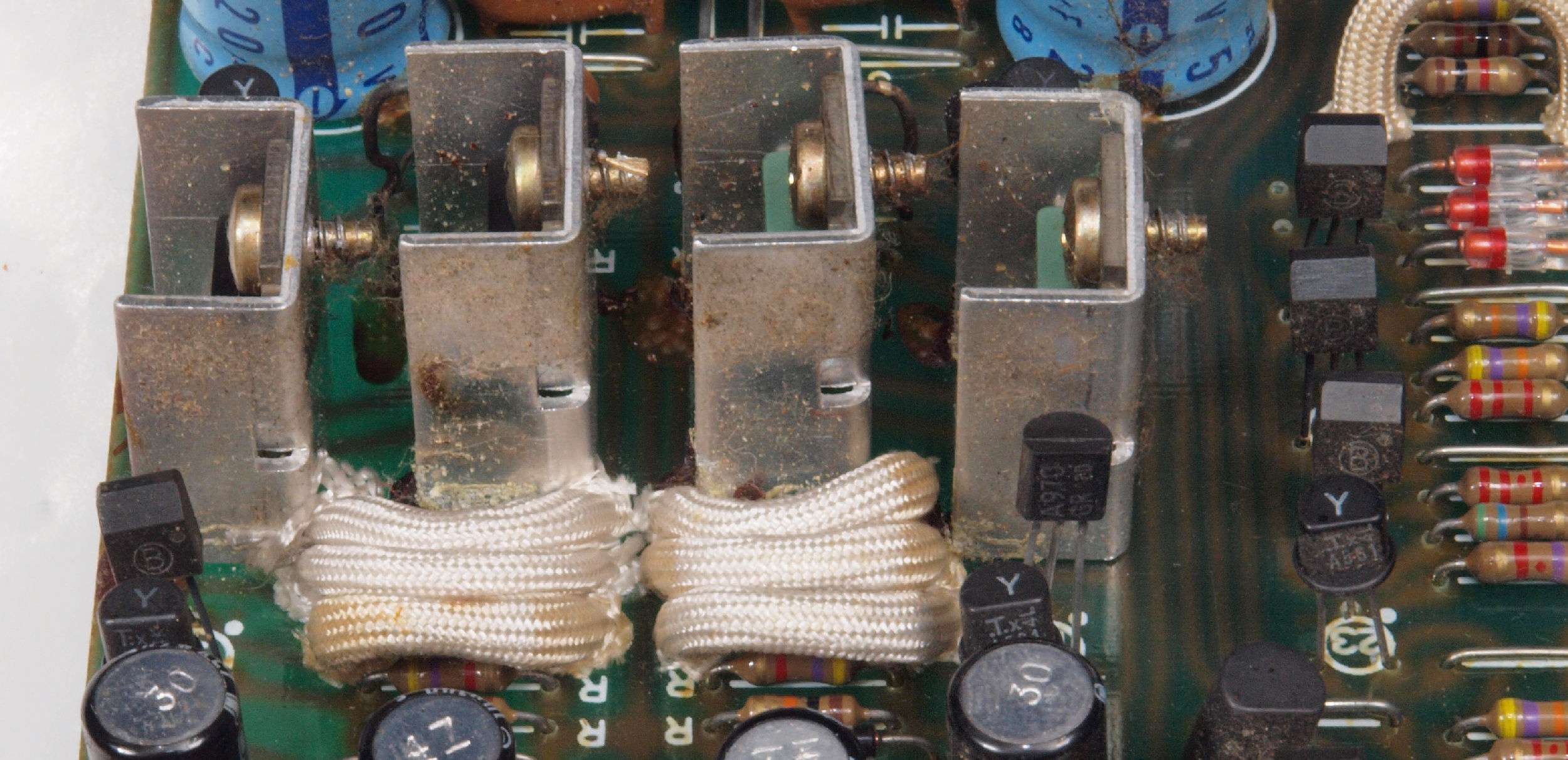

Ｃ４１３．　修理後　電源１基板。　ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ４１４．　修理前　電源１基板。ＴＲ（トランジスター）の放熱器、反対側。
Ｃ４１５．　修理後　電源１基板。　ＴＲ（トランジスター）の放熱器、反対側。放熱器をしっかり接着する。
Ｃ４１６．　修理中　電源１基板、
　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ４１７．　修理中　電源１基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個、抵抗２個、ＴＲ（トランジスター）２個交換

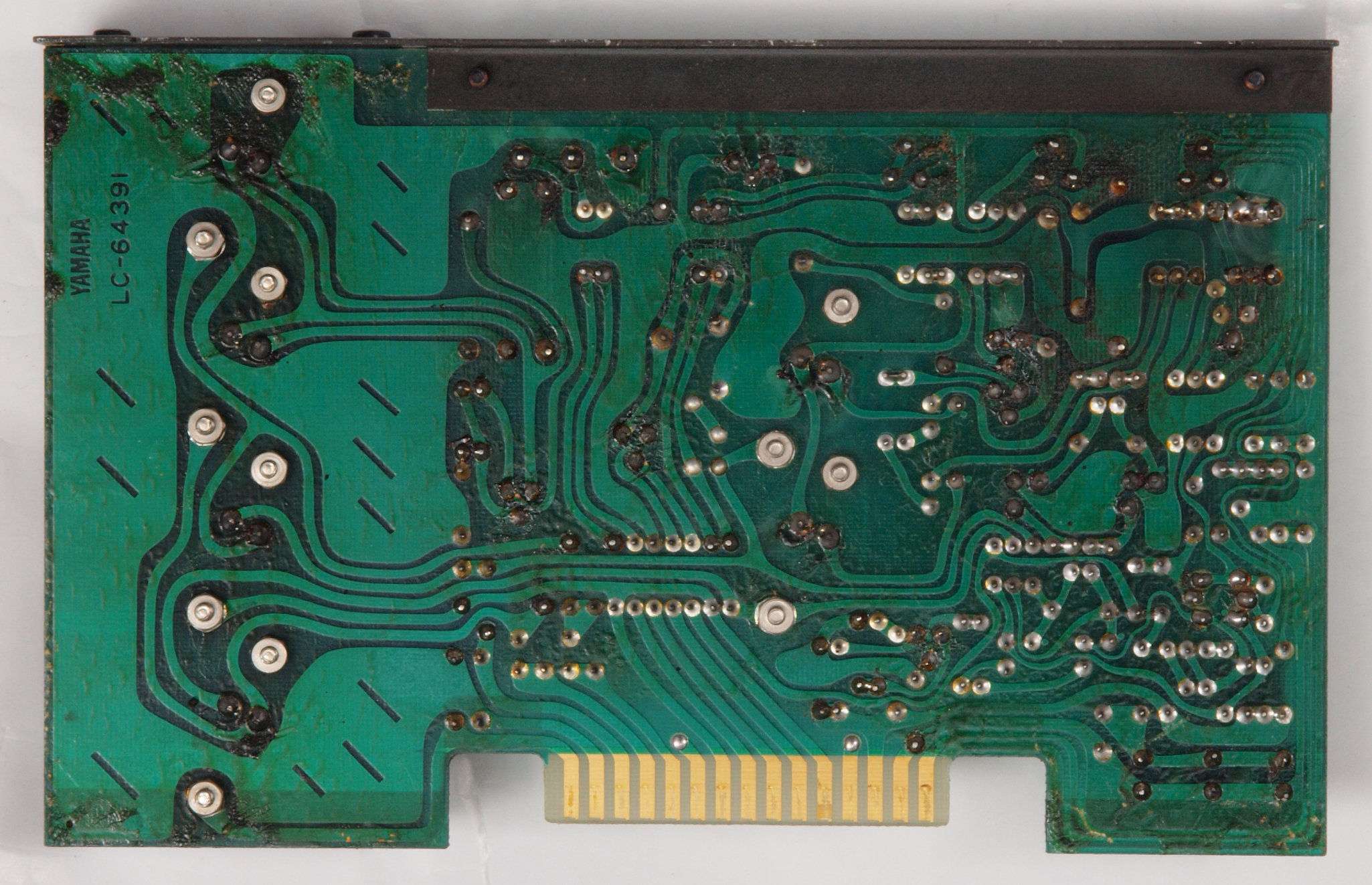

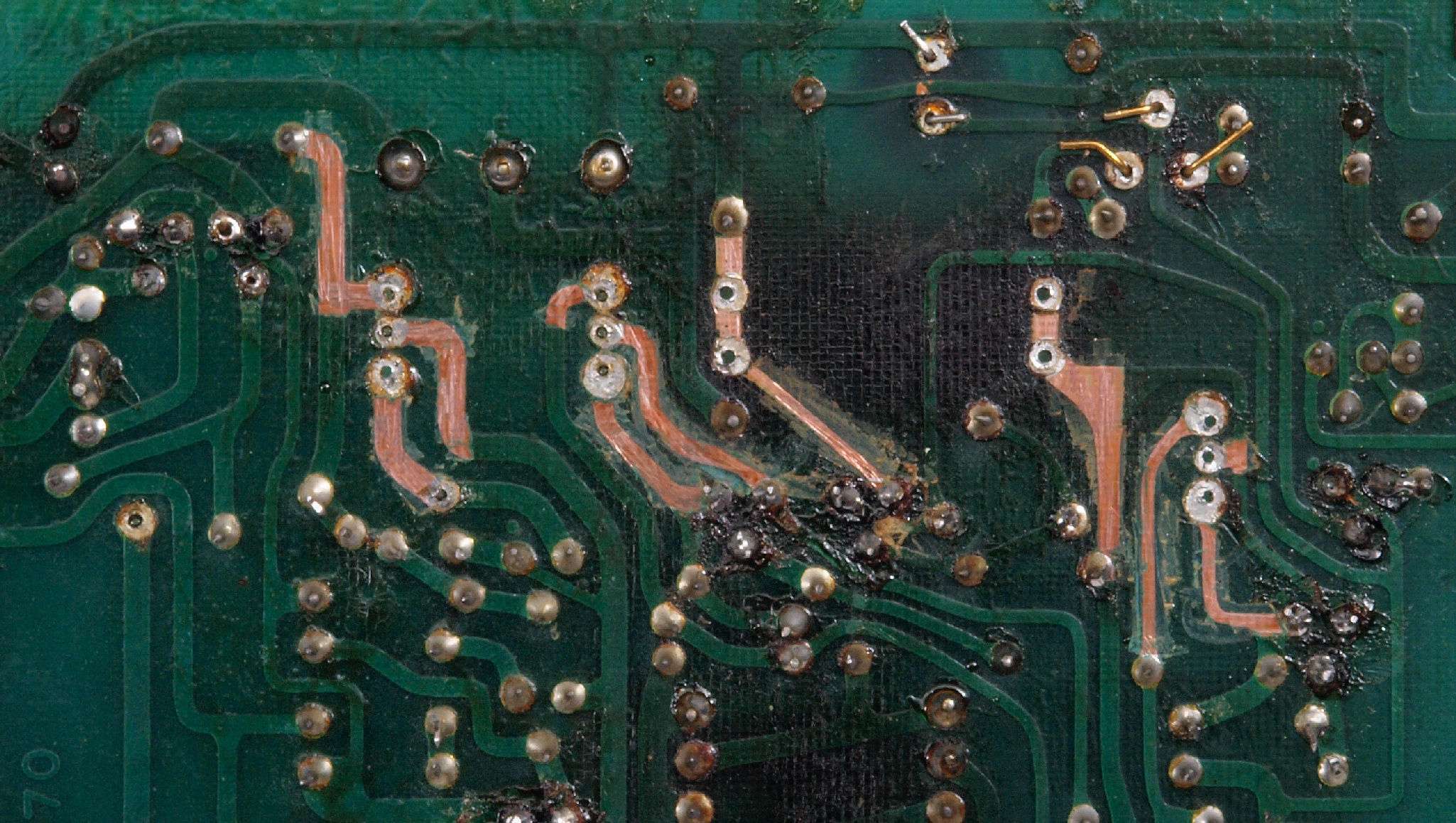

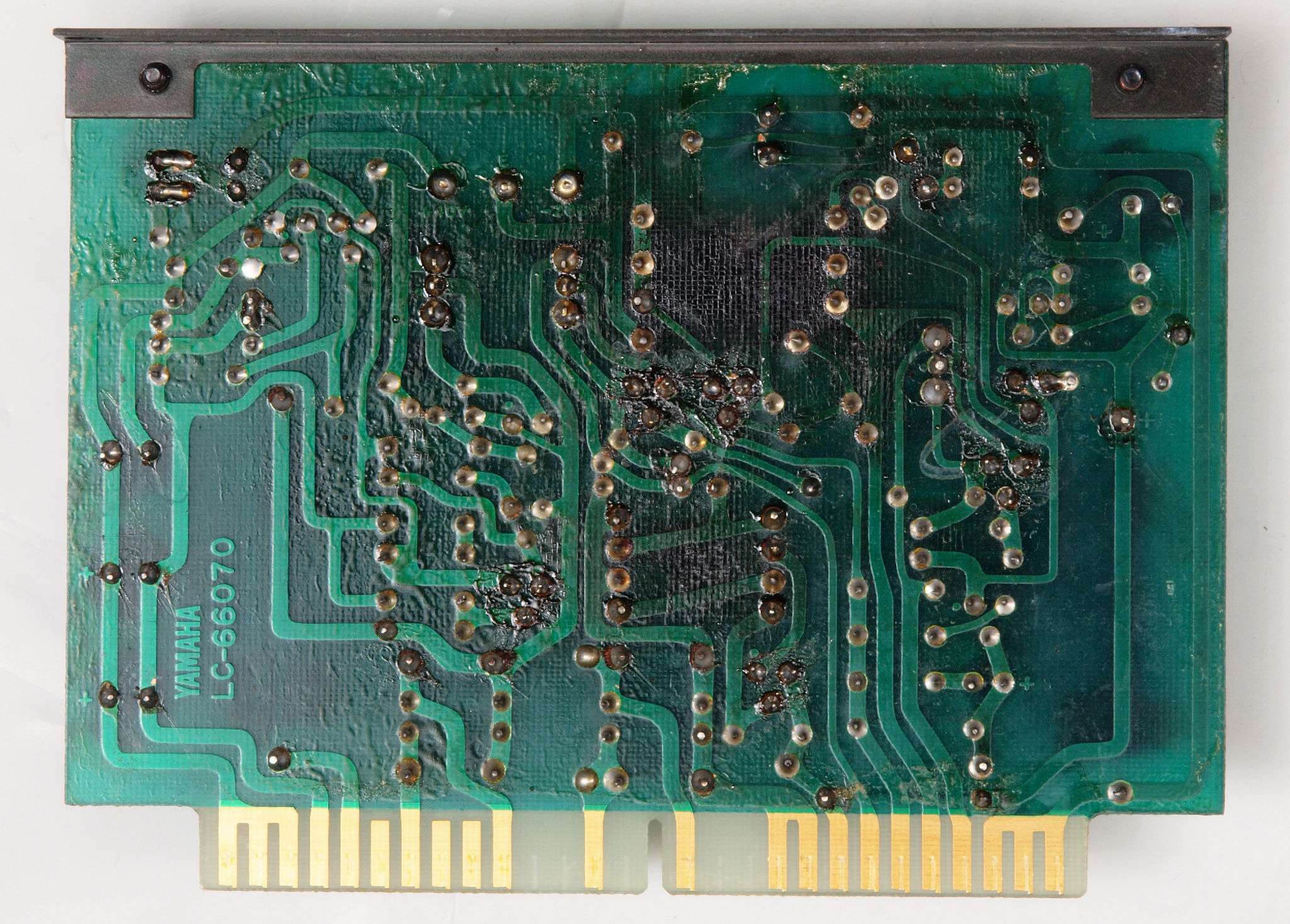

Ｃ４３．　修理前　電源１基板裏。　未半田補正部分がある。

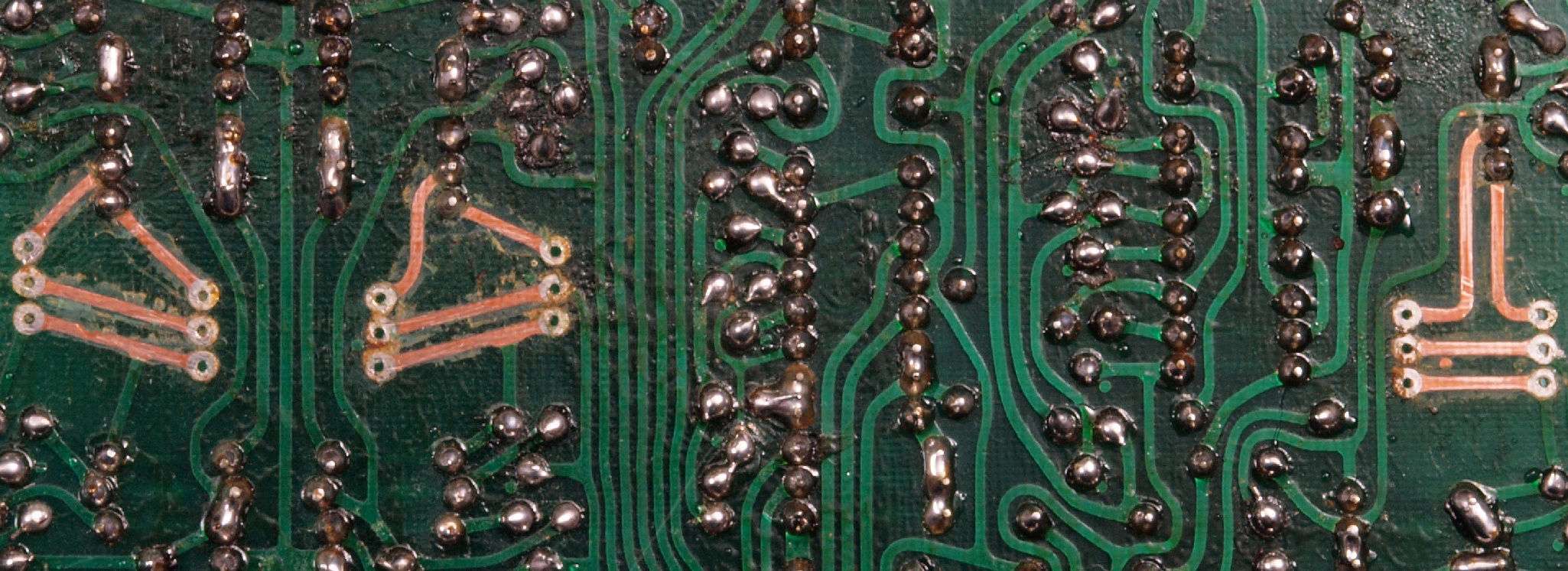

Ｃ４３２．　修理中　電源１基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ４３３．　修理中　電源１基板裏。更に錫メッキ線で補強する。
Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４５．　完成電源１基板裏、洗浄後防湿材を塗る

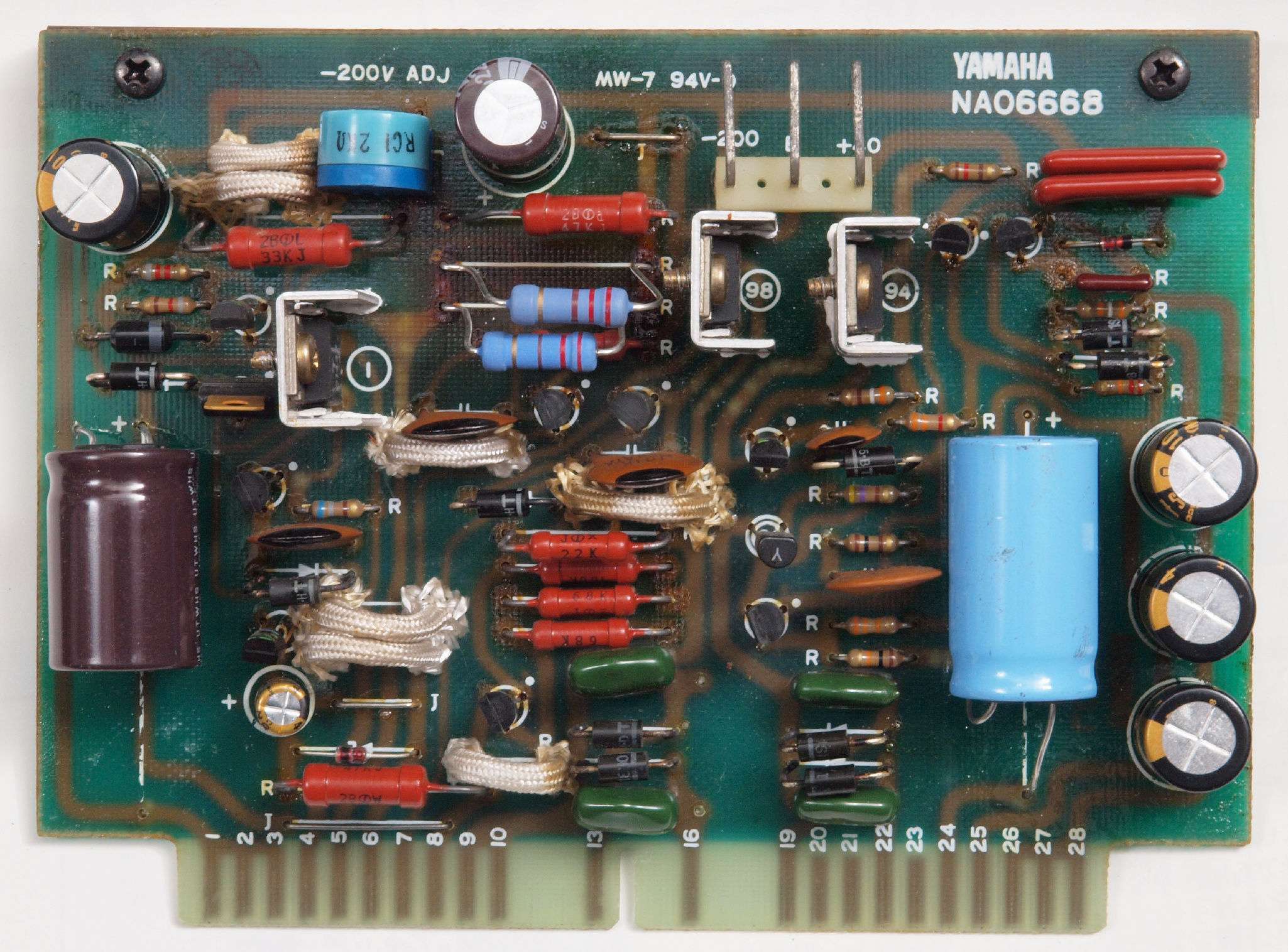

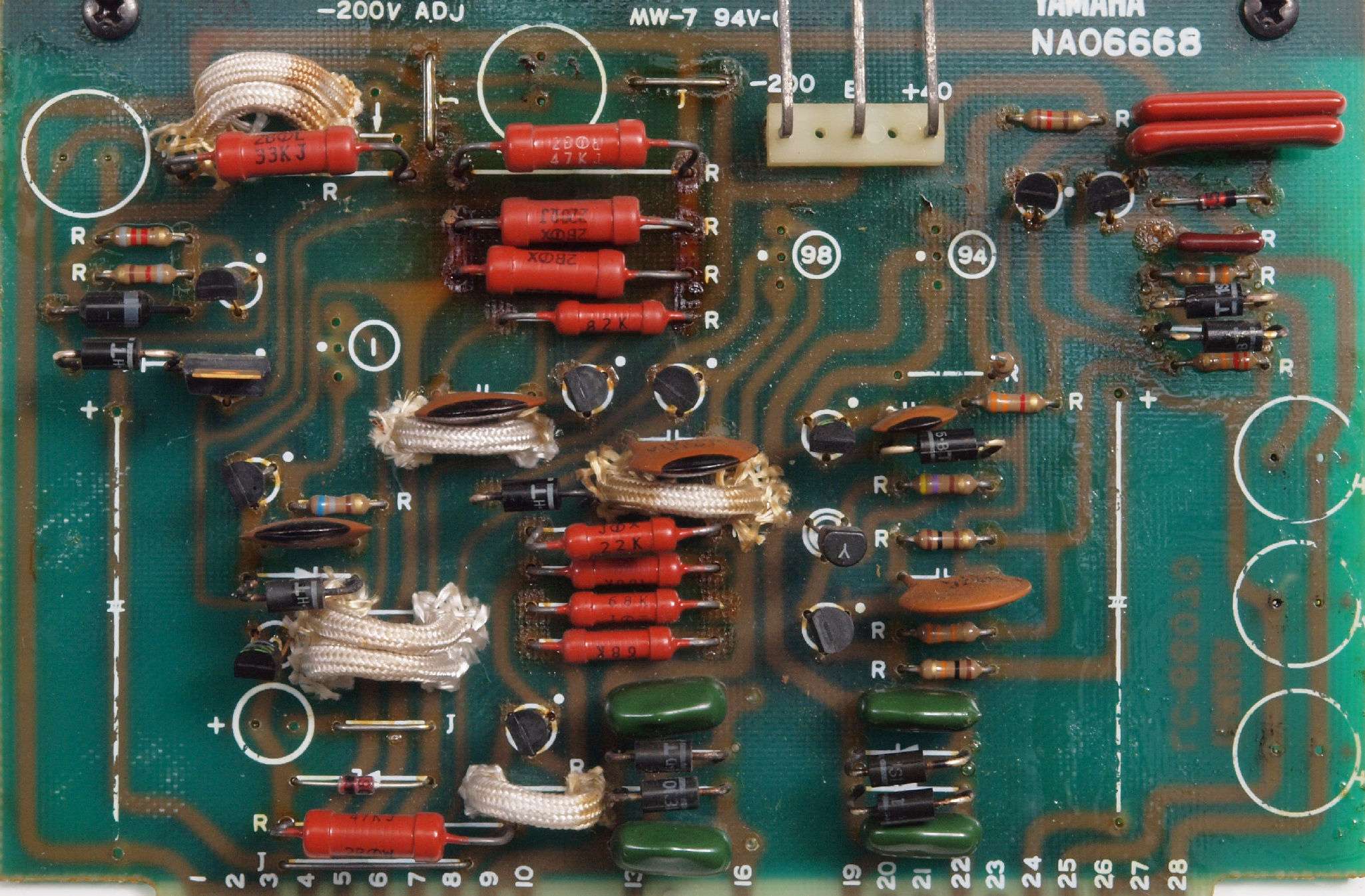

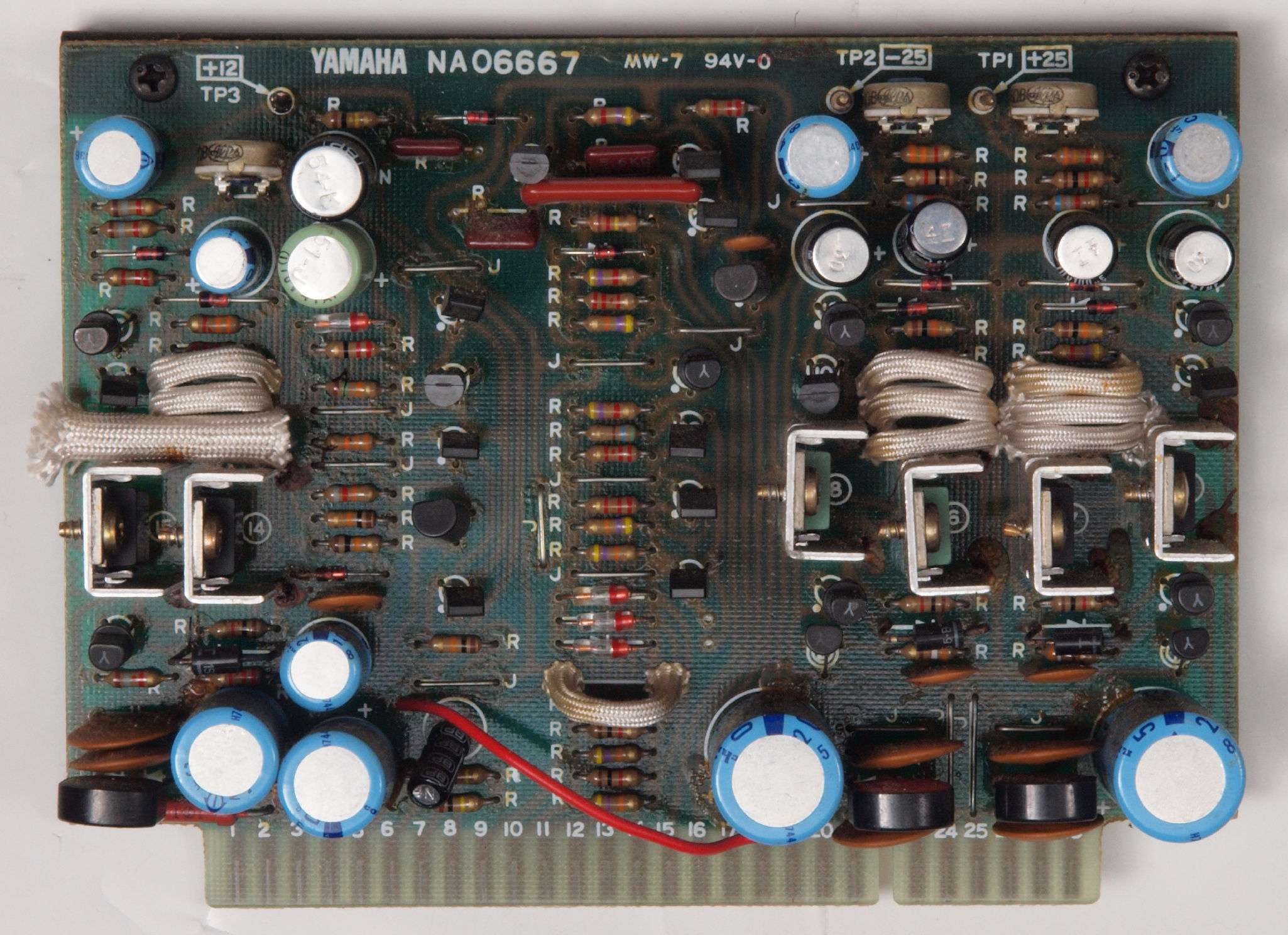

Ｃ５１．　修理前　電源２基板。
Ｃ５１２．　修理前　電源２基板。　足黒ＴＲ（トランジスター）。

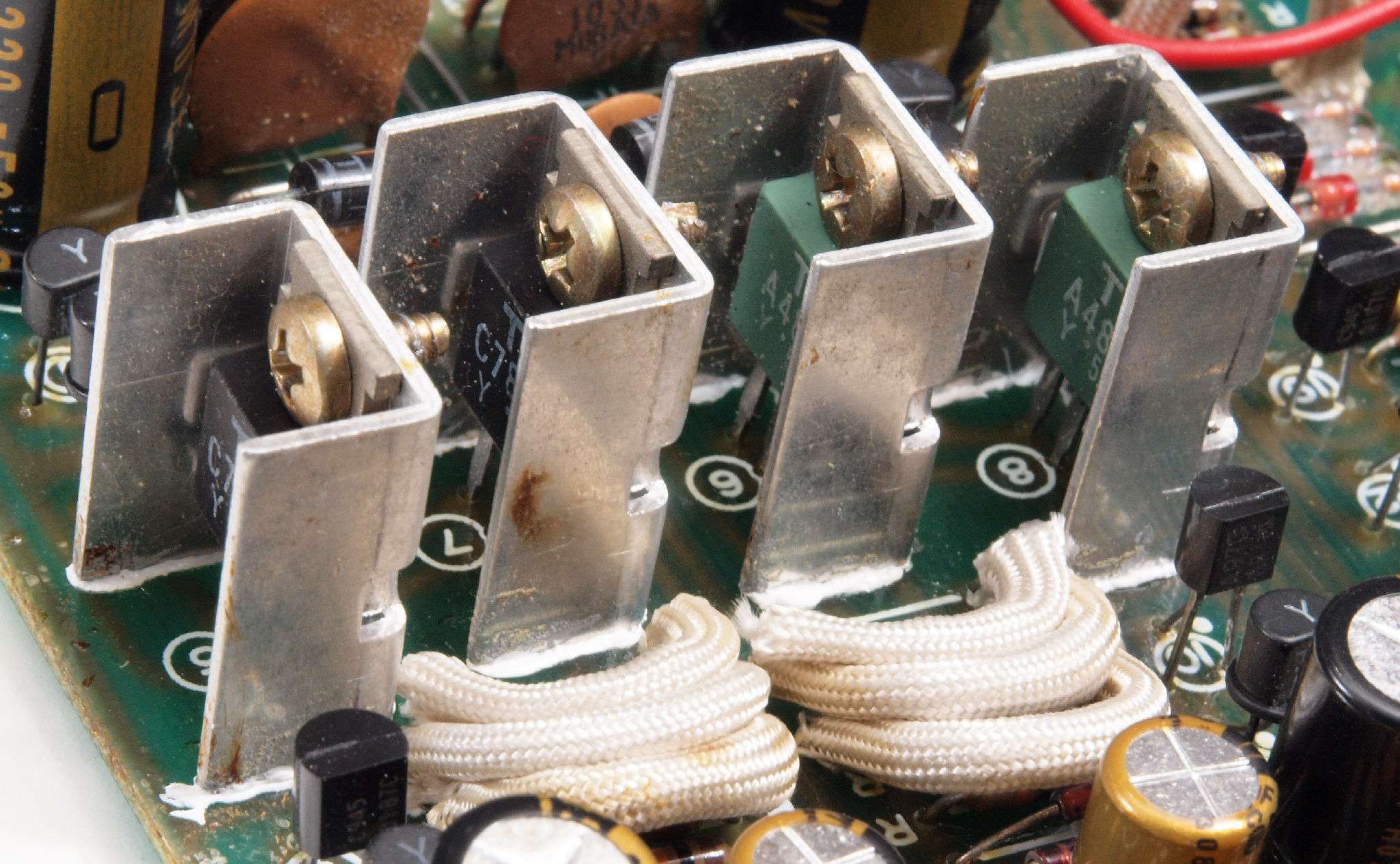

Ｃ５１３．　修理前　電源２基板。ＴＲ（トランジスター）の放熱器。
Ｃ５１４．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器。　放熱器をしっかり接着する。
Ｃ５１５．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。
Ｃ５１６．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ５１７．　修理前　電源２基板。ＴＲ（トランジスター）の放熱器その２。
Ｃ５１８．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器その２。放熱器をしっかり接着する。
Ｃ５１９．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器その２、反対側。
Ｃ５１A．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器その２、反対側。放熱器をしっかり接着する。
Ｃ５１B．　修理中　電源２基板、
　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ５１C．　修理中　電源２基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ５２．　修理後　電源２基板。　ＴＲ（トランジスター）１２個、半固定ＶＲ３、電解コンデンサー１６個交換
Ｃ５３．　修理前　電源２基板裏。　未半田補正部分がある。
Ｃ５３２．　修理中　電源２基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ５３３．　修理中　電源２基板裏。　更に錫メッキ線で補強する。
Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５５．　完成電源２基板裏、洗浄後防湿材を塗る
Ｃ６１．　修理前　電源３基板
Ｃ６１２．　修理前　電源３基板。　足黒ＴＲ（トランジスター）。
Ｃ６１３．　修理前　電源３基板。　足黒ＴＲ（トランジスター）その２。
Ｃ６１４．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器
Ｃ６１５．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器。　放熱器をしっかり接着する。
Ｃ６１６．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ６１７．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ６２．　修理後　電源３基板　　ＴＲ（トランジスター）８個交換
Ｃ６４．　修理前　電源３基板裏。　未半田補正部分がある。
Ｃ６４２．　修理中　電源３基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。

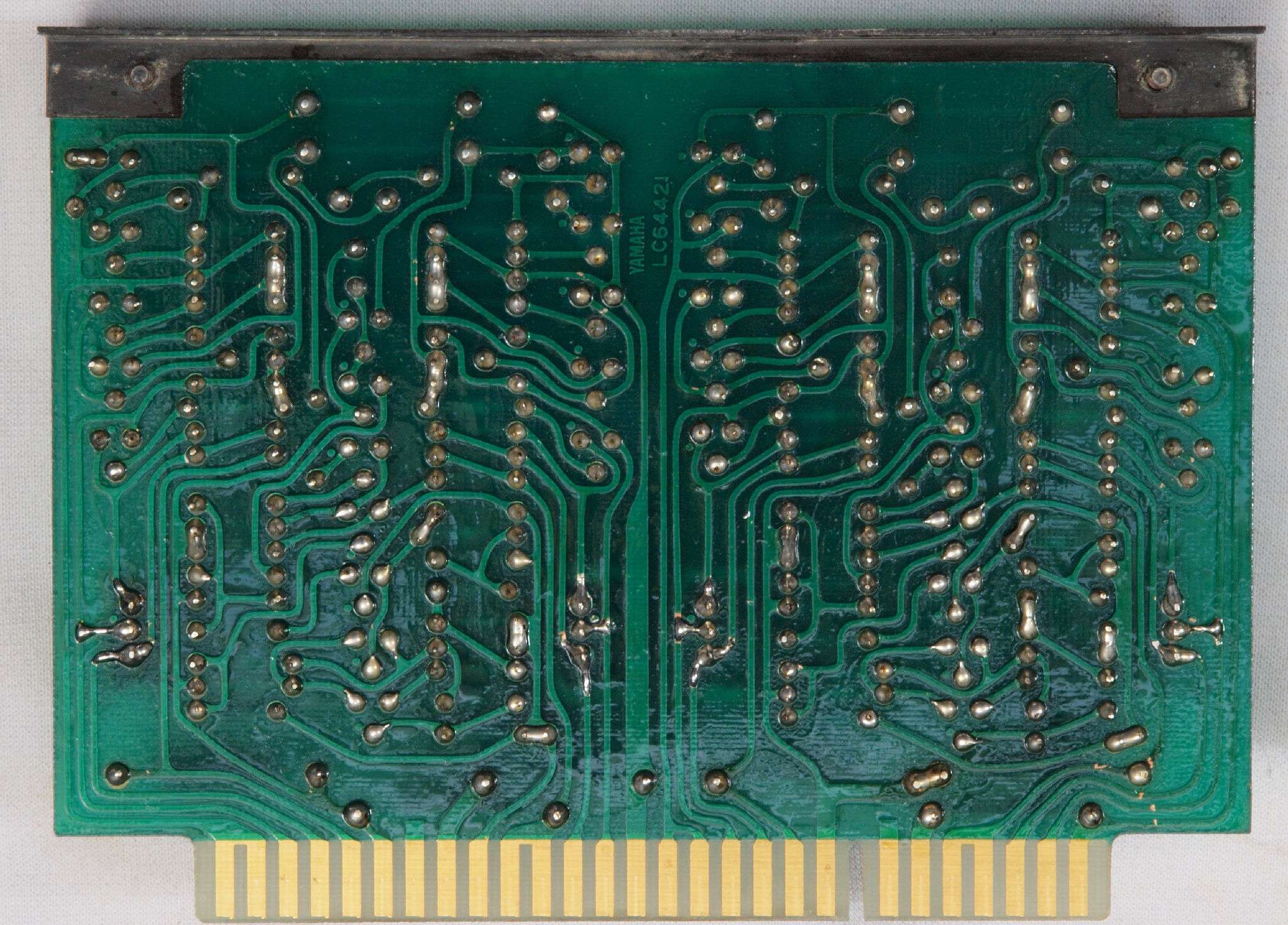

Ｃ６５．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６６．　完成電源３基板裏、洗浄後防湿材を塗る

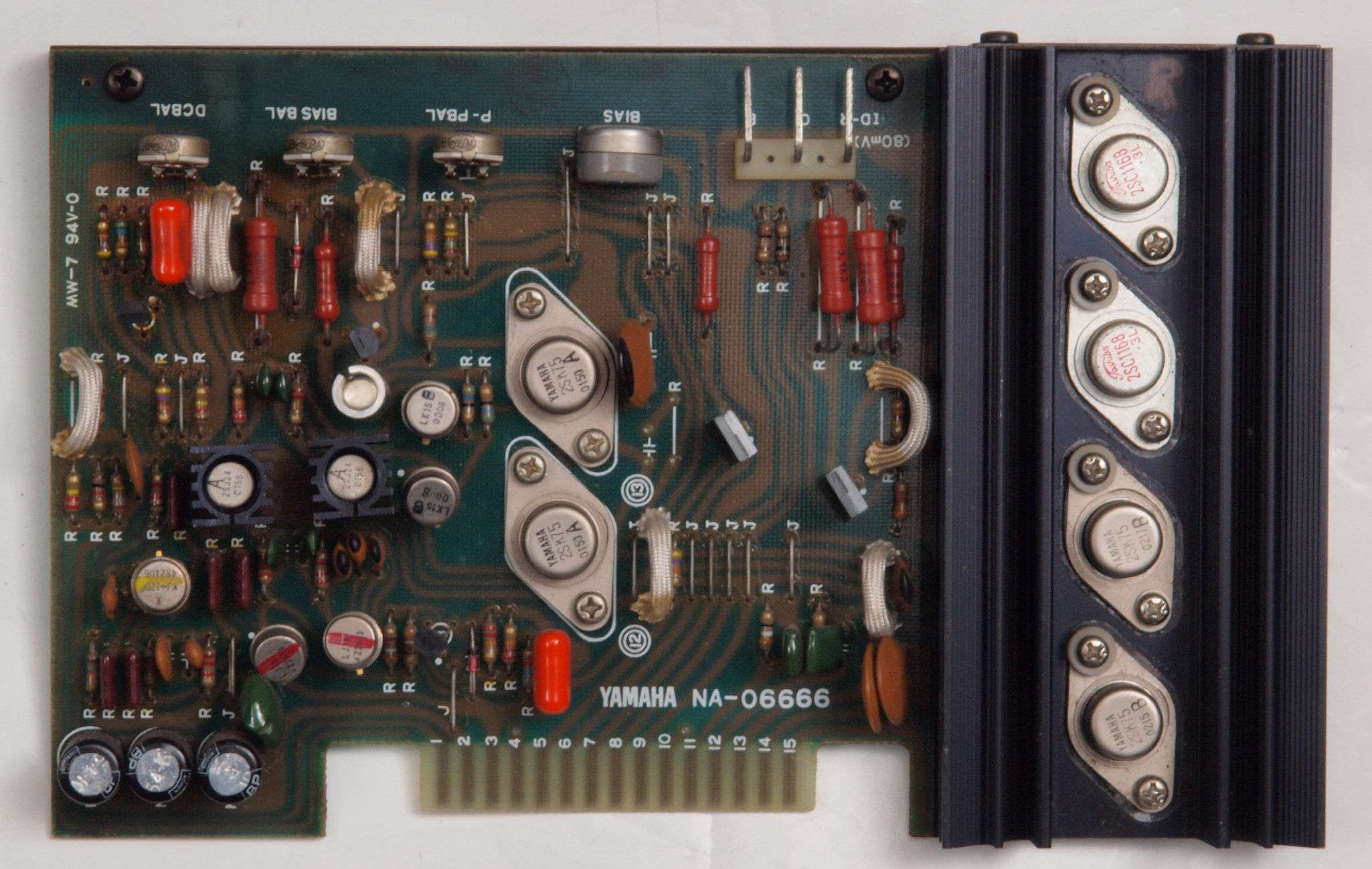

Ｃ７１．　修理前　電源出力ＴＲ基板。

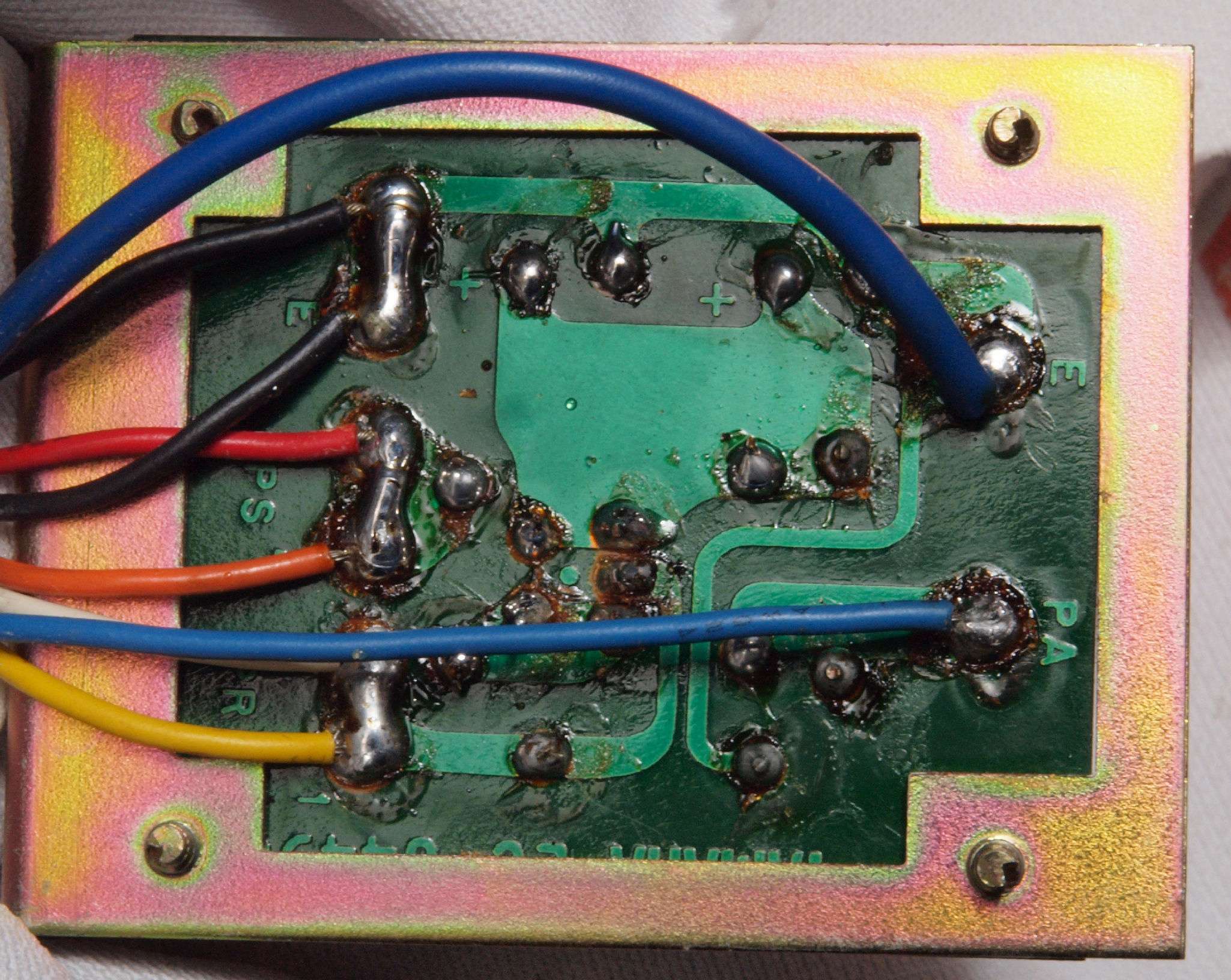

Ｃ７３．　修理後　電源出力ＴＲ基板。　ＴＲ（トランジスター）４個交換。
Ｃ７４．　修理前　電源出力ＴＲ基板裏
Ｃ７６．　完成電源出力ＴＲ基板裏

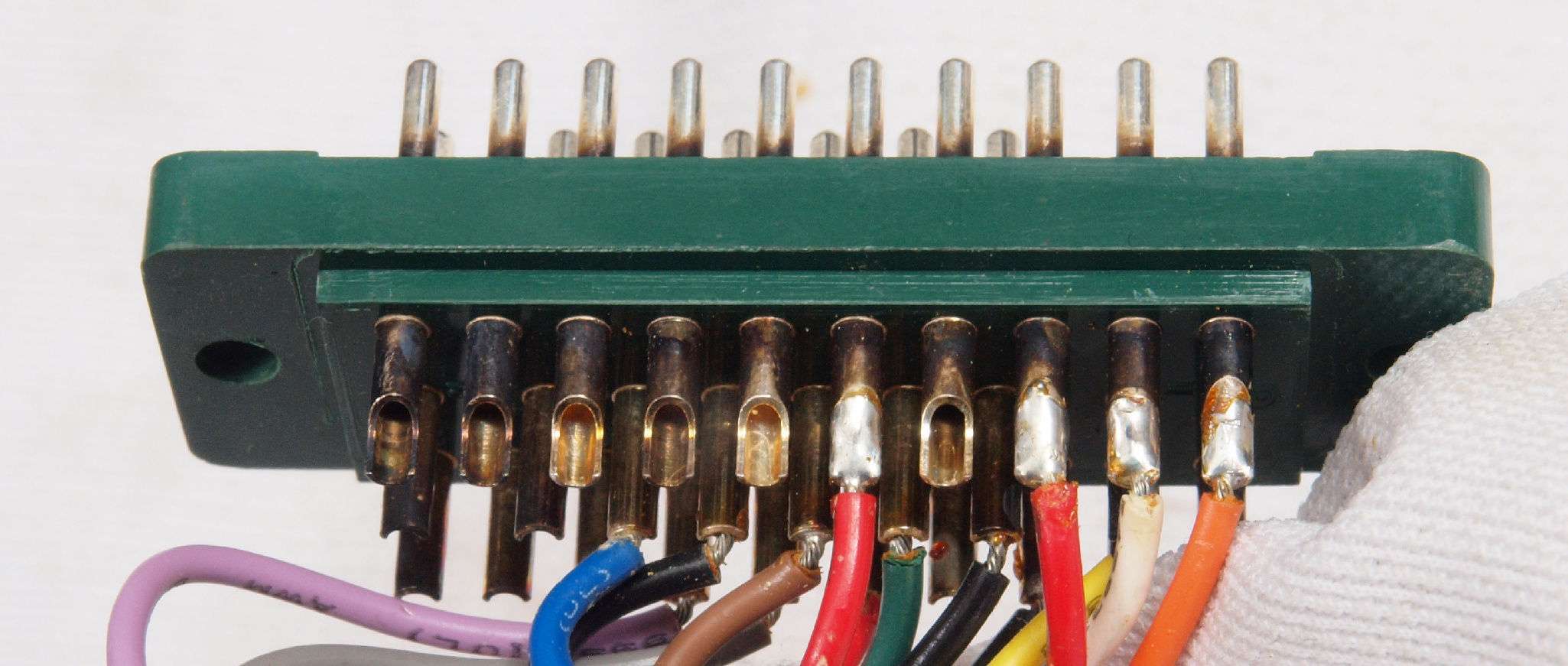

Ｃ７７．　修理前　電源出力ＴＲ基板コネクター足
Ｃ７８．　修理（清掃）後　電源出力ＴＲ基板コネクター足

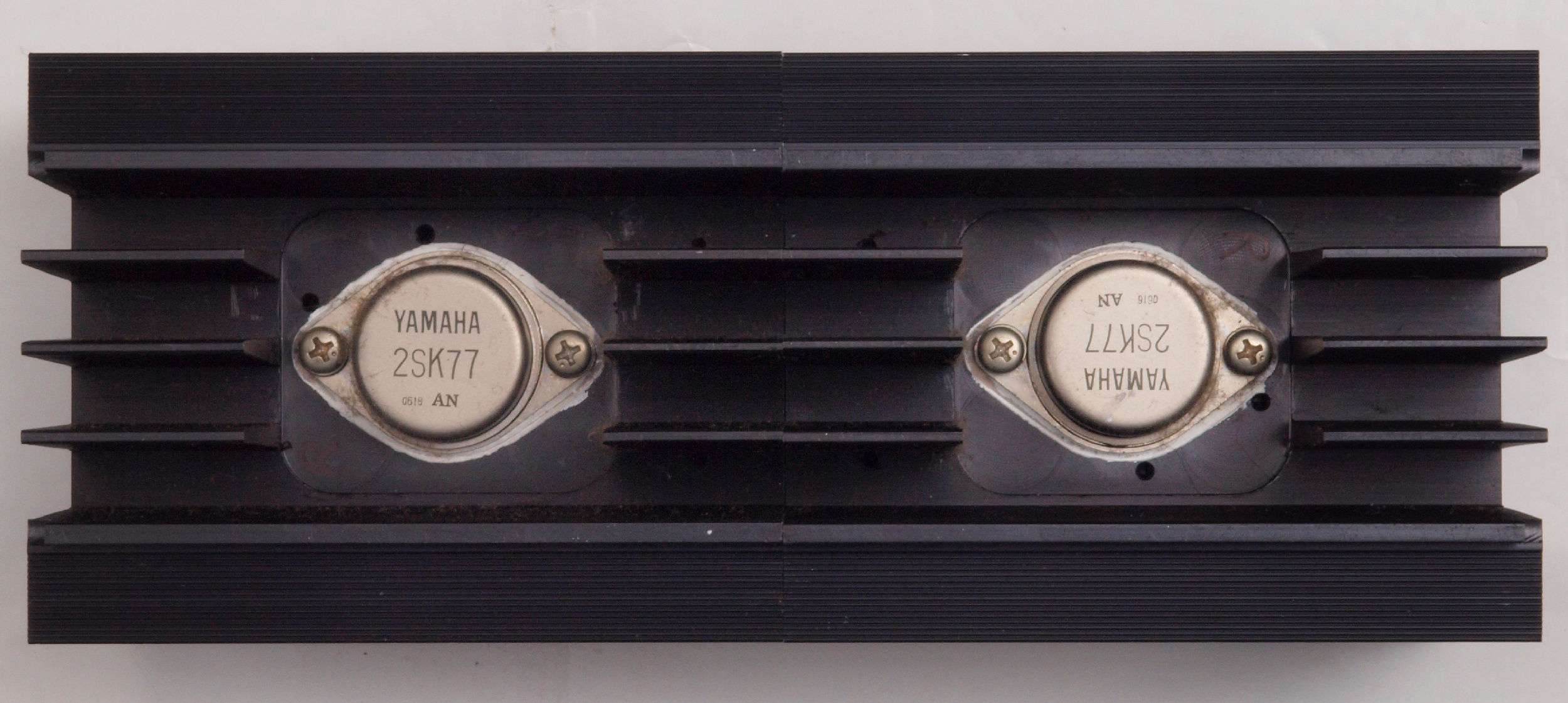

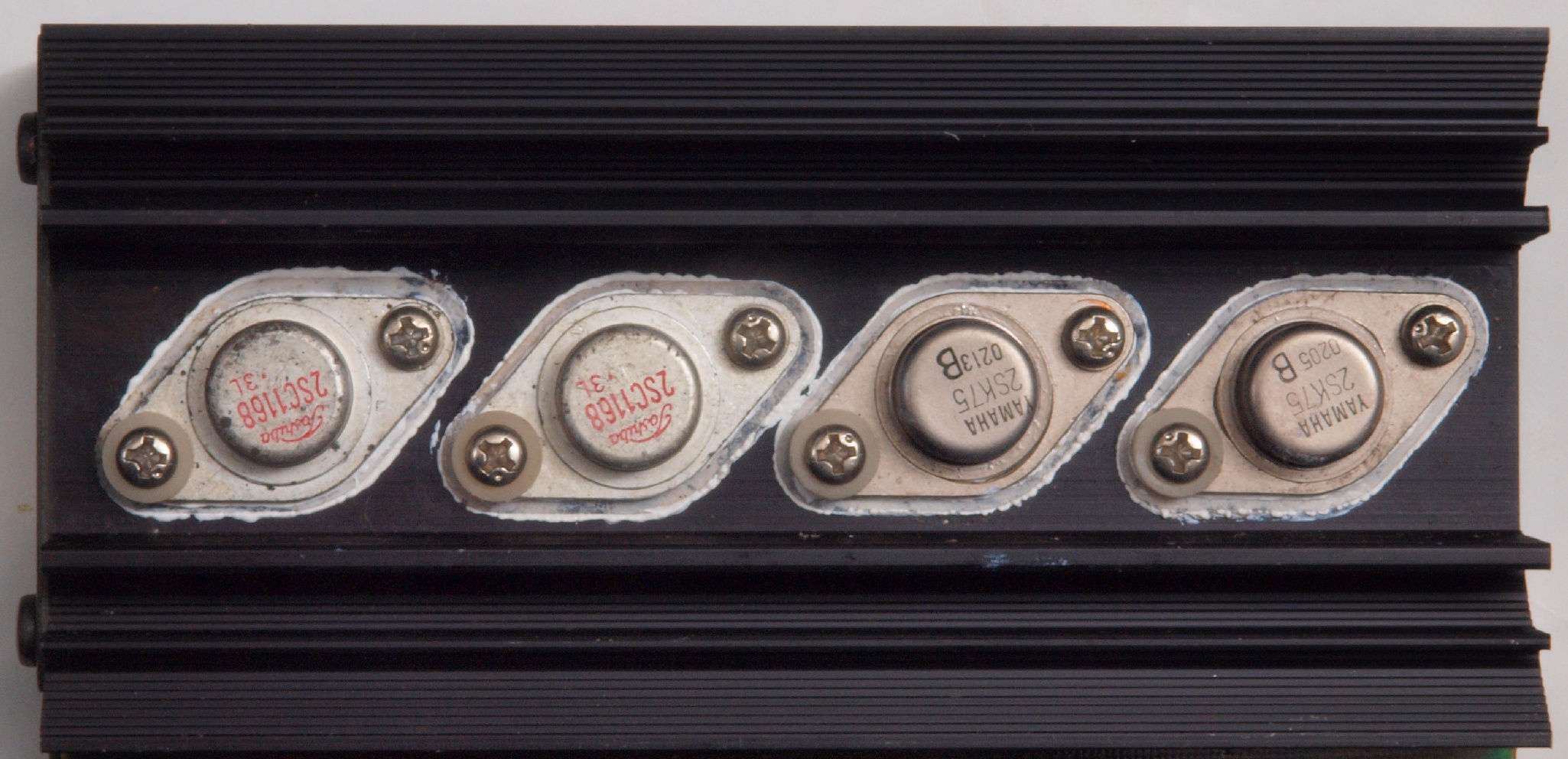

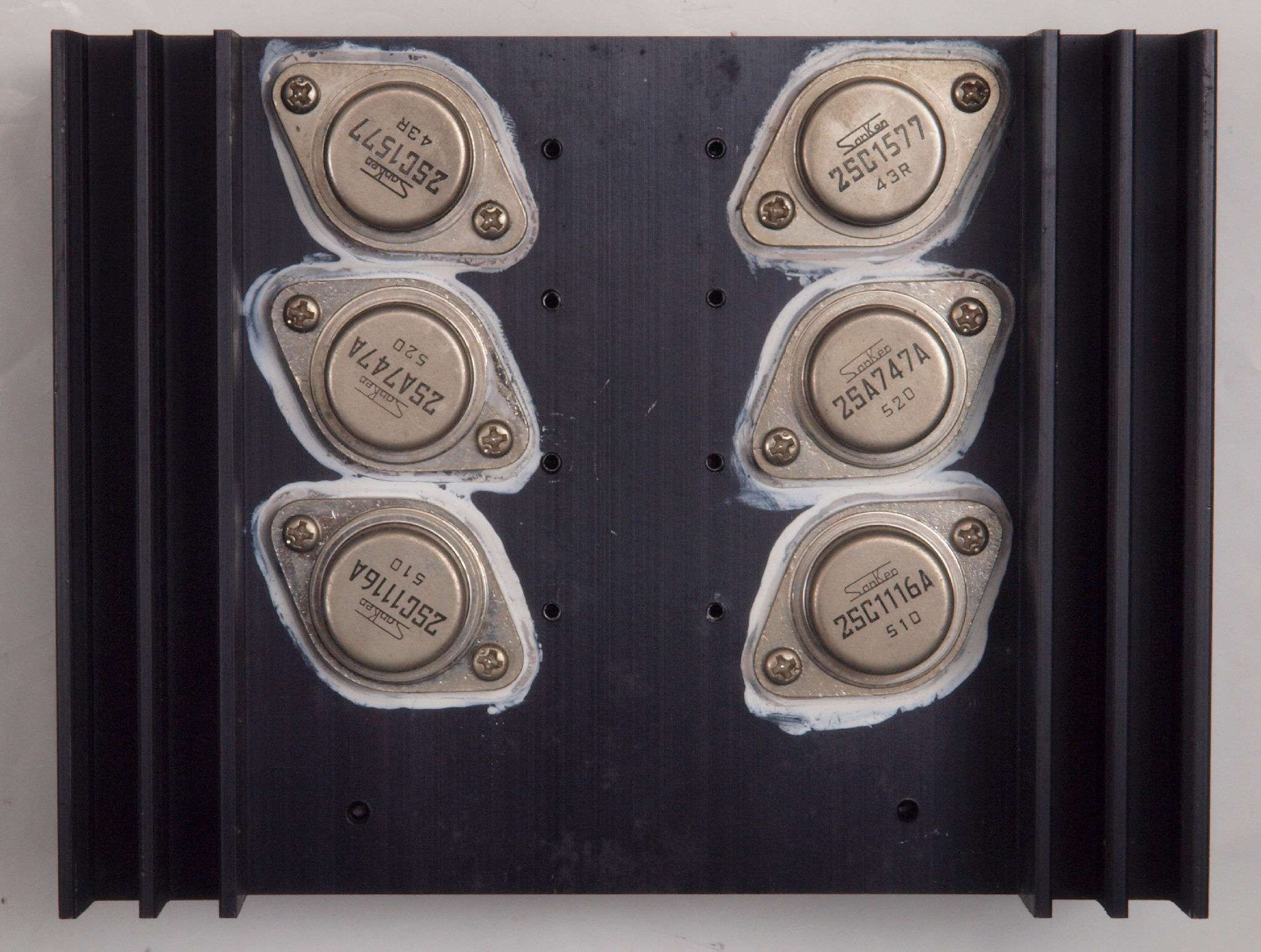

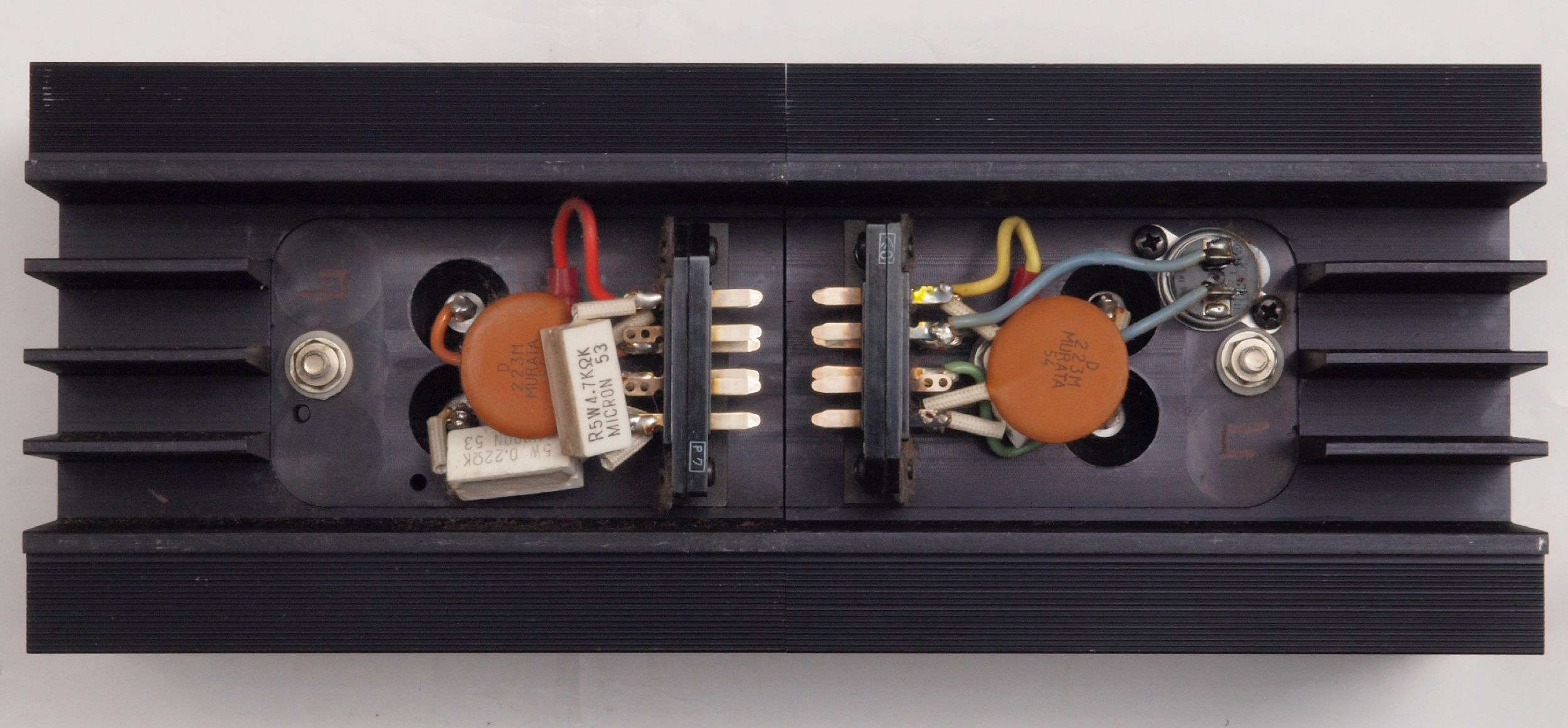

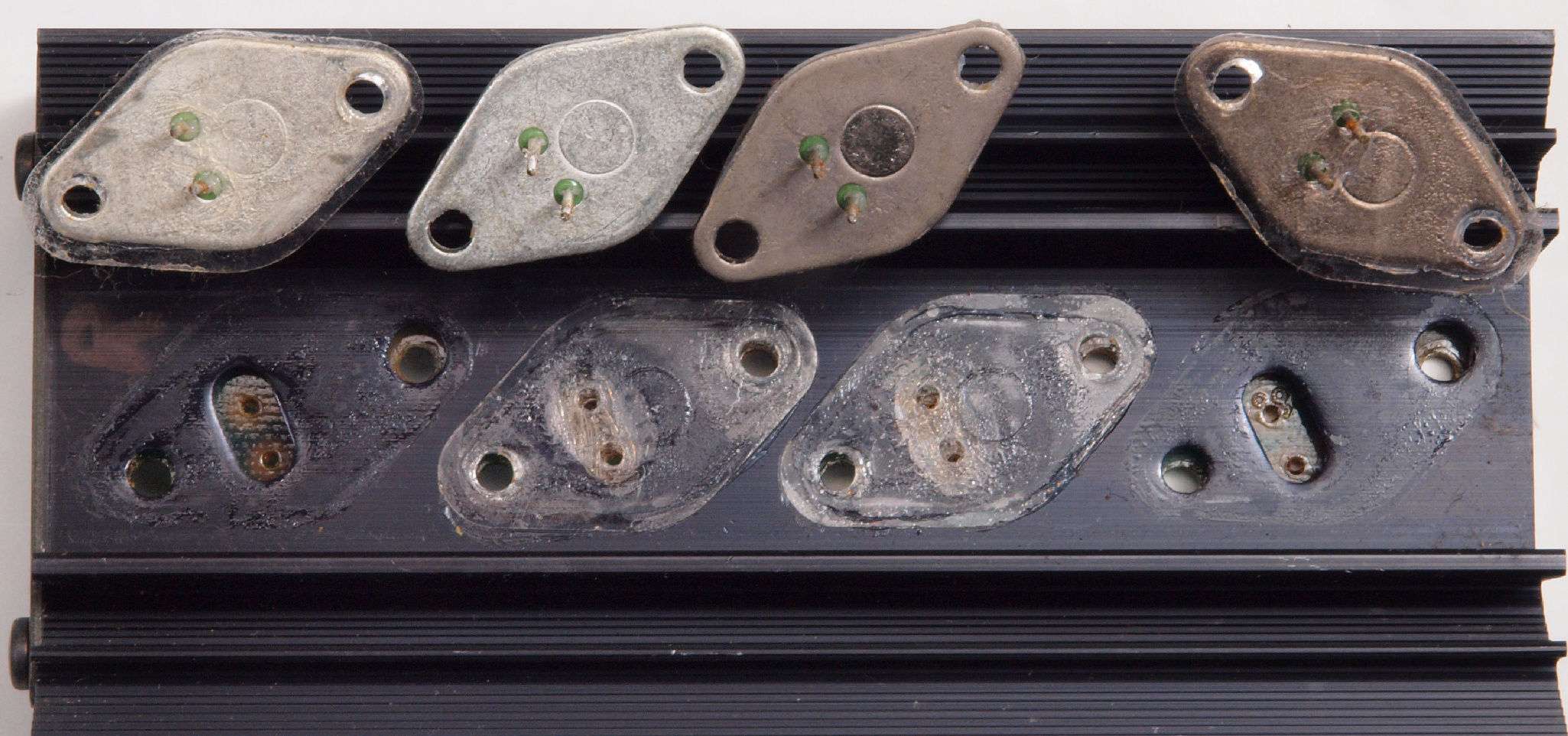

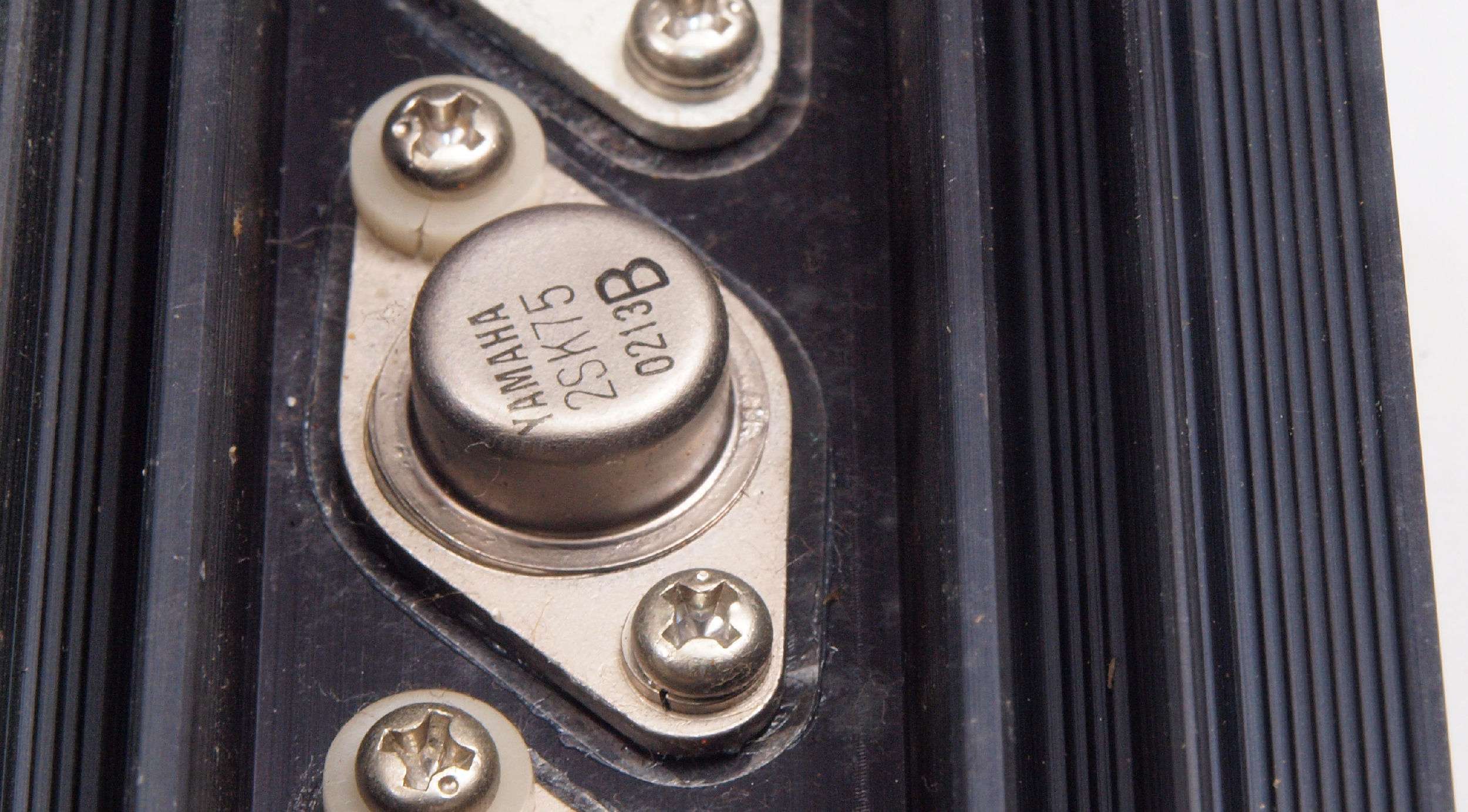

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）。　左＝＋側、右＝－側。
　　　　　　　　　　　ＦＥＴ回りのシリコングリスが綺麗 なので、交換歴は無？

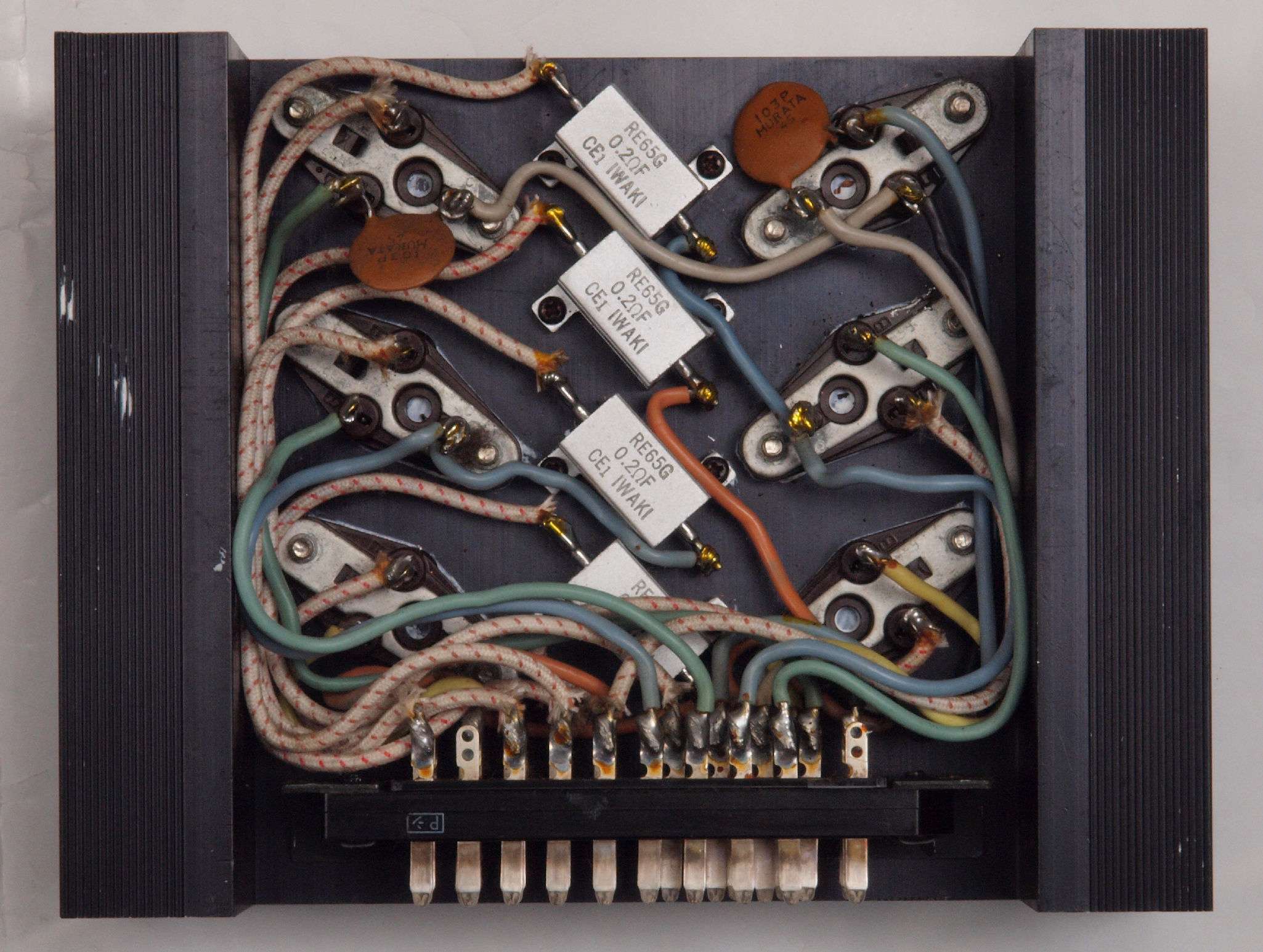

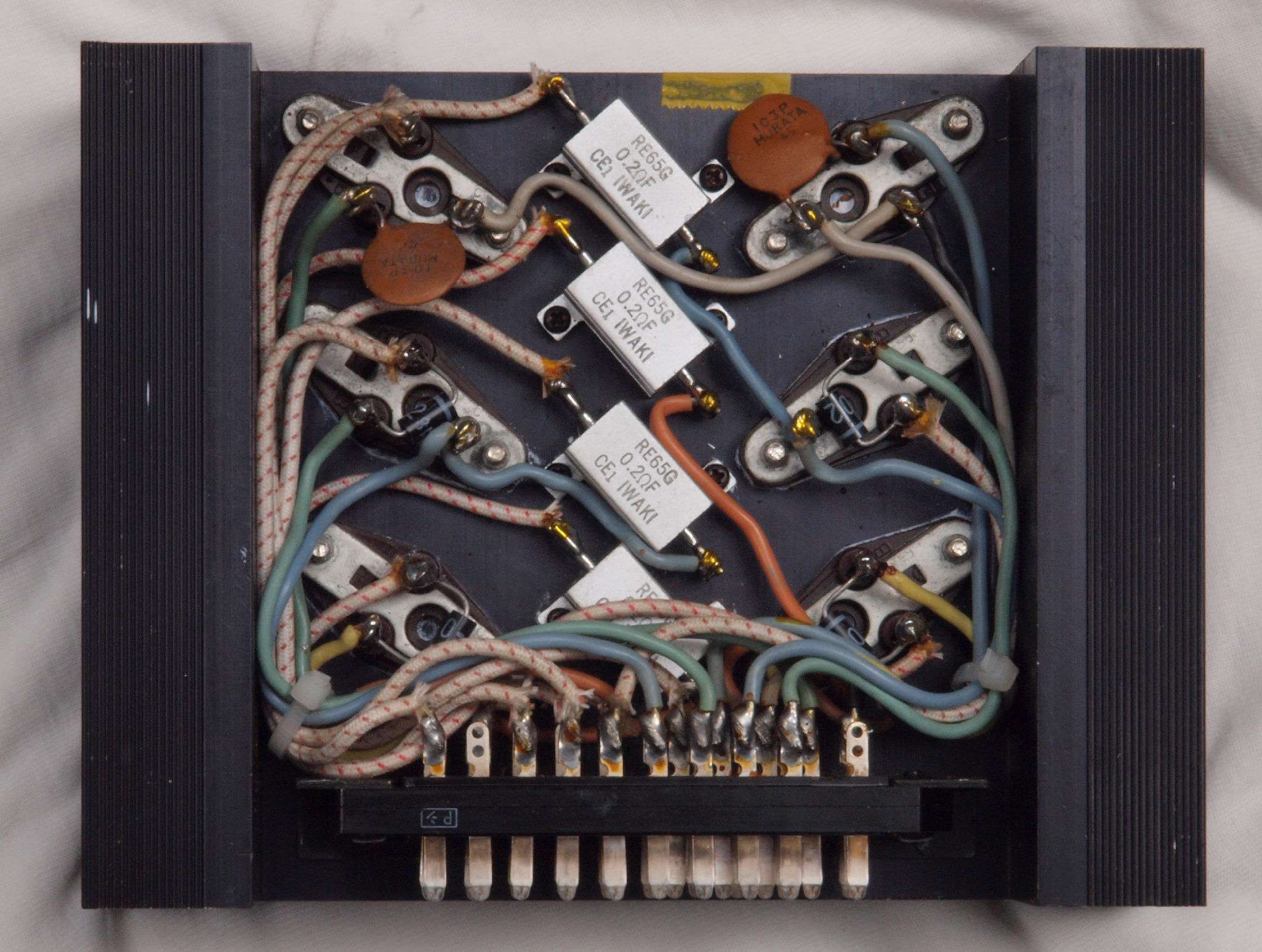

C８２．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏。　左＝＋側、右＝－側。

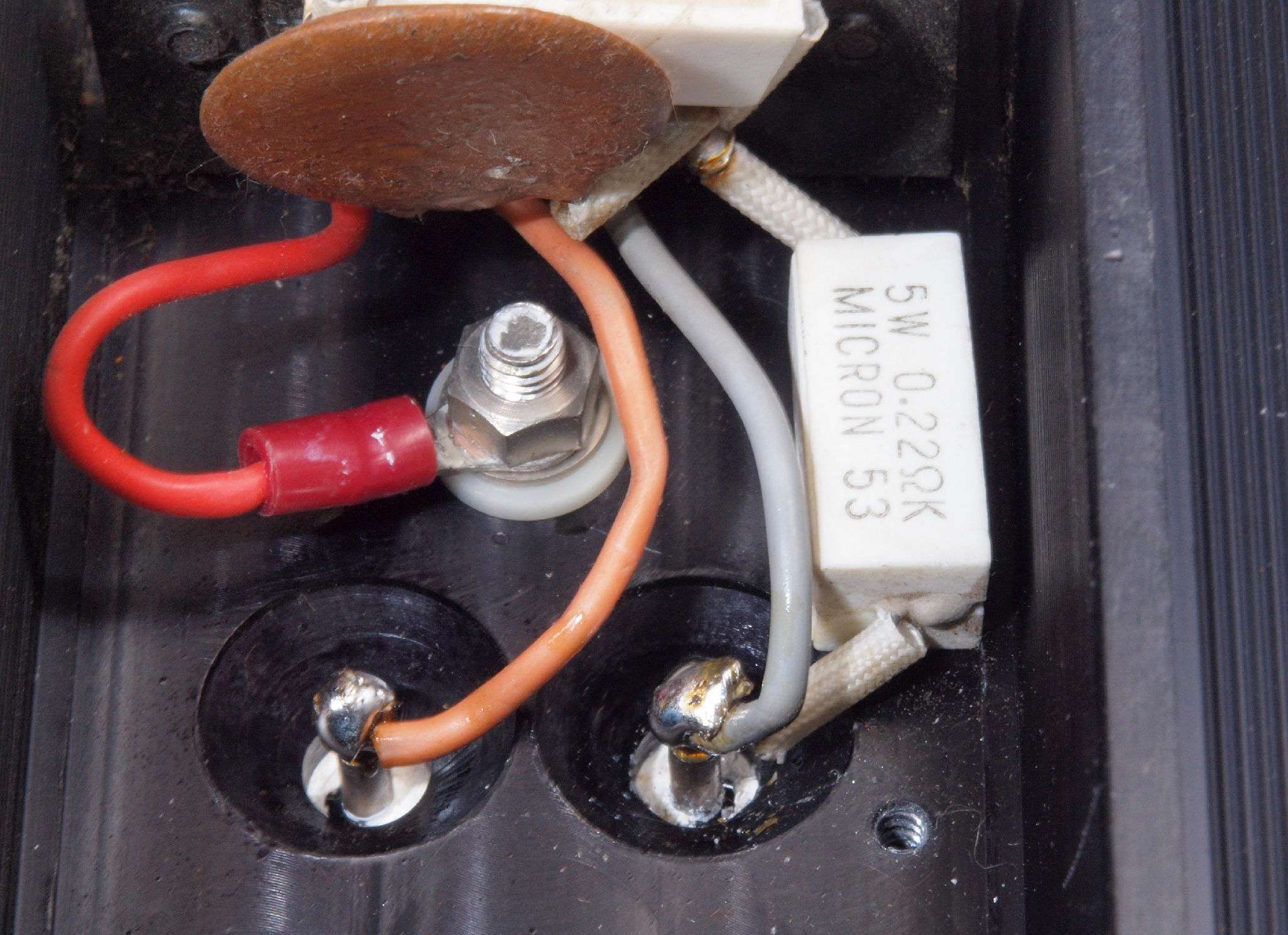

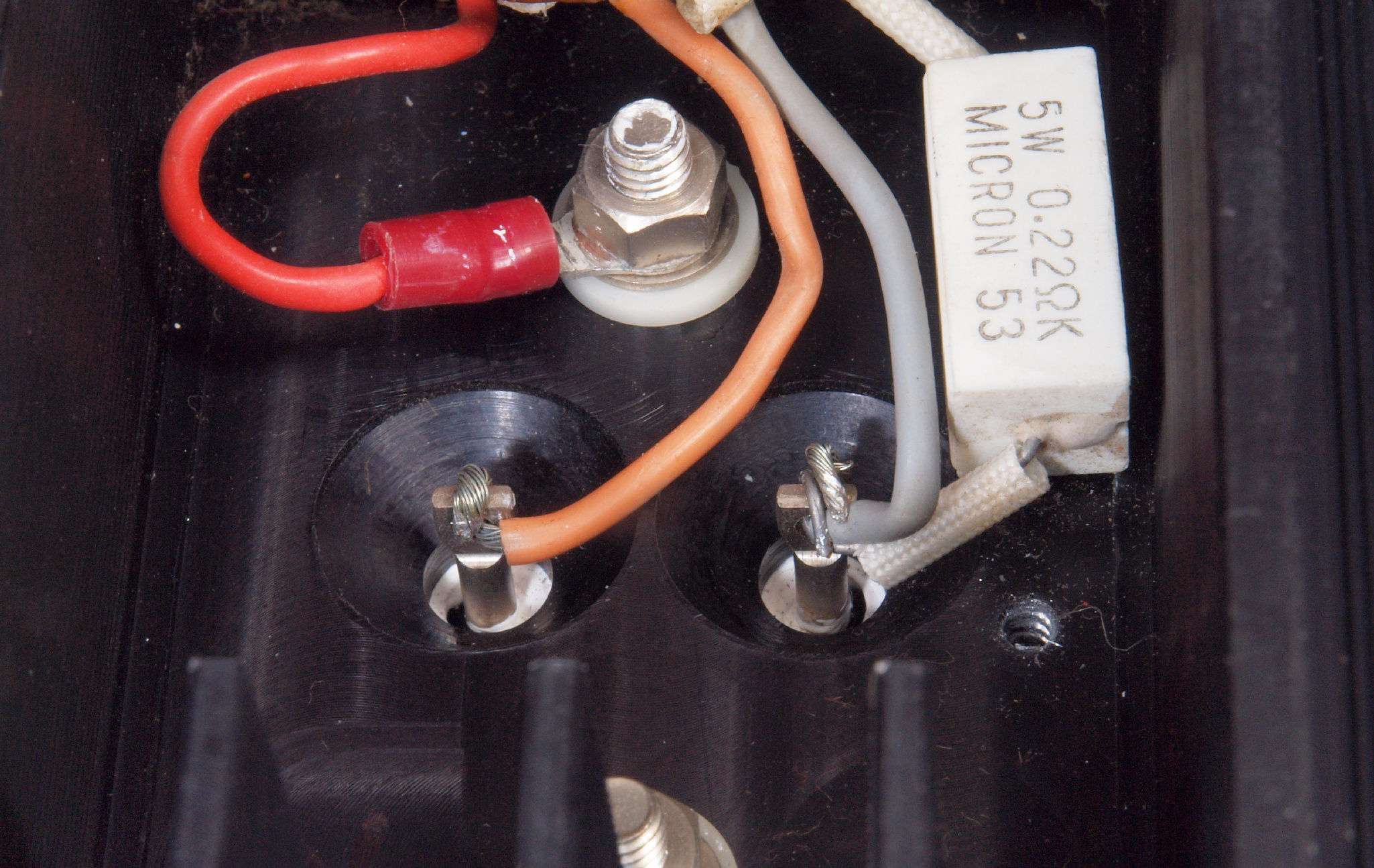

C８２１．　修理中　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、＋側。何と無半田！！　　　　
  • ＦＥＴの端子（足）には半田の跡がありません。
    ＦＥＴの端子（足）周りの放熱シリコンは綺麗です。
    引き出し線の頭付近にのみ半田が載っていますが、ニッパー等で切った跡は無？
C８２２．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、＋側。

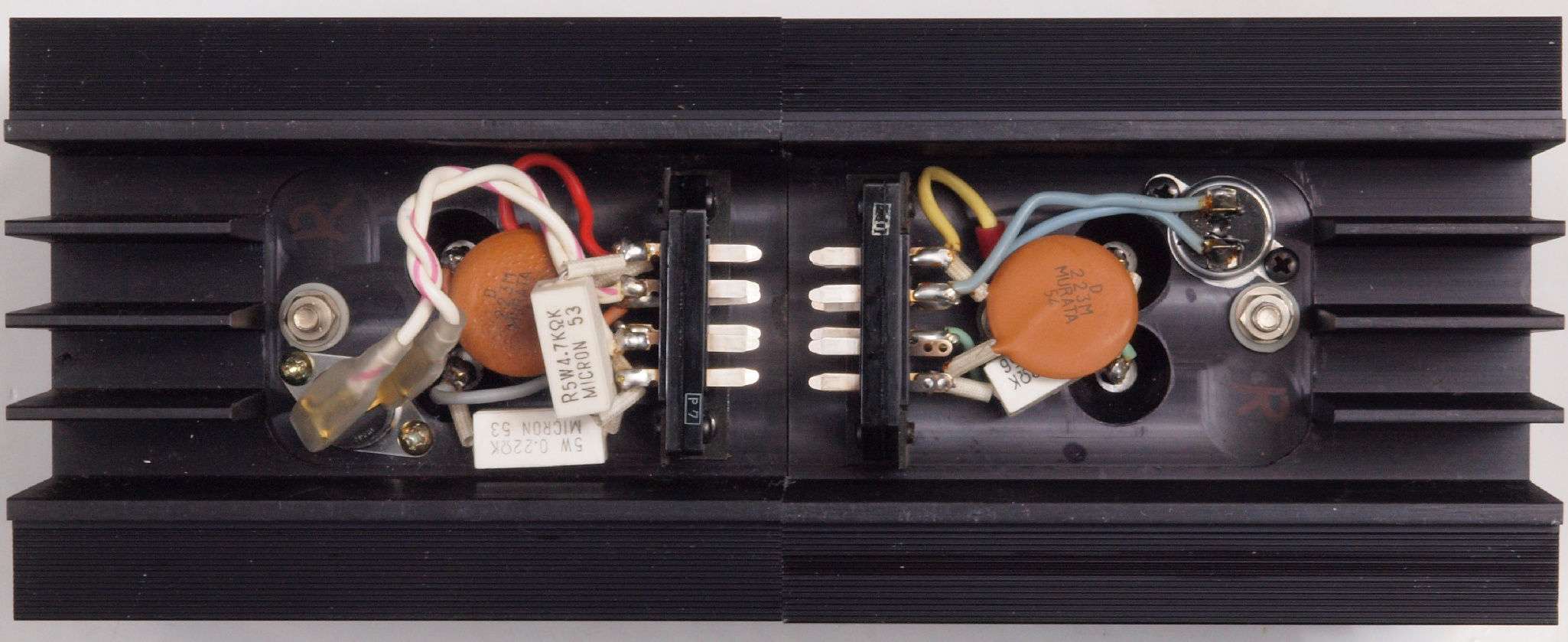

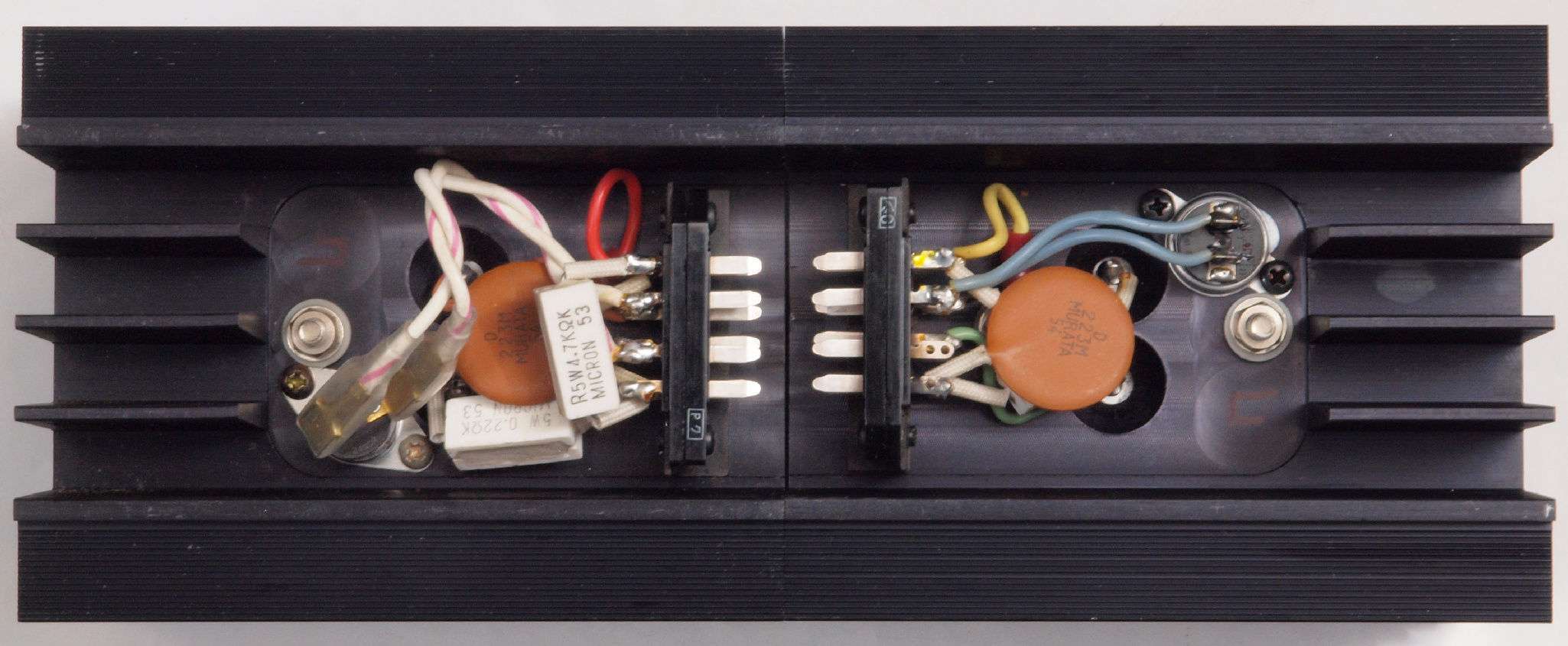

C８３．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。　左＝＋側、右＝－側。

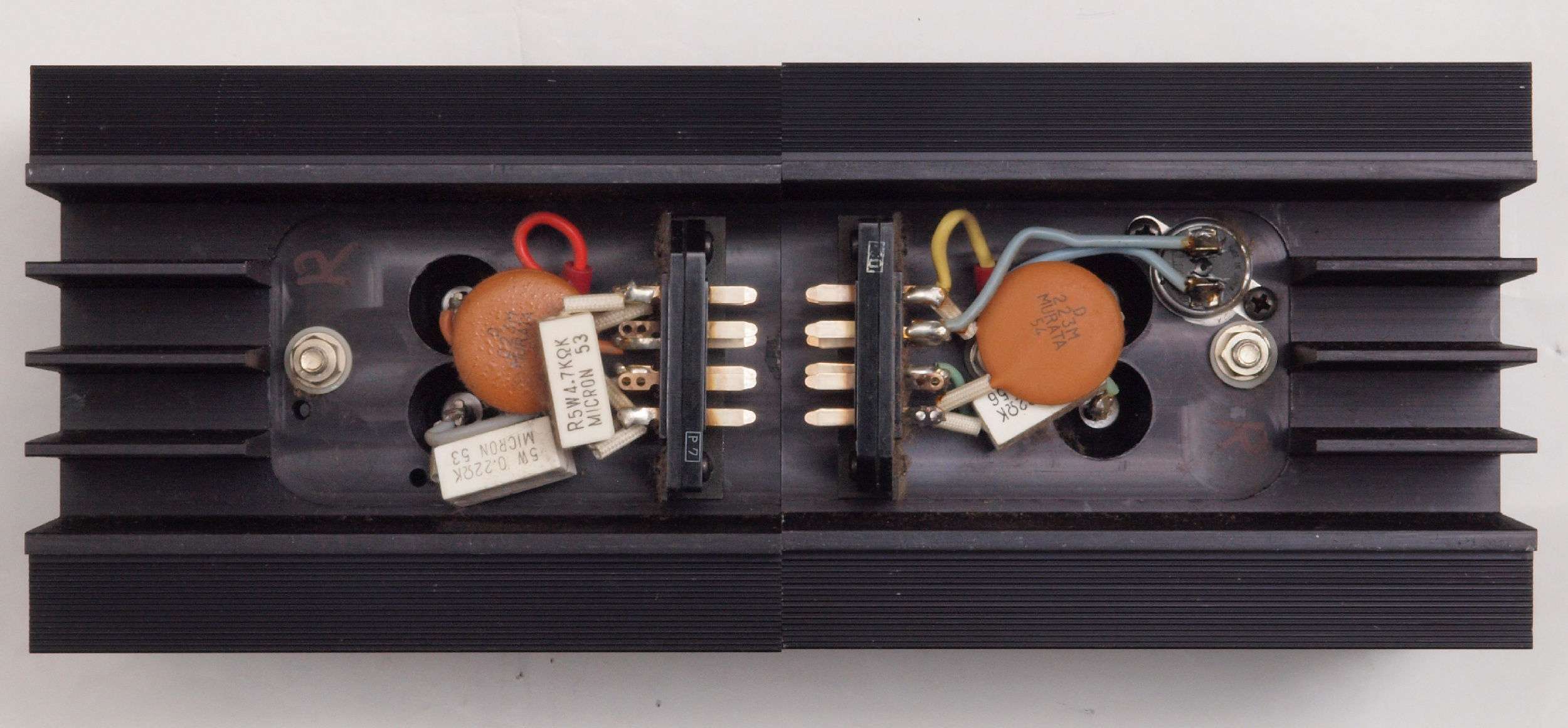

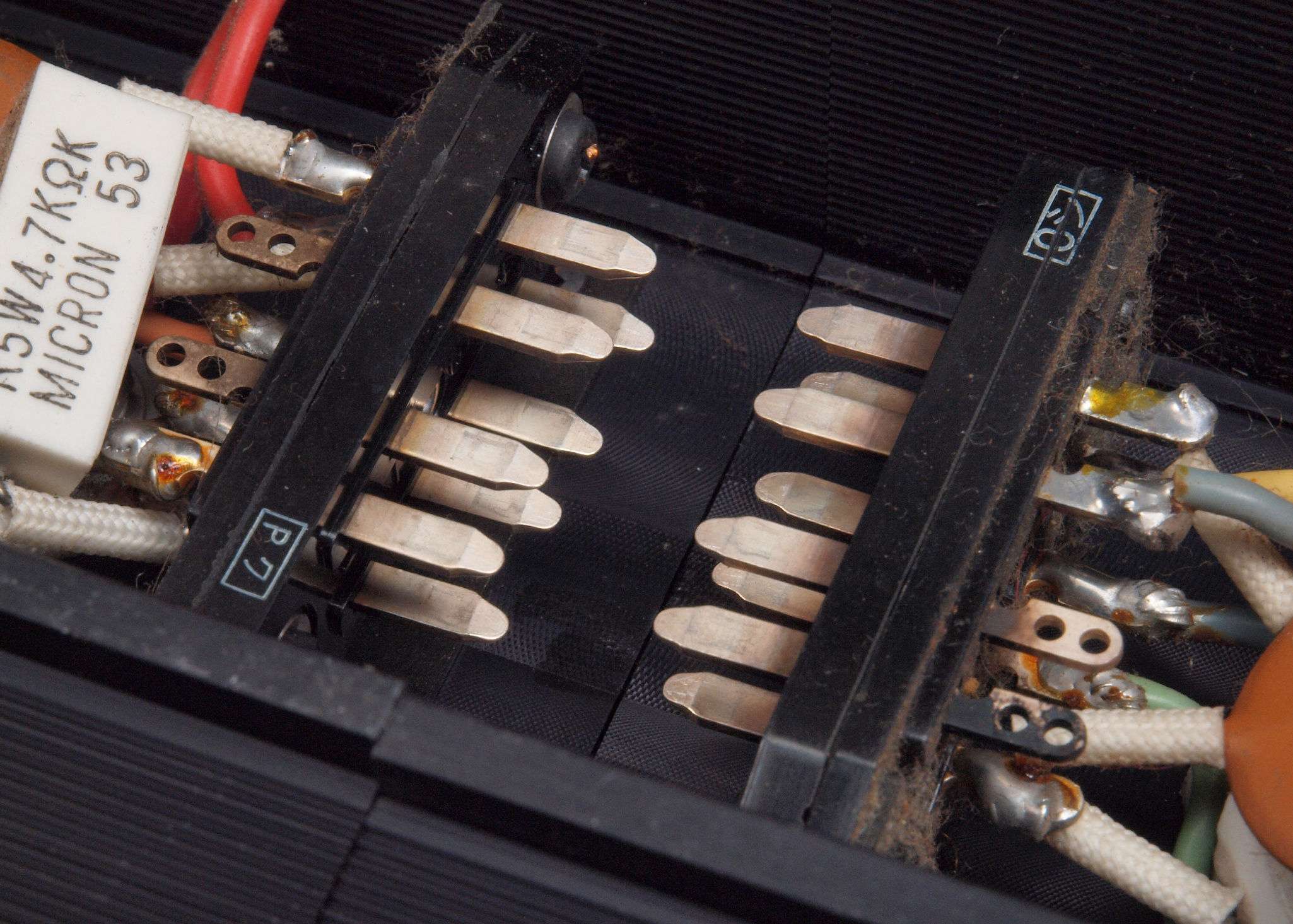

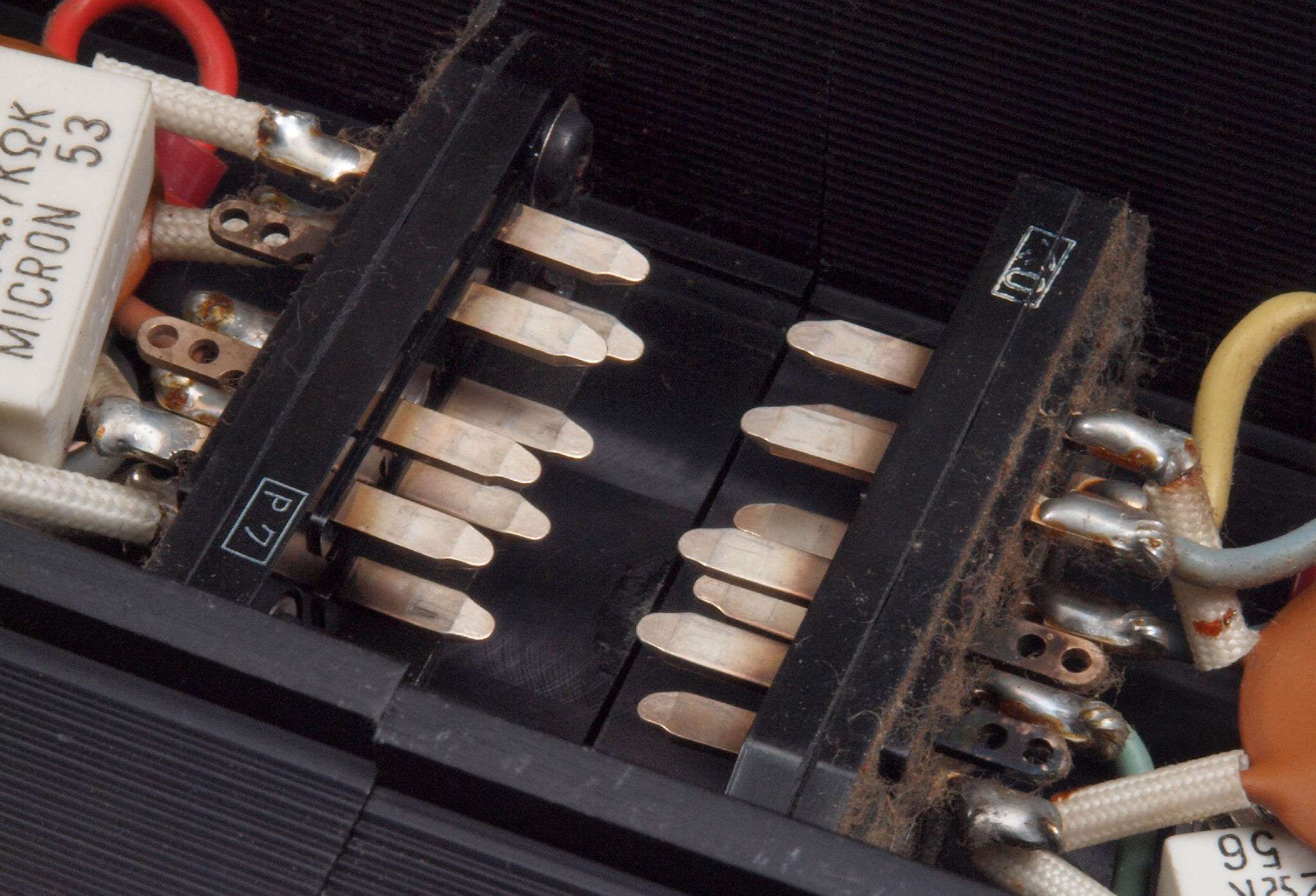

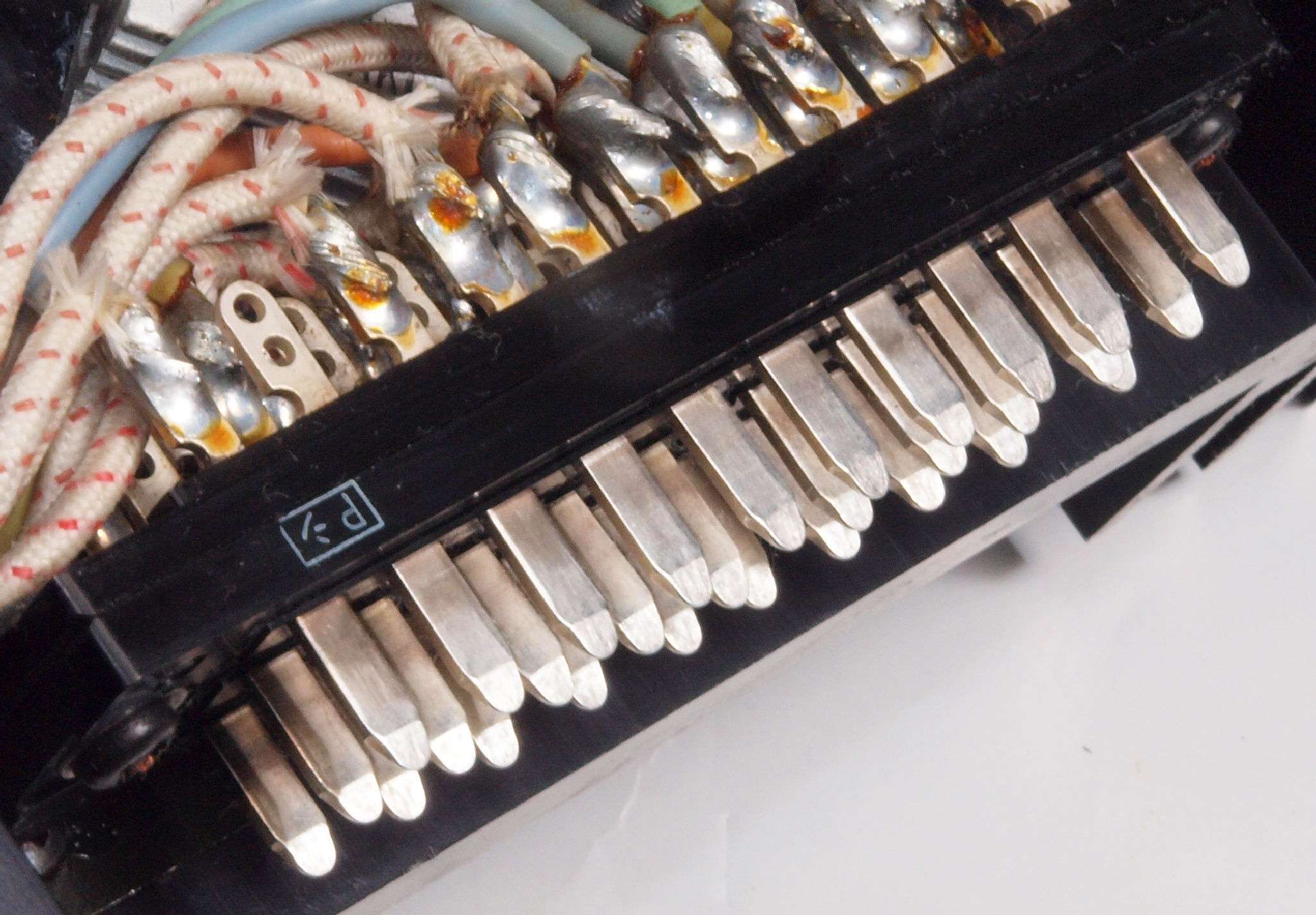

Ｃ８４．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足。　左＝＋側、右＝－側。
Ｃ８５．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足。　左＝＋側、右＝－側。
C９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）。　左＝＋側、右＝－側。
C９２．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏。　左＝＋側、右＝－側。
C９３．　修理後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。　左＝＋側、右＝－側。
Ｃ９４．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足。　左＝＋側、右＝－側。
Ｃ９５．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足。　左＝＋側、右＝－側。

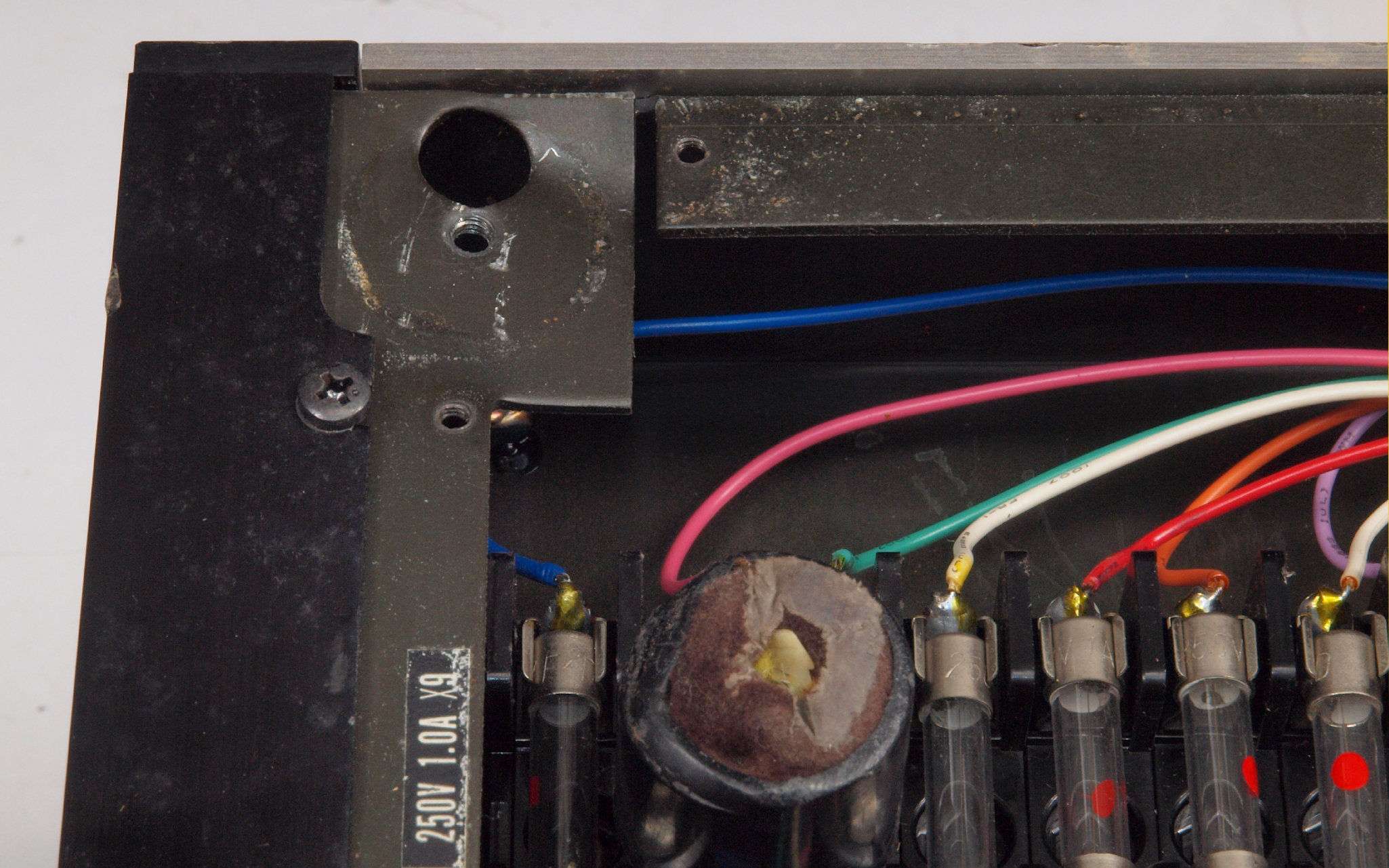

CＡ１．　修理前　電源投入回路周り。
CＡ２．　修理後　電源投入回路周り。

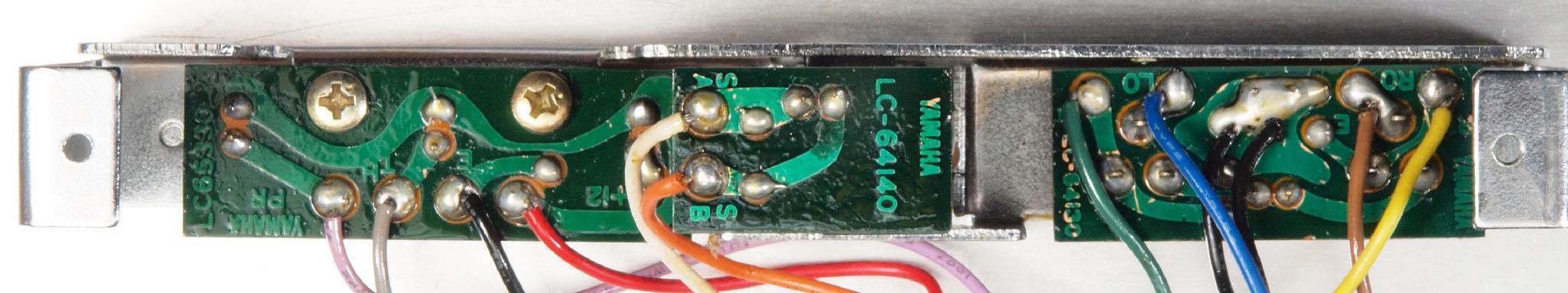

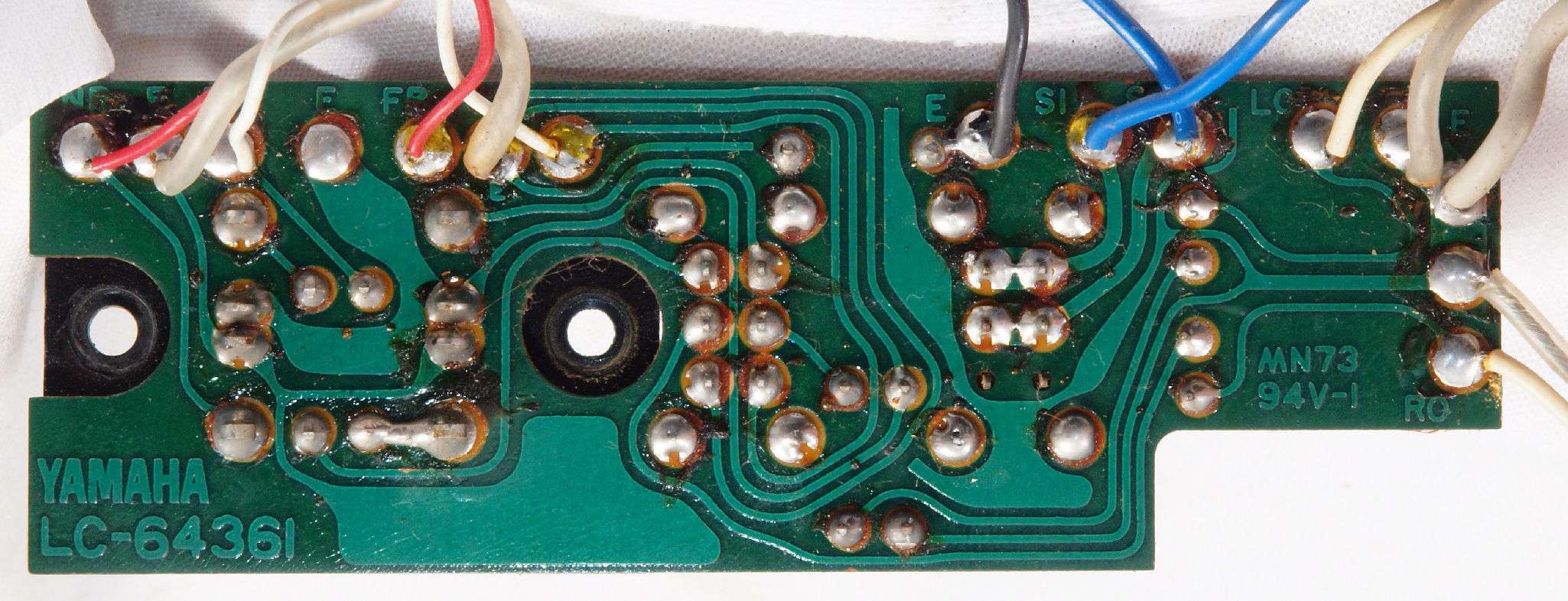

CＡ３．　修理前　　電源投入SW基板

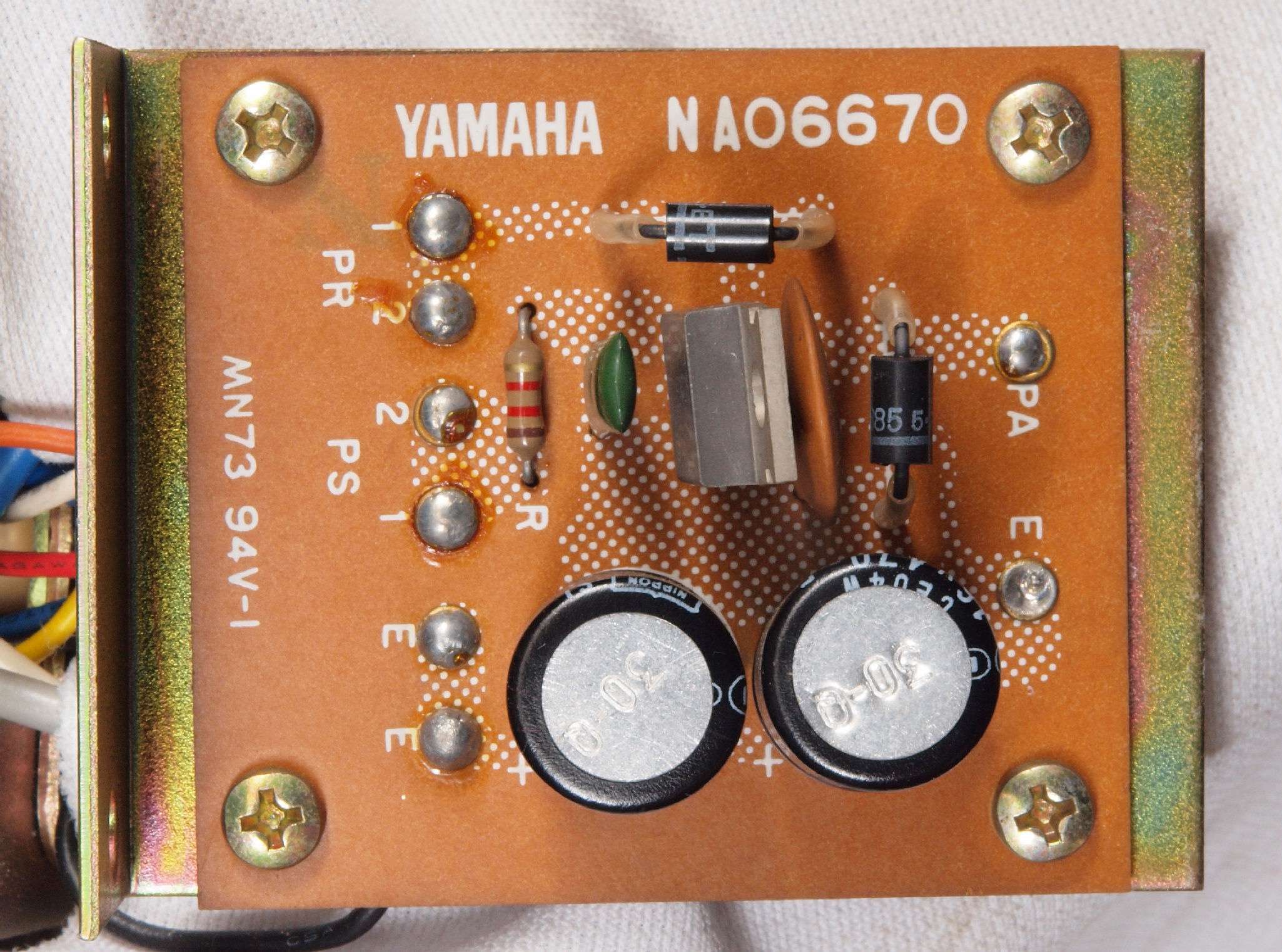

CＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個交換
CＡ５．　修理前　電源投入SW基板裏

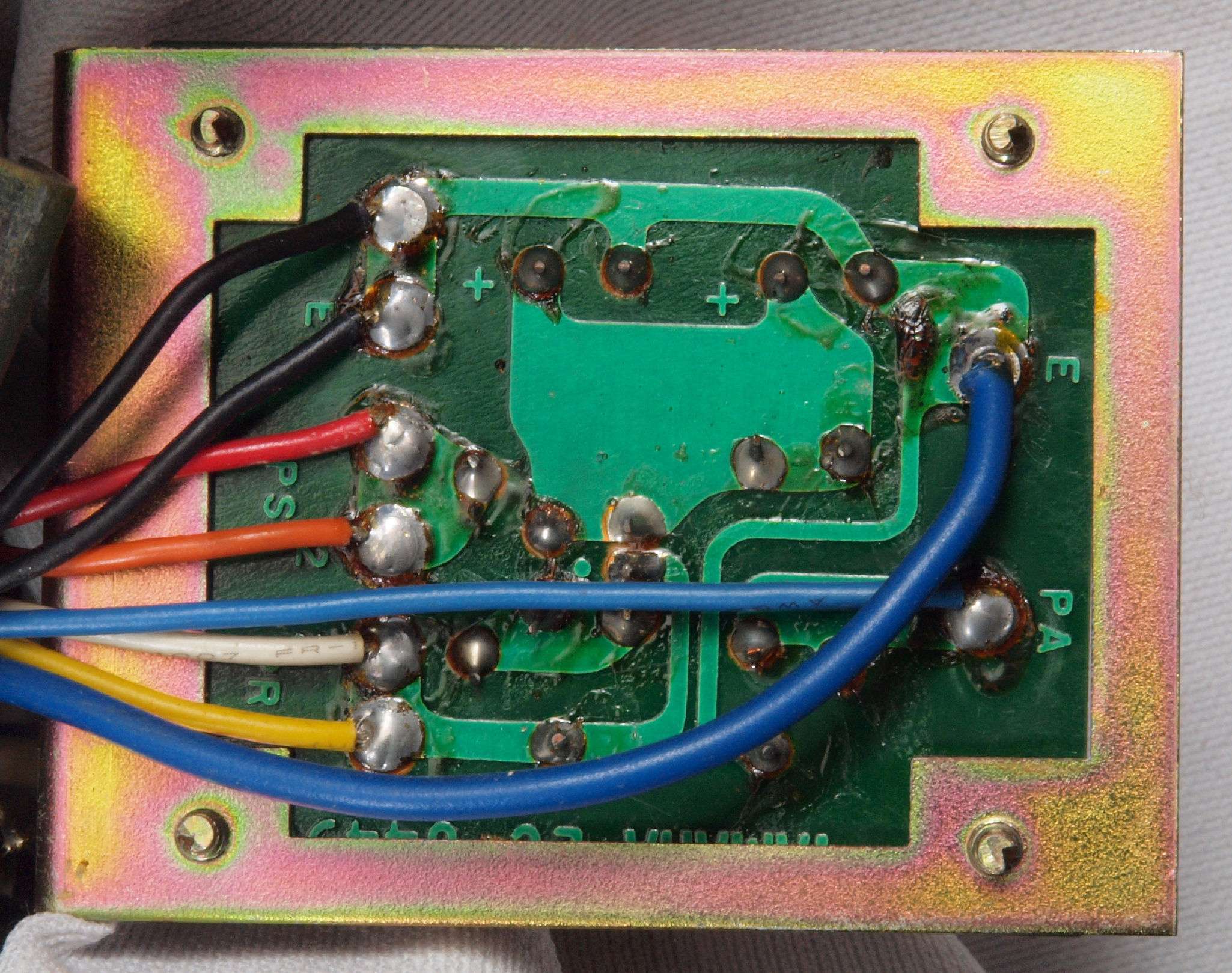

CＡ６．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。
CＡ７．　完成電源投入SW基板裏、洗浄後防湿材を塗る
CＡ８．　完成電源投入SW基板裏、洗浄後防湿材を塗る

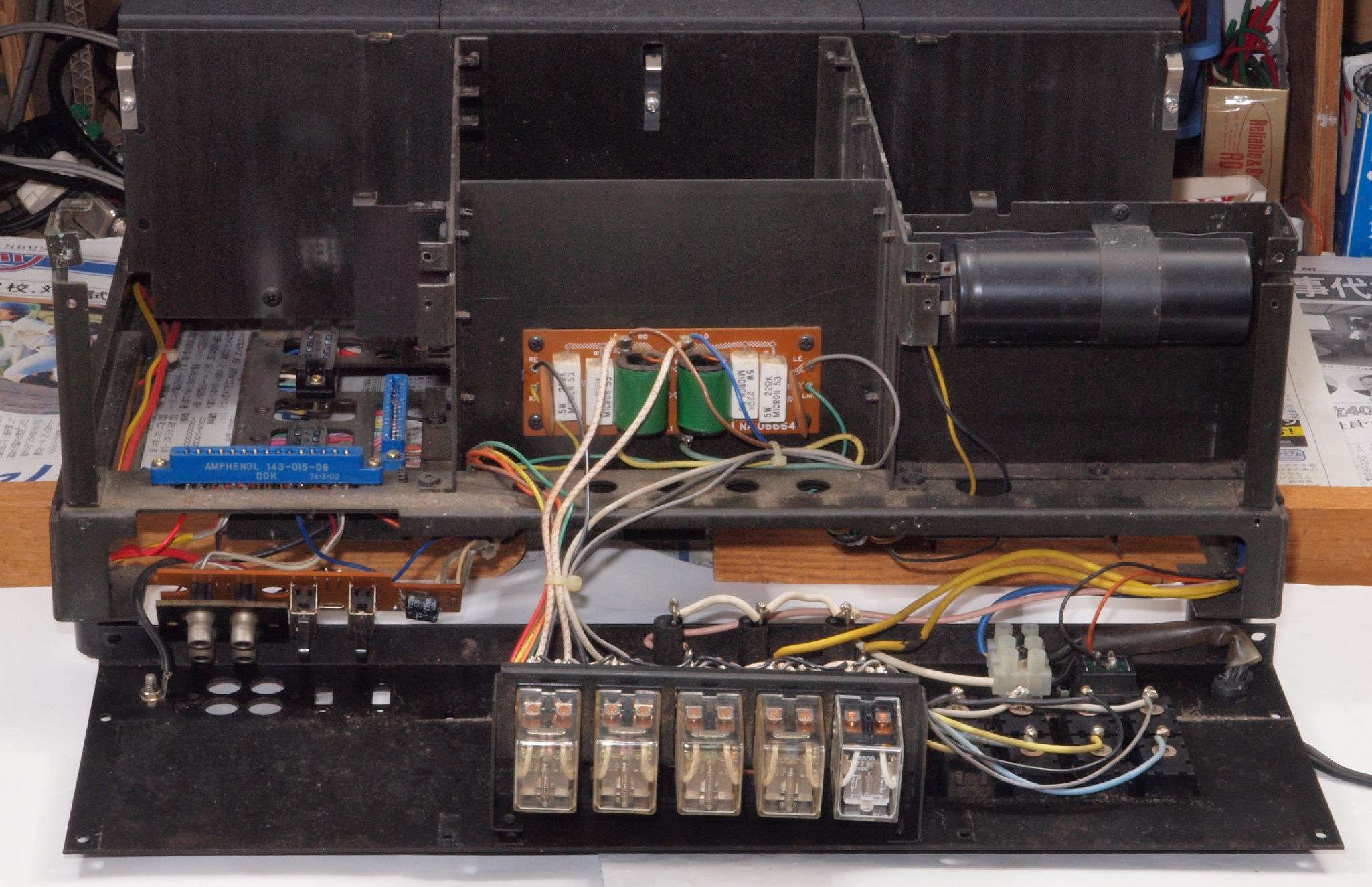

ＣＢ０．　後パネルを取り、傾けて修理中

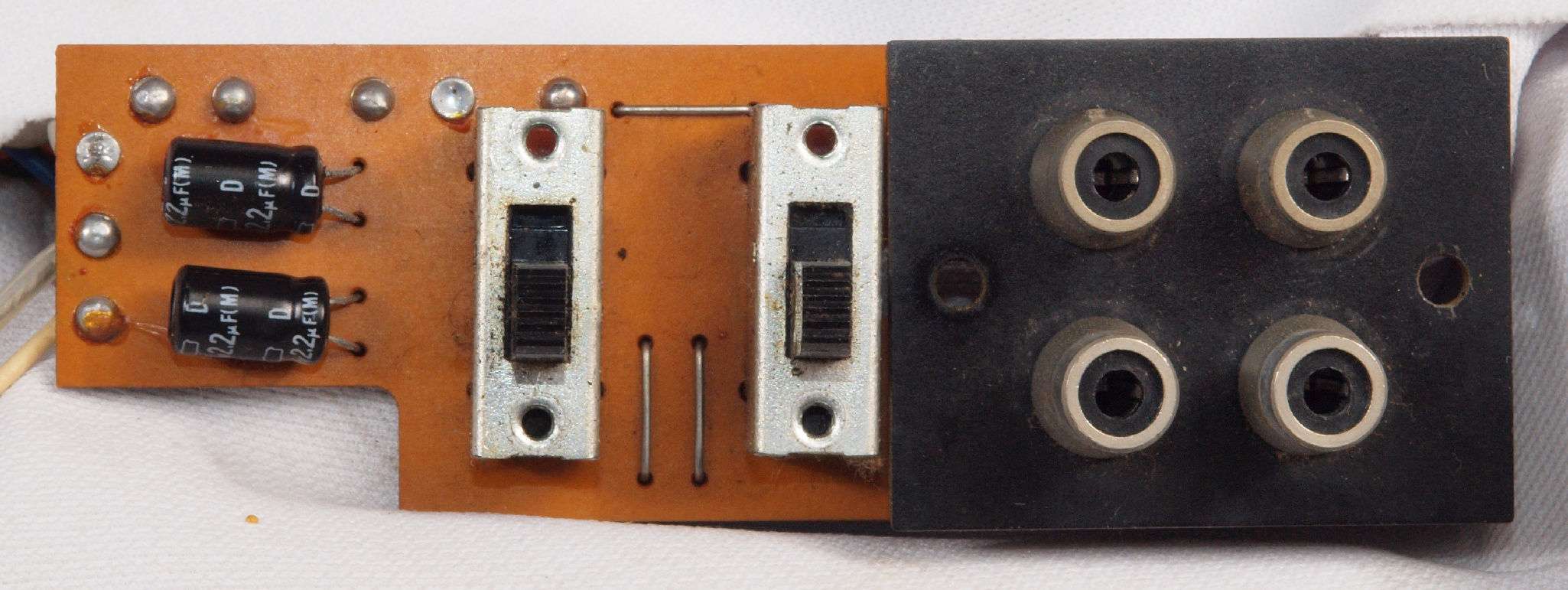

ＣＢ１．　修理前　ＲＣＡ端子基板
ＣＢ１２．　修理前　ＲＣＡ端子基板
　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
ＣＢ１３．　修理後　ＲＣＡ端子基板　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

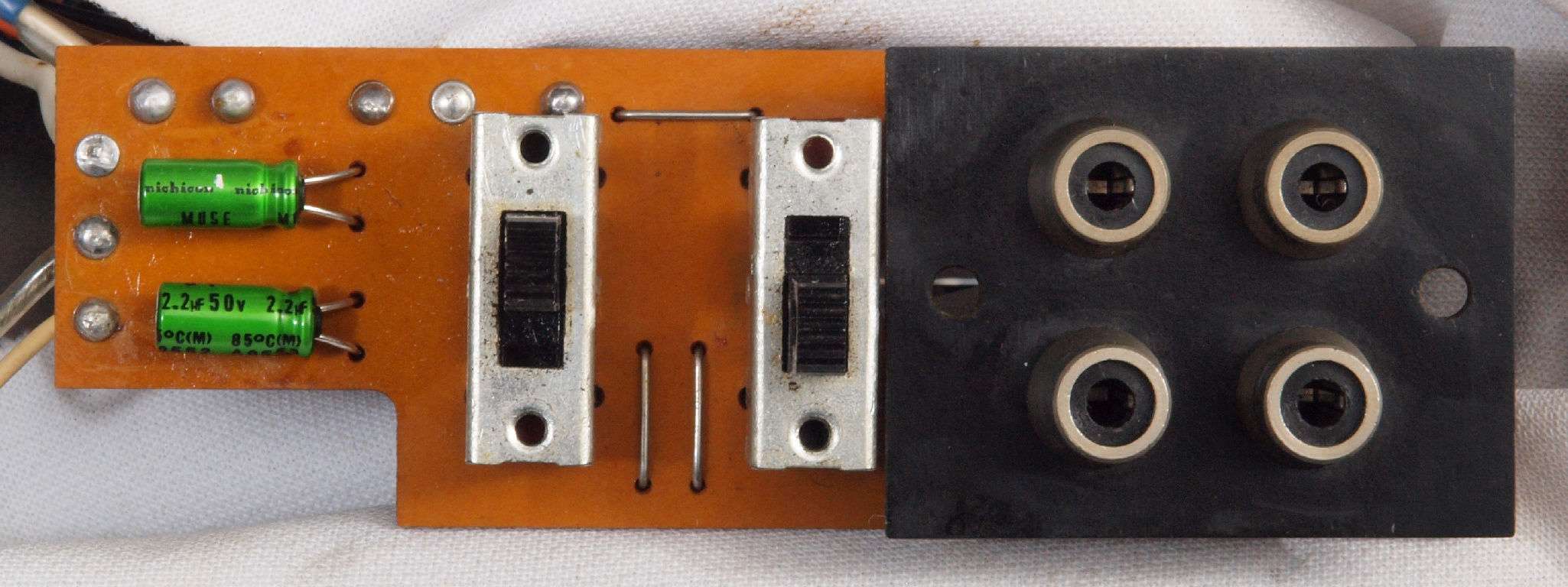

ＣＢ２．　修理後　ＲＣＡ端子基板。　電解コンデンサー２個交換

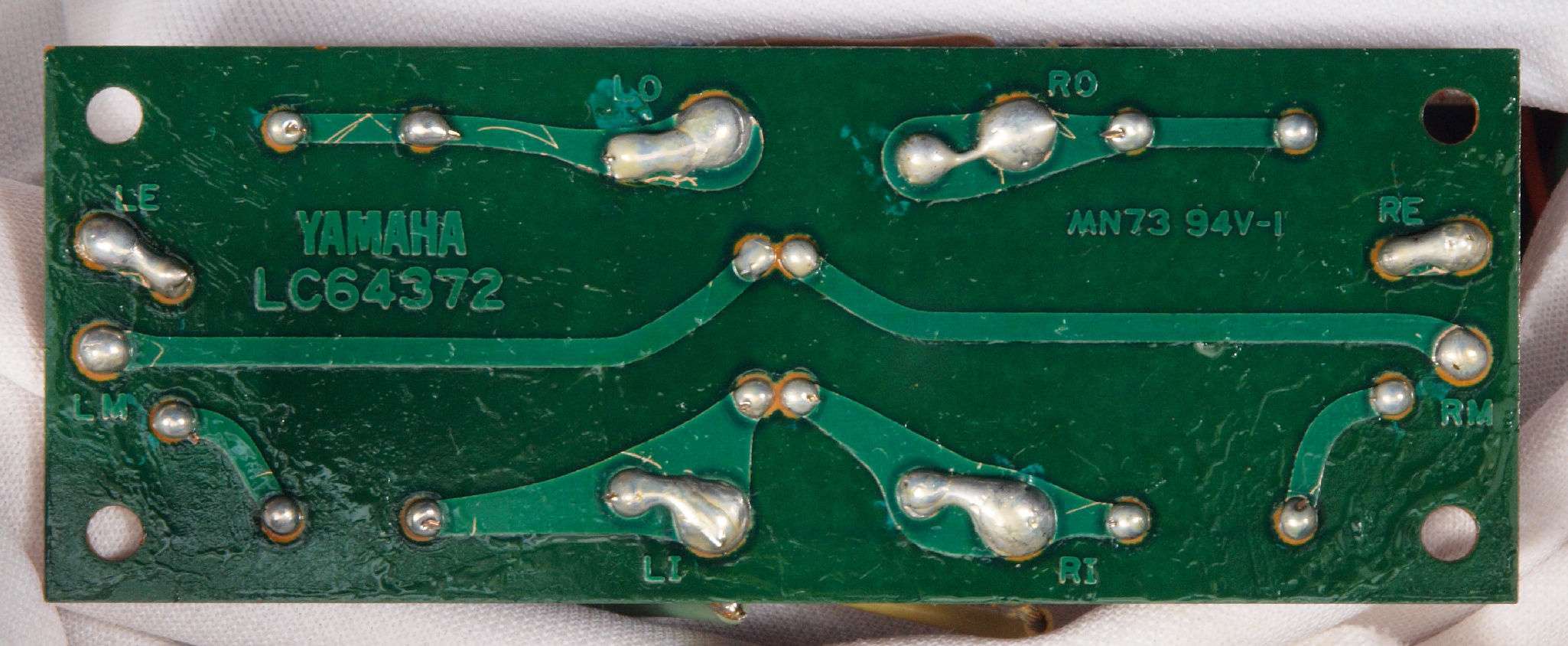

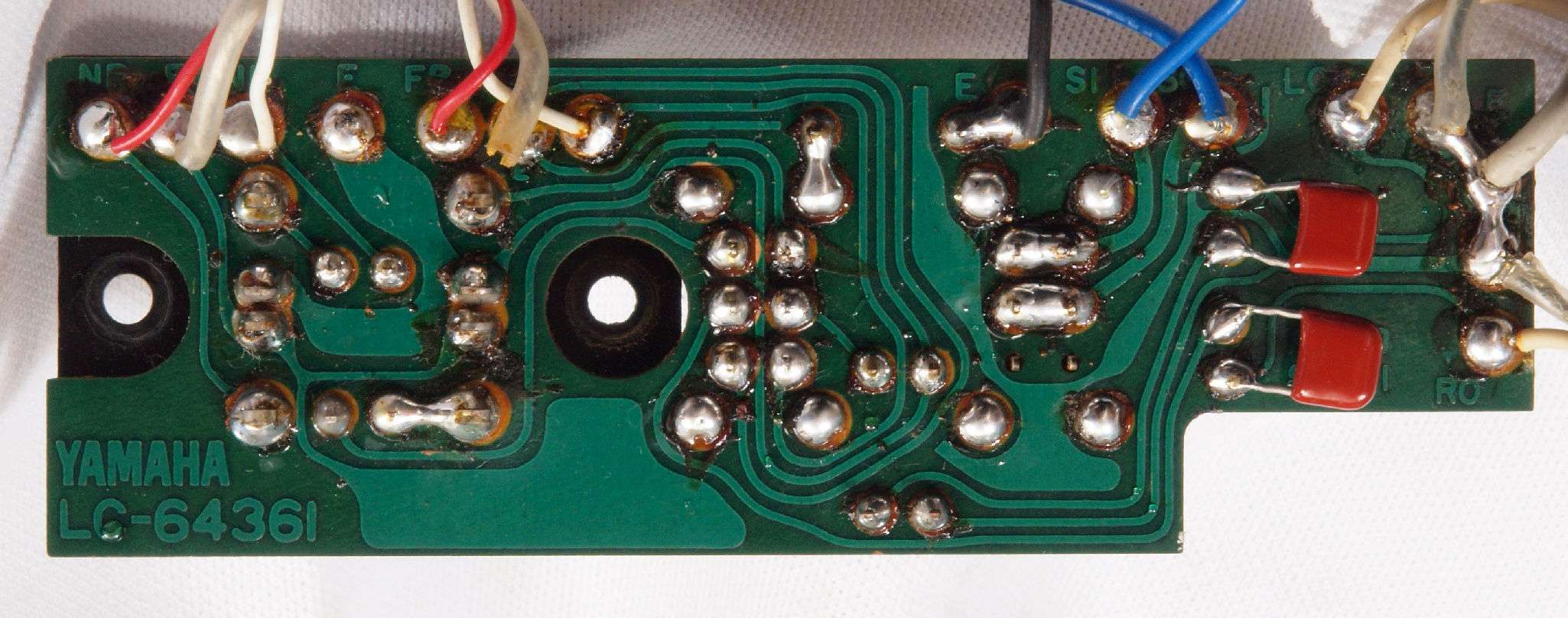

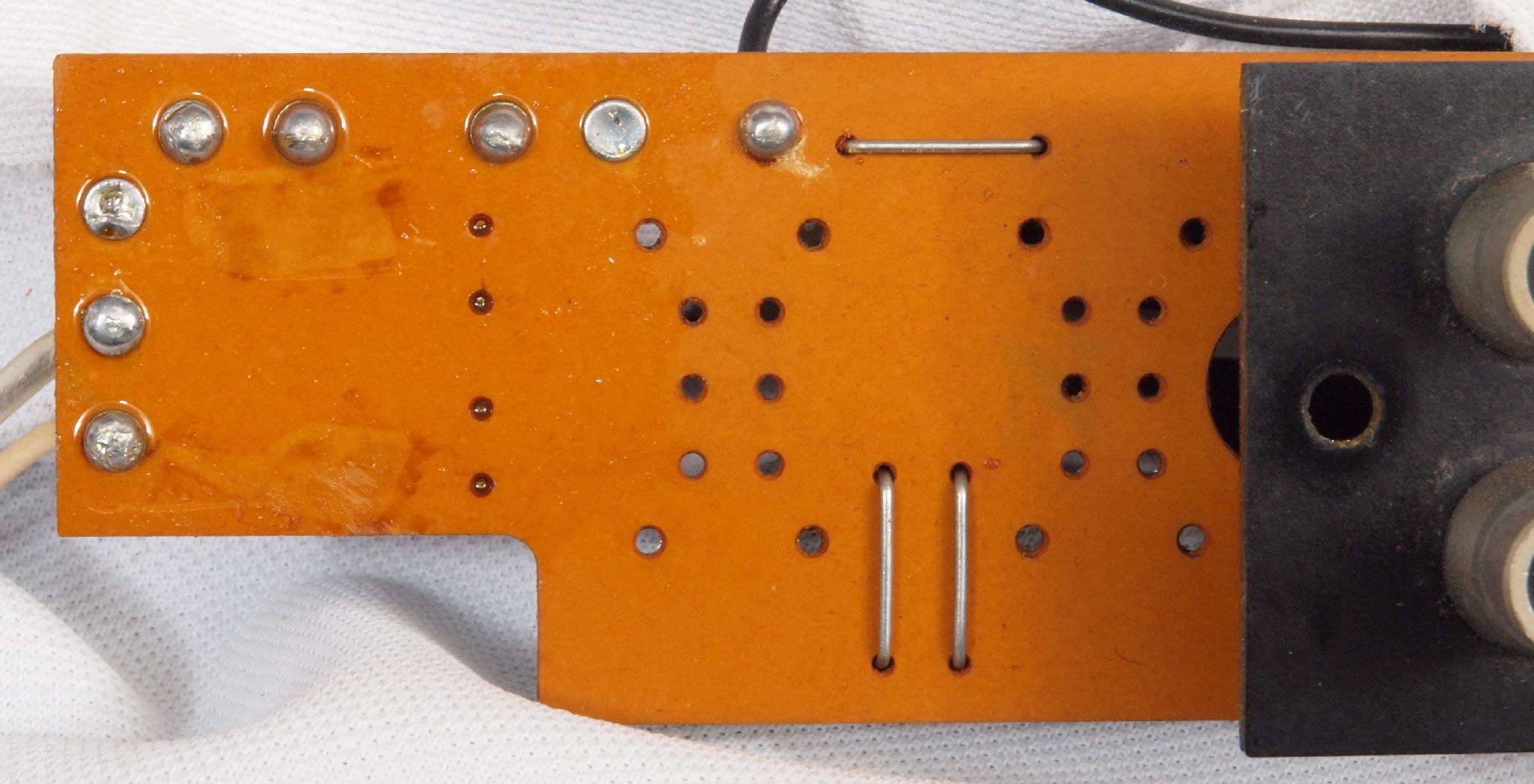

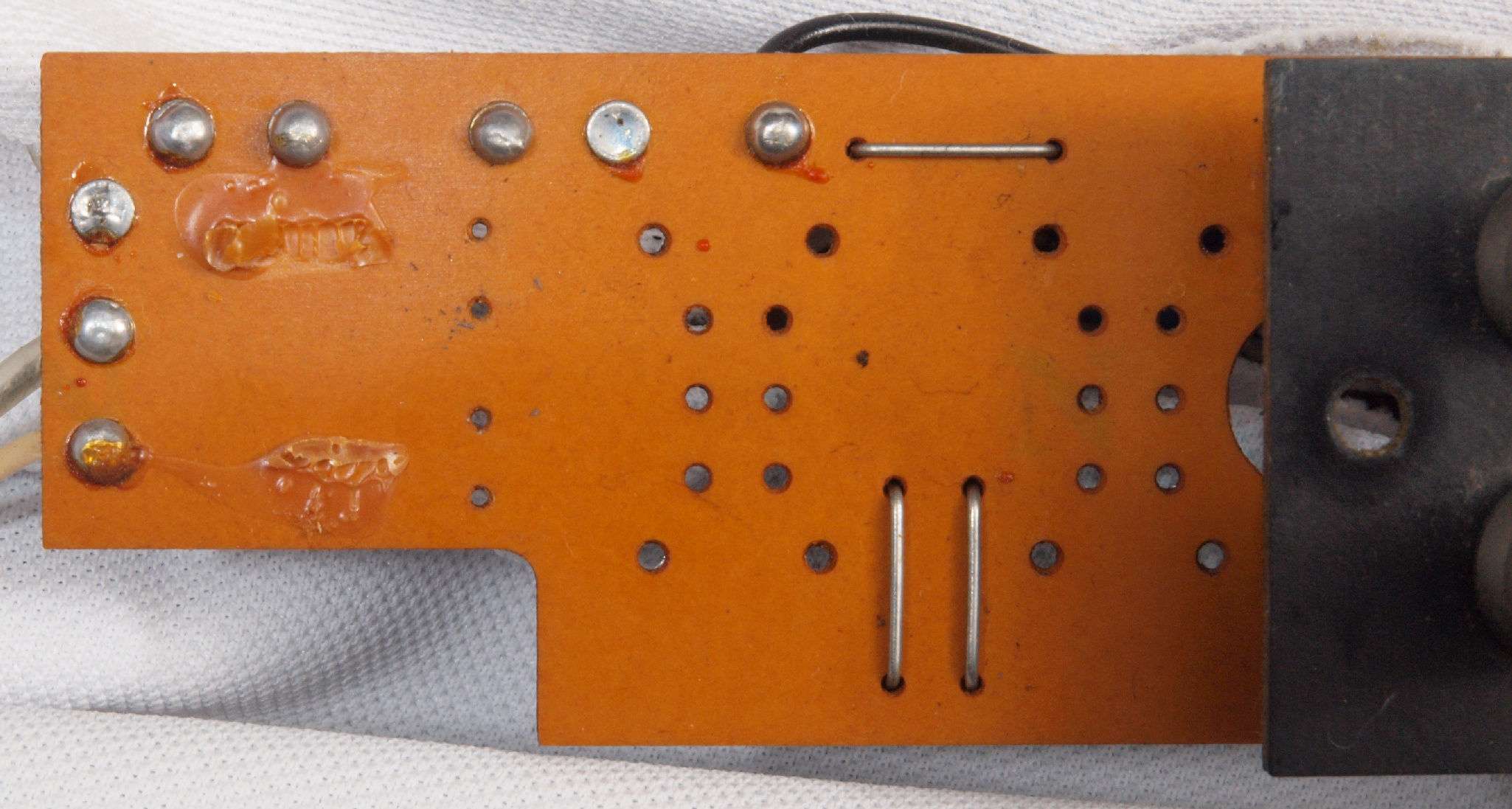

ＣＢ３．　修理前　ＲＣＡ端子基板裏

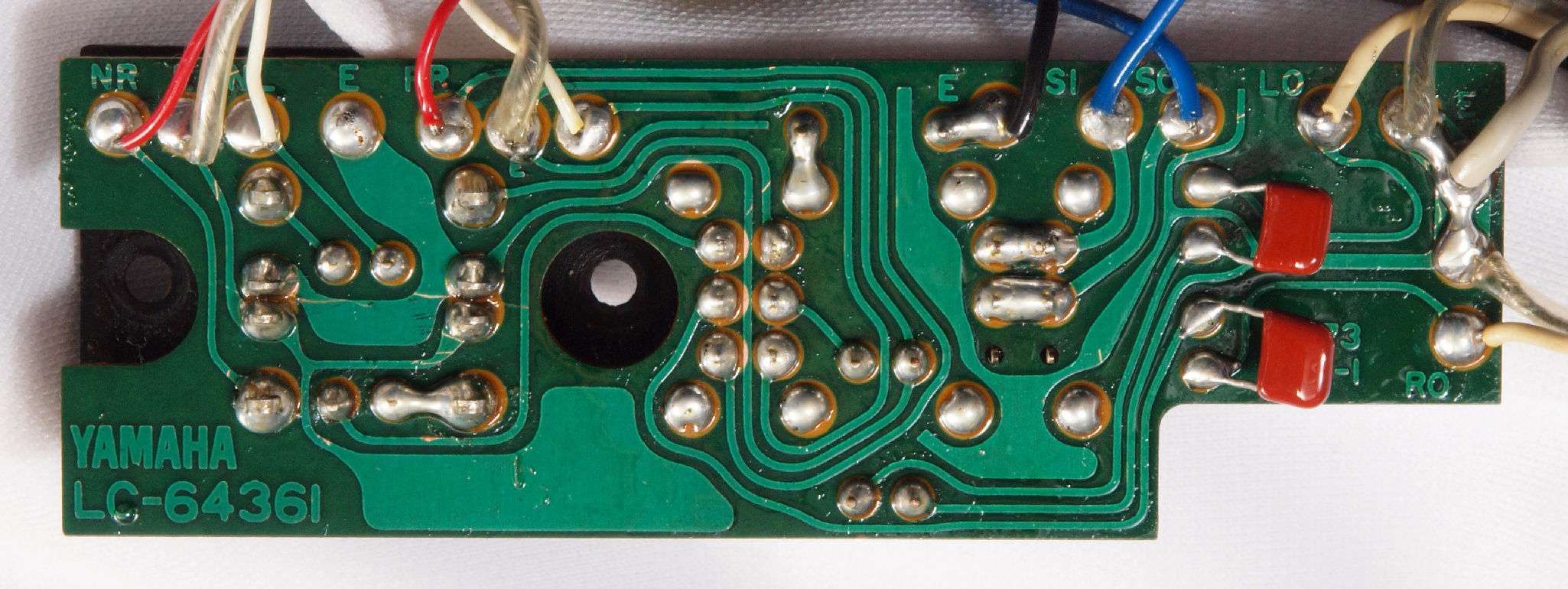

ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る
ＣＢ６．　修理中 入力切換SW（Normal/Direct）分解

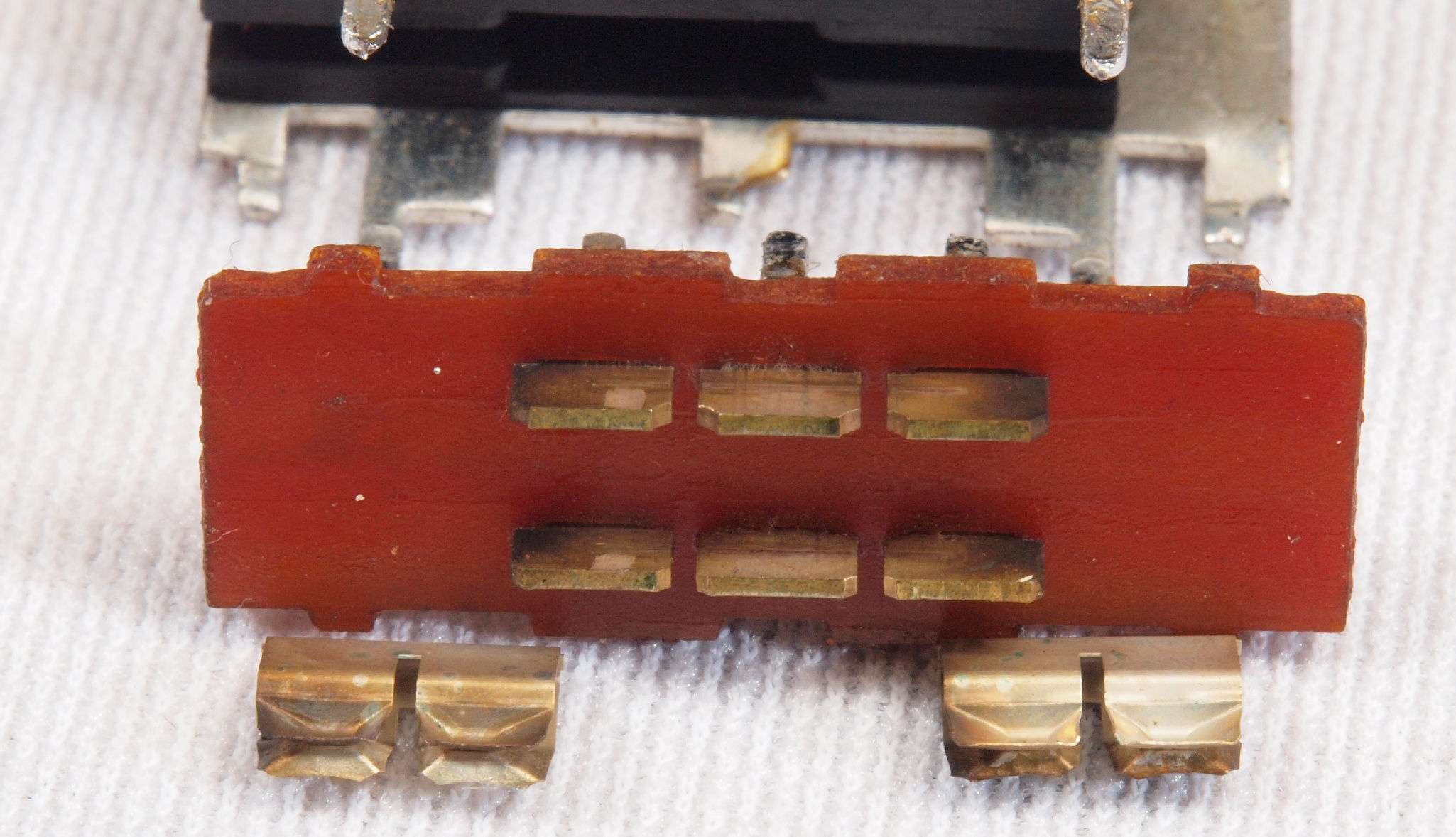

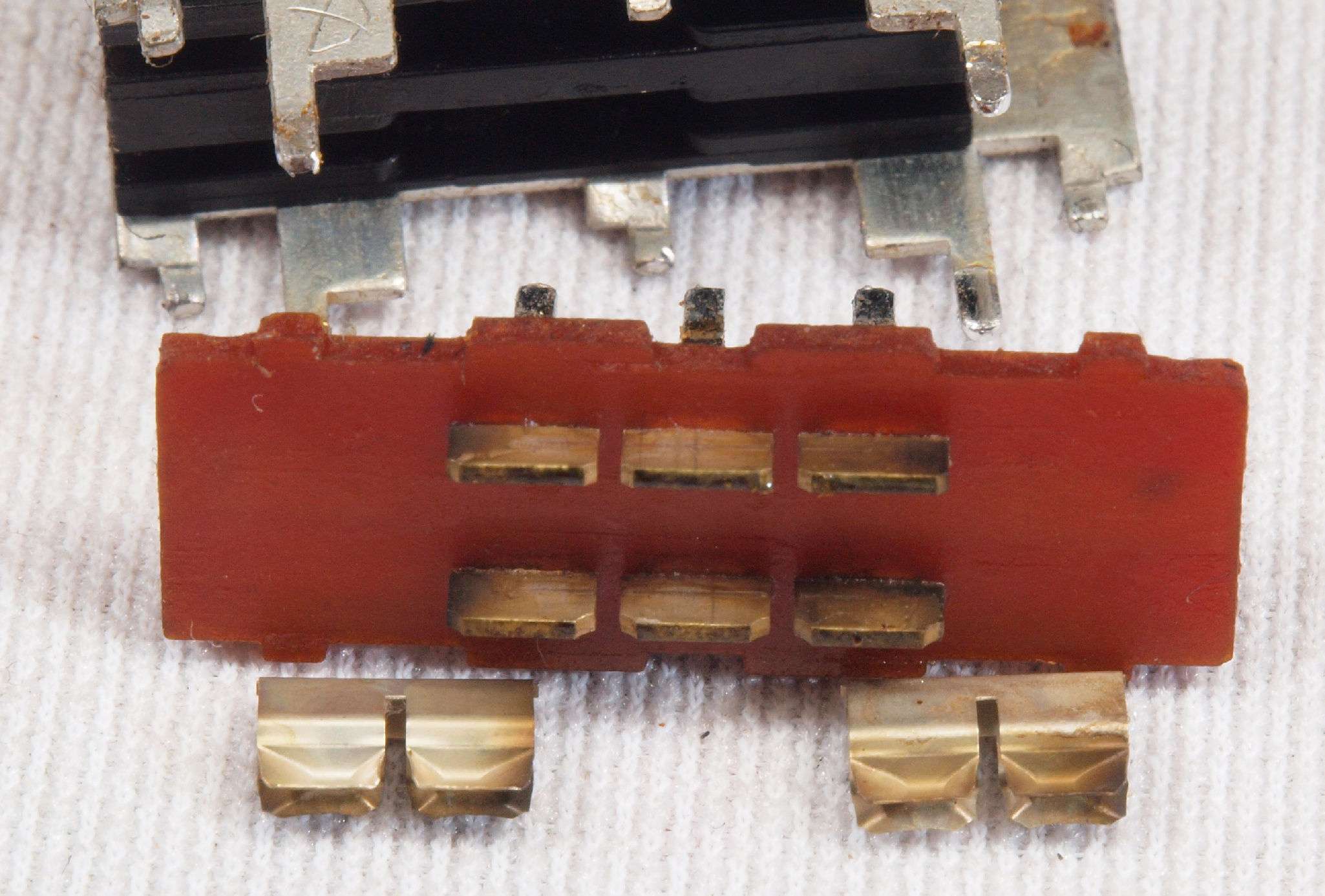

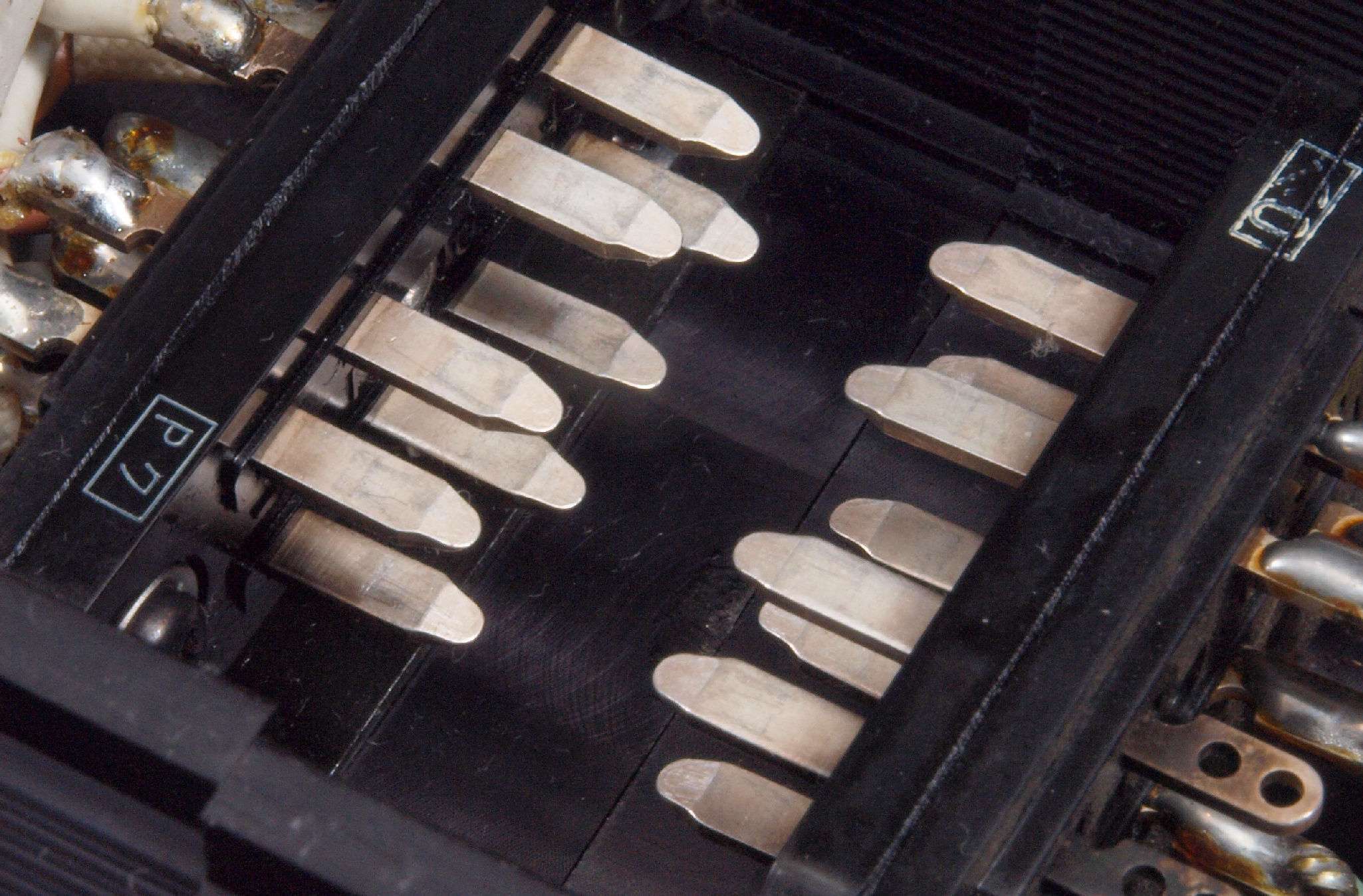

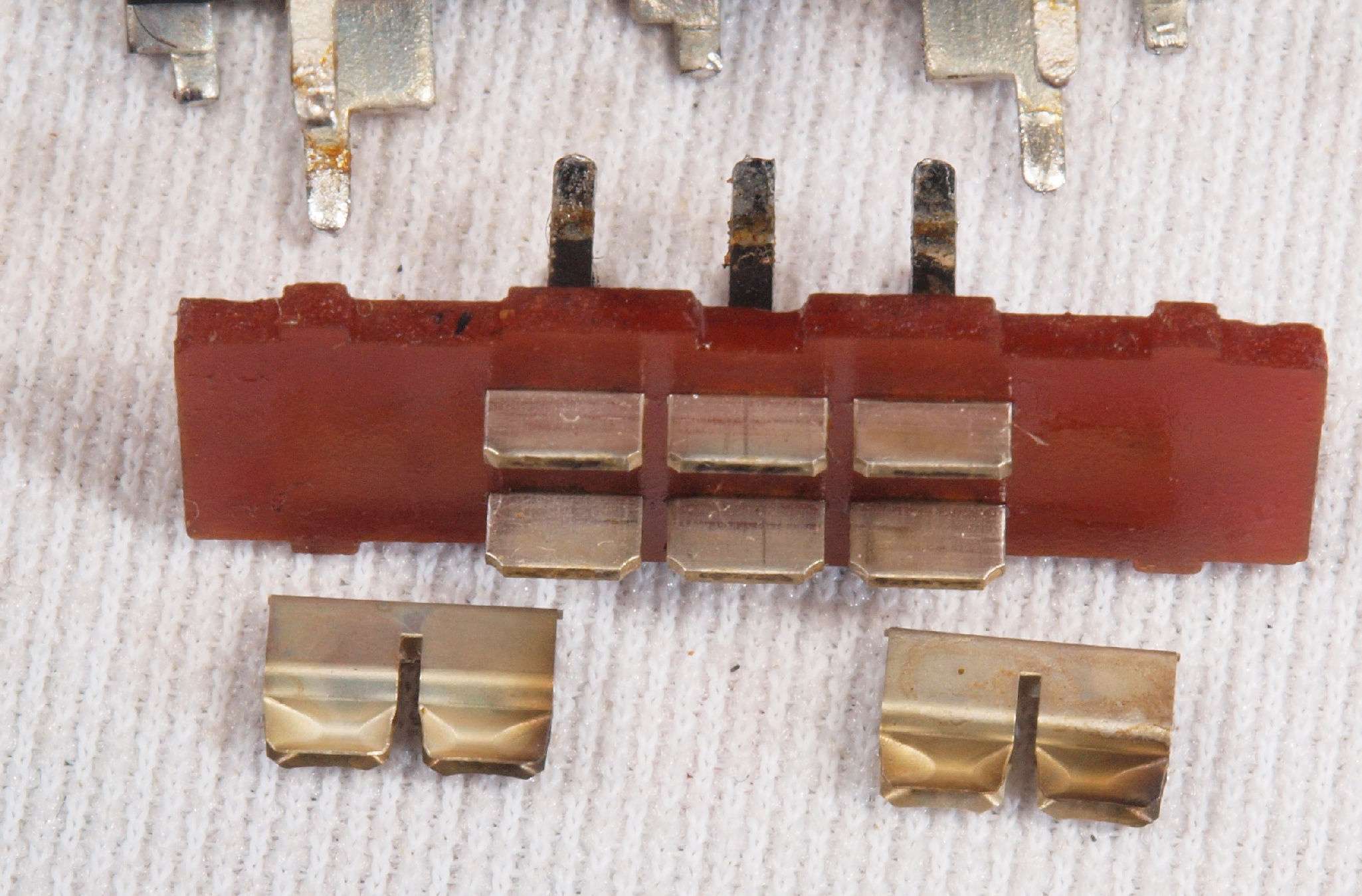

ＣＢ７．　修理中 入力切換SW（Normal/Direct）接点
ＣＢ８．　修理（清掃）後 入力切換SW（Normal/Direct）接点清掃後
ＣＢ９．　修理中 RumbleFilterSW（Normal/Direct）分解
ＣＢＡ．　修理中 RumbleFilterSW（Normal/Direct）接点
ＣＢＢ．　修理（清掃）後 RumbleFilterSW（Normal/Direct）接点清掃後

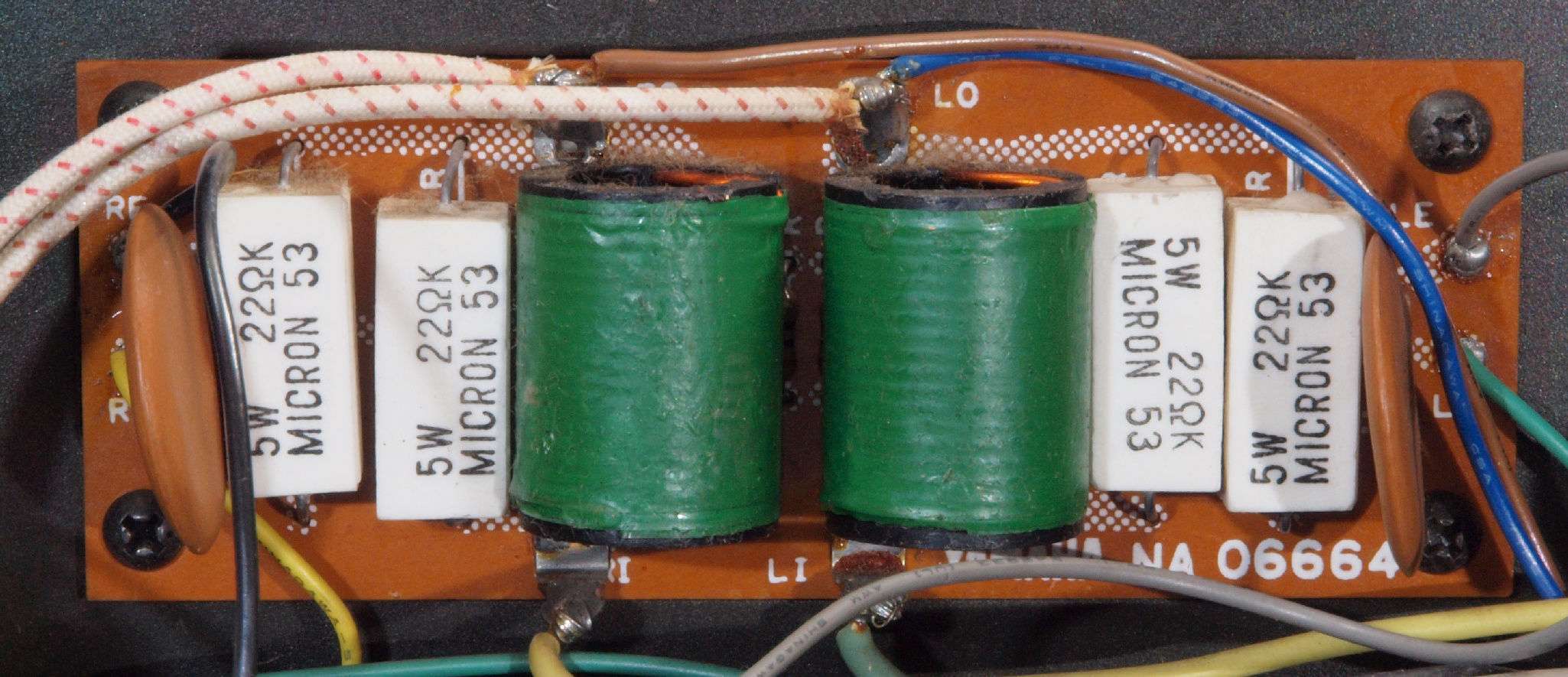

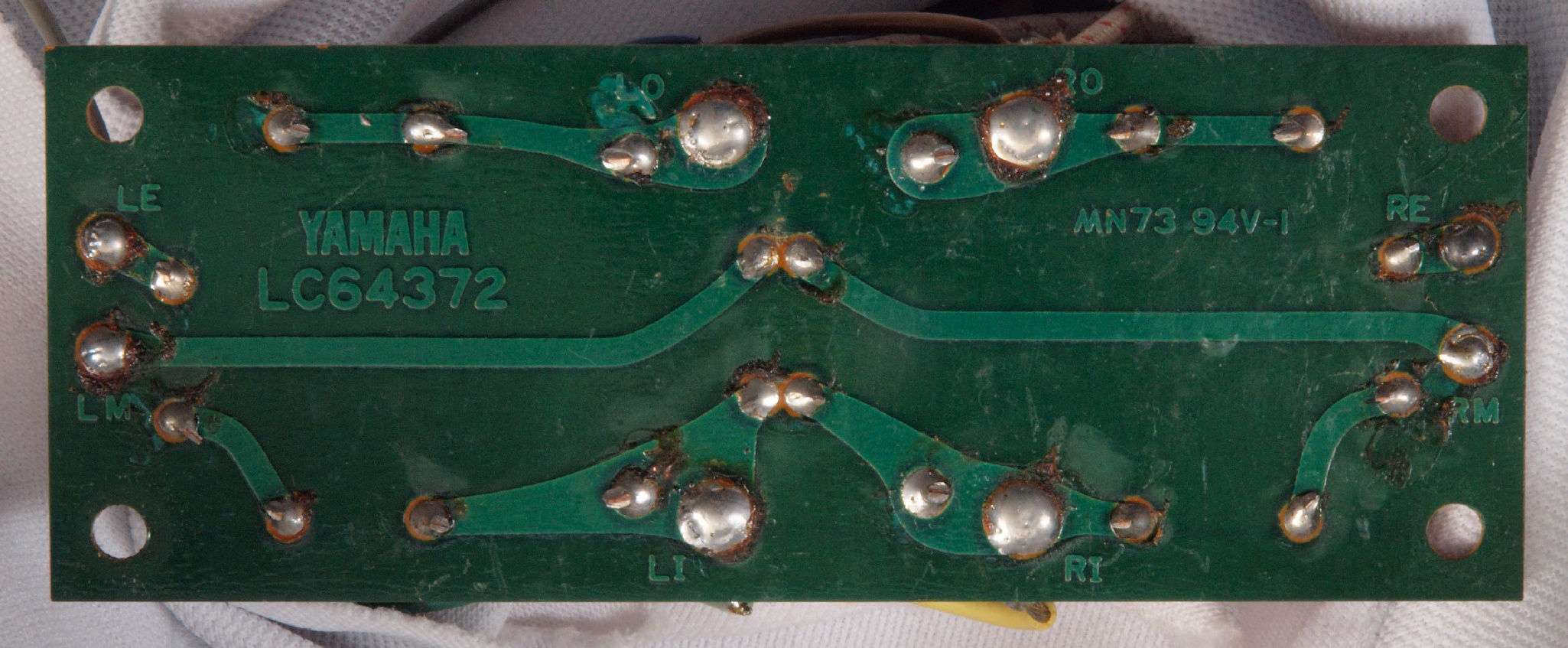

ＣＣ１．　修理前　出力フイルター基板
ＣＣ３．　修理前　出力フイルター基板裏
ＣＣ５．　完成出力フイルター基板裏。　半田補正・洗浄後防湿材を塗る

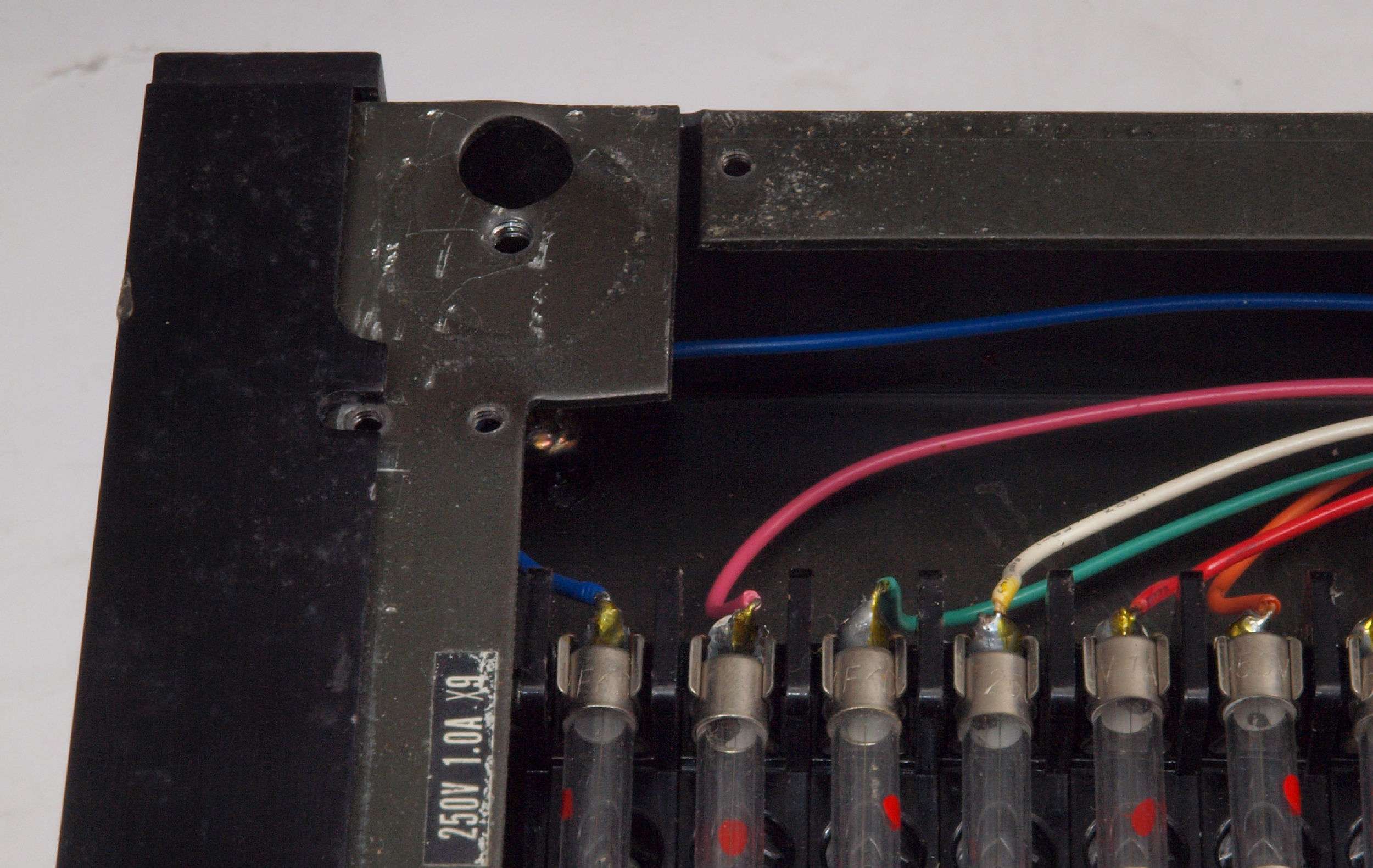

ＣＤ１．　修理前　ＳＰ接続リレー。

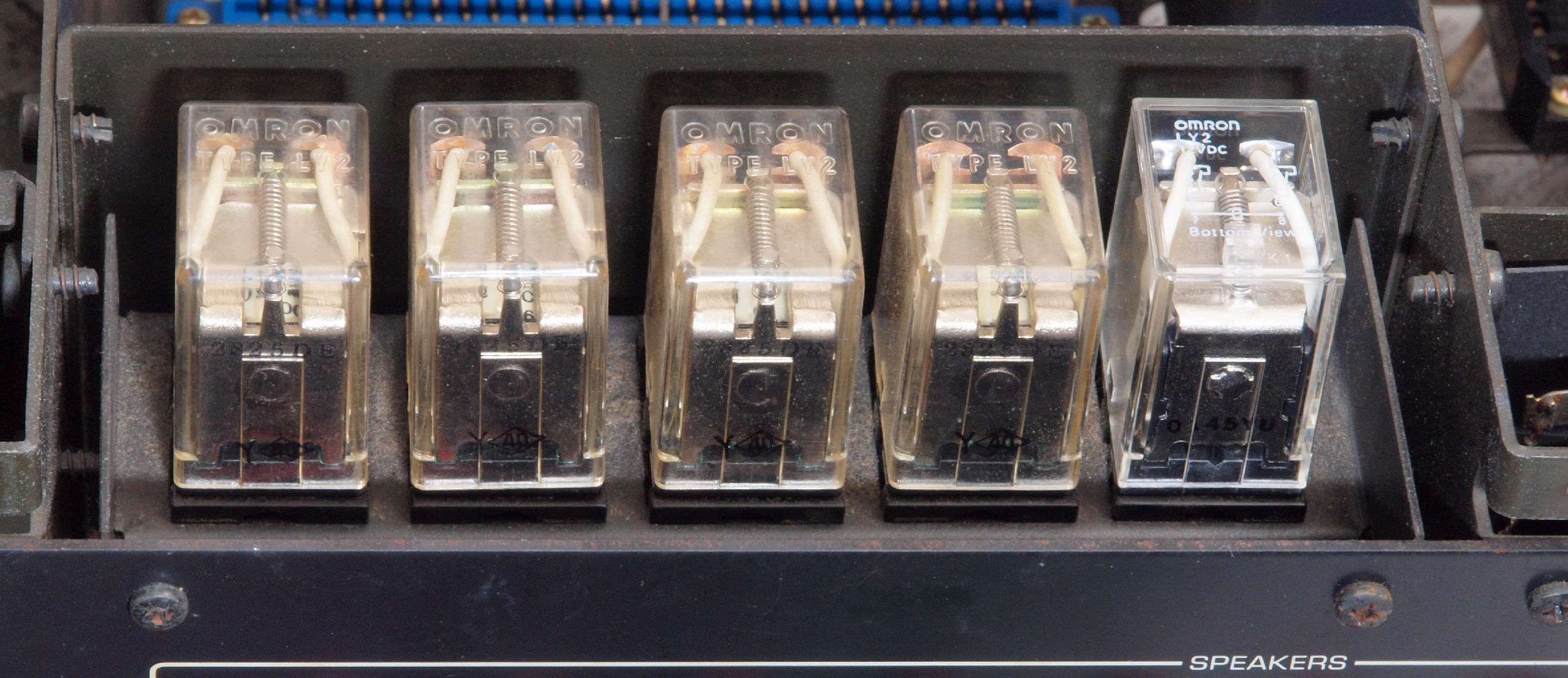

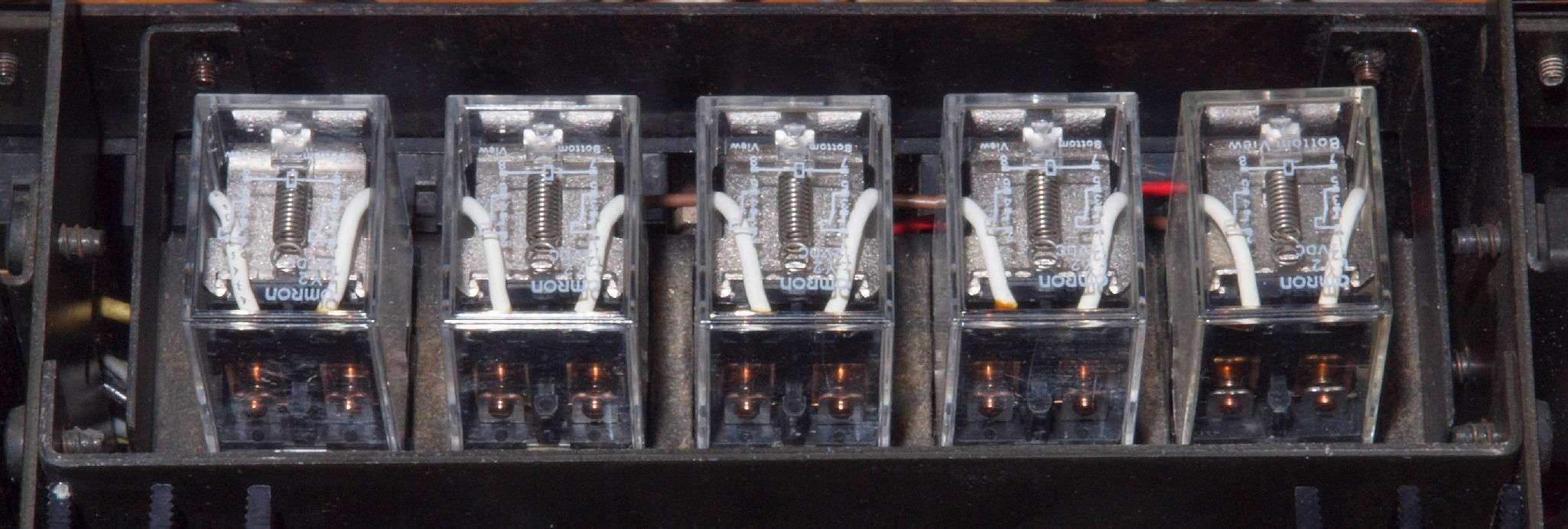

ＣＤ２．　修理（交換）後　ＳＰ接続リレー。　　リレー５個交換。

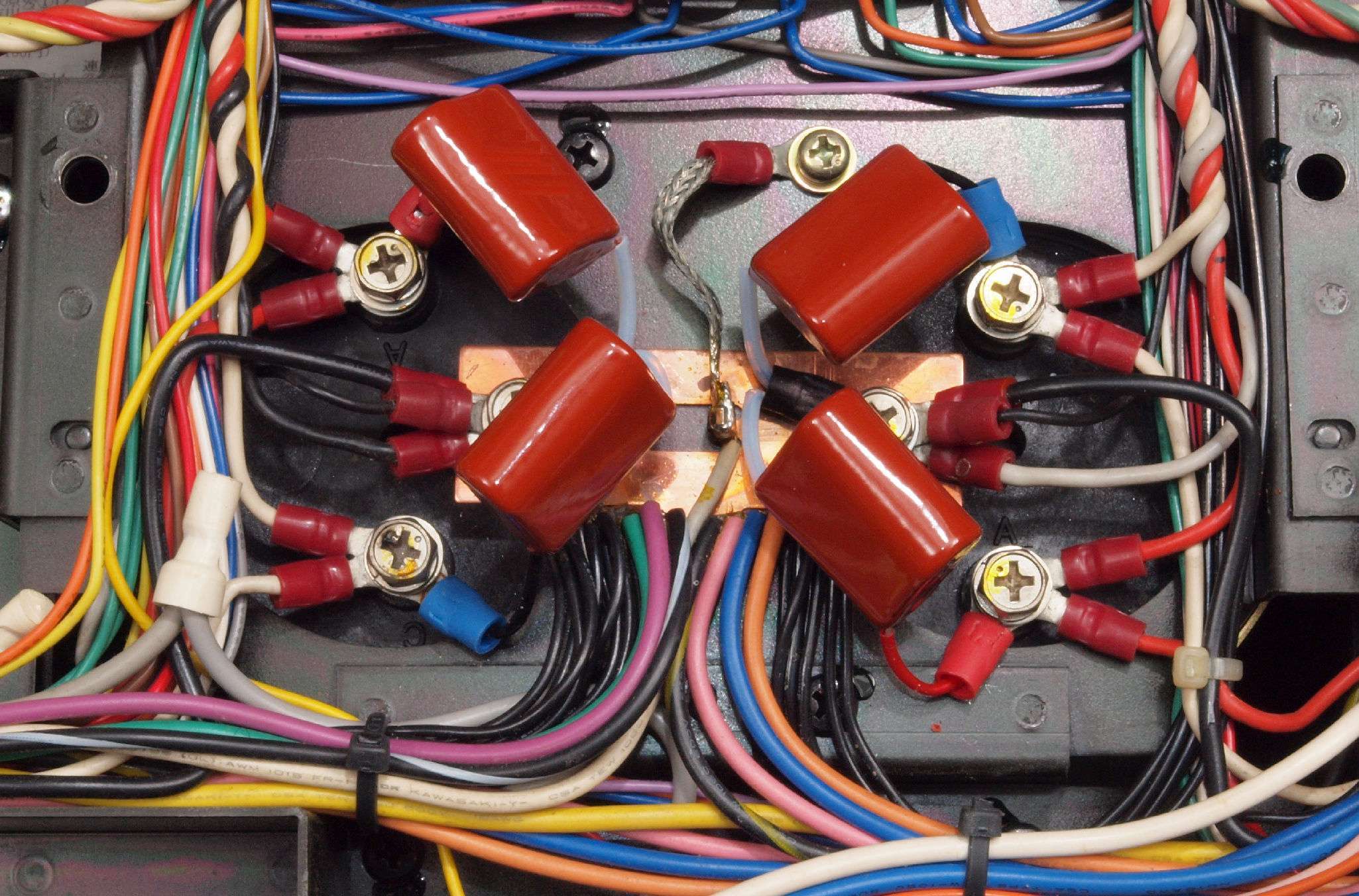

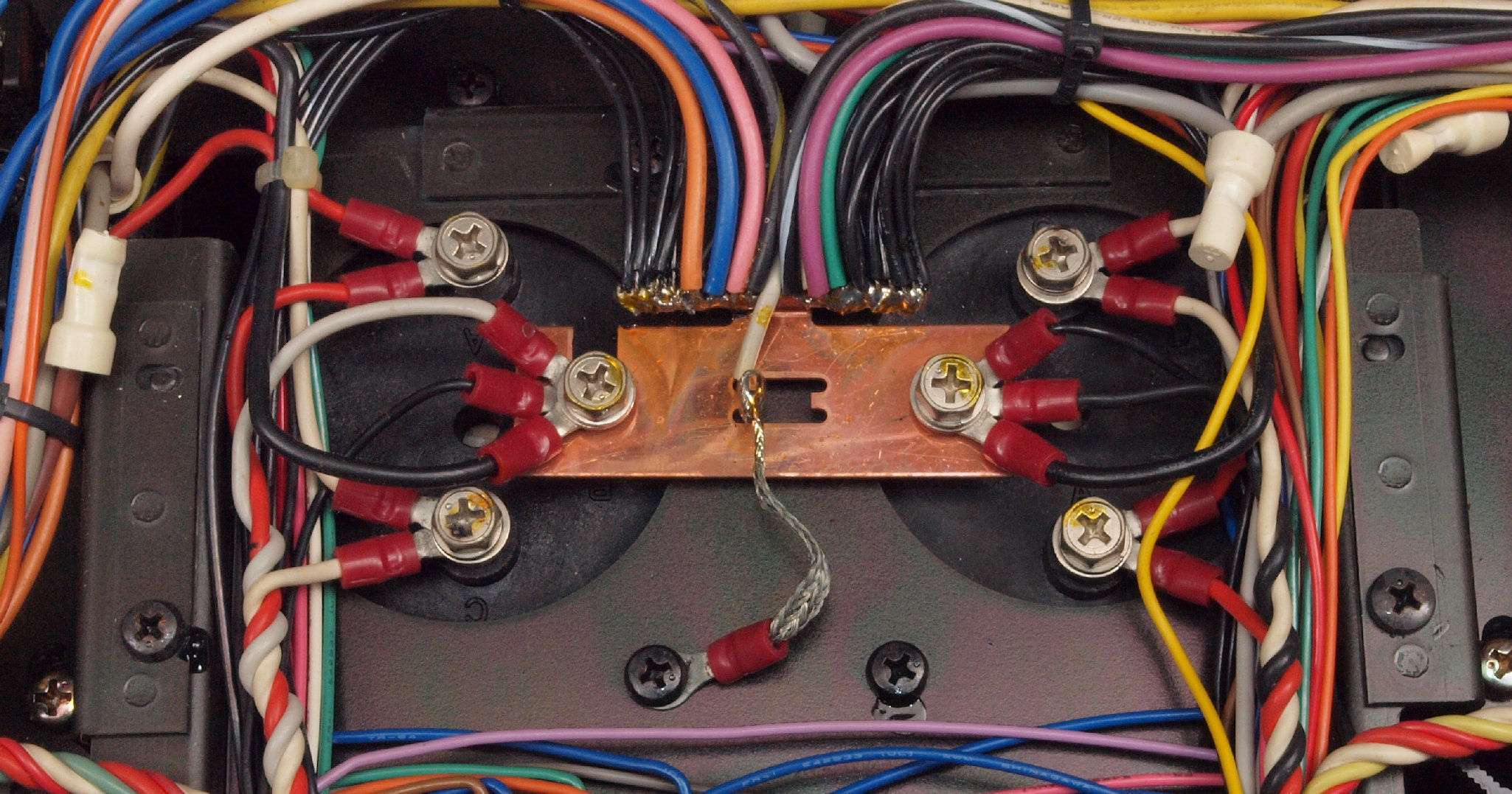

CＥ１．　修理前　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。
CＥ２．　修理後　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。
　　　　　　　　　　　　　シャーシアースラグ端子固定ビスは黒ペイントから導通の良いメッキへ交換。

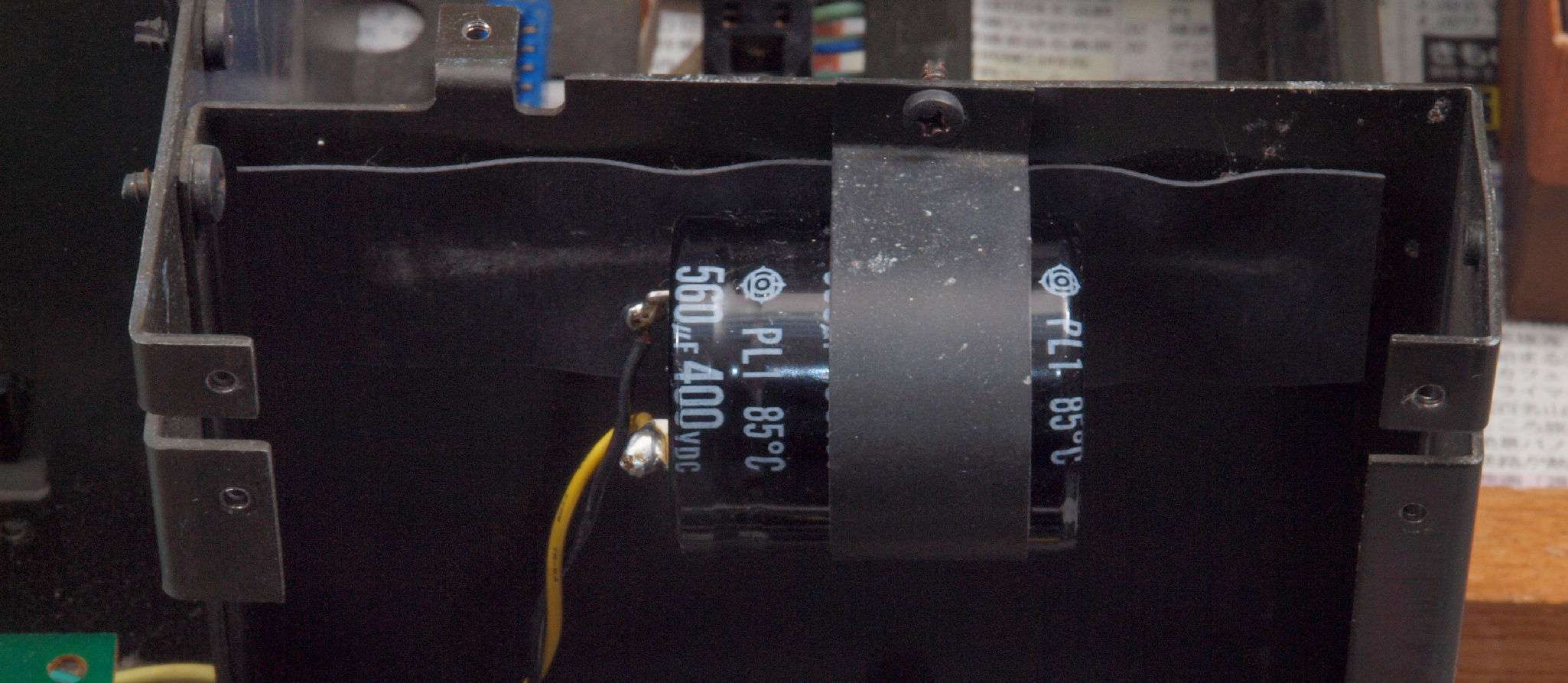

ＣＦ１．　修理前　２００Ｖ回路用整流ブロック電解コンデンサー。
ＣＦ２．　修理（交換）後　２００Ｖ回路用整流ブロック電解コンデンサー。

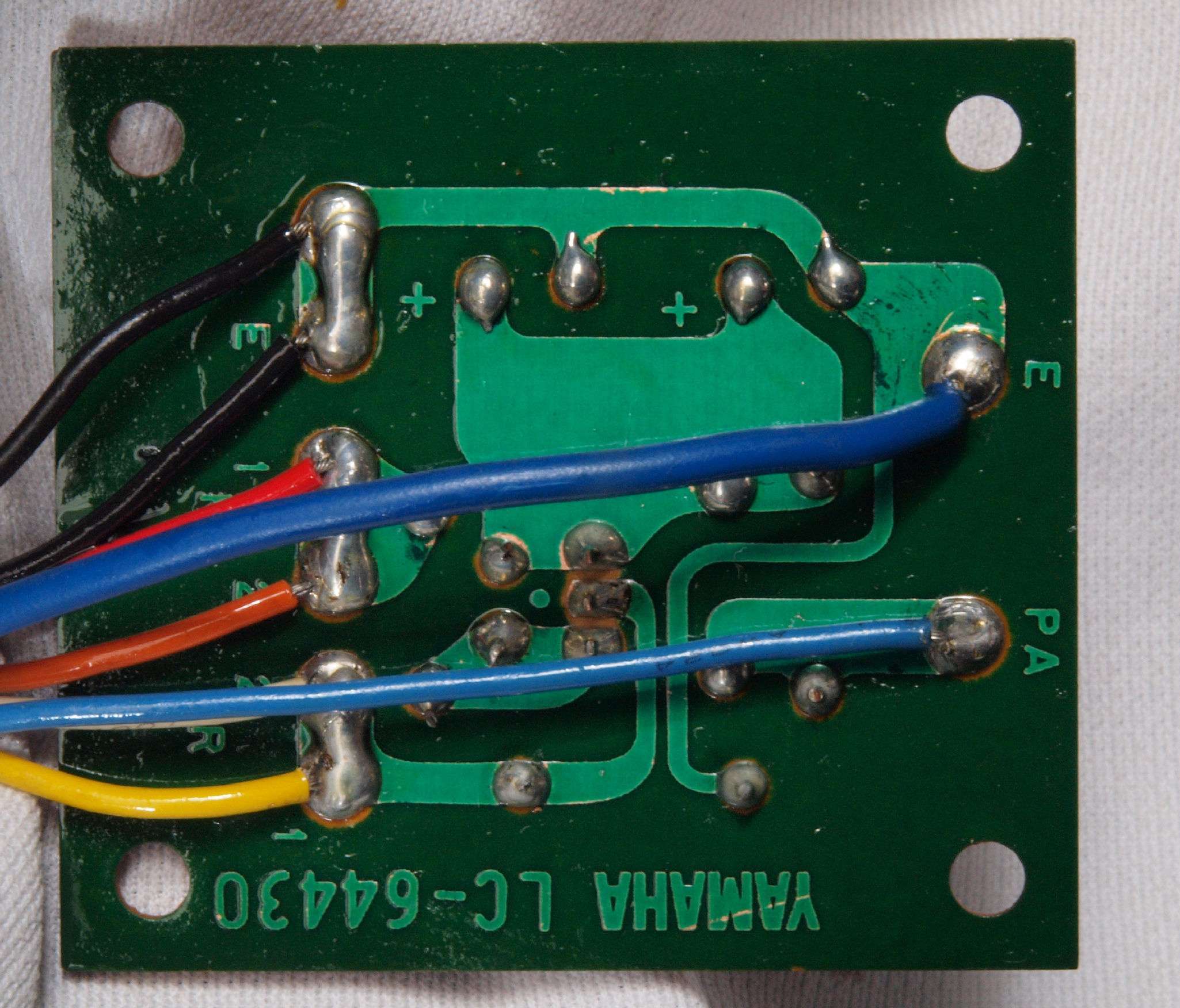

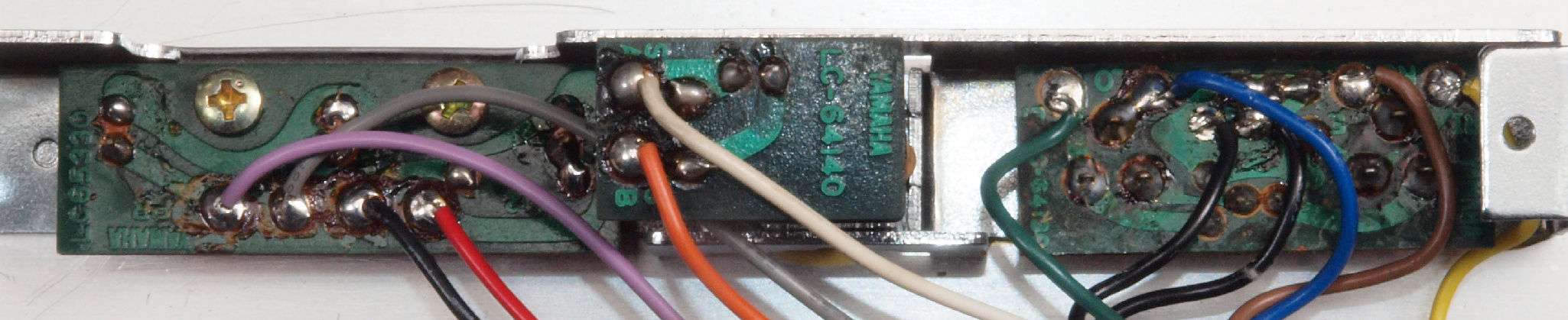

ＣＧ1．　修理前　前パネルＶＲ・電源ＳＷ基板裏

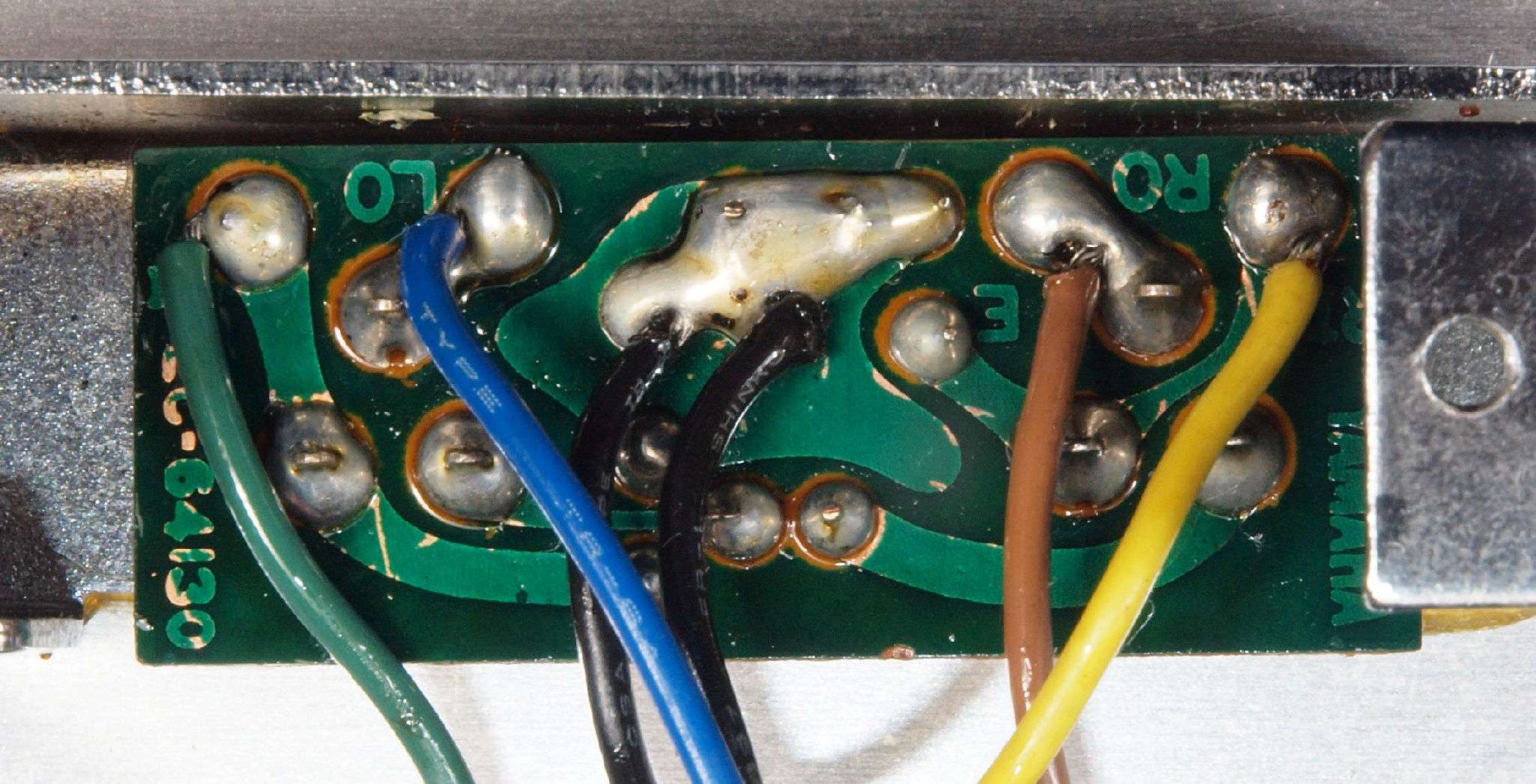

ＣＧ1２．　修理前　前パネルＶＲ・電源ＳＷ基板裏。　引き出し線の半田が少ない？

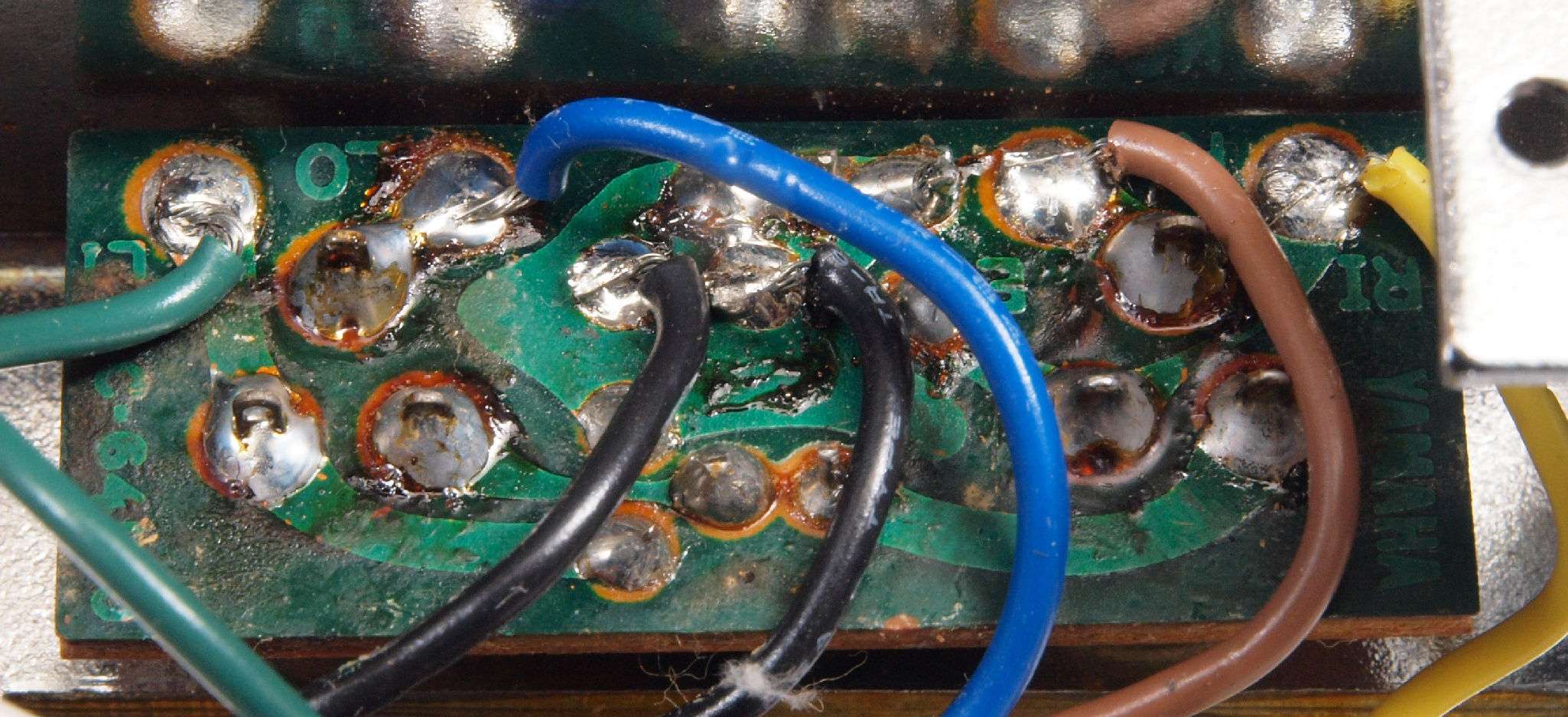

ＣＧ２．　修理（半田補正）後　前パネルＶＲ・電源ＳＷ基板裏。　全ての半田をやり修す。
ＣＧ３．　完成前パネルＶＲ・電源ＳＷ基板裏、洗浄後防湿材を塗る
ＣＧ３２．　完成前パネルＶＲ・電源ＳＷ基板裏。　引き出し線の半田は十分盛る。

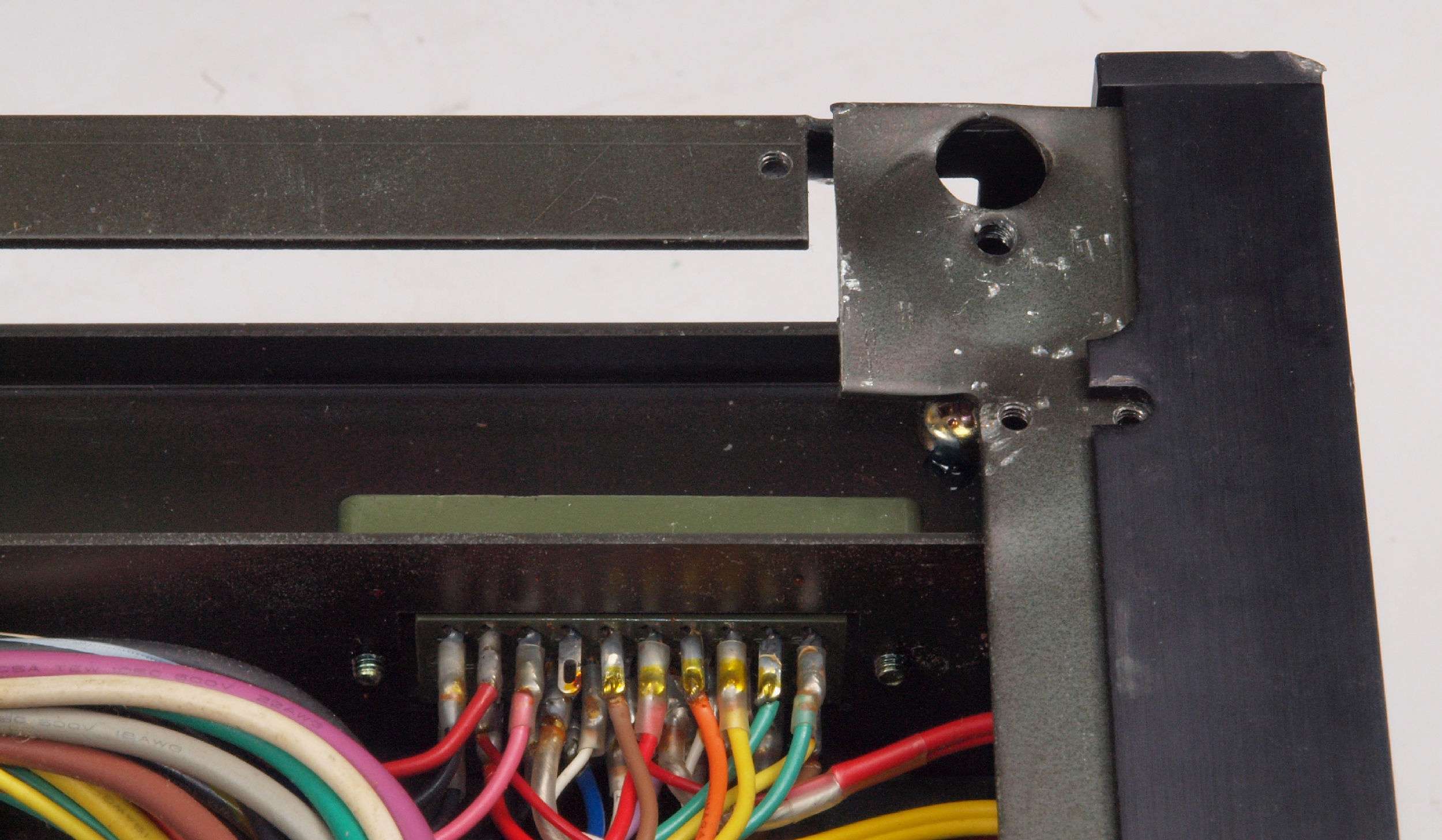

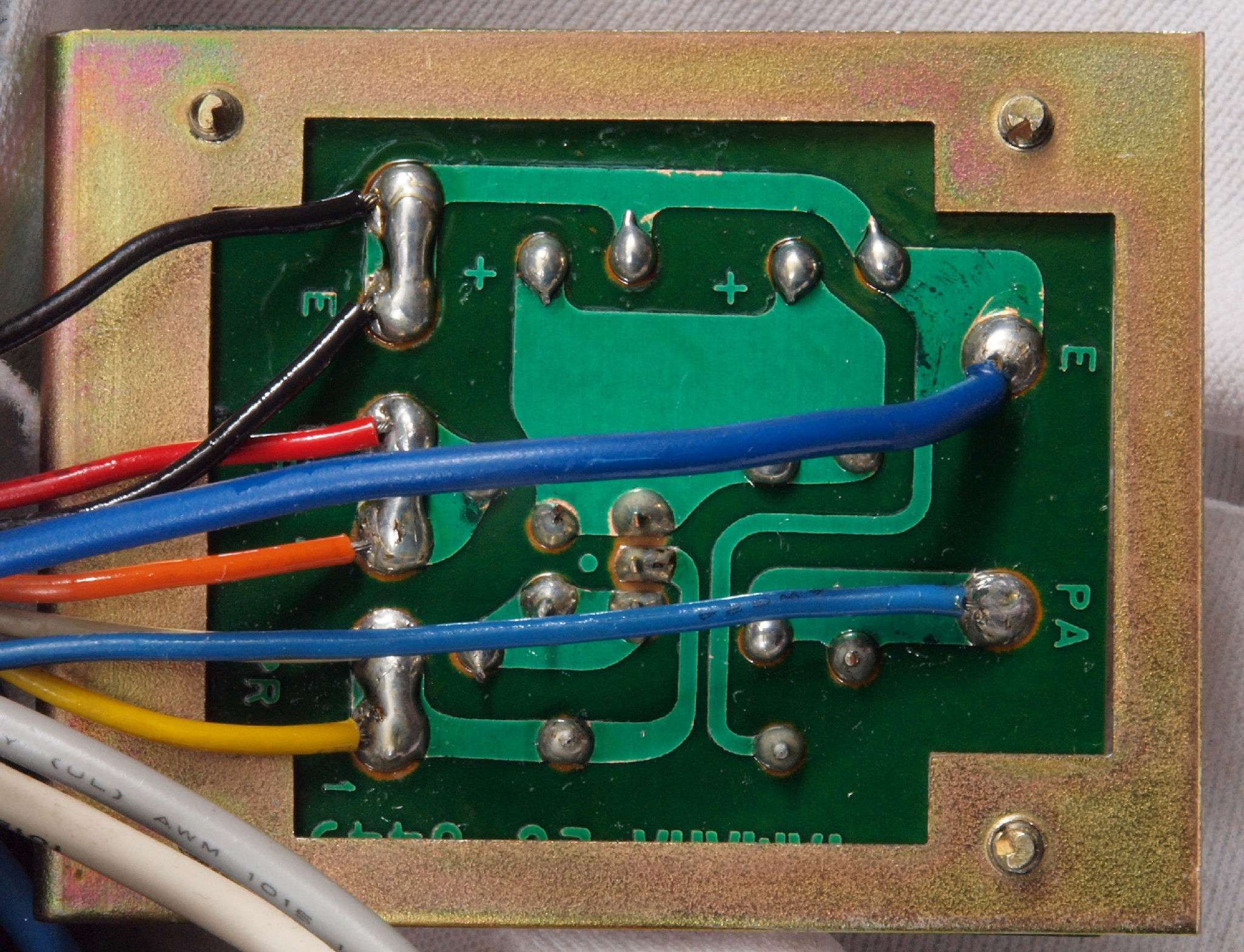

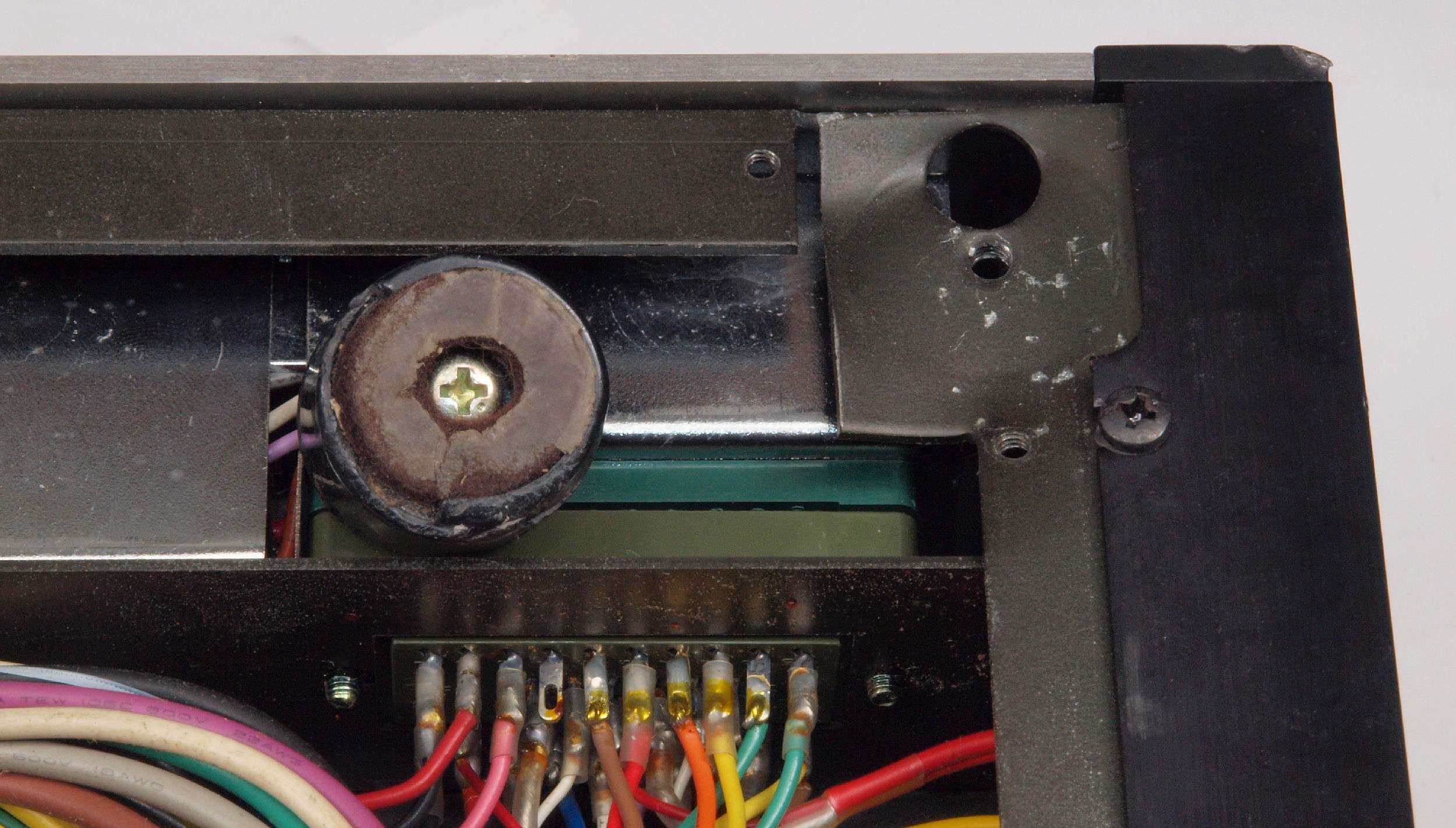

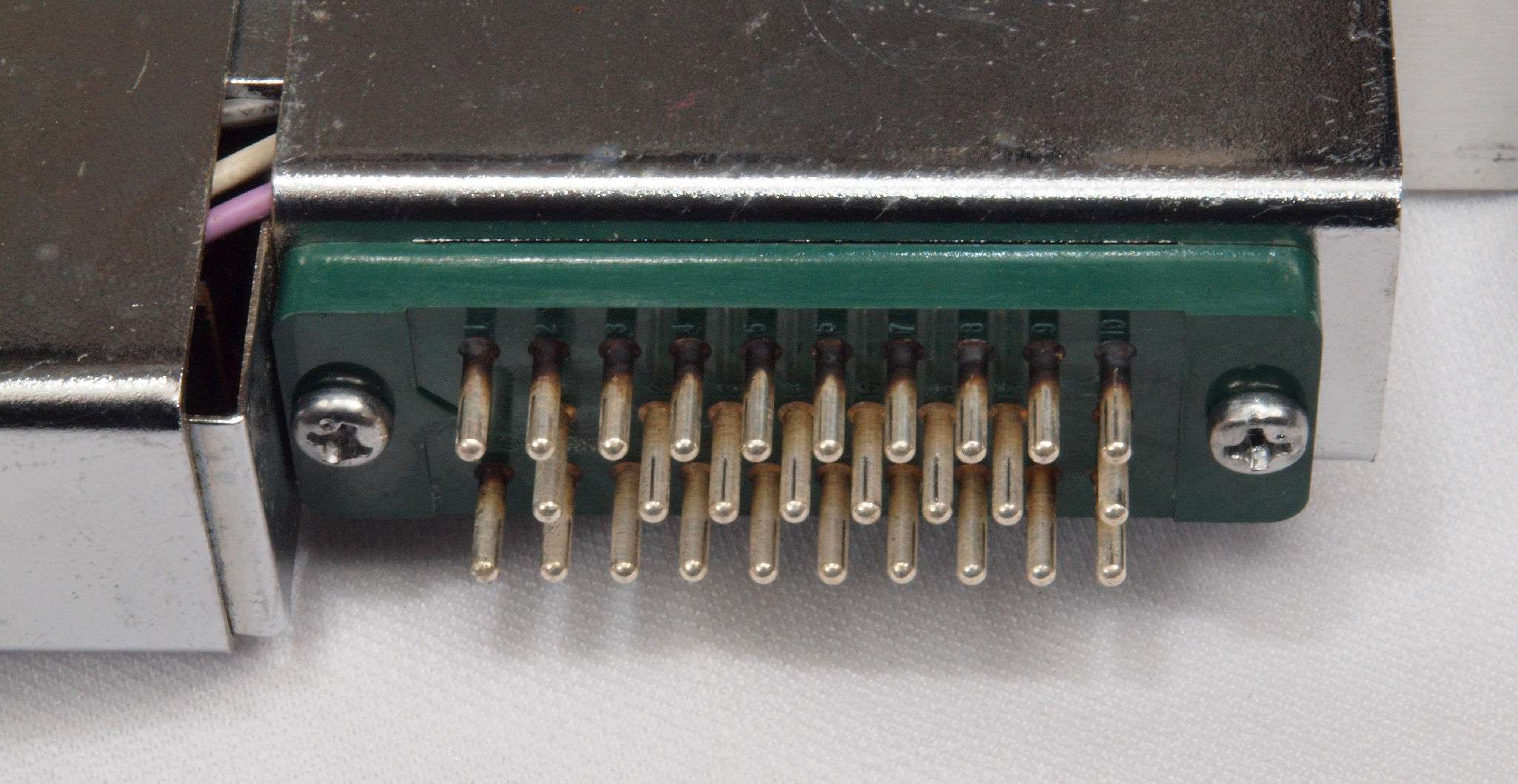

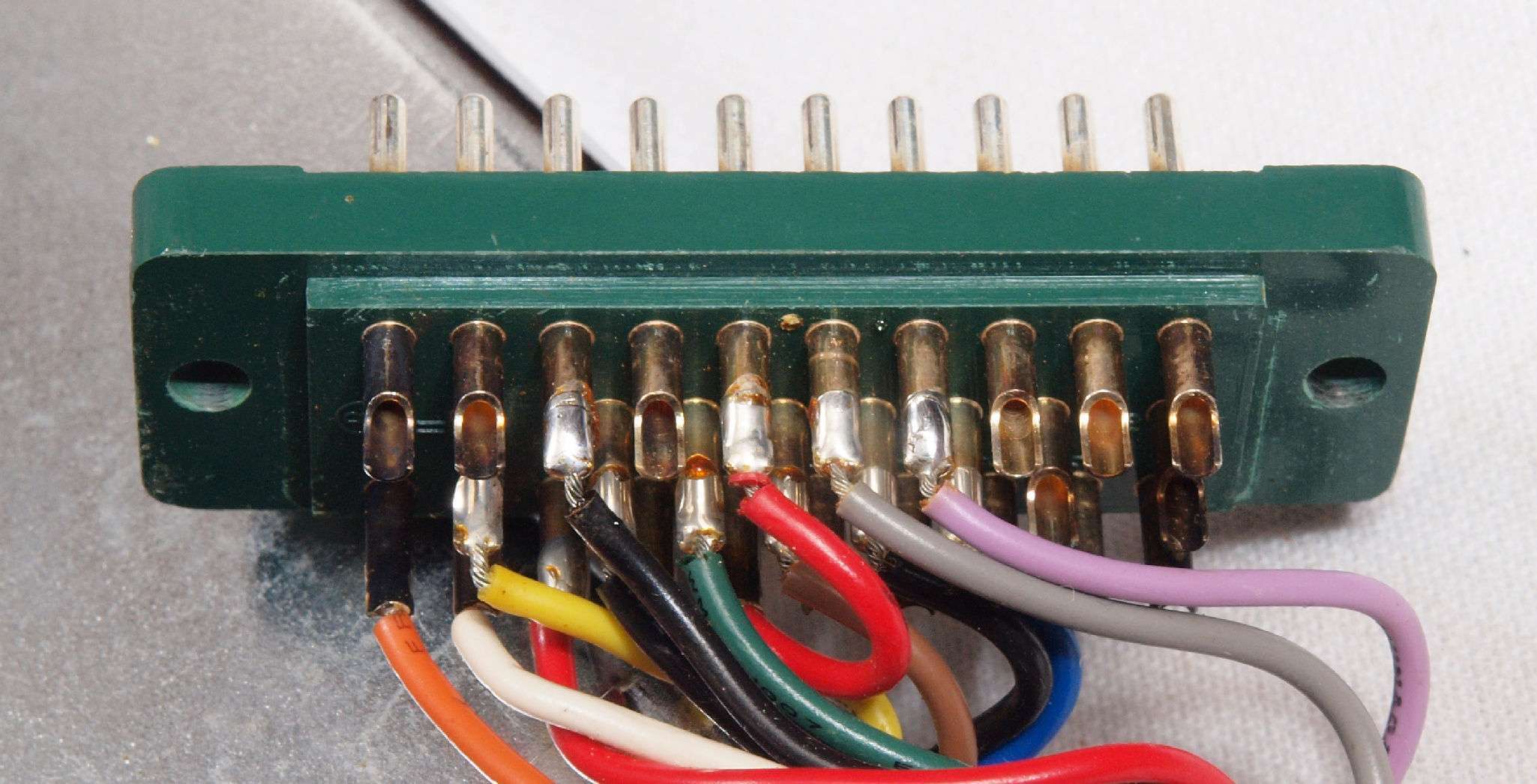

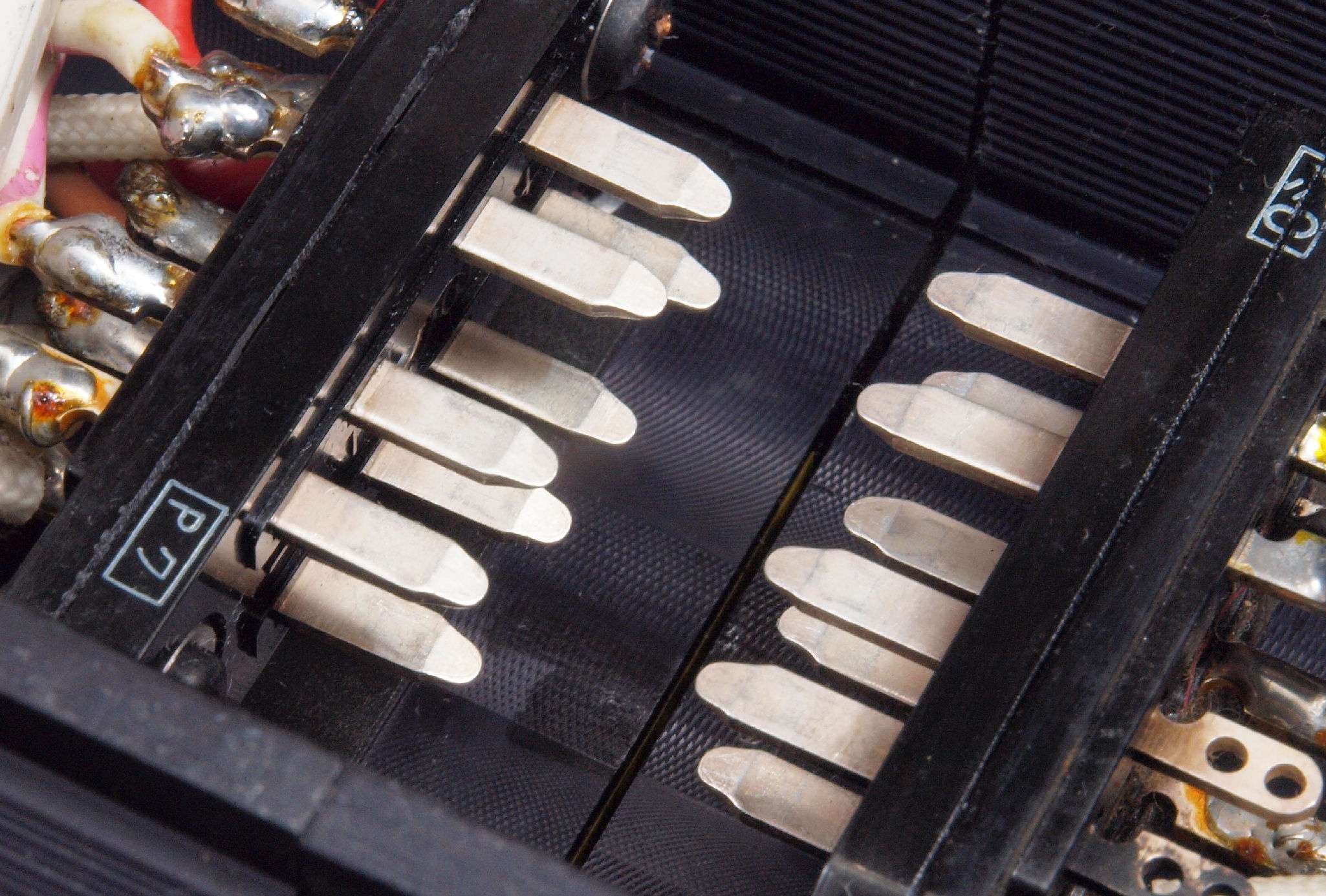

ＣＧ４．　修理前　前パネルコネクター端子
ＣＧ５．　修理（清掃）後　前パネルコネクター端子。　メッキ処理なので研磨はしないで清掃のみ。
ＣＧ６．　修理中　前パネルコネクター端子の配線点検。
ＣＧ７．　修理中　前パネルコネクター端子の配線点検。

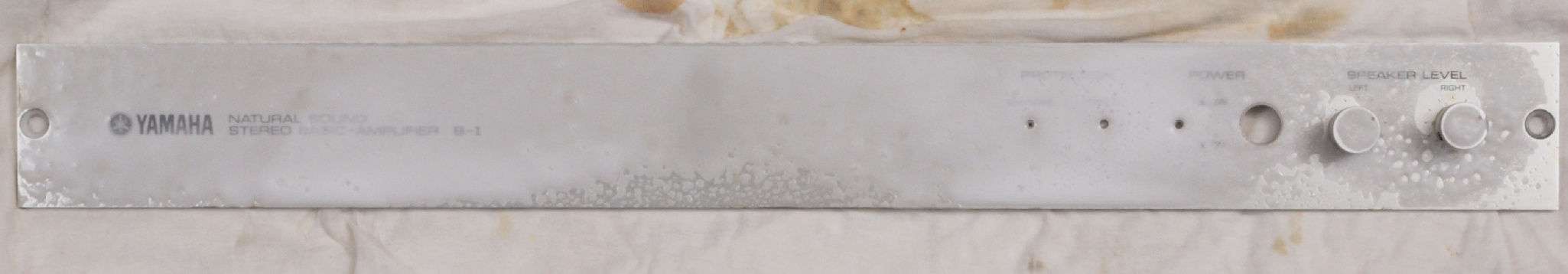

ＣＨ１．　修理（清掃）中　前パネル
ＣＩ１．　修理前　前右足取り付け部。　設計が悪く、加重に耐えられない。
ＣＩ２．　修理後　前右足取り付け部。　簡単に打ち出しする。
ＣＩ３．　修理前　前右足取り付け部。　設計が悪く、加重に耐えられない。
ＣＩ４．　修理後　前右足取り付け部。　簡単に打ち出しする。

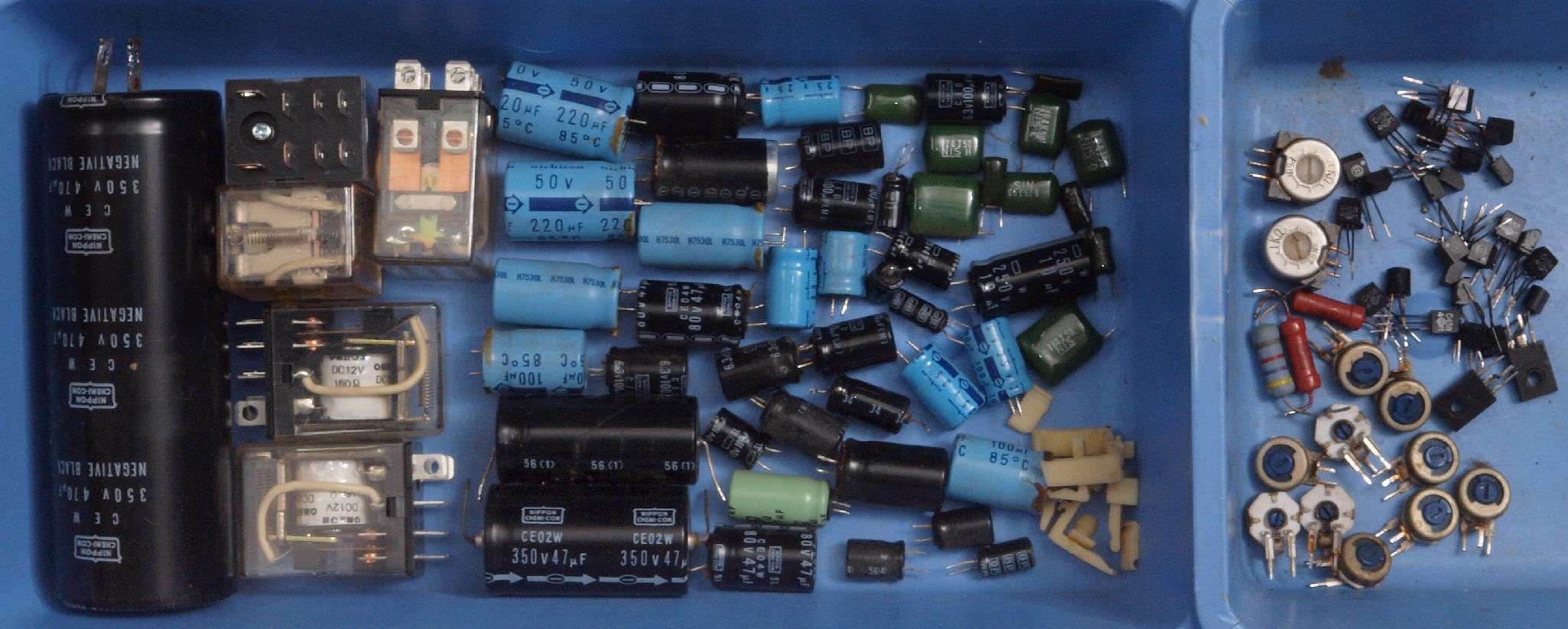

ＣＪ１．　交換部品

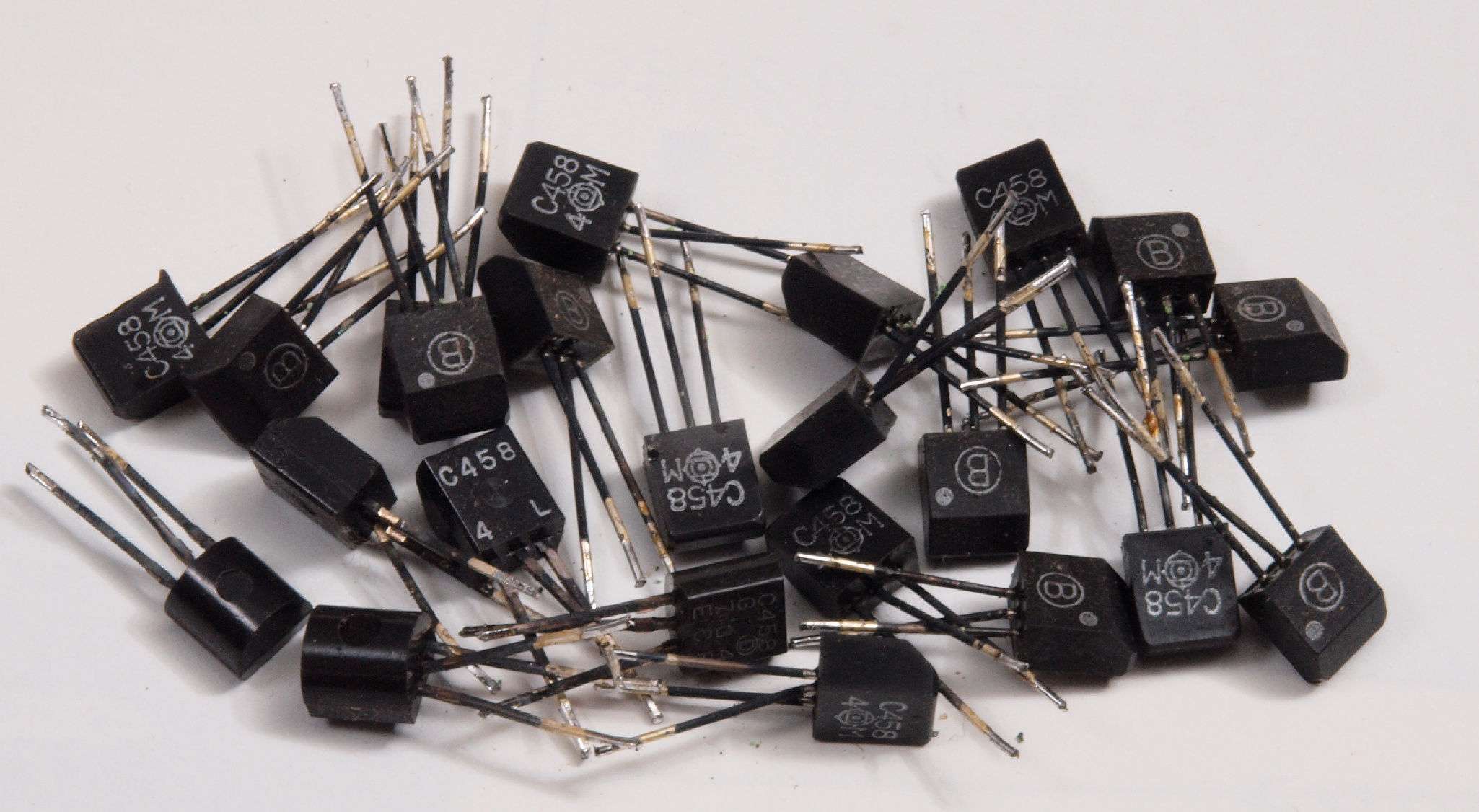

ＣＪ２．　交換部品。　足黒ＴＲ（トランジスター）
ＣＫ１．　修理前　上から見る

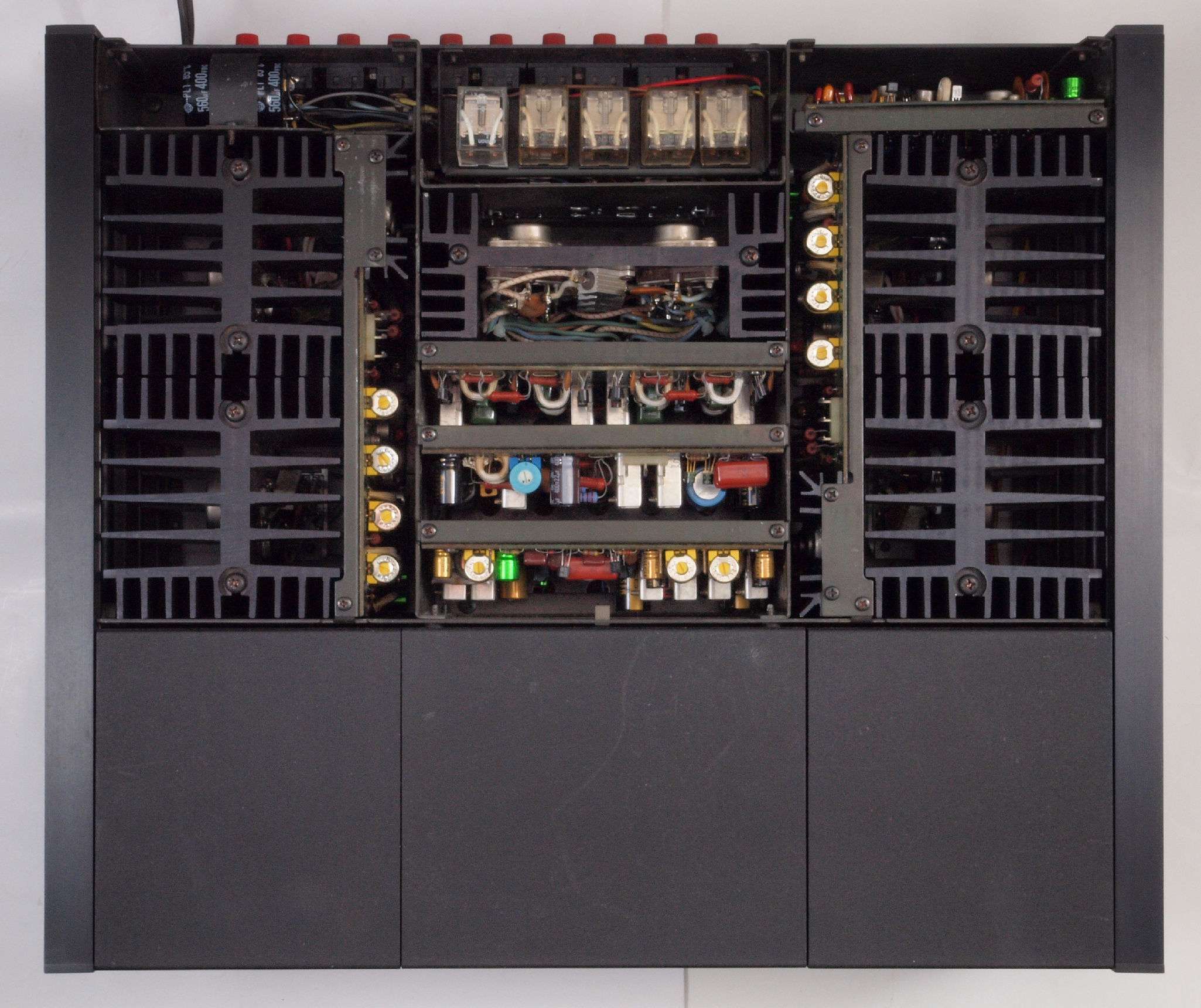

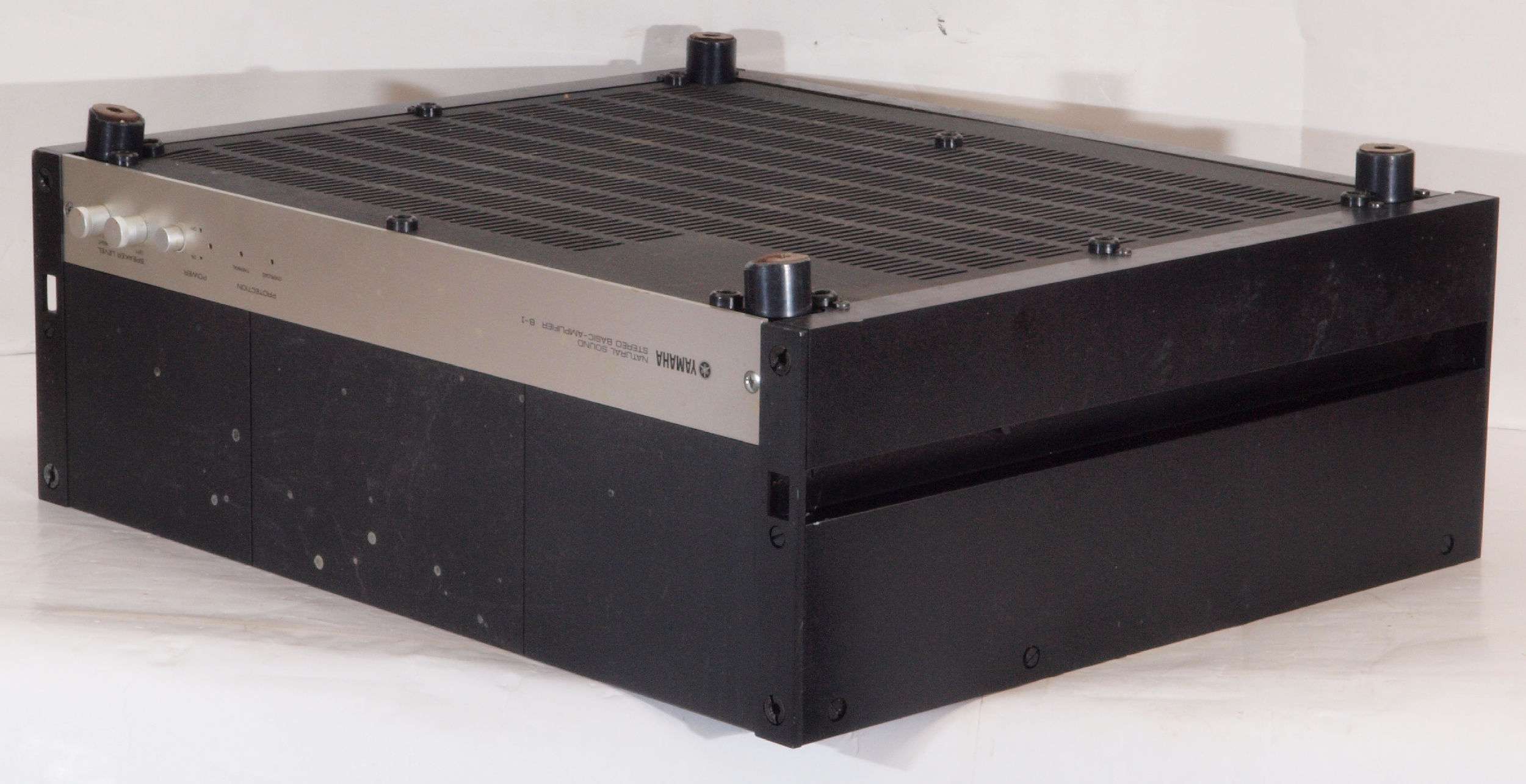

ＣＫ２．　修理後　上から見る

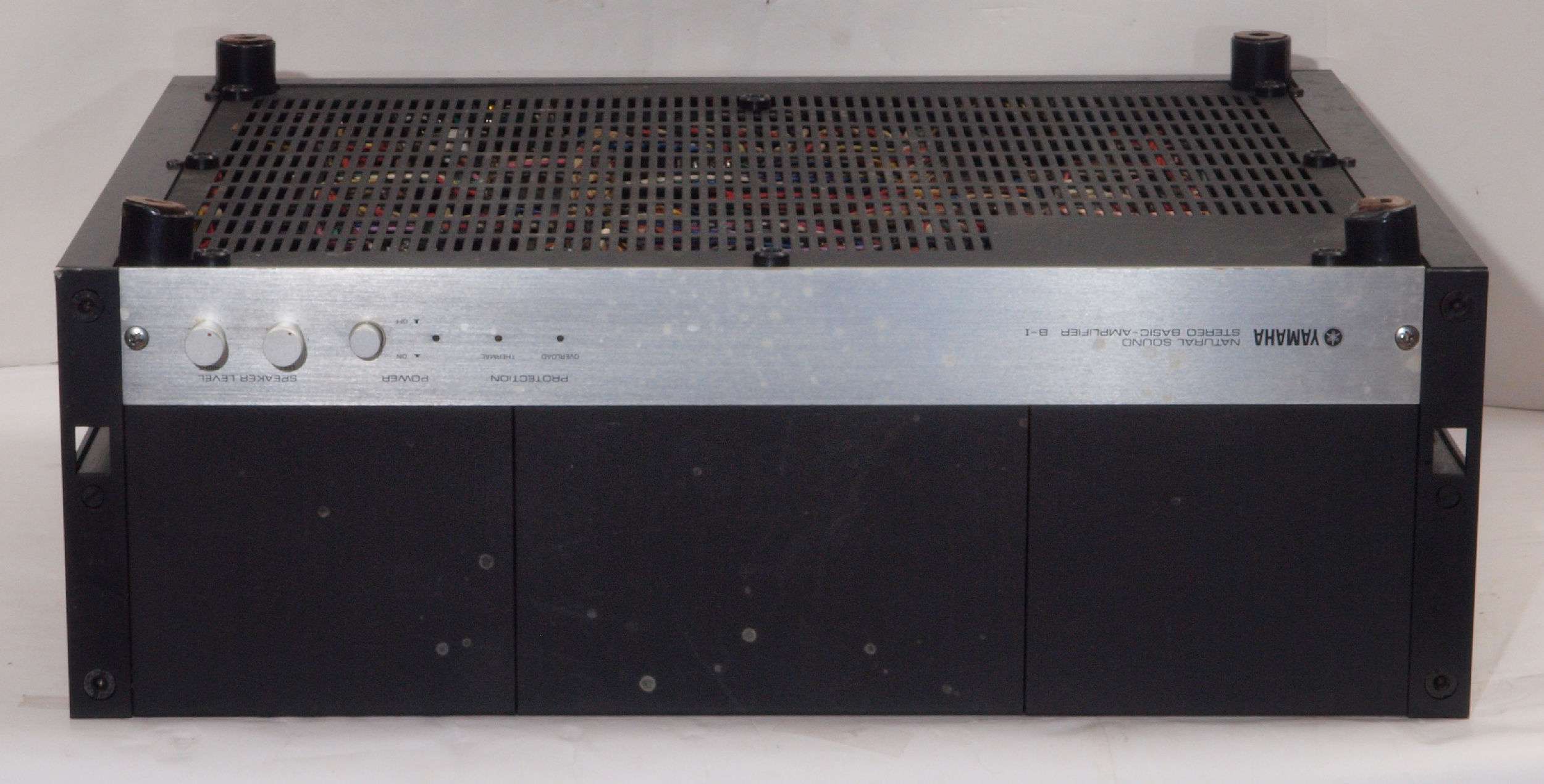

ＣＫ３．　修理前　下から見る
ＣＫ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ１．　出力・歪み率測定・調整

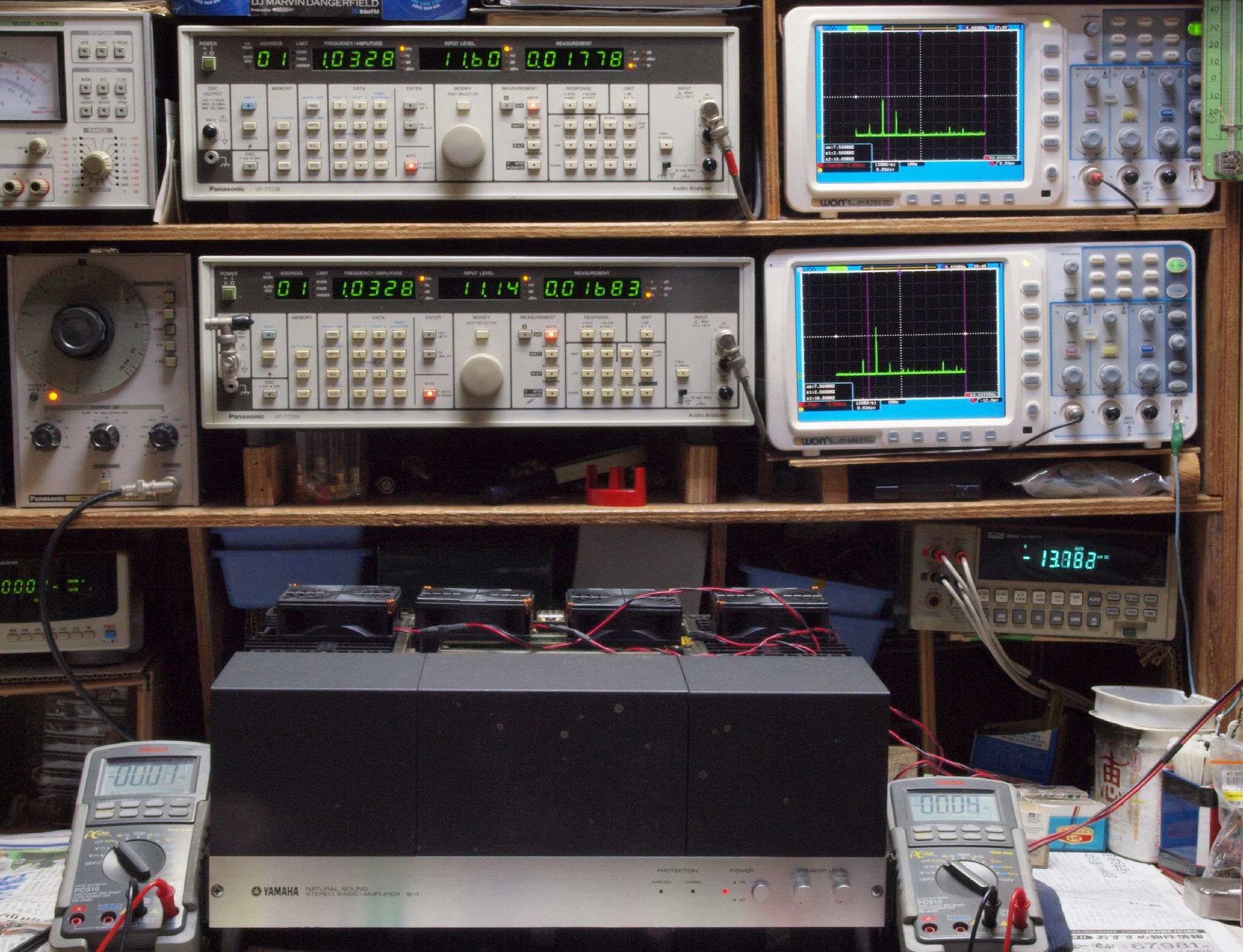

　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

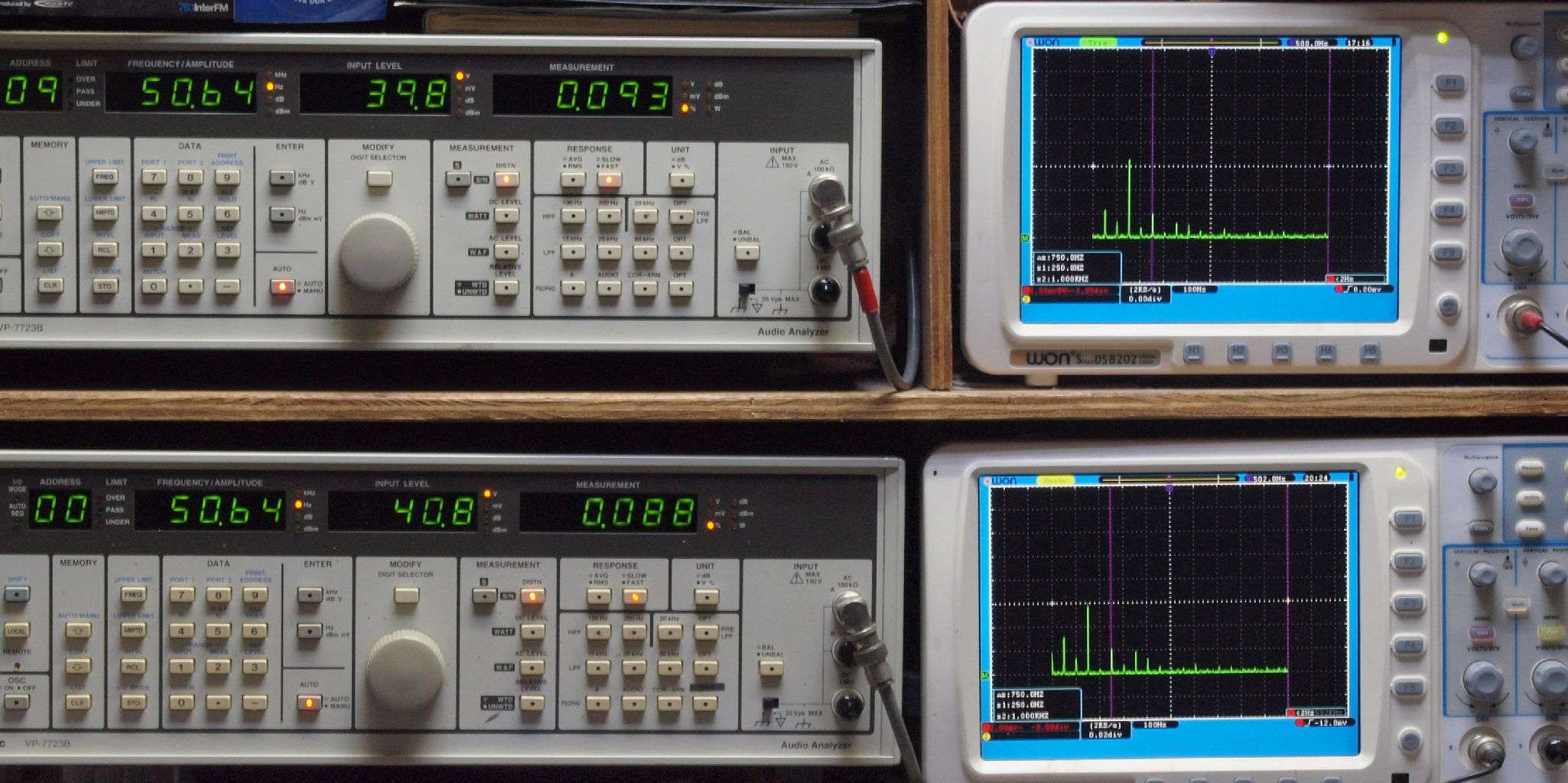

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．００９３％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０８８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

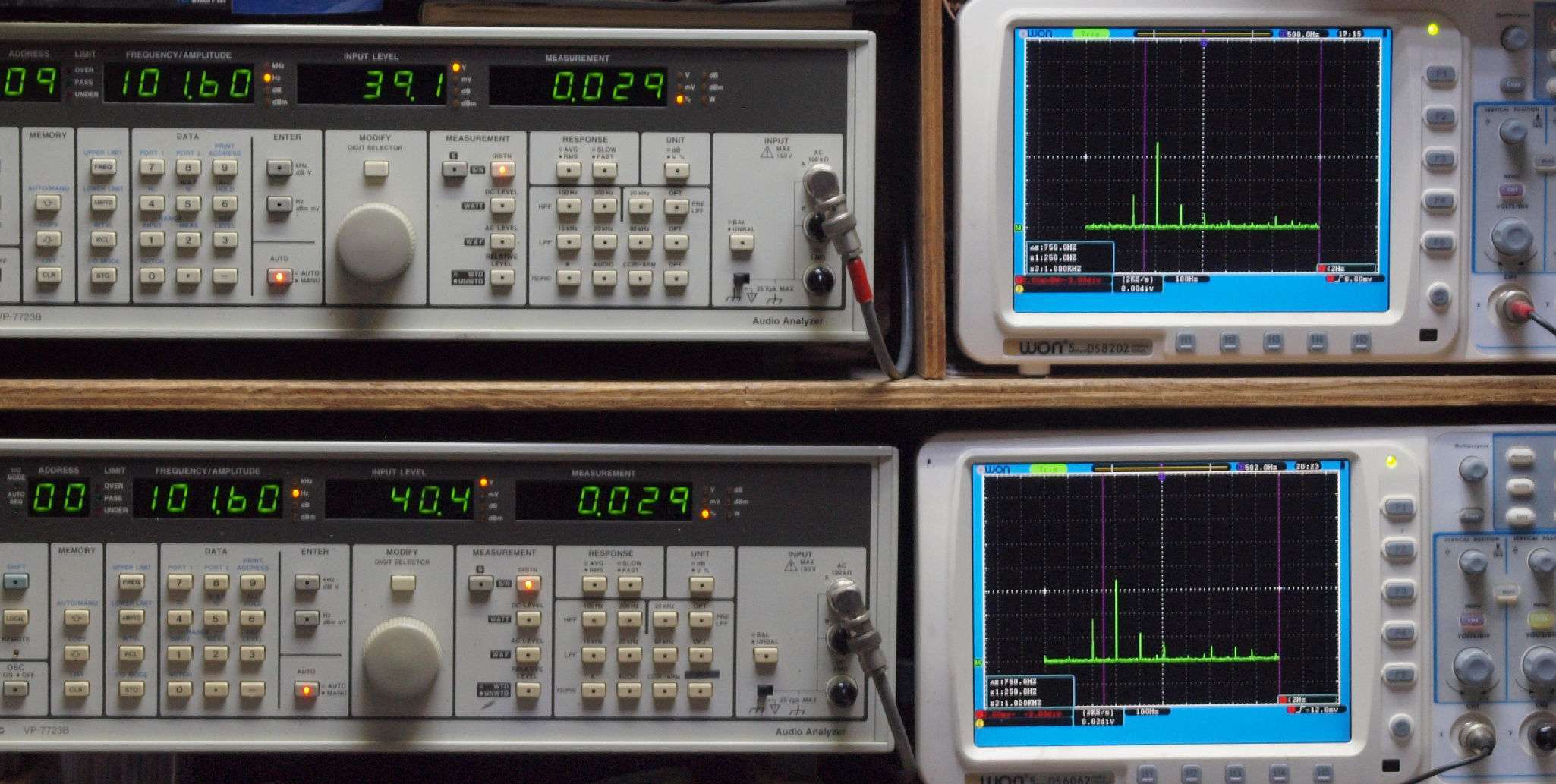

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２９％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

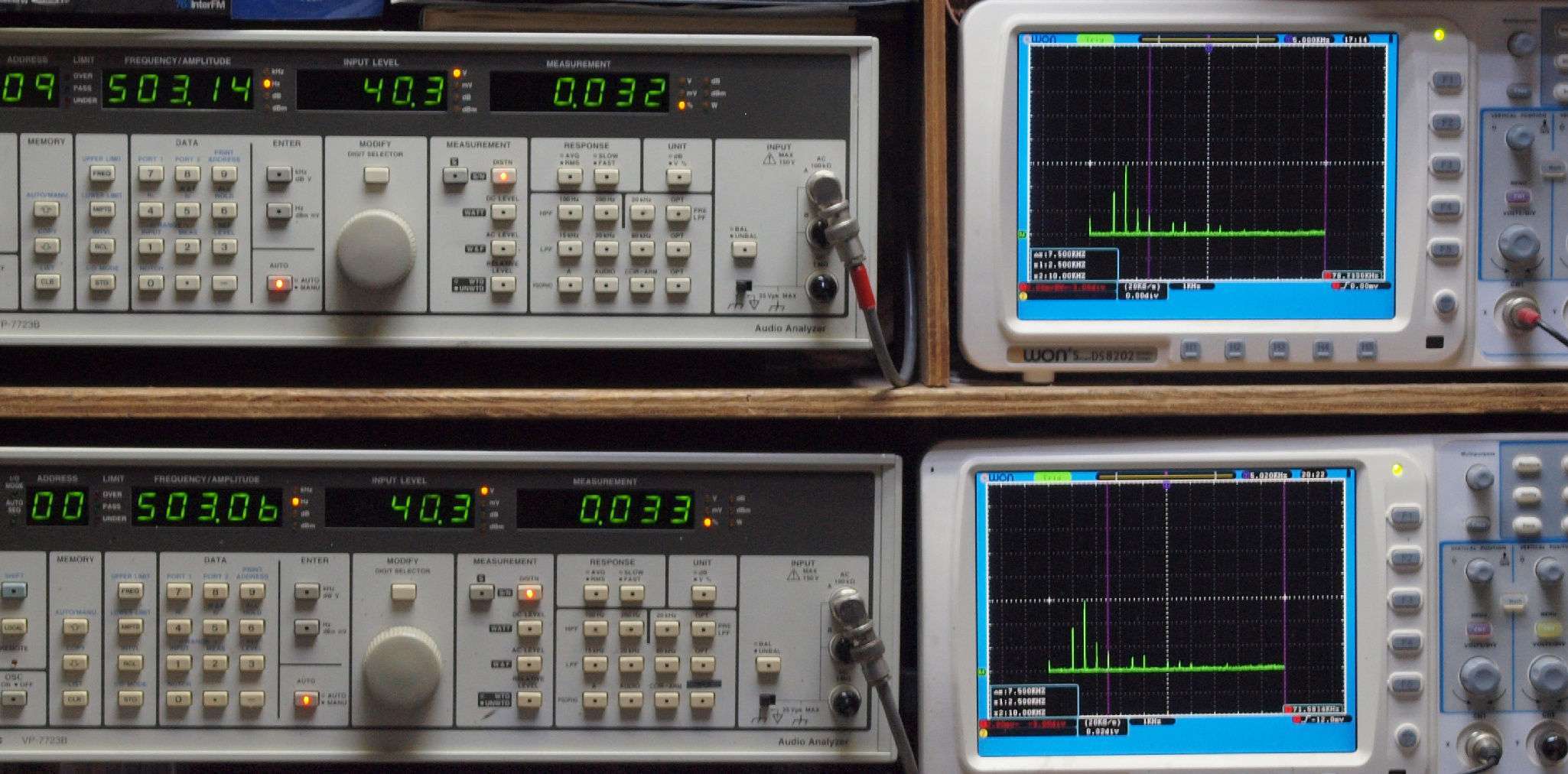

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３２％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３７％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５０％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

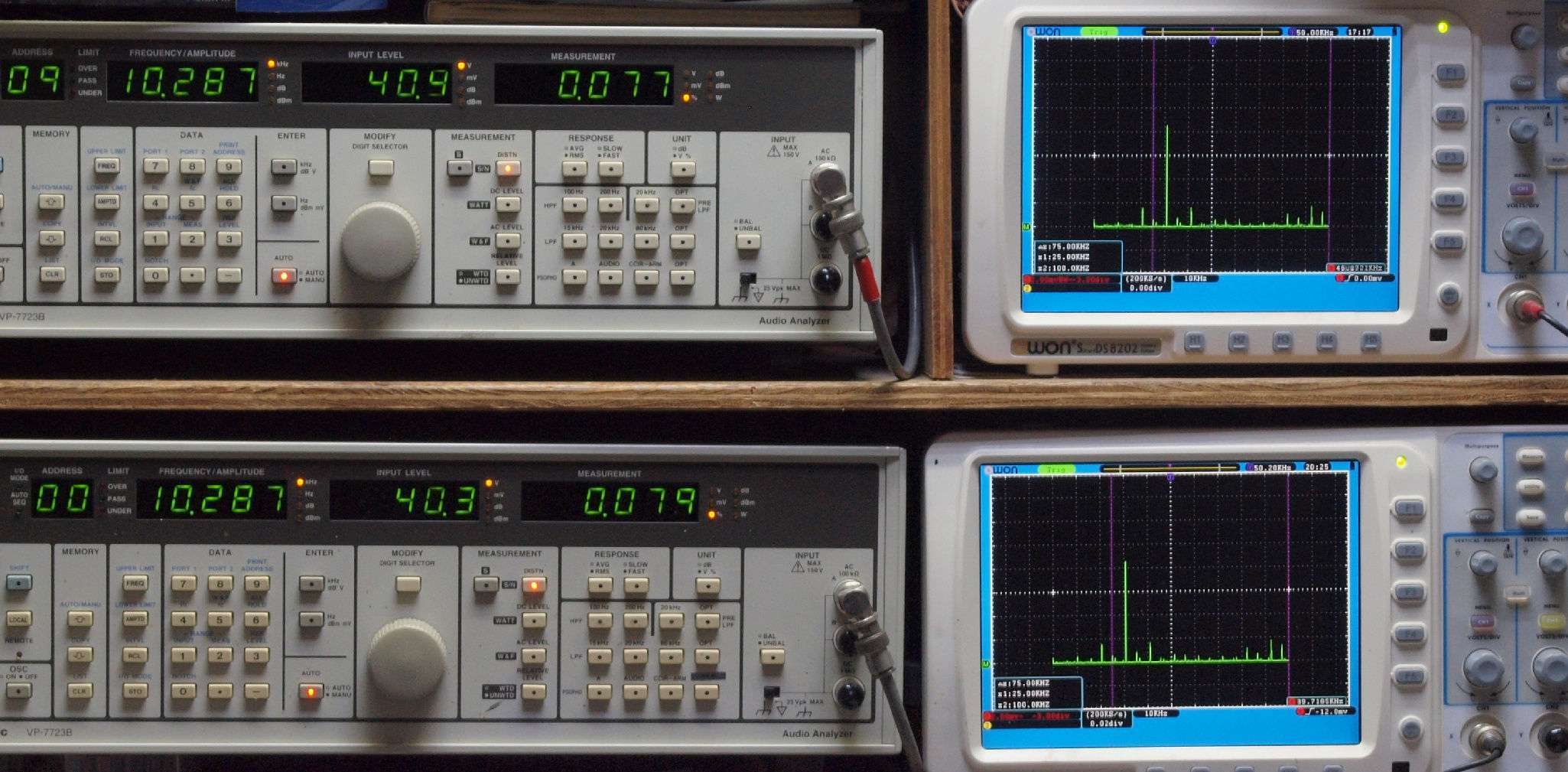

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７７％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

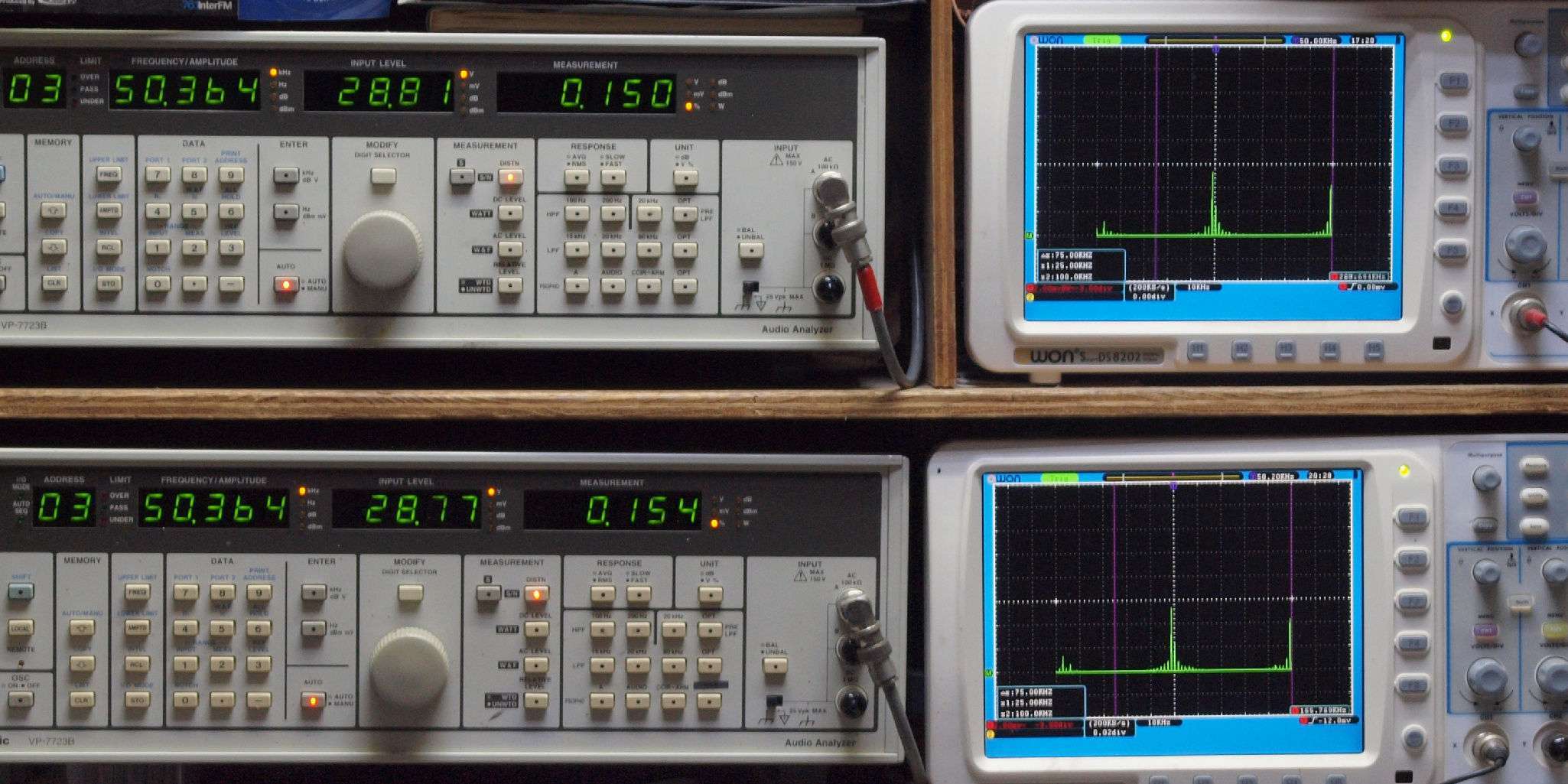

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力　０．１５０％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力　０．１５４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

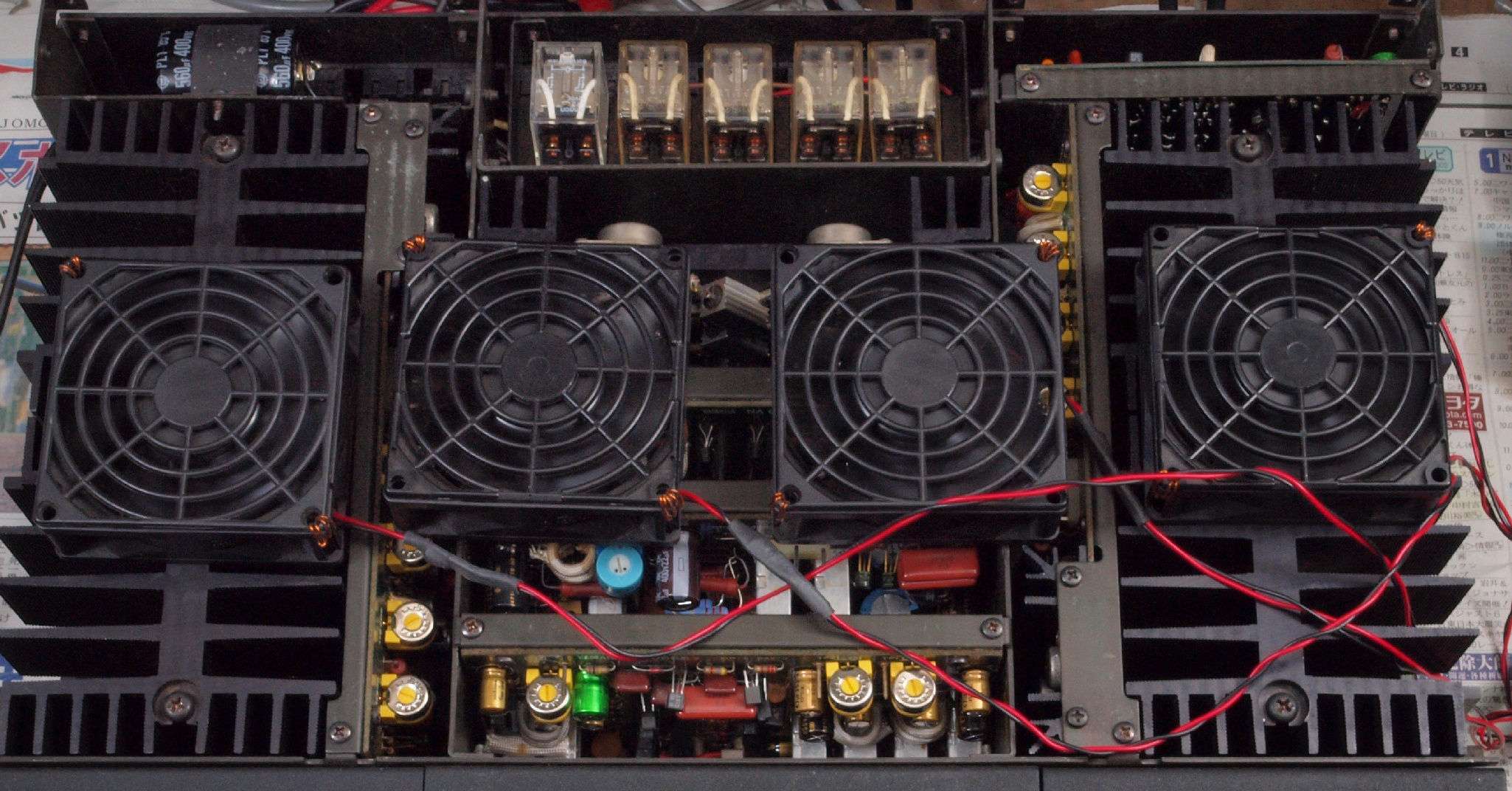

Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｅ５．　完成　　２４時間エージング、　右はＭａｒａｎｔｚ　ＳＭ－９．　２台目
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ～６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，－１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ－１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
ピークメーター部 －５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
