ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．３−４台目真空管測定記録
ＳＡ−４．　３台目　ＳＡ−４．　４台目　　　　　　　　　　　　　　　　　　　　　　　２０２１／７／２５持込　　　完成
出力管６ＬＦ６（６ＭＨ６、６ＬＸ６）「Ｐｃ＝40W」のバイアスの検討。
  • 真空管ハンドブック（規格表）の相互コンダクタンス＝？？μmho
    • 「Ｅｐ＝１６０Ｖ、Ｅｓｇ＝１６０Ｖ、Ｉｐ＝１４００ｍＡ、Ｅｇ１＝０Ｖ」、　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
    • 測定は、　tv2b/uでは最大プレート電流が１００ｍAなのでEg１＝−３５Vに電圧を下げて測定。
  • Ａ級増幅のバイアスはどの位か？
    • 同じＴＶの水平出力管６ＪＳ６「Ｐｃ＝３３Ｗ」場合。
      　　　　　「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１３０ｍＡ、Ｅｇ１＝−２５Ｖ、Ｇｍ＝１１５００μmho」
    • 同じＴＶの水平出力管６ＫＤ６「Ｐｃ＝３３Ｗ」場合。
      　　　　　「Ｅｐ＝１５０Ｖ、Ｅｓｇ＝１１０Ｖ、Ｉｐ＝１２０ｍＡ、Ｅｇ１＝−２２．５Ｖ、Ｇｍ＝１４０００μmho」
    • 同じＴＶの水平出力管６ＫＱ５「Ｐｃ＝２４Ｗ」場合。
      　　　　　「Ｅｐ＝１７５Ｖ、Ｅｓｇ＝１２５Ｖ、Ｉｐ＝１００ｍＡ、Ｅｇ１＝−２５Ｖ、Ｇｍ＝１０５００μmho」
  • 以上から６ＬＦ６のＡ級増幅のバイアスは１００〜１４０ｍＡが適当。
    　但し、８本にバラツキがある場合は、最大値に注意する。
    又、少し出力が欲しい場合は、ＡＢ級増幅に移行して、バイアスは４０〜１００ｍＡが適当。
    　この場合も、８本にバラツキがある場合は、最少値が０ｍＡにならない様注意する。
６ＬＦ６「Ｐｃ＝40W」と６ＪＳ６「Ｐｃ＝３３Ｗ」の外観比較、プレートの大きさは２０％（４０／３３＝１．２）以上大きいのでは？
Ｕ０１．　１本目「６ＪＳ６Ａ」。　Ｇｍ測定＝１１０００μmho、　Ｉｐ＝１０１．０ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ０２．　２本目「６ＪＳ６Ａ」。　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１１３．８ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属・予備真空管測定
  • ３台目付属　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • ３−１本目　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝　８６．６ｍＡ。
        ３−２本目　Ｇｍ測定＝１１３００μmho、　Ｉｐ＝１０６．７ｍＡ。
        ３−３本目　Ｇｍ測定＝１３０００μmho、　Ｉｐ＝　９１．２ｍＡ。
        ３−４本目　Ｇｍ測定＝１３７００μmho、　Ｉｐ＝１０８．７ｍＡ。
        ３−５本目　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１０４．３ｍＡ。
        ３−６本目　Ｇｍ測定＝１４０００μmho、　Ｉｐ＝１１６．６ｍＡ。
        ３−７本目　Ｇｍ測定＝１２７００μmho、　Ｉｐ＝　８８．２ｍＡ。
        ３−８本目　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１０２．８ｍＡ。
  • ４台目付属　６ＬＦ６　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • ４−１本目　Ｇｍ測定＝１２３００μmho、　Ｉｐ＝　８４．２ｍＡ。
        ４−２本目　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１０７．９ｍＡ。
        ４−３本目　Ｇｍ測定＝１３１００μmho、　Ｉｐ＝　９９．３ｍＡ。
        ４−４本目　Ｇｍ測定＝　９５００μmho、　Ｉｐ＝　９４．９ｍＡ。
        ４−５本目　Ｇｍ測定＝１１８００μmho、　Ｉｐ＝　８５．７ｍＡ。
        ４−６本目　Ｇｍ測定＝１２６００μmho、　Ｉｐ＝１０５．１ｍＡ。
        ４−７本目　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝　９３．０ｍＡ。
        ４−８本目　Ｇｍ測定＝１１７００μmho、　Ｉｐ＝１０２．１ｍＡ。
  • Ｙａｈｏｏオークション購入１１本　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • Ｙ１本目　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝　８３．６ｍＡ。
        Ｙ２本目　Ｇｍ測定＝１４０００μmho、　Ｉｐ＝　８４．９ｍＡ。
        Ｙ３本目　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝　８３．２ｍＡ。
        Ｙ４本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝　９１．９ｍＡ。
        Ｙ５本目　Ｇｍ測定＝１４５００μmho、　Ｉｐ＝　９１．４ｍＡ。
        Ｙ６本目　Ｇｍ測定＝１５１００μmho、　Ｉｐ＝１０４．０ｍＡ。
        Ｙ７本目　Ｇｍ測定＝１４８００μmho、　Ｉｐ＝　９７．１ｍＡ。
        Ｙ８本目　Ｇｍ測定＝１４９００μmho、　Ｉｐ＝　９７．４ｍＡ。
        Ｙ９本目　Ｇｍ測定＝１４１００μmho、　Ｉｐ＝　８８．８７ｍＡ。
        Ｙ１０本目　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝９１．１ｍＡ。
        Ｙ１１本目　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝５７．０ｍＡ。
  • ｅ−Ｂay購入２０本　Ｇｍ（相互コンダクタンス）、ＩＰ測定。
    • 測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」で測定。
      • ｅ１本目　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１１８．７ｍＡ。
        ｅ２本目　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１０４．１ｍＡ。
        ｅ３本目　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１１０．９ｍＡ。
        ｅ４本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０１．４ｍＡ。
        ｅ５本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０４．２ｍＡ。
        ｅ６本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０２．３ｍＡ。
        ｅ７本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０８．２ｍＡ。
        ｅ８本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０６．７ｍＡ。
        ｅ９本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０６．４ｍＡ。
        ｅ１０本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１２４．３ｍＡ。
        ｅ１１本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１１．２ｍＡ。
        ｅ１２本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１４．２ｍＡ。
        ｅ１３本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１１．９ｍＡ。
        ｅ１４本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１８．８ｍＡ。
        ｅ１５本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１５．２ｍＡ。
        ｅ１６本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１７．０ｍＡ。
        ｅ１７本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１４０．６ｍＡ。
        ｅ１８本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１８．５ｍＡ。
        ｅ１９本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１２．５ｍＡ。
        ｅ２０本目　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０８．８ｍＡ。
  • ６ＦＳ５　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１００００μmho、Ｉｐ＝９ｍＡがＲＣＡの規格値。
      ３台目付属１本目　Ｇｍ測定＝４５００μmho、　Ｉｐ＝３．５５ｍＡ。
      ３台目付属２本目　Ｇｍ測定＝６２００μmho、　Ｉｐ＝４．９３ｍＡ。
      ４台目付属１本目　Ｇｍ測定＝３０００μmho、　Ｉｐ＝４．３４ｍＡ。
      ４台目付属２本目　Ｇｍ測定＝４０００μmho、　Ｉｐ＝５．０５ｍＡ。
      予備１本目　Ｇｍ測定＝７０００μmho、　Ｉｐ＝７．９９ｍＡ。
      予備２本目　Ｇｍ測定＝８３００μmho、　Ｉｐ＝４．５６ｍＡ。
      予備３本目　Ｇｍ測定＝７７００μmho、　Ｉｐ＝７．４９ｍＡ。
  • ＥＣＣ８３　Ｇｍ、ＩＰ測定。
    • 相互コンダクタンス＝１６００μmho、Ｉｐ＝１．２ｍＡがＲＣＡの規格値。
      ３台目付属ユニット１　Ｇｍ測定＝２３００μmho、ＩＰ＝２．５７ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝２２００μmho、ＩＰ＝２．３３ｍＡ。
      ４台目付属ユニット１　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６３ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝１９４０μmho、ＩＰ＝２．２２ｍＡ。
      予備１本目ユニット１　Ｇｍ測定＝２６００μmho、ＩＰ＝３．７７ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝２４２０μmho、ＩＰ＝３．３１ｍＡ。
      予備２本目ユニット１　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．３６ｍＡ。
      　　　　　　　ユニット２　Ｇｍ測定＝２５００μmho、ＩＰ＝２．４８ｍＡ。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属・予備真空管測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｕ０．　真空管「６ＦＳ５」の規格。
　　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝１００００μmho
　　　　　　　　　　　　「Ｅｐ＝２７５Ｖ、Ｅｓｇ＝１３５Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−０．２Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより

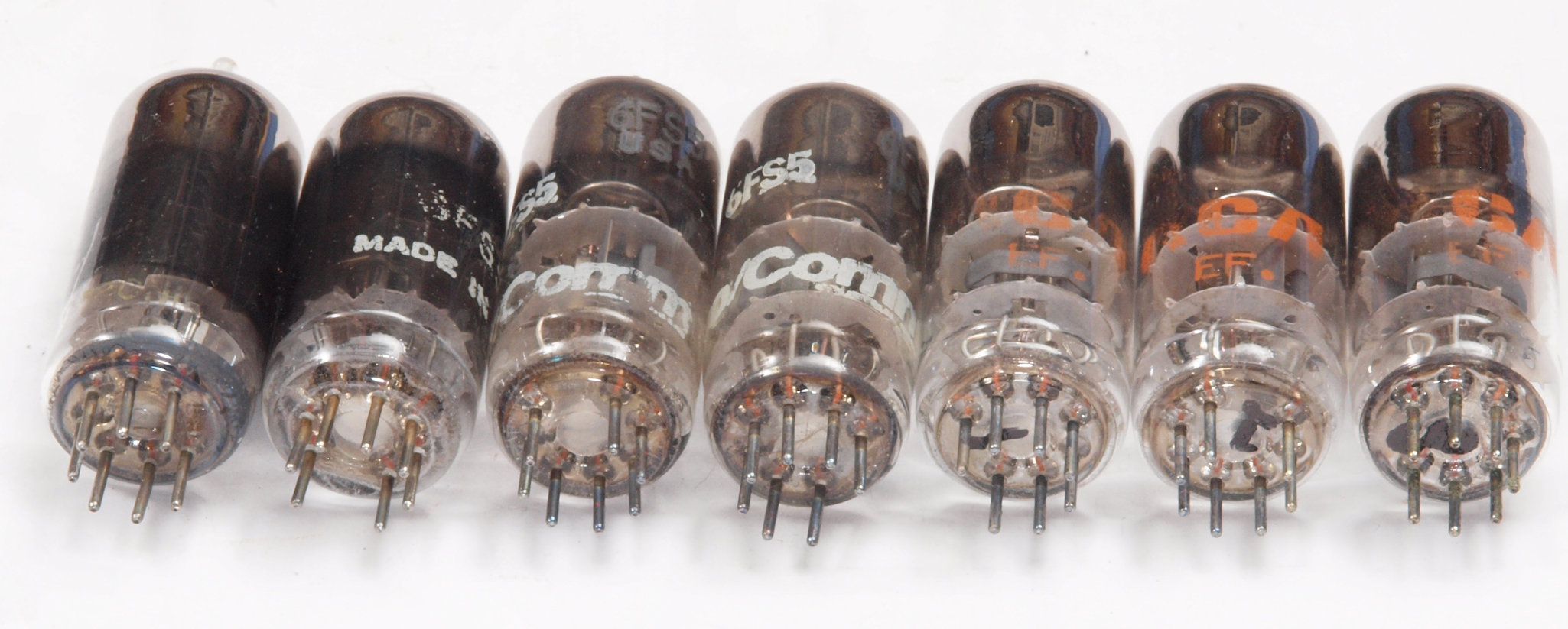

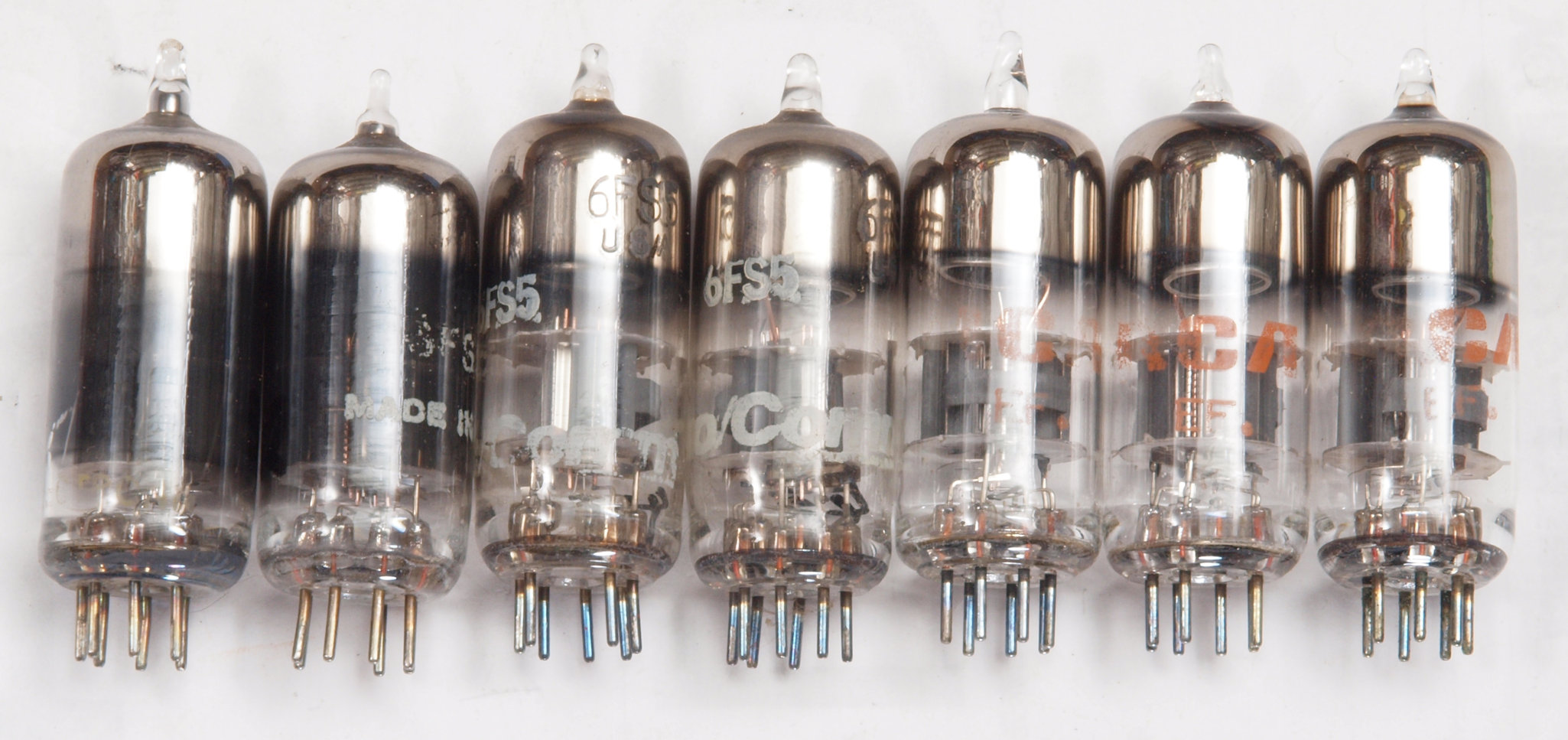

付属真空管「６ＦＳ５」左から　３台目付属１、２本目　４台目付属１、２本目。
Ｕ１１．　３台目付属１本目「６ＦＳ５」。　Ｇｍ測定＝４５００μmho、　Ｉｐ＝３．５５ｍＡ。
　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。

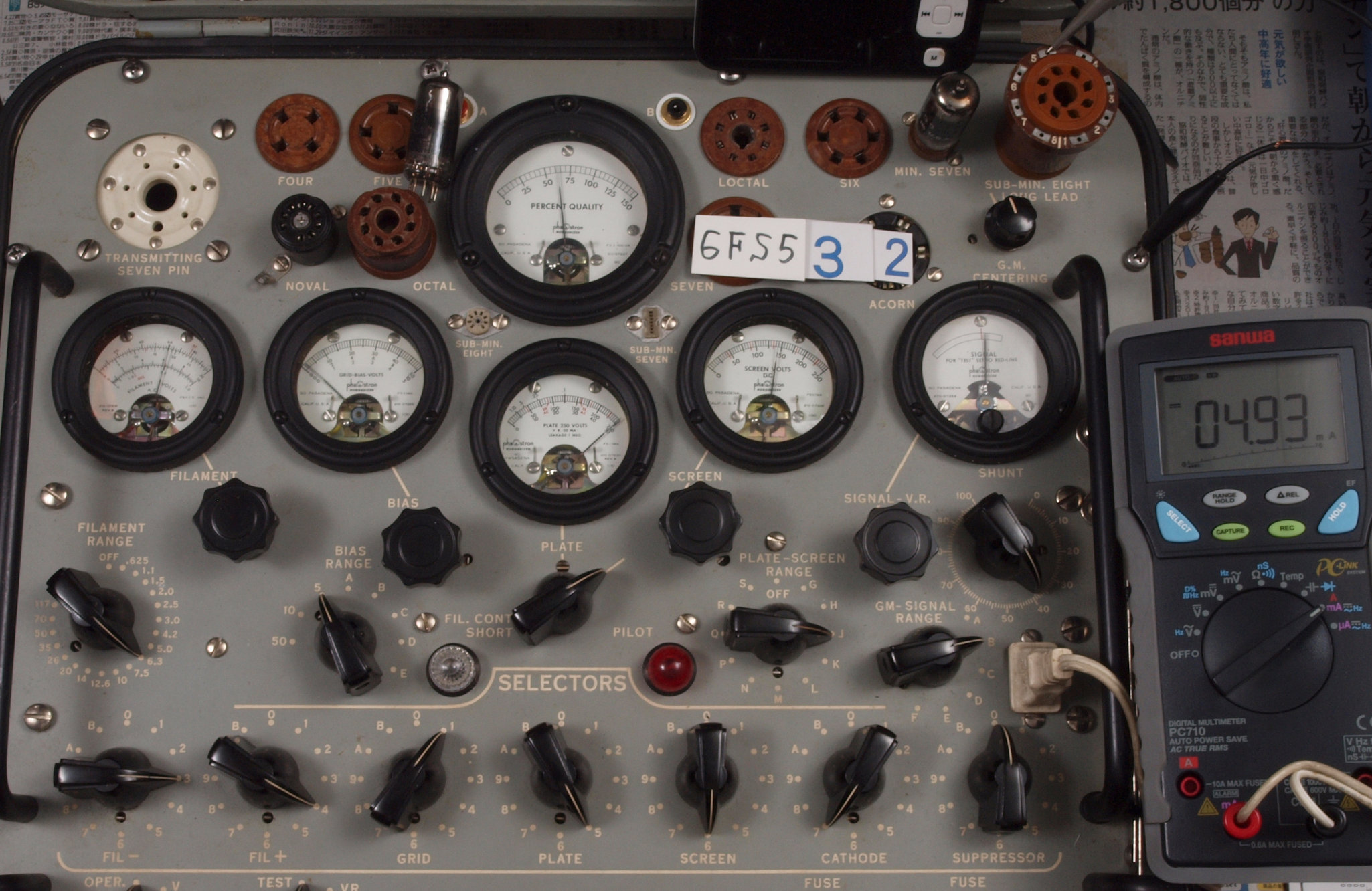

Ｕ１２．　３台目付属２本目「６ＦＳ５」。　Ｇｍ測定＝６２００μmho、　Ｉｐ＝４．９３ｍＡ。

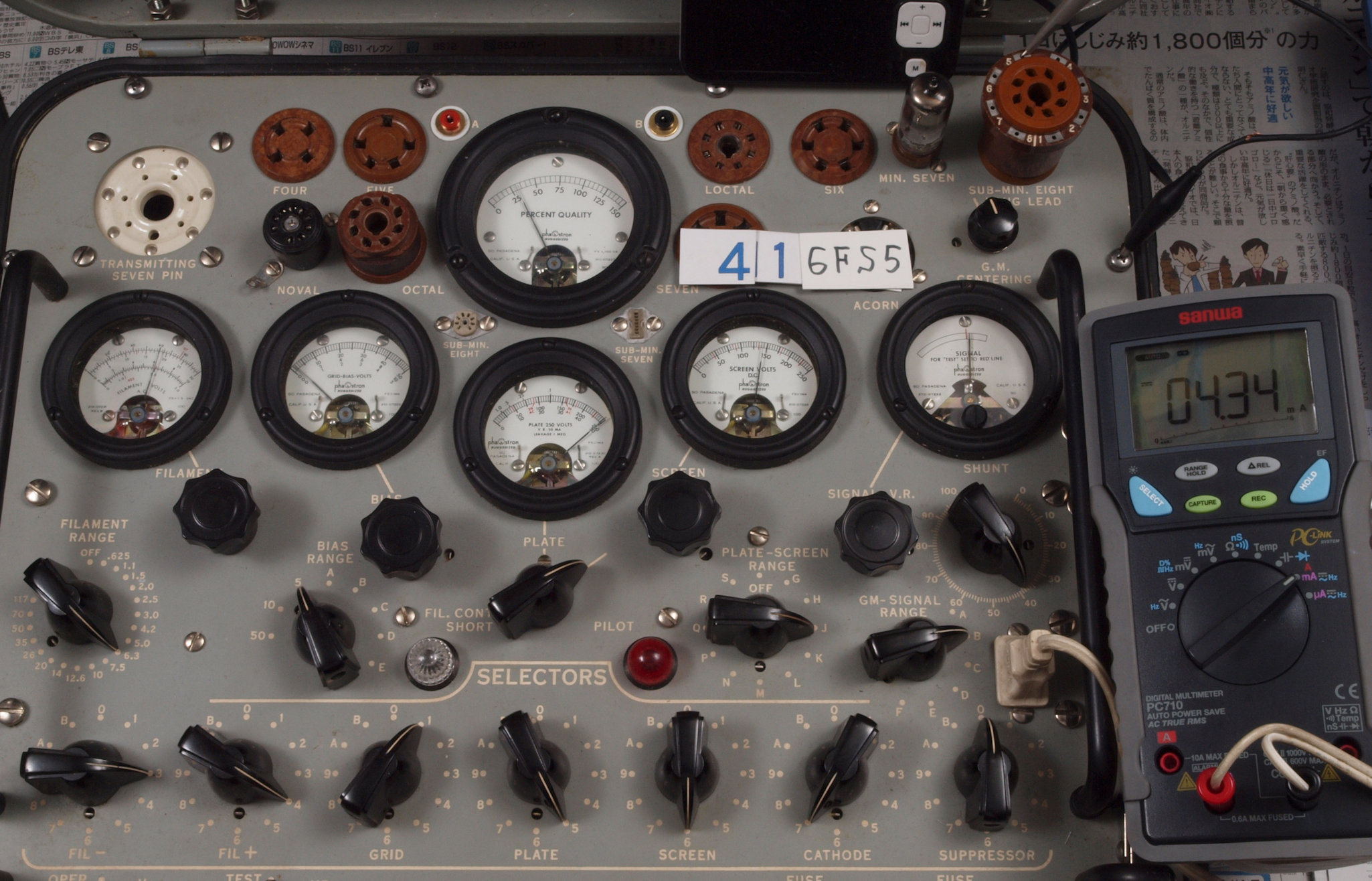

Ｕ１３．　４台目付属１本目「６ＦＳ５」。　Ｇｍ測定＝３０００μmho、　Ｉｐ＝４．３４ｍＡ。
　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。

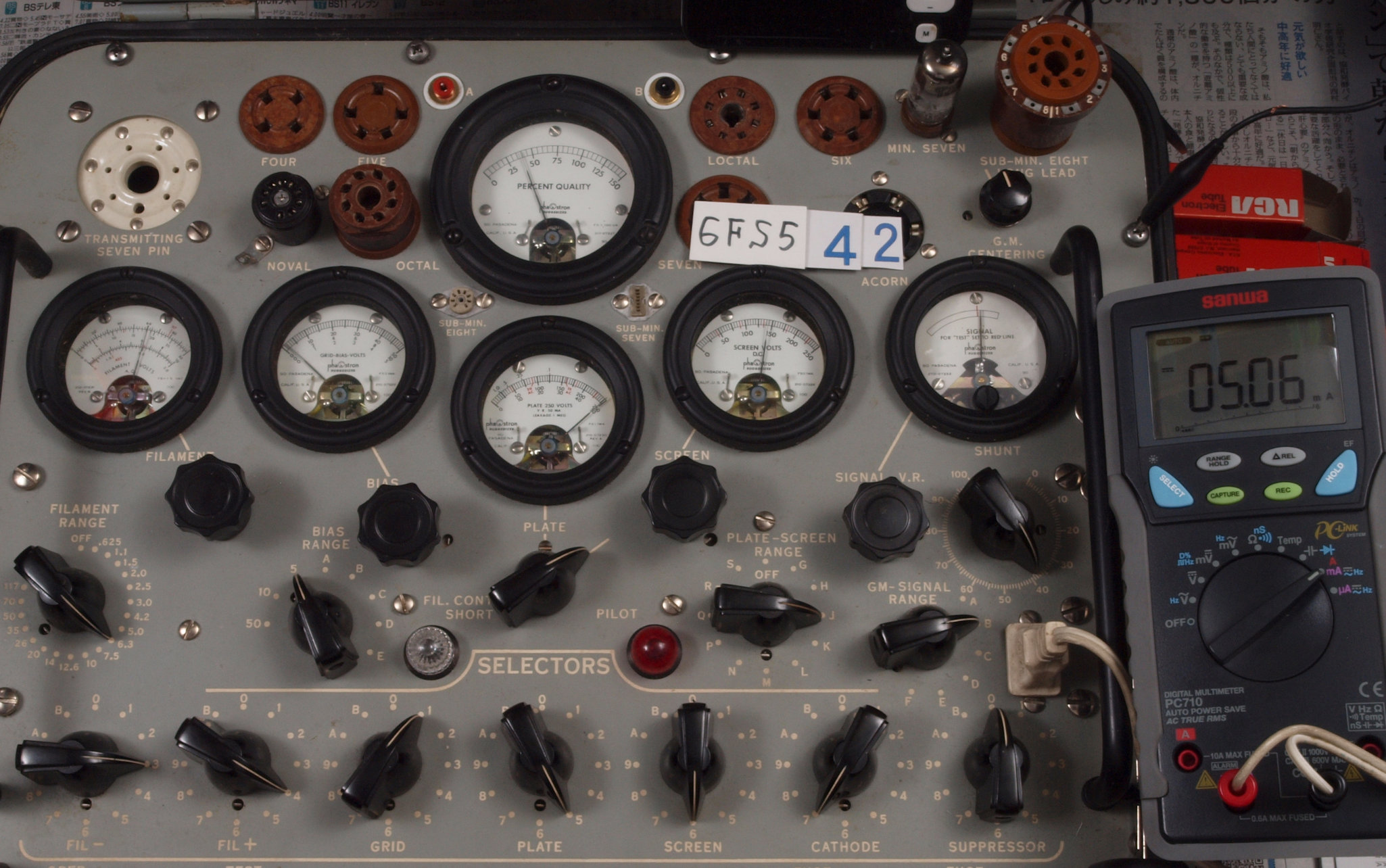

Ｕ１４．　４台目付属２本目「６ＦＳ５」。　Ｇｍ測定＝４０００μmho、　Ｉｐ＝５．０６ｍＡ。
Ｕ１．　予備属真空管「６ＦＳ５」。
　　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝８０００μmho
　　　　　　　　　　　　「Ｅｐ＝１１０Ｖ、Ｅｓｇ＝１１０Ｖ、Ｉｐ＝１４ｍＡ、Ｅｇ１＝−７．５Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
予備真空管「６ＦＳ５」右から　１、２、３本目。

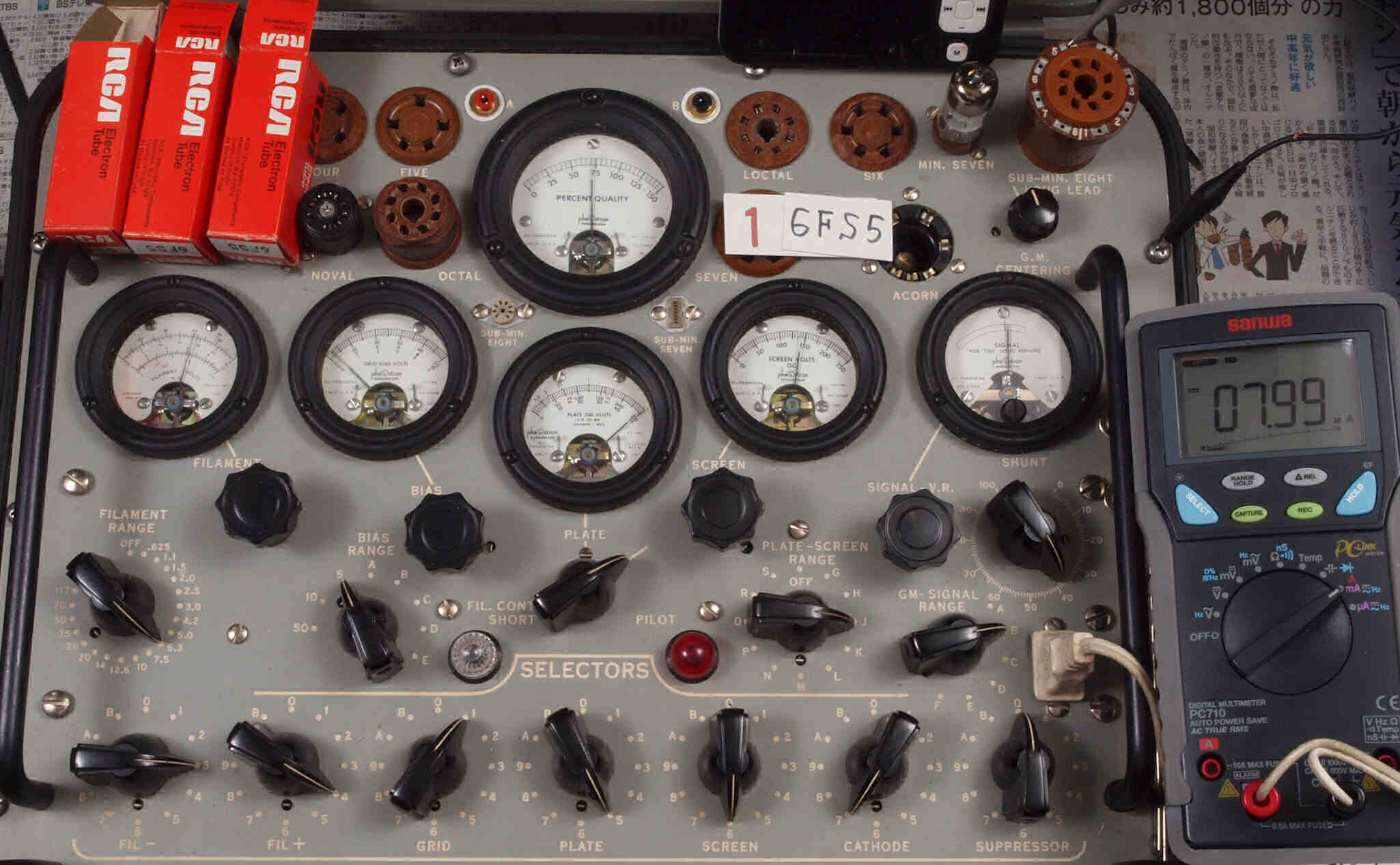

Ｕ１５．　予備１本目「６ＦＳ５」。　Ｇｍ測定＝７０００μmho、　Ｉｐ＝７．９９ｍＡ。
　　　　　　　　　　　　　　　測定条件、「２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２Ｖ」、Ｂレンジ＝１５０００μmhoの測定。

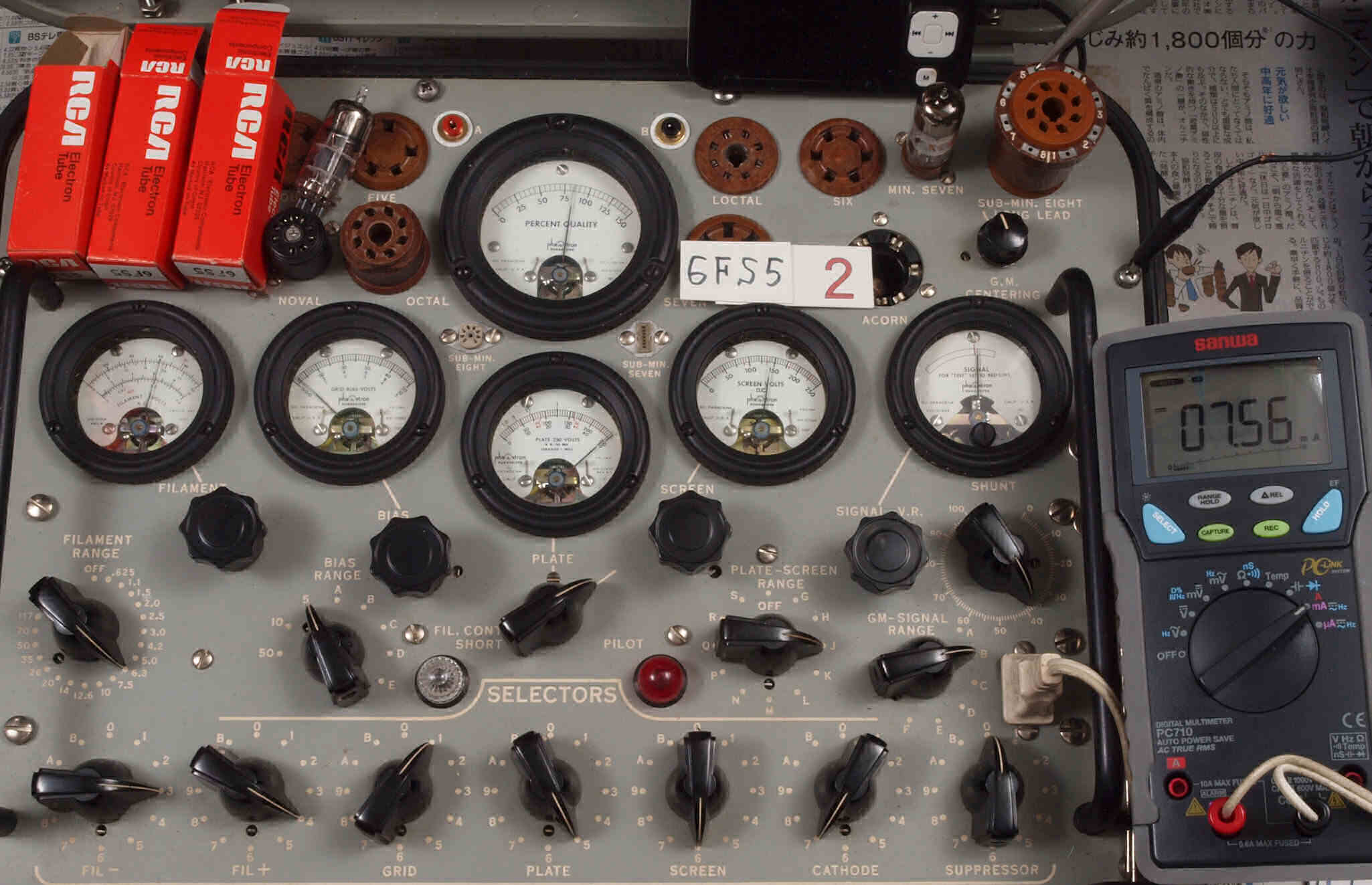

Ｕ１６．　予備２本目「６ＦＳ５」。　Ｇｍ測定＝８３００μmho、　Ｉｐ＝７．５６ｍＡ。

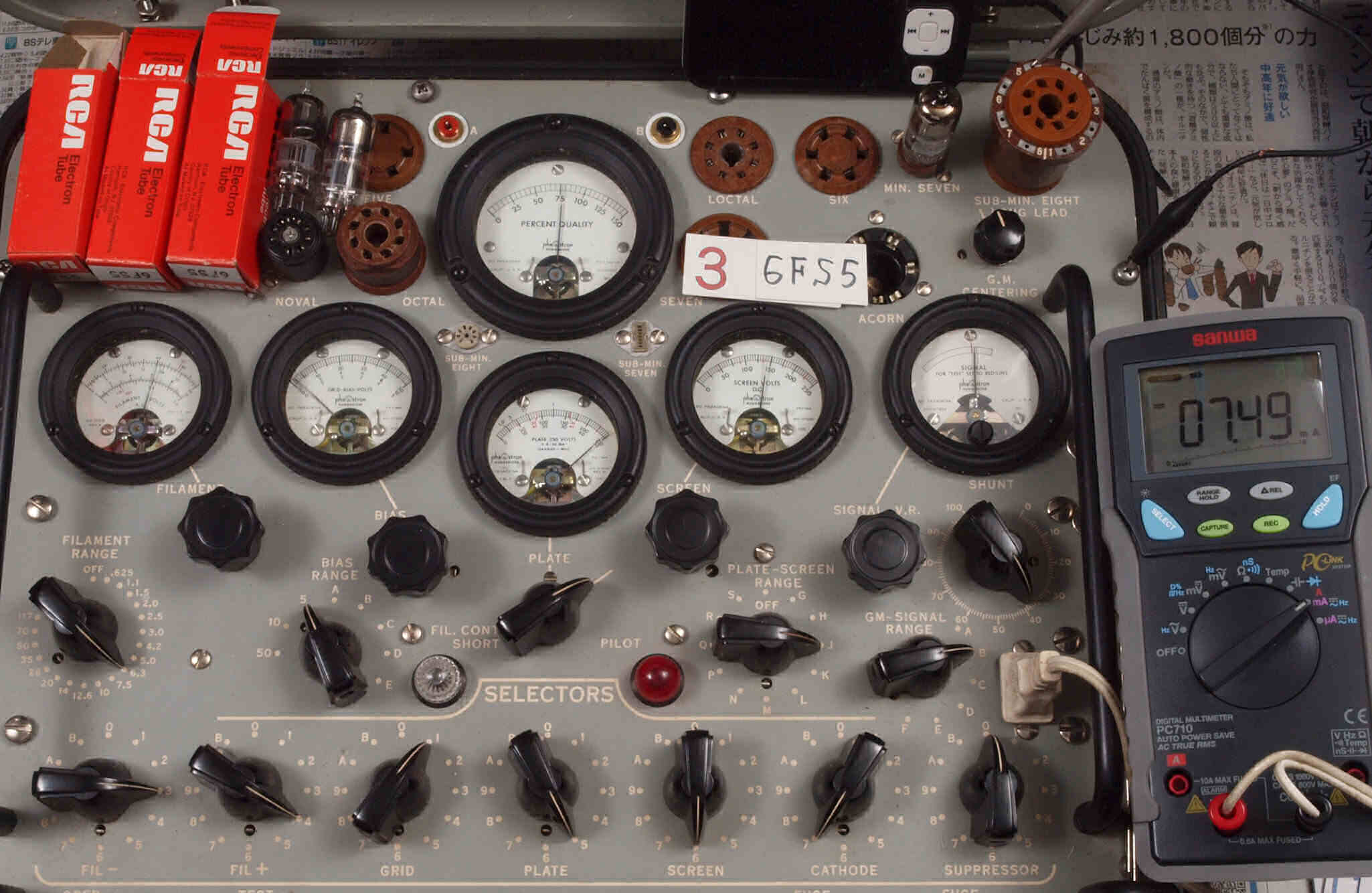

Ｕ１７．　予備３本目「６ＦＳ５」。　Ｇｍ測定＝７７００μmho、　Ｉｐ＝７．４９ｍＡ。
　　　　　　　　　　　　　　　測定条件、「２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−０．２」、Ｂレンジ＝１５０００μmhoの測定。

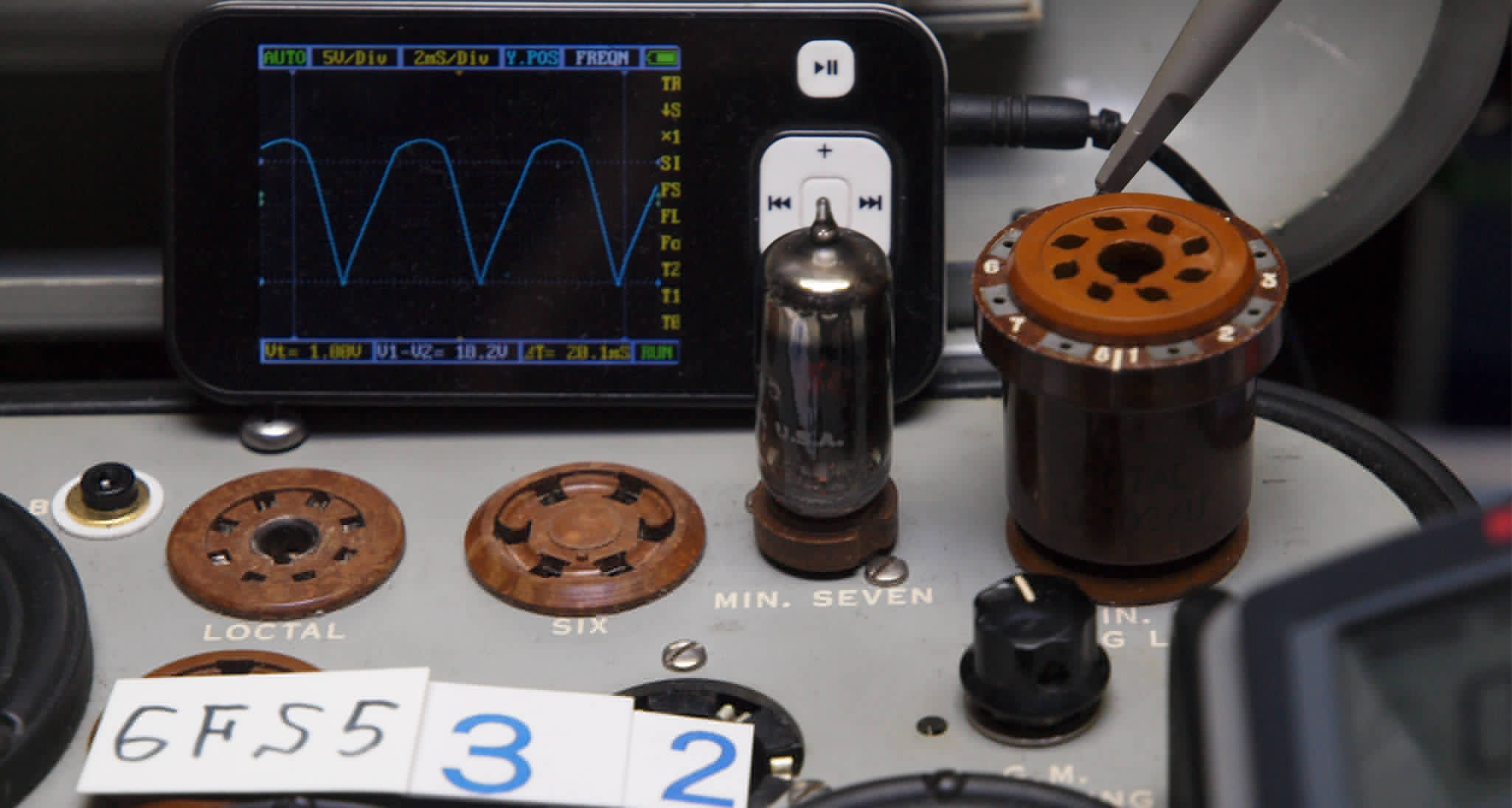

プレート電流波形を観測しながら測定する。
Ｕ２．　真空管「ＥＣＣ８３」の規格。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　　真空管ハンドブック（規格表）の１２ＡＸ７（ＥＣＣ８３）　相互コンダクタンス＝１６００μmho
　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。　（１９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）

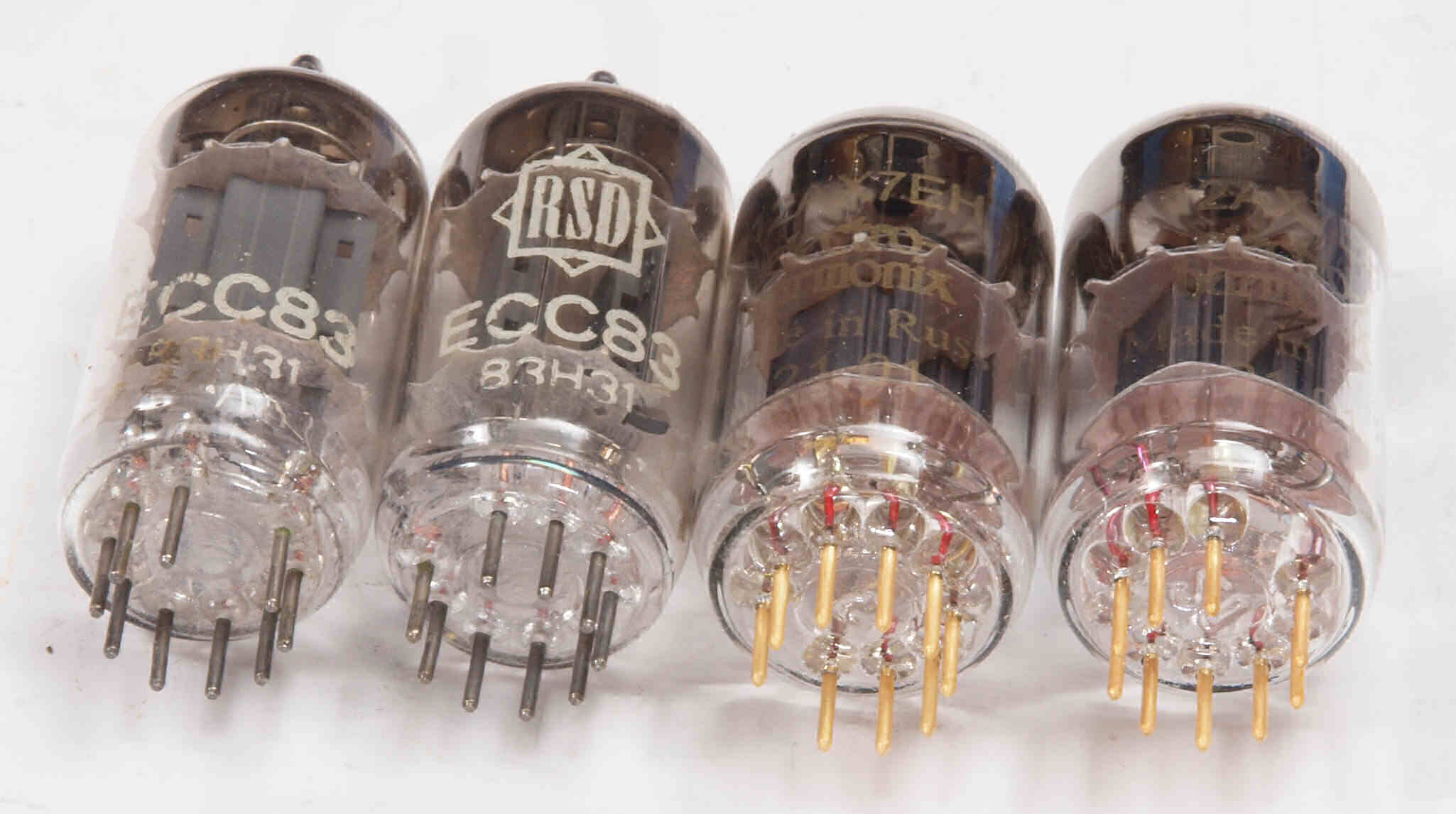

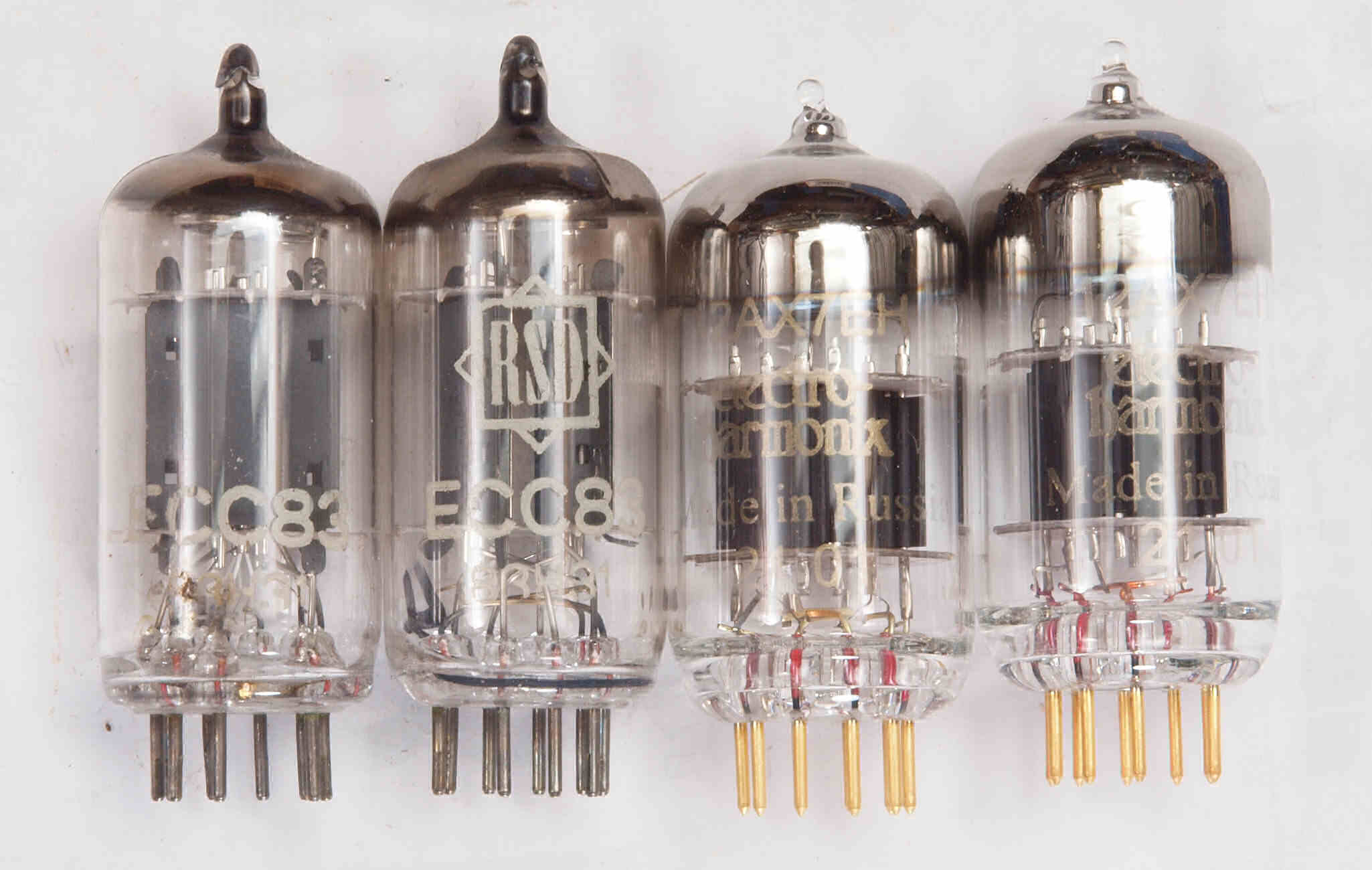

真空管「ECC83」。左から　３台目付属、４台目付属、予備１、２本目。

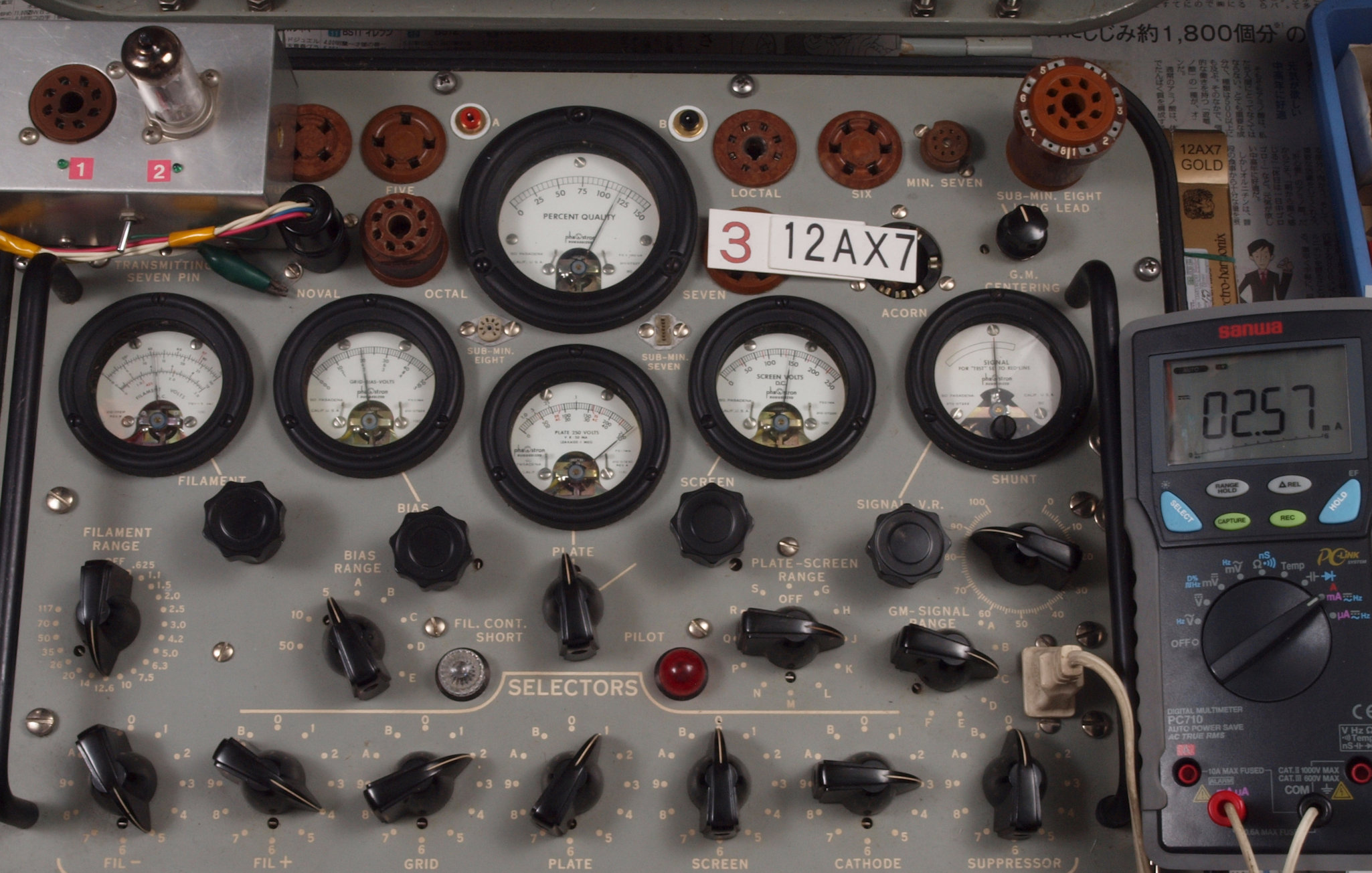

Ｕ２１．　３台目付属「ECC83」　ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．５７ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

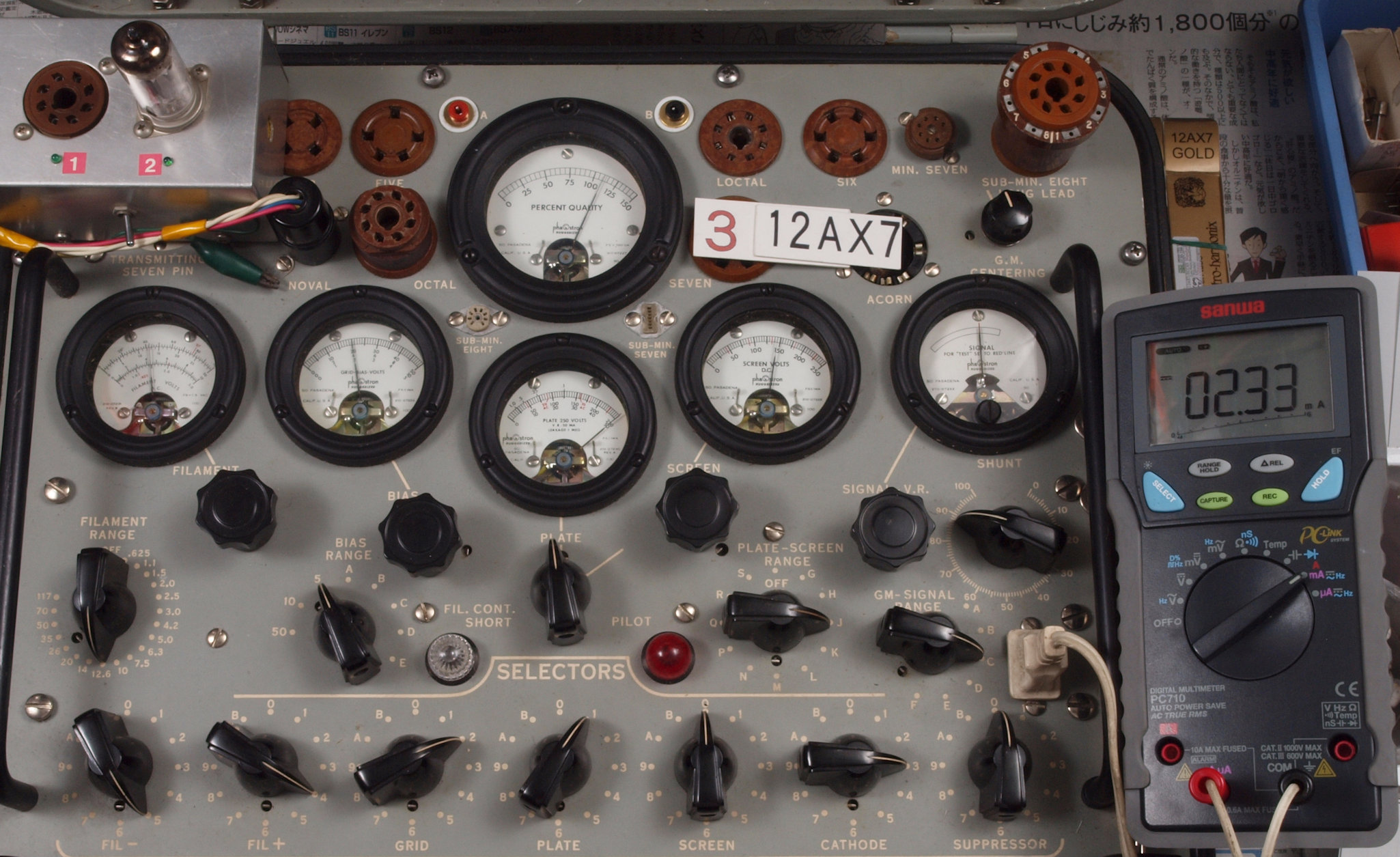

Ｕ２１２．　３台目付属「ECC83」ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．３３ｍＡ。
Ｕ２２．　４台目付属「ECC83」　ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．６３ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

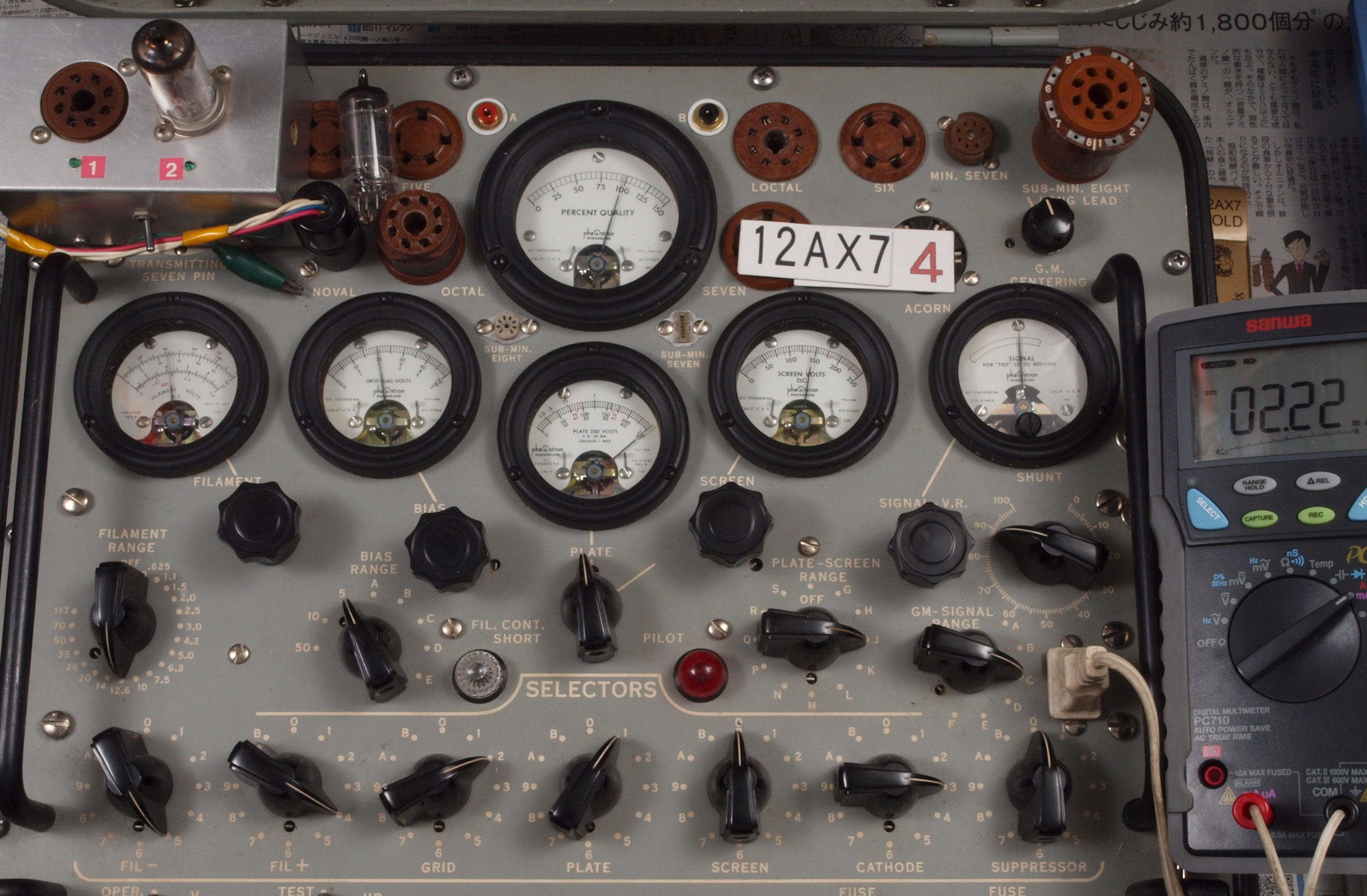

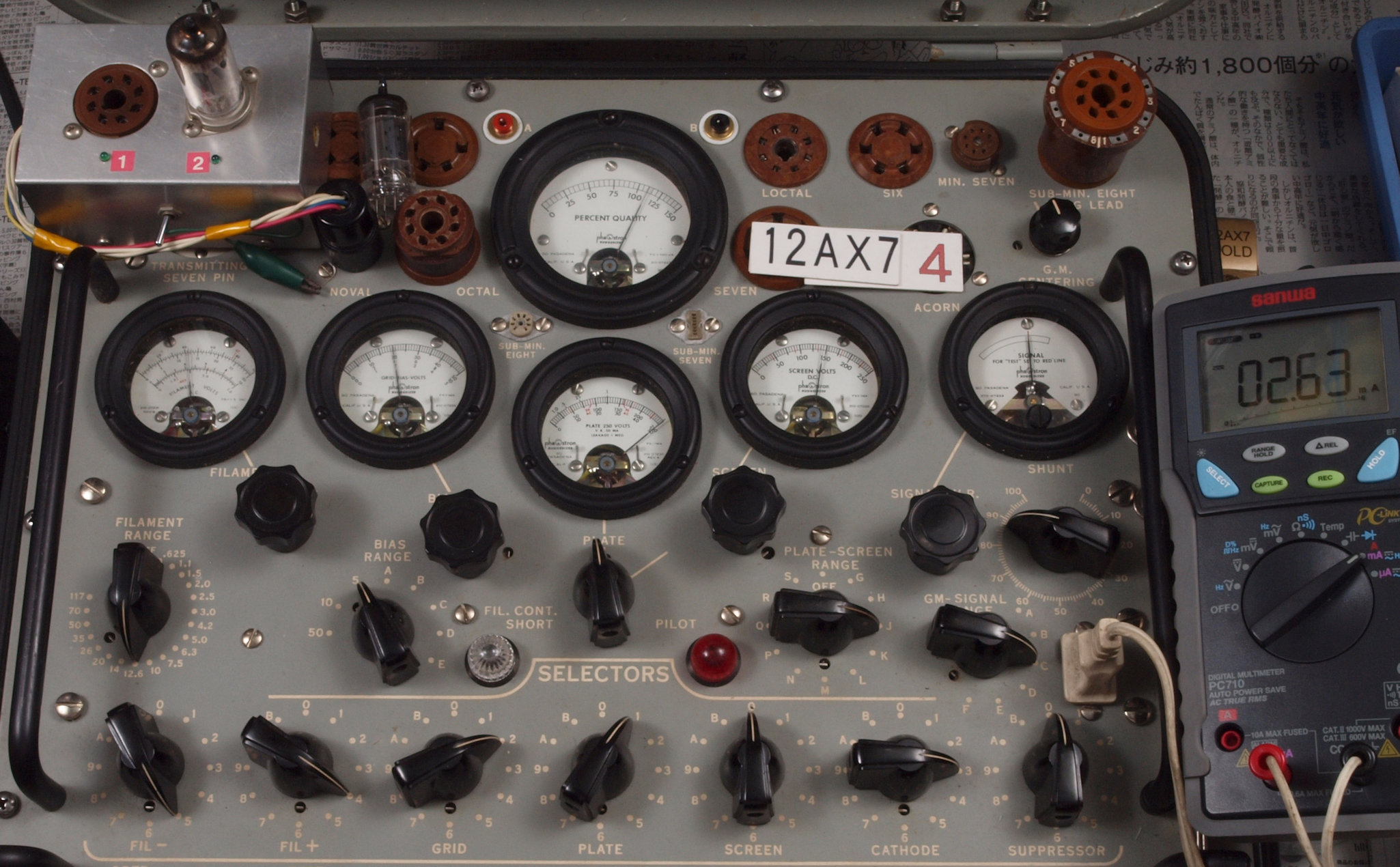

Ｕ２２２．　４台目付属「ECC83」ユニット２。　Ｇｍ測定＝１９４０μmho、ＩＰ＝２．２２ｍＡ。

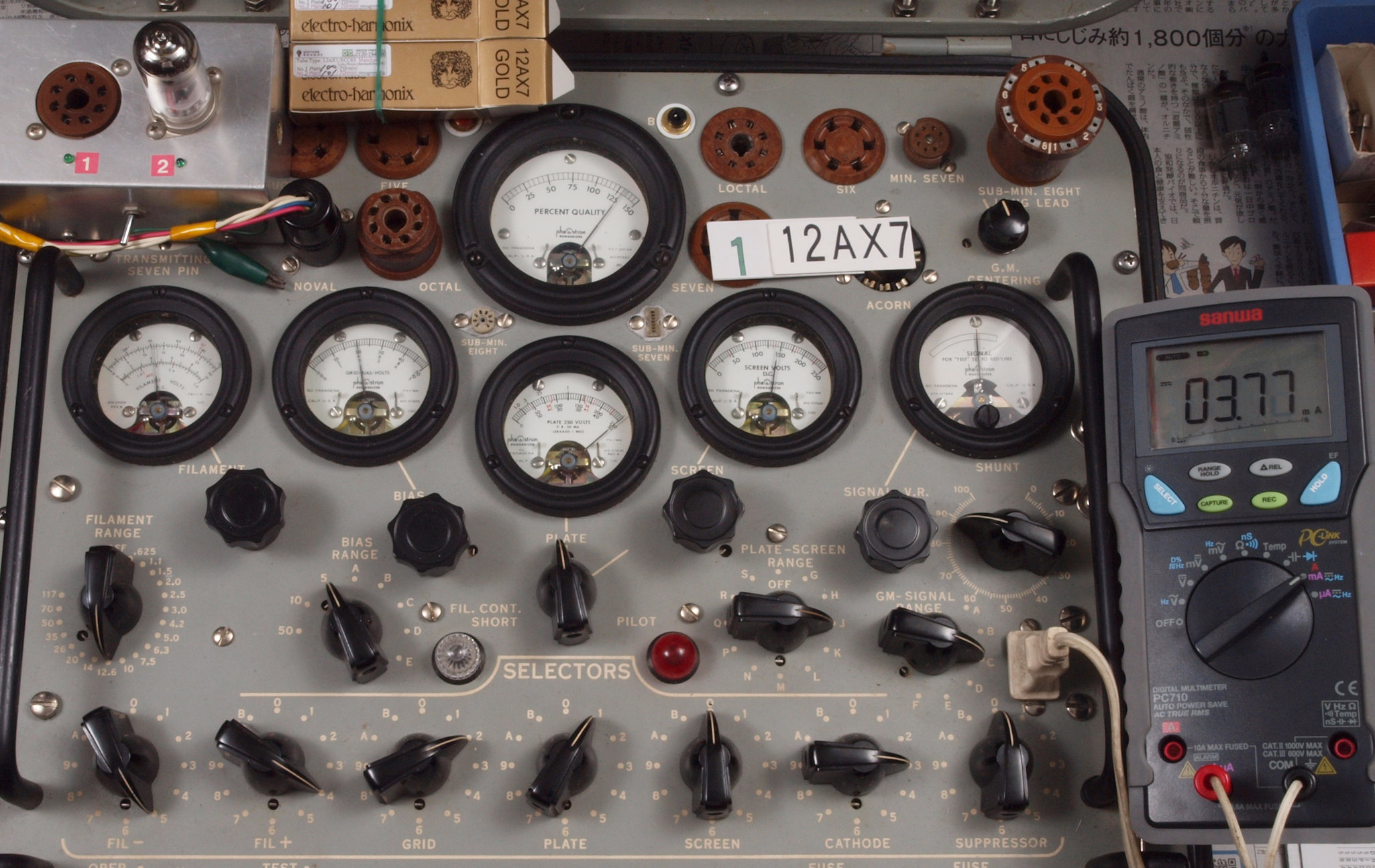

Ｕ２３．　予備１本目「ECC83」　ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝３．７７ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

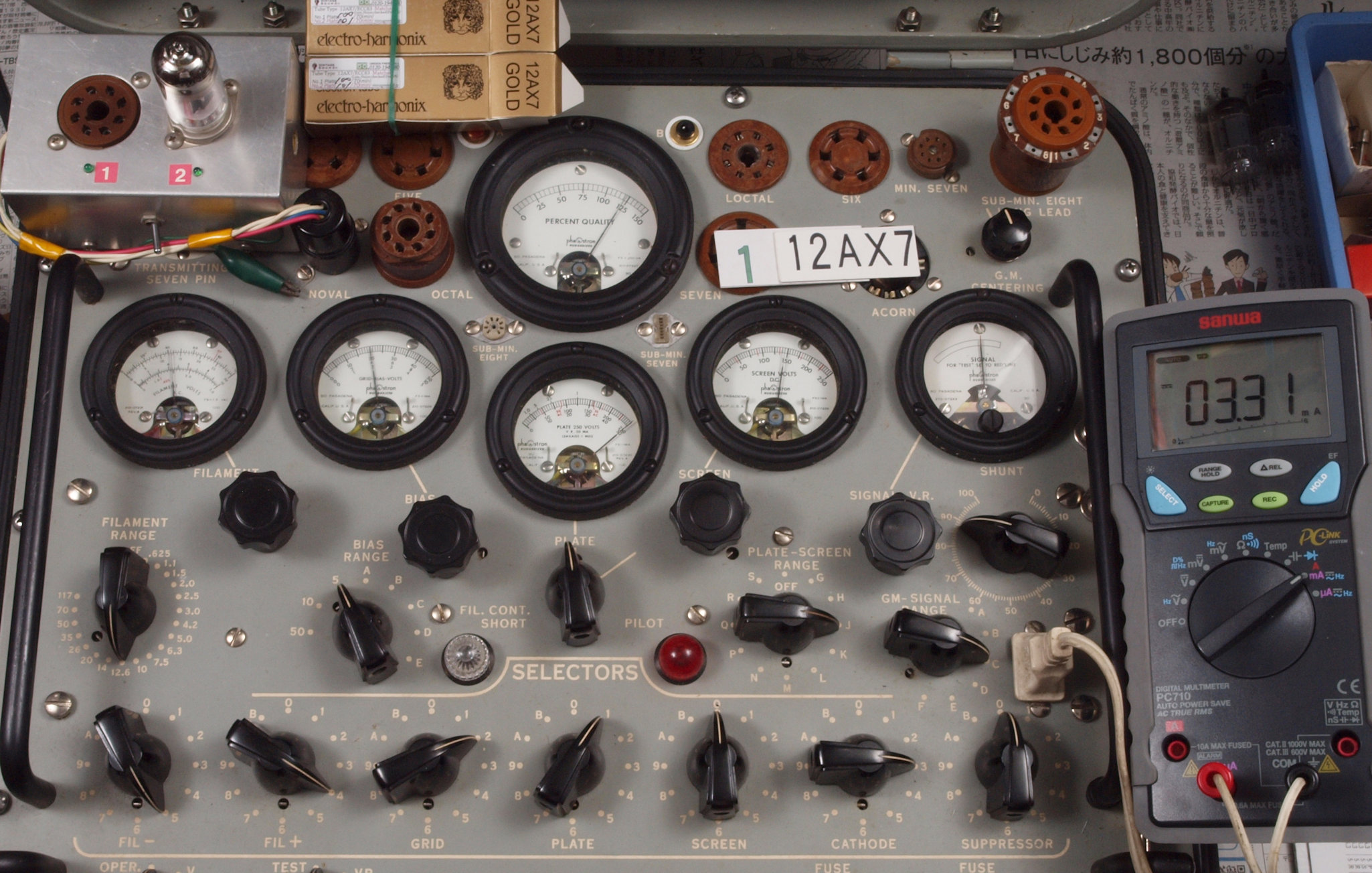

Ｕ２３２．　予備１本目「ECC83」　ユニット２。　Ｇｍ測定＝２４２０μmho、ＩＰ＝３．３１ｍＡ。
Ｕ２４．　予備２本目「ECC83」　ユニット１。　Ｇｍ測定＝２３６０μmho、ＩＰ＝２．３６ｍＡ。
　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」
Ｕ２４２．　予備１本目「ECC83」　ユニット２。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．４８ｍＡ。
Ｕ３．　真空管「６ＬＦ６」の規格。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　　　　　　　　真空管ハンドブック（規格表）の相互コンダクタンス＝？？μmho
　　　　　　　　　　　　「Ｅｐ＝１６０Ｖ、Ｅｓｇ＝１６０Ｖ、Ｉｐ＝１４００ｍＡ、Ｅｇ１＝０Ｖ」
　　　　　　　　　　　　RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより
　　　　　　　　　　　　tv2b/uでは最大プレート電流が１００ｍAなのでEg１＝−３５Vに電圧を下げて測定。

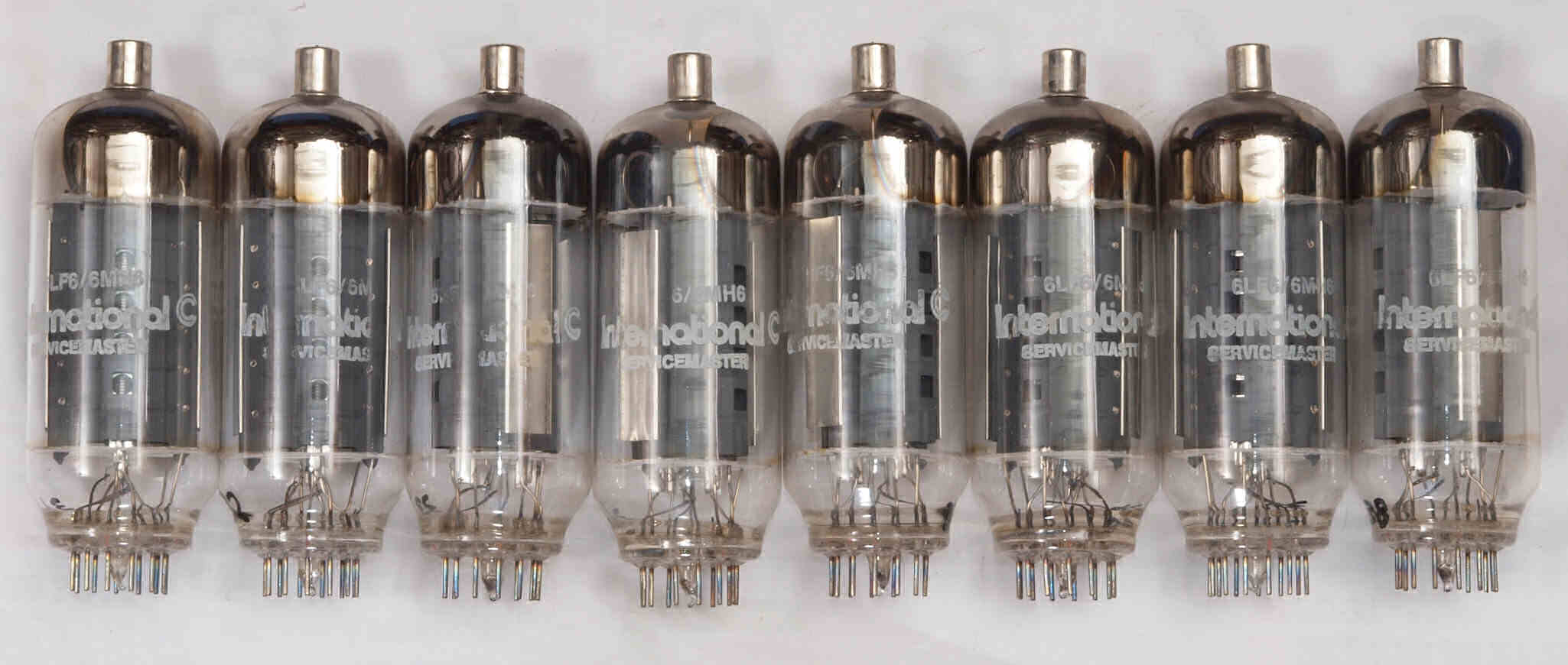

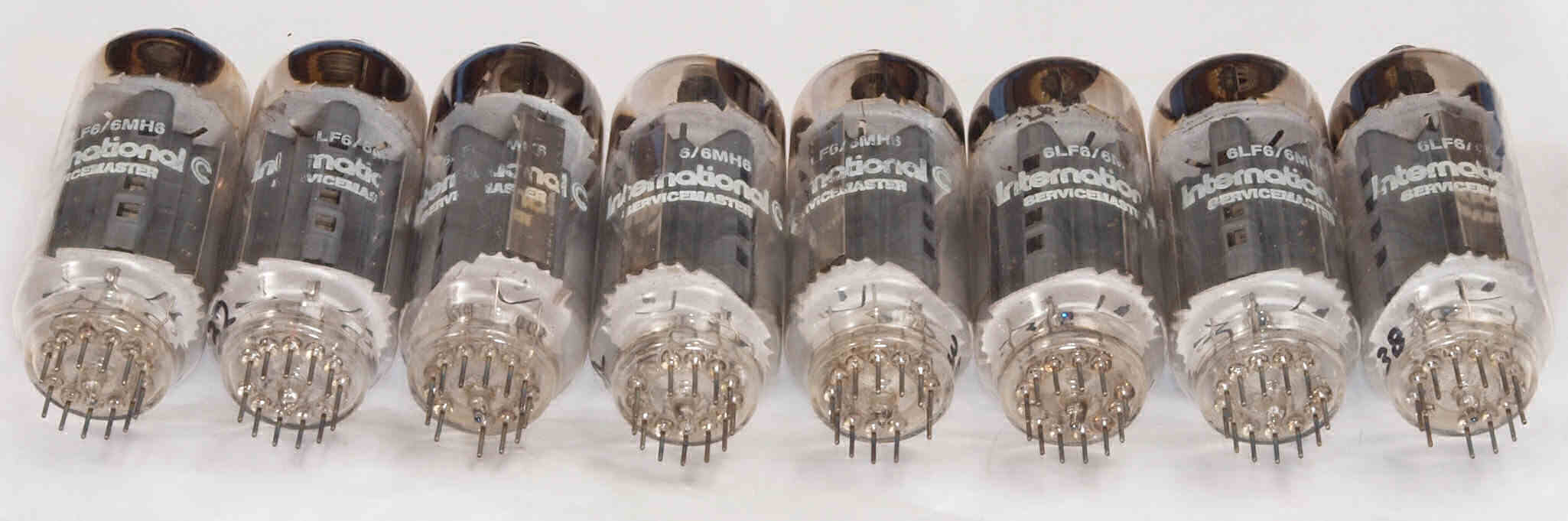

３台目付属真空管「６ＬＦ６」右から１番目、２番目、、、、８番目。
Ｕ３１．　３台目付属１本目「６ＬＦ６」。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝８６．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

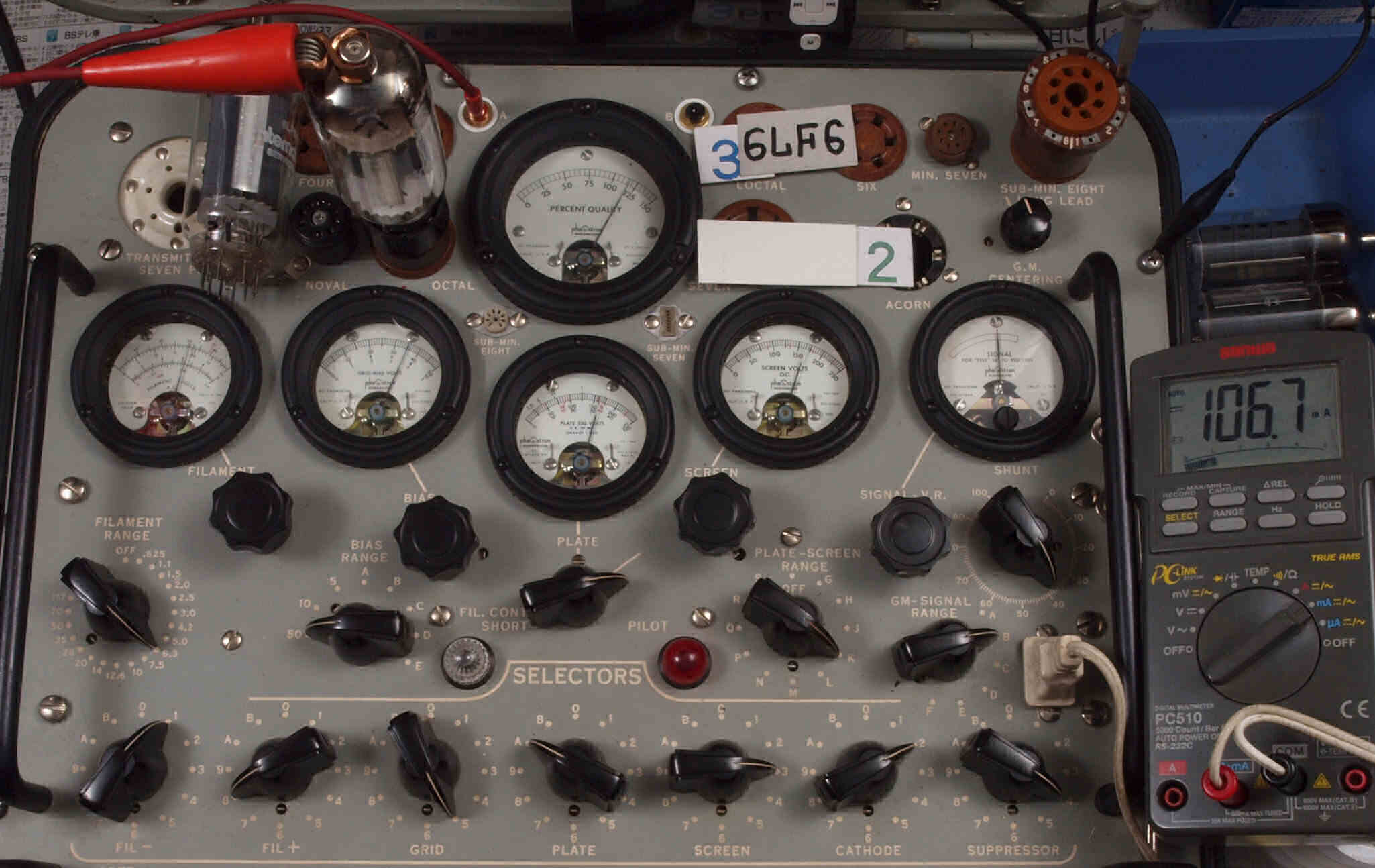

Ｕ３２．　３台目付属２本目「６ＬＦ６」。　Ｇｍ測定＝１１３００μmho、　Ｉｐ＝１０６．７ｍＡ。

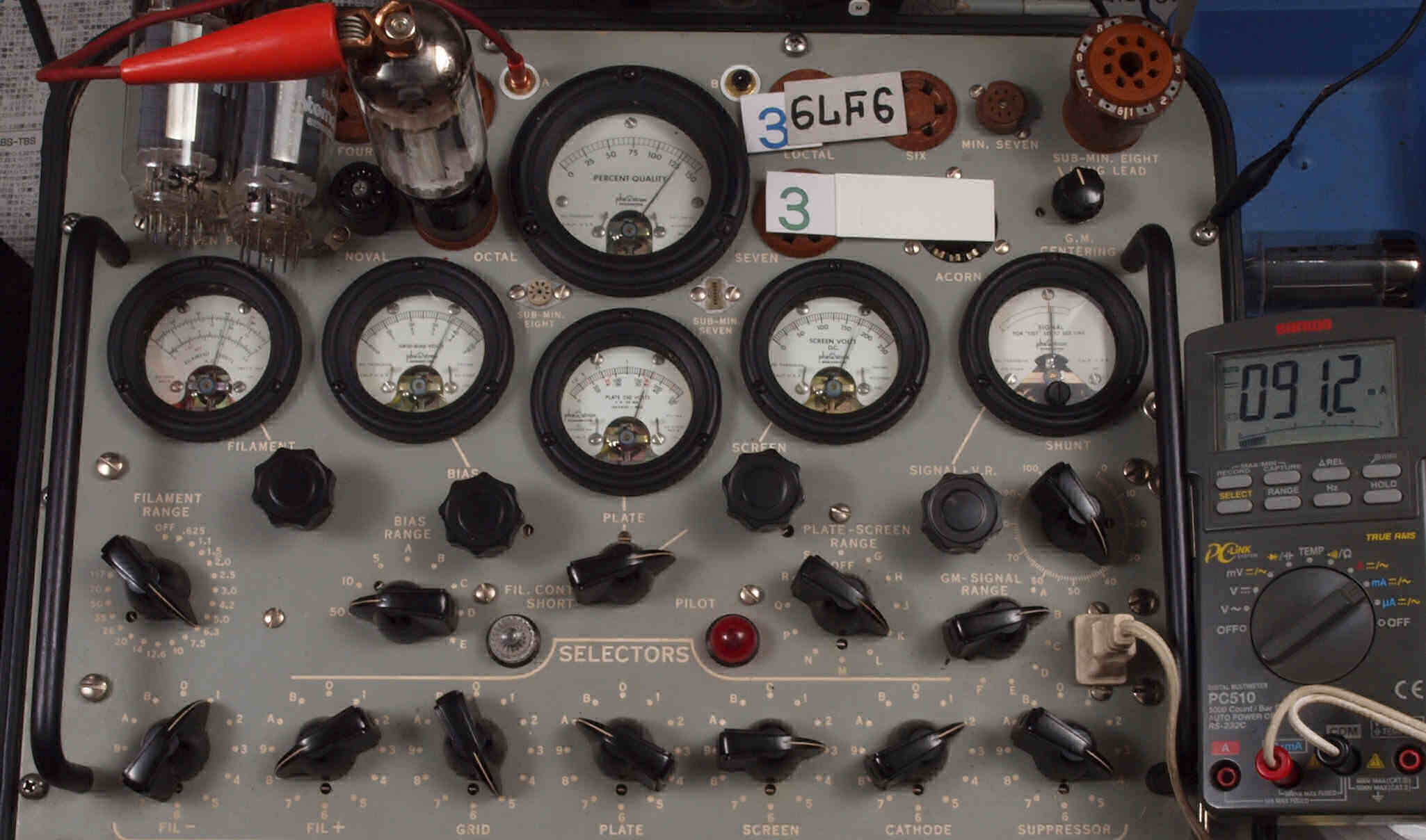

Ｕ３３．　３台目付属３本目「６ＬＦ６」。　Ｇｍ測定＝１３０００μmho、　Ｉｐ＝９１．２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ａレンジ＝３００００μmhoでの測定。

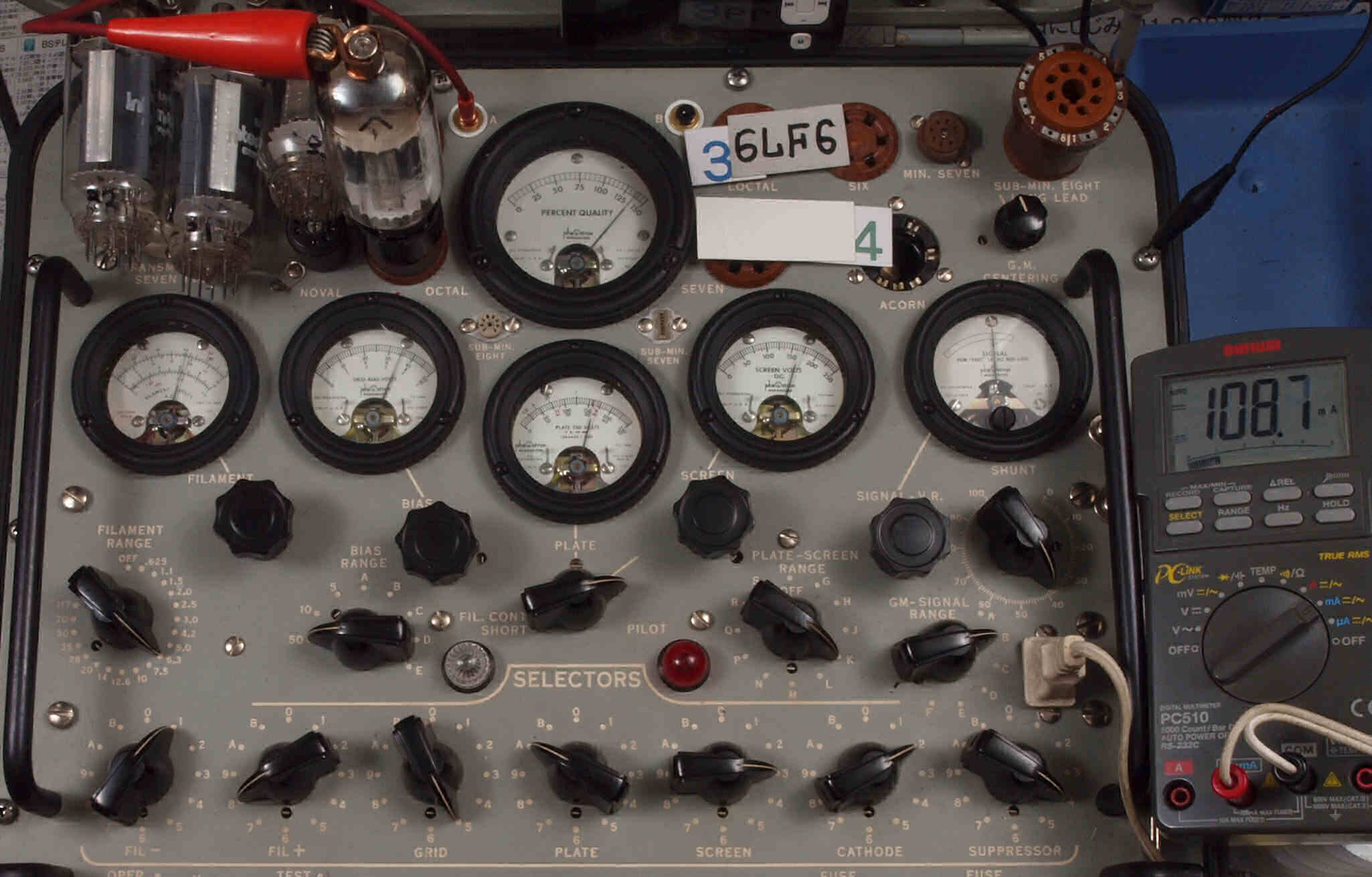

Ｕ３４．　３台目付属４本目「６ＬＦ６」。　Ｇｍ測定＝１３７００μmho、　Ｉｐ＝１０８．７ｍＡ。

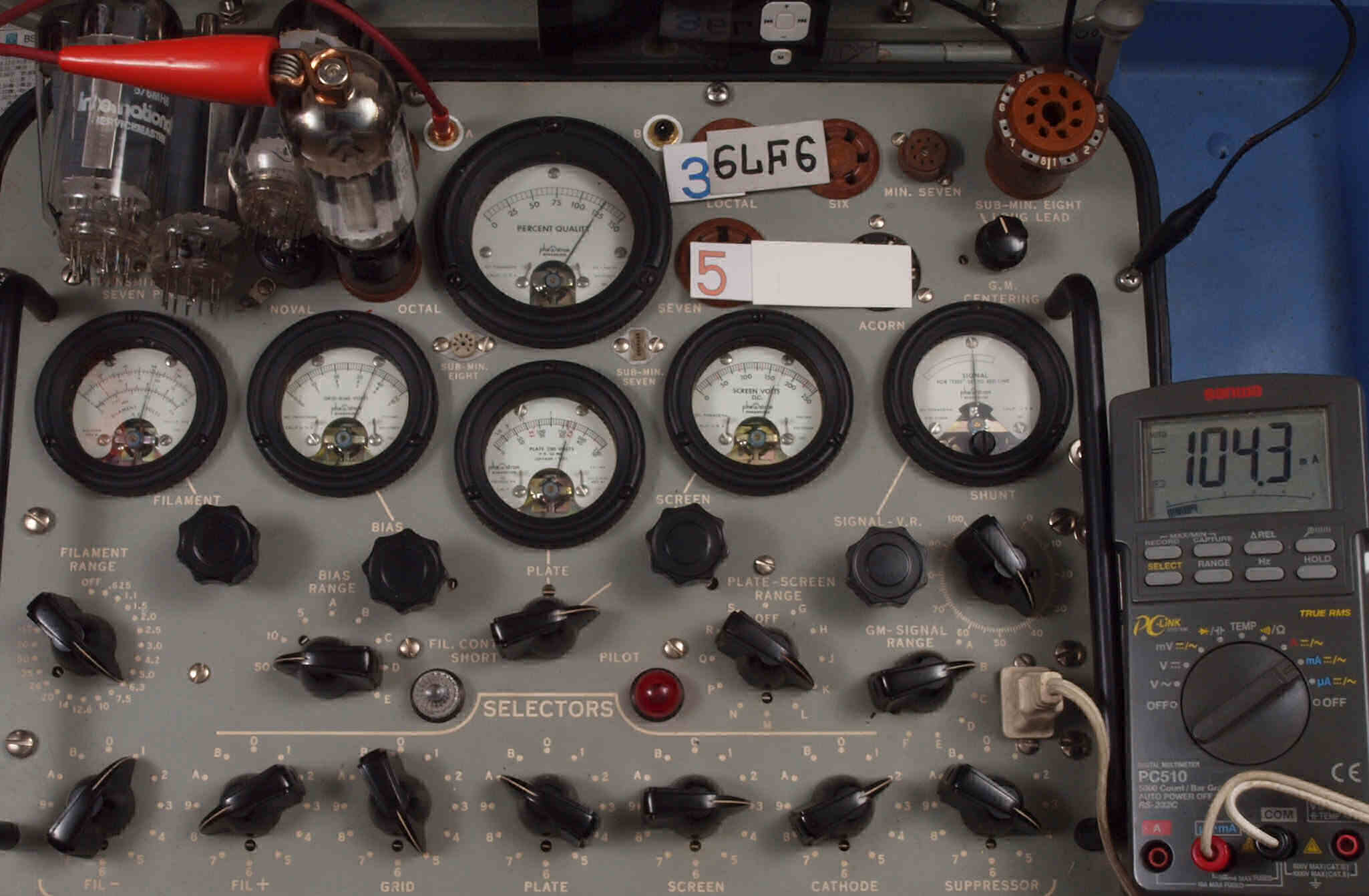

Ｕ３５．　３台目付属５本目「６ＬＦ６」。　Ｇｍ測定＝１２５００μmho、　Ｉｐ＝１０４．３ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

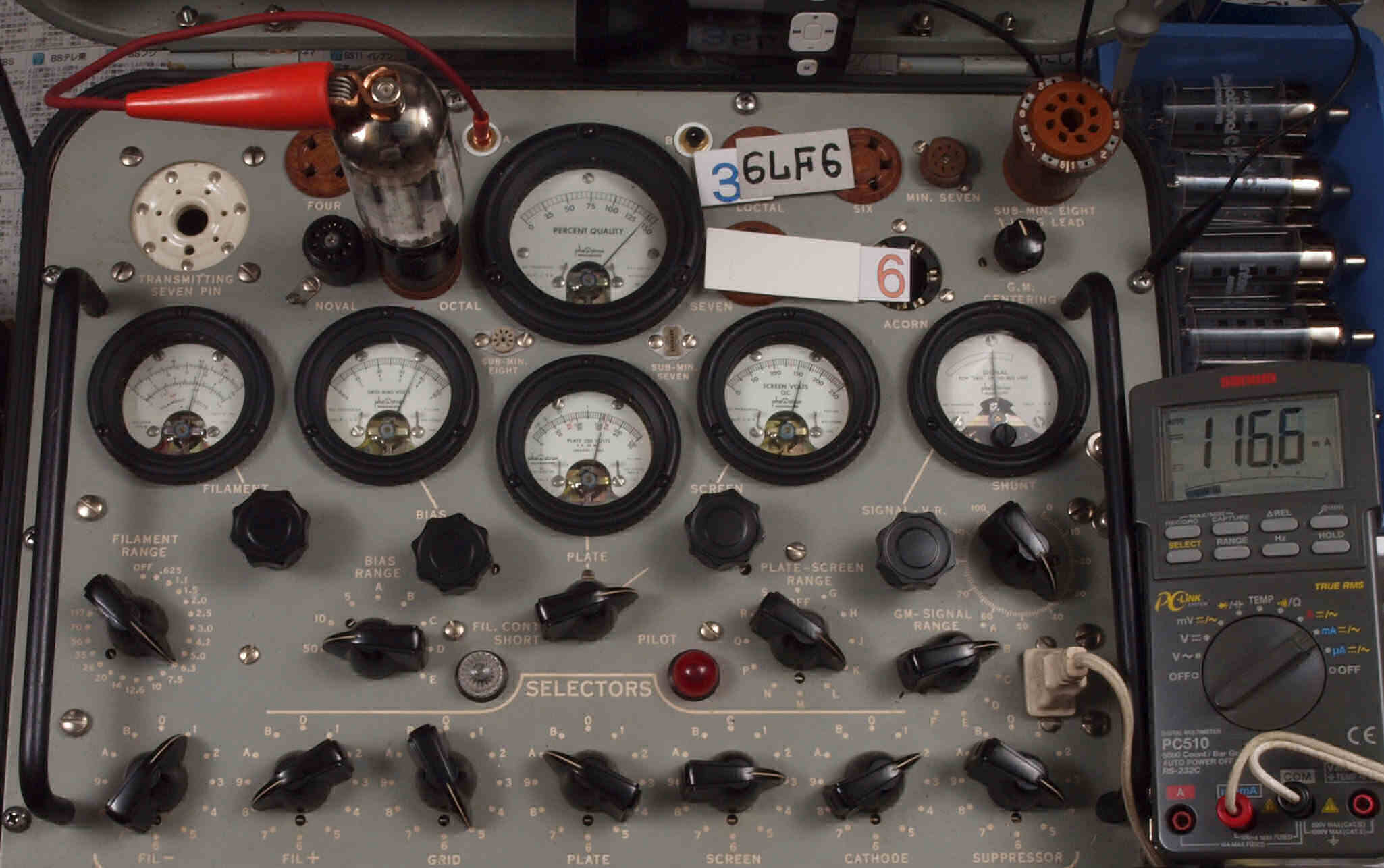

Ｕ３６．　３台目付属６本目「６ＬＦ６」。　Ｇｍ測定＝１４０００μmho、　Ｉｐ＝１１６．６ｍＡ。

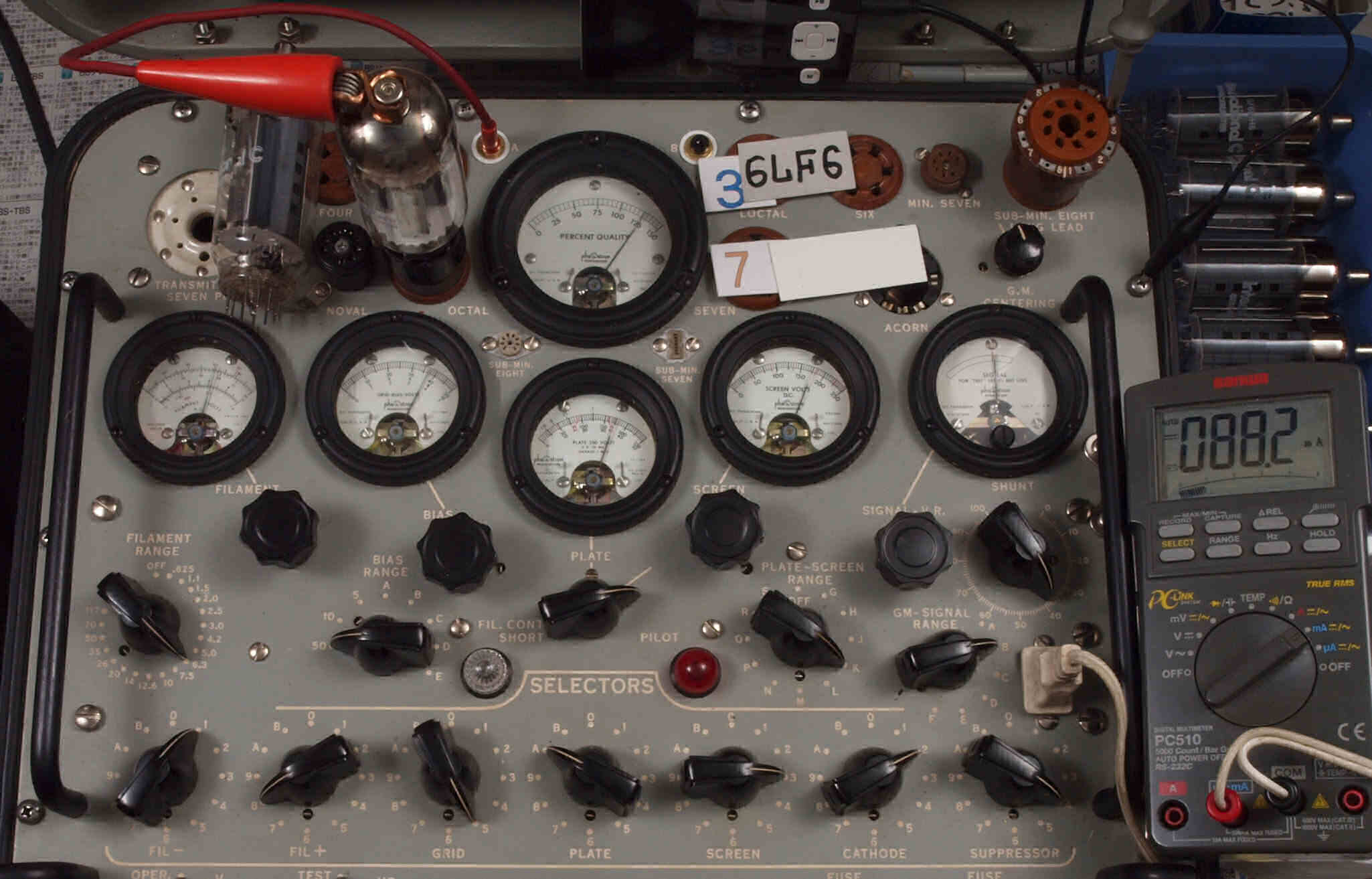

Ｕ３７．　３台目付属７本目「６ＬＦ６」。　Ｇｍ測定＝１２７００μmho、　Ｉｐ＝８８．２ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

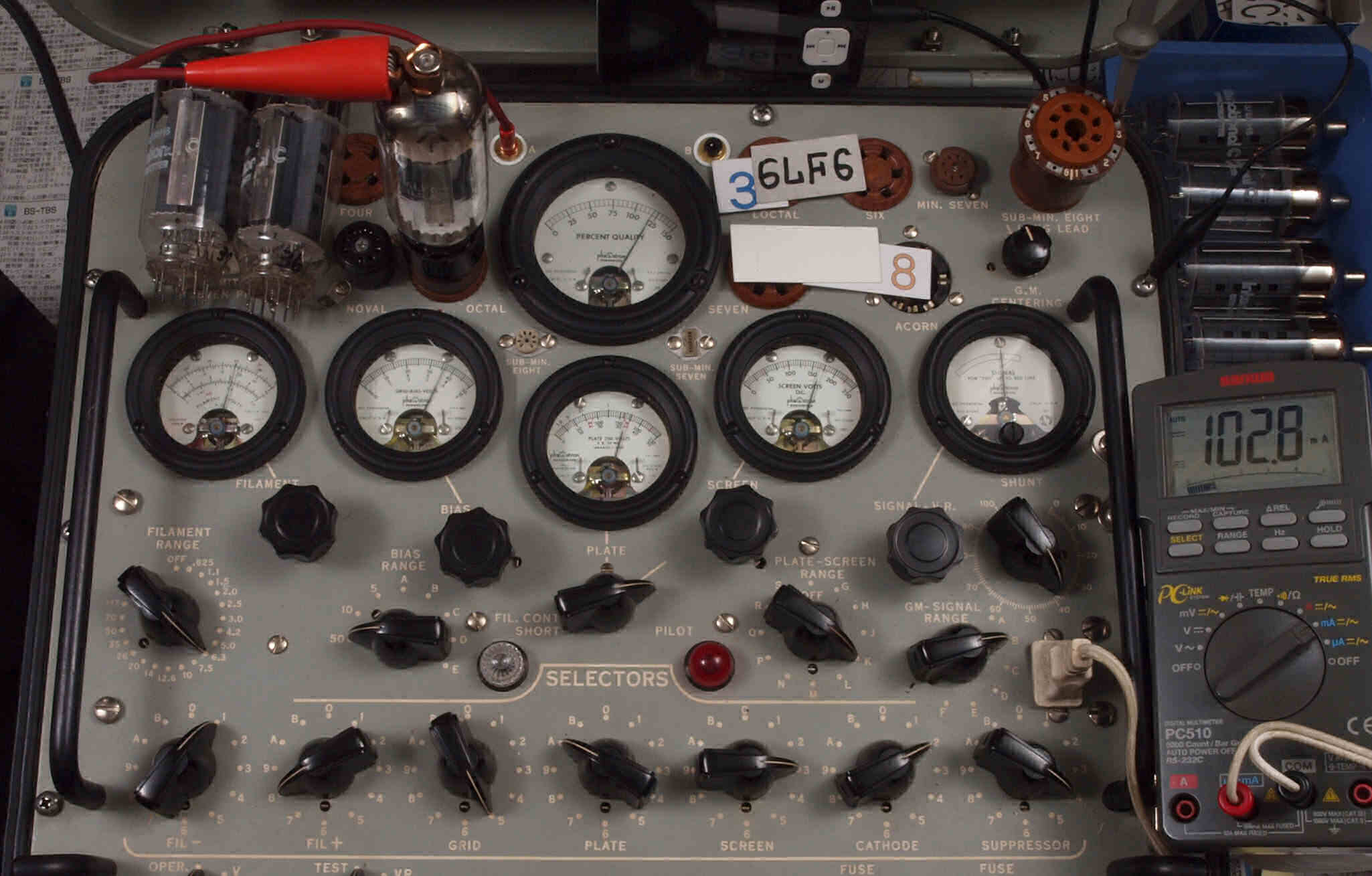

Ｕ３８．　３台目付属８本目「６ＬＦ６」。　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１０２．８ｍＡ。
Ｕ４．　４台目付属真空管の測定。

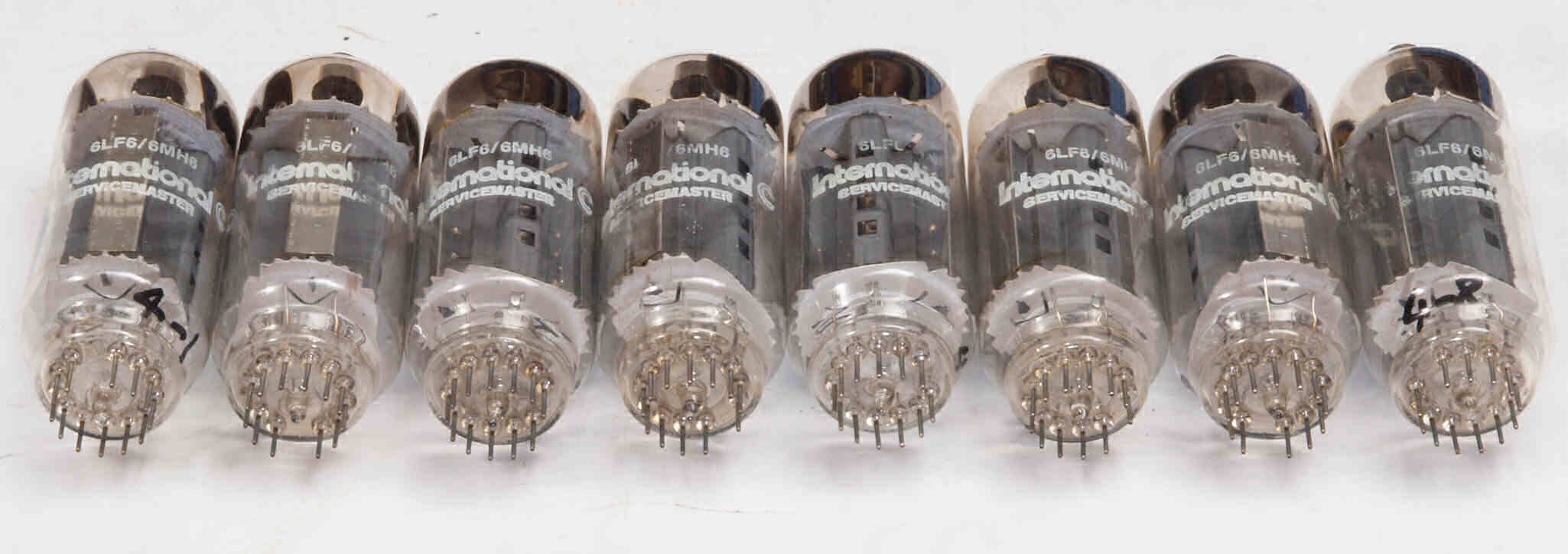

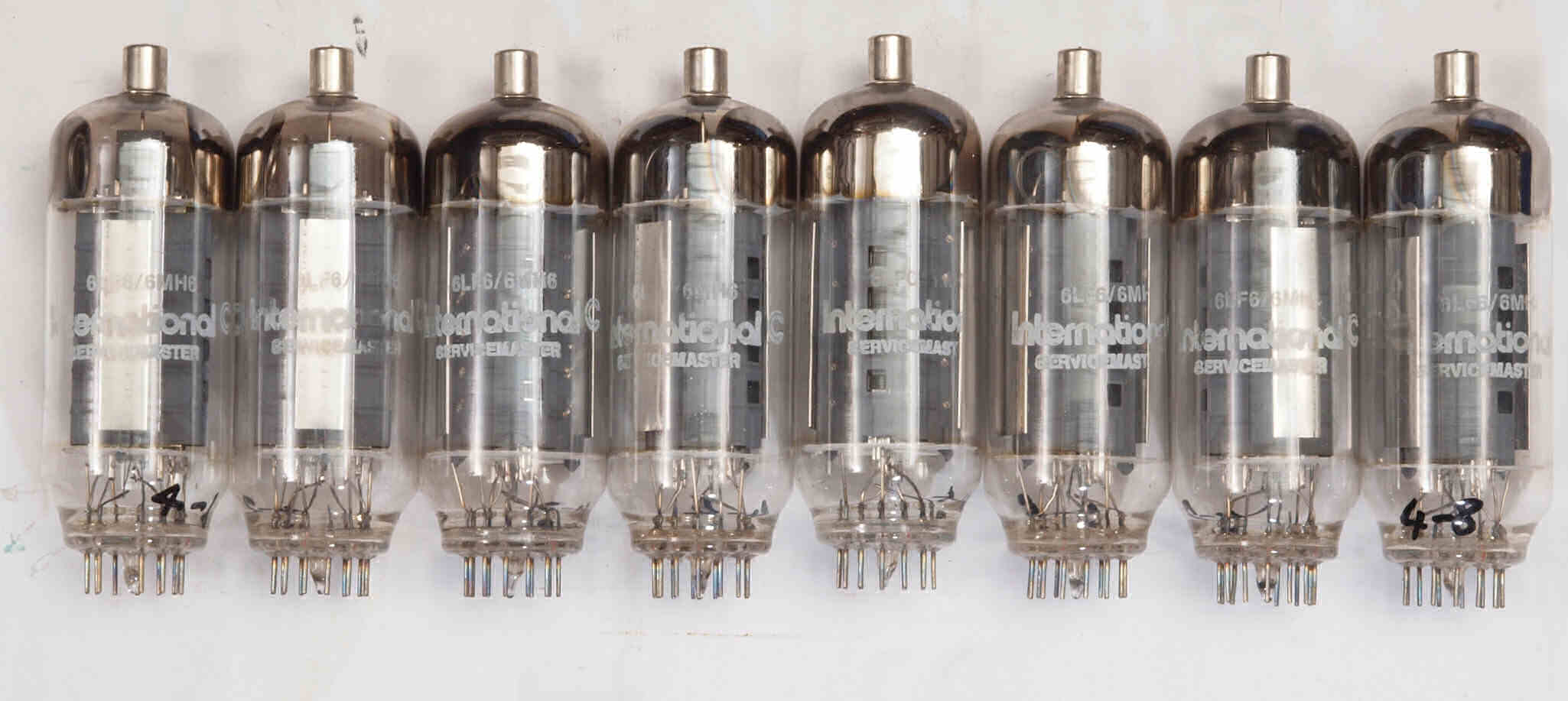

４台目付属真空管「６ＬＦ６」右から１番目、２番目、、、、８番目。

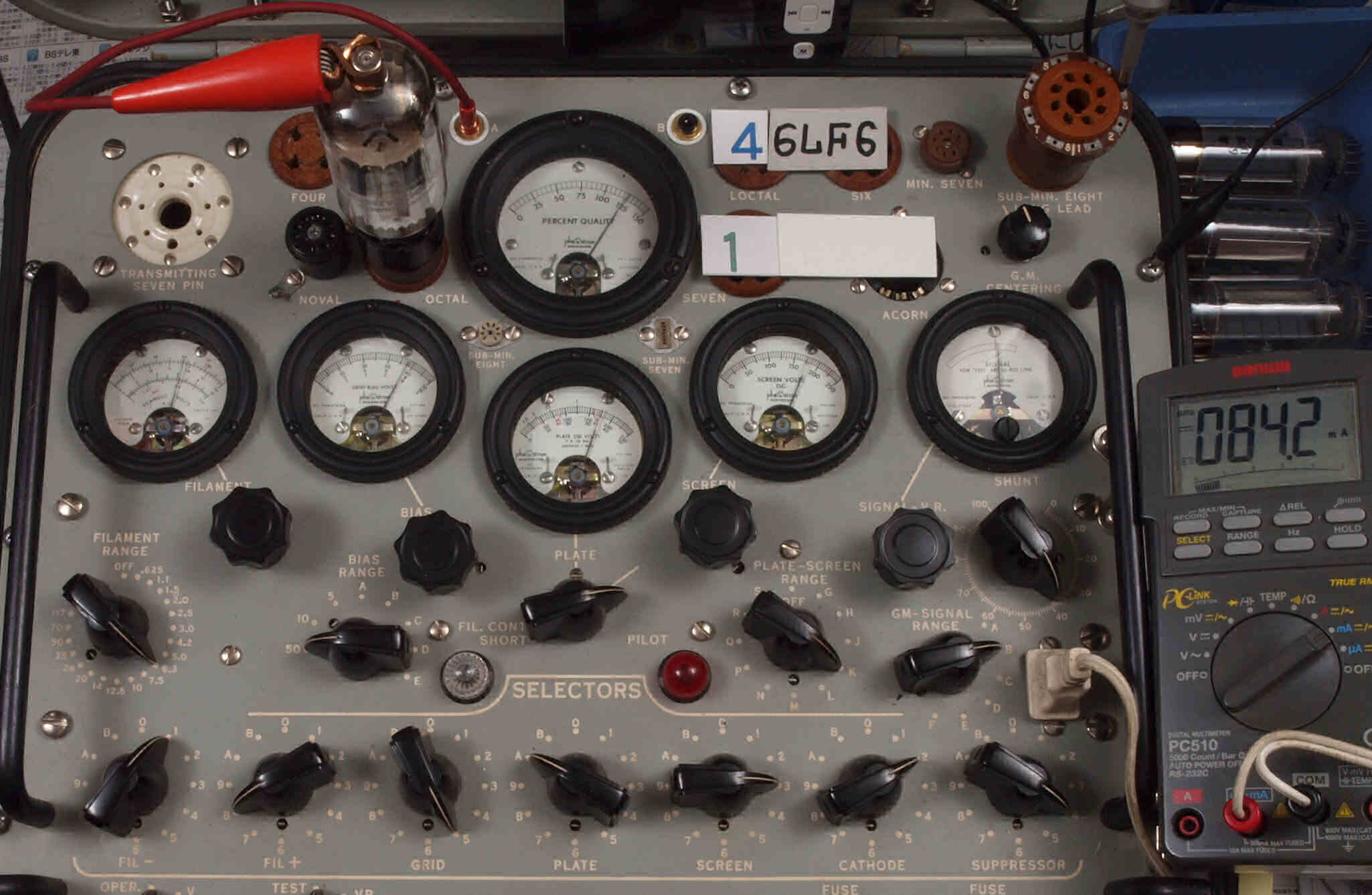

Ｕ４１．　４台目付属１本目「６ＬＦ６」。　Ｇｍ測定＝１２３００μmho、　Ｉｐ＝８４．２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

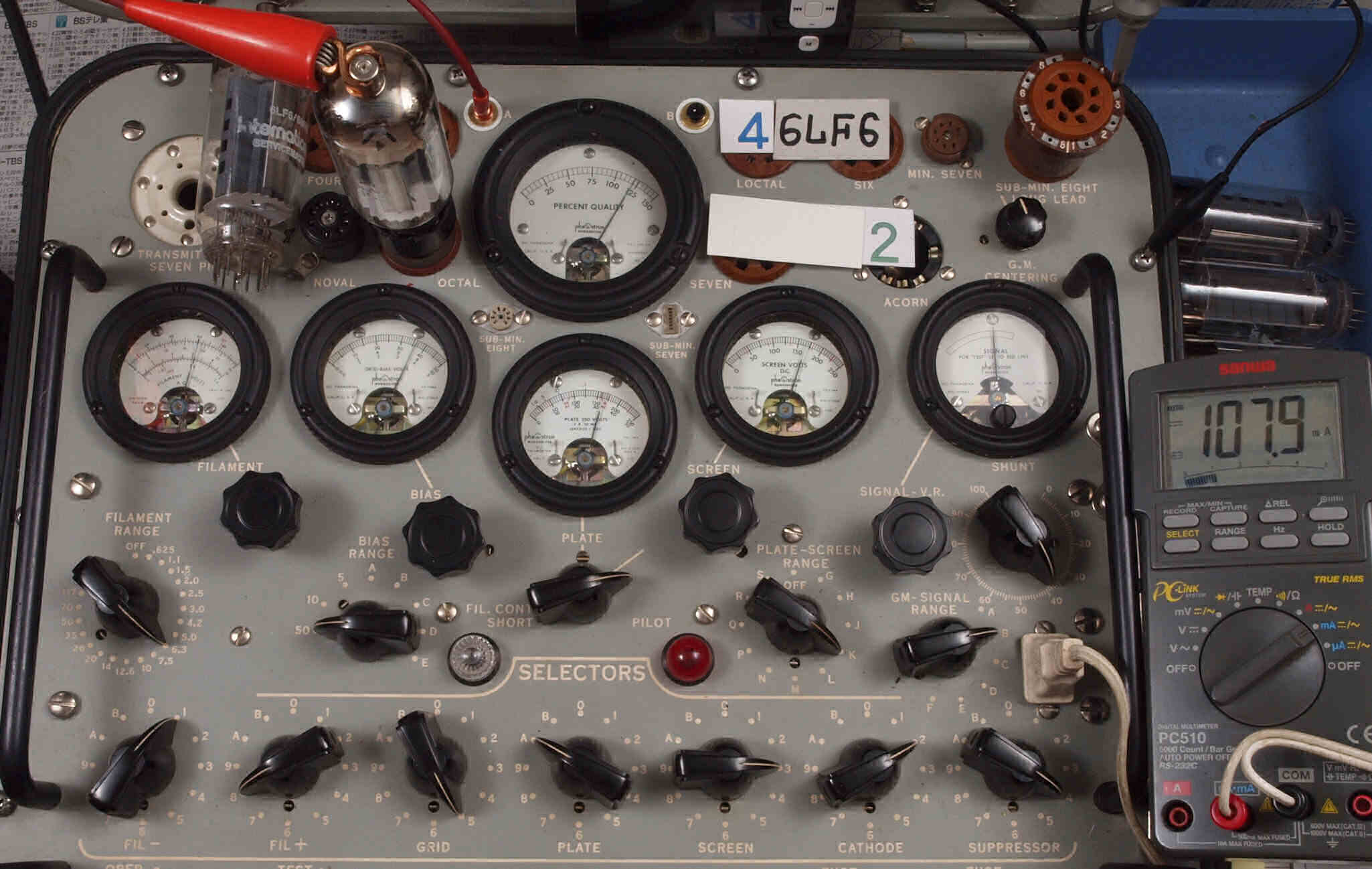

Ｕ４２．　４台目付属２本目「６ＬＦ６」。　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝１０７．９ｍＡ。

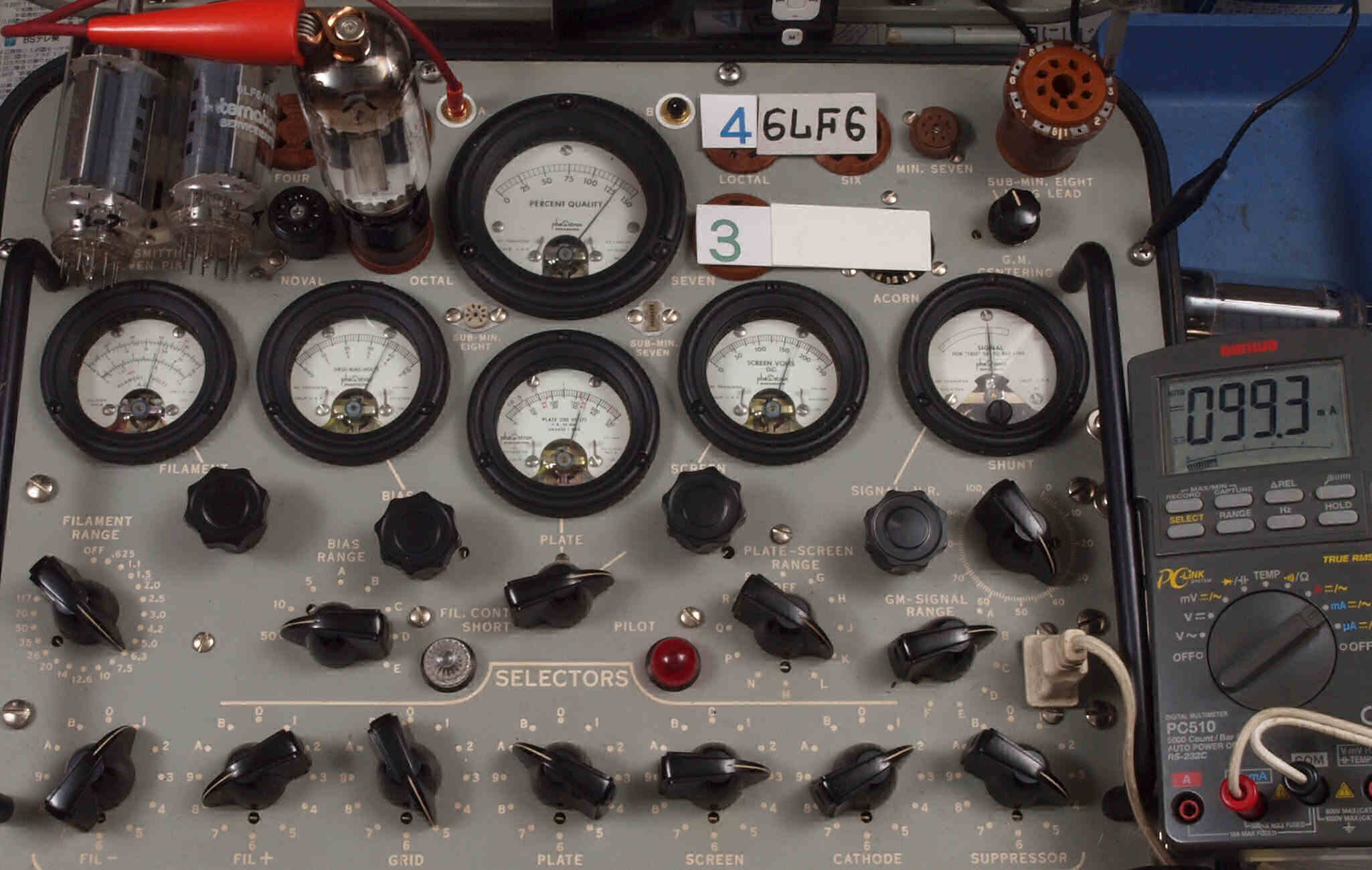

Ｕ４３．　４台目付属３本目「６ＬＦ６」。　Ｇｍ測定＝１３１００μmho、　Ｉｐ＝９９．３ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

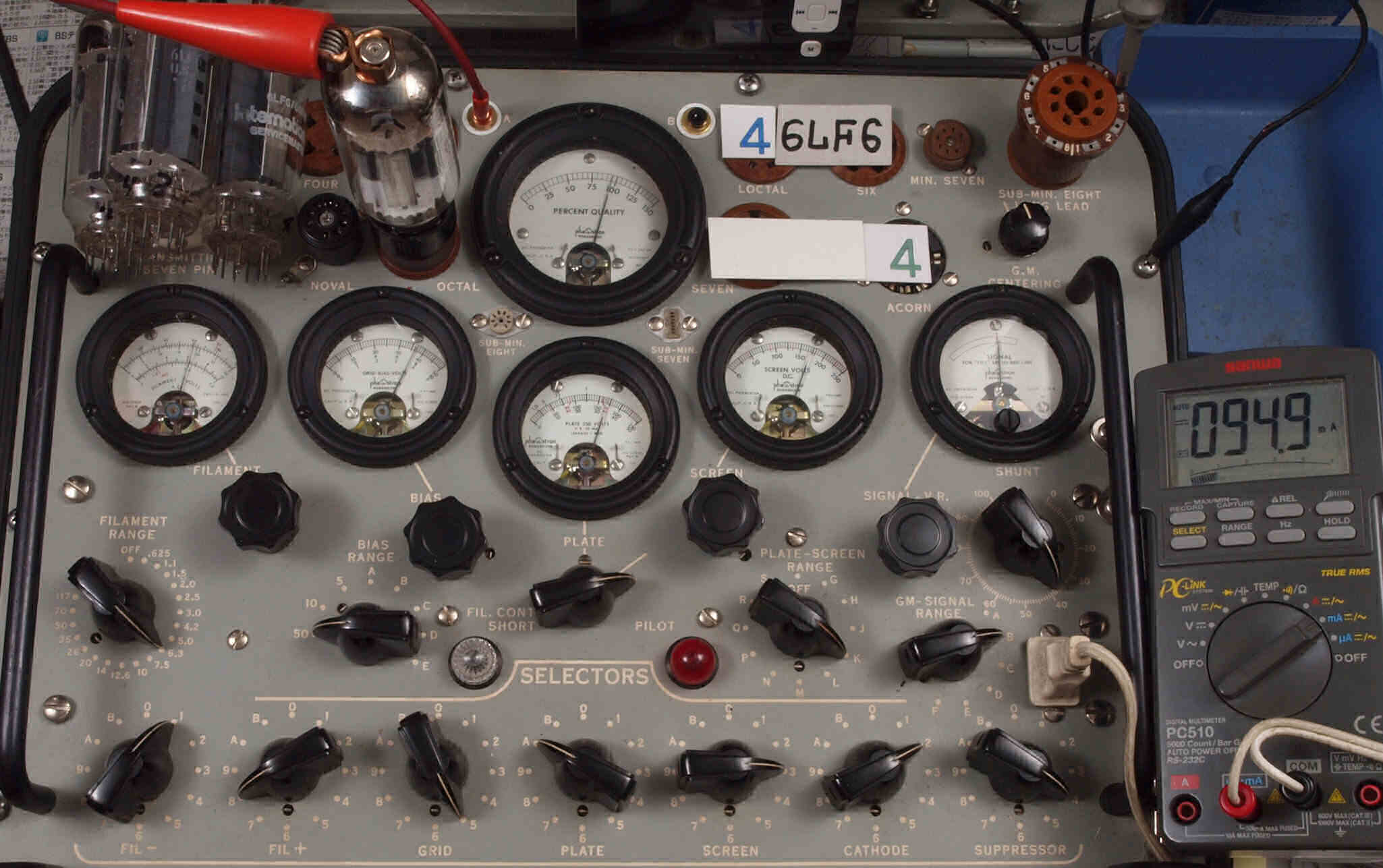

Ｕ４４．　４台目付属４本目「６ＬＦ６」。　Ｇｍ測定＝９５００μmho、　Ｉｐ＝９４．９ｍＡ。

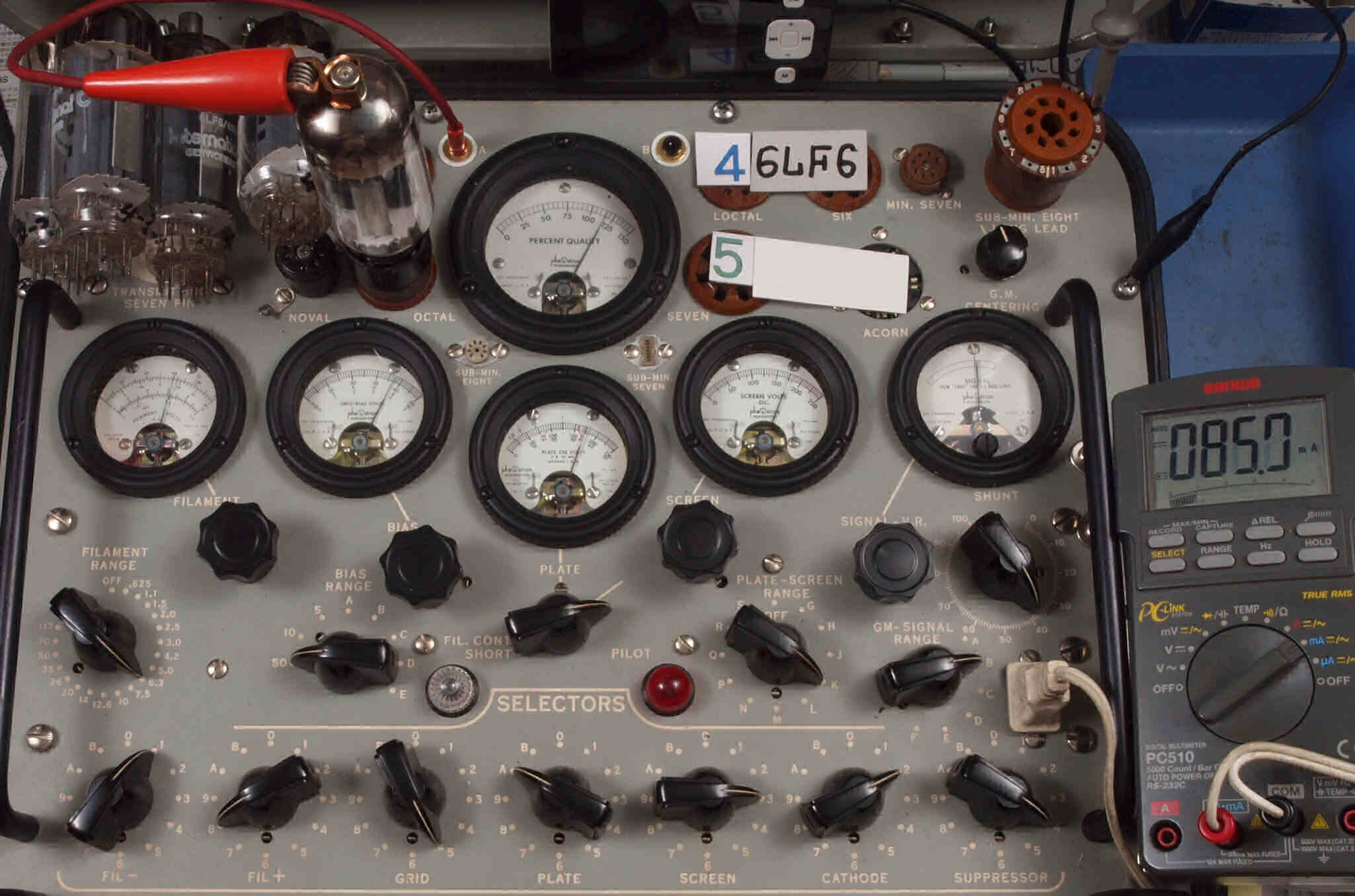

Ｕ４５．　４台目付属５本目「６ＬＦ６」。　Ｇｍ測定＝１１８００μmho、　Ｉｐ＝８５．７ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

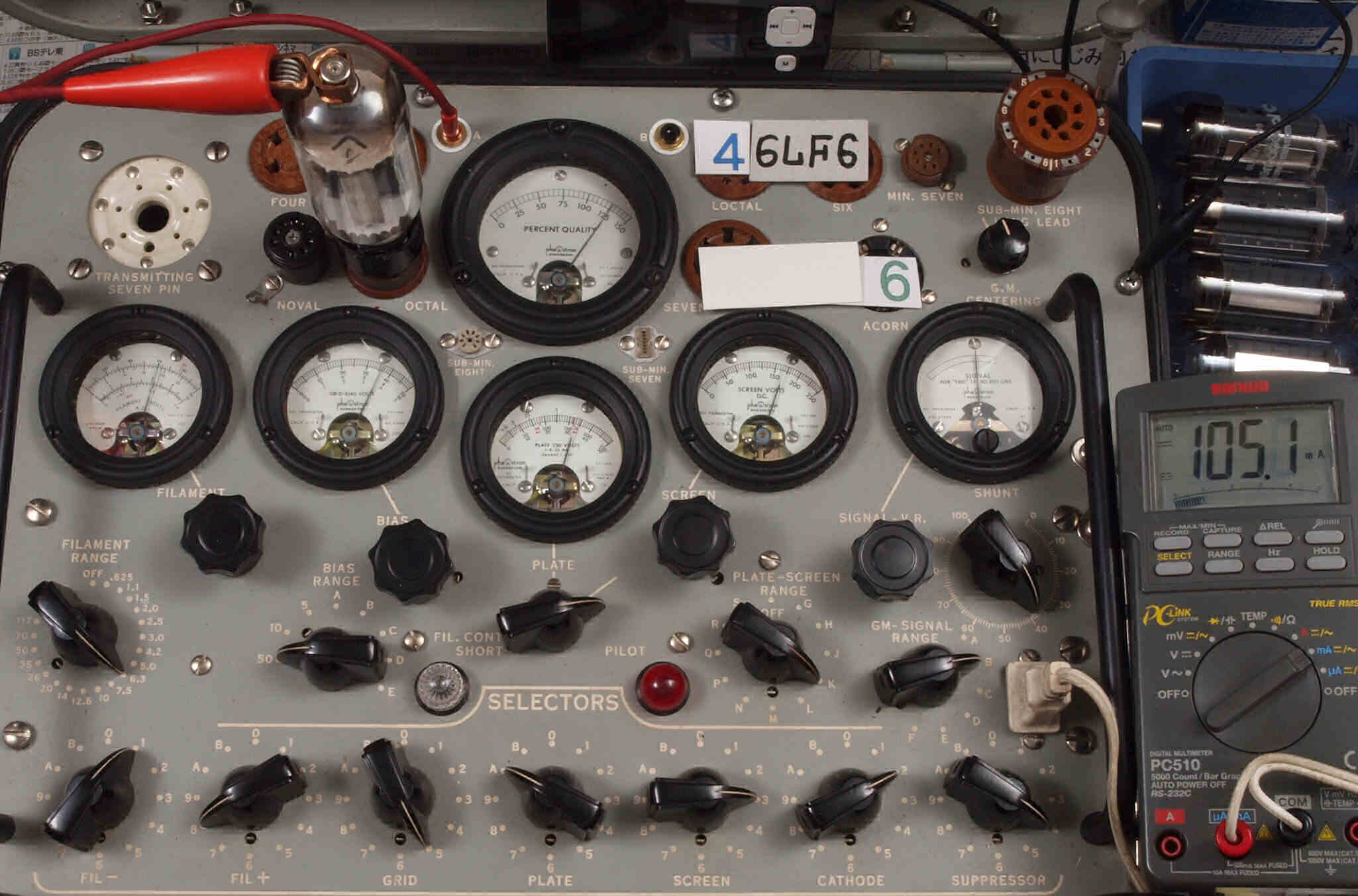

Ｕ４６．　４台目付属６本目「６ＬＦ６」。　Ｇｍ測定＝１２６００μmho、　Ｉｐ＝１０５．１ｍＡ。

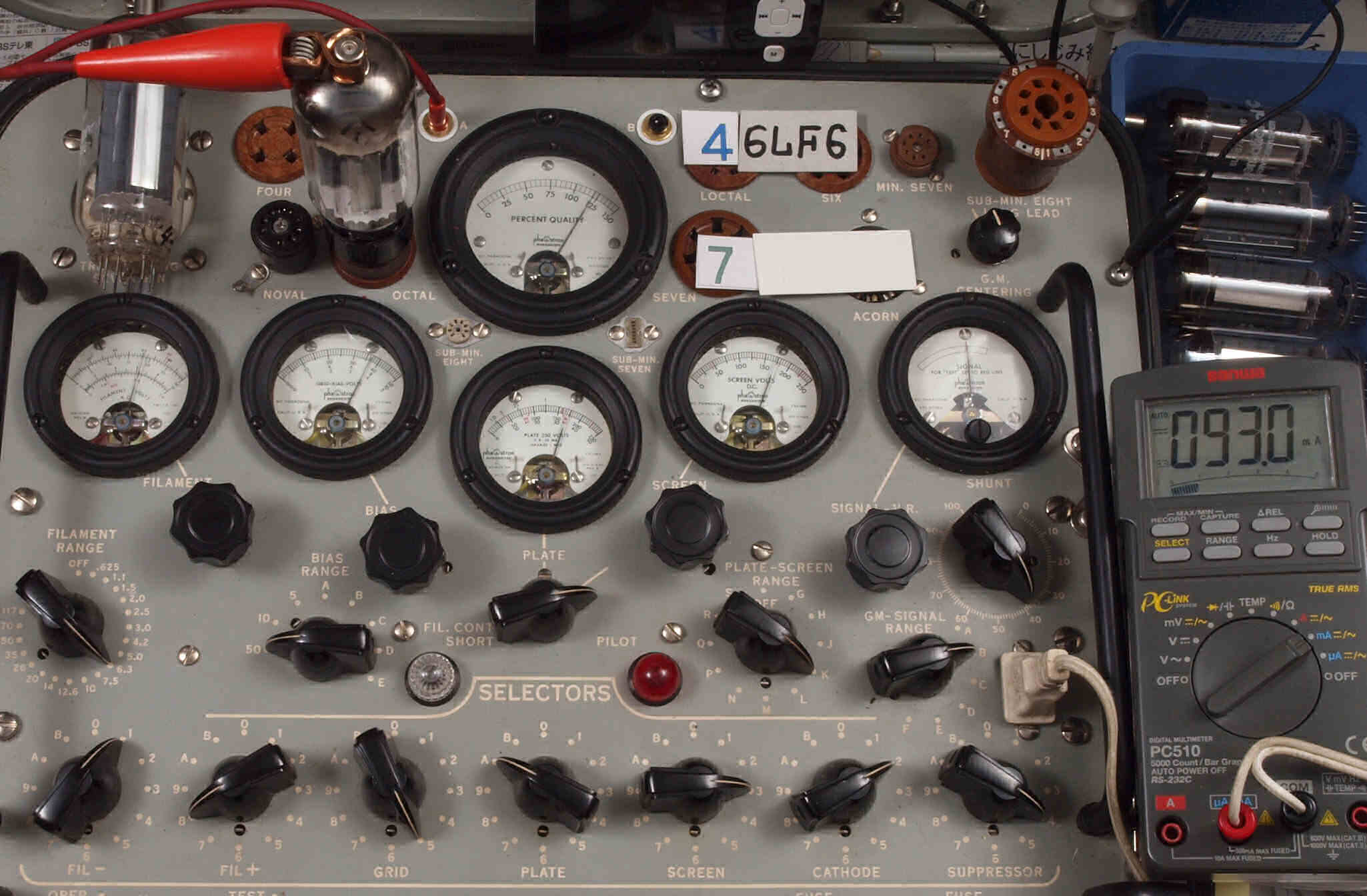

Ｕ４７．　４台目付属７本目「６ＬＦ６」。　Ｇｍ測定＝１２０００μmho、　Ｉｐ＝９３．０ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

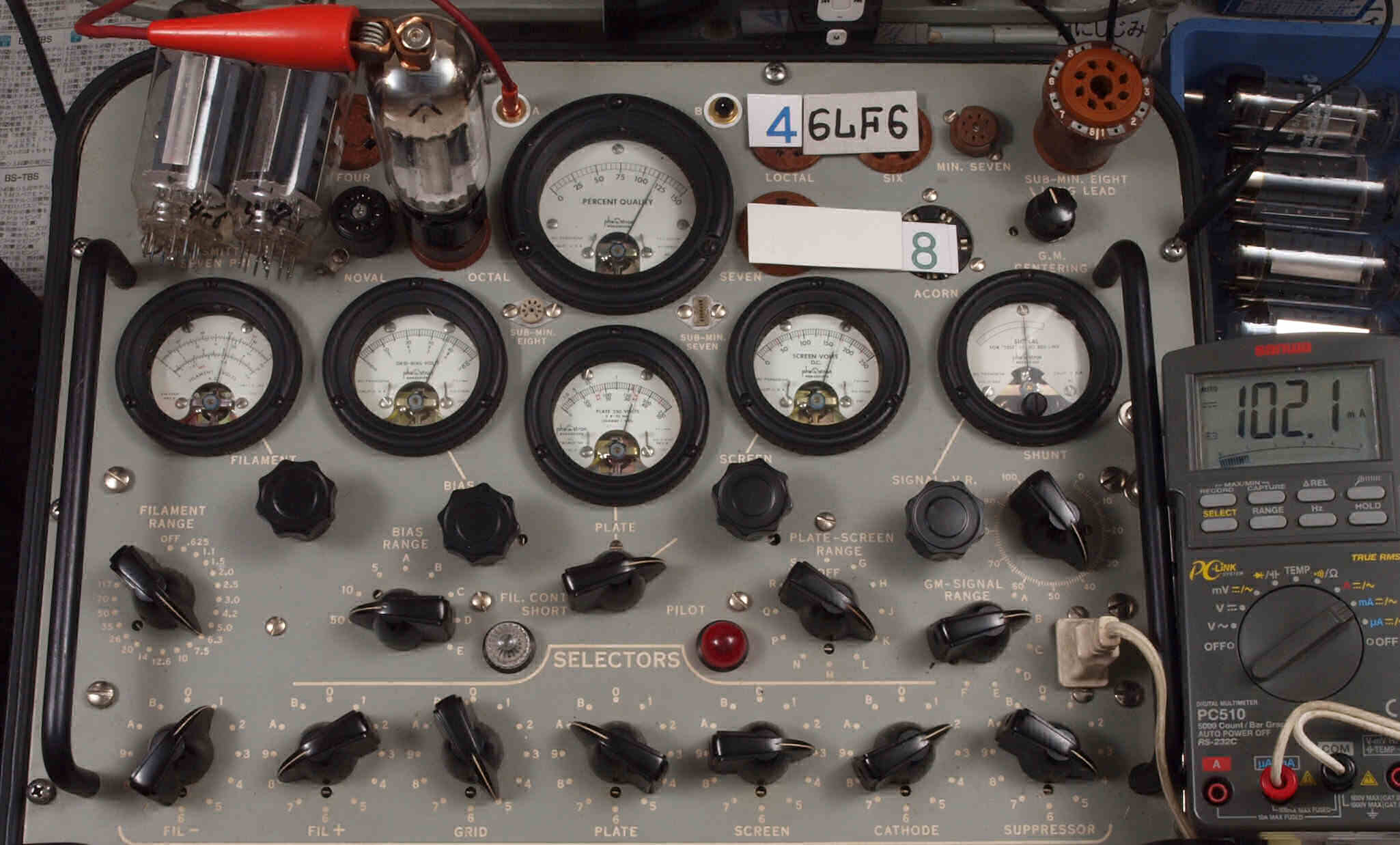

Ｕ４８．　４台目付属８本目「６ＬＦ６」。　Ｇｍ測定＝１１７００μmho、　Ｉｐ＝１０２．１ｍＡ。

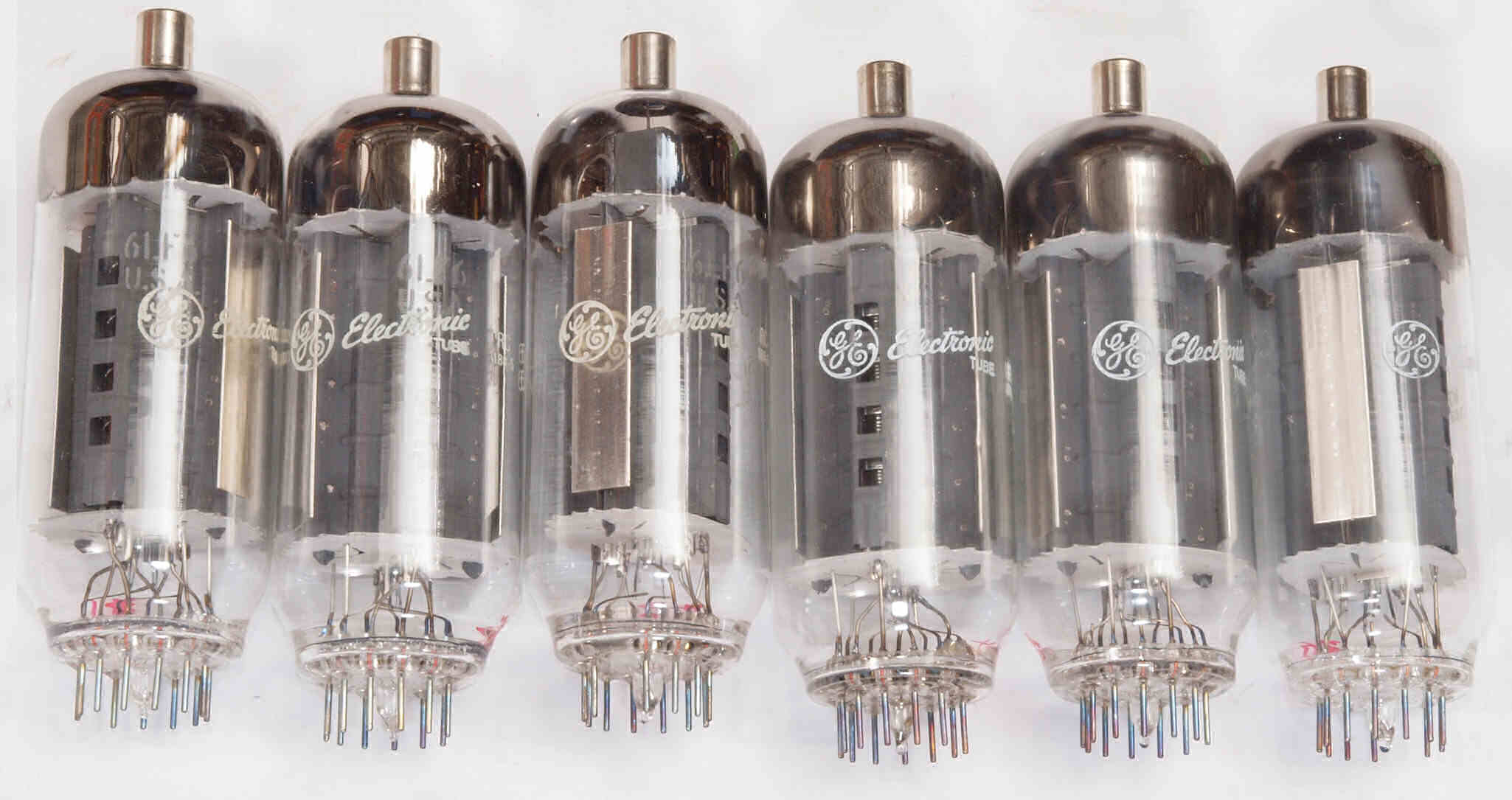

Ｕ５．　Ｙａｈｏｏオークション購入１１本の測定。「６ＬＦ６」右から１番目、２番目、、、、６番目。
Ｙａｈｏｏオークション購入右から１番目、２番目、、、、６番目。

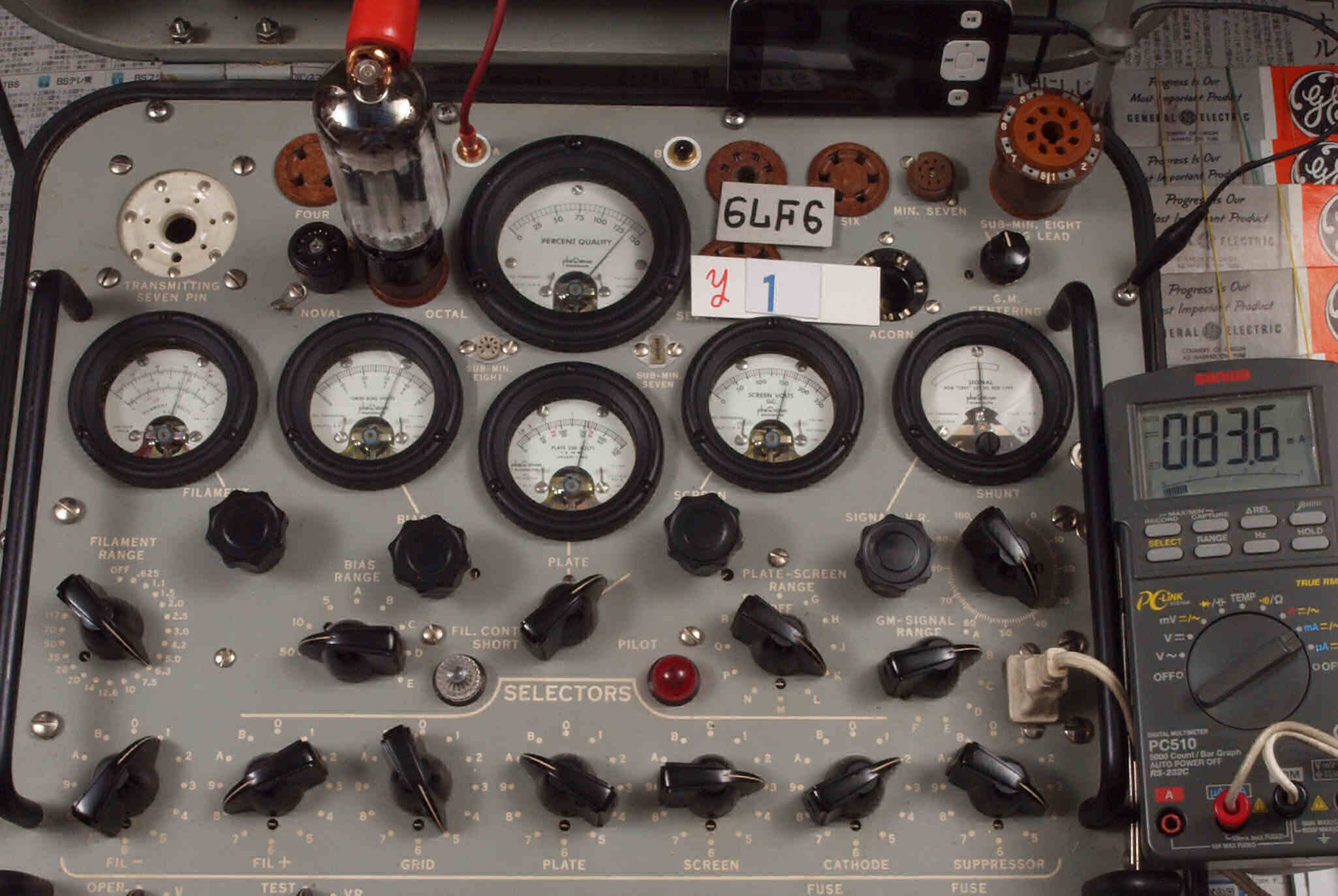

Ｕ５１．　１本目「６ＬＦ６」。　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝８３．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

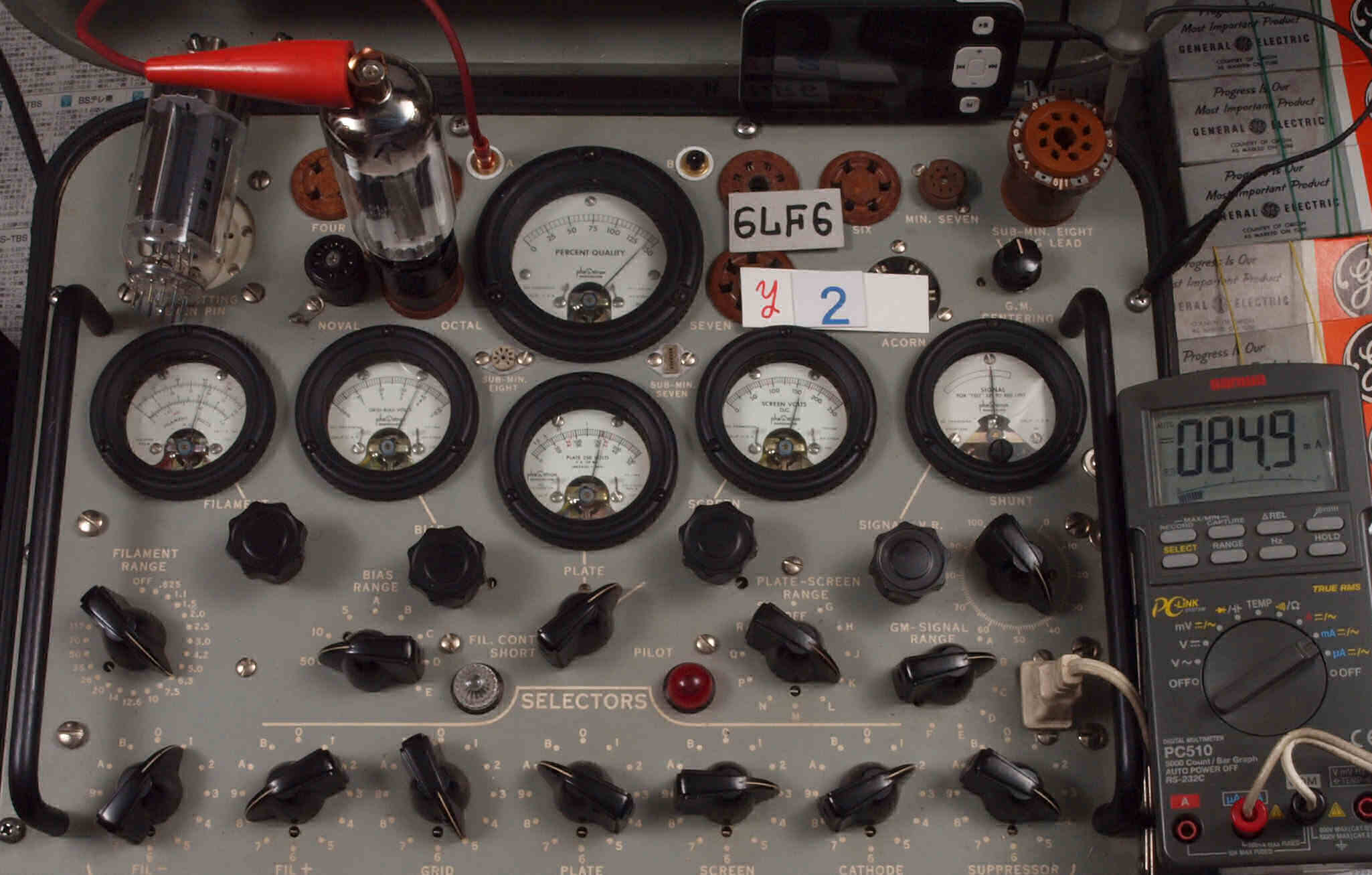

Ｕ５２．　２本目「６ＬＦ６」。　Ｇｍ測定＝１４０００μmho、　Ｉｐ＝８４．９ｍＡ。

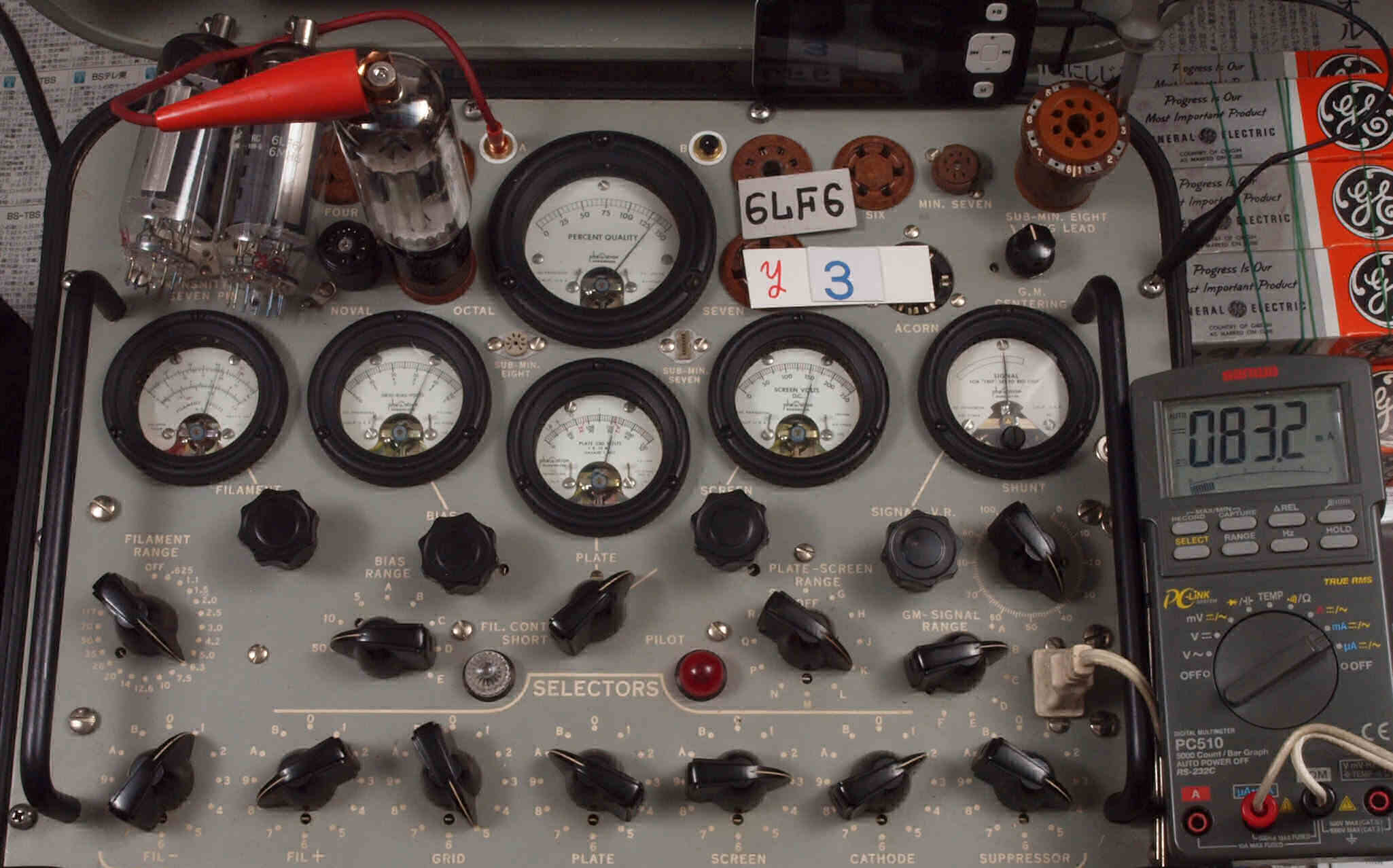

Ｕ５３．　３本目「６ＬＦ６」。　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝８３．２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

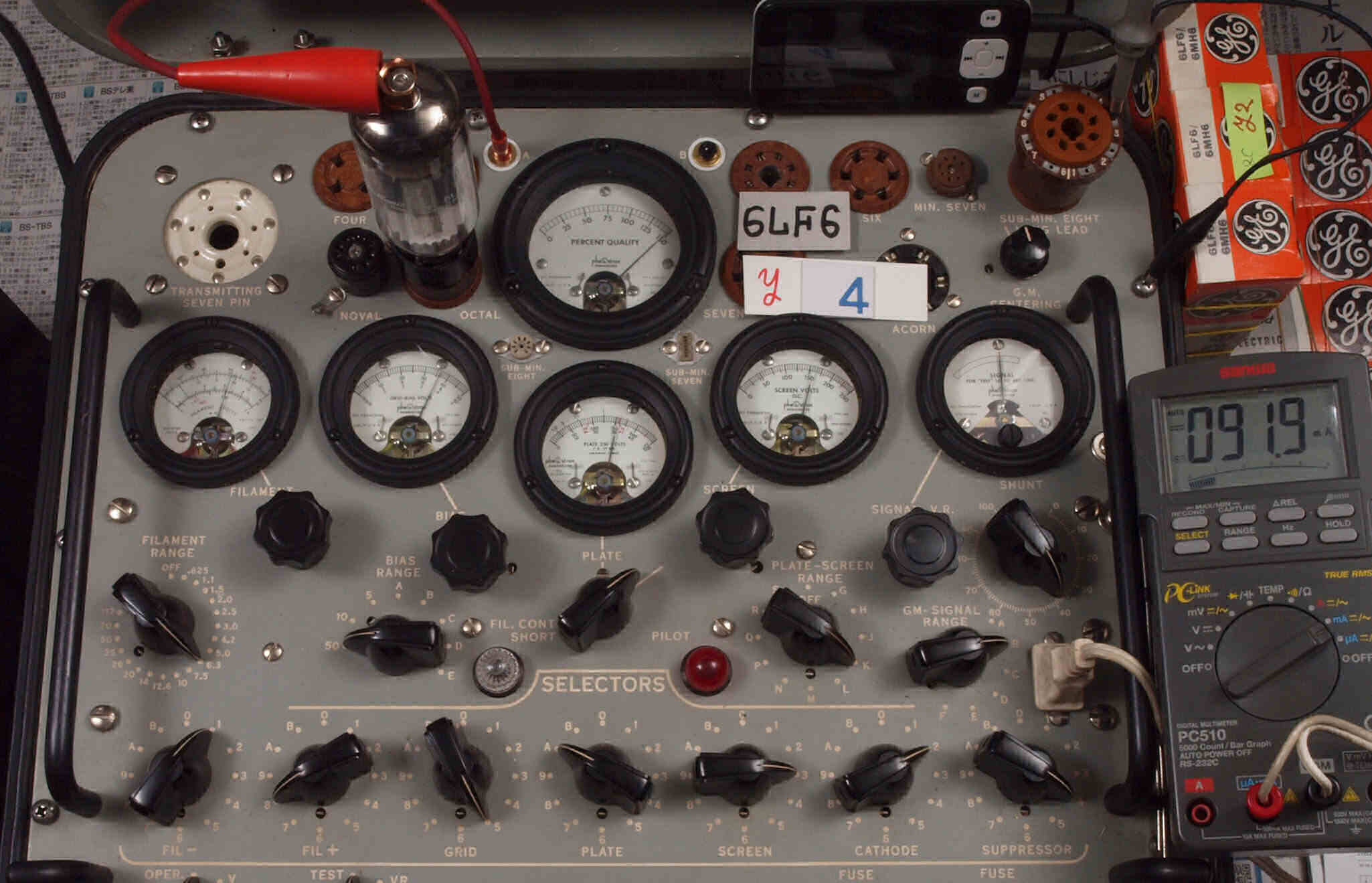

Ｕ５４．　４本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝９１．９ｍＡ。

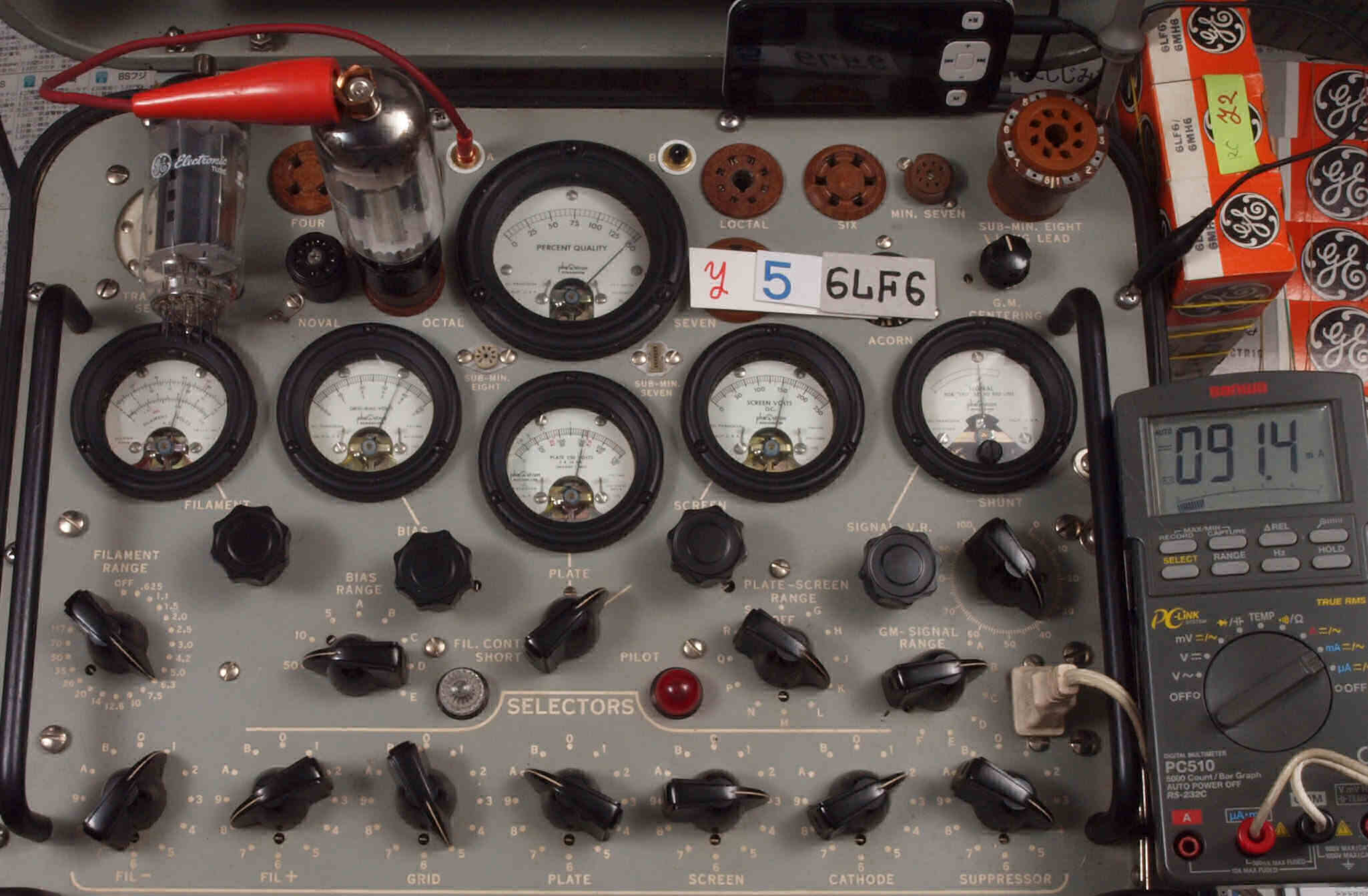

Ｕ５５．　５本目「６ＬＦ６」。　Ｇｍ測定＝１４５００μmho、　Ｉｐ＝９１．４ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

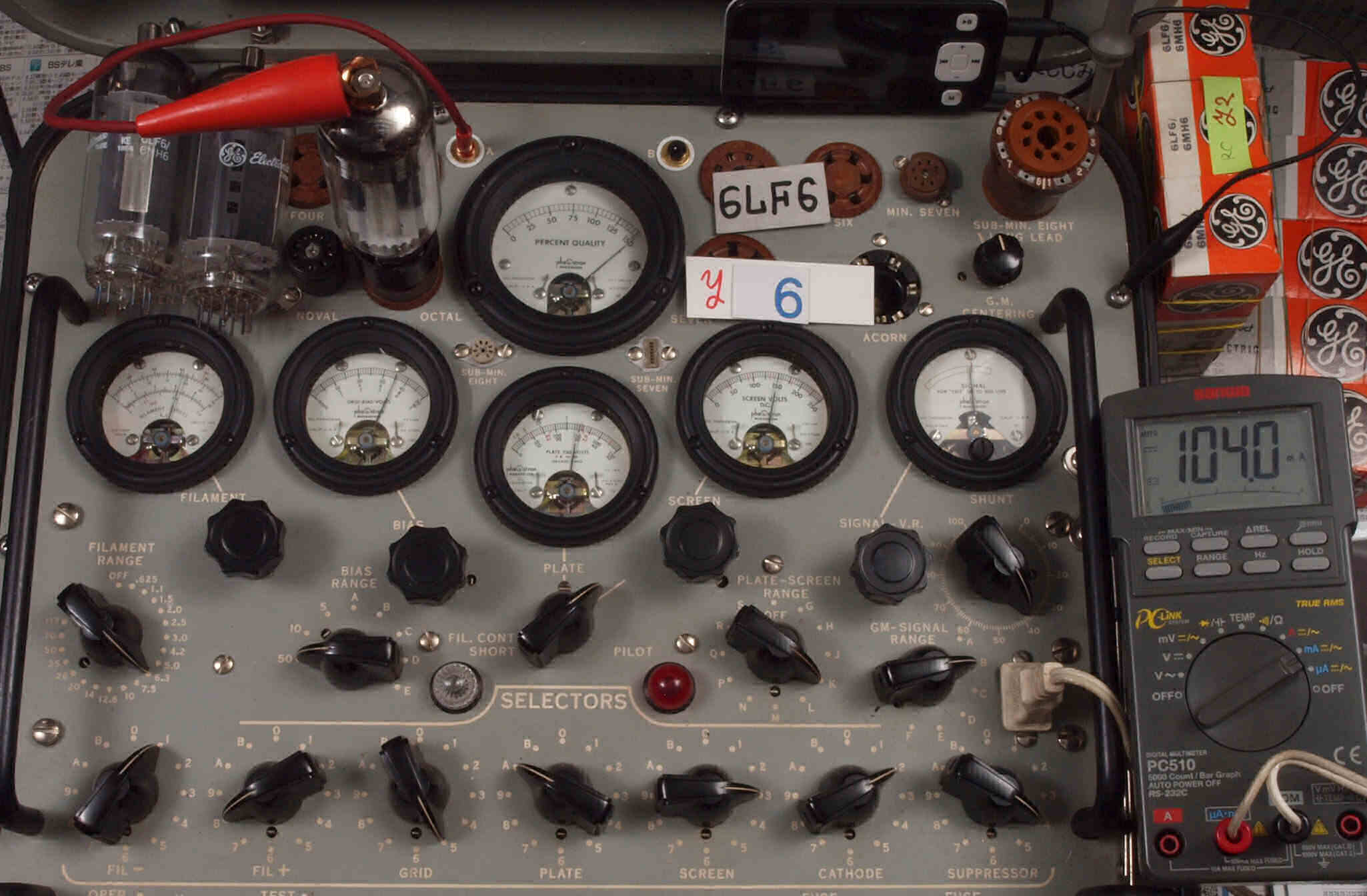

Ｕ５６．６本目「６ＬＦ６」。　Ｇｍ測定＝１５１００μmho、　Ｉｐ＝１０４．０ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

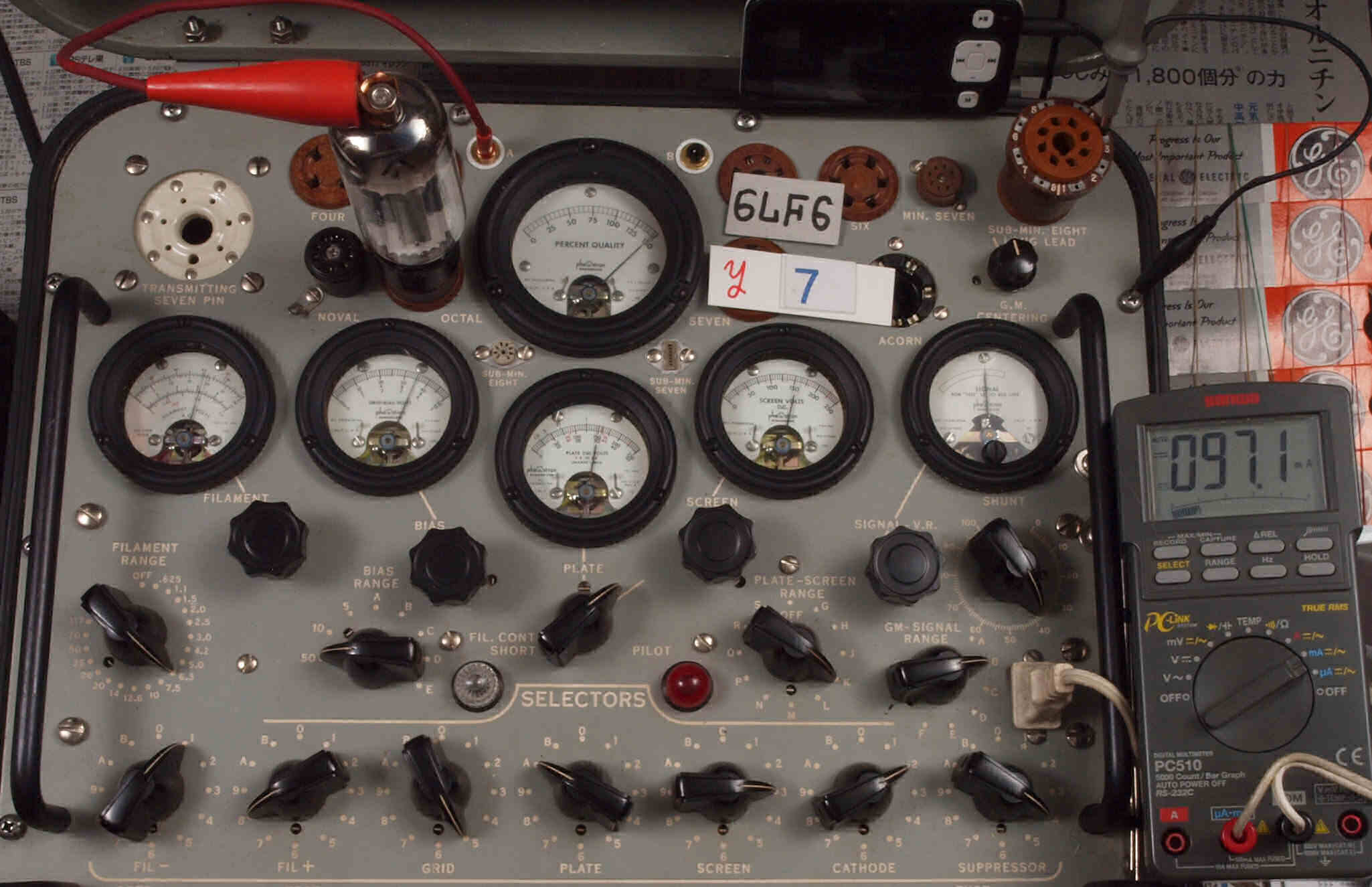

Ｕ５７．　７本目「６ＬＦ６」。　Ｇｍ測定＝１４８００μmho、　Ｉｐ＝９７．１ｍＡ。

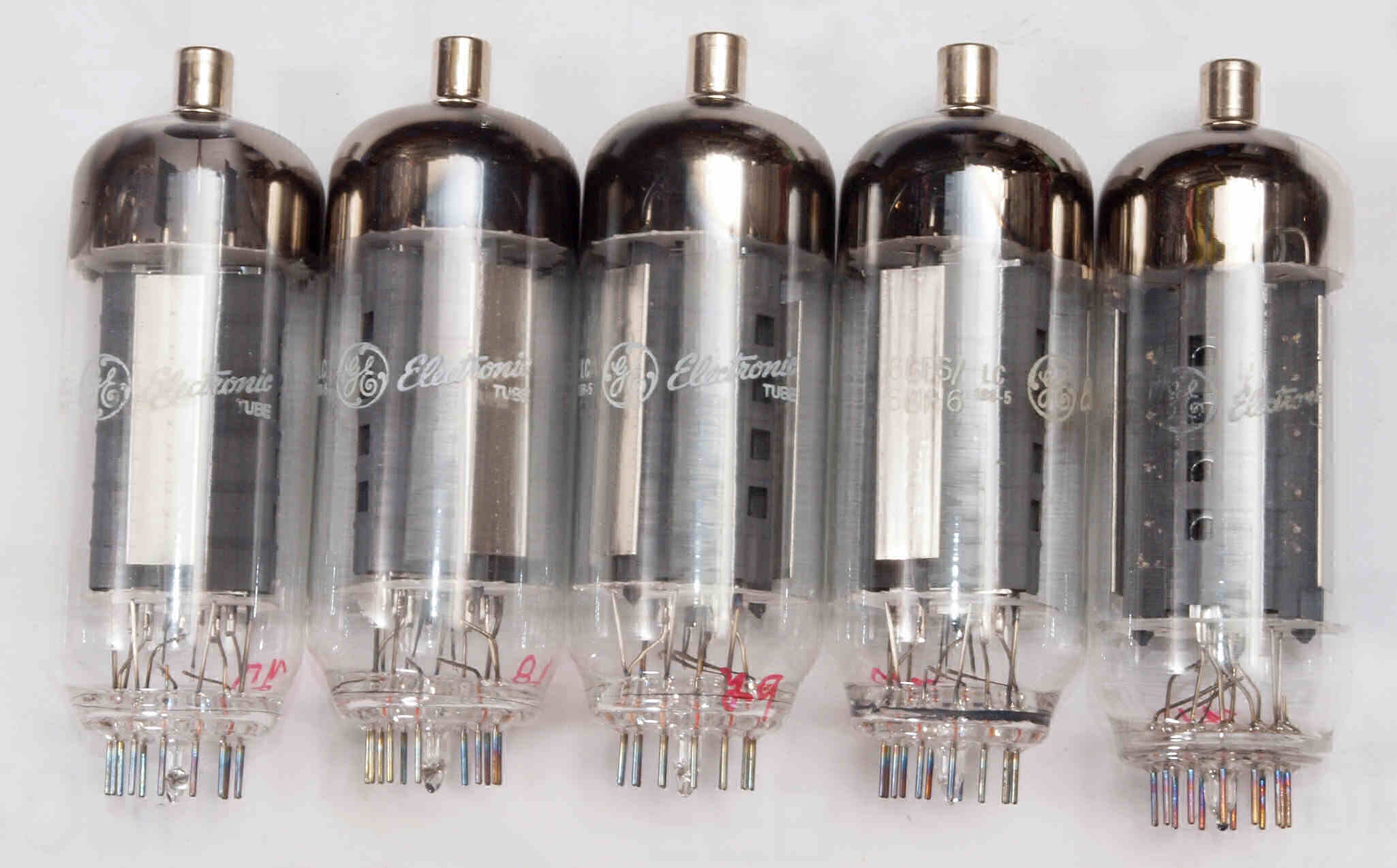

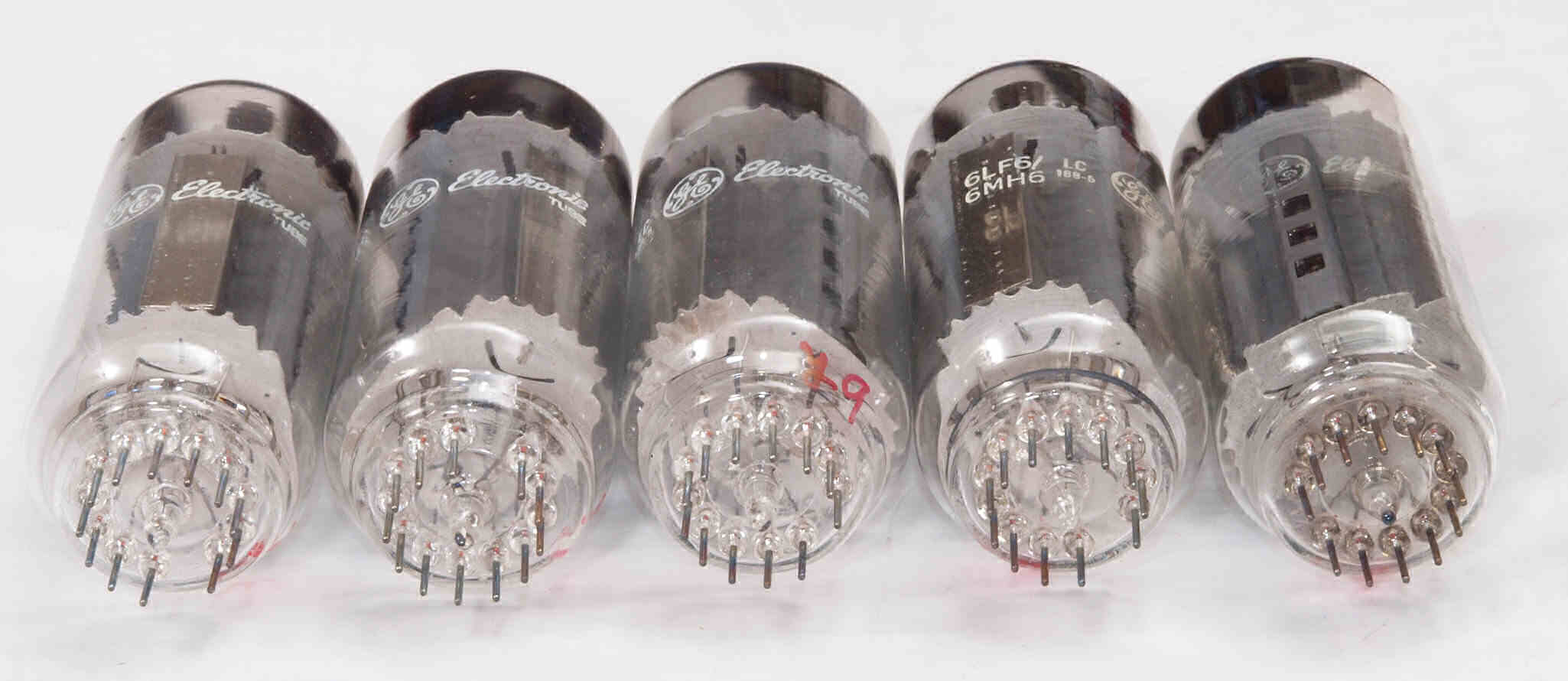

Ｙａｈｏｏオークション購入右から７番目、８番目、、、、１１番目。
Ｕ５８．　８本目「６ＬＦ６」。　Ｇｍ測定＝１４９００μmho、　Ｉｐ＝９７．４ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

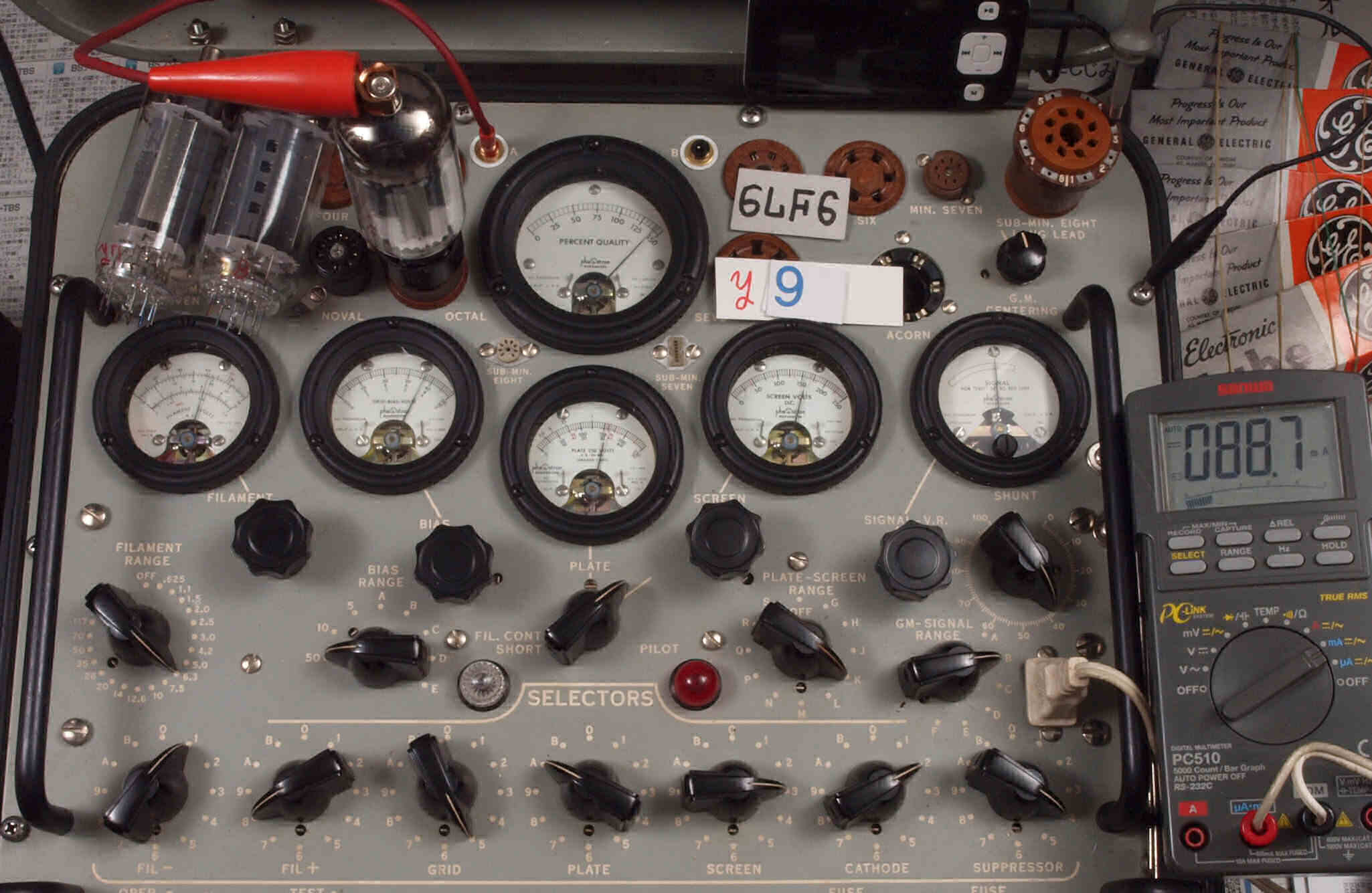

Ｕ５９．　９本目「６ＬＦ６」。　Ｇｍ測定＝１４１００μmho、　Ｉｐ＝８８．８７ｍＡ。

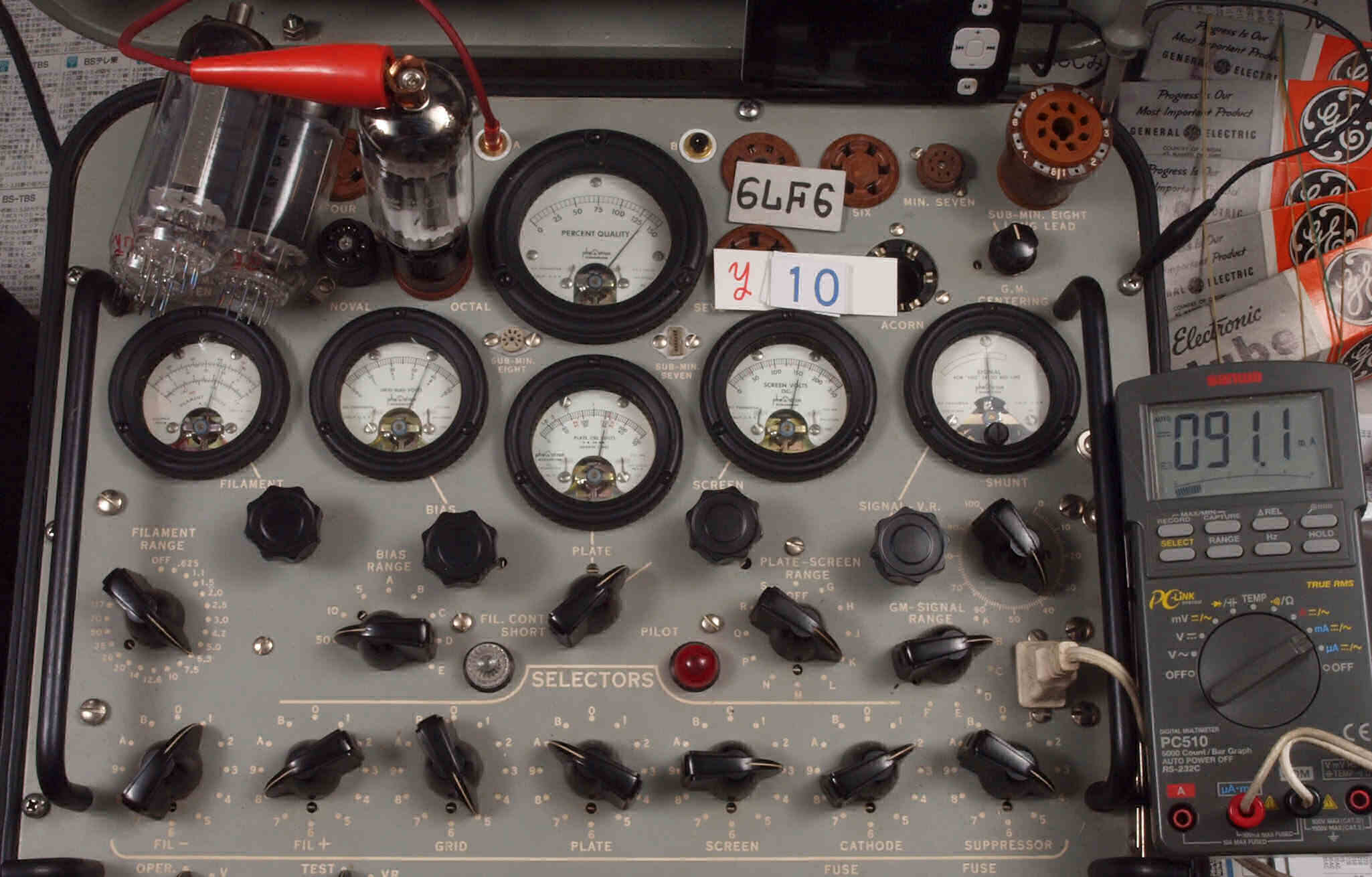

Ｕ５Ａ．　１０本目「６ＬＦ６」。　Ｇｍ測定＝１３５００μmho、　Ｉｐ＝９１．１ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

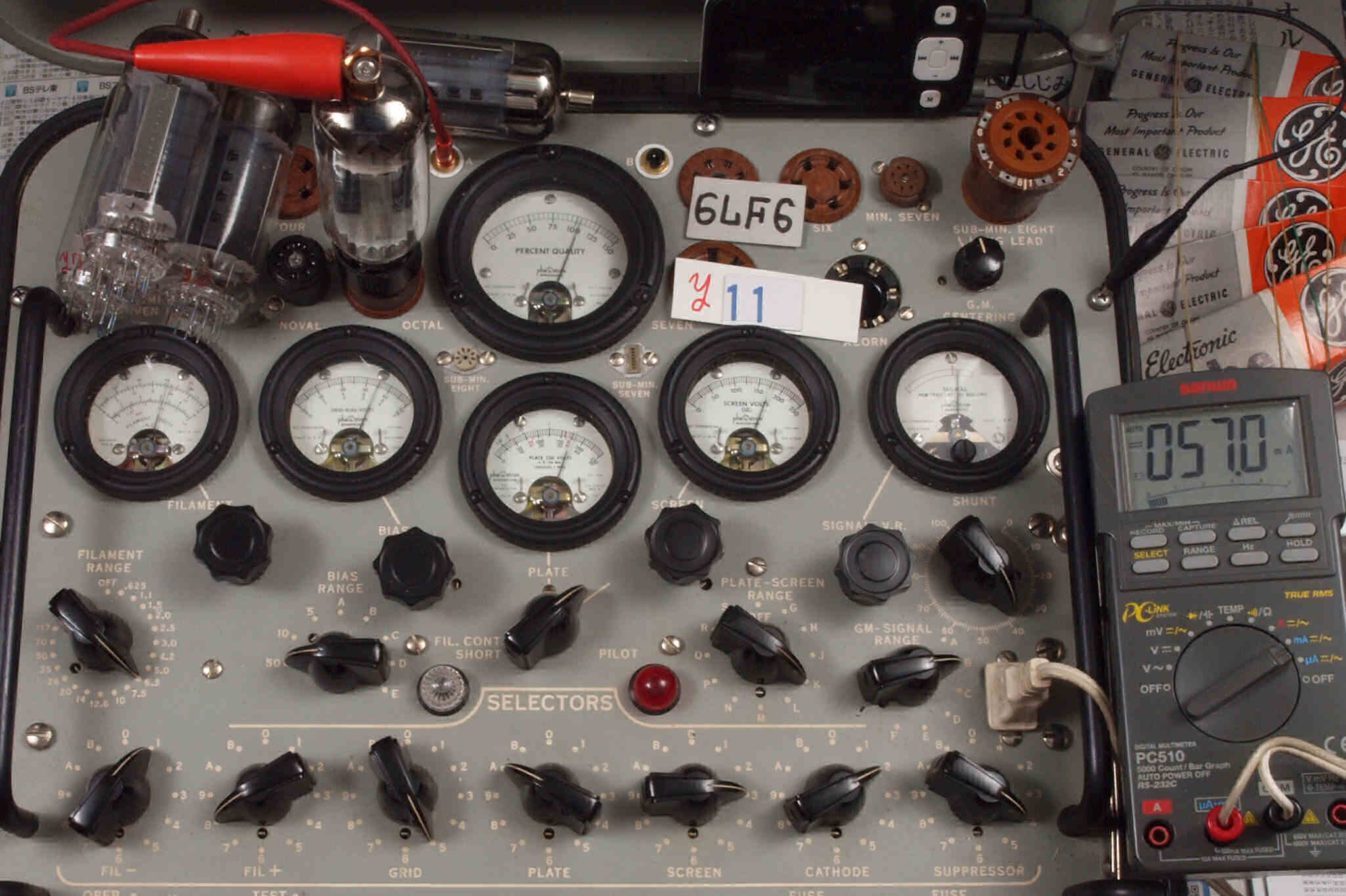

Ｕ５Ｂ．　１１本目「６ＬＦ６」。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝５７．０ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

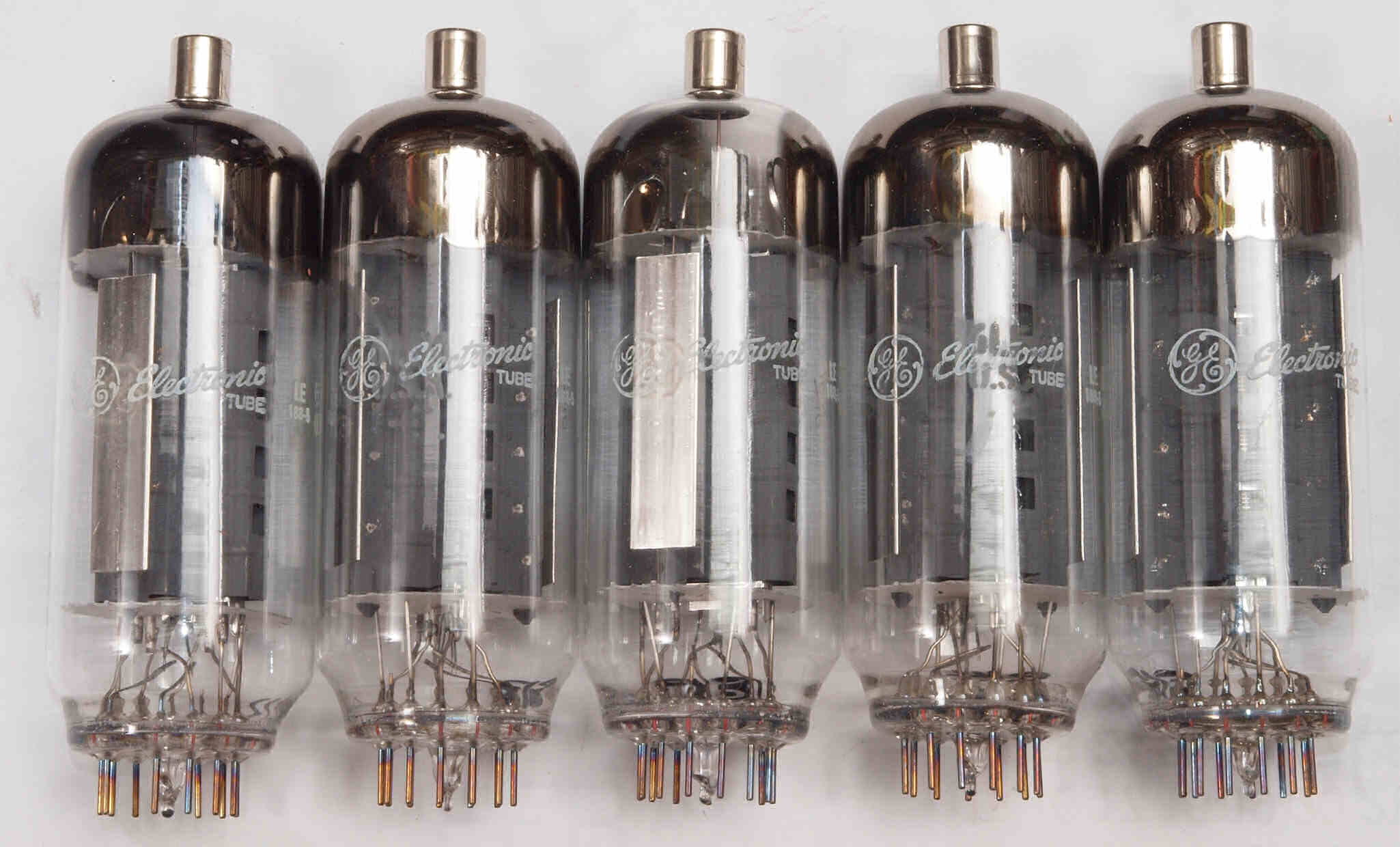

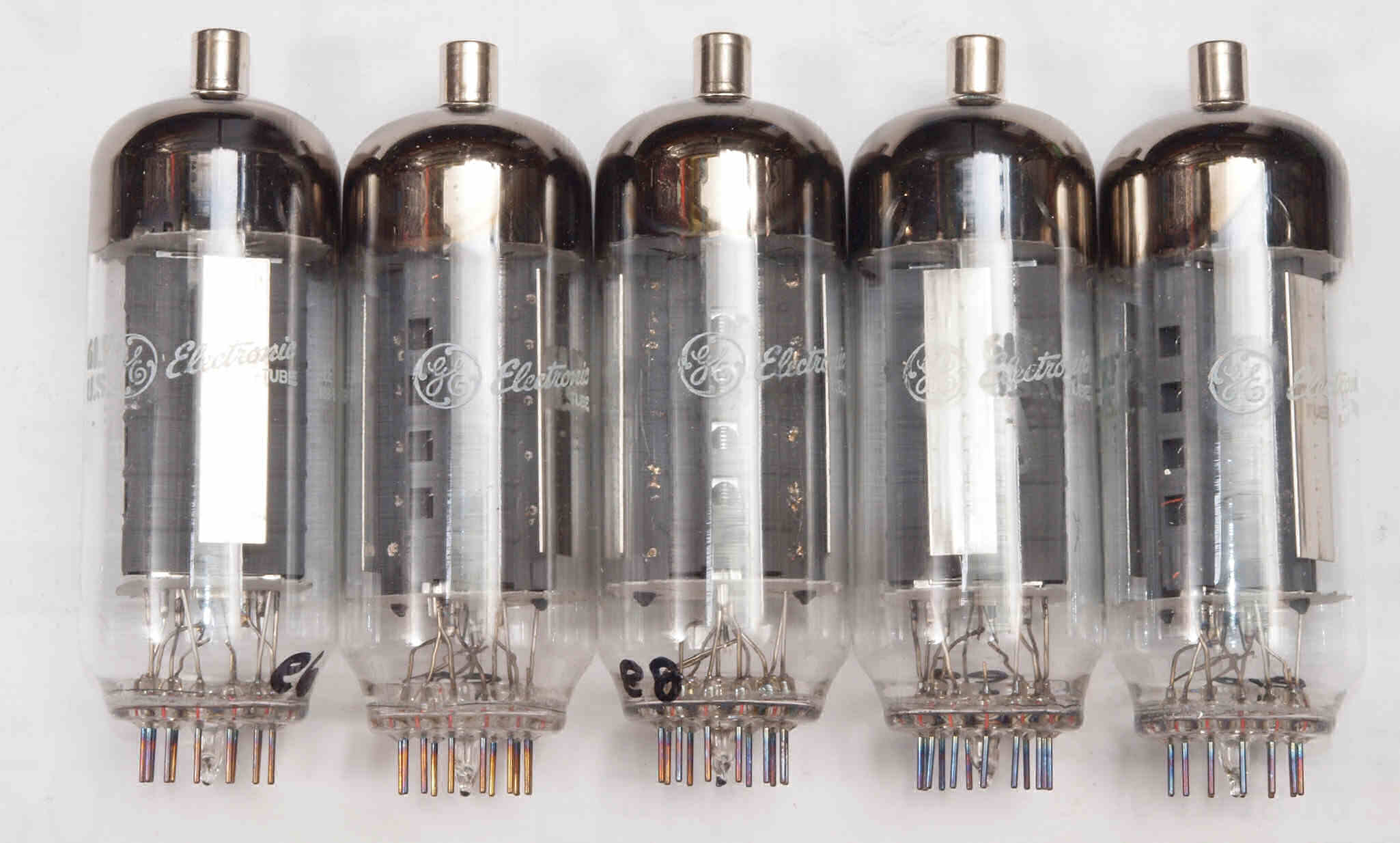

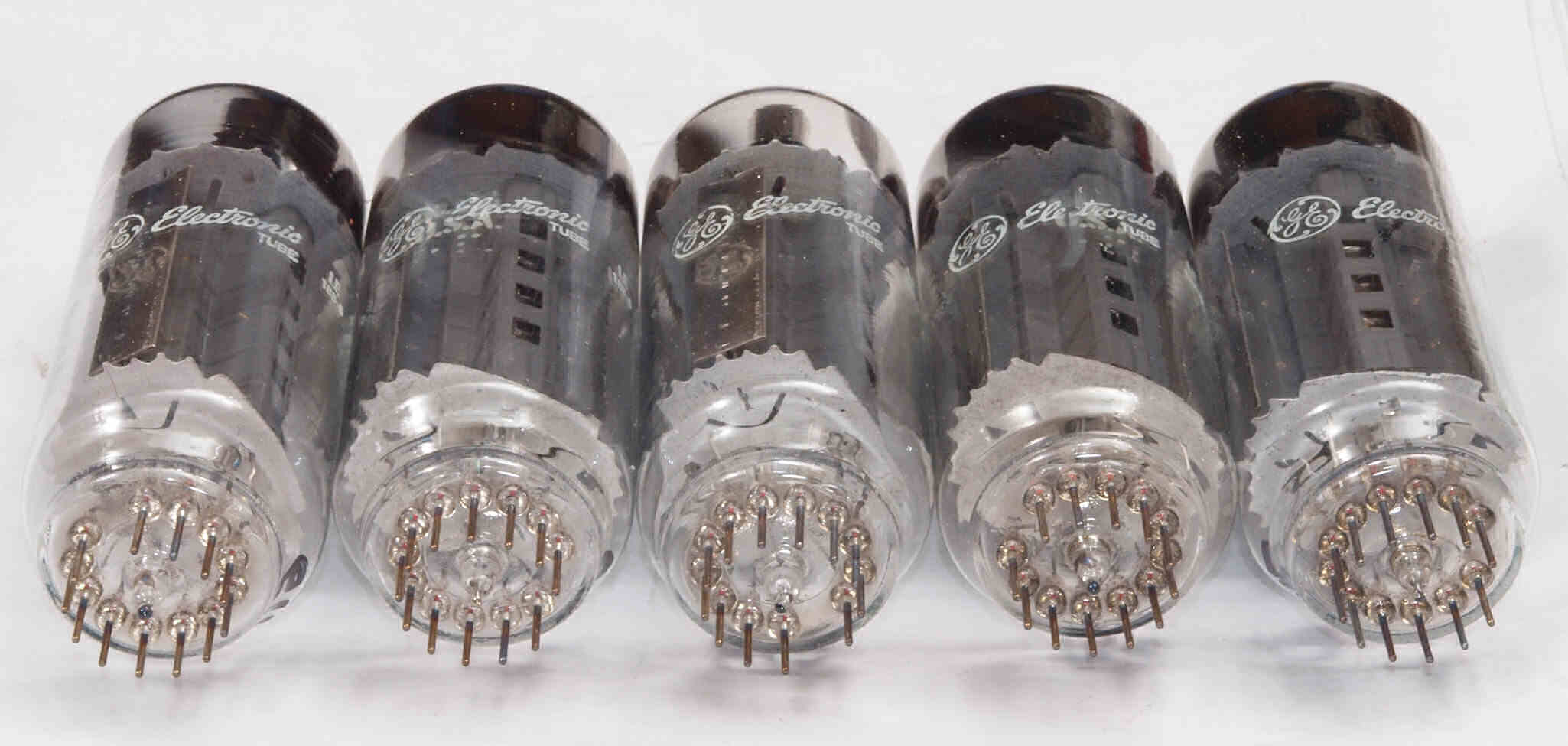

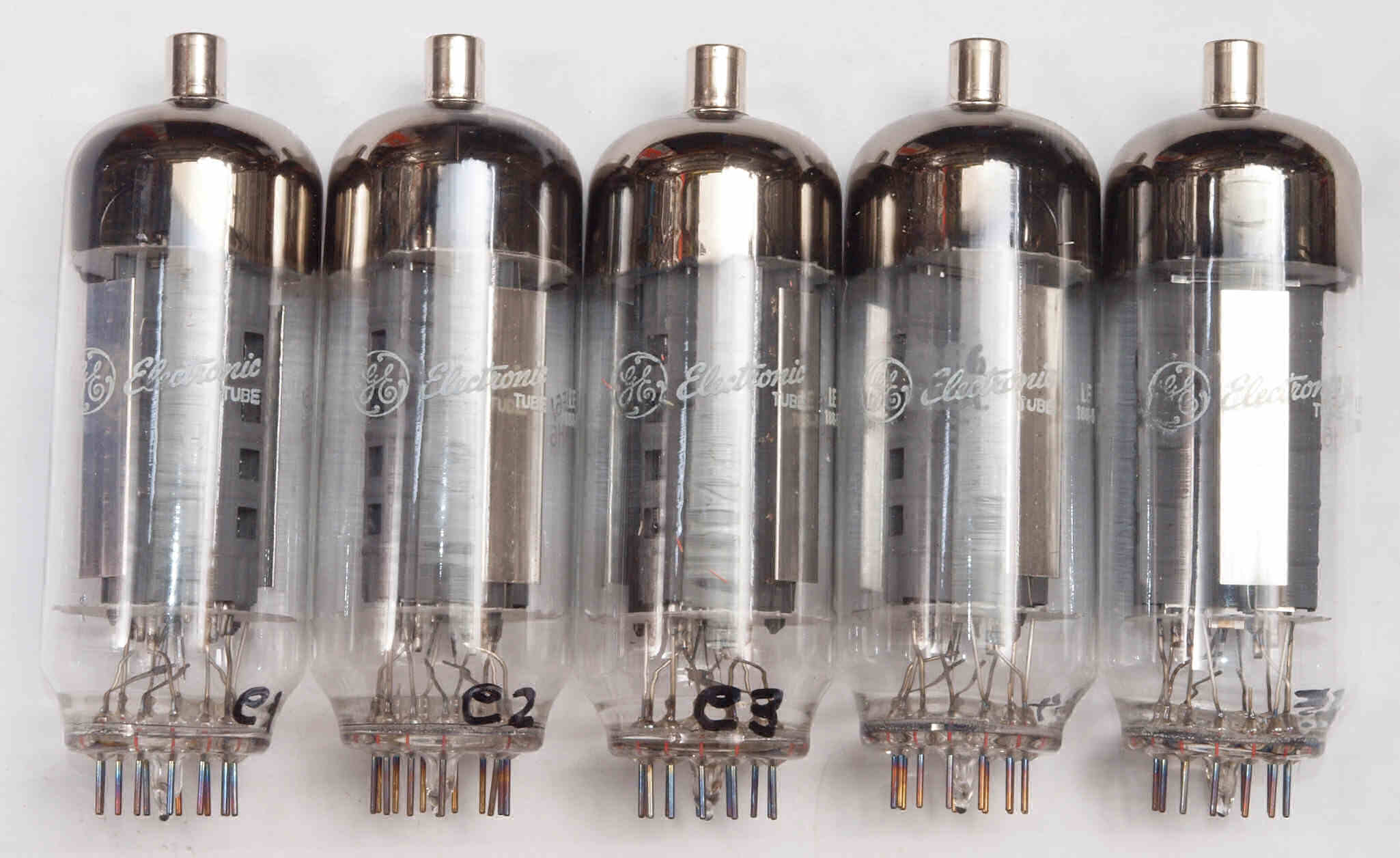

Ｕ６．　ｅ−Ｂayで購入２０本の測定。「６ＬＦ６」右から１番目、２番目、、、、５番目。

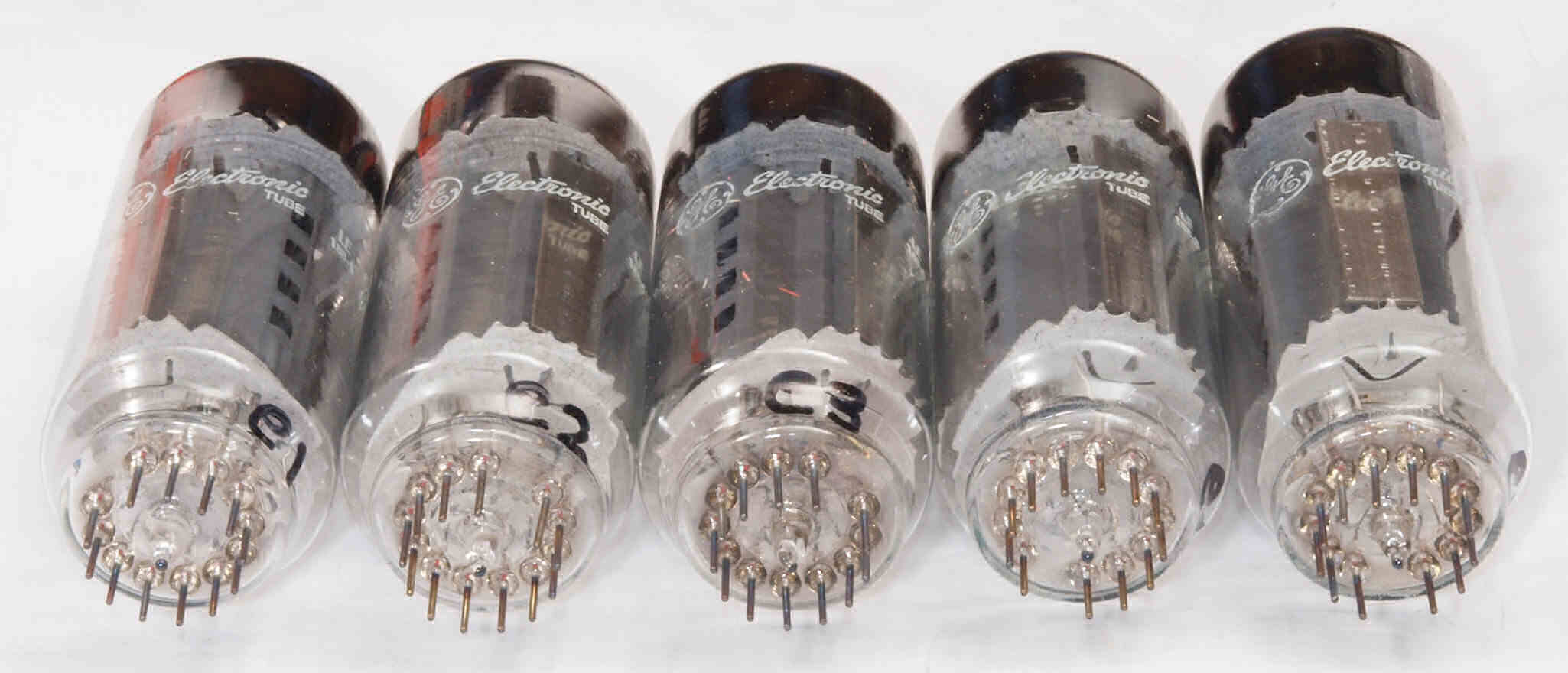

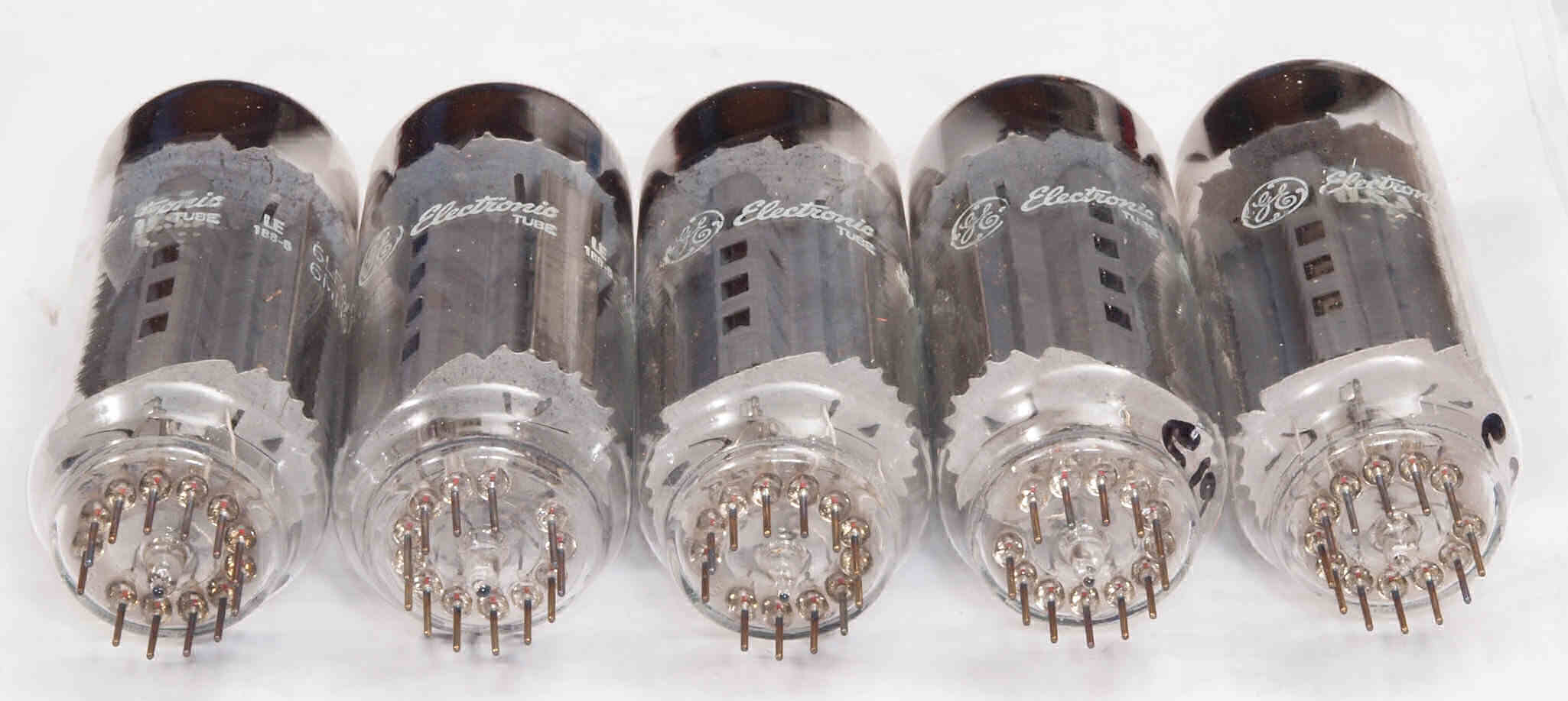

ｅ−Ｂayで購入１番目、２番目、、、、５番目。

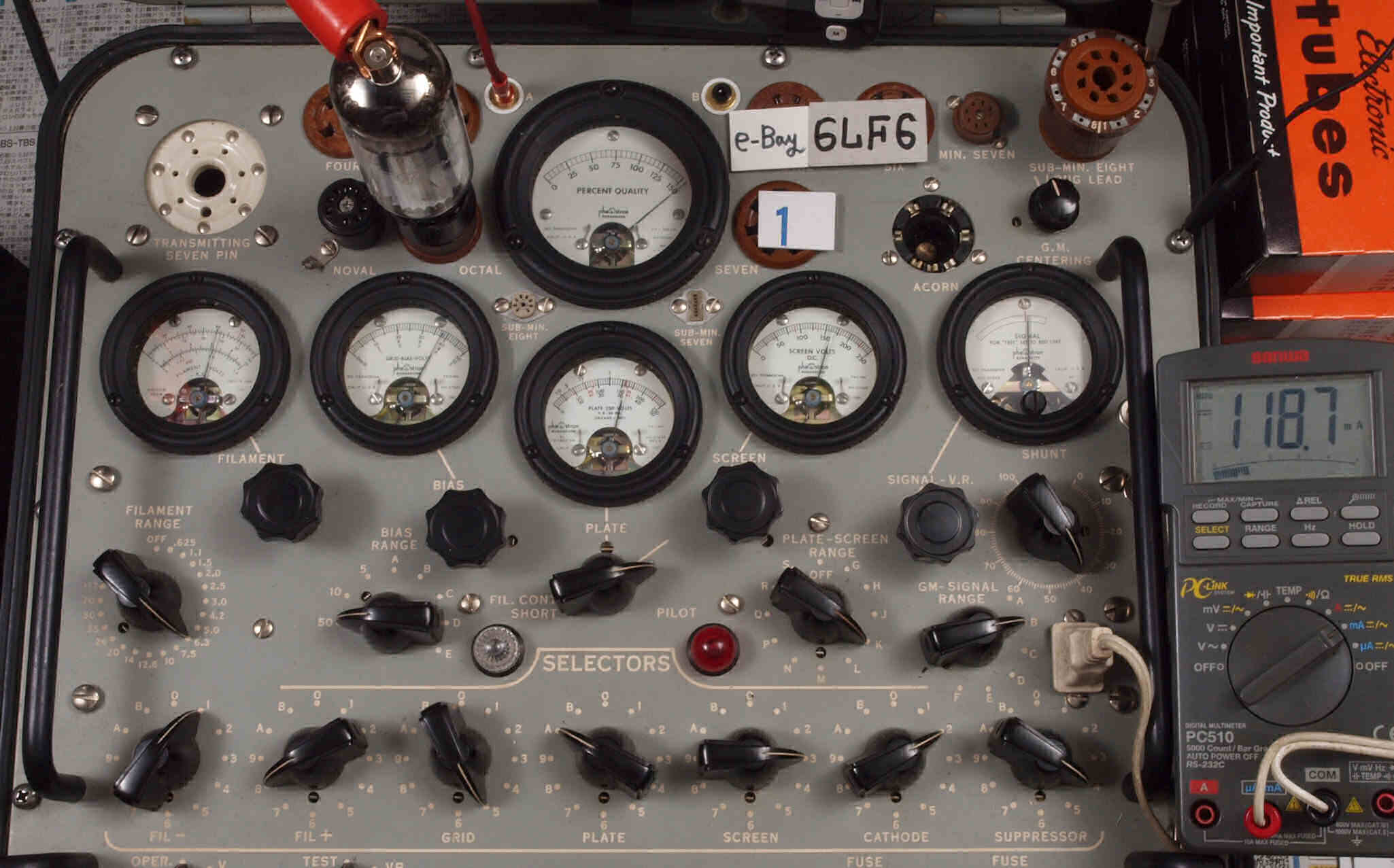

Ｕ６１．　１本目「６ＬＦ６」。　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１１８．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

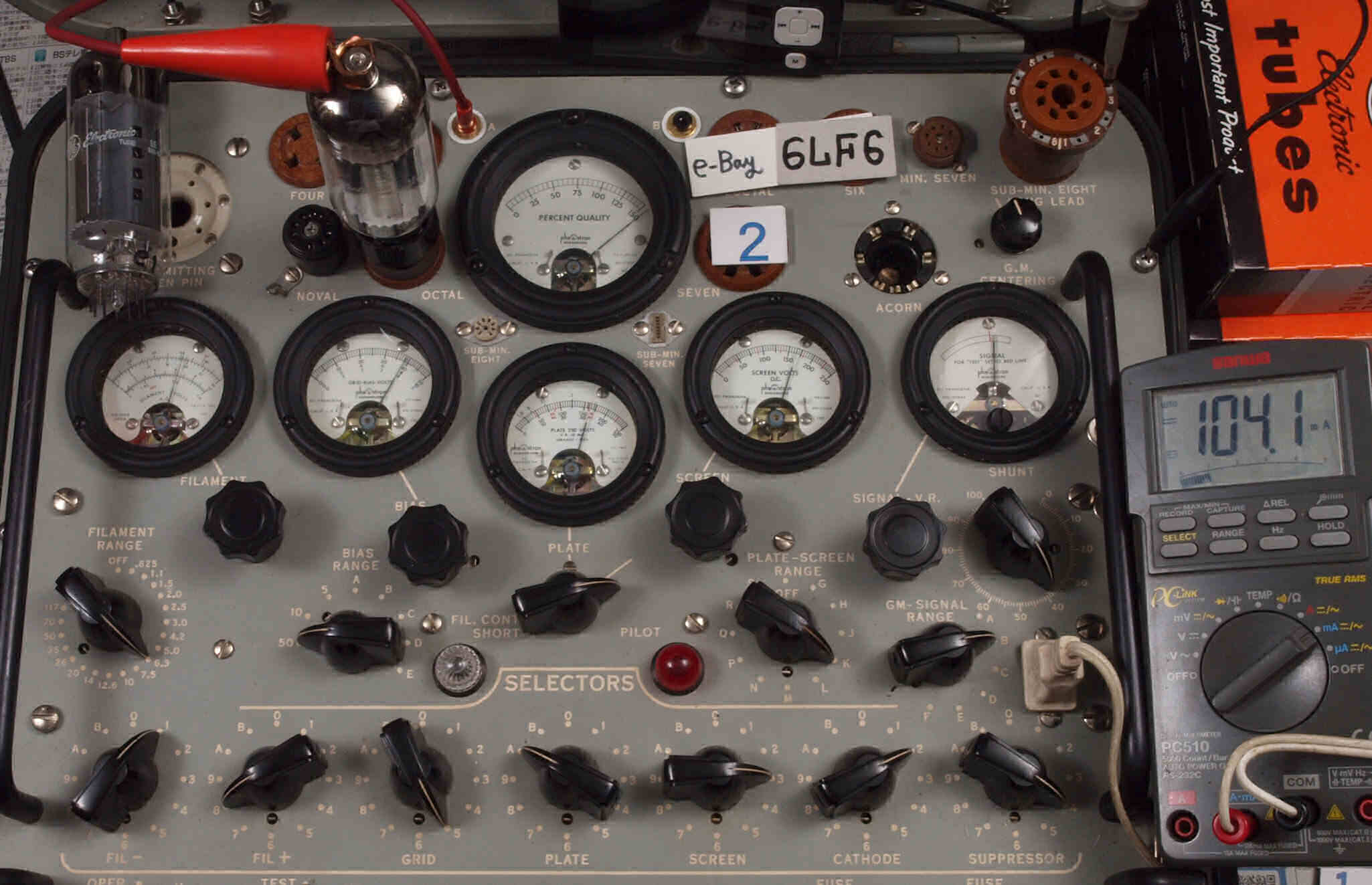

Ｕ６２．　２本目「６ＬＦ６」。　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１０４．１ｍＡ。

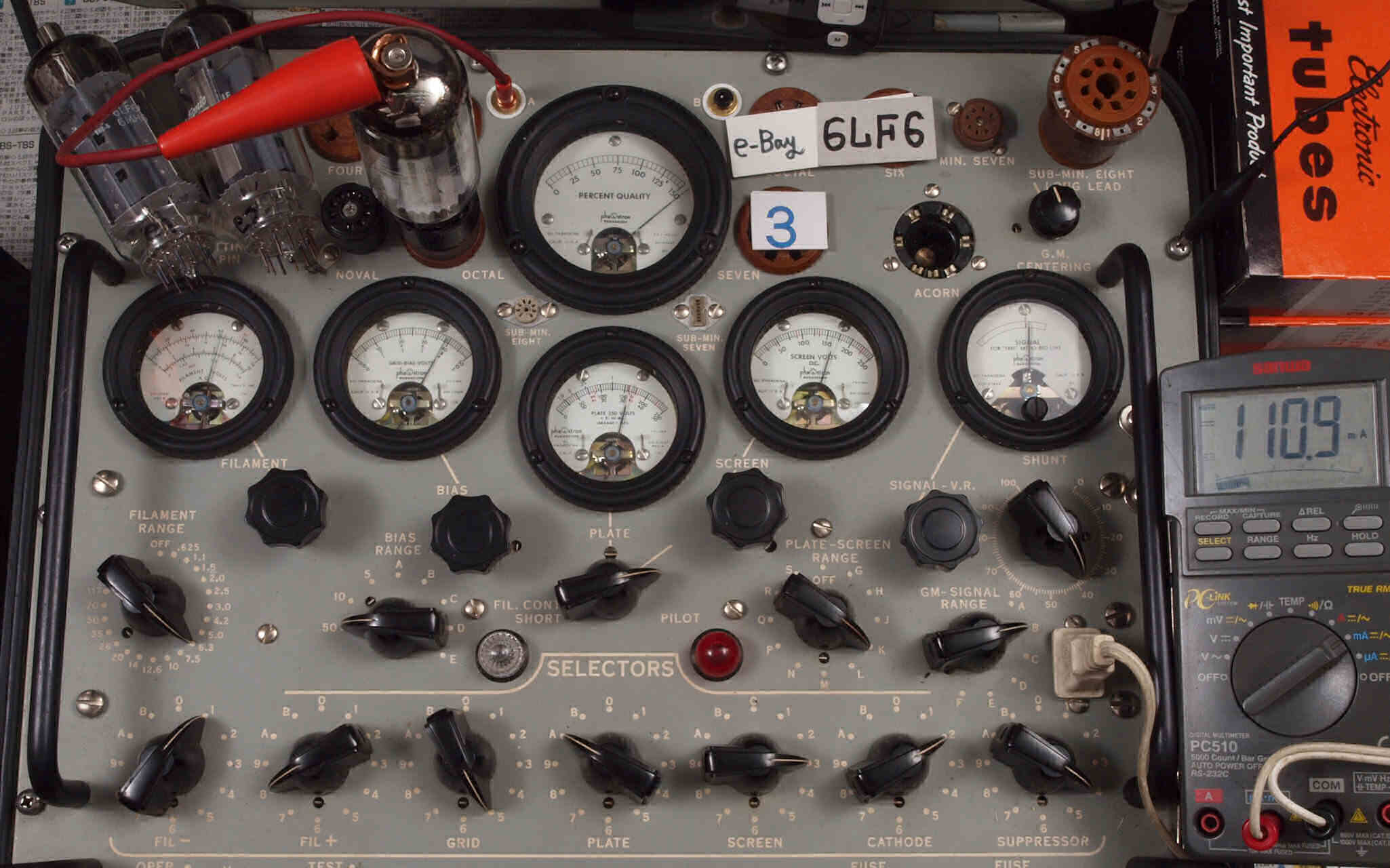

Ｕ６３．　３本目「６ＬＦ６」。　Ｇｍ測定＝１５５００μmho、　Ｉｐ＝１１０．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５５００μmhoでの測定。

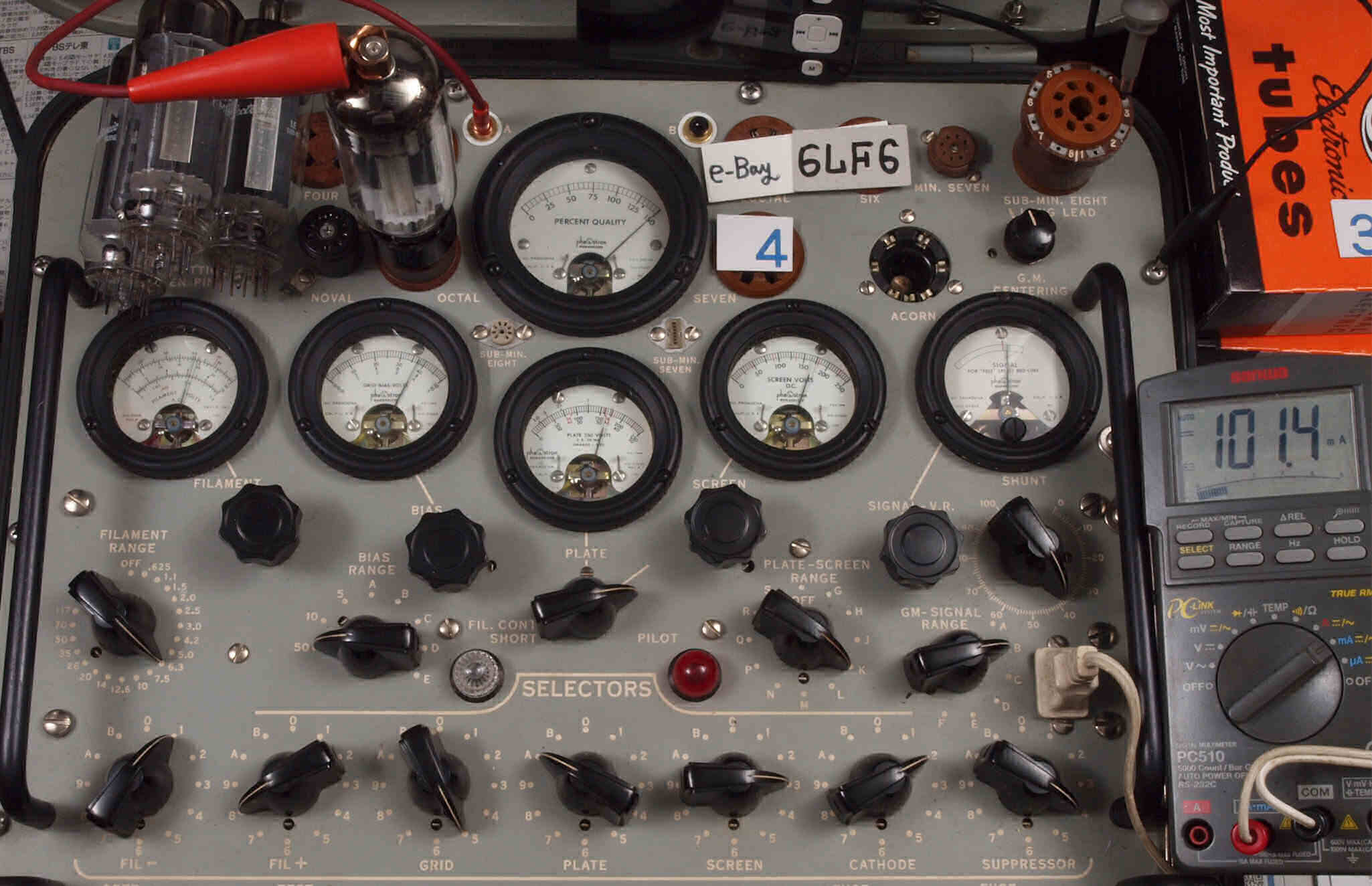

Ｕ６４．　４本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０１．４ｍＡ。
Ｕ６５．　５本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０４．２ｍＡ。

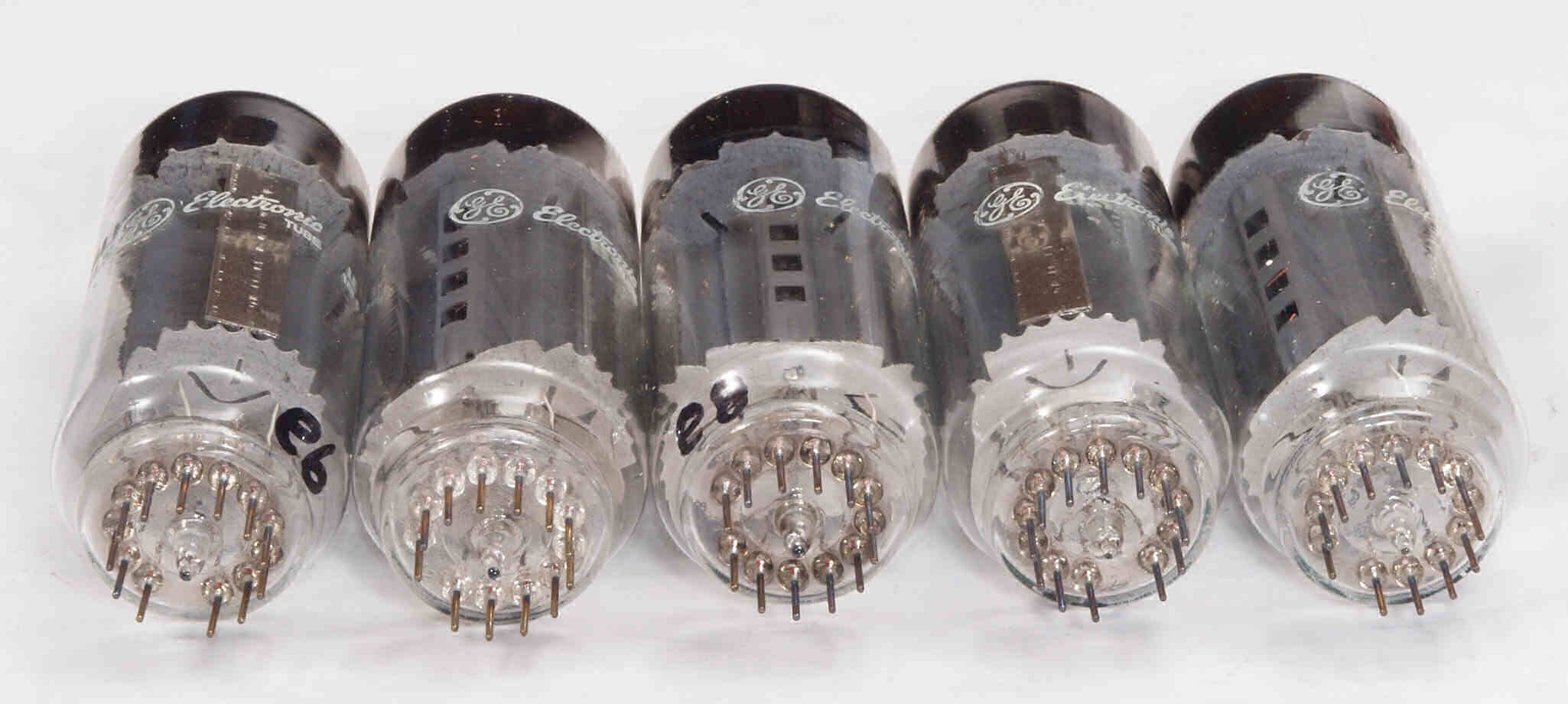

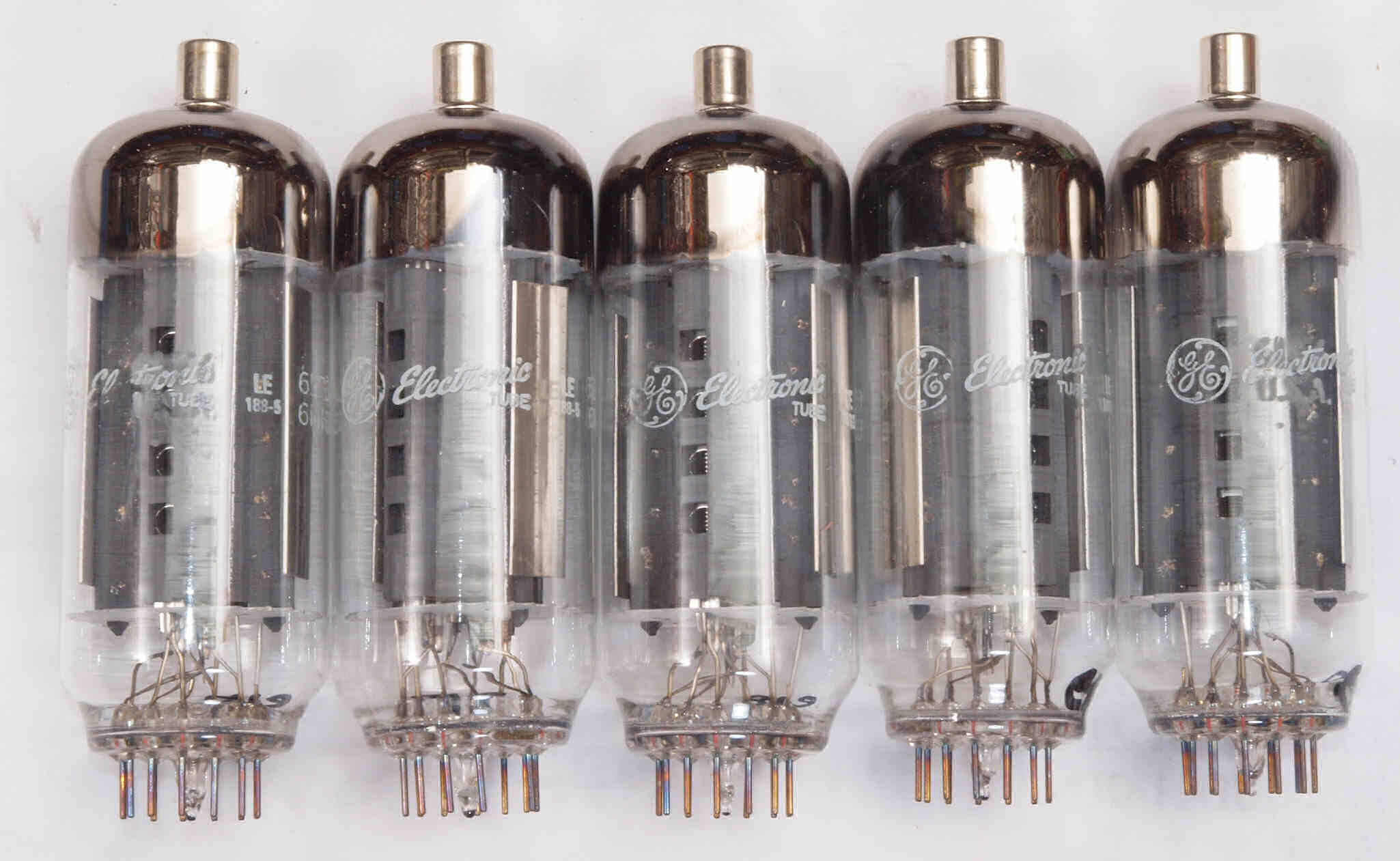

ｅ−Ｂayで購入　右から６番目、７番目、、、、１０番目。

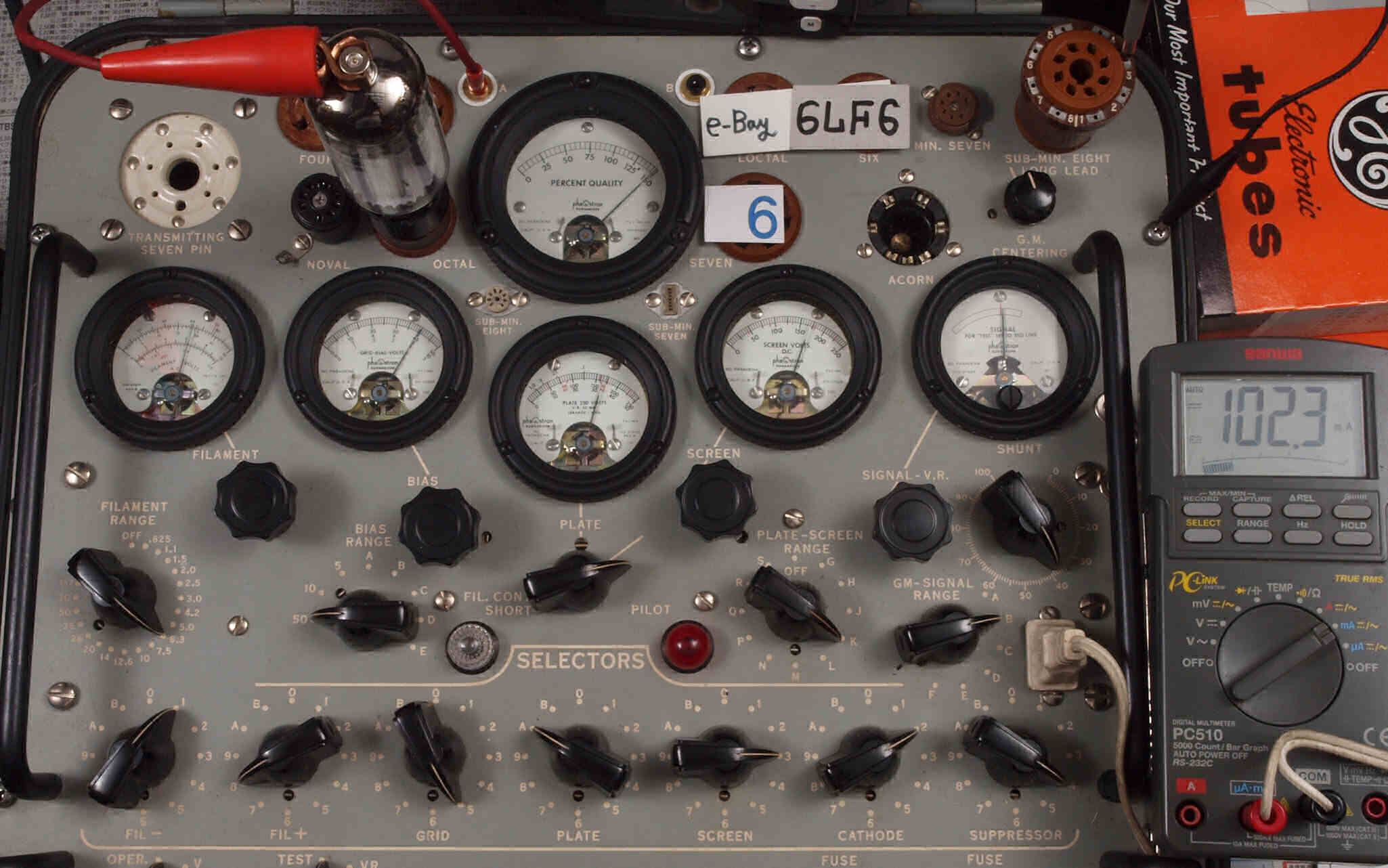

Ｕ６６．６本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０２．３ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

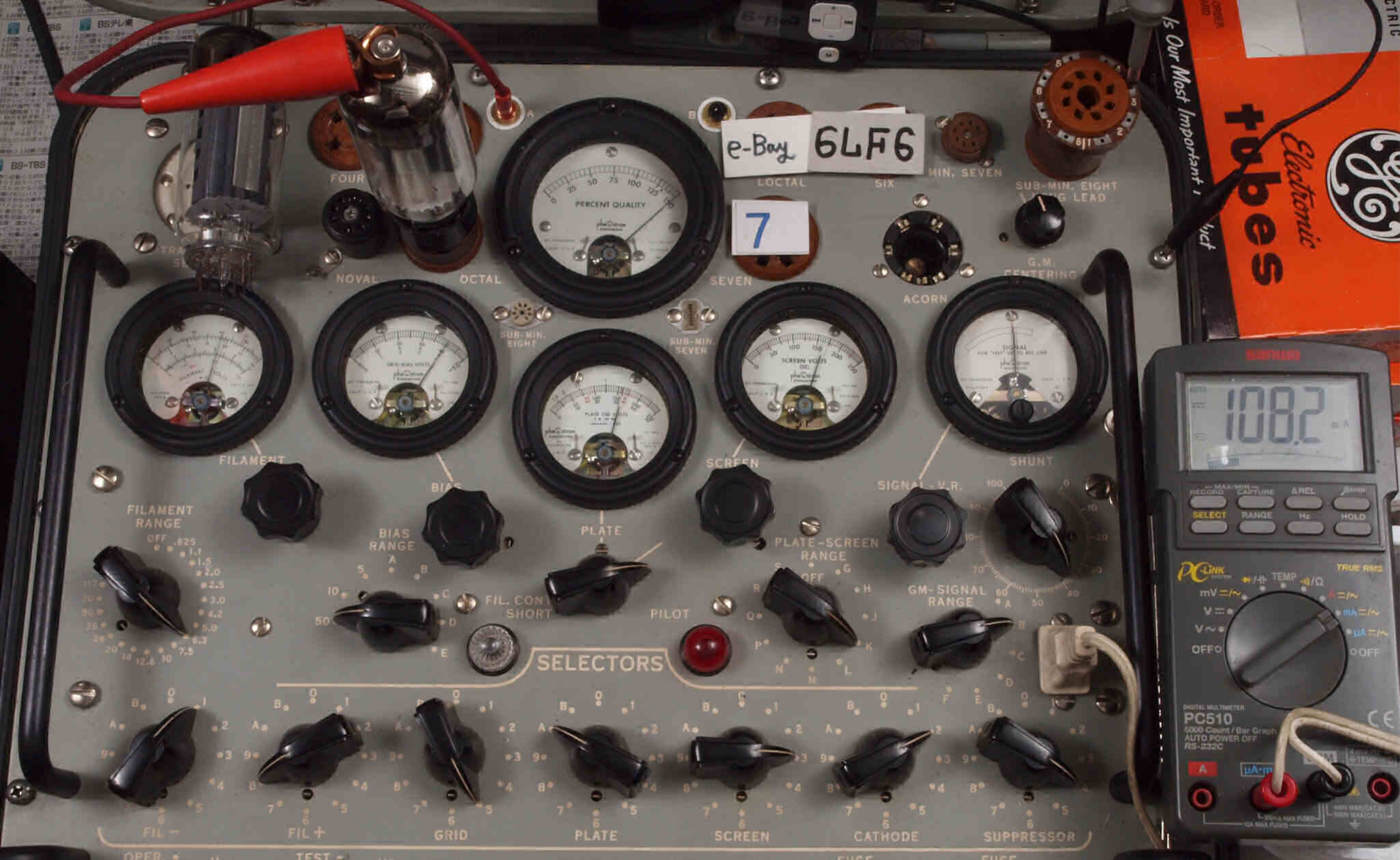

Ｕ６７．　７本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０８．２ｍＡ。

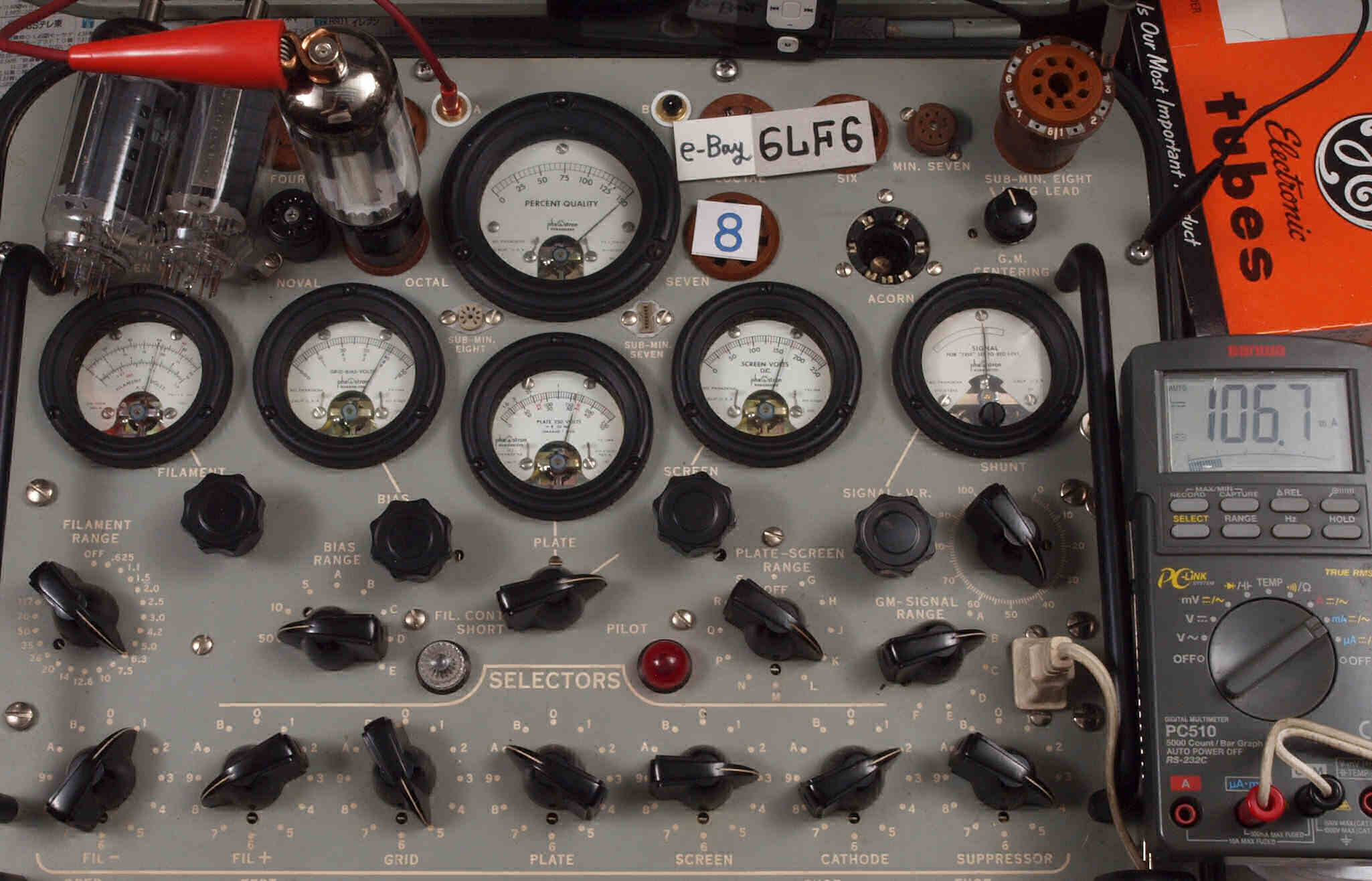

Ｕ６８．　８本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０６．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

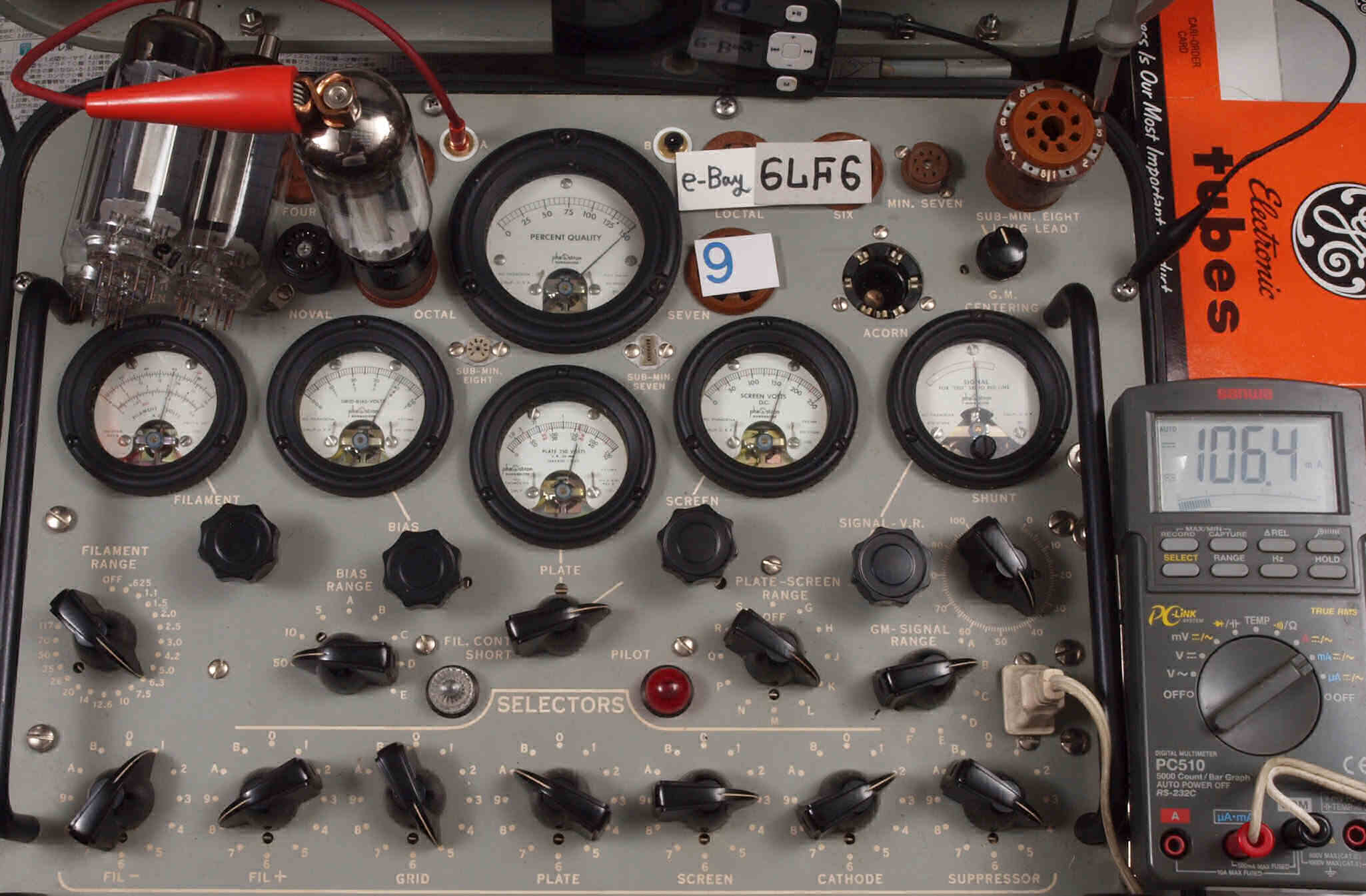

Ｕ６９．　９本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０６．４ｍＡ。

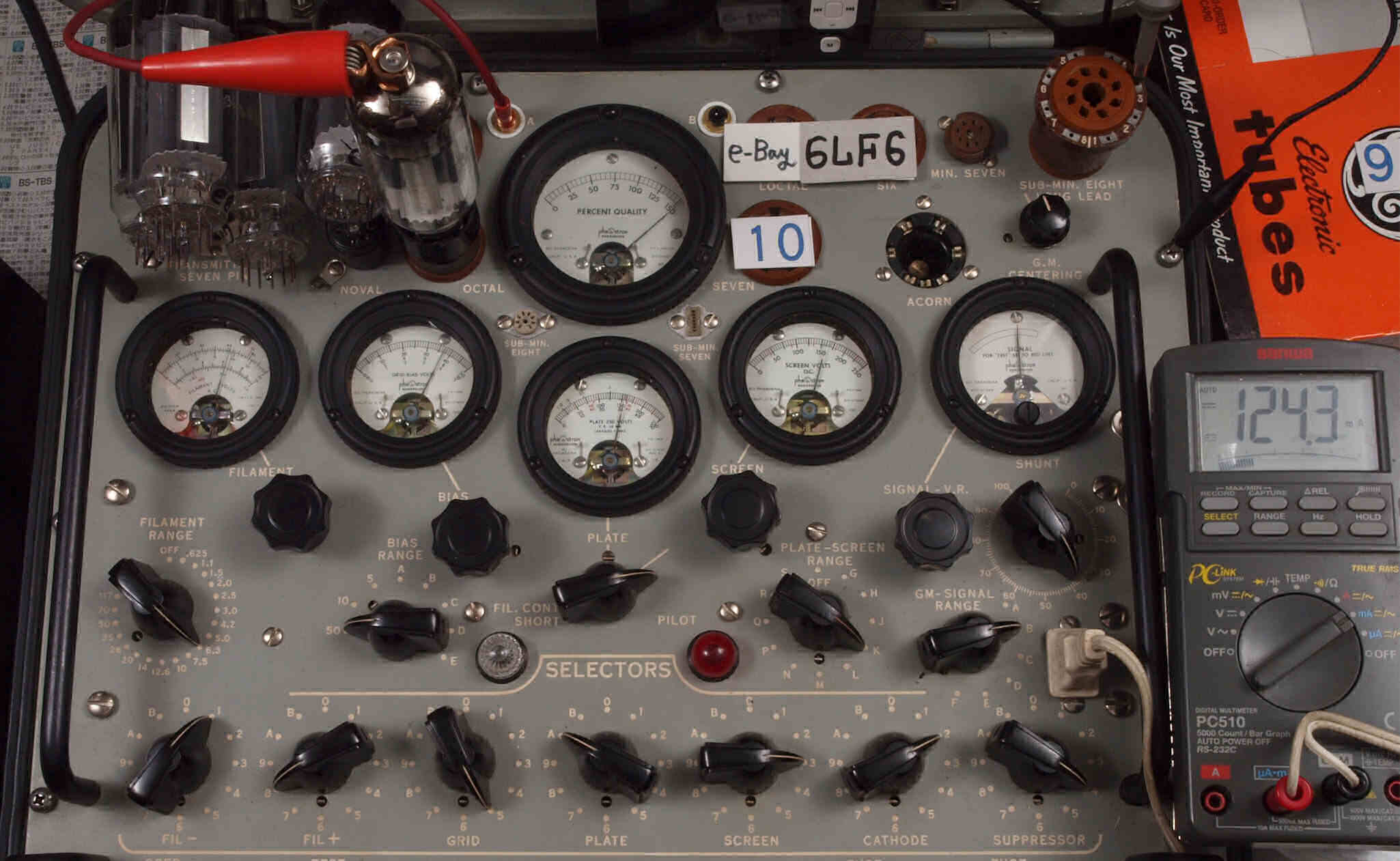

Ｕ６１０．　１０本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１２４．３ｍＡ。
ｅ−Ｂayで購入　右から１０番目、１１番目、、、、１５番目。

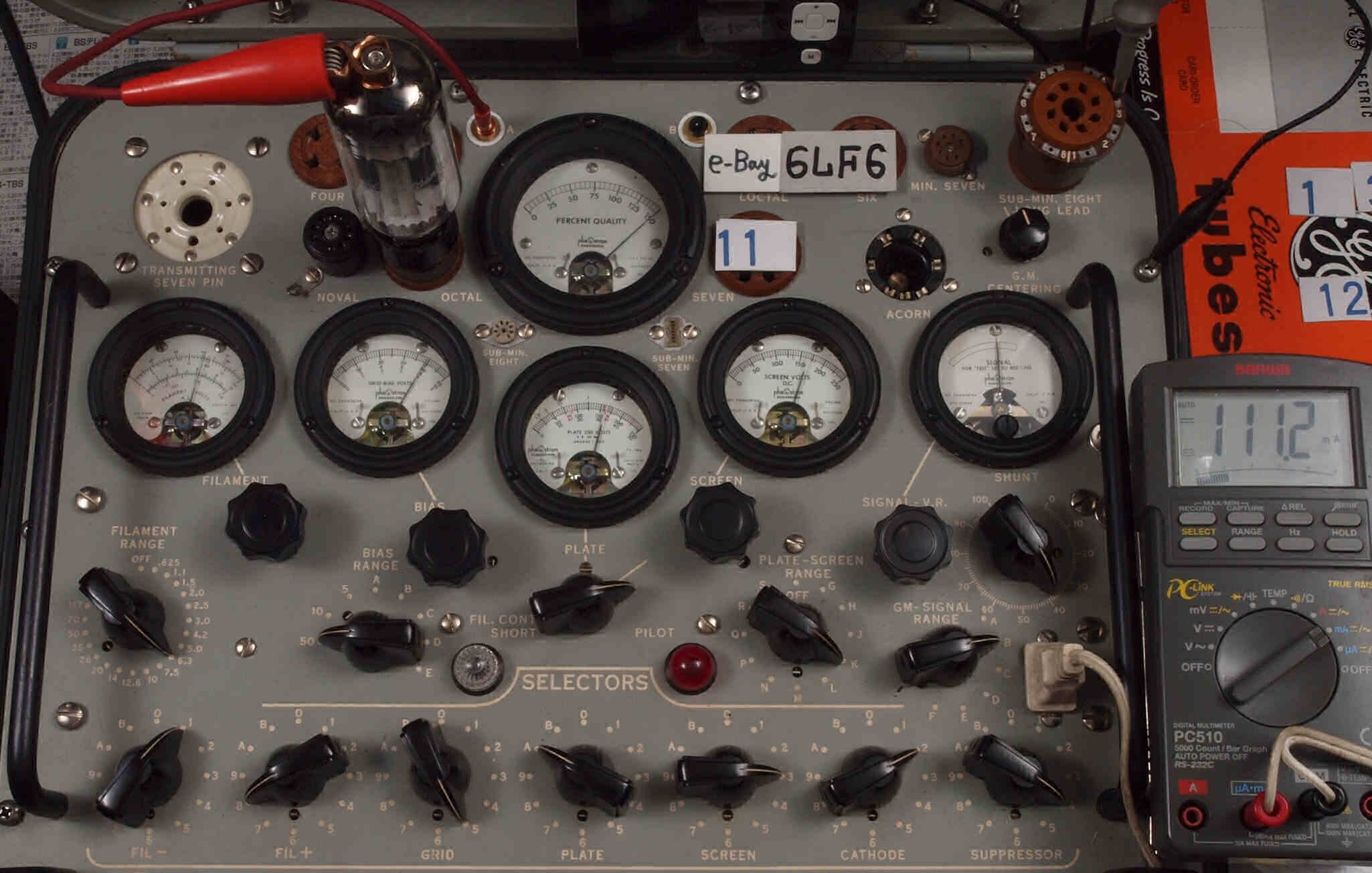

Ｕ６１１．　１１本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１１．２ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

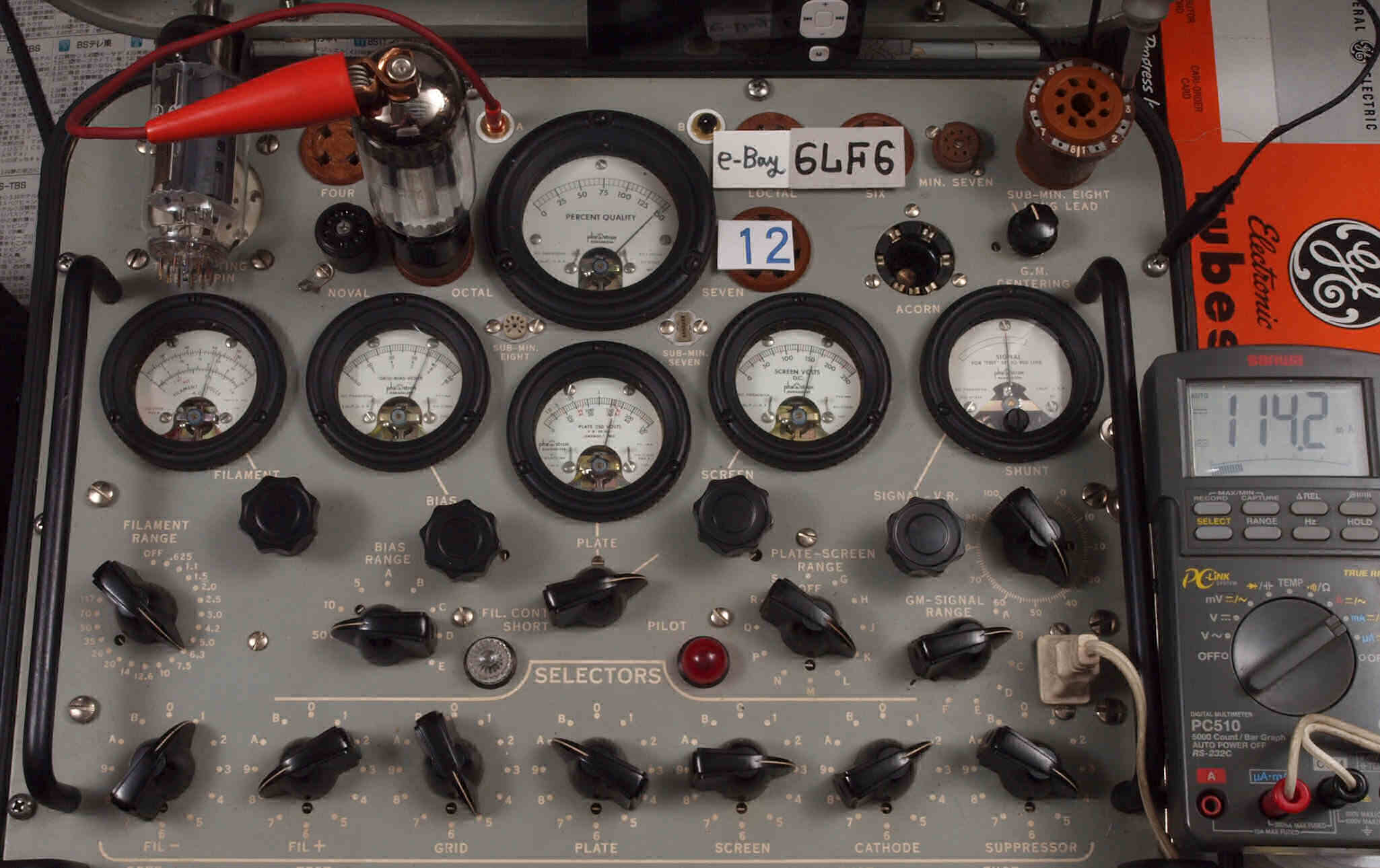

Ｕ６１２．　１２本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１４．２ｍＡ。

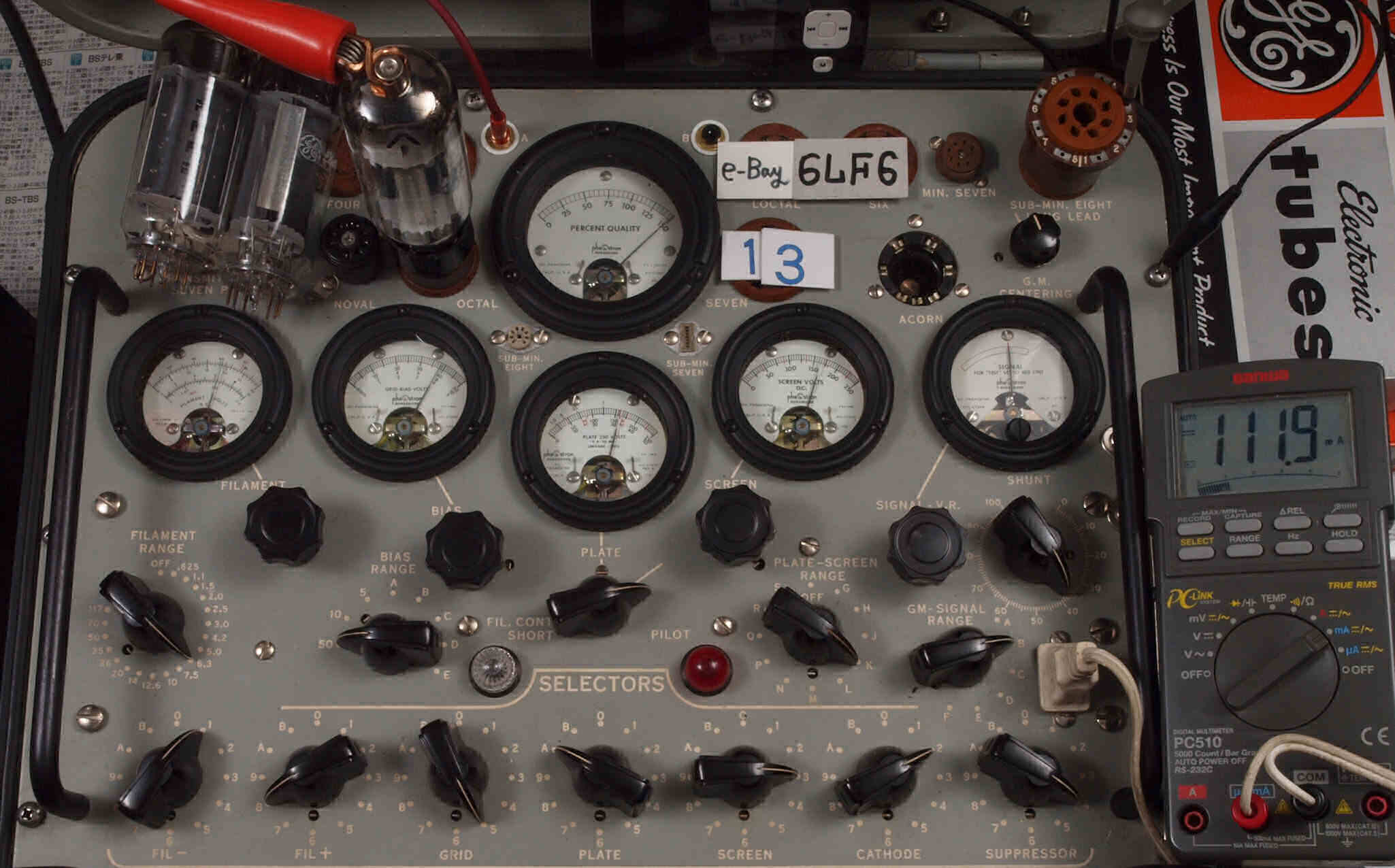

Ｕ６１３．　１３本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１１．９ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

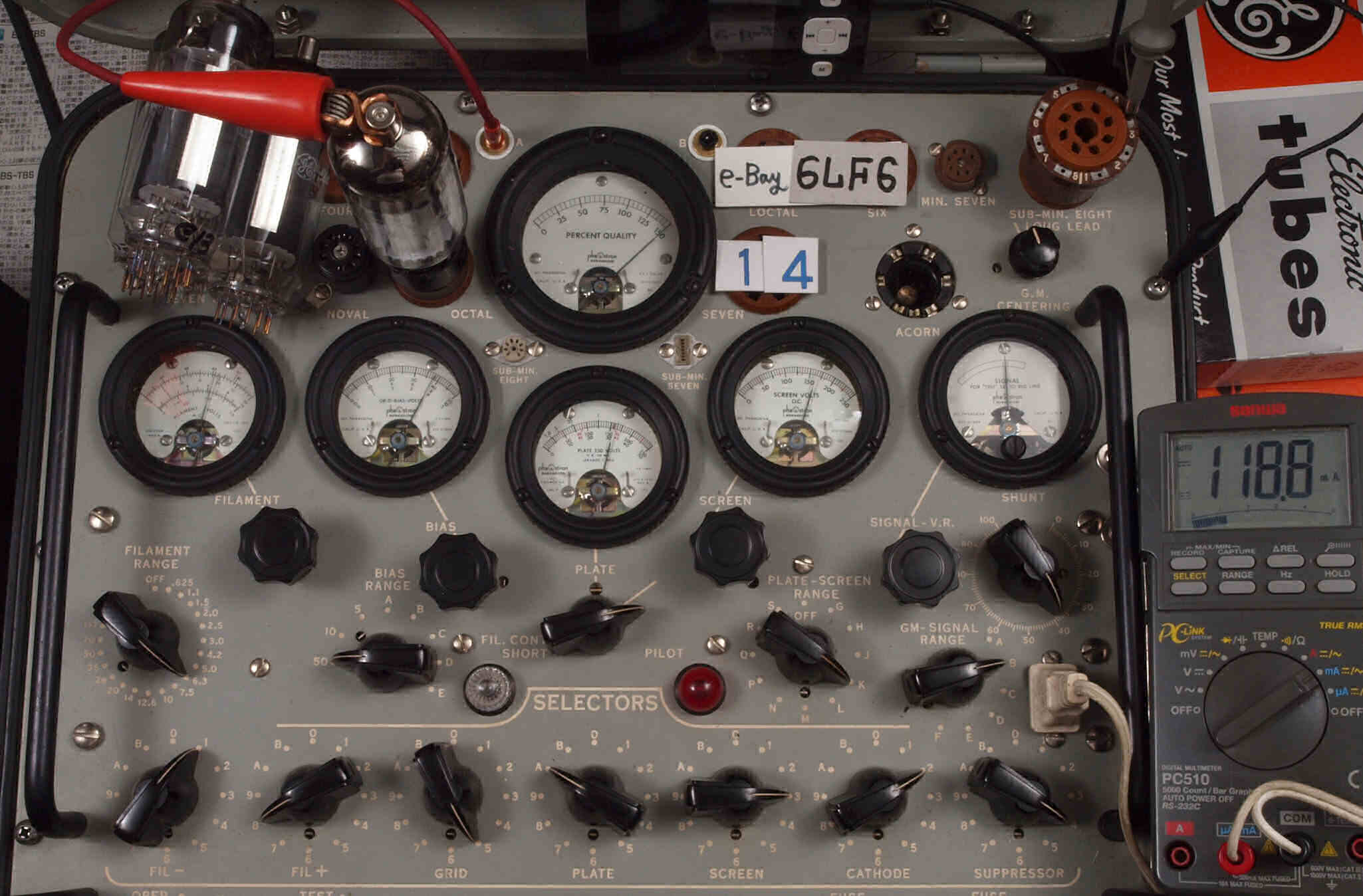

Ｕ６１４．　１４本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１８．８ｍＡ。

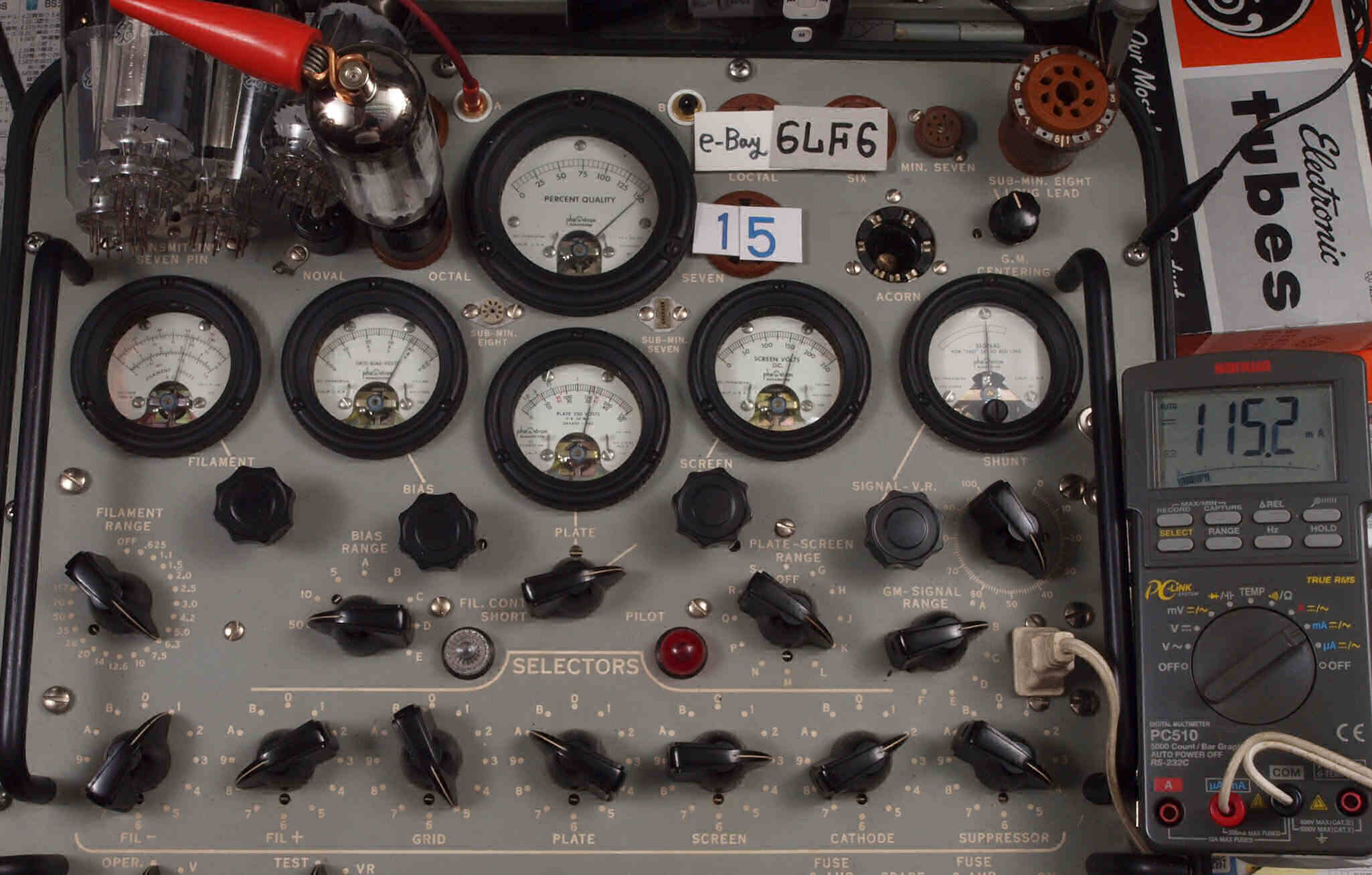

Ｕ６１５．　１５本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１５．２ｍＡ。
ｅ−Ｂayで購入　右から１６番目、１７番目、、、、２０番目。

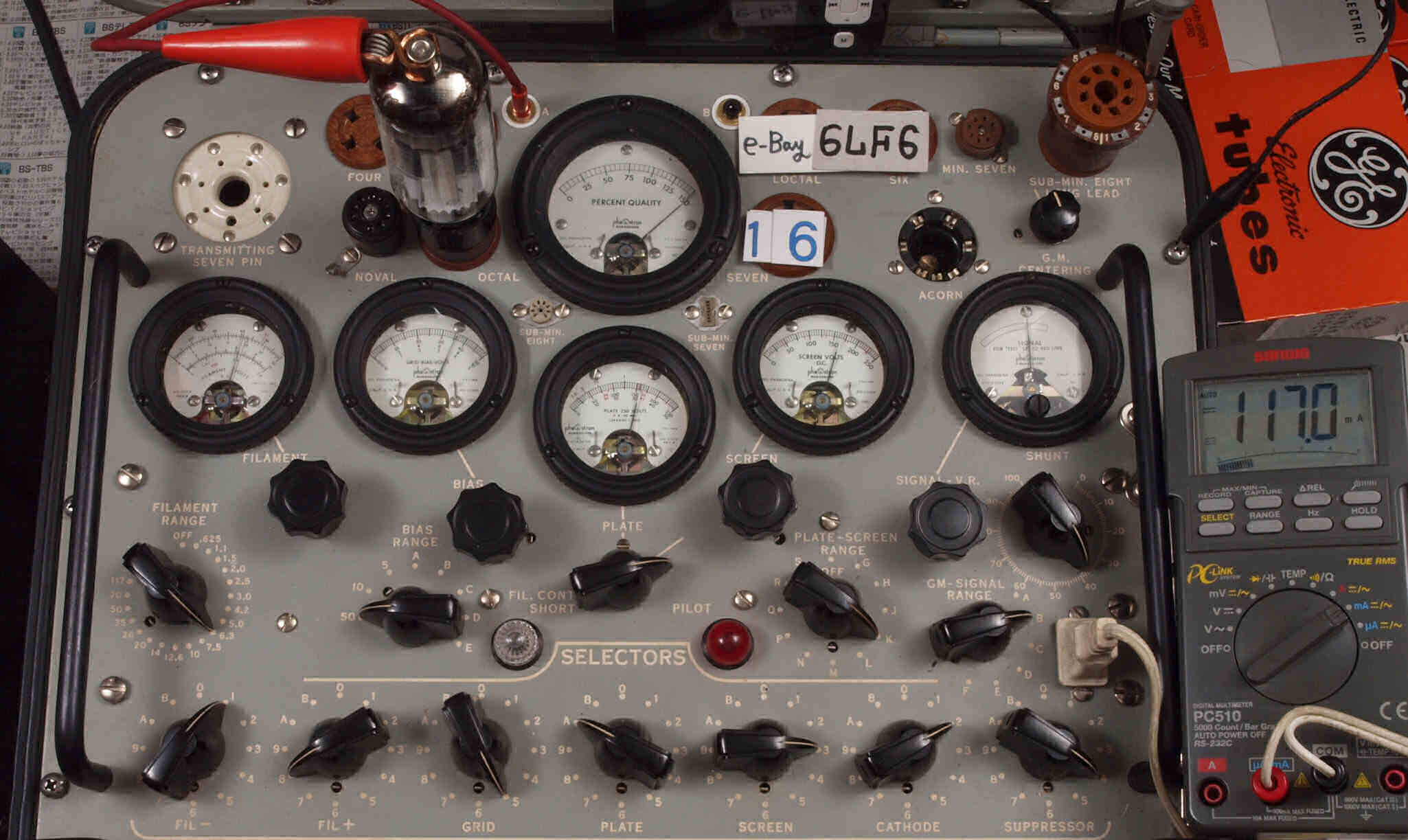

Ｕ６１６．　１６本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１７．０ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

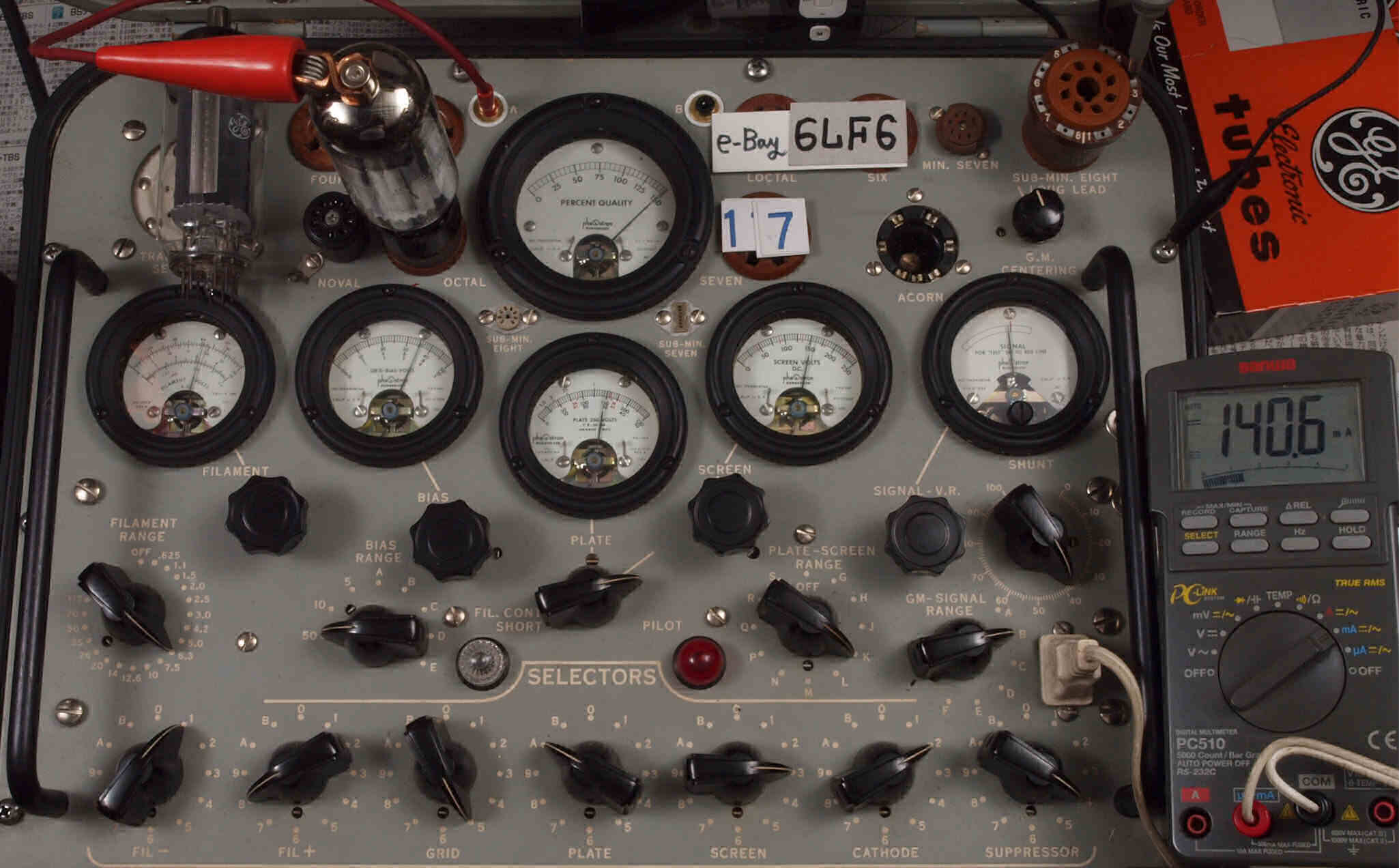

Ｕ６１７．　１７本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１４０．６ｍＡ。

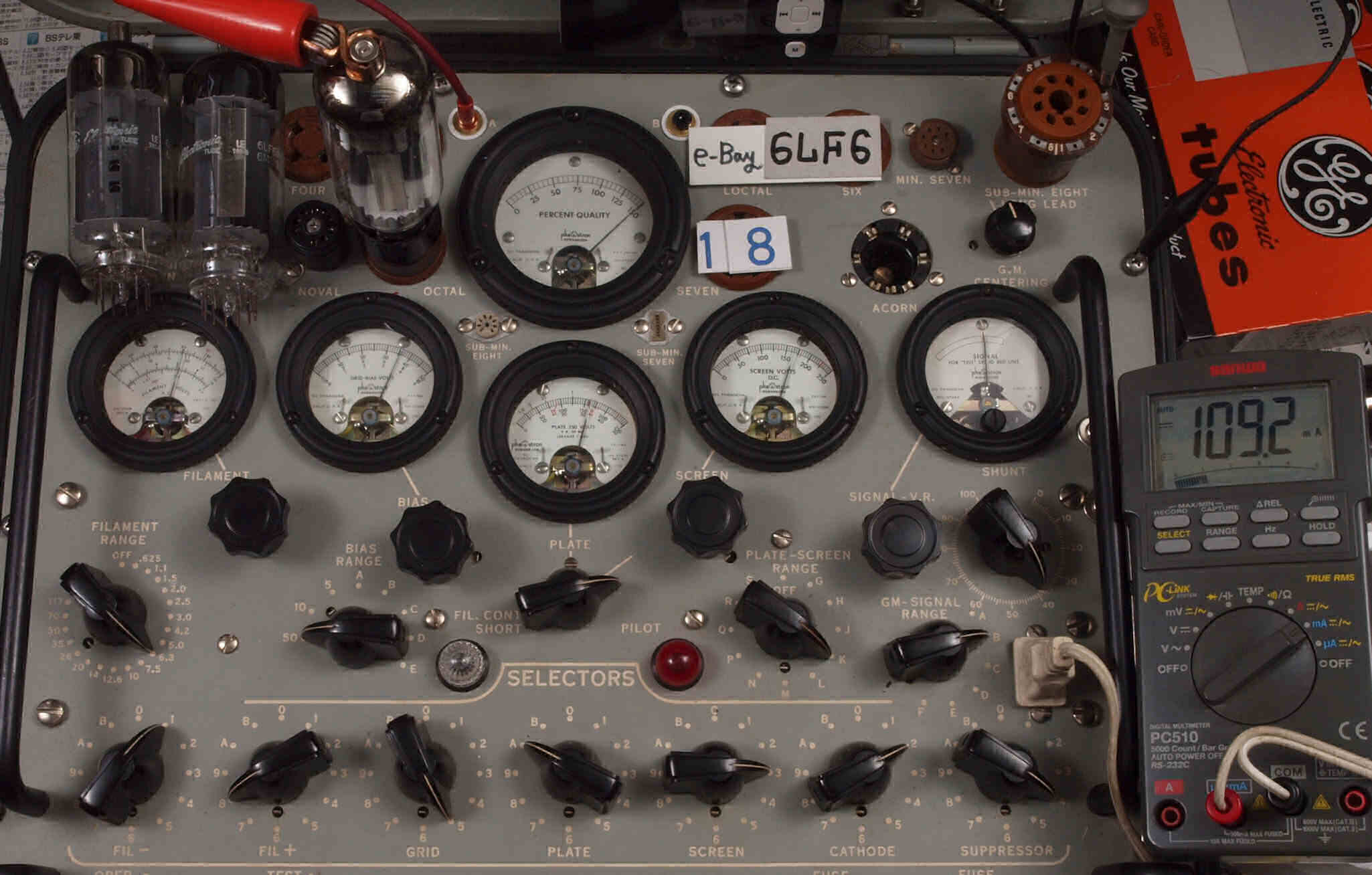

Ｕ６１８．　１８本目「６ＬＦ６」。　Ｇｍ測定＝８０００μmho、　Ｉｐ＝１１８．５ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝Ｅｓｇ＝１６０Ｖ、Ｅｇ１＝−３５Ｖ」、Ｂレンジ＝１５０００μmhoでの測定。

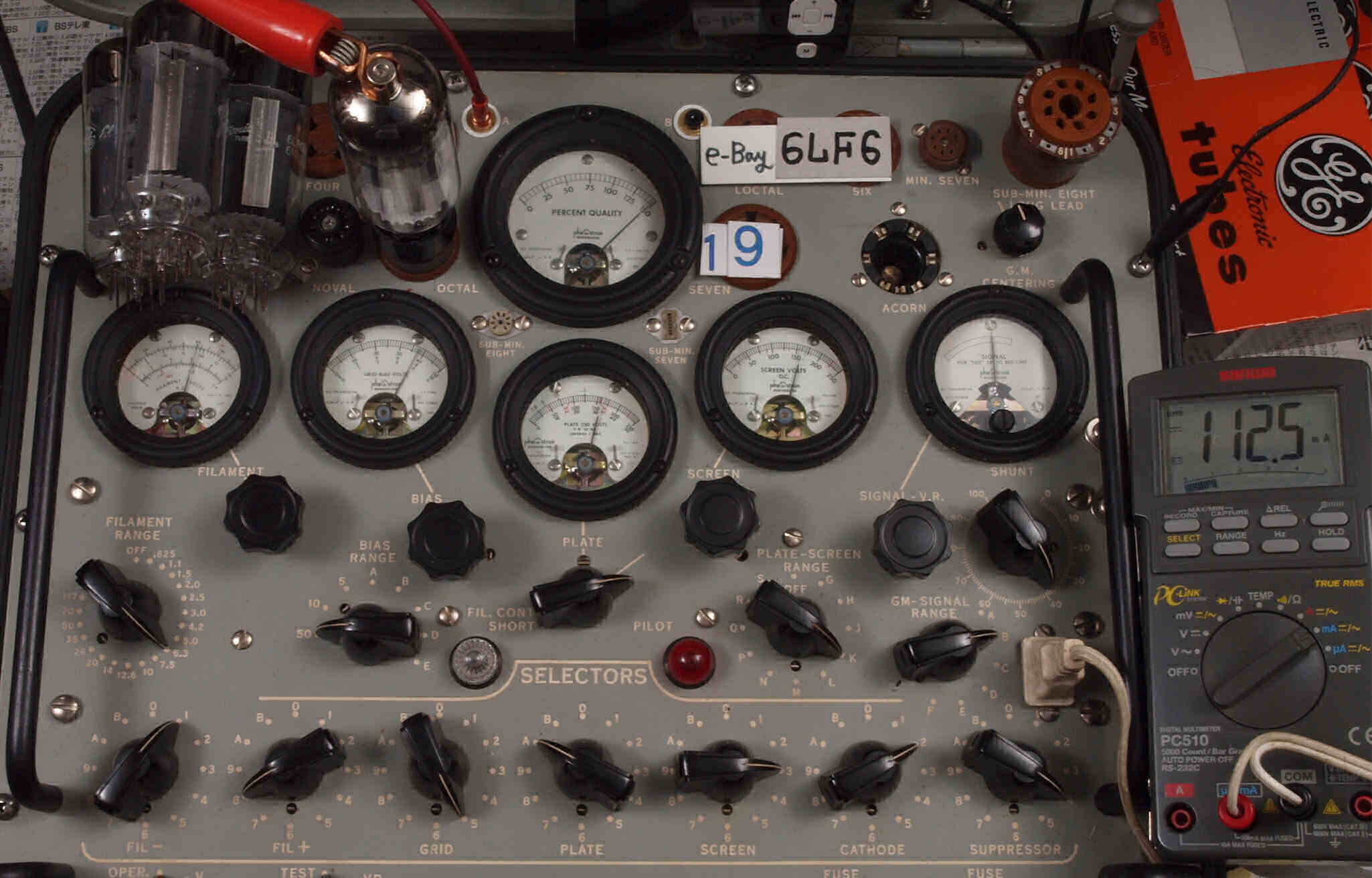

Ｕ６１９．　１９本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１１２．５ｍＡ。

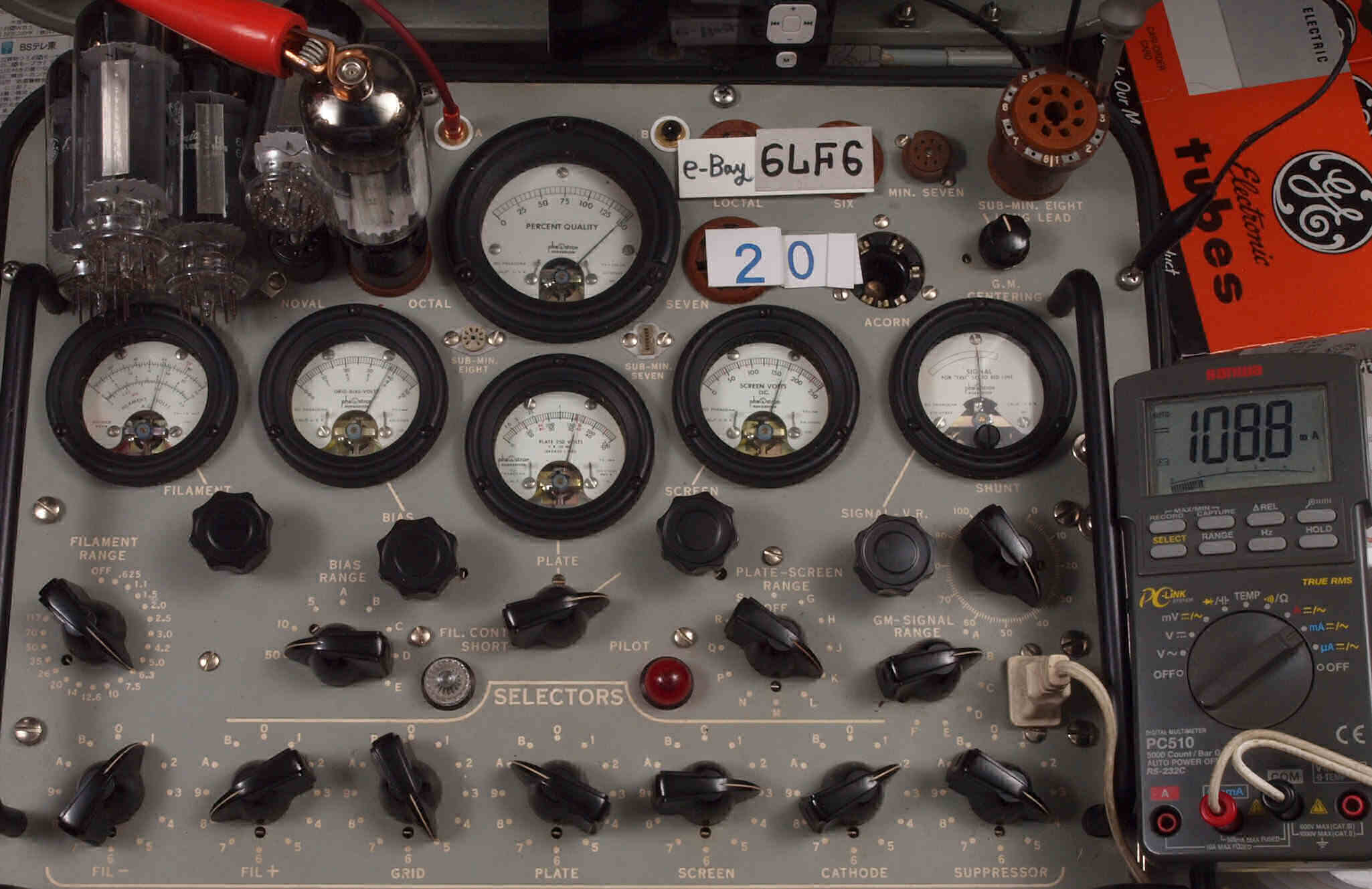

Ｕ６２０．　２０本目「６ＬＦ６」。　Ｇｍ測定＝１５０００μmho、　Ｉｐ＝１０８．８ｍＡ。

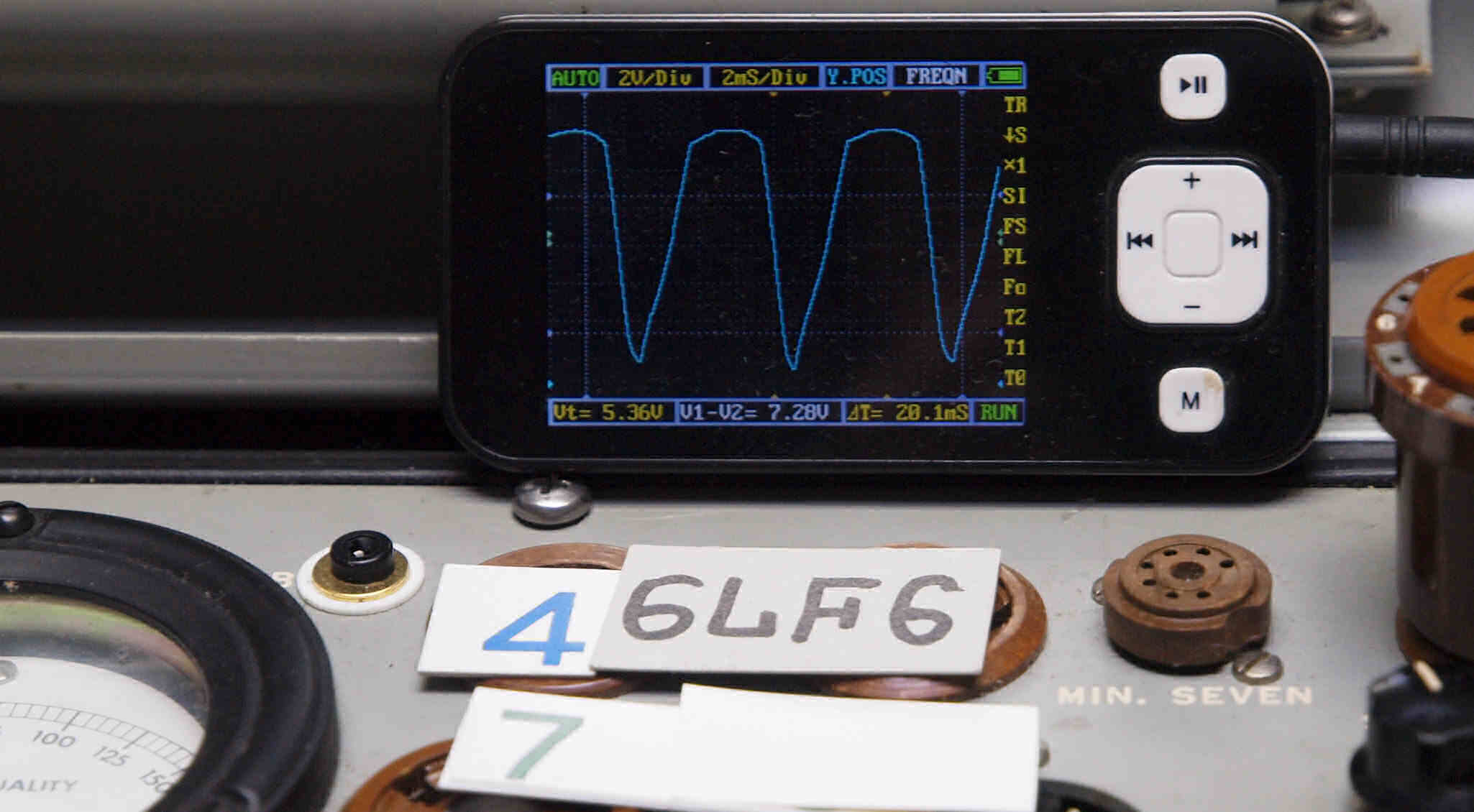

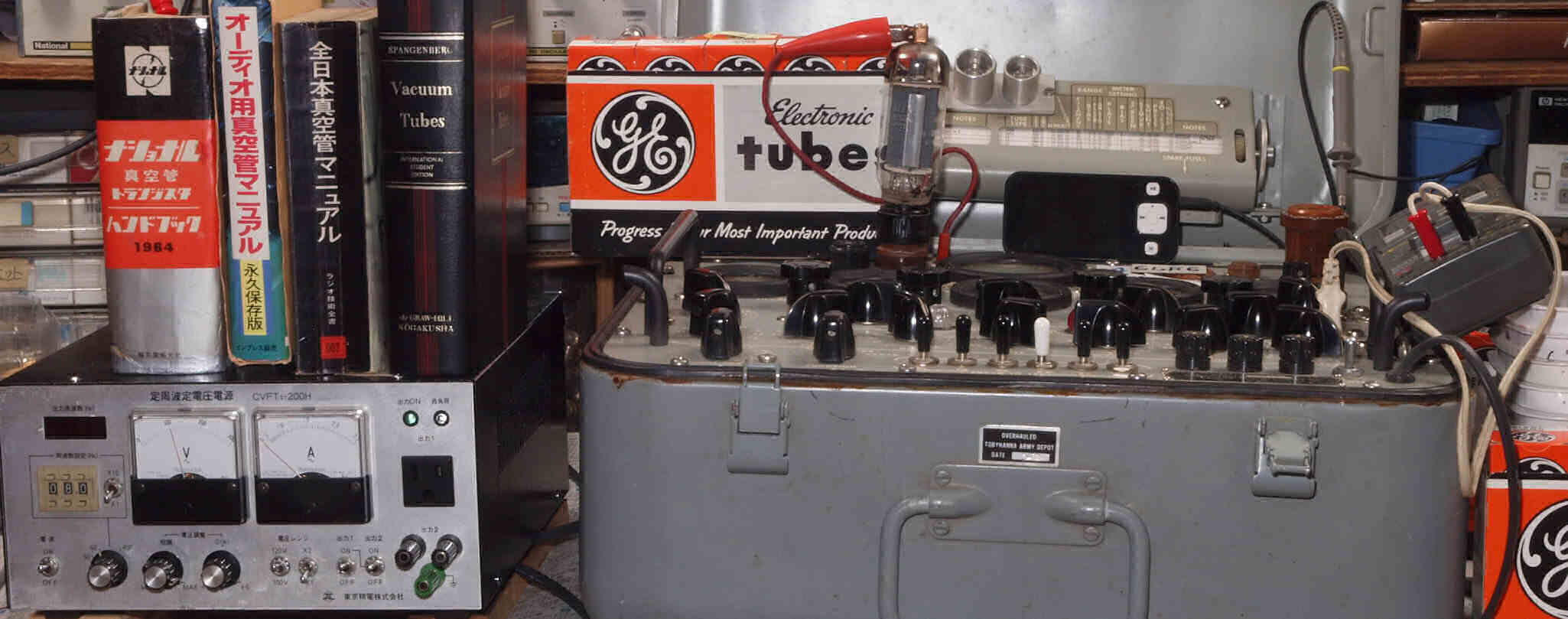

プレート（カソード電流）波形を観測しながら測定する。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
測定に使用する変換アダプター。　左＝５０ＣＡ１０→ＵＳ８ピン、右＝６ＬＦ６→ＵＳ８ピン。
Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４　の仕様（マニアル・カタログより）　
型式 管球式モノラルパワーアンプ　ＳＡ−４
出力 140W(8Ω)
280W(16Ω)
周波数帯域幅 0.1Hz〜50kHz
歪率 0.1%以下(最大出力時)
0.02%(20W出力時)
使用真空管 ECC83
6LF6 x8
6FS5 x2
電源電圧 AC100V、50Hz/60Hz
消費電力 200W(通常使用時)、700W(実行出力時)
外形寸法 幅480x高さ170x奥行480mm
重量 26kg
その他 ブループリント基盤．．後期型
グレイ基盤．．前期型。
価格 ￥1,000,000(1台、1984年発売)
￥900,000(1台、年代不明)
　　　 　　　6fs5_38　6fs5_48　6fs5_b3　ecc83_1　12ax7_32 　12ax7_42　12ax7_b22　　　6lf6_32 　　6lf6_42　　6lf6_e8　　6lf6_yb 　6lf6_ebk
