Ｃｏｎｒａｄ Ｊｏｈｎｓｏｎ ＭＶ−１２５、ＳＡ−４．３台目、ＳＡ−４．４台目ユーザー。同時修理ＳＡ−４．５台目、ＳＡ−４．６台目。 ２０２４／７／２３到着　　　１１／２２完成

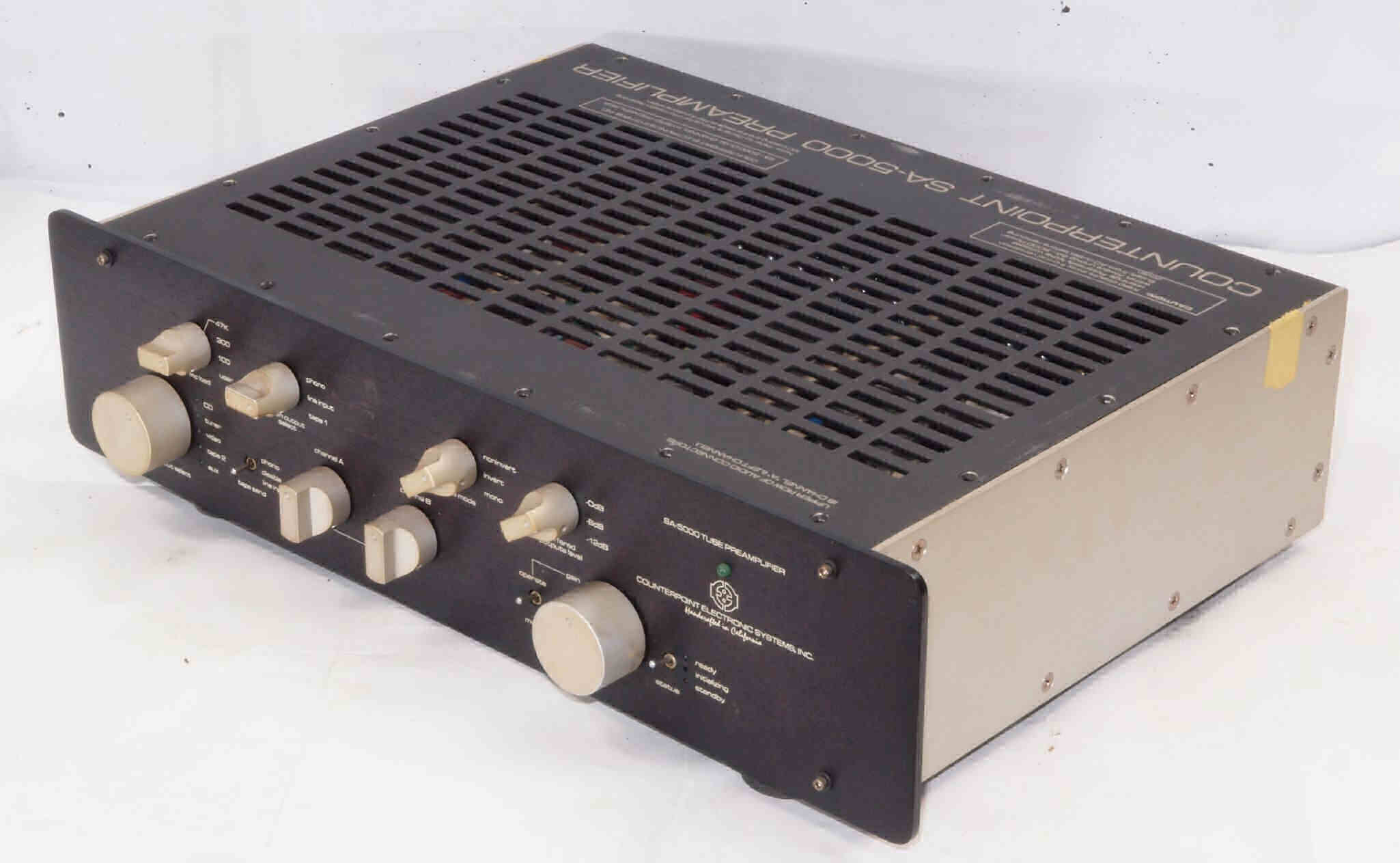

Ａ．　修理前の状況 オークションで落札購入。 出品者コメント★商品説明★。 【商品ランク】 ・ジャンク品：動作未確認もしくは動作に問題があり修理が必要な商品。 【基本動作】 ・initializingが点滅して音出しが確認できません。 【外観】 ・キズ、汚れ、使用感があります。 【サイズ】 ・サイズ約：W49cm× D32cm× H13cm 【付属品】 ・画像のものが全てになります。 【注意事項】 ・傷みやすいパーツは消耗品扱いになるため、交換・リペア前提でご入札いただきますよう、お願い致します。 ・ジャンク品として、修理前提もしくは部品取りでお考え下さい。 上記画像とコメントにてご判断、ご理解いただける方のご入札を宜しくお願い致します。 ・既に梱包済みのため写真（画像）の追加に対応できませんので、ご了承ください。 B．　原因 経年劣化。 ヒーター電源２不良。 制御基板不良。 Ｃ．　修理状況 全真空管ソケット交換。 全電解コンデンサ−増量交換。 １部フイルムコンデンサ−交換・追加。 基板・配線手直し、補強。 半固定ＶＲ交換。 １部抵抗交換。 ボリューム延長ジョイントをユニバーサルカップリングに交換。 メインＶＲ交換（支給品）　ｱﾑﾄﾗﾝｽ APAT3250M50K 32NEG(スクアラン仕様） ２個使用。 入出力ＲＣＡ端子交換、テフロン絶縁製。 制御リレー交換。 Ｐ．　電源部修理状況 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６ＤＪ８　Ｇｍ、ＩＰ測定。 付属１本目ユニット１　Ｇｍ測定＝１４５００μmho、　Ｉｐ＝３１．００ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２３．２６ｍＡ。 付属２本目ユニット１　Ｇｍ測定＝　４５００μmho、　Ｉｐ＝１１．４９ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝　５７００μmho、　Ｉｐ＝１５．０１ｍＡ。 付属３本目ユニット１　Ｇｍ測定＝　８１００μmho、　Ｉｐ＝１７．４４ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２１．４１ｍＡ。 付属４本目ユニット１　Ｇｍ測定＝　７５００μmho、　Ｉｐ＝１３．９１ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝　７４００μmho、　Ｉｐ＝９．６２ｍＡ。 付属５本目ユニット１　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１９．００ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２０．６７ｍＡ。 付属６本目ユニット１　Ｇｍ測定＝　６３００μmho、　Ｉｐ＝１１．５２ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１６．７０ｍＡ。 １２ＡＸ７　Ｇｍ、ＩＰ測定。 付属１本目ユニット１　Ｇｍ測定＝２０００μmho、　Ｉｐ＝１．７０ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１８４０μmho、　Ｉｐ＝１．４９ｍＡ。 ６ＣＡ４　Ｇｍ、ＩＰ測定。 ユニット１、「Ｅｐ＝ＡＣ２０Ｖ、破棄値＝７５」に対して９７。 ユニット２、「Ｅｐ＝ＡＣ２０Ｖ、破棄値＝７５」に対して９７。 V．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 購入６９２２ＥＨ（６ＤＪ８）　Ｇｍ、ＩＰ測定。 １本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。 ２本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。 ３本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。 ４本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。 平均　ユニット　Ｇｍ＝１１９６３μmho、ＩＰ＝１１．５１ｍＡ。 購入ＥＣＣ８０３Ｓ　Ｇｍ、ＩＰ測定。 付属１本目ユニット１　Ｇｍ測定＝２１４０μmho、　Ｉｐ＝１．７１ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝２２２０μmho、　Ｉｐ＝１．８２ｍＡ。 Ｄ．　使用部品 フイルムコンデンサ−　　　　３０個。 電解コンデンサ−　　　　　　２０個。 半固定ＶＲ　　　　　　　　　　１９個。 セラミックコンデンサー　　４個。 抵抗　　　２本。 ＭＴ９ピン金メッキ端子タイト製ソケット　　８個。 シリコン絶縁シート　　　７枚。 制御リレー　　　　　　　１２個。 テフロン絶縁製ＲＣＡ端子　　　１３組２６個。 タイト製ユニバーサルカップリング　　　３個。 上蓋インチサイズ止めビス　　　　　　１８本。 メインＶＲ　ｱﾑﾄﾗﾝｽ APAT3250M50K 32NEG(スクアラン仕様）２個（支給品）。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　１８０，０００円　　　　オーバーホール修理。３台目からの、お馴染みさん価格。 　　　　　　　　　　　　　　　　　　　　　真空管６９２２ＥＨ（６ＤＪ８）４本、ＥＣＣ８０３Ｓ　１本を含む。 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５０００　の仕様（カタログ・マニアルより） Ｙ．　ユーザー宅の設置状況

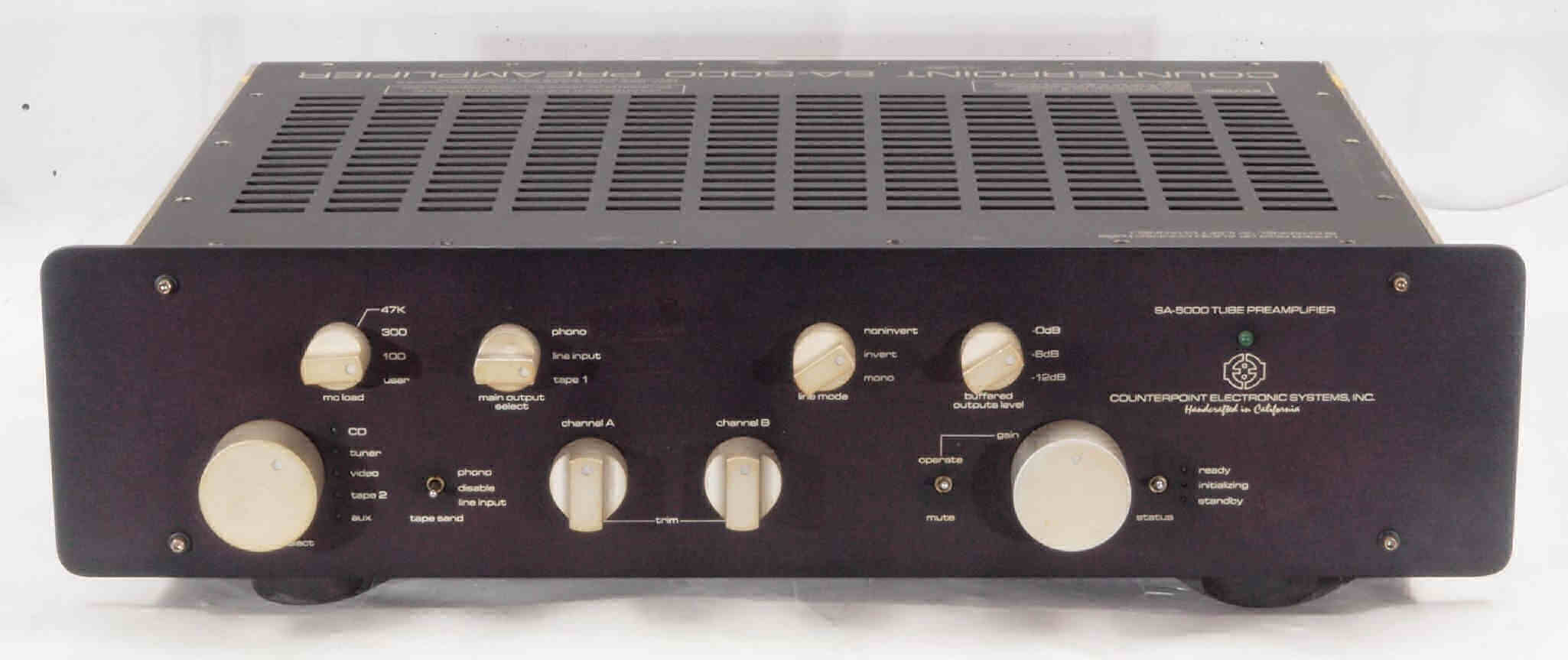

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。　白いツマミはタバコのヤニで黄色く変色。

Ａ１２．　点検中　前右から見る。左右のパネルもタバコのヤニで黄色く変色。

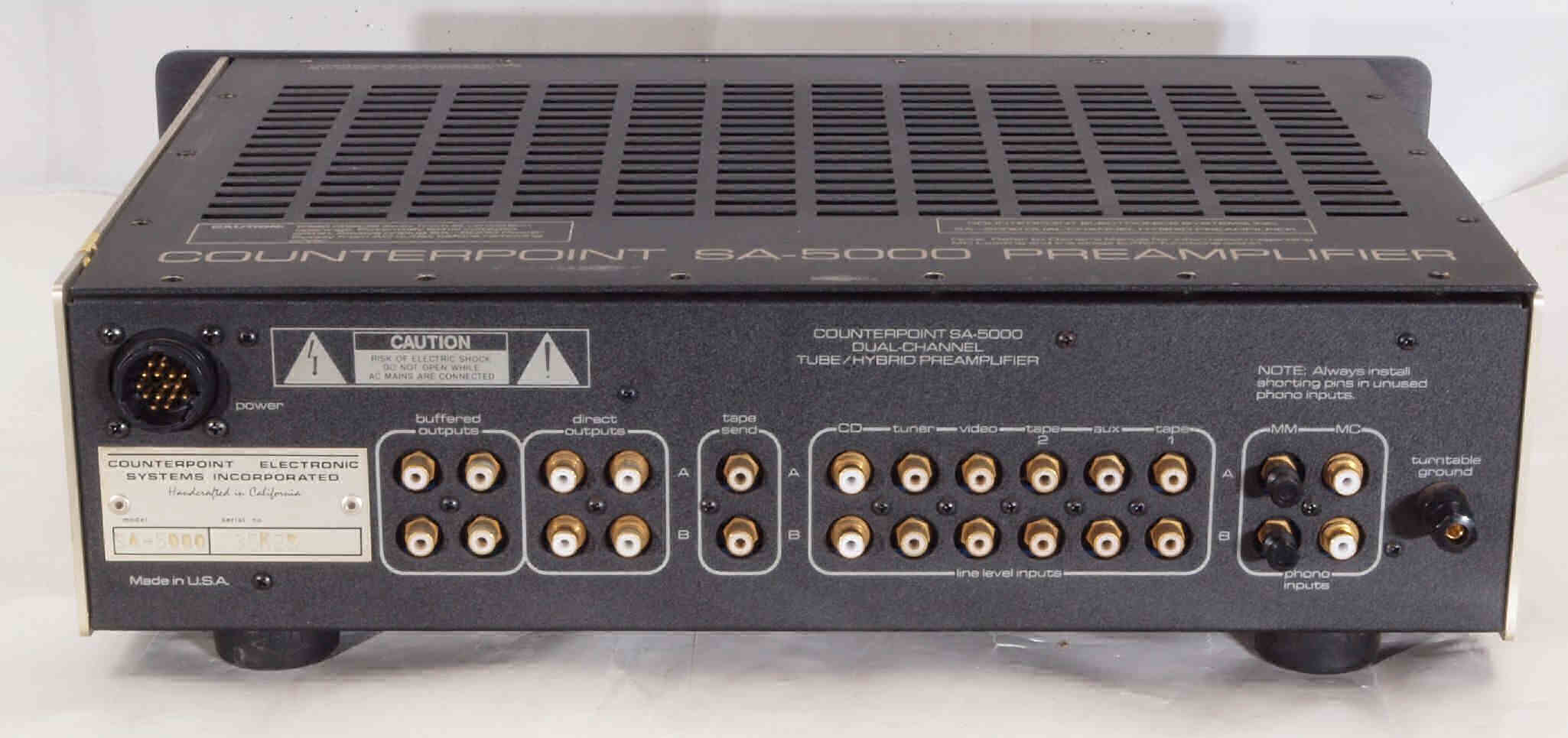

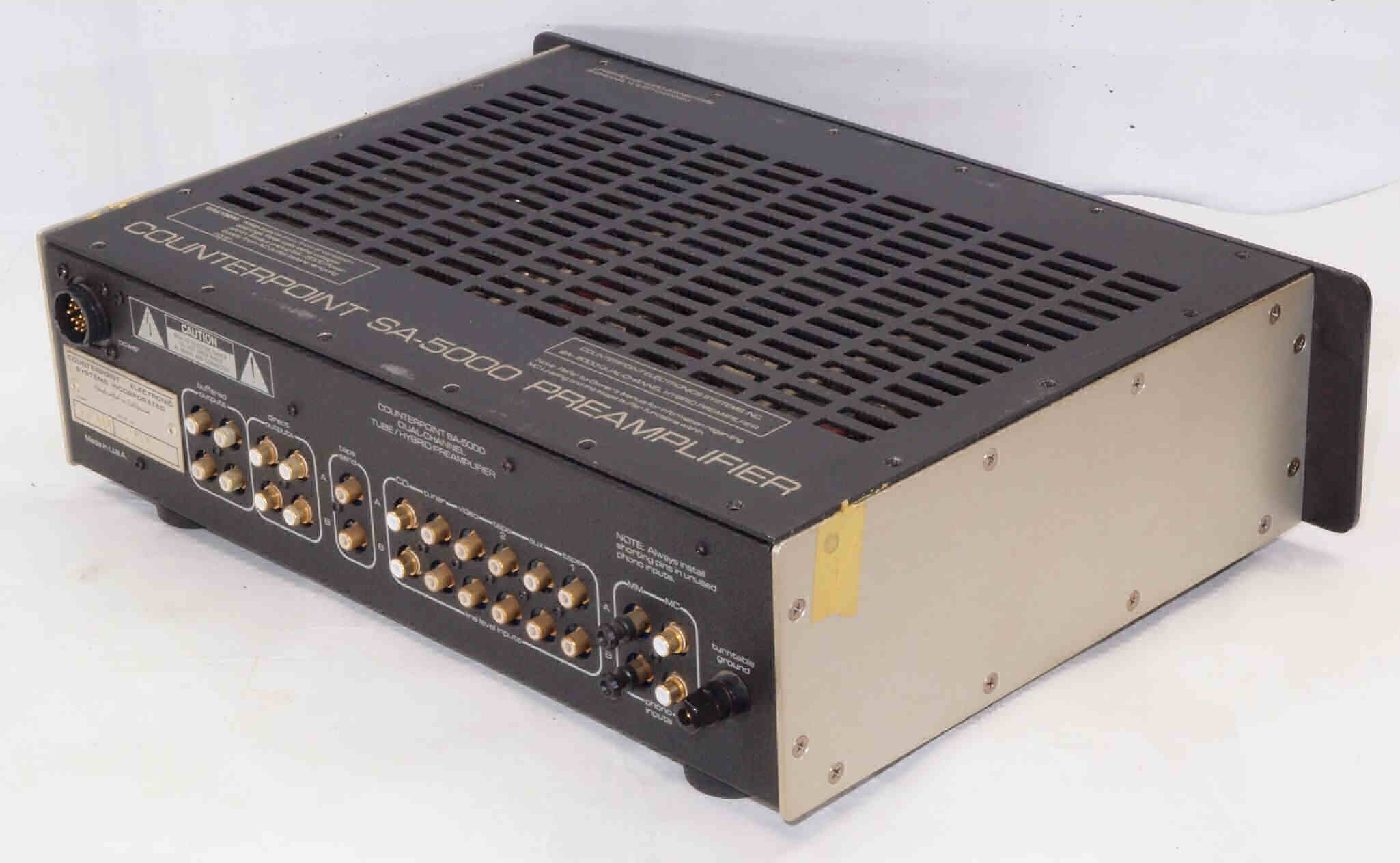

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

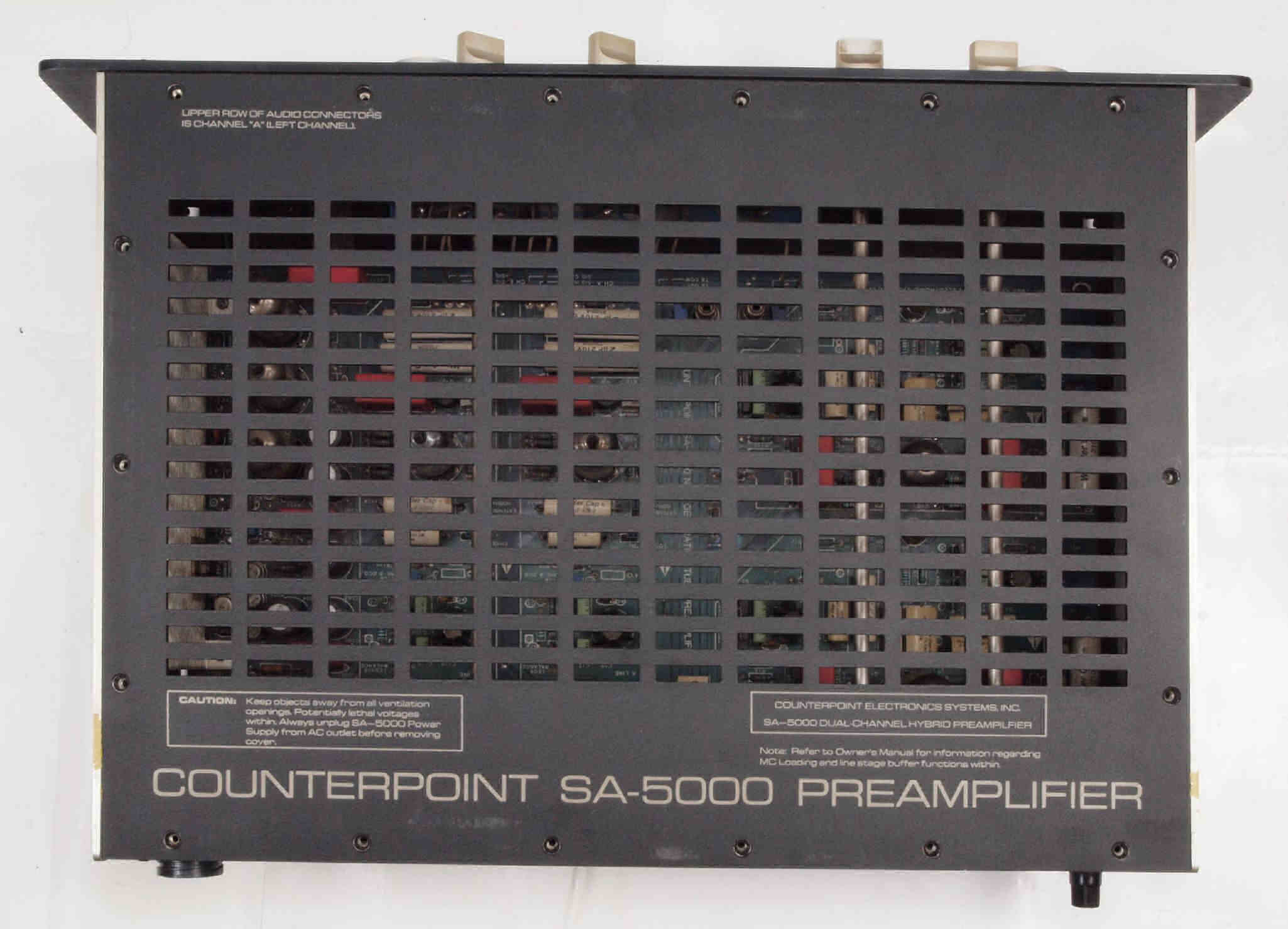

Ａ１５．　点検中　上から見る。　上蓋の止めビスが全部無。

Ａ１５２．　点検中　上から見る。　パソコン用のインチビスを使用。

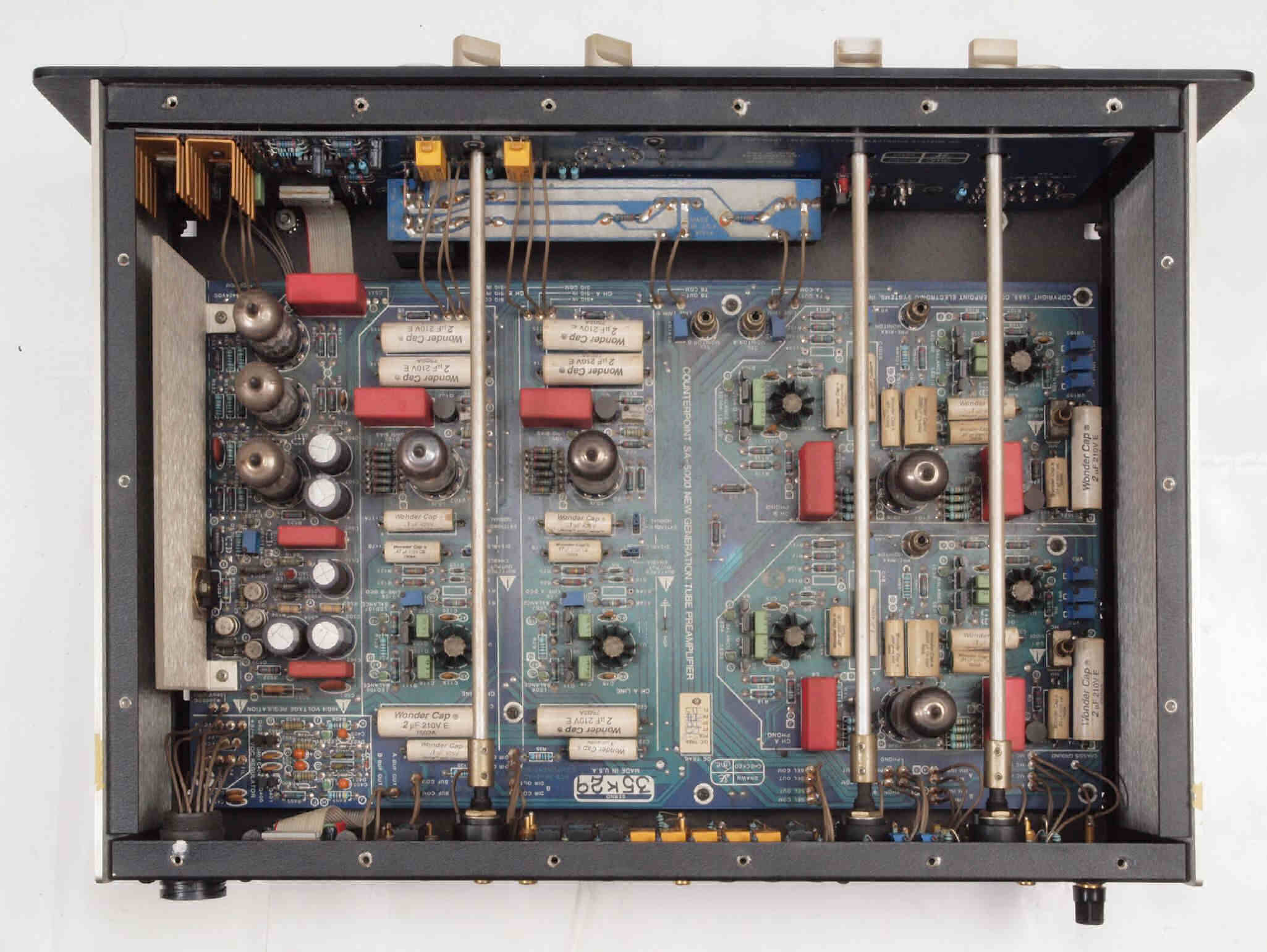

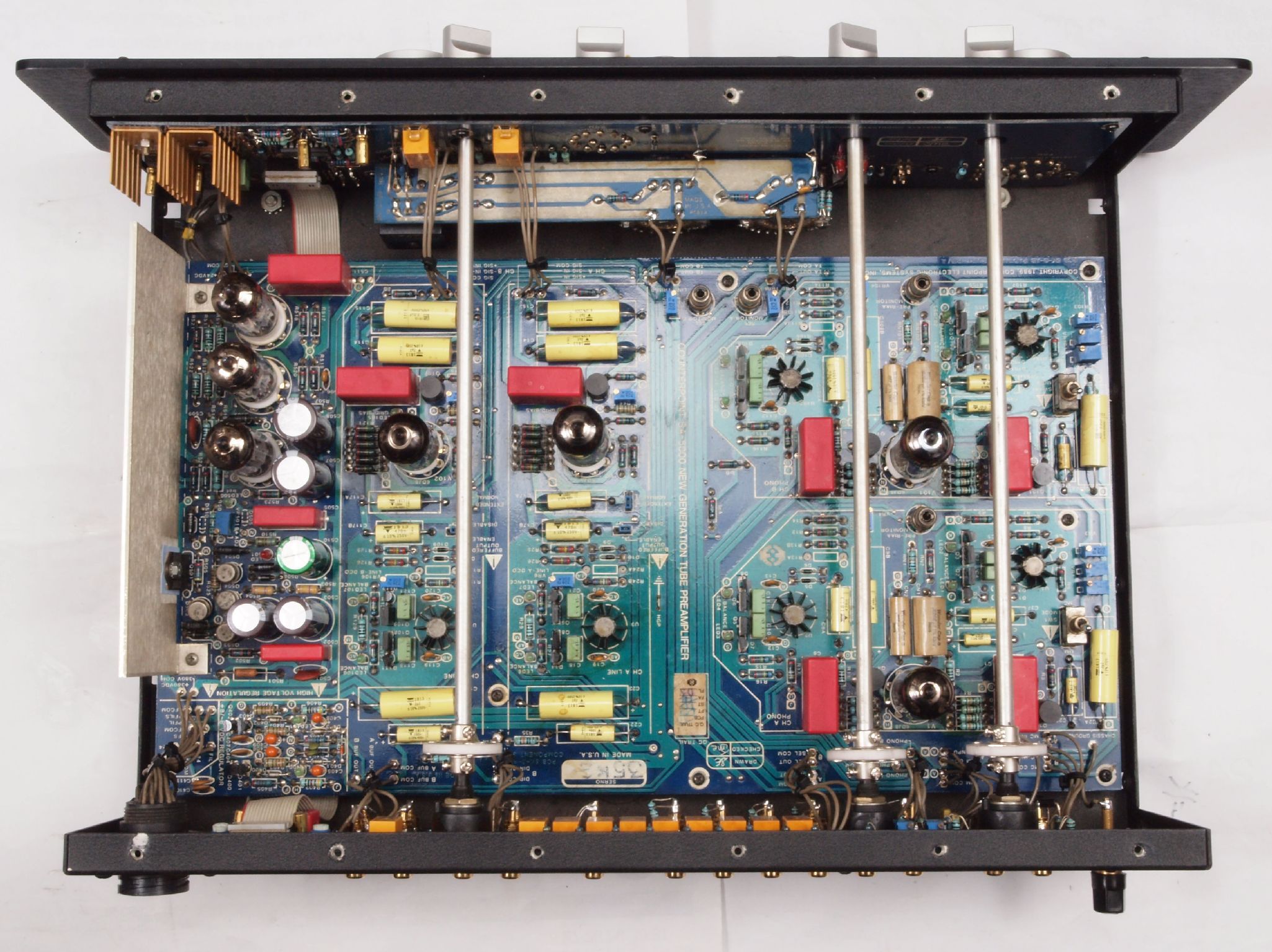

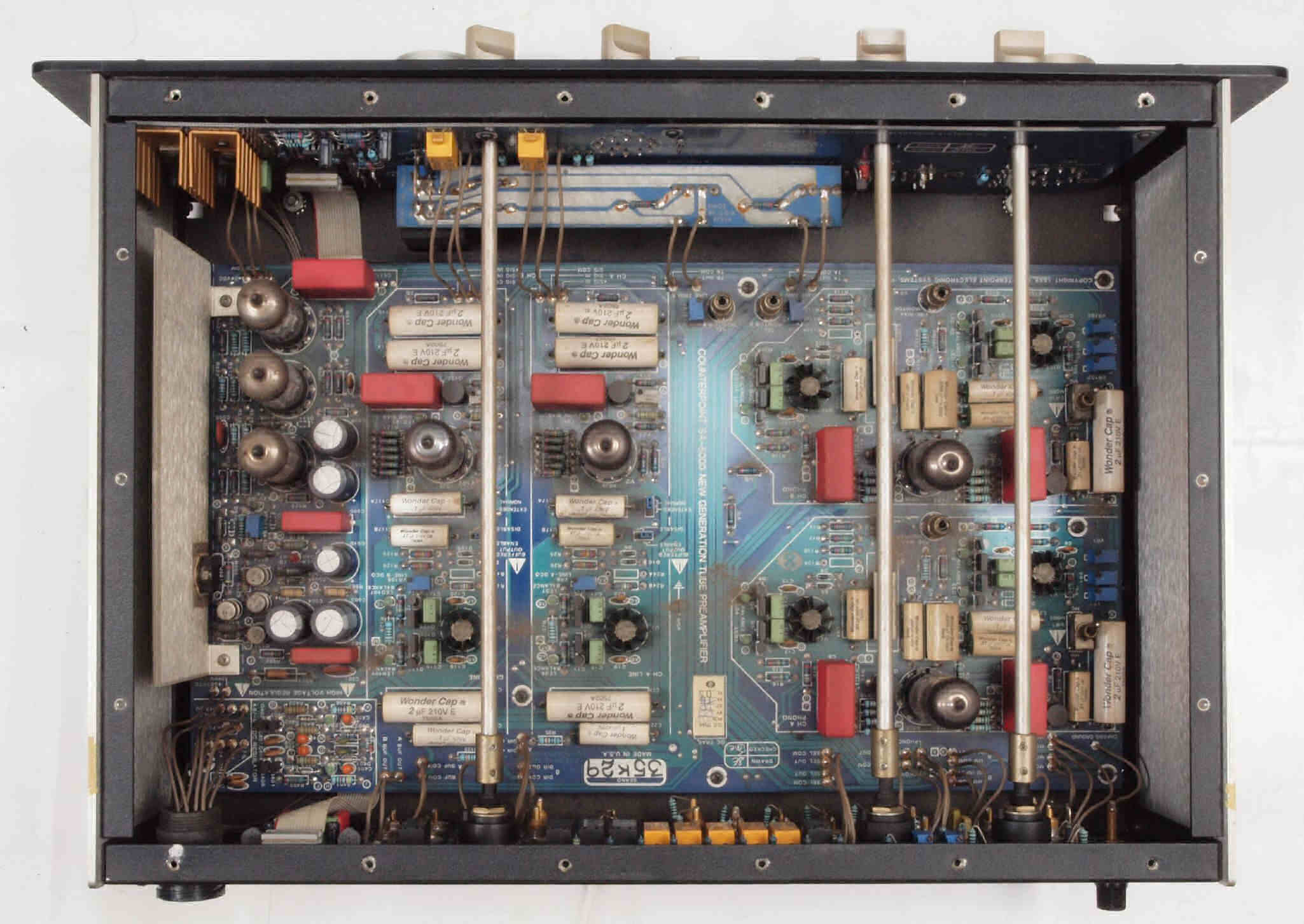

Ａ１６．　点検中　上の蓋を取り、上から見る。

Ａ１７．　点検中　上の蓋を取り、清掃中。

Ａ１８．　点検中　上の蓋を取り、清掃中。

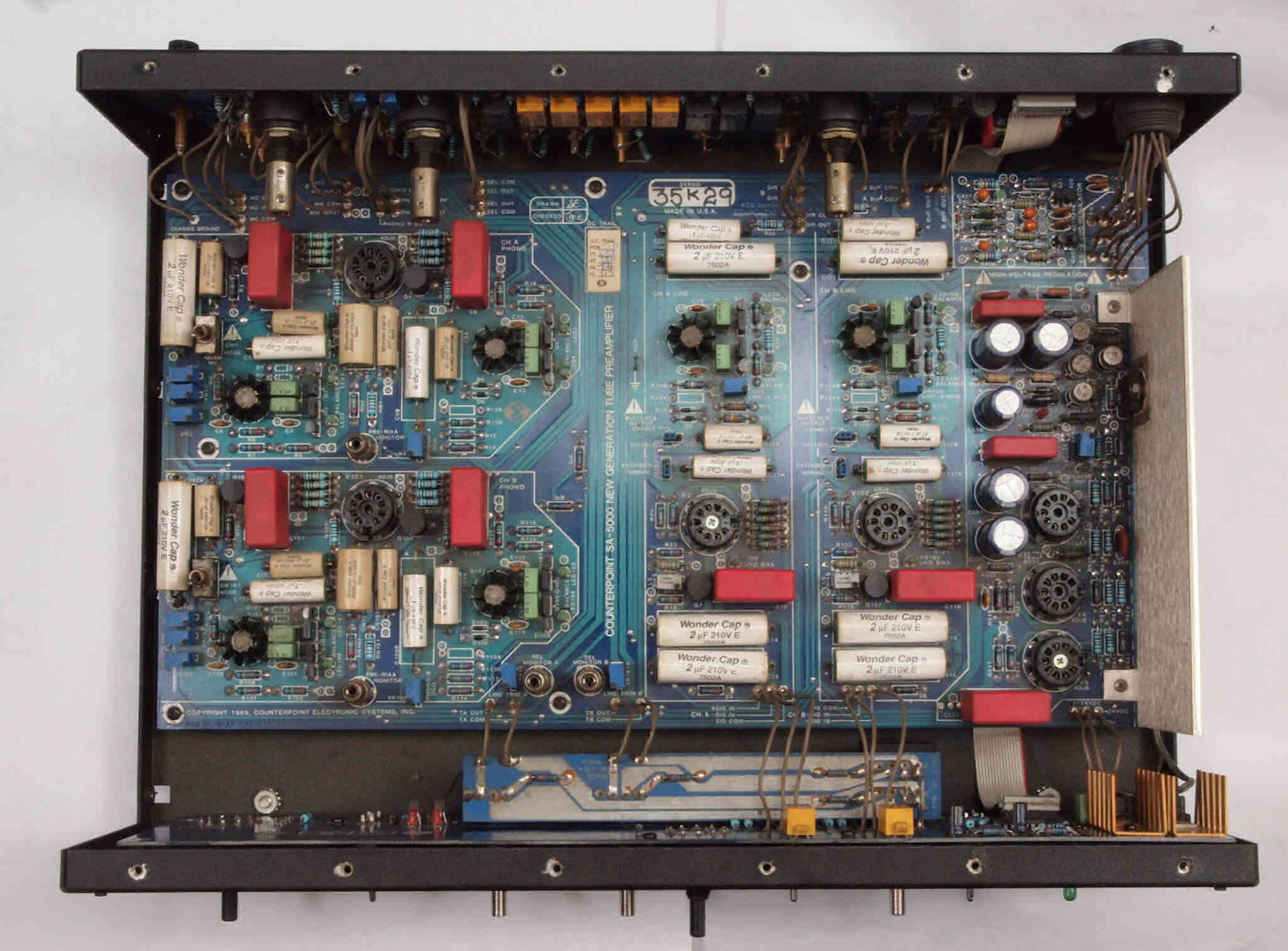

Ａ１９．　点検中　上の蓋、左右パネル、前パネルを取り、点検。

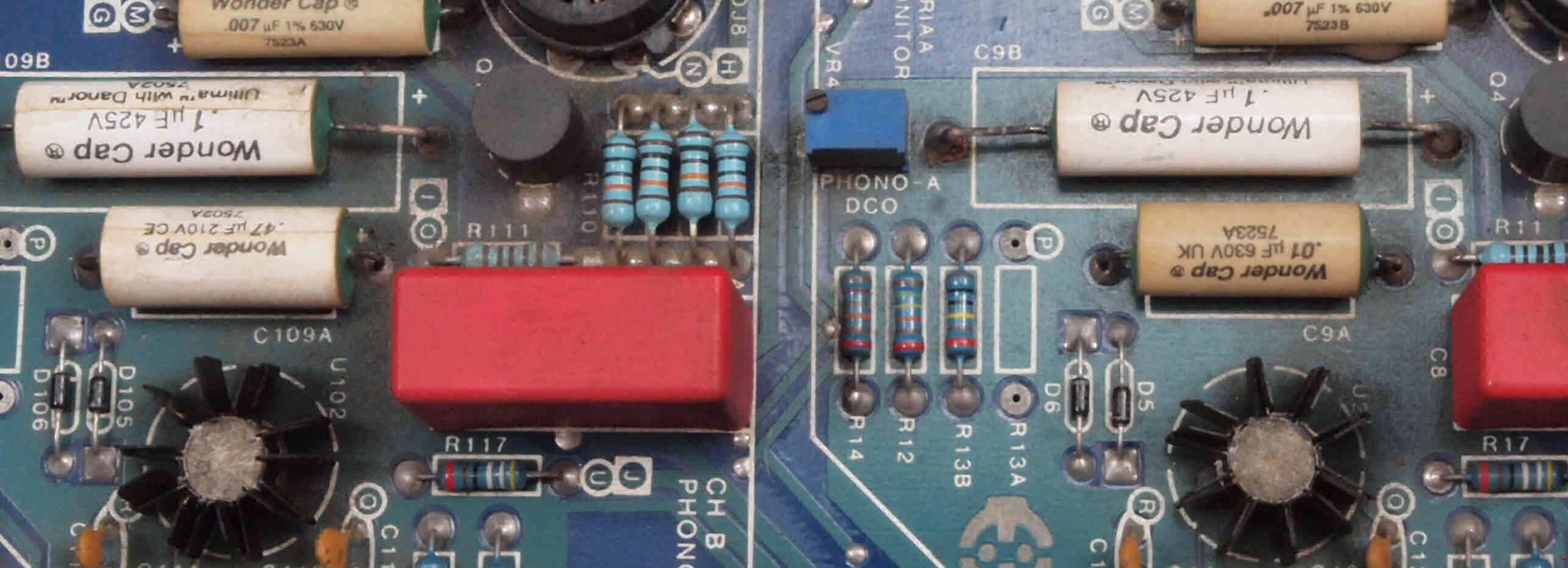

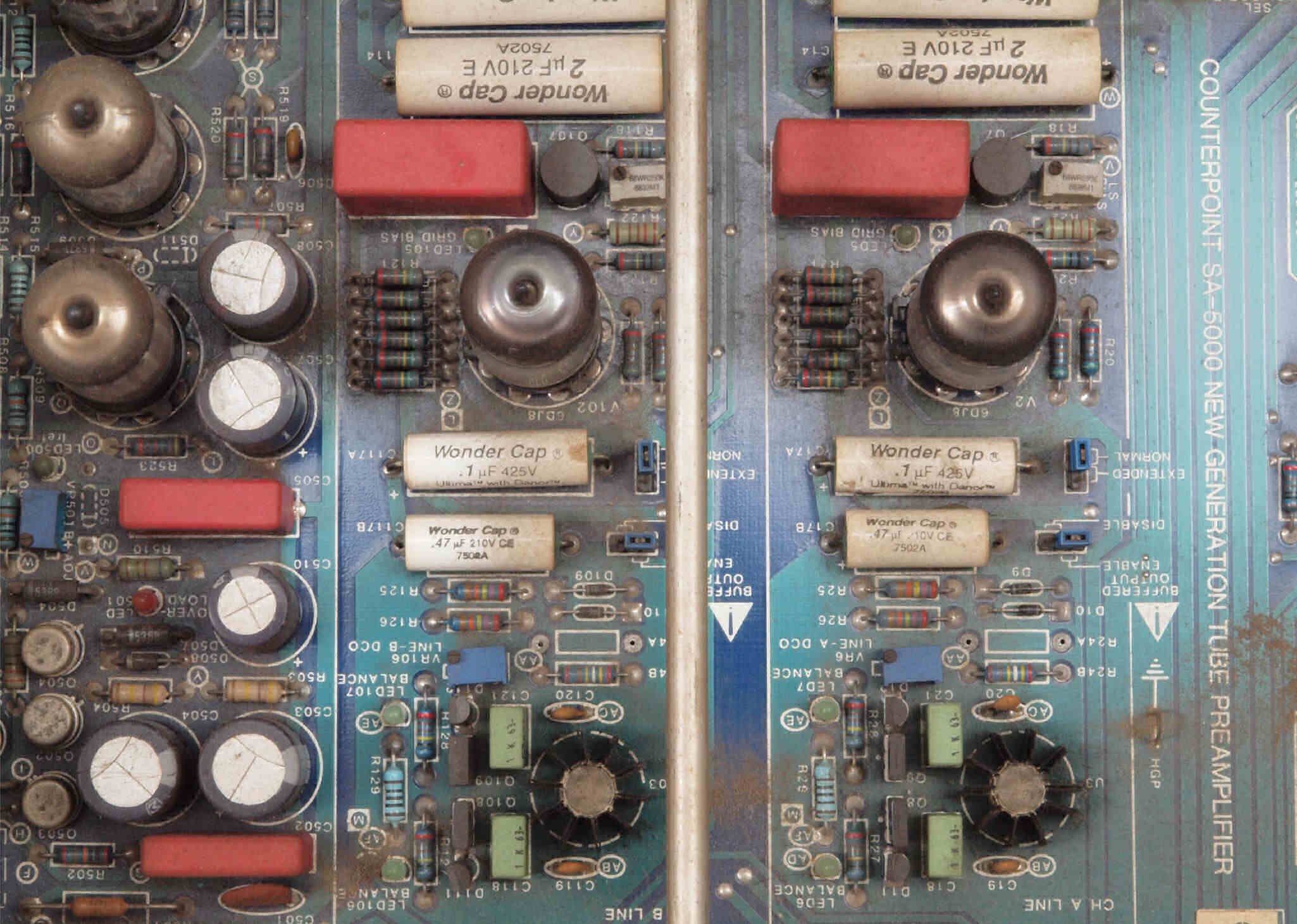

Ａ１Ａ．　点検中　上の蓋、左右パネル、前パネルを取り、点検。ＥＱアンプの左右カップリングコンデンサーの容量が異なる。 左＝０．４７μ／２１０ＶＷ、右＝０．０１μ／６３０ＷＶ。

Ａ１Ｂ．　点検中　上の蓋、左右パネル、前パネルを取り、前パネルの基板点検。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

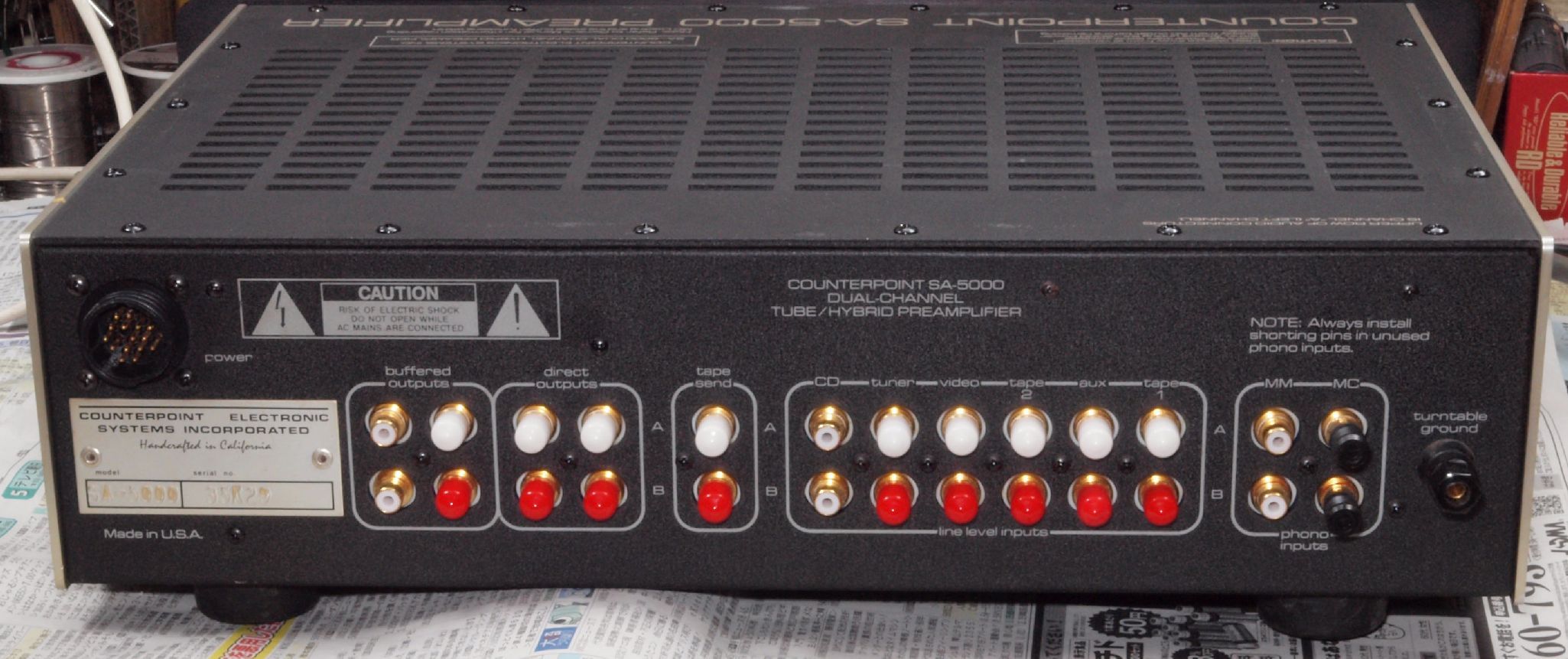

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

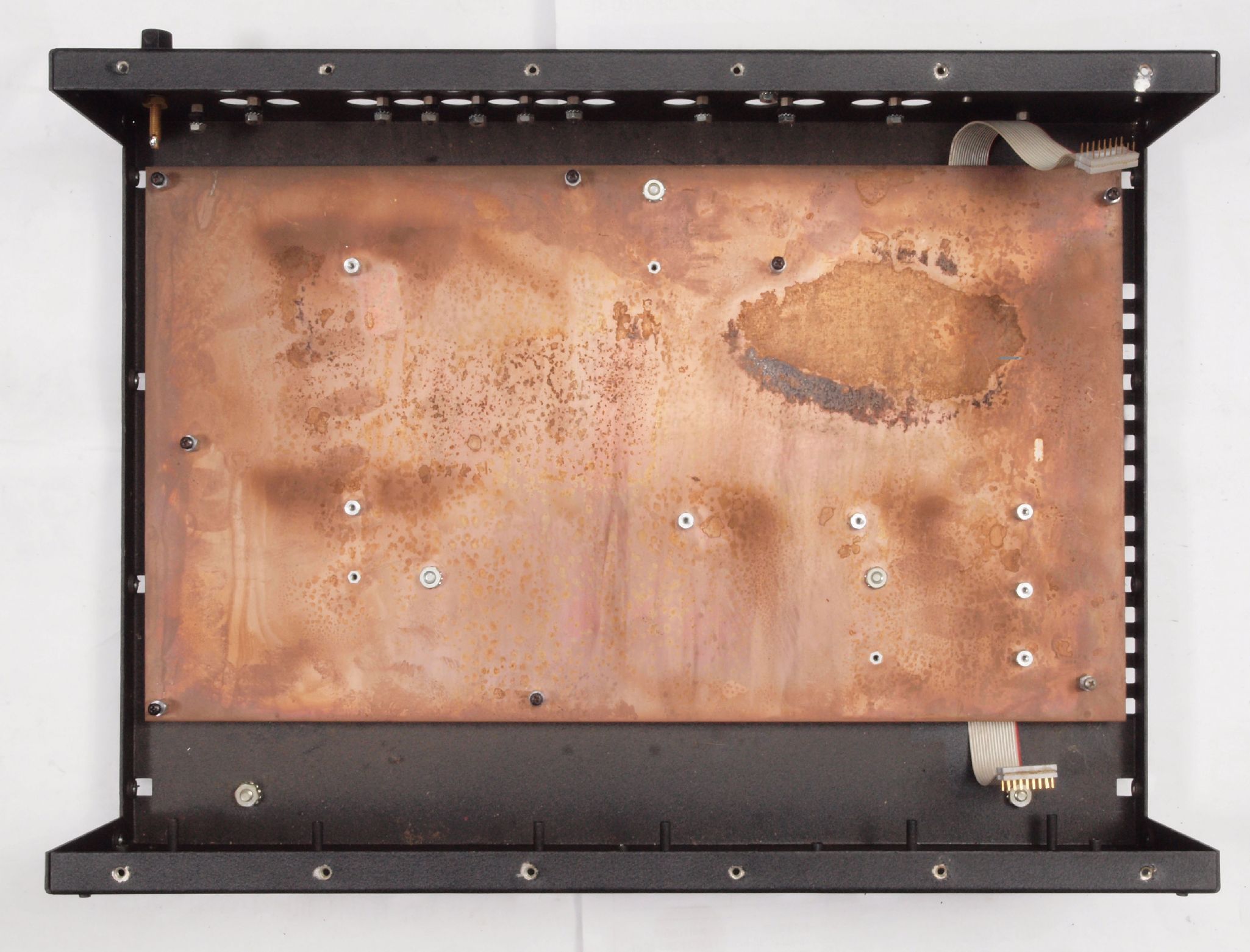

Ａ２５．　点検中　下から見る。基板のクションゴムも大分劣化してフニャフナ。

Ａ３１．　点検中　　電源との接続コネクター。

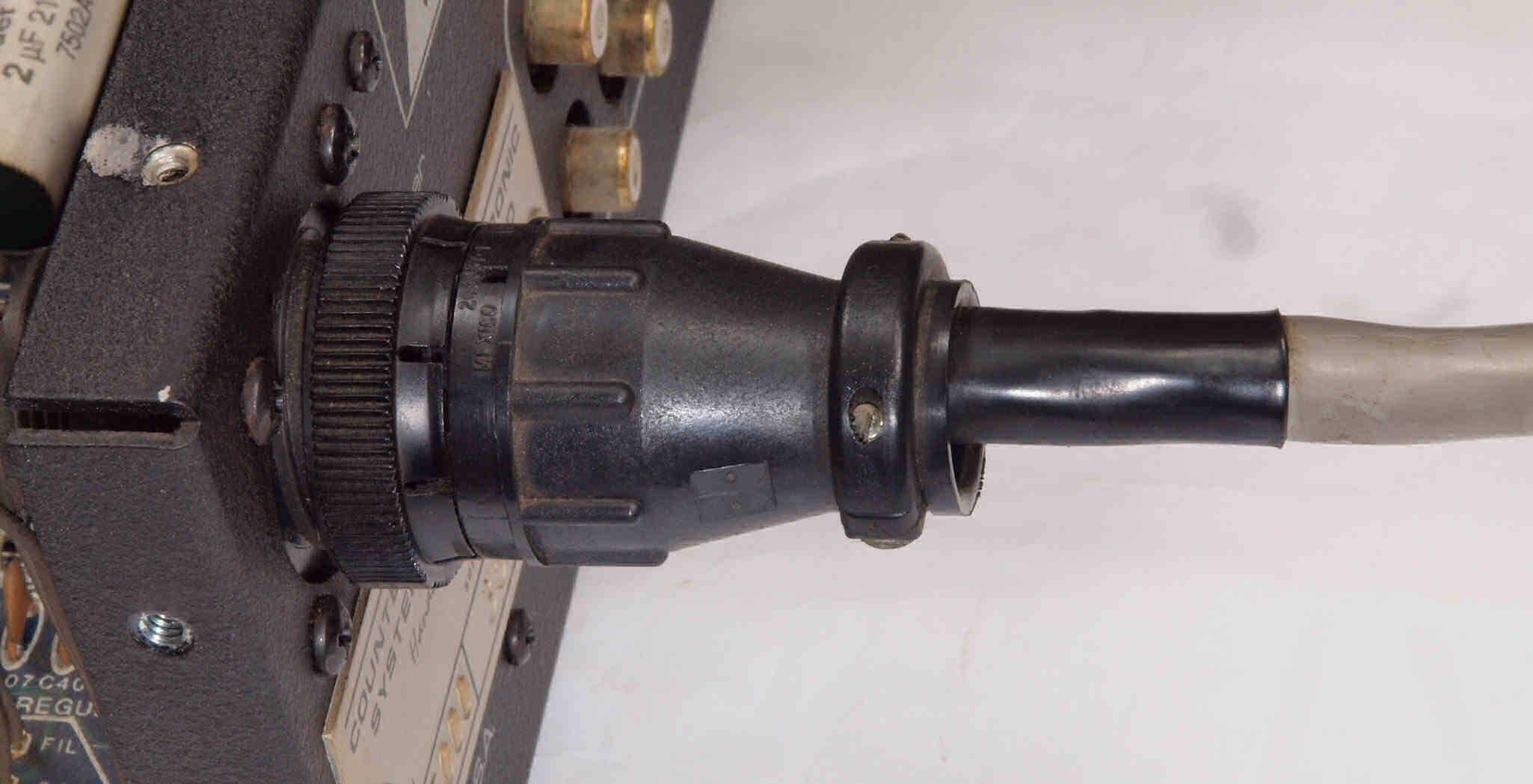

Ａ３２．　点検中　　電源との接続コネクター。落としたか何かで、変形しているのか、しっかり（チャント）奥まで入れるには苦労する。

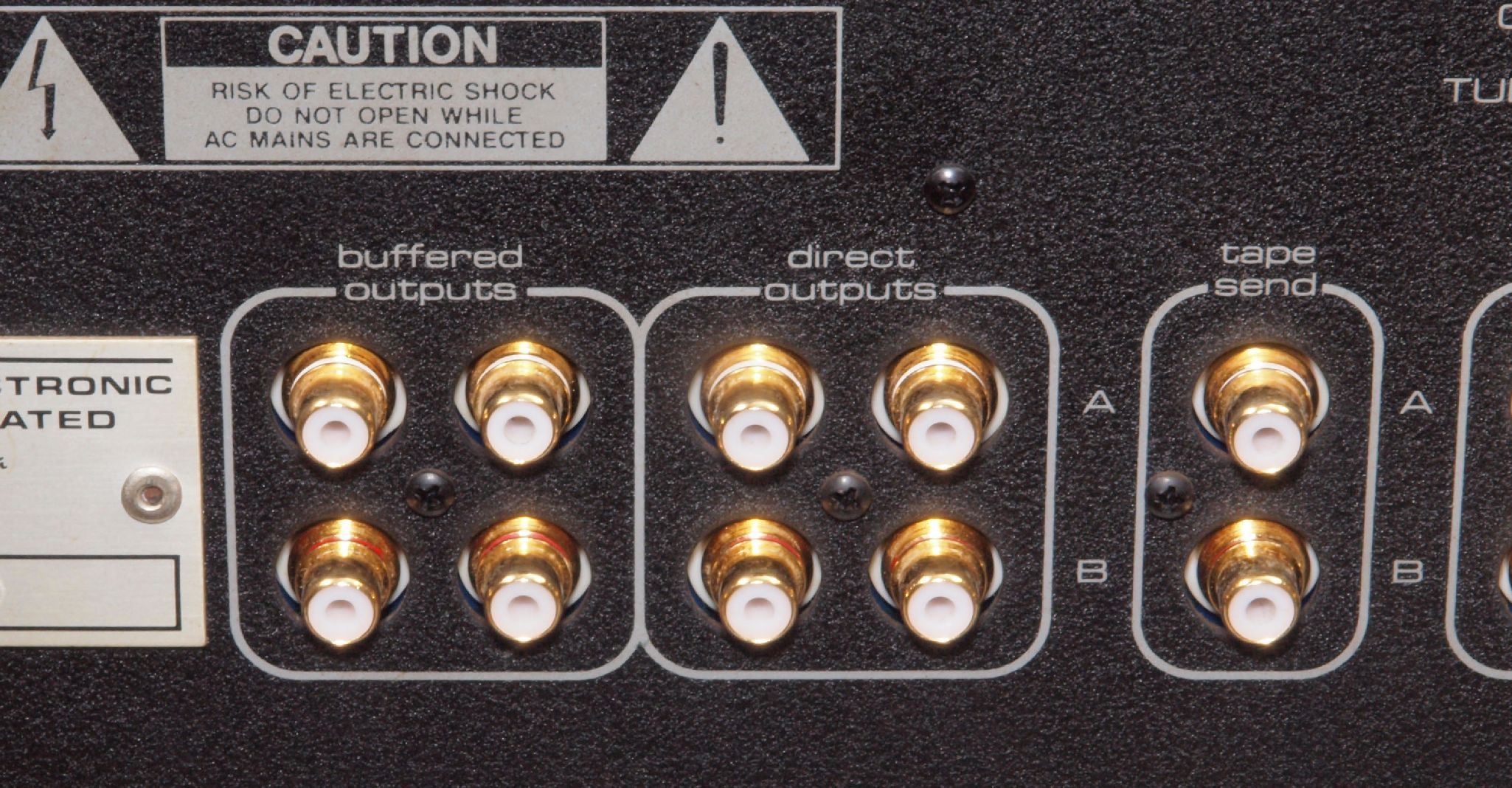

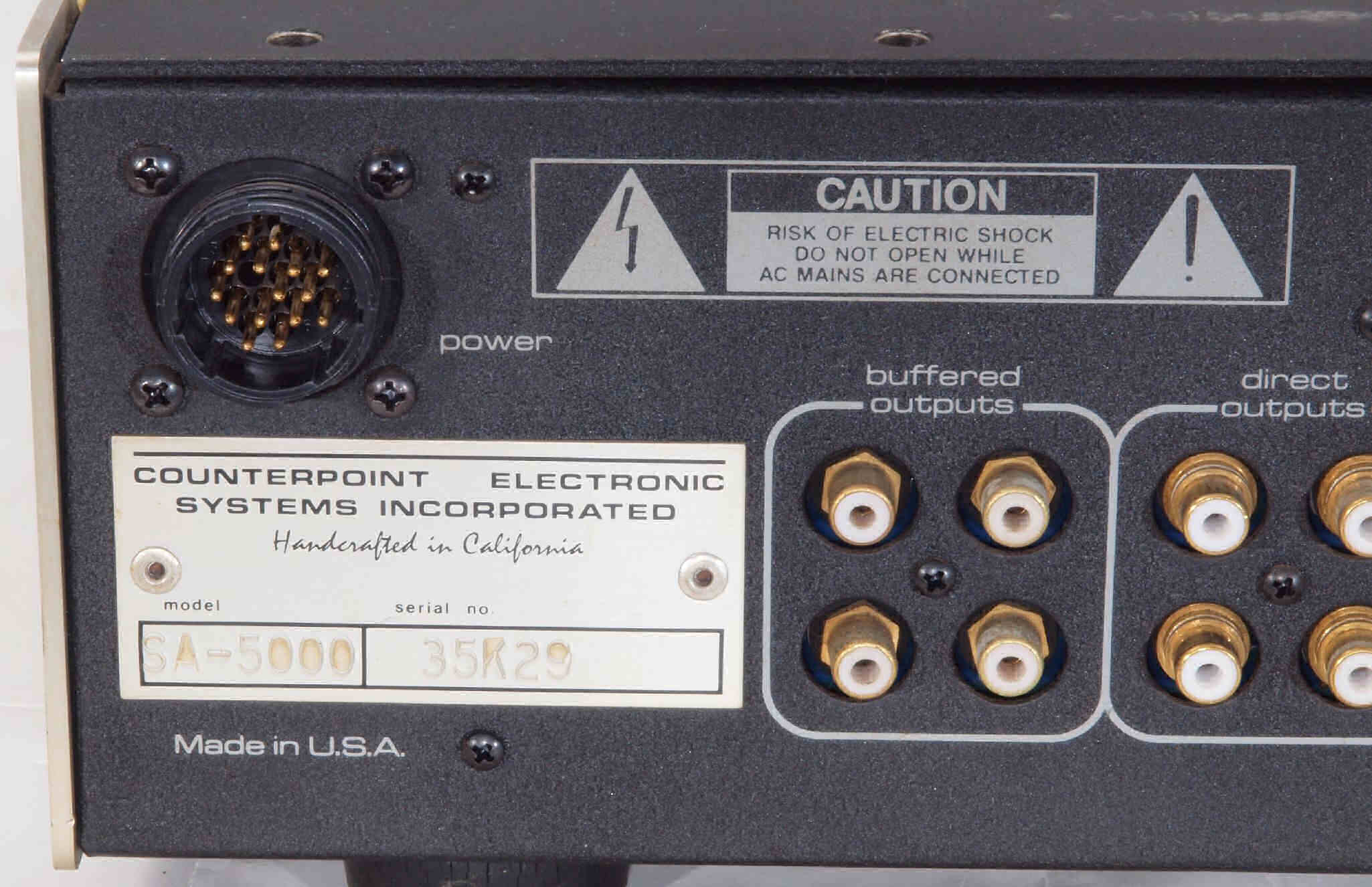

Ａ４１．　点検中　出力ＲＣＡ端子。

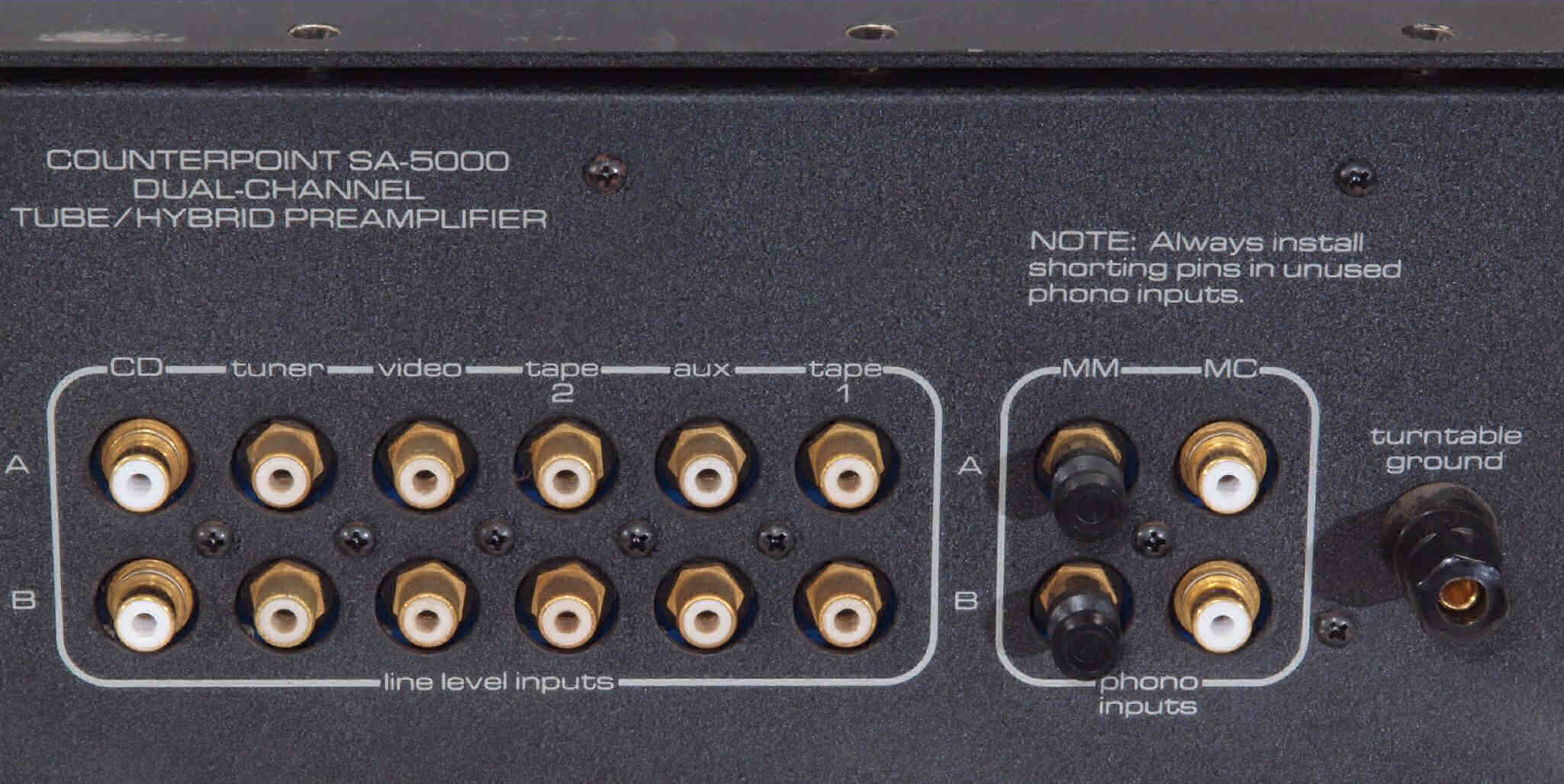

Ａ４２．　点検中　入力ＲＣＡ端子。

Ａ５１．　点検中　制御リレーは後発品の密閉型に全交換。

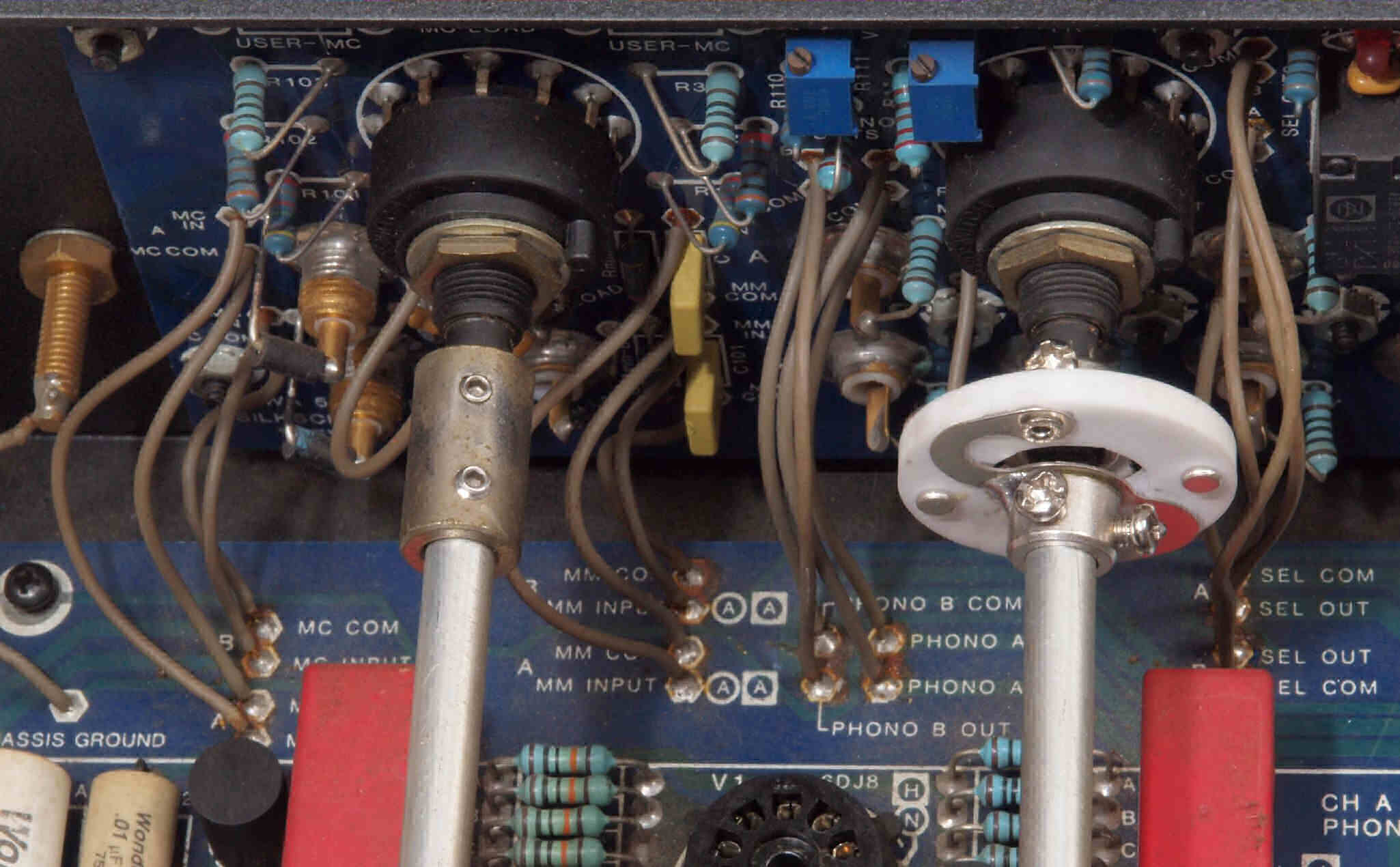

Ａ５２．　点検中　入力切り替えＳＷに接触不良あり。ボリューム延長ジョイント使用、これでは軸のぶれを吸収できない。

Ａ５３．　点検中　入力切替ＳＷと負荷切替ＳＷの軸ジョイントをユニバーサルカップリングに交換する。但し、軸がインチサイズなので加工が必要。

Ａ５４．　点検中　真空管ソケットは金メッキ端子タイト製に交換。古いのは接点復活材の使用形跡が見られる。

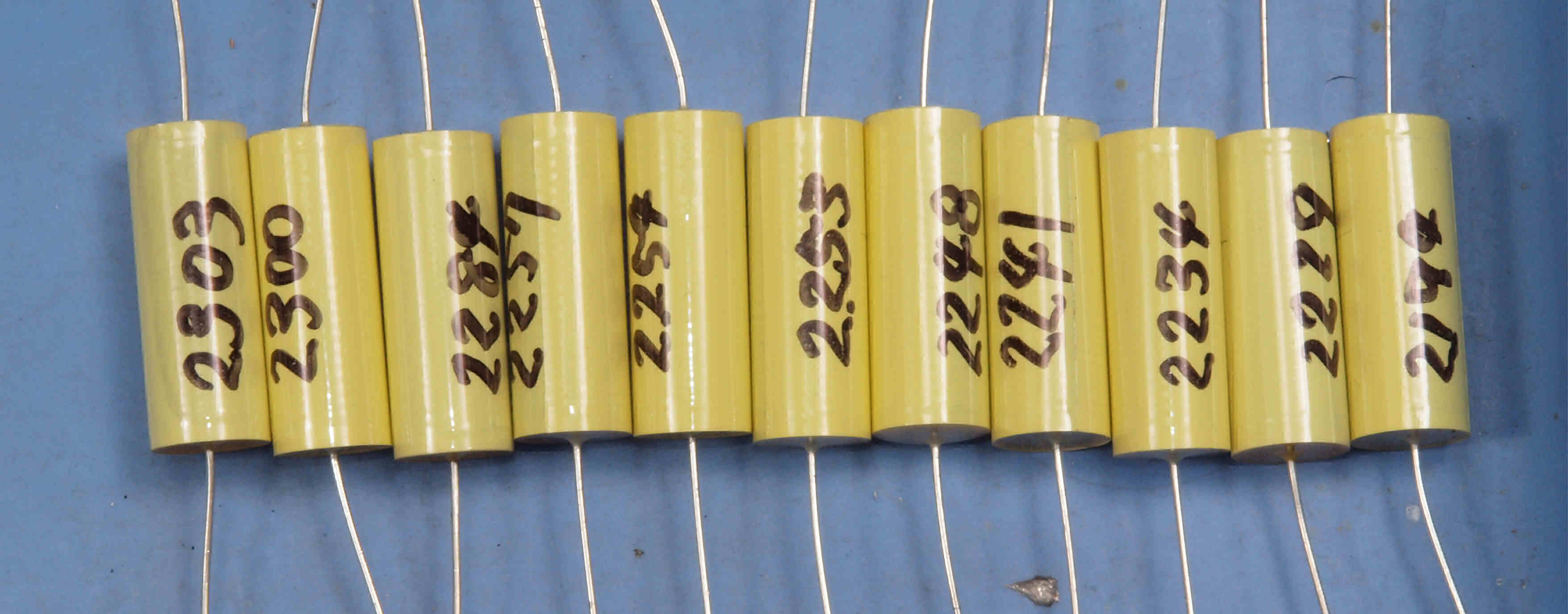

Ａ５４．　点検中　交換するカップリングコンデンサーは容量を測定して、ペアー組して使用する。

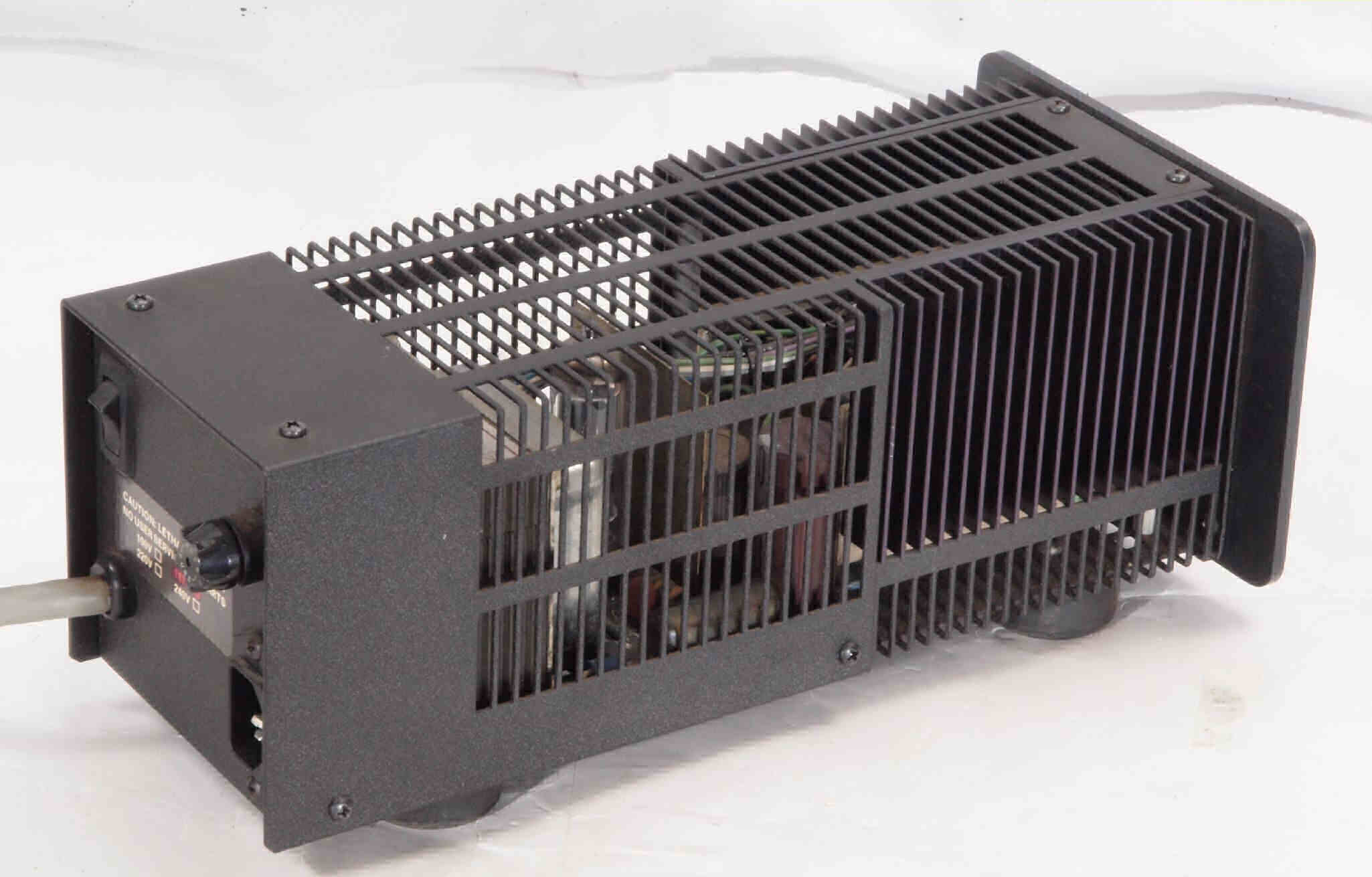

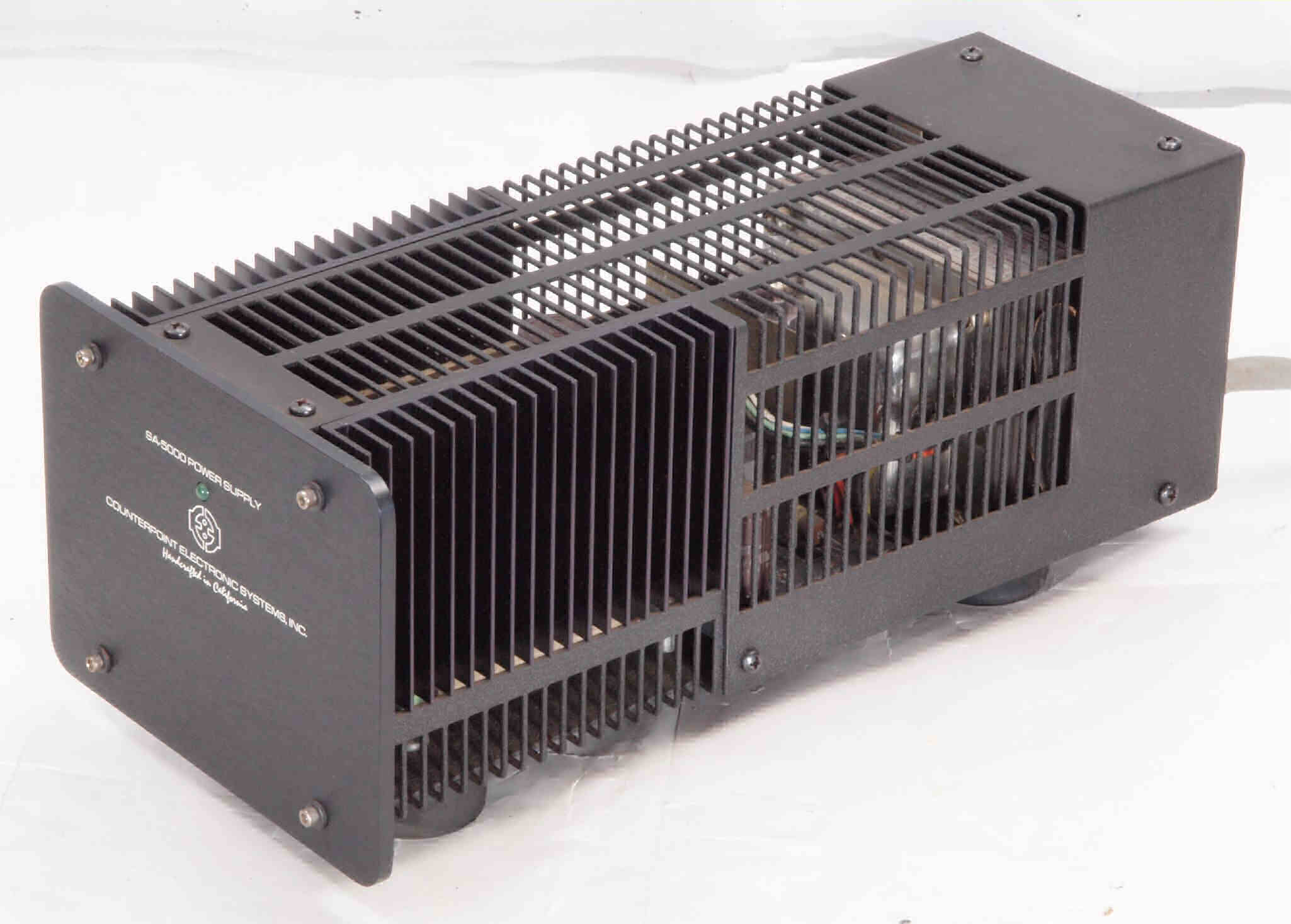

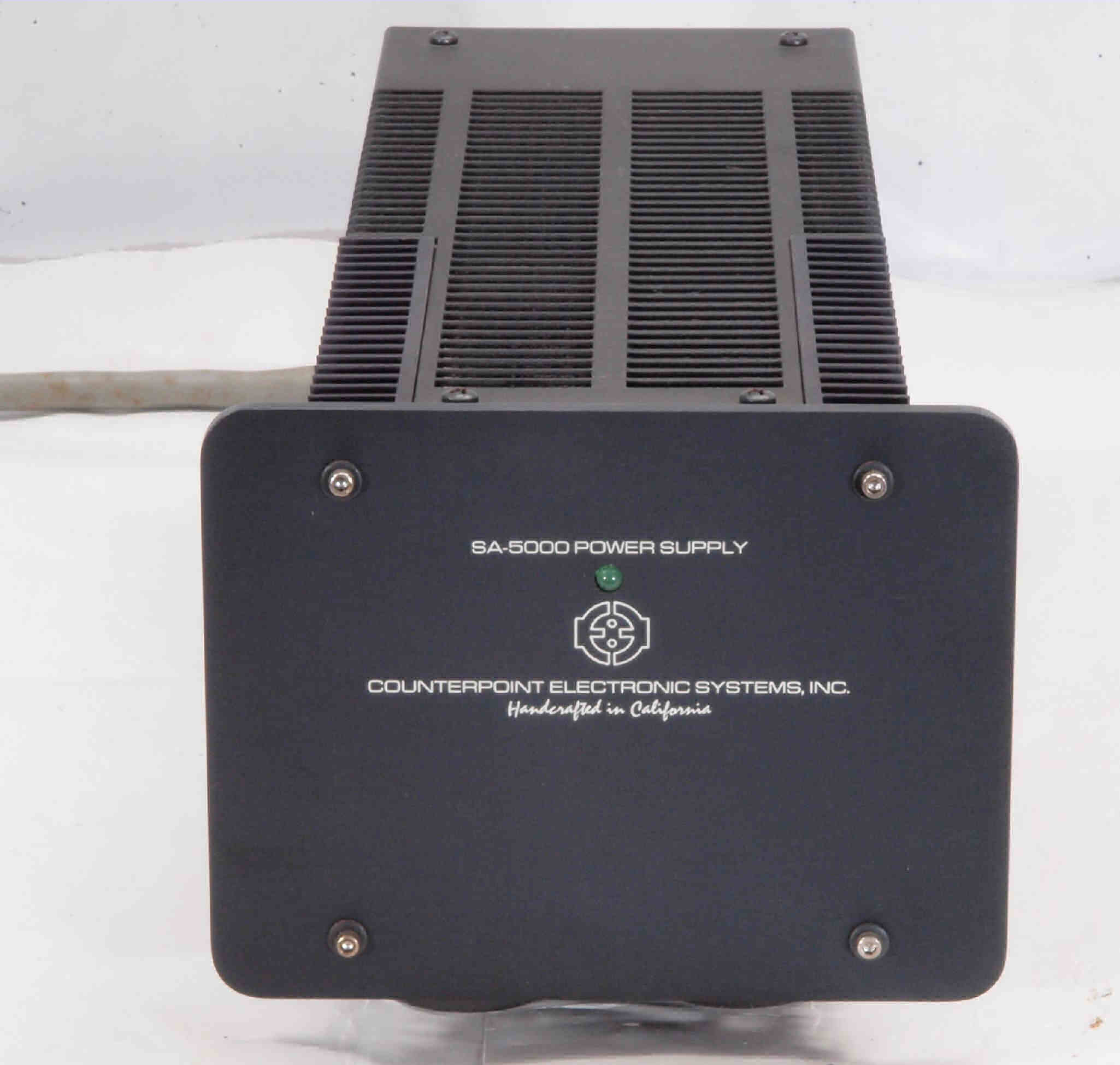

Ａ６１．　電源部点検中　前から見る

Ａ６２．　電源部点検中　前右から見る

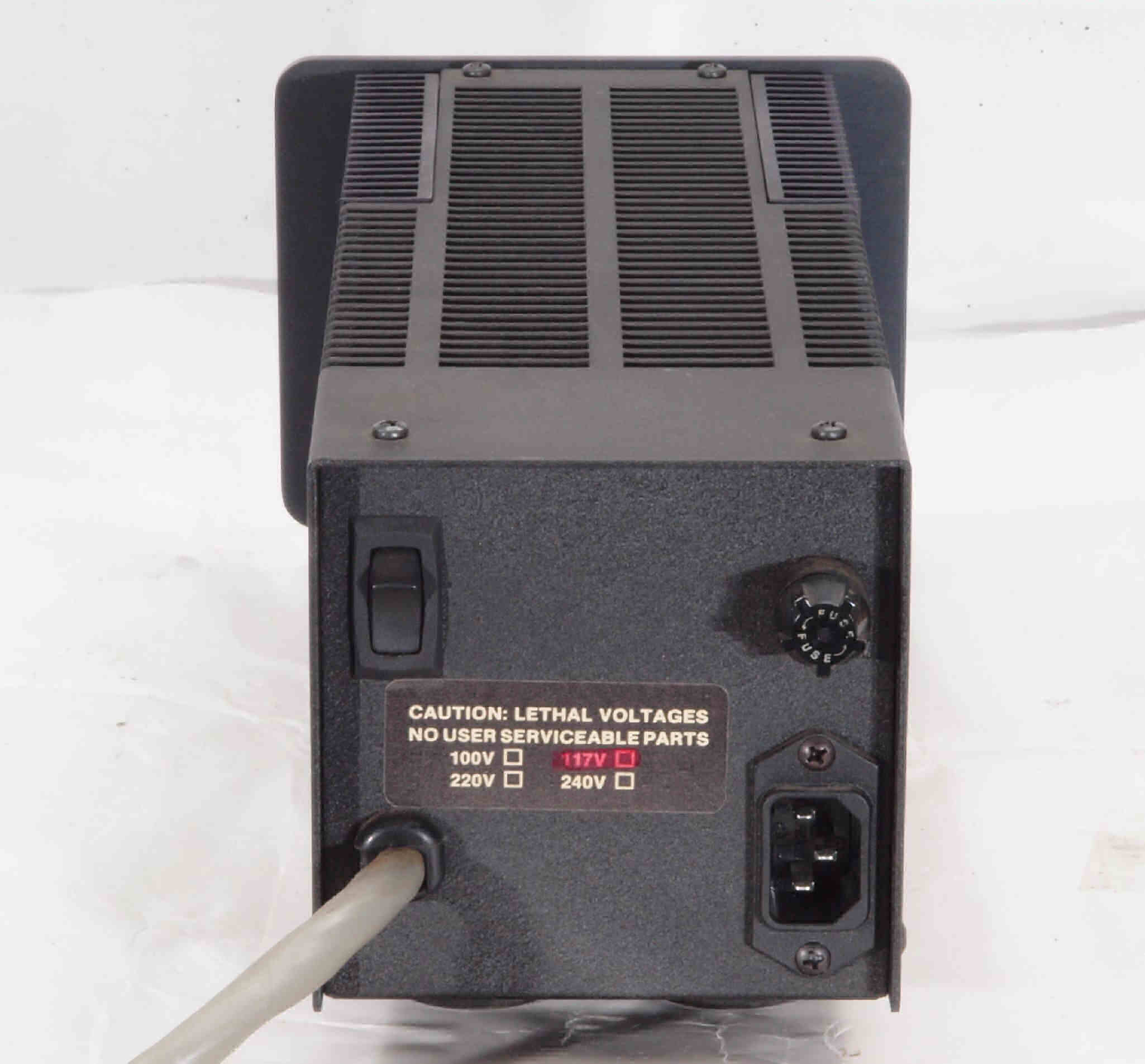

Ａ６３．　電源部点検中　後から見る。　使用電源電圧表示は１１７Ｖにマーク。

Ａ６４．　電源部点検中　後左から見る

Ａ６５．　電源部点検中　上から見る

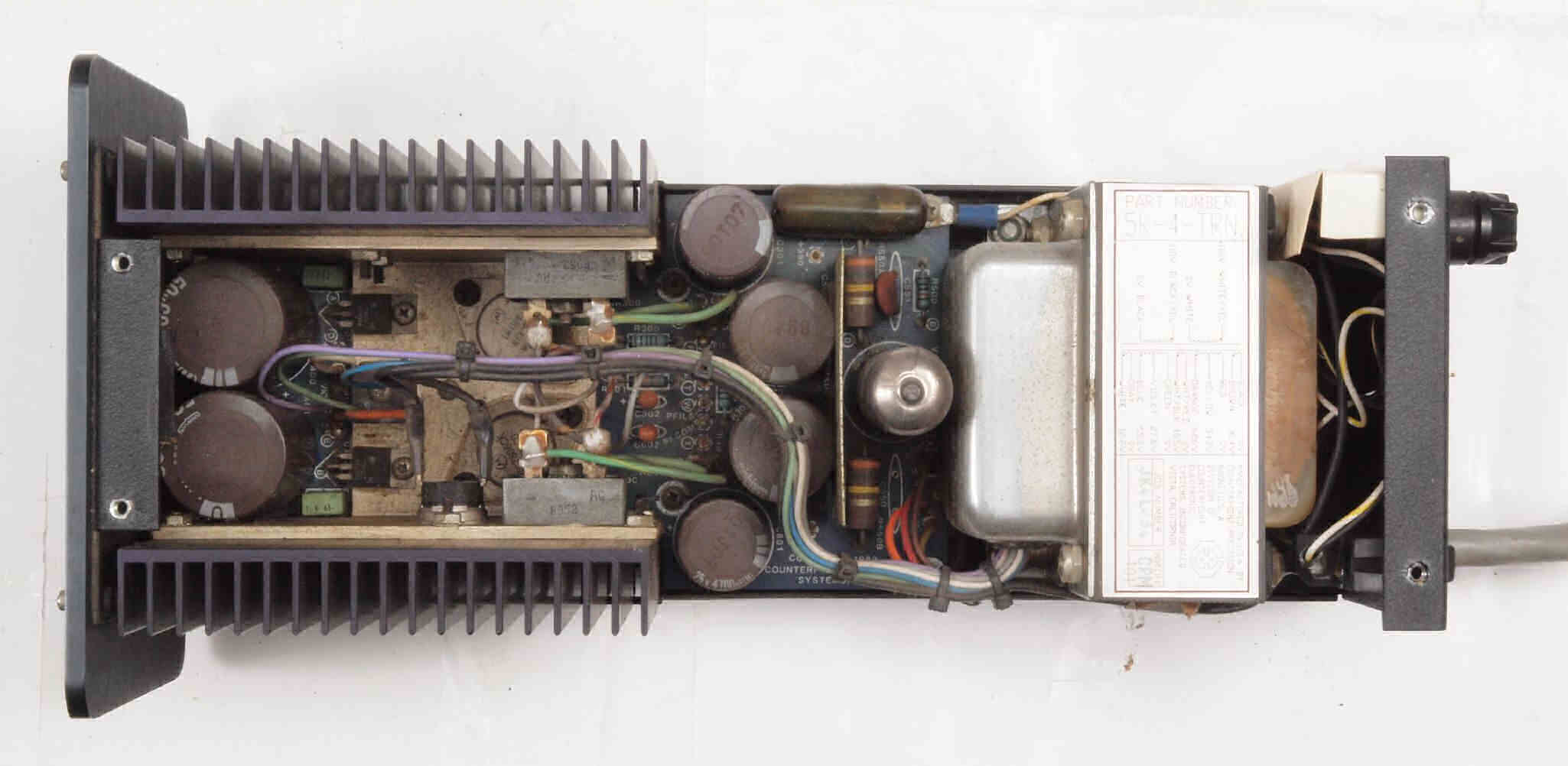

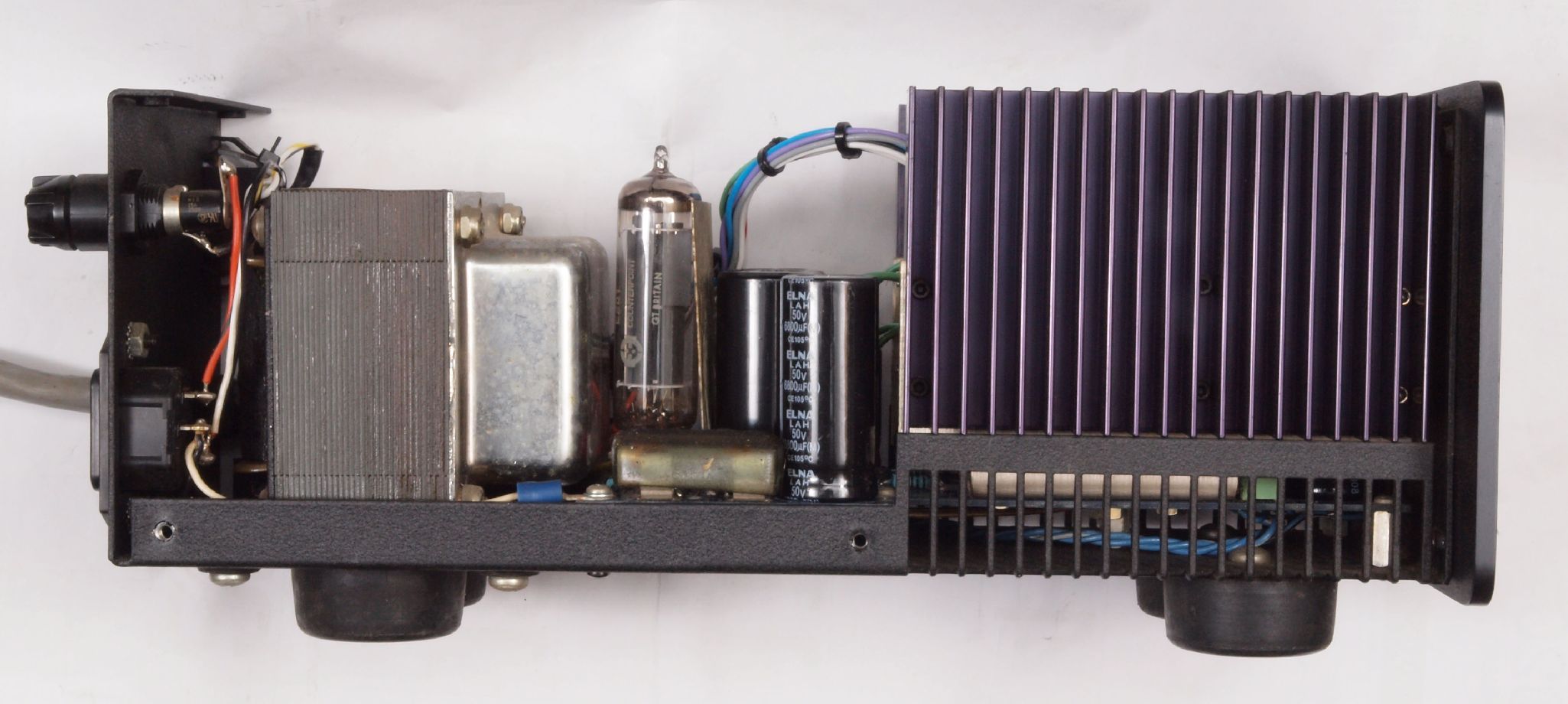

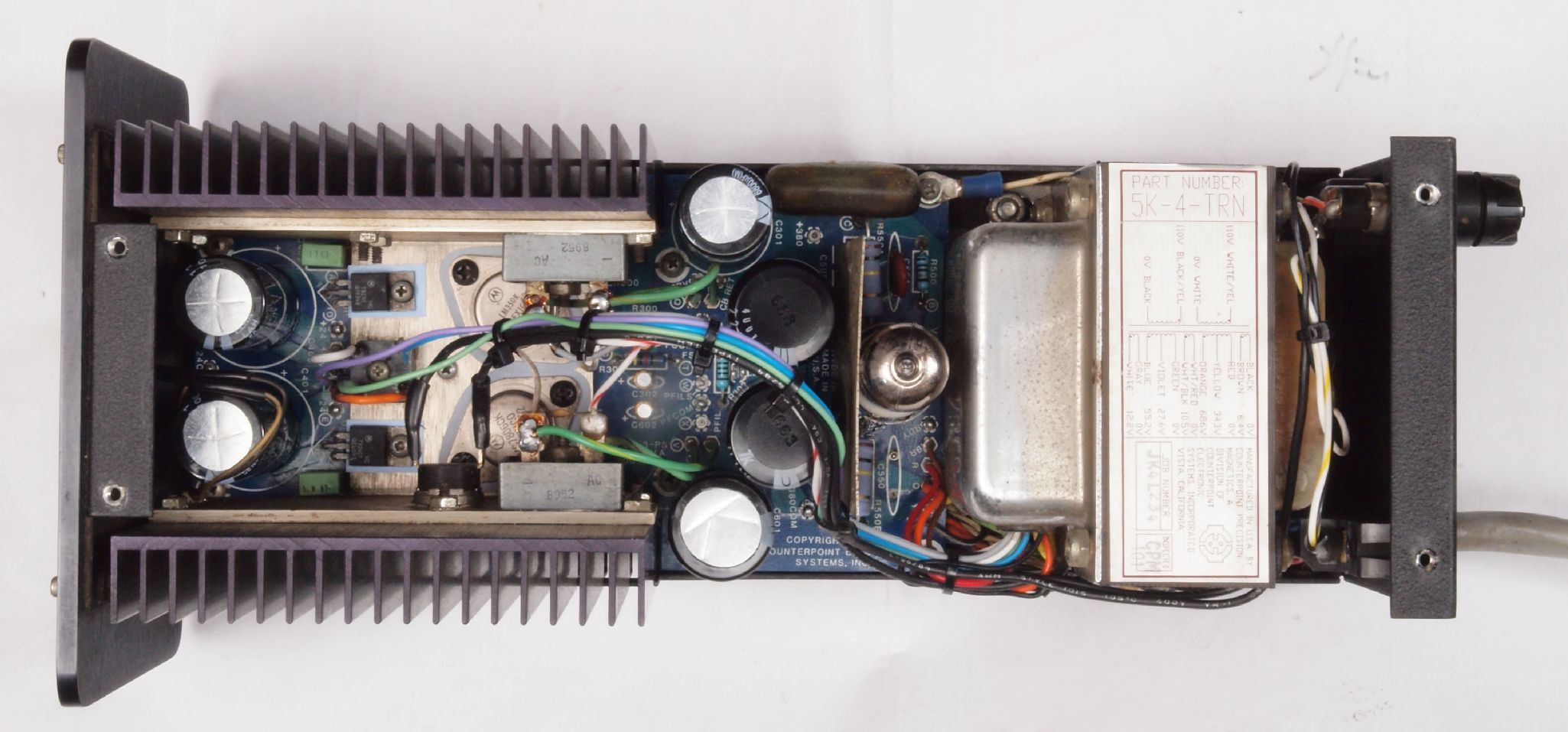

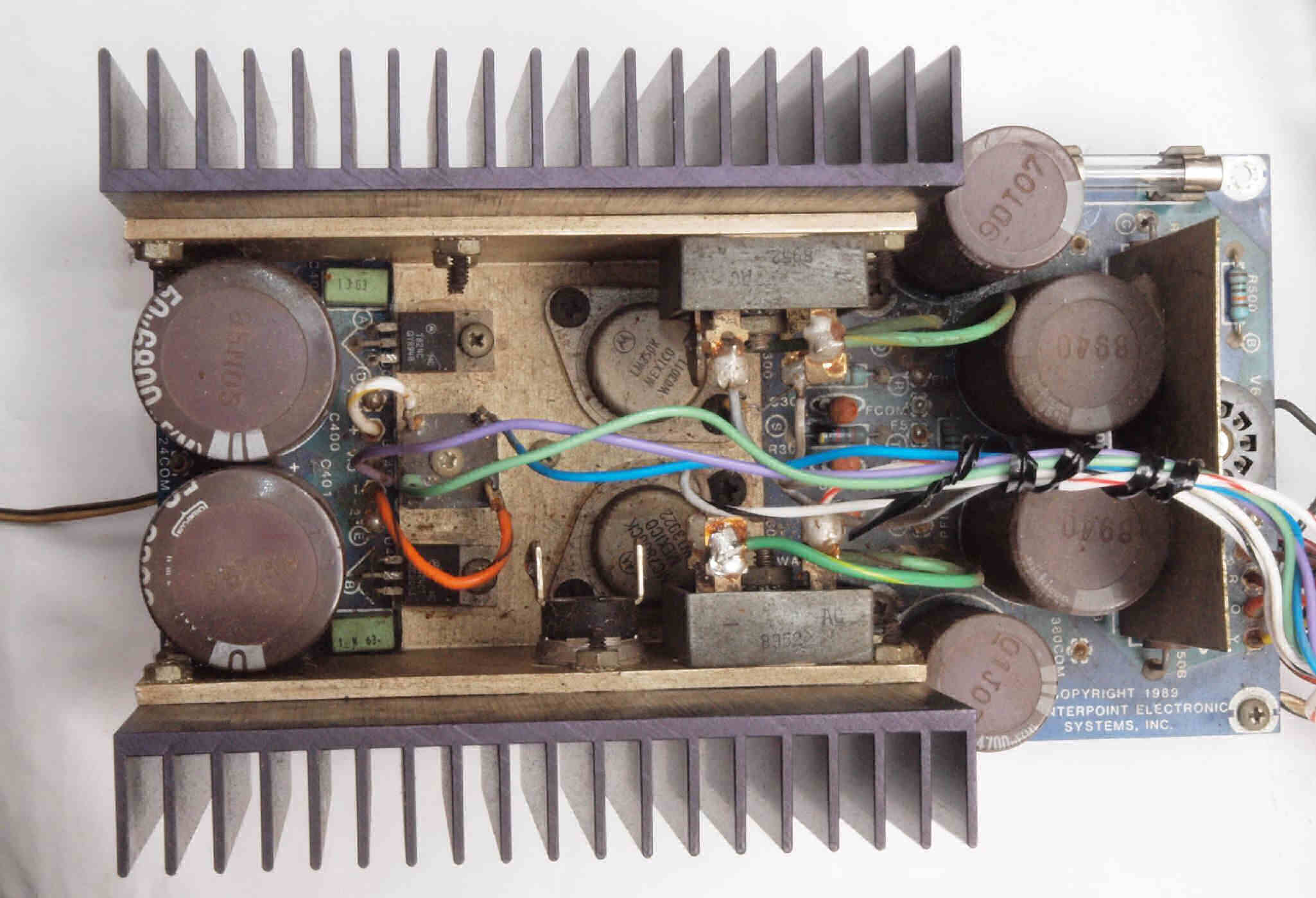

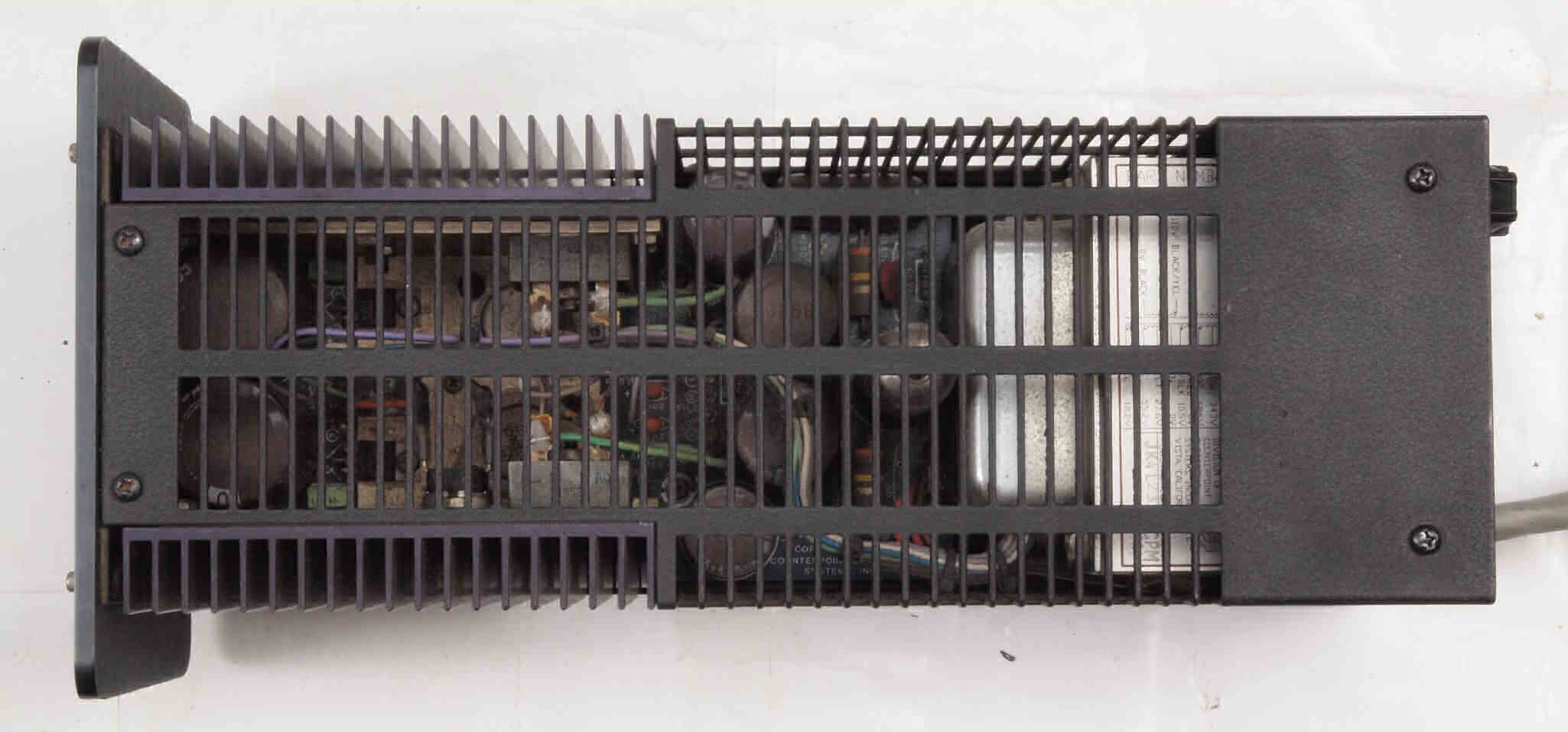

Ａ７１．　電源部点検中　カバーを取り、上から見る

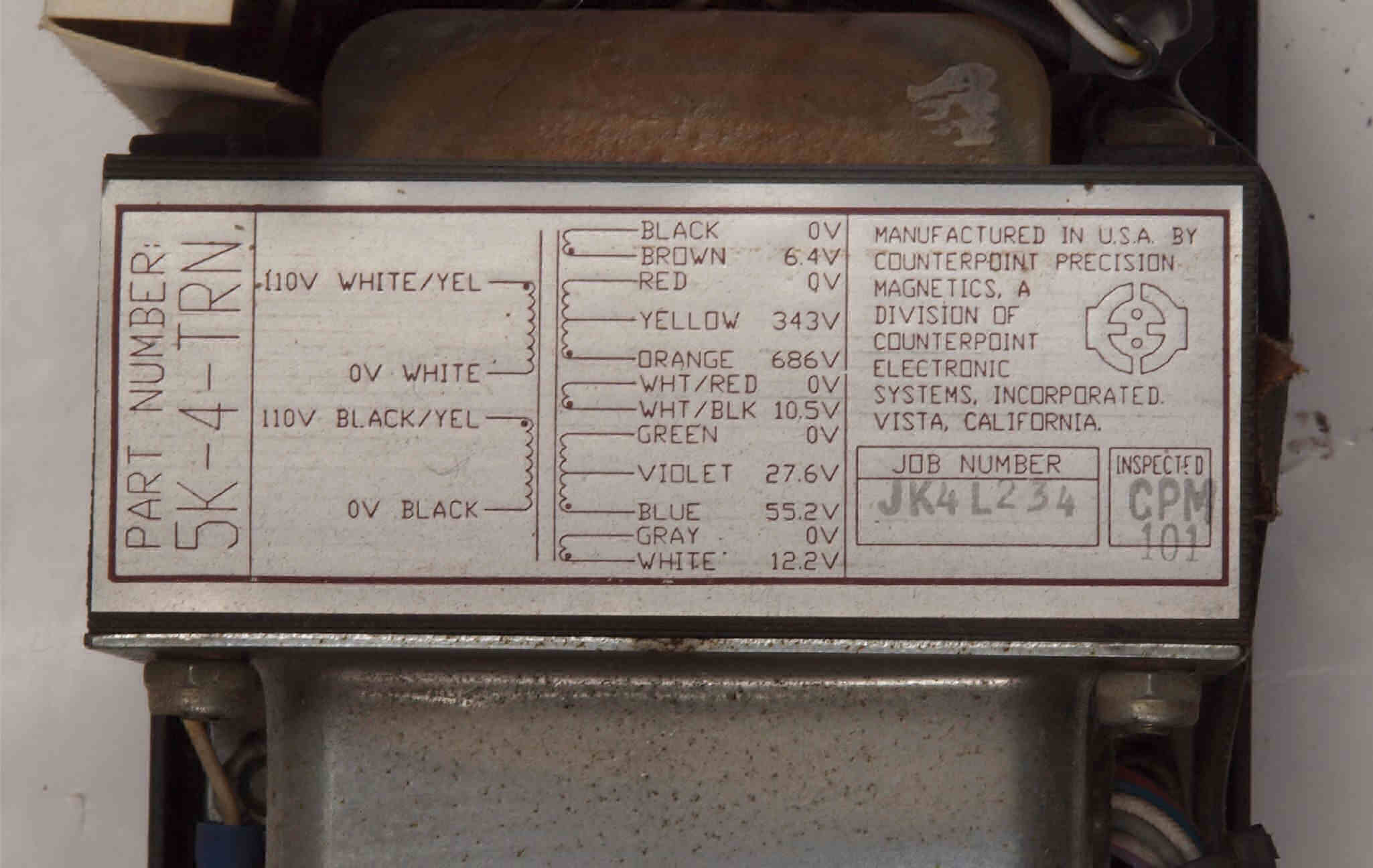

Ａ７２．　電源部点検中　カバーを取り、上から見る。電源トランスは１１０Ｖ／２２０Ｖ専用。よって平行輸入品。

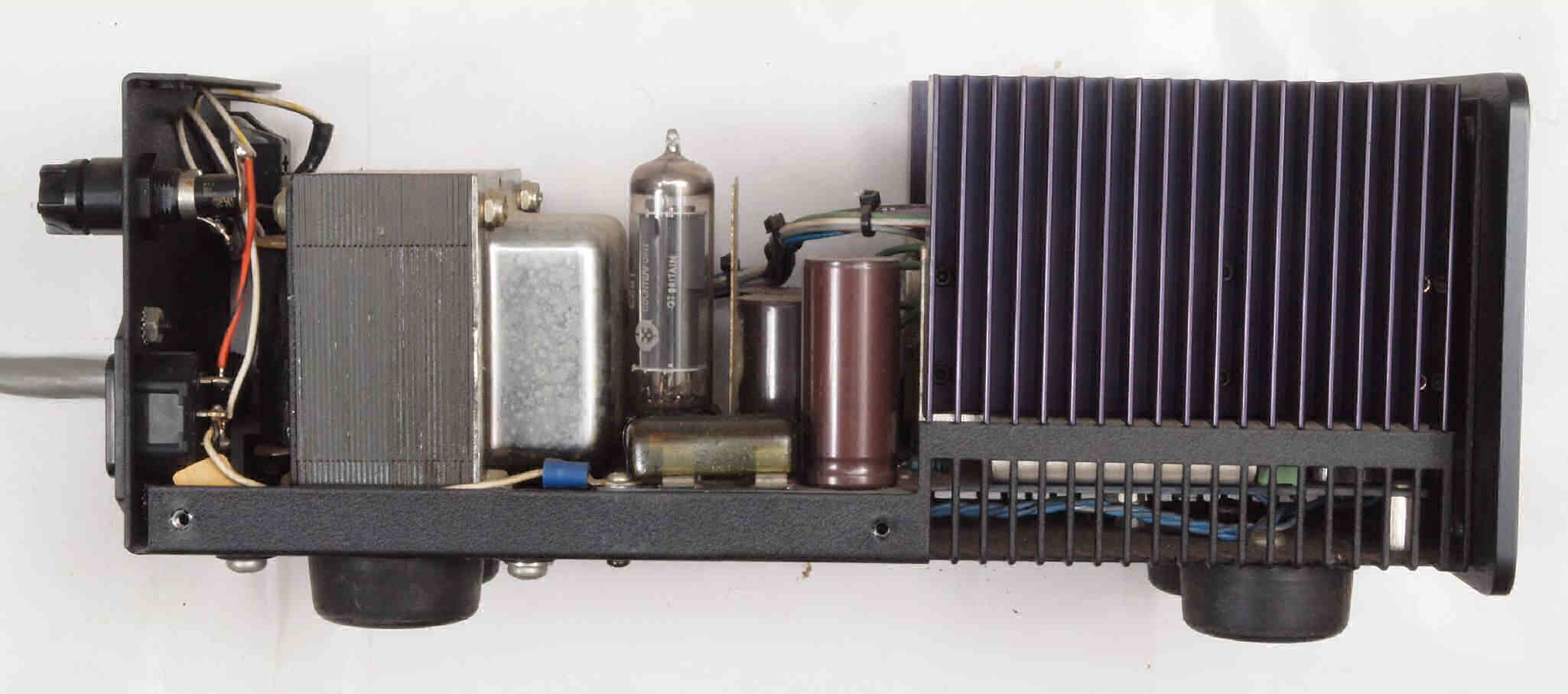

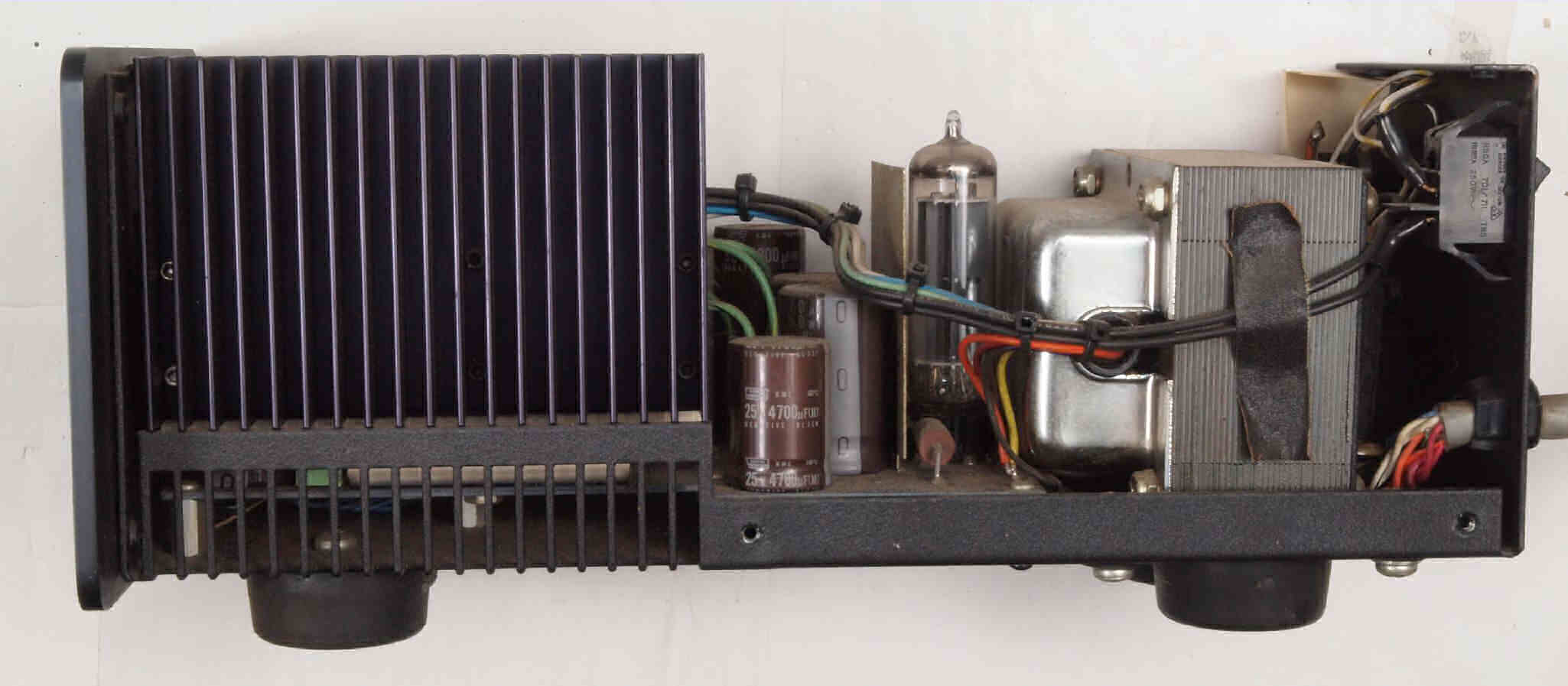

Ａ７３．　電源部点検中　カバーを取り、右から見る

Ａ７４．　電源部点検中　カバーを取り、左から見る

Ａ８１．　電源部点検中　電源整流・定電圧基板。　埃が一杯。

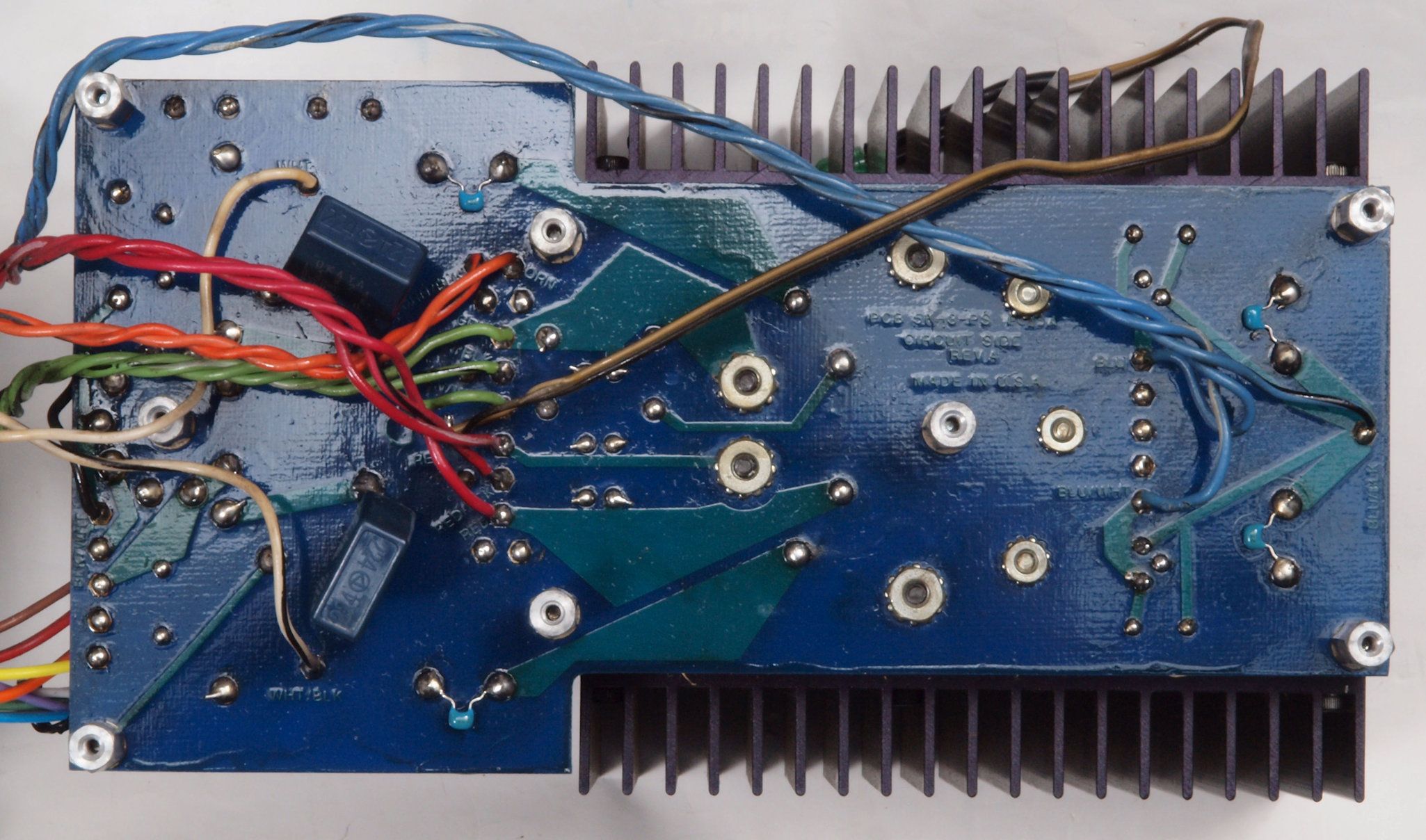

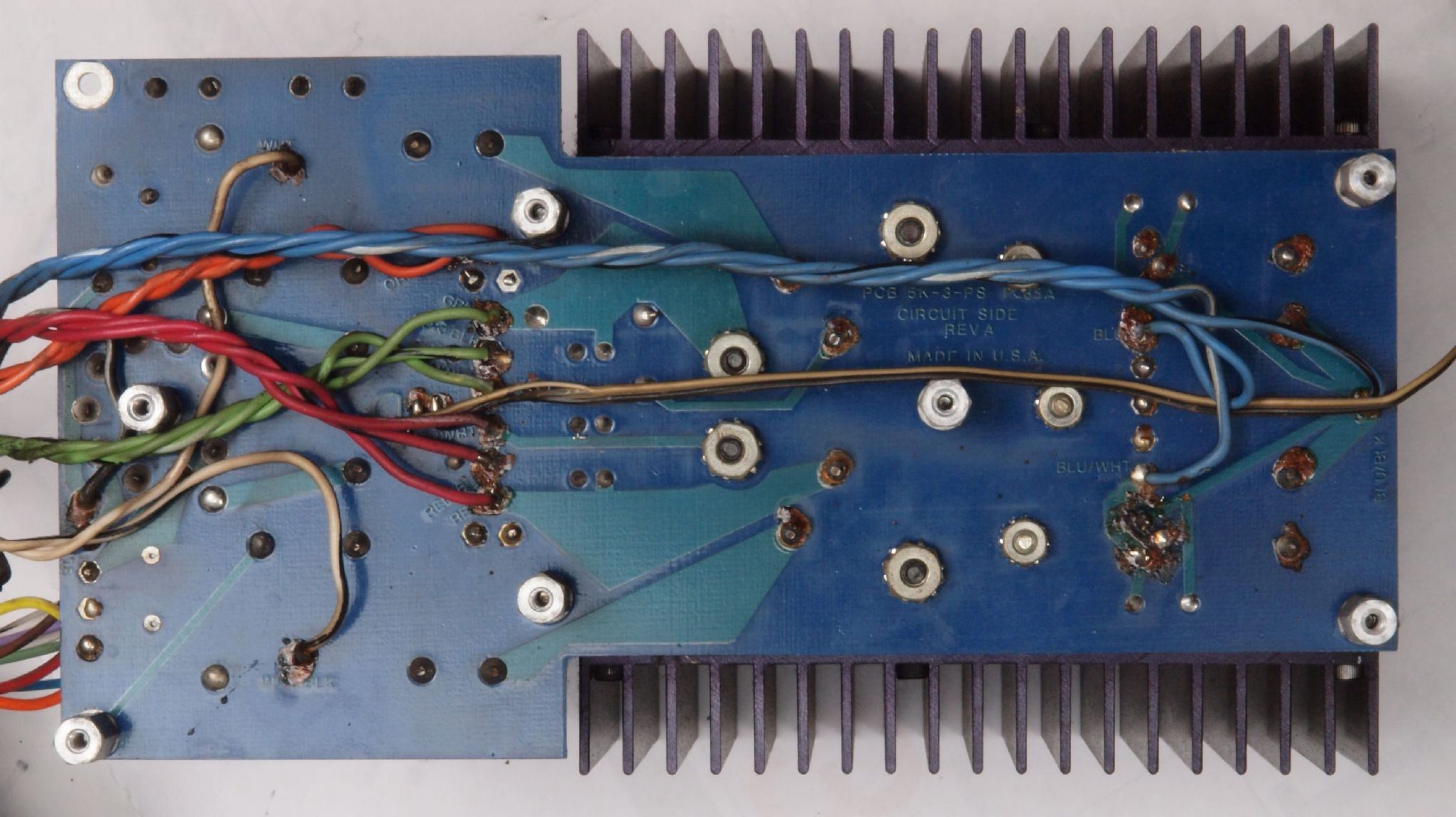

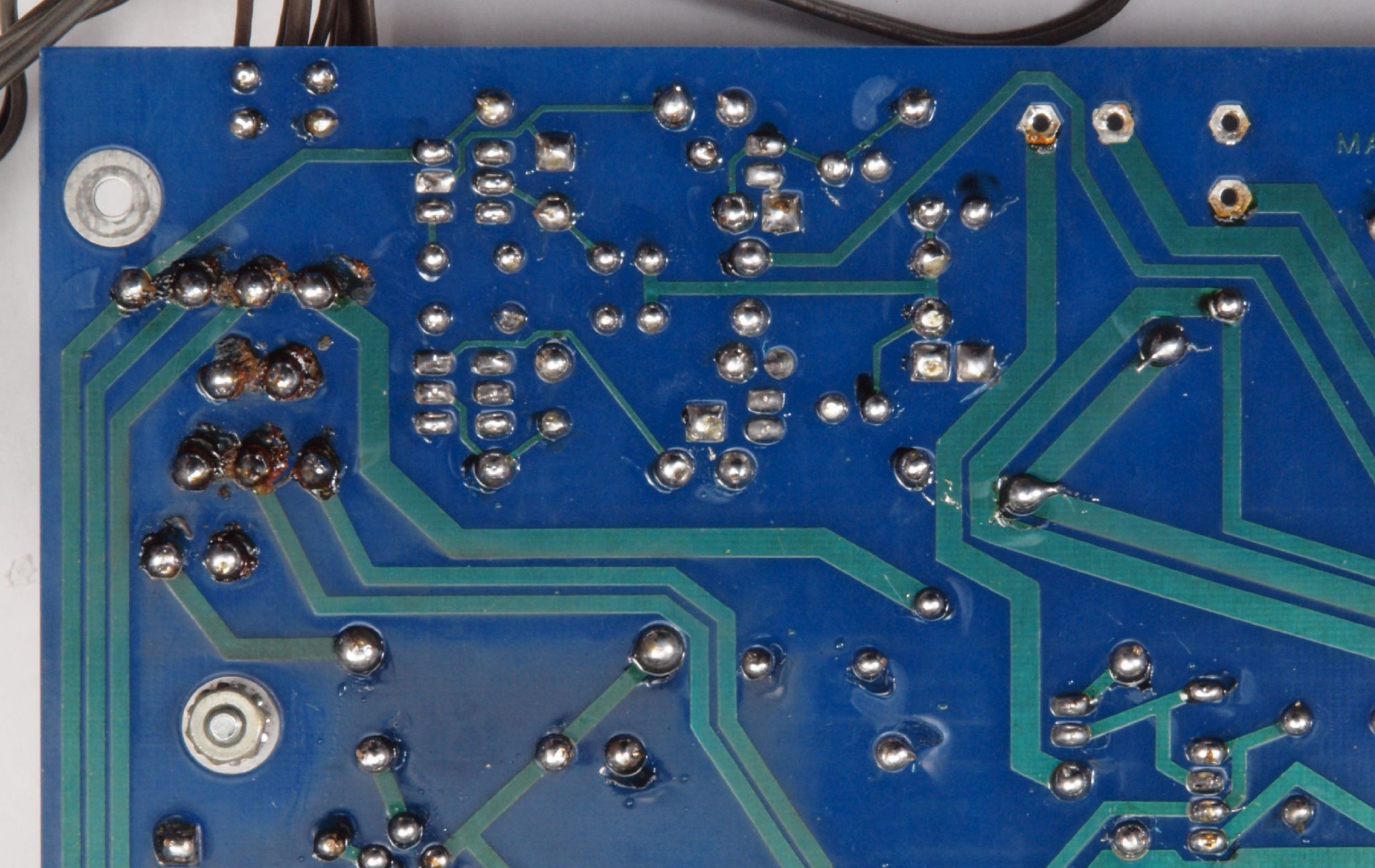

Ａ８２．　電源部点検中　電源整流・定電圧基板裏。修理履歴あり。

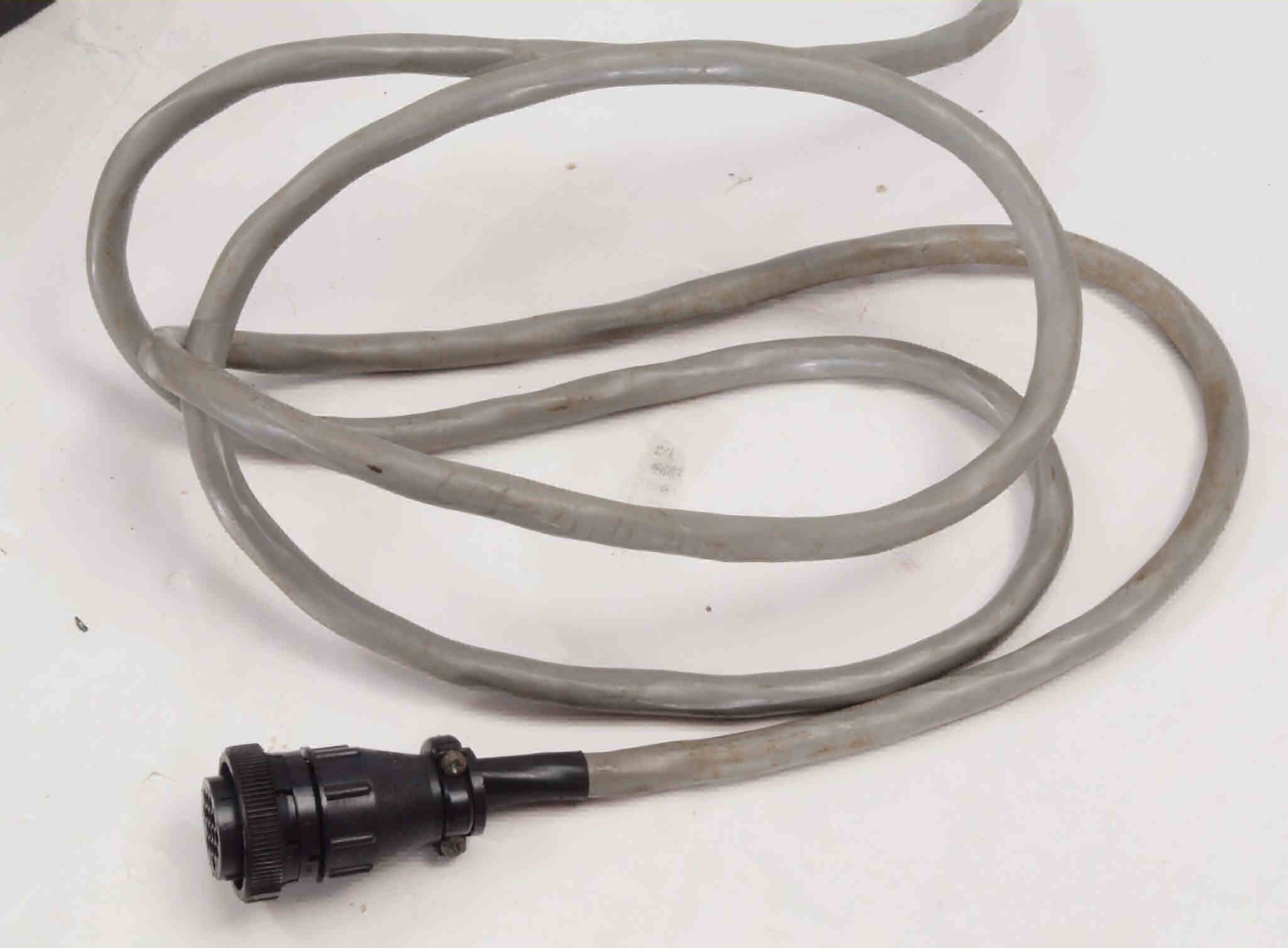

Ａ９１．　電源部点検中　接続コード。　ヨレヨレでくたびれている、タバコのヤニで黄色く変色。

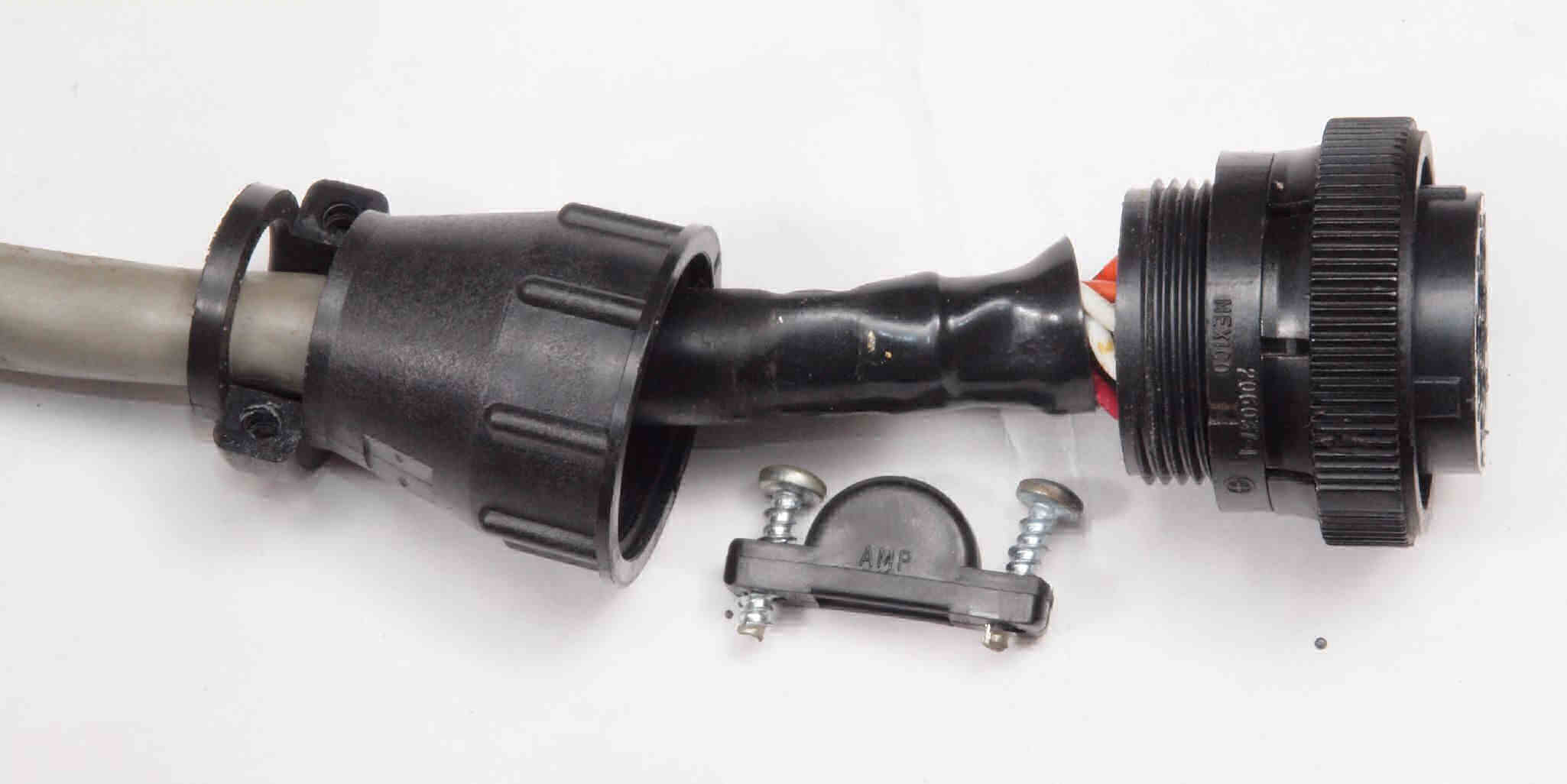

Ａ９２．　電源部点検中　接続コード。コネクター点検、清掃。

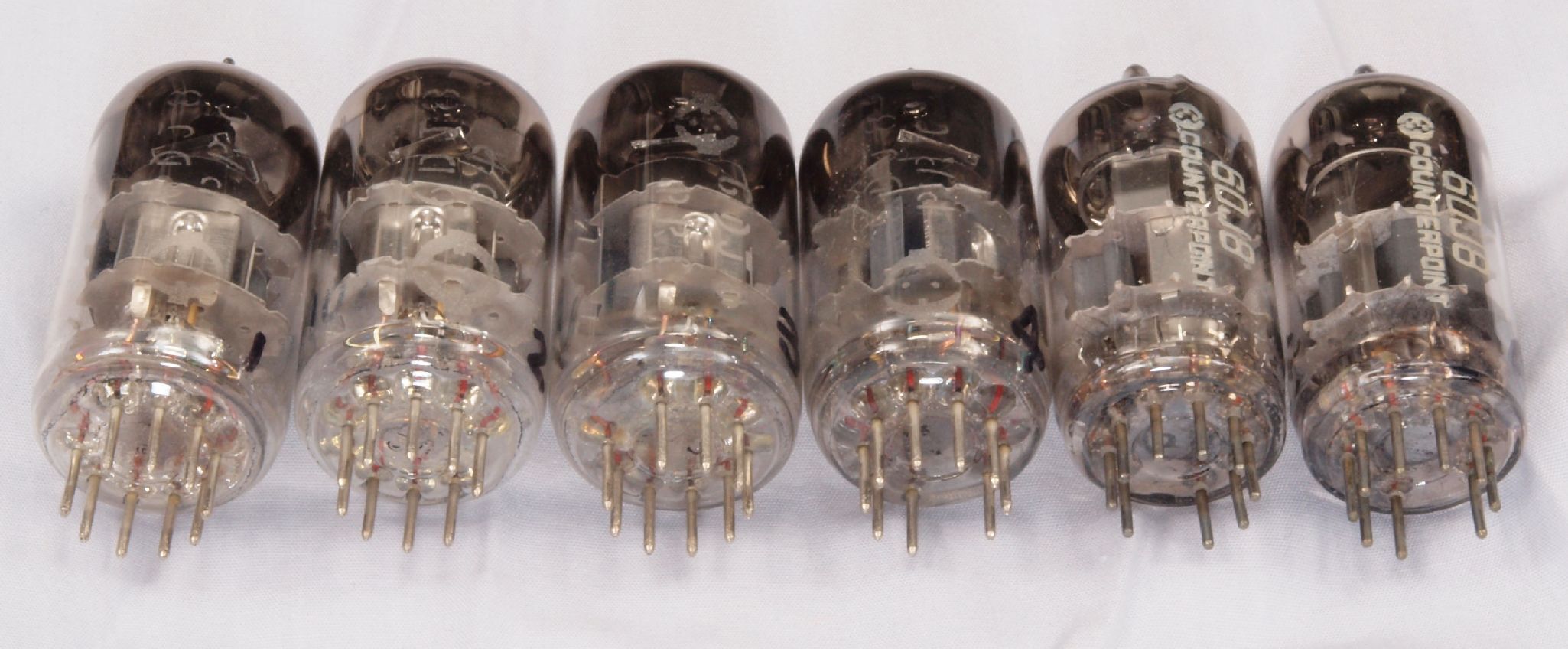

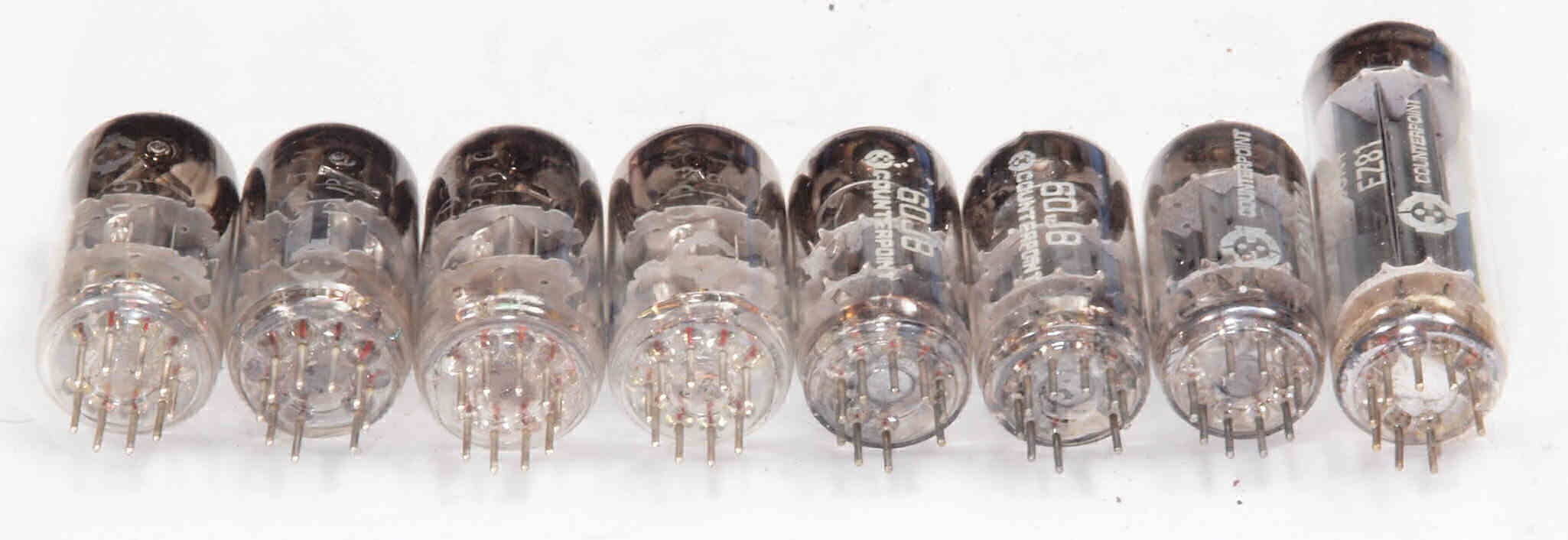

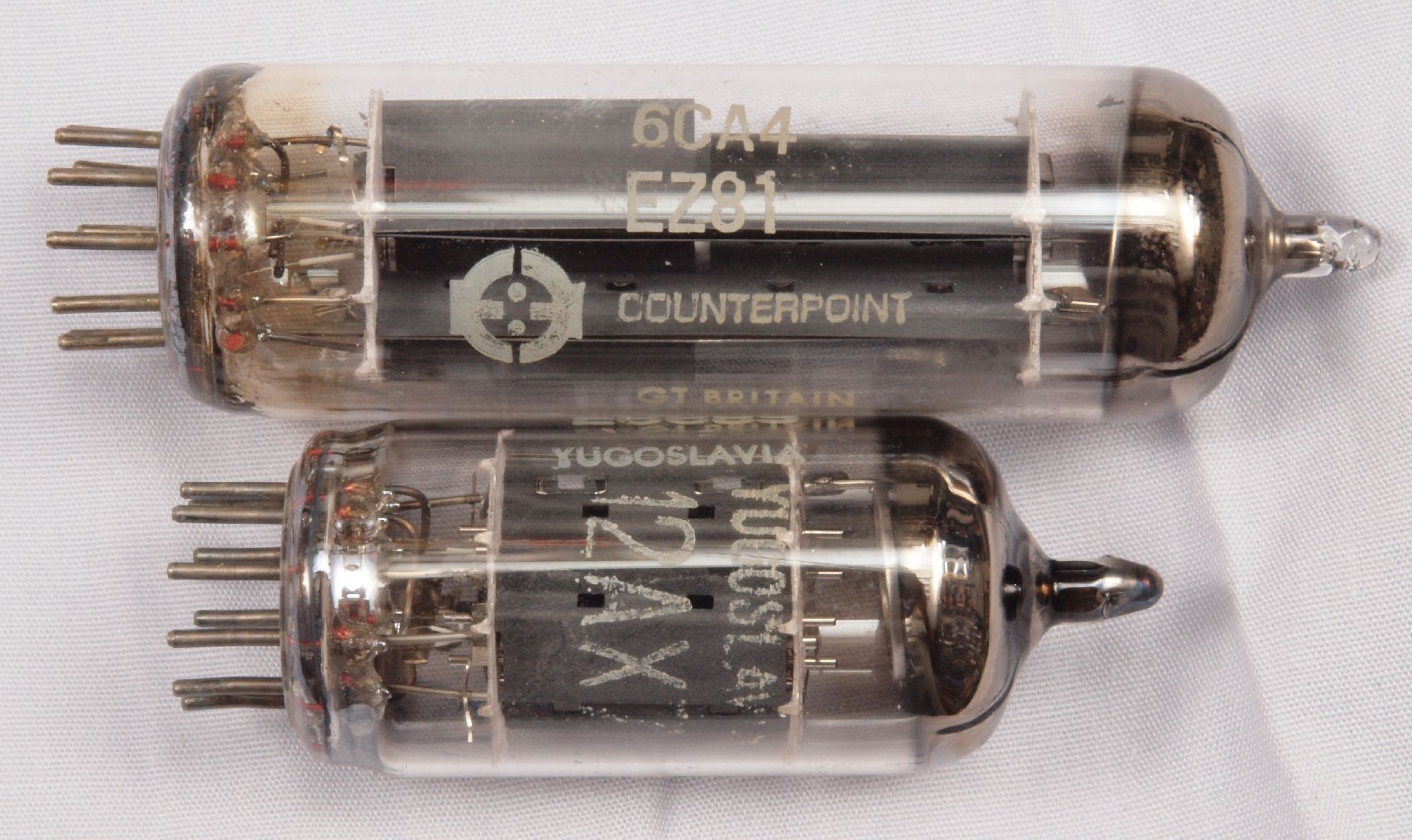

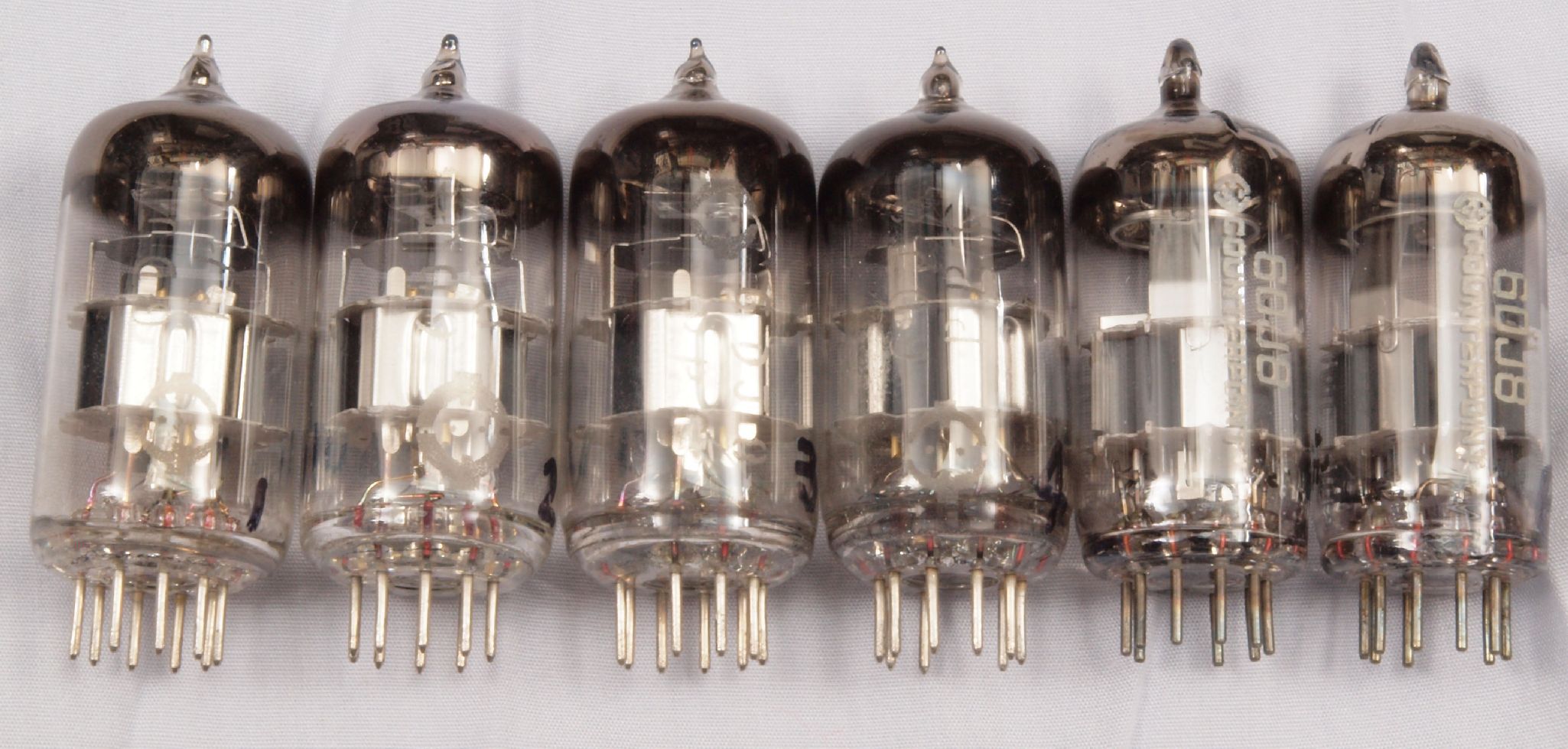

ＡＡ１．　点検中　付属真空管。　左から６ＤＪ８、．．．１２ＡＸ７、６ＣＡ４

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　メイン基板、前後基板を取り外したシャシー。

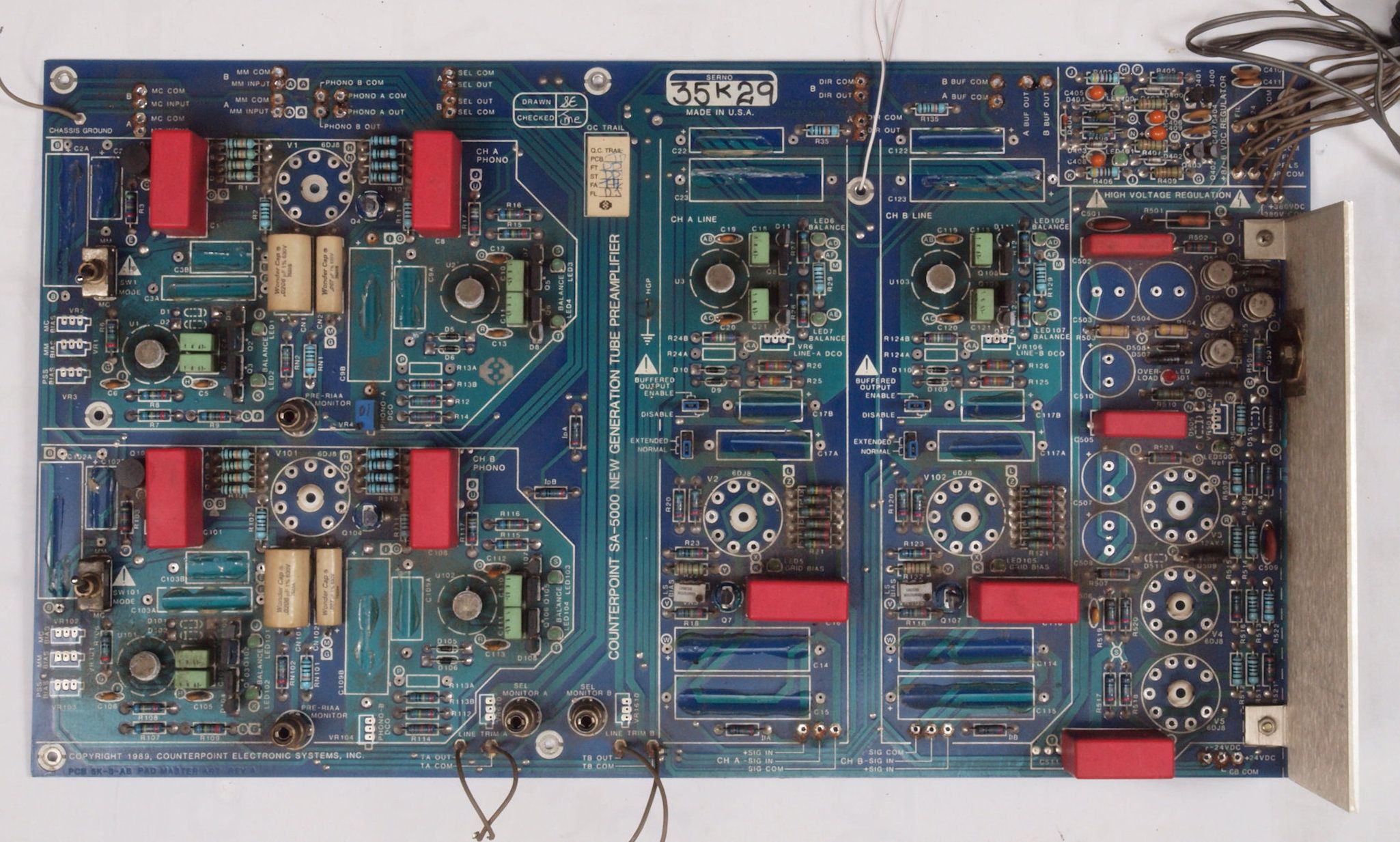

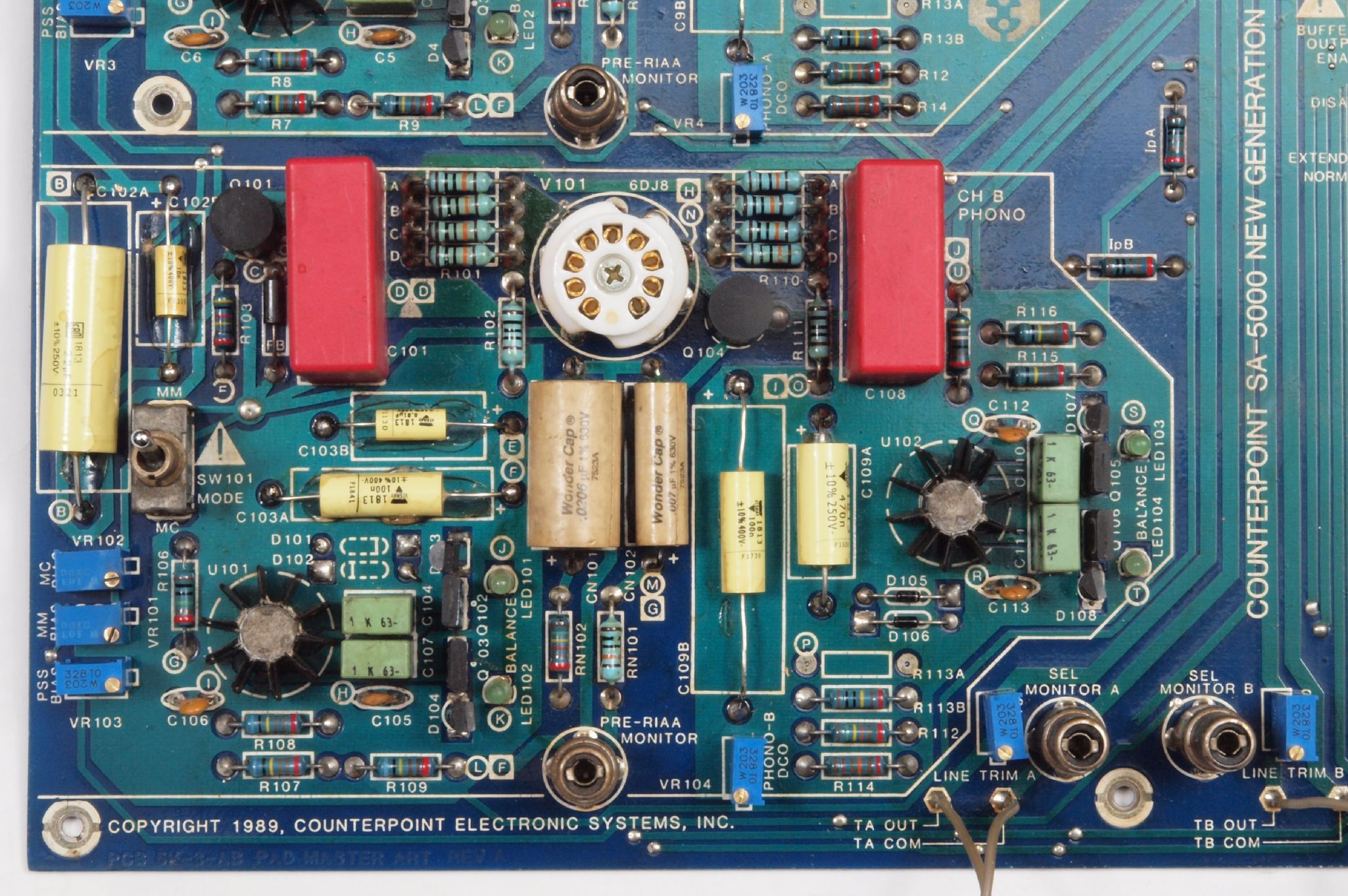

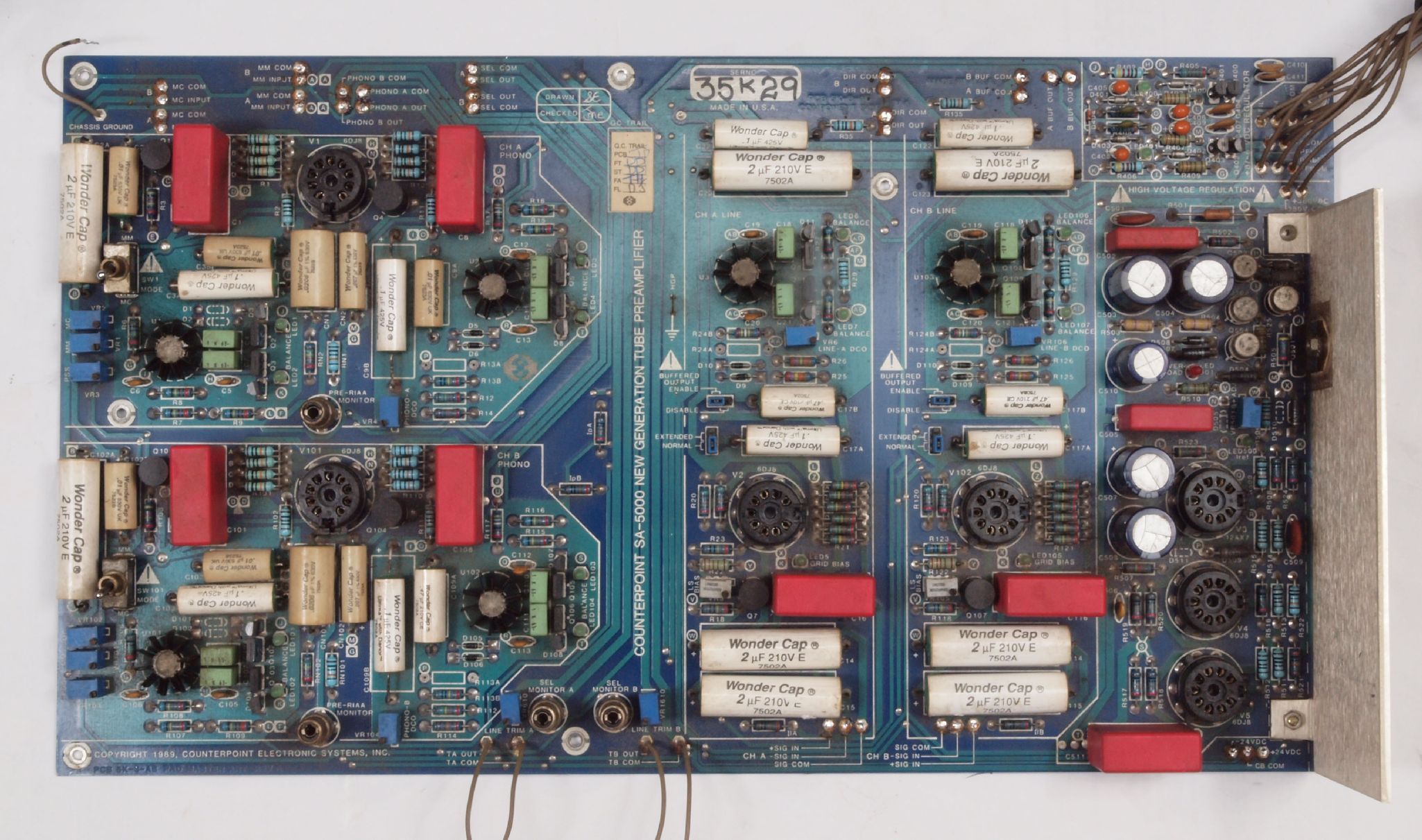

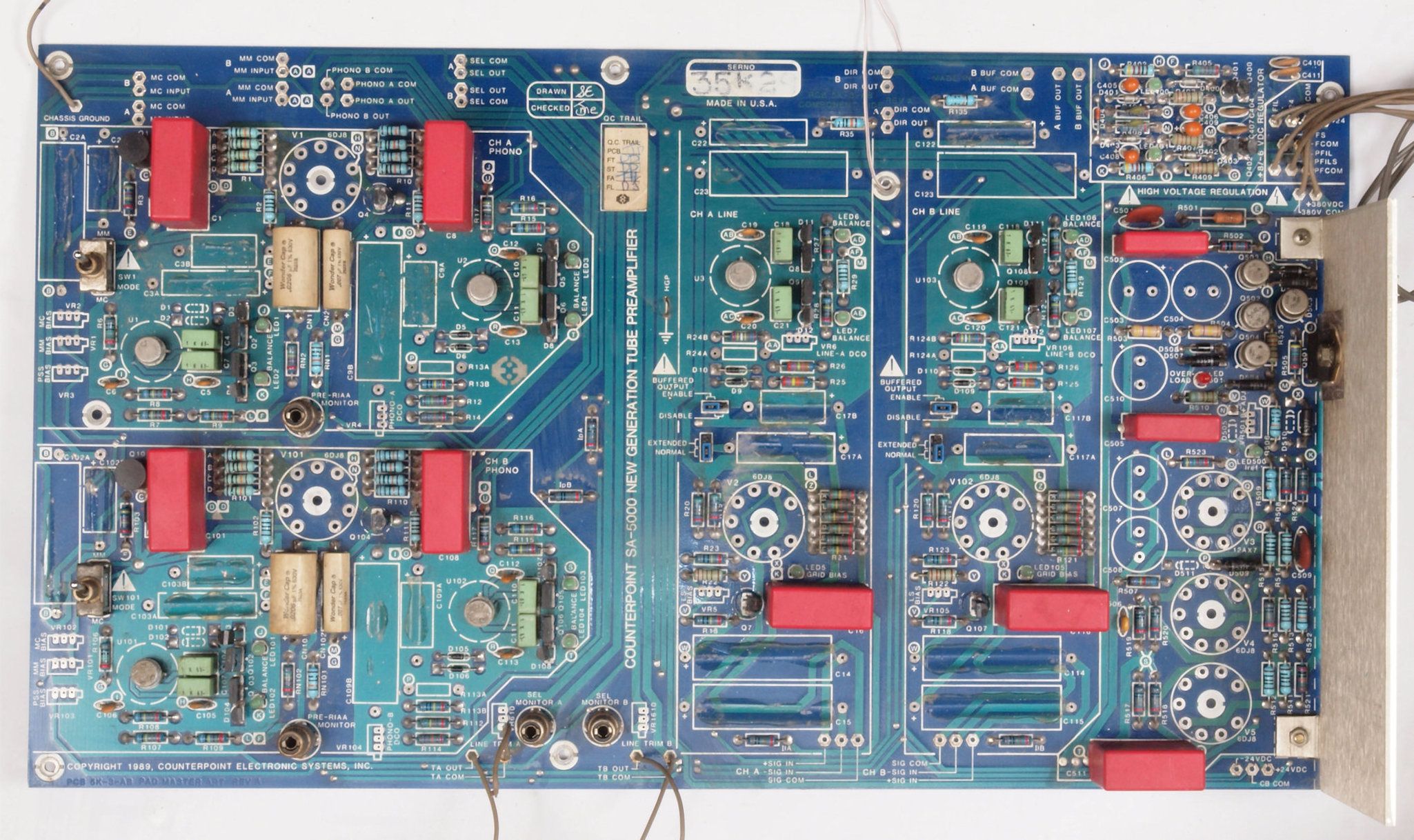

Ｃ１．　修理前　メイン基板。

Ｃ２．　修理中　メイン基板。交換する部品を取り外す。

Ｃ３．　修理中　メイン基板。交換する部品を取り外し洗浄する。ＴＲ（トランジスター）放熱器も外します。

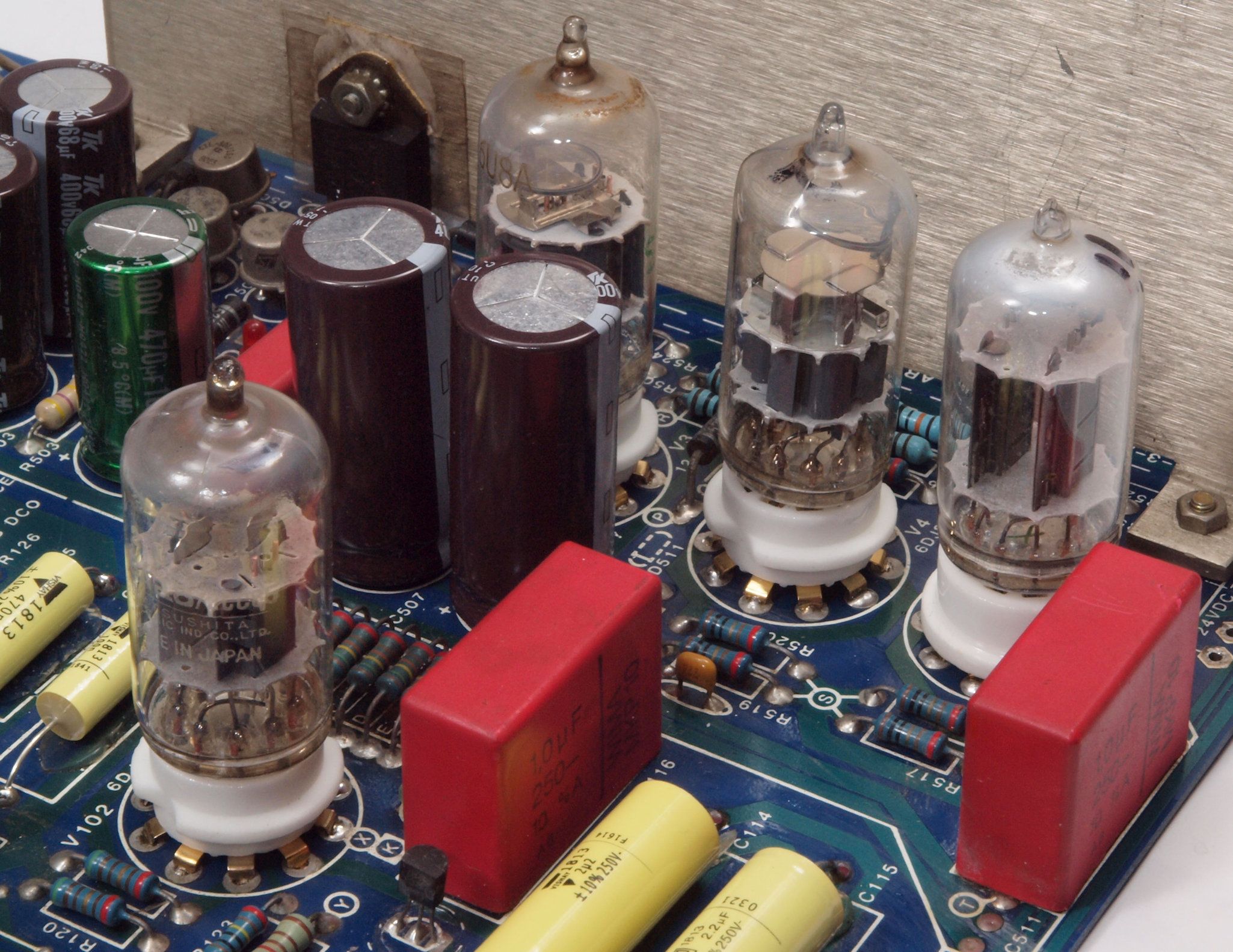

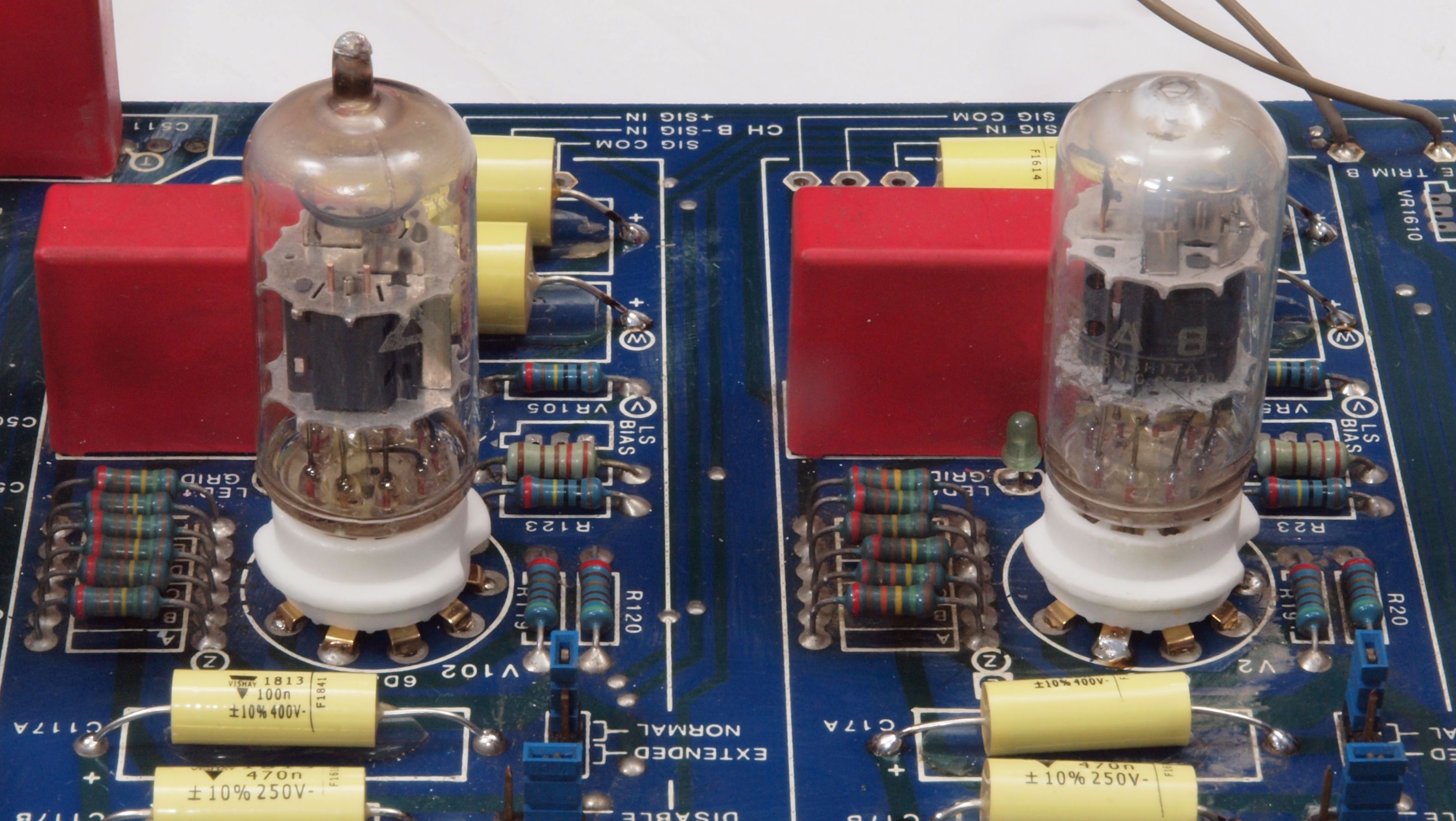

Ｃ４．　修理中　メイン基板、真空管ソケットの取り付け。　ジャンク真空（空気）管を挿し、ピンを固定して取り付ける。

Ｃ５．　修理（半田補正含）後　メイン基板。ＴＲ（トランジスター）放熱器は外してあります。

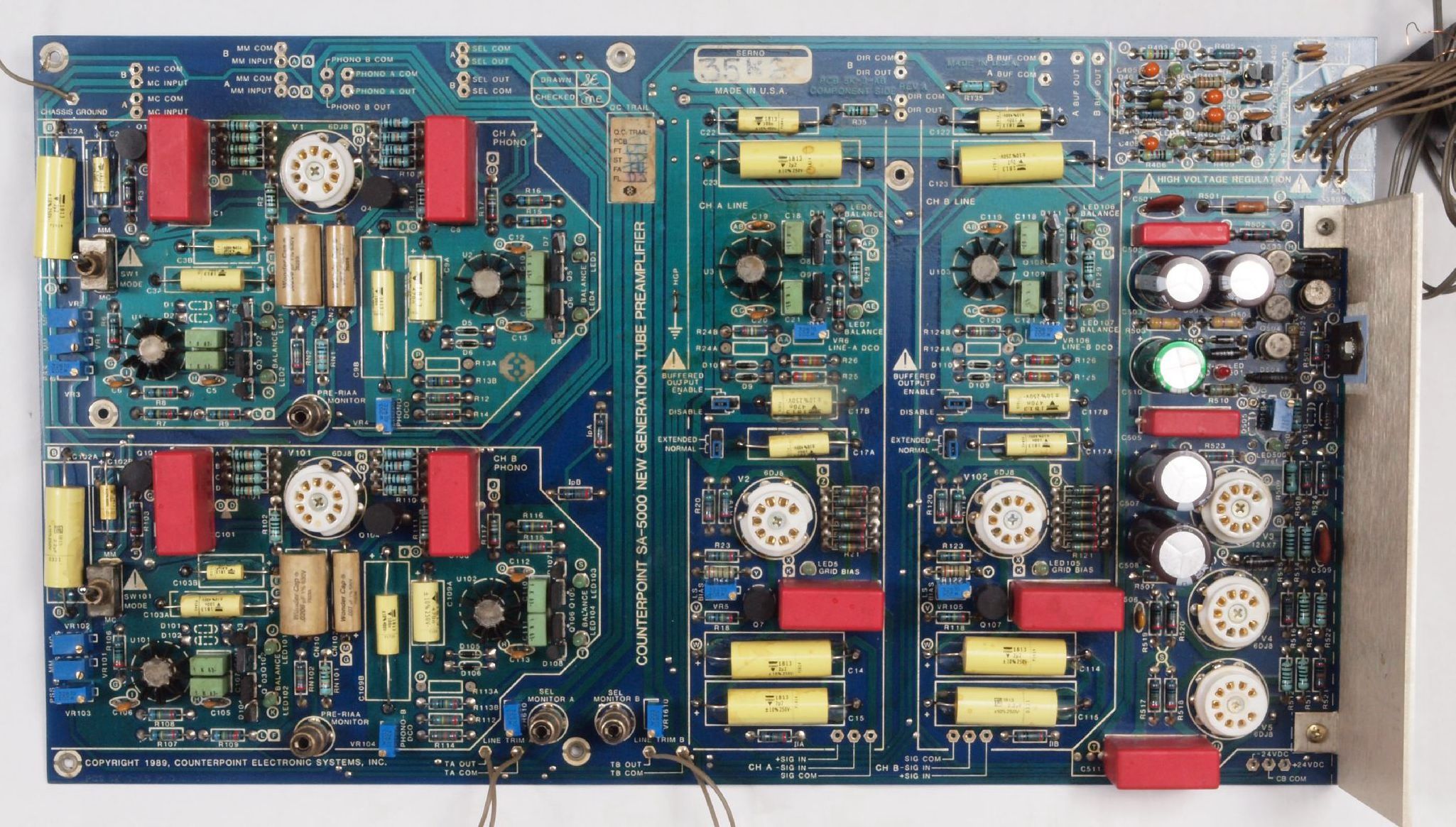

Ｃ５．　完成メイン基板　　洗浄後、コートを塗布。

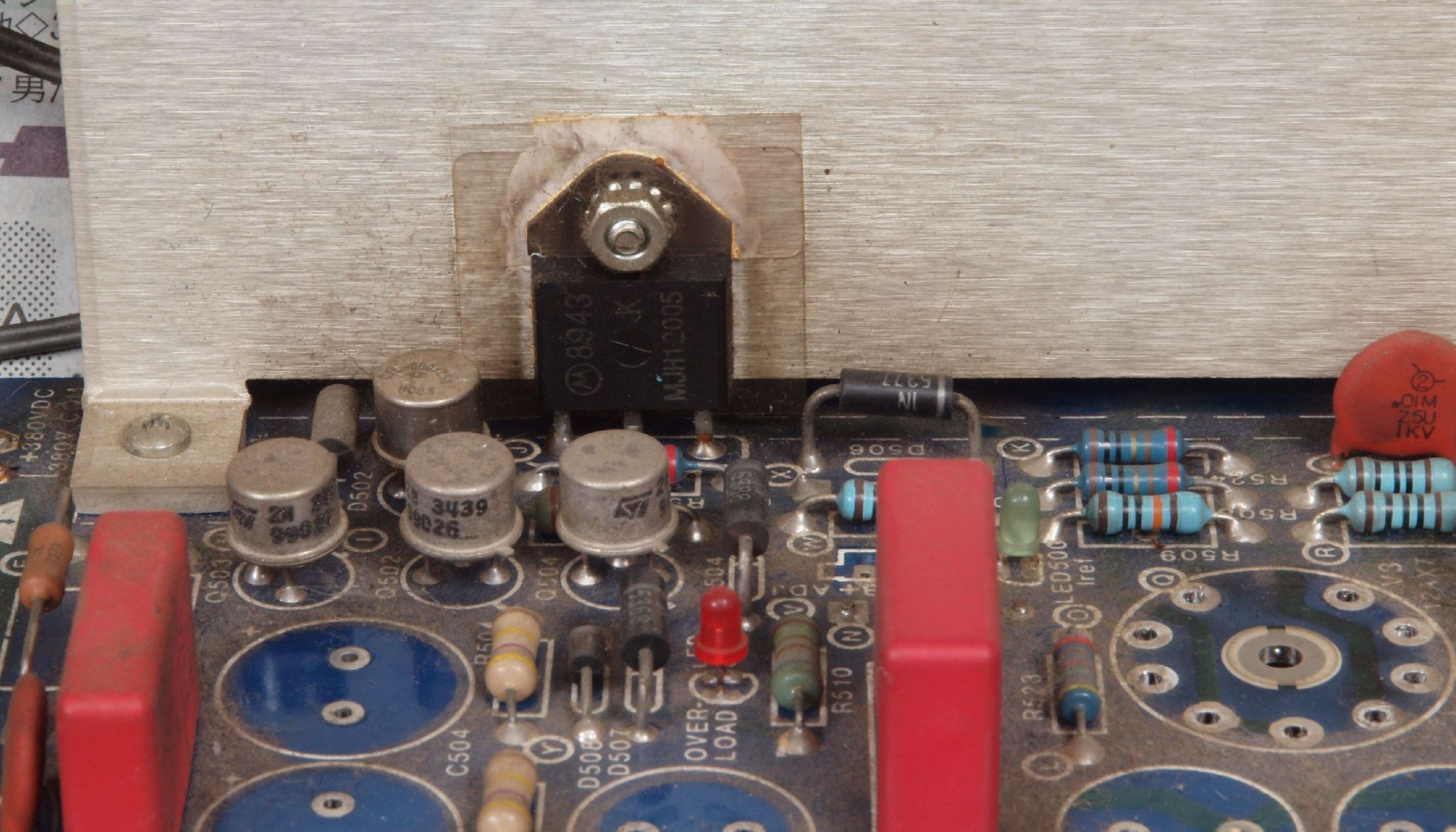

Ｃ６．　修理中　メイン基板定電圧ＴＲ（トランジスター）マイカー絶縁シート。

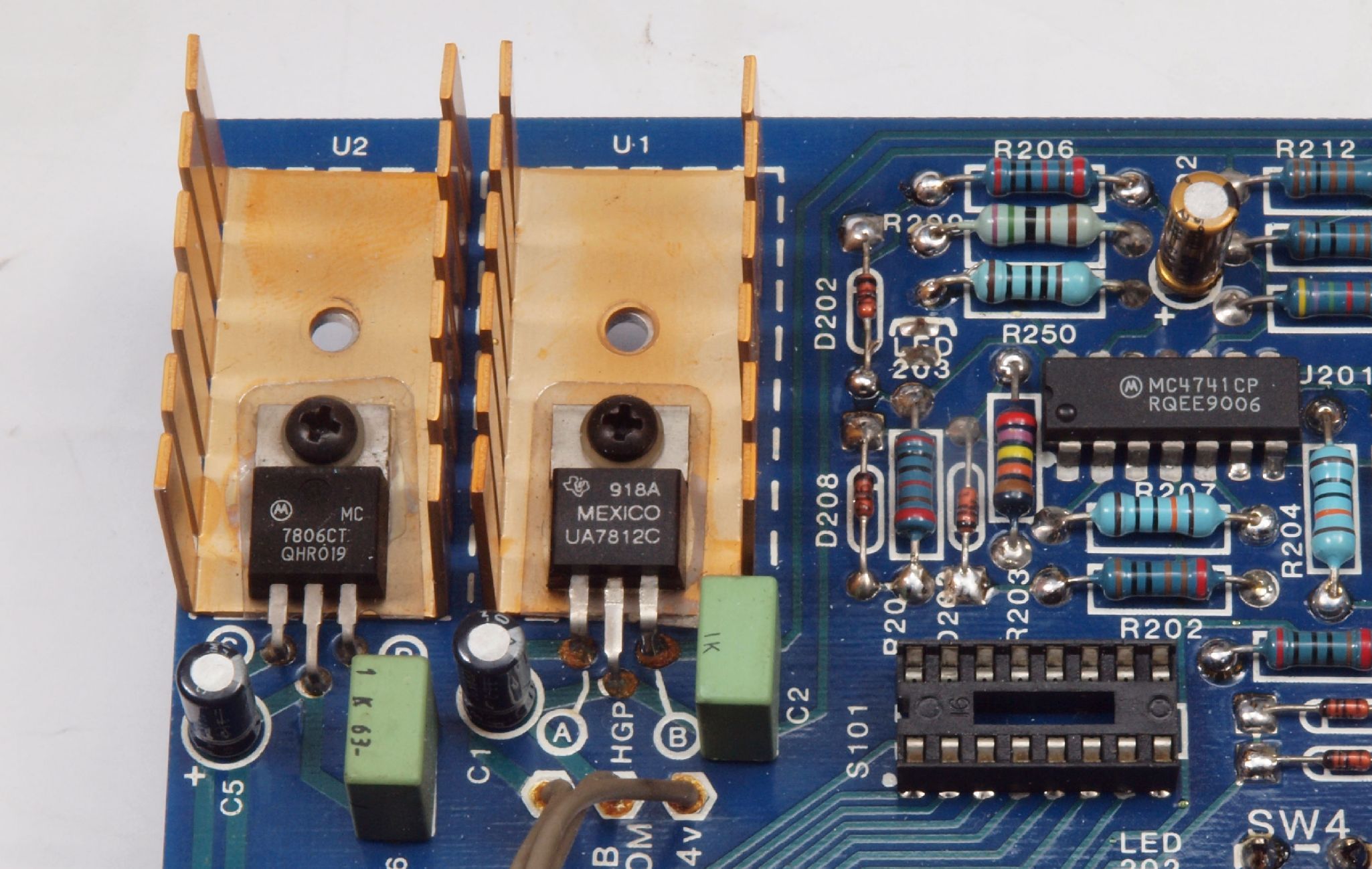

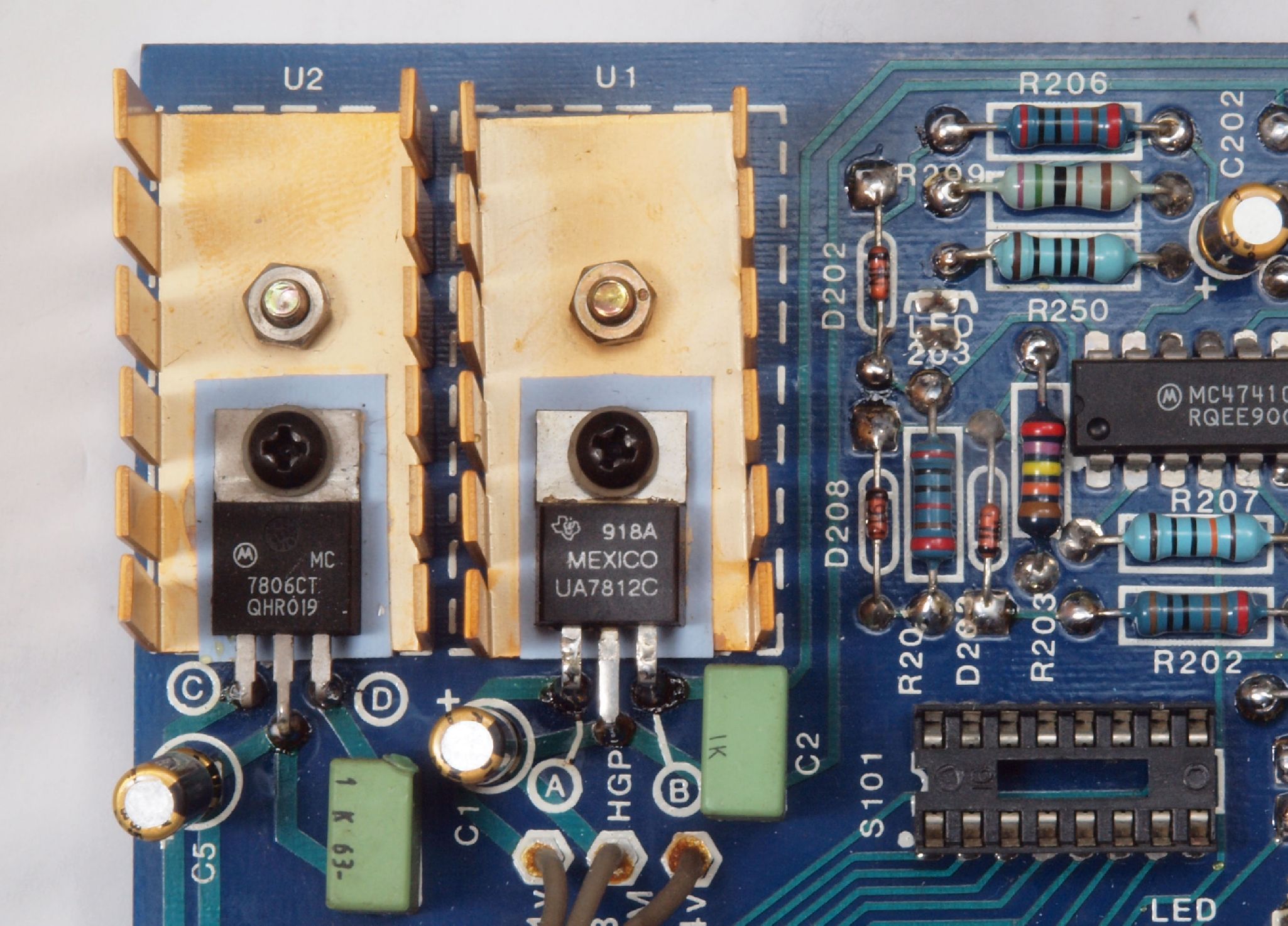

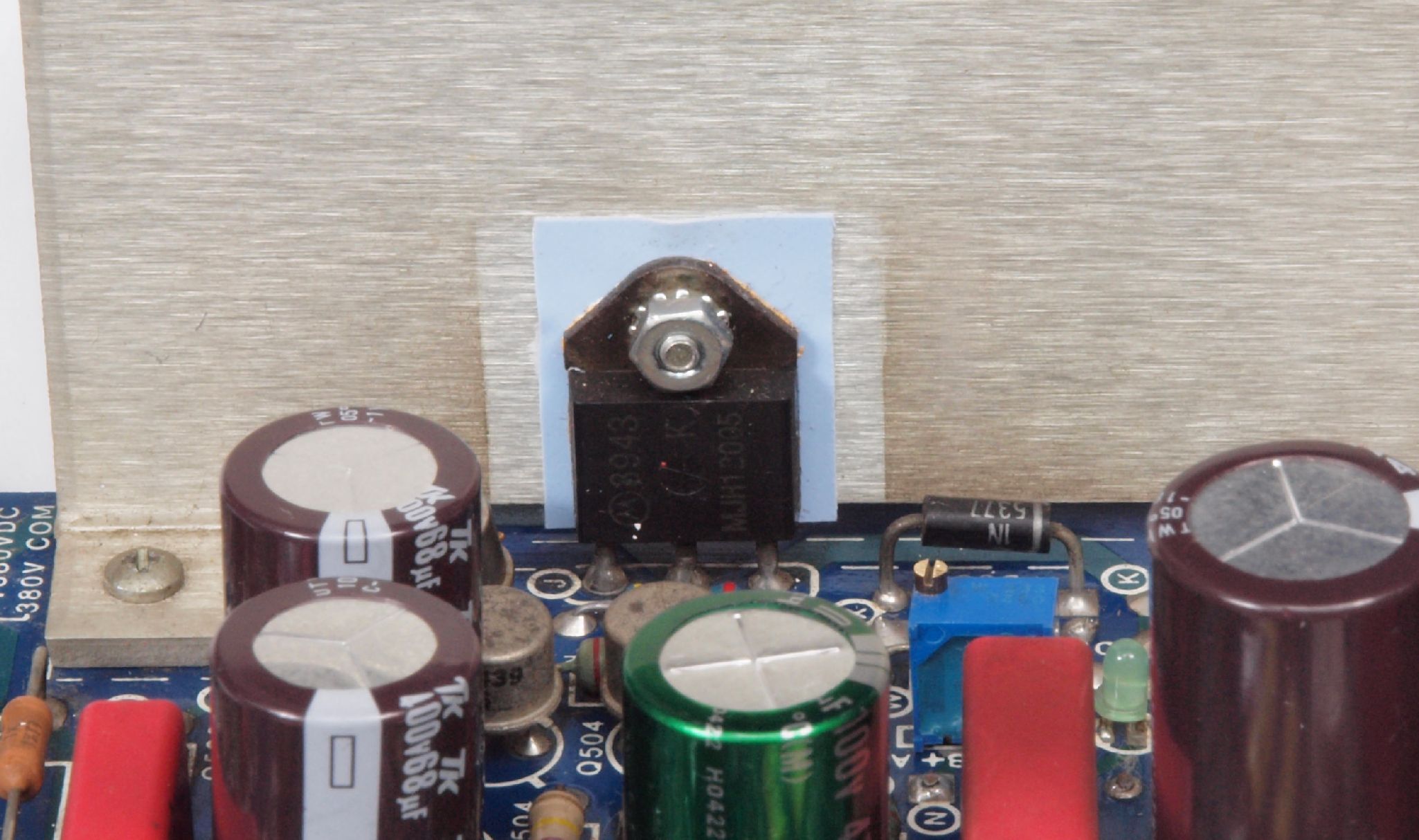

Ｃ７．　修理後　メイン基板定電圧ＴＲ（トランジスター）マイカー絶縁シートをシリコンシートに交換。

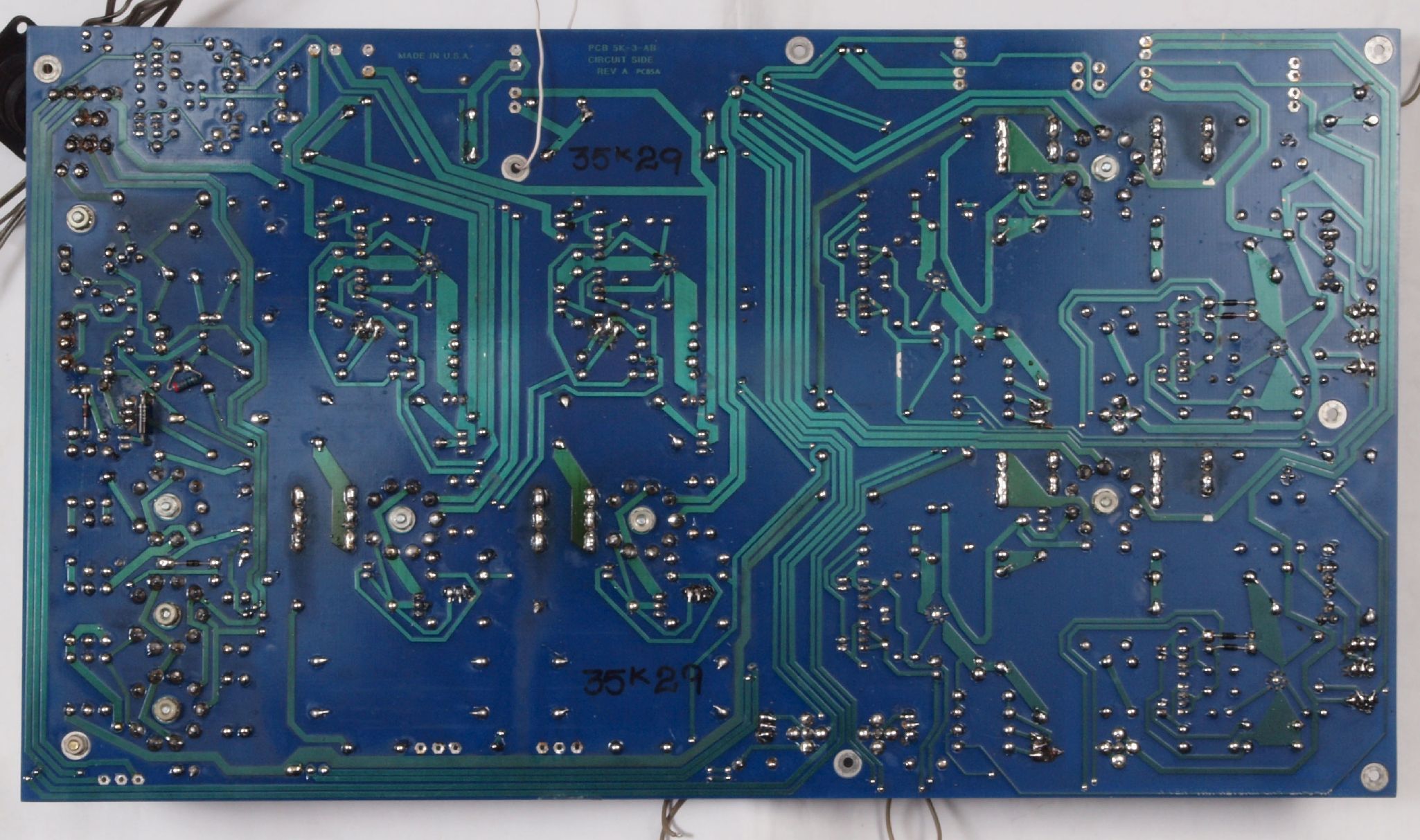

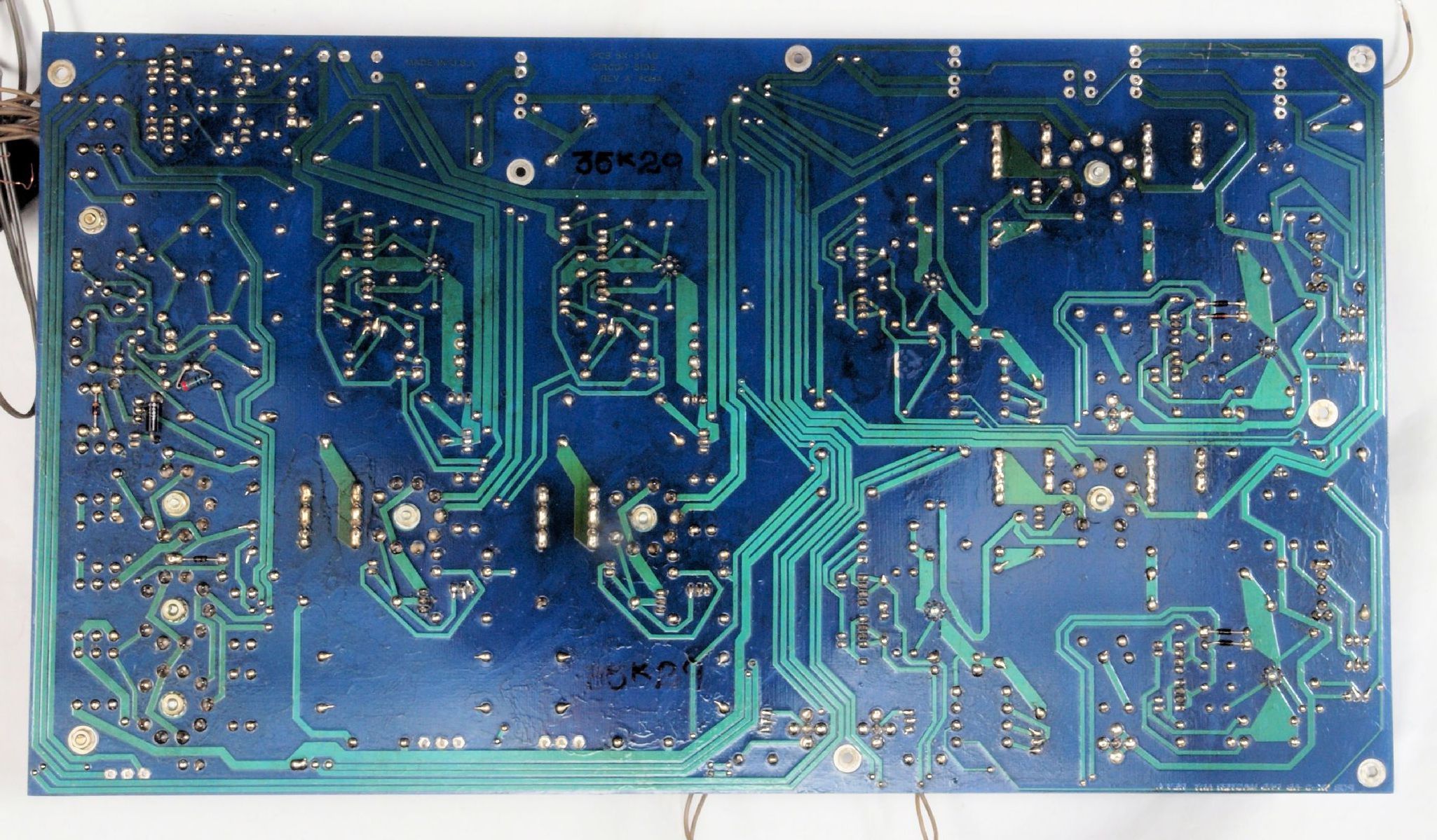

Ｃ８．　修理前　メイン基板裏。

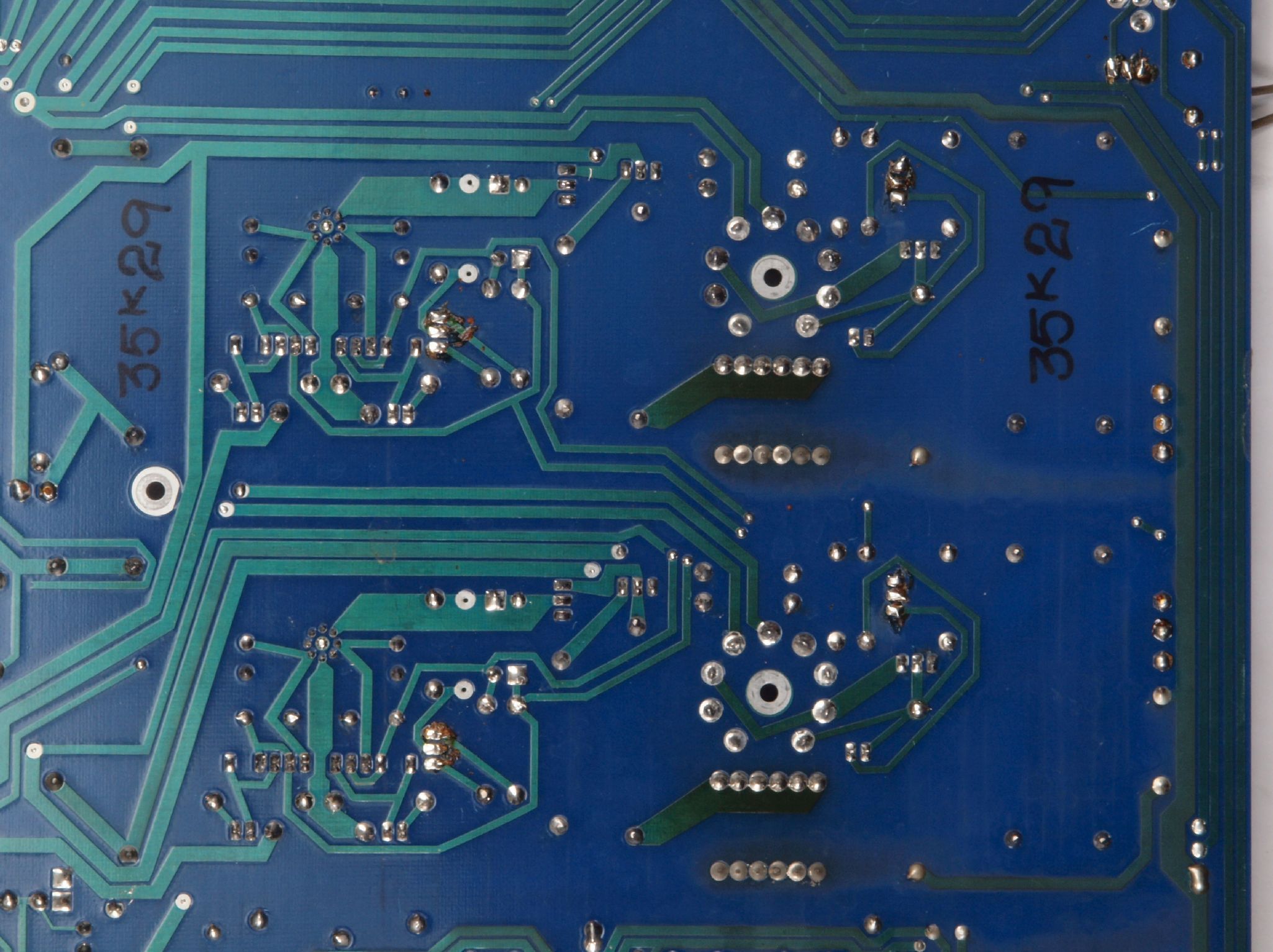

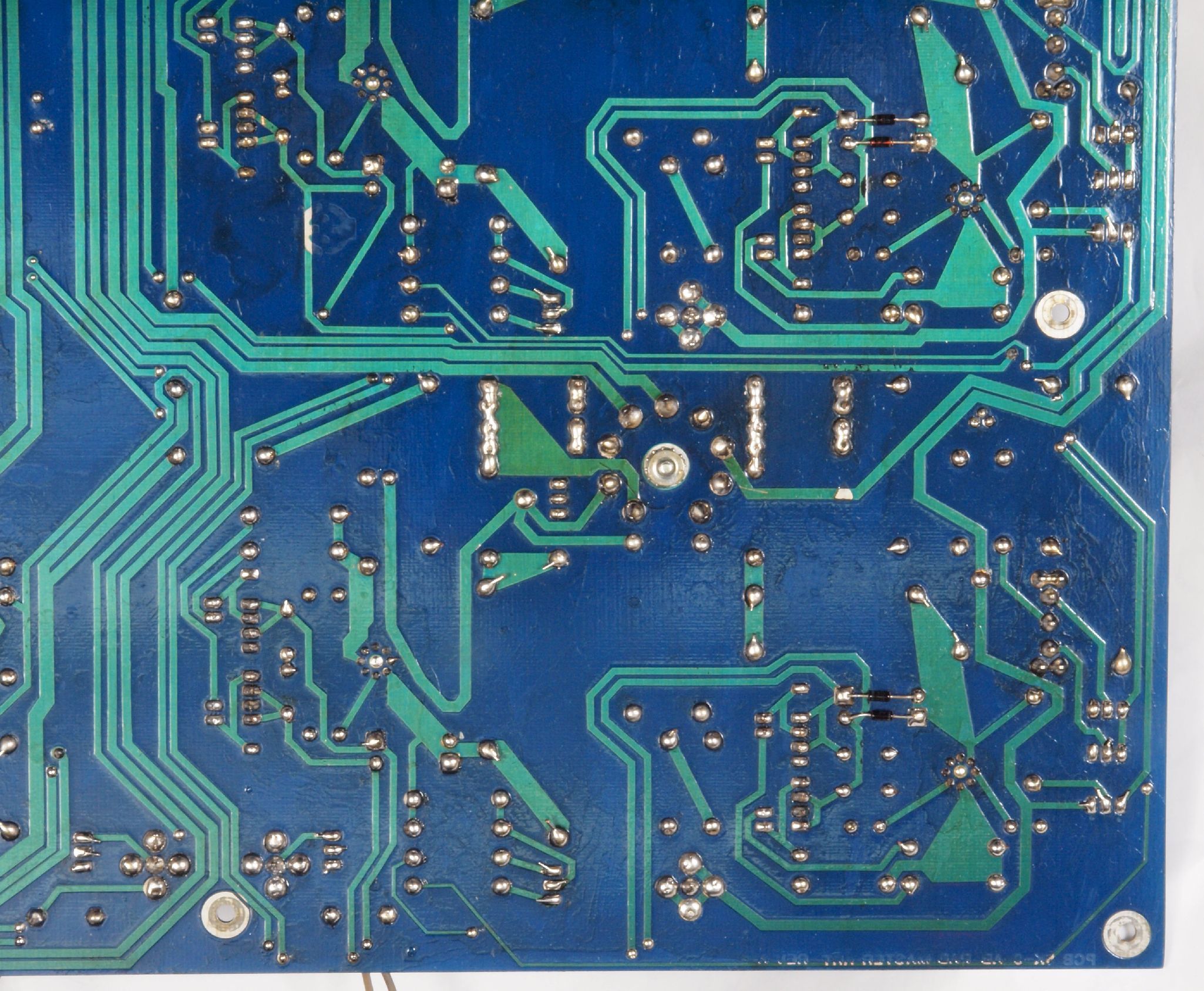

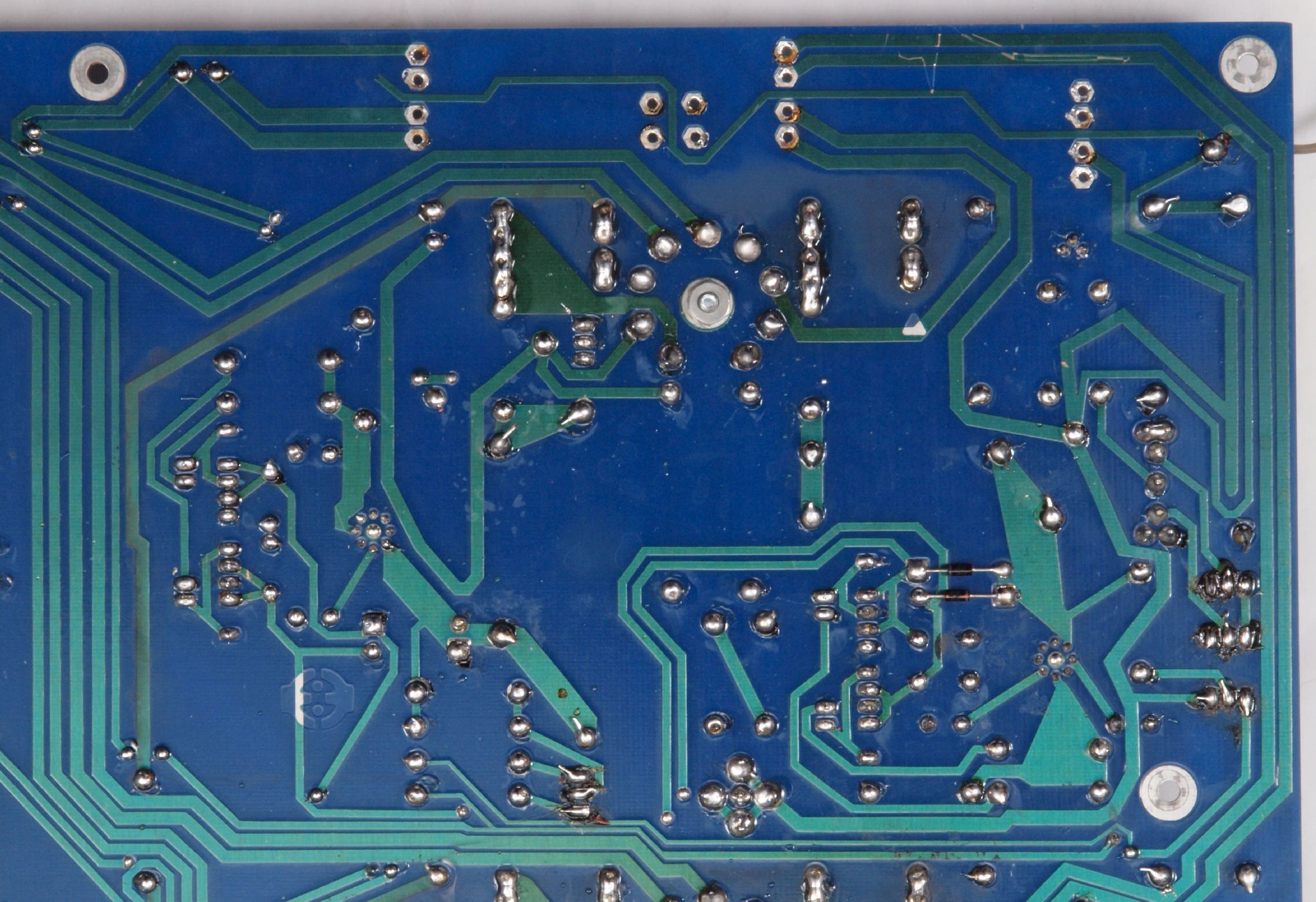

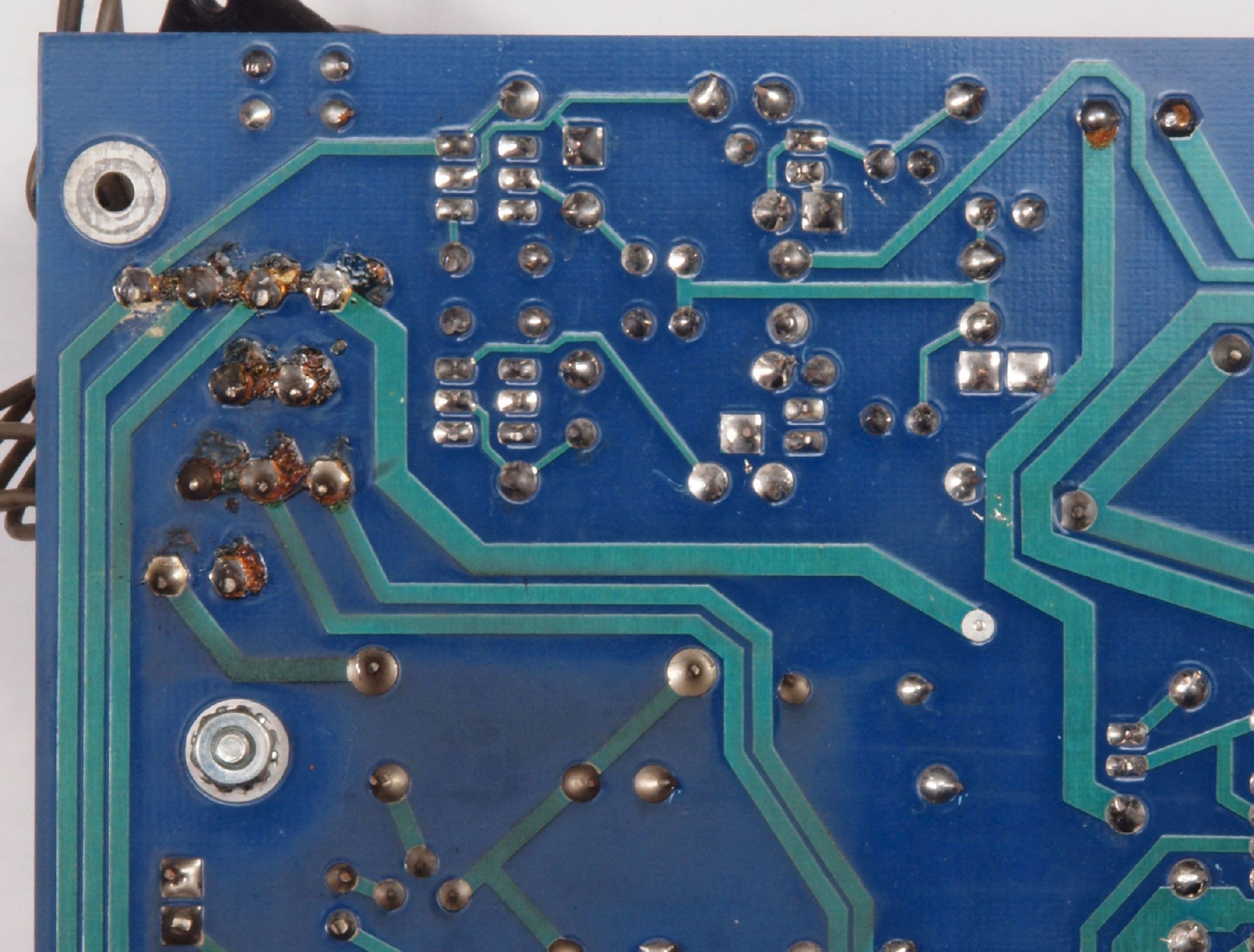

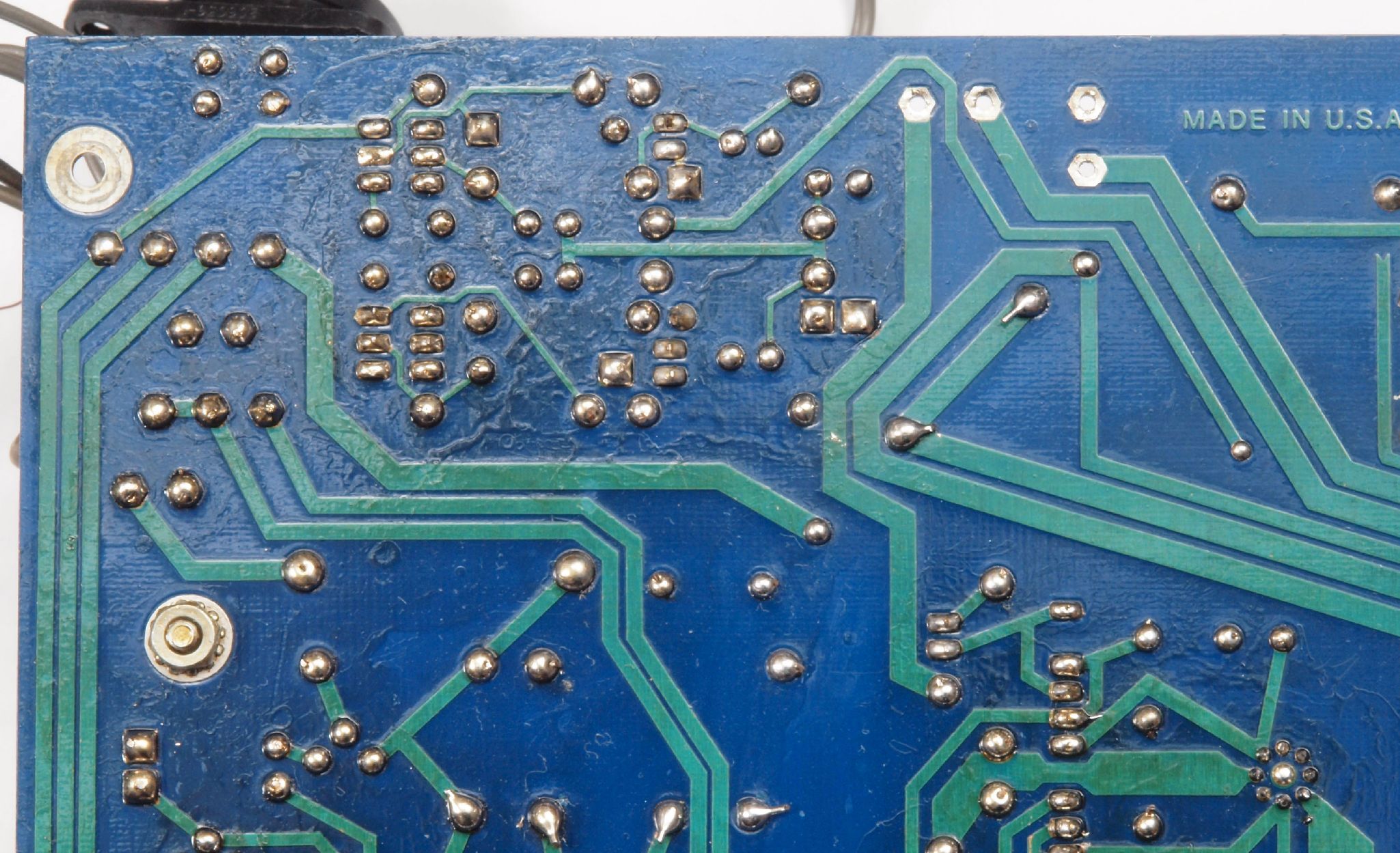

ＣＡ．　修理（半田補正）後　メイン基板裏。

ＣＢ．　完成メイン基板裏　　洗浄後、コートを塗布。

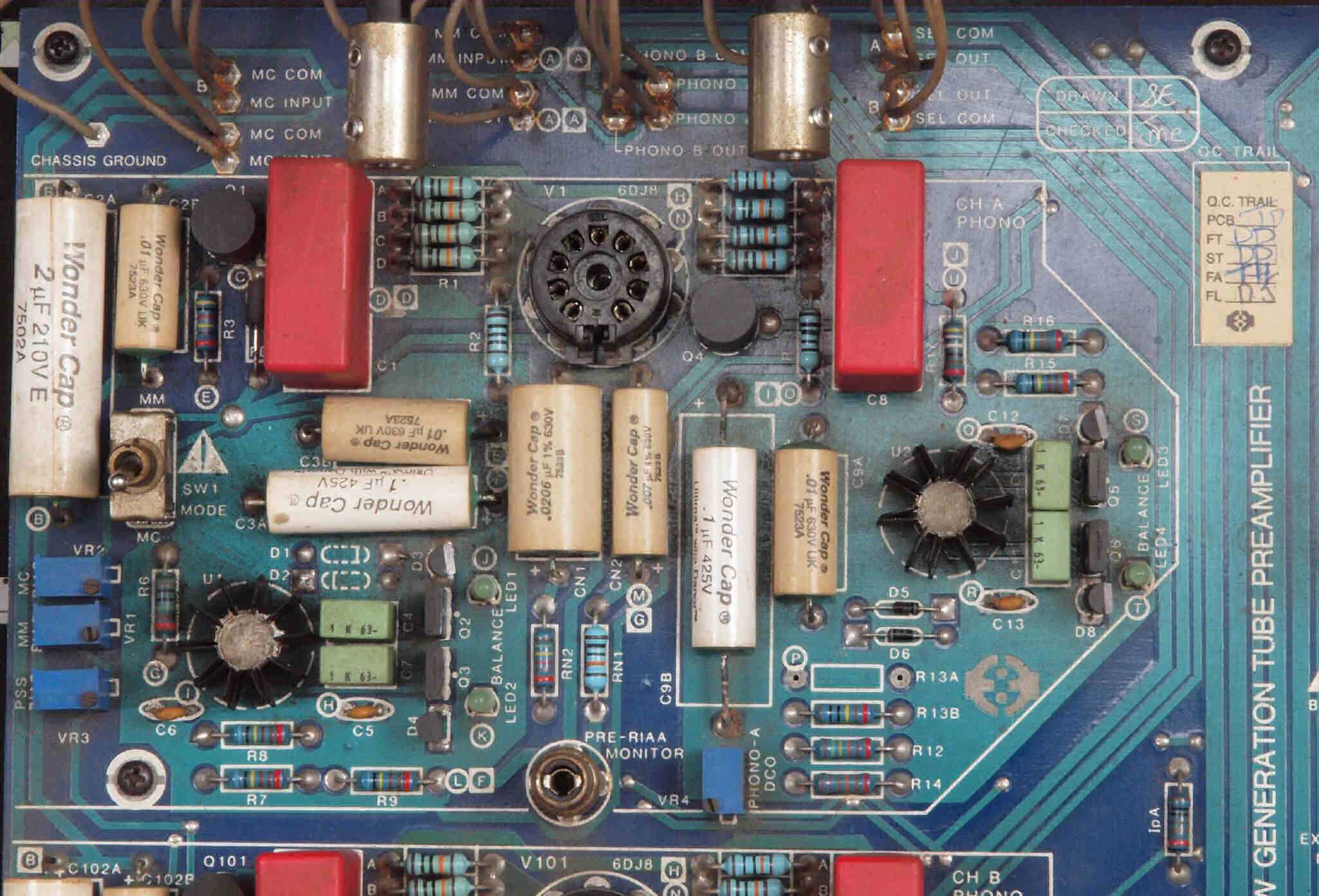

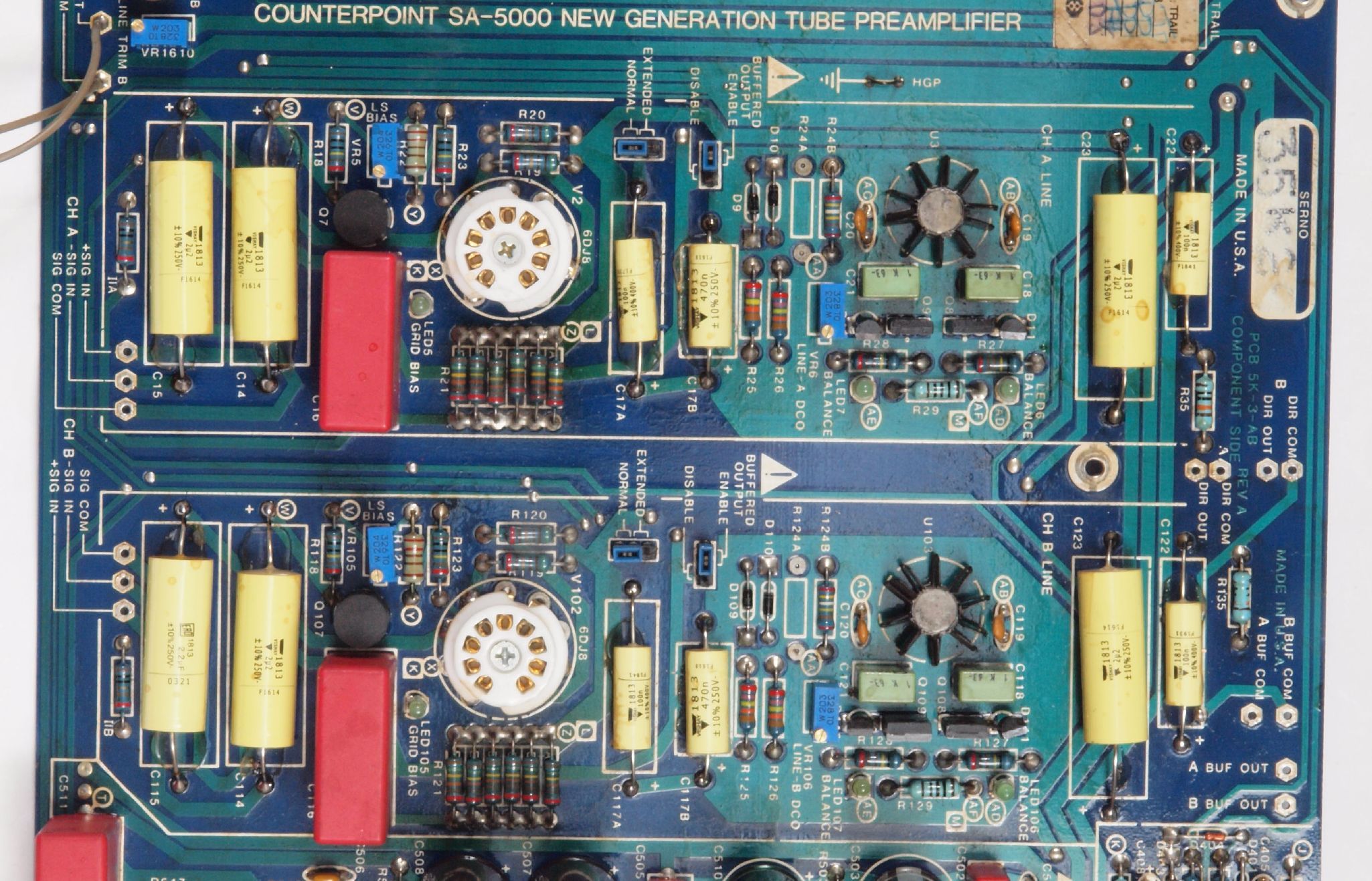

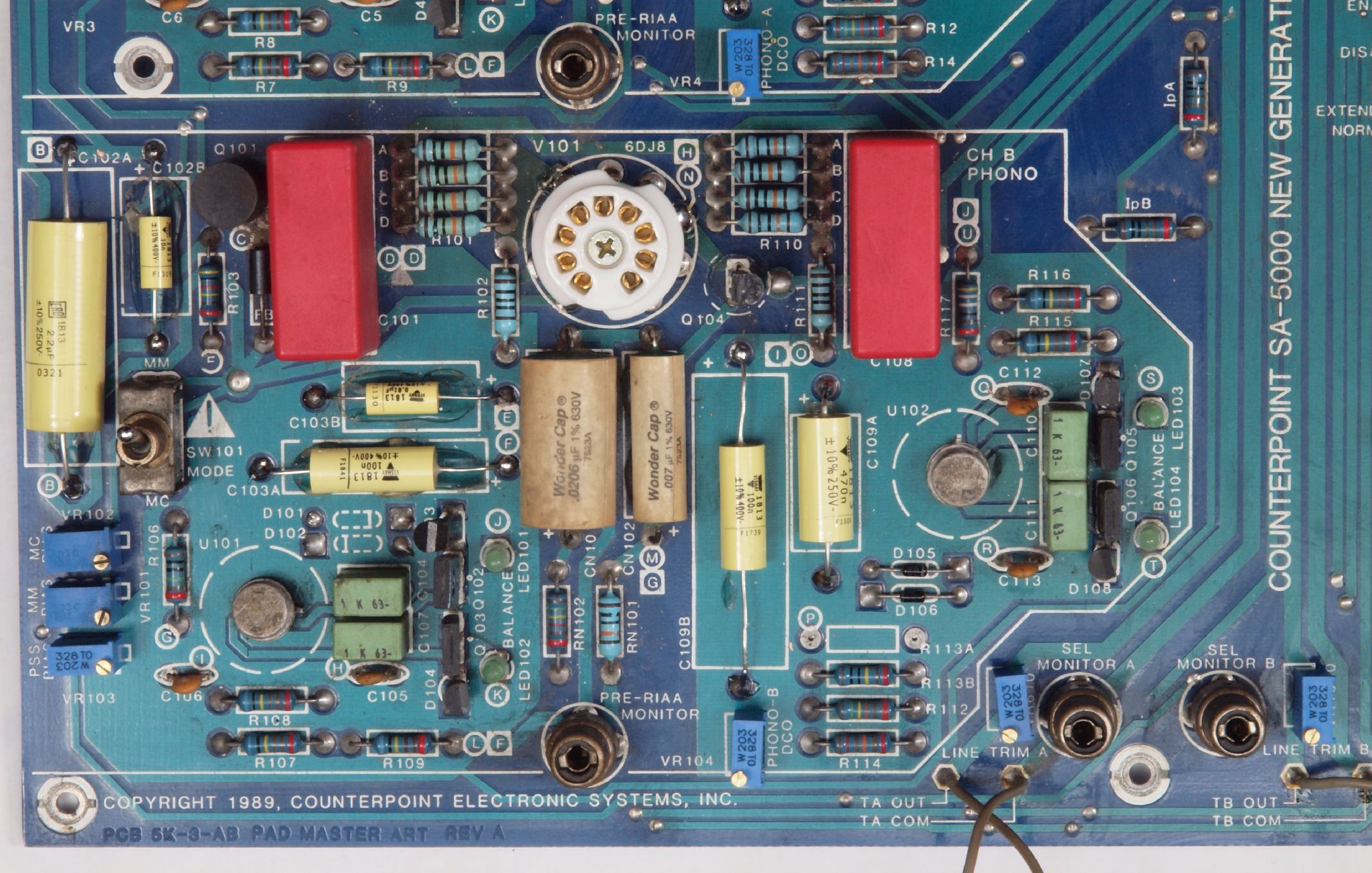

Ｃ１１．　修理前　Ａ側ＭＭ／ＭＣ　ＡＭＰ基板

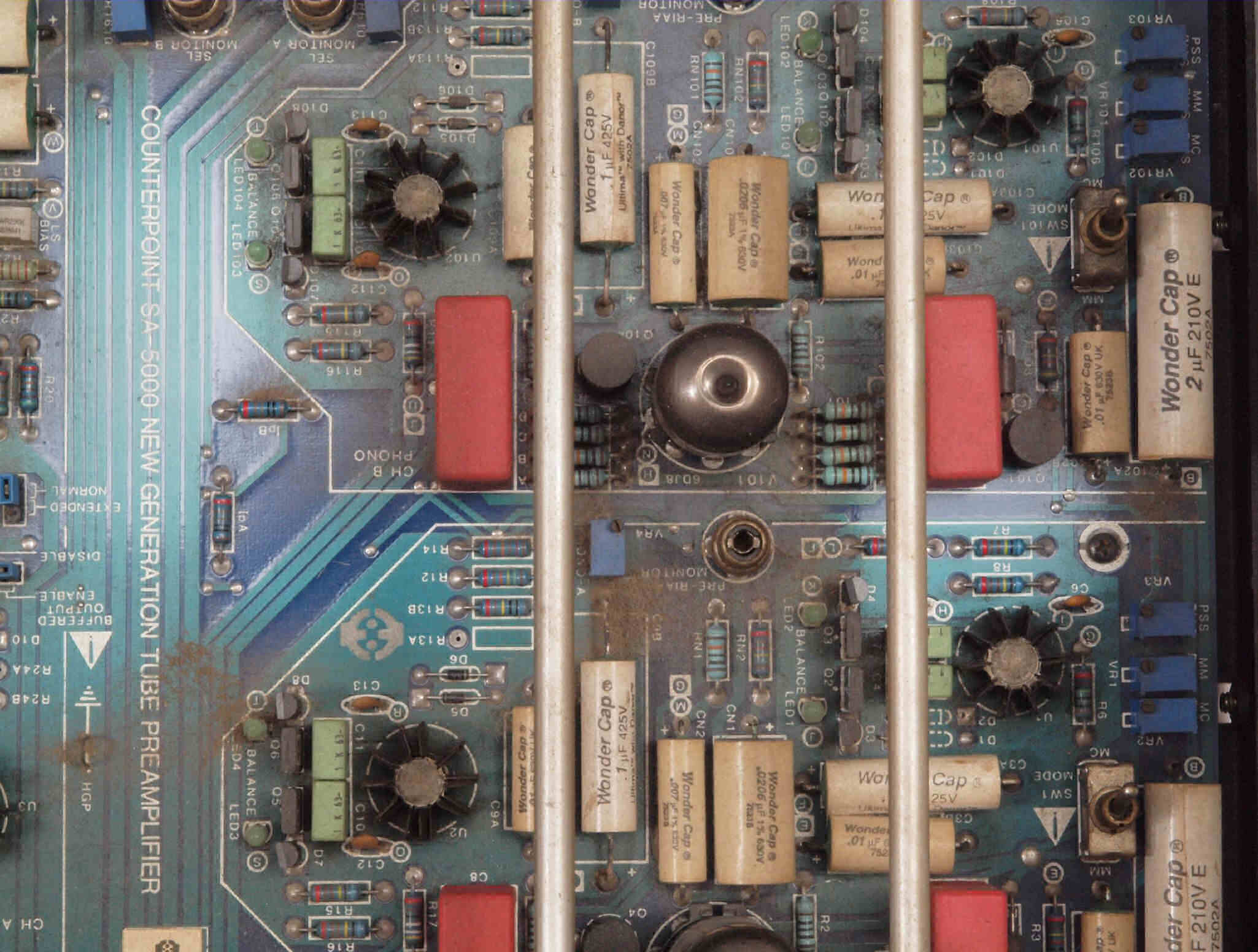

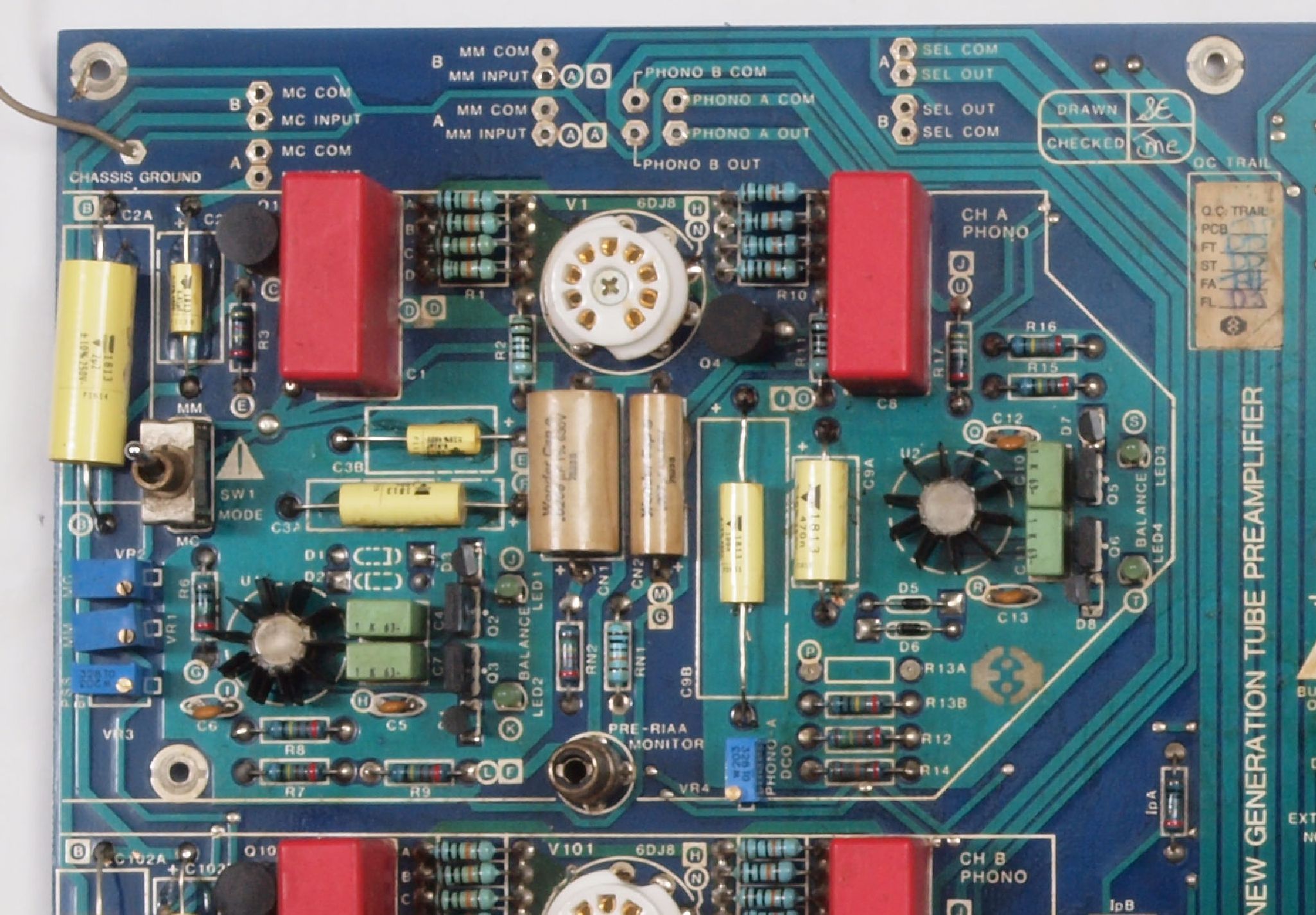

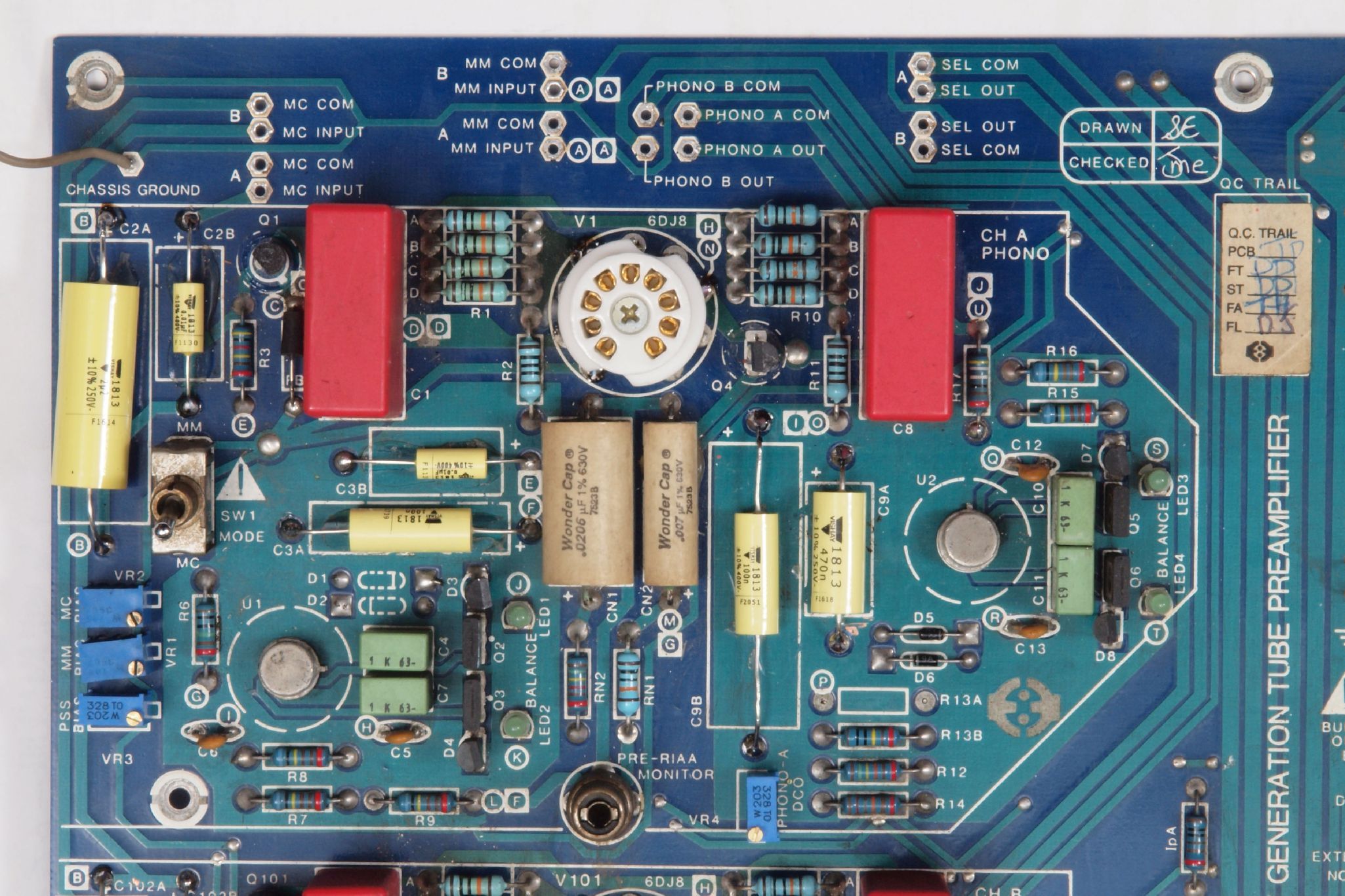

Ｃ１２．　修理（半田補正含）後　Ａ側ＭＭ／ＭＣ　ＡＭＰ基板、　ＭＴ９ピンタイト製ソケット１個、半固定ＶＲ５個、フィルムコンデンサー８個交換。

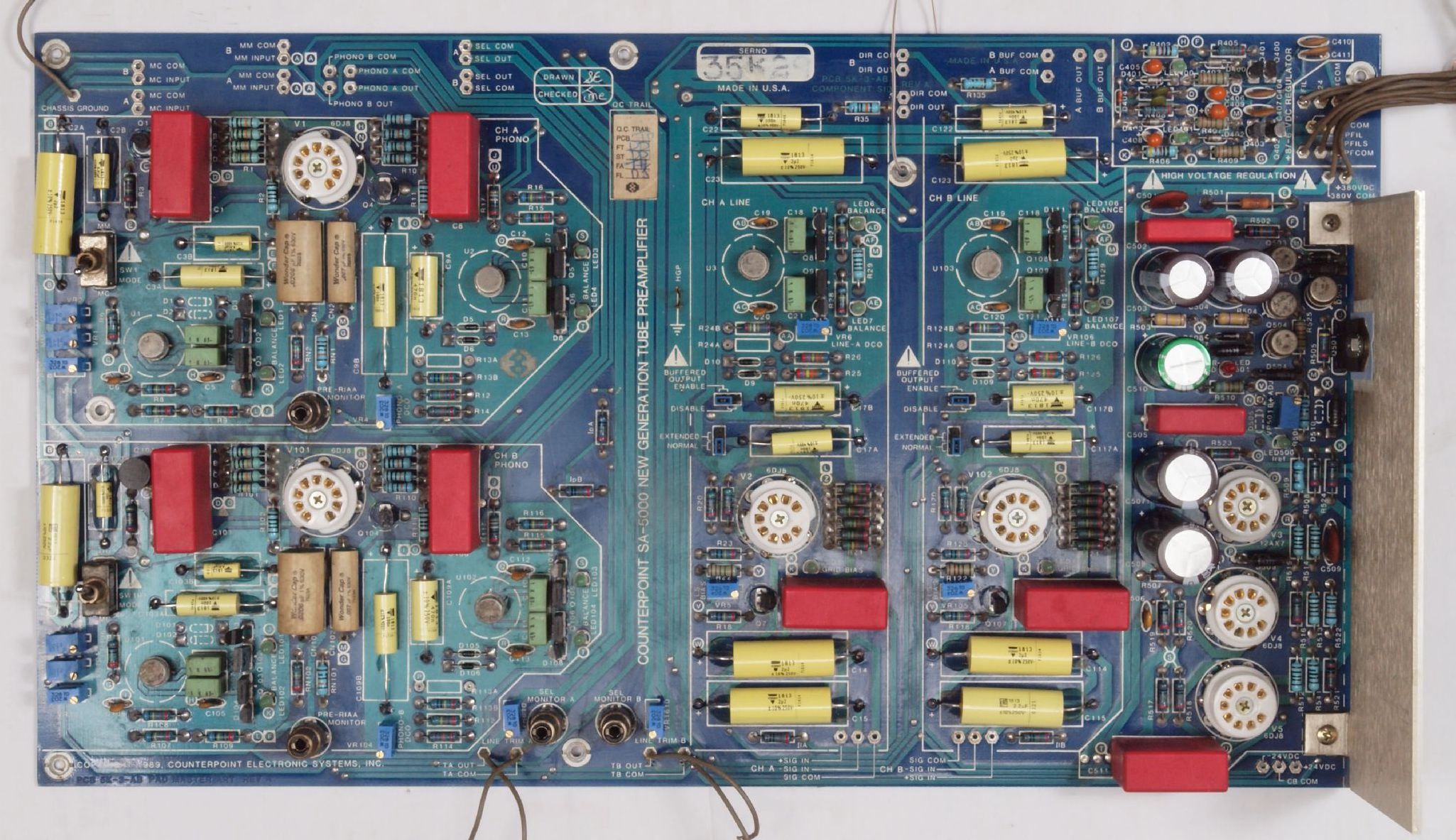

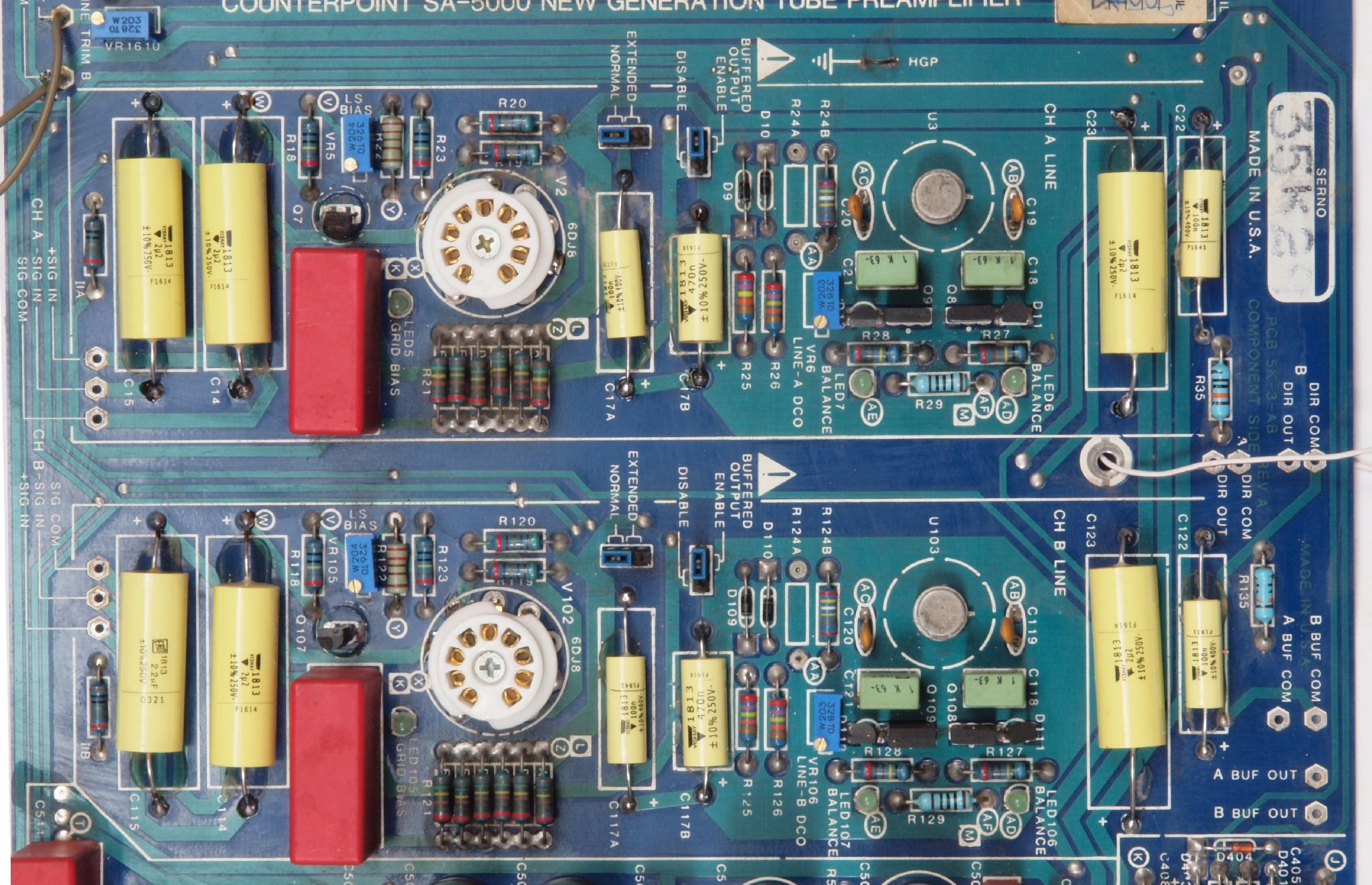

Ｃ１３．　完成Ａ側ＭＭ／ＭＣ　ＡＭＰ基板　　洗浄後、コートを塗布。

Ｃ１４．　修理前　Ａ側ＭＭ／ＭＣ　ＡＭＰ基板裏

Ｃ１５．　修理（半田補正）後　Ａ側ＭＭ／ＭＣ　ＡＭＰ基板裏

Ｃ１６．　完成Ａ側ＭＭ／ＭＣ　ＡＭＰ基板裏　　洗浄後、コートを塗布。

Ｃ２１．　修理前　Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板

Ｃ２２．　修理（半田補正含）後　Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板、　ＭＴ９ピンタイト製ソケット１個、半固定ＶＲ５個、フィルムコンデンサー８個交換。

Ｃ２３．　完成Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板　　洗浄後、コートを塗布。

Ｃ２４．　修理前　Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板裏

Ｃ２５．　修理（半田補正）後　Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板裏

Ｃ２６．　完成Ｂ側ＭＭ／ＭＣ　ＡＭＰ基板裏　　洗浄後、コートを塗布。

Ｃ３１．　修理前　Ａ＆ＢバッファーＡＭＰ基板

Ｃ３２．　修理（半田補正含）後　バッファーＡＭＰ基板、　ＭＴ９ピンタイト製ソケット１個、半固定ＶＲ４個、フィルムコンデンサー１２個交換。

Ｃ３３．　完成バッファーＡＭＰ基板　　洗浄後、コートを塗布。

Ｃ３４．　修理前　バッファーＡＭＰ基板裏

Ｃ３５．　修理（半田補正）後　バッファーＡＭＰ基板裏

Ｃ３６．　完成バッファーＡＭＰ基板裏　　洗浄後、コートを塗布。

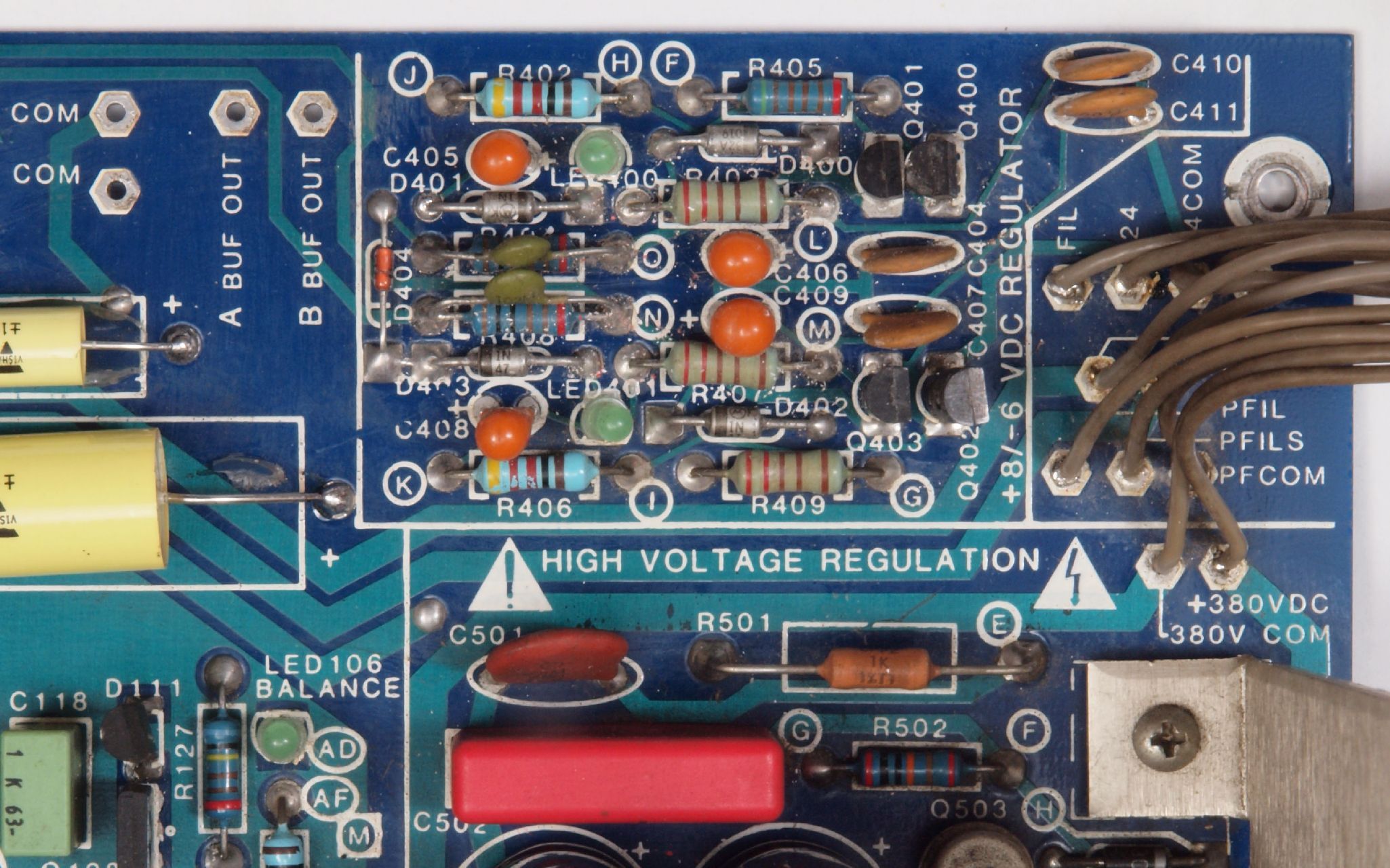

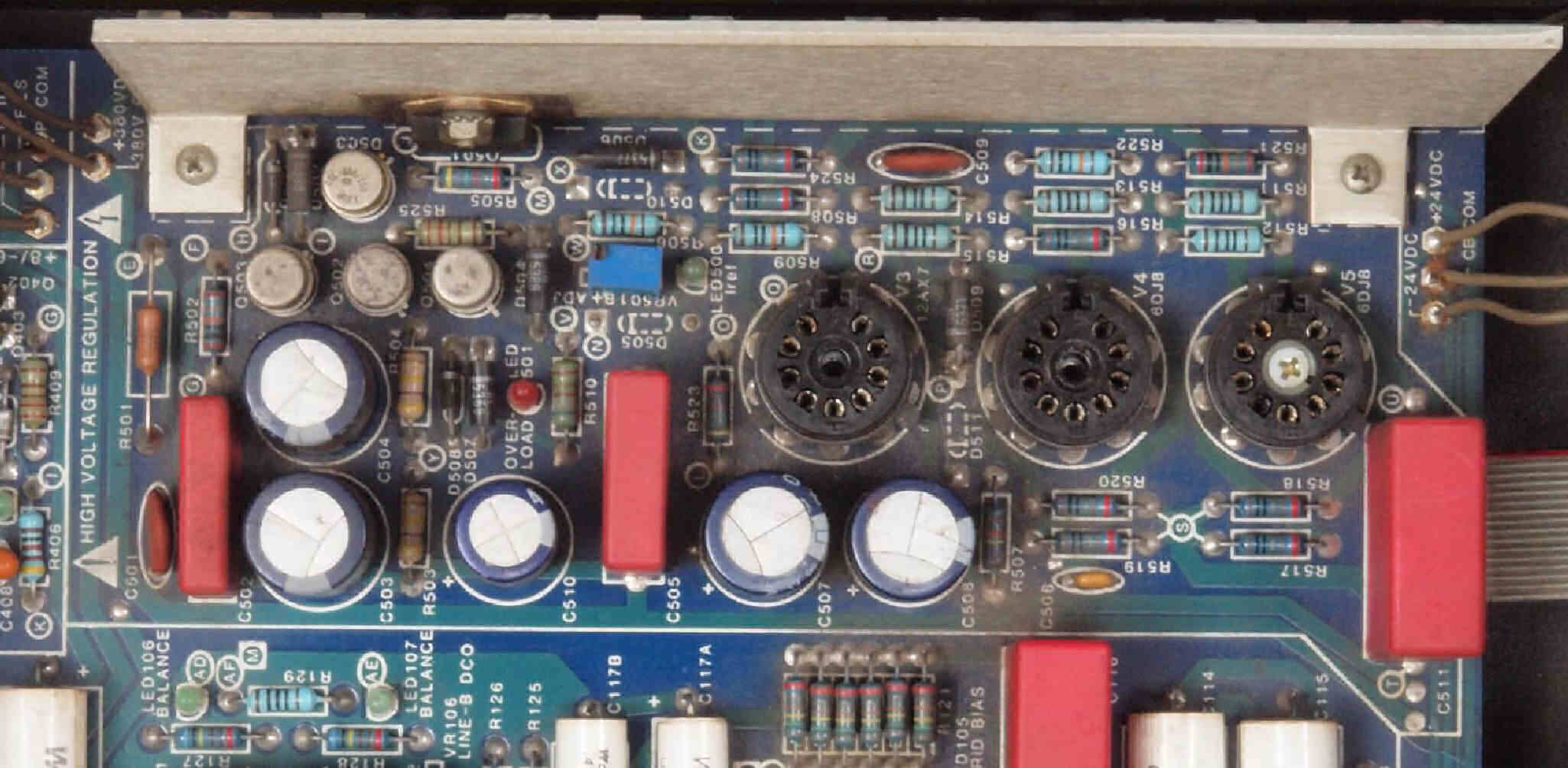

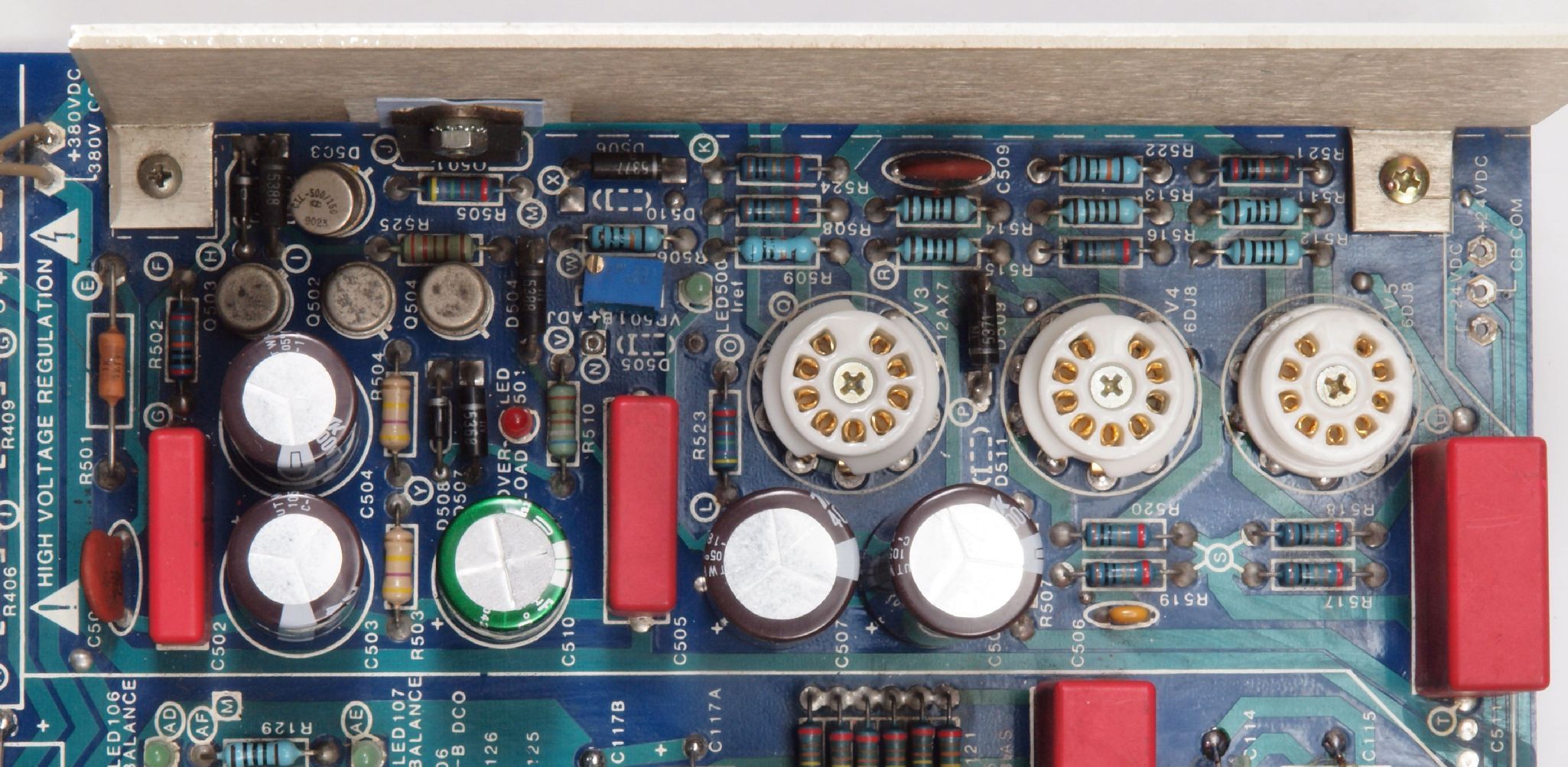

Ｃ４１．　修理（半田補正含）前　高圧定電圧基板

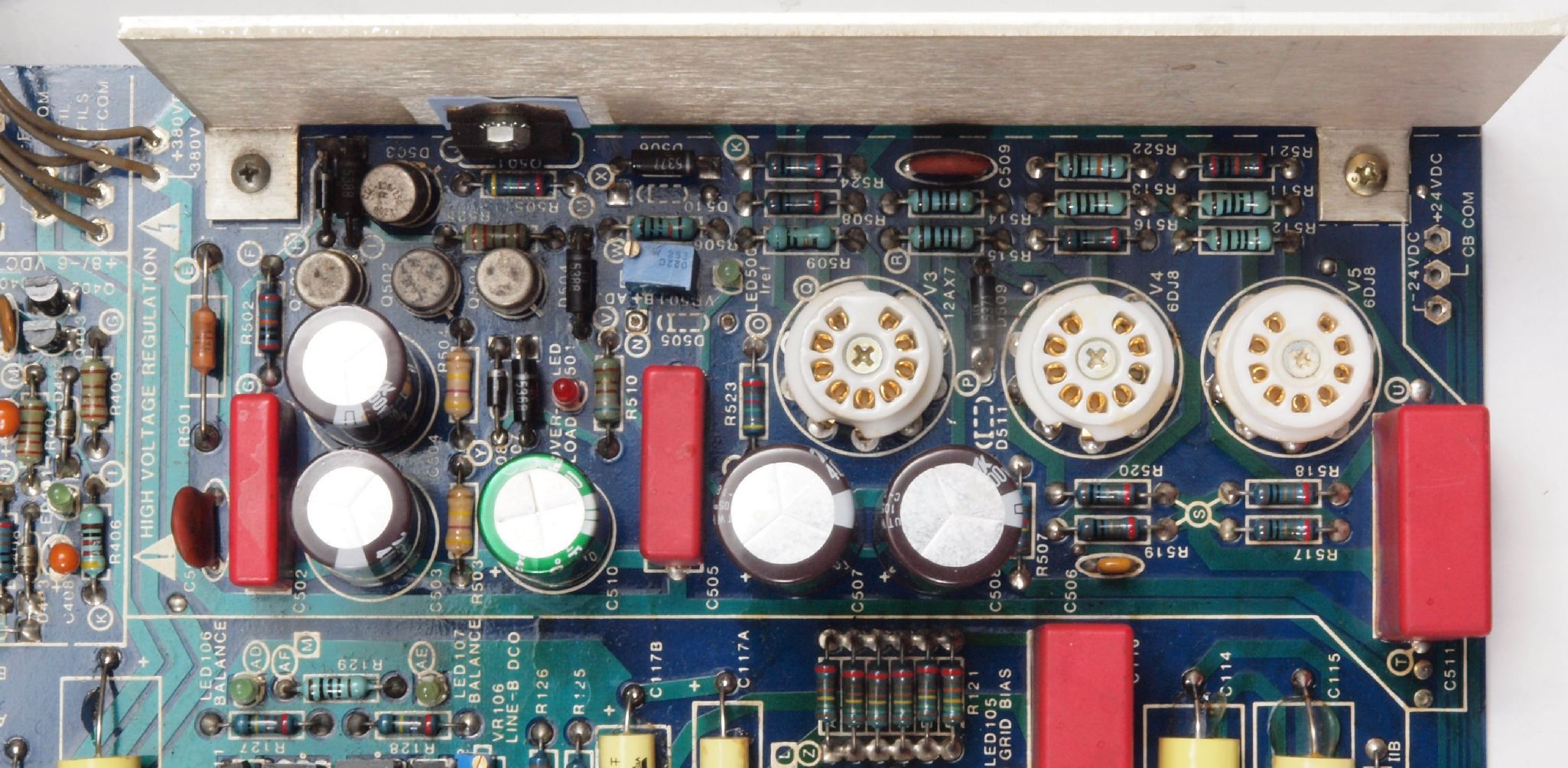

Ｃ４２．　修理後　　高圧定電圧基板、　ＭＴ９ピンタイト製ソケット３個、電解コンデンサー５個、半固定ＶＲ１個交換。

Ｃ４３．　完成高圧定電圧基板　　洗浄後、コートを塗布。

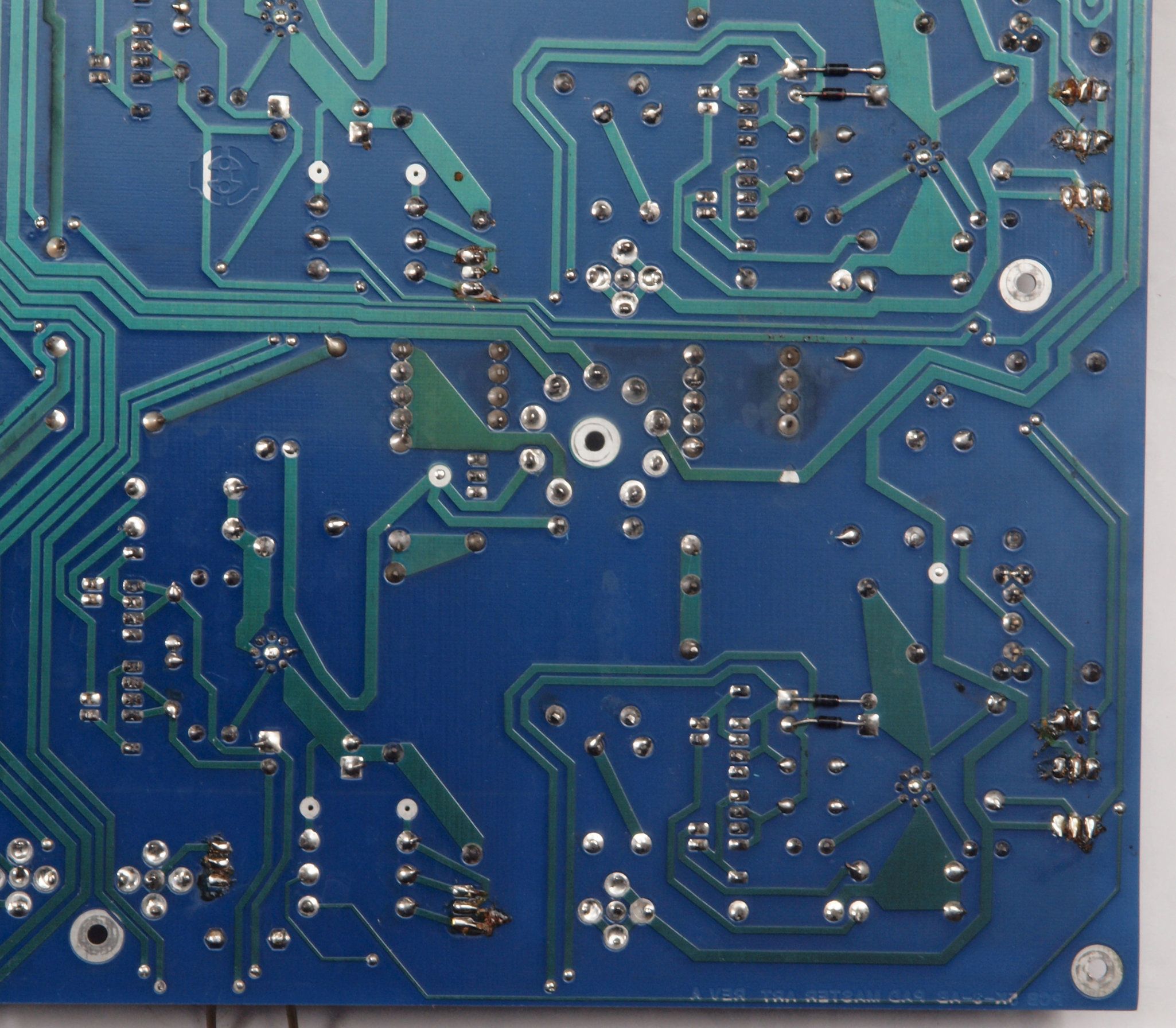

Ｃ４４．　修理前　高圧定電圧基板裏

Ｃ４５．　修理（半田補正）後　高圧定電圧基板裏

Ｃ４６．　完成高圧定電圧基板裏　　洗浄後、コートを塗布。

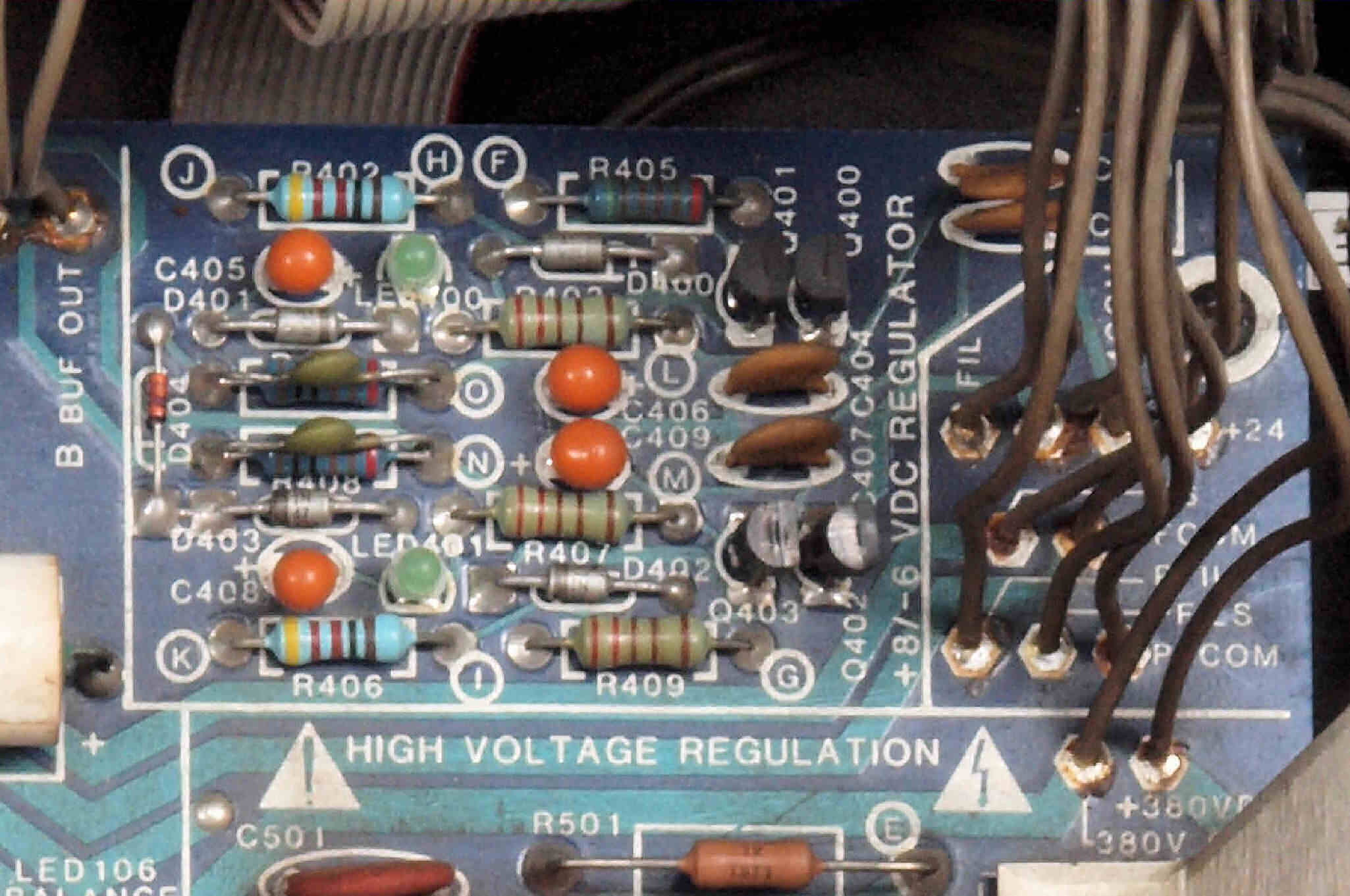

Ｃ５１．　修理（半田補正含）前　＋８Ｖ、−６Ｖ定電圧基板。

Ｃ５２．　修理後　＋８Ｖ、−６Ｖ定電圧基板。

Ｃ５３．　完成＋８Ｖ、−６Ｖ定電圧基板裏部　　洗浄後、コートを塗布。

Ｃ５４．　修理前　＋８Ｖ、−６Ｖ定電圧基板裏

Ｃ５５．　修理（半田補正）後　＋８Ｖ、−６Ｖ定電圧基板裏

Ｃ５６．　完成＋８Ｖ、−６Ｖ定電圧基板裏部　　洗浄後、コートを塗布。

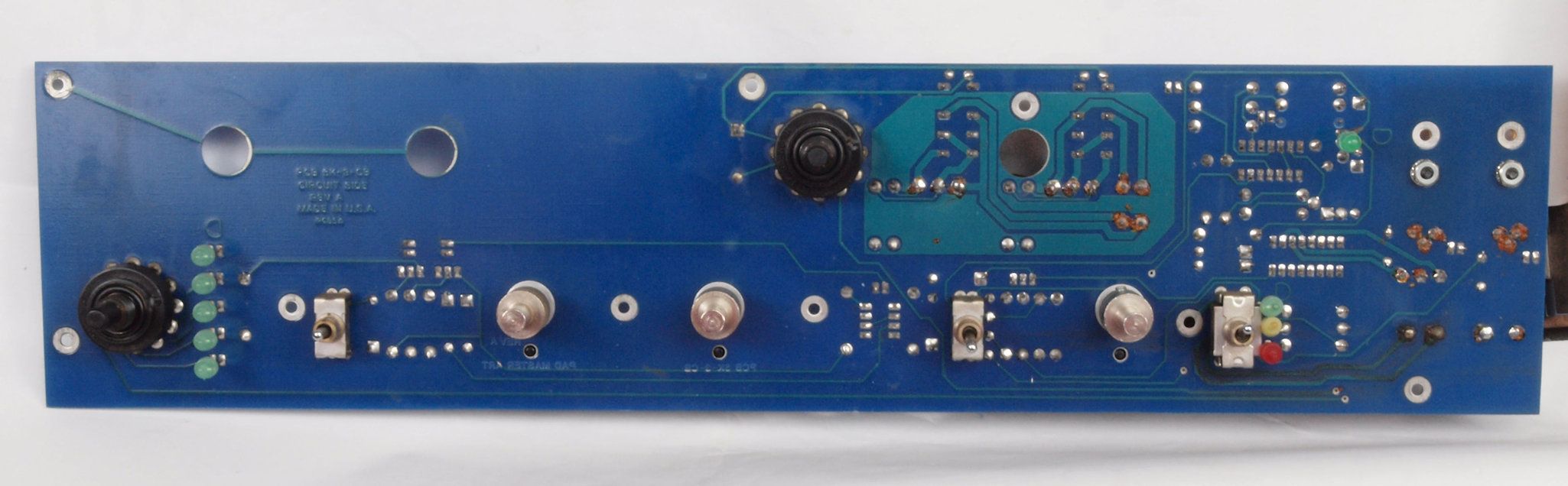

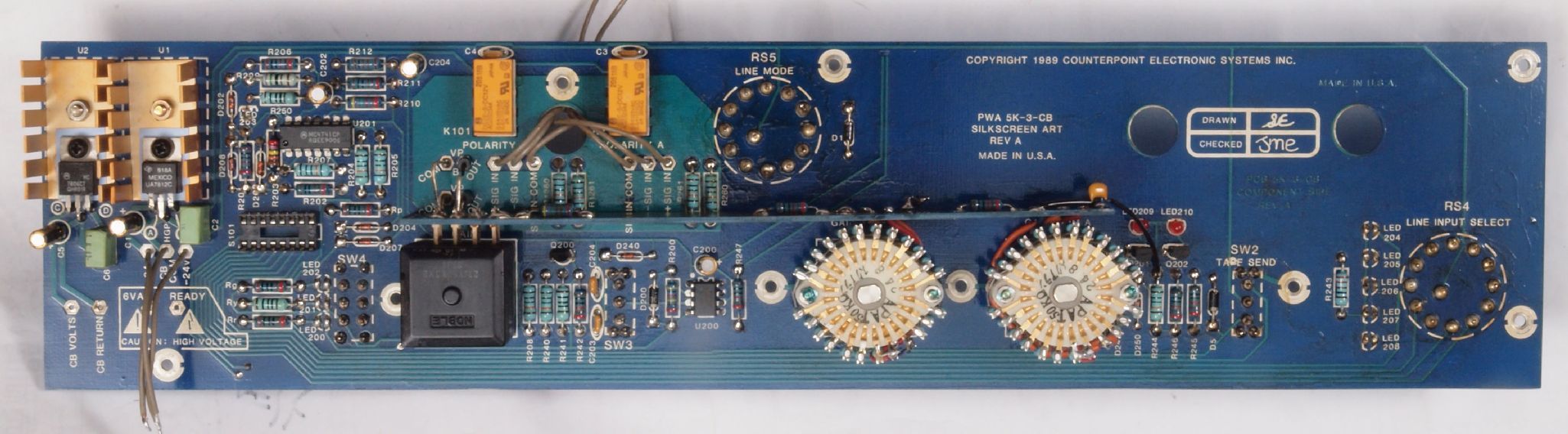

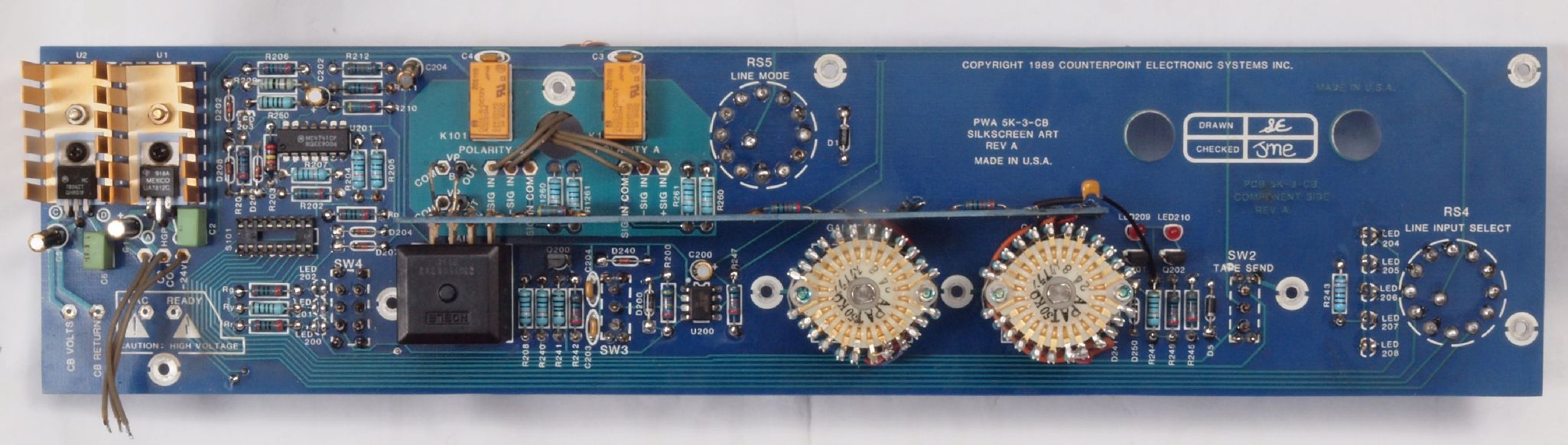

Ｃ６１．　修理前　前パネル基板基板。

Ｃ６２．　修理（半田補正含）後　前パネル基板。　リレー２個、電解コンデンサー４個交換。　メインＶＲ、ｱﾑﾄﾗﾝｽ APAT3250M50K 32NEG(スクアラン仕様） ２個交換。

Ｃ６３．　修理中　前パネル基板定電圧ＴＲ（トランジスター）マイカー絶縁シート。

Ｃ６４．　修理後　前パネル基板定電圧ＴＲ（トランジスター）マイカー絶縁シートをシリコンシートに交換。放熱器もビス止めする。

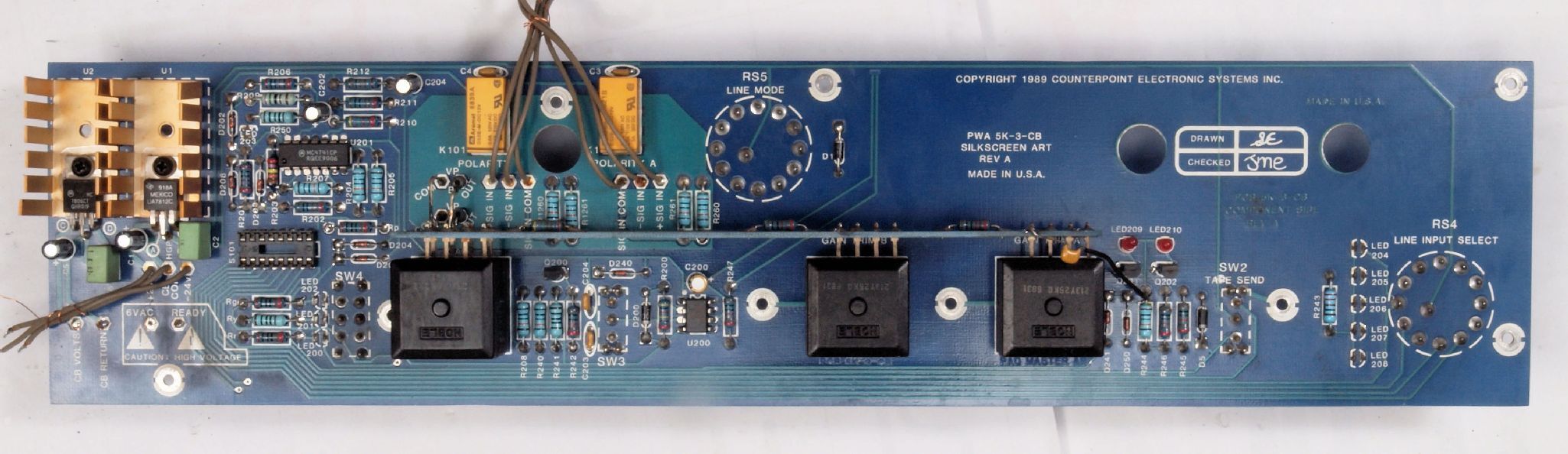

Ｃ６６．　完成前パネル基板裏部　　洗浄後、コートを塗布。

Ｃ６７．　修理前　前パネル裏

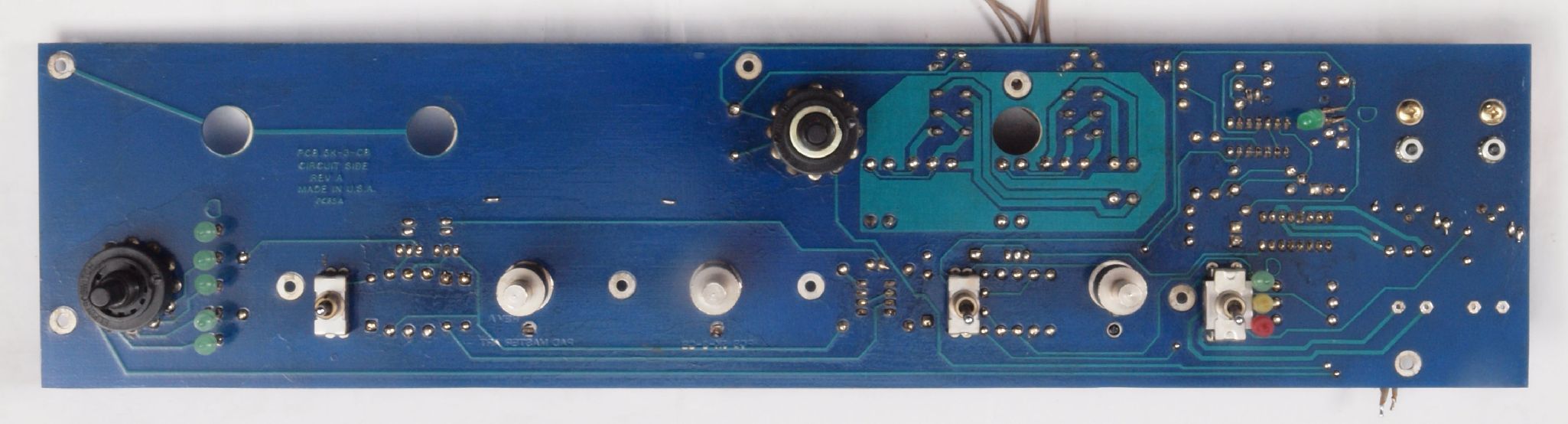

Ｃ６８．　修理（半田補正含）後　前パネル基板裏

Ｃ６９．　完成前パネル基板裏部　　洗浄後、コートを塗布。

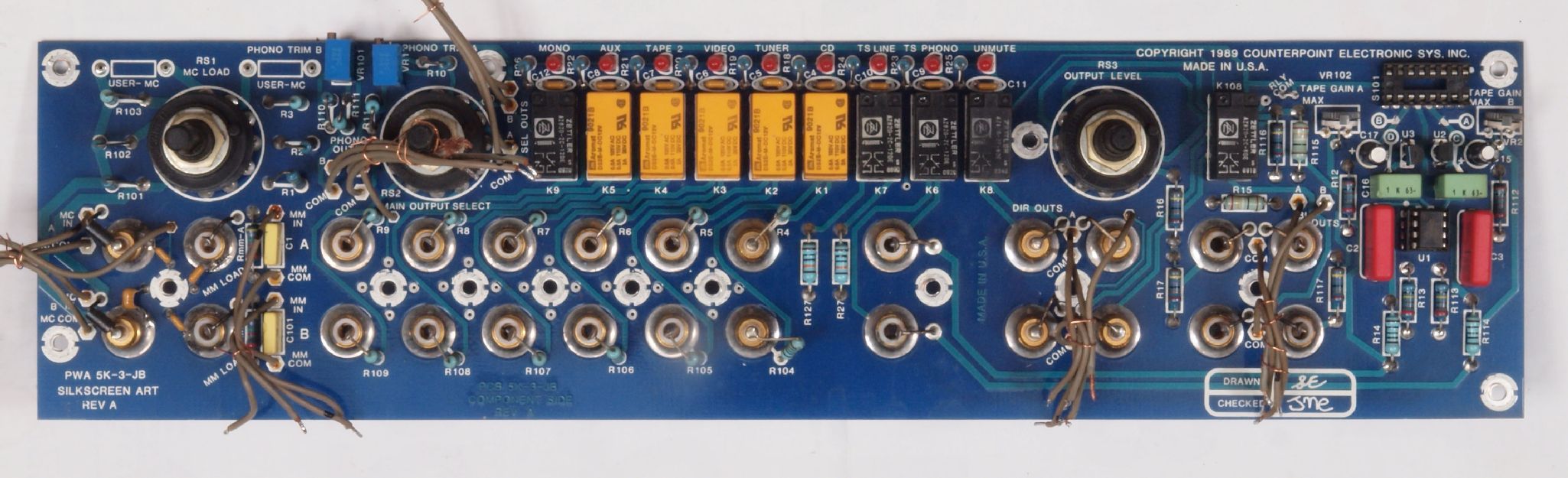

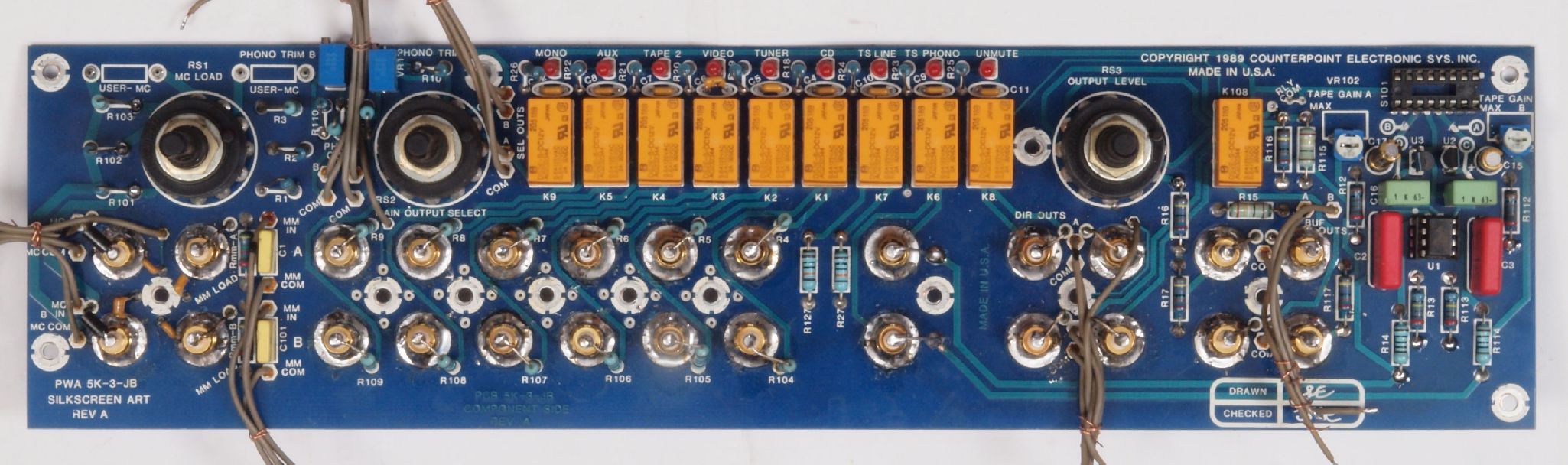

Ｃ７１．　修理前　後パネル基板。

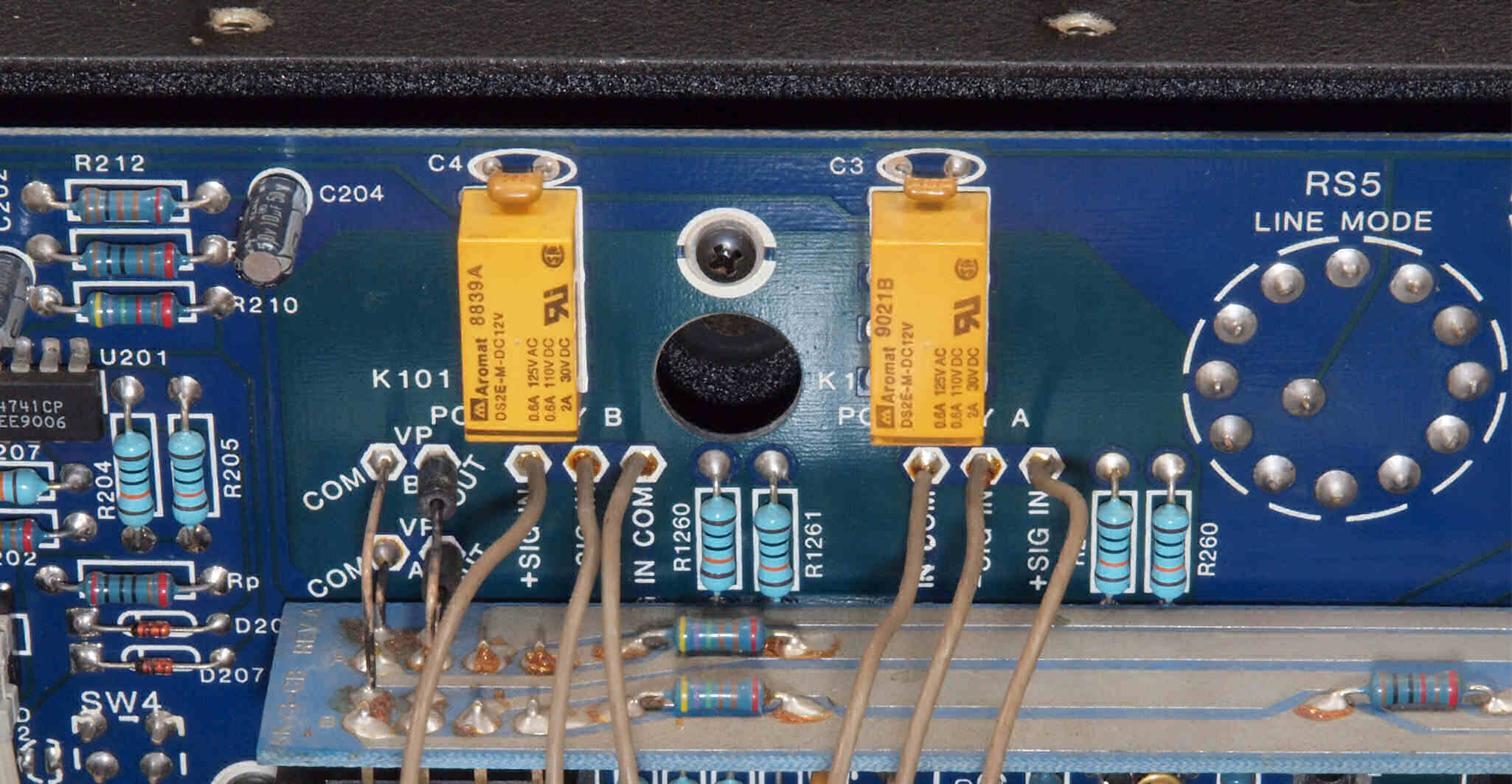

Ｃ７２．　修理（半田補正含）後　後パネル基板。　リレー１０個、電解コンデンサー２個、半固定ＶＲ４個交換。

Ｃ７３．　完成後パネル基板裏部　　洗浄後、コートを塗布。

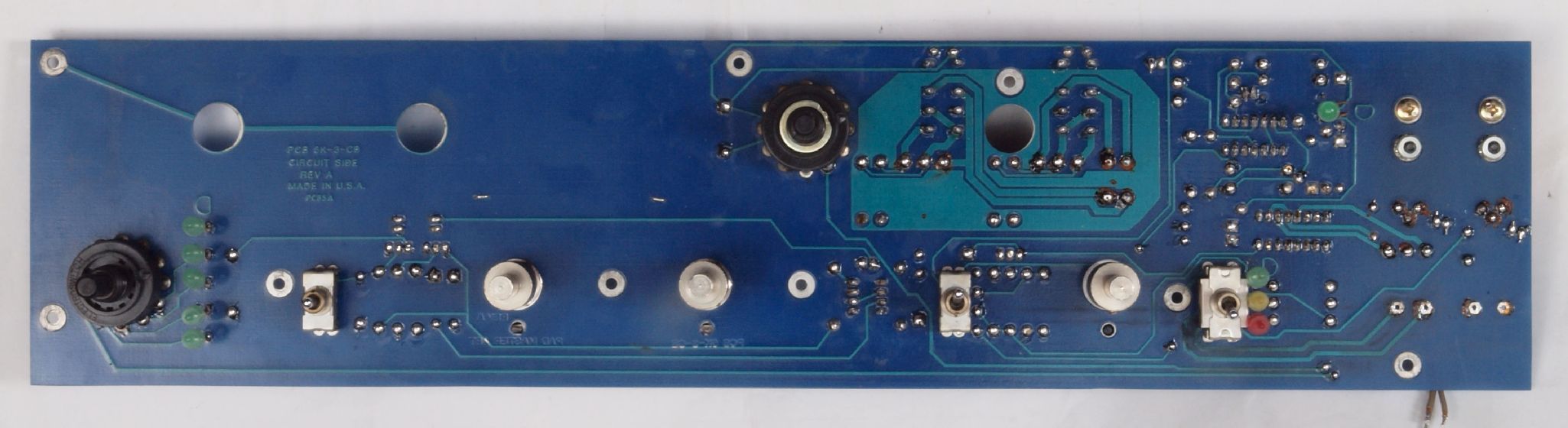

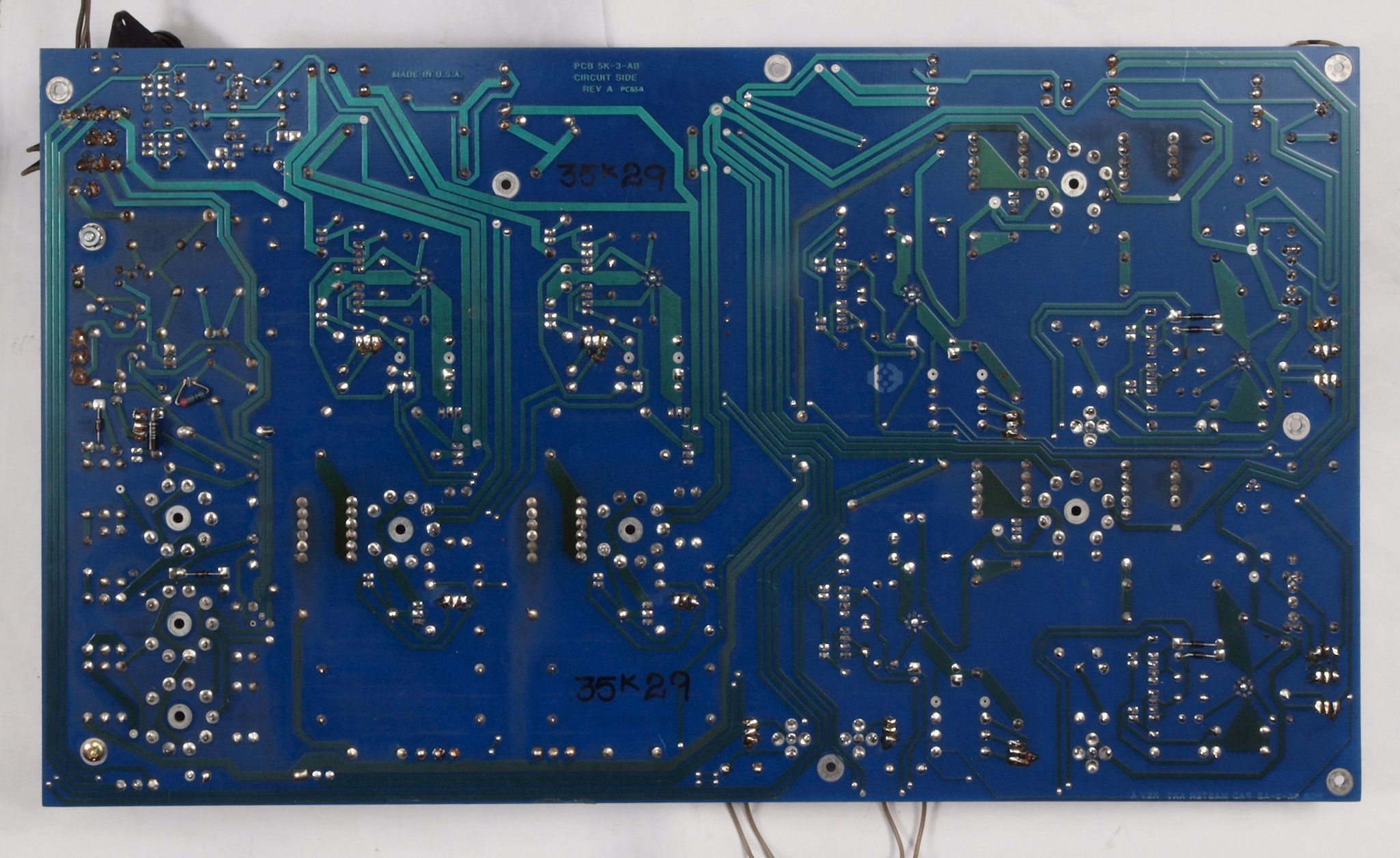

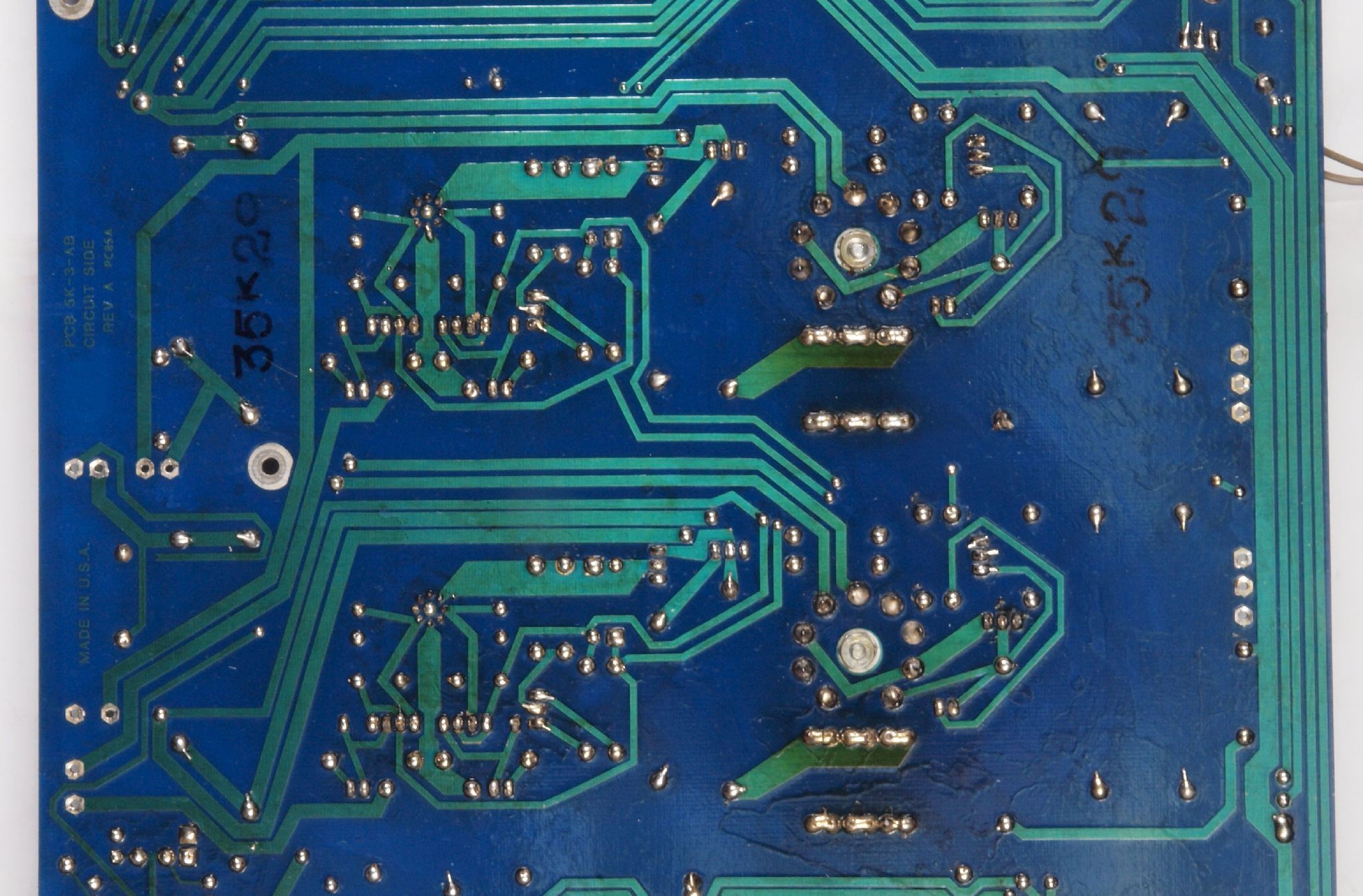

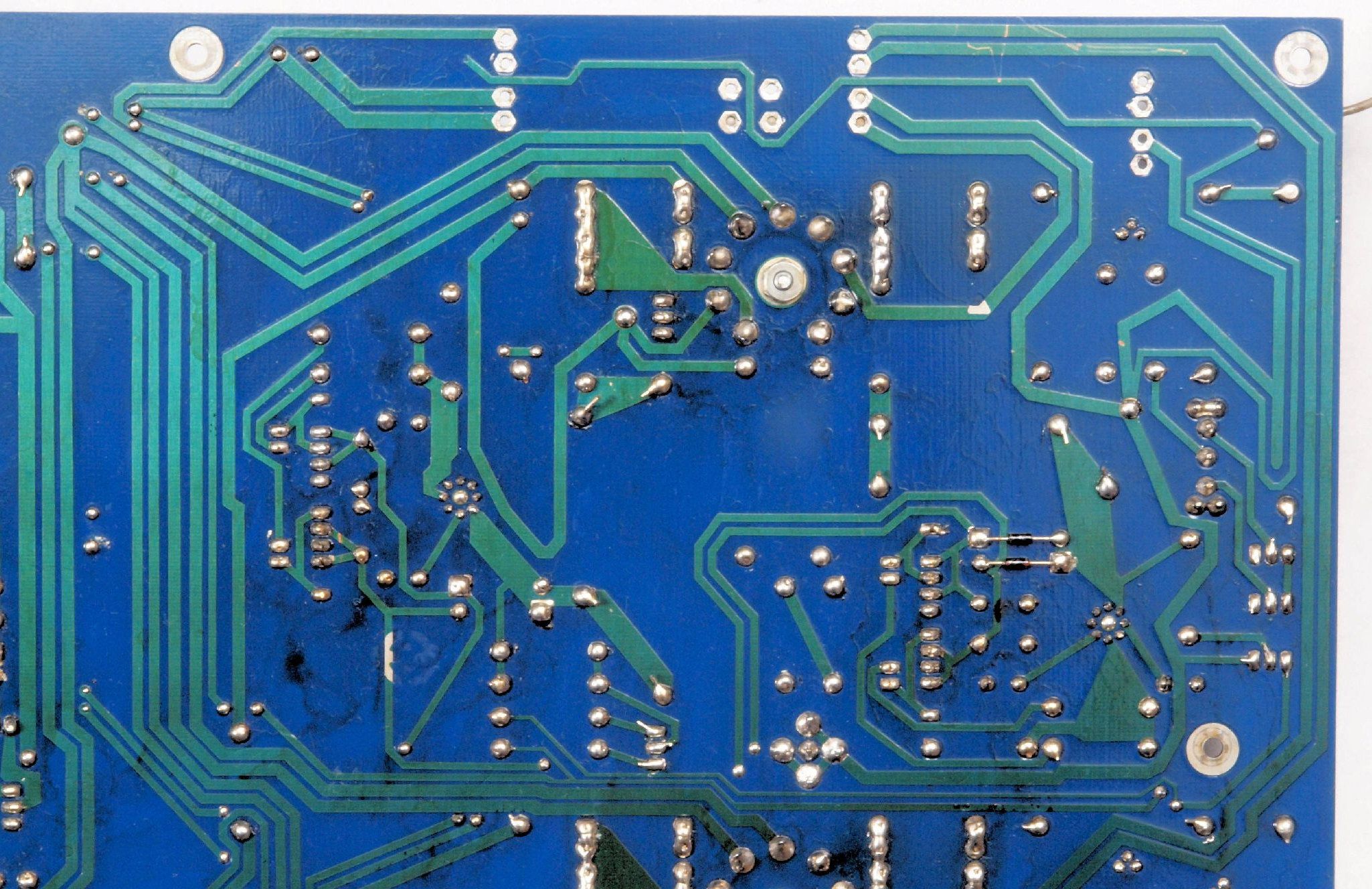

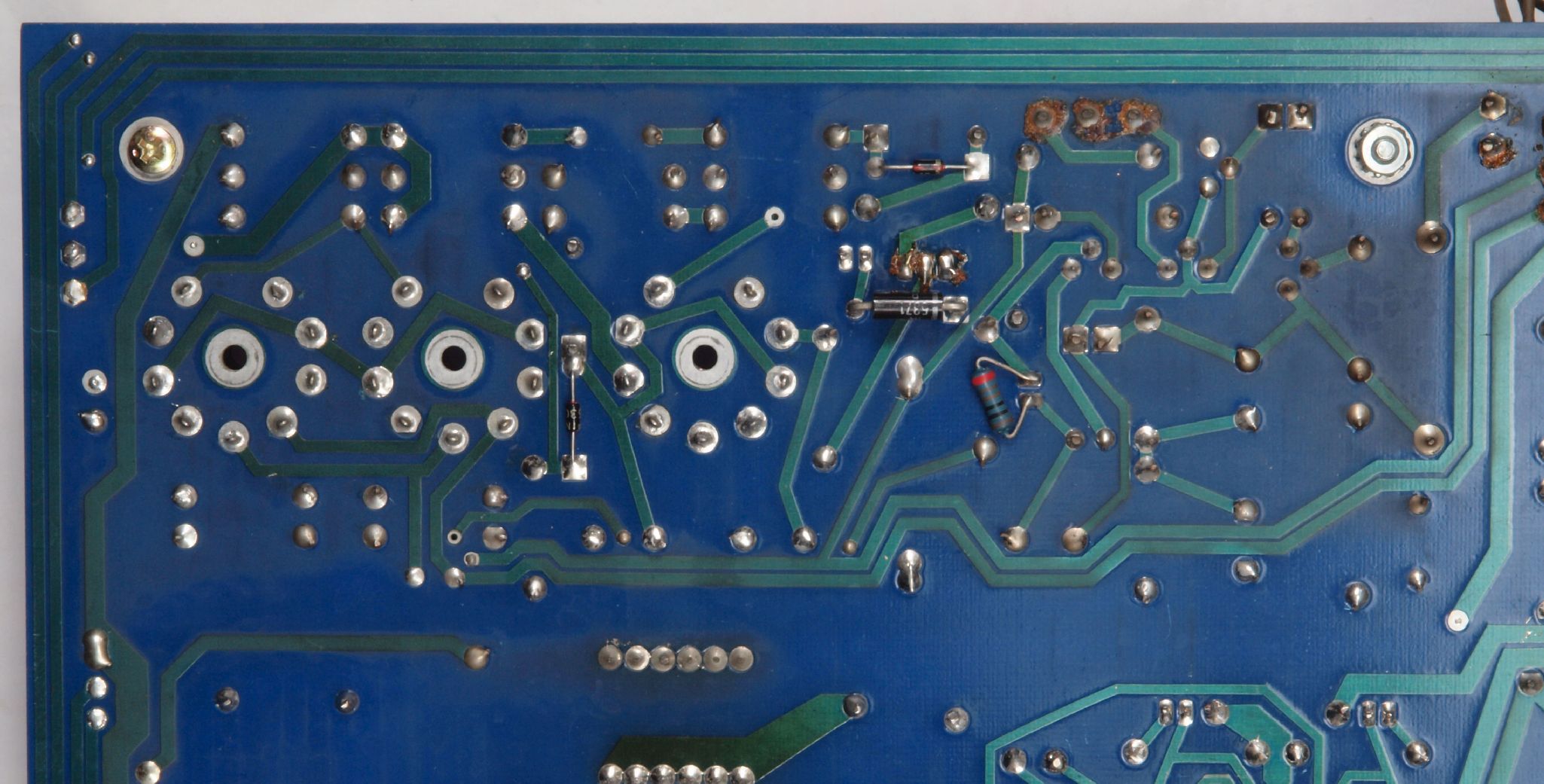

Ｃ７４．　修理前　後パネル基板裏

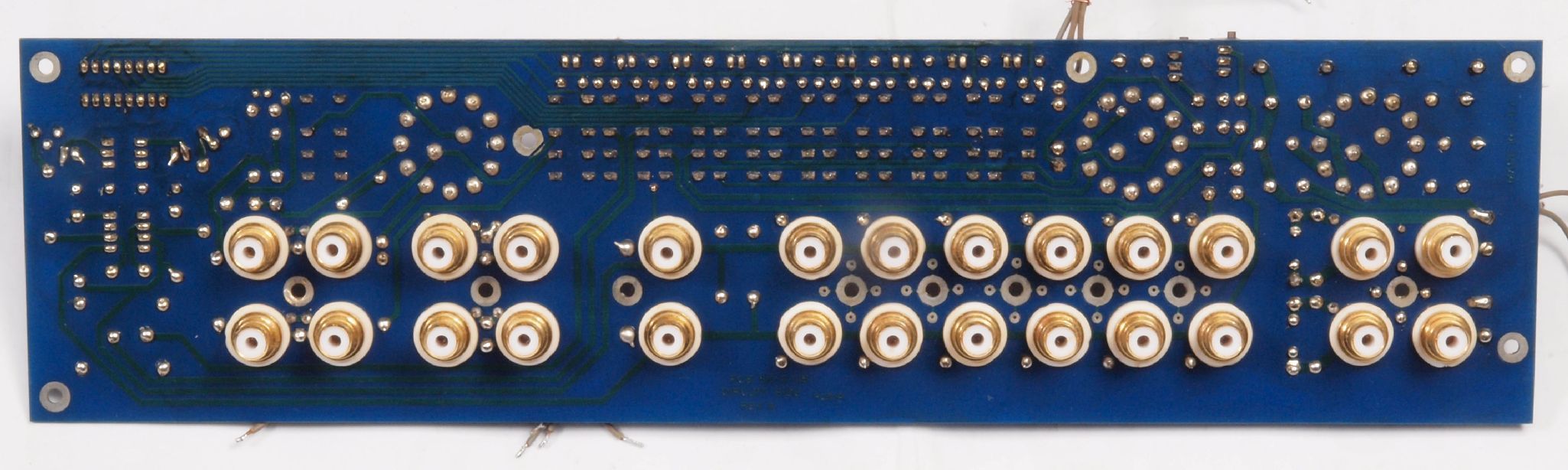

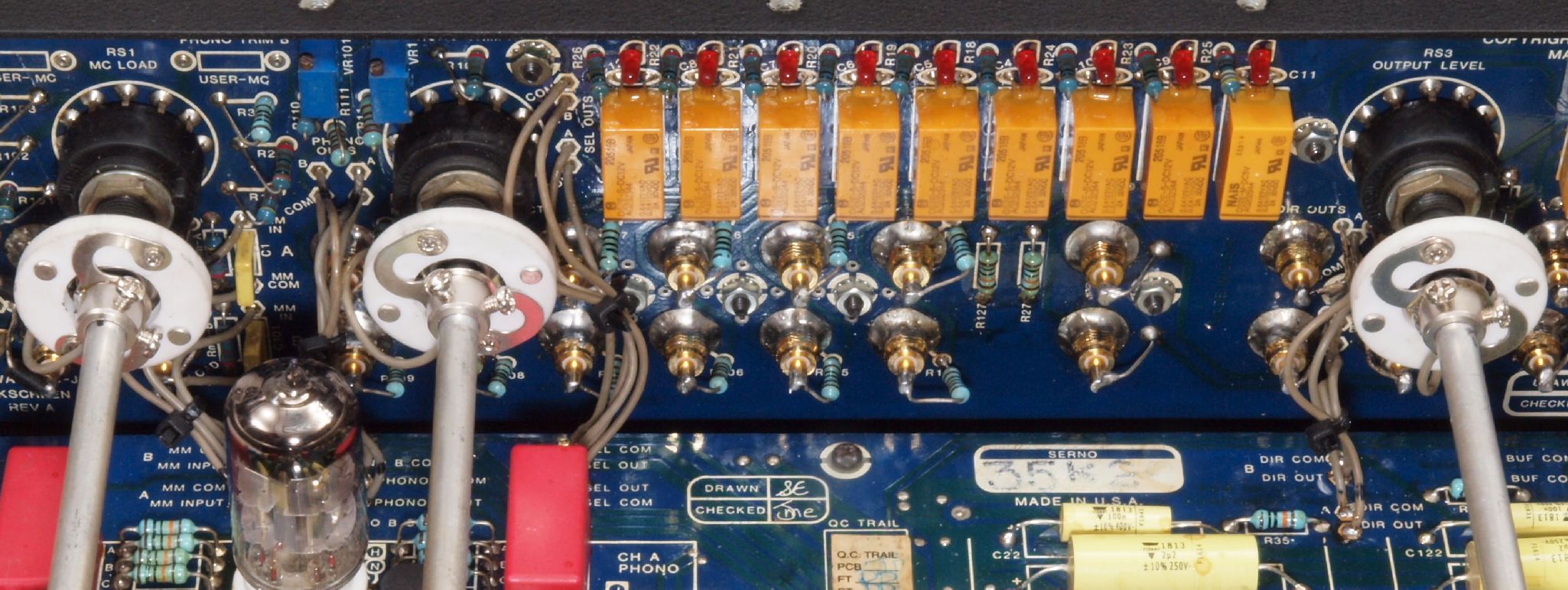

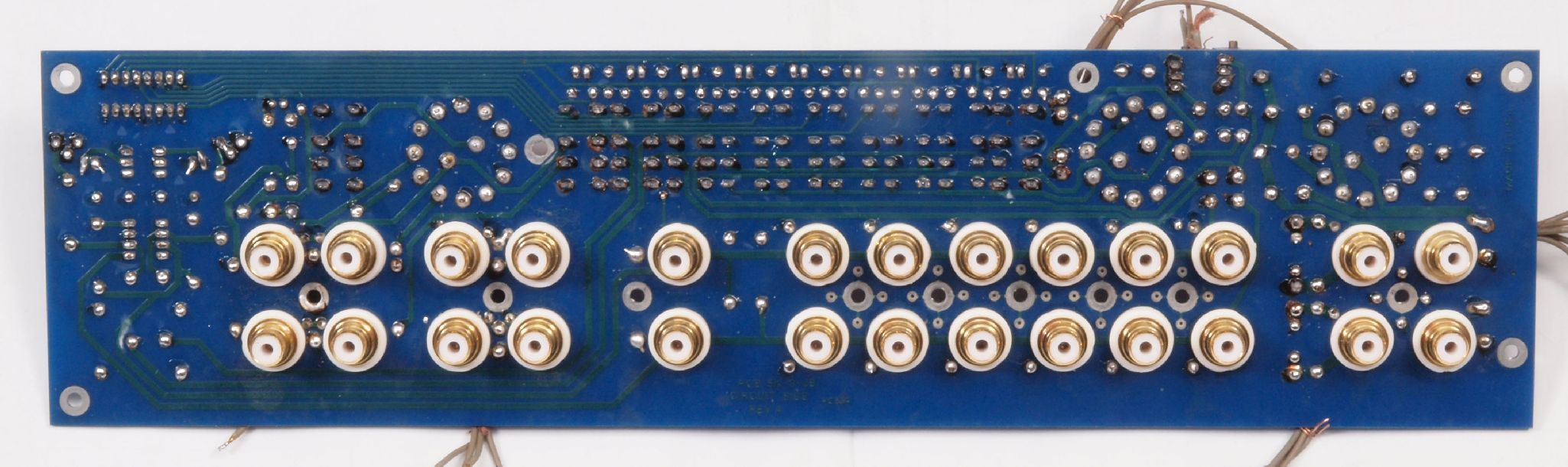

Ｃ７５．　修理（半田補正含）後　後パネル基板裏。テフロン絶縁製ＲＣＡ端子１３組２６個交換。

Ｃ７６．　完成後パネル基板裏部　　洗浄後、コートを塗布。

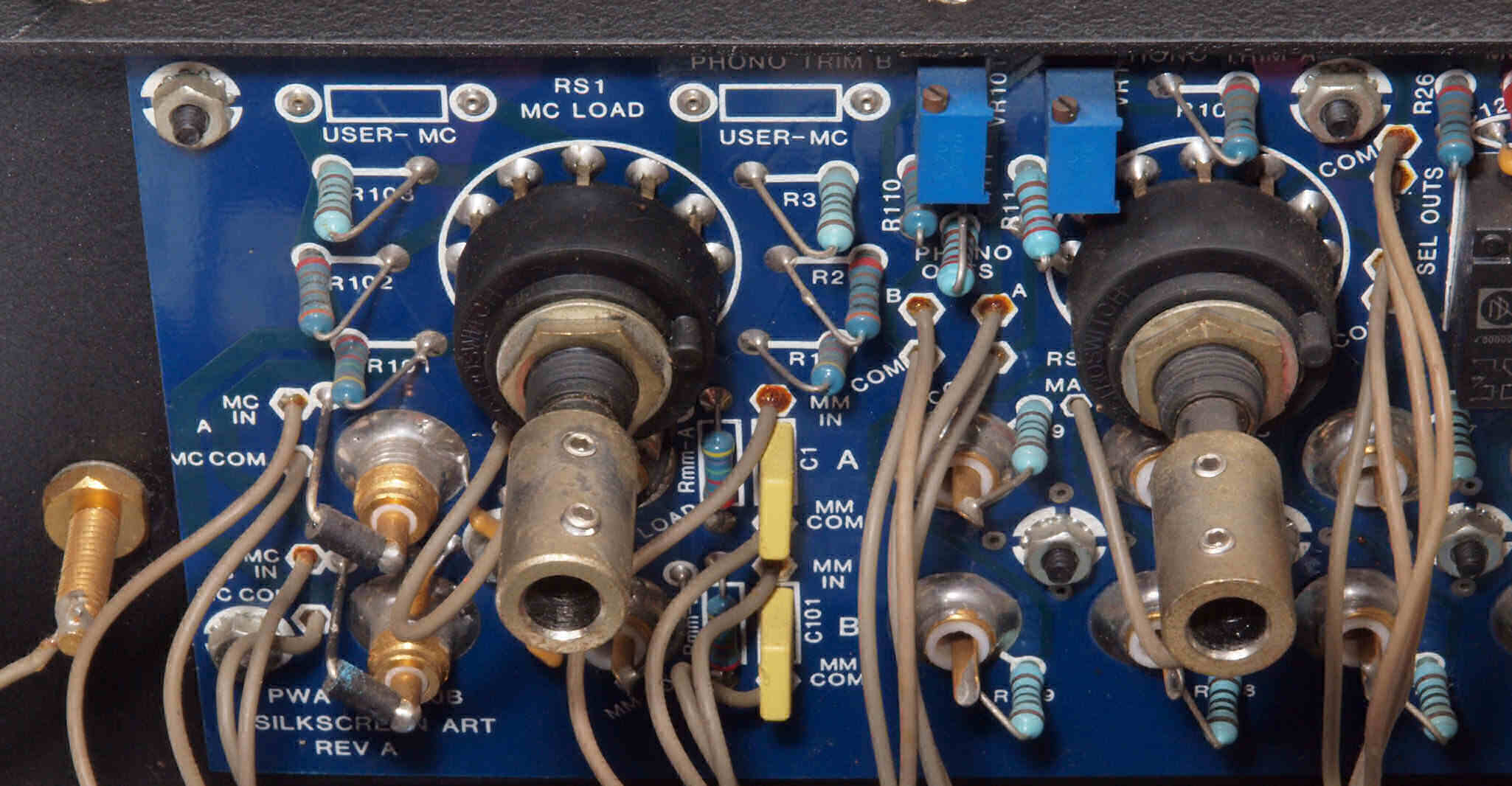

Ｃ７７．　入力切り替えＳＷに接触不良あり。ボリューム延長ジョイント使用、これでは軸のぶれを吸収できない。

Ｃ７８．　入力切替ＳＷと負荷切替ＳＷの軸ジョイントをユニバーサルカップリングに交換する。但し、軸がインチサイズなので加工が必要。

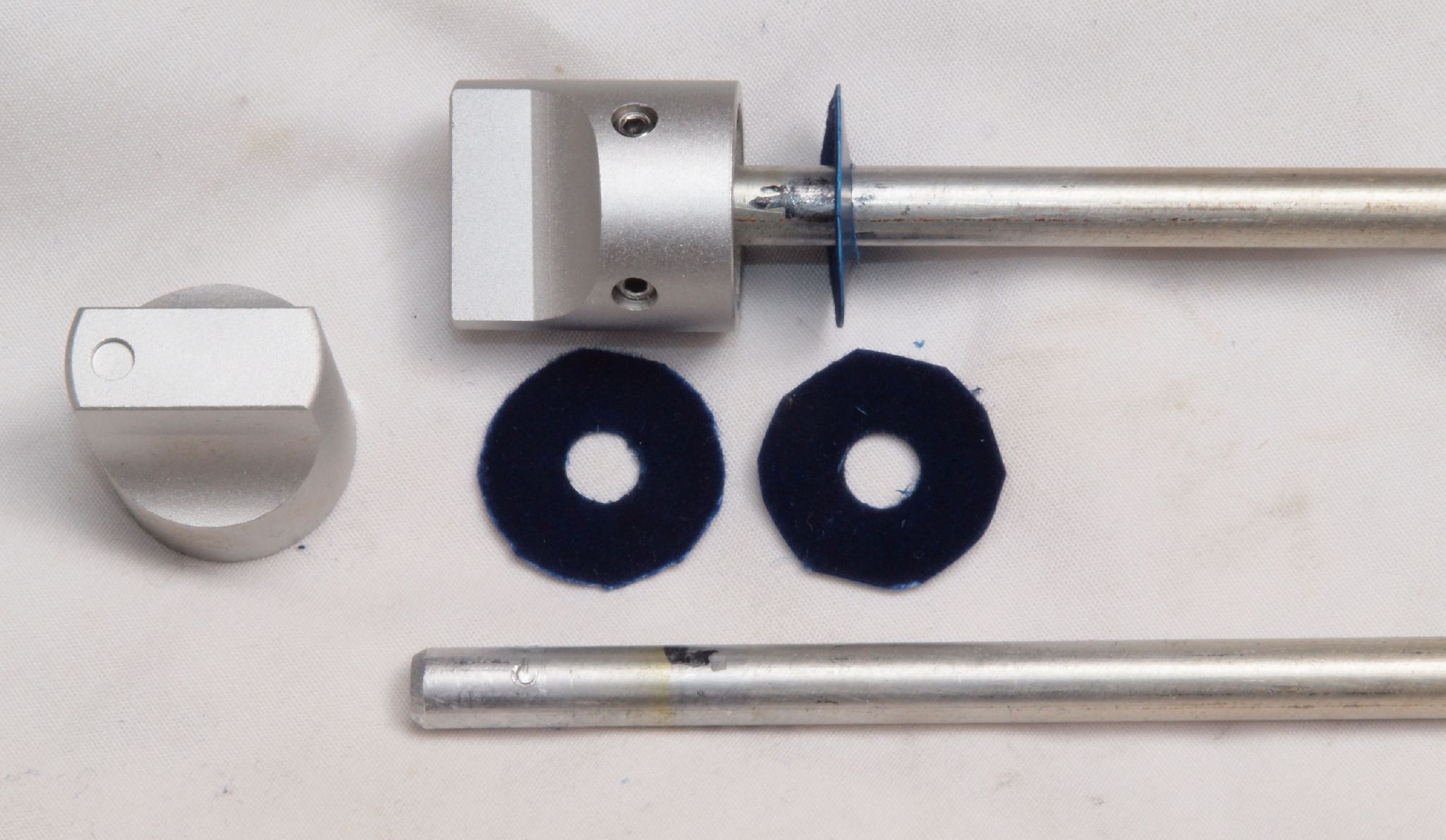

Ｃ７９．　ツマミとパネルの間にフルトを入れると、適当な摩擦が生まれる。特に軸にガタがある場合は効果が高い。

Ｃ８１．　修理前　出力ＲＣＡ端子。

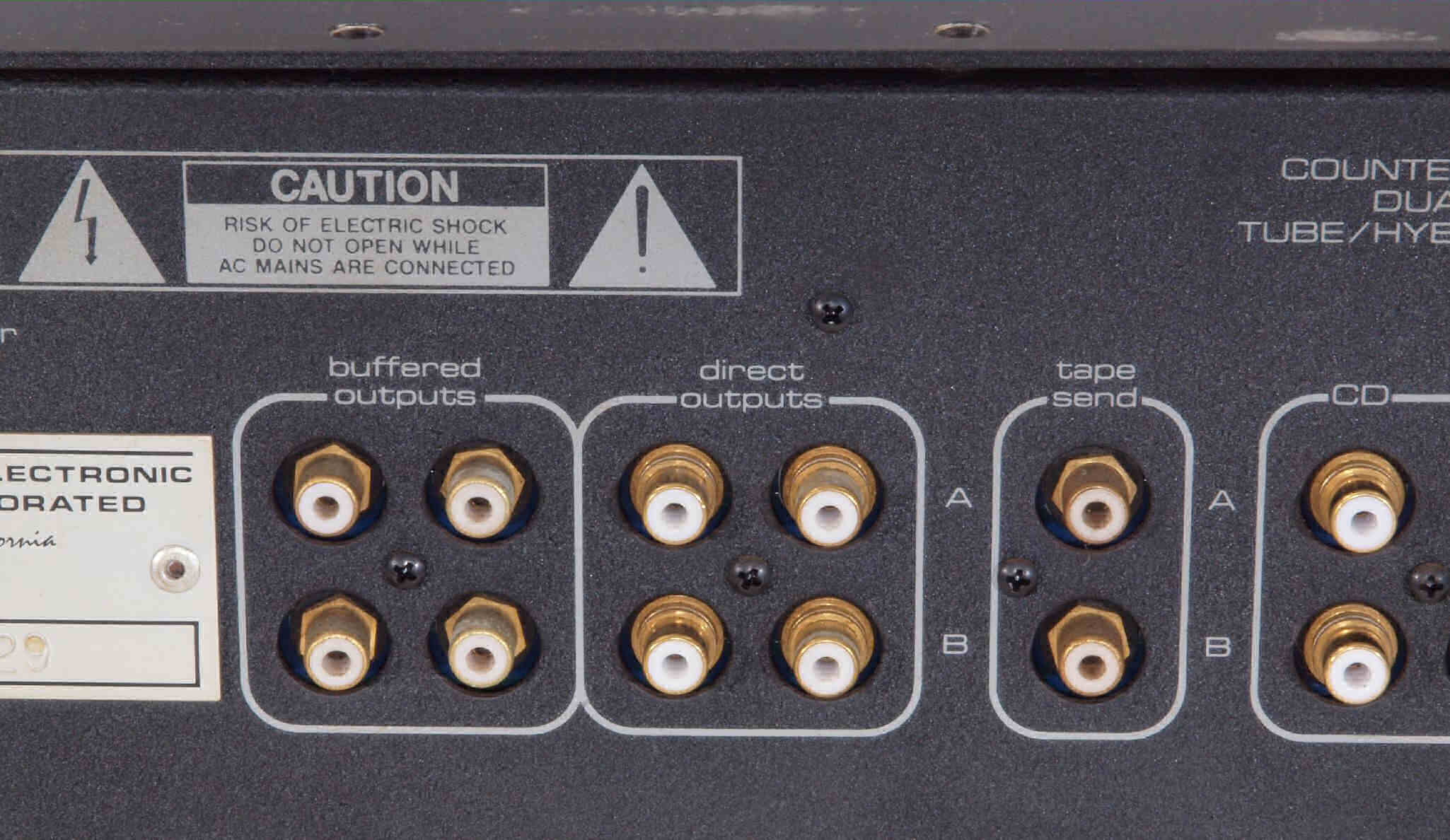

Ｃ８２．　修理（交換）後　出力ＲＣＡ端子。太いＲＣＡコネクターが利用出来る様に前に出す。

Ｃ８３．　修理前　入力ＲＣＡ端子。

Ｃ８４．　修理（交換）後　入力ＲＣＡ端子。太いＲＣＡコネクターが利用出来る様に前に出す。

Ｃ９１．　修理中　パネル洗浄

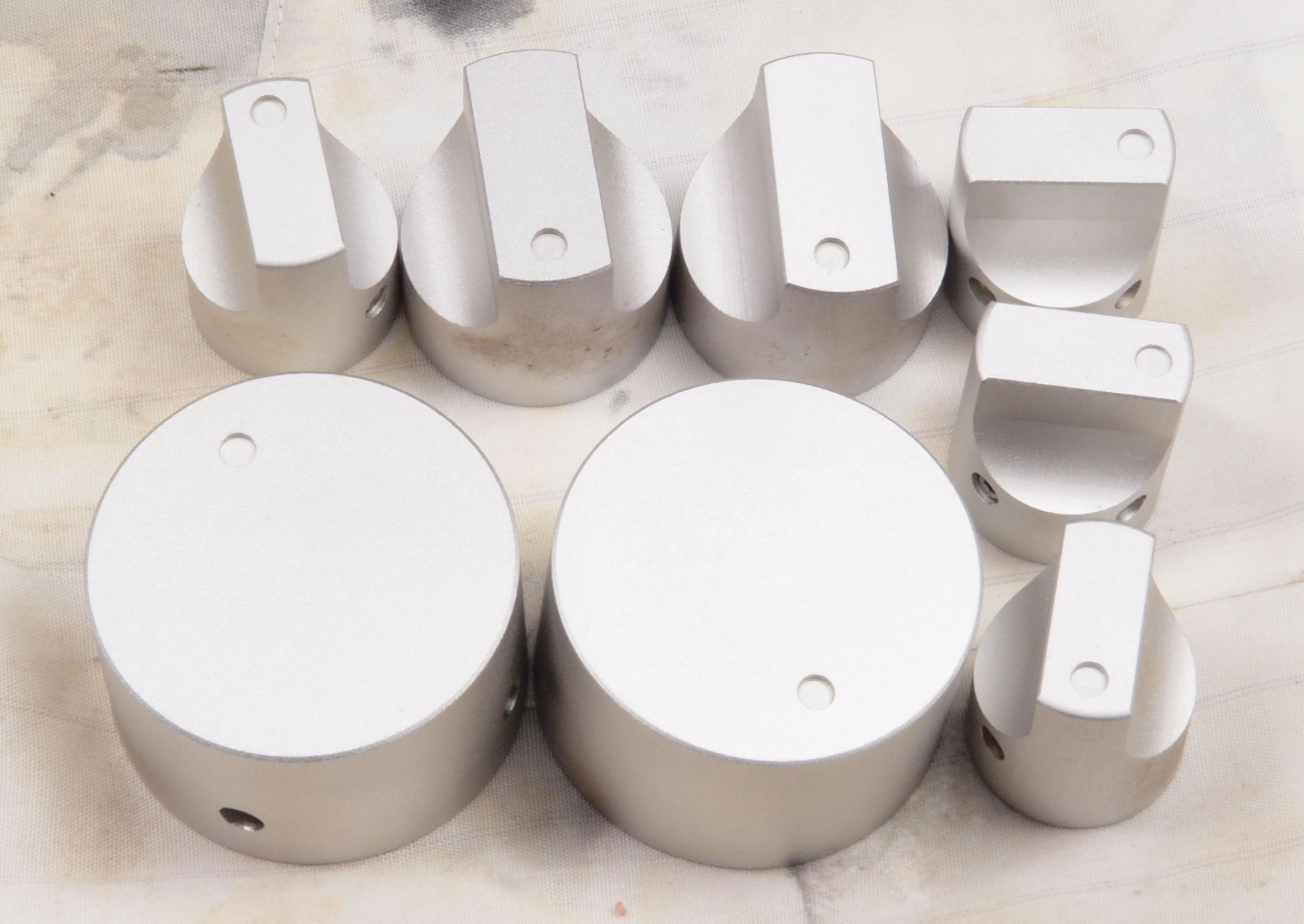

Ｃ９２．　修理中　ツマミ洗浄

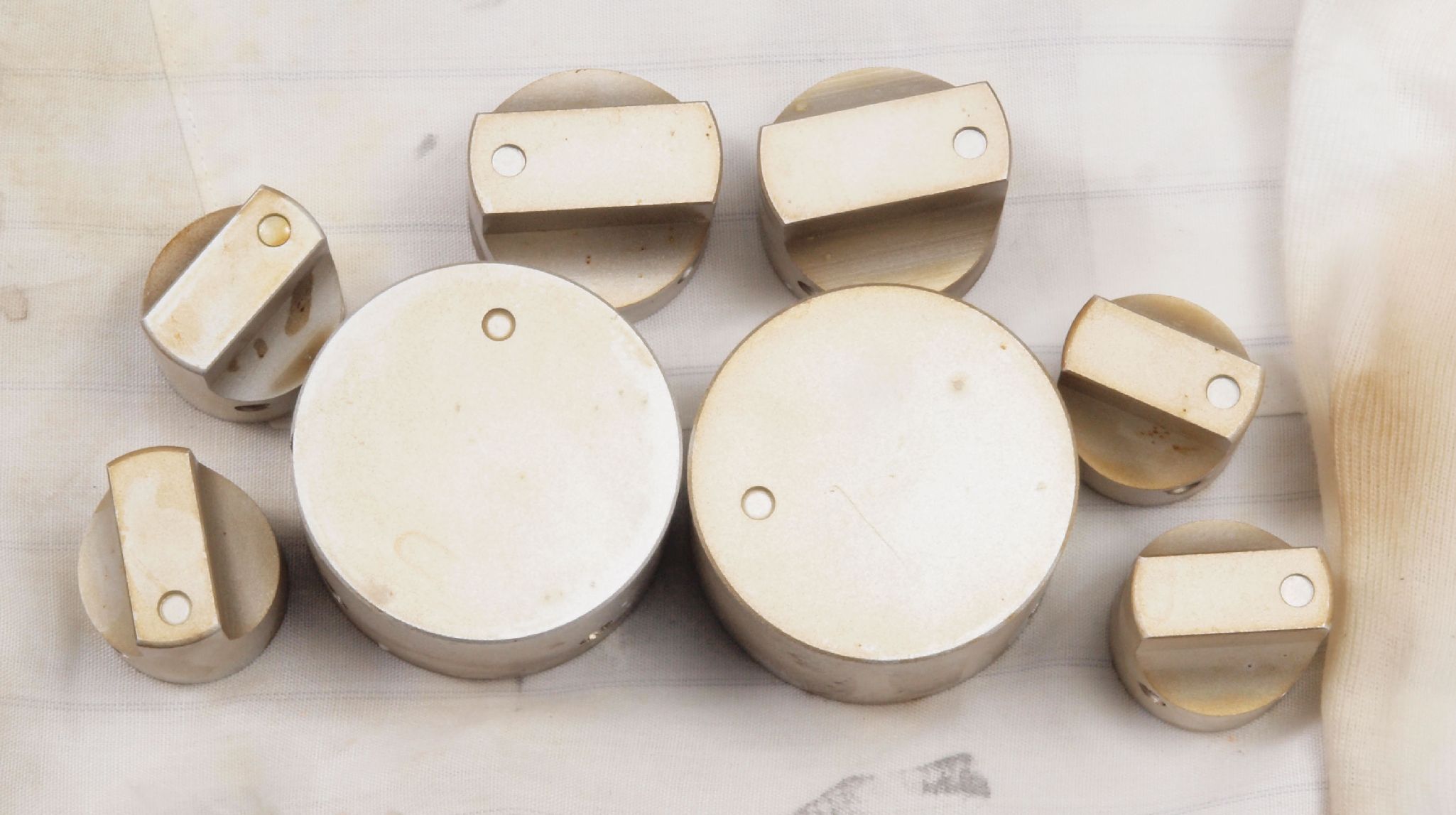

Ｃ９３．　修理（洗浄）後　ツマミ洗浄。無垢なので強力洗浄が出来る。

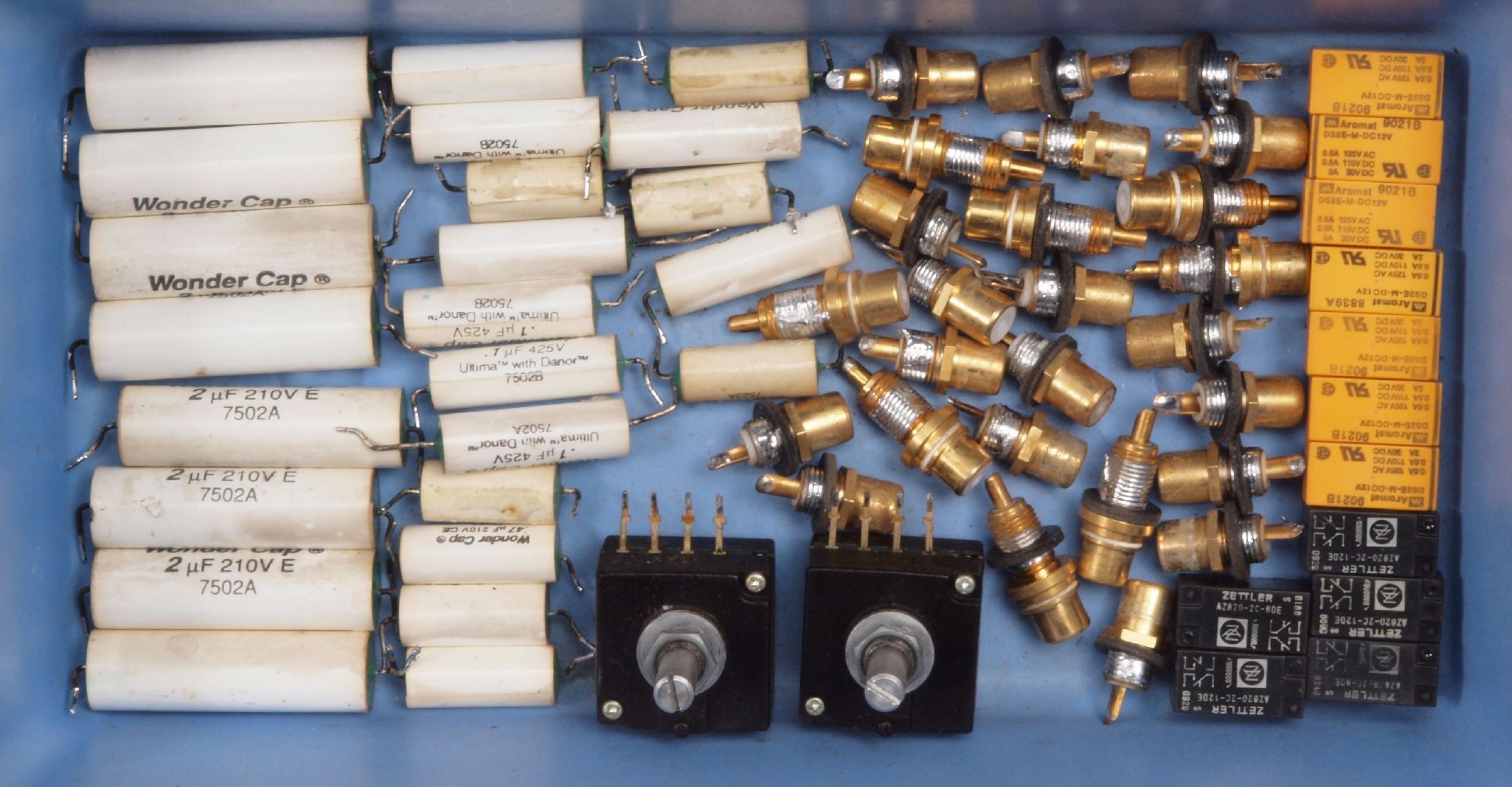

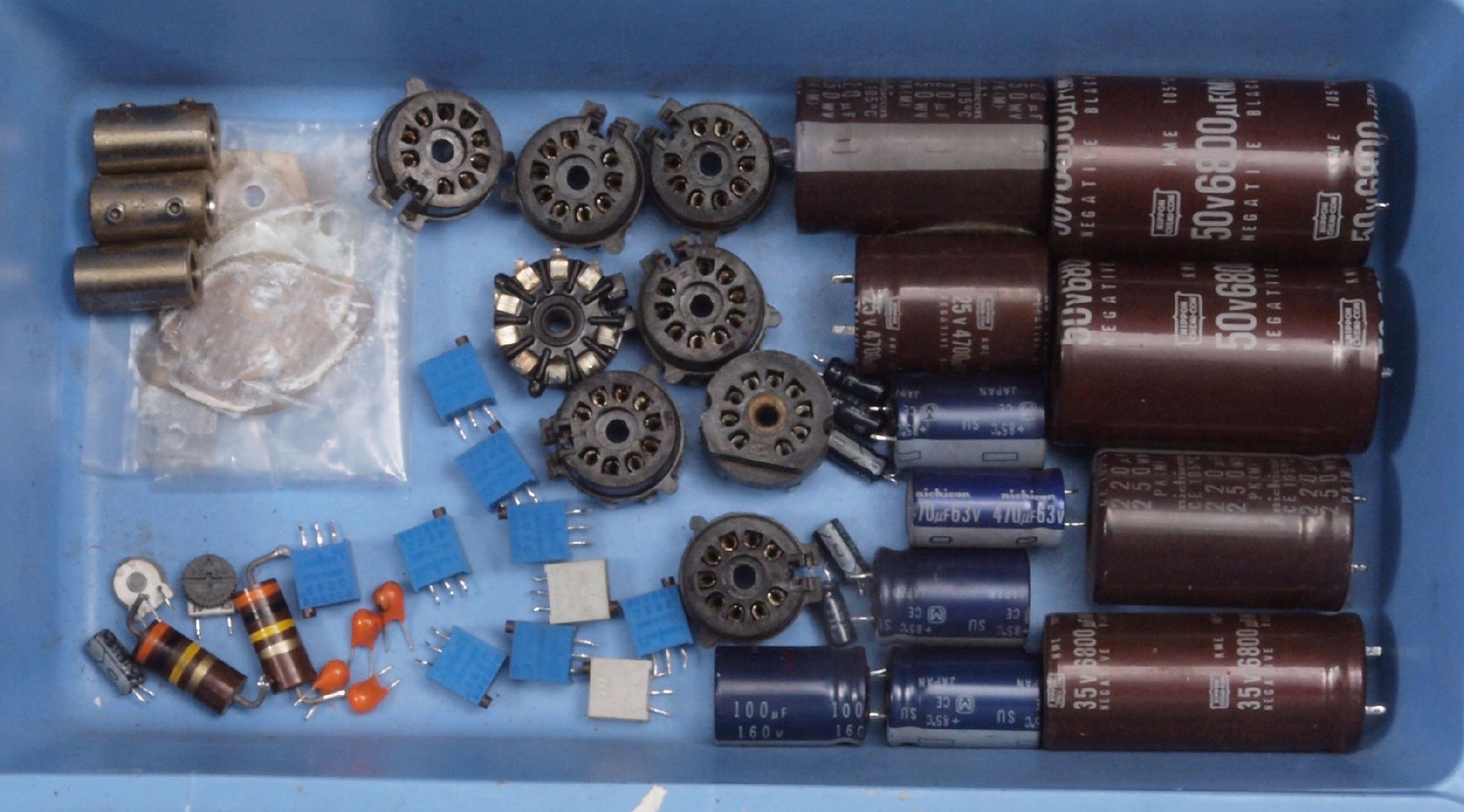

ＣＡ１．交換部品

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　完成、綺麗なお尻で帰ります。

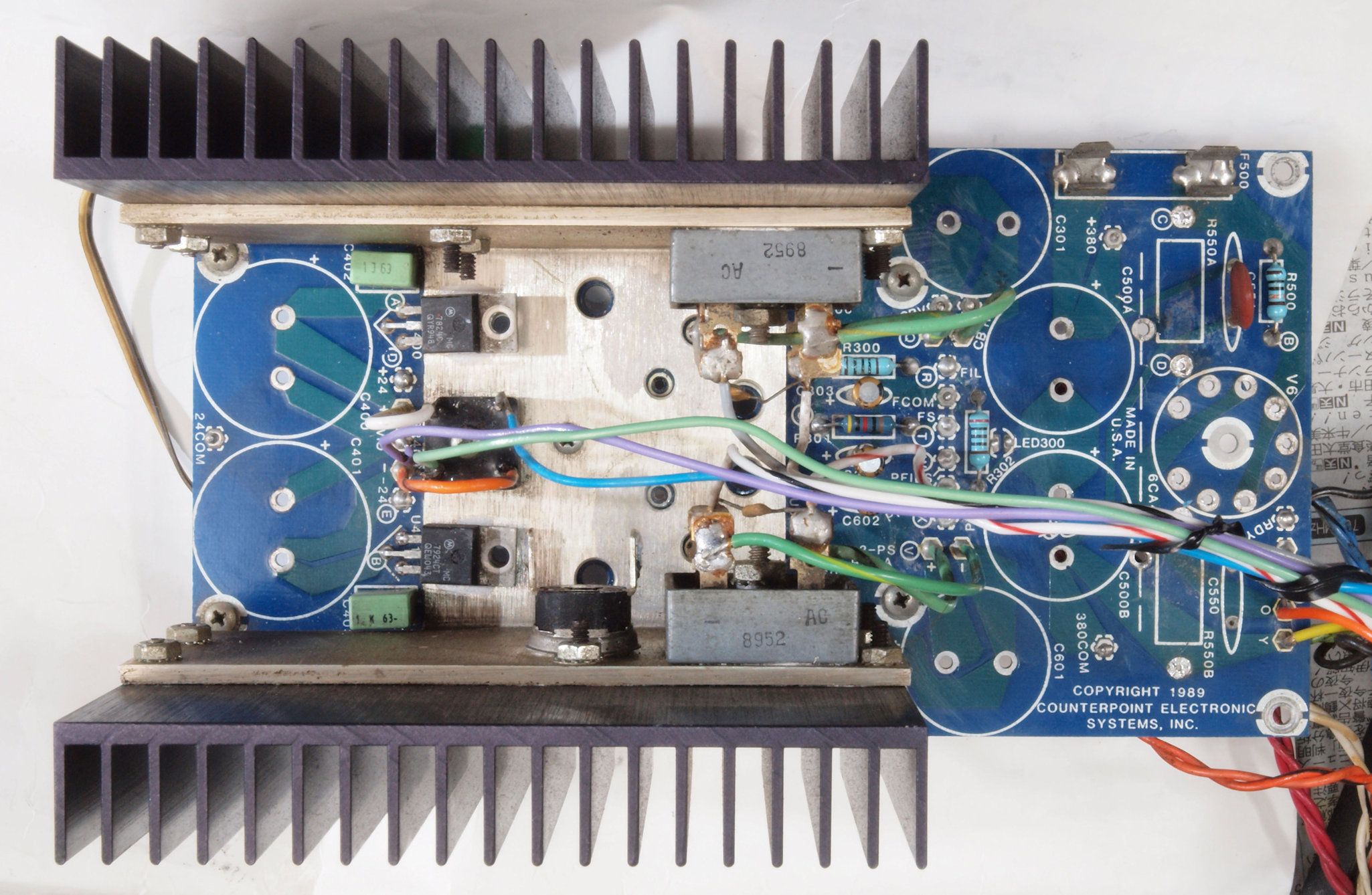

Ｐ．　電源部修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｐ１１．　修理前　電源整流・定電圧。埃が一杯！

Ｐ１２．　修理中　電源整流・定電圧基板裏。部品を取り除き清掃中

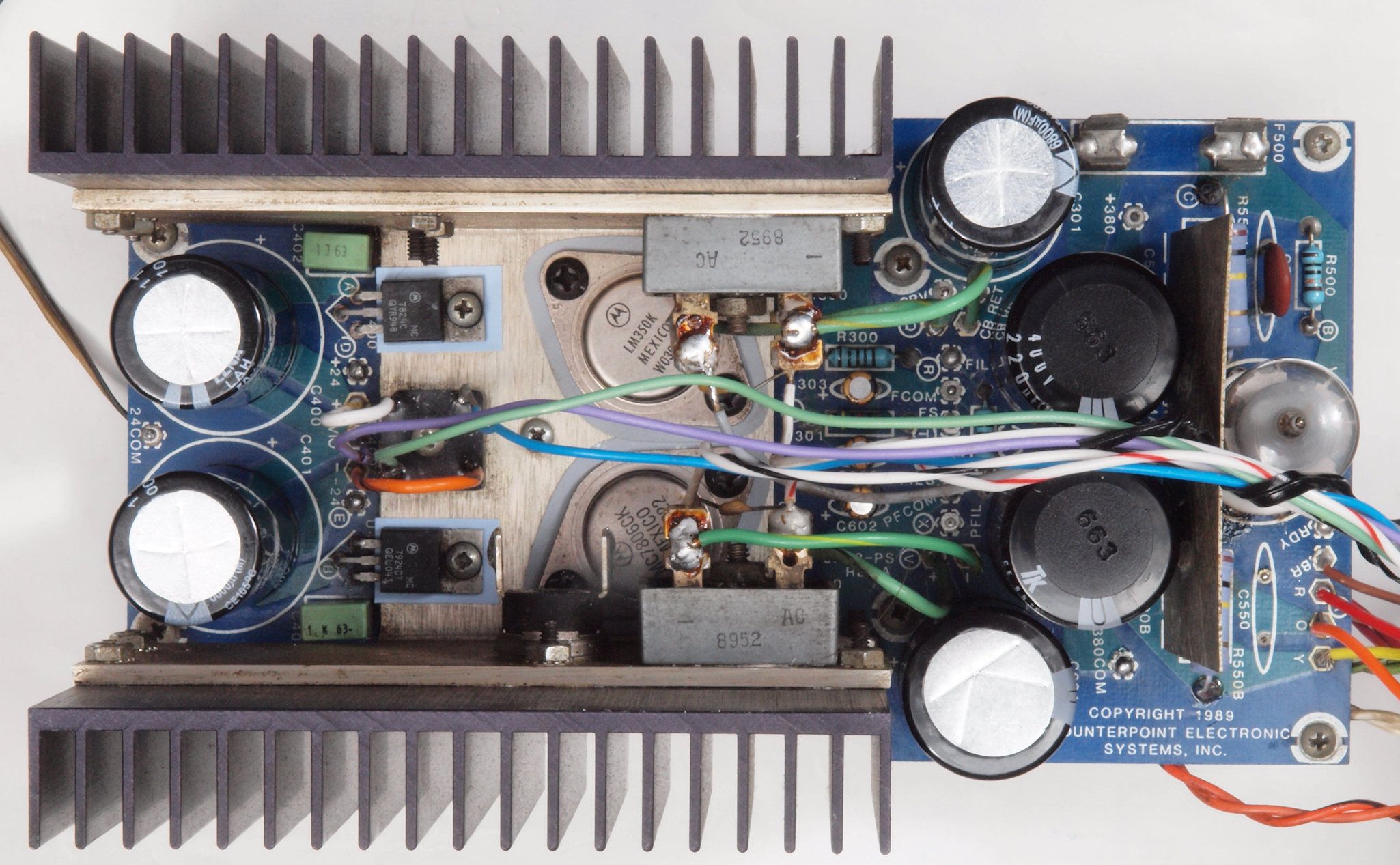

Ｐ１３．　修理後　電源整流・定電圧基板。　抵抗２本、ＭＴ９ピンソケット１個、電解コンデンサー９個交換、ＴＲ（トランジスター）放熱マイカーシートをテフロンシートに４枚交換。

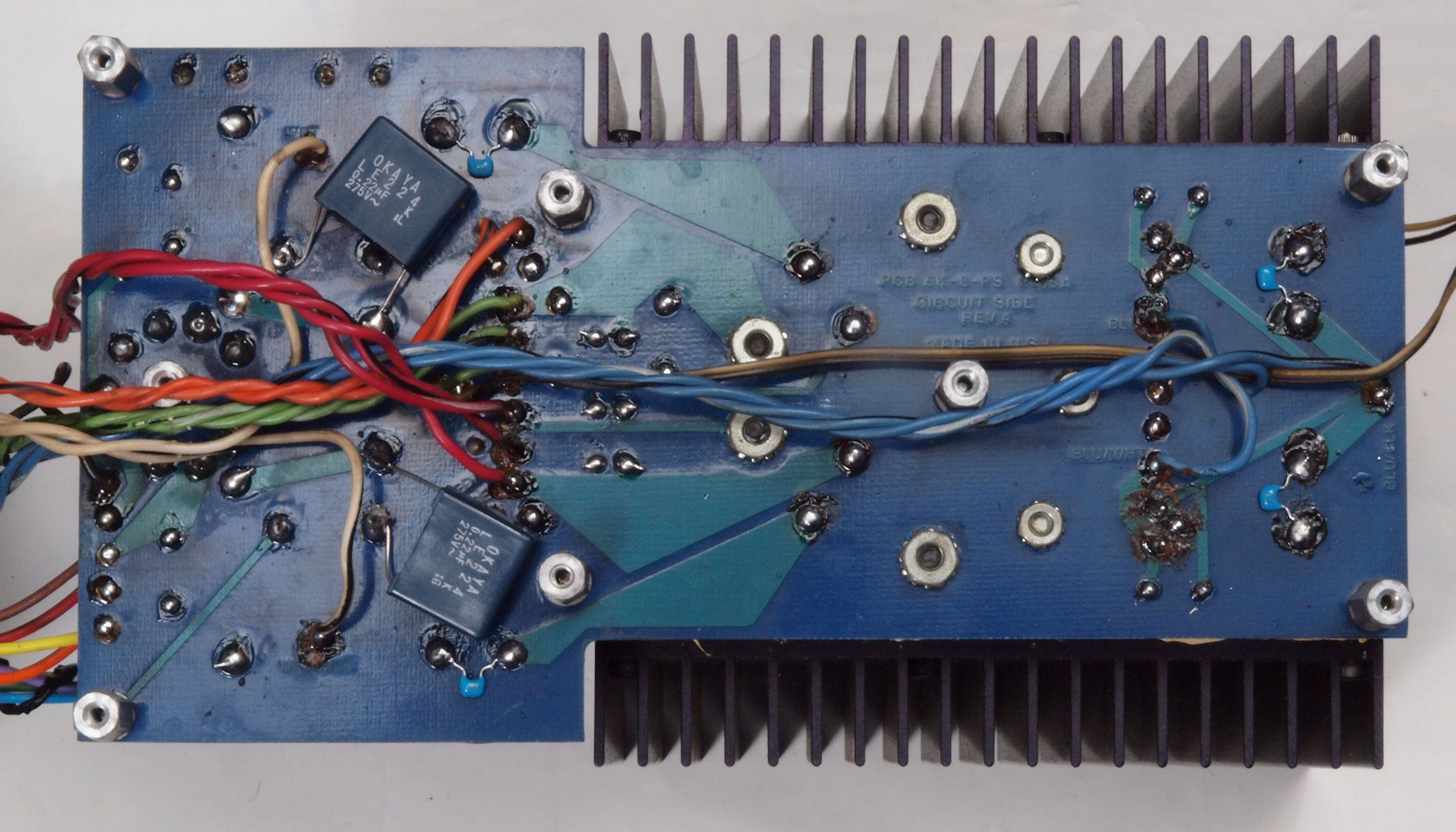

Ｐ１４．　修理前　　電源整流・定電圧基板裏。修理履歴あり。

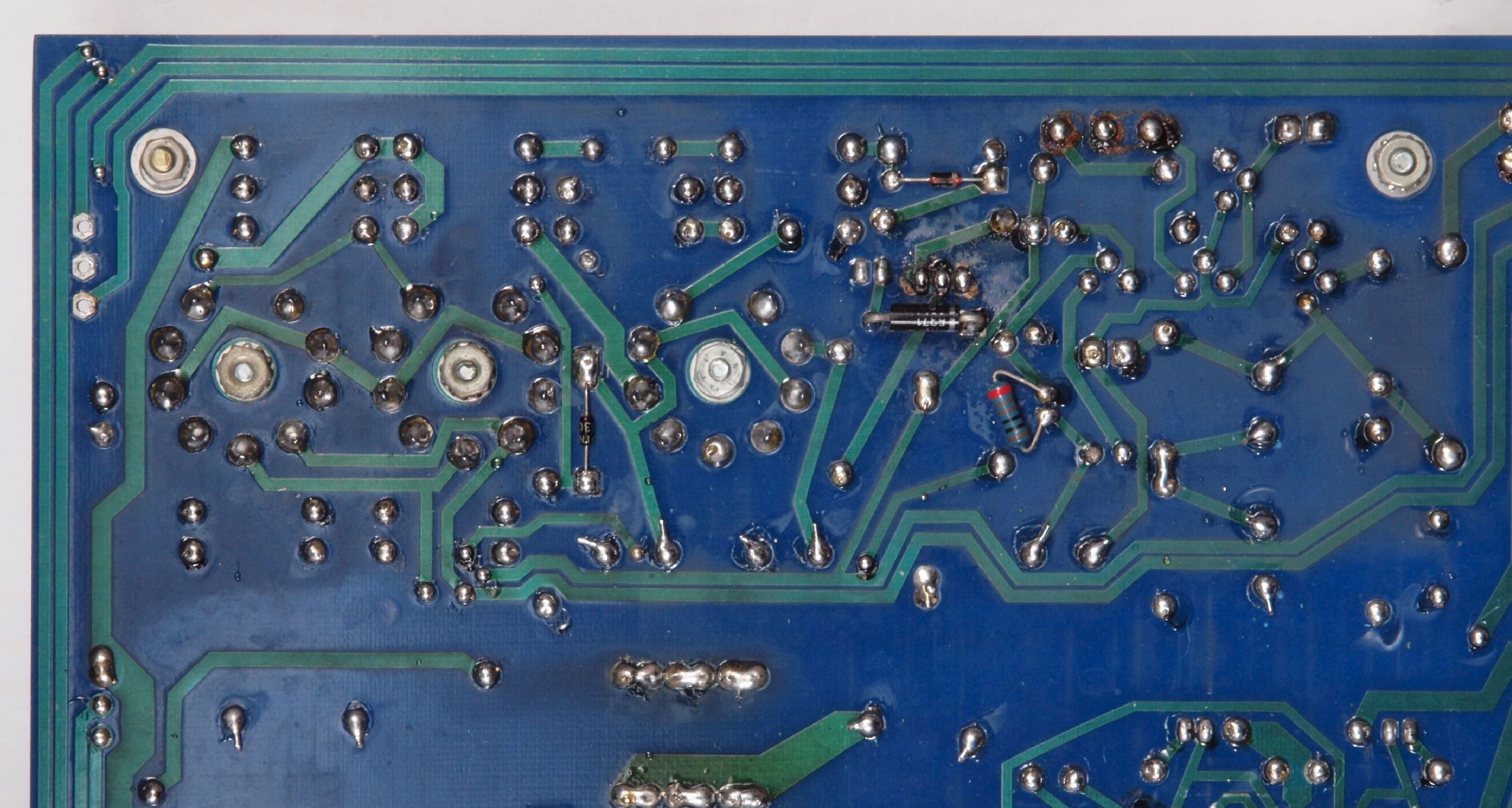

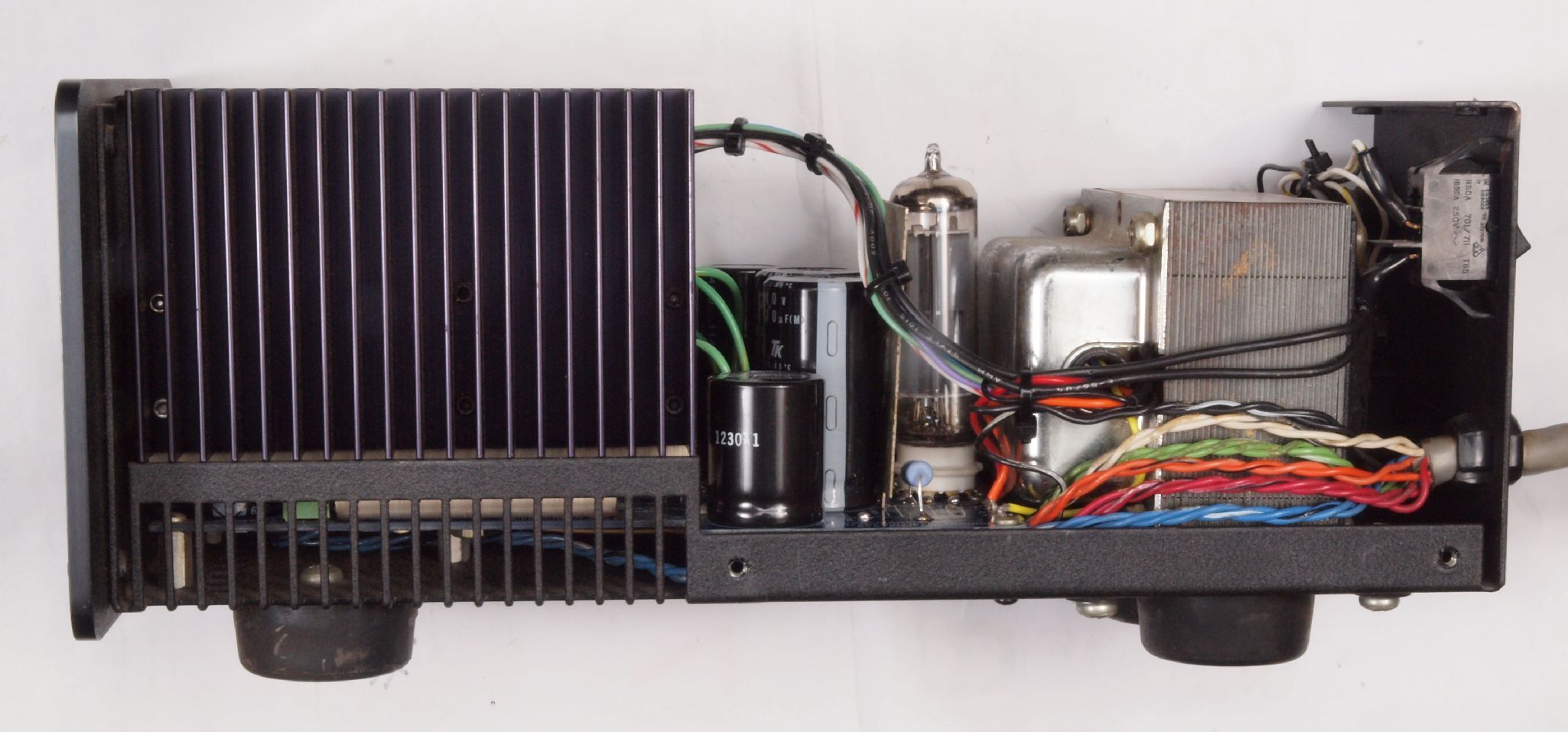

Ｐ１５．　修理（半田補正）後　　電源整流・定電圧基板裏。フイルムコンデンサー２個追加、セラミックコンデンサー４個追加。

Ｐ１６．　完成電源整流・定電圧基板裏。　洗浄後、コートを塗布。

Ｐ２１．　修理前　電源部　上から見る。

Ｐ２２．　修理後　電源部　上から見る。

Ｐ２３．　修理前　電源部　右から見る。

Ｐ２４．　修理後　電源部　右から見る。

Ｐ２５．　修理前　電源部　左から見る。

Ｐ２６．　修理後　電源部　左から。

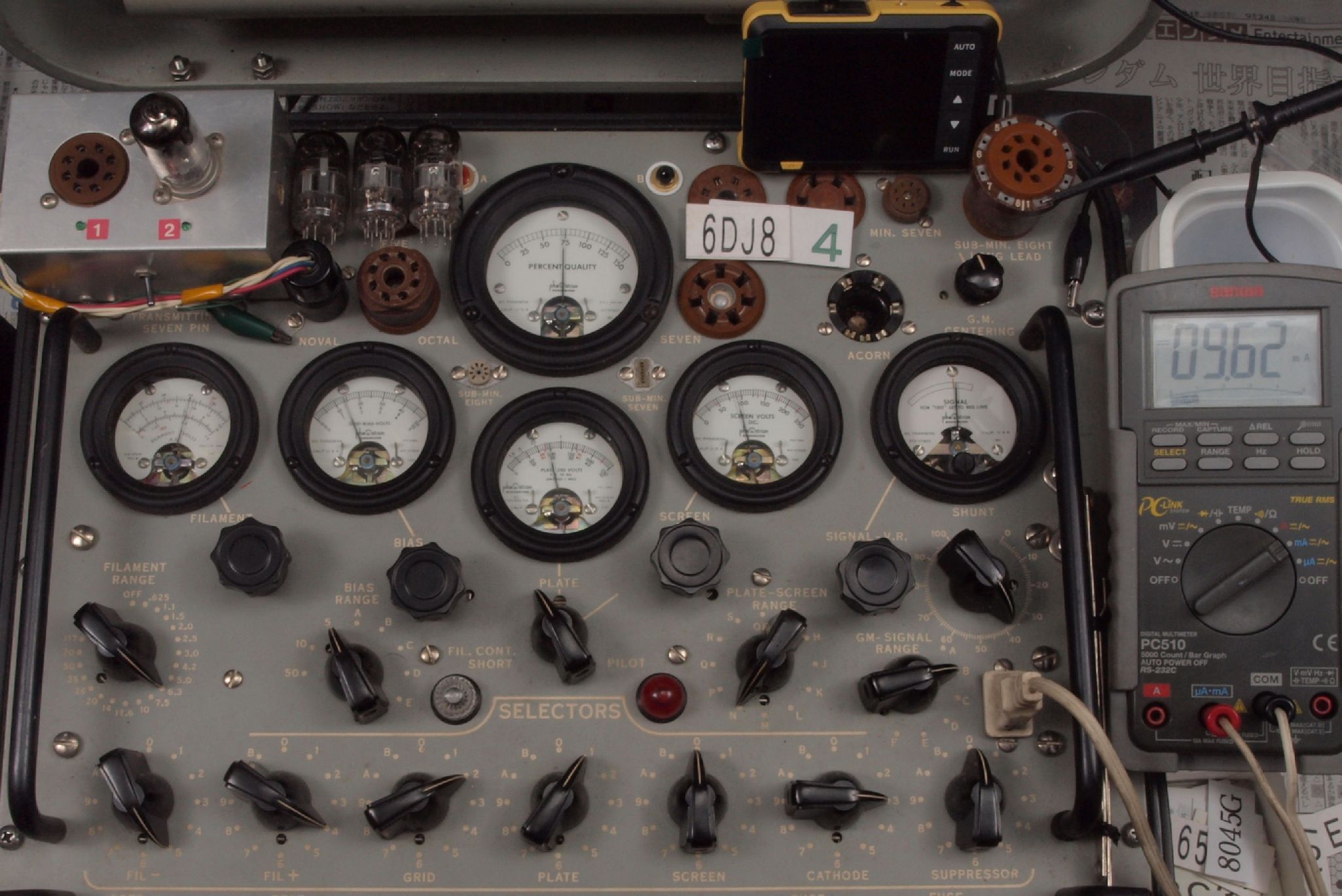

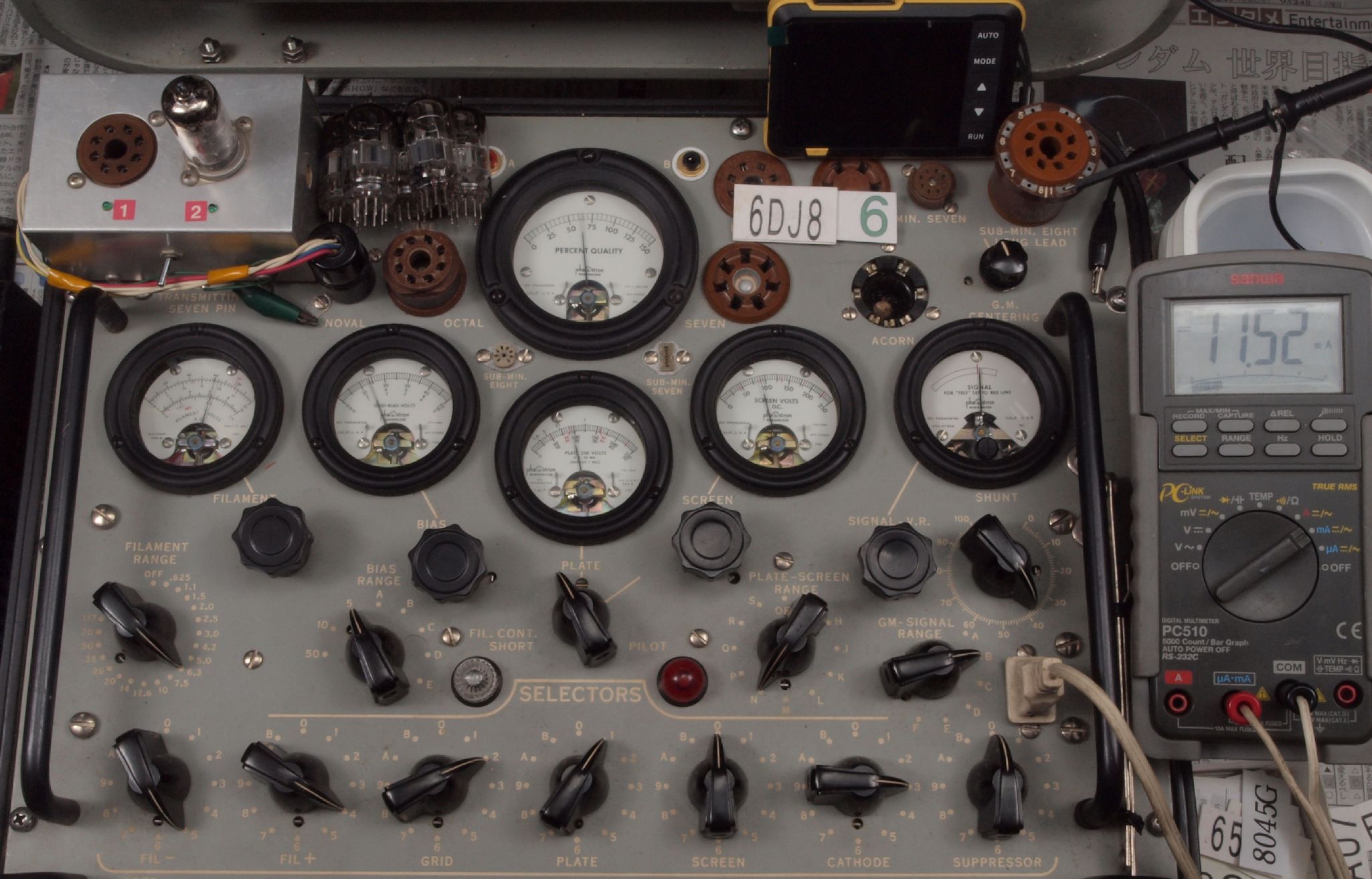

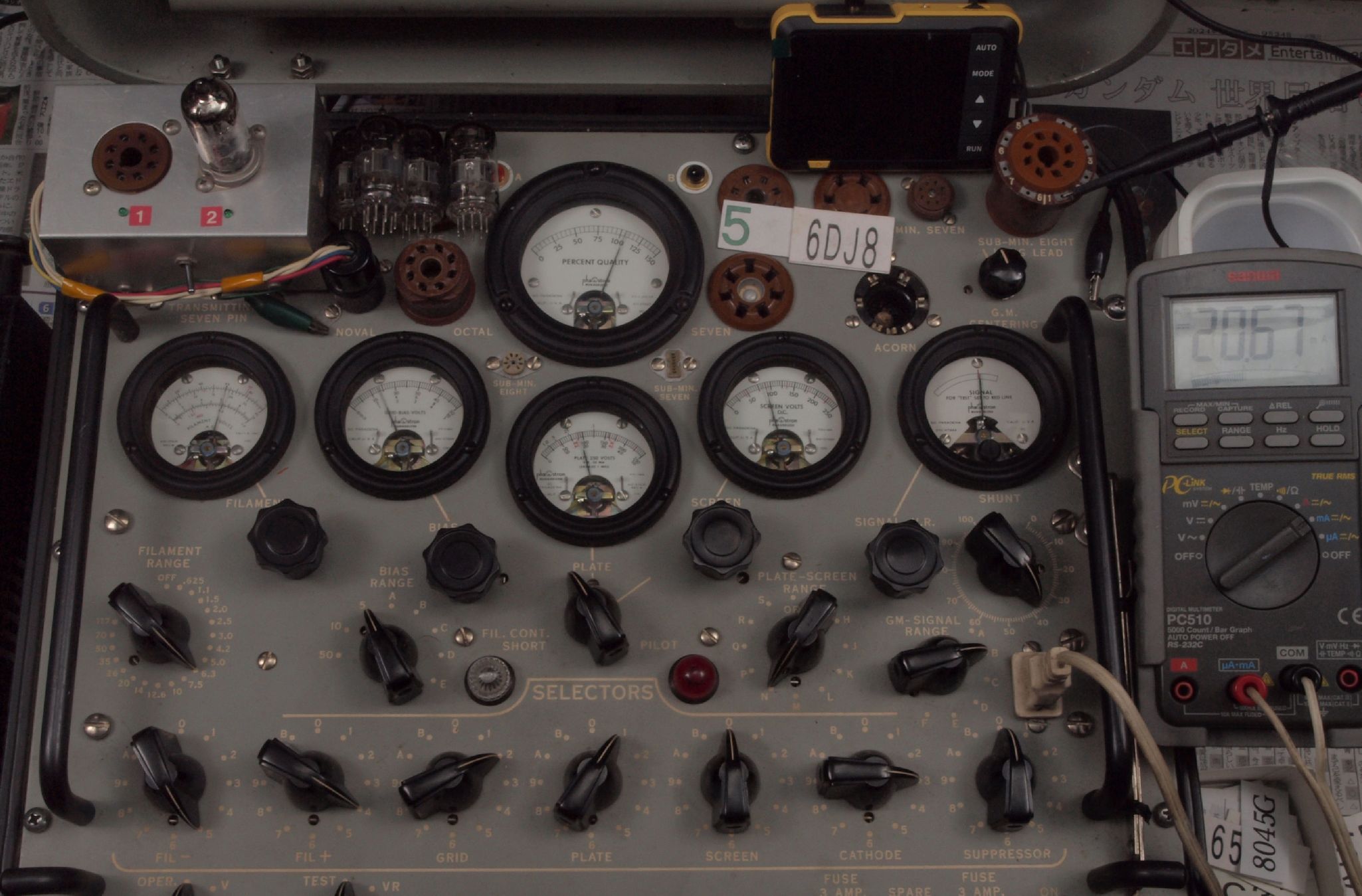

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管。 ６ＤＪ８ 右から１番目、２番目、、、、６番目。

６ＤＪ８　Ｇｍ、ＩＰ測定。 付属１本目ユニット１　Ｇｍ測定＝１４５００μmho、　Ｉｐ＝３１．００ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２３．２６ｍＡ。 付属２本目ユニット１　Ｇｍ測定＝　４５００μmho、　Ｉｐ＝１１．４９ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝　５７００μmho、　Ｉｐ＝１５．０１ｍＡ。 付属３本目ユニット１　Ｇｍ測定＝　８１００μmho、　Ｉｐ＝１７．４４ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２１．４１ｍＡ。 付属４本目ユニット１　Ｇｍ測定＝　７５００μmho、　Ｉｐ＝１３．９１ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝　７４００μmho、　Ｉｐ＝９．６２ｍＡ。 付属５本目ユニット１　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１９．００ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２０．６７ｍＡ。 付属６本目ユニット１　Ｇｍ測定＝　６３００μmho、　Ｉｐ＝１１．５２ｍＡ。 　　　　　　　ユニット２　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１６．７０ｍＡ。

付属真空管 ６ＤＪ８ 右から１番目、２番目、、、、６番目。

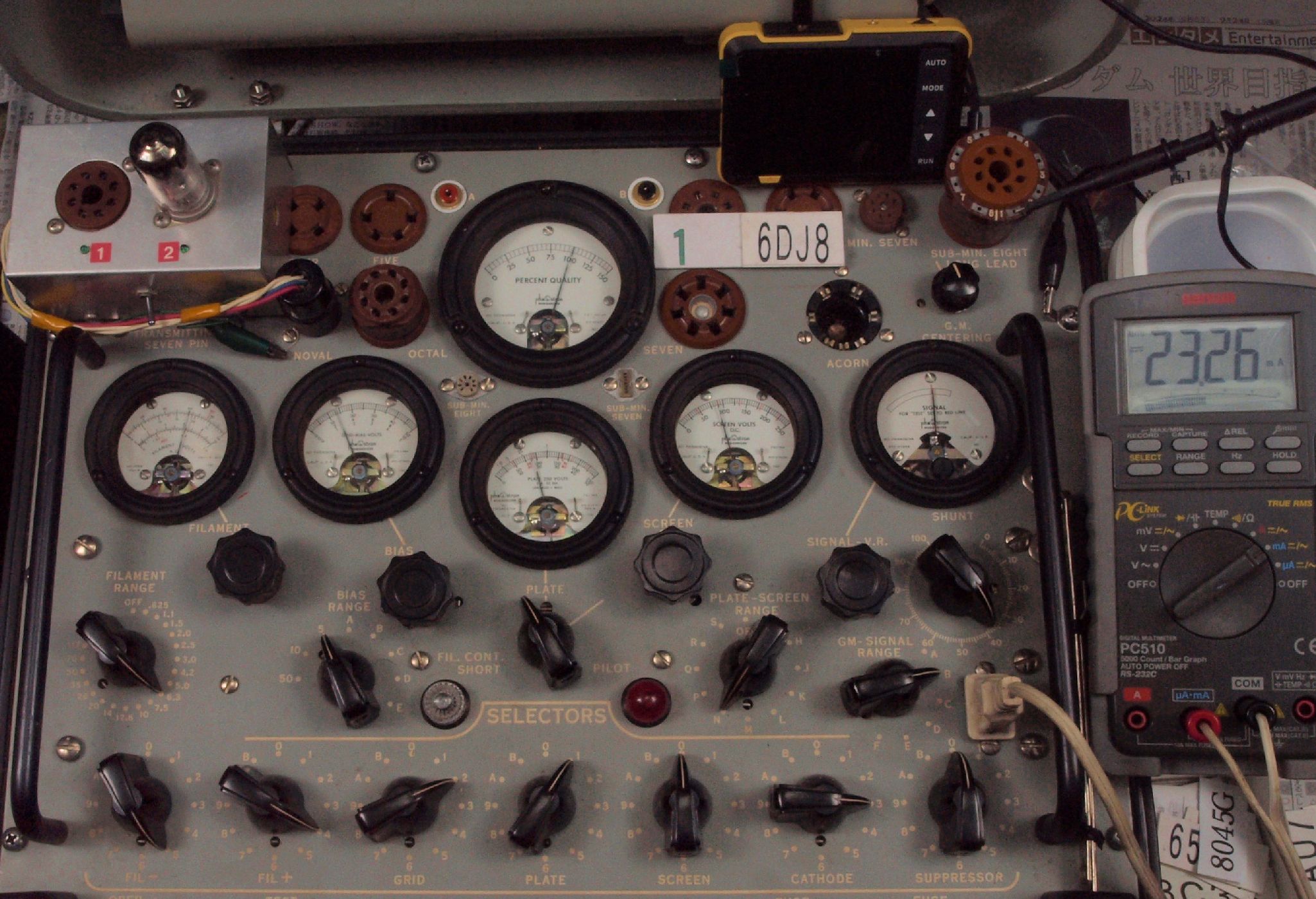

Ｕ１１．　付属真空管１本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝１４５００μmho、　Ｉｐ＝３１．００ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。 　　　　　相互コンダクタンス＝１２２５０μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」 1960/1962ナショナル真空管ハンドブック、全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアル、69'東芝電子管ﾊﾝﾄﾞﾌﾞｯｸ、RC-30 Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより。

Ｕ１２．　付属真空管１本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１００００μmho、　Ｉｐ＝２３．２６ｍＡ。

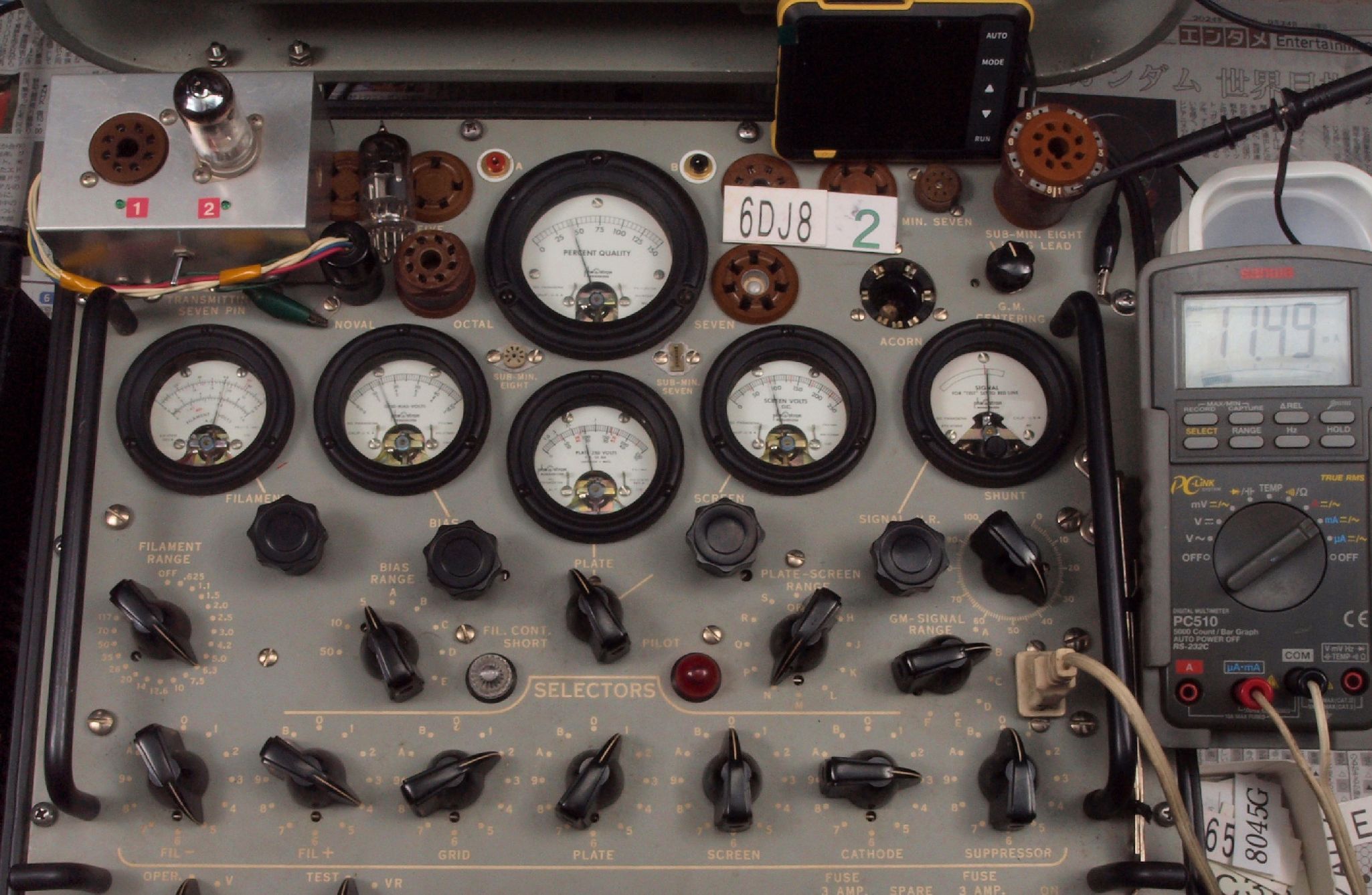

Ｕ２１．　付属真空管２本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝４５００μmho、　Ｉｐ＝１１．４９ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。

Ｕ２２．　付属真空管２本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝５７００μmho、　Ｉｐ＝１５．０１ｍＡ。

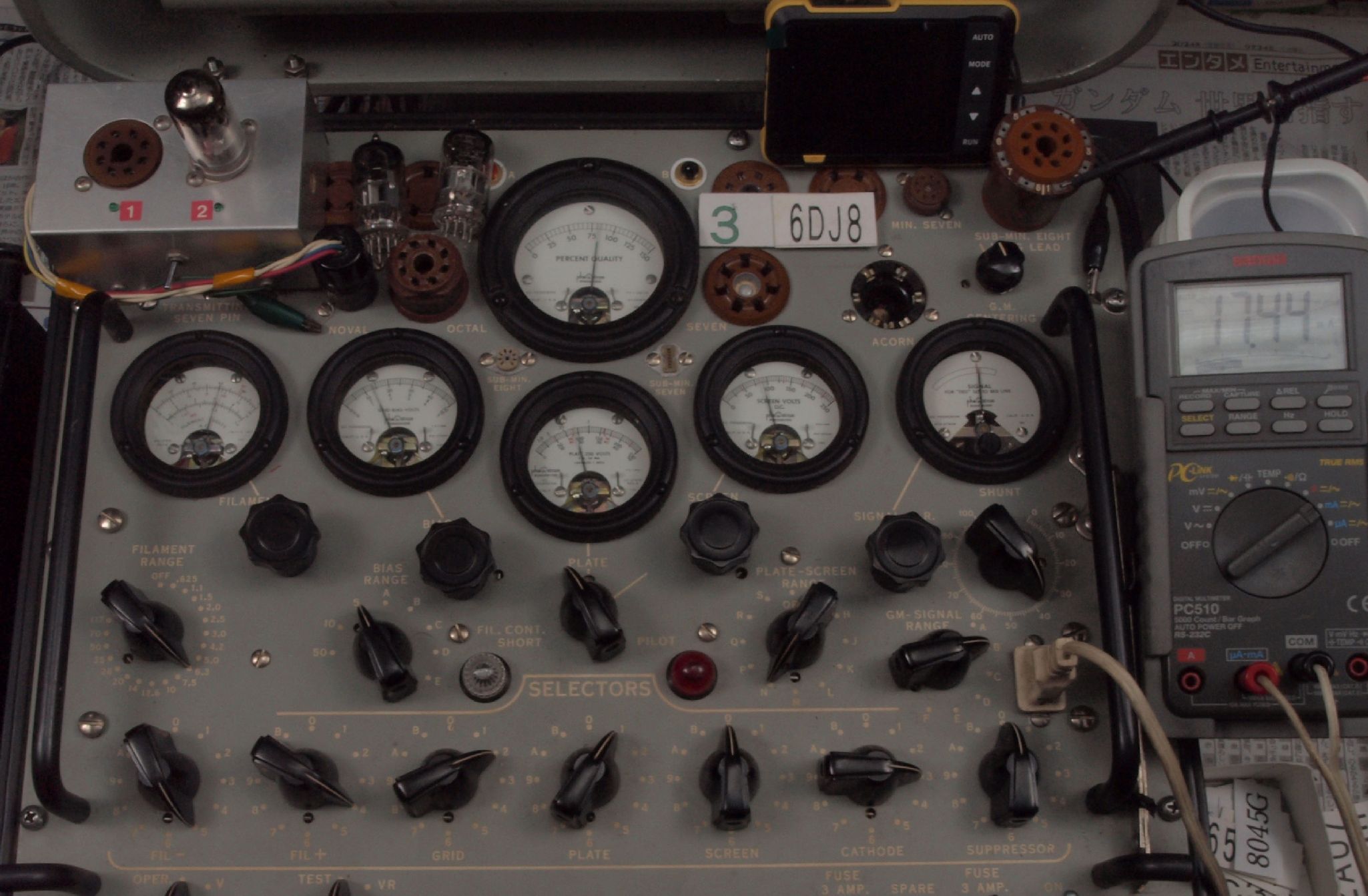

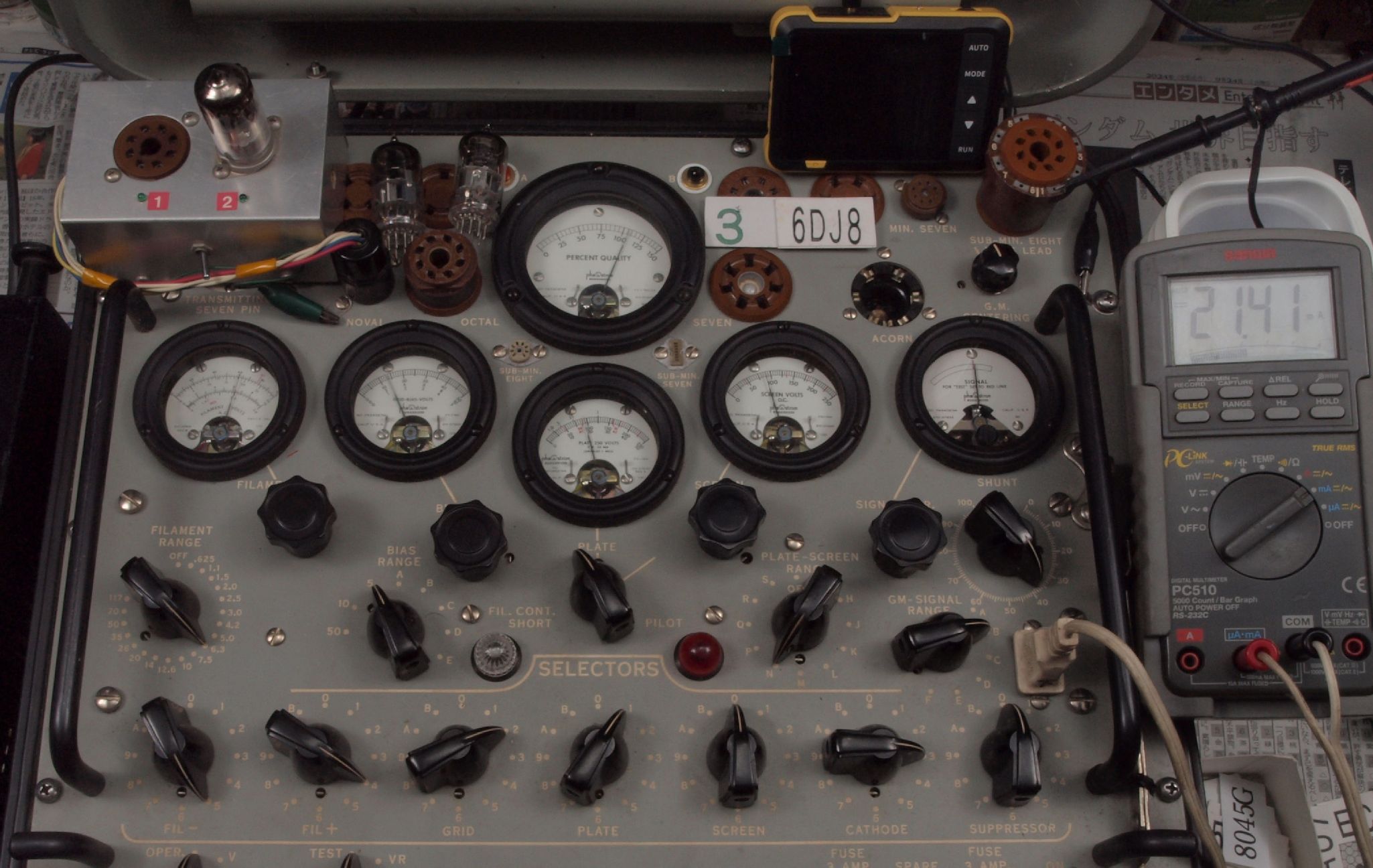

Ｕ３１．　付属真空管３本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝８１００μmho、　Ｉｐ＝１７．４４ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。

Ｕ３２．　付属真空管３本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２１．４１ｍＡ。

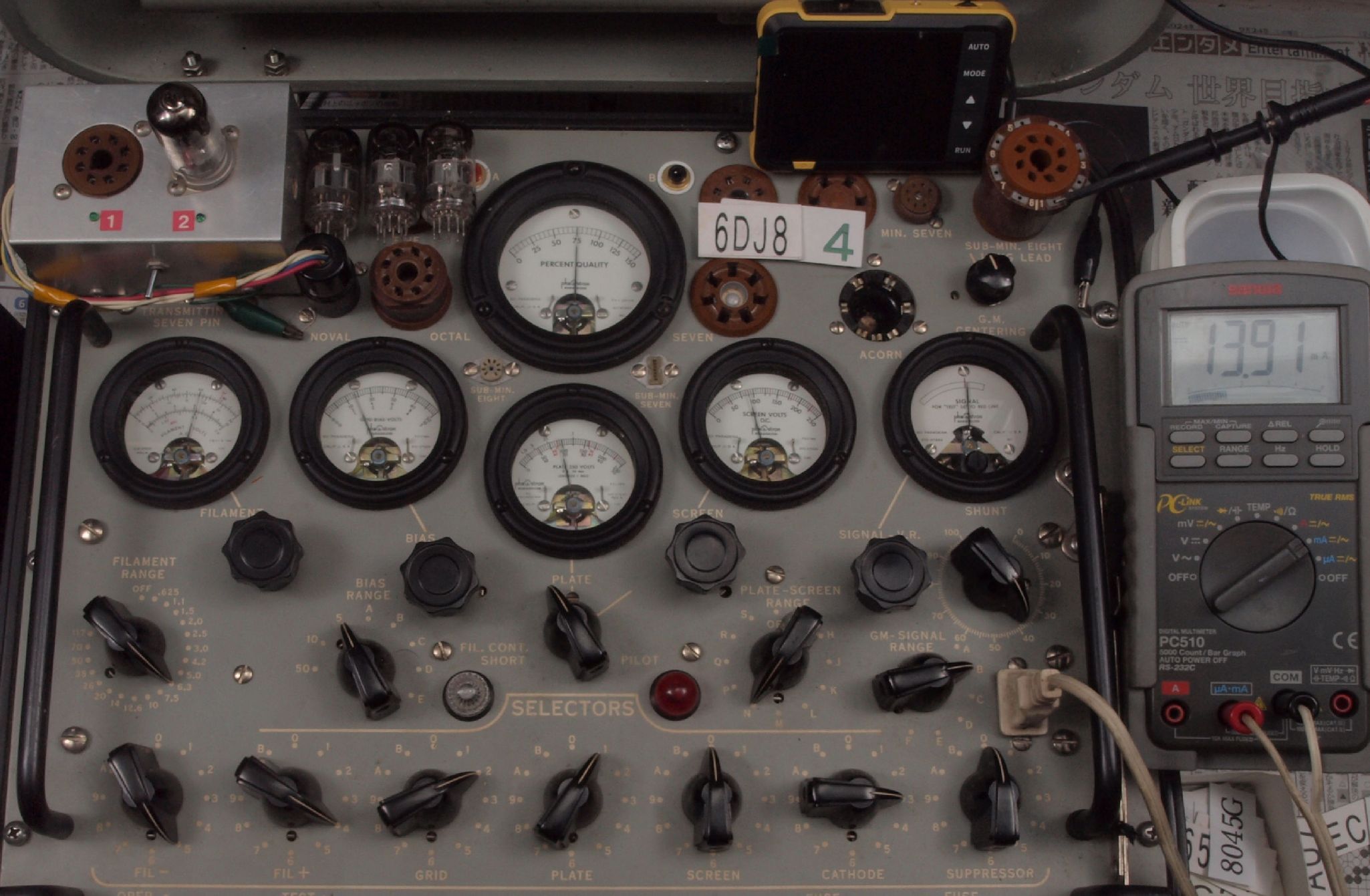

Ｕ４１．　付属真空管４本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝７５００μmho、　Ｉｐ＝１３．９１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。

Ｕ４２．　付属真空管４本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝７４００μmho、　Ｉｐ＝９．６２ｍＡ。

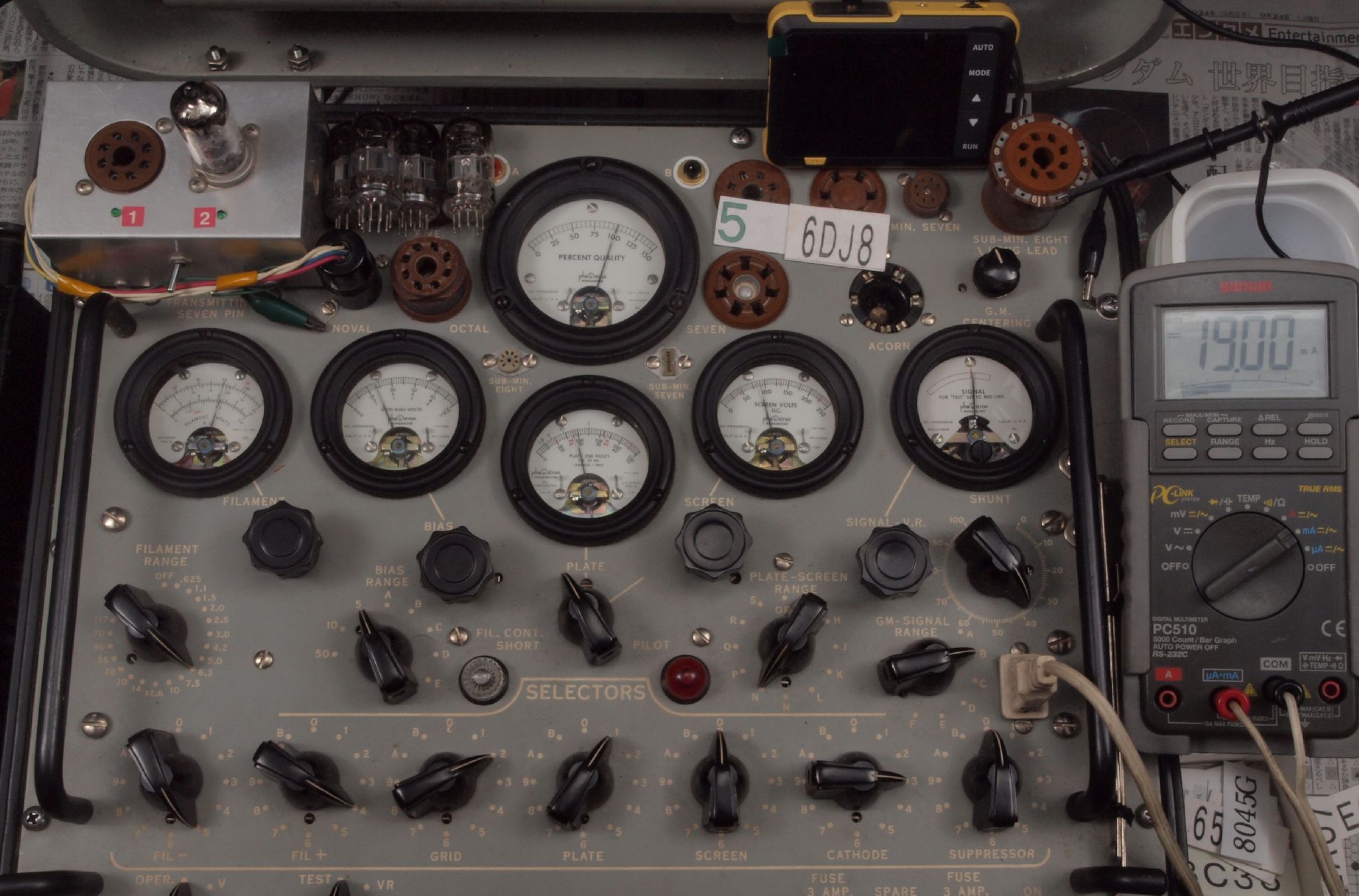

Ｕ５１．　付属真空管５本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝１００００μmho、　Ｉｐ＝１９．００ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。

Ｕ５２．　付属真空管５本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１０５００μmho、　Ｉｐ＝２０．６７ｍＡ。

Ｕ６１．　付属真空管６本目 ６ＤＪ８ ユニット１。　Ｇｍ測定＝６３００μmho、　Ｉｐ＝１１．５２ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ」、Ａレンジ＝３００００μmhoでの測定。

Ｕ６２．　付属真空管６本目 ６ＤＪ８ ユニット２。　Ｇｍ測定＝１１５００μmho、　Ｉｐ＝１６．７０ｍＡ。

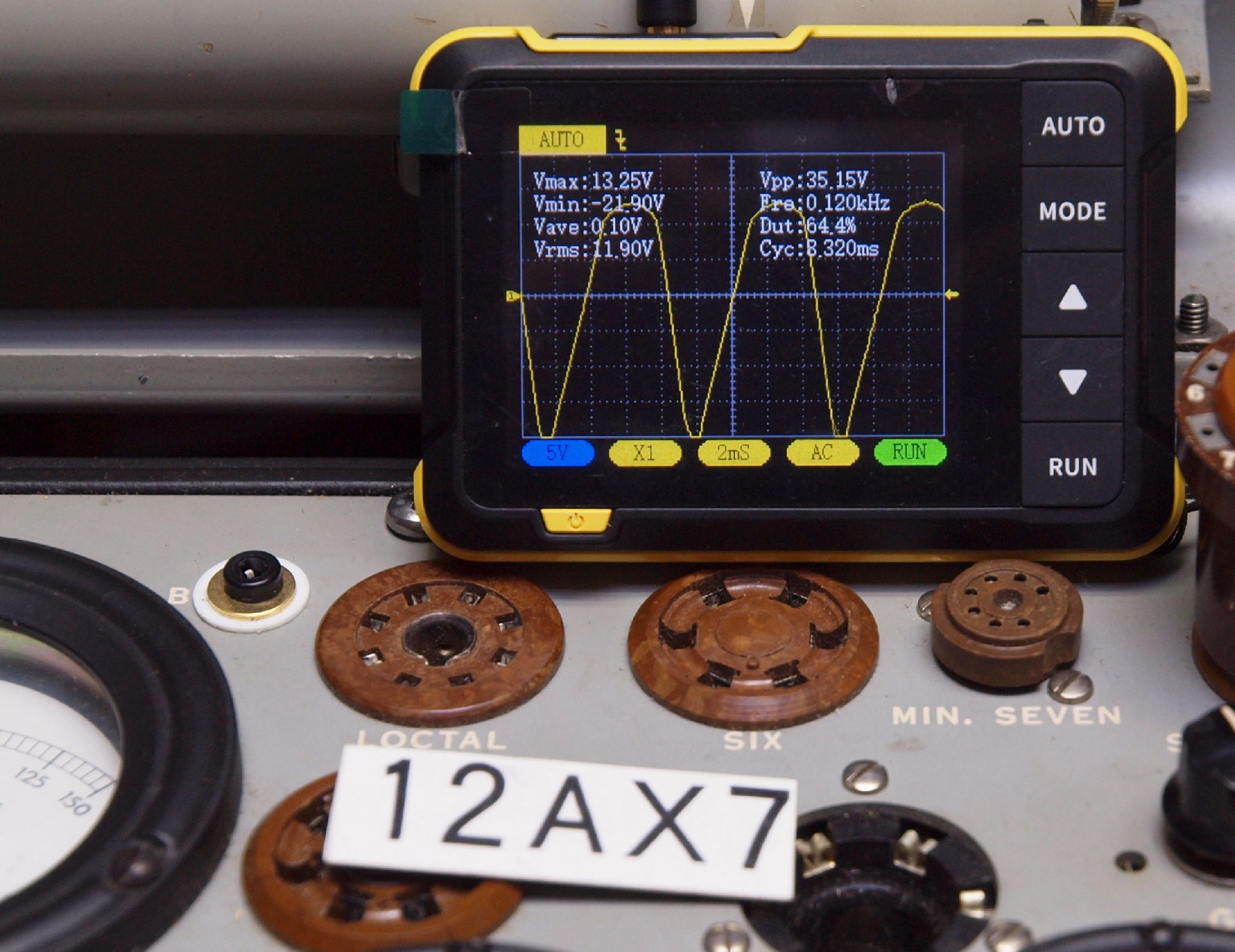

プレート波形を観測しながら測定する。

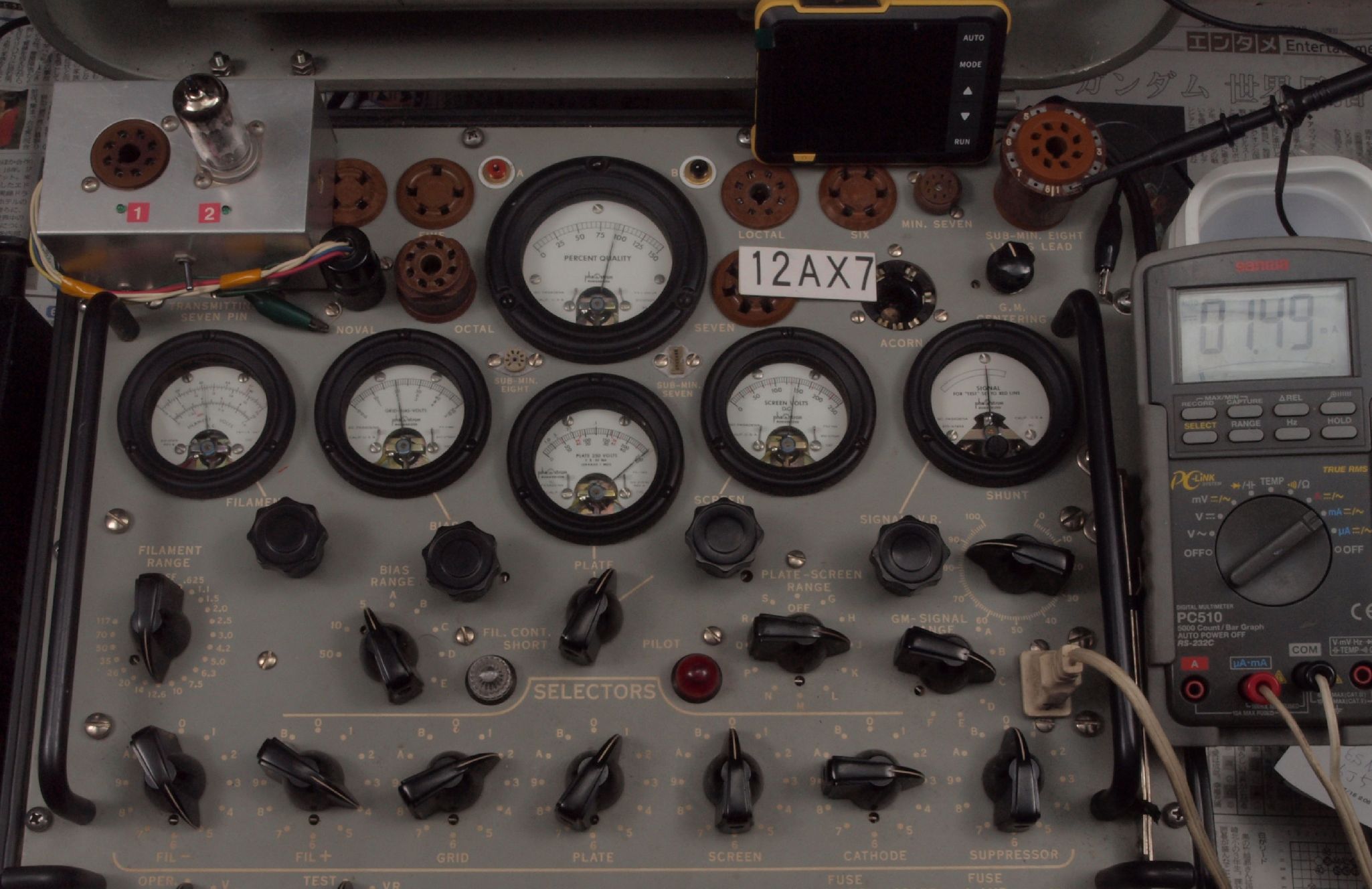

Ｕ７．　付属真空管１２ＡＸ７。 　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

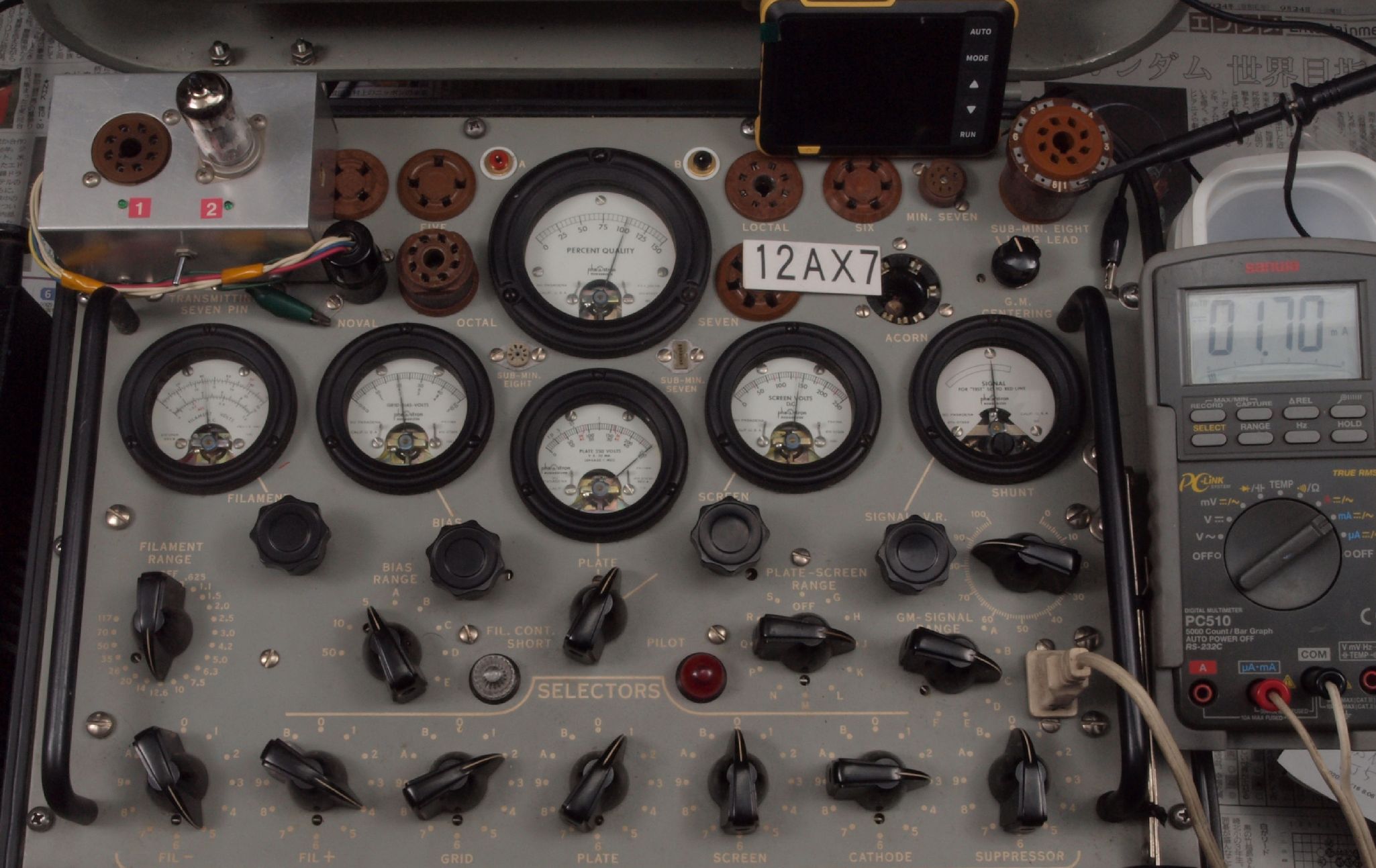

Ｕ７１．　付属真空管１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．７０ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ７２．　付属真空管１２ＡＸ７　ユニット２。　Ｇｍ測定＝１８４０μmho、ＩＰ＝１．４９ｍＡ。

プレート波形を観測しながら測定する。

付属真空管 ６ＣＡ４／１２ＡＸ７。

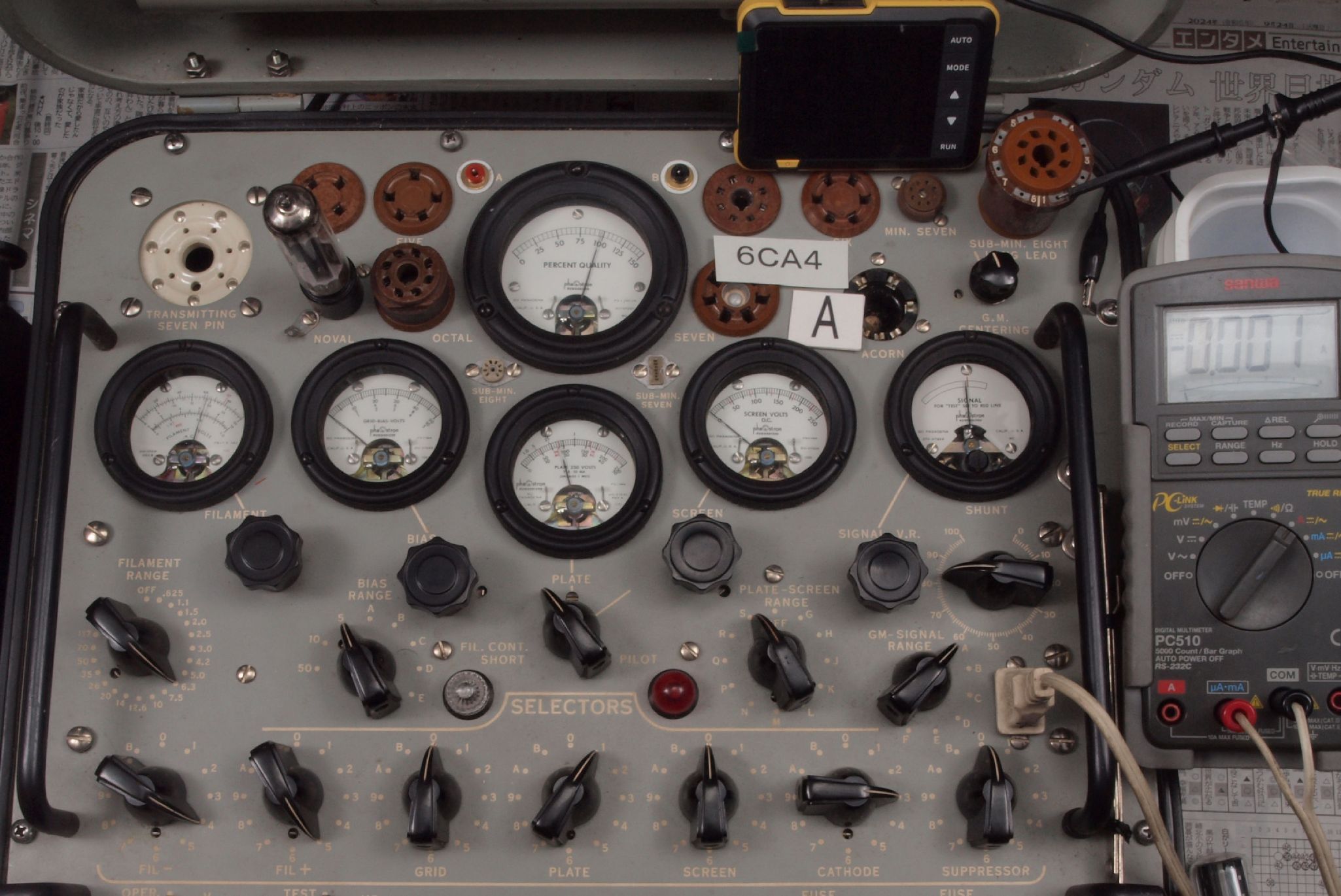

Ｕ８１．　付属真空管 ６ＣＡ４。データーが無いので類似管５Ｙ３−ＧＴで測定。 　　　　　　　　　　　ユニット１、「Ｅｐ＝ＡＣ２０Ｖ、破棄値＝７５」に対して９７。

Ｕ８２．　付属真空管 ６ＣＡ４。データーが無いので類似管５Ｙ３−ＧＴで測定。 　　　　　　　　　　　ユニット２、「Ｅｐ＝ＡＣ２０Ｖ、破棄値＝７５」に対して９７。

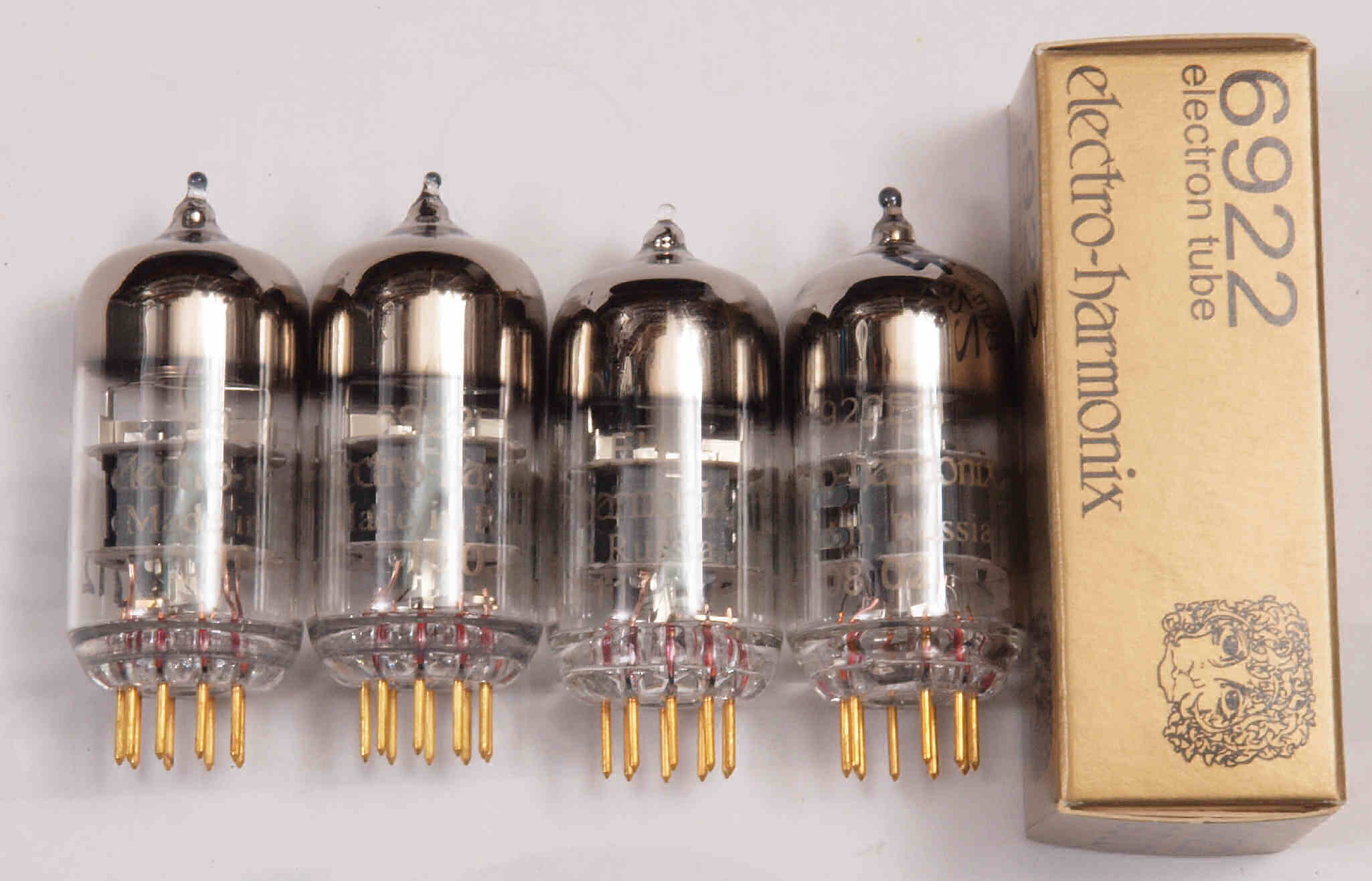

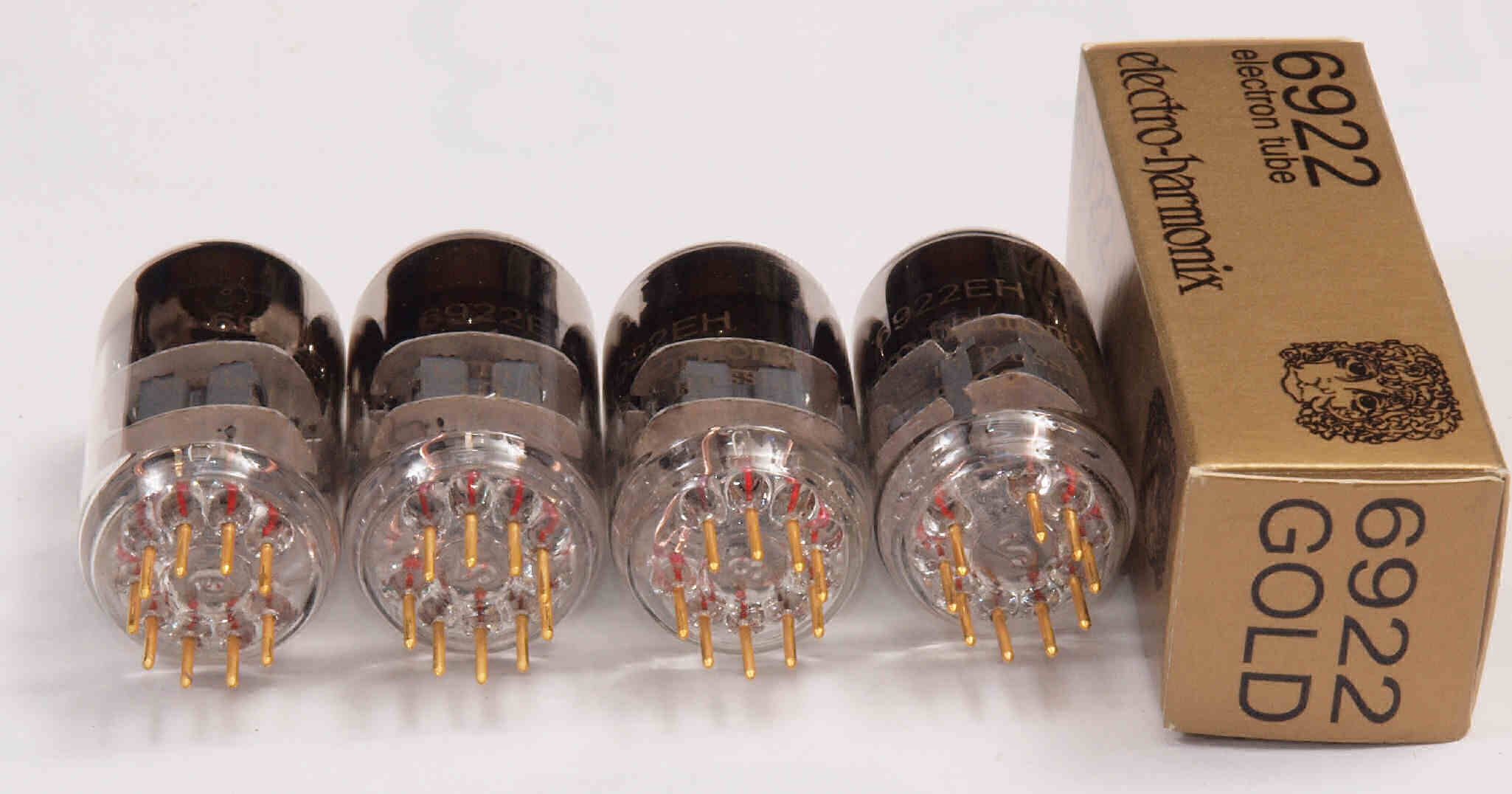

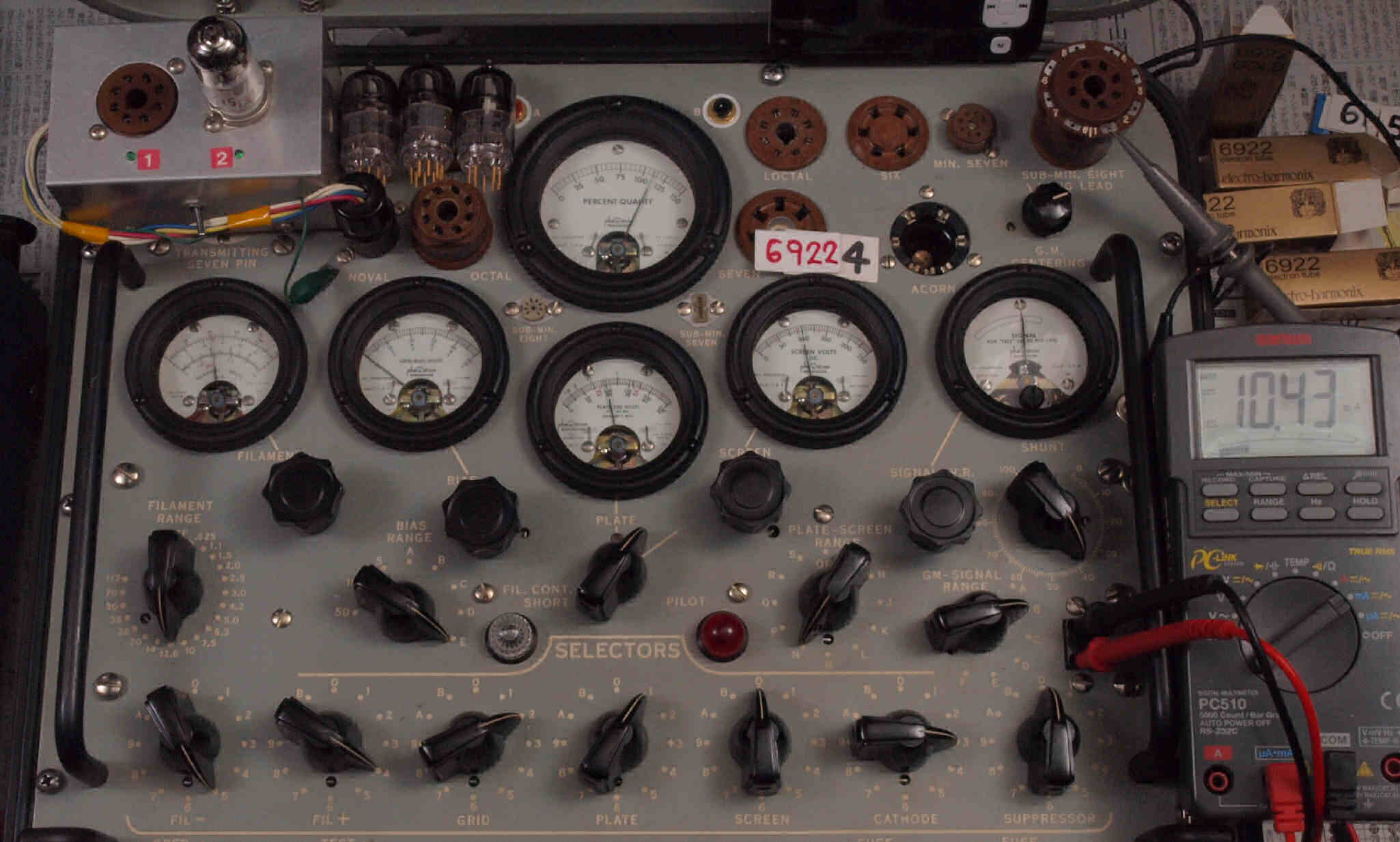

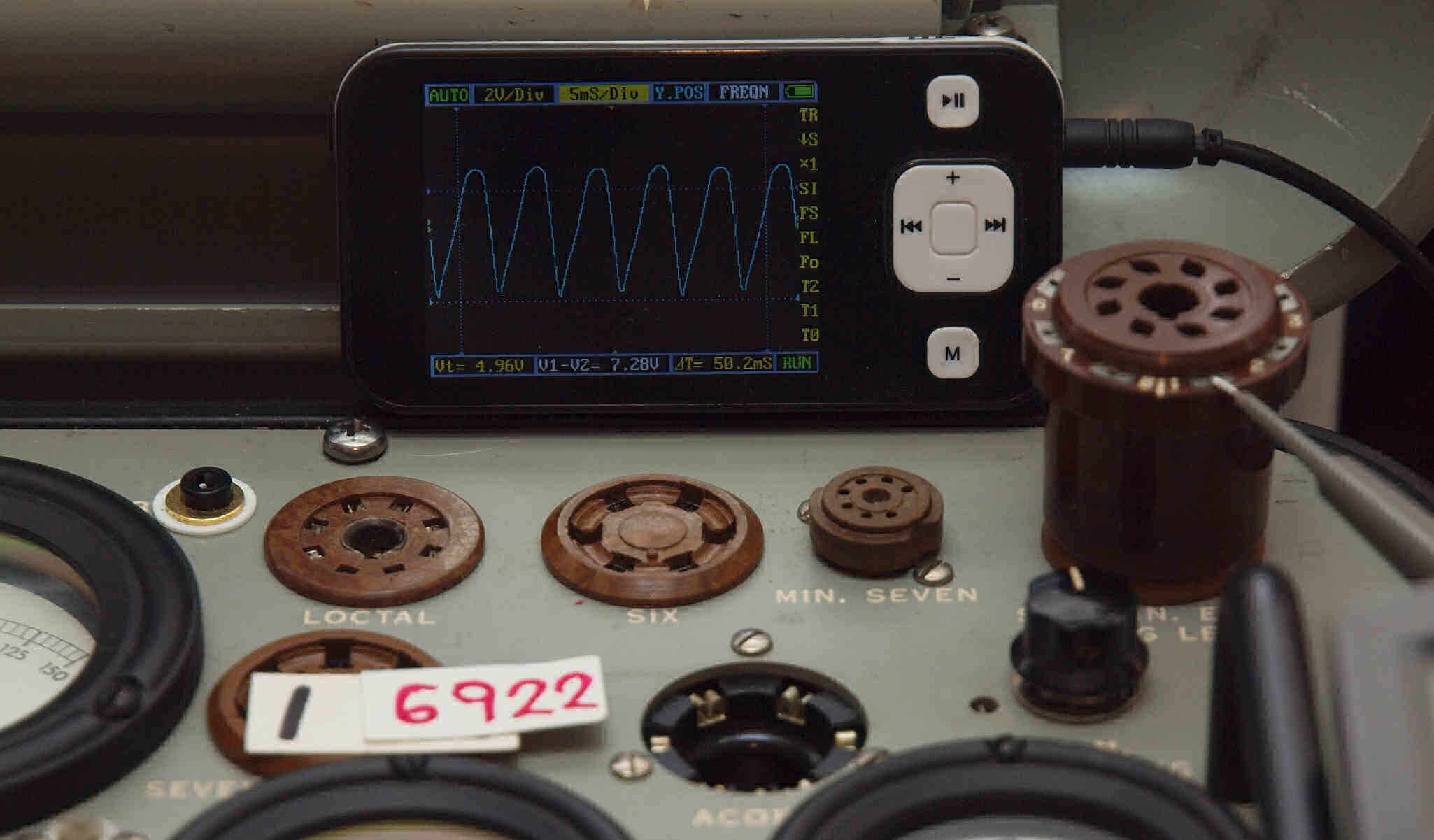

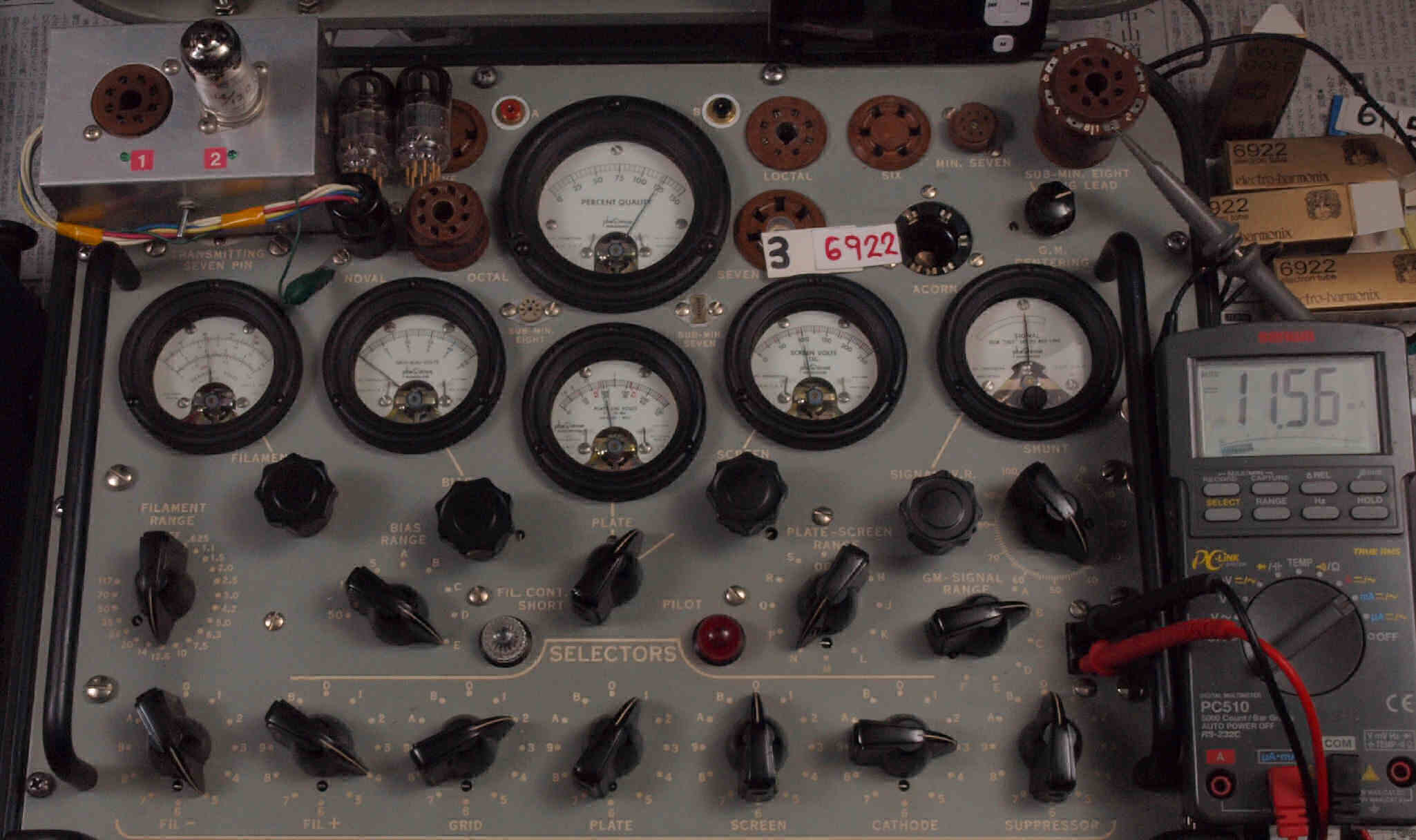

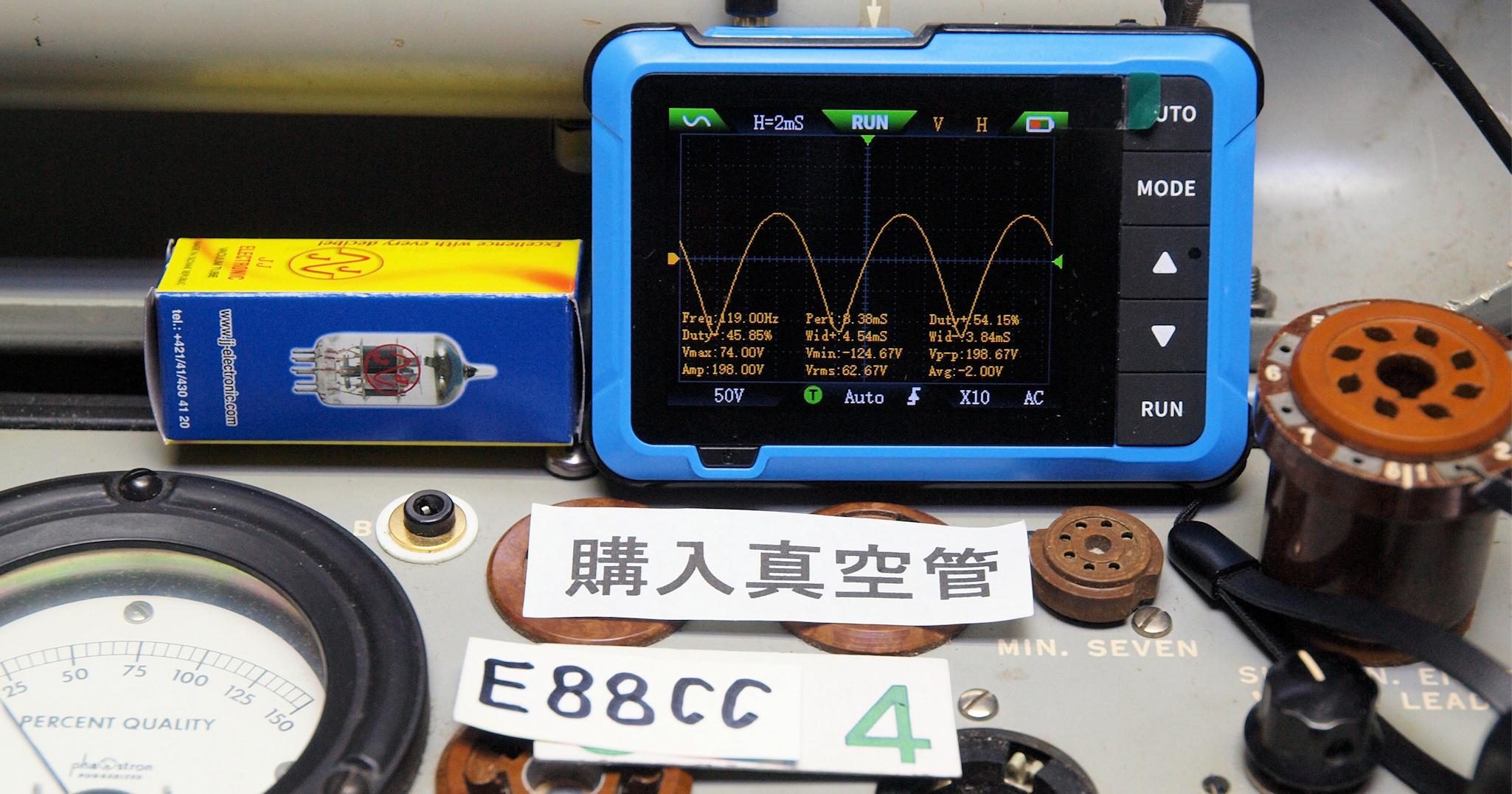

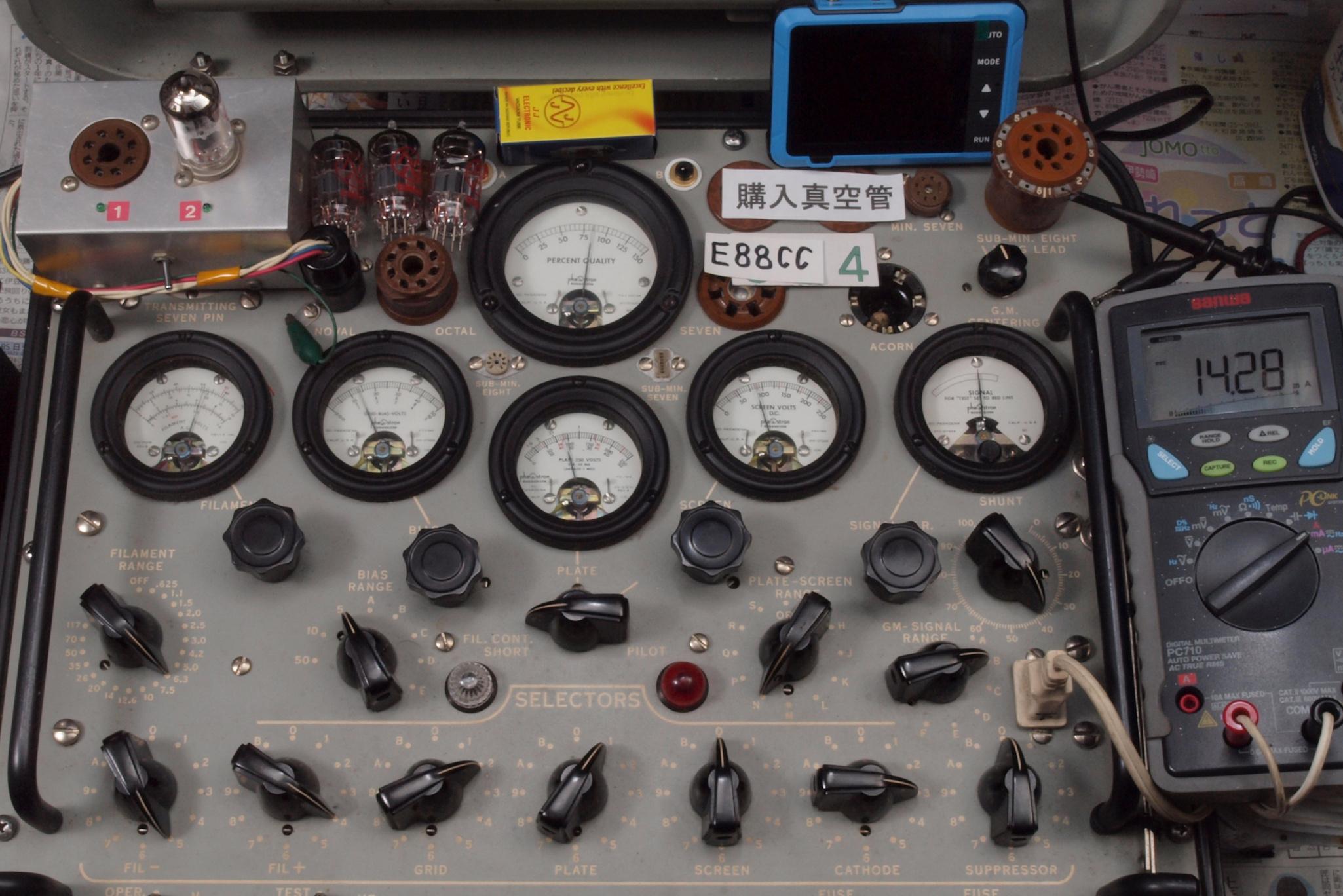

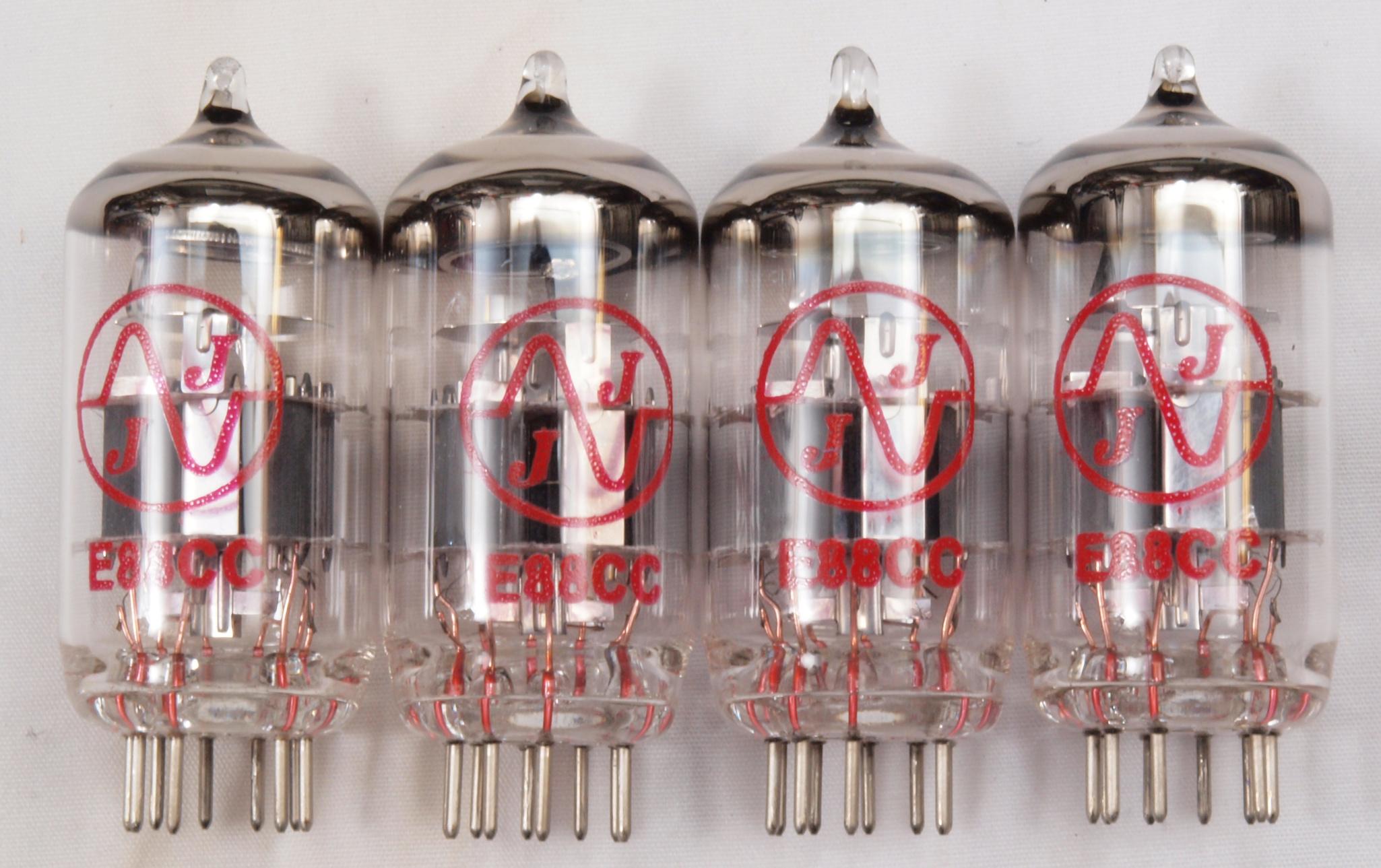

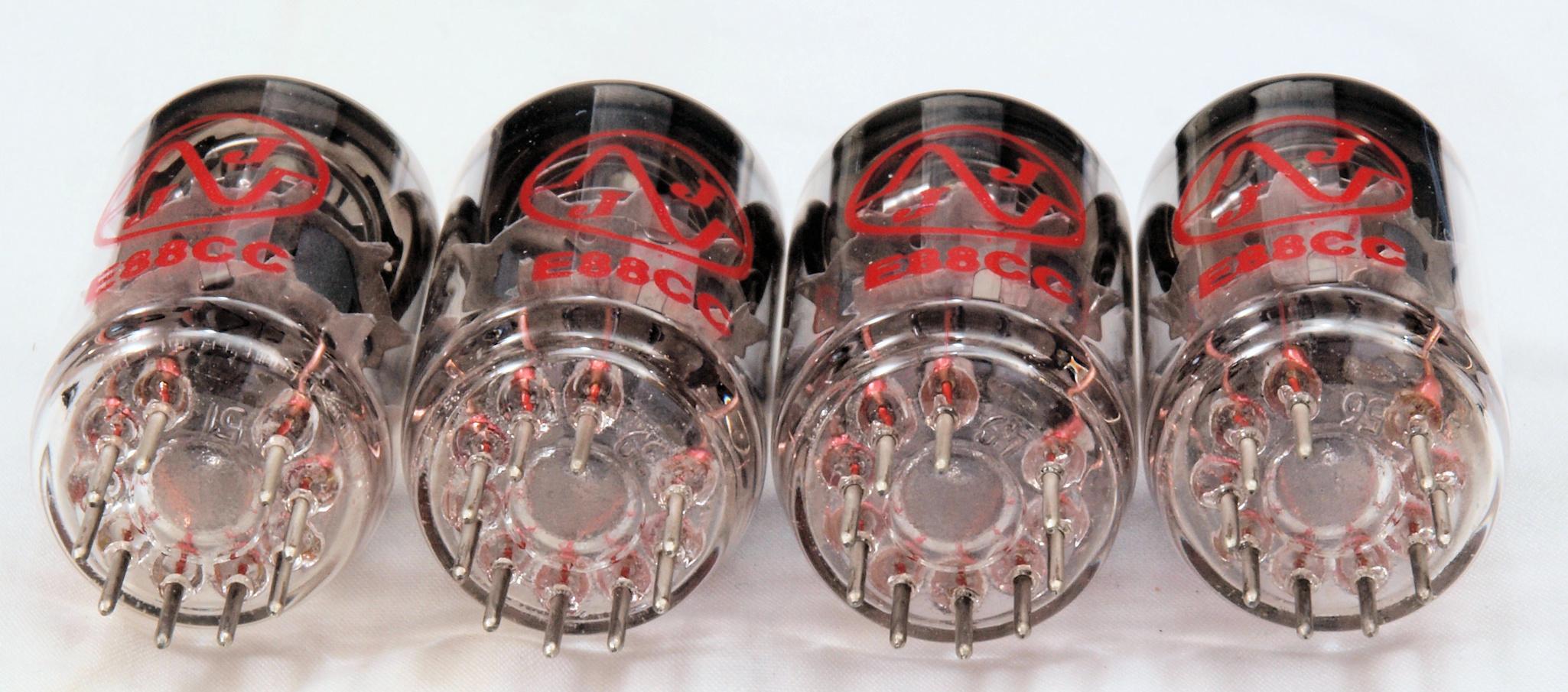

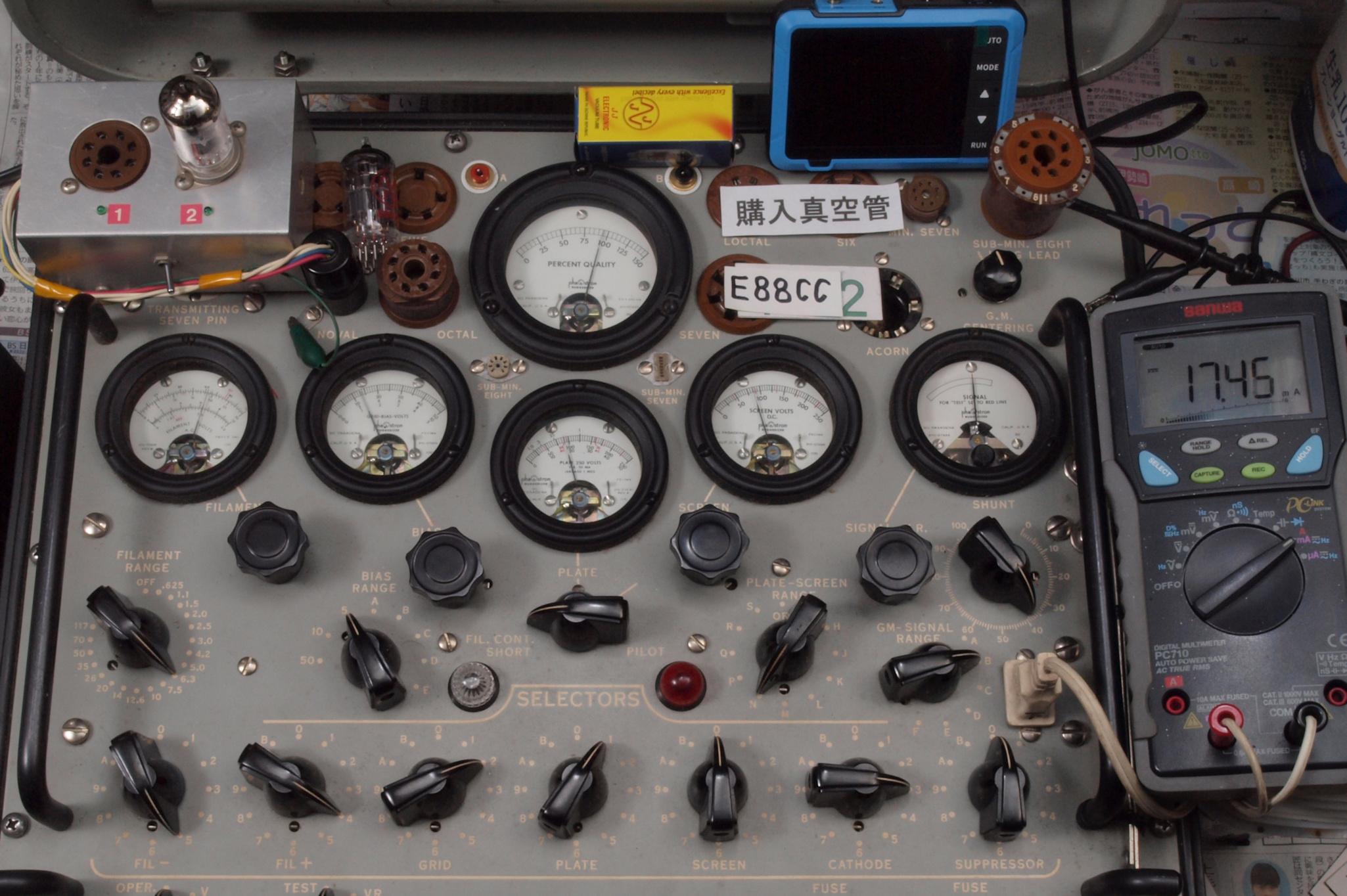

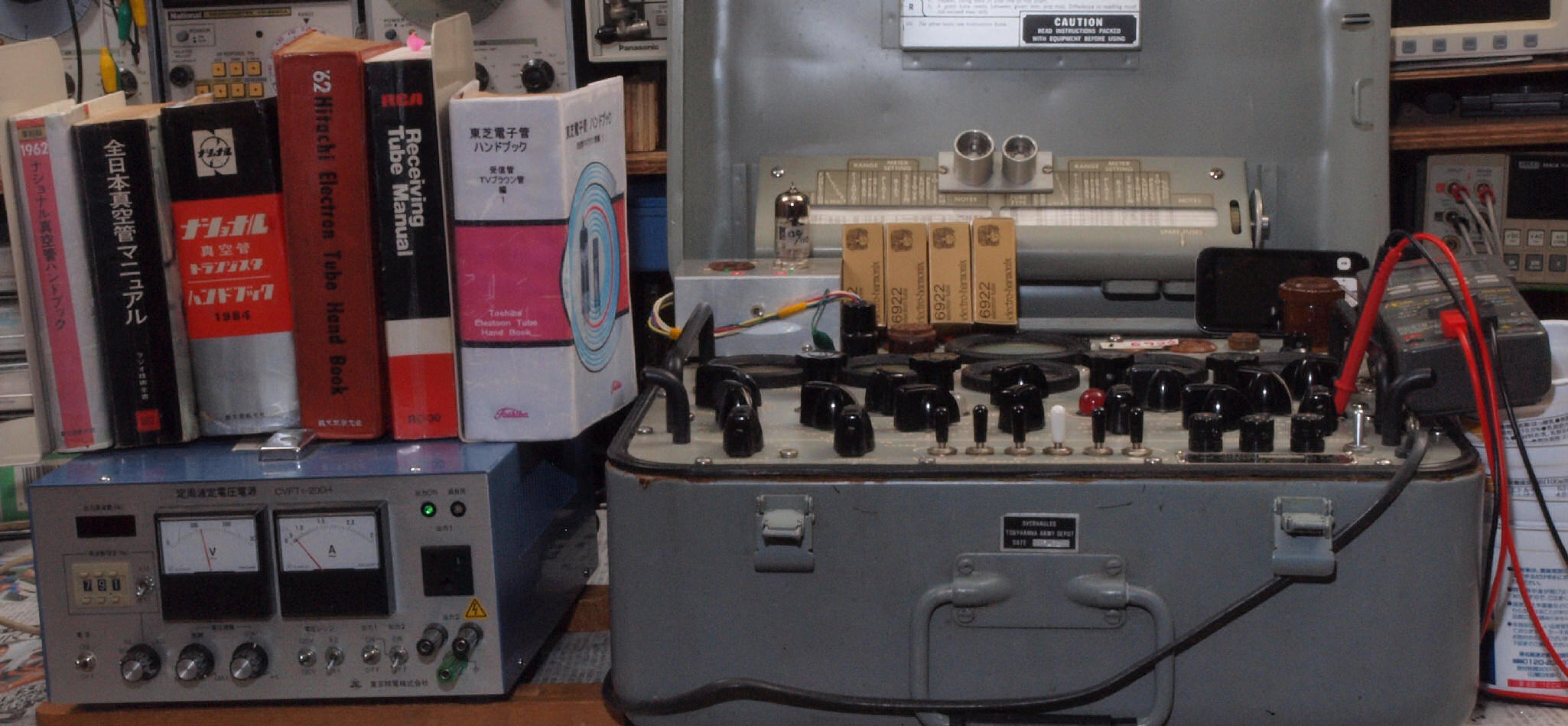

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ０．　購入真空管　６９２２ＥＨ　４本測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　真空管ハンドブック（規格表）の　６９２２、ＥＣＣ８３、６ＤＪ８　相互コンダクタンス＝１２５００μmho 　　　　「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３Ｖ、Ｉｐ＝１５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

左から１本目、２本目、３本目、４本目。 １本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。 ２本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。 ３本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。 ４本目　６９２２ＥＨ　測定。　ユニット１　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。 　　　　　　　　　　　　　　　ユニット２　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。 平均　ユニット　Ｇｍ＝１１９６３μmho、ＩＰ＝１１．５１ｍＡ。

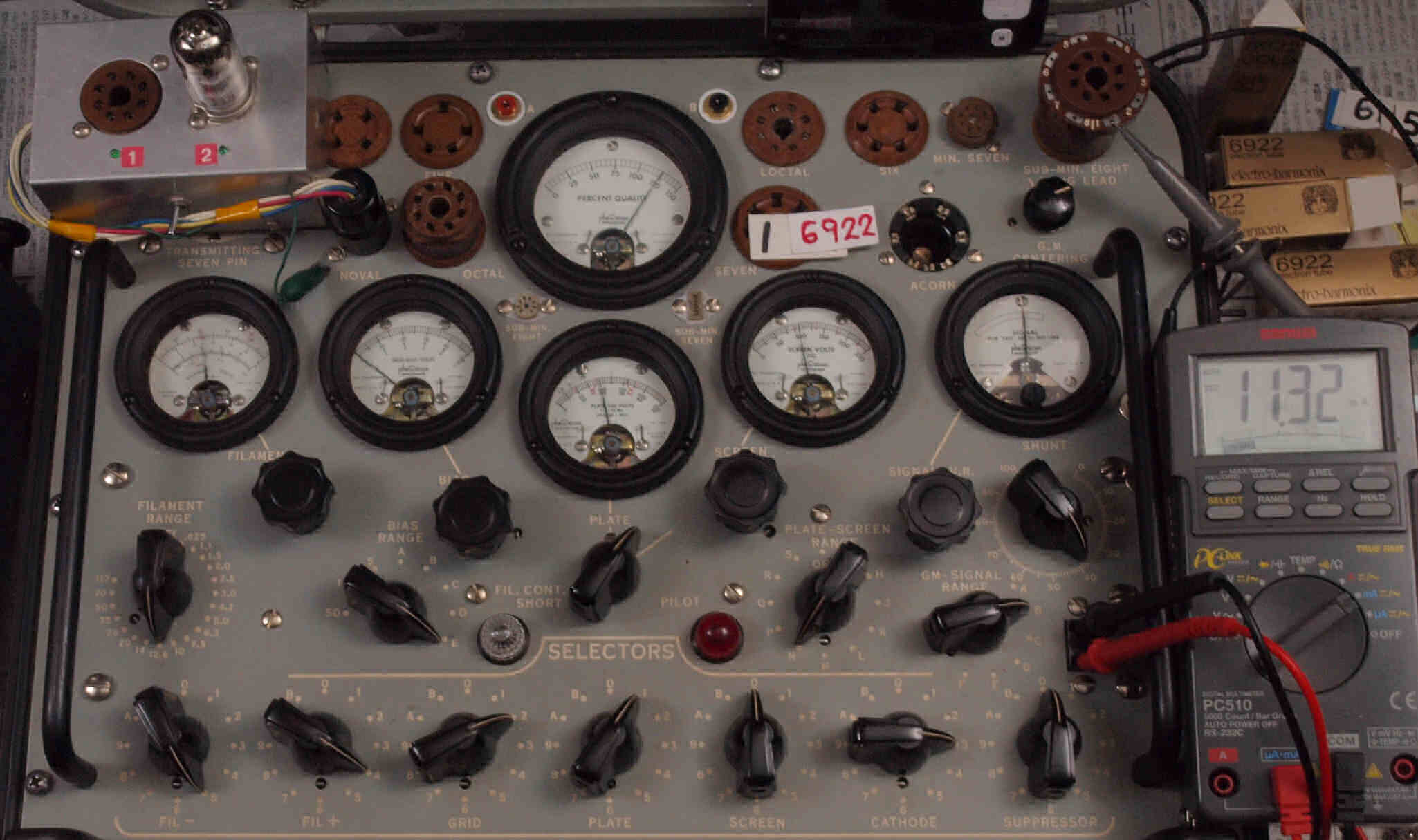

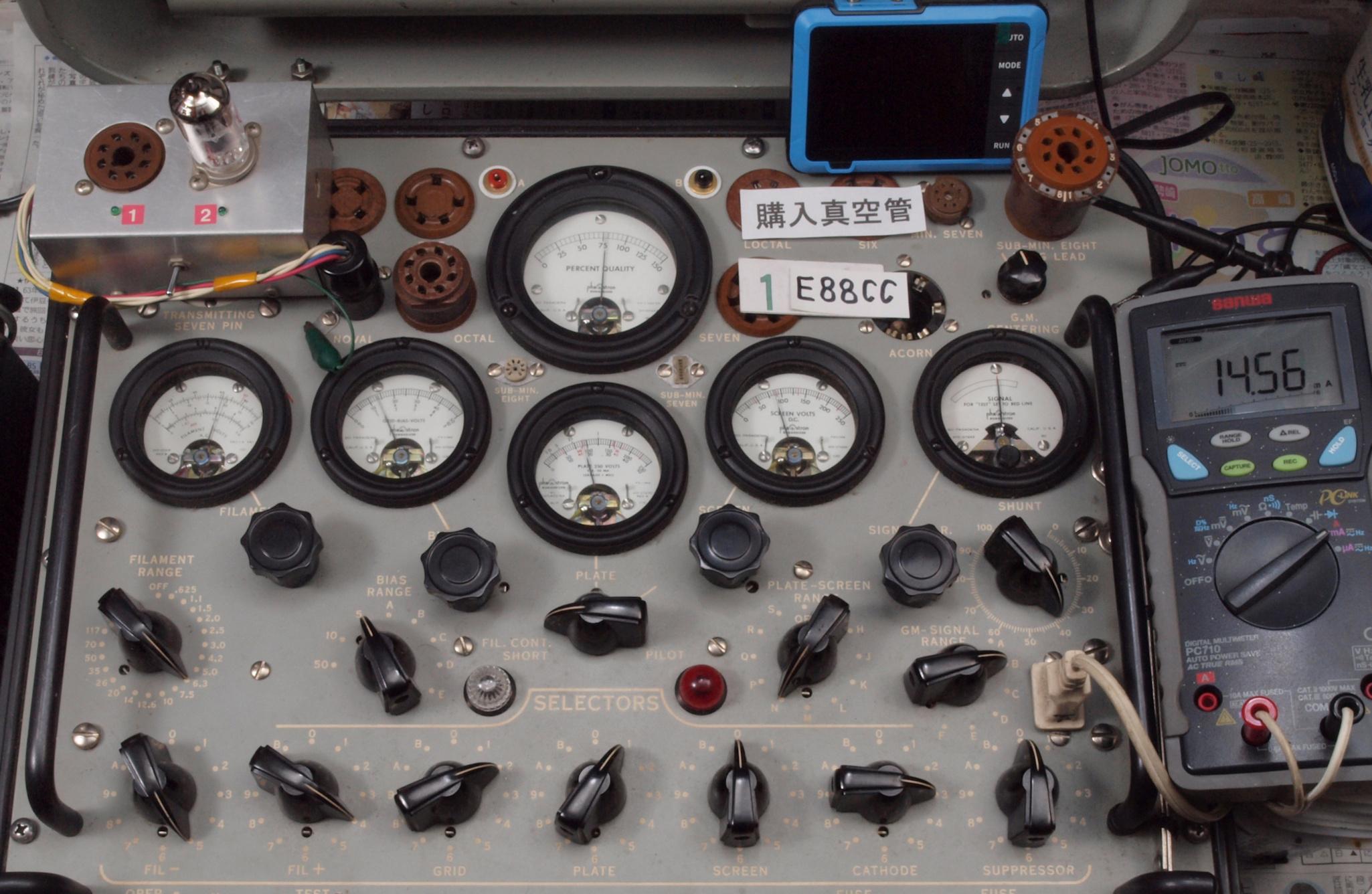

Ｖ１１．　購入真空管　６９２２ＥＨ−１本目ユニット１測定。　Ｇｍ測定＝１２５００μmho、ＩＰ＝１１．３２ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

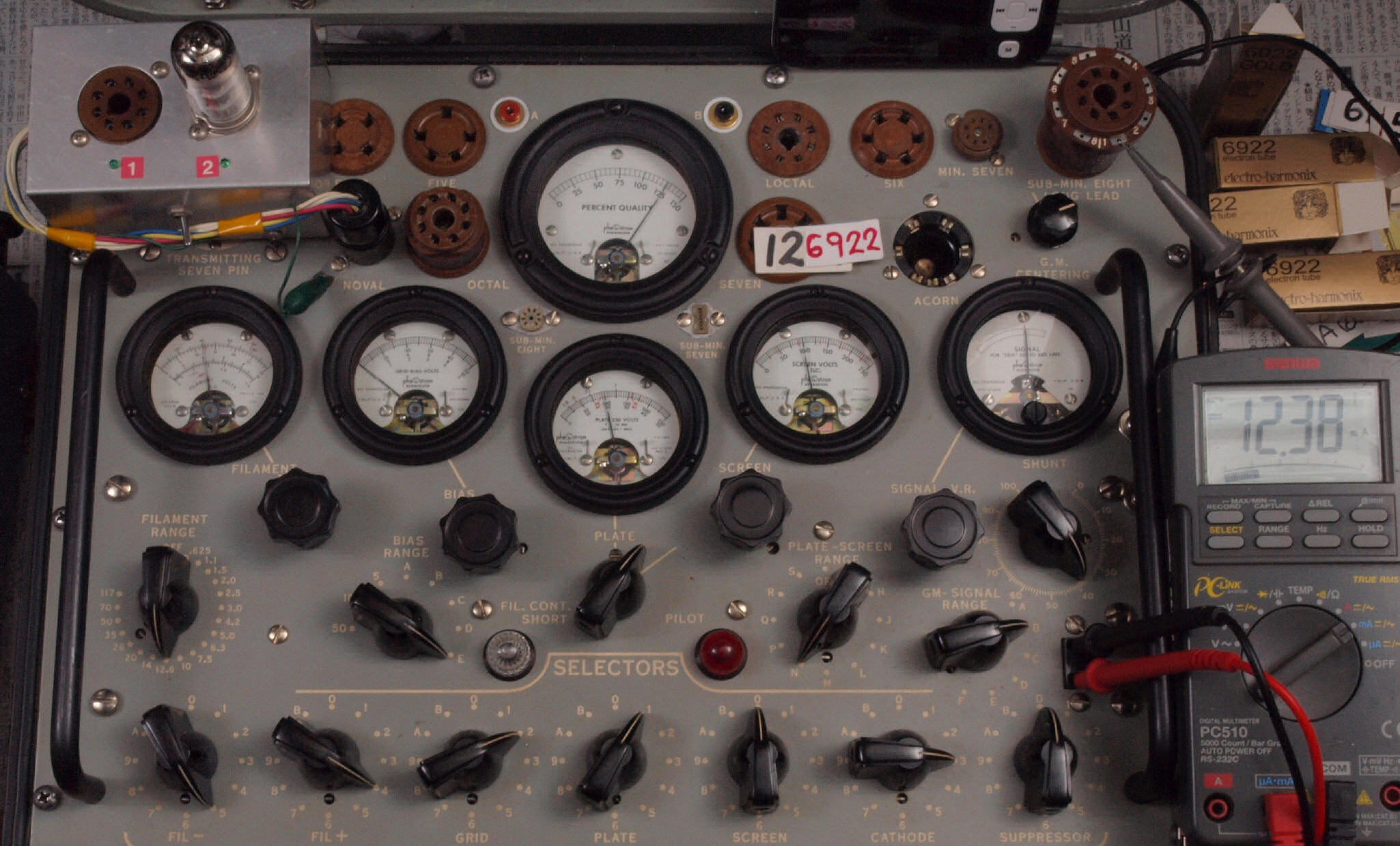

Ｖ１２．　購入真空管　６９２２ＥＨ−１本目ユニット２測定。　Ｇｍ測定＝１２５００μmho、ＩＰ＝１２．３８ｍＡ。

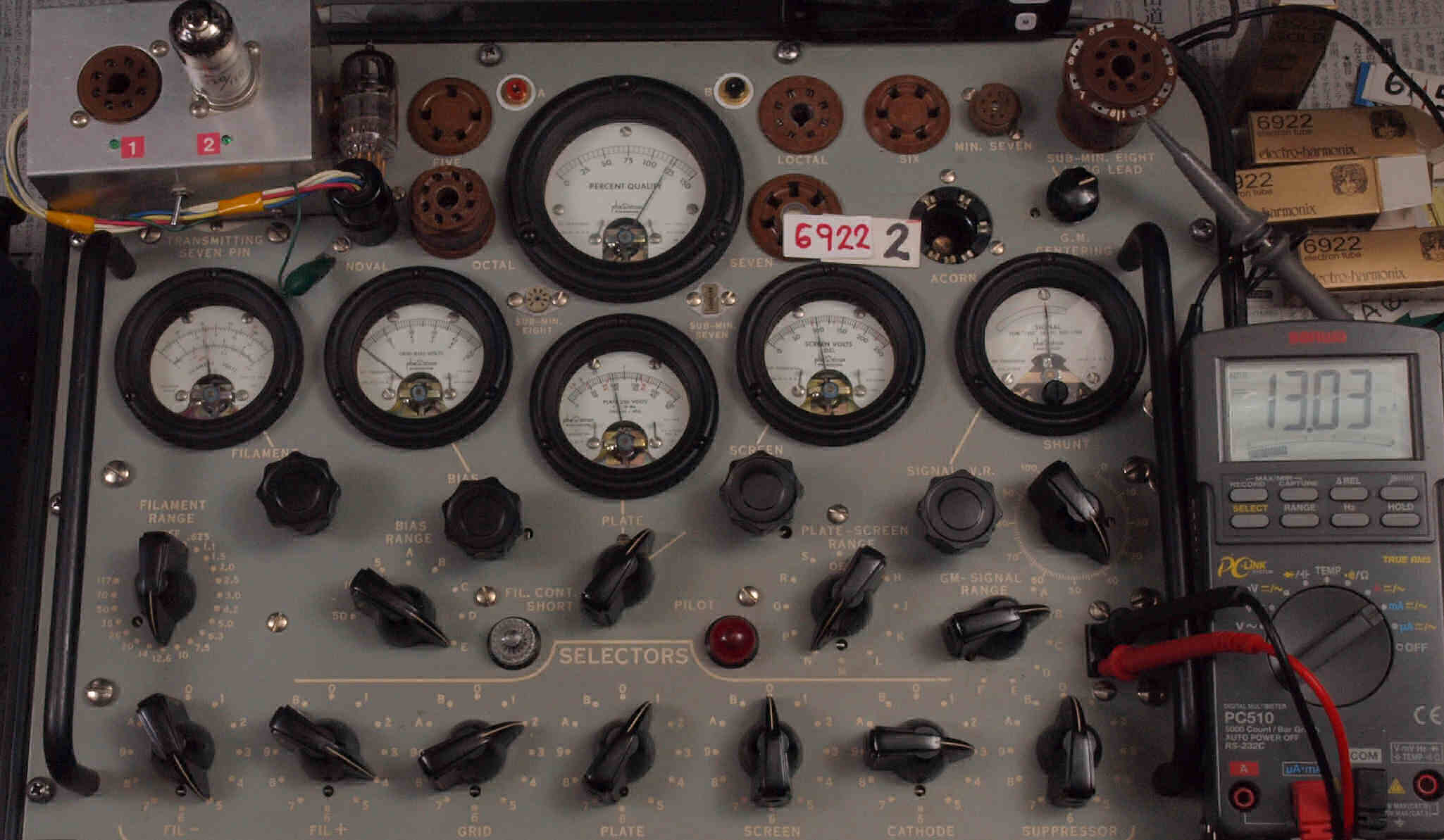

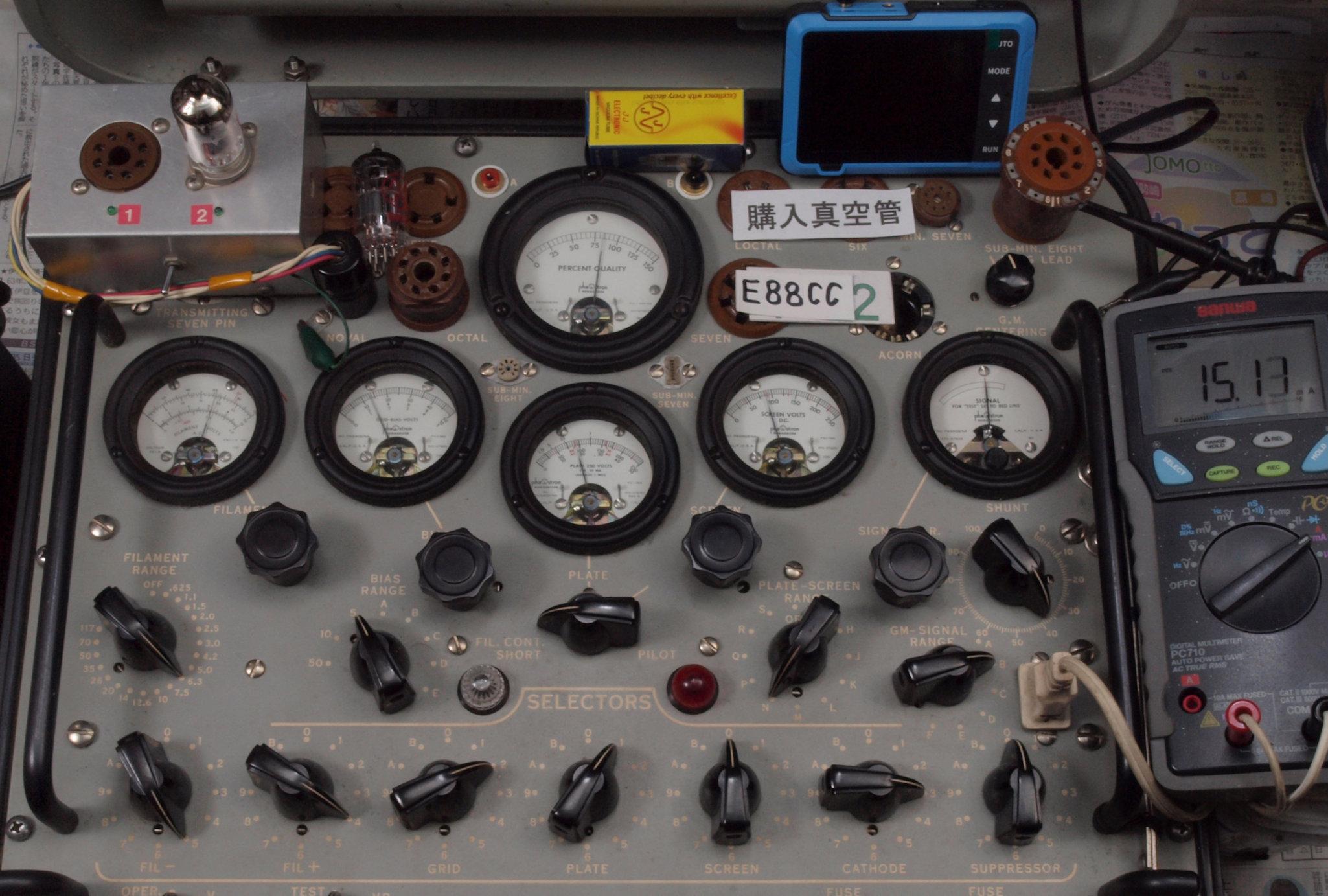

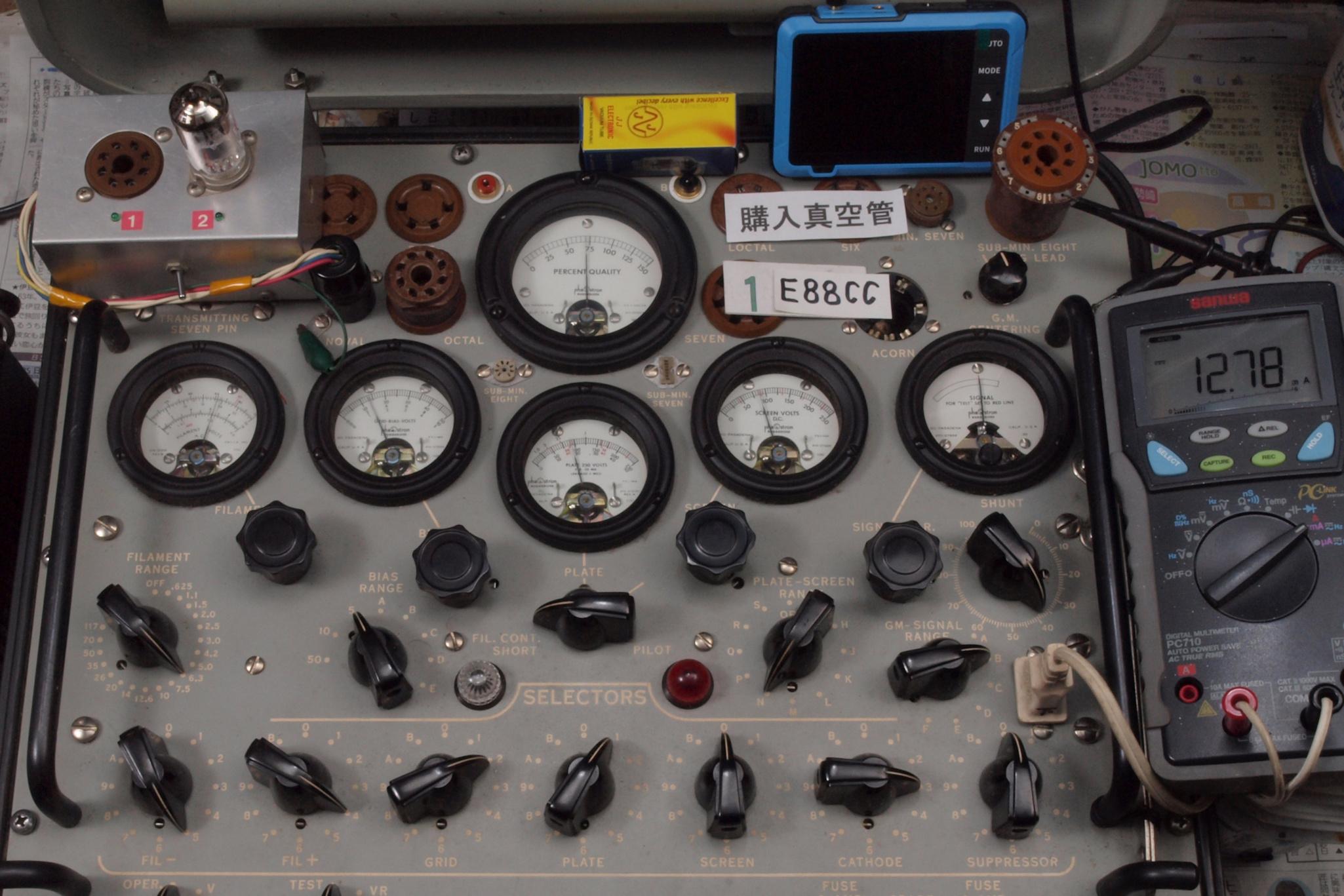

Ｖ２１．　購入真空管　６９２２ＥＨ−２本目ユニット１測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１３．０３ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

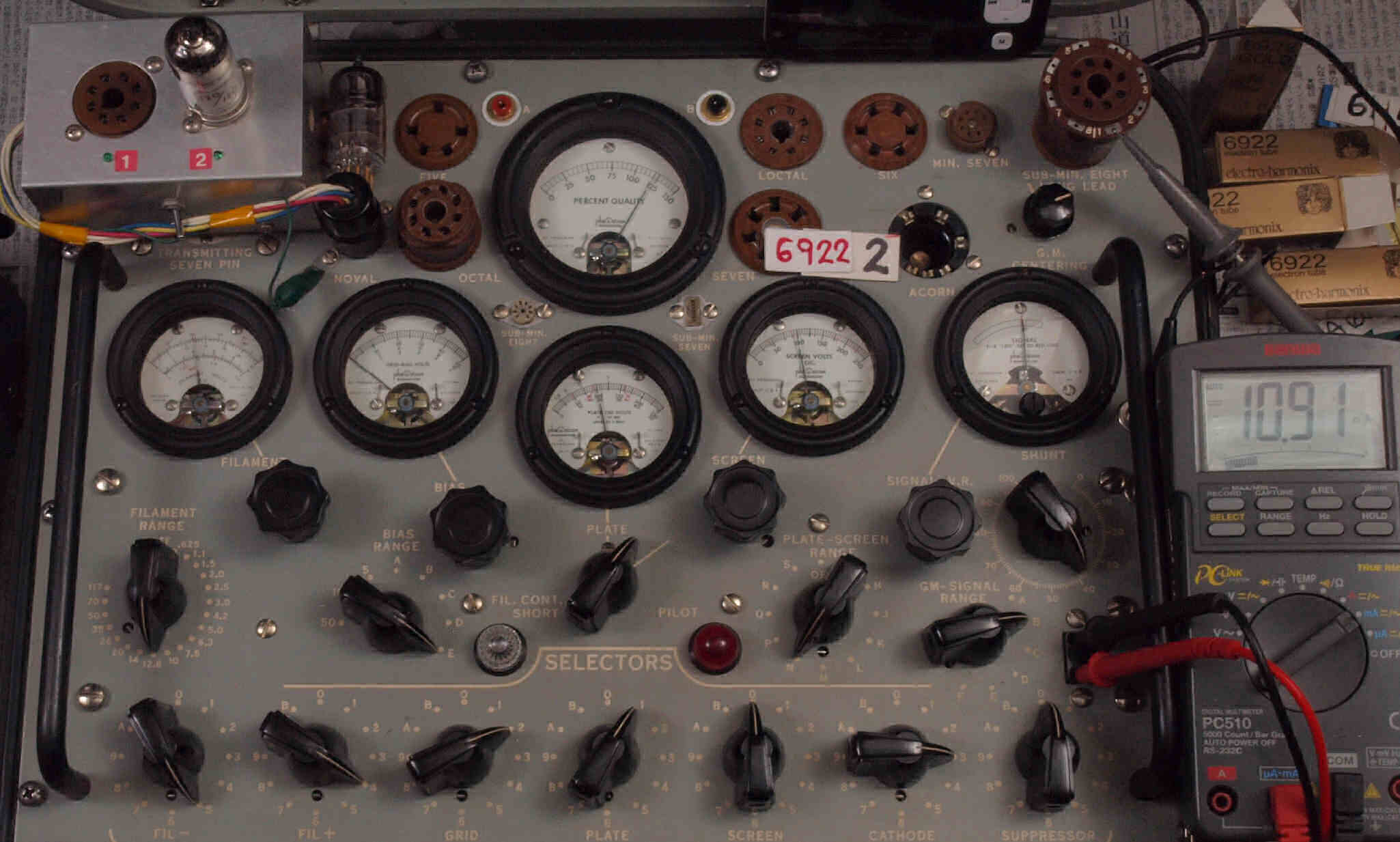

Ｖ２２．　購入真空管　６９２２ＥＨ−２本目ユニット２測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０．９１ｍＡ。

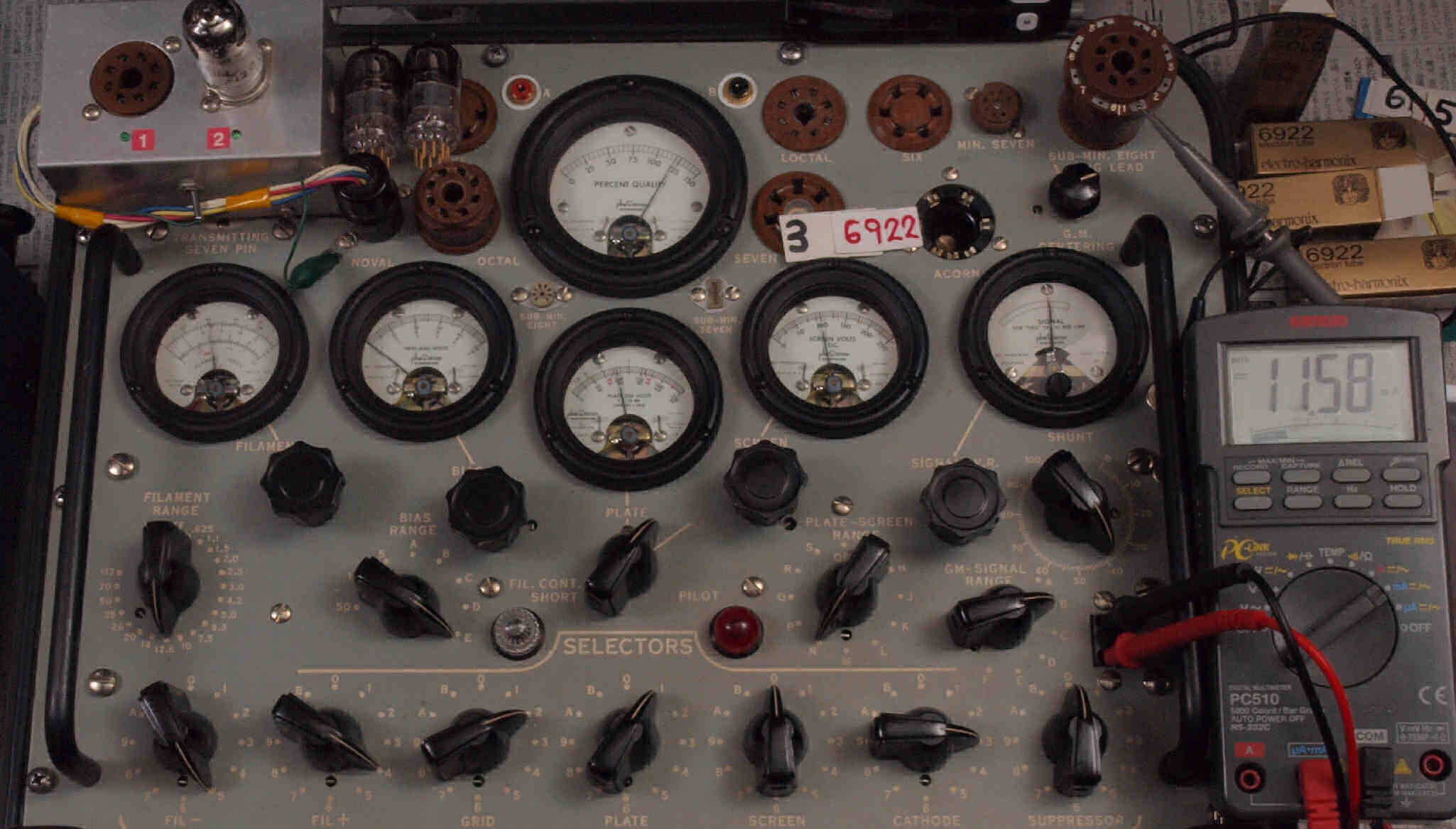

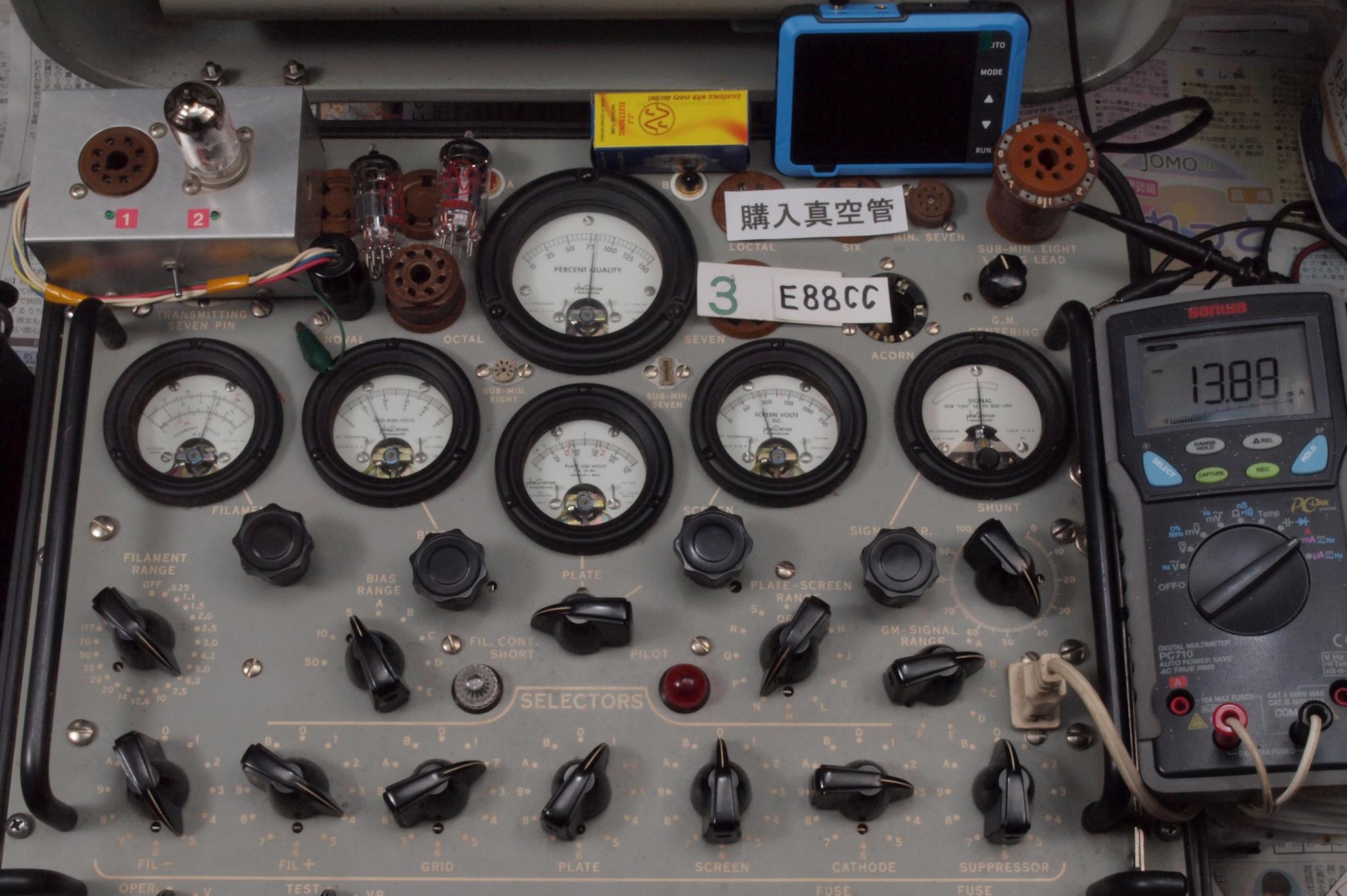

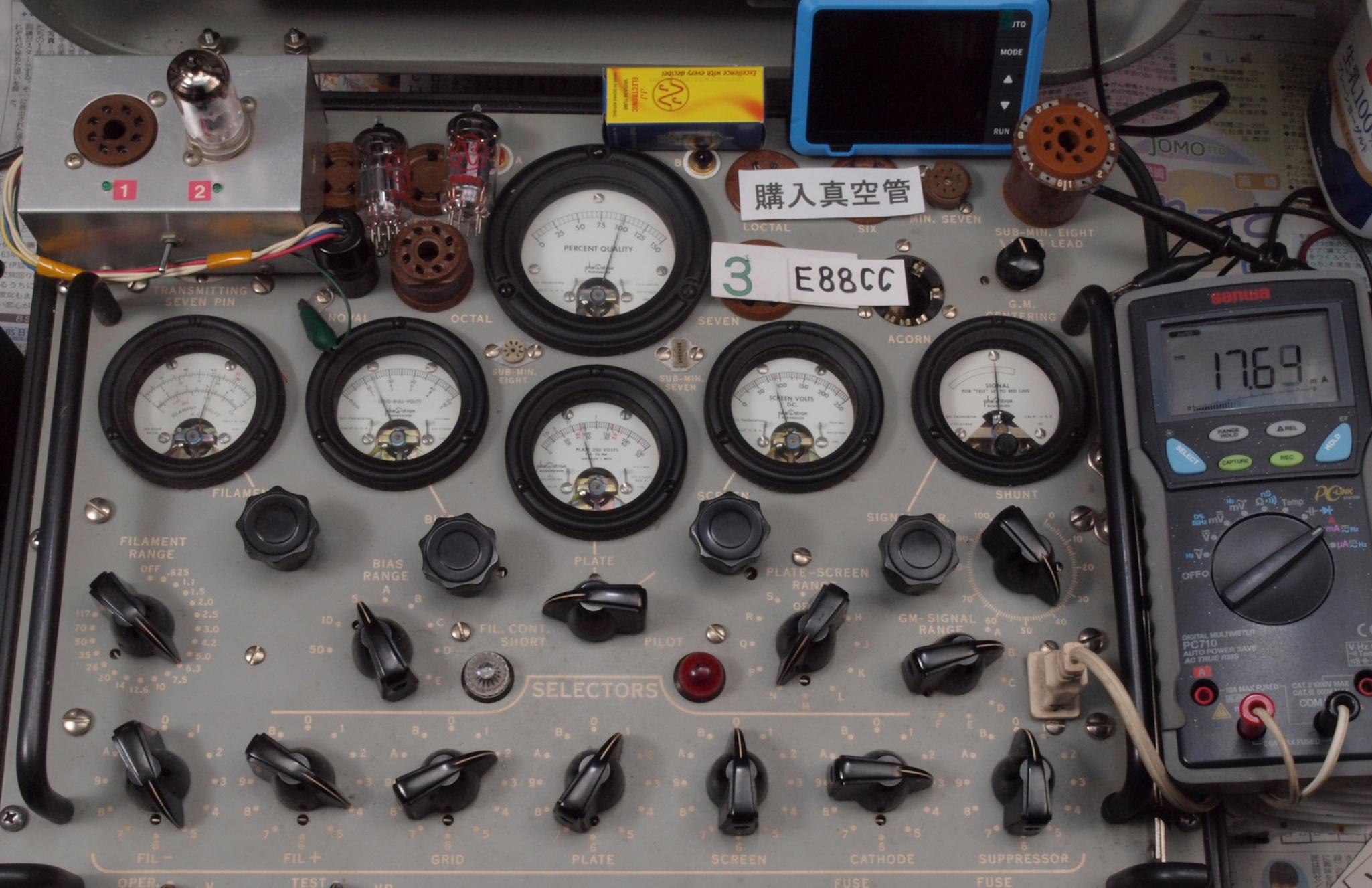

Ｖ３１．　購入真空管　６９２２ＥＨ−３本目ユニット１測定。　Ｇｍ測定＝１２２００μmho、ＩＰ＝１１．５６ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ３２．　購入真空管　６９２２ＥＨ−３本目ユニット２測定。　Ｇｍ測定＝１２０００μmho、ＩＰ＝１１．５８ｍＡ。

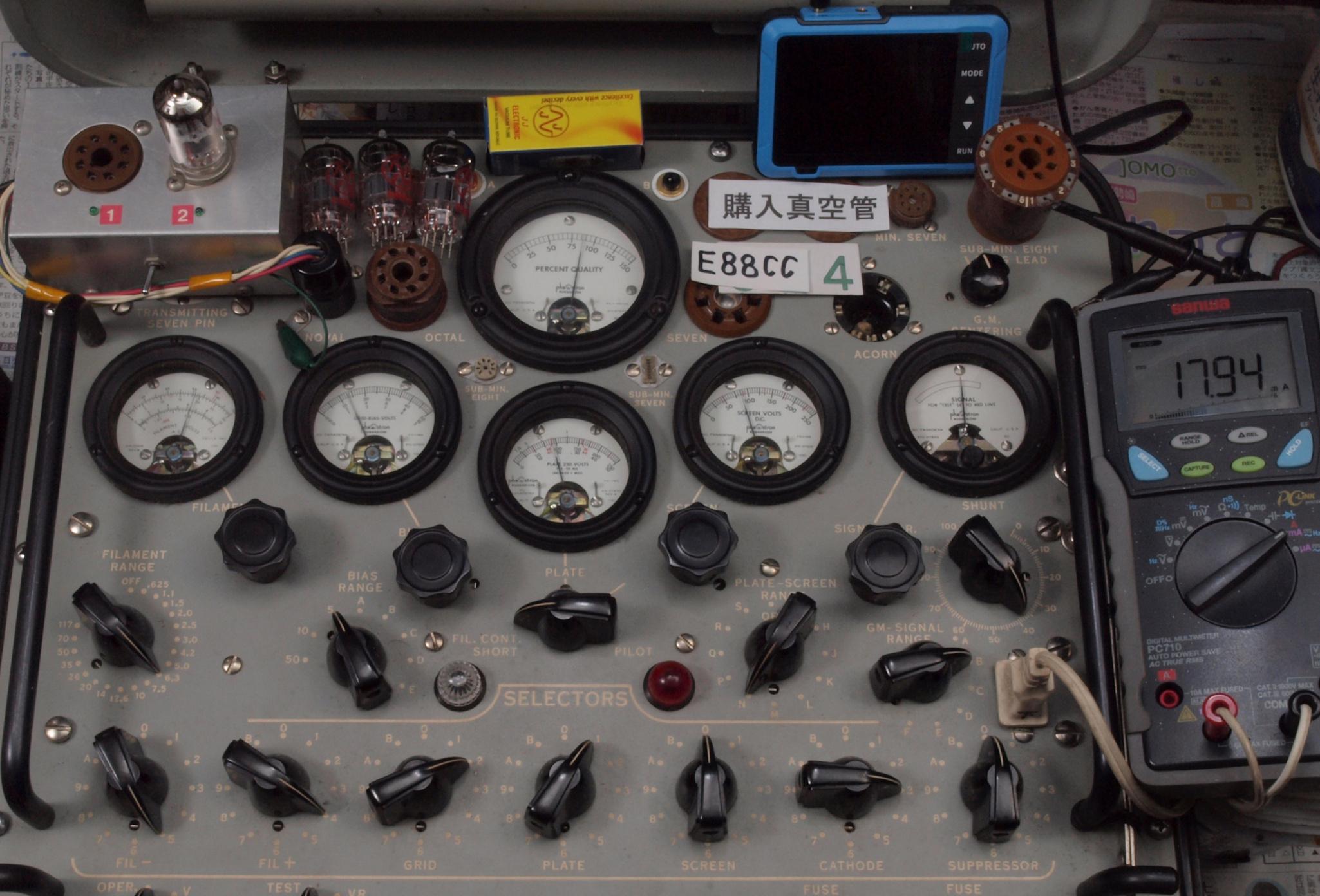

Ｖ４１．　購入真空管　６９２２ＥＨ−４本目ユニット１測定。　Ｇｍ測定＝１１５００μmho、ＩＰ＝１０．８８ｍＡ。 　　　　　　　　測定条件「Ｅｐ＝９０Ｖ、Ｒｋ＝２８８Ω」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ４２．　購入真空管　６９２２ＥＨ−４本目ユニット２測定。　Ｇｍ測定＝１１０００μmho、ＩＰ＝１０．４３ｍＡ。

プレート電圧波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

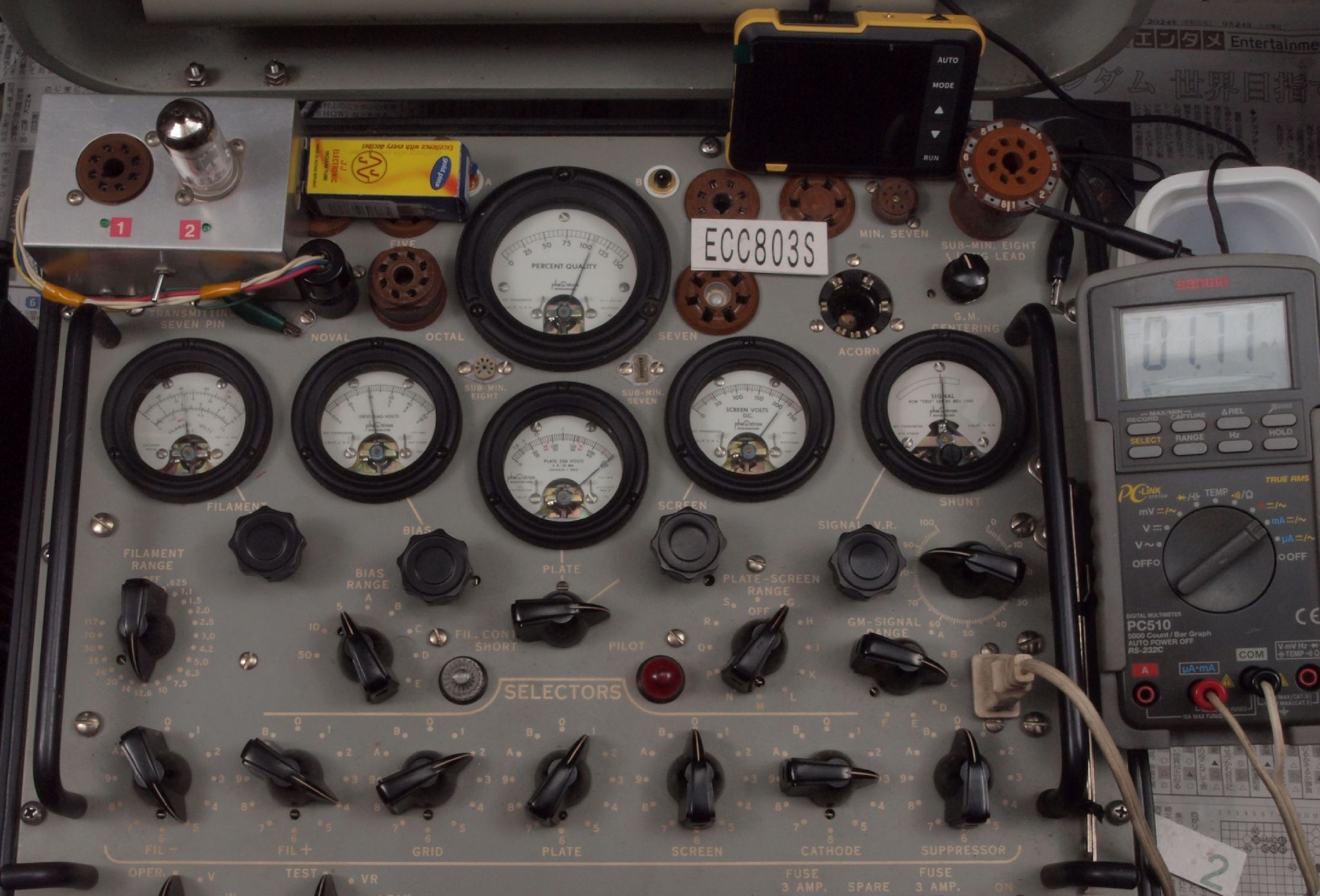

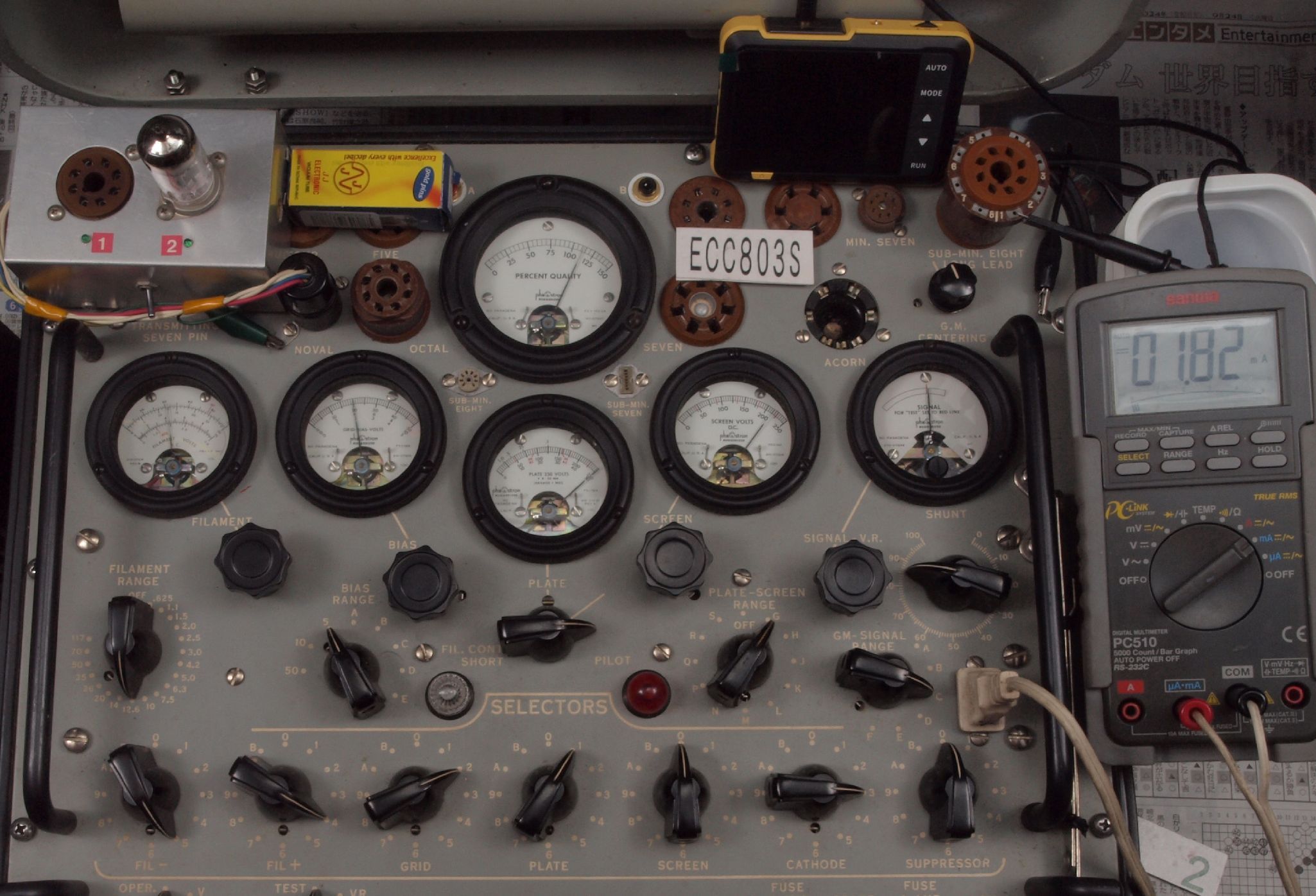

Ｖ５．　購入真空管　ＥＣＣ８０３Ｓ測定。 　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ５１．　付属真空管１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝１．７１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ５２．　付属真空管１２ＡＸ７　ユニット２。　Ｇｍ測定＝２２２０μmho、ＩＰ＝１．８２ｍＡ。

プレート波形を観測しながら測定する。

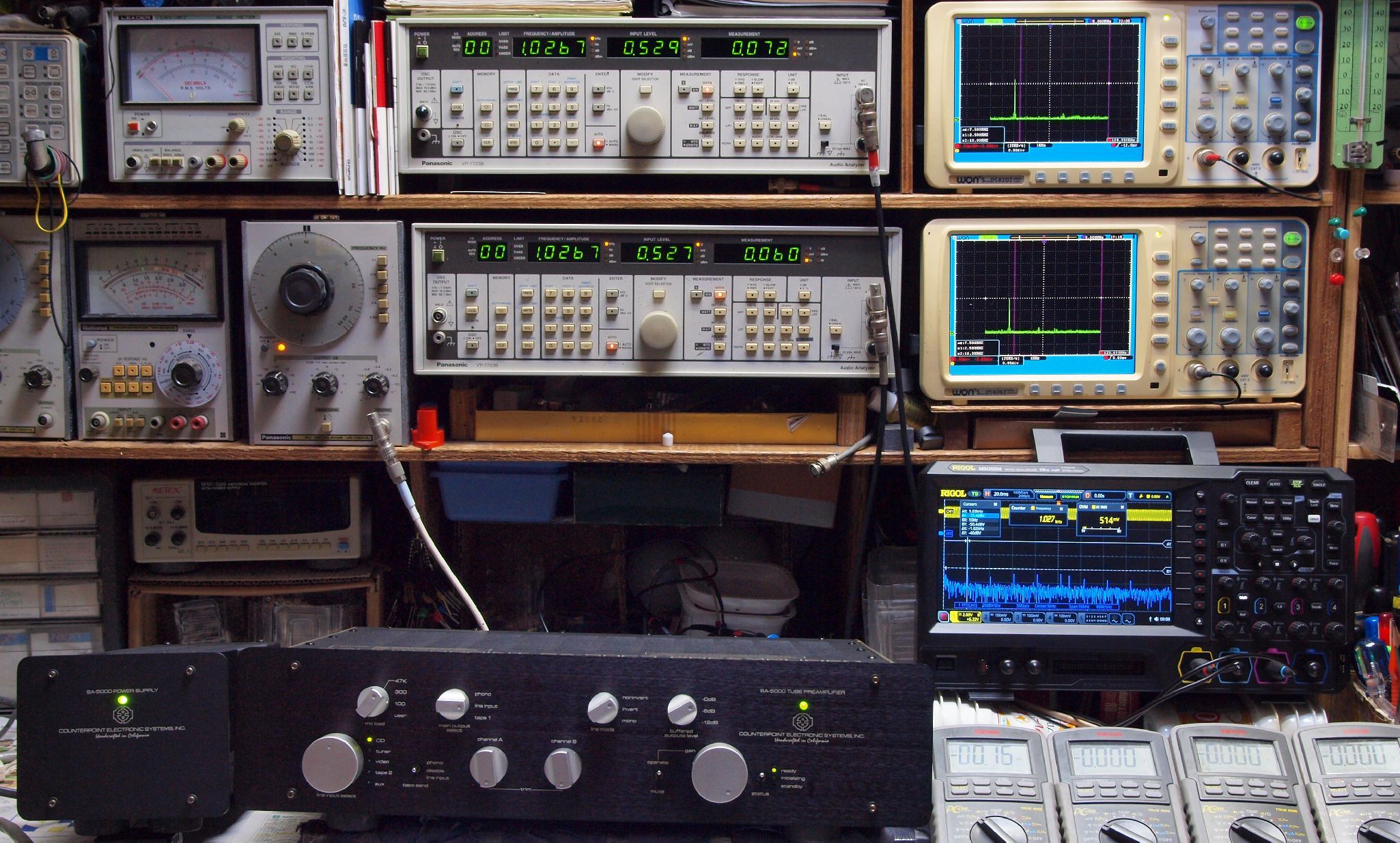

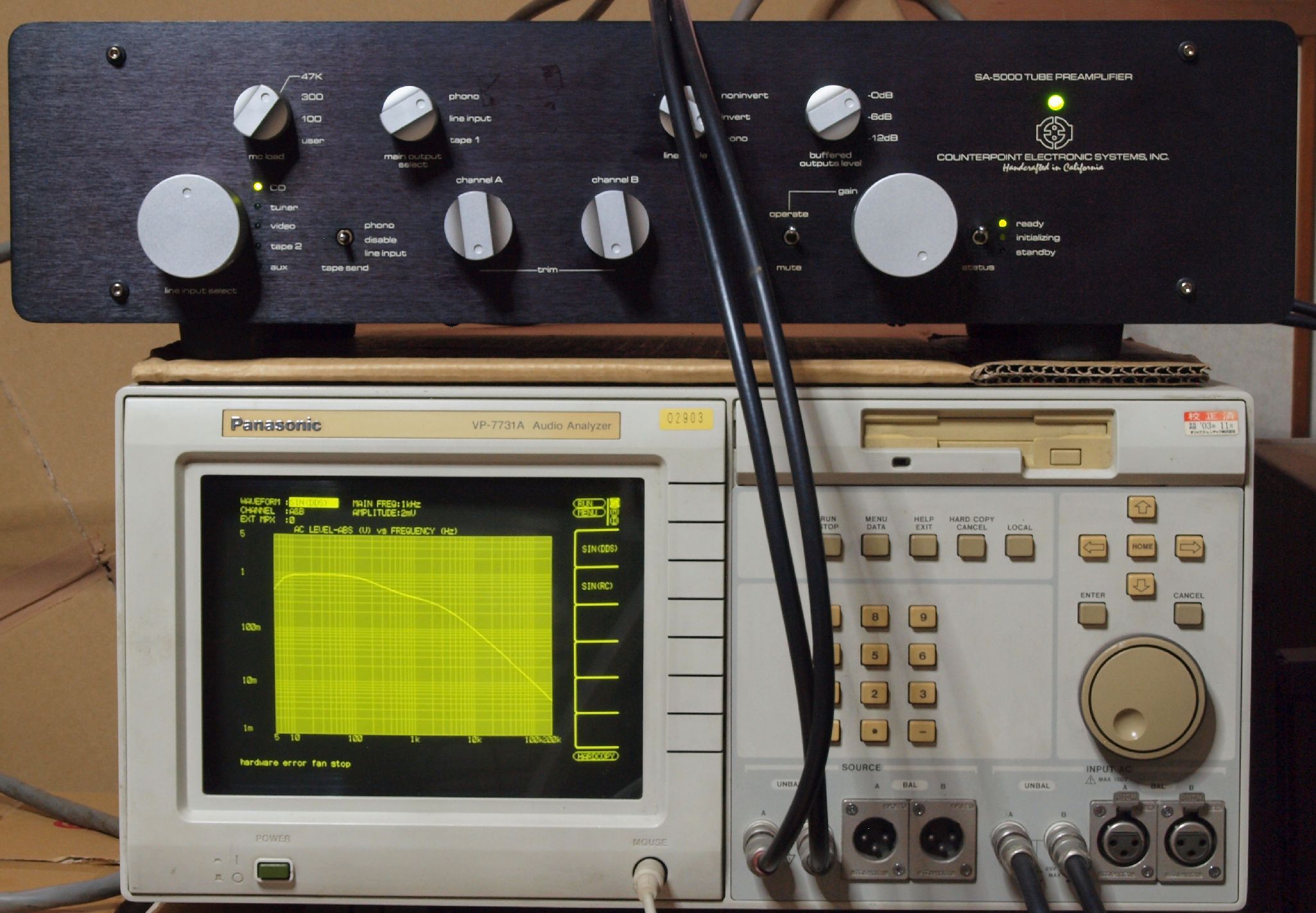

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 仕様から１Ｖ出力で測定。低域に設計があるので、２０Ｈｚ測定追加。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

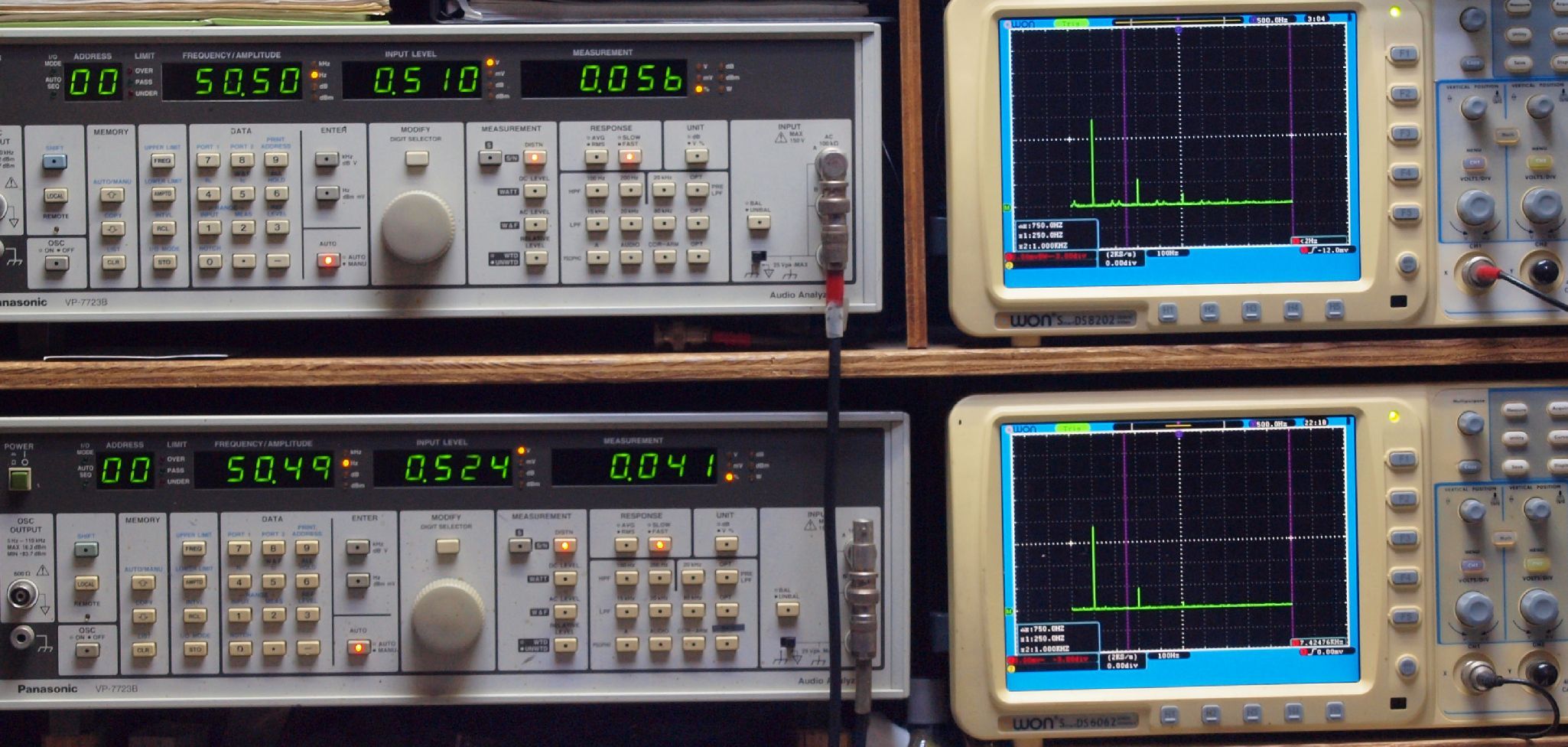

Ｅ１１．　ＣＤ＿５０Ｈｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０５６％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝０．５Ｖ、　０．０４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

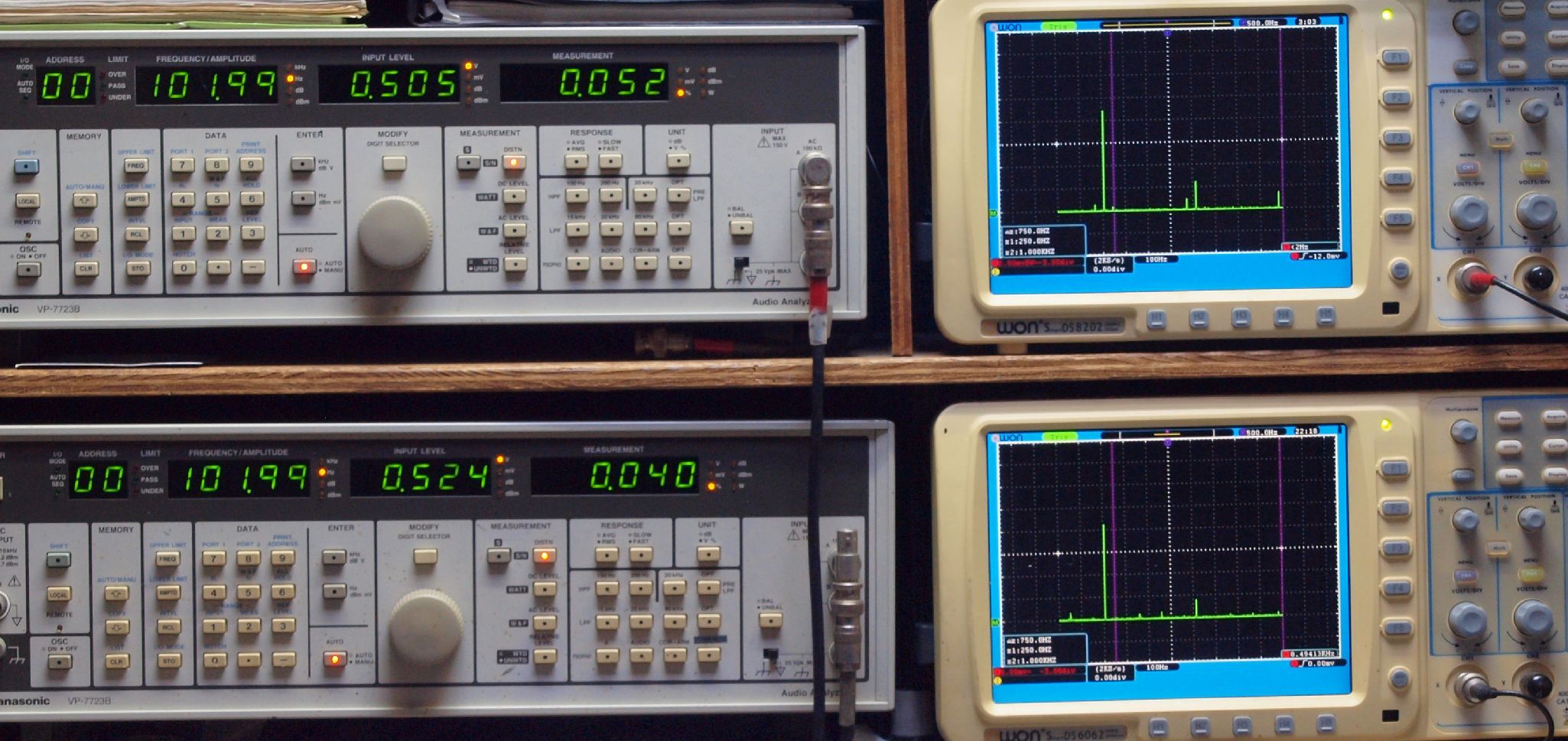

Ｅ１２．　ＣＤ＿１００Ｈｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０５２％歪み。 　　　　　　　　　　　 　 　　　　 Ｌ側出力電圧＝０．５Ｖ、　０．０４０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ＿５００Ｈｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０５４％歪み。 　　　　　　　　　　　　 　 　　　　Ｌ側出力電圧＝０．５Ｖ、　０．０４２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

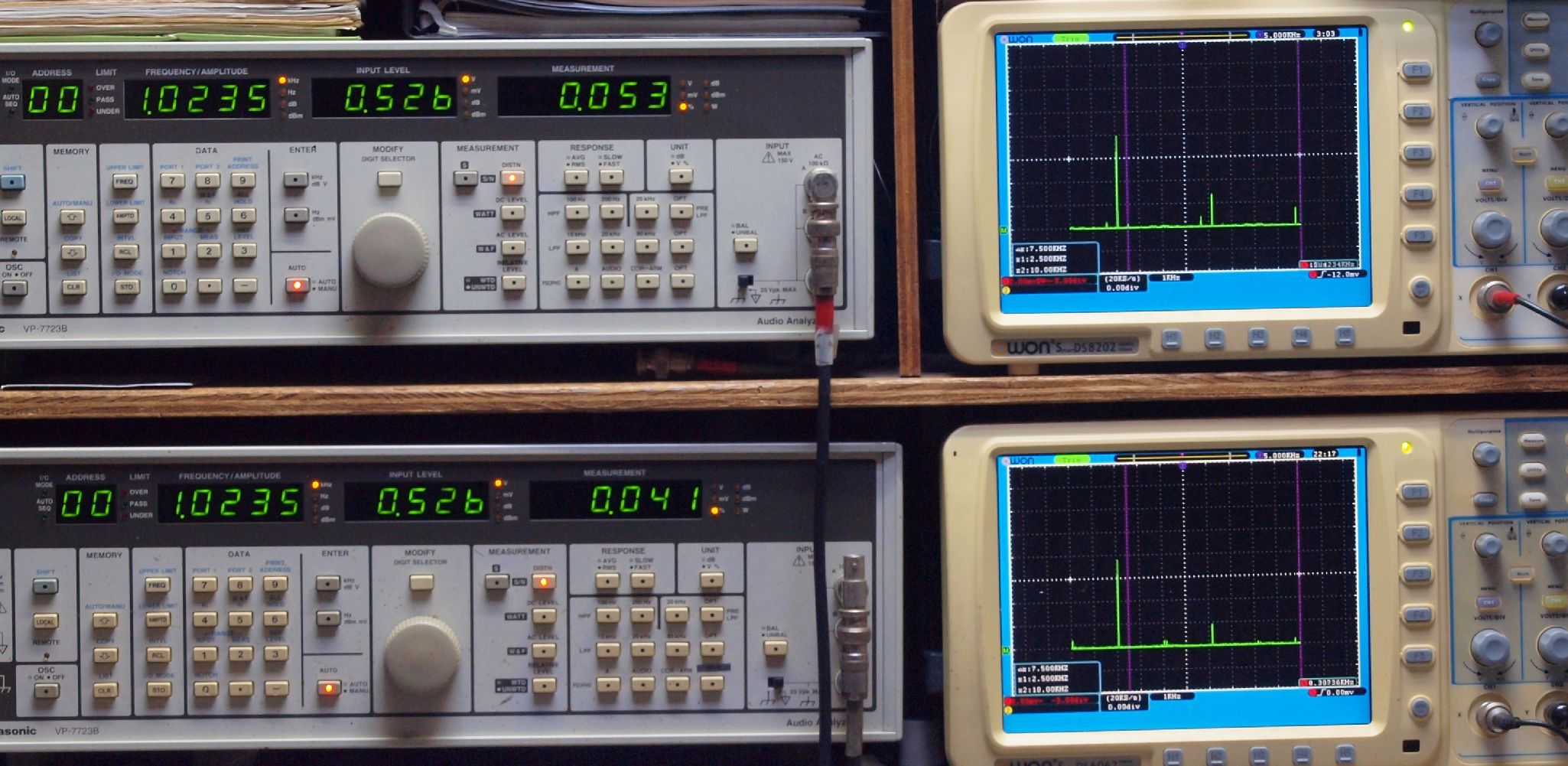

Ｅ１４．　ＣＤ＿１ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０５３％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝０．５Ｖ、　０．０４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

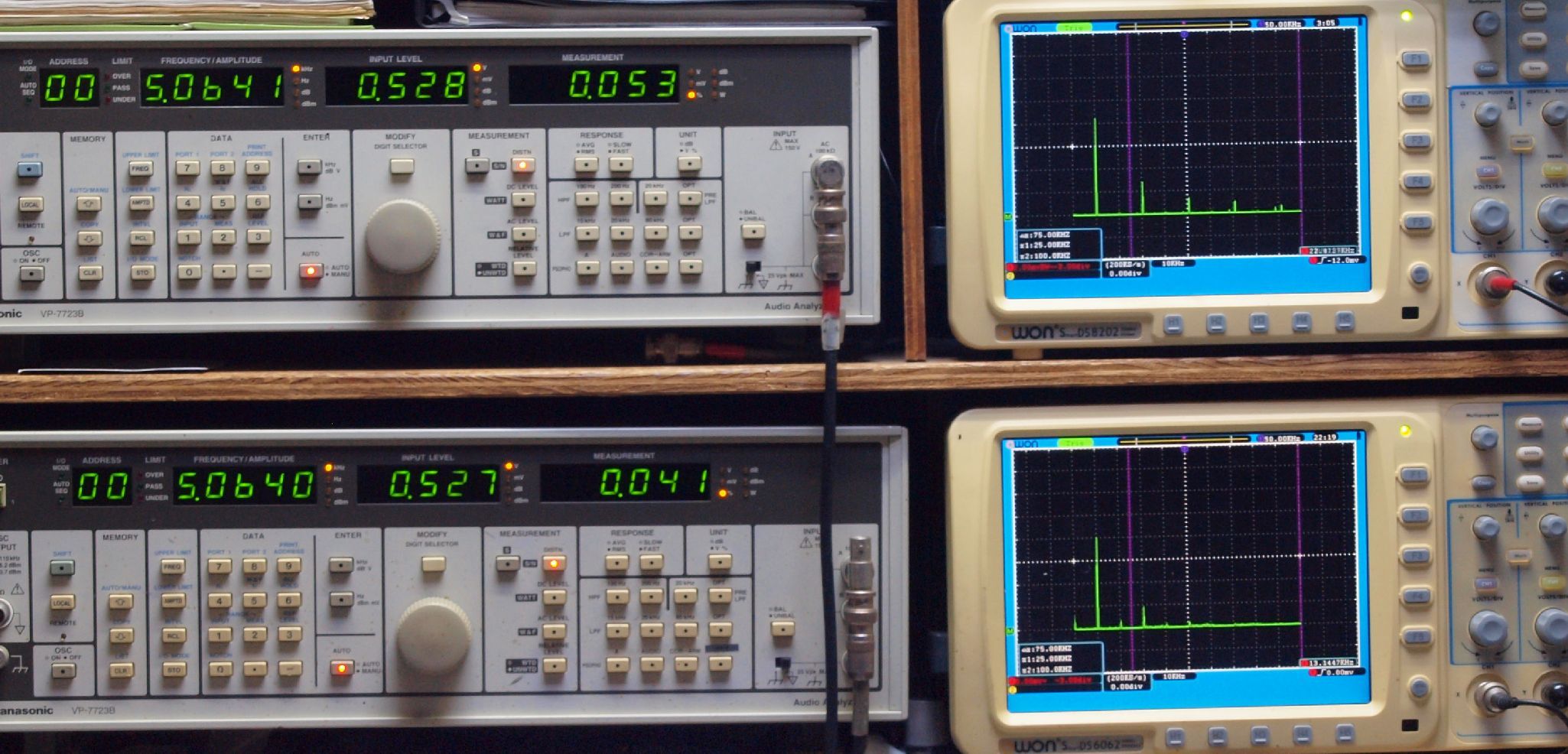

Ｅ１５．　ＣＤ＿５ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０５３％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．５Ｖ、　０．０４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ＿１０ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０４８％歪み。 　　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝０．５Ｖ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

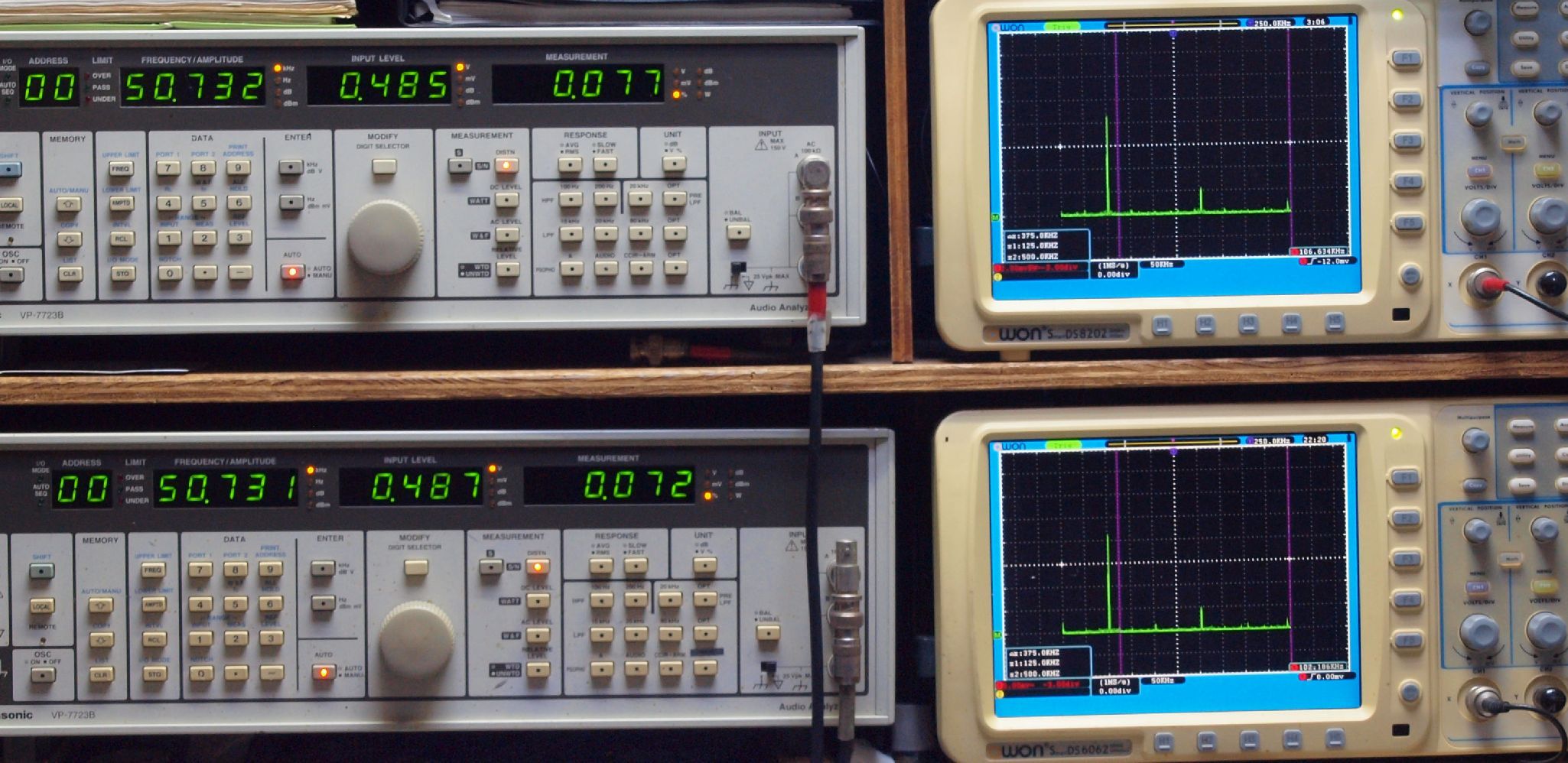

Ｅ１７．　ＣＤ＿５０ｋＨｚ入力、Ｒ側出力電圧＝０．８Ｖ、　０．０７７％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝０．８Ｖ、　０．０７２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

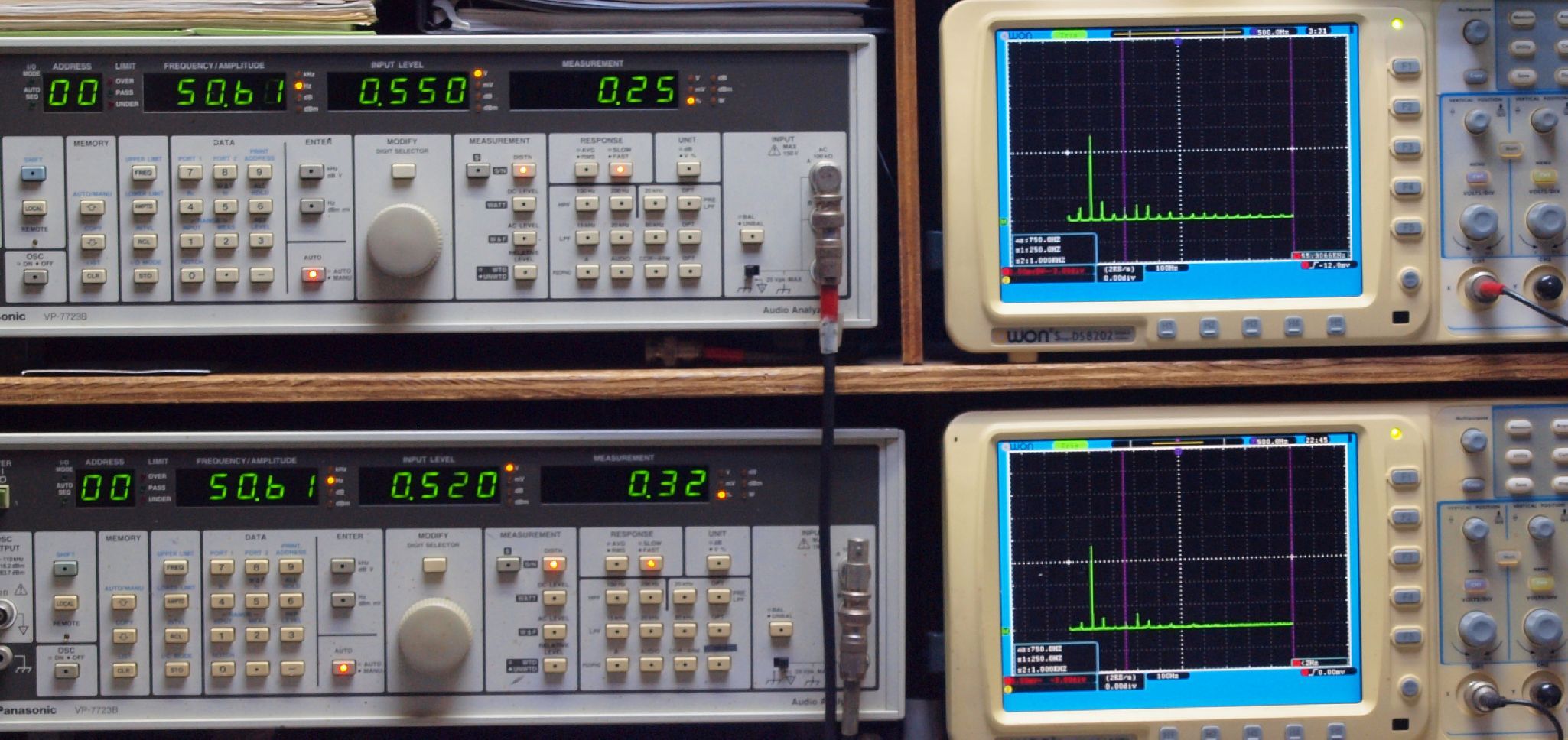

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝０．５Ｖ、　０．２５％歪み。 　　　　　 　　　　　　　　　　 　　Ｌ側出力電圧＝０．５Ｖ、　０．３２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．０９４％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝０．５Ｖ、　０．０９９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．４９％歪み。 　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧＝０．５Ｖ、　０．３７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．４４％歪み。 　　　　　　　　 　　　 　　　　Ｌ側出力電圧＝０．５Ｖ、　０．５０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．５０％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝０．５Ｖ、　０．３３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

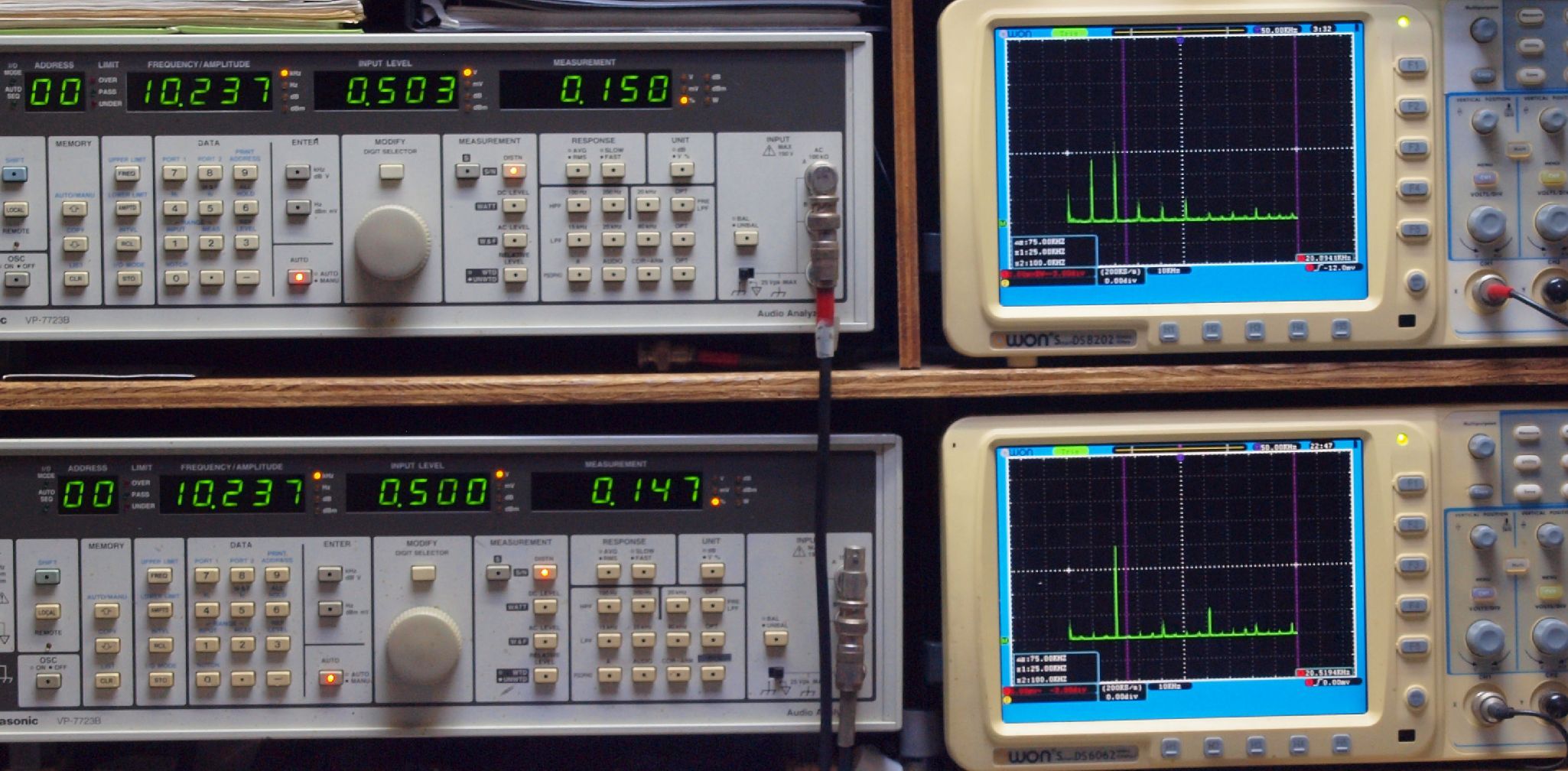

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．１５０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．５Ｖ、　０．１４７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

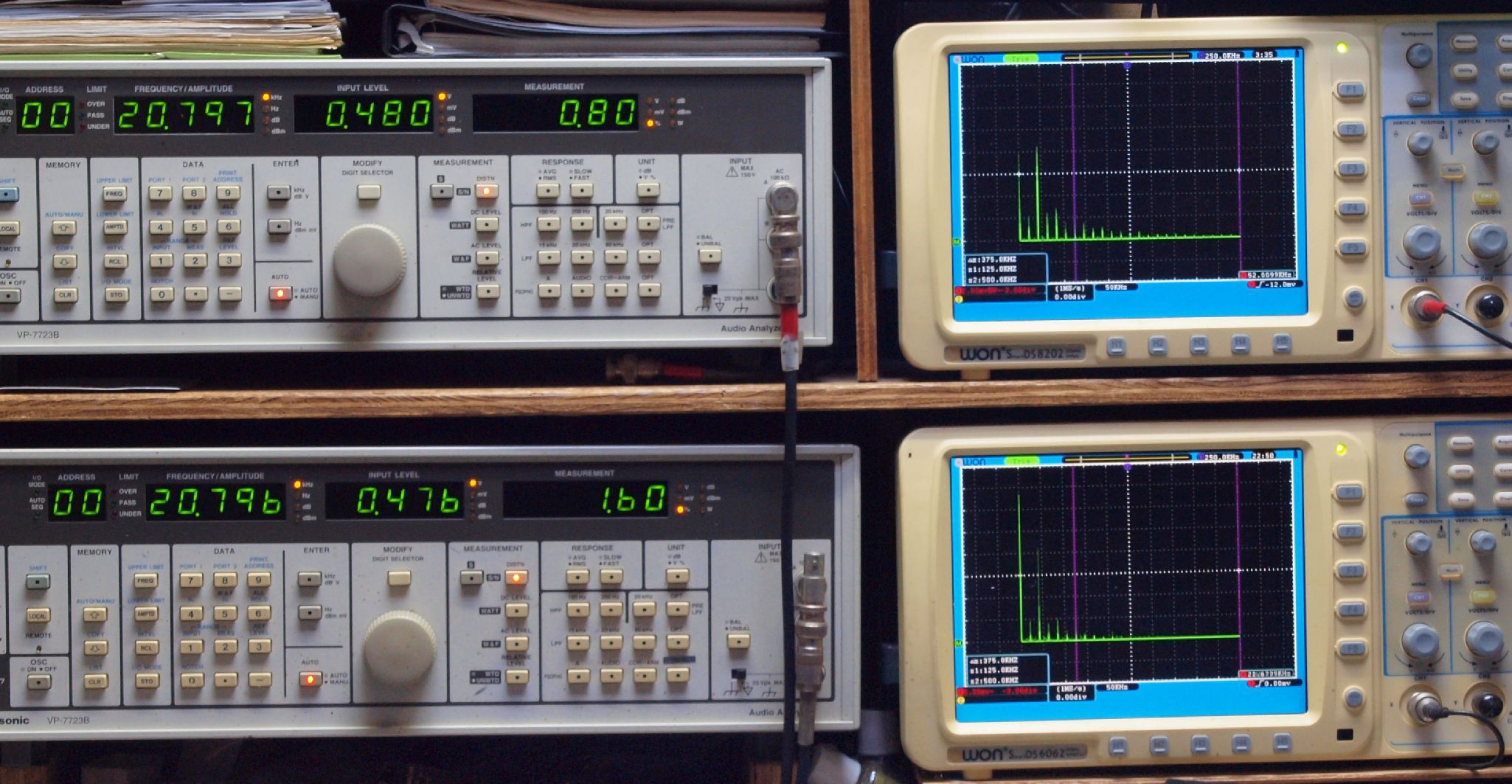

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側出力電圧＝０．５Ｖ、　０．８０％歪み。フイルターが有るので５０ｋＨＺは測定不可。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝０．５Ｖ、　１．６０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

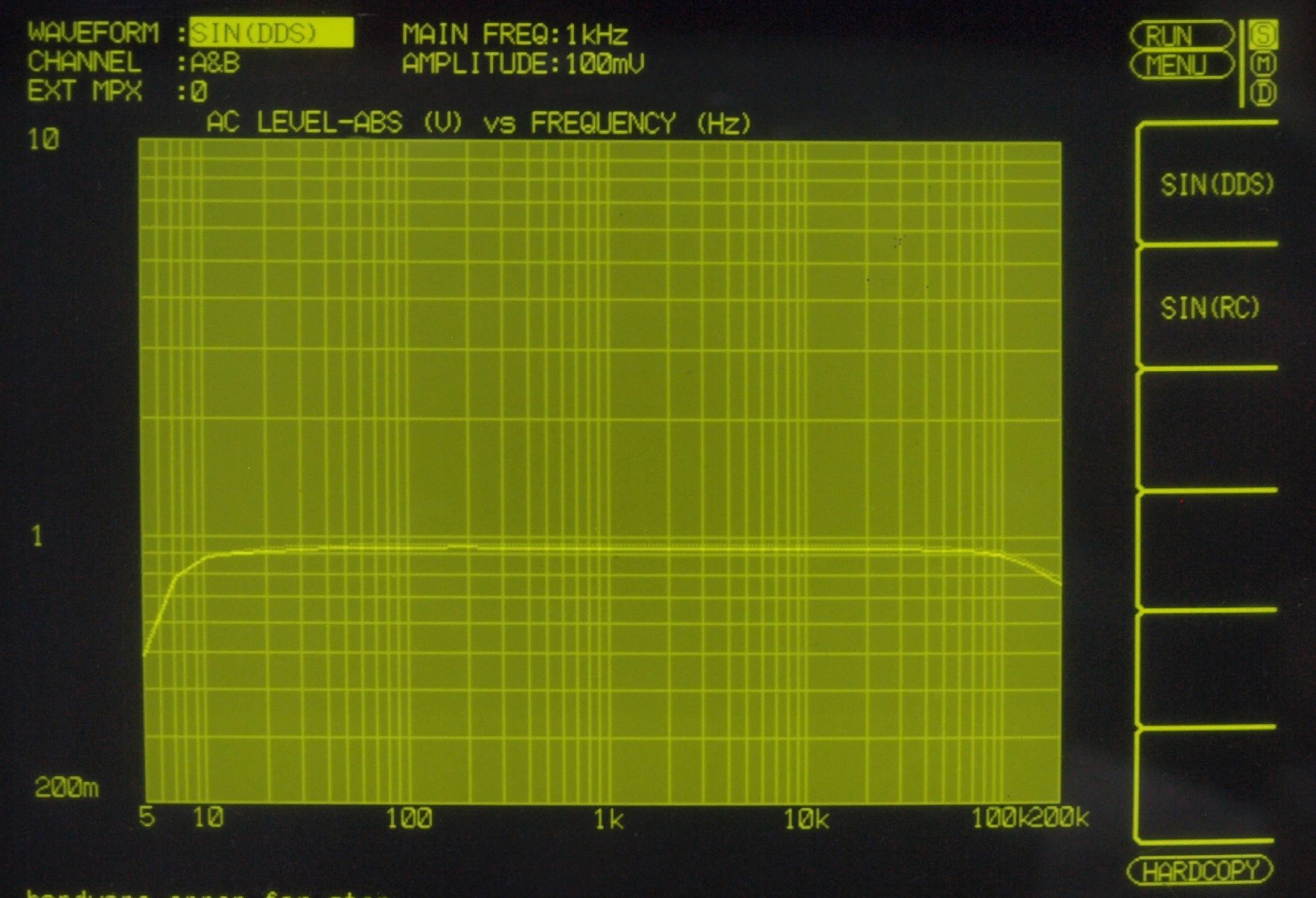

Ｆ１．　入出力特性測定（Ｌｉｎｅ＿LowLevel入力）。　RLの出力差は真空管の特性差。 　　　　　　　　ＣＤ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

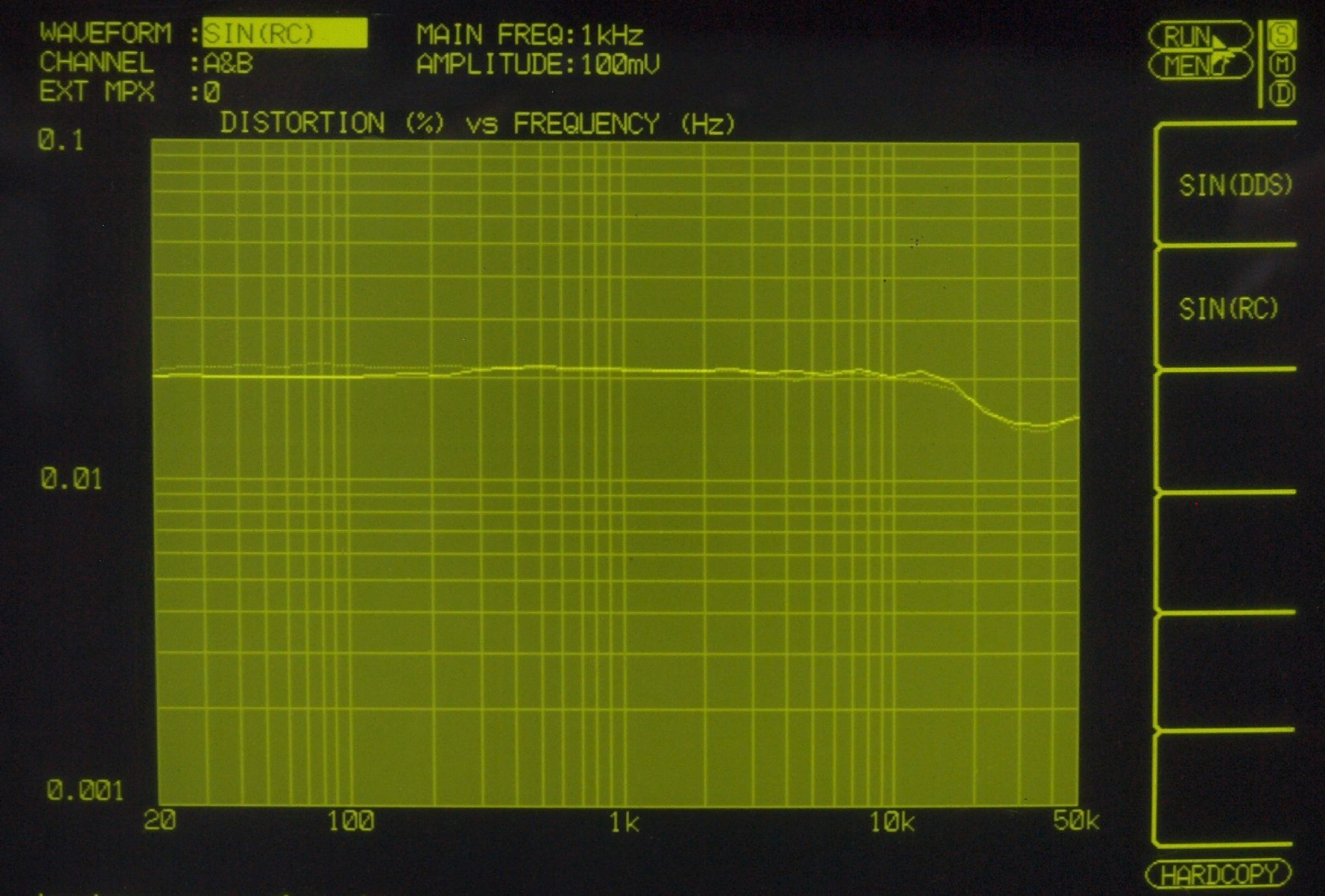

Ｆ２．　歪み率特性測定（Ｌｉｎｅ＿ＨｉｇｈLevel入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（ＭＭ入力） 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ１．　ユーザー宅へ設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５０００　の仕様（マニアル・カタログより）

型式 真空管式プリアンプ　ＳＡ−５０００ 入力感度 Phono MC=31μV Phono MM=1.3mV Line=37mV 入力インピーダンス Phono MC=47kΩ、300Ω、100Ω、ユーザー設定値 Phono MM=47kΩ Line=15kΩ 最大入力レベル Phono MC=10mV Phono MM=400mV Line=12V 出力インピーダンス ダイレクト出力=3.5kΩ バッファー出力=75Ω テープ出力=10Ω 最大出力レベル 32Vp-p(THD 1%、20Hz〜20kHz) ゲイン(1kHz) Phono MC=84dB Phono MM=52dB Line=23dB 歪率(IHF) Phono MC= Phono MM= Line= 0.40%(20Hz〜20kHz) 0.09%(20Hz〜4kHz) 0.2%(20Hz〜20kHz) 0.035%(20Hz〜4kHz) 0.007%(20Hz〜20kHz) 周波数特性 Phono MC= Phono MM= バッファー出力= ダイレクト出力= 10Hz〜100kHz +0.1 -3dB 10Hz〜80kHz +0.1 -0.3dB 10Hz〜100kHz +0.1 -3dB 10Hz〜80kHz +0.1 -0.3dB 2Hz〜300kHz +0.0 -3.0dB 8Hz〜50kHz +0.0 -0.1dB 10Hz〜80kHz +0.0 -3.0dB 20Hz〜10kHz +0.0 -0.1dB SN比(10Hz〜500kHz) Phono MC=80dB(0.5mV基準、EIA-WTD、ノイズ55μV) Phono MM=76dB(5.0mV基準、EIA-WTD、ノイズ30μV) Line=90dB(0.5V基準、EIA-WTD、ノイズ15μV) 使用真空管 オーディオ増幅用 6DJ8x4本 高電圧レギュレーター用 6DJ8x2本 高電圧レギュレーター・エラーアンプ用 12AX7x1 整流用 6CA4x1 推奨ヒューズ 電源=2-1/2A AGC 3AGサイズ・ファストブロータイプ 高電圧=1A 8AGサイズ・ファストブロータイプ 電源 AC88V〜133V、50Hz/60Hz 消費電力 55W(スタンバイ時)、80W(動作時) 外形寸法 本体=幅483x高さ130x奥行322mm、電源=幅148x高さ130x奥行315mm 重量 本体=12.7kg、電源=5.5kg 価格 ￥1,000,000(1990年頃)
