ＬＵＸ　Ａ３４００　修理記録

平成１４年１０月１５日到着　１１月２４日完成

A．　修理前の状況 　　オークションでLUXKIT　A3400のプリアンプを落札致しましたところ調子が悪く片チャンネルが音がほとんど出ません。修理をお願い致したいのですが如何でしょうか。受けとってしばらくは正常でした。正面右側の真空管ＥＬ３４−２本が妙に明るくなる 燃えすぎてるようです B．症状、原因 　　バイアス回路故障。 Ｃ．　修理状況 　　結合コンデンサー交換 　　配線手直し、補強 　　経年劣化による各部ハンダ補正 Ｄ．使用部品 　　メタライズド・フィルムコンデンサー　３８個 　　抵抗　　　　　　　　　　　　　　　 　　　　　　個 　　電解コンデンサー　　　　　　　　　　　２４個 Ｆ．　修理費　　　４８，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　　真空管別途。 Ｓ．　ＬＵＸ　Ａ３４００　の仕様（マニアル・カタログより）

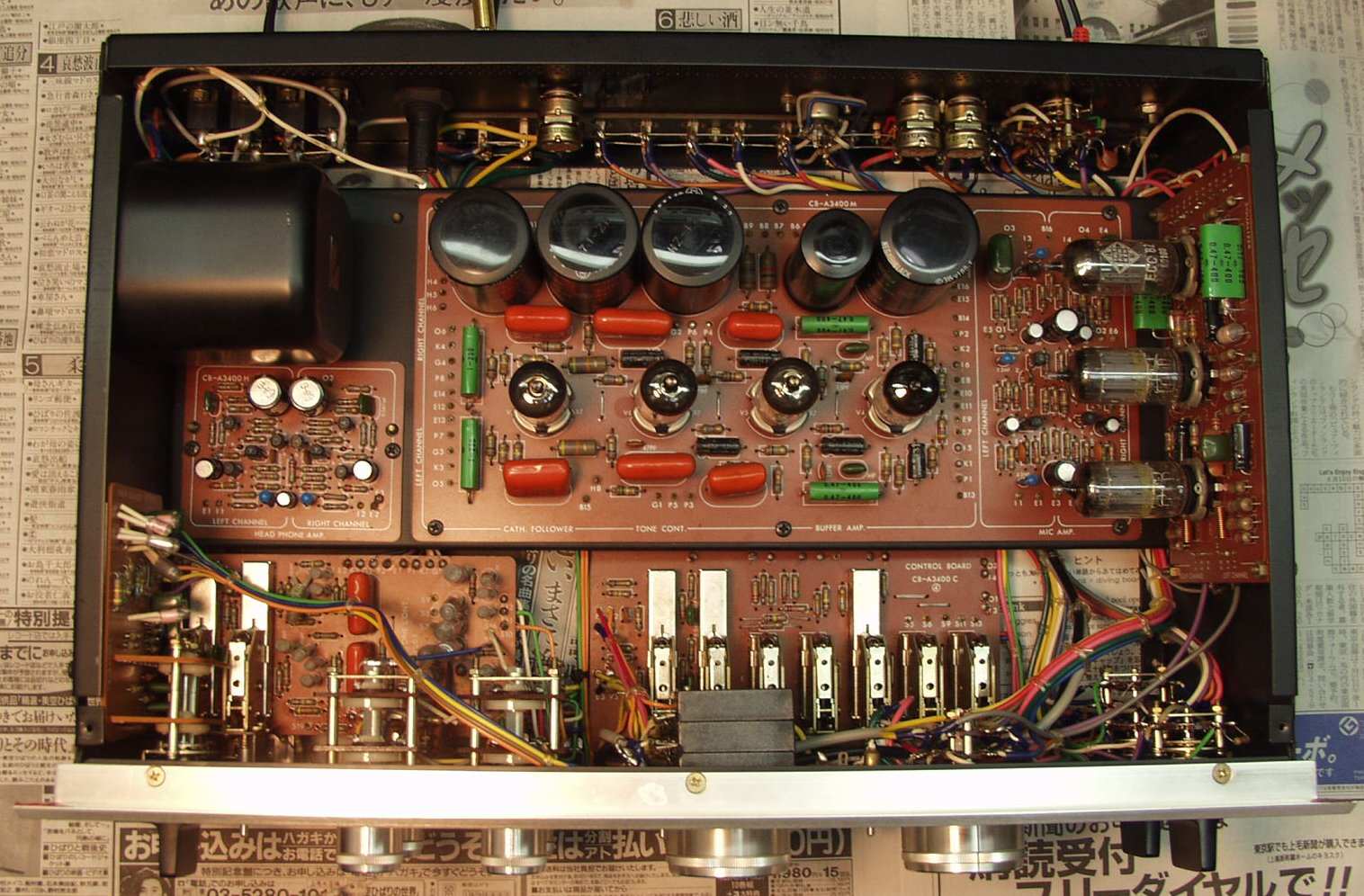

Ａ．　修理前の状況 Ａ１．　修理前　上から見る、電解コンデンサーの頭に膨らみ有り、橙色のペーパーコンデンサーが並ぶ

Ａ２．　修理前　右側の表が見えるのが電源基盤

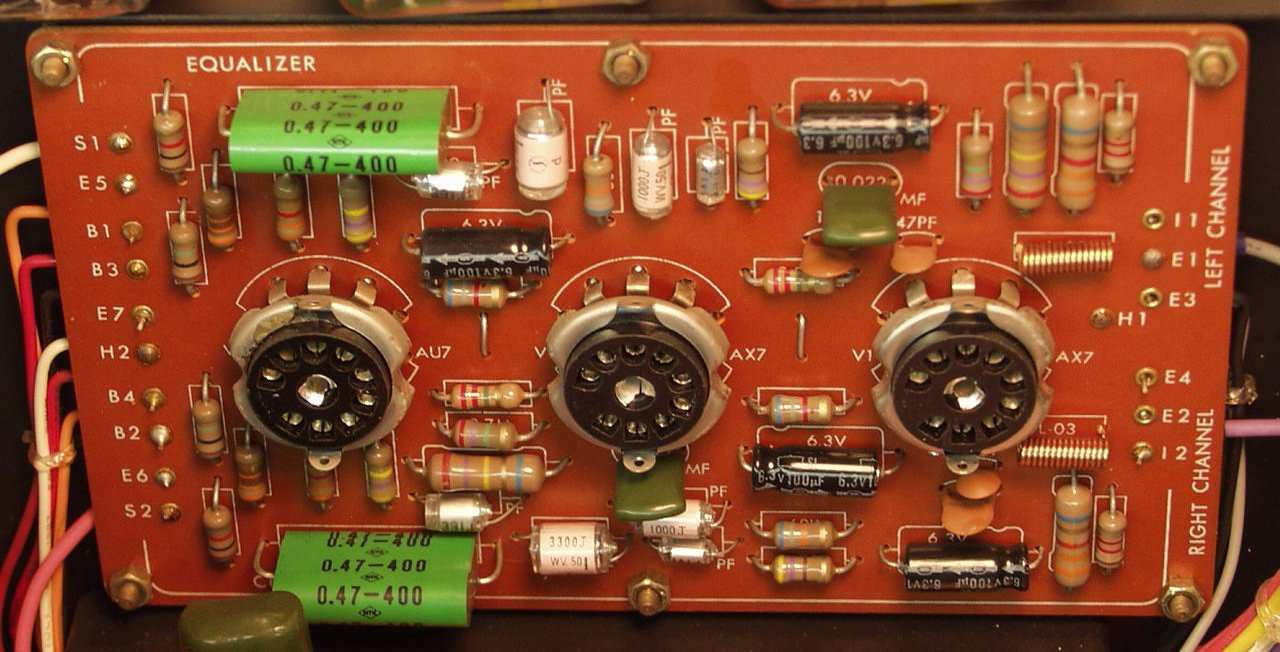

Ｃ．　修理・調整の様子 Ｃ１．　修理前　ＥＱ−ＡＭＰ基板

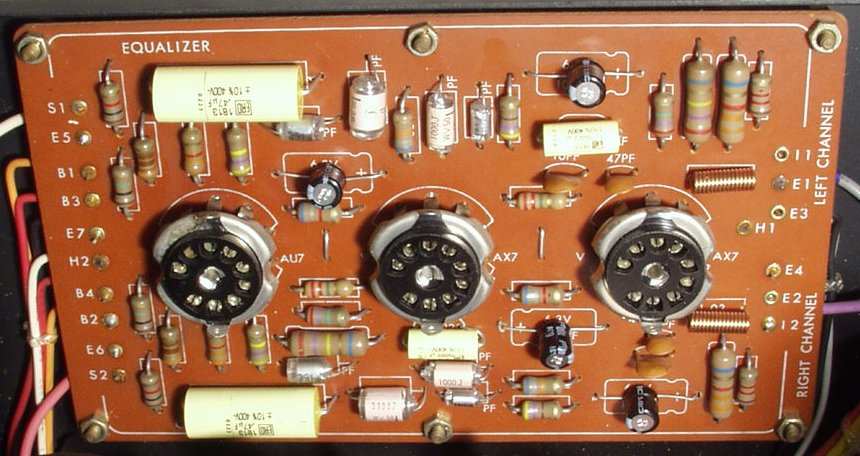

Ｃ２．　修理後　ＥＱ−ＡＭＰ基板　フイルムコンデンサー、電解コンデンサー交換

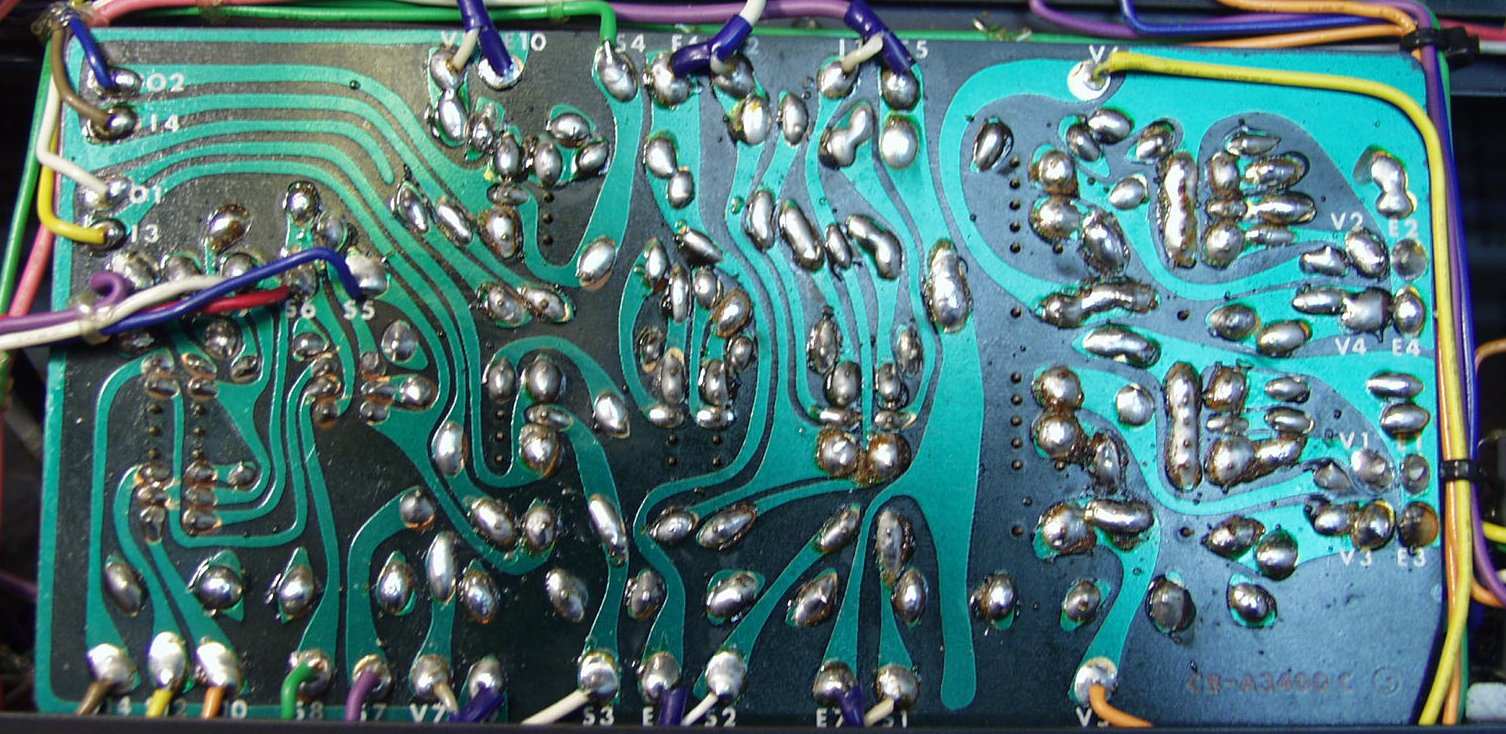

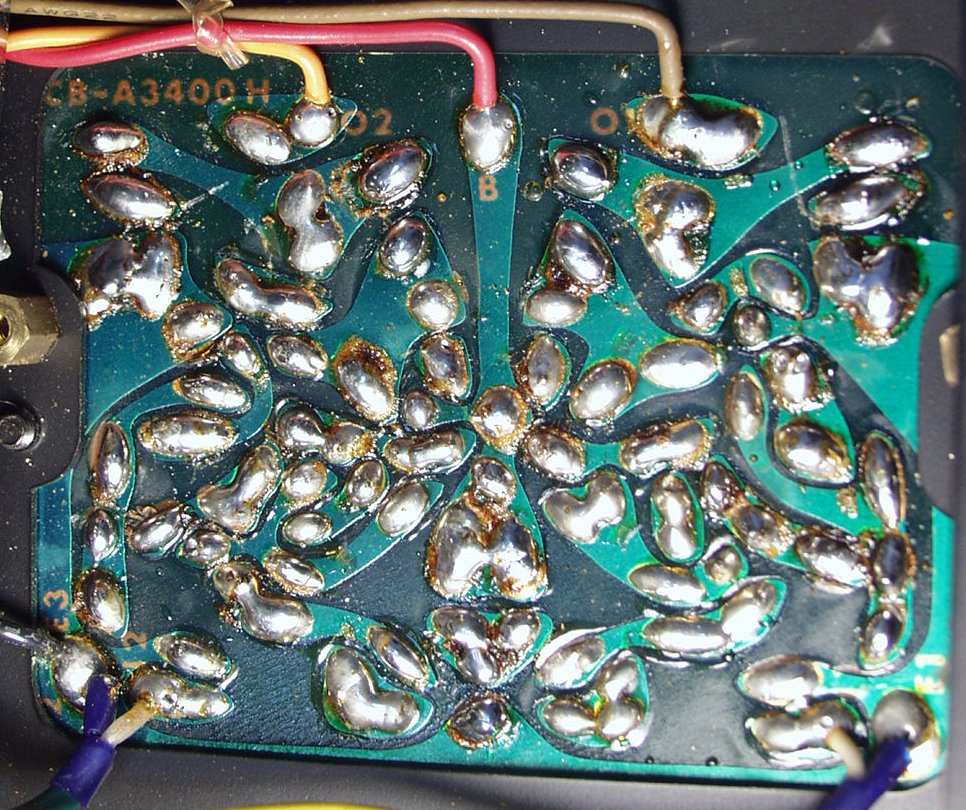

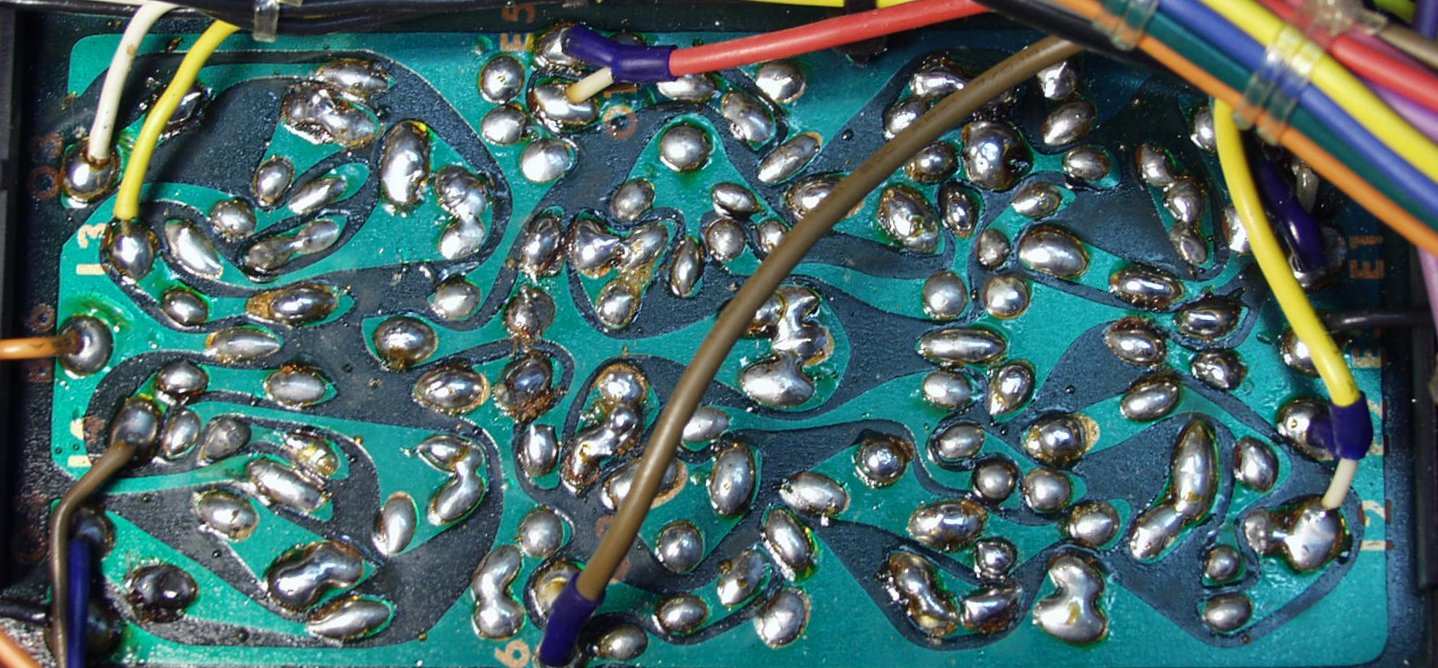

Ｃ３．　修理（半田補正）後　ＥＱ−ＡＭＰ基盤　裏

Ｃ４．　修理前　ＭＭ−ＡＭＰ基板

Ｃ５．　修理後　ＭＭ−ＡＭＰ基板　フイルムコンデンサー、電解コンデンサー交換

Ｃ６．　修理（半田補正）後　ＭＭ−ＡＭＰ基盤　裏

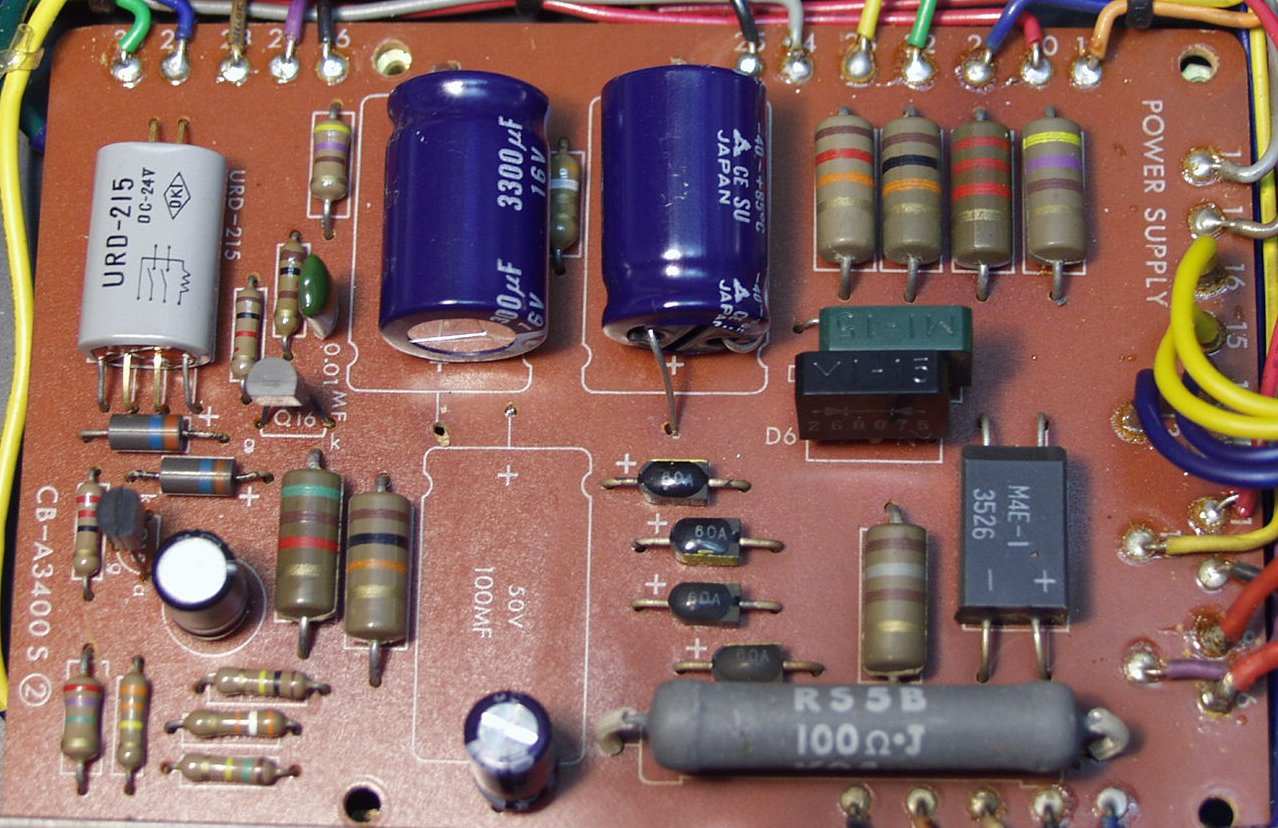

Ｃ７．　修理後　電源基盤　電解コンデンサー交換

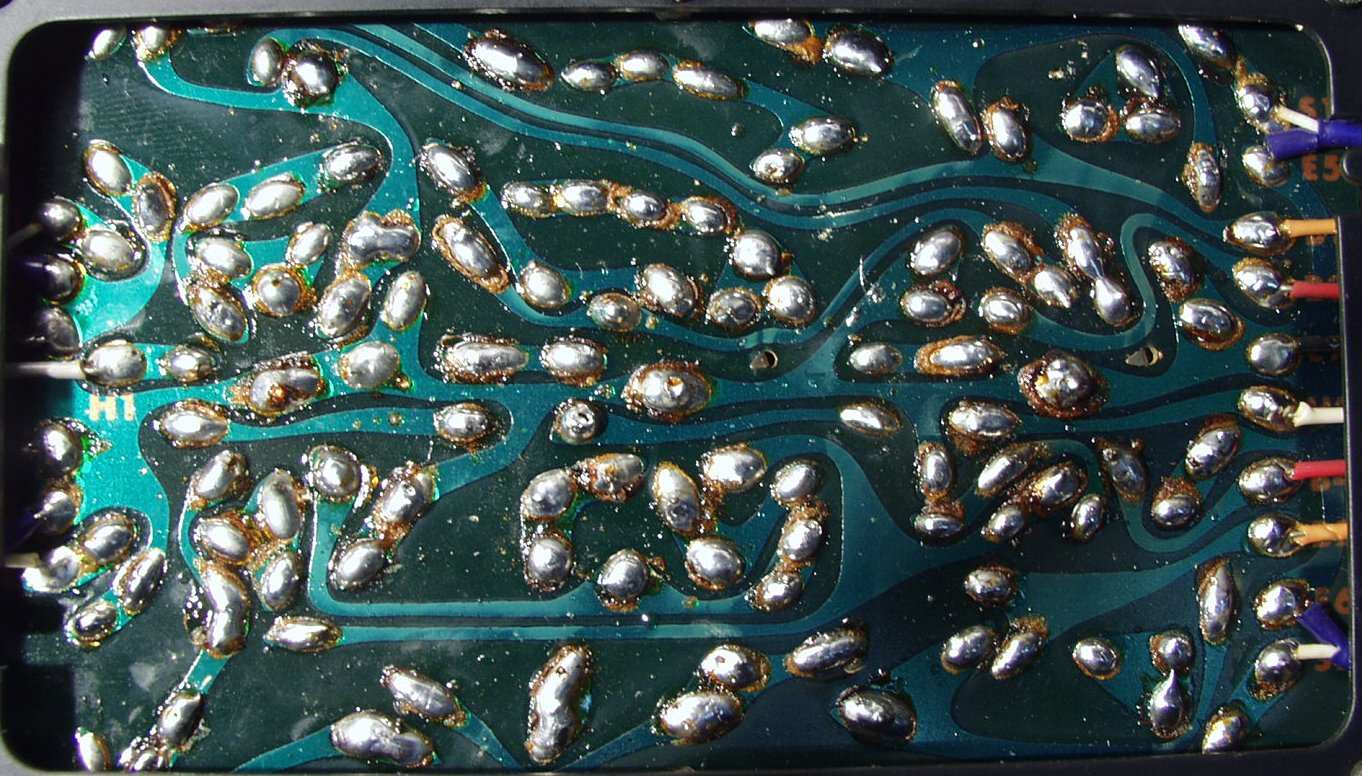

Ｃ８．　修理（半田補正）後　電源基盤裏

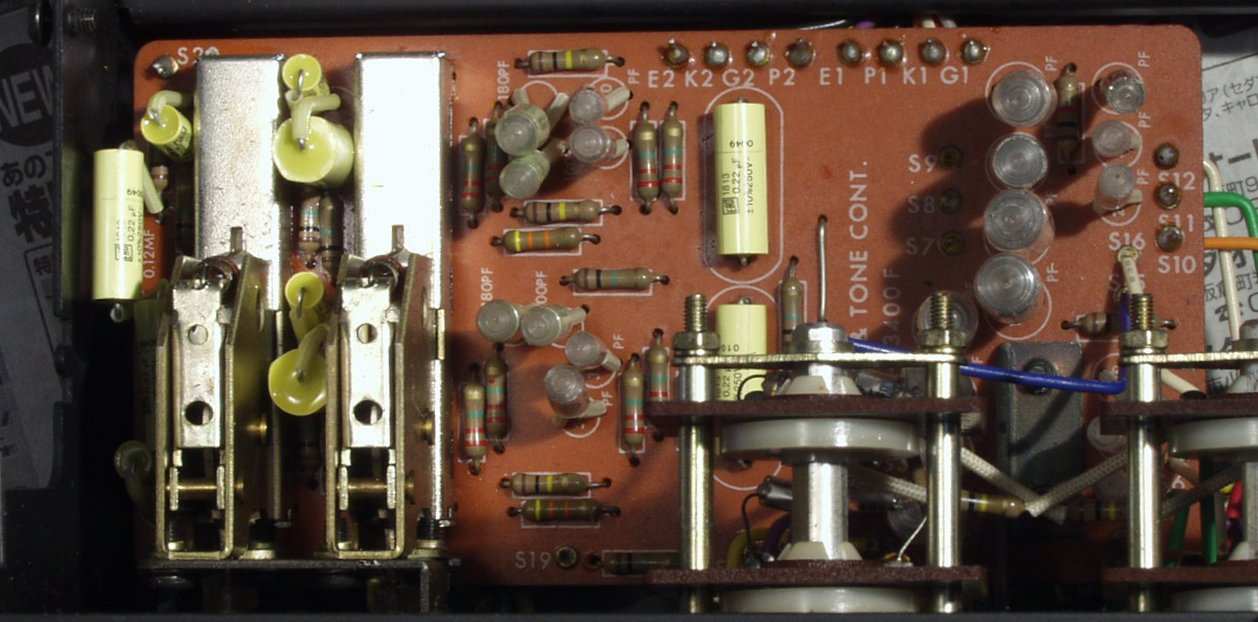

Ｃ９．　修理前　コントロール基盤

Ｃ１０．　修理後　コントロール基盤　フイルムコンデンサ−交換

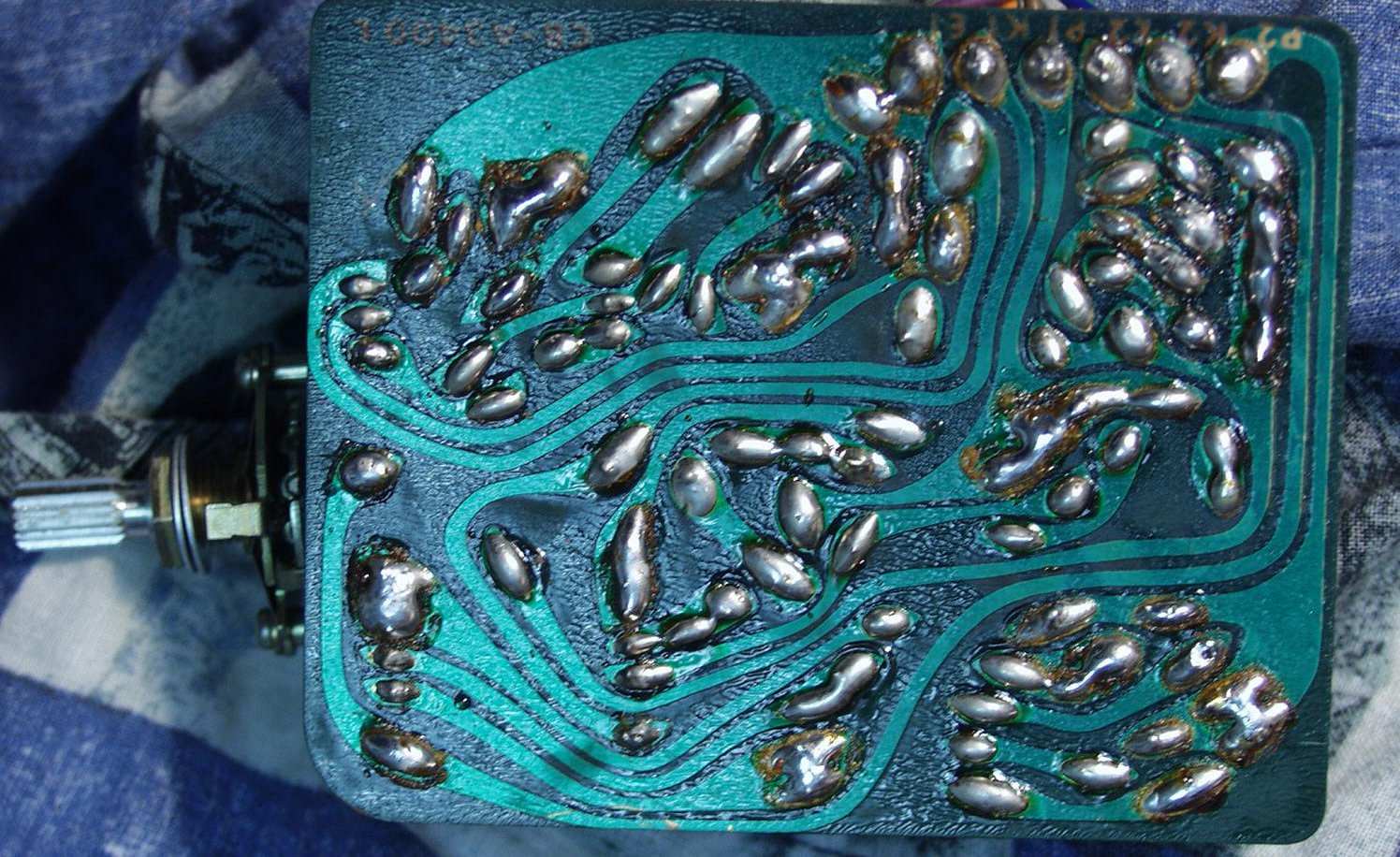

Ｃ１１．　修理（半田補正）後　コントロール基盤裏

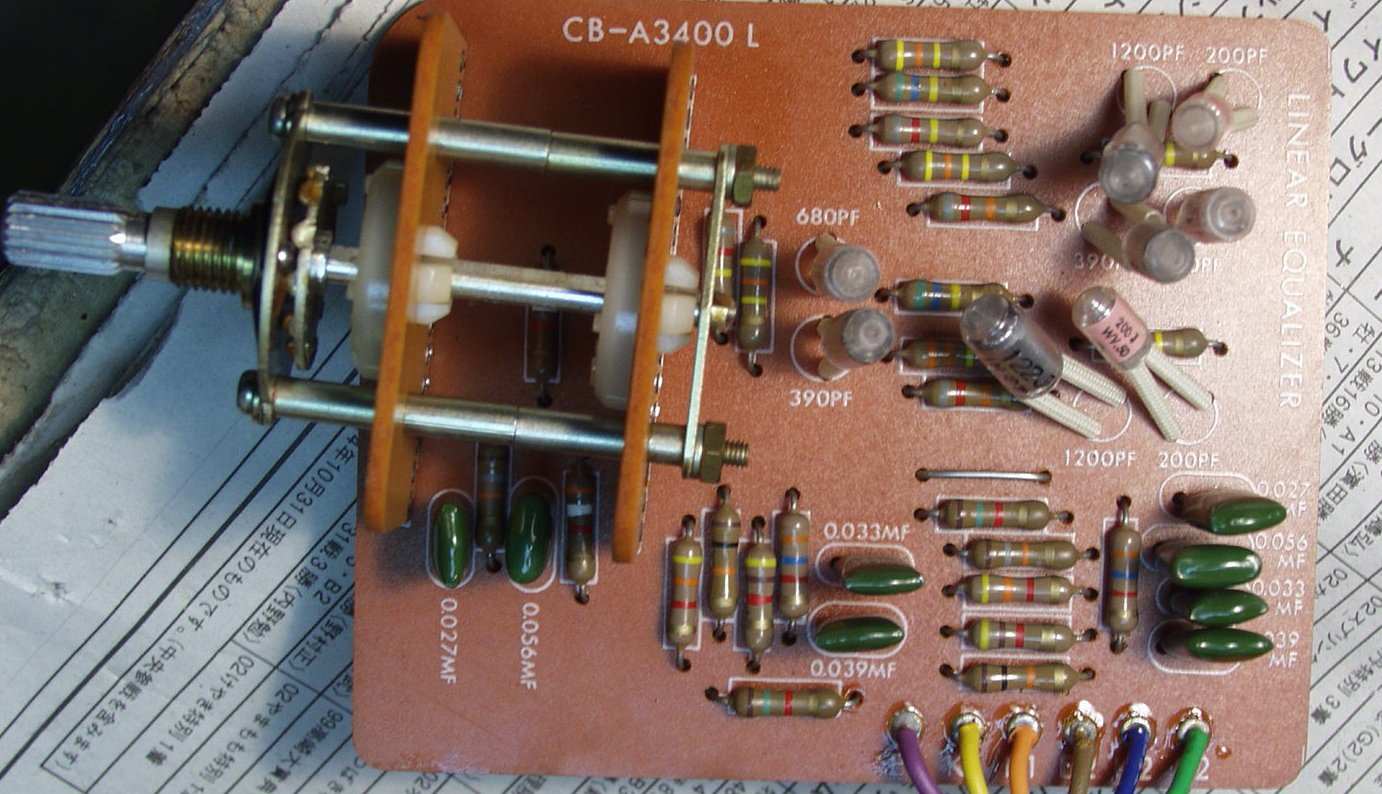

Ｃ１２．　修理後　コントロール基盤２　　フイルムコンデンサー交換

Ｃ１３．　修理（半田補正）後　コントロール基盤２裏

Ｃ１４．　修理（半田補正）後　ＳＷ基盤裏

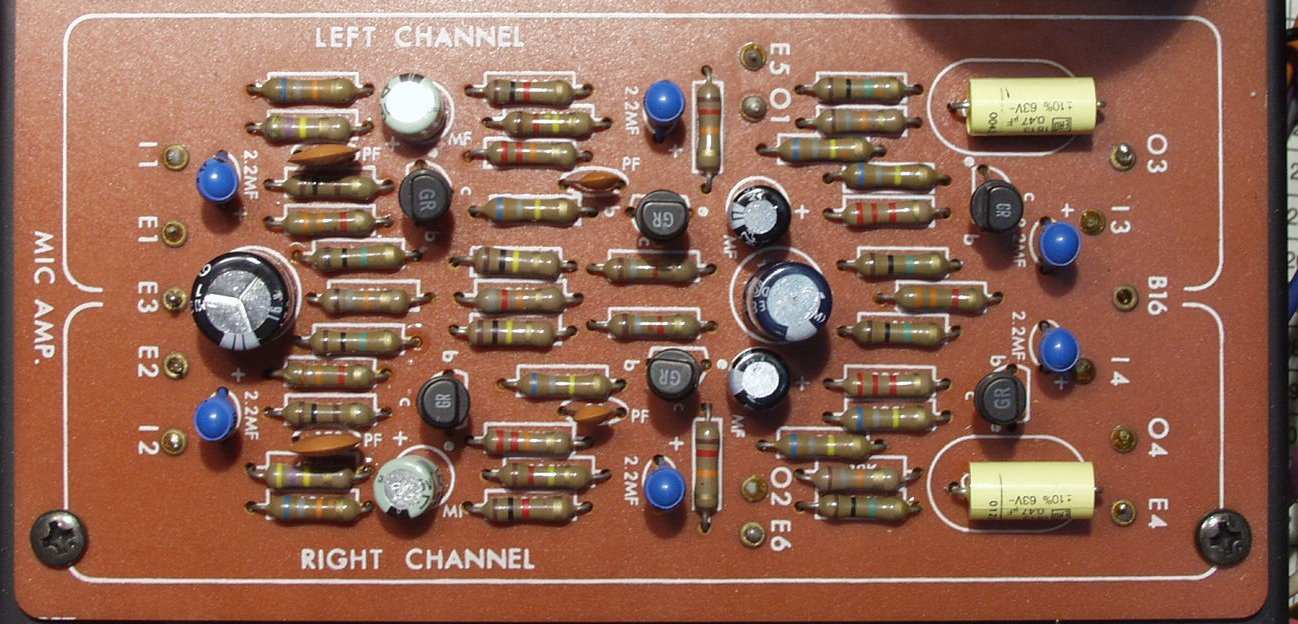

Ｃ１５．　修理後　マイクＡＭＰ基板　フイルムコンデンサー、電解コンデンサー交換

Ｃ１６．　修理（半田補正）後　マイクＡＭＰ基板

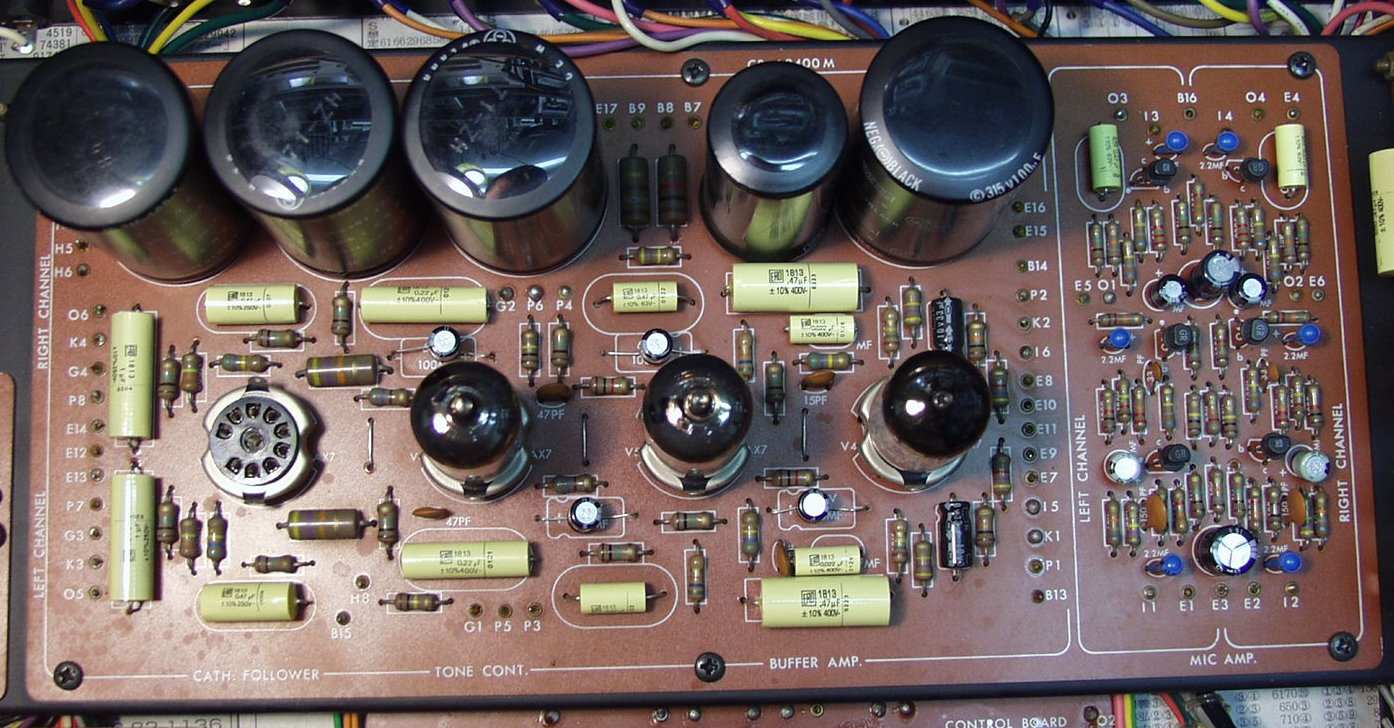

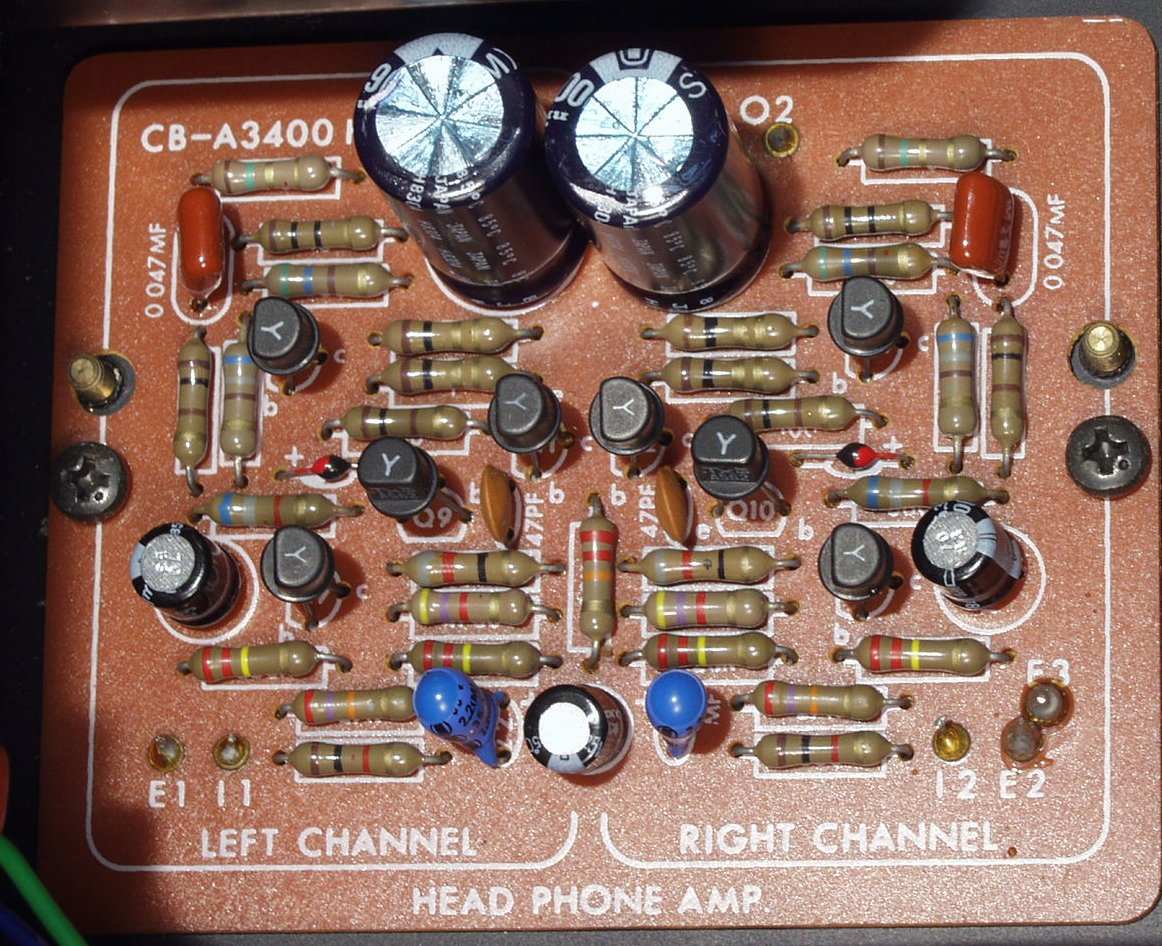

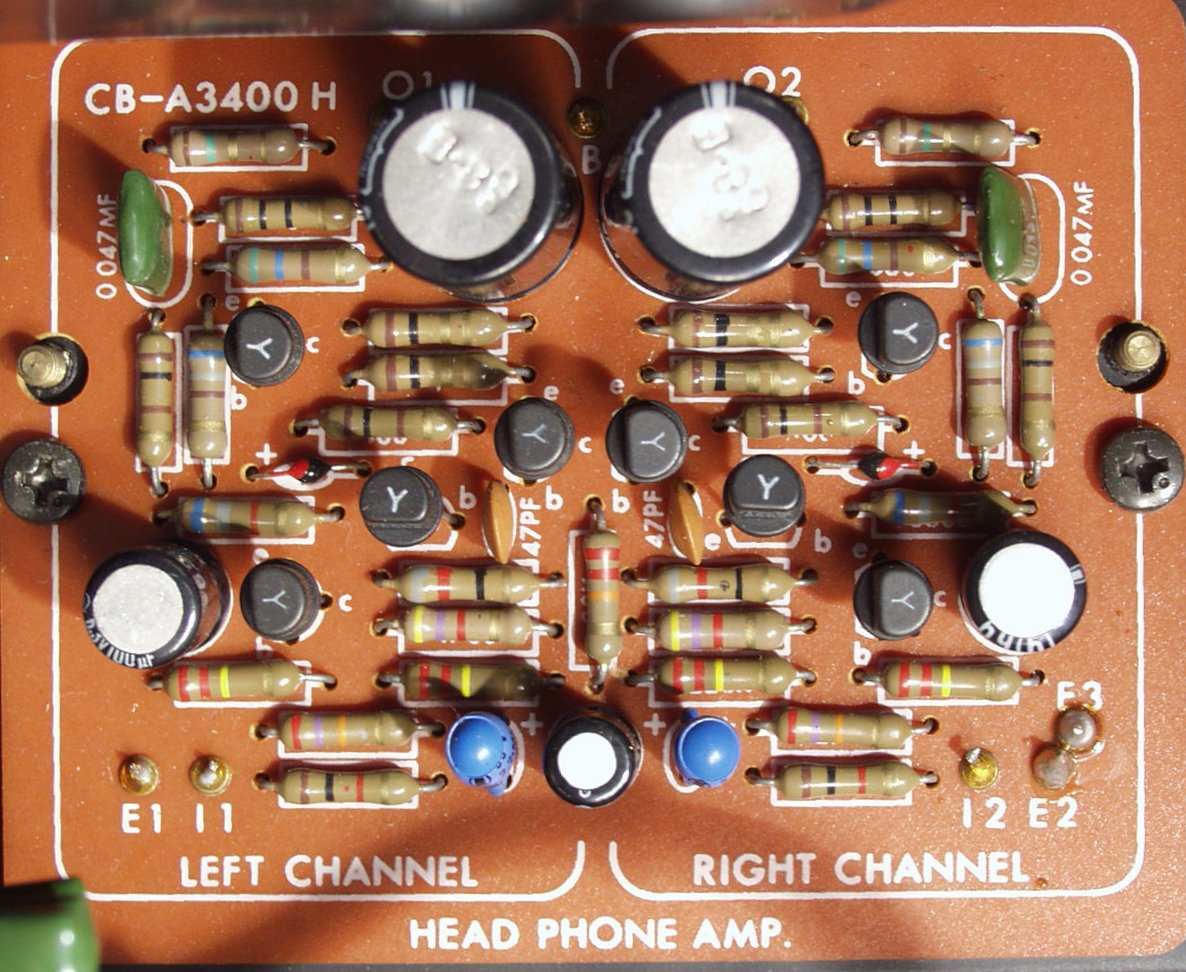

Ｃ１７．　修理後　本体基板　フイルムコンデンサー、電解コンデンサー交換

Ｃ１８．　修理（半田補正）後　本体基板裏　電解コンデンサー増量

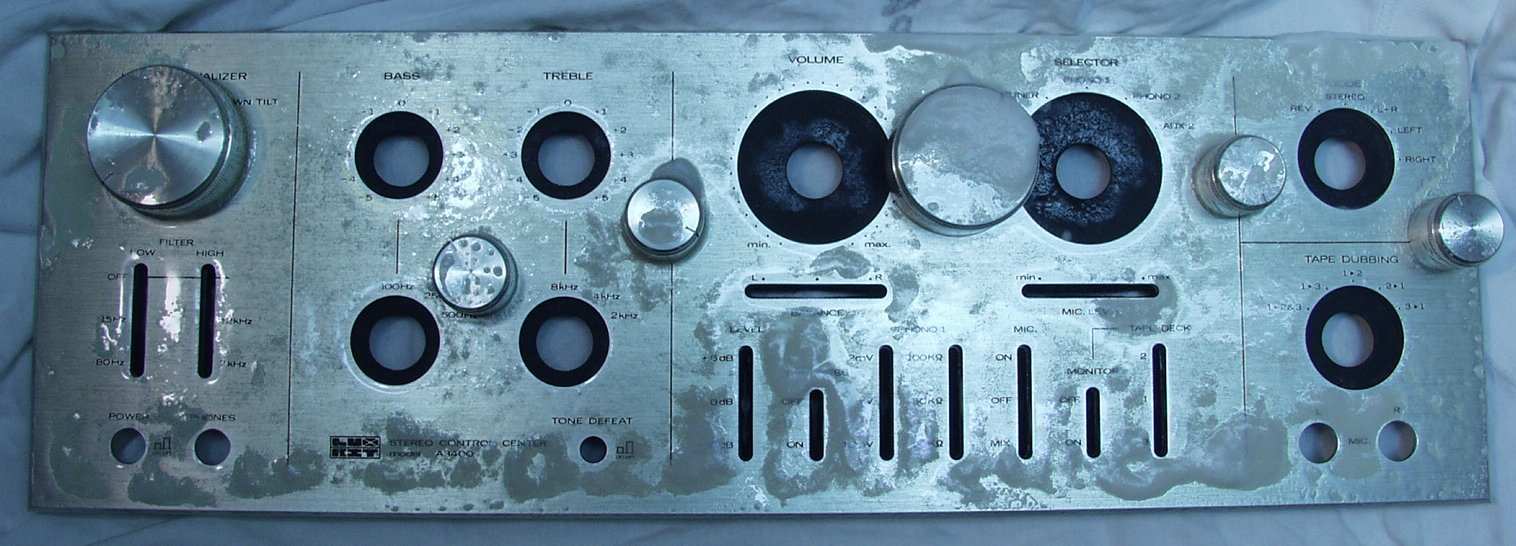

Ｃ１９．　パネル掃除

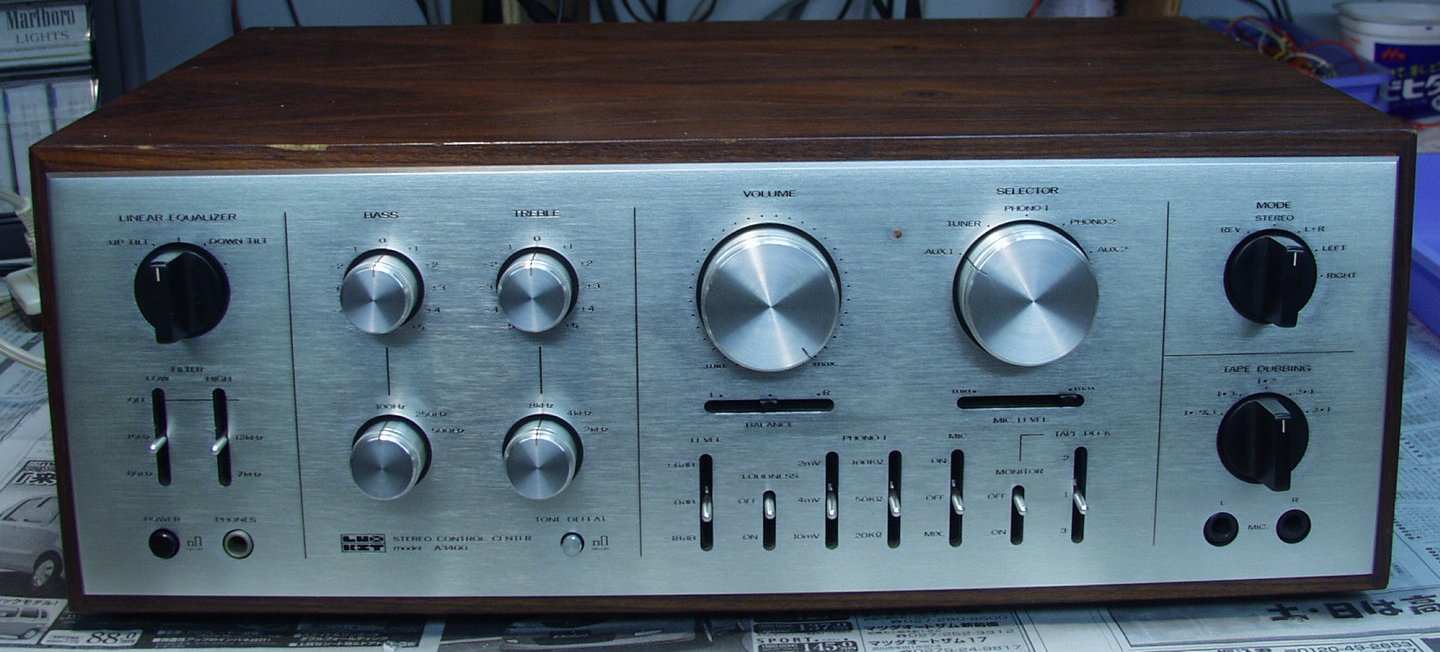

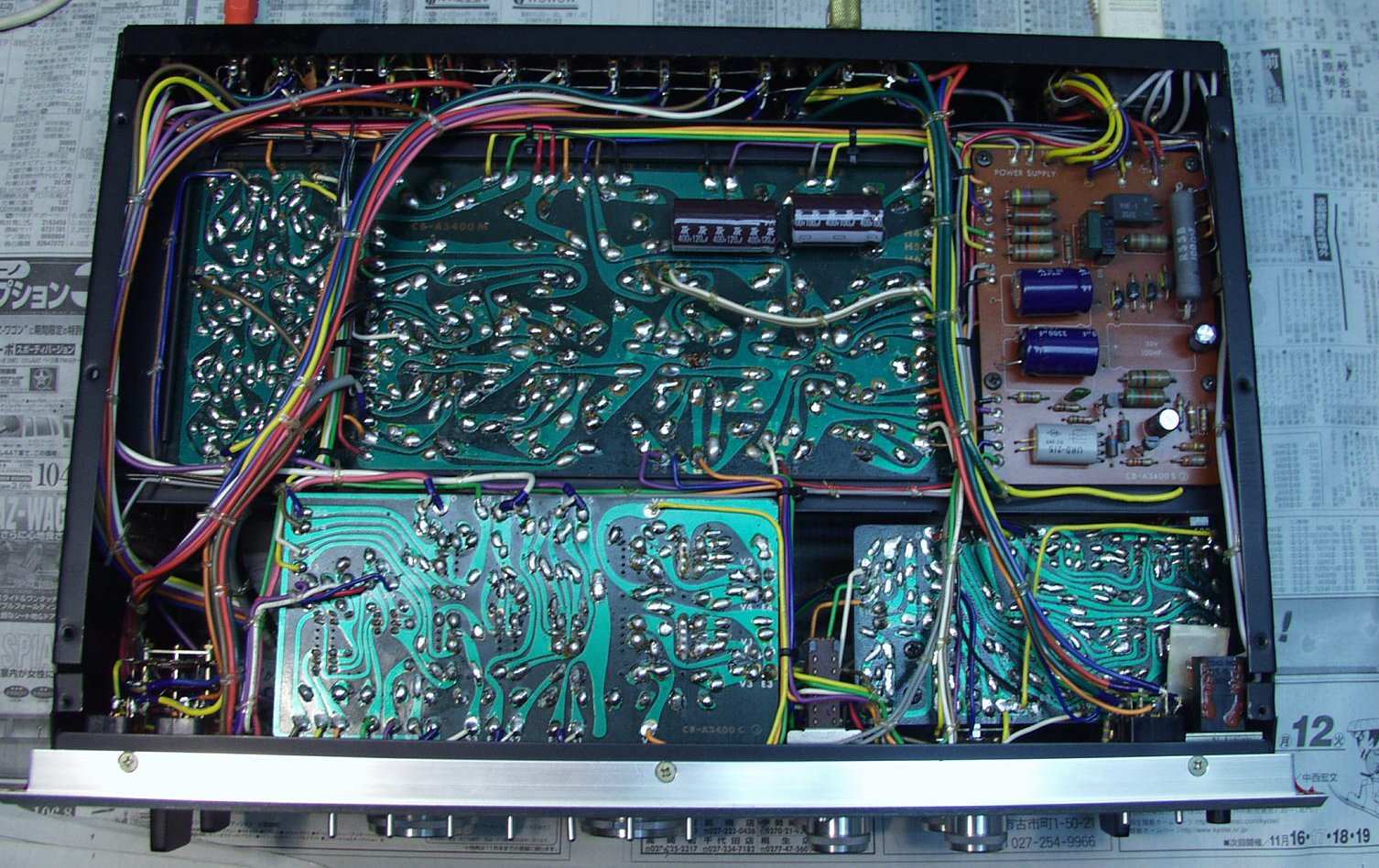

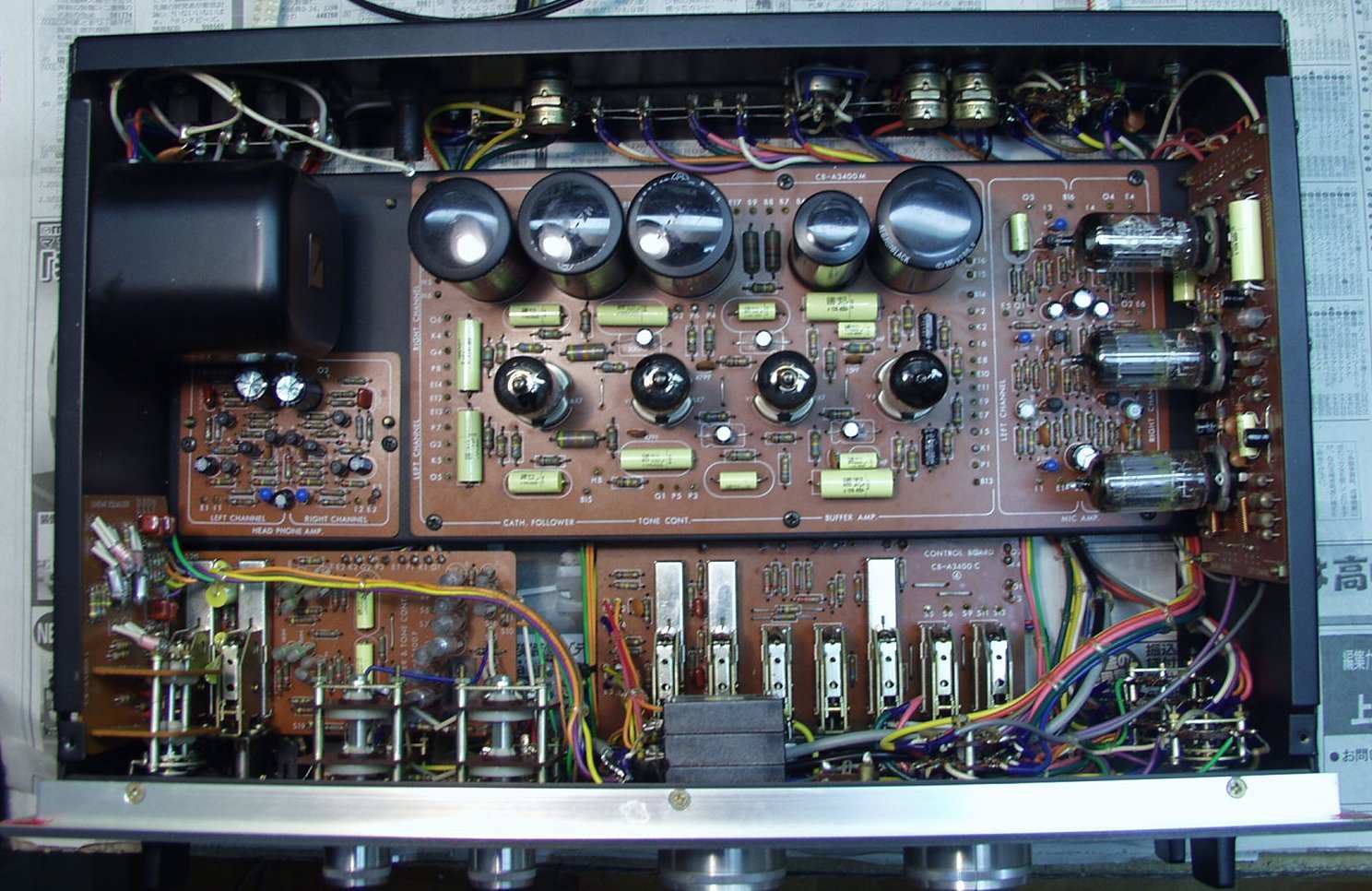

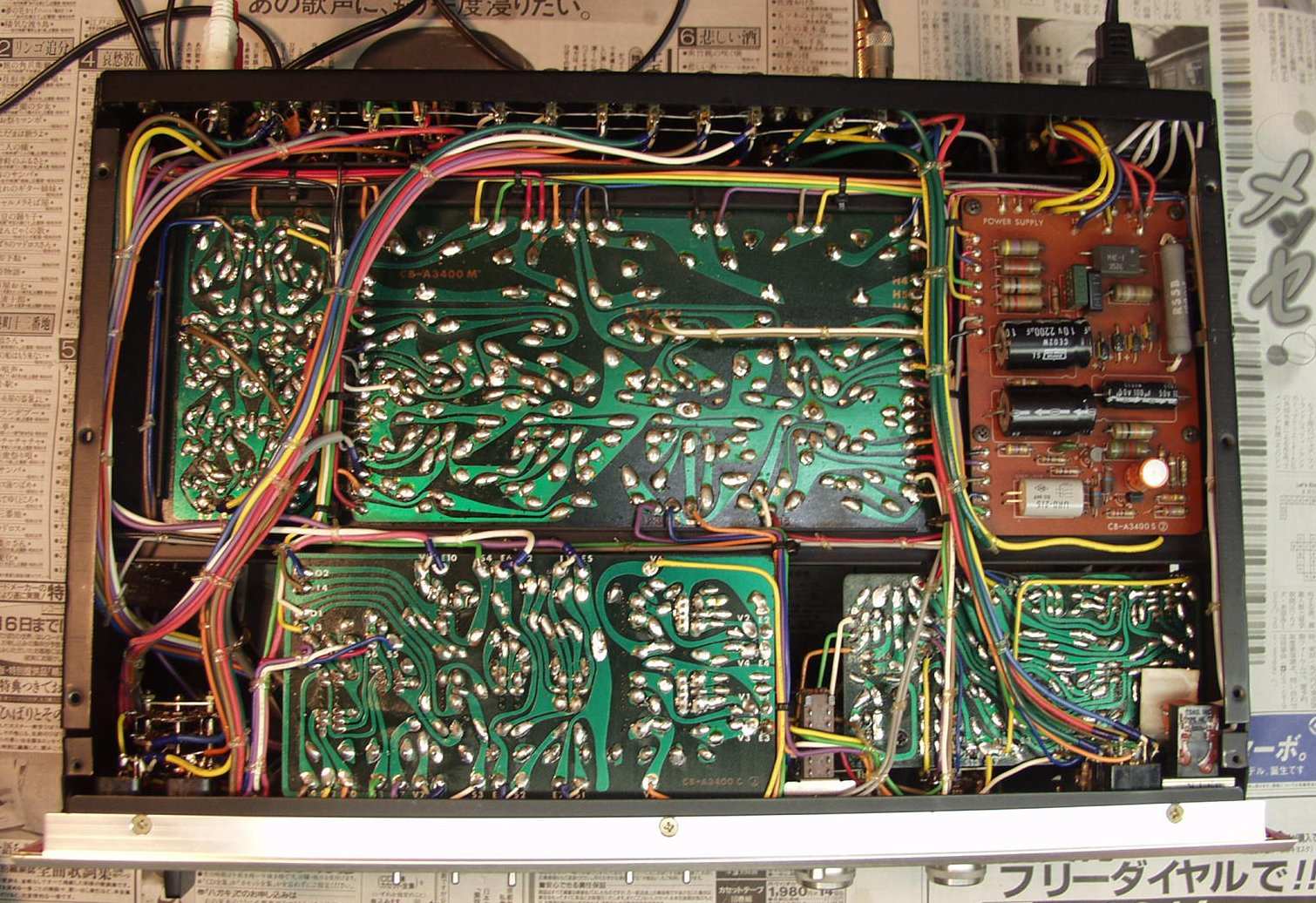

Ｃ２０．　完成後　下から見る

Ｃ２１．　完成後　下から見る

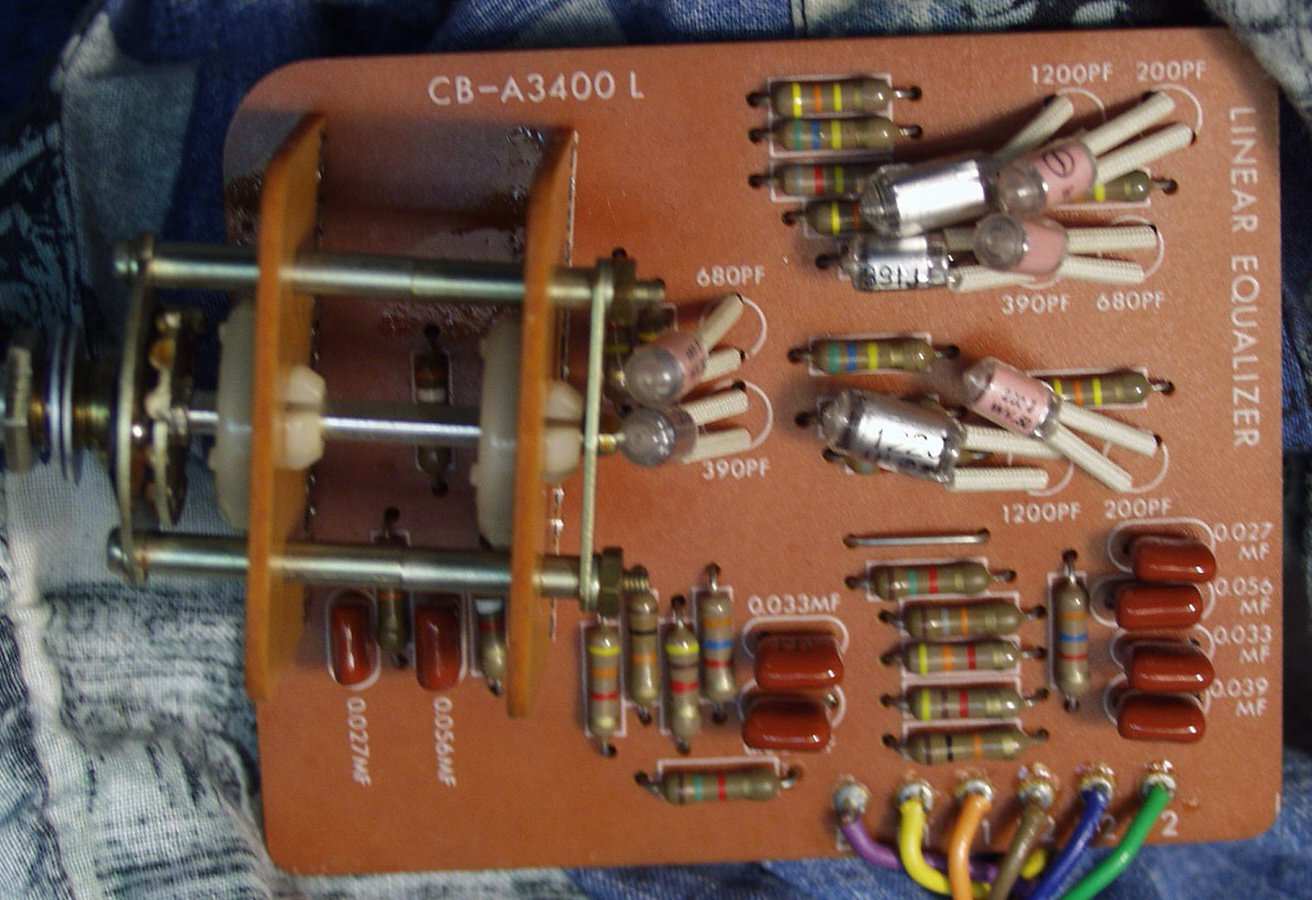

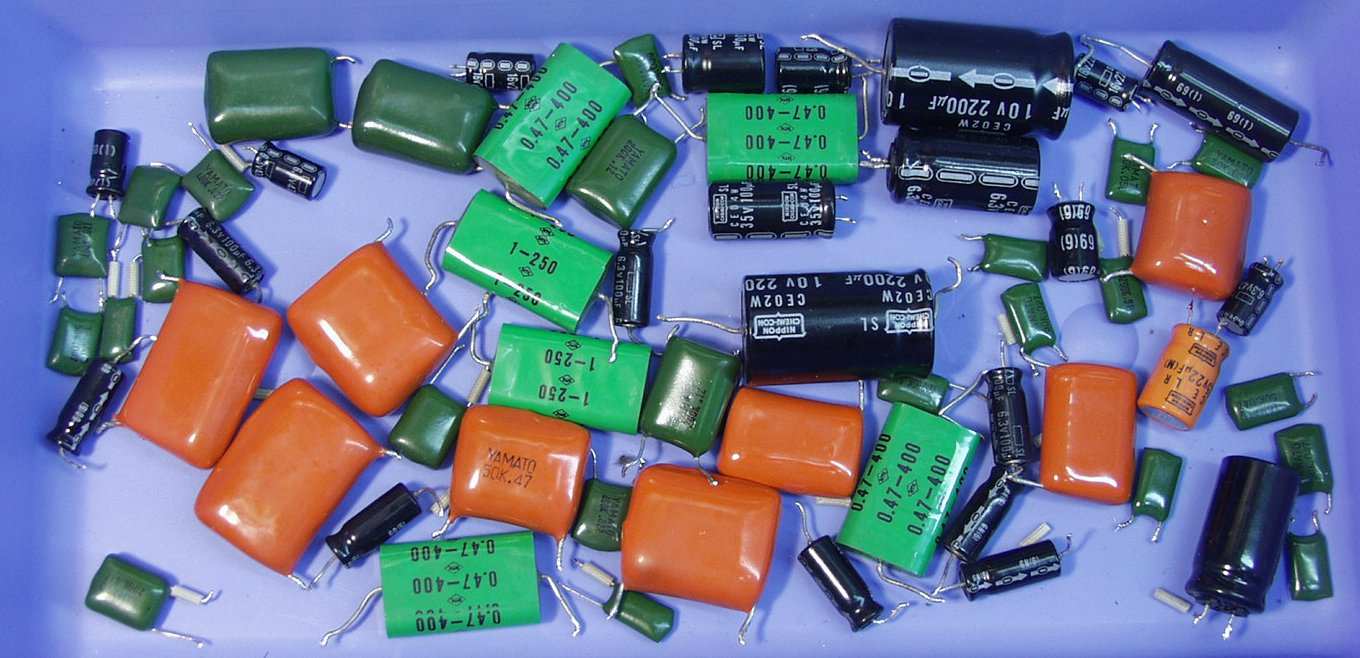

Ｃ２２．　交換部品

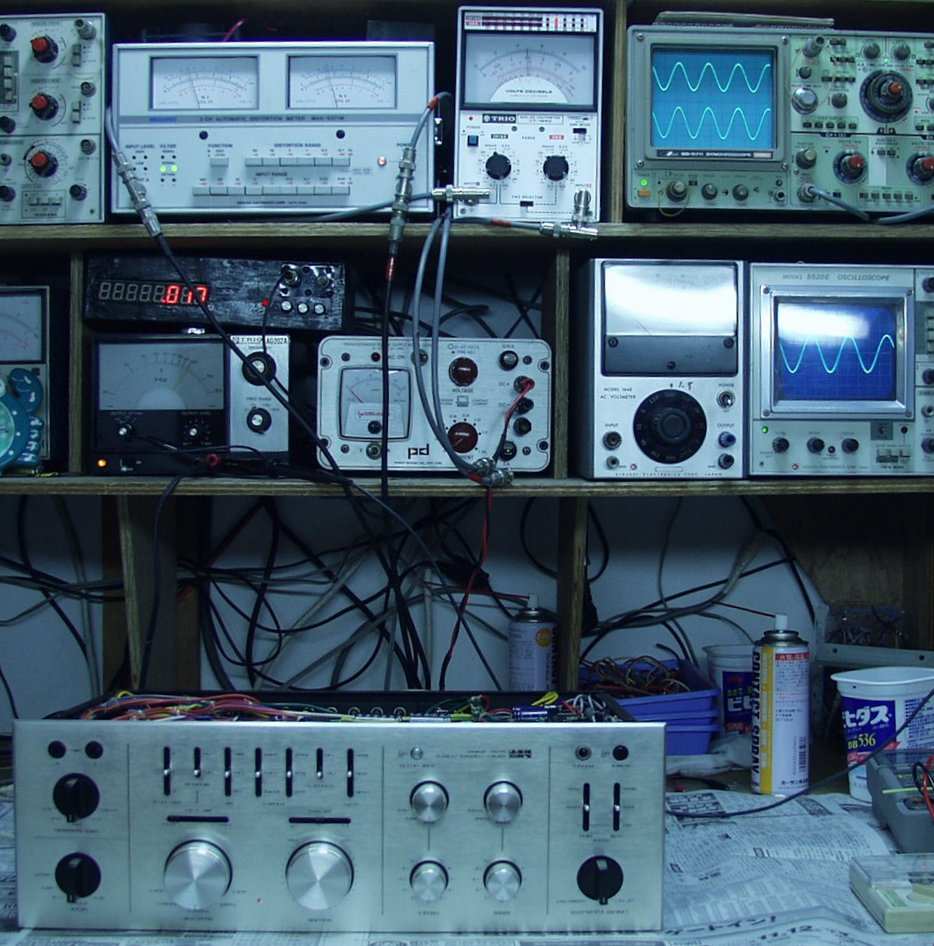

Ｅ．　測定・調整 Ｅ１．　出力／歪み測定・調整

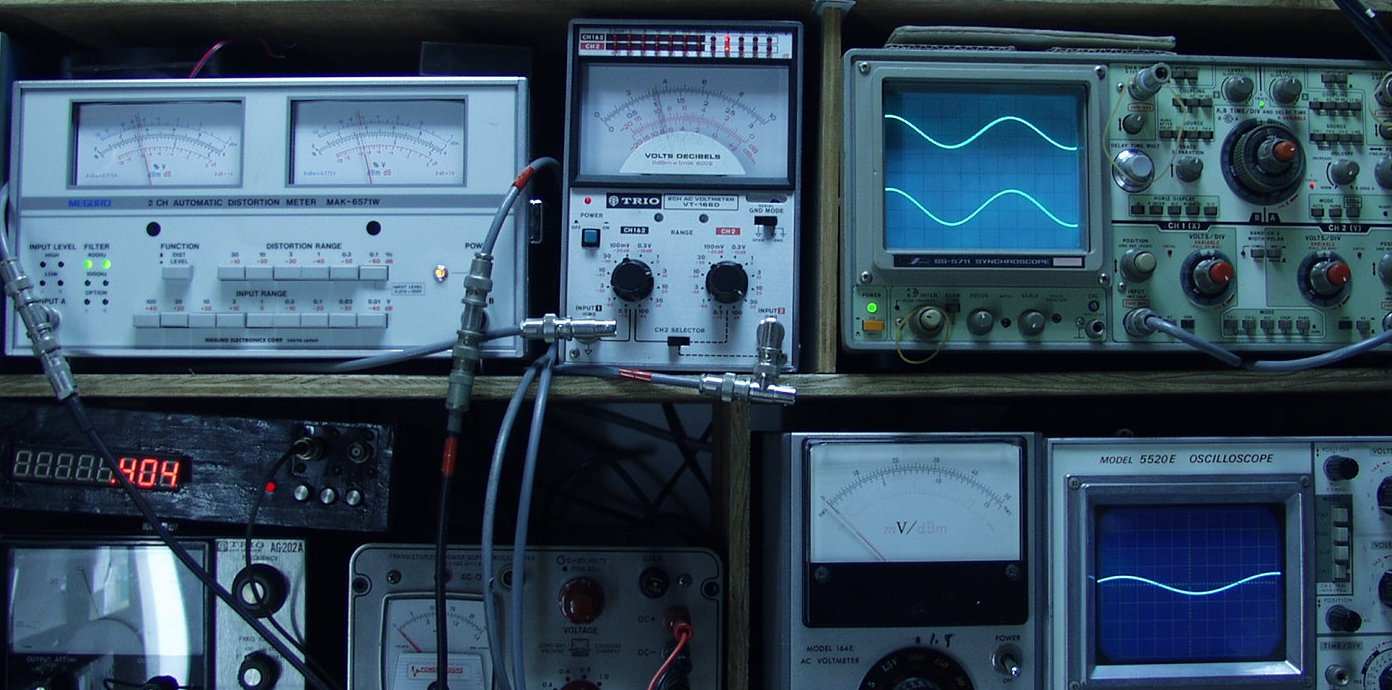

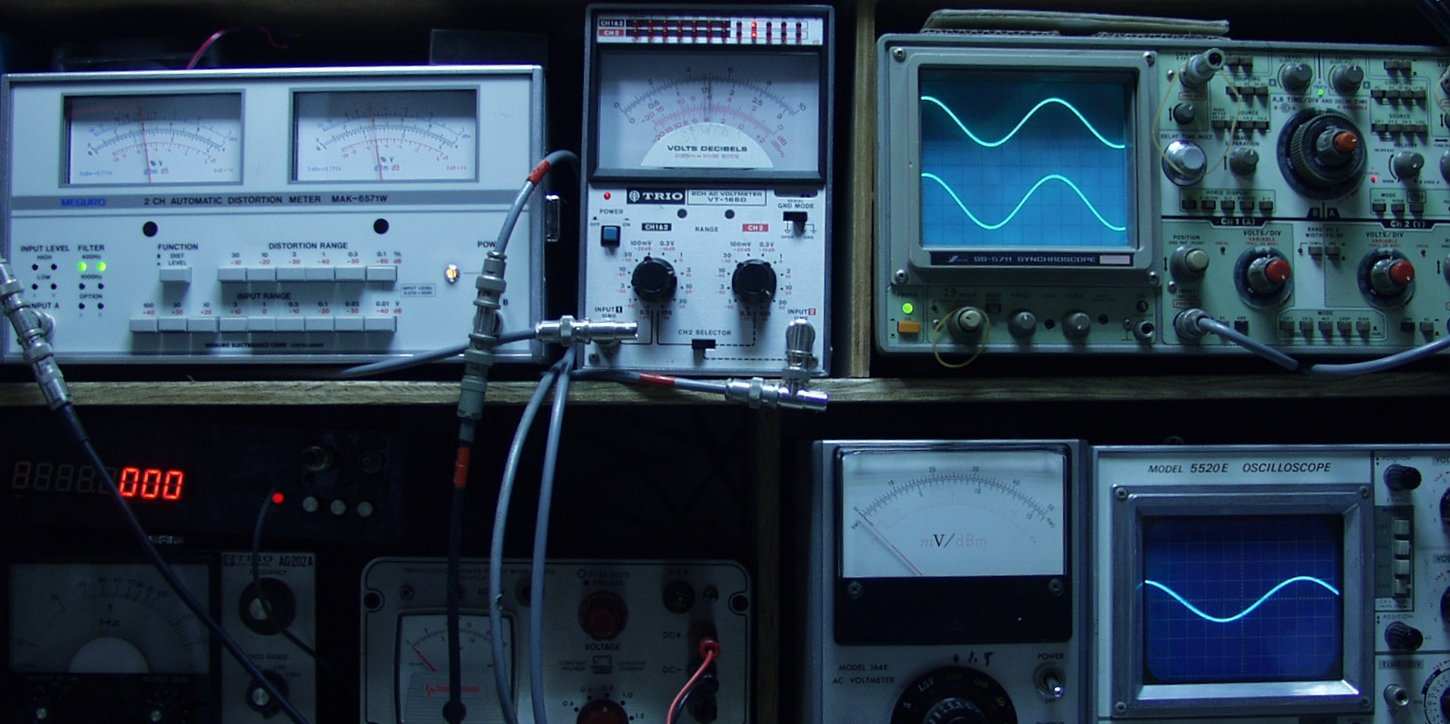

Ｅ２．　ＡＵＸ入力　出力＝１Ｖ　歪み率＝０．０３％　　１０００ＨＺ

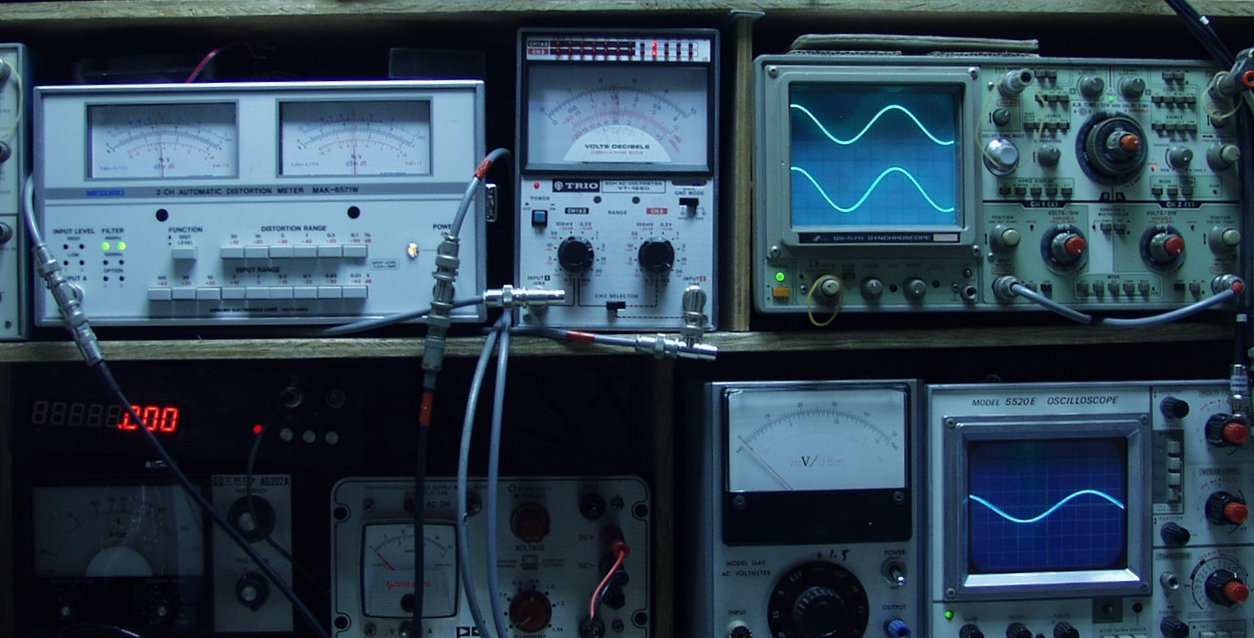

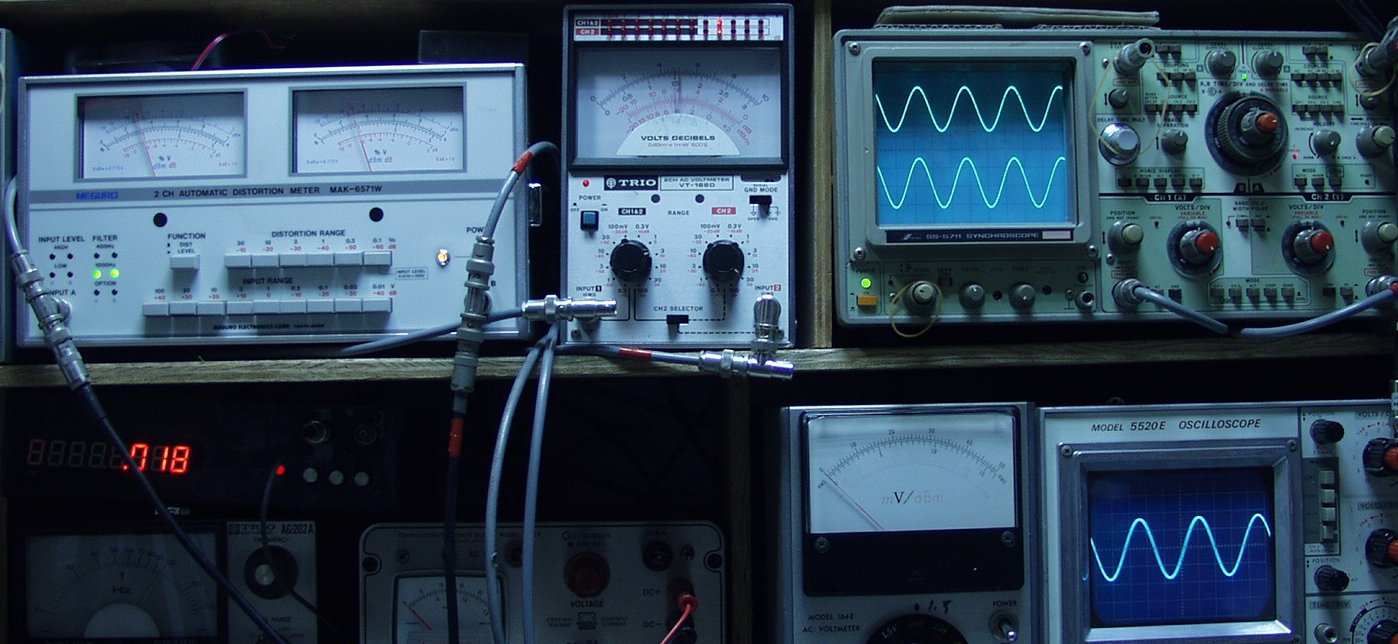

Ｅ３．　ＡＵＸ入力　出力＝１Ｖ　歪み率＝０．０３％　　４００ＨＺ

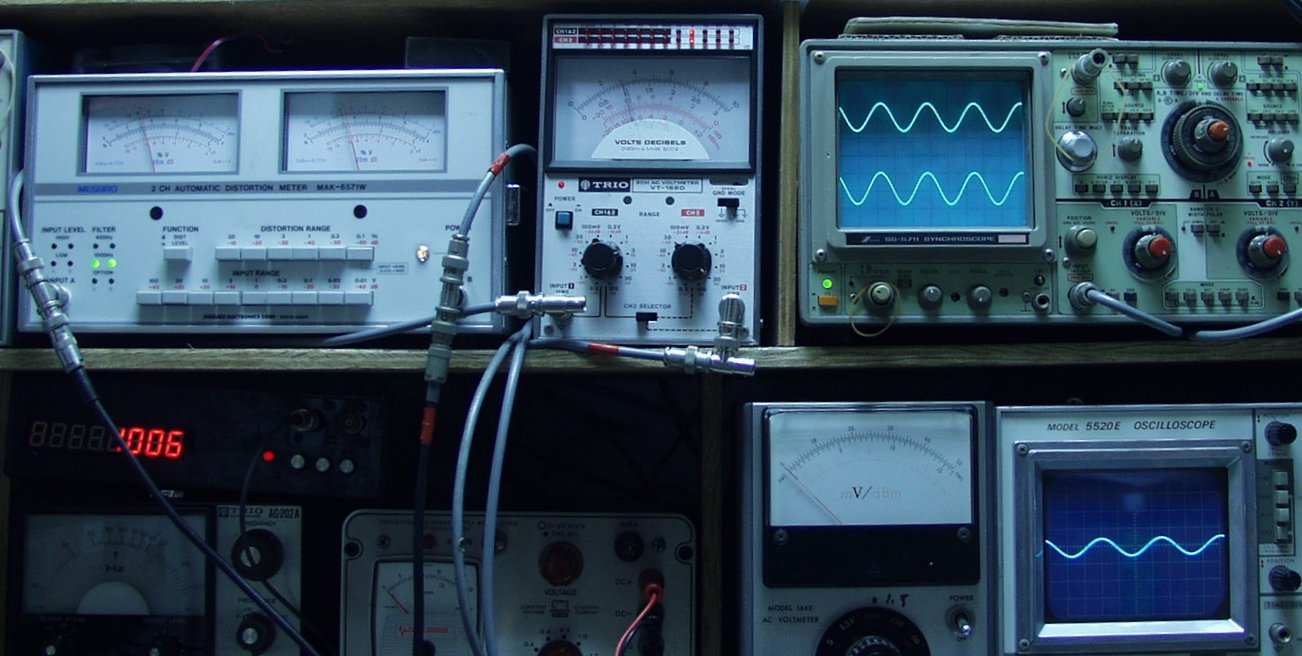

Ｅ４．　ＭＭ入力　出力＝１Ｖ　歪み率＝０．０３％　　１０００ＨＺ

Ｅ５．　ＭＭ入力　出力＝１Ｖ　歪み率＝０．０３％　　４００ＨＺ

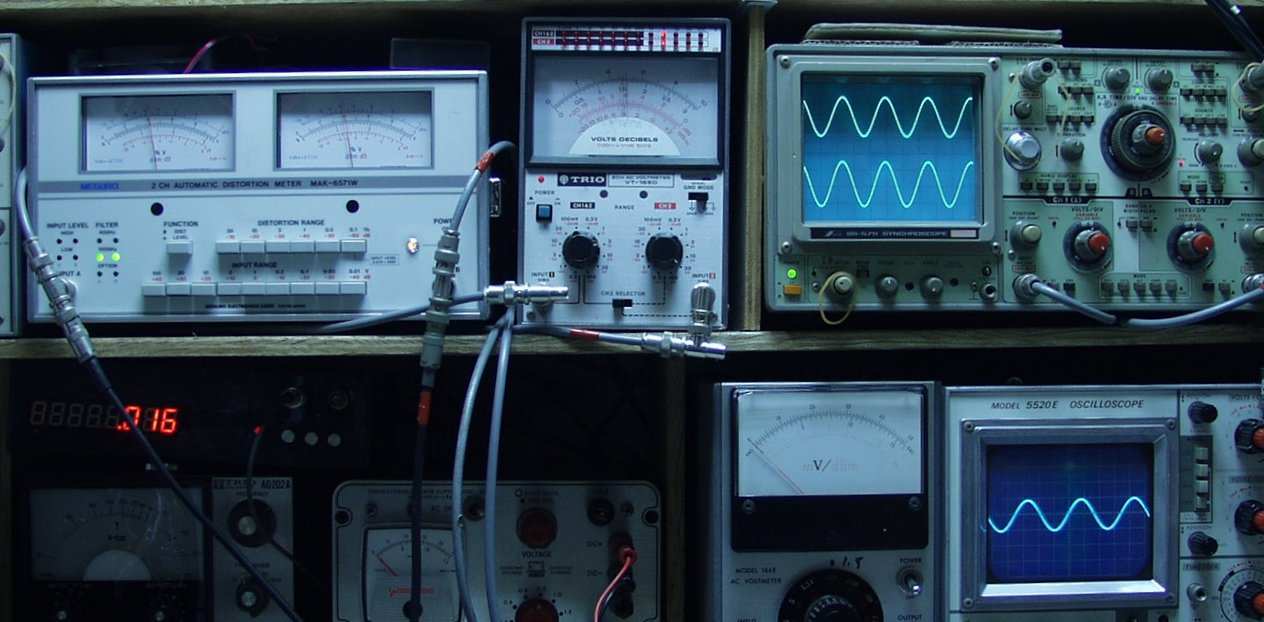

Ｅ６．　ＭＩＣ入力　出力＝１Ｖ　歪み率＝０．０３％　　１０００ＨＺ

Ｅ７．　ＭＩＣ入力　出力＝１Ｖ　歪み率＝０．０３％　　４００ＨＺ

Ｅ８．　完成

Ｓ．　ＬＵＸ　Ａ３４００　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　Ａ３４００ 出力電圧 定格＝2V(出力レベル+6dB位置) 最大＝15V(歪率0.3%) 出力インピーダンス 550Ω 全高調波歪率 0.06%以下(出力2V、55Hz〜10kHz) 周波数特性 15Hz〜35kHz -1dB 入力感度 Phono1＝2mV、4mV、10mV(切換式) Phono2＝2mV Mic＝2.2mV Aux1＝170mV Tuner、Aux2＝170mV(レベルセット付) 入力インピーダンス Phono1、2＝100kΩ、50kΩ、20kΩ Aux1＝150kΩ Tuner、Aux2＝100kΩ Mic＝50kΩ SN比 Phono1、2＝64dB Mic＝66dB Tuner、Aux1、2＝77dB トーンコントロール LUX方式NF型湾曲点切換付 低域湾曲点＝100Hz、250Hz、500Hz 高域湾曲点＝2kHz、4kHz、8kHz フィルター ローカット＝15Hz、80Hz(-12dB/oct) ハイカット＝12kHz、7kHz(-12dB/oct) 付属装置 リニアイコライザ(up tilt 2段階、フラット位置、down tilt 2段階) マイクアンプ ヘッドホンアンプ Phono入力感度切換 出力レベル切換 使用真空管 12AX7x6 12AU7x1 使用半導体 RA1Bx4 M4E1x1 1S-1850x1 1S-1850Rx1 S1R60x2 2SF657x1 N13T1x1 2SA493x3 2SC1000x4 2SA562x2 2SC735x4 KB265x2 外形寸法 幅435x高さ165x奥行300mm 重量 9kg 別売 アッセンブリマニュアル(￥3,000) 定価 ￥108,000(1974年5月発売)
