ＬＵＸＭＡＮ　Ａ３４００．　２台目修理記録

２０２２／３／２３到着　　２０２３／３／２完成

Ａ．　修理前の状況 LUXKIT A3400のオーバーホール修理の依頼したくメールをしました。 10年ほど前にオークションにて落札し、問題なく動作しておりました。 最近左の中域から低域にかけて旨く出力されておりません。 パワーアンプのせいかと思いCDを直接パワーアンプに繋ぎ出力したところ 問題なく左右出力されていました。 経年劣化もあるためオーバーホール修理の依頼をしたいと思います。 最近のアンプにはあまり興味がわかなく、真空管アンプでレコードを聴きたく 宜しくお願いいたします。 B．　原因 各部経年劣化。 Ｃ．　修理状況 フイルム・コンデンサー交換。 電解コンデンサー交換。 真空管ソケット交換。 テフロン絶縁ＲＣＡ端子に交換。 マイク入力ジャック交換。 各部半田補正。 電源ソケット交換（３Ｐインレット）。　FURUTECH　FI-10(R) ロジウムメッキ。 足黒ＴＲ（トランジスター）交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　別ファイルが開きます。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 Ｋ．　木製ケース修理　　　別ファイルが開きます Ｄ．　使用部品 フイルム・コンデンサー　　　　　　４個。 電解コンデンサー　　　　　　　　２５個。 ＭＴ９ピンソケット（タイト製）　　　７個。 ブロック電解コンデンサー　　　　３個。 マイクジャック　　　　　　　　　　　２個。 テフロン絶縁ＲＣＡ端子　　１３組２６個。 ３Ｐインレット　　　　　　　　　１個。FURUTECH　FI-10(R) ロジウムメッキ。 整流ダイオード　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　１４０，０００円　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　但し、真空管別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸＭＡＮ　Ａ３４００　の仕様（マニアル・カタログより）

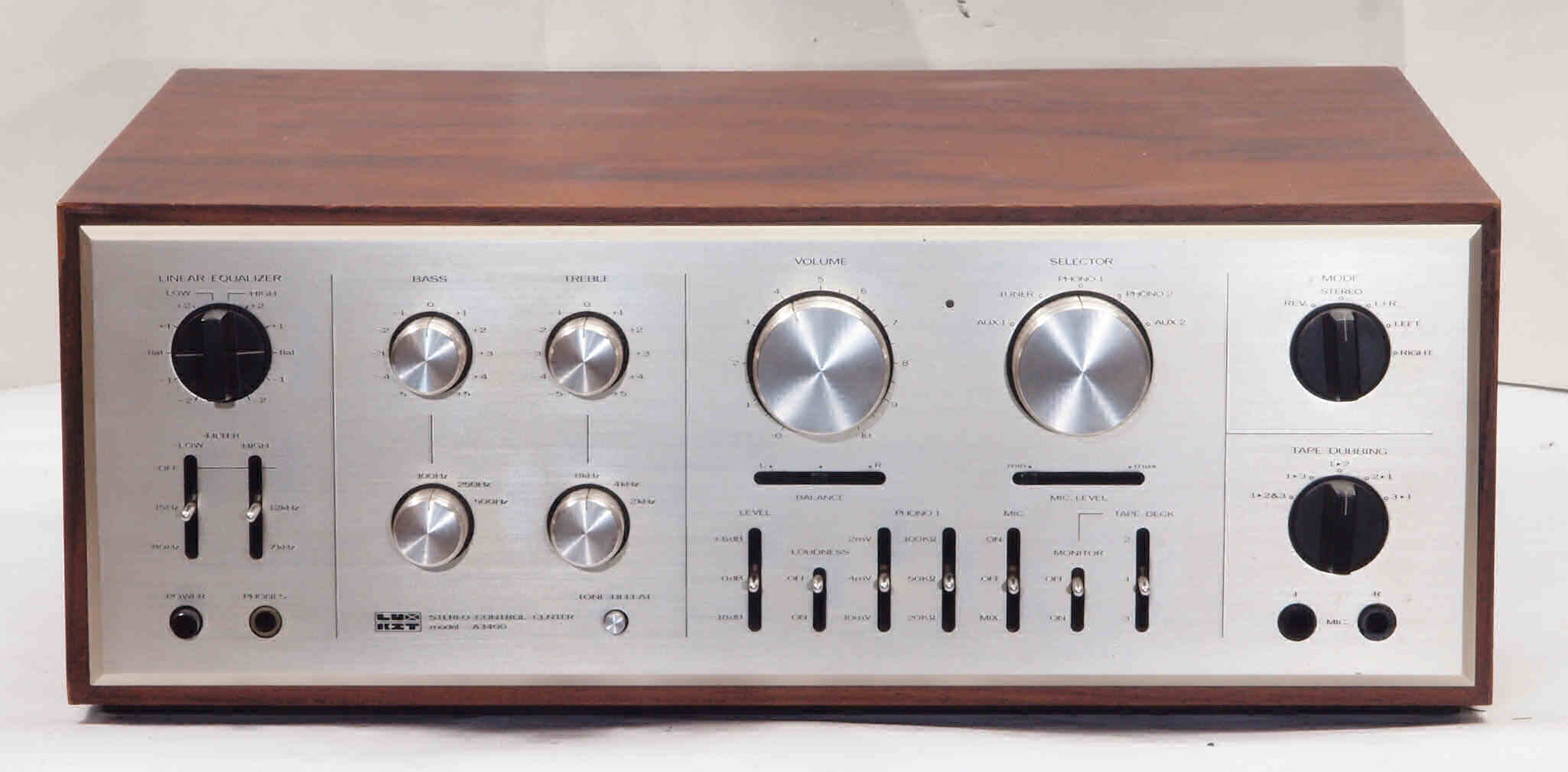

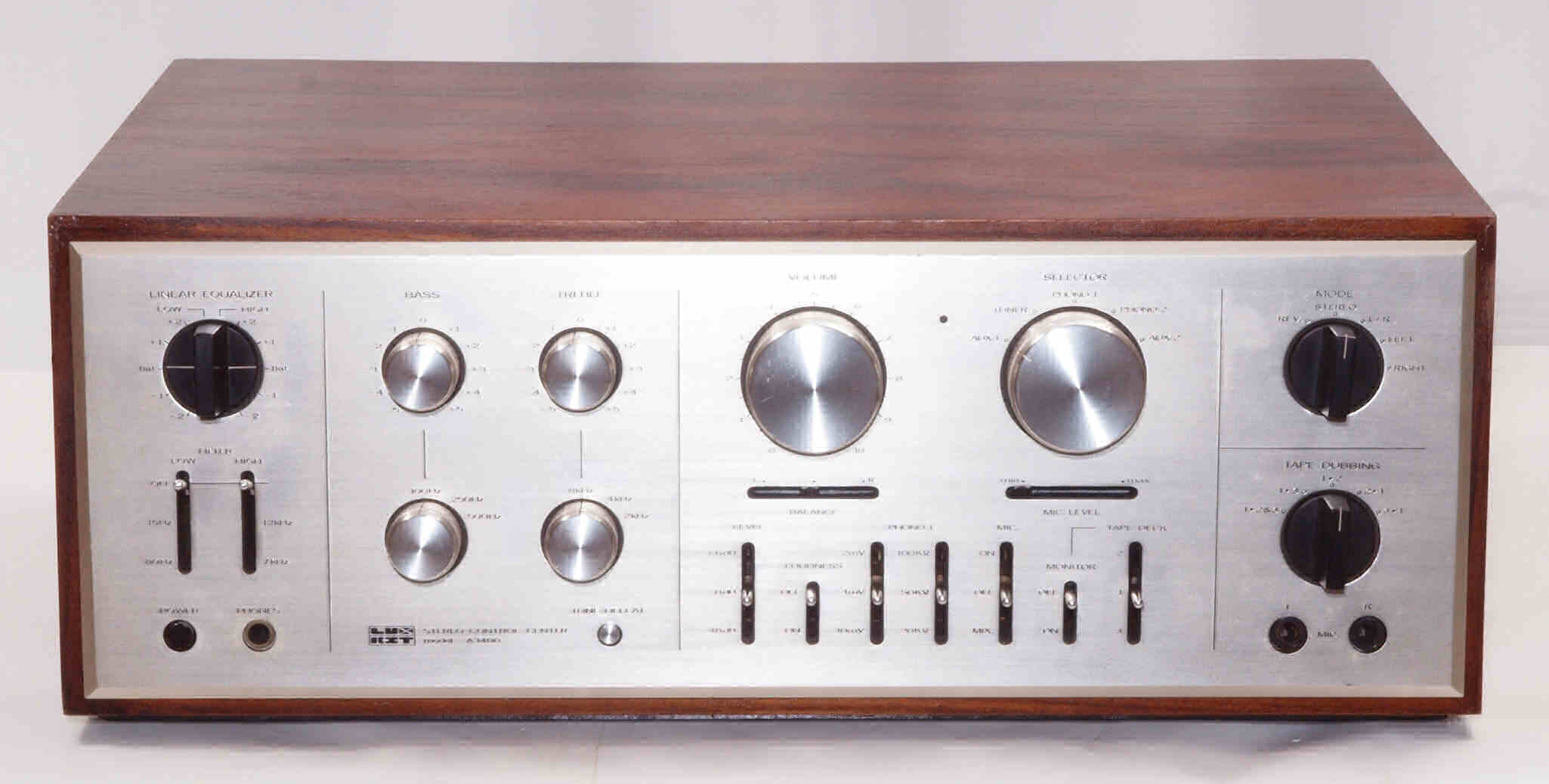

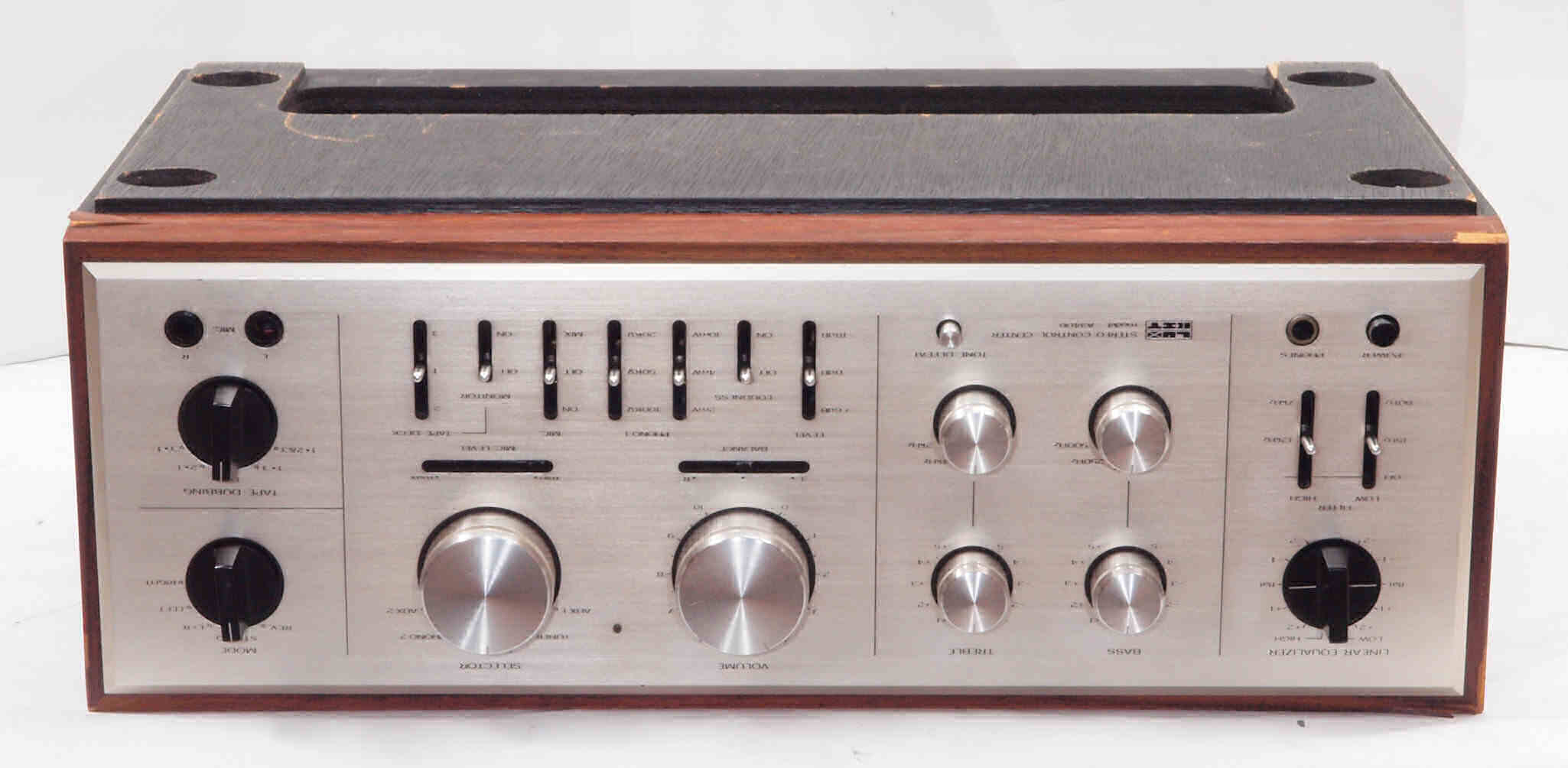

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観　前から見る

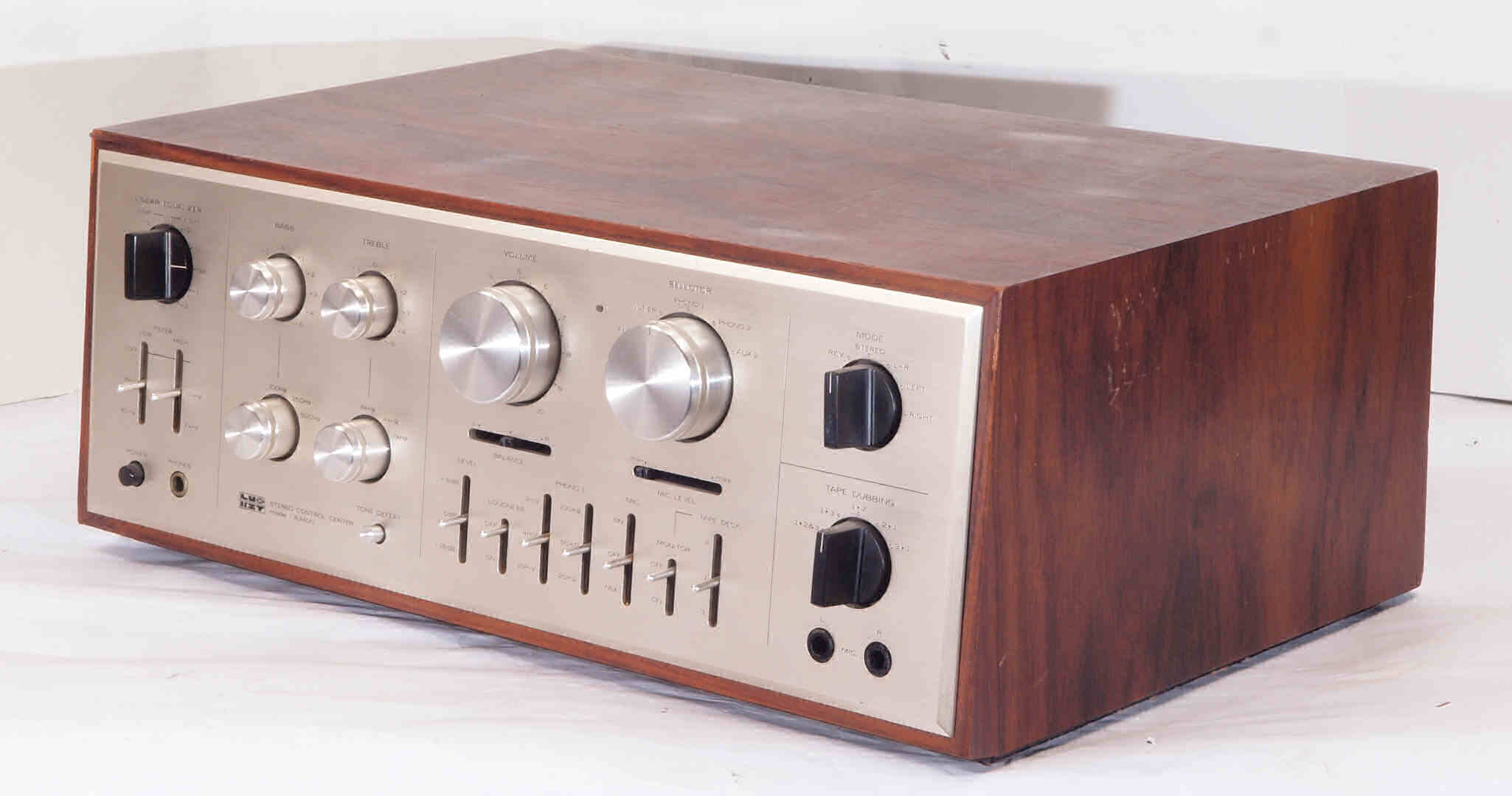

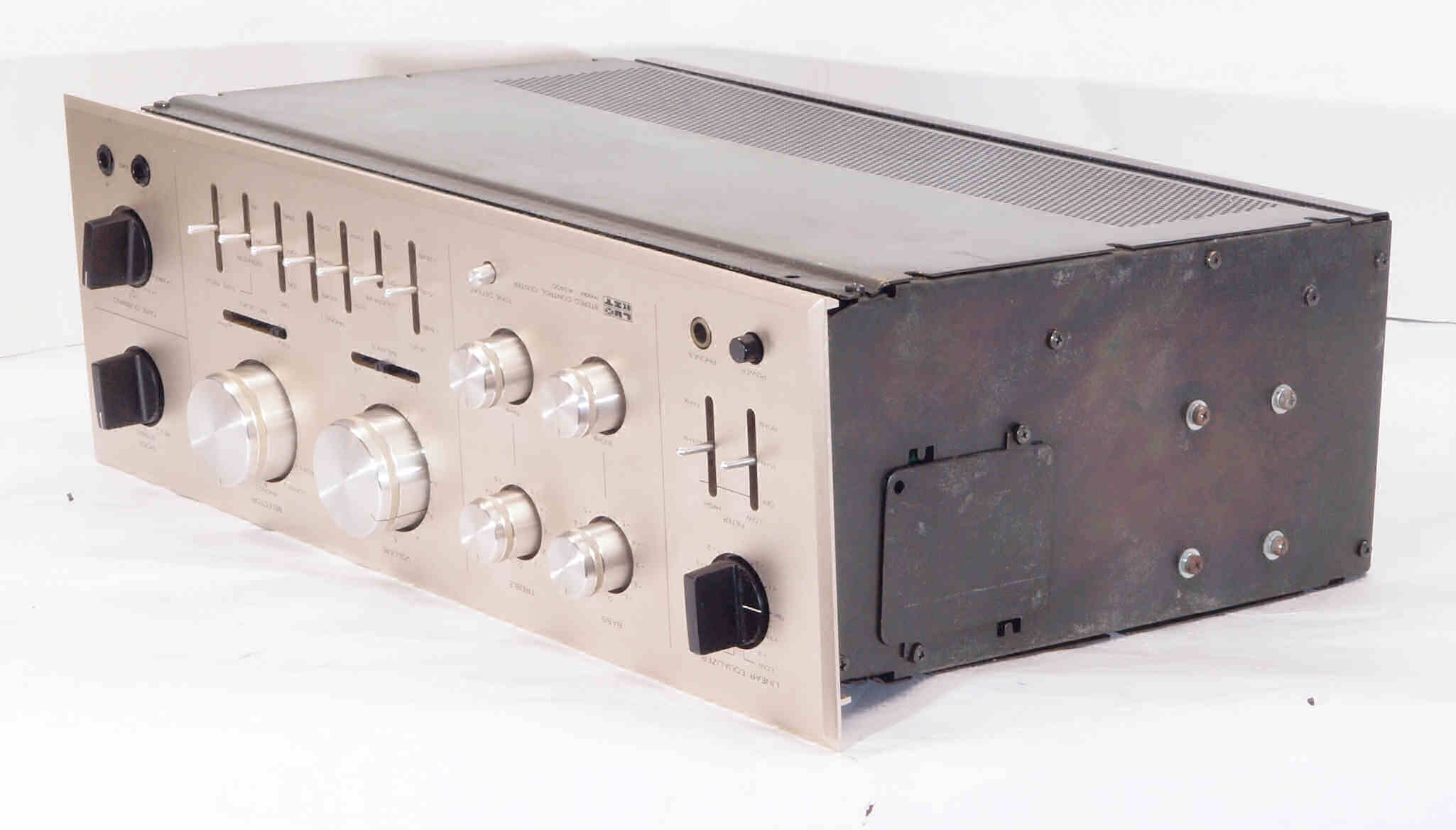

Ａ１２．　外観　前右から見る

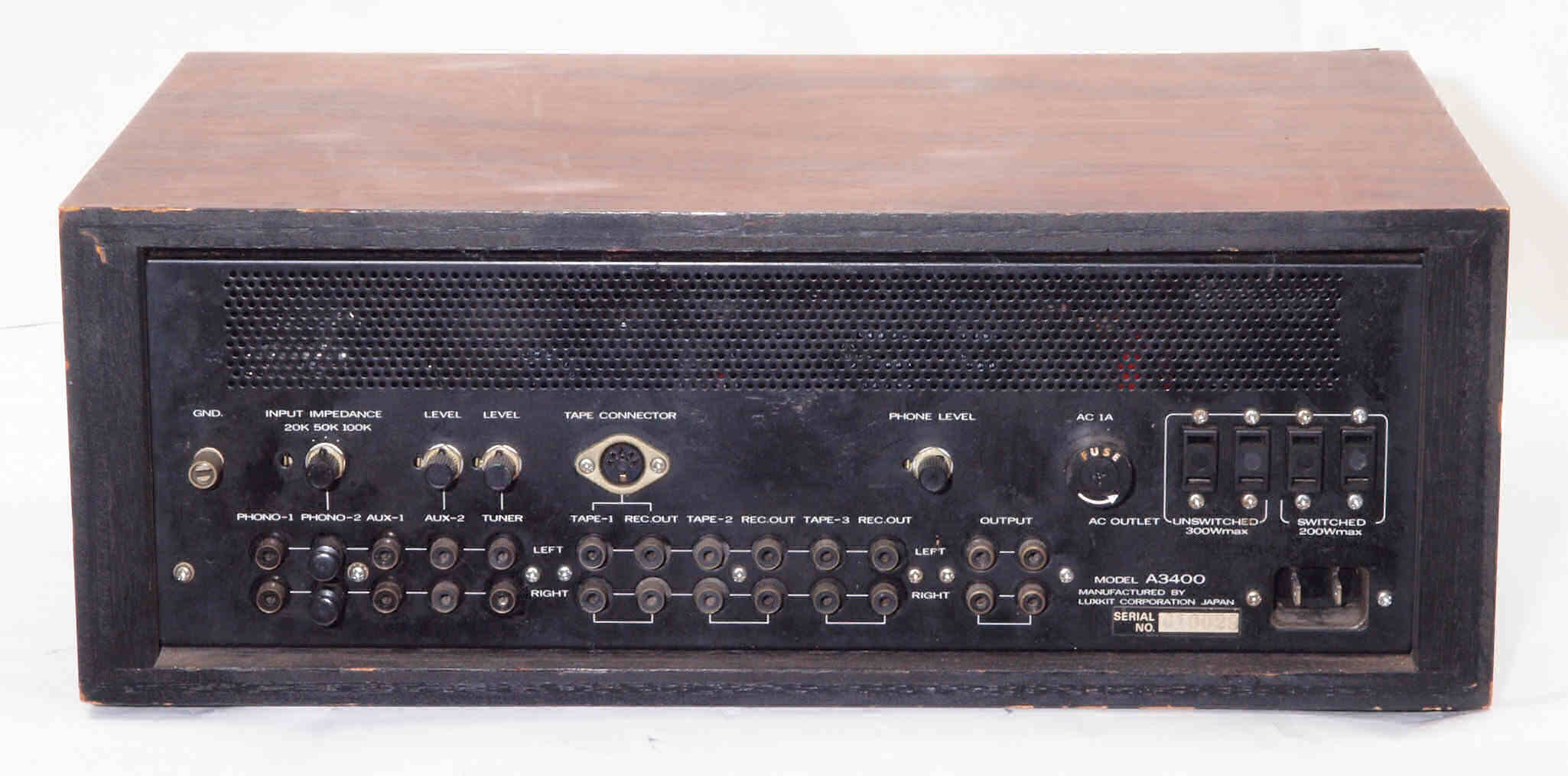

Ａ１３．　外観　後から見る

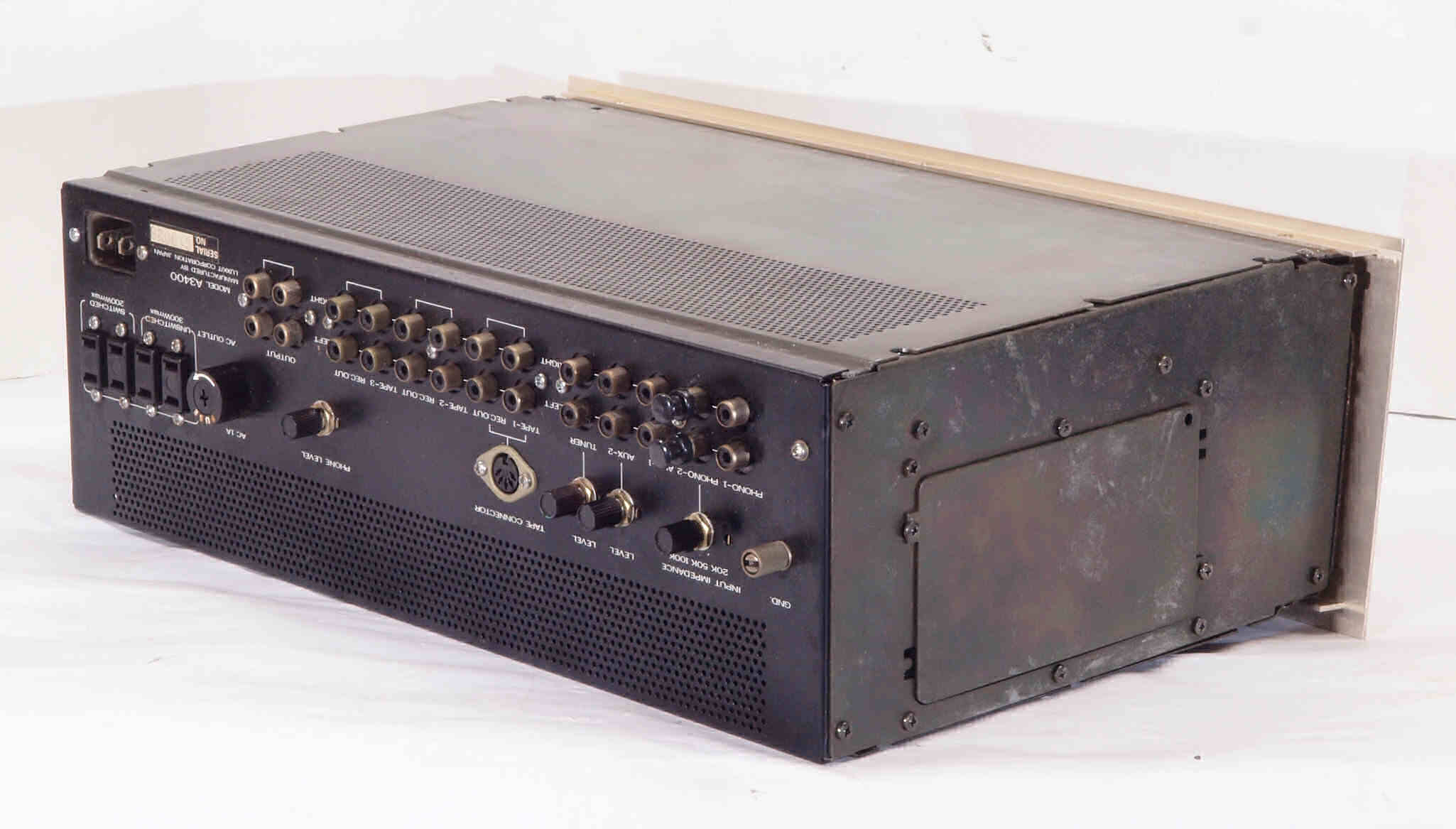

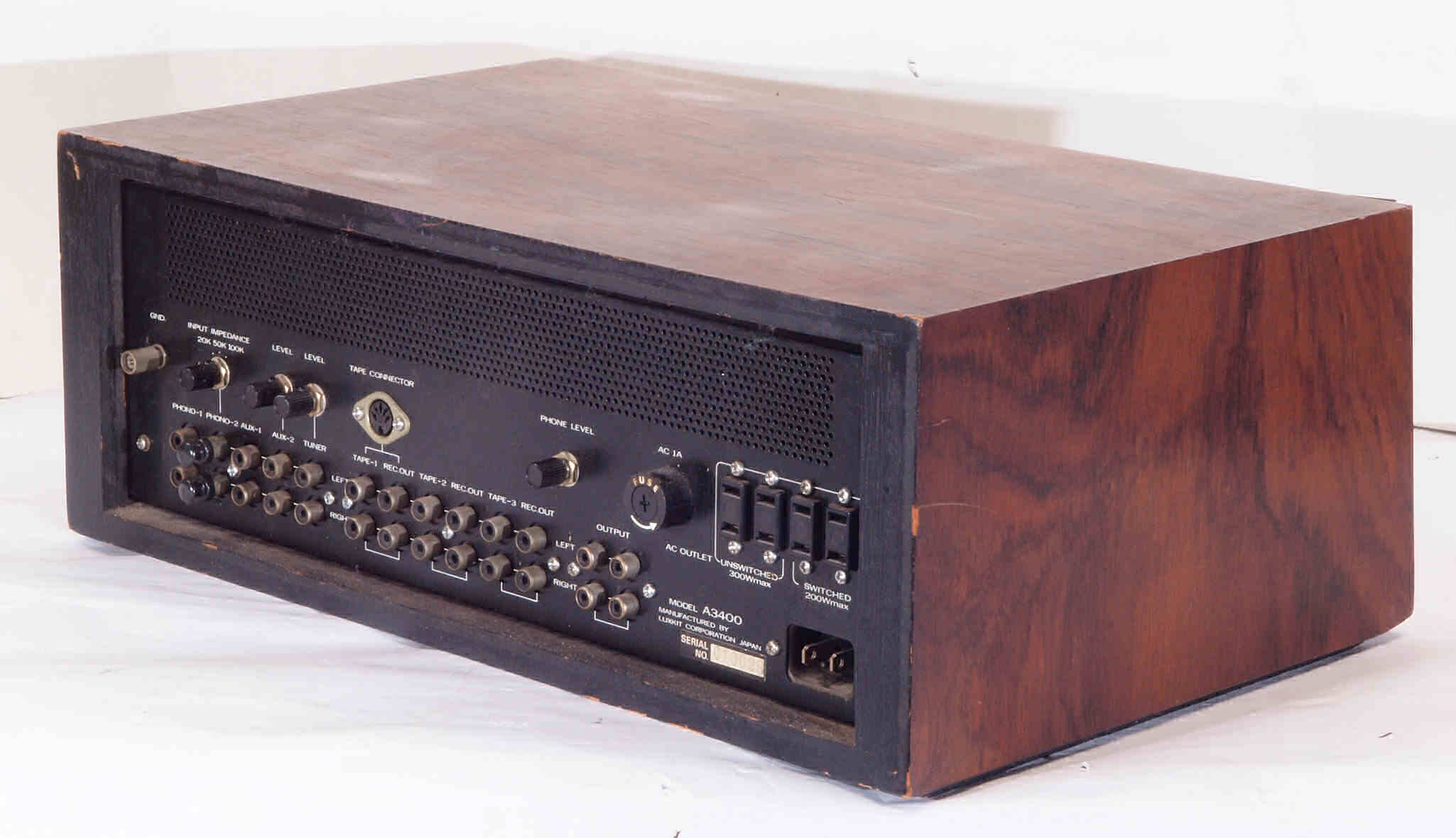

Ａ１４．　外観　後左から見る

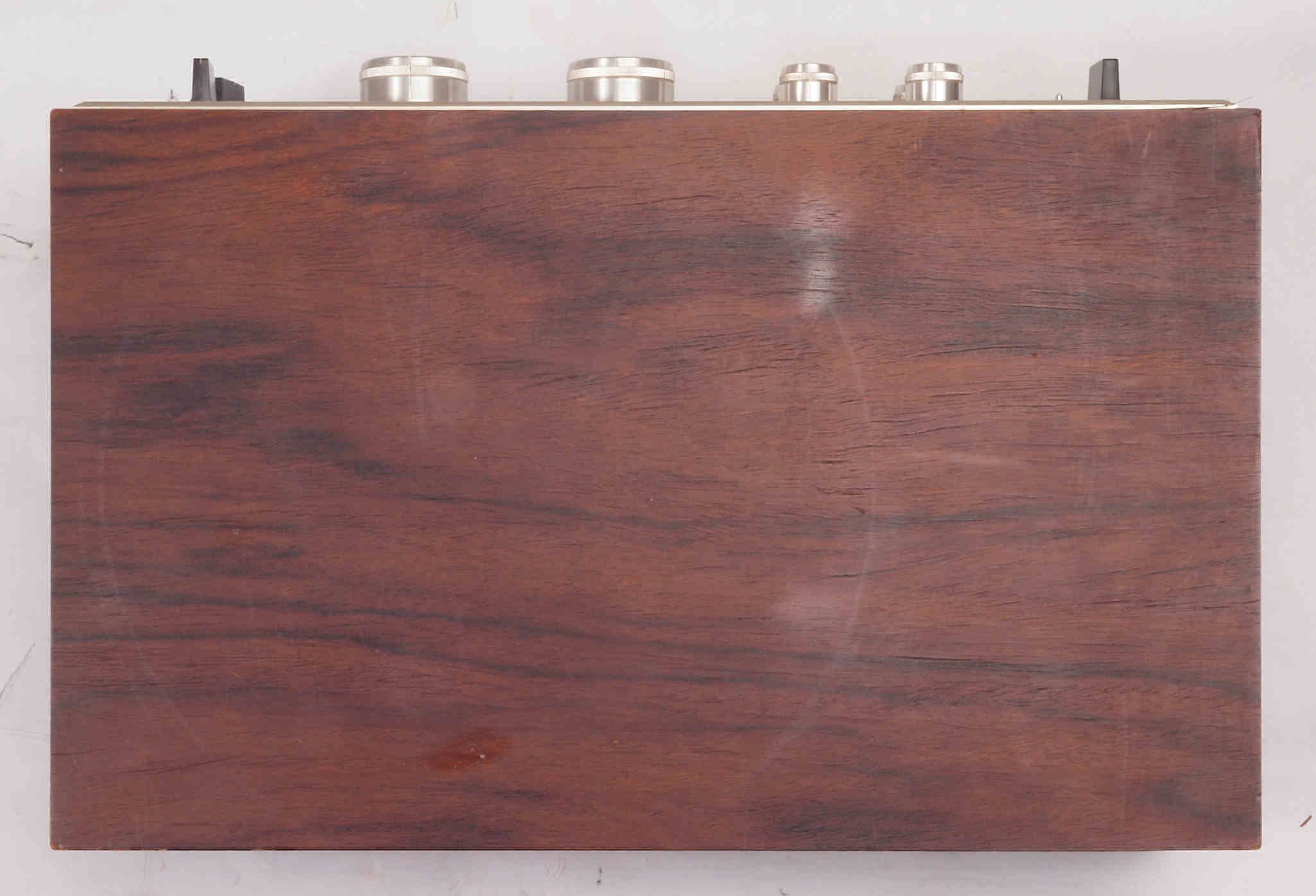

Ａ１５．　外観　上から見る

Ａ２１．　外観　下前から見る。

Ａ２２．　外観　下前左から見る。

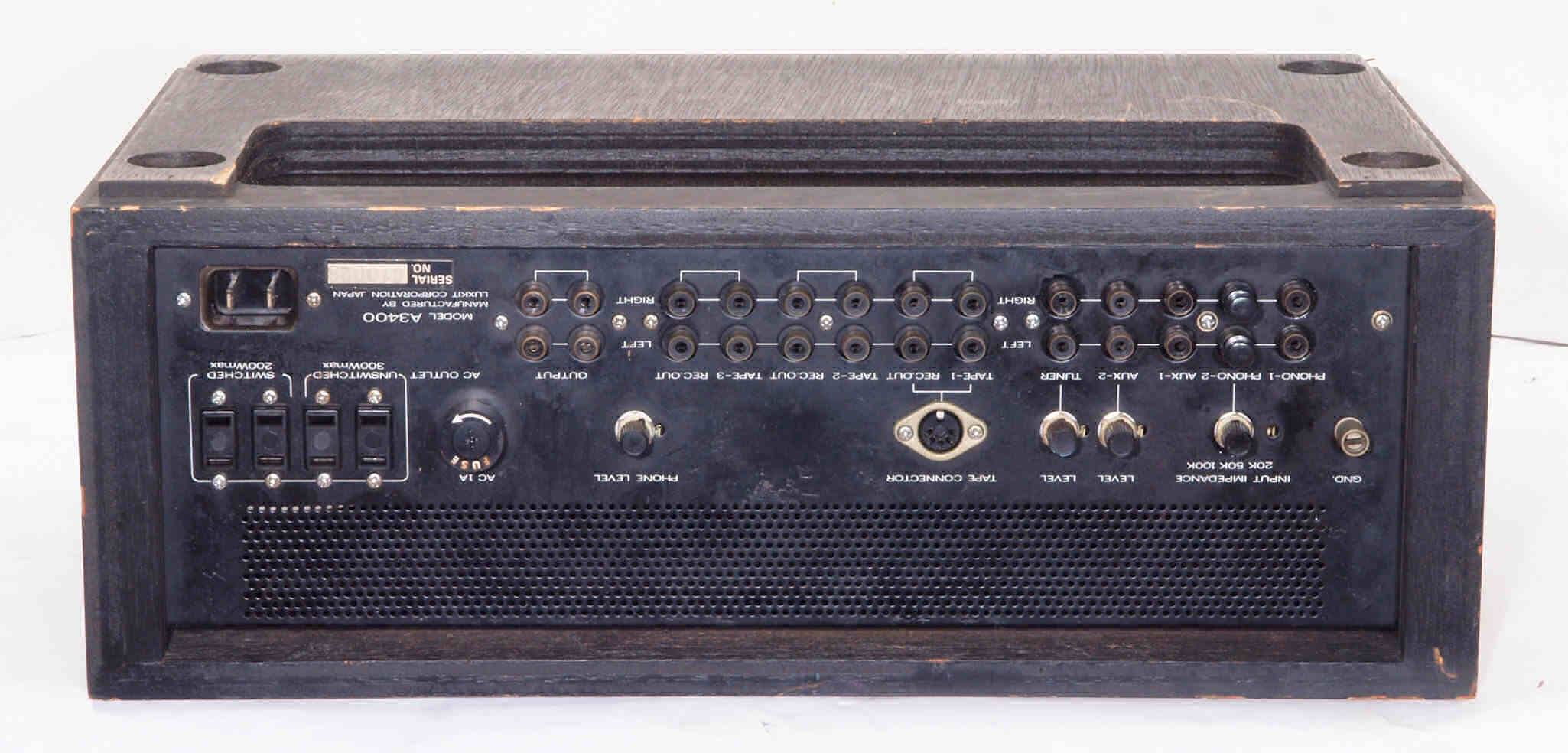

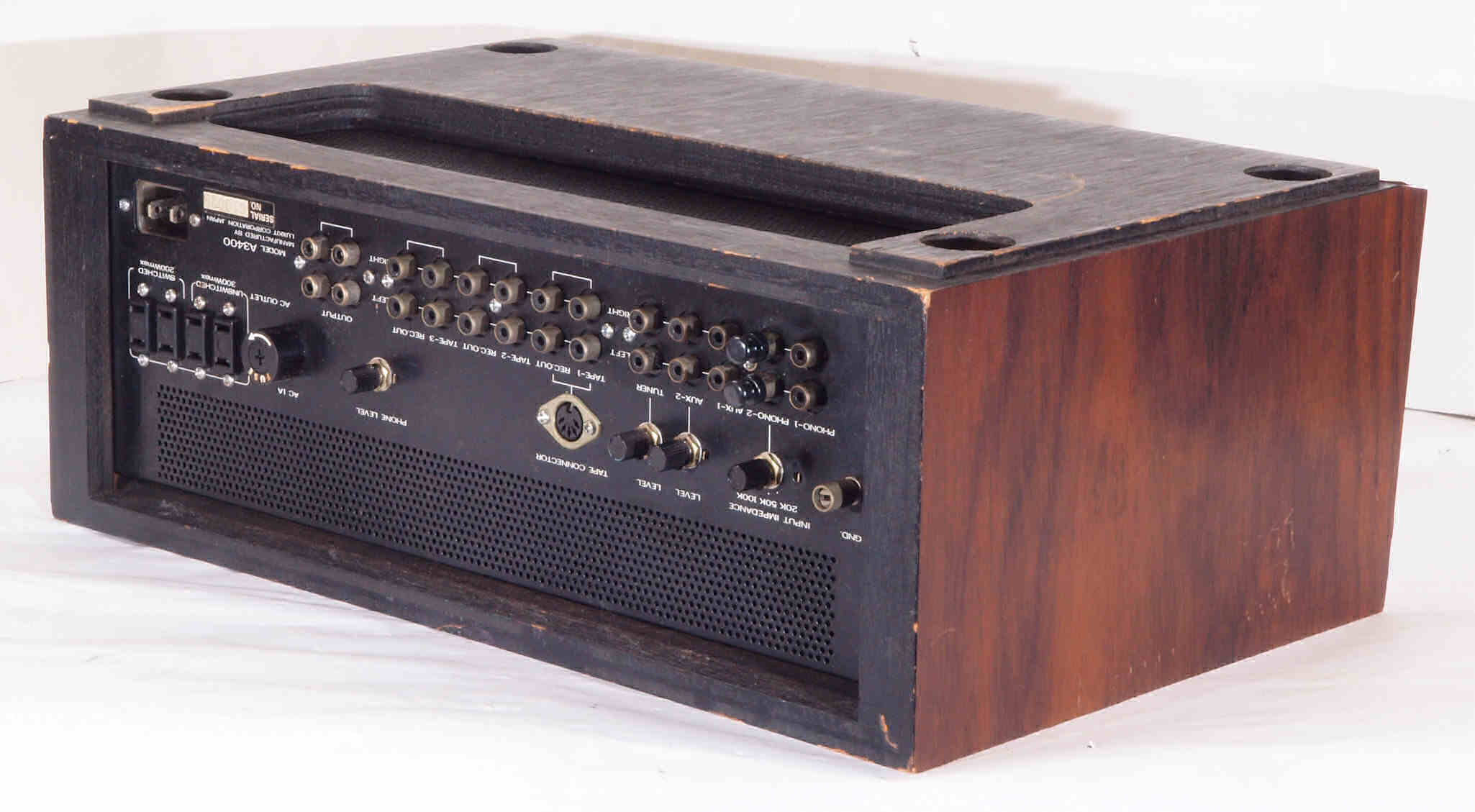

Ａ２３．　外観　下後から見る。

Ａ２４．　外観　下後右から見る。

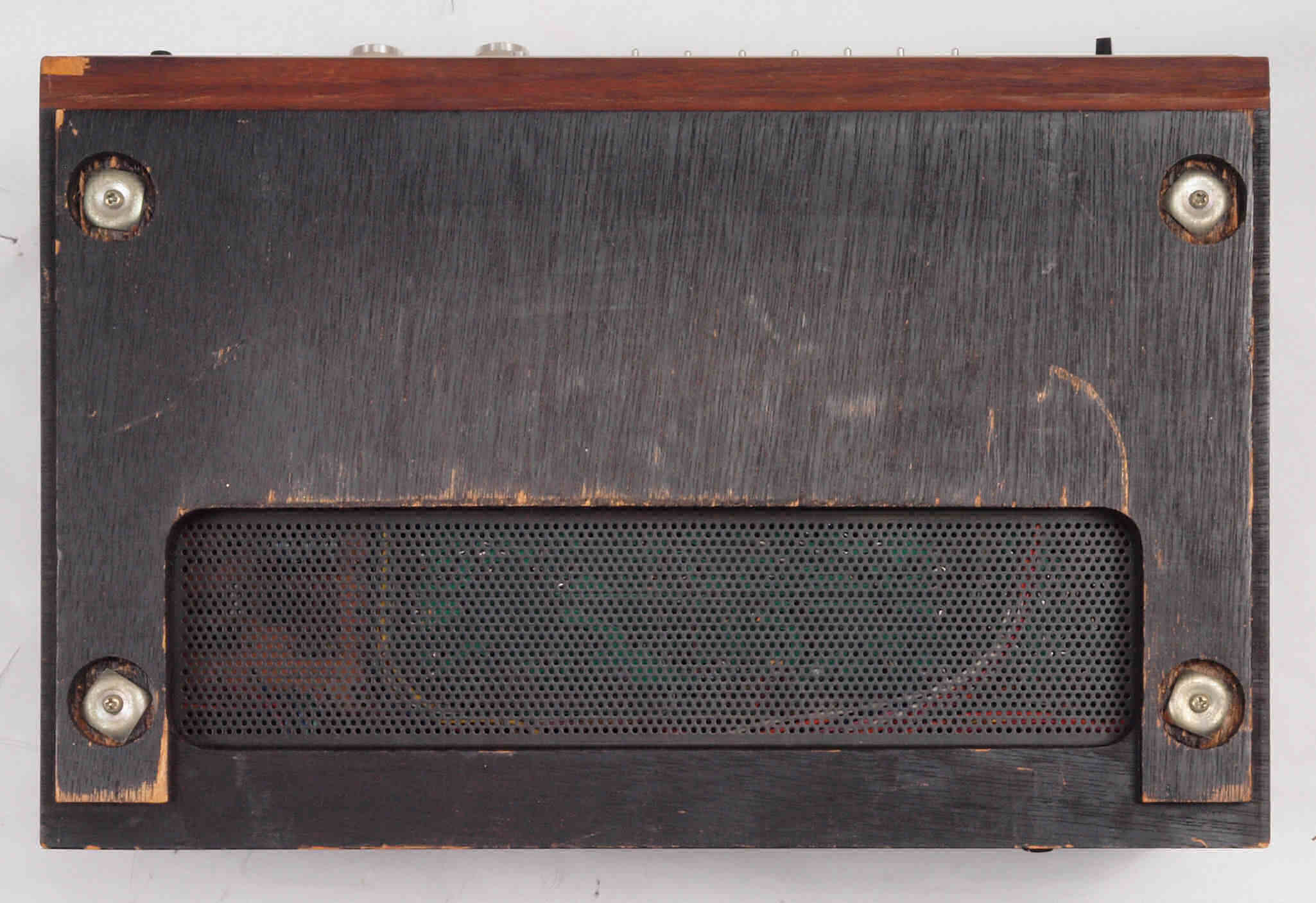

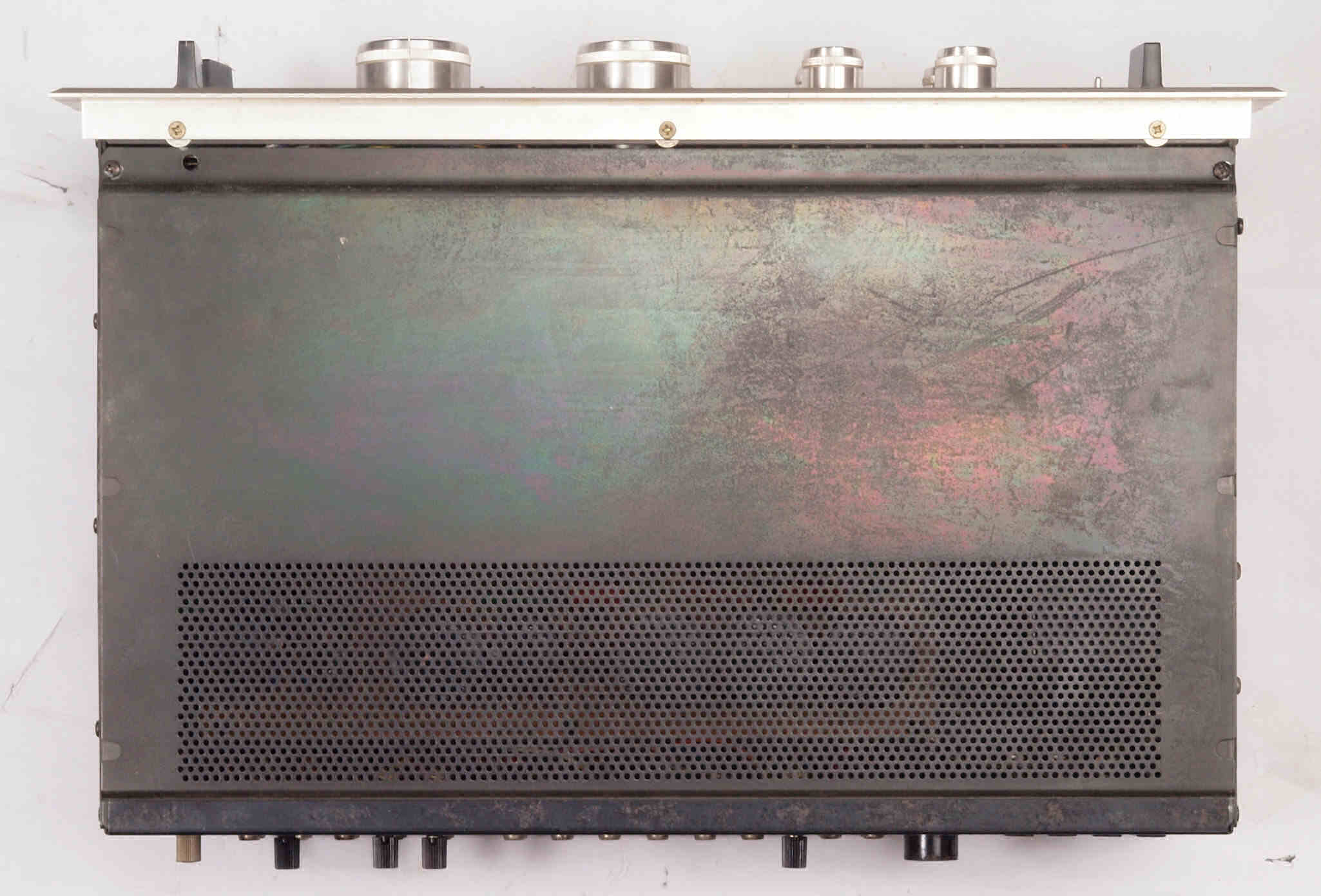

Ａ２５．　外観　下から見る。

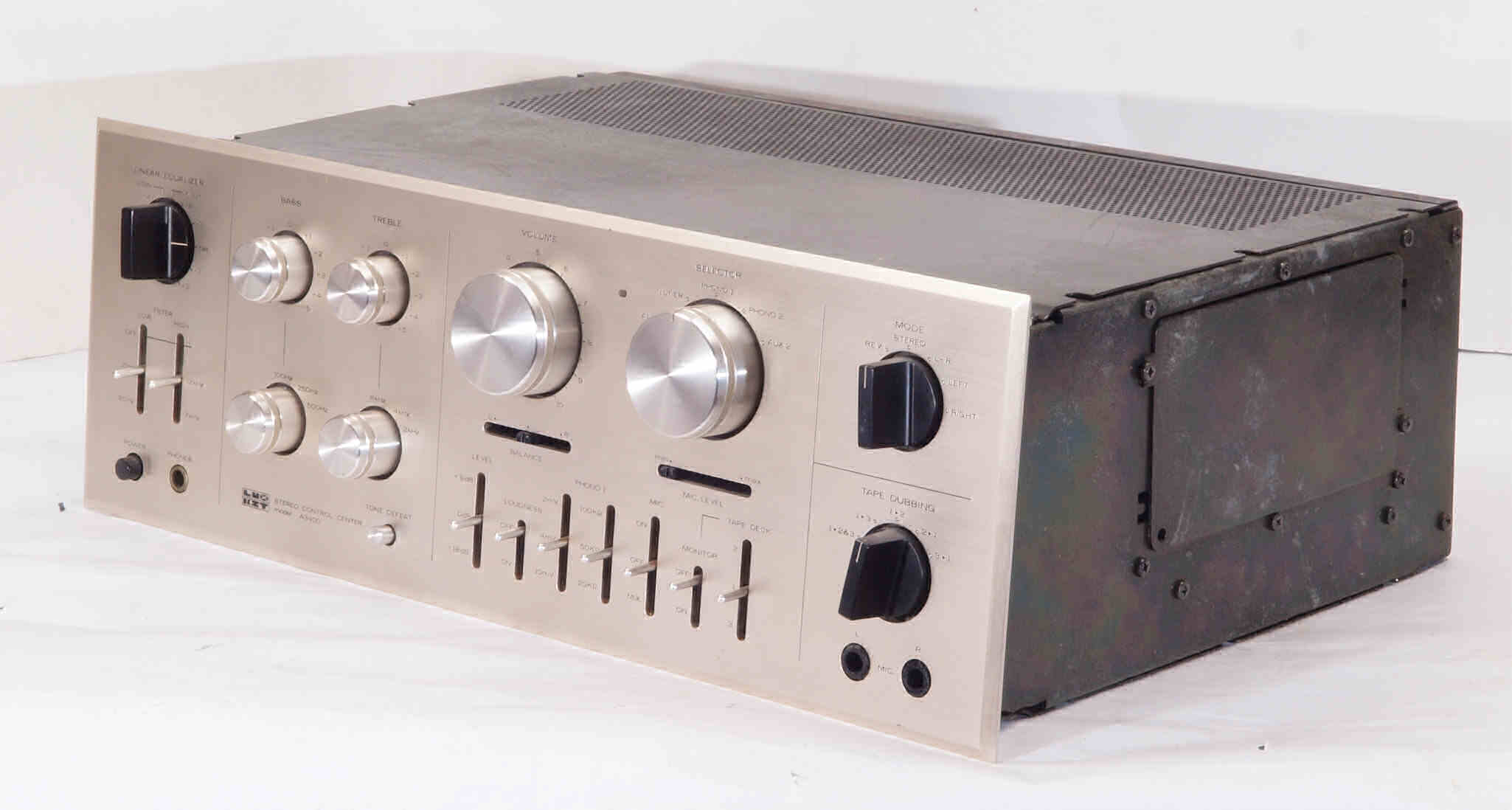

Ａ３１．　点検中　木箱から取出　前右から見る。

Ａ３２．　点検中　木箱から取出　下前左から見る。

Ａ３３．　点検中　木箱から取出　後左から見る。

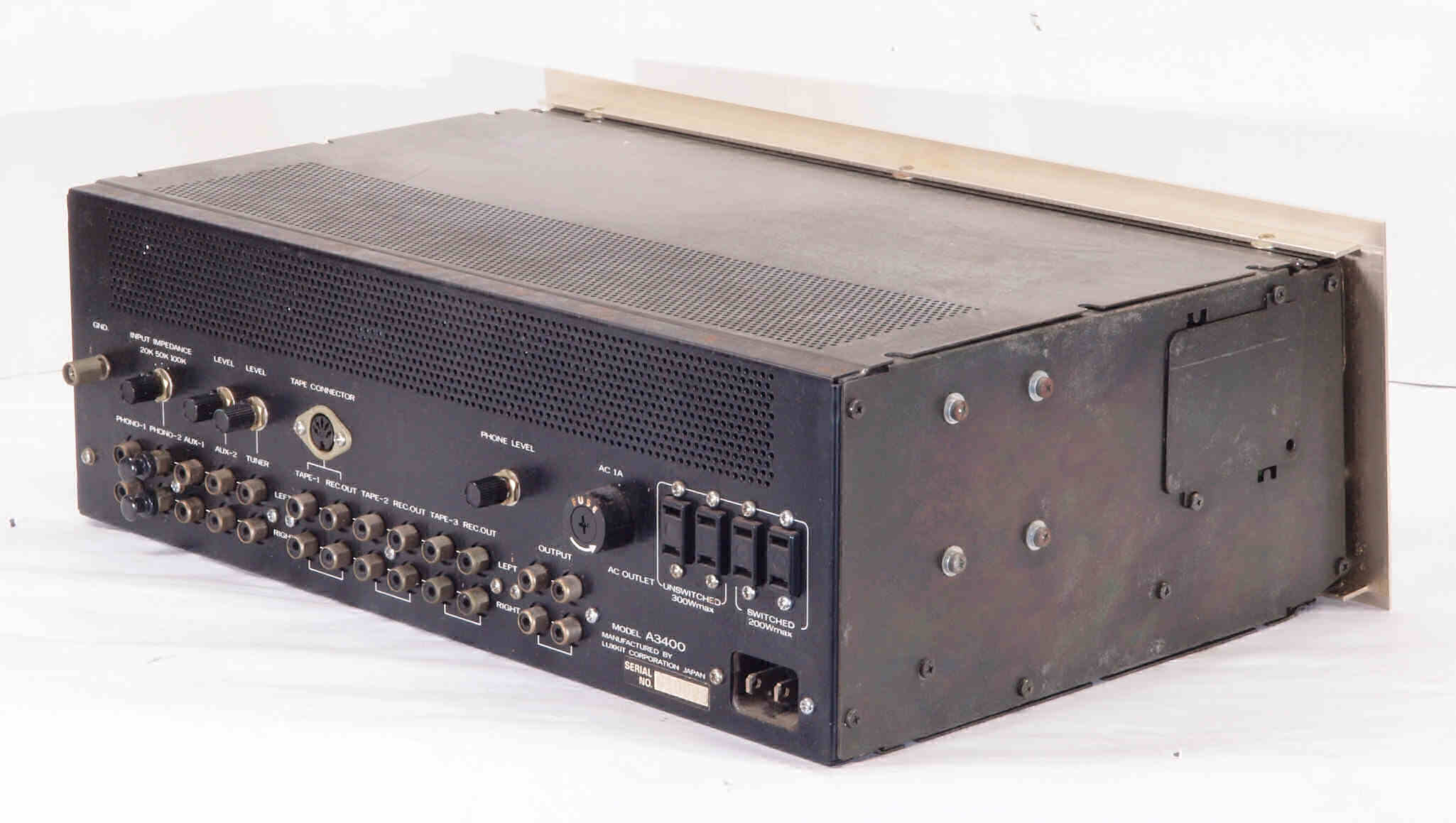

Ａ３４．　点検中　木箱から取出　下後右から見る。

Ａ４１．　点検中　木箱から取出　上から見る。

Ａ４２．　点検中　木箱から取出、上下蓋を外し、上から見る。

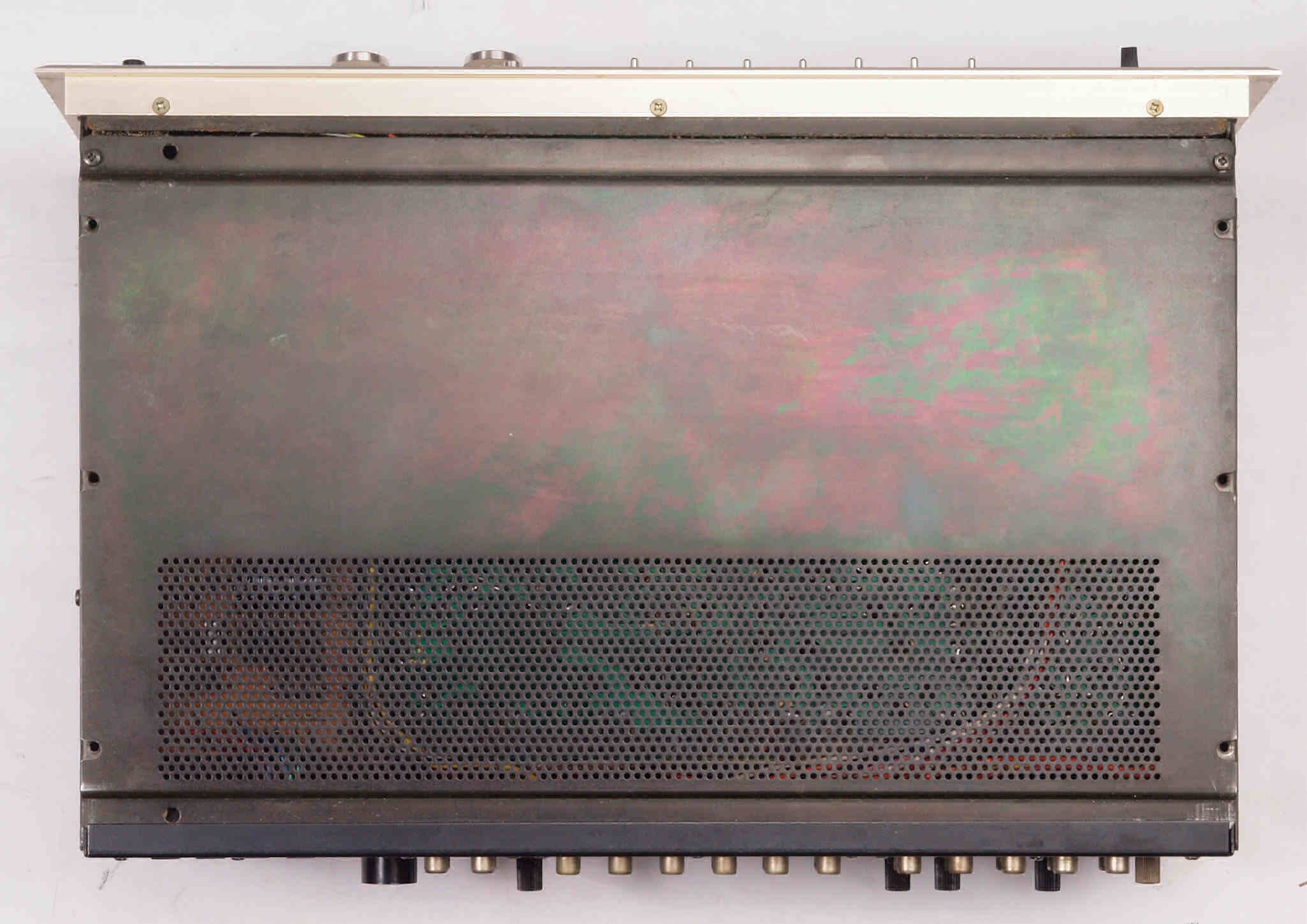

Ａ４３．　点検中　木箱から取出　下から見る。

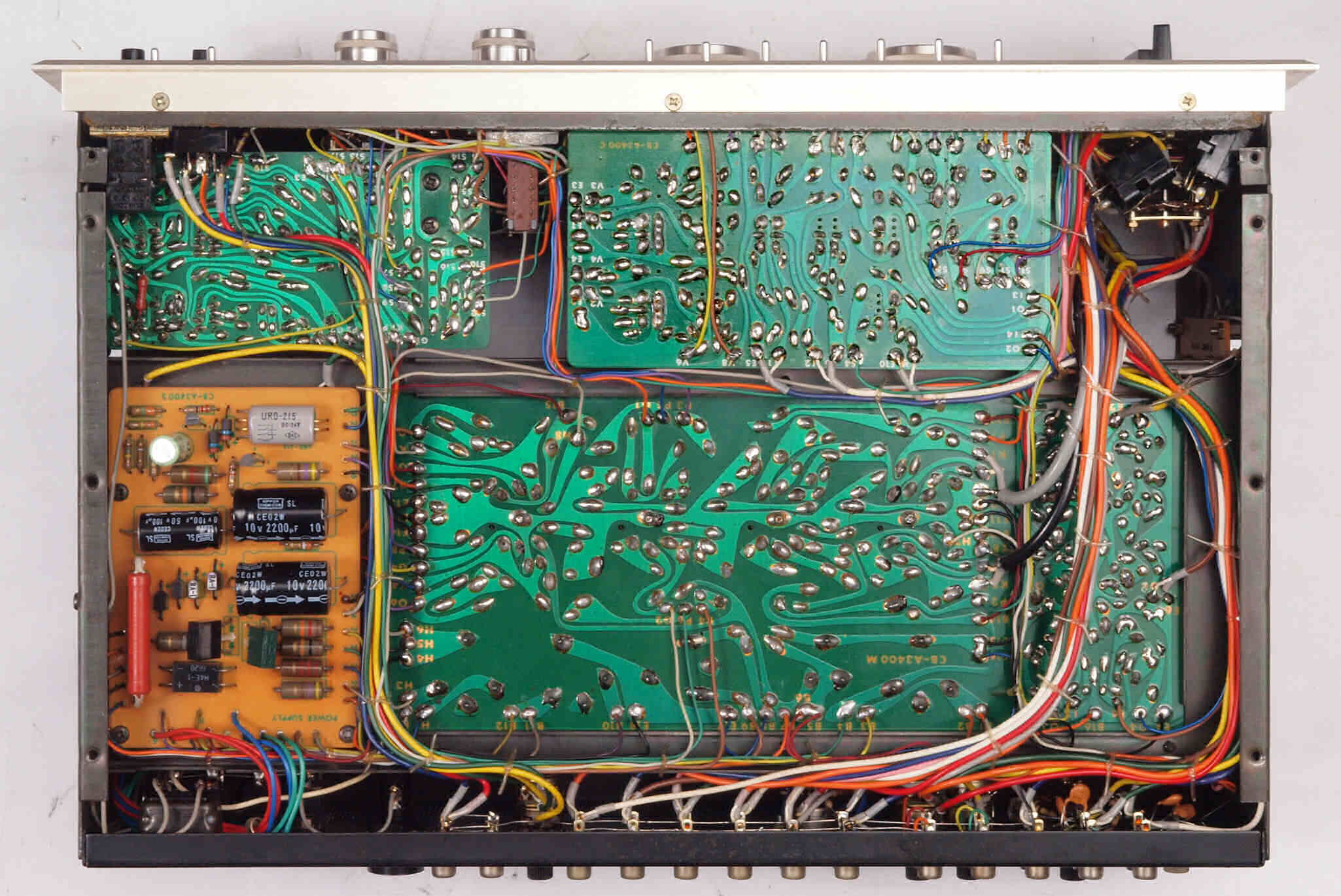

Ａ４４．　点検中　木箱から取出、上下蓋を外し、下から見る。

Ａ５１．　点検中　入力ＲＣＡ端子郡。

Ａ５２．　点検中　入力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換。

Ａ５３．　点検中　ＴＡＰＥ入力ＲＣＡ端子、出力ＲＣＡ端子。

Ａ５４．　点検中　ＴＡＰＥ入力ＲＣＡ端子、出力ＲＣＡ端子、　テフロン絶縁ＲＣＡ端子に交換。

Ａ５５．　点検中　入出力ＲＣＡ端子裏、　接点復活剤の塗布跡が残る。

Ａ５６．　点検中　入出力ＲＣＡ端子裏、　接点復活剤の塗布跡が残る。

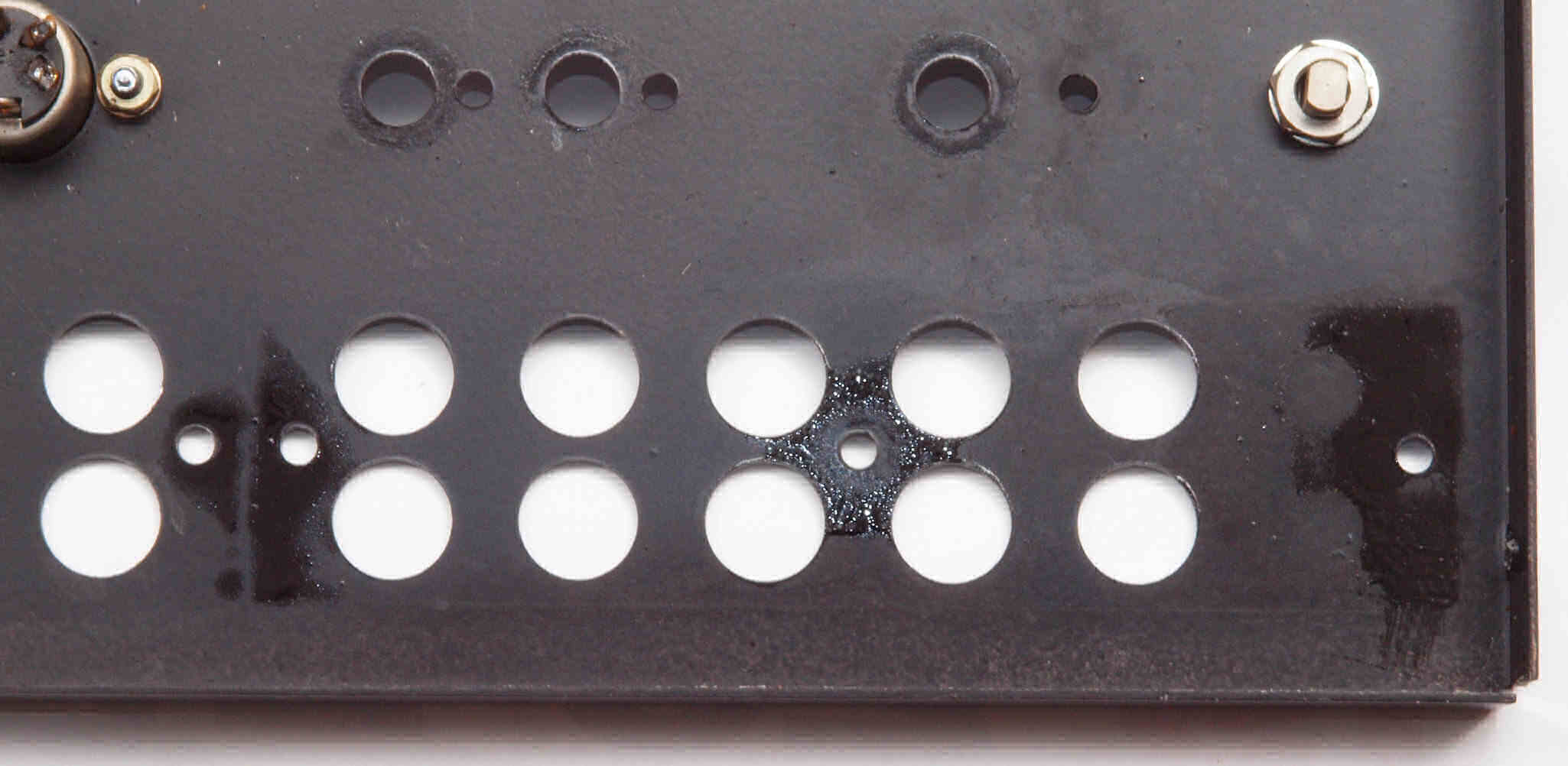

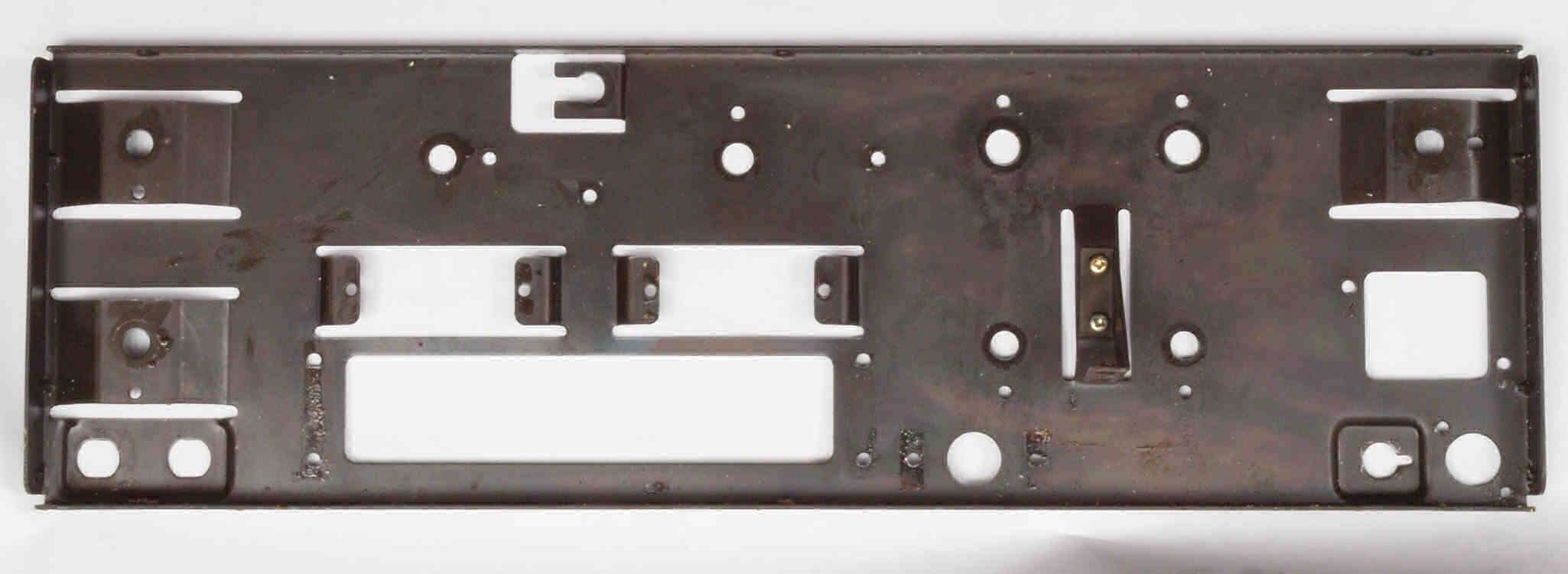

Ａ５７．　点検中　前パネル裏、　接点復活剤の塗布跡が残る。

Ａ６１．　点検中　割れたＭＩＣジャック２個。

Ａ７１．　点検中　電源ソケット。

Ａ７２．　点検中　電源ソケット、３Ｐインレットに交換。

Ａ８１．　点検中　真空管。

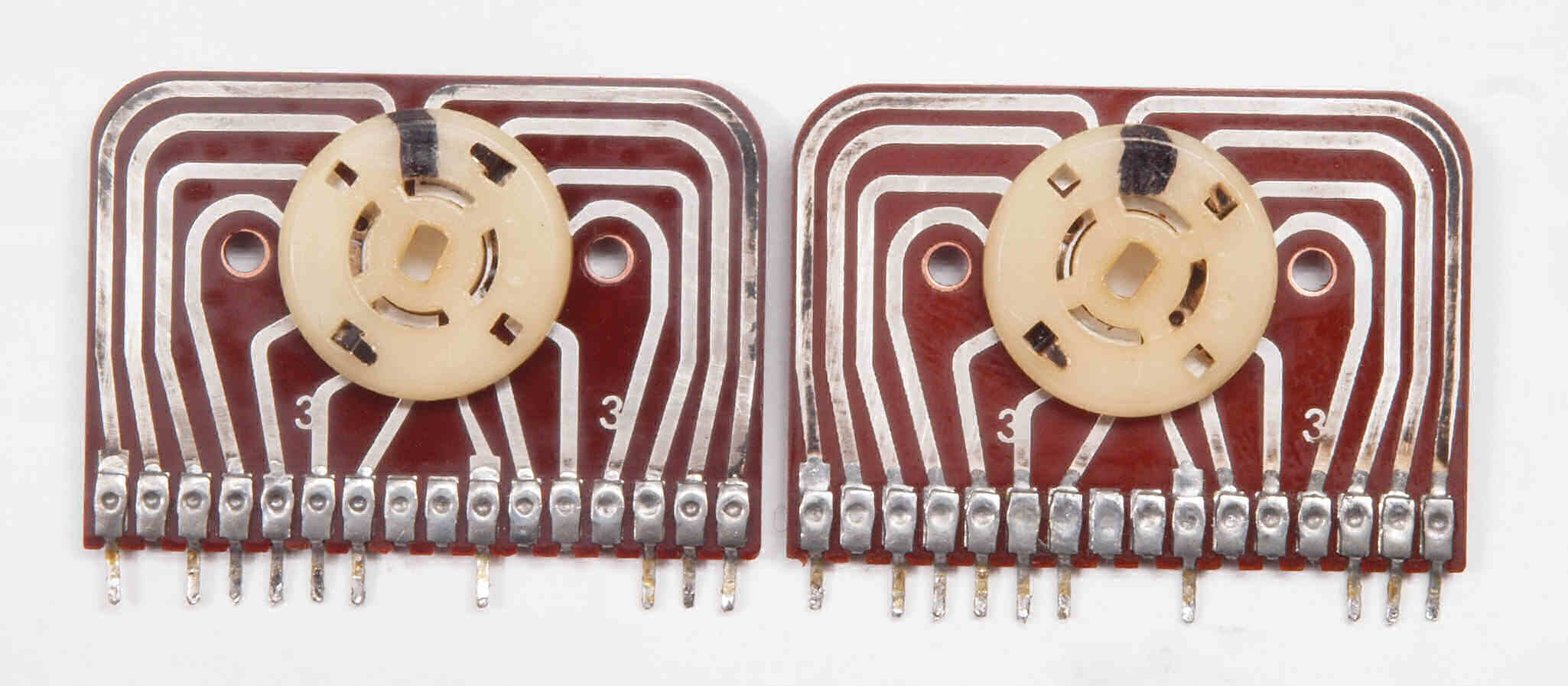

Ａ９１．　点検中　真空管ソケット比較、右＝交換するタイト製、　左＝付属。

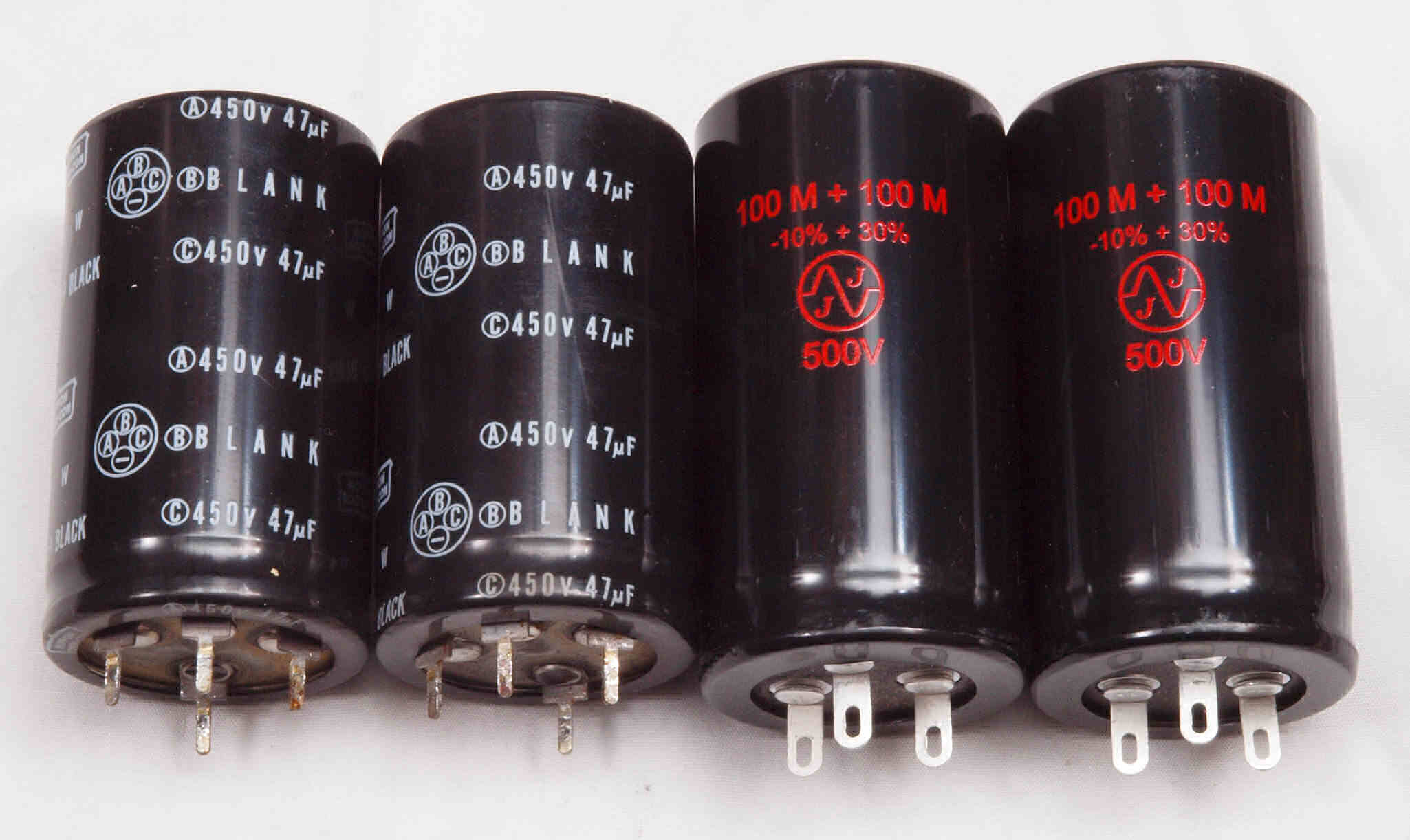

ＡＡ１．　点検中　電源電解コンデンサー比較。　右＝交換する１００μ＋１００μ／５００ＷＶ、　左＝付いている４７μ＋４７０μ／４５０ＷＶ。

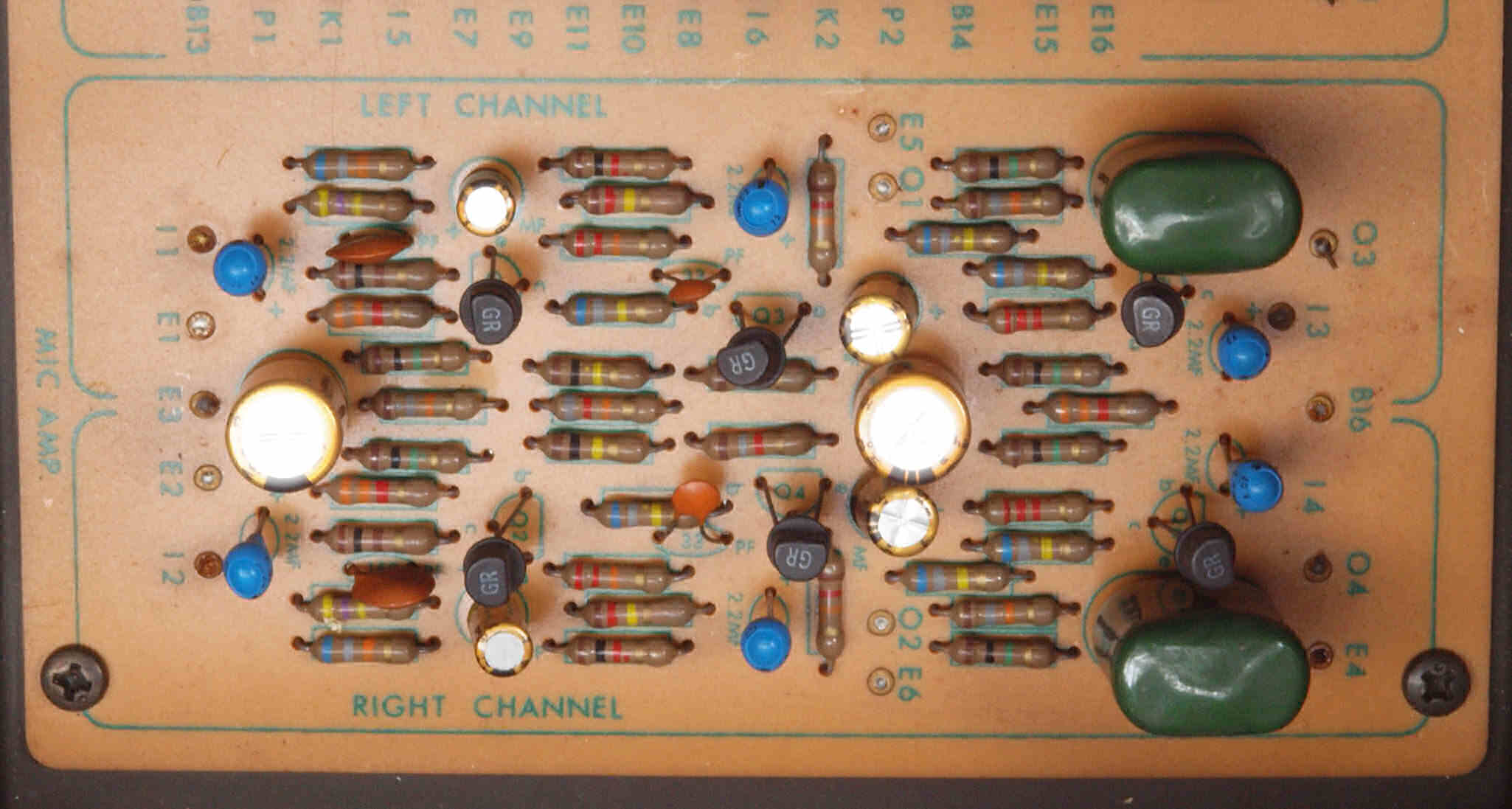

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　マイクＡＭＰ基板。

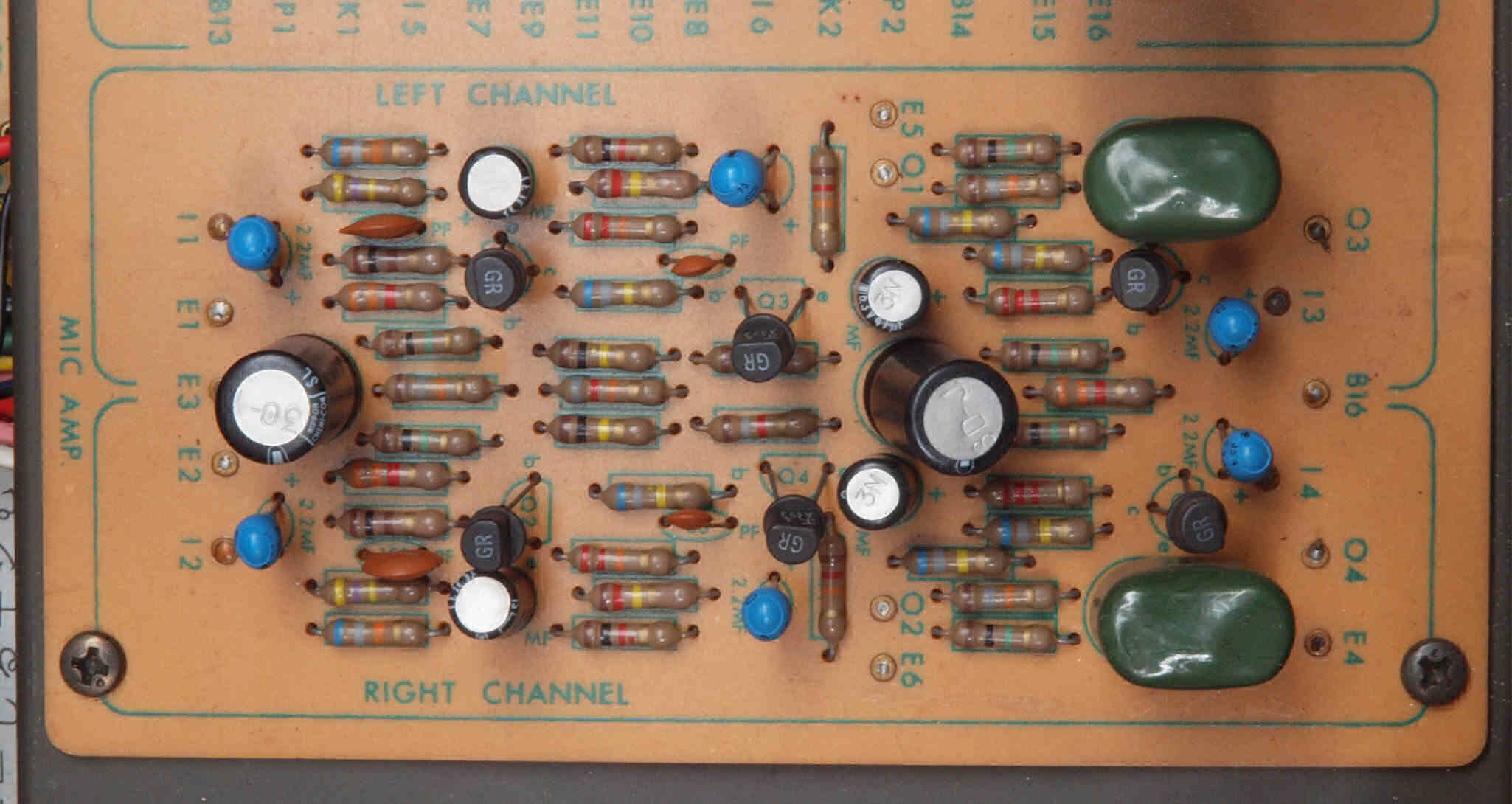

Ｃ１２．　修理後　マイクＡＭＰ基板。　電解コンデンサー６個交換

Ｃ１３．　修理前　マイクＡＭＰ基板裏。

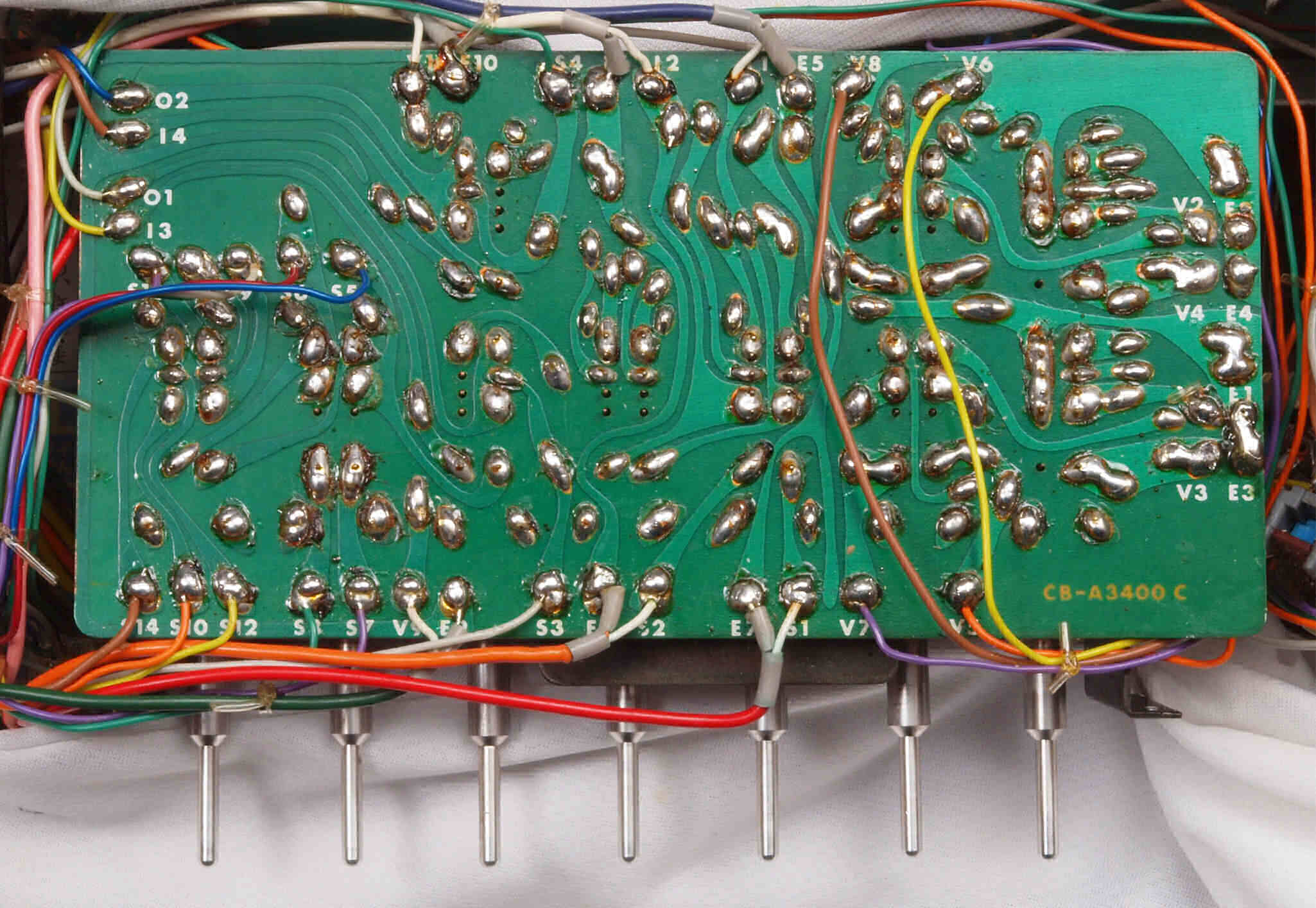

Ｃ１４．　修理（半田補正）後　マイクＡＭＰ基板裏。　全ての半田を半田を全部やり直す。

Ｃ１５．完成マイクＡＭＰ基板裏。　洗浄後防湿材を塗る。

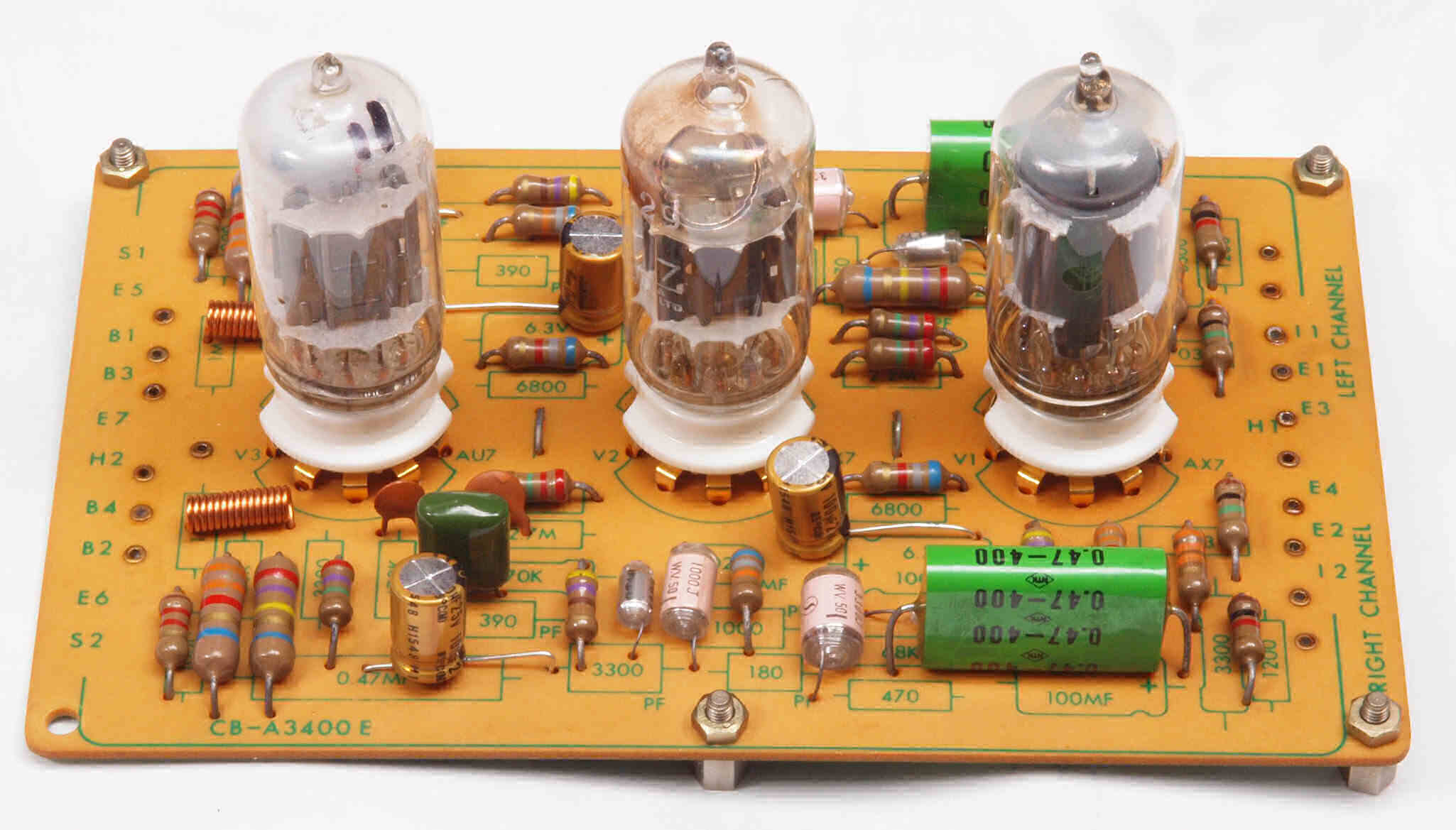

Ｃ２１．　修理前　ＡＭＰ基板。

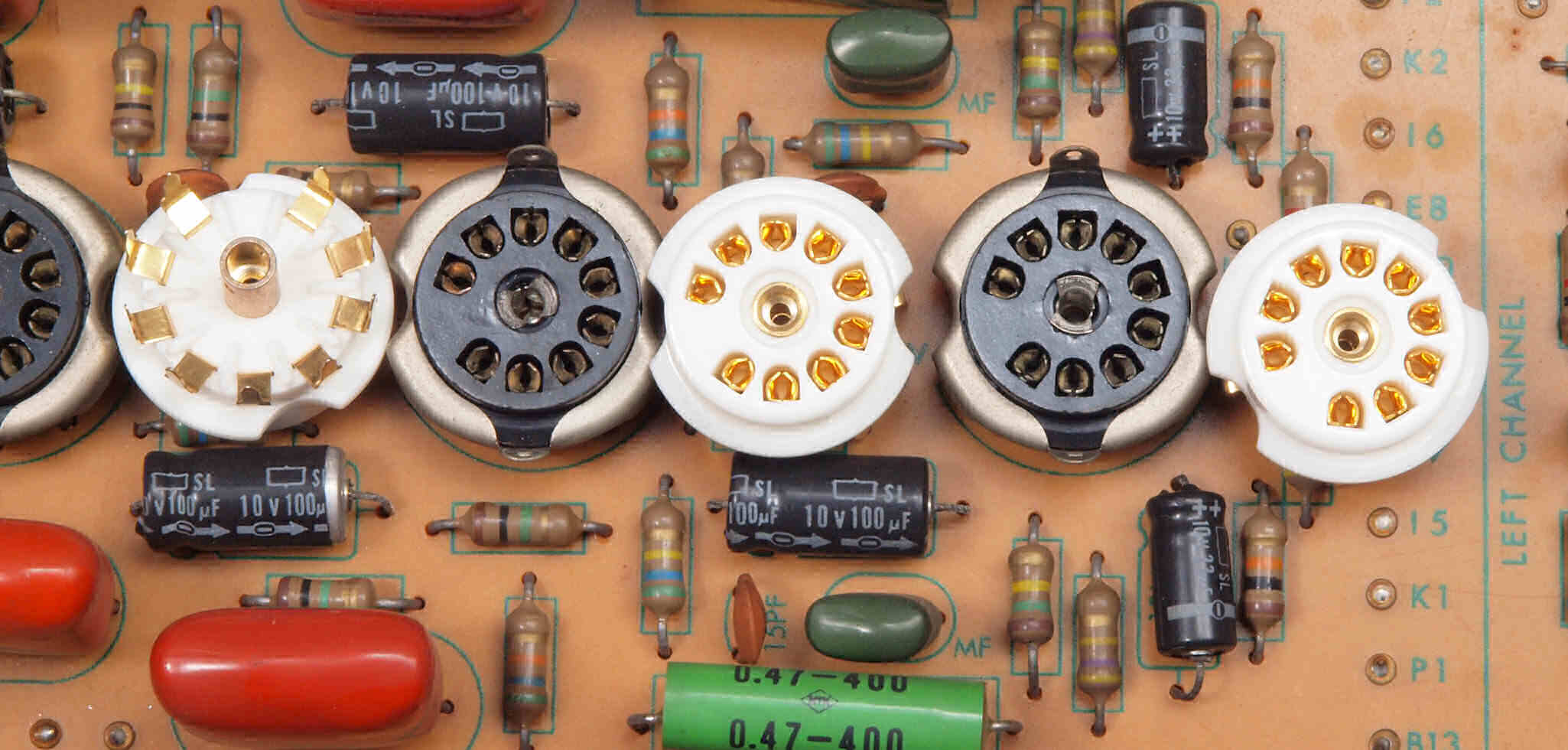

Ｃ２２．　修理中　ＡＭＰ基板。　真空管ソケットの固定には空気管等を挿して行う。

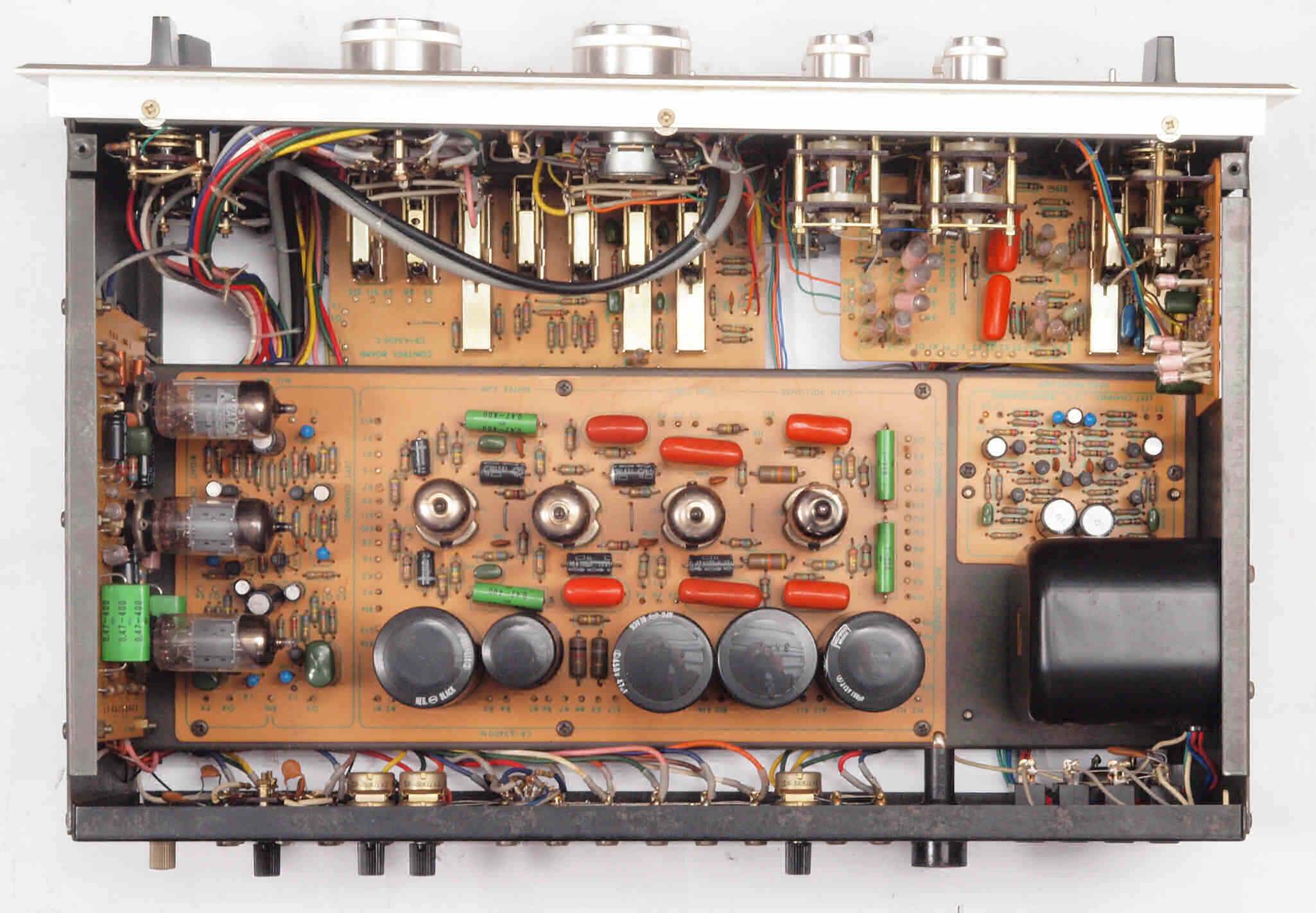

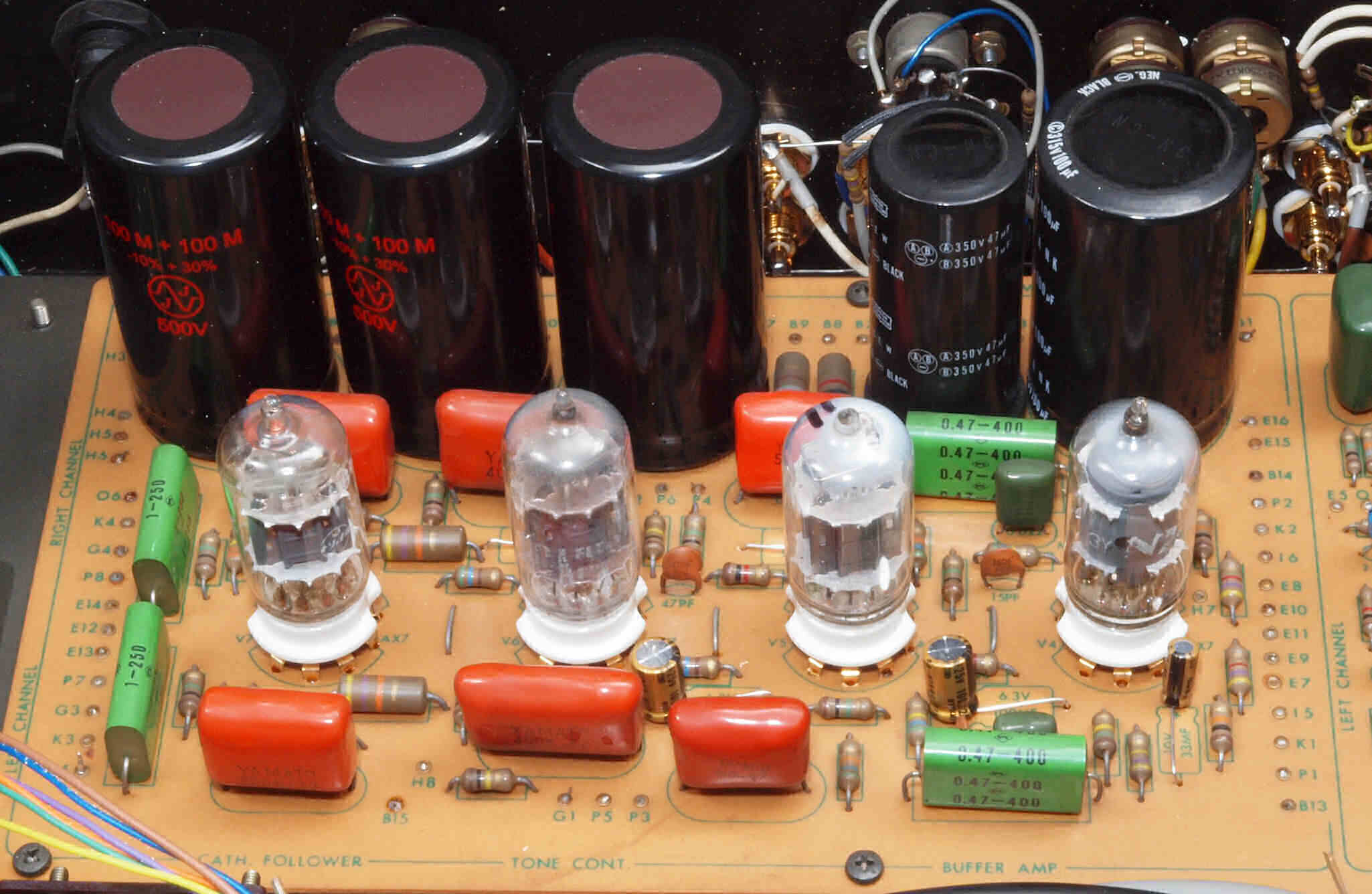

Ｃ２３．　修理後　ＡＭＰ基板。　電解コンデンサー６個、真空管ソケット４個交換

Ｃ２４．　修理前　ＡＭＰ基板裏。

Ｃ２５．　修理（半田補正）後　ＡＭＰ基板裏。　全ての半田を半田を全部やり直す。

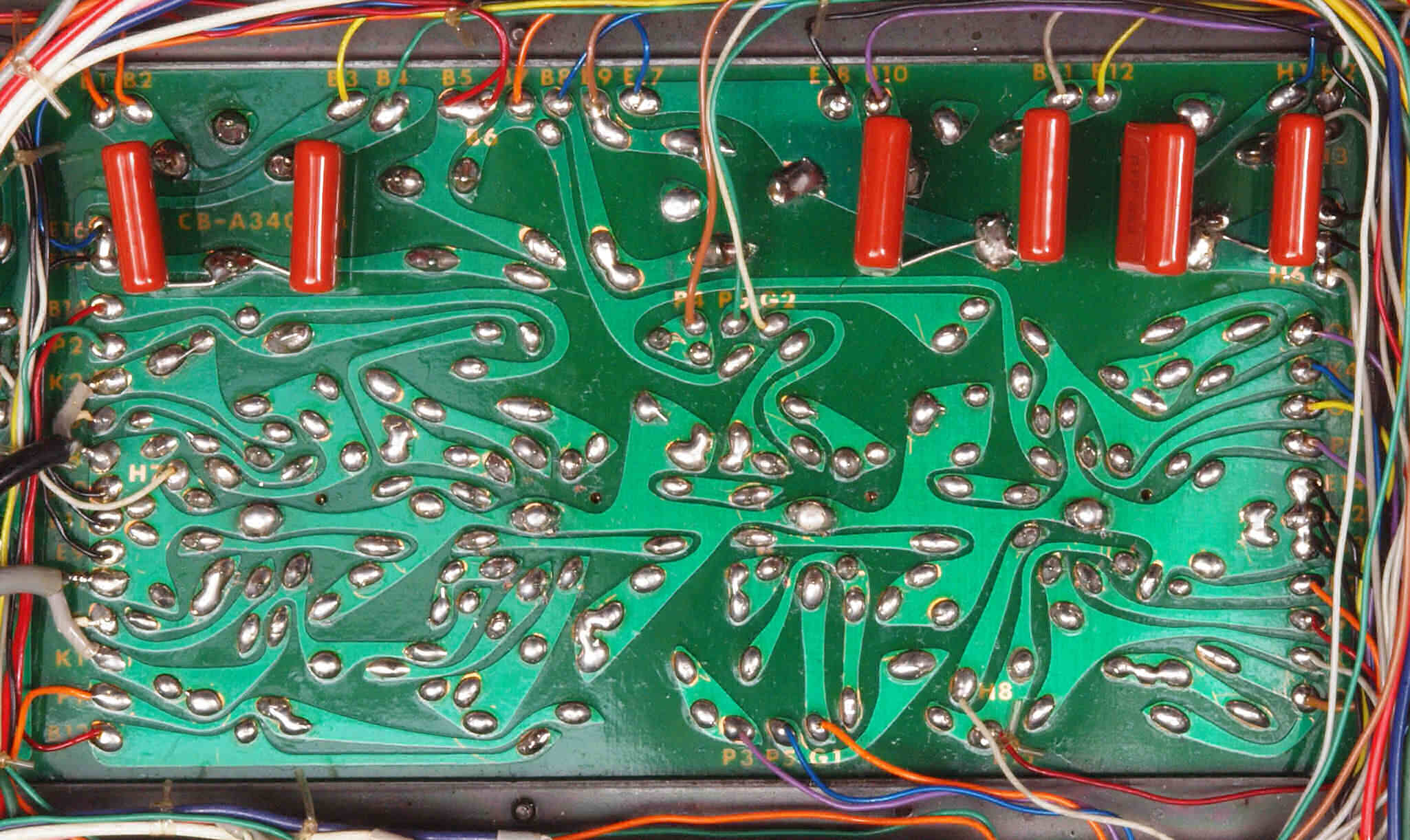

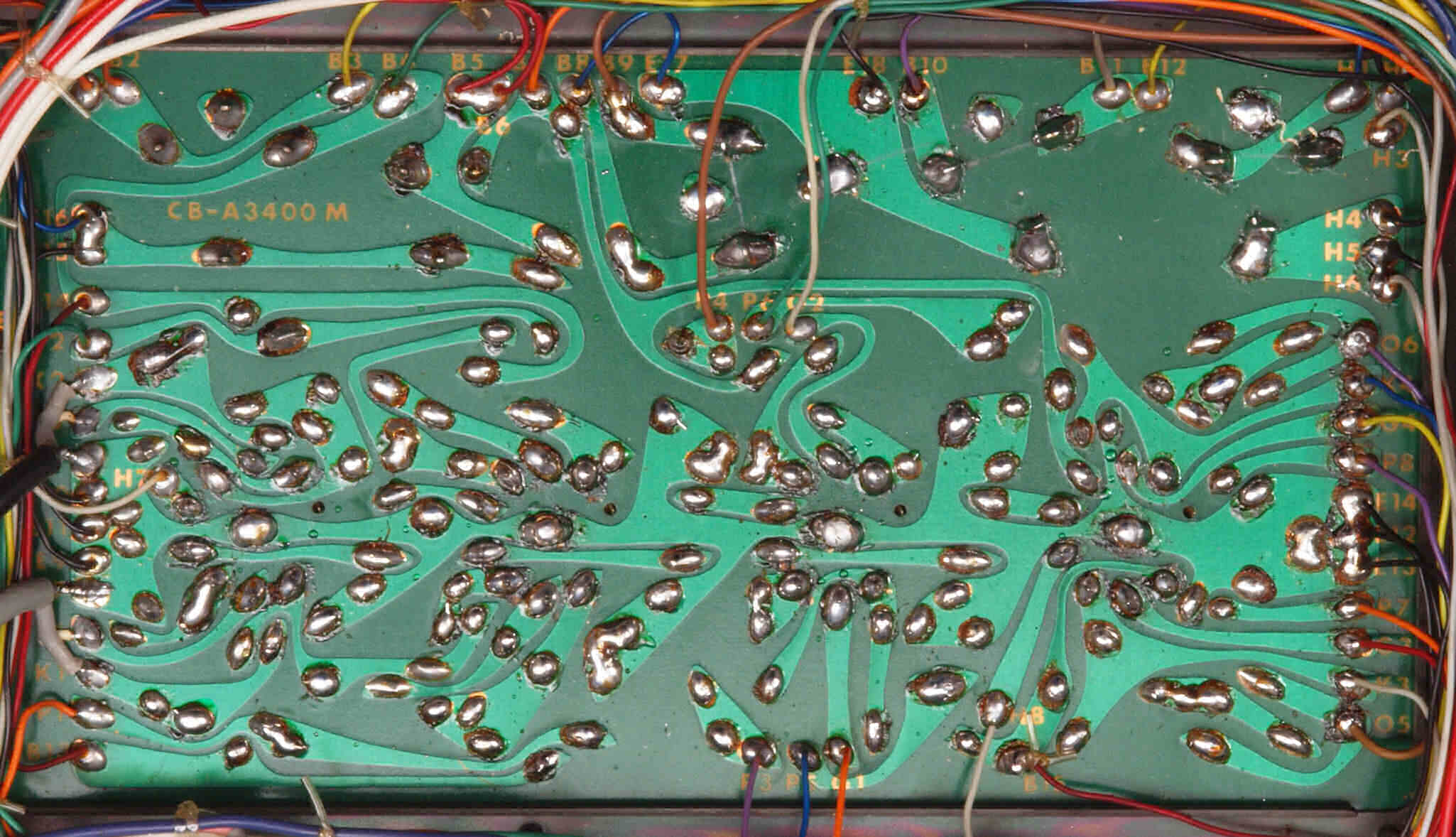

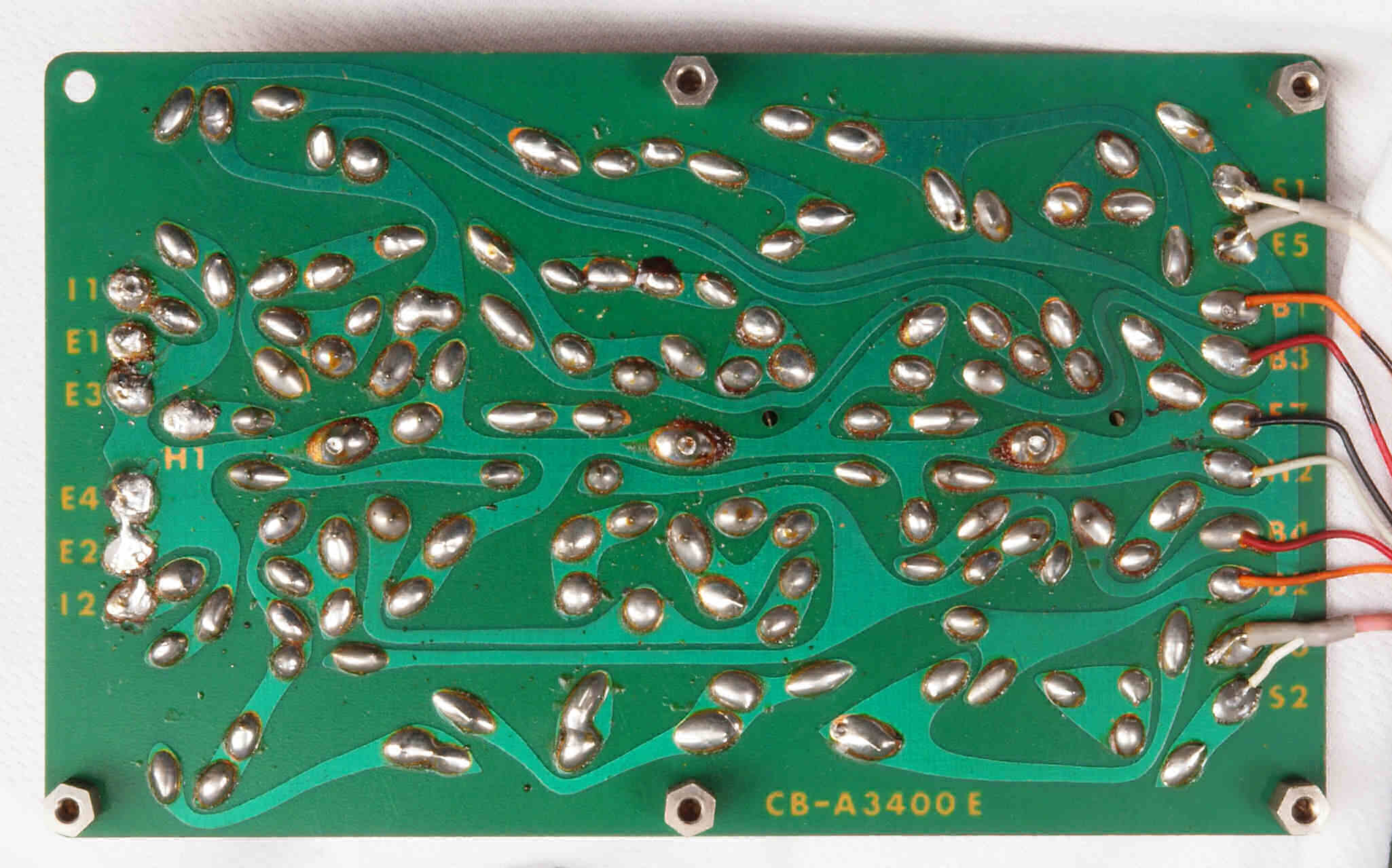

Ｃ２６．　完成ＡＭＰ基板裏。　洗浄後防湿材を塗る。フイルムコンデンサー６個追加。

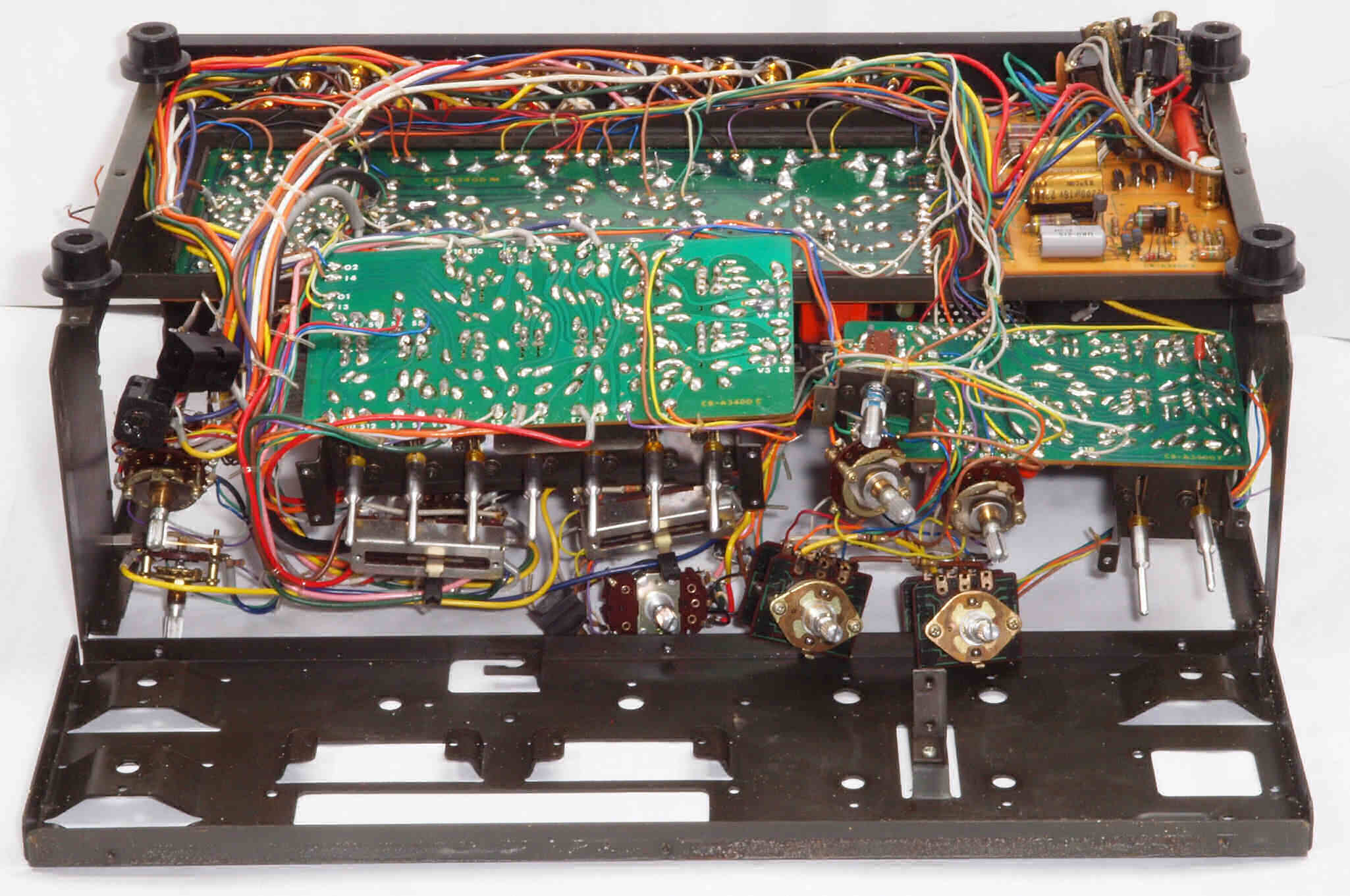

Ｃ３０．　修理中　前パネルを外し、修理中。

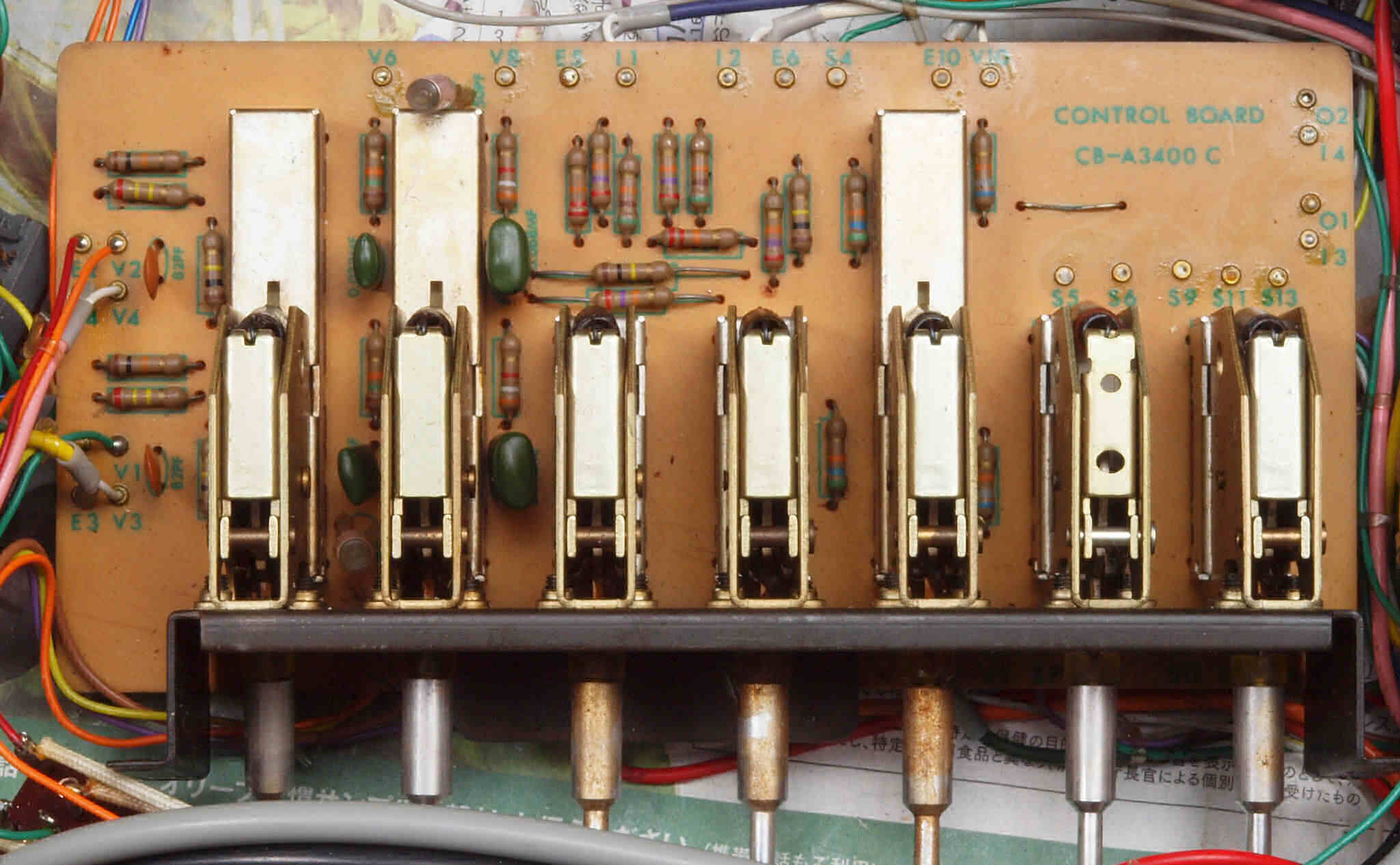

Ｃ３１．　修理前　コントロール基板

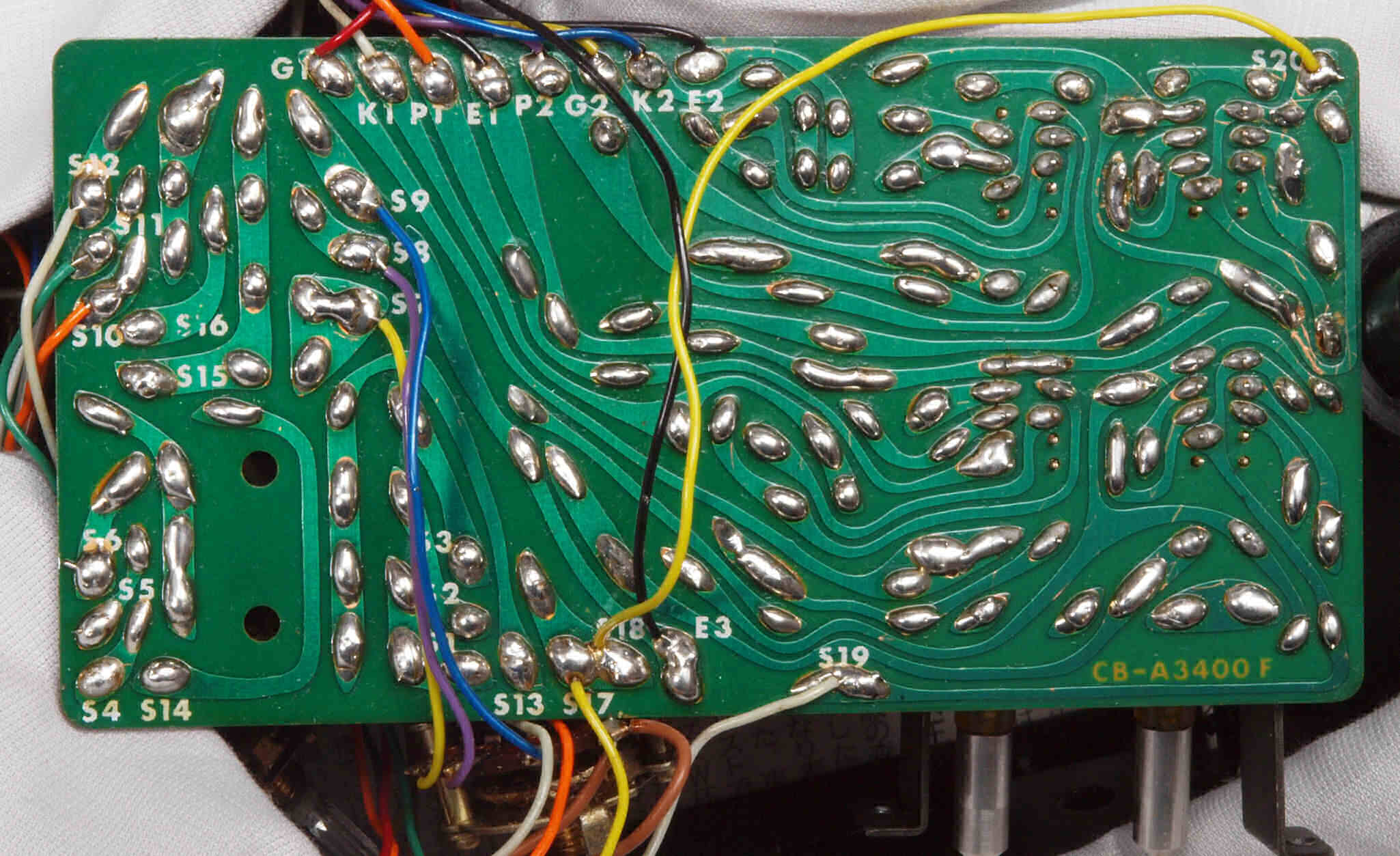

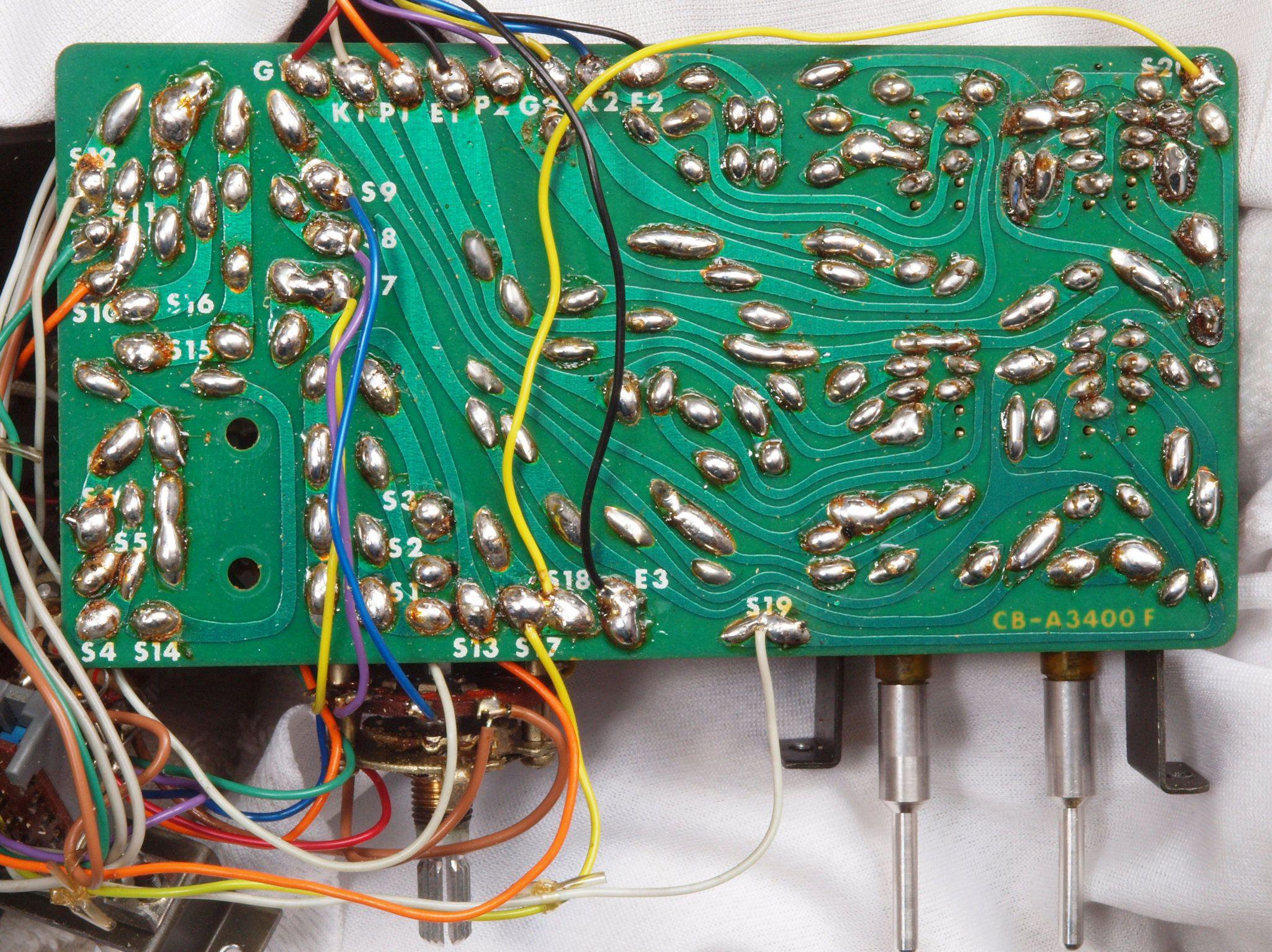

Ｃ３２．　修理前　コントロール基板裏

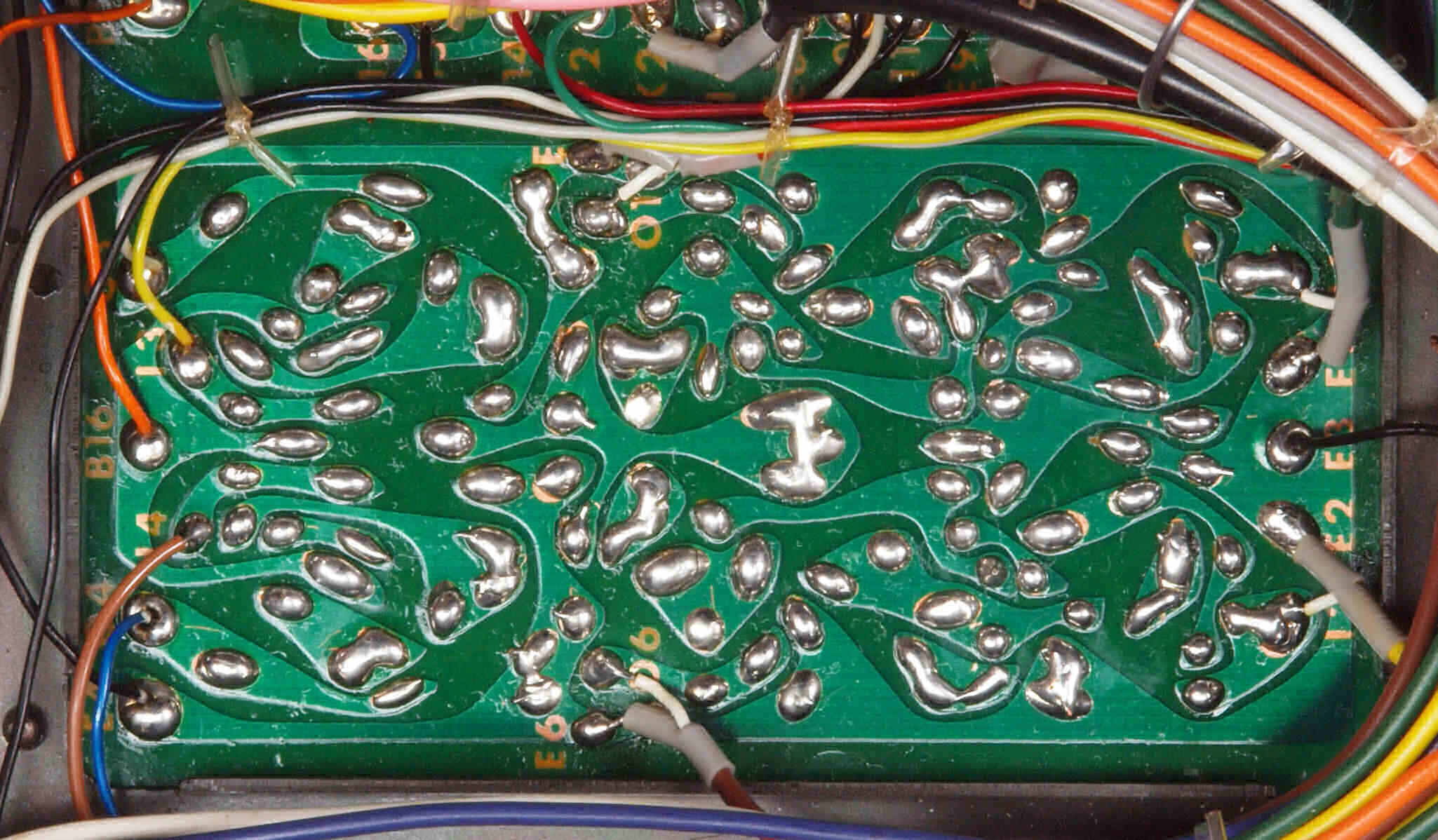

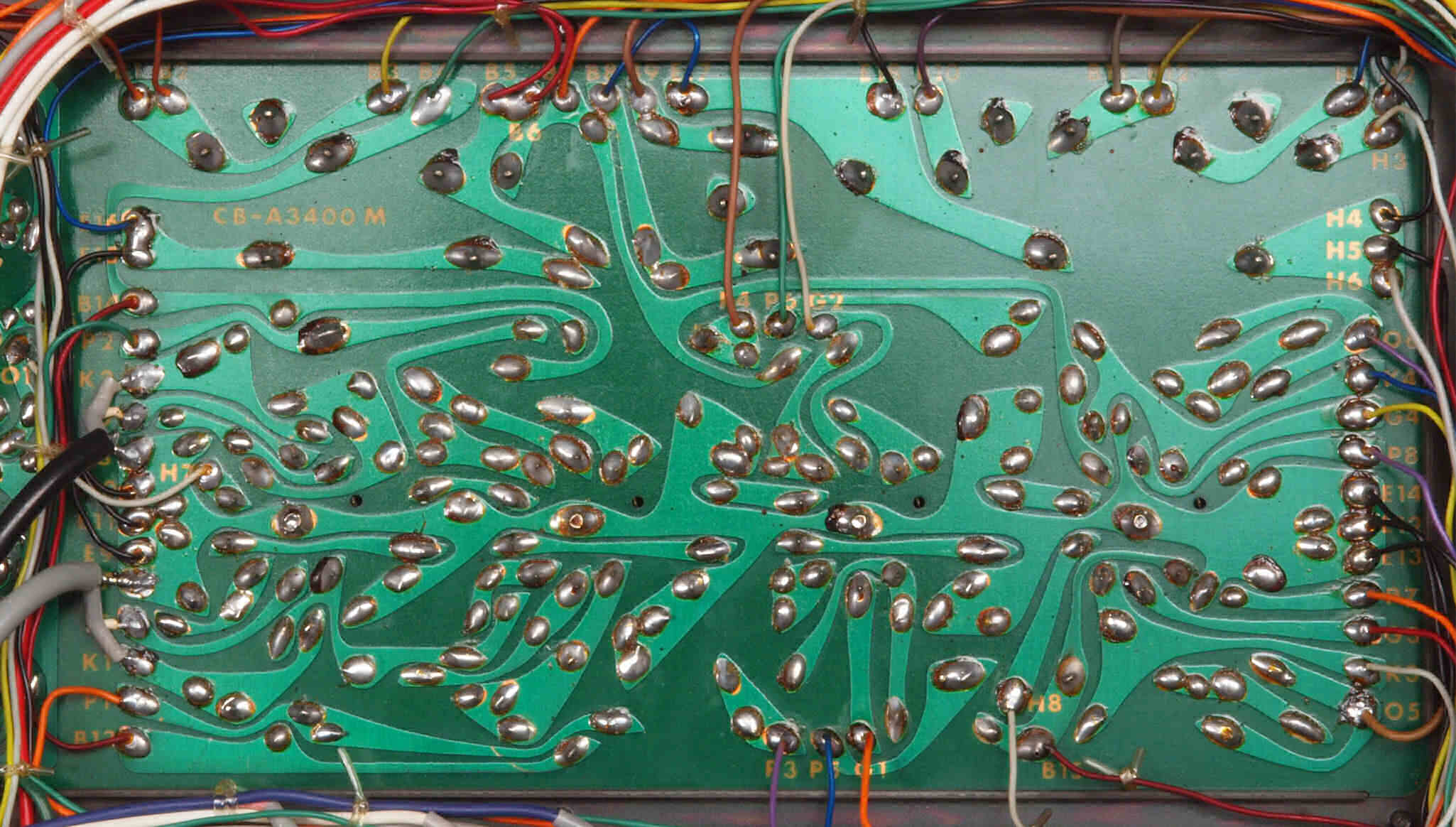

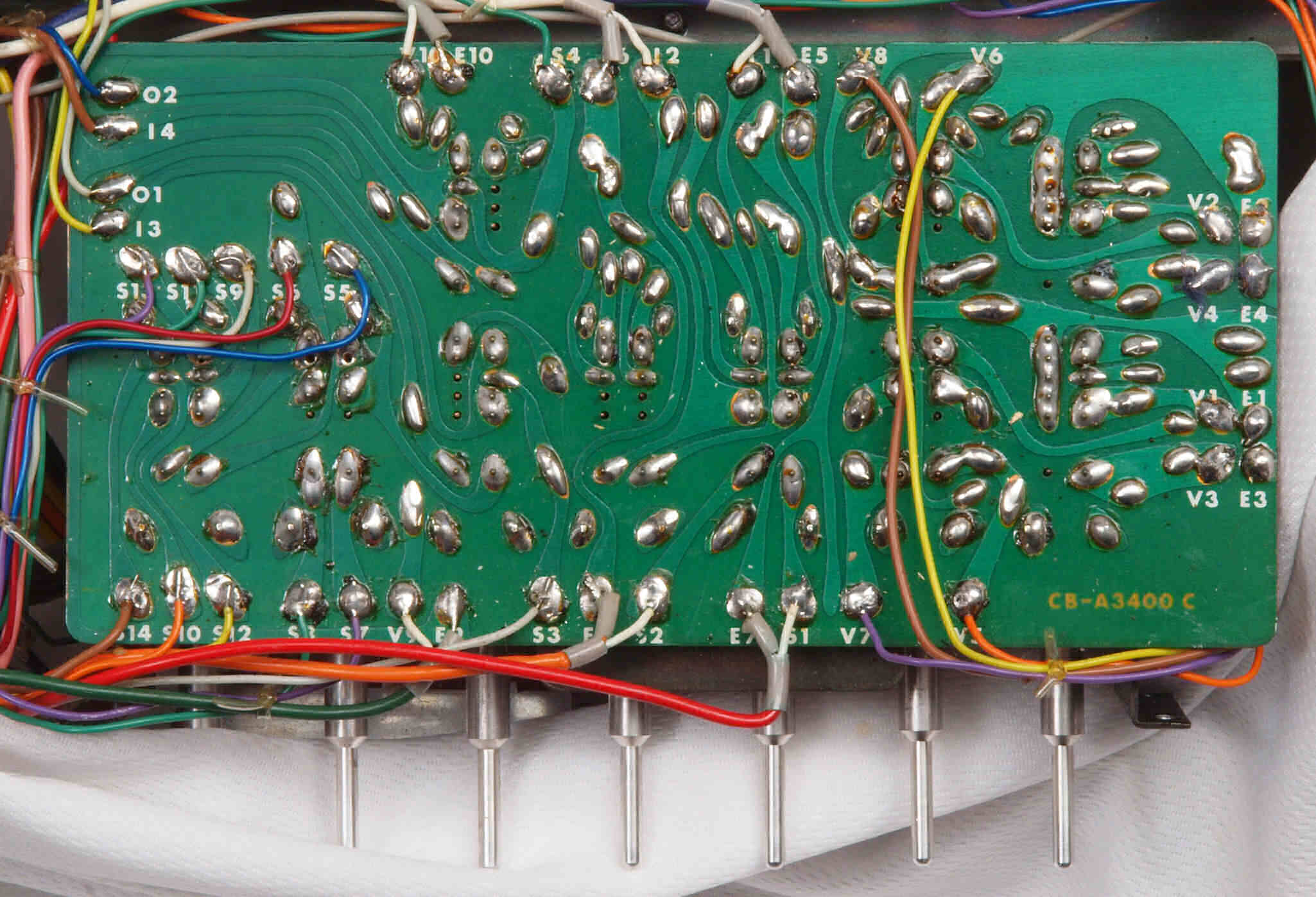

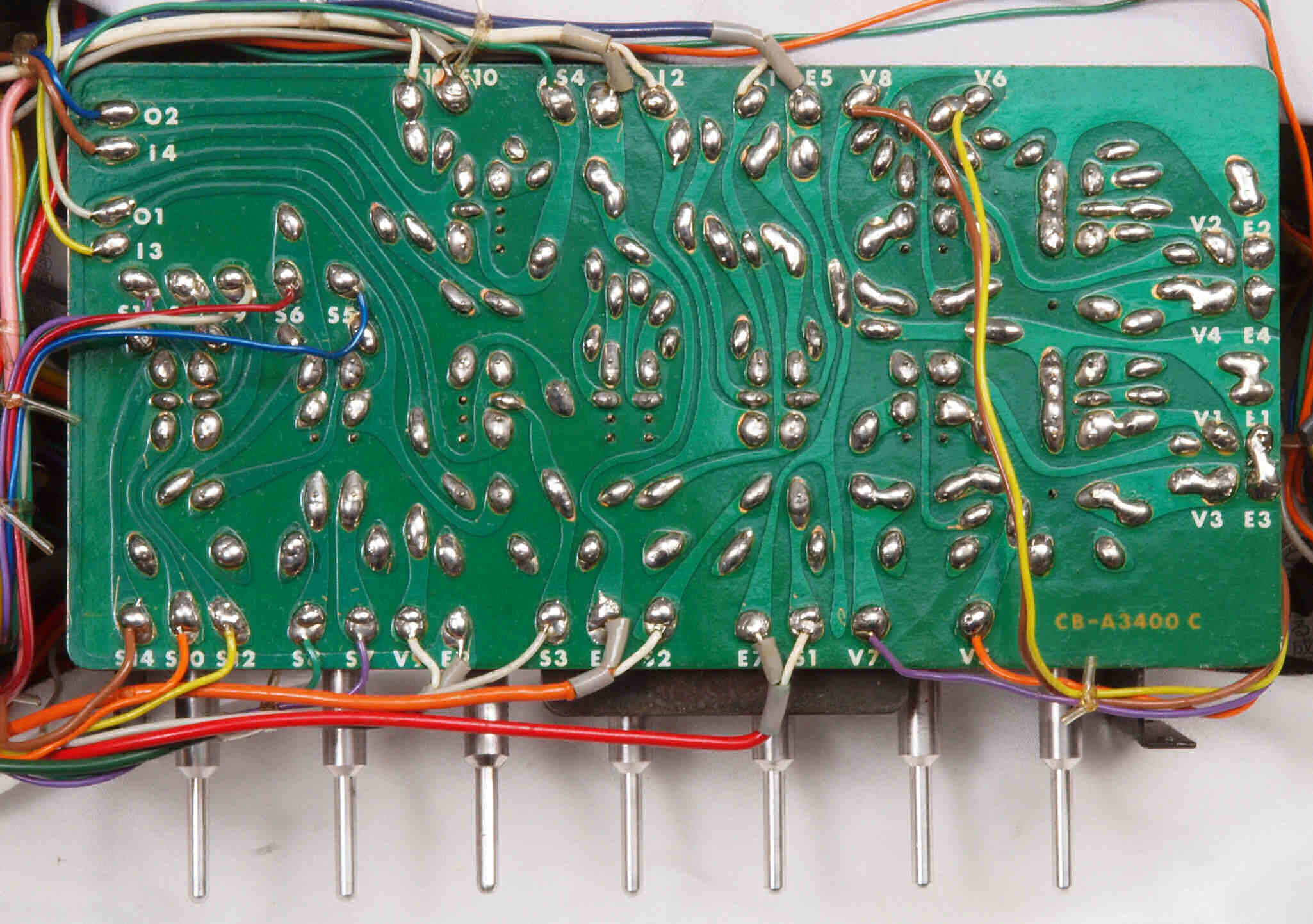

Ｃ３３．　修理（半田補正後）後　コントロール基板裏。　全ての半田を半田を全部やり直す。

Ｃ３４．　完成コントロール基板裏。　洗浄後防湿材を塗る。

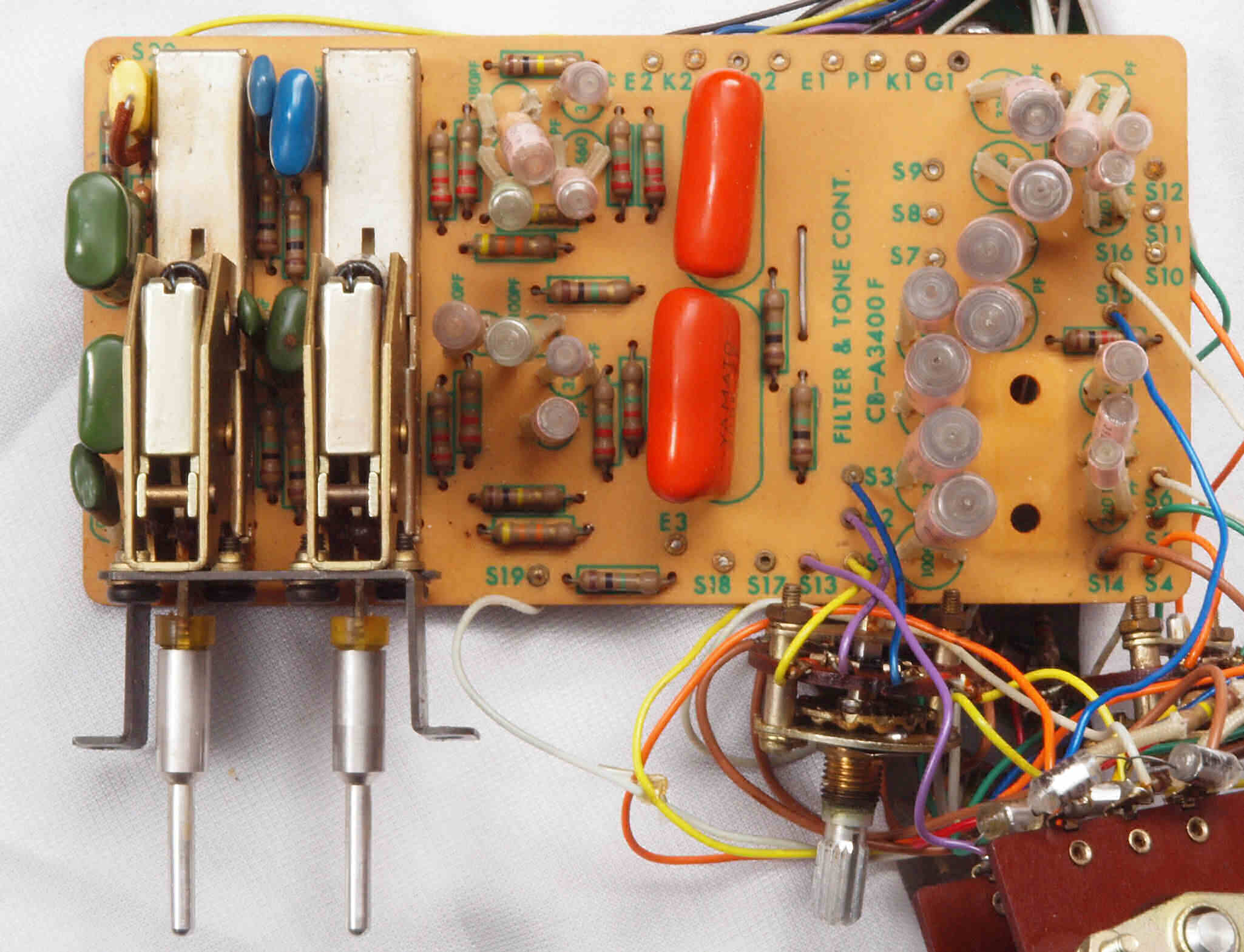

Ｃ４１．　修理前　フイルター＆トーン基板

Ｃ４２．　修理前　フイルター＆トーン基板裏

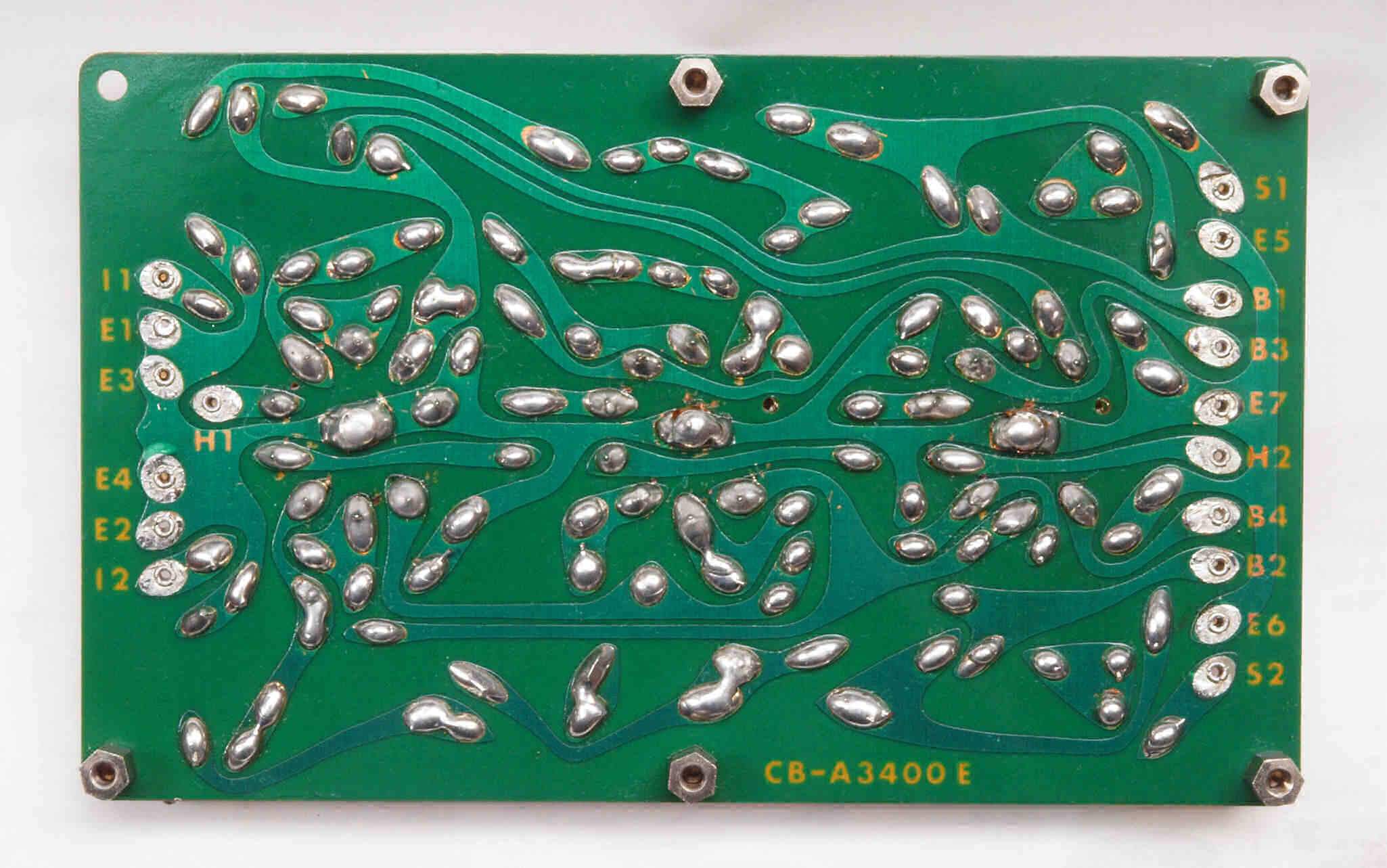

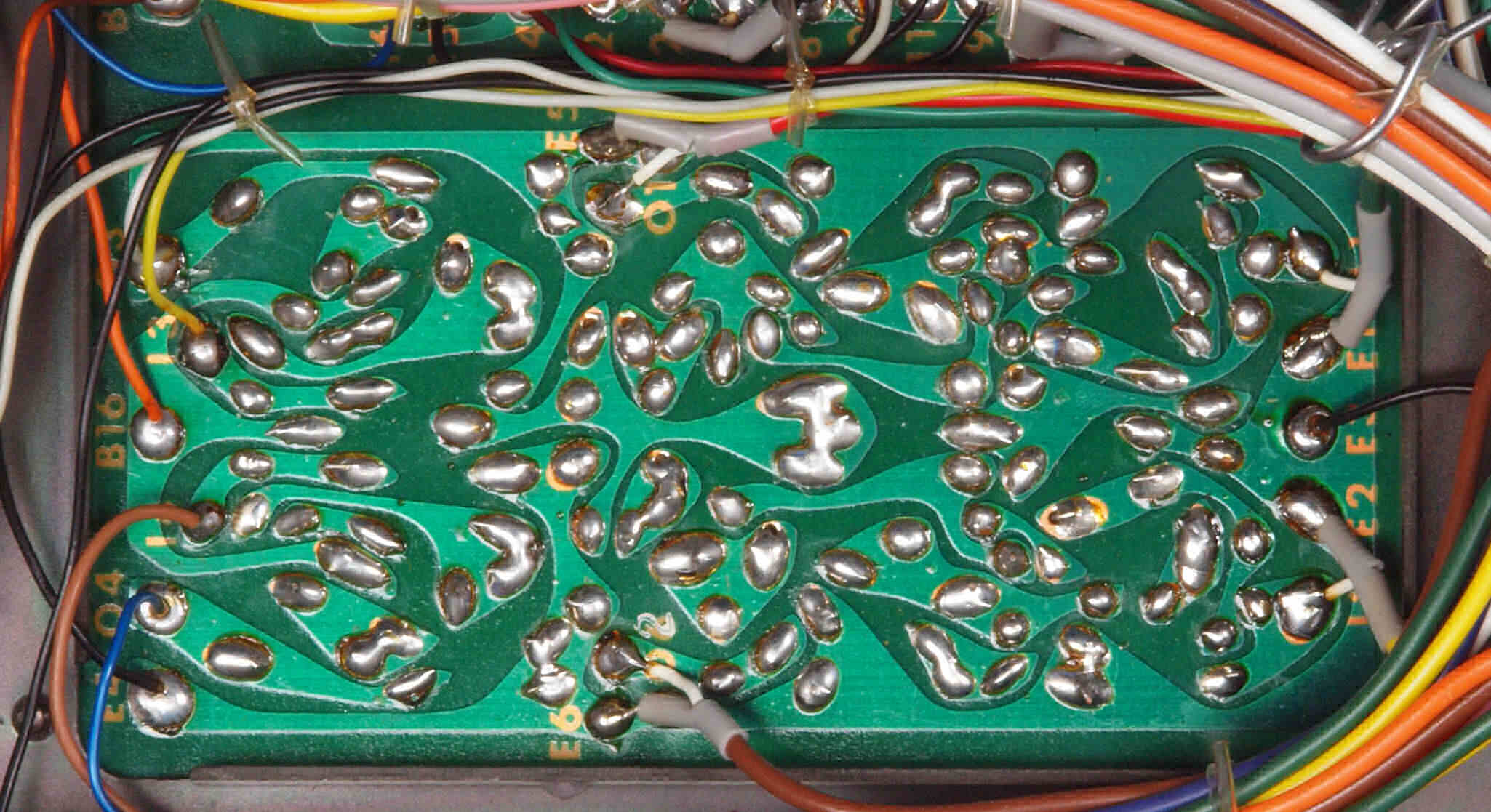

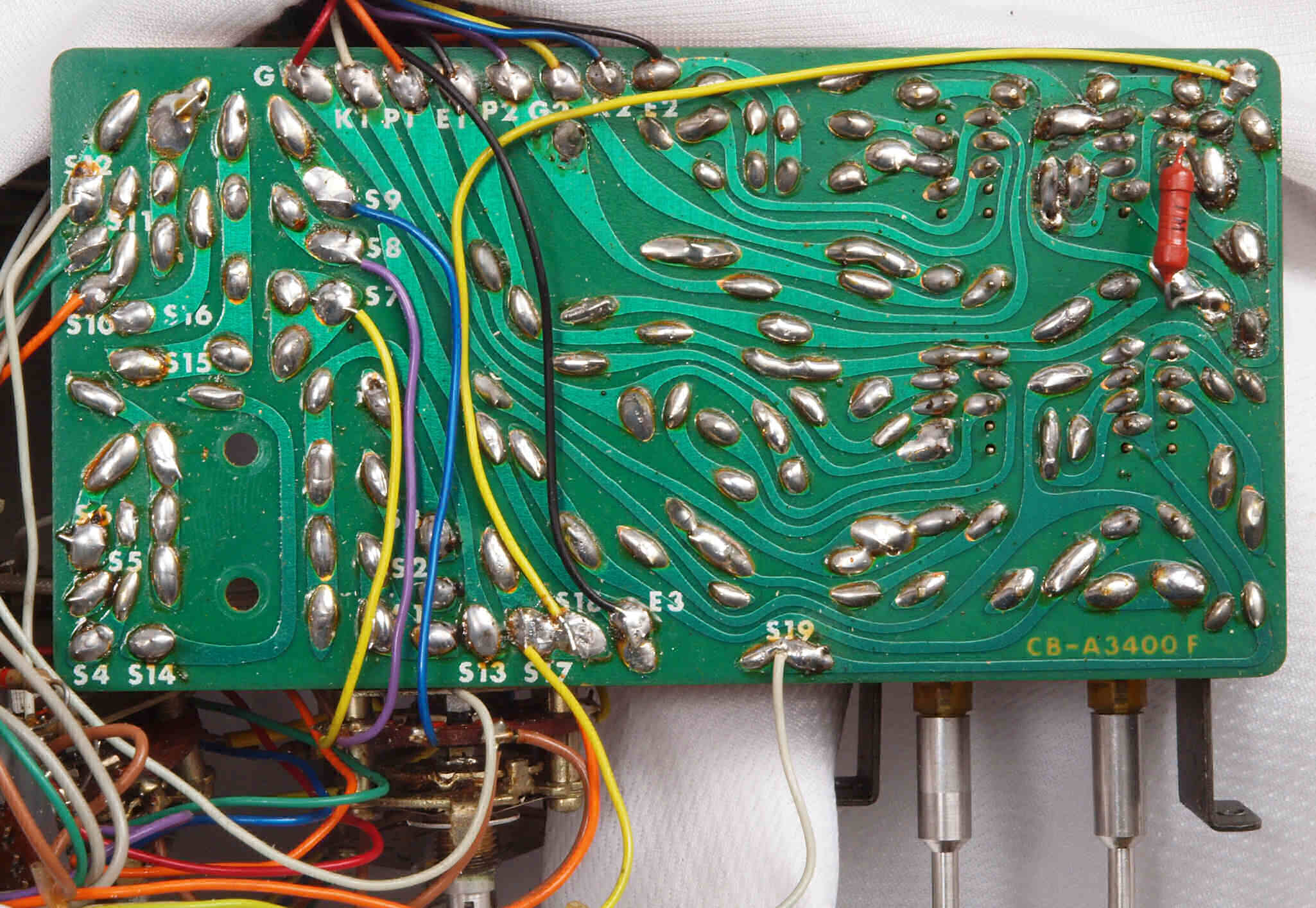

Ｃ４３．　修理（半田補正後）後　フイルター＆トーン基板裏。　全ての半田を半田を全部やり直す。

Ｃ４４．　完成フイルター＆トーン基板裏。　洗浄後防湿材を塗る。

Ｃ６１．　修理前　イコライザーＡＭＰ基板

Ｃ６２．　修理中　イコライザーＡＭＰ基板。　真空管ソケットの固定には空気管等を挿して行う。

Ｃ６３．　修理後　イコライザーＡＭＰ基板。　電解コンデンサー４個、真空管ソケット３個交換。

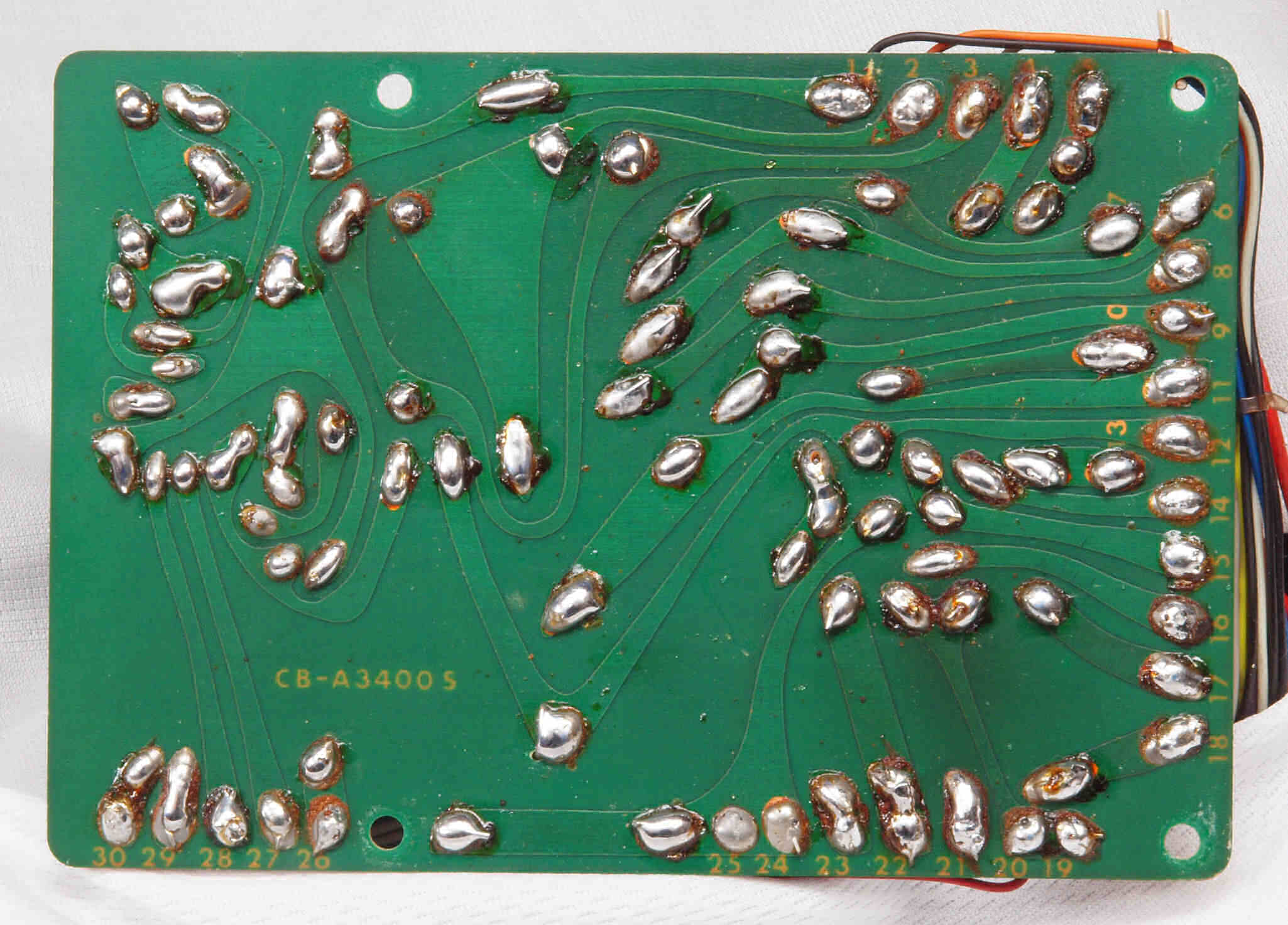

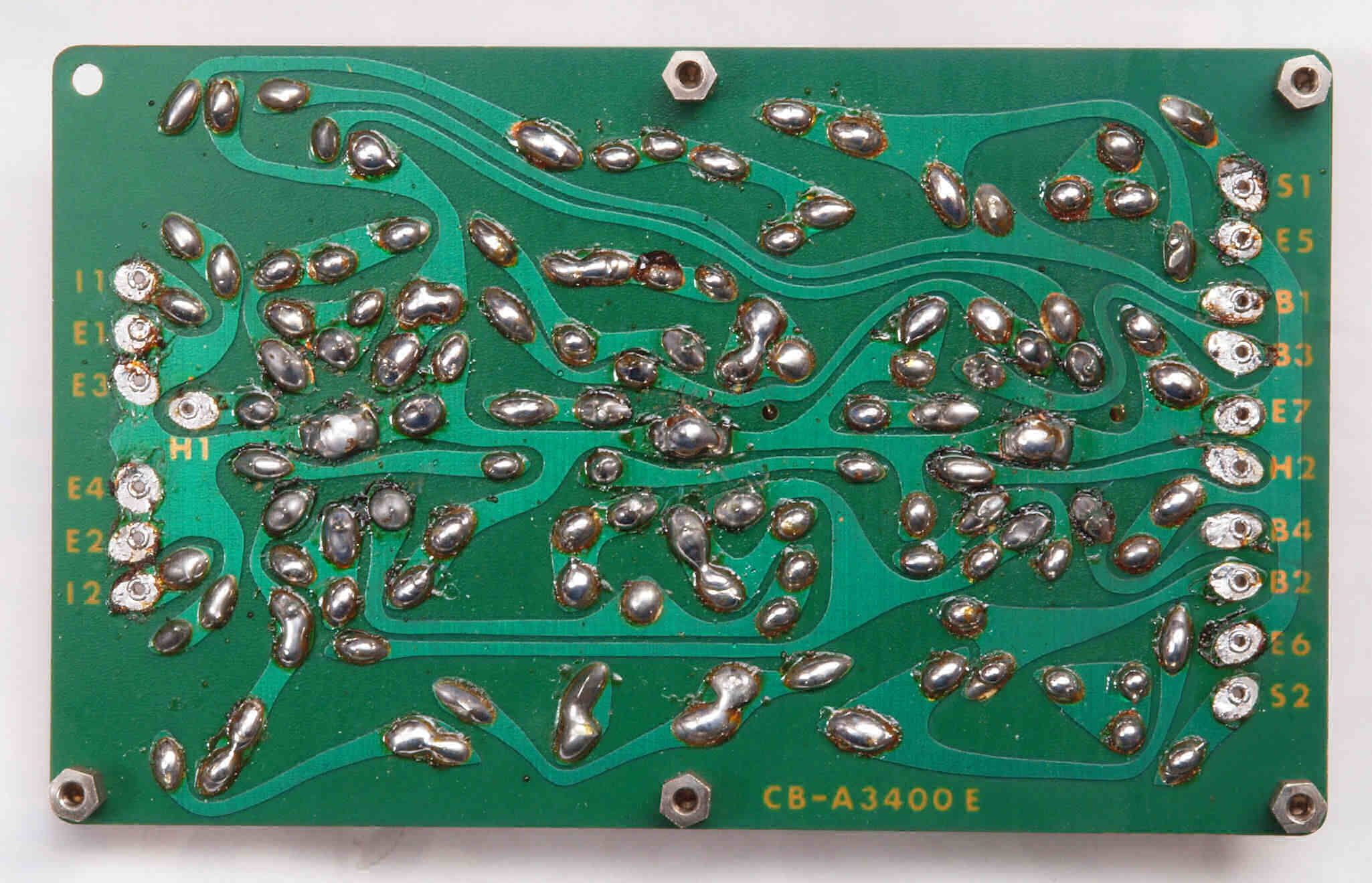

Ｃ６４．　修理前　イコライザーＡＭＰ基板裏。

Ｃ６５．　修理（半田補正後）後　イコライザーＡＭＰ基板裏。　全ての半田を半田を全部やり直す。

Ｃ６６．　完成イコライザーンＡＭＰ基板裏　洗浄後防湿材を塗る。

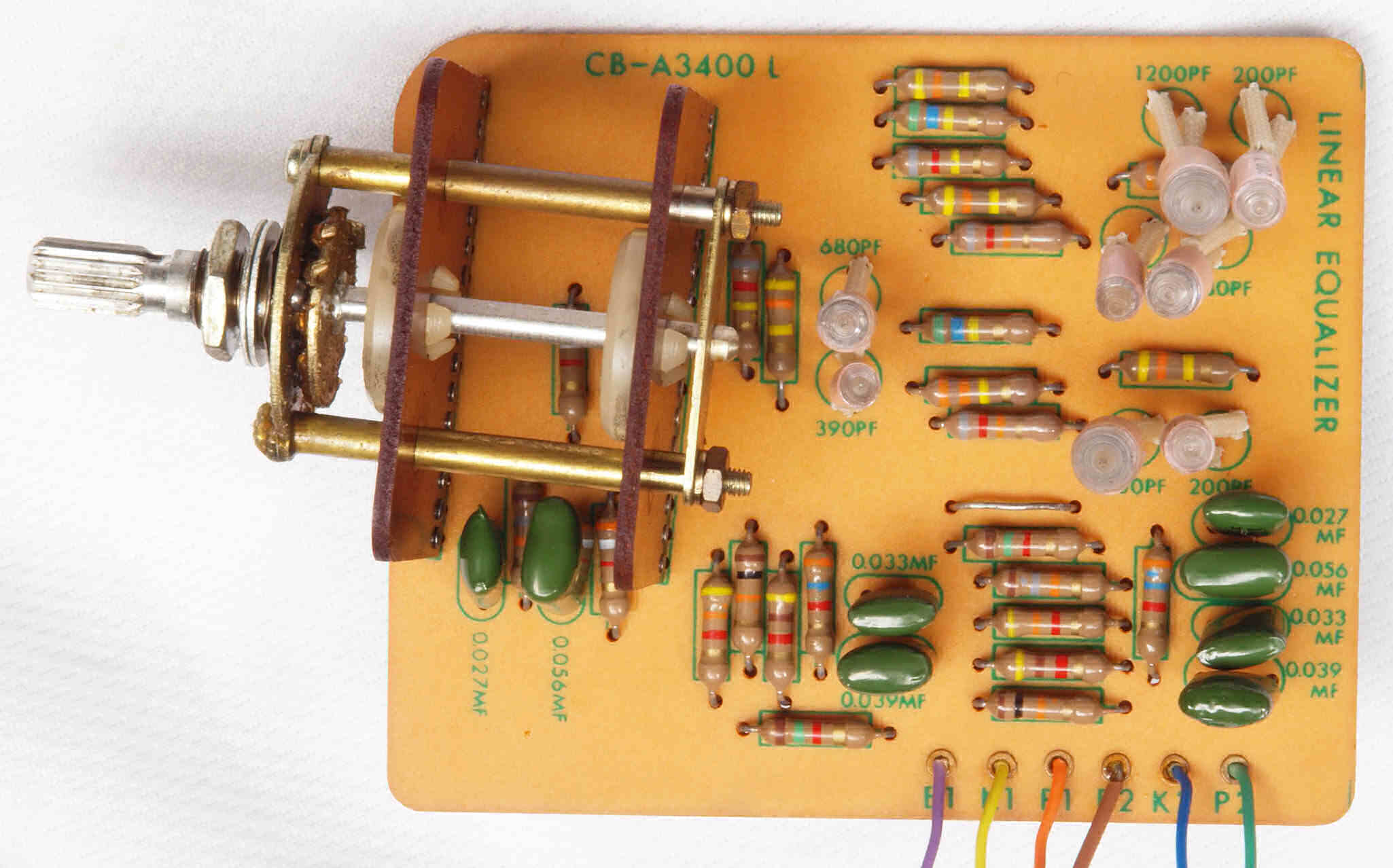

Ｃ７１．　修理前　リニヤーイコライザーＳＷ基板

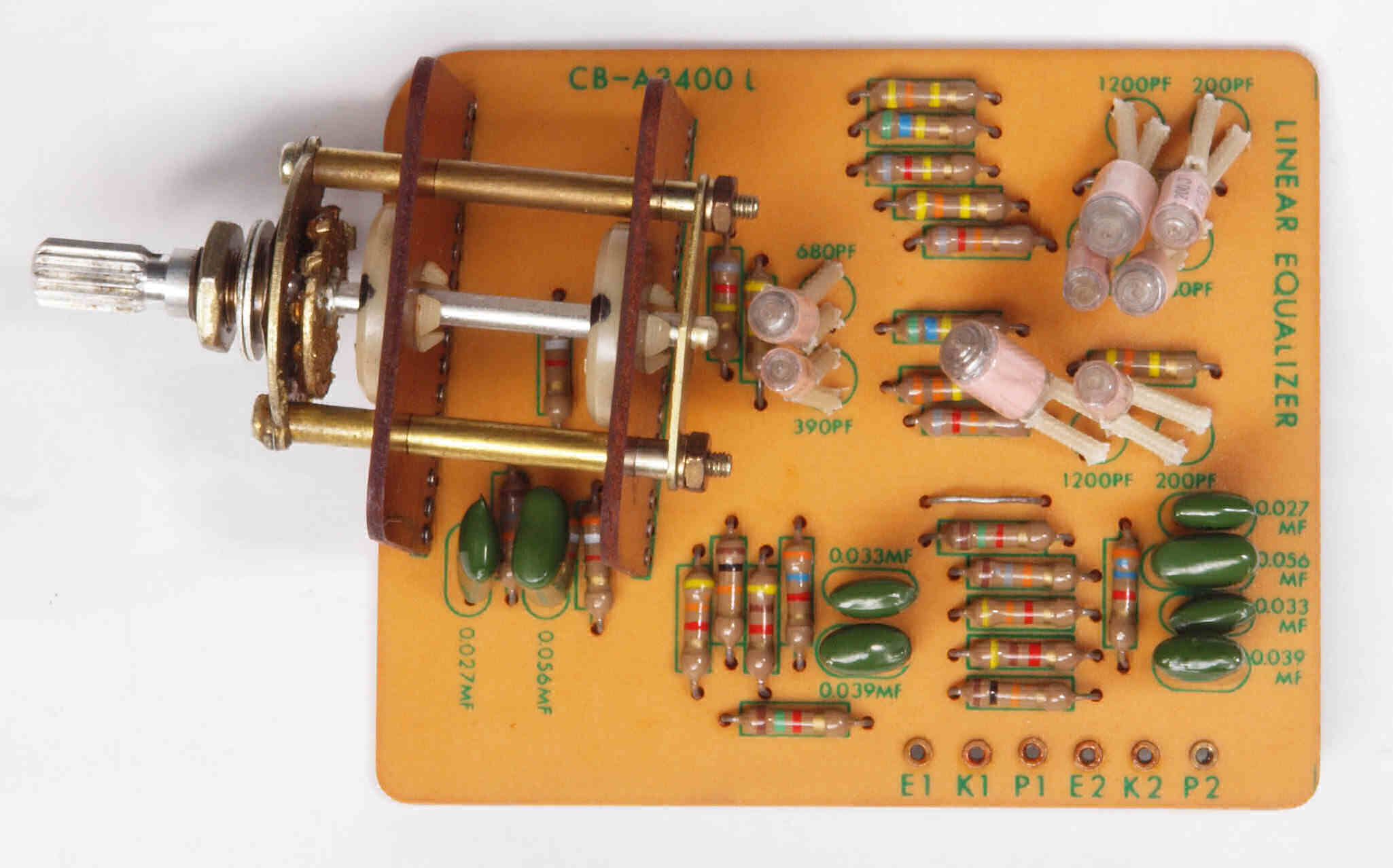

Ｃ７２．　修理後　リニヤーイコライザーＳＷ基板。

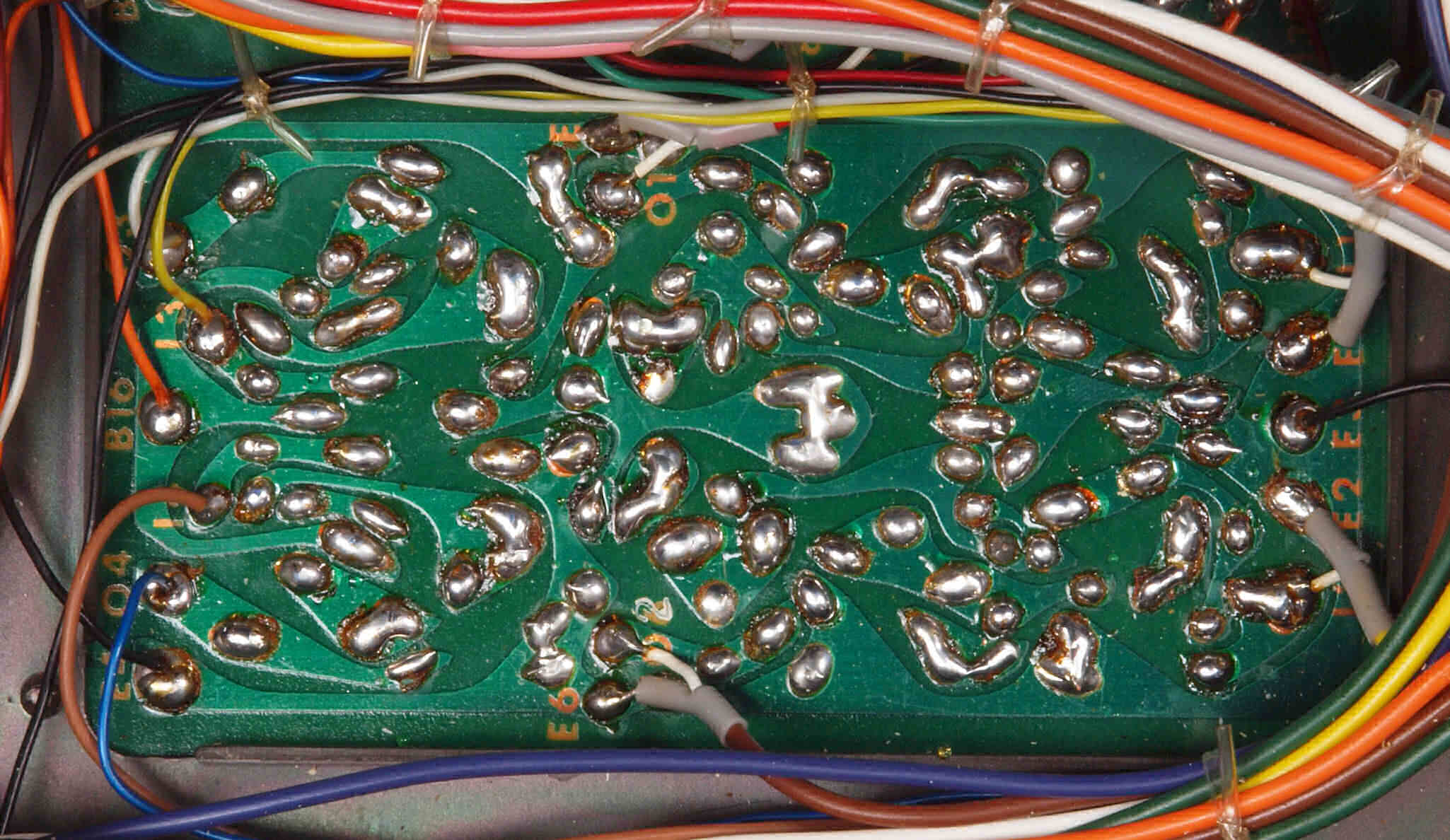

Ｃ７３．　修理前　リニヤーイコライザーＳＷ基板裏。

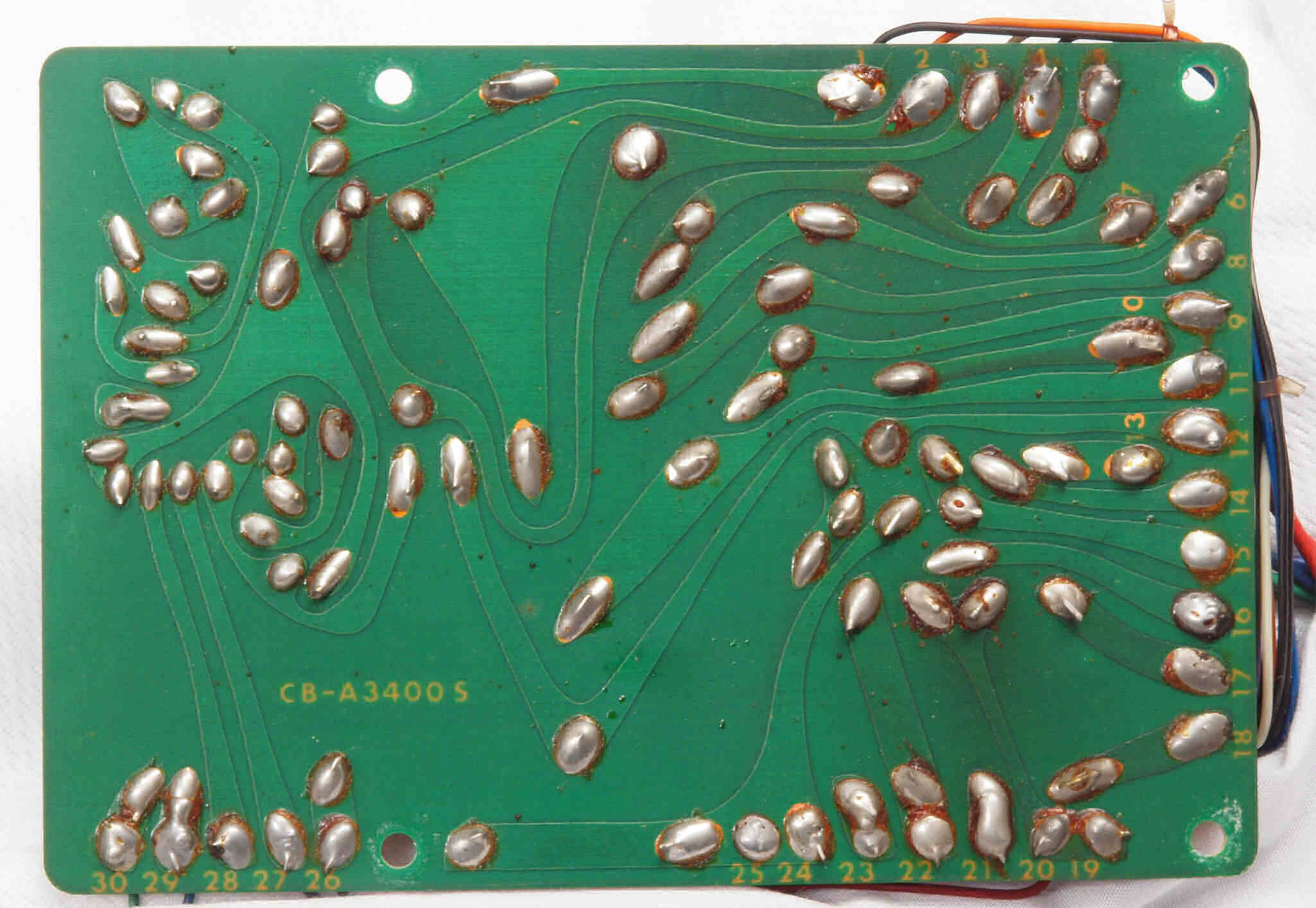

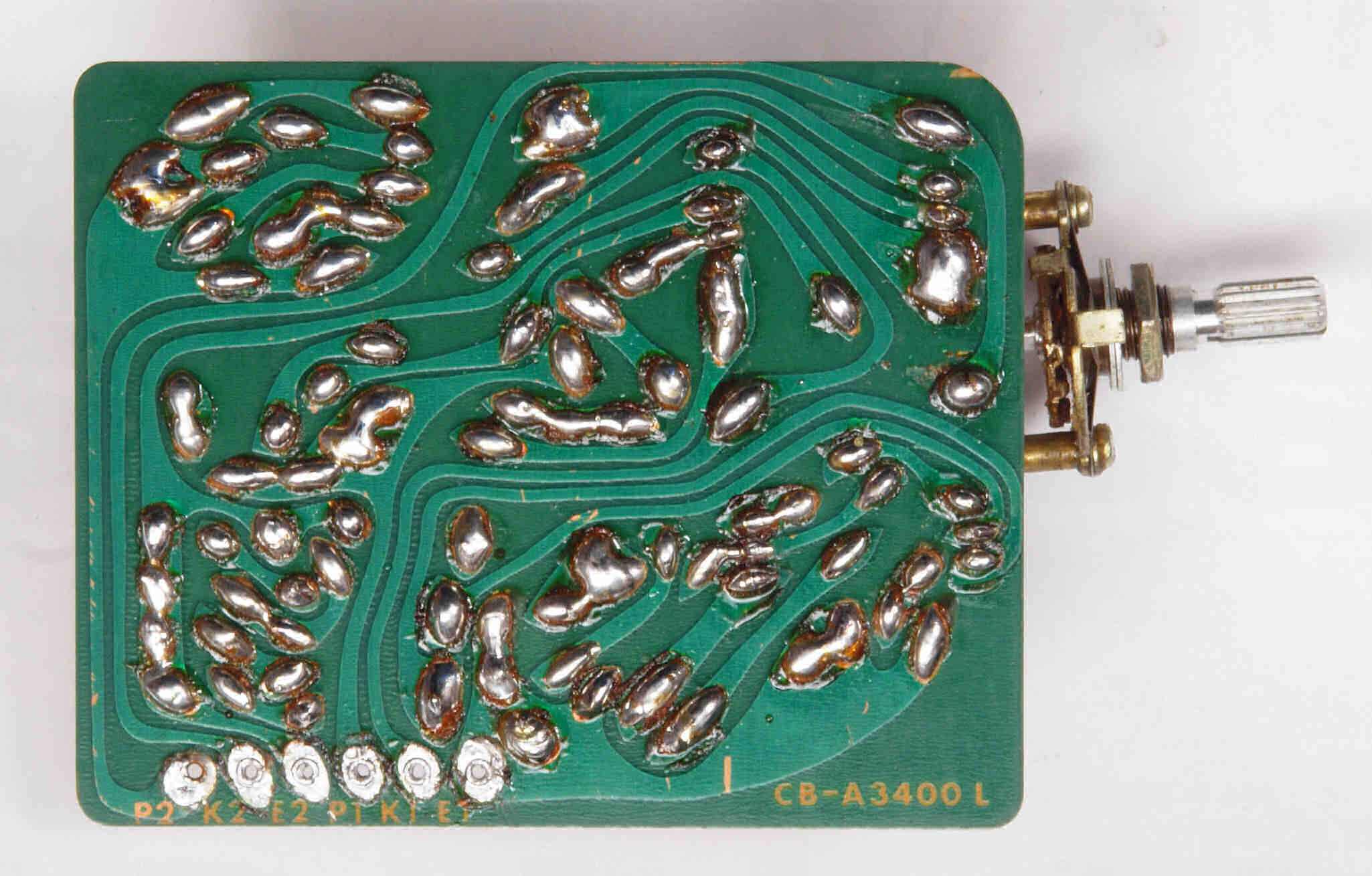

Ｃ７４．　修理（半田補正後）後　リニヤーイコライザーＳＷＰ基板裏。　全ての半田を半田を全部やり直す。

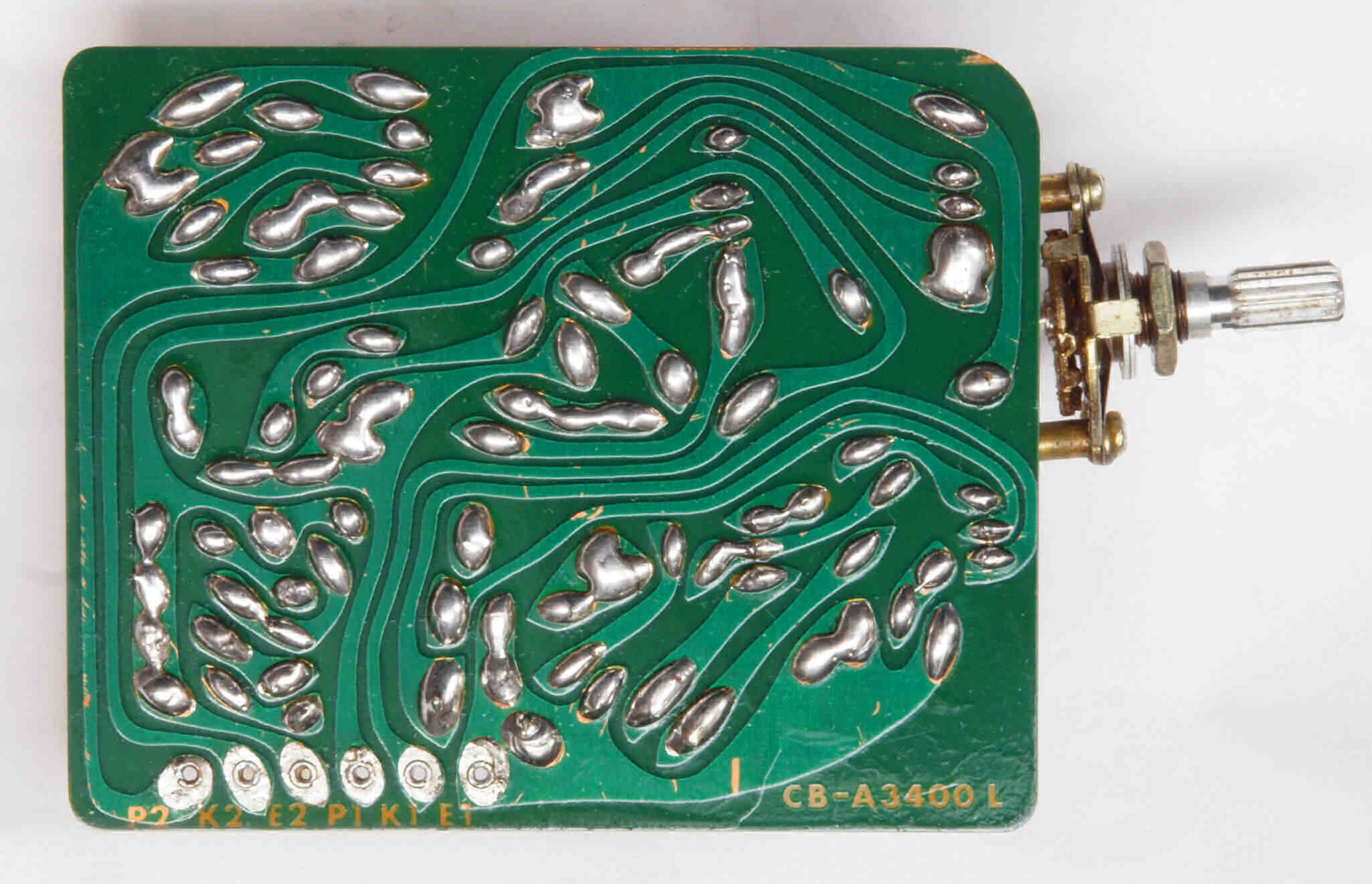

Ｃ７５．　完成リニヤーイコライザーＳＷＰ基板裏　洗浄後防湿材を塗る。

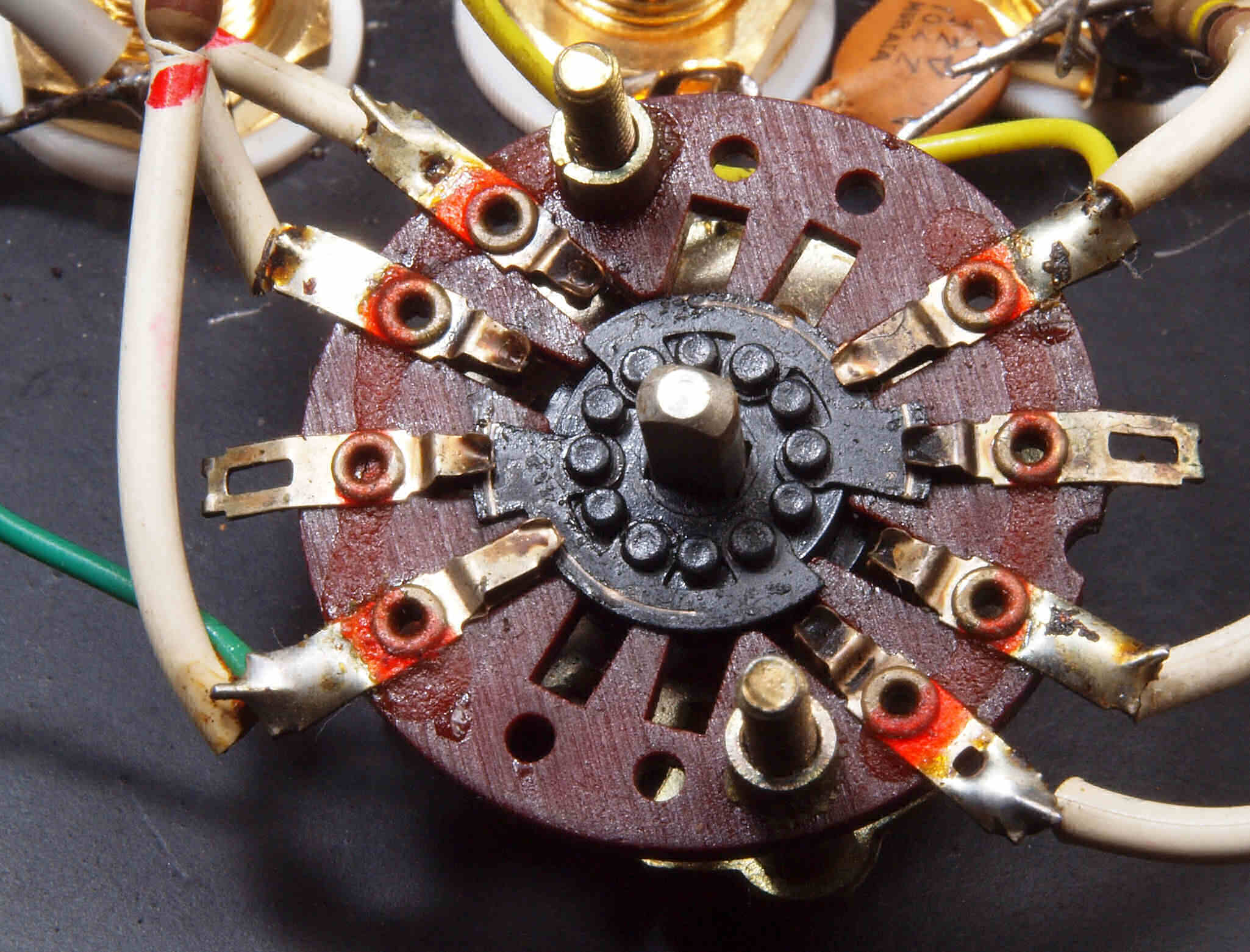

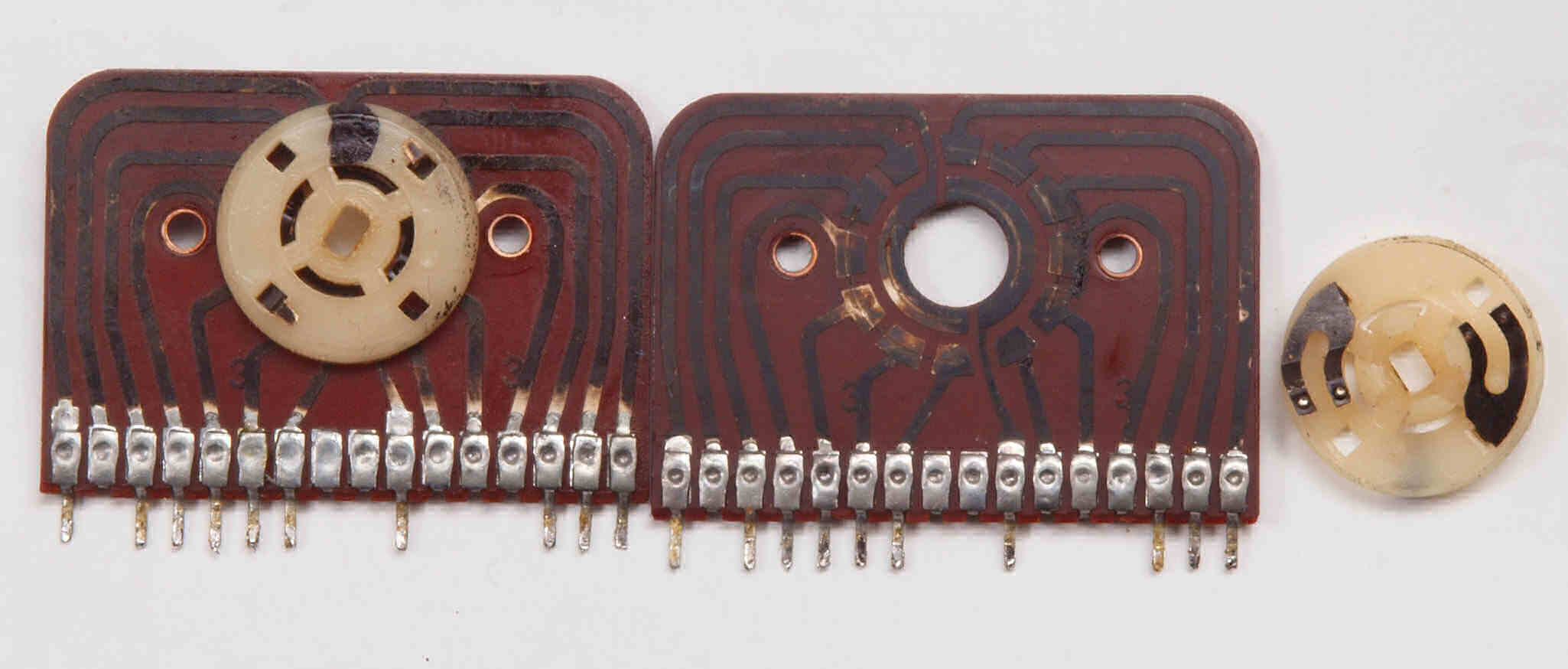

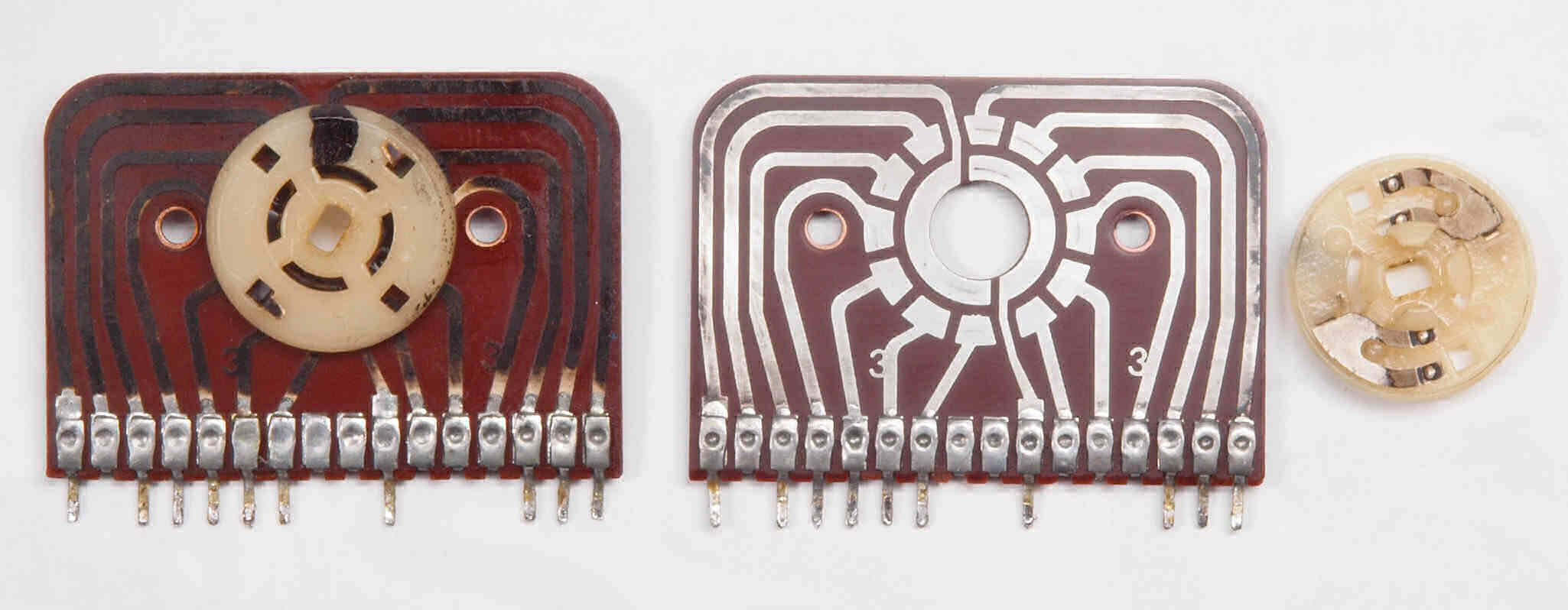

Ｃ７６．　修理中　リニヤーイコライザーＳＷ。　右側分解。

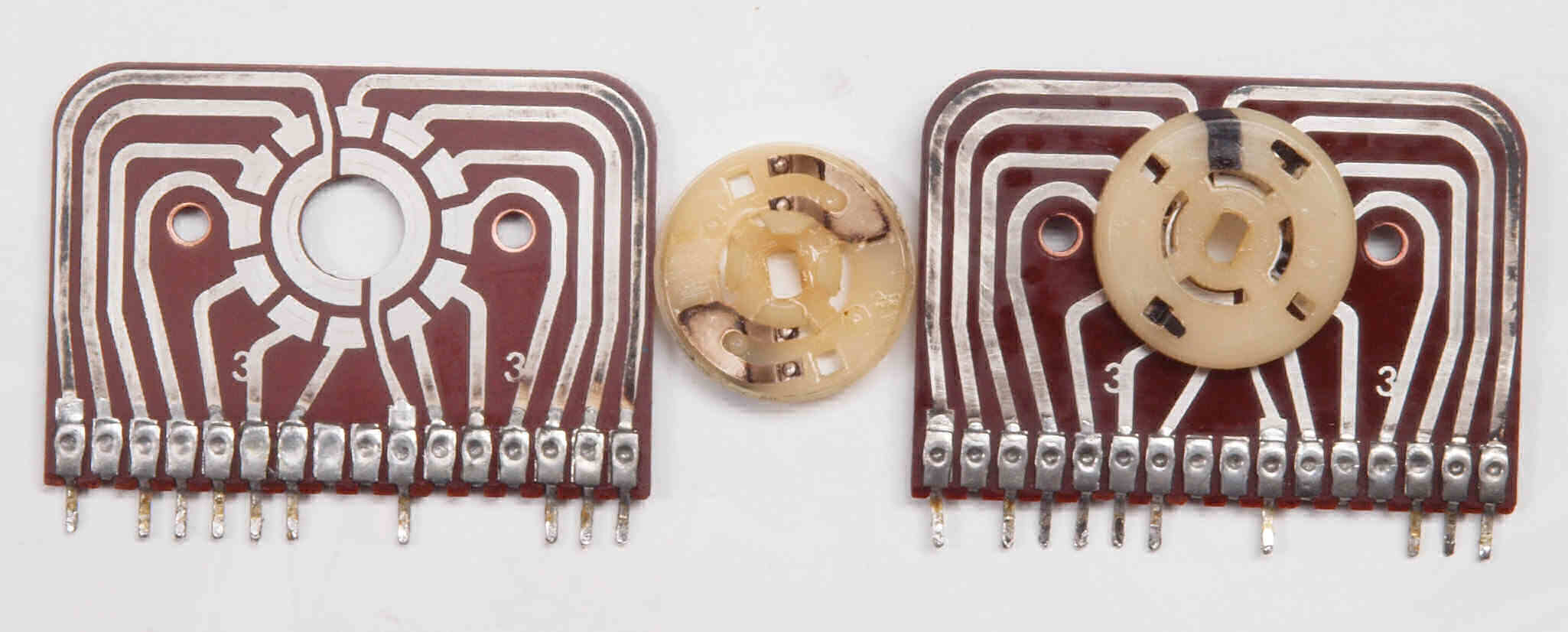

Ｃ７７．　修理中　リニヤーイコライザーＳＷ。　右側清掃後。

Ｃ７８．　修理中　リニヤーイコライザーＳＷ。　左側清掃後、右側完成。

Ｃ７９．　修理後　リニヤーイコライザーＳＷ。

Ｃ８１．　修理前　ヘッドホンＡＭＰ基板

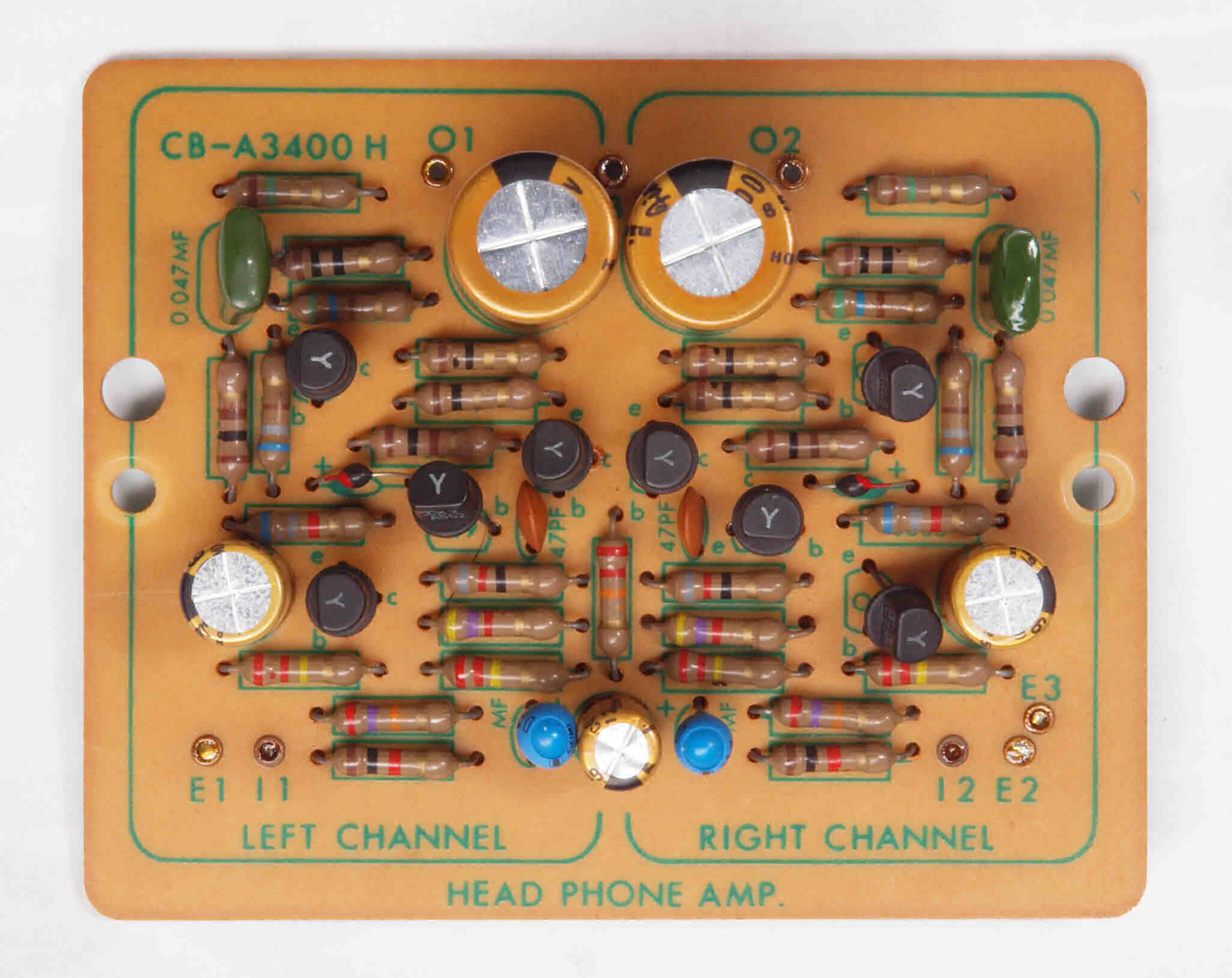

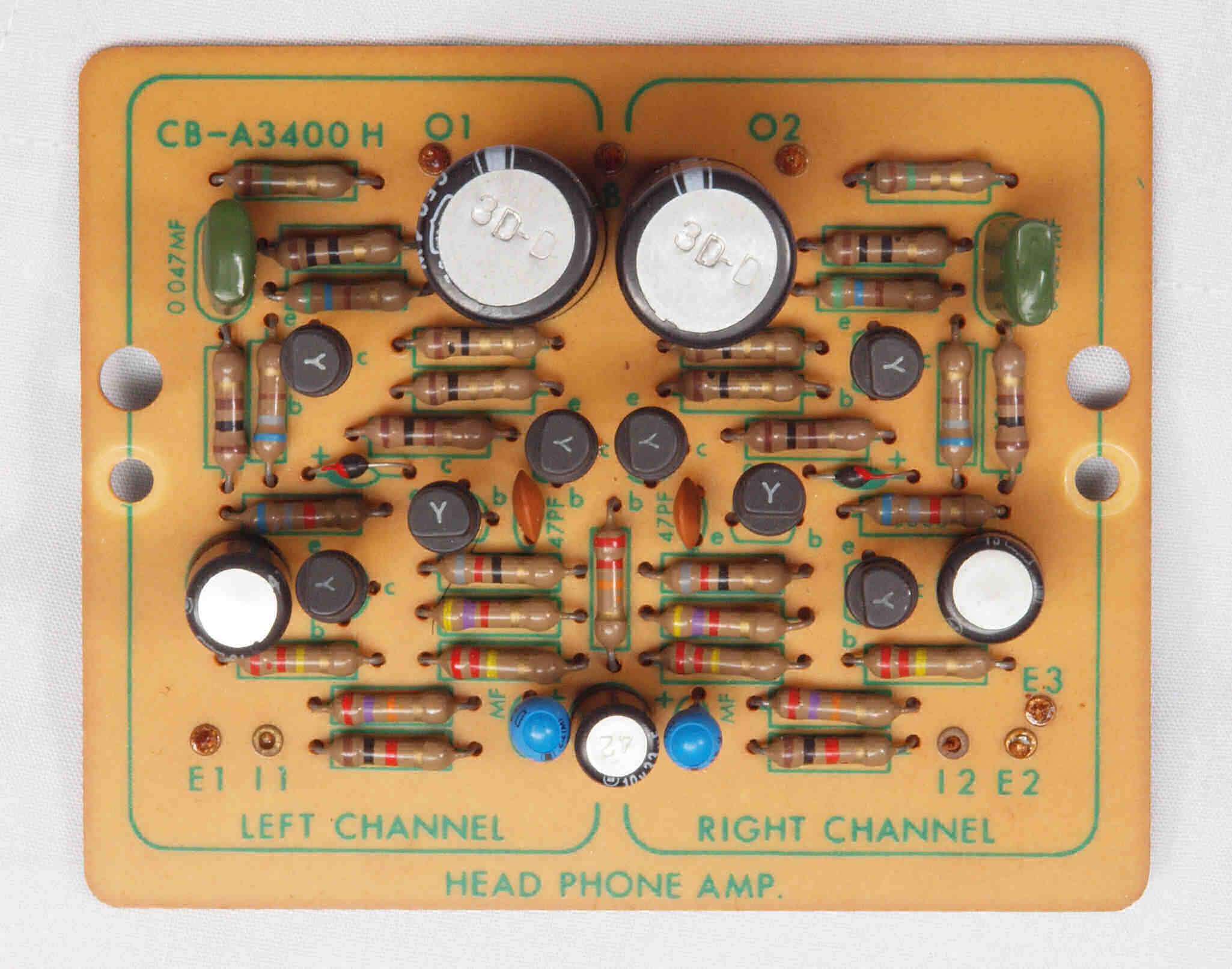

Ｃ８２．　修理後　ヘッドホンＡＭＰ基板。　電解コンデンサー５個交換。

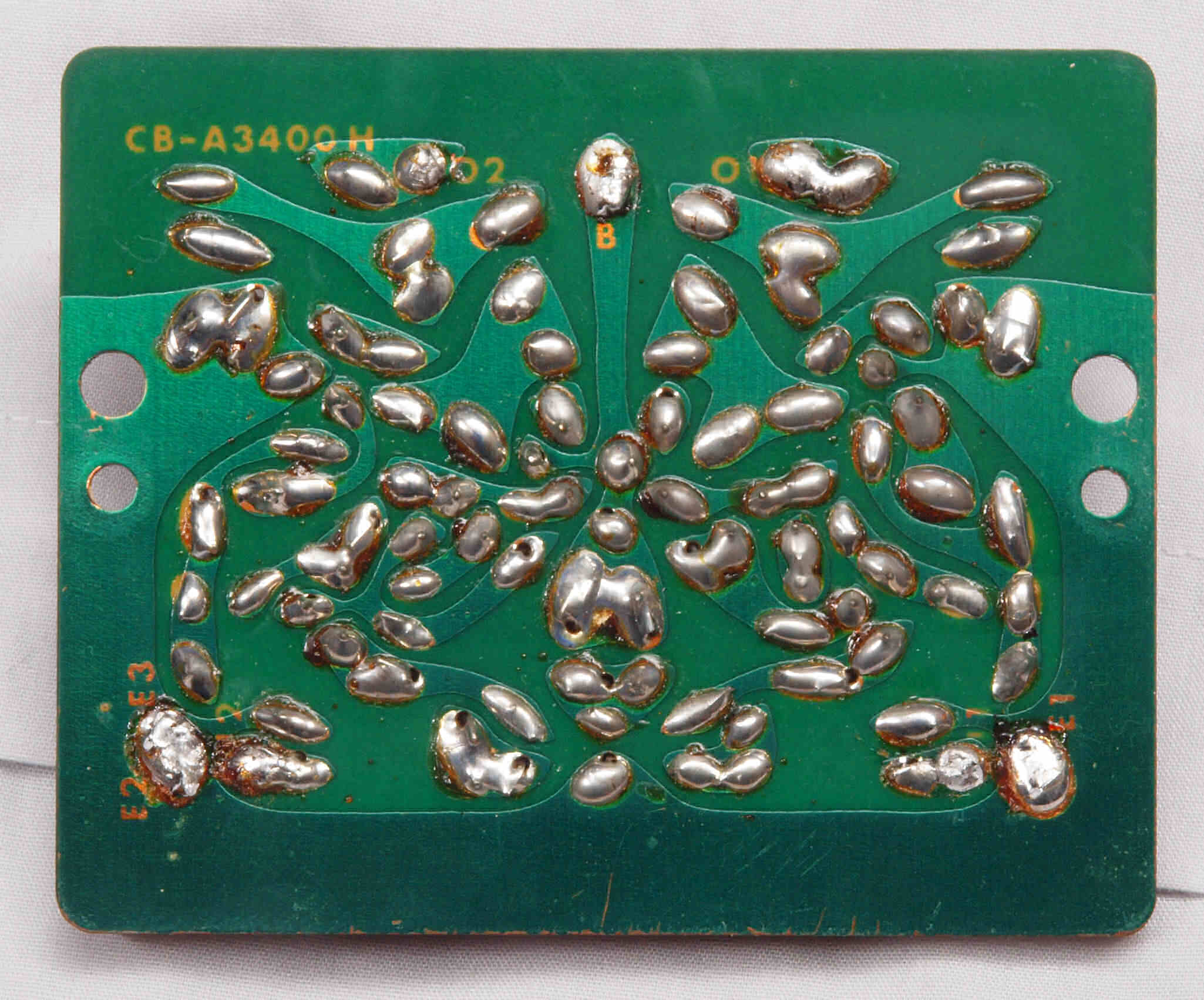

Ｃ８３．　修理前　ヘッドホンＡＭＰ基板裏。

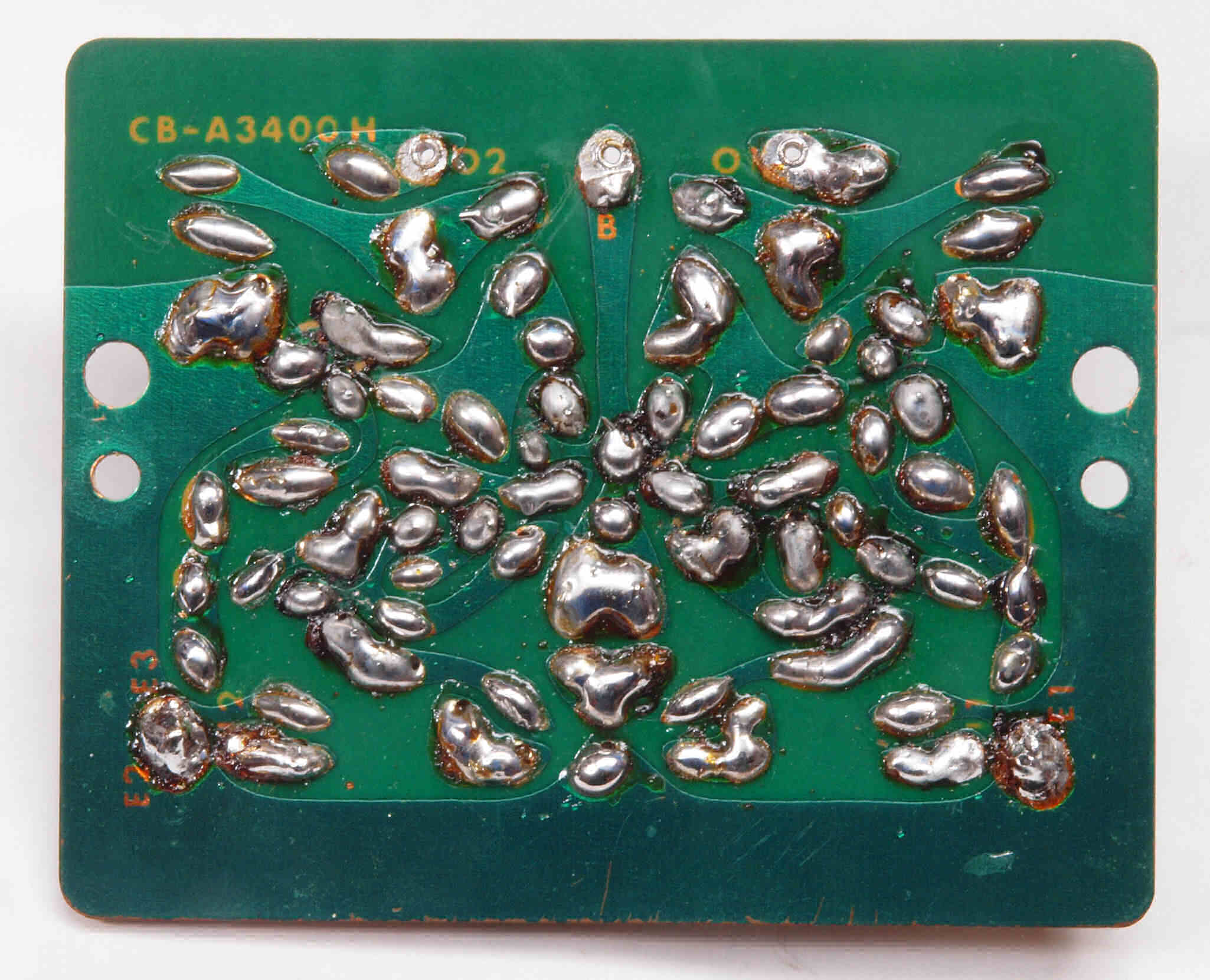

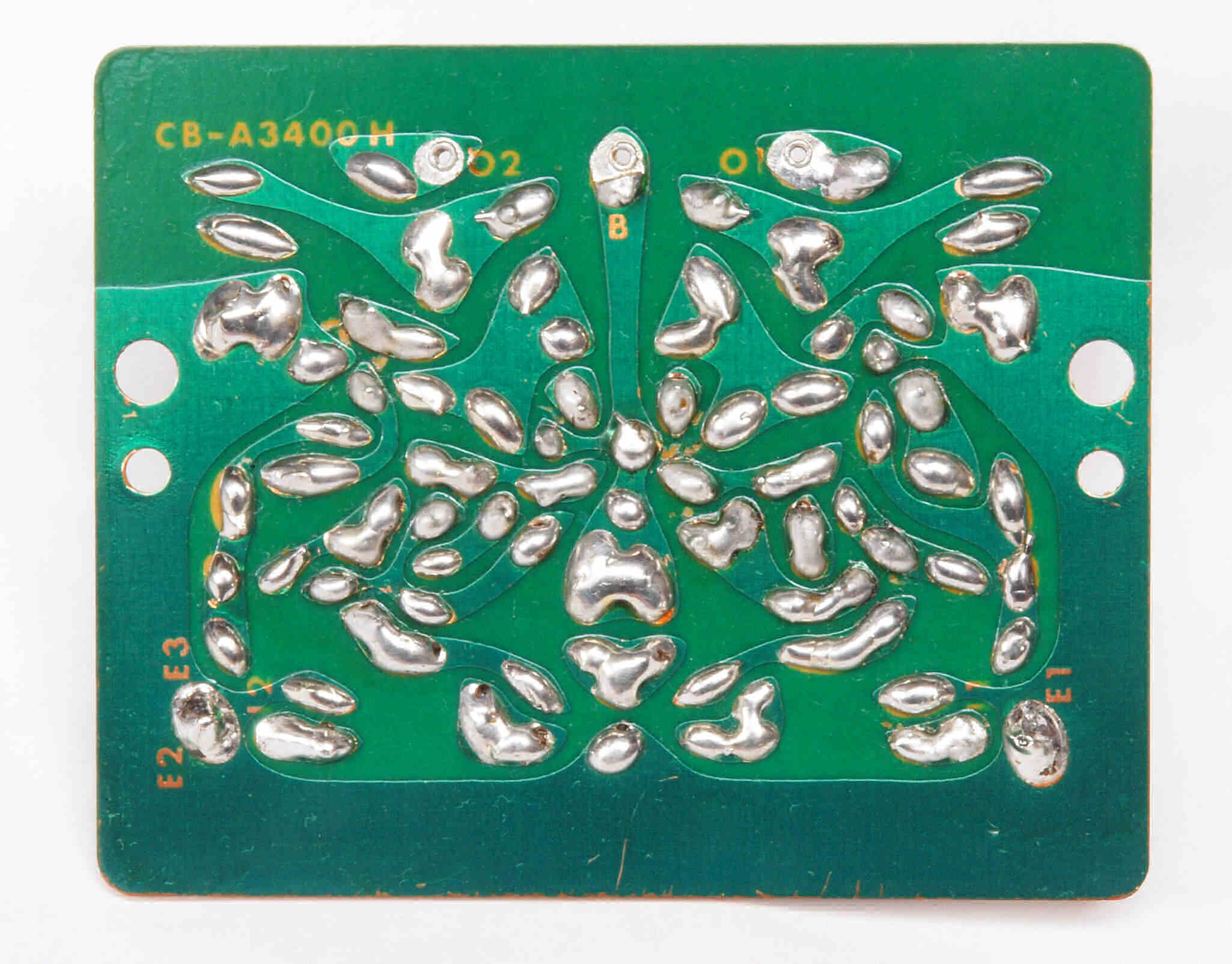

Ｃ８４．　修理（半田補正後）後　ヘッドホンＡＭＰ基板裏。　全ての半田を半田を全部やり直す。

Ｃ８５．　完成ヘッドホンＡＭＰ基板裏　洗浄後防湿材を塗る。

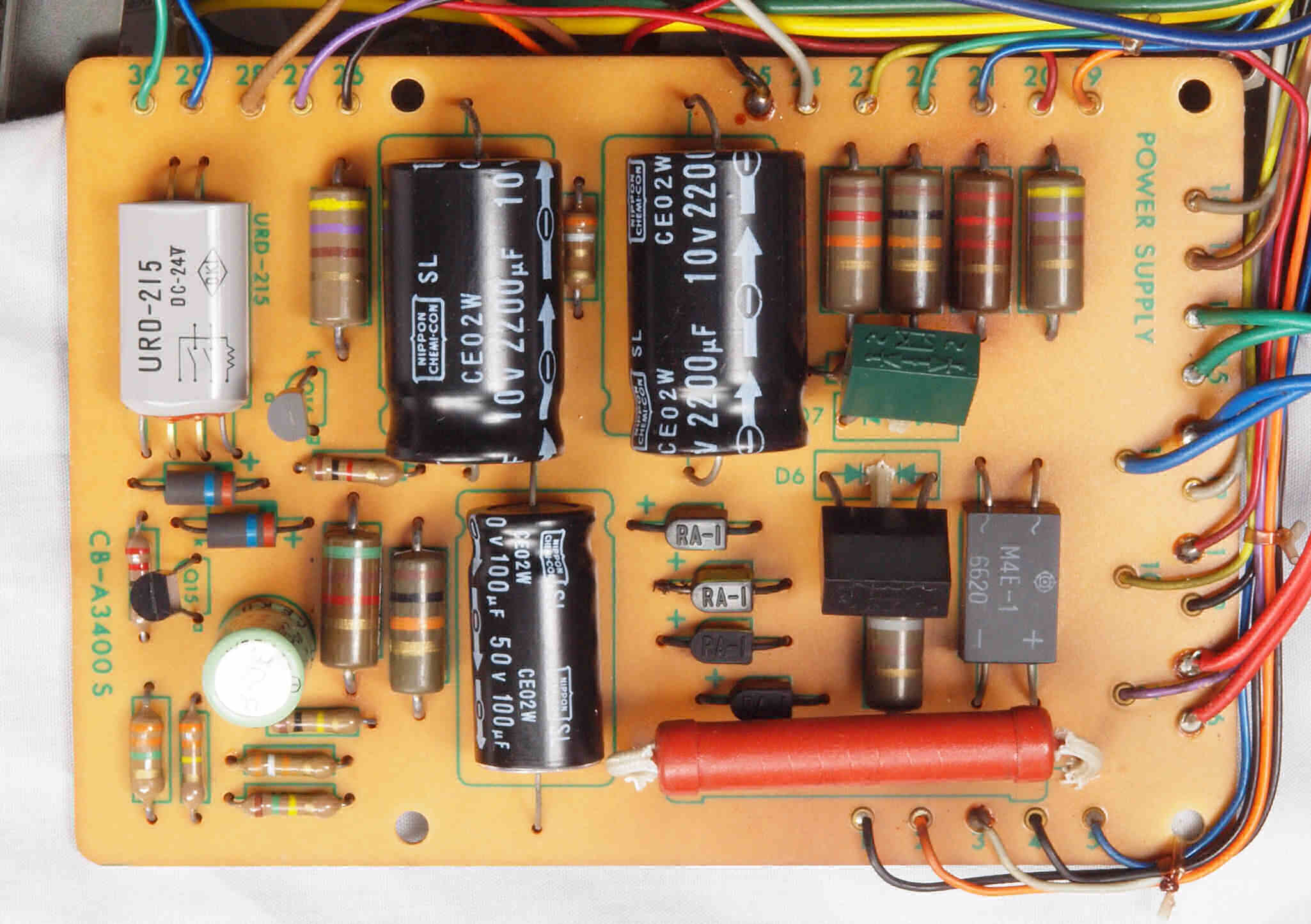

Ｃ９１．　修理前　電源基板。

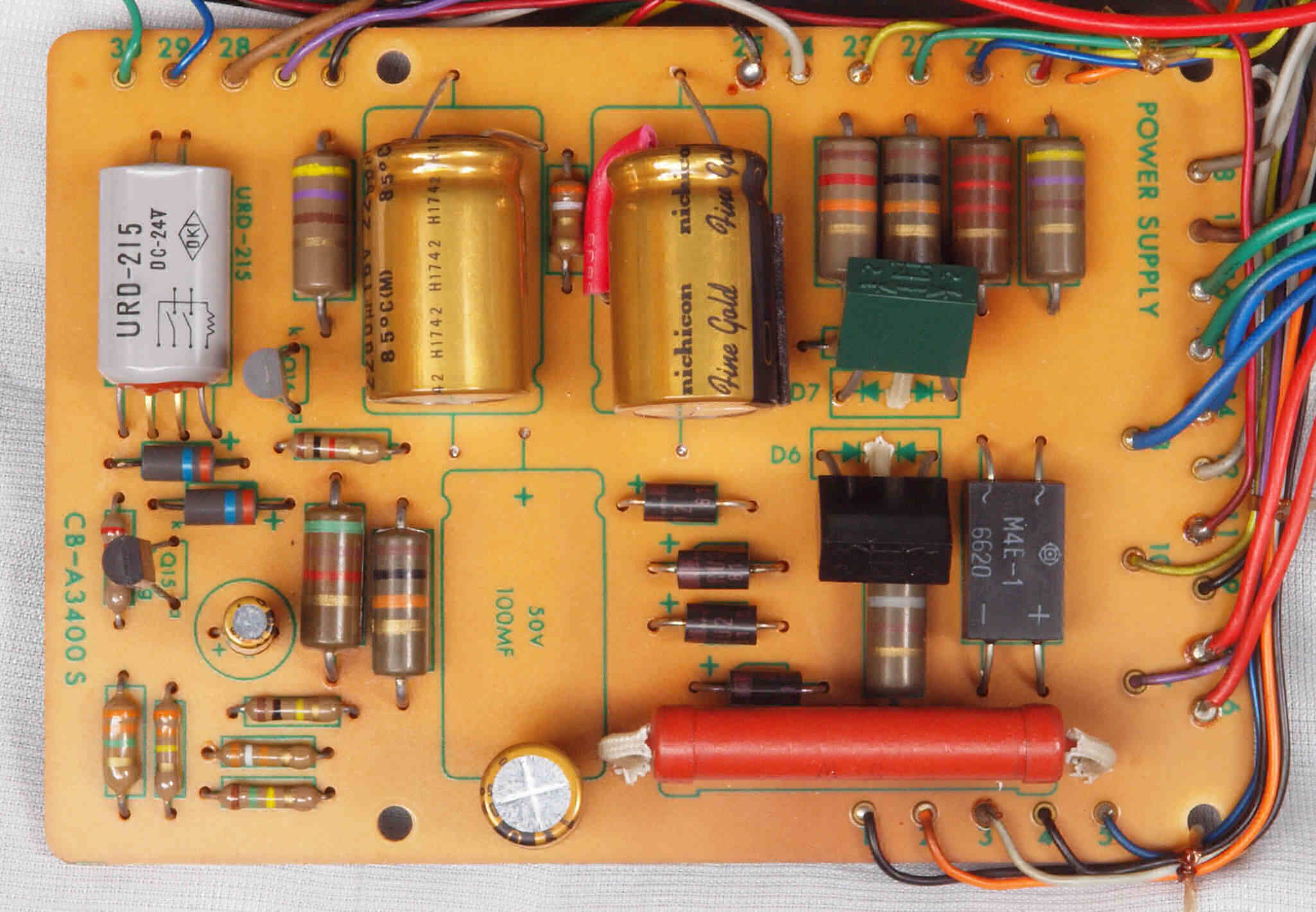

Ｃ９２．　修理後　電源基板。　電解コンデンサー４個、整流ダイオード４本交換。

Ｃ９３．　修理前　電源基板裏。

Ｃ９４．　修理（半田補正）後　電源基板裏。　全ての半田を半田を全部やり直す。

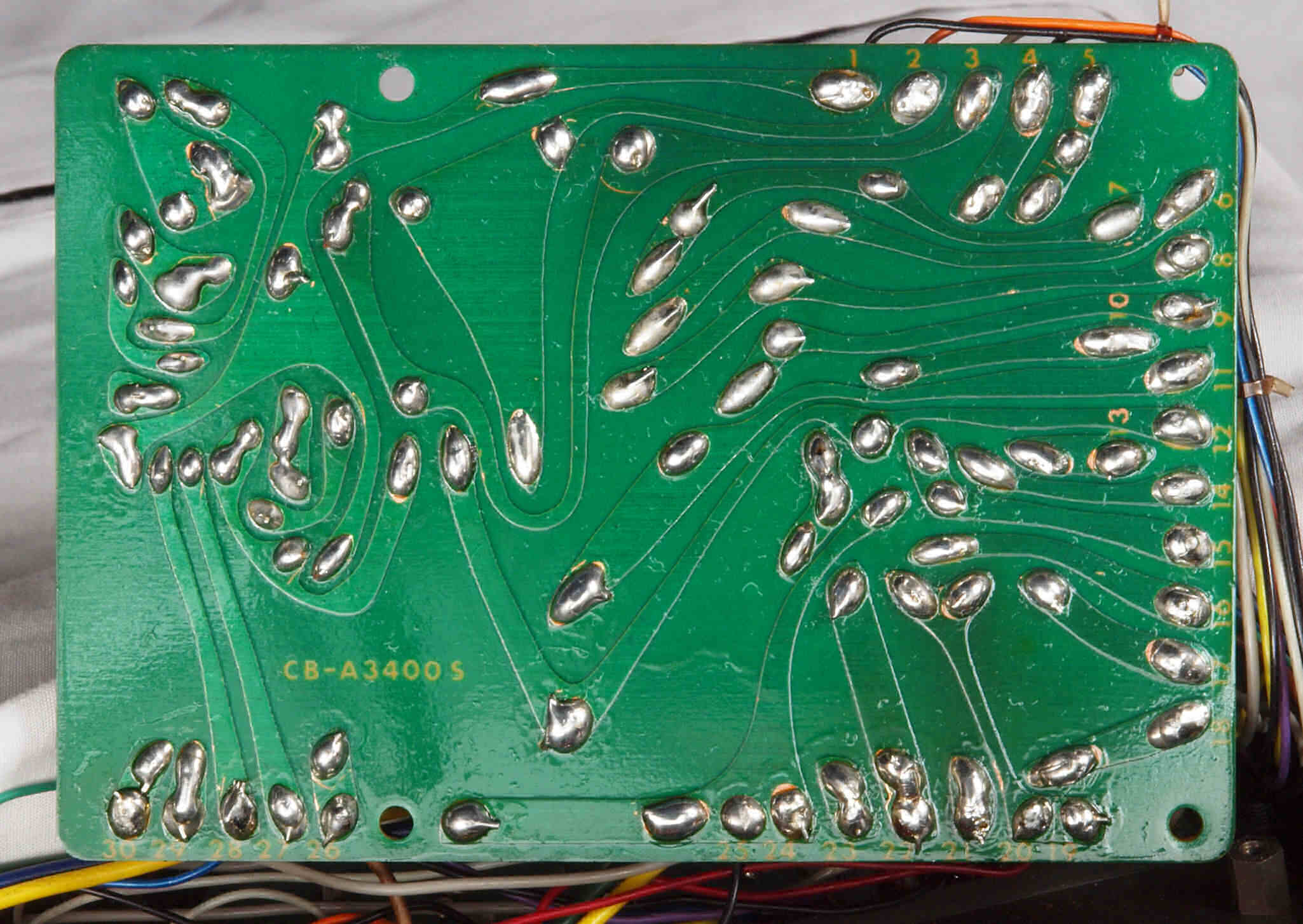

Ｃ９５．　完成電源基板裏。　洗浄後防湿材を塗る。

ＣＡ．　修理中　裏パネルを倒し修理中。

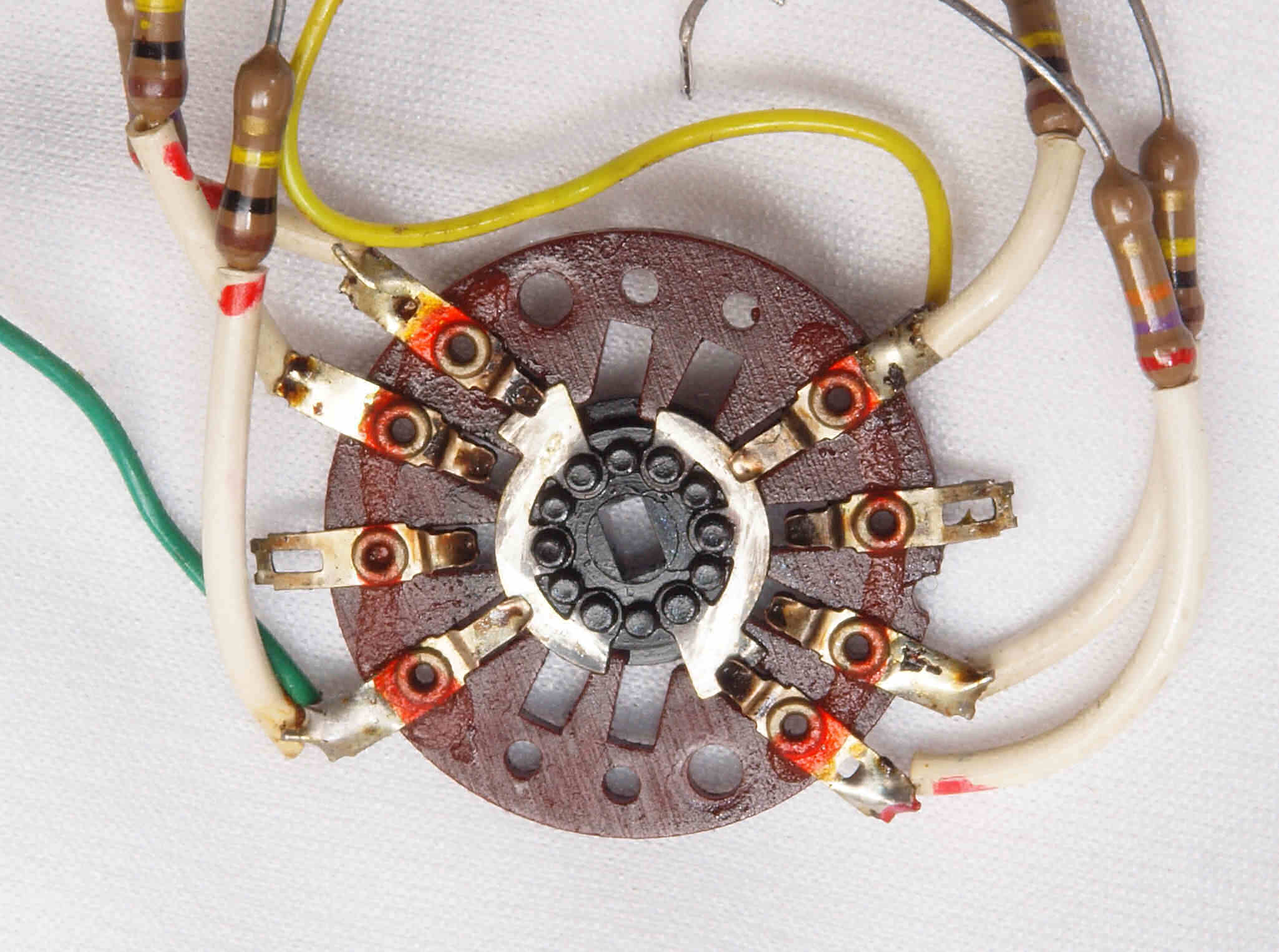

ＣＡ１．　修理中　ＰＨＯＮＯ−２　入力インピーダンス切替ＳＷ。

ＣＡ２．　修理後　ＰＨＯＮＯ−２　入力インピーダンス切替ＳＷ。

ＣＢ１．　修理前　入力ＲＣＡ端子郡。

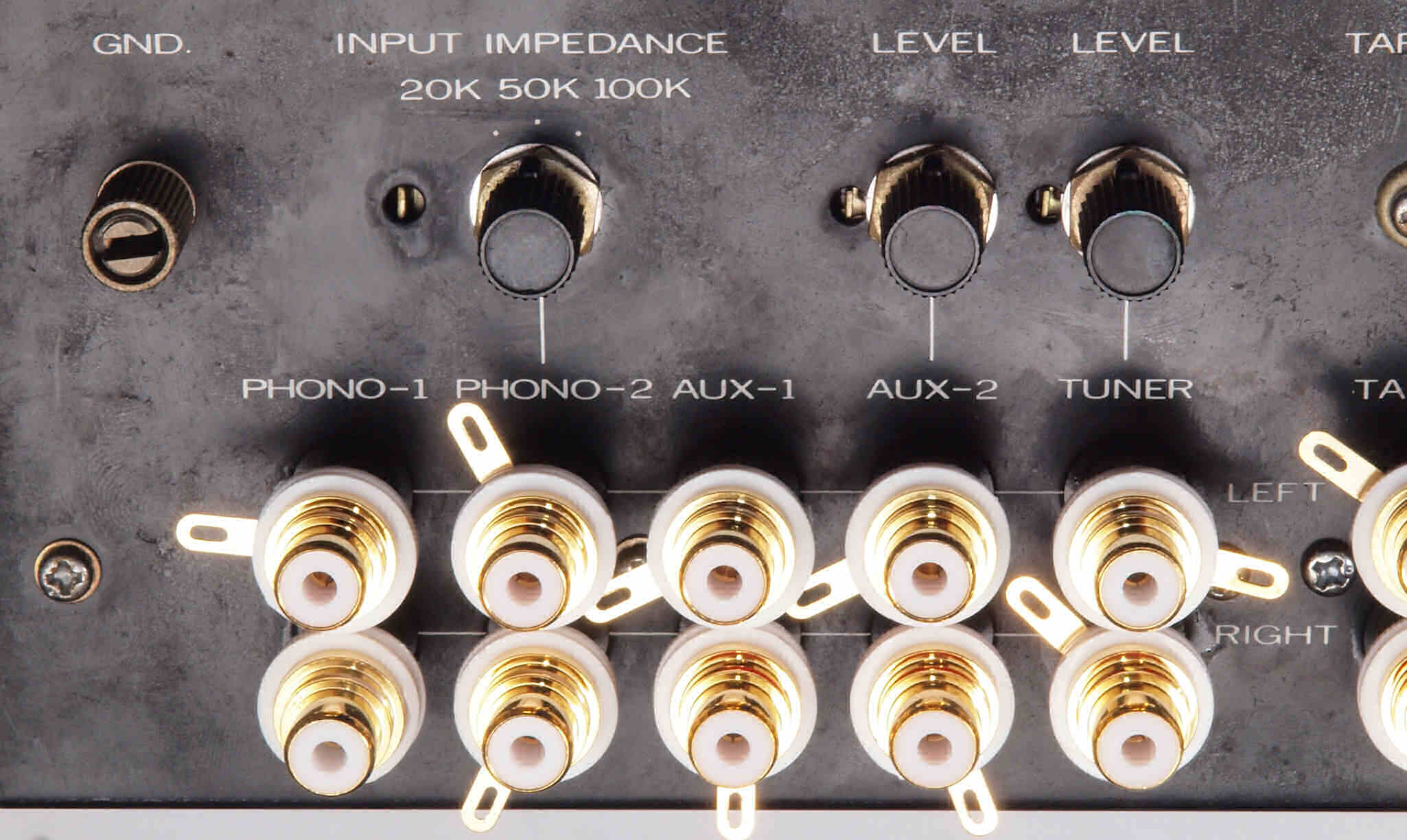

ＣＢ２．　修理（交換）後　ＲＣＡ端子郡。

ＣＢ３．　修理前　ＴＡＰＥ入力ＲＣＡ端子、出力ＲＣＡ端子。

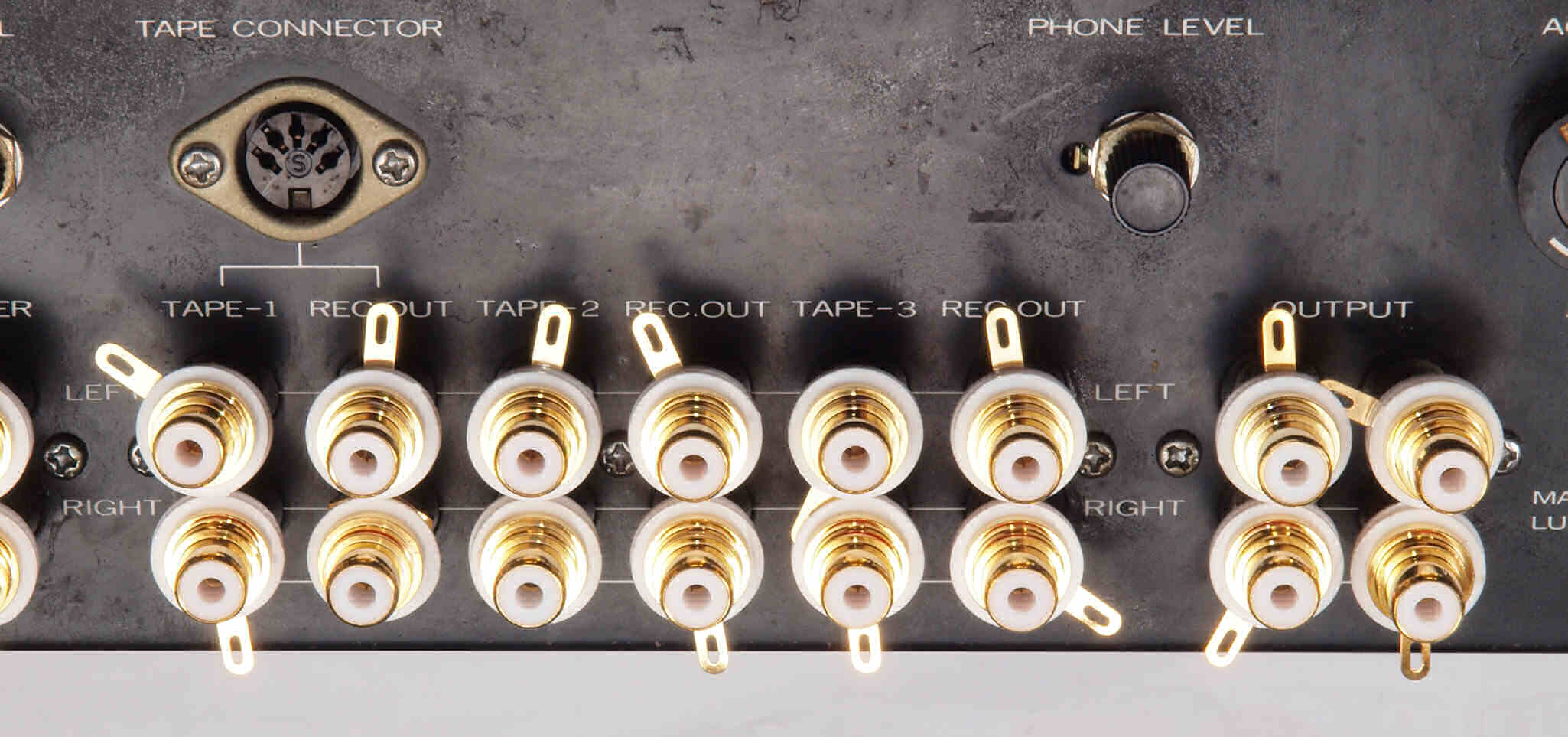

ＣＢ４．　修理（交換）後　ＴＡＰＥ入力ＲＣＡ端子、出力ＲＣＡ端子。

ＣＣ１．　修理前　電源ソケット。

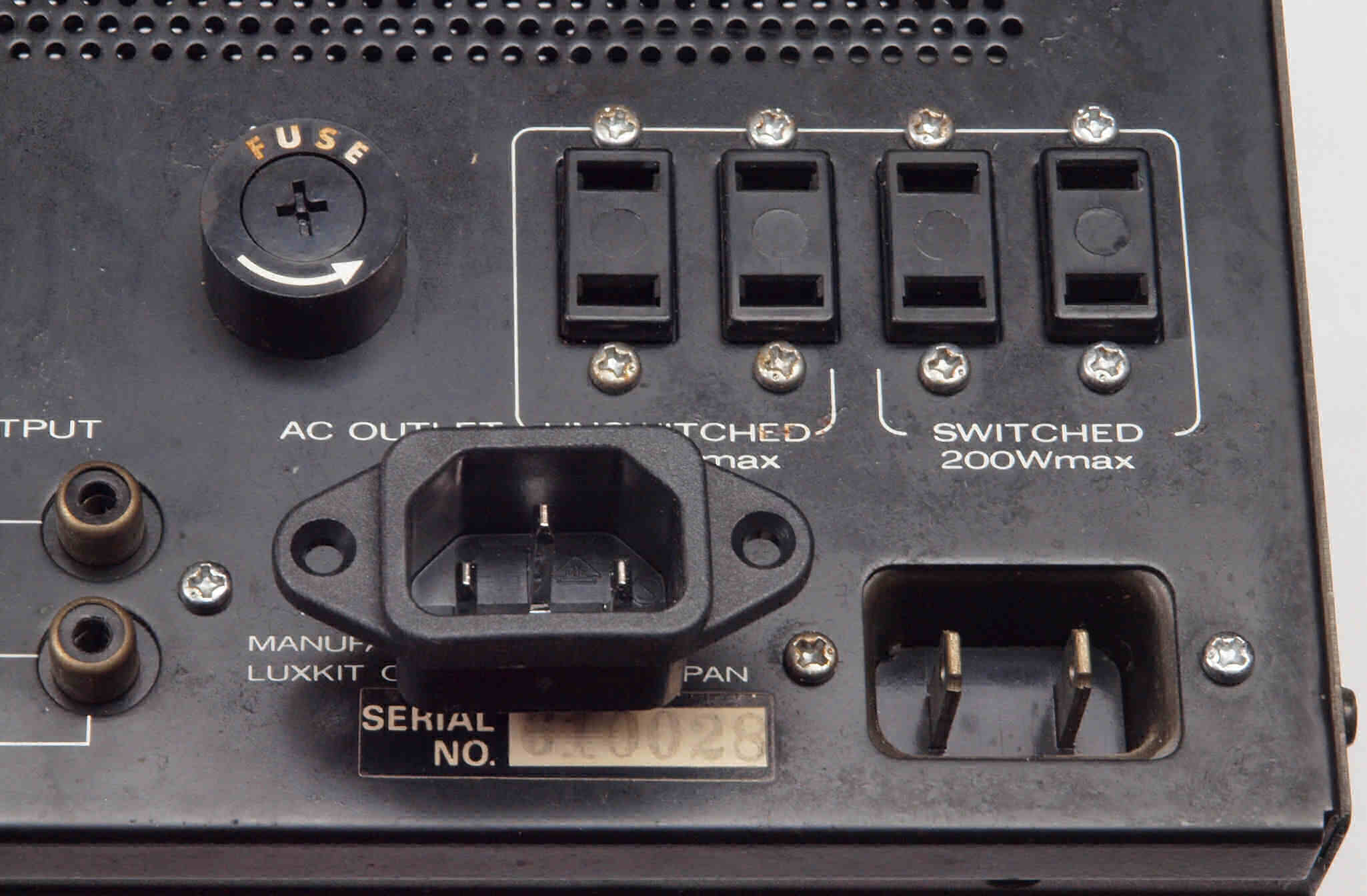

ＣＣ２．　修理（交換）後　３Ｐインレットに交換。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

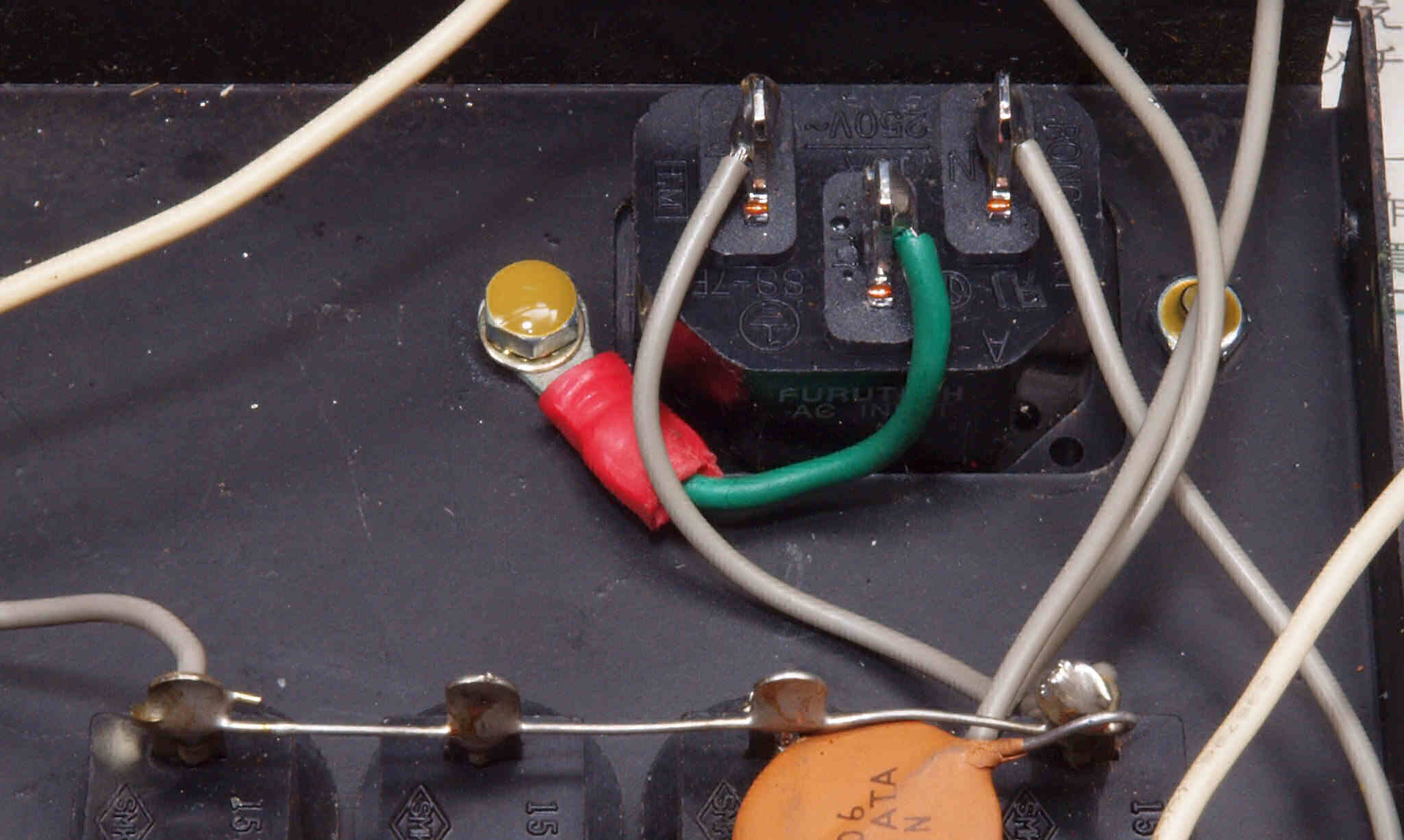

ＣＣ３．　修理（交換）後　３Ｐインレット裏配線。　しっかりとアースを取る。

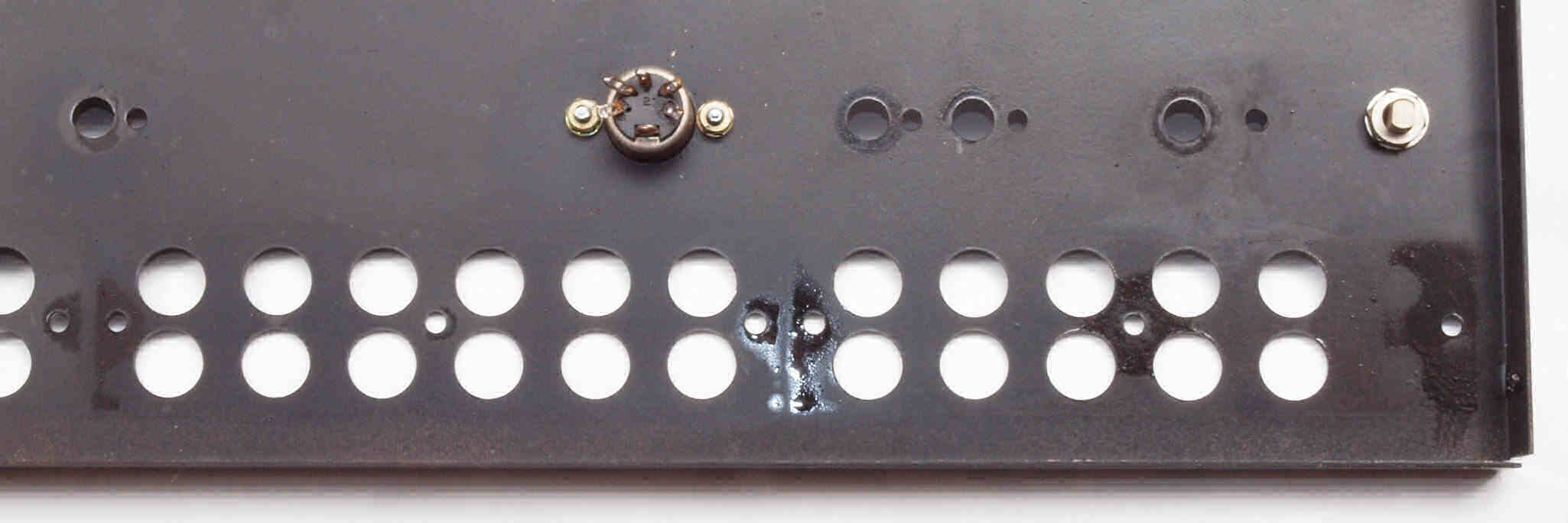

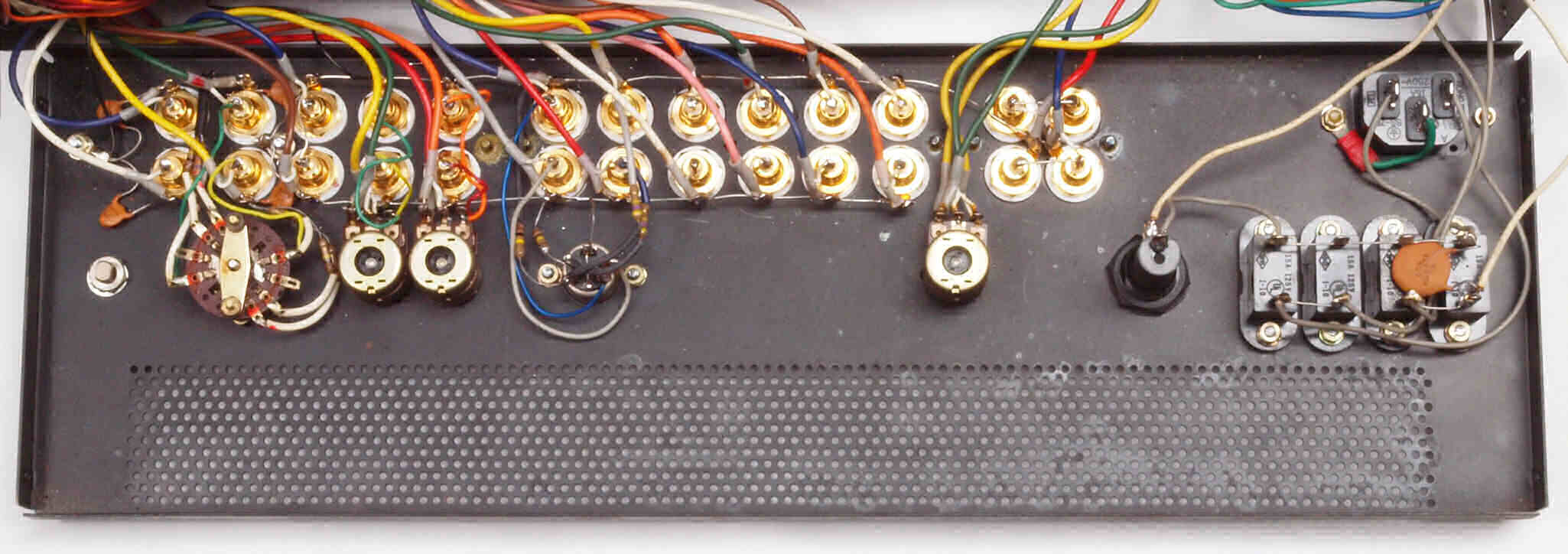

ＣＣ４．　修理後　裏パネル裏。

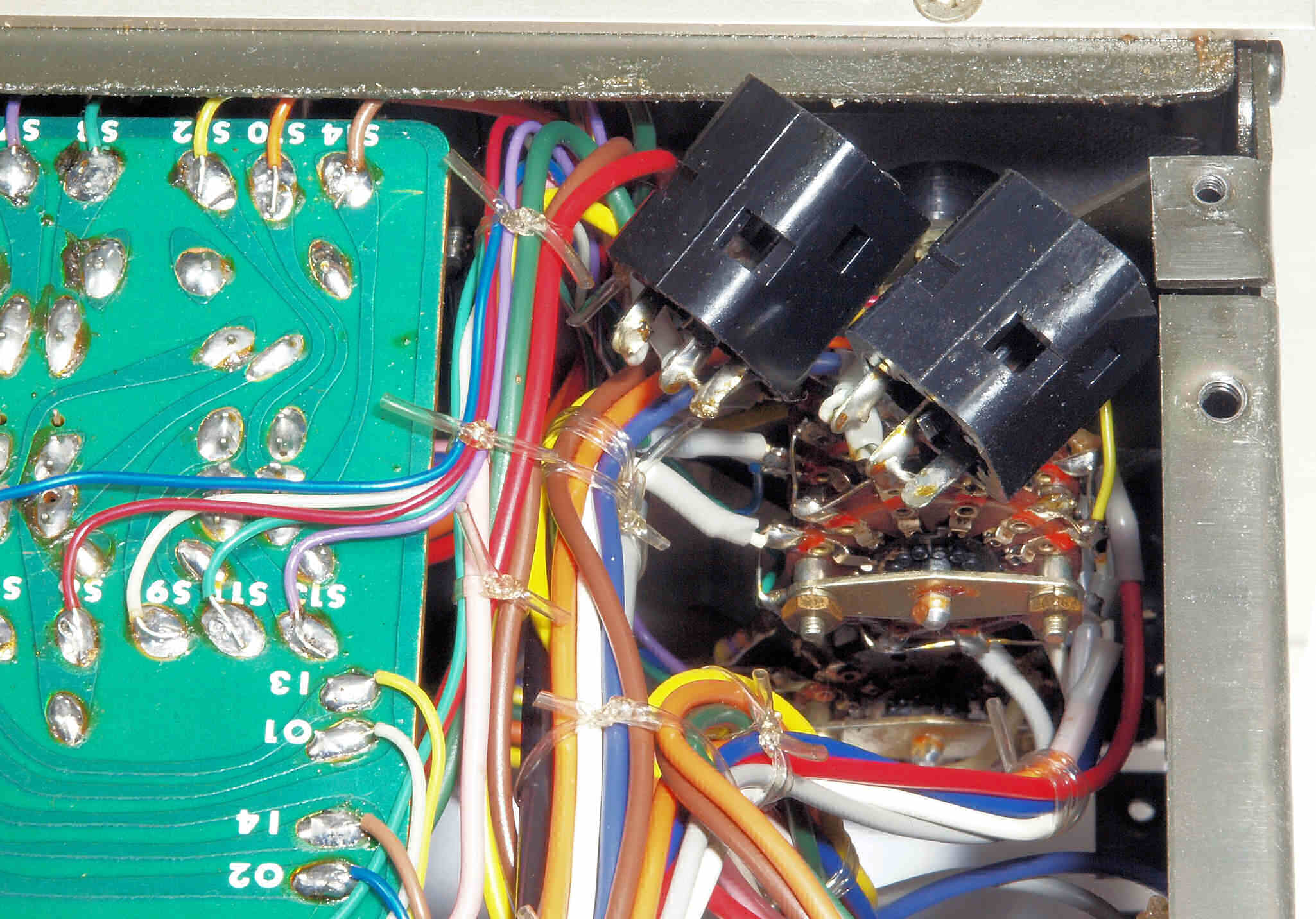

ＣＤ１．　修理前　割れたＭＩＣジャック２個。

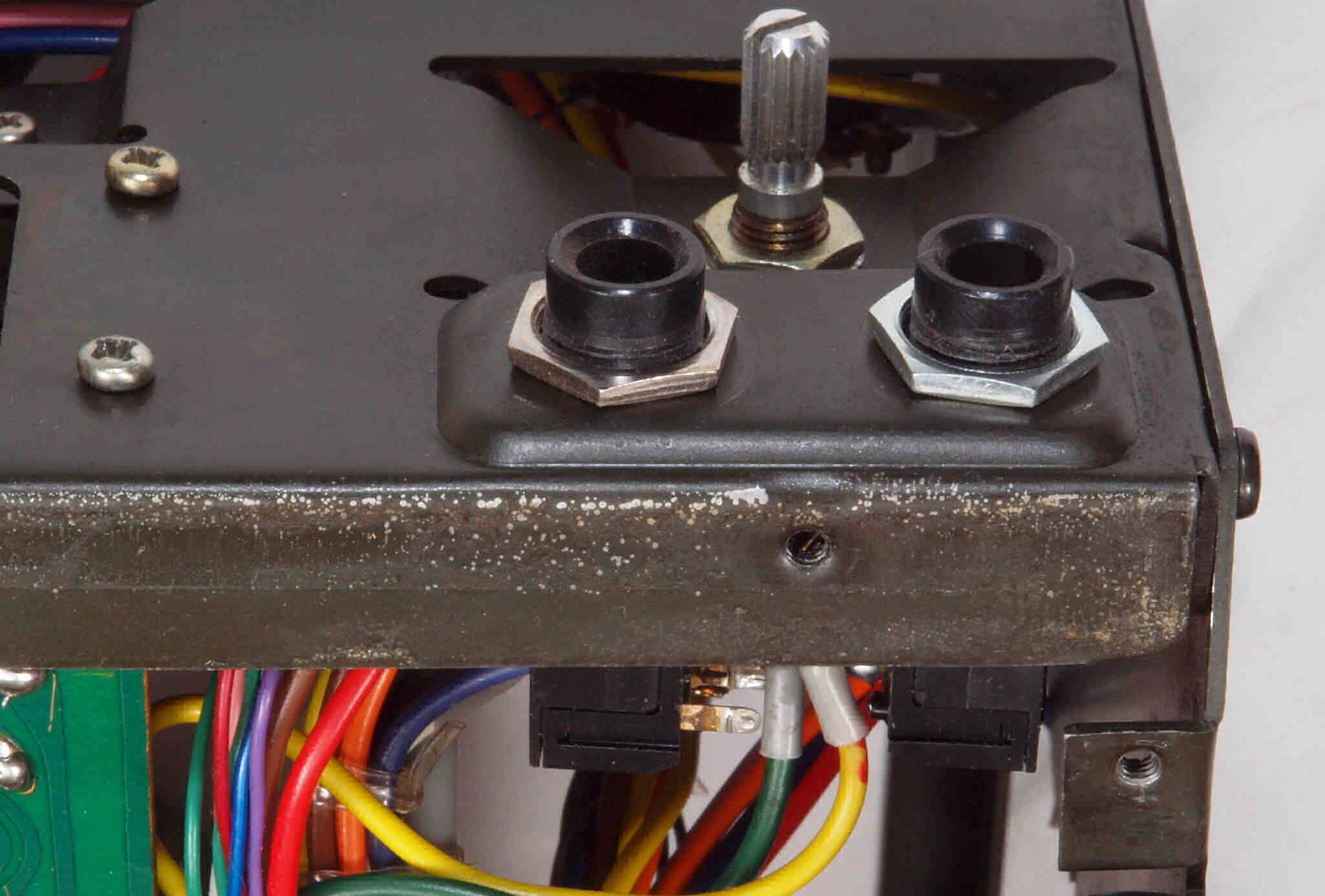

ＣＤ２．　修理（交換）後　ＭＩＣジャック２個交換。

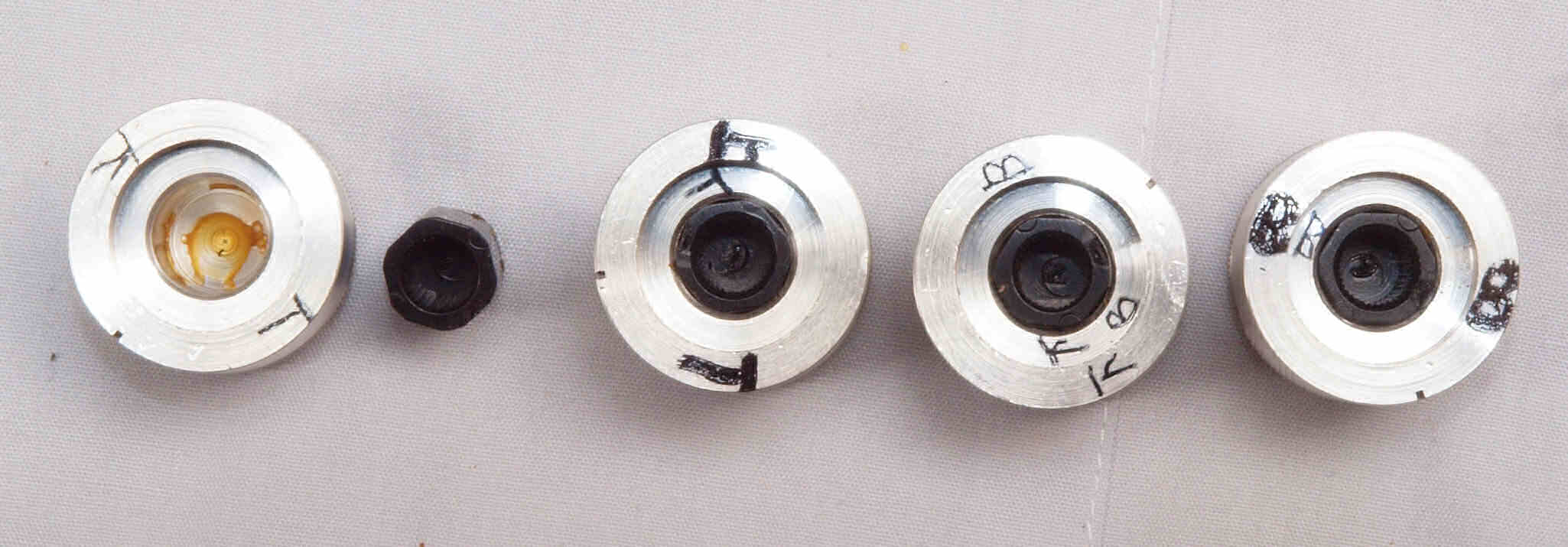

ＣＥ１．　修理中　経年劣化でツマミの軸プラスチックが取れている。

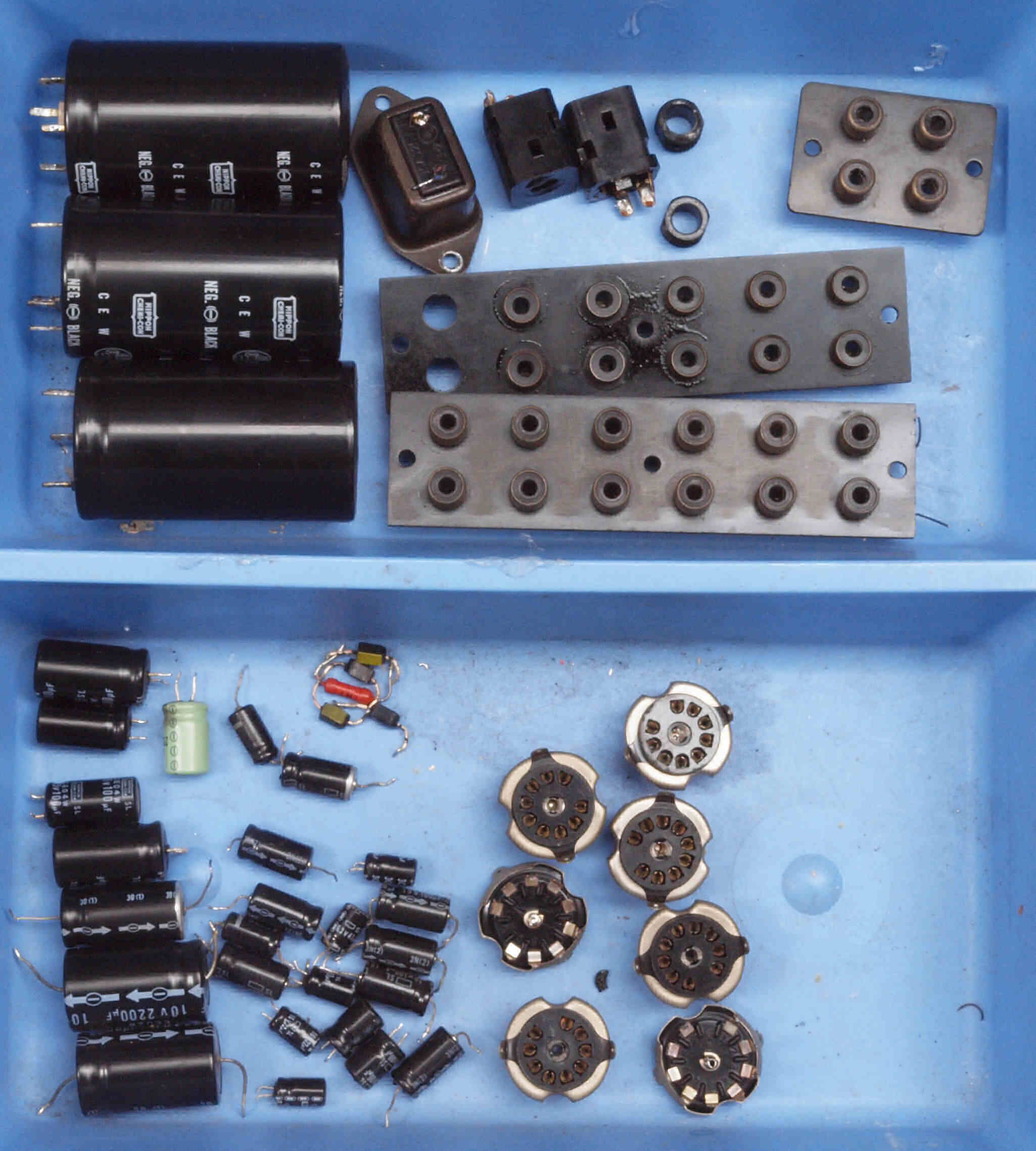

ＣＦ１．　交換部品。

ＣＧ１．　修理前　上から見る

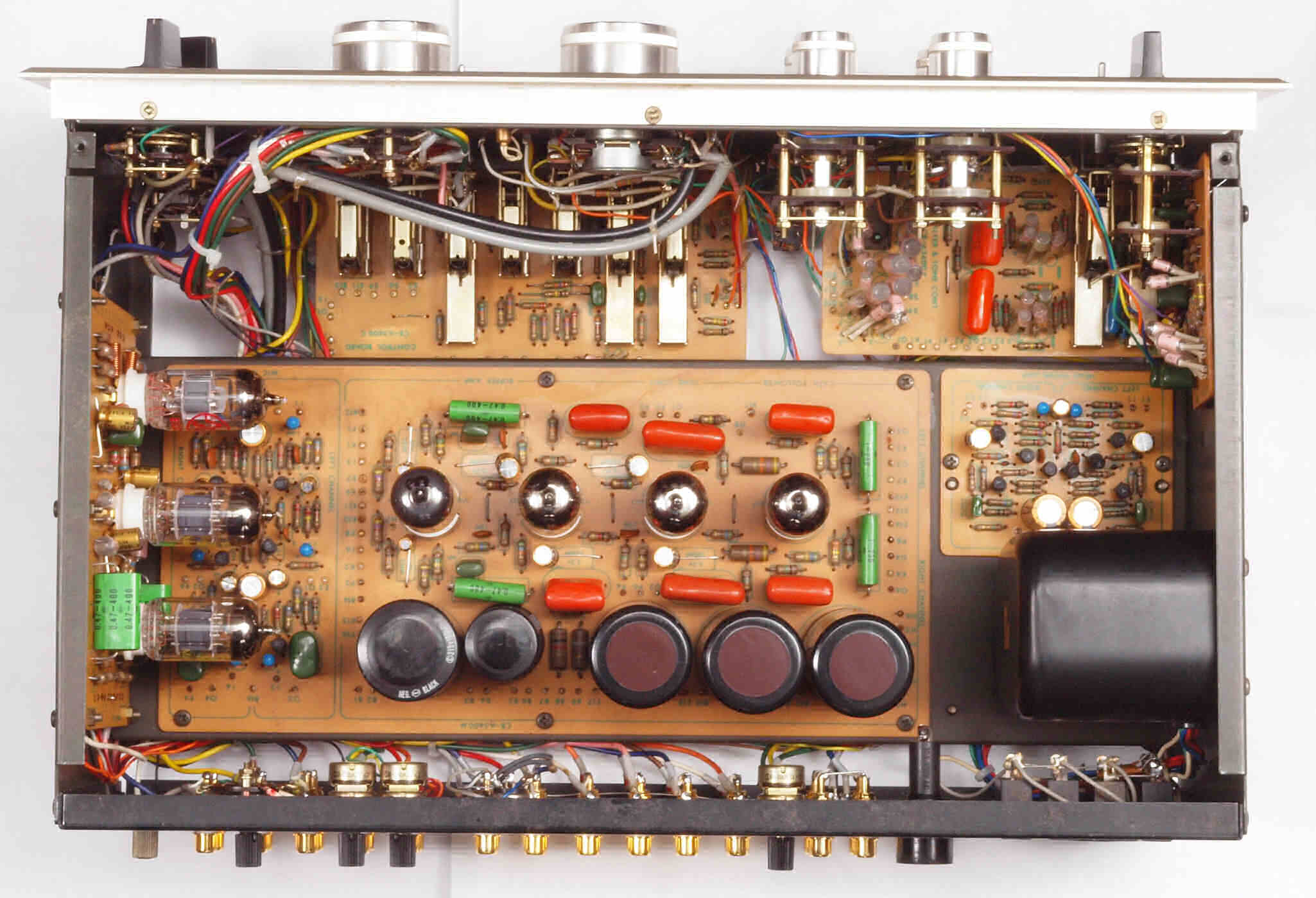

ＣＧ２．　修理後　上から見る

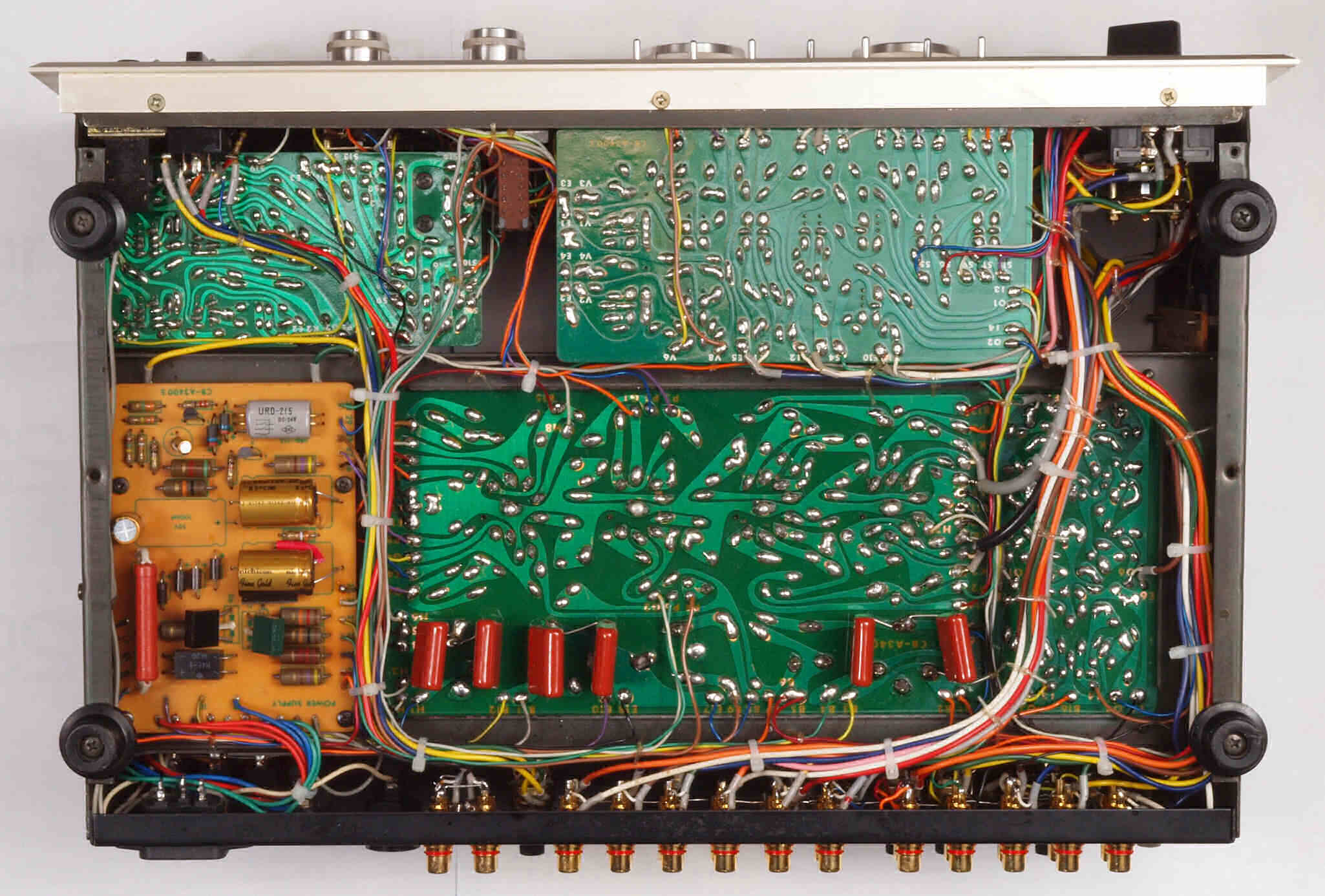

ＣＧ３．　修理前　下から見る

ＣＧ４．　修理後　下から見る

ＣＨ１．　完成　前から見る。

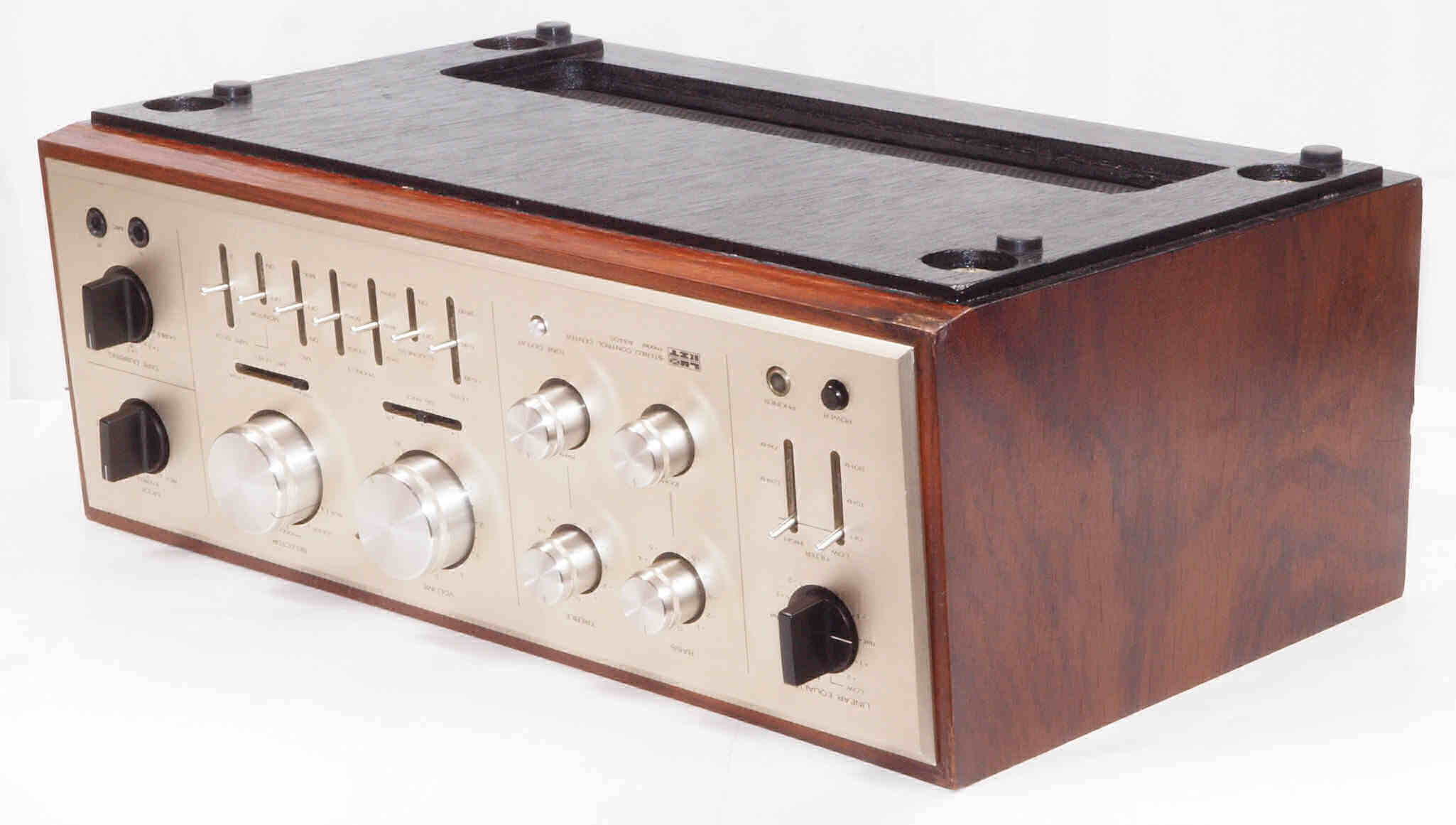

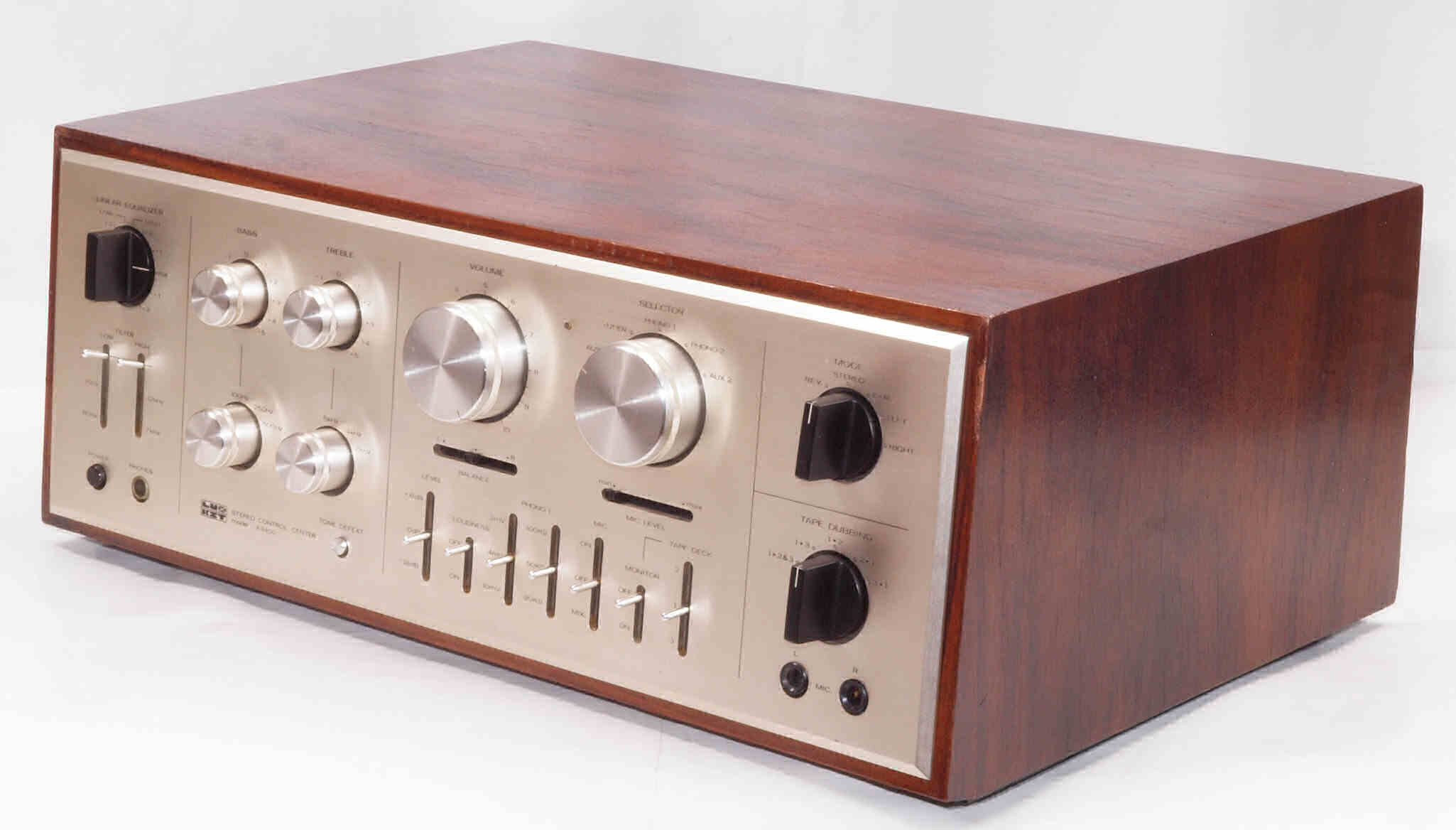

ＣＨ２．　完成　前右から見る

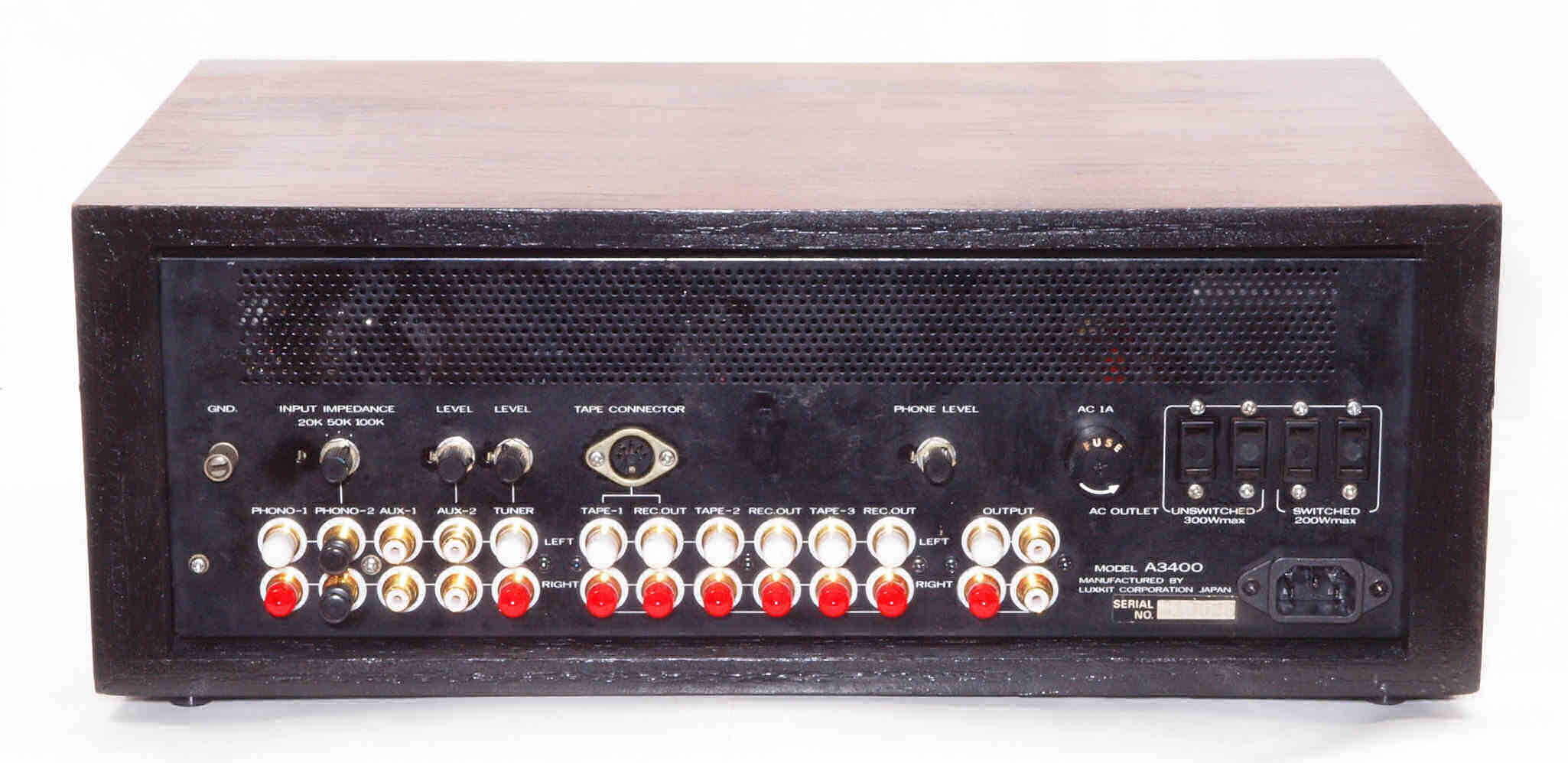

ＣＨ３．　完成　後から見る。

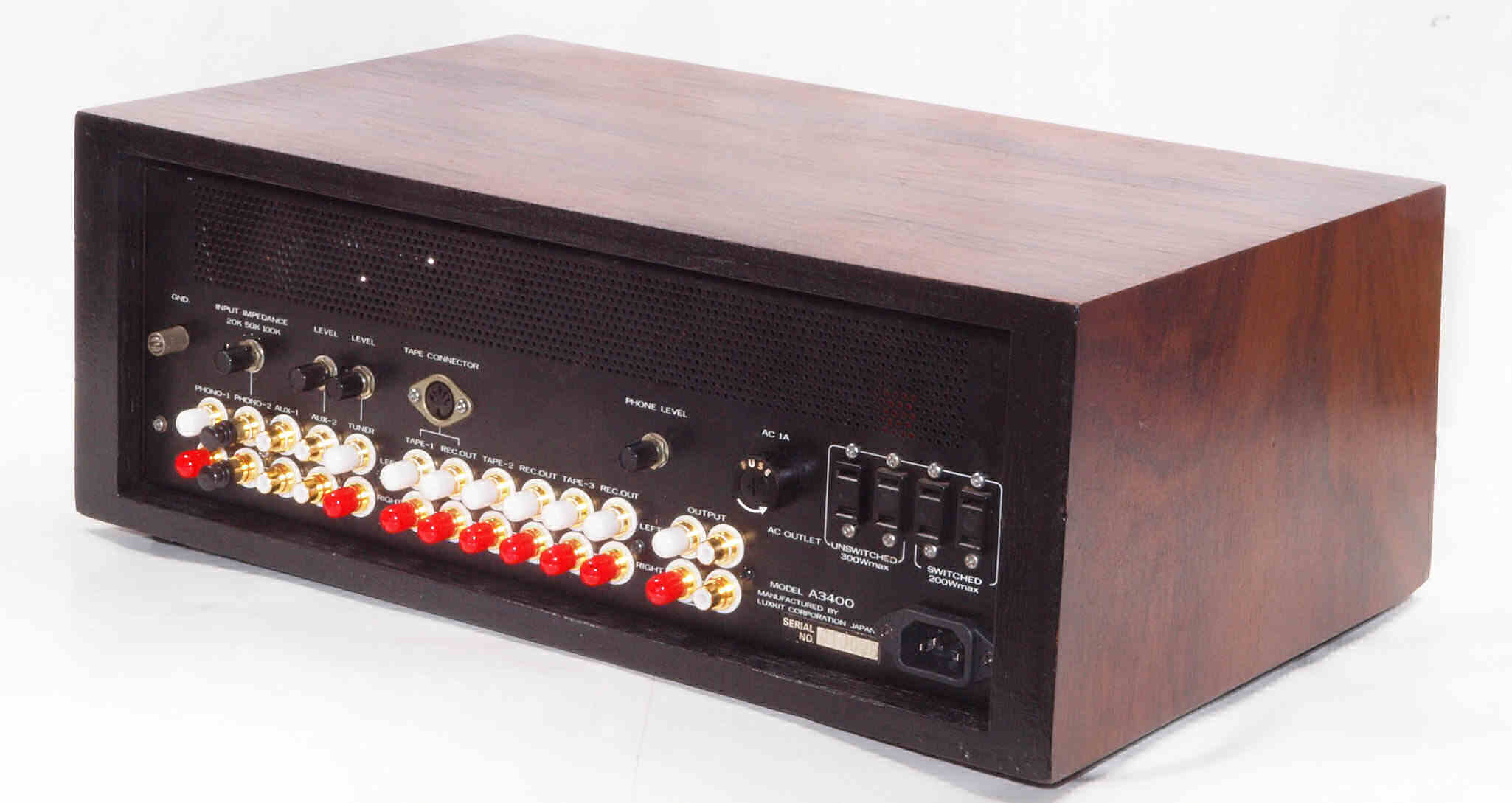

ＣＨ４．　完成　後左から見る

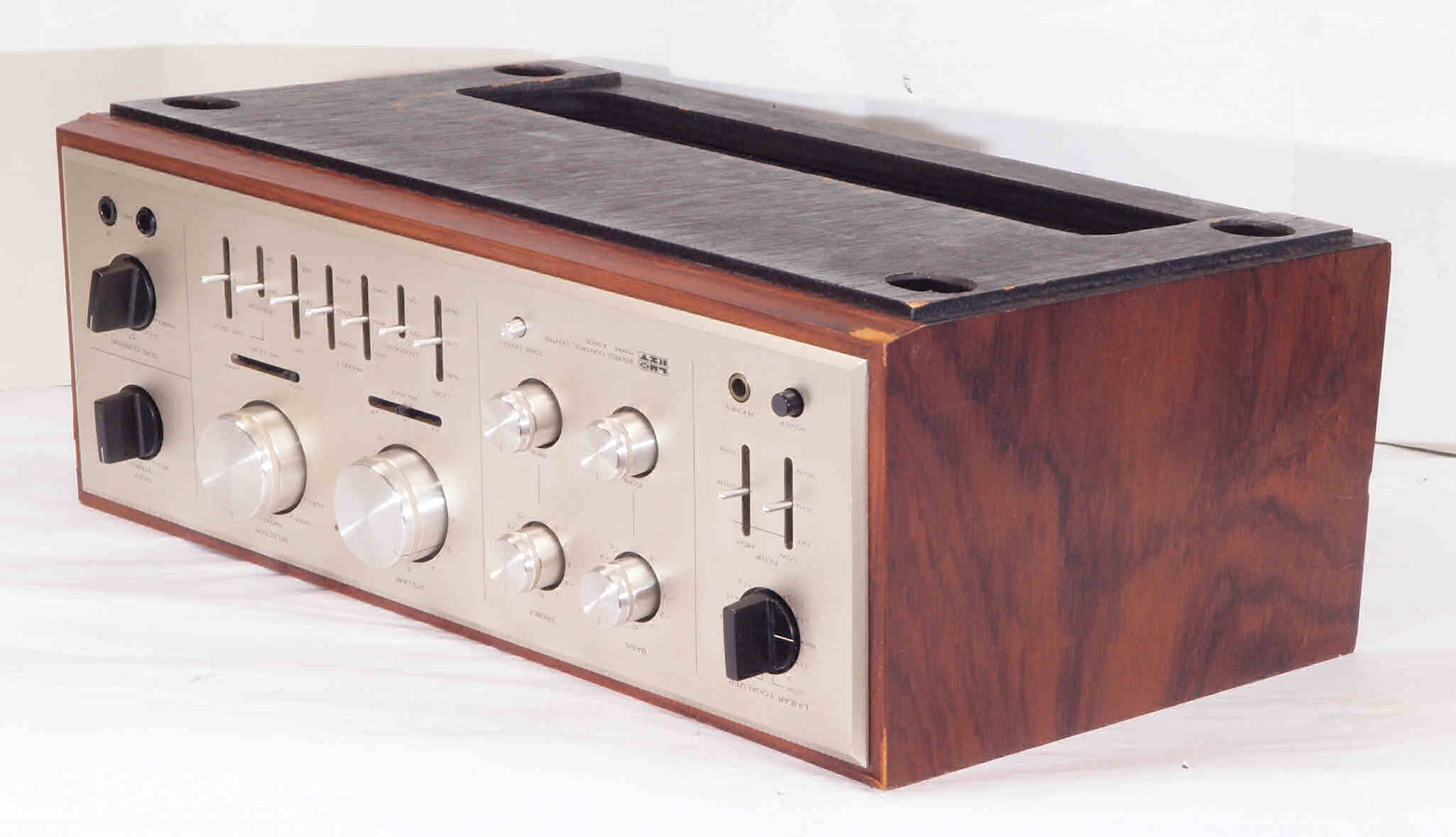

ＣＨ５．　完成　下前左から見る。ゴム足を取り付ける。

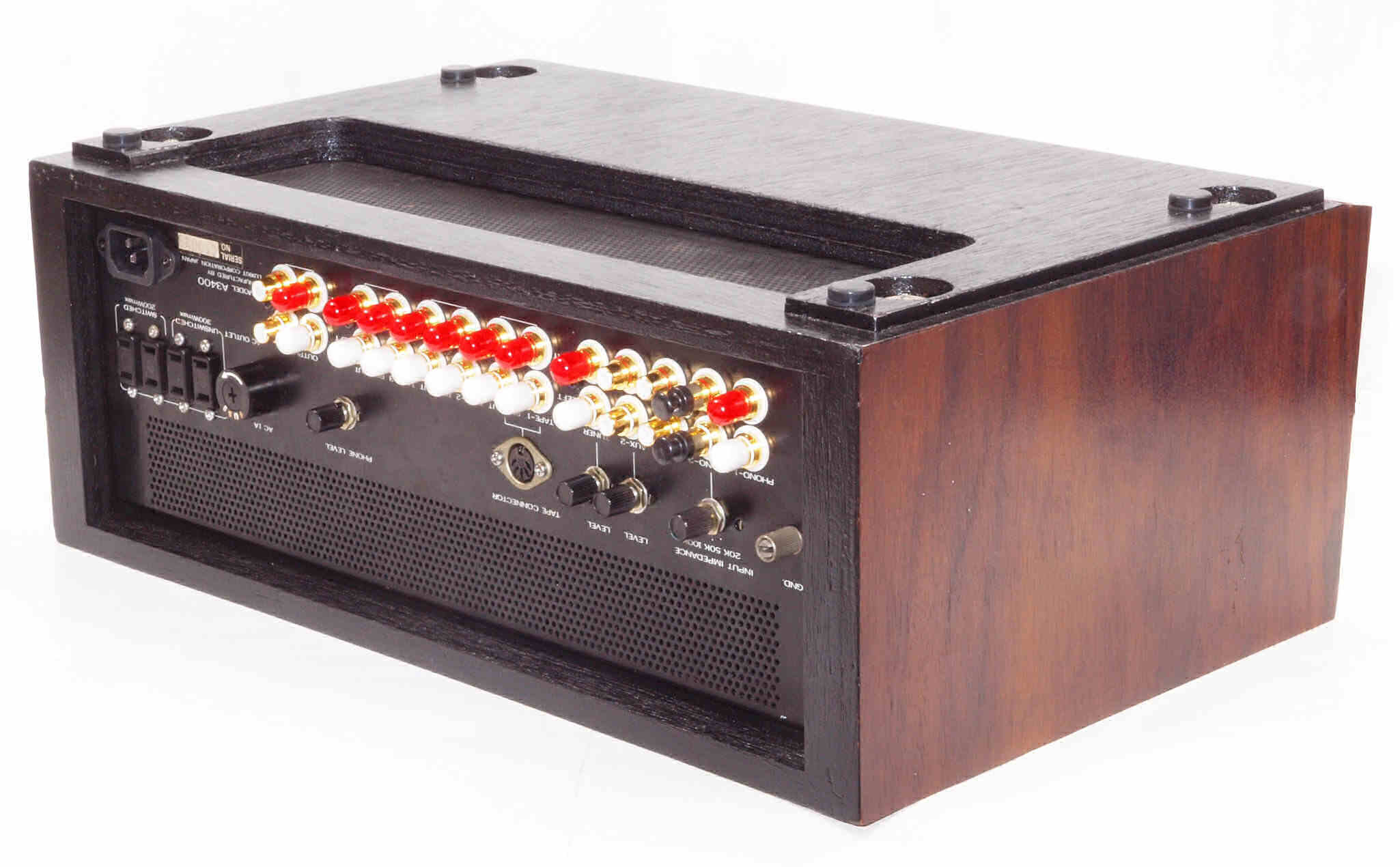

ＣＨ６．　完成　下後右から見る

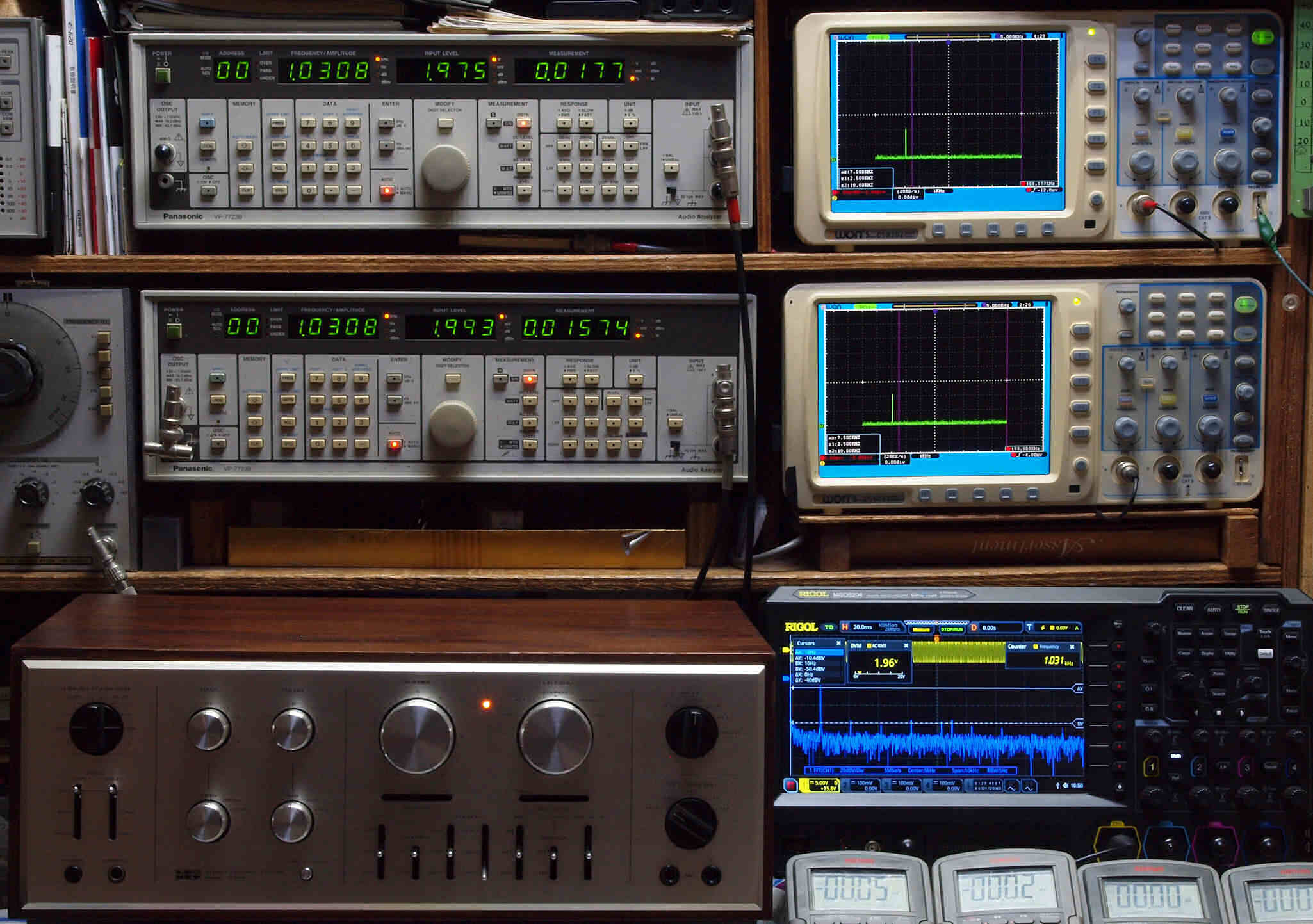

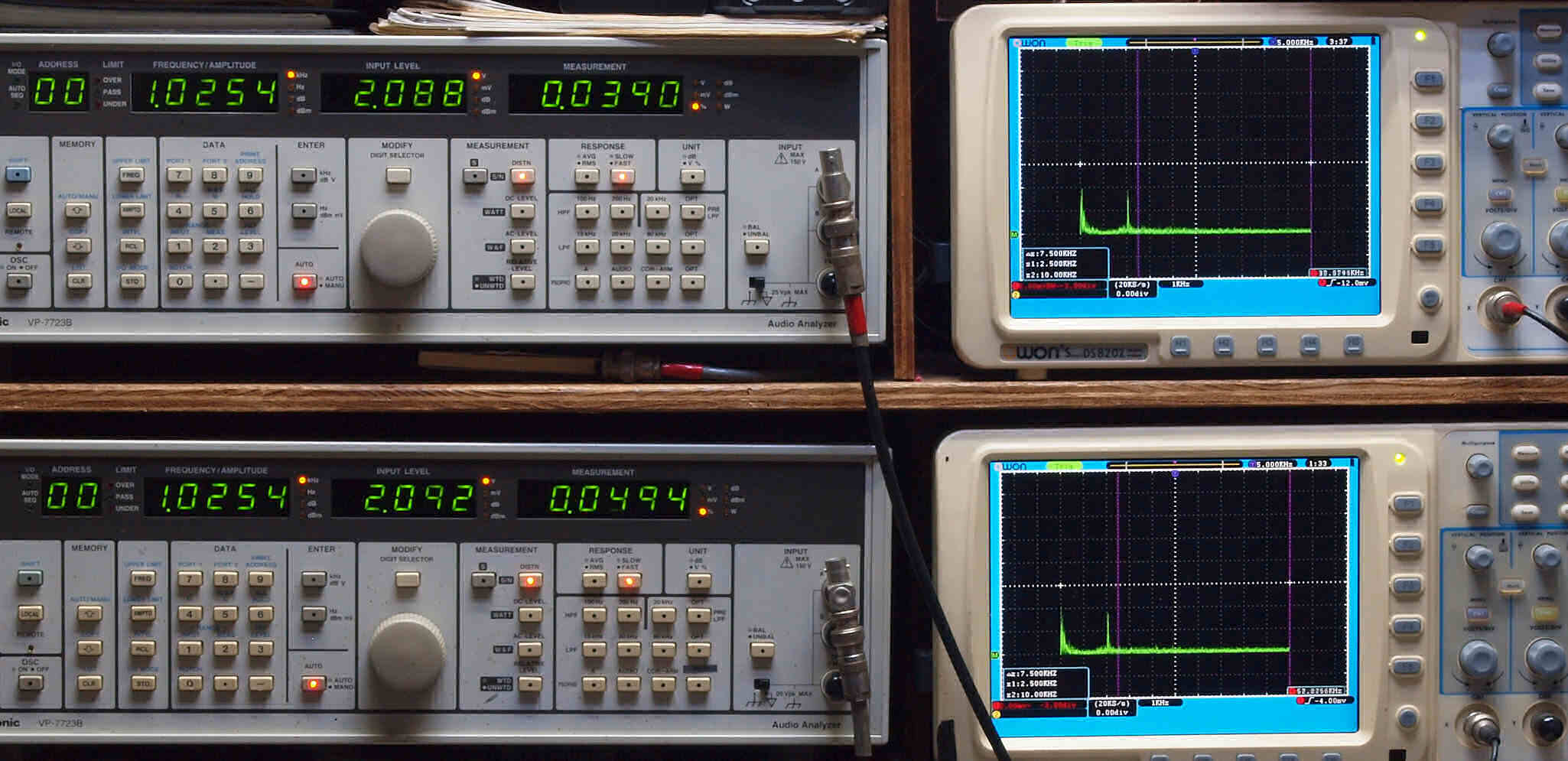

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２８４％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１４８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

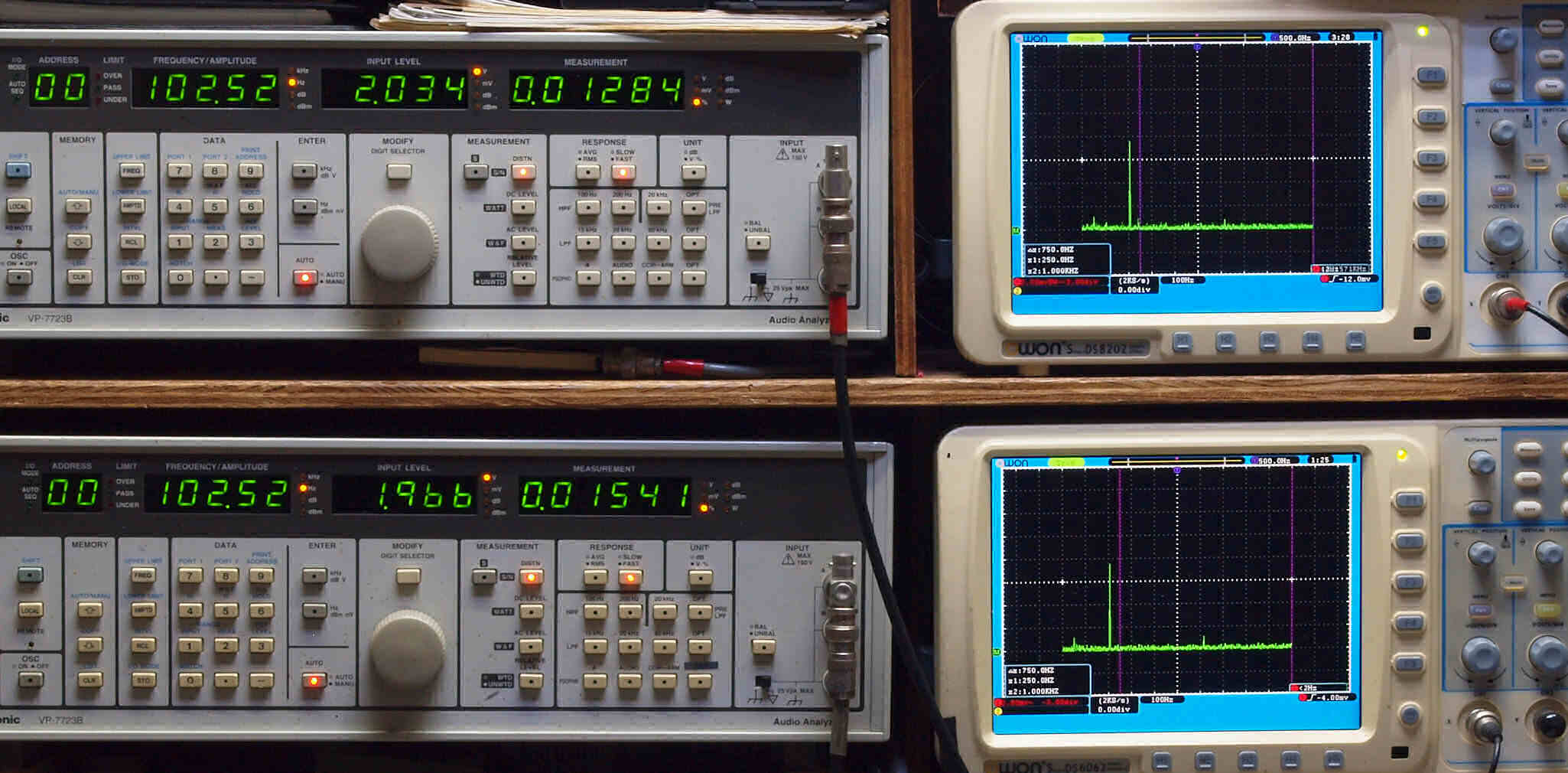

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２８４％歪み。 　　　　　　　 　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１５４１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２３８％歪み。 　　　　　 　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．０１４９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

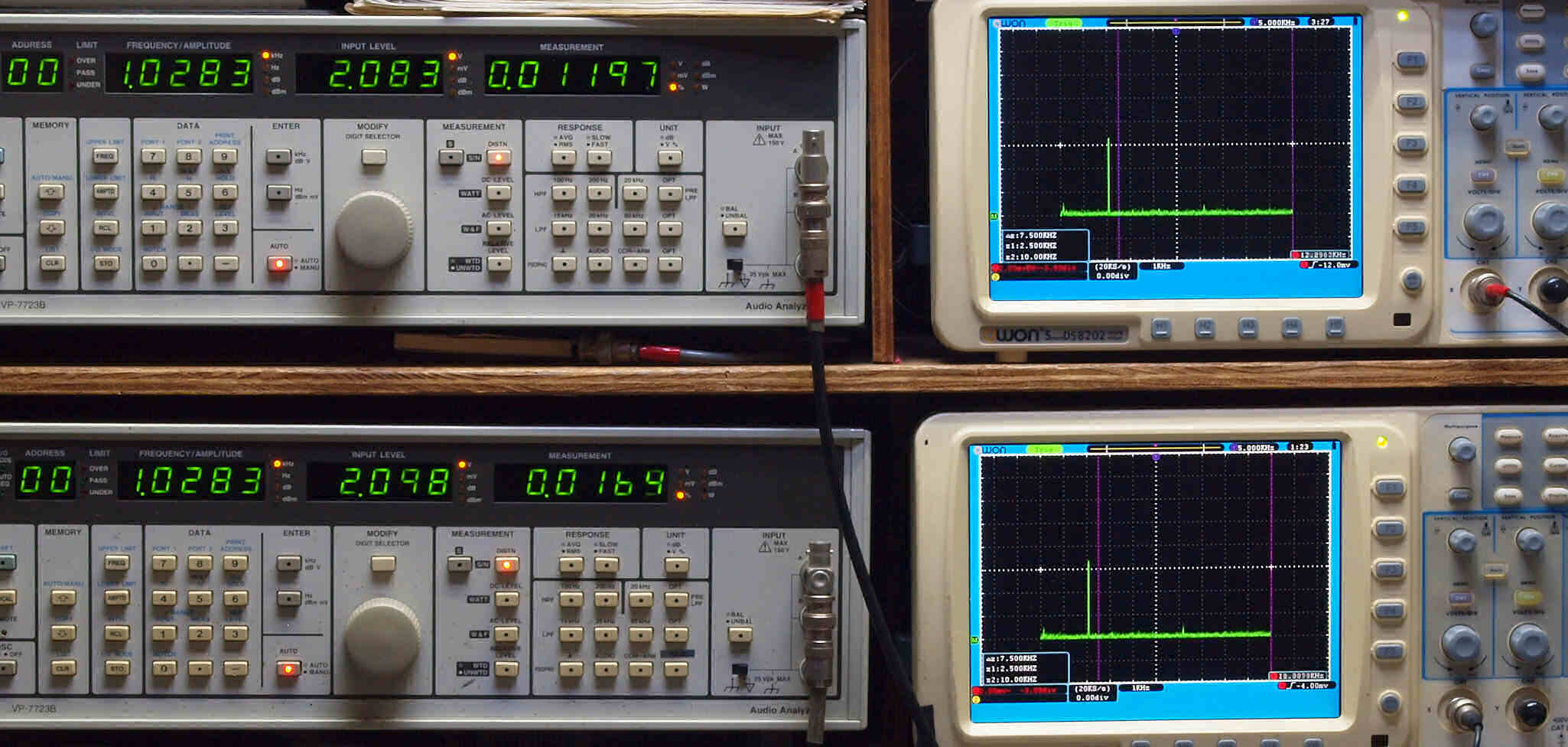

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１９７％歪み。 　　　　　　　　　　　　　　 　 Ｌ側出力電圧＝２Ｖ、　０．０１６４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

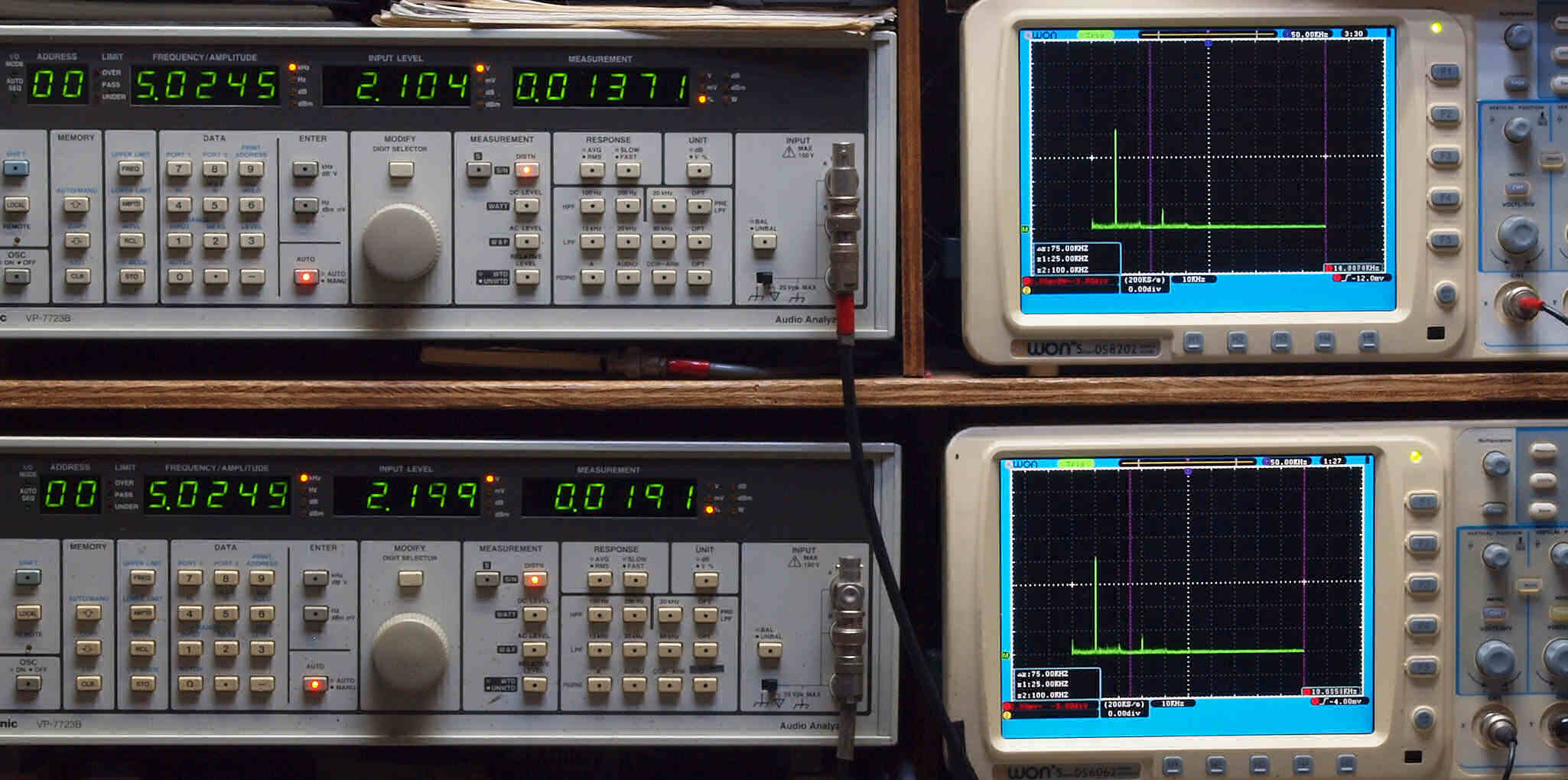

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１３７１％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１９１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

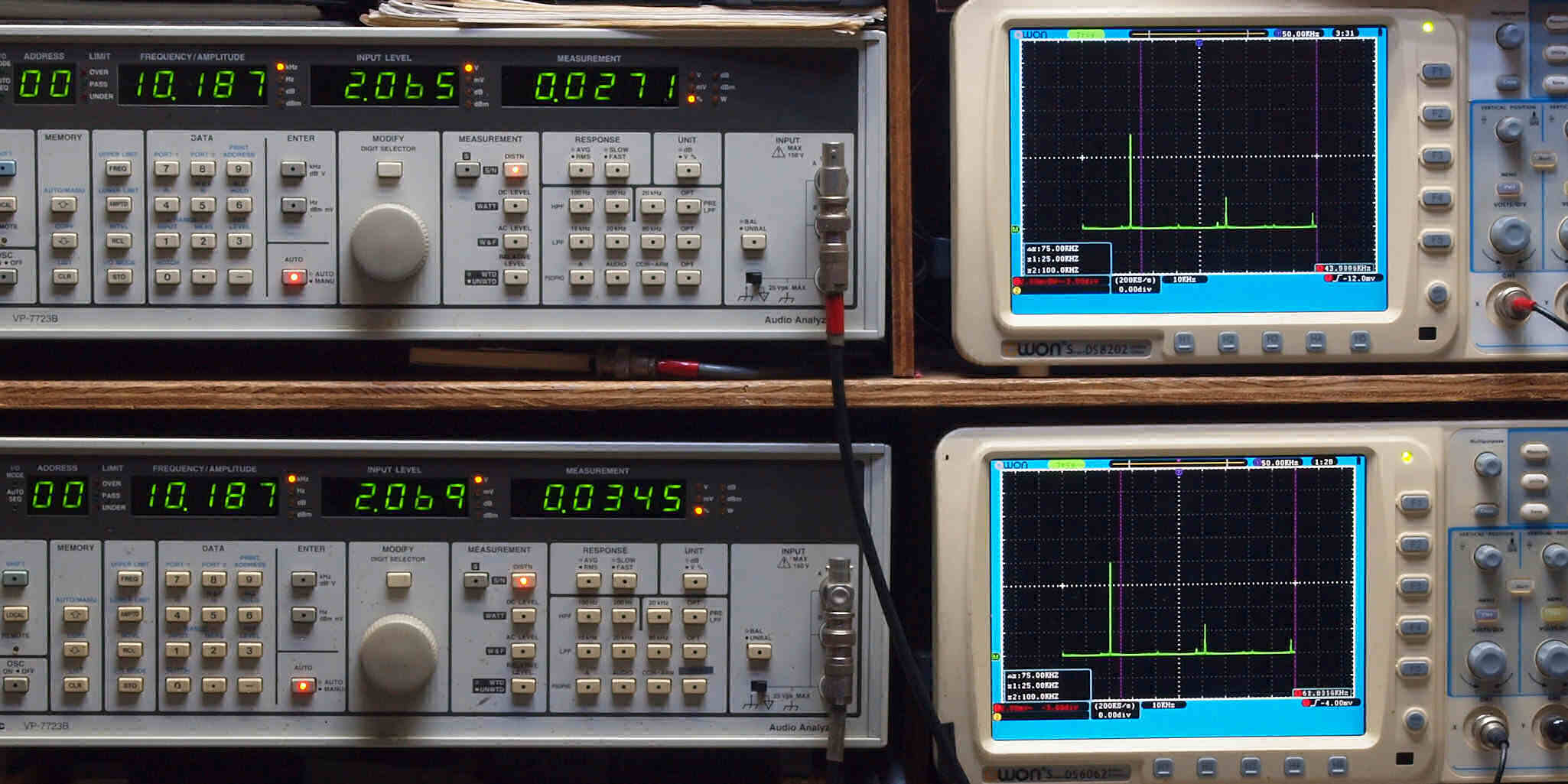

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２７１％歪み。 　　　　　　　　　　 　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０３４５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

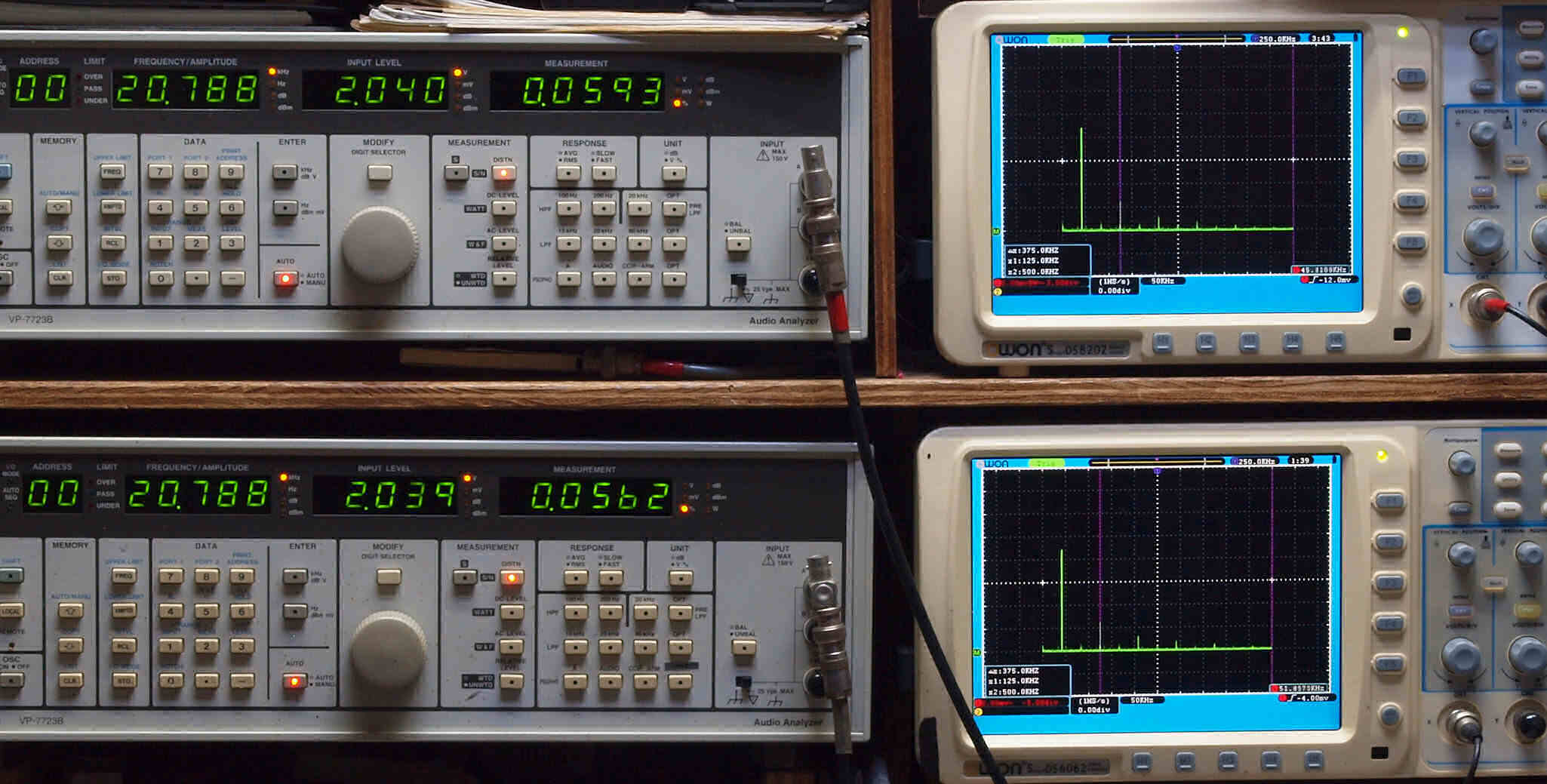

Ｅ１７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５９３％歪み。 　　　　　　　　　　　　　 　　 　Ｌ側出力電圧＝２Ｖ、　０．０５６２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２９８％歪み。 　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０２８７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

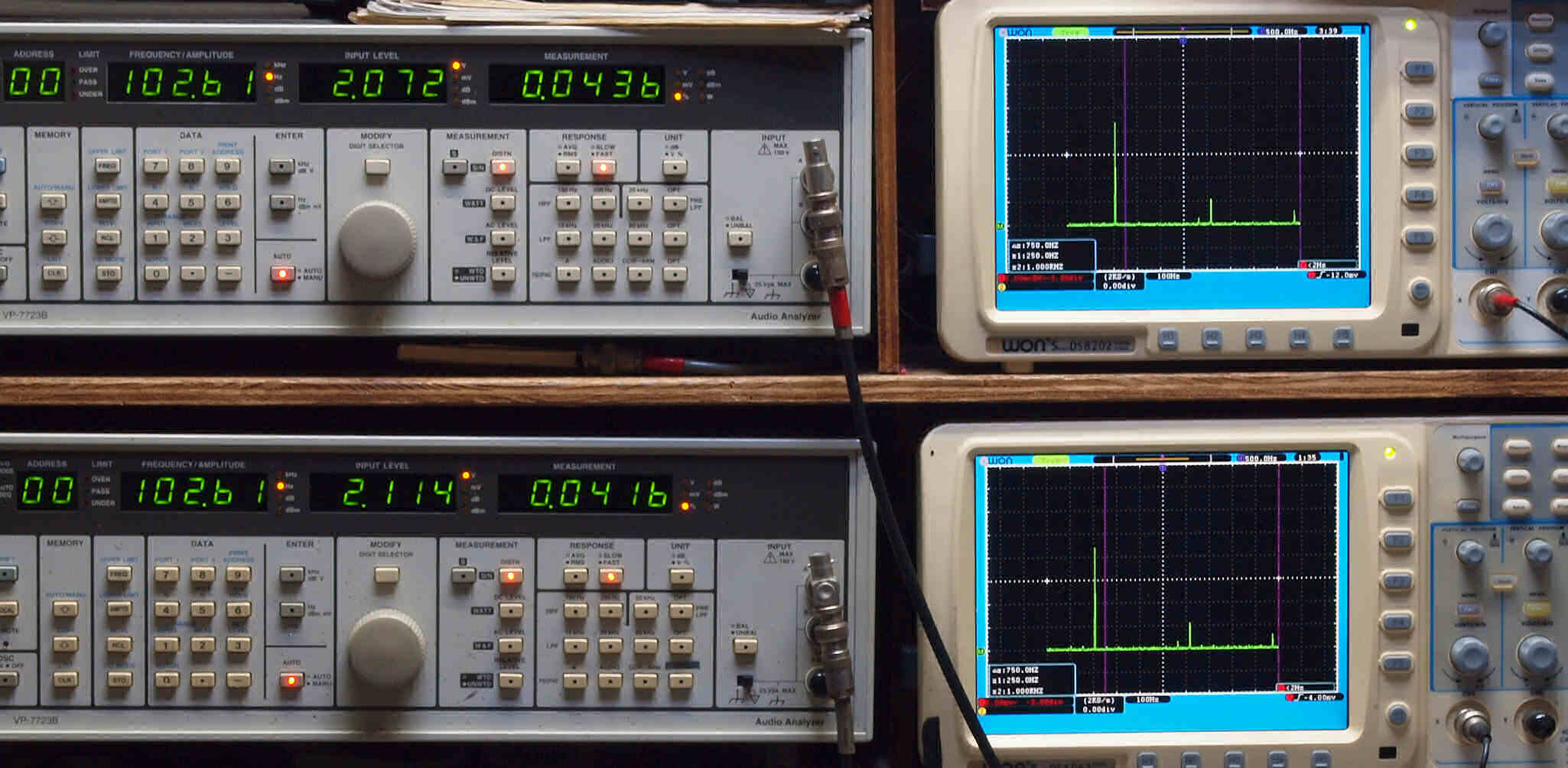

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４３６％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４１６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

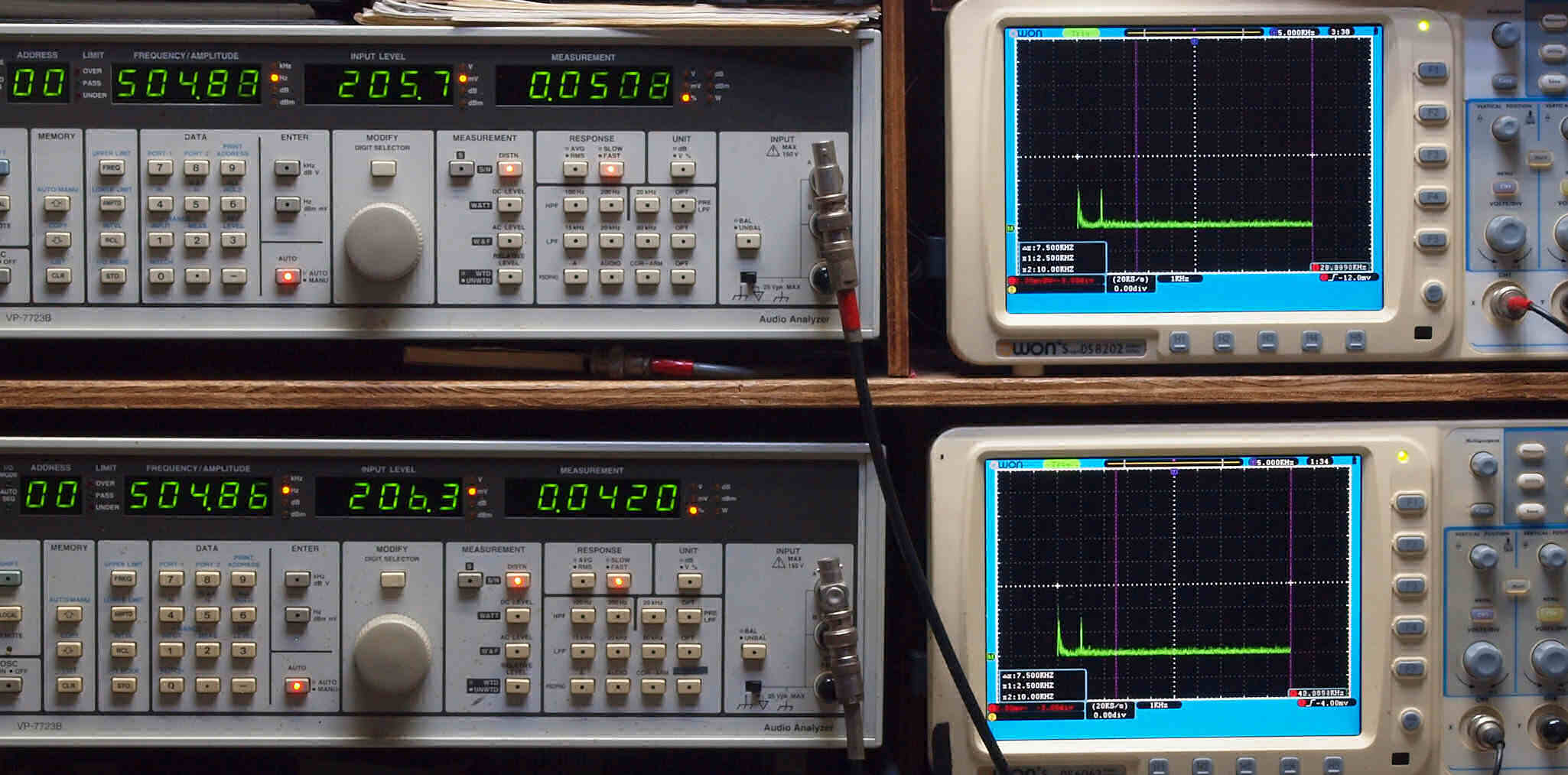

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５０８％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４２０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９０％歪み。 　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４９４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

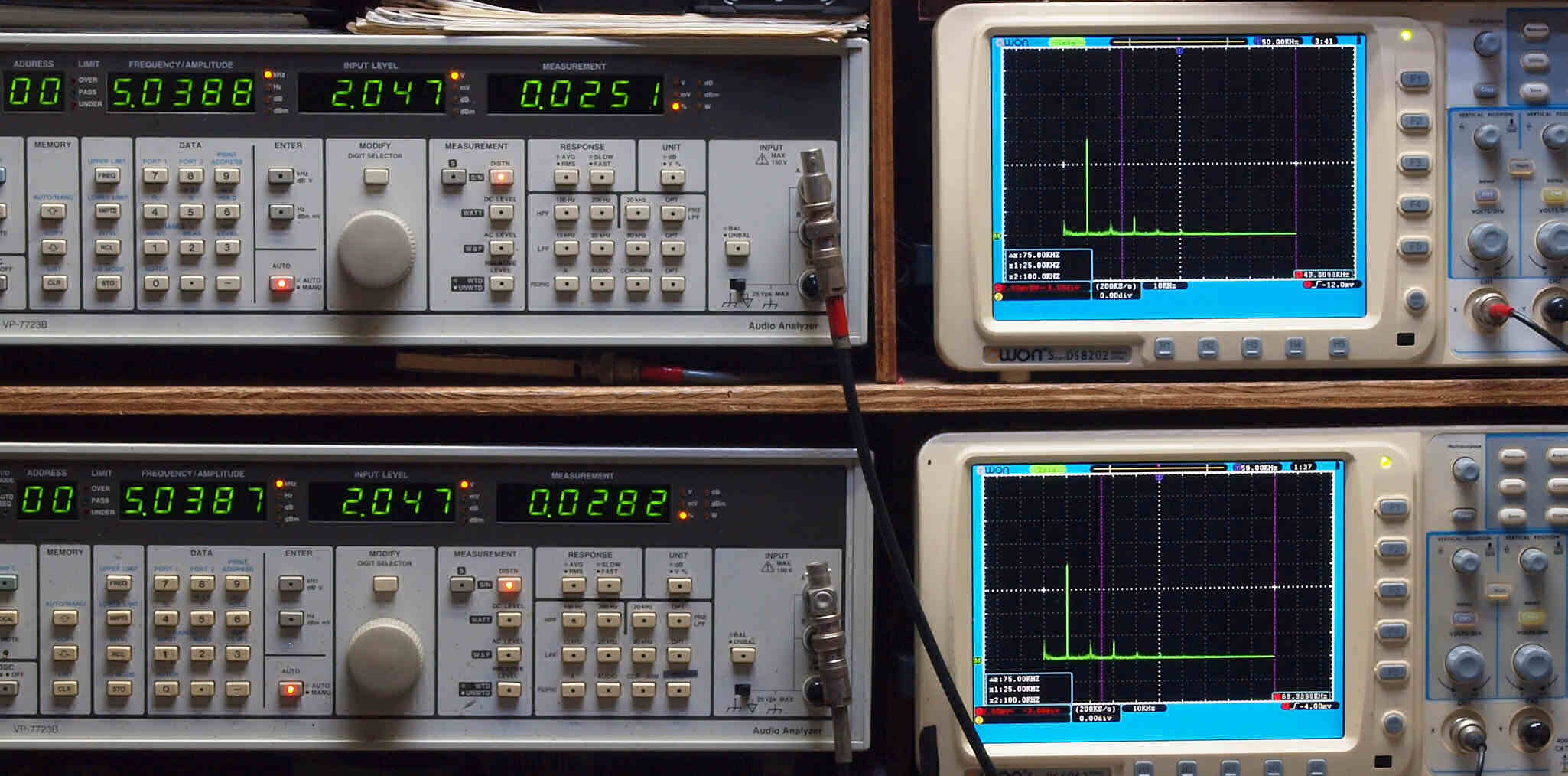

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２５１％歪み。 　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０２８２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３５３％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０３５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側出力電圧２Ｖ、　０．０８９％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧２Ｖ、　０．０８６３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

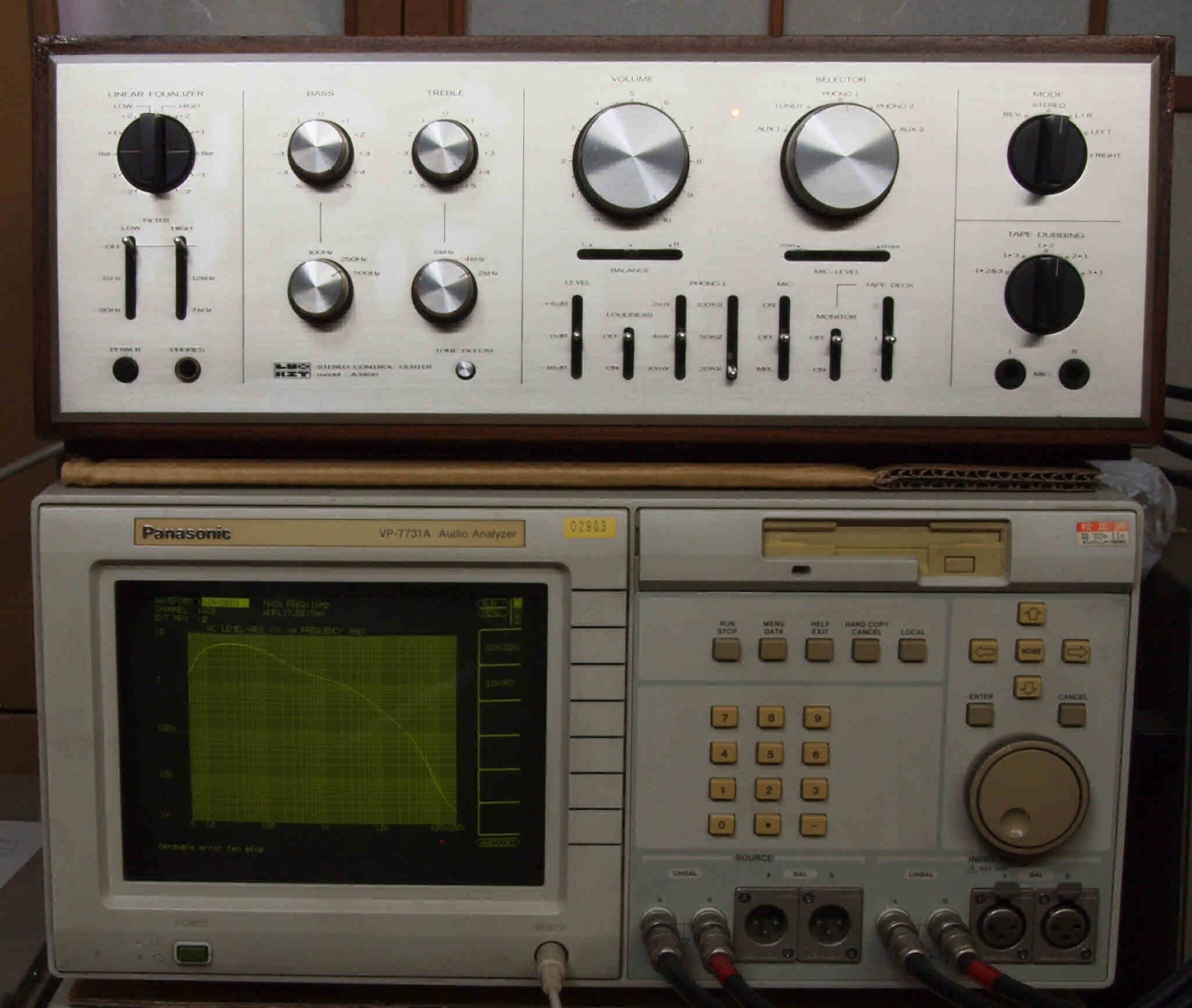

Ｆ．　上位測定器によるプリＡＭＰ調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

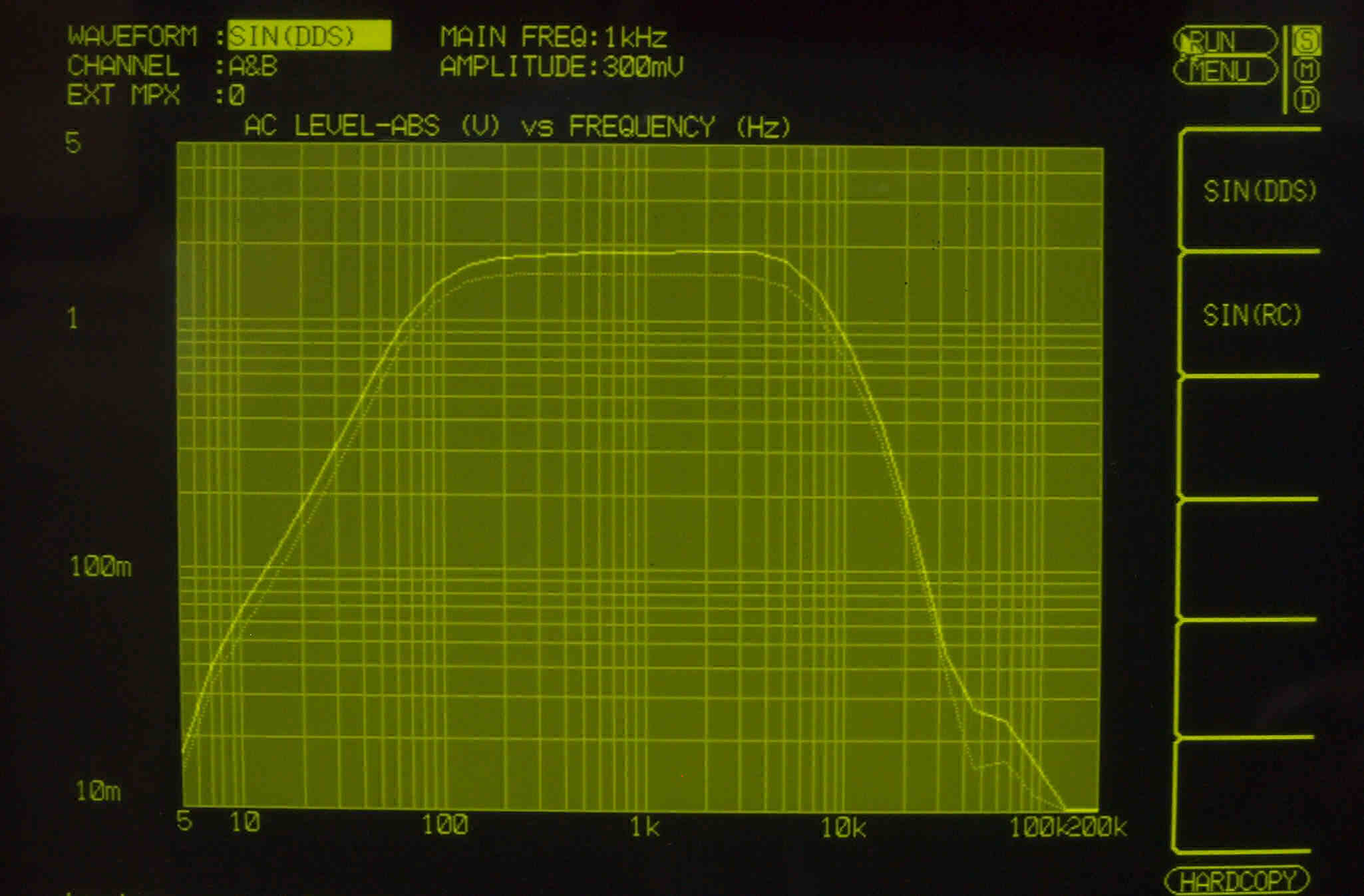

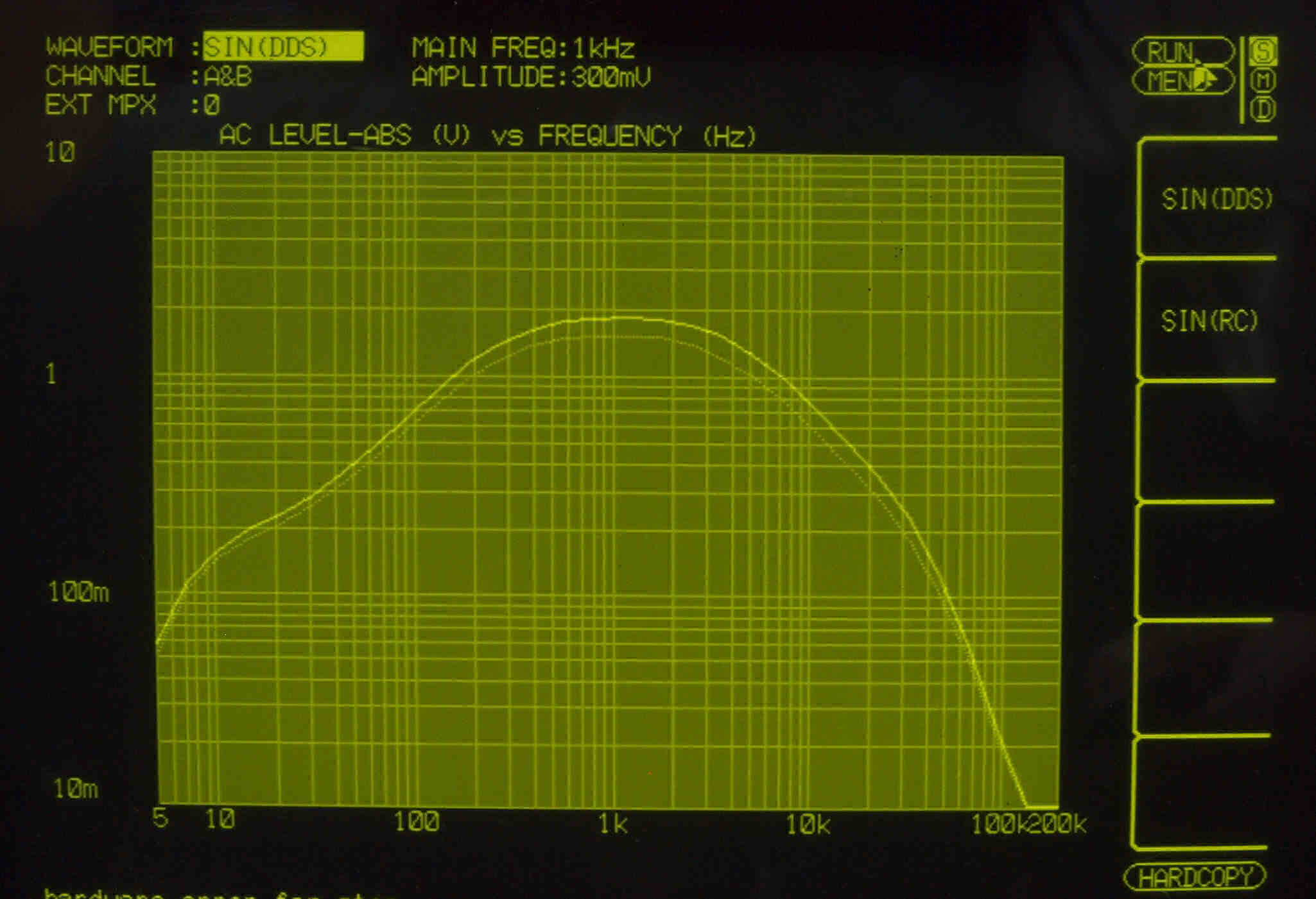

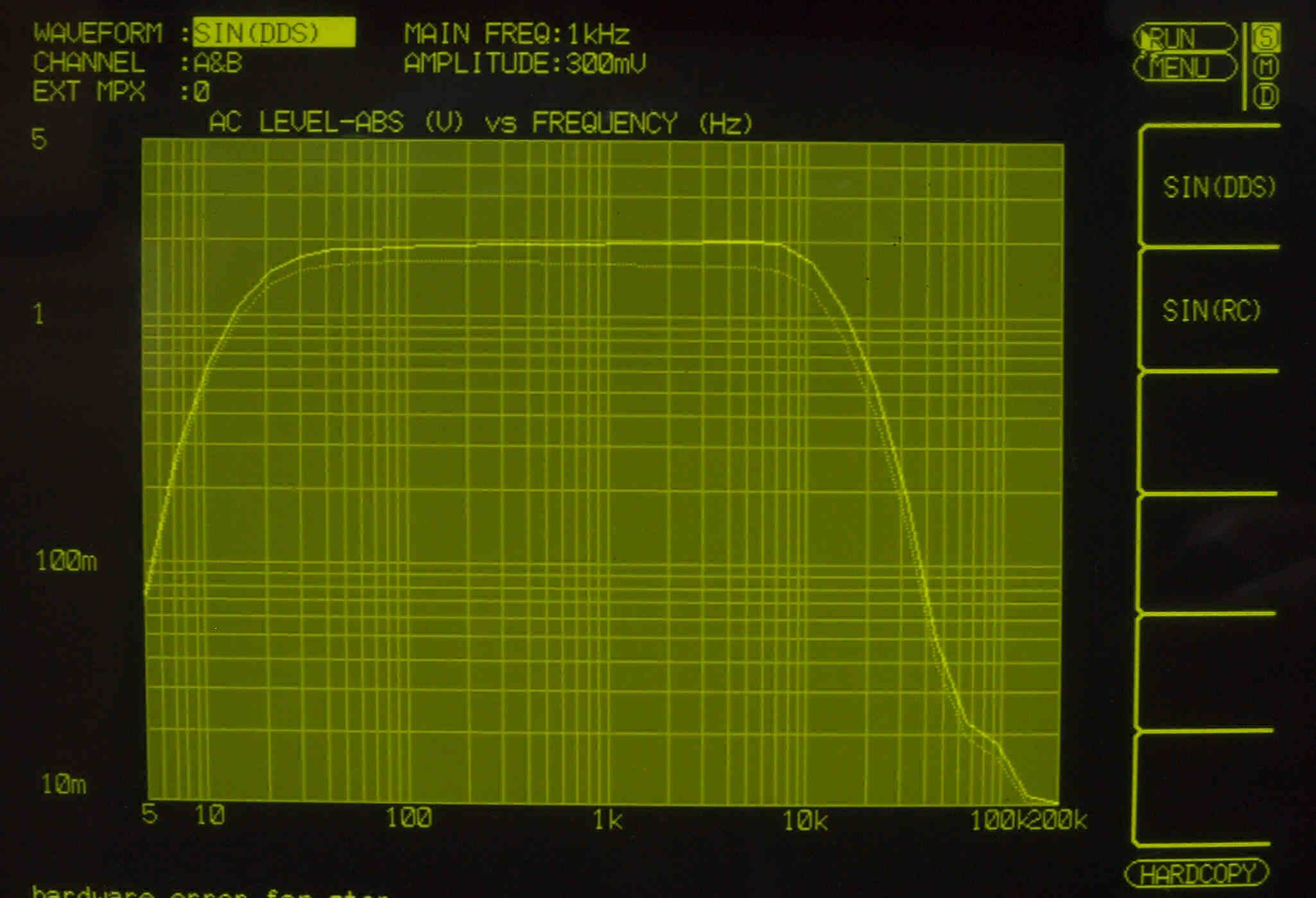

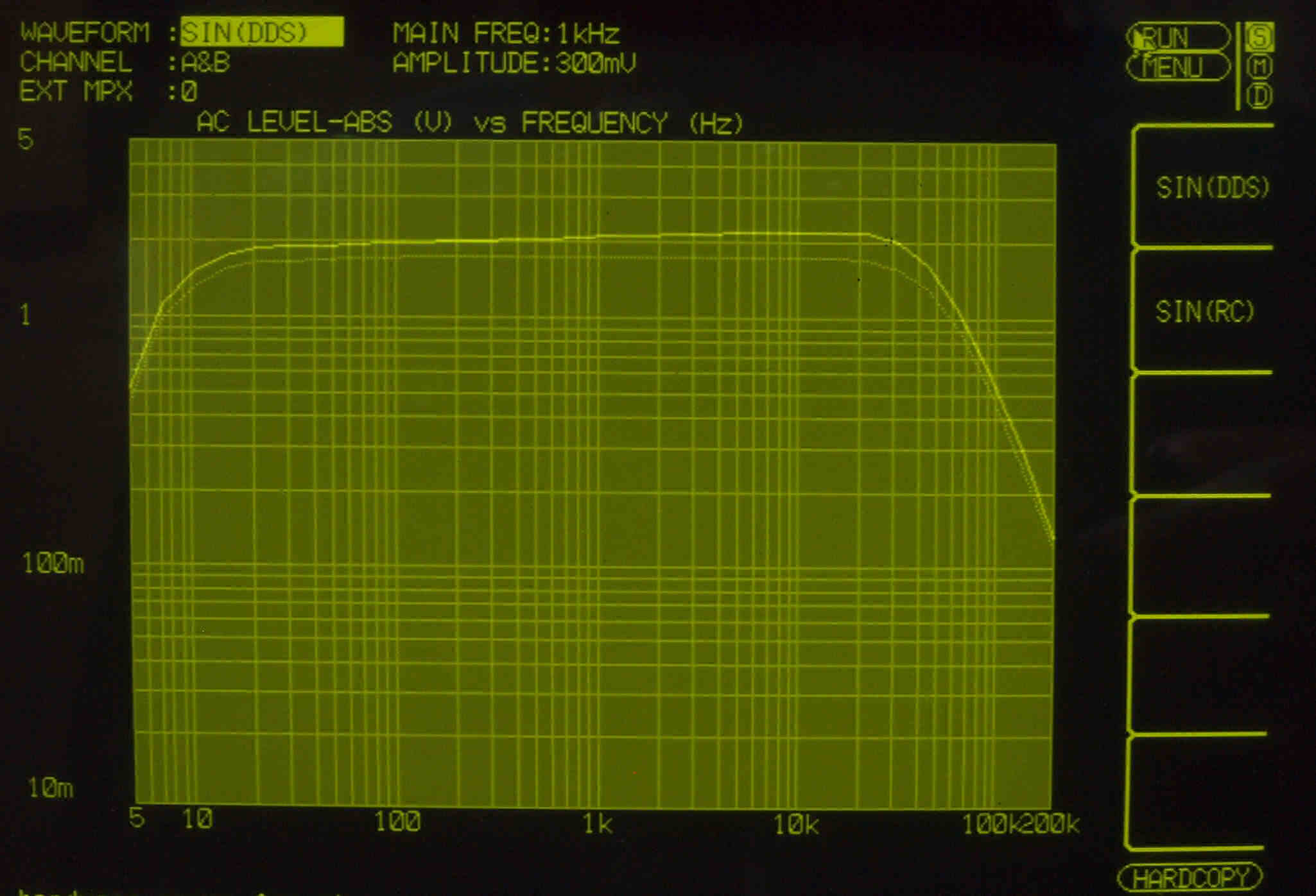

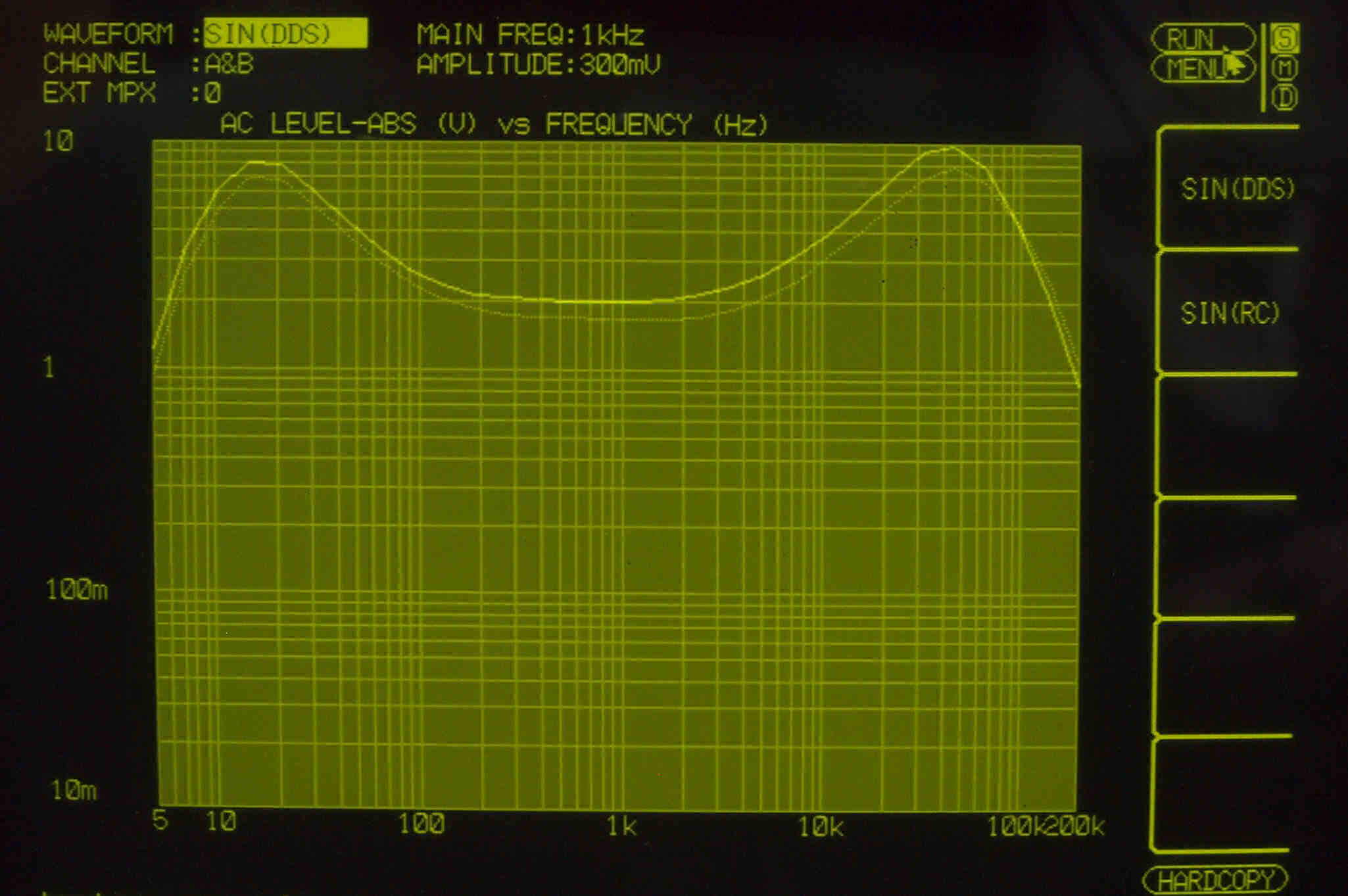

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ３００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

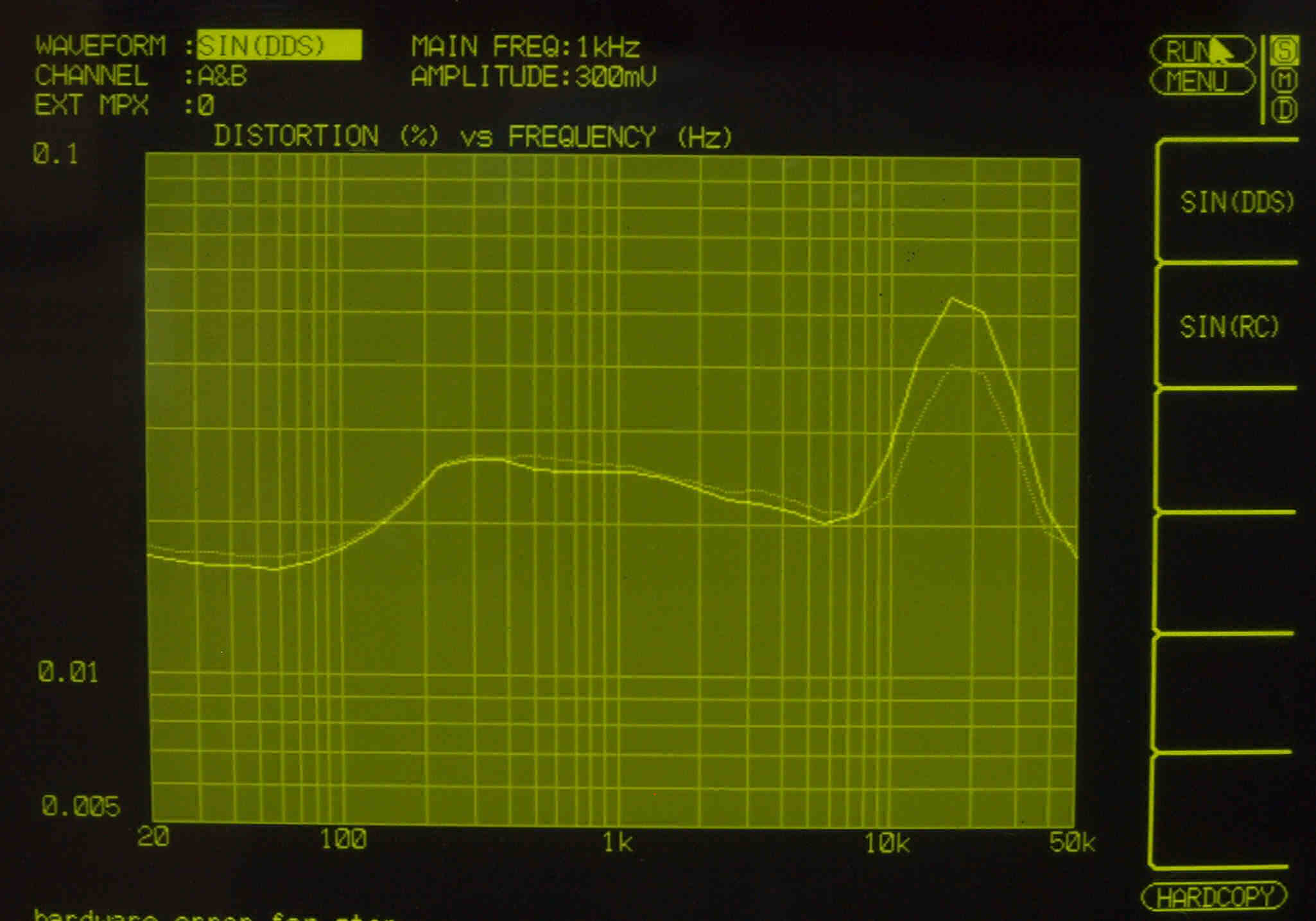

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ３００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色。

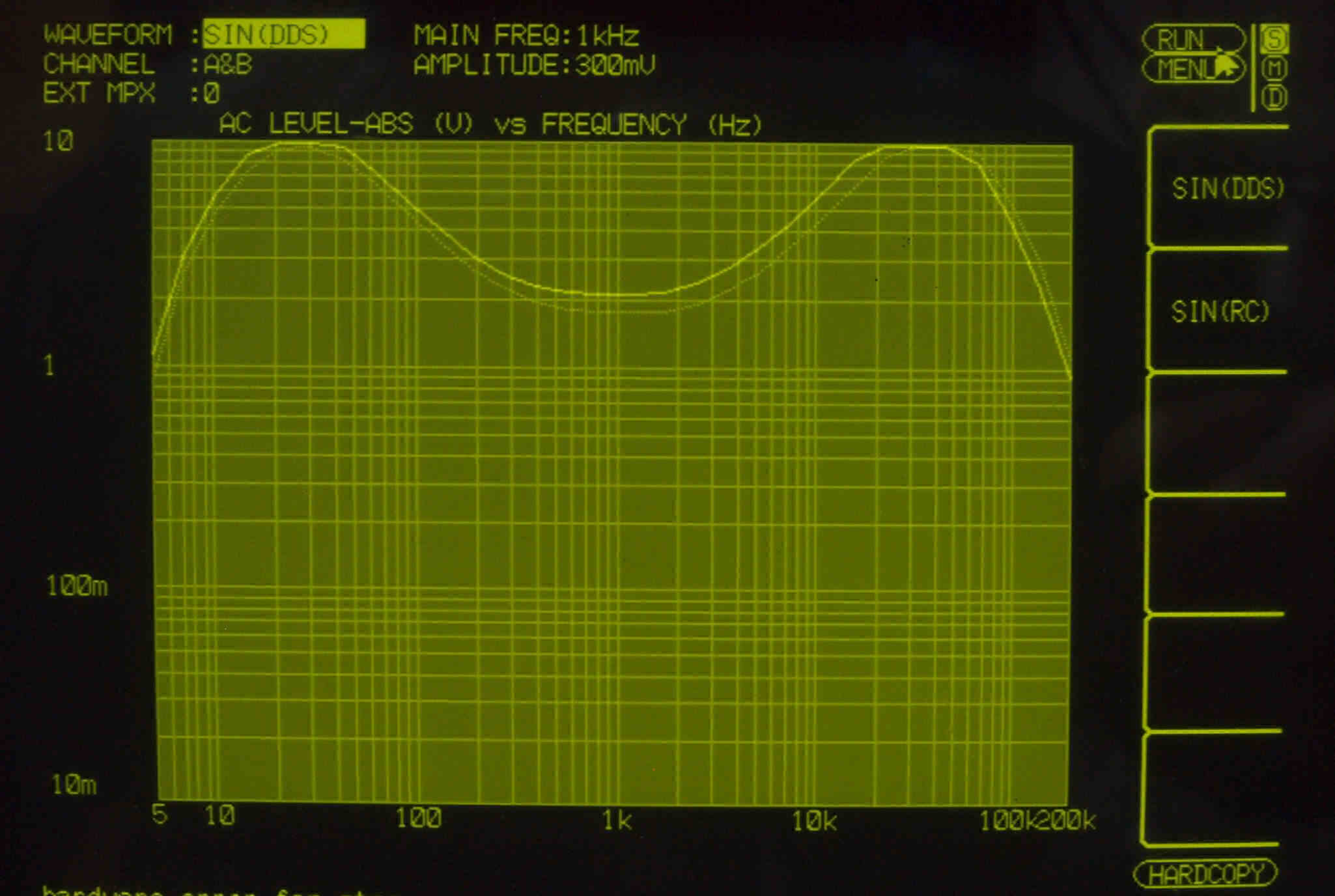

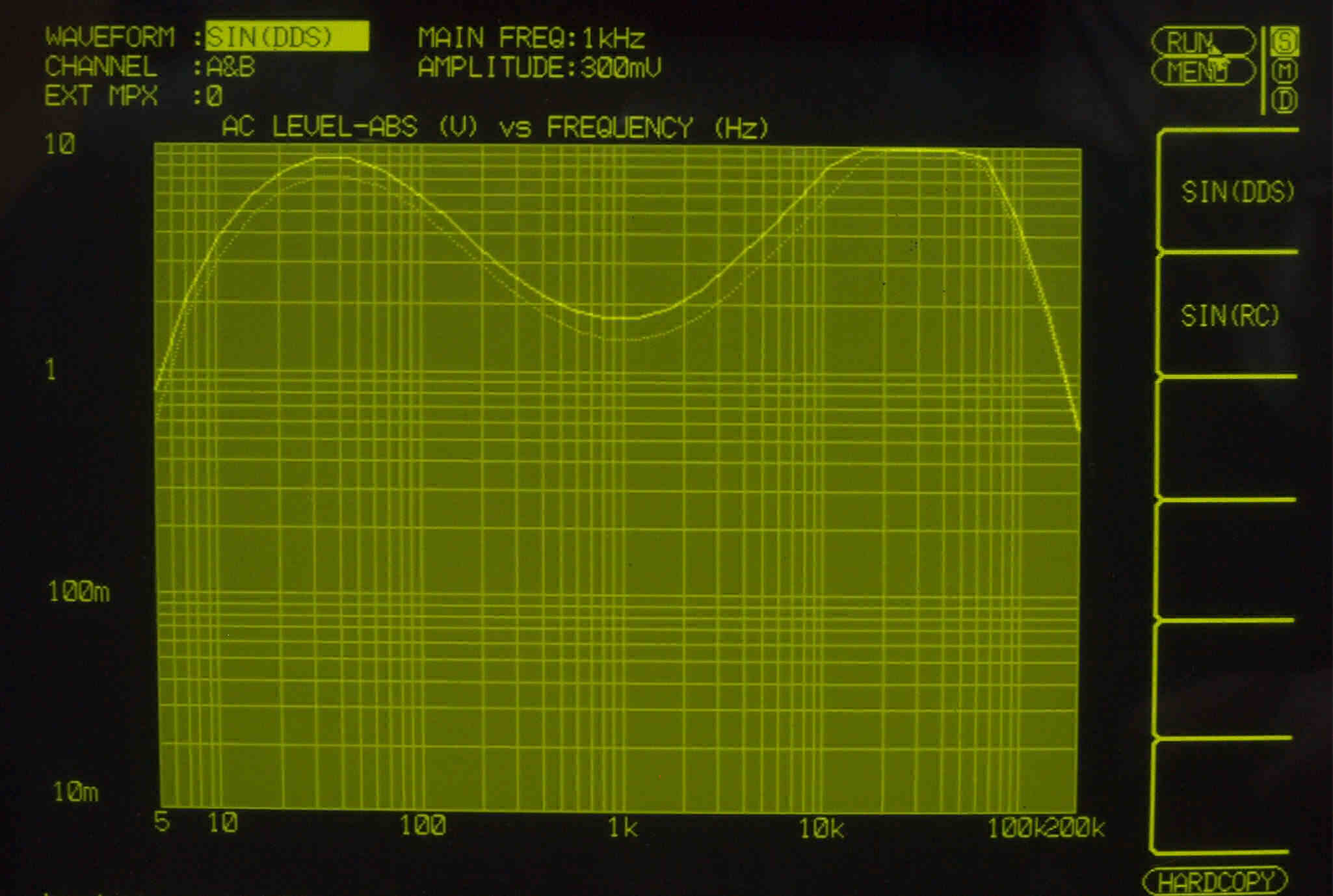

Ｆ２１．　入出力特性測定（AUX入力）　ＢＡＳＳ（１００ＨＺ）　＆　ＴＲＥＢＬＥ（８ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ（１００ＨＺ）　＆　ＴＲＥＢＬＥ（８ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ（２５０ＨＺ）　＆　ＴＲＥＢＬＥ（４ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２４．　入出力特性測定（AUX入力）　ＢＡＳＳ（２５０ＨＺ）　＆　ＴＲＥＢＬＥ（４ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２５．　入出力特性測定（AUX入力）　ＢＡＳＳ（５００ＨＺ）　＆　ＴＲＥＢＬＥ（２ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

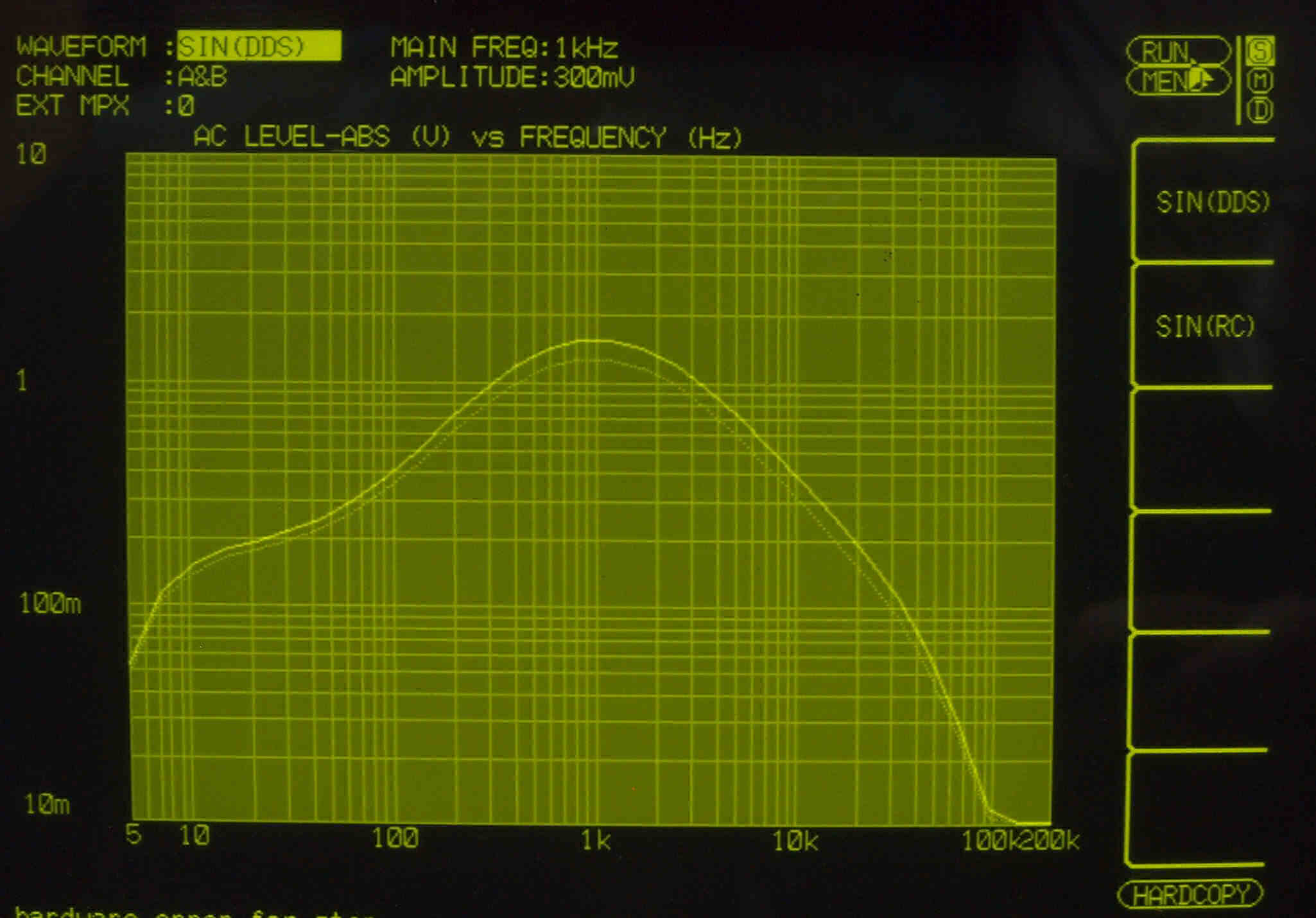

Ｆ２６．　入出力特性測定（AUX入力）　ＢＡＳＳ（５００ＨＺ）　＆　ＴＲＥＢＬＥ（２ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１５ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１２ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

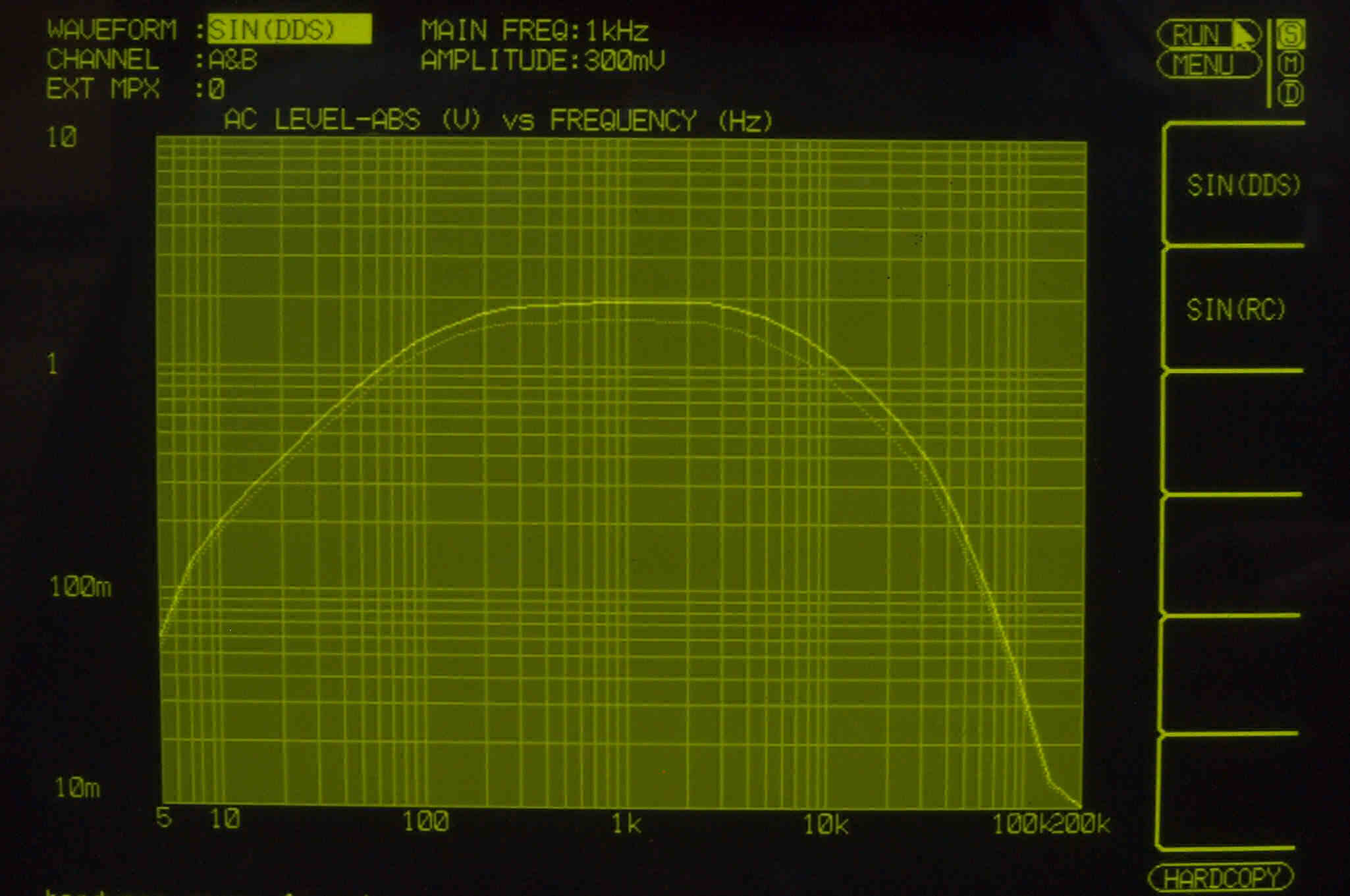

Ｆ３２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（８０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（７ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

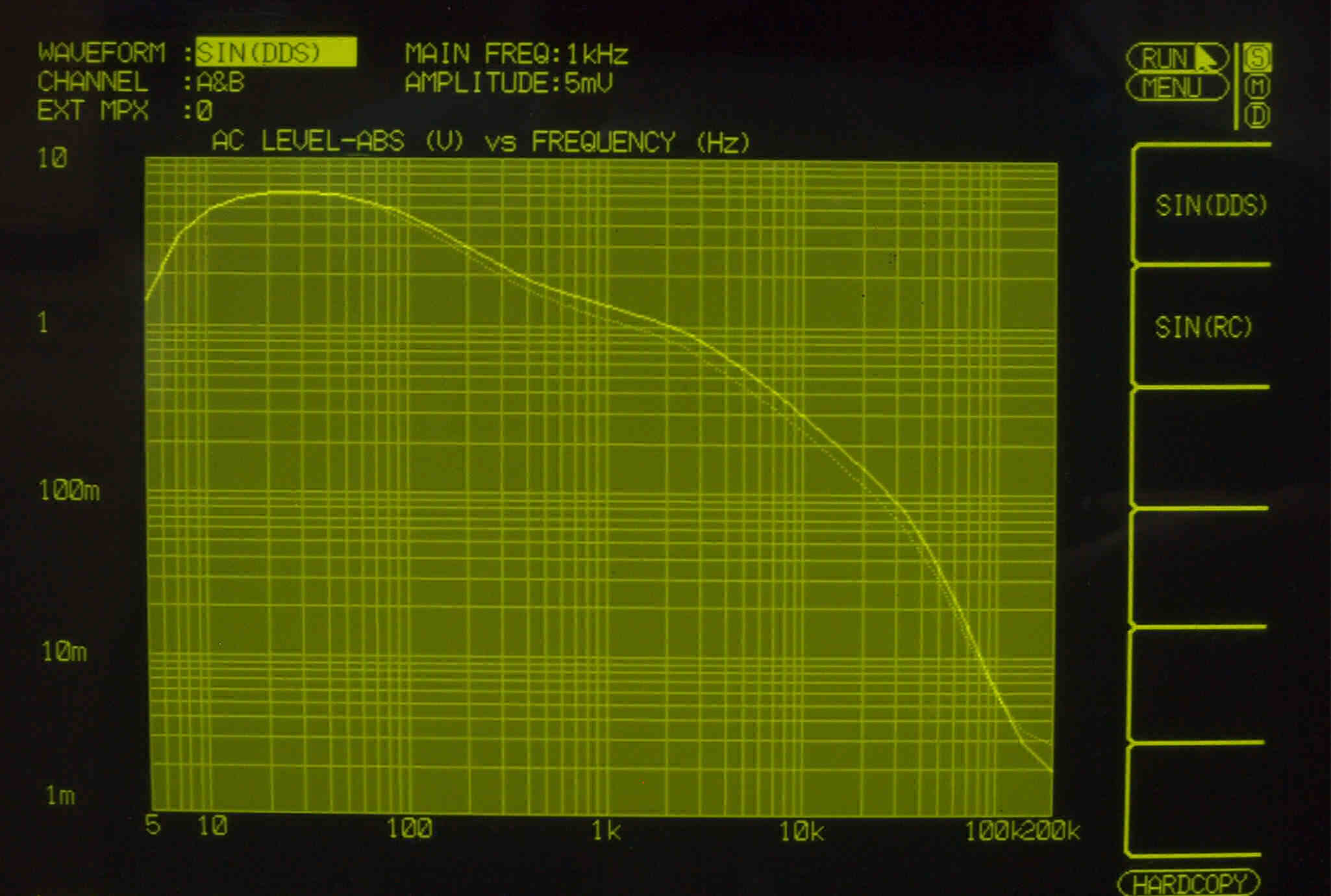

Ｆ５１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　入力電圧＝５ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＬＵＸＭＡＮ　Ａ３４００　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　Ａ３４００ 出力電圧 定格＝2V(出力レベル+6dB位置) 最大＝15V(歪率0.3%) 出力インピーダンス 550Ω 全高調波歪率 0.06%以下(出力2V、55Hz〜10kHz) 周波数特性 15Hz〜35kHz -1dB 入力感度 Phono1＝2mV、4mV、10mV(切換式) Phono2＝2mV Mic＝2.2mV Aux1＝170mV Tuner、Aux2＝170mV(レベルセット付) 入力インピーダンス Phono1、2＝100kΩ、50kΩ、20kΩ Aux1＝150kΩ Tuner、Aux2＝100kΩ Mic＝50kΩ SN比 Phono1、2＝64dB Mic＝66dB Tuner、Aux1、2＝77dB トーンコントロール LUX方式NF型湾曲点切換付 低域湾曲点＝100Hz、250Hz、500Hz 高域湾曲点＝2kHz、4kHz、8kHz フィルター ローカット＝15Hz、80Hz(-12dB/oct) ハイカット＝12kHz、7kHz(-12dB/oct) 付属装置 リニアイコライザ(up tilt 2段階、フラット位置、down tilt 2段階) マイクアンプ ヘッドホンアンプ Phono入力感度切換 出力レベル切換 使用真空管 12AX7x6 12AU7x1 使用半導体 RA1Bx4 M4E1x1 1S-1850x1 1S-1850Rx1 S1R60x2 2SF657x1 N13T1x1 2SA493x3 2SC1000x4 2SA562x2 2SC735x4 KB265x2 外形寸法 幅435x高さ165x奥行300mm 重量 9kg 別売 アッセンブリマニュアル(￥3,000) 定価 ￥108,000(1974年5月発売)
