LUX MB3045 修理真空管
同時修理 MB3045.1台目MB3045.2台目MB3045.3台目MB3045.4台目MB3045.5台目
   2024/2/5到着  8/9完成
A. 修理前の状況
  • オークションで購入した真空管送ります。
    点検御願いします。

U. TubeTester HickokTV−2B/Uによる購入真空管測定
  • 1回目購入 8045G 2本。 Gm、IP測定。
    • 1本目 「8045G」 Gm測定=7500μmho、IP=136.2mA。
      2本目 「8045G」 Gm測定=7500μmho、IP=146.9mA。

    2回目購入 8045G 2本。 Gm、IP測定。購入先
    • 1本目 「8045G」 Gm測定=8200μmho、IP=145.4mA。
      2本目 「8045G」 Gm測定=8800μmho、IP=156.0mA。

    3回目購入 8045G 4本。 Gm、IP測定。購入先
    • 1本目 「8045G」 Gm測定=10000μmho、IP=170.9mA。
      2本目 「8045G」 Gm測定=10000μmho、IP=175.1mA。
      3本目 「8045G」 Gm測定=9500μmho、IP=160.3mA。
      4本目 「8045G」 Gm測定=9900μmho、IP=168.1mA。

    4回目購入 8045G 4本。 Gm、IP測定。購入先
    • 1本目 「8045G」 Gm測定=9500μmho、IP=144.7mA。
      2本目 「8045G」 Gm測定=9500μmho、IP=153.4mA。
      2本目 「8045G」 Gm測定=9500μmho、IP=149.1mA。
      4本目 「8045G」 Gm測定=9500μmho、IP=145.4mA。

    5回目購入 8045G 3本。 Gm、IP測定。
    • 1本目 「8045G」 Gm測定=7100μmho、IP=113.7mA。
      2本目 「8045G」 Gm測定=5000μmho、IP=66.7mA。
      2本目 「8045G」 Gm測定=6500μmho、IP=101.0mA。

    6FQ7 4本。 Gm、IP測定。購入先
    • 1本目 「6FQ7」ユニット1 Gm測定=2200μmho、IP=10.22mA。
           「6FQ7」ユニット2 Gm測定=2040μmho、IP=9.75mA。
    • 2本目 「6FQ7」ユニット1 Gm測定=2400μmho、IP=12.39mA。
           「6FQ7」ユニット2 Gm測定=2480μmho、IP=11.56mA。
    • 3本目 「6FQ7」ユニット1 Gm測定=2400μmho、IP=11.51mA。
           「6FQ7」ユニット2 Gm測定=2080μmho、IP=11.14mA。
    • 4本目 「6FQ7」ユニット1 Gm測定=2600μmho、IP=13.53mA。
           「6FQ7」ユニット2 Gm測定=2600μmho、IP=14.07mA。
S. LUX MB3045 の仕様(マニアル・カタログより)

U. TubeTester HickokTV−2B/Uによる購入真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

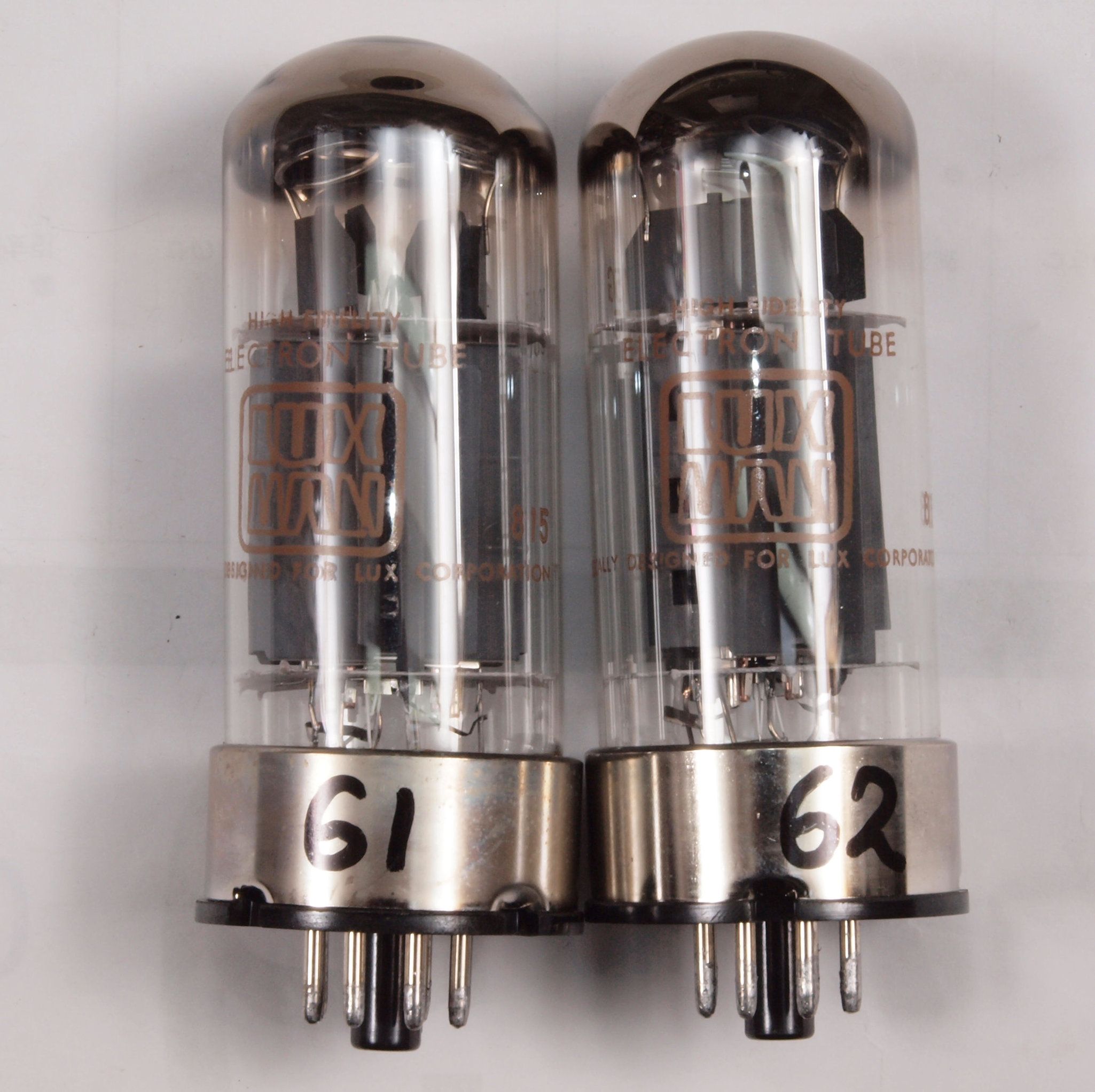

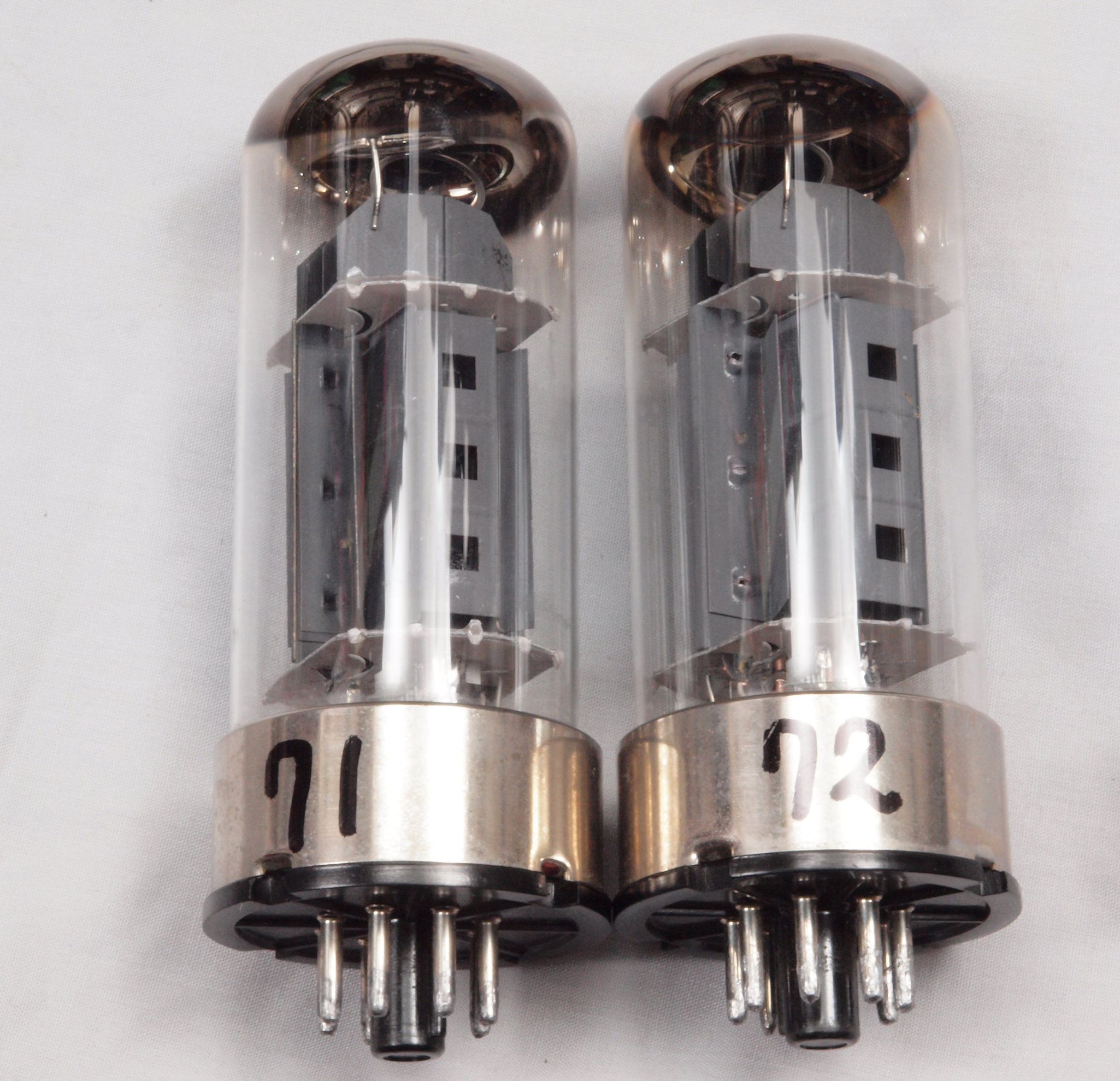

U1. 購入真空管 「8045G」、2本
    LUX8045Gの付属規格表から、8045G相互コンダクタンス=11000μmho「Ep=200V、IP=120mA、Eg1=−30V」。

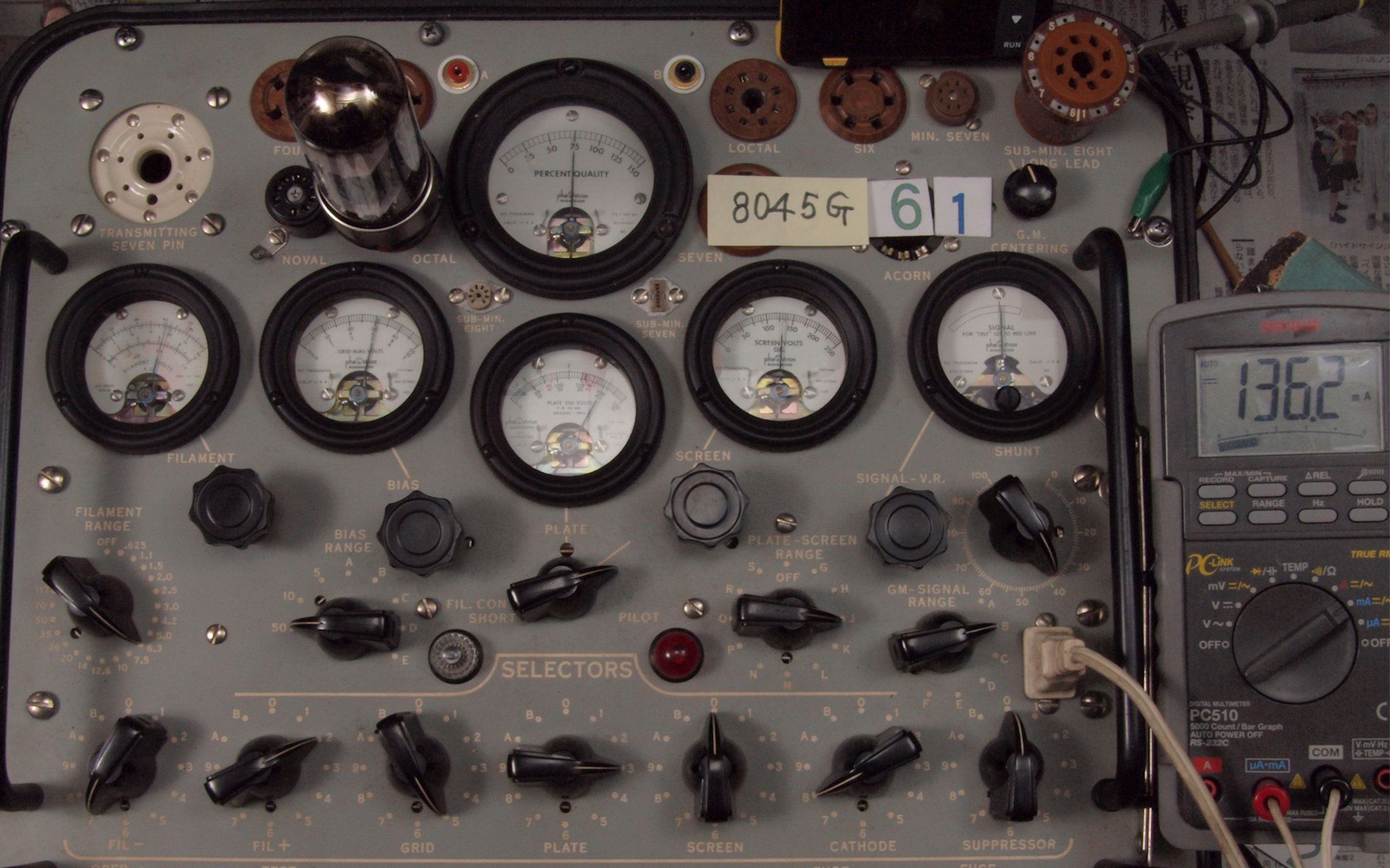

U11. 1本目 「8045G」。 Gm測定=7500μmho、IP=136.2mA。
     測定条件、「Ep=200V、IP=120mA、Eg1=−30V」。 RangeSW=A、FullScale=15000μmho。

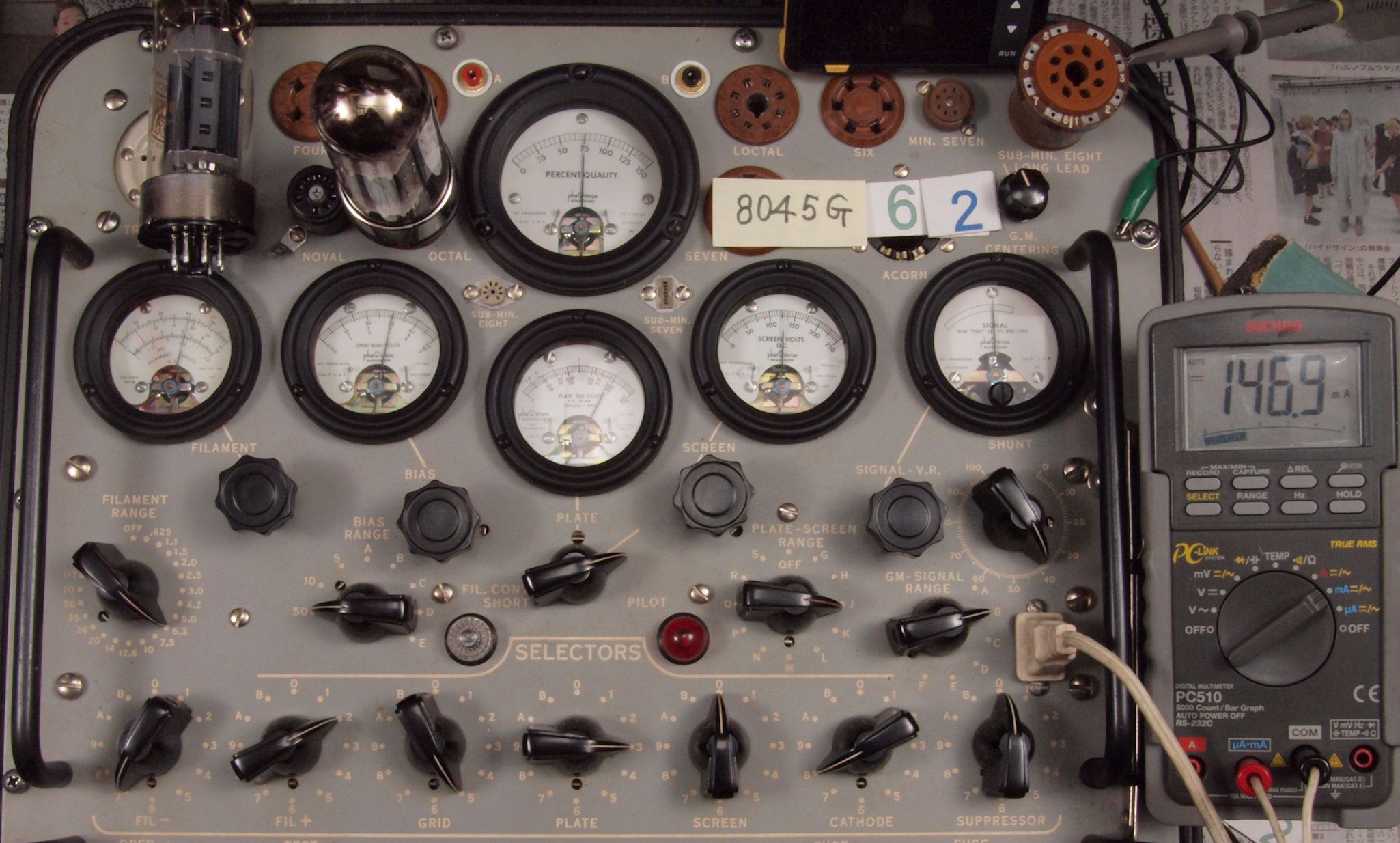

U12. 2本目 「8045G」。 Gm測定=7500μmho、IP=146.9mA。
U2. 2回目購入真空管 「8045G」、2本
    LUX8045Gの付属規格表から、8045G相互コンダクタンス=11000μmho「Ep=200V、IP=120mA、Eg1=−30V」。

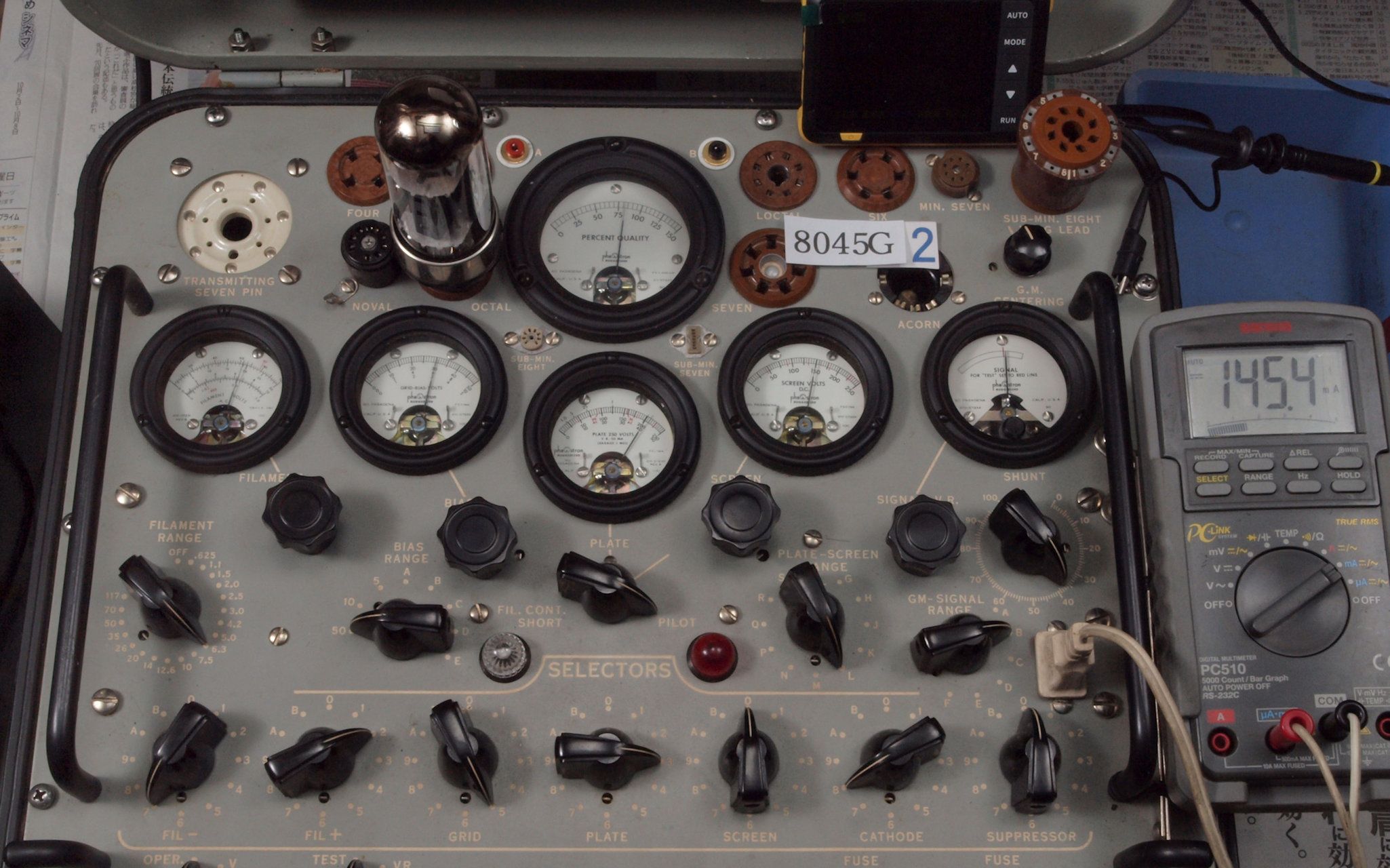

U21. 1本目 「8045G」。 Gm測定=8200μmho、IP=145.4mA。
     測定条件、「Ep=200V、IP=120mA、Eg1=−30V」。 RangeSW=A、FullScale=15000μmho。

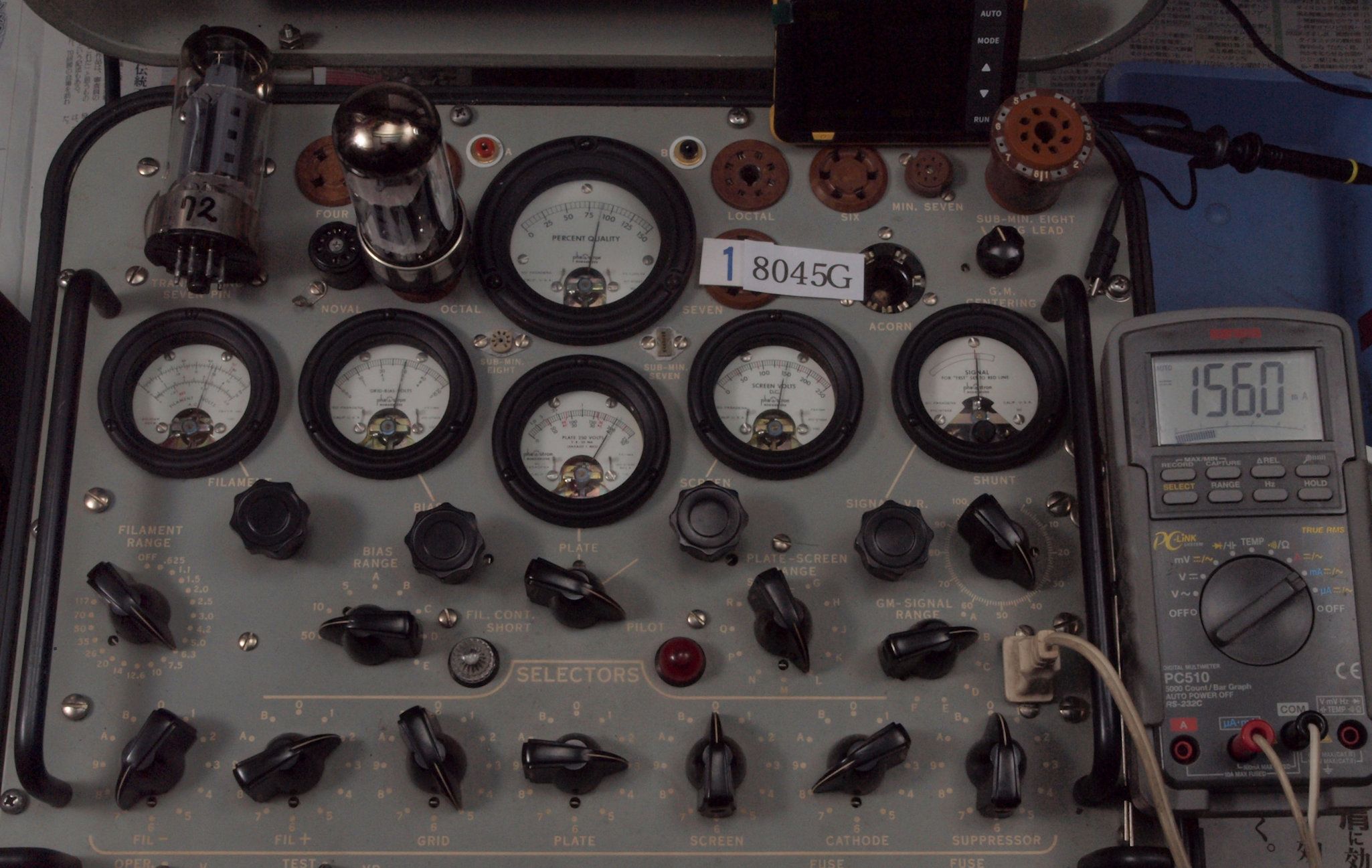

U22. 2本目 「8045G」。 Gm測定=8800μmho、IP=156.0mA。

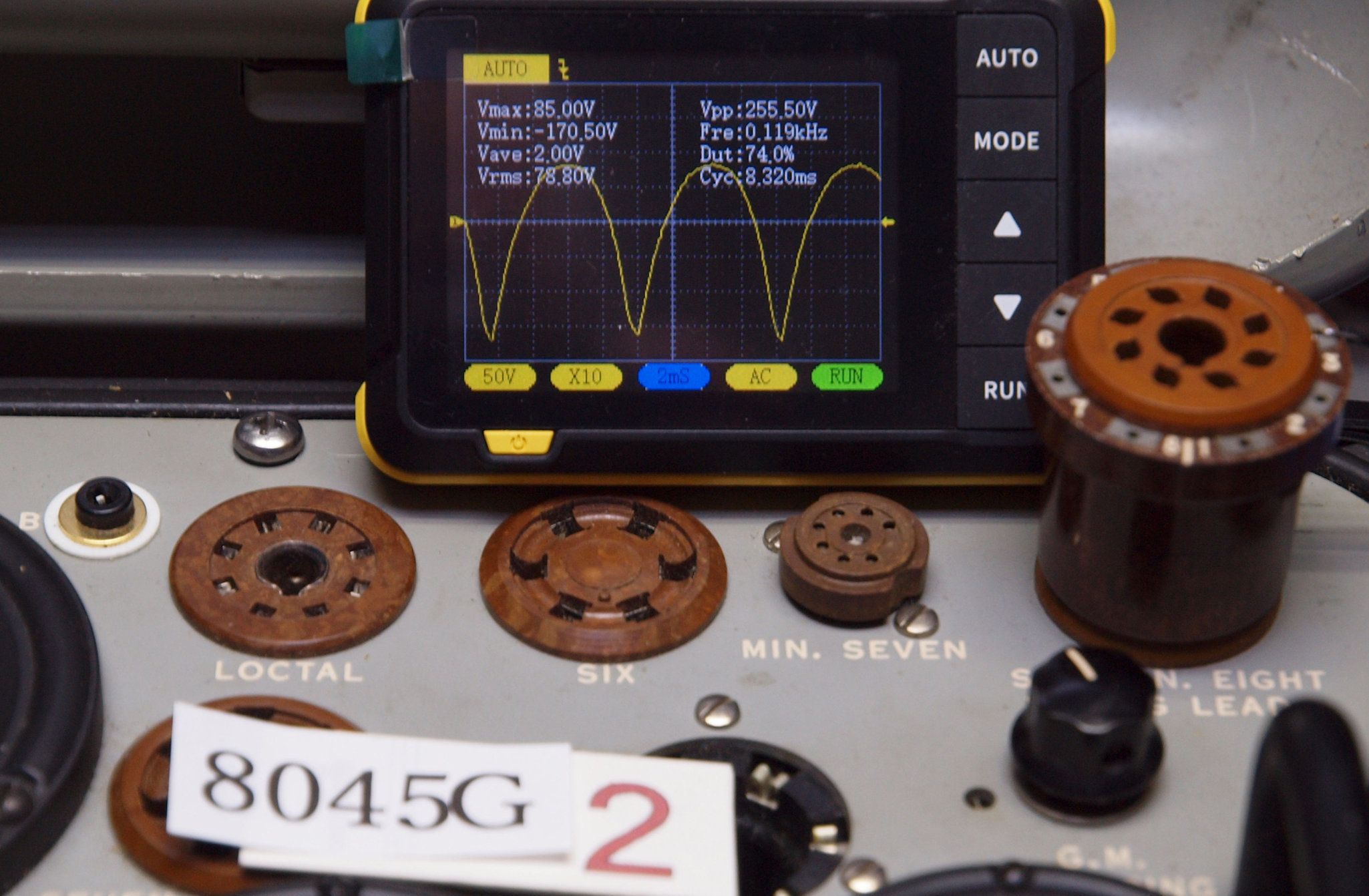

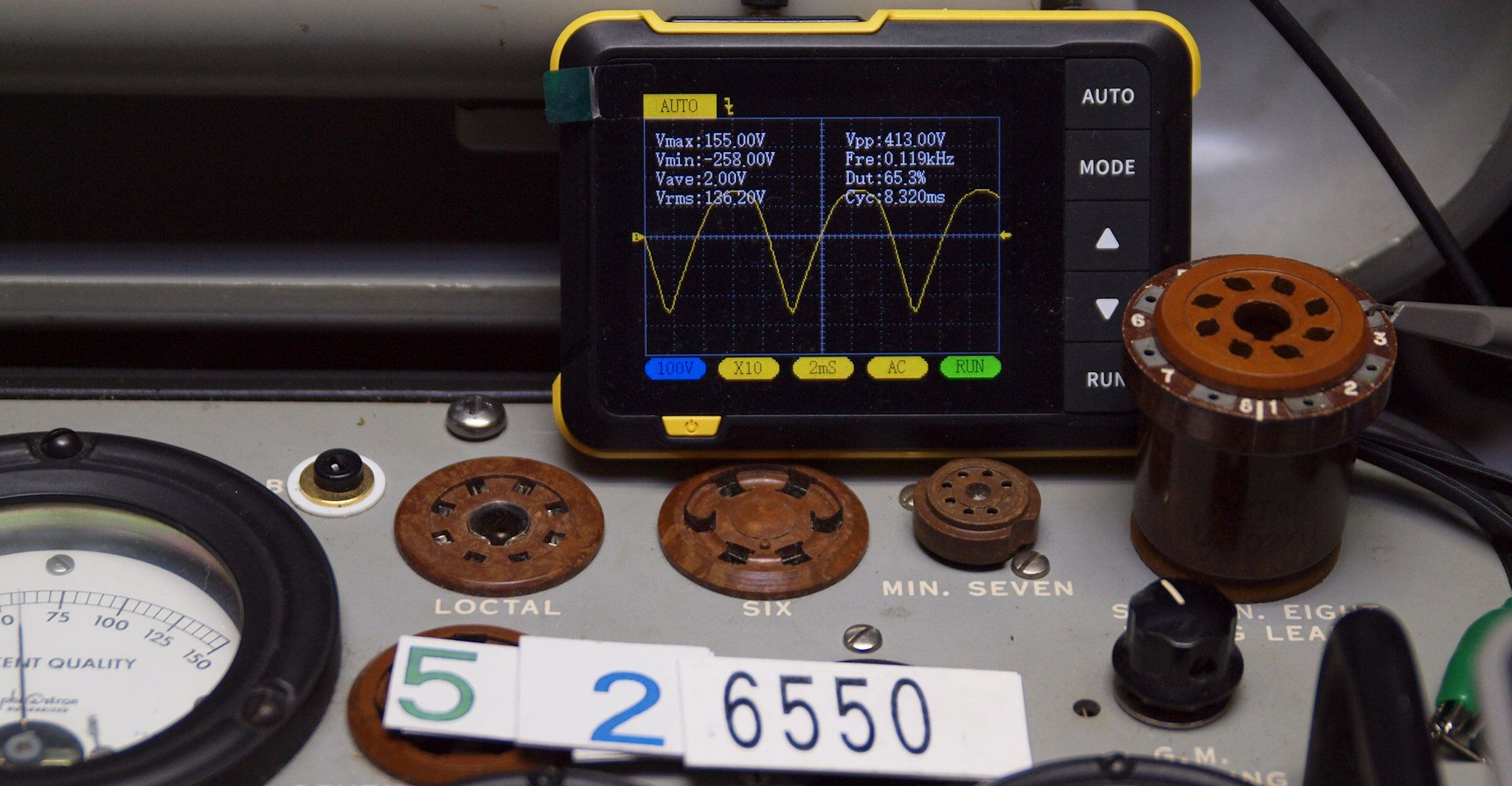

プレート電流波形を観測しながら測定する。

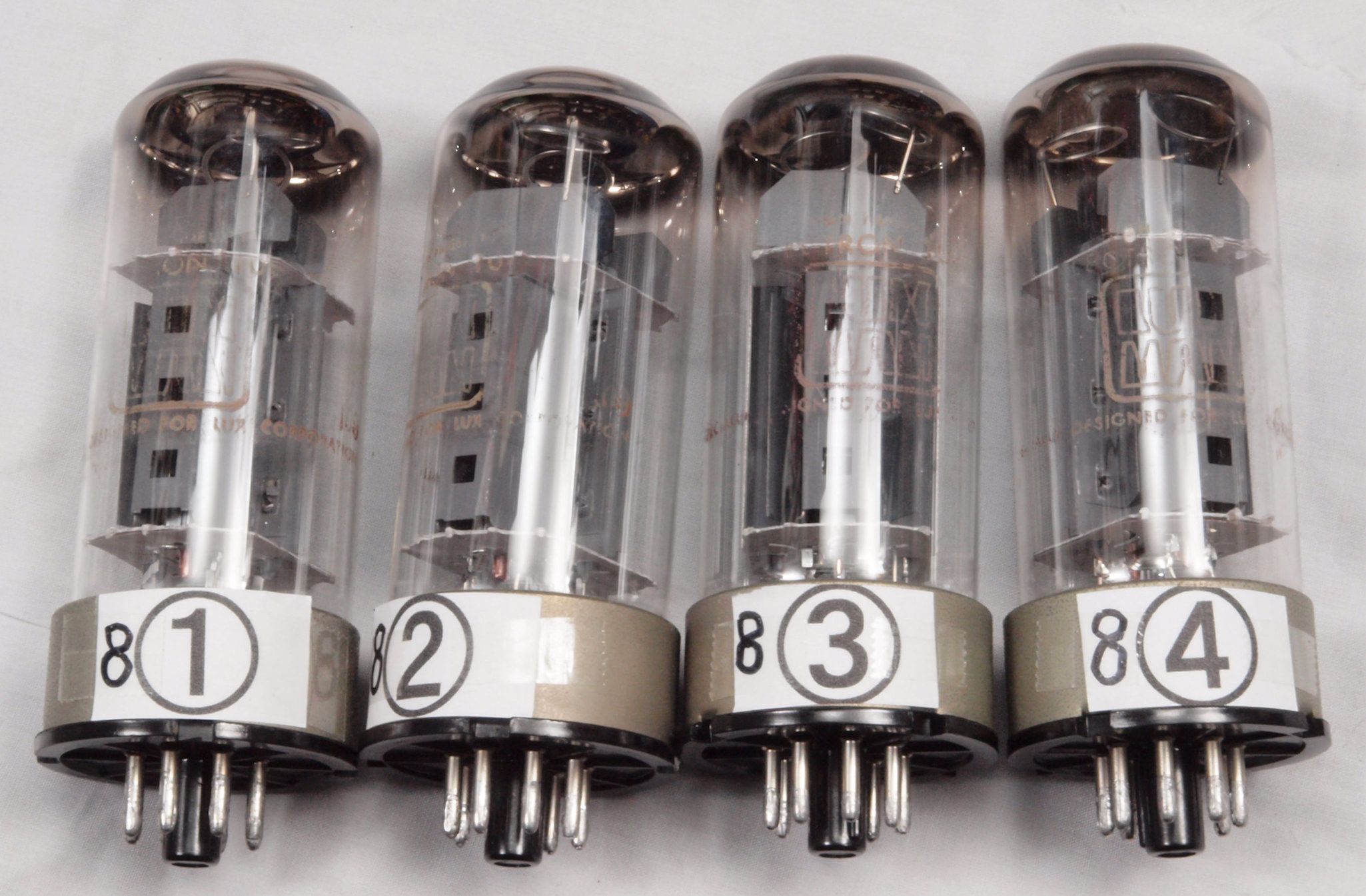

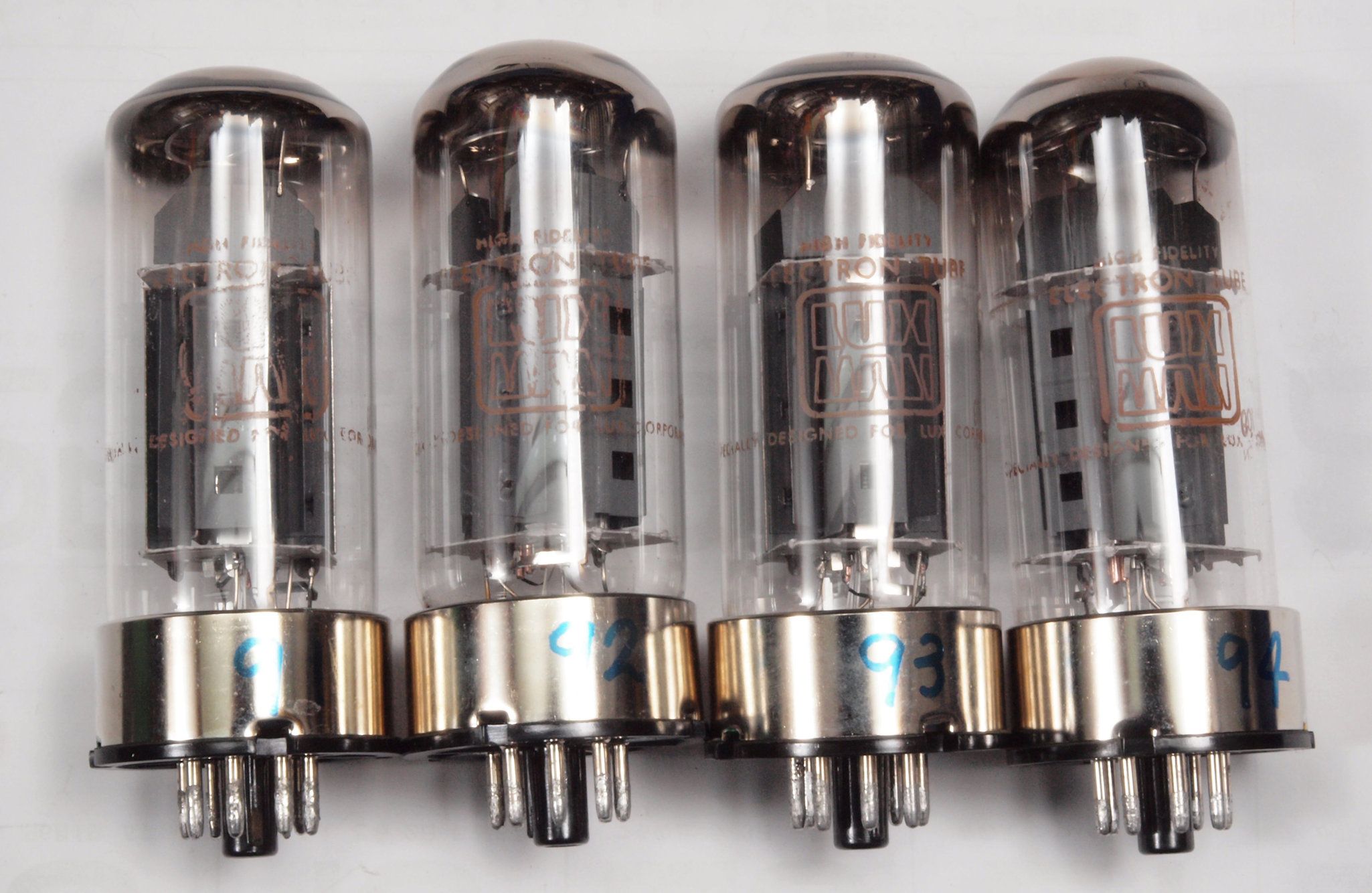

U3. 3回目購入真空管 「8045G」、4本
    LUX8045Gの付属規格表から、8045G相互コンダクタンス=11000μmho「Ep=200V、IP=120mA、Eg1=−30V」。

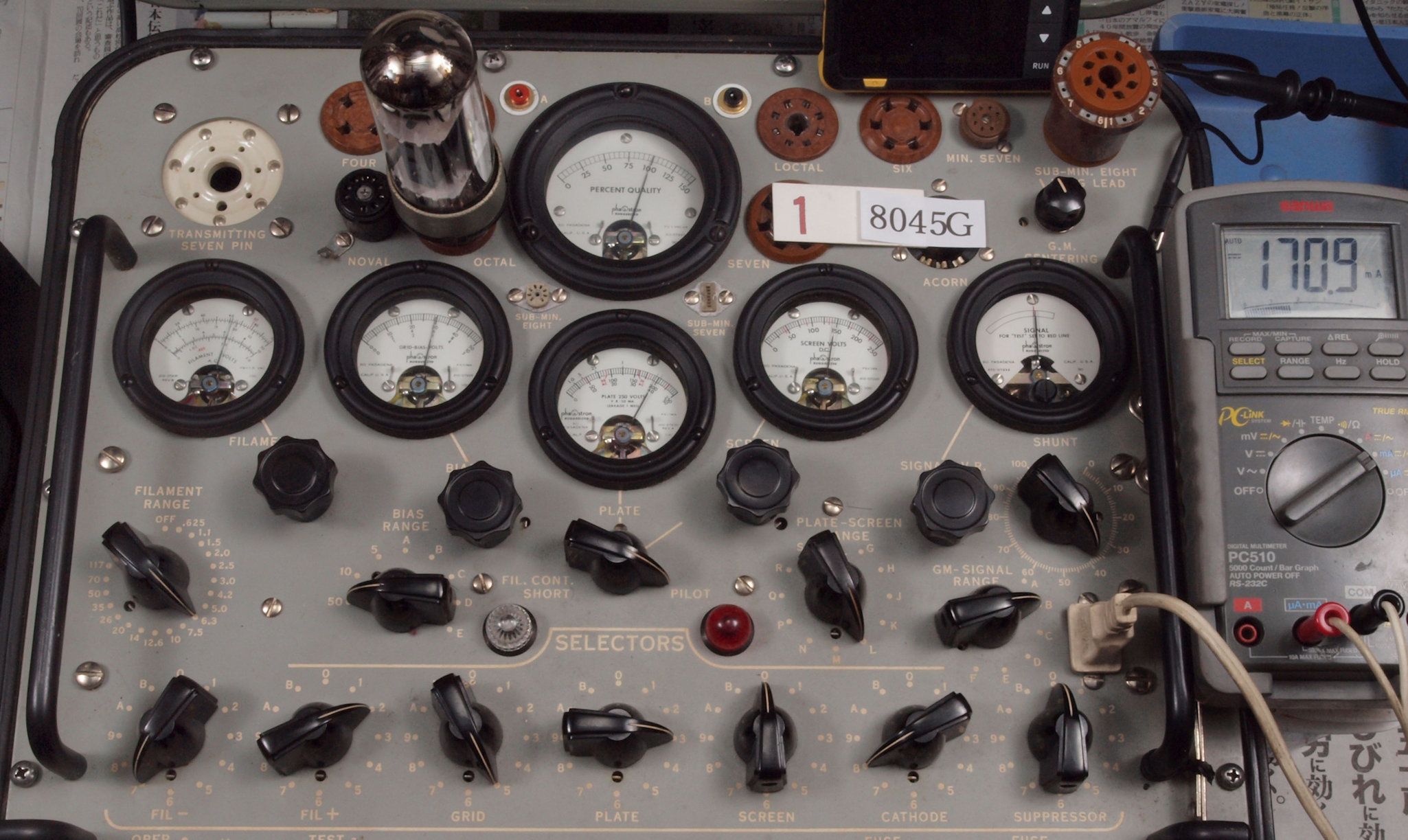

U31. 1本目 「8045G」。 Gm測定=10000μmho、IP=170.9mA。
     測定条件、「Ep=200V、IP=120mA、Eg1=−30V」。 RangeSW=A、FullScale=15000μmho。

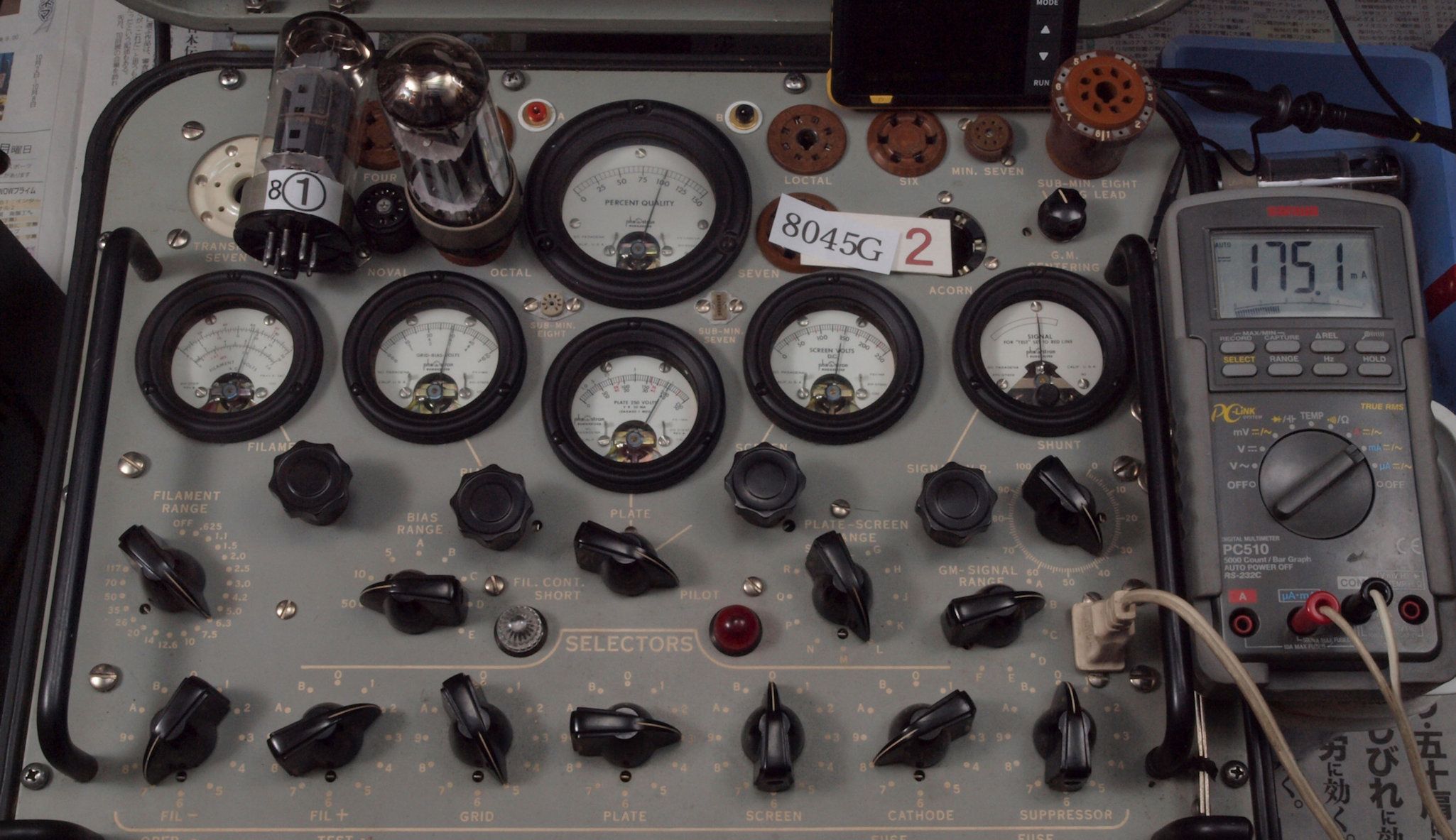

U32. 2本目 「8045G」。 Gm測定=10000μmho、IP=175.1mA。

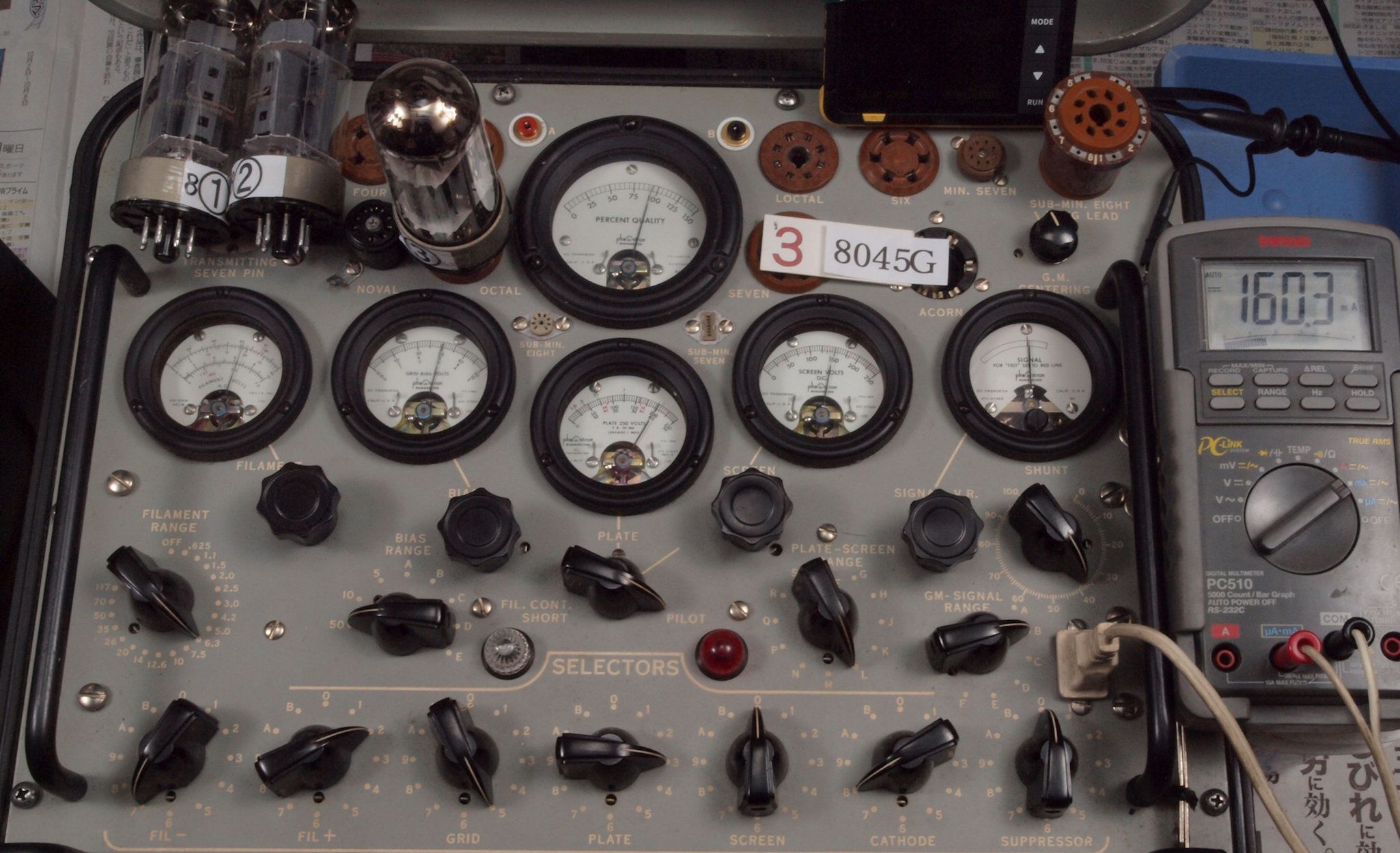

U33. 3本目 「8045G」。 Gm測定=9500μmho、IP=160.3mA。

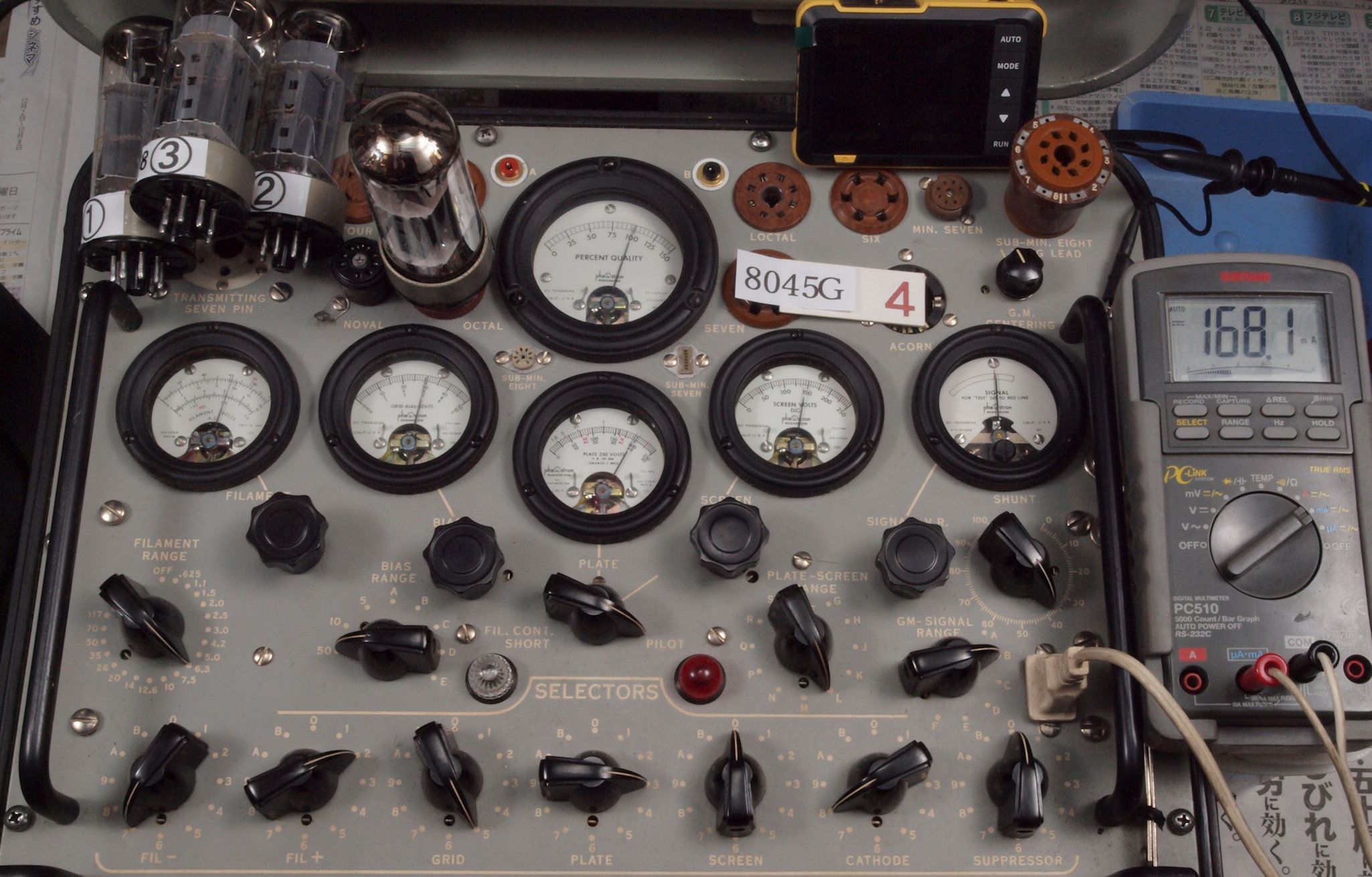

U34. 4本目 「8045G」。 Gm測定=9900μmho、IP=168.1mA。

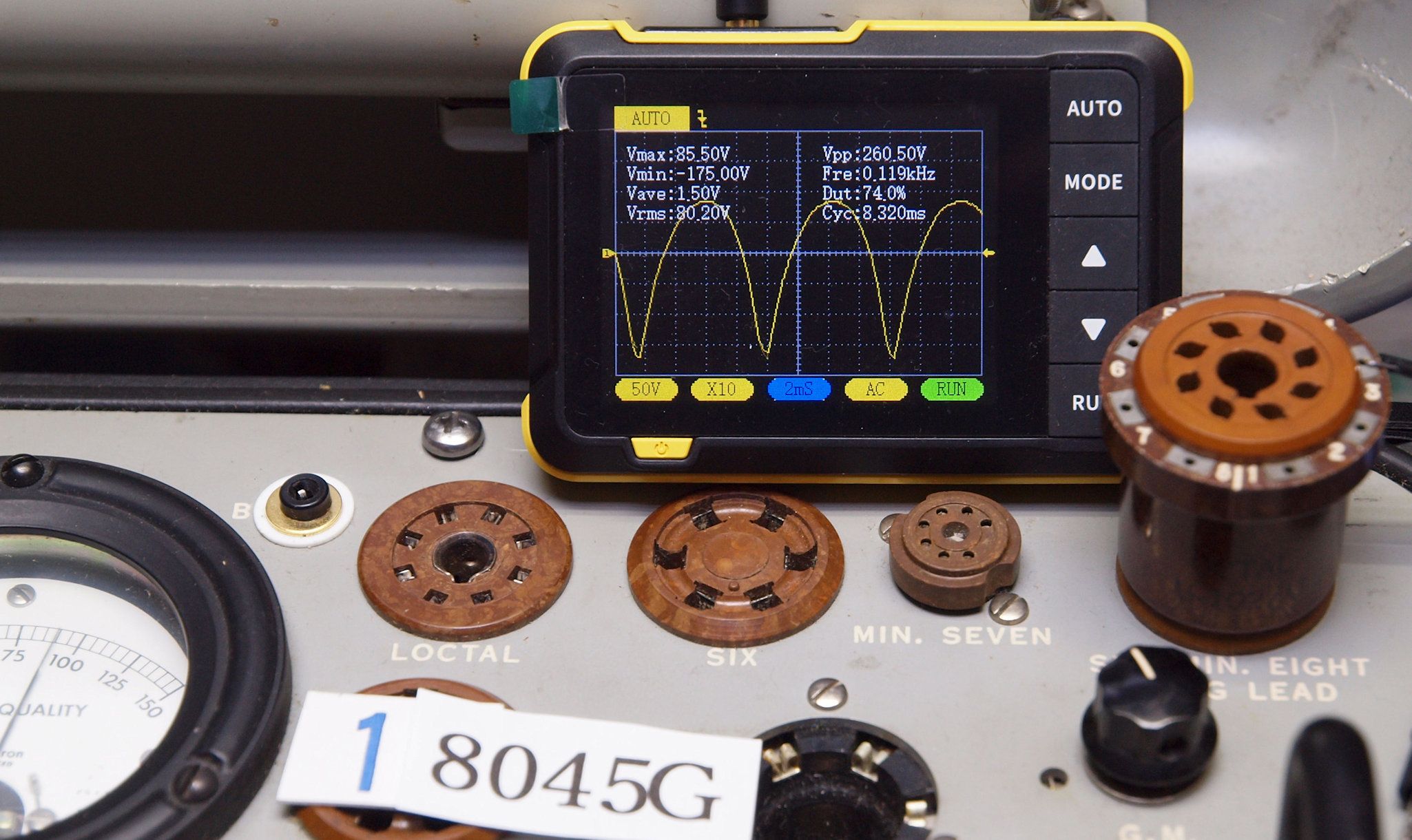

プレート電流波形を観測しながら測定する。
U4. 4回目購入真空管 「8045G」、4本
    LUX8045Gの付属規格表から、8045G相互コンダクタンス=11000μmho「Ep=200V、IP=120mA、Eg1=−30V」。

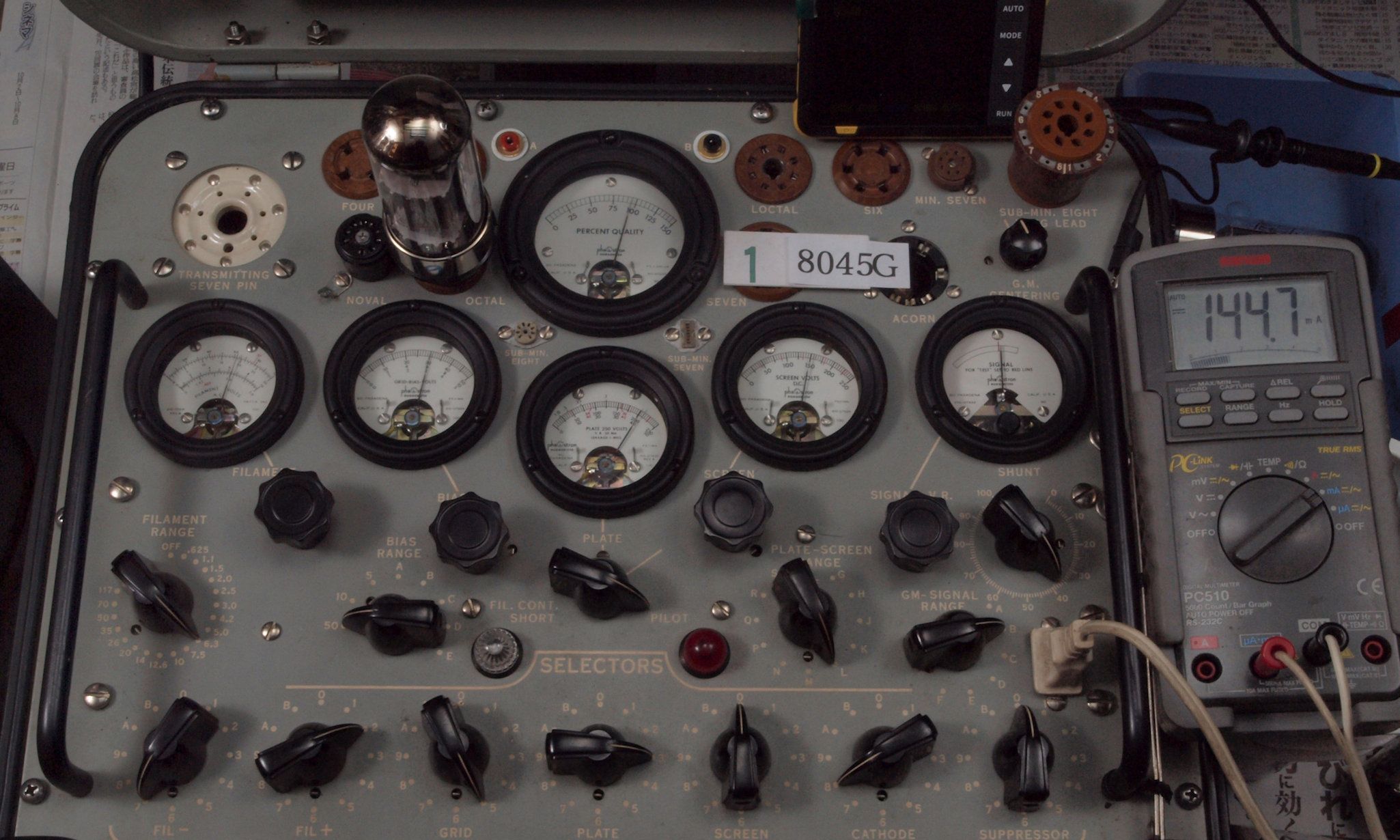

U41. 1本目 「8045G」。 Gm測定=9500μmho、IP=144.7mA。
     測定条件、「Ep=200V、IP=120mA、Eg1=−30V」。 RangeSW=A、FullScale=15000μmho。

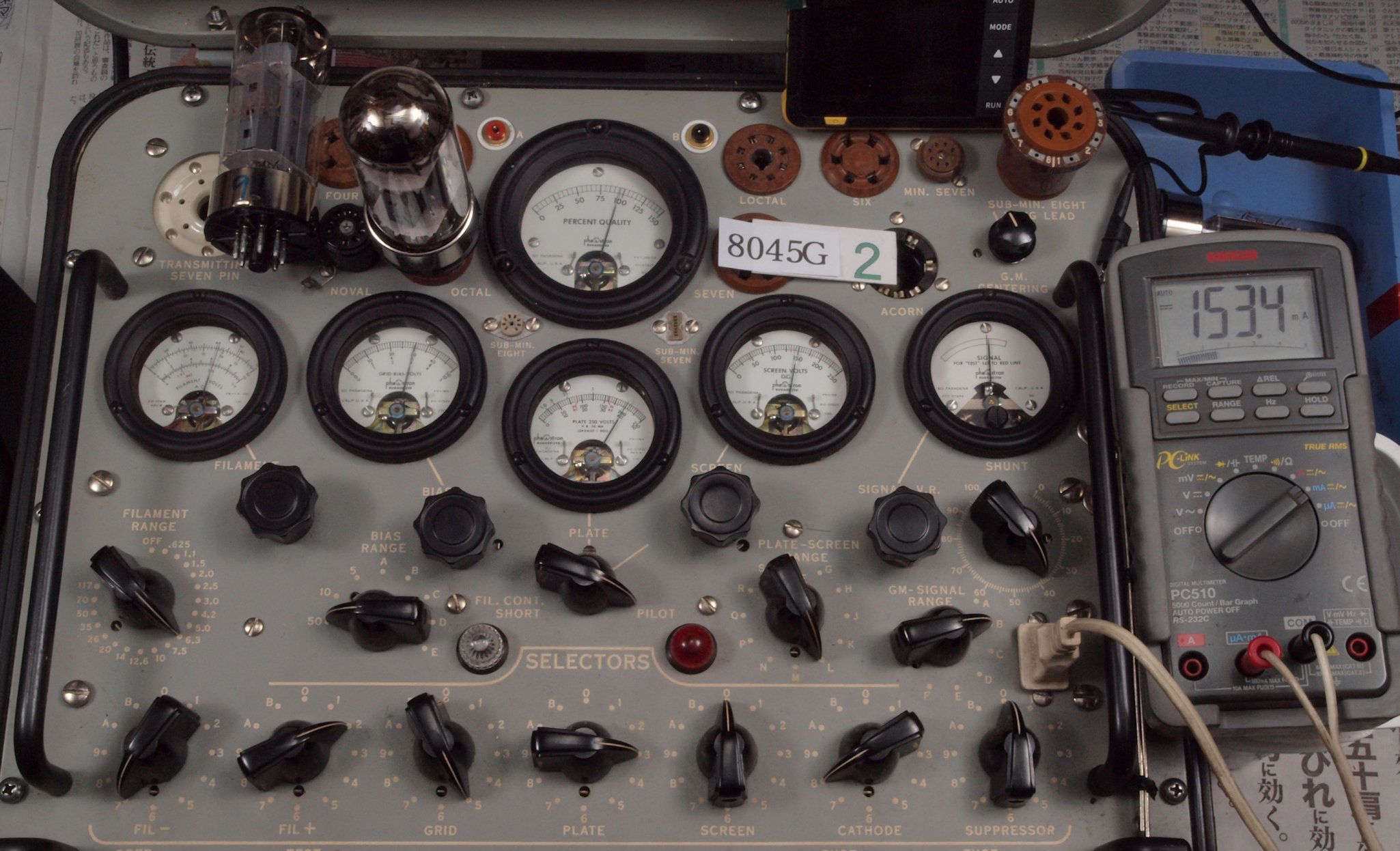

U42. 2本目 「8045G」。 Gm測定=9500μmho、IP=153.4mA。

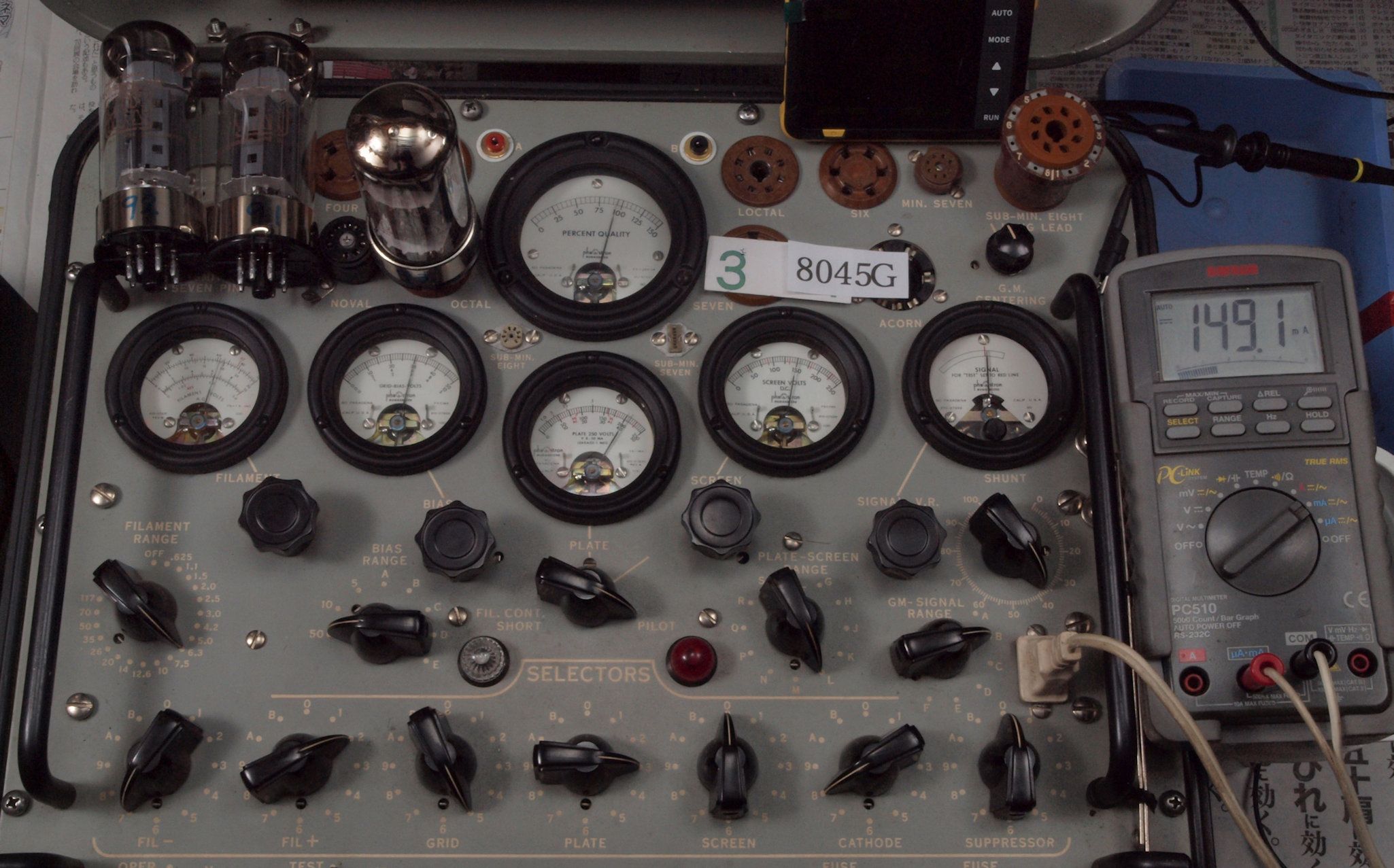

U43. 3本目 「8045G」。 Gm測定=9500μmho、IP=149.1mA。

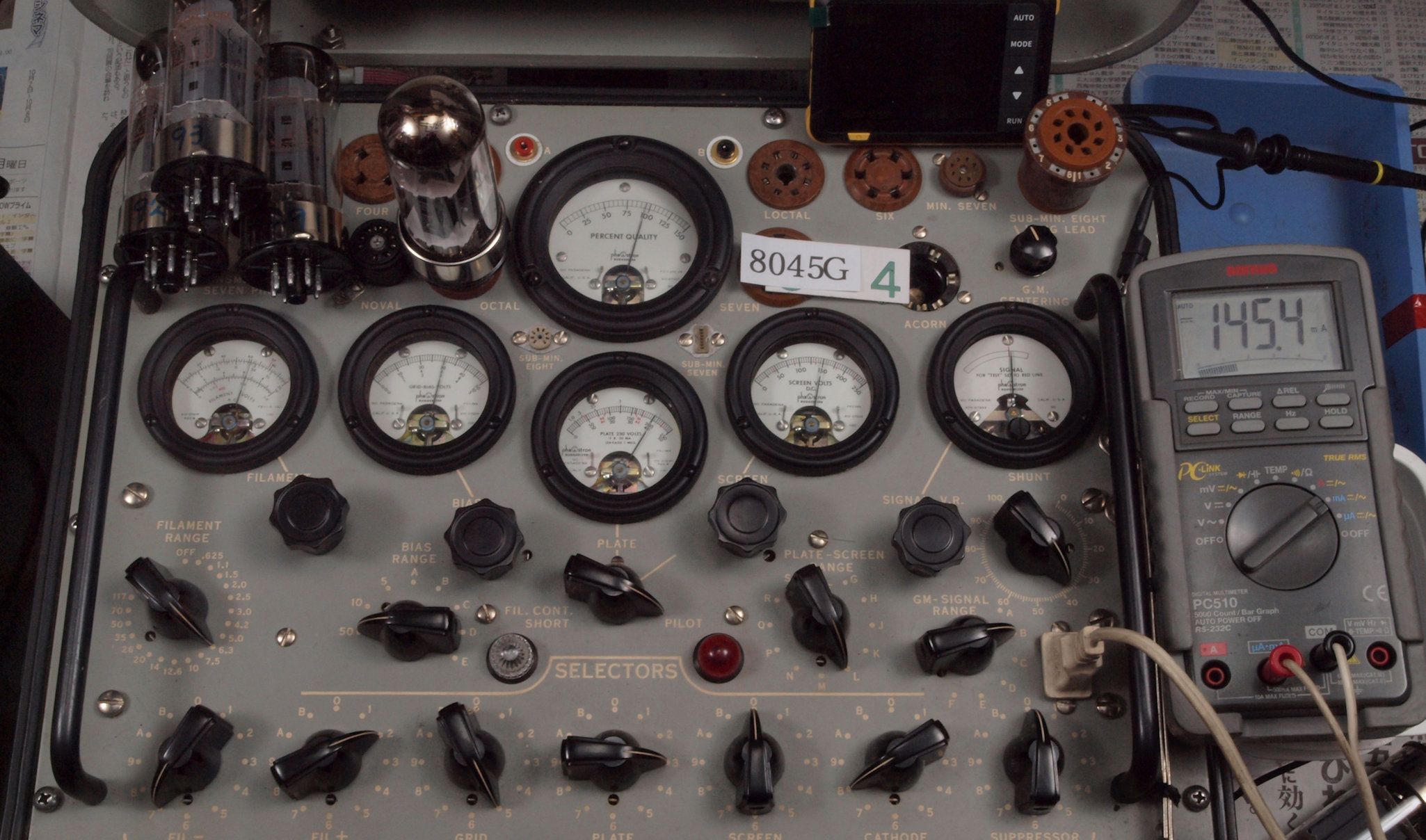

U44. 4本目 「8045G」。 Gm測定=9500μmho、IP=145.4mA。

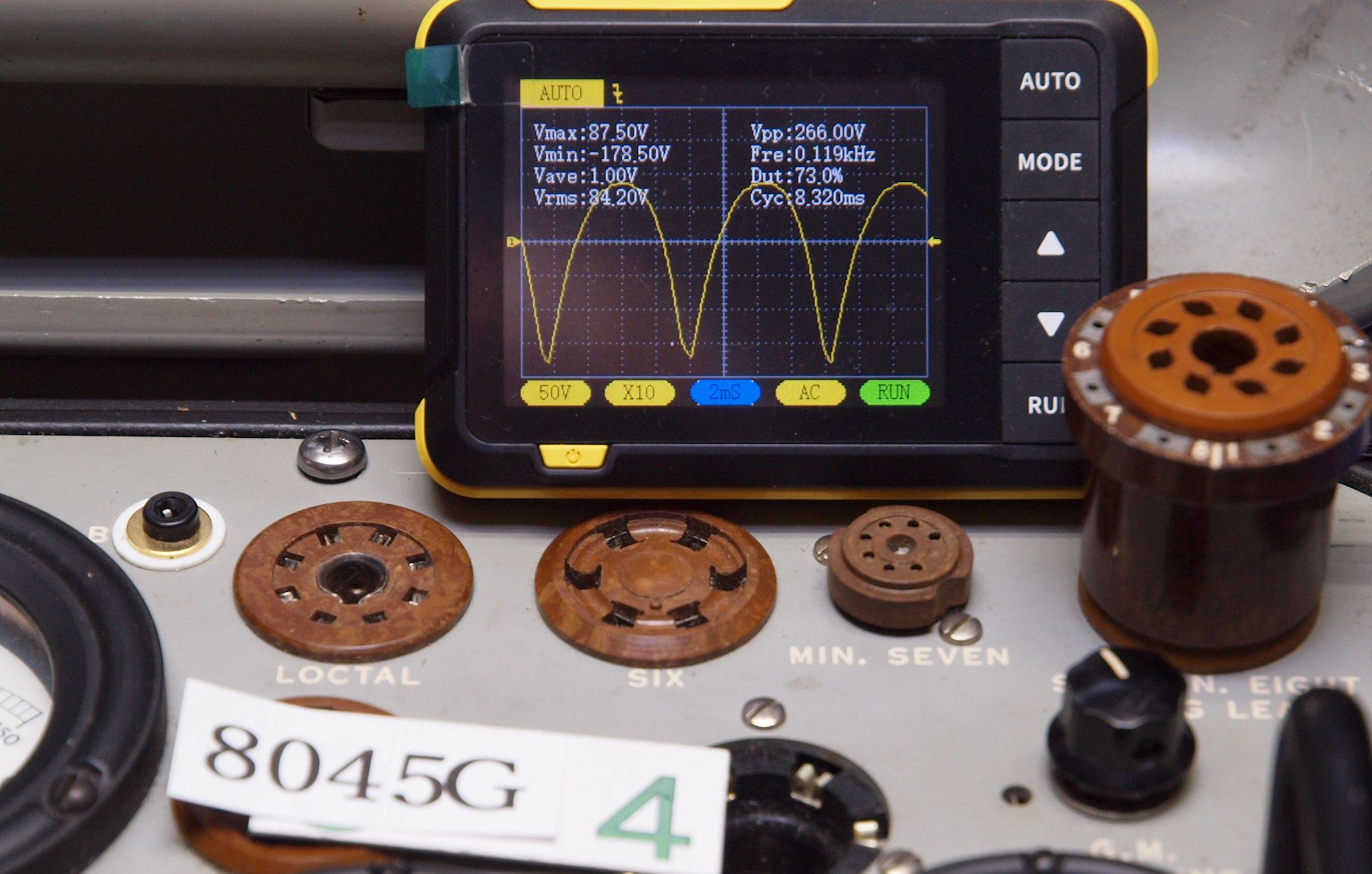

プレート電流波形を観測しながら測定する。

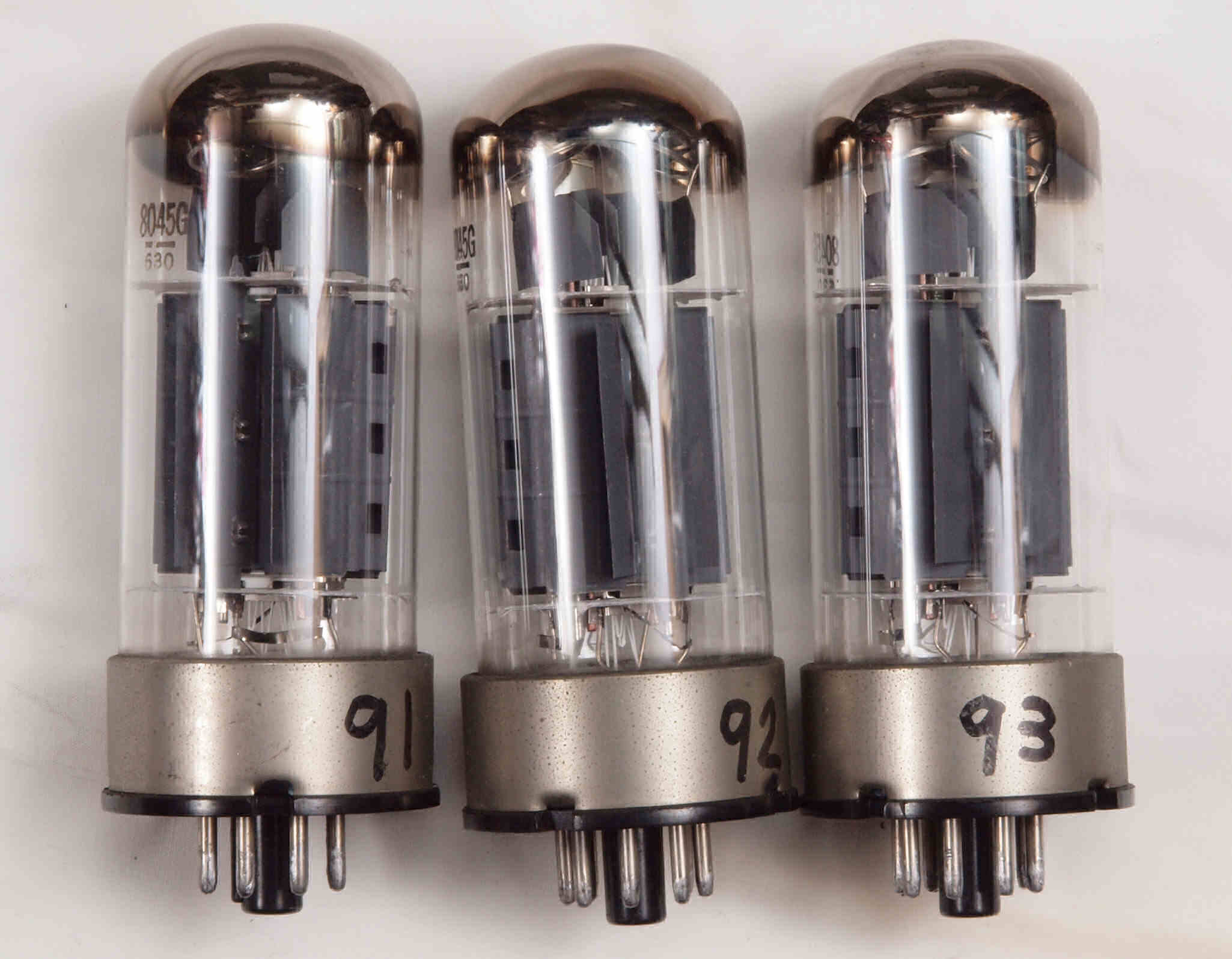

U5. 5回目購入真空管 「8045G」、3本
    LUX8045Gの付属規格表から、8045G相互コンダクタンス=11000μmho「Ep=200V、IP=120mA、Eg1=−30V」。

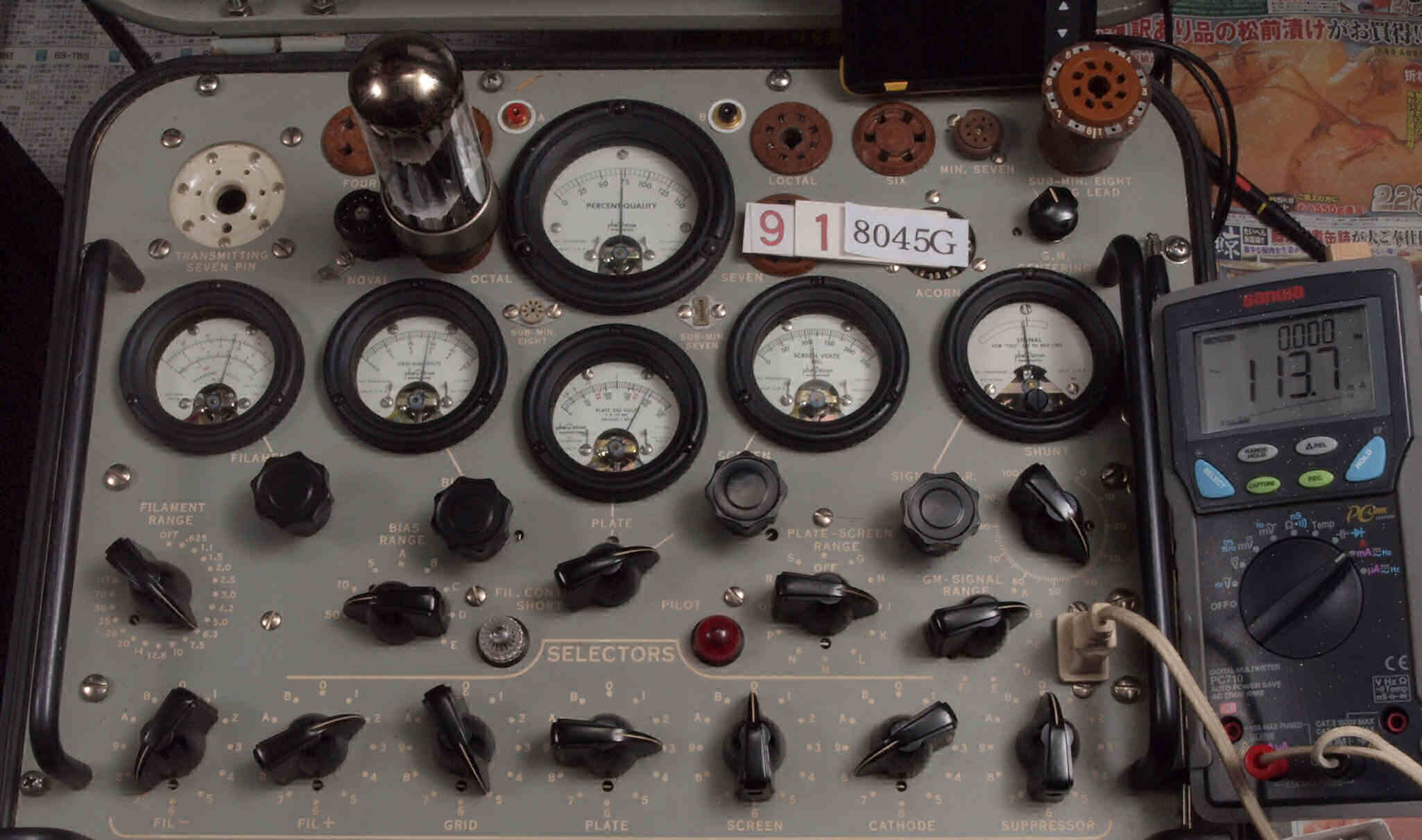

U51. 1本目 「8045G」。 Gm測定=7100μmho、IP=113.7mA。

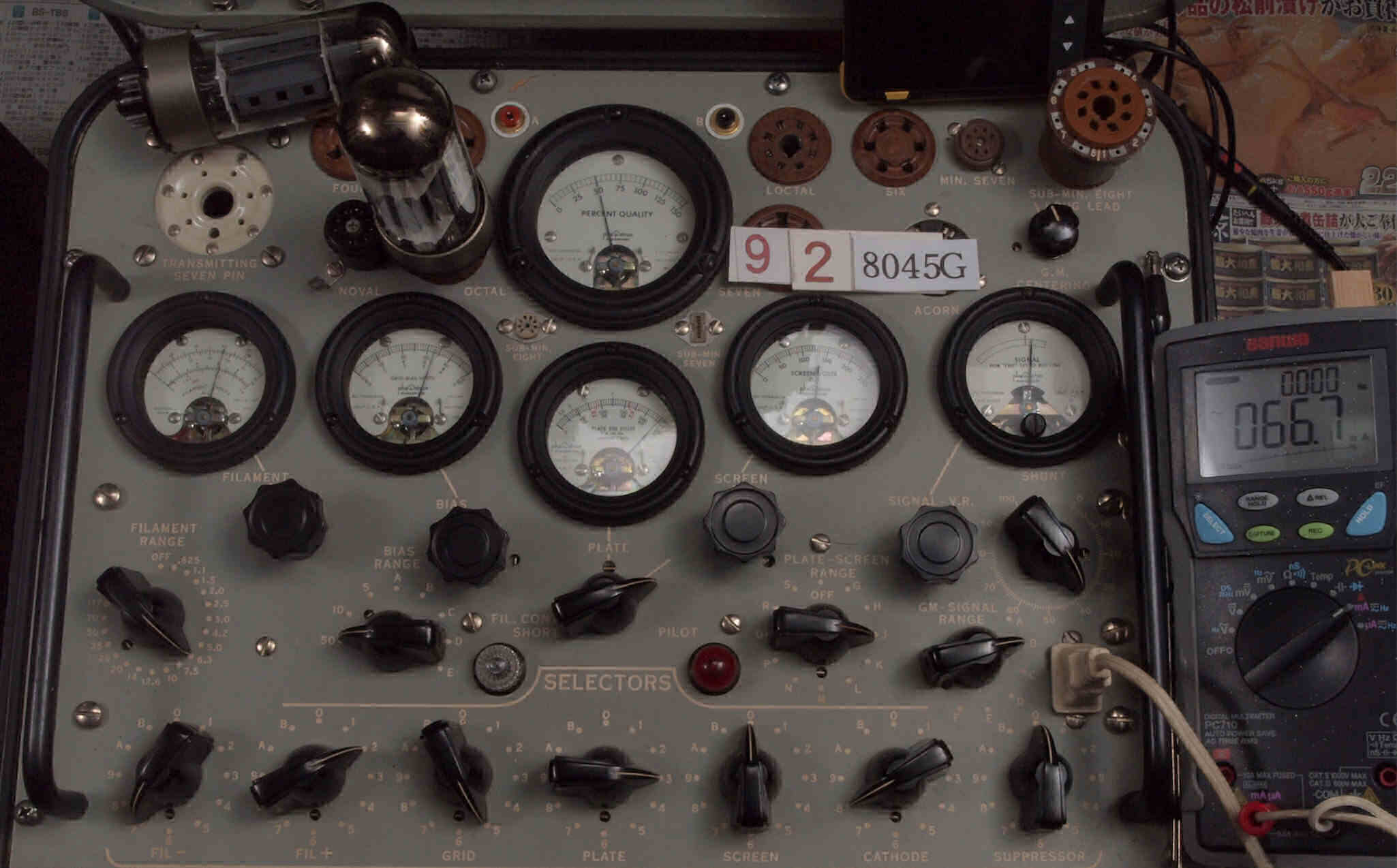

U52. 2本目 「8045G」。 Gm測定=5000μmho、IP=66.7mA。

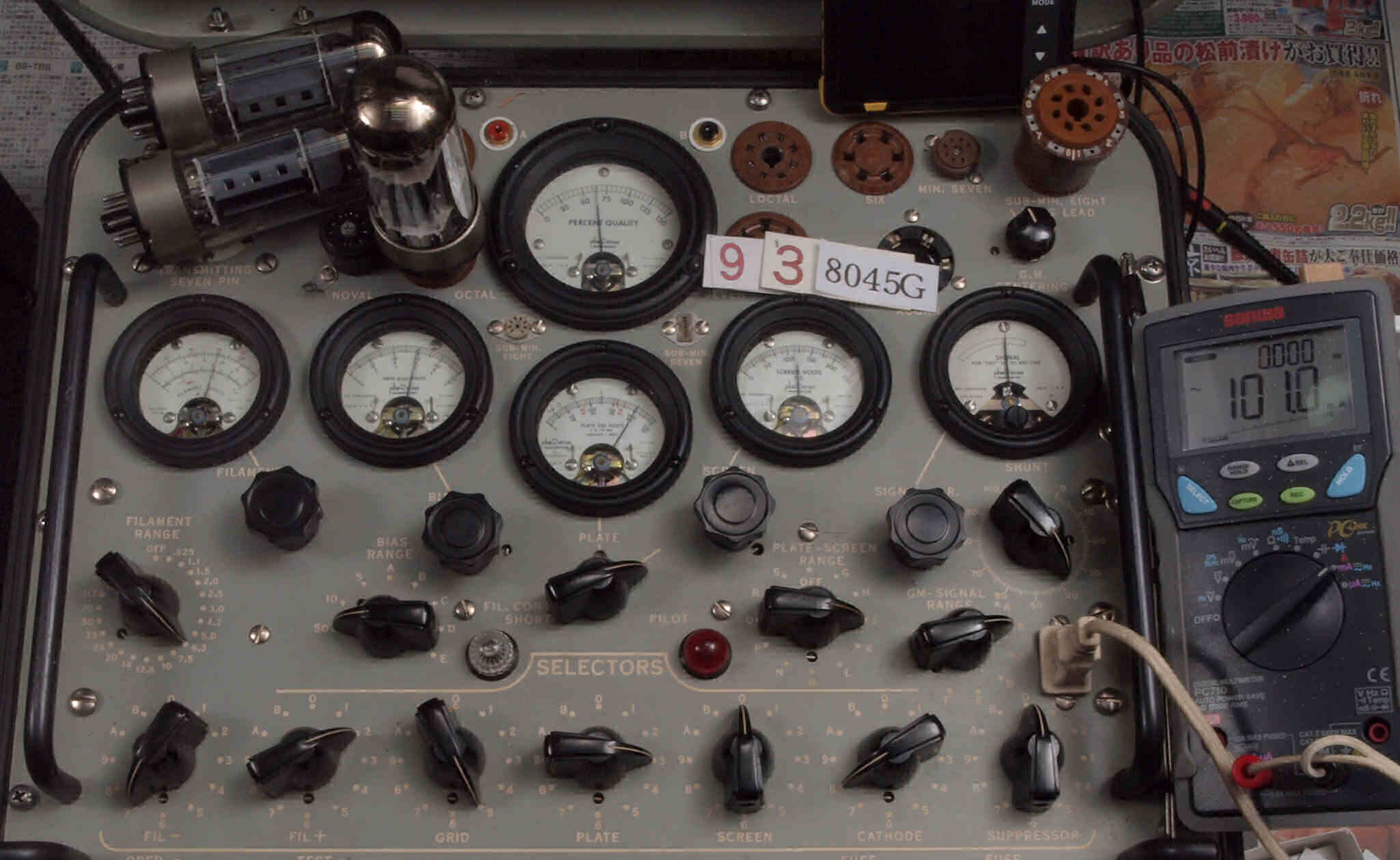

U53. 3本目 「8045G」。 Gm測定=6500μmho、IP=101.0mA。

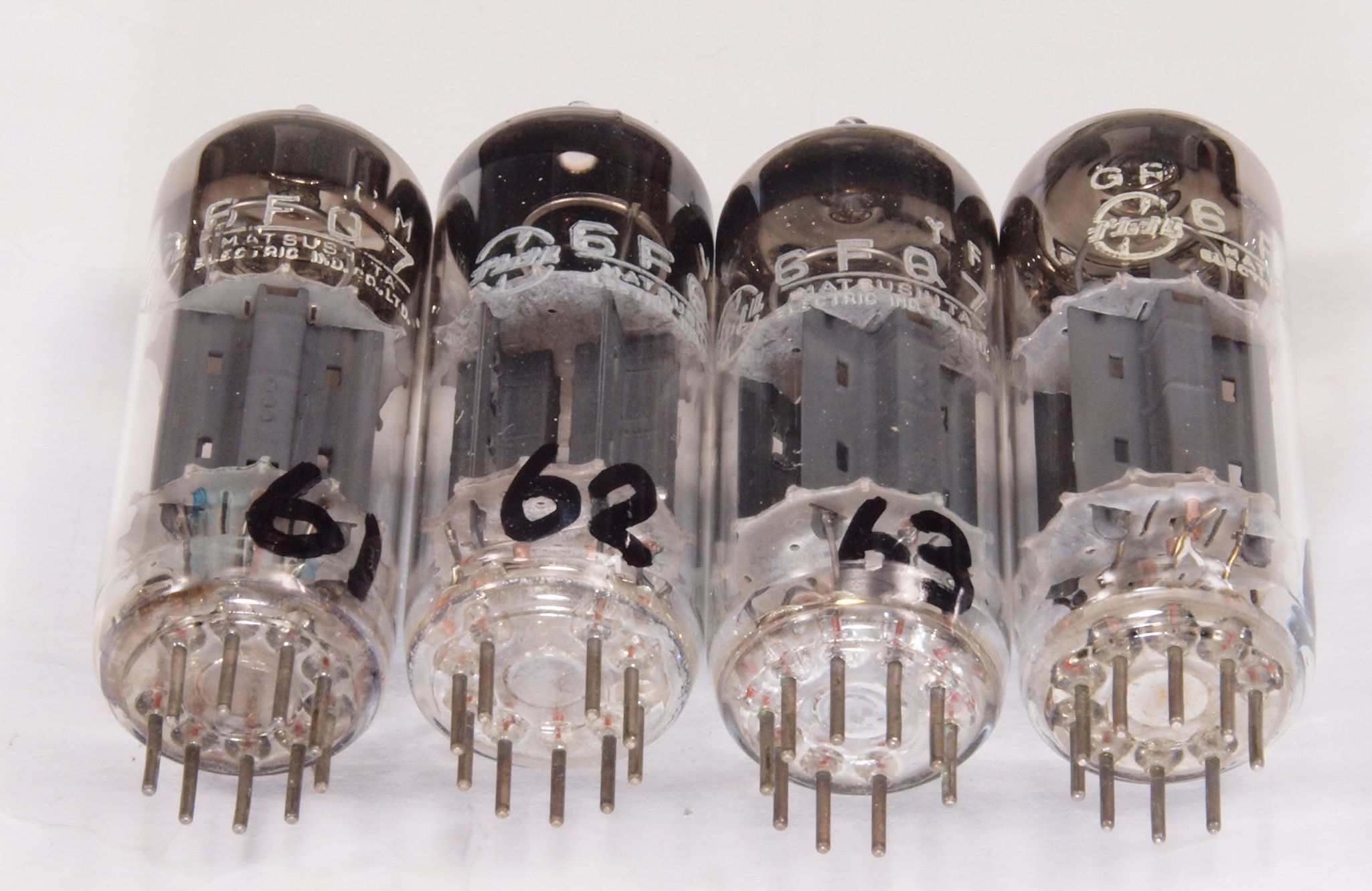

U6. 購入真空管。 「6FQ7」、4本
       真空管ハンドブック(規格表)の、1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
       「6FQ7」相互コンダクタンス=2600μmho、「Ep=250V、Ip=9mA、Eg1=−8V」。
U61. 1本目 「6FQ7」ユニット1。 Gm測定=2200μmho、IP=10.22mA。
     測定条件、「Ep=250V、Ip=9mA、Eg1=−8V」。 RangeSW=C、FullScale=6000μmho
U62. 1本目 「6FQ7」ユニット2。 Gm測定=2040μmho、IP=9.75mA。
U63. 2本目 「6FQ7」ユニット1。 Gm測定=2400μmho、IP=12.39mA。
     測定条件、「Ep=250V、Ip=9mA、Eg1=−8V」。 RangeSW=C、FullScale=6000μmho
U64. 2本目 「6FQ7」ユニット2。 Gm測定=2480μmho、IP=11.56mA。
U65. 3本目 「6FQ7」ユニット1。 Gm測定=2400μmho、IP=11.51mA。
     測定条件、「Ep=250V、Ip=9mA、Eg1=−8V」。 RangeSW=C、FullScale=6000μmho
U66. 3本目 「6FQ7」ユニット2。 Gm測定=2080μmho、IP=11.14mA。
U67. 4本目 「6FQ7」ユニット1。 Gm測定=2600μmho、IP=13.53mA。
     測定条件、「Ep=250V、Ip=9mA、Eg1=−8V」。 RangeSW=C、FullScale=6000μmho
U68. 4本目 「6FQ7」ユニット2。 Gm測定=2600μmho、IP=14.07mA。
プレート電流波形を観測しながら測定する。
測定電源は安定化電源を使用し、AC115V 60Hzで行う。
Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
Y1. 設置状況.
S. LUX MB3045 の仕様(マニアル・カタログより)
型式 モノラルパワーアンプ MB3045
連続実効出力 60W(4Ω、8Ω、16Ω)
全高調波歪率 0.2%以下(60W、1kHz)
0.3%以下(50W、20Hz〜20kHz)
0.05%以下(10W、1kHz)
混変調歪率 0.3%以下(50W、60Hz:7kHz=4:1)
周波数特性 10Hz〜40kHz -1dB以内
入力感度 約800mV
入力インピーダンス 80kΩ
残留雑音 0.5mV以下
使用真空管 8045G=2本
6240G=2本
12AU7=1本
12AX7=1本
外形寸法 幅370x高さ170x奥行240mm
重量 16.0kg
価格 ¥128,000(1台、1976年7月発売)
*8045G 付属規格表
*6240G 付属規格表
