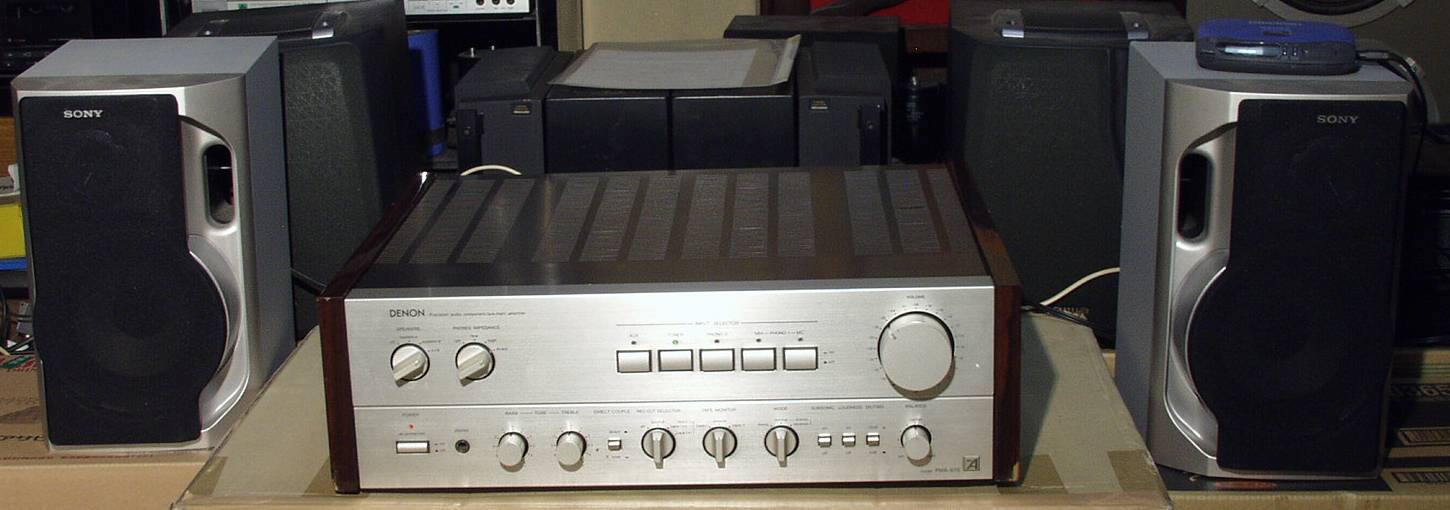

DENON PMA−970 修理記録
平成15年4月16日   5月9日完成
A. 修理前の状況
  • プロテクト解除せず。

B. 原因
  • 終段TR(トランジスター)周りの全フューズ抵抗焼損。

C. 修理状況
  • ドライブ基板修理。
    コントロールAMP修理。
    MM/MC−AMP修理。
    SP接続リレー交換。
    配線手直し、補強。
    基板ハンダ補正。

D. 使用部品
  • SP接続リレー          1個。
    OP−AMP            2個。
    半固定VR            8個。
    抵抗                 24本。
    FET(電解トランジスター)     4個。
    電解コンデンサー         8個。

E. 調整・測定

F. 修理費
  48,000円  通常(最低限)の修理。

S. DENON PMA−970 の仕様(カタログ・マニアルより)

A. 修理前の状況
A−1. 修理前 上から見る

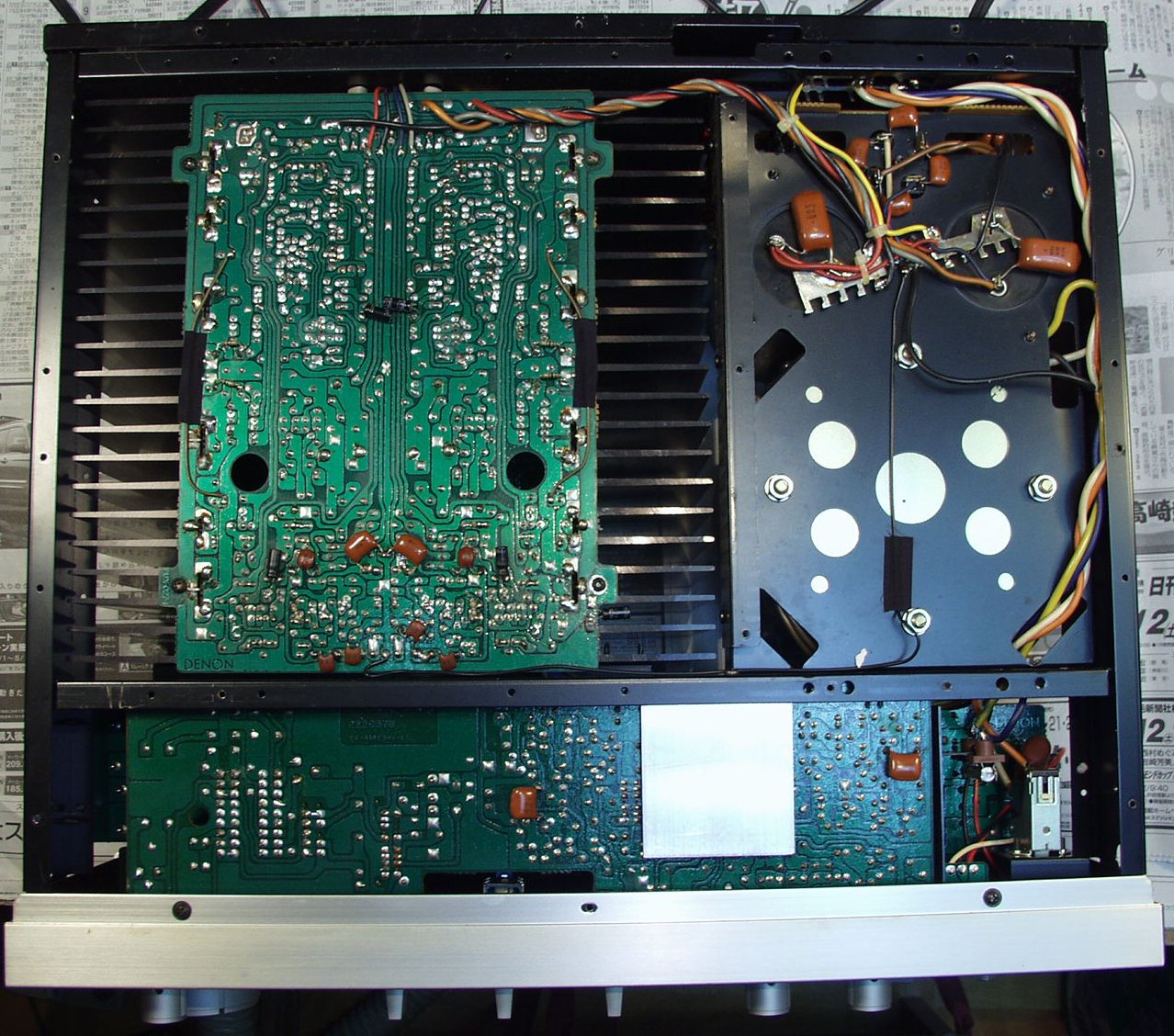

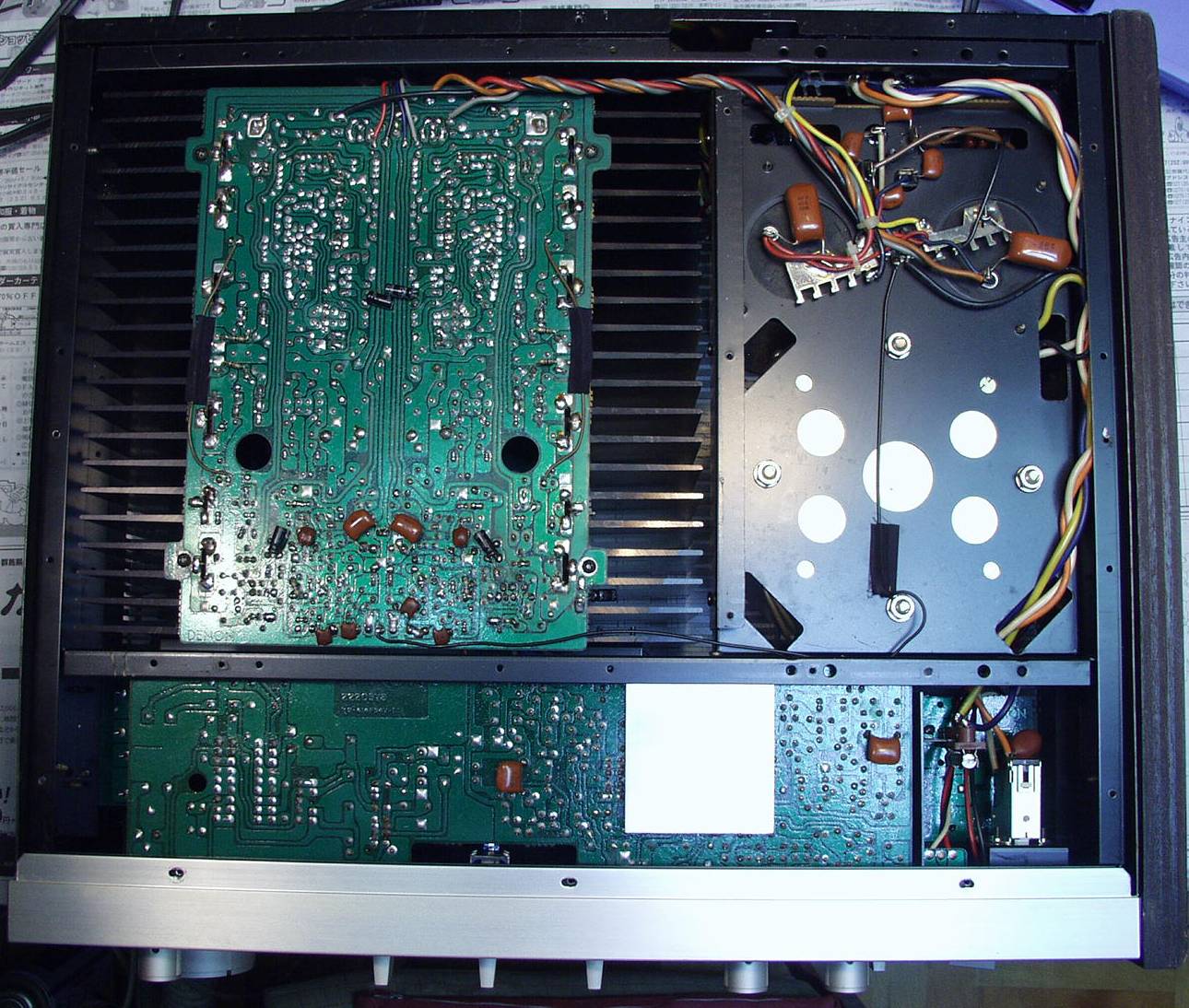

A−2. 修理前 下から見る
A−4. 修理前 EQ−AMP基盤裏 電解コンデンサーのビニールが大分後退している

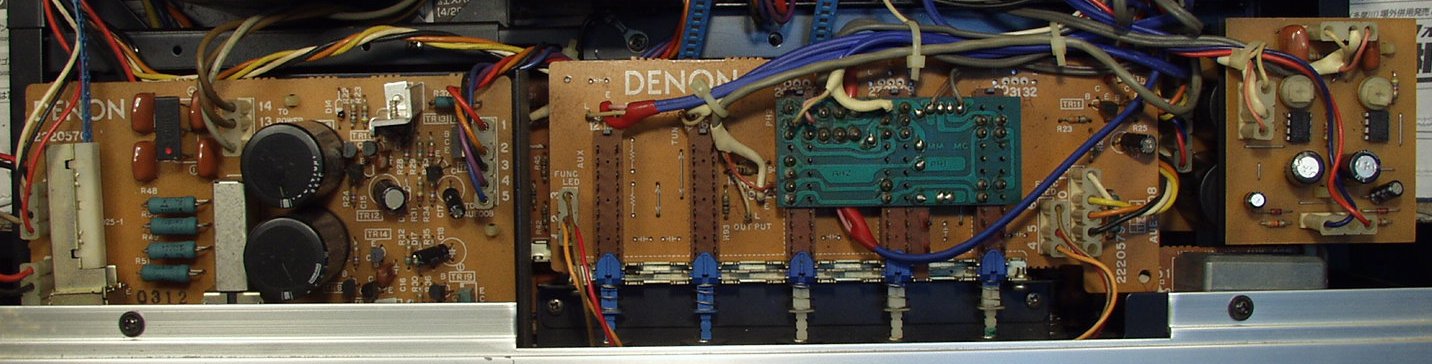

A−5. 修理前 左=EQ−AMP電源 中=SW 右=MC−AMP
          この下にコントロールAMPが有る
C. 修理状況
C1A. 取り出したメインAMP終段部

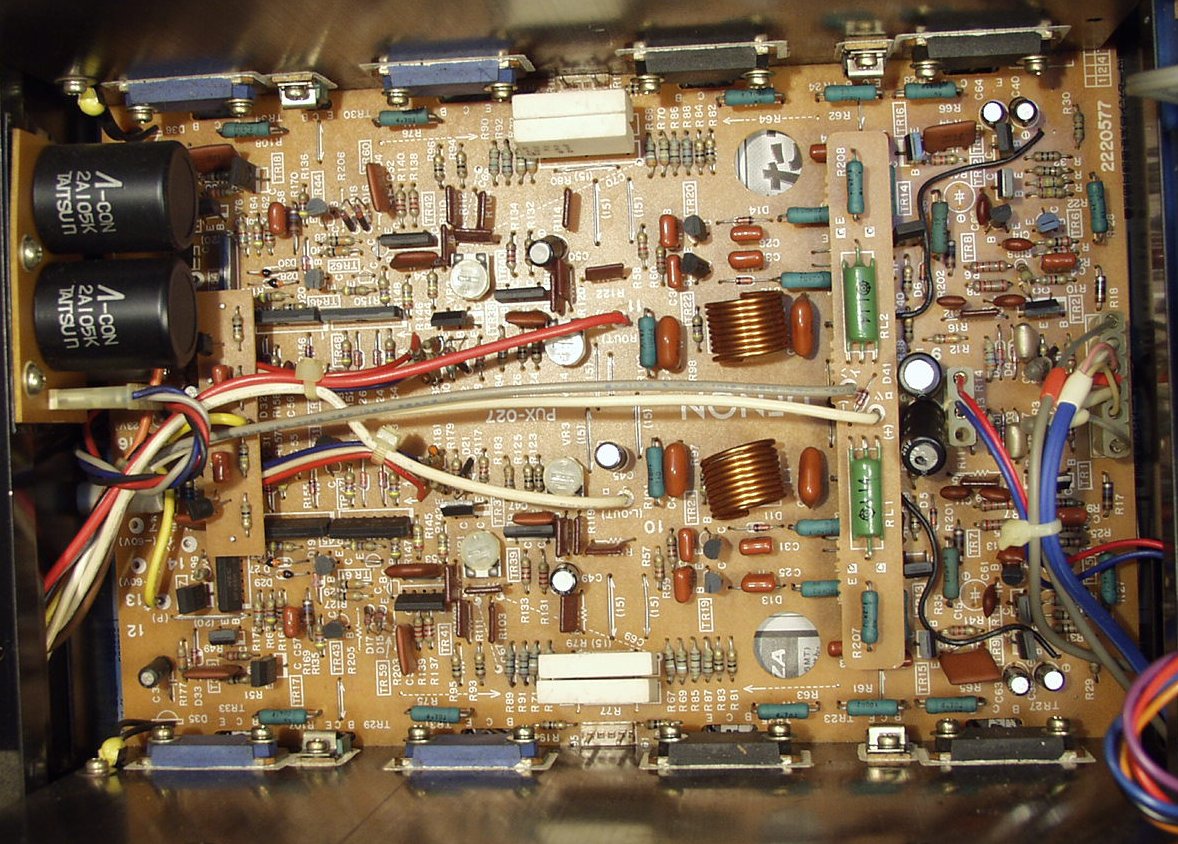

C1B. 修理前 メインAMP基盤 フューズ入抵抗が全焼損

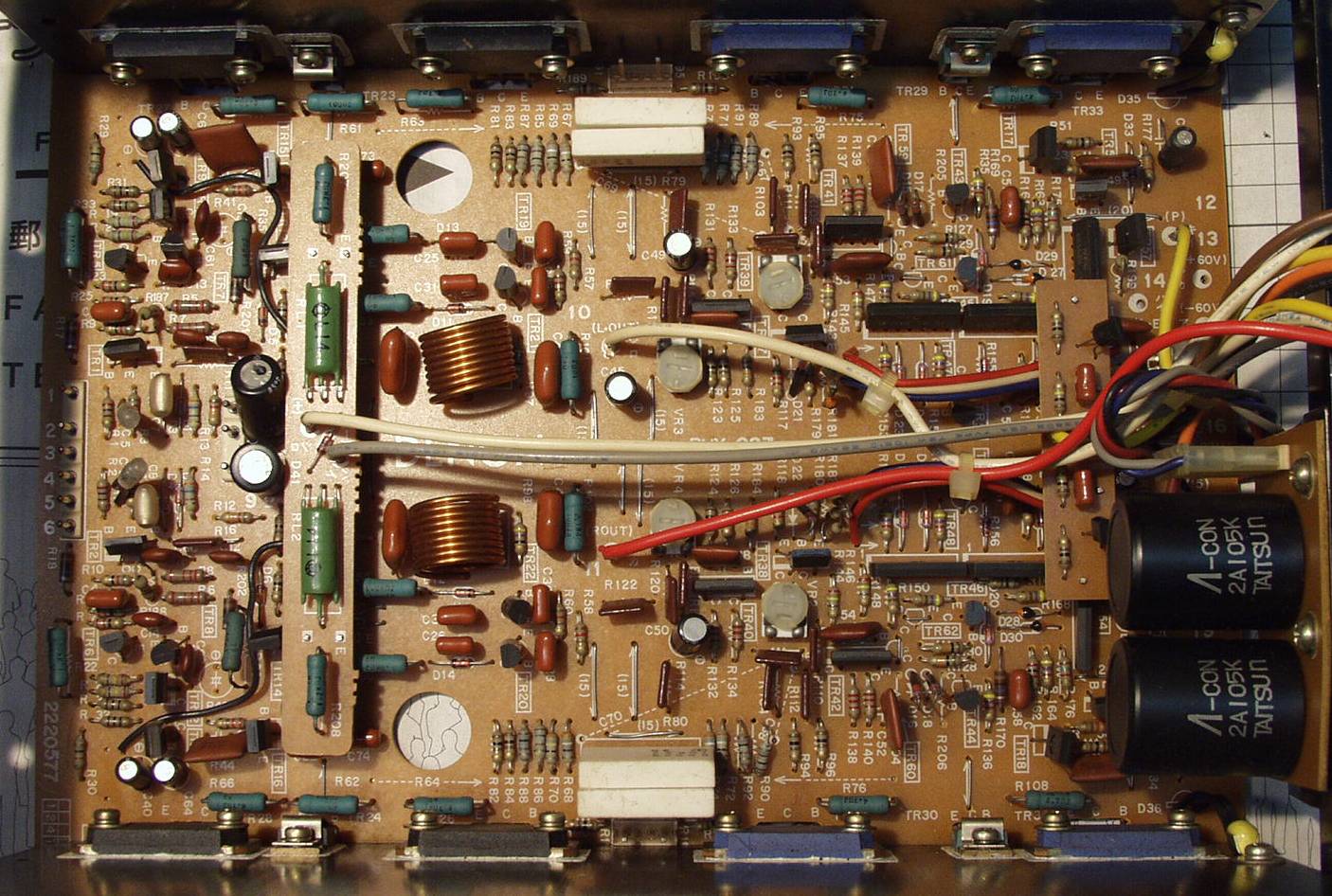

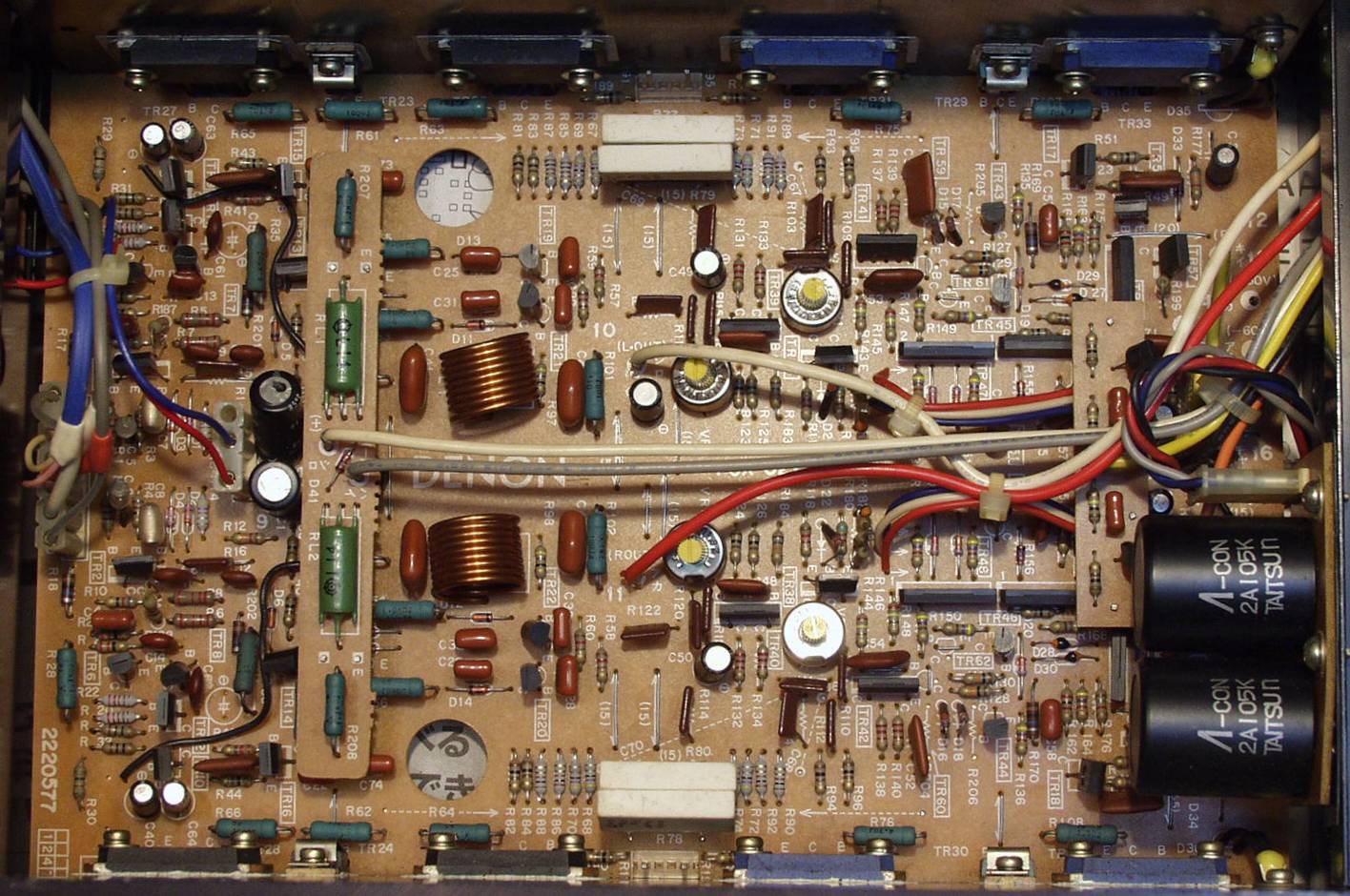

C1C. 修理後 メインAMP基盤 半固定VR6個、FET4個、フューズ入抵抗20個交換
C1D. 修理前 メインAMP基盤裏
C1E. 修理(半田補正)後 メインAMP基盤裏

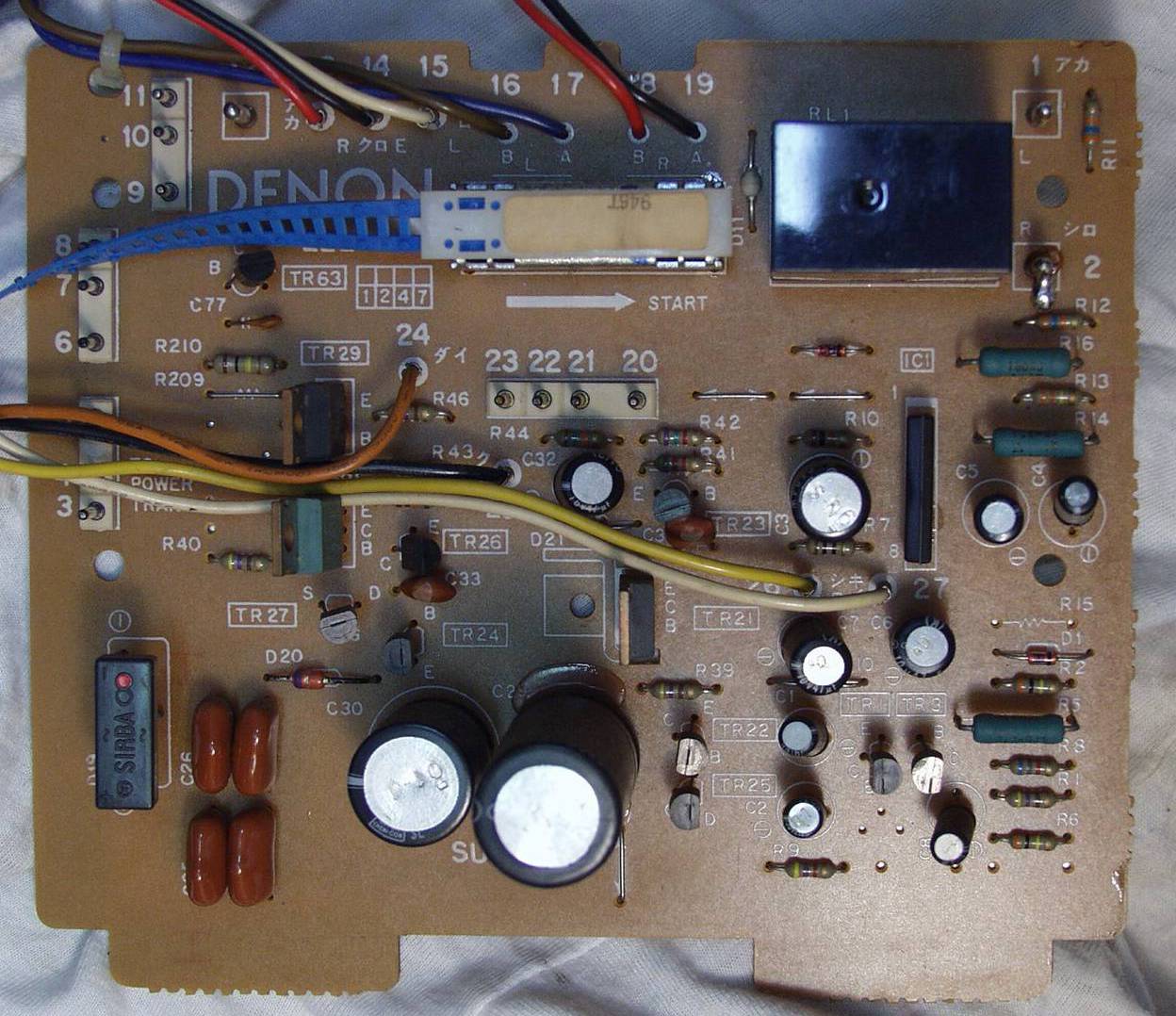

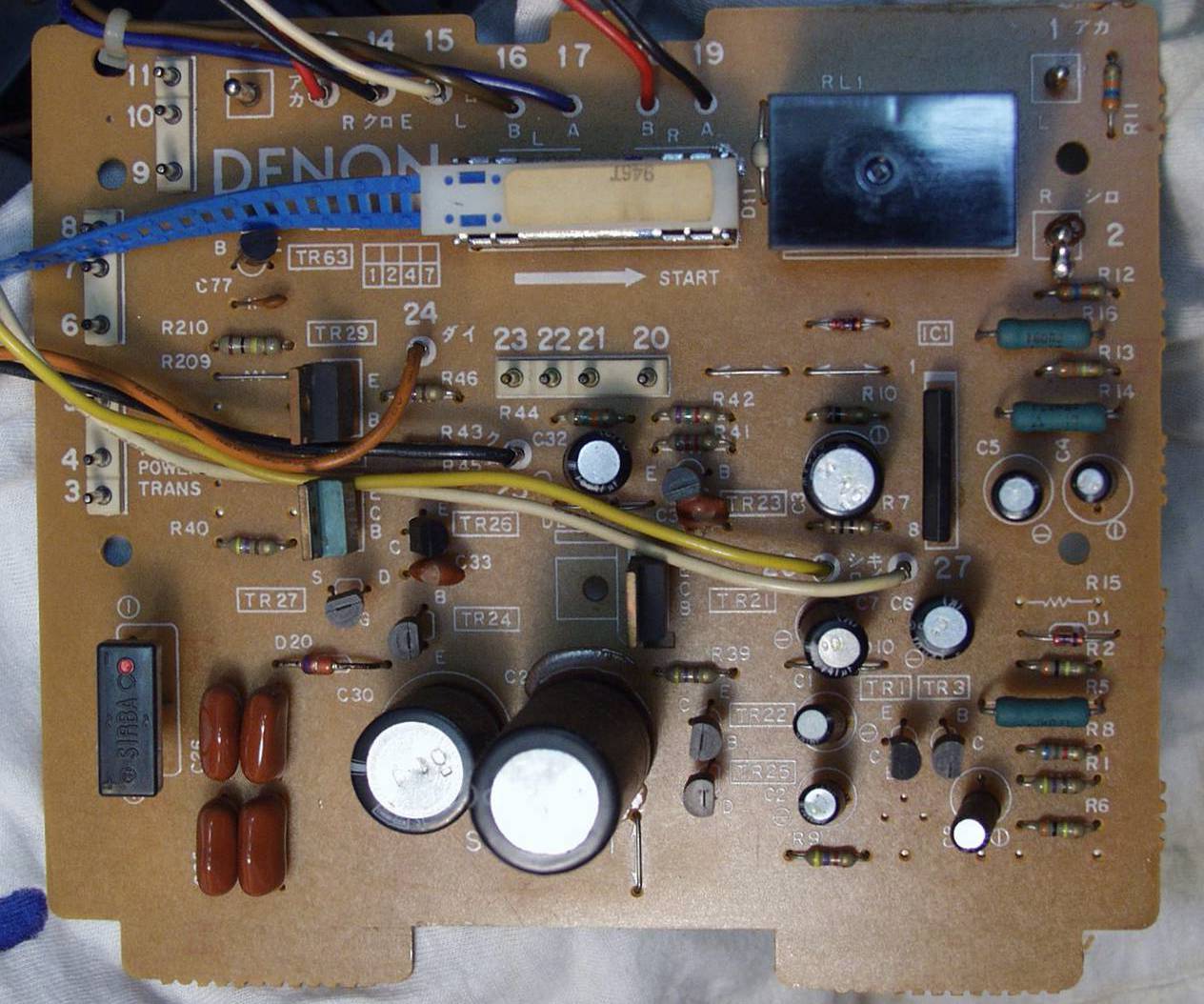

C2A. 修理前  SP接続・プロテクト基盤
C2B. 修理後  SP接続・プロテクト基盤 SP接続リレー交換

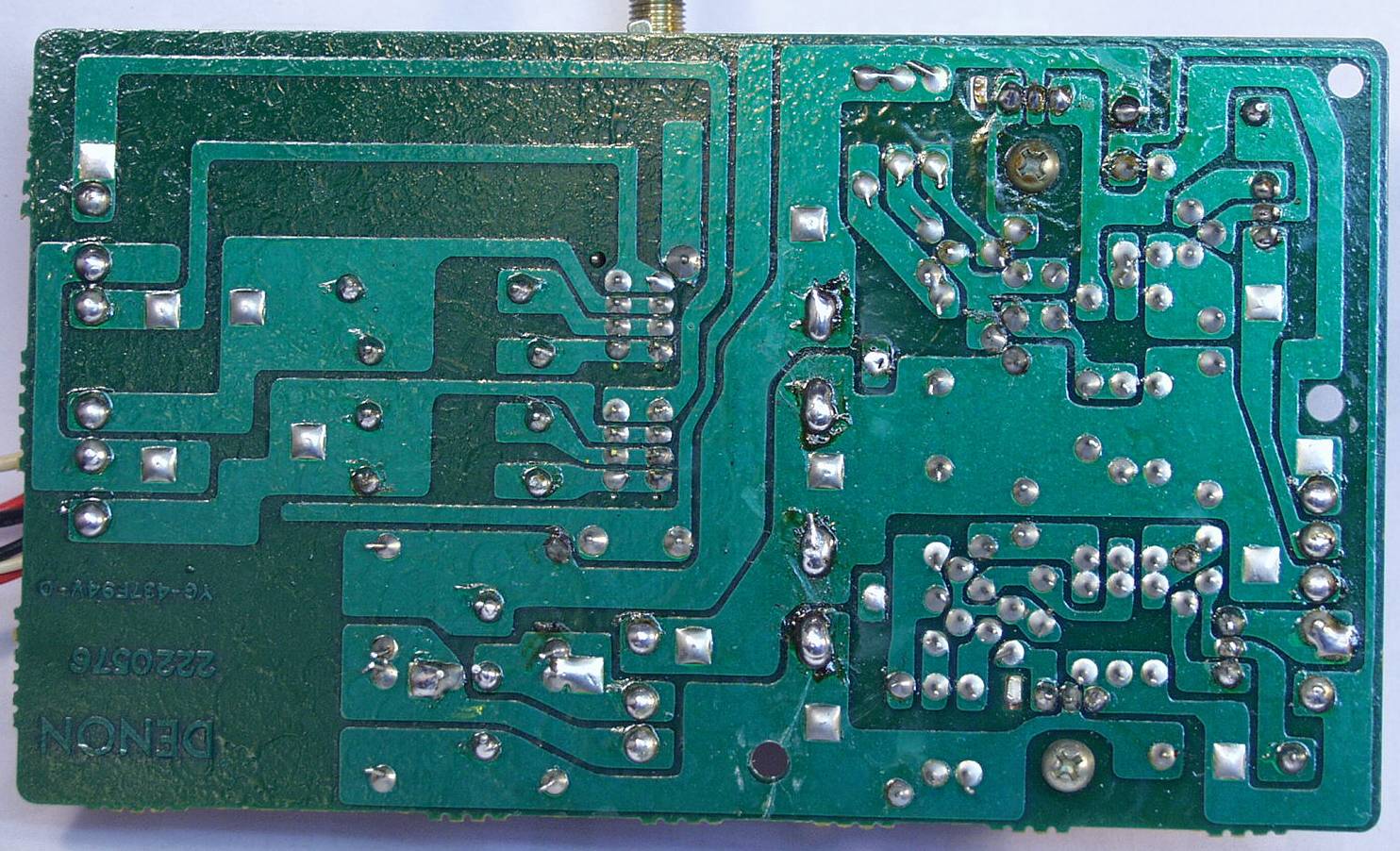

C2C. 修理前  SP接続・プロテクト基盤裏

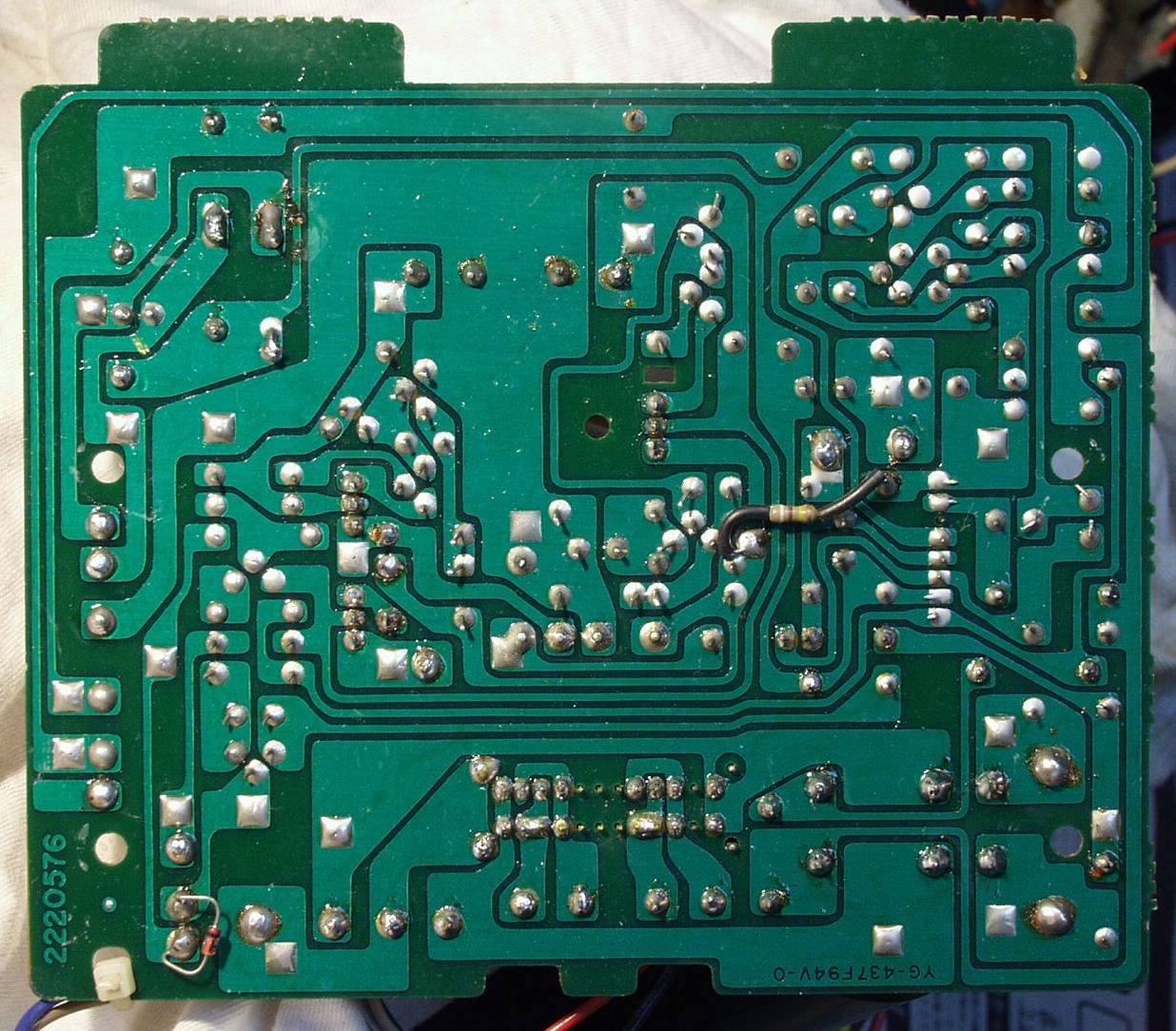

C2D. 修理(半田補正)後 SP接続・プロテクト基盤裏

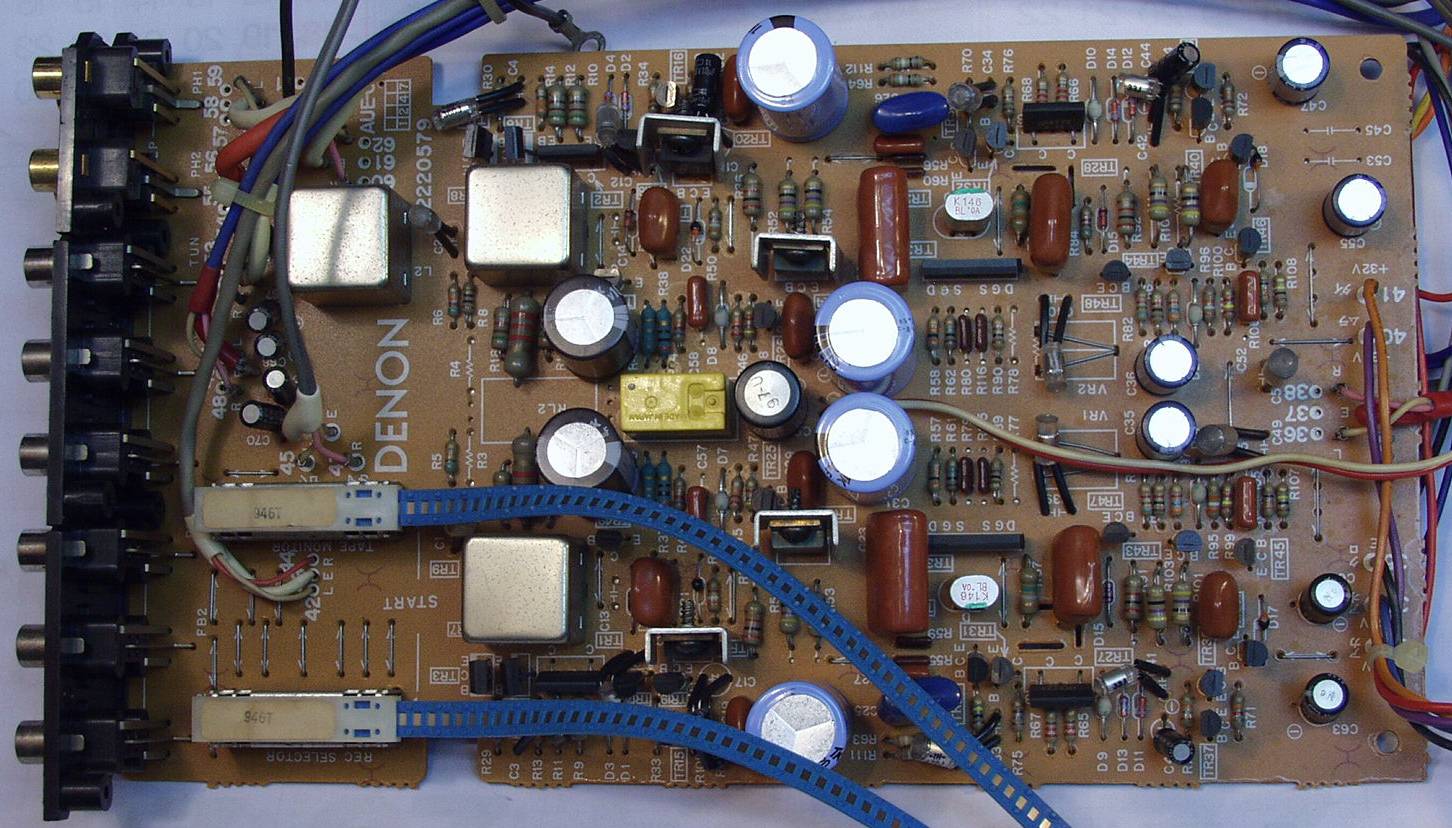

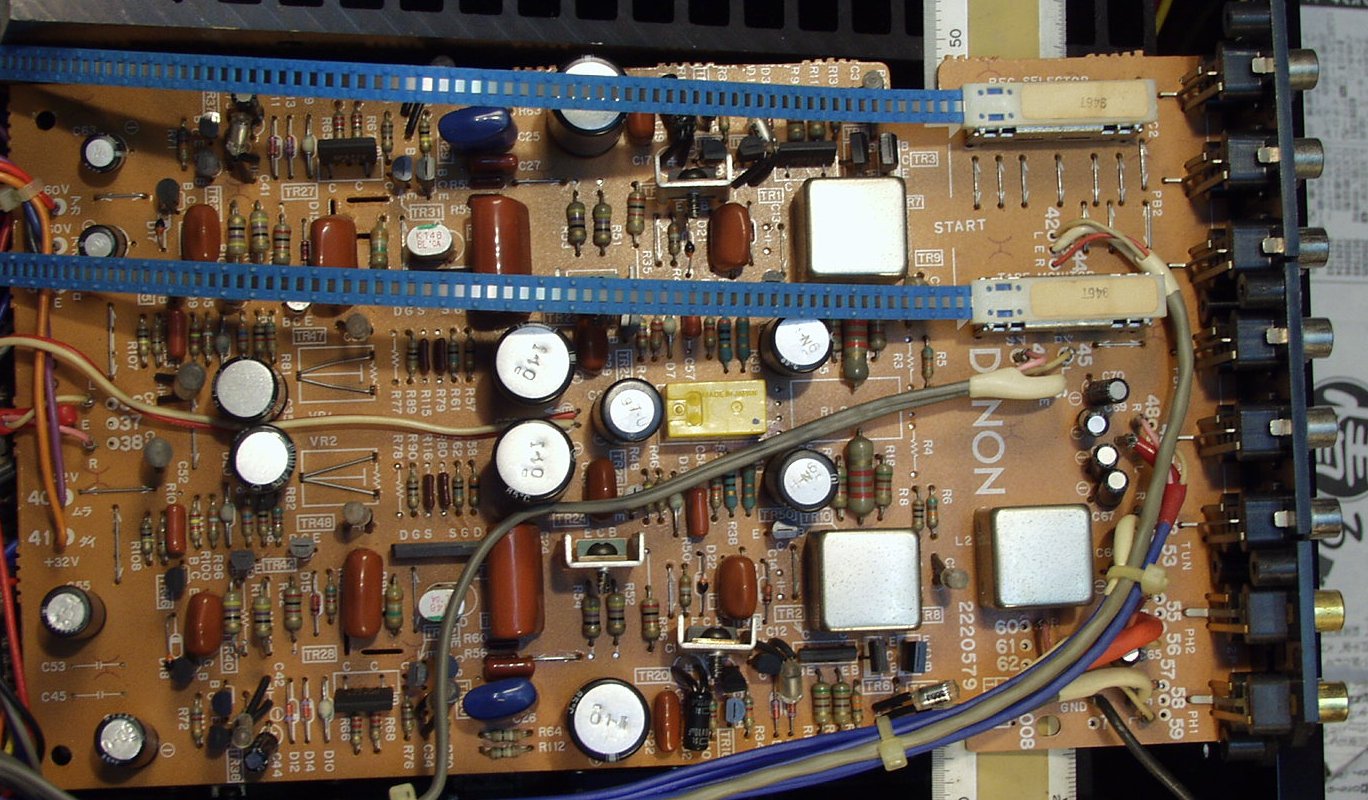

C3A. 修理前 EQ−AMP基盤

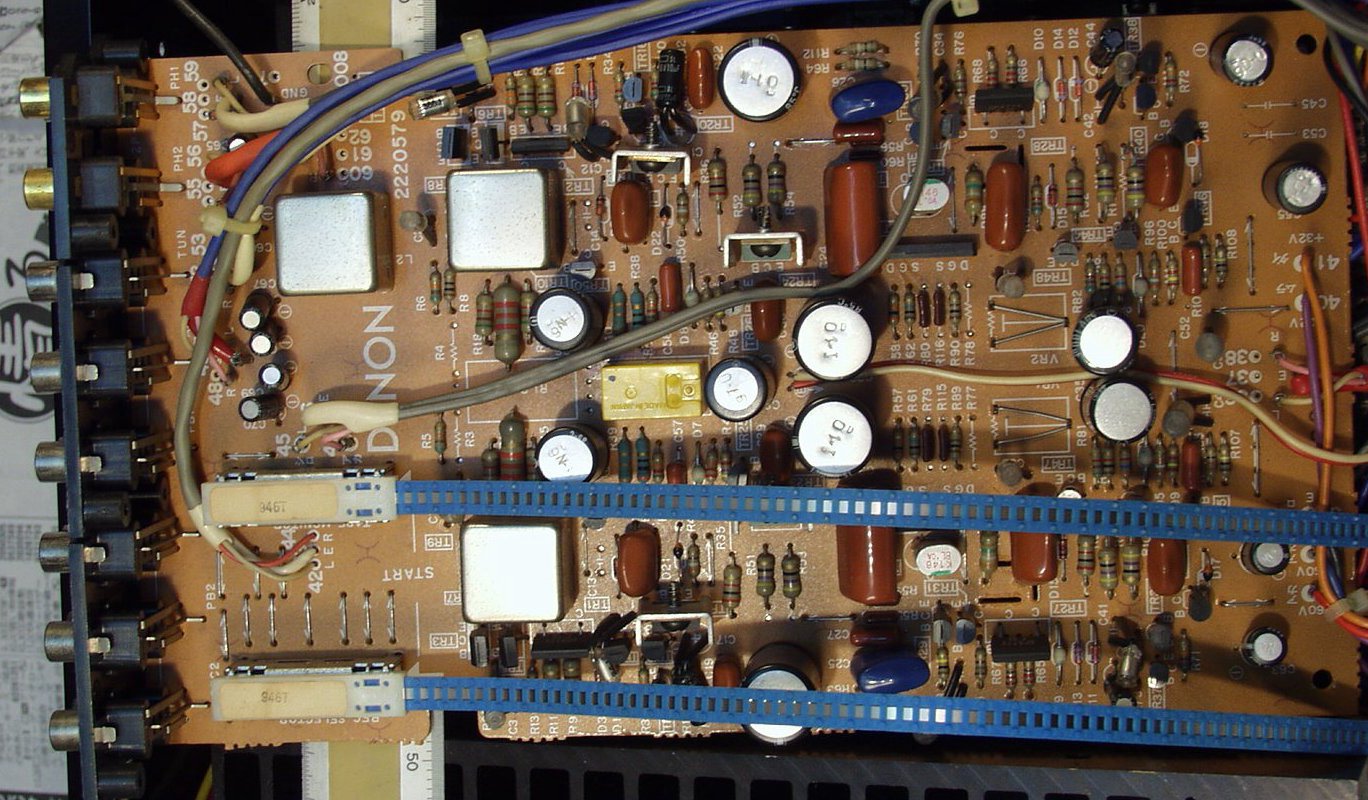

C3B. 修理後 EQ−AMP基盤 電解コンデンサー6個、抵抗4個交換

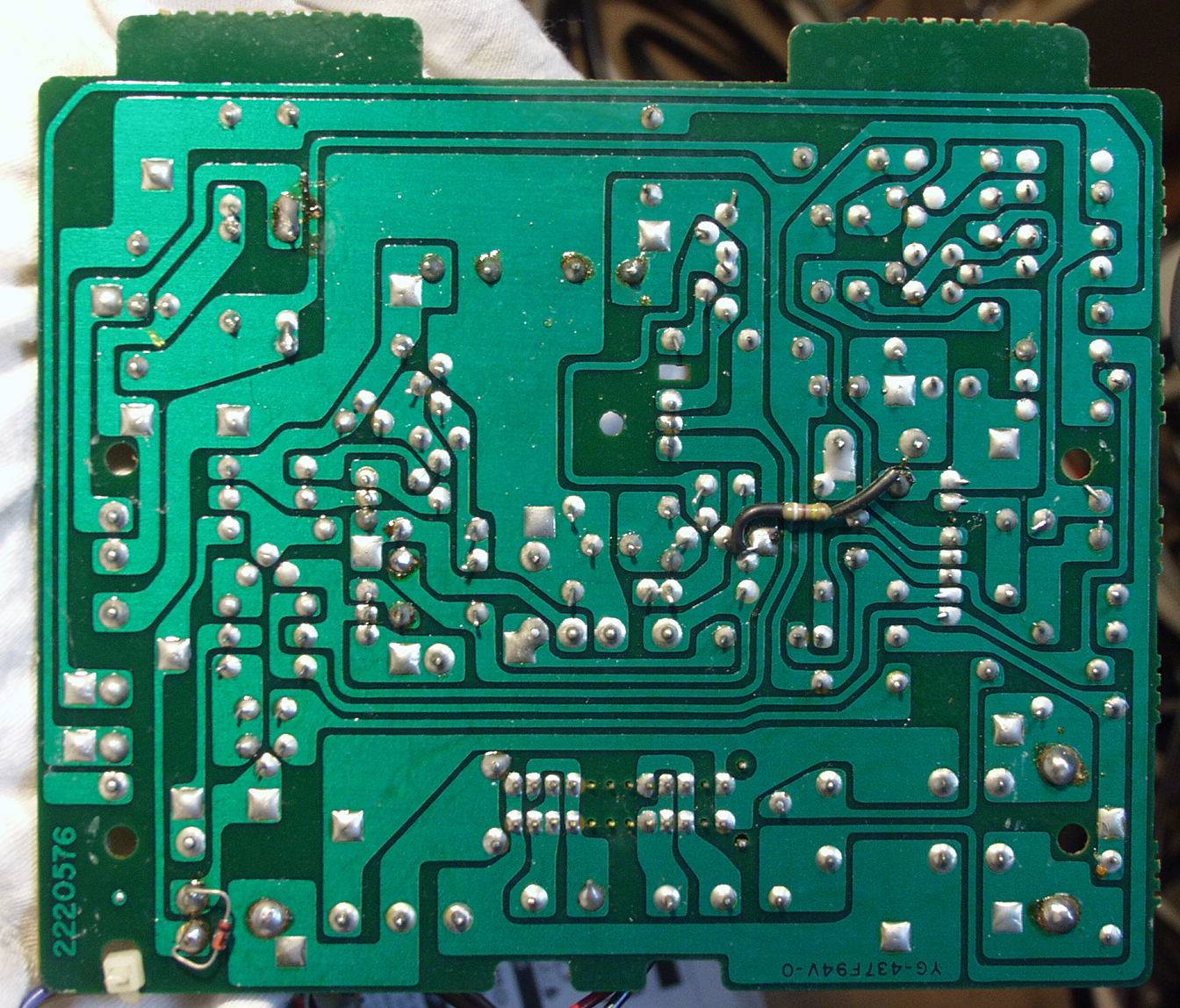

C3C. 修理前 EQ−AMP基盤裏

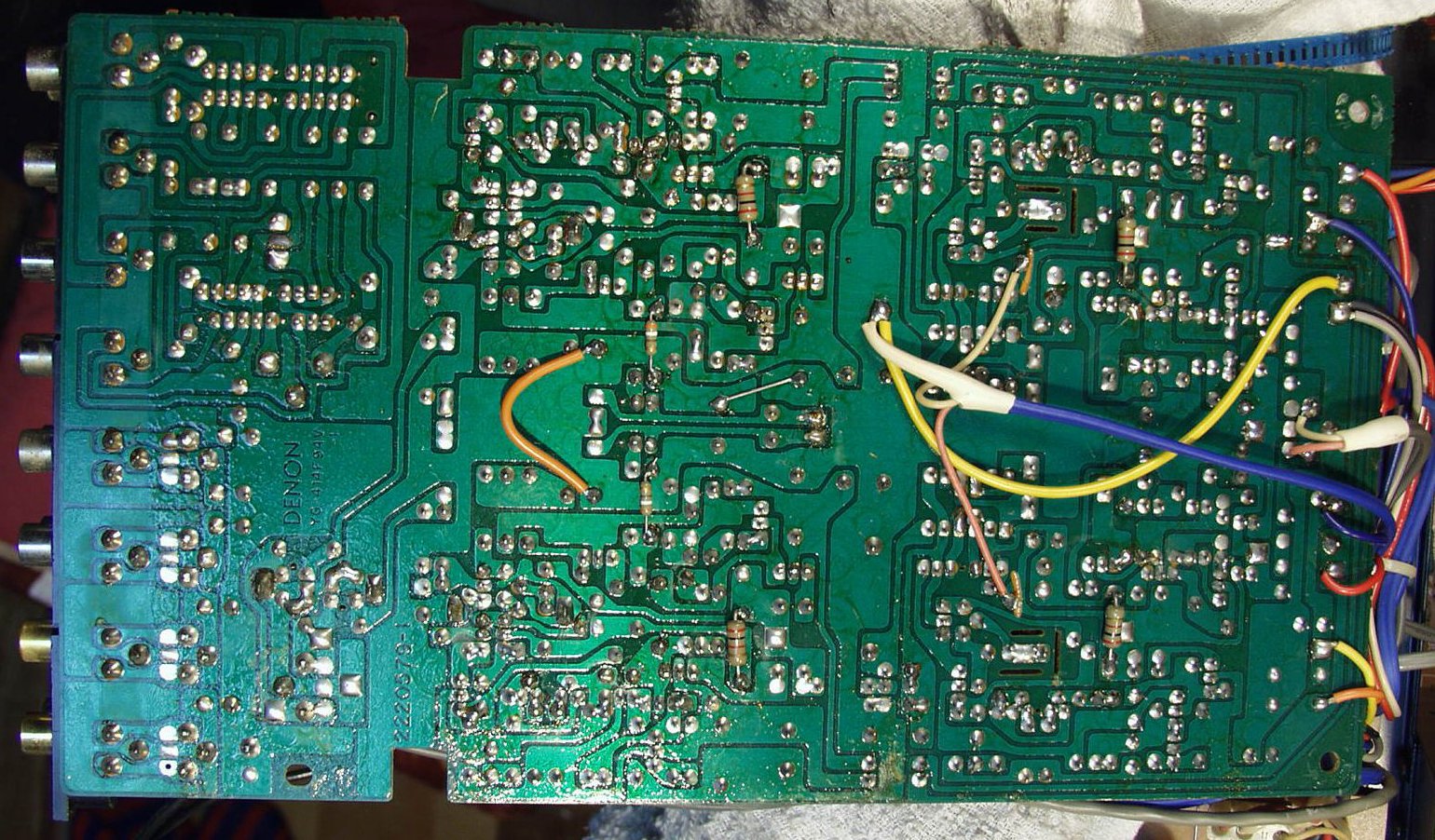

C3D. 修理(半田補正)後 EQ−AMP基盤裏

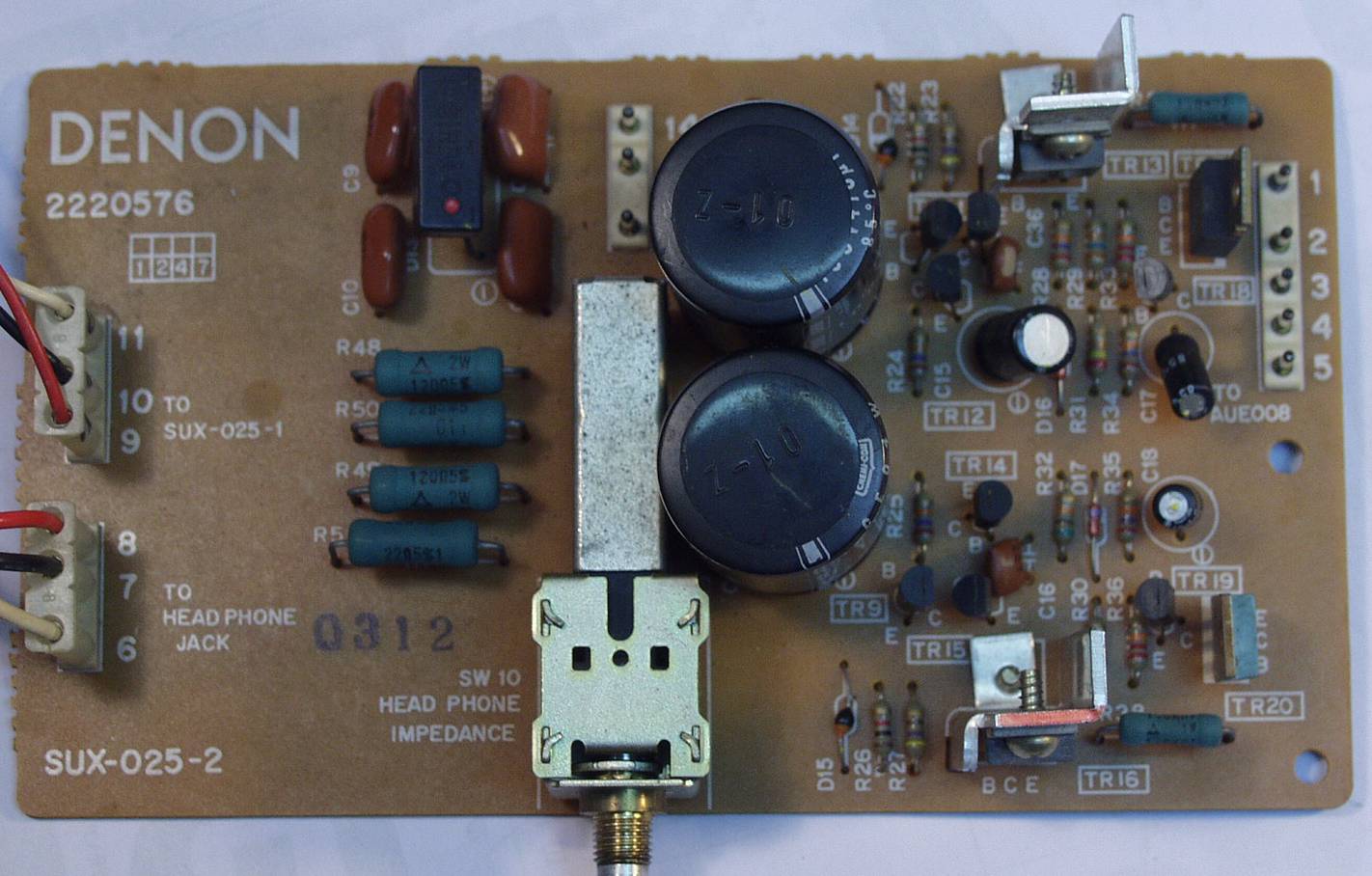

C4A. 修理前 EQ−AMP電源基盤
C4B. 修理後 EQ−AMP電源基盤 電解コンデンサー6個交換
C4C. 修理(半田補正)後 EQ−AMP基盤裏

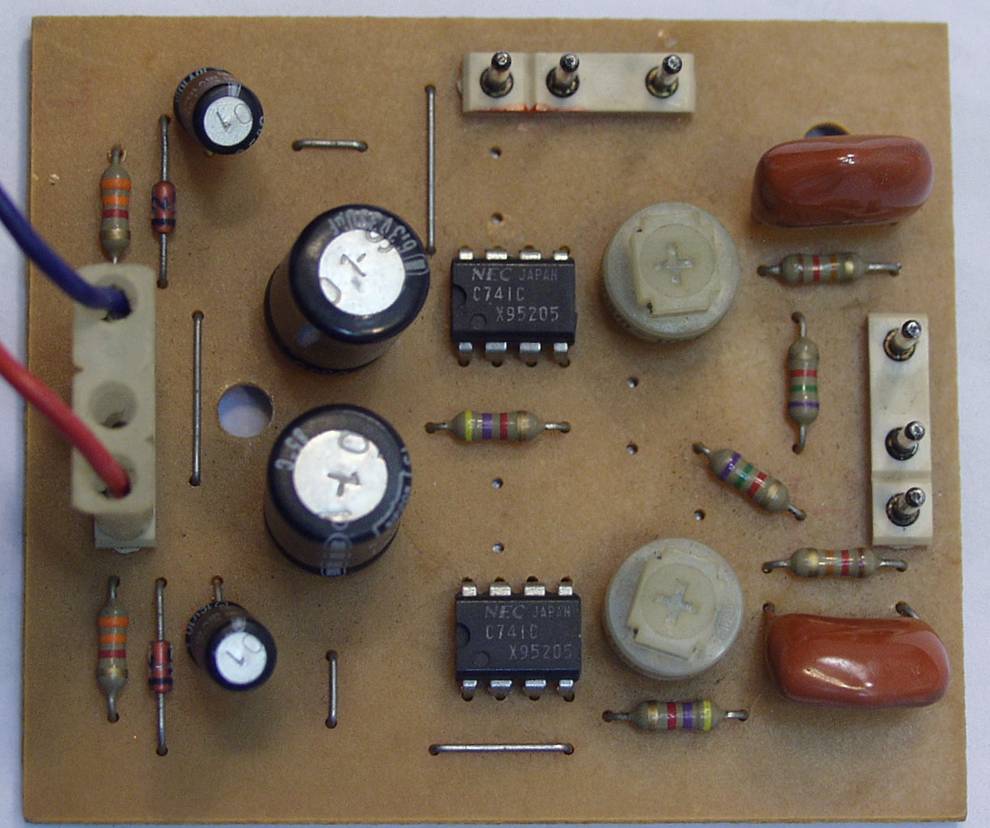

C5A. 修理前 EQ−AMP−NFB基盤

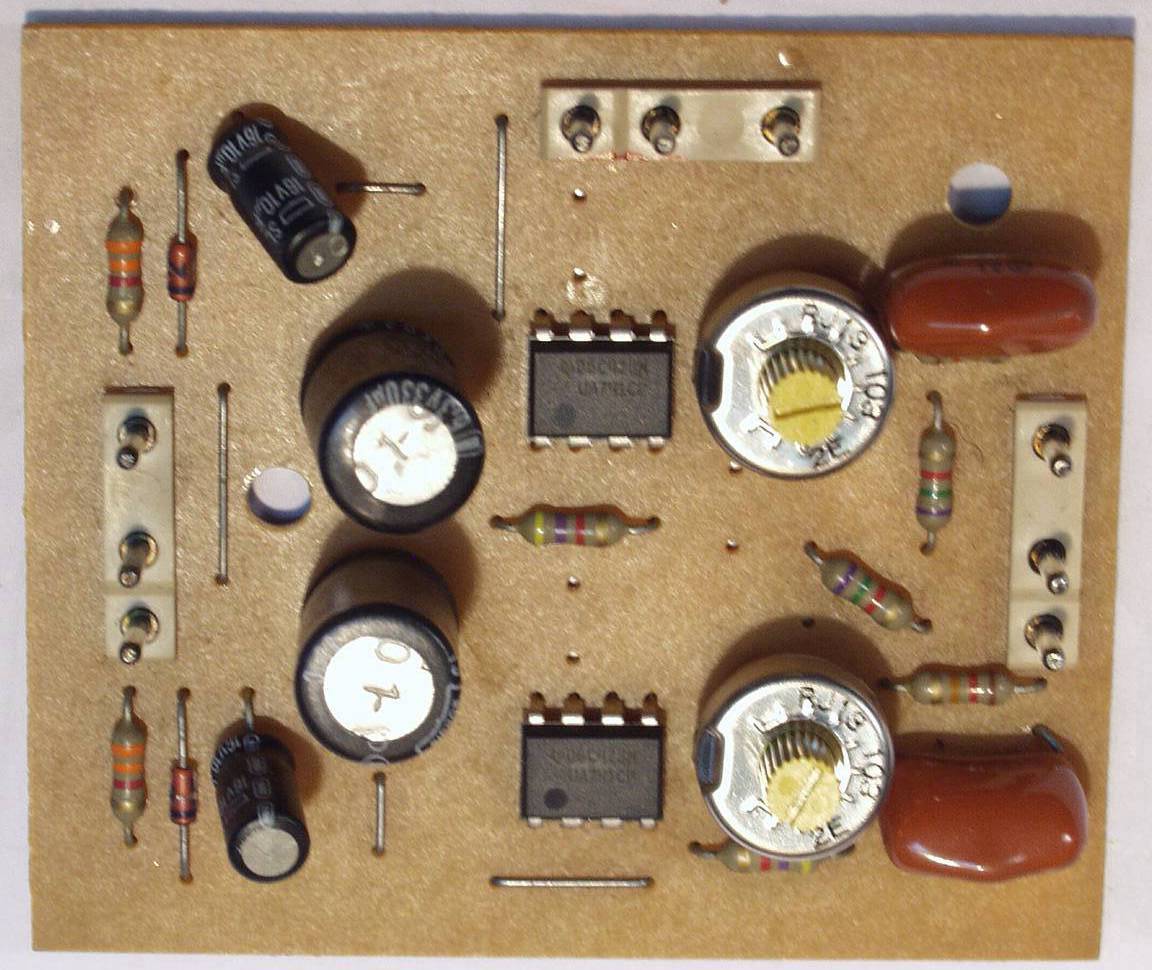

C5B. 修理後 EQ−AMP−NFB基盤

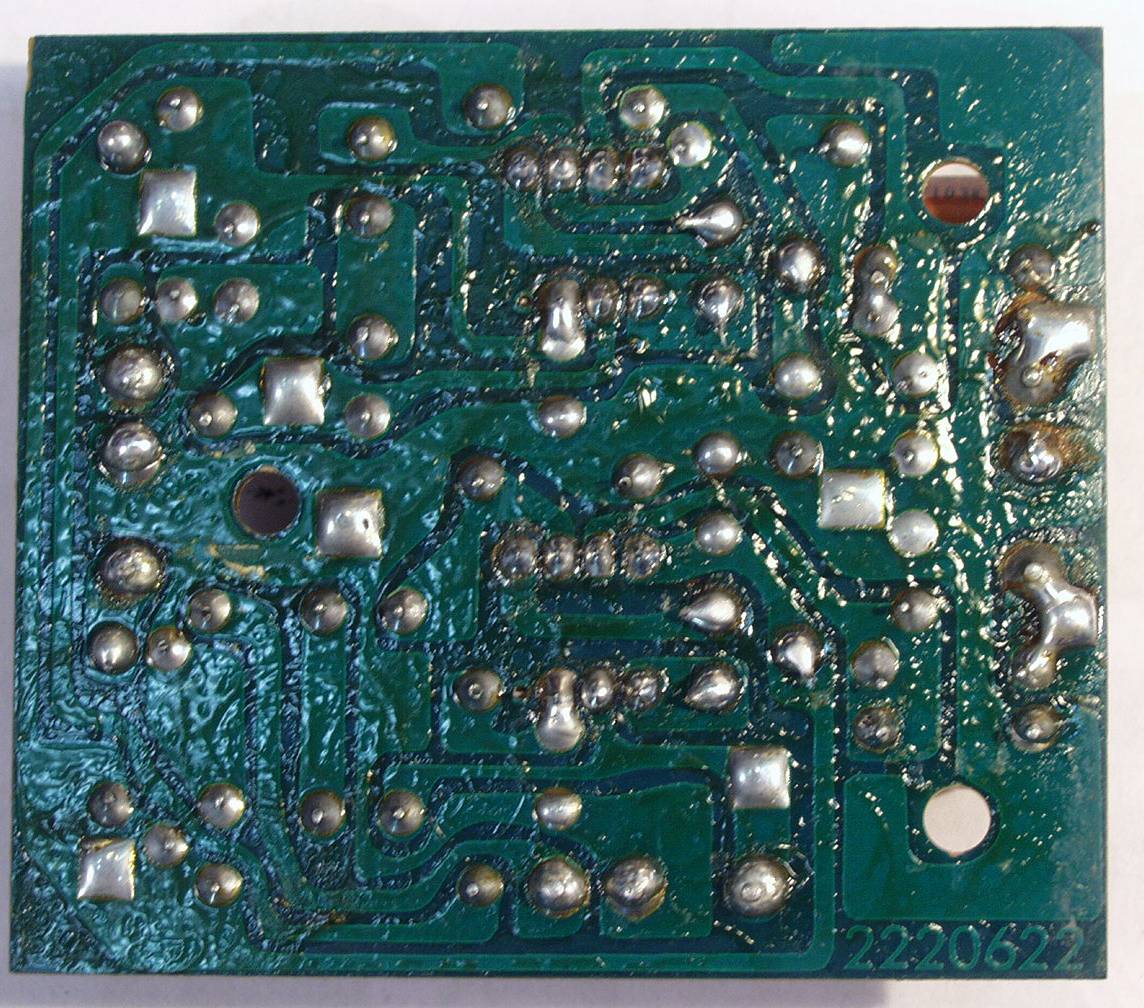

C5C. 修理(半田補正)後 EQ−AMP−NFB基盤裏

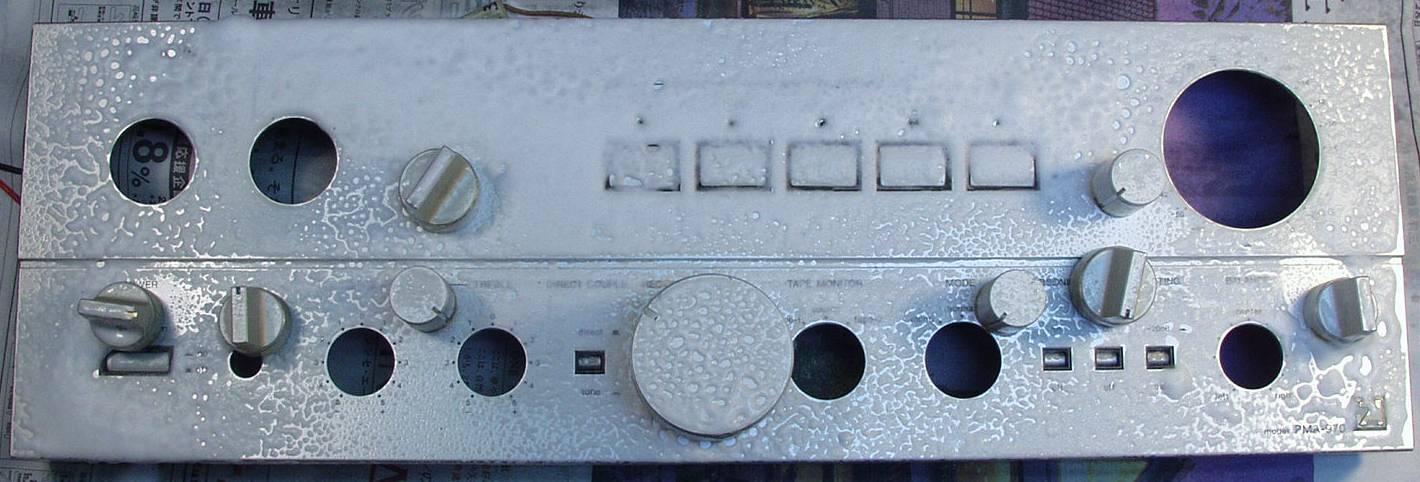

C6. パネル清掃
C7A. 修理完了 上から見る
C7B. 修理完了 下から見る

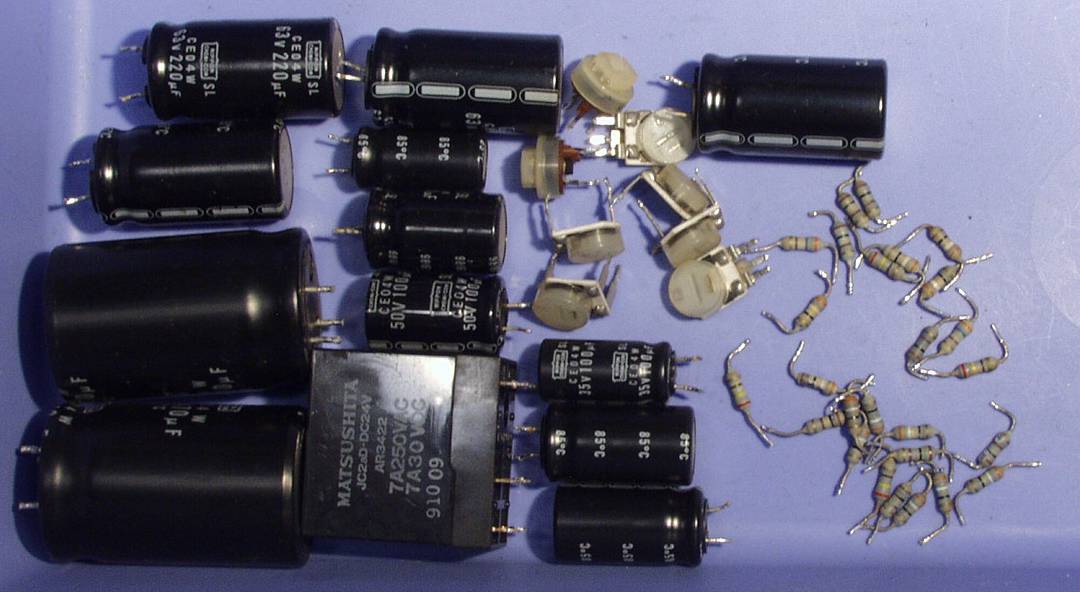

C8. 交換部品
E. 測定・調整

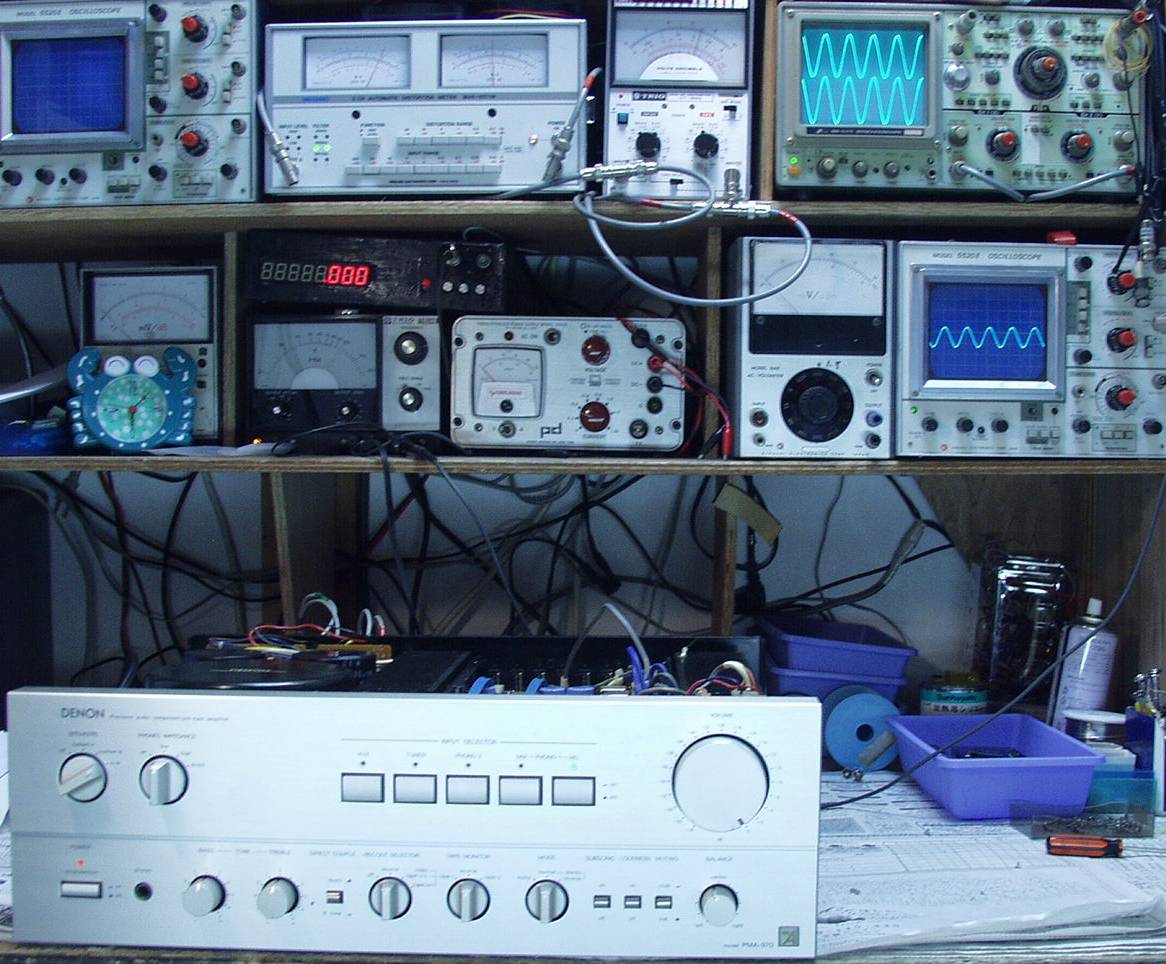

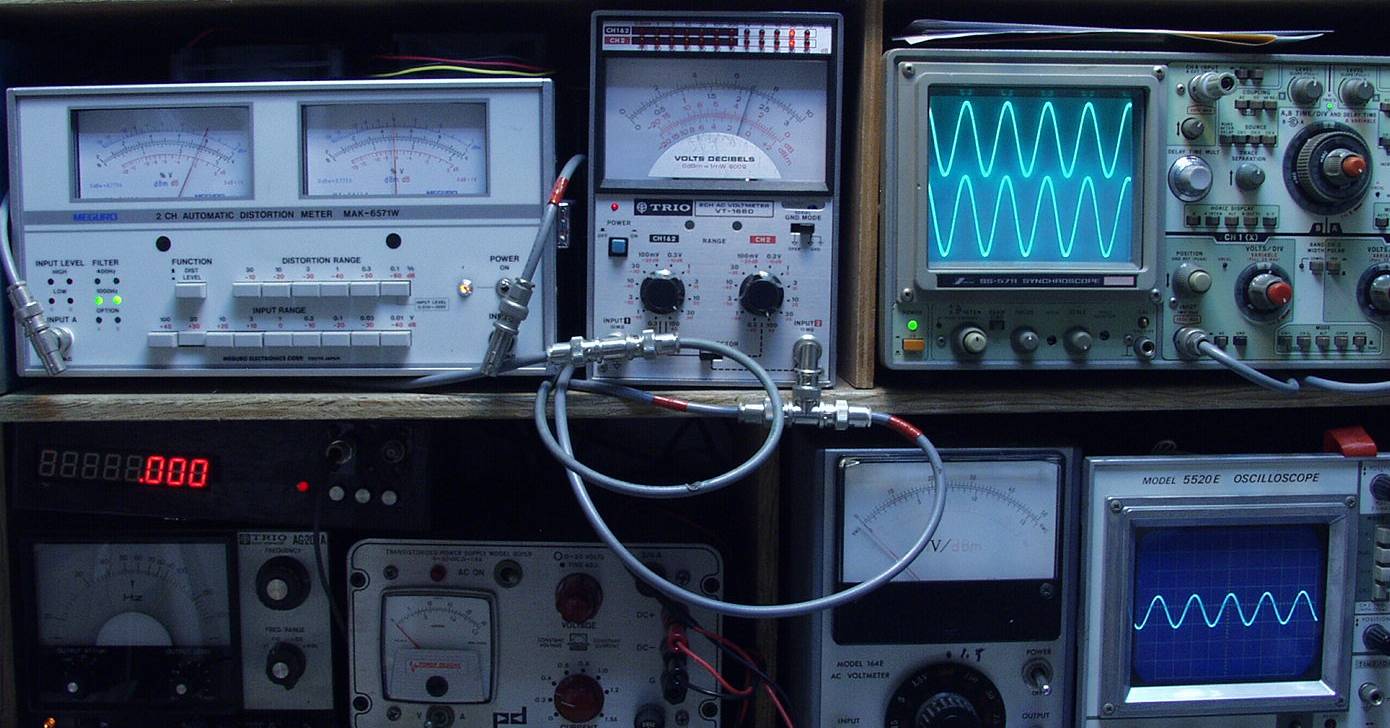

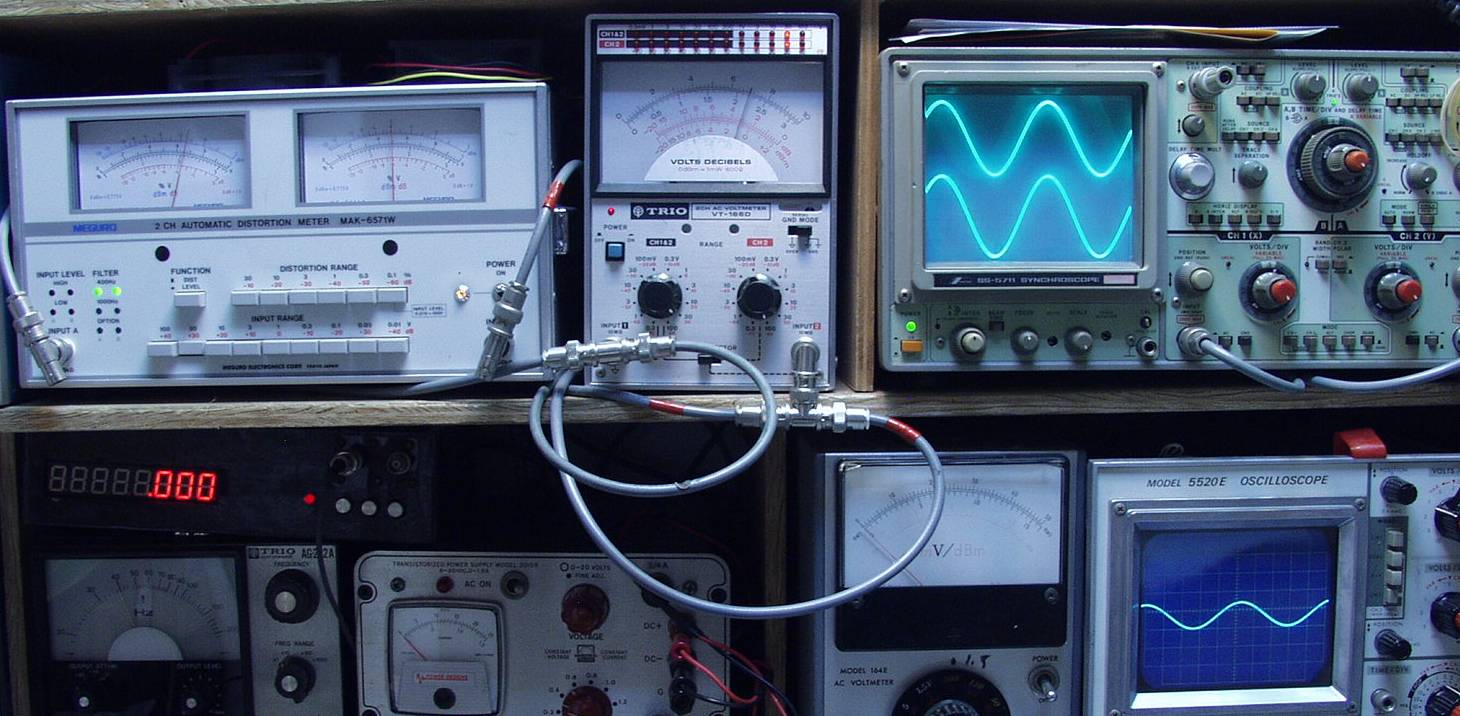

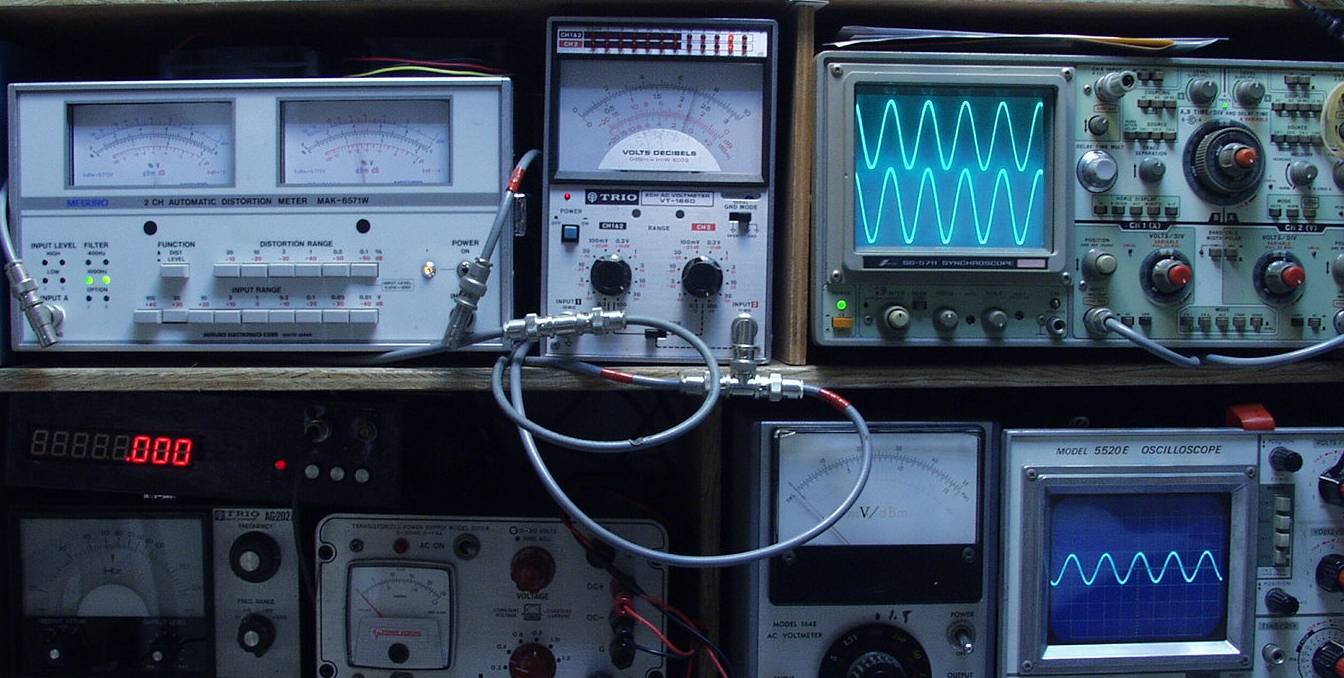

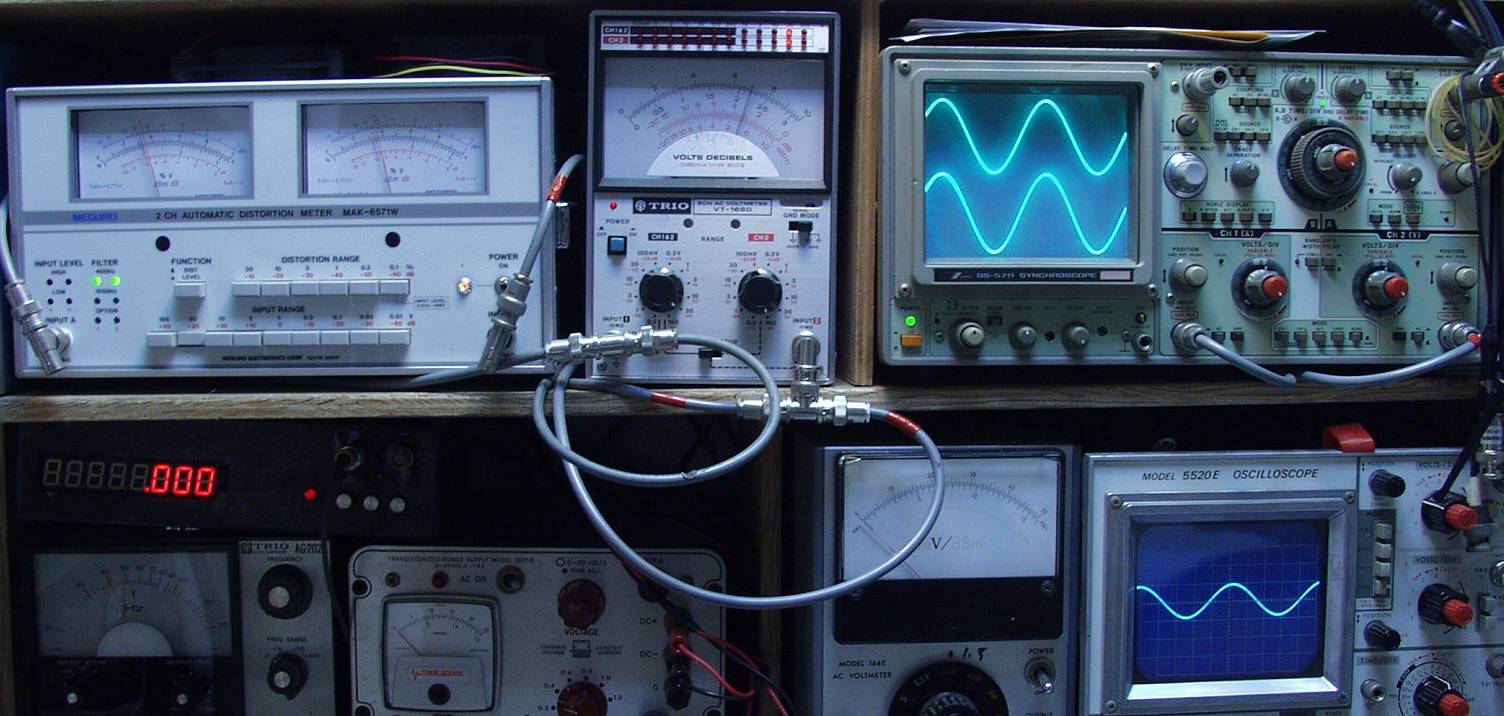

E1A. 出力/歪み率測定

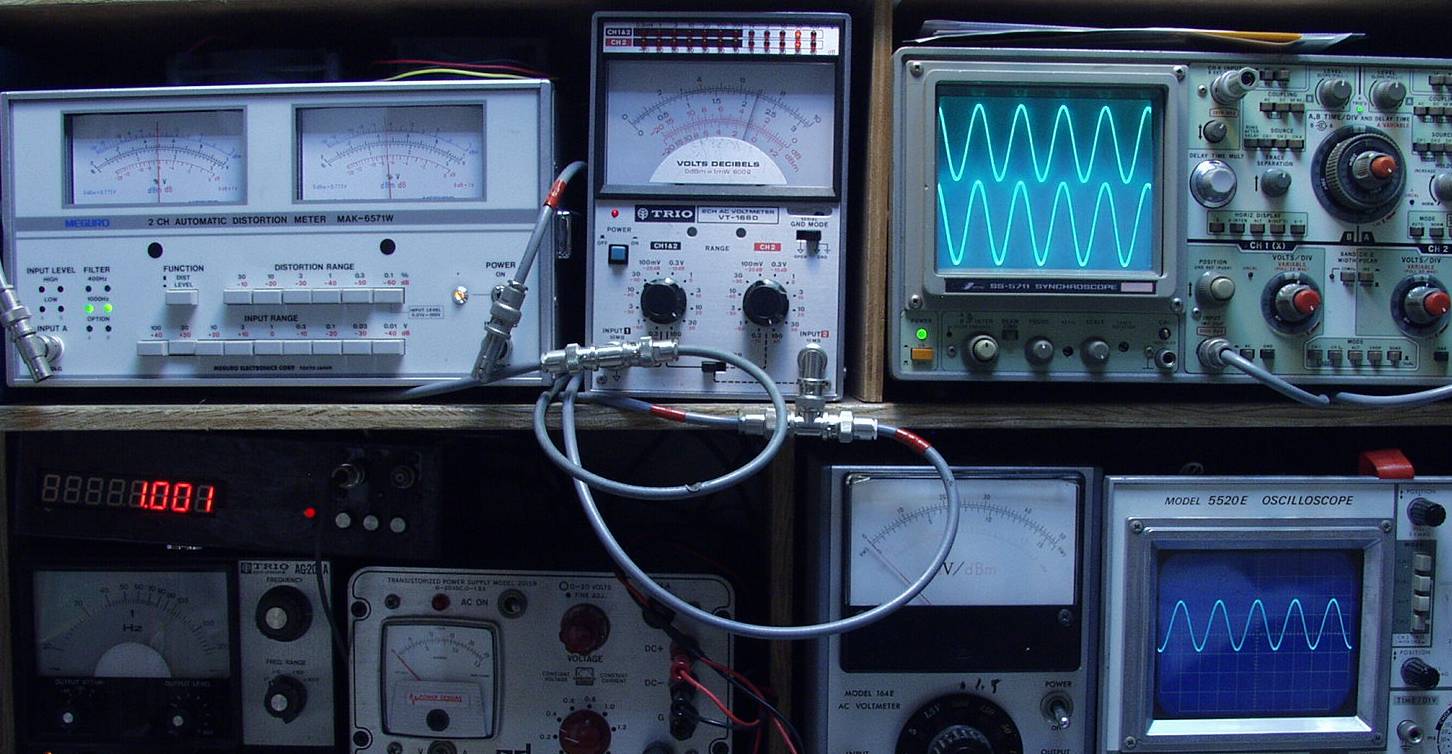

E2A. SP出力電圧22V=60W 歪み率=0.05%  AUX入力 1000HZ

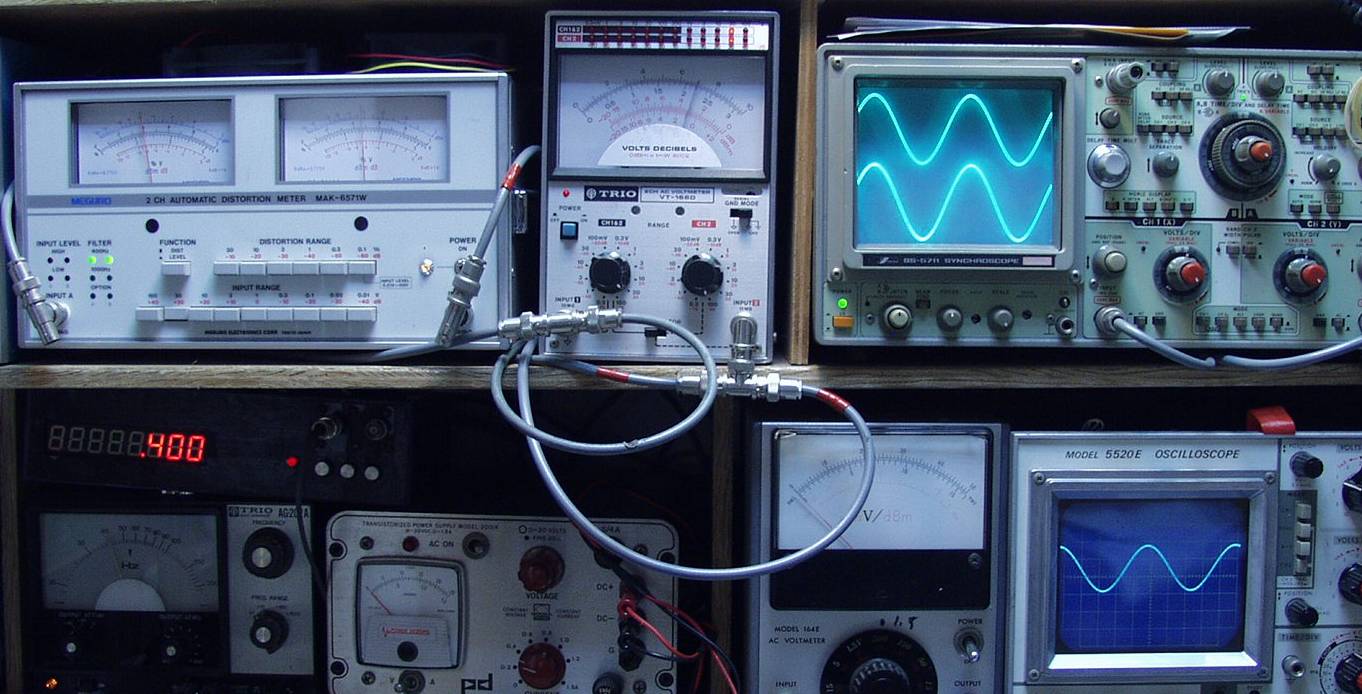

E2B. SP出力電圧22V=60W 歪み率=0.05 AUX入力 400HZ
E3A. SP出力電圧22V=60W 歪み率=0.05 MM入力 1000HZ
E3B. SP出力電圧22V=60W 歪み率=0.04 MM入力 1000HZ
E4A. SP出力電圧22V=60W 歪み率=0.07 MC入力 1000HZ
E4B. SP出力電圧22V=60W 歪み率=0.07 MC入力 400HZ
E5. 定格実働試験引き続き、24時間エージングで完成
S. DENON PMA−970 の仕様(カタログ・マニアルより)
型式 プリメインアンプ
パワーアンプ部(Tuner in - SP out)
回路方式 ダイレクトDCサーボ方式DENON class A回路
定格出力(両ch駆動、正弦波連続出力) 100W+100W(8Ω、20Hz〜20kHz)
80W+80W(4Ω、1kHz)
入力感度/インピーダンス 150mV/40kΩ
全高調波歪率 0.003%(20Hz〜20kHz)
混変調歪率(60Hz:7kHz=4:1) 0.005%以下(定格出力相当振幅出力時)
出力帯域幅(IHF、両ch駆動) 5Hz〜100kHz(THD 0.02%)
周波数特性 1Hz〜400kHz +0 -3dB(1W出力時)
SN比(IHF-A) 108dB
出力インピーダンス 0.08Ω以下
スルーレイト 250V/μs
ライズタイム 0.6μs
出力端子 Speaker AorB:4Ω〜16Ω、A+B:8Ω〜16Ω
 (インピーダンス切換えスイッチ付き)
Headphone:ステレオヘッドホン
 (インピーダンス切換可能:Low/High/Direct)
プリアンプ部(イコライザーアンプ)
入力感度/インピーダンス Phono1/2 MM:2.5mV/50kΩ
Phono1 MC:200μV/100Ω
Tuner、Aux、Tape1/2:150mV/40kΩ
最大出力/定格出力 18V/150mV
Phono最大許容入力(1kHz) MM:300mV
MC:23mV
RIAA偏差 MM/MC:20Hz〜100kHz ±0.2dB
全高調波歪率 0.001%(1kHz、出力10V時)
総合特性
SN比(IHF-A、入力短絡) Phono1/2 MM:90dB
Phono1 MC:75dB(250μV入力時)
Tuner、Aux、Tape:108dB
トーンコントロール Bass:±8dB(100Hz)
Treble:±8dB(10kHz)
サブソニックフィルター 18Hz、6dB/oct
ラウドネスコントロール 低域:+7dB(100Hz)
高域:+6dB(10kHz)
ミューティング -20dB
その他
電源 AC100V、50Hz/60Hz
消費電力(電気用品取締法) 305W
外形寸法(ツマミ、ゴム脚、端子含む) 幅506x高さ168x奥行451mm
重量 23kg
価格 ¥200,000(1980年頃)
