DENON POA−3000. 2台目修理記録
在庫品、希望有れば修理後販売           平成15年6月1日持込   月日完成
A. 修理前の状況
  •  オーバーホール

B. 原因

C. 修理状況
  • SP接続リレー交換
    SP接続端子交換
    初段FET交換
    RLバイアス/バランス半固定VR交換
    電解コンデンサー交換(オーディオコンデンサー使用)
    RCA端子交換

D. 使用部品
  • SP接続リレー交換                     3個
    SP接続端子                         4個
    初段FET                           2個
    バイアス/バランス半固定VR              8個
    電解コンデンサー                     89個
    RCA端子                           2個

E. 調整・測定


F. 修理費(販売価格)   295,000円

S. DENON POA−3000 仕様(カタログ・マニアルより抜粋)
A. 修理前の状況
A−1. 修理前 上から見る 3000ZRとは根本的に異なる

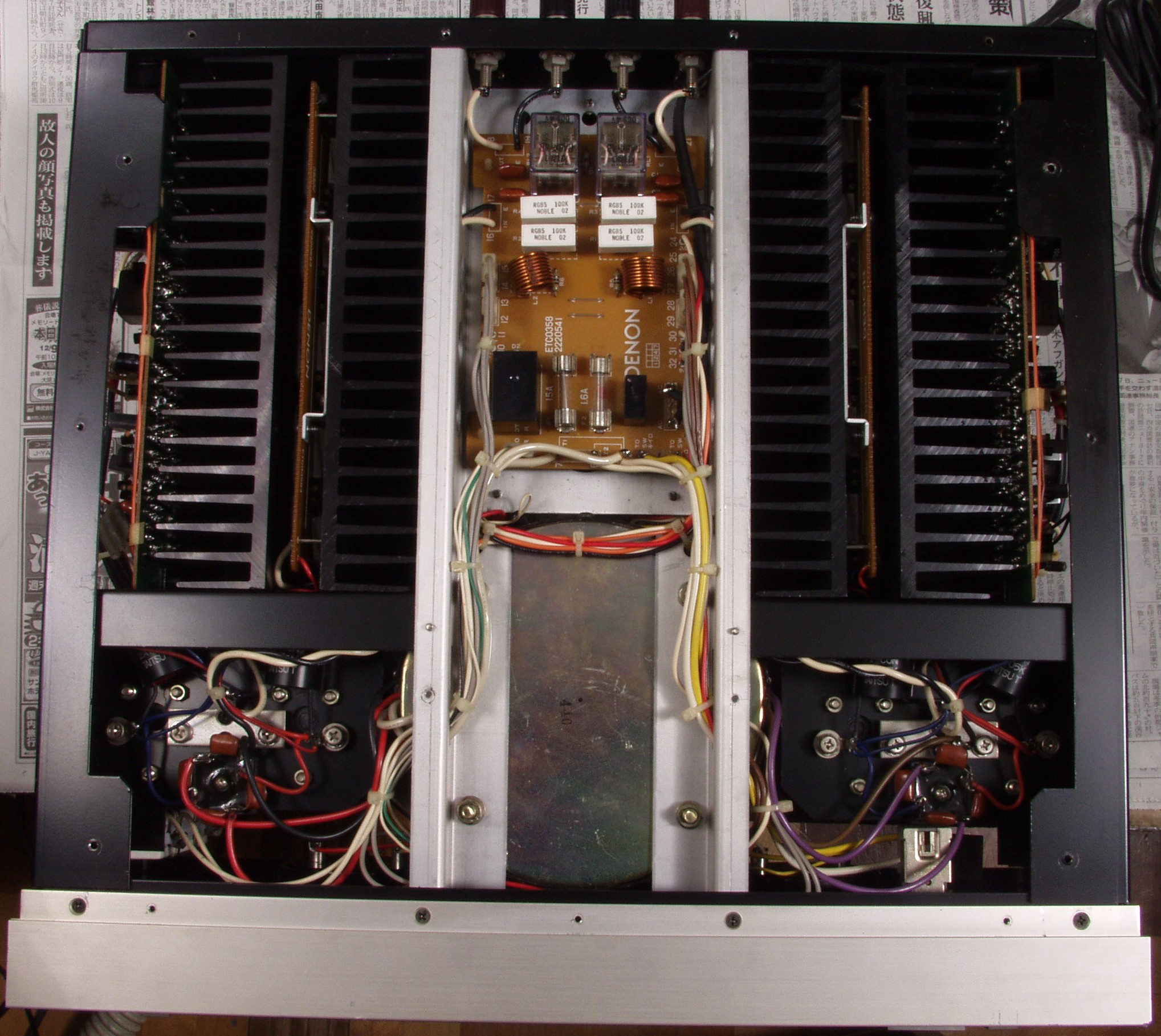

A−2. 修理前 下から見る
C. 修理状況
C−1A. 修理前 R終段基板
C−1B. 修理後 R終段基板 電解コンデンサー16個、半固定VR3個交換

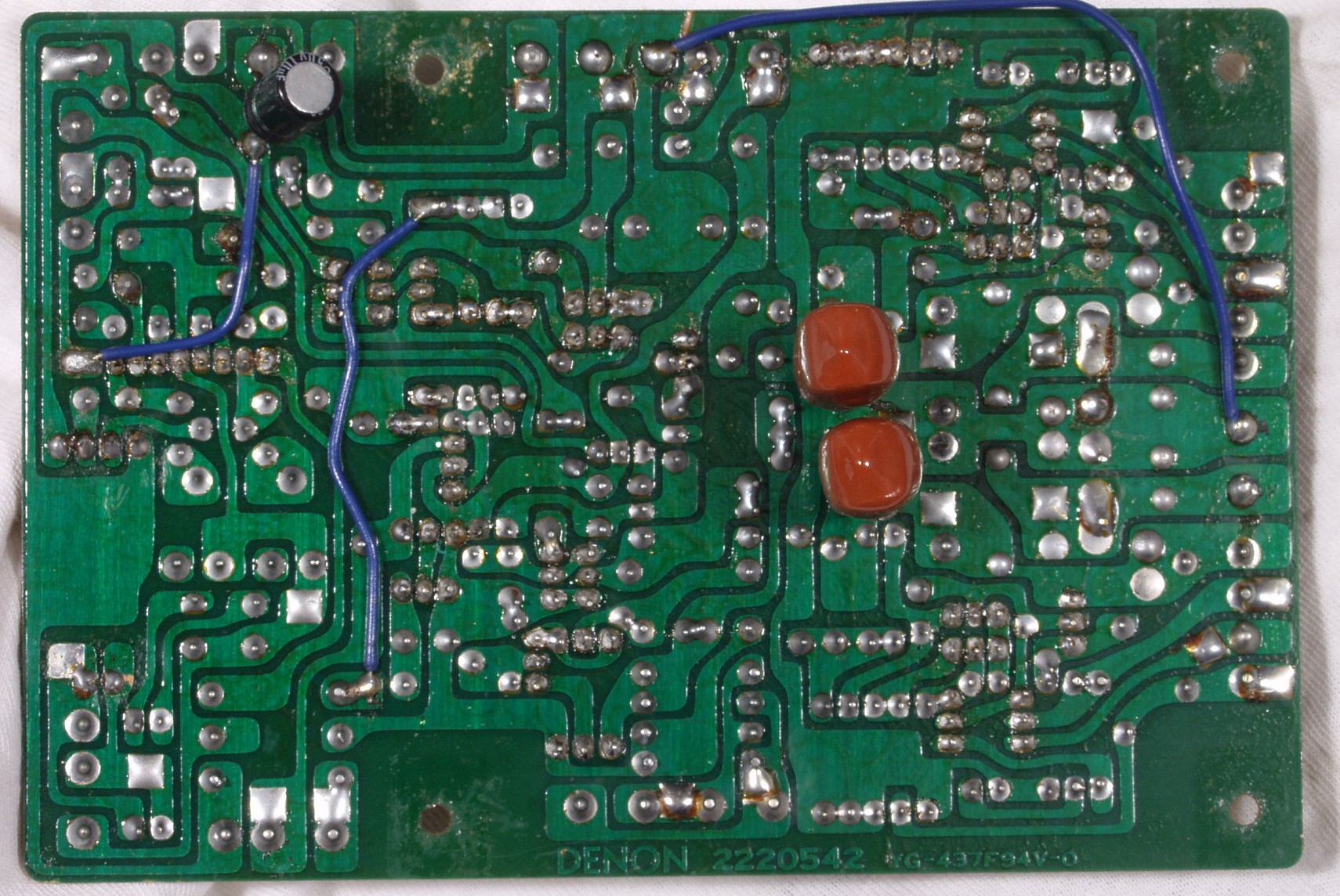

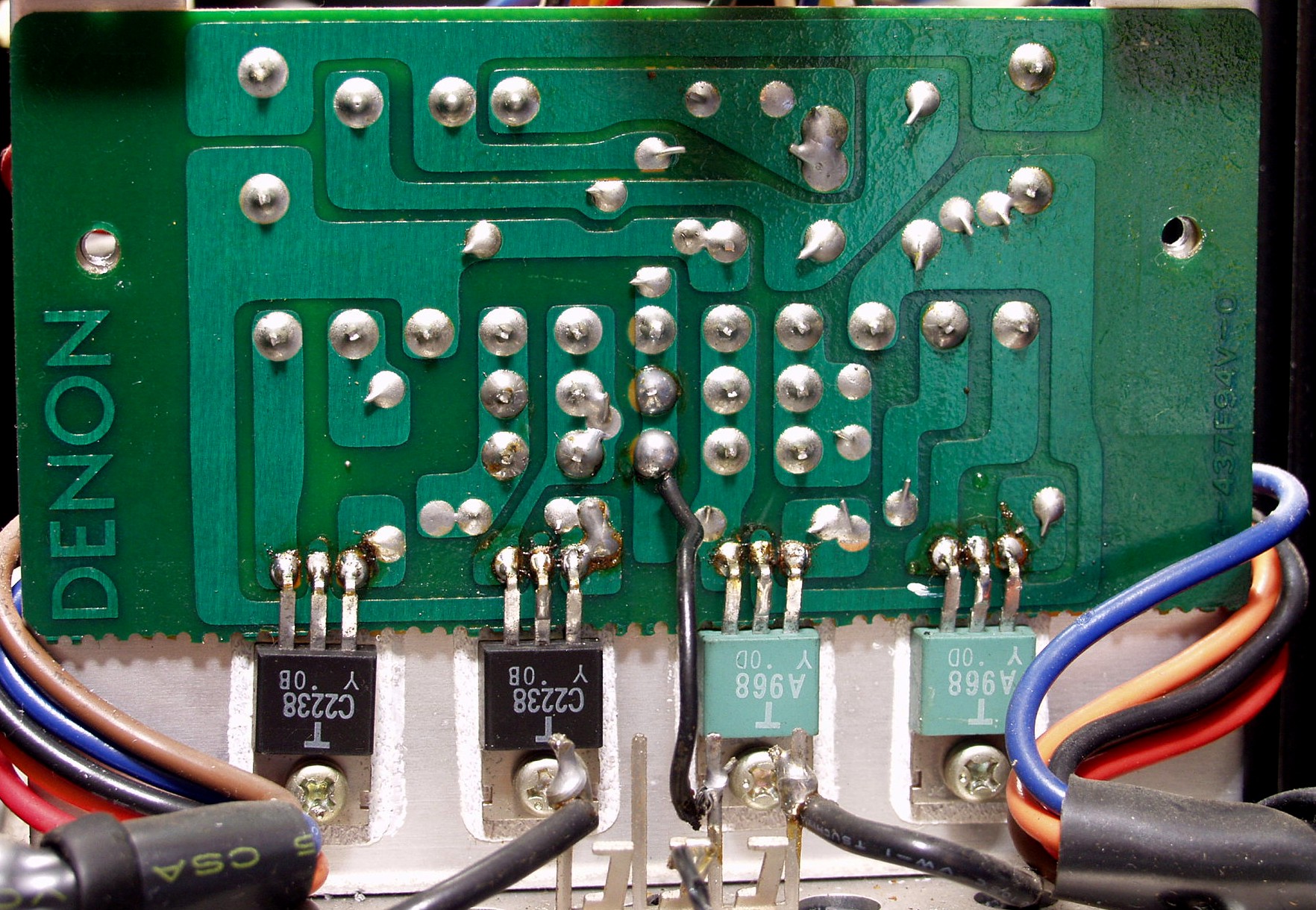

C−1C−1. 修理前 R終段基板 裏
C−1C−1. 修理前 R終段基板 裏 ハンダ不良ヶ所拡大
                        周りの光っているのが補正した物
C−1D. 修理(半田補正)後 R終段基板 裏 半田を全部やり直す
C−1E. 修理前 L終段基板
C−1F. 修理後 L終段基板  電解コンデンサー16個、半固定VR3個交換
C−1G. 修理前 L終段基板 裏
C−1G−1. 修理前 L終段基板 裏 ハンダ不良ヶ所拡大
C−1H. 修理(半田補正)後 L終段基板 裏 半田を全部やり直す

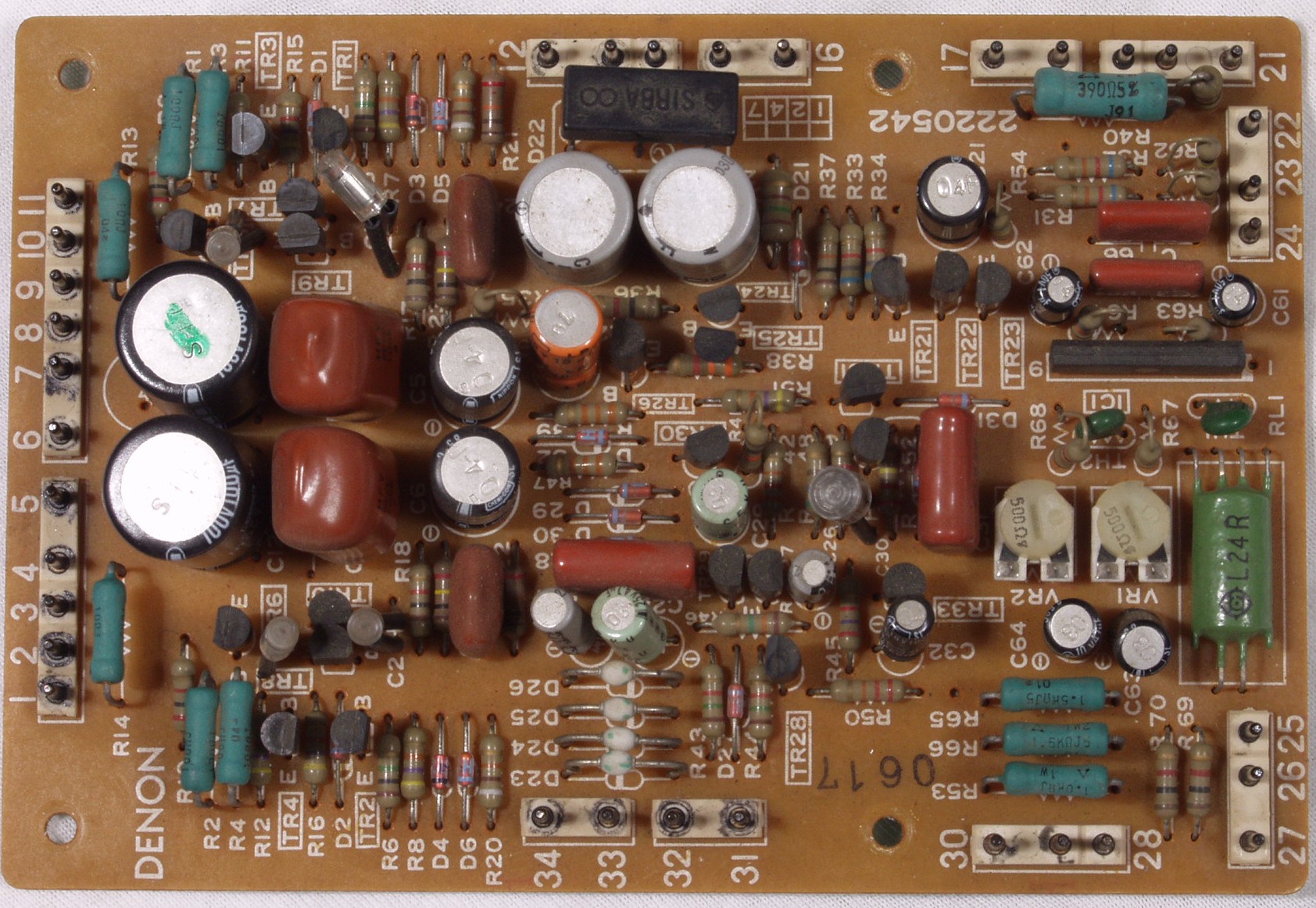

C−2A. 修理前 R入力AMP・電源基板
C−2B. 修理後 R入力AMP・電源基板 初段FET、電解コンデンサー17個交換
C−2C. 修理前 R入力AMP・電源基板 裏
C−2C−1. 修理前 R入力AMP・電源基板 裏 ハンダ不良ヶ所拡大
C−2D. 修理(半田補正)後 R入力AMP・電源基板 裏 半田を全部やり直す
C−2E. 修理前 L入力AMP・電源基板
C−2F. 修理後 L入力AMP・電源基板 初段FET、電解コンデンサー17個交換
C−2G. 修理前 L入力AMP・電源基板 裏
C−2D. 修理(半田補正)後 L入力AMP・電源基板 裏 半田を全部やり直す

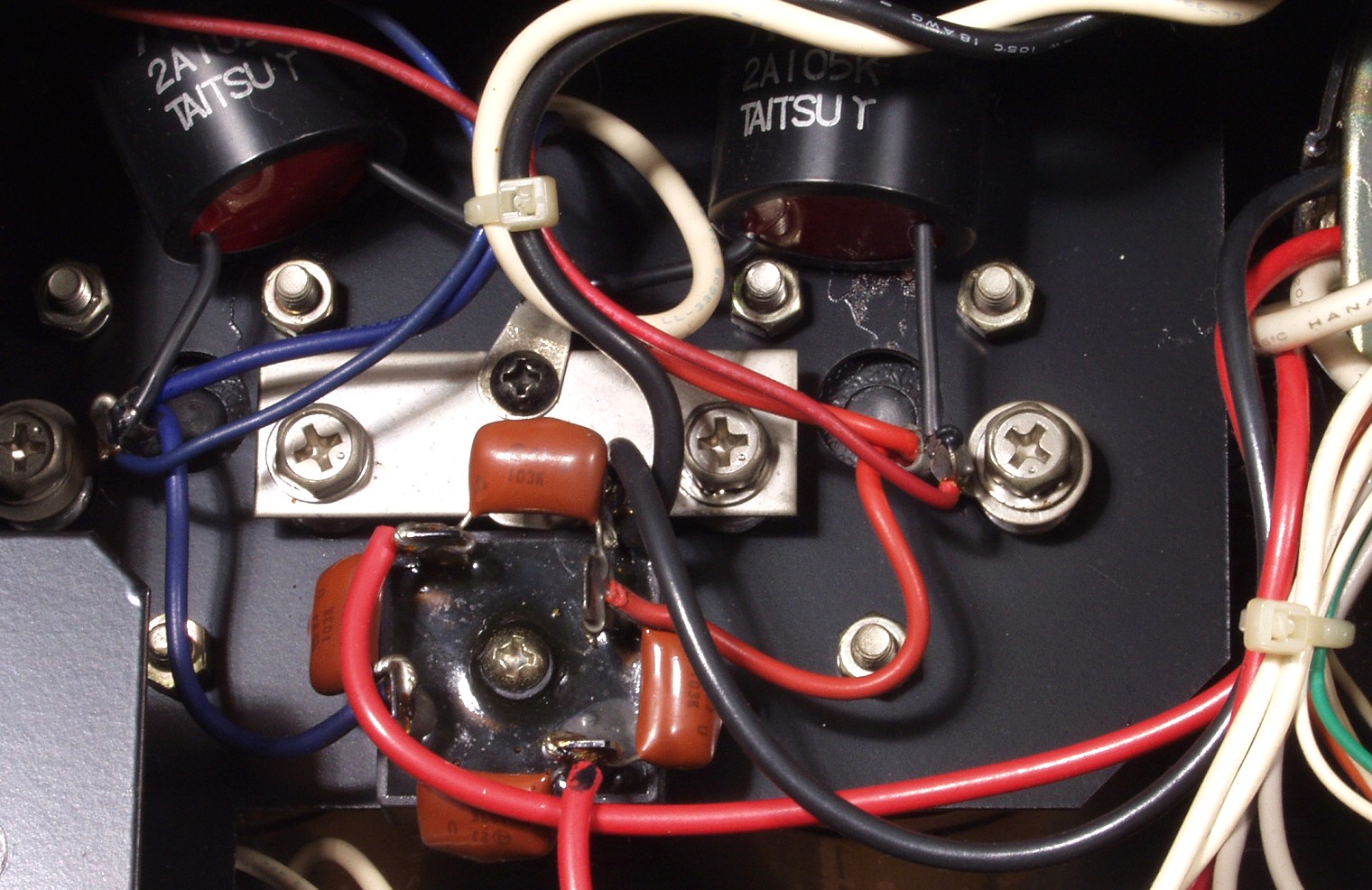

C−3A. 修理前 L側電源周り
C−3B. 修理後 L側電源周り
C−3C. 修理前 R側電源周り
C−3D. 修理後 R側電源周り
C−4A. 修理前 入力RCA端子&ボリューム基盤
C−4B. 修理後 入力RCA端子&ボリューム基盤

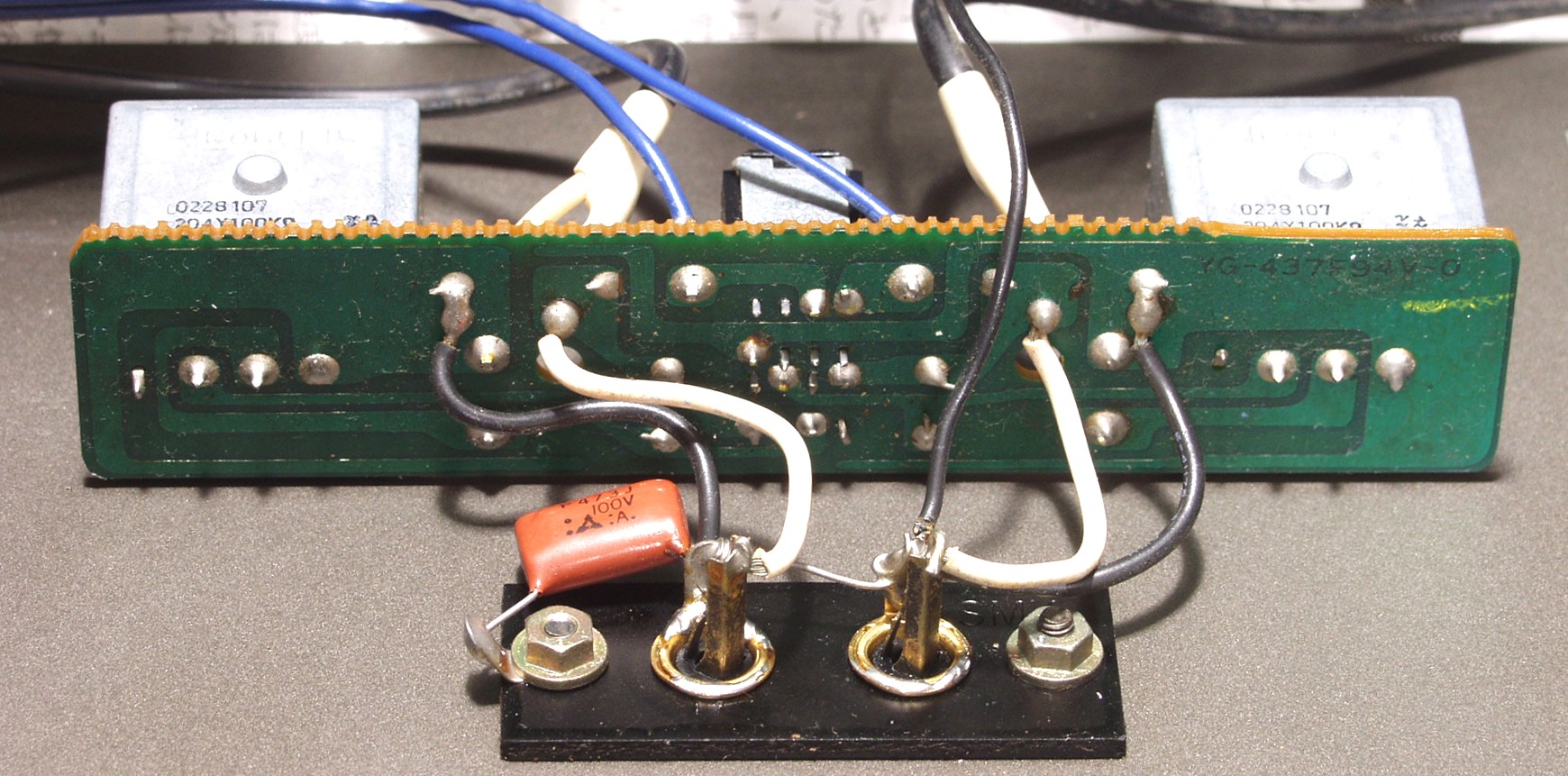

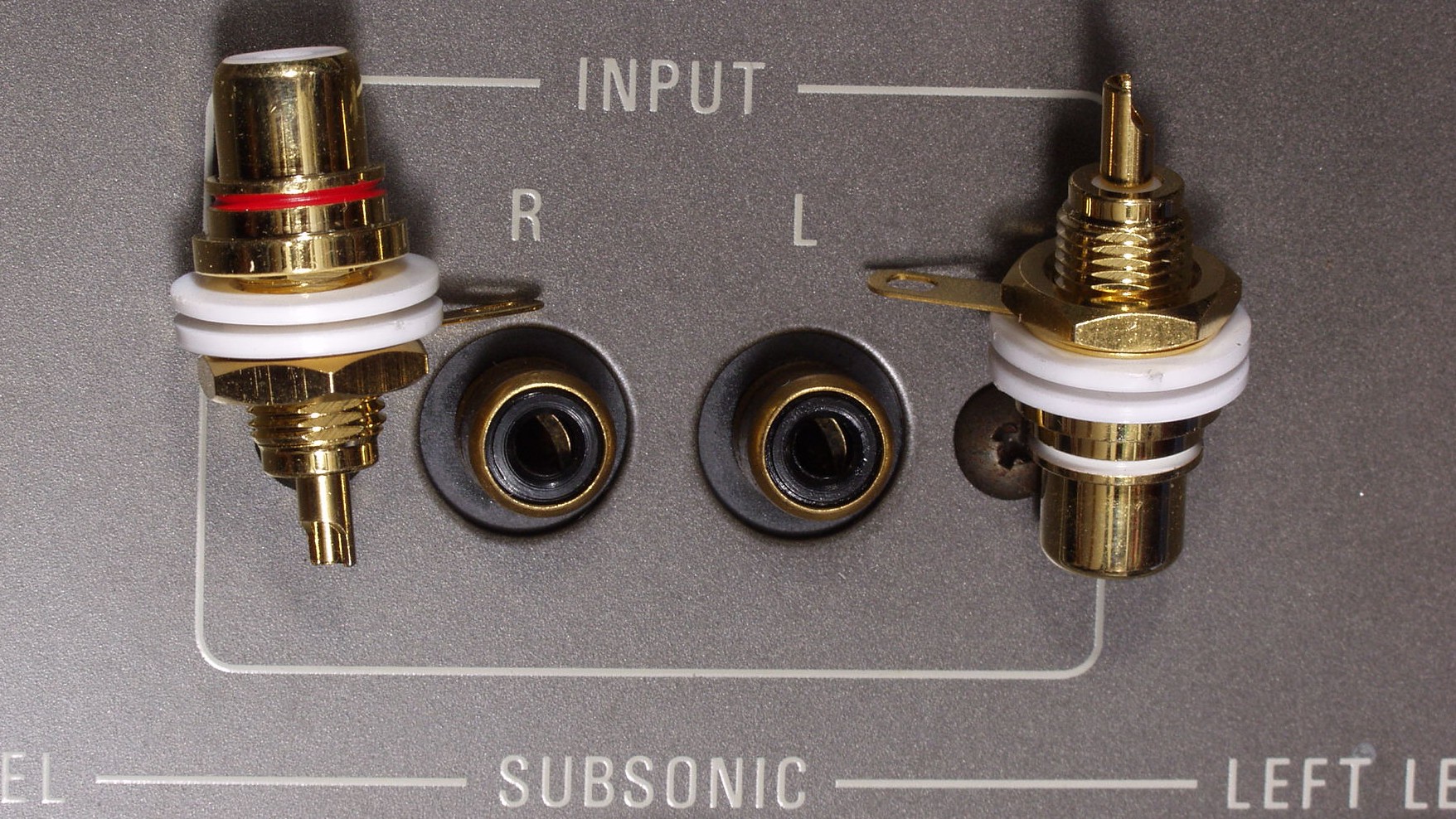

C−4C. 修理前 入力RCA端子、左右は交換するテフロン絶縁製
C−4D. 修理後 入力RCA端子
C−4E. 修理前 入力RCA端子&ボリューム基盤
C−4F. 修理後 入力RCA端子&ボリューム基盤 電解コンデンサー3個交換
C−4G. 修理前 入力RCA端子&ボリューム基盤 裏
C−4H. 修理(半田補正)後 入力RCA端子&ボリューム基盤 裏 半田を全部やり直す

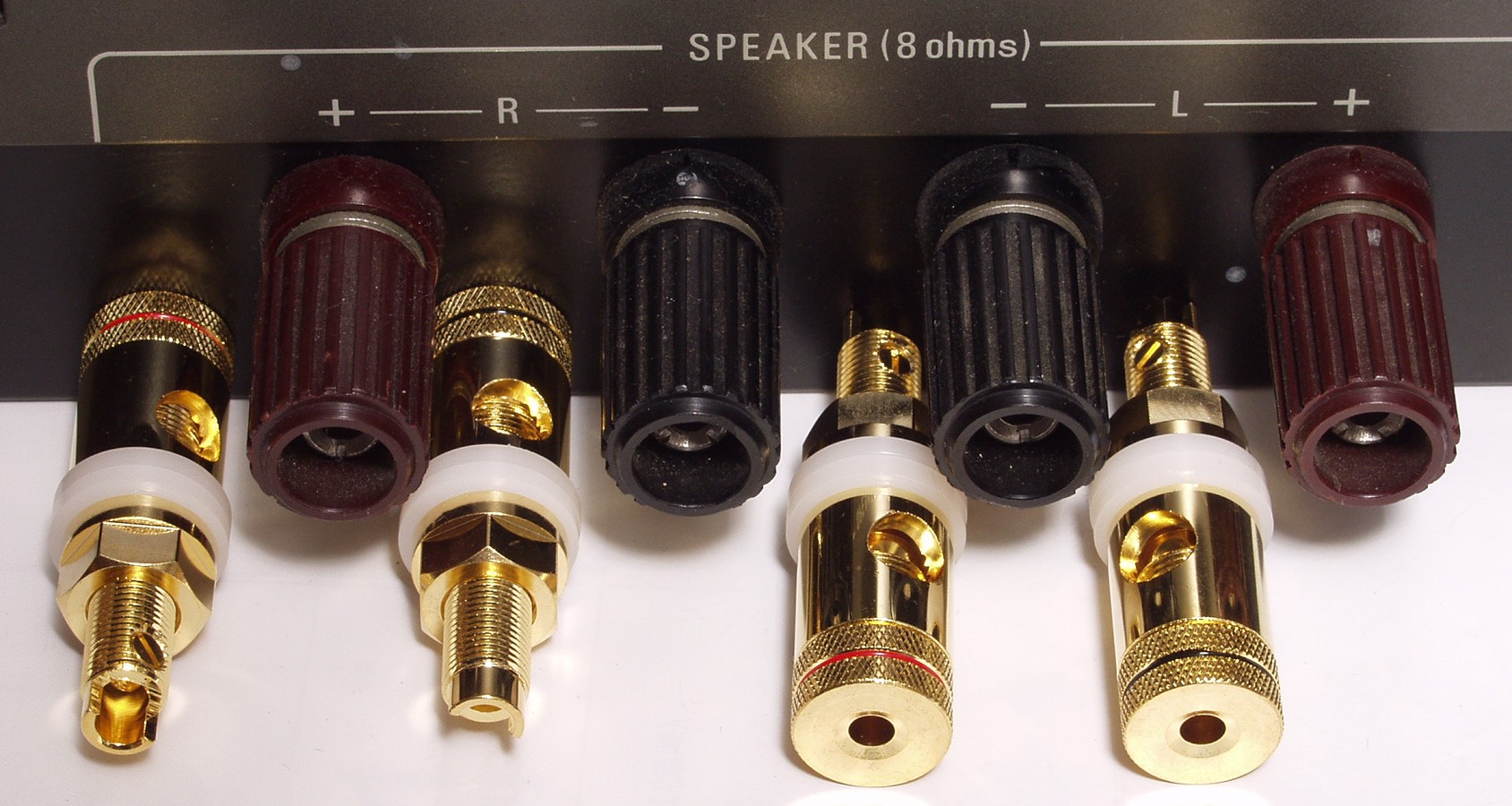

C−5A. 修理前 SP端子 下は交換する端子
C−5B. 修理後 SP端子

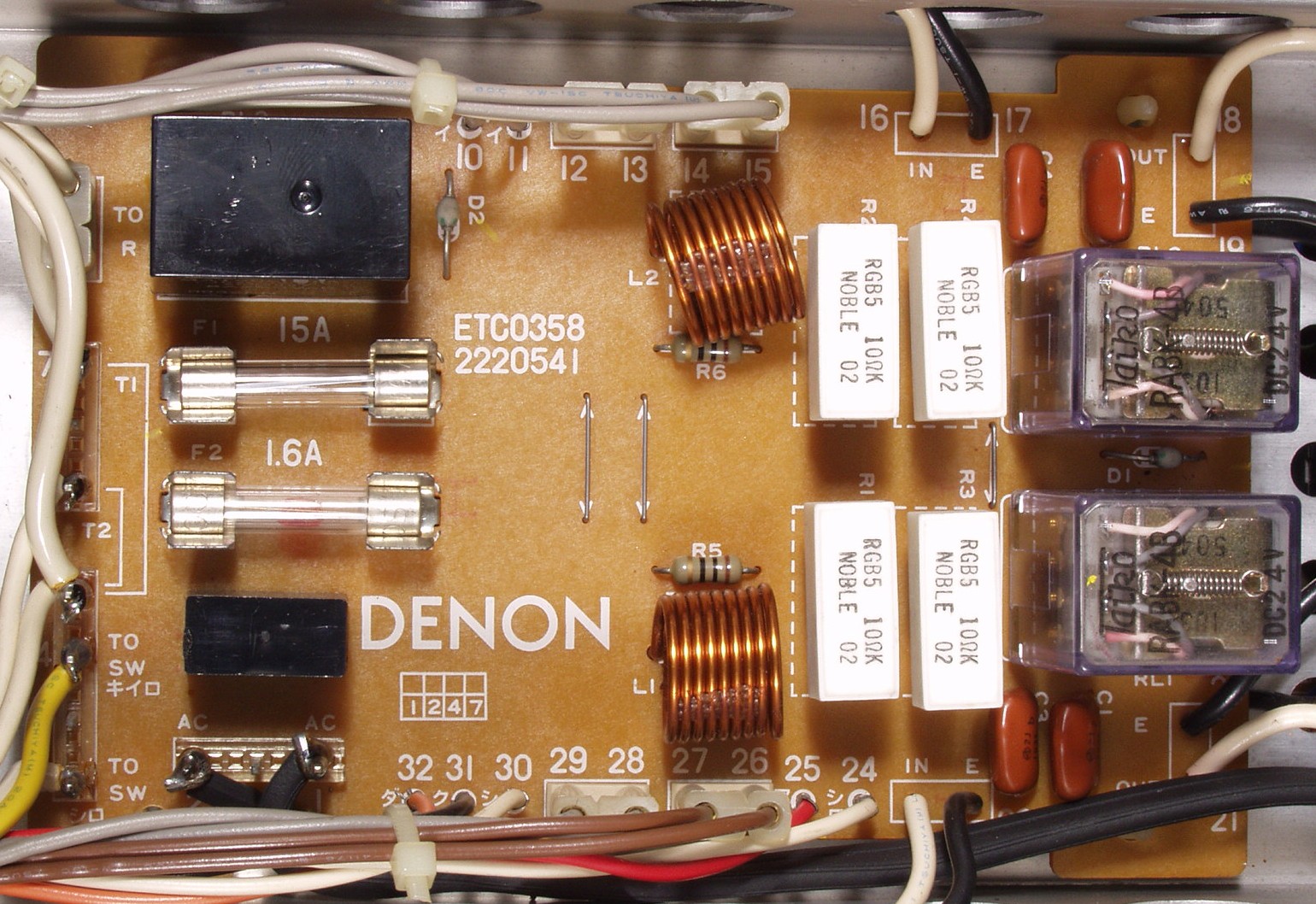

C−6A. 修理前 SP接続リレー基盤
C−6B. 修理後 SP接続リレー基盤 リレー3個交換
C−6C. 修理前 SP接続リレー基盤 裏
C−6D. 修理(半田補正)後 SP接続リレー基盤 裏  半田を全部やり直す
C−7A. 修理前 VU基盤
C−7B. 修理後 VU基盤 電解コンデンサー18個、半固定VR2個交換
C−7C. 修理前 VU基盤 裏
C−7C. 修理(半田補正)後 VU基盤 裏
C−7A. 修理前 定電圧基盤
C−7C. 修理前 定電圧基盤 裏
C−7C. 修理(半田補正)後 定電圧基盤 裏
C−7.パネル清掃、ガラスの厚みは1.5Cm位ある
C−8.交換した部品
C−9A. 修理前 下から見る
C−9B. 修理後 下から見る
C−9C. 修理前 上から見る
C−9D. 修理後 上から見る
E. 調整・測定
E−1. 出力/歪み率測定・調整
E−2A. L側、43V=2310W出力 0.03%歪み 1000HZ
E−2B. L側、43V=231W出力 0.02%歪み 400HZ
E−2C. R側、41V=231W出力 0.03%歪み 1000HZ
E−2D. R側、43V=231W出力 0.02%歪み 400HZ
E−3. VUメーター200Wに調整
E−4. 完成  24時間エ−ジング
S. DENON POA−3000 仕様(マニアル・カタログより)
型式 ステレオパワーアンプ
ミュージックパワー 250W+250W(8Ω)
定格出力(両ch駆動、正弦波出力、20Hz〜20kHz) 180W+180W(8Ω)
全高調波歪率 0.002%以下(20Hz〜10kHz)
0.003%以下(20Hz〜20kHz)
混変調歪率(60Hz:7kHz=4:1、定格出力) 0.003%以下(180W相当時)
出力帯域幅(IHF、両ch駆動) 5Hz〜100kHz(THD 0.02%)
入力感度/入力インピーダンス 1V/50kΩ
出力インピーダンス 0.04%(1kHz)
ダンピングファクター 200(8Ω、1kHz)
S/N比(IHF-A) 122dB以上
伝送特性 1Hz〜350kHz +0dB -3dB
セパレーション 100dB以上(20Hz〜1kHz)
85dB以上(〜20kHz)
スルーレート ±300V/μsec以上
周波数特性 10Hz〜100kHz ±3dB
サブソニックフィルター特性 16Hz、6dB/oct
レベルメーター特性 指示方式:ピーク値指示方式出力レベルメーター
指示範囲:-50dB〜+5dB、0dB=200W/8Ω
電源電圧 AC100V、50Hz/60Hz
消費電力 無信号時:220W
有信号時:730W(電気用品取締法)
外形寸法(ツマミ、脚含む) 幅495×高さ188×奥行459mm
重量 34kg
標準価格 \350,000(1979年発売)
