AGI−511. 2台目修理記録
平成17年1月8日到着  2月13日完成
A. 修理前の状況。
  • PHONOから音が出なくらりました。 また、片チャンネルからノイズが出ます。
    自分で修理しようと思いましたが出来ませんでした。

B. 原因。
  • 各部劣化、RCA端子不良。

C. 修理状況
  • RCA端子交換。
    電解コンデンサー交換。
    フイルムコンデンサー交換。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。

D. 使用部品。
  • RCA端子                      20個。
    電解コンデンサー                  8個。
    フイルムコンデンサー                2個。

E. 調整・測定

F.上位測定器による 調整・測定

F. 修理費。              85,000円

AGI−511 の仕様(マニアル・カタログより)

A. 修理前の状況

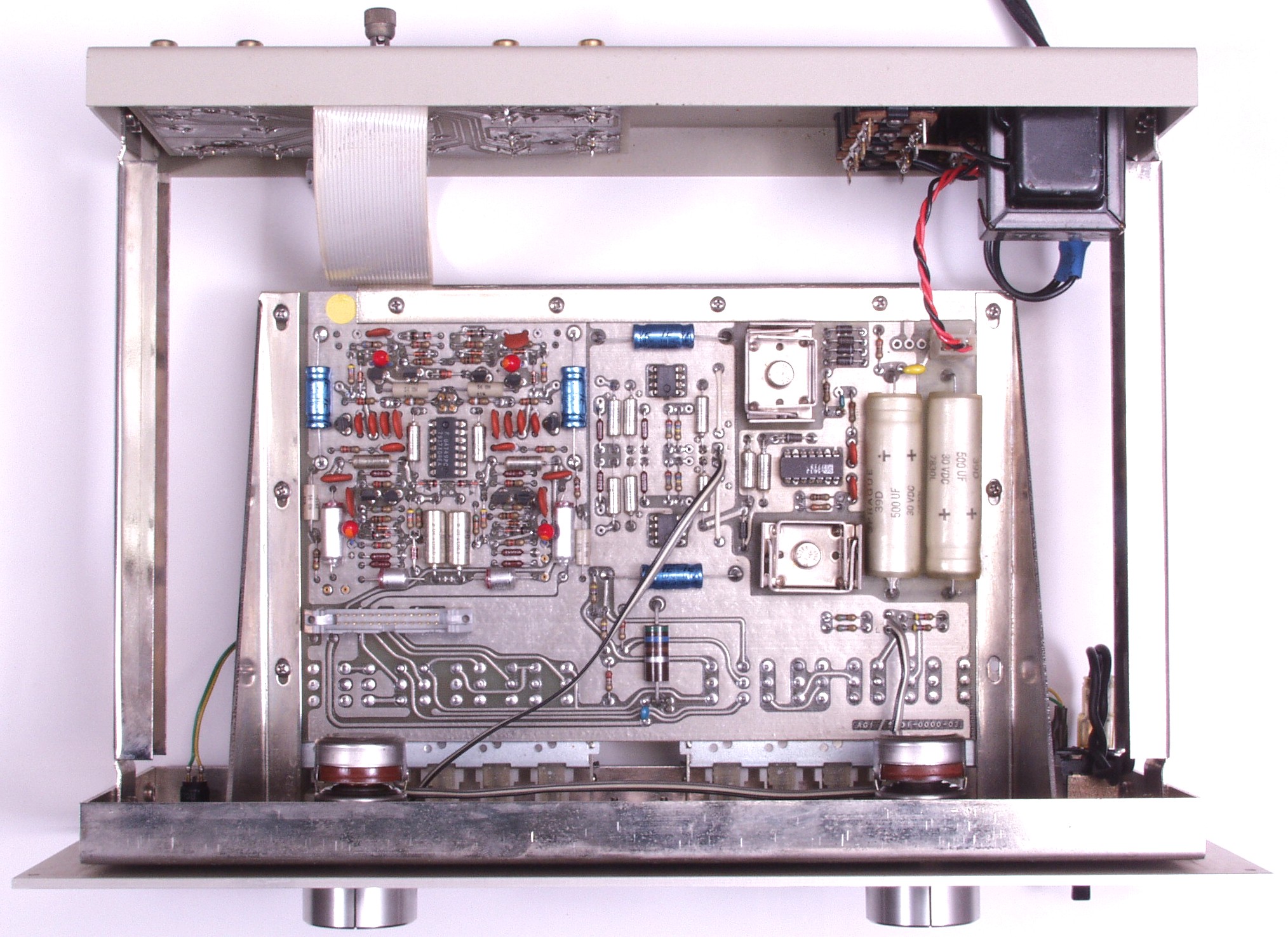

A1. 点検中 上から見る
A2A. 点検中 ボリユームは「ガリ」が起こりにくい通信機型使用   <<詳しくはこちら>>
A2B. 点検中 ボリユームは「ガリ」が起こりにくい通信機型使用   <<詳しくはこちら>>

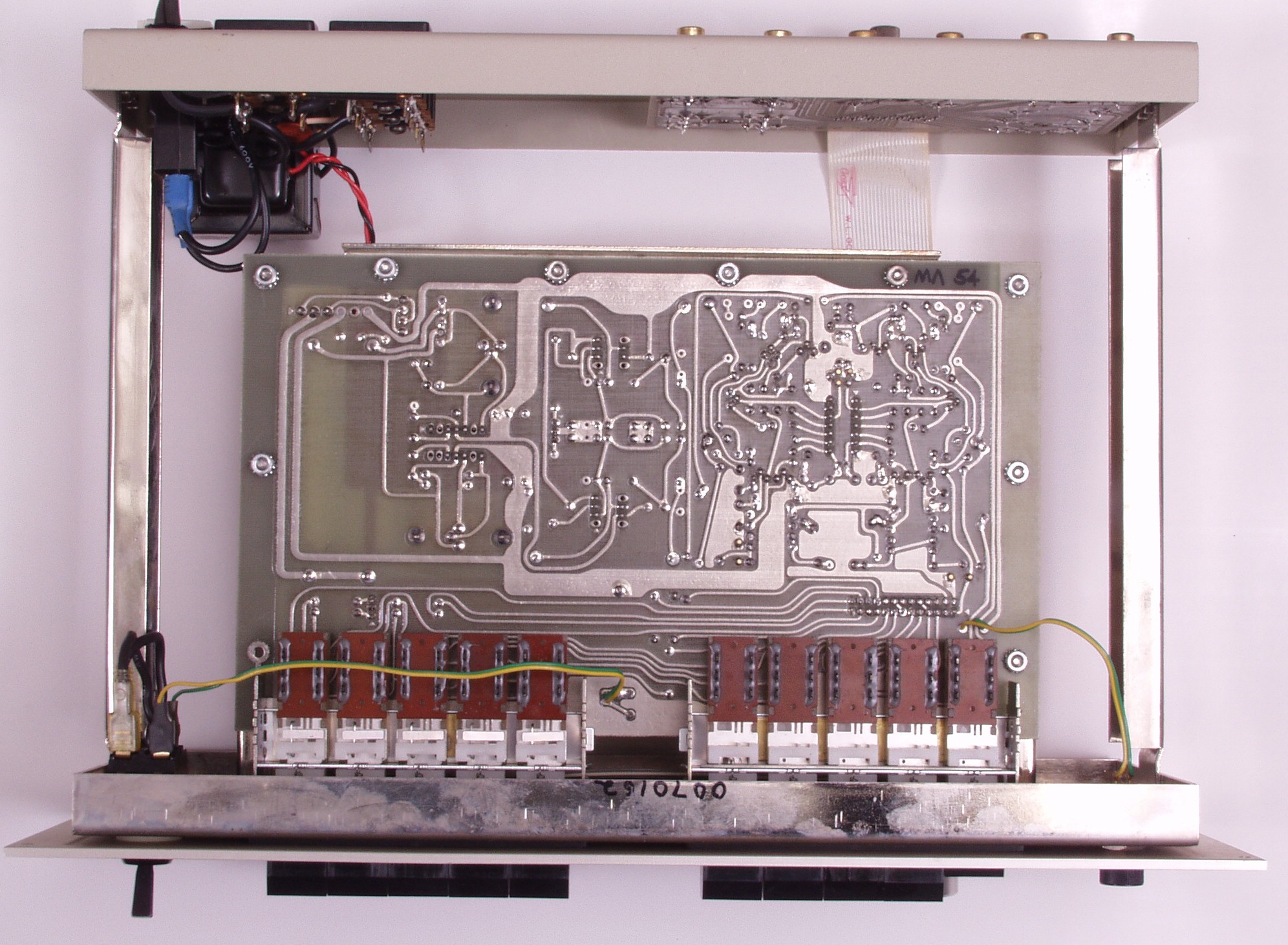

A3. 点検中 下から見る
C. 修理状況

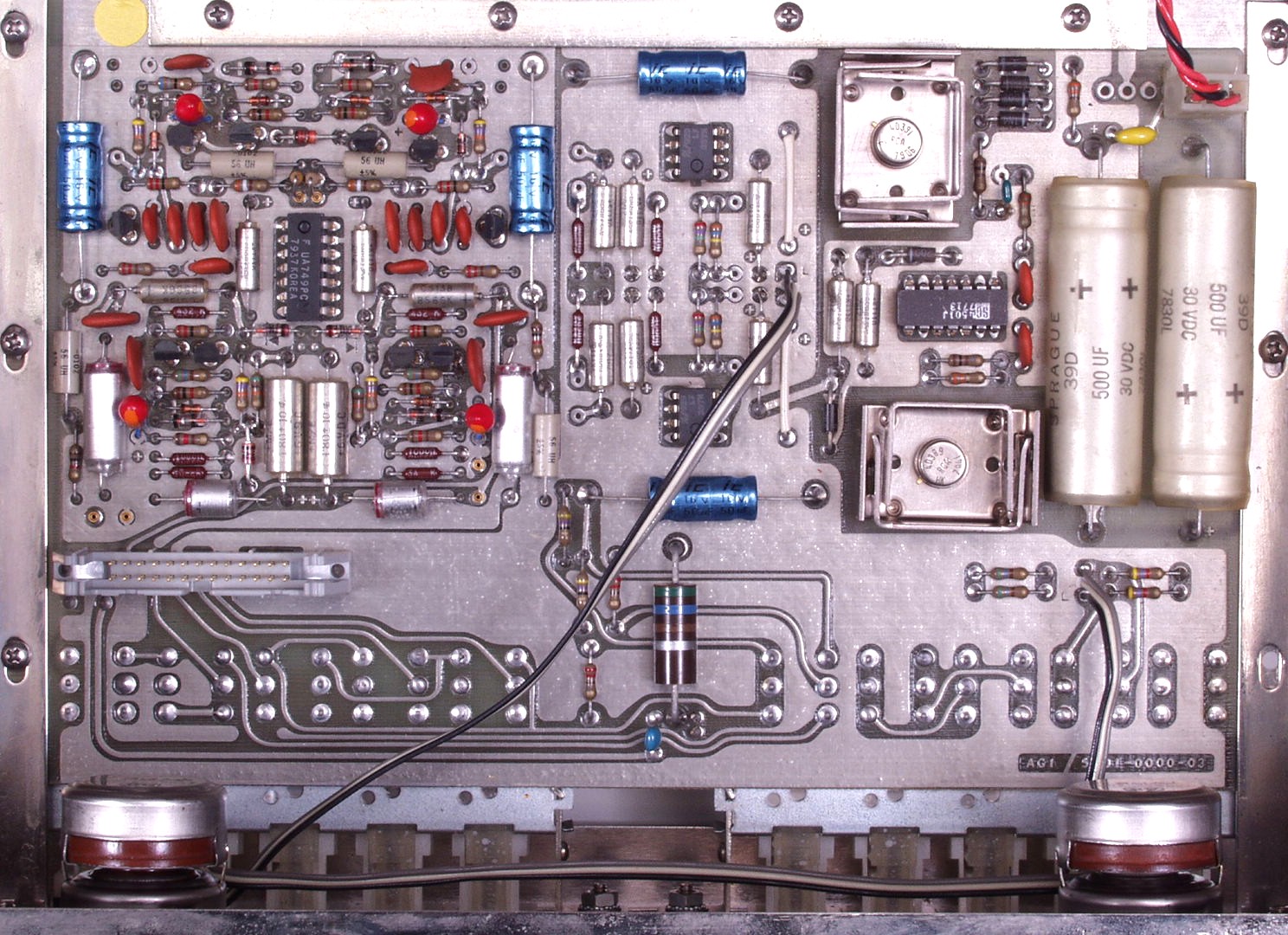

C1A. 修理前 基板

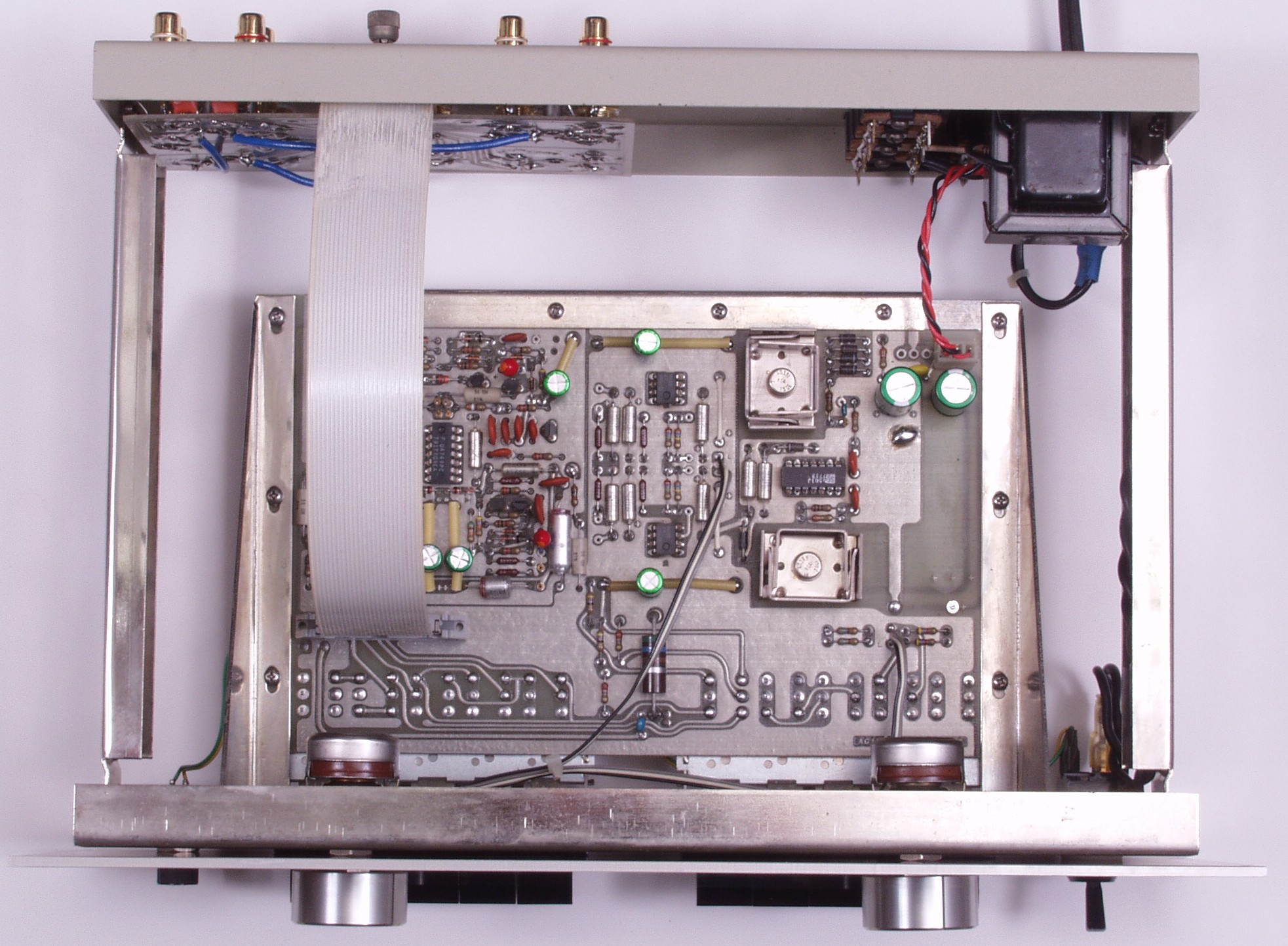

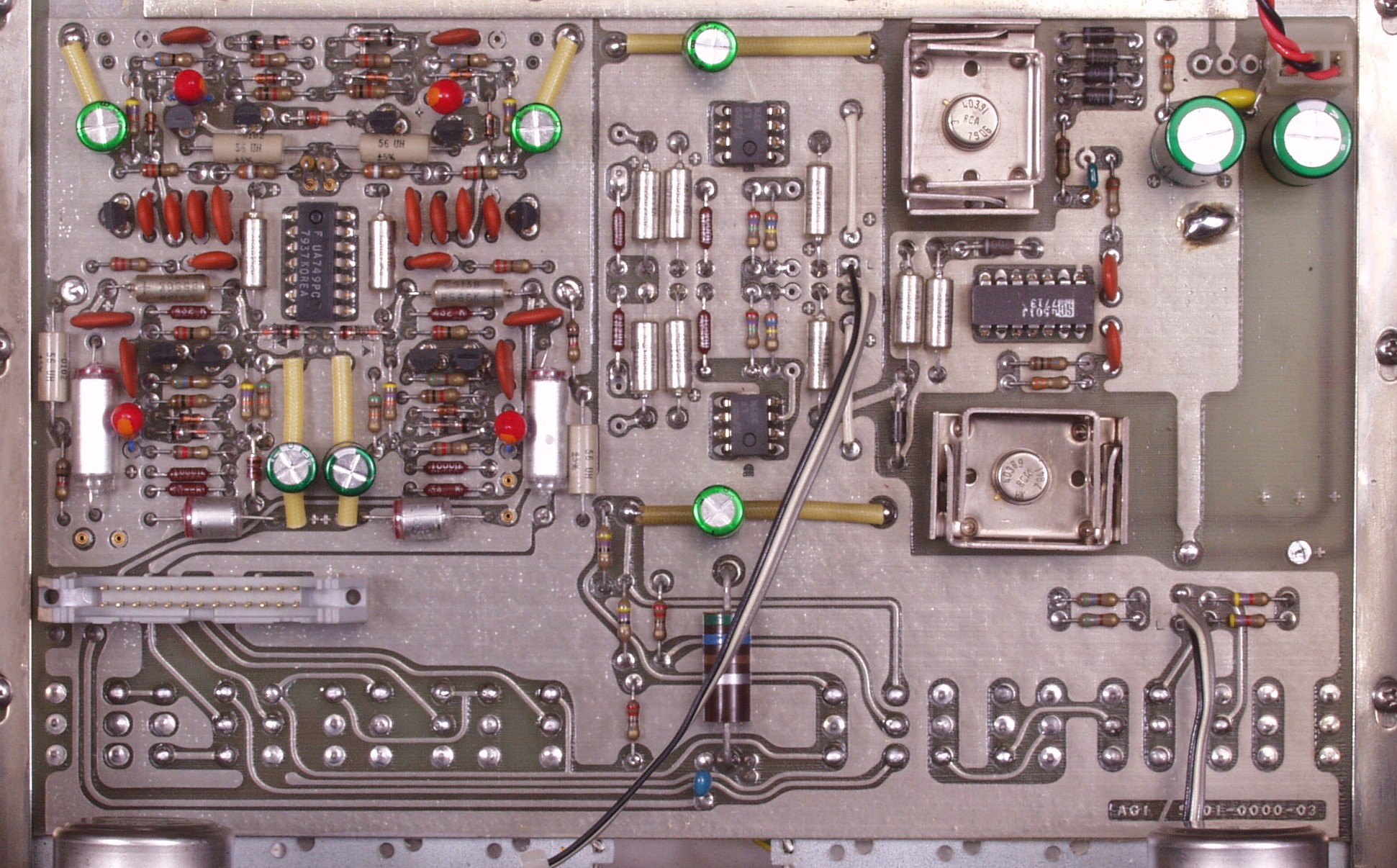

C1B. 修理後 基板 電解コンデンサー8個交換、コンデンサー2個追加

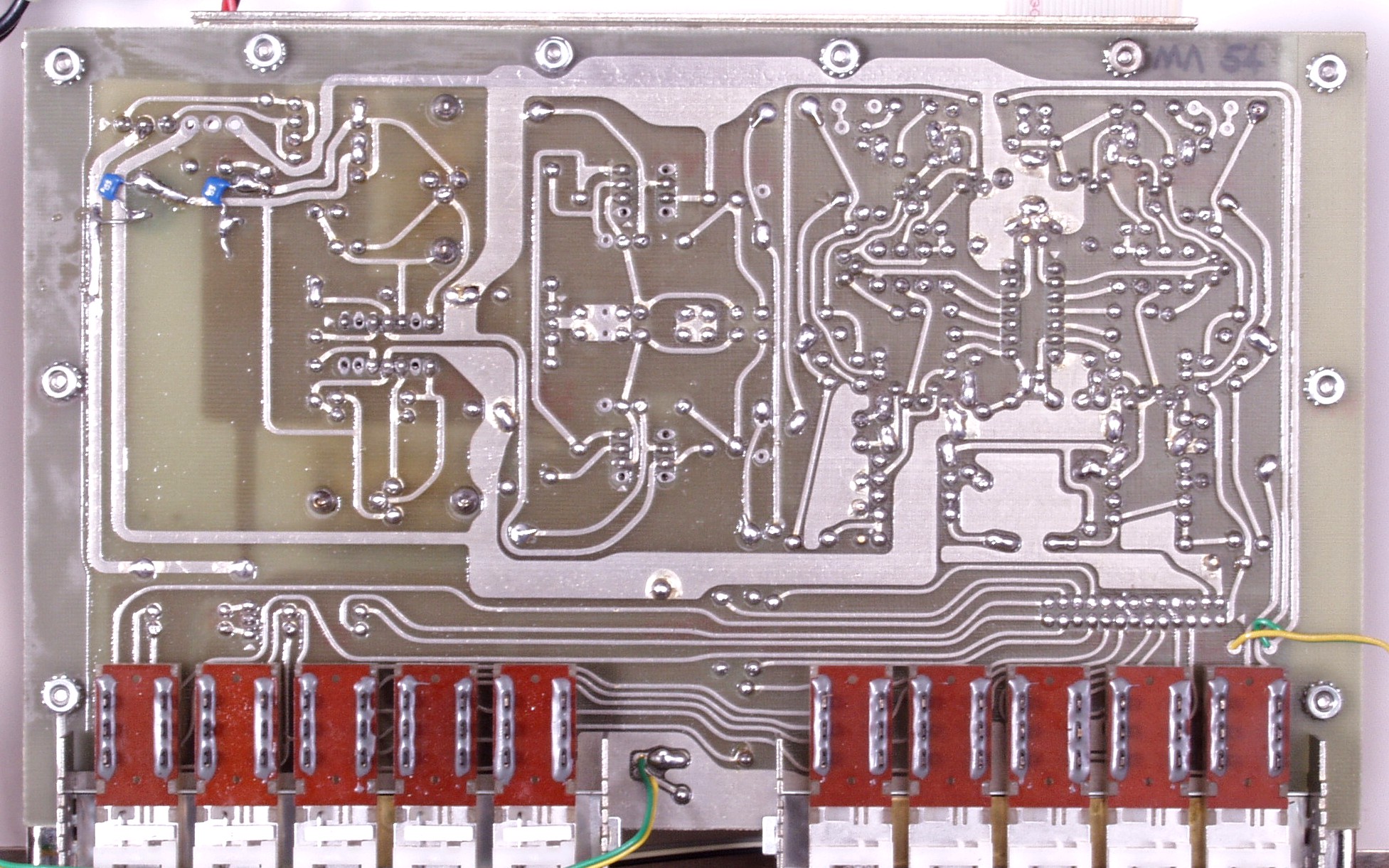

C1C. 修理前 基板裏

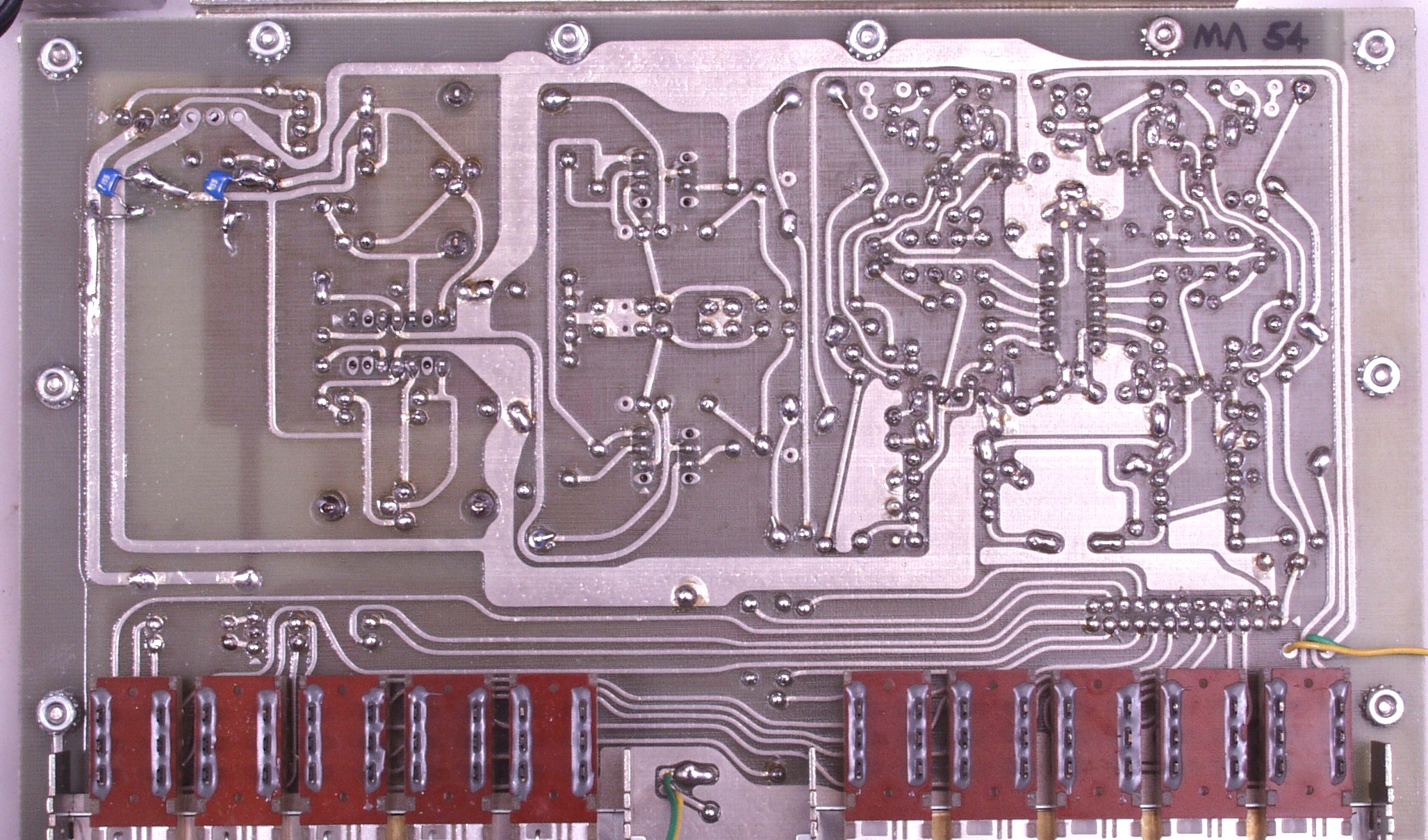

C1D. 修理(半田補正)後 基板裏
C1E. 完成基板裏 洗浄後

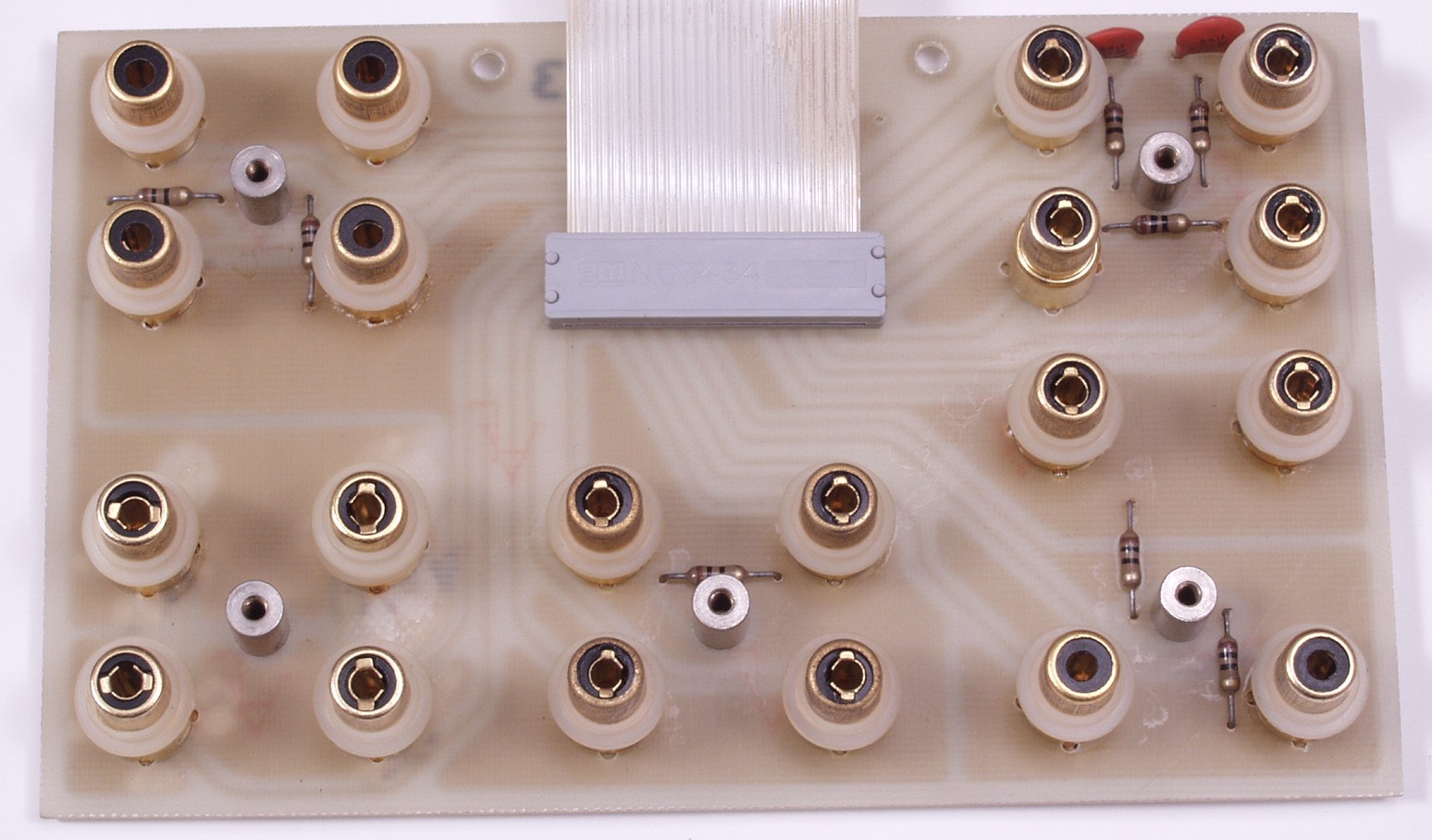

C2A. 修理前 RCA端子基盤、絶縁の黒い物が6個を除き、取れている

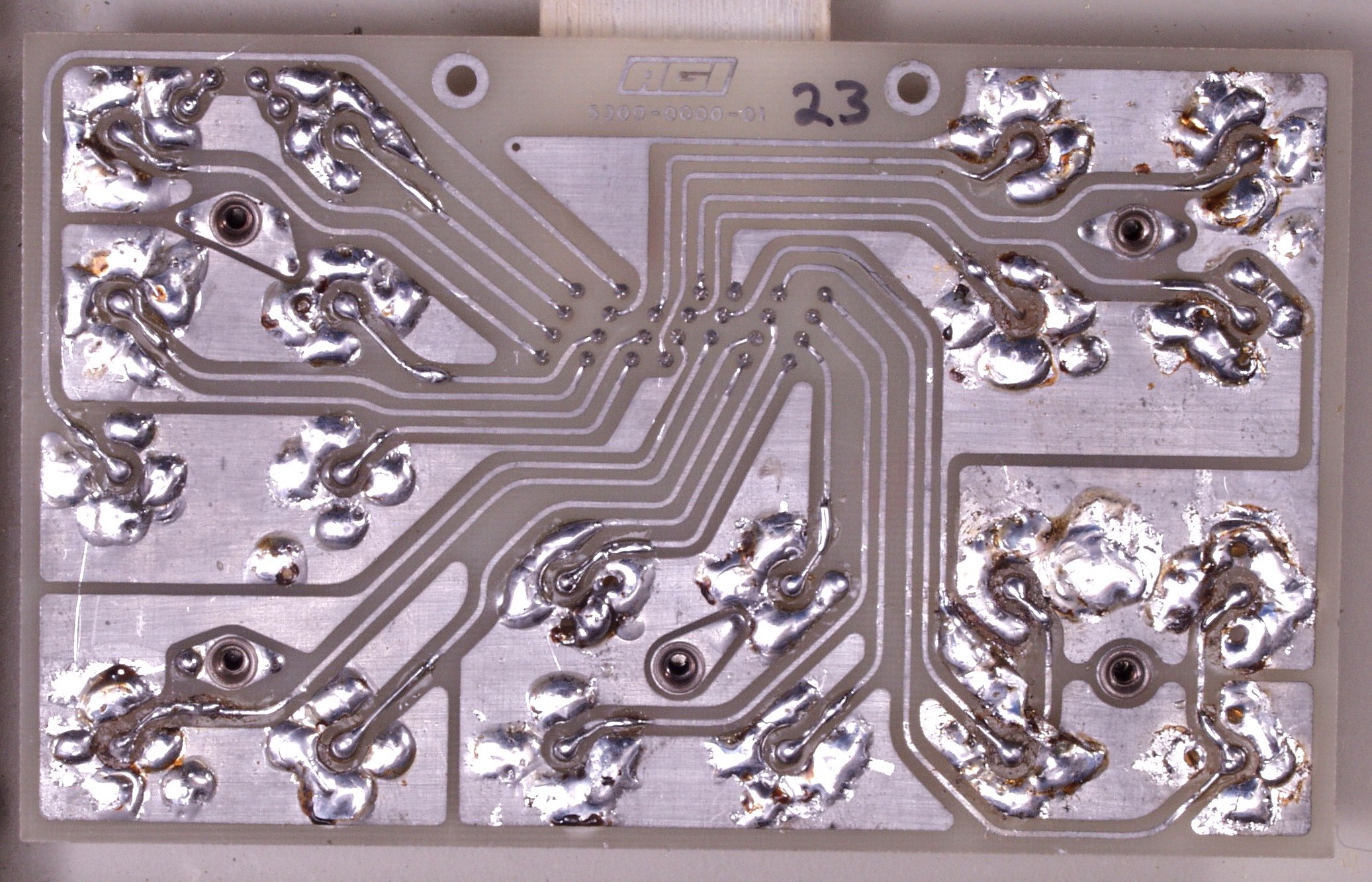

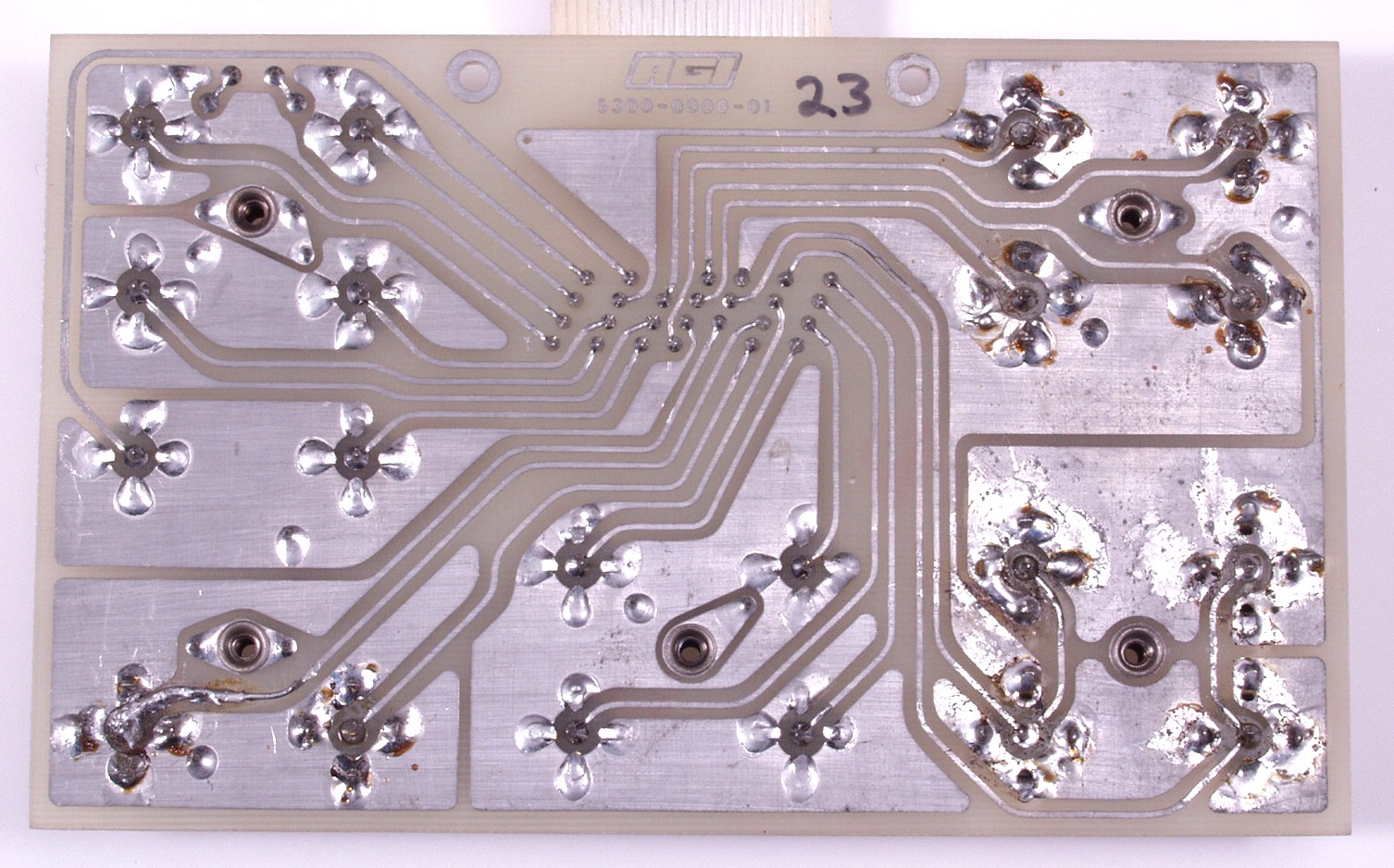

C2B. 修理前 RCA端子基盤裏 外側端子が皆曲げてあるので、取り外すのに時間がかかる
           取り付けの数10倍の時間がかかる

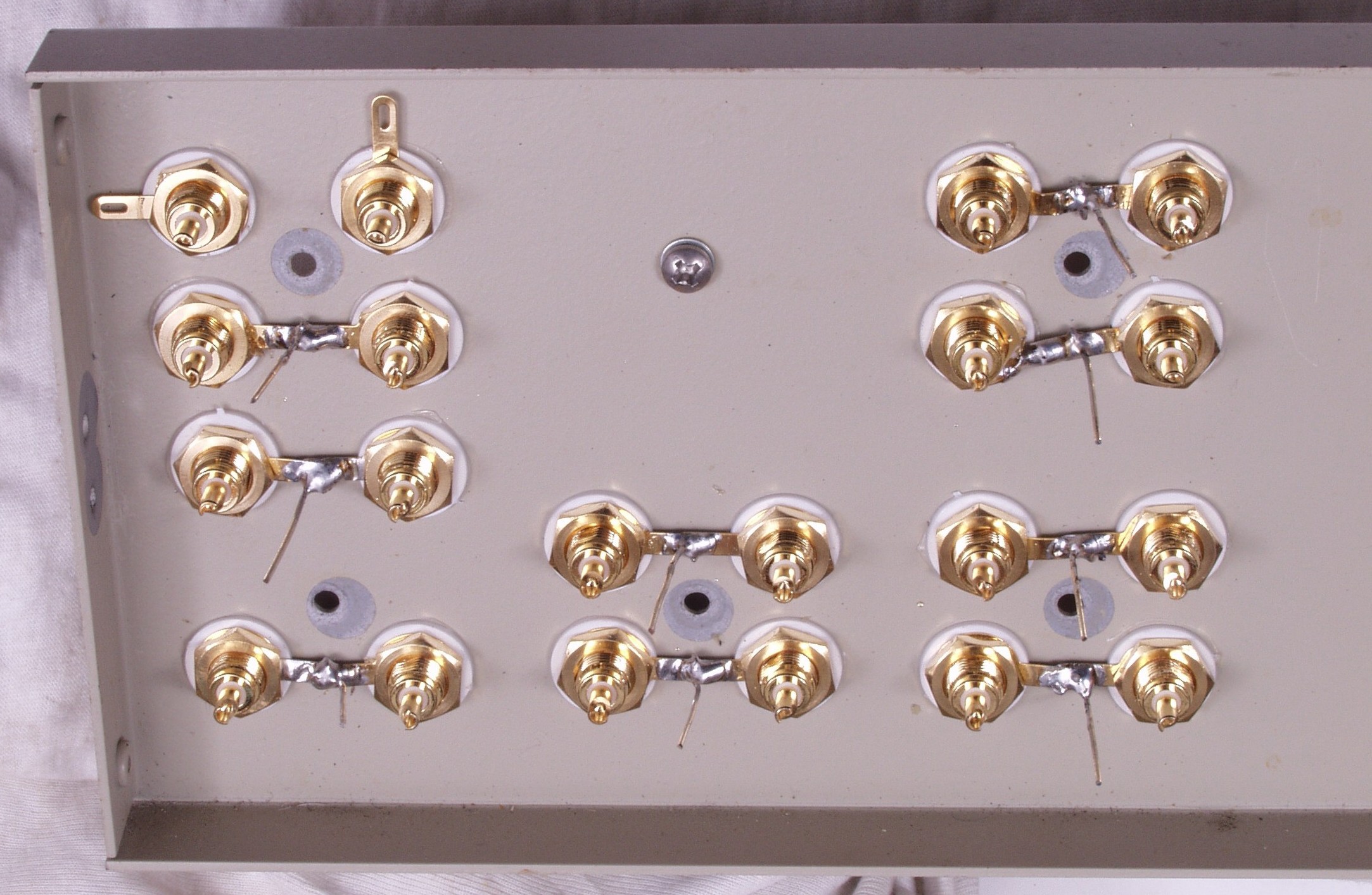

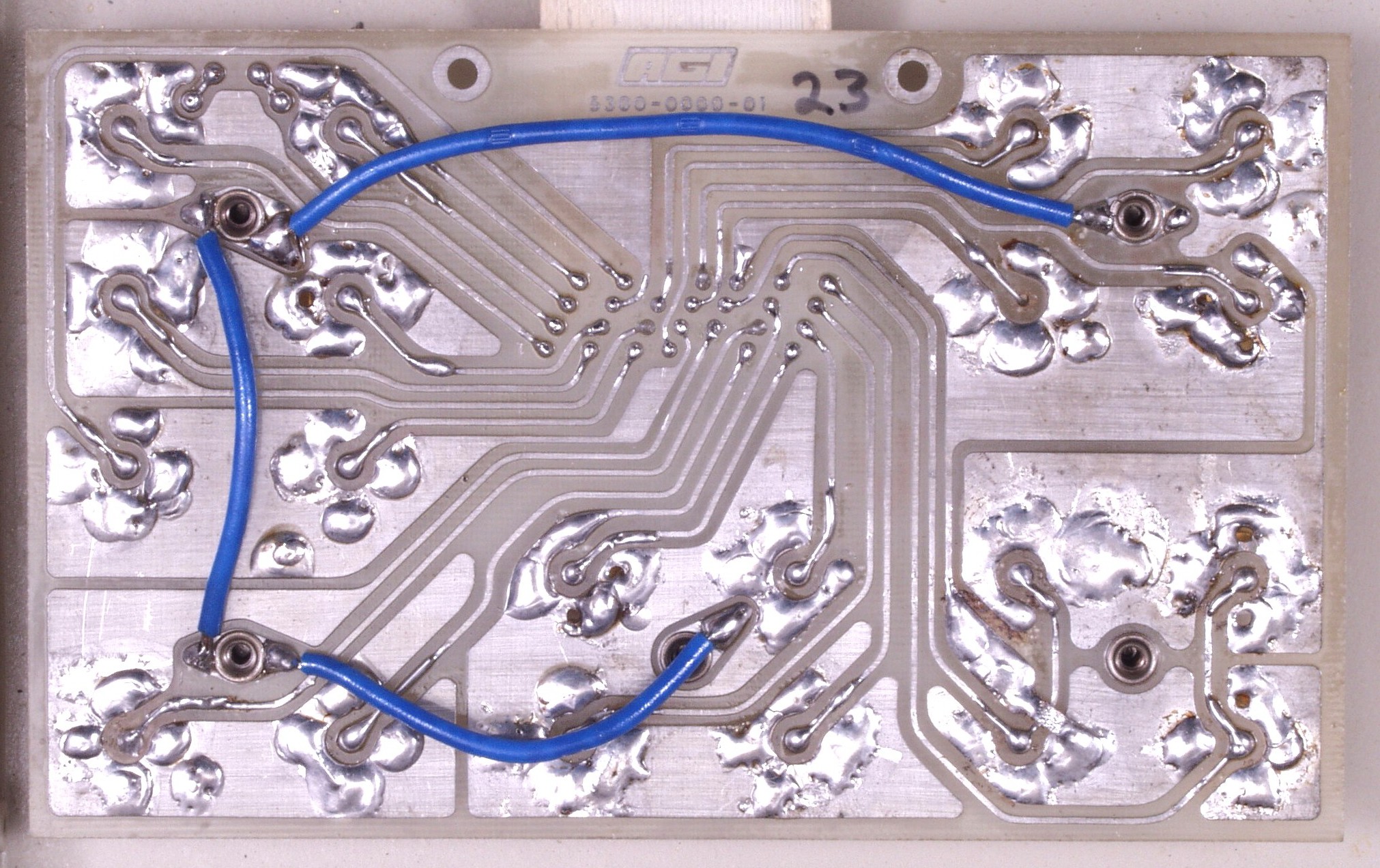

C2C. 修理後 RCA端子基盤裏
C2D. 完成RCA端子基盤裏 洗浄後 念の為、アースライン強化

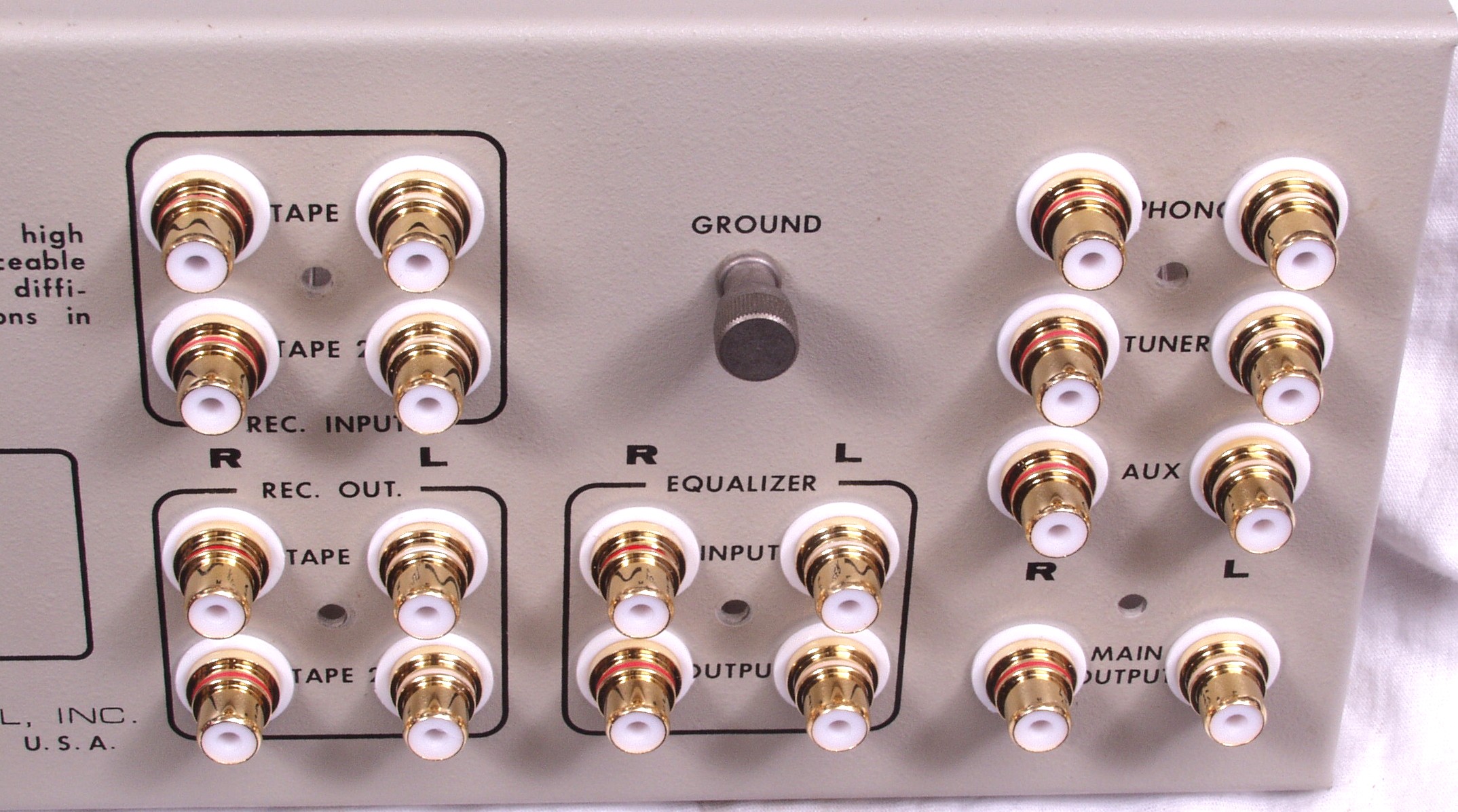

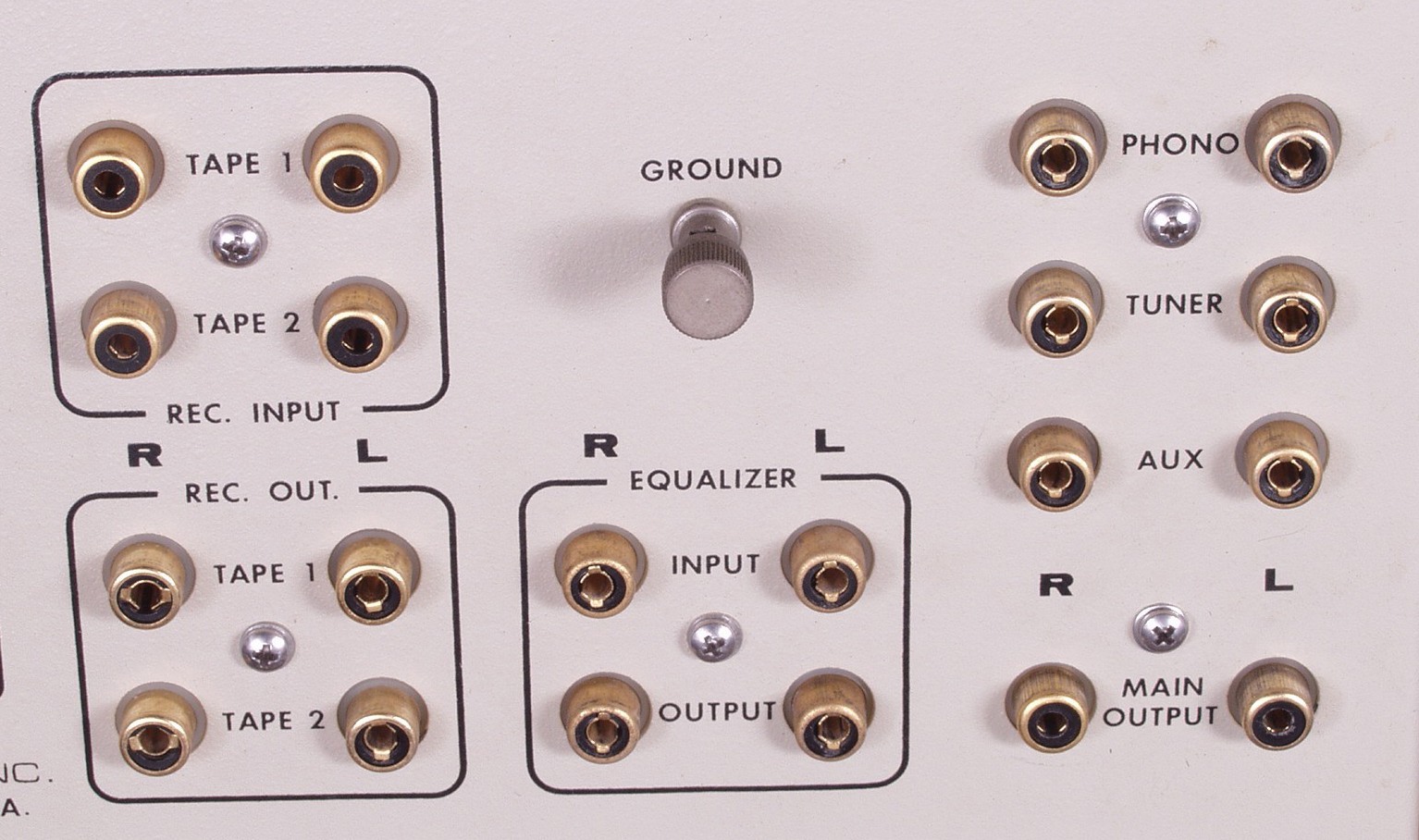

C3A. 修理前 RCA端子
C3B. 修理後 RCA端子 RCA端子20個交換
C3C. 修理後 RCA端子裏 接着材を使用するので、乾燥に2時間

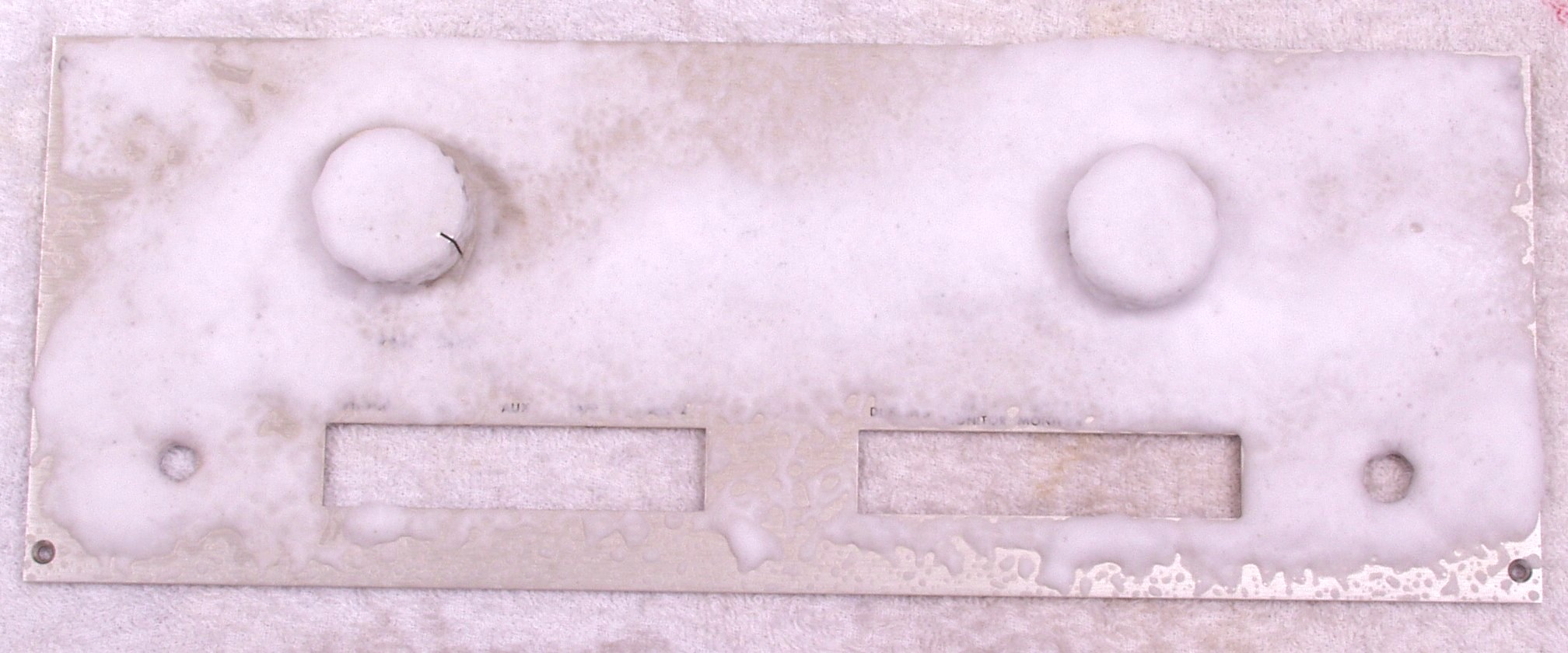

C4.パネル・ツマミ清掃
C5A. 木製ケース修理 木工ボンドを差し込んで於く
C5A. 木製ケース修理 ベニヤ板なので、剥がれる前に、染みこませる
C5A. 完成木製ケース修理

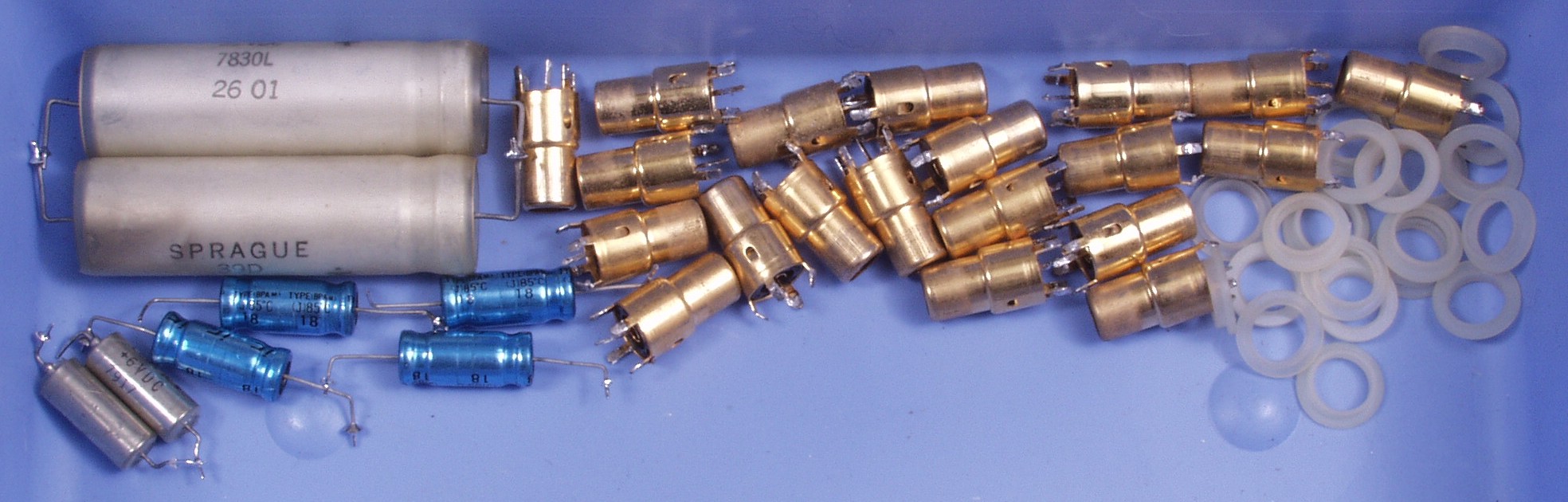

C7A. 交換部品

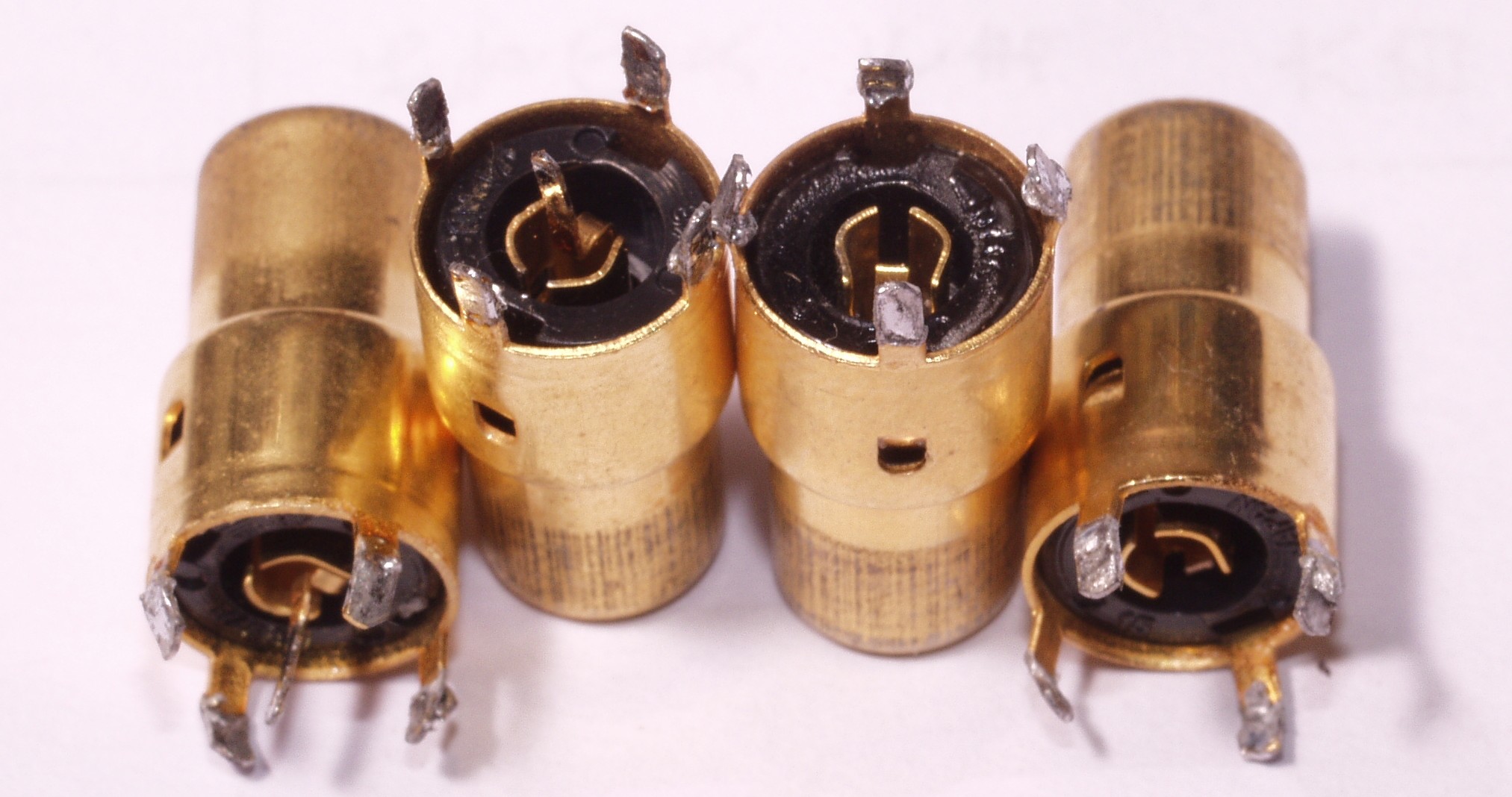

C7B. 交換したRCA端子、センターの電極が細く、折れてしまう
C8A. 修理前上から見る
C8B. 修理後上から見る
C8C. 修理前下から見る
C8D. 修理後下から見る

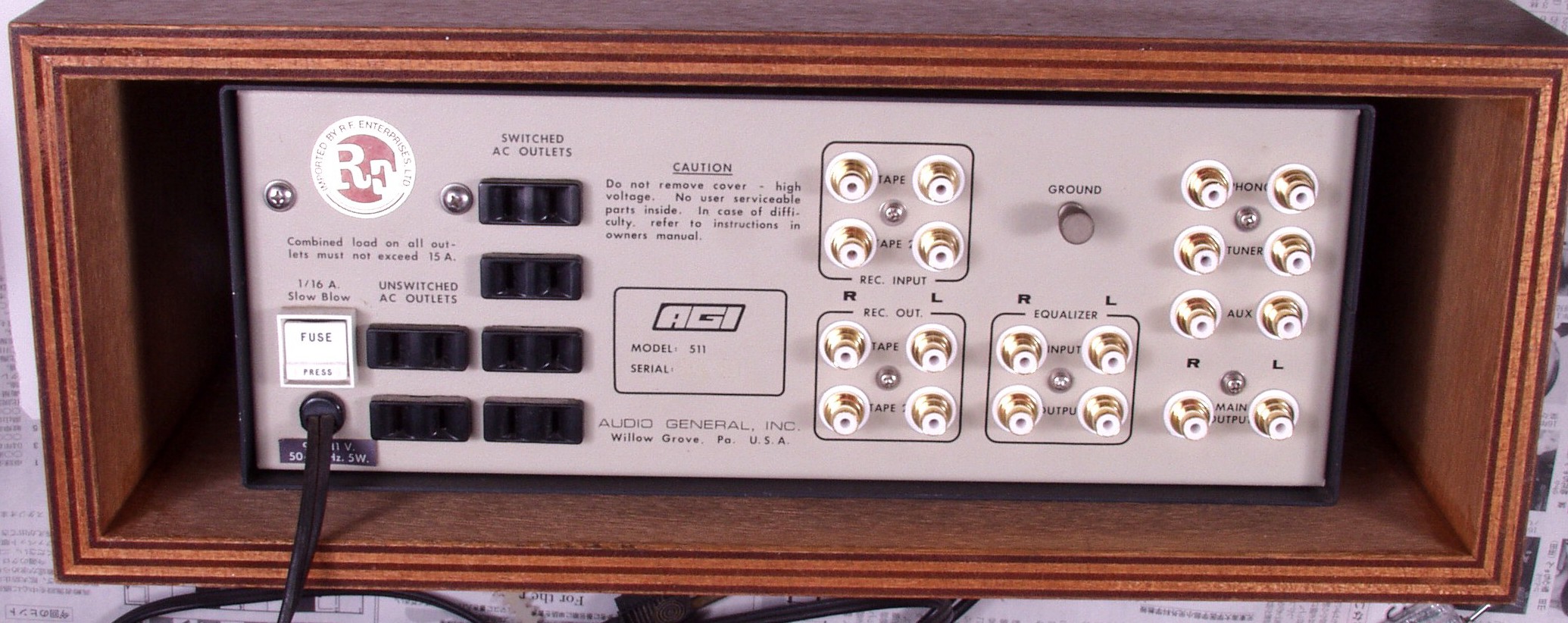

C9A. 完成 綺麗なお尻で帰ります

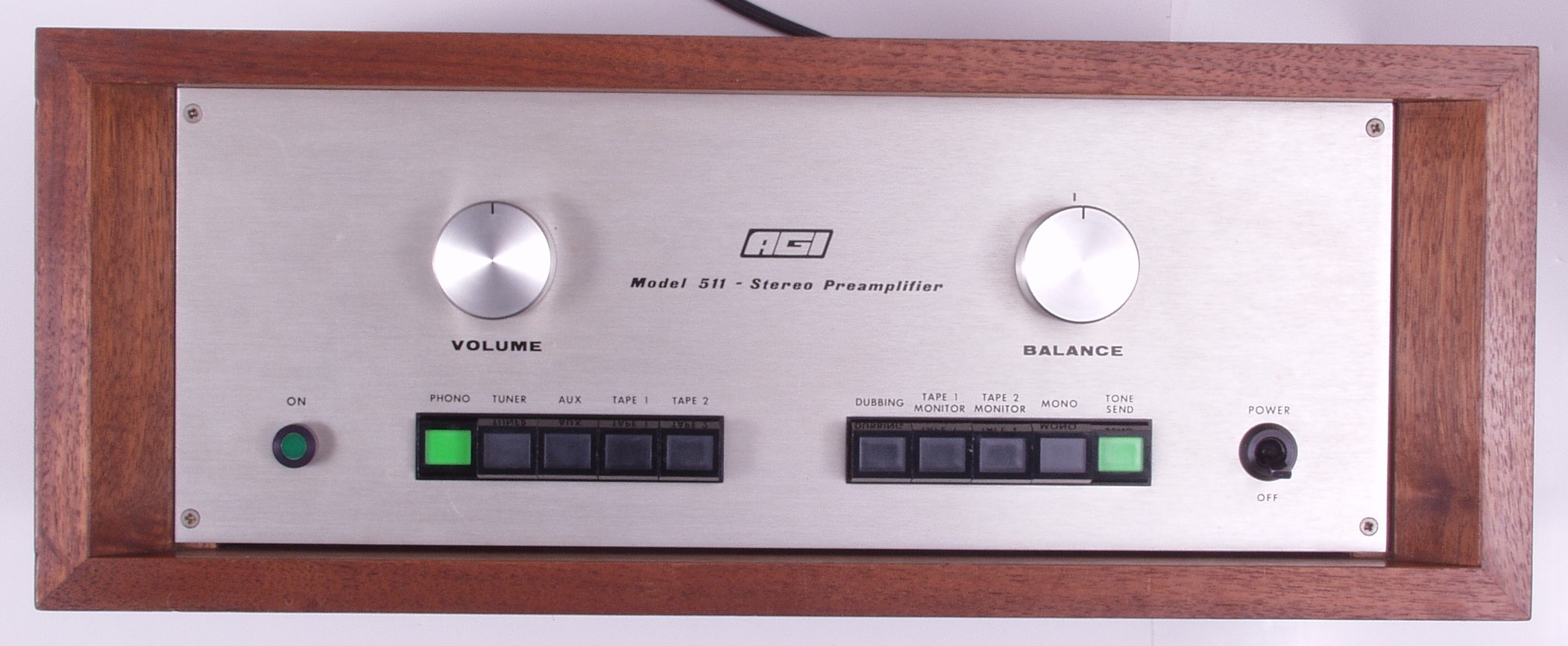

C9B.完成
E. 調整・測定

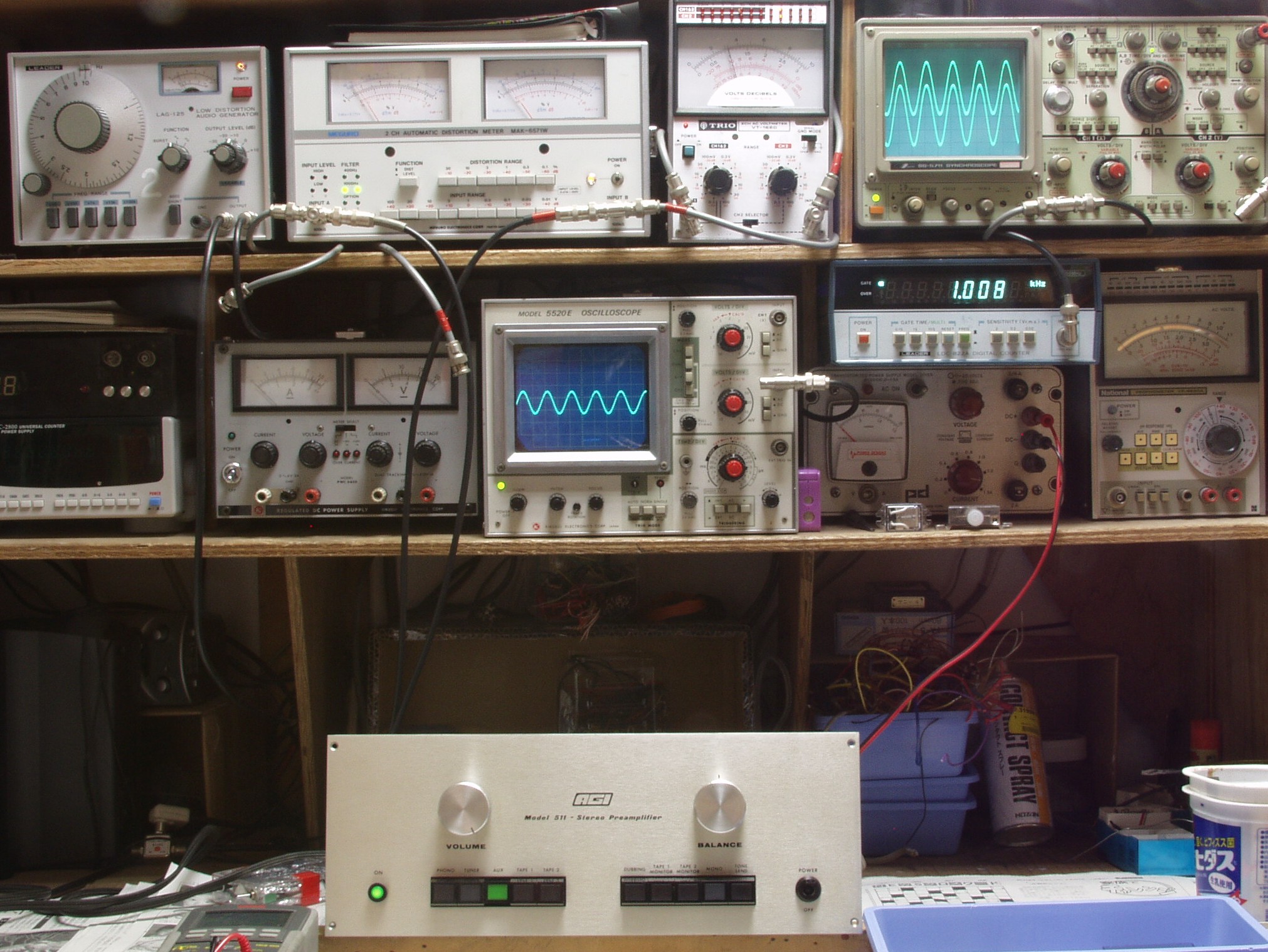

E1. 出力/歪み率測定・調整。

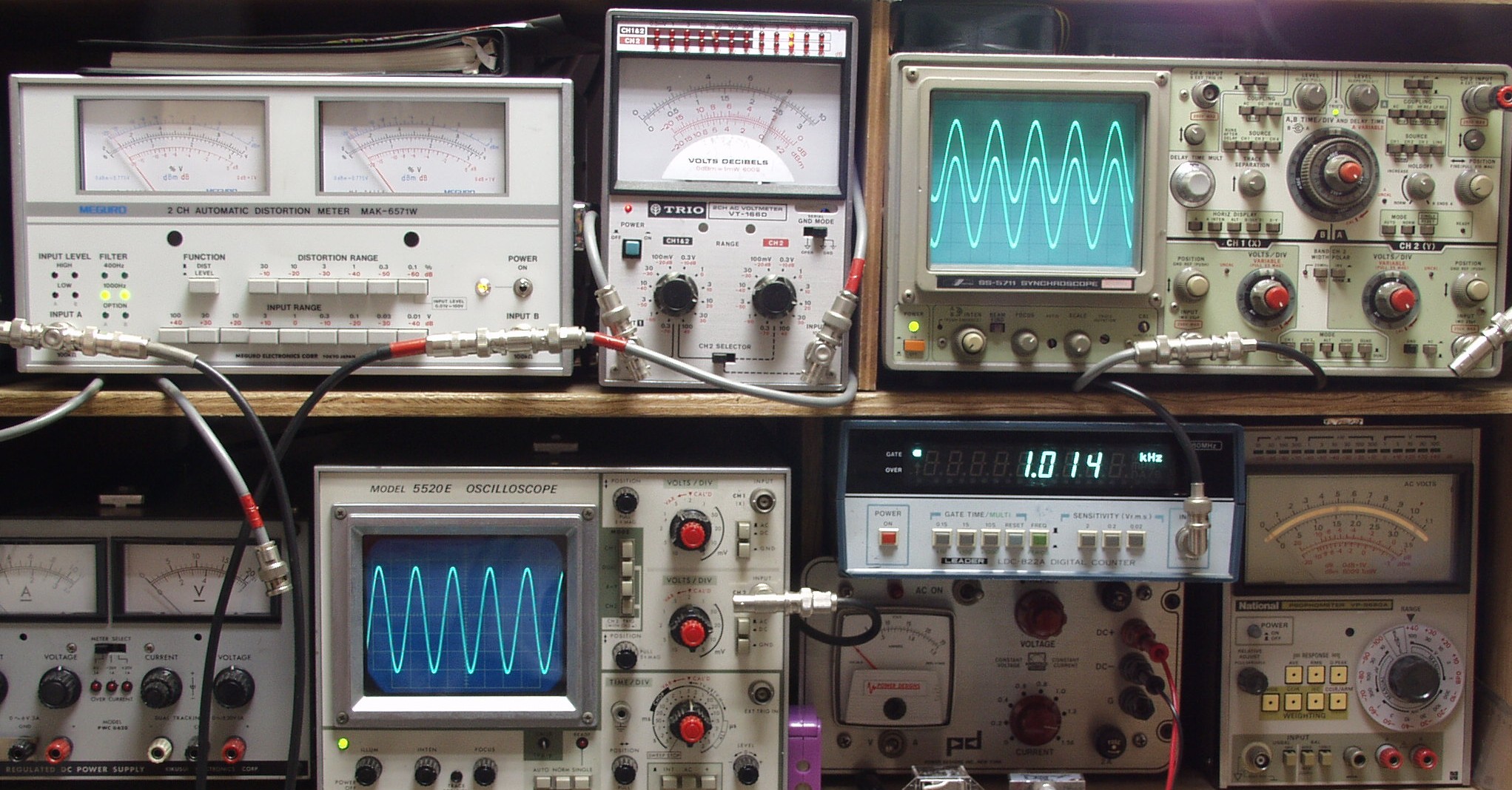

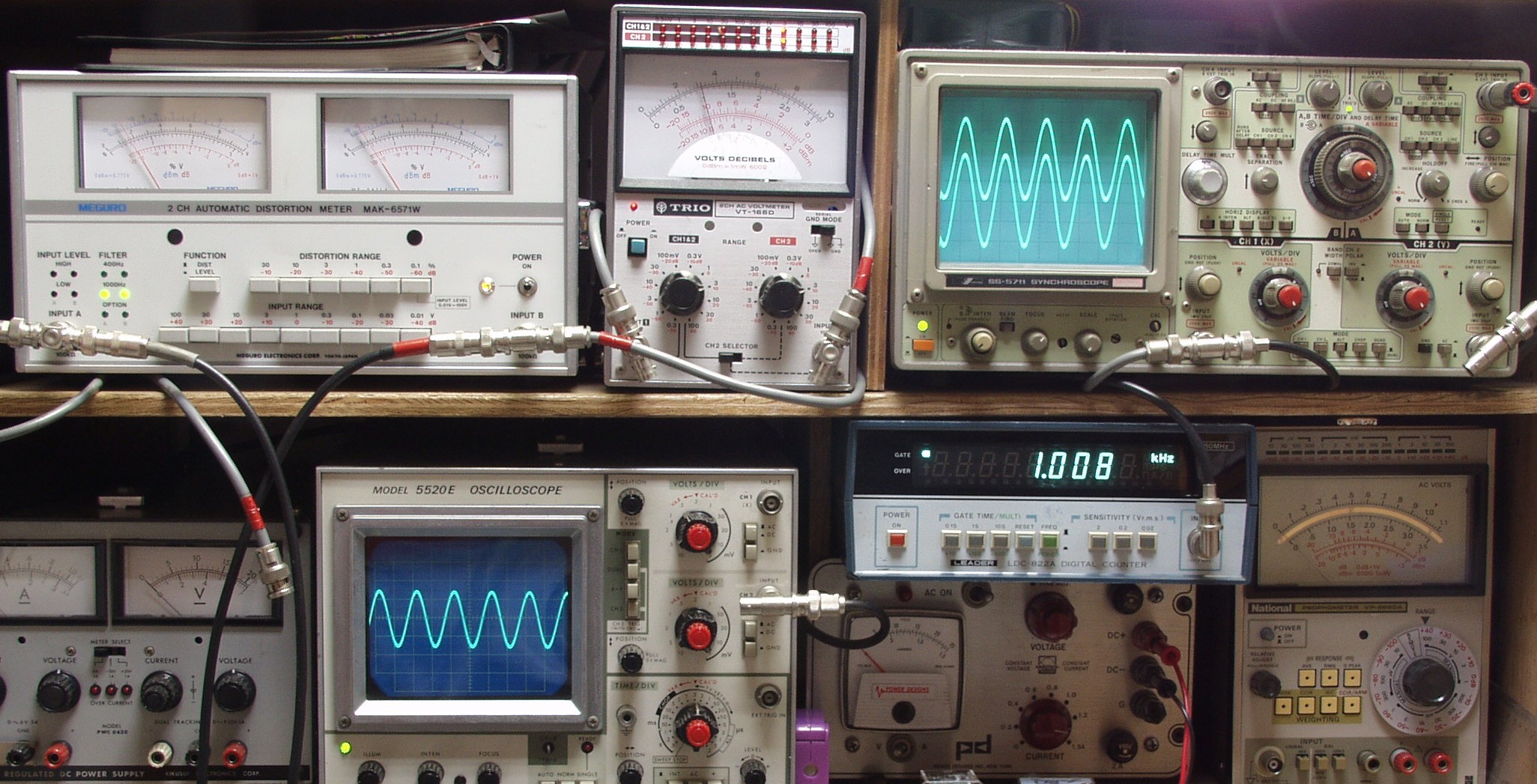

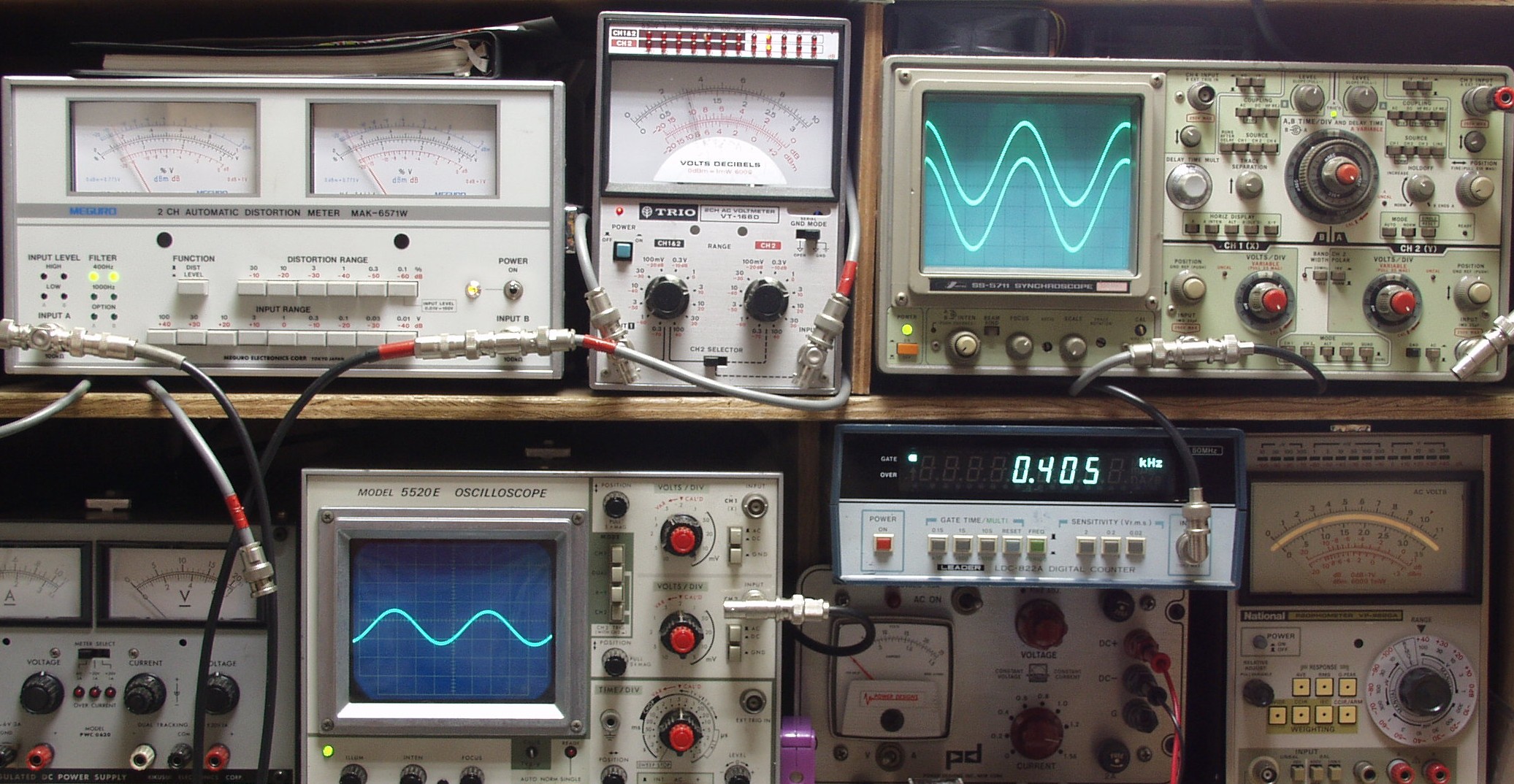

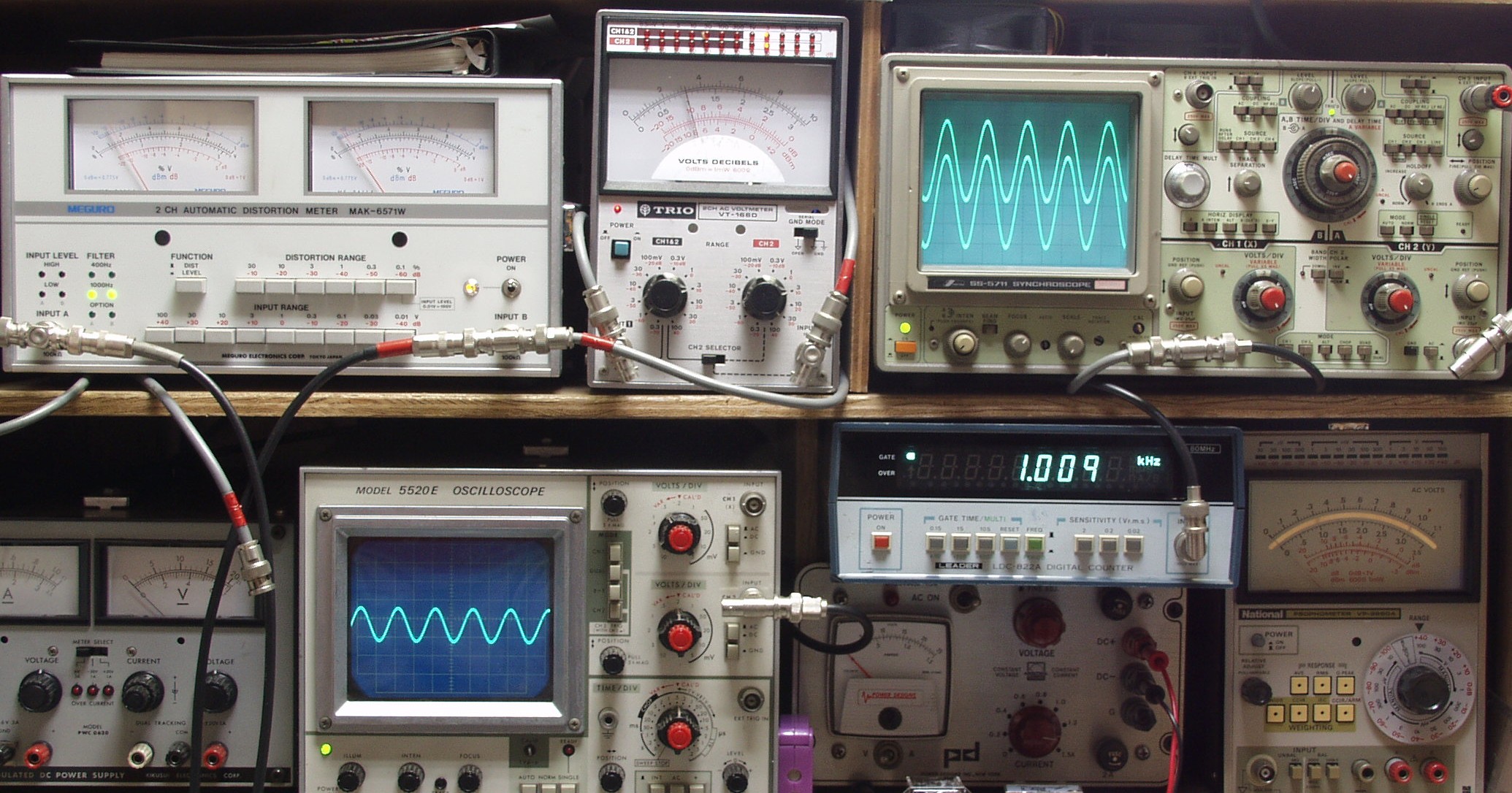

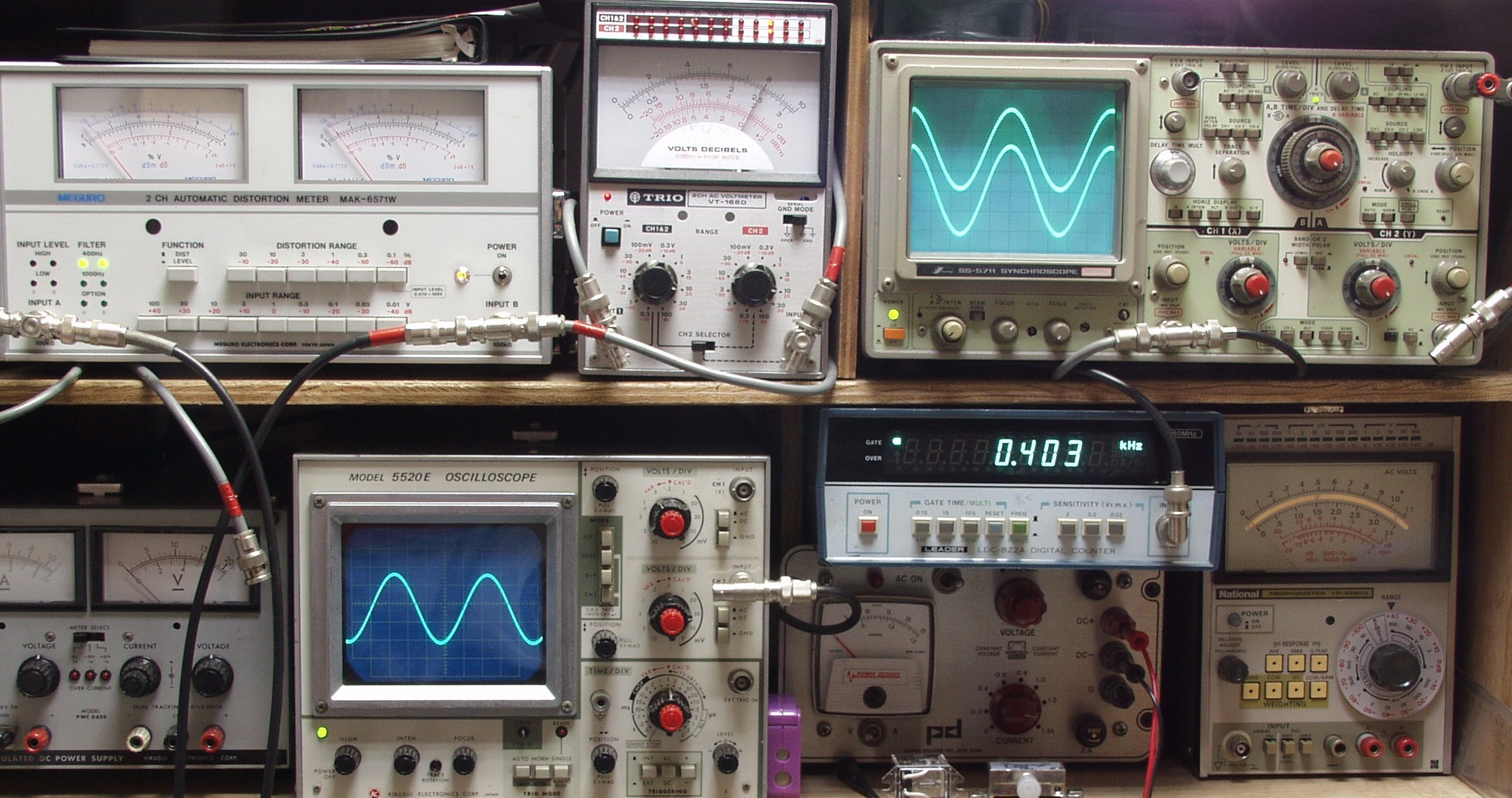

    <見方>
     上左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)。
     下中=入力波形(オーデオ発振器のTTLレベル)。
     下右=周波数計。
     上左=SP出力の歪み率測定、 左メ−タ−=L出力、右メ−タ−=R出力。
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力。
     上右=SP出力波形オシロ、 上=R出力、下=L出力(出力電圧測定器の出力)。
E2A. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% AUX入力 1000HZ
E2B. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% AUX入力 400HZ
E3A. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% MM入力 1000HZ
E3B. 出力電圧1V 歪み率=0.02% 測定レンジ=0.1% MM入力 400HZ
E4A. 出力電圧8V 歪み率=0.01% 測定レンジ=0.1% MM入力 1000HZ
               まだ飽和していないので、過大入力使用には十分気を付ける事
E4B. 出力電圧8V 歪み率=0.02% 測定レンジ=0.1% MM入力 400HZ
F. 上位測定器による 調整・測定
F0. 下のオーディオアナライザーVP−7732Aで自動測定。

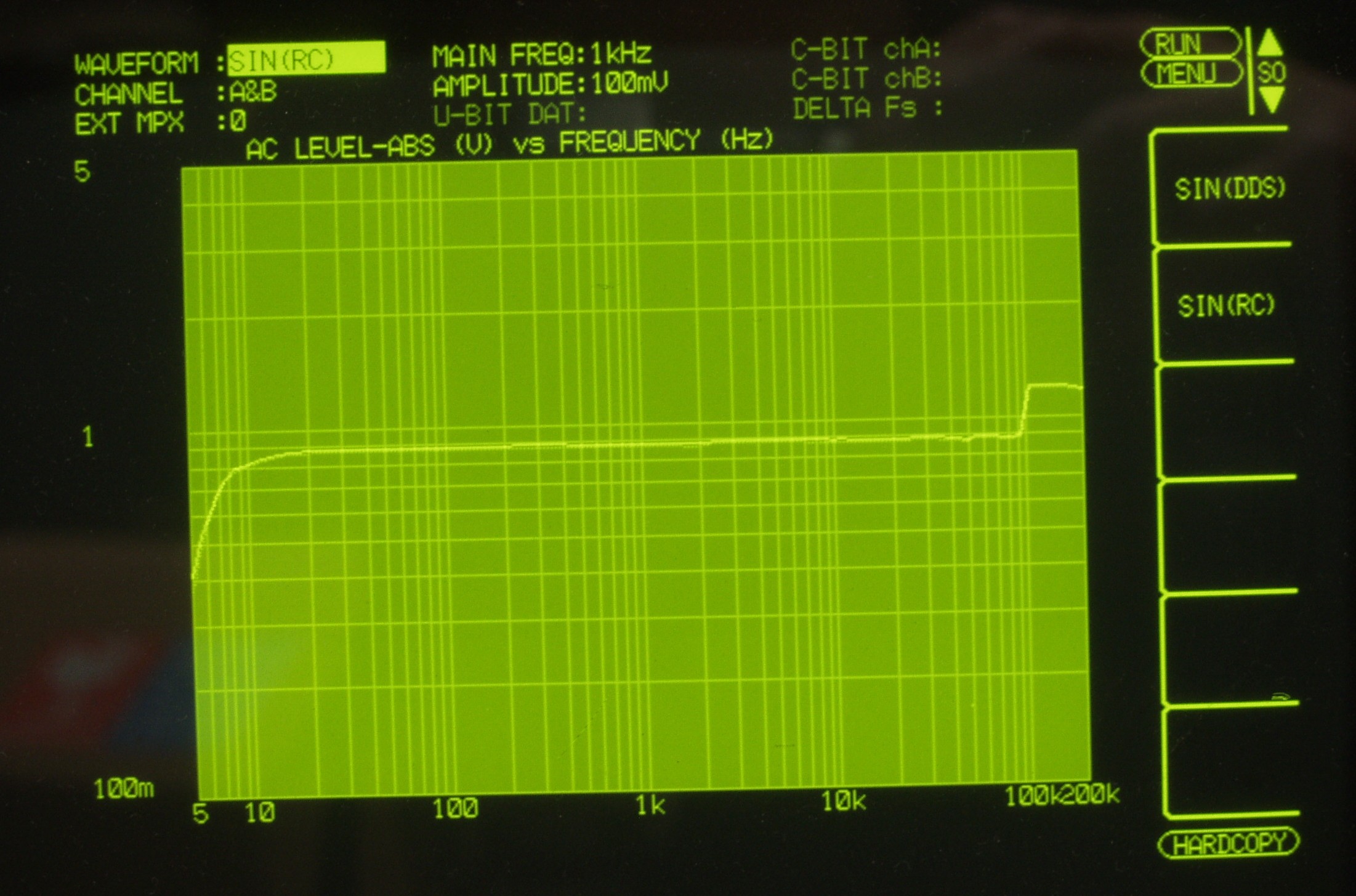

F1A. 入出力特性測定(AUX入力) 100mV一定入力 VRはmax
                          平均で0.9V出力   左出力=薄(細い)色 右出力=濃い(太い)色
F1B. 歪み測定 AUX入力端子へ100mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色

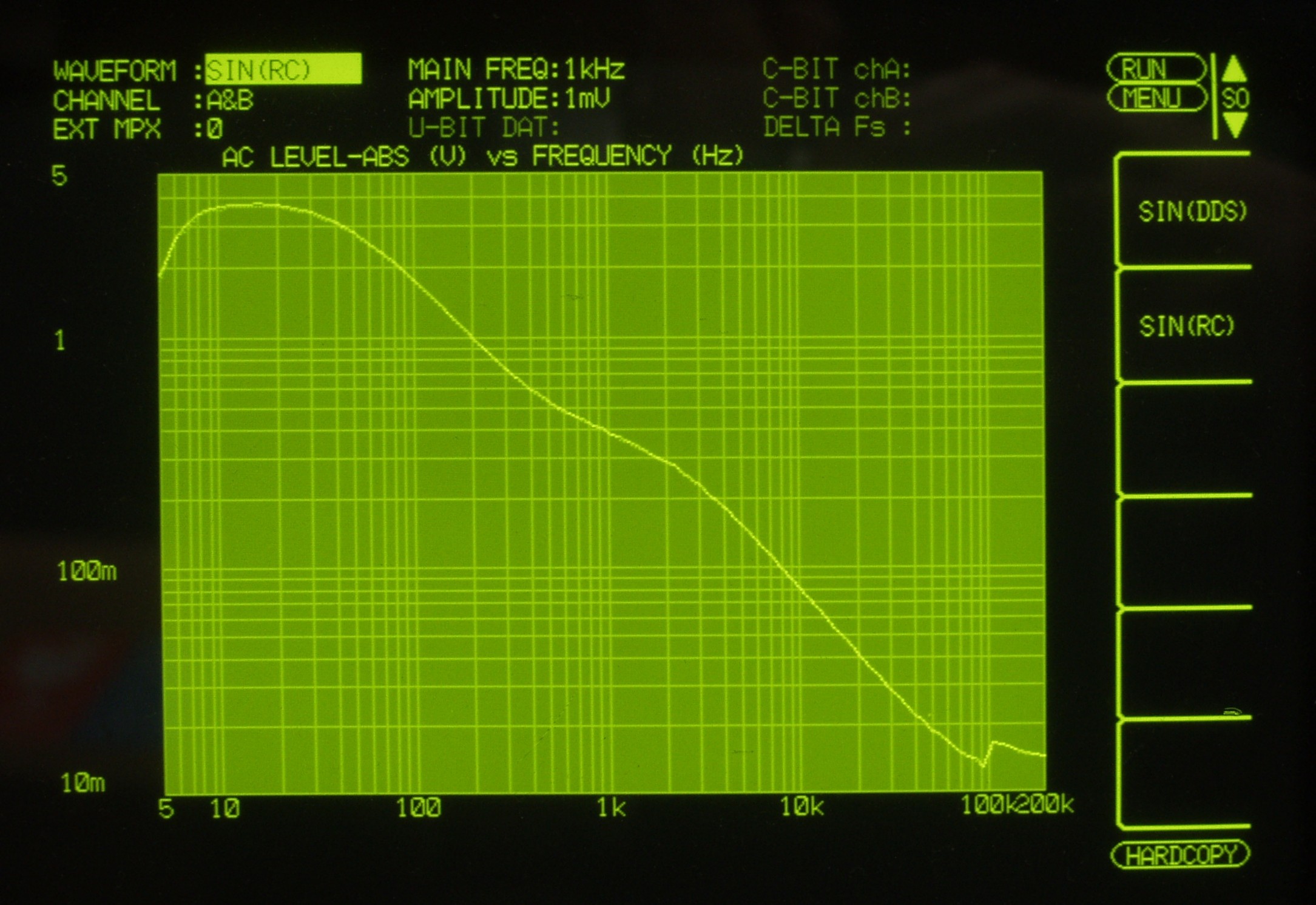

F2. 入出力特性 MM入力端子へ1mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色

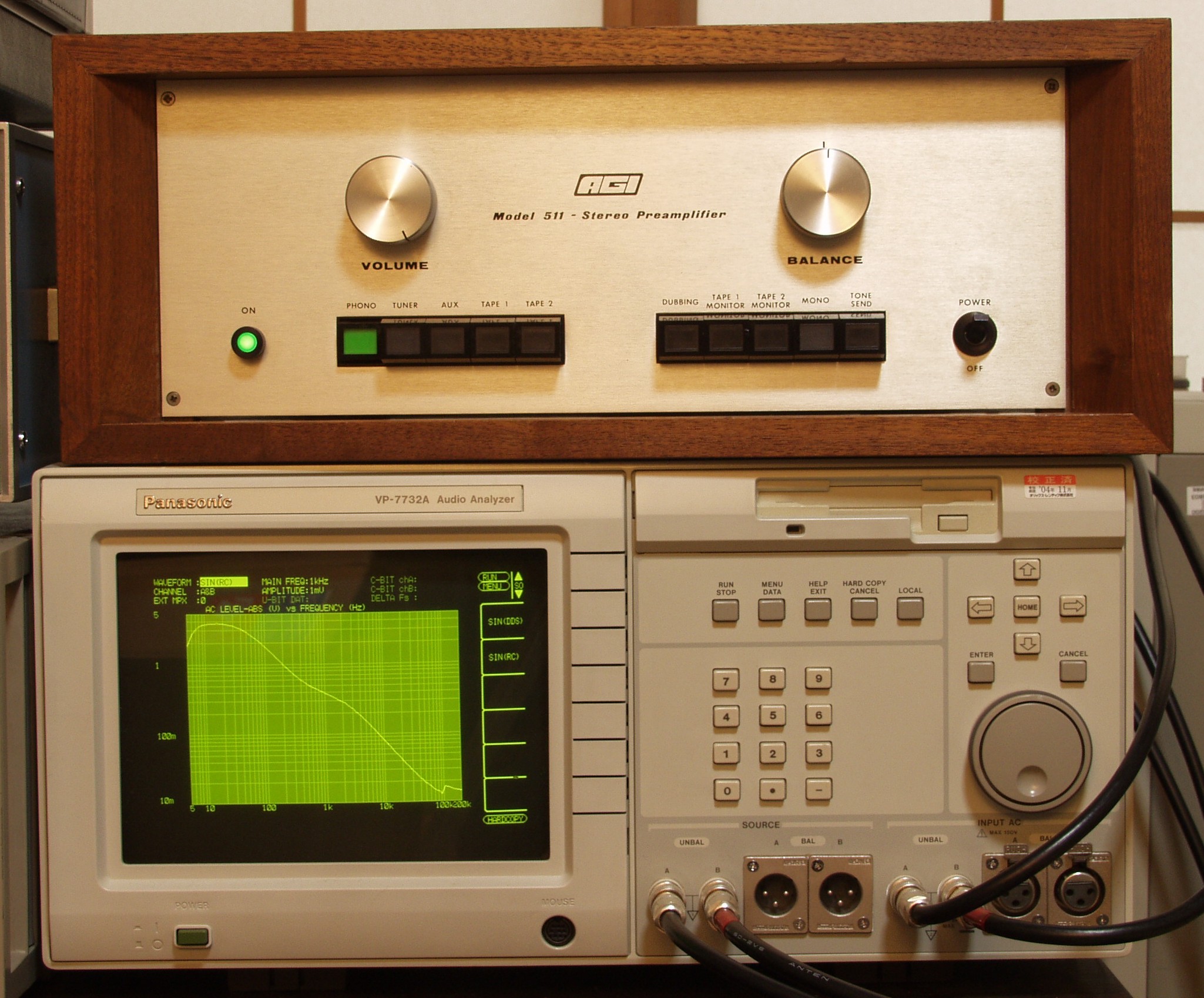

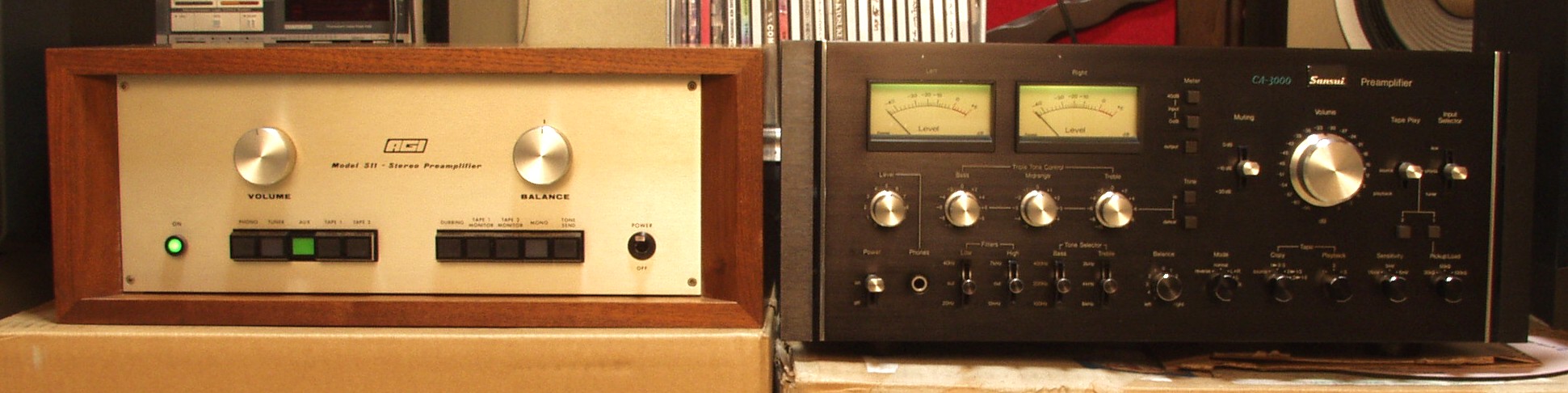

F3. 完成  24時間エージング中。 右は対象的に物量を投入したCA−3000。
S. AGI−511 の仕様(マニアル・カタログより)
型式 プリアンプ  AGI−511
  フォノアンプ部
ゲイン 33.0dB±0.25dB(1kHz)
入力インピーダンス 47kΩ(90pF)
最大許容入力 160mV(1kHz)
出力インピーダンス Rec out=220Ω
最大出力レベル 7V/10kΩ
周波数特性 RIAA偏差±0.25dB以内
位相特性 +12゜、-4゜(20Hz〜20kHz)
SN比 88dB以上(10mV、1kHz、IHF-A)
歪率(5V/10kΩ時) THD=0.005%以下(通常0.001%以下、20Hz〜20kHz)
IMD=0.005%以下(通常0.001%以下、SMPTE法)
過渡特性 スルーレイト=250V/μsec以上
ライズ/フォール・タイム=0.01μsec以下(2Vp-p)
タイムディレイ=0.0035μsec以下
  ハイレベルアンプ部
ゲイン 18.7dB±0.25dB
入力インピーダンス 38kΩ
出力インピーダンス 47Ω
最大出力レベル 9.5V/10kΩ
6V/600Ω
周波数特性 20Hz〜20kHz ±0.1dB
位相特性 +1゜、-3゜(20Hz〜20kHz)
歪率(5V/10kΩ時) THD=0.005%以下(通常0.001%以下、20Hz〜20kHz)
IMD=0.005%以下(通常0.001%以下、SMPTE法)
過渡特性 スルーレイト=50V/μsec以上
ライズ/フォールタイム=0.25μsec以下(10Vp-p)
方形波ディルト=2%以下(20Hz、1000Ω負荷)
  その他
電源 AC100V(90V〜111V)、50Hz/60Hz
消費電力 5W
外形寸法 幅354×高さ132×奥行243mm
重量 約6kg
付属 木製ケース
価格 \260,000(1978年頃) 、\185,000(1979年頃)、 \230,000(1980年頃)
