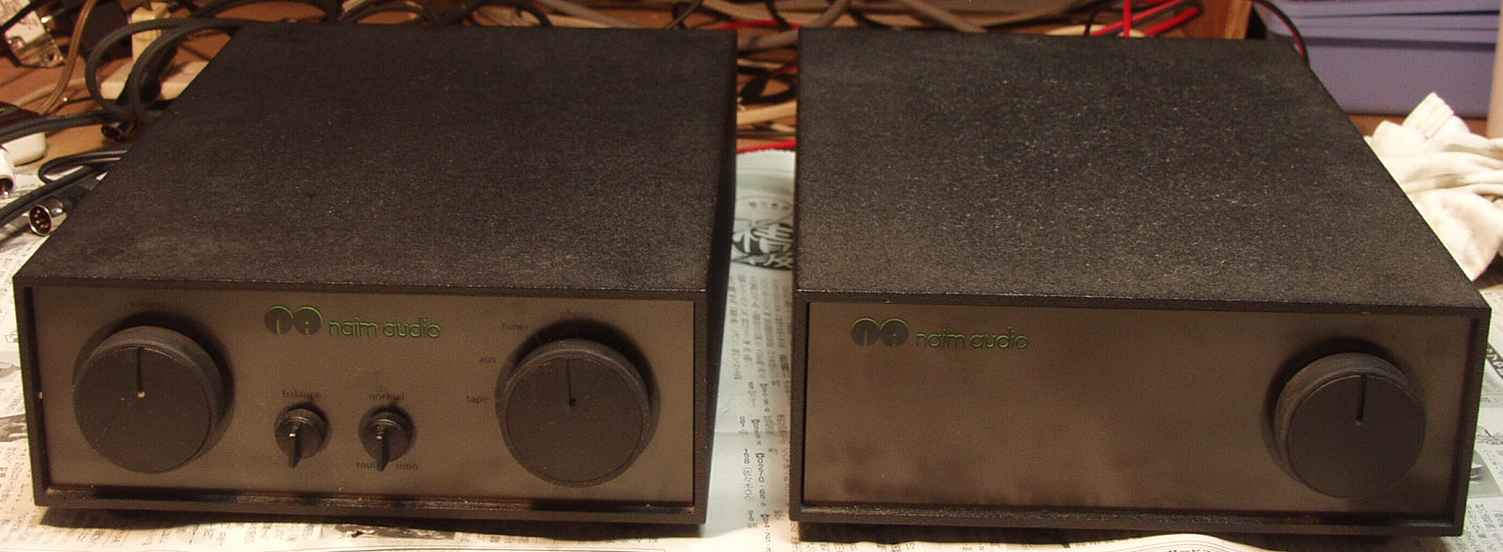

Naim Audio NAP90+NAC62 修理記録
平成14年6月21到着 平成14年6月24日完成
  1.  修理前の状況
    音出ず
    プリ電源入らず

  2.  原因
    TR(トランジスター)劣化

  3.  修理状況
    TR(トランジスター)の交換
    表示電球交換
    半固定VR交換
    各種基板ハンダ補正

  4.  使用部品
    TR(トランジスター)    4個
    半固定VR交換       2個

  5.  修理費  21,000円   通常修理

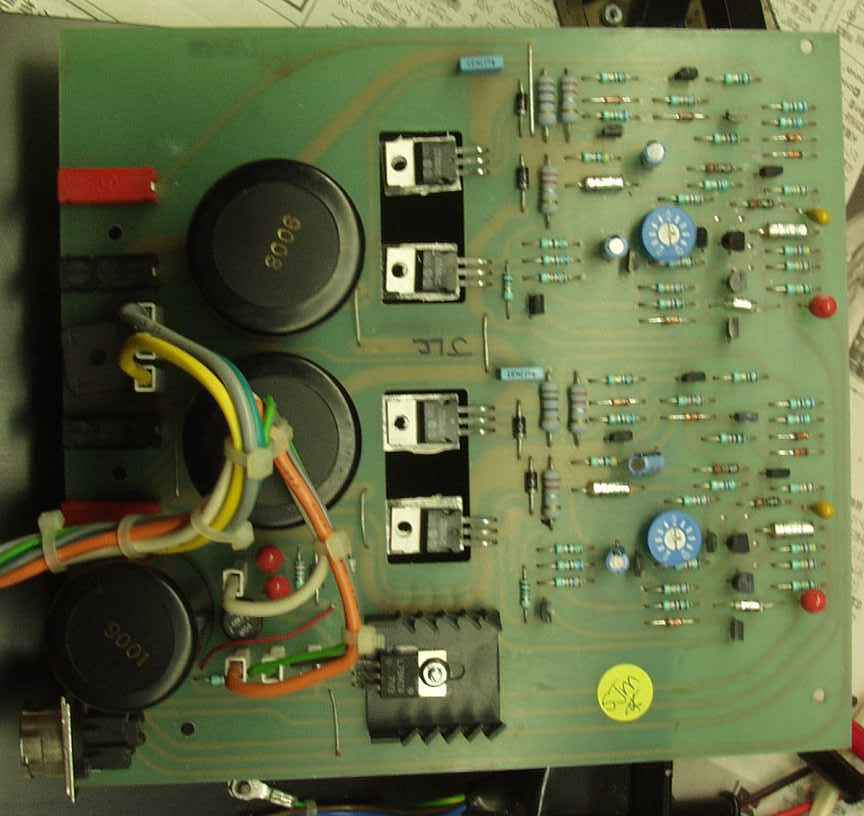

1. AMP基板修理

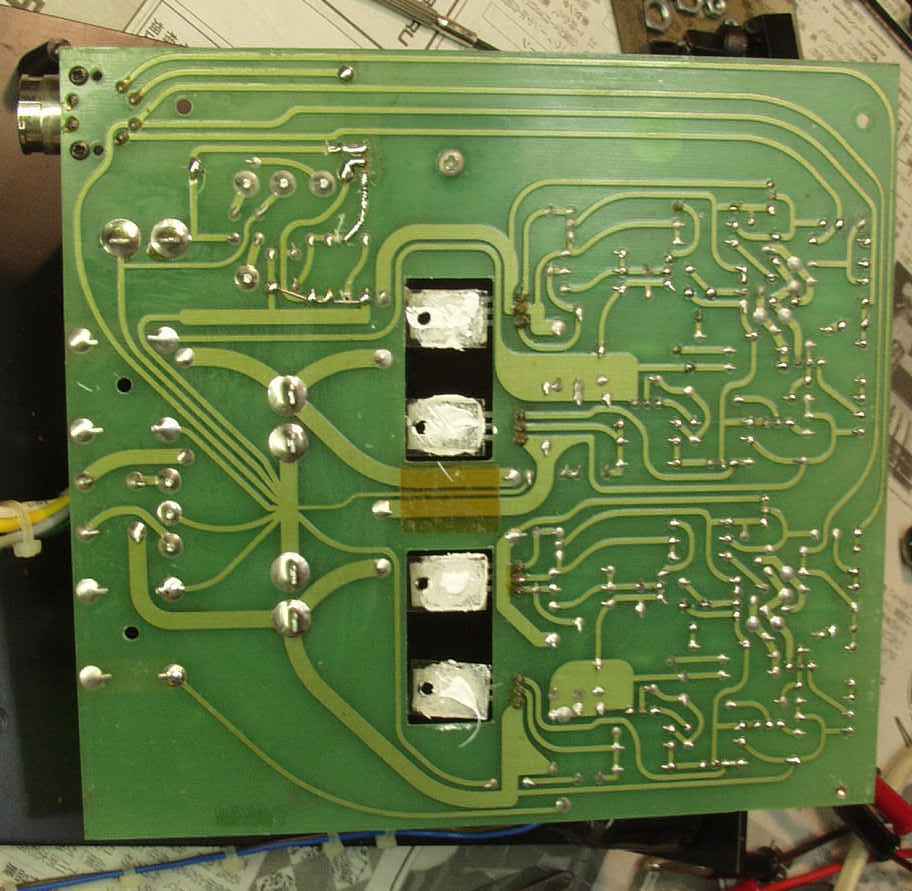

2. AMP基板修理半田補正作業

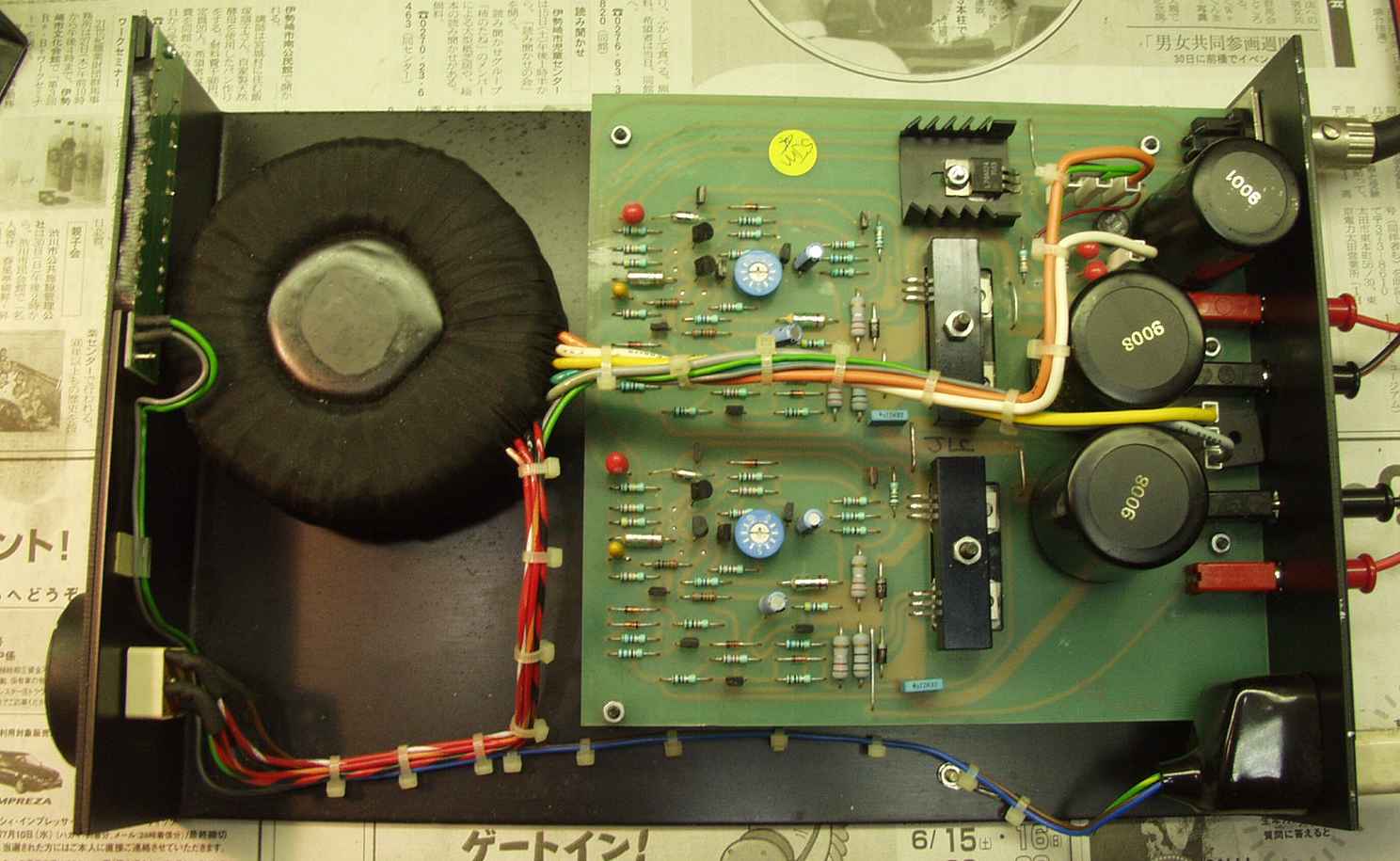

3. 完成 AMP部

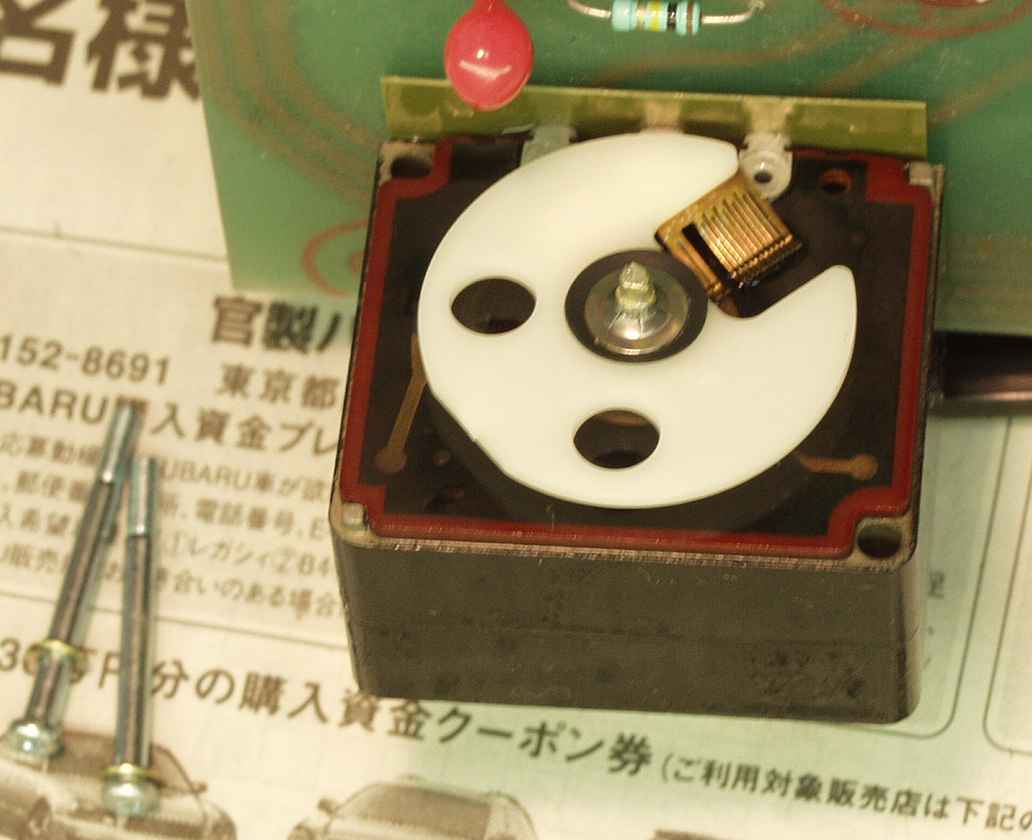

4. VR修理

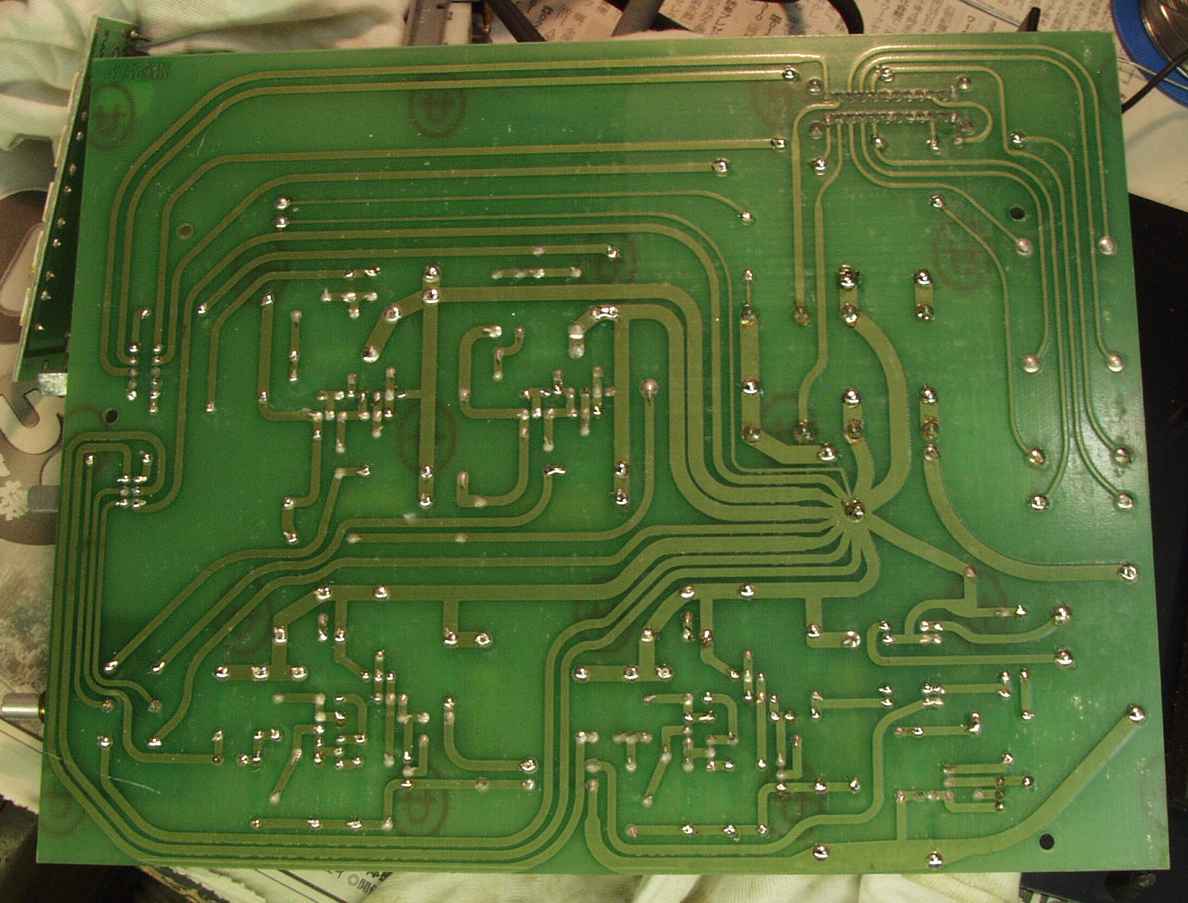

5. プリAMP基板修理半田補正作業

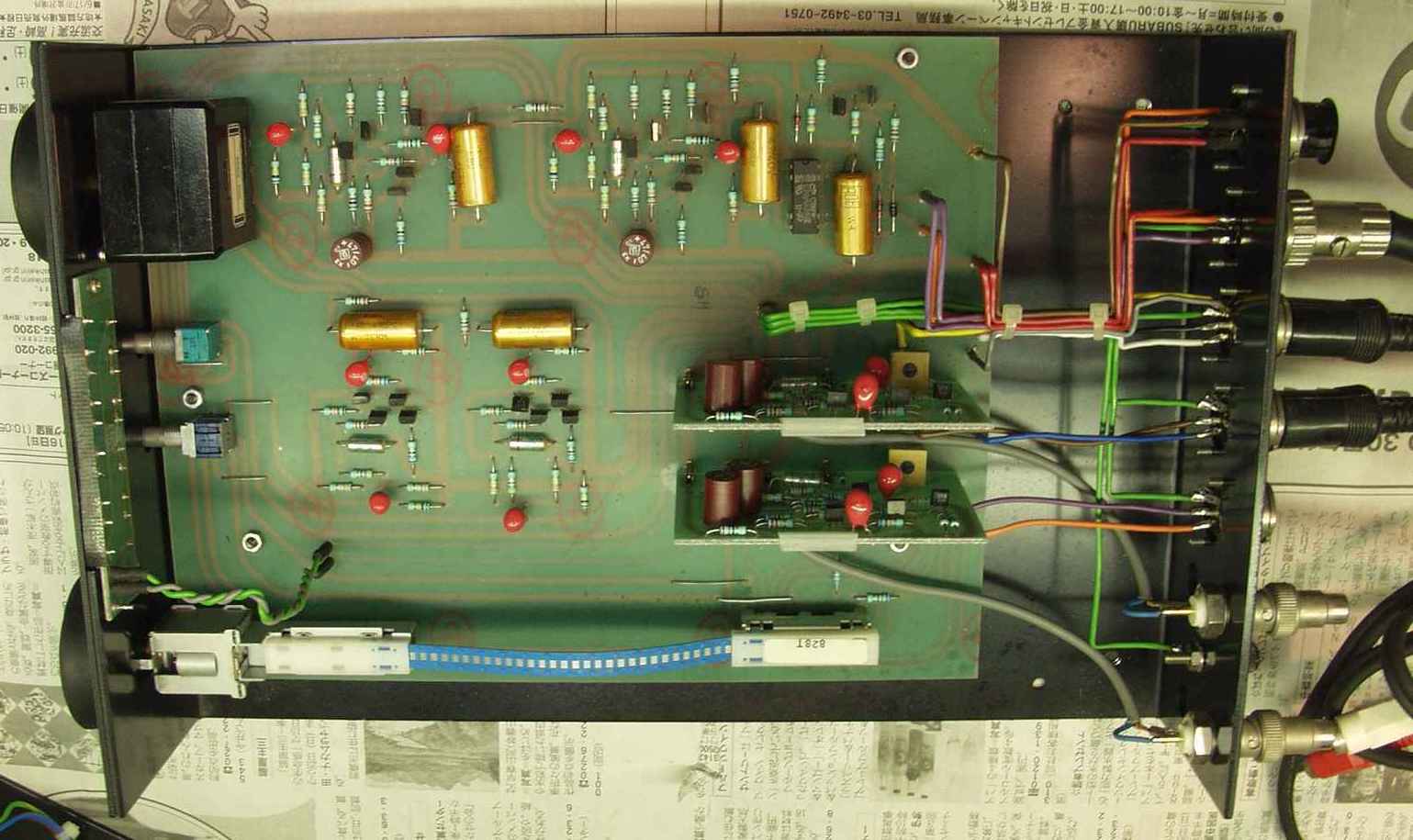

6. 完成 プリ部
7. 出力・歪み率測定

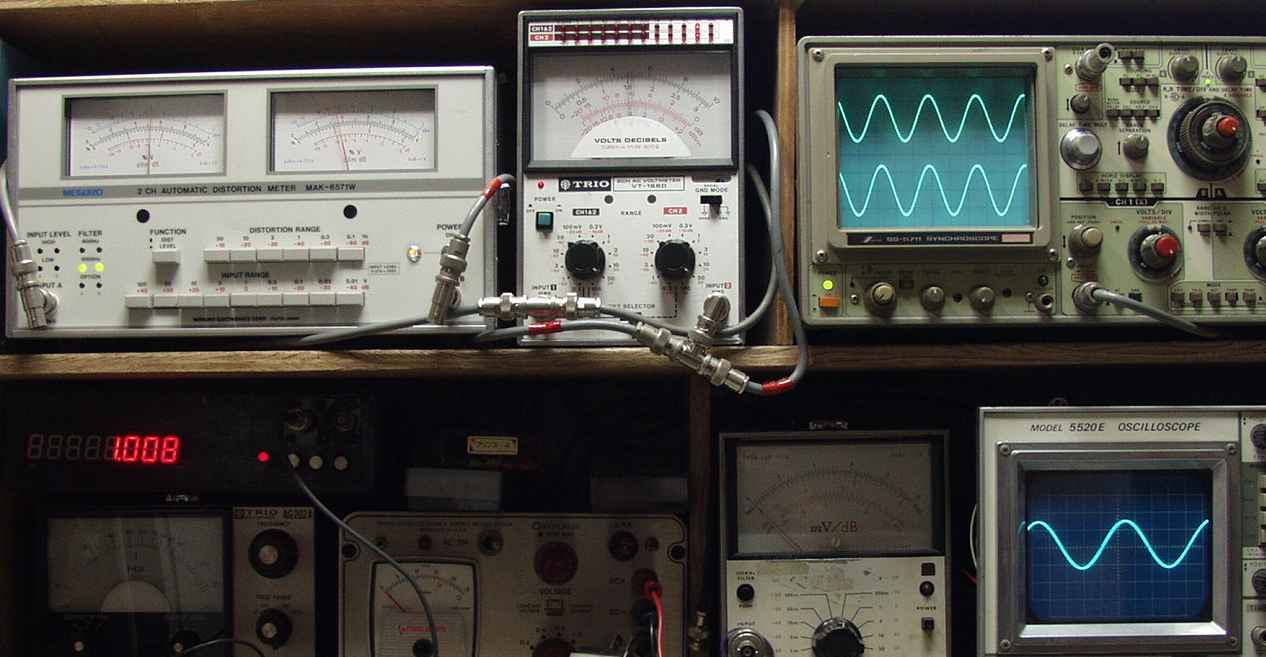

8. 出力=15V=28W 歪み率=0.07% 1000HZ 右下オシロ=入力波形=Phono入力
  左=黒針=下、右=赤針=上

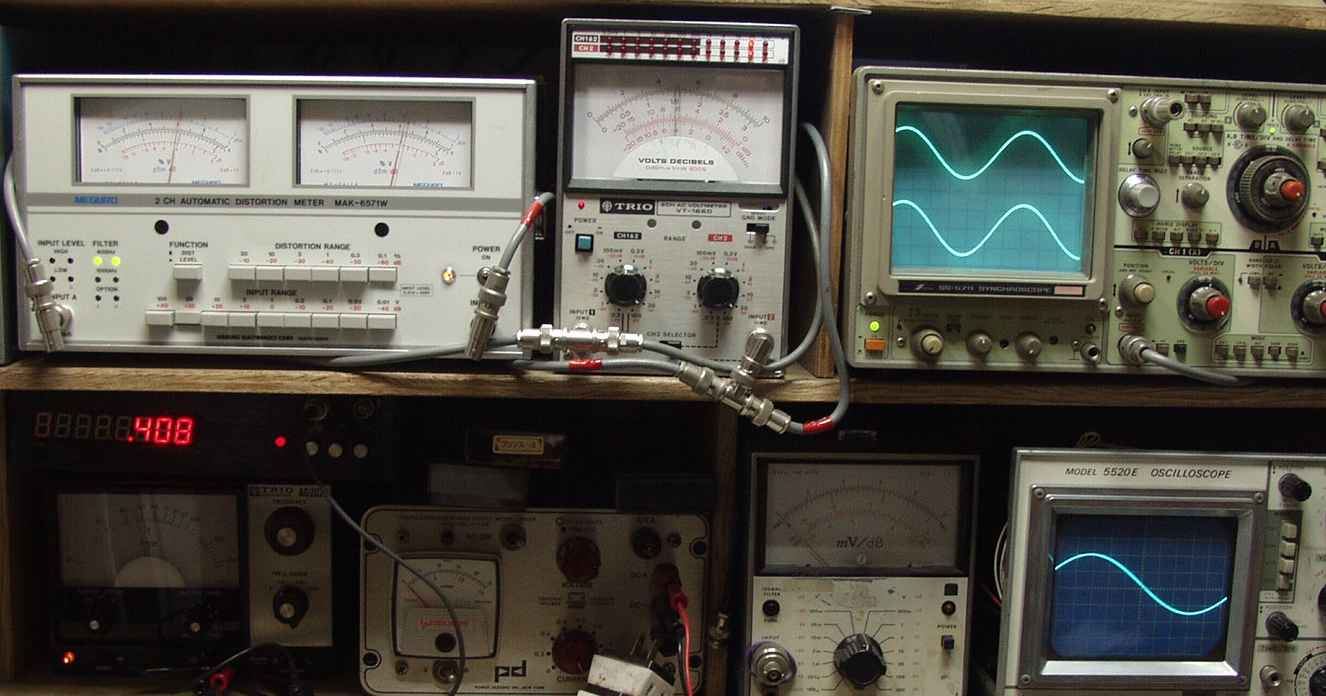

9. 出力=15V=28W 歪み率=0.07% 400HZ 右下オシロ=入力波形=Phono入力
  左=黒針=下、右=赤針=上

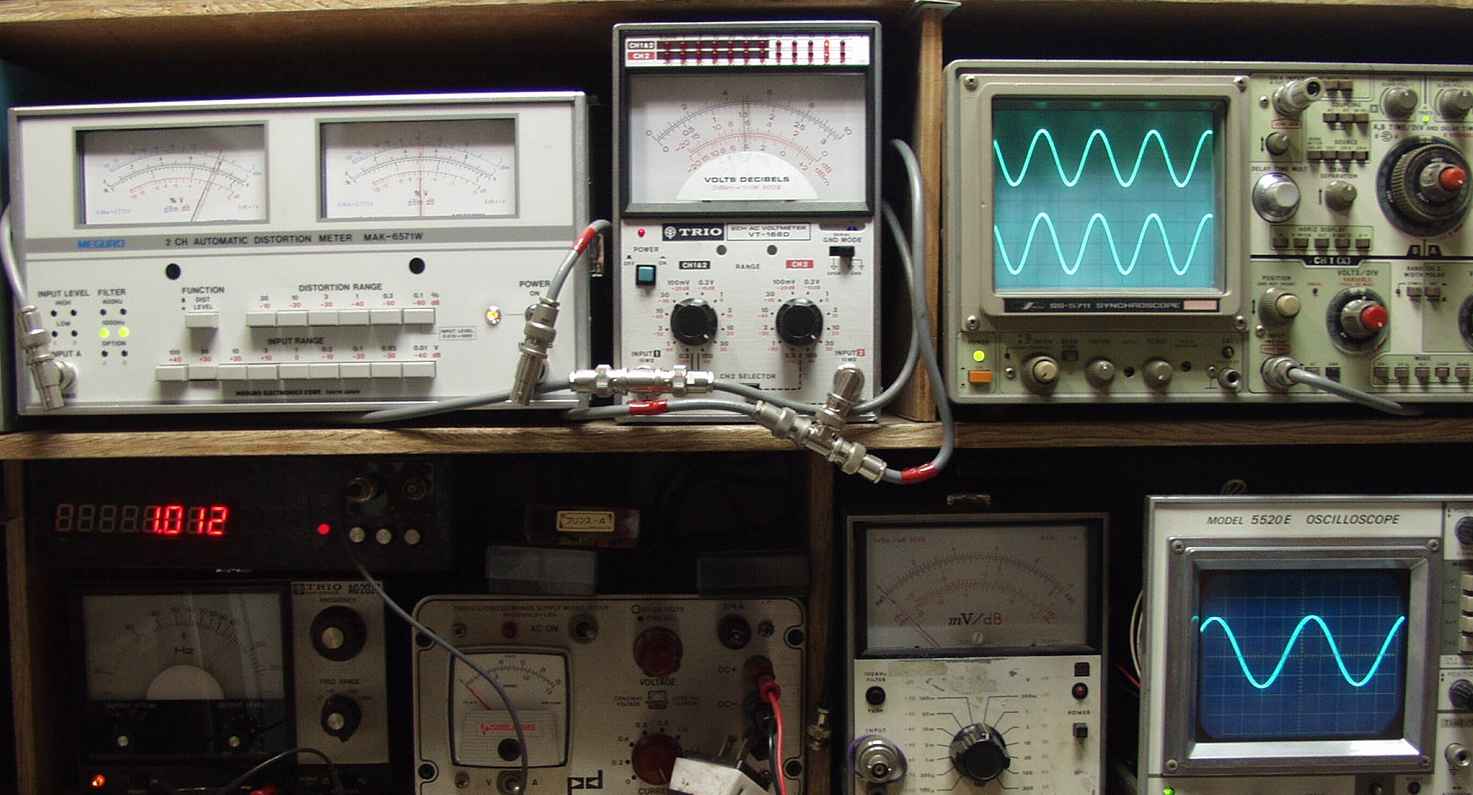

10. 出力=15V=28W 歪み率=0.07% 1000HZ 右下オシロ=入力波形=AUX入力
  左=黒針=下、右=赤針=上
12.  完成 上から見る
