GAS THAEDRA 修理記録
平成14年10月24日到着 平成15年4月9日完成
注意 このAMPもプリ出力にコンデンサーが無くDC漏れの可能性が有ります、メインAMPのDC入力端子に接続すると、
    メインAMPが「チンチン」になり壊れます
    更に、音質重視の為、プリ出力に安全(保護)抵抗が有りません!!
    プリ出力をショウトさせると、プリのバッファAMP(出力リレー)が壊れる可能性が有ります
    接続のRCAケーブルは電源を切って行いましょう
  • A. 修理前の状況
      出力しない。

  • B.原因
      出力リレー不良

  • C.修理状況
      出力リレー交換
      半固定VR交換
      配線手直し、補強
      経年劣化による各部ハンダ補正
      電解コンデンサー交換(オ−デオコンデンサー使用)

  • D.使用部品
      半固定VR
      抵抗
      電解コンデンサー           22個
      フイルムコンデンサー         22個
      出力リレー                1個
  • E.調整・測定
  • F.調整・測定2

  • F.修理費 55,000円   オーバーホール修理。
                       お馴染み特別価格。

  • S. GAS THAEDRA の仕様(マニアル・カタログより)

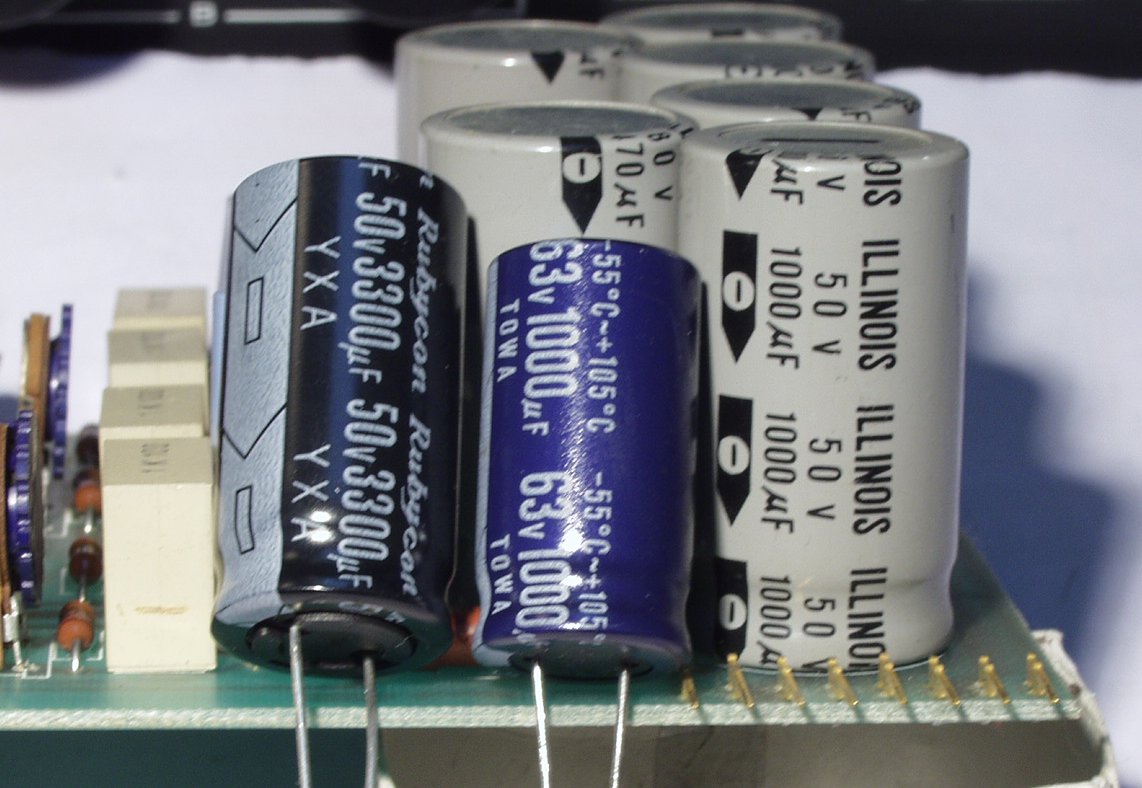

A1A.コンデンサー比較 28年間の進歩はご覧の通り
C. 修理状況理状況

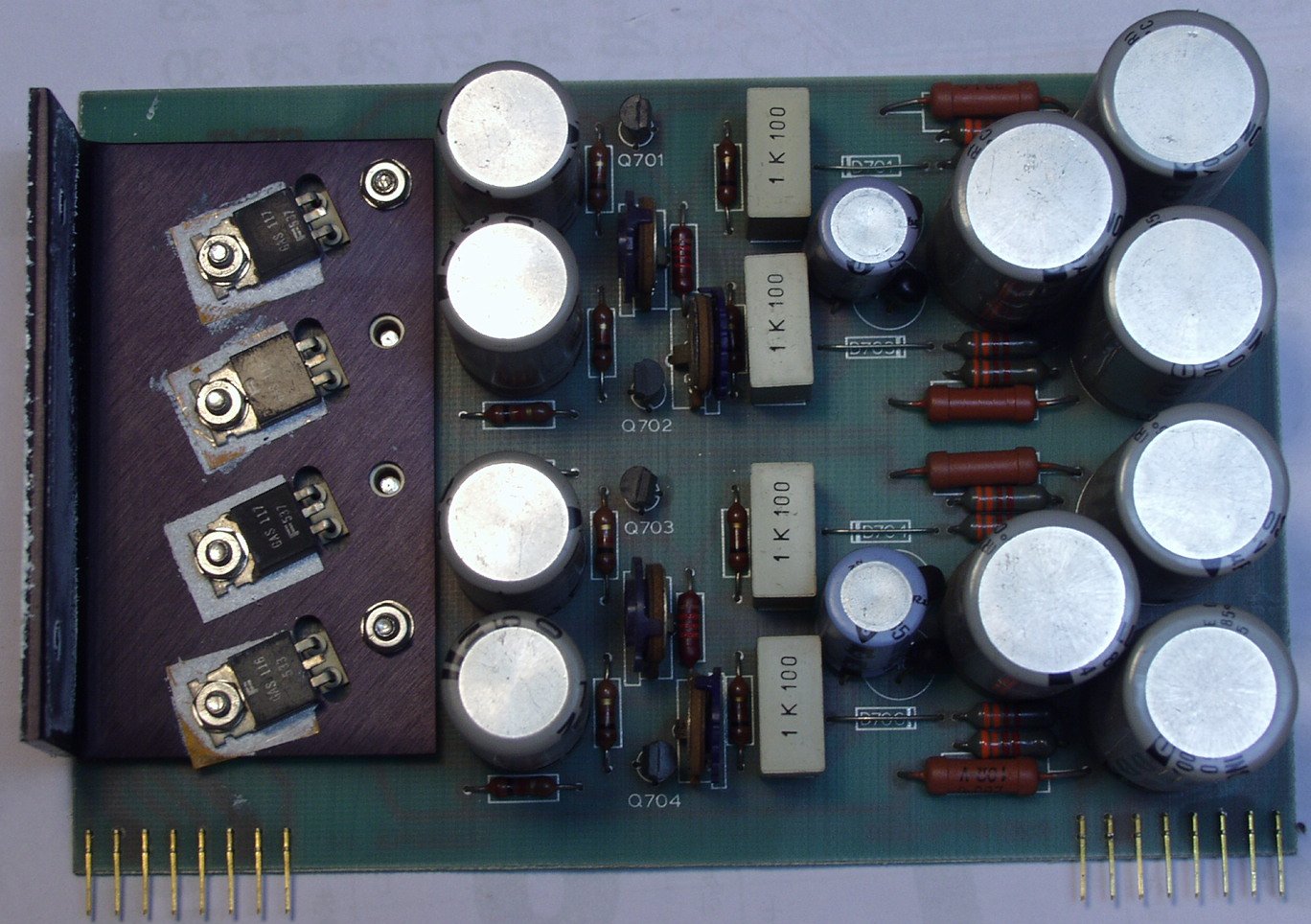

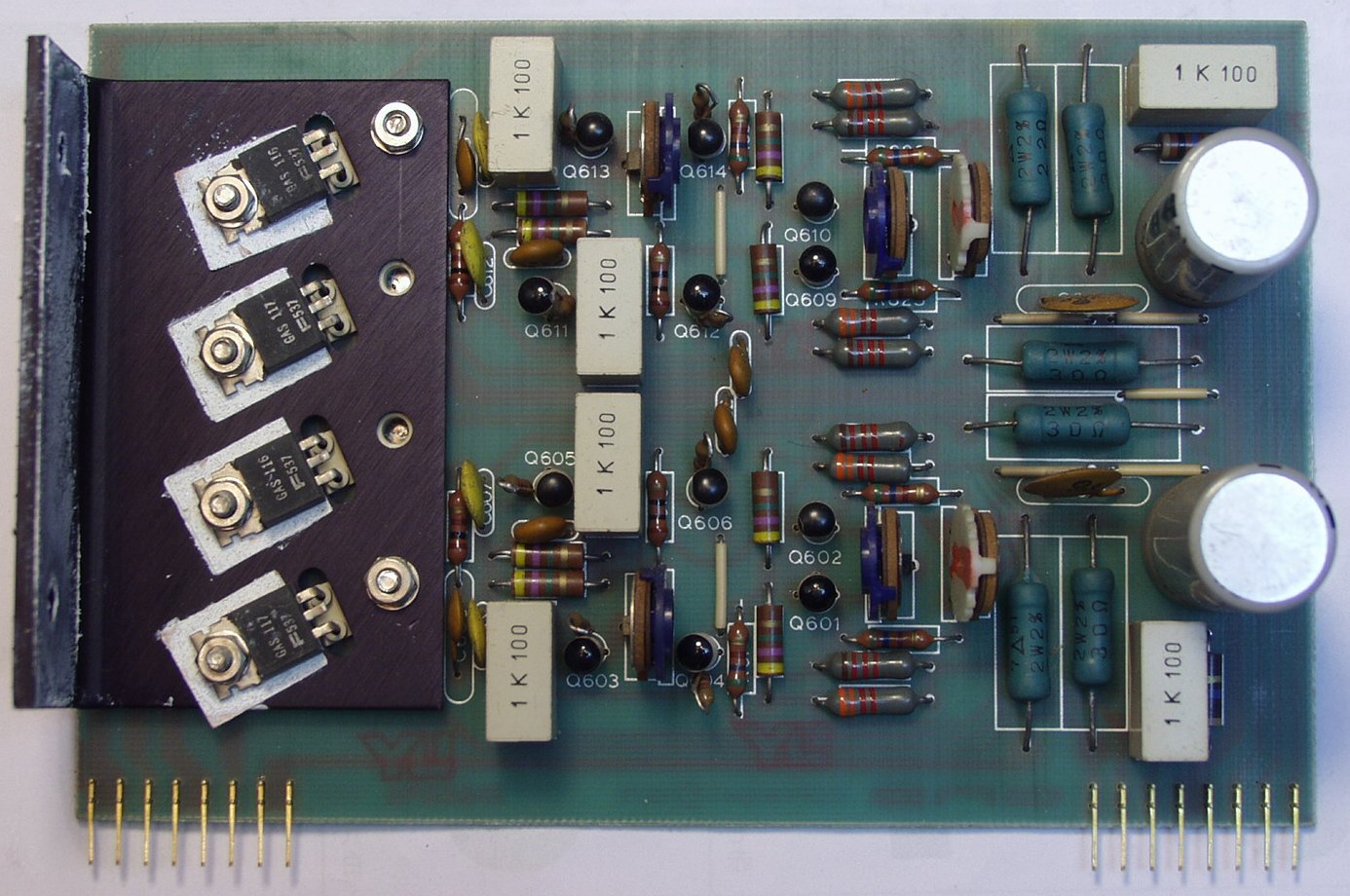

C1A. 修理前 定電圧基板
C1B. 修理前 定電圧基板 電解コンデンサー10個交換

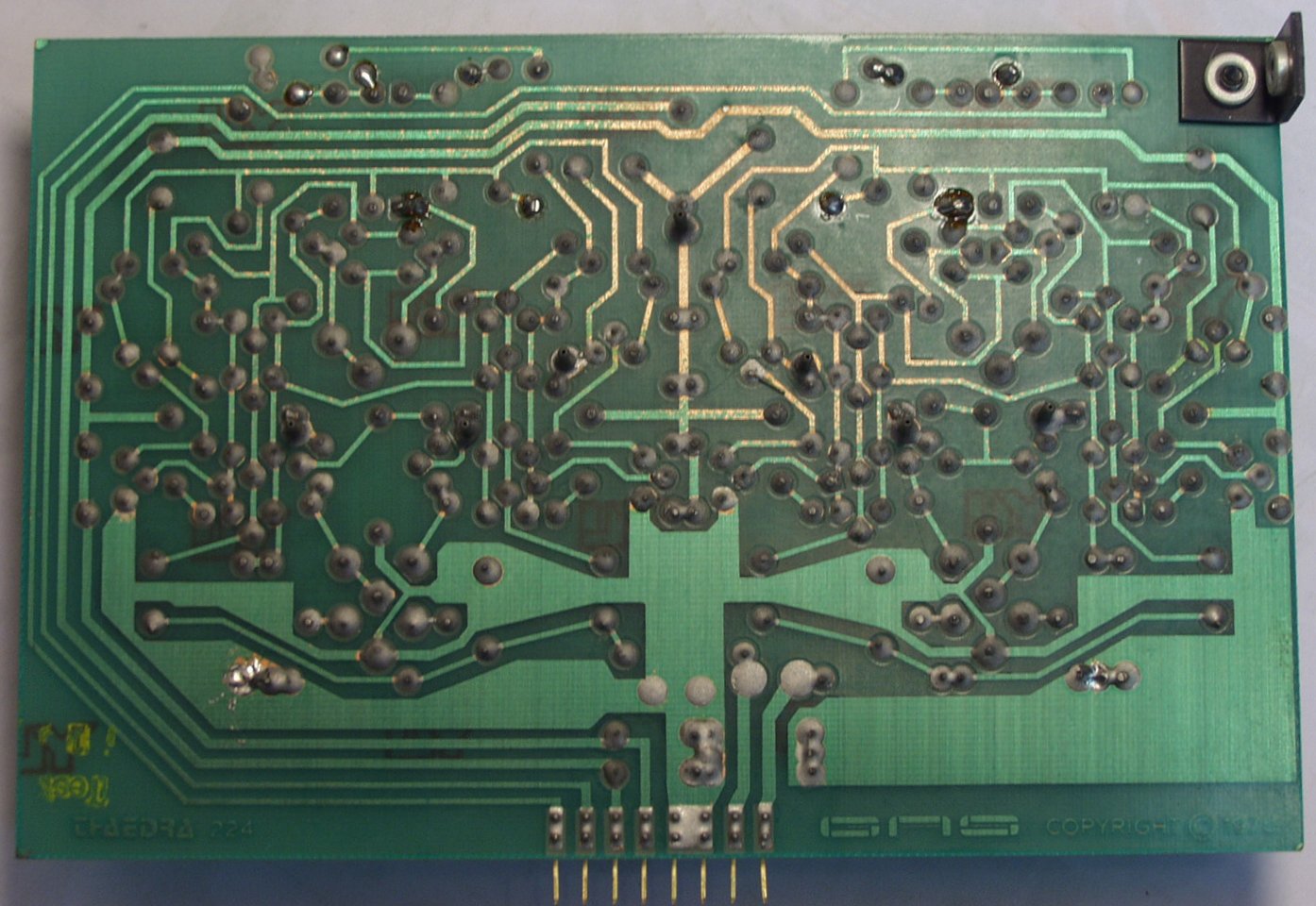

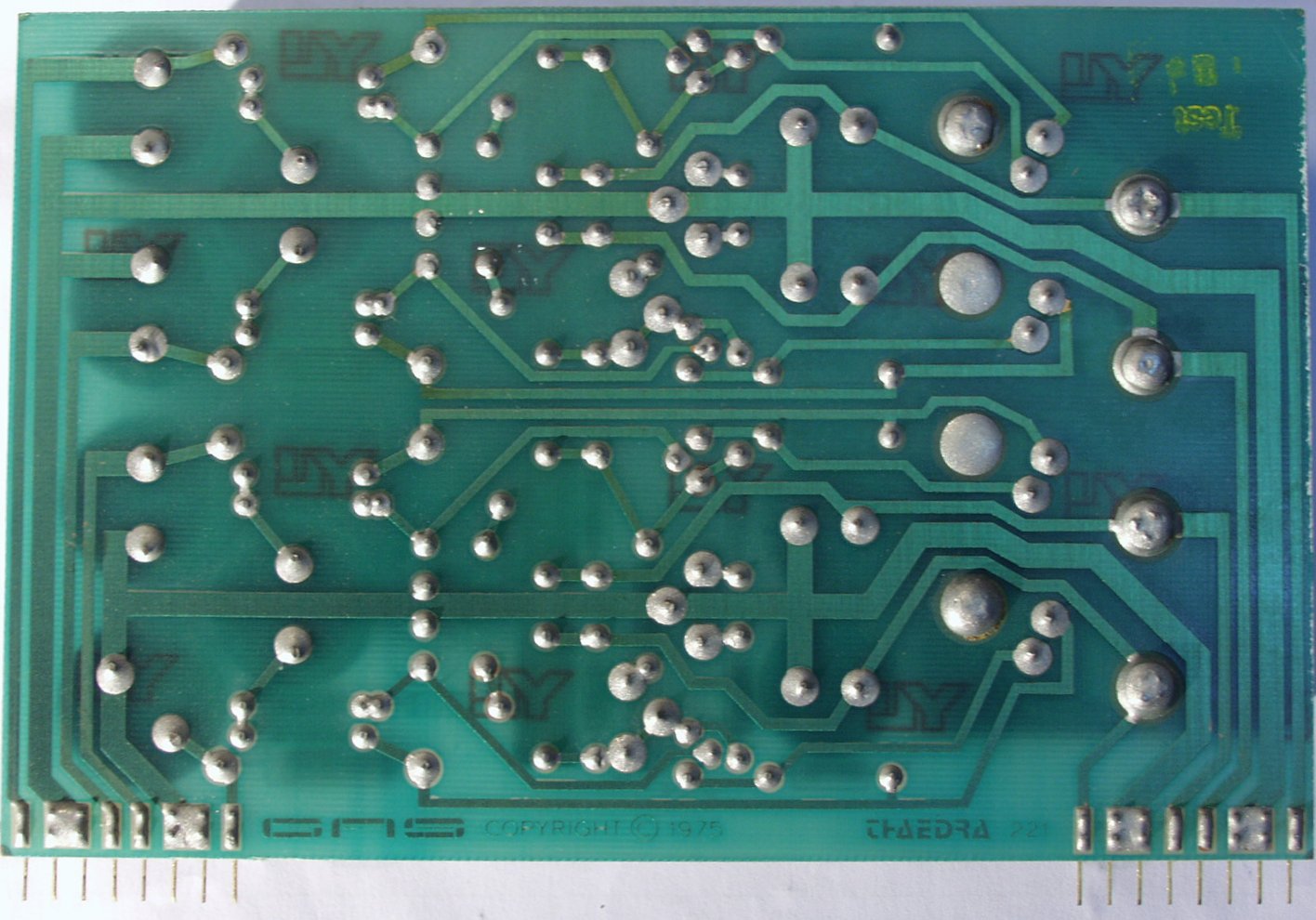

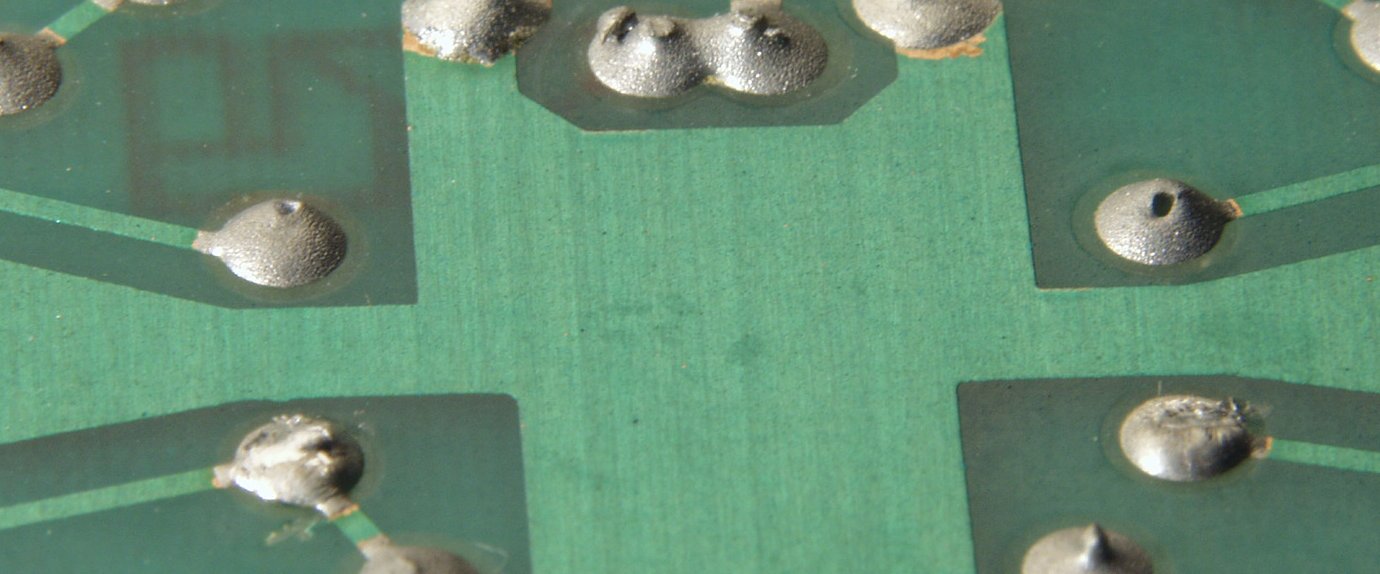

C1C. 修理前 定電圧基板裏 この艶のなさは、銀入りハンダ??

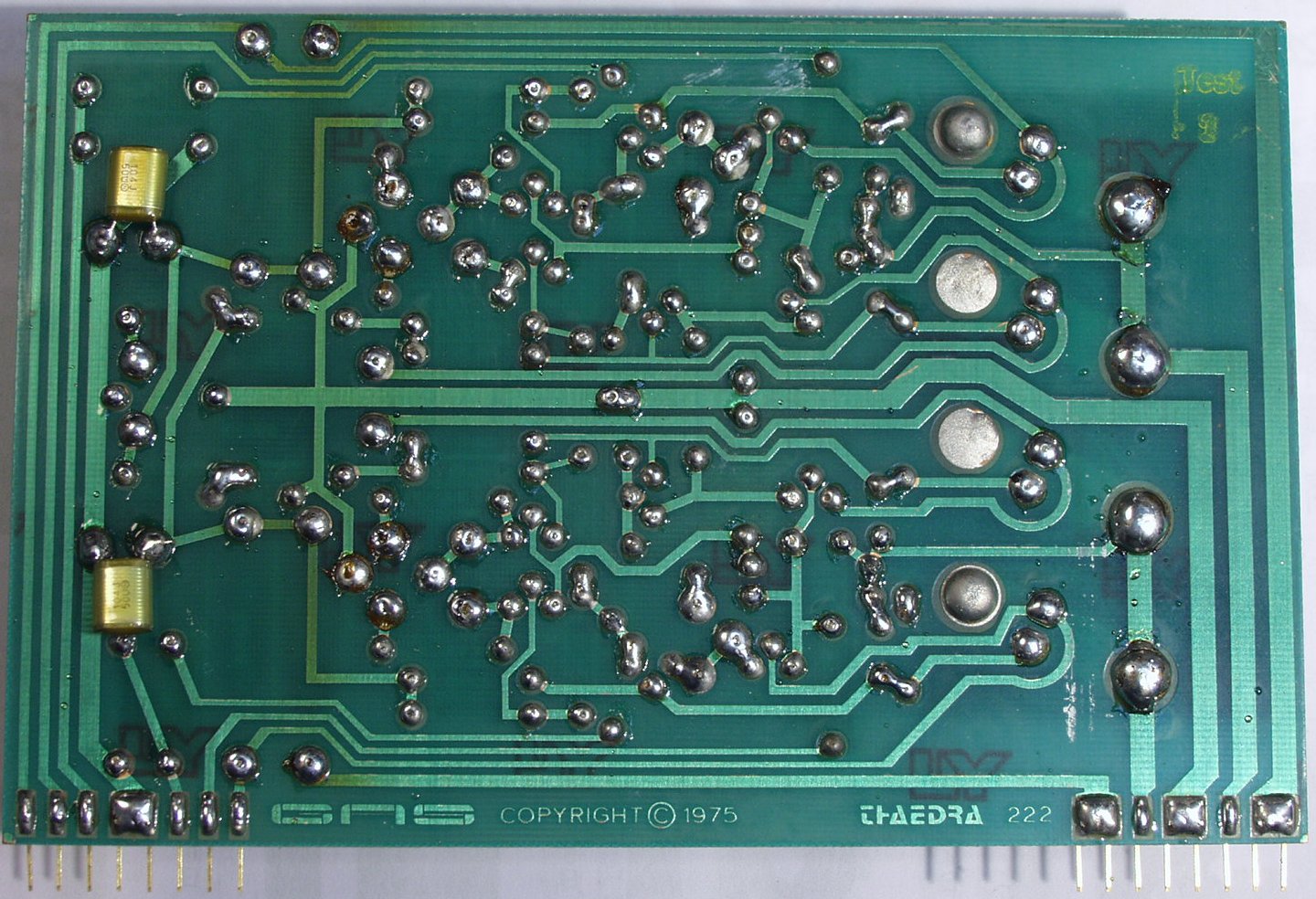

C1D. 修理(半田補正)後 定電圧基板裏

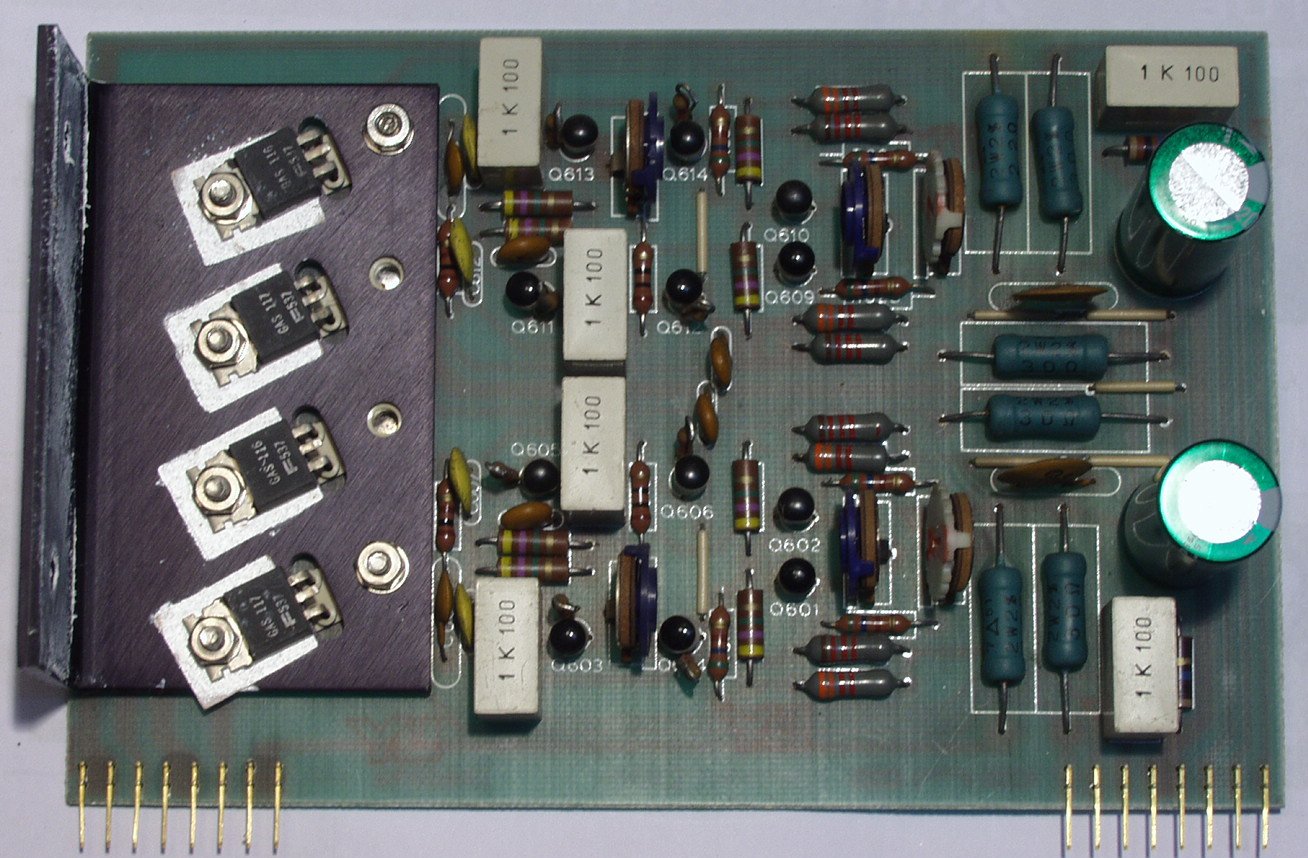

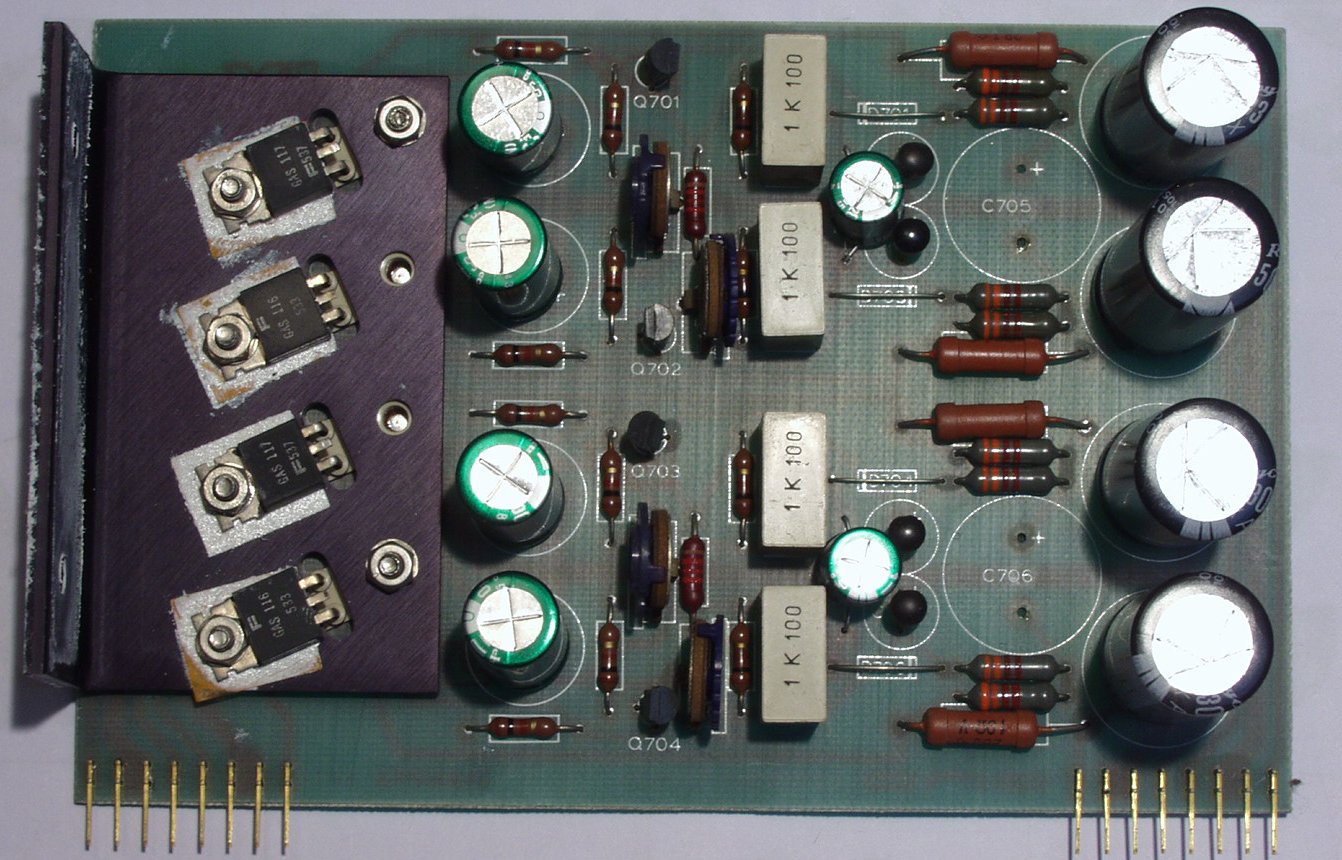

C2A. 修理前 バッファーAMP基板

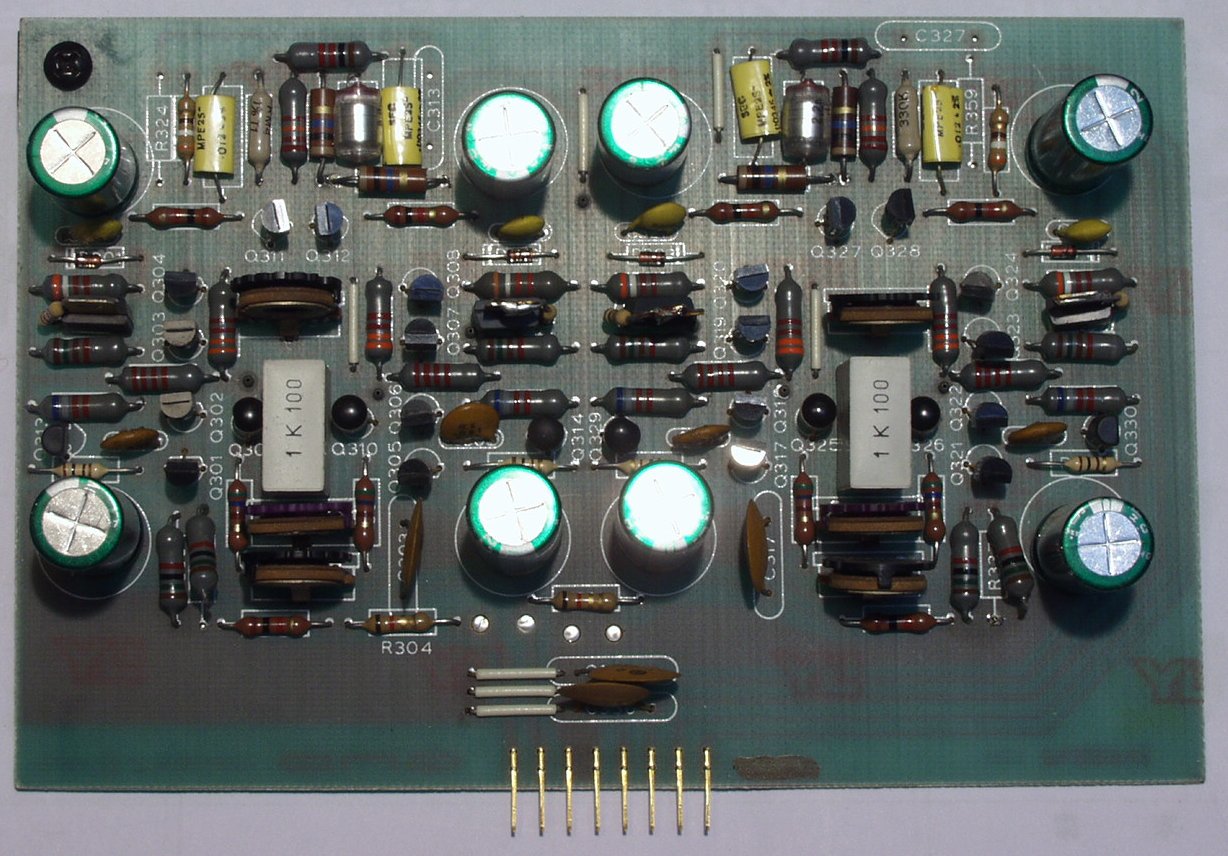

C2B. 修理後 バッファーAMP基板 電解コンデンサー2個交換

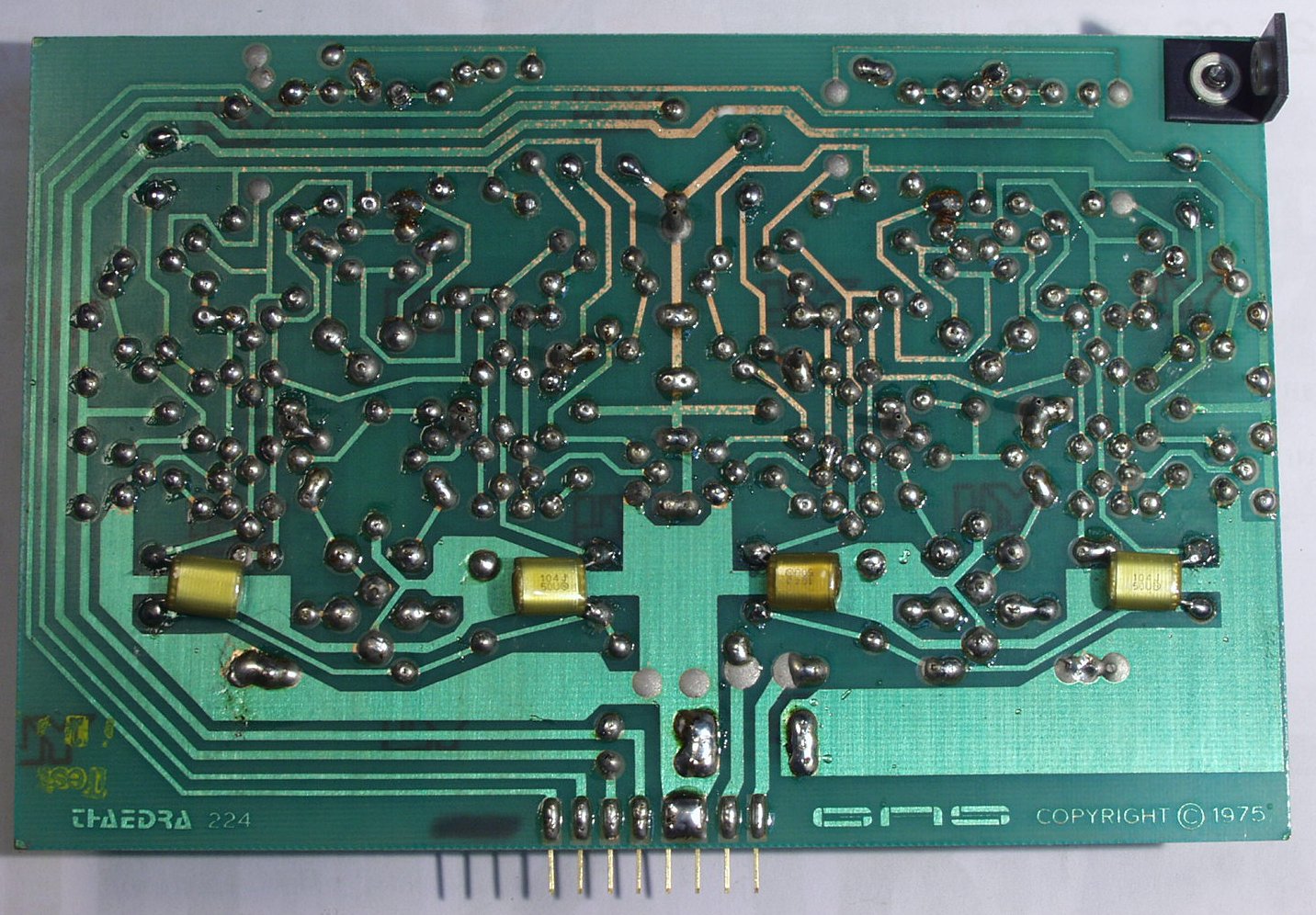

C2C. 修理前 バッファーAMP基板裏

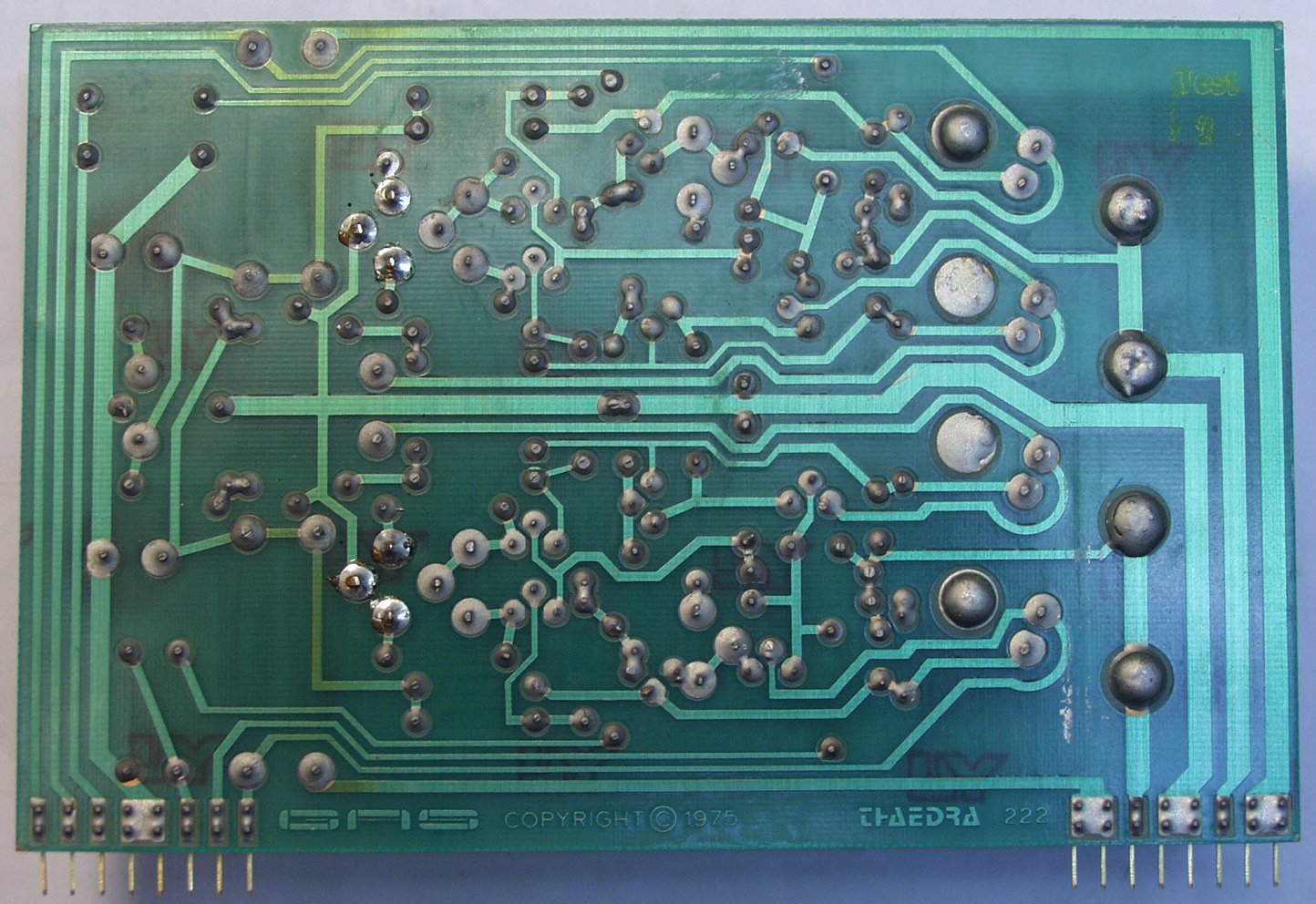

C2D. 修理(半田補正)後 バッファーAMP基板裏

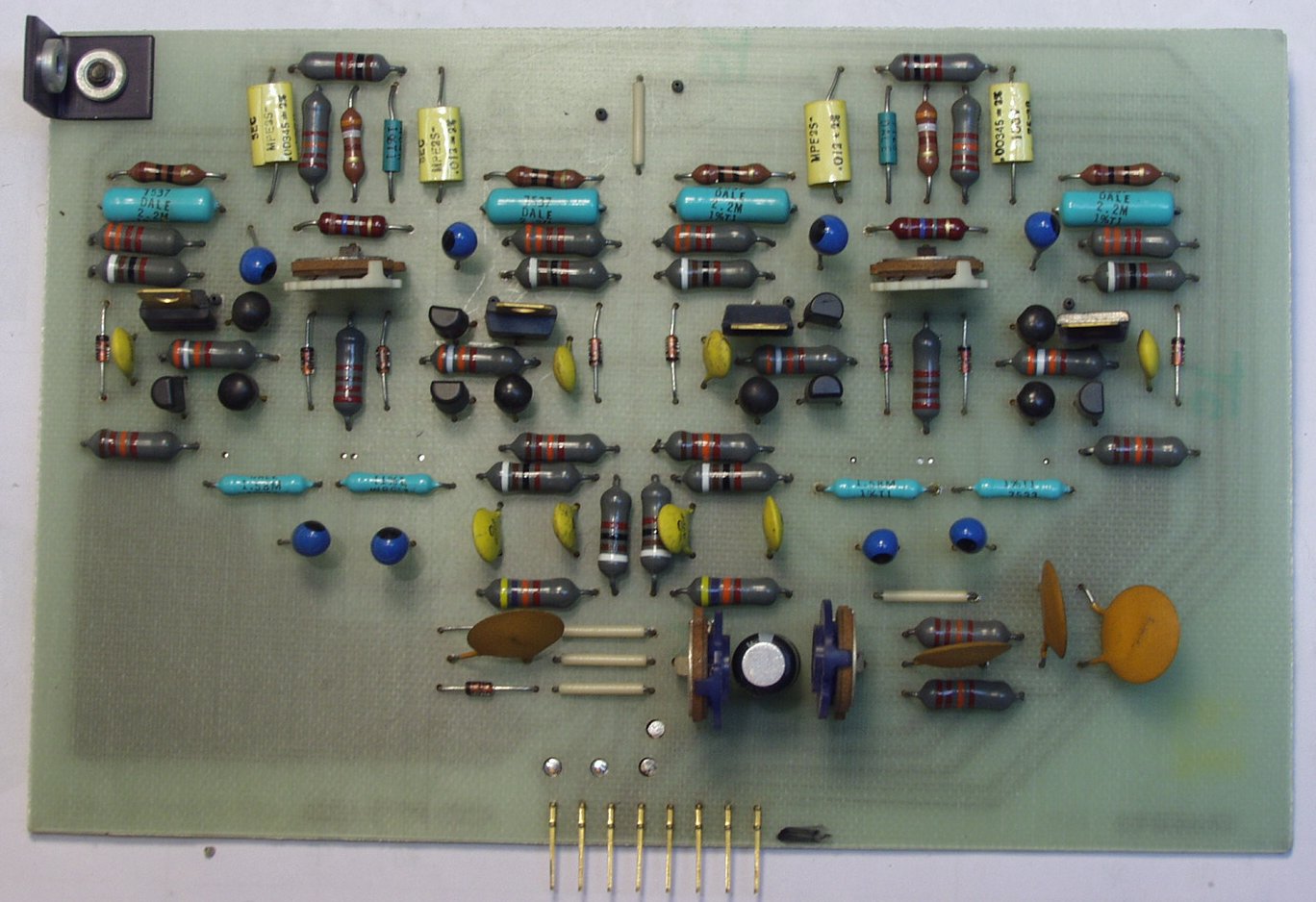

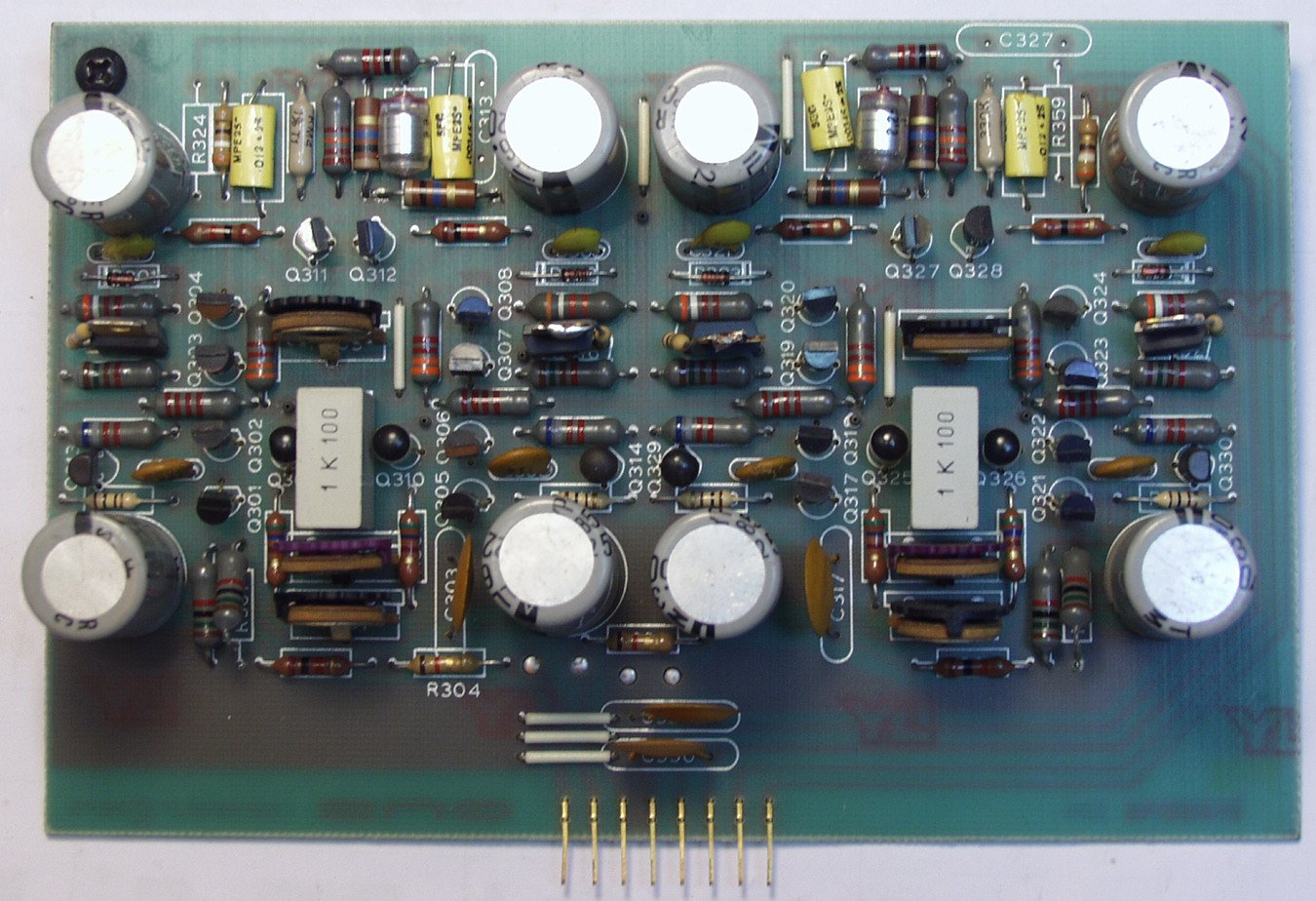

C3A. 修理前 EQ−AMP基板
C3B. 修理後 EQ−AMP基板 電解コンデンサー1個交換

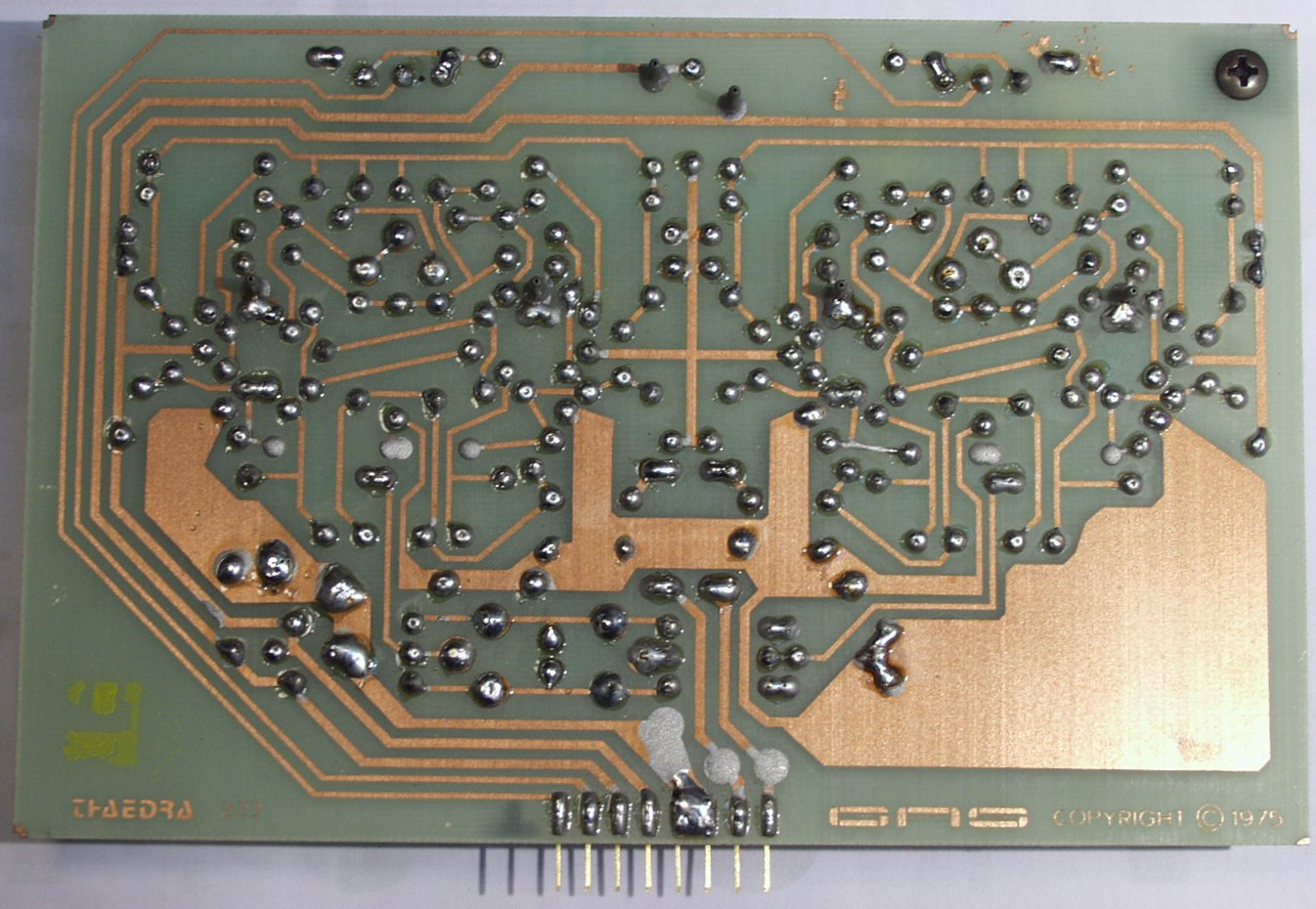

C3C. 修理前 EQ−AMP基板裏

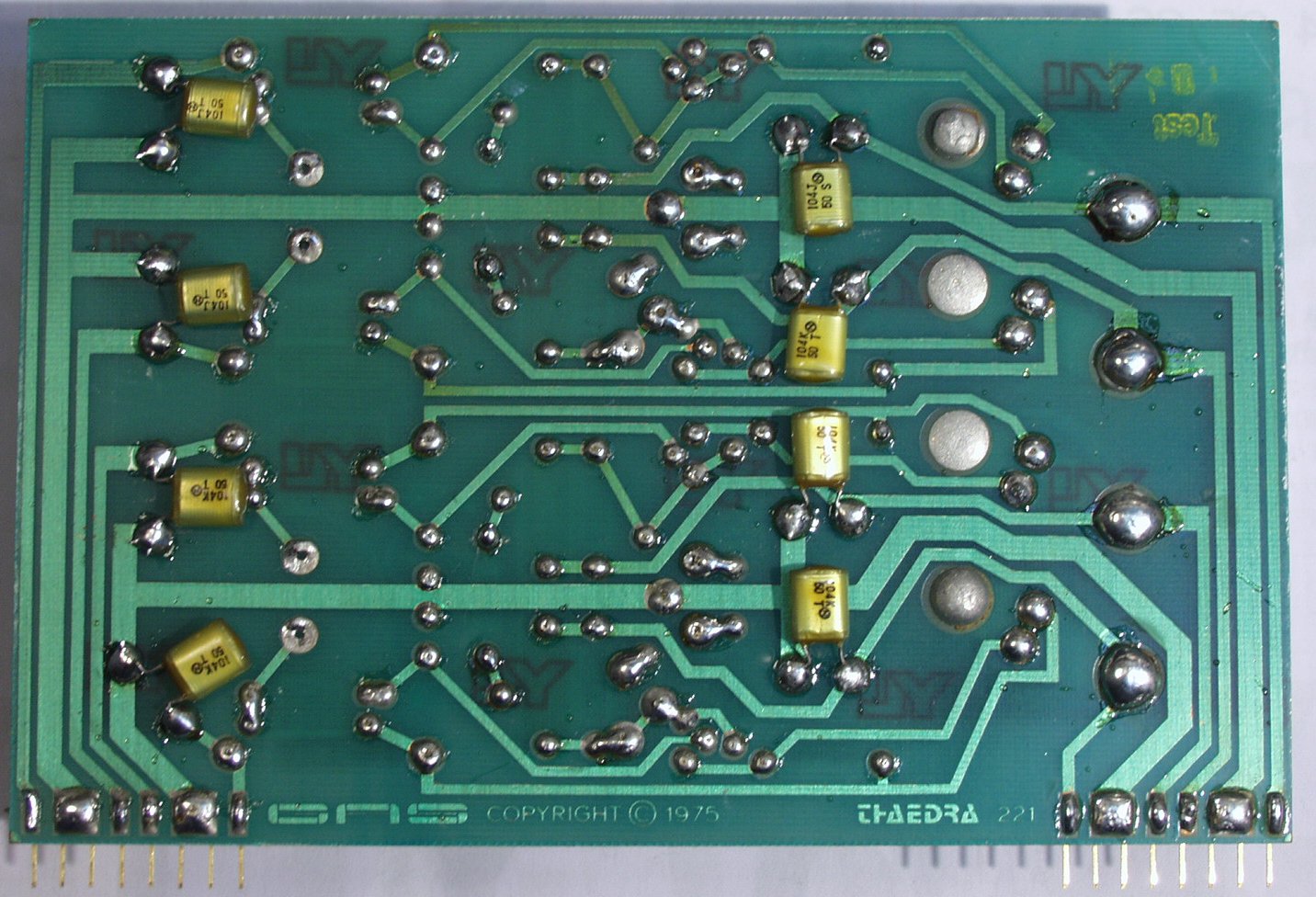

C3D. 修理裏(半田補正)後 EQ−AMP基板裏

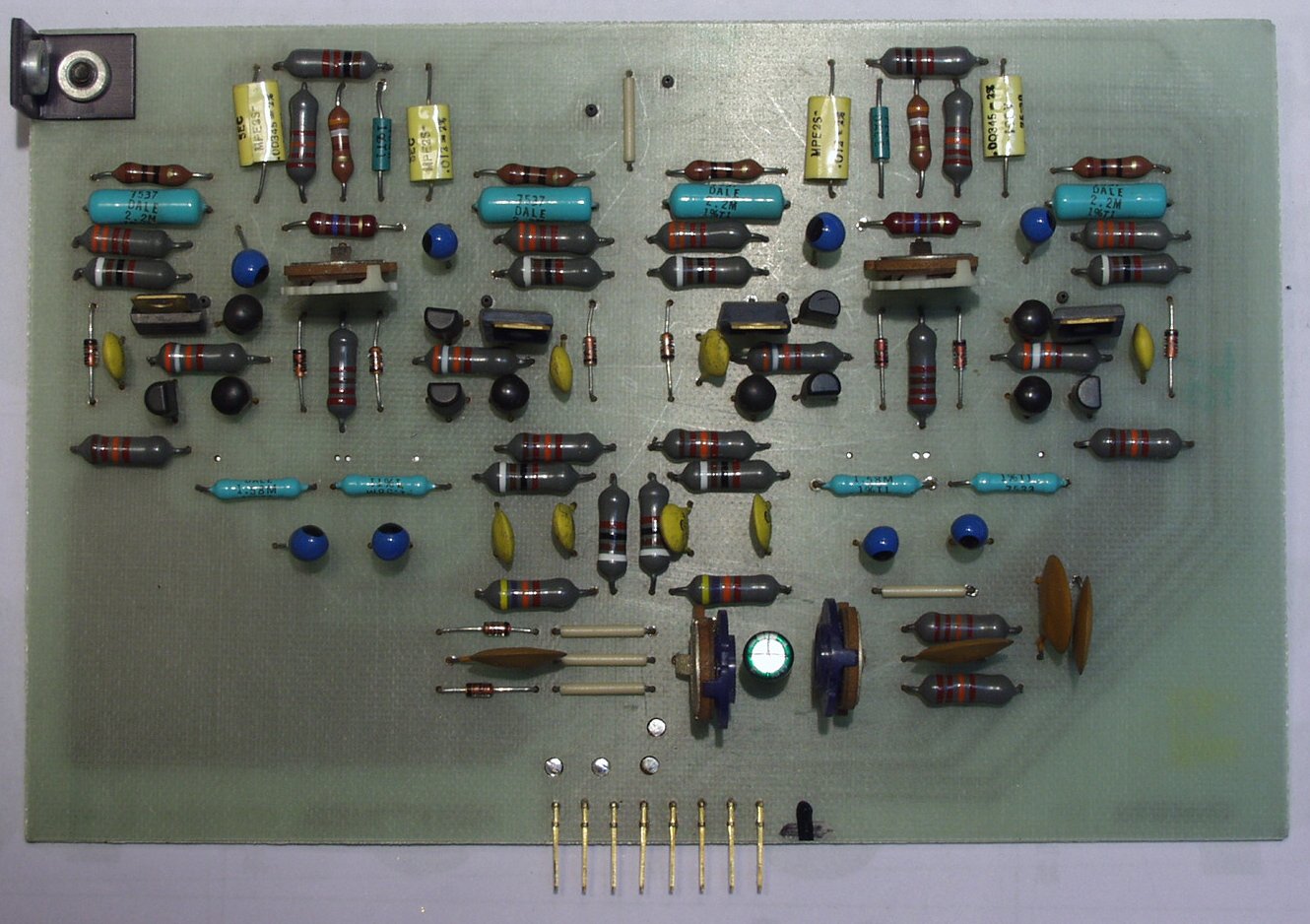

C4A. 修理前 MC−EQ−AMP基板
C4B. 修理前 MC−EQ−AMP基板 電解コンデンサー8個交換
C4C. 修理前 MC−EQ−AMP基板裏
C4D. 修理中 MC−EQ−AMP基板 片側をハンダ鏝で暖め、捻ると「スコ」と抜けた
C4E. 修理中 MC−EQ−AMP基板 片側をハンダ鏝で暖め、捻ると「スコ」と抜けた

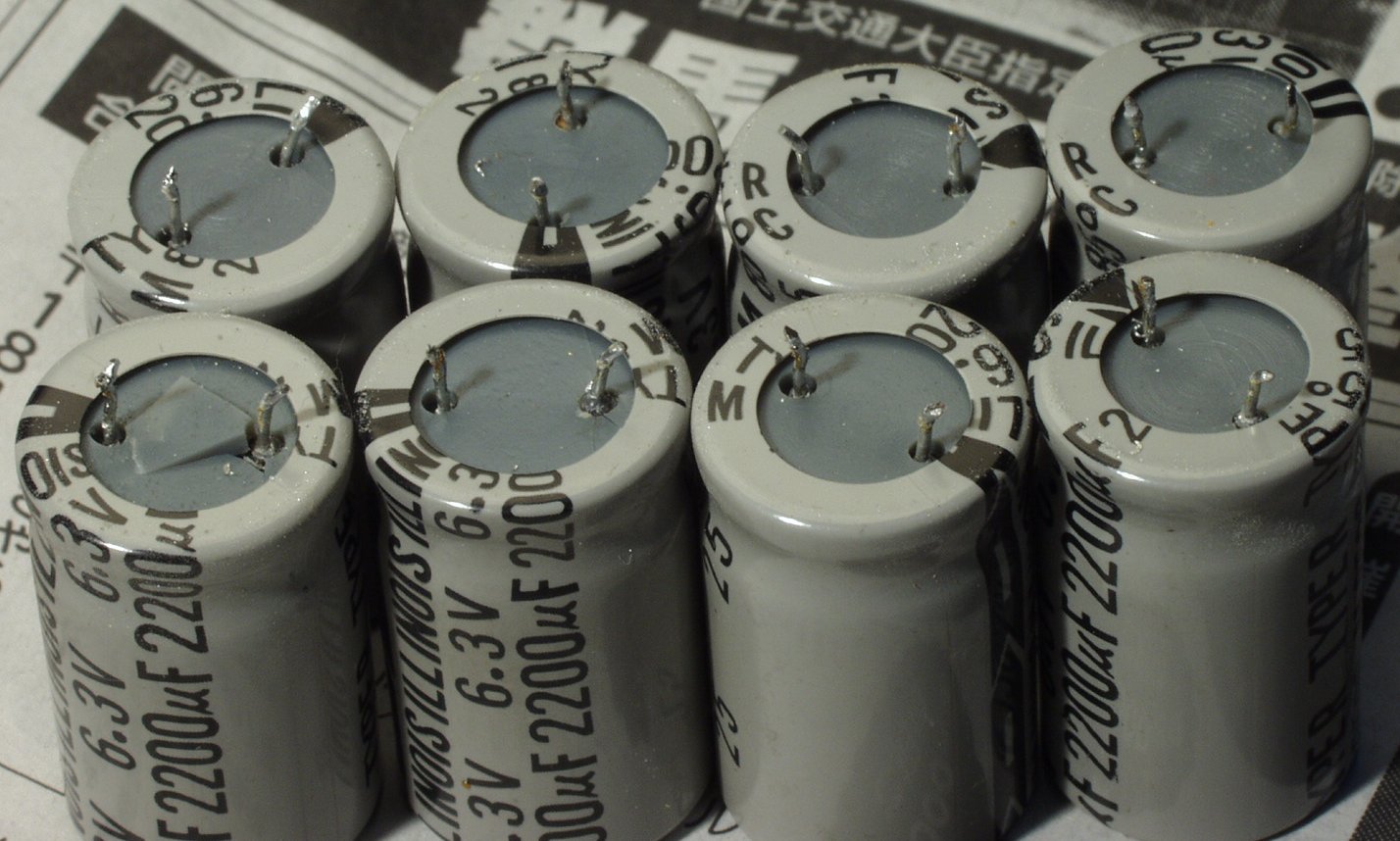

C4F. 修理中 抜けた電解コンデンサー、ハンダが十分に温度が上がっていない為、食いつきが悪いため
C4G. 修理(半田補正)後 MC−EQ−AMP基板 裏
C5A. TapeCopy・TapeMonitorSW基板

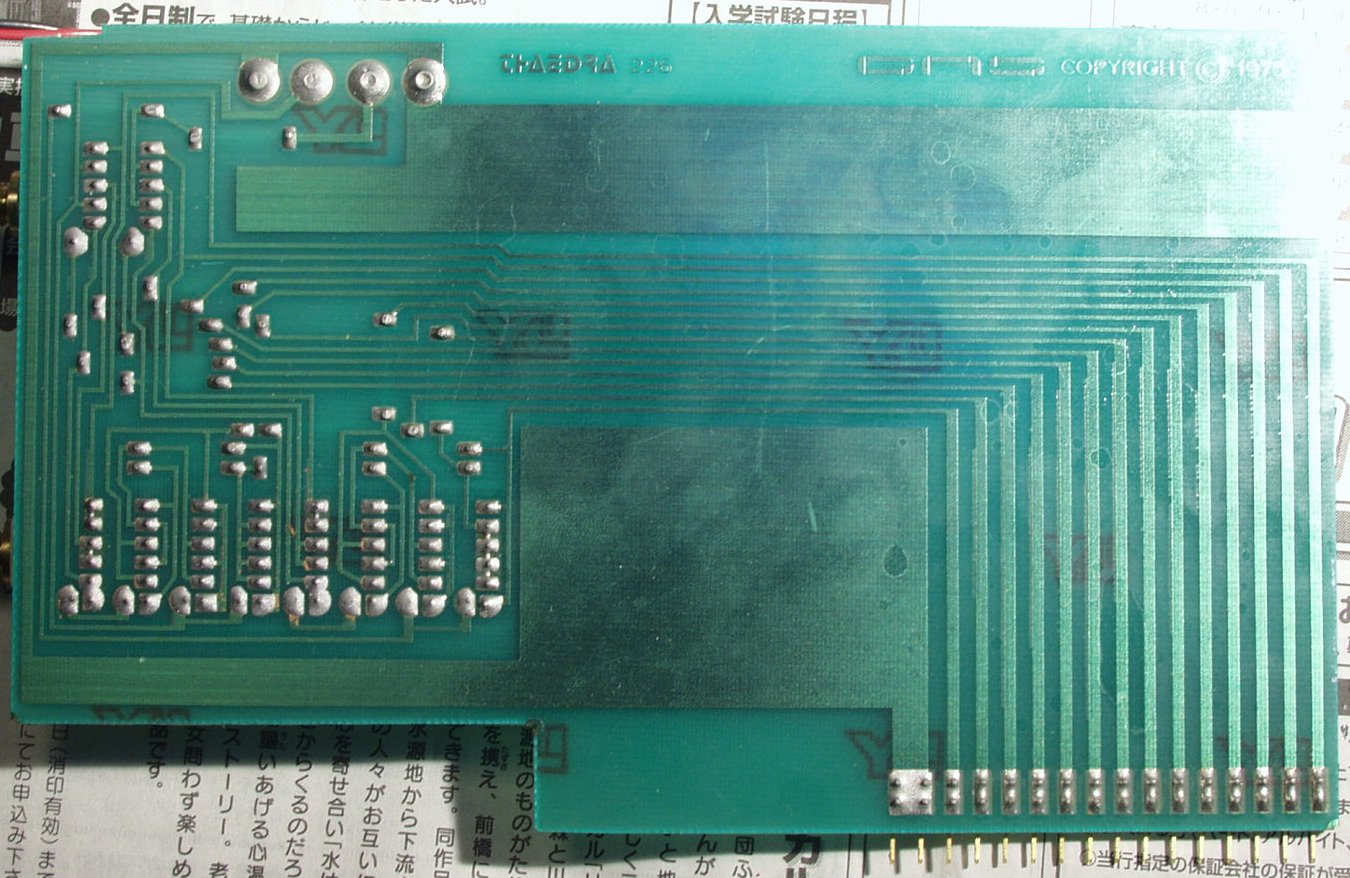

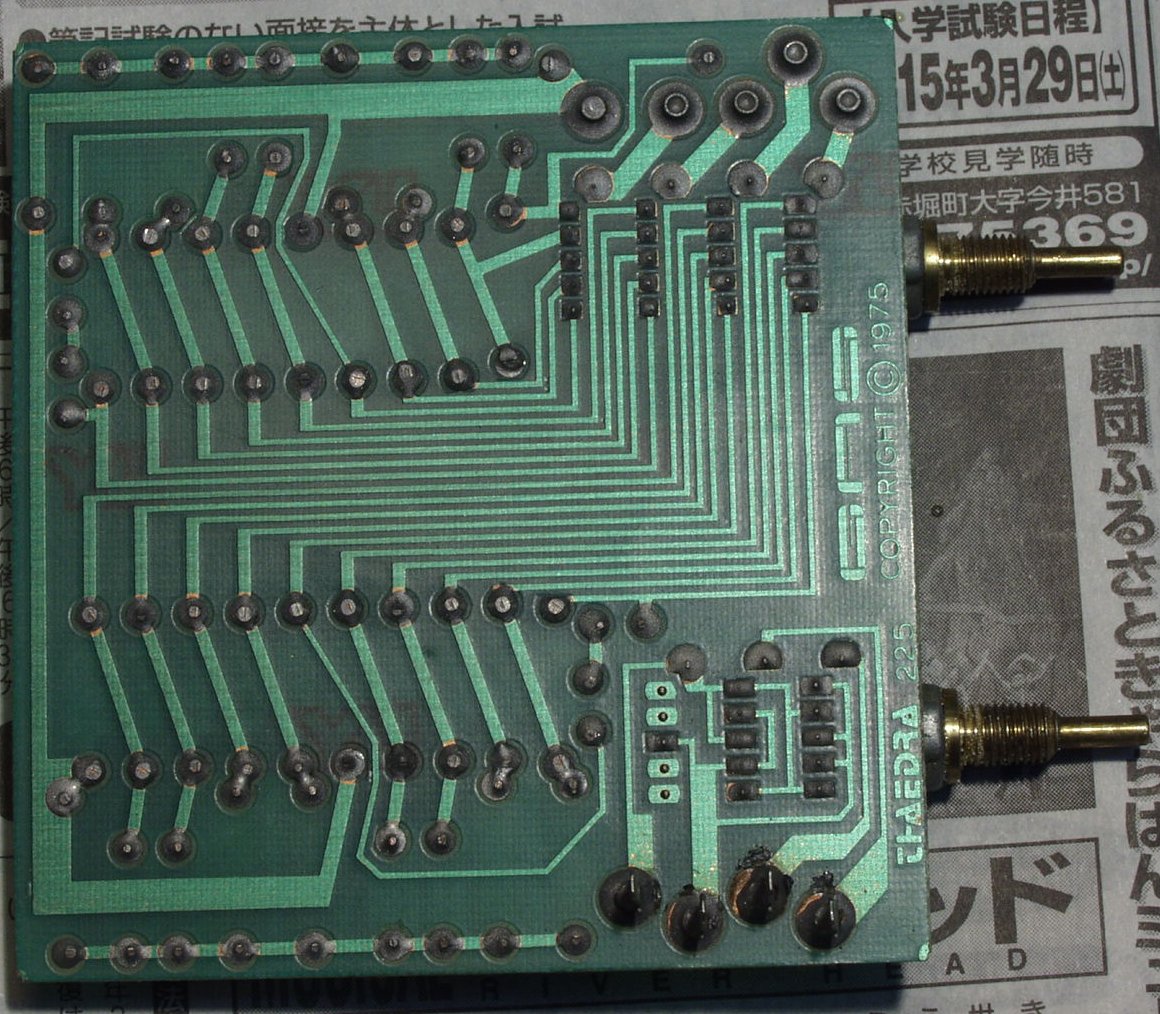

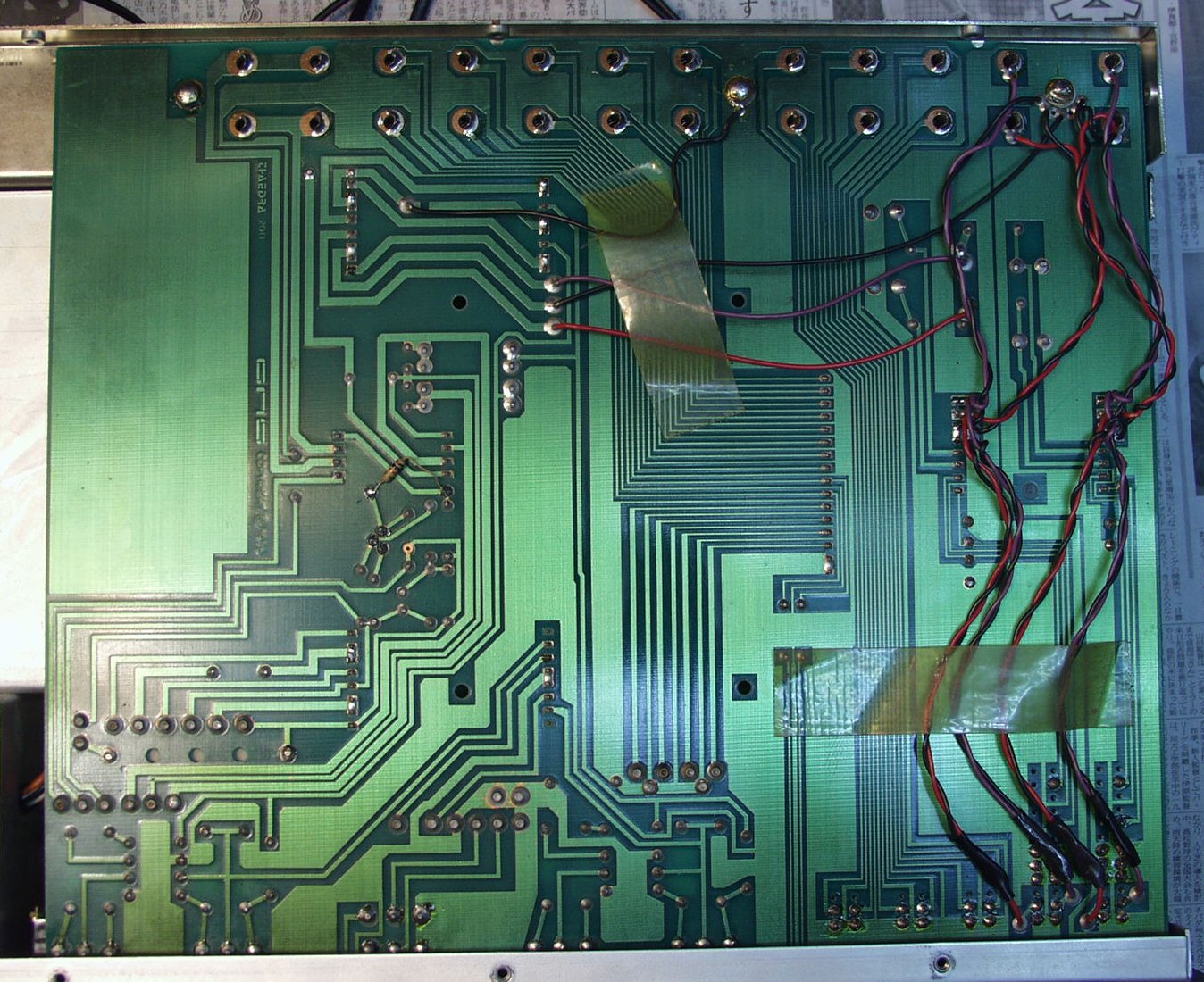

C5B. 修理前 TapeCopy・TapeMonitorSW基板 裏

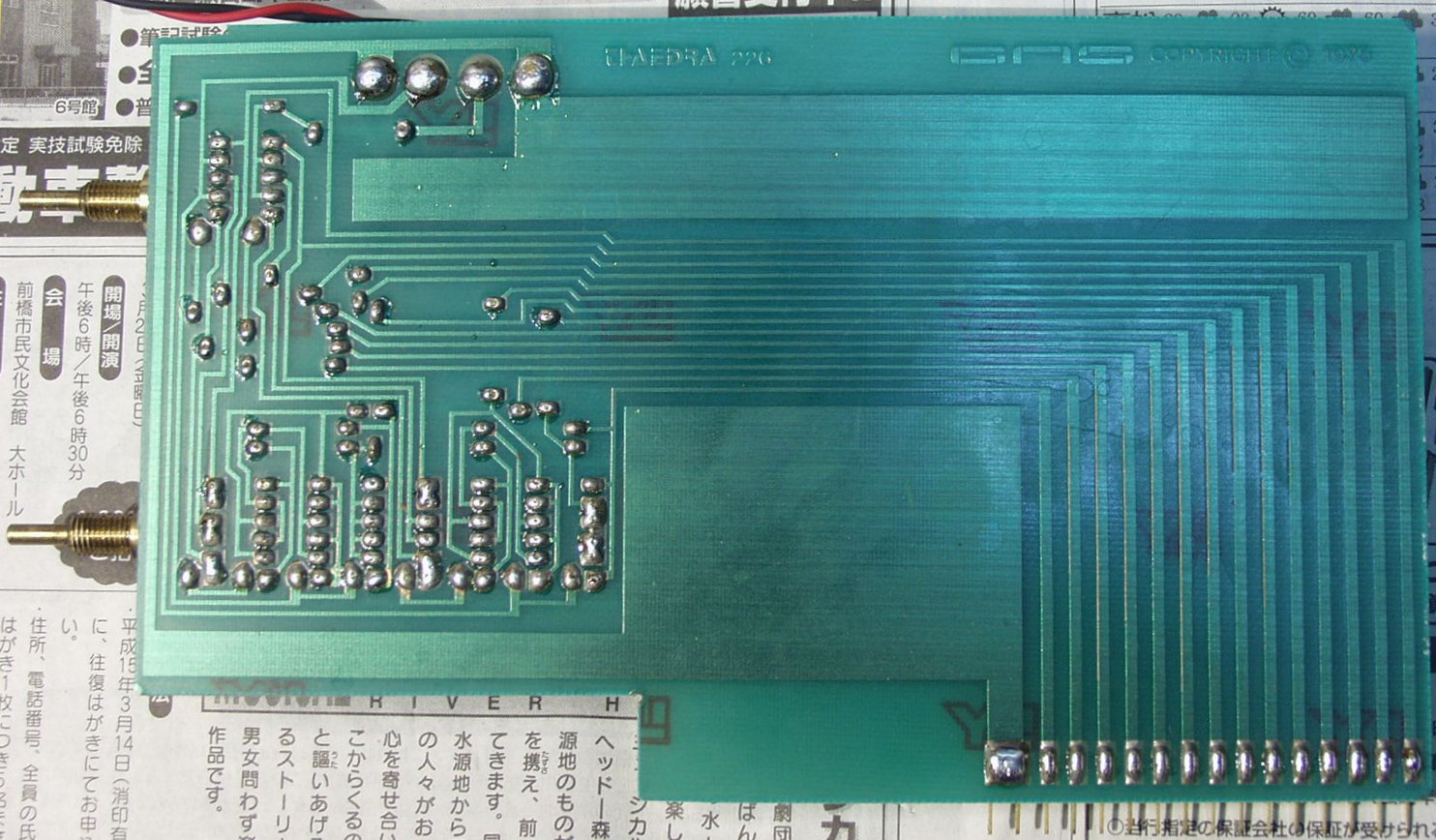

C5C. 修理(半田補正)後 TapeCopy・TapeMonitorSW基板 裏

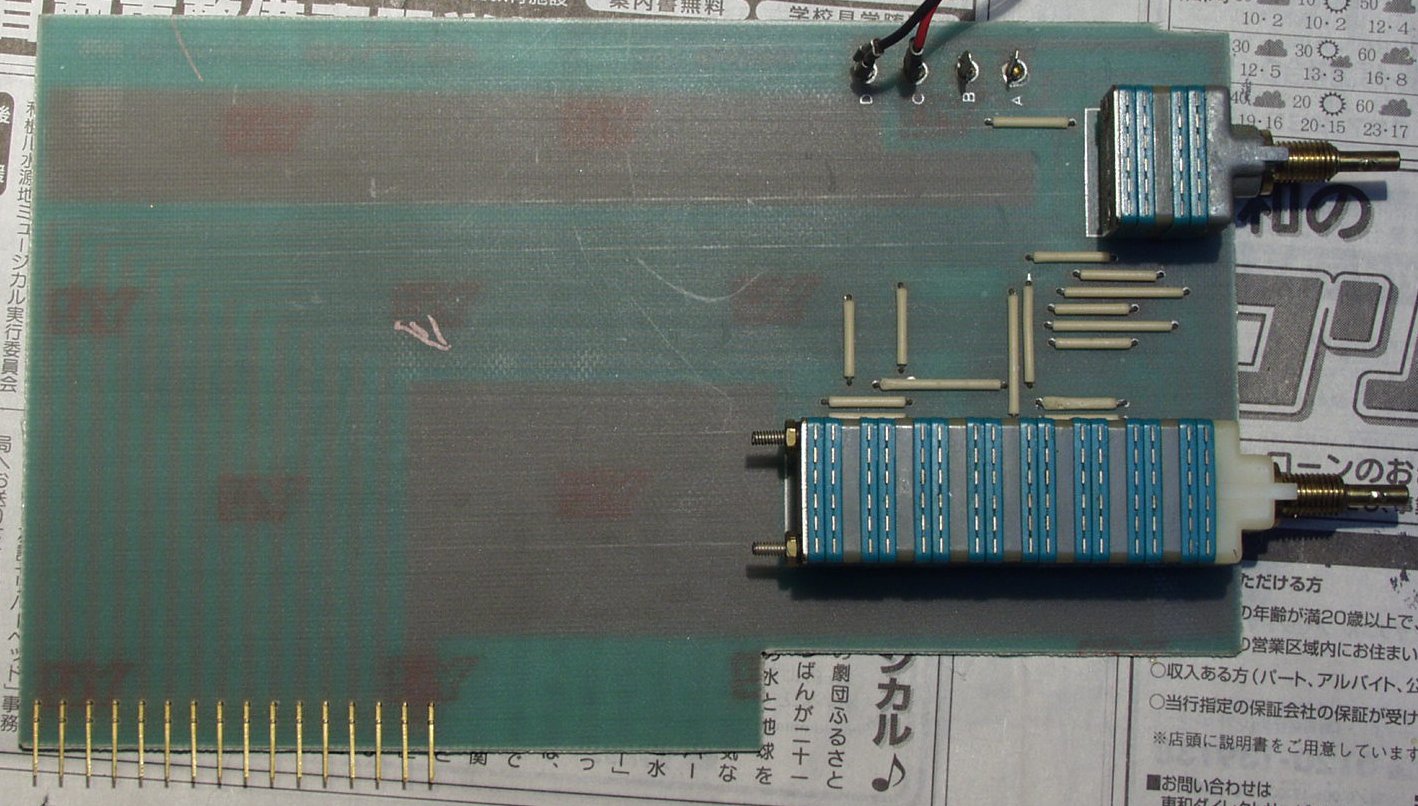

C6A. Mode・LowFilter基板

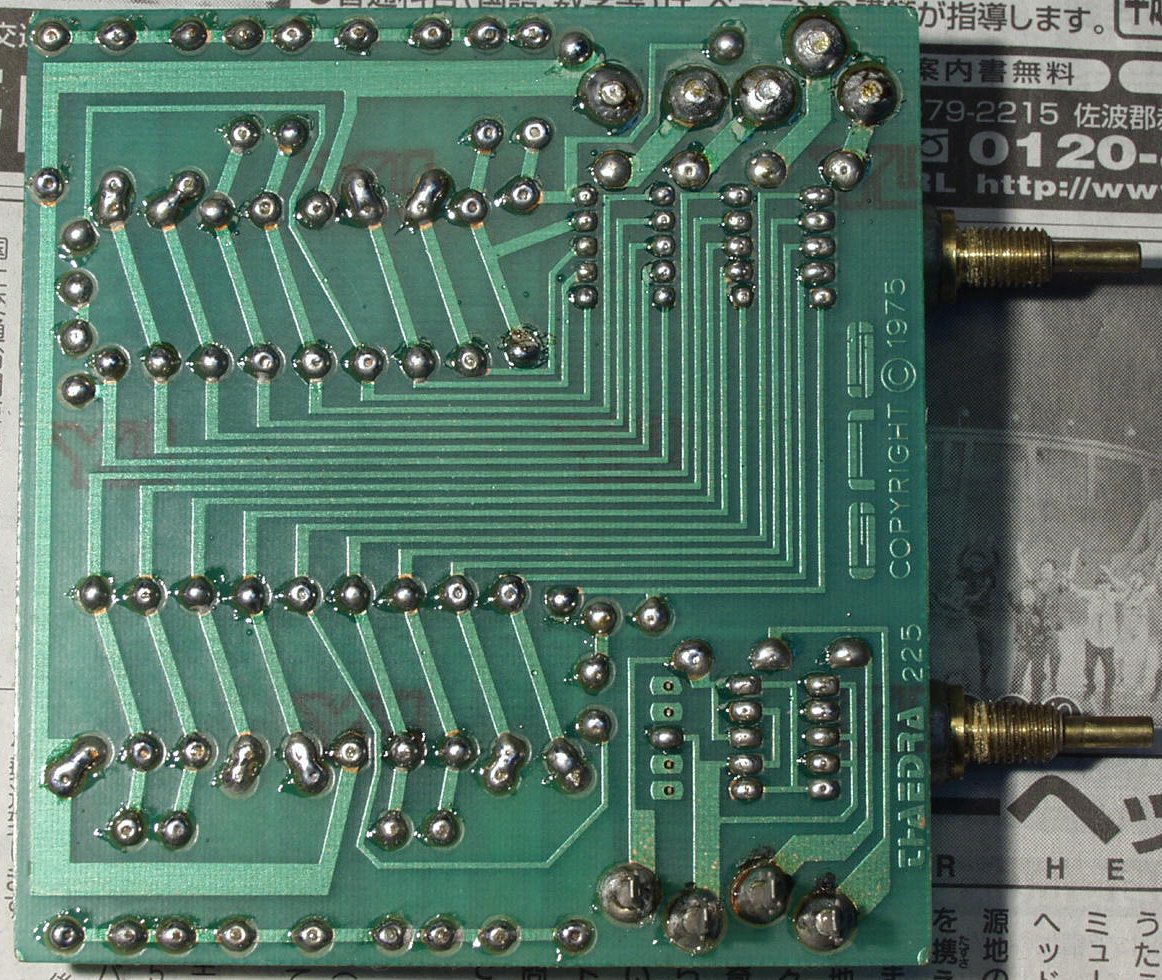

C6B. 修理前 Mode・LowFilter基板 裏
C6C. 修理(半田補正)後 Mode・LowFilter基板 裏
C7A. 修理前 出力リレー回路

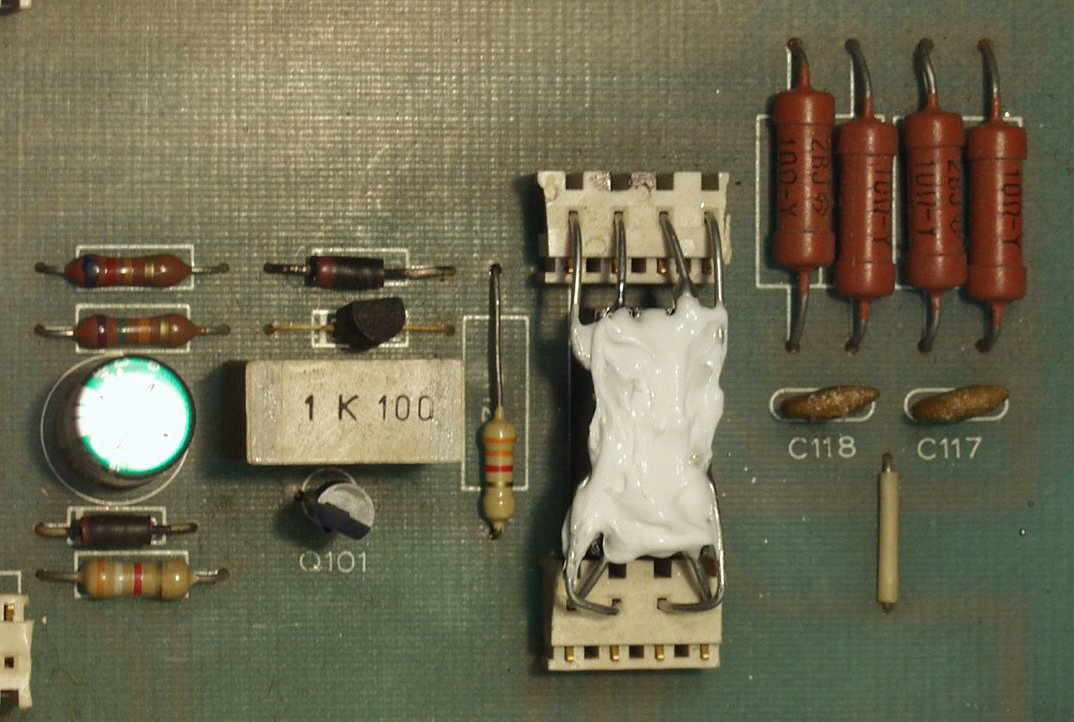

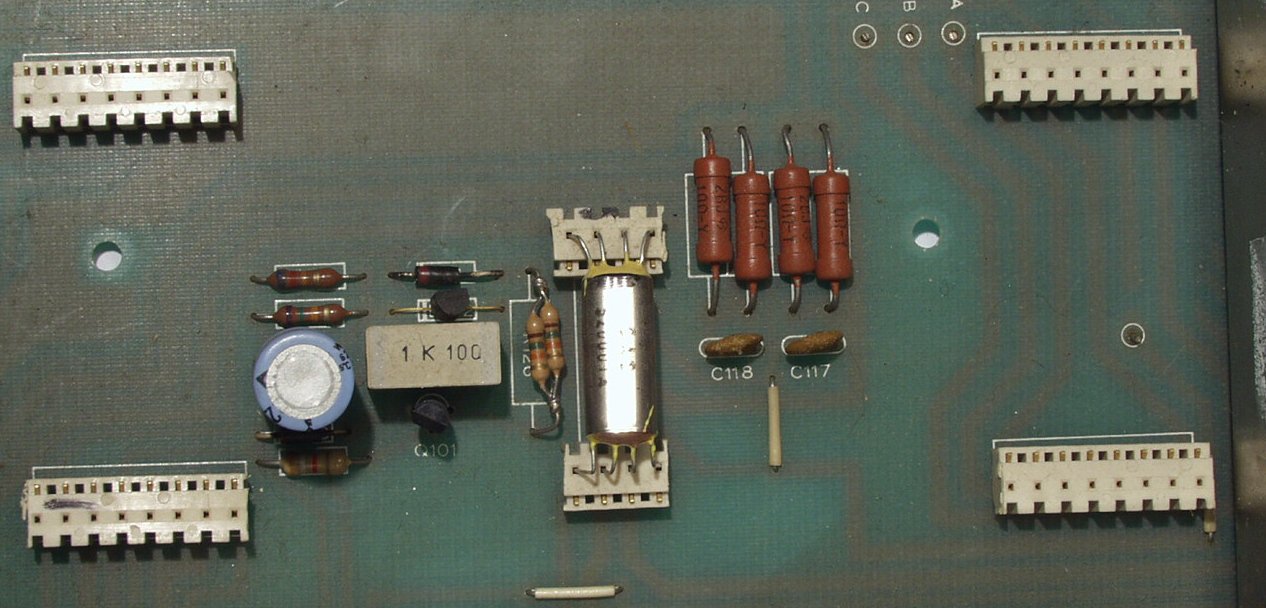

C7B. 修理後 出力リレー回路

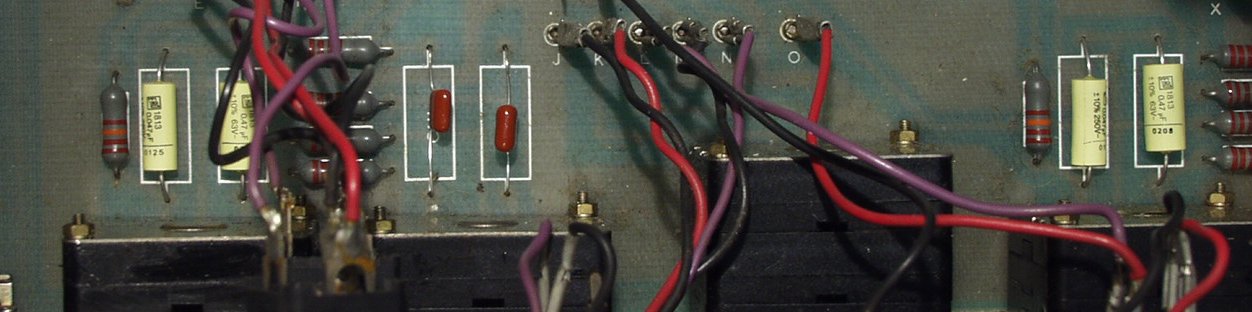

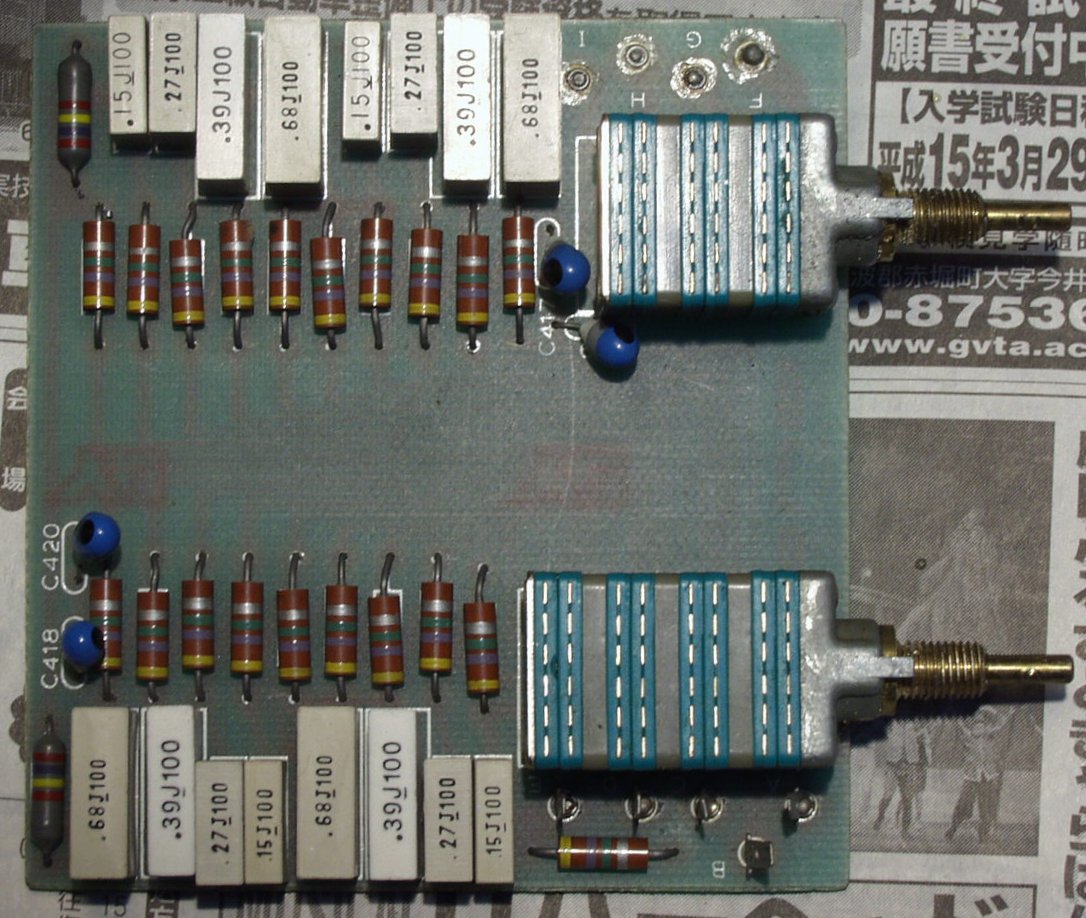

C8. 修理後 トーンコントロールコンデンサー

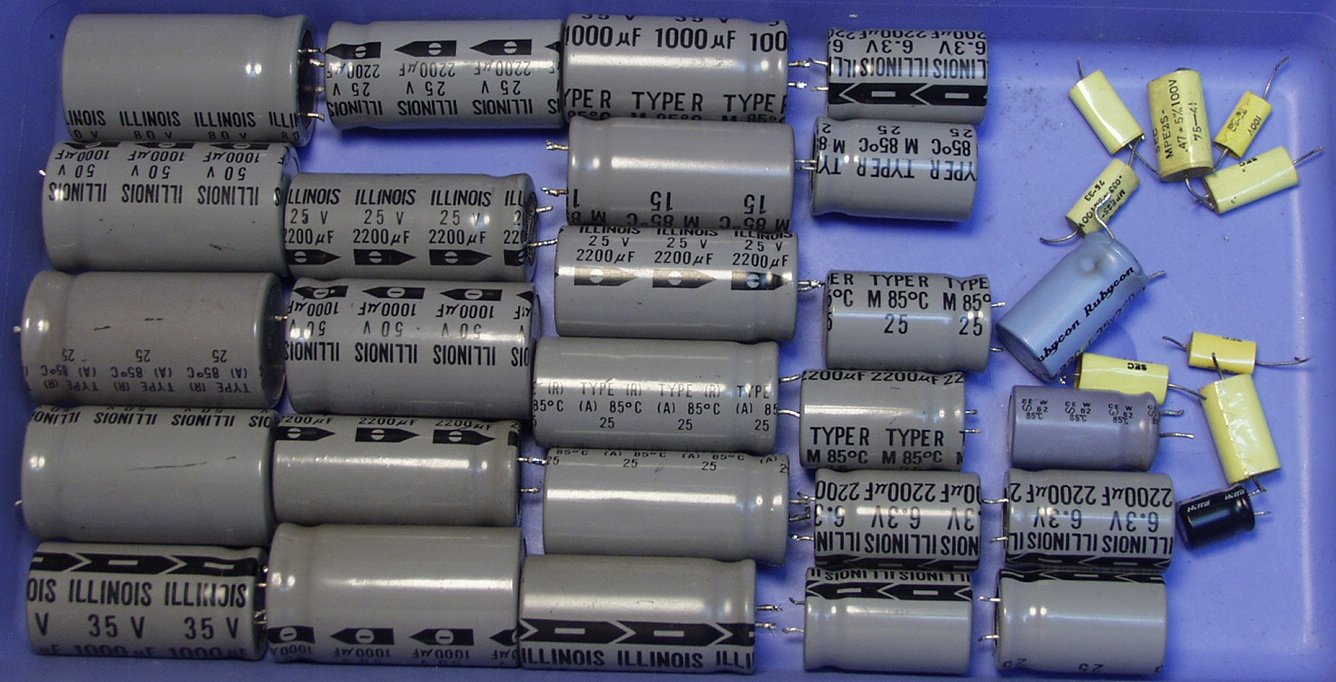

C9. 交換部品 リレーと抵抗は下記に無し

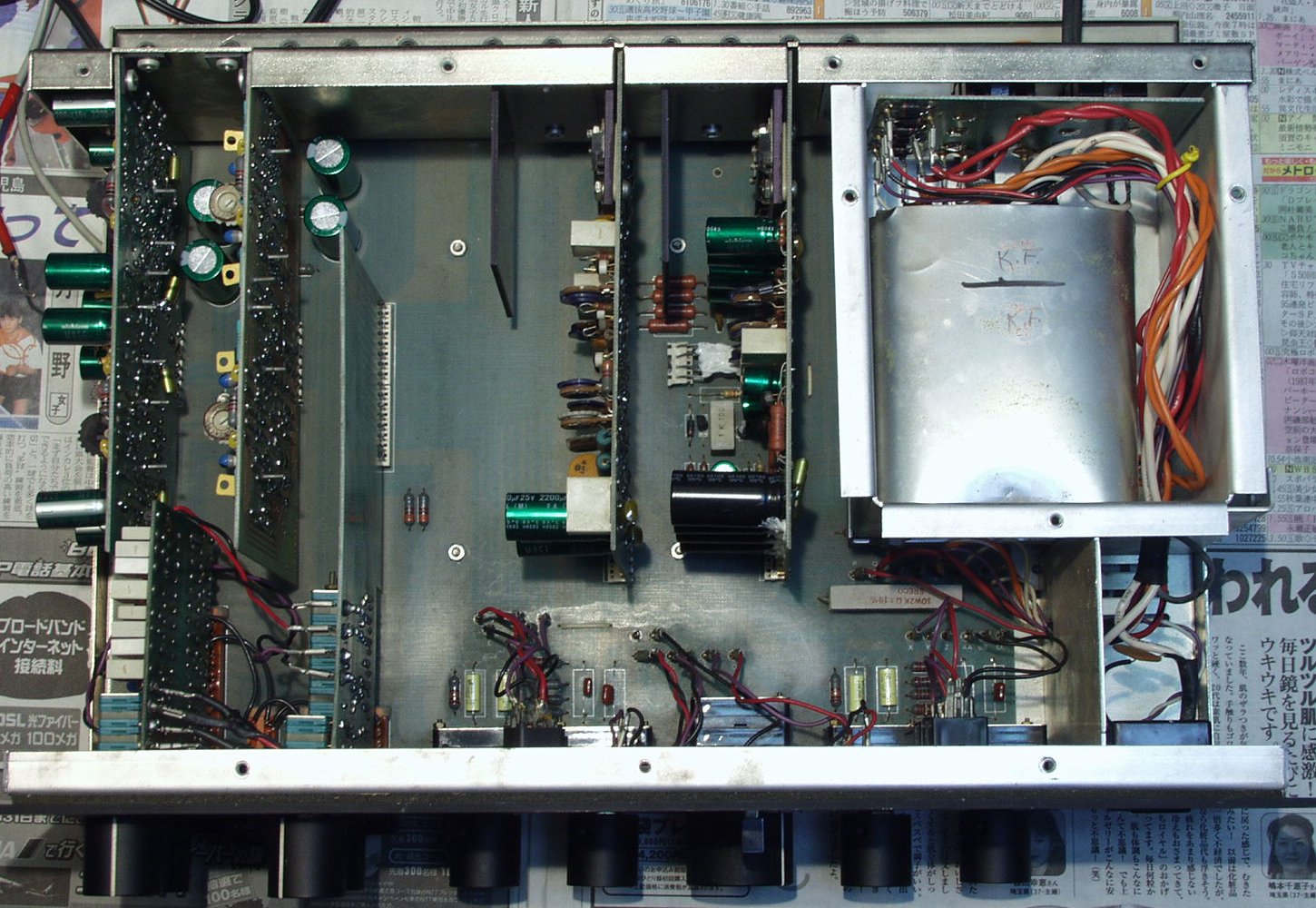

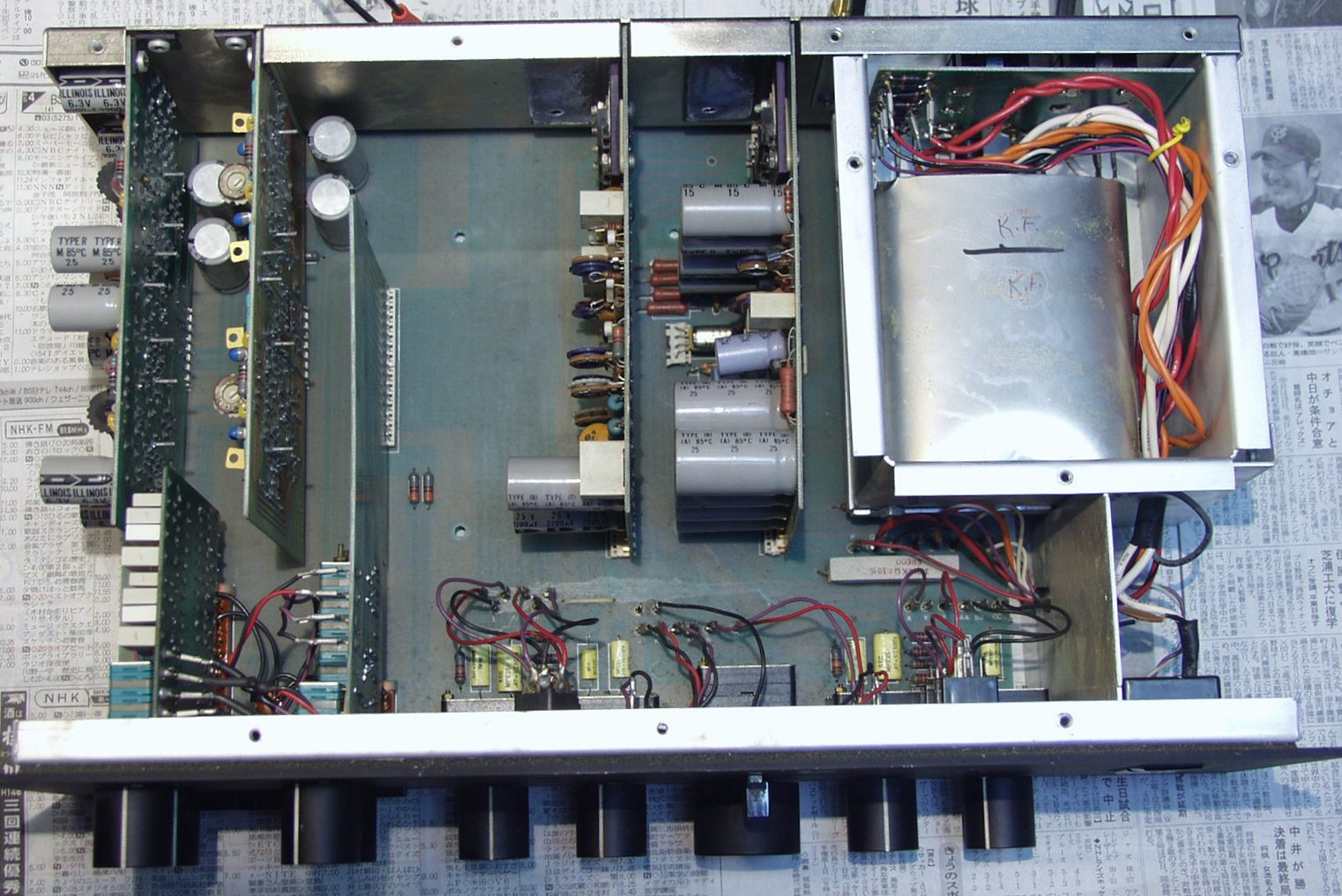

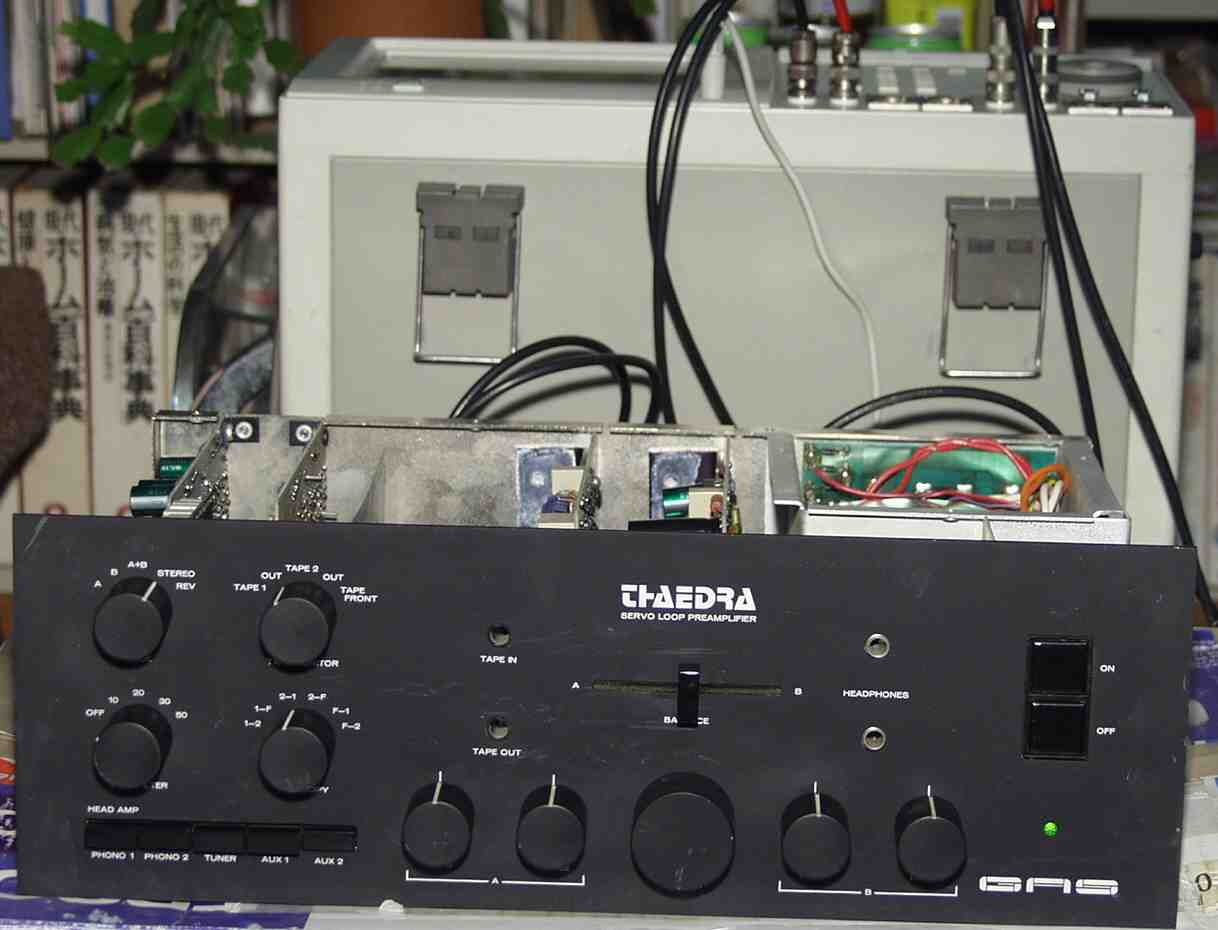

C10A. 修理前 上から見る
C10B. 修理後 上から見る

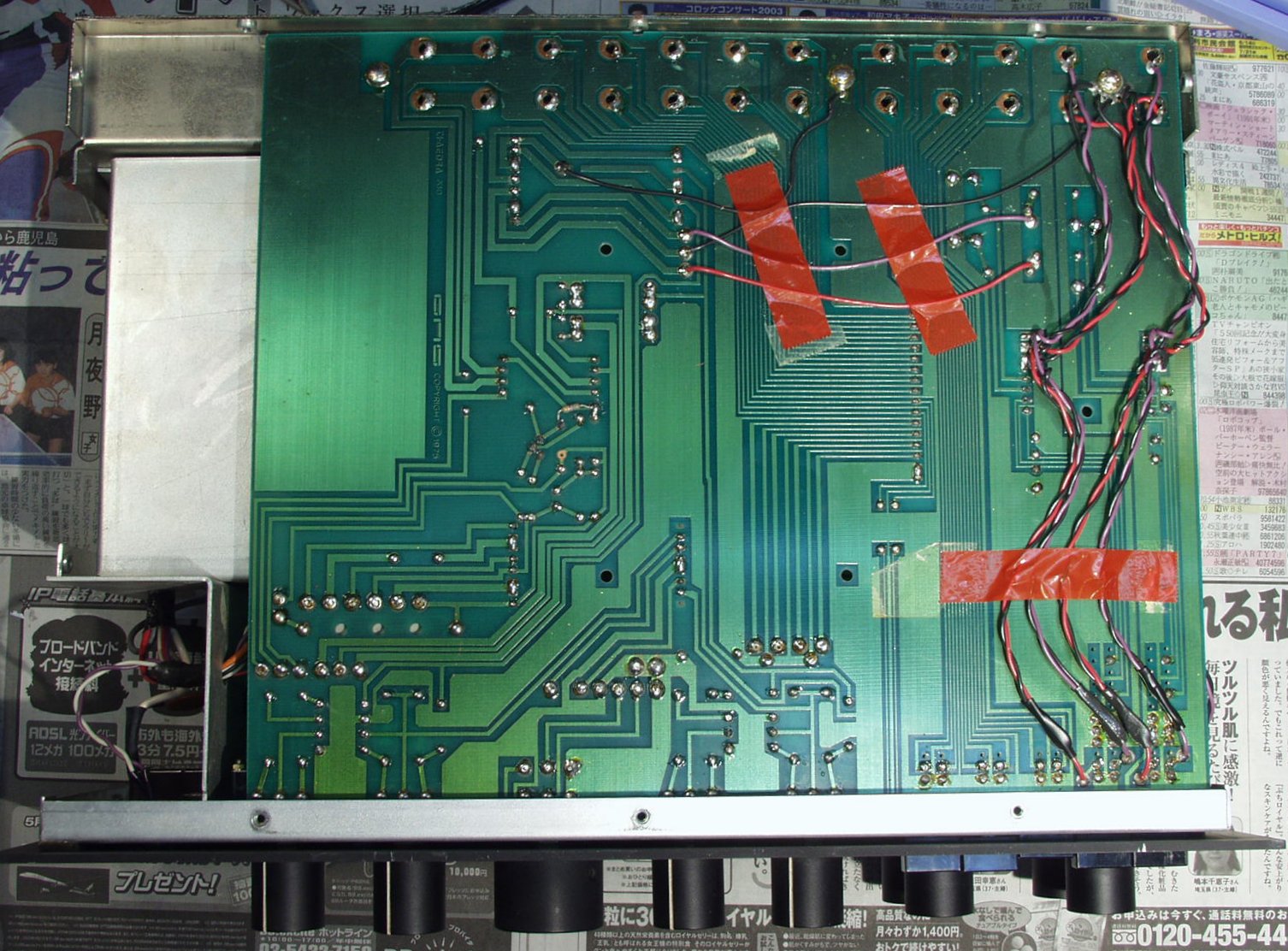

C10C. 修理前 下から見る
C10D. 修理後 下から見る
E. 調整・測定

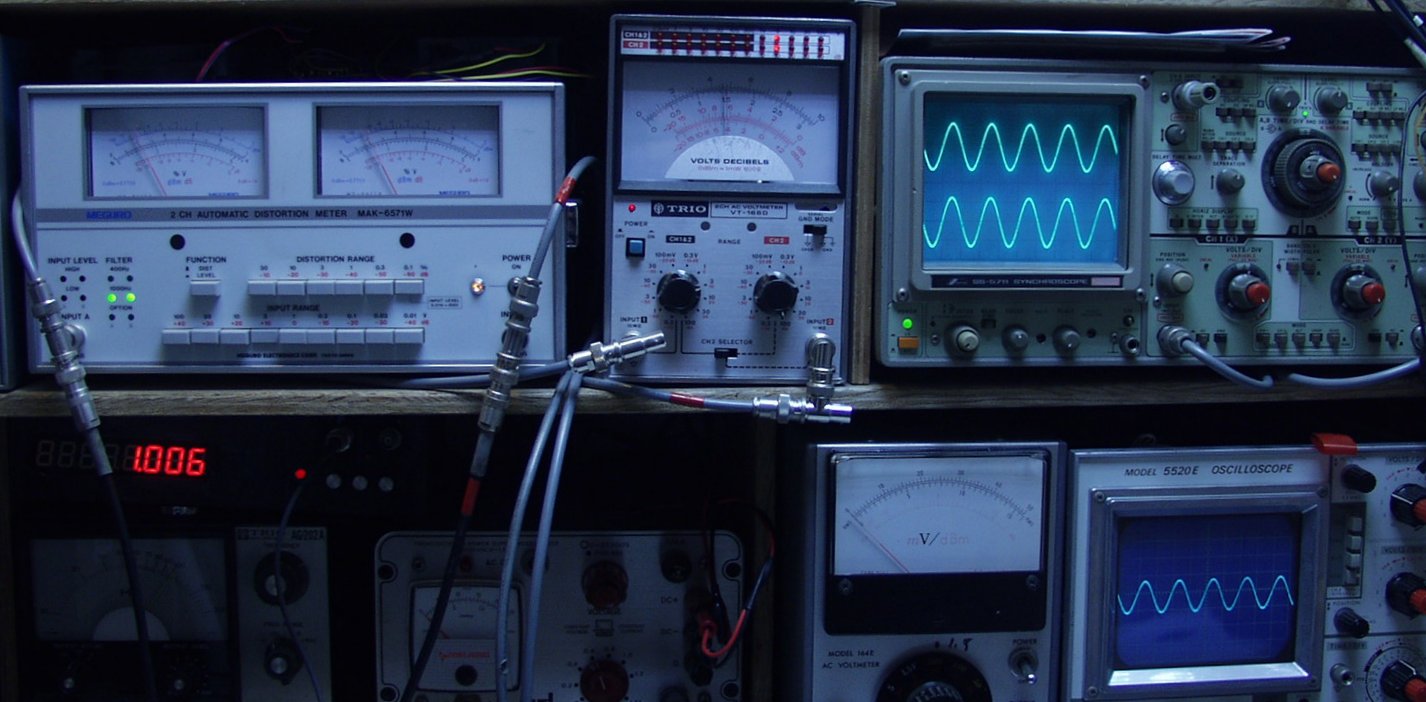

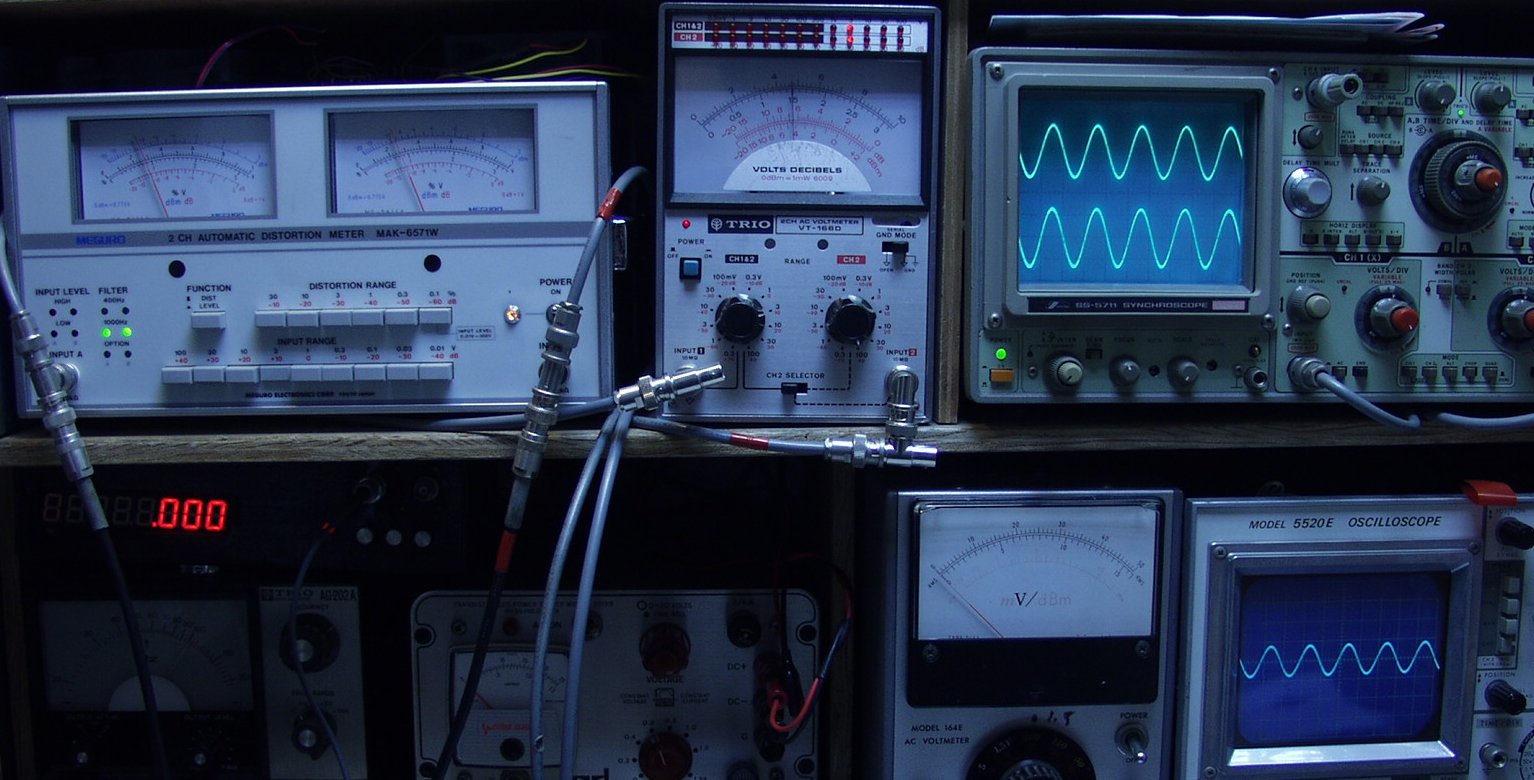

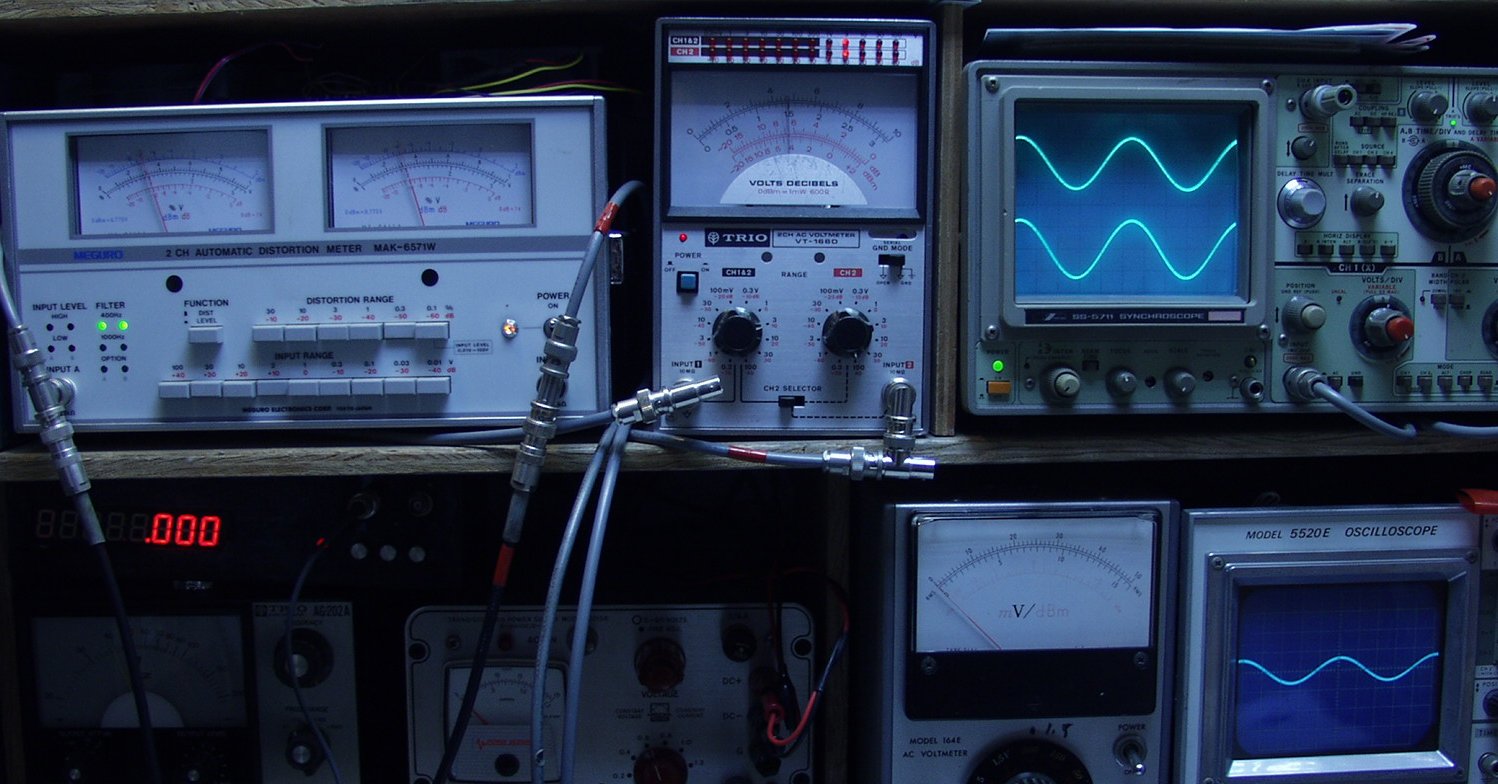

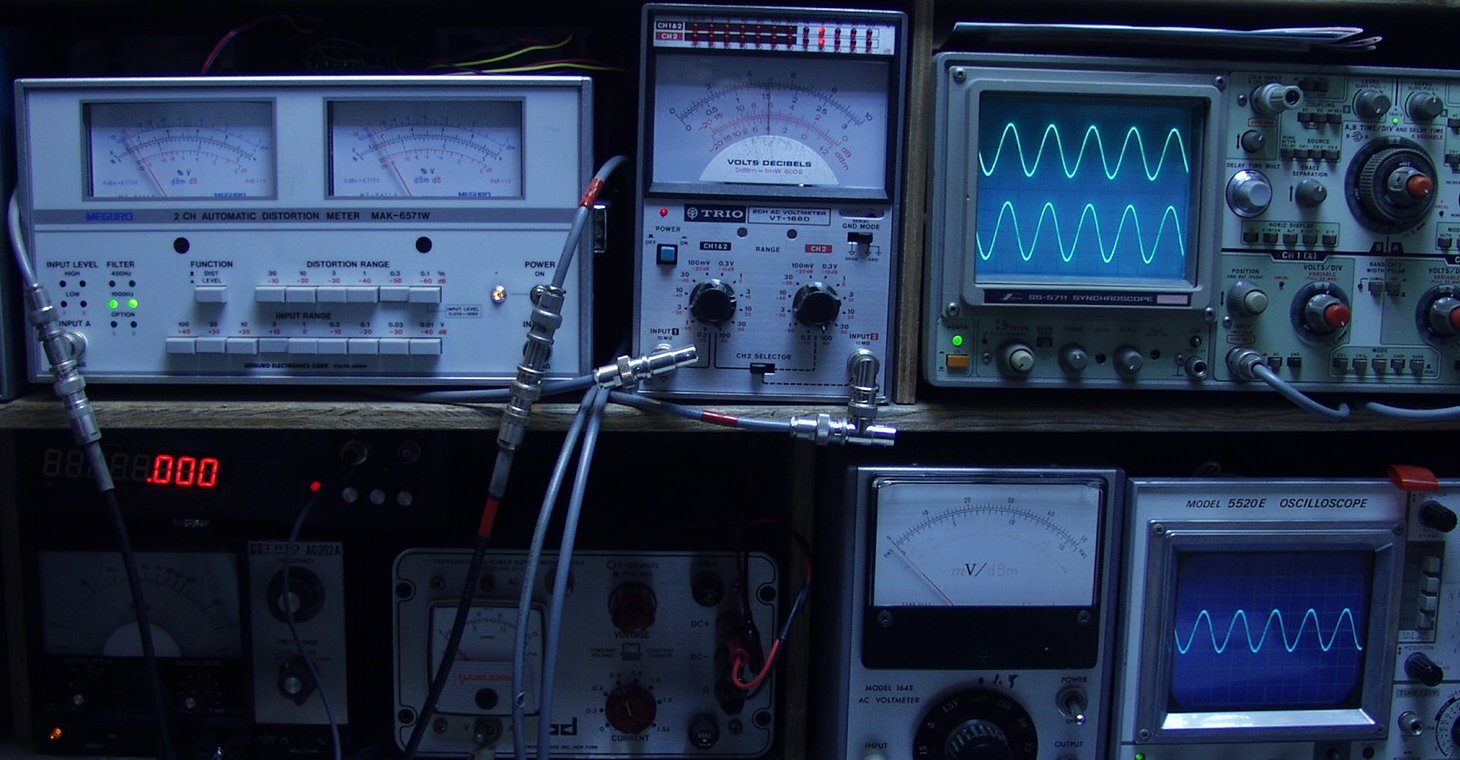

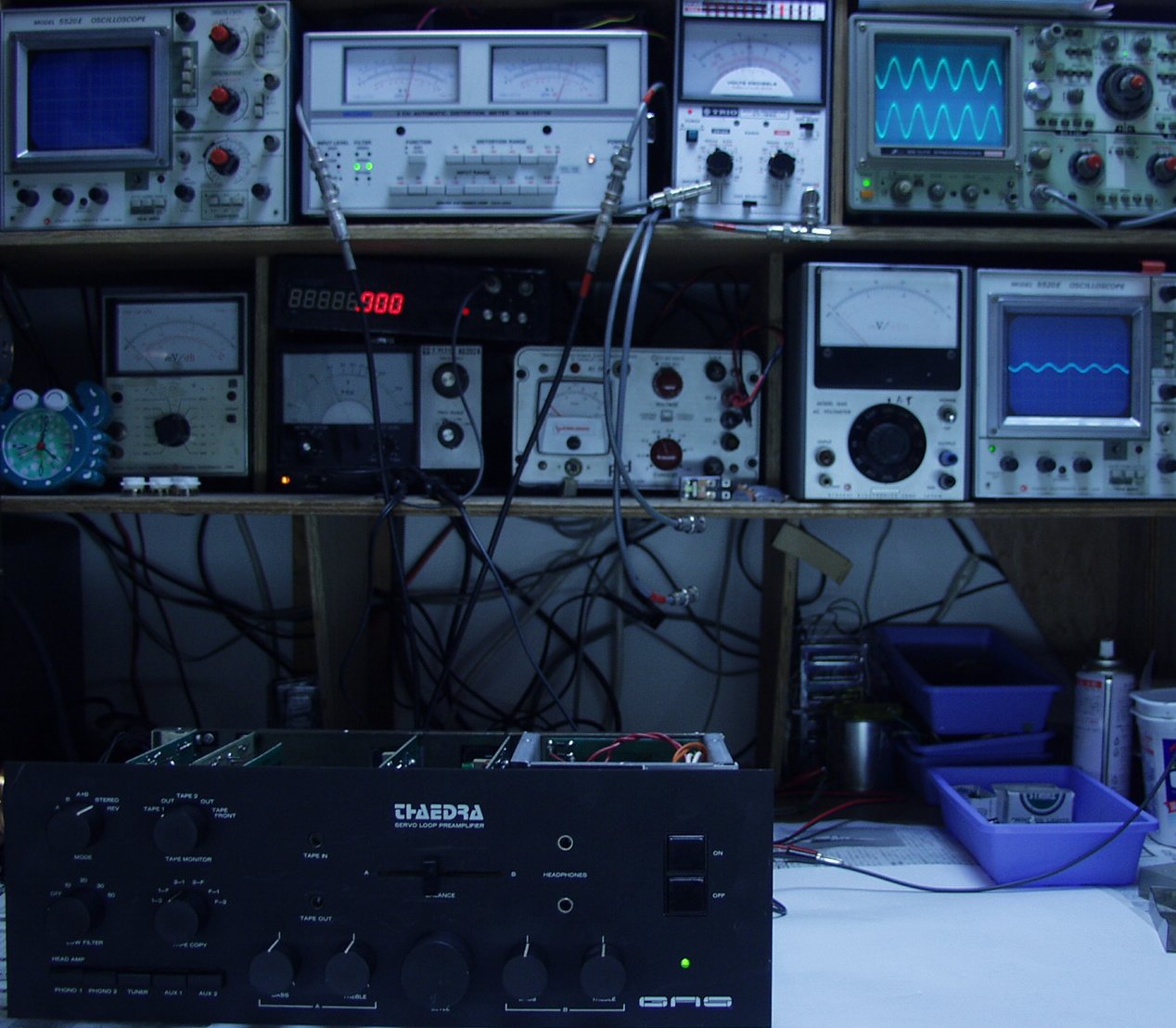

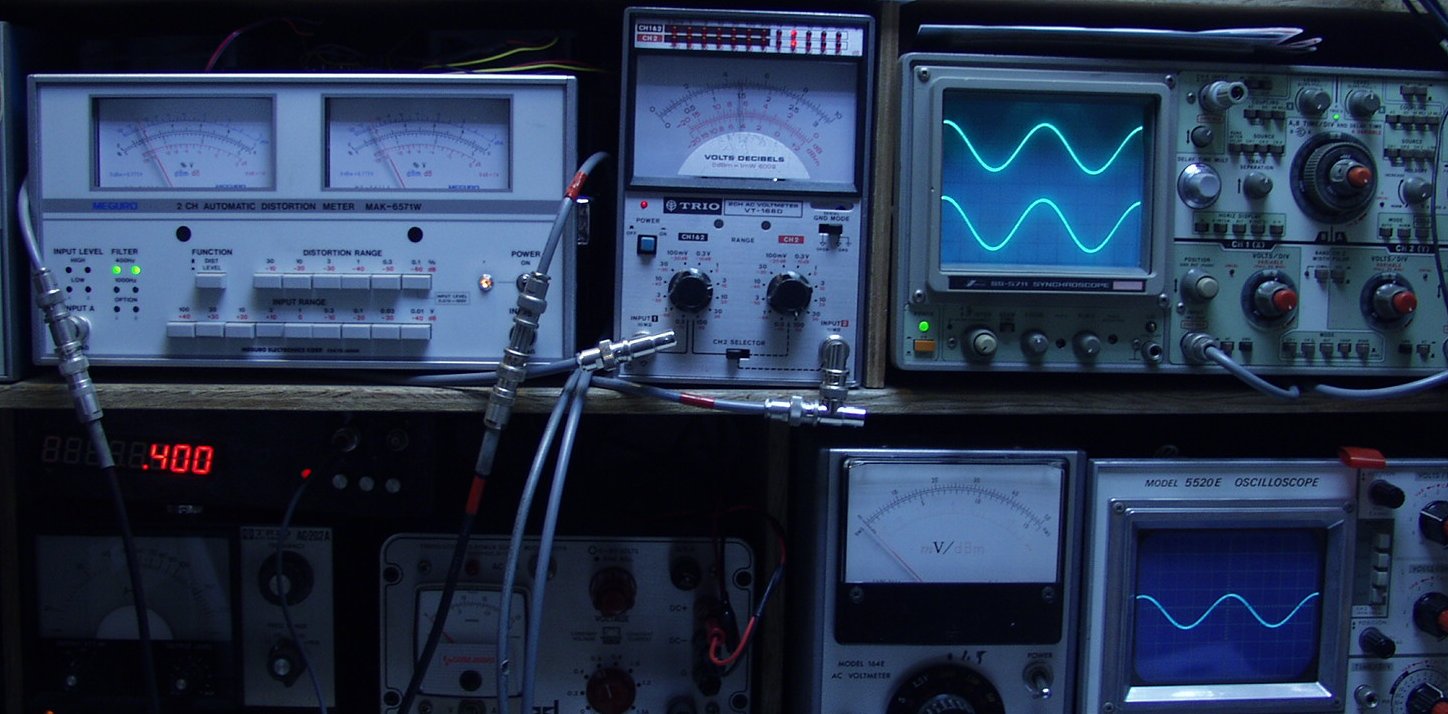

E1. 出力/歪み測定・調整

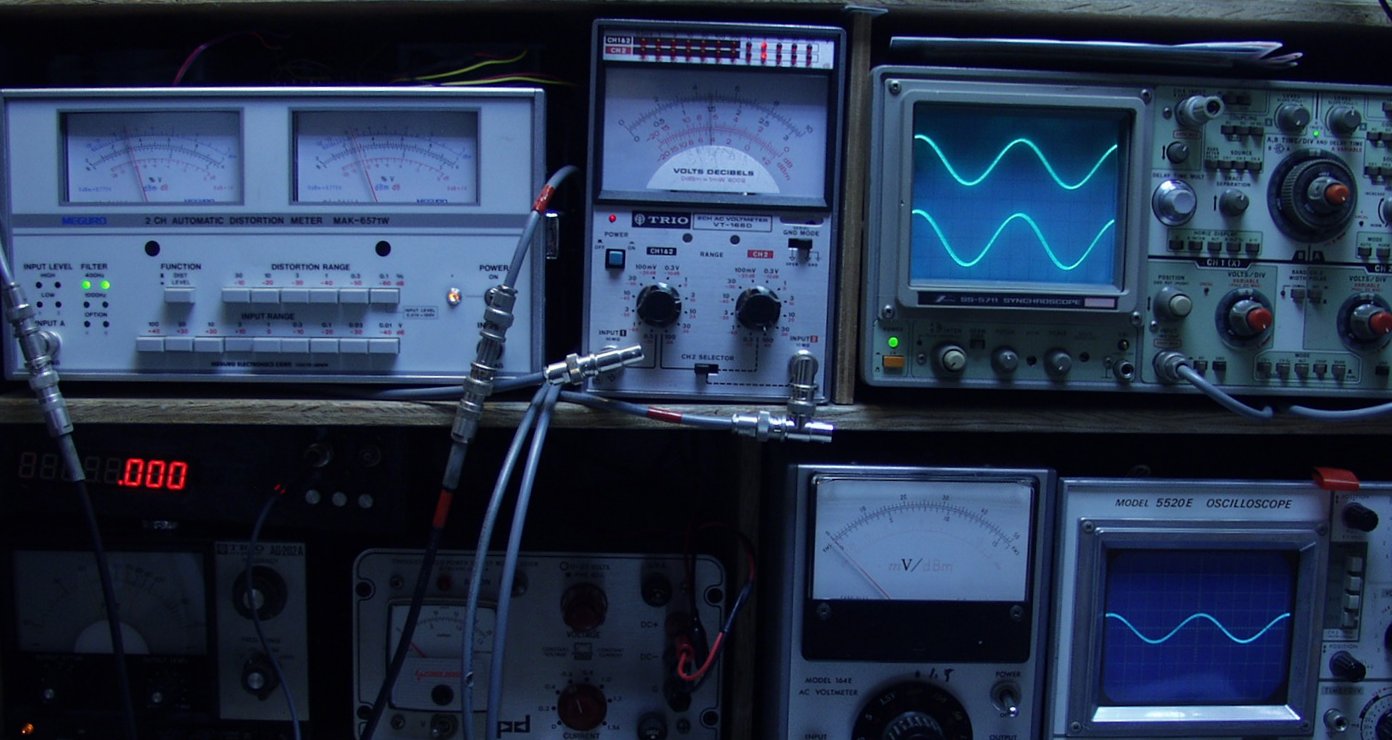

E2A. 出力=1.5V 歪み率=0.02% AUX入力 1000HZ
E2B. 出力=1.5V 歪み率=0.02% AUX入力 400HZ
E3A. 出力=1.5V 歪み率=0.02% MM入力 1000HZ
E3B. 出力=1.5V 歪み率=0.02% MM入力 400HZ
E4A. 出力=1.5V 歪み率=0.03% MC入力 1000HZ。
E4B. 出力=1.5V 歪み率=0.03% MC入力 400HZ
F. 調整・測定2
F1. 上位測定器で計測

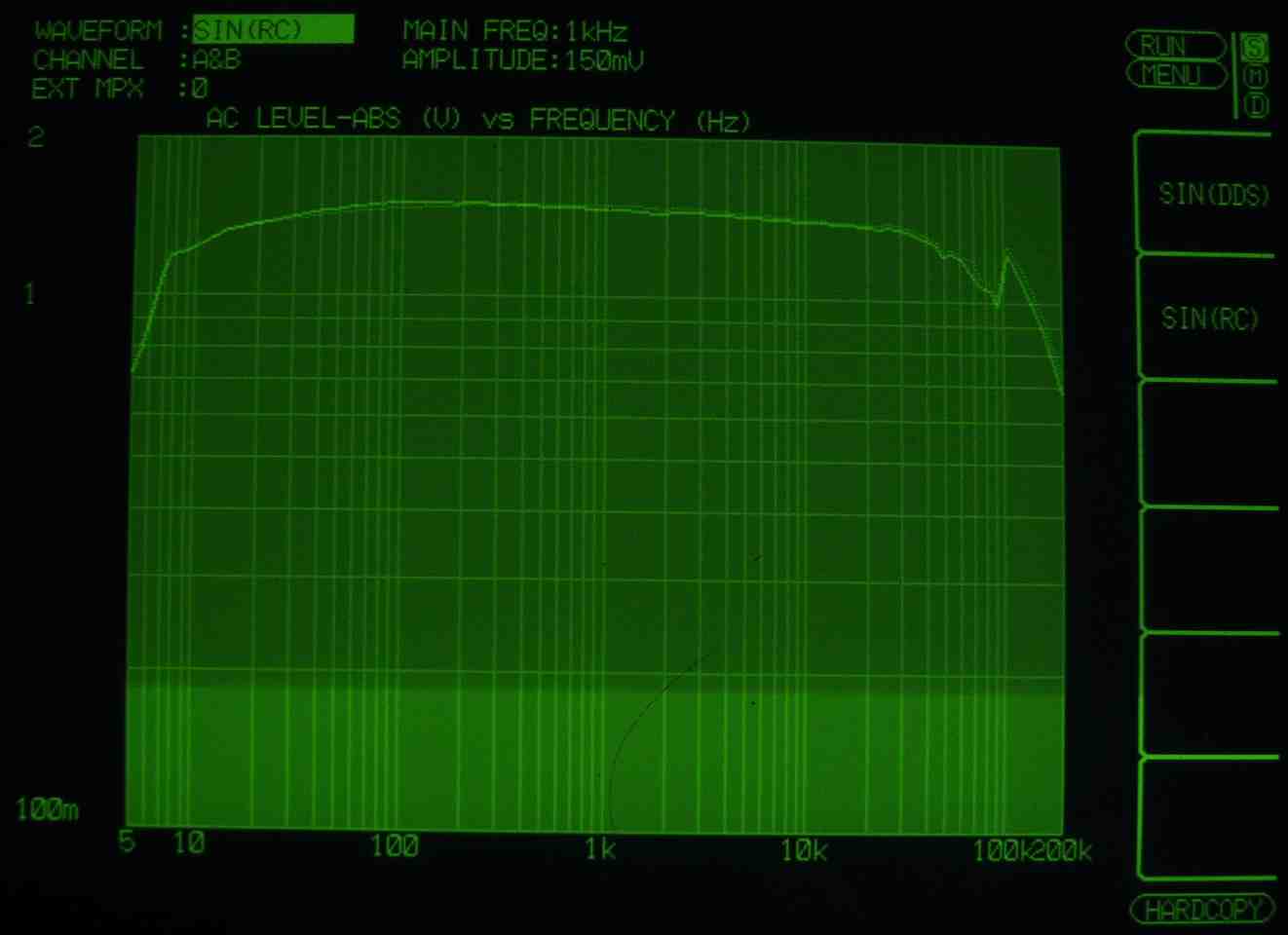

F2A. 周波数特性 AUX入力=150mV一定 RL共殆ど同じ 薄い色=L

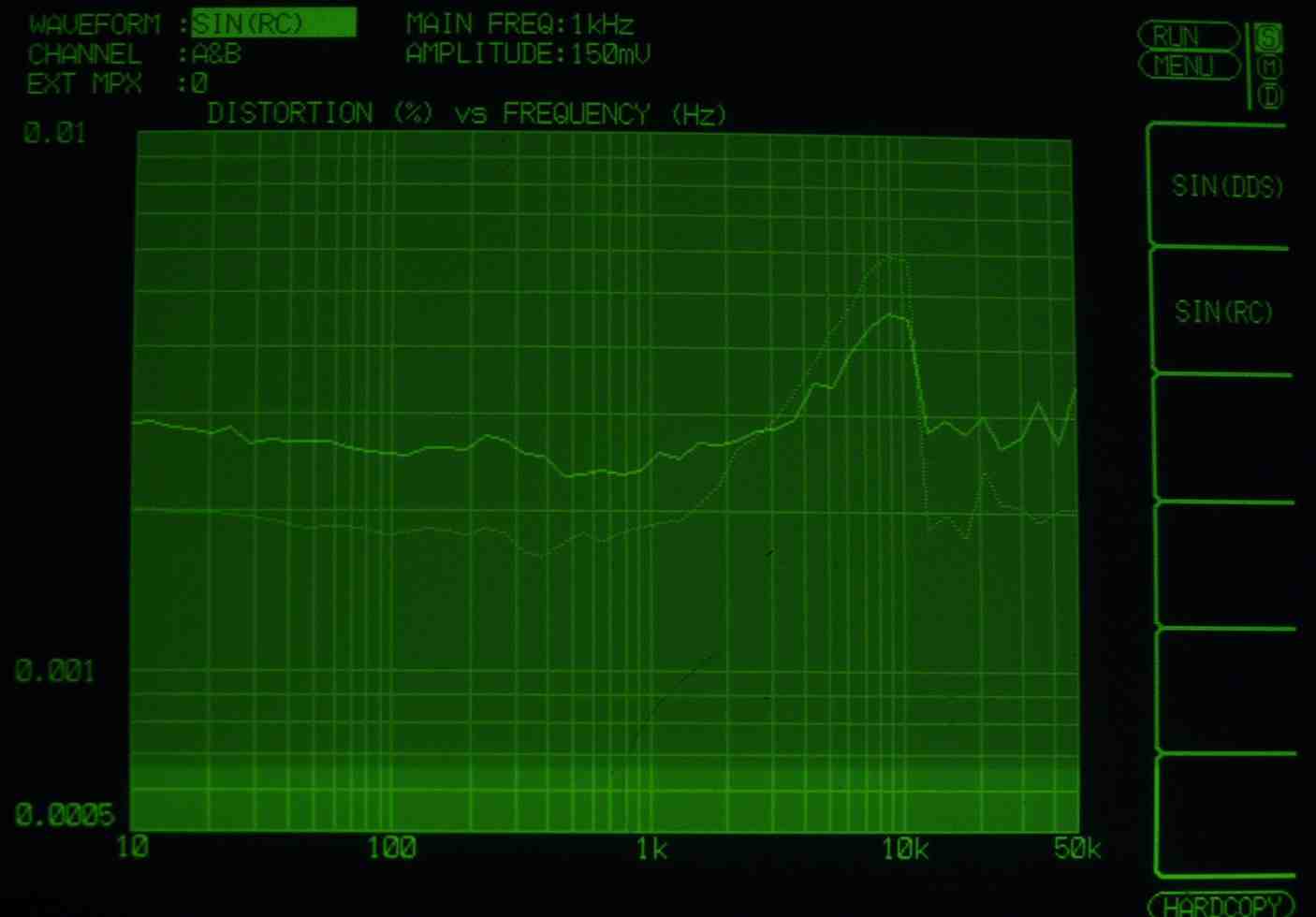

F2B. 歪み率測定  AUX入力=150mV一定 薄い色=L

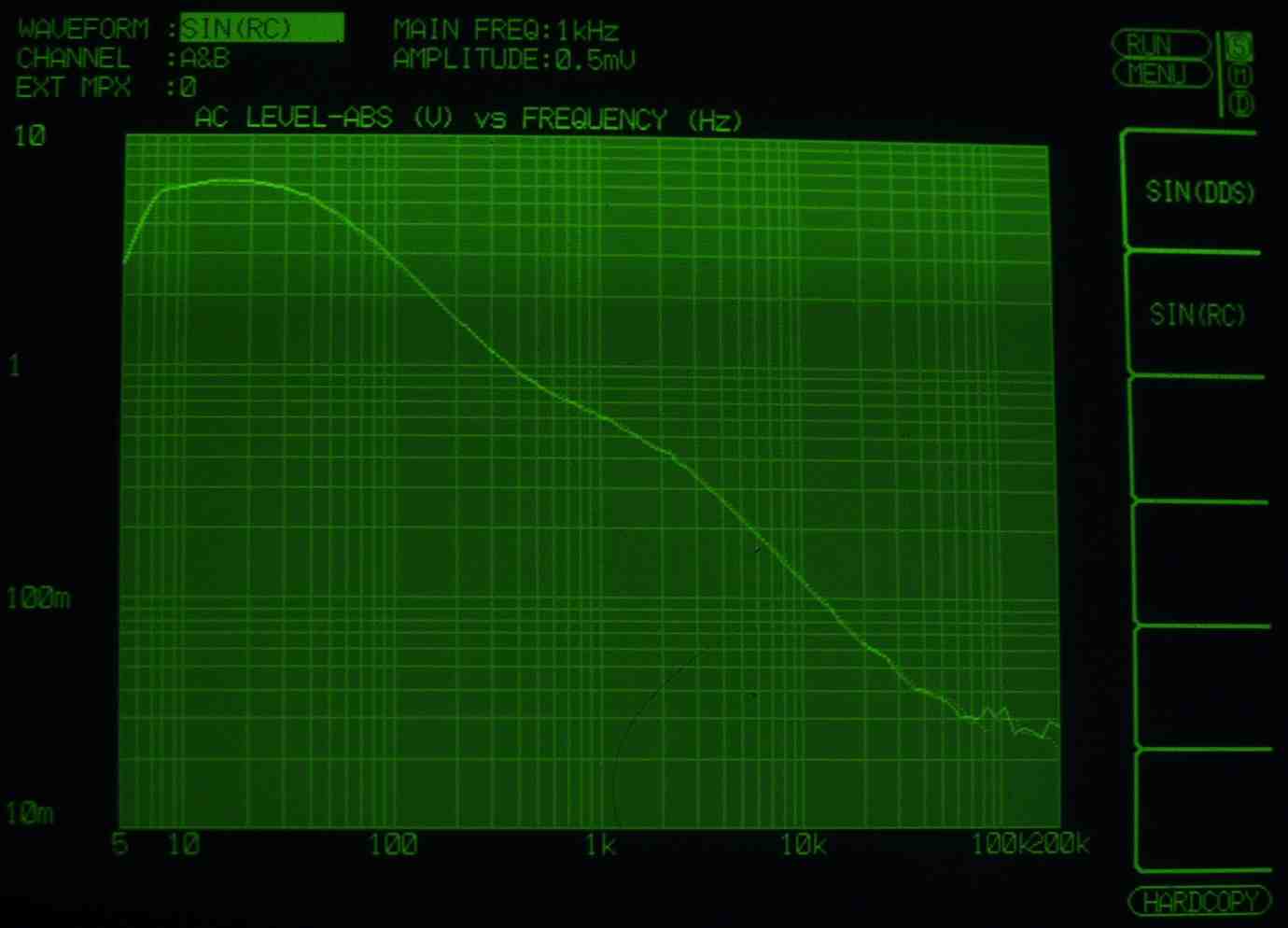

F3A. 周波数特性 MM入力(600オーム)=0.5mV一定 RL全く同じ (100KHZ当たりの相違は影響なし)
S.GAS THAEDRA の仕様(マニアル・カタログより)
型式、価格 コントロール(プリ)アンプ  THAEDRA 価格¥660,000. (株)バブコ
<HEAD AMP/Moving-Coil、Phono>
ゲイン Tape output=69dB、 Main output=90dB
ノイズ 75nV(20Hz〜20kHz)、 32nV(400Hz〜20kHz)
歪率 0.01%以下(出力=2V、20Hz〜20kHz)
RIAA偏差 ±0.5dB(20Hz〜20kHz)
<HEAD AMP/Magnetic Phono>
ゲイン Tape output=42dB、 Main output:63dB
ノイズ 500nV(20Hz〜20kHz)
歪率 0.01%以下(2V、20Hz〜20kHz)
RIAA偏差 ±0.5dB(20Hz〜20kHz)
<High Level
ゲイン Main output=21dB
ノイズ 6μV(20Hz〜20kHz)
歪率 0.01%(出力=2V、20Hz〜20kHz)
周波数特性 DC〜100kHz ±1dB
総合
最大入力 Head amp=3.5mV(1kHz)、 Phono=100mV(1kHz)、 High level=1V R.M.S.
最大出力 10V R.M.S.
外形寸法 430(W)×152(H)×324(D)mm
重量 15.9kg
備考 入出力端子、接続コード・ピンは全て金メッキが施されています。
オプションパーツアンプカード¥8,000
