ＧＡＳ ＴＨＯＥＢＥ．　３台目修理記録

平成２２年９月１３日到着　　　　１０月２日完成

Ａ．　修理前の状況 ５年ほど前にJBL4333Bのウーファーのエッジが劣化していたのを気付かず使用していたら、焦げるようなにおいがしてきたので、サランネットを外すとウーファーが無残な姿をしていました。 その際にパワーアンプ（スレッショルド　ステイシス３）も破損をし、システムが使用できなくなってしまいました。 　私も若くなくなり聴覚が衰える前にあの時の音を聞きたくなり、今回、ウーファーとパワーアンプの修理について購入店で相談したところ、パワーアンプの破損は、プリアンプの不具合ではないかと教えられました。 　左側のウーファーはエッジがボロボロでコーン紙は前後したのですが、右側のウーファーはコイルが焼けているようで、コーン紙がくっついてしまい、指で押しても前後しなくなっていました。 　購入店の話ではJBLウーファーとスレッショルドは修理可能だが、THOEBEはメーカー修理が終了しているので修理を受け付けられないとのことでした。 　新しいプリアンプを購入するしかないかと思っていましたが、やはり、4333とスレッショルドとTHOBEの組合せに愛着があり修理したい。 Ｂ．　原因 経年劣化 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 １部ＴＲ（トランジスター）交換。 １部フイルムコンデンサー交換。 ＲＣＡ端子交換。 リレー交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　　　　　　　　２７個。 フイルムコンデンサー　　　　　　　　　　　　　　　　３２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター） 　　　　　　　　　　　　　　　　１２個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　１１組２２個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．上位測定機器での調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　１１５，０００円 Ｓ．　ＧＡＳ　ＴＨＯＥＢＥ　の仕様（マニアル・カタログより）

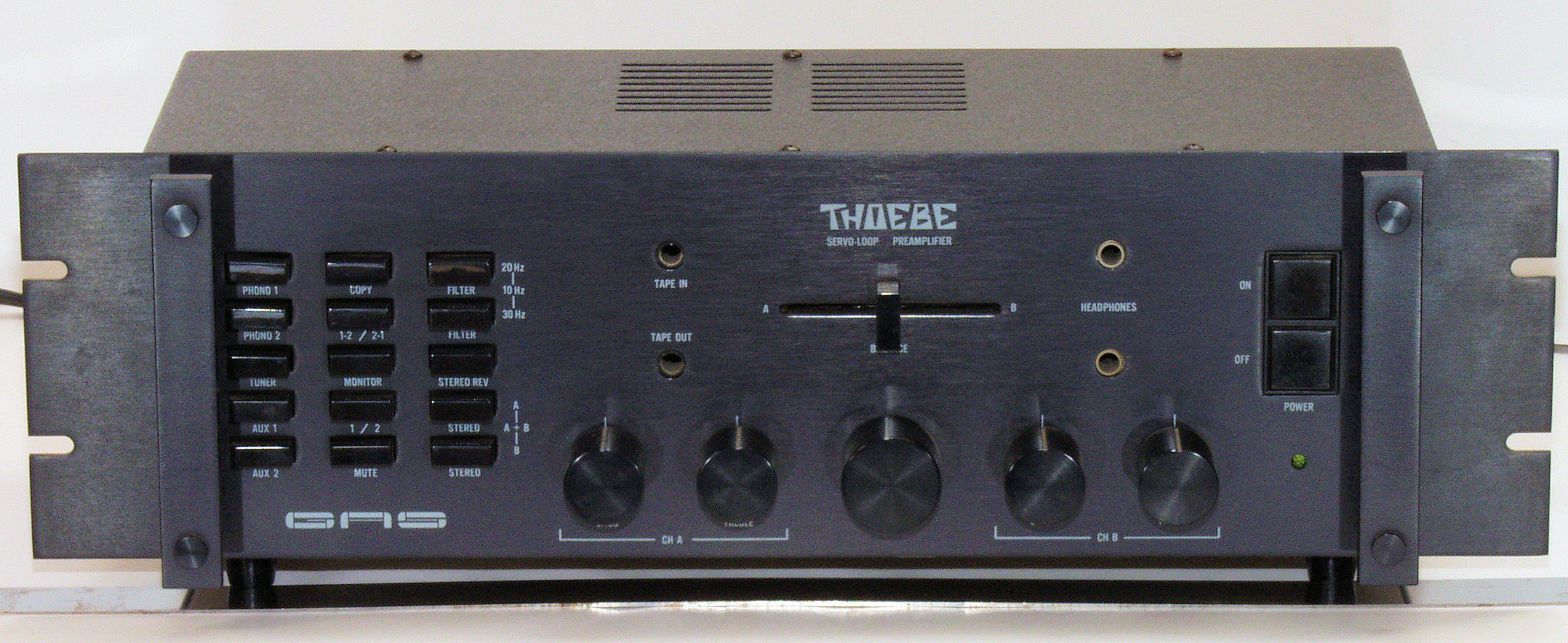

Ａ．　修理前の状況 Ａ１０．　点検中　前から見る。

Ａ１１．　点検中　前右から見る

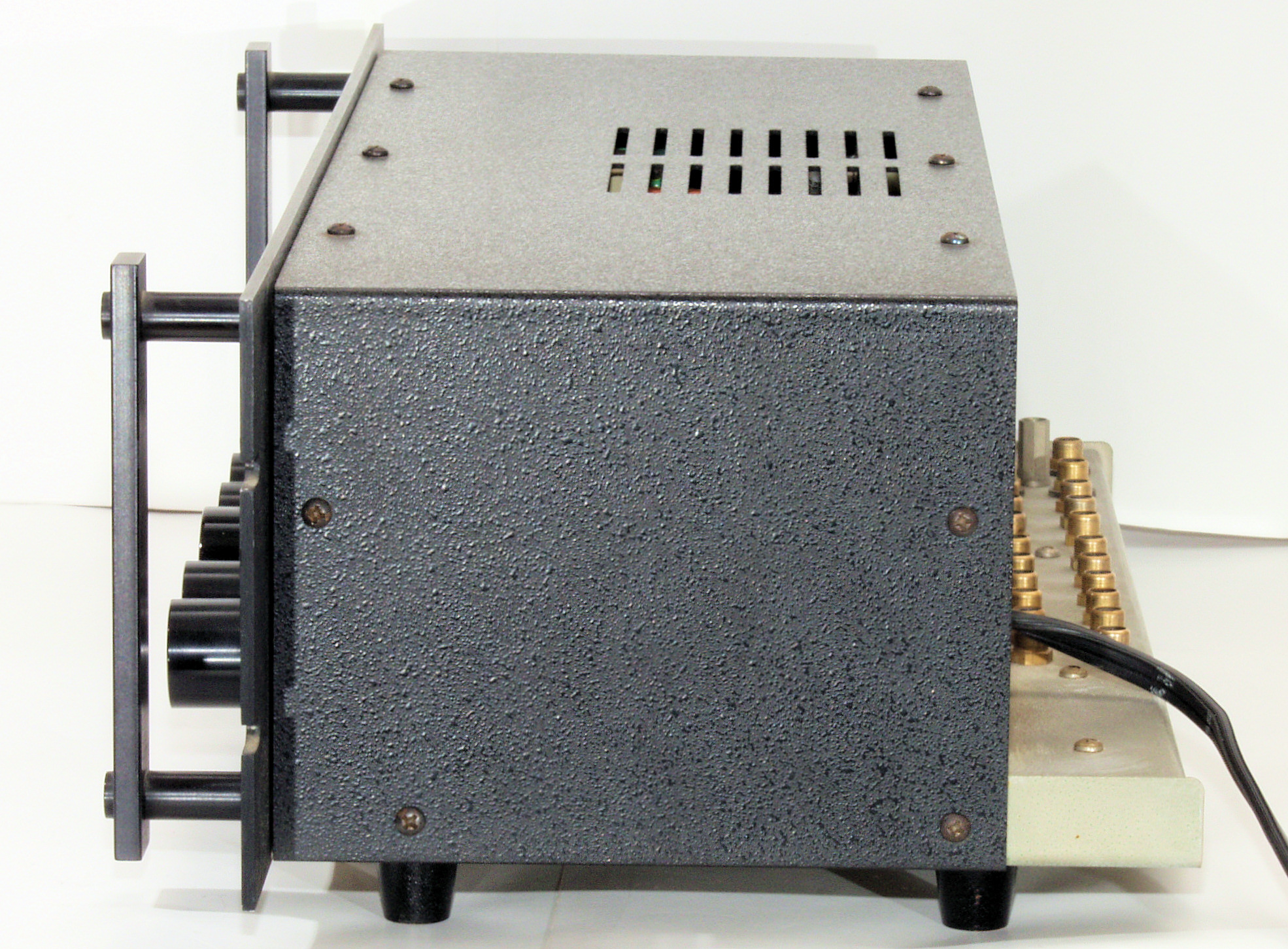

Ａ１２．　点検中　右から見る

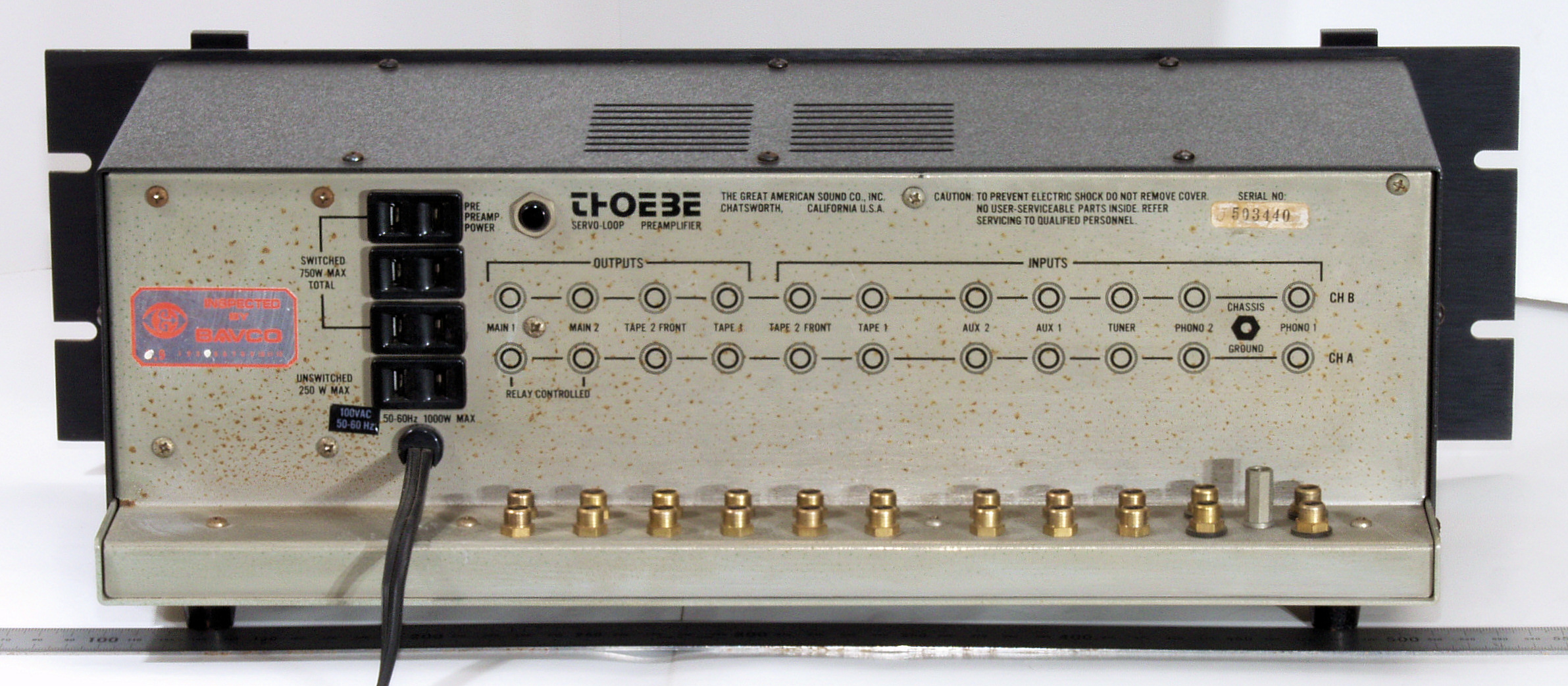

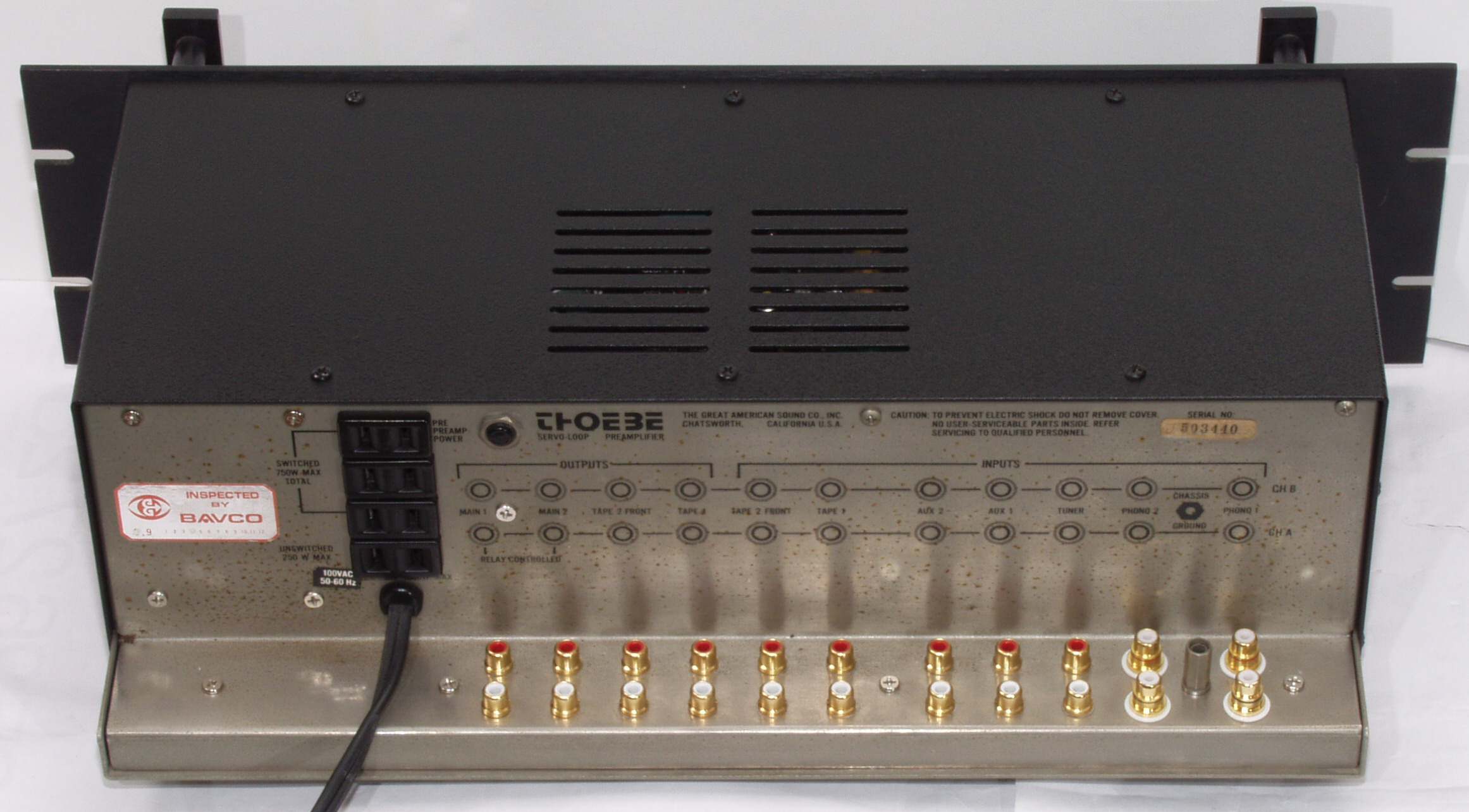

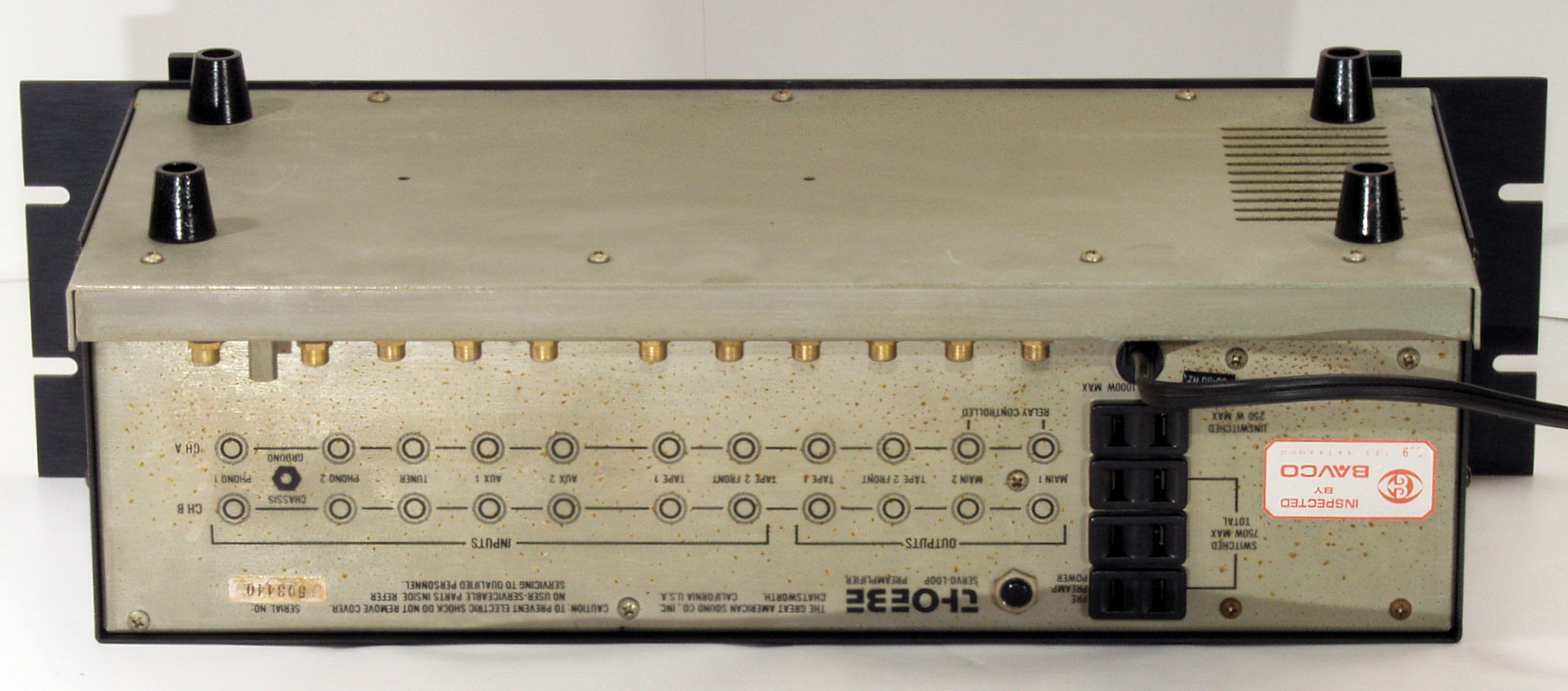

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後から見る、　入出力ＲＣＡ端子郡。

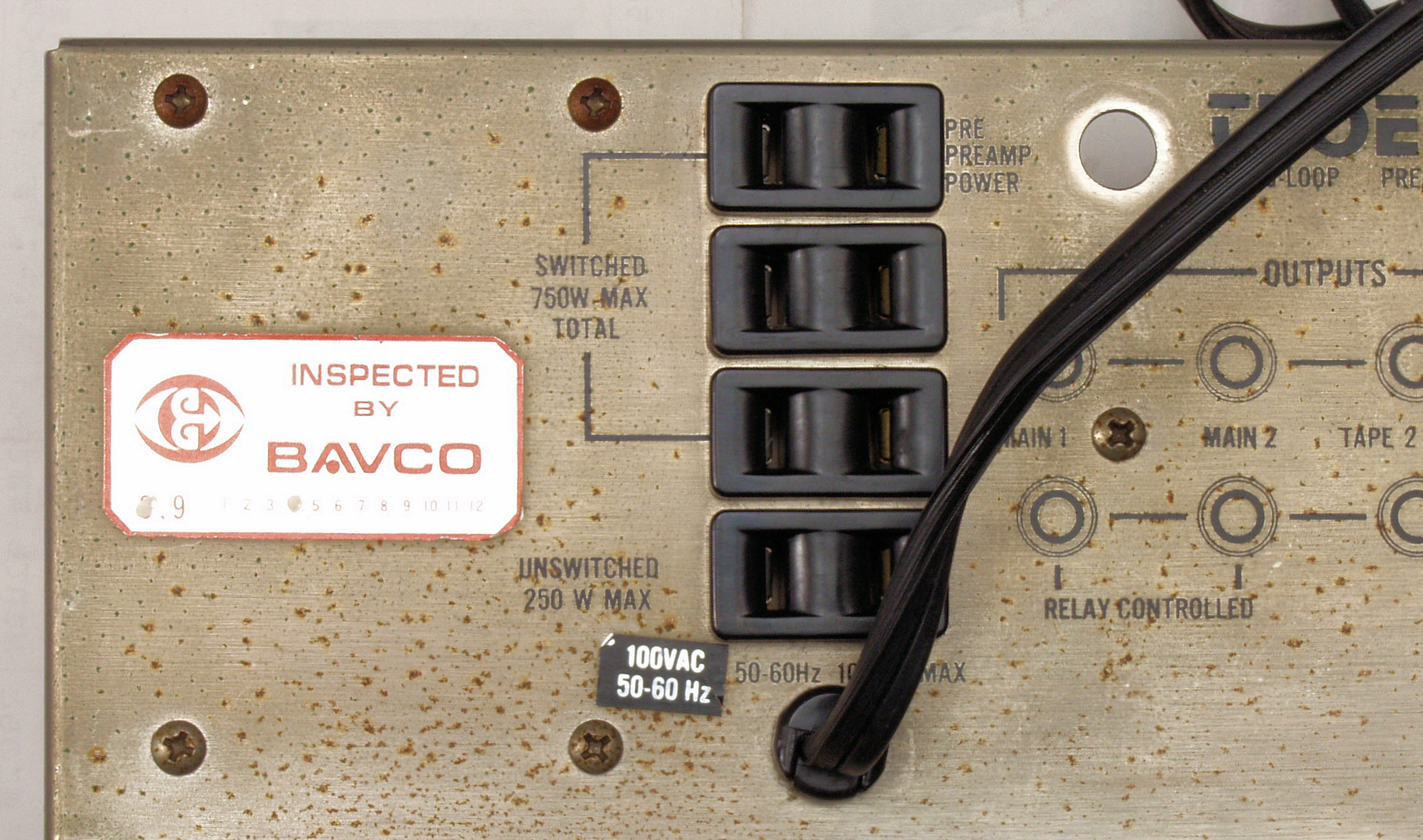

Ａ１６．　点検中　電源コード接続部分。

Ａ１７．　点検中　電源コード接続部分、３Pインレットに交換可能、今回見送り。FURUTECH製FURUTECH　ＳＳ−７Ｂ 金メッキ。

Ａ１８．　点検中　後左から見る

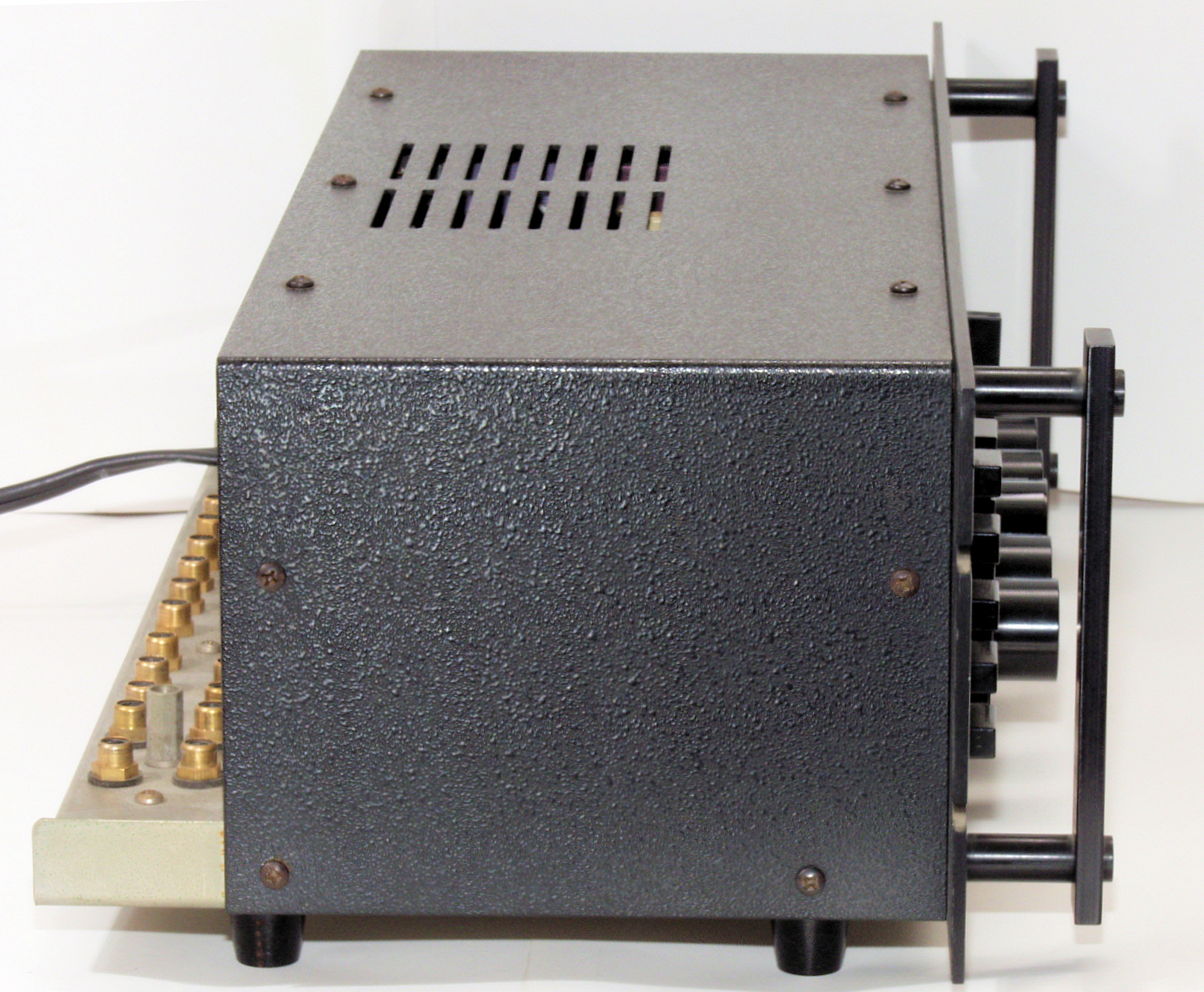

Ａ１９．　点検中　左から見る

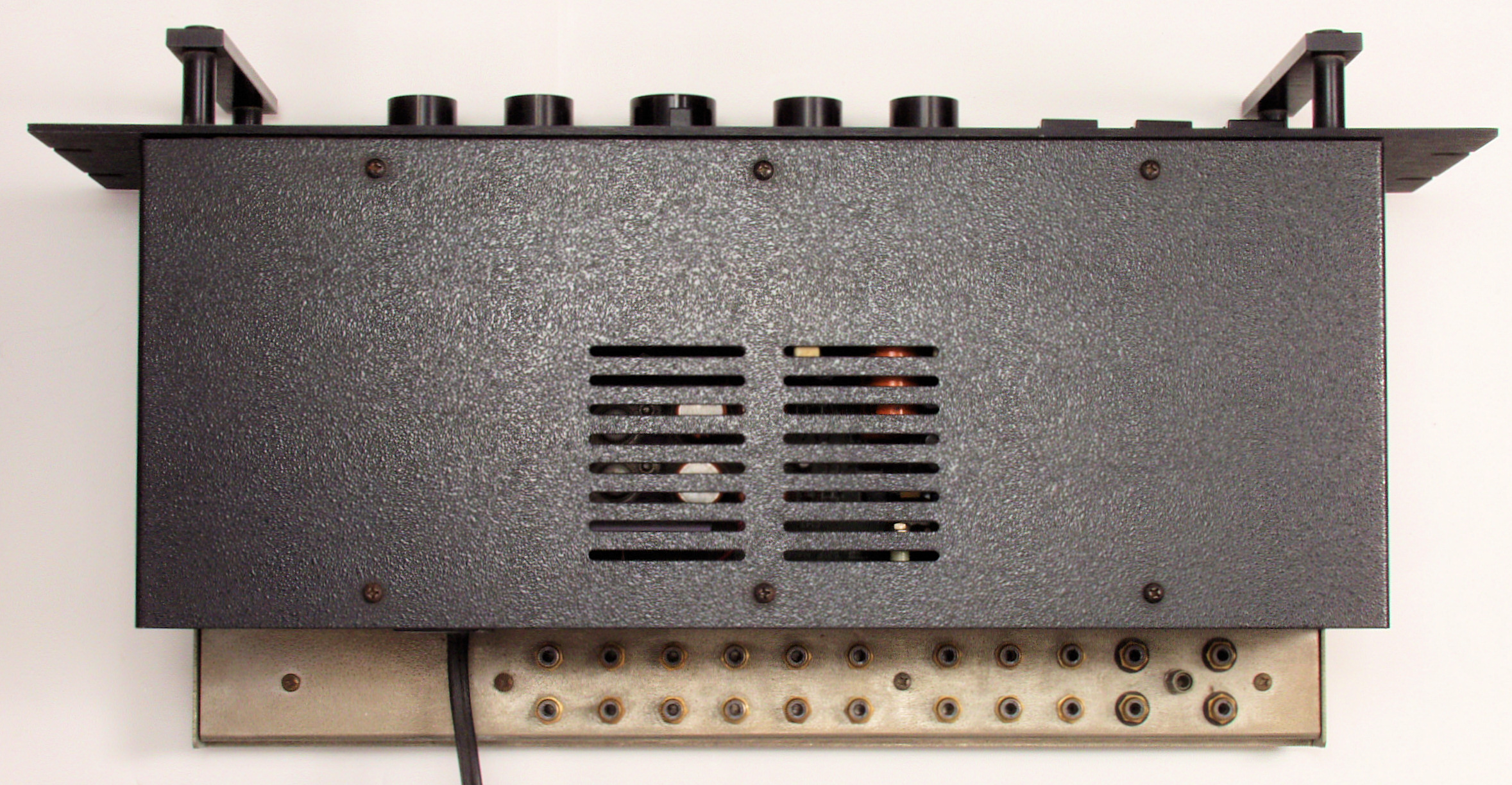

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　下から見る。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

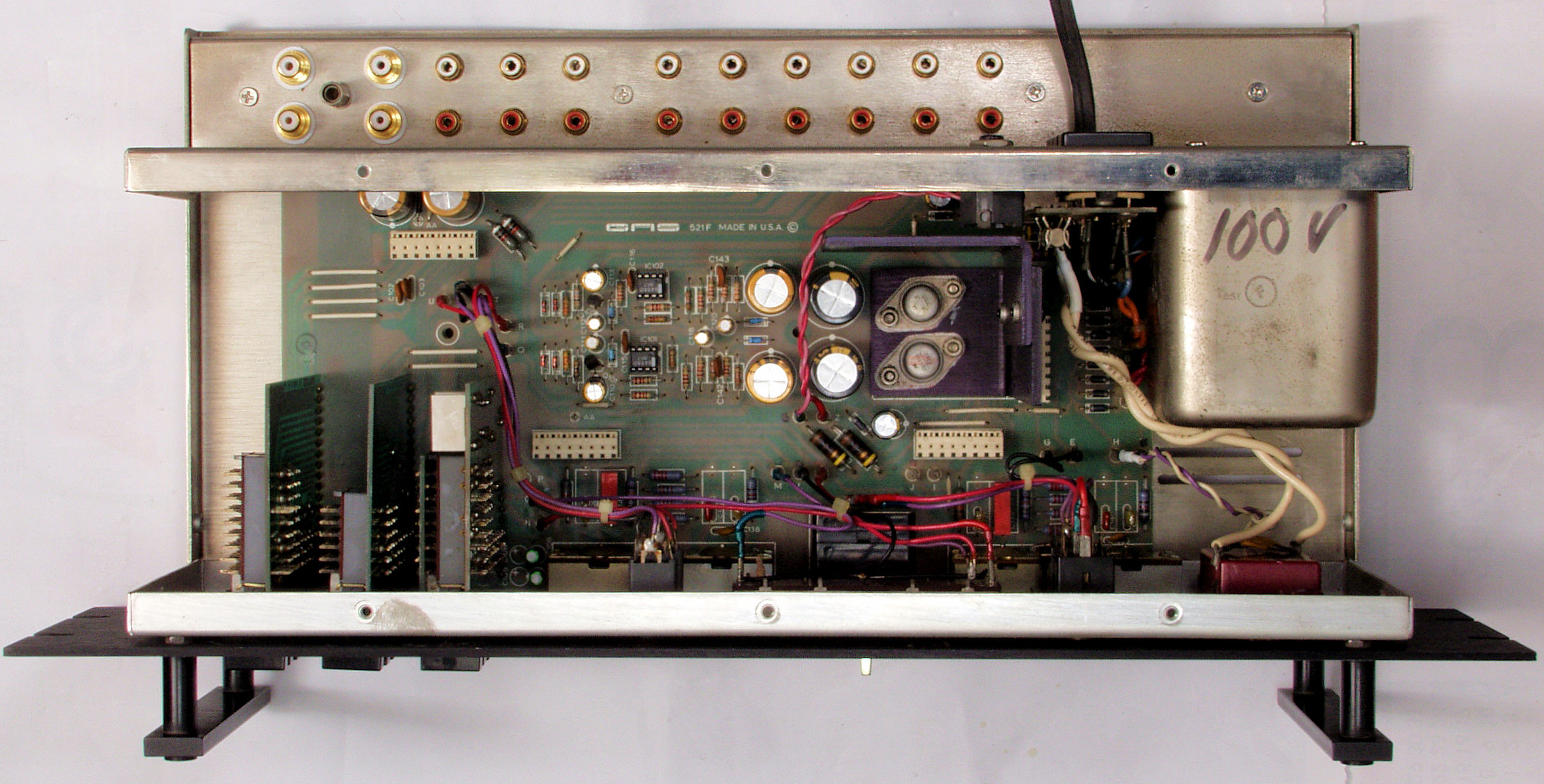

Ａ４１．　点検中　上・側面カバーを取り、上から見る。

Ａ４２．　点検中　上・側面カバー、基板を取り、上から見る。

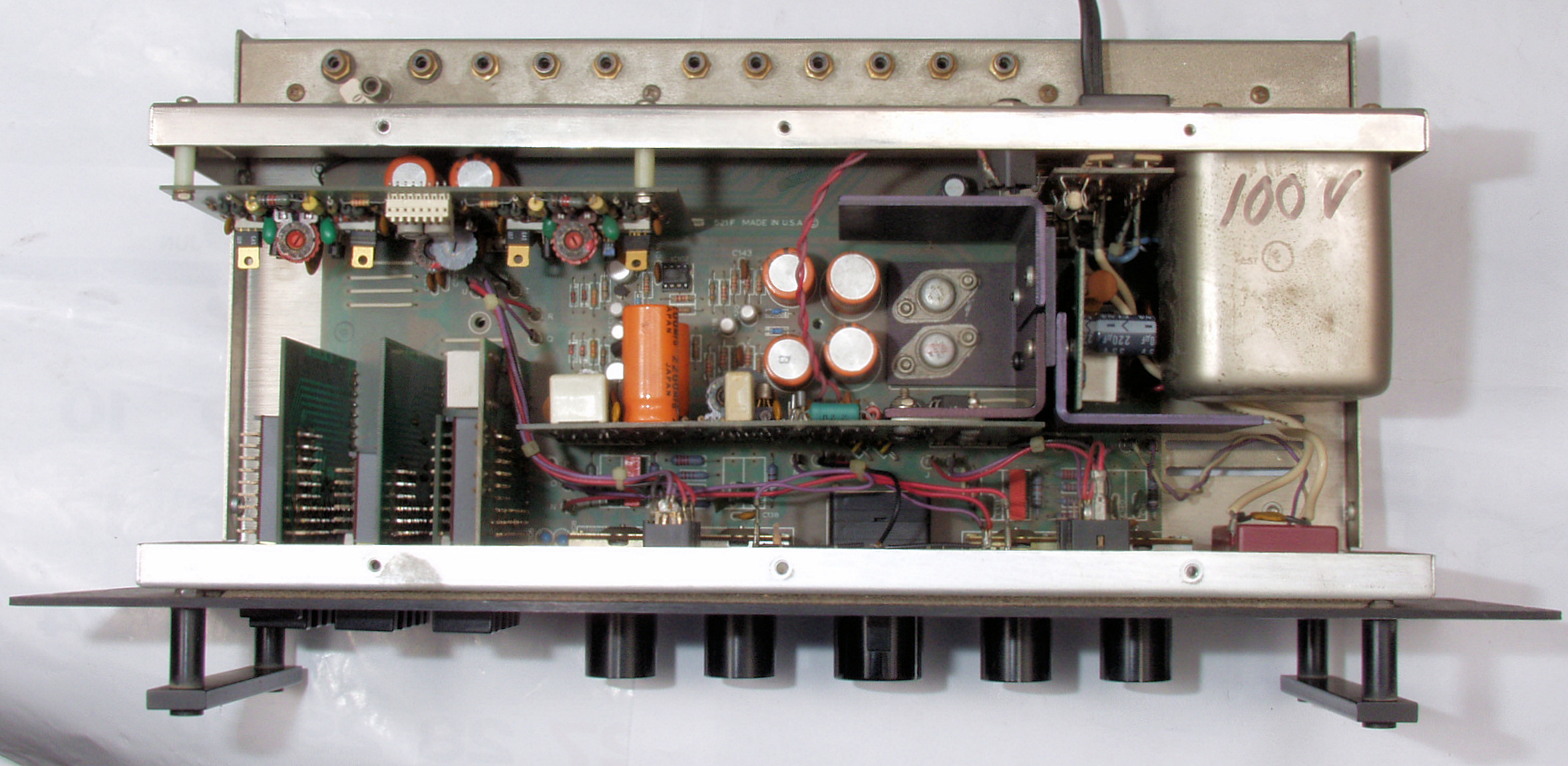

Ｃ．　修理状況 Ｃ１０．　修理前　下ケースを取り、下から見る

Ｃ１１．　修理後　下ケースを取り、下から見る

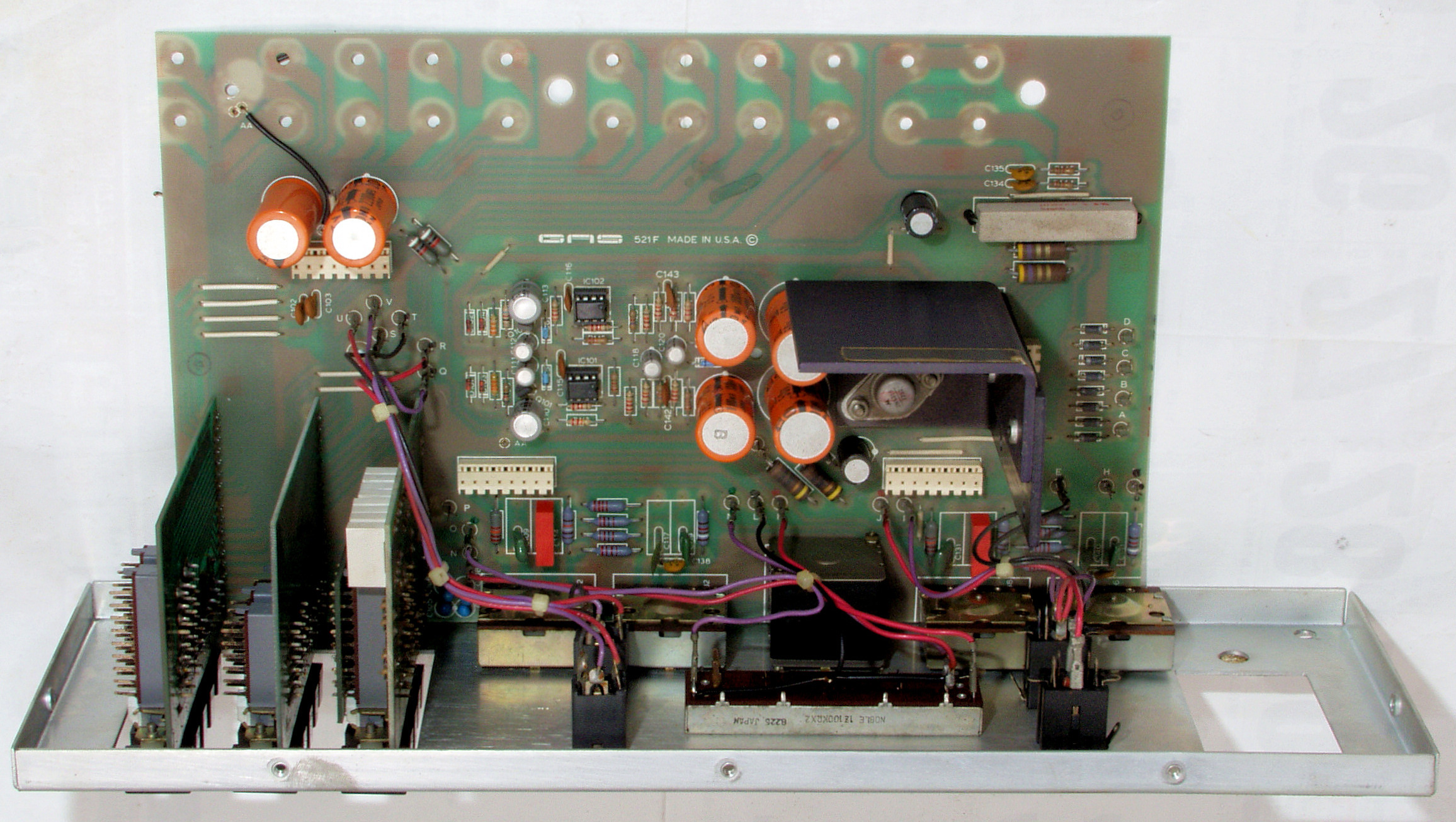

Ｃ１２．　修理中　基板＋前パネル＋後シャーシ取る

Ｃ１３．　修理前　メイン基板

Ｃ１４．　修理前　メイン基板拡大

Ｃ１５．　修理後　メイン基板拡大　電解コンデンサ−個１８、フイルムコンデンサー６個交換

Ｃ１６．　修理前　基板裏

Ｃ１７．　修理（半田補正）後　基板裏、フイルムコンデンサー６個追加、　全ハンダやり直す

Ｃ１８．　修理中　基板裏、差し込み基板を取り付け

Ｃ１９．　完成基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ１Ａ．　修理中　ＲＣＡ端子を半田付け中

Ｃ２１．　修理前　ＥＱ−ＡＭＰ基板

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−４個、フイルムコンデンサー６個、半固定ＶＲ４個交換

Ｃ２３．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−４個、フイルムコンデンサー６個、半固定ＶＲ４個、ＴＲ（トランジスター）１２個、ＯＰ−ＡＭＰ１個交換

Ｃ２３．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏　全ハンダやり直す

Ｃ２５．　完成ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ３１．　修理前　バッファーＡＭＰ基板

Ｃ３２．　修理後　バッファー−ＡＭＰ基板　電解コンデンサ−４個、フイルムコンデンサー１２個、半固定ＶＲ４個、ＴＲ（トランジスター）個、撮影後ＯＰ−ＡＭＰ１個交換

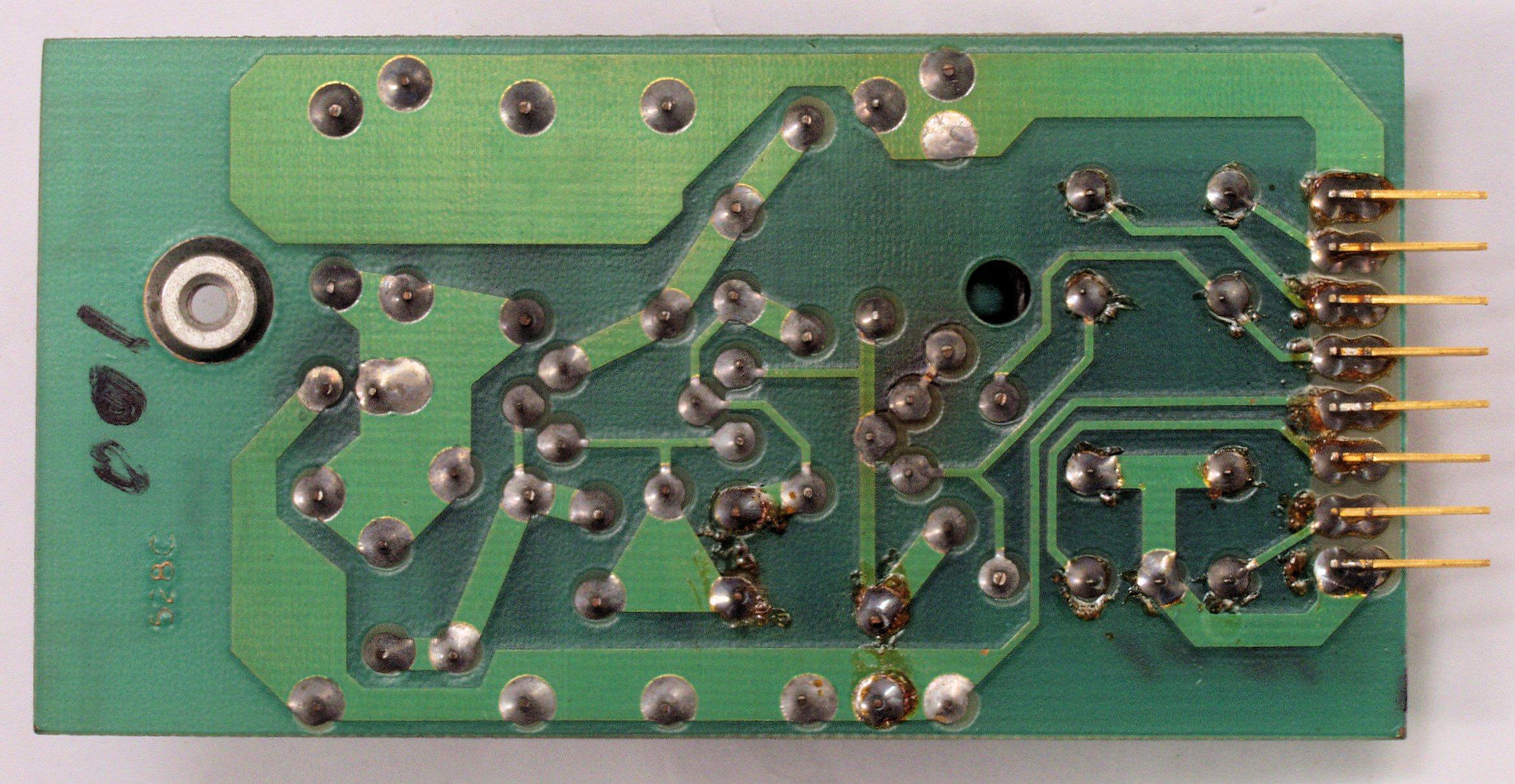

Ｃ３３．　修理前　バッファーＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　バッファーＡＭＰ基板裏、フイルムコンデンサー２個追加、　全ハンダやり直す

Ｃ３５．　完成バッファーＡＭＰ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ４１．　修理前　出力リレー基板

Ｃ４２．　修理後　出力リレー基板　電解コンデンサ−１個、リレー１個交換

Ｃ４３．　修理前　出力リレー基板裏

Ｃ４４．　修理（半田補正）後　出力リレー基板裏　全ハンダやり直す

Ｃ４５．　完成出力リレー基板裏裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ５１．　修理前　Ｍｏｄｅ　ＳＷ基板

Ｃ５２．　修理修理（半田補正）後　Ｍｏｄｅ　ＳＷ基板　全ハンダやり直す

Ｃ５３．　完成Ｍｏｄｅ　ＳＷ基板　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ５４．　修理前　Ｍｏｄｅ　ＳＷ基板裏

Ｃ５５．　修理（半田補正）後　Ｍｏｄｅ　ＳＷ基板裏　全ハンダやり直す

Ｃ５６．　修理中　Ｍｏｄｅ　ＳＷ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ５７．　完成Ｍｏｄｅ　ＳＷ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ６１．　修理前　Ｔａｐｅ　ＳＷ基板

Ｃ６３．　修理前　Ｔａｐｅ　ＳＷ基板裏

Ｃ６４．　修理（半田補正）後　Ｔａｐｅ　ＳＷ基板裏　全ハンダやり直す

Ｃ６５．　修理中　Ｔａｐｅ　ＳＷ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ６６．　完成Ｔａｐｅ　ＳＷ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ７１．　修理前　入力切替ＳＷ基板

Ｃ７３．　修理前　入力切替ＳＷ基板裏

Ｃ７４．　修理（半田補正）後　入力切替ＳＷ基板裏　全ハンダやり直す

Ｃ７５．　修理中　入力切替ＳＷ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ７６．　完成入力切替ＳＷ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

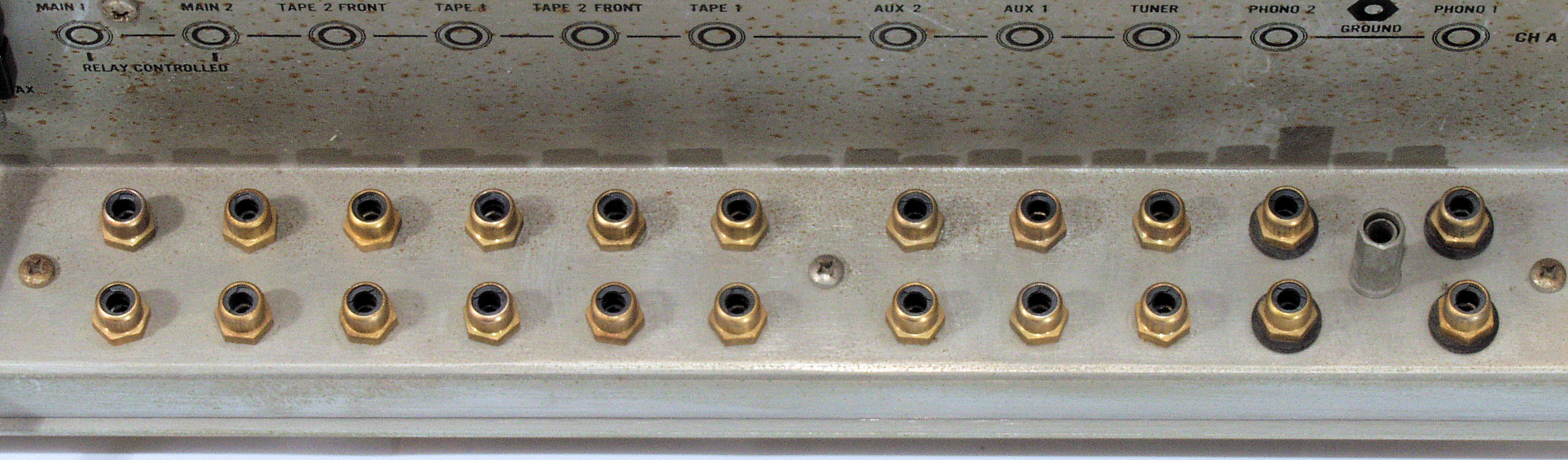

Ｃ８１．　修理前　入出力ＲＣＡ端子郡

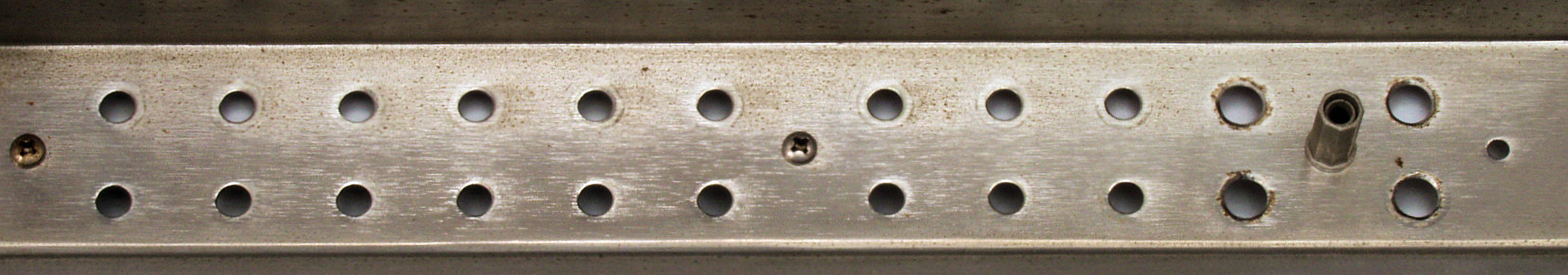

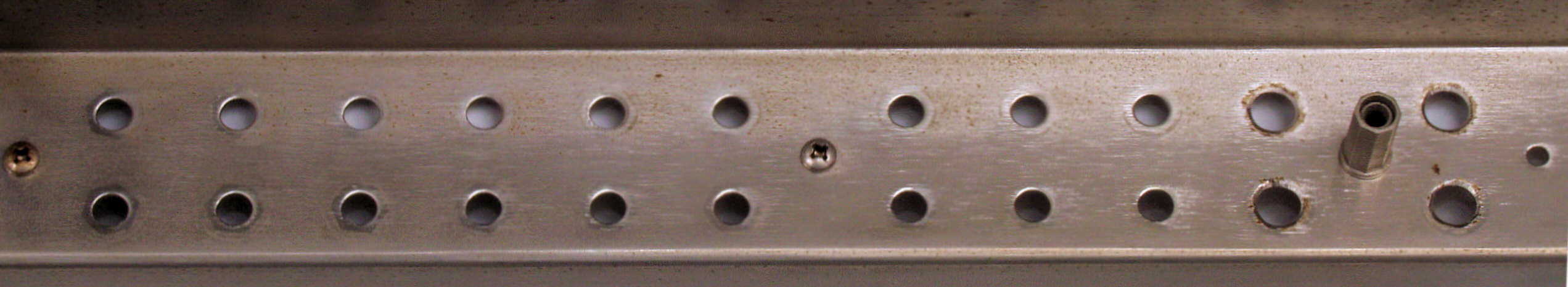

Ｃ８２．　修理中　入出力ＲＣＡ端子郡、　端子を取る

Ｃ８３．　修理中　入出力ＲＣＡ端子郡、　ＣＲＣで錆取中

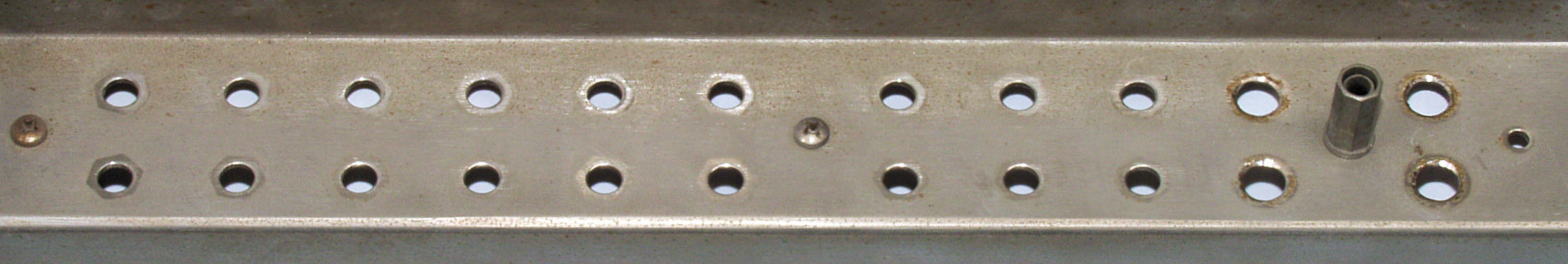

Ｃ８４．　修理中　入出力ＲＣＡ端子郡、　ＣＲＣで錆を取る

Ｃ８５．　修理中　入出力ＲＣＡ端子郡、　フォノ端子は絶縁型を使用するので、穴の拡大が必用、ステンレス用歯を使用。

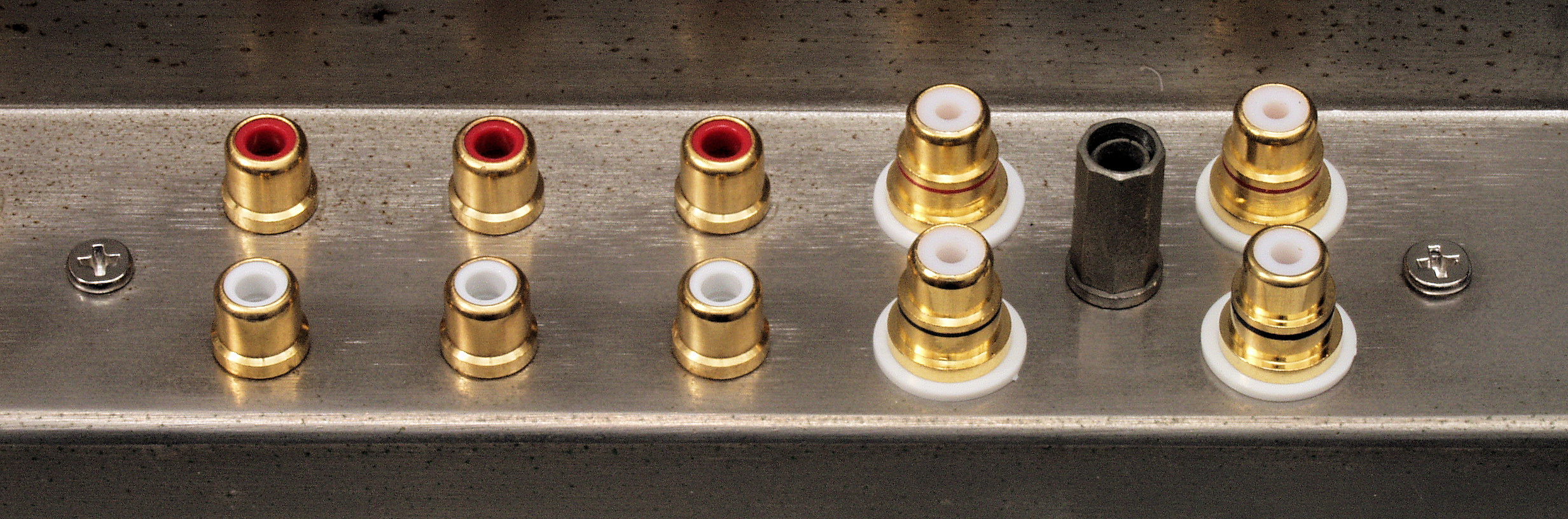

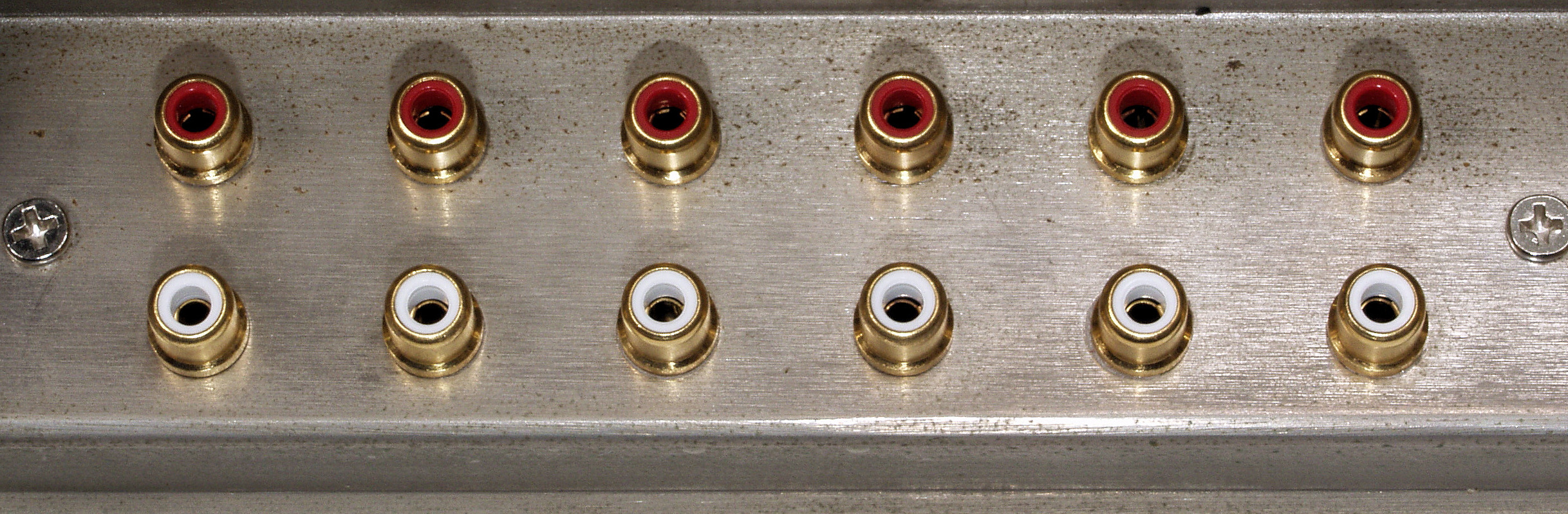

Ｃ８６．　修理後　入出力ＲＣＡ端子郡

Ｃ８７．　修理後　入出力ＲＣＡ端子郡２

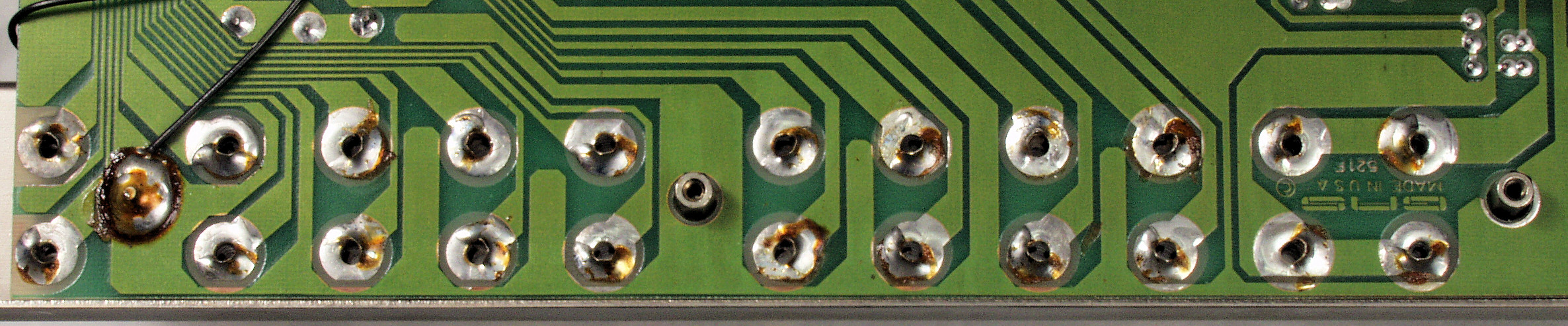

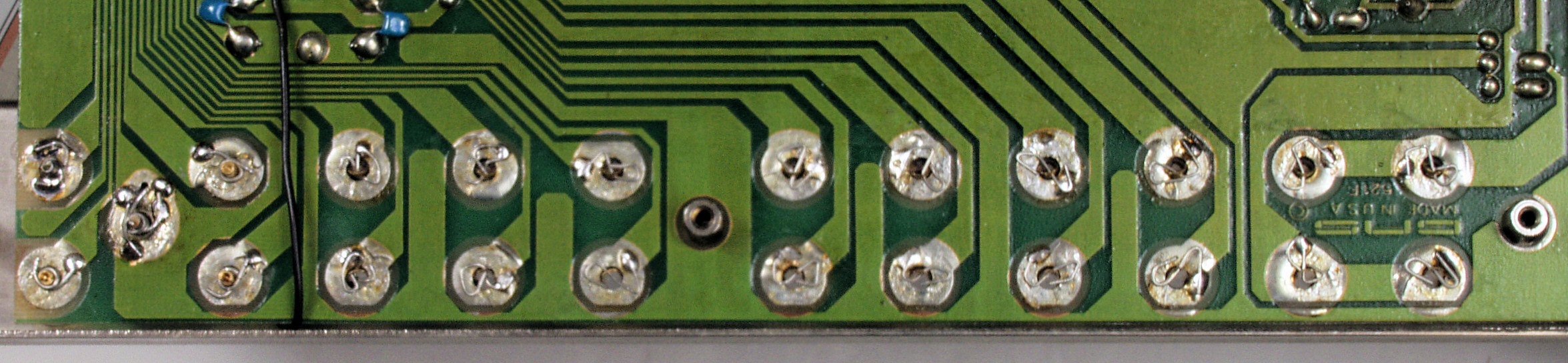

Ｃ８６．　修理前　入出力ＲＣＡ端子郡裏

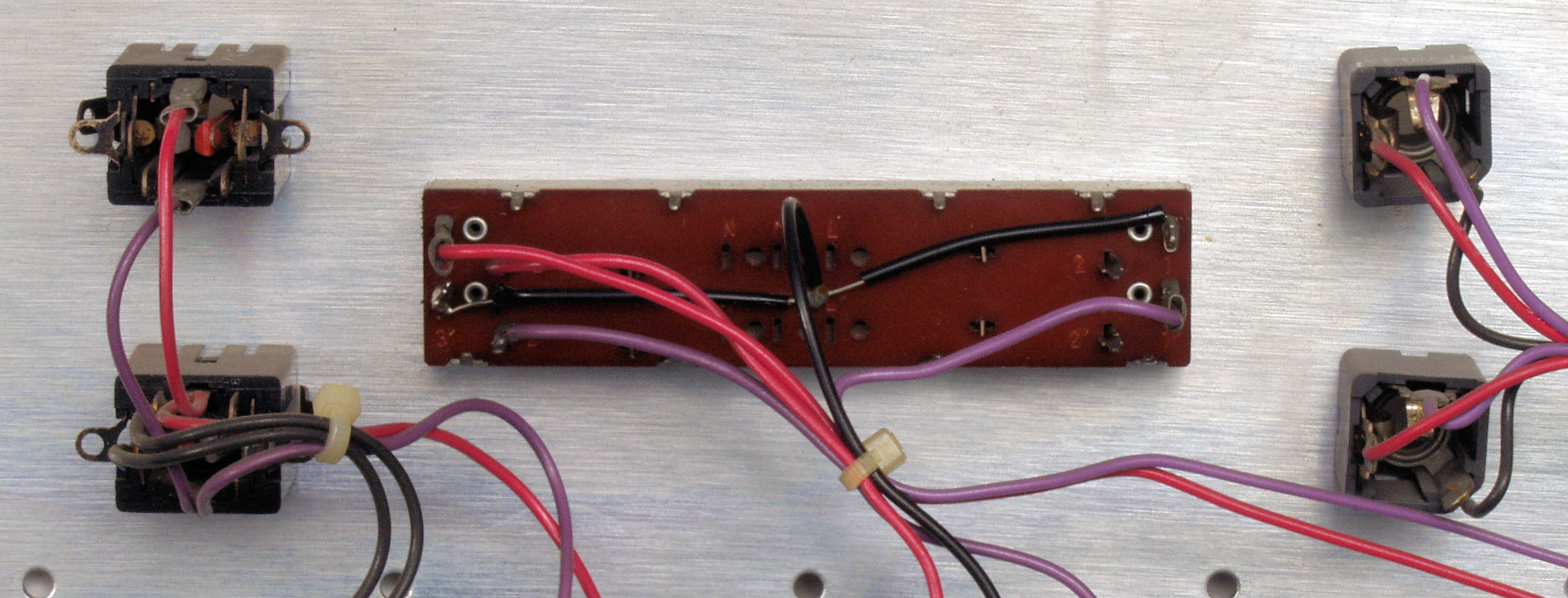

Ｃ８７．　修理中　入出力ＲＣＡ端子郡裏

Ｃ９１．　修理前　電源トランス止めネジ、　錆びている

Ｃ９２．　修理（交換）後　電源トランス止めネジ

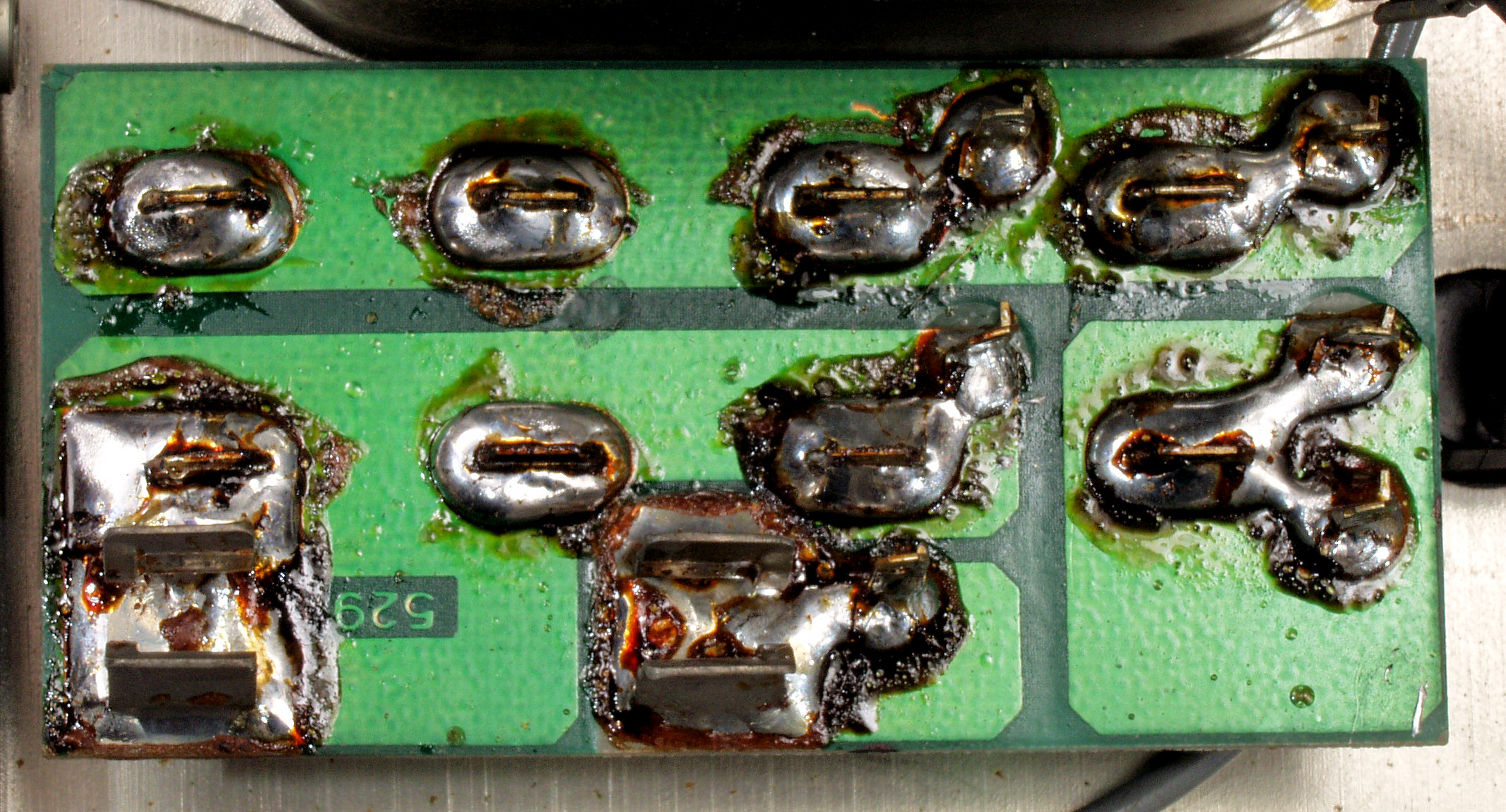

Ｃ９３．　修理前　電源コンセント・フューズ基板裏

Ｃ９４．　修理（半田補正）後　電源コンセント・フューズ基板裏

Ｃ９５．　完成電源コンセント・フューズ基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

ＣＡ１．　修理中　前パネル清掃

ＣＡ１．　修理中　前パネル裏

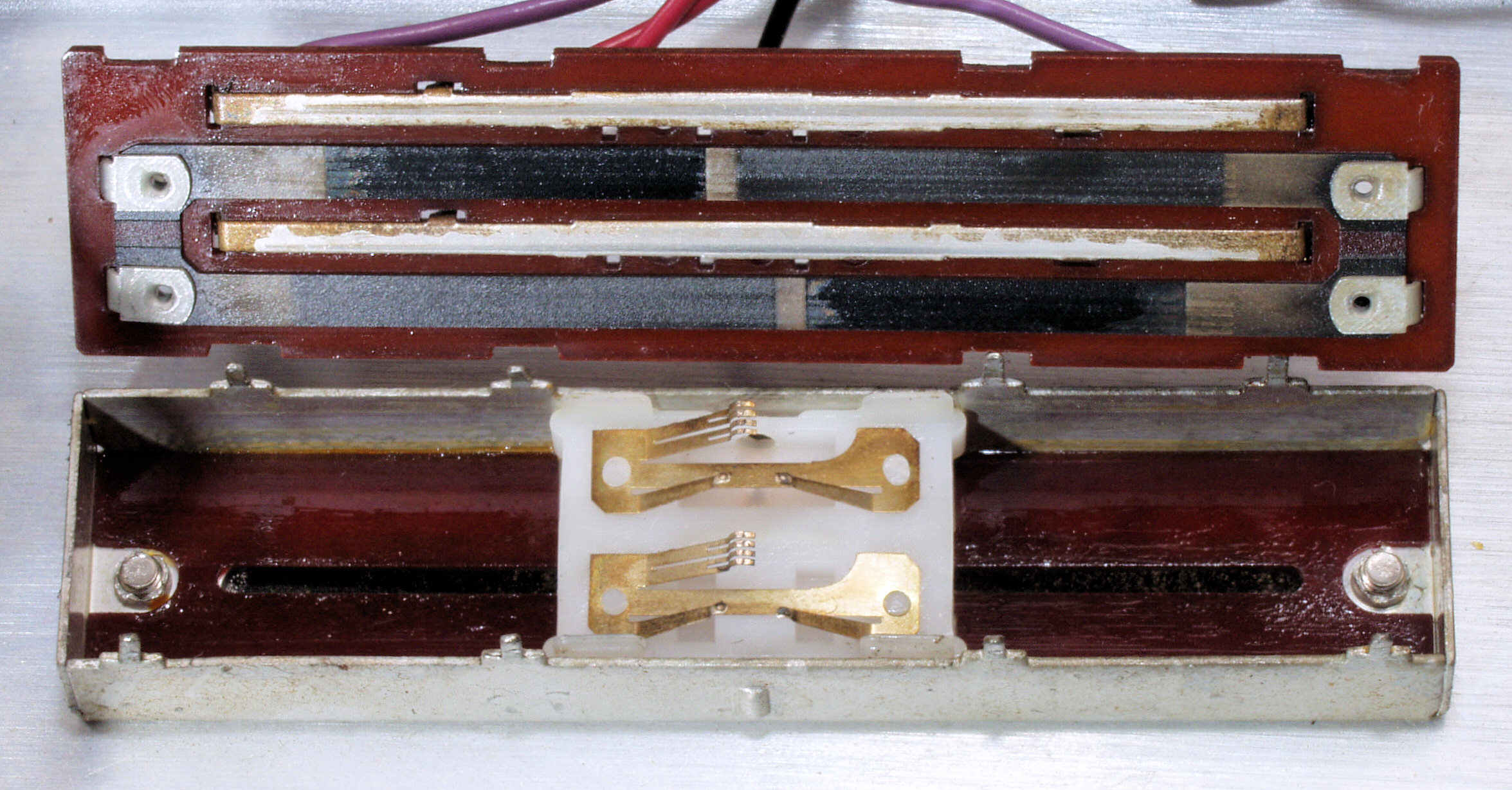

ＣＡ２．　修理（清掃）前　バランスVR

ＣＡ３．　修理（清掃）後　バランスVR

ＣＢ１．　修理前　トランス引きだし線のコネクター

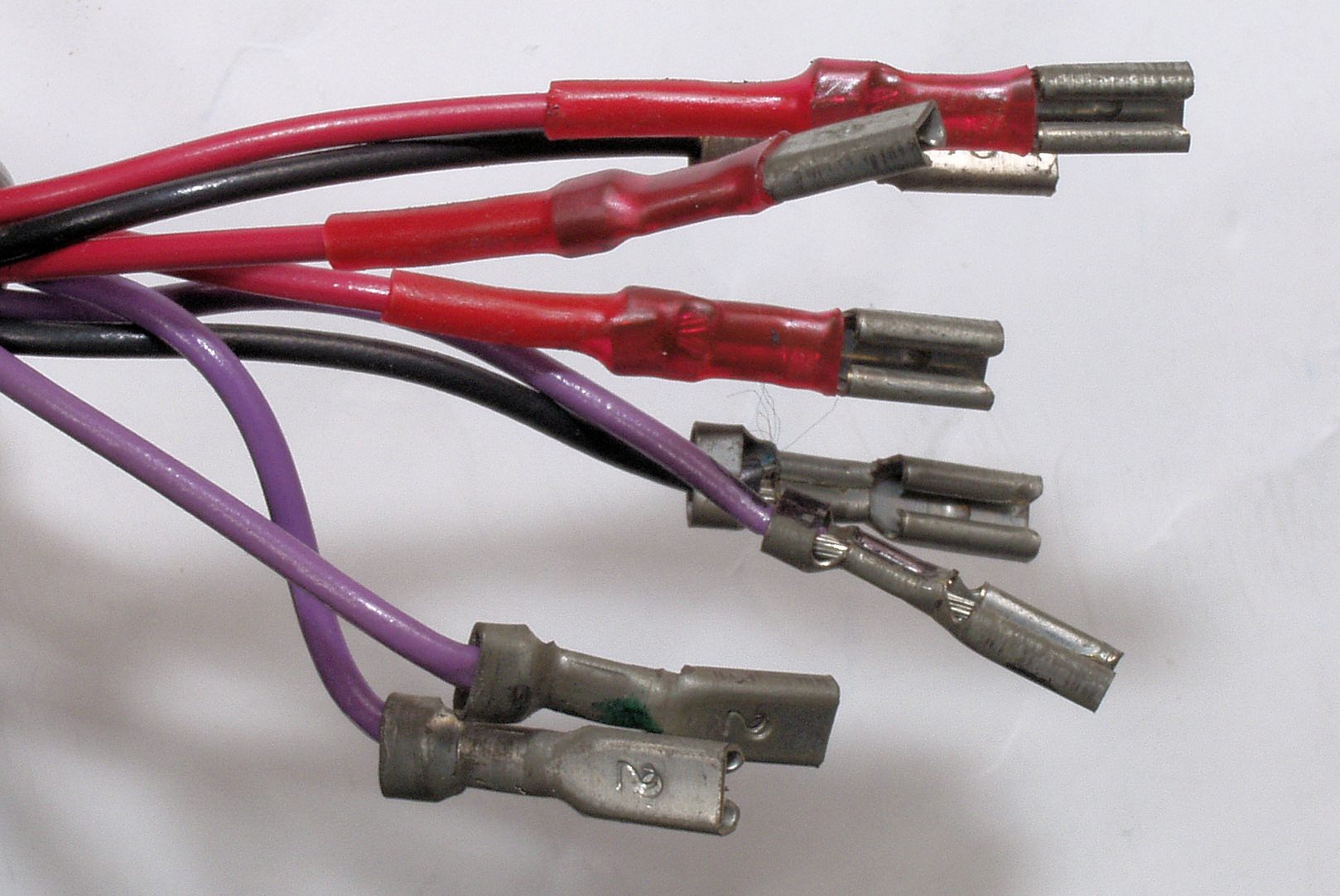

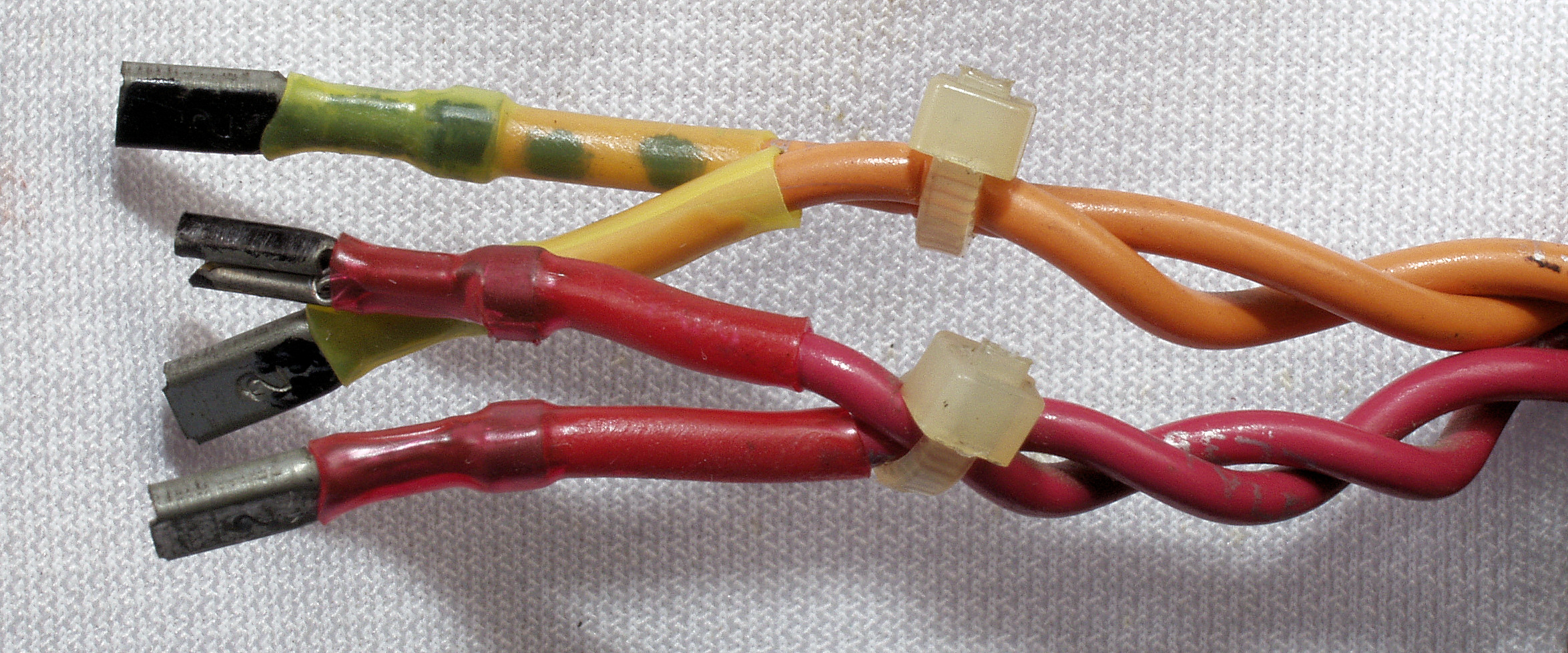

ＣＢ２．　修理中　トランス引きだし線のコネクター、　コネクター首の所を収縮チューブで保護する

ＣＢ３．　修理中　他の引きだし線のコネクター等、　コネクター首の所を収縮チューブで保護する

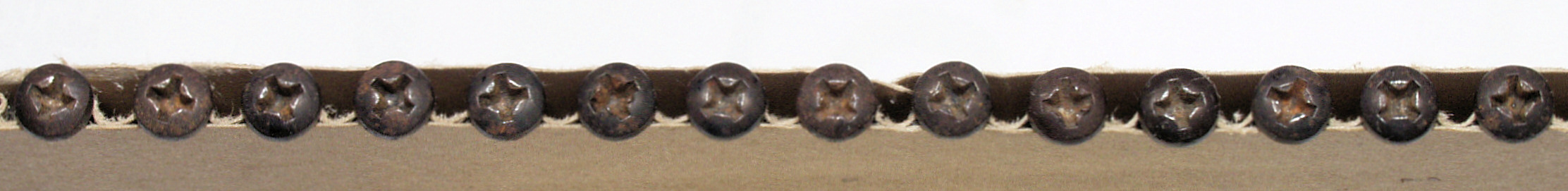

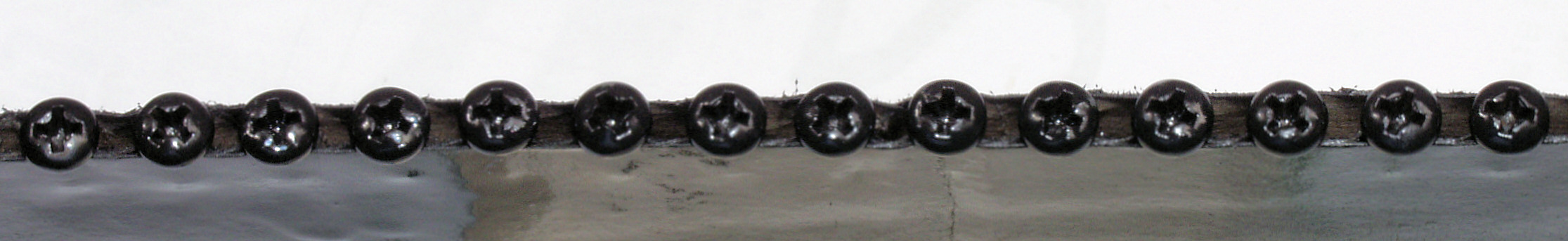

ＣＣ１．　修理（塗装）前　ケース止めネジ、　錆が発生している

ＣＣ２．　修理（塗装）後　ケース止めネジ、　ラァツカーを軽く吹き付ける、　半分つや消し塗装

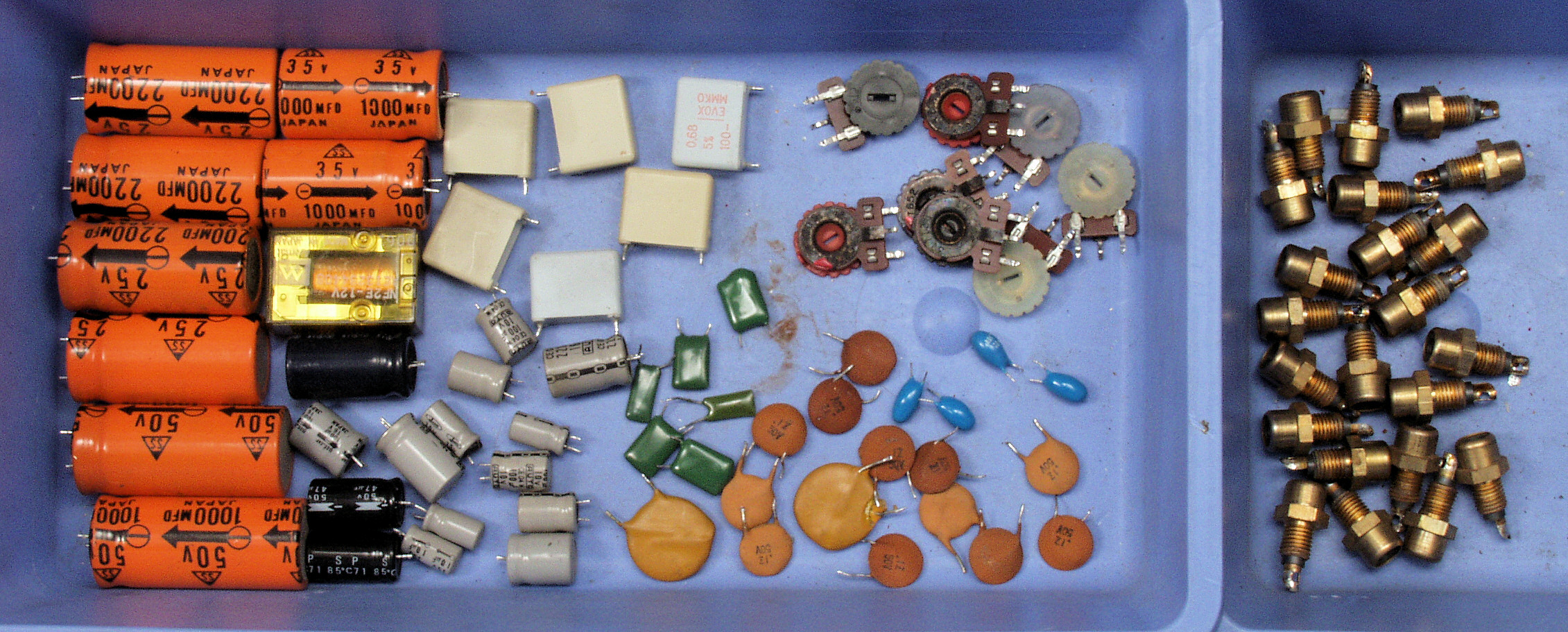

ＣＥ１．　交換部品

ＣＥ２．　交換部品、　半固定ＶＲ

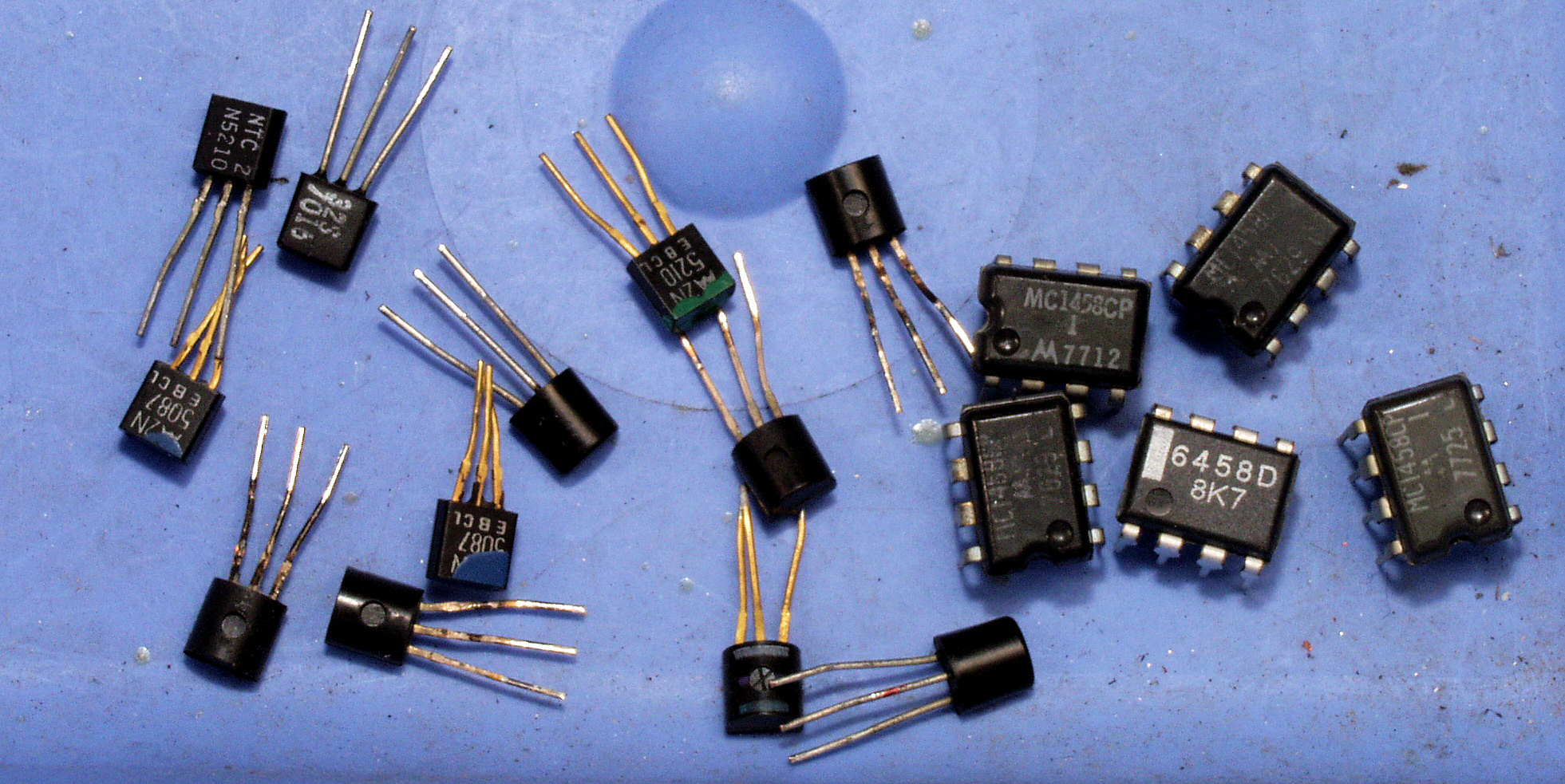

ＣＥ３．　交換部品、　ＴＲ（トランジスター）１２個、　ＯＰ−ＡＭＰ５個

ＣＦ１．　修理前　上から見る

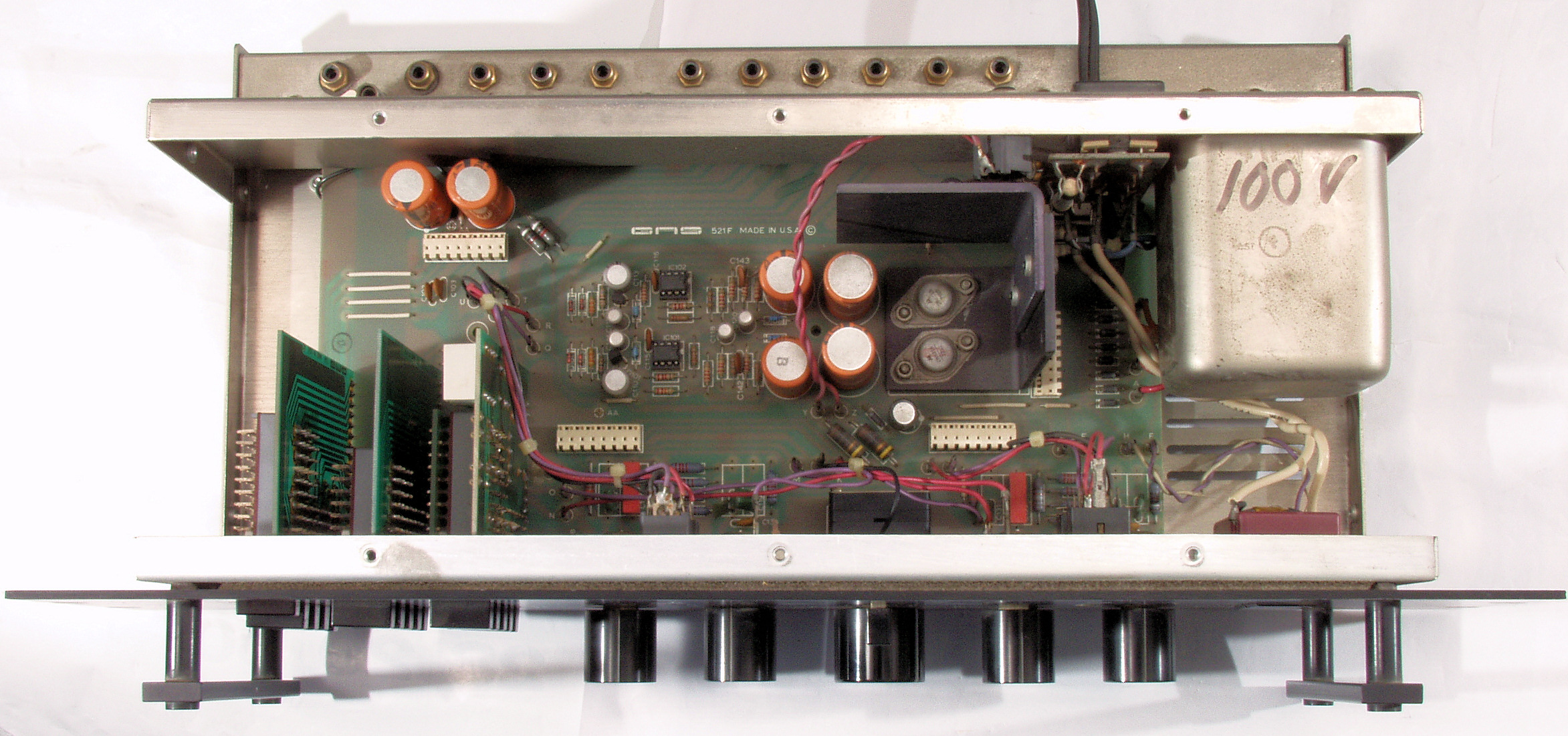

ＣＦ２．　修理後　上から見る

ＣＦ３．　修理前　基板を取り外し、上から見る

ＣＦ４．　修理後　基板を取り外し、上から見る

ＣＦ３．　修理前　下から見る

ＣＦ４．　修理後　下から見る

ＣＦ５．　完成　綺麗なお尻で帰ります

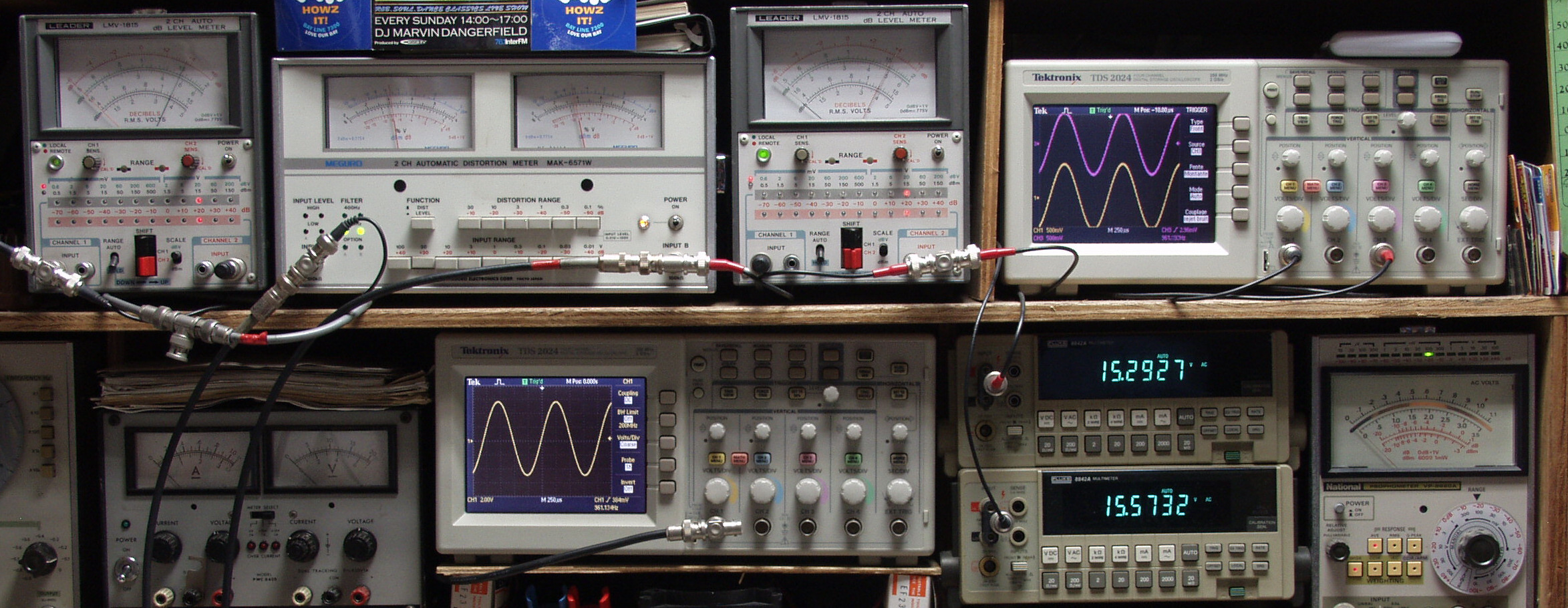

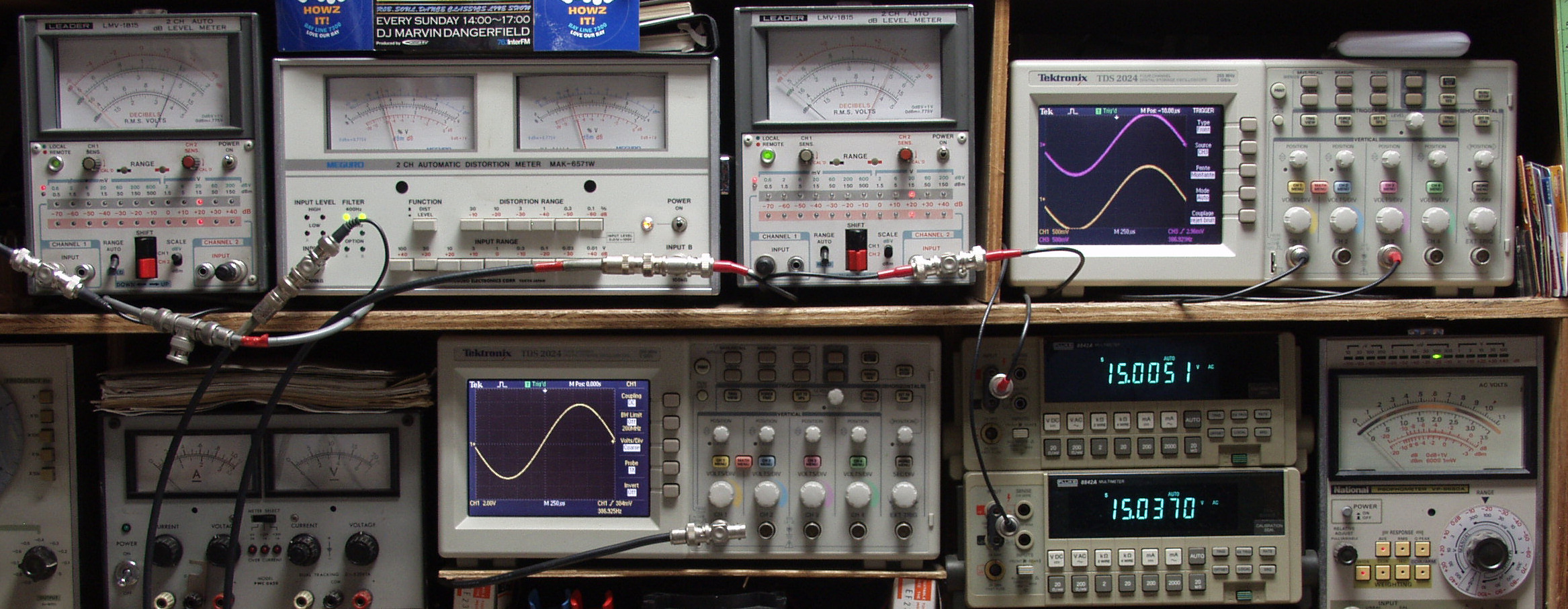

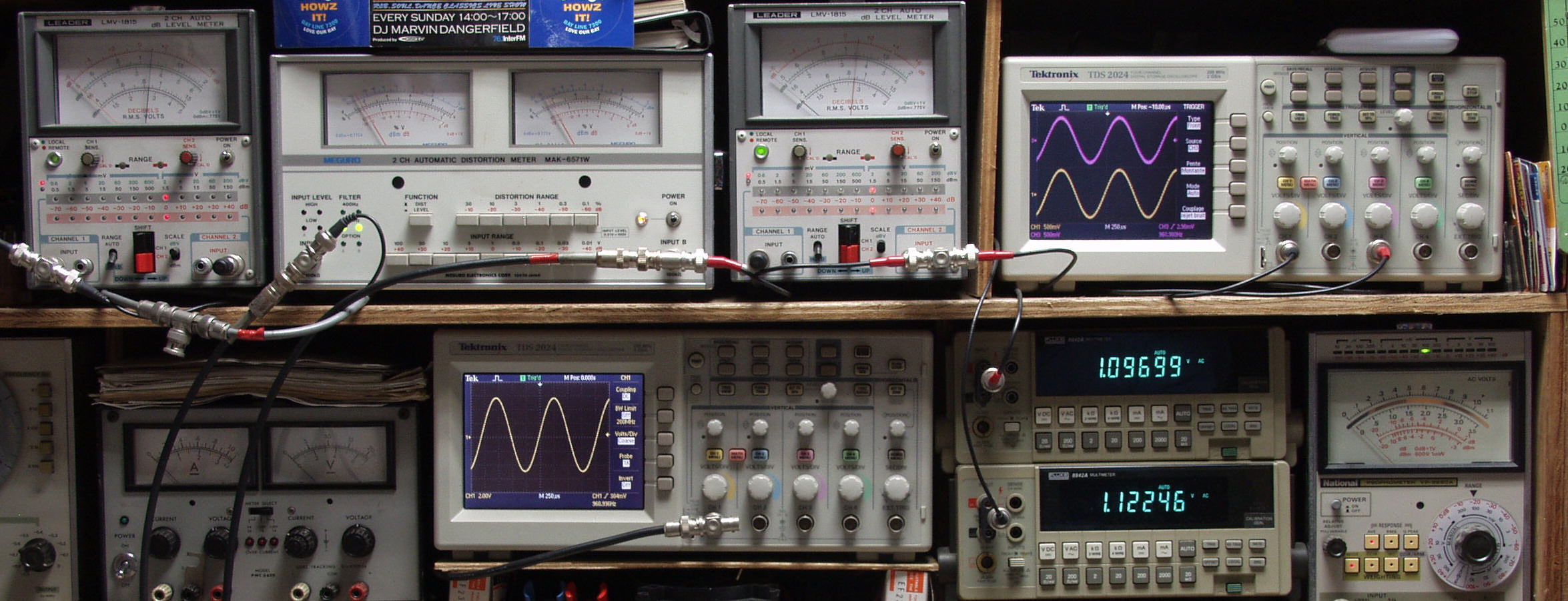

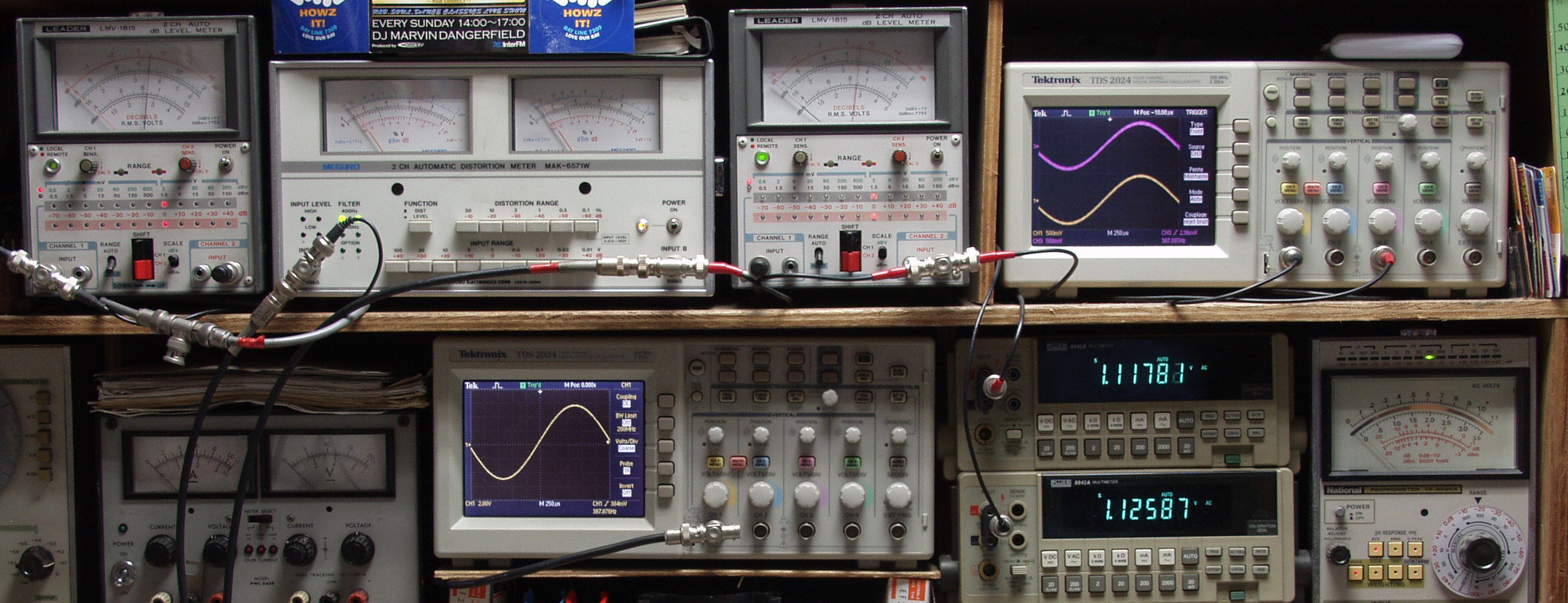

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　出力＝１Ｖ　歪み率＝０．０１％（０．１％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　出力＝１Ｖ　歪み率＝０．０１％（０．１％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　出力＝１Ｖ　歪み率＝０．０２％（０．１％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３２．　出力＝１Ｖ　歪み率＝０．０２％（０．１％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ４１．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０４％　ＭＭ入力　１０００ＨＺ 　　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

Ｅ４１．　出力＝１５Ｖの出力でも飽和しない！　歪み率＝０．０４％　ＭＭ入力　４００ＨＺ 　　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

Ｆ．　上位測定機器での調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

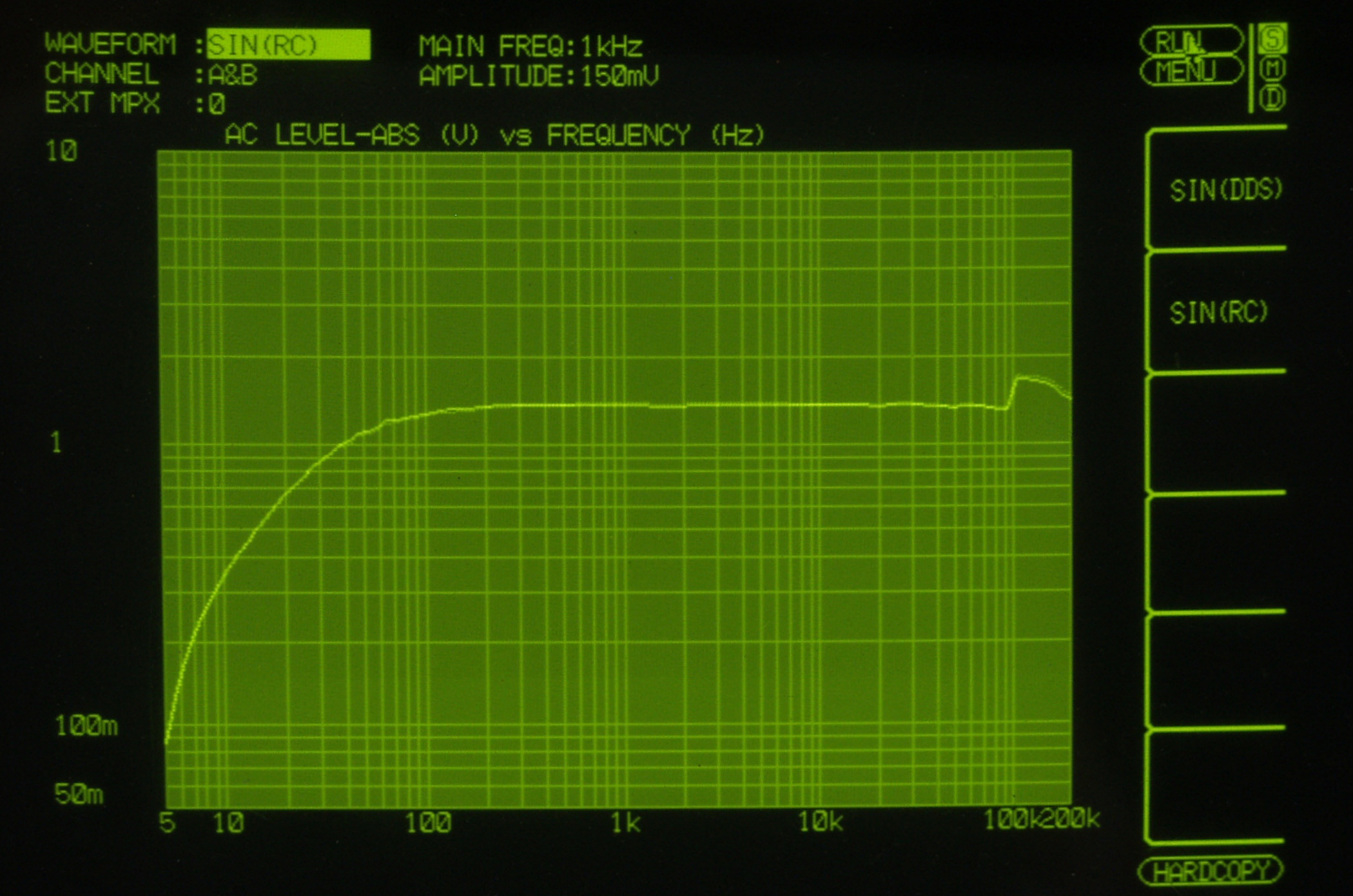

Ｆ２Ａ．　「ＡＵＸ入力」周波数特性　VR＝MAX　入力＝１５０ｍＶ一定　　薄い色＝Ｌ

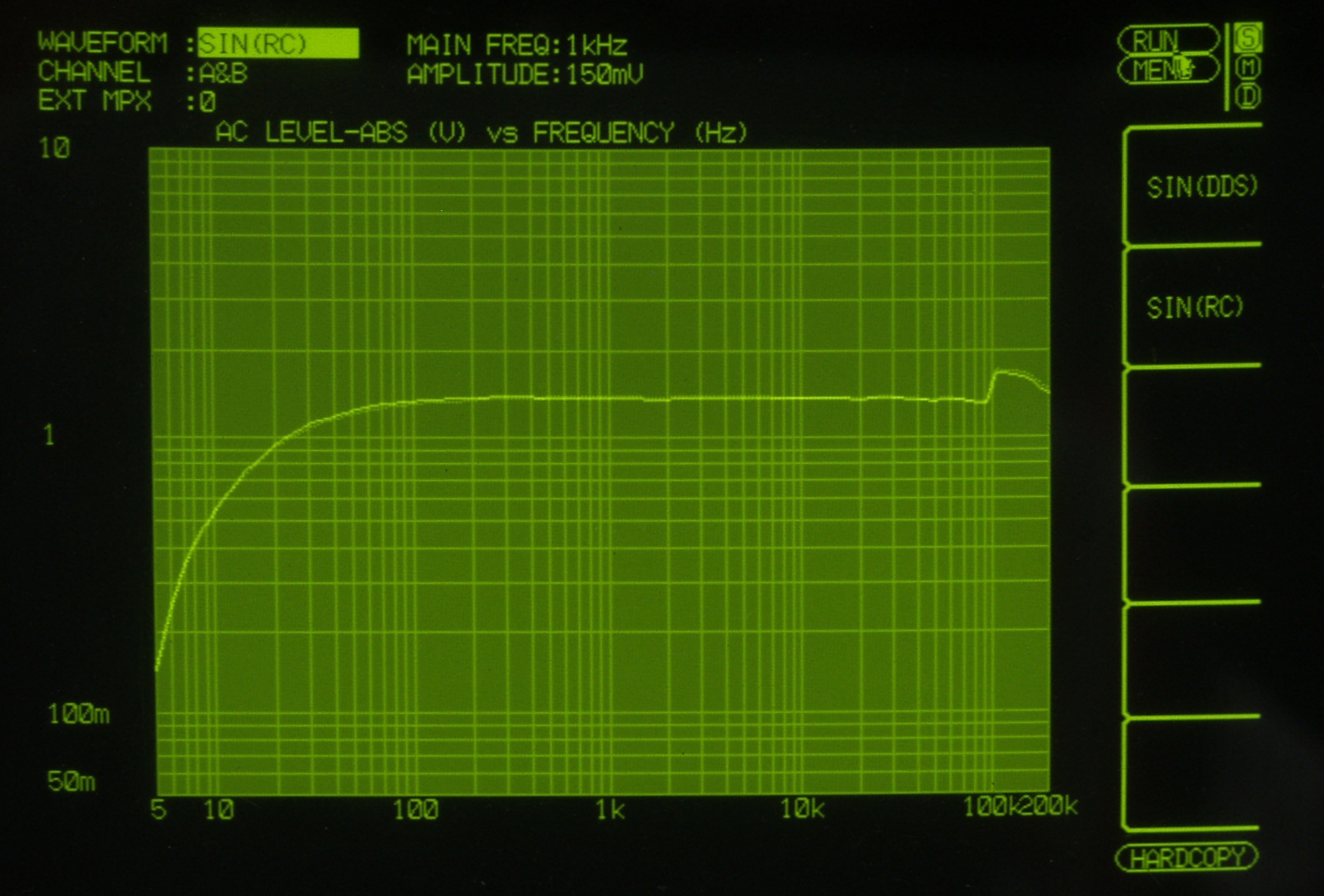

F2B．　入出力特性測定（AUX入力）　３０HZ　Ｆｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

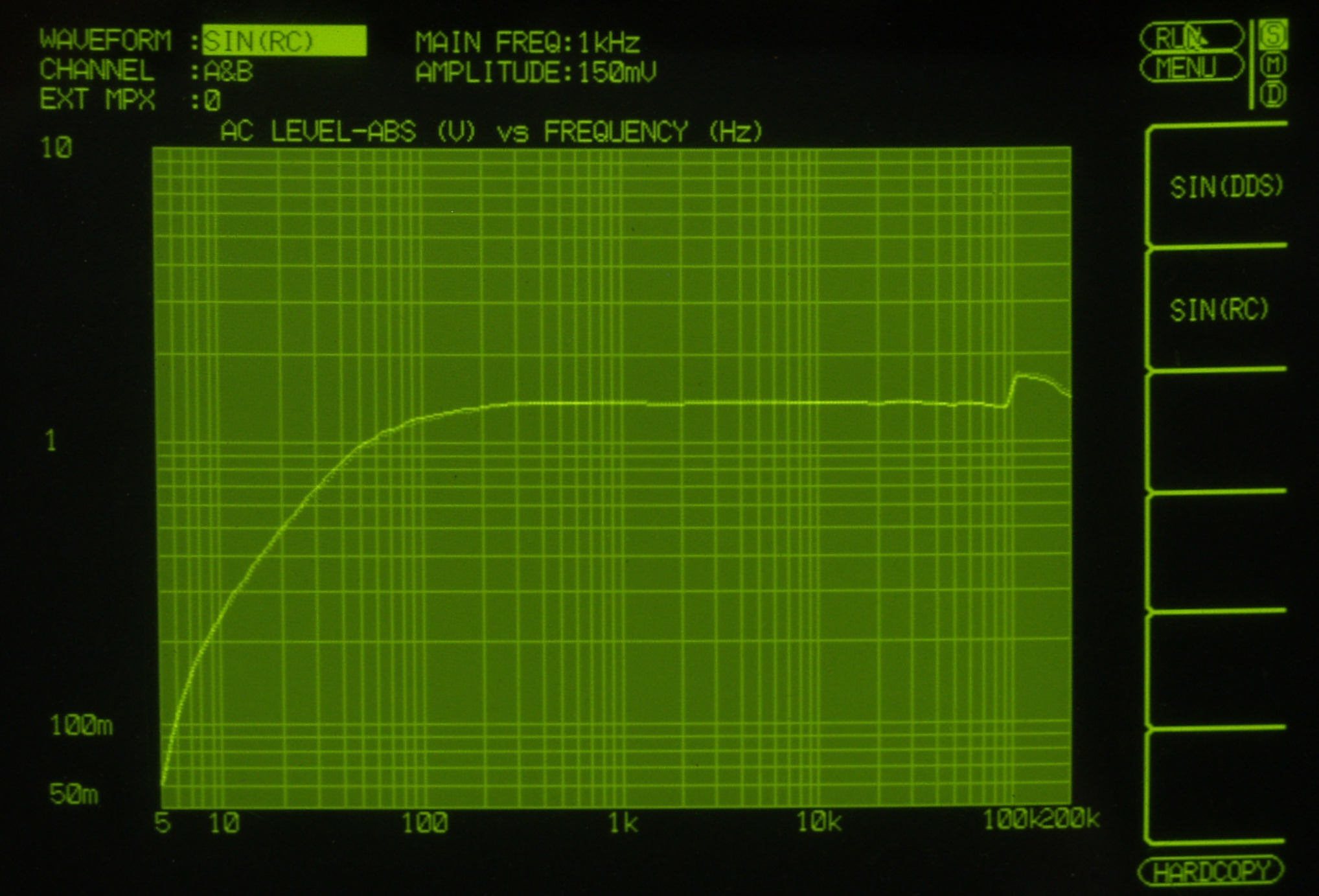

F2Ｃ．　入出力特性測定（AUX入力）　２０HZ　LowPassＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

F2Ｄ．　入出力特性測定（AUX入力）　１０HZ　LowPassＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

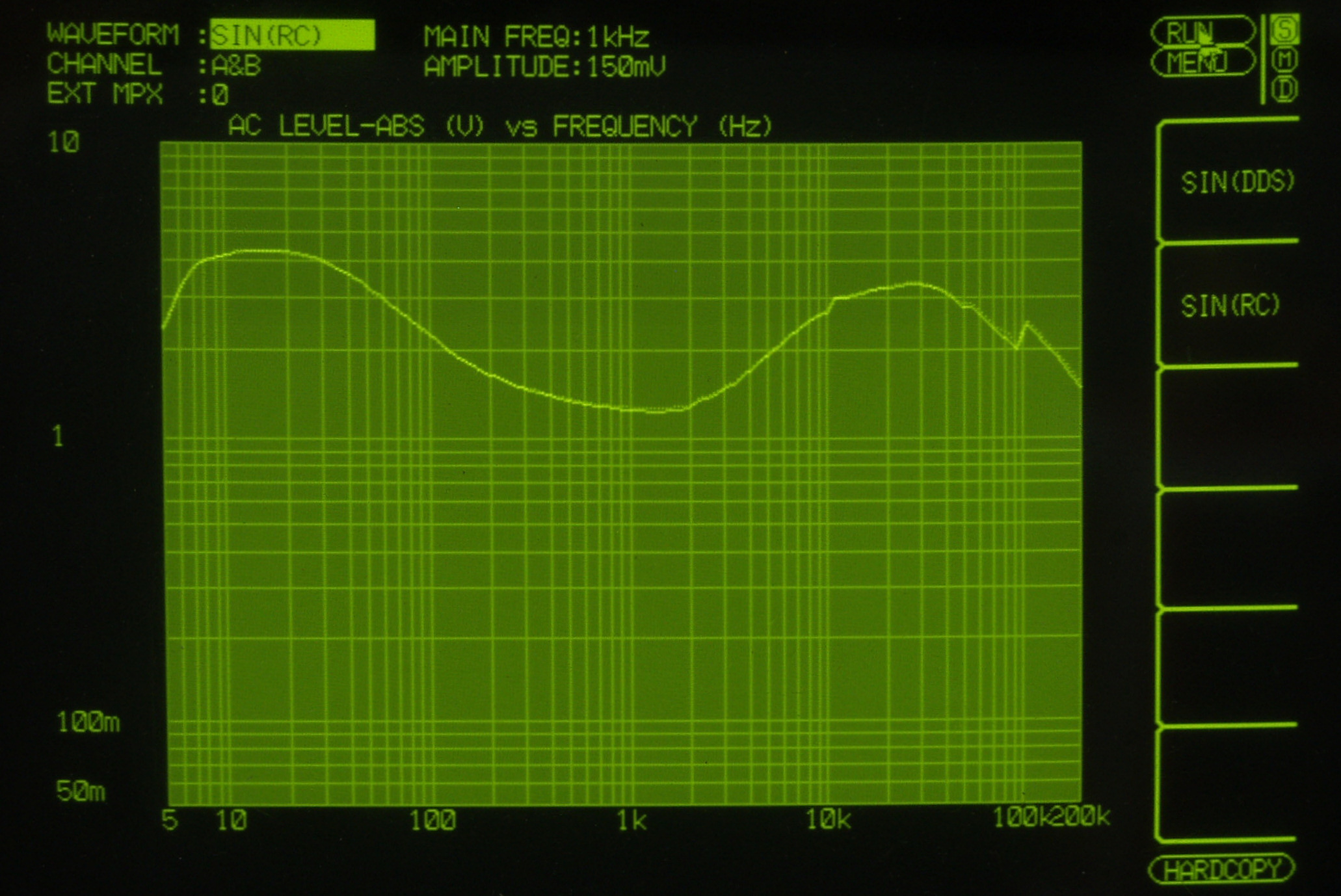

Ｆ２Ｅ．　「ＡＵＸ入力」周波数特性　VR＝MAX　BASS・TREBLE=MAX　入力＝１５０ｍＶ一定　　薄い色＝Ｌ

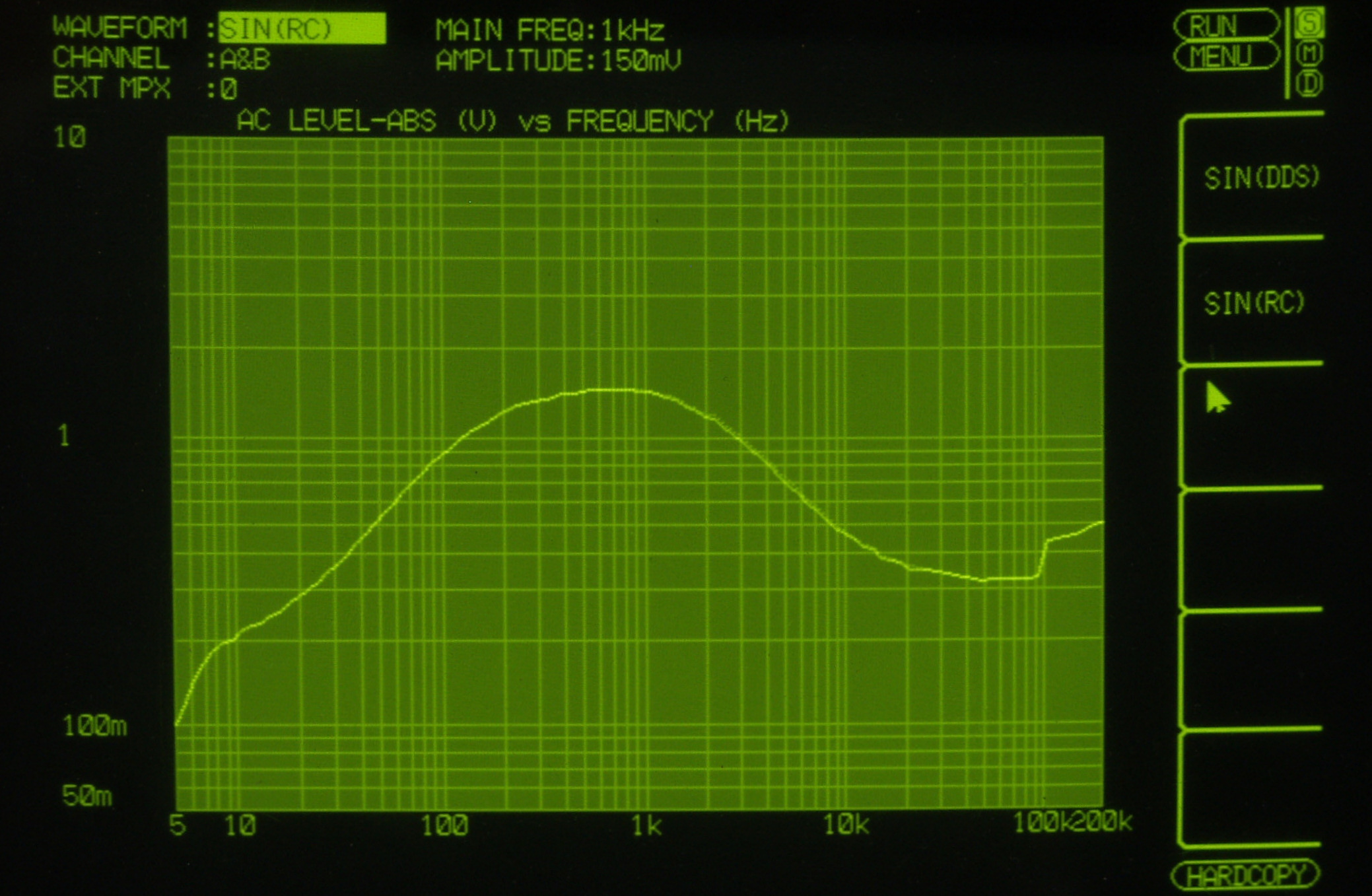

Ｆ２Ｆ．　「ＡＵＸ入力」周波数特性　VR＝MAX　BASS・TREBLE=MIN　入力＝１５０ｍＶ一定　　薄い色＝Ｌ

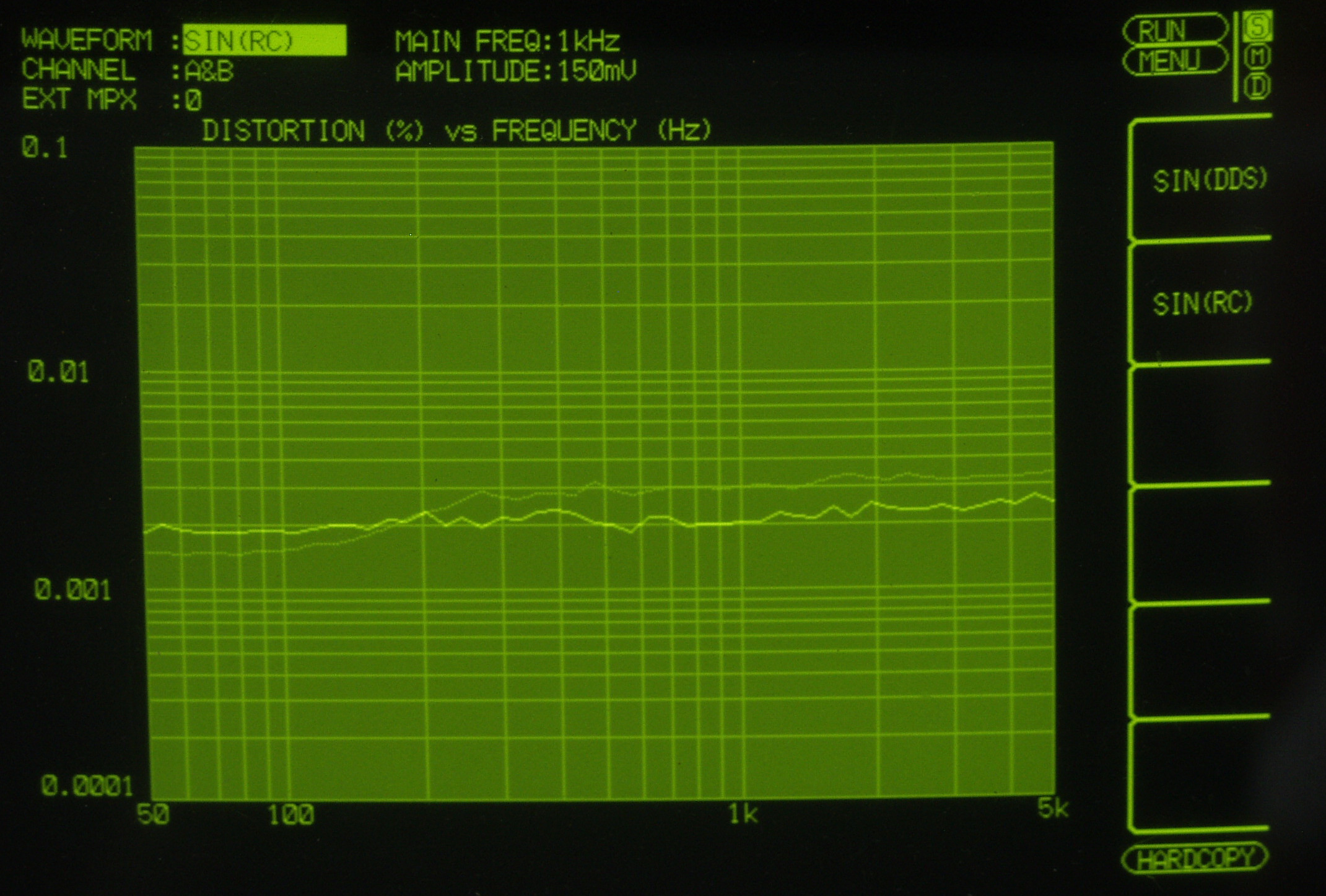

Ｆ２Ｇ．　「ＡＵＸ入力」歪み率測定　　VR＝MAX　入力＝１５０ｍＶ一定　薄い色＝Ｌ

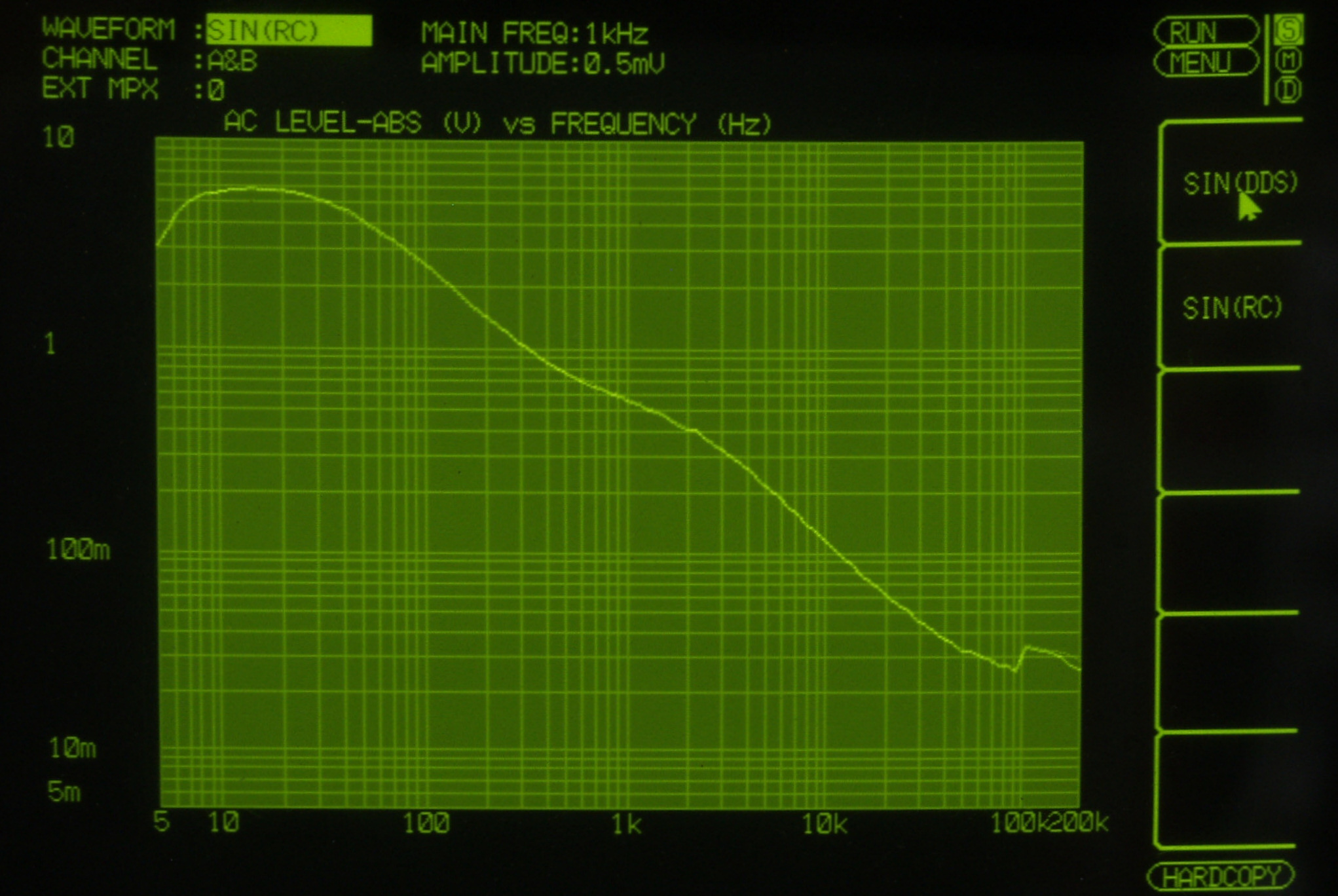

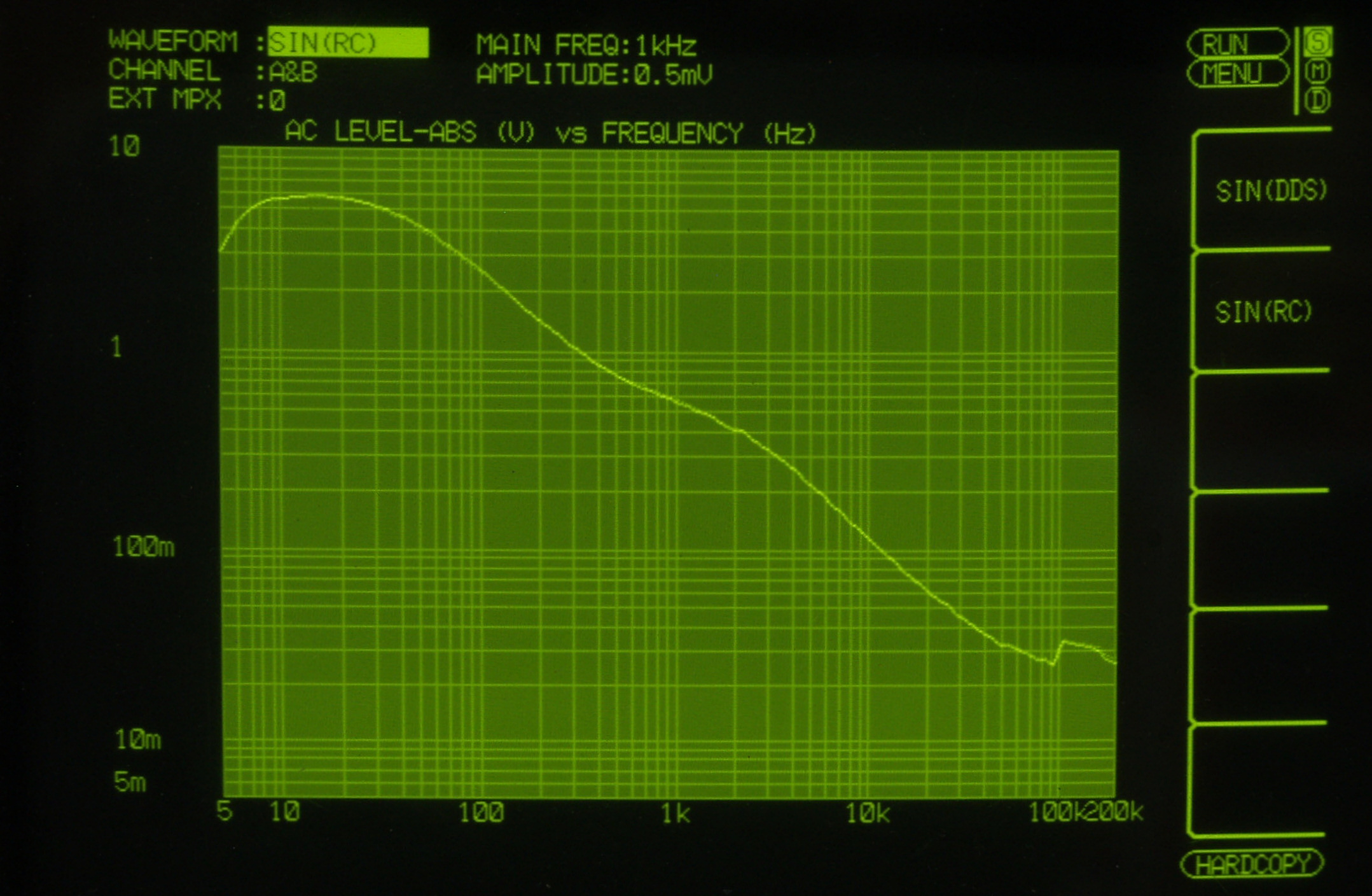

Ｆ３Ａ．　「ＭＭ入力１」周波数特性　VR＝MAX　入力＝０．５ｍＶ一定

Ｆ３Ｂ．　「ＭＭ入力２」周波数特性　VR＝MAX　入力＝０．５ｍＶ一定

Ｅ６．完成　　２４時間エージング

Ｓ．　ＧＡＳ ＴＨＯＥＢＥ　の仕様（マニアル・カタログより）

型式、価格 コントロール（プリ）アンプ　　ＴＨＯＥＢＥ　価格（(株)バブコ）￥３６６，０００円 ＜Phono＞ ゲイン 42dB/1000Hz 入力インピーダンス 47kΩ/100pFシャント 入力感度 1.6mV/１Khz 最大入力 110mV/１Khz ノイズ 0.6μV（20Hz〜20kHz）、　0.25μV（400Hz〜20kHz） 出力インピーダンス 約500Ω ＜High Level＞ ゲイン 20dB/1000Hz 入力インピーダンス 53kΩ/VR　Full　C.C.W、　36kΩ/VR　Full　C.W。 入力感度 200mV/１Khz 最大入力 1.2V/RMS ノイズ 5μV（20Hz〜20kHz） 総合 最大出力 2V R.M.S. 外形寸法 417（W）×129（H）×196（D）mm 重量 13.6kg
