Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　ＪＣ−１ＡＣ　修理記録

平成１４年８月２３日到着　　　８月２４日完成

修理前の状況 電源入らず 原因 経年変化による劣化 修理状況 電解コンデンサ−増設 基板半田補正 使用部品 電解コンデンサ−　　４個 修理費　　　１８，０００円　　　通常修理、特別にＨＰ製作。 Ｓ．　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　ＪＣ−１ＡＣ　の仕様（マニアル・カタログより）

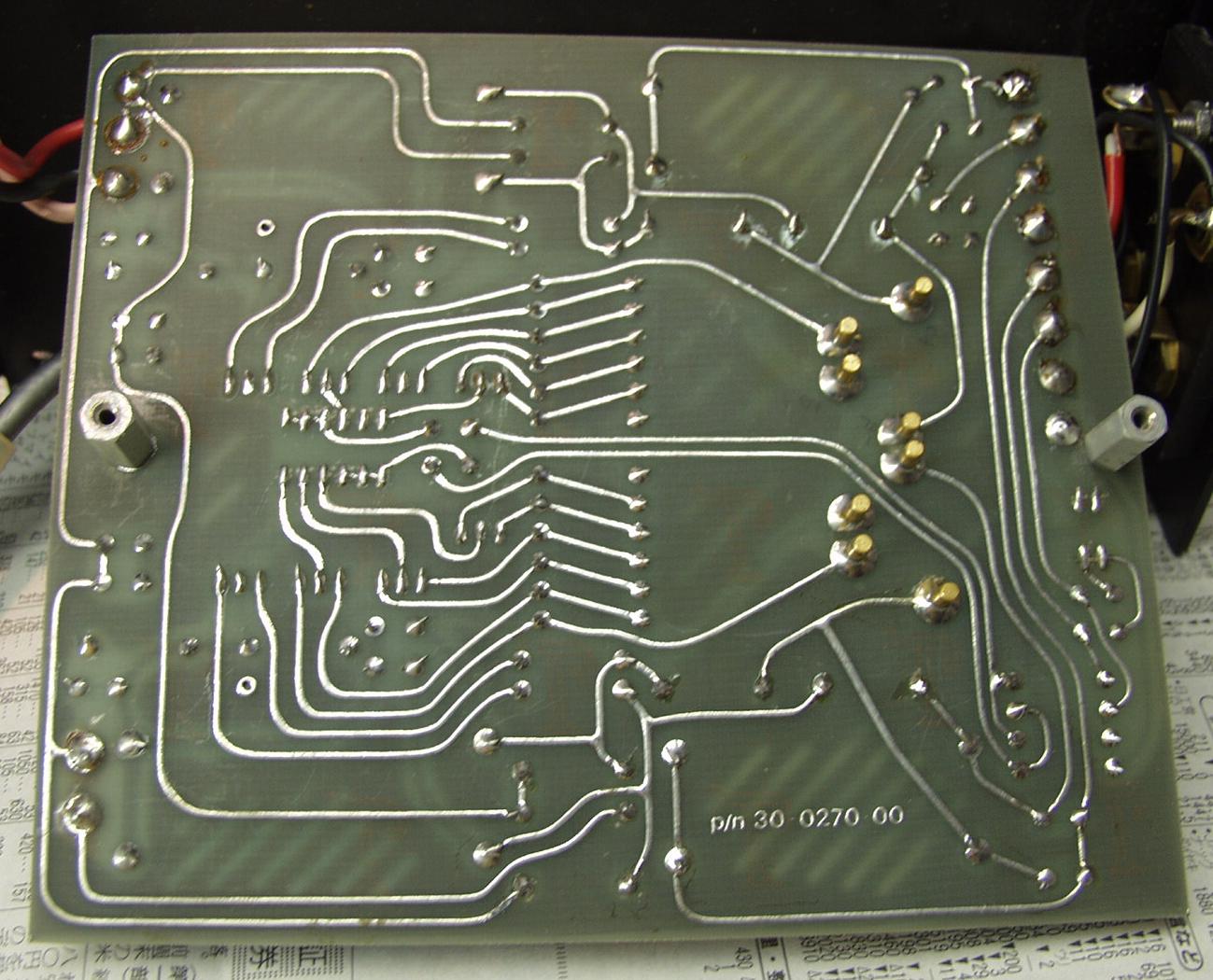

１１．修理前の基盤裏

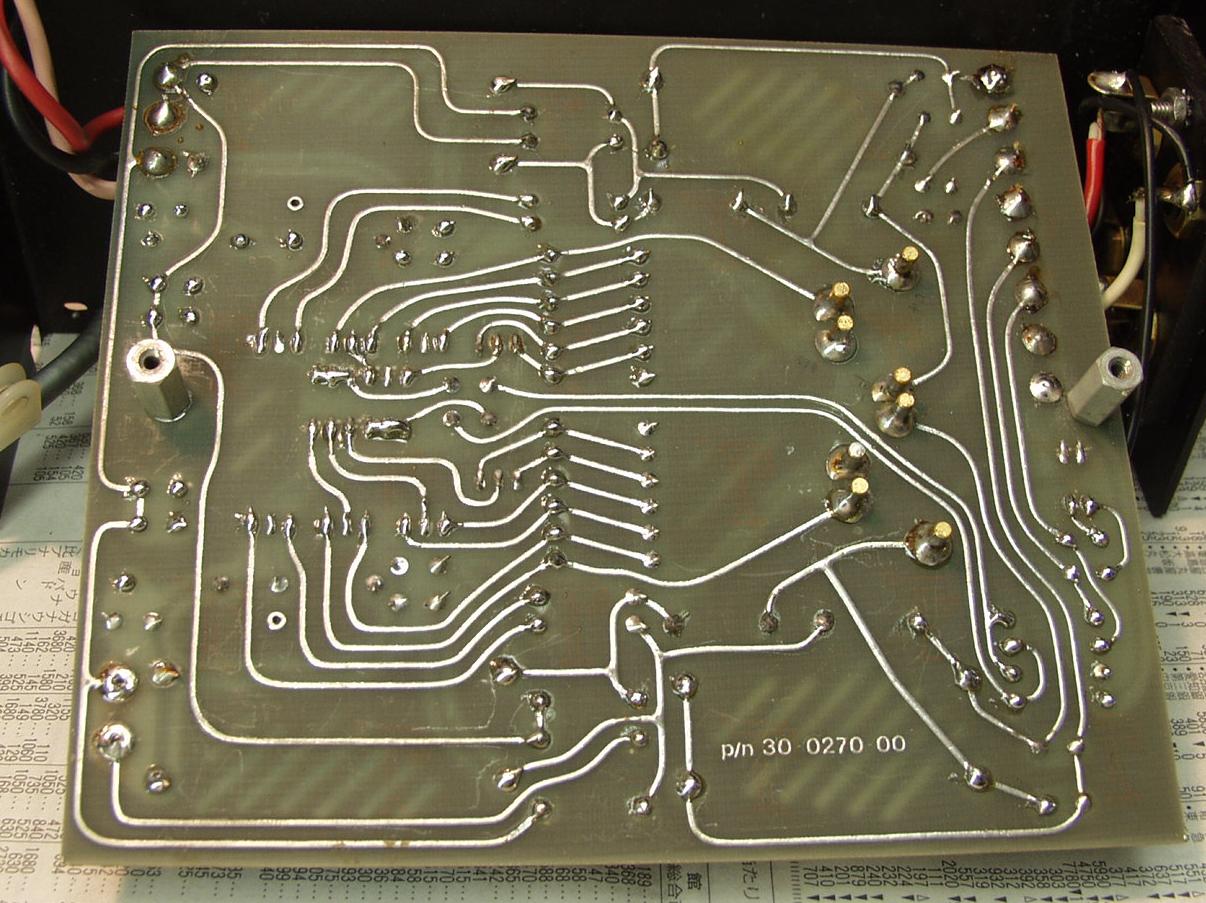

１２．修理後（半田補正後）の基盤裏

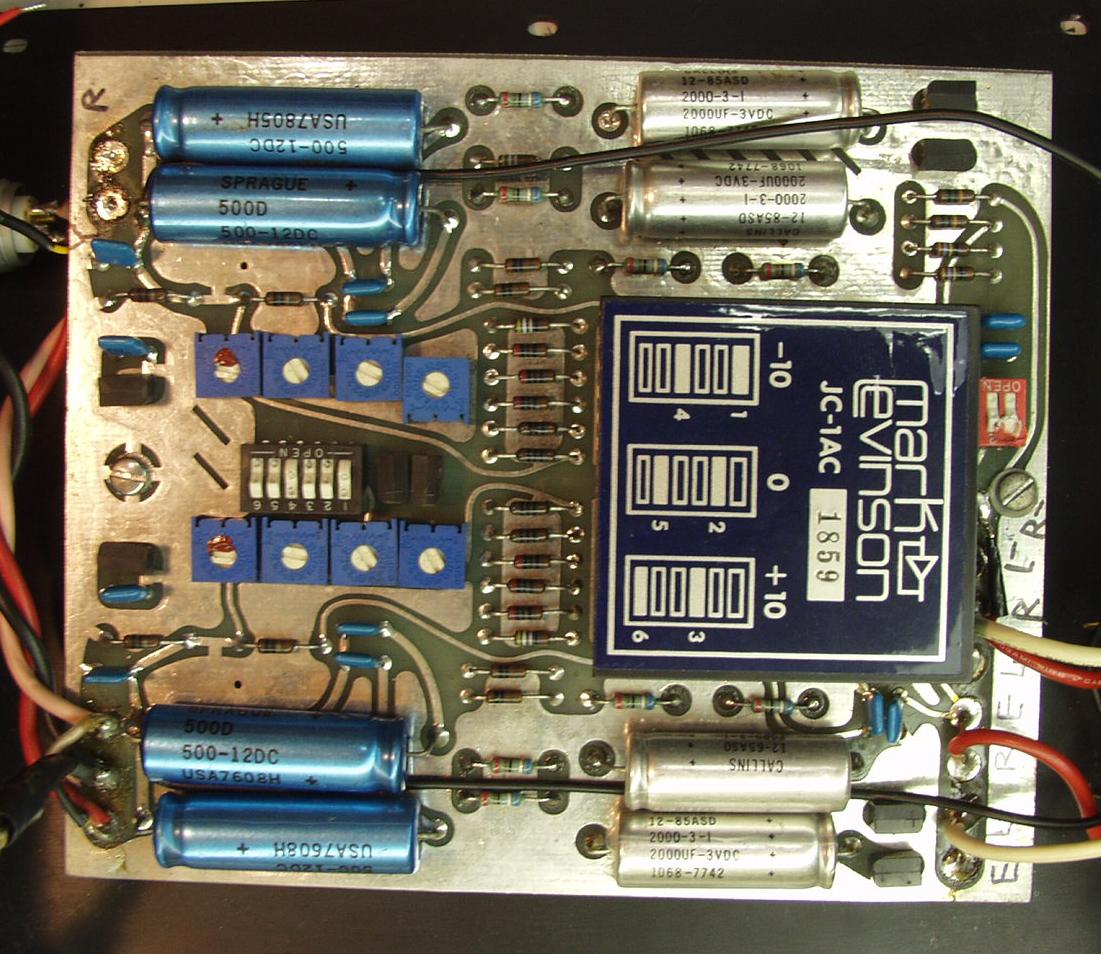

１３．修理前の基盤、大きなモジュ−ルが使われている 　　　　　モジュ−ルは、プラスチックで固めて有るので、解析不可 　　　　　スルホ−ル基盤なので、此方からも、半田補正する

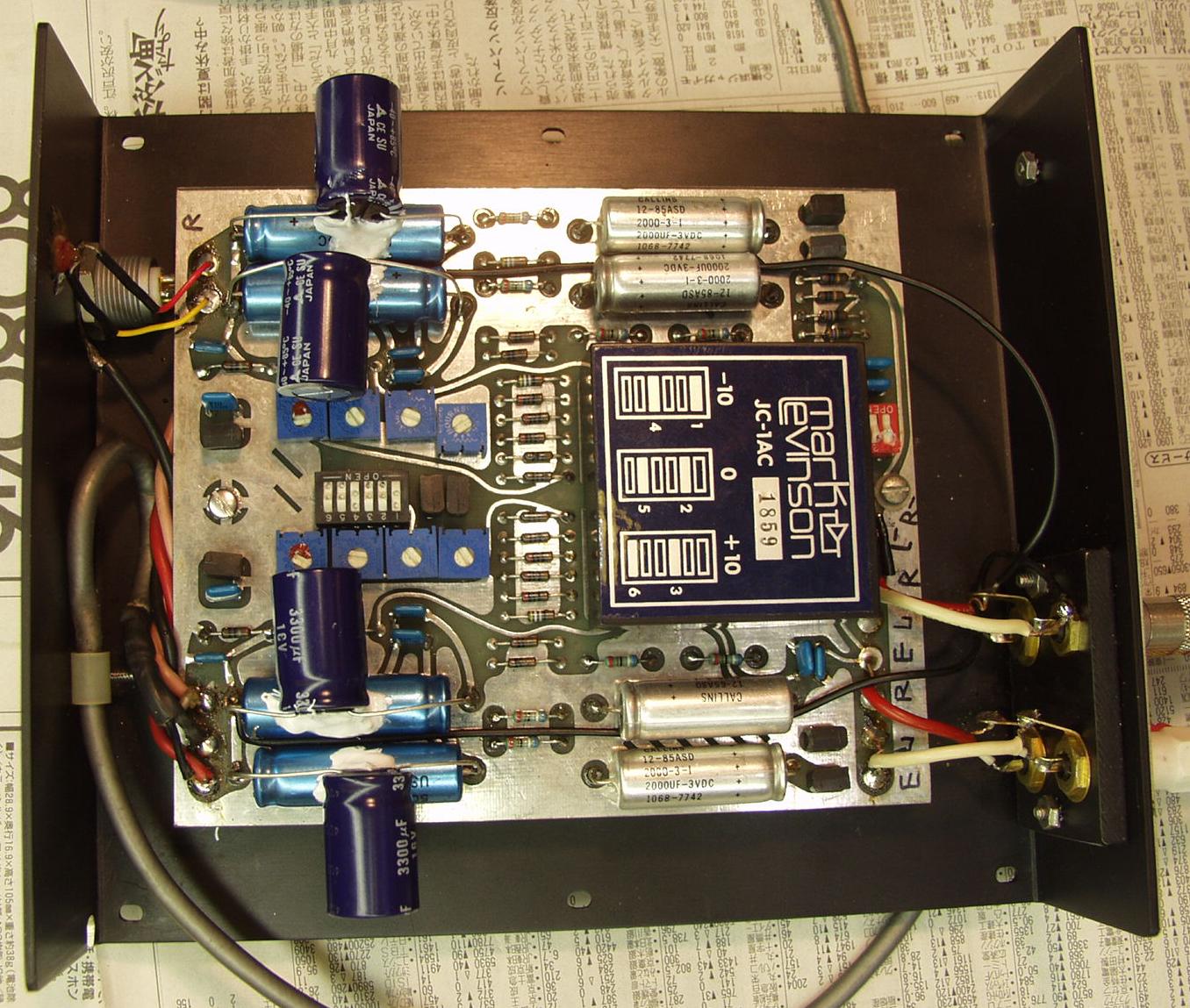

１４．修理後の基盤

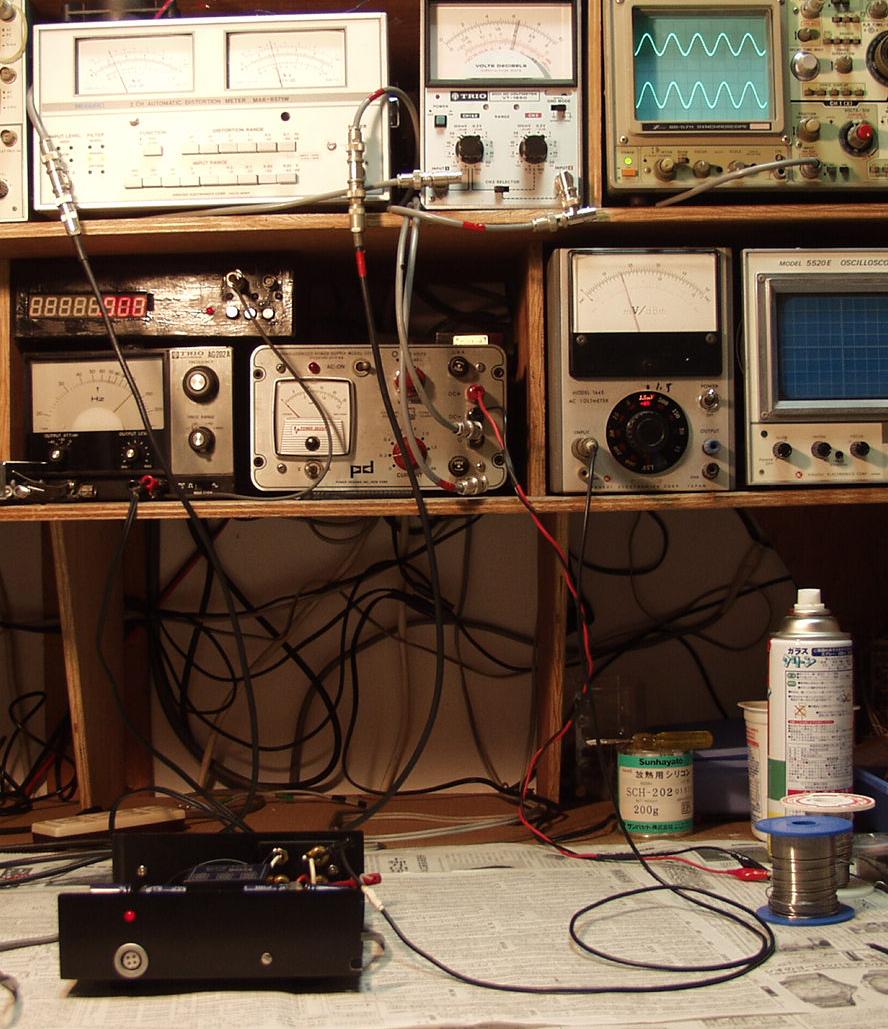

２１．　出力／歪み率測定。

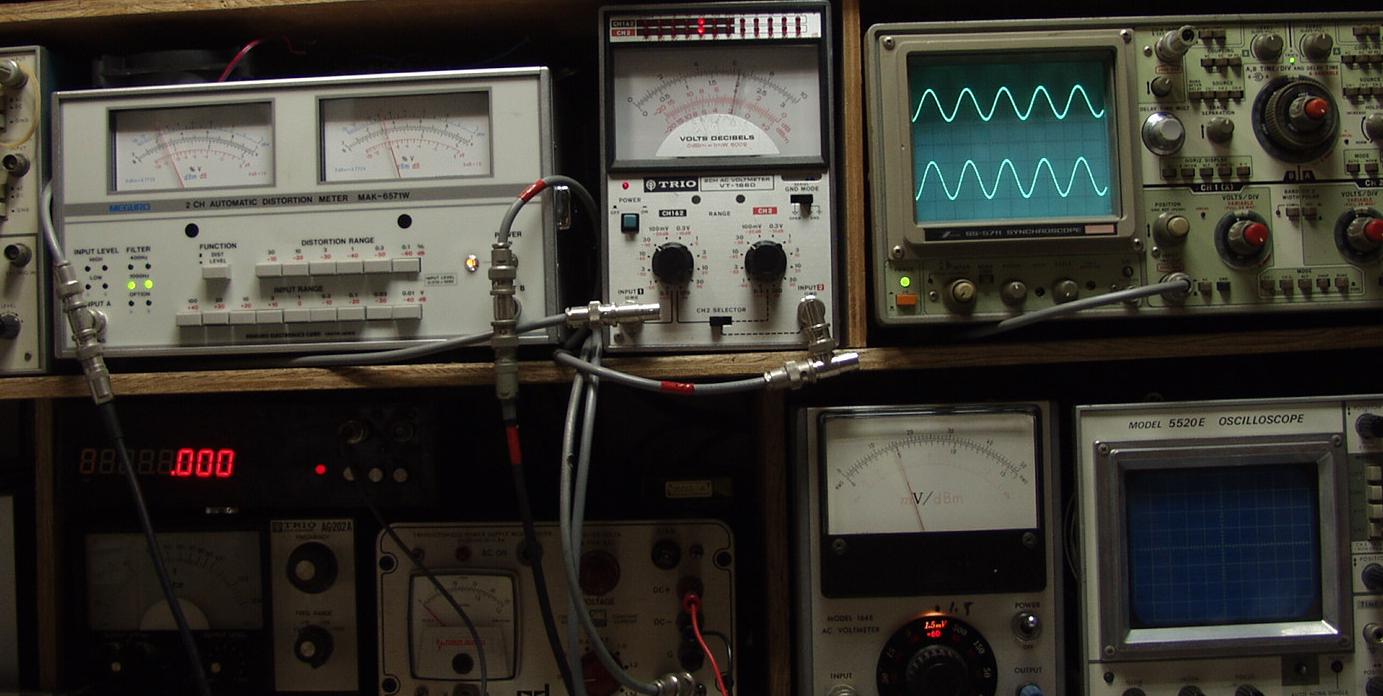

２２．　２０ｍＶ出力　０．０３％歪み　１０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針

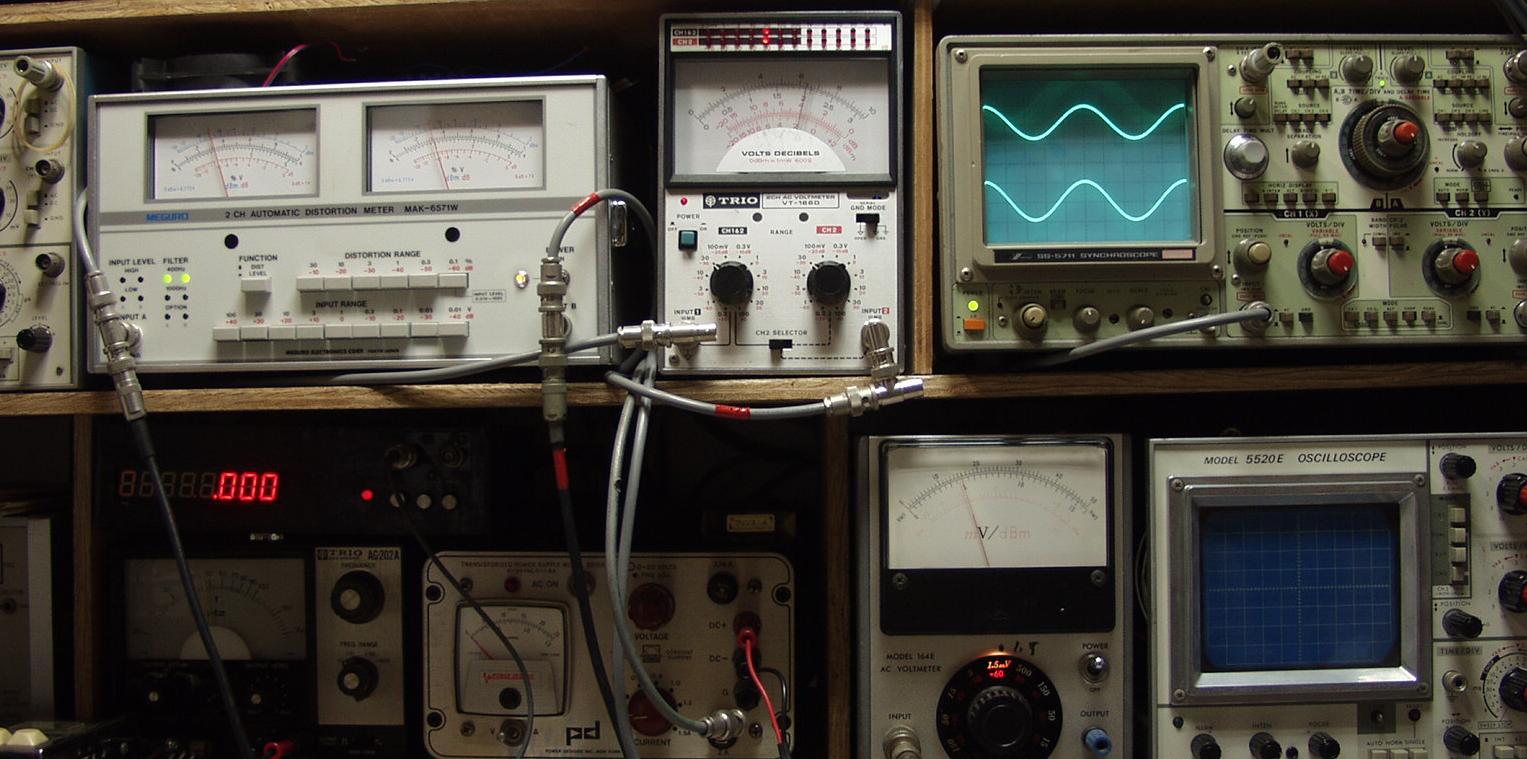

２３．　２０ｍＶ出力　０．０３％歪み　４０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針

３１．完成　前から見る、左は電源

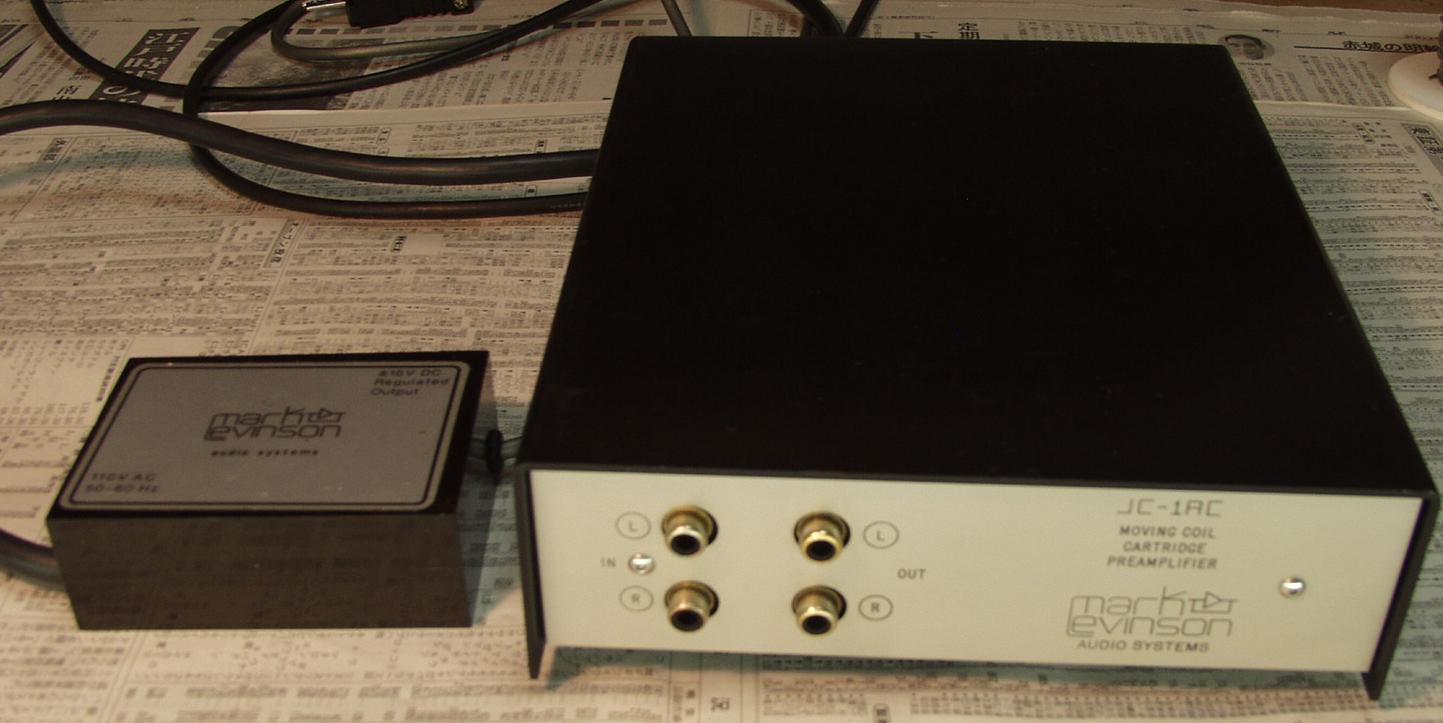

３２．完成　後ろから見る

Ｓ．　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　ＪＣ−１ＡＣ　の仕様（マニアル・カタログより）

型式 MCカートリッジ用ヘッドアンプ ゲイン 3段階調整（内部DIPスイッチ等で設定） 入力インピーダンス 45Ωまで使用可能 レベル調整 左右独立で調整可能（±3dB） 全高調波歪率 (T.H.D) 0.008%（出力100mV時） 入出力端子 RCAピンジャック（モデルによりLEMOコネクター仕様のJC-1AC(L)も存在） 外形寸法 本体＝幅 175mm × 高さ 52mm × 奥行 209mm 電源＝幅101x高さ101x奥行256mm 重量 本体＝ 1.4kg 電源＝2.2kg 価格 ￥135,000円(1970年代中盤)
