ＱＵＡＤ　４０５．　９台目修理記録

平成１７年９月１３日到着　　　９月２１日完成

Ａ．　修理前の状況 オーバーホール B．　原因 電解コンデンサー劣化 ＯＰ−ＡＭＰ劣化 Ｃ．　修理状況 電解コンデンサー交換 電源電解コンデンサー交換（１．８倍容量使用） ＯＰ−ＡＭＰ交換 ＳＰ端子交換 半田補正作業 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　５４，０００円　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　下から見る

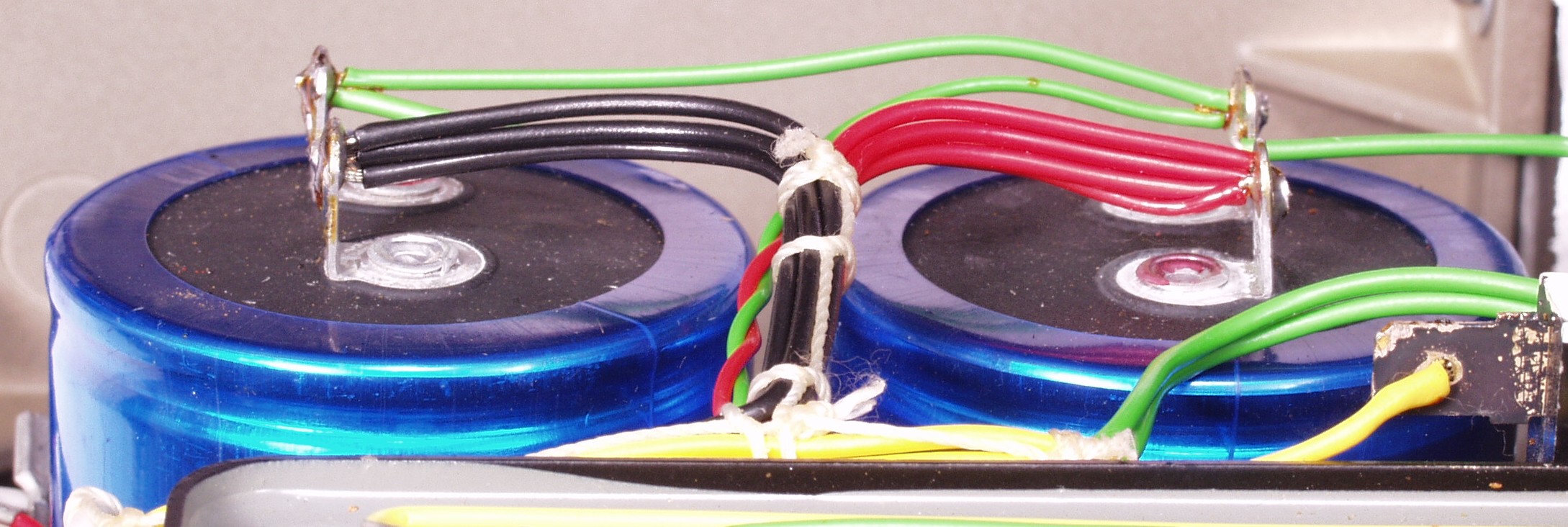

Ａ３．　点検中　　少し膨らんだ電解コンデンサー

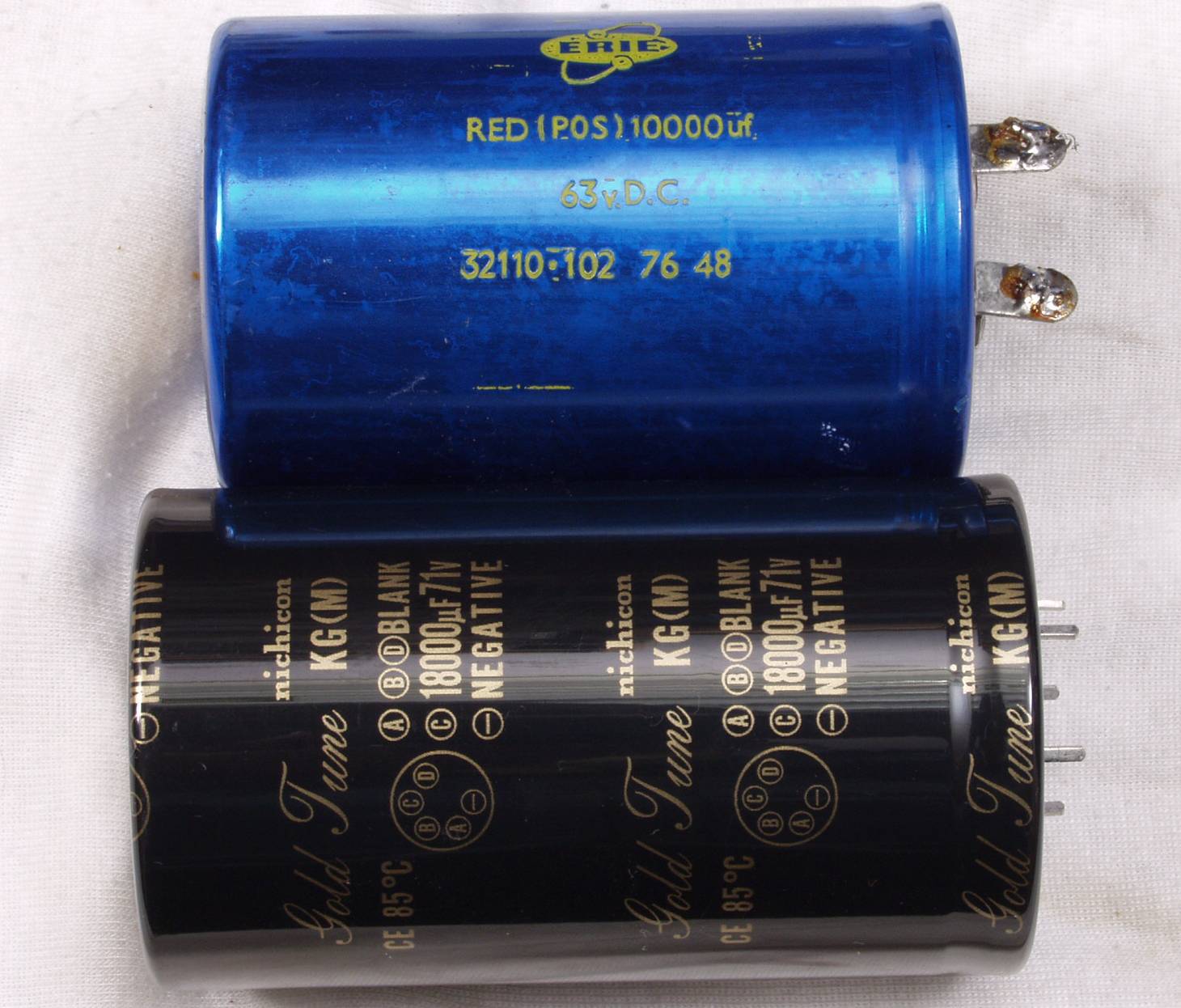

Ａ４．　点検中　電解コンデンサー比較　古いのは６３Ｖ／１００００μ　使用するのは７１Ｖ／１８０００μ

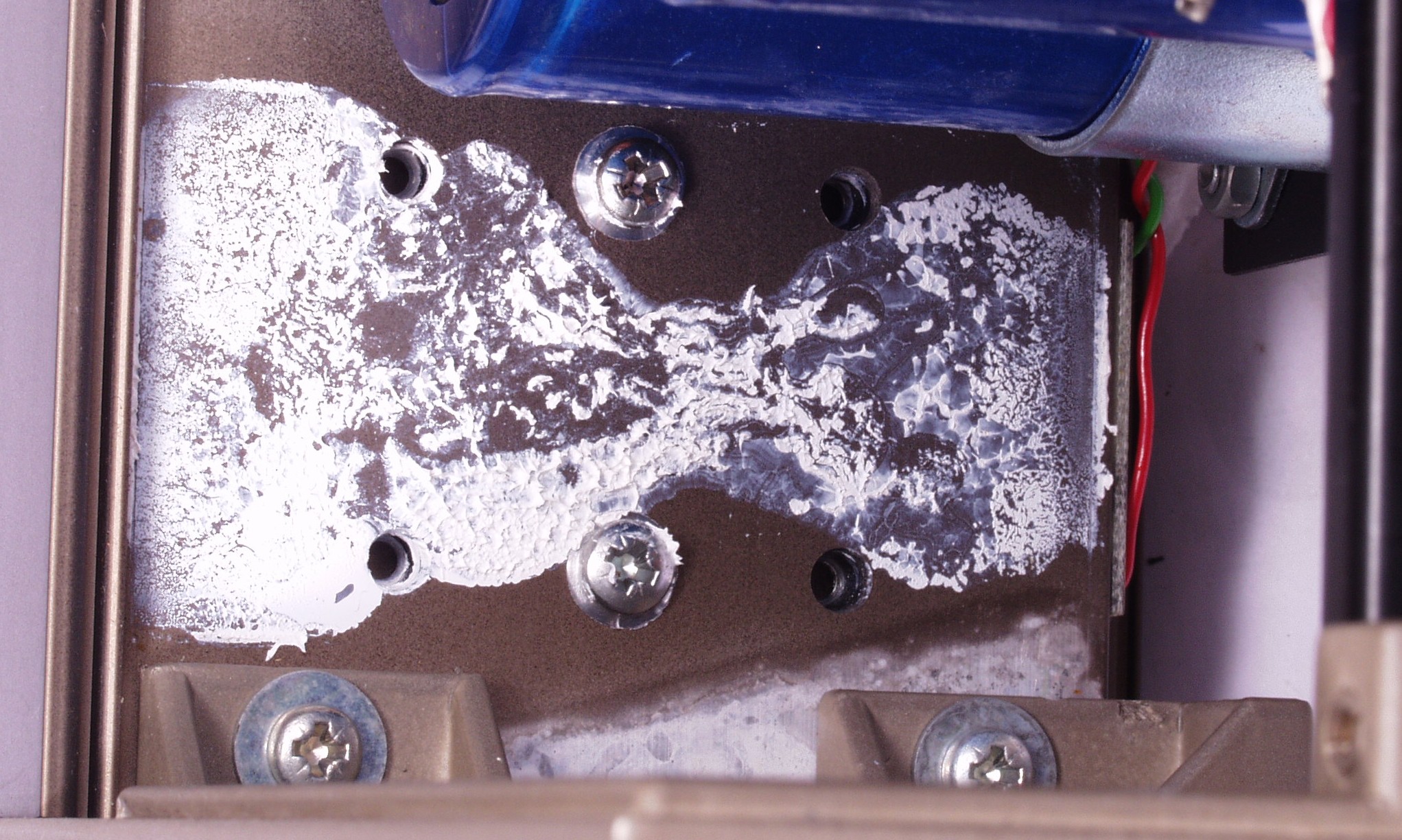

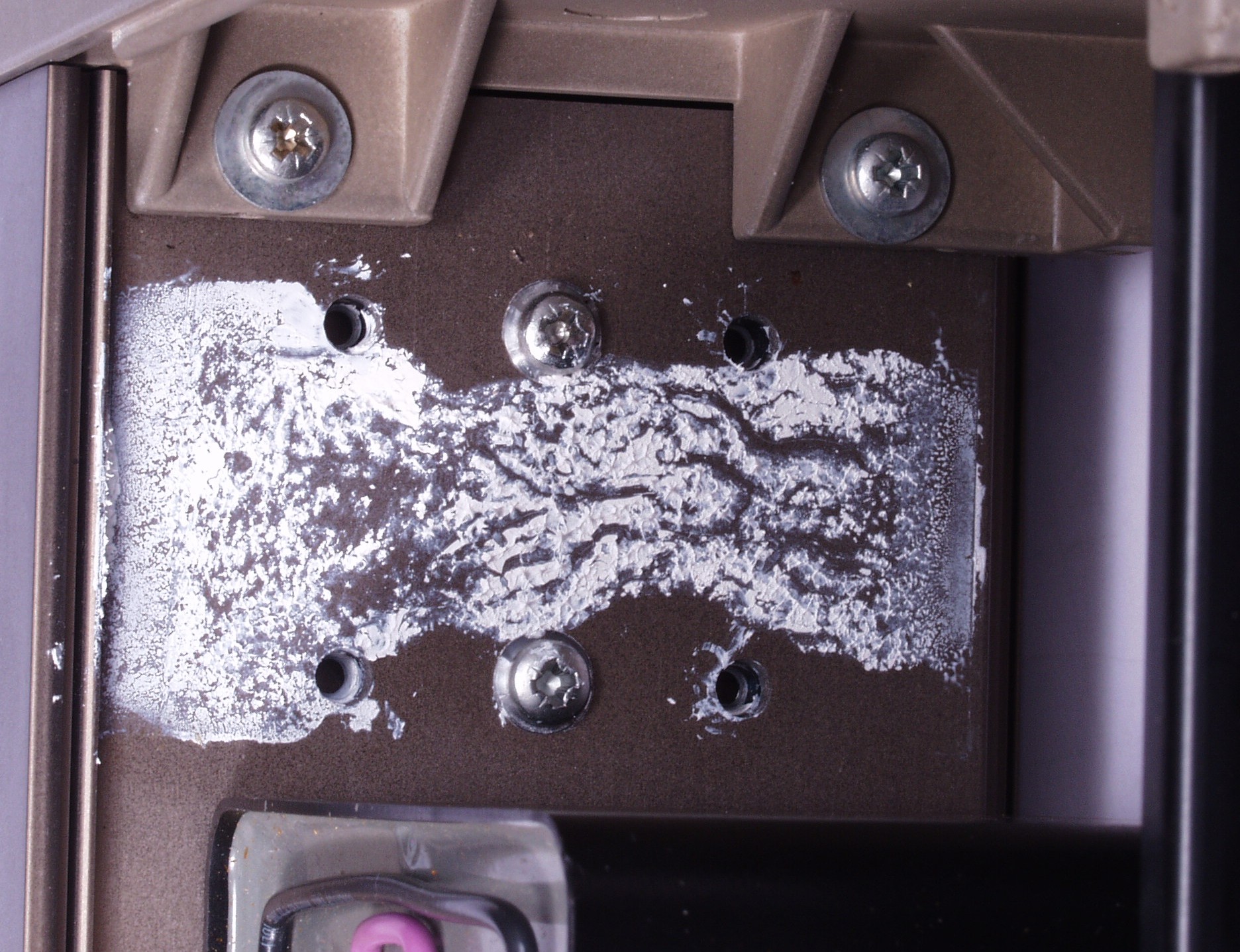

Ａ５Ａ．　点検中　Ｒ側放熱器への取り付け、全面に塗布したい

Ａ５Ｂ．　点検中　　Ｌ側放熱器への取り付け、全面に塗布したい

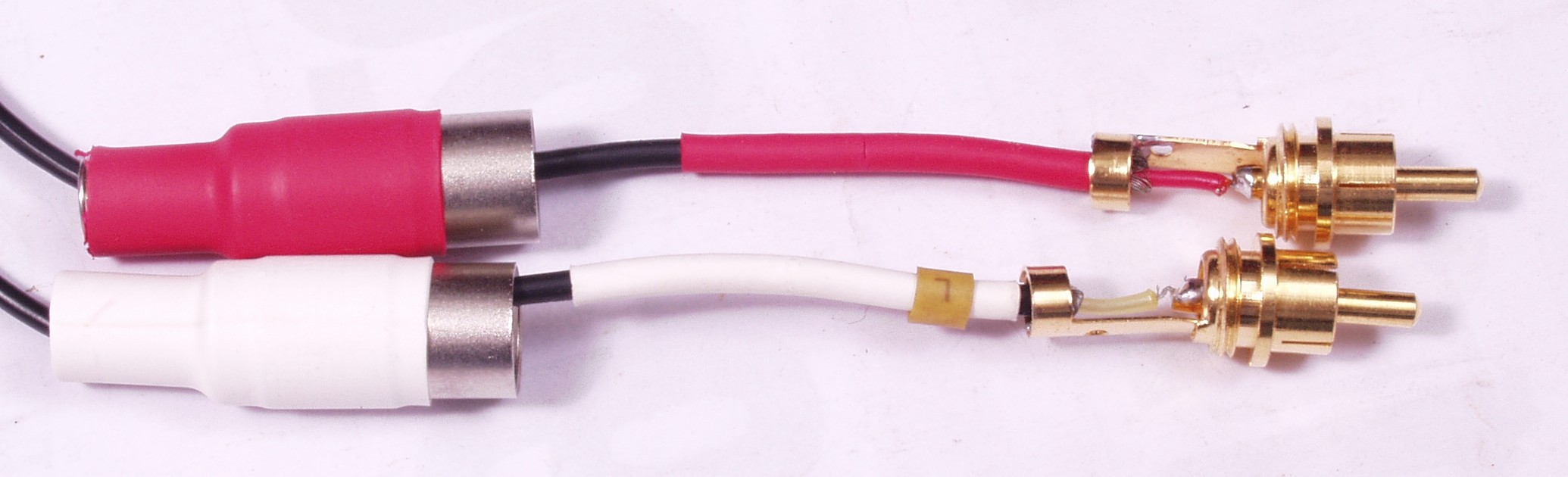

Ａ６Ａ．　点検中　　ＲＣＡケーブル

Ａ６Ｂ．　点検中　　線が固定されていない

Ａ７Ａ．　点検中　　上左赤のＳＰ端子が折れている

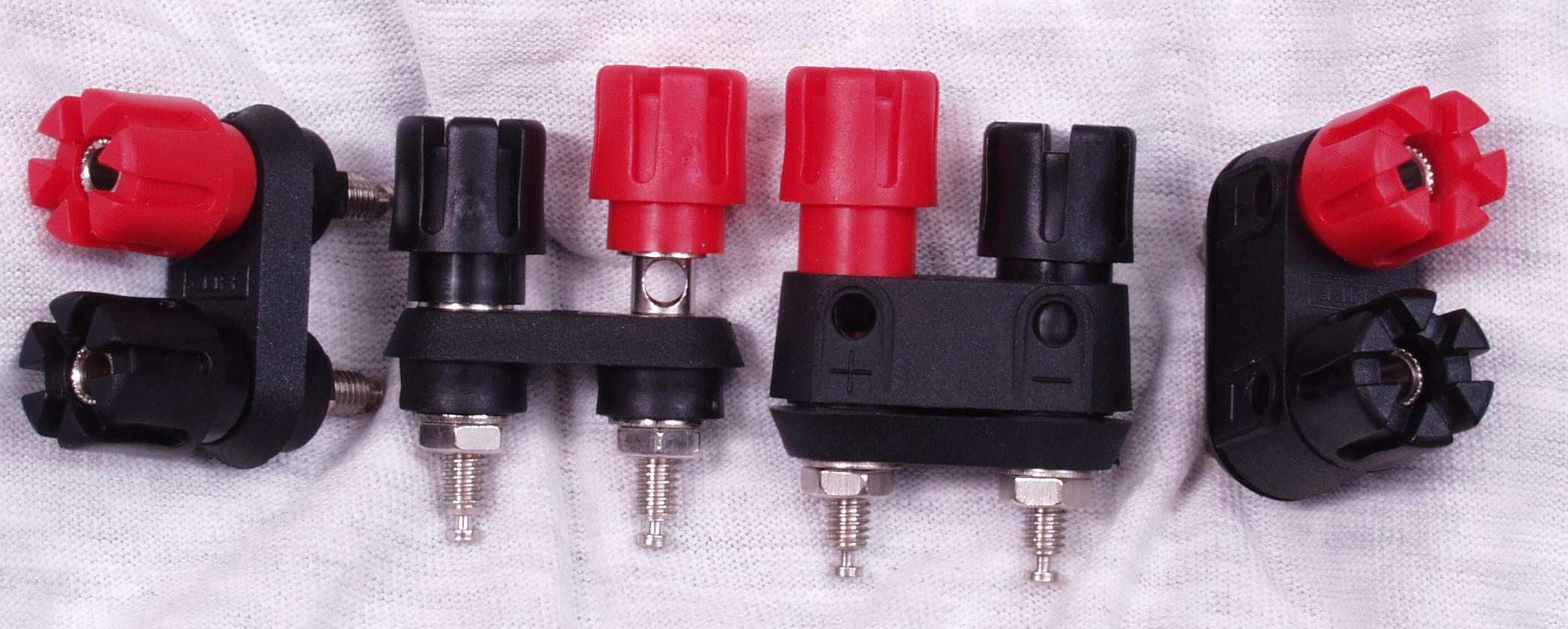

Ａ７Ｂ．　点検中　　交換可能なＳＰ端子

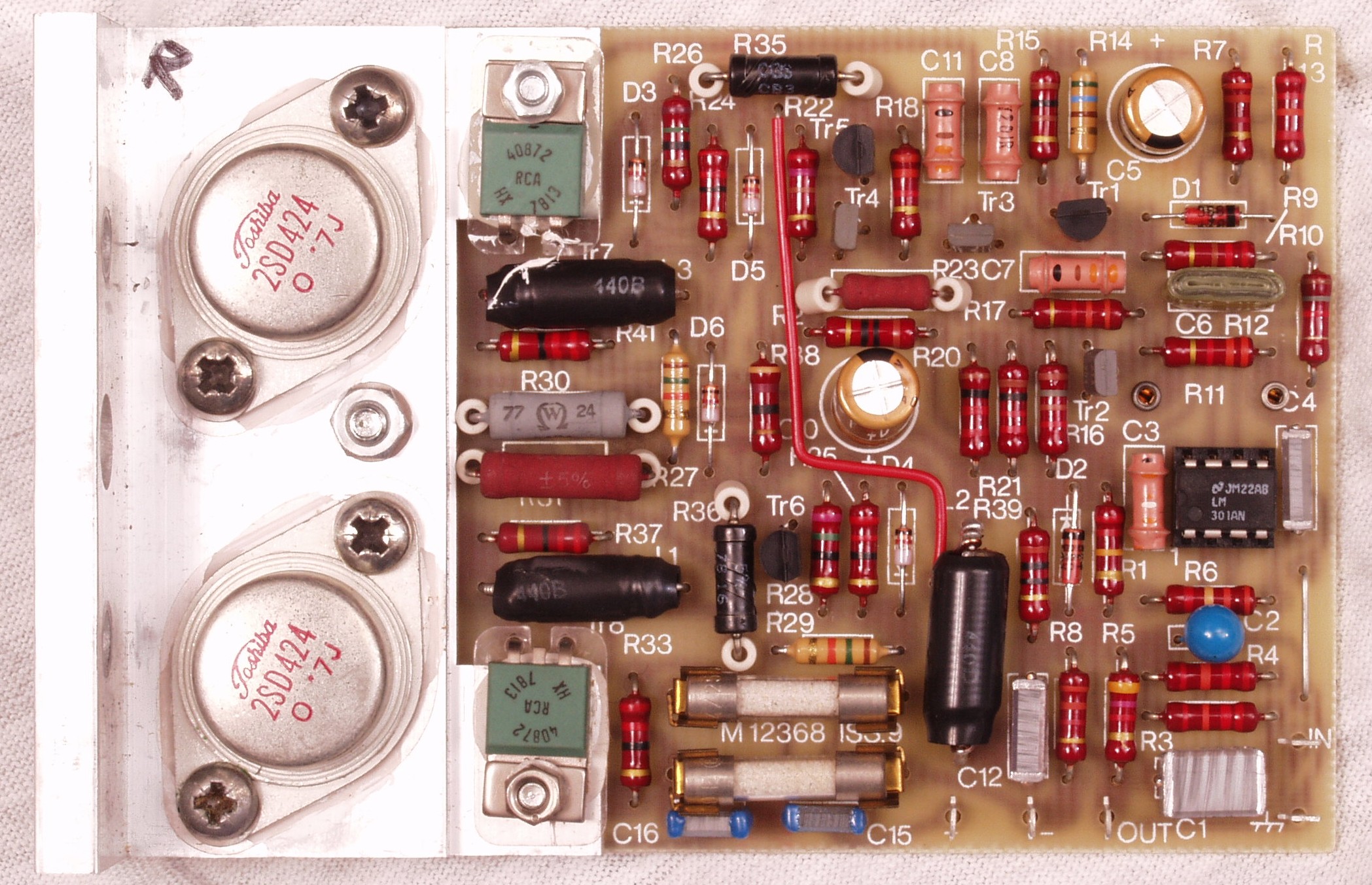

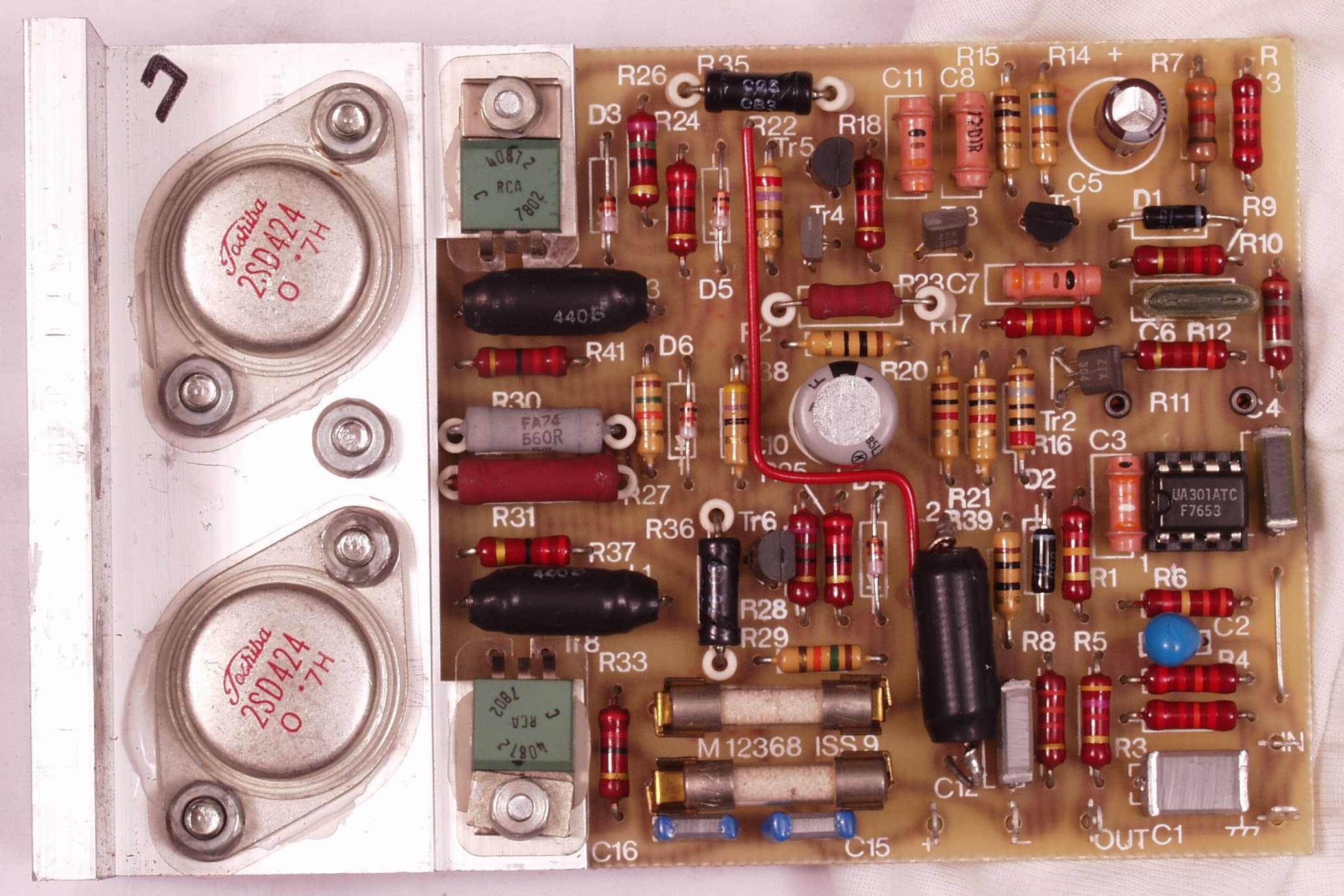

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側ＡＭＰ基板

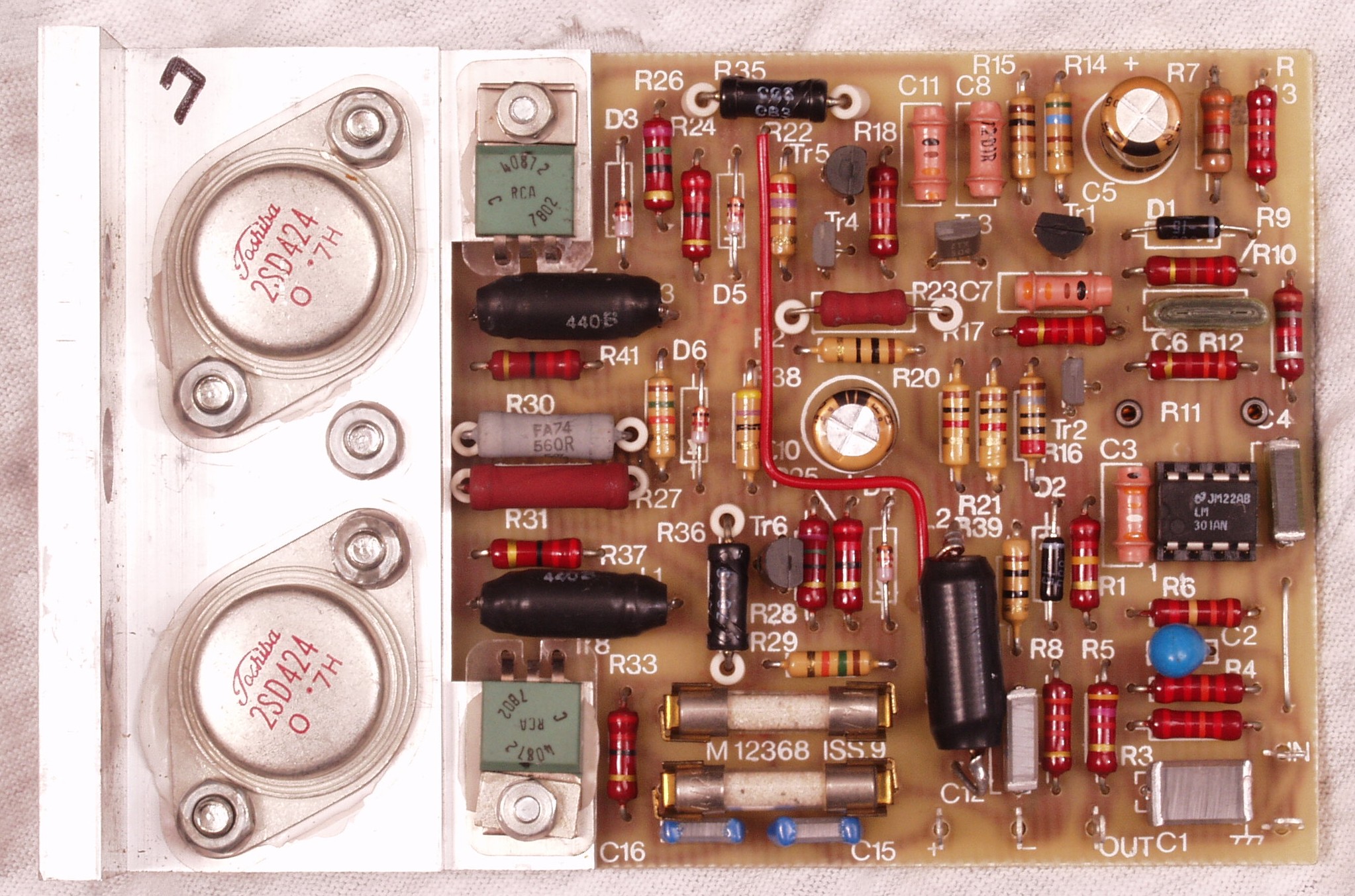

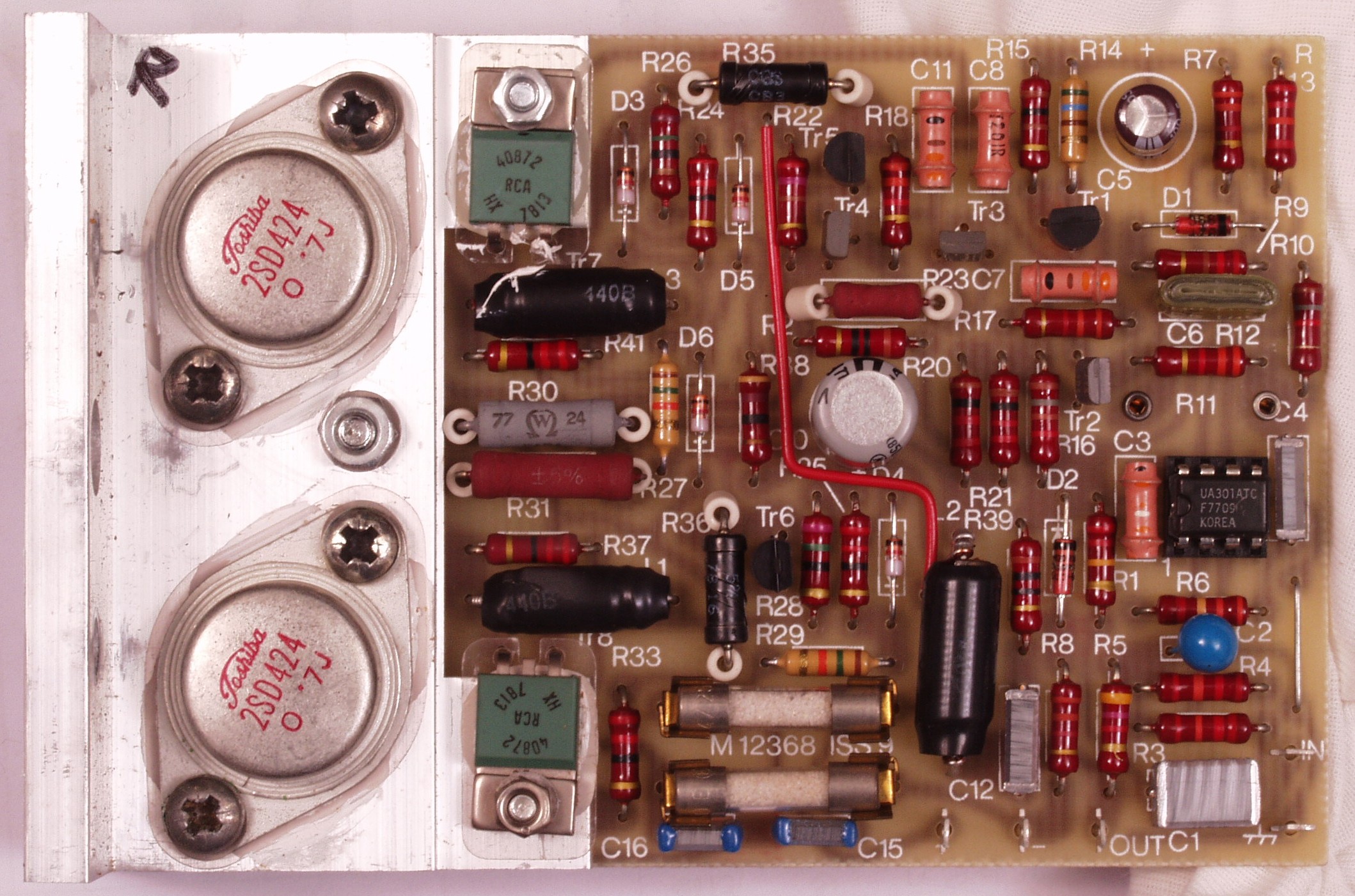

Ｃ１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー２個、ＯＰ−ＡＭＰ交換

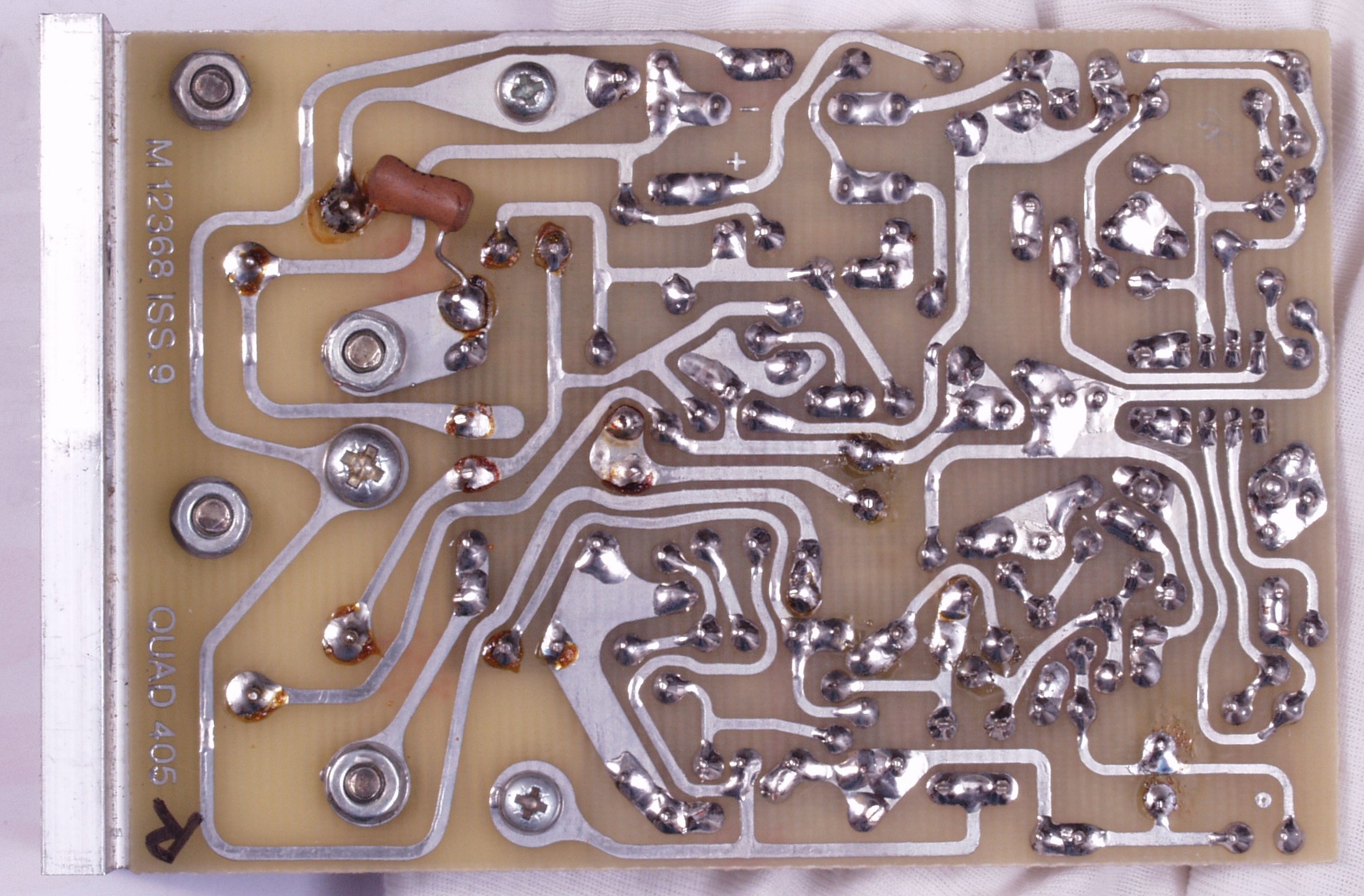

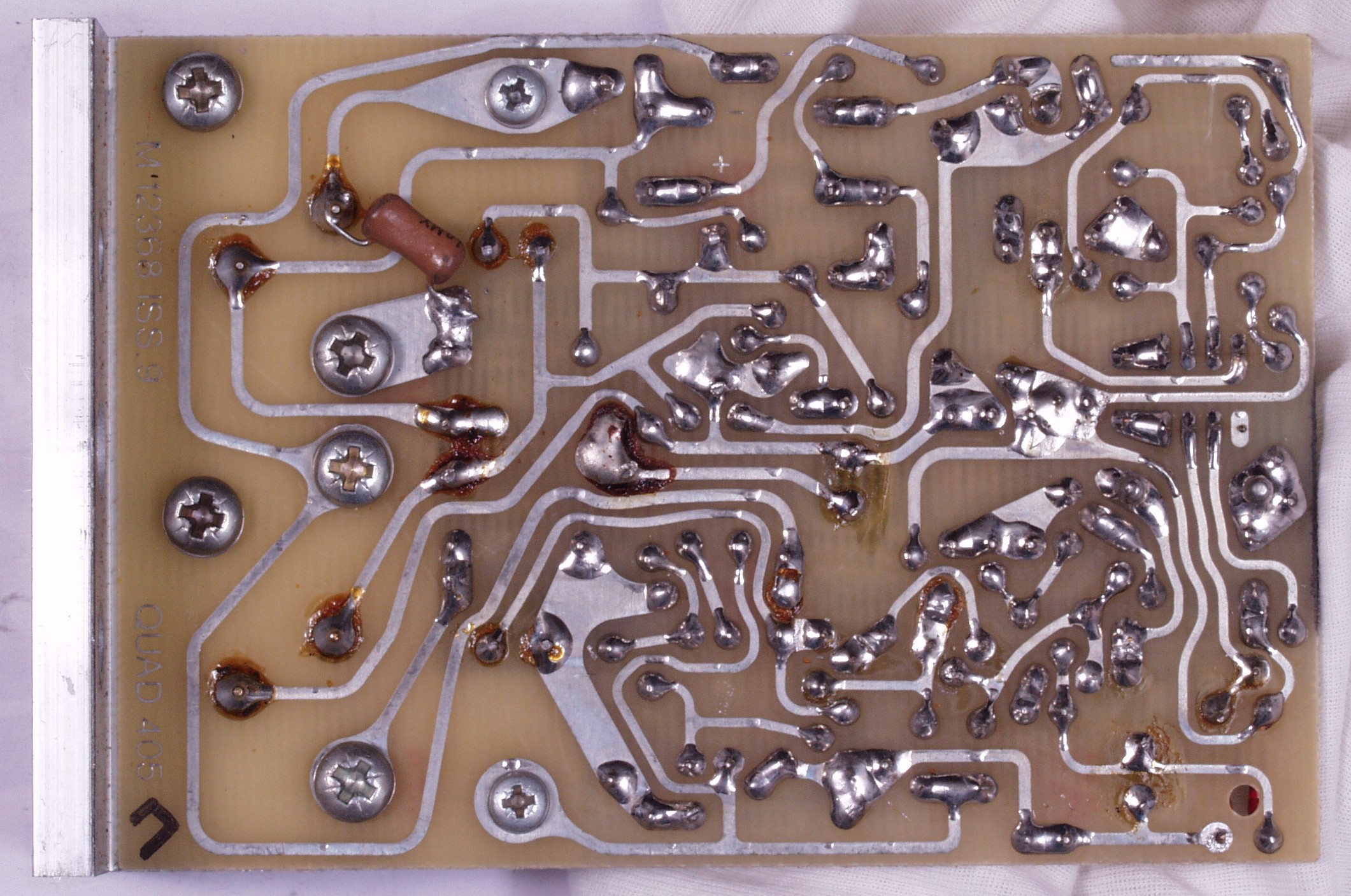

Ｃ１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

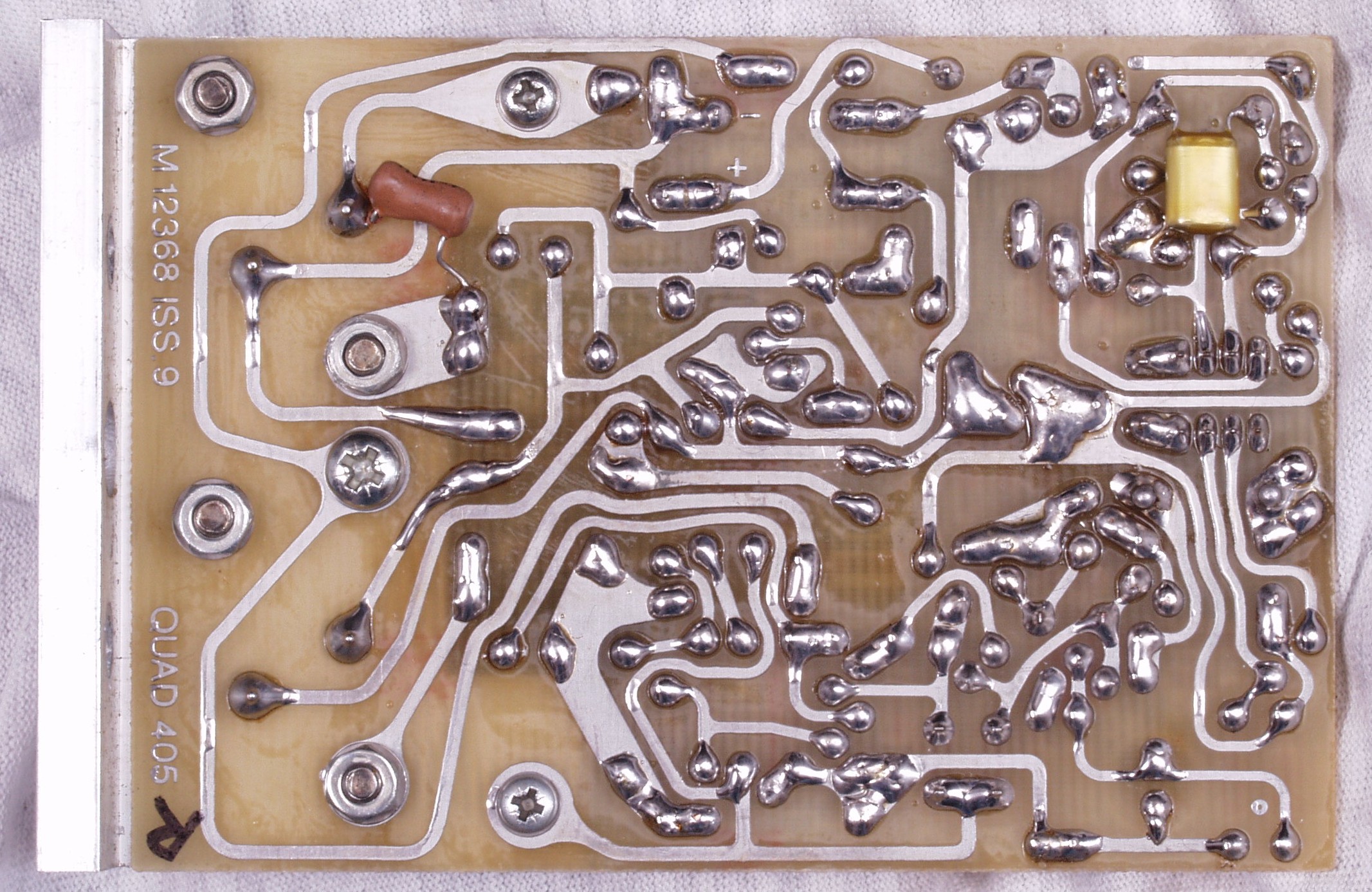

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

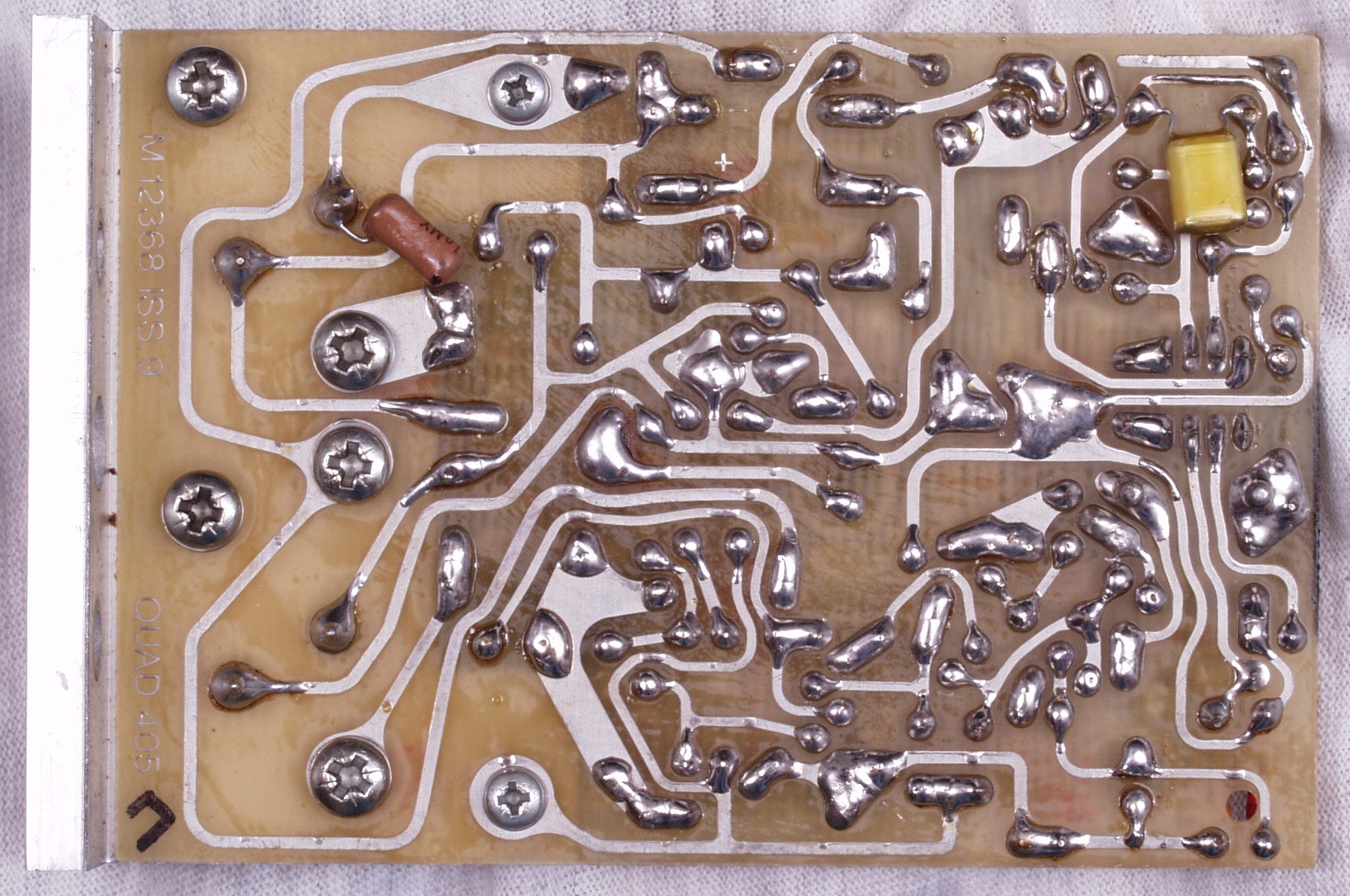

Ｃ１E．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２Ａ．　修理前　Ｌ側ＡＭＰ基板

Ｃ２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー２個、ＯＰ−ＡＭＰ交換

Ｃ２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

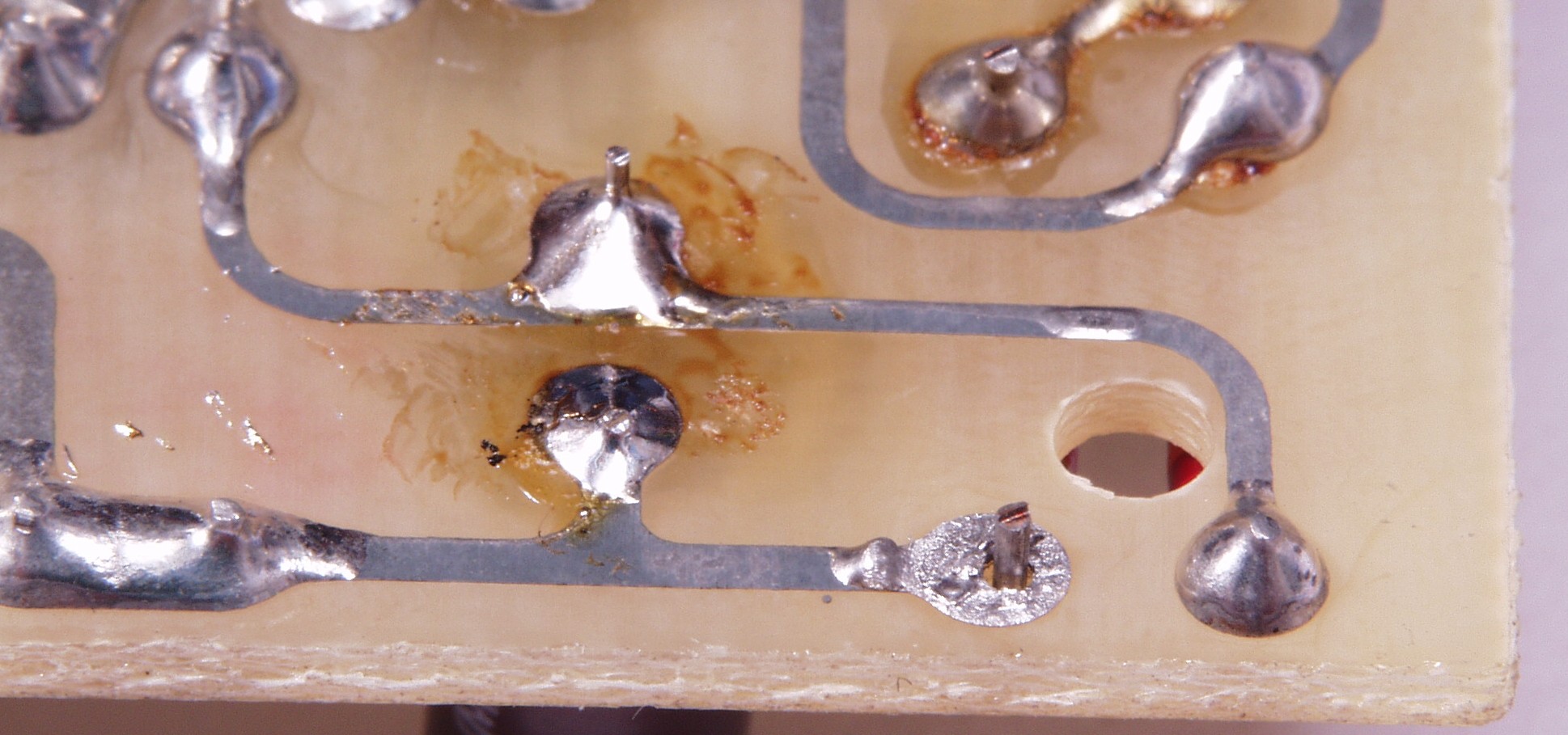

Ｃ２Ｃ１．　修理前　Ｌ側ＡＭＰ基板裏　半田不良ヶ所　誤って吸い取った？？

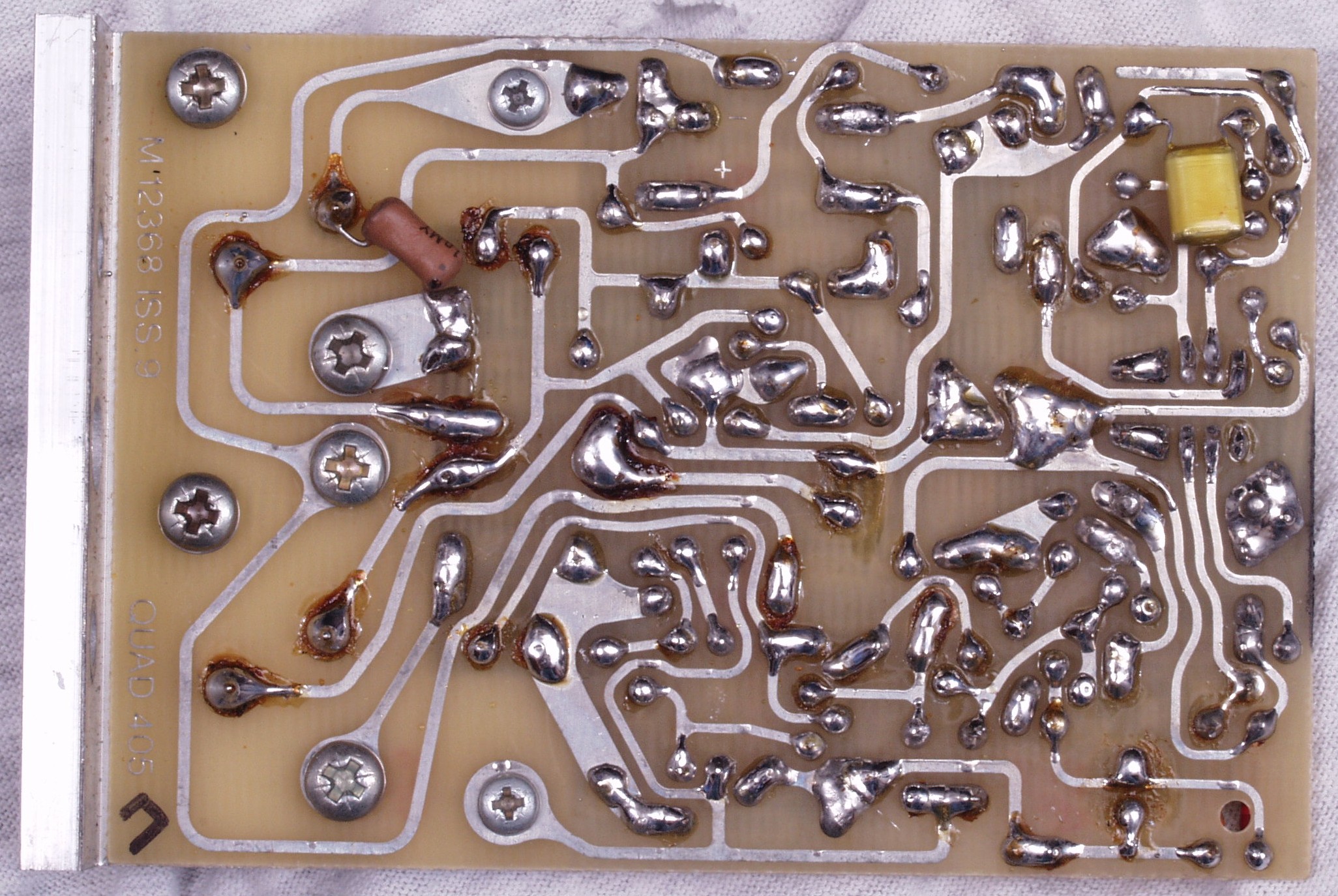

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２E．　完成L側ＡＭＰ基板裏　洗浄後

Ｃ３Ａ．　修理中　ＤＩＮケーブル点検、綺麗です

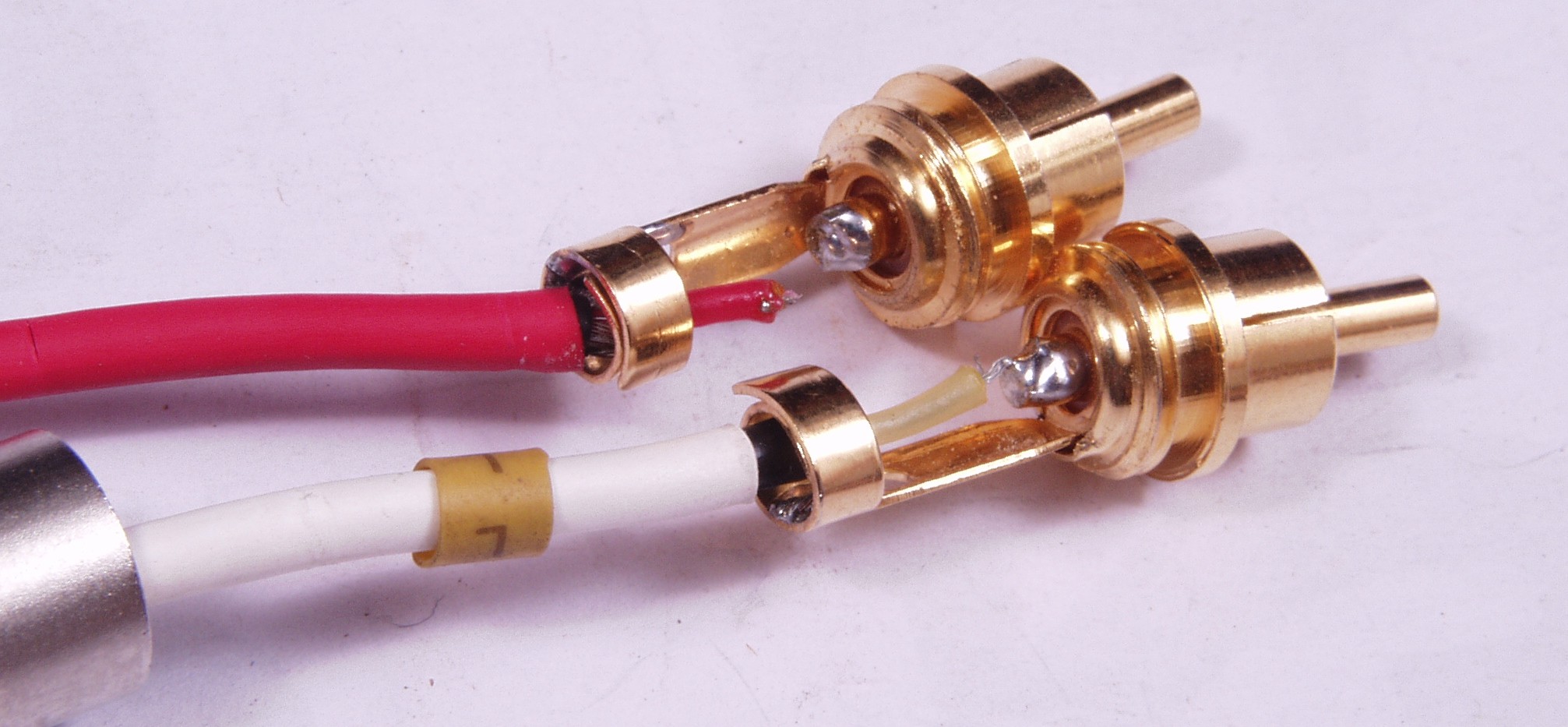

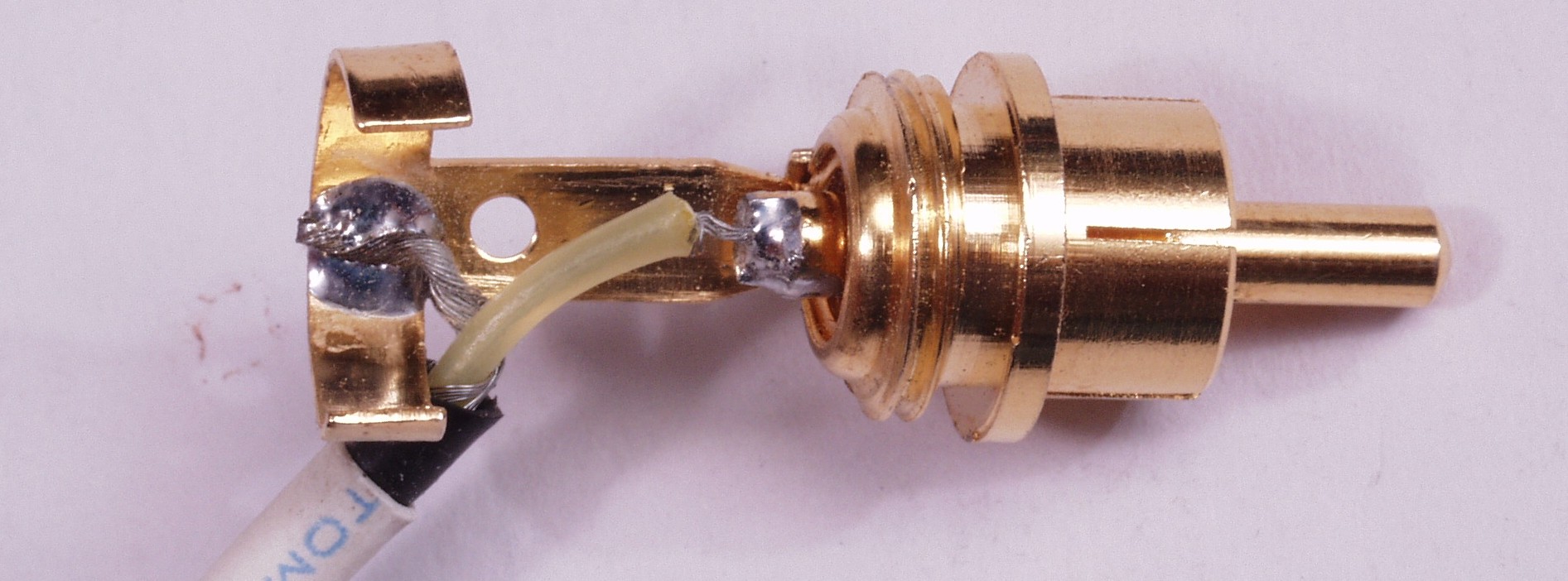

Ｃ３Ｂ．　修理中　Ｒ−ＲＣＡケーブル点検　ケーブルが固定されていない、半田付けも未熟

Ｃ３Ｃ．　修理中　Ｌ−ＲＣＡケーブル点検　ケーブルが固定されていない、半田付けも未熟

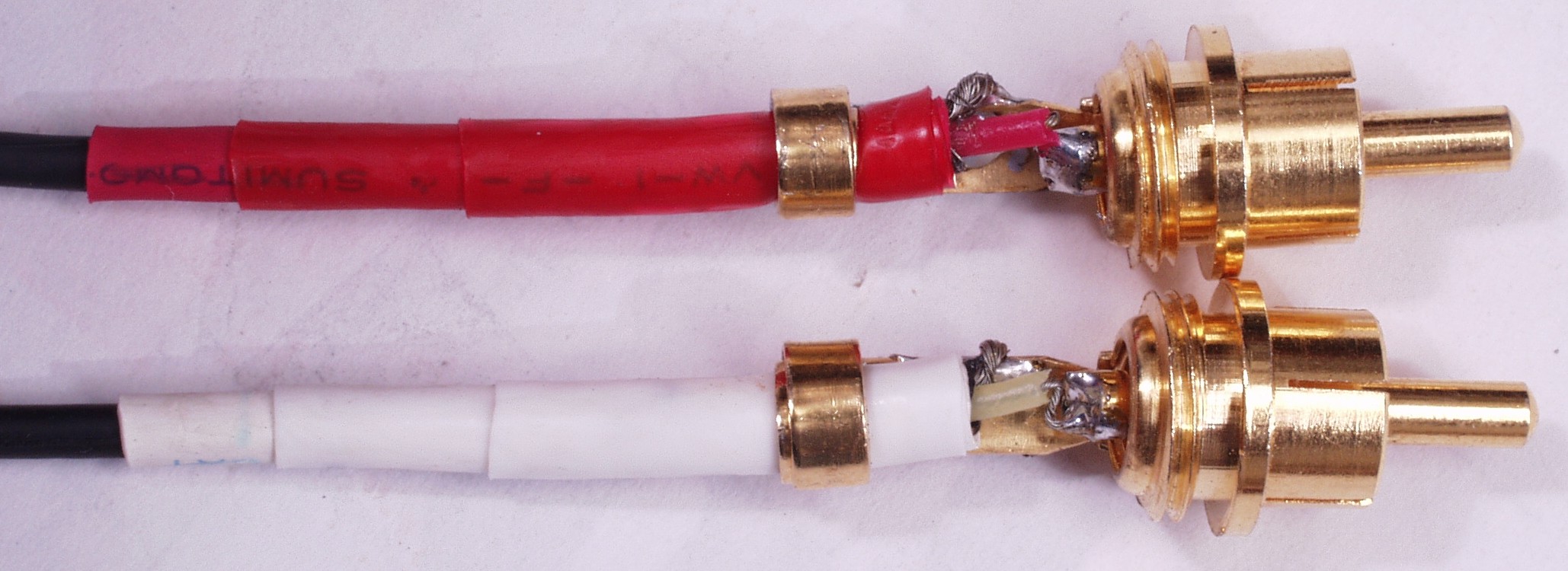

Ｃ３Ｄ．　修理後　ＲＣＡケーブル

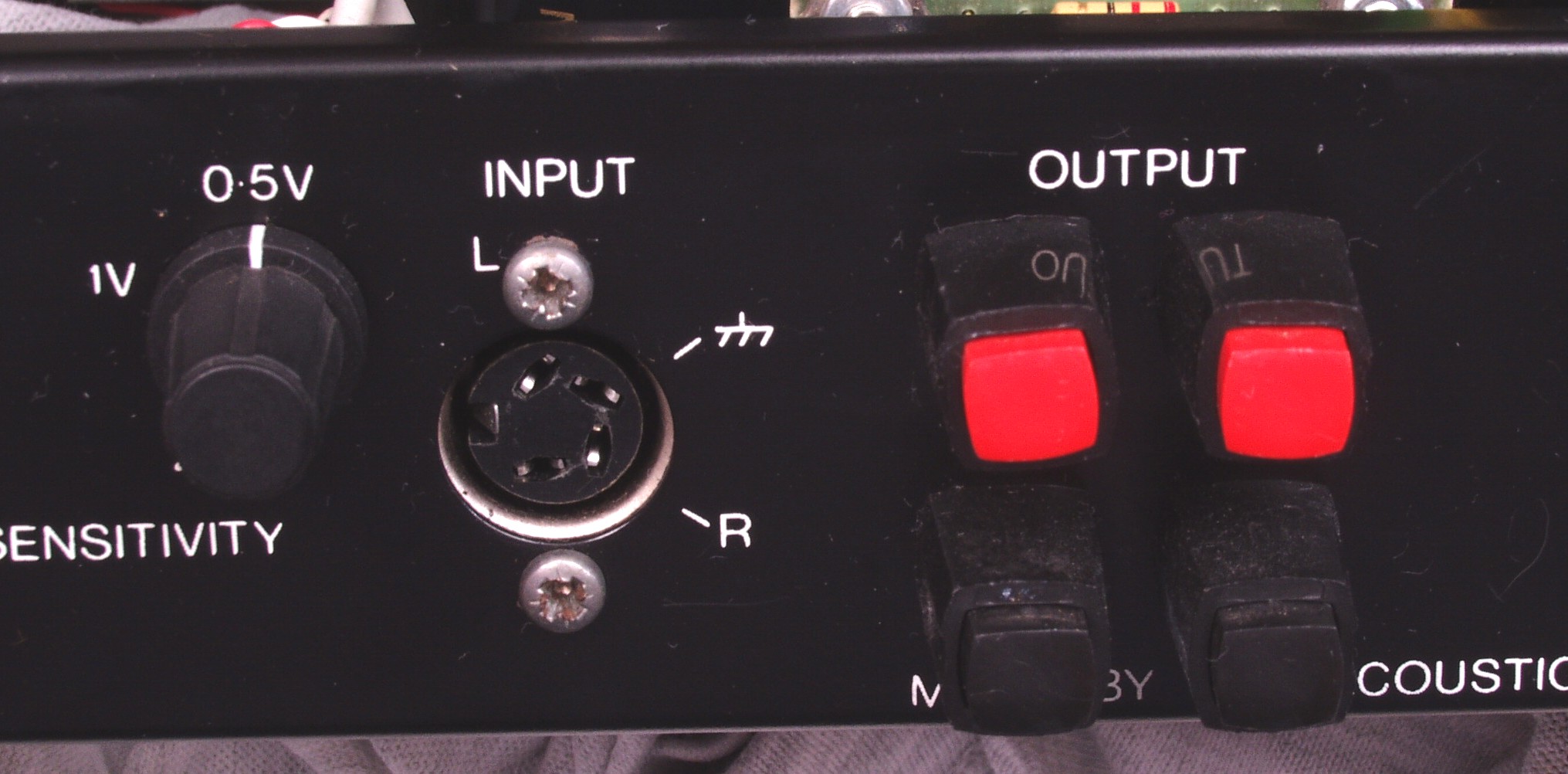

Ｃ４Ａ．　修理前　ＳＰ端子

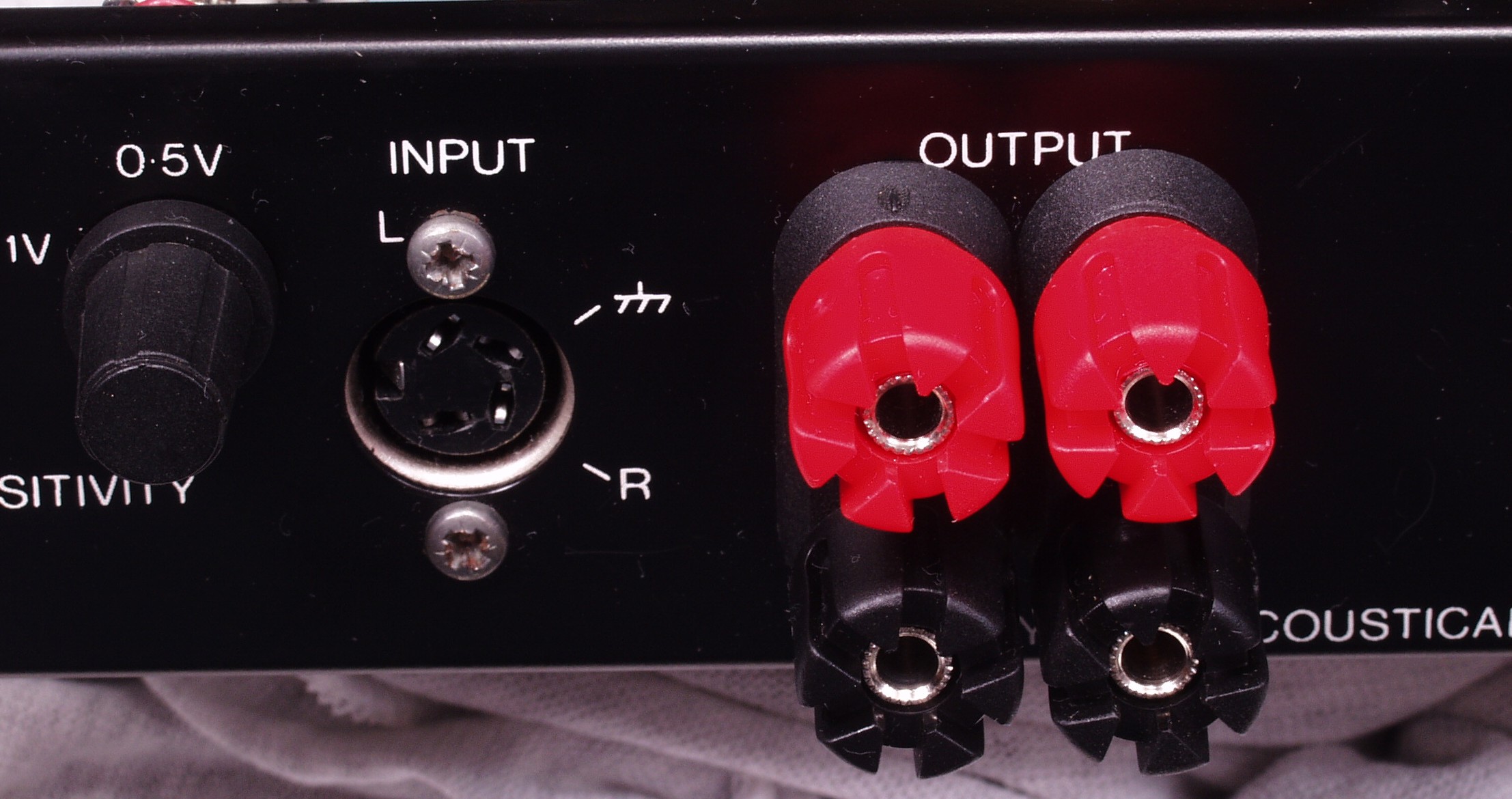

Ｃ４Ｂ．　修理後　ＳＰ端子

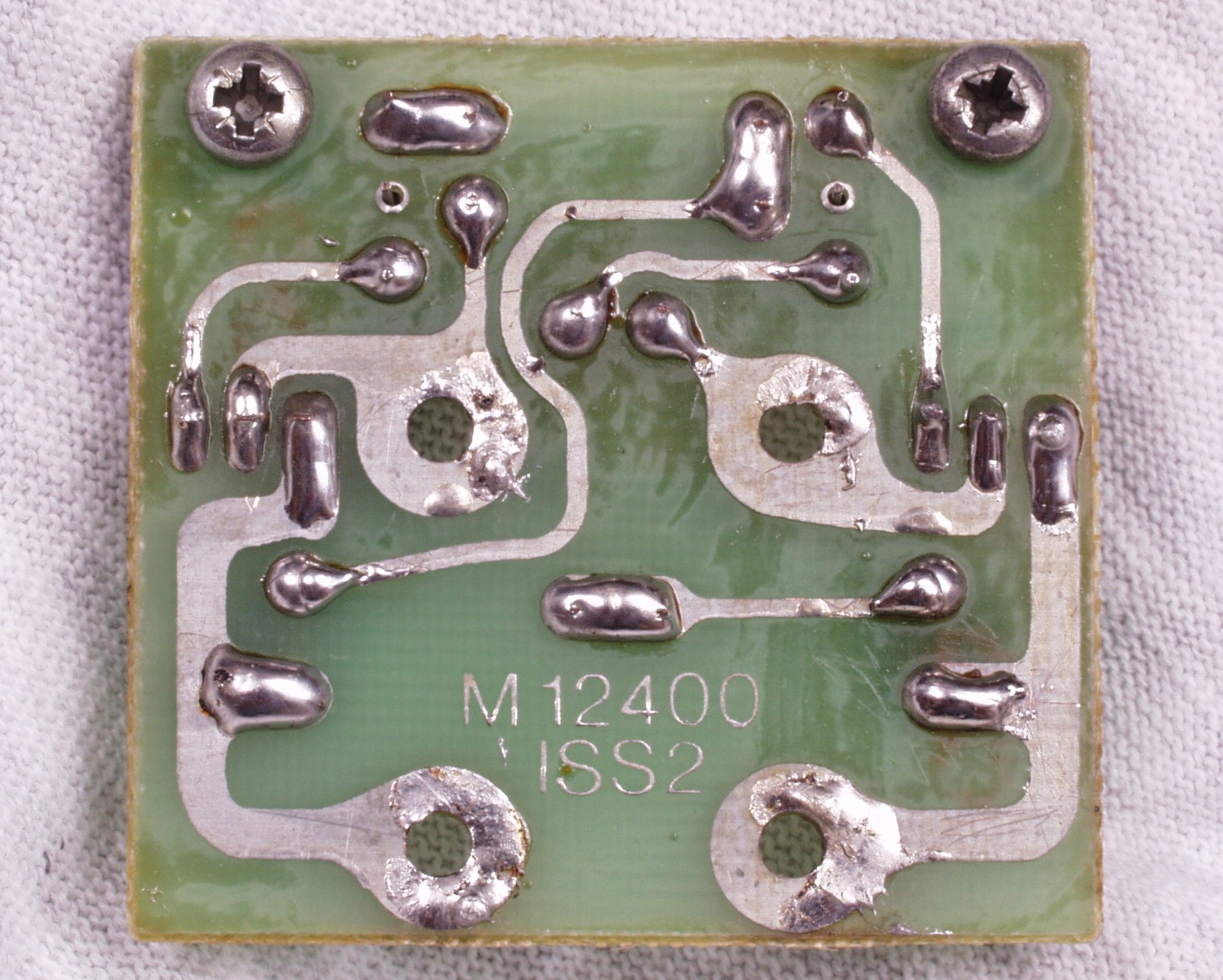

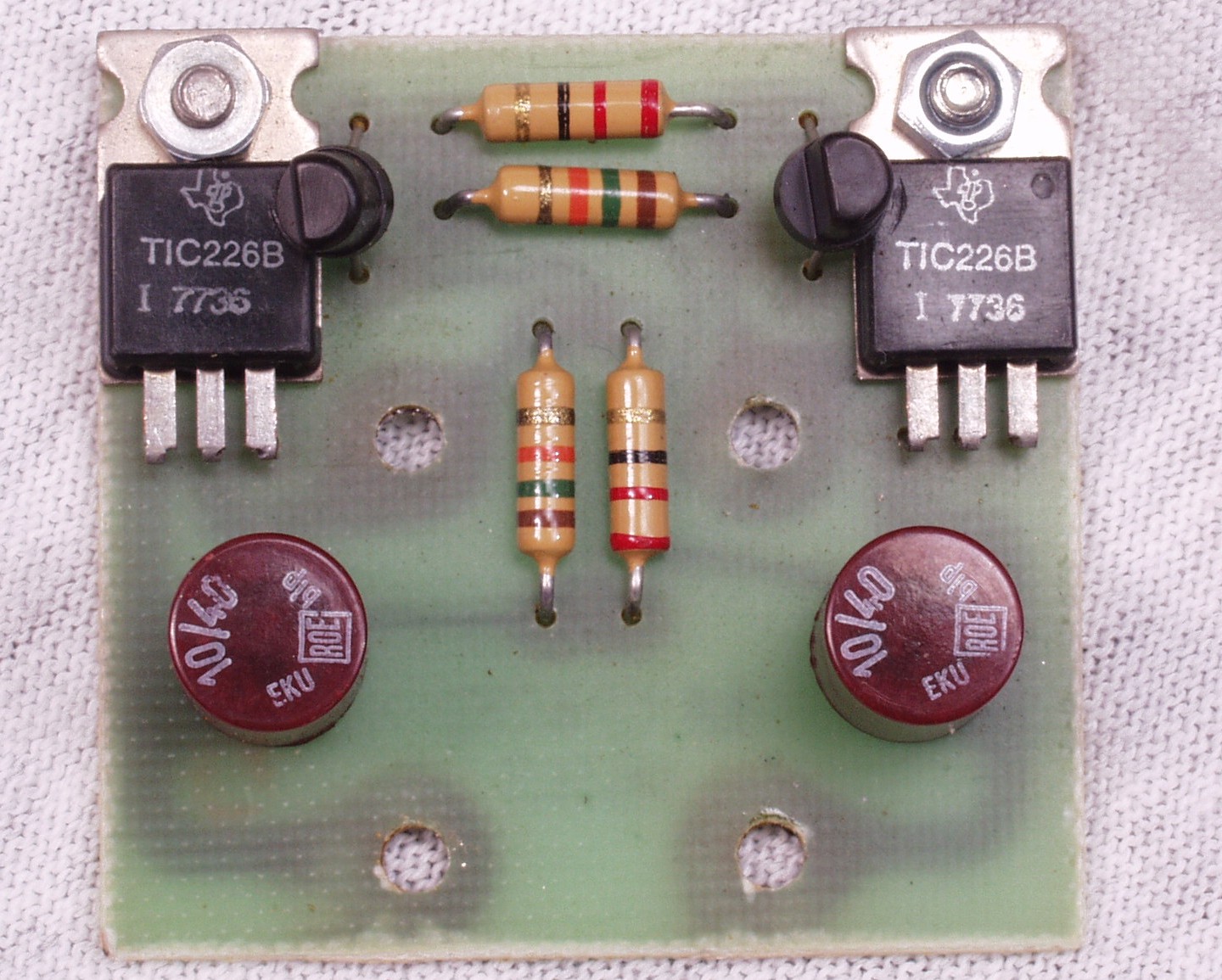

Ｃ５Ａ．　修理前　ＳＰ端子基板

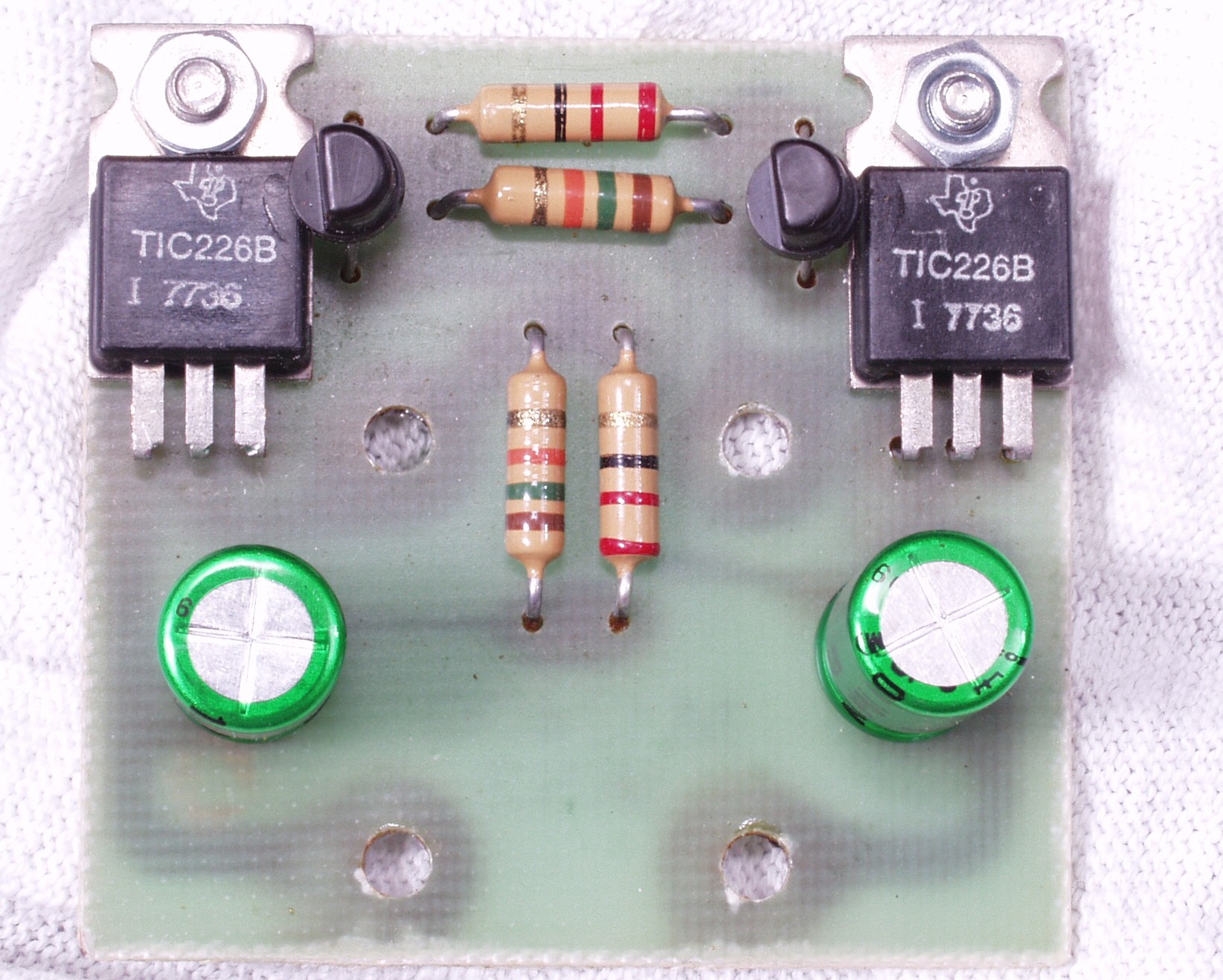

Ｃ５Ｂ．　修理後　ＳＰ端子基板

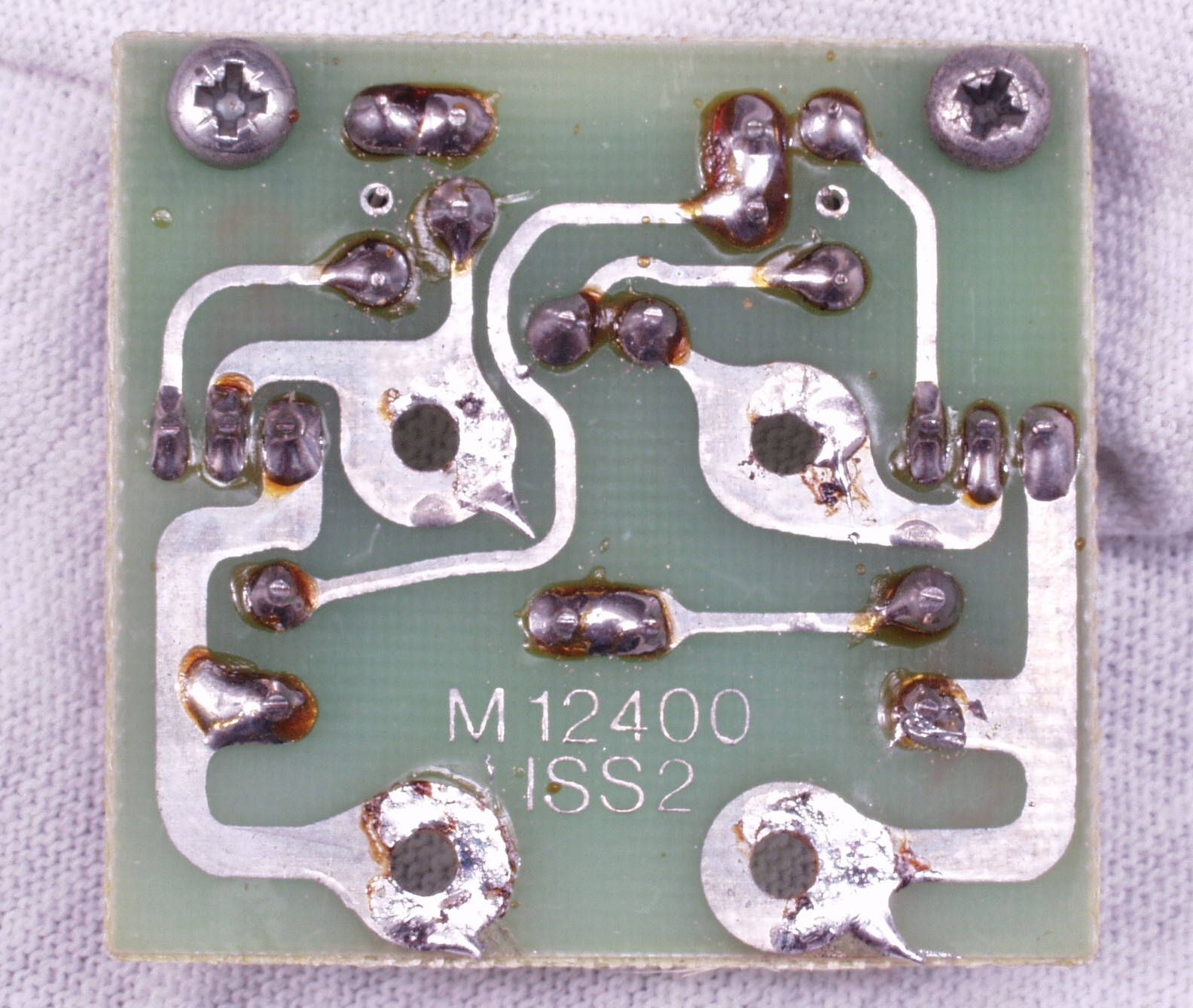

Ｃ５Ｃ．　修理後　ＳＰ端子基板裏

Ｃ５Ｄ．　修理後　ＳＰ端子基板裏

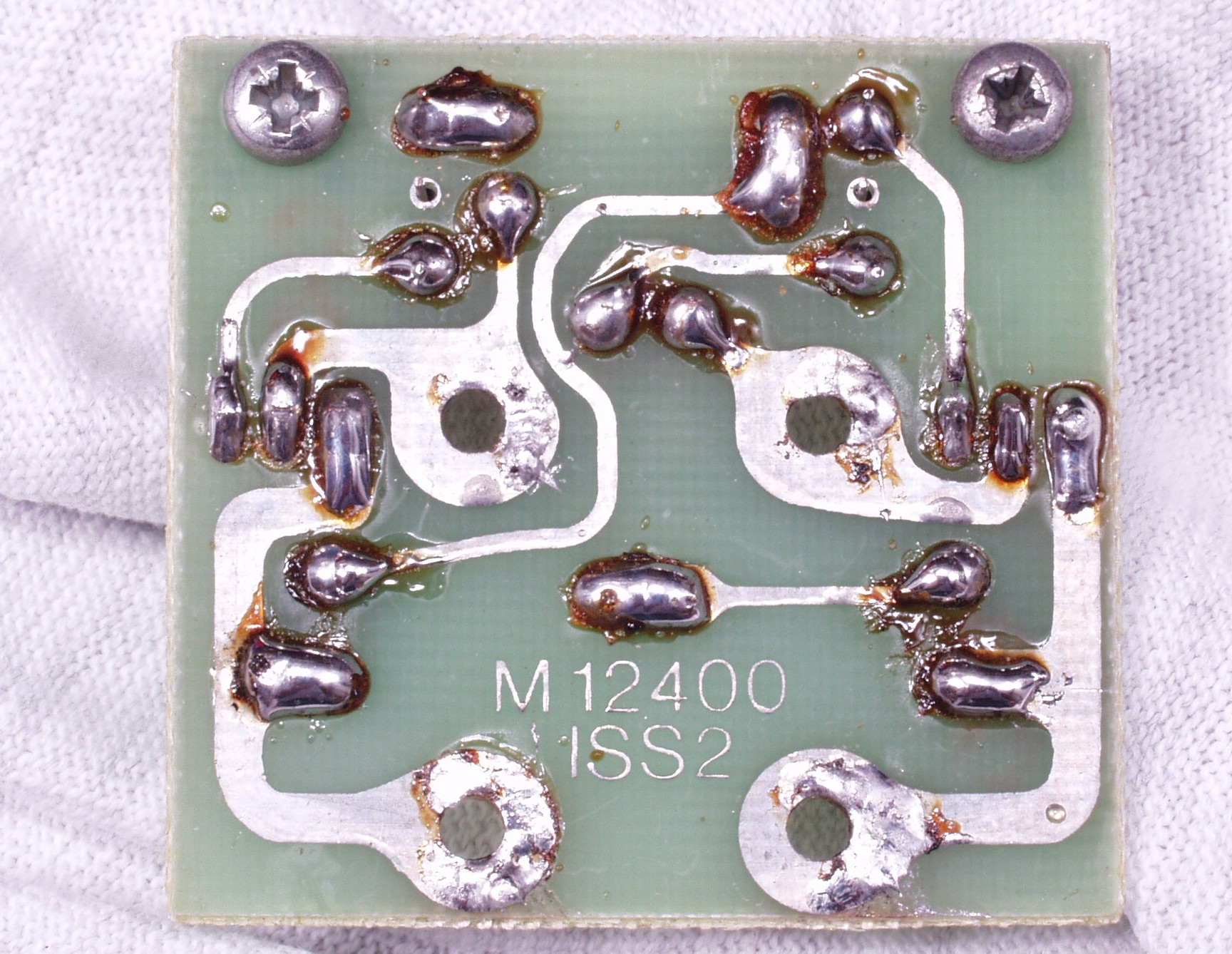

Ｃ５Ｅ．　完成ＳＰ端子基板裏　洗浄後

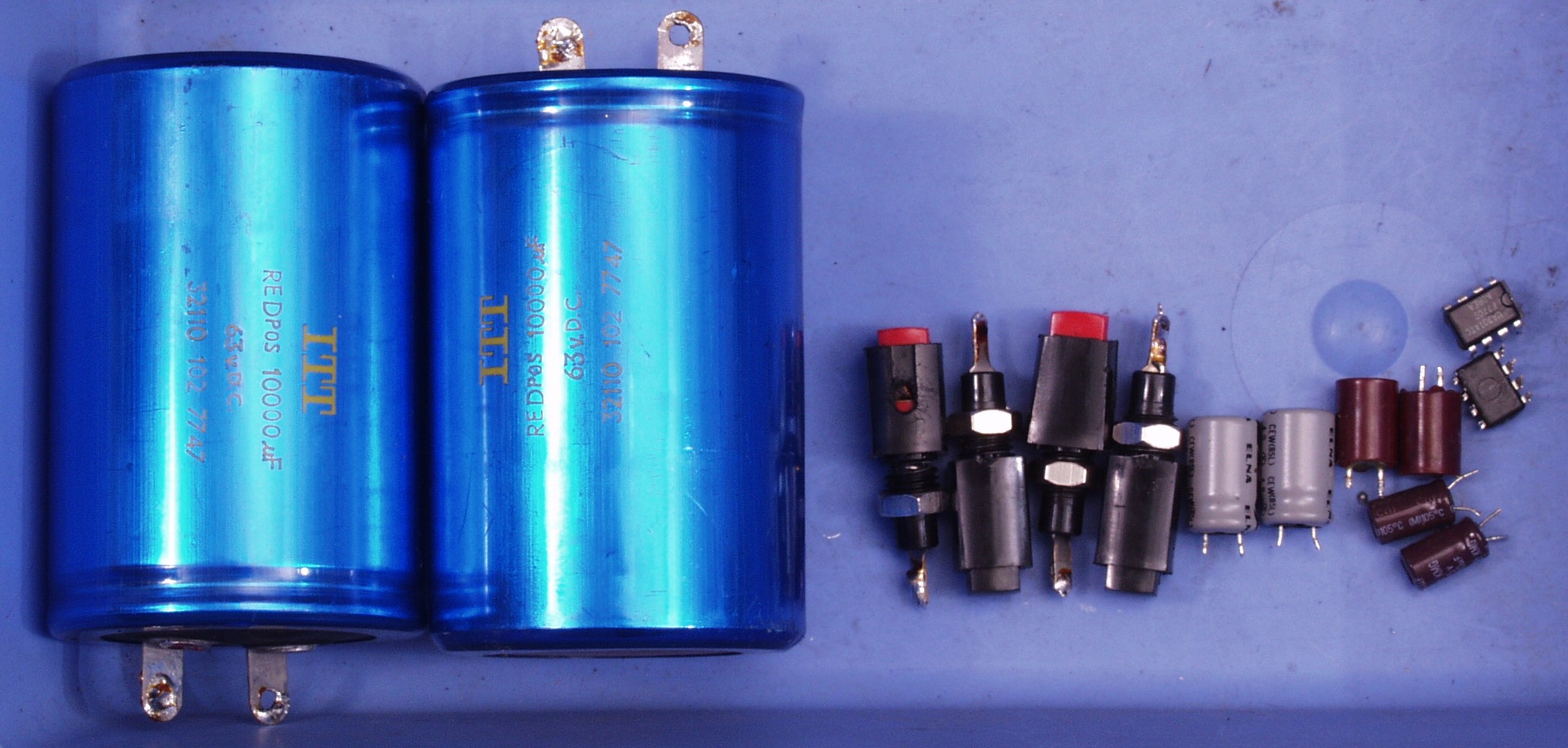

Ｃ６Ａ．　交換部品

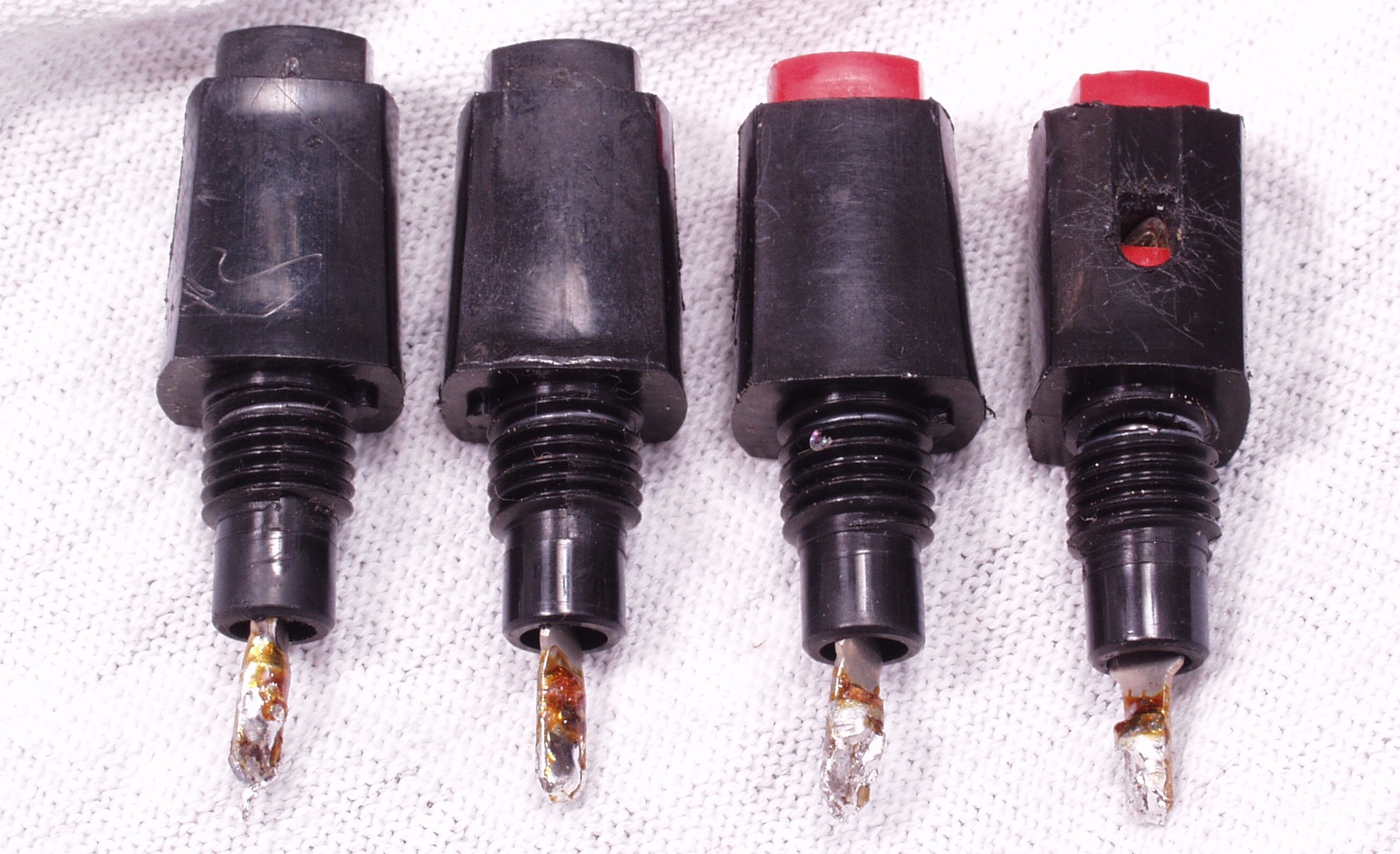

Ｃ６Ｂ．　交換したＳＰ端子　左端は割れており、他もネジの所に皆ヒビが入っています

Ｃ７Ａ．　修理前　上から見る

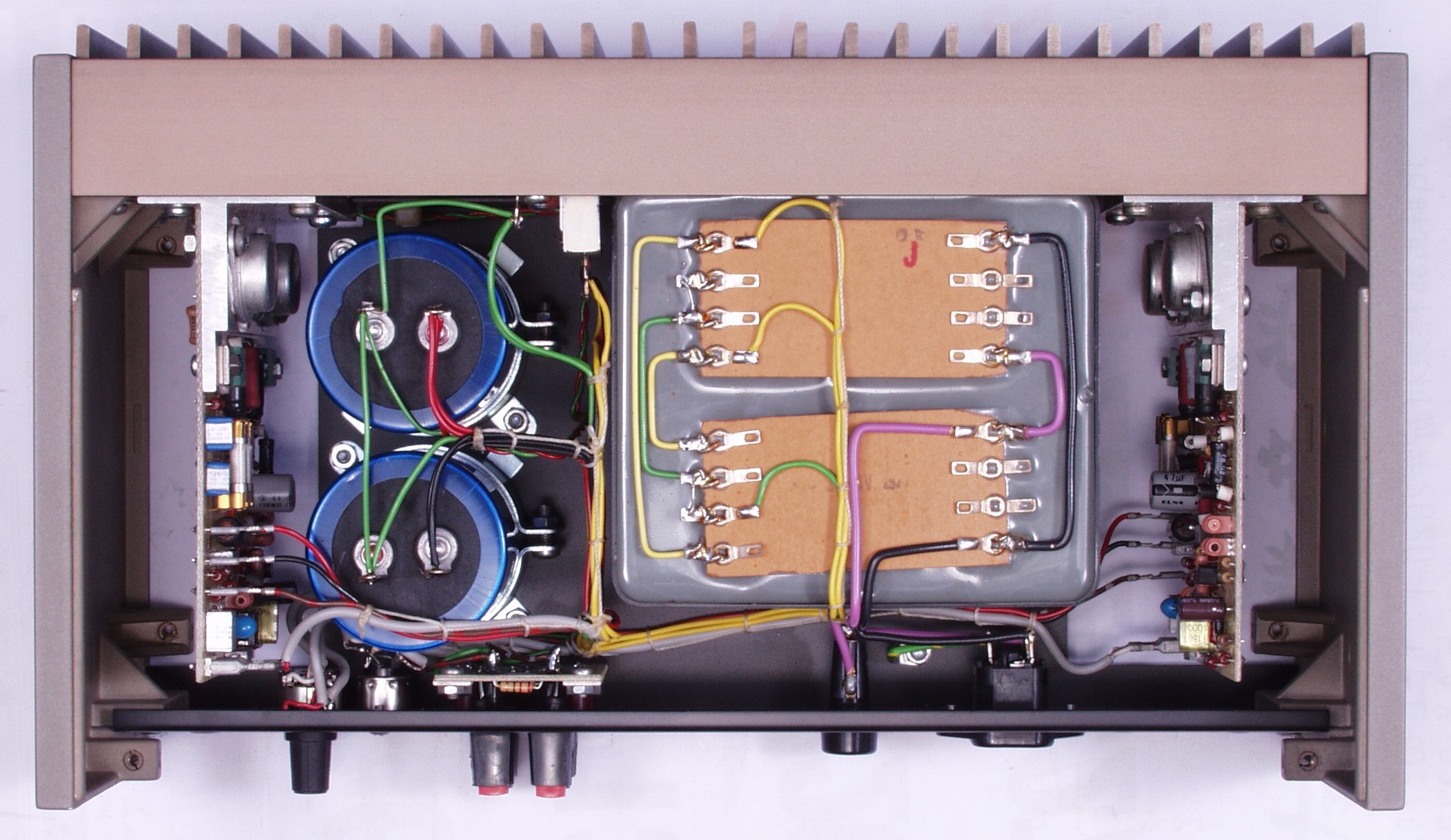

Ｃ７Ｂ．　修理後　上から見る

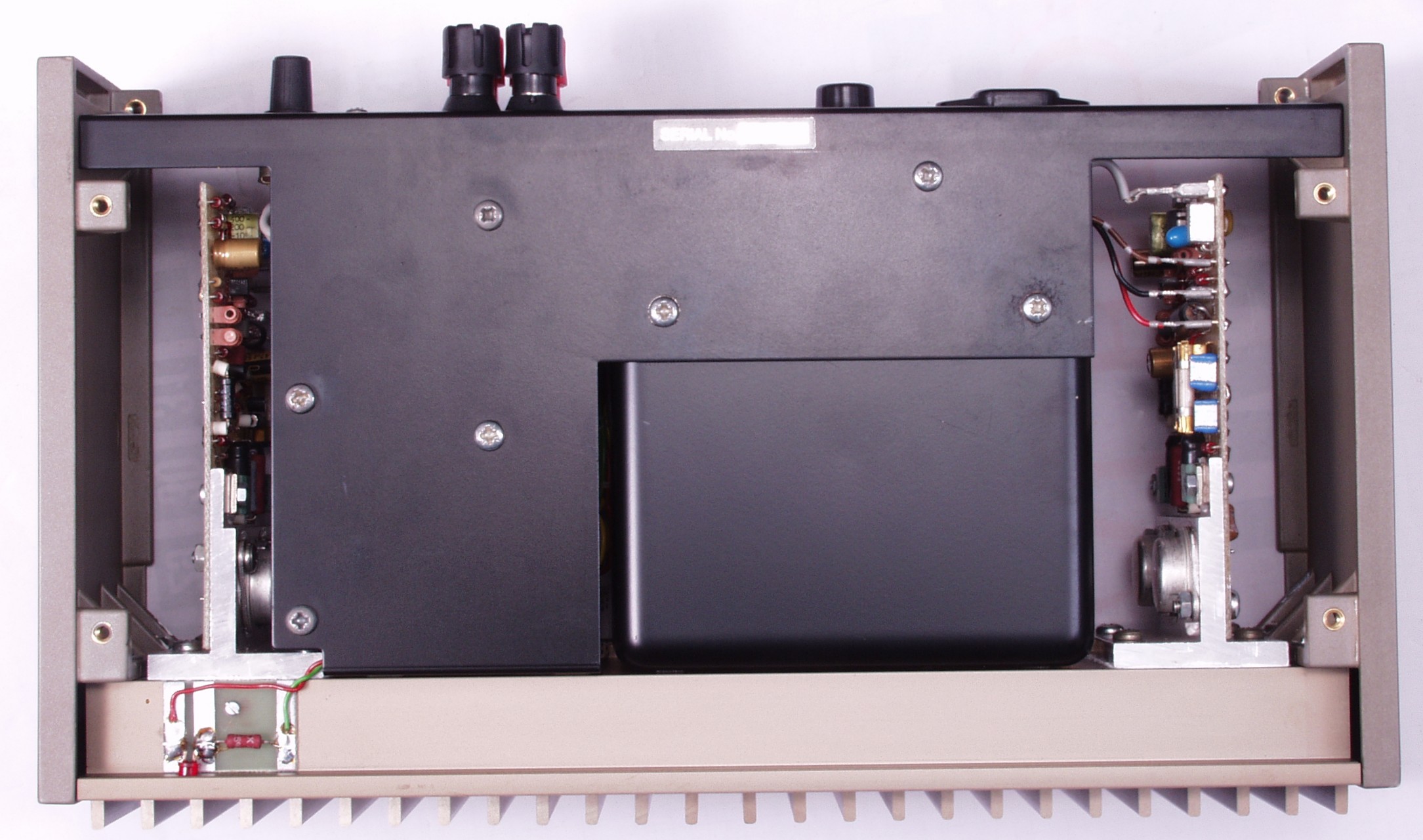

Ｃ７Ｃ．　修理前　下から見る

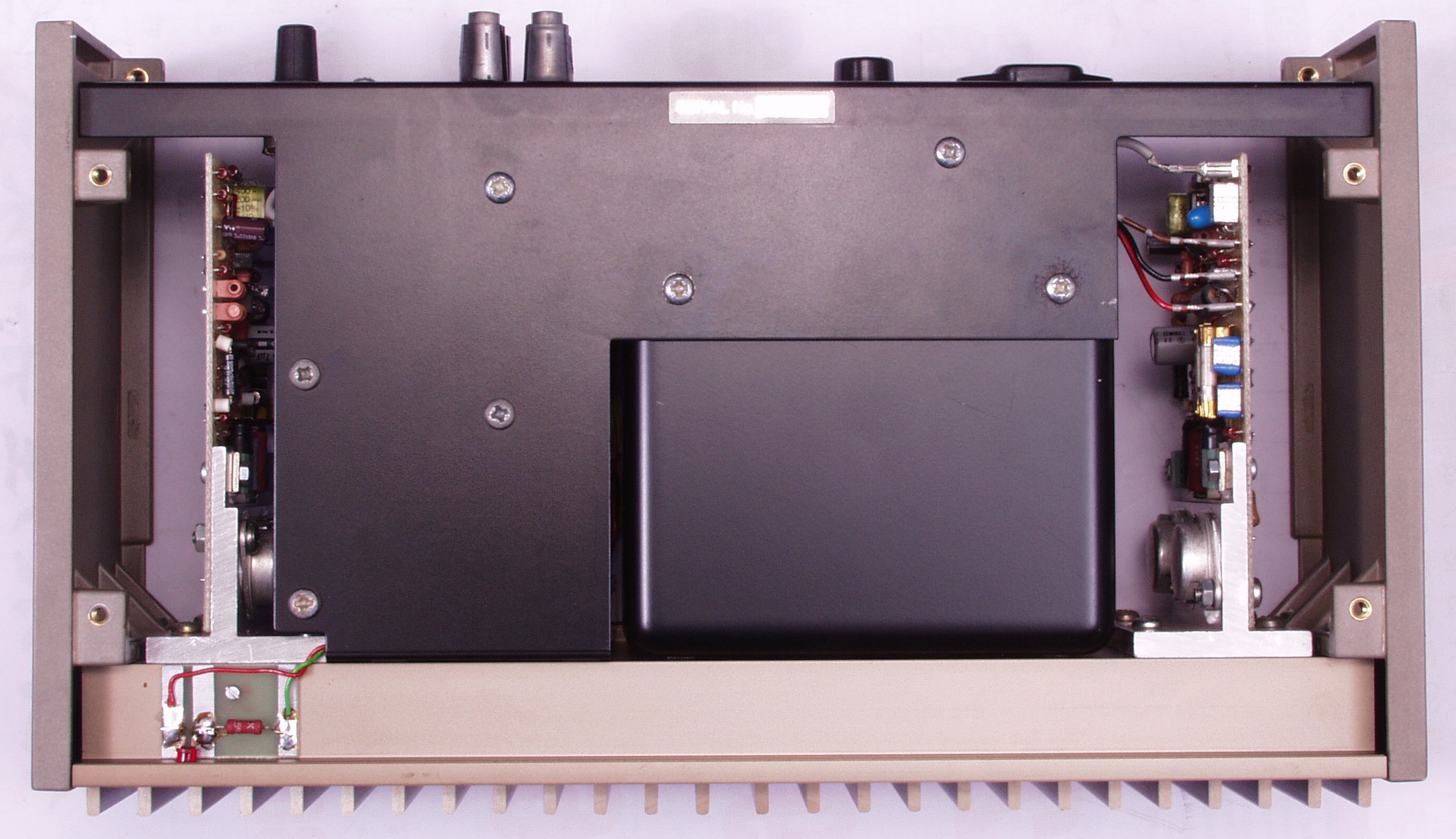

Ｃ７Ｄ．　修理後　下から見る

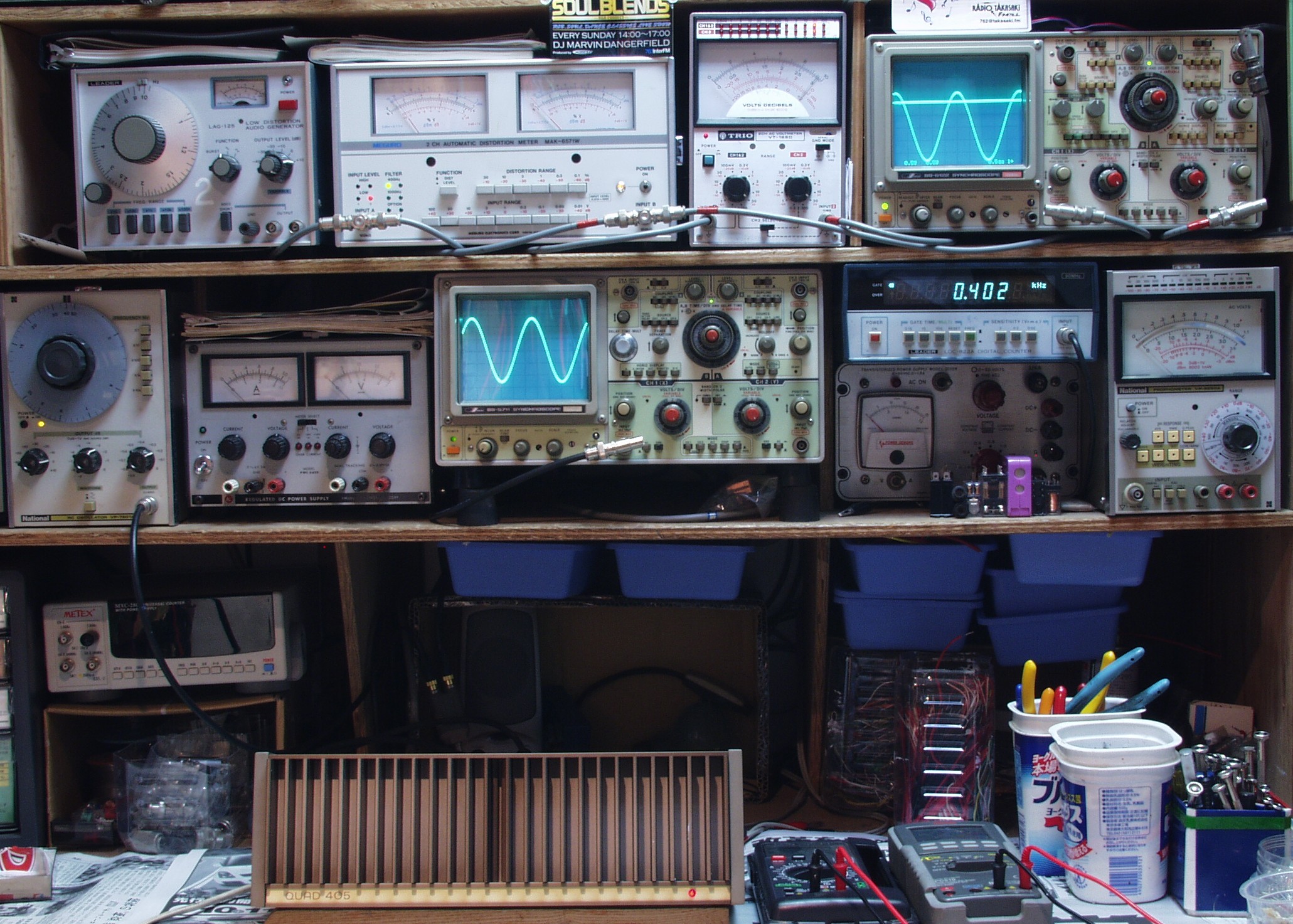

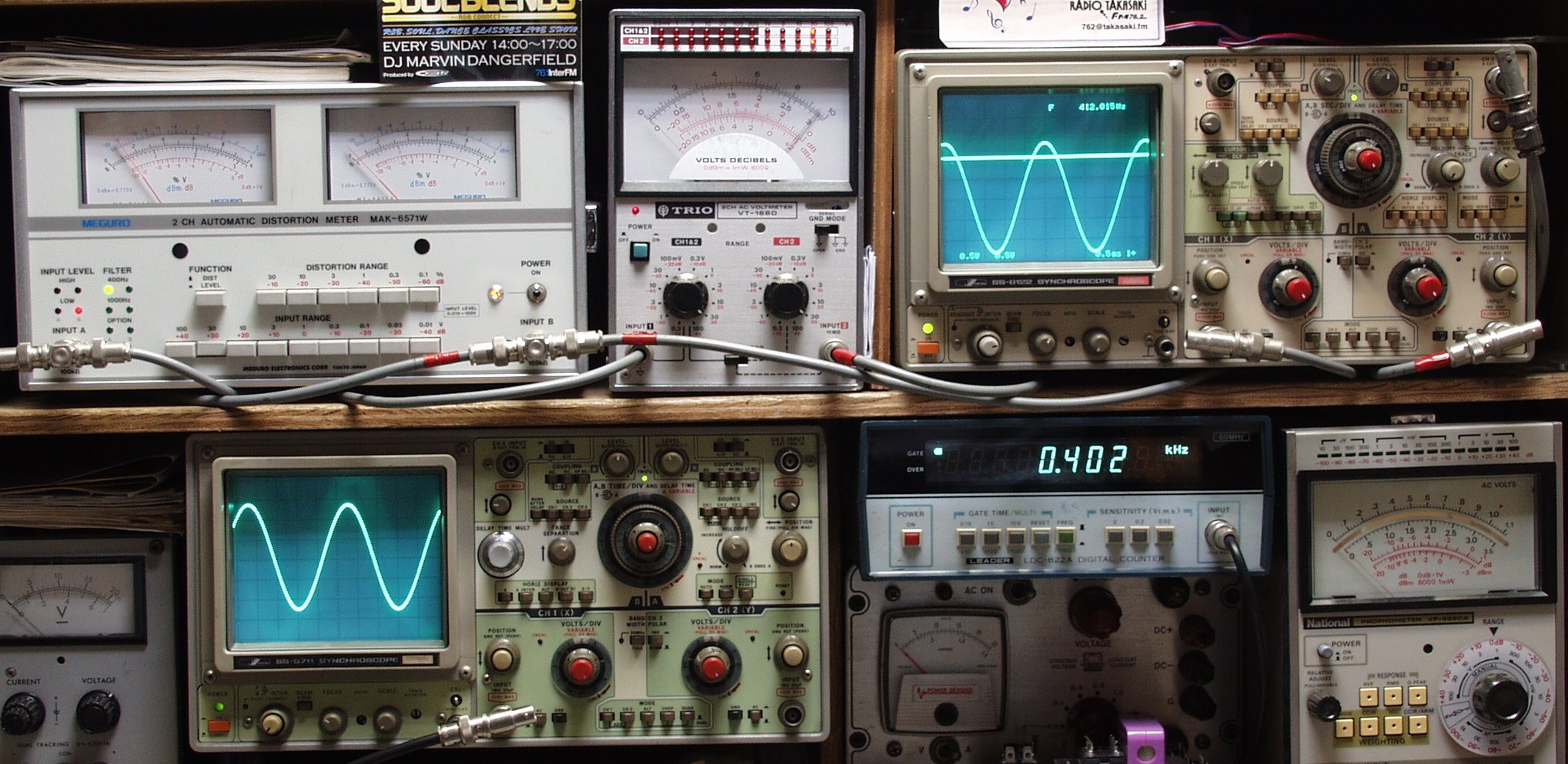

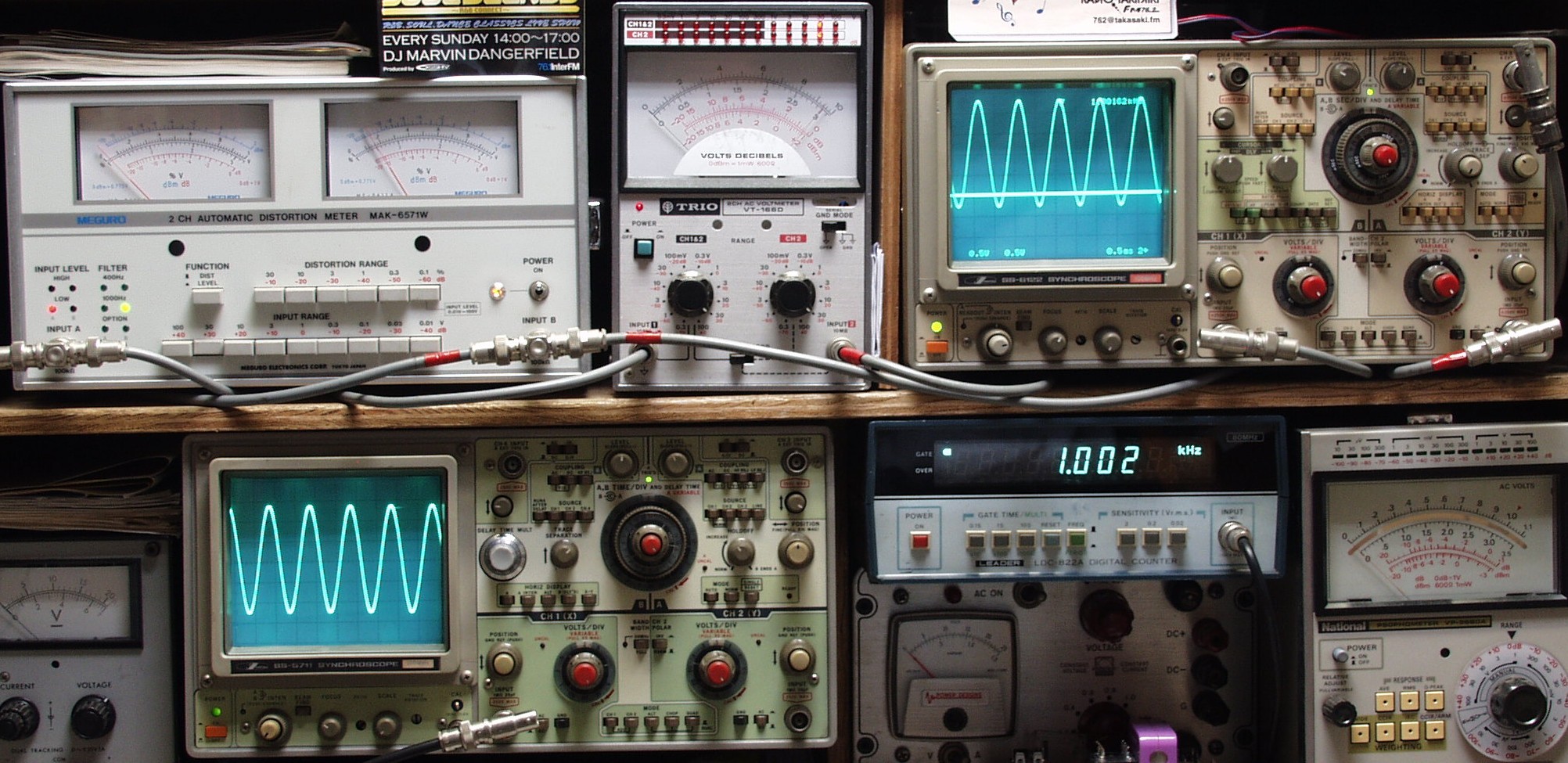

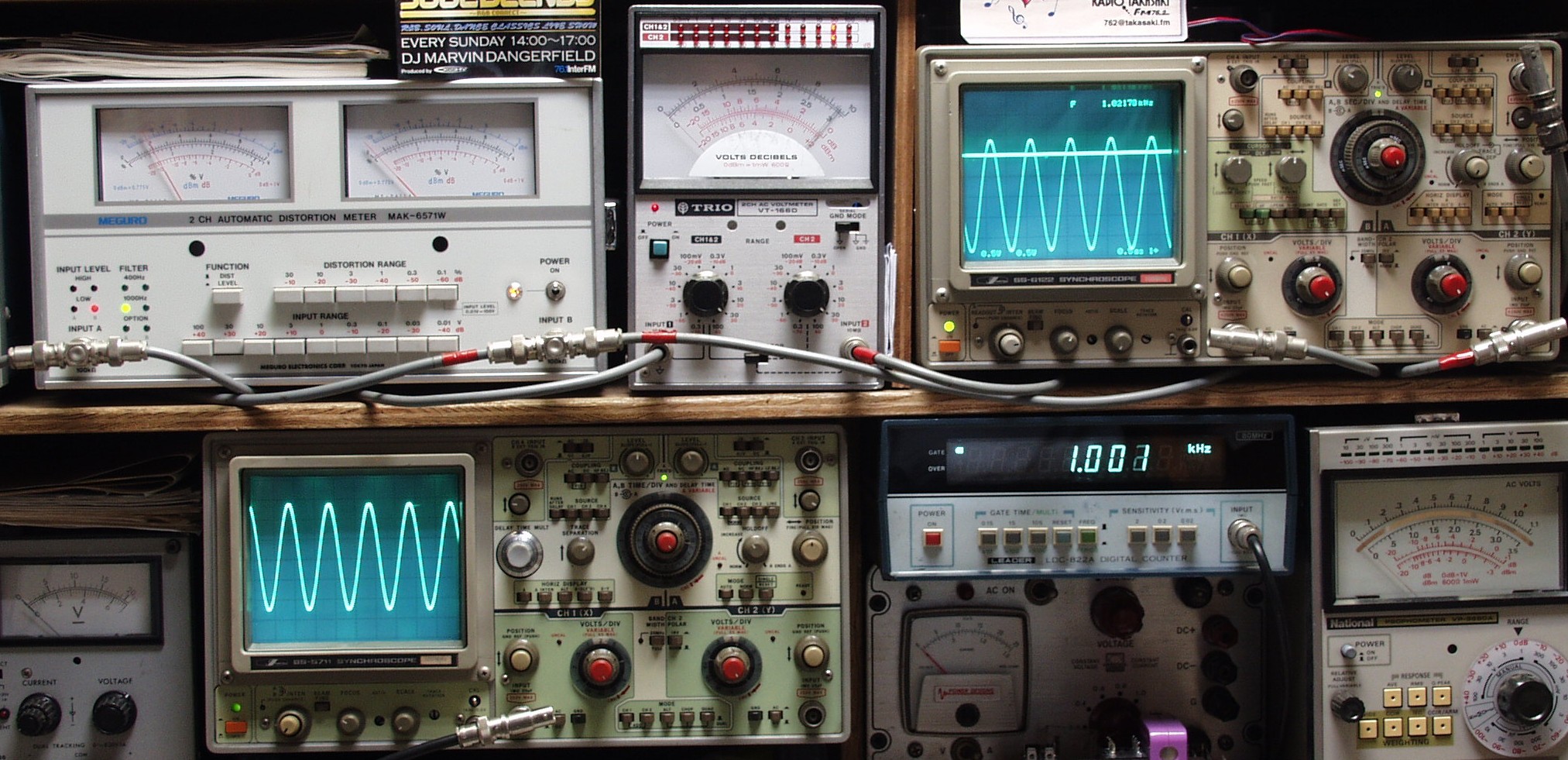

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定 　　　　＜見方＞ 　　　　　下左のオーディオ発振器より４００ＨＺ　＆　１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中の測定器−−入力波形（オーディオ発振器のTTLレベル） 　　　　　下右の測定器−−周波数計 　　　　　上左の測定器−−ＳＰ出力の歪み率測定。　左メータ＝Ｌeft出力。　右メータ＝Ｒight出力 　　　　　上中の測定器−−ＳＰ出力電圧測定器。　赤針＝Ｒight出力。　黒針＝Ｌeft出力 　　　　　上右の測定器−−ＳＰ出力波形オシロ。　上＝Ｒight出力。　下＝Ｌeft出力（出力電圧測定器の出力）

Ｅ２Ａ．　Ｒ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ２Ｂ．　Ｒ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　４００ＨＺ

Ｅ３Ａ．　Ｌ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ３Ｂ．　Ｌ−ＳＰ出力　３０Ｖ＝１１２Ｗ　歪み率＝０．０２％　４００ＨＺ

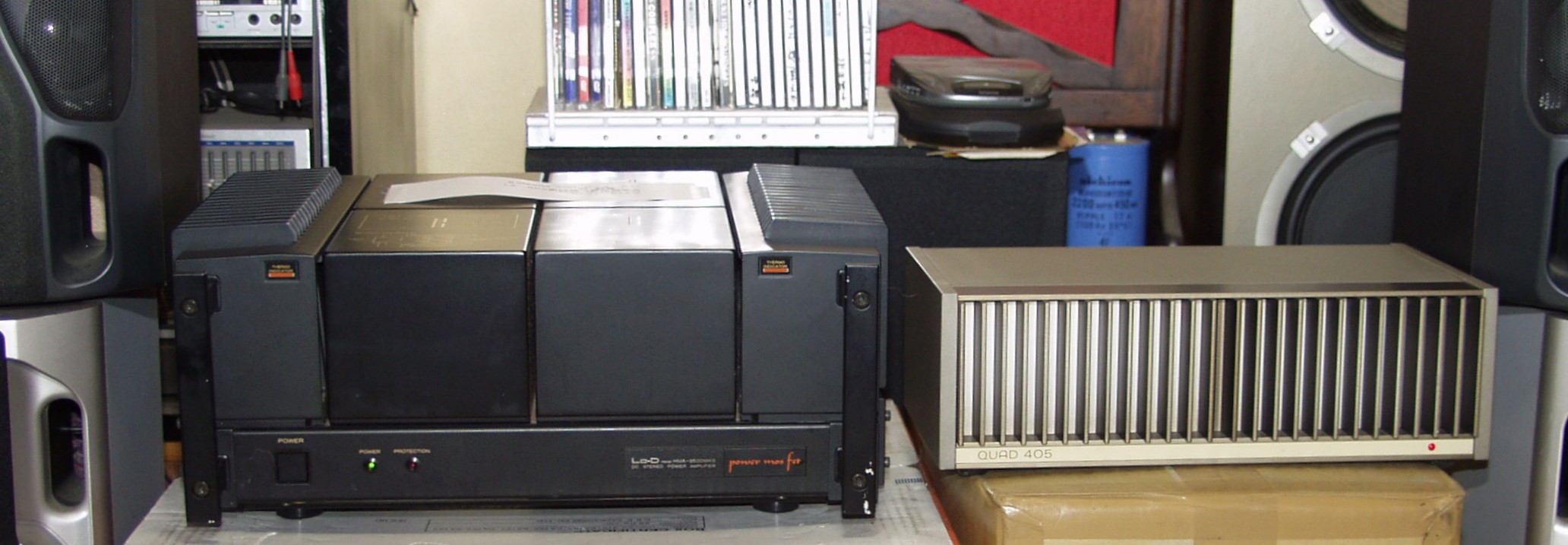

Ｅ４．　２４時間エージング、　左は　ＨＭＡ−９５００ｍｋ�U．　２７台目

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
