ＨＭＡ−９５００．　７台目　修理記録

平成１４年１０月５日持込　　　１０月２８日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 　　　片ｃｈの、温度が上がりません。（音は、でます。） 　　　また、電源を切ると、雑音がでる状態です。 Ｂ．　原因 　　　経年変化による劣化 　　　安全抵抗劣化 　　　底板凹みで基盤が割れ、回路切断し、劣化加速した Ｃ．　修理状況 　　初段FET（電界トランジスター） 　　ＳＰ接続リレー交換 　　バイアス／バランスＶＲ交換 　　ＴＲ（トランジスター） 　　プリント基板補修 　　電解コンデンサー交換（オーディオコンデンサ−使用） 　　抵抗交換 　　配線手直し、補強 Ｄ．　使用部品 　　初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　２個 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　　２７個 　　バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　４個 　　フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 Ｅ．　調整・測定 Ｆ．　修理費　　　６５，０００円　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

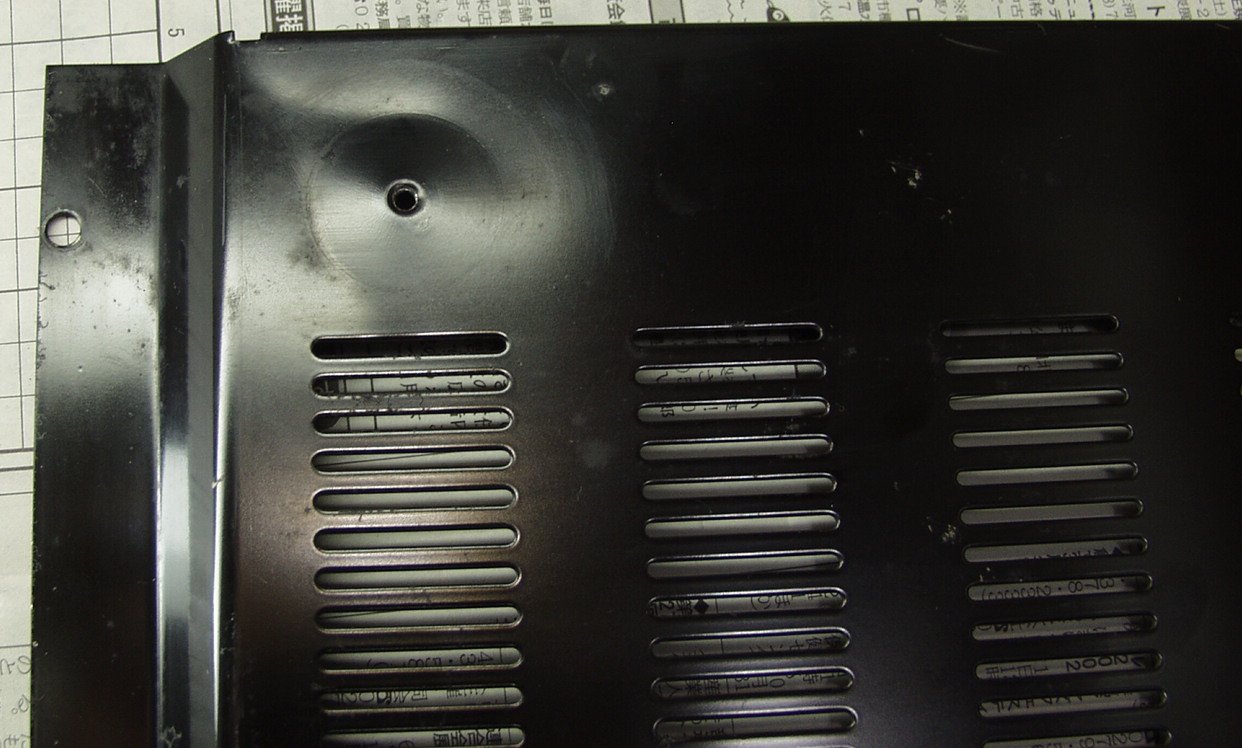

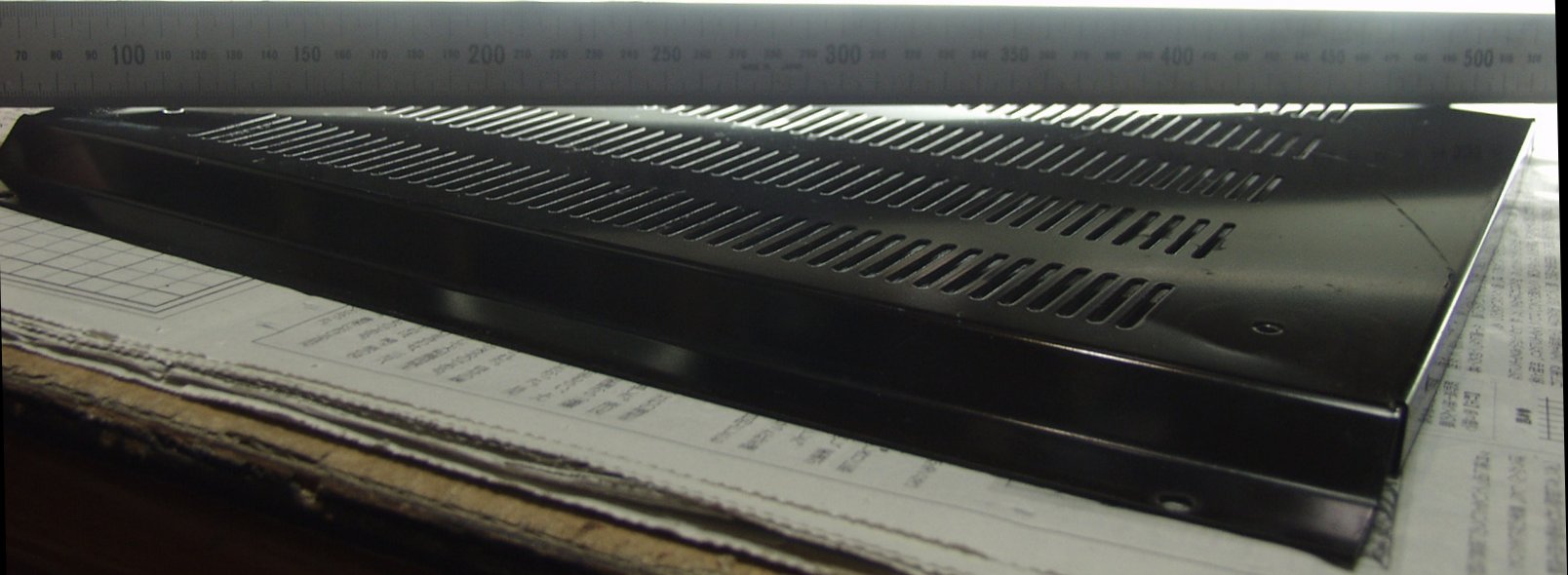

Ａ．　修理前の状況 Ａ−１．　修理前　凹んだ底板

Ａ−２．　修理前　拡大した凹んだ底板

Ｃ．　修理状況 Ｃ−１．　修理中　割れたＲ基盤

Ｃ−２．　修理中　拡大した割れた基盤　右下の止めネジのすぐ上に１本　　上のネジの下に１本＝これが銅箔を切断

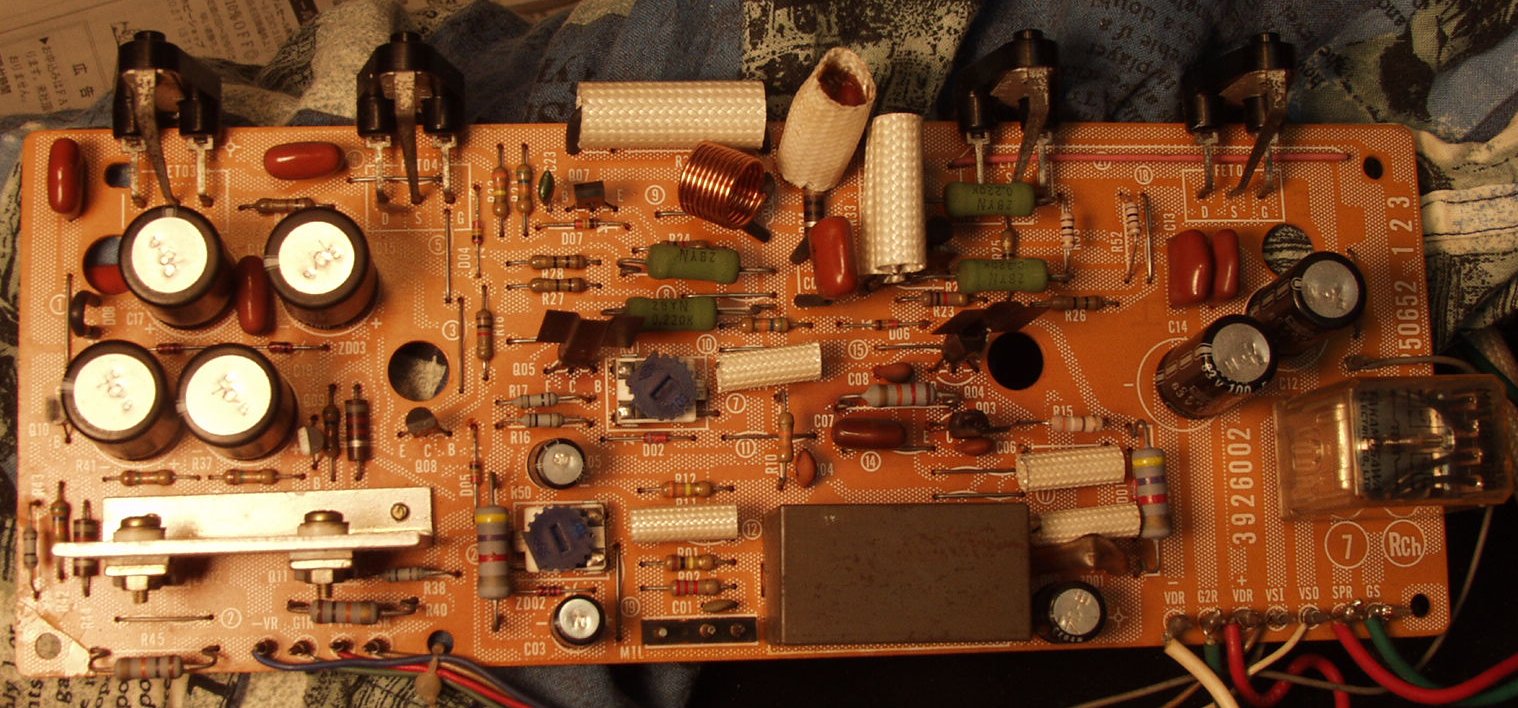

Ｃ−１．　修理前　Ｒ側基板

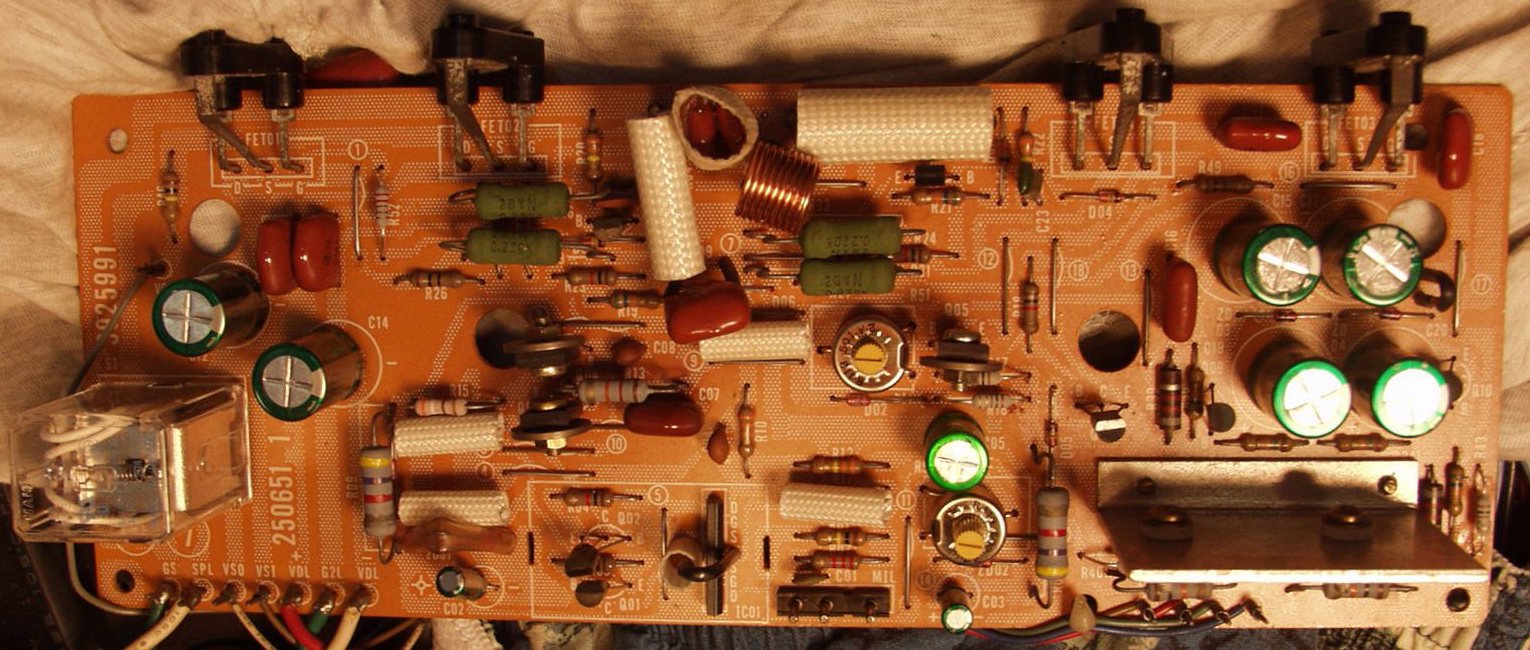

Ｃ−２．　修理後　Ｒ側基板 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

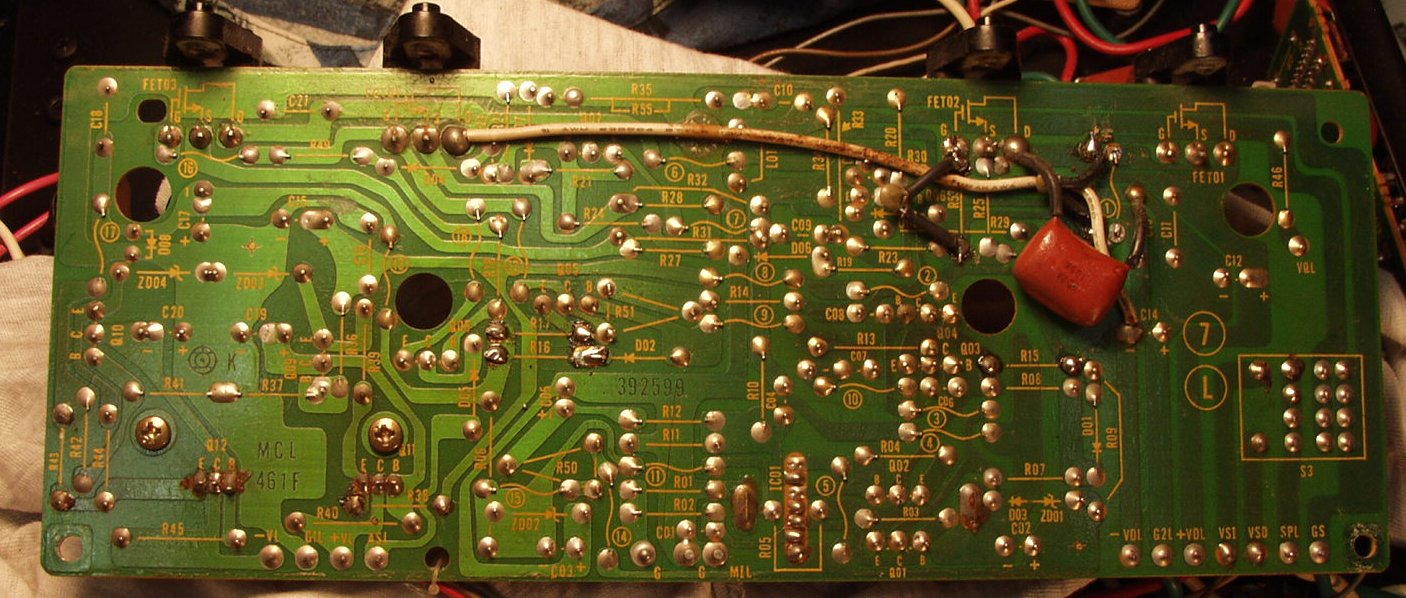

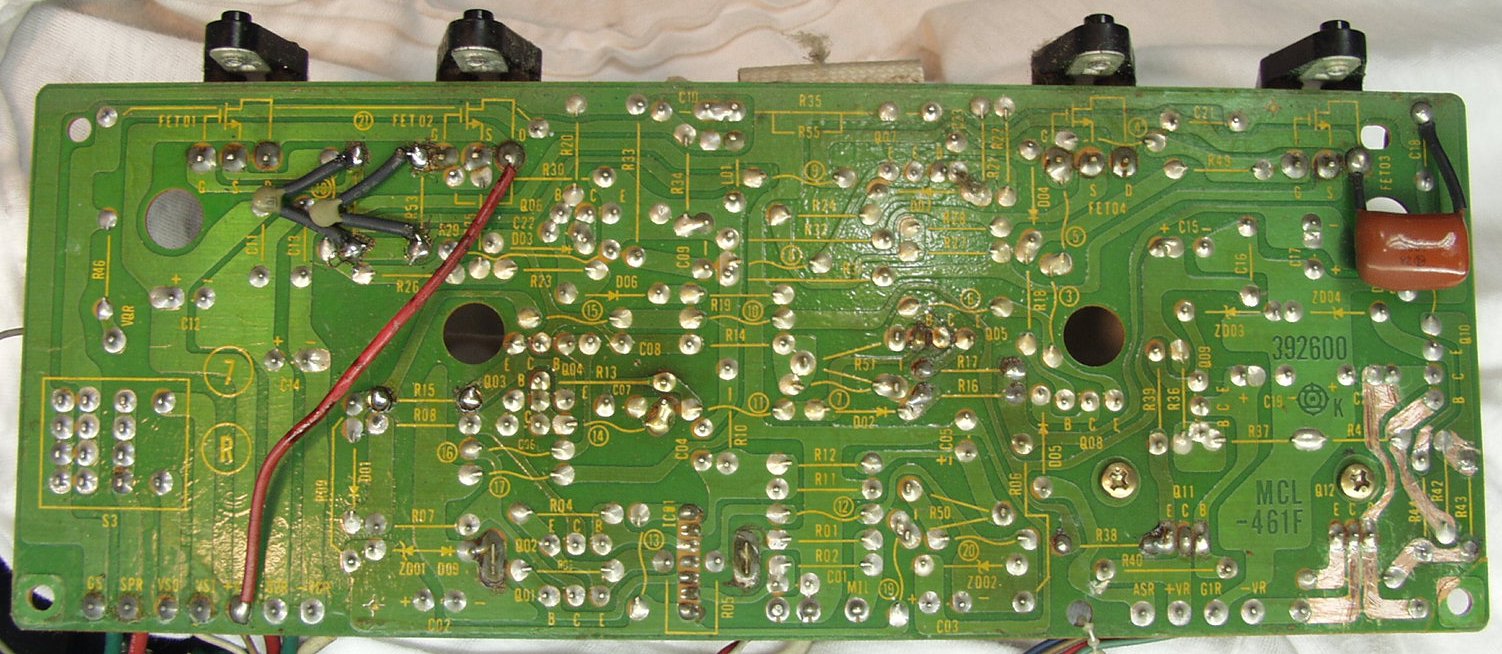

Ｃ−３．　修理前　Ｒ側ドライブ基板裏

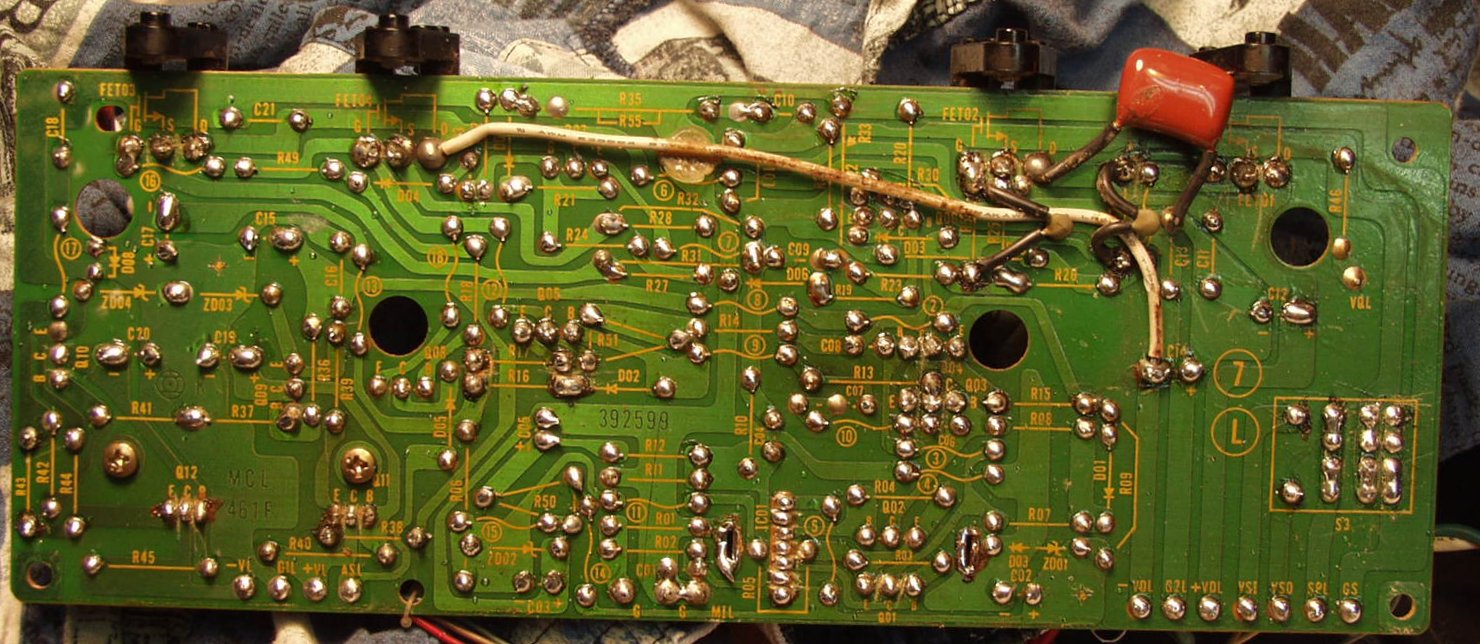

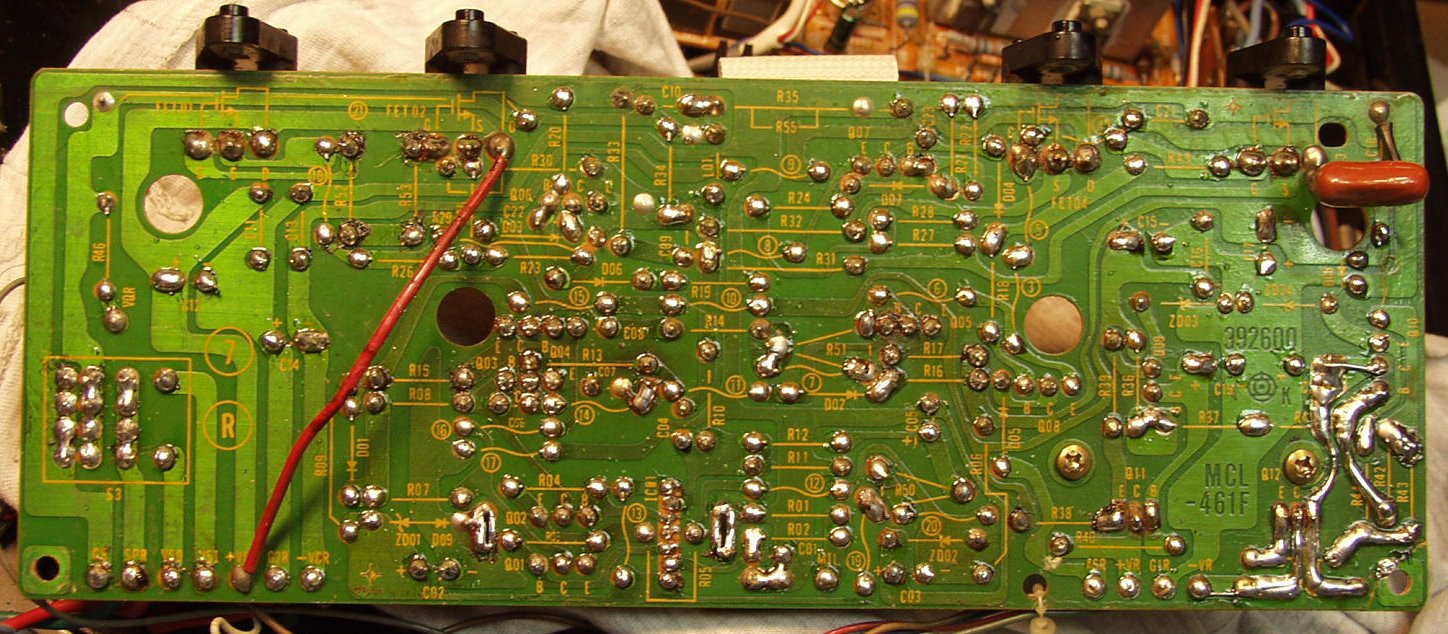

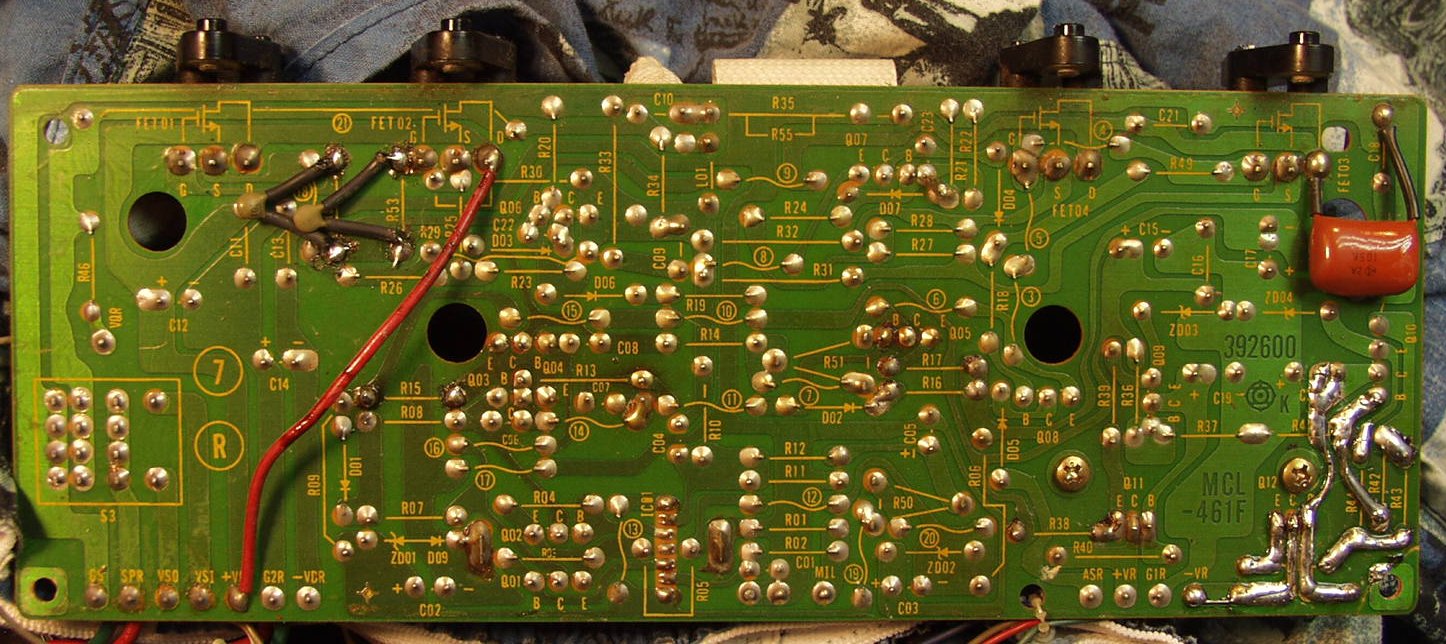

Ｃ−４．　修理後（半田補正）　Ｒ側ドライブ基板裏　　全ての半田をやり修す

Ｃ−５．　修理前　Ｌ側基板

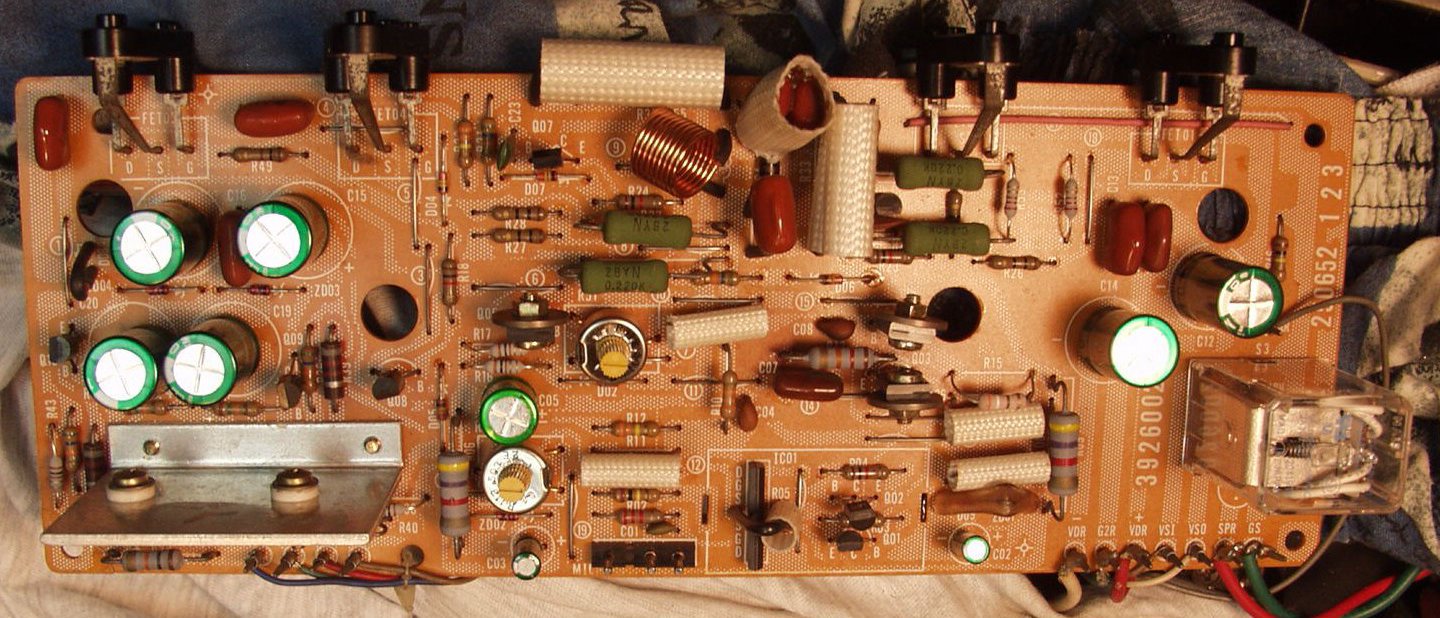

Ｃ−６．　修理後　Ｌ側基板 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

Ｃ−７．　修理前　Ｌ側ドライブ基板裏

Ｃ−８．　修理後（半田補正）　Ｒ側ドライブ基板裏　　全ての半田をやり修す

Ｃ−８．　修理前　電源基盤

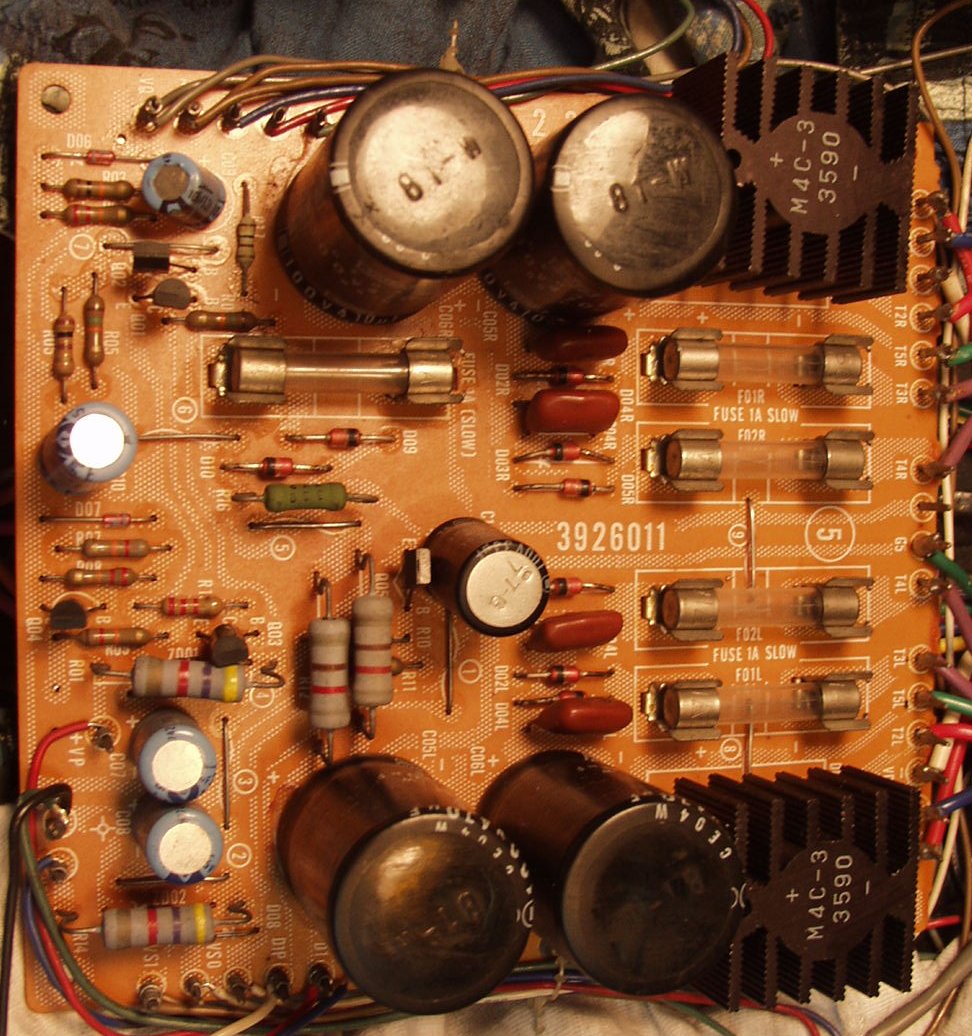

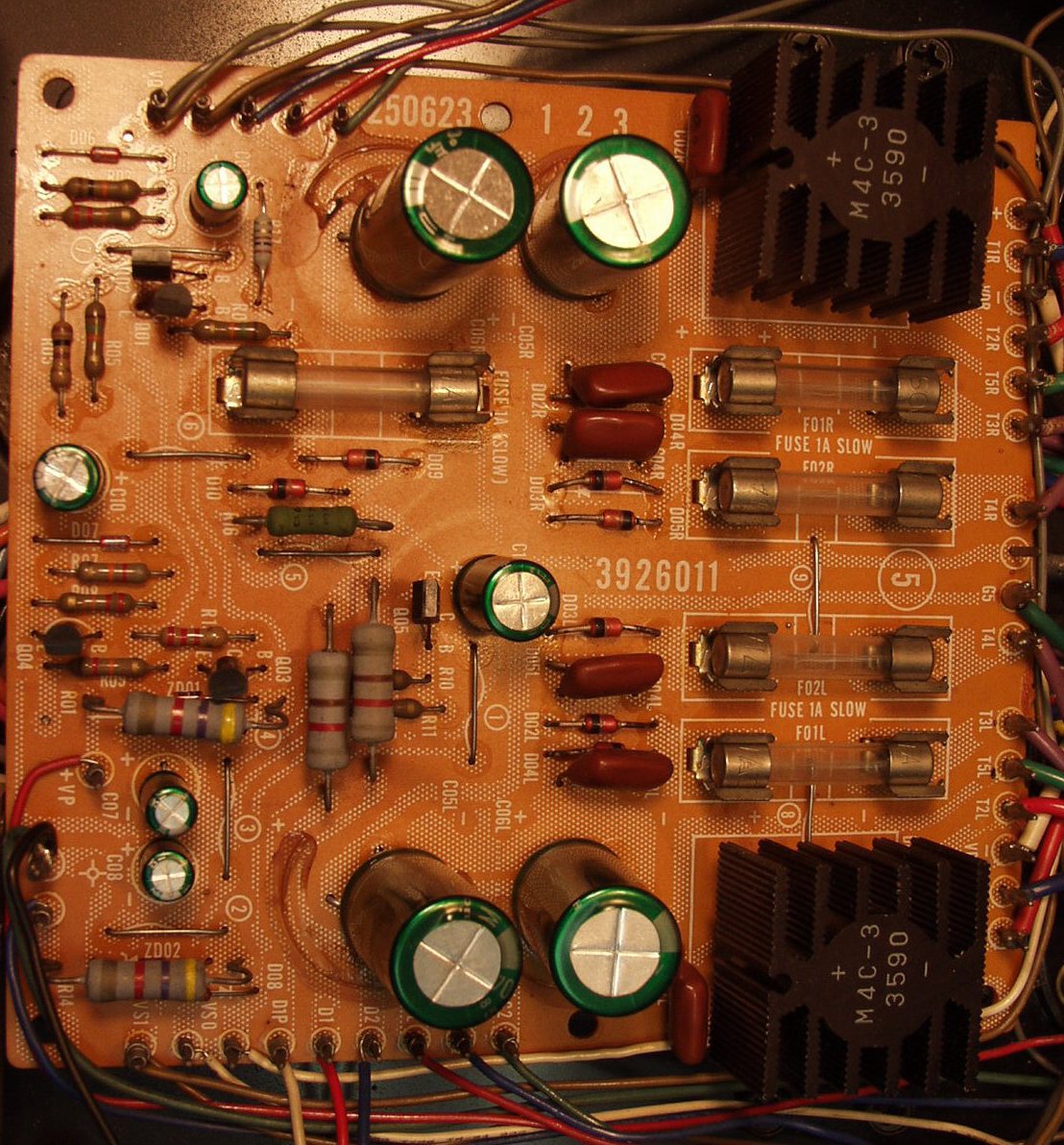

Ｃ−９．　修理後　電源基盤

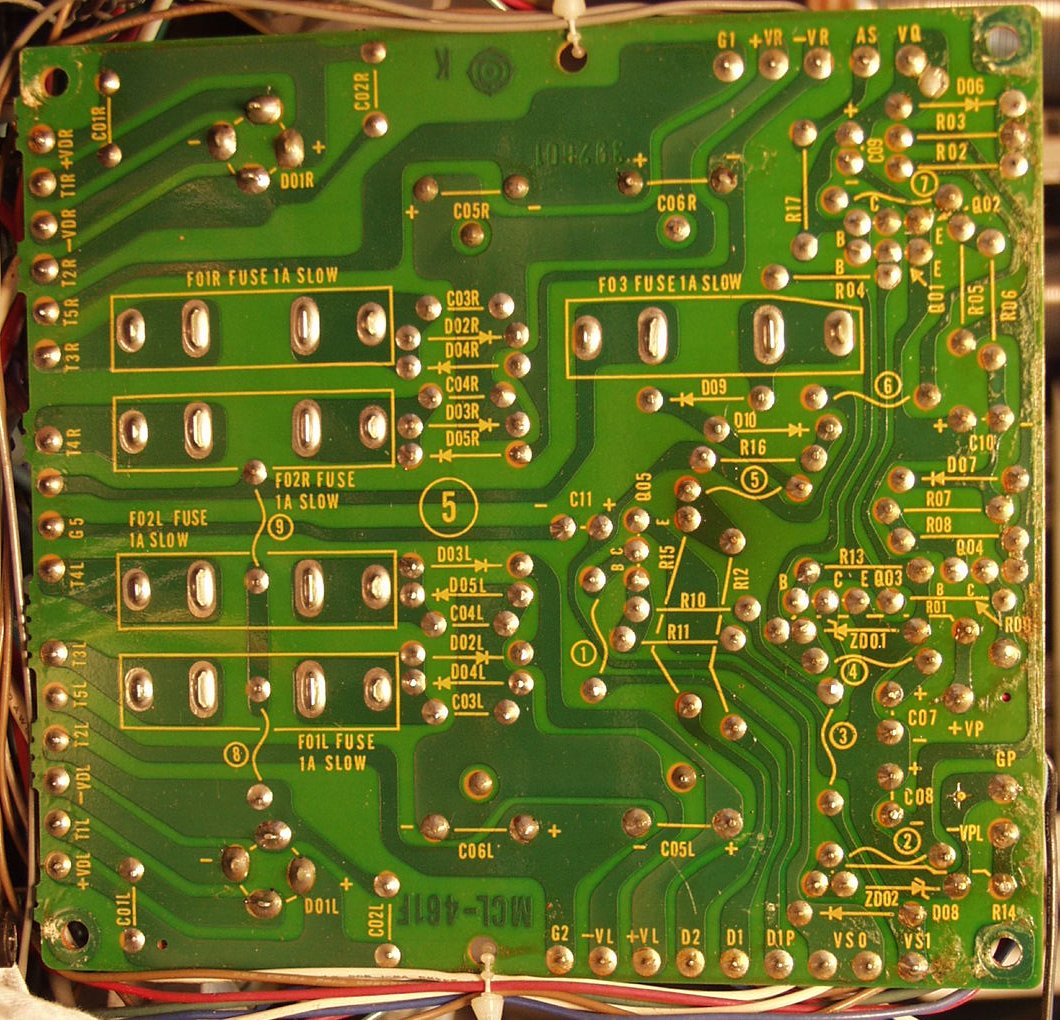

Ｃ−１０．　修理前　電源基盤裏

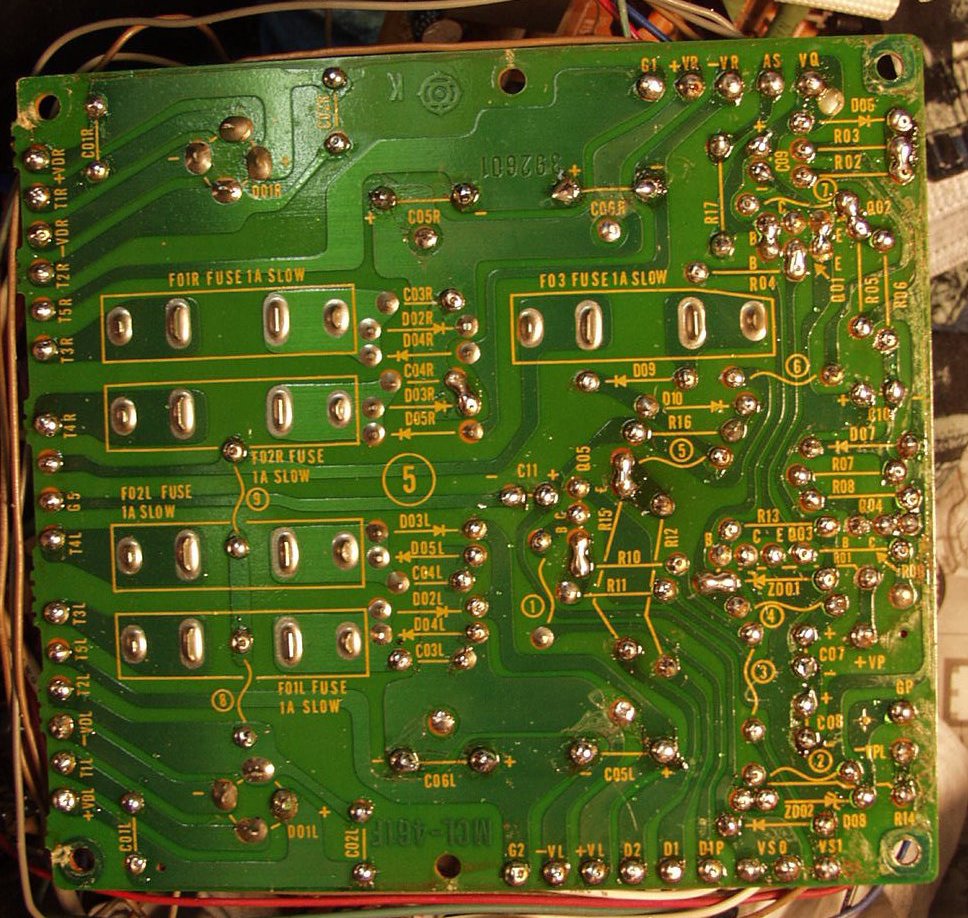

Ｃ−１１．　修理後（半田補正）　電源基盤裏

Ｃ−１２．　修理前　入力端子基盤裏

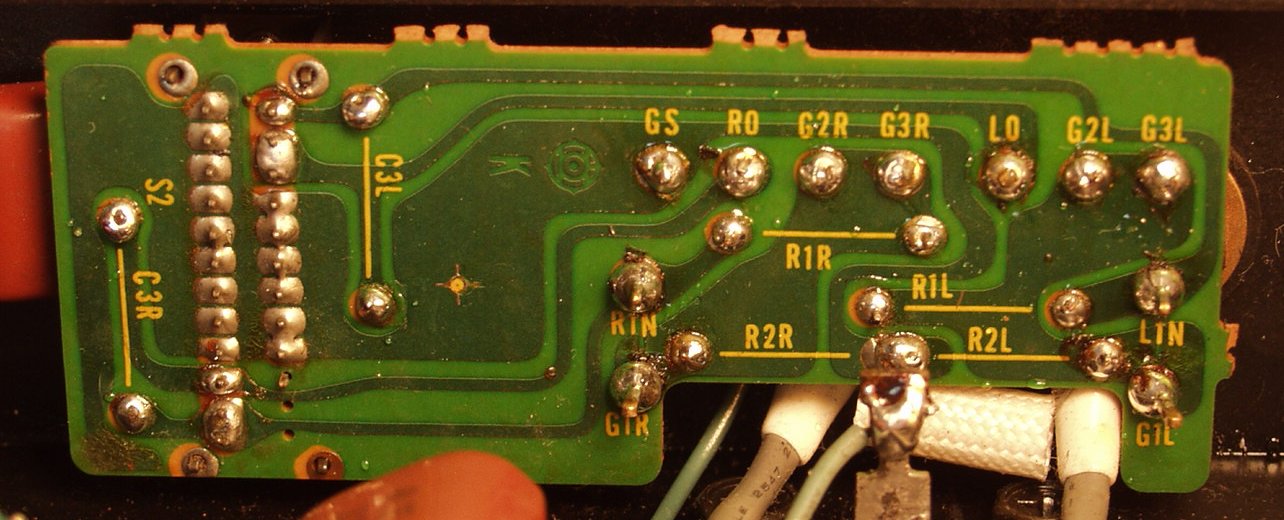

Ｃ−１２．　修理後（半田補正）　入力端子基盤裏

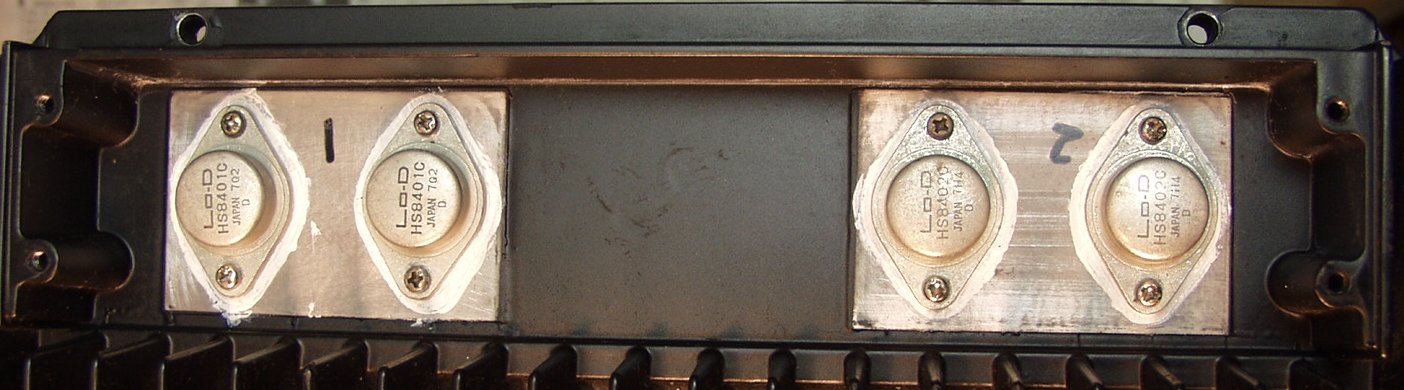

Ｃ−１３．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

Ｃ−１４．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

Ｃ−１５．　交換したＳＰ接続リレー等の部品

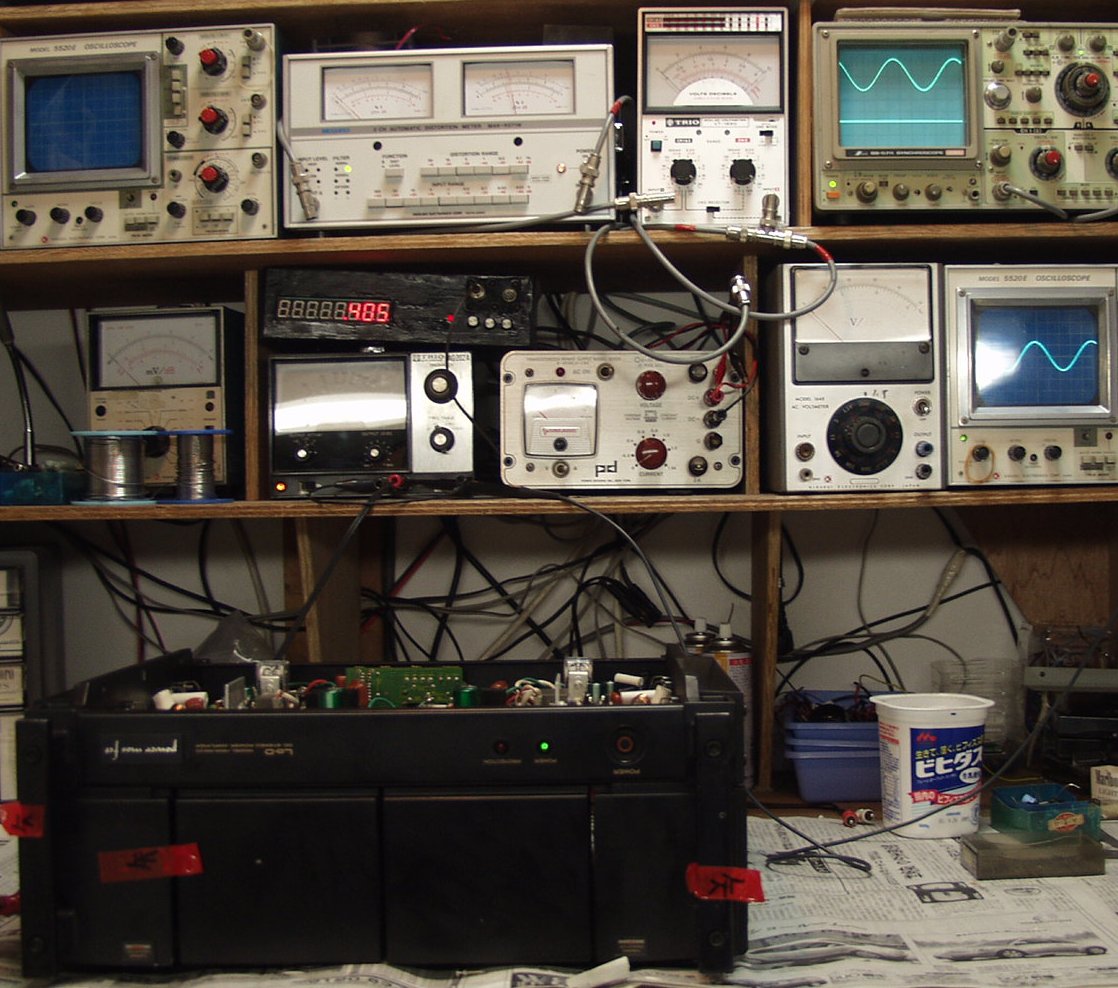

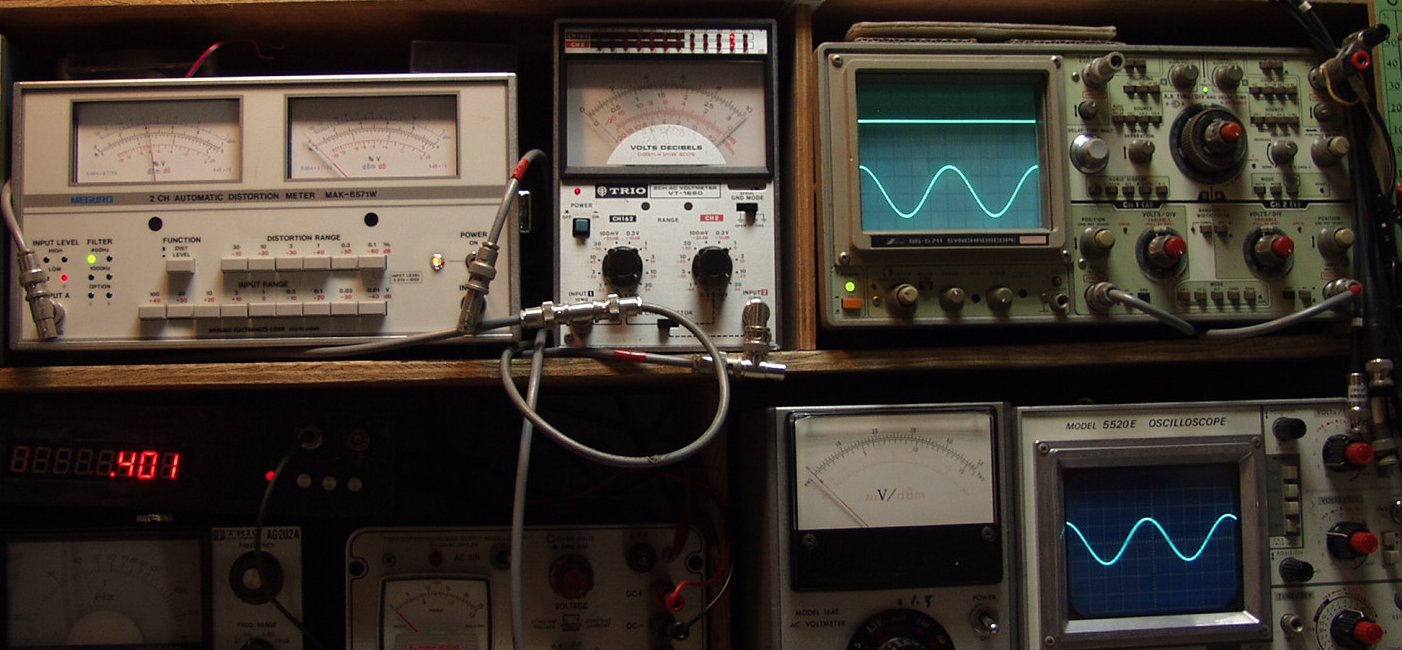

Ｅ．　調整・測定 Ｅ−１．　出力、歪み測定

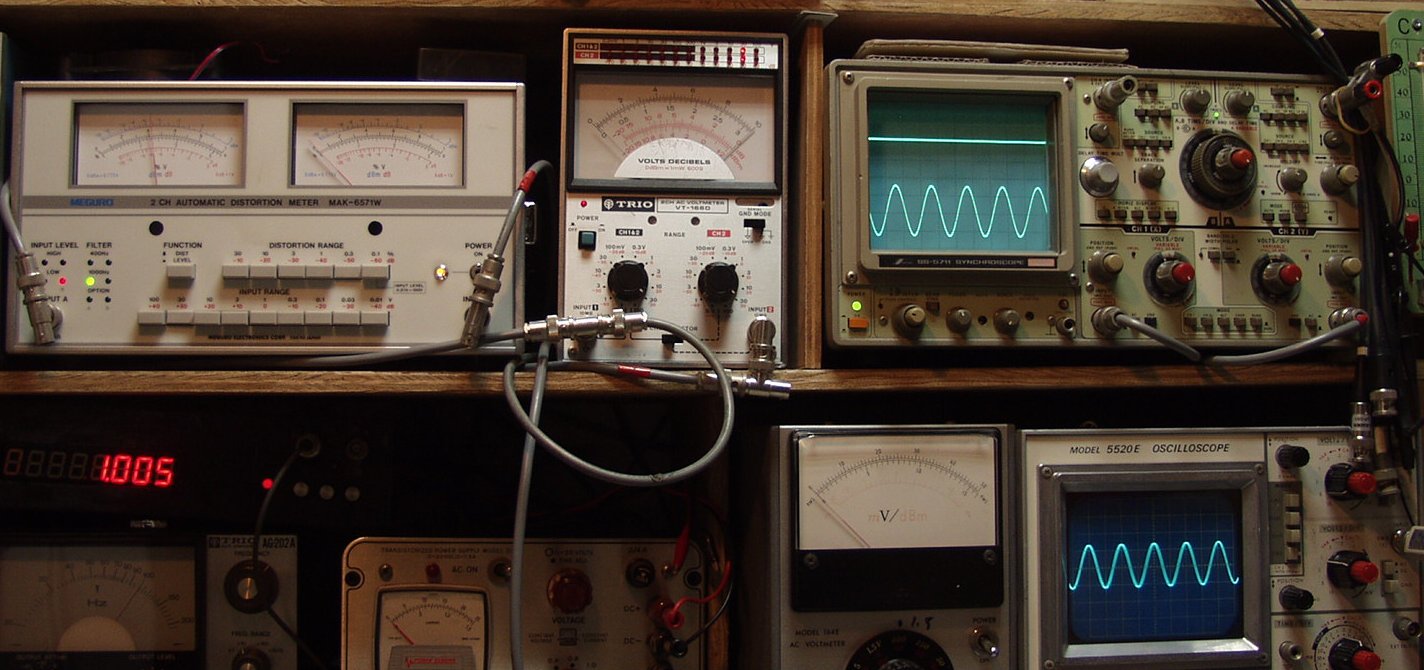

Ｅ−２．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

Ｅ−３．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

Ｅ−４．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

Ｅ−５．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

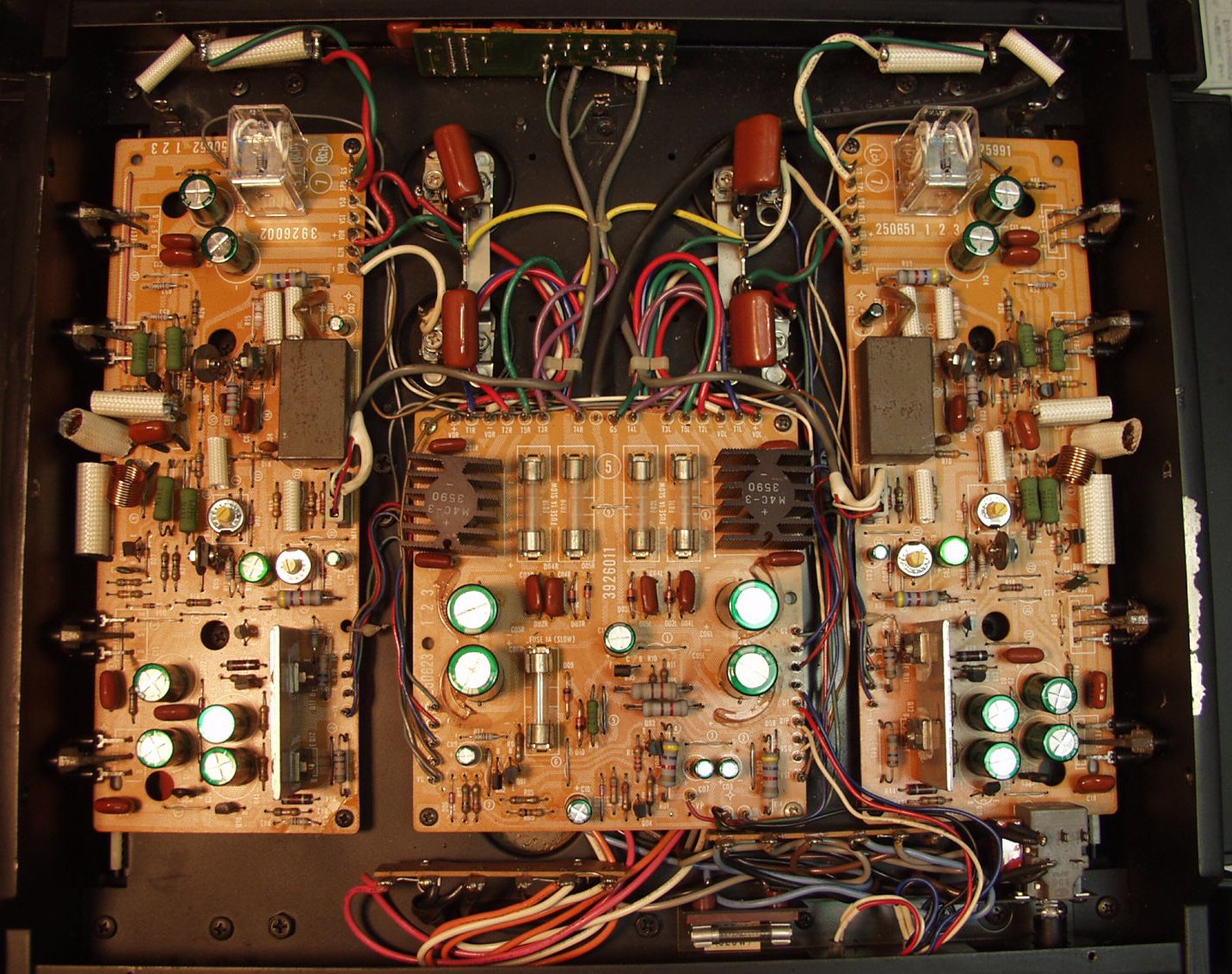

Ｅ−６．　完成、下から見る

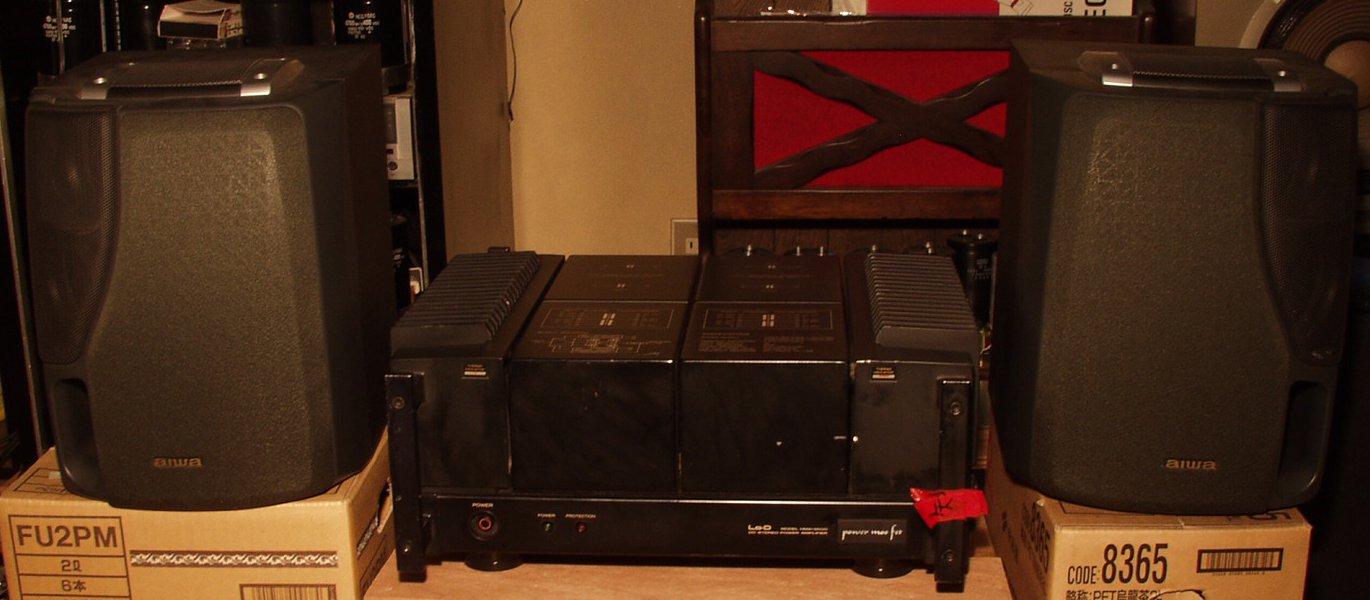

Ｅ−７．　完成、２４時間エージング
