ＨＣＡ−９０００　修理記録

平成１９年１２月２８到着　　平成２０年２月１４日完成

Ａ．　修理前の状況 レコードで楽しむのがほとんどです。 このＡＭＰは前（発売時）から気になっていたＡＭＰですが ジャンク品として売られていました（電源ランプも点灯しません）。 Ｔ．　バラック修理後測定 Ｂ．　原因・現状 抵抗断線で電源供給出来ず。 各部経年劣化により歪みが多い。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リレー交換。 １部ＴＲ（トランジスター）交換。 １部抵抗交換。 １部フイルムコンデンサー交換。 ＲＣＡ端子補強。 D．　使用部品 オーディオ用電解コンデンサー　　　３８個（ニチコン・ミューズ使用） 半固定ＶＲ　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　９個。 フイルムコンデンサー　　　　　　　　　６個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 F．　修理費　　　　　　　　　９５，０００円 　　　　　　　　　　　　　　　　　オーバーホール修理。 Ｓ．　ＨＣＡ−９０００　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況 Ａ１Ａ．　点検中　上から見る、ユーザーが清掃したのか綺麗。

Ａ１Ｂ．　点検中　清掃後上から見る。

Ａ１Ｃ．　点検中　頭のビニールが後退した電解コンデンサー。

Ａ１Ｄ．　点検中　頭のビニールが後退した電解コンデンサー２。

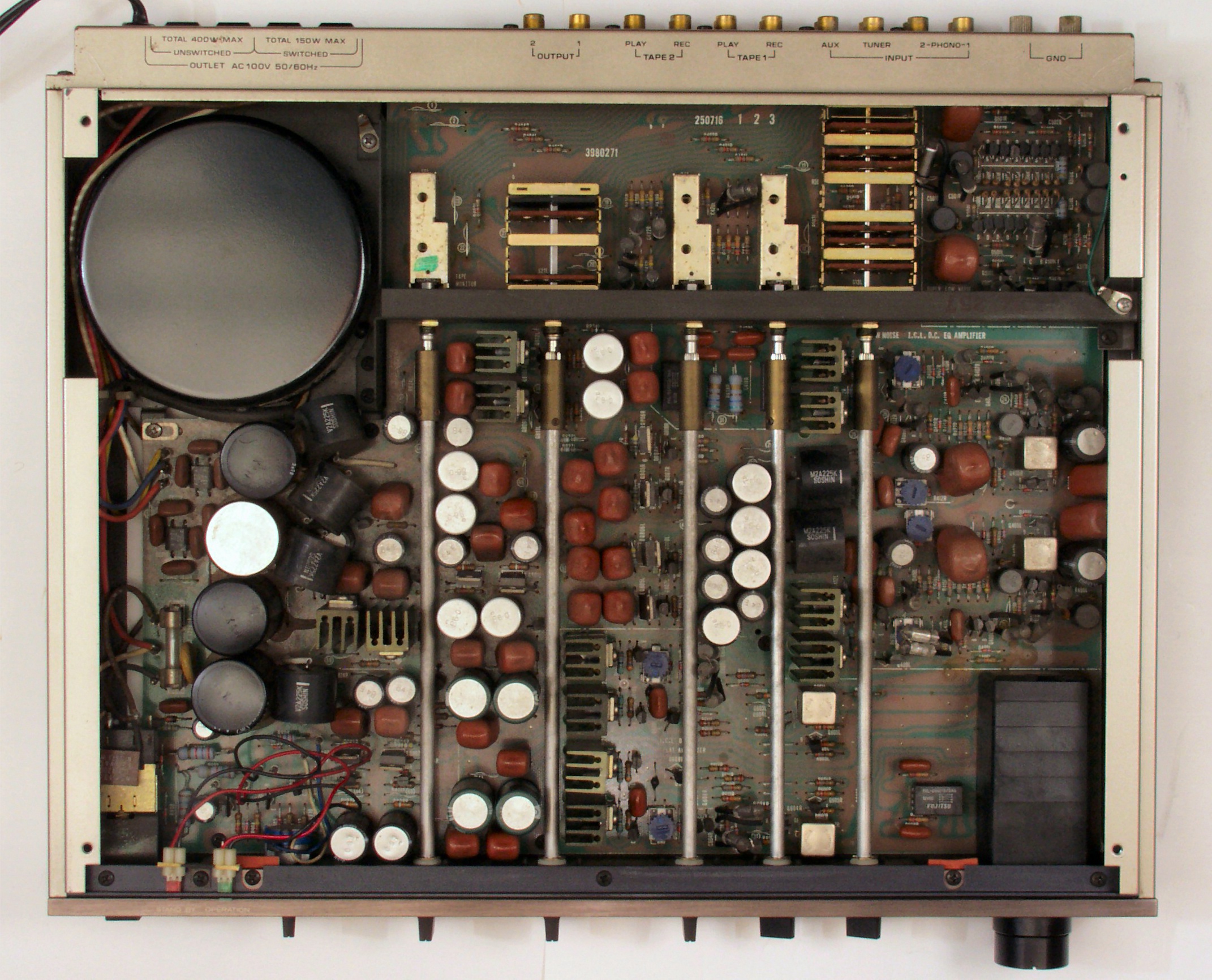

Ａ２．　点検中　下から見る、基板付けの部品が多い！

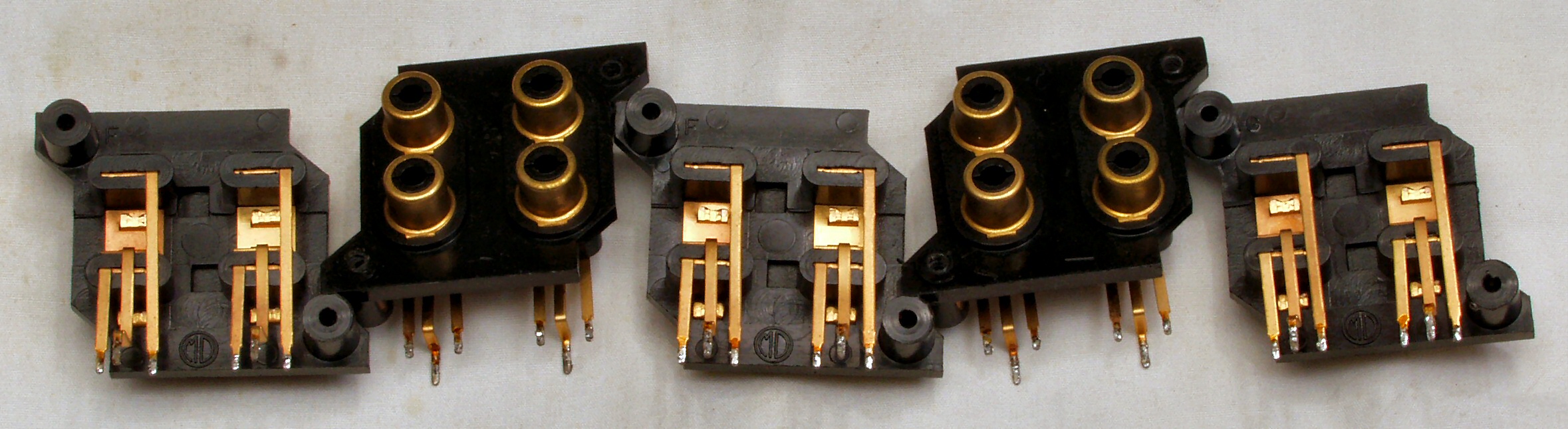

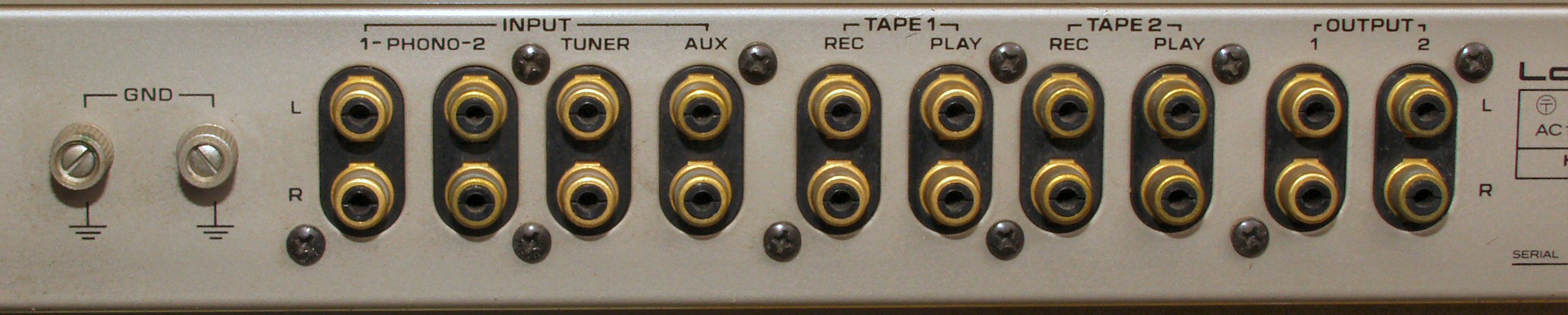

Ａ３．　点検中　入出力ＲＣＡ端子郡

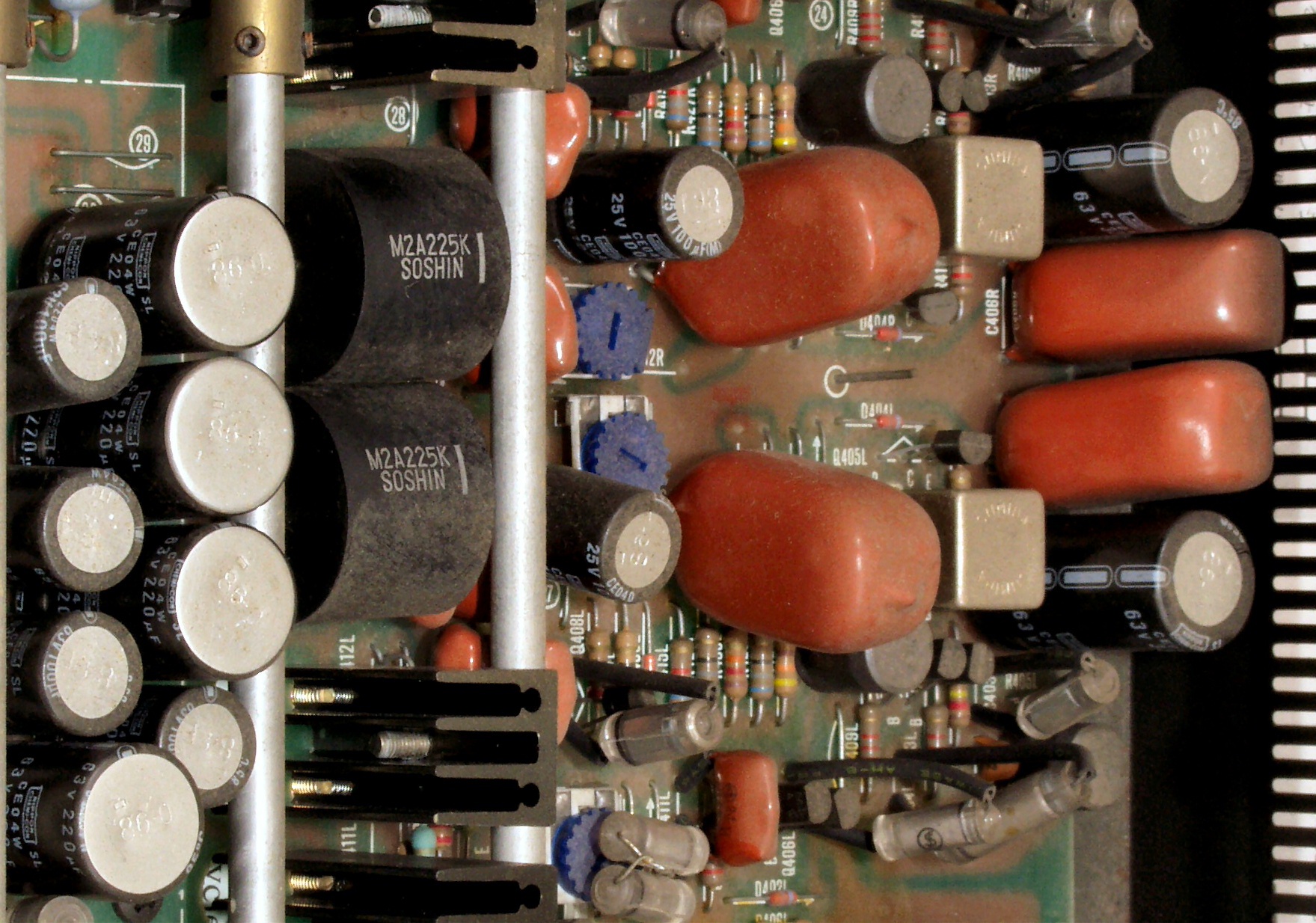

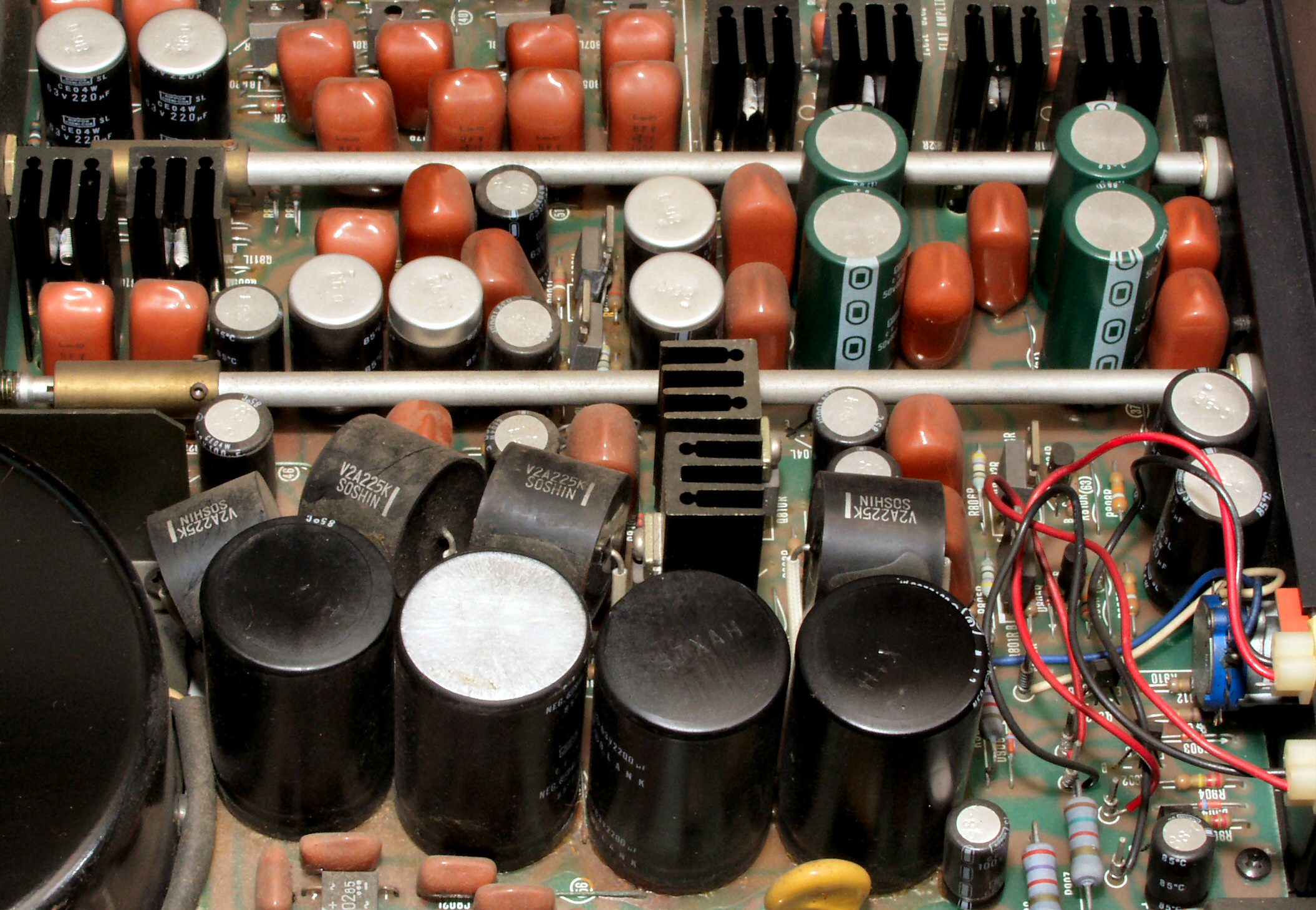

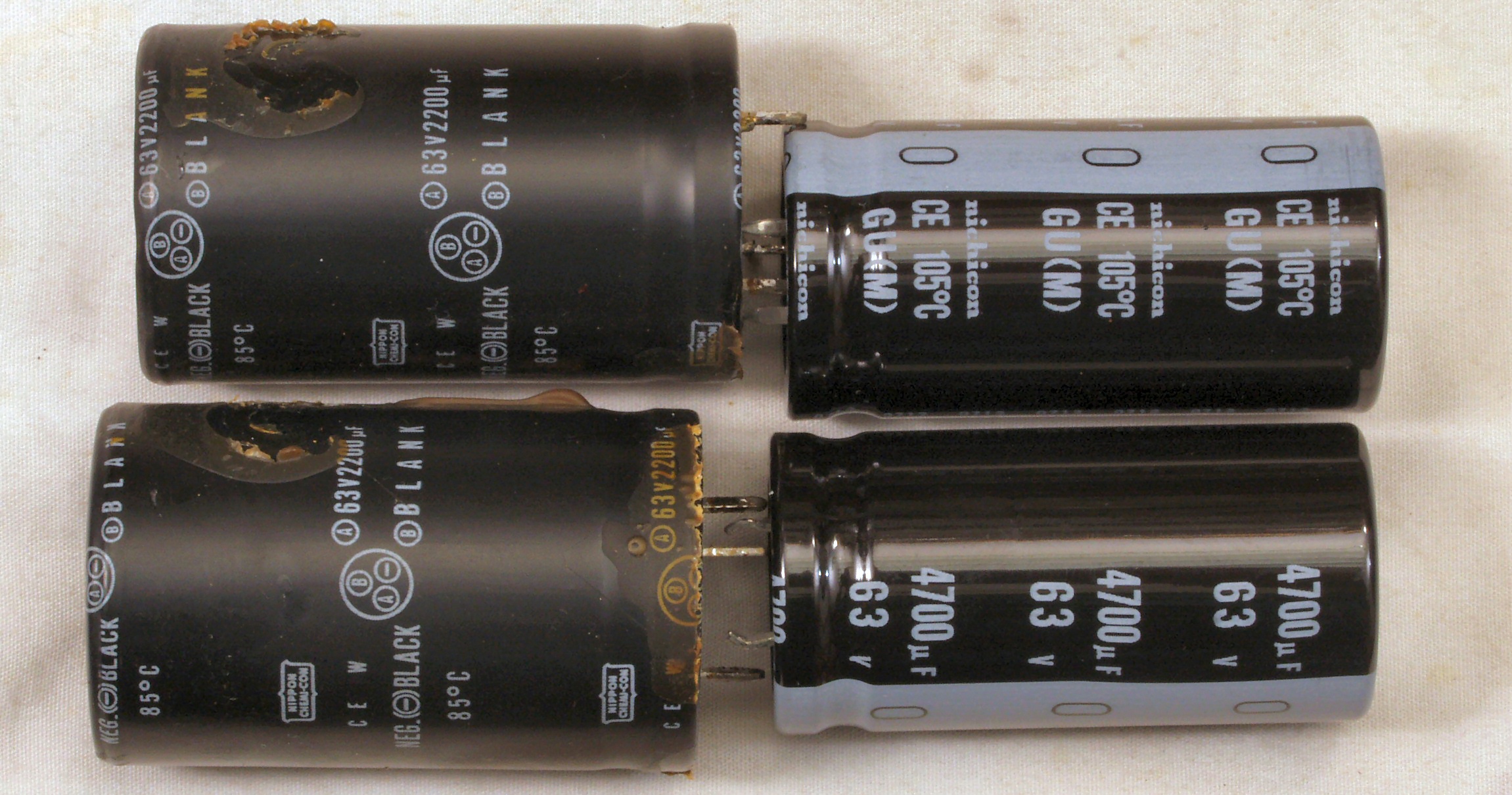

Ａ４．　点検中　電源電解コンデンサー比較、左＝付いている物２２００μ／６３Ｖ、右＝交換する物４７００μ／６３Ｖ

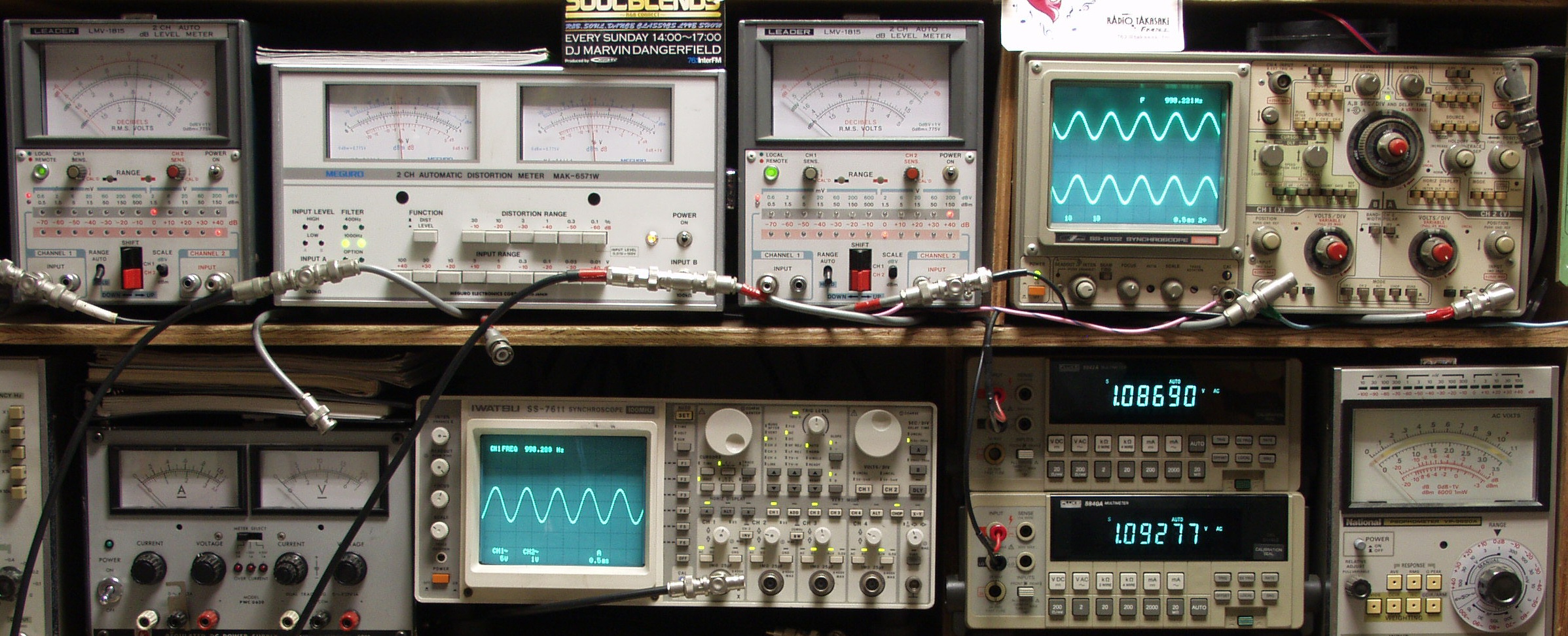

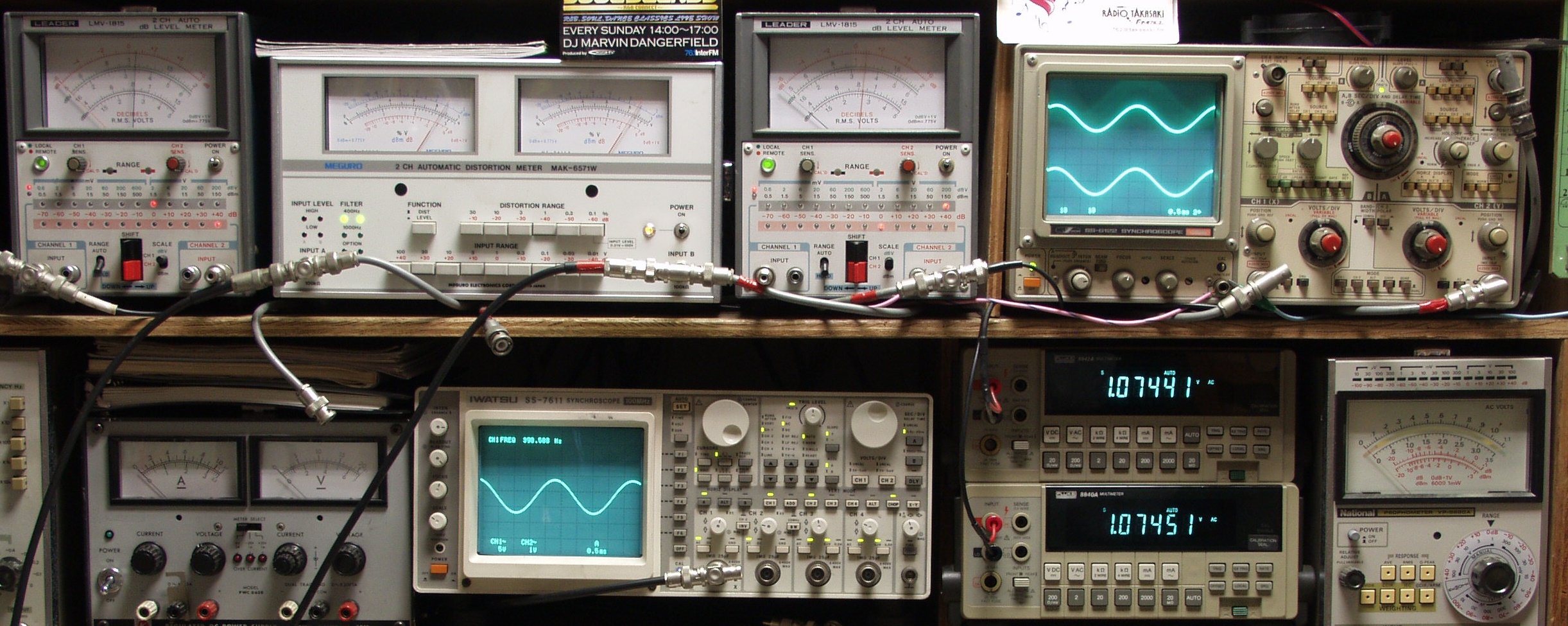

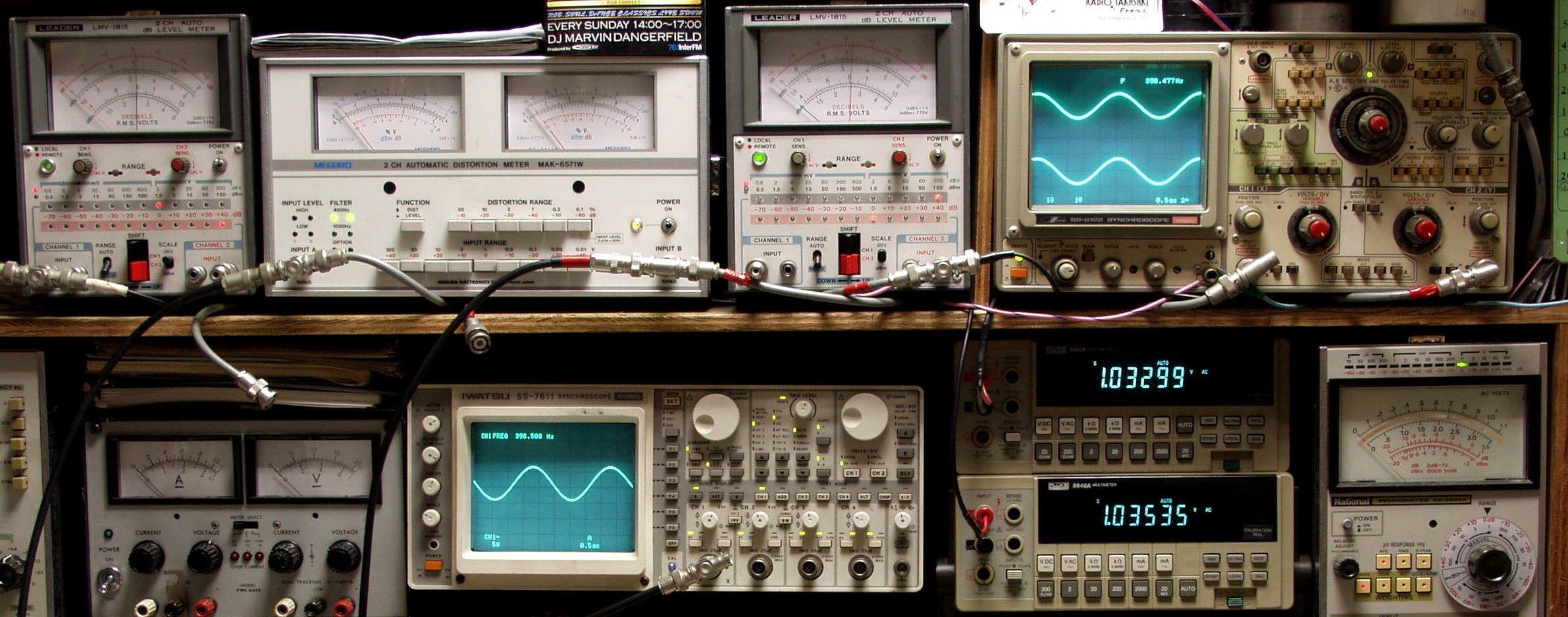

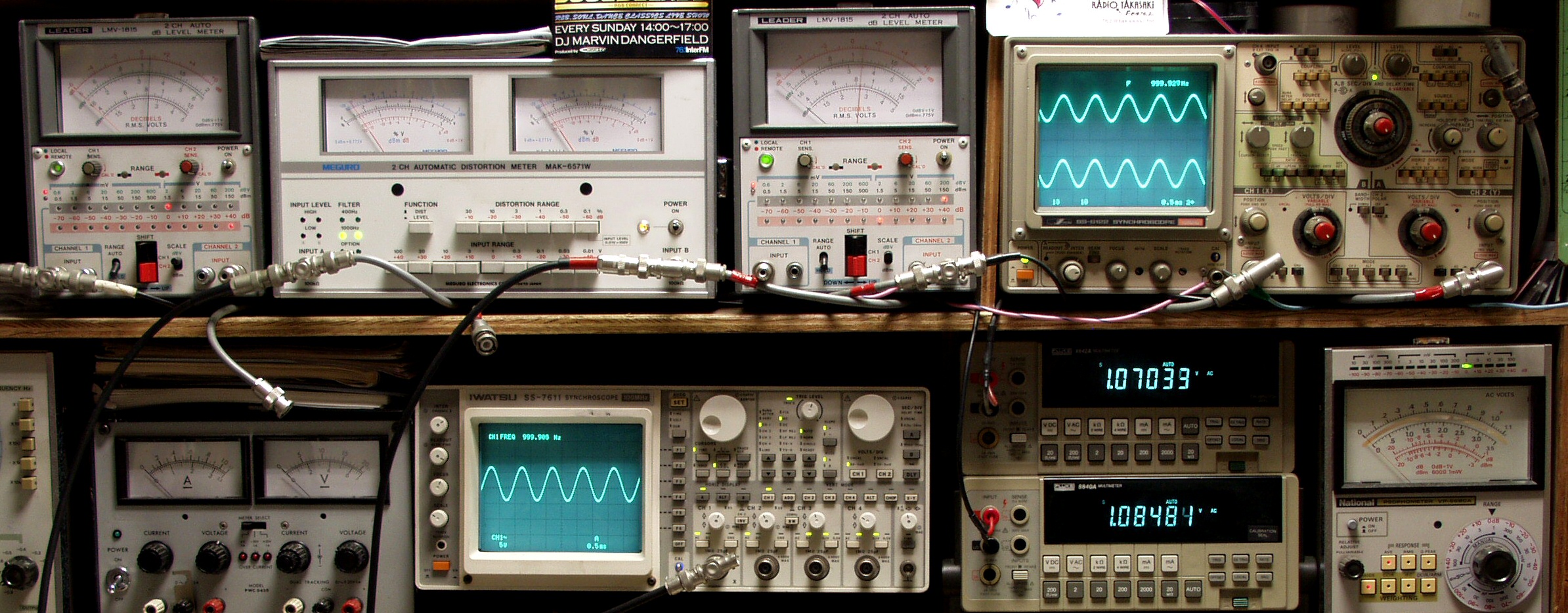

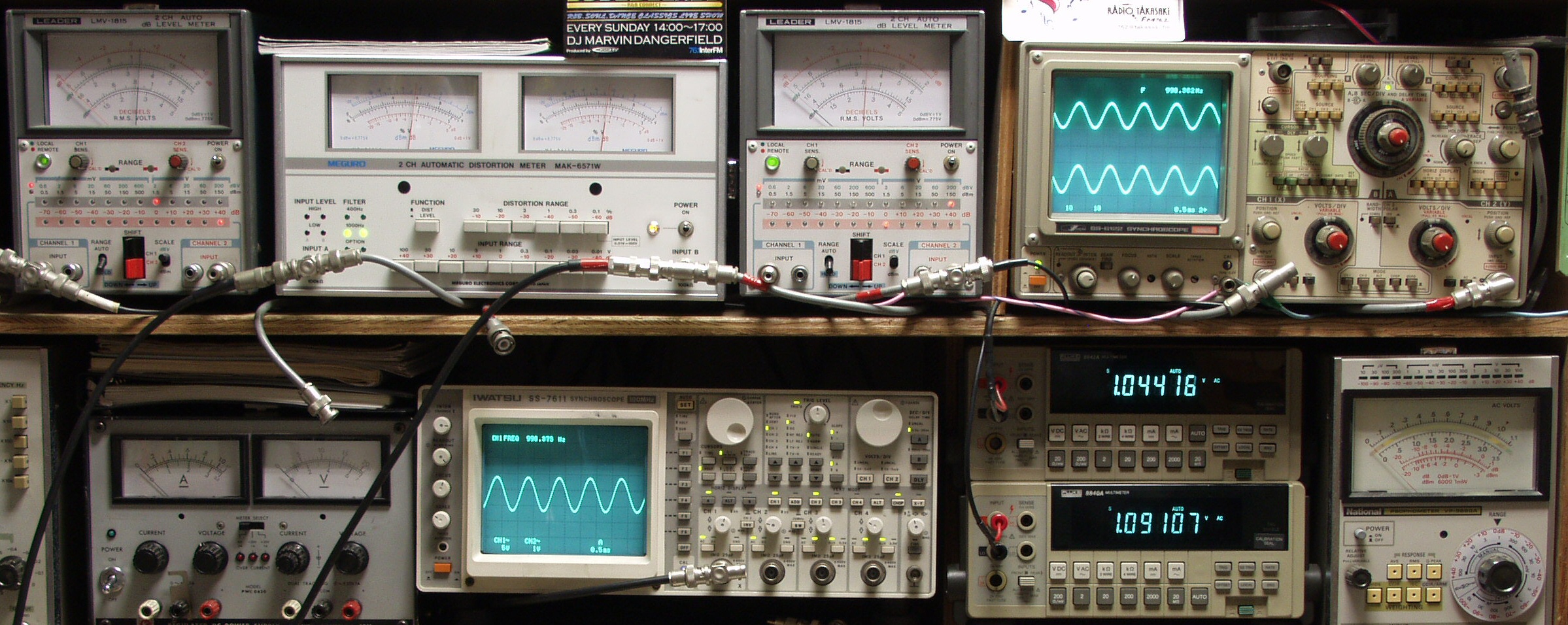

Ｔ．　バラック修理後測定 Ｔ０．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ１．　出力電圧１Ｖ　歪み率＝０．８％　測定レンジ＝１％　ＡＵＸ入力　１０００ＨＺ

Ｔ２．　出力電圧１Ｖ　歪み率＝０．８％　測定レンジ＝１％　ＡＵＸ入力　４００ＨＺ

Ｔ３．　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＭＭ入力　１０００ＨＺ

Ｔ４．　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＭＭ入力　４００ＨＺ

Ｔ５．　出力電圧１Ｖ　歪み率＝１．８％　測定レンジ＝３％　ＭＣ入力（１００Ω）　１０００ＨＺ

Ｔ６．　出力電圧１Ｖ　歪み率＝１．８％　測定レンジ＝３％　ＭＣ入力（１００Ω）　４００ＨＺ

Ｃ．　修理状況 Ｃ１Ａ．　修理中　基板全体。

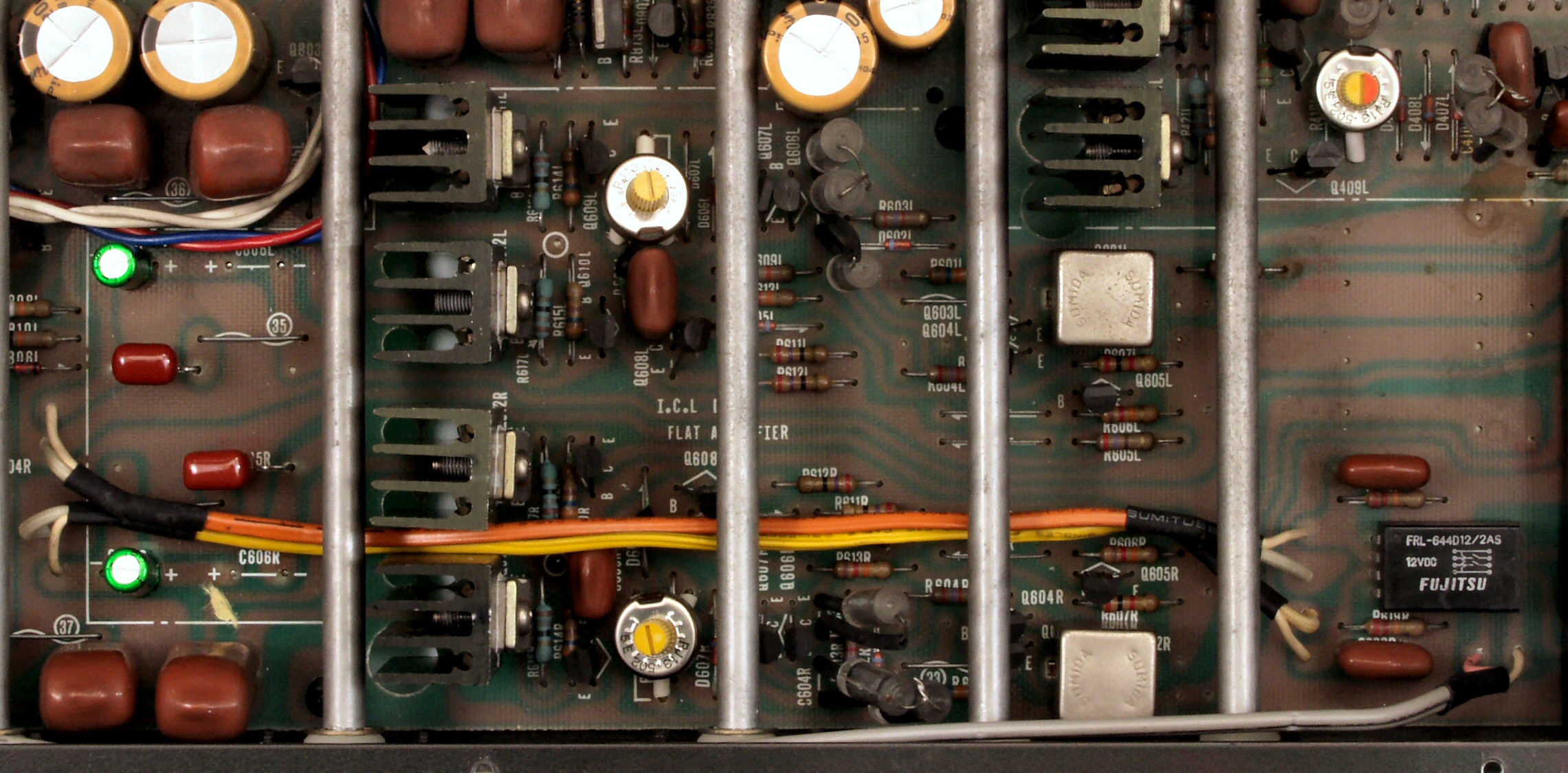

Ｃ１Ｂ．　修理後　基板全体。

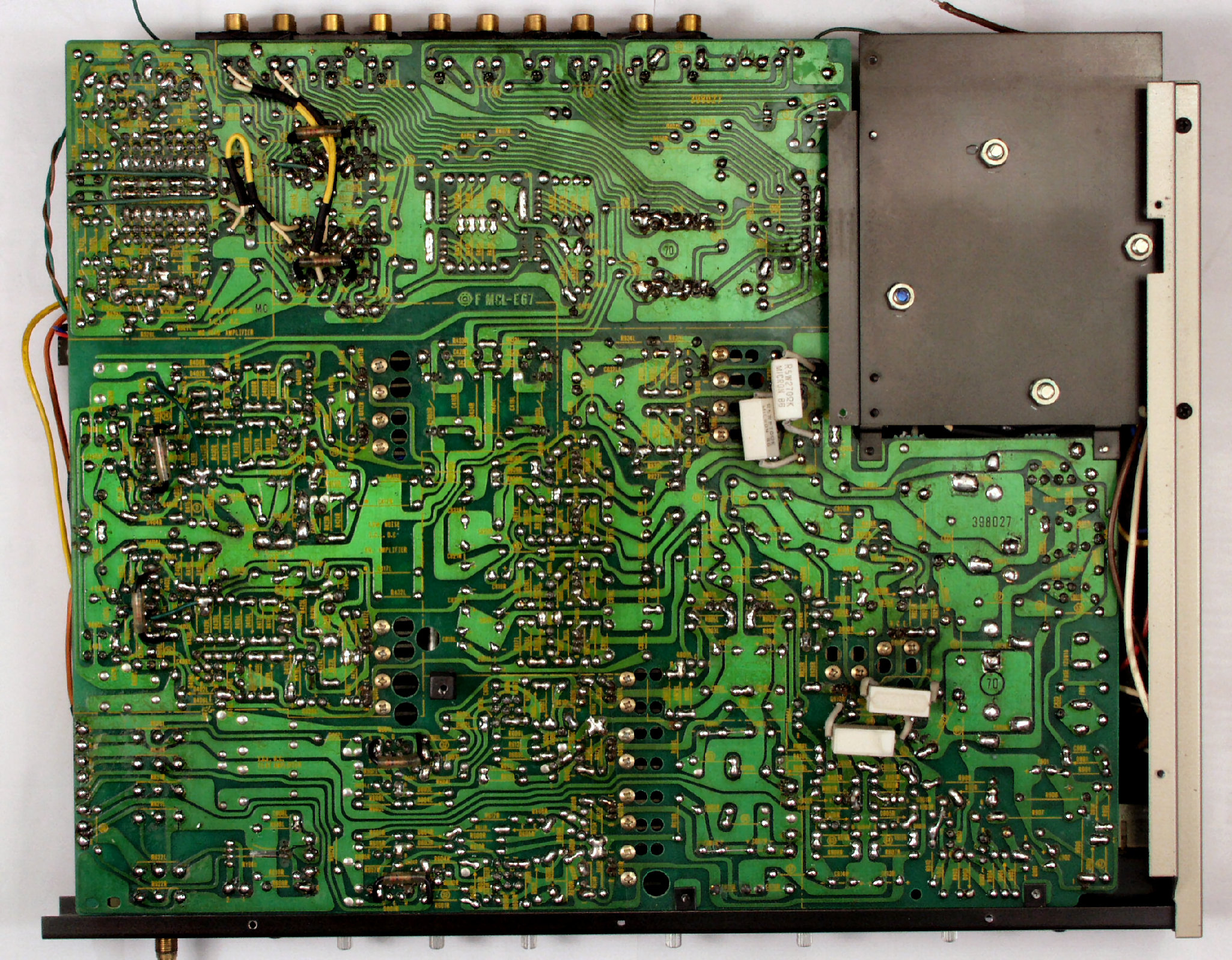

Ｃ１Ｃ．　修理中　基板全体裏。

Ｃ１Ｄ．　修理（半田補正）後　基板全体裏。 　全ての半田をやり修す。

Ｃ１Ｅ．　完成基板全体裏　洗浄後。

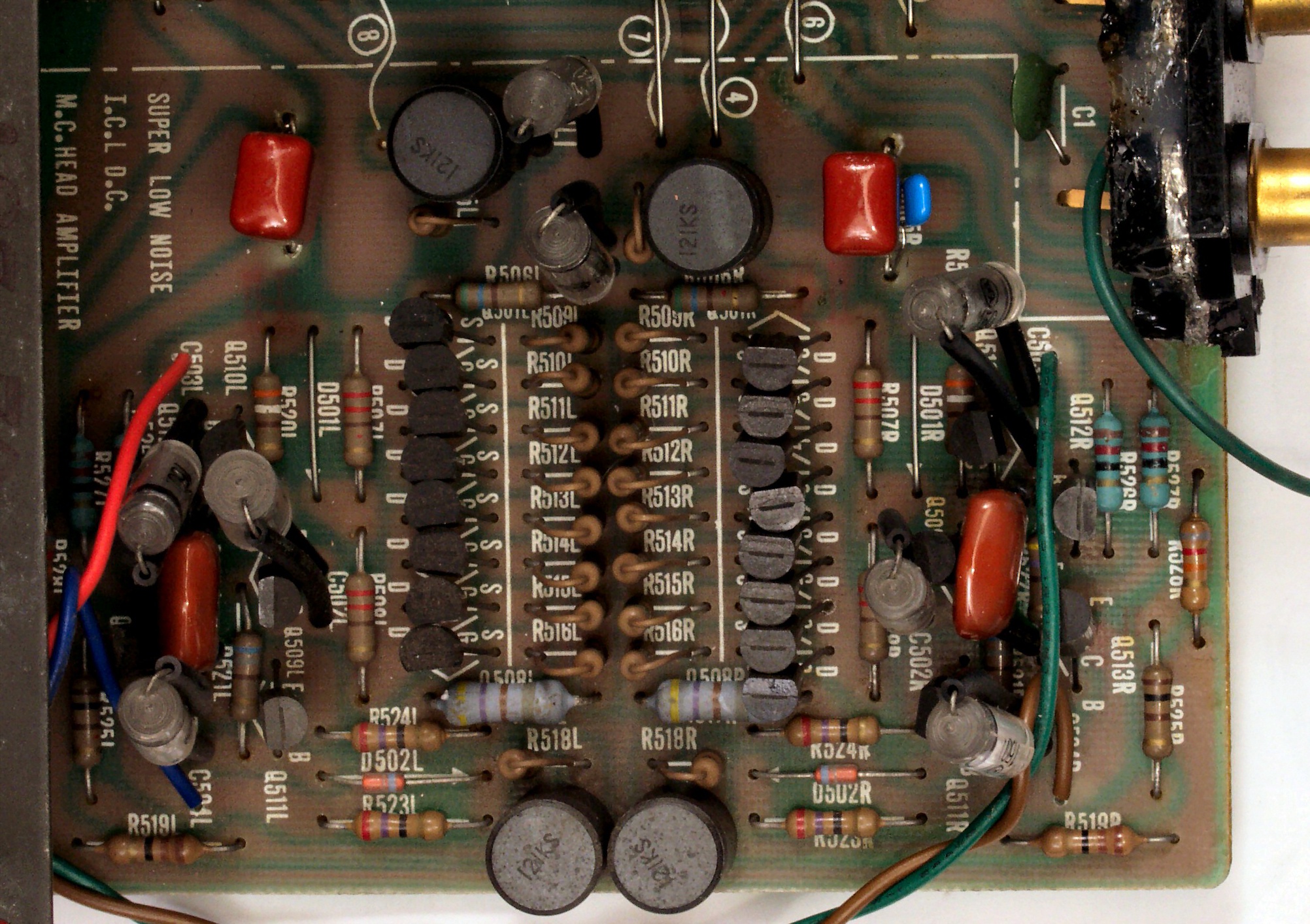

Ｃ２Ａ．　修理前　ＥＱ−HEAD-ＡＭＰ部基板。

Ｃ２Ｂ．　修理後　ＥＱ−HEAD-ＡＭＰ部基板。

Ｃ２Ｃ．　修理前　ＥＱ−HEAD-ＡＭＰ部基板裏。

Ｃ２Ｄ．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ部基板裏。 　全ての半田をやり修す。

Ｃ２Ｅ．　完成ＥＱ−HEAD-ＡＭＰ基板裏　洗浄後

Ｃ３Ａ．　修理前　入出力ＲＣＡ端子

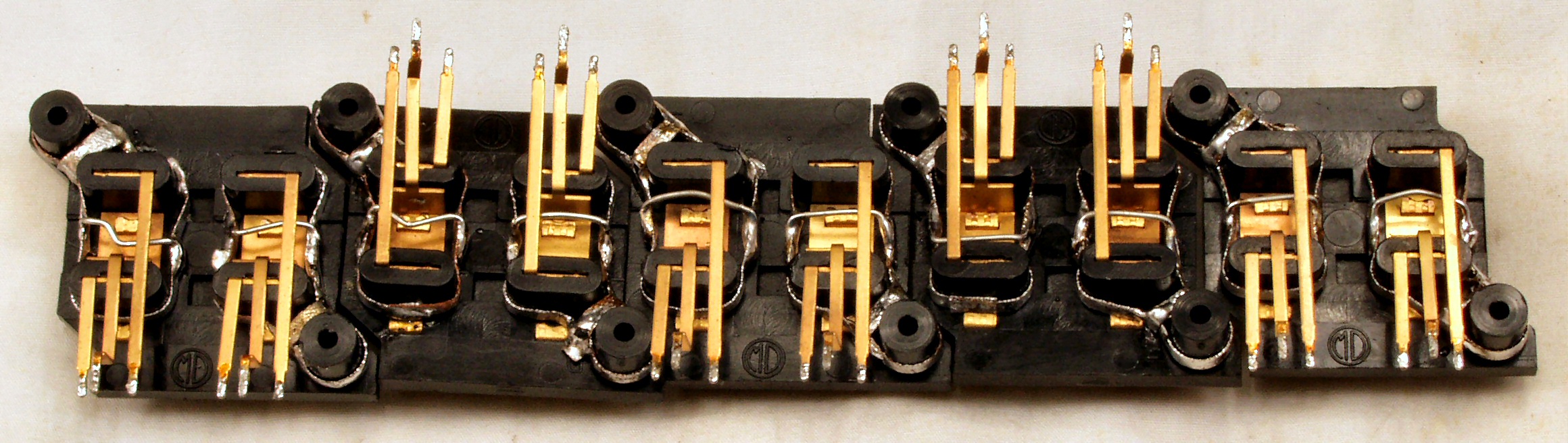

Ｃ３Ｂ．　修理中　入出力ＲＣＡ端子　半田吸い取り線や錫メッキ線で補強

Ｃ３Ｃ．　修理後　入出力ＲＣＡ端子　さらにホットボンドで補強

Ｃ４Ａ．　修理前　ＥＱ−ＡＭＰ部基板。

Ｃ４Ｂ．　修理後　ＥＱ−ＡＭＰ部基板。

Ｃ４Ｃ．　修理前　ＥＱ−ＡＭＰ部基板裏。

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ部基板裏。 　全ての半田をやり修す。

Ｃ４Ｅ．　完成ＥＱ-ＡＭＰ部基板裏。　洗浄後

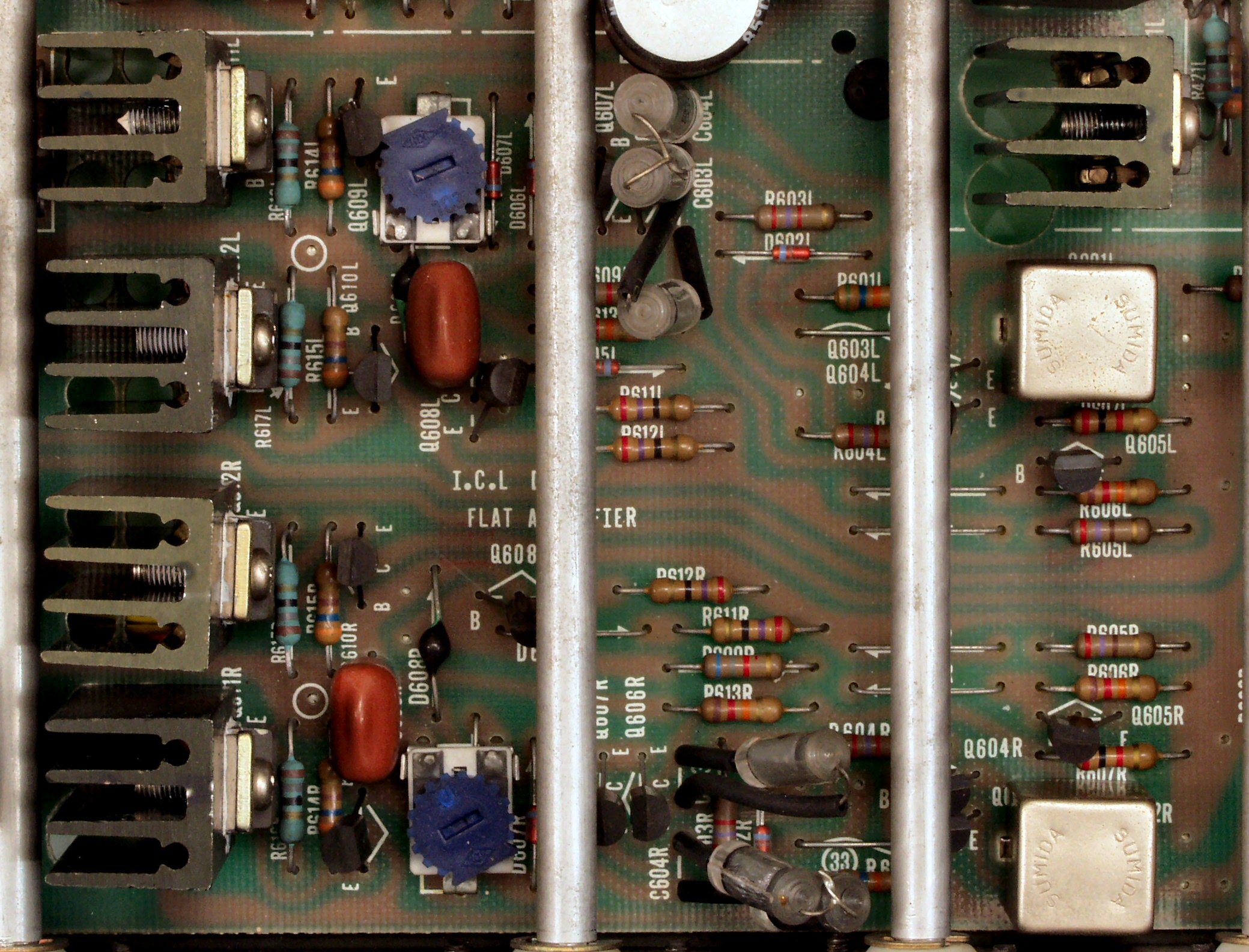

Ｃ５Ａ．　修理前　バッファーＡＭＰ部基板。

Ｃ５Ｂ．　修理後　バッファーＡＭＰ部基板。

Ｃ５Ｃ．　修理前　バッファーＡＭＰ部基板裏。

Ｃ５Ｄ．　修理（半田補正）後　バッファーＡＭＰ部基板裏。 　全ての半田をやり修す。

Ｃ５Ｅ．　完成バッファーＡＭＰ・ＳＷコントロール部基板裏。　洗浄後

Ｃ６Ａ．　修理前　電源部基板。

Ｃ６Ｂ．　修理後　電源部基板。

Ｃ６Ｃ．　修理前　電源部基板裏。

Ｃ６Ｄ．　修理（半田補正）後　電源部基板裏。 　全ての半田をやり修す。

Ｃ６Ｅ．　完成電源部基板裏。　洗浄後

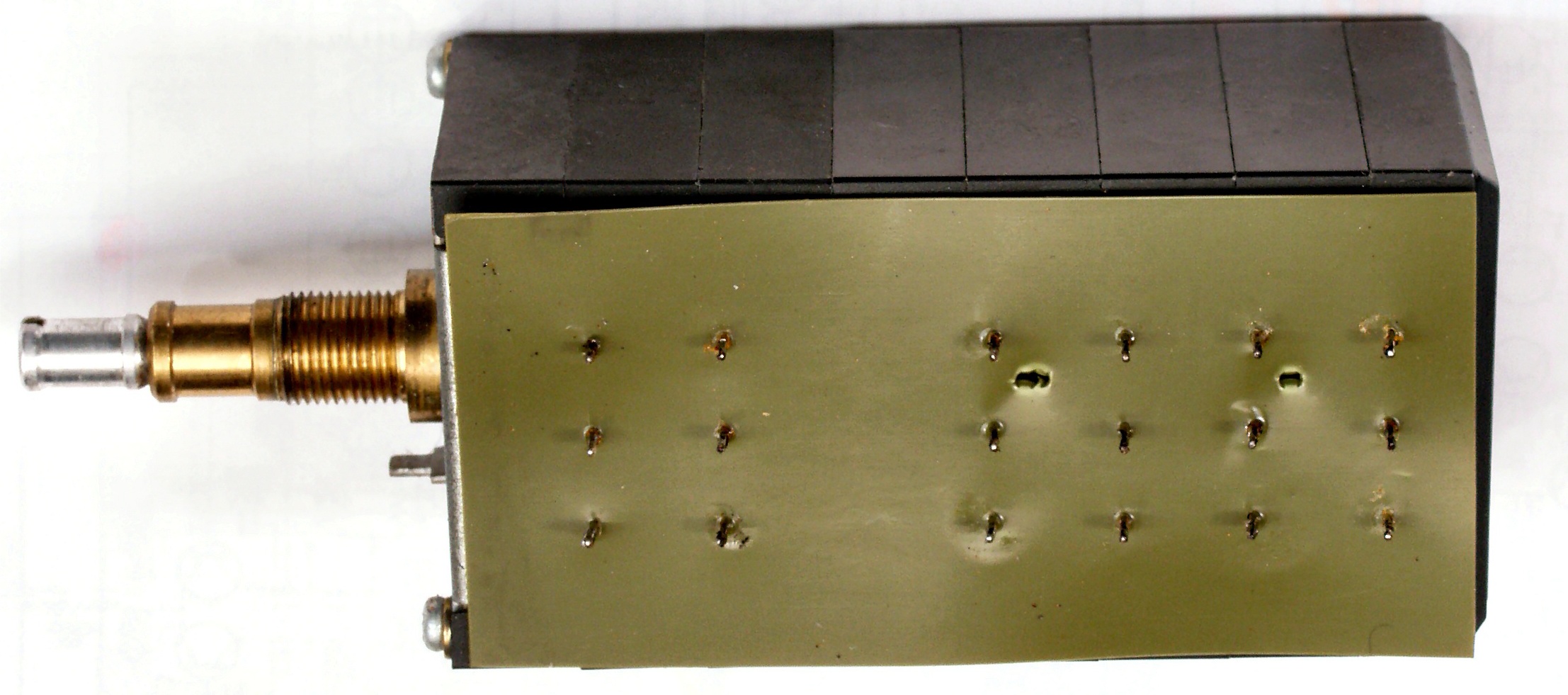

Ｃ７Ａ．　清掃中　主ＶＲ、接点復活材を使用する為に空けられた２個の穴。このシートを取るのが面倒な為。

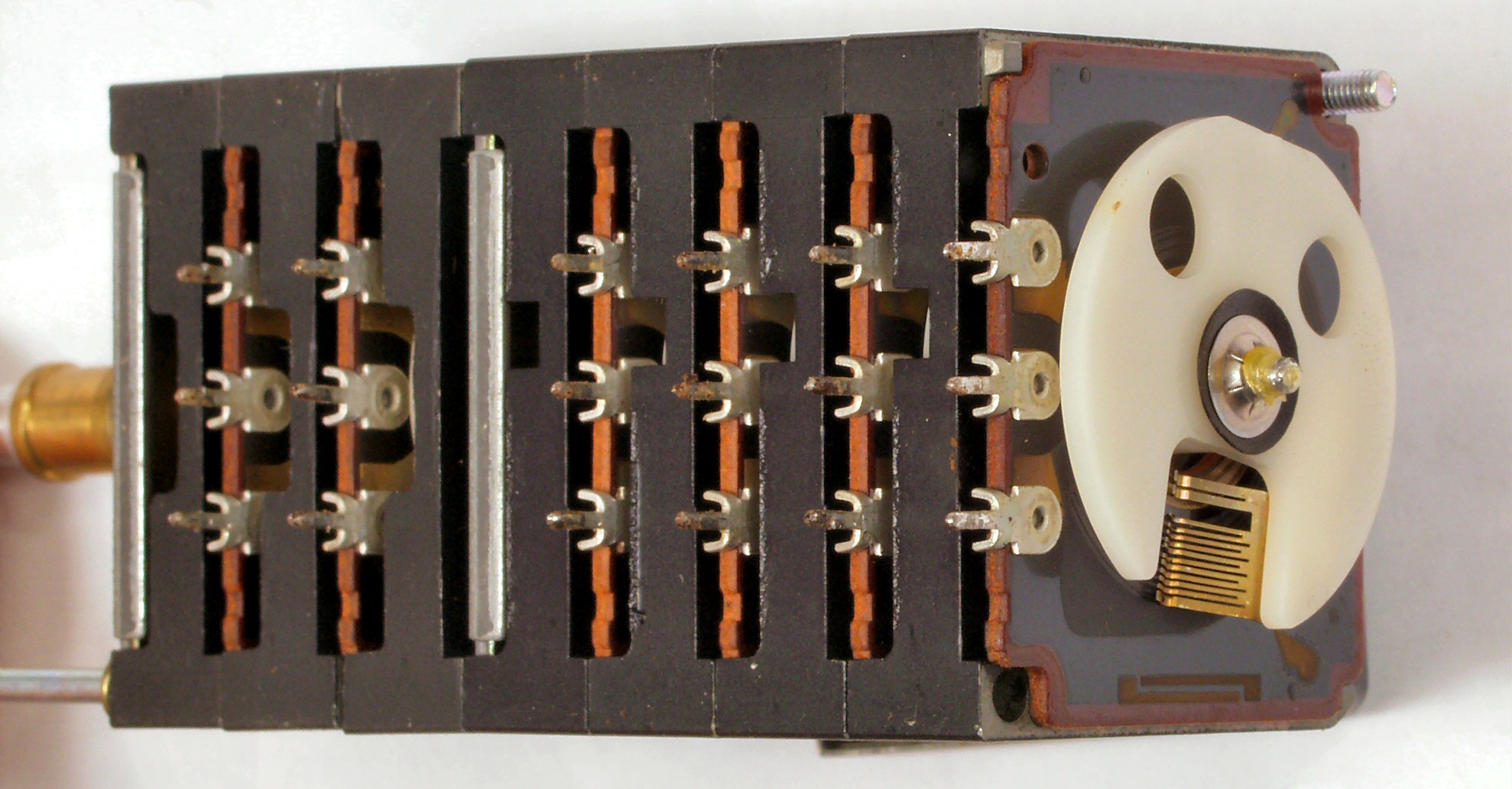

Ｃ７Ｂ．　清掃中　主ＶＲの抵抗体摺動部、カシメ構造なのでこれまで。

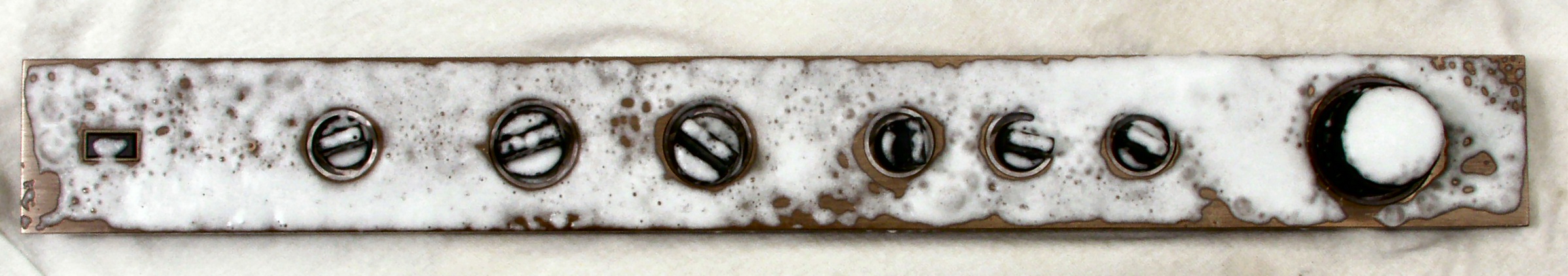

Ｃ８．　パネル・ツマミ清掃中

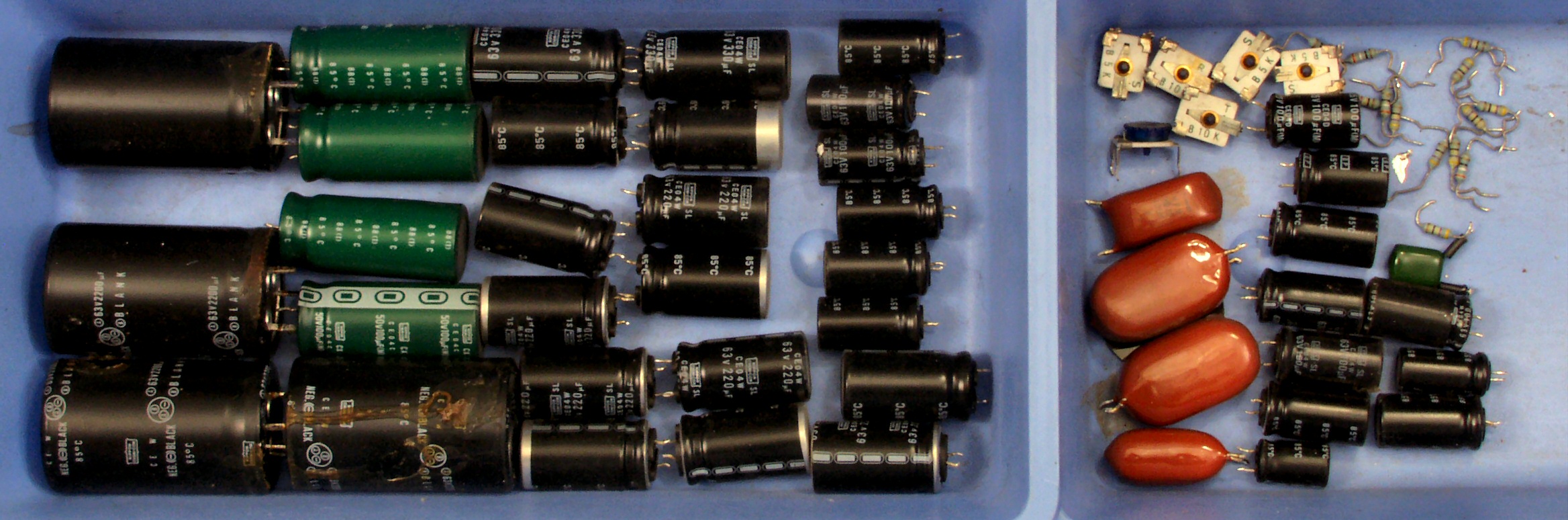

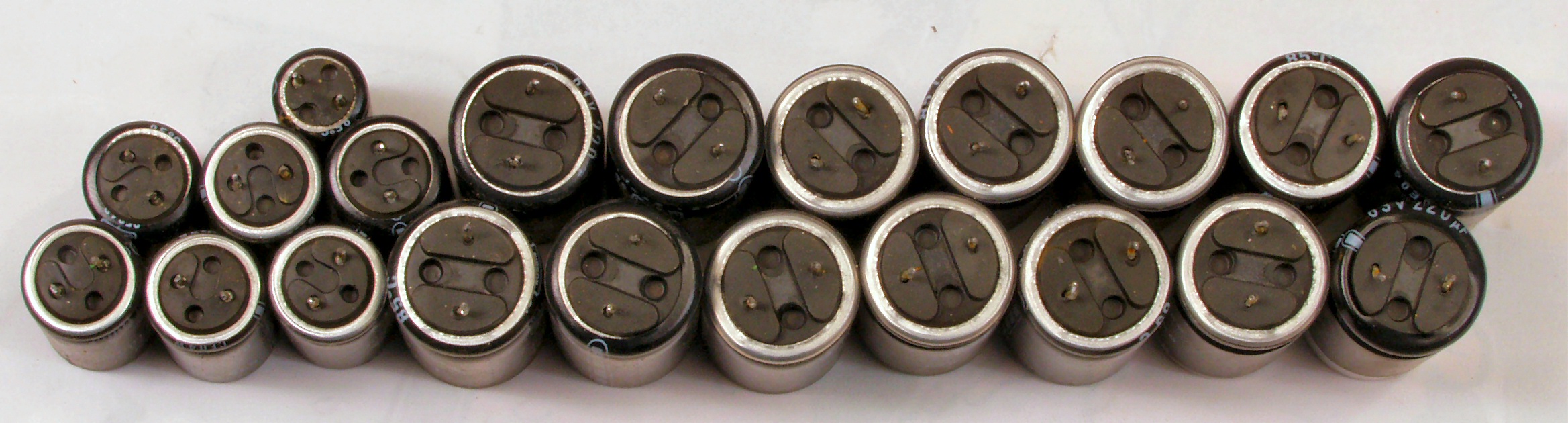

Ｃ９Ａ．　交換部品

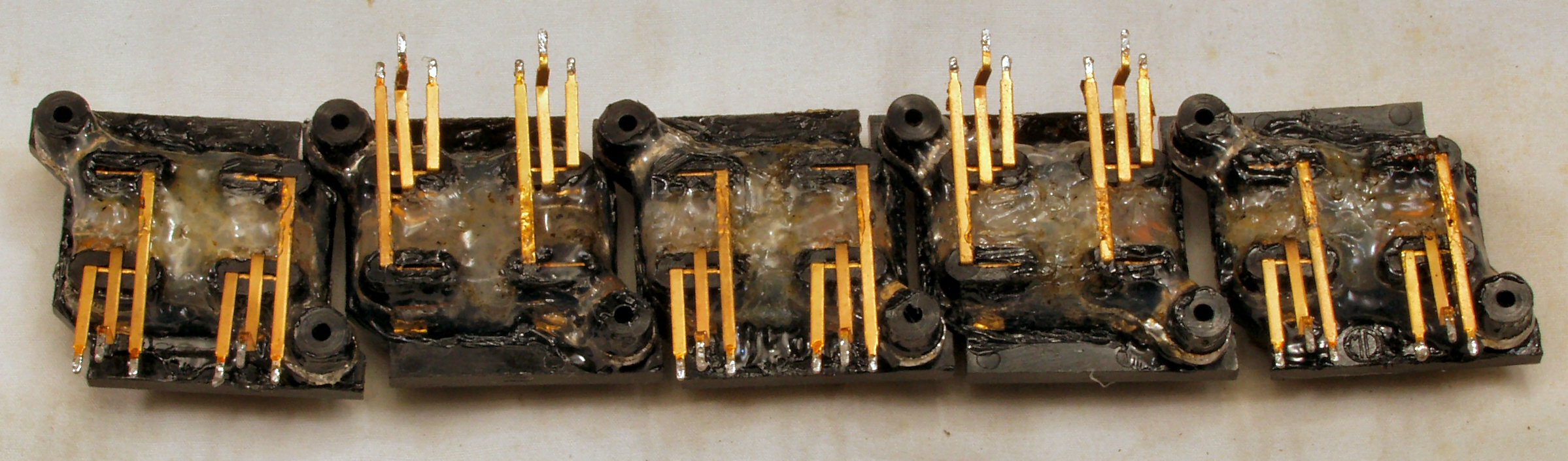

Ｃ９B．　交換部品、底のビニールが剥けた電解コンデンサー

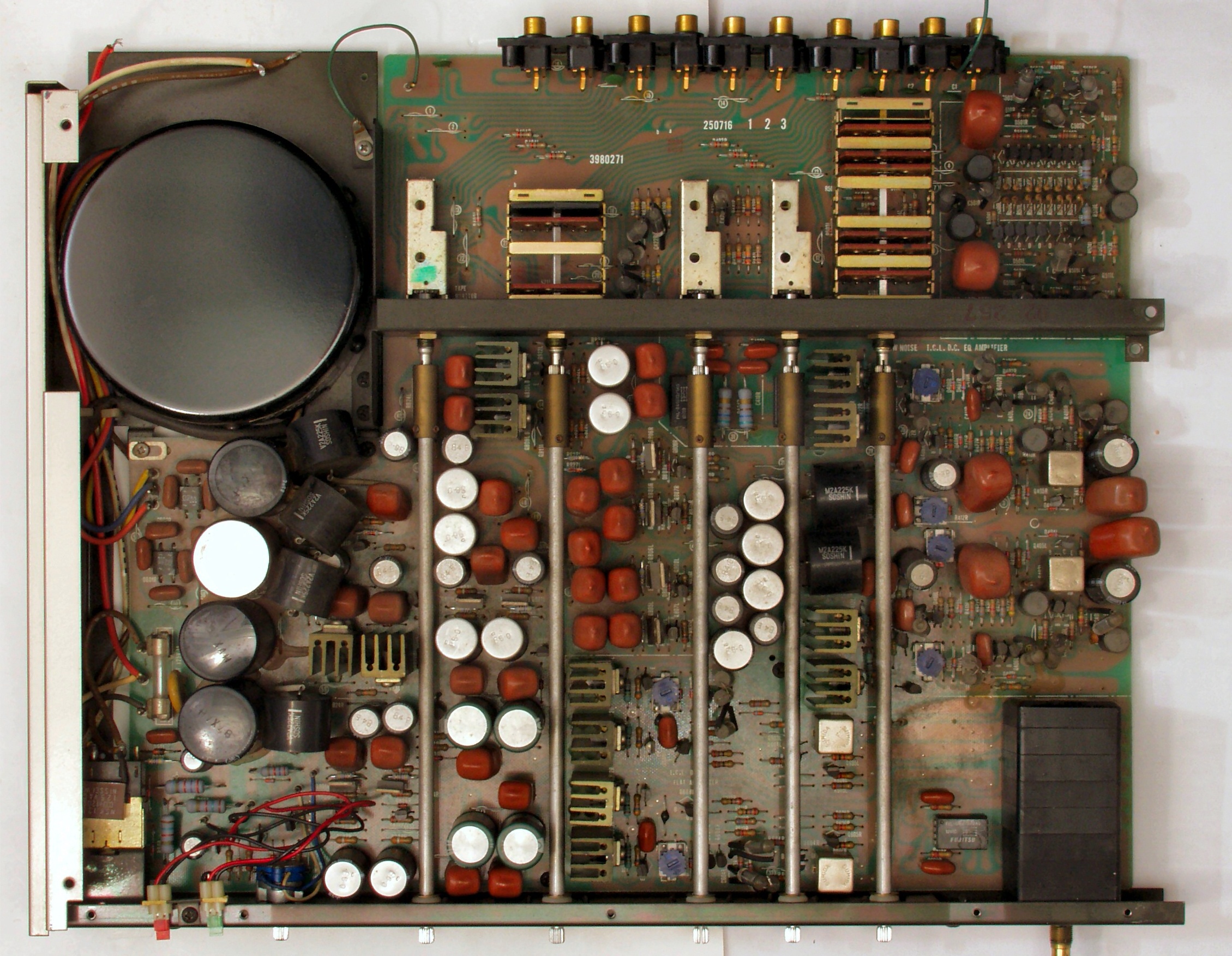

ＣＣＡ．　修理前　上から

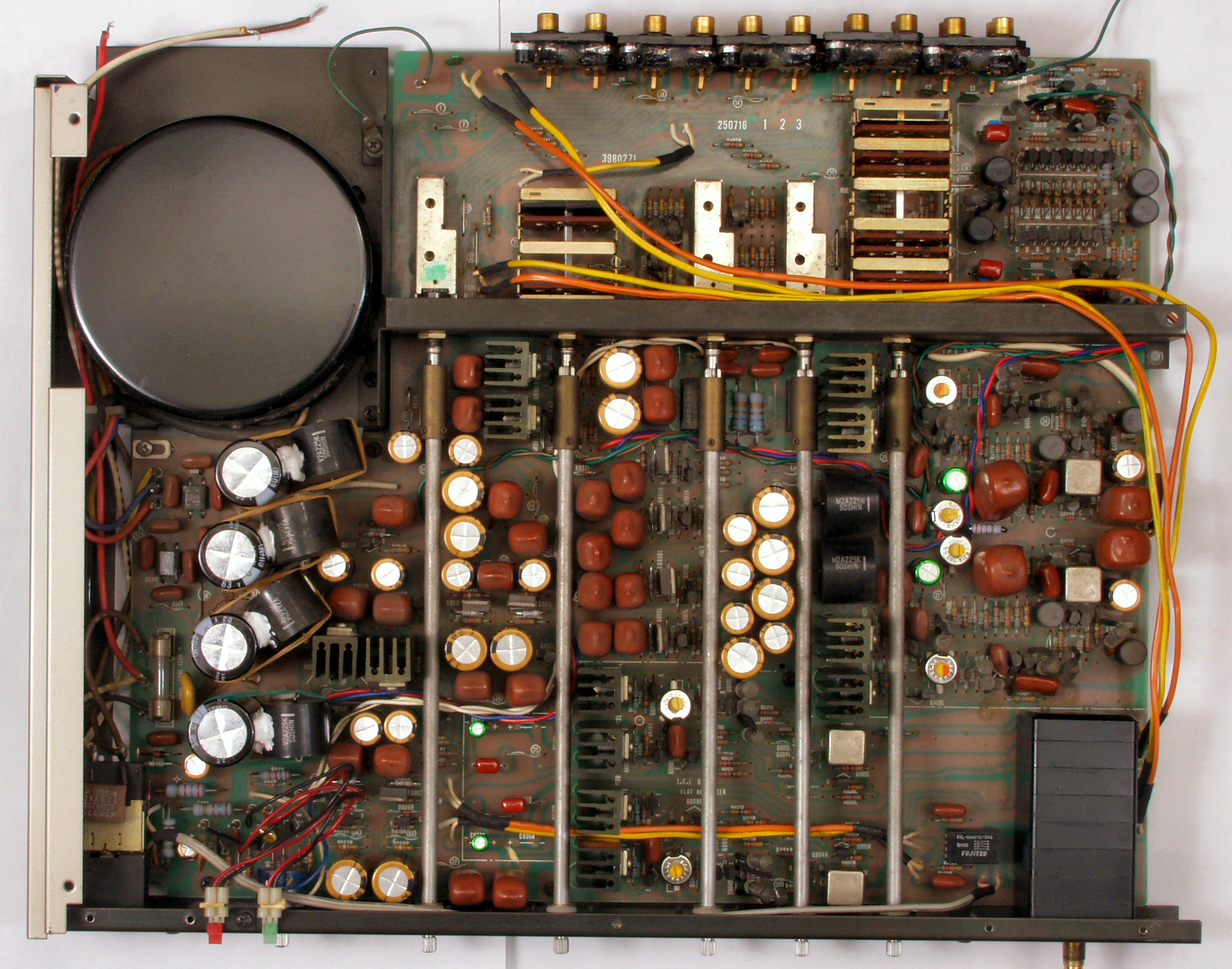

ＣＣＢ．　修理後　上から

ＣＣＣ．　修理前　下から

ＣＣＤ．　修理後　下から

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＭＣ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　（測定レンジ＝０．１％）　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

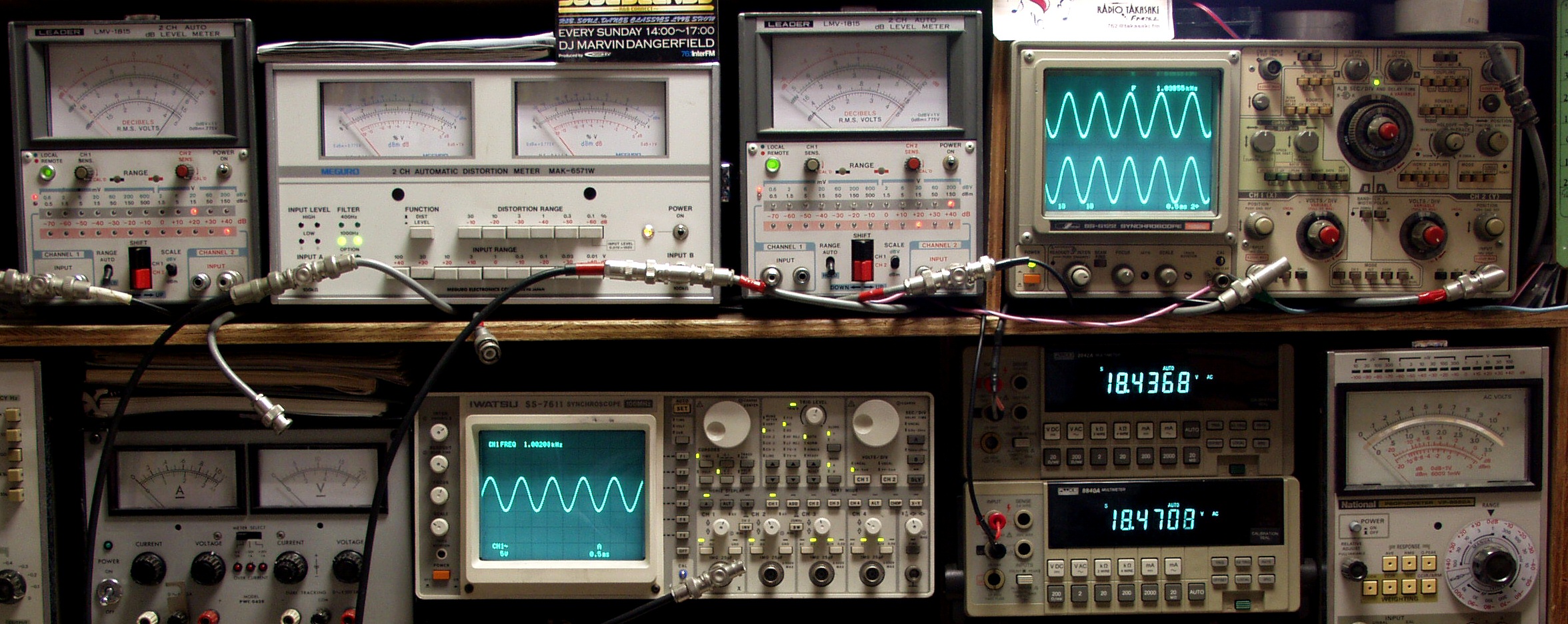

Ｅ５Ａ．　出力電圧１８Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　まだ飽和しない！

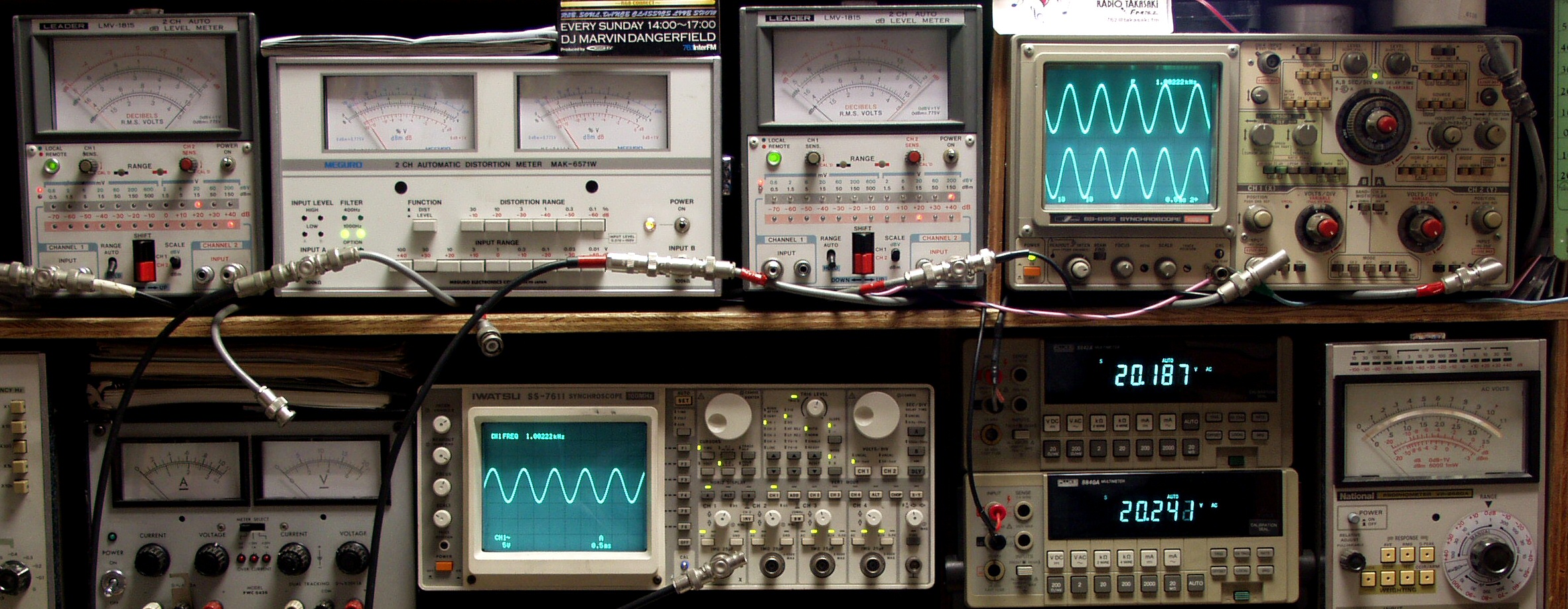

Ｅ５Ｂ．　出力電圧２０Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　発振器の出力不足なので、ＭＭ入力に変更、まだ飽和しない！

Ｅ５Ｃ．　出力電圧２２Ｖ　歪み率＝０．０３％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　発振器の出力不足なので、ＭＭ入力に変更、やっと飽和し始める。

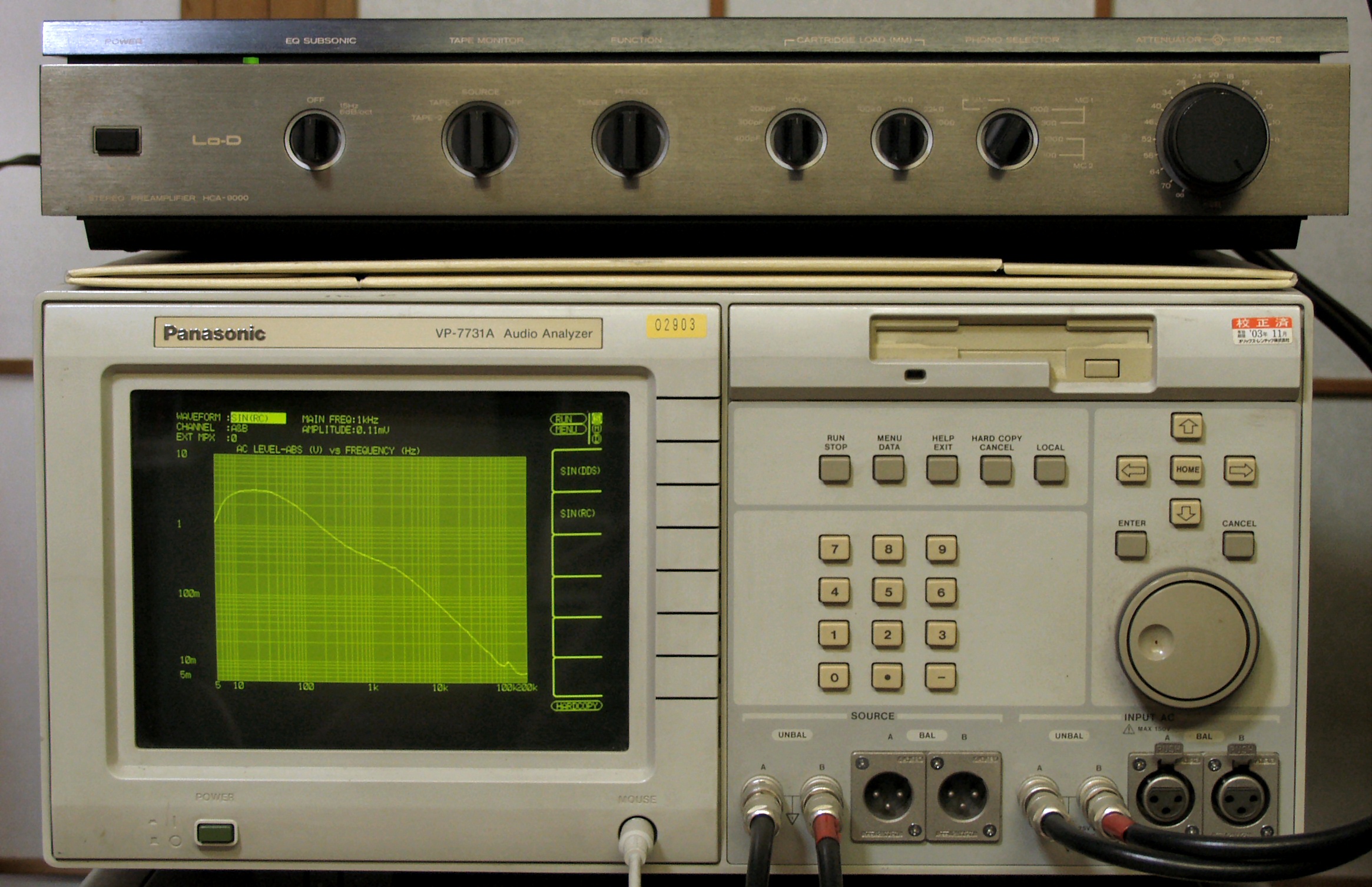

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーで自動測定

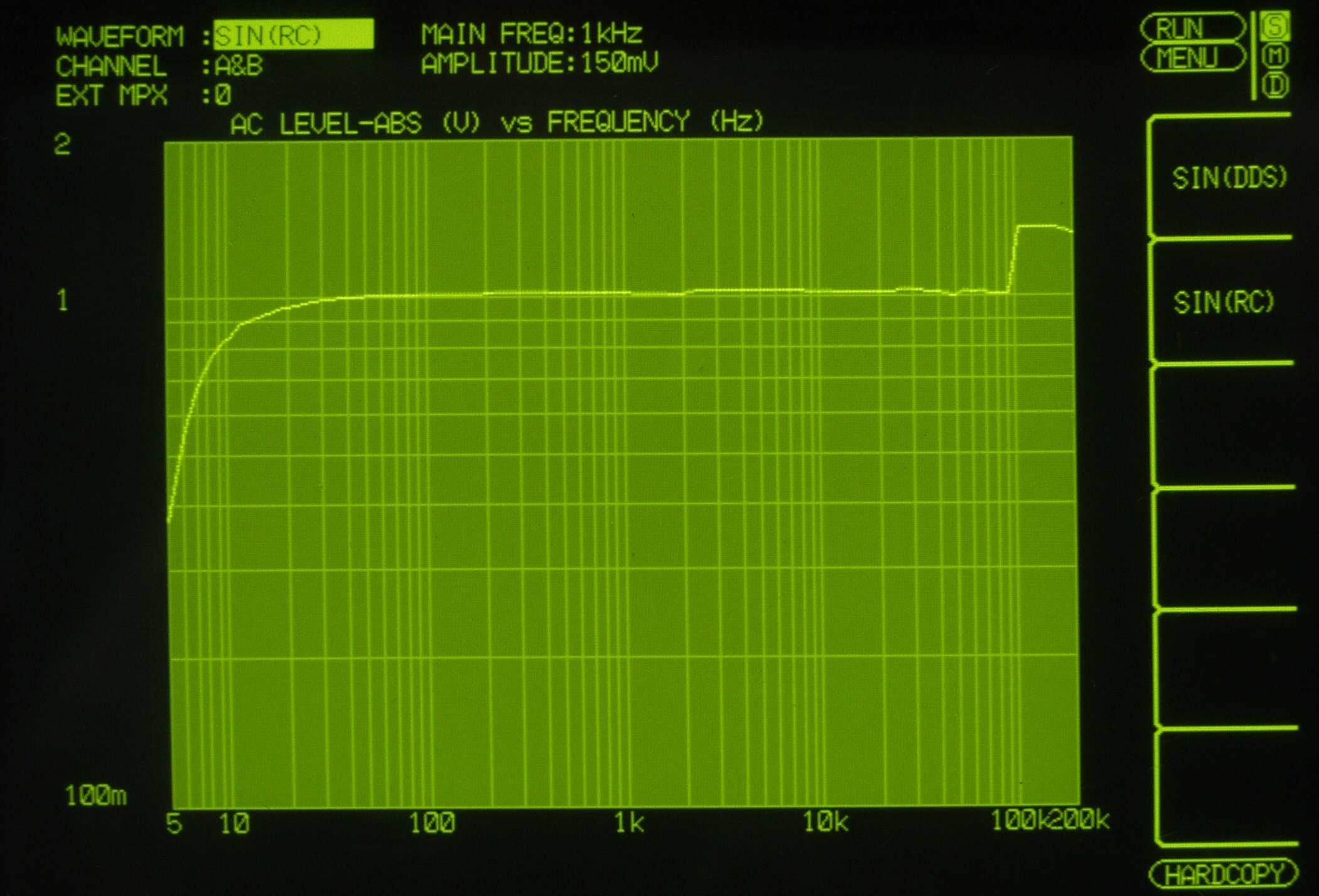

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

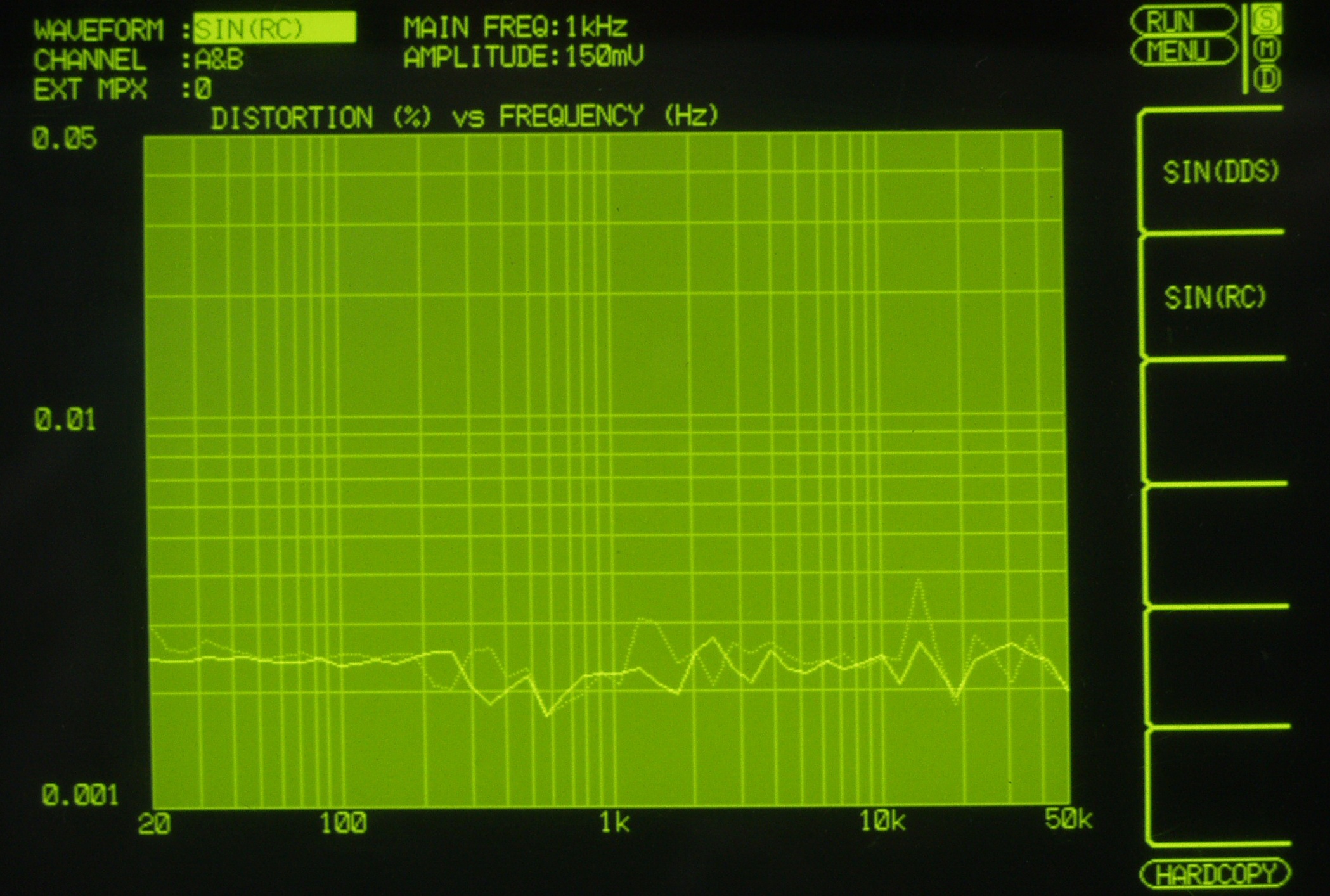

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

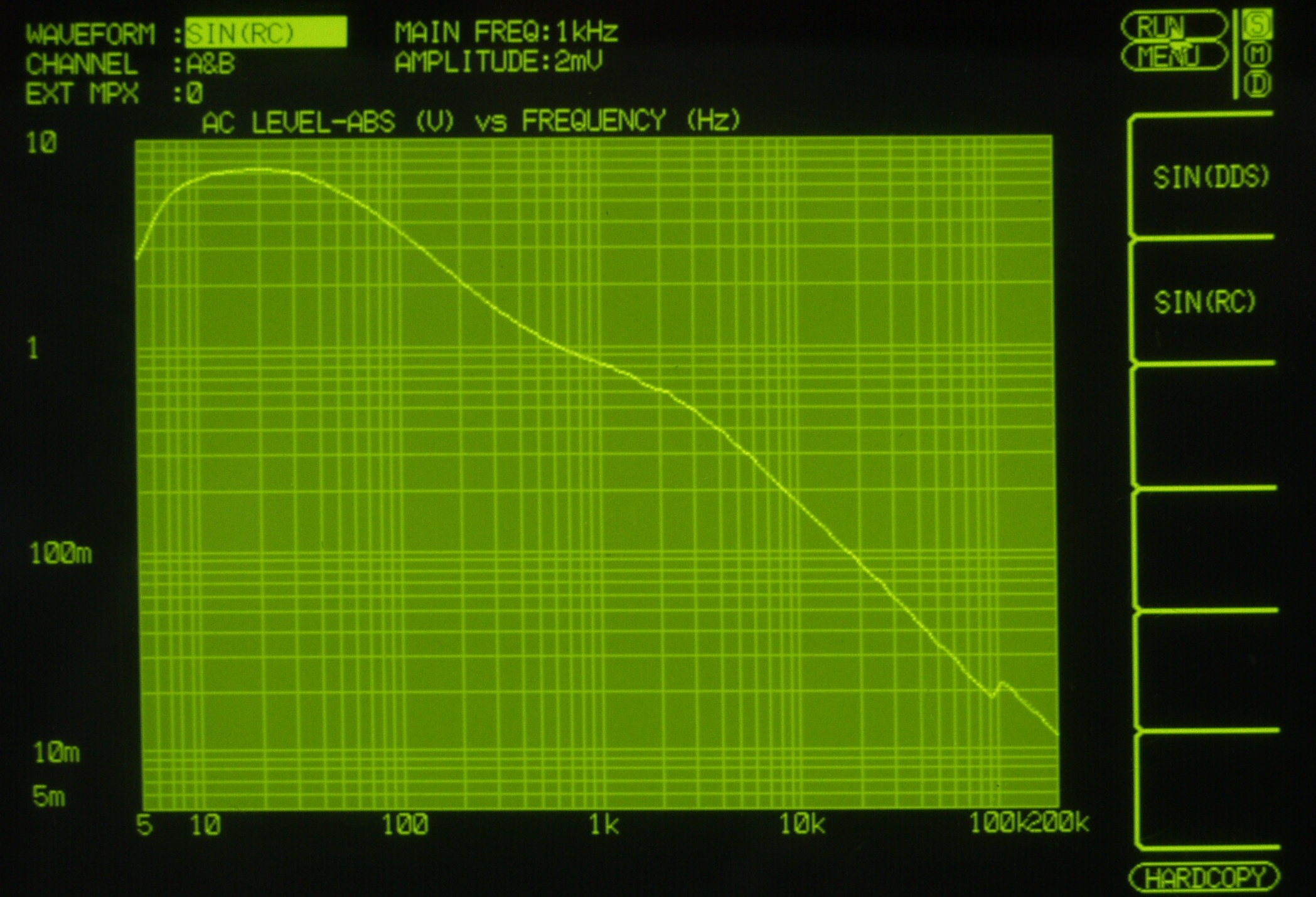

Ｆ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

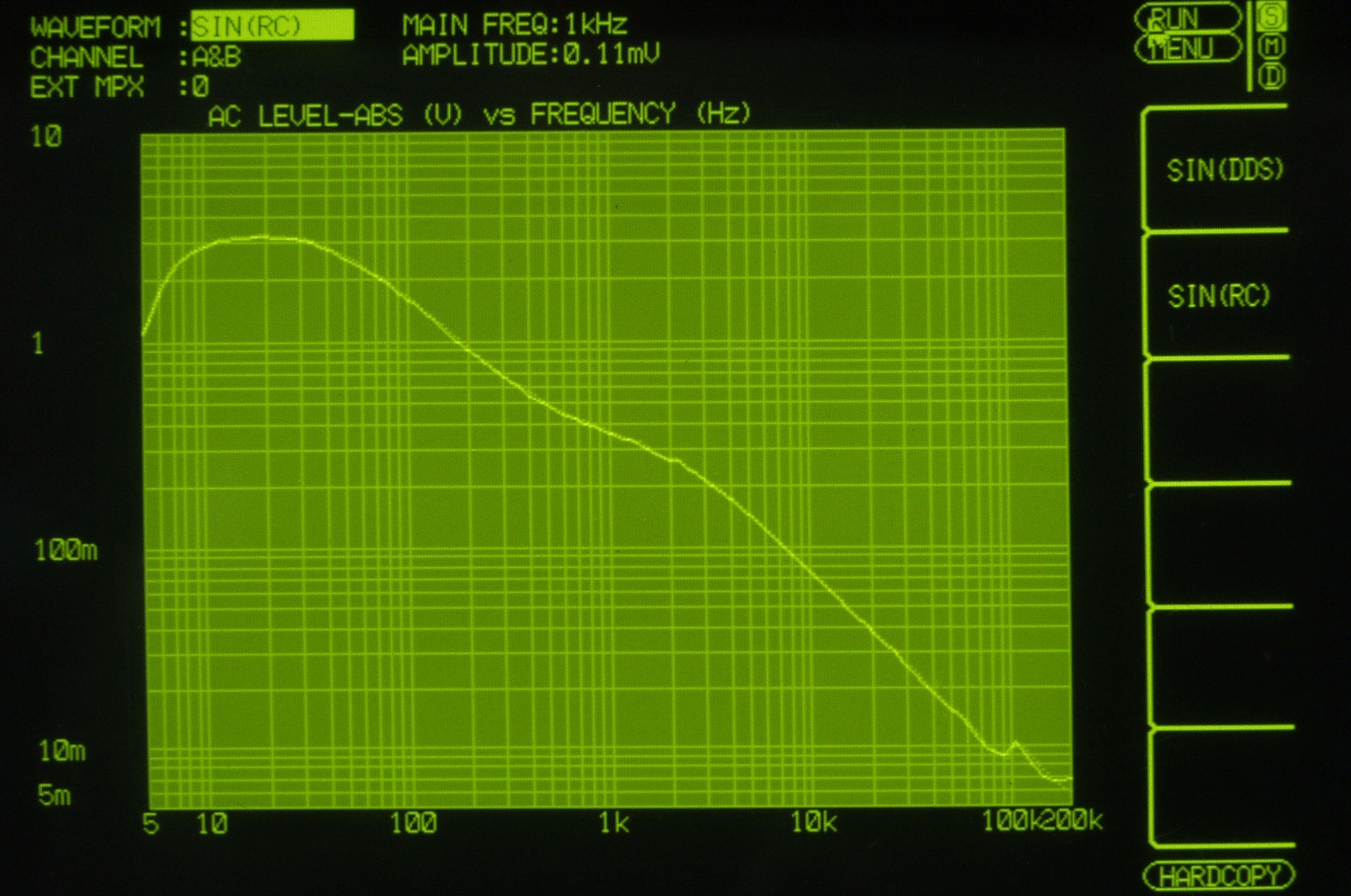

Ｆ３．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　引き続き２４時間エージング

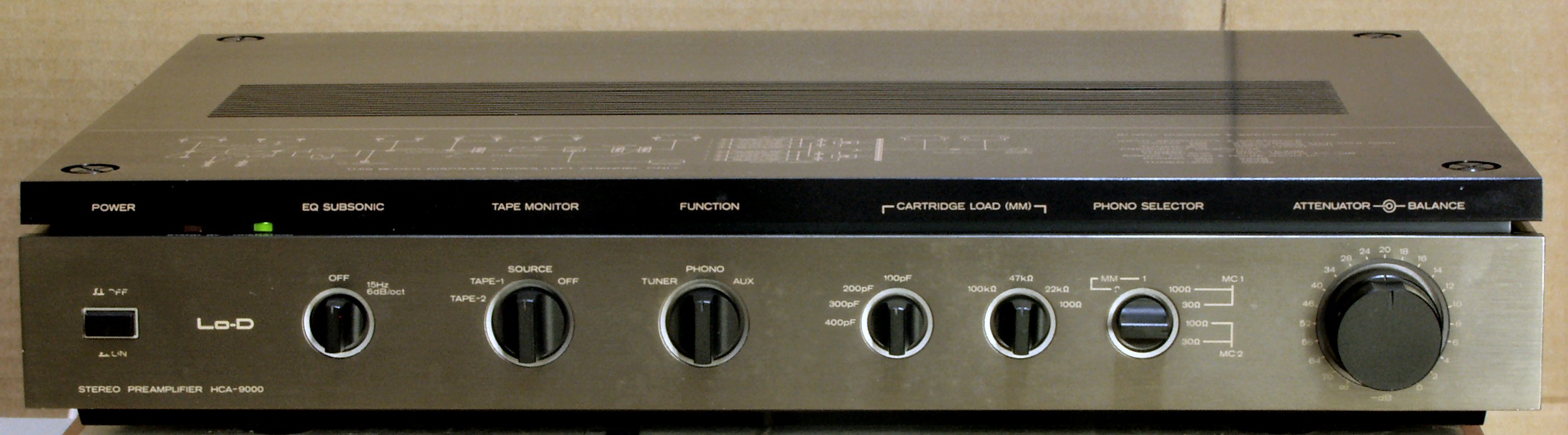

Ｓ．　ＨＣＡ−９０００　の仕様（カタログ・マニアルより）

型式 プリアンプ　ＨＣＡ−９０００ 回路方式 MCヘッドアンプ＝ICL DC構成 イコライザーアンプ＝ICL DC構成NF形 フラットアンプ＝ICL DC構成 入力感度/インピーダンス Phono1、2 MM＝2.5mV/100Ω、22kΩ、47kΩ、100kΩ 　　　　　　　　　　100pF、200pF、300pF、400pF Phono1、2 MC＝0.25mV/30Ω、100Ω Tuner、Aux、Tape1、2＝150mV/47kΩ 出力レベル/インピーダンス Rec out＝150mV/600Ω(最大20V以上) Output＝1V(最大20V以上)/30Ω(0〜-40dB) Phono最大許容入力 (1kHz、RMS、THD0.01%) Phono1、2 MM＝350mV Phono1、2 MC＝35mV 高調波歪率(20Hz〜20kHz) Phono1、2 MM＝0.005%以下(AT Rec out Level 1V)、0.005%以下(AT Rec out Level 4V) Phono1、2 MC＝0.01%以下(AT Rec out Level 1V)、0.005%以下(AT Rec out Level 4V) Tuner、Aux＝0.005%以下(AT Output Level 1V)、0.003%以下(AT Output Level 4V) 周波数特性 Phono1、2＝RIAA±0.2dB(20Hz〜20kHz) Tuner、Aux、Tape1、2＝5Hz〜100kHz +0 -1dB SN比(IHF、Aネットワーク) Phono1、2 MM＝90dB(AT Input Level 2.5mV) Phono1、2 MC＝76dB(AT Input Level 0.25mV) Tuner、Aux、Tape1、2＝100dB(AT Input Level 150mV) フィルター遮断特性(Phono入力のみ) 15Hz、6dB/oct 混変調歪率(60Hz:7kHz＝4:1) 0.002%以下(AT Output Level 7V) 残留雑音 5μV以下 使用半導体 トランジスタ＝81個、FET＝24個、ダイオード＝61個 電源電圧 AC100V、50Hz/60Hz 消費電力 45W ACアウトレット 電源スイッチ連動＝2系統、max150W、電源スイッチ非連動＝2系統、max400W 外形寸法 幅435x高さ80x奥行377mm 重量 8.4kg 価格 ￥200,000(1台、1979年頃)
