A−10U 修理記録
平成14年月日到着 月日完了
  • A.修理前の状況


  • B.原因
      経年変化による劣化

  • C.修理状況
      初段FET(電解トランジスタ−)交換
      初段TR(トランジスタ−)交換
      半固定VR 交換
      フイルムコンデンサ− 1部交換
      電解コンデンサ− 交換
      出力リレー 交換
      電源リレー 交換
      配線手直し、補強
      経年劣化による各部ハンダ補正

  • D.使用部品
      半固定VR
      フイルムコンデンサ−
      電解コンデンサ−(オ−デオコンデンサ−ミュ−ズ使用)
      出力リレー
      電源リレー
      FET(電解トランジスタ−)
      TR(トランジスタ−)
  • E.調整・測定

  • F.修理費 120,000円   オーバーホール修理。

  • S. NEC A−10U の仕様(マニアルより)

A.修理前の状況

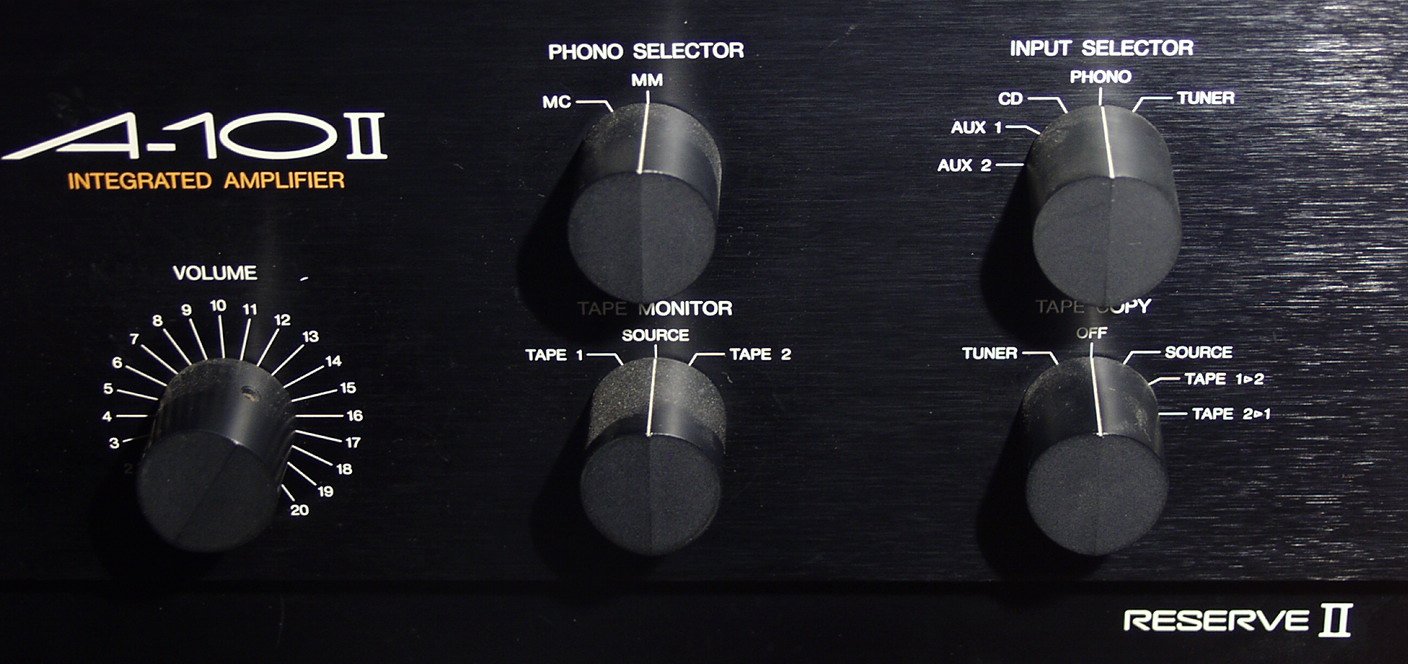

A−1.修理前 パネル見る

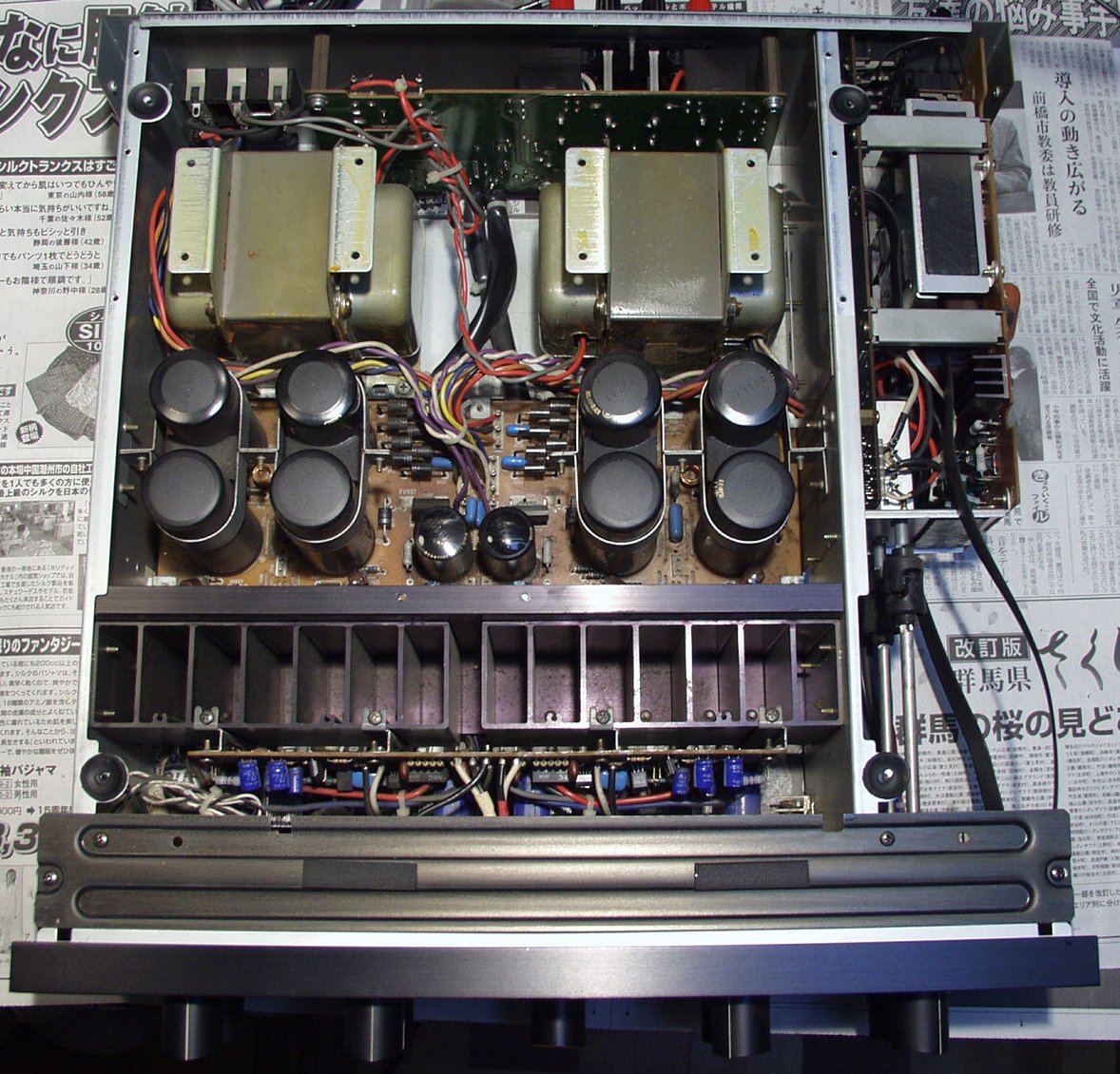

A−2.修理前 上から見る
          良い部品を使用しているが、配置等の基本設計が悪い、お陰で、修理は大変
          中に終段TR(トランジスタ−)の放熱器を配置=放熱が悪い
          真ん中にあるメインAMP基盤は終段TR(トランジスタ−)を外さないと取り出せない
          SP接続リレ−は、同型が無く、代替えなので配線変更
          右中の、プリAMPも取りだすのが、大変
          コネクタ−が少ない為、バラスのも大変
   以上の理由により、修理+電解コンデンサ−交換等を含めた方が、良いです

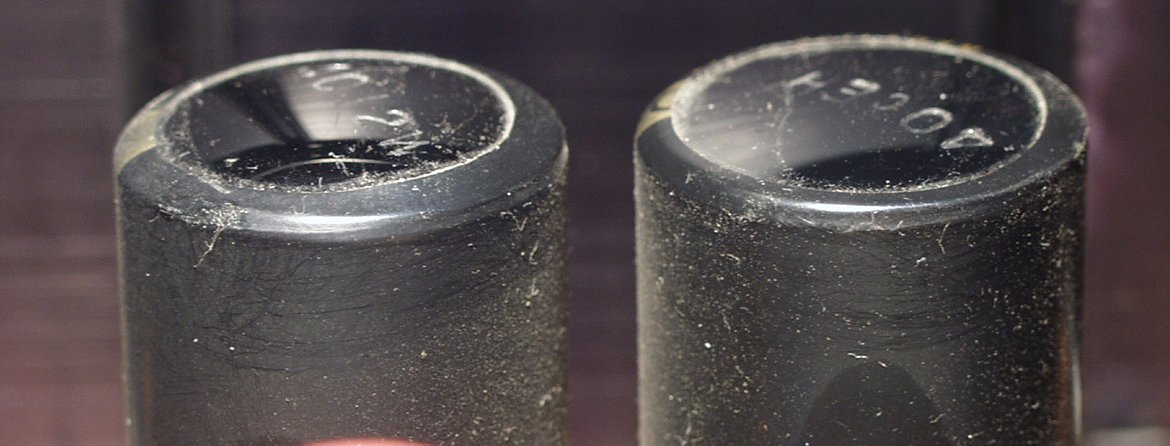

A−3.修理前 熱で頭が膨れた 左電解コンデンサー

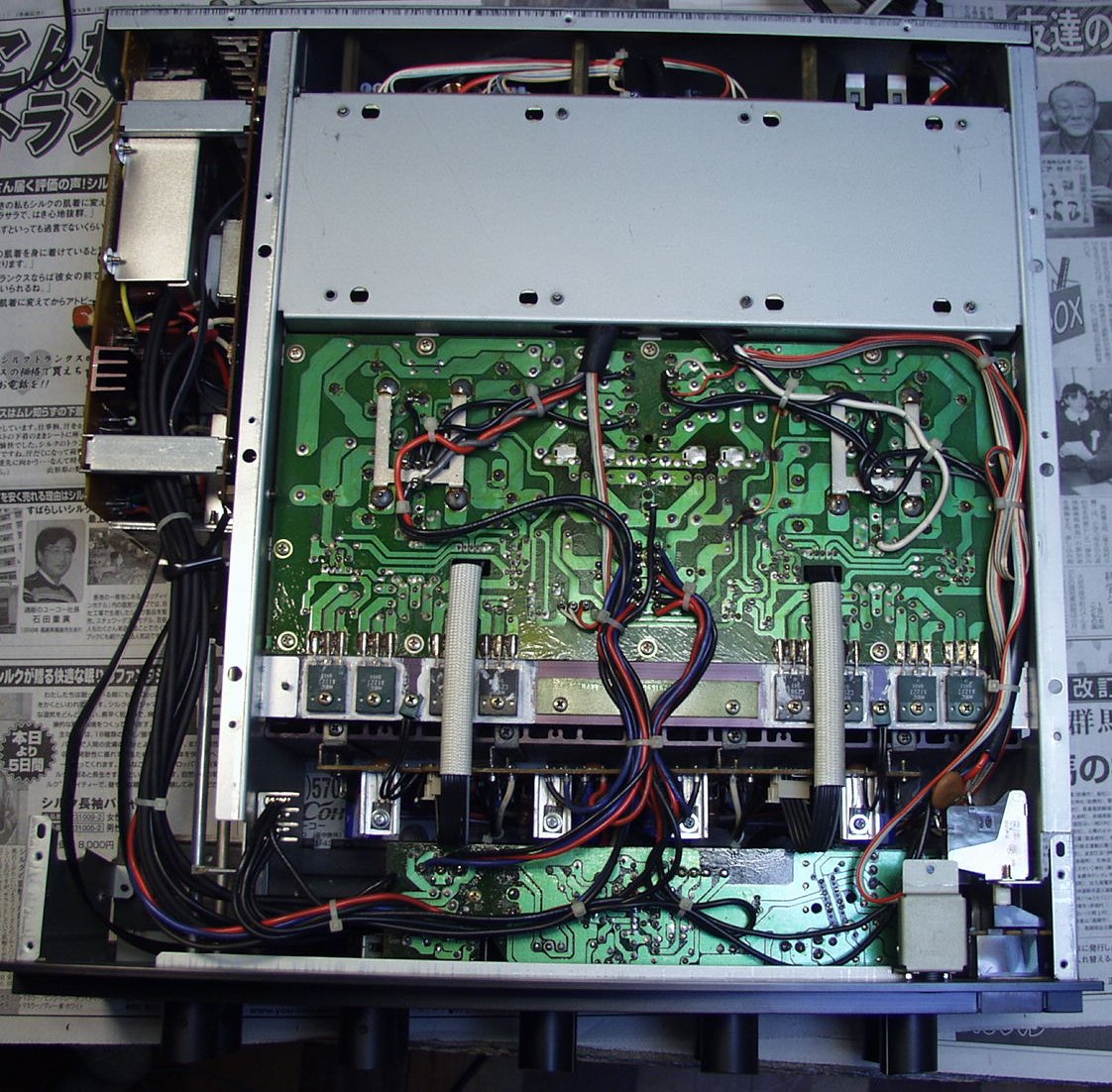

A−4.修理前 下から見る

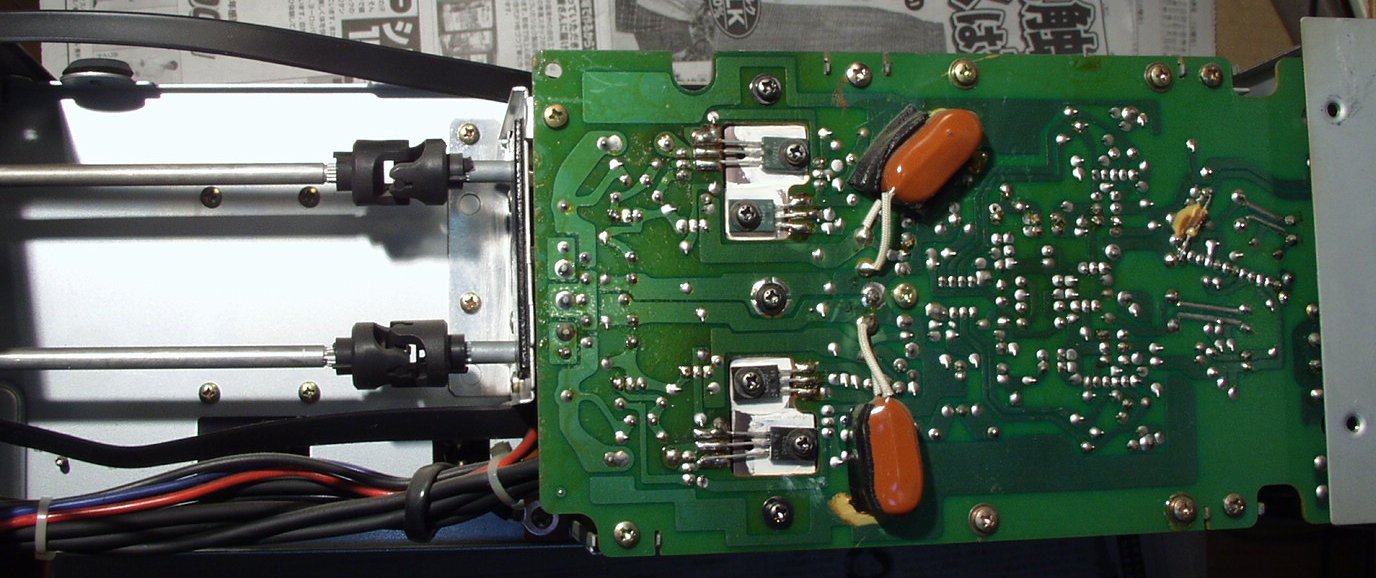

A−5.修理前 EQ−AMP
C.修理状況
C−1.修理中
4.OP−AMP交換後のノイズ
5.全動作確認中
6.ケ−スが汚いので、塗装する 塗装前です
7.塗装後ピカピカとなって、戻る前の実働試験、エ−ジング
S. NEC A−10U の仕様(カタログ・マニアルより)
型式 ハイクオリティインテグレーテッドアンプ
パワーアンプ部
回路方式 全段ダイレクトDCサーボ方式
実効出力
(両ch駆動正弦波出力,20Hz〜20kHz)
60W+60W(8Ω)
120W+120W(4Ω)
全高調波歪率 0.004%(実効出力時)
混変調歪率 0.004%(実効出力時)
周波数特性 5Hz〜300kHz
入力感度/インピーダンス 1.23V/20kΩ
プリアンプ部
回路方式 High Gm FET ダイレクト入力EQ部
入力端子(レベル/インピーダンス) PHONO(MM)  2.5mV/47kΩ
PHONO(MC)  250μV/100Ω
TUNER      150mV/20kΩ
TAPE(1,2)   150mV/20kΩ
CD         150mV/20kΩ
AUX(1,2)    150mV/20kΩ
出力端子(レベル/インピーダンス) REC出力     150mV
プリアンプ出力  1.23V/600Ω
SN比 PHONO(MM) 90dB(−142dBV)
PHONO(MC) 73dB(−142dBV)
TUNER    110dB(−126dBV)
TAPE(1,2) 110dB(−126dBV)
CD       110dB(−126dBV)
AUX      110dB(−126dBV)
RIAA偏差 ±0.2dB以内(10Hz〜100kHz)
PHONO最大許容入力 150mV(MM)
サアブソニックフィルター 15Hz(−3dB,6dB/Oct)
フォノイコライザ組み込み
入出力位相 同相
総合
電源回路方式 ステージ独立シャントレギュレータ方式+リザーブ電源
消費電力 230W
外形寸法 幅430x高さ150x奥行430mm
重量 24kg
価格 ¥109,800
               neca1023-5
