Pioneer M−90 修理記録
平成14年3月24日到着  平成14年5月5日完成
  1. 修理前の状況
    YAHOOオークションで購入
    インジケーター、パワーレヴェルメーターが作動しない
    LCDが緑の限定バージョン品

  2. 原因
    LCDに電源供給されず、表示CPUのOSC発振せず

  3. 修理状況
    終段TR(トランジスター)交換
    配線手直し、補強、各基板半田補正

  4. 使用部品
    終段TR(トランジスター)       16個
    SP接続リレー               2個
    コンデンサー               4個
    抵抗                    6個


  5. 修理費  55,000円   <<オーバーホール修理>>

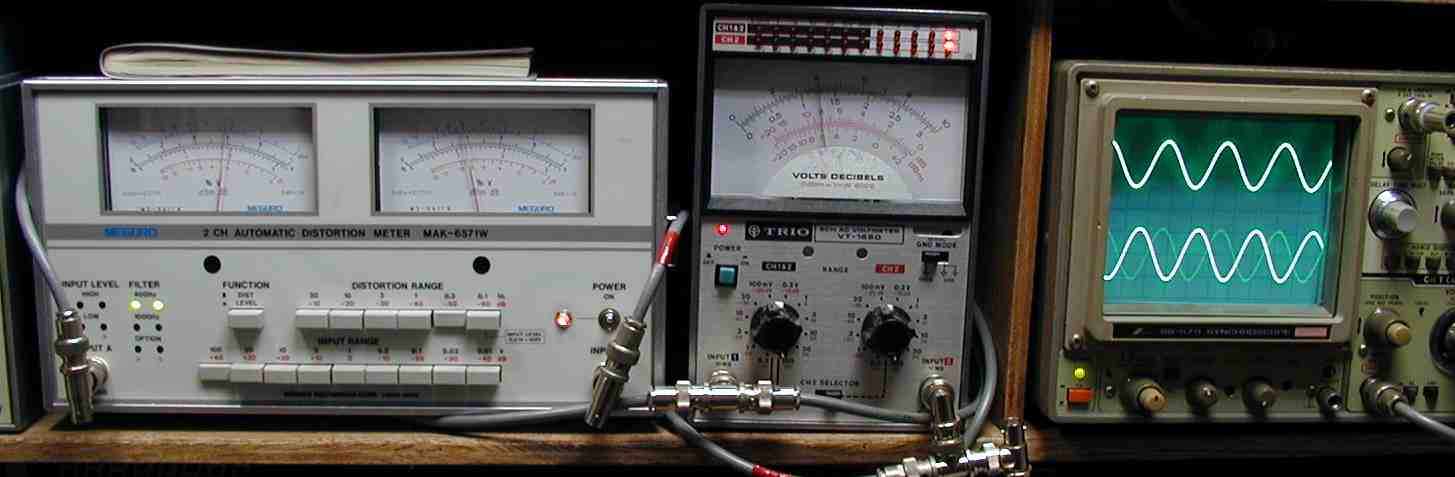

1. 修理前の出力測定 左=30V=112W 歪み率=0.5%  400HZ

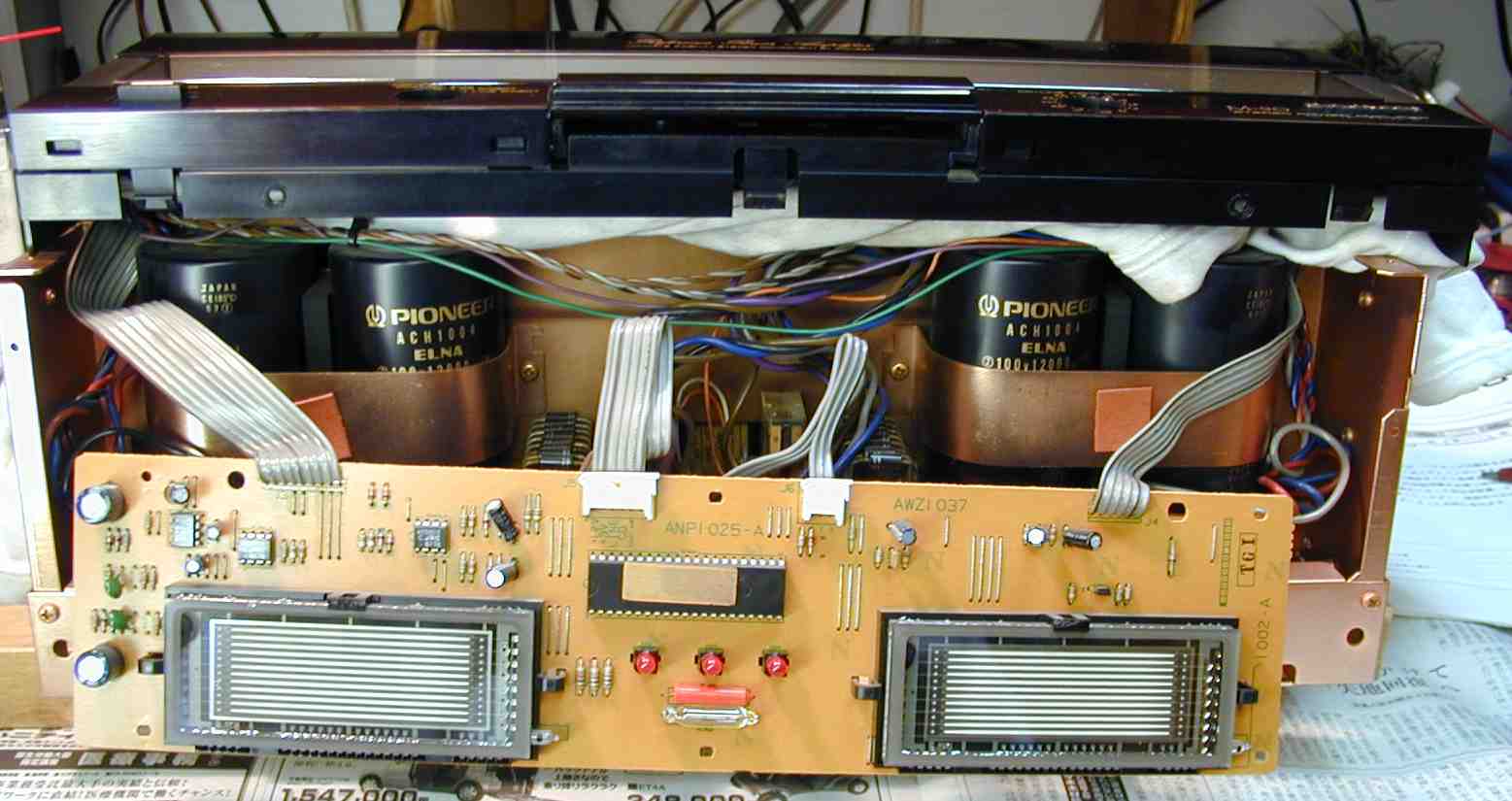

2. LCDメーター表示部修理

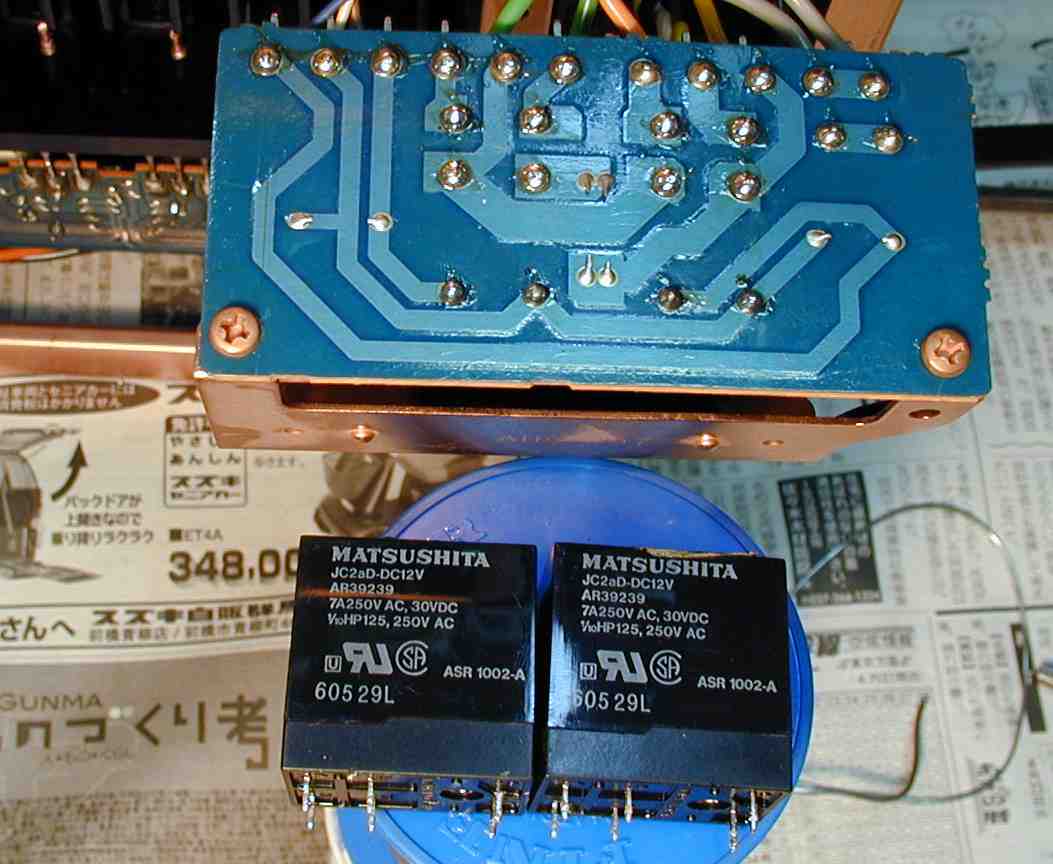

3. SP接続リレー交換

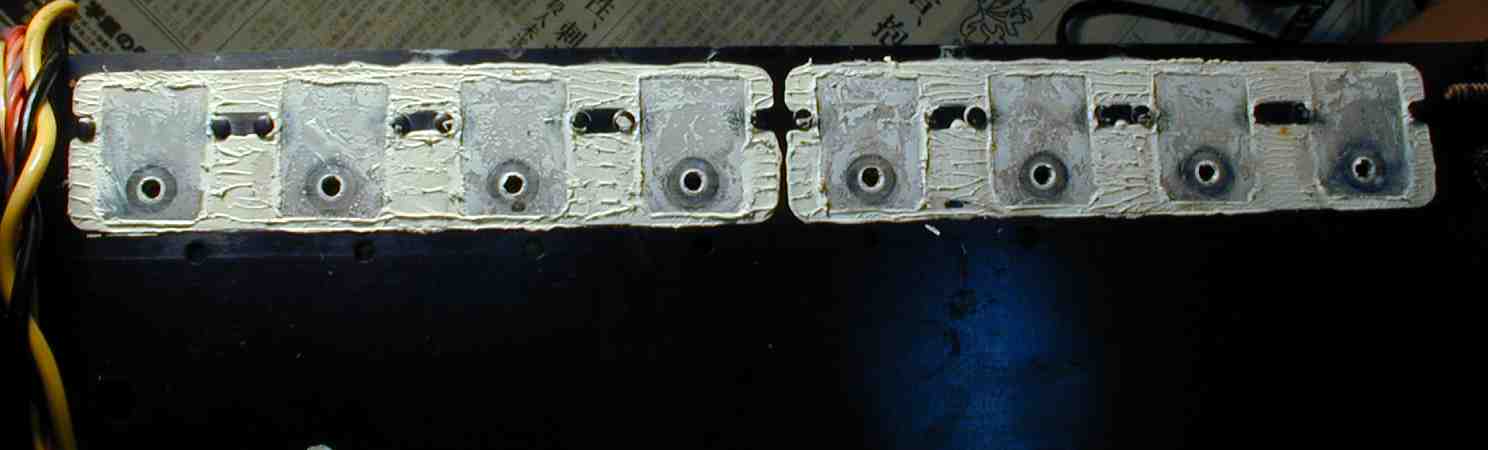

4. 交換の為終段TR(トランジスター)を取った跡、経年と温度でカチカチ

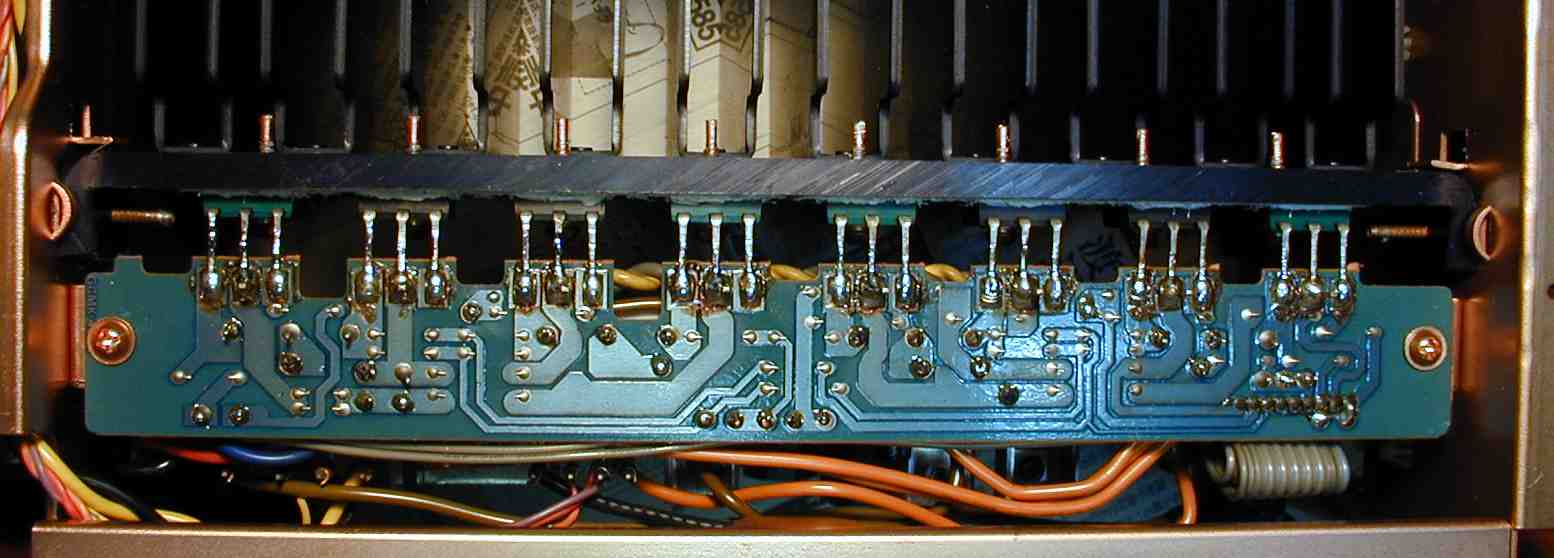

5. 交換後、基板も半田補正する

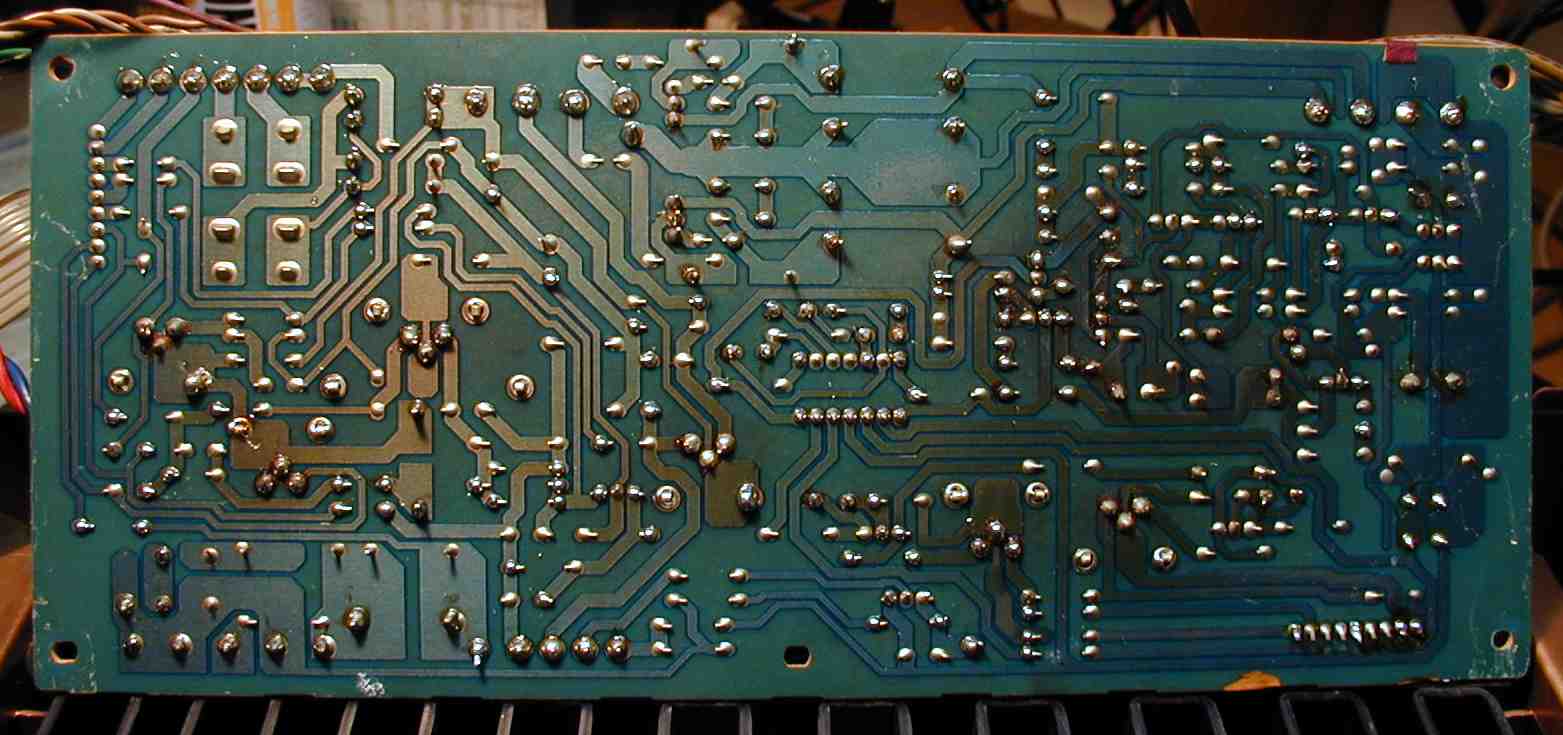

6. 半田補正前 ドライブ基板 熱の為、色の変わっている所が、接触不良を起こす

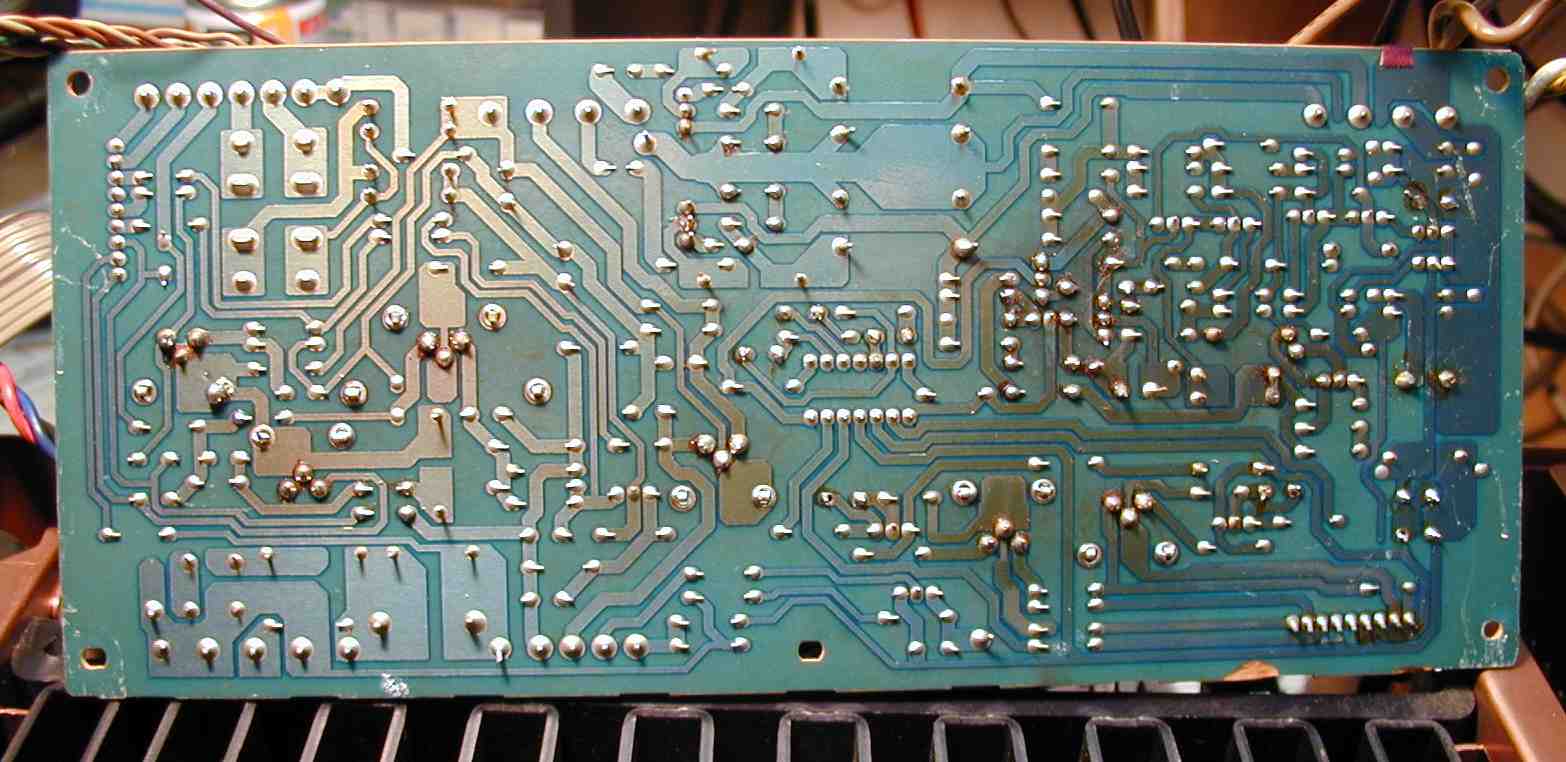

7. 半田補正後 ドライブ基板

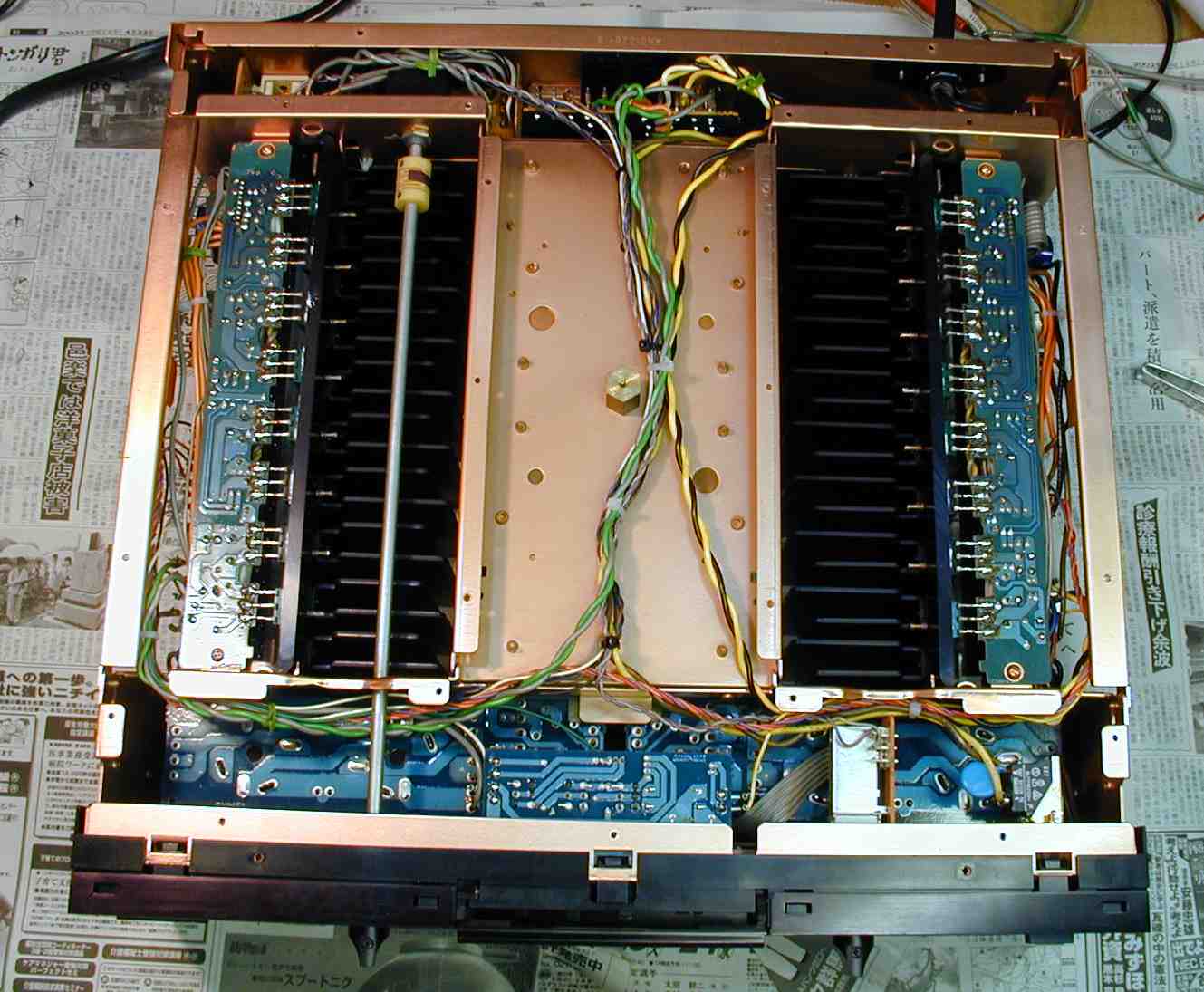

8. 修理終わり、下から見る

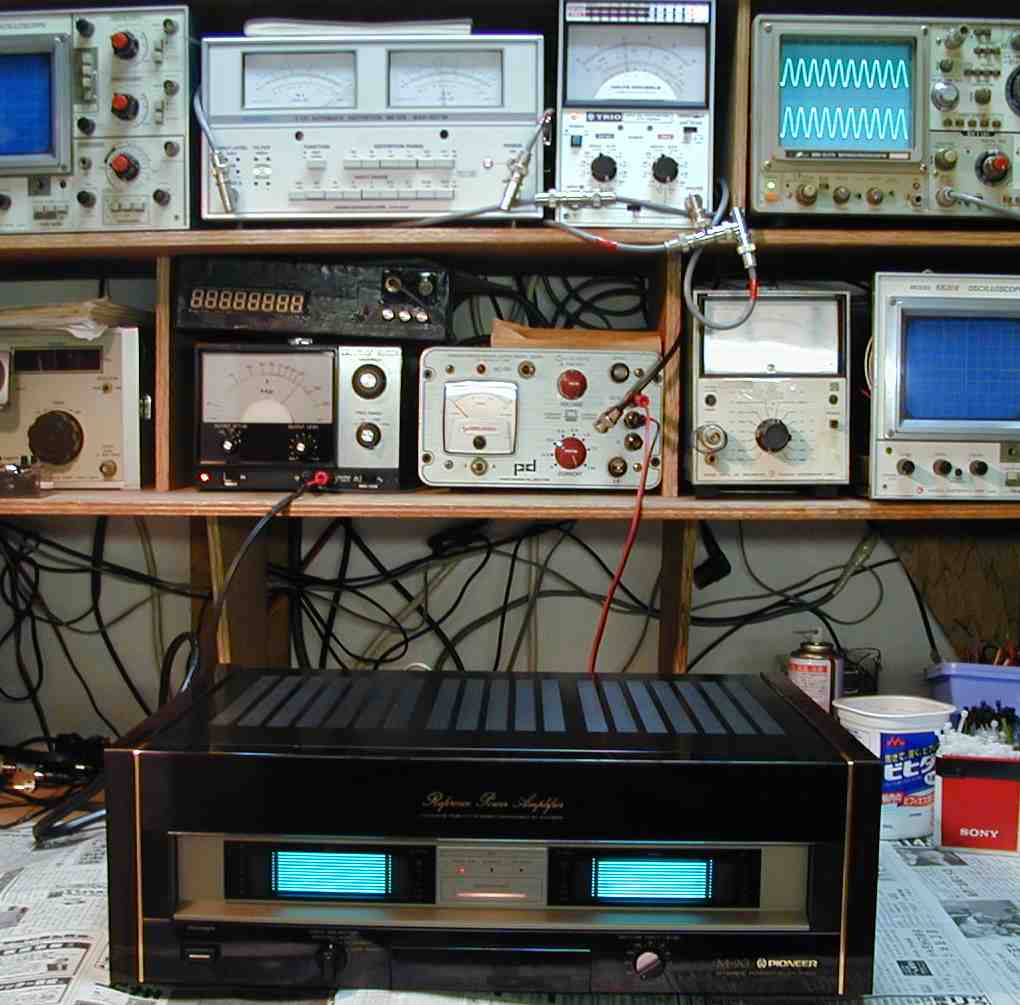

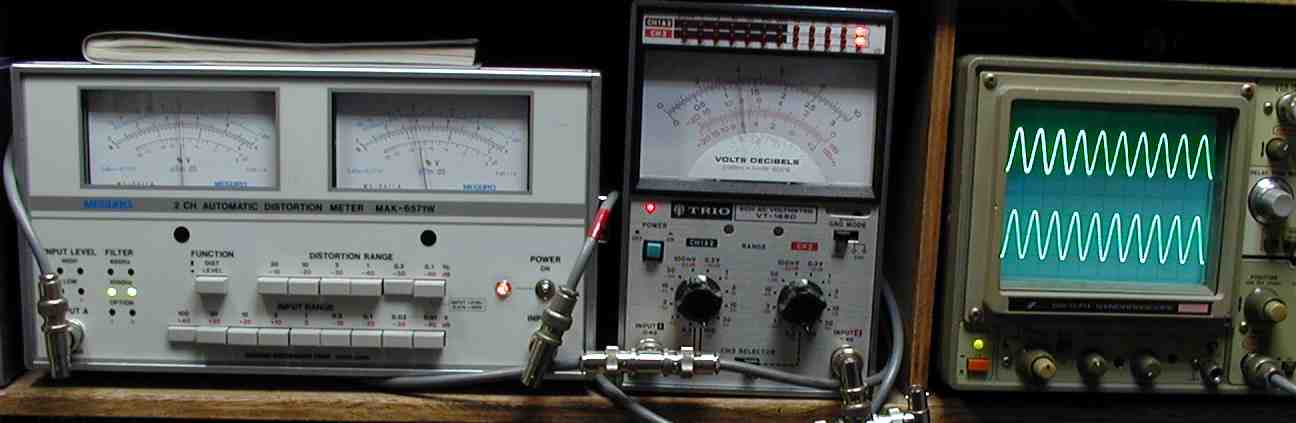

9. 出力/歪み率測定
10. SP出力電圧=40V=200W 歪み率=0.12% 1000HZ

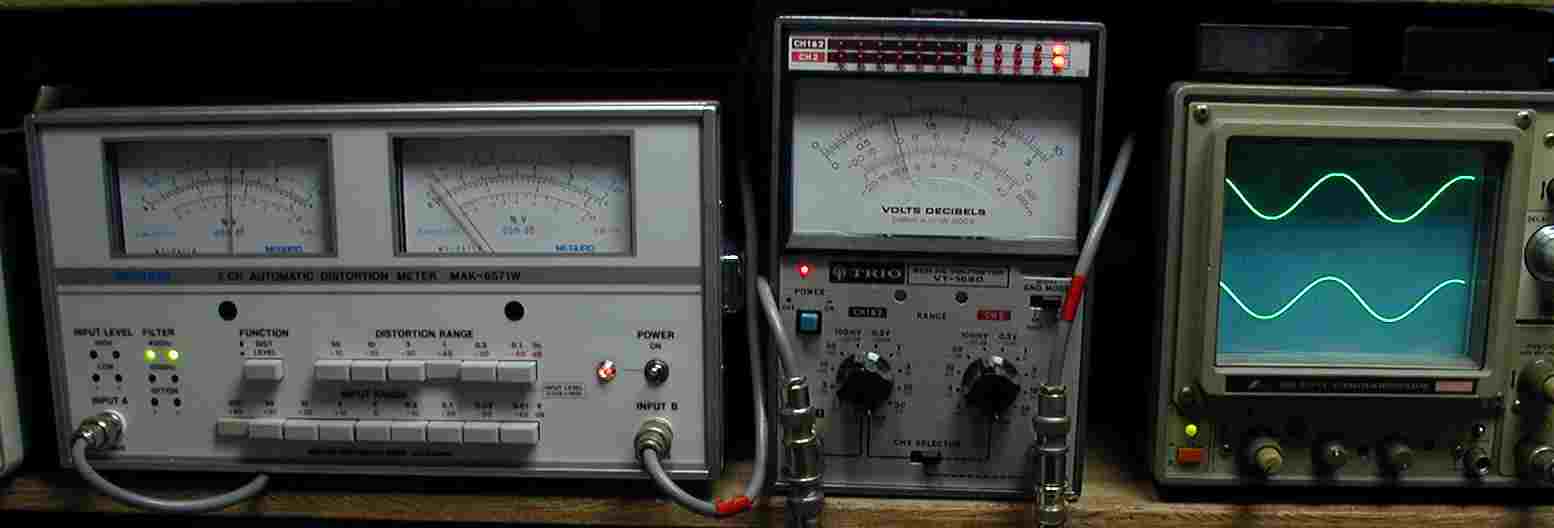

11. SP出力電圧=40V=200W 歪み率=0.12% 400HZ

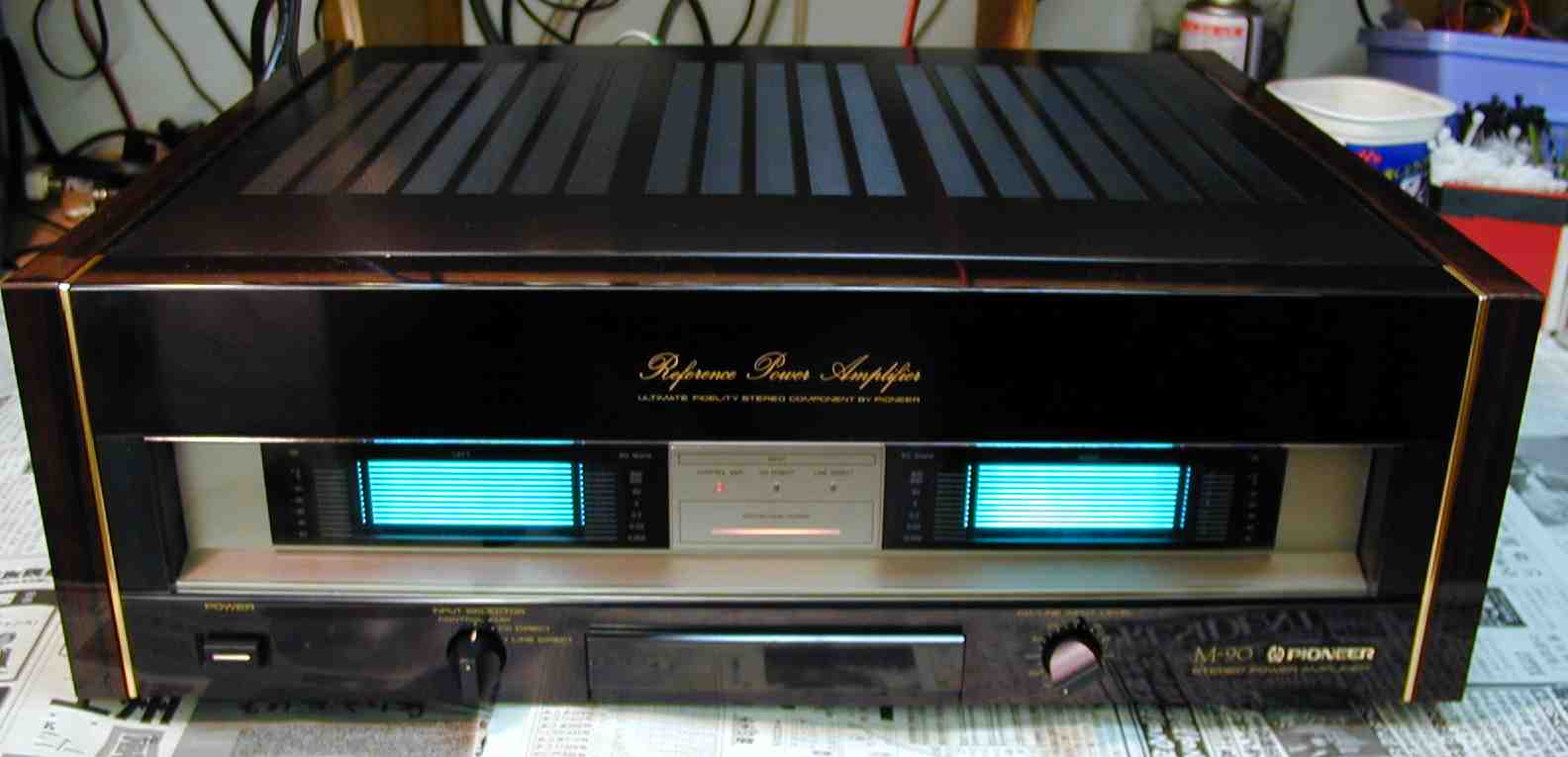

12. 完成 LCDが緑の限定バージョン品
