ＫＥＮＷＯＯＤ　ＫＡ−９３００　修理記録

平成１４年１月１４到着　　　　１月２８日完成

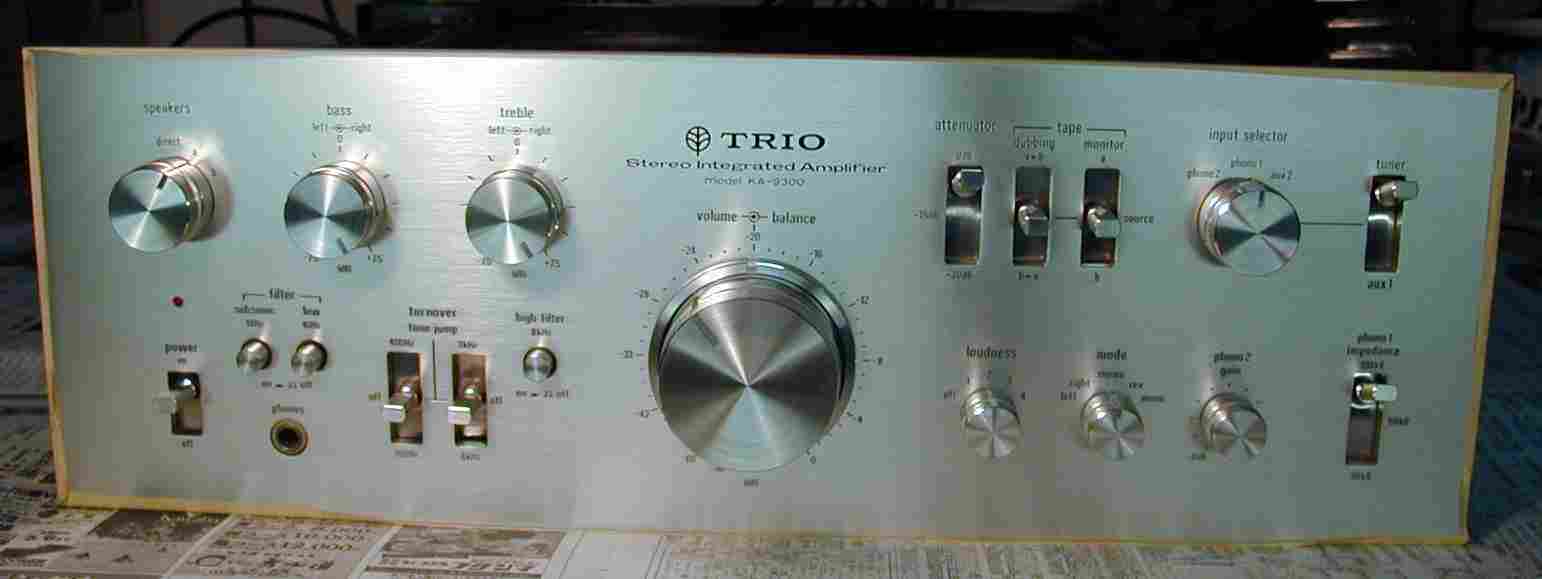

A．　修理前の状況 昨年末から左チャネルの出力に「ボソボソ、バリバリ」と不定期な雑音が発生（ＳＰ、ヘッドフォン共）。 ボリュームを左に回して「０」の状態でも発生する。（この時入力には何も繋がない状態でも同様）。 ヘッドフォンで聞くと前記の状態で両チャネルから「サー」というノイズがでる。 アンプのメインスイッチをオフにしから２〜３秒で消える。 B．　原因 メインＡＭＰの初段ＦＥＴの劣化。 Ｃ．　修理状況 メインＡＭＰのＲＬドライブ基板修理。 配線手直し、補強。 基板ハンダ補正。 Ｄ．　使用部品 　　　半固定ＶＲ　　　　　　　　　　　　　４個。 　　　電解コンデンサー　　　　　　　　４個。 　　　ＦＥＴ（電解トランジスター）　　　４個。 　　　ＴＲ（トランジスター）　　　　　　　４個。 　　　抵抗　　　　　　　　　　　　　　　　　４個。 Ｅ．　修理費　　１９，０００円　　　通常修理 Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ−９３００．　の仕様（マニアル・カタログより）

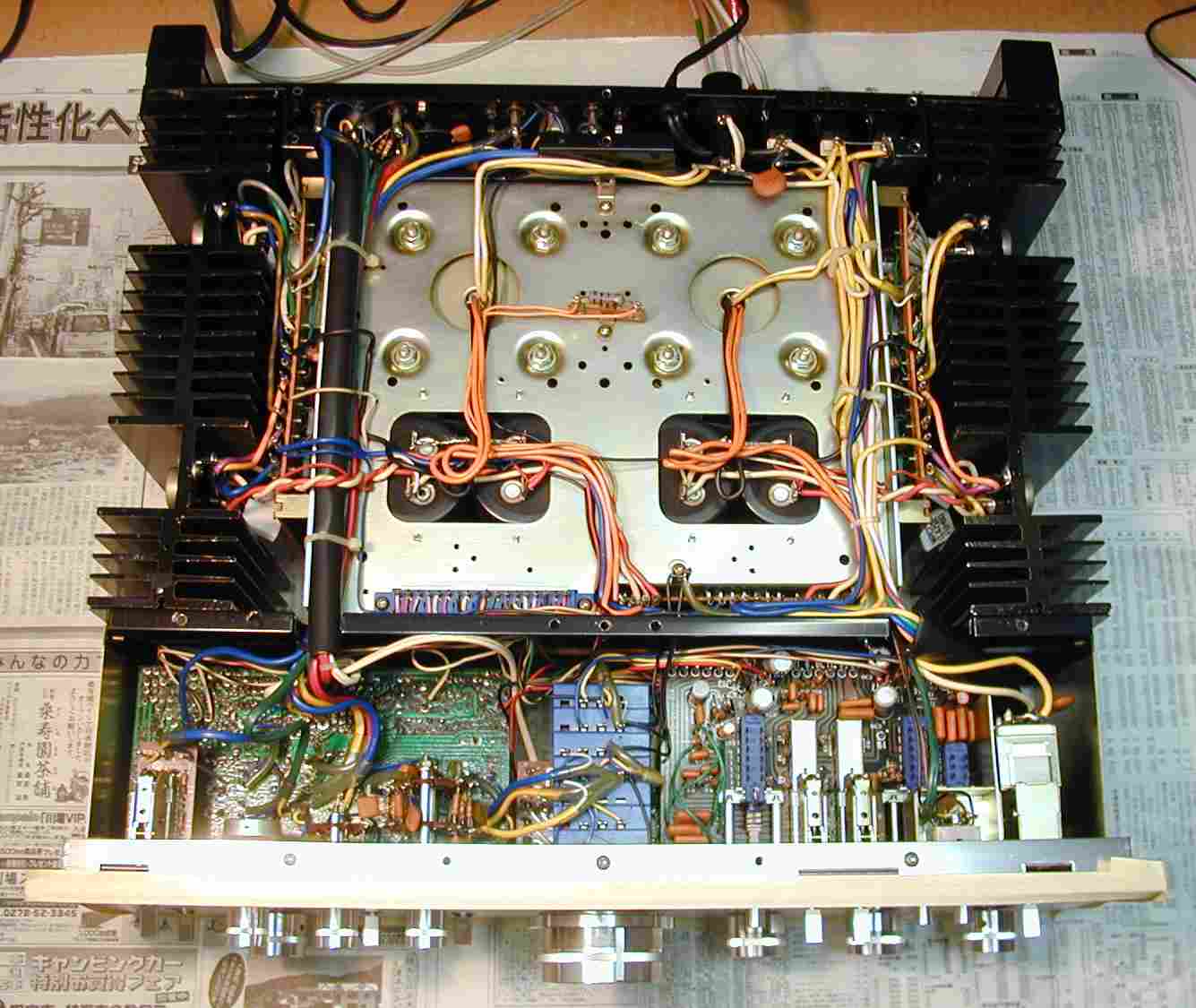

１．　上蓋を開け清掃後上から、真ん中にトランスとコンデンサー

２．　下蓋を開け清掃後下から

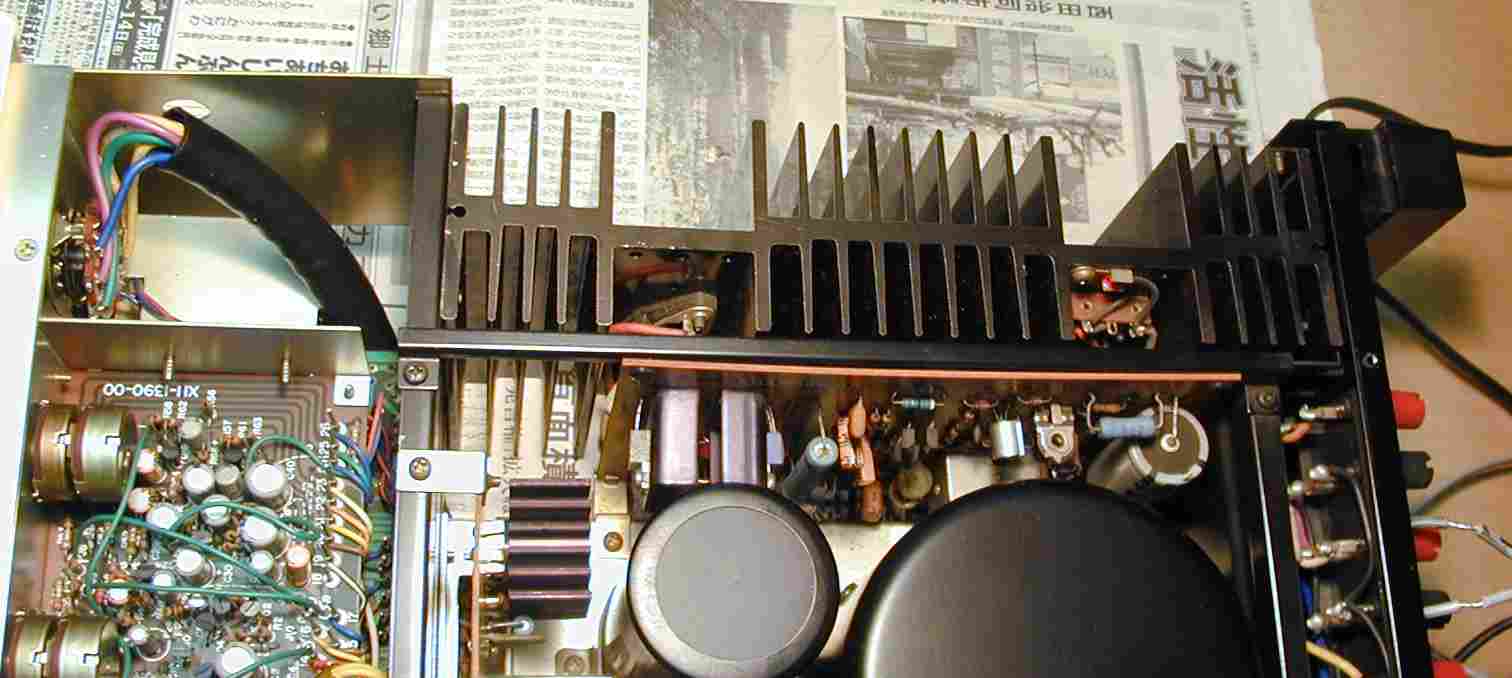

３．　放熱を良くするためか放熱器を外側に置いたため、 　　ドライブ基板は中にあるので、放熱器を外さないと出ない。

４．　ドライブ基板への配線は、ラッピング、取り外しは大変、コネクターを使用して欲しい所。

５．　修理前のドライブ基板

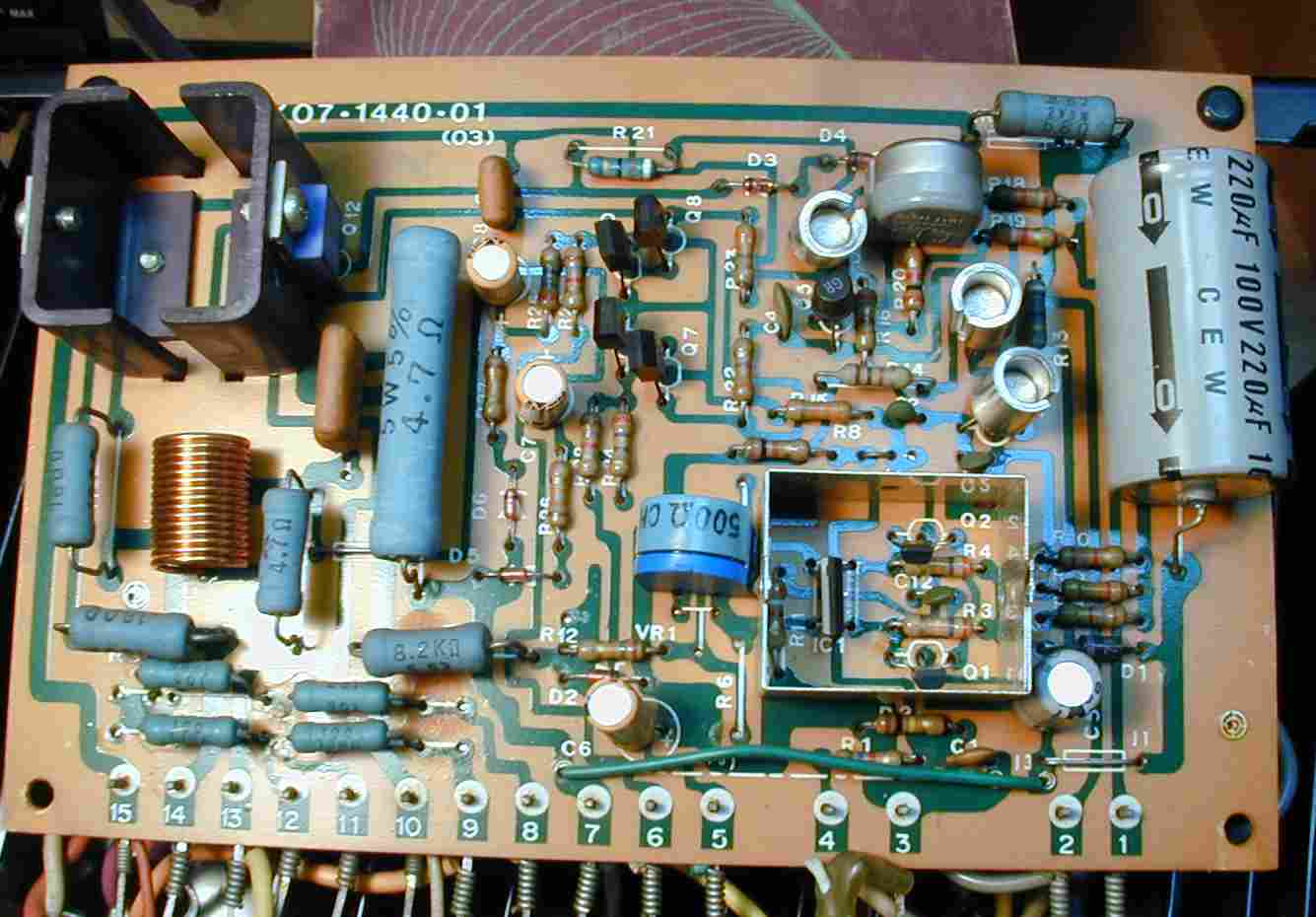

６．　修理後のドライブ基板

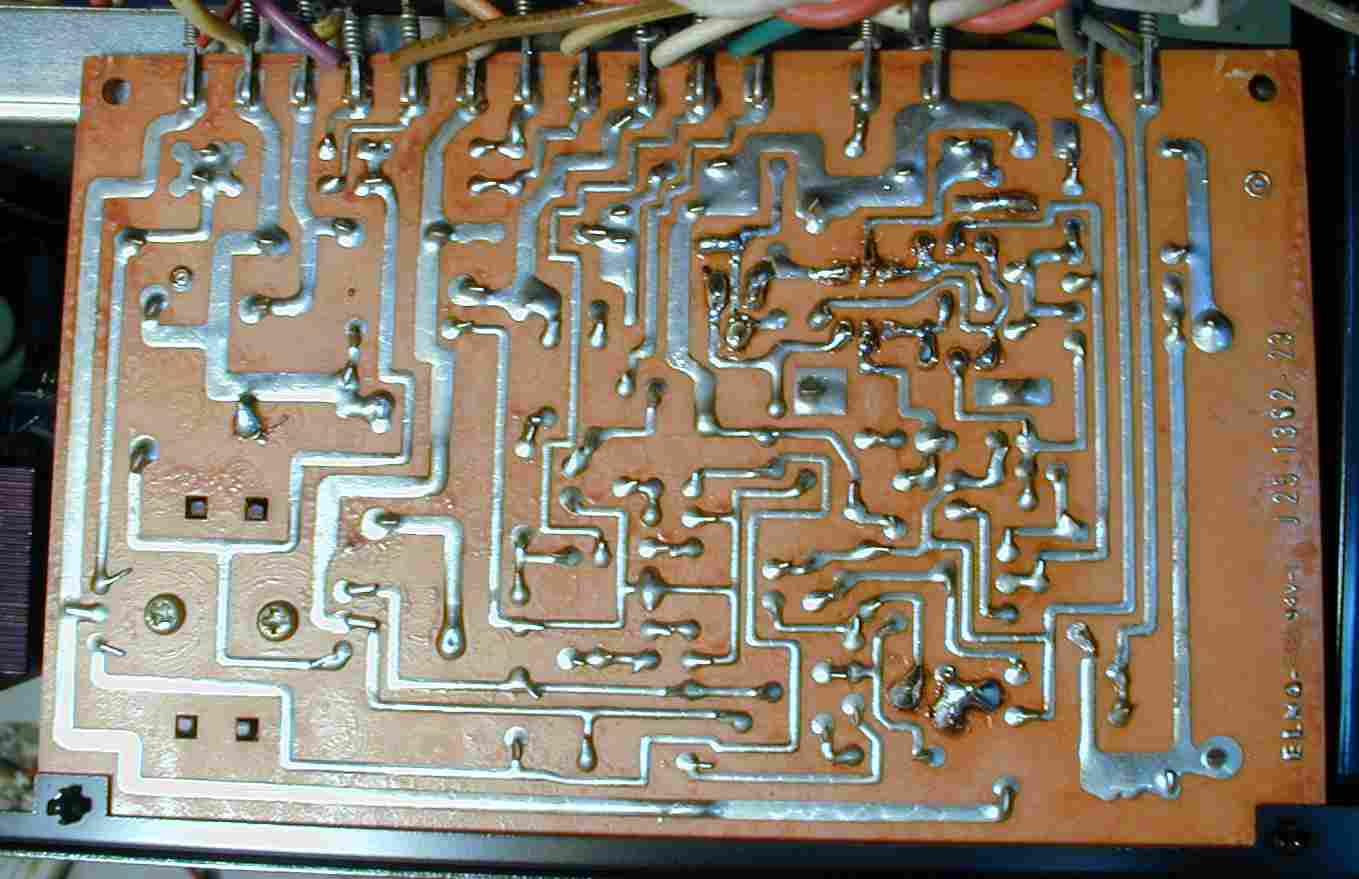

７．　ハンダ補正したドライブ基板、手付けハンダなので、現在でもしっかりしている

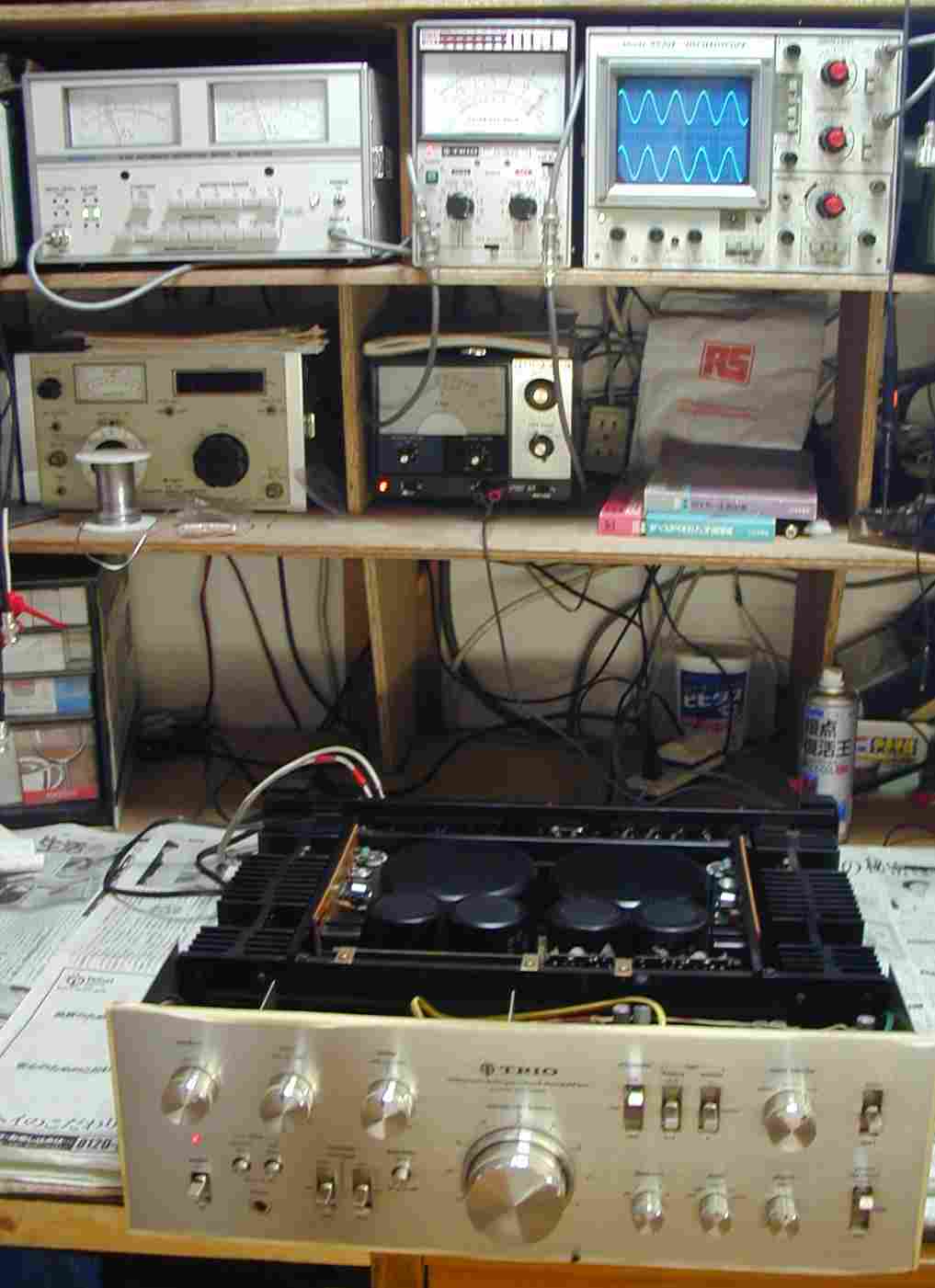

８．　出力／歪み率測定

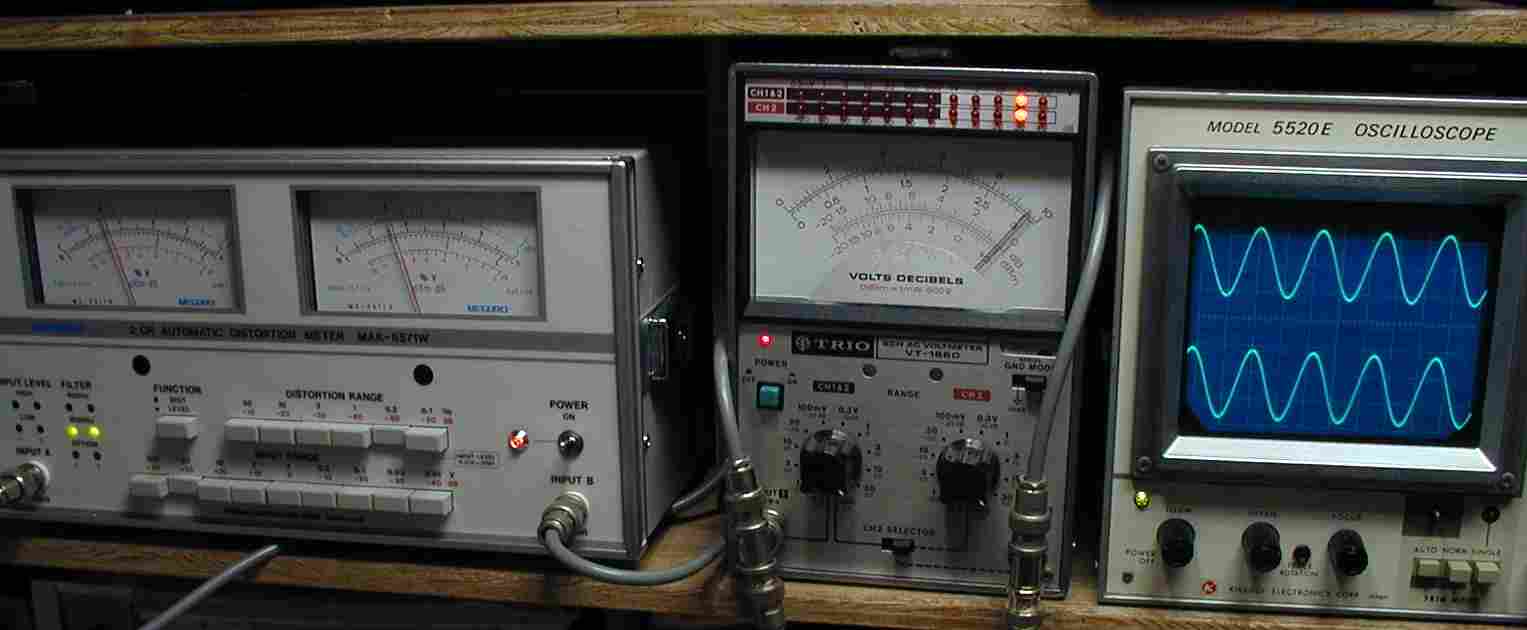

９．　ＳＰ出力電圧３１Ｖ＝１２０Ｗ　歪み率＝１％弱、４００ＨＺ入力

１０．　ＳＰ出力電圧３１Ｖ＝１２０Ｗ　歪み率＝１％弱、　１０００ＨＺ　入力

１１．　　前から見たところ

Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ−９３００．　の仕様（マニアル・カタログより）

実効出力 １２０Ｗ＋１２０Ｗ（２０Ｈｚ〜２０ｋＨｚ，両ｃｈ動作８Ω出力） １２５Ｗ＋１２５Ｗ（１ｋＨｚ，両ｃｈ動作８Ω出力） １４０Ｗ＋１４０Ｗ（２０Ｈｚ〜２０ｋＨｚ，両ｃｈ動作４Ω出力） 全高調波歪率 ０．０５％（定格出力時，８Ω出力） ０．０３％（１Ｗ出力時，２０Ｈｚ〜２０ｋＨｚ，８Ω出力） 混変調歪率 ０．０５％（定格出力時，８Ω出力） ０．０５％（１Ｗ出力時，２０Ｈｚ〜２０ｋＨｚ，８Ω出力） 出力帯域特性 ５Ｈｚ〜５０ｋＨ（ＩＨＦ規格） ＳＮ比 １１０dB以上（ＩＨＦ-Ａカーブ使用） 入力感度 １．０Ｖ 入力インピーダンス １００ｋΩ ダンピングファクター ５０ 、　８０（ダイレクト端子使用時） 最適負荷インピーダンス ４Ω〜１６Ω 周波数特性 ＤＣ〜７０ｋＨｚ、　＋０dB−１dB プリＡＭＰ入力端子 　感度／インピーダンス／ＳＮ比（ＩＨＦ-Ａカーブ） ＰＨＯＮＯ１　　　２．５ｍＶ／３０・５０・１００ｋΩ／７６dB（５mV入力） ＰＨＯＮＯ２　　　２．５〜５ｍＶ／５０ｋΩ／７６dB（５mV入力） ＴＵＮＥＲ　　　　１５０ｍＶ／５０ｋΩ／９６dB ＡＵＸ　　　　　　 １５０ｍＶ／５０ｋΩ／９６dB ＴＡＰＥ　PLAY　１５０ｍＶ／５０ｋΩ／９６dB プリＡＭＰ出力端子 　出力レベル／出力インピーダンス ＴＡＰＥ　ＲＥＣ　ＰＩＮ端子　１５０ｍＶ／６００Ω ＴＡＰＥ　ＲＥＣ　ＤＩＮ端子　　３０ｍＶ／８０ｋΩ プリＡＭＰアウト出力インピーダンス ２．５ｋΩ以下 プリＡＭＰ部　出力歪 ０．０２％（１Ｖ出力時） プリＡＭＰ許容最大入力 ＰＨＯＮＯ１　２２０ｍＶ（１ｋＨｚ，歪０．０５％） ＰＨＯＮＯ２　２２０ｍＶ〜４４０ｍＶ（１ｋＨｚ，歪０．０５％） プリＡＭＰ周波数特性 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ　ＰＬＡＹ　７Ｈｚ〜５０ｋＨｚ＋０，−１dB ＰＨＯＮＯ　ＲＩＡＡ偏差　±０．２dB プリＡＭＰトーンコントロール ＢＡＳＳ　　　１５０Ｈｚ・４０Ｈｚ　±７．５dB 　　　　　　　　４００Ｈｚ・１００Ｈｚ±７．５dB ＴＲＥＢＬＥ　 ３ｋＨｚ・１０ｋＨｚ　±７．５dB 　　　　　　　　 ６ｋＨｚ・２０ｋＨｚ　±７．５dB プリＡＭＰフィルター ＳＵＢＳＯＮＩＣ　 １８Ｈｚ　１２dB/ｏｃｔ ＬＯＷ　 　　　　　４０Ｈｚ　１２dB/ｏｃｔ ＨＩＧＨ　　　　　　　８ｋＨｚ　１２dB/ｏｃｔ プリＡＭＰラウドネスコントロール ＋２dB／＋４dB／＋６dB／＋８ｄＢ（−３０dB出力時・１００Ｈｚ） プリＡＭＰアッテネーター ０，−１５dB，−３０dB 電源電圧・電源周波数 １００Ｖ・　５０Ｈｚ／６０Ｈｚ 定格消費電力 ２９０Ｗ（電気用品取締法に基づく表示） 電源コンセント 電源スイッチ連動　　　２個（２００Ｗ） 　　　　　　　　非連動　１個（１００Ｗ） 外形寸法 ４４０mmＷ×１５４mmＨ×３９３mmＤ 重量 約１９ｋｇ 価格 １５万円／　　１９７６年
