| グラント・ラムレイ ＧＬ１００ＡＭ 修理 | |
| 平成１４年１１月２日持ち込み １２月５日完成 | |
|
|

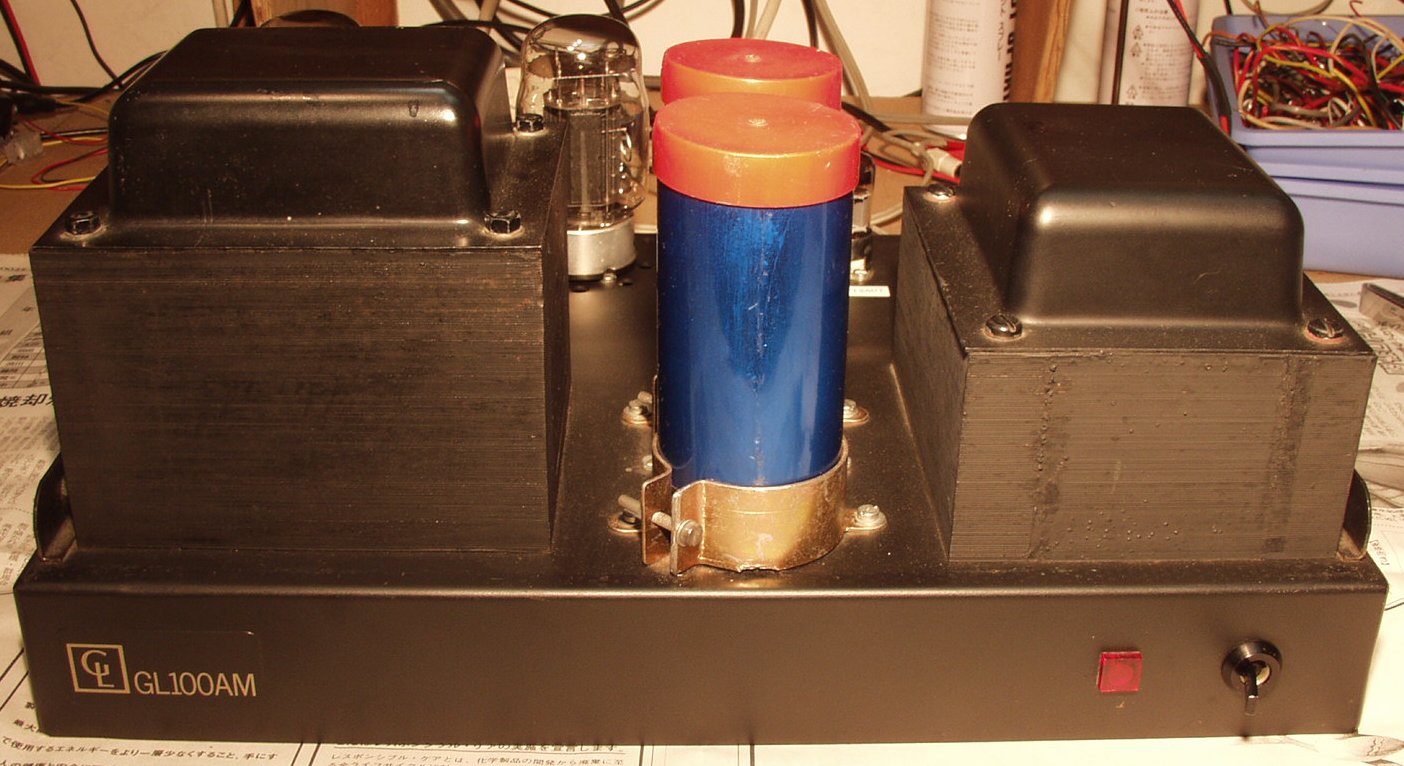

| A．修理前の状況 Ａ−１．修理前 前から見る、左＝出力トランス、右＝電源トランス、この辺りは国内製品と大きく異なるところ |
|
 |
|

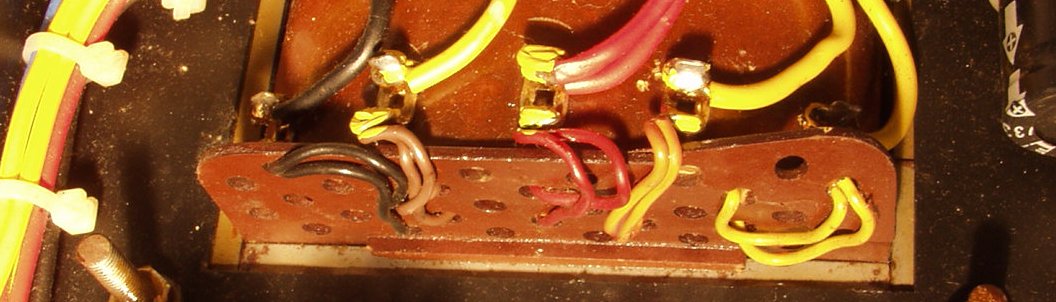

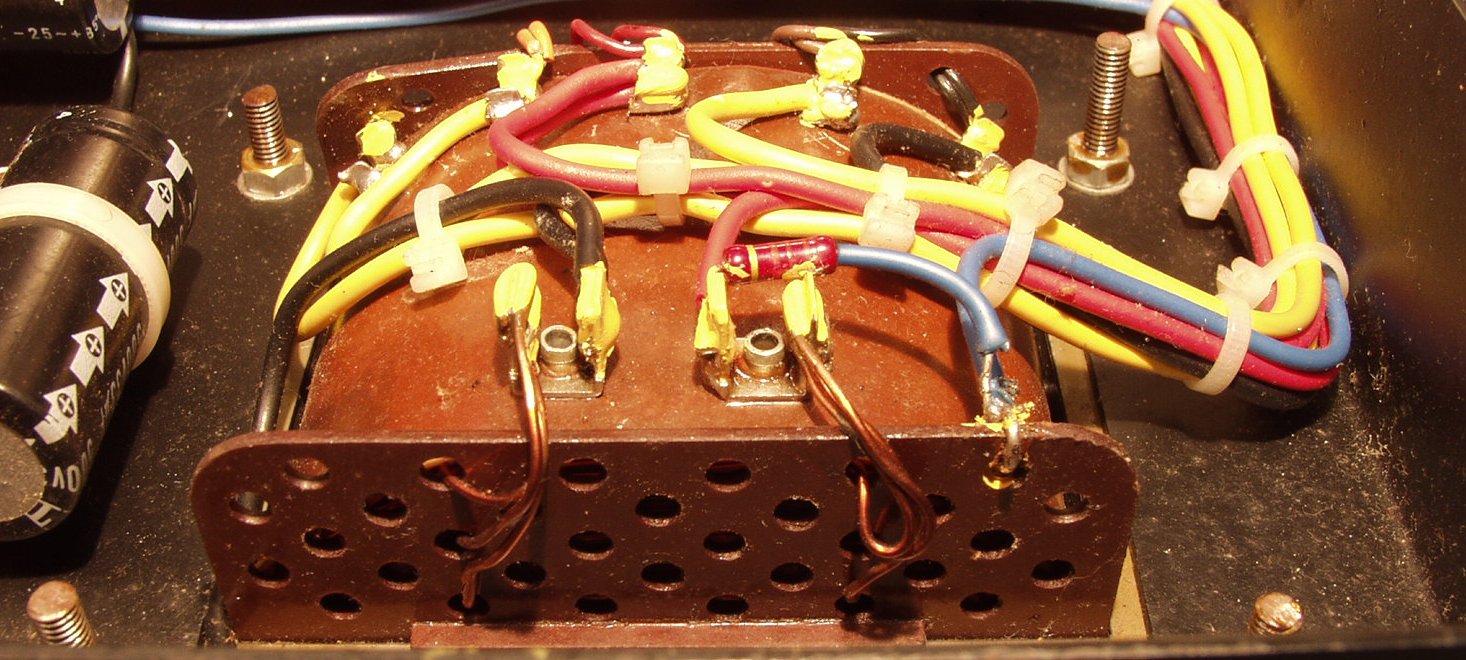

| Ａ−２．修理前 出力トランスの１次巻き線、２層巻きで２パラ | |
 |
|
| Ａ−３．修理前 出力トランスの２次巻き線、３層巻きで３パラ、１次巻き線を包んでいる＝これが高域特性に貢献する | |
 |
|

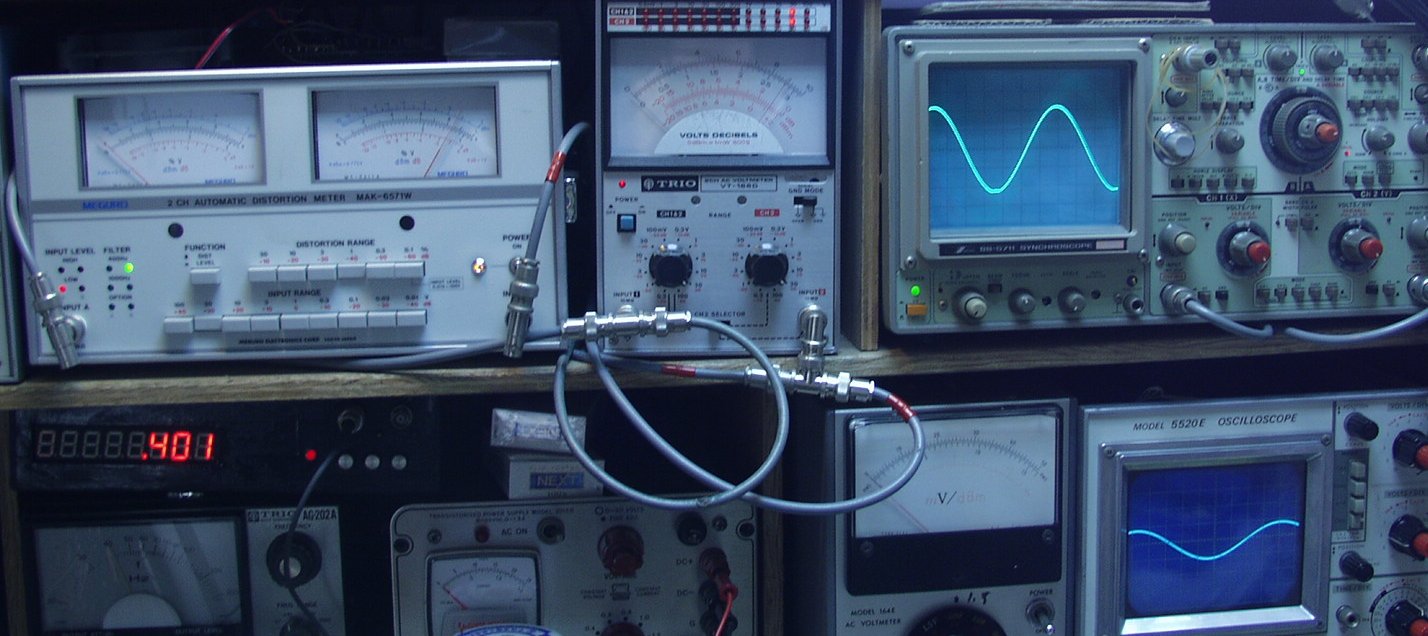

| Ａ−４．修理前 出力・歪み測定 ＳＰ出力＝２０Ｖ＝５０Ｗ 歪み率＝１％ ４００ＨＺ | |
 |
|
| Ａ−５．修理前 出力・歪み測定 ＳＰ出力＝１９Ｖ＝４６Ｗ 歪み率＝１％ １０００ＨＺ | |
 |
|
| Ａ−６．修理前 出力が出ないのは、整流の出口に入れた、 このセメント抵抗（＝２５０Ω）が大きすぎる為 多分ＫＴ−８８を長持ちさせる為に、大きくしたと見られる＝初心者が犯すミス これでは、下の電圧計の様に、出力を出そうとすると、供給電圧が下がり、出力が出ない 夫（男）が、ここ一番の仕事をするとき、その状態が予見できず、足を引っ張る出来の悪い女房（恋人）と同じ 男なら、坂田三吉の女房「お春」の様な女を持ちたいもんだ、群馬の女は最低！ 小生の女房は、群馬県人ではないが、すっかり群馬の女（婆）になっている |
|
 |
|

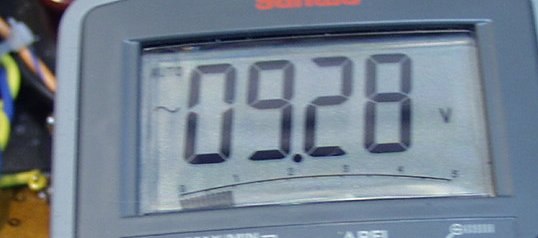

| Ａ−７． 無信号時のプレ−ト電圧 | ５０Ｗ出力時のプレ−ト電圧 |
 |
 |

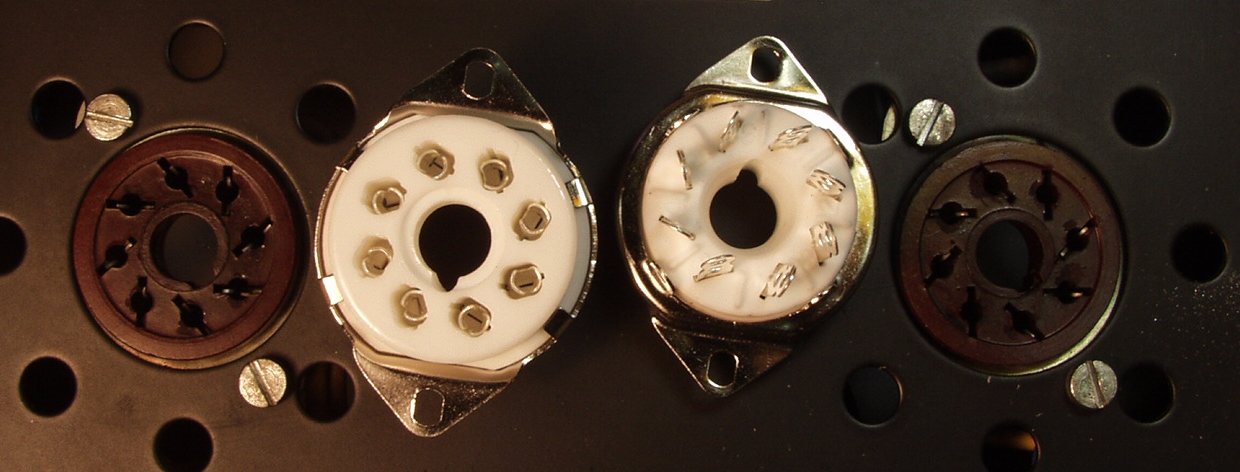

| Ａ−８．修理前 熱で劣化しているＫＴ−８８のソケット、中は交換するステアタイト（磁器）製 | |
 |
|
| Ａ−９．修理前 支給された「ＪＪ ＥＬＥＣＴＲＯＮＩＣ製 ＫＴ−８８」 ＧＯＬＤ−ＬＩＯＮと比較してプレ−ト電極は大きい しかしカタログ値の１００Ｗを出力するには、プレ−ト電圧＝５６０Ｖ、スクリ−ン電圧＝５５３Ｖ必要！！ |
|
 |
|
| Ｃ．修理状況 Ｃ−１．修理前 交換する、ＳＰ端子、入力端子 |
|
 |
|
| Ｃ−２．修理後 ＳＰ端子、入力端子 | |
 |
|

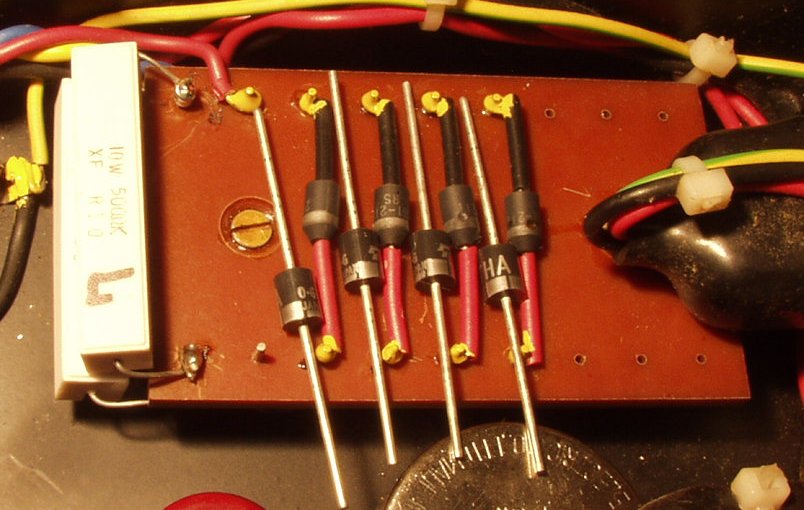

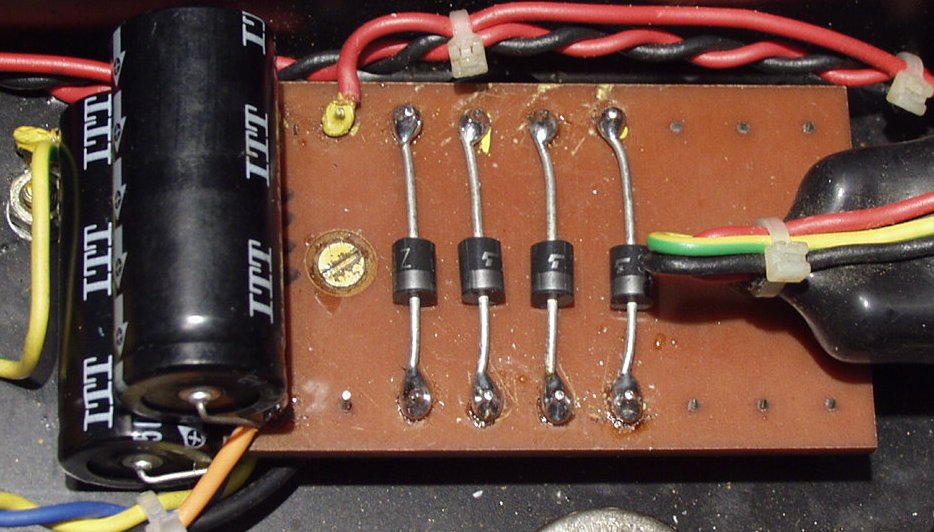

| Ｃ−３．修理前 交換する、高圧回路整流ダイオ−ド（ショトキ−ダイオ−ド１０００Ｖ−３Ａ） | |
 |
|

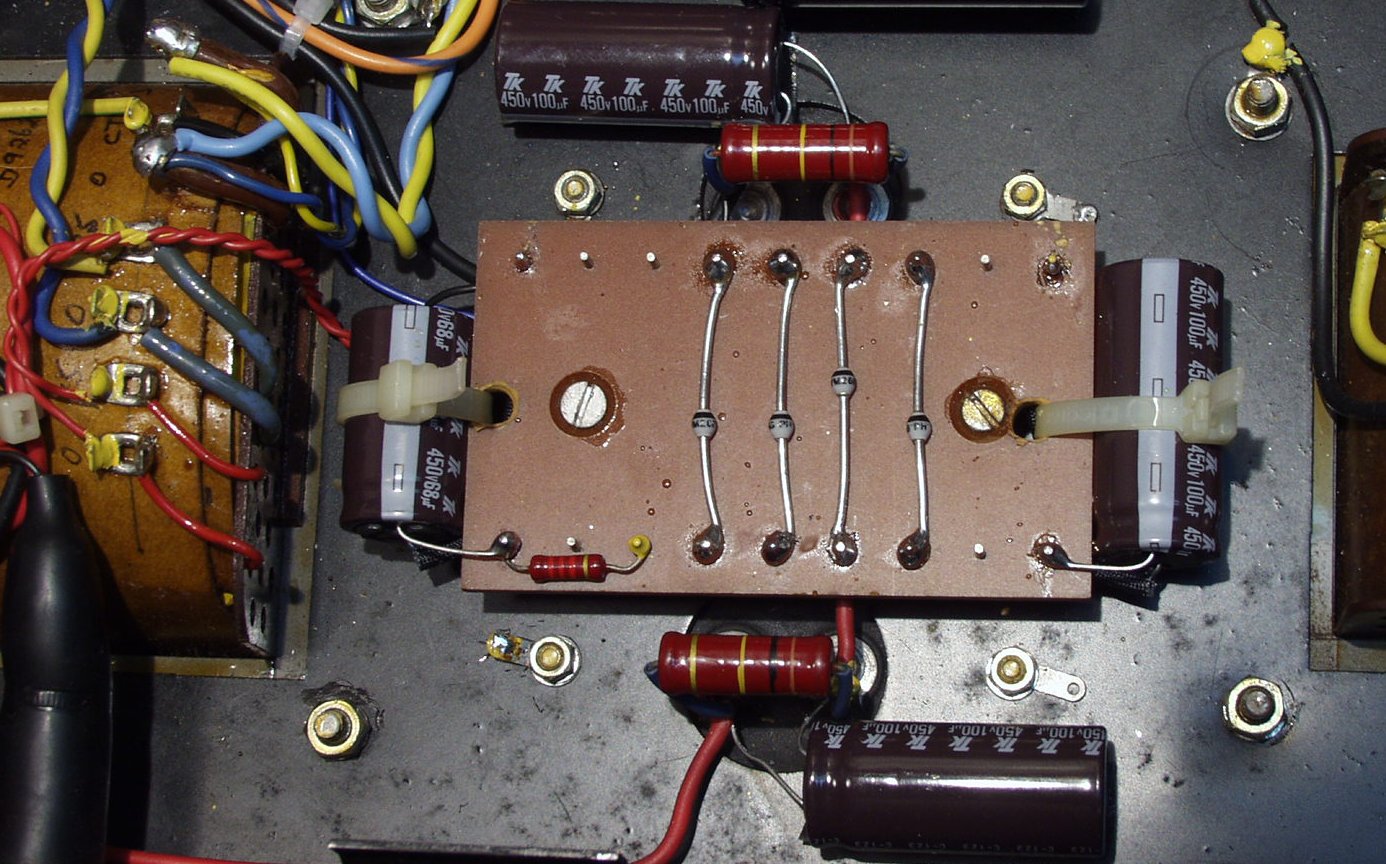

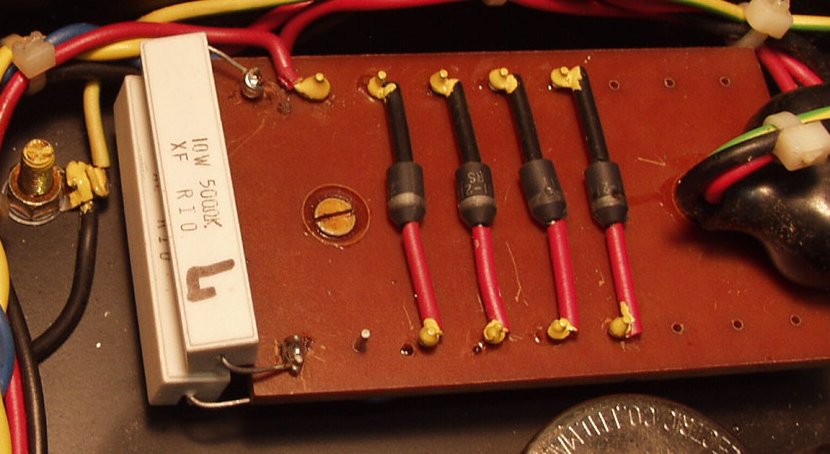

| Ｃ−４．修理後 高圧整流回路 | |
 |
|
| Ｃ−５．修理前 交換する、整流ダイオ−ド（１０００Ｖ−３Ａ）、電解コンデンサ− | |
 |
|
| Ｃ−６．修理後 バイアス整流回路 上下の２個は高圧用 | |
 |
|

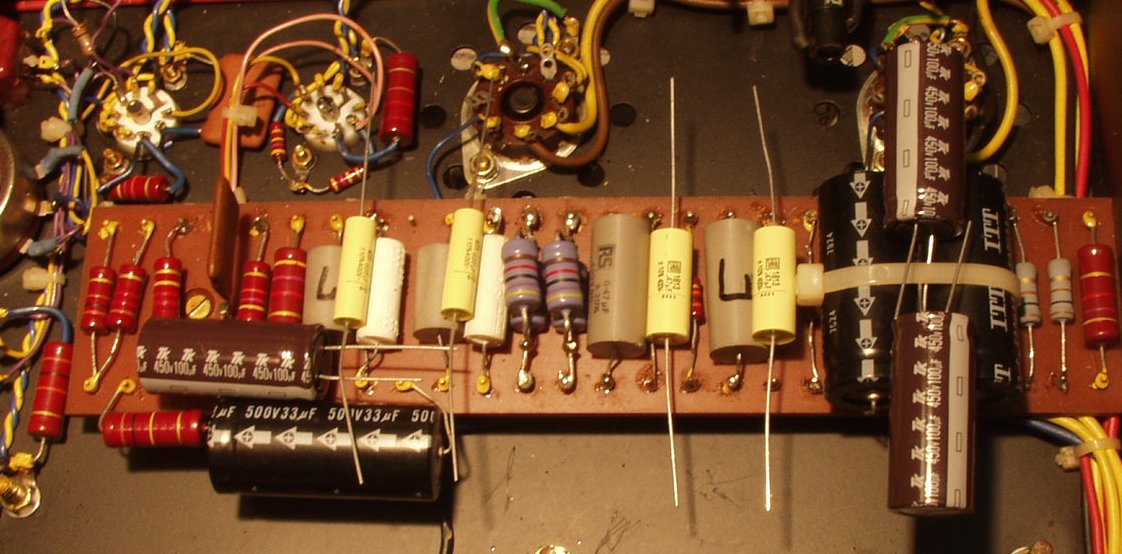

| Ｃ−７．修理前 交換する、結合コンデンサ−、電解コンデンサ− | |
 |
|

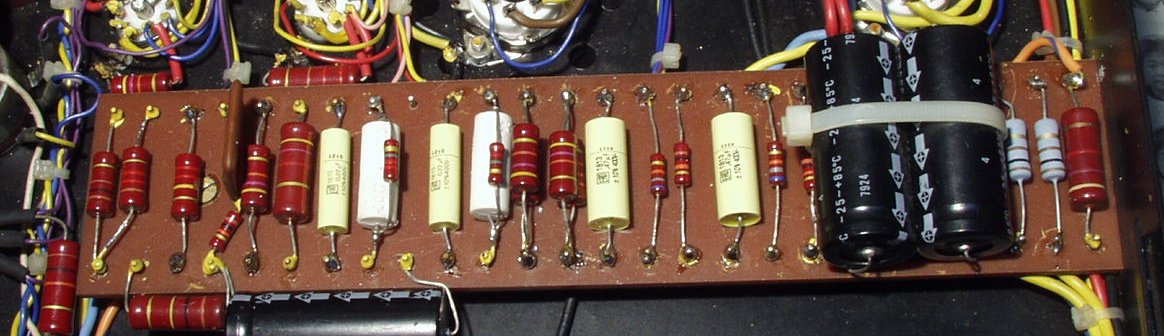

| Ｃ−８．修理後 ＡＭＰ基板 | |
 |
|

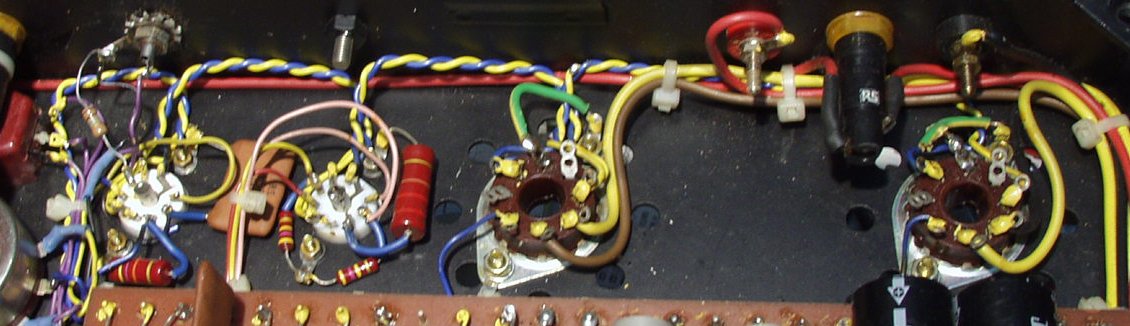

| Ｃ−９．修理前 ア−スラインは使用していない、ここらは、おおらかな英国人気質！ | |
 |
|
| Ｃ−１０．修理後 ア−スラインは全て結合する 又、右側ＫＴ−８８のヒ−タ−配線を増強する（左のＵＳソケットに入る空色／黄色の線） |
|
 |
|
| Ｃ−１１．修理前 下から | |
 |
|

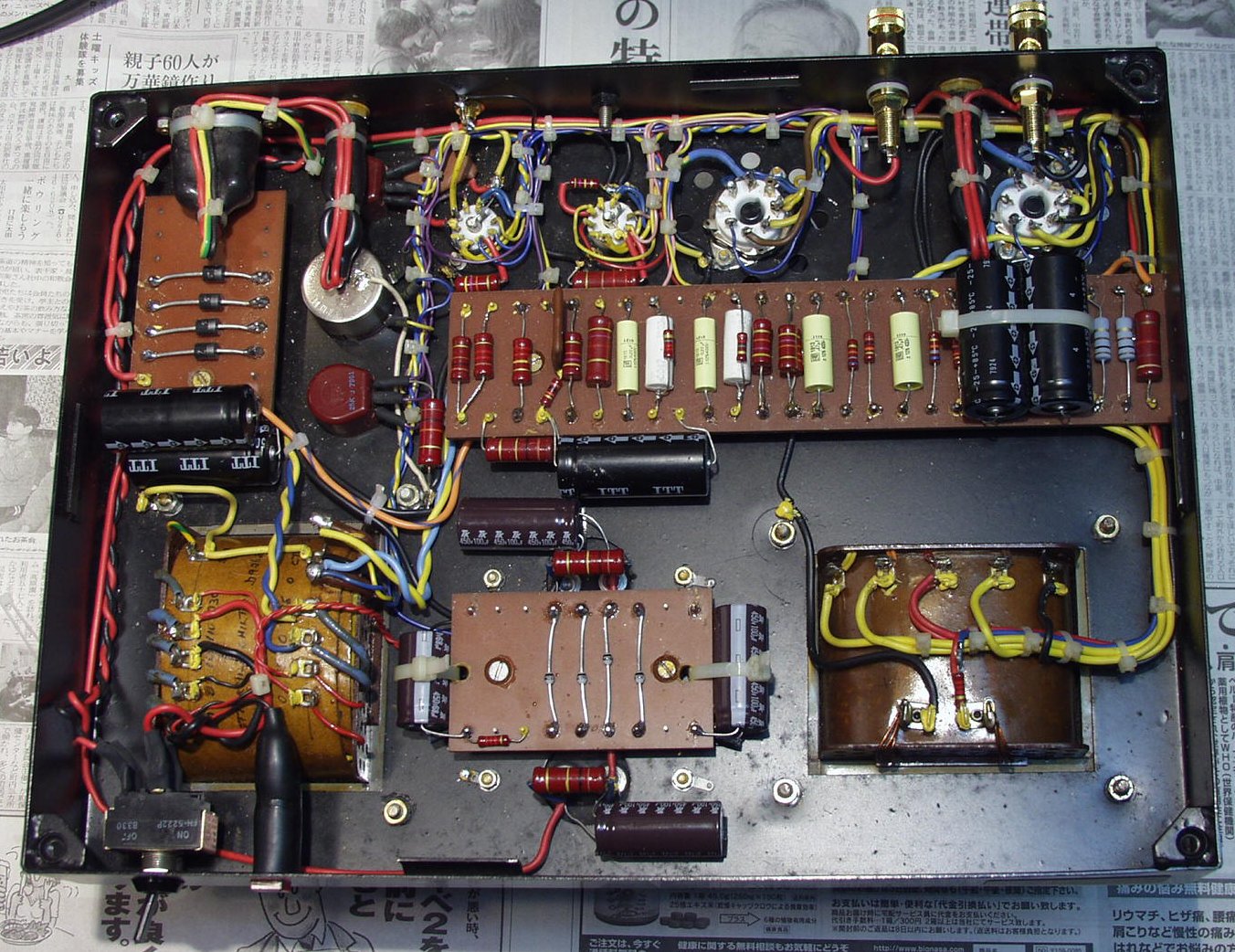

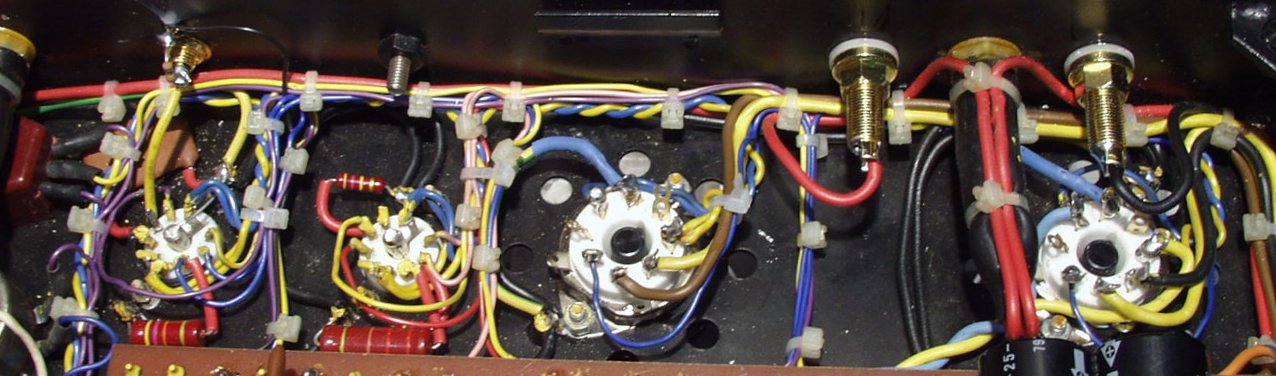

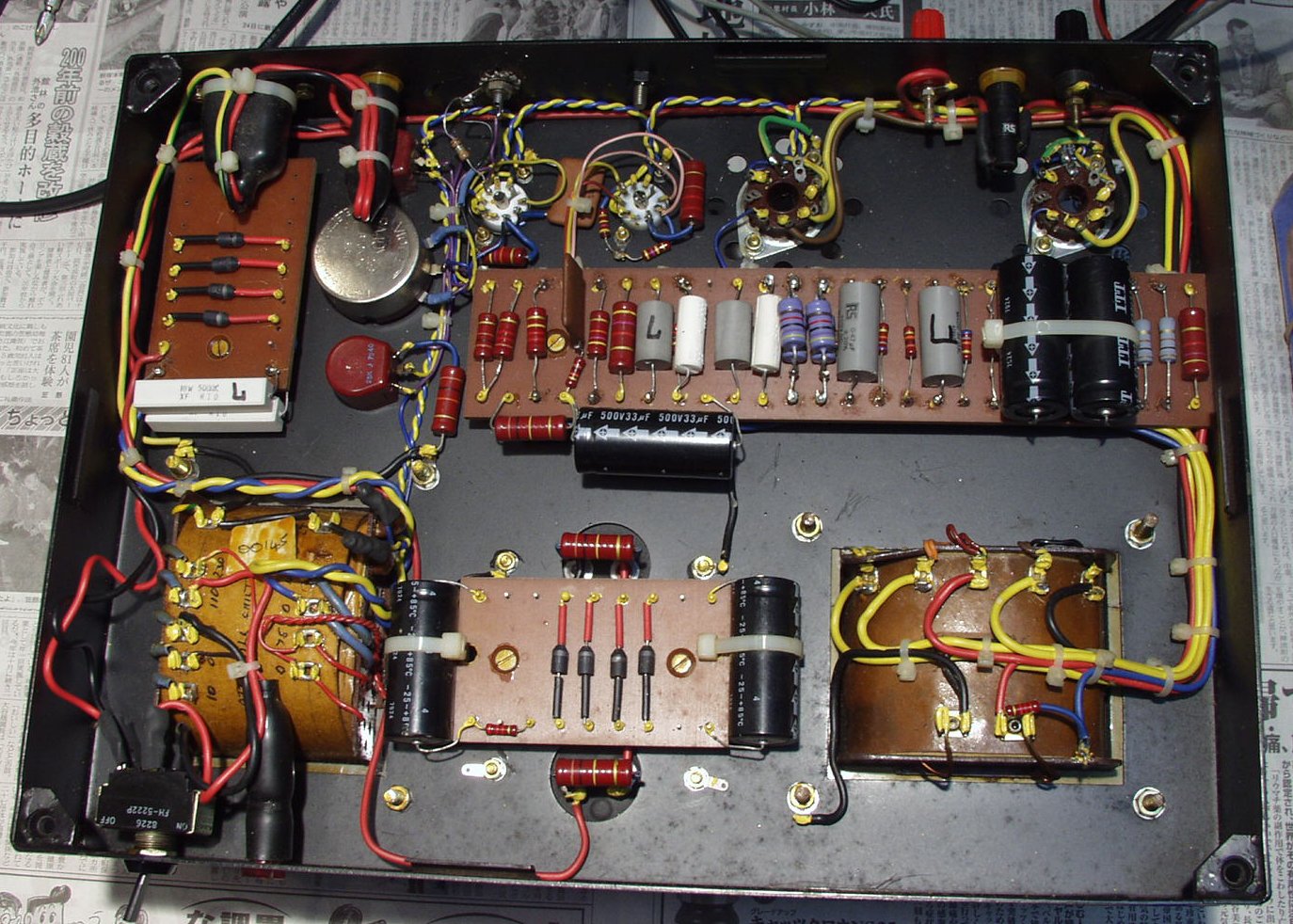

| Ｃ−１２．修理後 下から | |
 |
|

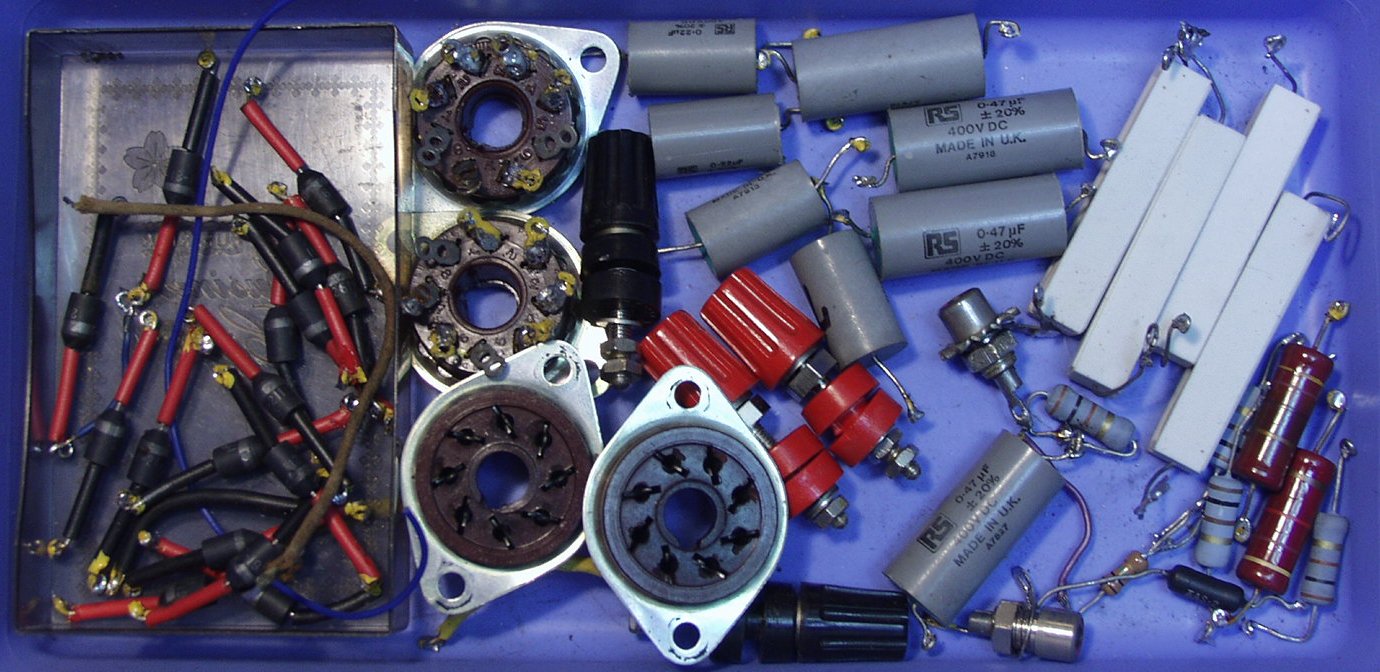

| C-13．交換部品 | |
 |
|

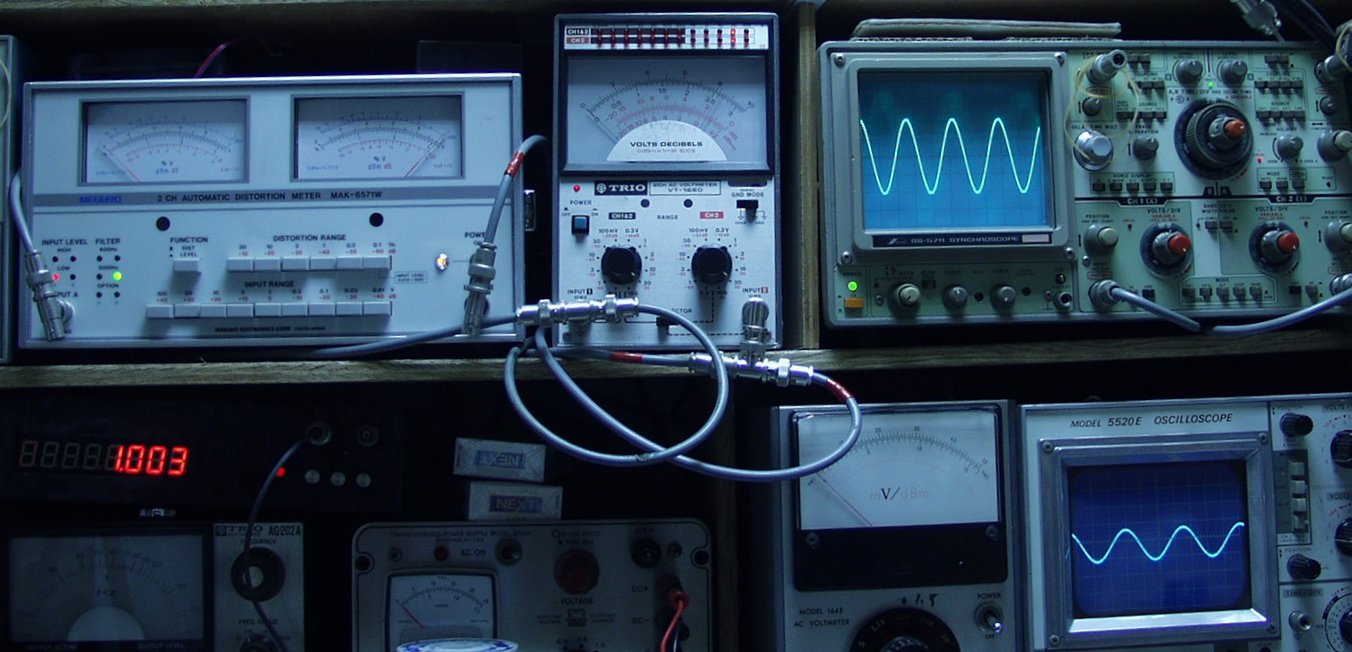

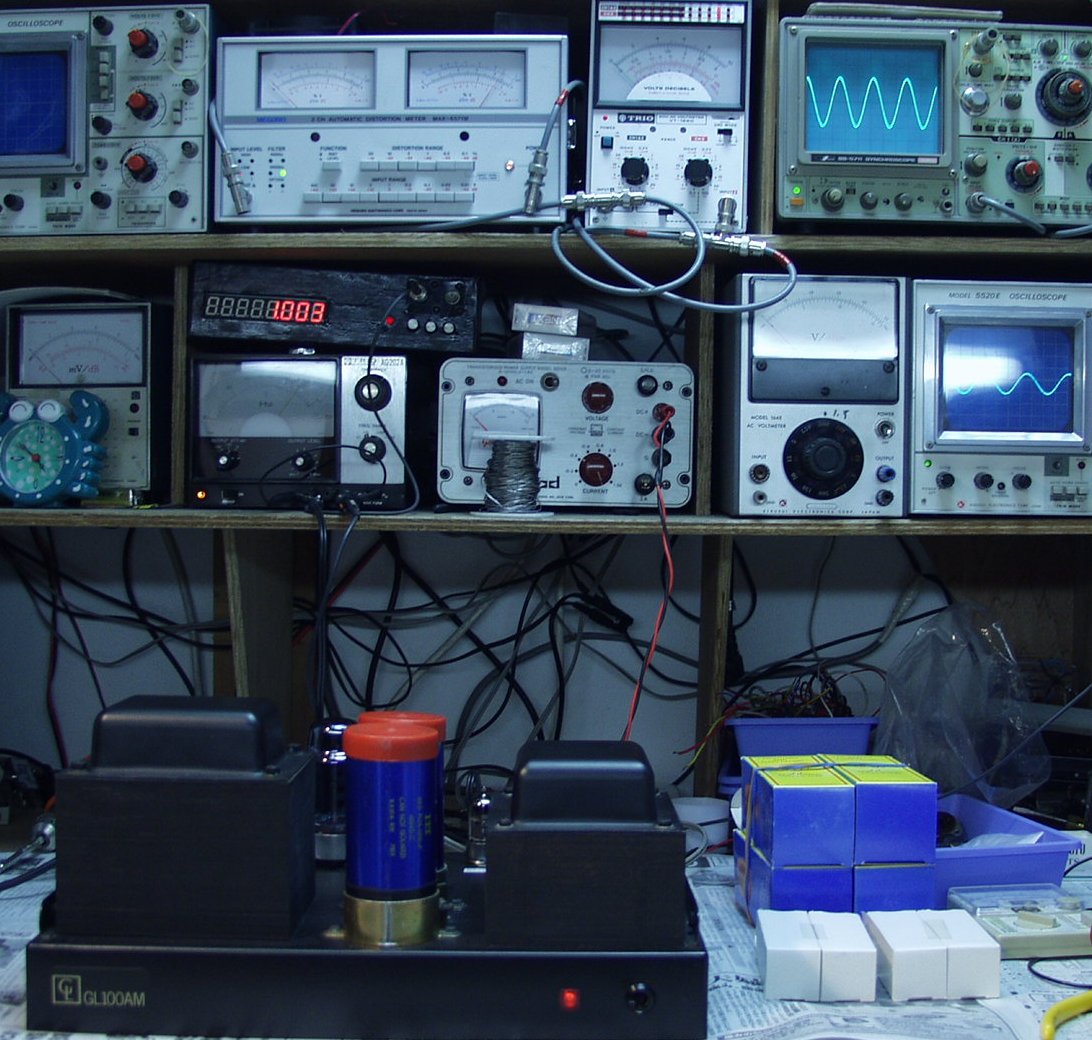

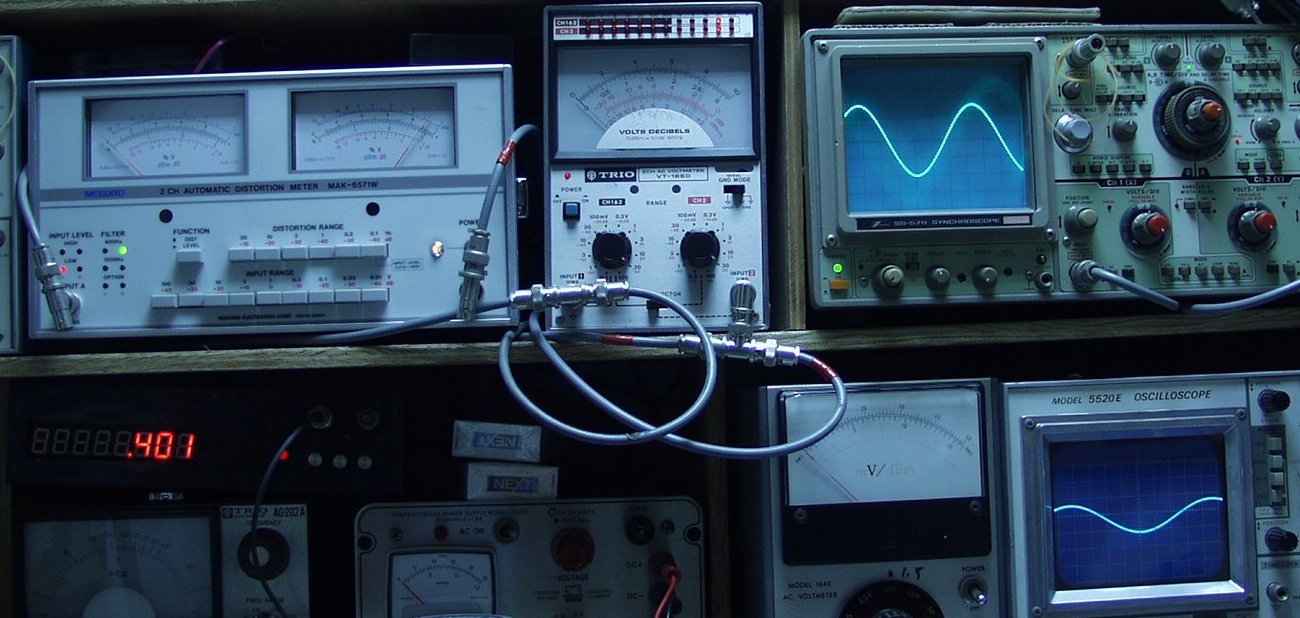

| Ｅ．調整・測定 Ｅ−１．調整・出力測定 測定時間＝夕方７時 |
|
 |
|

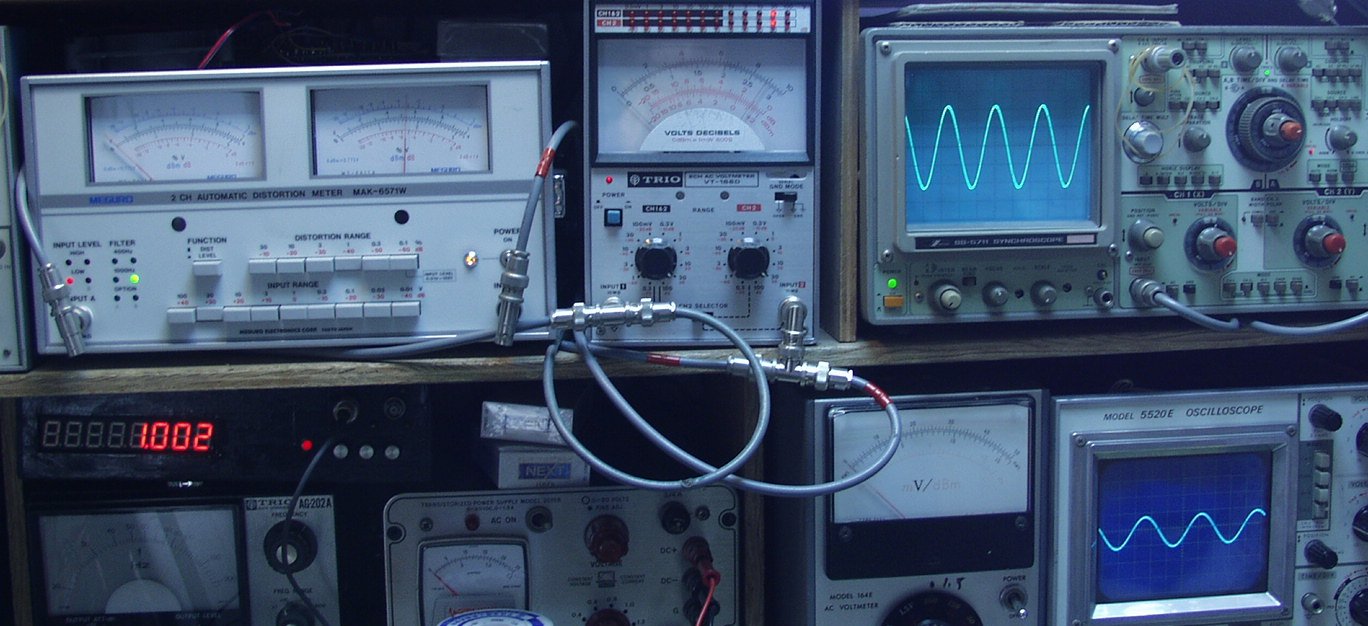

| Ｅ−２．ＳＰ出力２６Ｖ＝８５Ｗ 歪み率＝１％ １０００ＨＺ | |
 |
|

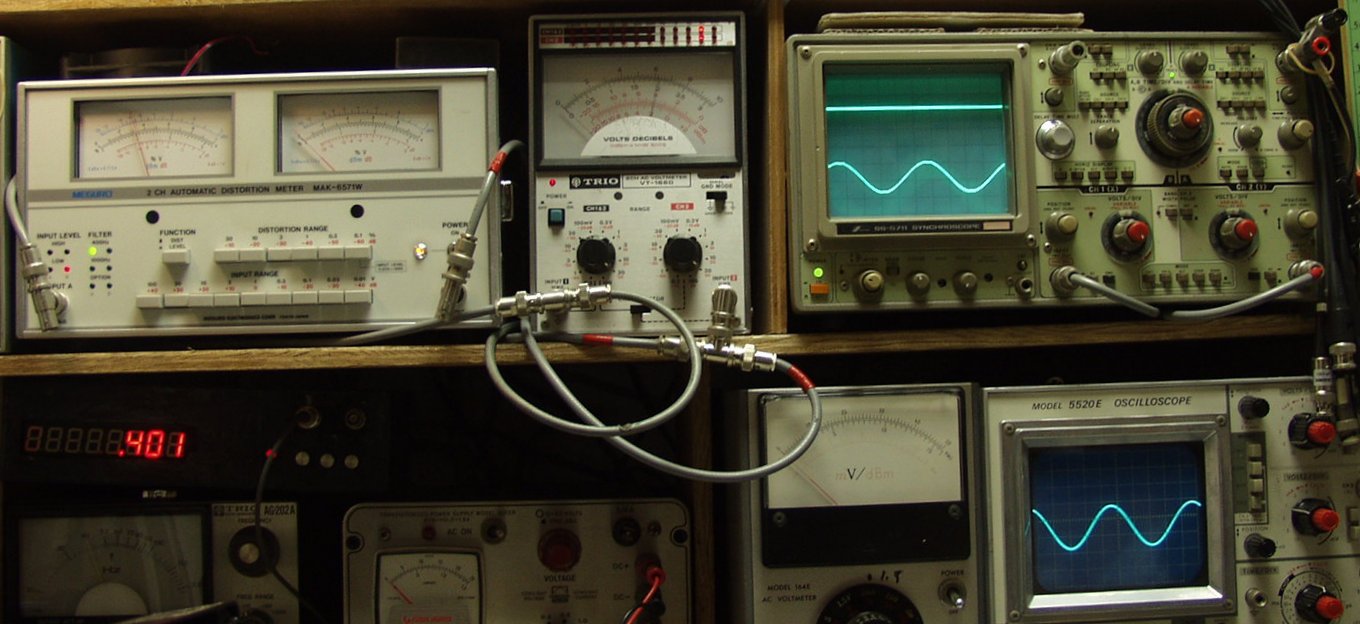

| Ｅ−３．ＳＰ出力２６Ｖ＝８５Ｗ 歪み率＝１％ ４００ＨＺ | |
 |
|

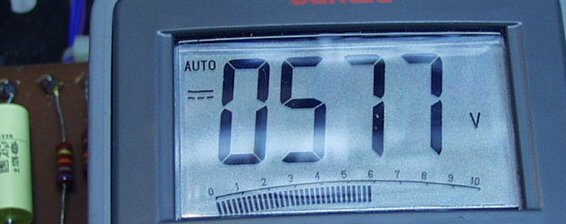

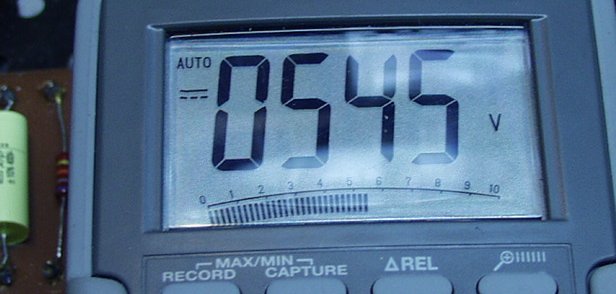

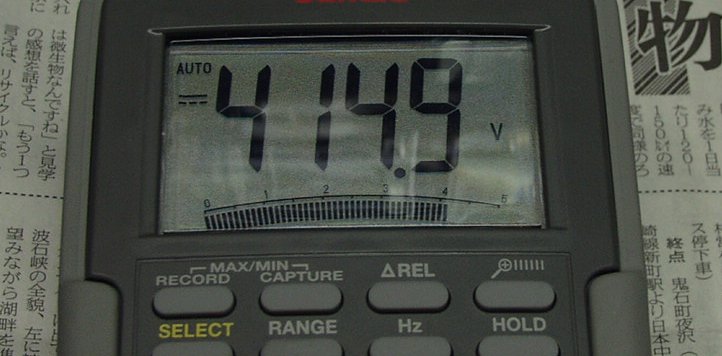

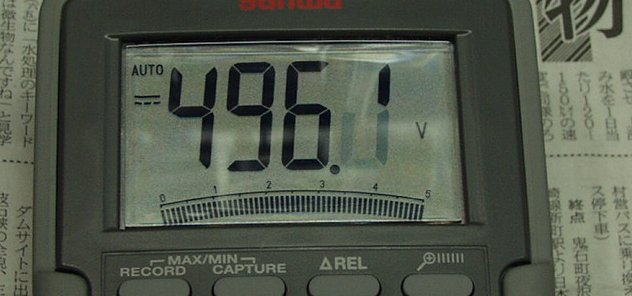

| Ｅ−４．無信号時のプレ−ト電圧 | Ｅ−５．８５Ｗ出力時のプレ−ト電圧 |
 |
 |
| Ｅ−６．無信号時の電源電圧。 | Ｅ−７．８５Ｗ出力時の電源電圧 |
 |
 |

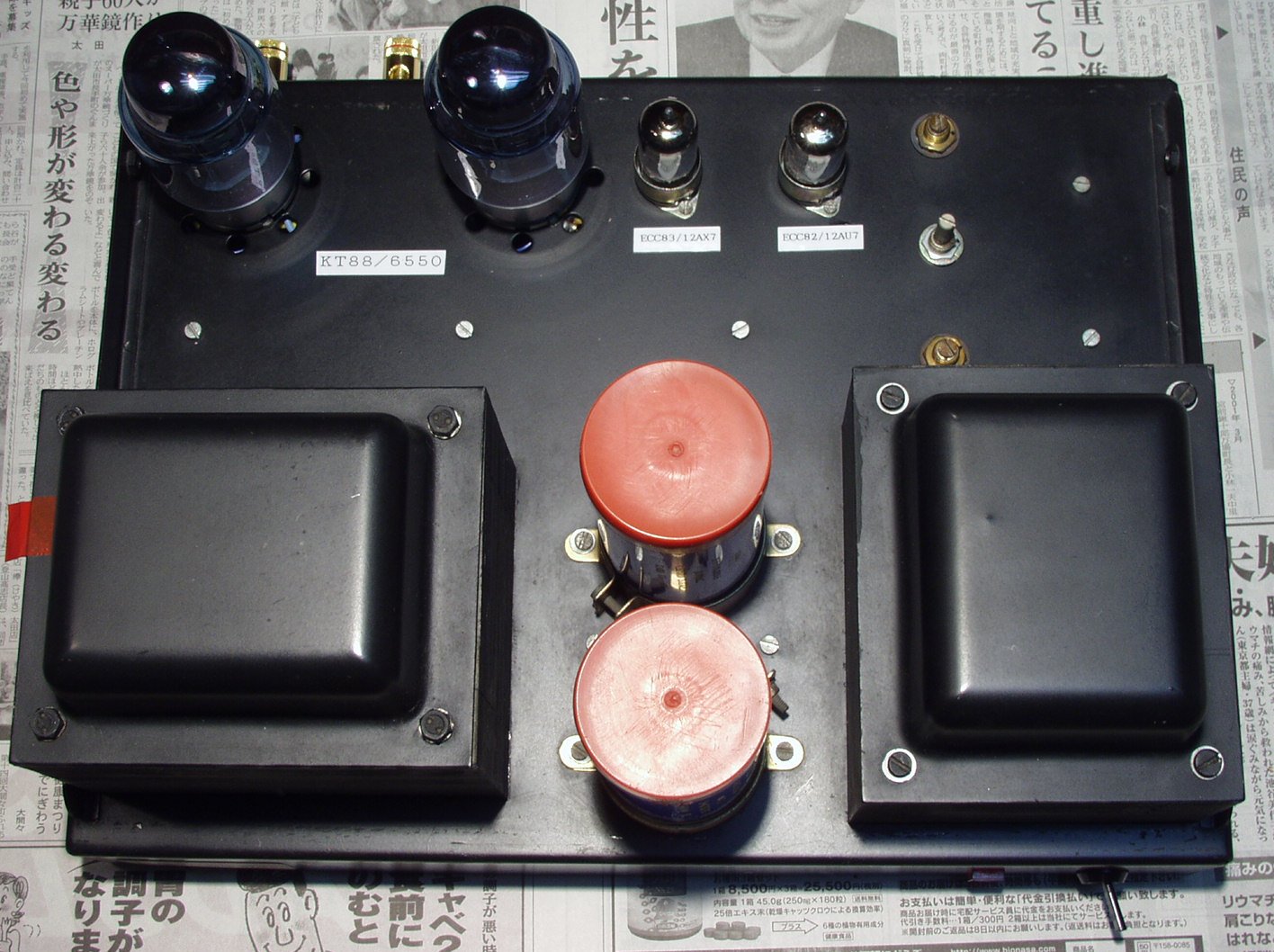

| Ｅ−８．完成 上から | |
 |
|

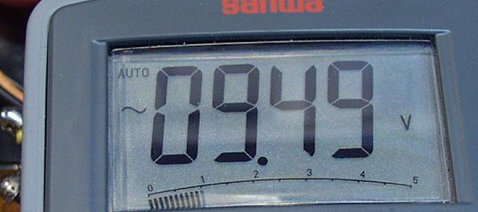

| Ｅ−９．再測定 ＳＰ出力２８Ｖ＝９８Ｗ 歪み率＝０．５％ １０００ＨＺ 測定時間＝昼１時 | |
 |
|
| Ｅ−１０．再測定 ＳＰ出力２８Ｖ＝９８Ｗ 歪み率＝０．７％ ４００ＨＺ 測定時間＝昼１時 | |
 |
|
| Ｅ−１１．再測定 ９８Ｗ出力時の電源電圧 電源電圧の安定は、重要です。 小生の所は、「単相１００Ｖ３０Ａ」契約なので、安定度は最悪です |
|
 |
|

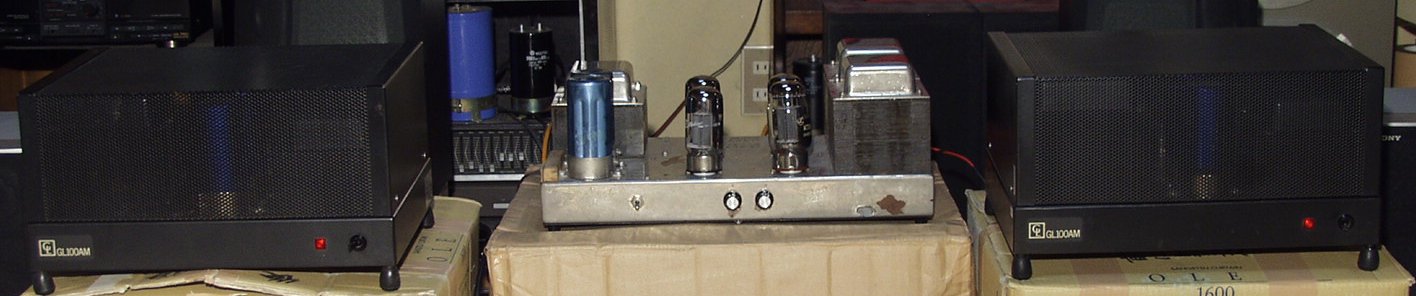

| Ｅ−１２． １２時間エ−ジング中 中にあるのは、Ｍｉｃｈａｅｌｌｓｏｎ ＆ Ａｕｓｔｉｎ ＴＶＡ−１、低音の力は格が違うようです |
|
 |
|
