ＬＵＸ　Ａ３４００．　２台目修理記録２

２０２２／３／２３到着　　２０２３／３／２完成

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 Ｋ．　木製ケース修理 Ｓ．　ＬＵＸ　Ａ３４００　の仕様（マニアル・カタログより）

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。

Ｕ１１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ１２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．４ｍＡ。

Ｕ２１．　付属２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２７ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ２２．　付属２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５９ｍＡ。

Ｕ３１．　付属３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１４０μmho、ＩＰ＝２．１６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ３２．　付属３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．４５ｍＡ。

Ｕ４１．　付属４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０９ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ４２．　付属４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．１８ｍＡ。

Ｕ５１．　付属５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．９５ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ５２．　付属５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝２．０４ｍＡ。

Ｕ６１．　付属６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２０６０μmho、ＩＰ＝２．１６ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｕ６２．　付属６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝１９６０μmho、ＩＰ＝２．０２ｍＡ。

Ｕ８１．　付属真空管「１２AU７」１本目ユニット１測定。　Gm＝２８００μmho、Ｉｐ＝１４．２３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ８２．　付属真空管「１２AU７」１本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１２．７７ｍＡ。

プレート（カソード電流）波形を観測しながら測定する。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１．　付属真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　１２ＡＸ７（ＥＣＣ８３）相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」。 　　　　１２AＵ７（ＥＣＣ８２）相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０．５ｍＡ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

購入真空管「１２ＡＸ７（ＥＣＣ８３）」。　左から１本目．２本目．．．５本目．６本目、１２AＵ７。

Ｖ１１．　購入１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝２４４０μmho、ＩＰ＝２．４４ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ１２．　購入１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３２ｍＡ。

Ｖ２１．　購入２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２５４０μmho、ＩＰ＝２．６１ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ２２．　購入２本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３２０μmho、ＩＰ＝２．２５ｍＡ。

Ｖ３１．　購入３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０２ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ３２．　購入３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２０００μmho、ＩＰ＝１．８２ｍＡ。

Ｖ４１．　購入４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３８ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ４２．　購入４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２３００μmho、ＩＰ＝２．２４ｍＡ。

Ｖ５１．　購入５本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．３８ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ５２．　購入５本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２３４０μmho、ＩＰ＝２．３５ｍＡ。

Ｖ６１．　購入６本目　１２ＡＸ７　ユニット１。　Ｇｍ測定＝２１００μmho、ＩＰ＝２．０７ｍＡ。 　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝３０００μmho

Ｖ６２．　購入６本目　１２ＡＸ７　ユニット２。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．１３ｍＡ。

Ｖ８１．　購入真空管「１２AU７」１本目ユニット１測定。　Gm＝３８８０μmho、Ｉｐ＝１８．３３ｍＡ。 　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ８２．　購入真空管「１２AU７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１６．９７ｍＡ。

プレート（カソード電流）波形を観測しながら測定する。

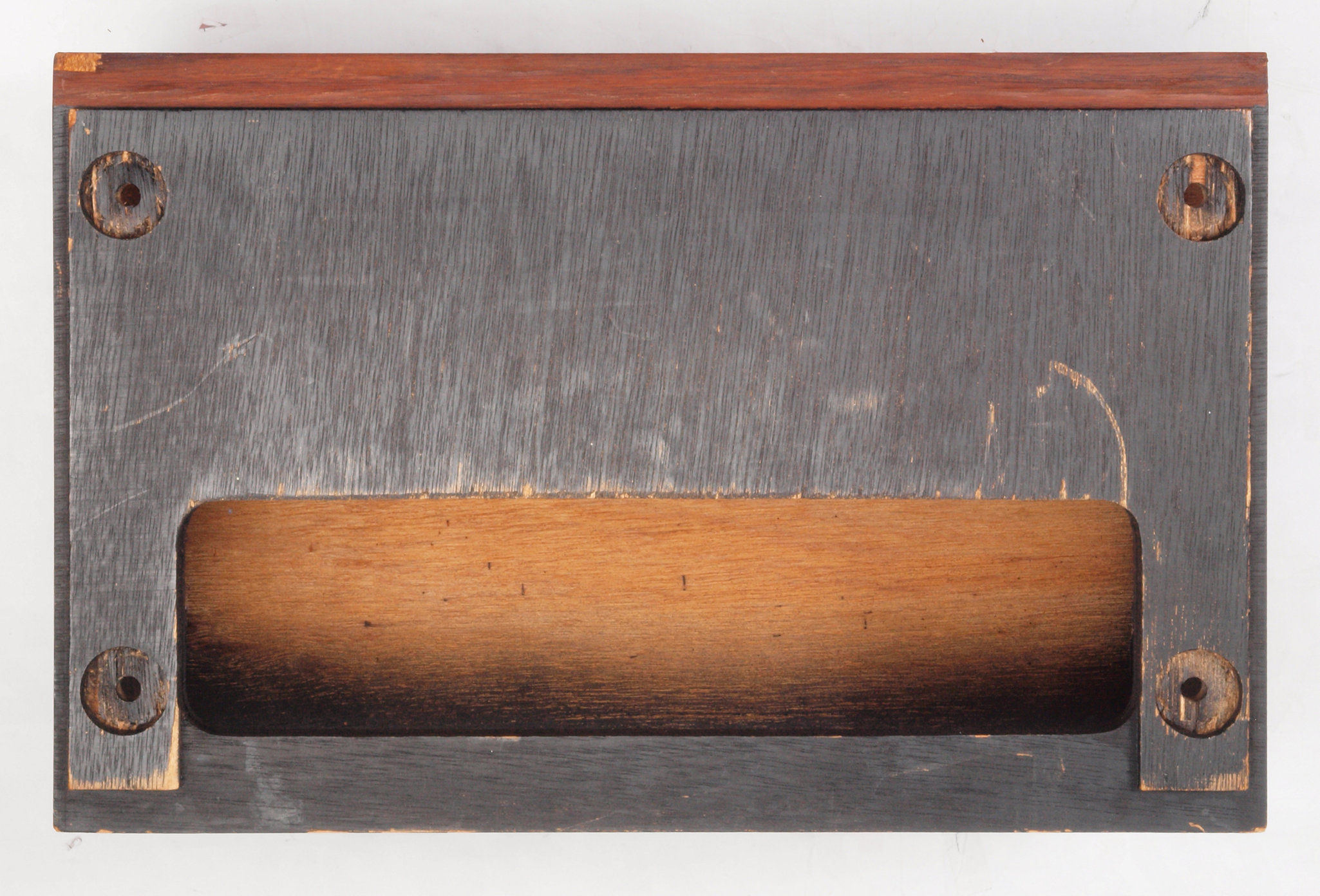

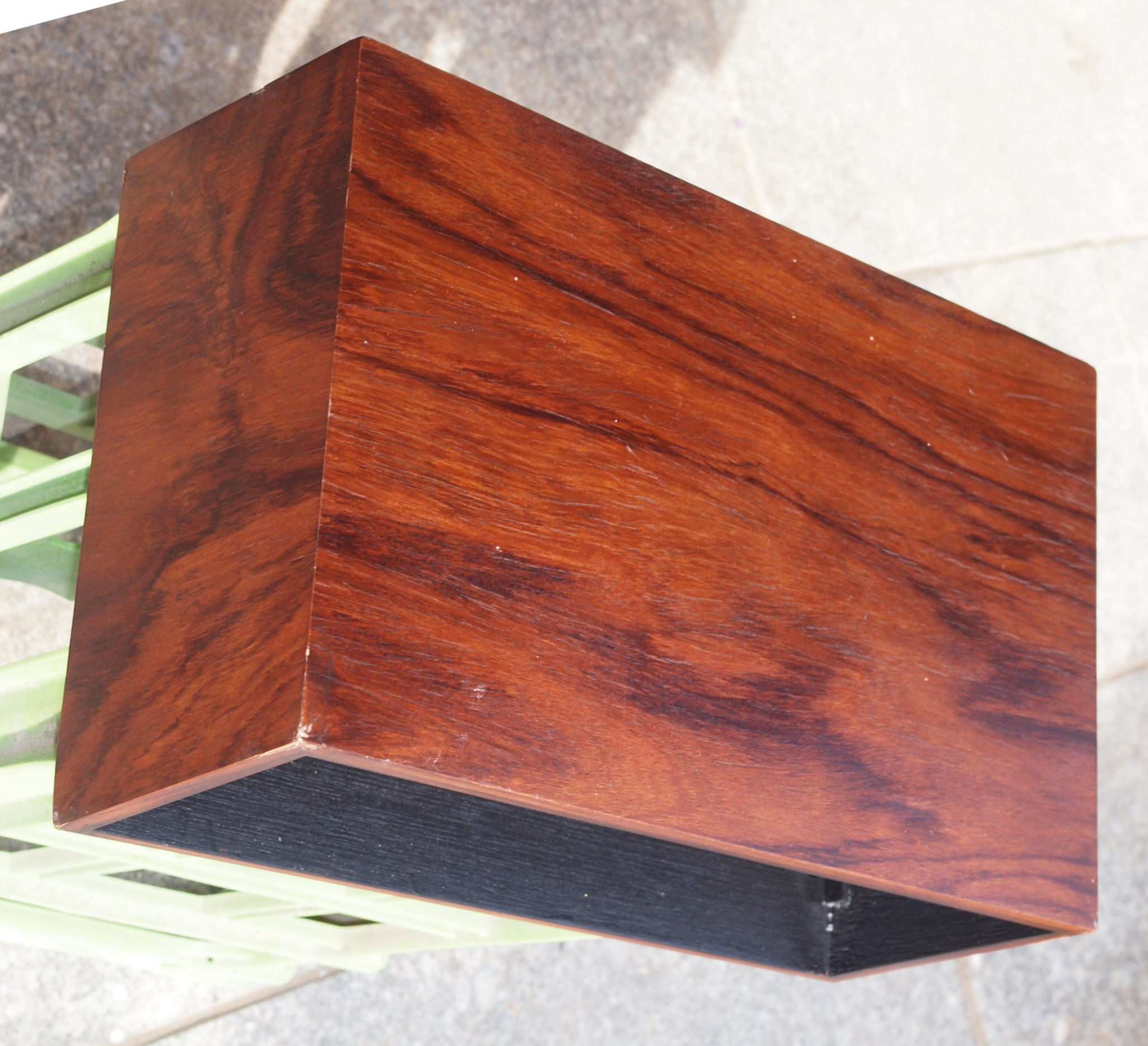

Ｋ．　裏パネルと木製ケース修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ０１．　修理中　天日で乾燥。

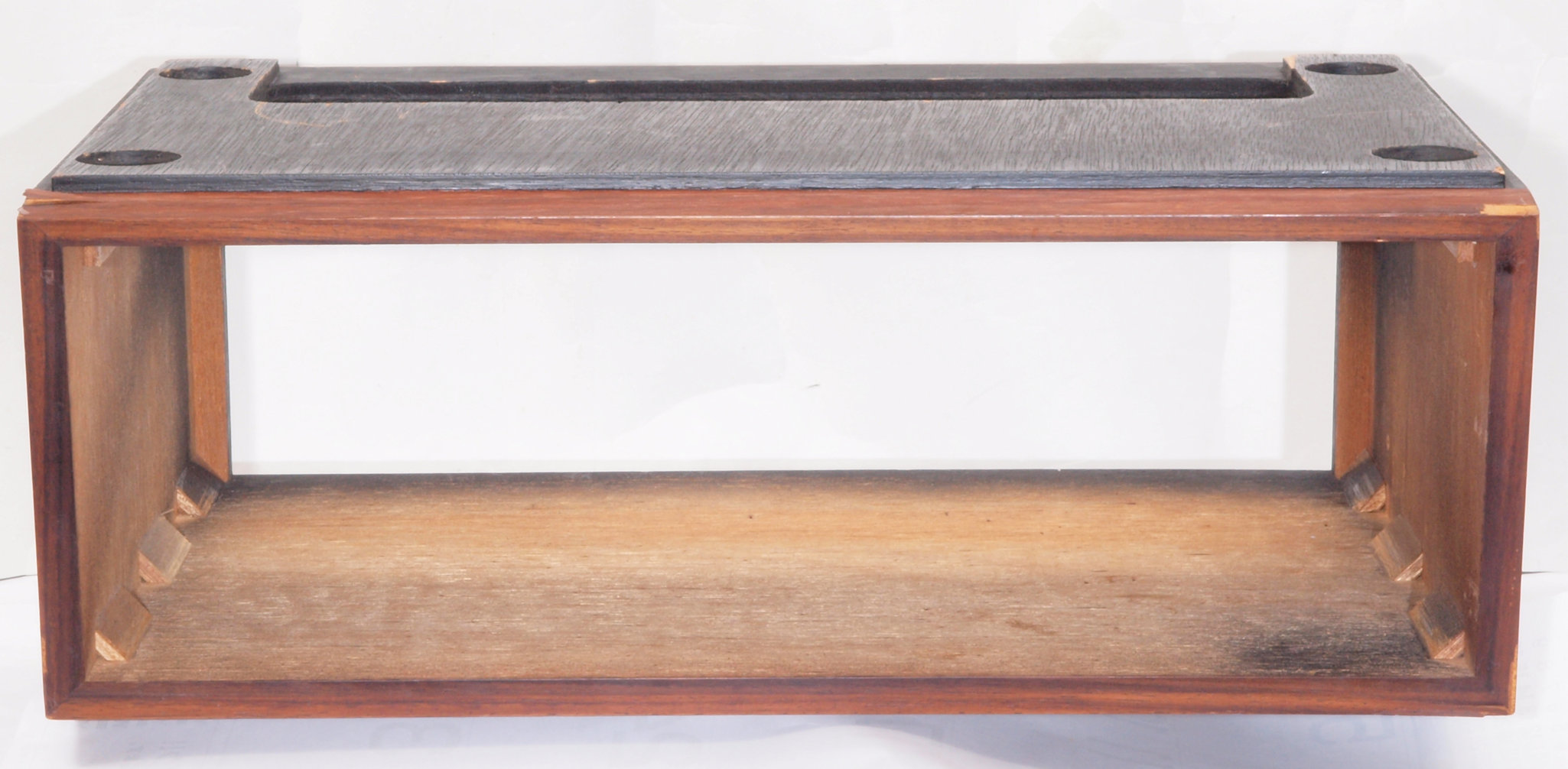

Ｋ１１．　修理前　上から見る

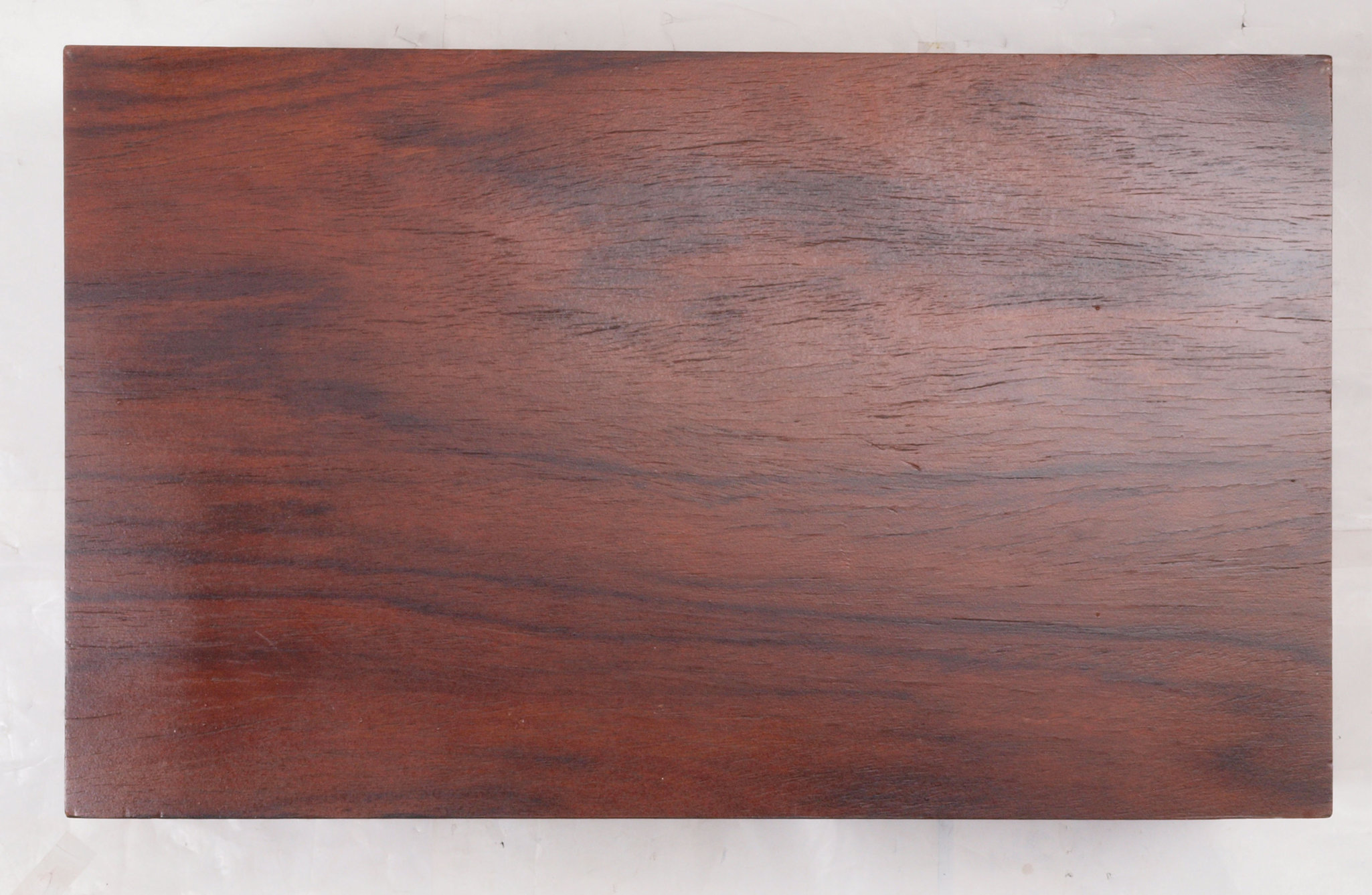

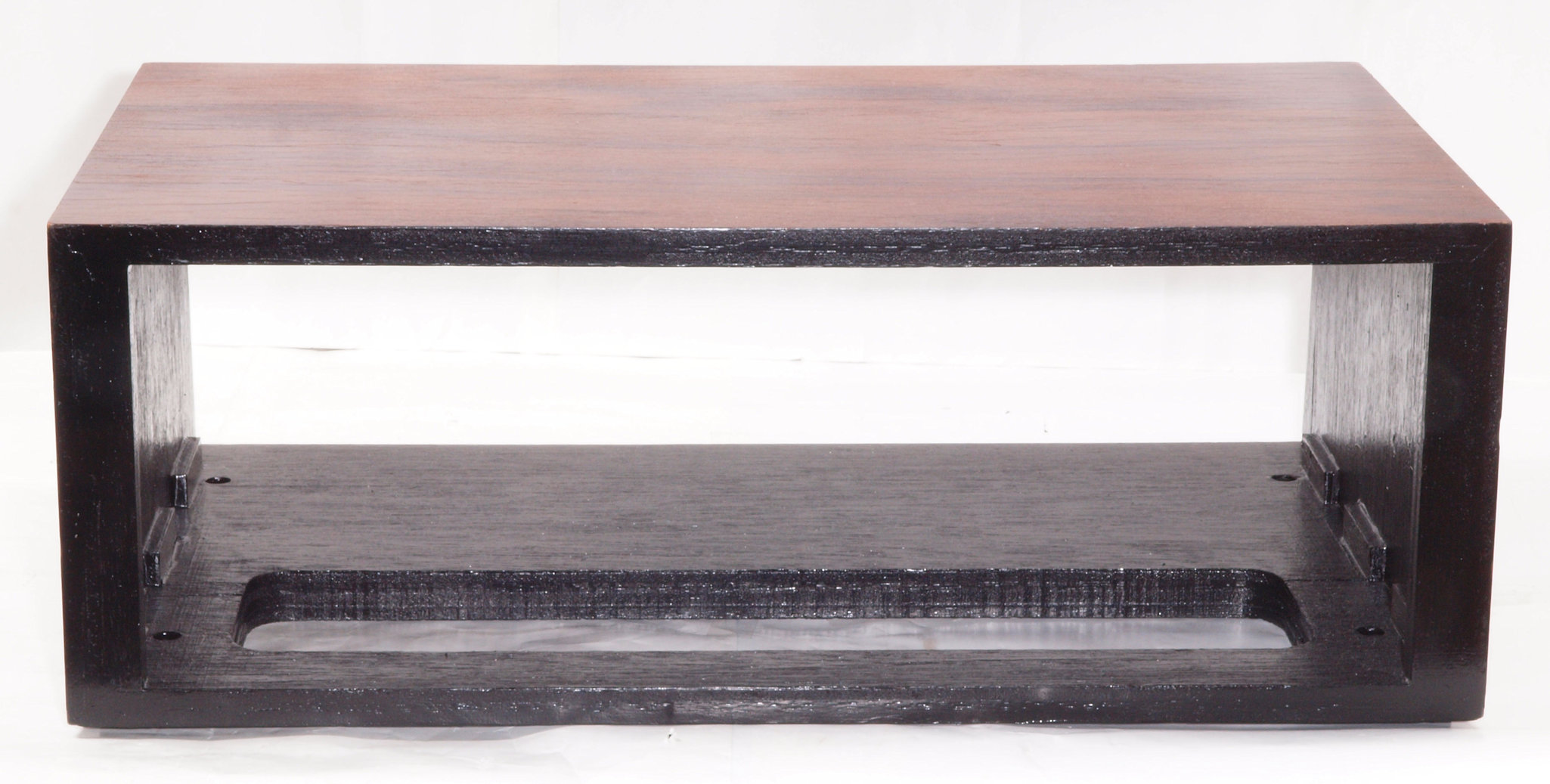

Ｋ１２．　修理（塗装）後　上から見る。

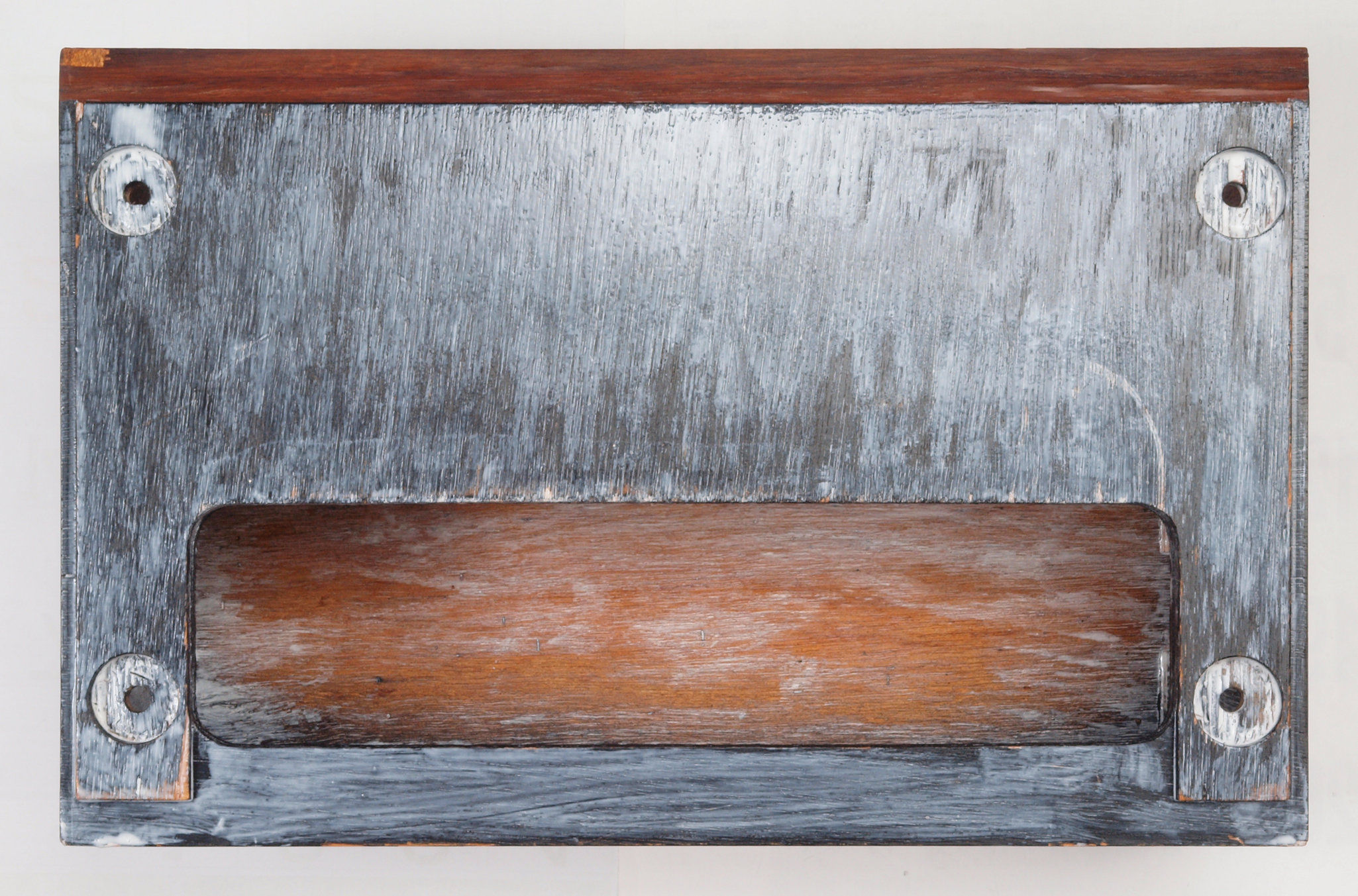

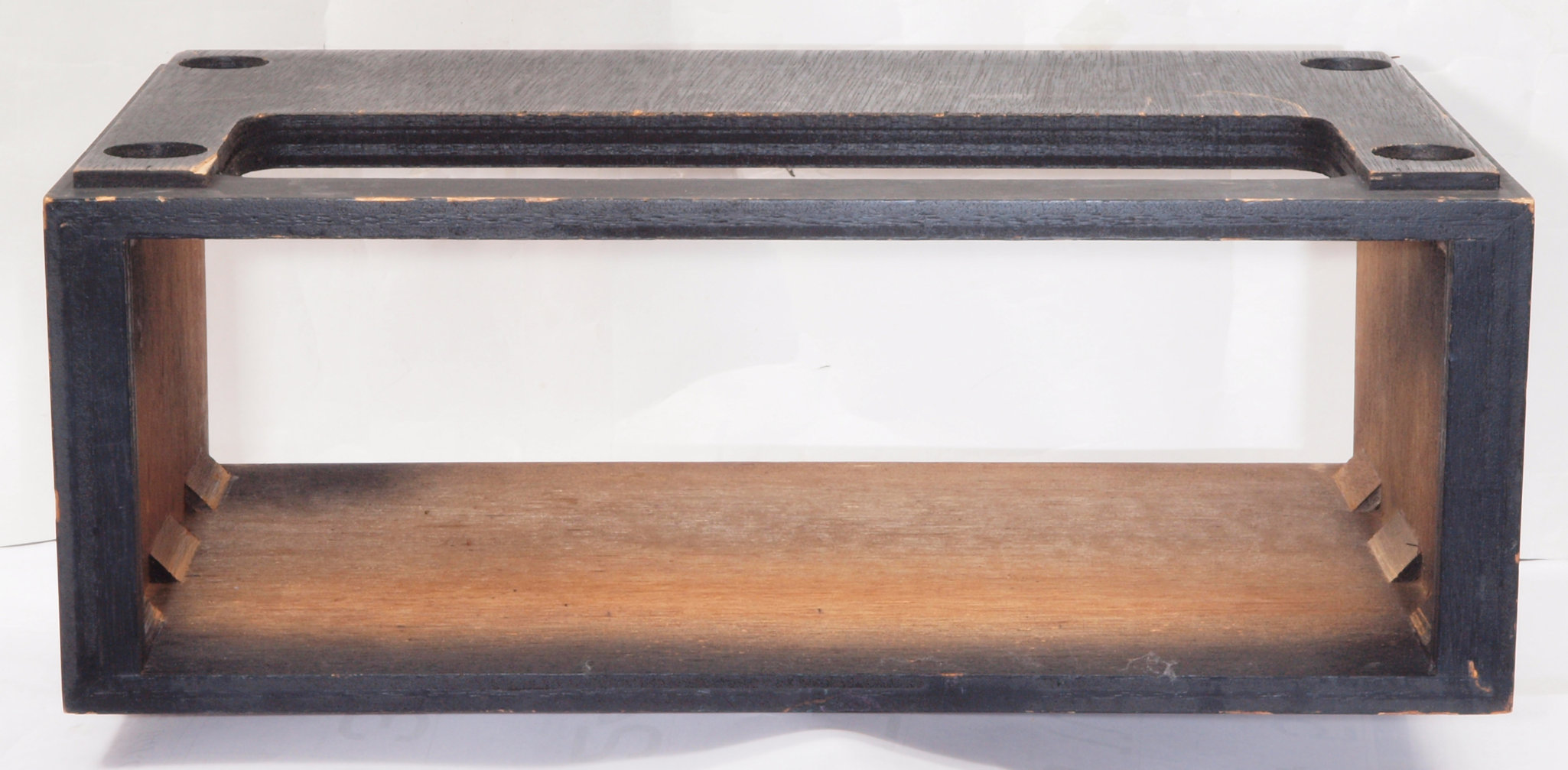

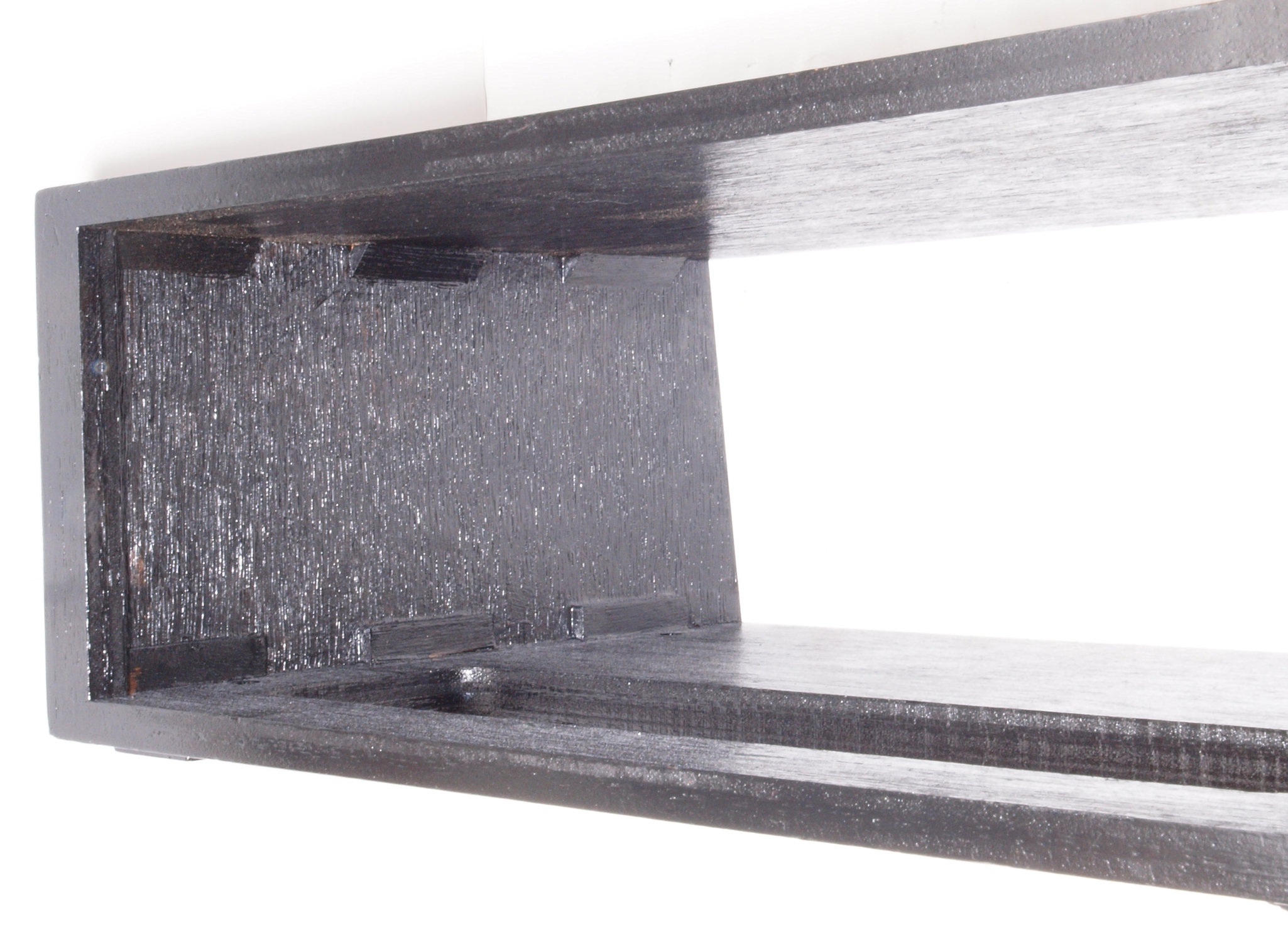

Ｋ１３．　修理前　下から見る。

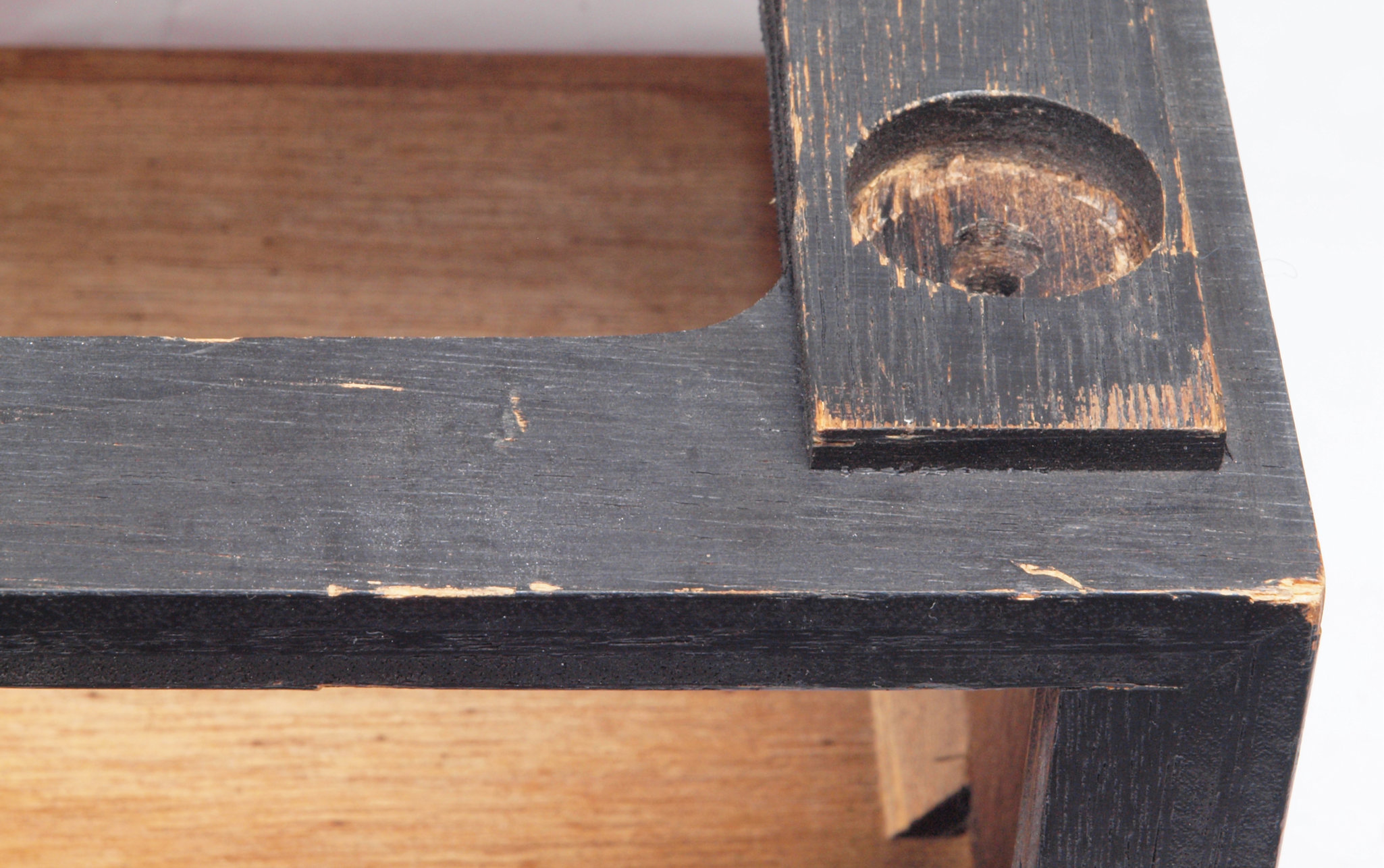

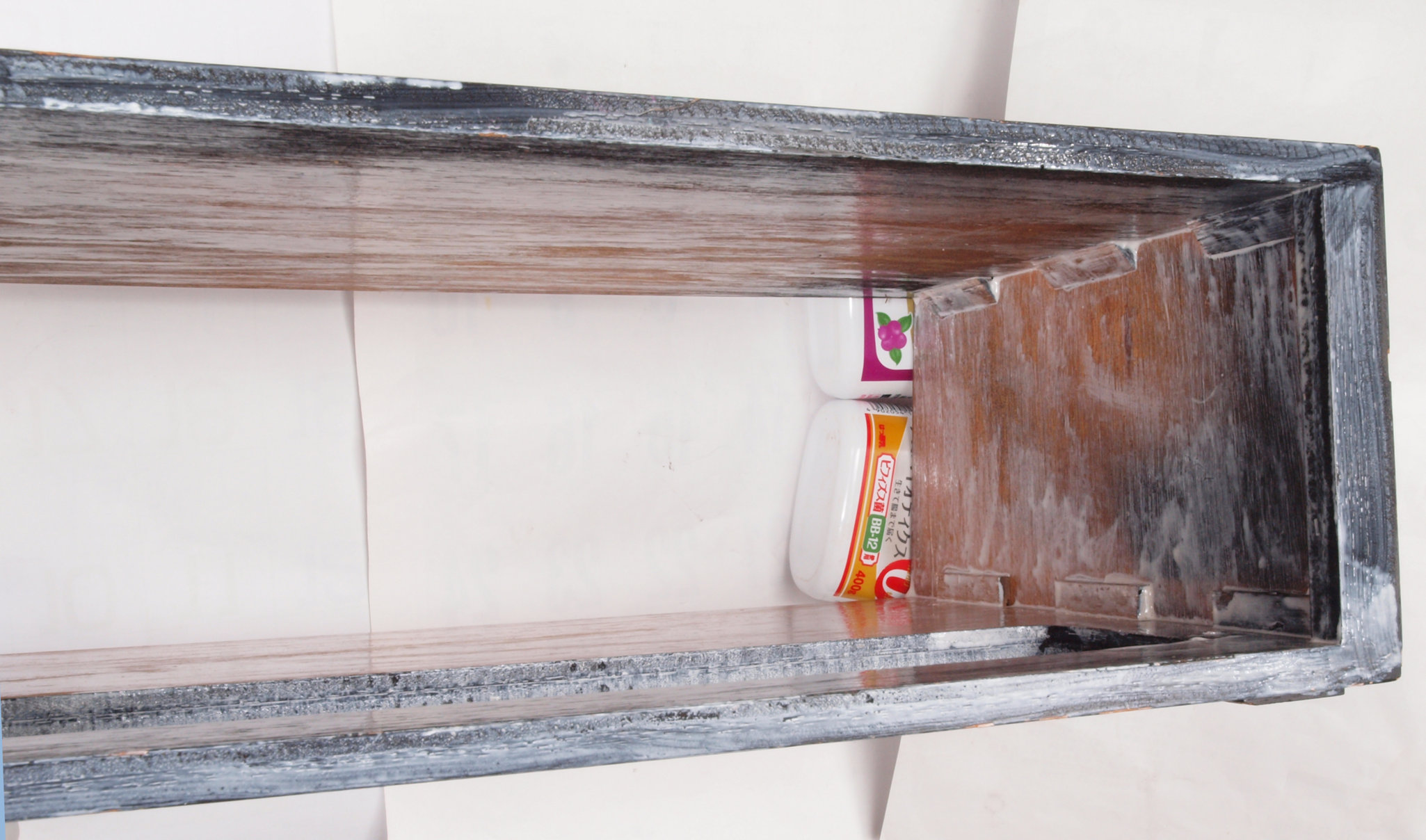

Ｋ１４．　修理（塗装）中　ベニヤの接着材が劣化しているので、ボンドを染みこませる。

Ｋ１５．　完成、さらに塗装する。

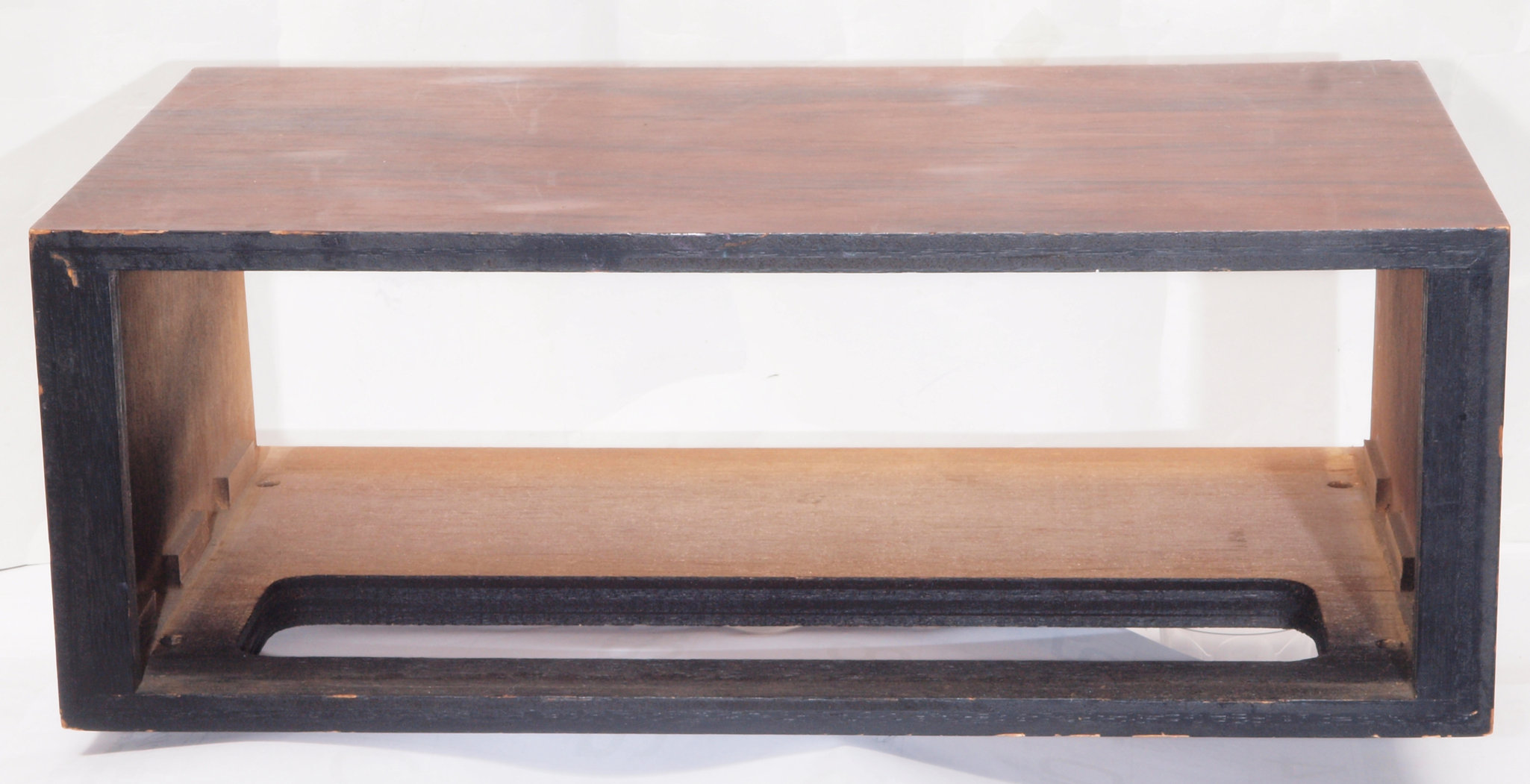

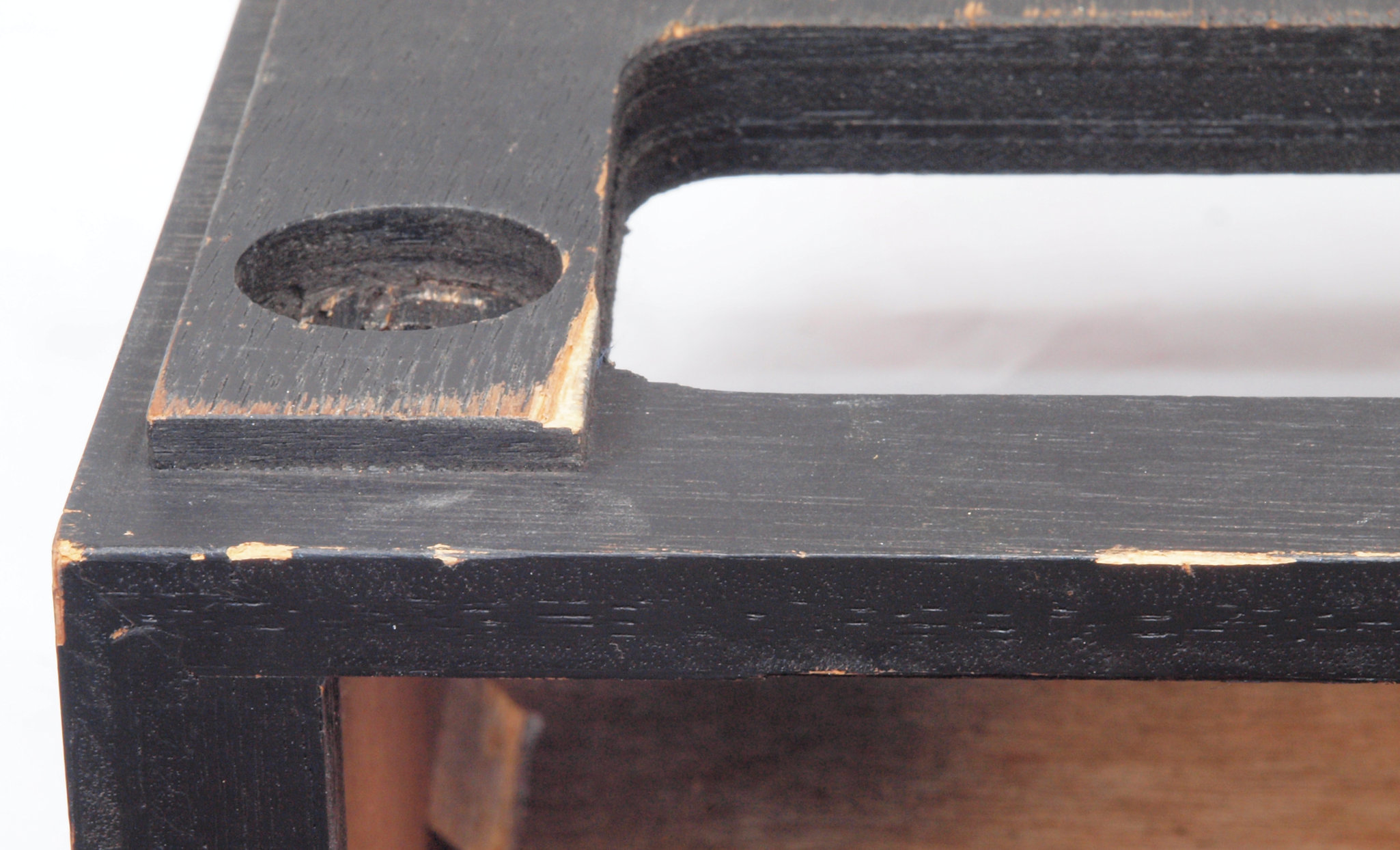

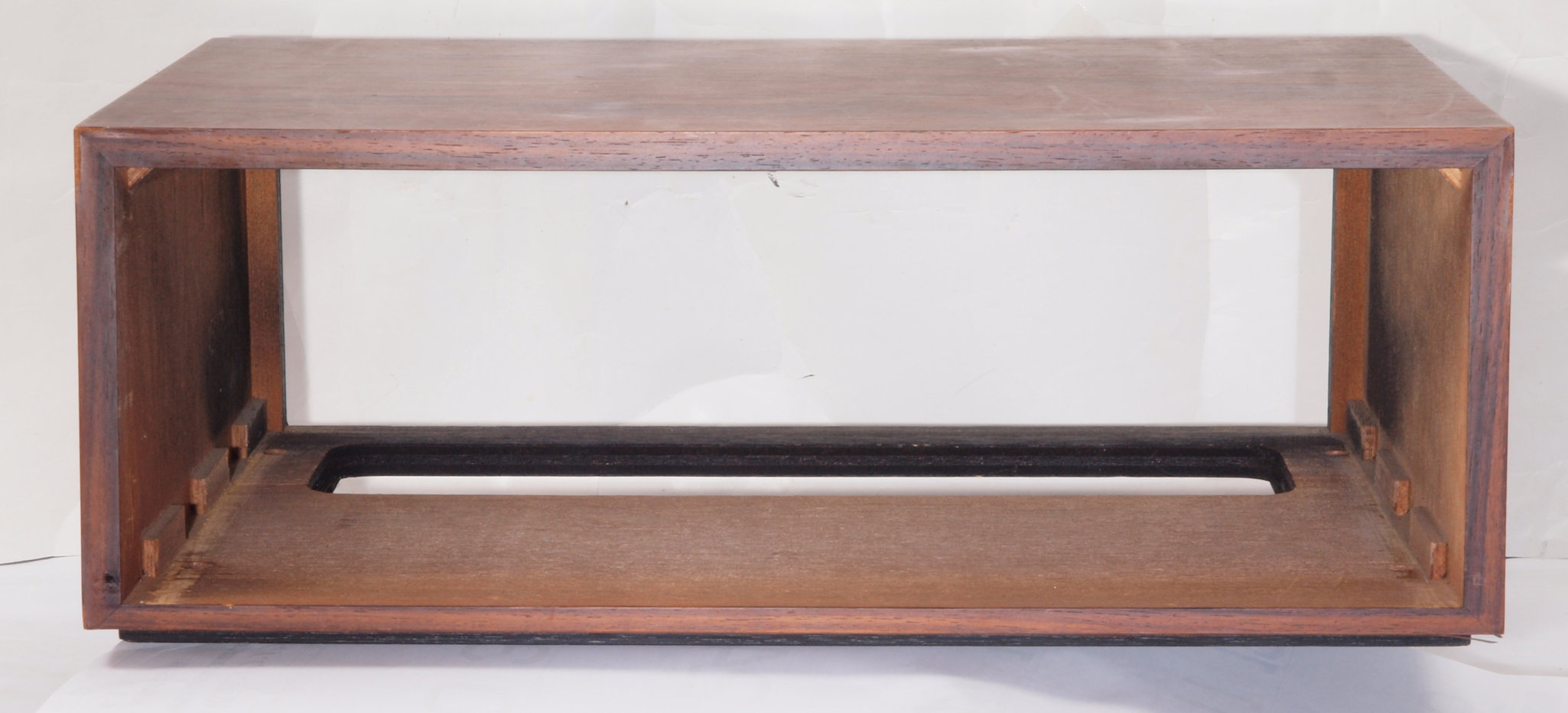

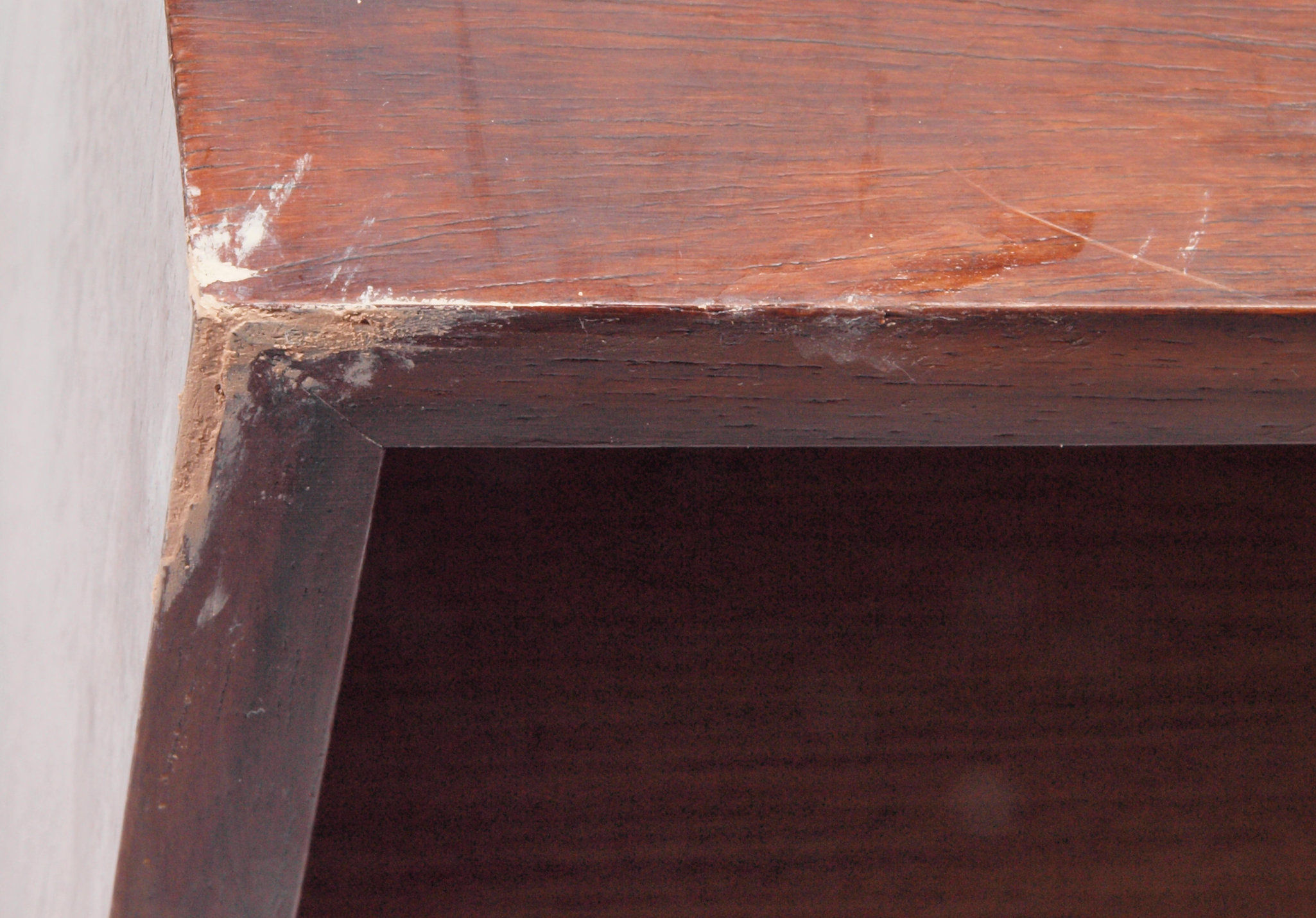

Ｋ２１．　修理前　前から見る。

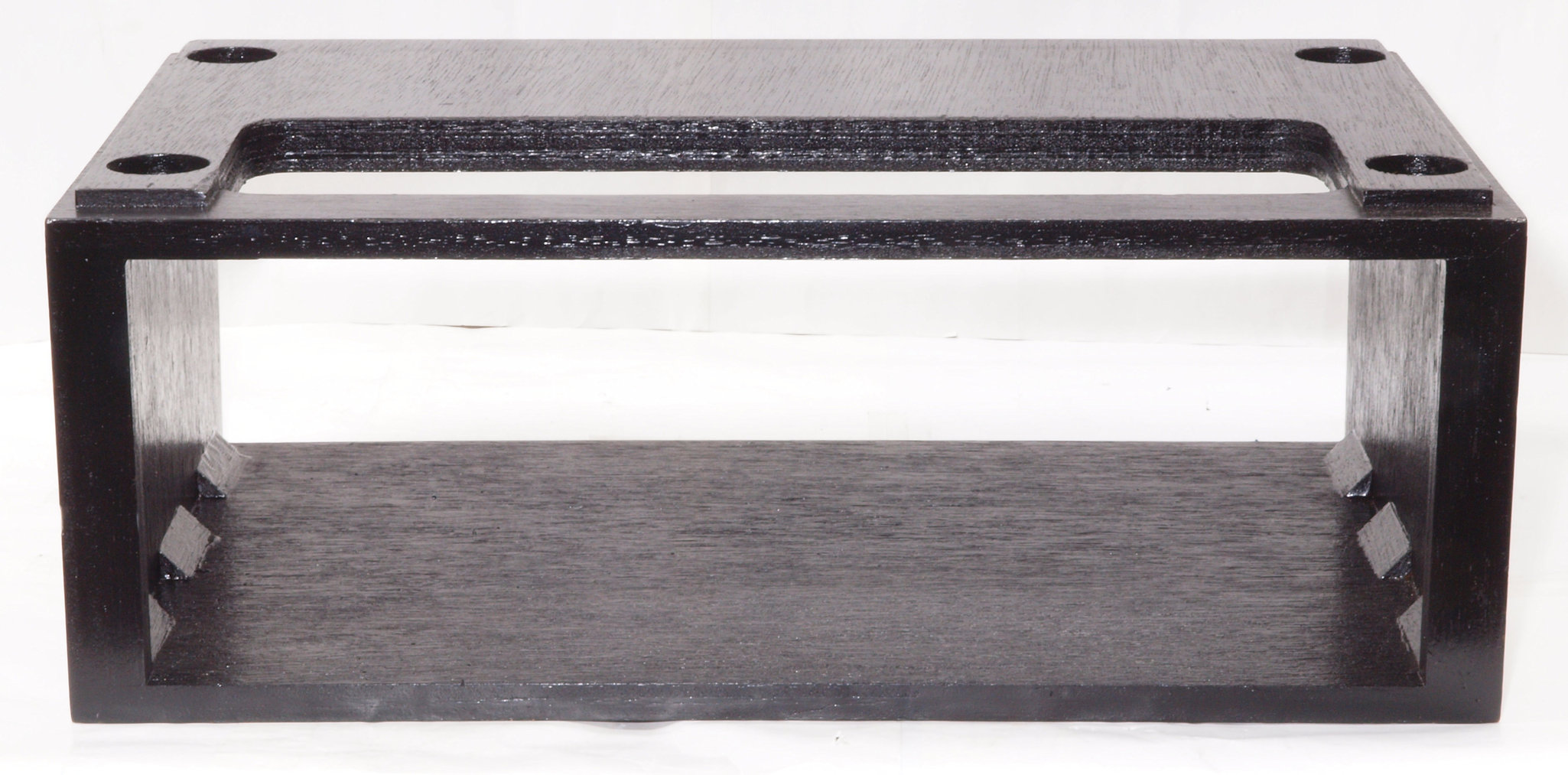

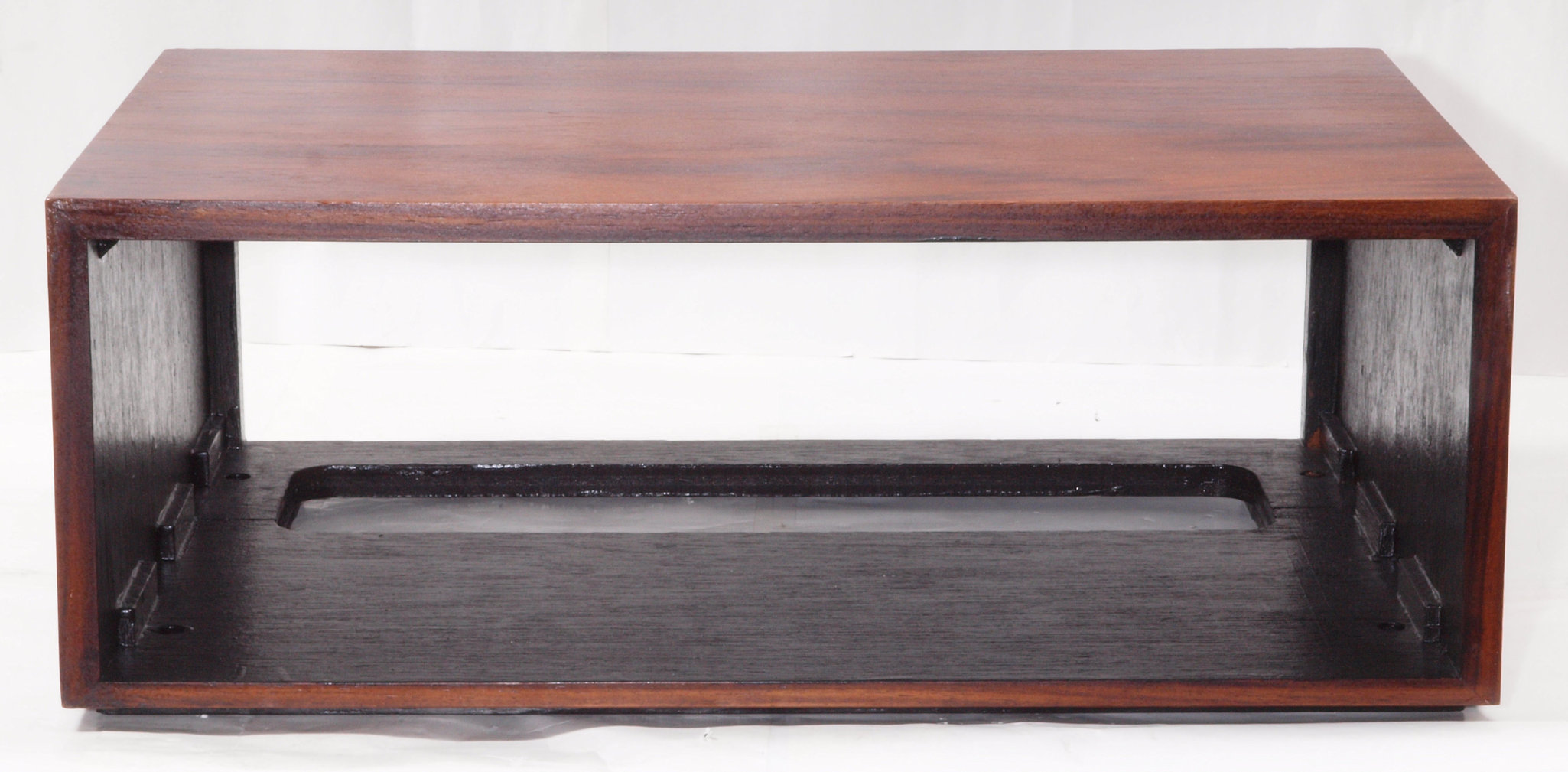

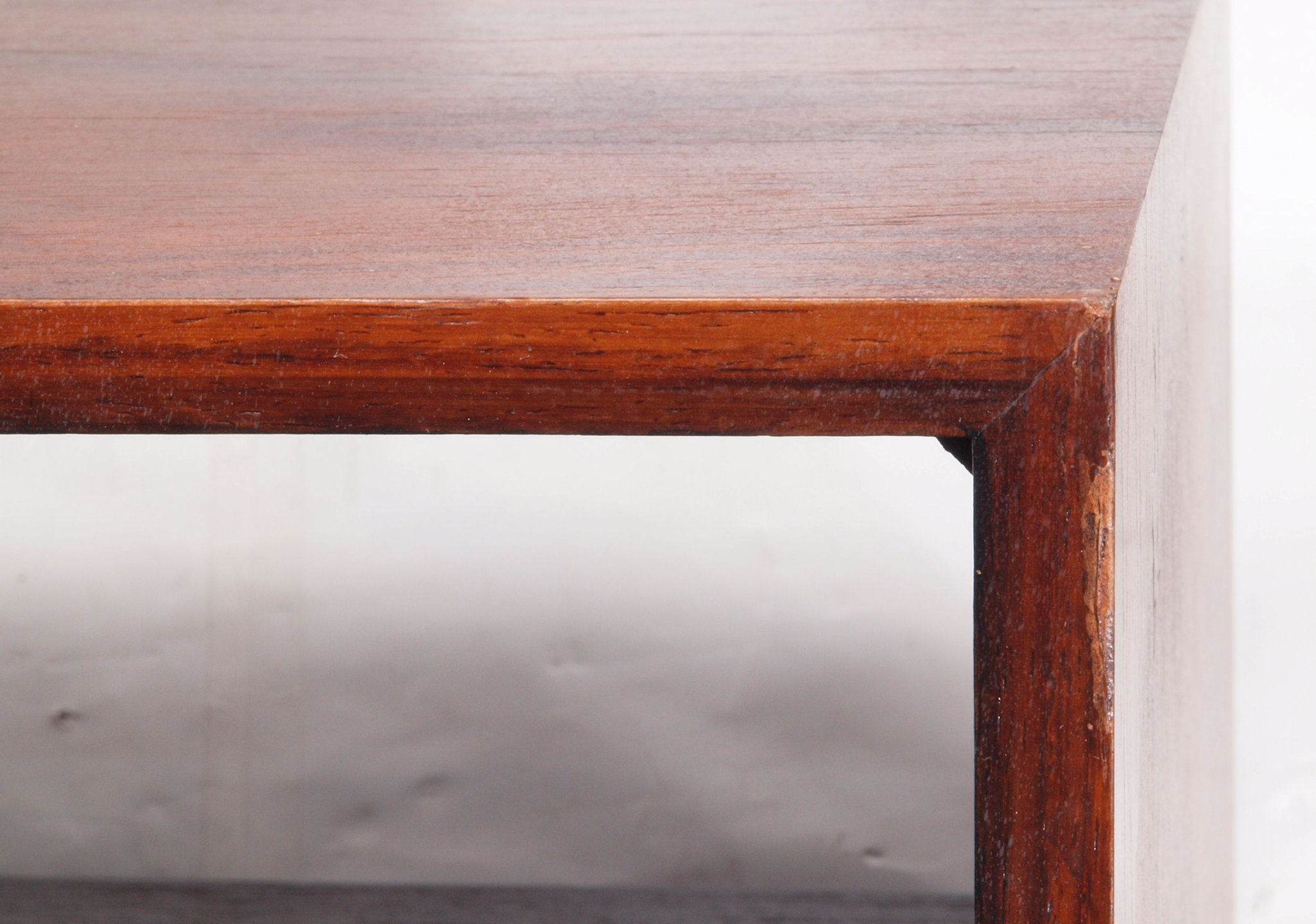

Ｋ２２．　修理（塗装）後　前から見る。

Ｋ２３．　修理前　後から見る。

Ｋ２４．　修理（塗装）後　後から見る。

Ｋ２５．　修理前　下前から見る。

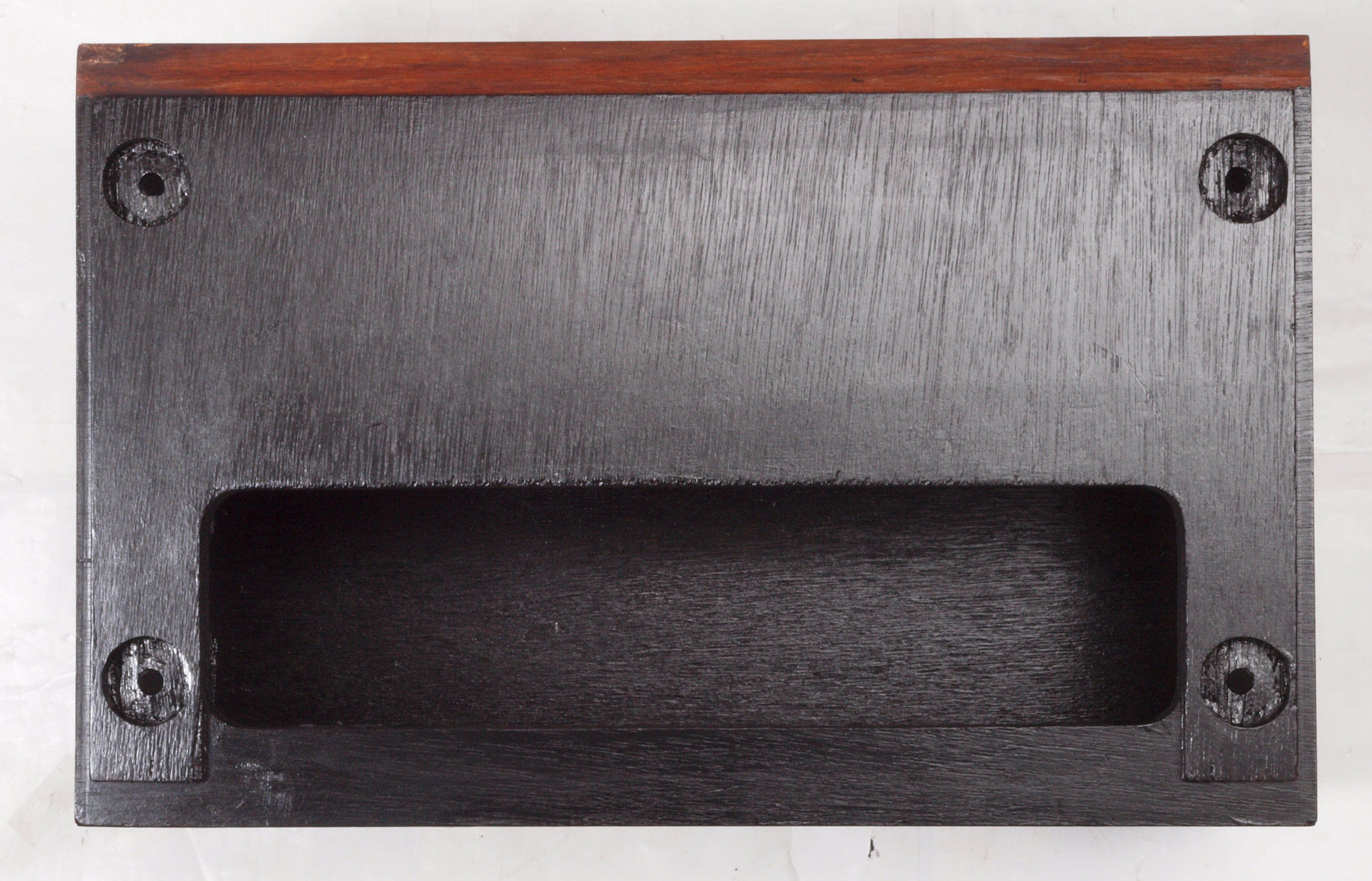

Ｋ２６．　修理後　下前から見る。

Ｋ２７．　修理前　下後から見る。

Ｋ２８．　修理前　下後から見る。

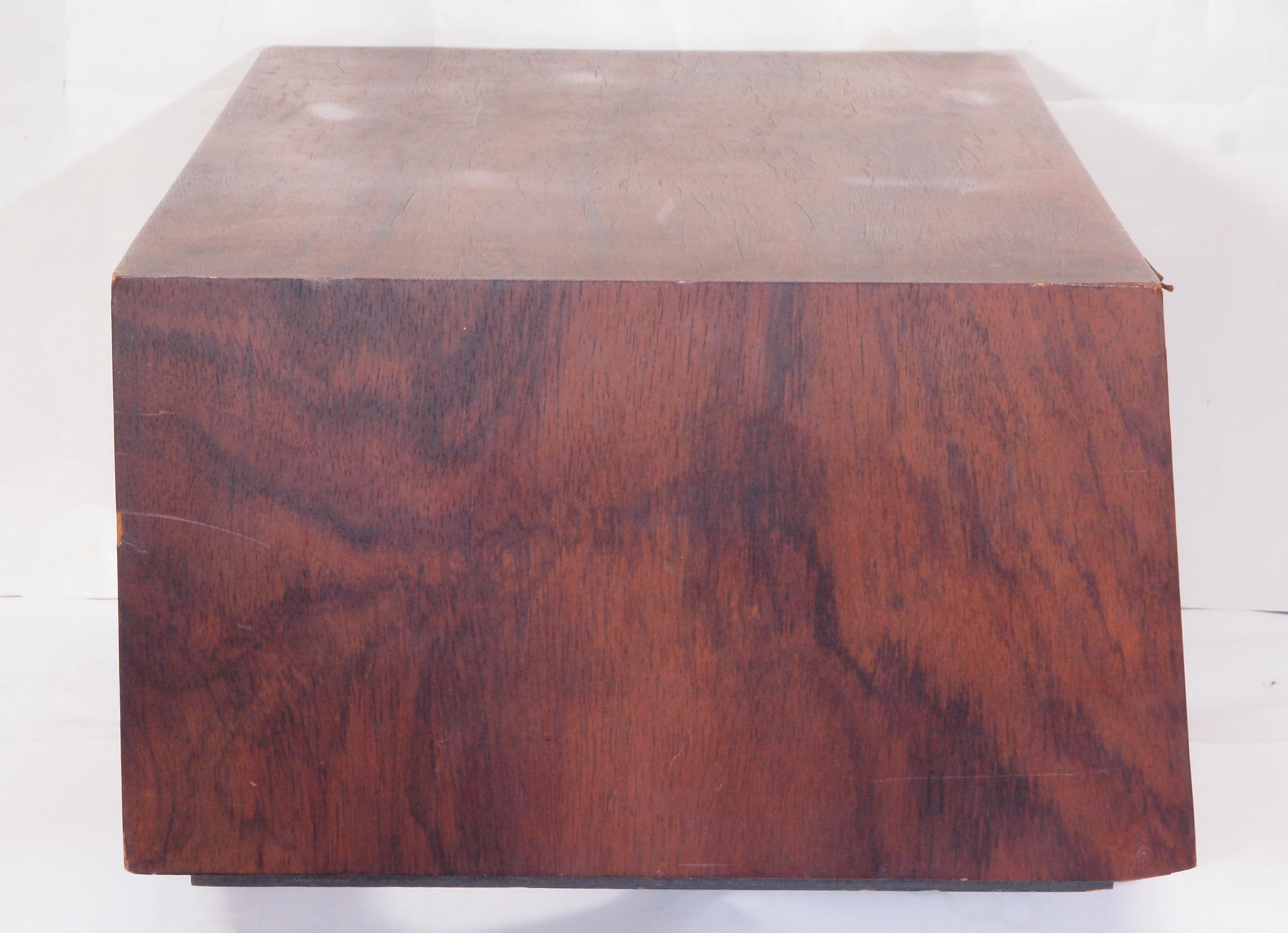

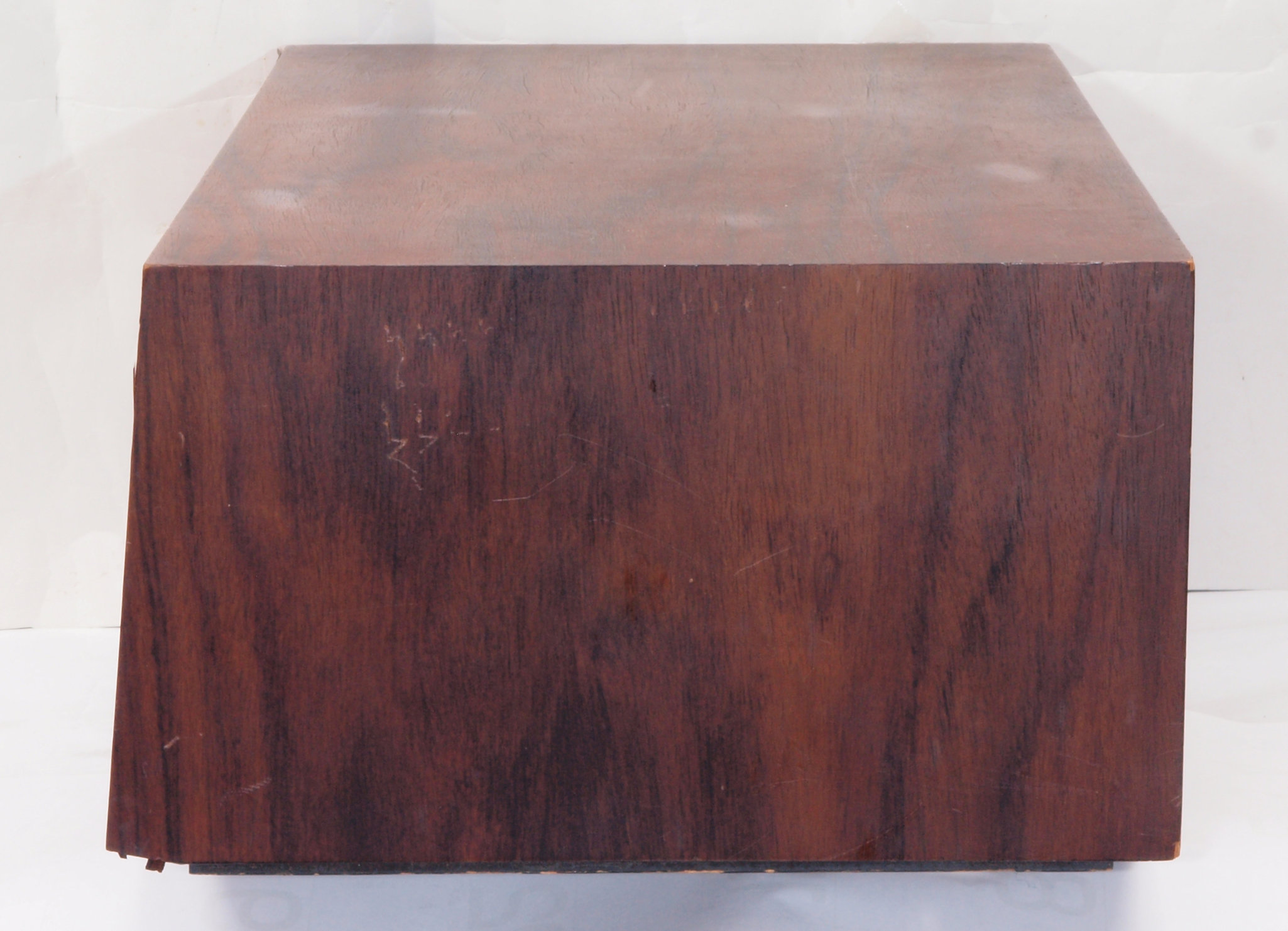

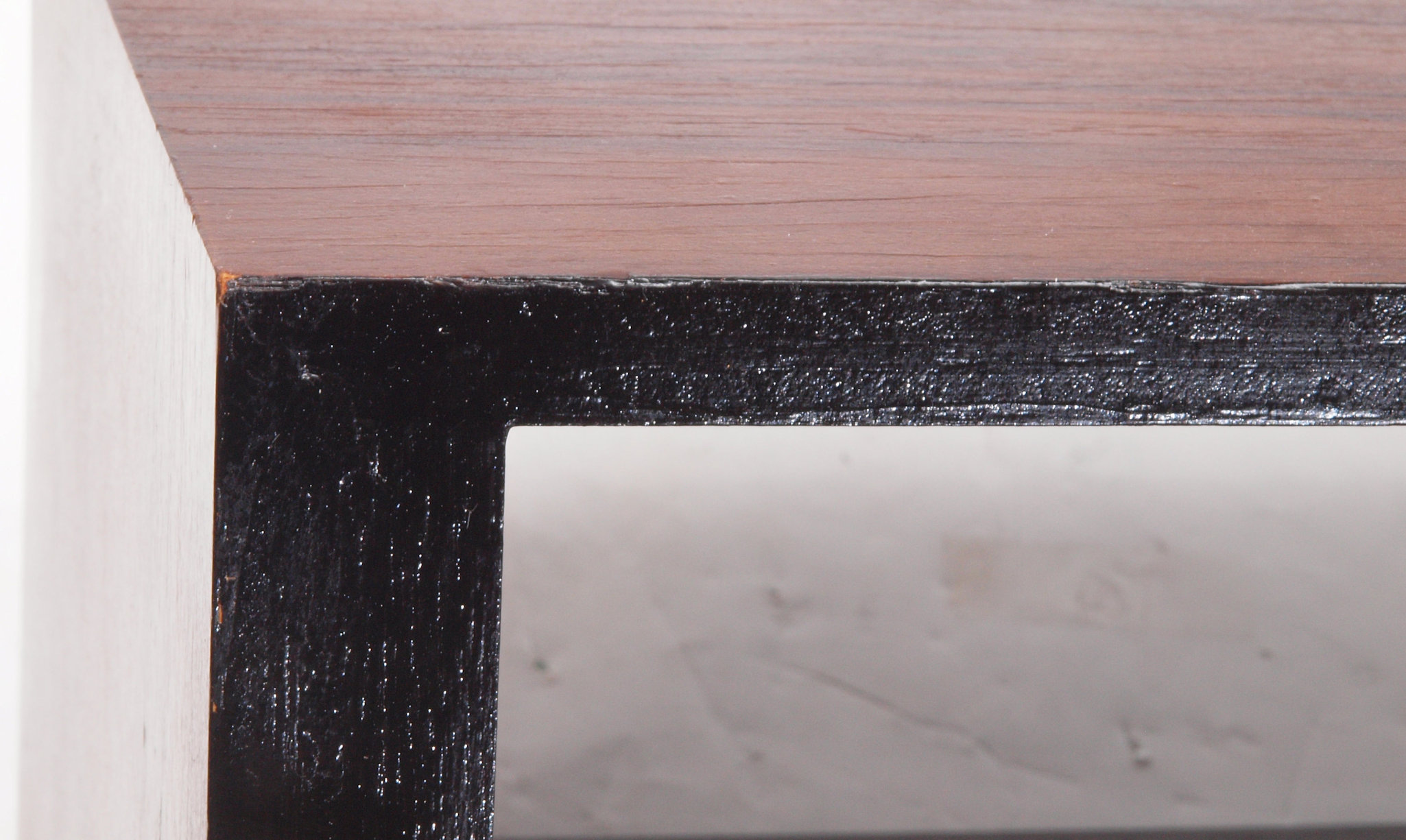

Ｋ３１．　修理前後　右側面見る。

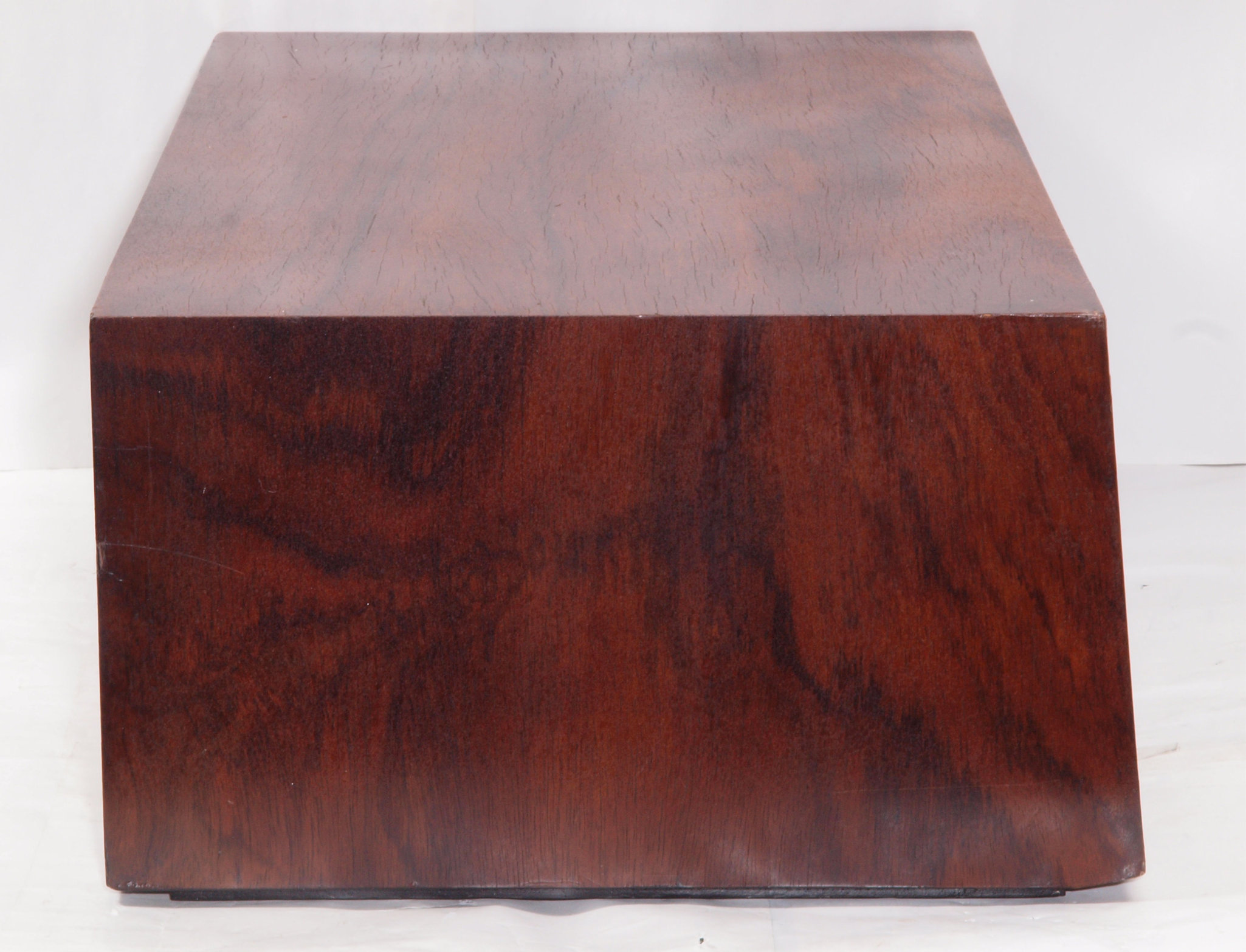

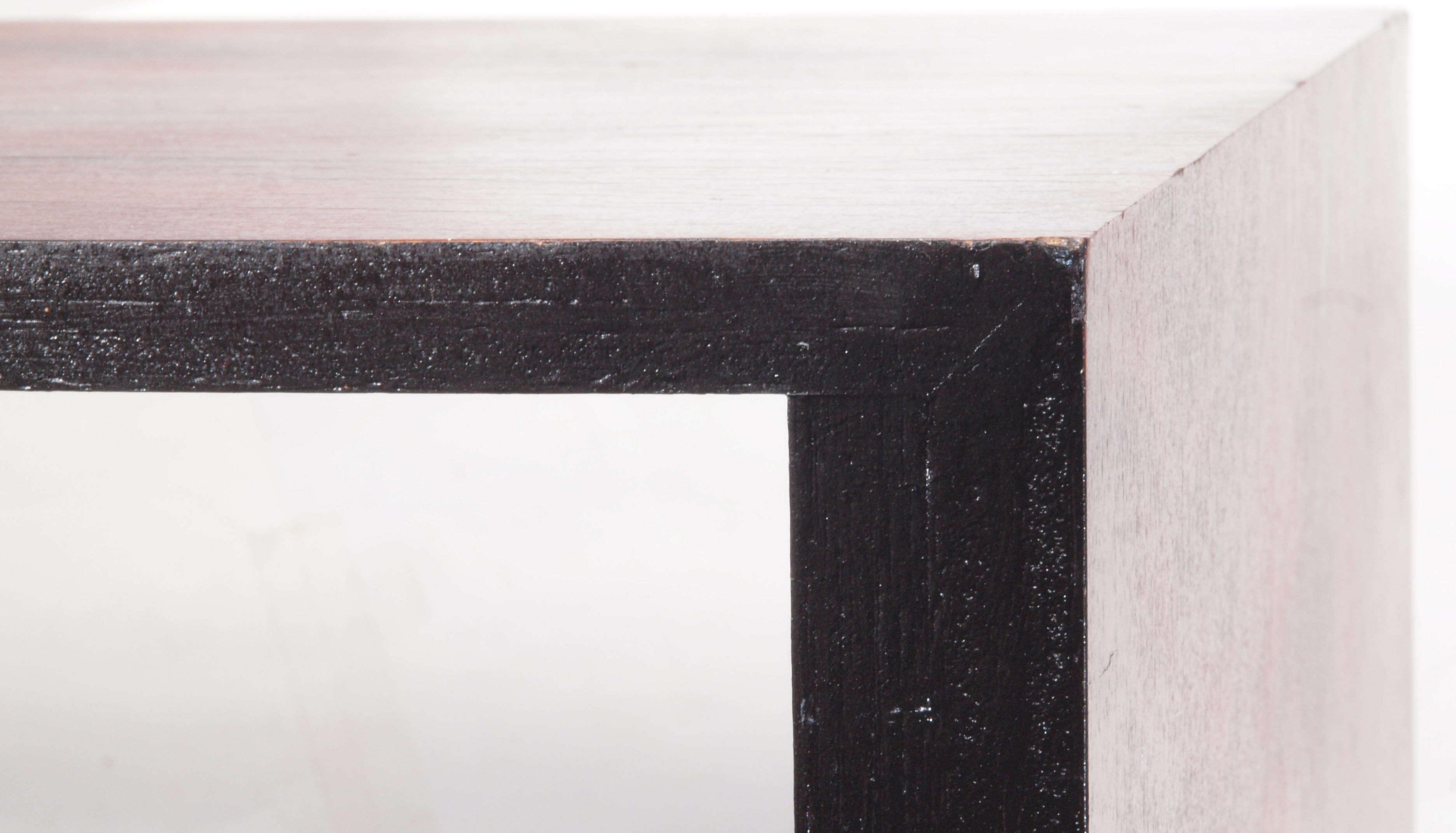

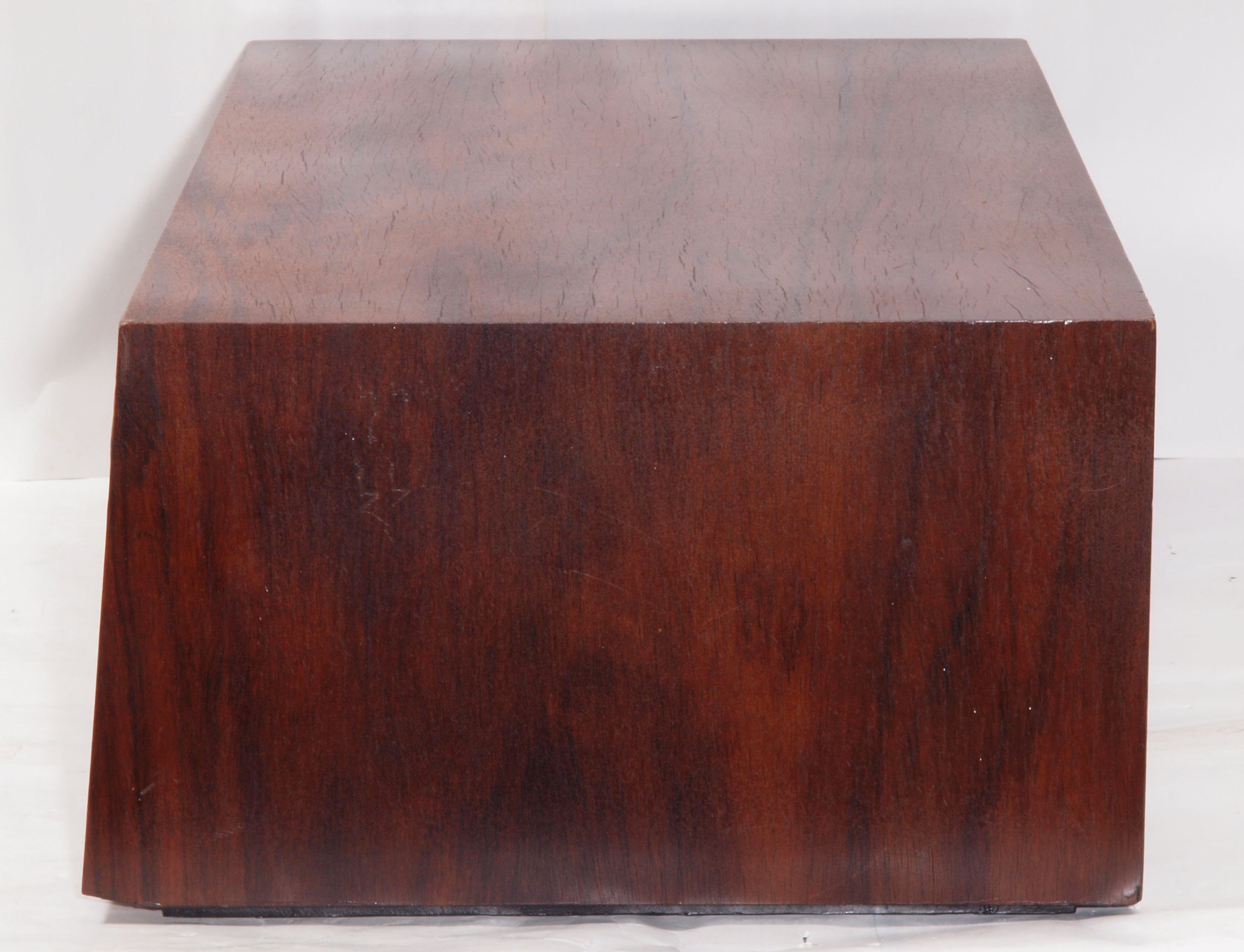

Ｋ３２．　修理（塗装）後　　右側面見る。

Ｋ３３．　修理前　　左側面見る。

Ｋ３４．　修理（塗装）後　　左側面見る。

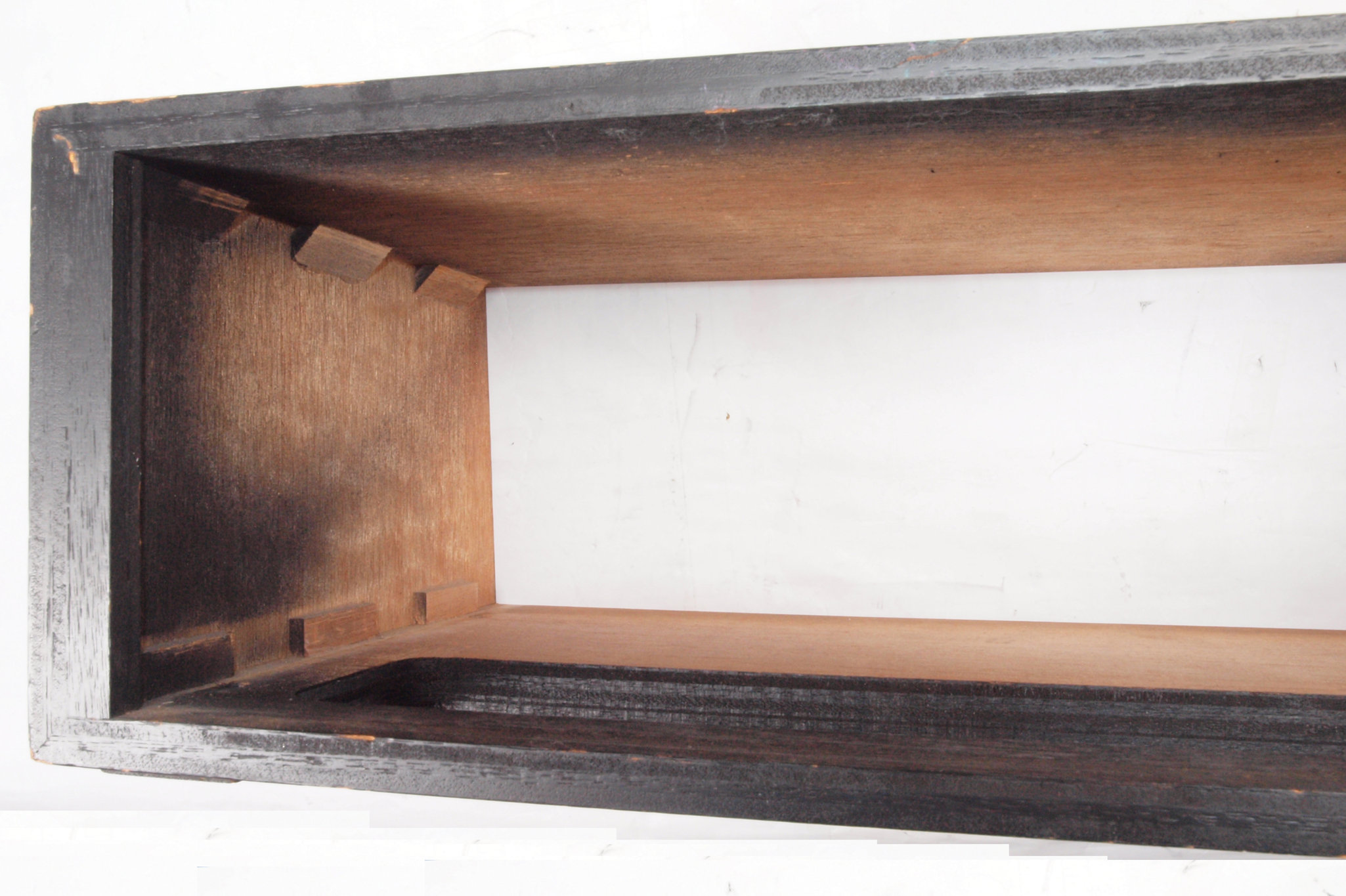

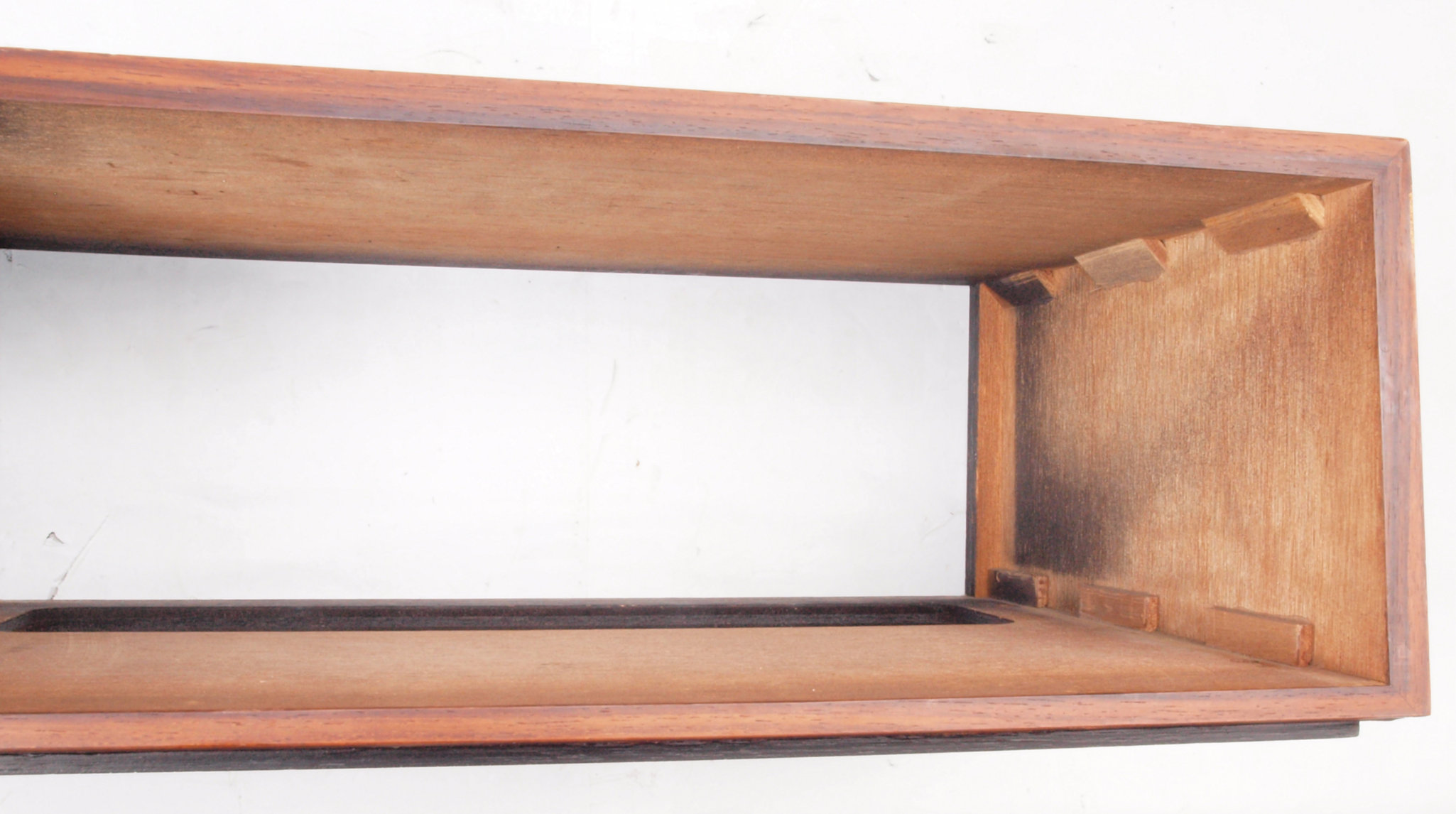

Ｋ４１．　修理前　前右内側を見る。

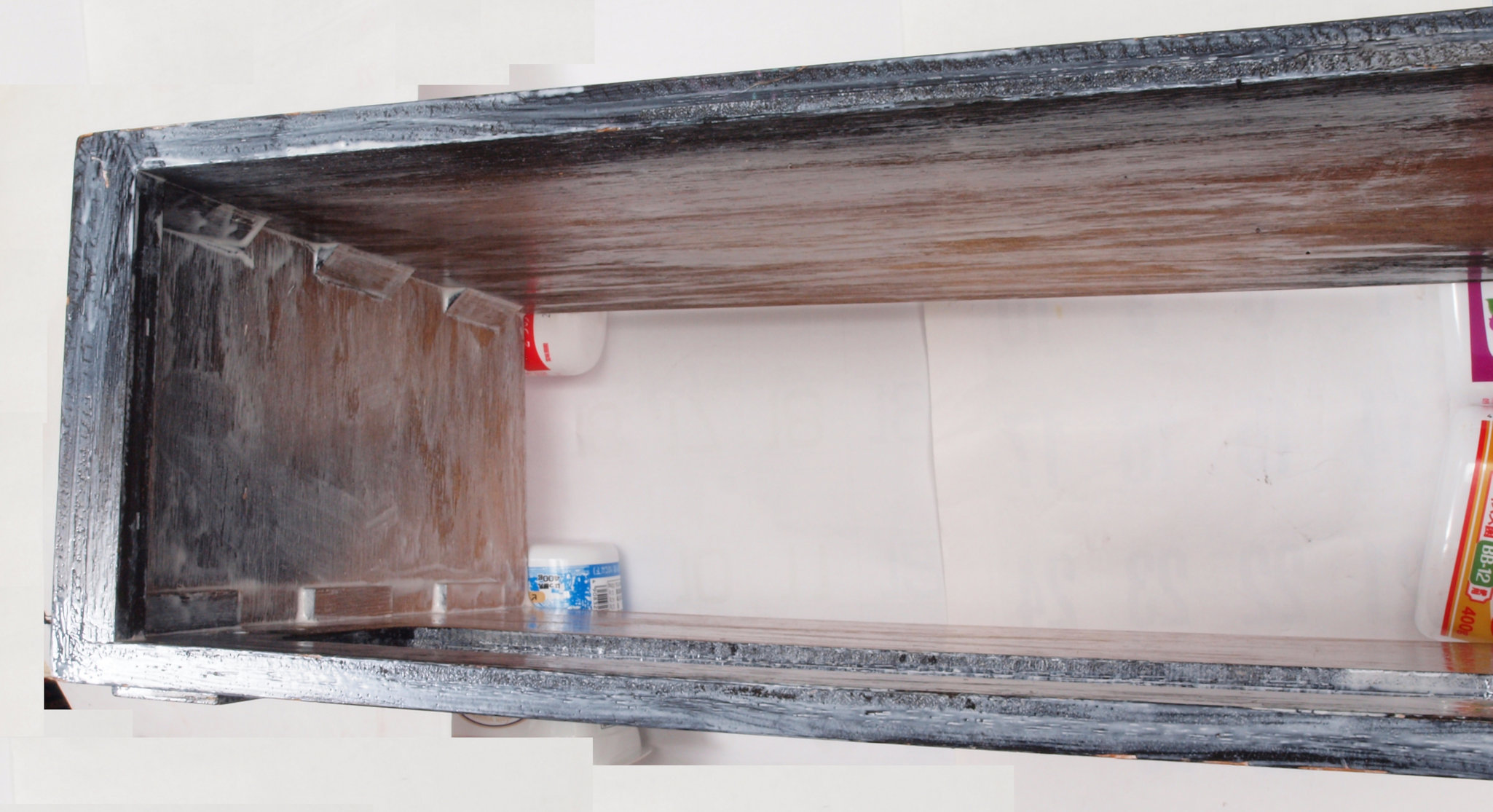

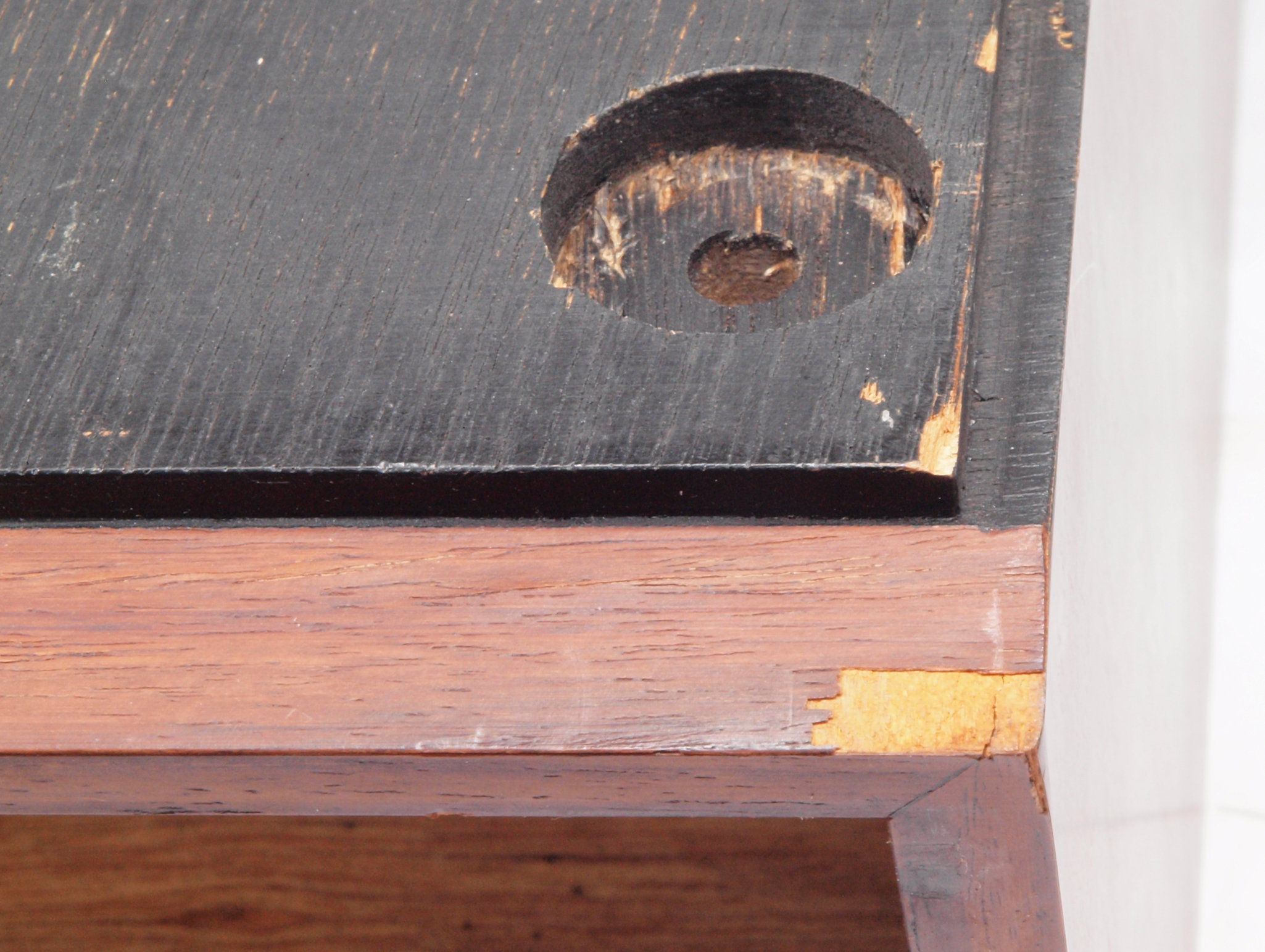

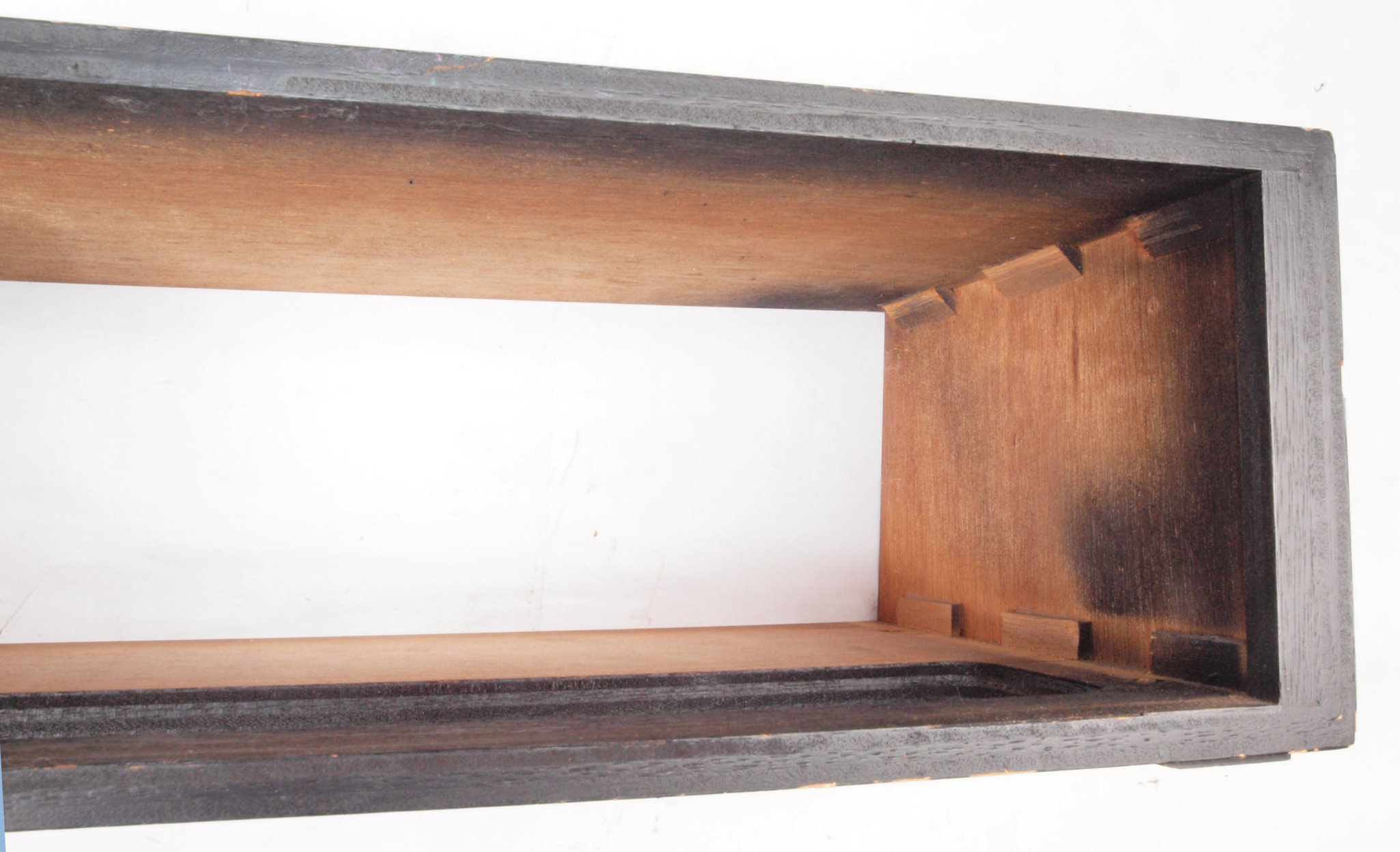

Ｋ４２．　修理中　前右内側を見る。状態が良くないので、ボンドを染みこませる。

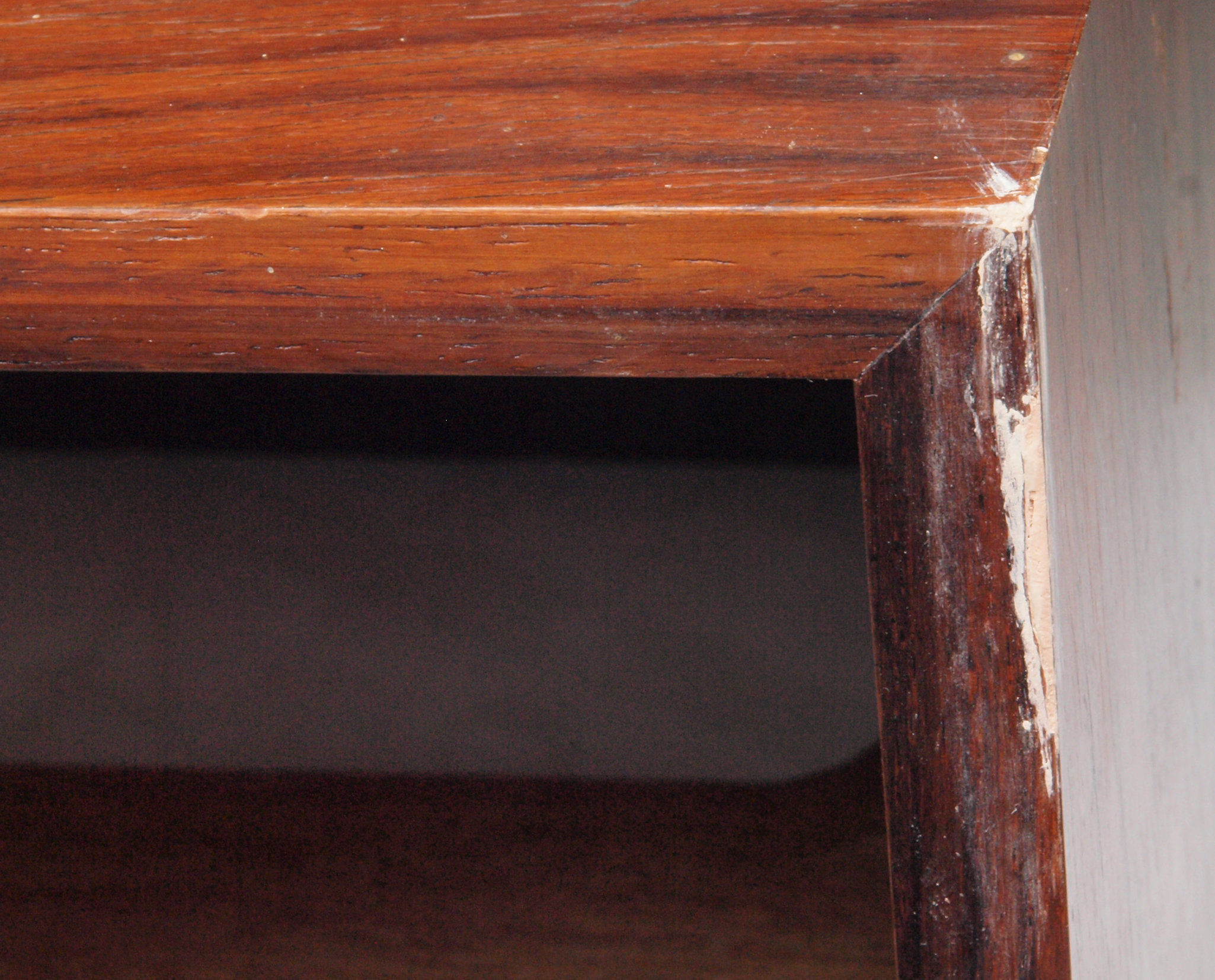

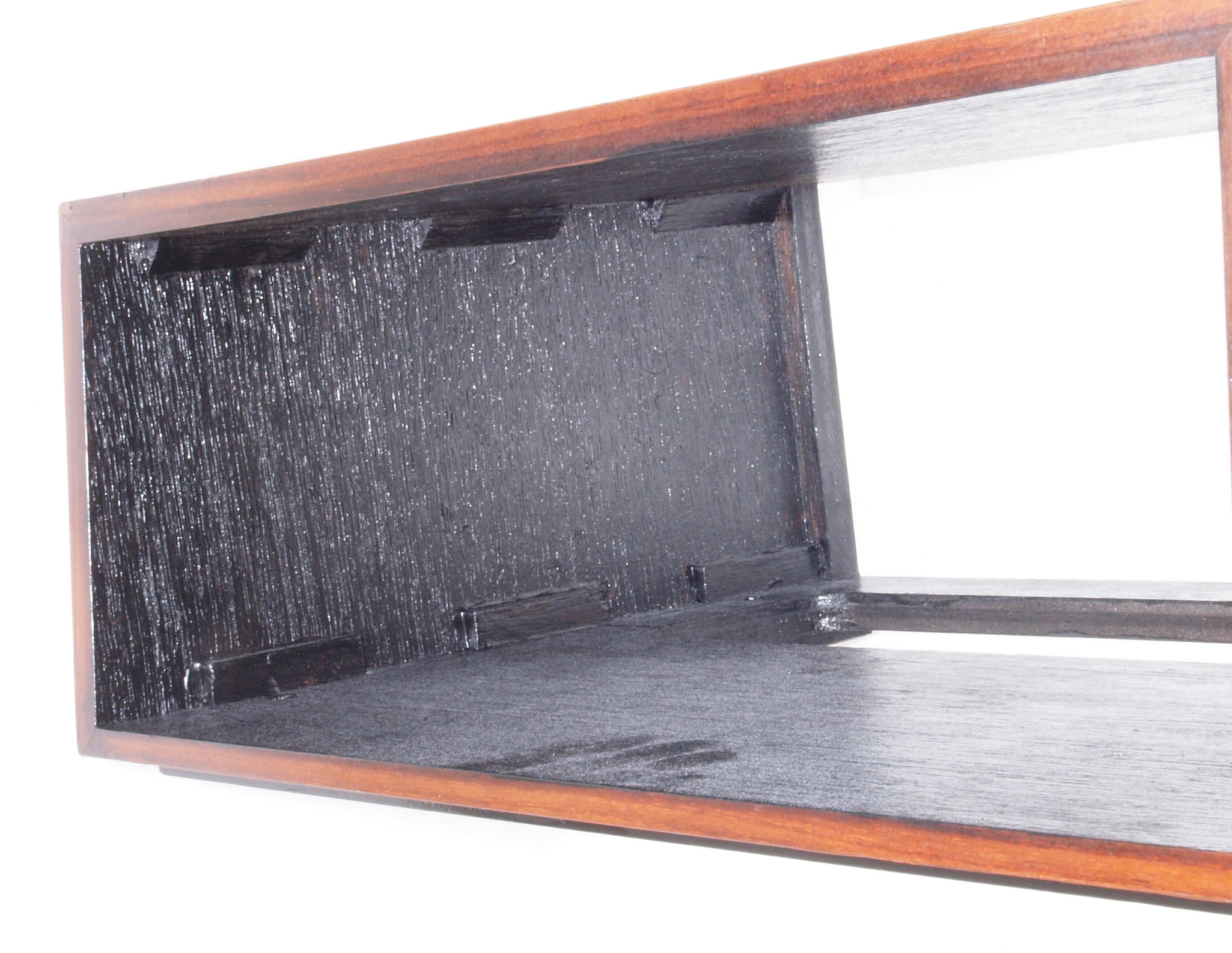

Ｋ４３．　修理後　前右内側を見る。さらに塗装する。

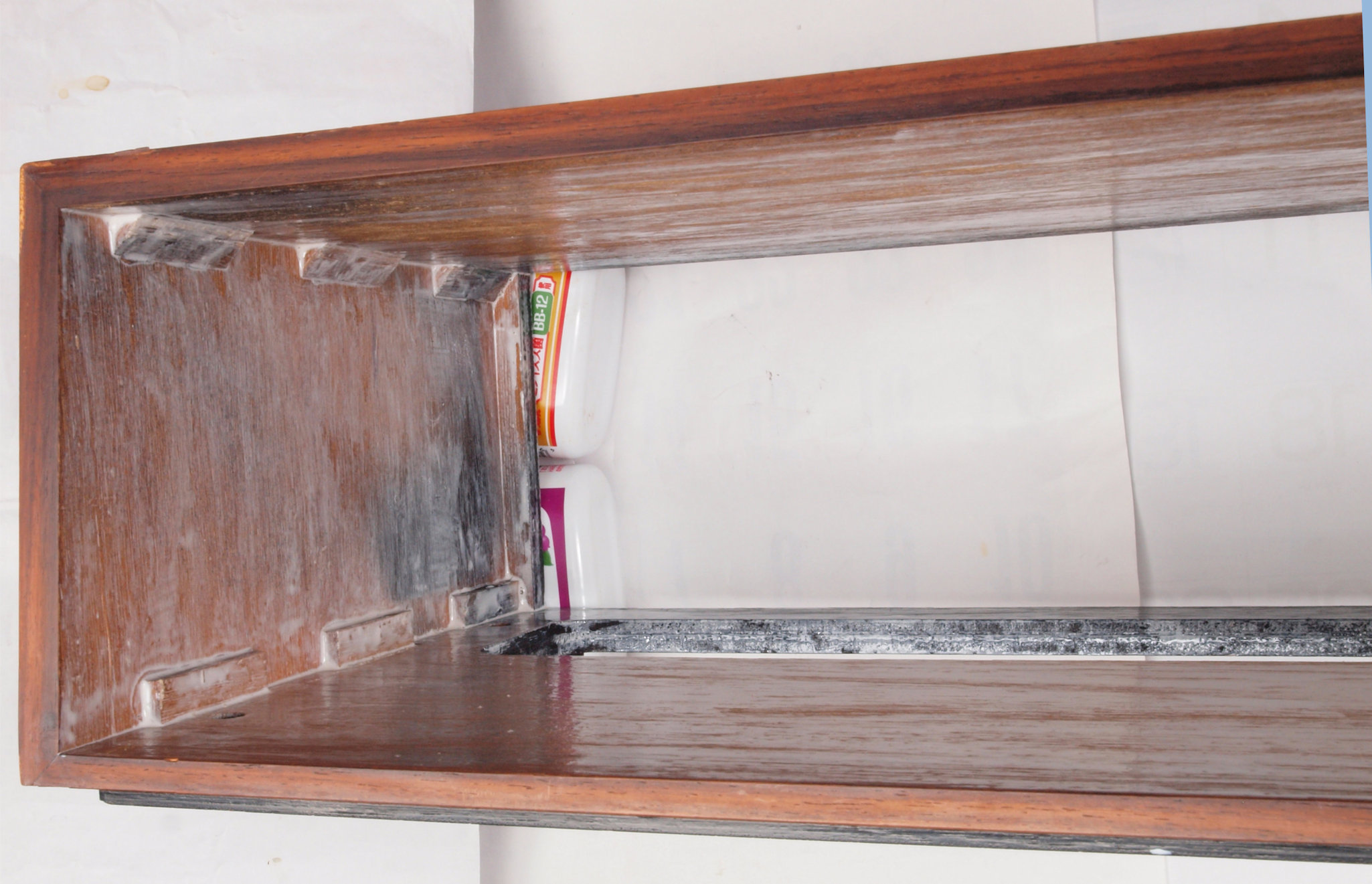

Ｋ４４．　修理前　前左内側を見る。

Ｋ４５．　修理中　前左内側を見る。状態が良くないので、ボンドを染みこませる。

Ｋ４６．　修理後　前左内側を見る。さらに塗装する。

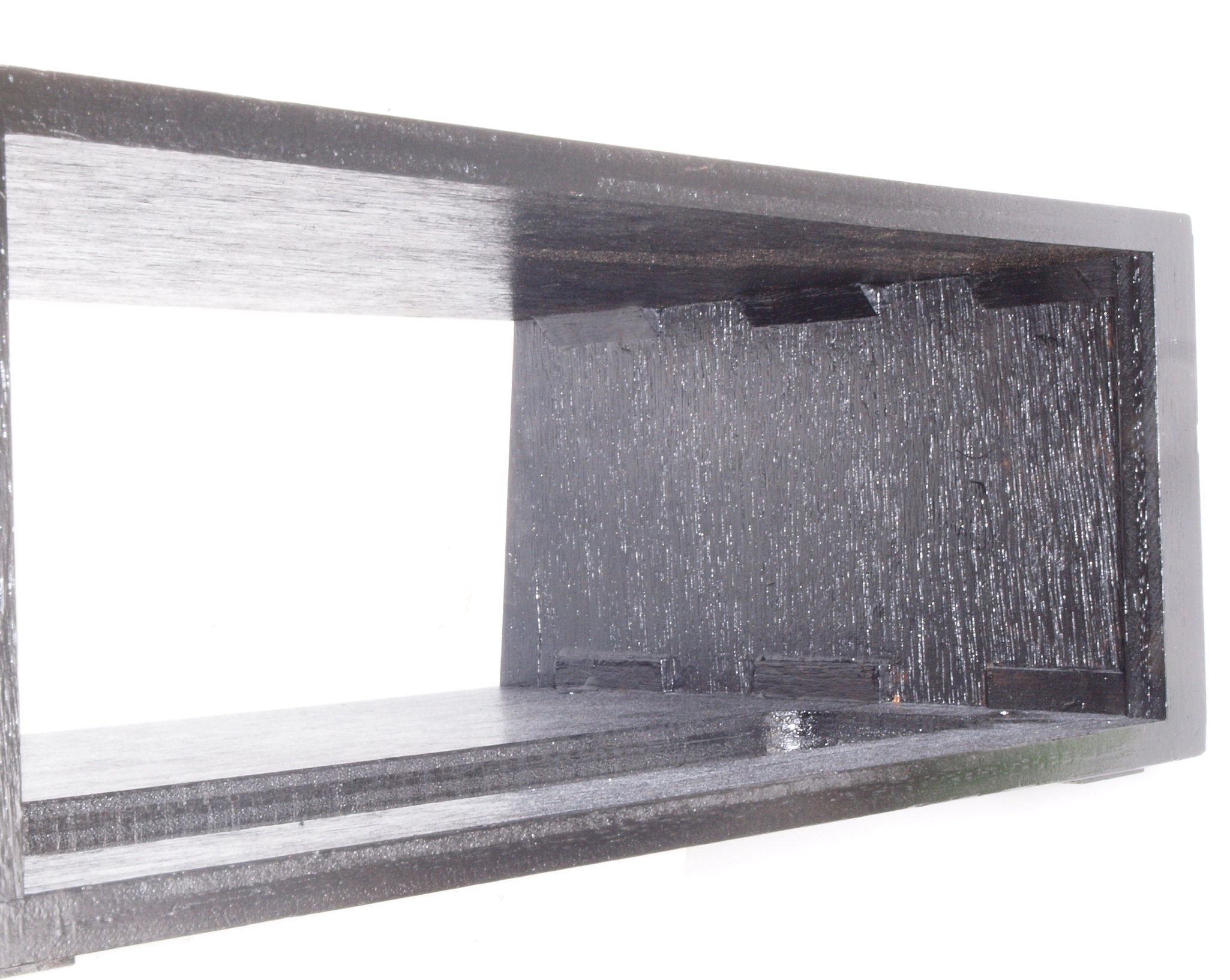

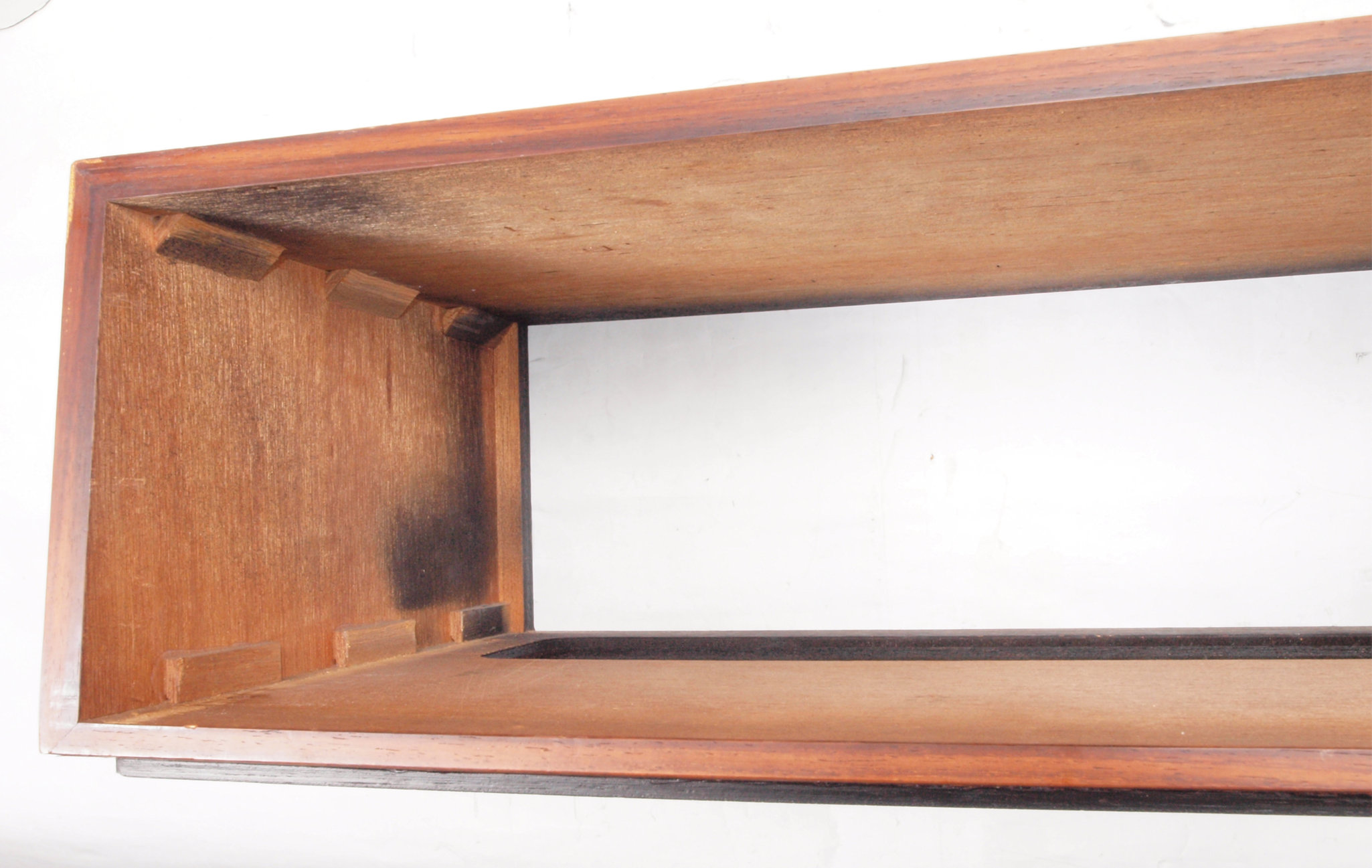

Ｋ５１．　修理前　後右内側を見る。

Ｋ５２．　修理中　後右内側を見る。状態が良くないので、ボンドを染みこませる。

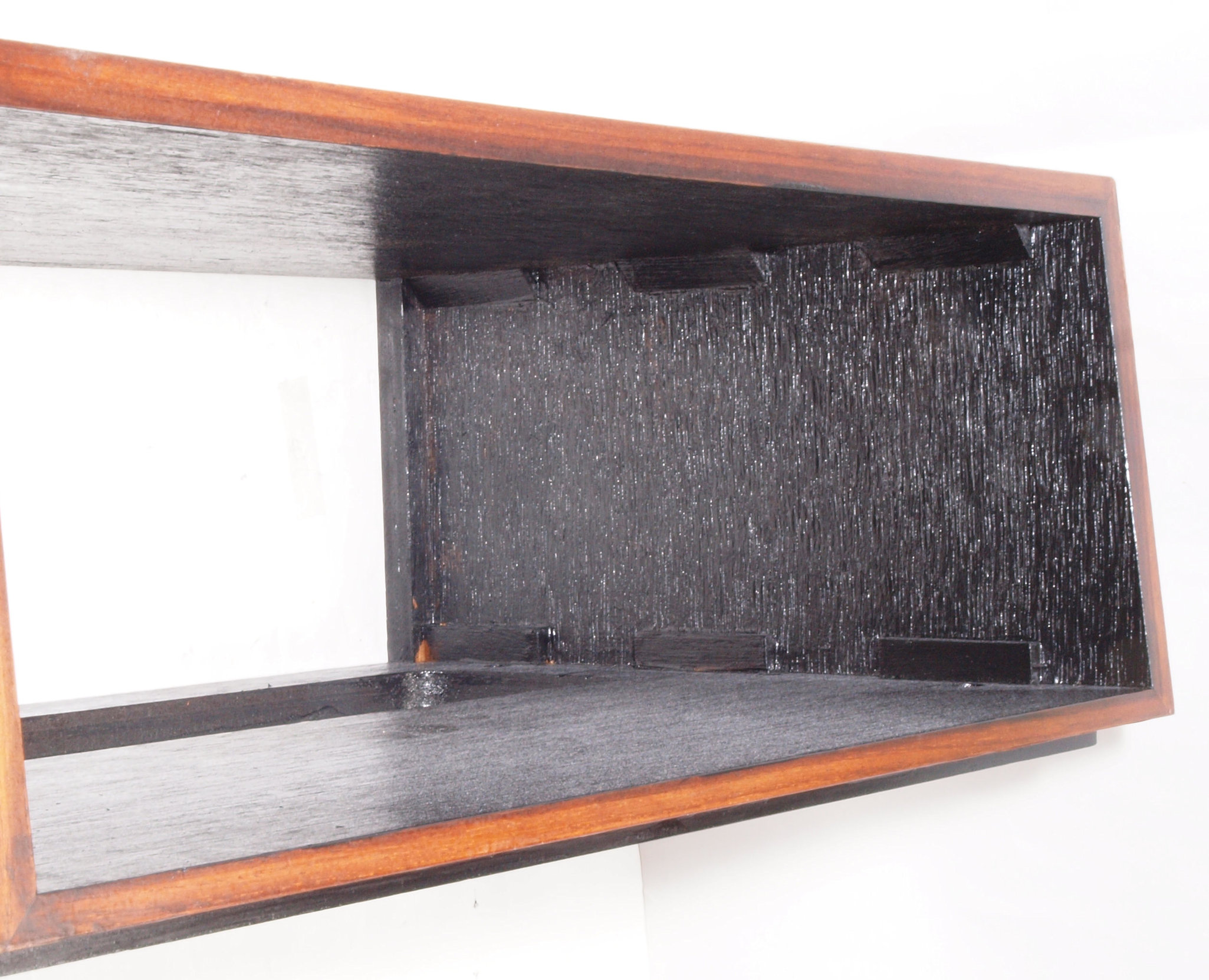

Ｋ５３．　修理後　後右内側を見る。さらに塗装する。

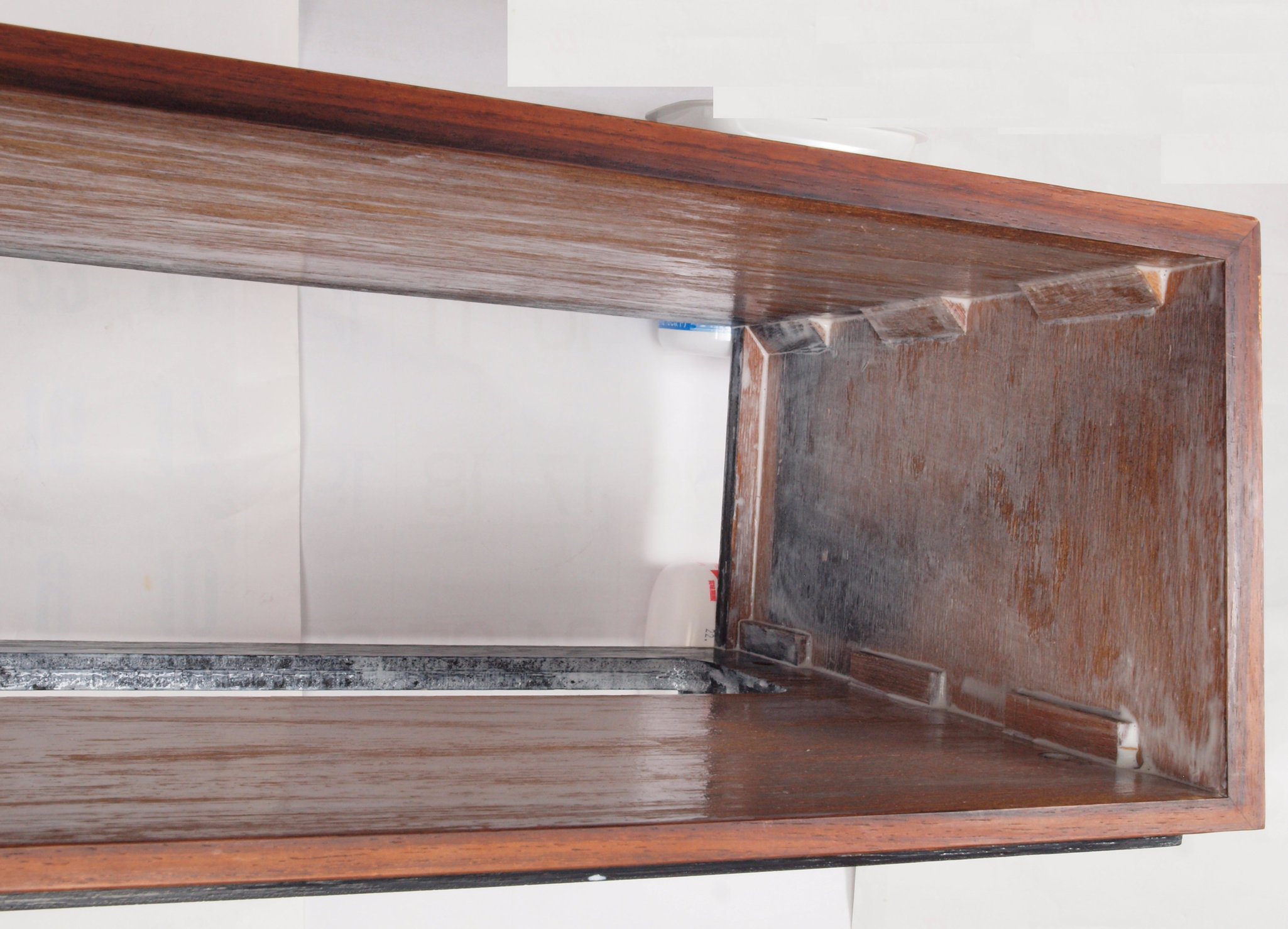

Ｋ５４．　修理前　後左内側を見る。

Ｋ５５．　修理中　後左内側を見る。状態が良くないので、ボンドを染みこませる。

Ｋ５６．　修理後　後左内側を見る。さらに塗装する。

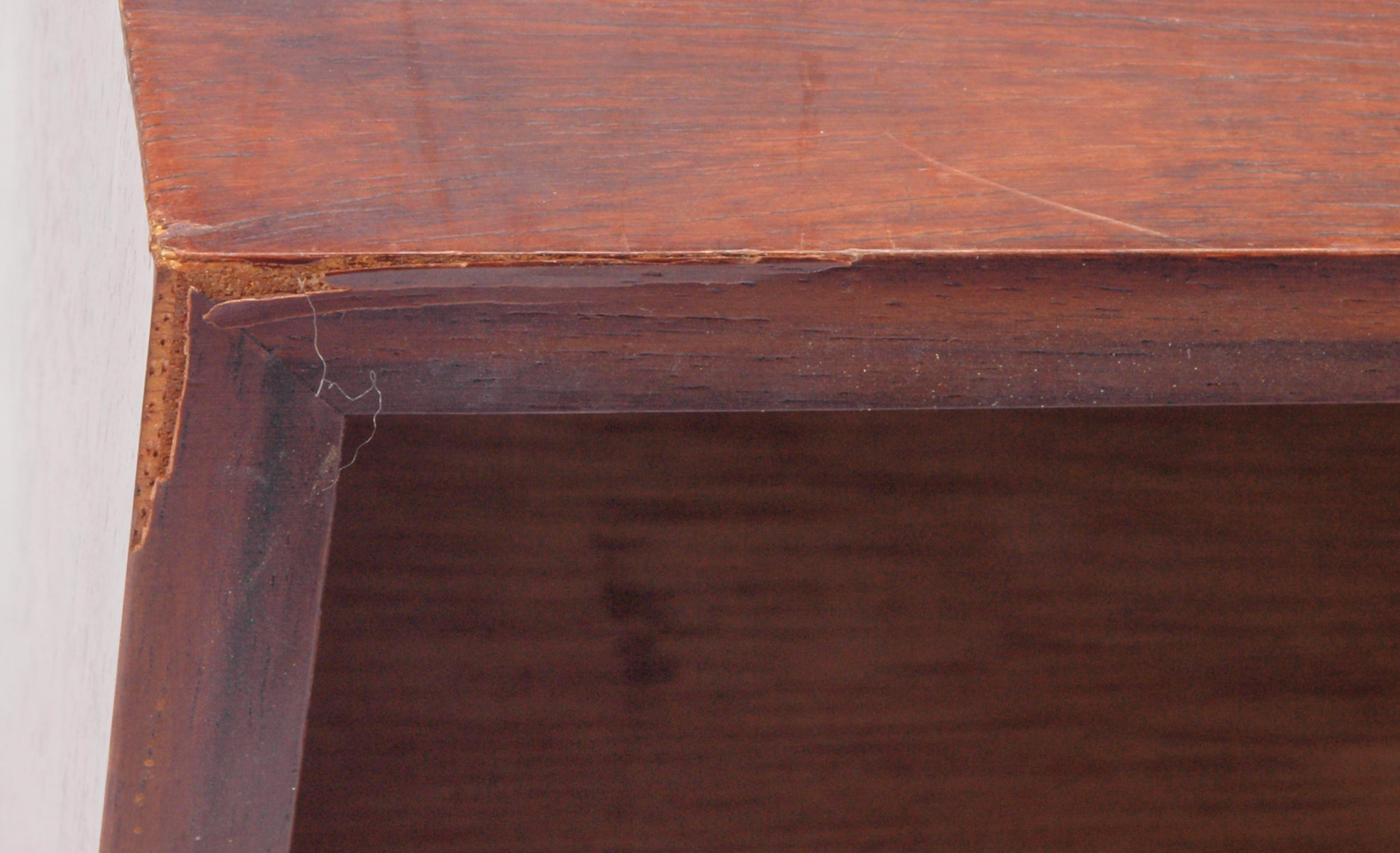

Ｋ６１．　修理前　前上右見る。

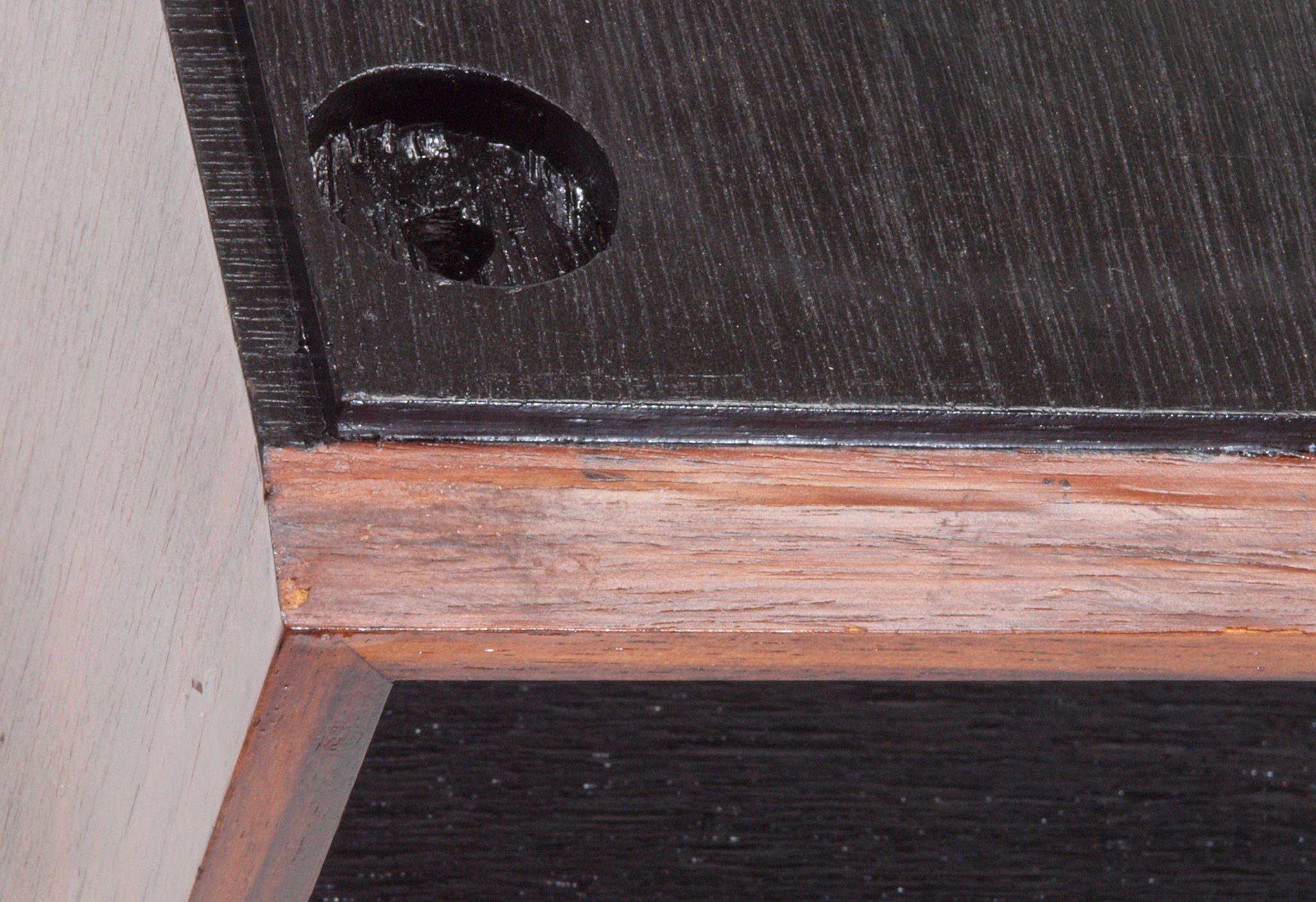

Ｋ６２．　修理中　前上右見る。パテで埋める。

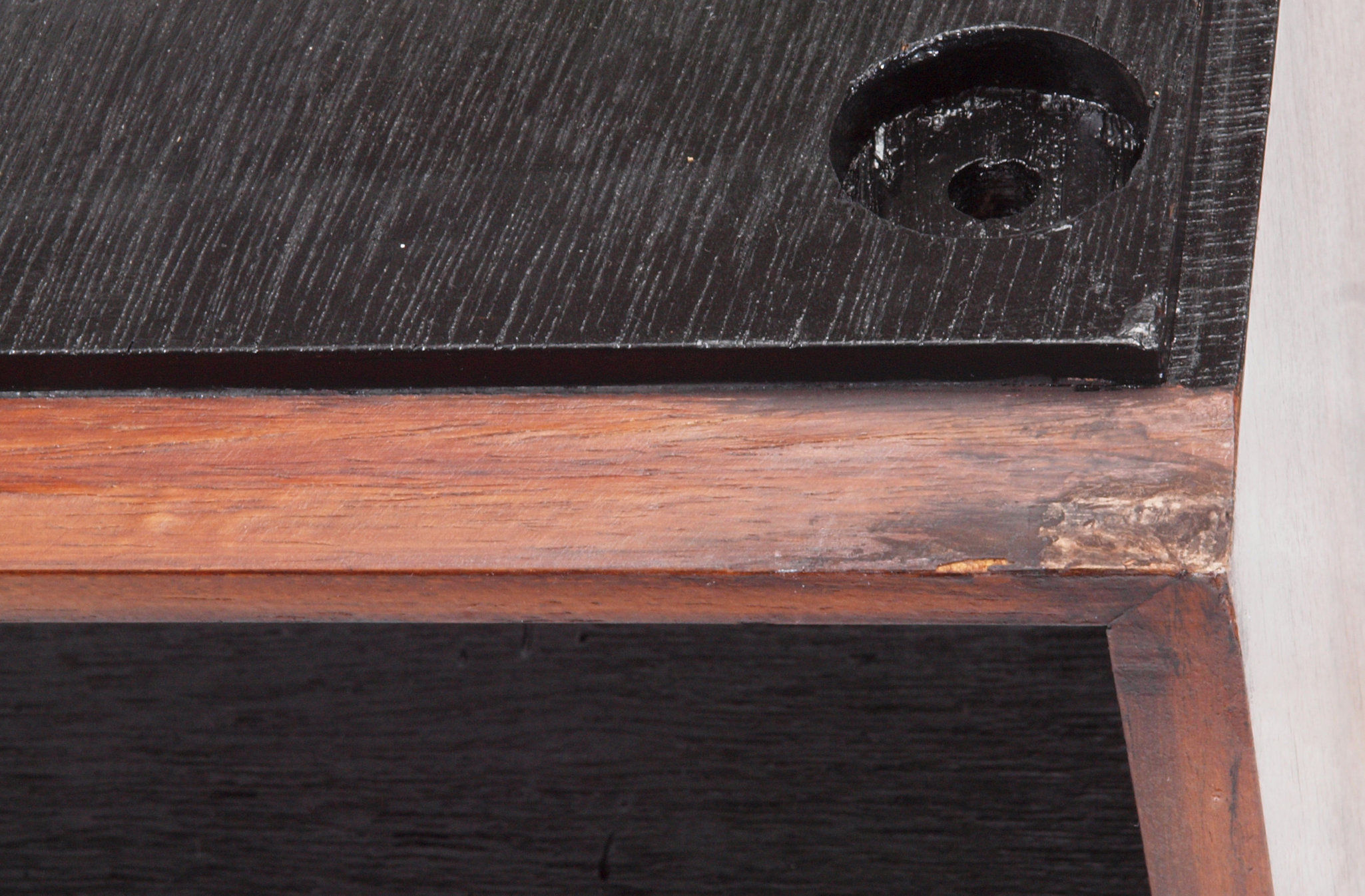

Ｋ６３．　修理後　前上右見る。

Ｋ６４．　修理前　前上左見る。

Ｋ６５．　修理中　前上左見る。パテで埋める。

Ｋ６６．　修理後　前上左見る。

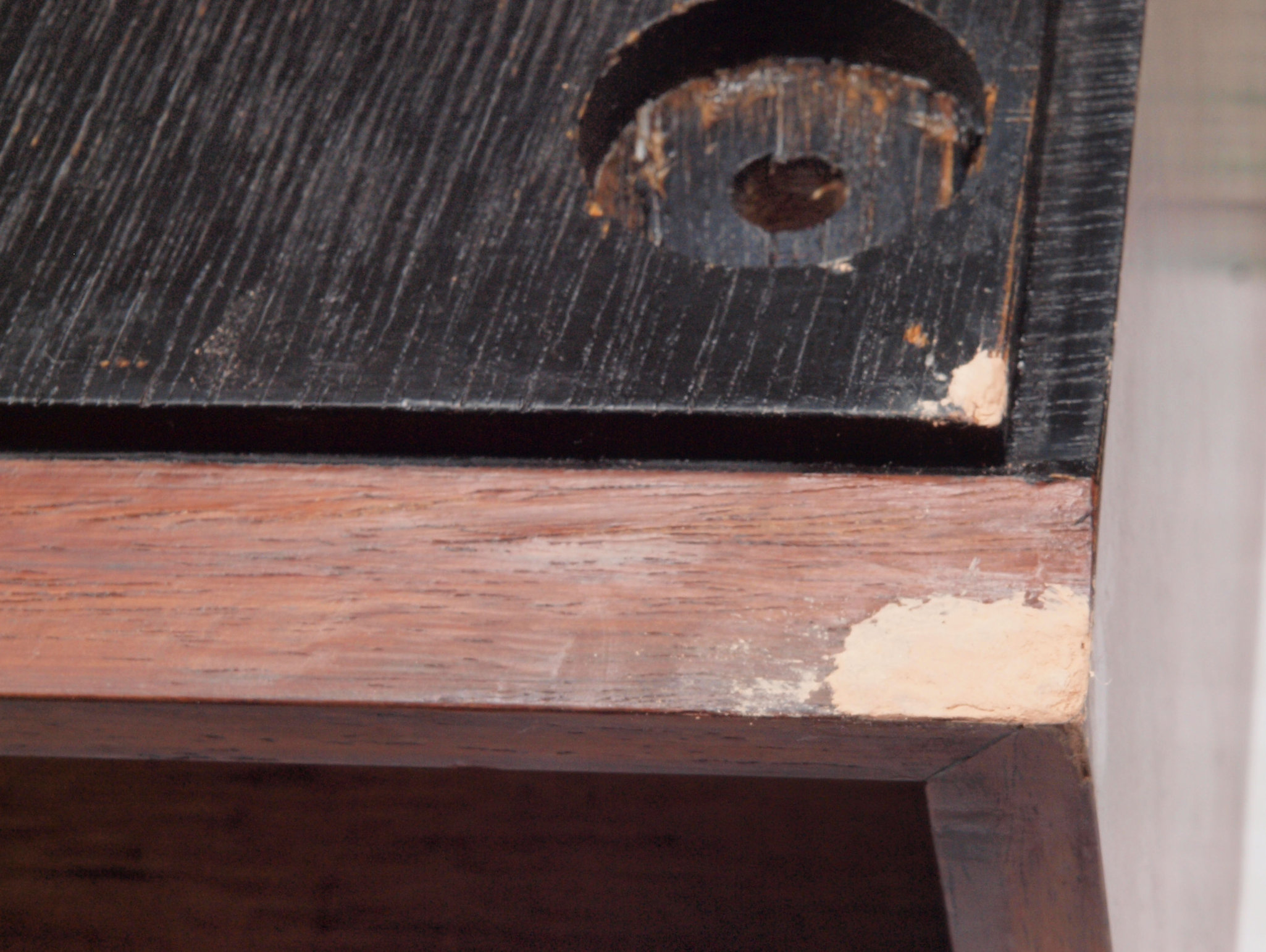

Ｋ６７．　修理前　前下右見る。

Ｋ６８．　修理後　前下右見る。

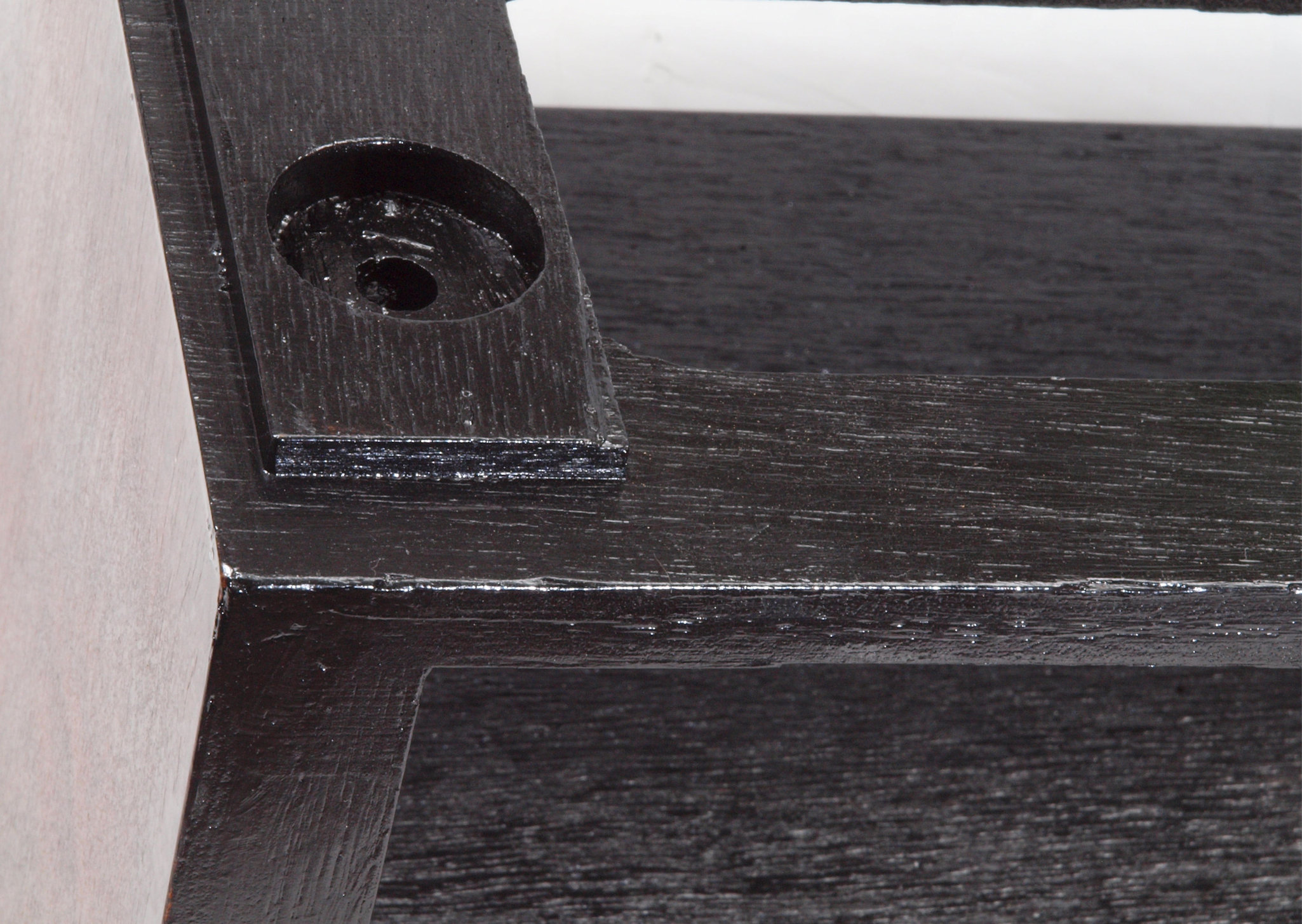

Ｋ６９．　修理前　前下左見る。

Ｋ６Ａ．　修理中　前下左見る。パテで埋める。

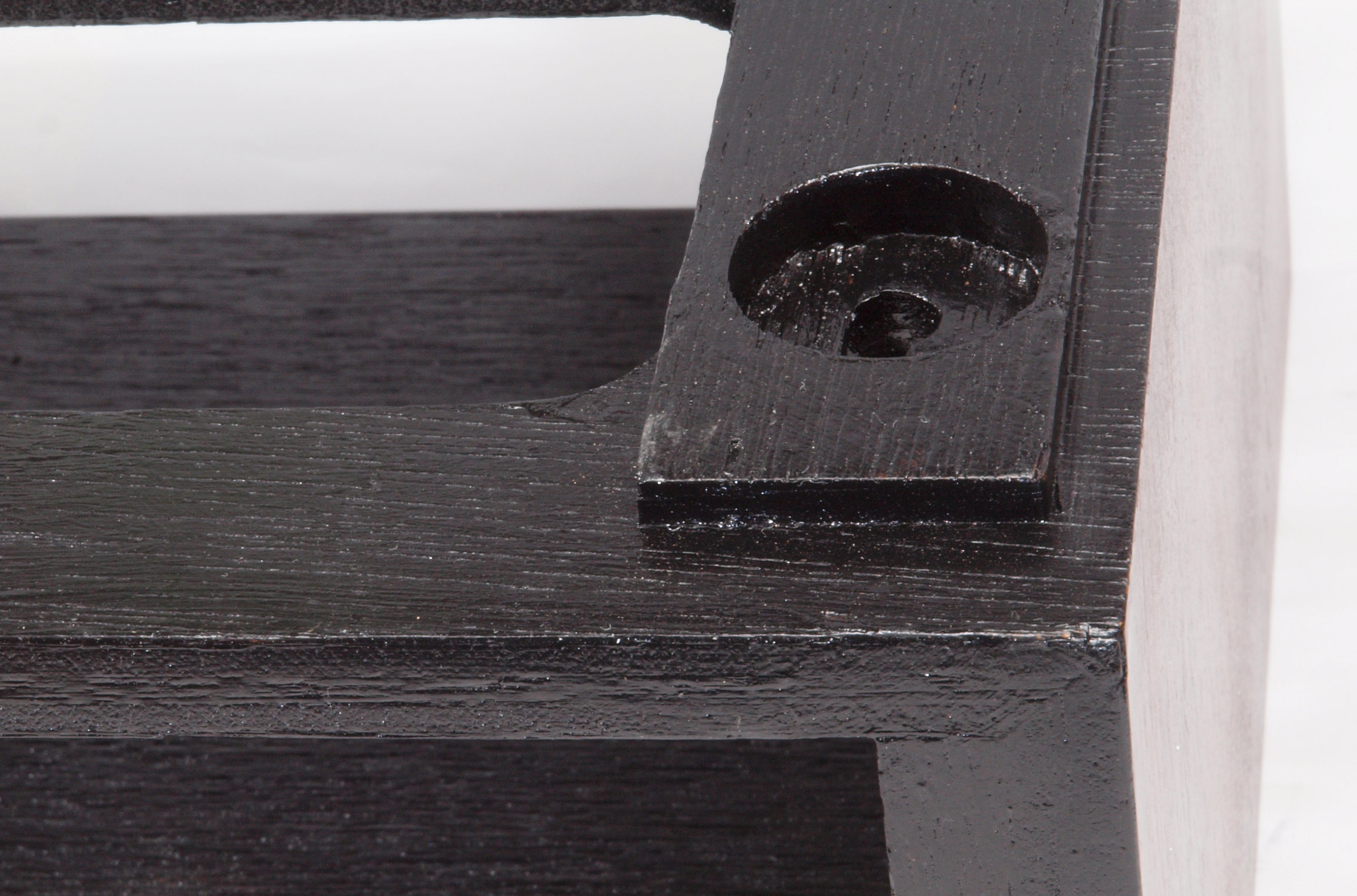

Ｋ６Ｂ．　修理後　前下左見る。

Ｋ７１．　修理前　後上右見る。

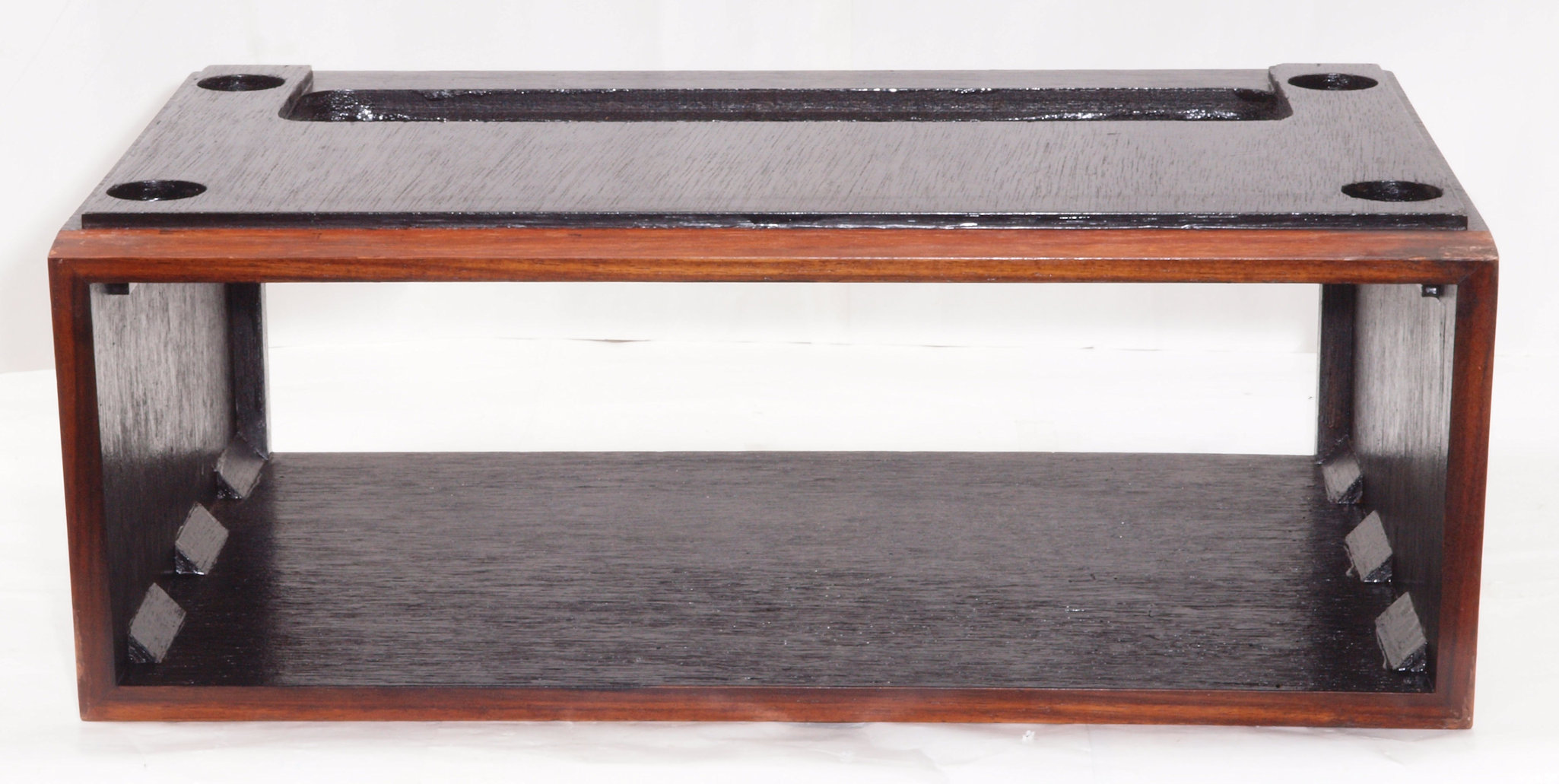

Ｋ７２．　修理後　後上右見る。

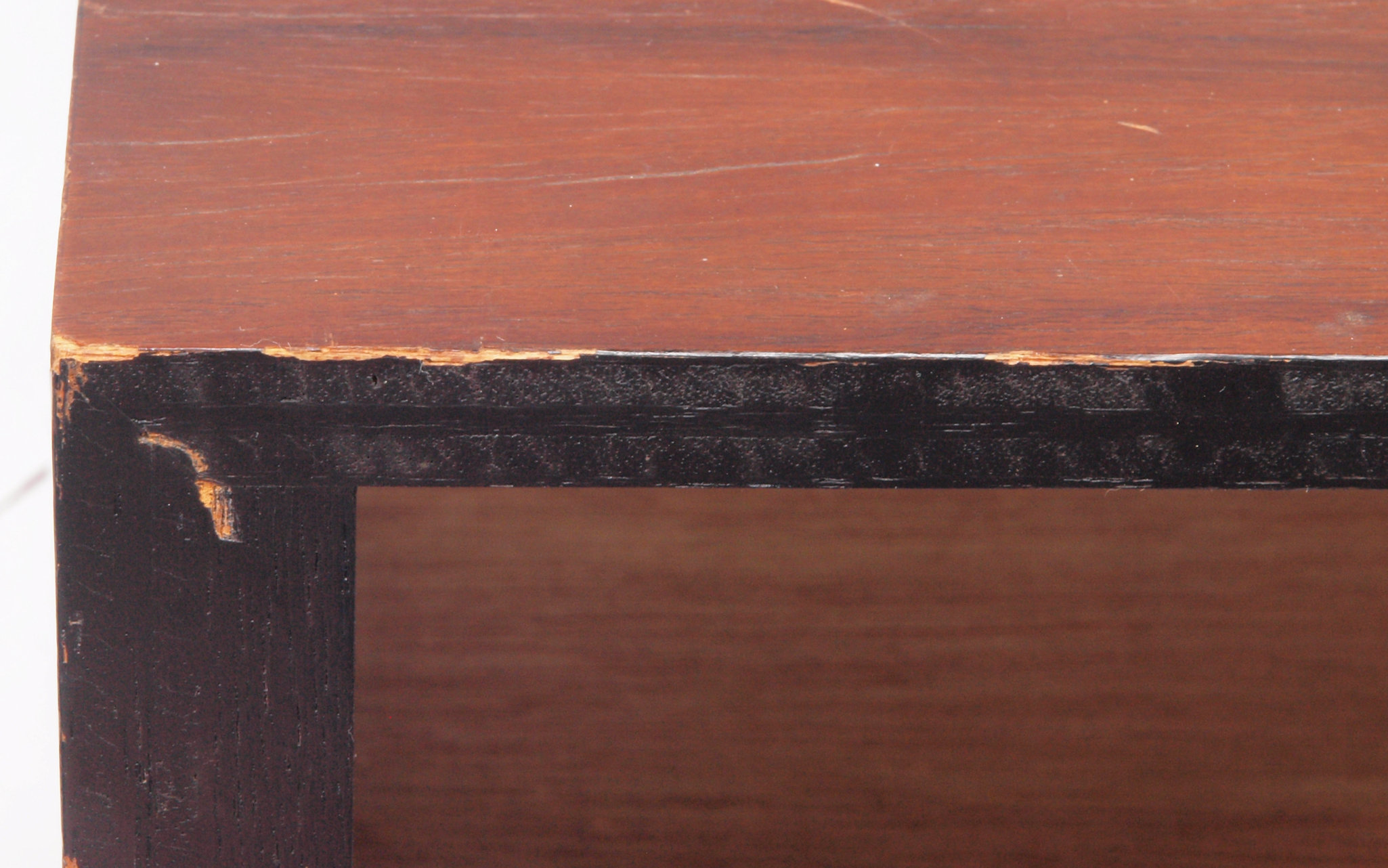

Ｋ７３．　修理前　後上左見る。

Ｋ７４．　修理後　後上左見る。

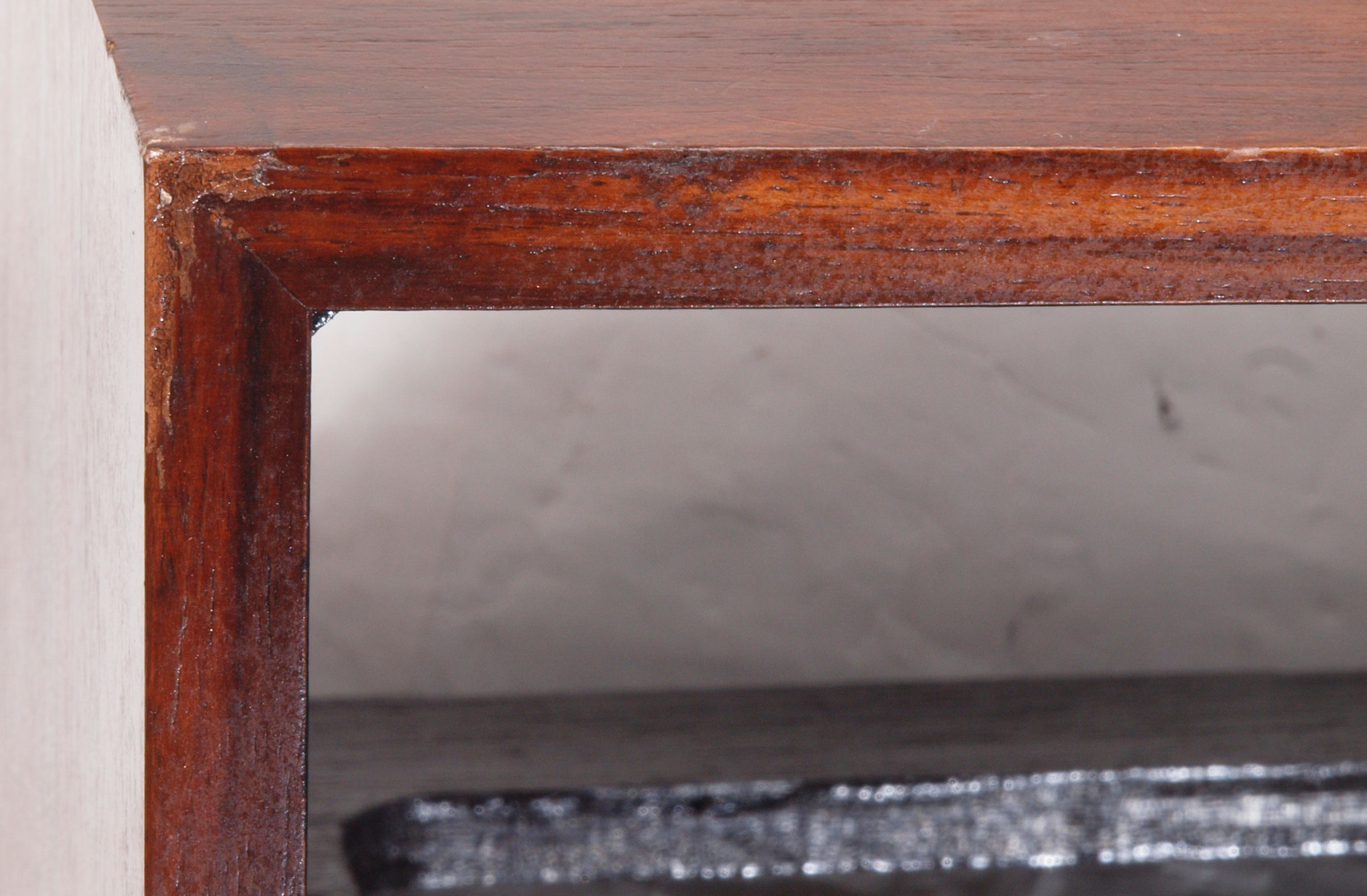

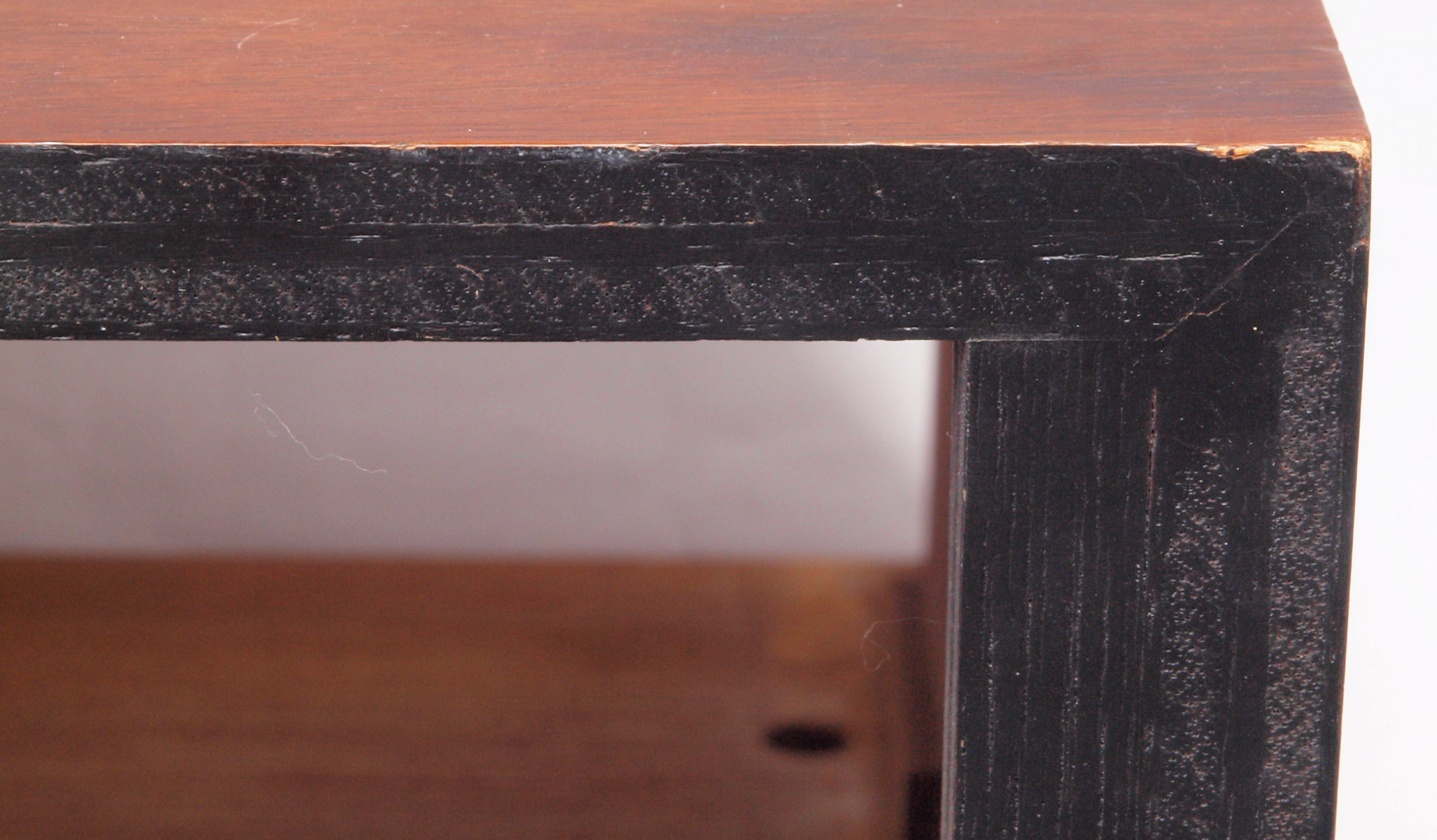

Ｋ７５．　修理前　後下右見る。

Ｋ７６．　修理後　後下右見る。

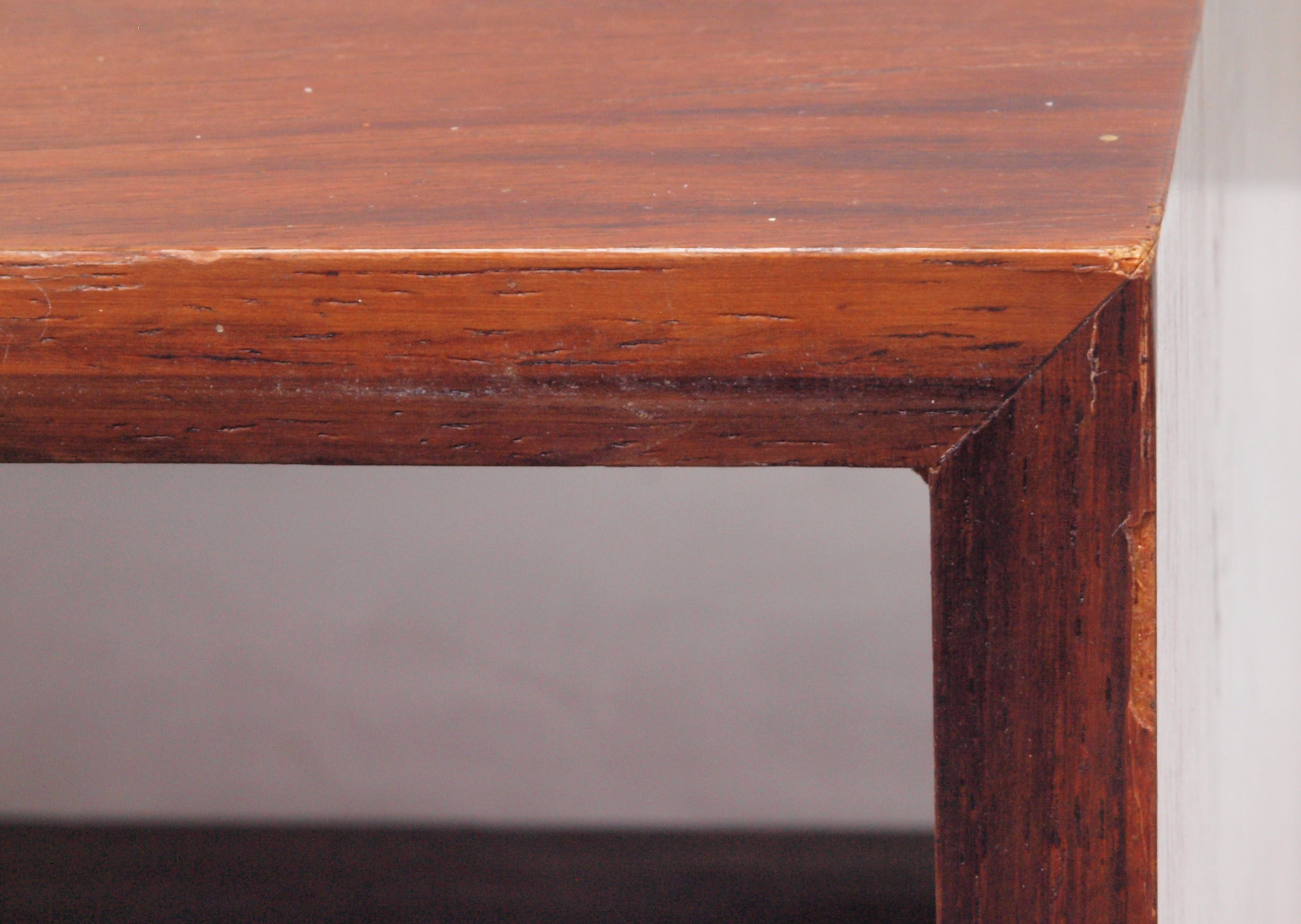

Ｋ７７．　修理前　後下左見る。

Ｋ７８．　修理後　後下左見る。
