ＬＵＸ　ＭＢ３０４５　修理真空管

同時修理　ＭＢ３０４５．１台目、ＭＢ３０４５．２台目、ＭＢ３０４５．３台目、ＭＢ３０４５．４台目、ＭＢ３０４５．５台目 　　　２０２４／２／５到着　　完成

Ａ．　修理前の状況 オークションで購入した真空管送ります。 点検御願いします。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。 １回目購入　８０４５Ｇ　２本。　Ｇｍ、ＩＰ測定。 １本目　「８０４５Ｇ」　Ｇｍ測定＝７５００μmho、ＩＰ＝１３６．２ｍＡ。 ２本目　「８０４５Ｇ」　Ｇｍ測定＝７５００μmho、ＩＰ＝１４６．９ｍＡ。 ２回目購入　８０４５Ｇ　２本。　Ｇｍ、ＩＰ測定。購入先。 １本目　「８０４５Ｇ」　Ｇｍ測定＝８２００μmho、ＩＰ＝１４５．４ｍＡ。 ２本目　「８０４５Ｇ」　Ｇｍ測定＝８８００μmho、ＩＰ＝１５６．０ｍＡ。 ３回目購入　８０４５Ｇ　４本。　Ｇｍ、ＩＰ測定。購入先。 １本目　「８０４５Ｇ」　Ｇｍ測定＝１００００μmho、ＩＰ＝１７０．９ｍＡ。 ２本目　「８０４５Ｇ」　Ｇｍ測定＝１００００μmho、ＩＰ＝１７５．１ｍＡ。 ３本目　「８０４５Ｇ」　Ｇｍ測定＝９５００μmho、ＩＰ＝１６０．３ｍＡ。 ４本目　「８０４５Ｇ」　Ｇｍ測定＝９９００μmho、ＩＰ＝１６８．１ｍＡ。 ４回目購入　８０４５Ｇ　４本。　Ｇｍ、ＩＰ測定。購入先。 １本目　「８０４５Ｇ」　Ｇｍ測定＝９５００μmho、ＩＰ＝１４４．７ｍＡ。 ２本目　「８０４５Ｇ」　Ｇｍ測定＝９５００μmho、ＩＰ＝１５３．４ｍＡ。 ２本目　「８０４５Ｇ」　Ｇｍ測定＝９５００μmho、ＩＰ＝１４９．１ｍＡ。 ４本目　「８０４５Ｇ」　Ｇｍ測定＝９５００μmho、ＩＰ＝１４５．４ｍＡ。 ６ＦＱ７　４本。　Ｇｍ、ＩＰ測定。購入先。 １本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２２００μmho、ＩＰ＝１０．２２ｍＡ。 　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２０４０μmho、ＩＰ＝９．７５ｍＡ。 ２本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．３９ｍＡ。 　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２４８０μmho、ＩＰ＝１１．５６ｍＡ。 ３本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．５１ｍＡ。 　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２０８０μmho、ＩＰ＝１１．１４ｍＡ。 ４本目　「６ＦＱ７」ユニット１　Ｇｍ測定＝２６００μmho、ＩＰ＝１３．５３ｍＡ。 　　　　　「６ＦＱ７」ユニット２　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．０７ｍＡ。 Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　購入真空管　「８０４５Ｇ」、２本。 　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

Ｕ１１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１３６．２ｍＡ。 　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

Ｕ１２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４６．９ｍＡ。

Ｕ２．　２回目購入真空管　「８０４５Ｇ」、２本。 　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

Ｕ２１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝８２００μmho、ＩＰ＝１４５．４ｍＡ。 　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

Ｕ２２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝８８００μmho、ＩＰ＝１５６．０ｍＡ。

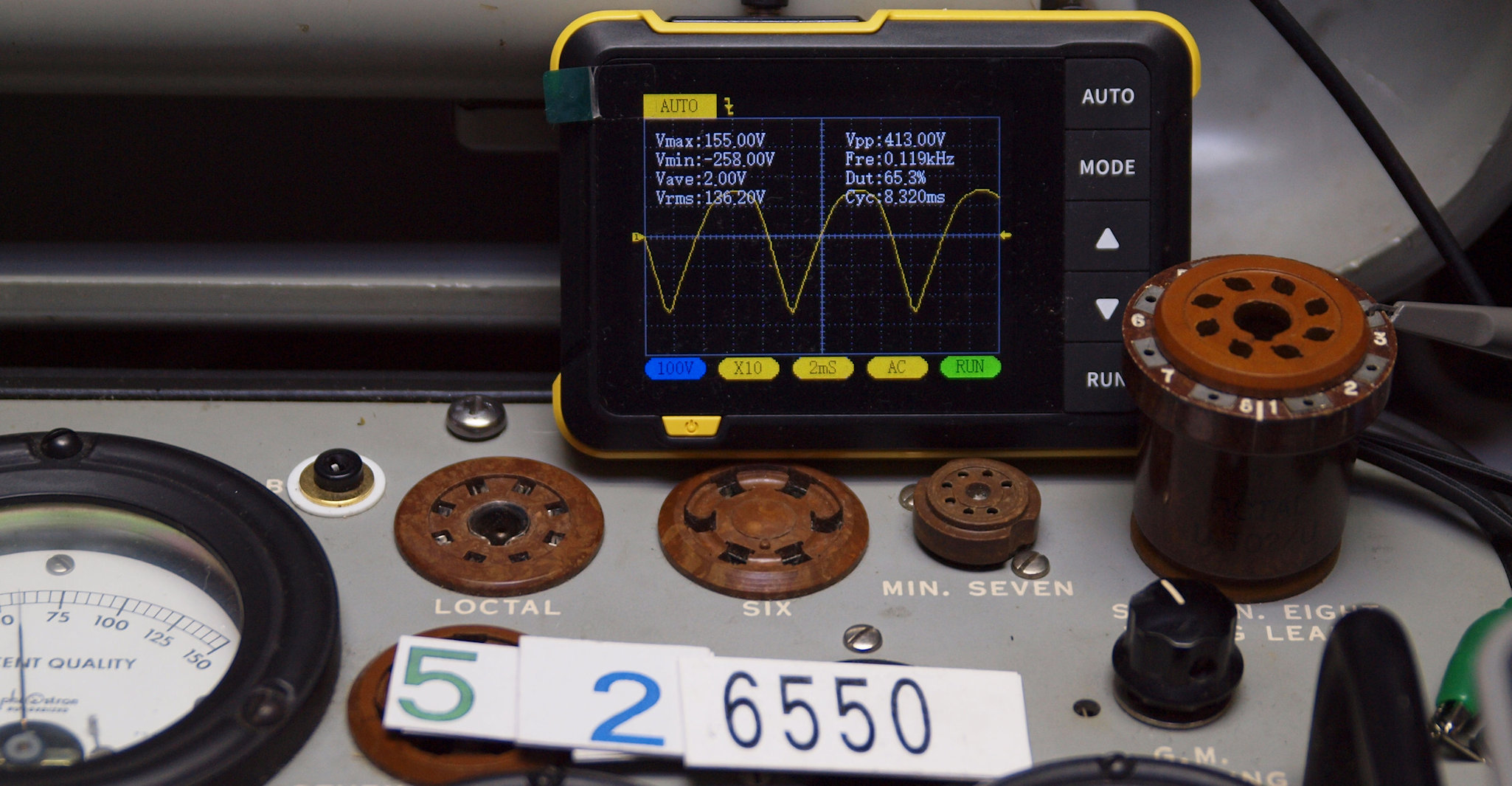

プレート電流波形を観測しながら測定する。

Ｕ３．　３回目購入真空管　「８０４５Ｇ」、４本。 　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

Ｕ３１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝１００００μmho、ＩＰ＝１７０．９ｍＡ。 　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

Ｕ３２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝１００００μmho、ＩＰ＝１７５．１ｍＡ。

Ｕ３３．　３本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１６０．３ｍＡ。

Ｕ３４．　４本目　「８０４５Ｇ」。　Ｇｍ測定＝９９００μmho、ＩＰ＝１６８．１ｍＡ。

プレート電流波形を観測しながら測定する。

Ｕ４．　４回目購入真空管　「８０４５Ｇ」、４本。 　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

Ｕ４１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４４．７ｍＡ。 　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

Ｕ４２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１５３．４ｍＡ。

Ｕ４３．　３本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４９．１ｍＡ。

Ｕ４４．　４本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４５．４ｍＡ。

プレート電流波形を観測しながら測定する。

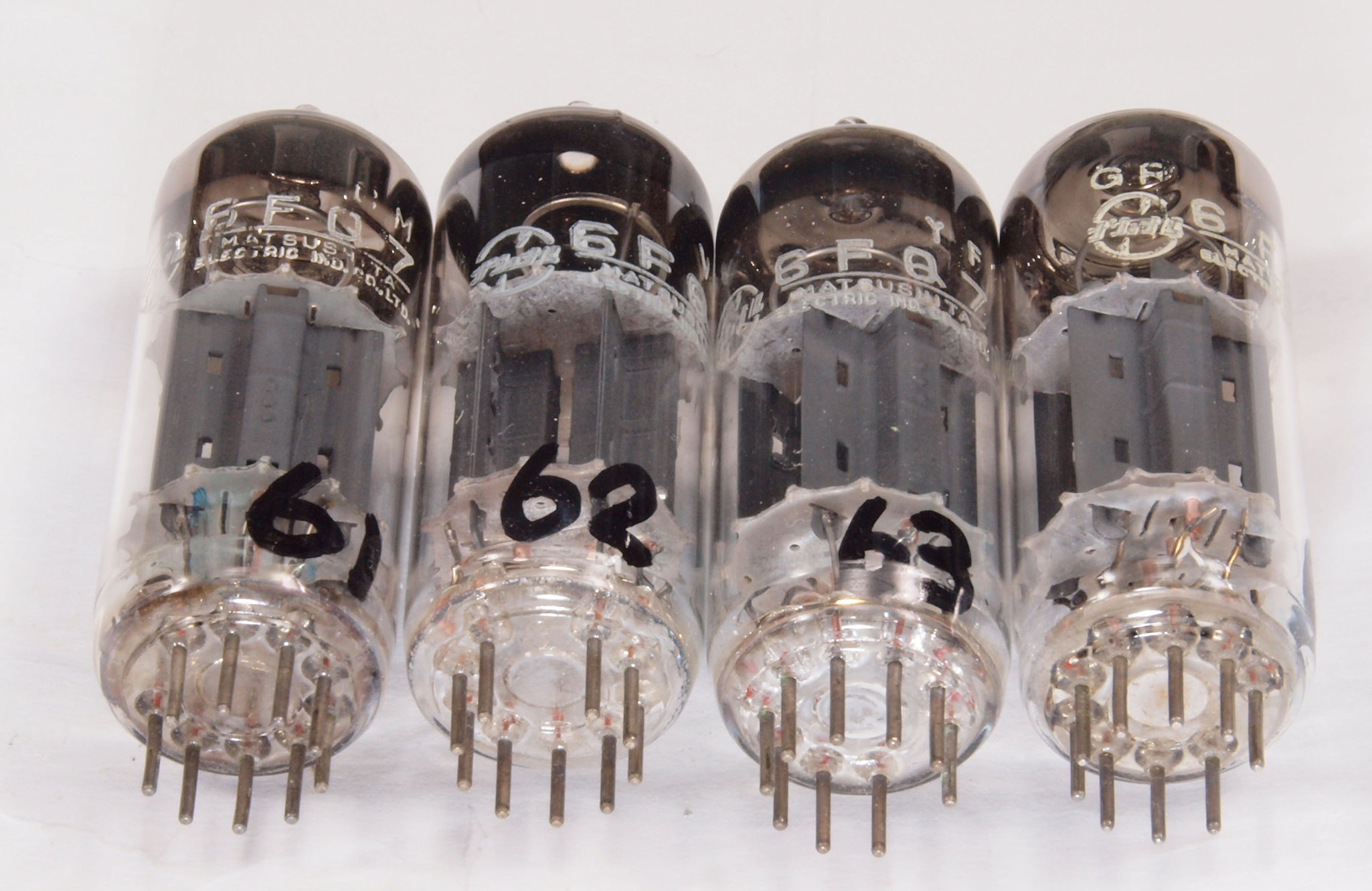

Ｕ６．　購入真空管。　「６ＦＱ７」、４本。 　　　　　　　真空管ハンドブック（規格表）の、1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。 　　　　　　　「６ＦＱ７」相互コンダクタンス＝２６００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。

Ｕ６１．　１本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝１０．２２ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ６２．　１本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０４０μmho、ＩＰ＝９．７５ｍＡ。

Ｕ６３．　２本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１２．３９ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ６４．　２本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２４８０μmho、ＩＰ＝１１．５６ｍＡ。

Ｕ６５．　３本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２４００μmho、ＩＰ＝１１．５１ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ６６．　３本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２０８０μmho、ＩＰ＝１１．１４ｍＡ。

Ｕ６７．　４本目　「６ＦＱ７」ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝１３．５３ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝−８Ｖ」。　ＲａｎｇｅSW＝Ｃ、FullScale＝６０００μmho

Ｕ６８．　４本目　「６ＦＱ７」ユニット２。　Ｇｍ測定＝２６００μmho、ＩＰ＝１４．０７ｍＡ。

プレート電流波形を観測しながら測定する。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＬＵＸ　ＭＢ３０４５　の仕様（マニアル・カタログより）

型式 モノラルパワーアンプ ＭＢ３０４５ 連続実効出力 60W(4Ω、8Ω、16Ω) 全高調波歪率 0.2%以下(60W、1kHz) 0.3%以下(50W、20Hz〜20kHz) 0.05%以下(10W、1kHz) 混変調歪率 0.3%以下(50W、60Hz:7kHz＝4:1) 周波数特性 10Hz〜40kHz -1dB以内 入力感度 約800mV 入力インピーダンス 80kΩ 残留雑音 0.5mV以下 使用真空管 8045G＝2本 6240G＝2本 12AU7＝1本 12AX7＝1本 外形寸法 幅370x高さ170x奥行240mm 重量 16.0kg 価格 ￥128,000(1台、1976年7月発売)
