QUAD�U．　７、８台目予備真空管測定

QUAD�U．　７台目　QUAD�U．　８台目　２０１９／７／１４到着　　８／１４完成

ＥＦ８６（６２６７）　Ｇｍ、ＩＰ測定。 ６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho、Ｉｐ＝３ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。 ２本目、Ｇｍ測定＝２４００μmho、ＩＰ＝１．９６ｍＡ。 ＫＴ６６（５８８１）　Ｇｍ、ＩＰ測定。 ＫＴ６６相互コンダクタンス＝６３００μmho、Ｉｐ＝８５ｍＡがＲＣＡの規格値。 １本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９２．０ｍＡ。 ２本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９２．４ｍＡ。 ３本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９３．３ｍＡ。 ４本目、Ｇｍ測定＝４０００μmho、ＩＰ＝９４．４ｍＡ。

真空管ハンドブック（規格表）の、 　　　　６２６７（ＥＦ８６）相互コンダクタンス＝２０００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　ＫＴ６６相互コンダクタンス＝６３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝８５ｍＡ、Ｅｇ１＝−１５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

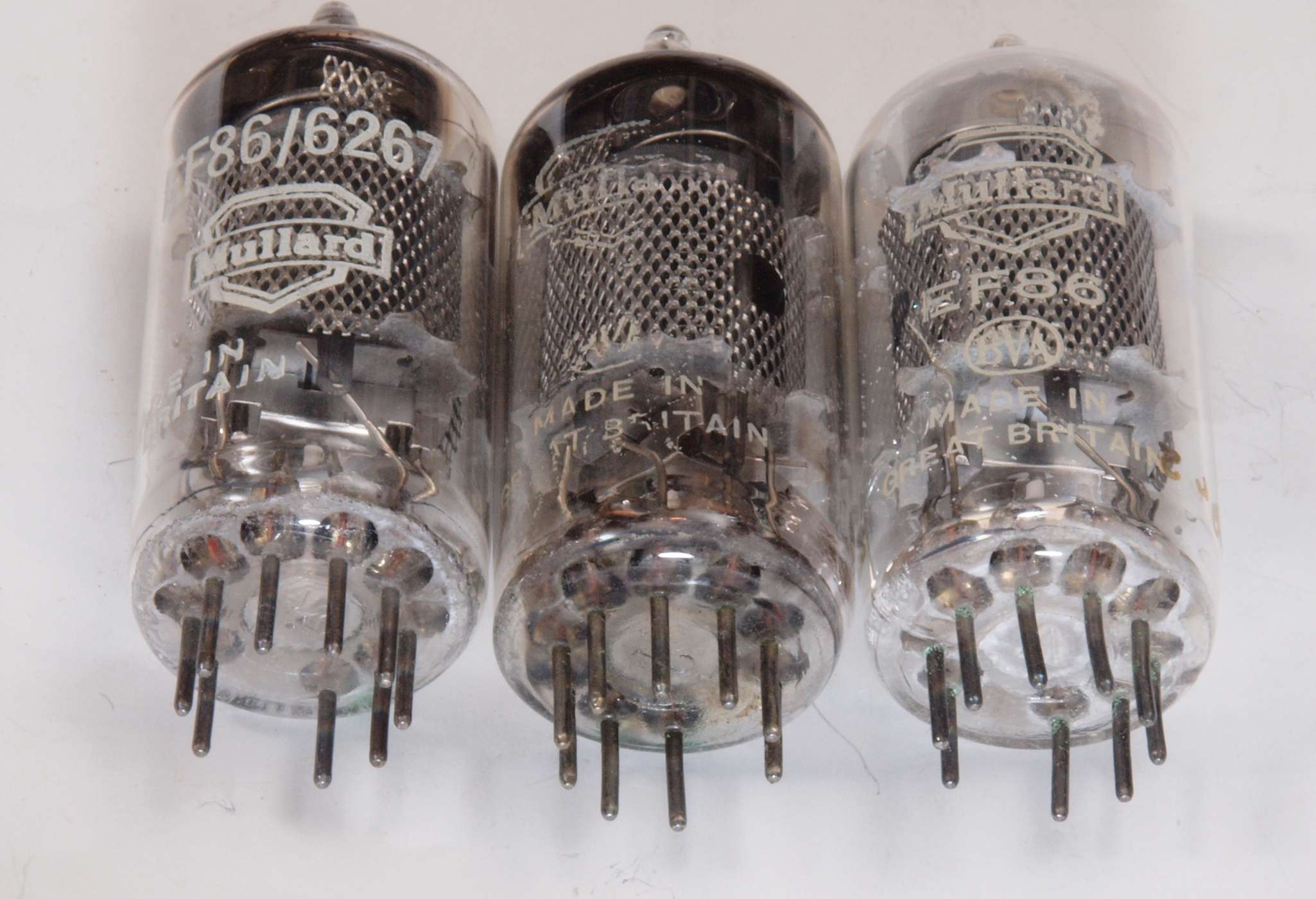

*予備真空管「ＥＦ８６（６２６７）」。　左から、１本目、２本目、３本目＝空気管。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

空気管の足は緑青が発生している。

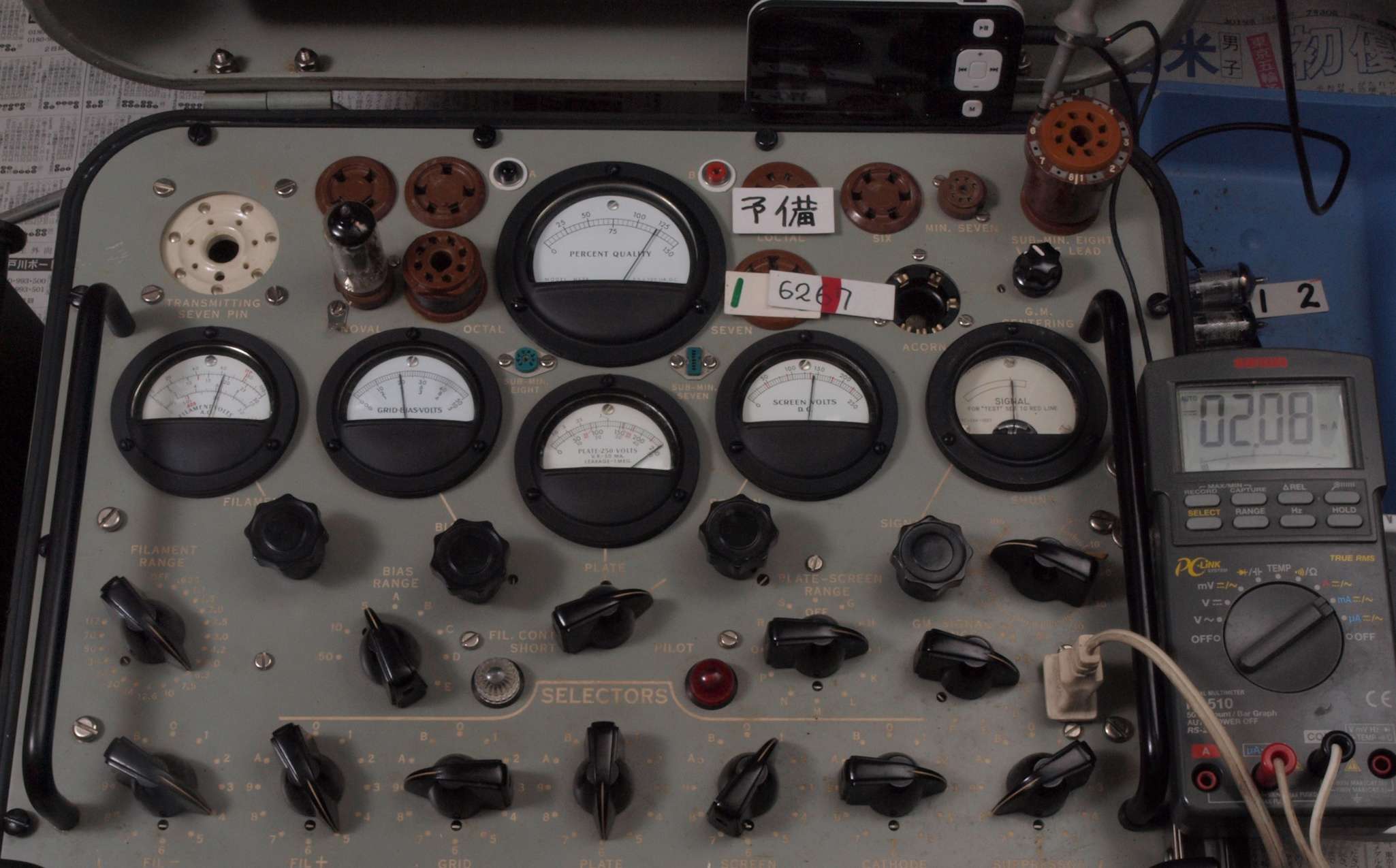

Ｆ１．　１本目「６２６７」。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．０８ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−２Ｖ」

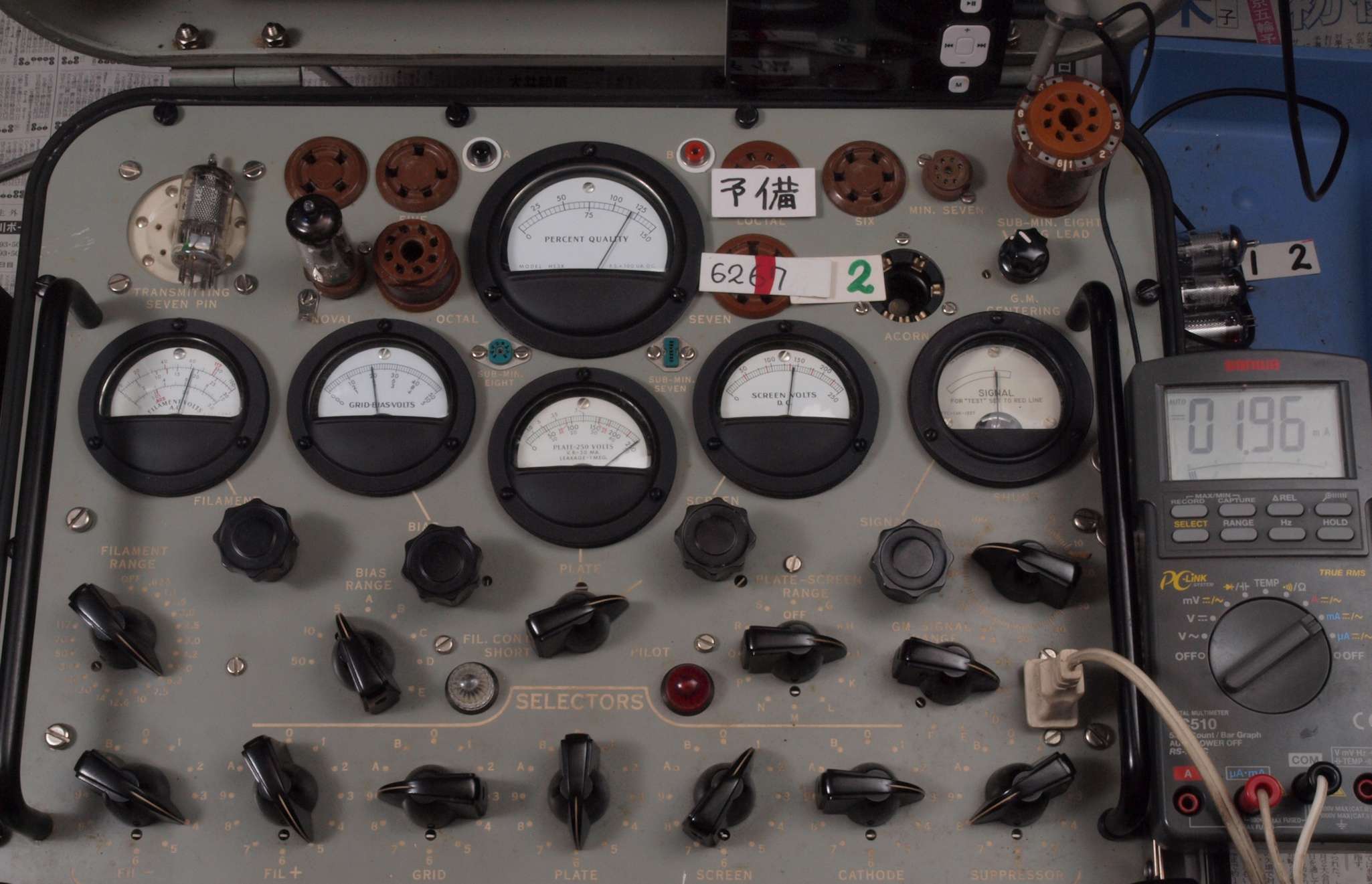

Ｆ２．　２本目「６２６７」。　Ｇｍ測定＝２４００μmho、ＩＰ＝１．９６ｍＡ。

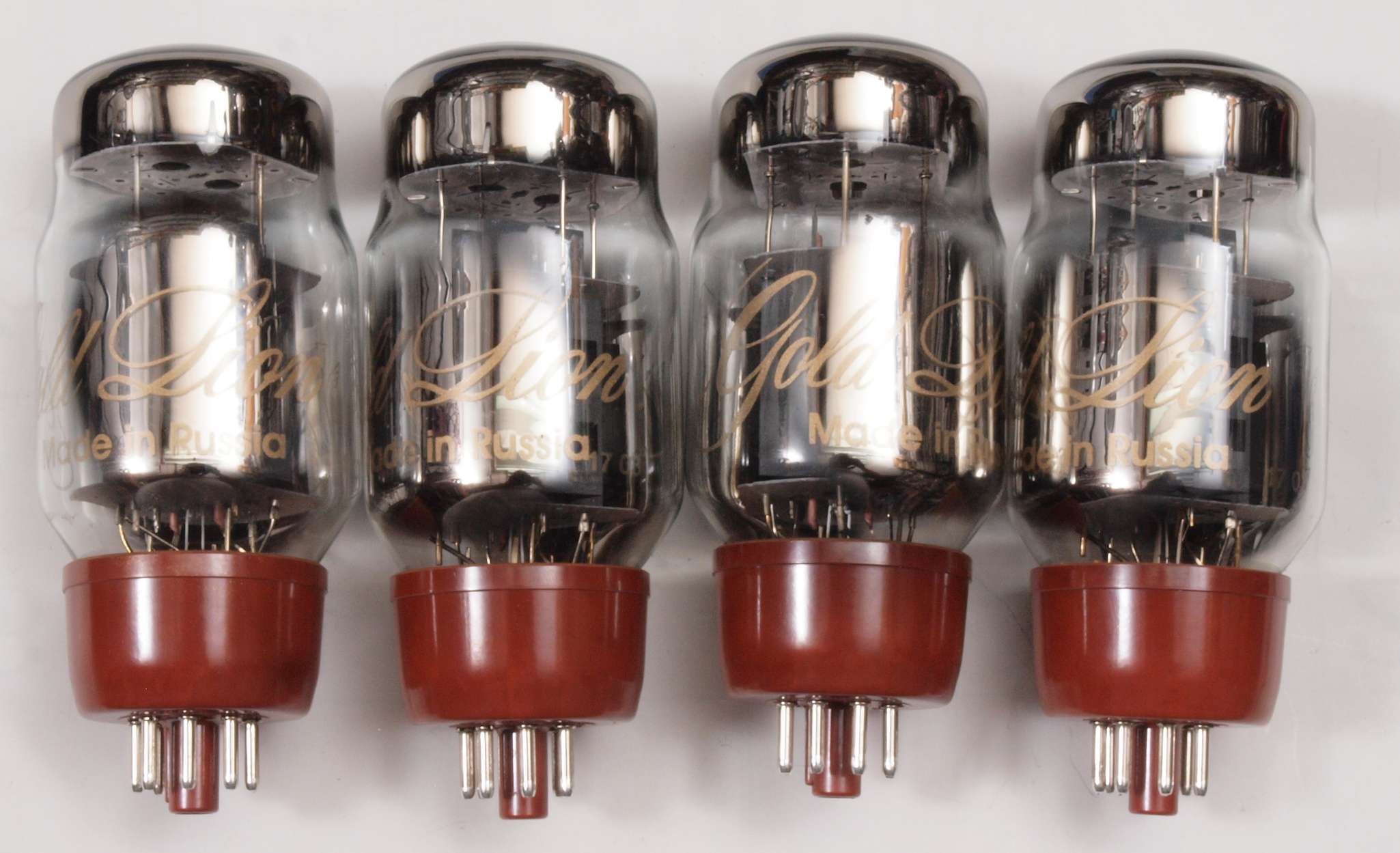

*購入真空管「ＫＴ６６」。　左から、１本目、２本目、、４本目。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

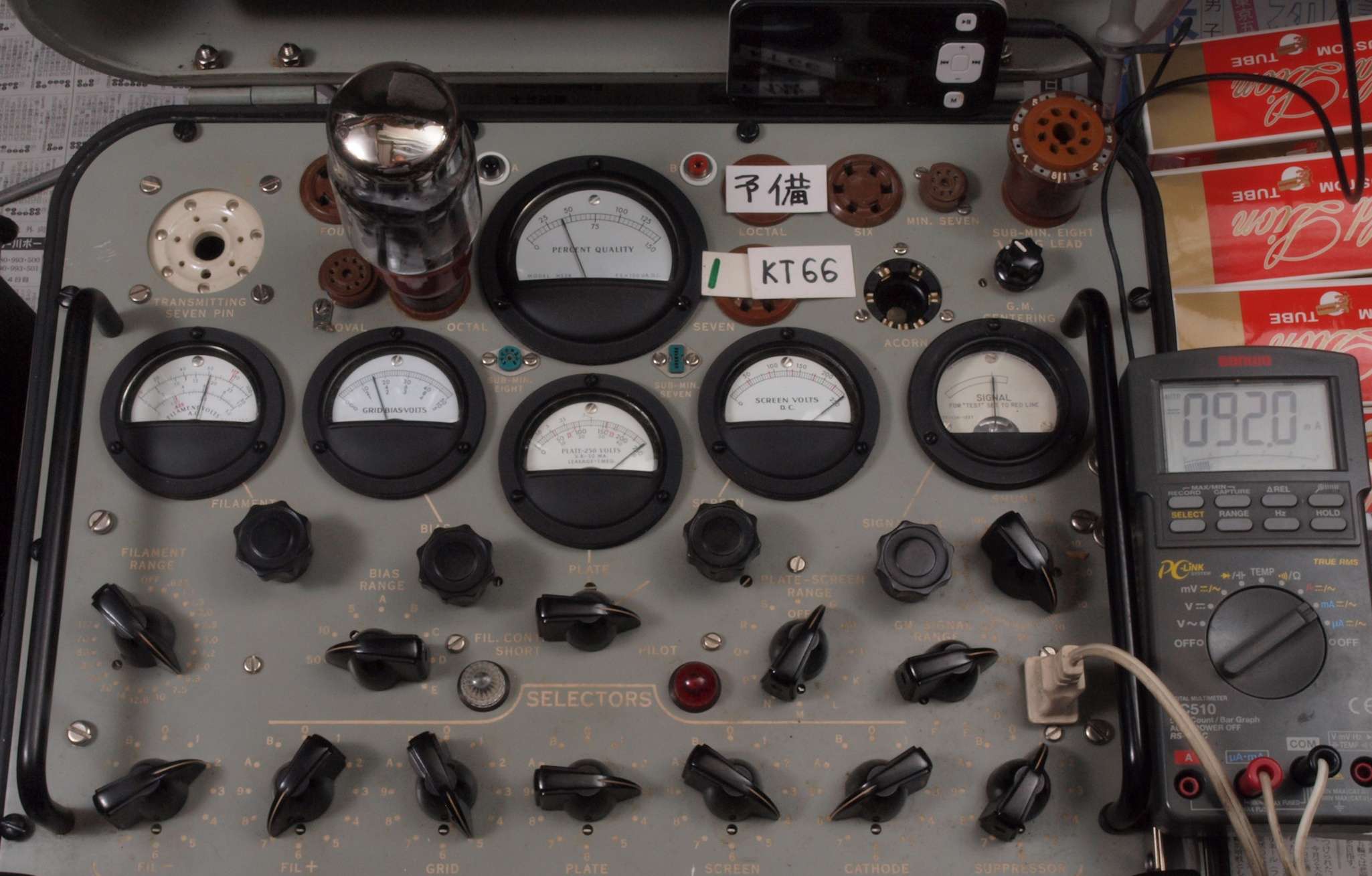

Ｋ１．　１本目「ＫＴ６６」。　Ｇｍ測定＝４０００μmho、ＩＰ＝９２．０ｍＡ。 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」

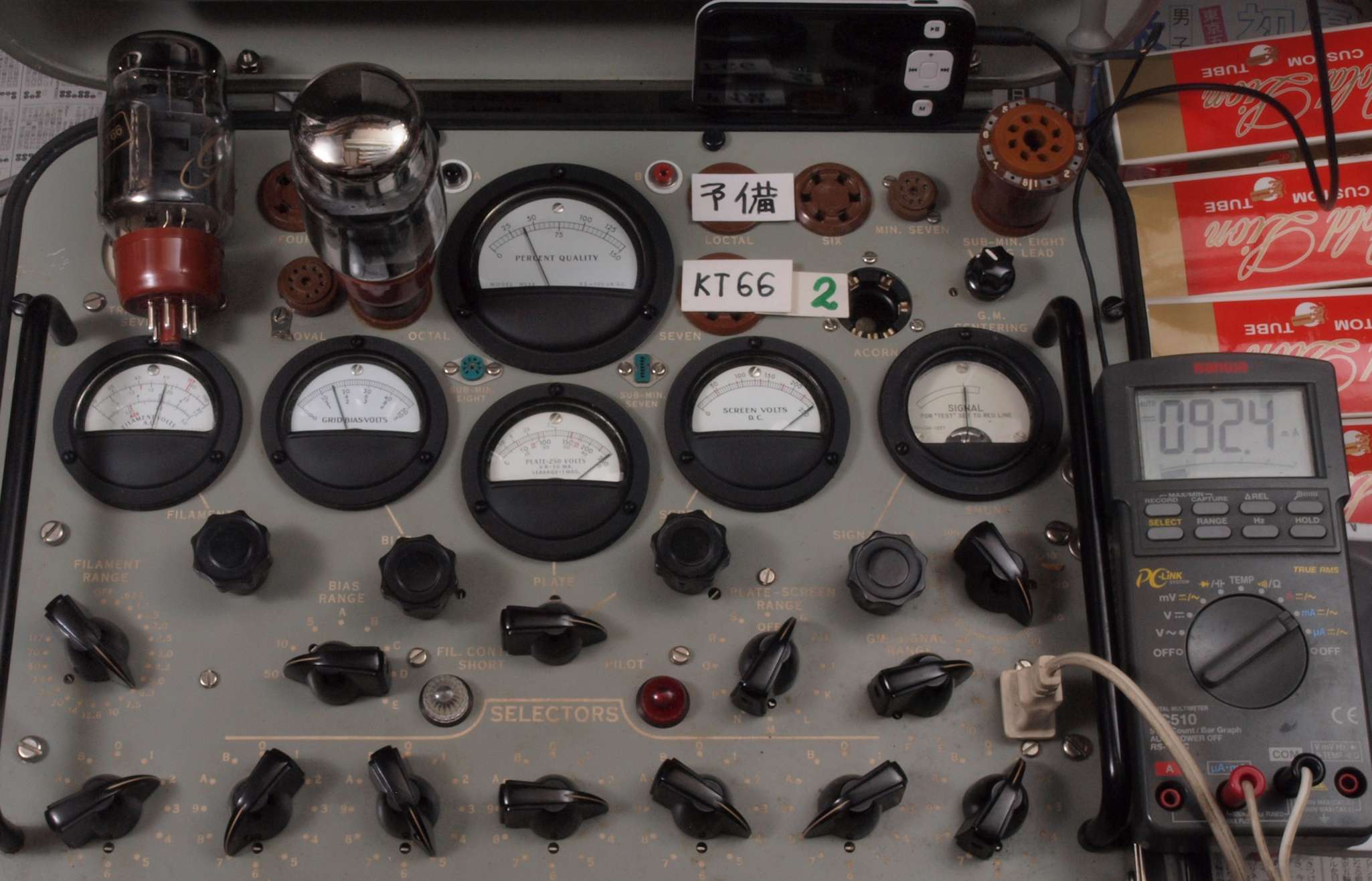

Ｋ２．　２本目「ＫＴ６６」。　Ｇｍ測定＝４０００μmho、ＩＰ＝９２．４ｍＡ。

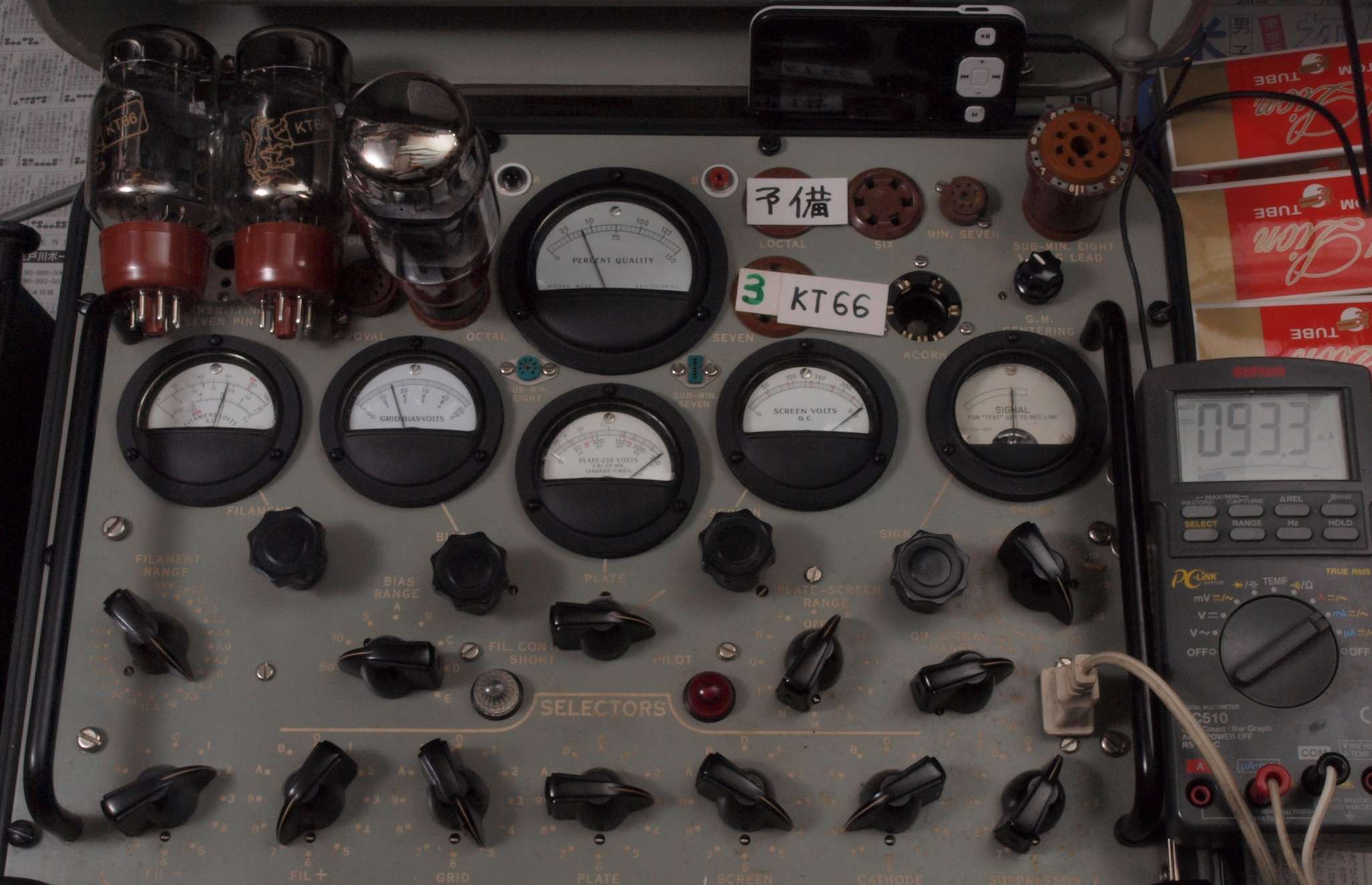

Ｋ３．　３本目「ＫＴ６６」。　Ｇｍ測定＝４０００μmho、ＩＰ＝９３．３ｍＡ。 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」

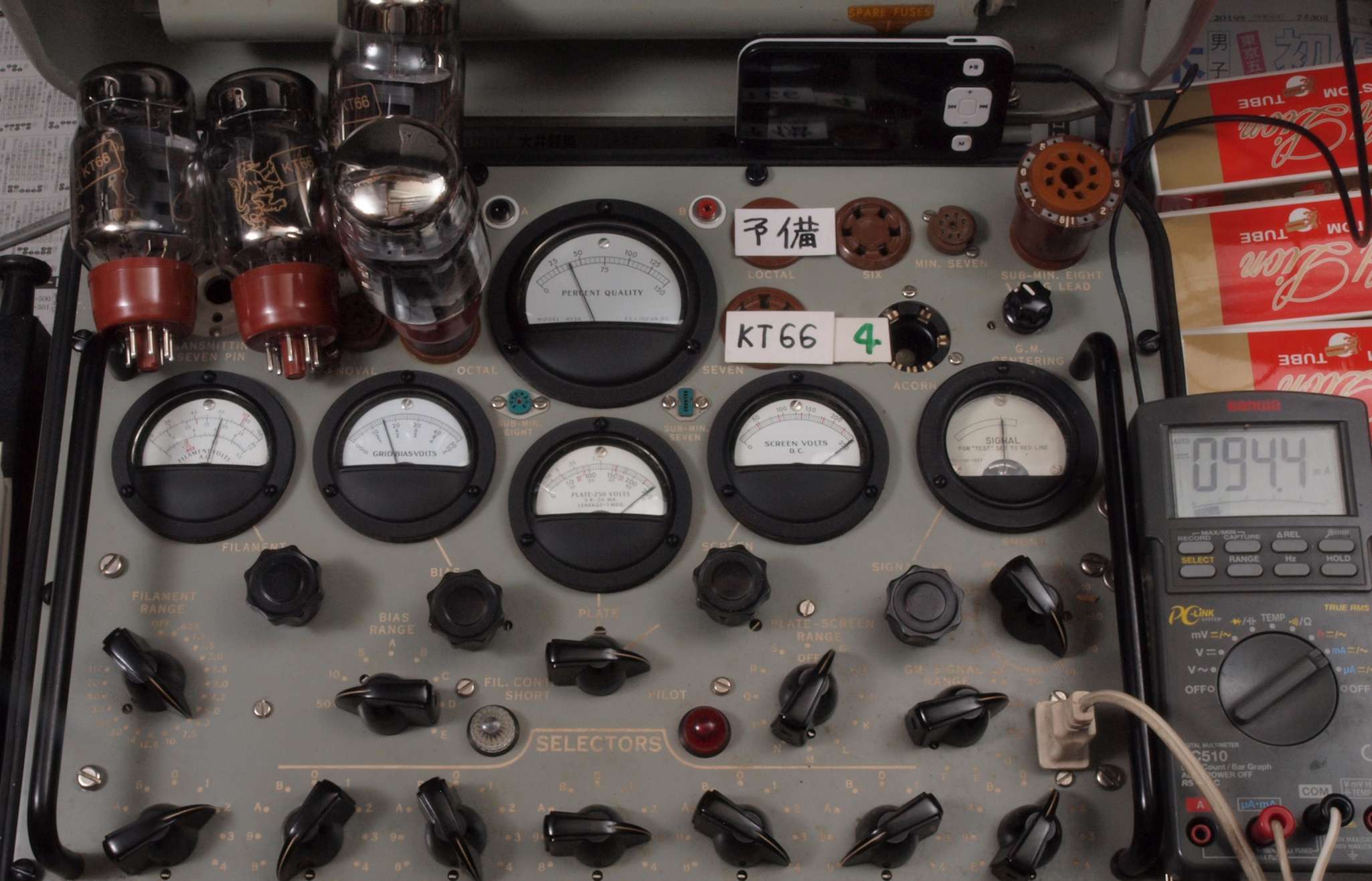

Ｋ４．　４本目「ＫＴ６６」。　Ｇｍ測定＝４０００μmho、ＩＰ＝９４．４ｍＡ。

測定電源は安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

プレート波形を観測しながら測定する。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。

Ｓ．　ＱＵＡＤ�U　の仕様（マニアル・カタログより）

型式 管球式アンプ　QUAD�U 出力 15W時20Hz〜20kHz 全高調波歪率 0.1%（70Hz 出力12W時）0.25% （50Hz 出力12W時） 周波数特性 20Hz〜20kHz /-0.2dB。10Hz〜50kHz /-0.5dB。 入力感度 1.4V（出力15W時） SN比 ８０dB以上 ダンピングファクター ５ 電源 AC200-250V/40-80Hz(100-130V) 使用真空管 KT66×２、　EF86×２、　GZ32 外形寸法 幅３１３×高１６５×奥行１０６mm 重量 約９kg
