ＱＵＡＤ−ＱＣ�U．　３台目修理記録

同時修理ＱＵＡＤ　ＦＭ１＋ＭＰＸ.　２台目、　ＱＵＡＤ　ＡＭＩＩ　　　２０２６／３／２０到着　　１０／２７．完成

A．　修理前の状況 １０年以上前にQUADのプリ、パワー、チューナー、ESLスピーカー、ガラードのプレーヤーを（本人が亡くなり家族から）譲り受けたのです。 しかし、自分も手術をして体調を崩し配線せずに保管してました。 今回、試聴使用とセットしたのですがレコードからの音は聴けるのですが、チューナーからは聴けません。 通電するのですがプリもあやしいです。 色々ヴィンテージショップに問合わせをしたのですがチューナー修理はしませんと断わられました。 修理できるでしょうか？ 尚、プレーヤー、プリ、チューナーは木製ボックスにセットされたものです。 B．　原因 ＳＷ類が劣化の為か選択回路を改造してある。 各部経年変化による劣化。 Ｃ．　修理状況 選択回路修理・調整。 電解コンデンサ交換。 １部フイルムコンデンサー交換。 劣化ハンダ補正。 ＥＱ回路修理。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　個。 フイルムコンデンサ−　　　　　個。 セラミックコンデンサー　　　個。 Ｅ．　調整・測定 Ｇ．　修理費　　　　　　　　　　５０，０００円　　　オーバホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ�Uプリ　の仕様（マニアル・カタログより）

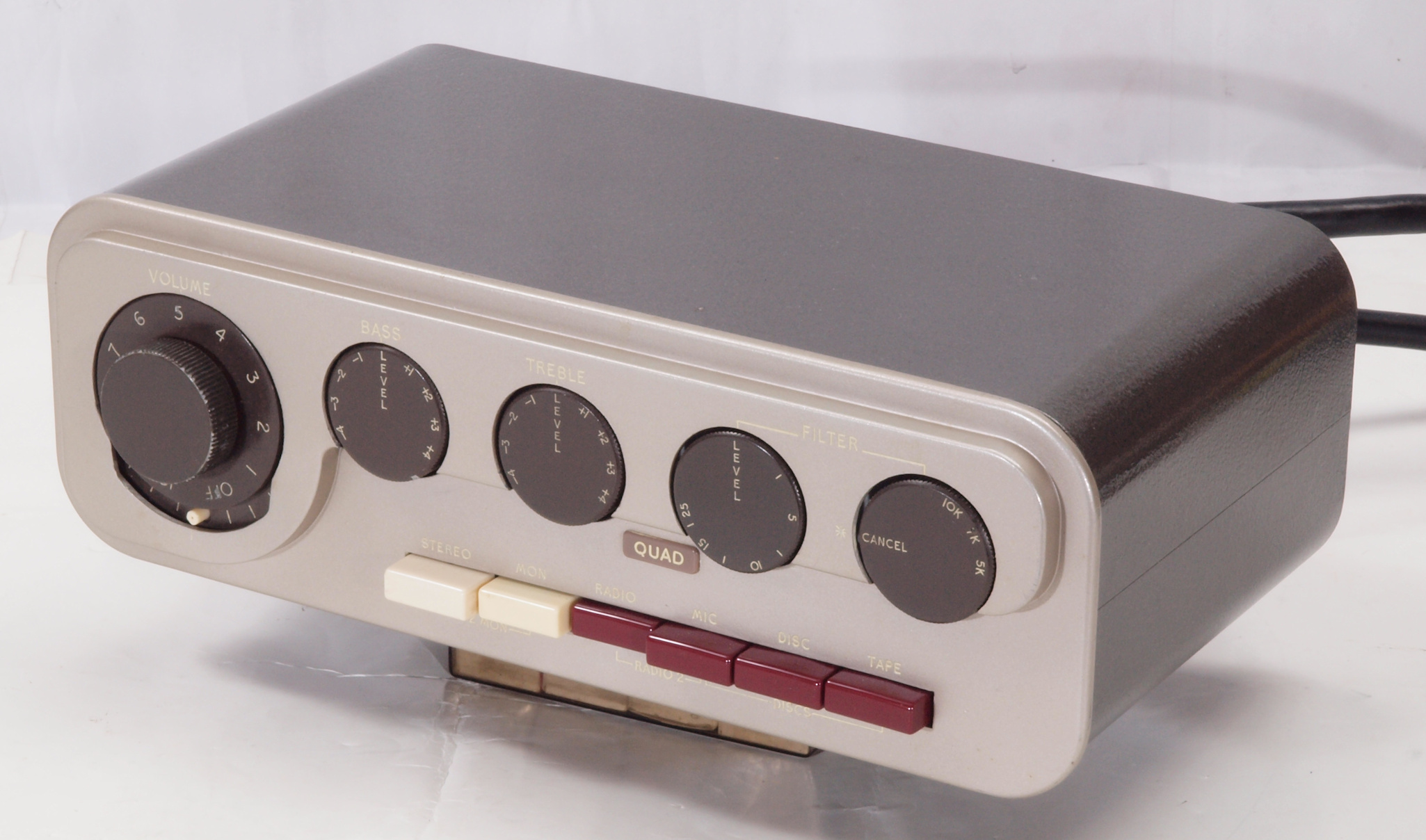

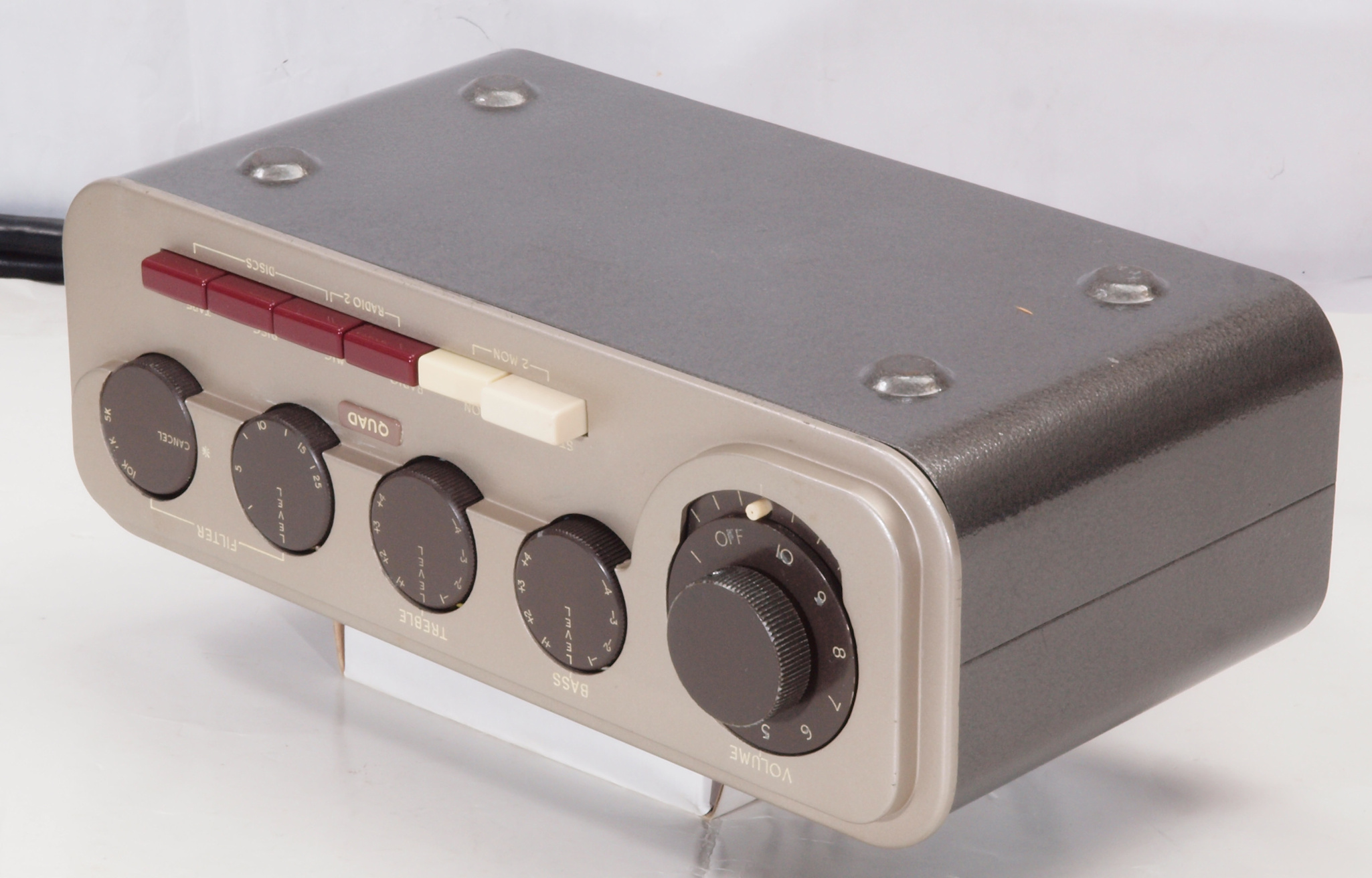

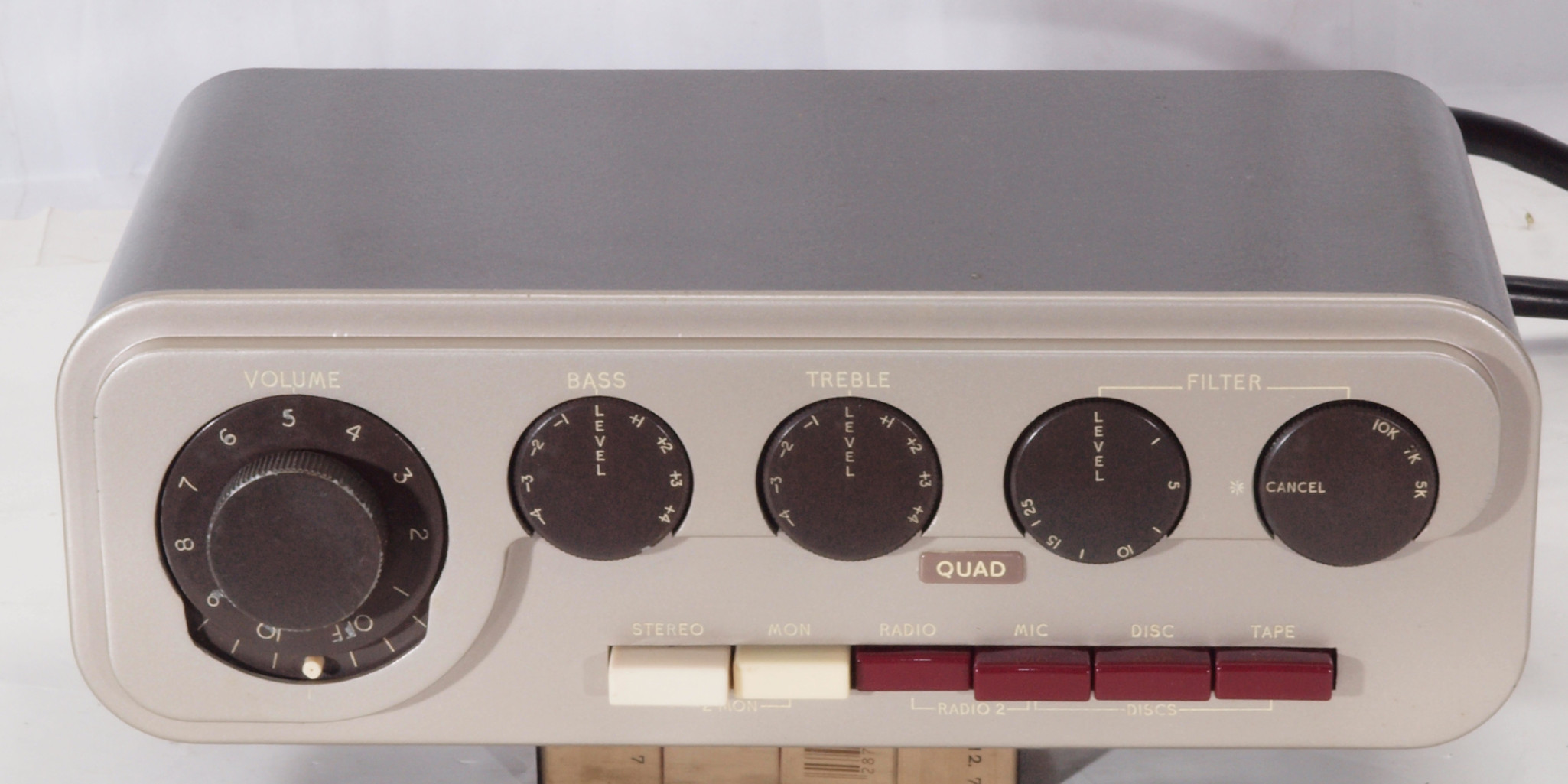

Ａ．　修理前の状況 Ａ１１．　前から見る。

Ａ１２．　点検　前右から見る。

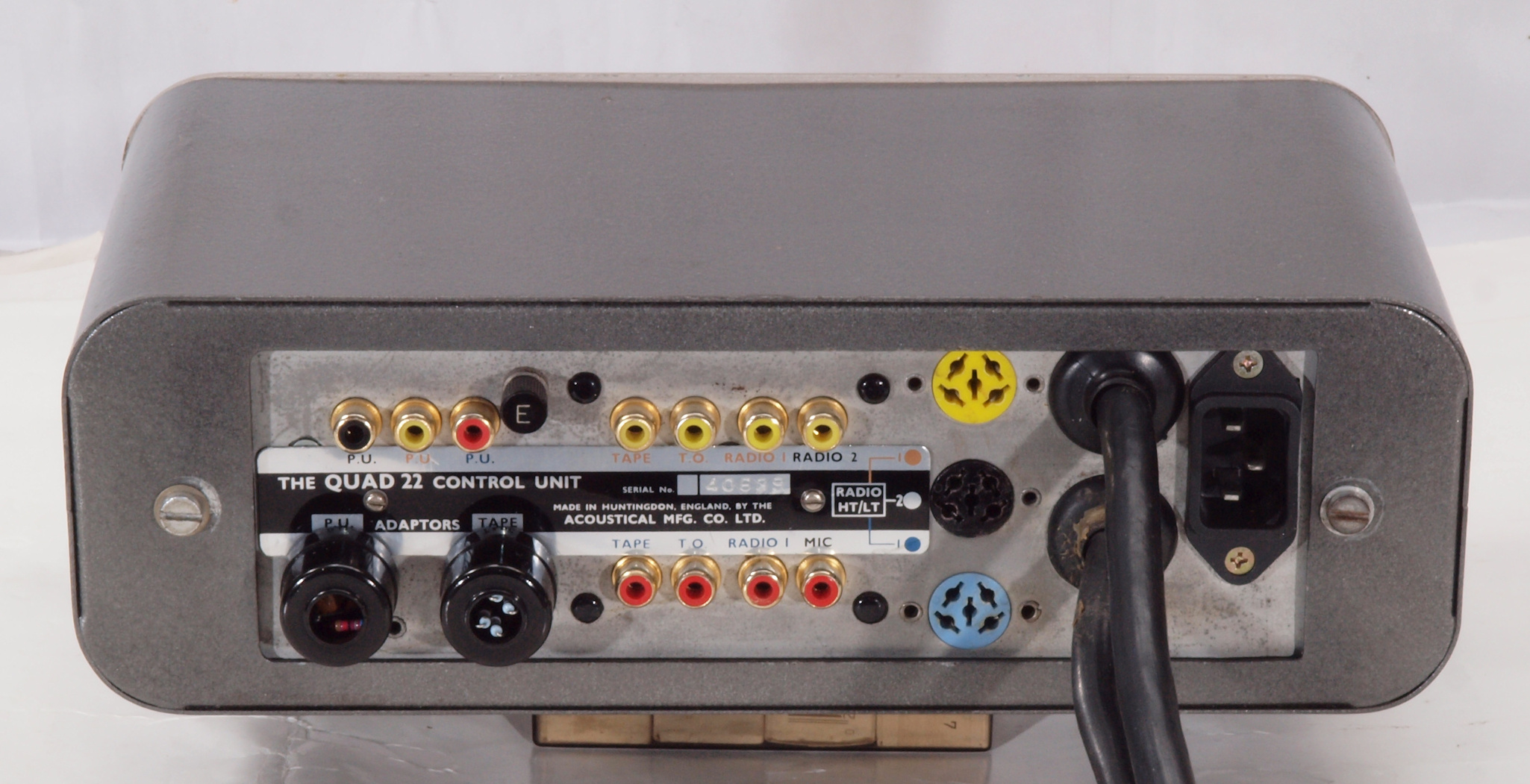

Ａ１３．　点検　後から見る。

Ａ１４．　点検　後左から見る。

Ａ１５．　点検　上から見る。

Ａ１６．　点検　ケースを取り上から見る。

Ａ２１．　点検中　下前から見る。

Ａ２２．　点検中　下前左から見る。

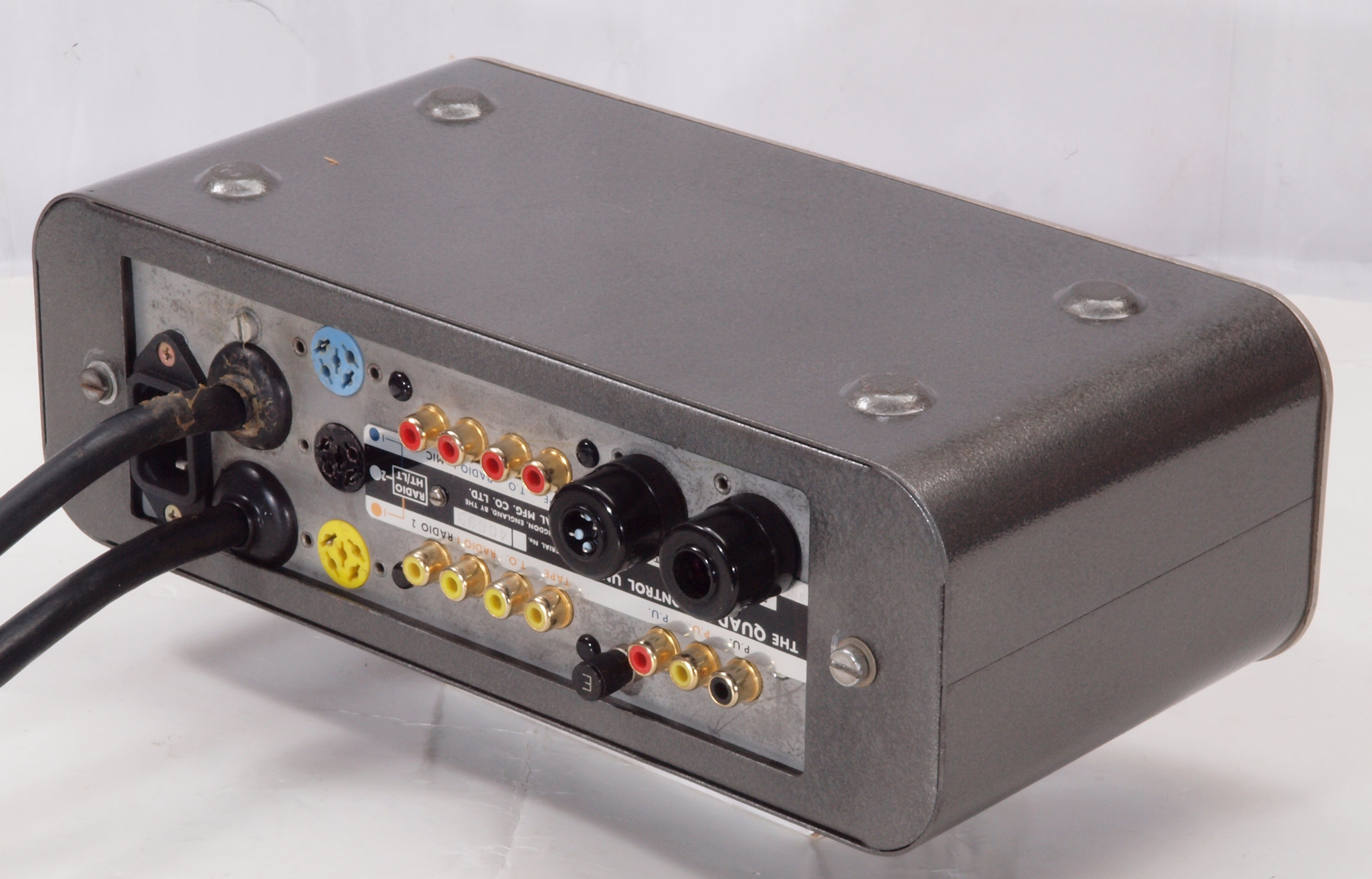

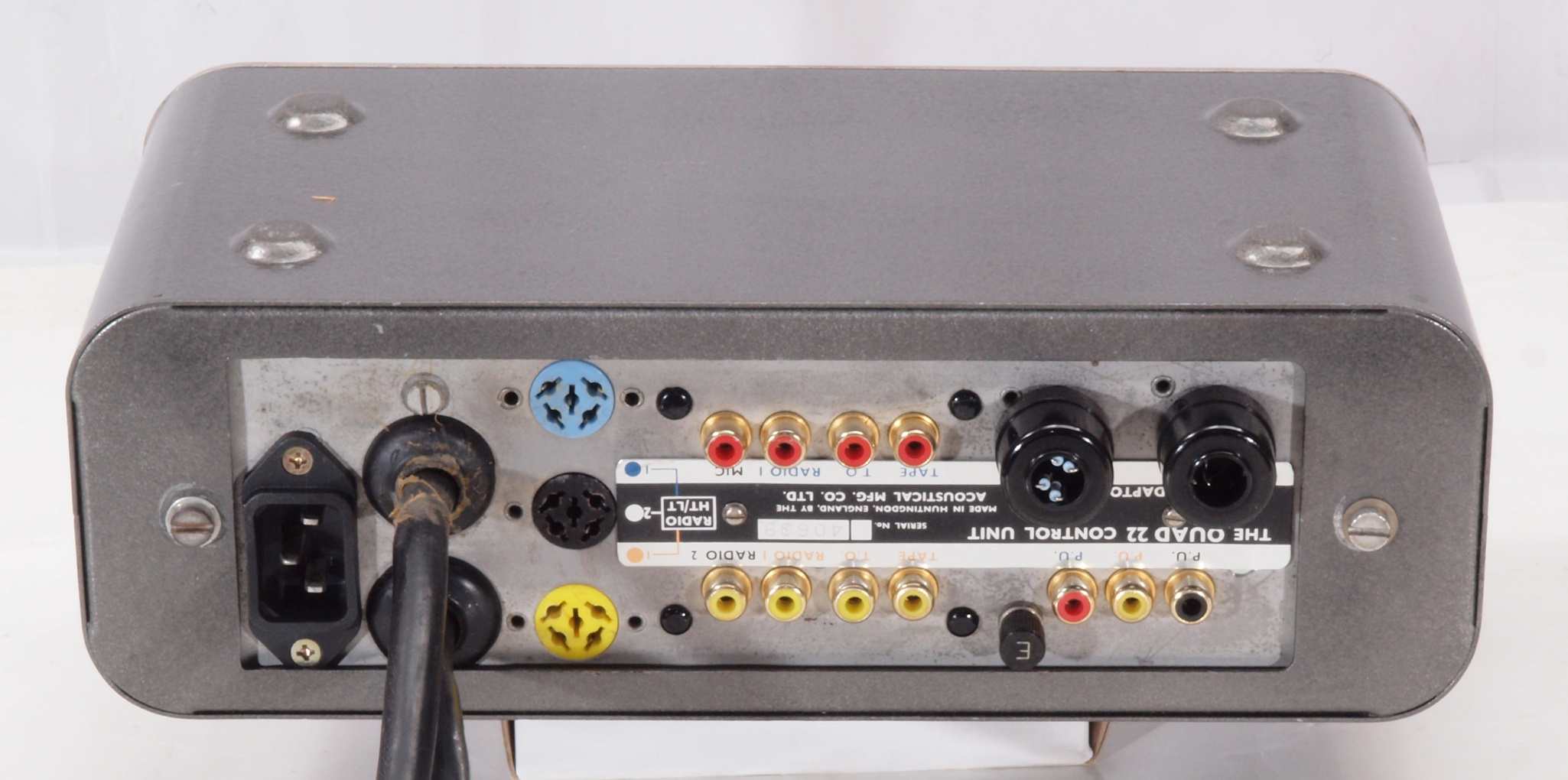

Ａ２３．　点検中　下後から見る。

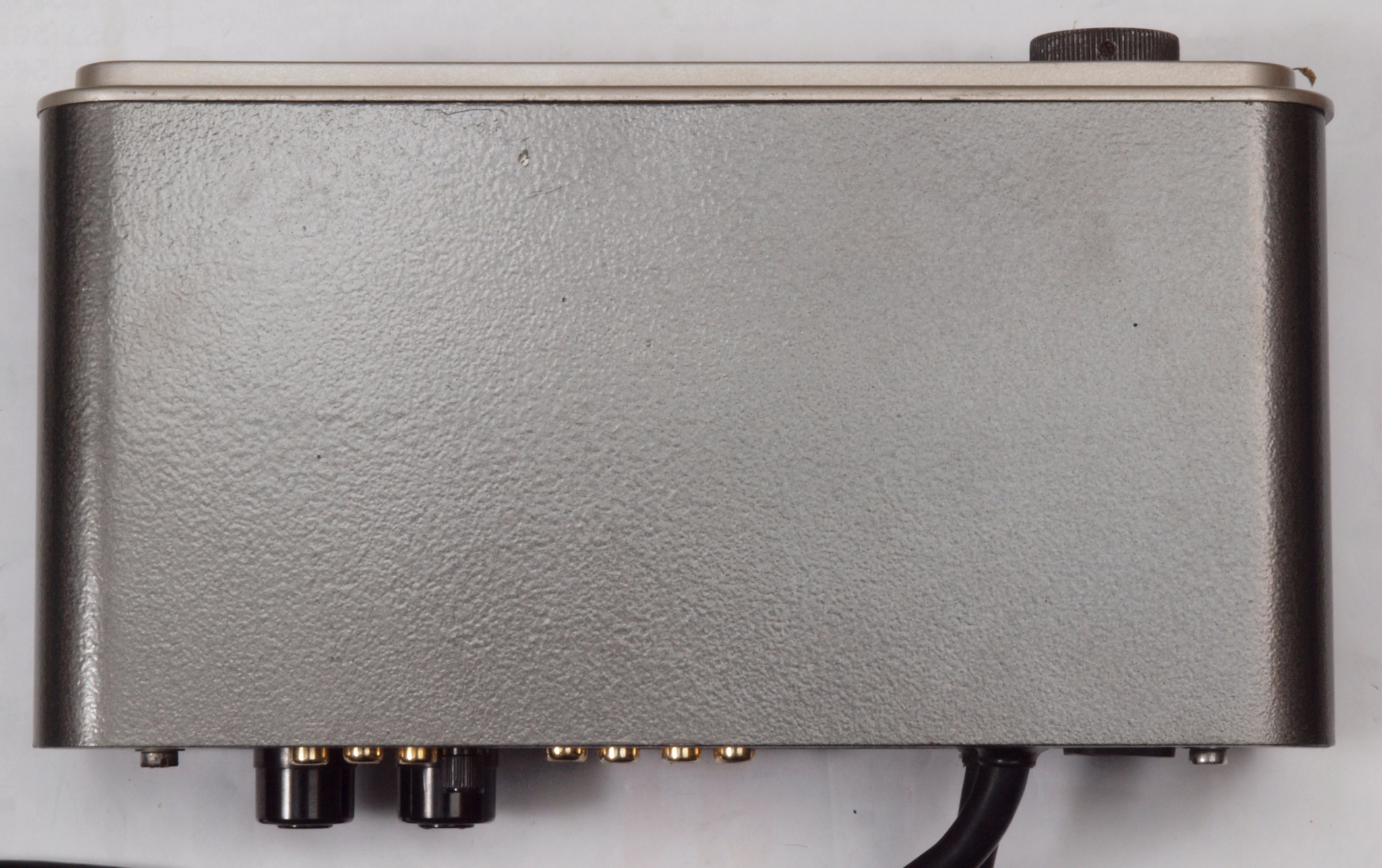

Ａ２４．　点検中　下後右から見る。

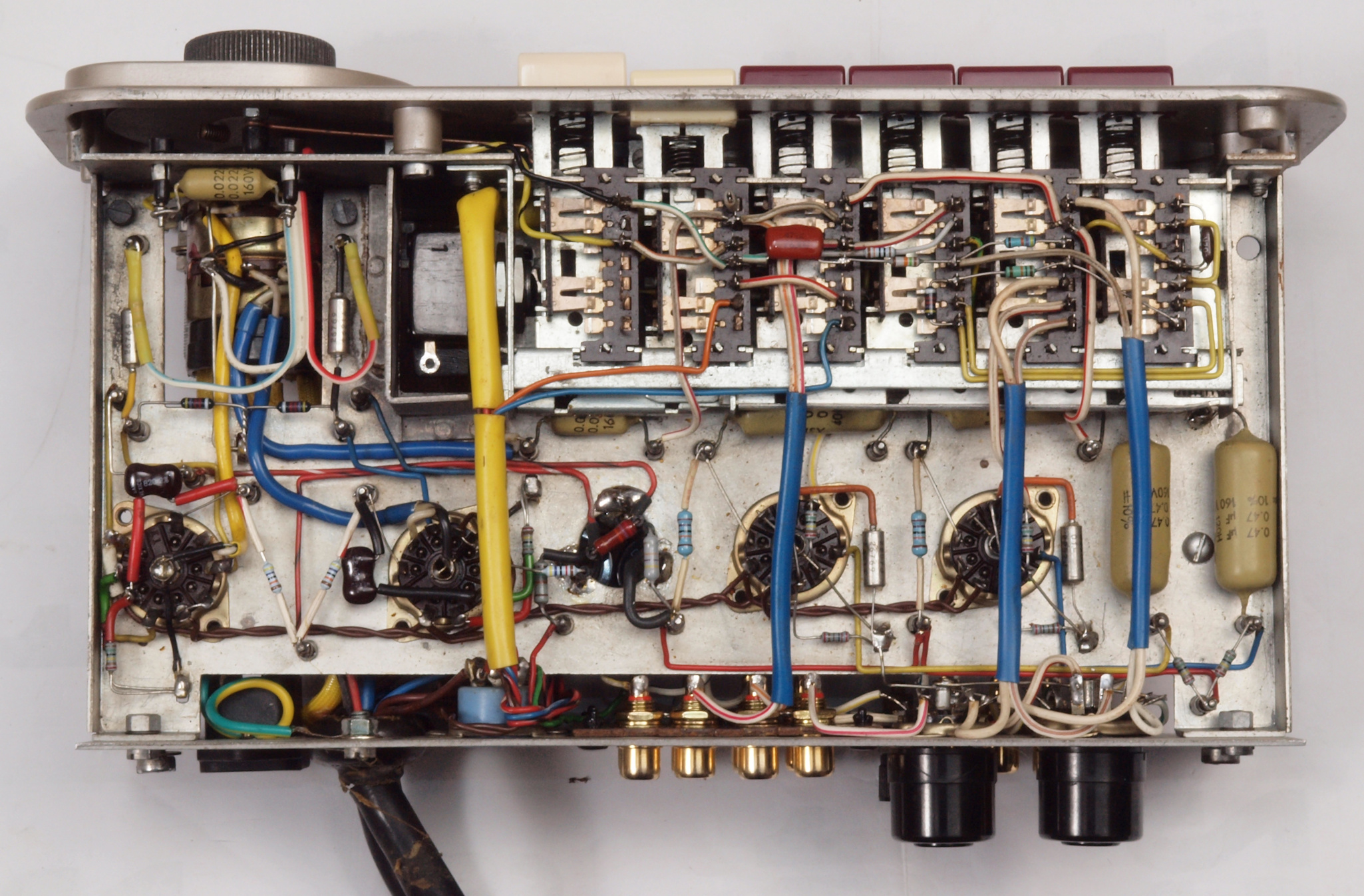

Ａ２５．　点検中　下から見る。

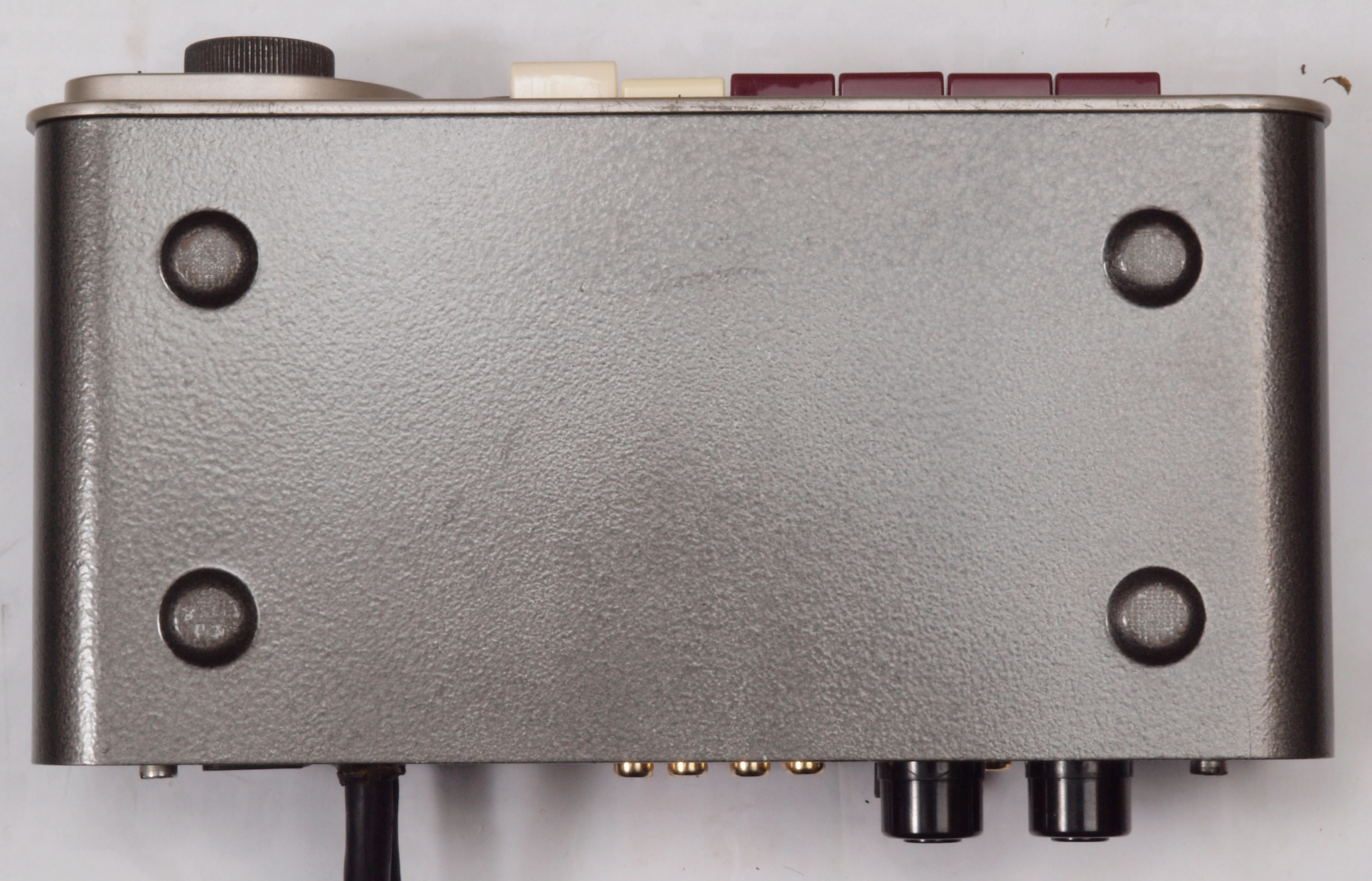

Ａ２６．　点検中　ケースを取り下から見る。

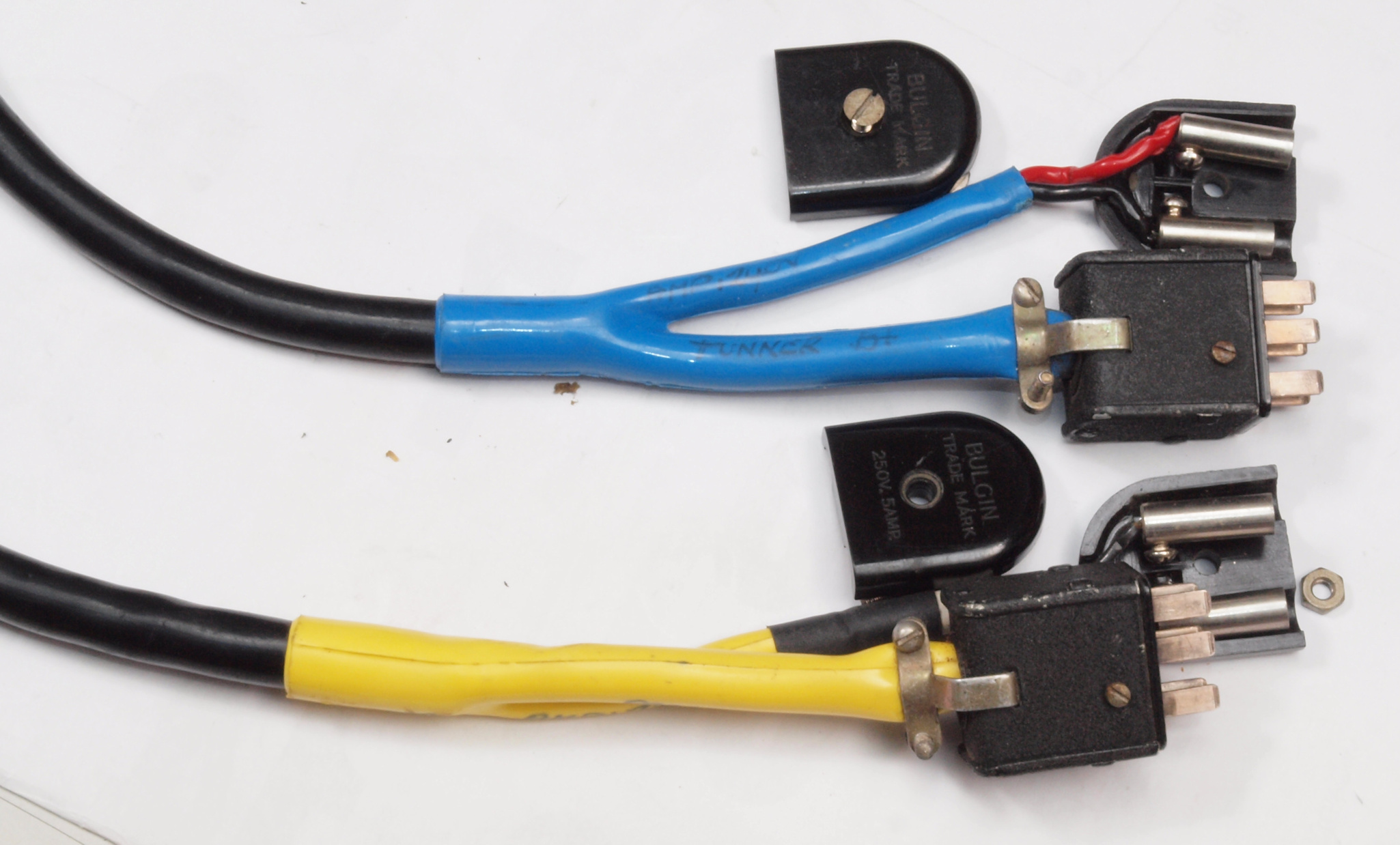

Ａ３１．　点検中　メインアンプへの接続コード点検。

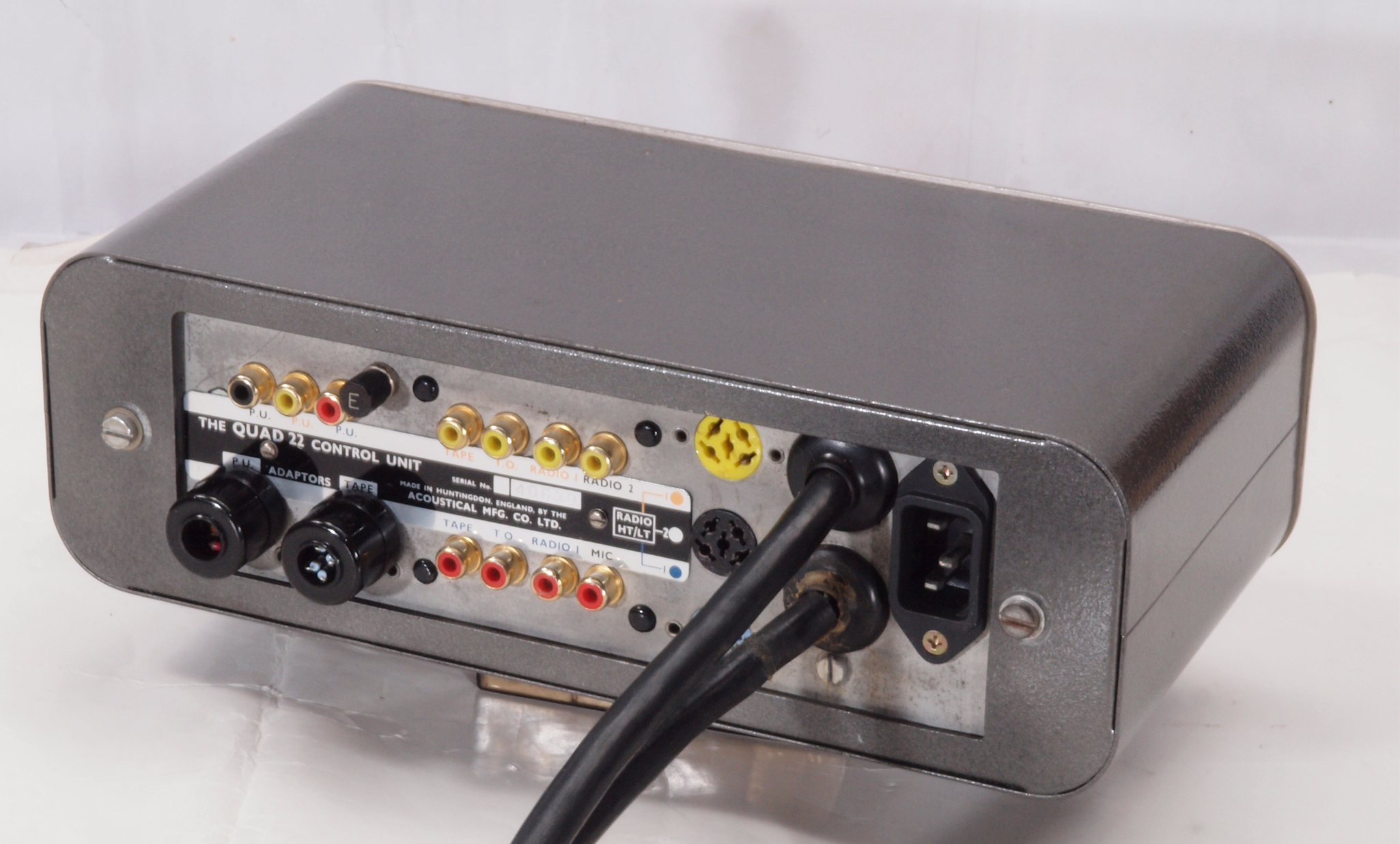

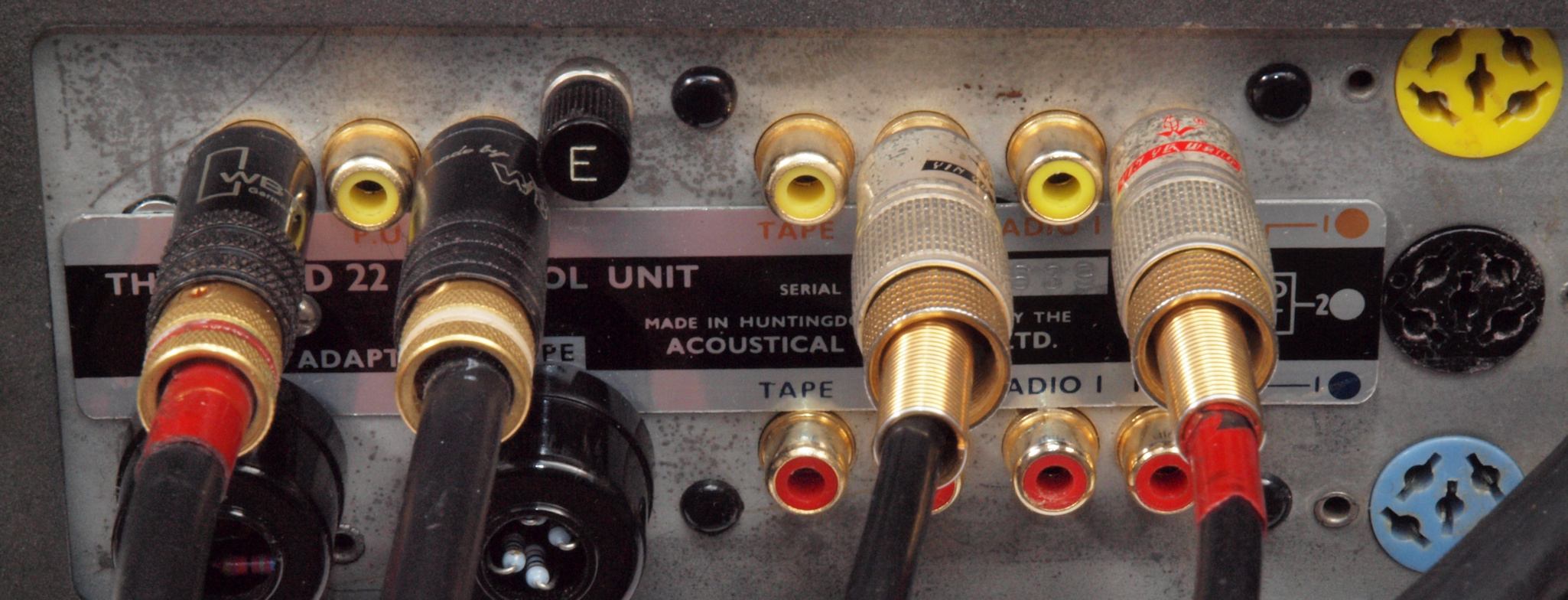

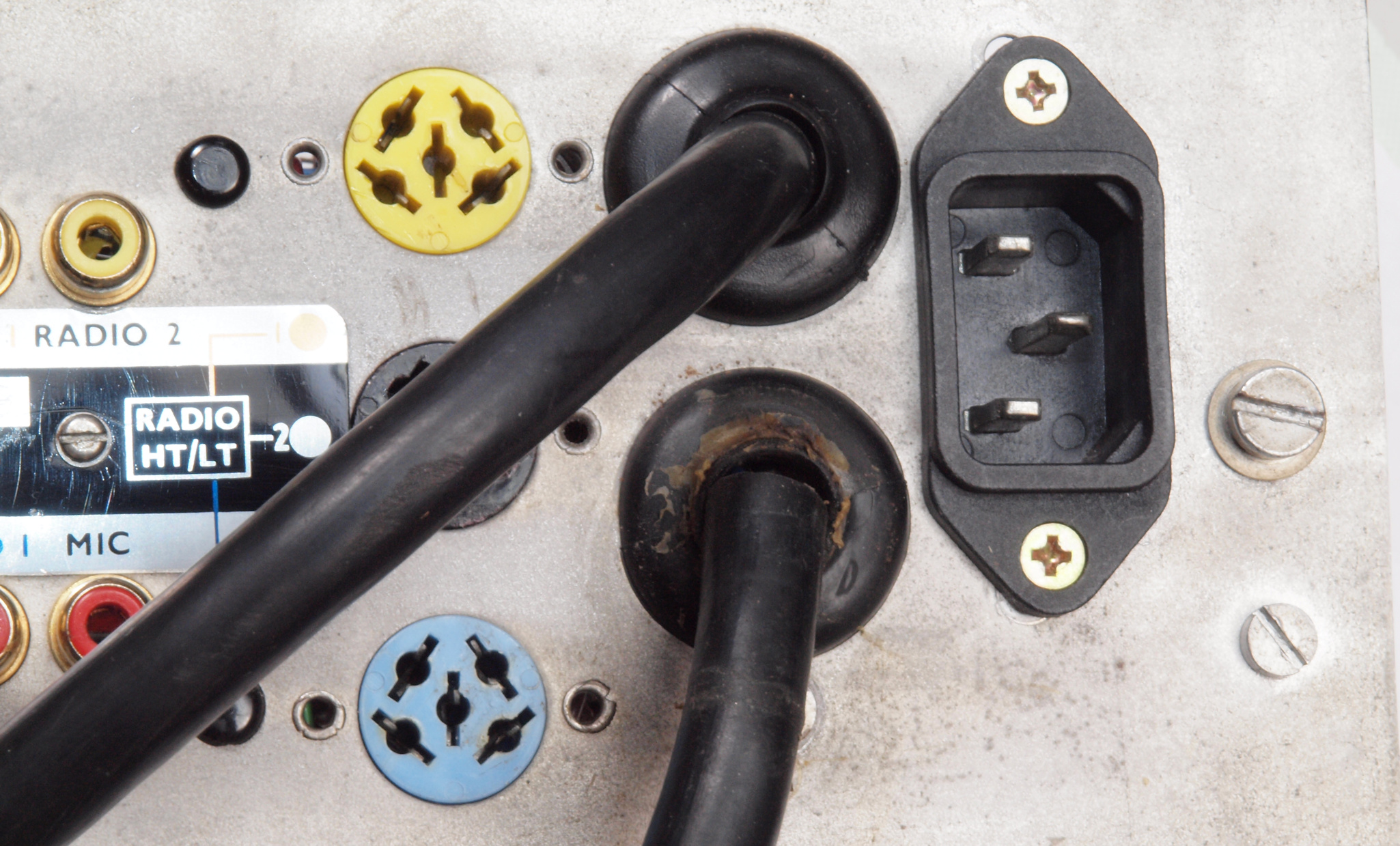

Ａ３２．　点検中　入出力ＲＣＡ端子、　間隔狭く、引っ込みタイプなので、現在のコネクターは使用不可

Ａ４１．　点検中　ケーブル固定が緩んでいる。

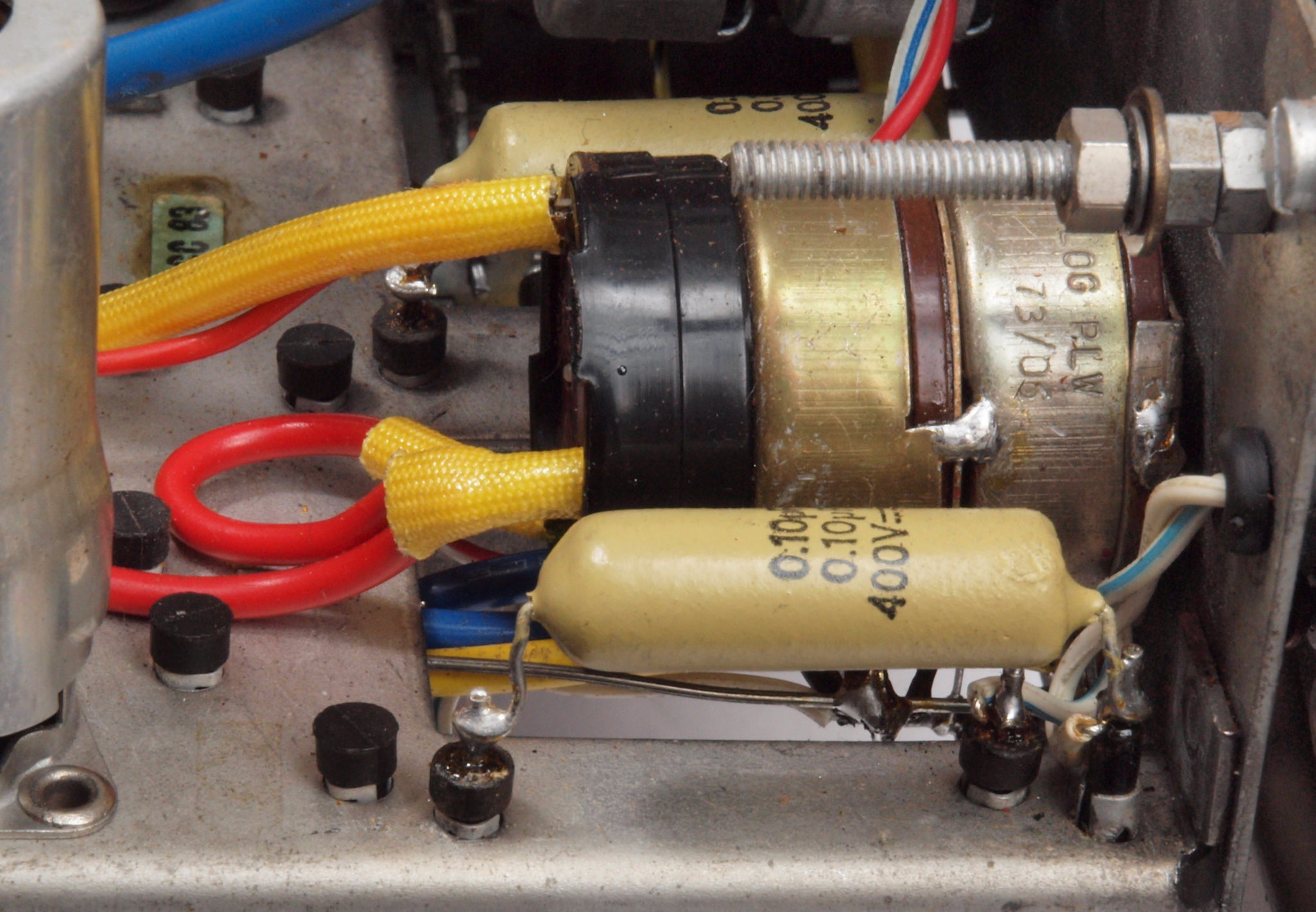

Ａ５１．　点検中　メインＶＲは修理されている。

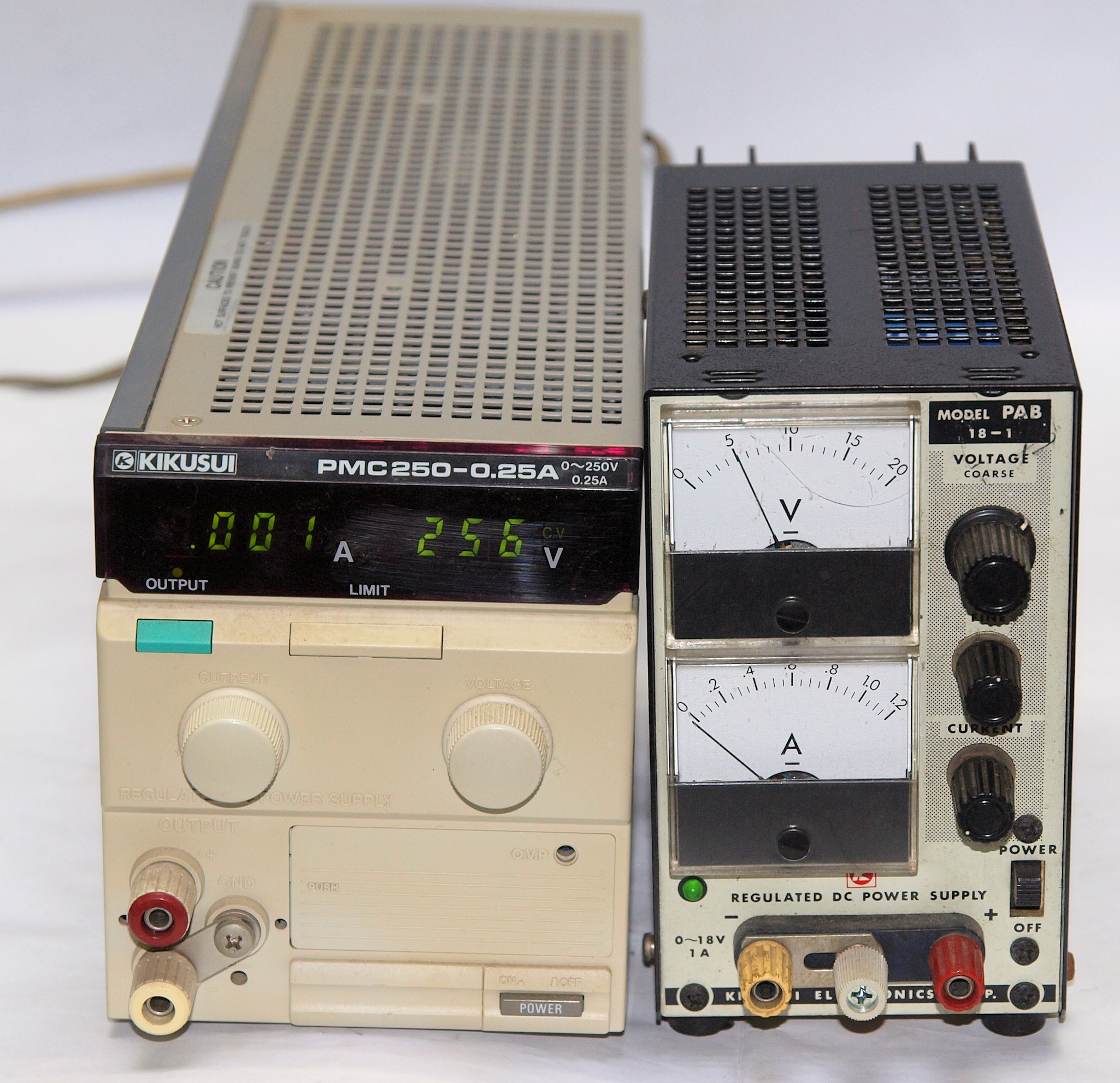

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　使用する「定電圧・定電流」電源。

Ｃ１１．　修理中　ＳＷ類修理。

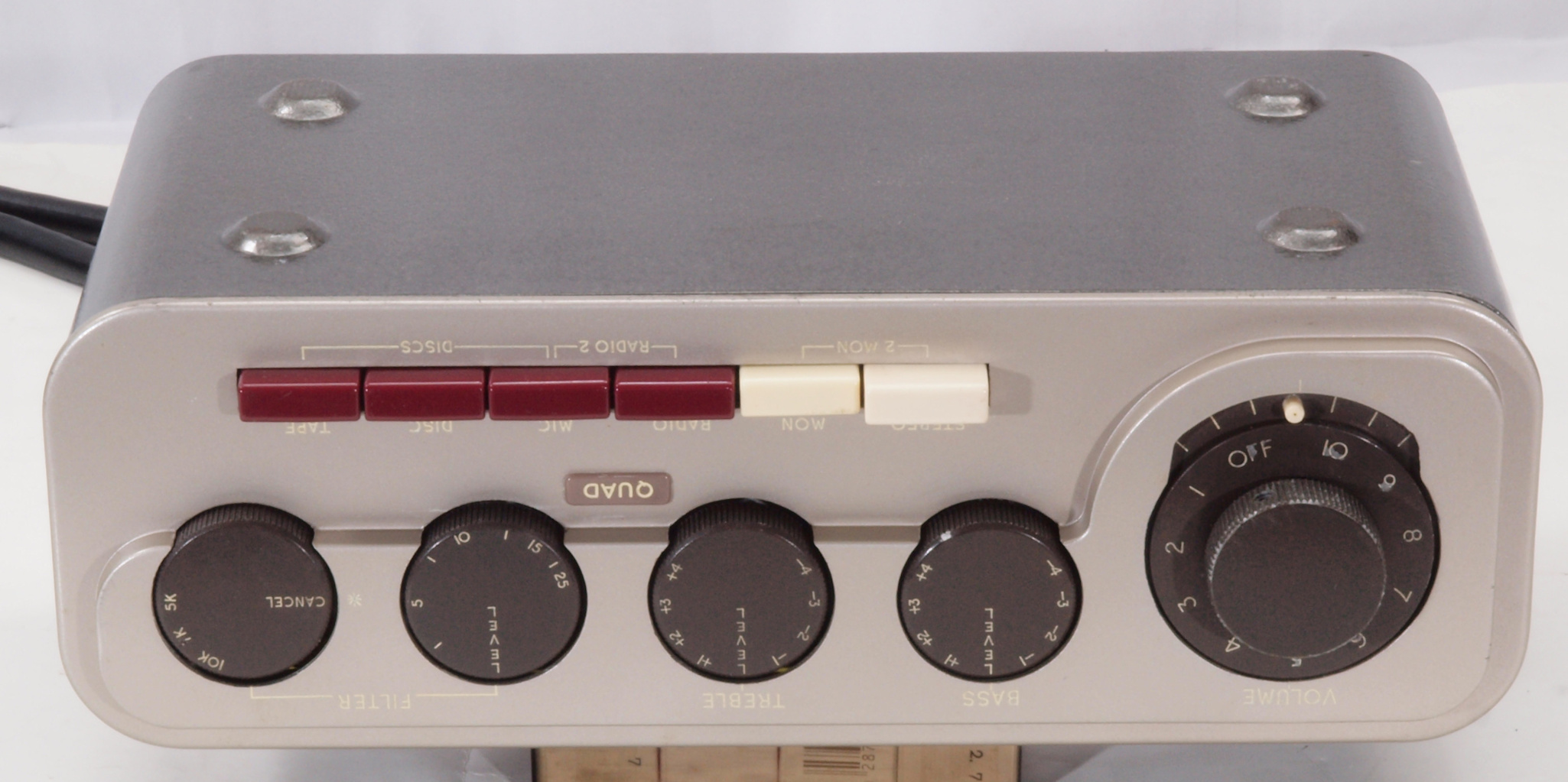

Ｃ２１．　修理後　上から見る。

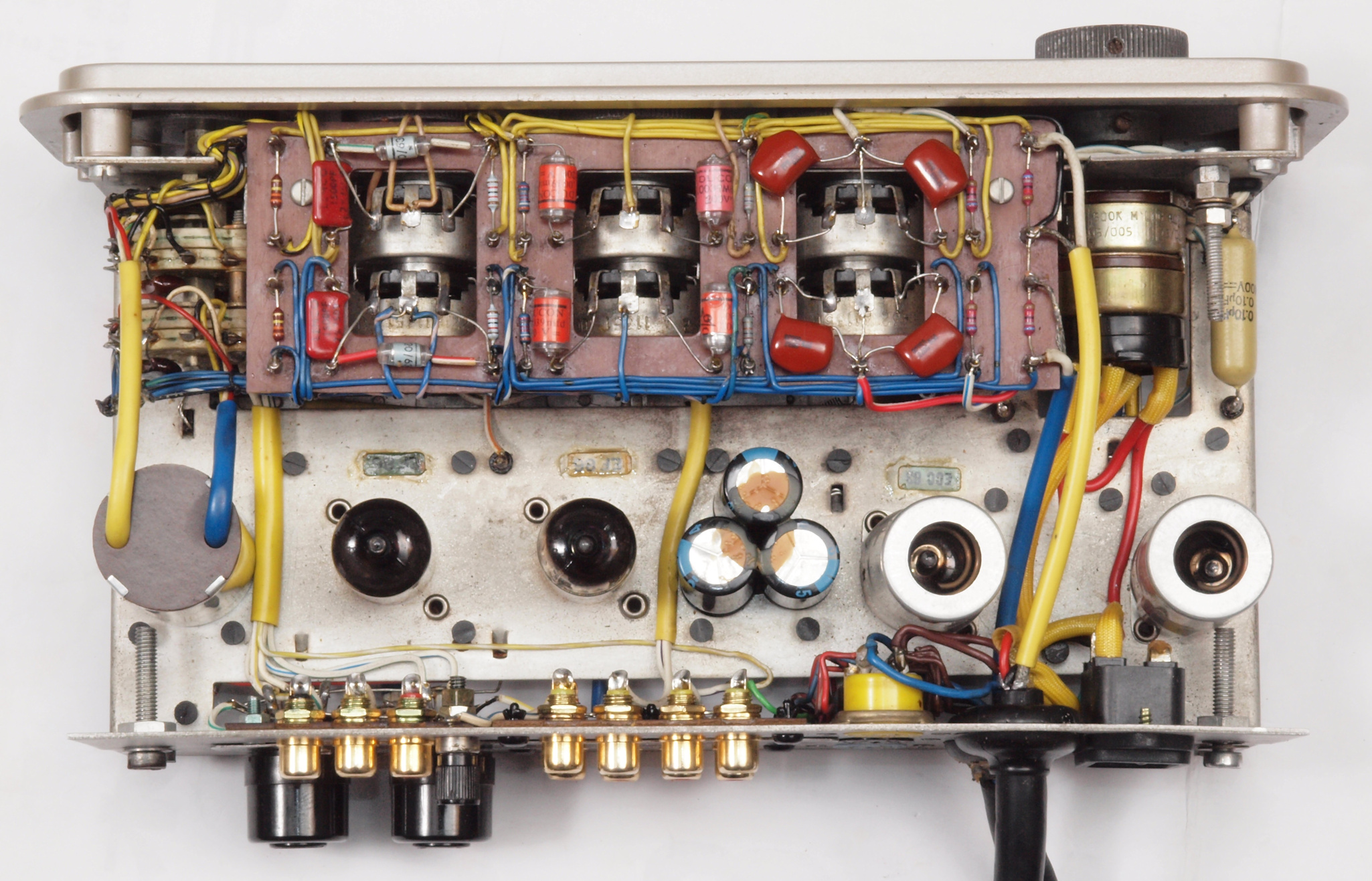

Ｃ２２．　修理後　下から見る。

Ｃ３１．　ＡＭ２とＦＭ１との接続。

Ｃ３２．　ＡＭ２のＳＷ受信位置。　ＭＯＮ、ＲＡＤＩＯ、ＭＩＣを押す。

Ｃ３３．　ＦＭ１のＳＷ受信位置。　ＳＴＥＲＥＯ、ＲＡＤＩＯを押す。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＱＵＡＤ�Uプリ　の仕様（マニアル・カタログより）

型式 管球式プリアンプ　ＱＵＡＤ�Uプリ 出力電圧 １．４Ｖ 全高調波歪率 ０．１％以下（１．４Ｖ出力時） 周波数特性 20Hz〜20kHz /+-1dB 入力感度 Phono=４mV ＲＡＤＩＯ、ＴＡＰＥ=７０mV/100kΩ MicroPhone=1.5mV/100kΩ SN比 70dB以上 トーンコントロール ＋−１５ｄＢ（１００Ｈｚ、１０ｋＨｚ） フイルター周波数 5kHz, 7kHz, 10kHz クロストーク 40dB／20Hz〜20kHz 電源 330V/4mA, 6.3V/1.1A 使用真空管 EF86(6267、　ECC83(12AX7) 外形寸法 幅２６３×高さ８８×奥行１５０mm 重量 ３．１kg
