Audio Analyzer VP−7723A/B/D 備品修理記録
A. 購入経路。
  • VP−7723A
    1台目=2007年2月  YAHOOオークションで\82,200円で購入。 動作品なので清掃のみ。
    2台目=2008年4月  YAHOOオークションで\45,600円で購入。 操作NG品。
  • VP−7723B
    1.2台目=2007年2月 YAHOOオークションで\110,000円で購入。 操作NG品。
    3台目  =2012年12月 YAHOOオークションで\62,000円で購入。
    4台目  =2013年9月 YAHOOオークションで\60,000円で購入。
    5台目  =2020年9月 YAHOOオークションで\75,000円で購入。
  • VP−7723D。 TOMCOM(LEVEAR)社製
    中古測定機器販売店で\98,000円で購入。 ORIX で1年前の校正品

E. 測定。

G. 測定機器の出力・歪み率測定。

S. Panasonic VP-7723A/7723B/7723D 仕様(マニアル・カタログより)

*2台目 VP−7723A.

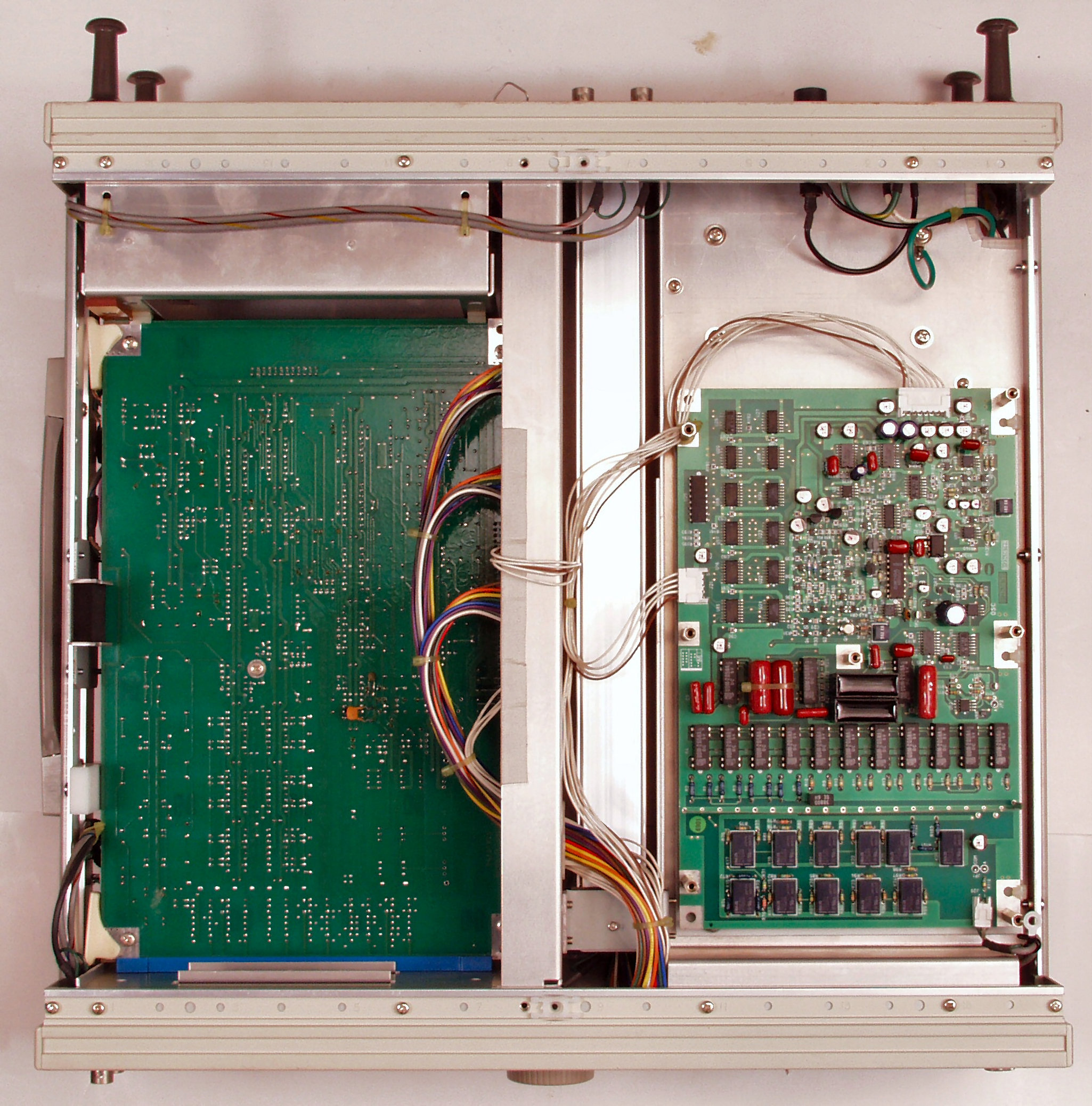

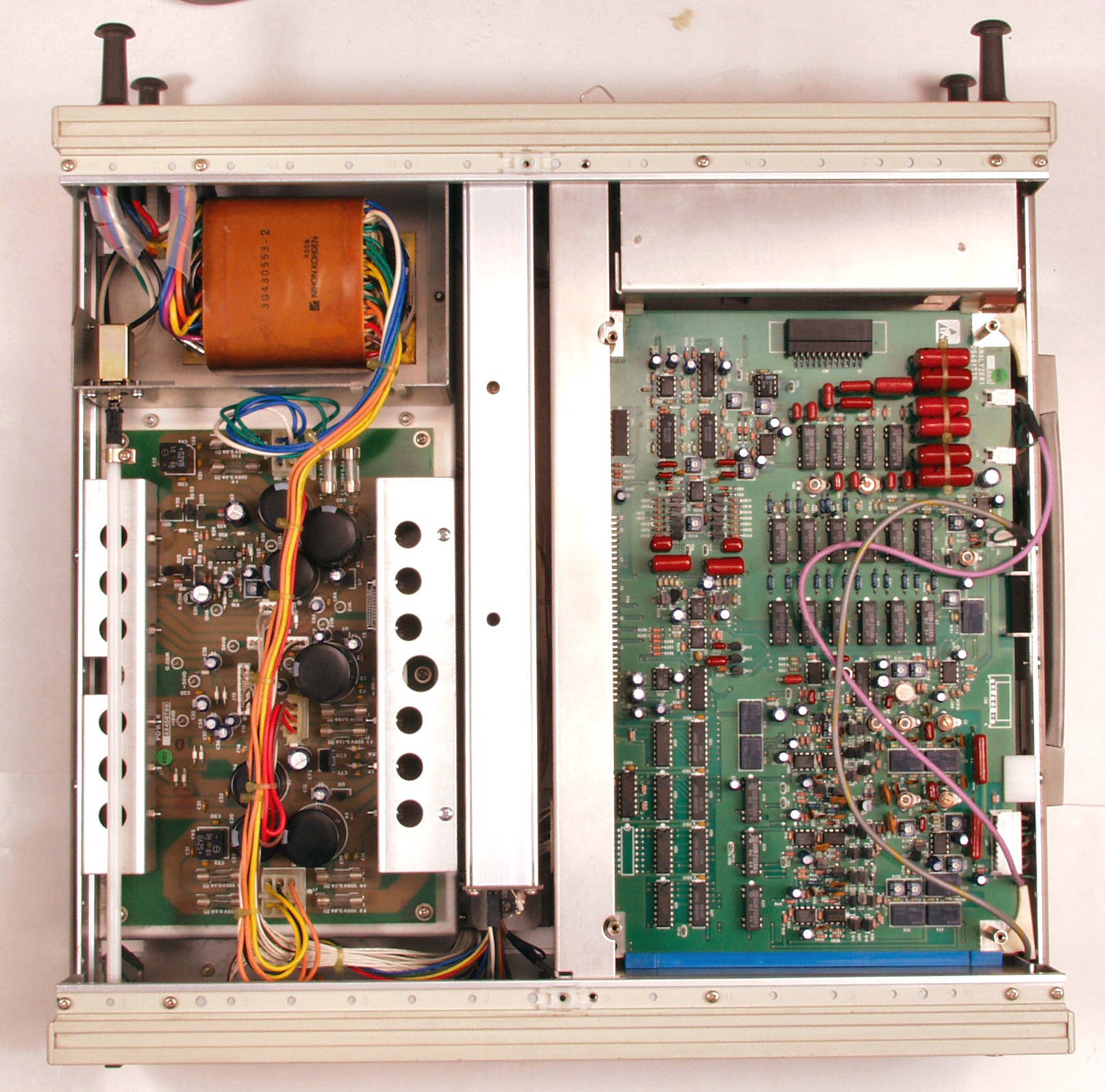

A1. 清掃後 上から見る
A2. 清掃後 下から見る

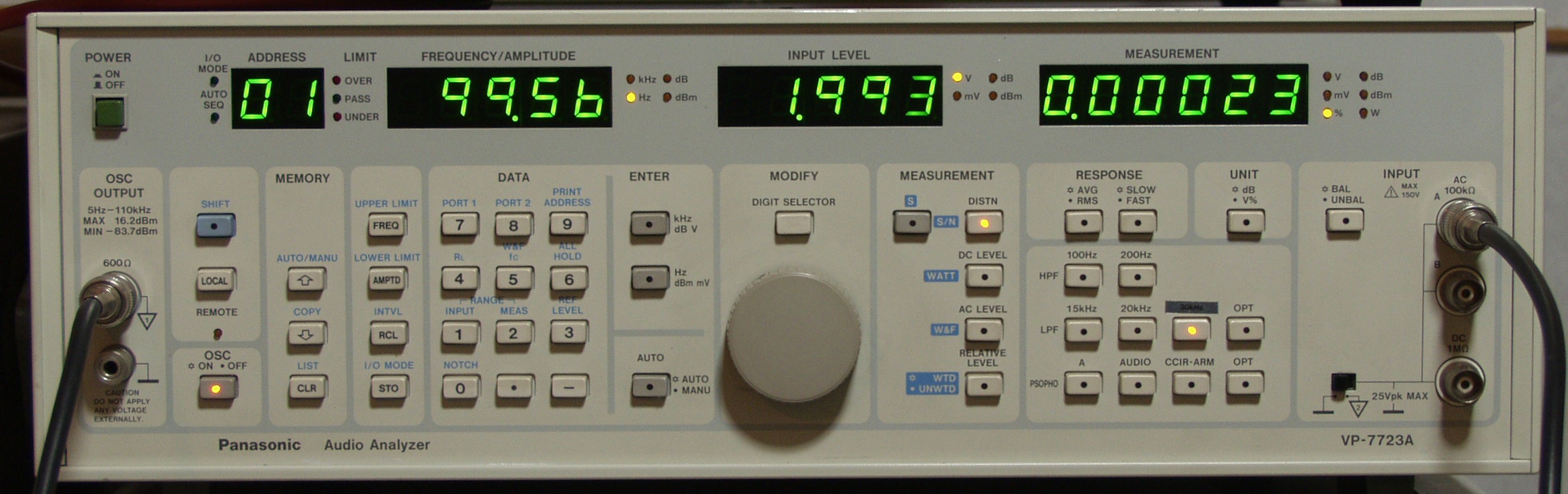

E11. 測定。
    OSC出力=100Hz、2V出力、歪み率測定=0.00023%(0.01%レンジ、80HzBW sw入)=測定限界以下のレベル。
              マニアル仕様=5Hz〜20kHz、残留歪み率=0.001% 以下、 で合格。

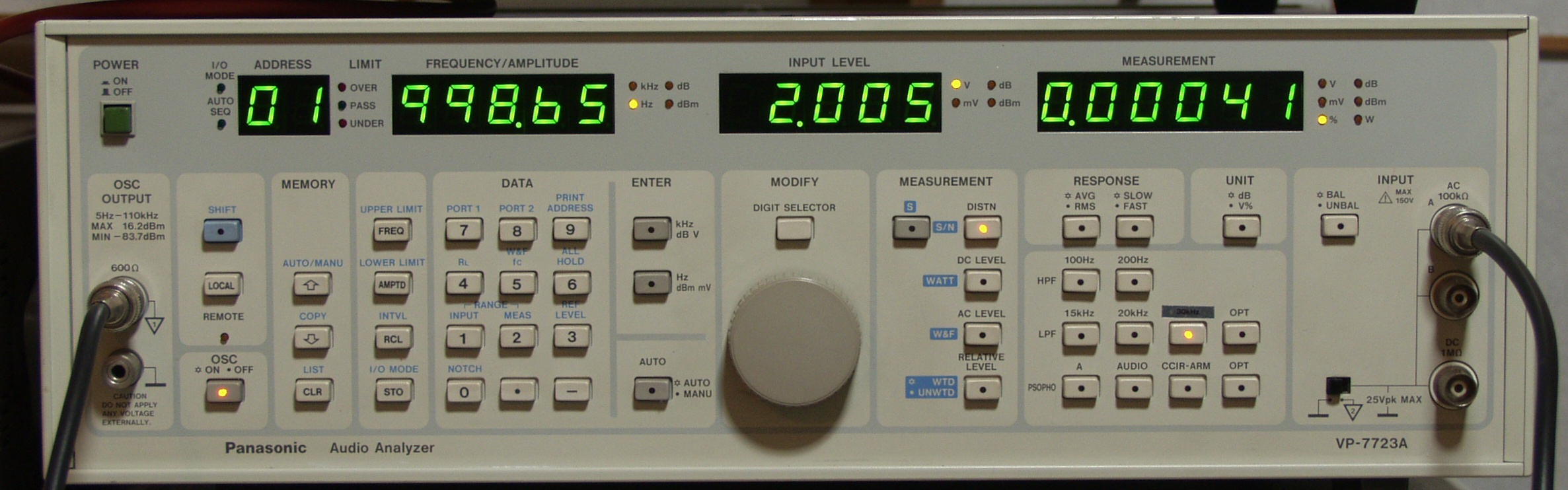

E12. 測定。
    OSC出力=1kHz、2V出力、歪み率測定=0.00041%(0.01%レンジ、80HzBW sw入)=測定限界以下のレベル。
              マニアル仕様=5Hz〜20kHz、残留歪み率=0.001%以下、で合格。

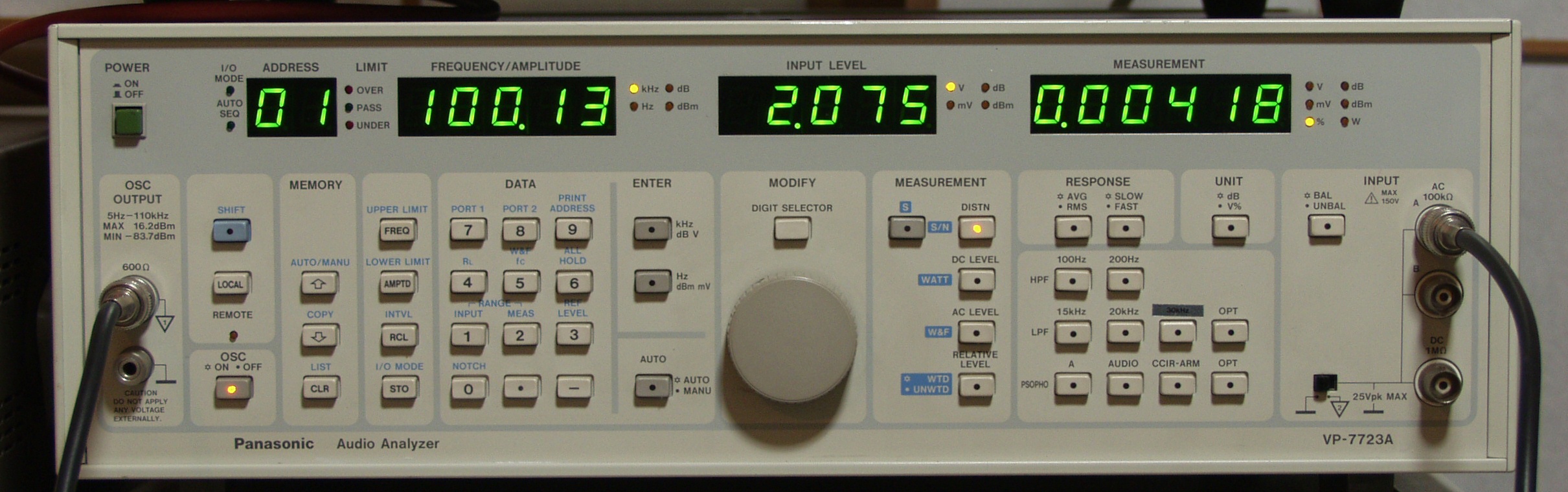

E13. 測定。
    OSC出力=100kHz、2V出力、歪み率測定=0.0042%(0.01%レンジ)。
              取扱説明書仕様=5Hz〜110kHz、残留歪み率=0.01%以下、で合格

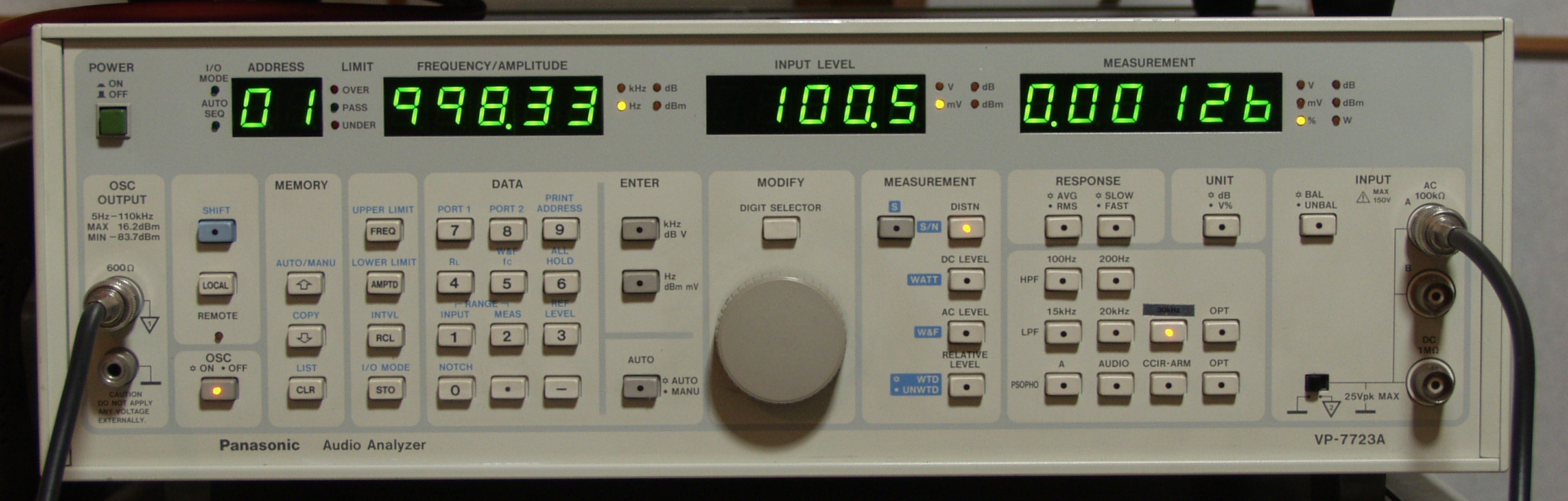

E14. 測定。
    OSC出力=1kHz、0.1V出力、歪み率測定=0.0013%(0.01%レンジ、80HzBW sw入)。
              取扱説明書仕様=3.16V入力レンジでフルスケールの1/3=1V。
                       且つ、5Hz〜20kHz、残留歪み率=0.0056%以下、で合格

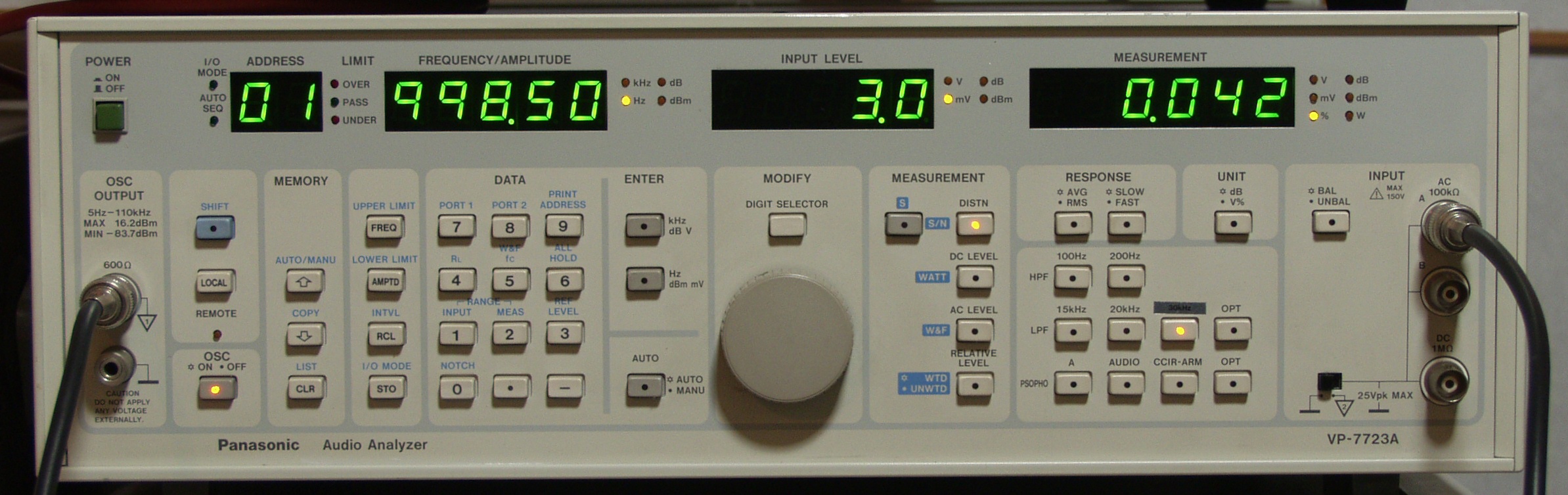

E15. 測定。
    OSC出力=1kHz、3mV出力、歪み率測定=0.042%(0.01%レンジ、80HzBW sw入)。
              取扱説明書仕様=3.16mV入力レンジでフルスケール入力。
                       且つ、20Hz〜15kHz、残留歪み率=0.56%以下、で合格

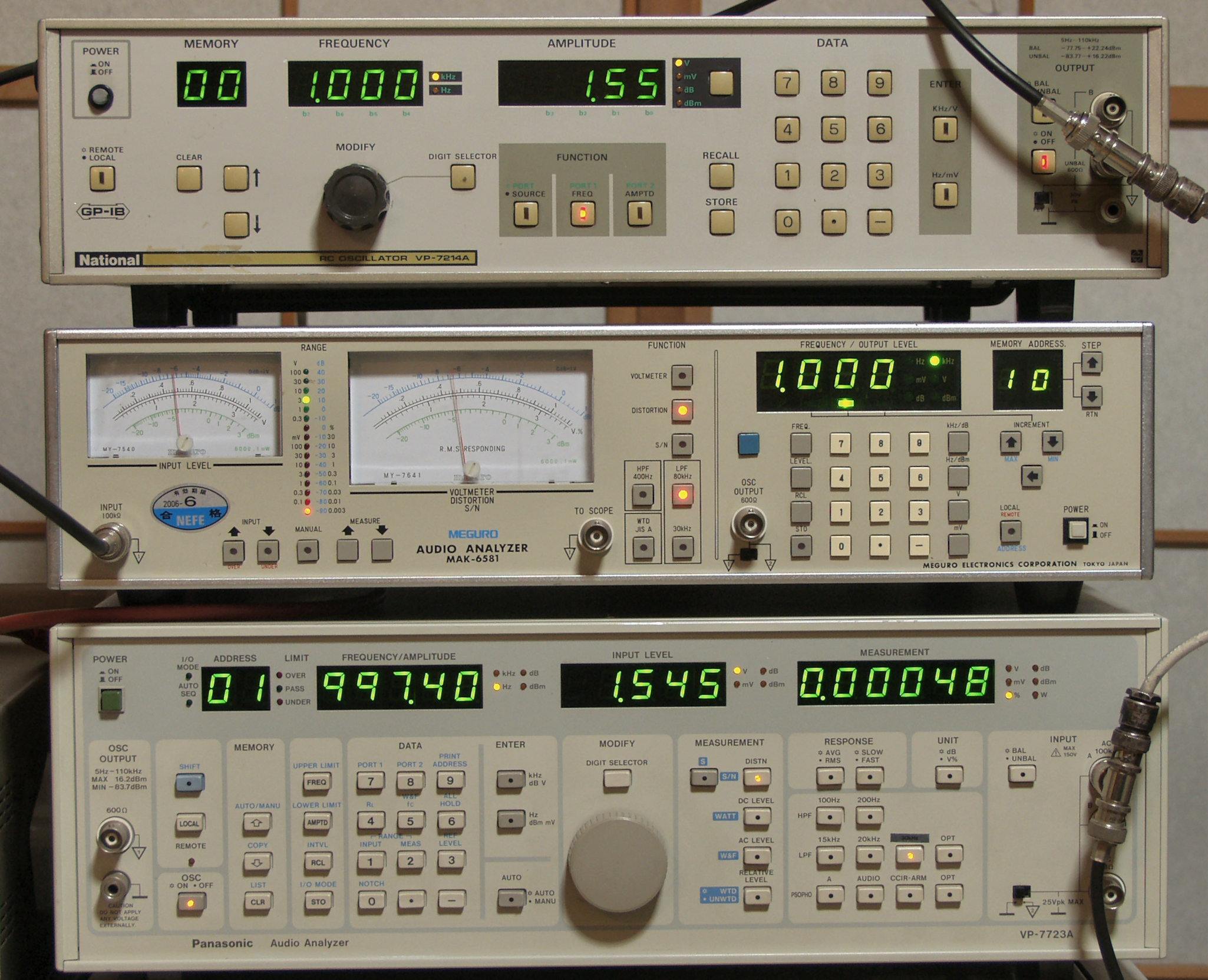

E2. 他機種との比較。上=VP−7214A、 中=MEGURO MAK−6581、 下=VP−7721A。
         上=VP−7214AよりOSC出力=1kHz、1.55V出力。
         中=MAK−6581での歪み率測定=0.0015%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=20Hz〜10kHz、(80HzBW sw入)で残留歪み率=0.0018%。
         下=VP−7723Aでの歪み率測定=0.00048%(0.01%レンジ、80HzBW sw入)=測定限界以下のレベル。
              取扱説明書仕様=5Hz〜20kHz、で残留歪み率=0.001% 以下。

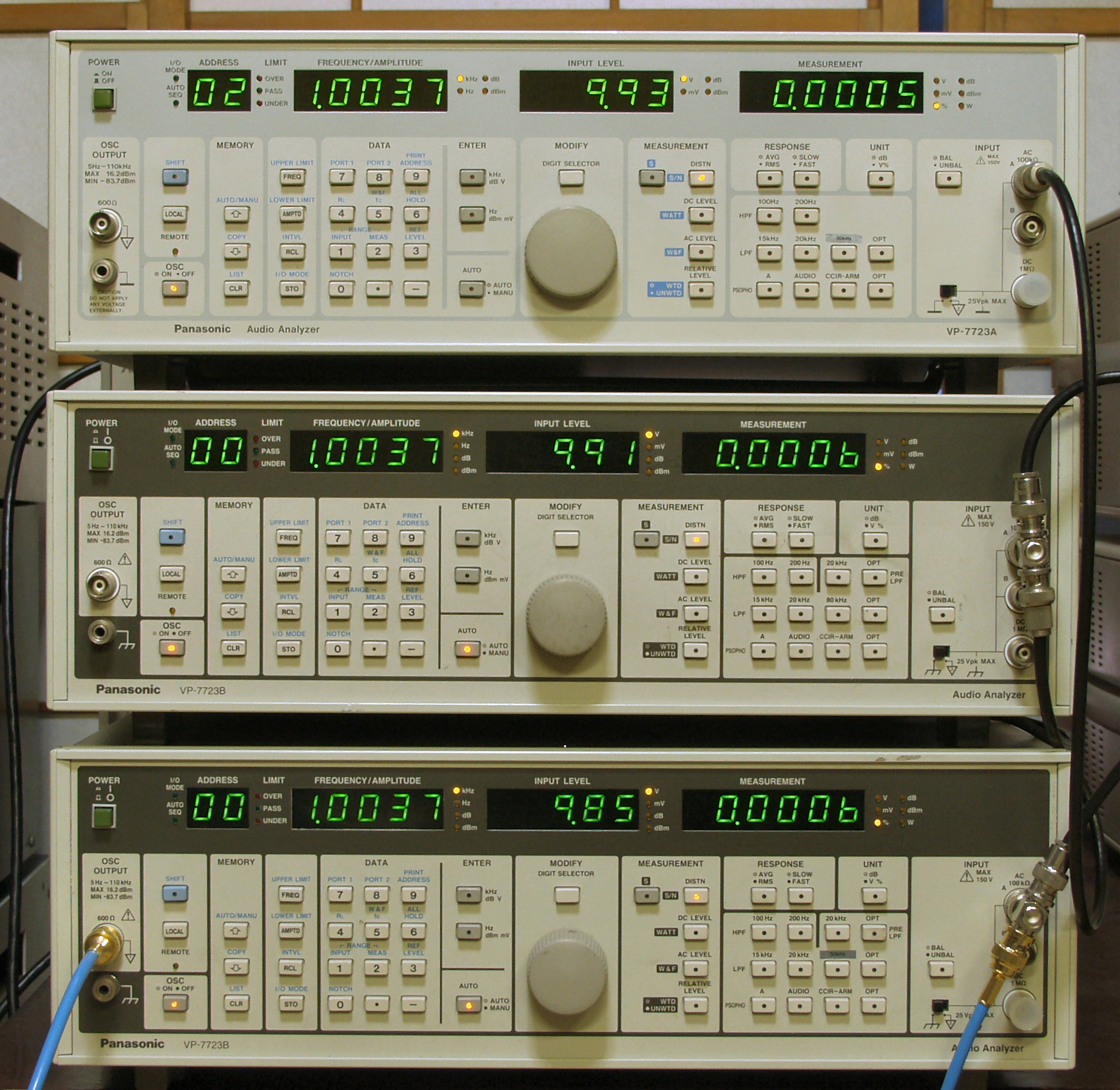

E3. 同機種との比較。 上=VP−7723A、 下=VP−7723B、殆ど差異は無し。

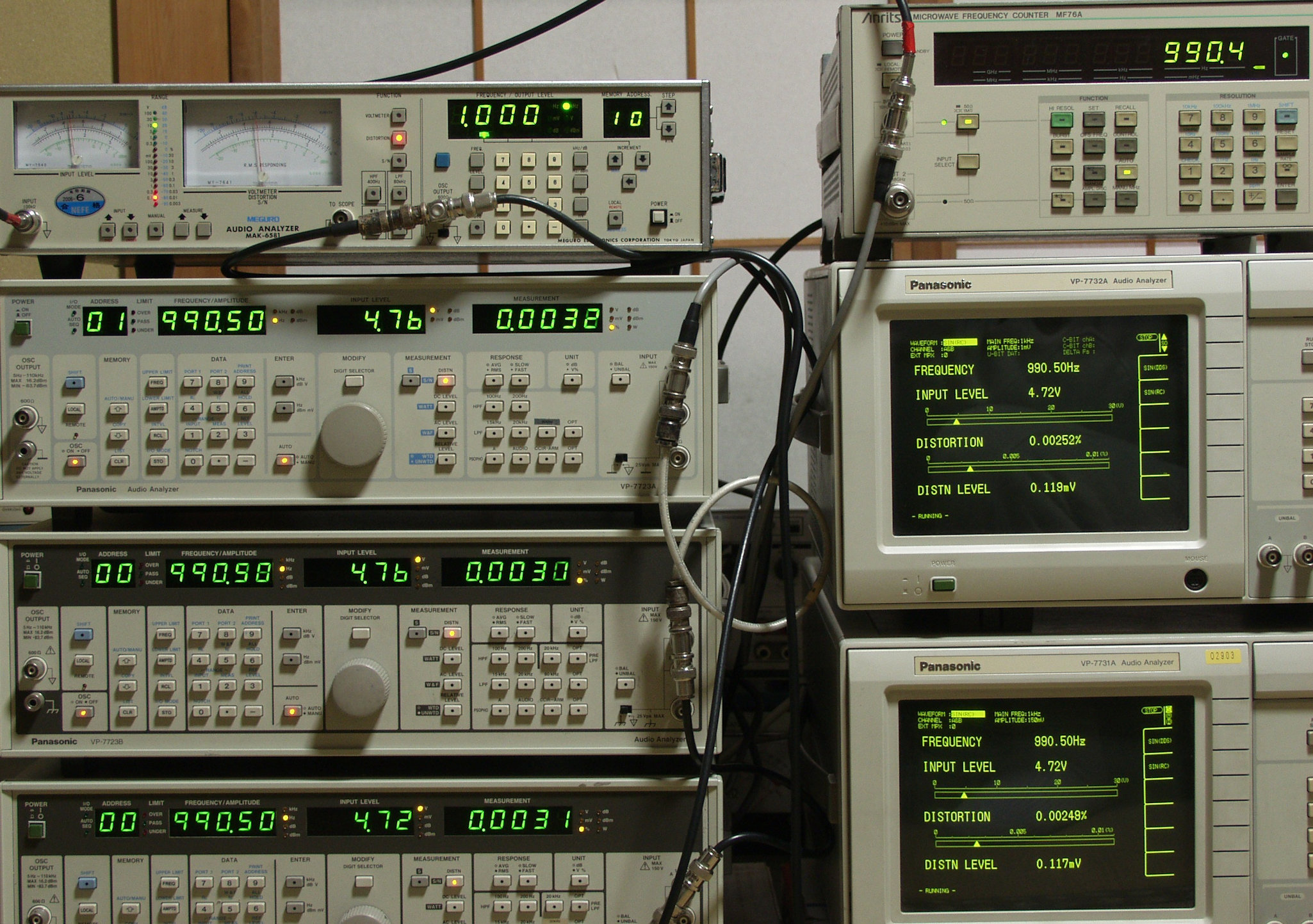

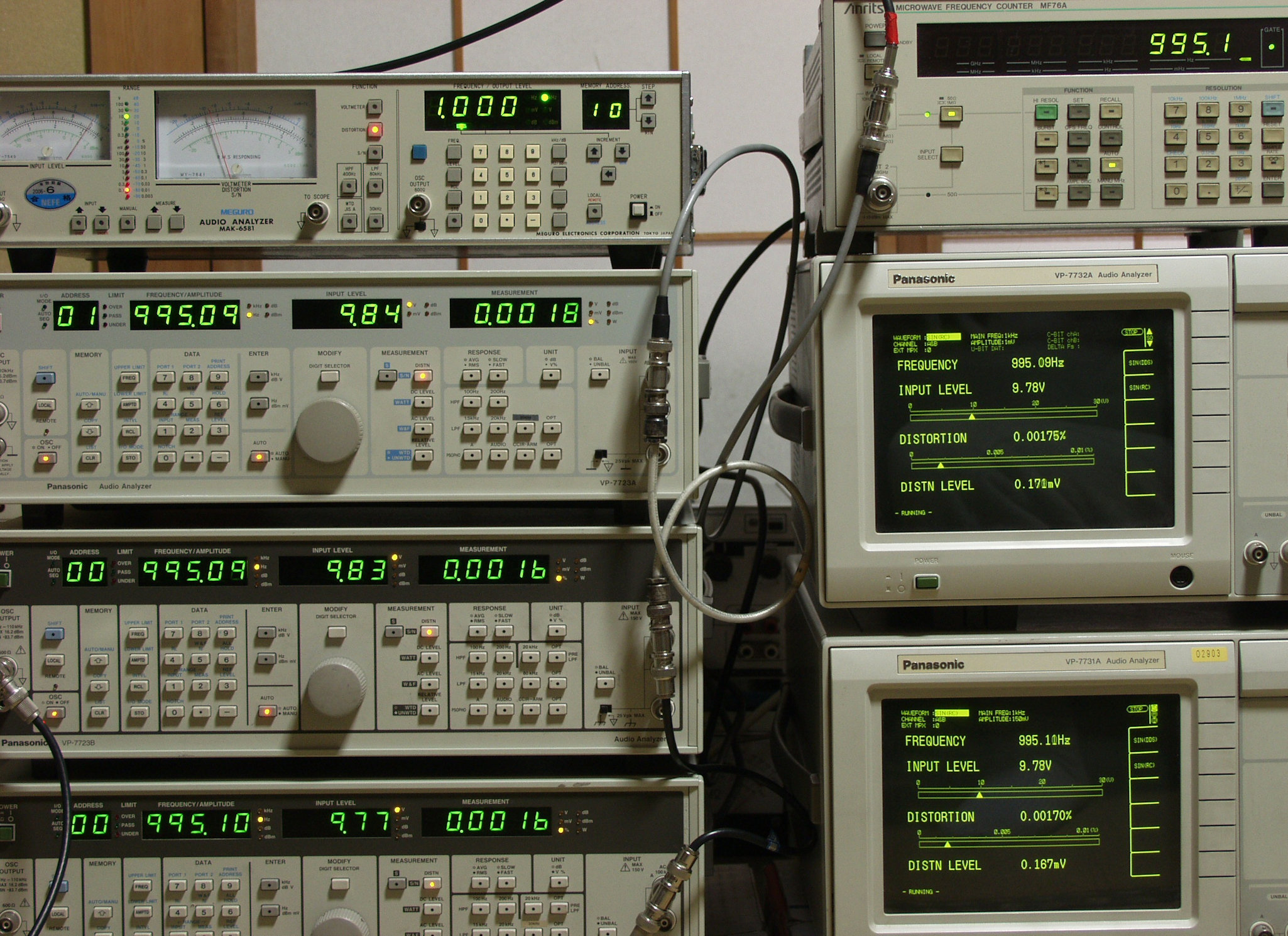

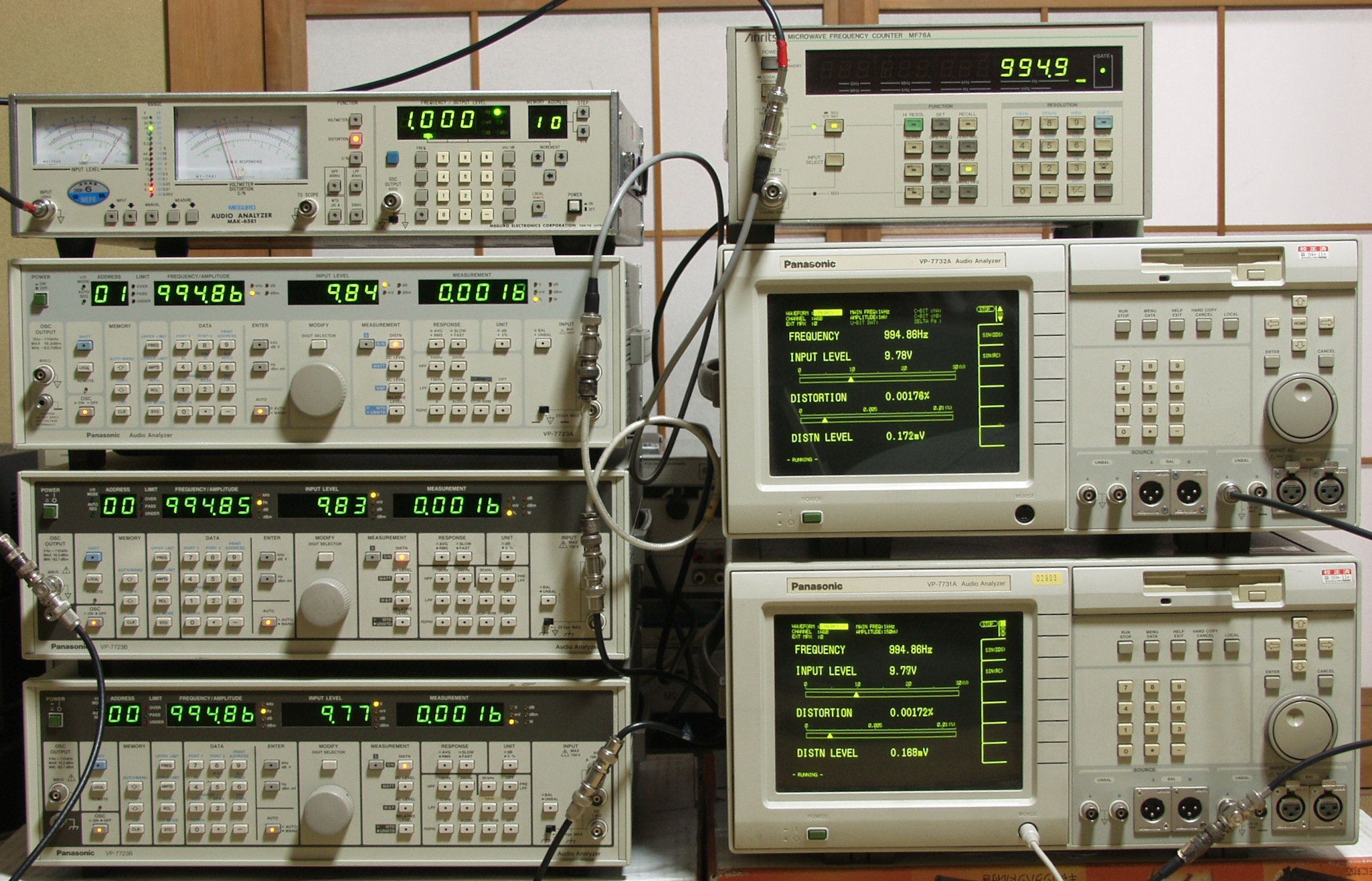

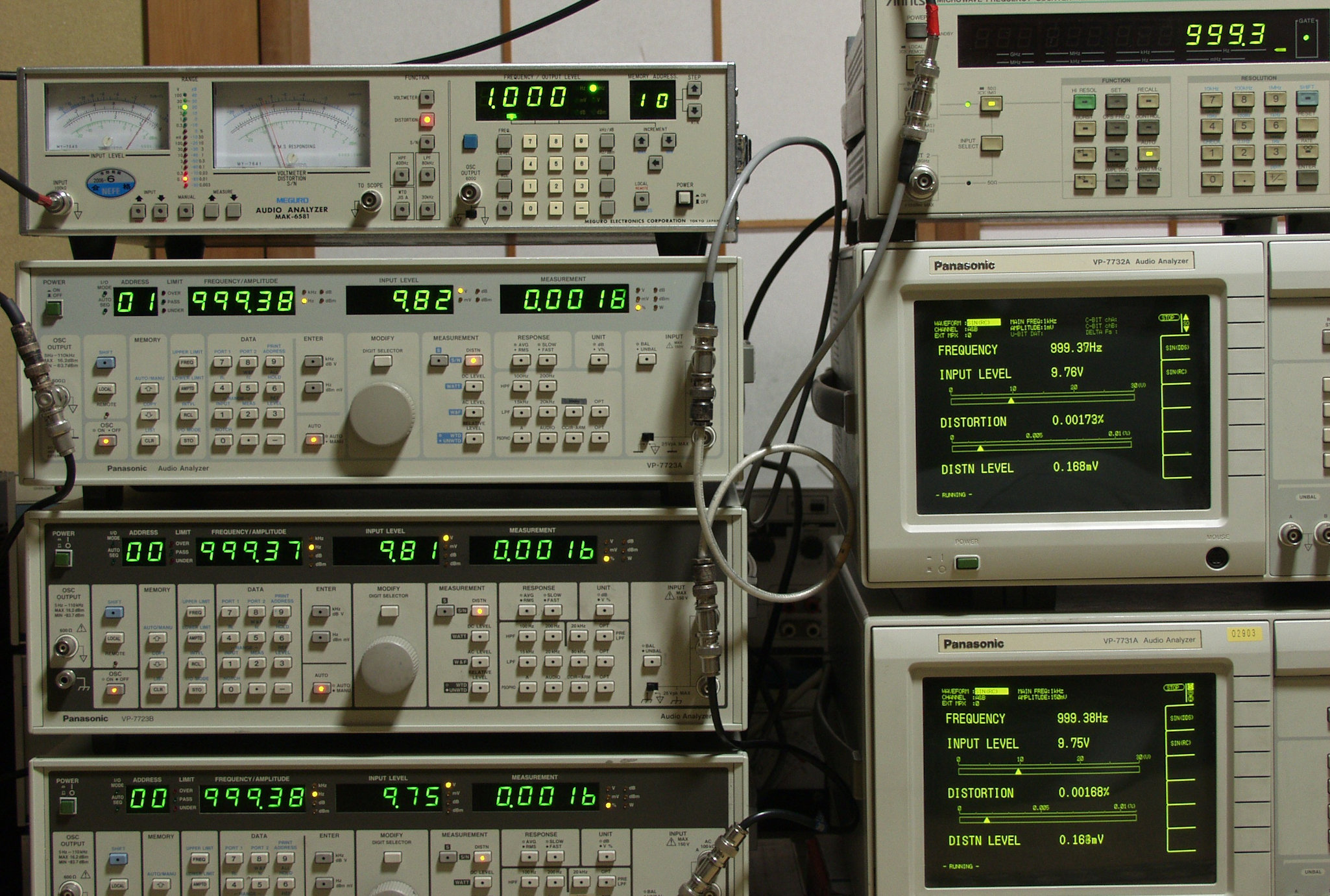

F1. Audio Analyzer の校正中。
F2. Audio Analyzer Panasonic VP−7723B。 5台目あり。
F3. Audio Analyzer Panasonic VP−7723B、2台目
F4. Audio Analyzer Panasonic VP−7723A。 2台あり。
F5. 点検・校正中

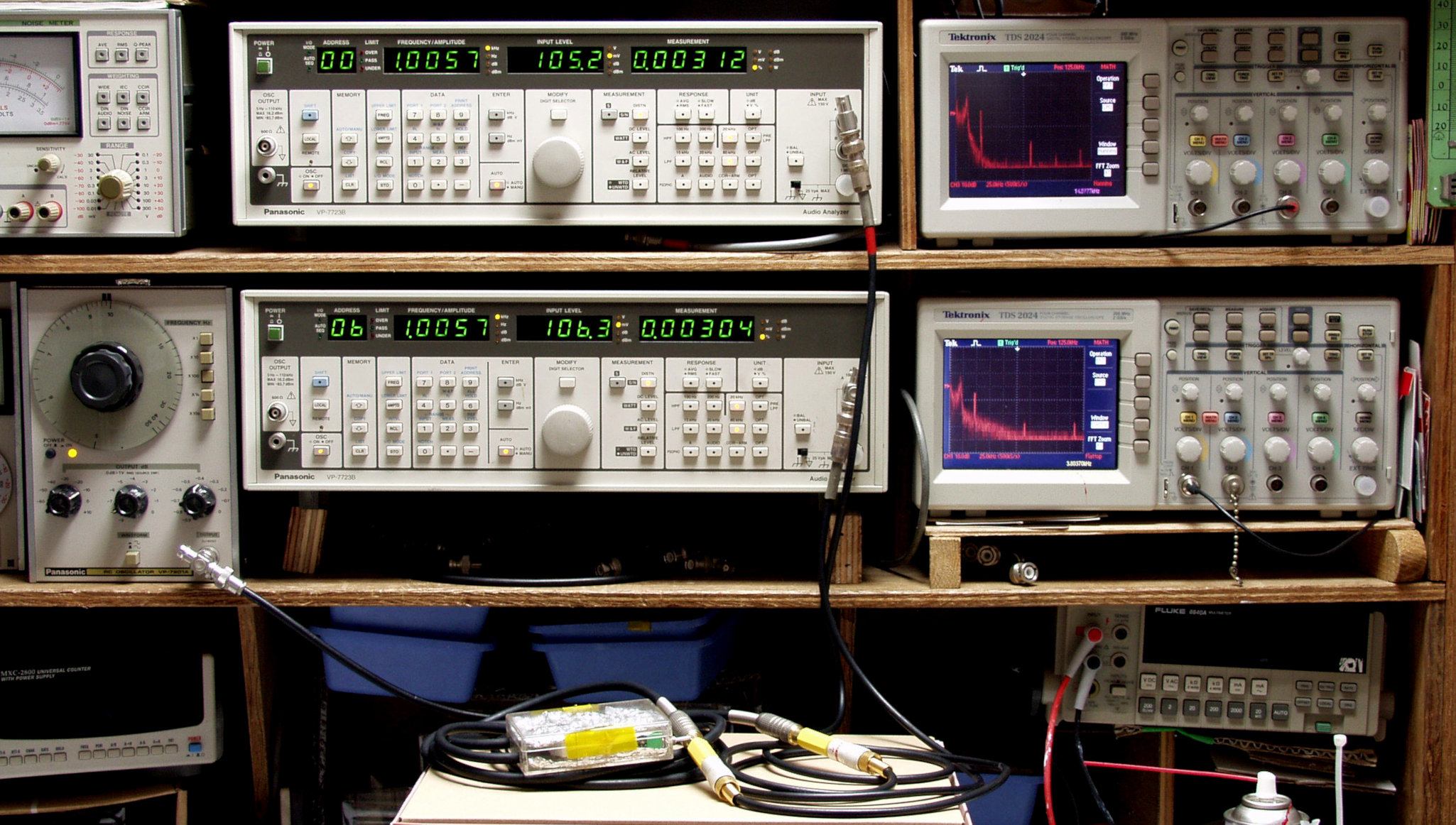

G. 測定機器の出力・歪み率測定。最新の測定方法はこちら

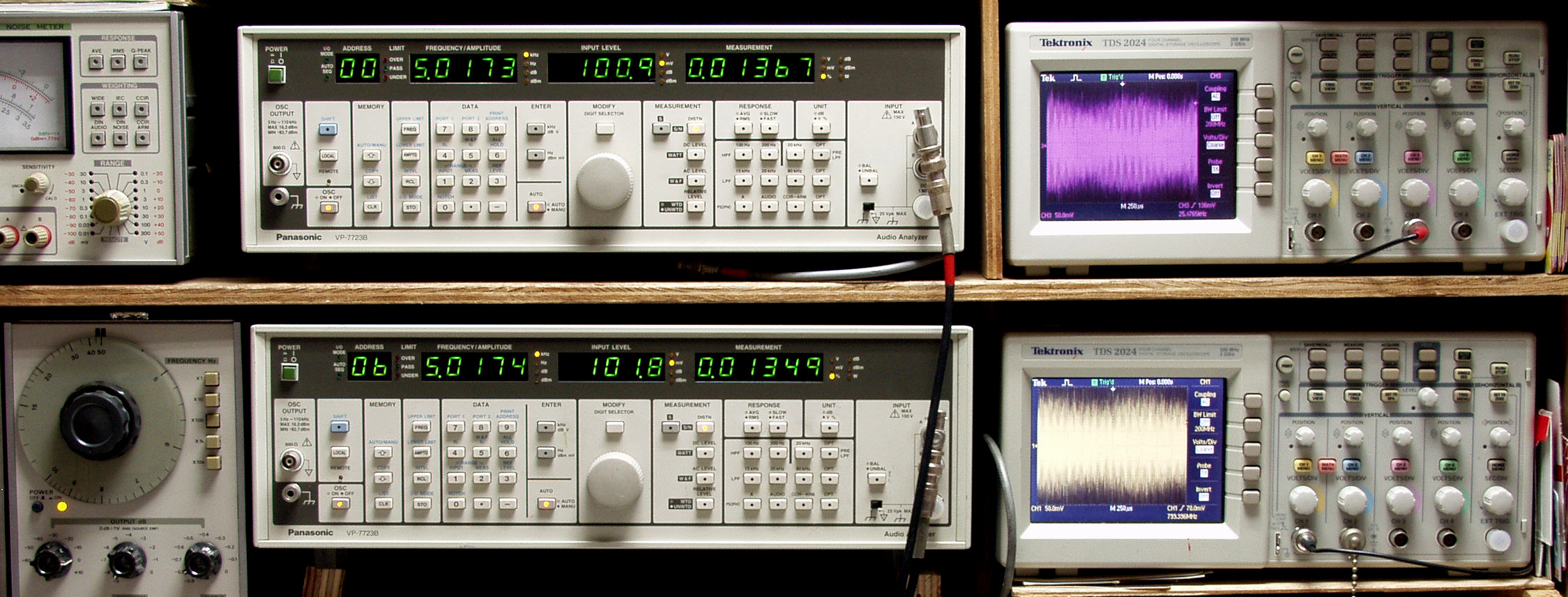

    「見方」。
   上段中央オーディオアナライザ VP−7723B=R側測定。LED表示は右から、「歪み率」、「SP出力電圧」、「周波数」。
   下段中央オーディオアナライザ VP−7723B=L側測定。LED表示は右から、「歪み率」、「SP出力電圧」、「周波数」。
   上段右端オシロ TDS−2024=R側歪み出力波形表示。
   下段右端オシロ TDS−2024=L側歪み出力波形表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜50kHzの信号を出し(歪み率=約0.003%)、
                      ATT+分配器を通し測定する。 よって、発振器ダイアル設定出力レベルより低くなります。
AUXレベル100mV=CD、Tuner、Radio、Tape入力等のレベル。
MMレベル5mV =PonoMMカートリッジのレベル。
VV−AMP1V=真空管メインAMPや大型AMPのレベル。

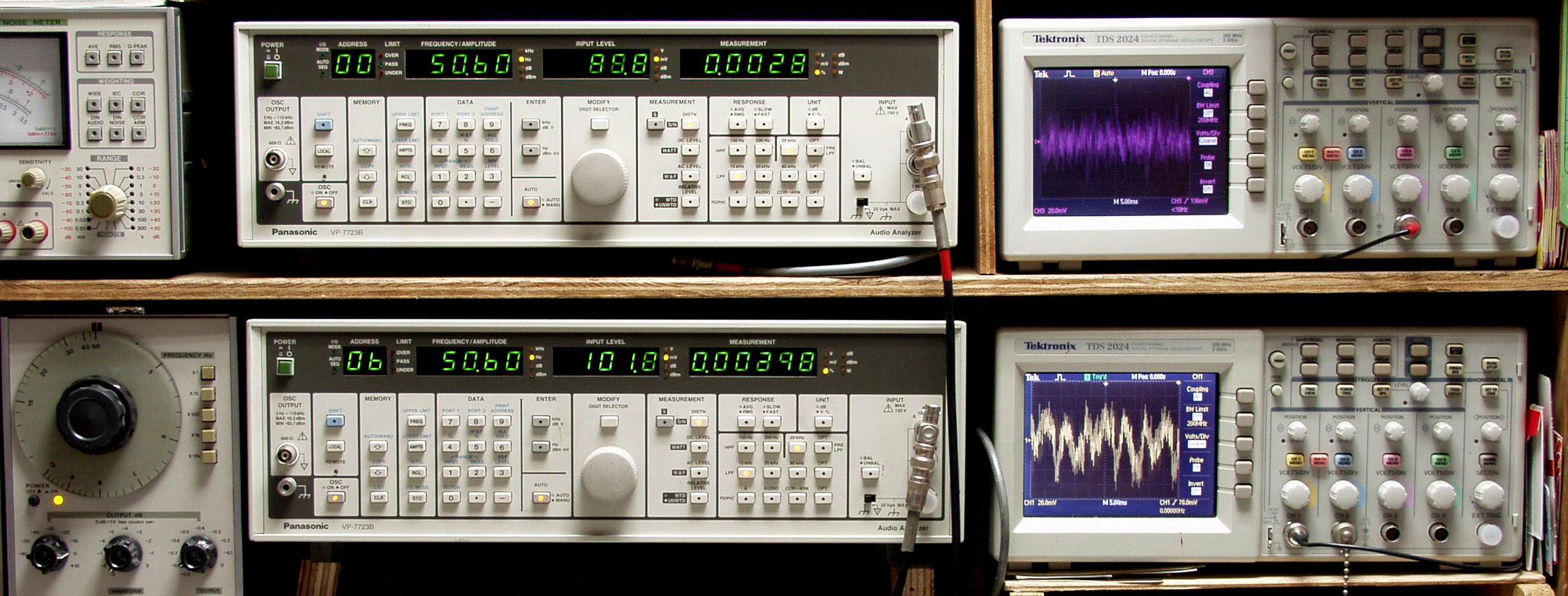

G11. AUXレベル100mV、 50HZ入力。
             R側出力電圧100mV、 0.0028%歪み。
             L側出力電圧102mV、 0.0029%歪み。

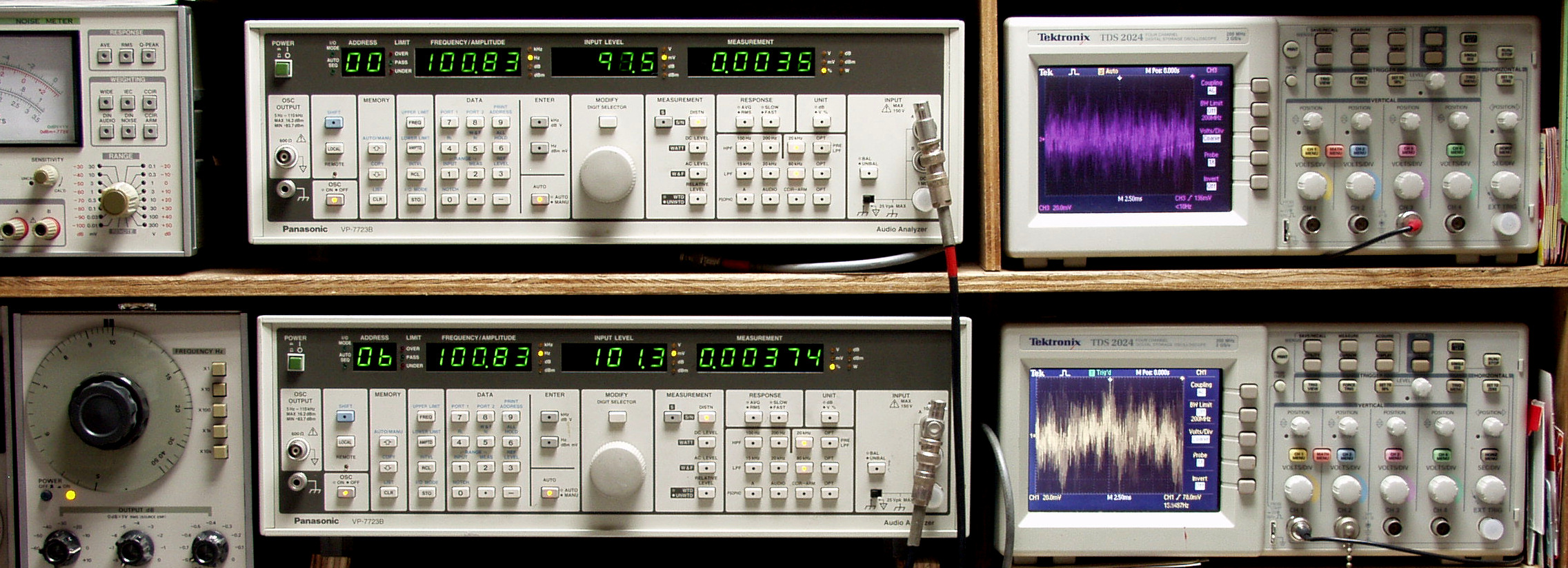

G12. AUXレベル100mV、 100HZ入力。
             R側出力電圧98mV、  0.0035%歪み。
             L側出力電圧101mV、 0.0038%歪み。

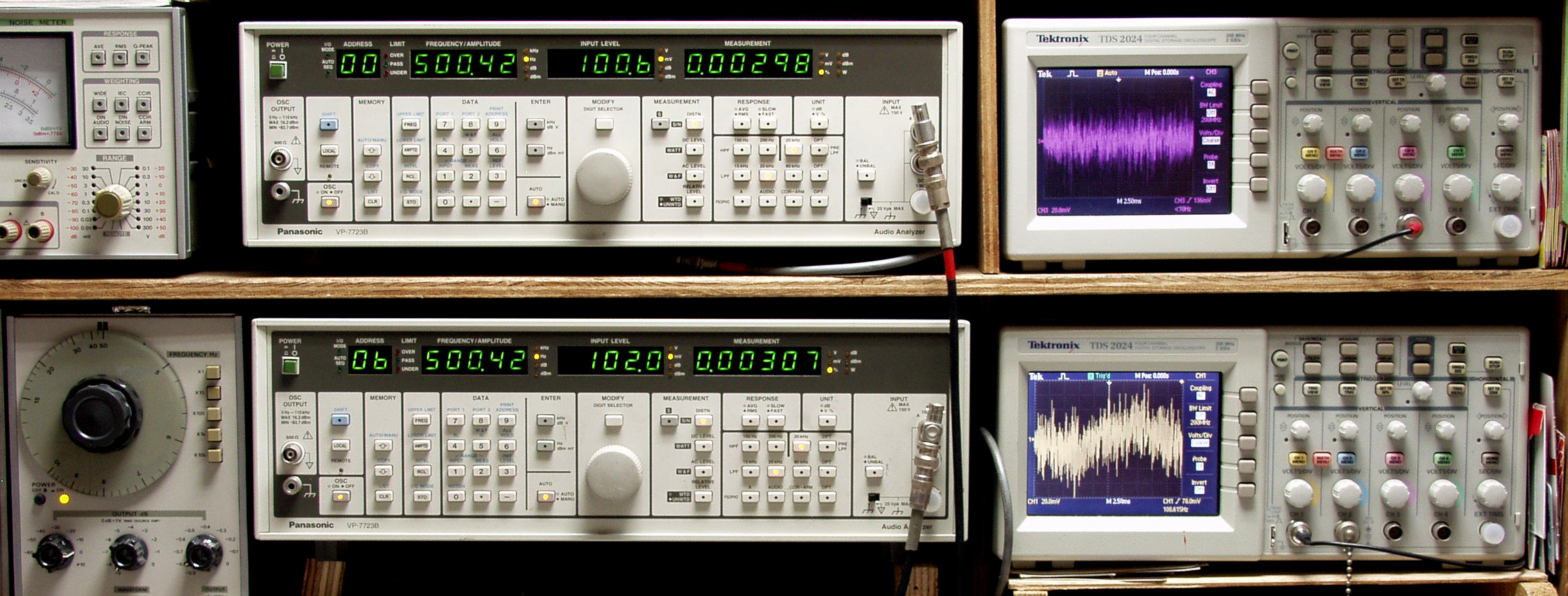

G13. AUXレベル100mV、 500HZ入力。
             R側出力電圧101mV、 0.0030%歪み。
             L側出力電圧102mV、 0.0031%歪み。
G14. AUXレベル100mV、 1KHZ入力。
             R側出力電圧101mV、 0.0033%歪み。
             L側出力電圧102mV、 0.0033%歪み。
G15. AUXレベル100mV、 5KHZ入力。
             R側出力電圧101mV、 0.0137%歪み。
             L側出力電圧102mV、 0.0135%歪み。

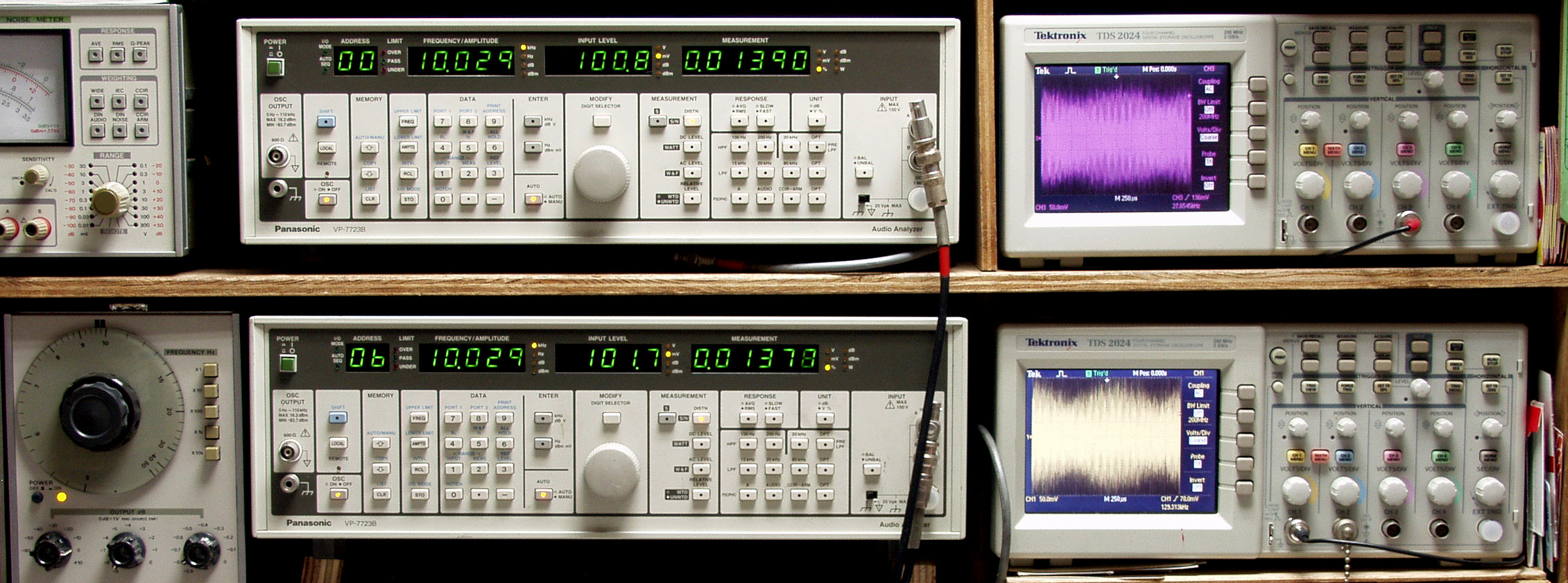

G16. AUXレベル100mV、 10KHZ入力。
             R側出力電圧101mV、 0.0139%歪み。
             L側出力電圧102mV、 0.0138%歪み。

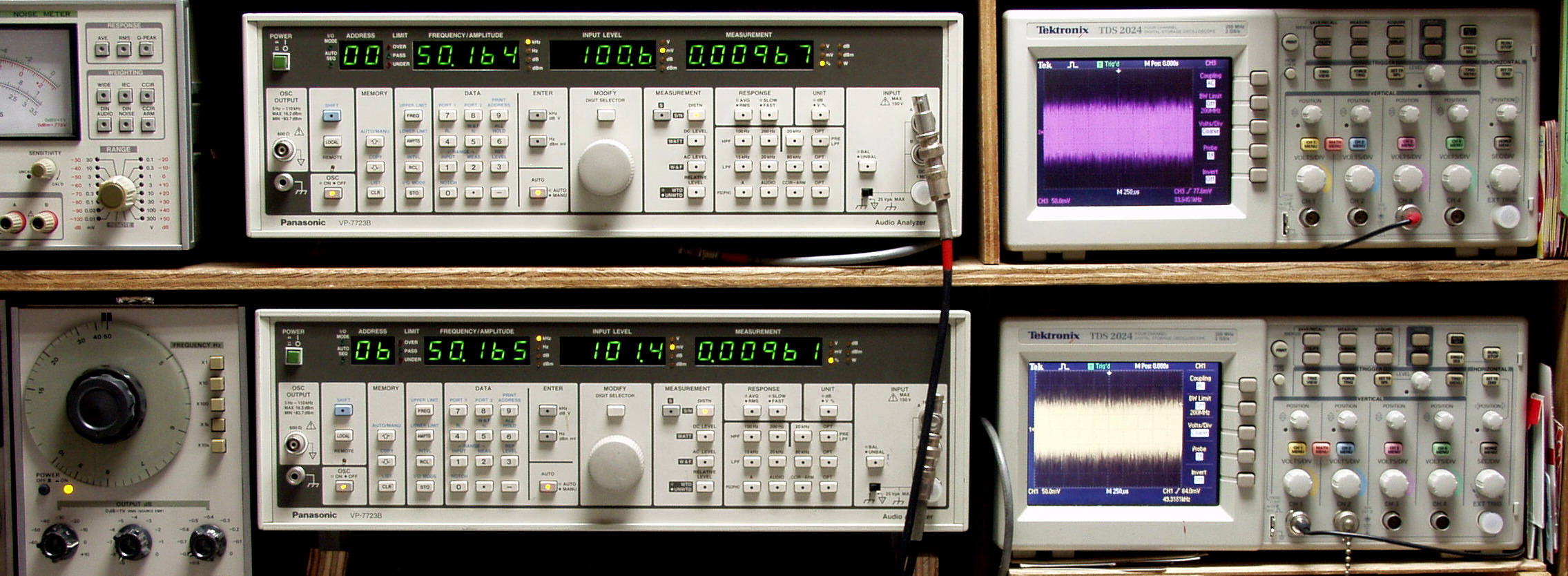

G17. AUXレベル100mV、 50KHZ入力。
             R側出力電圧101mV、 0.0097%歪み。
             L側出力電圧101mV、 0.0096%歪み。

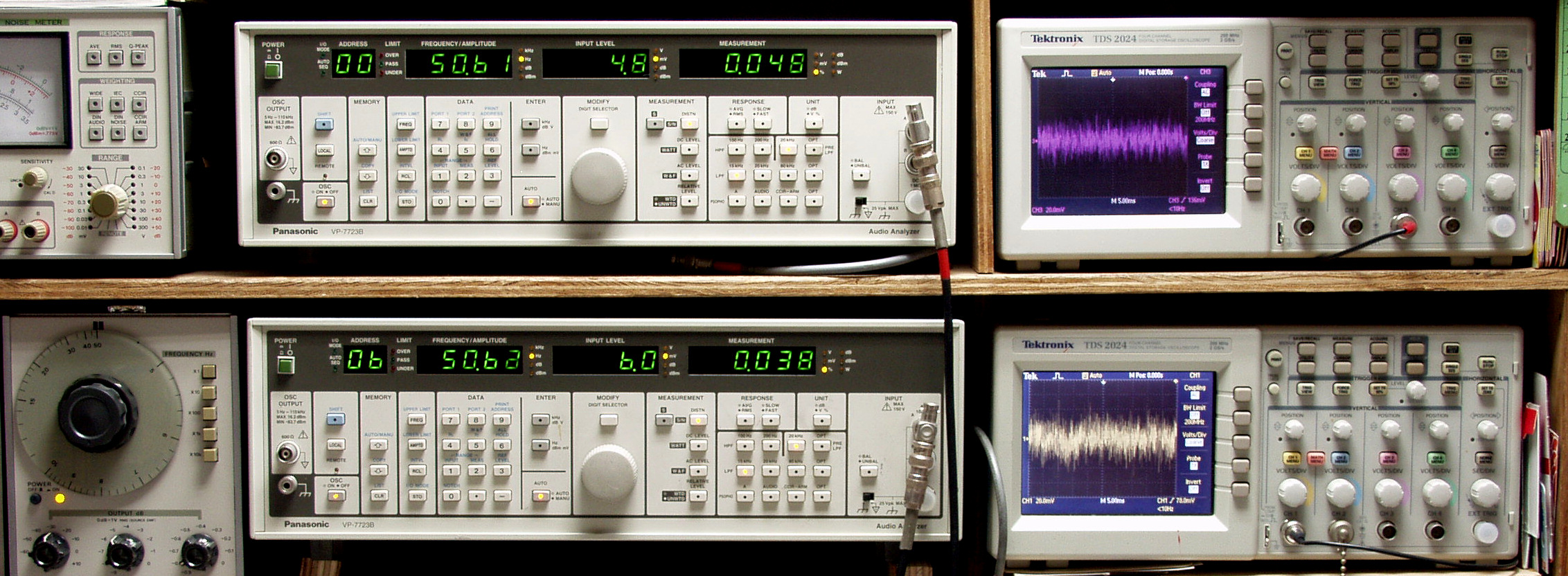

G21. MMレベル5mV、 50HZ入力。
             R側出力電圧4.8mV、 0.048%歪み。
             L側出力電圧6.0mV、 0.038%歪み。

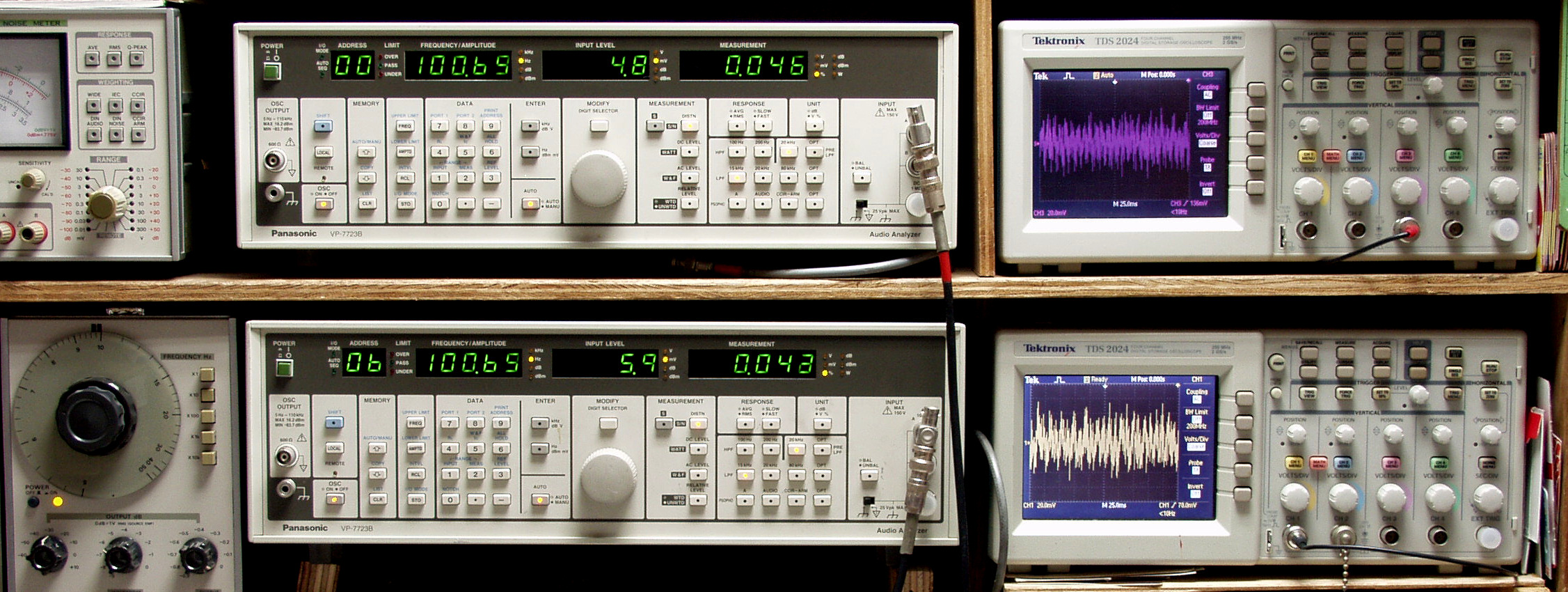

G22. MMレベル5mV、 100HZ入力。
             R側出力電圧4.8mV、 0.046%歪み。
             L側出力電圧5.9mV、 0.043%歪み。

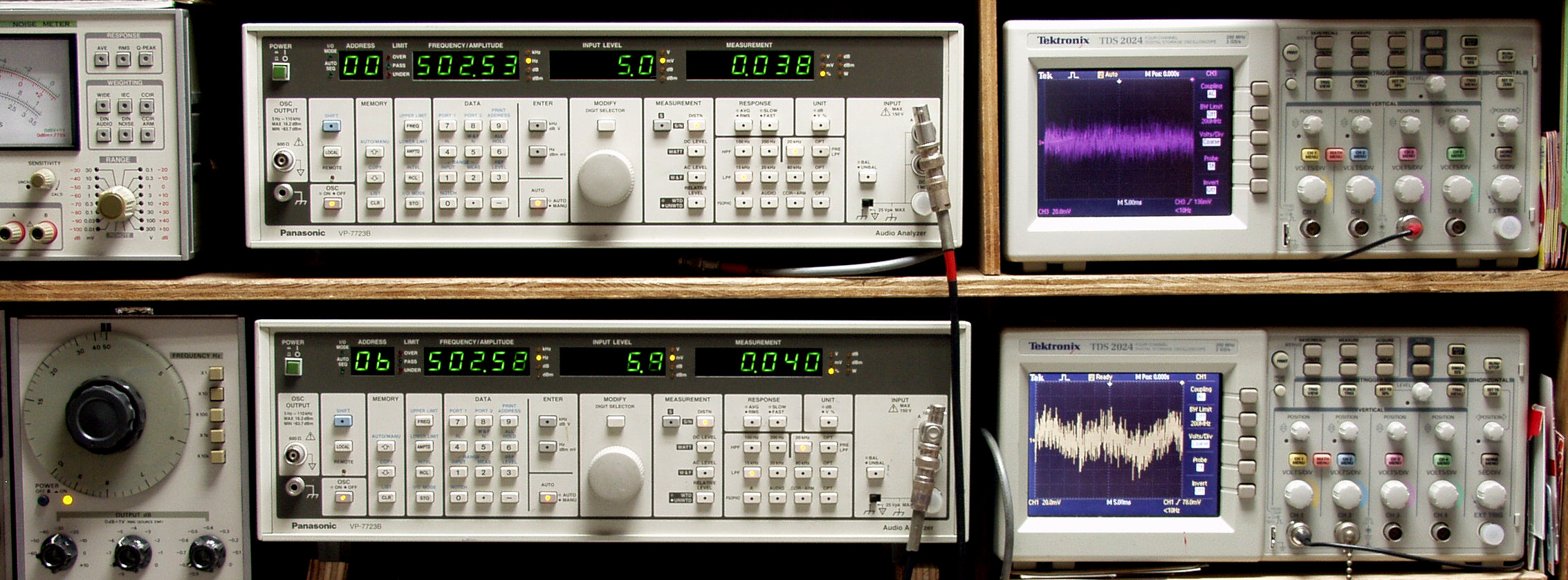

G23. MMレベル5mV、 500HZ入力。
             R側出力電圧5.0mV、 0.038%歪み。
             L側出力電圧5.9mV、 0.040%歪み。
G24. MMレベル5mV、 1KHZ入力。
             R側出力電圧4.9mV、 0.066%歪み。
             L側出力電圧5.9mV、 0.058%歪み。
G25. MMレベル5mV、 5KHZ入力。
             R側出力電圧4.9mV、 0.064%歪み。
             L側出力電圧5.9mV、 0.056%歪み。
G26. MMレベル5mV、 10KHZ入力。
             R側出力電圧4.8mV、 0.308%歪み。
             L側出力電圧5.8mV、 0.242%歪み。

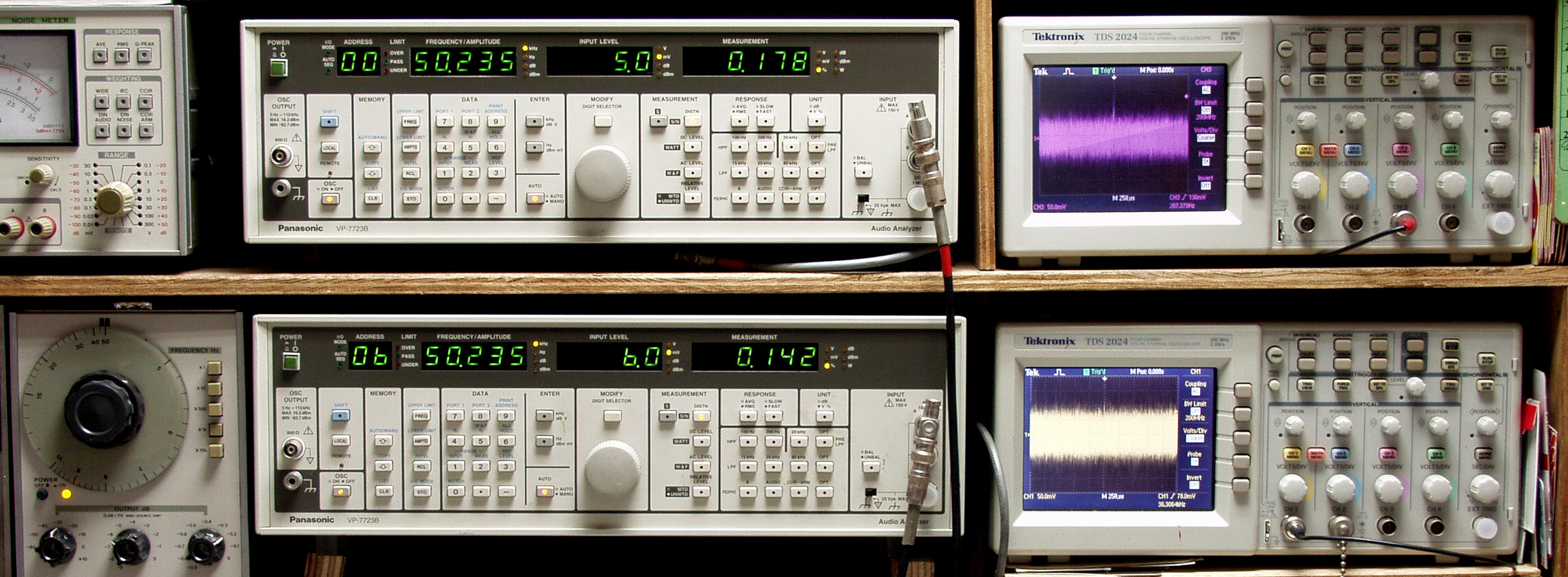

G27. MMレベル5mV、 50KHZ入力。
             R側出力電圧5.0mV、 0.178%歪み。
             L側出力電圧6.0mV、 0.142%歪み。

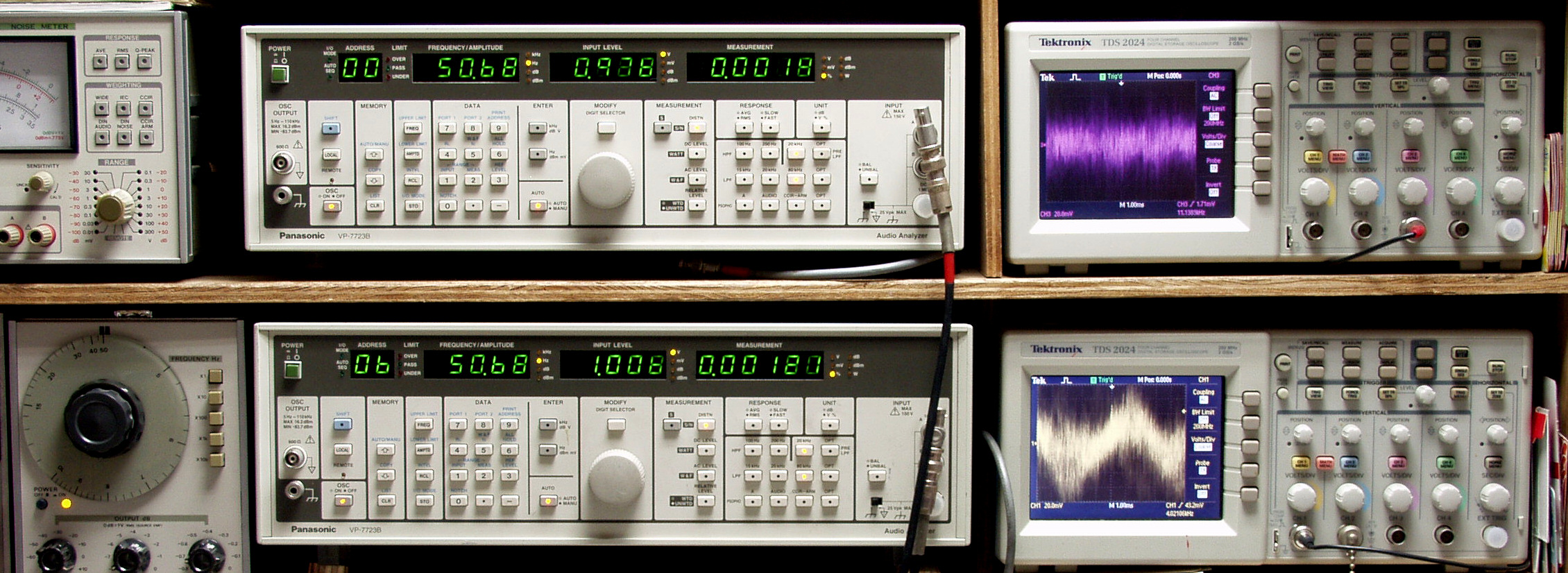

G31. VV−Amp1V、 50HZ入力。
             R側出力電圧0.98V、 0.0019%歪み。
             L側出力電圧1.01V、 0.0018%歪み。

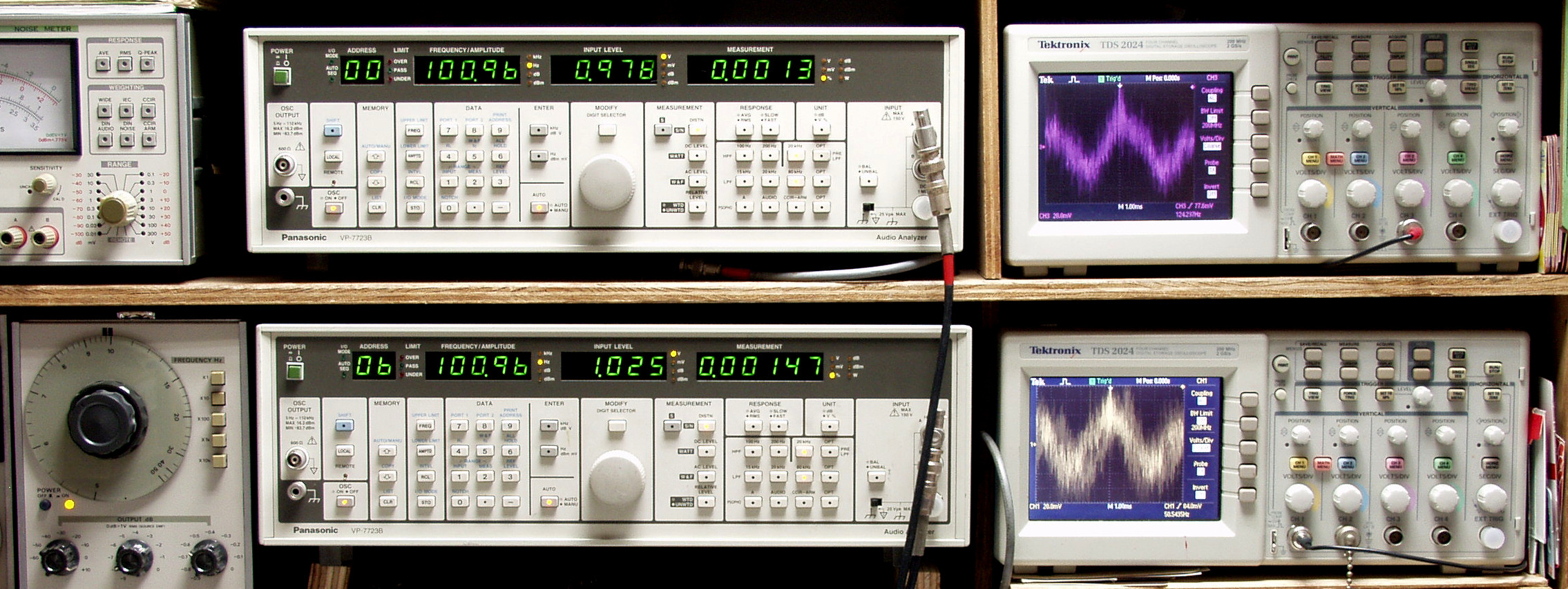

G32. VV−Amp1V、 100HZ入力。
             R側出力電圧0.98V、  0.0013%歪み。
             L側出力電圧1.03V、  0.0015%歪み。

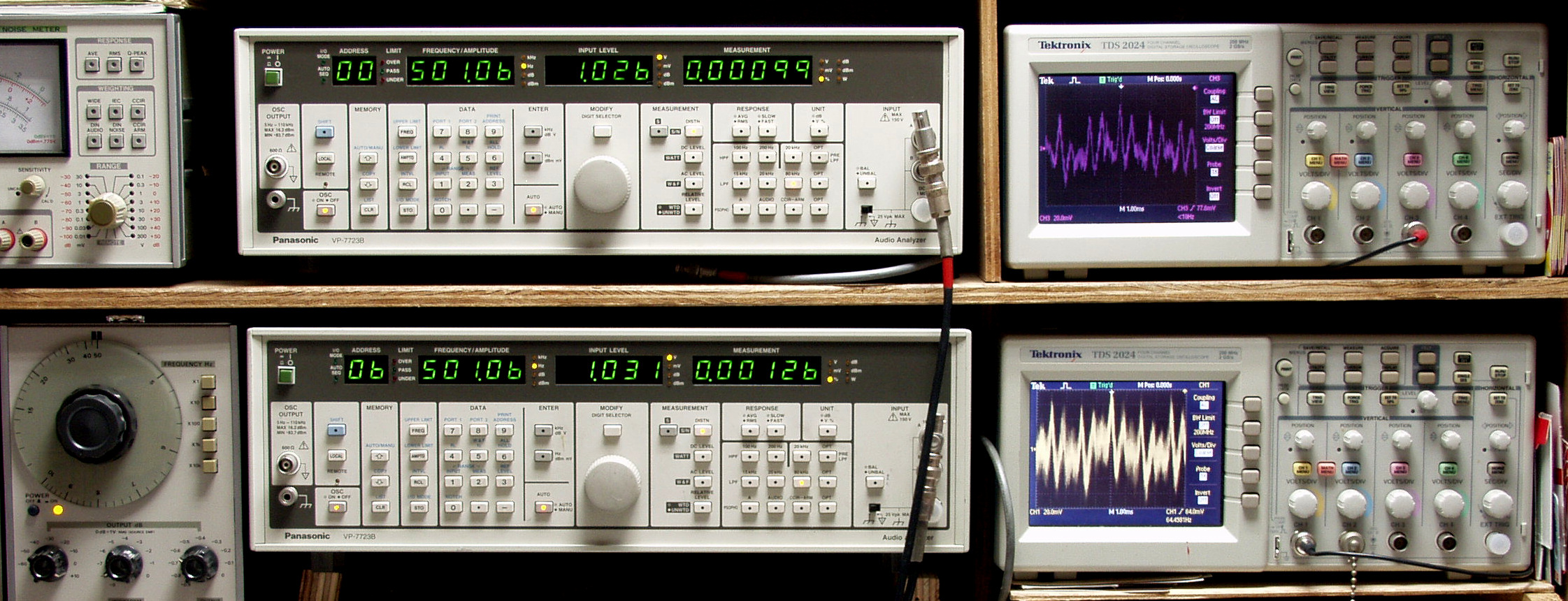

G33. VV−Amp1V、 500HZ入力。
             R側出力電圧1.03V、 0.0010%歪み。
             L側出力電圧1.03V、 0.0013%歪み。
G34. VV−Amp1V、 1KHZ入力。
             R側出力電圧1.00V、 0.0010%歪み。
             L側出力電圧1.00V、 0.0013%歪み。

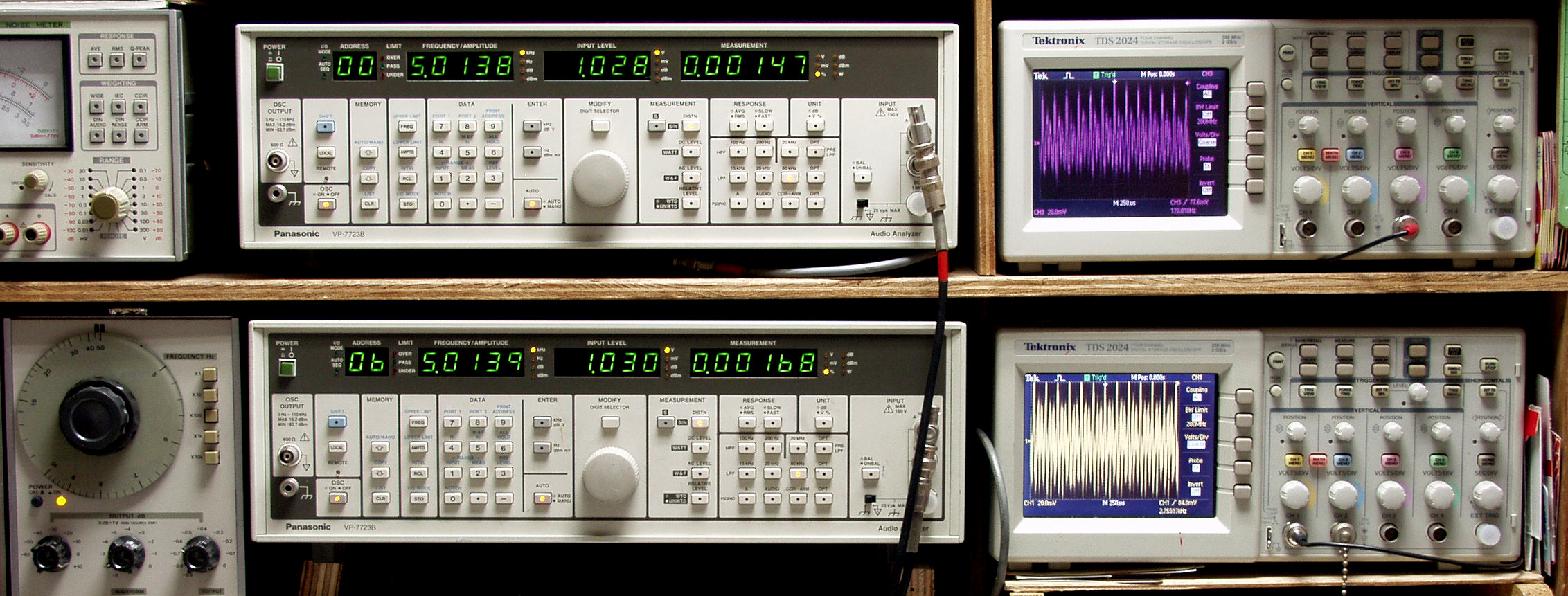

G35. VV−Amp1V、 5KHZ入力。
             R側出力電圧1.03V、 0.0015%歪み。
             L側出力電圧1.03V、 0.0017%歪み。
G36. VV−Amp1V、 10KHZ入力。
             R側出力電圧1.03V、 0.0025%歪み。
             L側出力電圧1.03V、 0.0025%歪み。

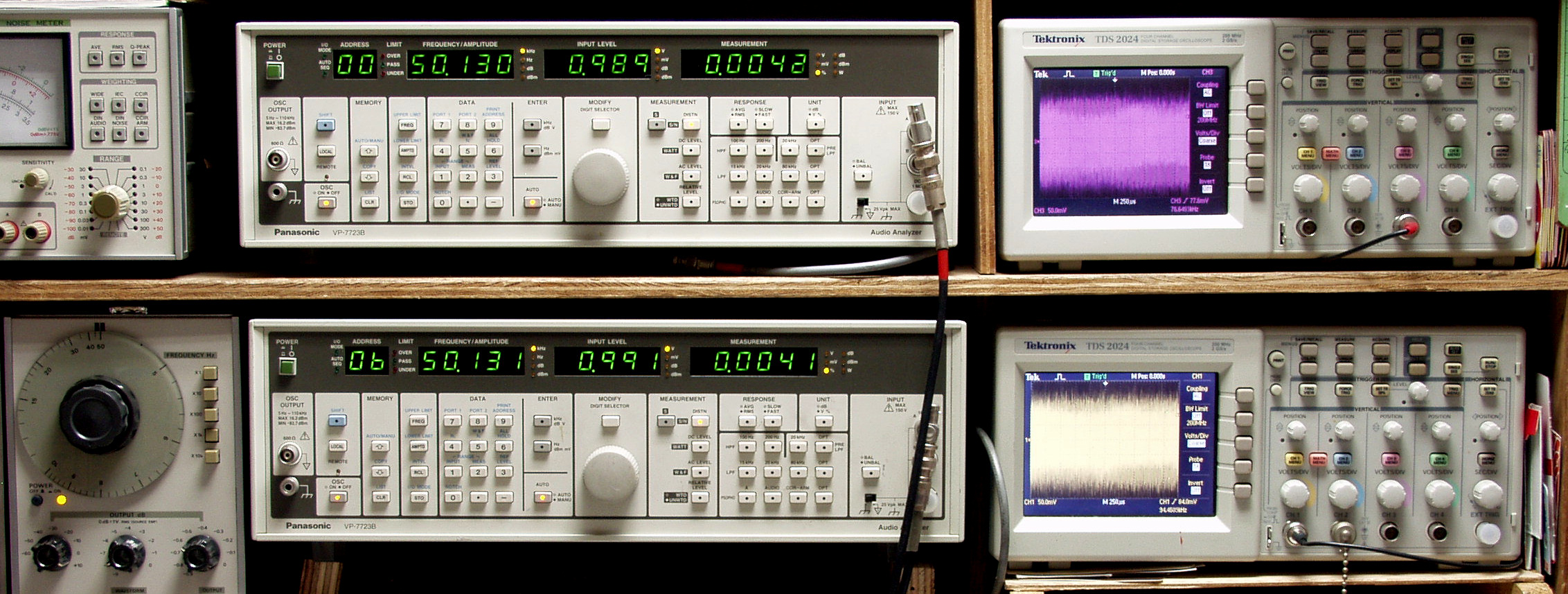

G37. VV−Amp1V、 50KHZ入力。
             R側出力電圧0.99V、 0.0043%歪み。
             L側出力電圧0.99V、 0.0041%歪み。

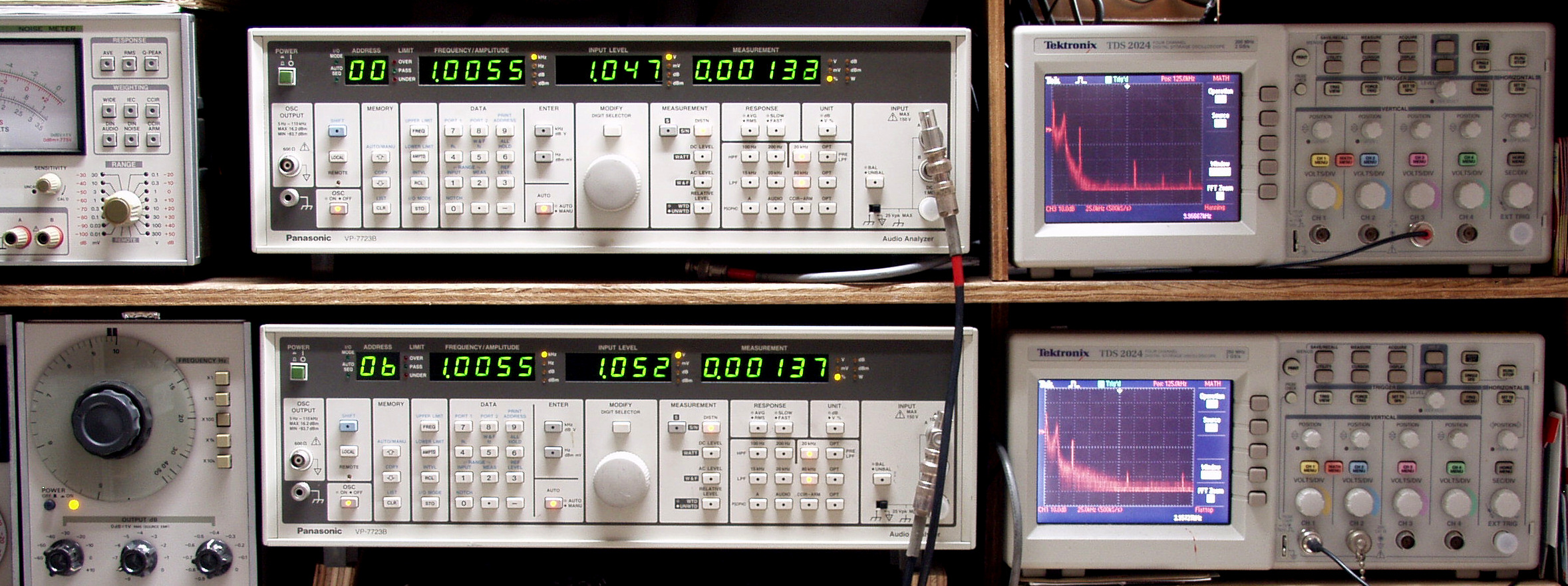

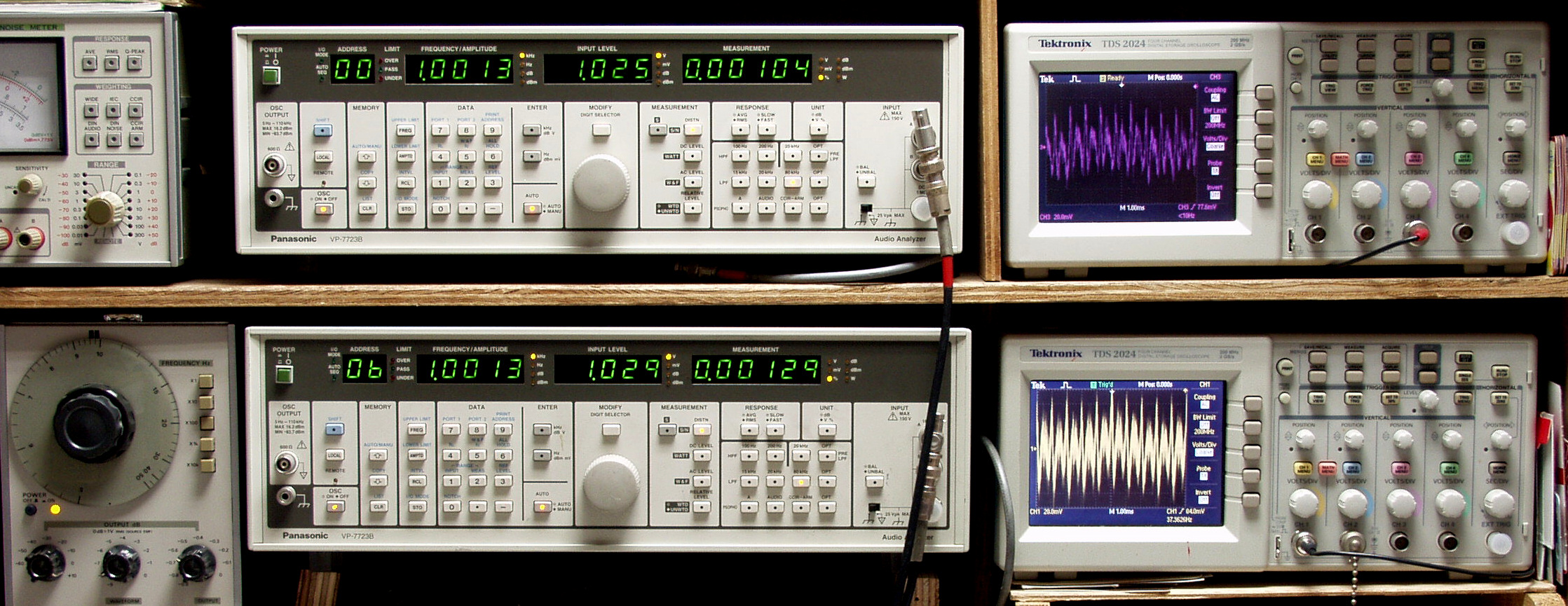

G41. オシロをFFTモードに設定、VV−Amp1V、 1KHZ入力。
             R側出力電圧1.05V、 0.0014%歪み。
             L側出力電圧1.05V、 0.0014%歪み。

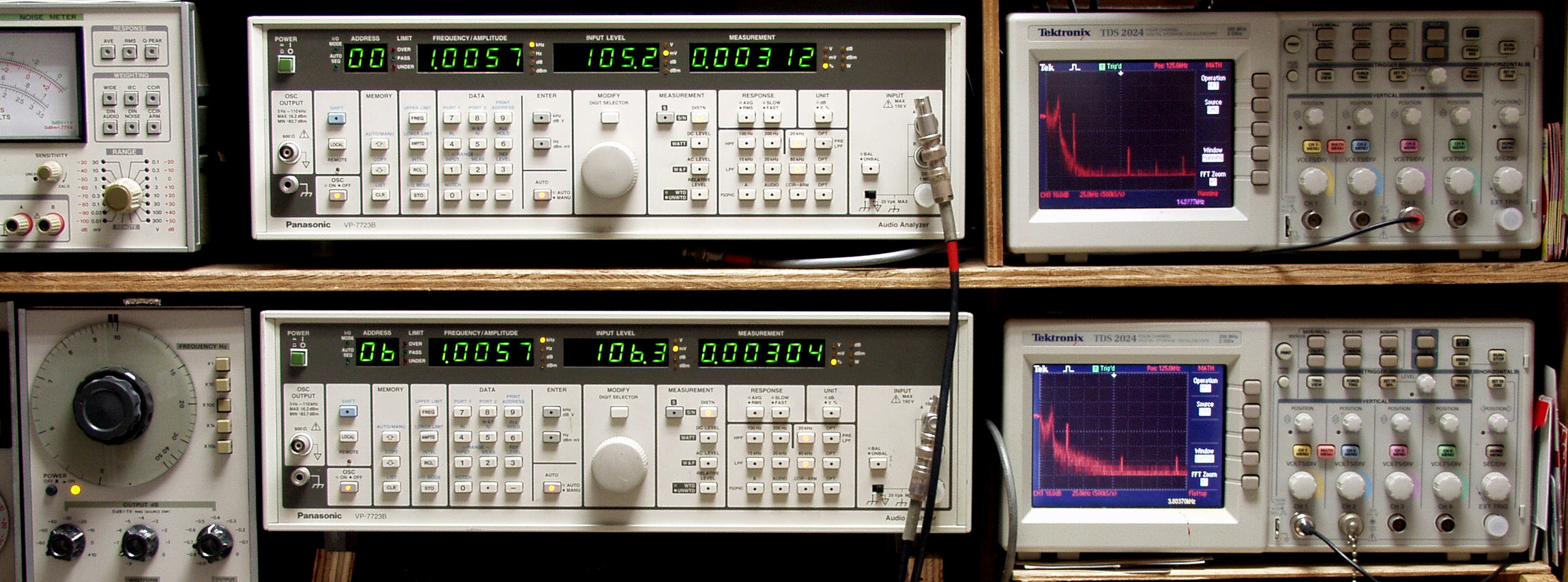

G42. オシロをFFTモードに設定、AUXレベル100mV、 1KHZ入力。
             R側出力電圧105mV、 0.0031%歪み。
             L側出力電圧106mV、 0.0030%歪み。

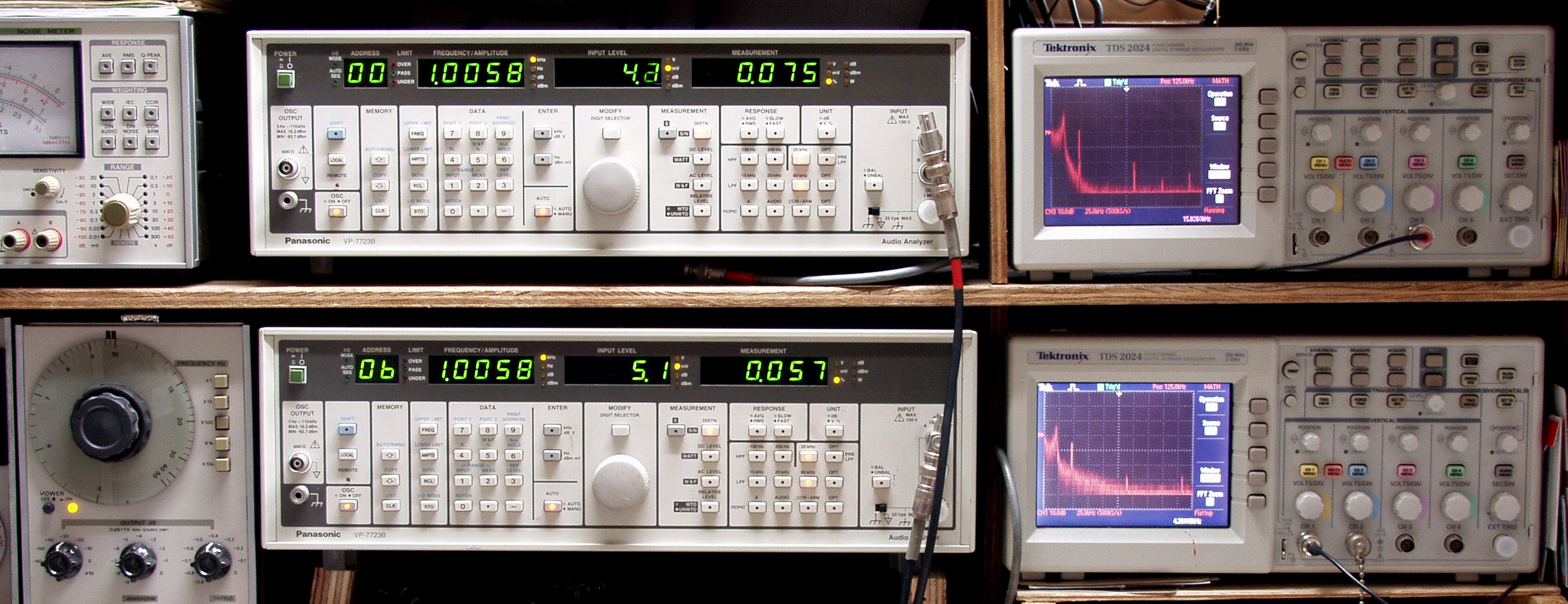

G43. オシロをFFTモードに設定、 1KHZ入力。
             R側出力電圧4.9mV、 0.075%歪み。
             L側出力電圧5.1mV、 0.057%歪み。

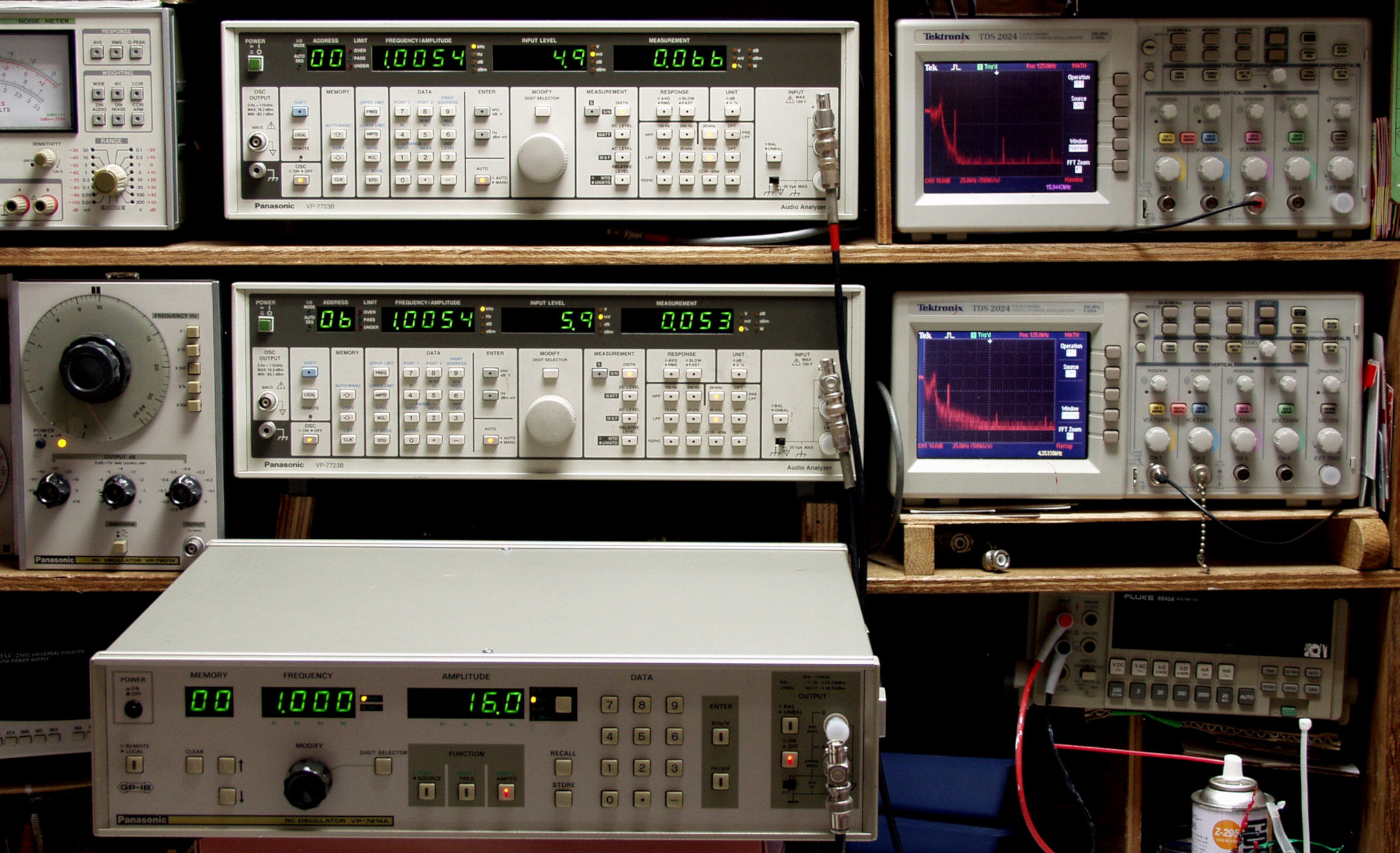

G44. 発振器を「VP−7214A」で測定、 1KHZ入力。
             R側出力電圧4.9mV、 0.066%歪み。
             L側出力電圧5.9mV、 0.053%歪み。
*VP−7723D.

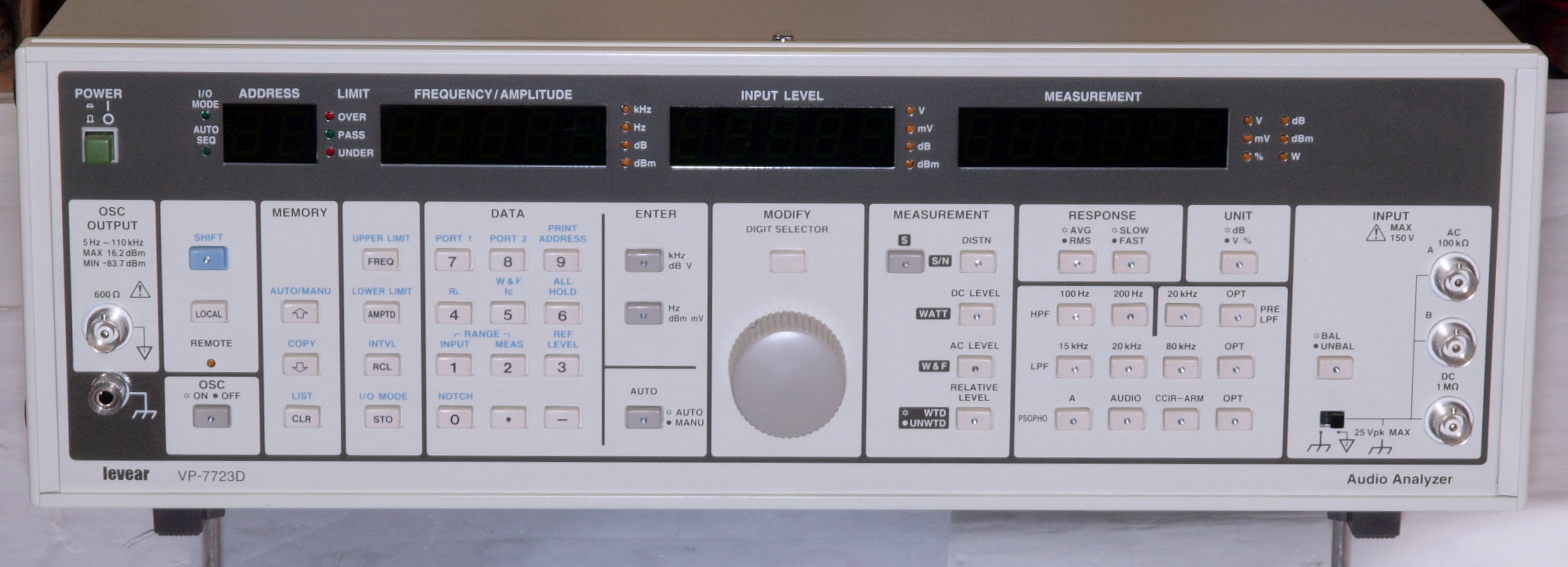

D1. 外観は殆ど変更無し
D2. 上蓋の注意書は日本語と中国語? 英語は!!

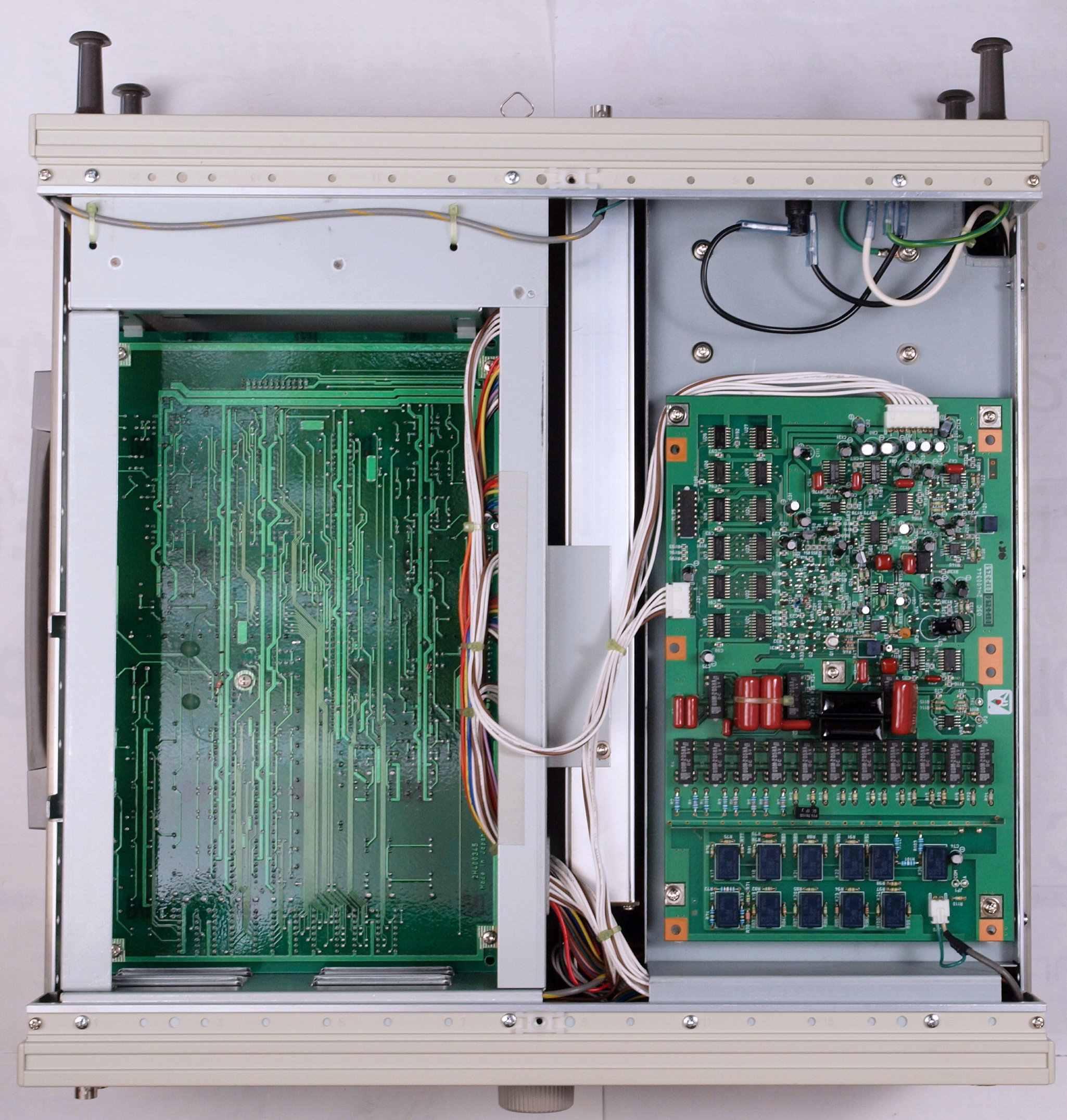

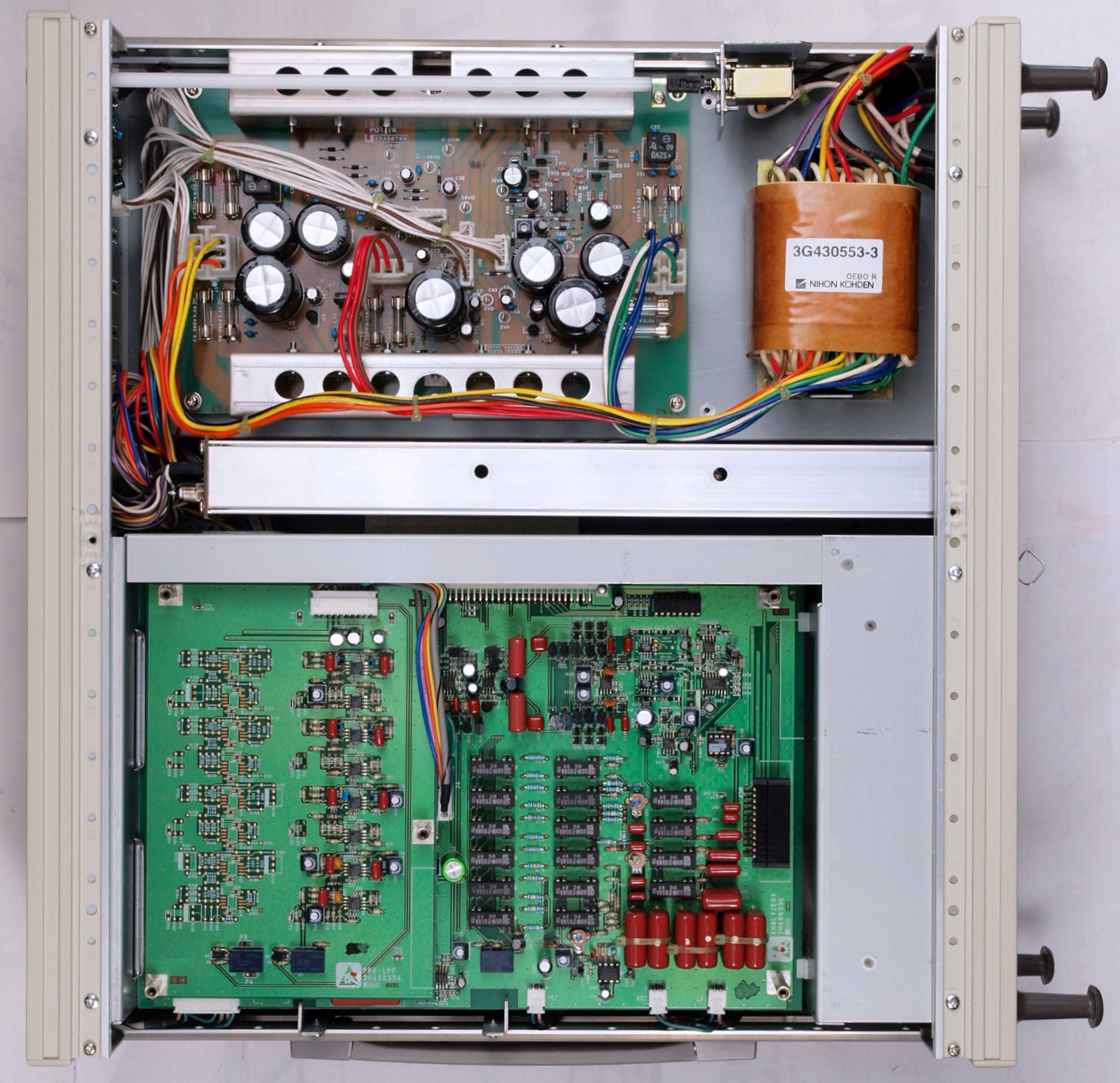

D3. 清掃後 上から見る
D4. 清掃後 下から見る

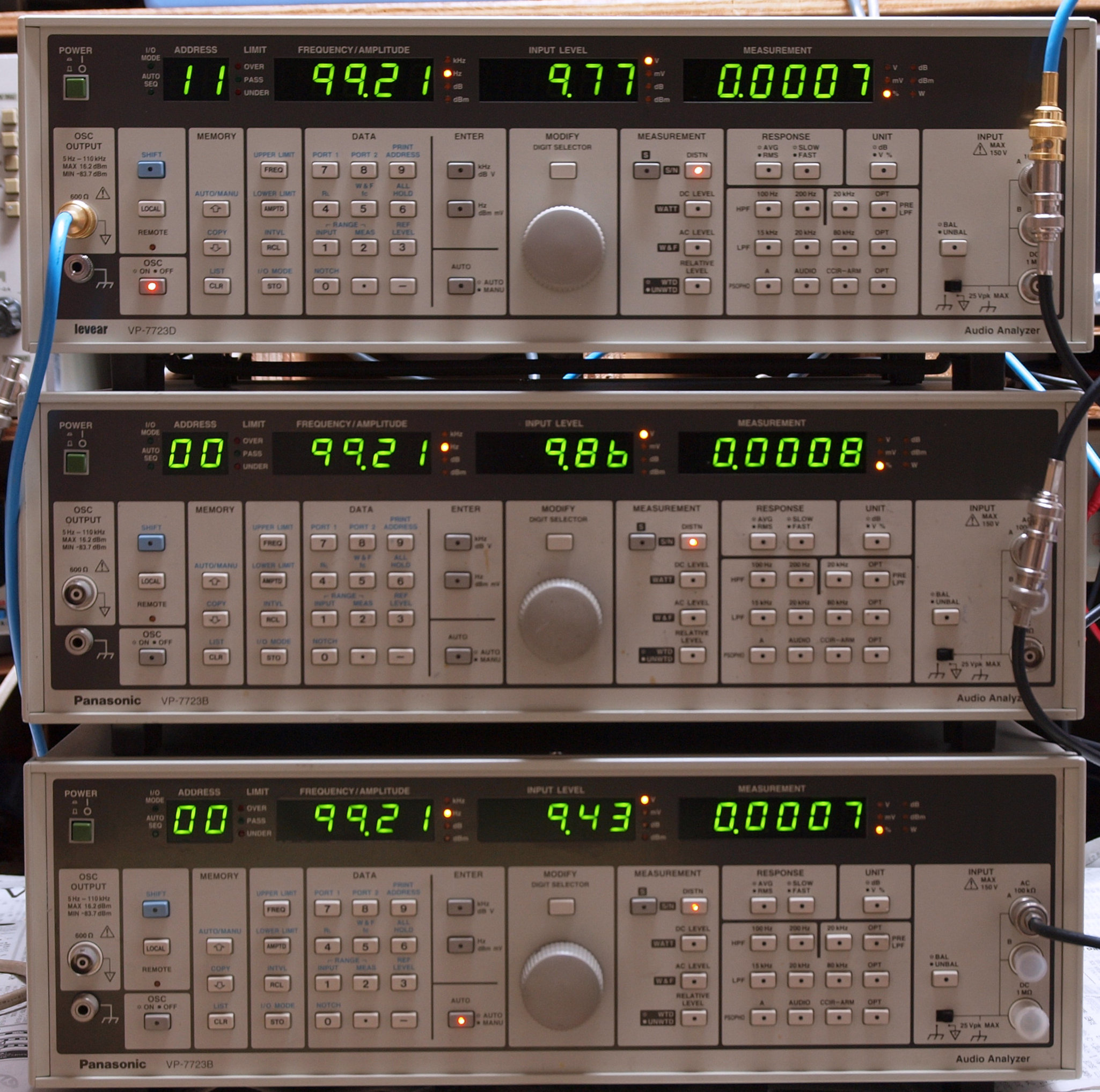

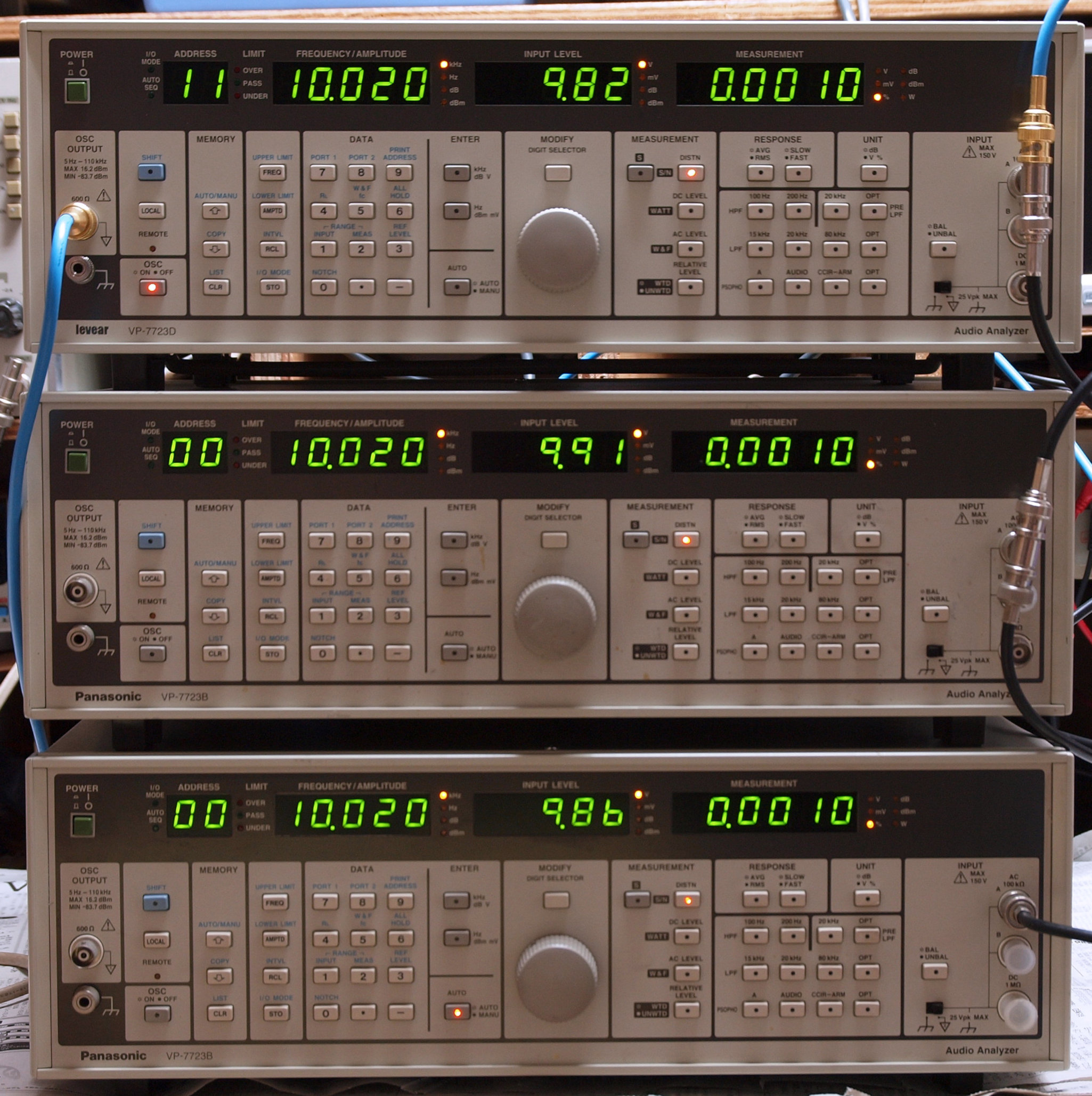

VP7723Bと測定比較

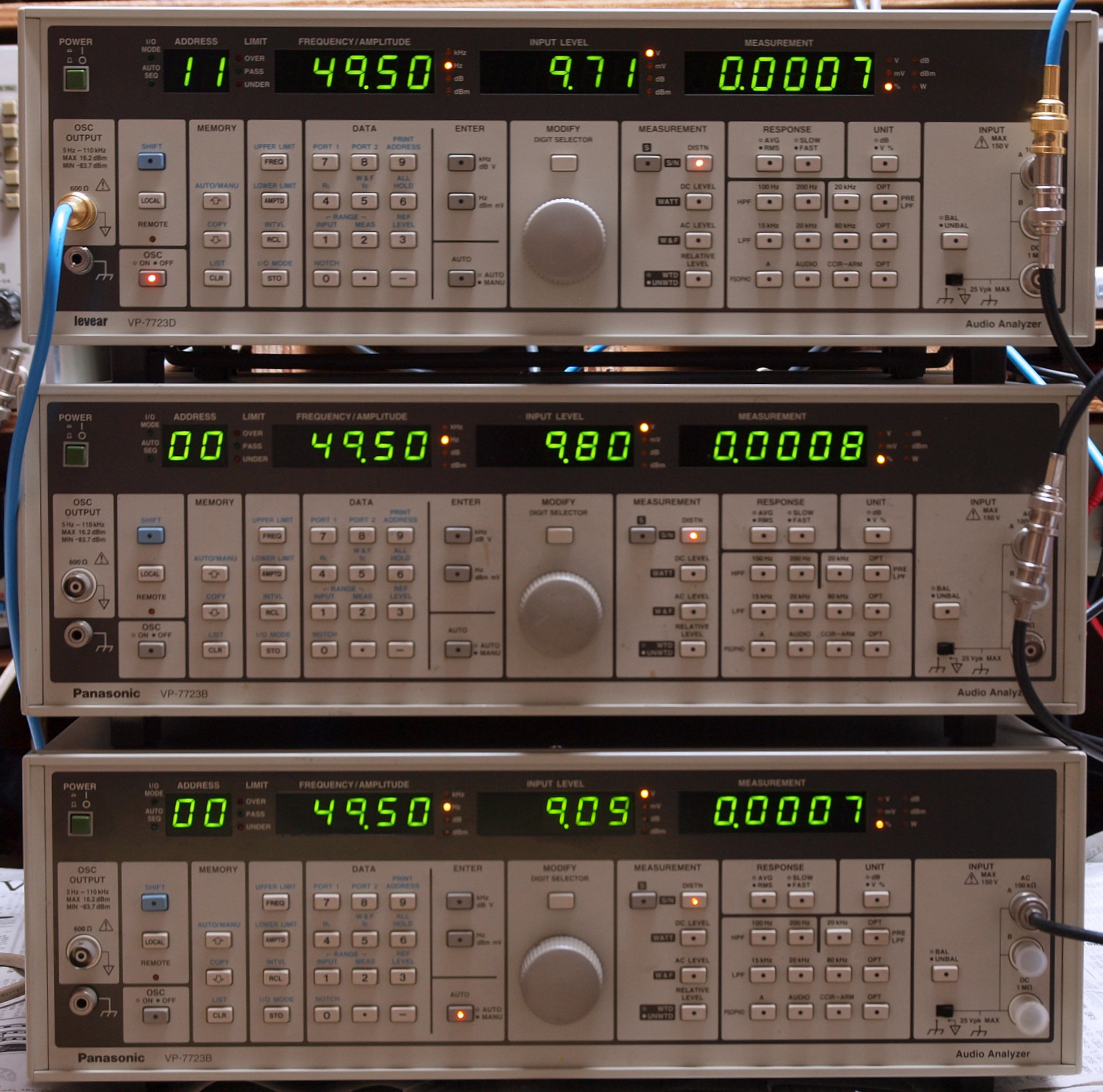

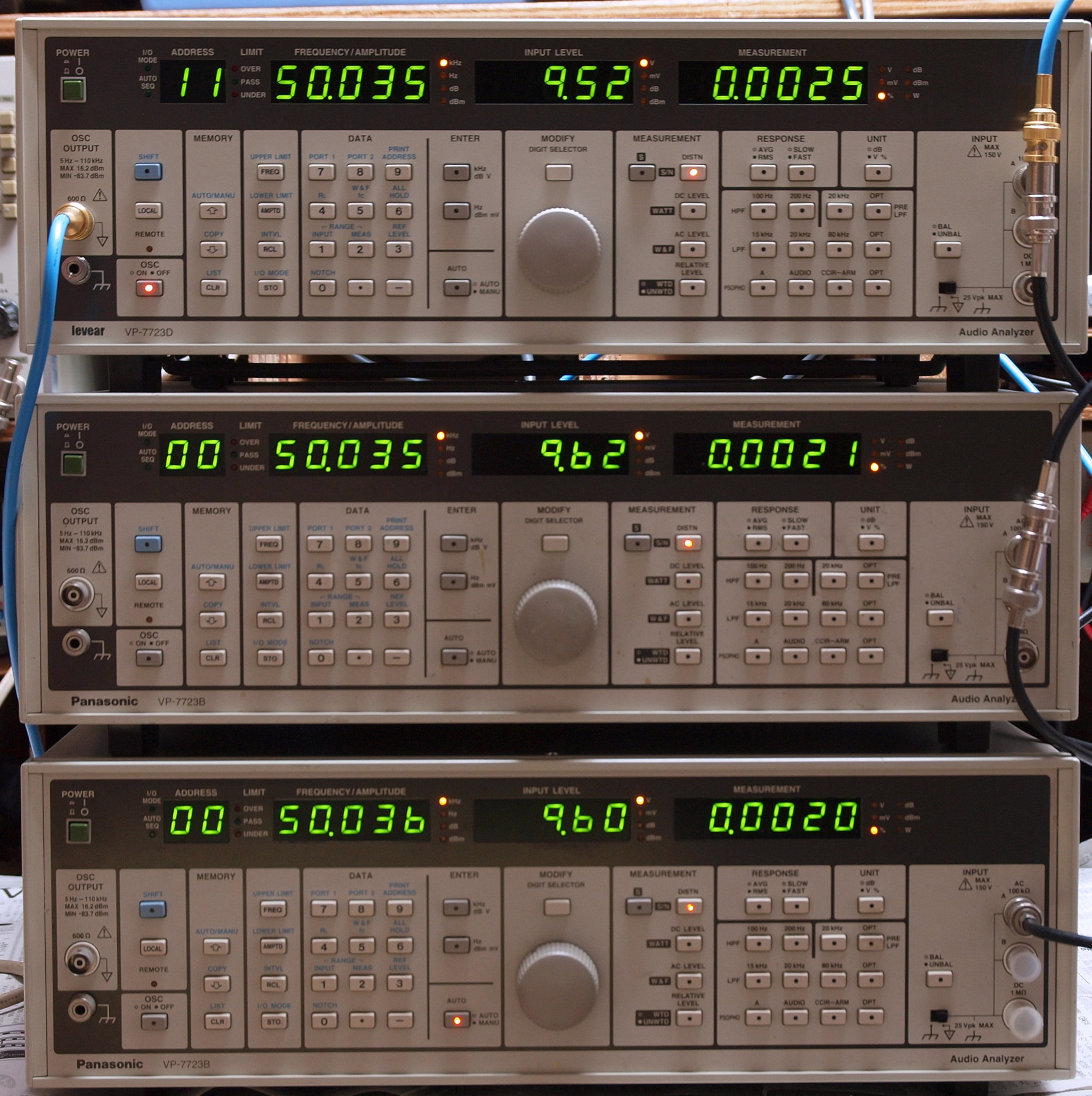

D11. 50Hz 10V
D12. 100Hz 10V

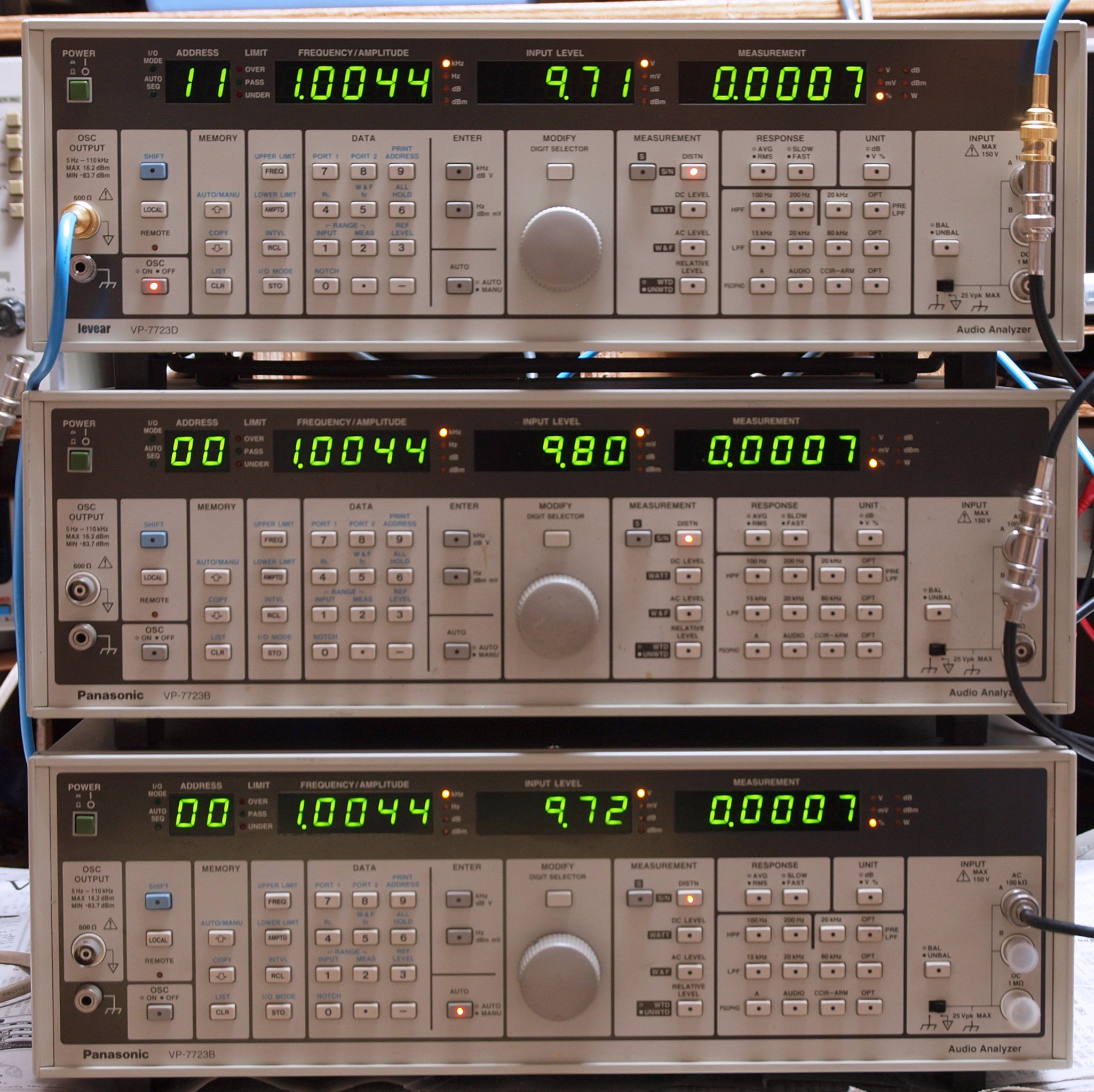

D13. 1kHz 10V
D14. 10kHz 10V
D15. 50kHz 10V
D16. 1kHz 100mV

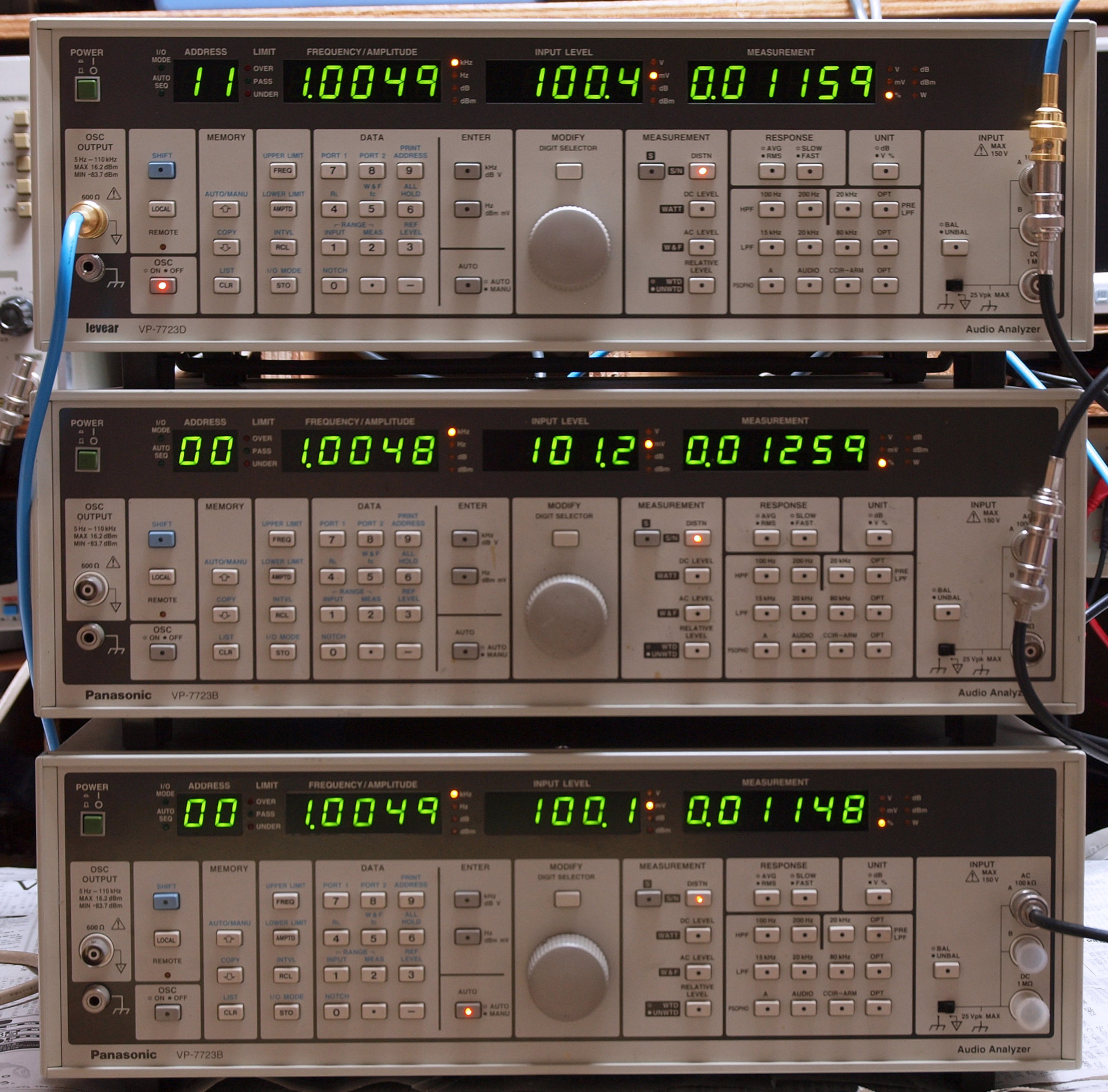

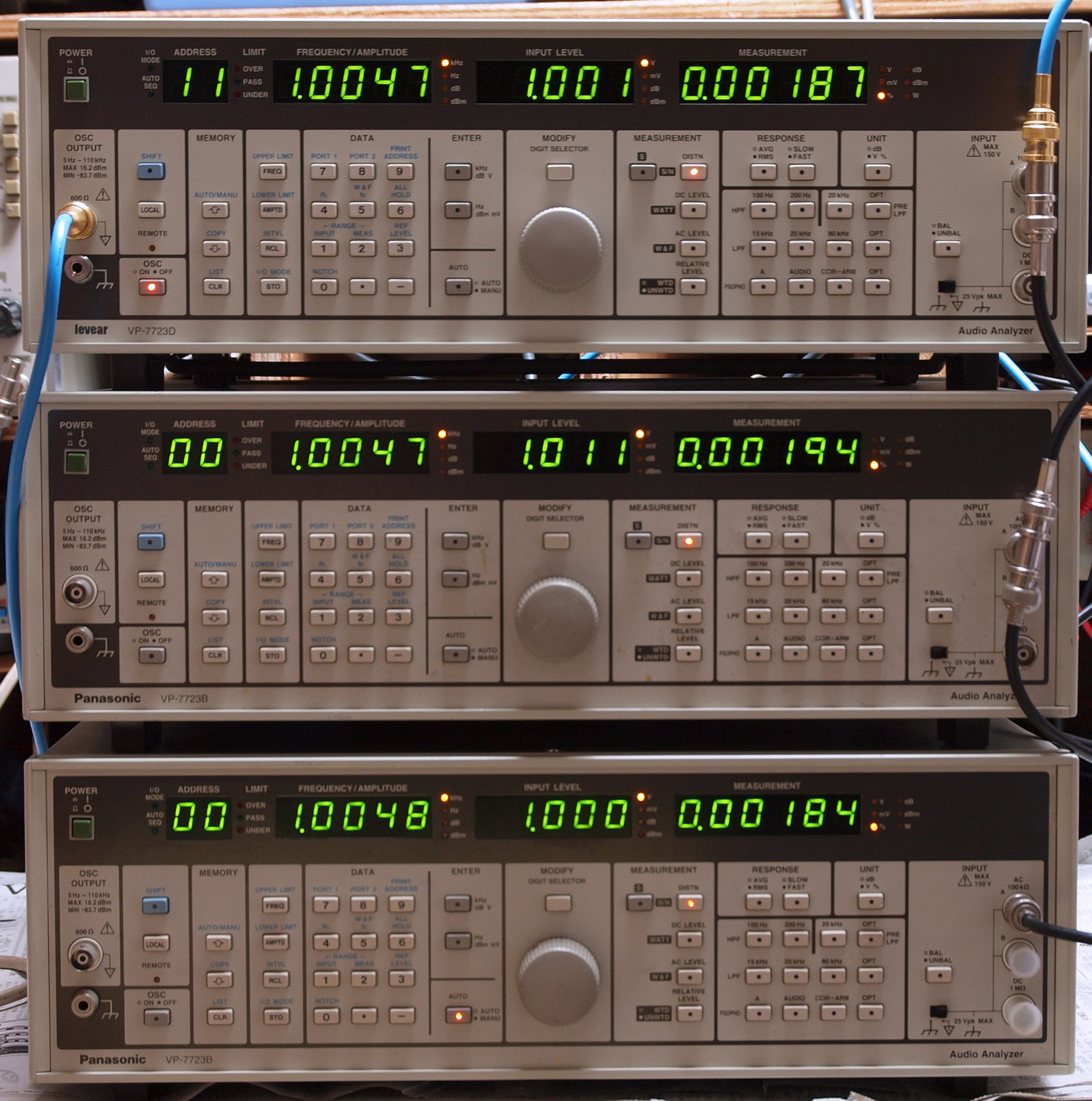

D17. 1kHz 1V
*5台目 VP−7723B.

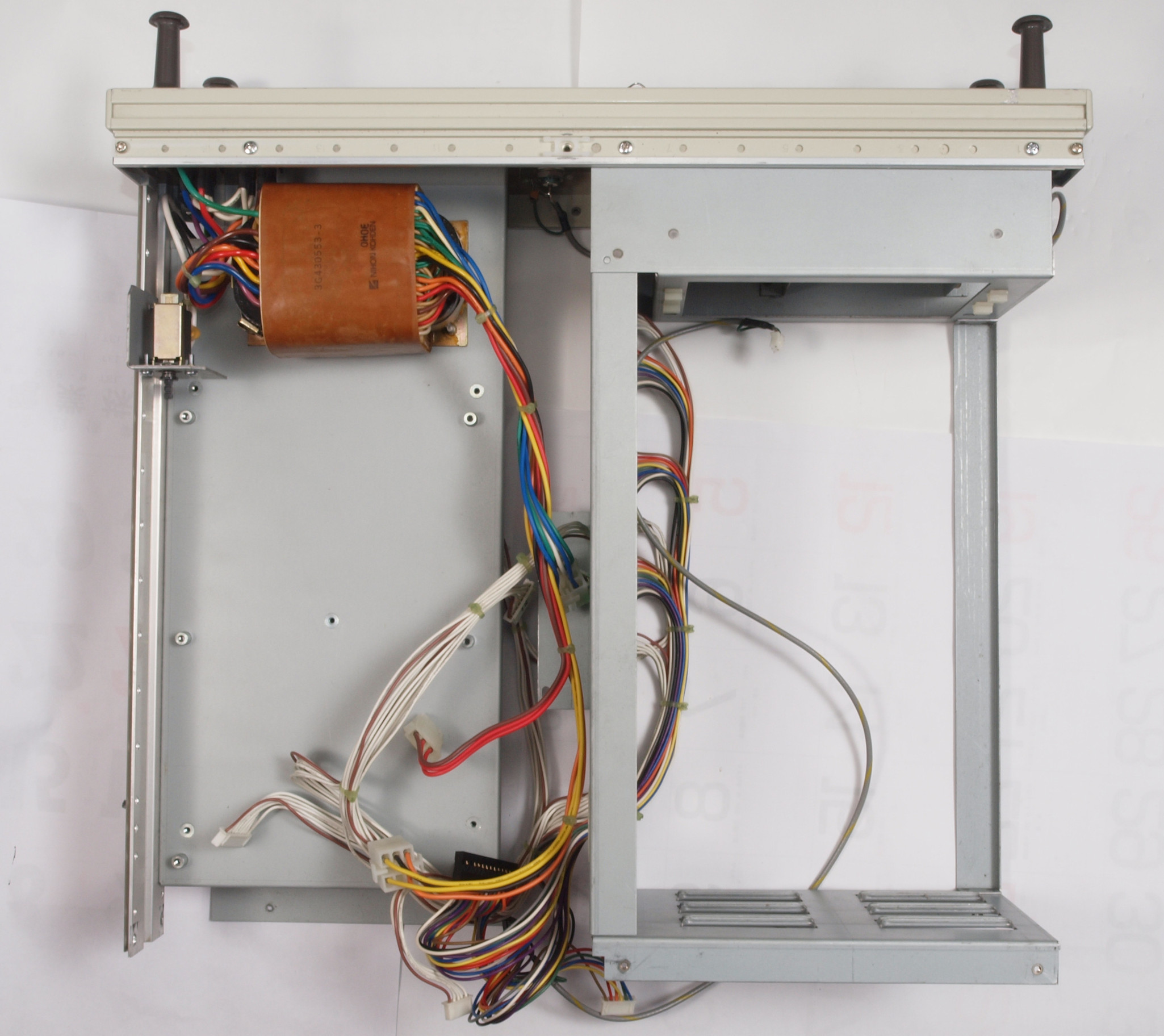

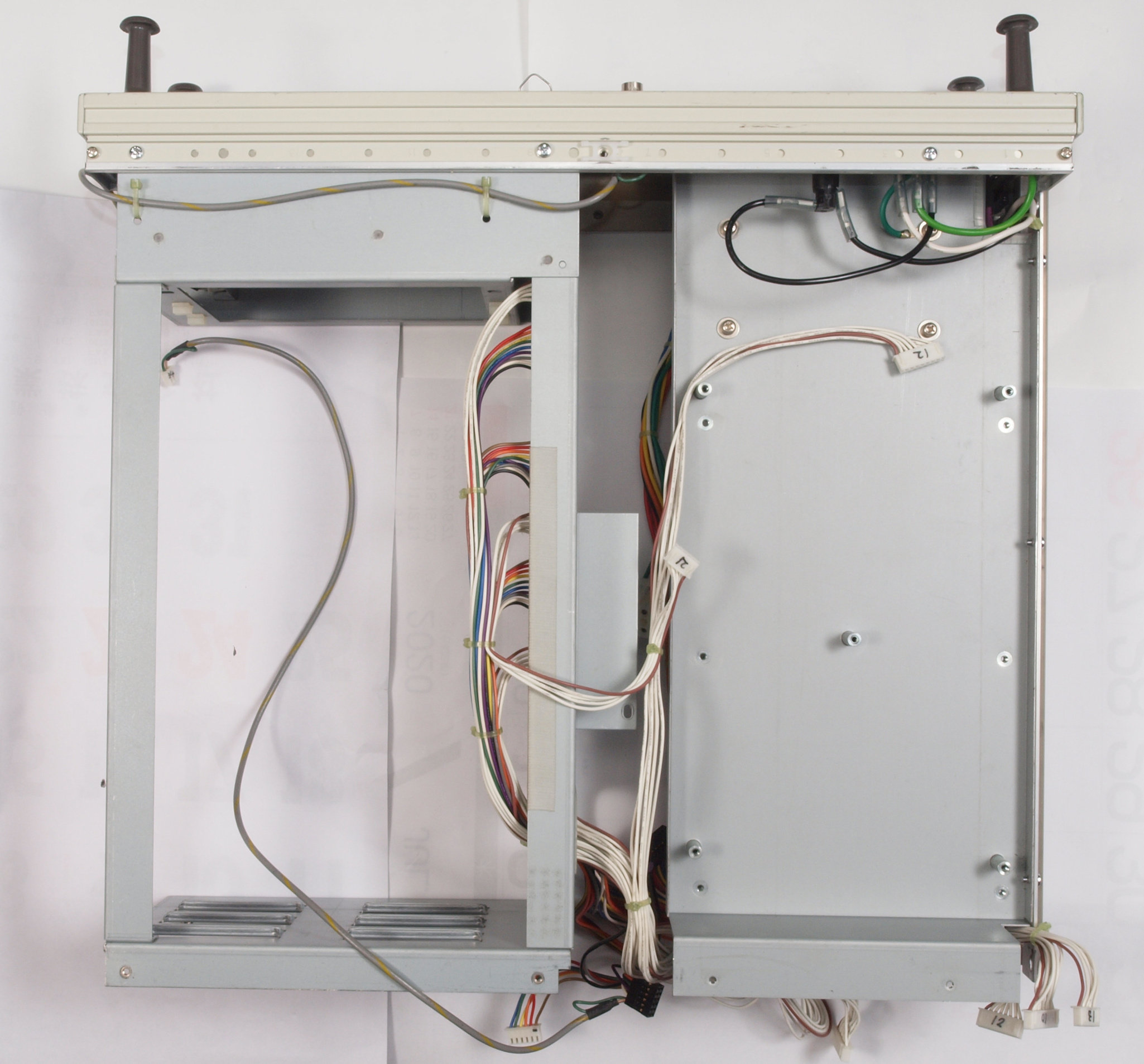

C1.前パネル・基板を取り外したシャーシ、上から見る。
C2.前パネル・基板を取り外したシャーシ、下から見る。

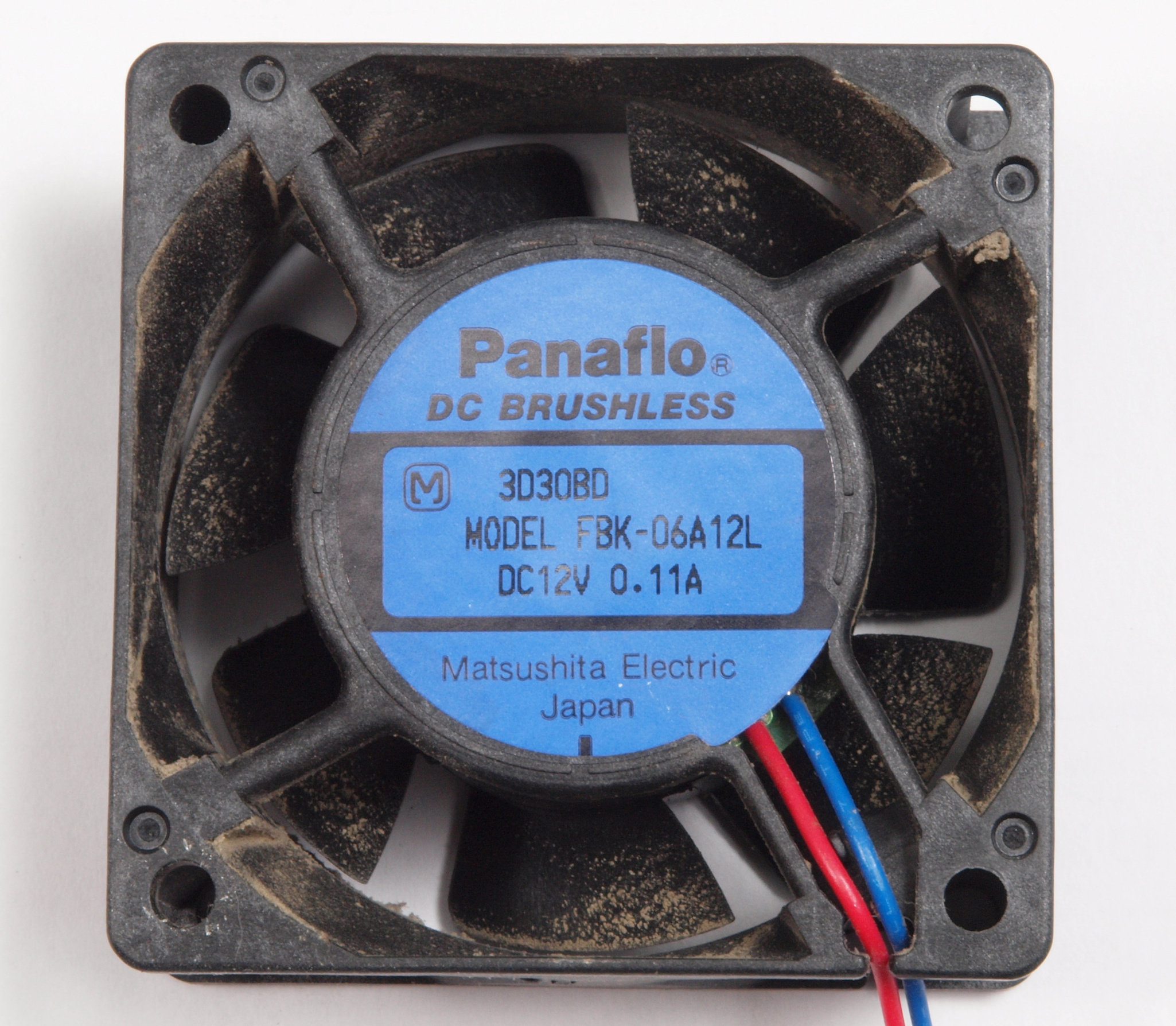

C11.埃だらけの冷却フアン。
C12.埃だらけの冷却フアン、裏から見る。

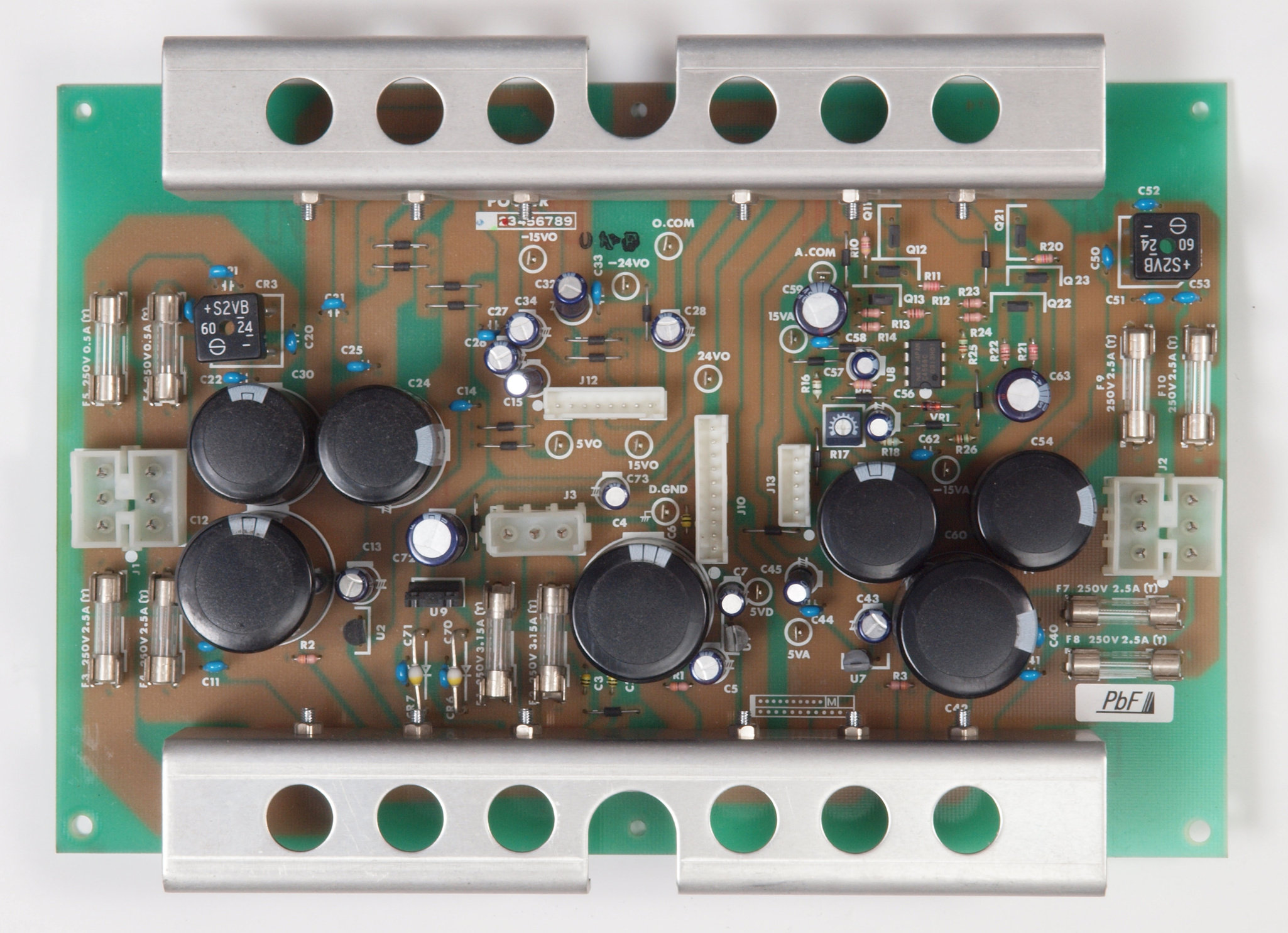

C21.電源基板。
C21.電源基板裏。

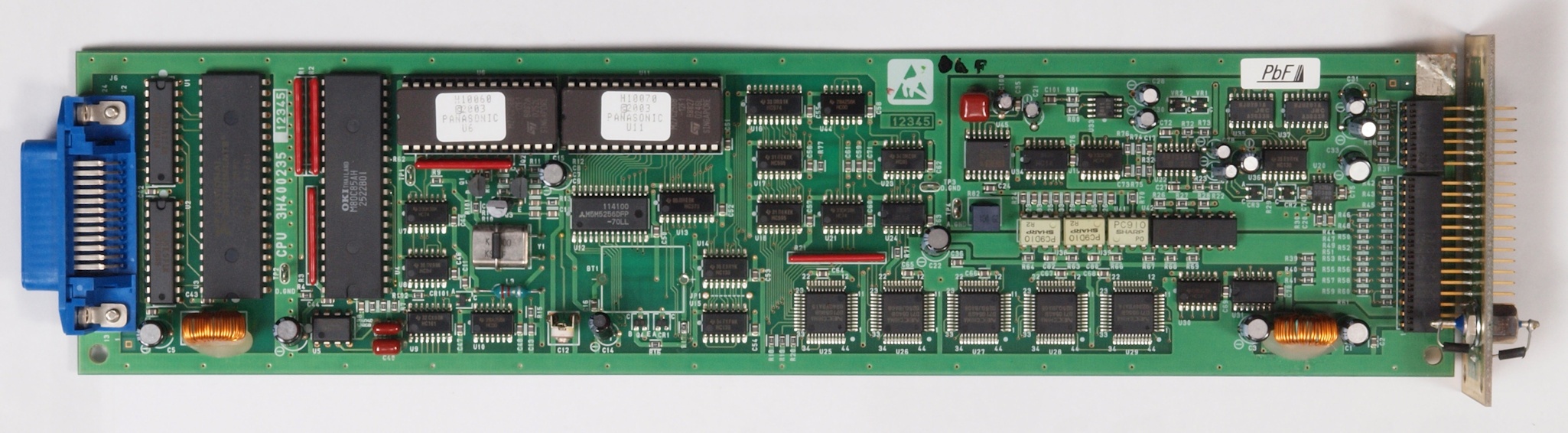

C31.CPU基板。

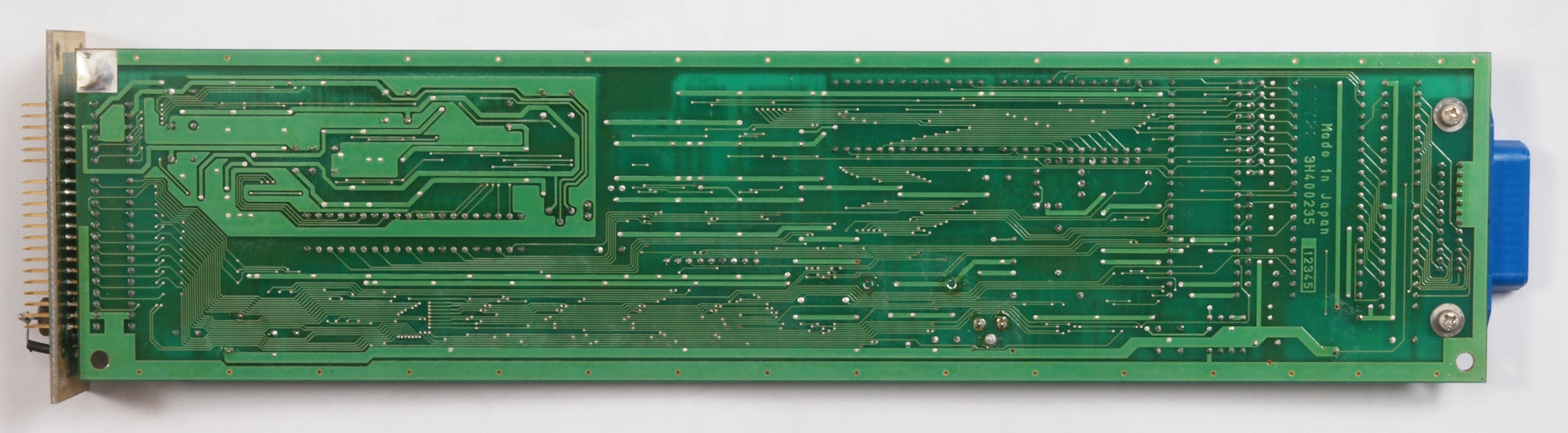

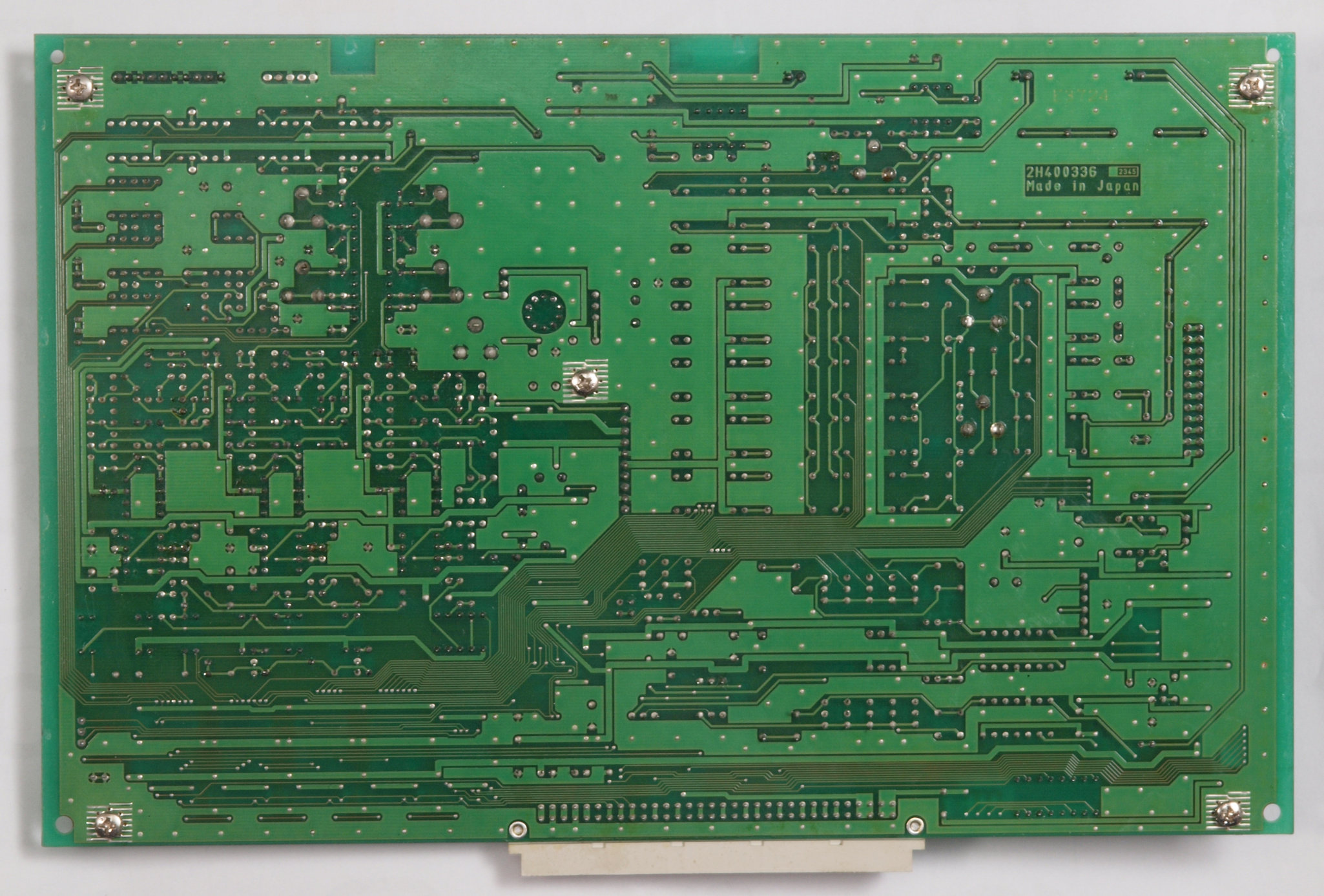

C32.CPU基板裏。

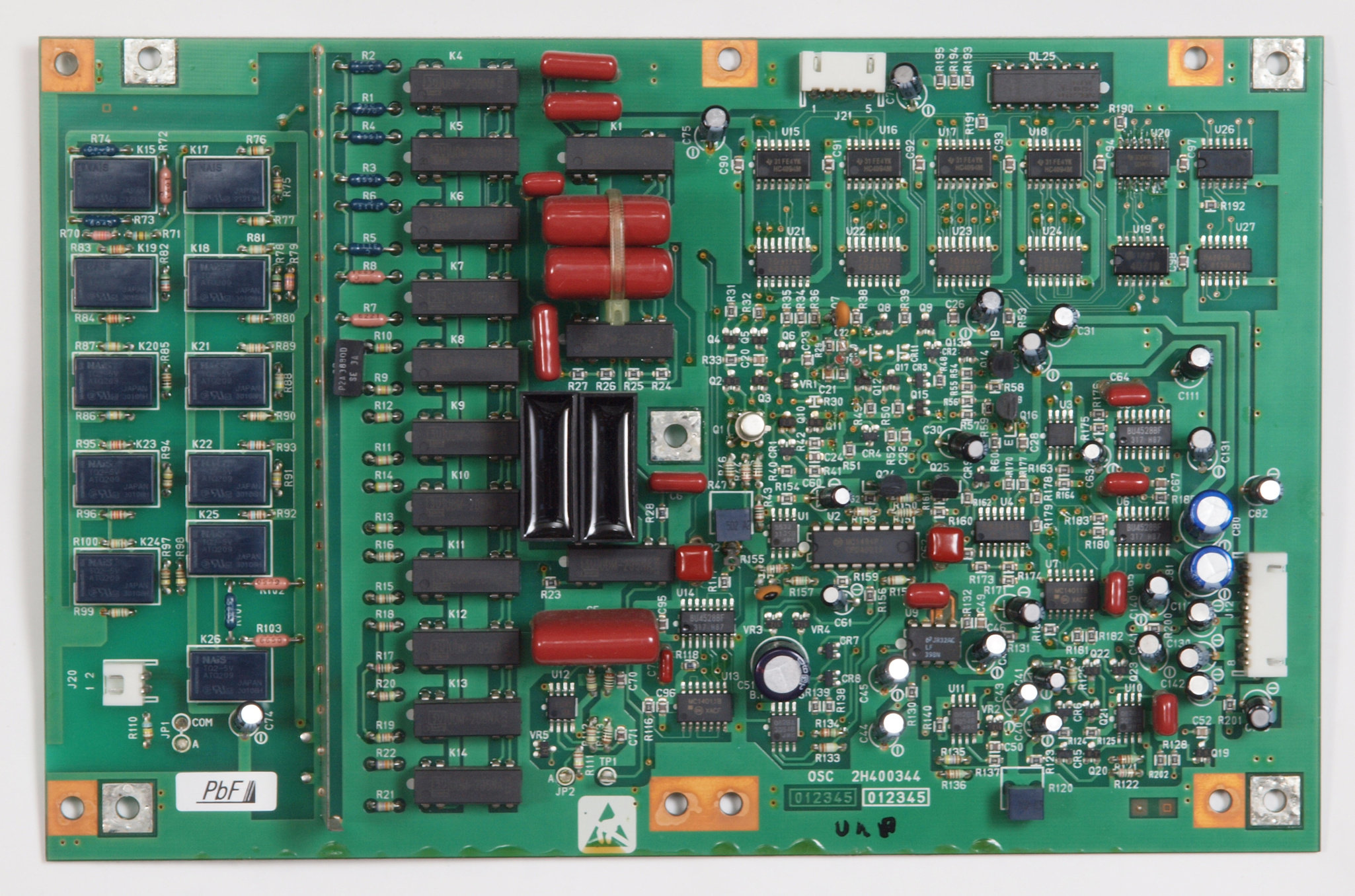

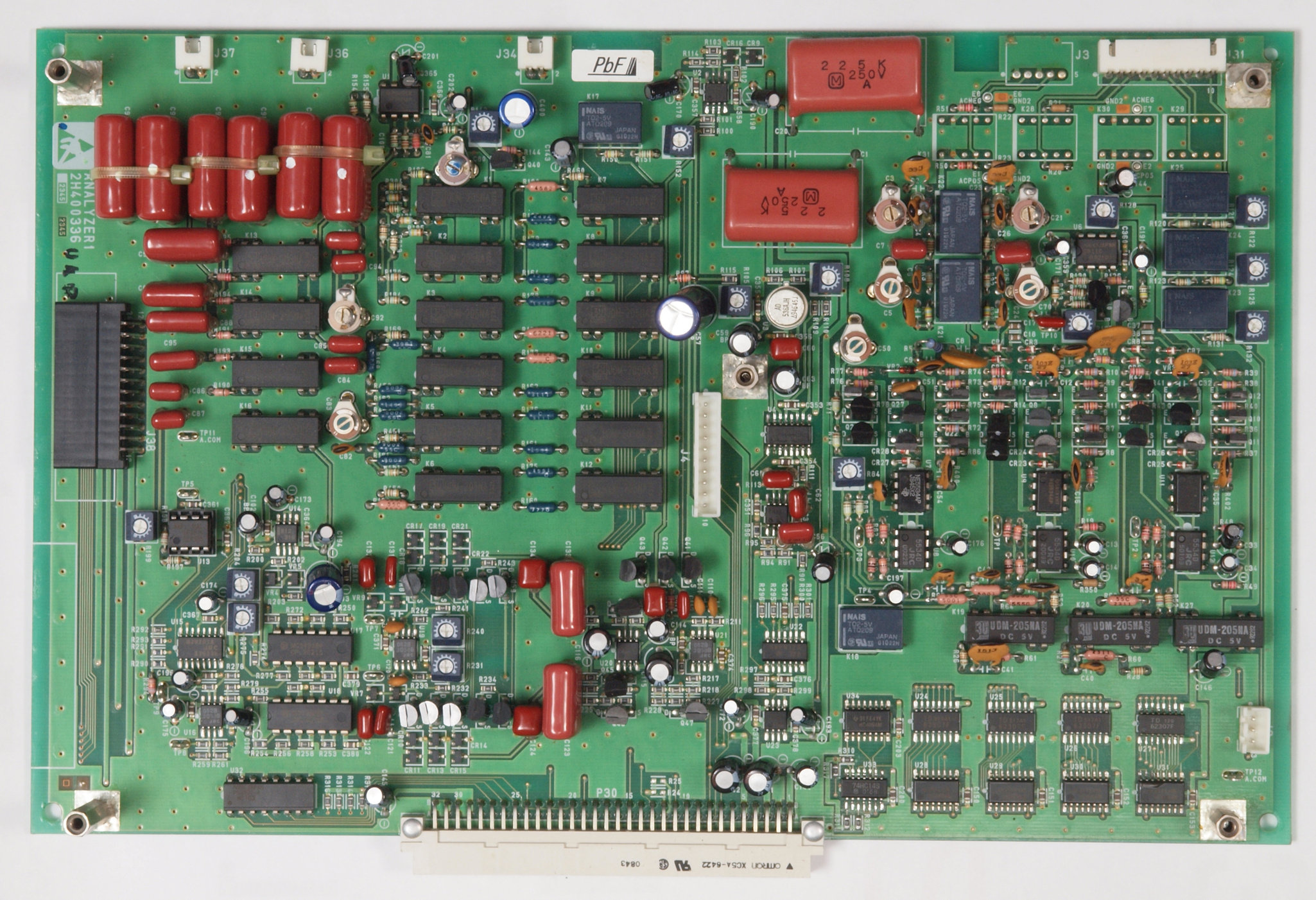

C41.基準信号発生基板。

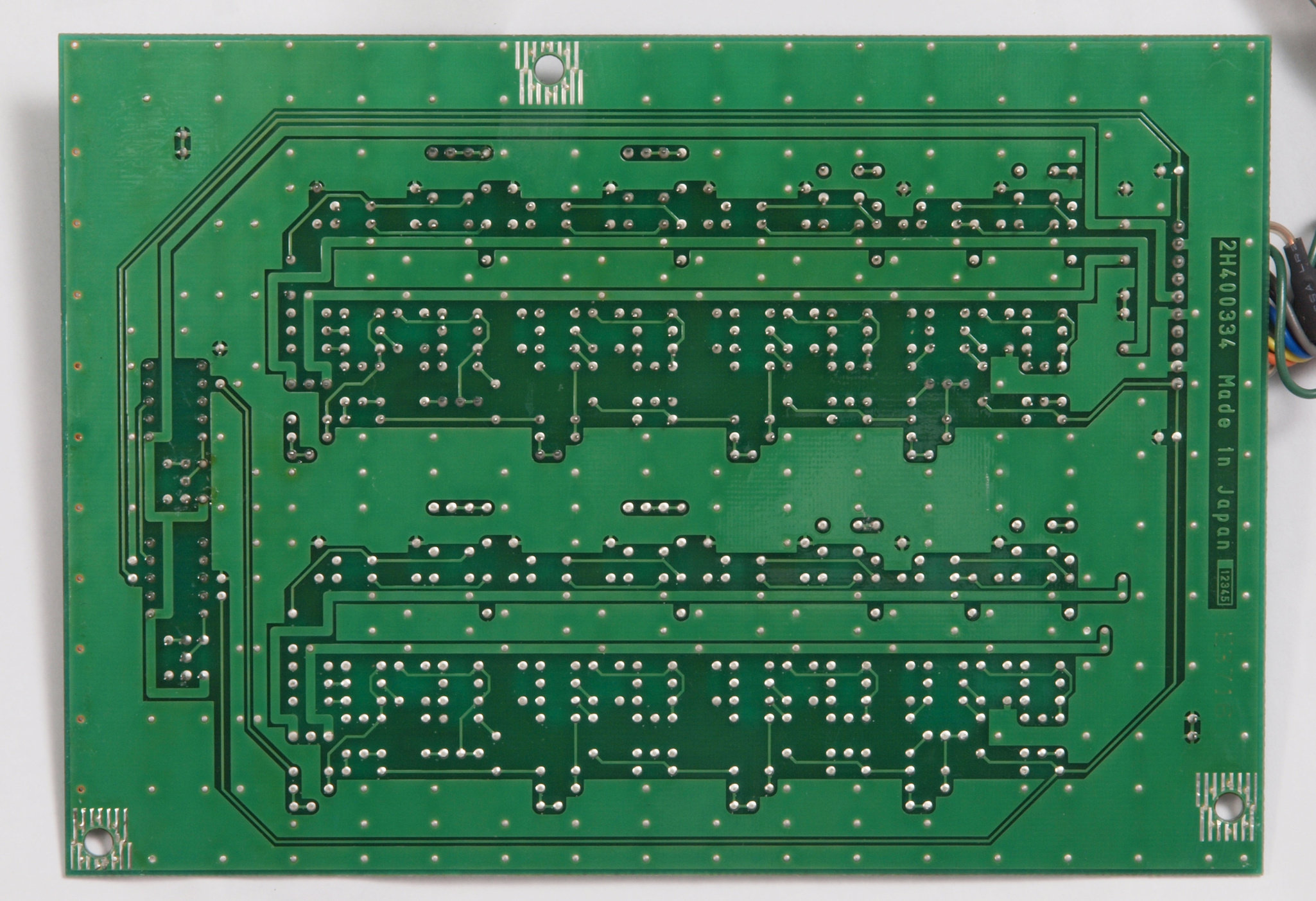

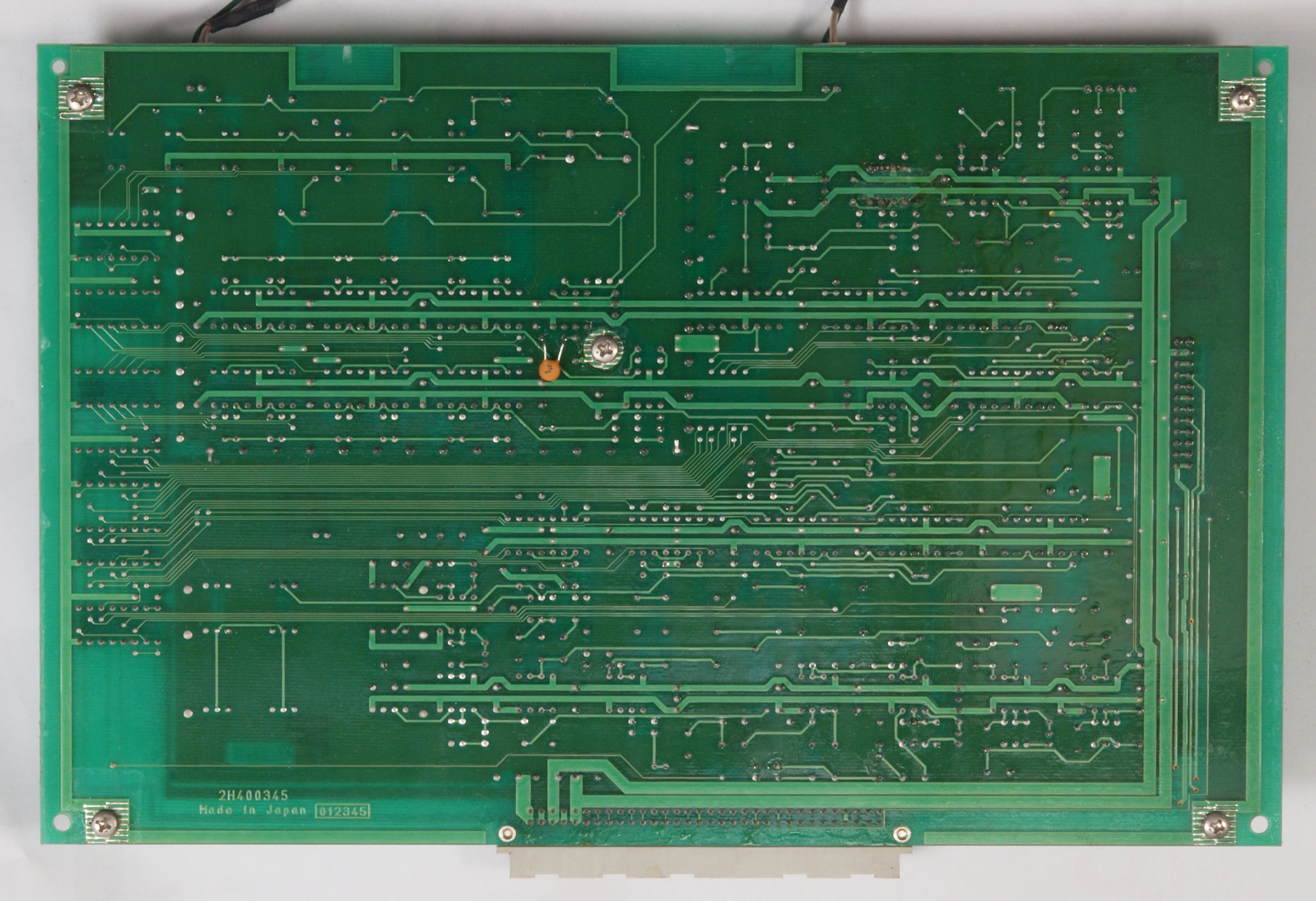

C42.基準信号発生基板裏。

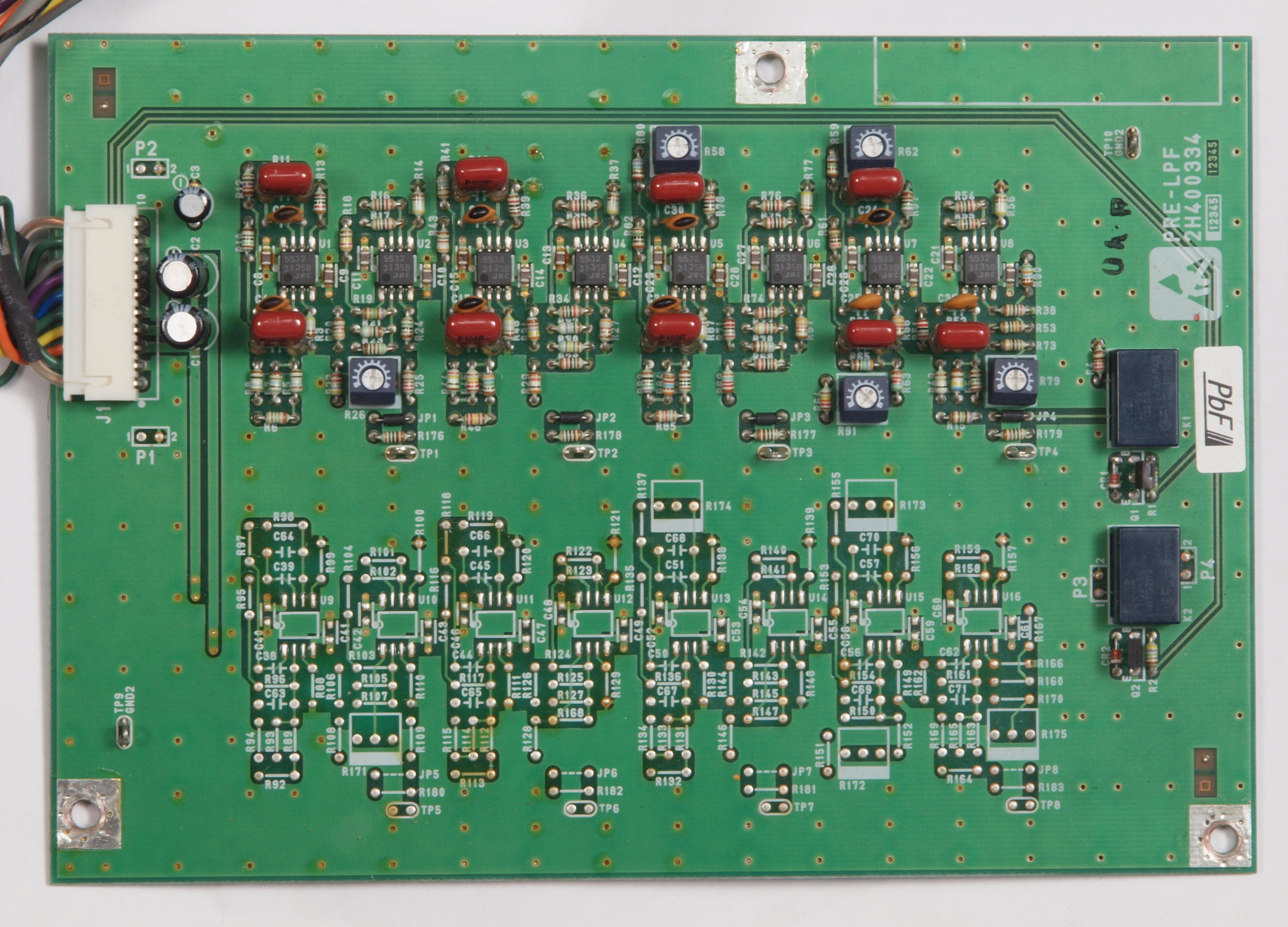

C51.制御基準A基板。
C52.制御基準A基板裏。

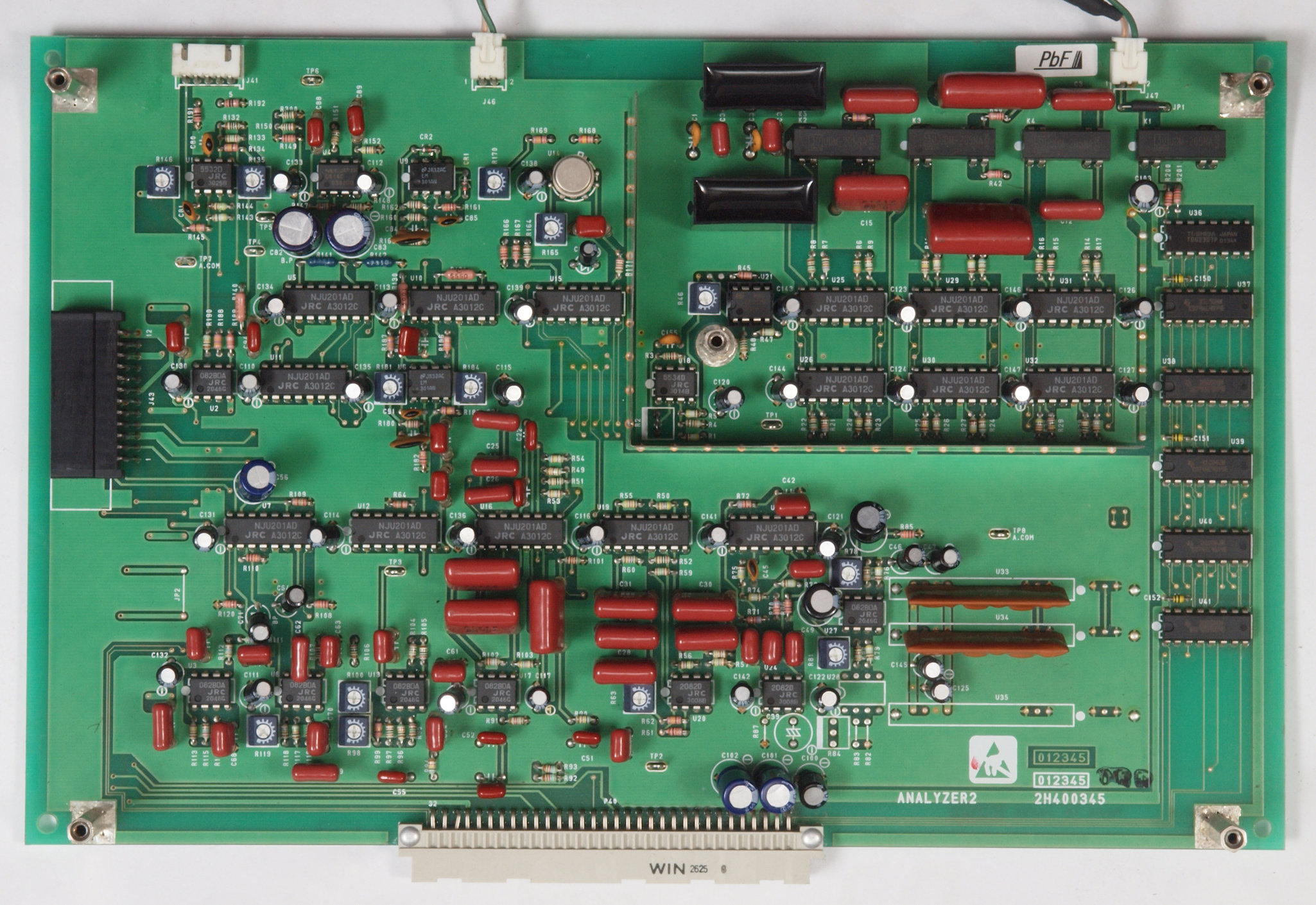

C53.制御基準A2基板。
C54.制御基準A2基板裏。
C61.制御基準B基板。
C62.制御基準B基板裏。

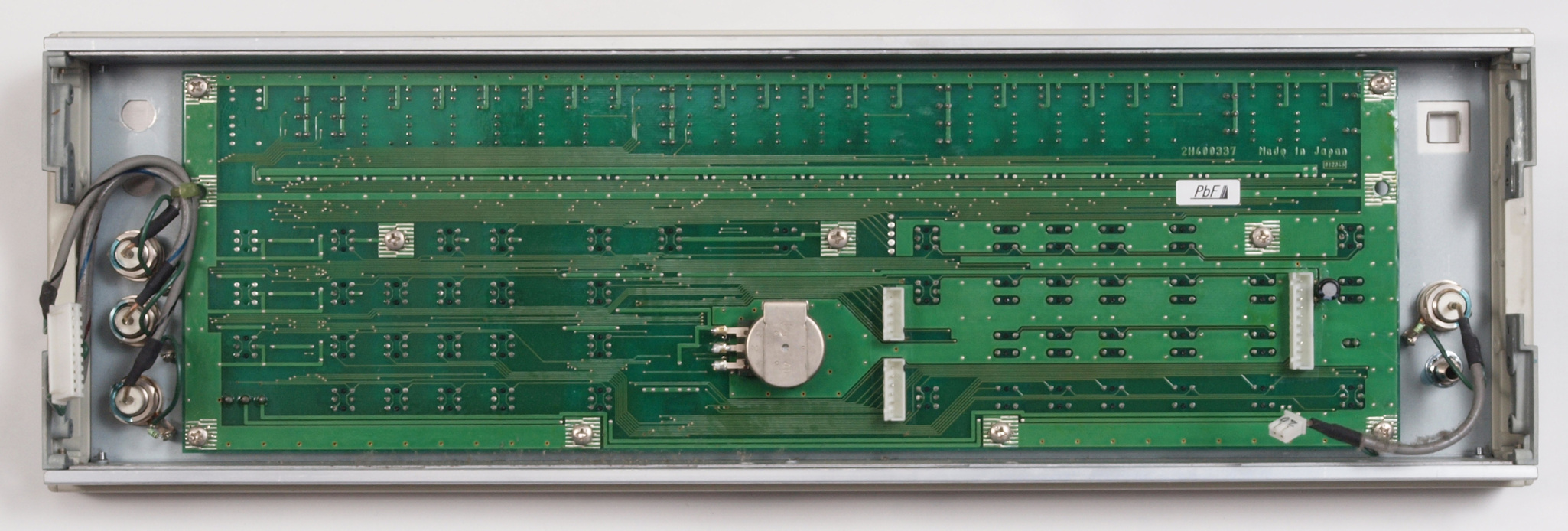

C71.前パネル裏。
S. Panasonic VP-7723A/7723B/7723D の仕様 (マニアル・カタログより)
測定用信号源
周波数範囲・表示 5.0Hz〜110kHz 4レンジ、 4桁数字表示
周波数確度 設定値の ±3% 全範囲、 設定値の ±2% 0.201〜20.09kHz。
周波数確定・分解能 4レンジ   5.0Hz  〜 200.9Hz  0.1Hz分解能
3レンジ 0.201kHz 〜 2.009kHz  1Hz分解能
2レンジ  2.01kHz 〜 20.09kHz 10Hz分解能
1レンジ 20.1kHz  〜 110.0Hz 100Hz分解能
出力確度 設定値の±0.5dB≧−37.1dBV
設定値の±0.8dB≦−37.2dBV 1kHZ、 600Ω負荷
表示・分解能 14.0dBmV〜 85.9dBV 0dB=1Vrms、 600Ω負荷
16.2dBm〜  −83.7dBm  0dBm 600Ω 1mW
0.1dB分解能 表示単位
フラットネス ±0.3dB 全範囲、
±0.05dB 20Hz〜20kHz  1kHZ、 600Ω負荷
出力オフ時の雑音 10μV以下
ひずみ率 ≦−80dB(0.01%) 全範囲
≦−100dB(0.001%) 20Hz〜15kHz 80kHz BW
周波数測定
周波数範囲 5.0Hz〜110kHz
分解能 周波数≧100Hz  5桁数字表示
周波数<100Hz  0.01Hz
入力信号レベル範囲 30mV 〜100Vrms
1mV 〜3.16mVrms ひずみ率測定、3.16mV入力レンジに対して
確度 ±5×10-5 ±1ディジェト
測定方式 レシプロカル方式
ACレベル測定
フルスケール 7レンジ 100.0V    40.0dB 42.2dBm
6レンジ  31.60V   30.0dB 32.2dBm
5レンジ   3.160V  10.0dB 12.2dBm
4レンジ 316.0mV  −10.0dB −7.8dBm
3レンジ 31.60mV  −30.0dB −27.8dBm
2レンジ 3.160mV  −50.0dB −47.8dBm
1レンジ 0.3160mV −70.0dB −67.8dBm
確度 フルスケールの±2%
周波数特性 ±10%以内 5Hz〜110kHz、
±5%以内 20Hz〜20kHz  1kHZフルスケール入力基準
残留雑音 <10μVrms 500kHz BW
<4μVrms 80kHz BW
全ひずみ率測定
基本波周波数範囲 5Hz〜110kHz
フルスケール表示分解能 5レンジ 31.6%(−10.00dB)
4レンジ 10.00%(−20.00dB)
3レンジ 1.000%(−40.00dB)
2レンジ 0.1000%(−60.00dB)
1レンジ 0.01.000%(−80.00dB)
2次高調波偏差 ±3.0dB  全範囲
±1.0dB  20Hz〜20.09kHz
残留ひずみ率 100,31.6,10,3.16,1V入力レンジ
  5Hz〜20kHz  −100dB(0.001%)以下 フルスケール入力
  5Hz〜20kHz  −90dB(0.0032%)以下 1/3フルスケール入力
  5Hz〜110kHz −80dB(0.01%)以下 フルスケール入力
  5Hz〜110kHz −80dB(0.01%)以下  1/3フルスケール入力
0.316V入力レンジ
  5Hz〜20kHz −94dB(0.002%)以下 フルスケール入力
  5Hz〜20kHz −85dB(0.0026%)以下  1/3フルスケール入力
  5Hz〜110kHz −76dB(0.016%)以下 フルスケール入力
  5Hz〜110kHz −74dB(0.02%)以下  1/3フルスケール入力
入力レンジ3.16mV:入力レベル2mVrmsにたいして−45dB(0.56%)以下
基本周波数範囲:20Hz〜10kHz、検出帯域は20kHz BW
入力信号レベル範囲 0.1〜100Vrms、 1〜3.16mVrms
入力信号レベル測定フルスケール 7レンジ 100.0V    40.0dB 42.2dBm
6レンジ  31.60V   30.0dB 32.2dBm
5レンジ  10.0V    20.0dB 22.2dBm
4レンジ   3.16V   10.0dB 12.2dBm
3レンジ   1V       0dB 2.2dBm
2レンジ   0.316mV  −10.0dB −7.8dBm
1レンジ   3.16mV   −50.0dB −47.8dBm
入力信号レベル確度 フルスケールの±2% 1kHz
入力信号レベル 5Hz〜110kHz ±5%以内 (3.16mV、100Vレンジを除く)
10Hz〜20kHz ±10%以内 (3.16mVレンジ)
その他
SYNC出力
プリセット機能 100
モディファイ機能
GP−IB機能
外部制御インターフェース機能
電源 AC100V(90〜112V) 50/60Hz 約60VA以下
外形寸法 約 426(W) × 132(H) × 400(D)mm
重量 約13kg
