ＤＥＮＯＮ　ＤＰ−８０．　４台目修理記録
梱包はこちらを参考　　　　　　　　　　　　　　　　　　　　　平成２７年９月１２日到着　　９月２３日完成
Ａ．　修理前の状況
  • ＤＰ−８０は完動品を中古購入しました。
    現状では問題無く使用できる状態です。
    下記要望です。
    • シャフトのボール交換。
      ⇒モーター分解清掃・修理・給油のとうりOKです。
    • 電源ケーブルのアース付３芯ケーブル化２．５ｍ長。
      ⇒３芯ケーブルのアースはループになるので、お勧めしません。
    • ２重構造ターンテーブルのクッション材のチェック（何か違和感が有ります）？
      ⇒モーター等の振動を重量で防ぐか、クッションで防ぐかの２通りです。

B．　原因
  • オーバーホール依頼。

Ｃ．　修理状況
  • 電解コンデンサー交換（オーディオコンデンサー使用）。
    ＴＲ（トランジスター）交換。
    半固定ＶＲ交換。
    各種注油。
    電源コード交換。
    ２重タンテーブル間のクションスポンジ交換。
    モータ押さえのスポンジ交換。


Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　２個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　１２個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　１８個。
    電源コード　　　　　　　　　　　　　　　　　　　　　　　１本。

Ｅ．　調整・測定

Ｆ．　修理費　　　７５，０００円

Ｓ．　ＤＥＮＯＮ　ＤＰ−８０　の仕様（マニアル・カタログより）　
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

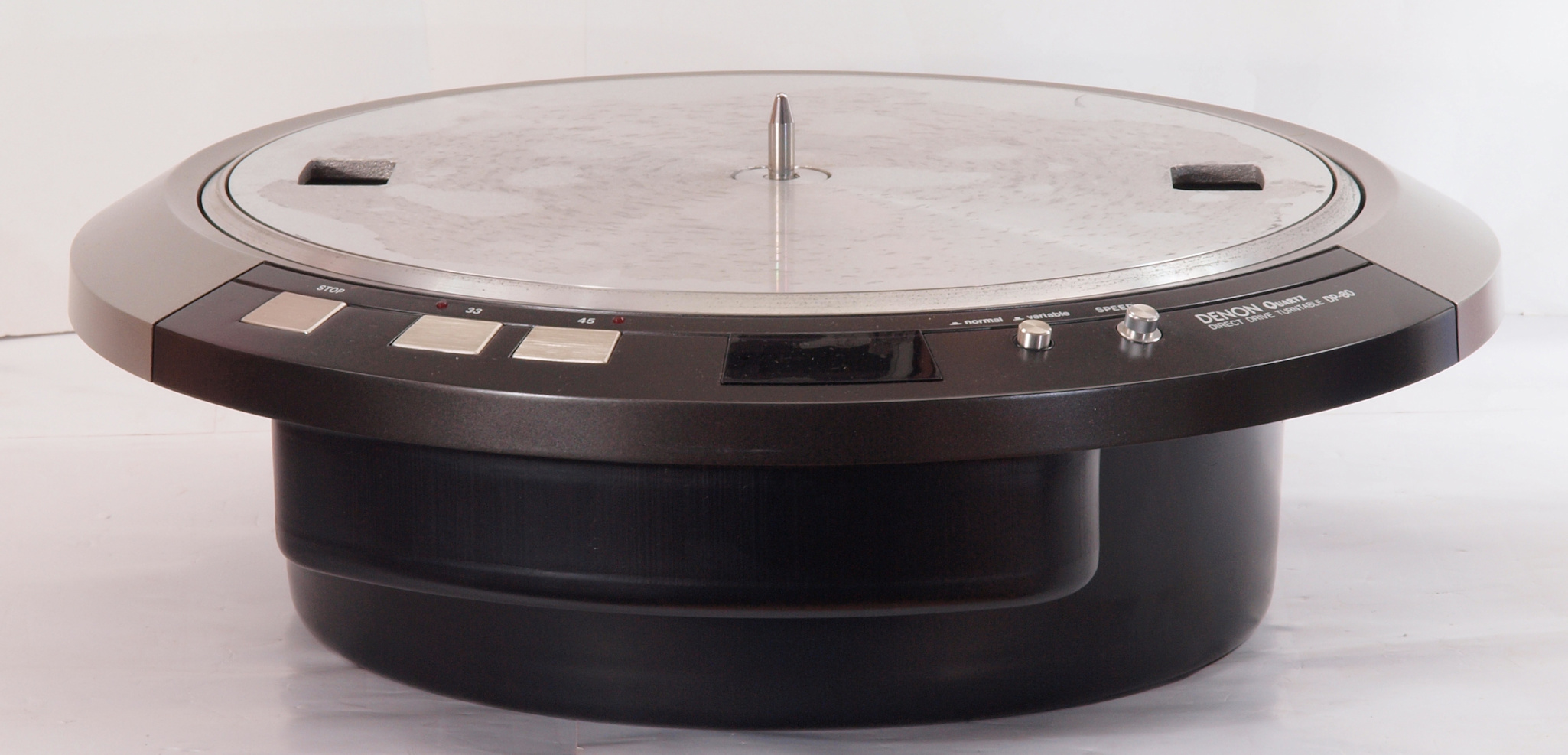

Ａ１１．　点検中　前から見る。

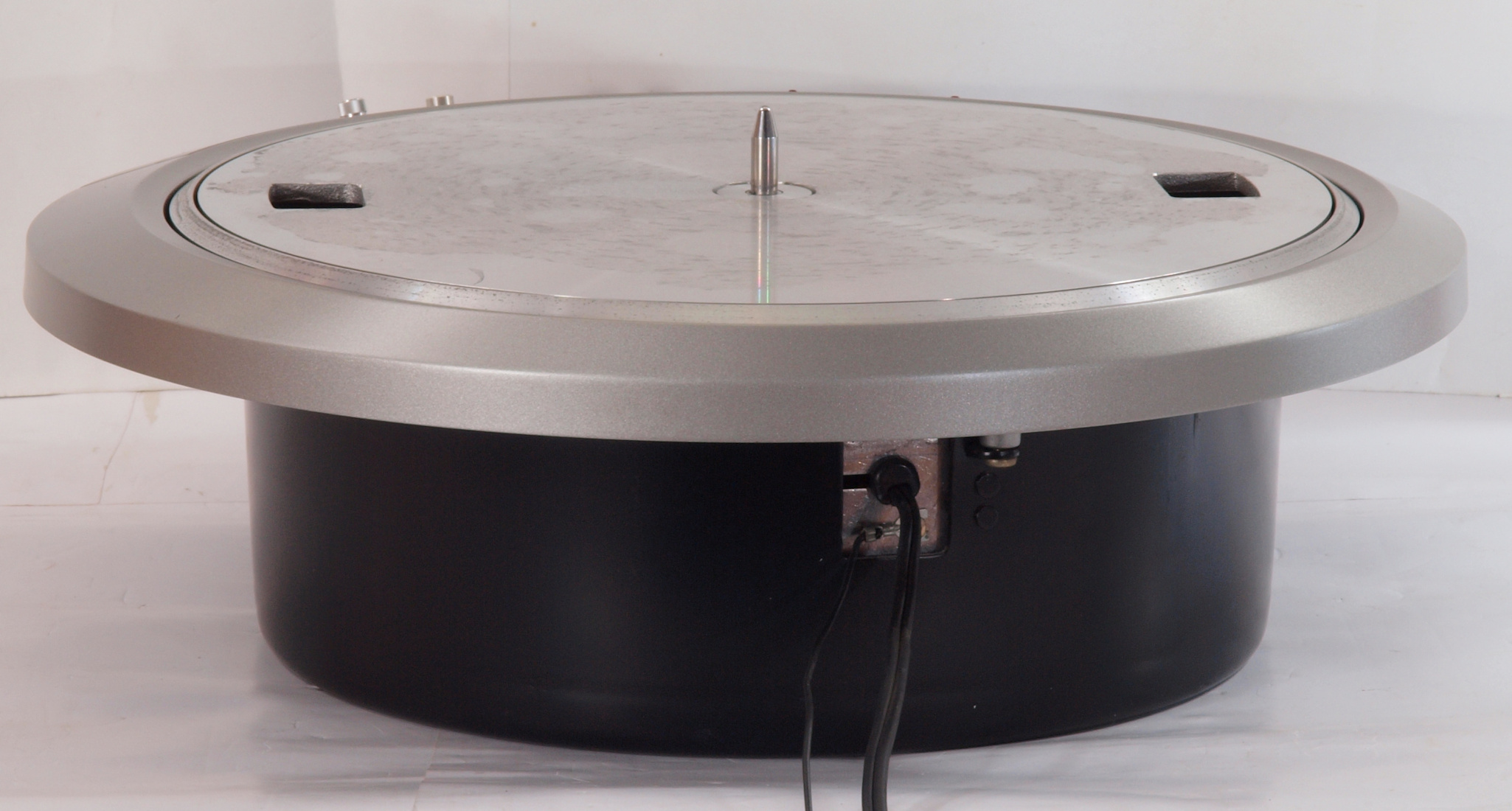

Ａ１２．　点検中　後から見る。

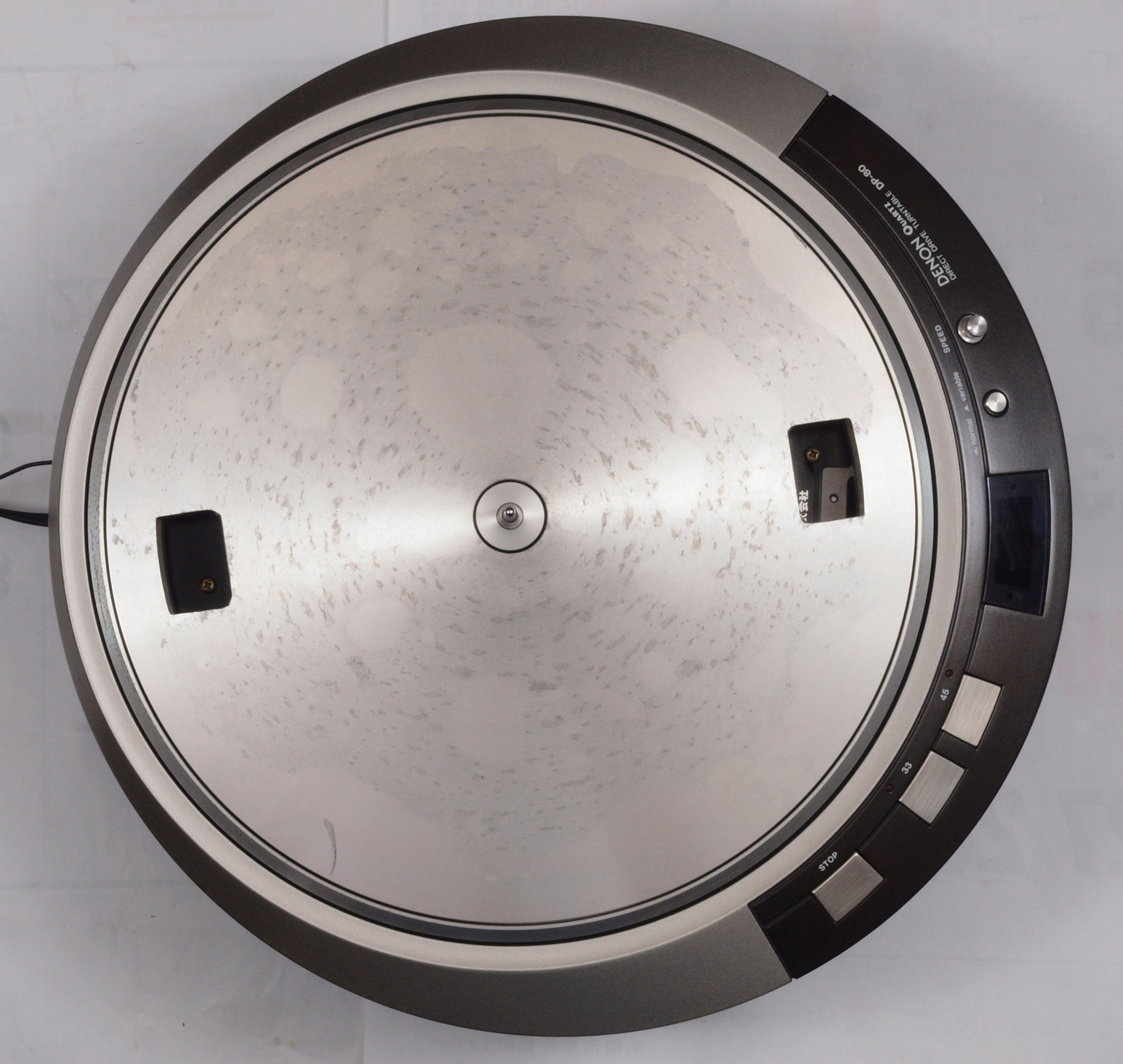

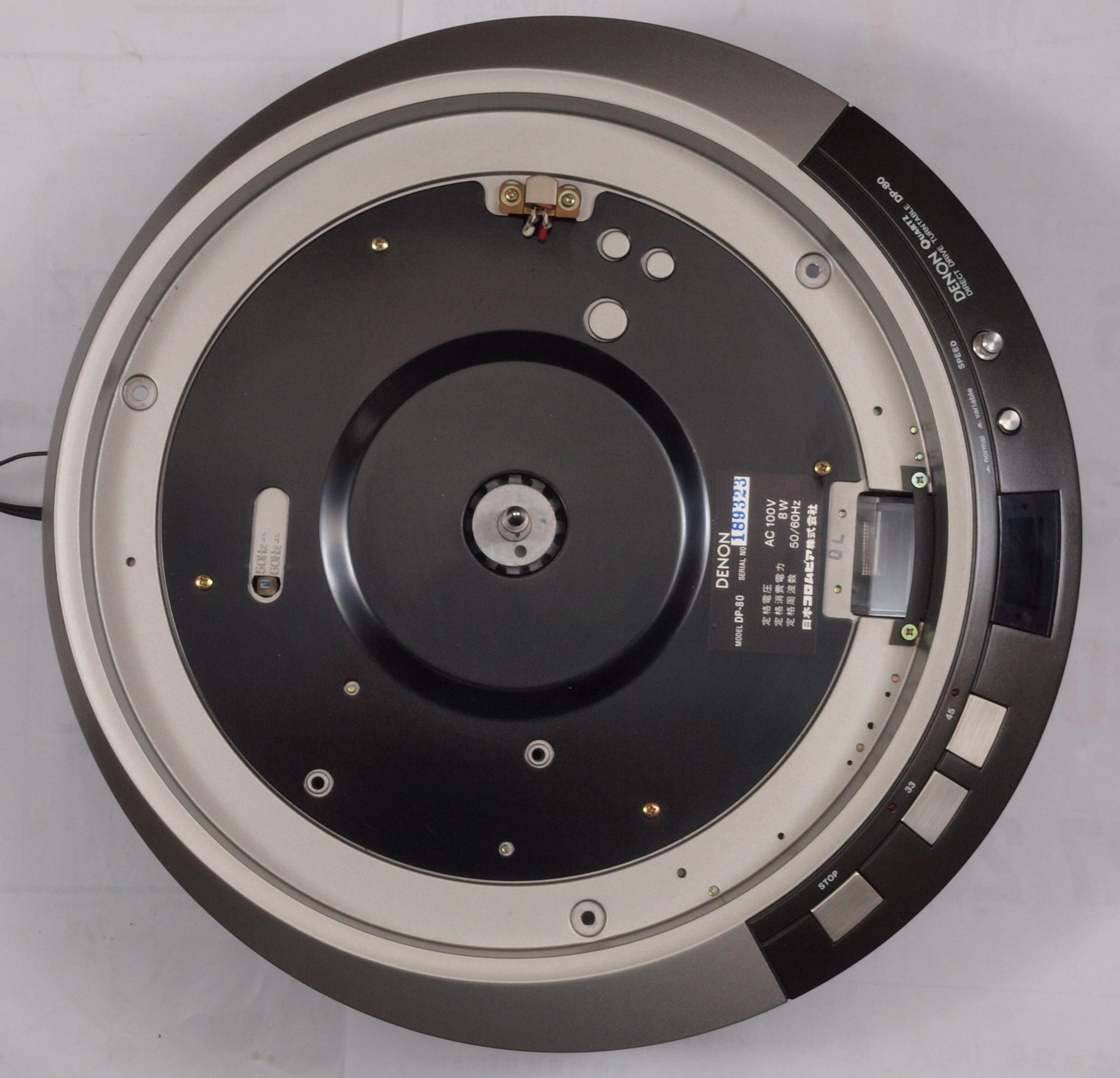

Ａ１３．　点検中　上から見る。
Ａ１４．　点検中　タンテーブルを取り、上から見る。

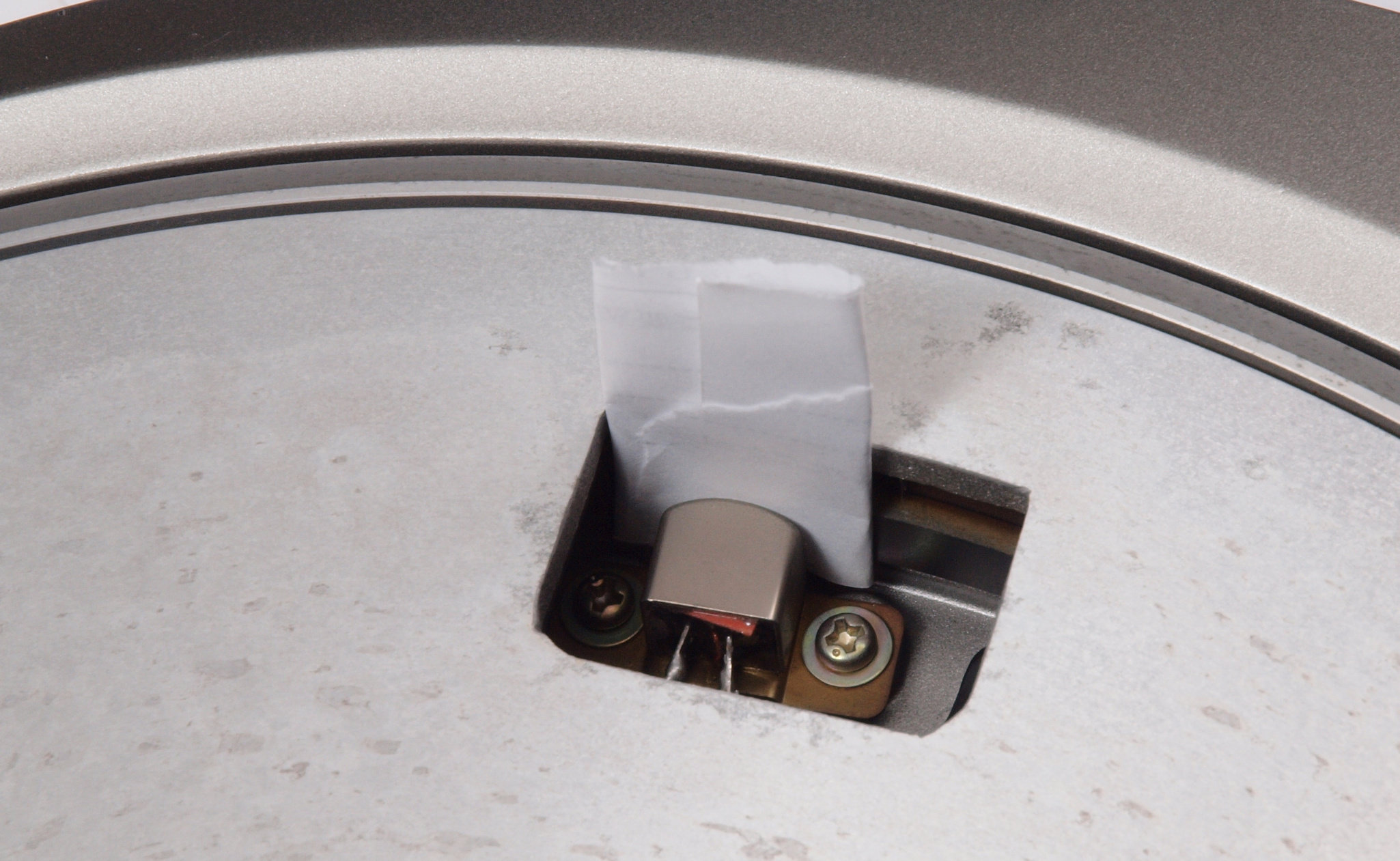

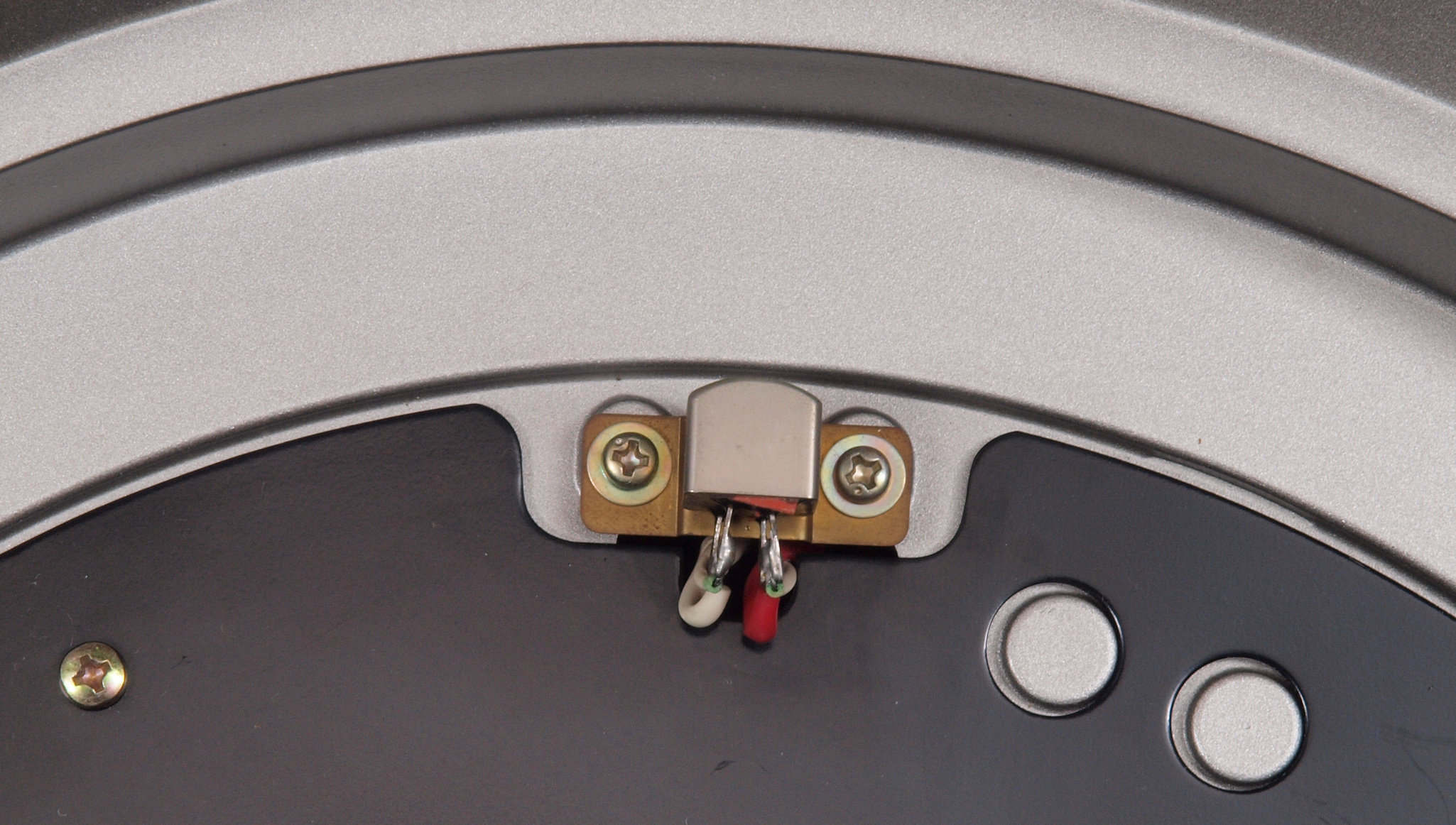

Ａ２１．　点検中　回転数感知する磁気ヘッド。

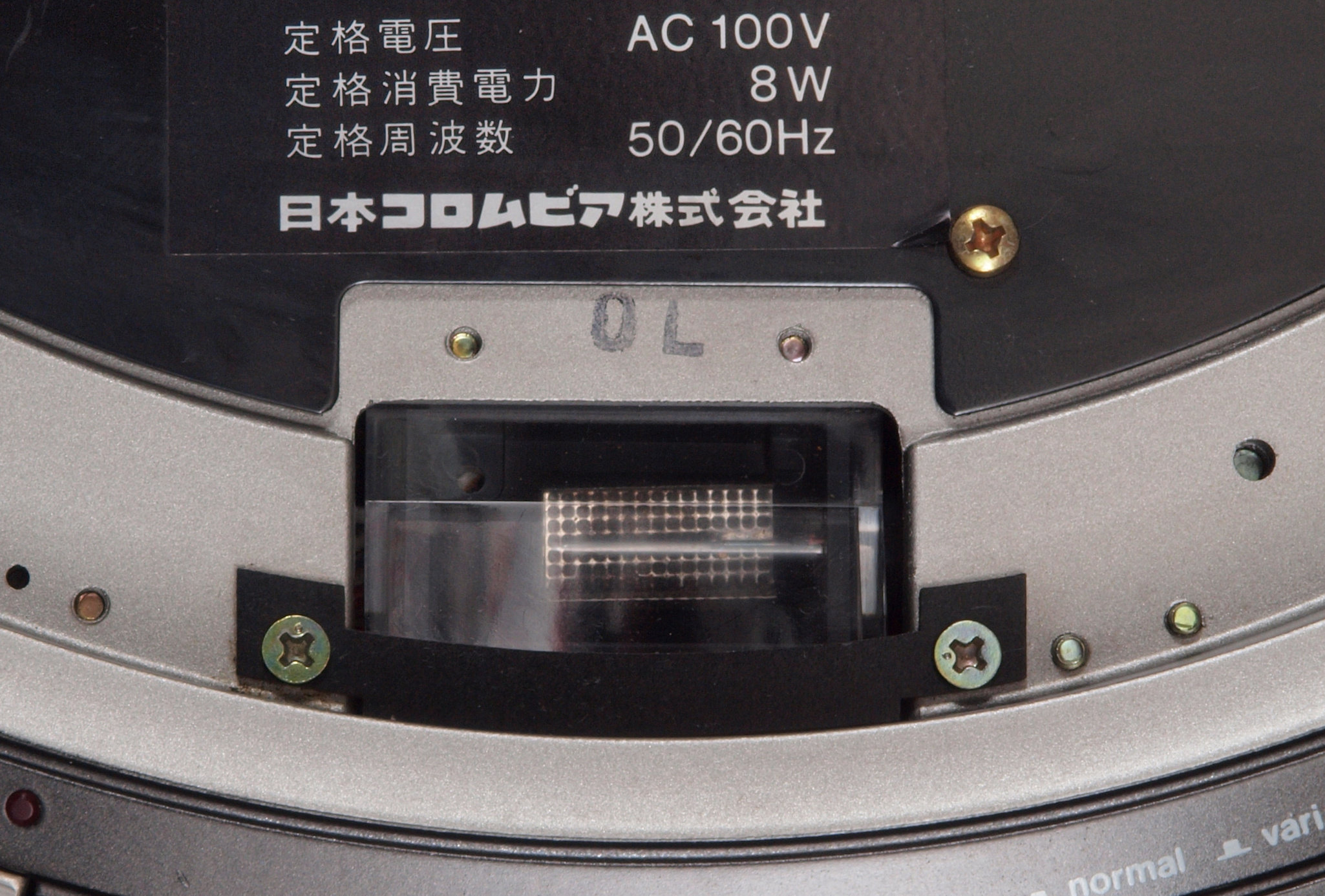

Ａ２２．　点検中　ストロボ＝ネオン管。
Ａ３１．　点検中　下前から見る。
Ａ３２．　点検中　下後から見る。

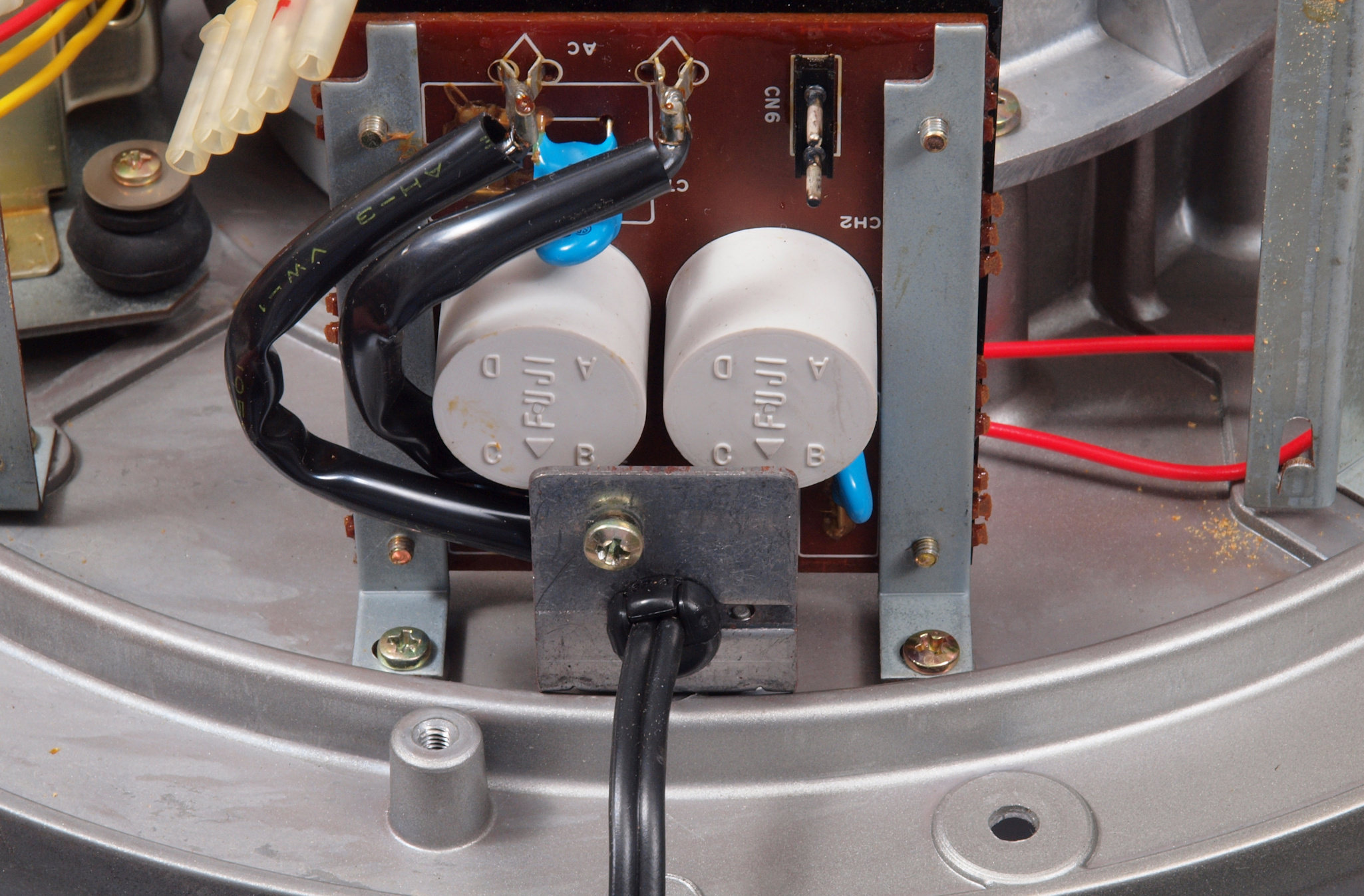

Ａ３２２．　点検中　下後から見る、電源コード取り付け部。

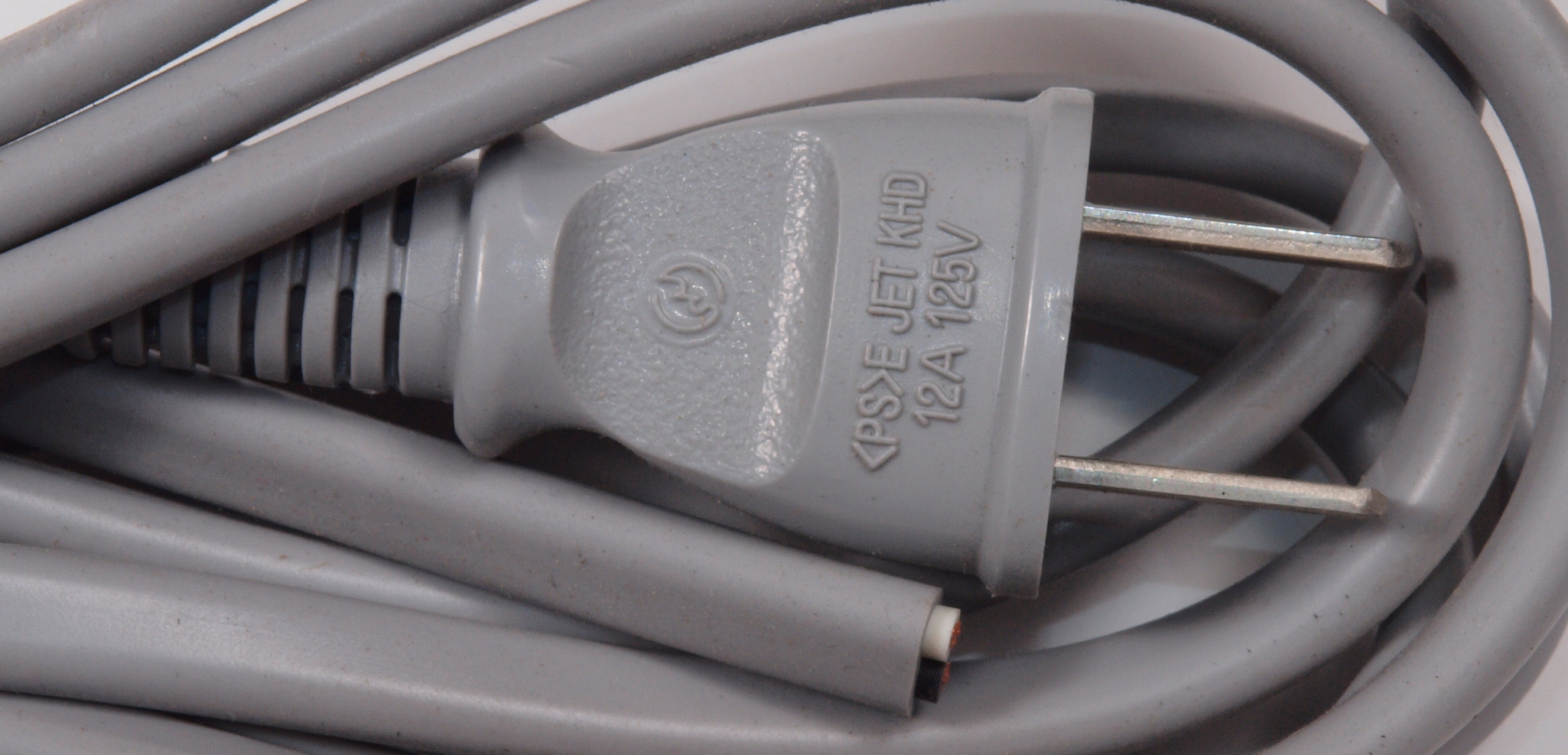

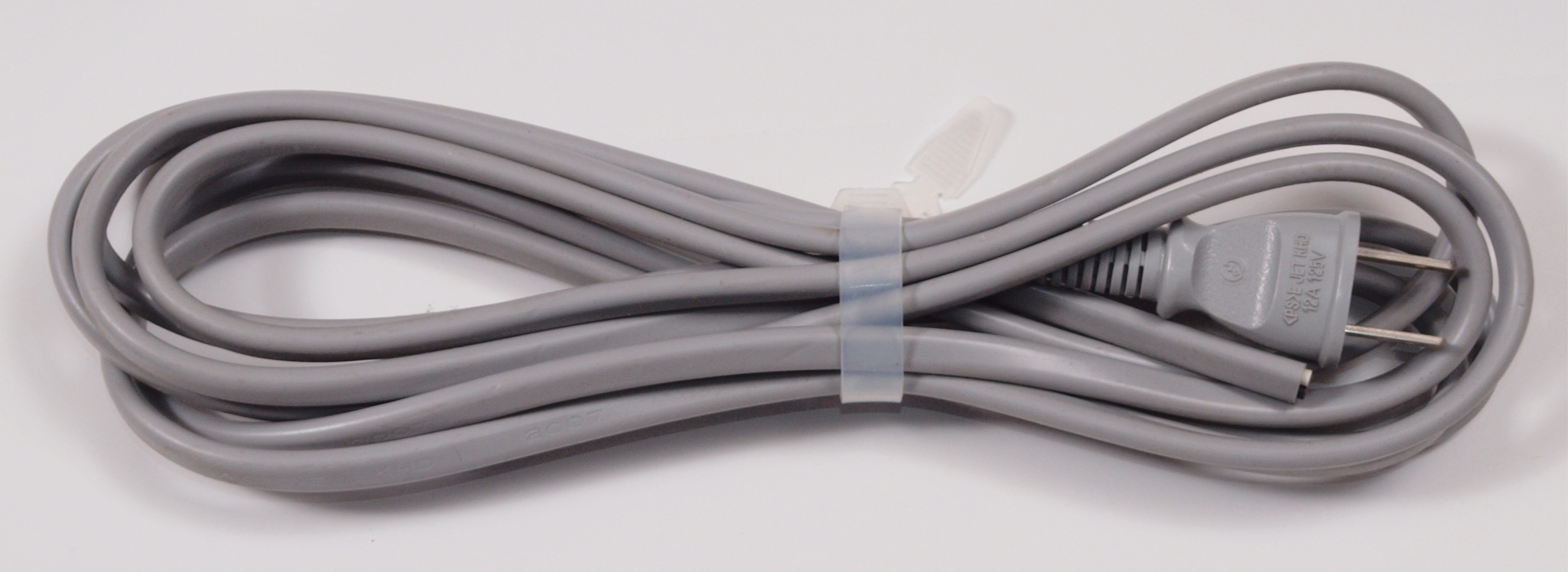

Ａ３２３．　点検中　交換出来る電源コード（２．７ｍ）。

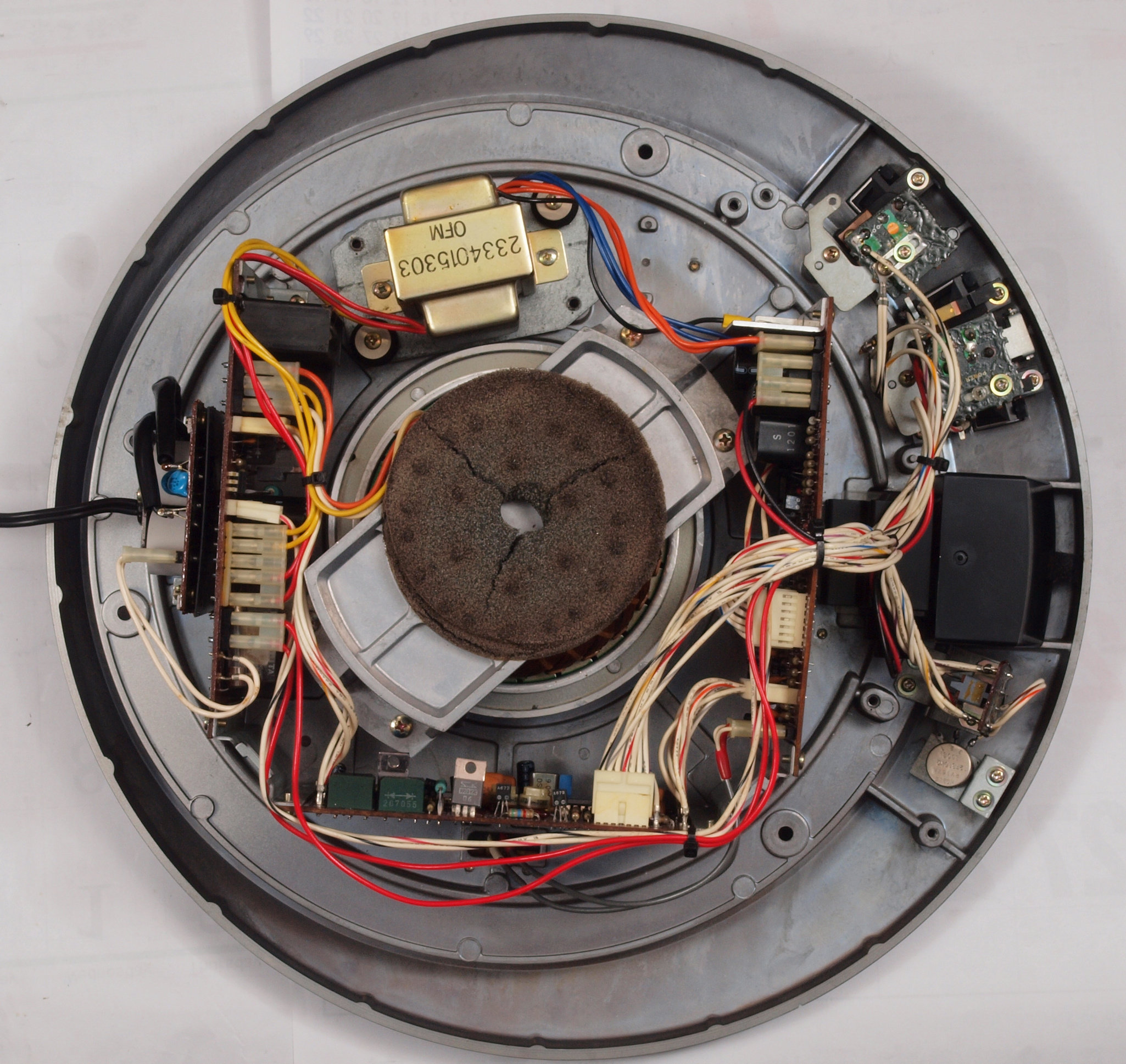

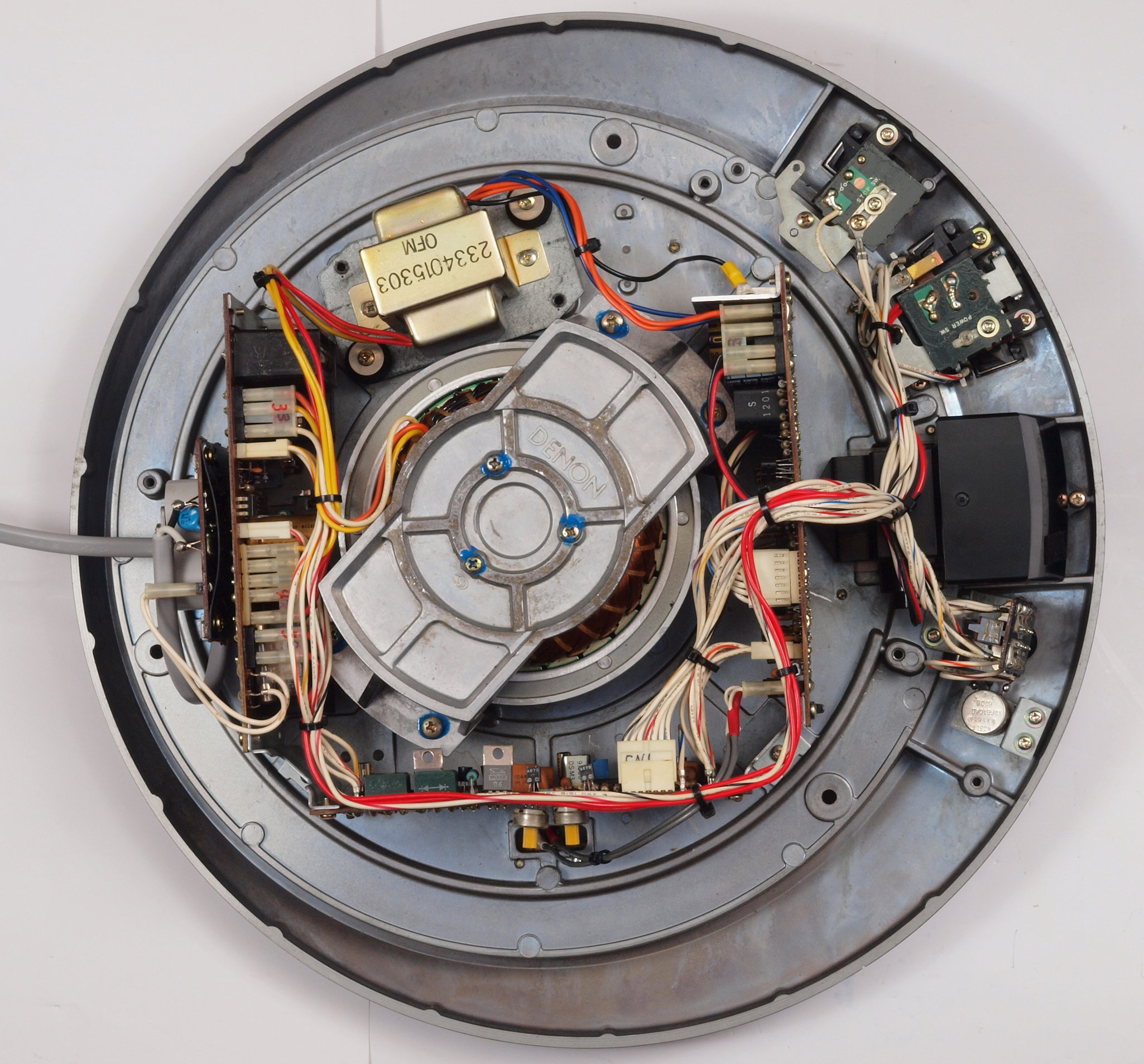

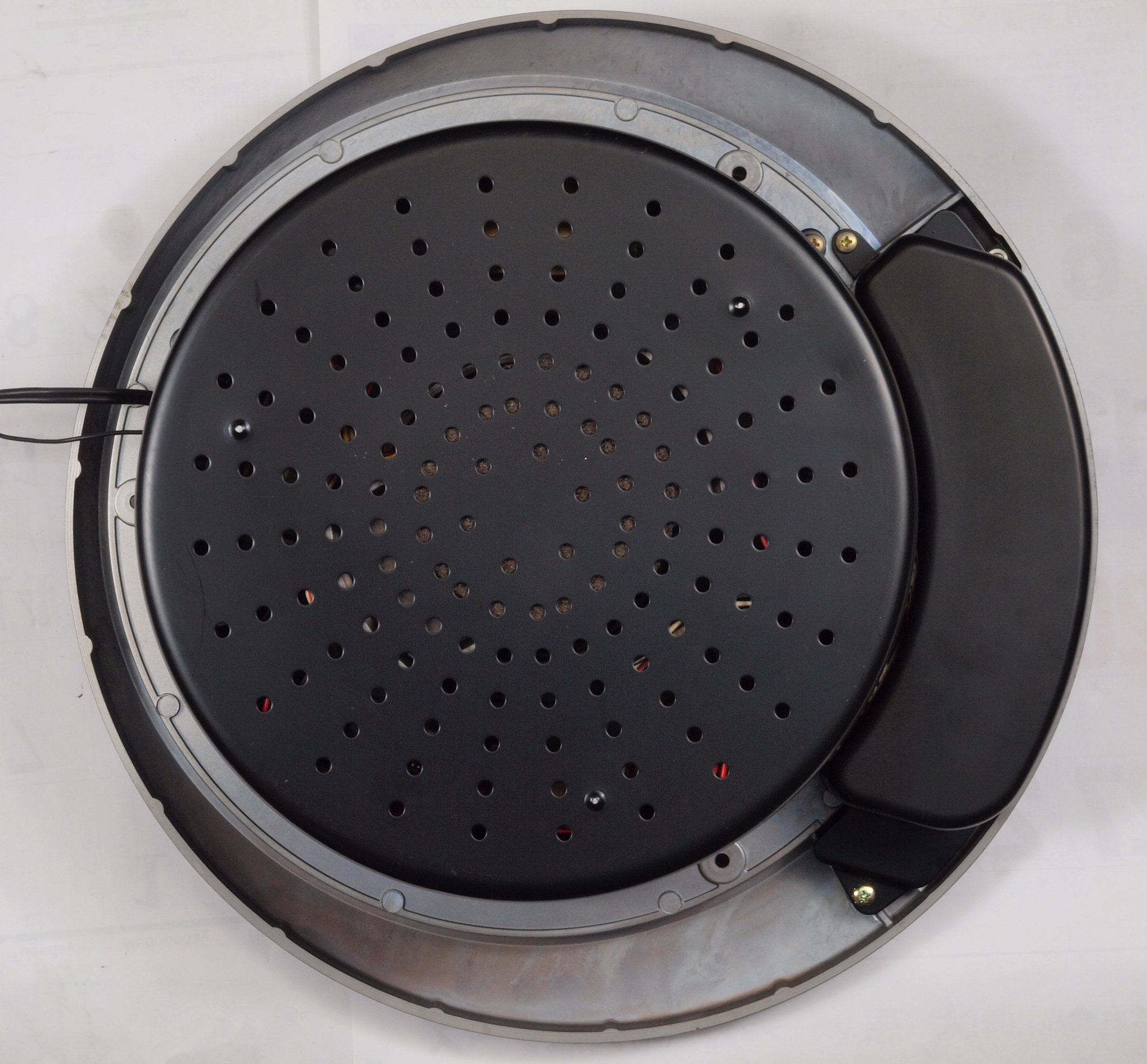

Ａ３３．　点検中　下から見る。
Ａ３４．　点検中　　シールド板を取り下から見る。

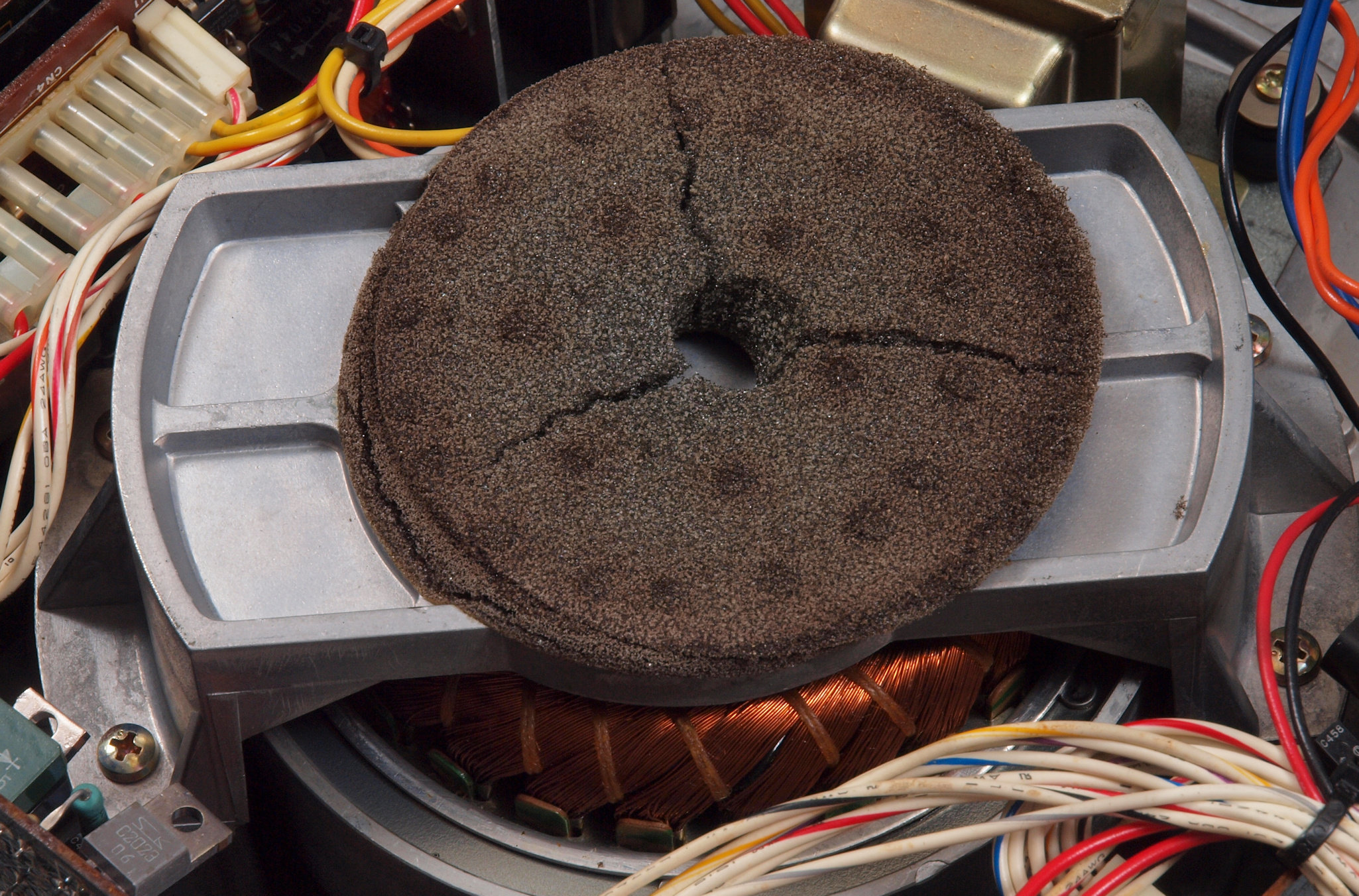

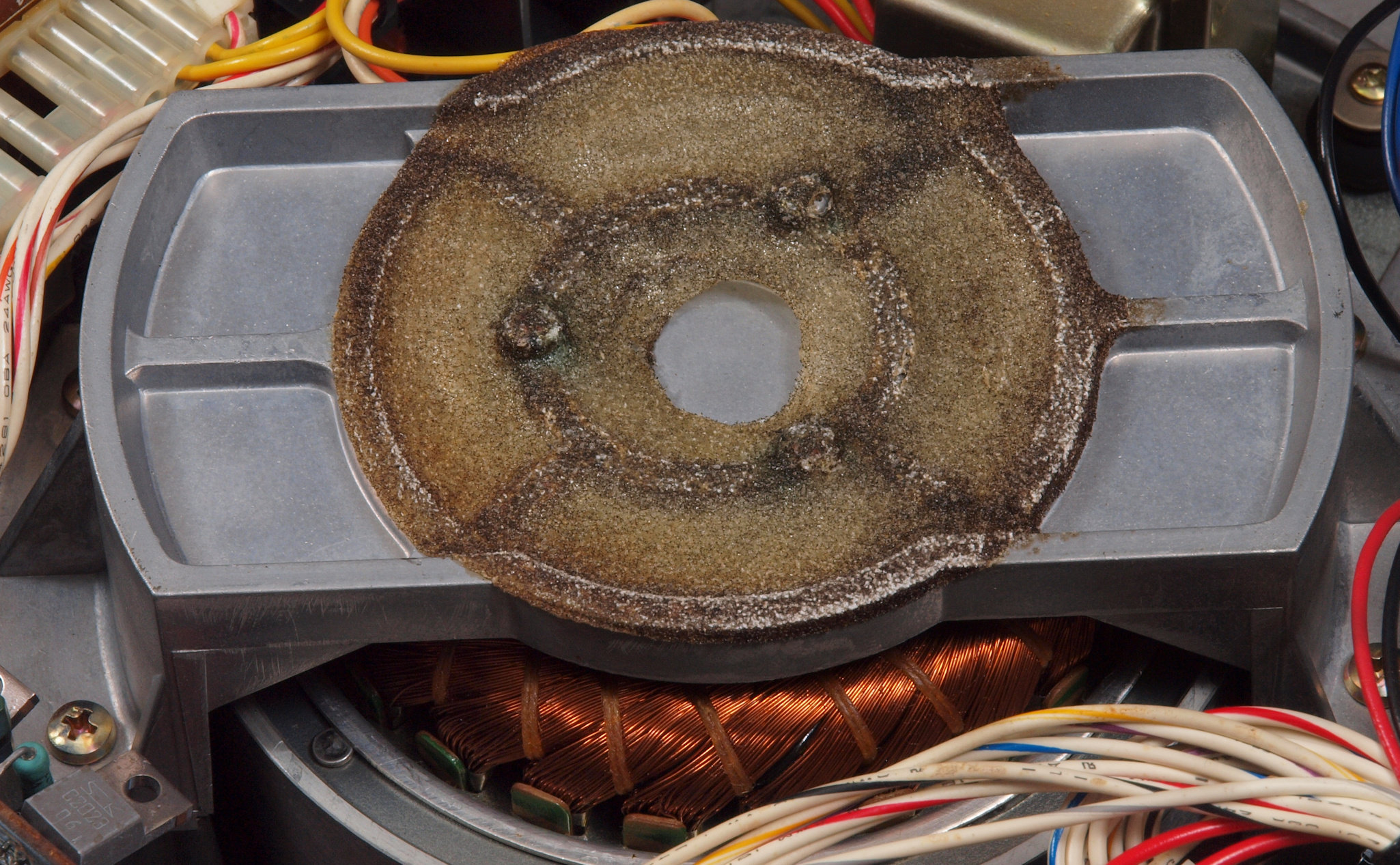

Ａ４１．　点検中　モータ押さえのスポンジ、経年劣化でグズグズ、モータの回転子と固定子の隙間に入ると大変！
Ａ４２．　点検中　モータ押さえのスポンジを掃除機で取り除いた所。

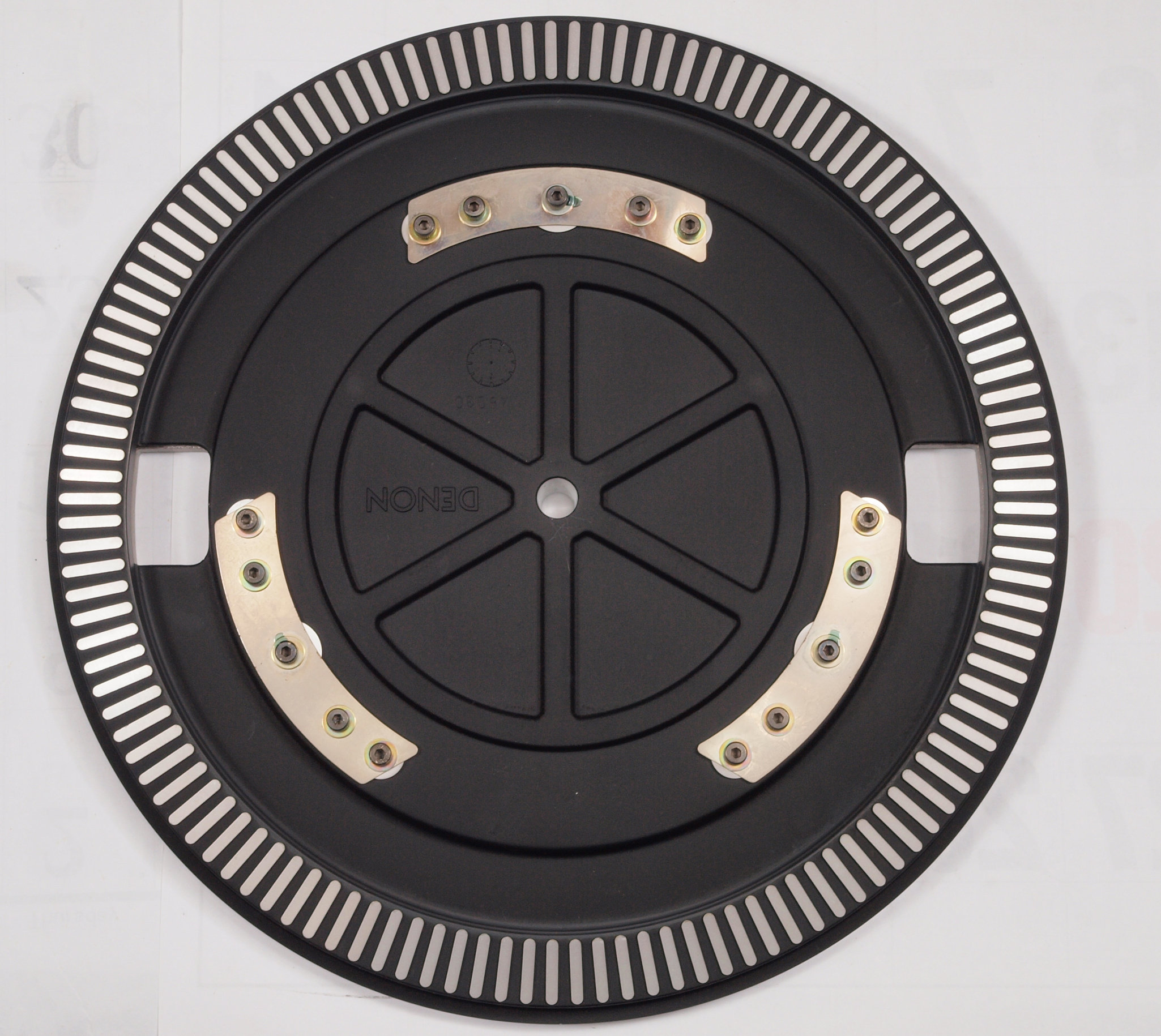

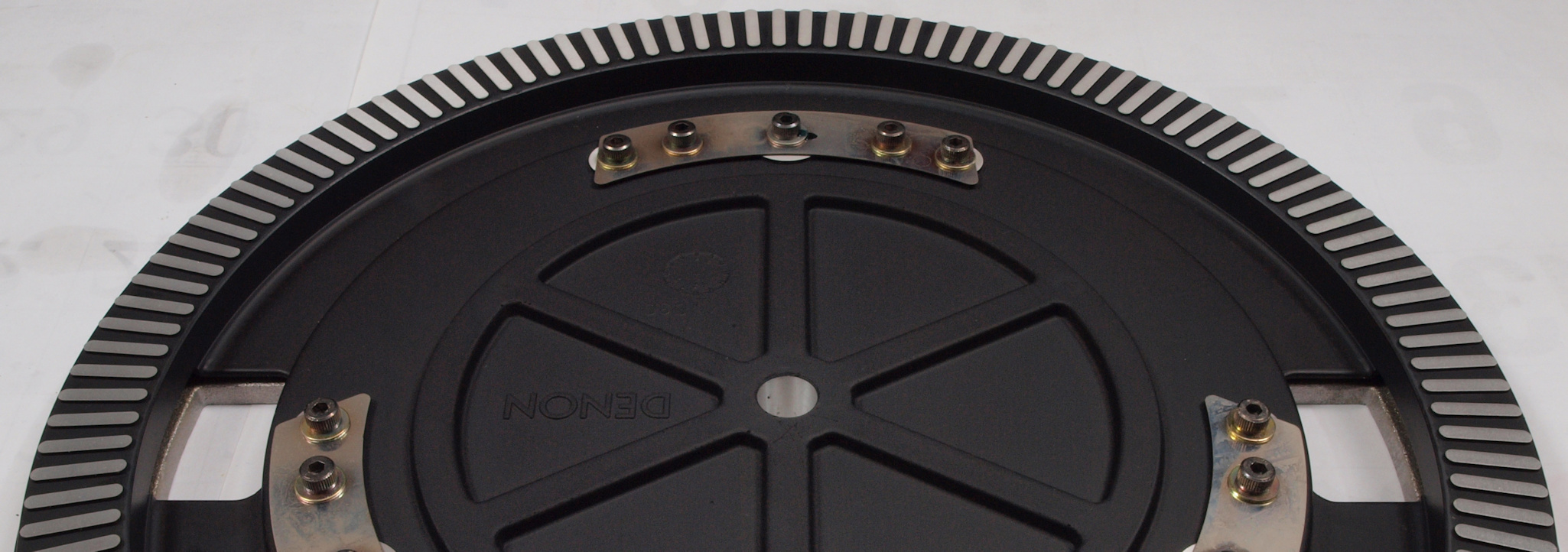

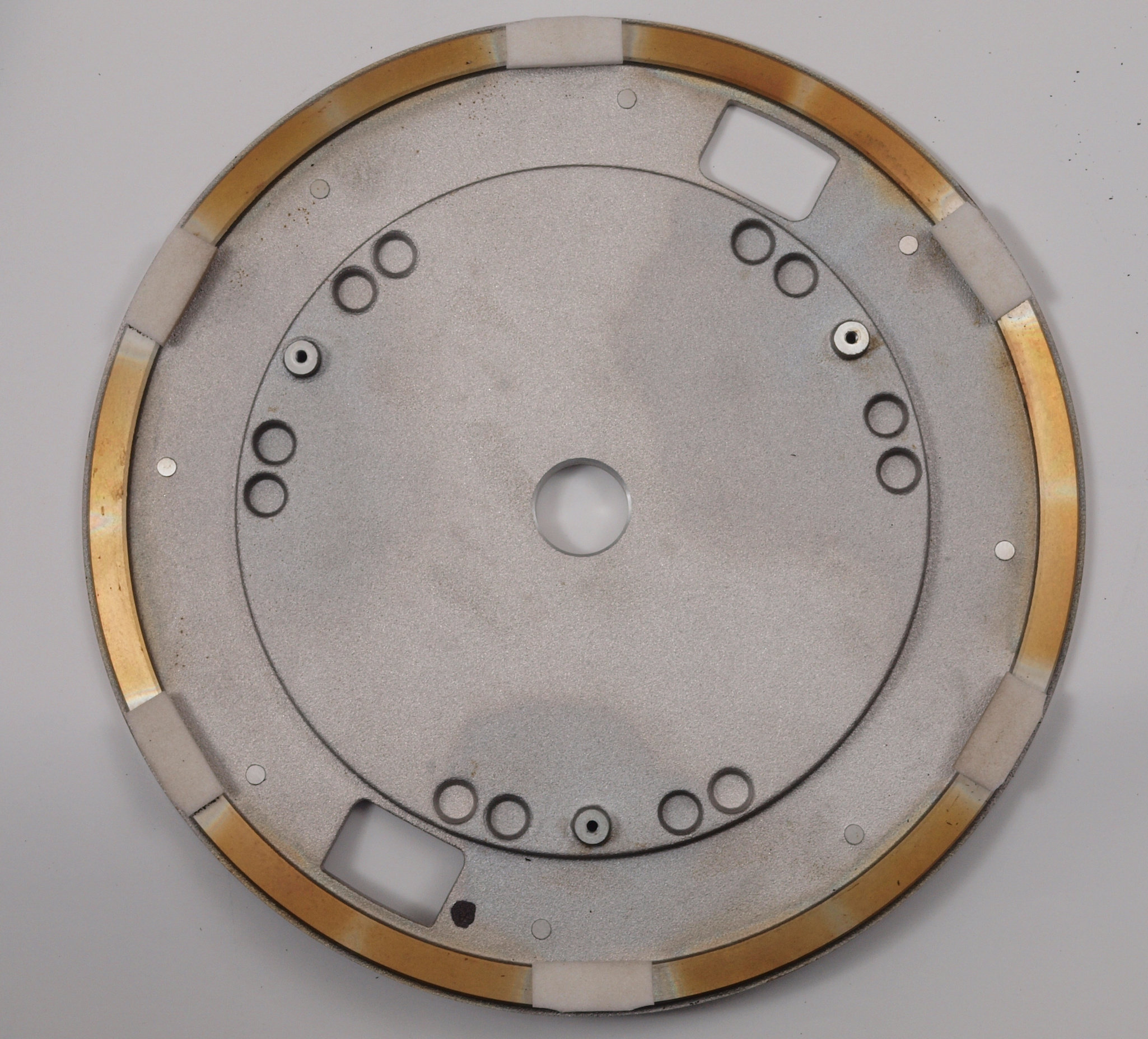

Ａ５１．　点検中　ターンテーブル裏、　板バネを利用し２重テーブル構成。

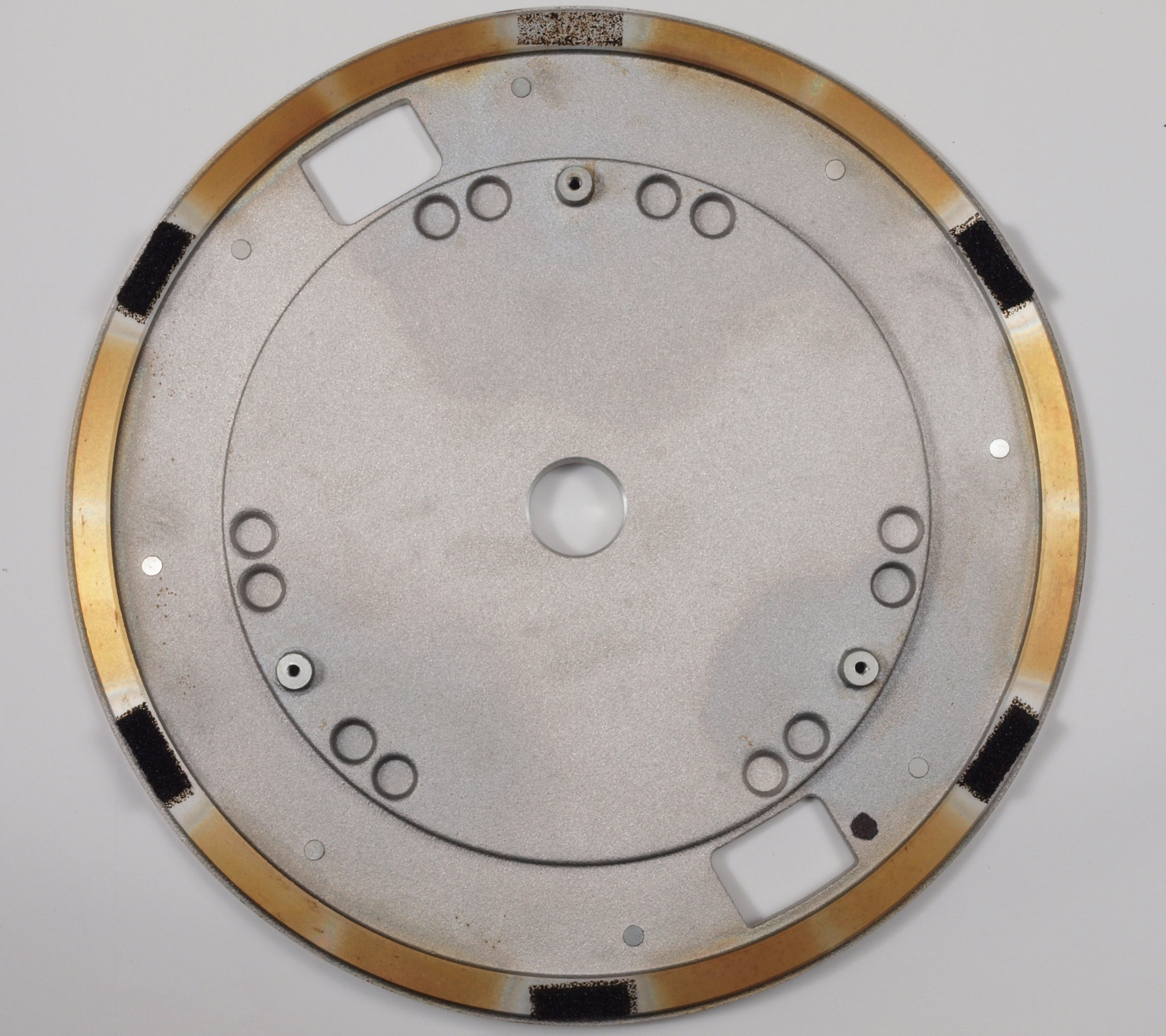

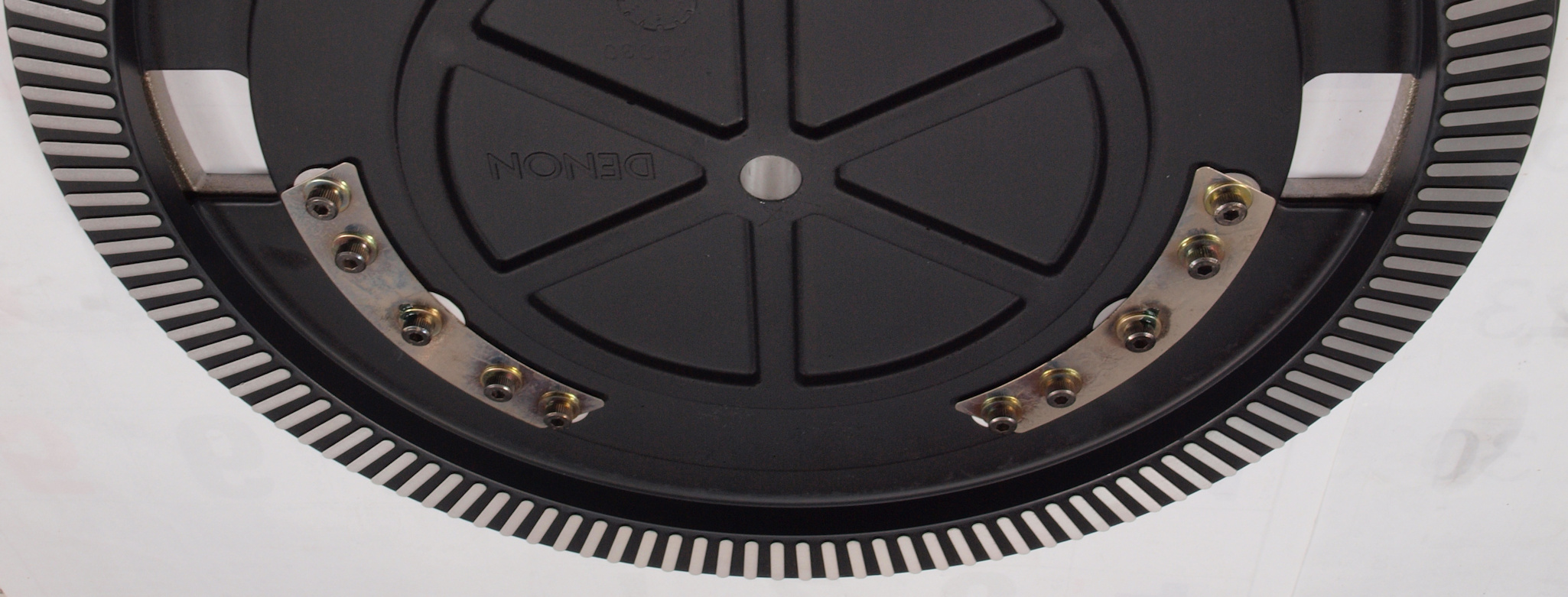

Ａ５２．　点検中　ターンテーブル裏の磁気コーテングは綺麗。
Ａ５３．　点検中　ターンテーブル裏の磁気コーテングは綺麗、反対側。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

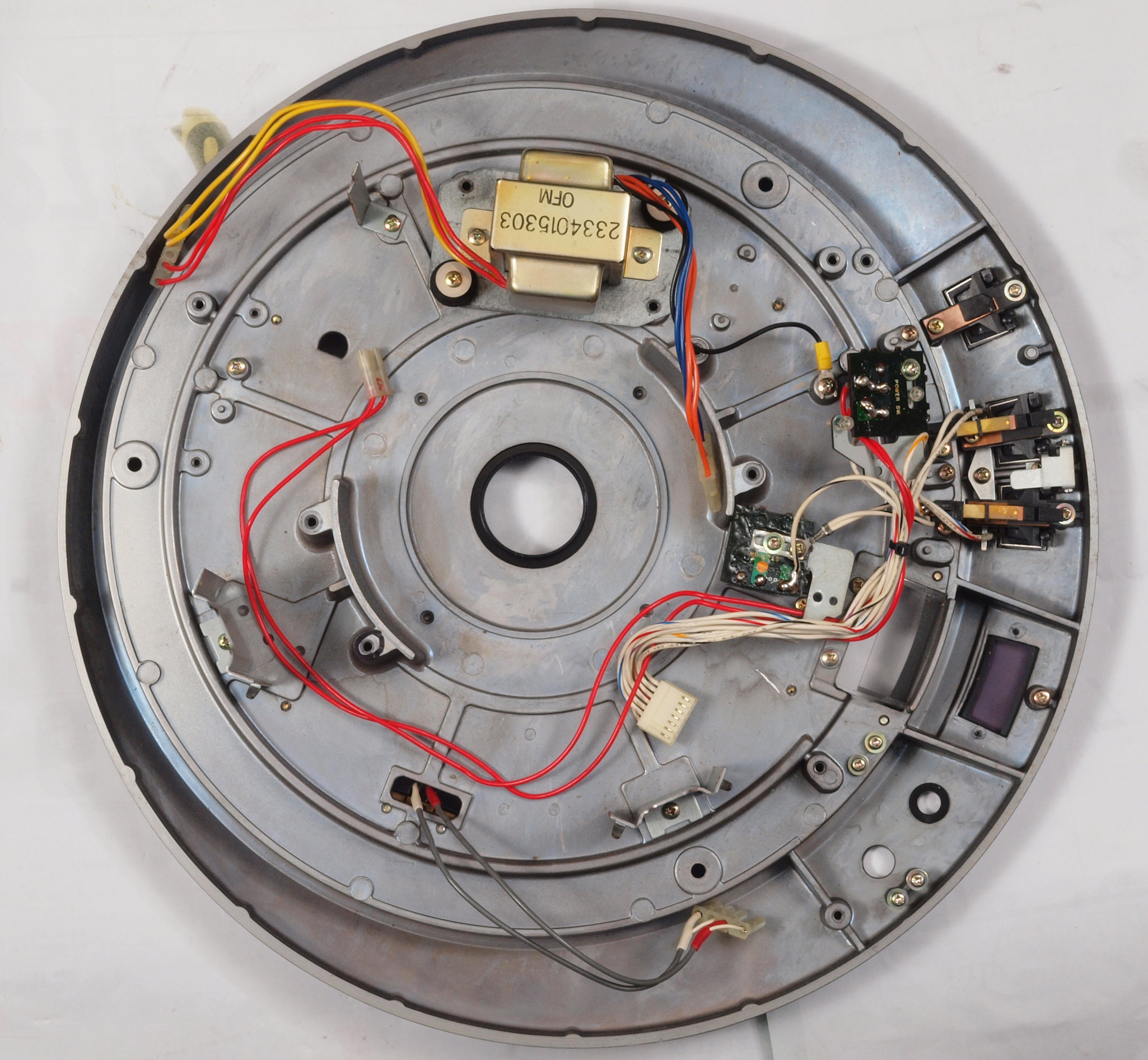

Ｃ１．　修理中　基板・モーターを取り外した本体。
Ｃ１１．　修理前　制御基板。

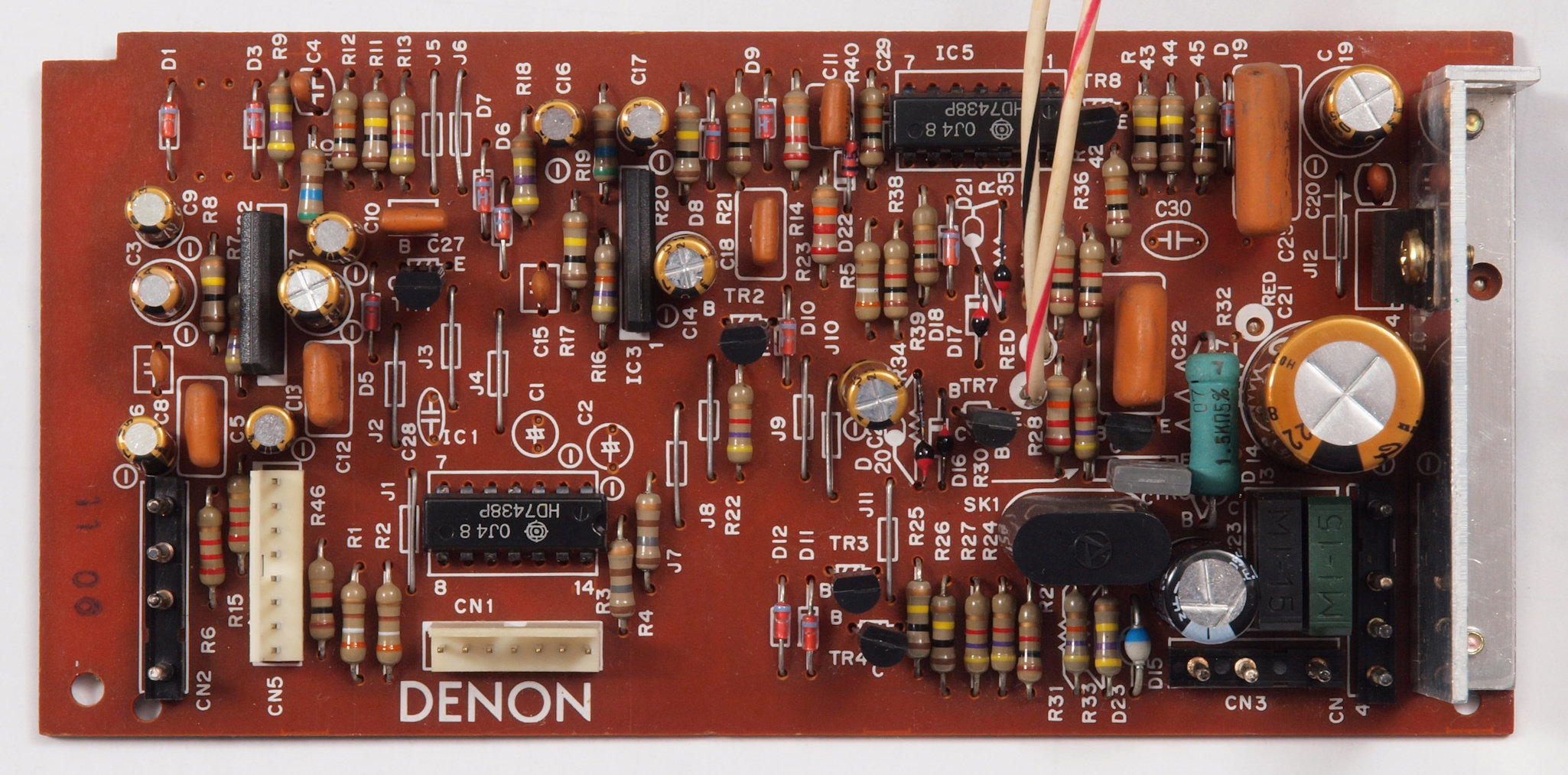

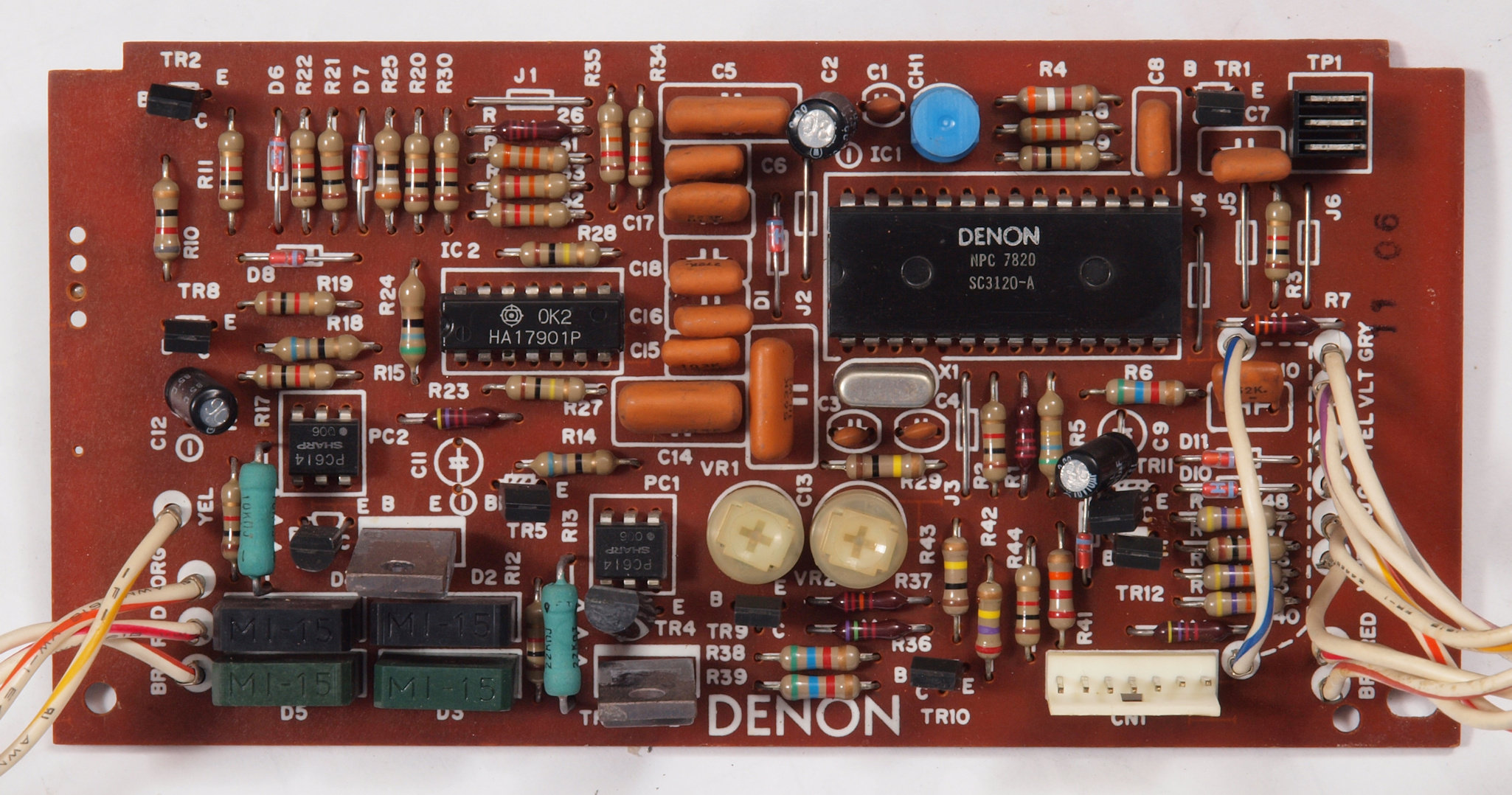

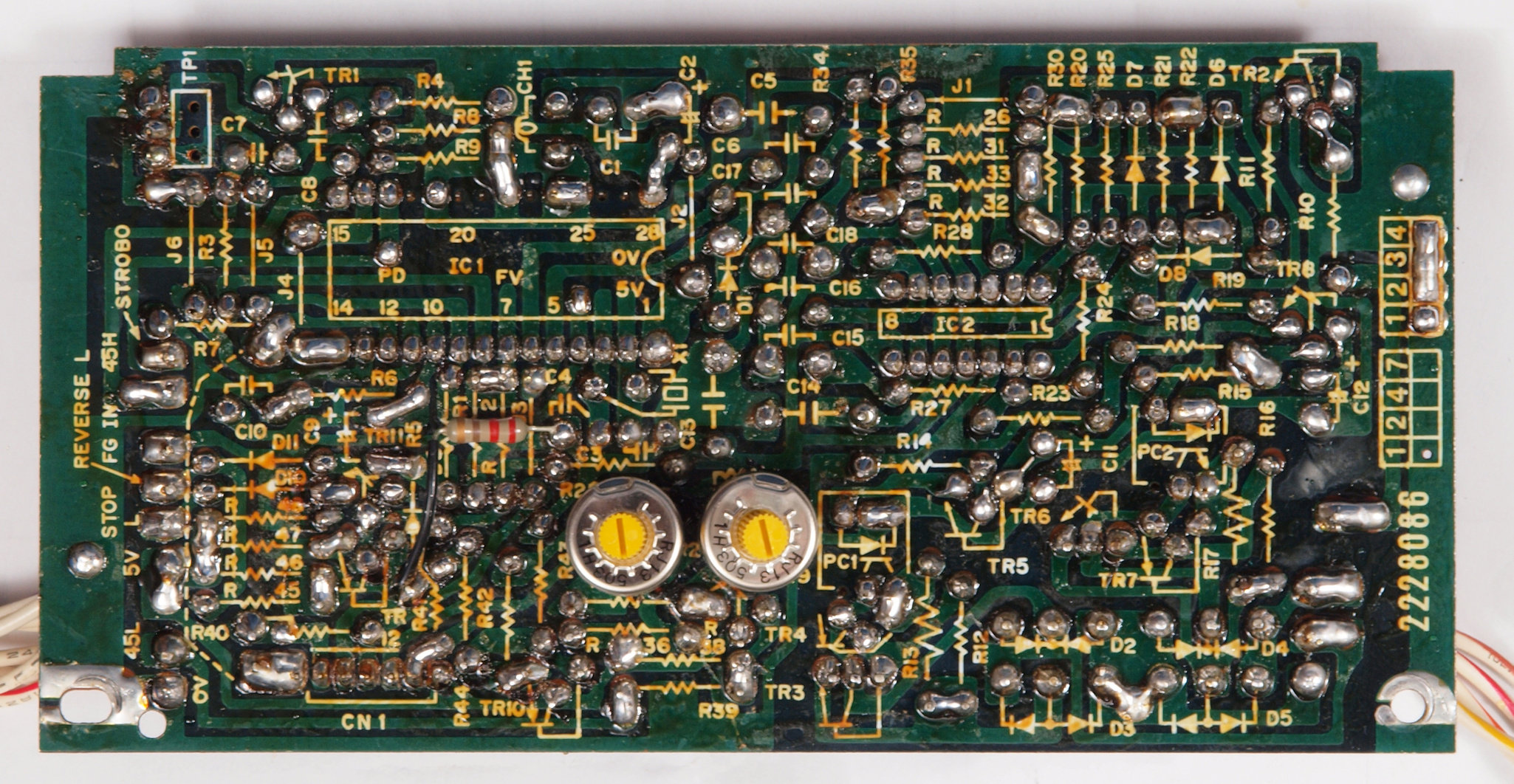

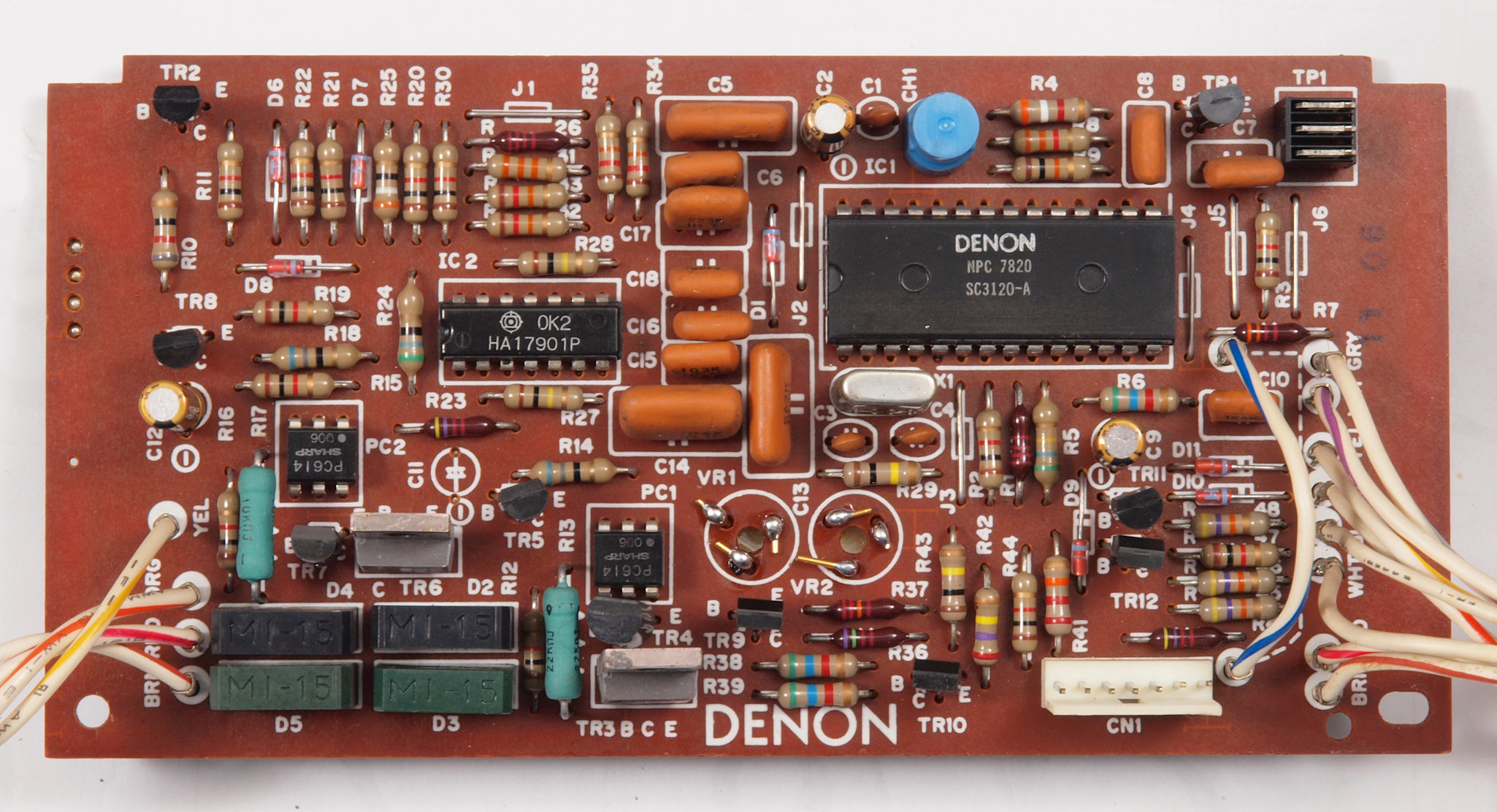

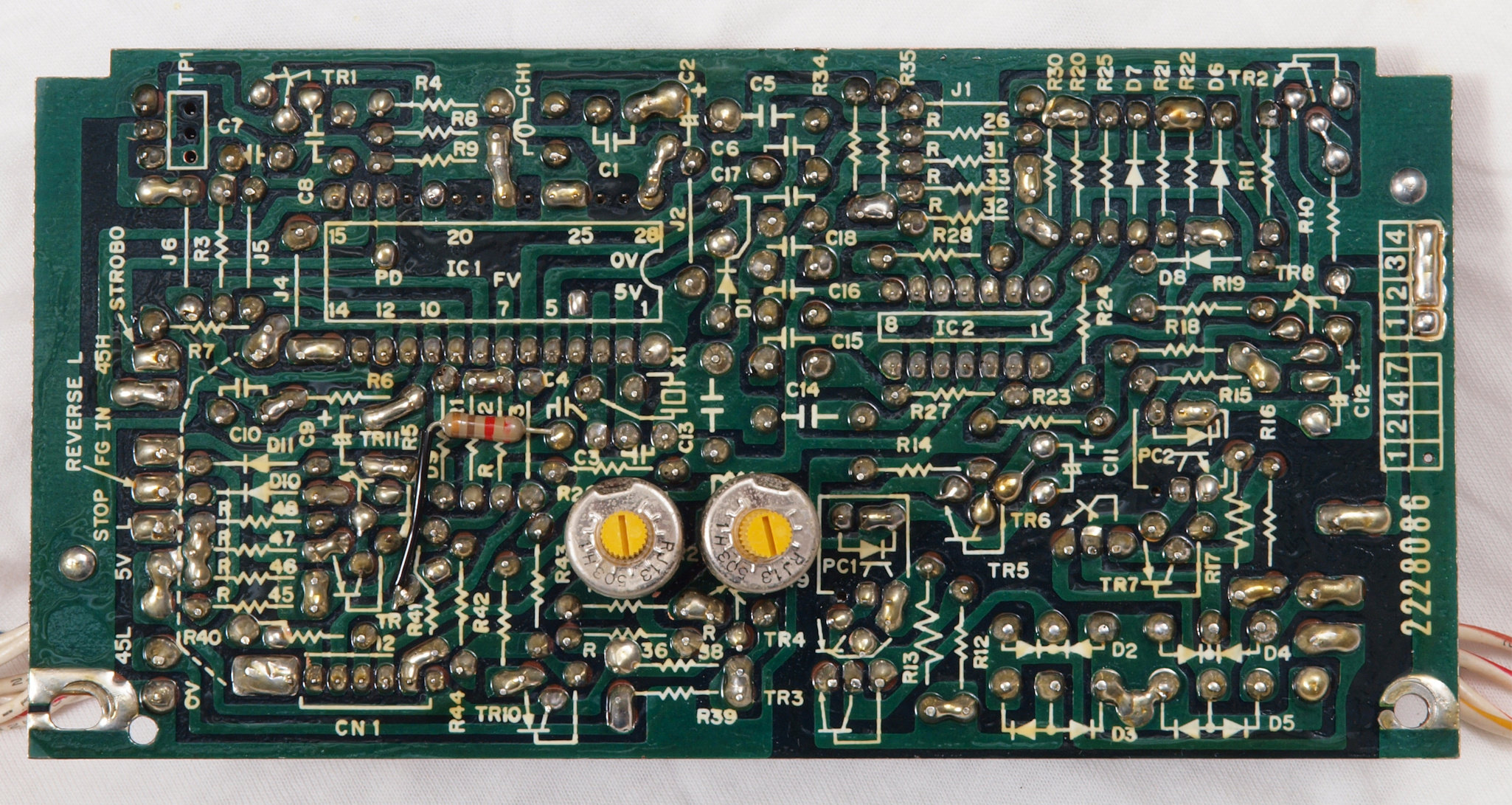

Ｃ１２．　修理後　制御基板、半固定ＶＲ２個、ＴＲ（トランジスター）６個、電解コンデンサー３個交換。

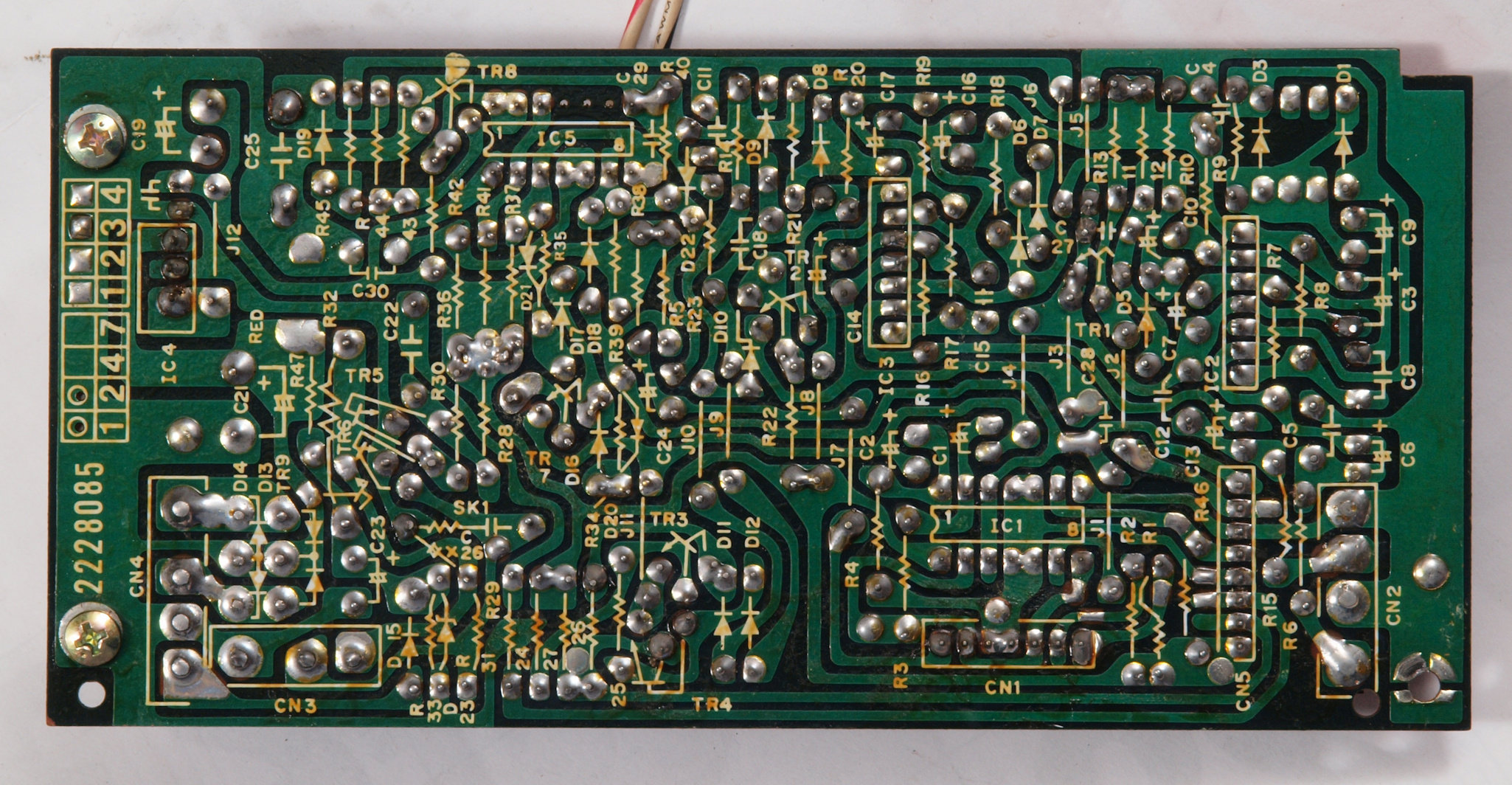

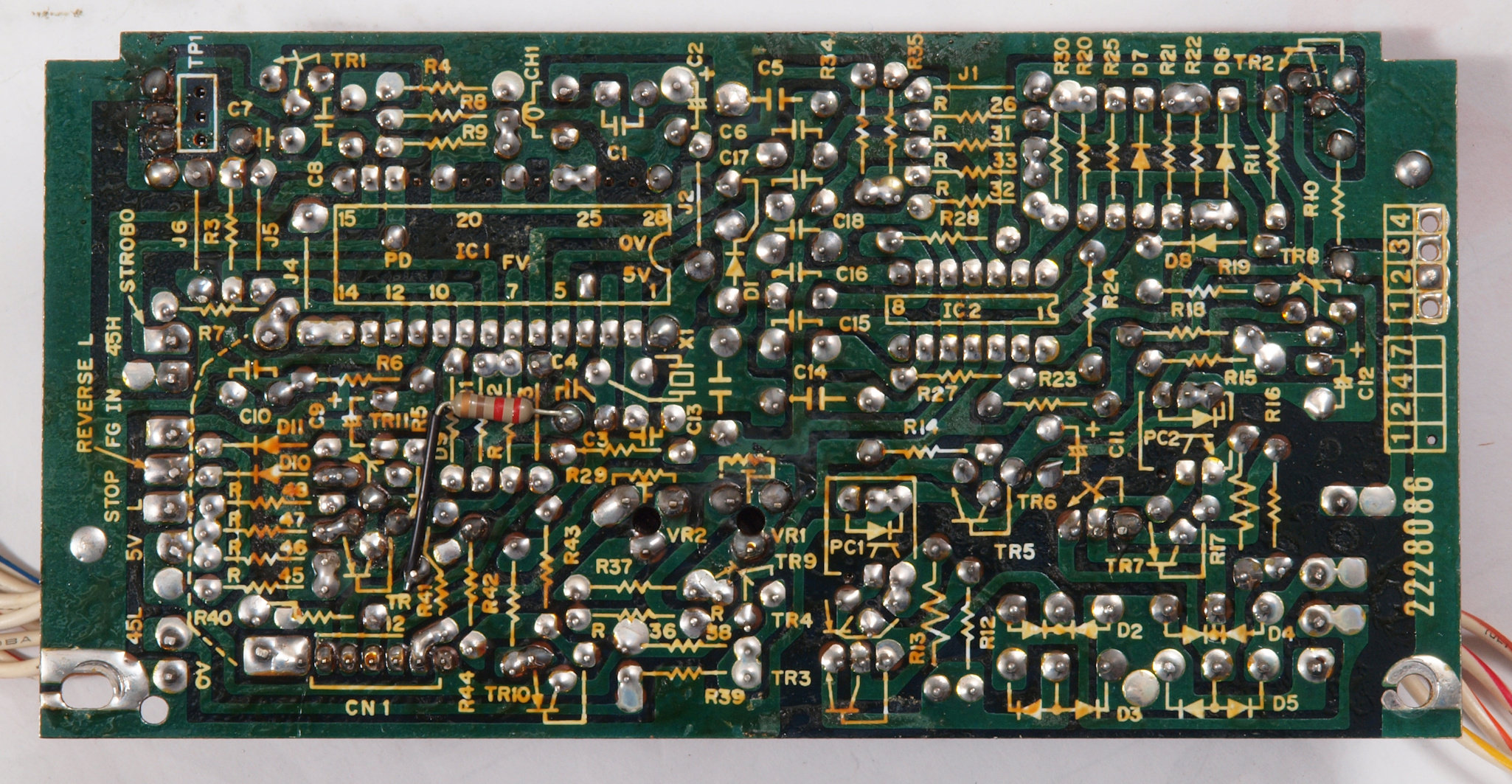

Ｃ１３．　修理前　制御基板裏。

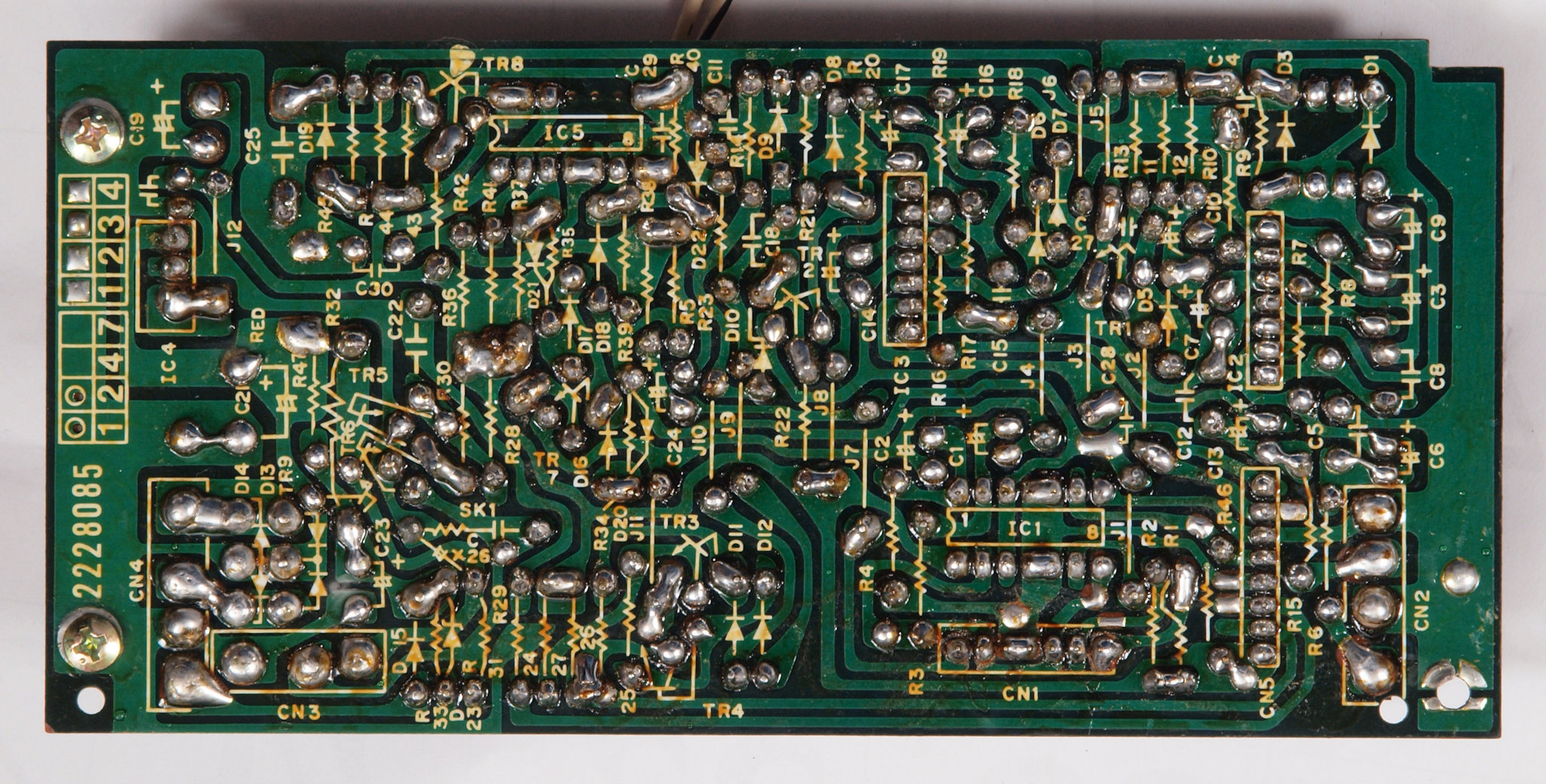

Ｃ１４．　修理（半田補正）後　制御基板裏。
Ｃ１５．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　回転感知部基板。

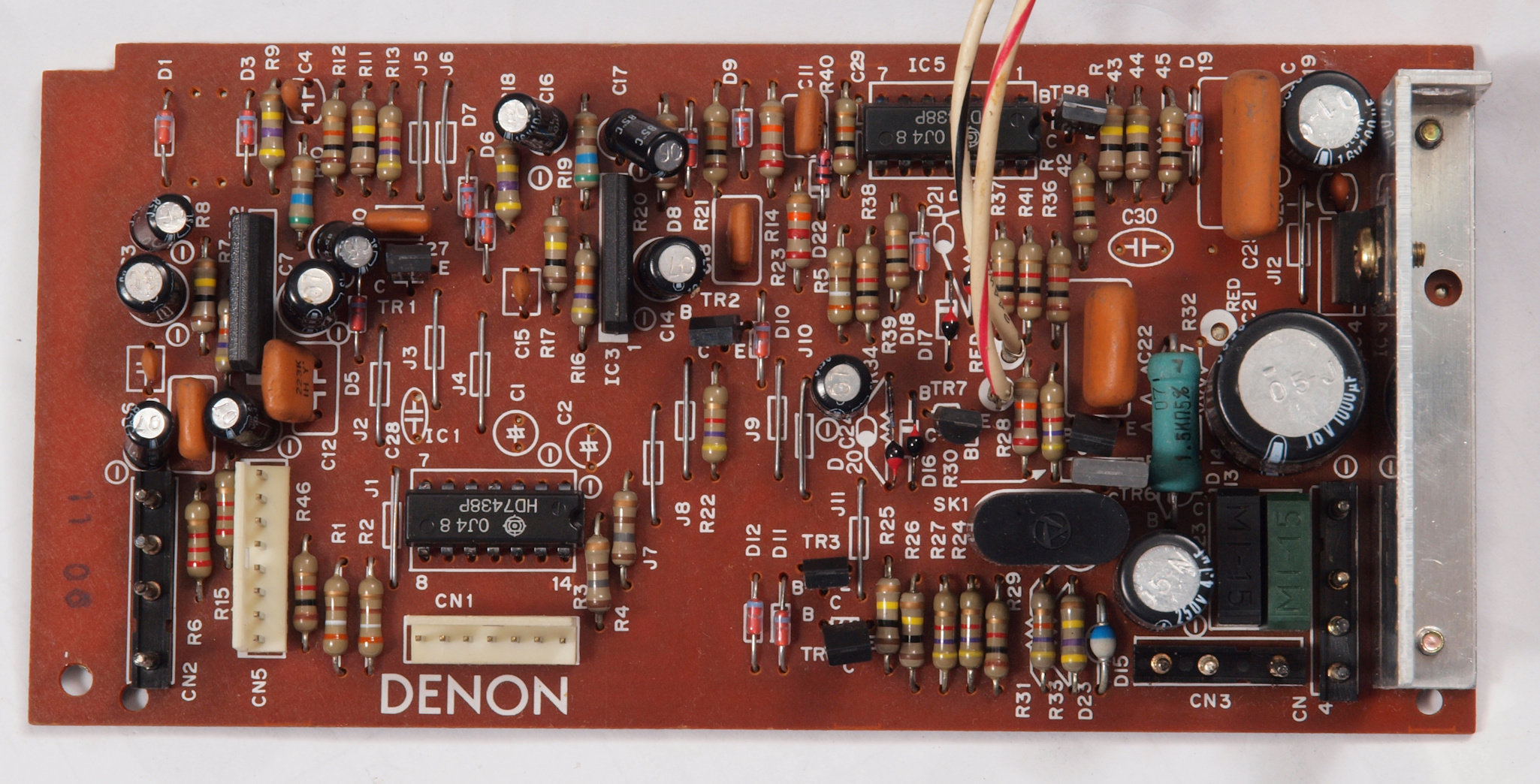

Ｃ２２．　修理後　回転感知部基板　ＴＲ（トランジスター）６個、電解コンデンサー１３個交換。
Ｃ２３．　修理前　回転感知部基板裏。

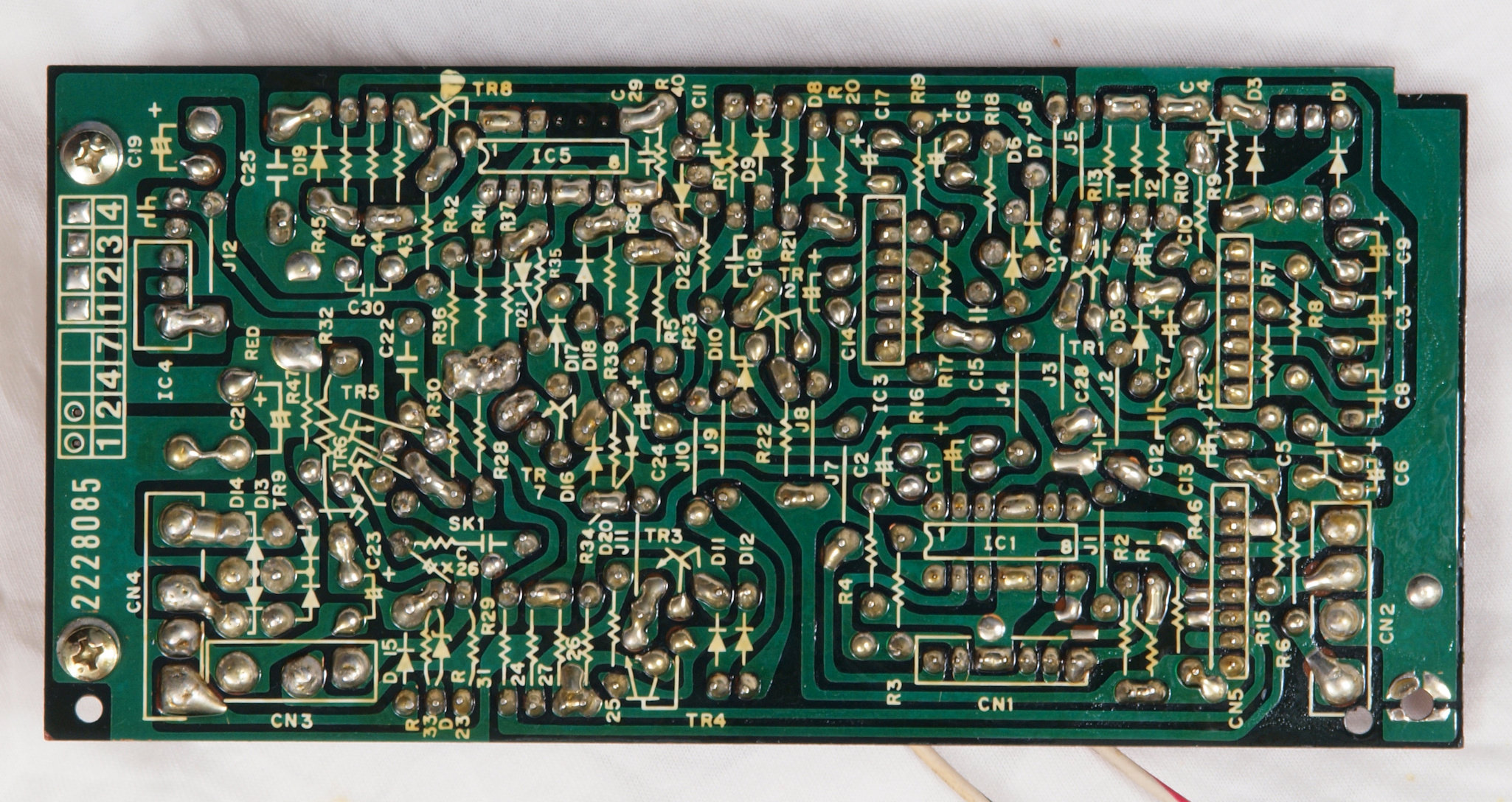

Ｃ２４．　修理（半田補正）後　回転感知部基板裏。
Ｃ２５．　完成回転感知部基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ３１．　修理前　電源基板。

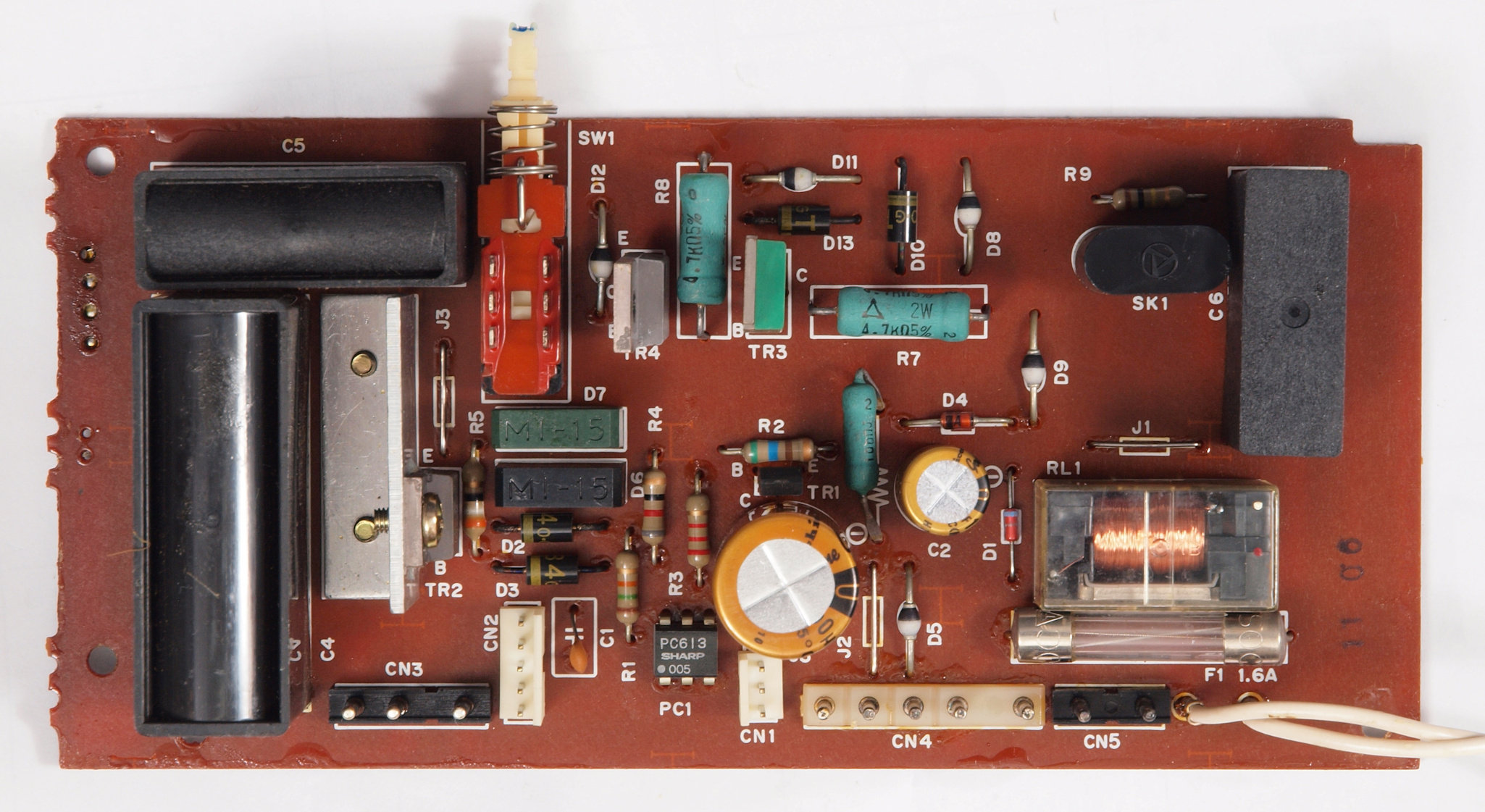

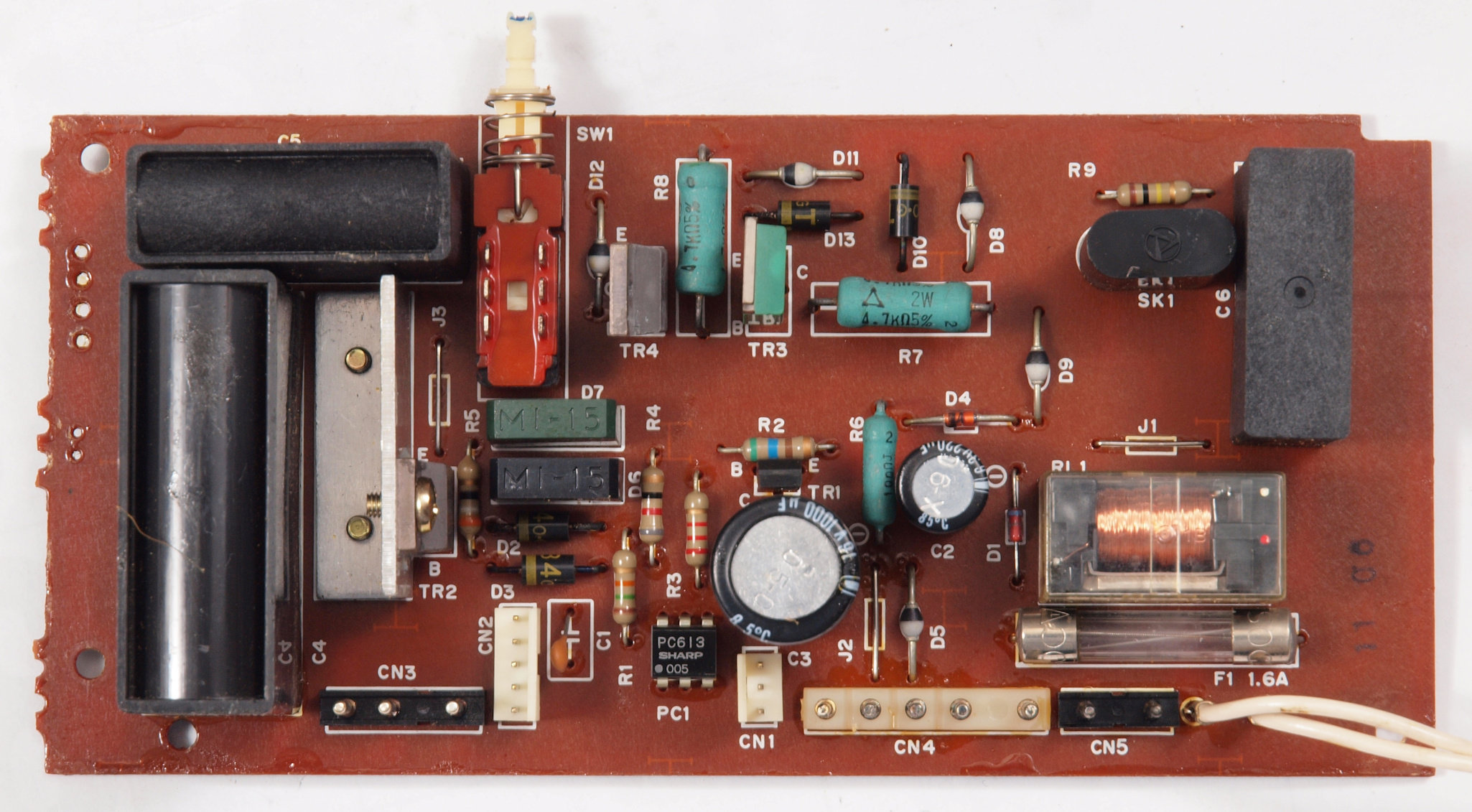

Ｃ３２．　修理後　電源基板　電解コンデンサー２個交換。

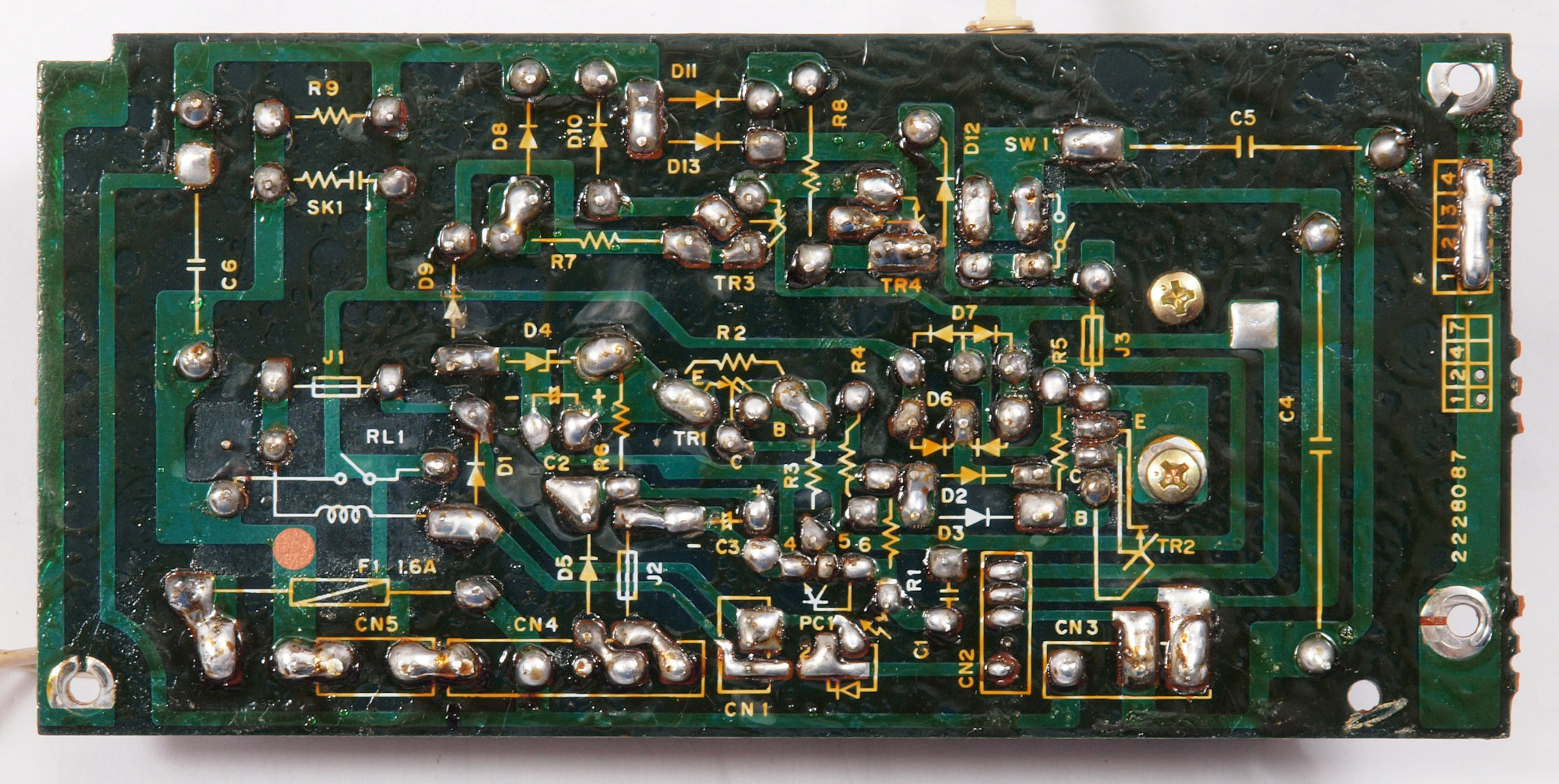

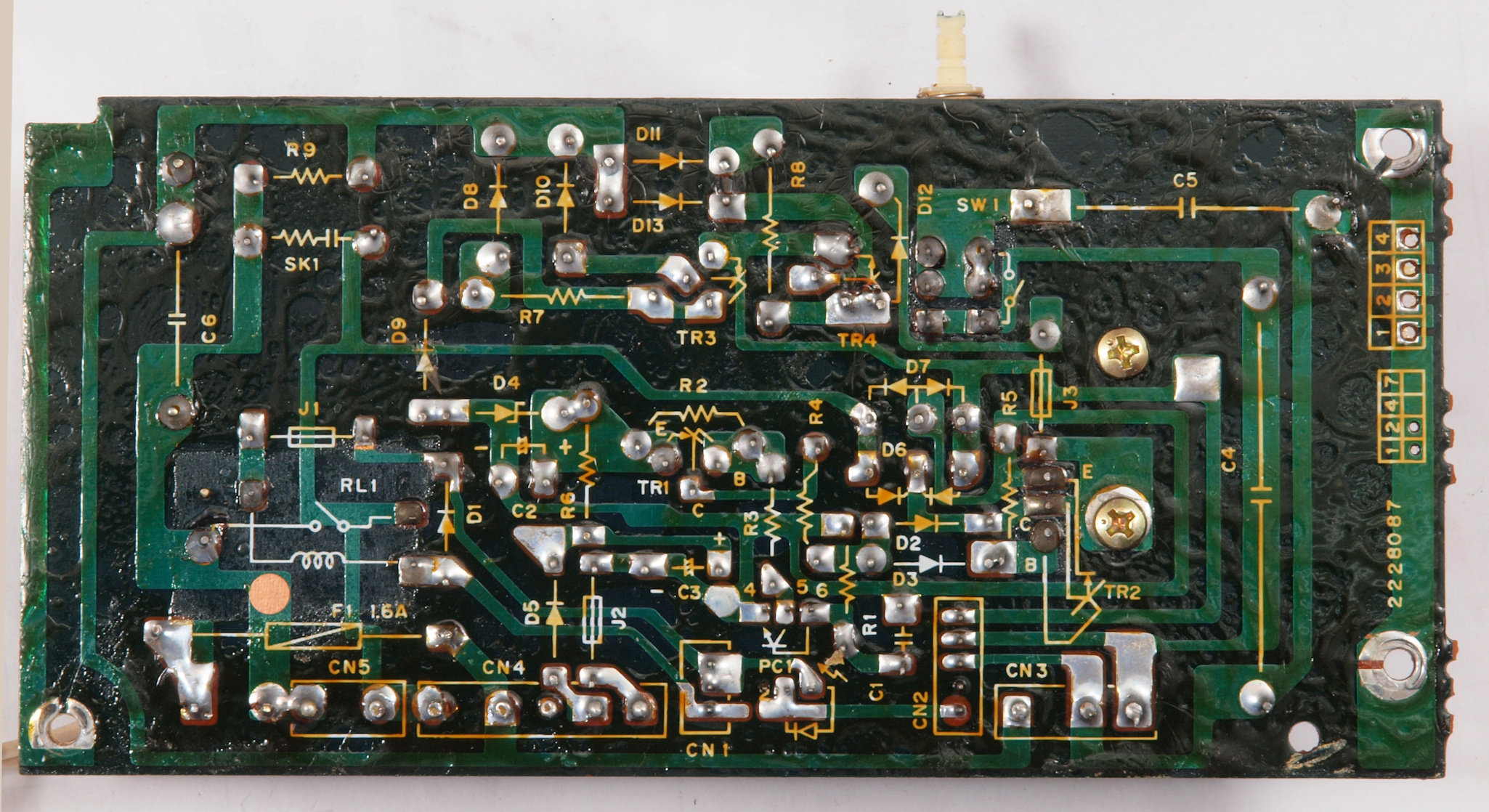

Ｃ３３．　修理前　電源基板裏。
Ｃ３４．　修理（半田補正）後　電源基板裏。

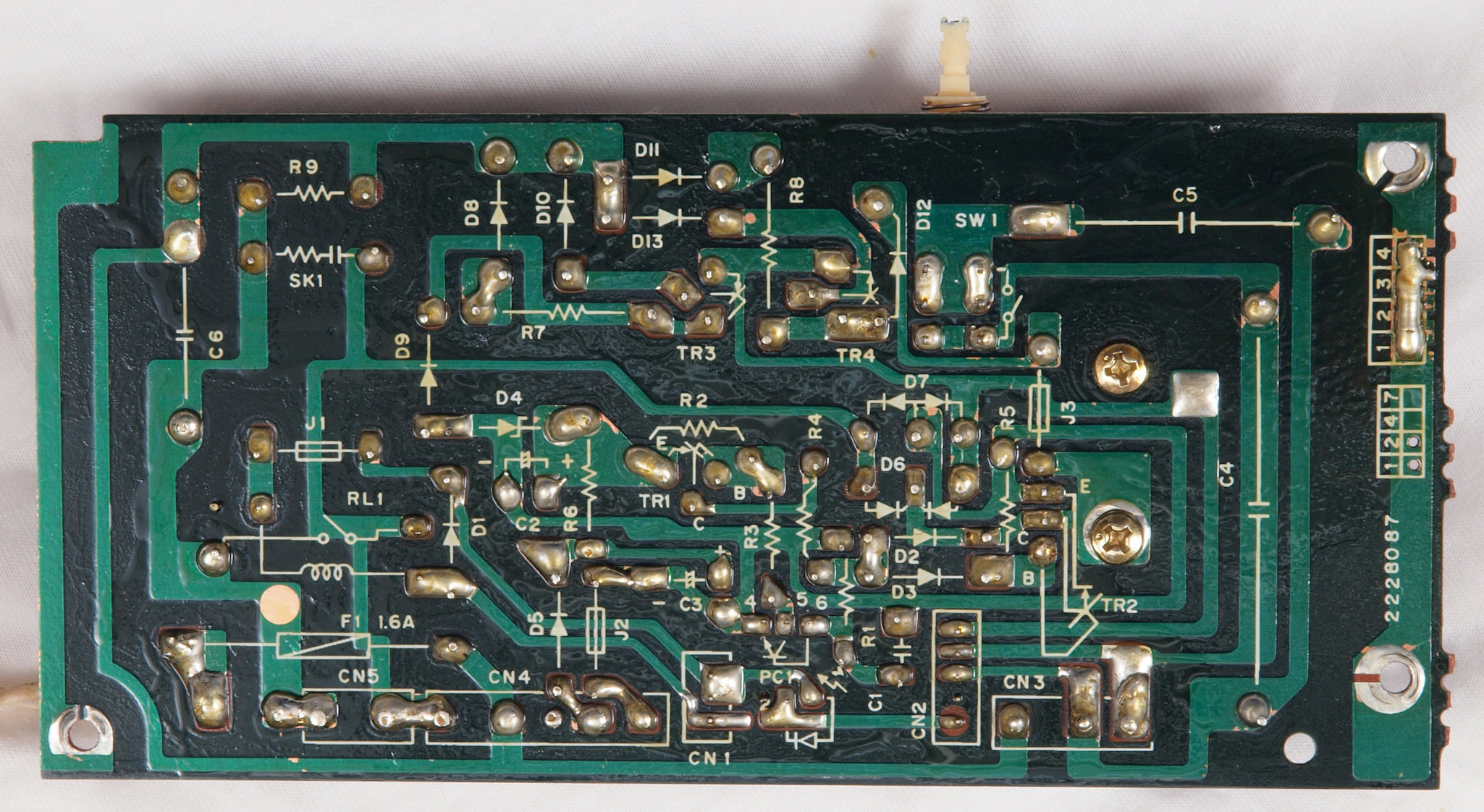

Ｃ３５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

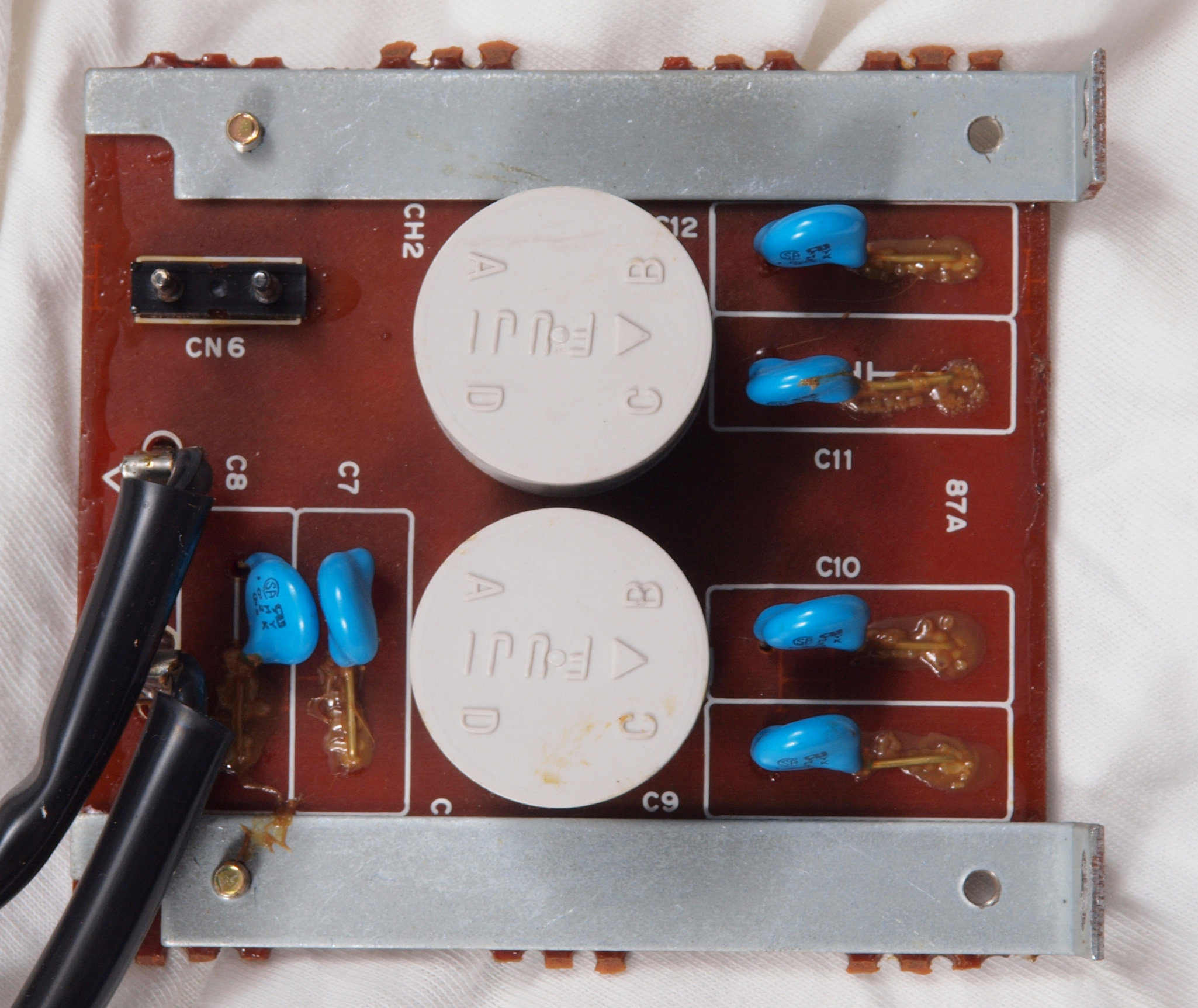

Ｃ４１．　修理前　電源ラインフイルター基板。

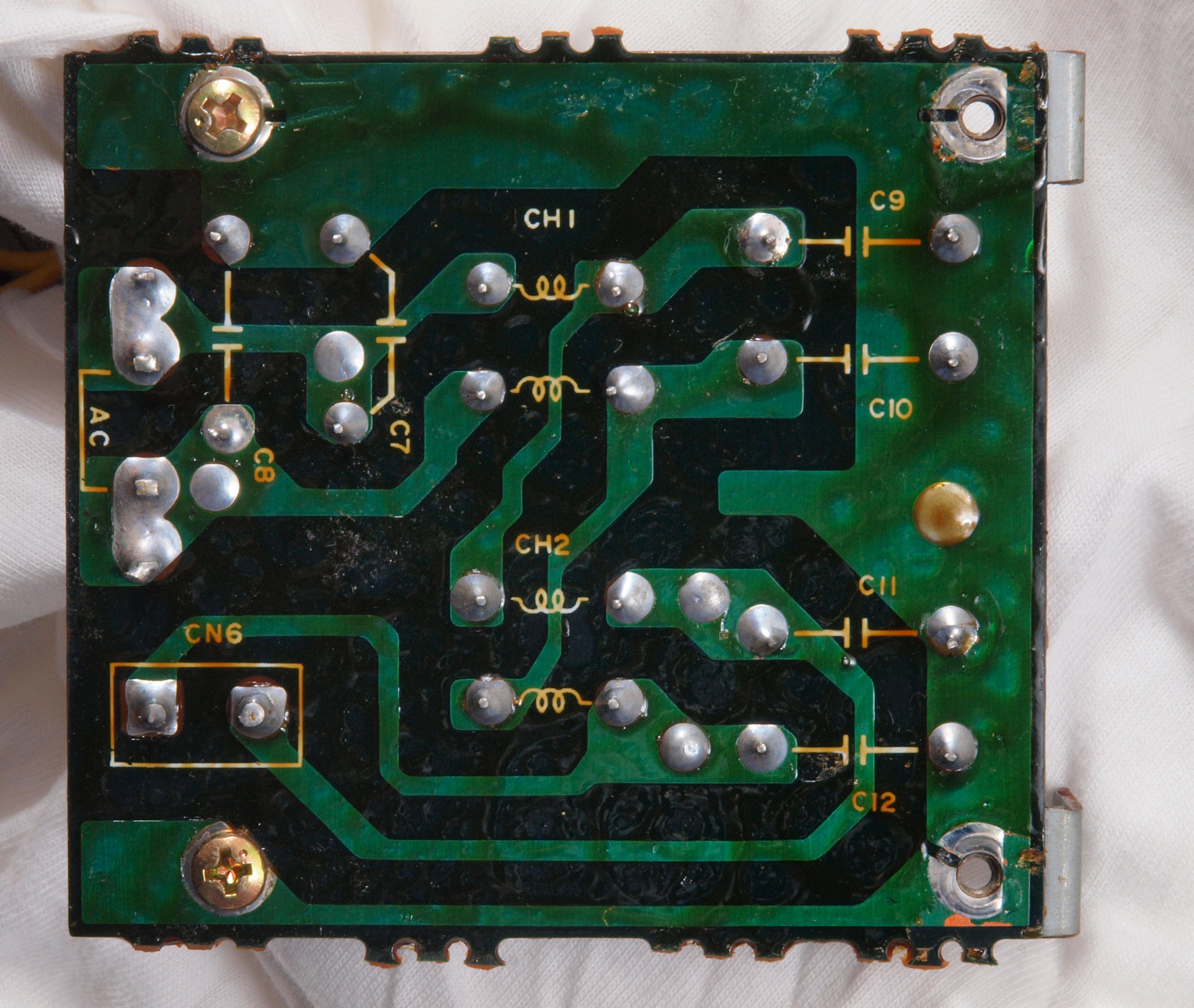

Ｃ４２．　修理前　電源ラインフイルター基板裏。

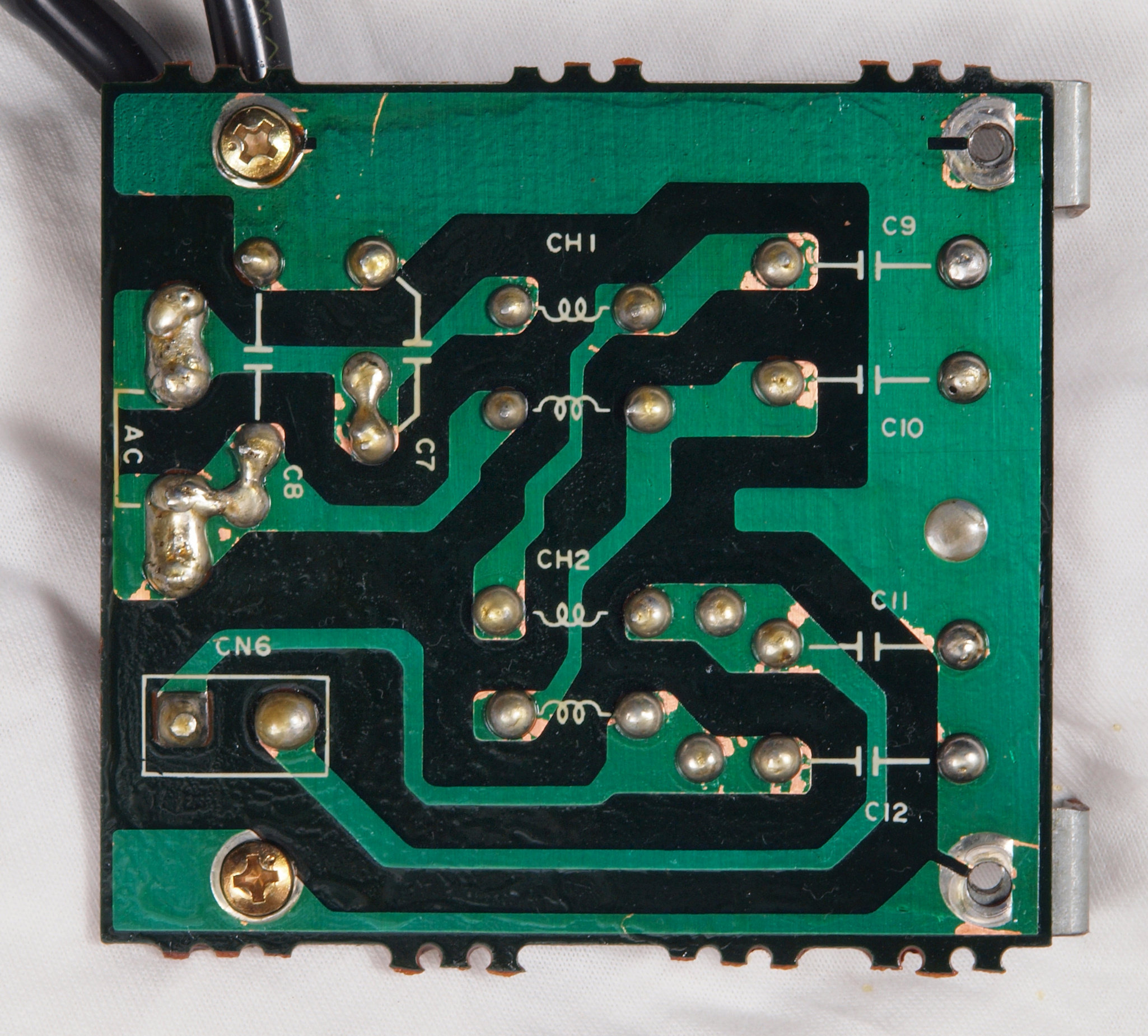

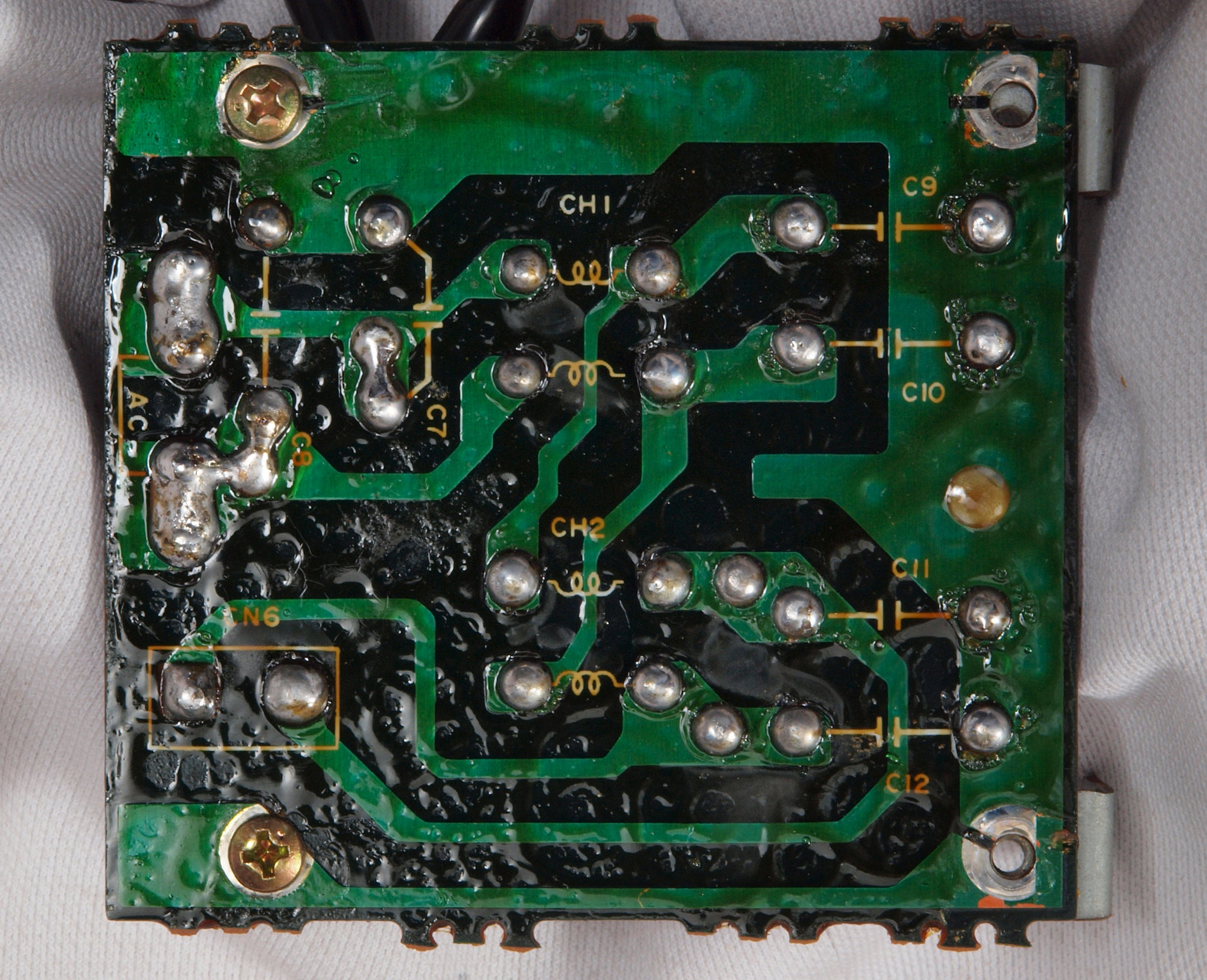

Ｃ４３．　修理（半田補正）後　電源ラインフイルター裏。
Ｃ４４．完成電源ラインフイルター基板。余分なフラックスを落として、コート液を塗る。

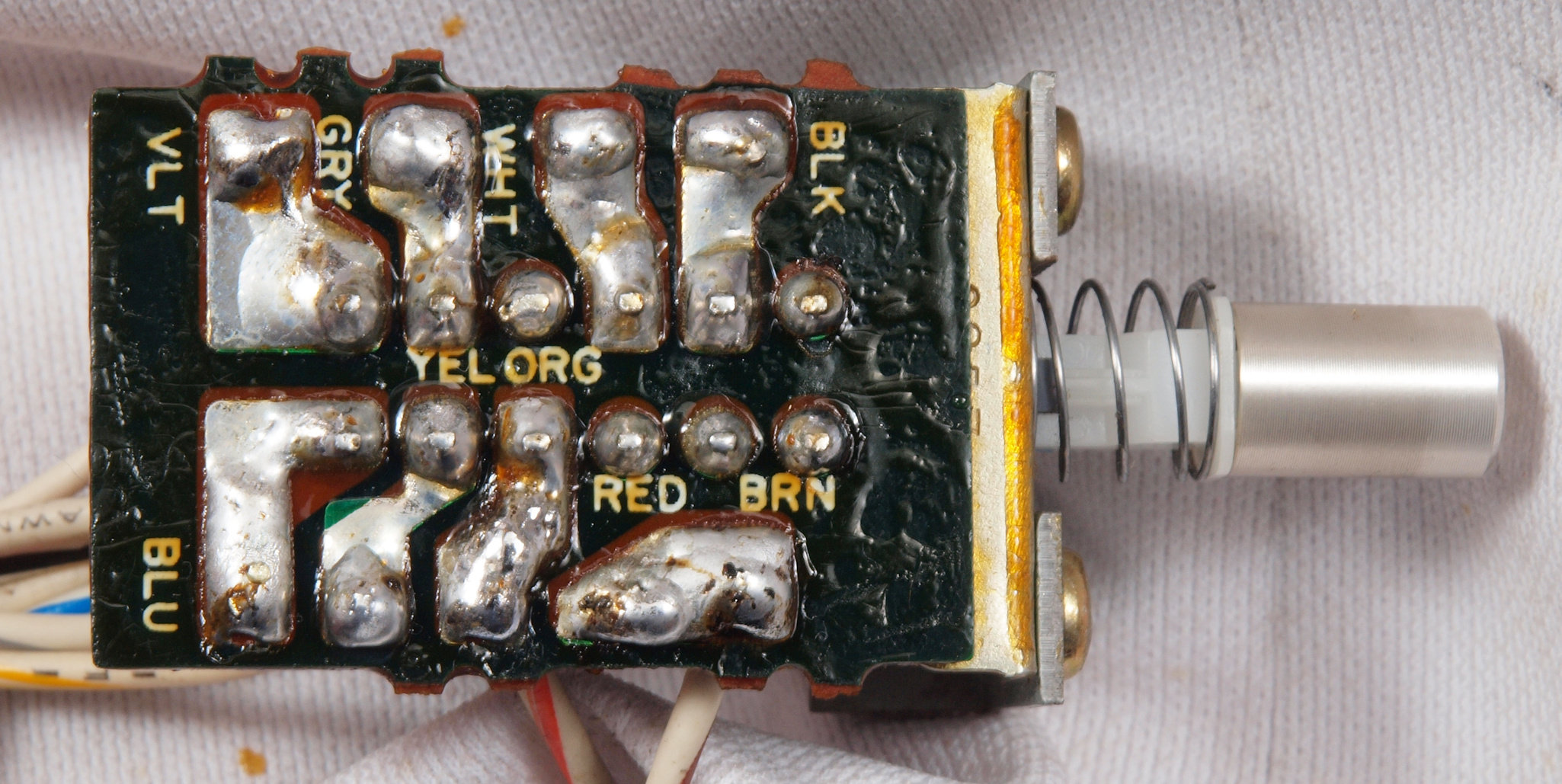

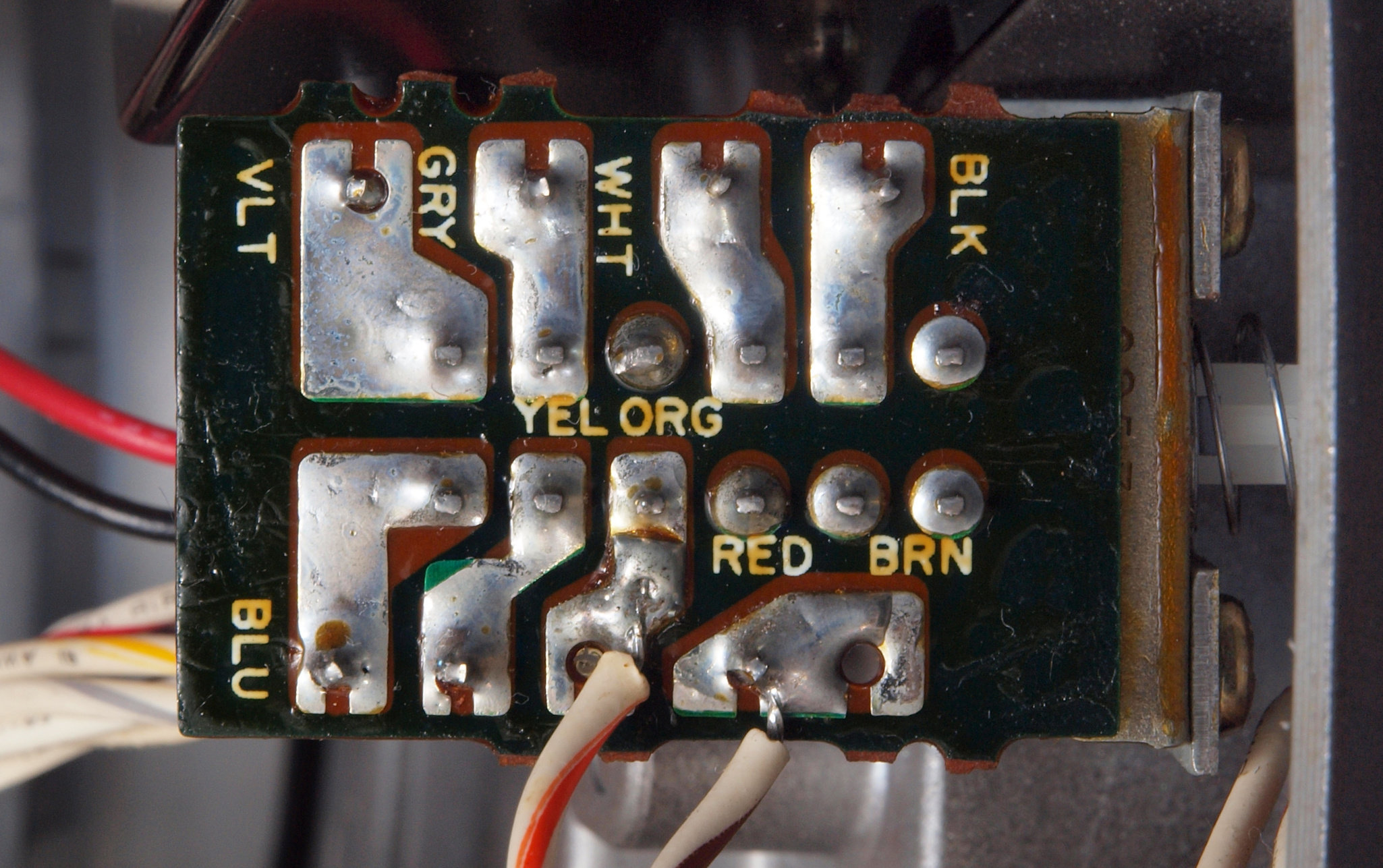

Ｃ５１．　修理中　操作ＳＷ。

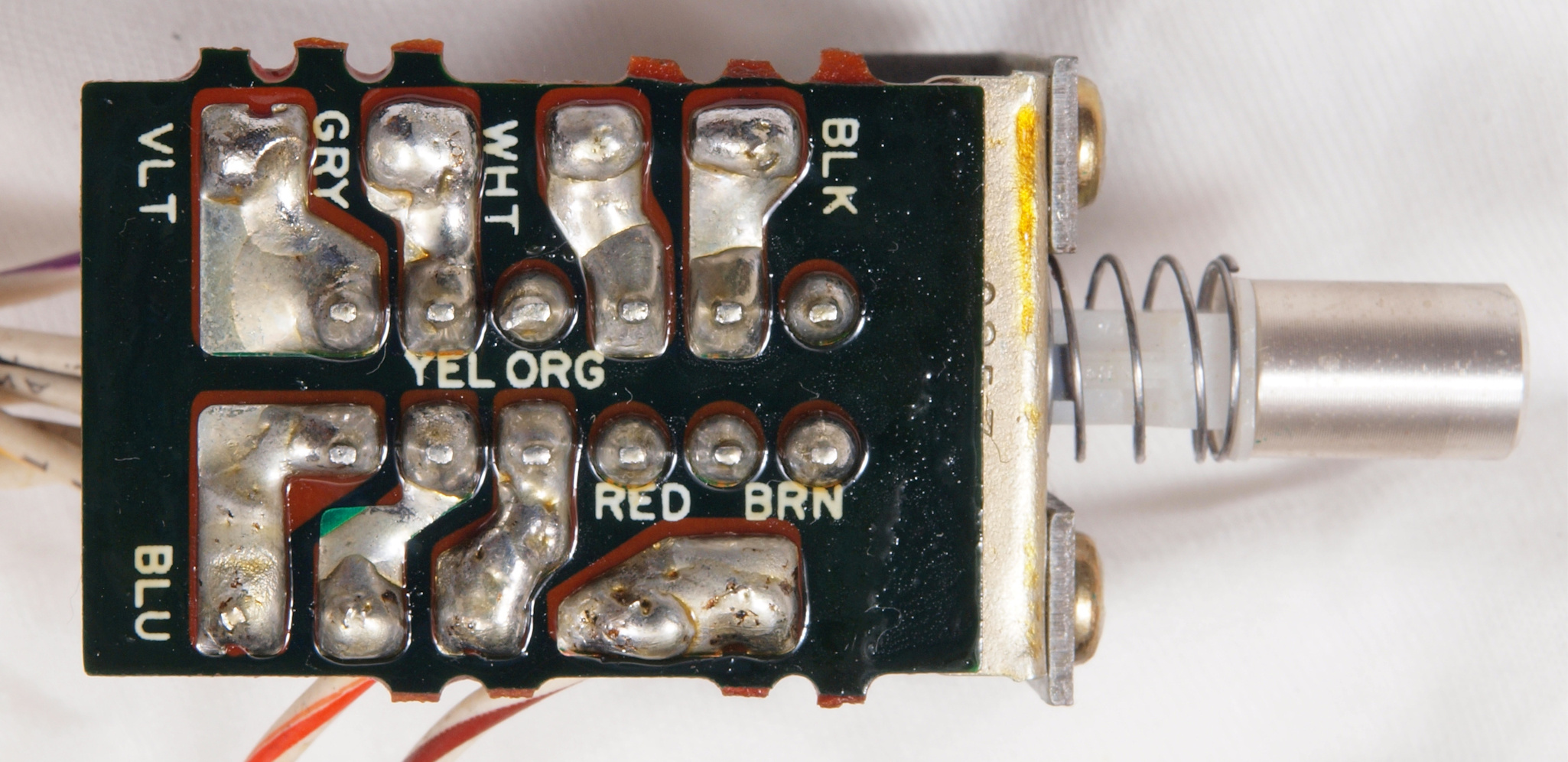

Ｃ５２．　修理（半田補正）後　操作ＳＷ。

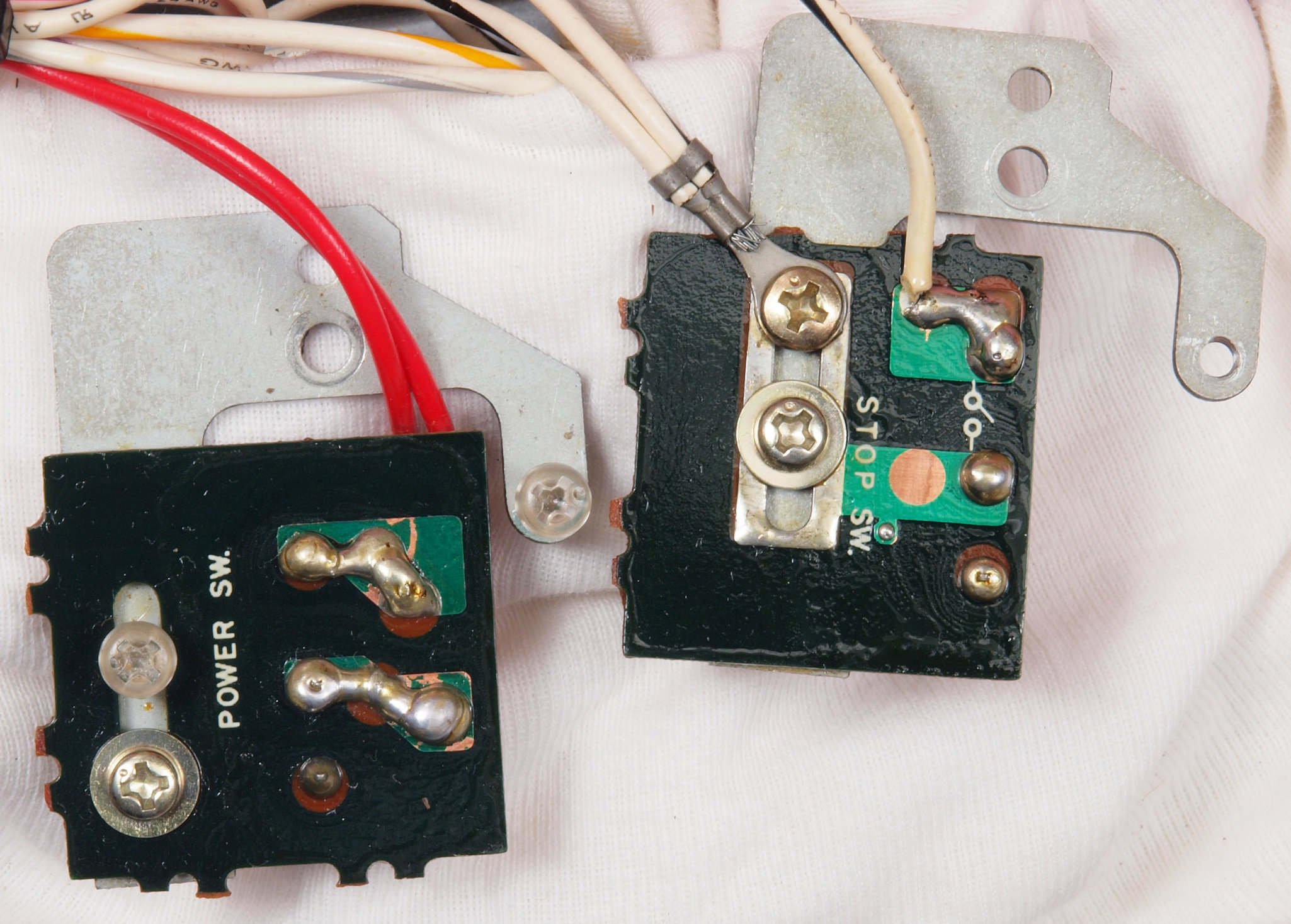

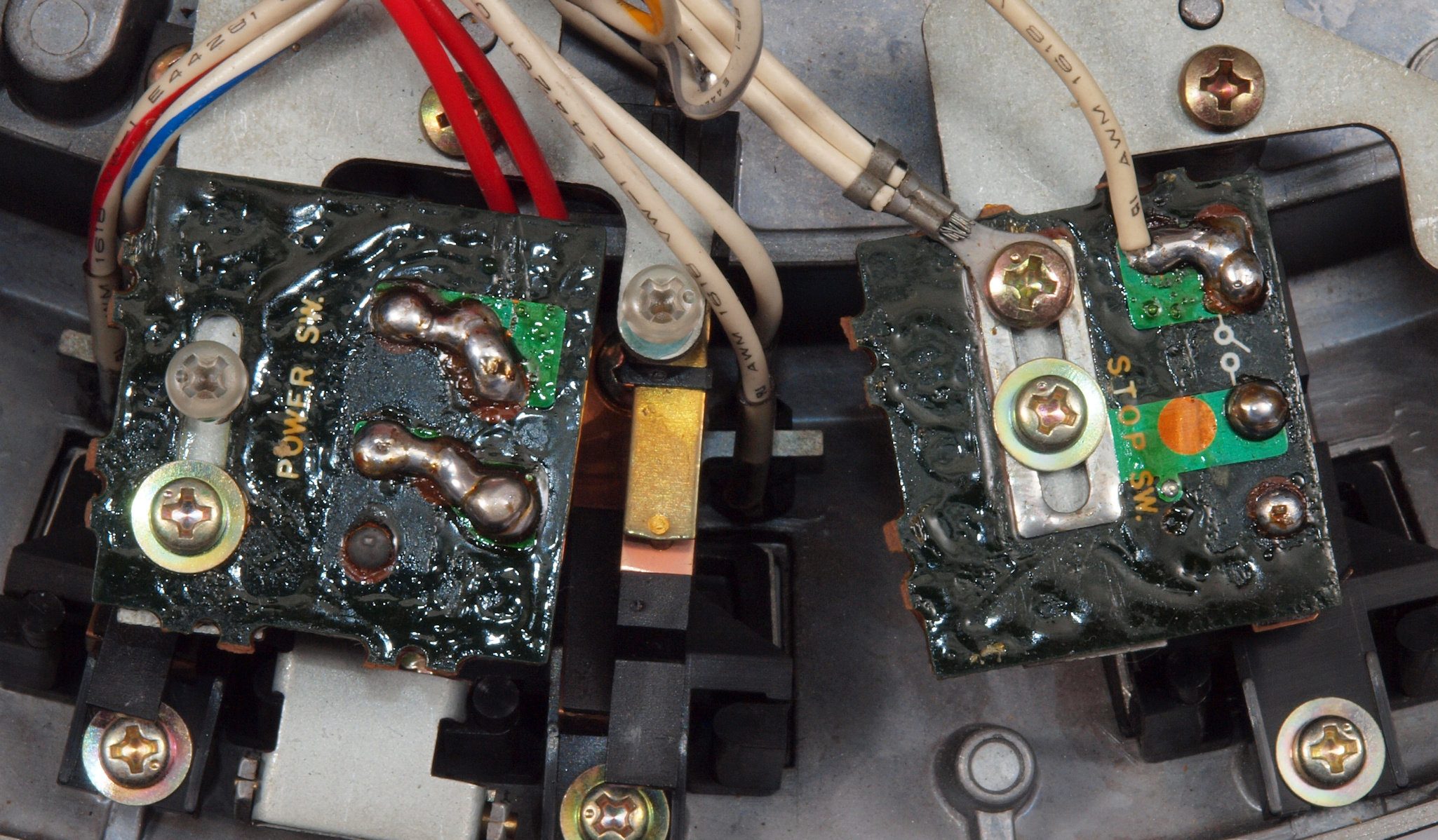

Ｃ５３．　完成操作ＳＷ。余分なフラックスを落として、コート液を塗る。
Ｃ６１．　修理前　マニアル・オート切替ＳＷ。
Ｃ６２．　修理（半田補正）後　マニアル・オート切替ＳＷ。
Ｃ６３．　完成マニアル・オート切替ＳＷ。余分なフラックスを落として、コート液を塗る。

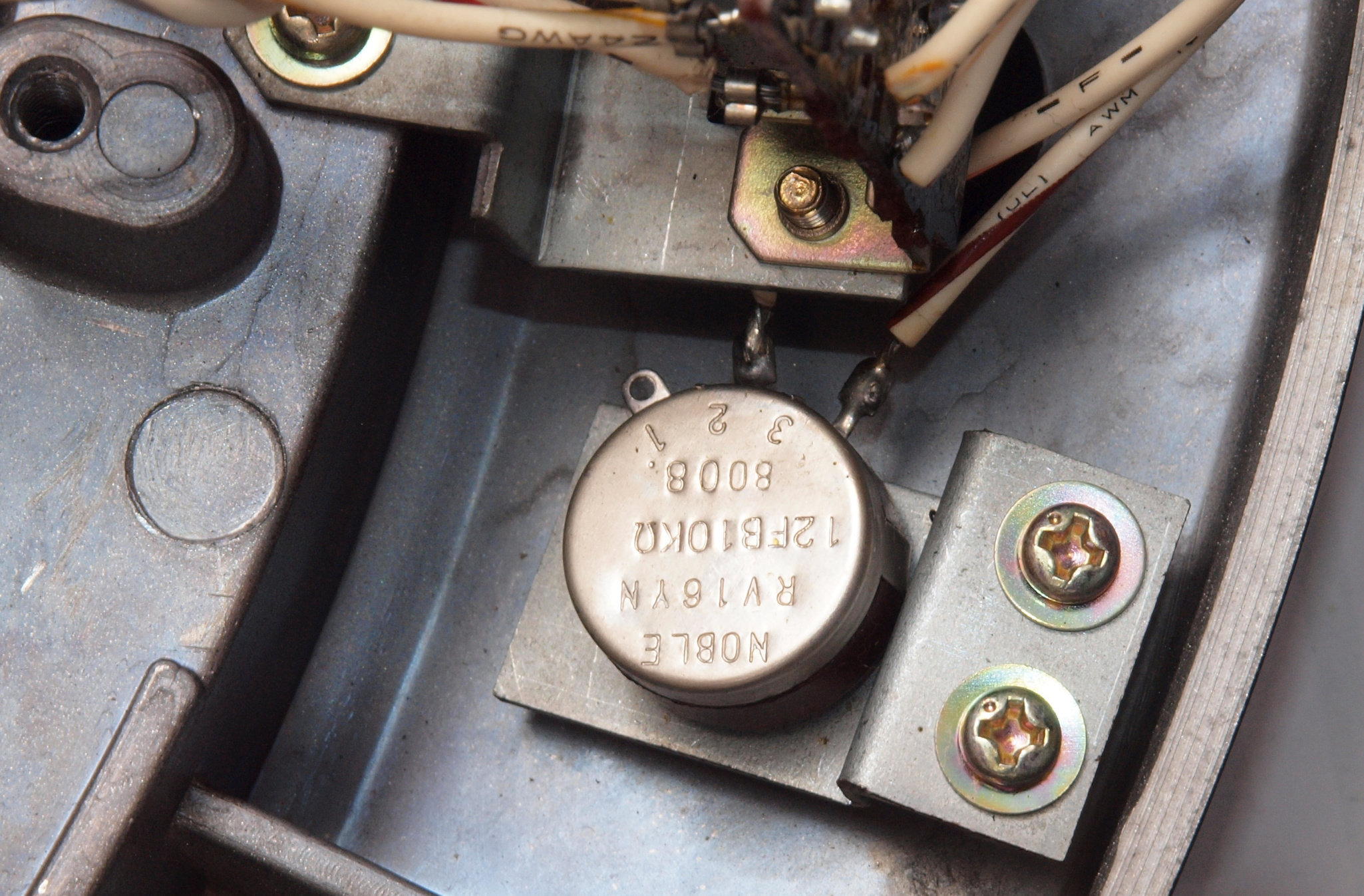

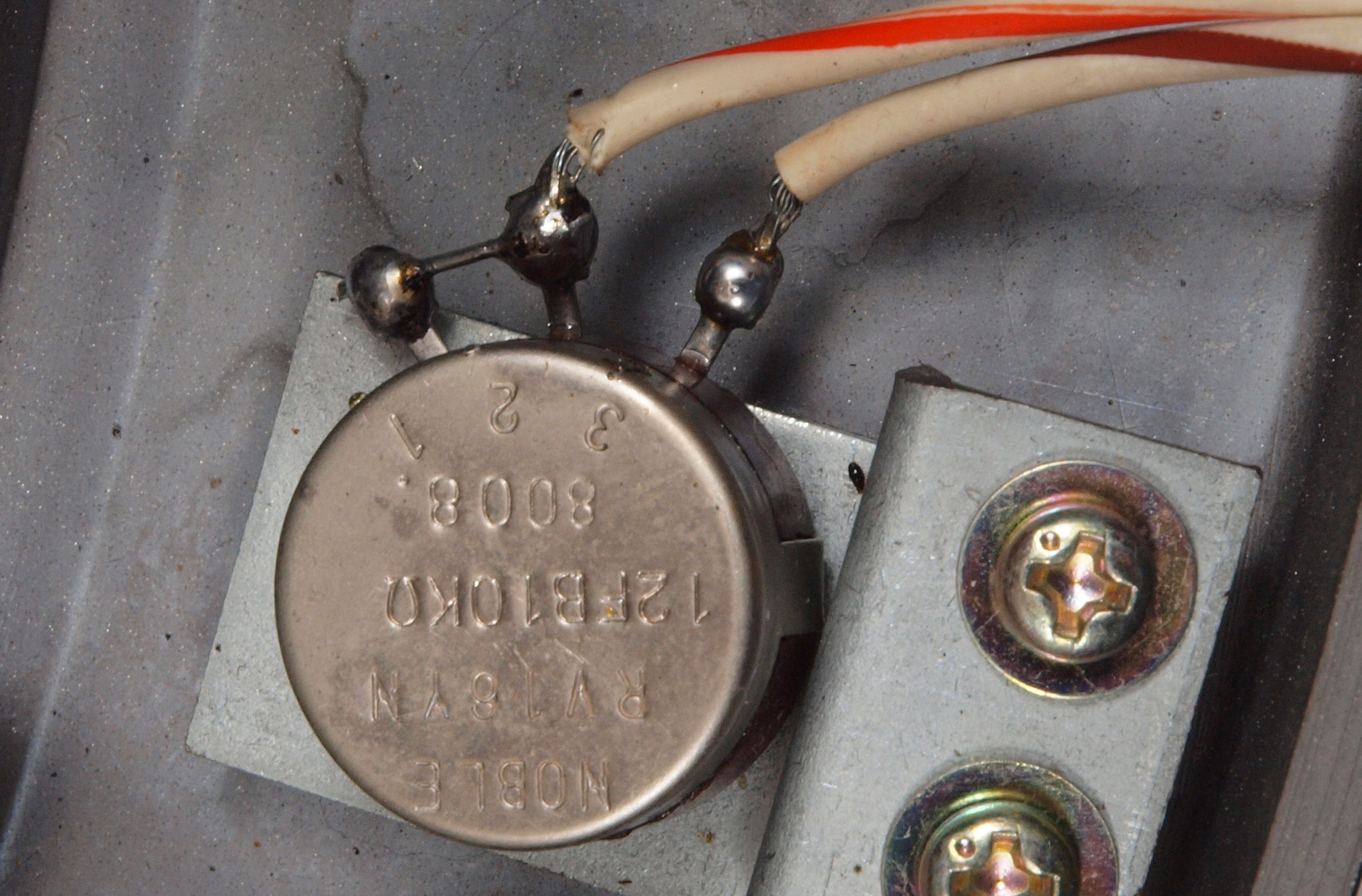

Ｃ７１．　修理前　回転数調整ＶＲ。
Ｃ７２．　修理（半田補正）後　回転数調整ＶＲ。

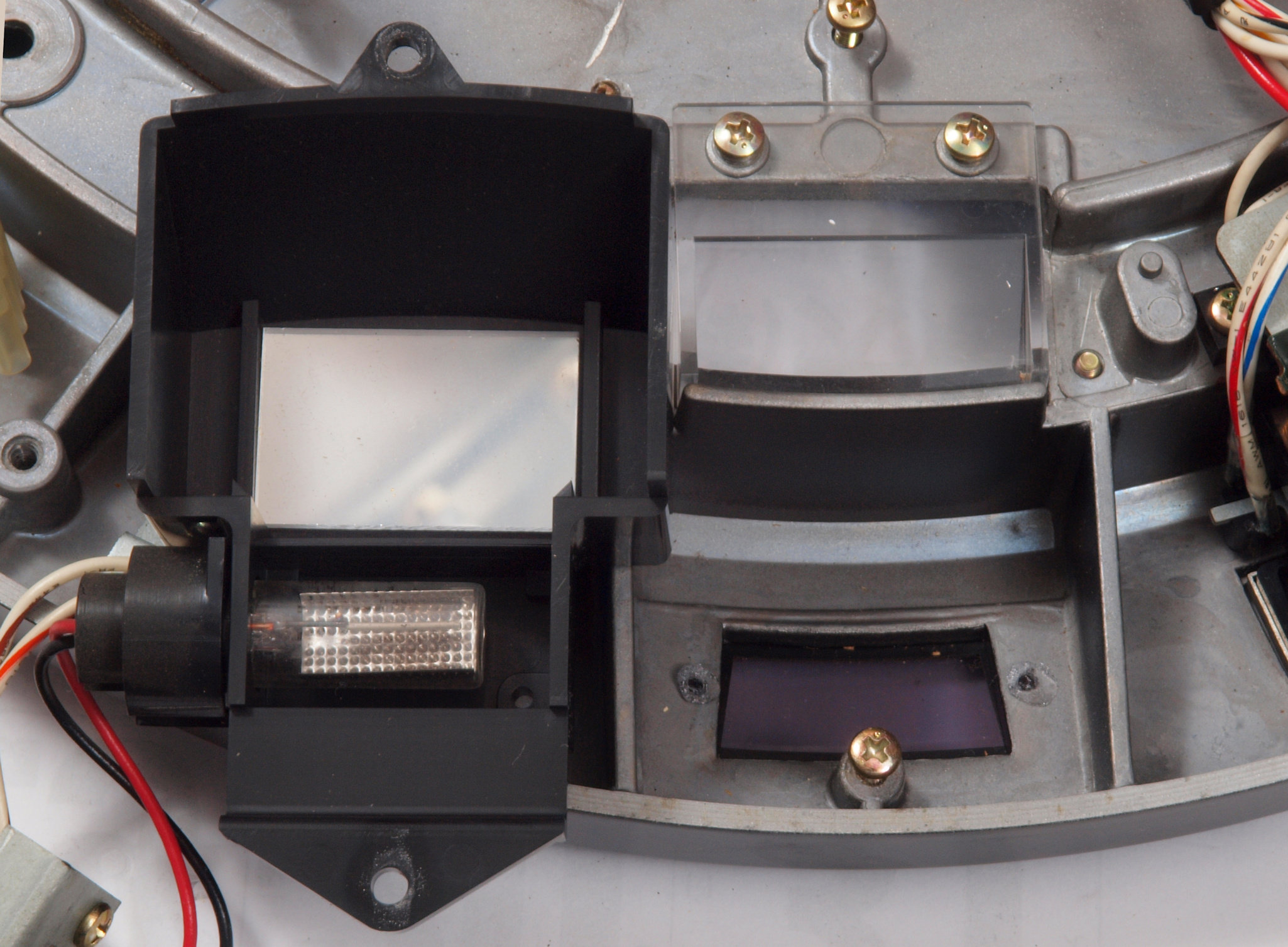

Ｃ８１．　修理中　ストロボ、点検・分解清掃中。
Ｃ９１．　修理中　モーター固定子巻線下から見る。

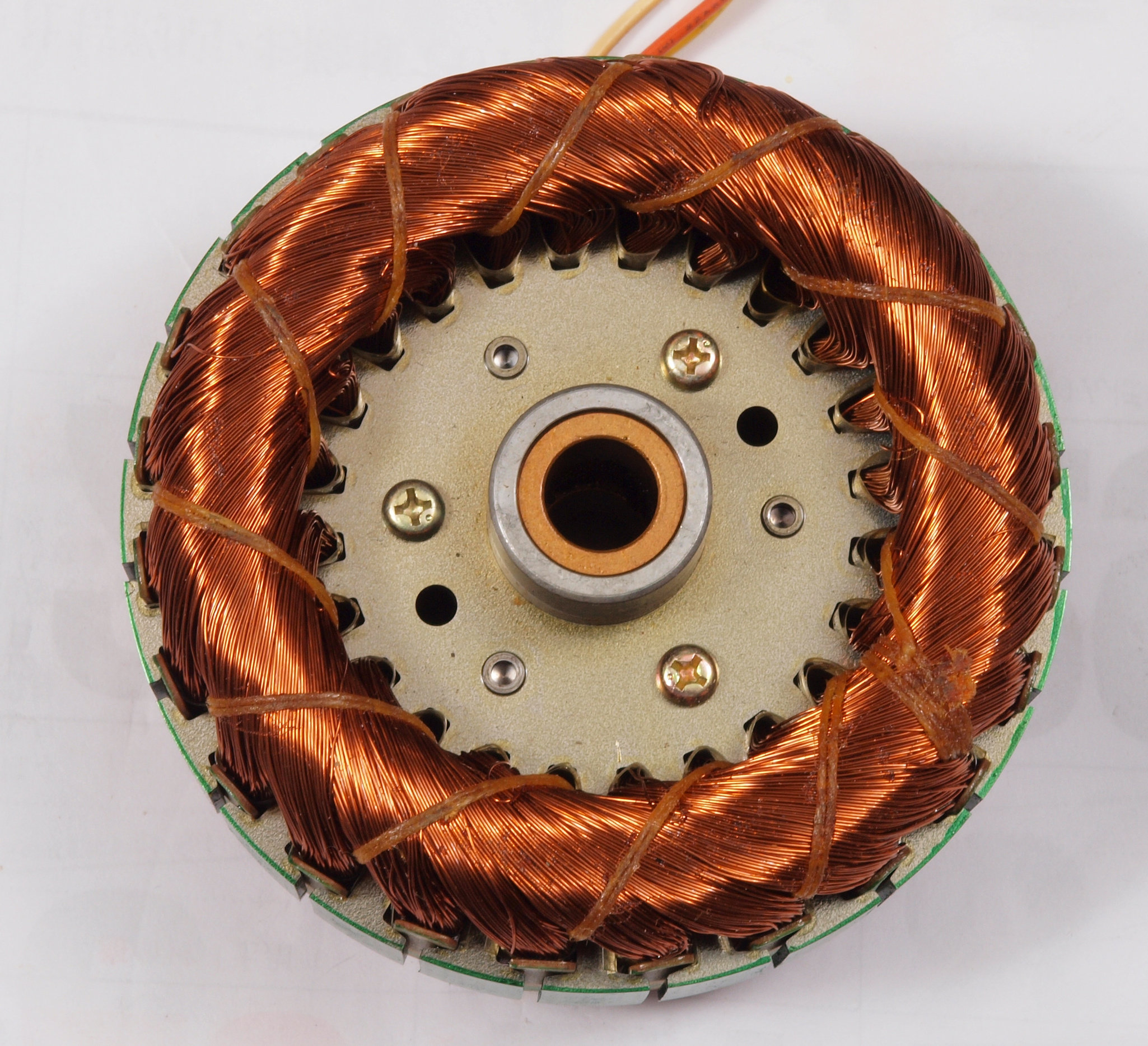

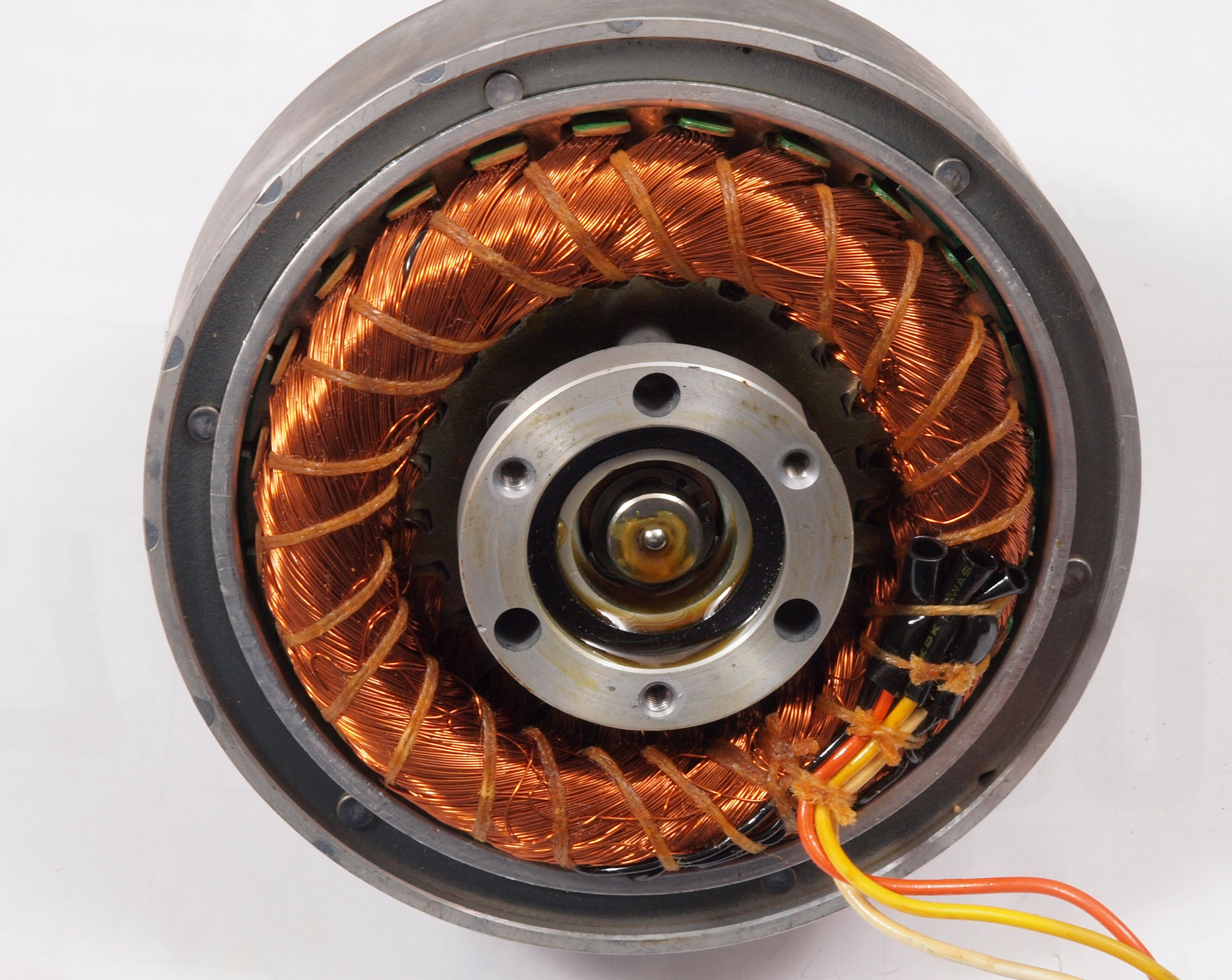

Ｃ９２．　修理中　アウターロータを取り、モーター固定子巻線上から見る。

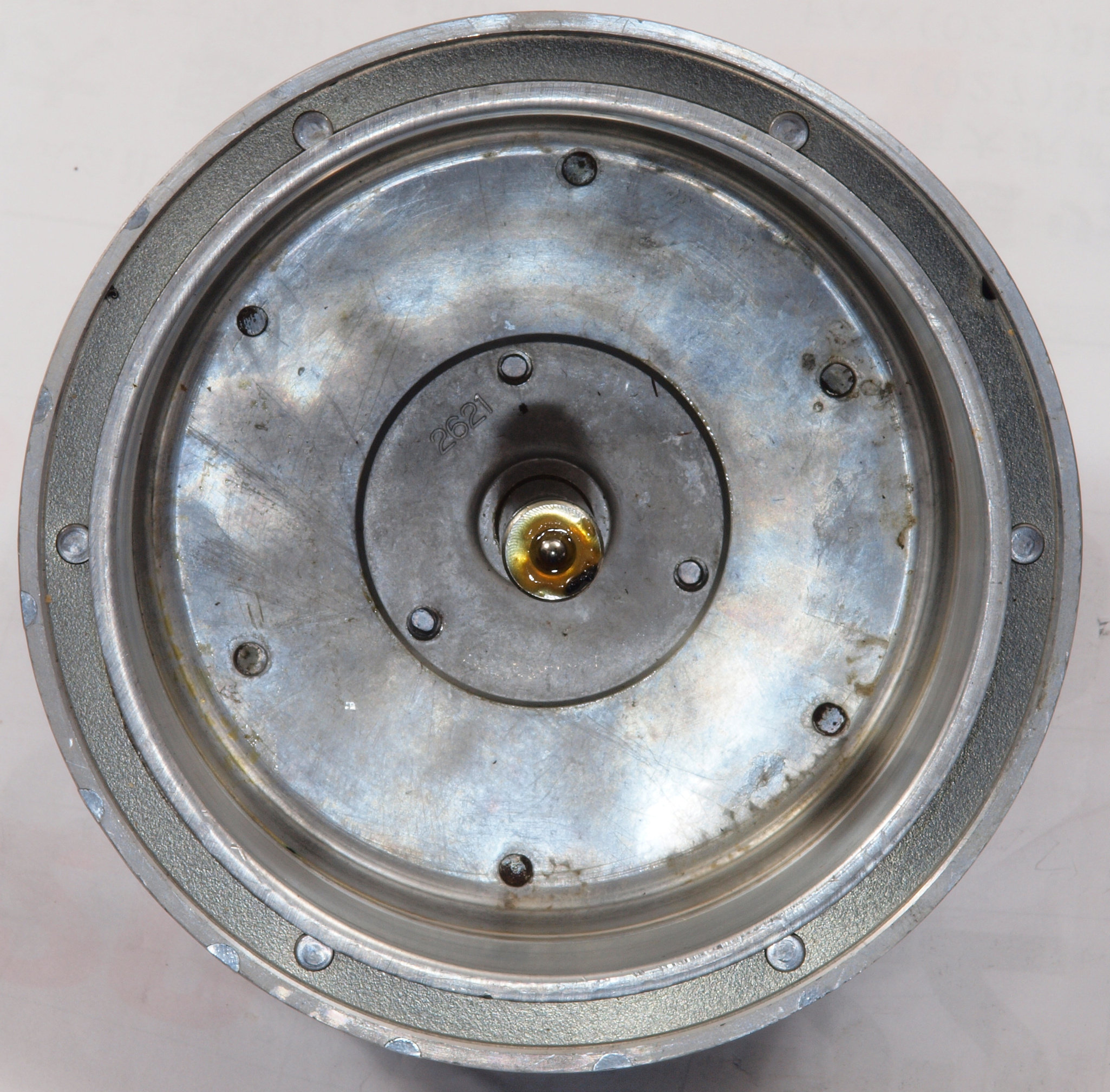

Ｃ９３．　修理中　モーター回転子＝アウターロータ。

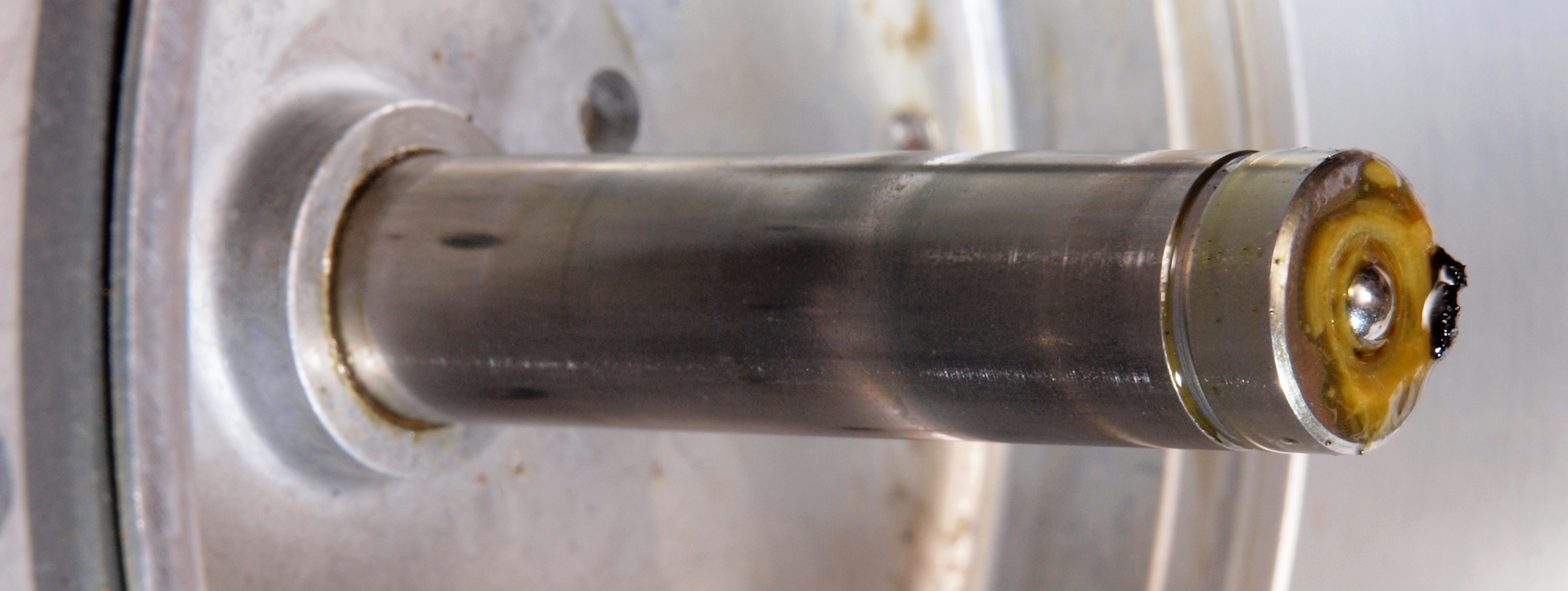

Ｃ９４．　修理中　モーター回転子軸。

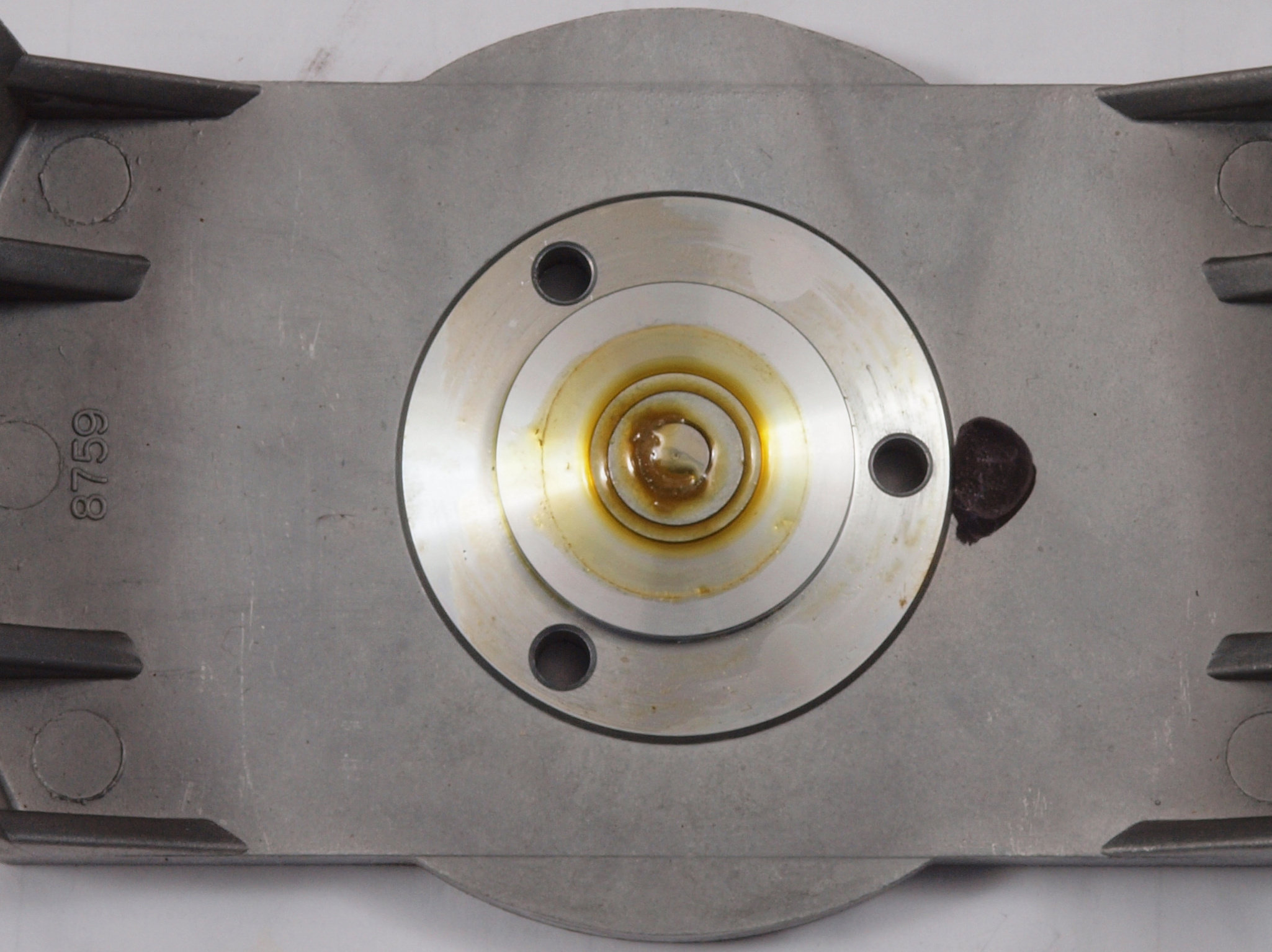

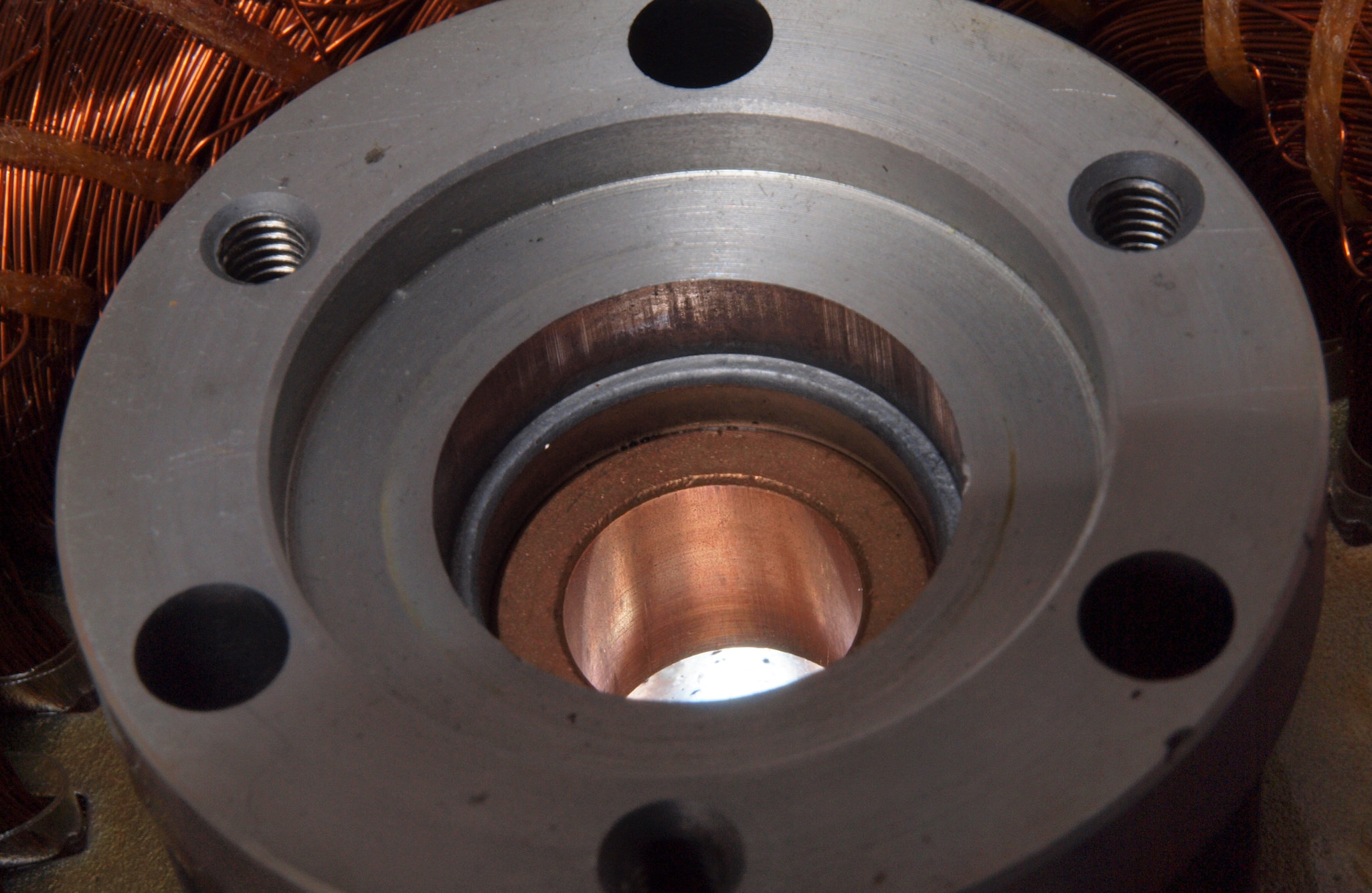

Ｃ９５．　修理中　モーター軸下受け。

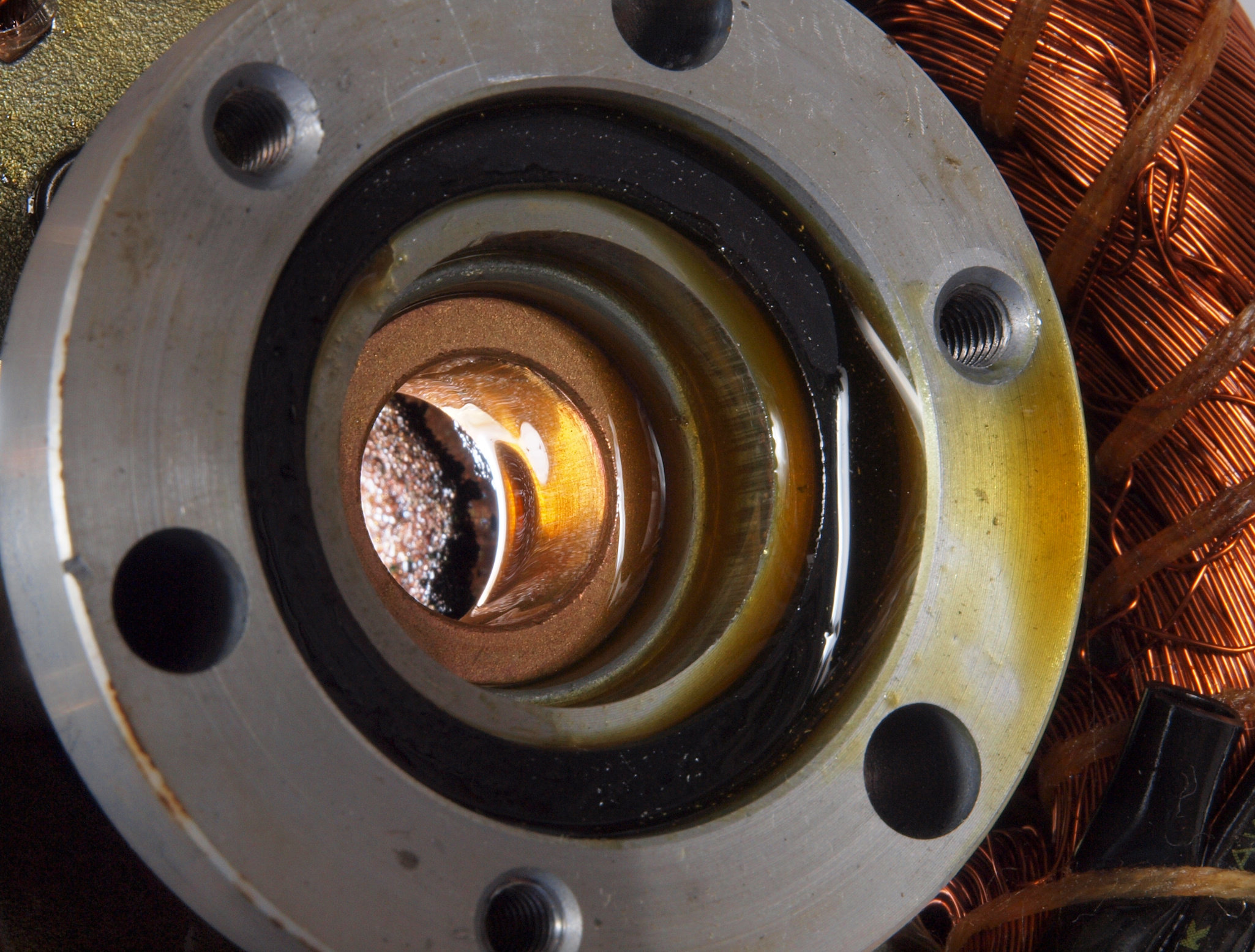

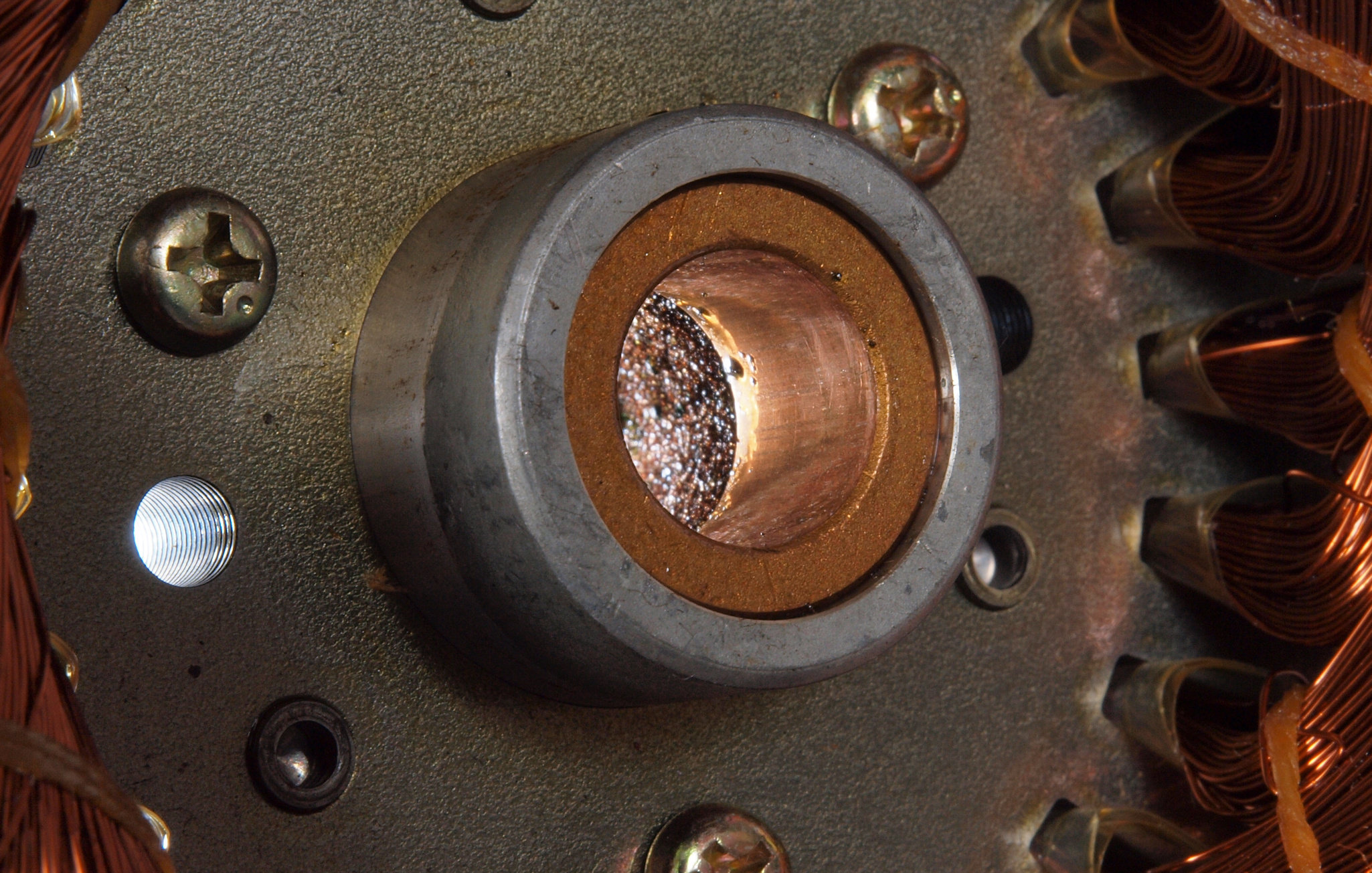

Ｃ９６．　修理中　モーター軸上ベアリング、　ブツブツ黒く見えるのは油分を保つ為の劣化スポンジ。
Ｃ９７．　修理（清掃）後　モーター軸上ベアリング。
Ｃ９８．　修理中　モーター軸上ベアリング、　ブツブツ黒く見えるのは油分を保つ為の劣化スポンジ。

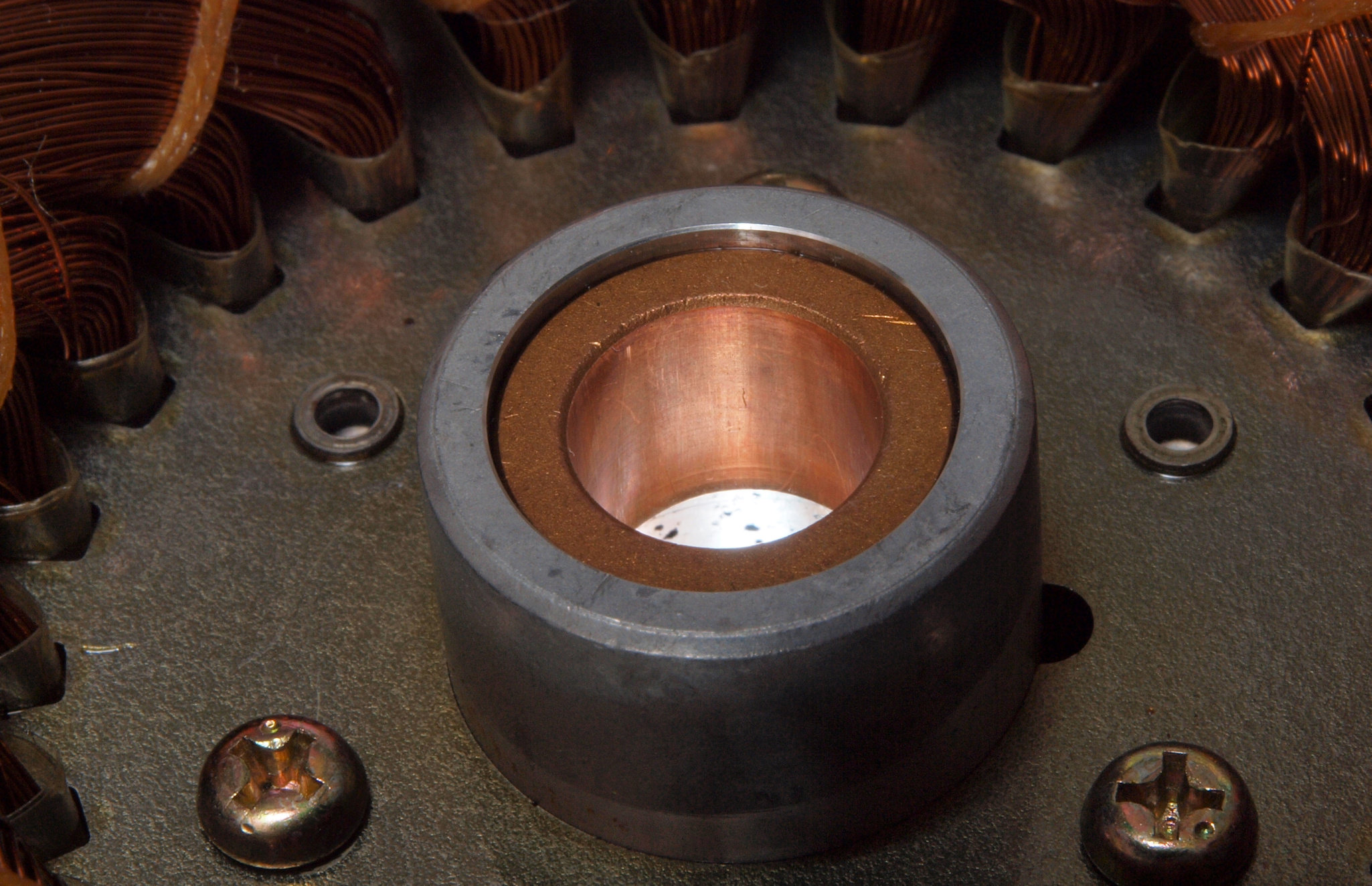

Ｃ９９．　修理（清掃）後　モーター軸上ベアリング。

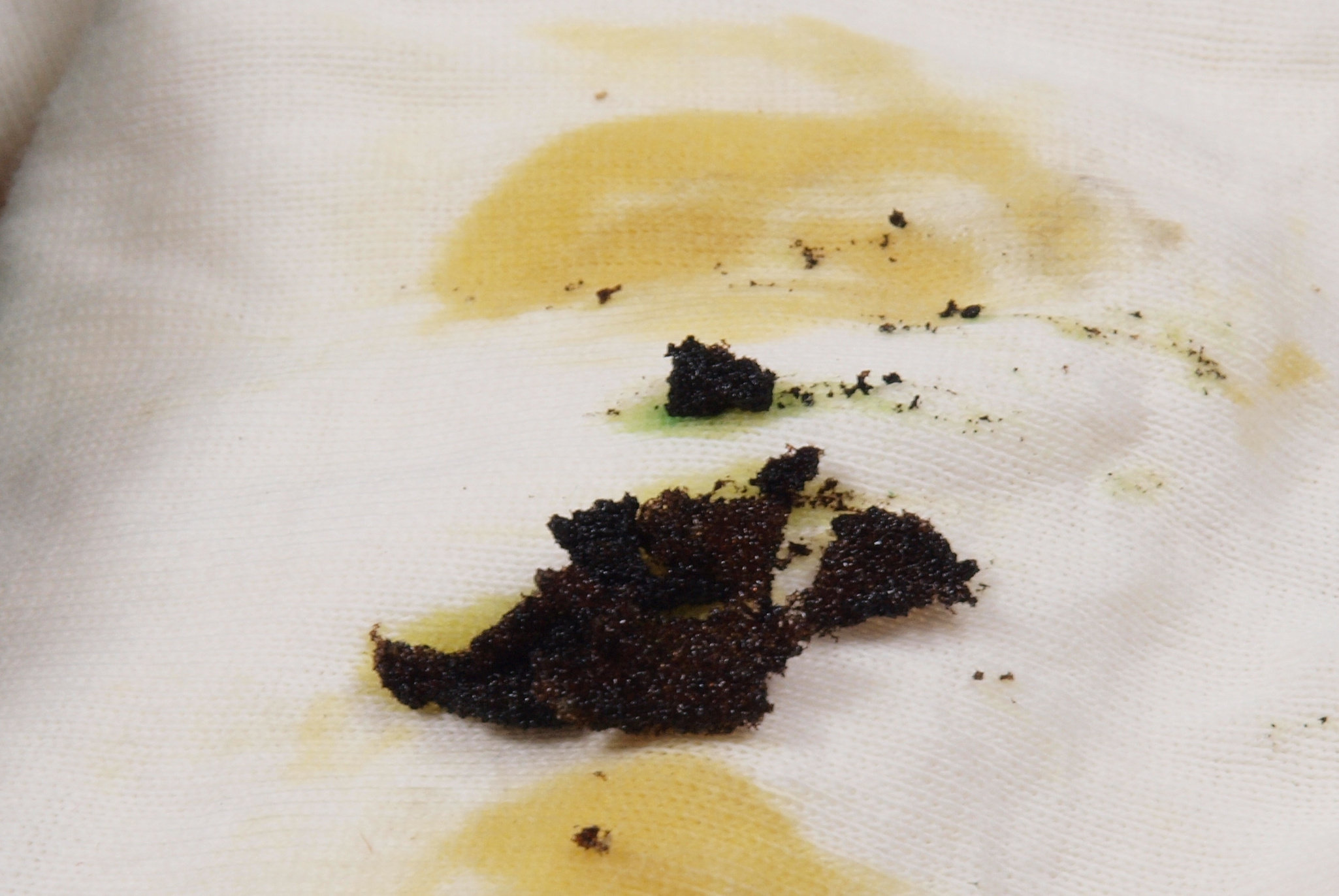

Ｃ９Ａ．　修理中　モーター軸上ベアリングの油分を保つ為の劣化スポンジ。取り出しの１部。
ＣＡ１．　修理中　磁気ヘッドのギャップ調整。
ＣＢ１．　修理前　２重タンテーブル間のクションスポンジ、湿気でグズグズ！
ＣＢ１．　修理後　２重タンテーブル間のクションスポンジ、新しいのと交換。

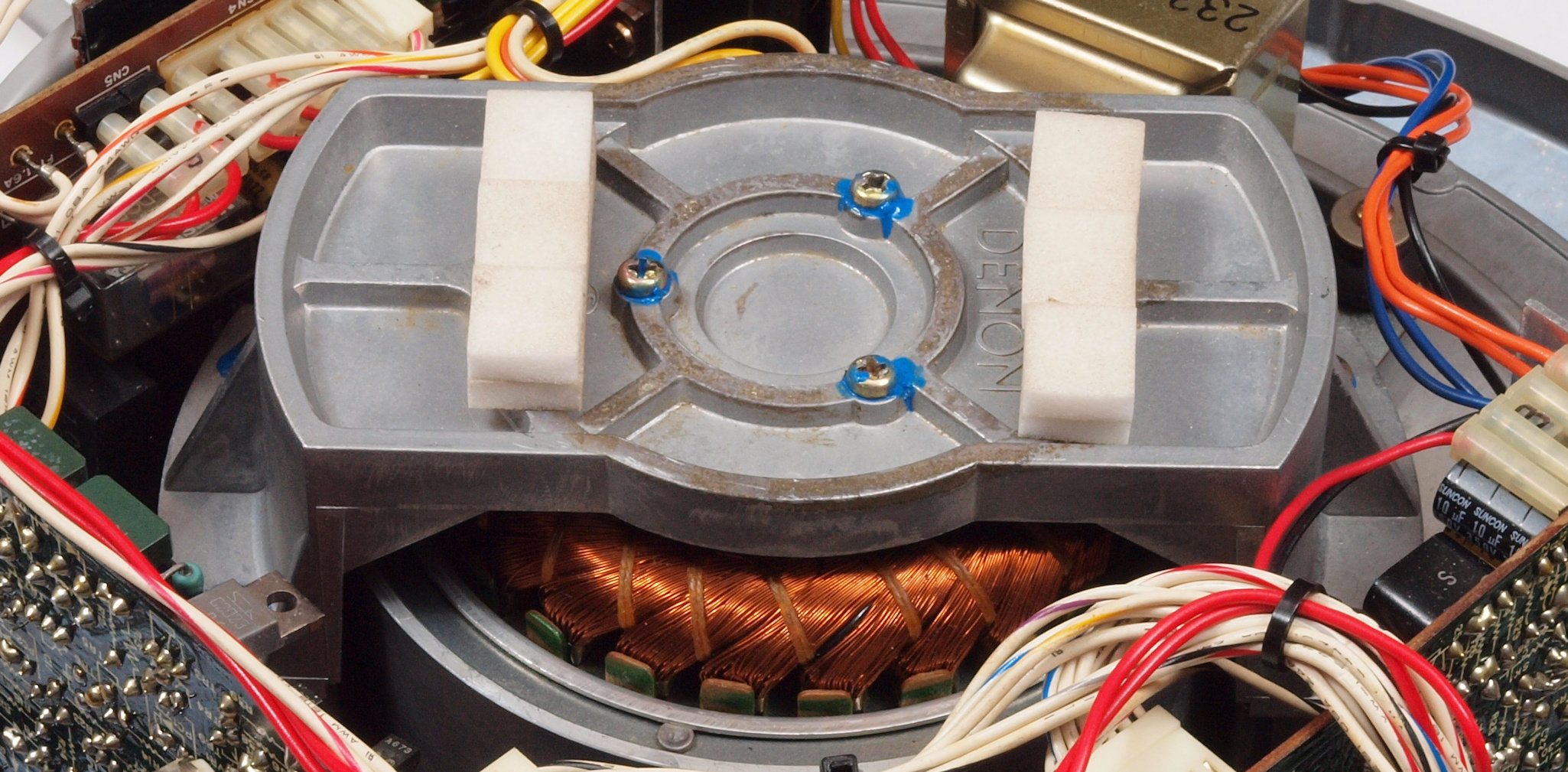

ＣＣ１．　修理前　モータ押さえのスポンジ、経年劣化でグズグズ、モータの回転子と固定子の隙間に入ると大変！
ＣＣ２．　修理後　モータ押さえのスポンジ、交換する。

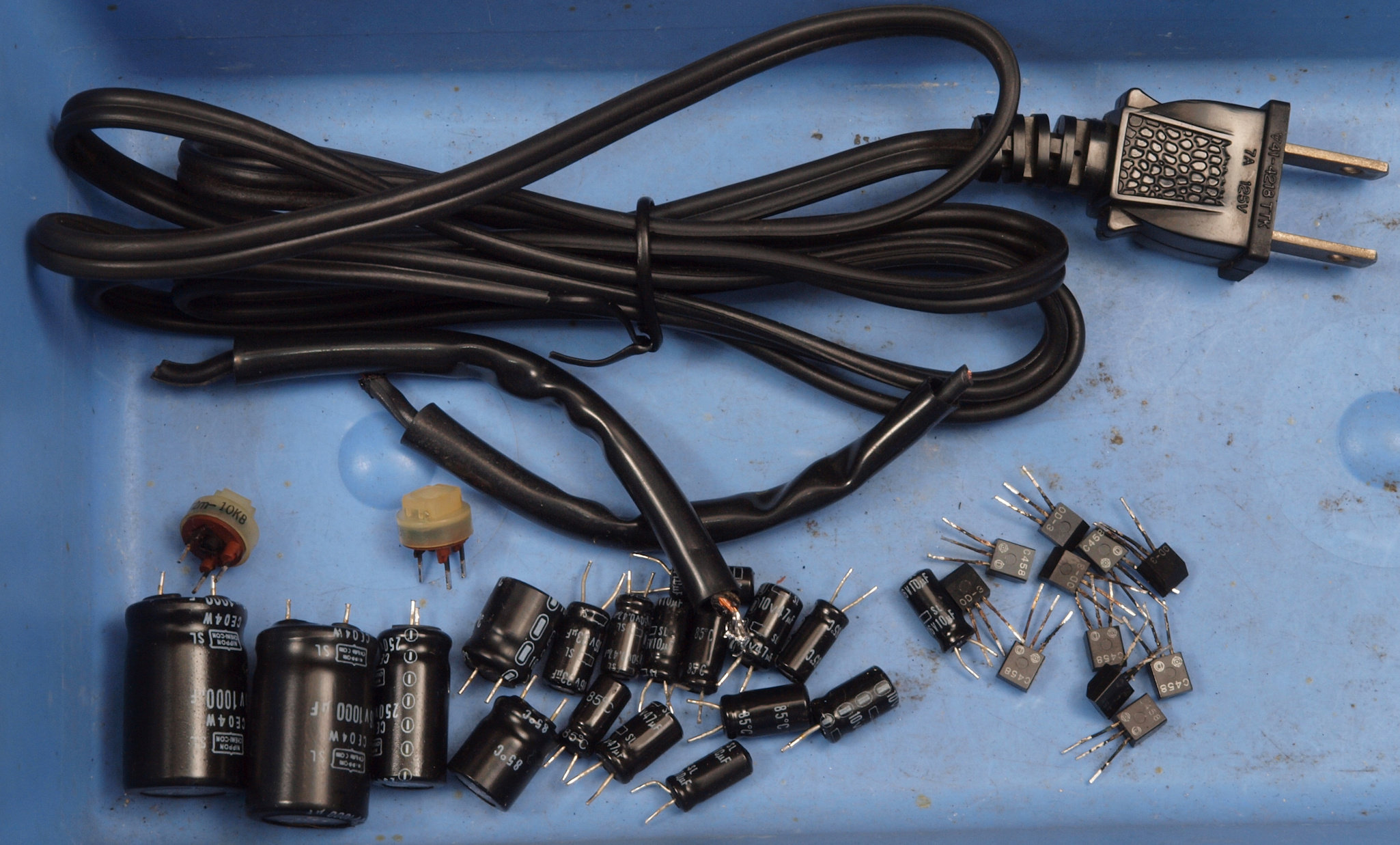

ＣＤ１．　交換部品。

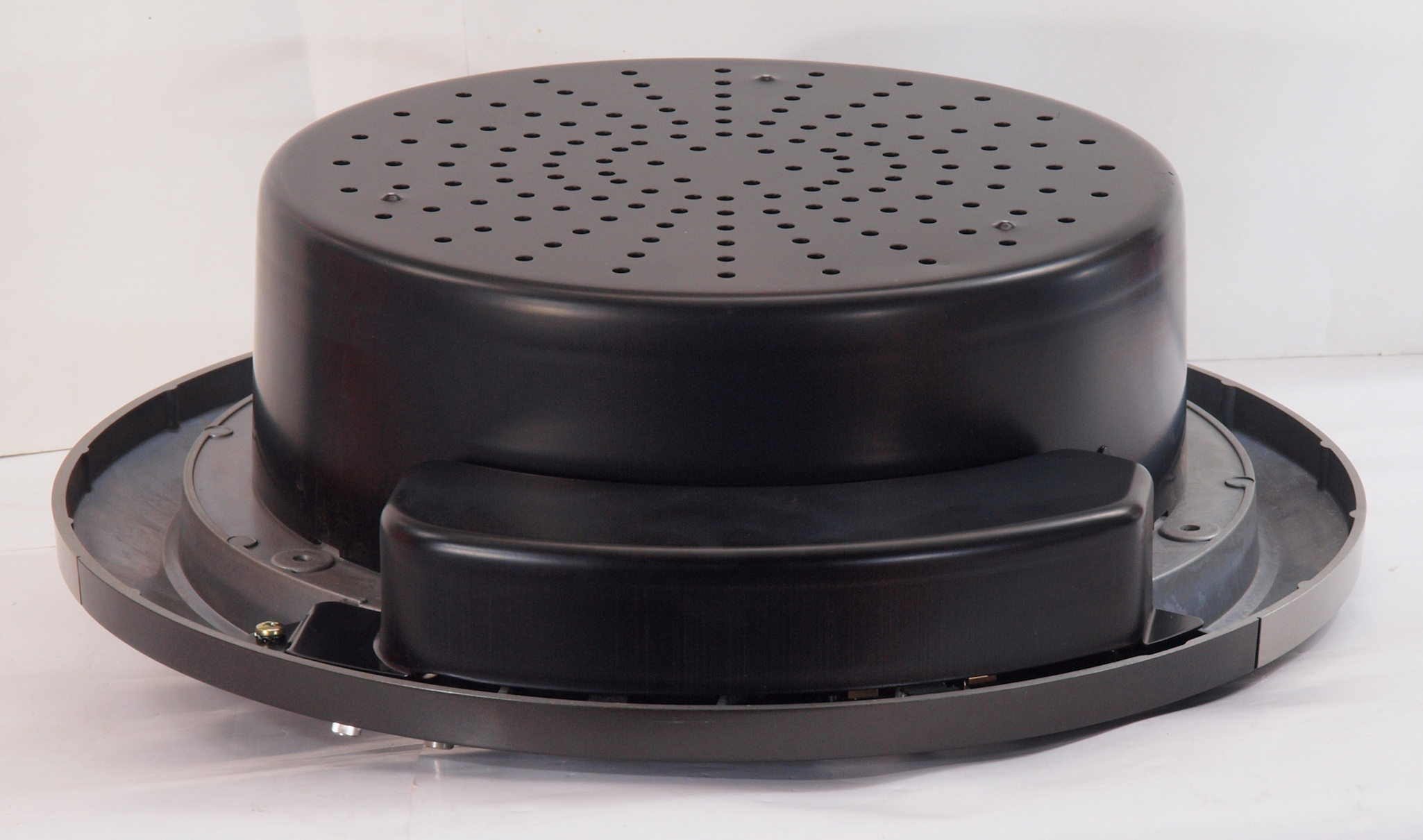

ＣＥ１．　修理前　下から見る。
ＣＥ２．　修理後　下から見る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。　　　
Ｅ１．　３３回転（ロック）。
Ｅ２．　４５回転（ロック）。

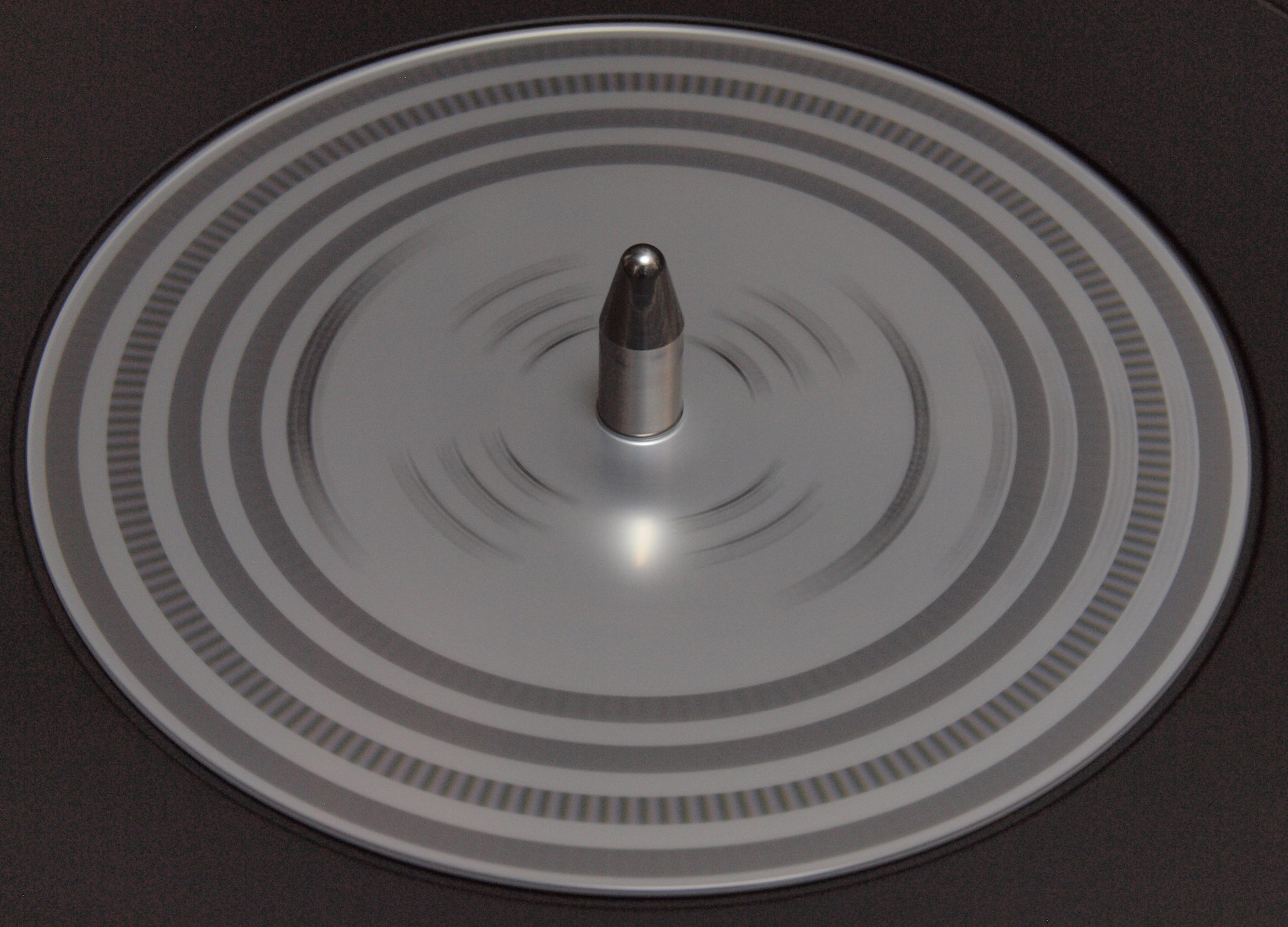

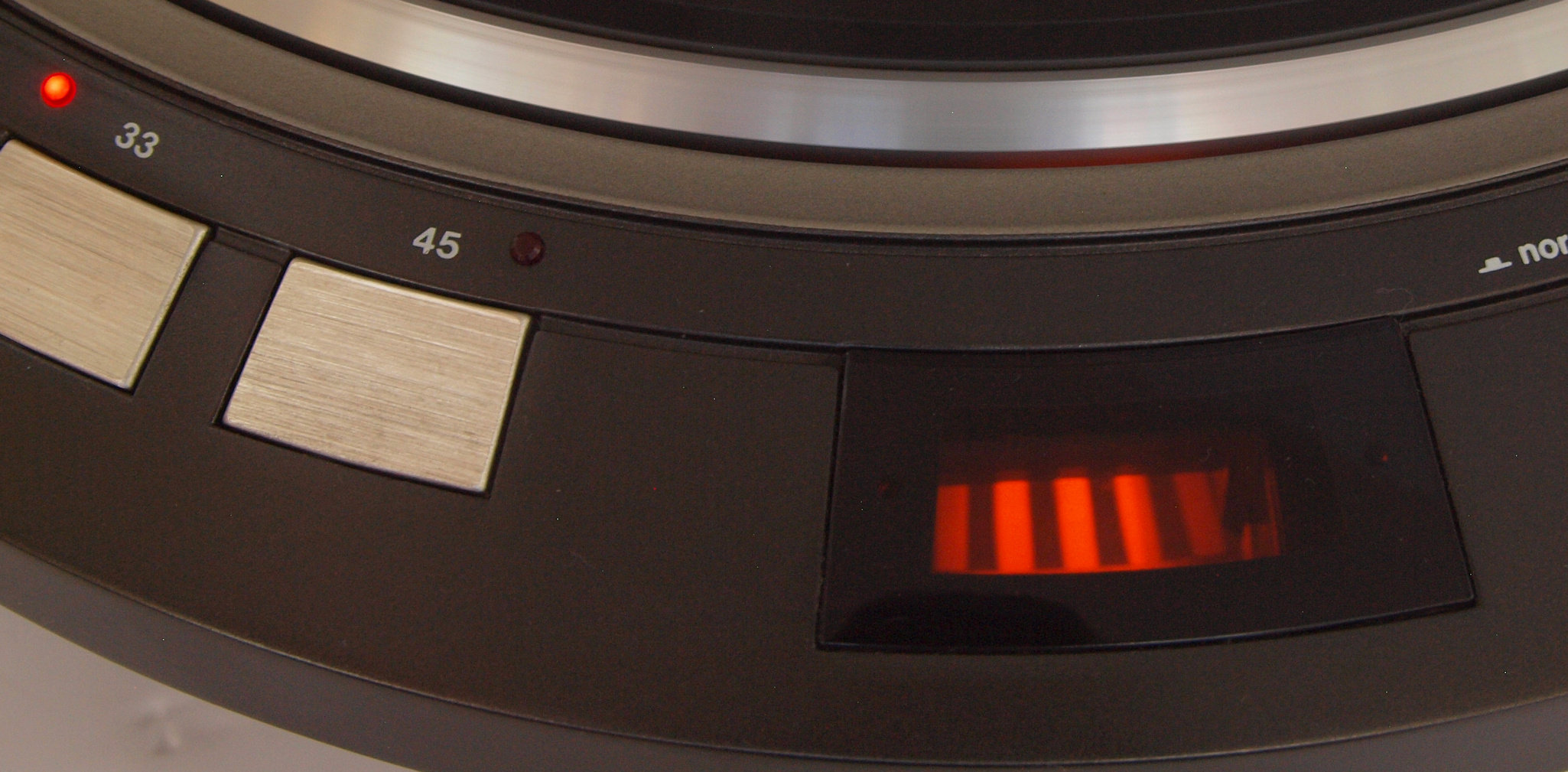

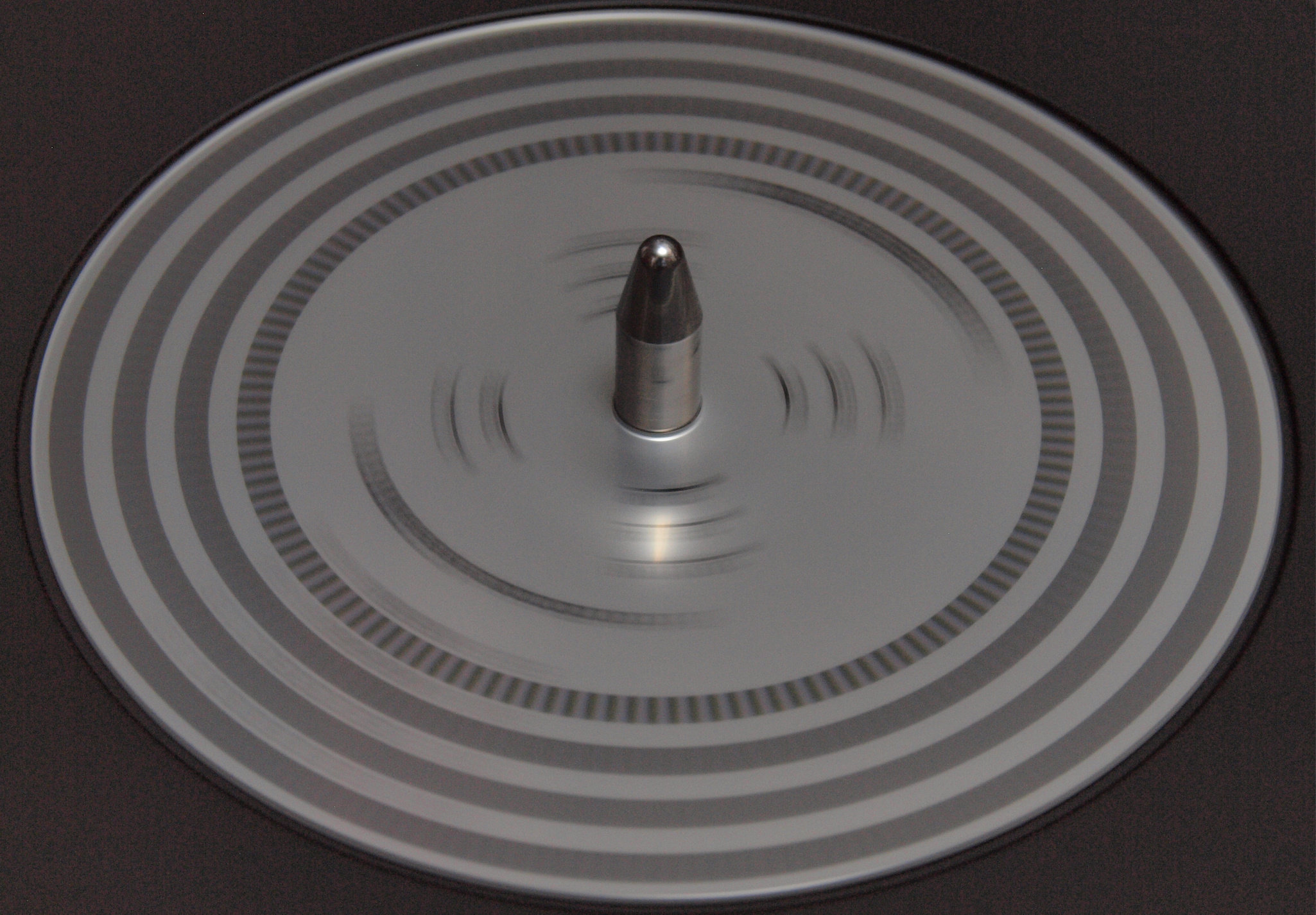

Ｅ３．　ストロボで３３回転確認。

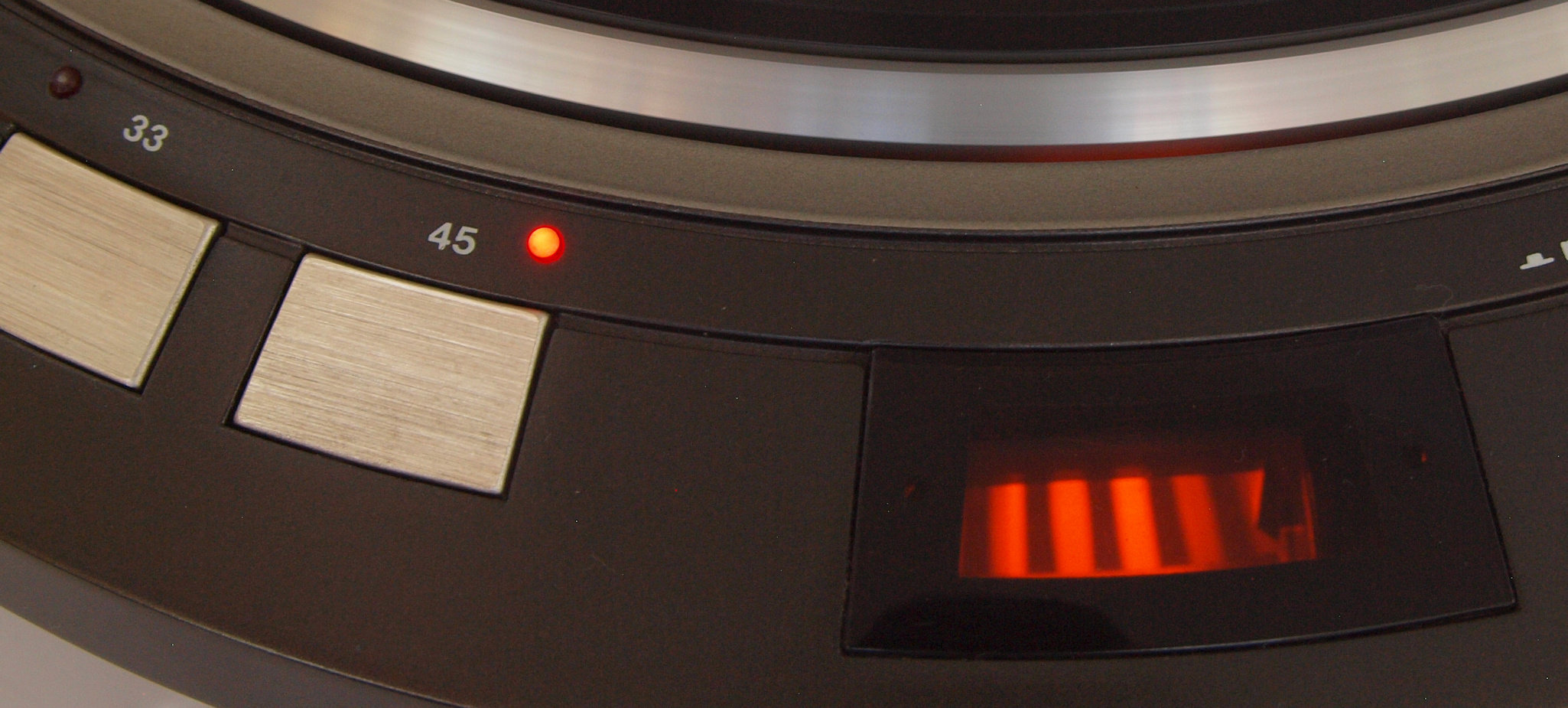

Ｅ４．　ストロボで４５回転確認。

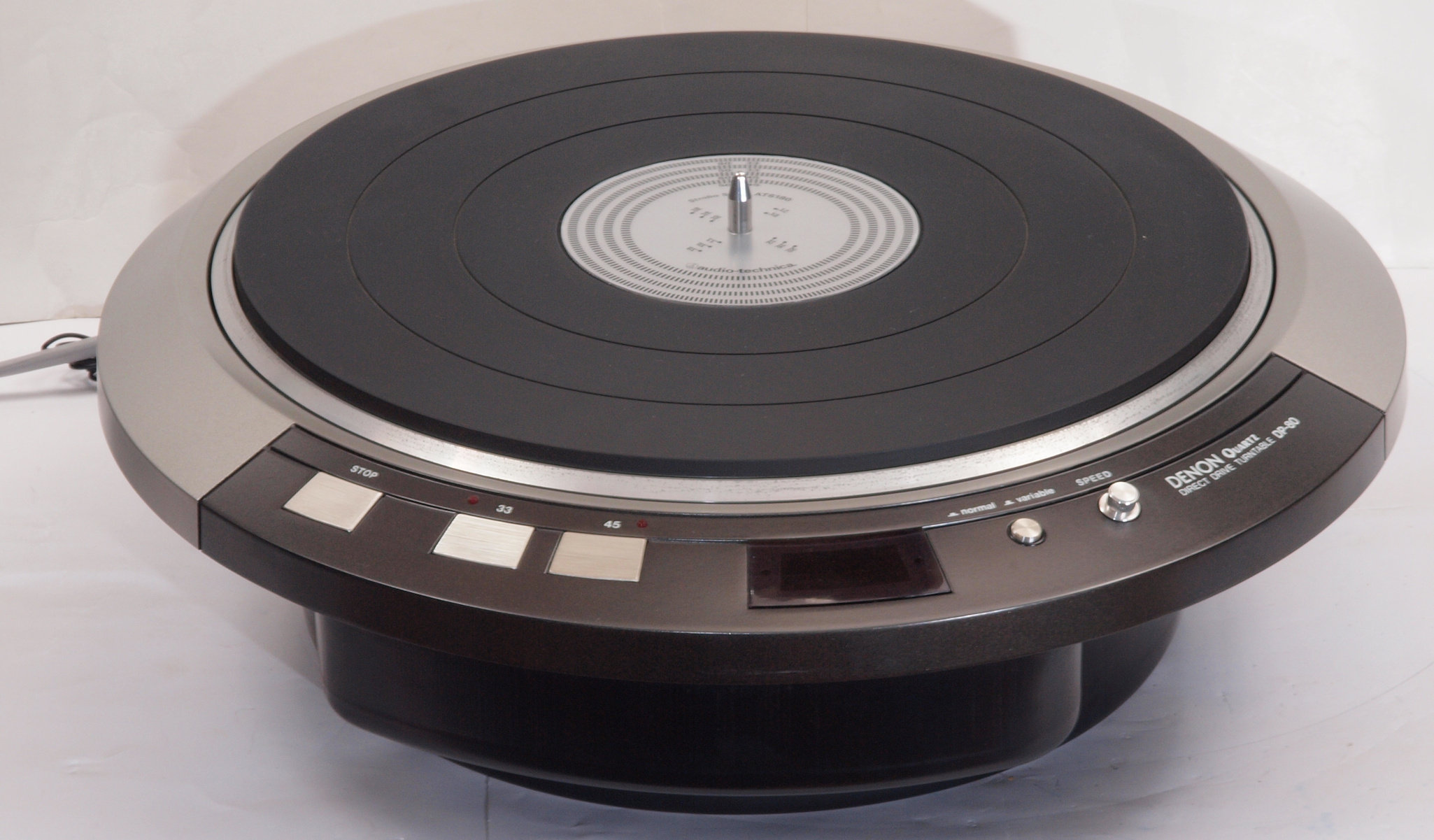

Ｅ５．　完成。
Ｓ．　ＤＥＮＯＮ　ＤＰ−８０　の仕様（カタログ・マニアルより）　
型式 ターンテーブル　ＤＰ−８０
駆動方式 サーボ式ダイレクト・ドライブ
モーター アウトローター形3相ACサーボモーター
回転数 33 1/3、45rpm（±6％調節可能）
スピード制御方式 周波数検出によるスピードサーボおよび位相サーボ
スピード切換え機構 電気的切換（プッシュ・ボタン式）
ワウ・フラッター ０．０１５％ｗ.ｒｍｓ以下（ＤＥＮＯＮ測定法）
０．０２％ｗ.ｒｍｓ以下（ＪＩＳ）
回転数偏差 0.002％以内
SN比 80dB以上、７７dB以上（ＤＩＮ-Ｂ）
起動時間 1.2秒以内で規定回転（33 1/3ｒｐｍ時）
負荷特性 0％（針圧250g最外周）
電源電圧特性 90〜110Vに対し0％
ターンテーブル アルミダイカスト30.8cm
慣性モーメント３７０ｋｇ・ｃｍ2（シー ト含む）
ブレーキ 電子式ブレーキ
消費電力 8W
寸法 φ３７６×Ｈ１４０mm
重量 約10kg
価格 \95,000（1981年頃）
適合キャビネット ＤＫ-１００，ＤＫ-１００Ｆ，ＤＫ-１００Ｇ（￥２３，０００）
ＤＫ-２０００Ｇ（￥２５，０００）
ＤＫ-３００（￥５５，０００）
ＤＫ-２３００（￥７０，０００）
