VacuumTubeTester Hickok TV-2B/Uで
EL34B、EL34C Gm & Ip測定
YAHOOオークションで購入、 TUNG−SOL EL34B 8本。
  • 1本目 EL34B測定。 Gm=12000μmho、Ip=74.4mA。
    2本目 EL34B測定。 Gm=13000μmho、Ip=79.4mA。
    3本目 EL34B測定。 Gm=13200μmho、Ip=88.6mA。
    4本目 EL34B測定。 Gm=13400μmho、Ip=88.8mA。
    5本目 EL34B測定。 Gm=10000μmho、Ip=63.2mA。
    6本目 EL34B測定。 Gm=11000μmho、Ip=66.9mA。
    7本目 EL34B測定。 Gm=11800μmho、Ip=65.9mA。
    8本目 EL34B測定。 Gm=11300μmho、Ip=63.9mA。
YAQIN MC−10L 付属出力真空管 EL34−B 4本
  • 1本目 EL34−B測定。 Gm=11500μmho、IP=66.5mA。
    2本目 EL34−B測定。 Gm=10500μmho、IP=57.9mA。
    3本目 EL34−B測定。 Gm=11000μmho、IP=62.1mA。
    4本目 EL34−B測定。 Gm=11400μmho、IP=60.8mA。
YAHOOオークションで購入、 Groove Tubes EL34C 4本
  • 1本目 EL34C測定。 Gm=11500μmho、IP=75.0mA。
    2本目 EL34C測定。 Gm=8300μmho、IP=50.64mA。
    3本目 EL34C測定。 Gm=10200μmho、IP=59.3mA。
    4本目 EL34C測定。 Gm=9600μmho、IP=66.6mA。
SYLVANIA EL34 4本測定
  • 1本目 EL34 測定。 Gm=10000μmho、 IP=51.65mA。
    2本目 EL34 測定。 Gm=10000μmho、 IP=49.72mA。
    3本目 EL34 測定。 Gm=10000μmho、 IP=57.2mA。
    4本目 EL34 測定。 Gm=10500μmho、 IP=58.6mA。

A. YAHOOオークションで購入、 TUNG−SOL EL34B 8本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11000μmho
    「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

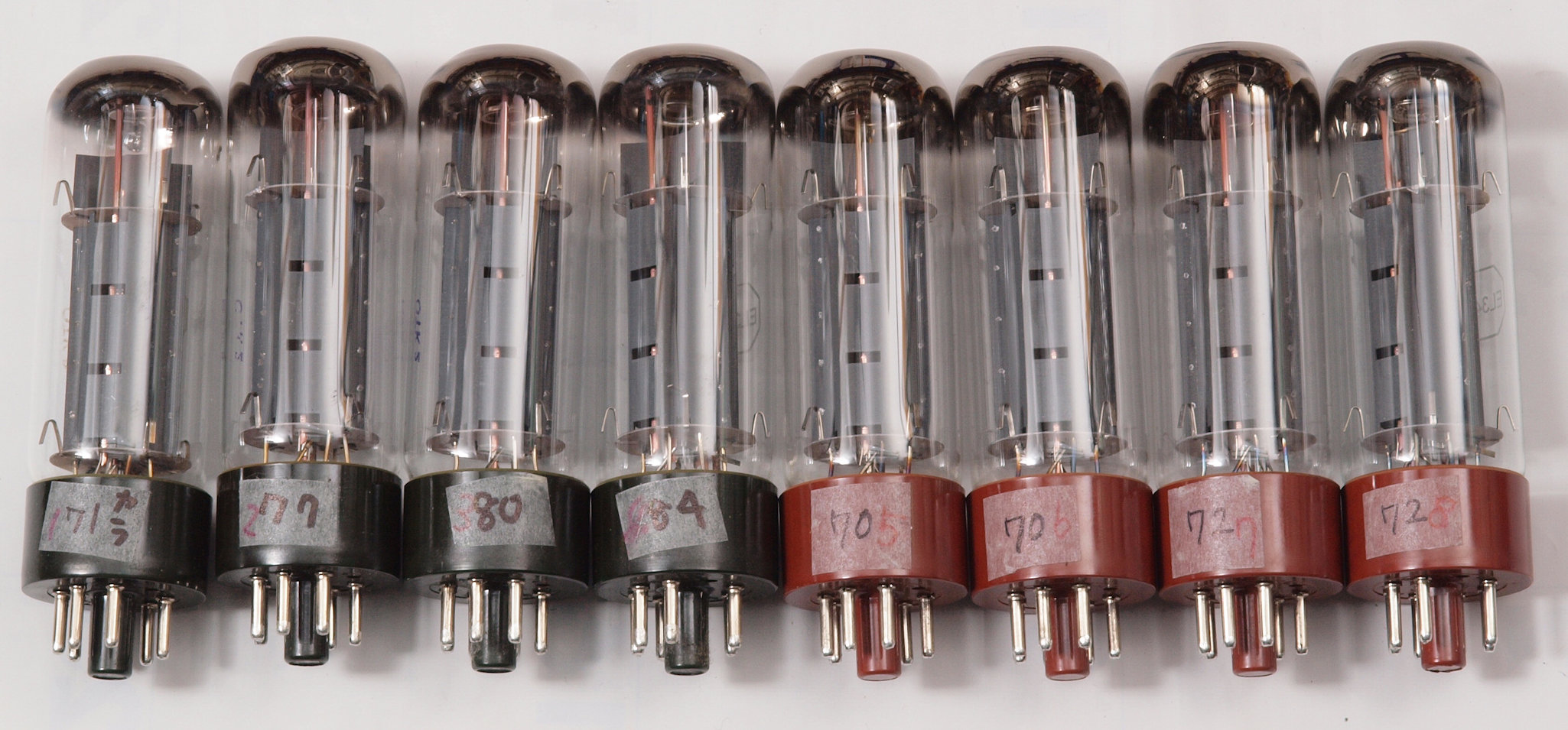

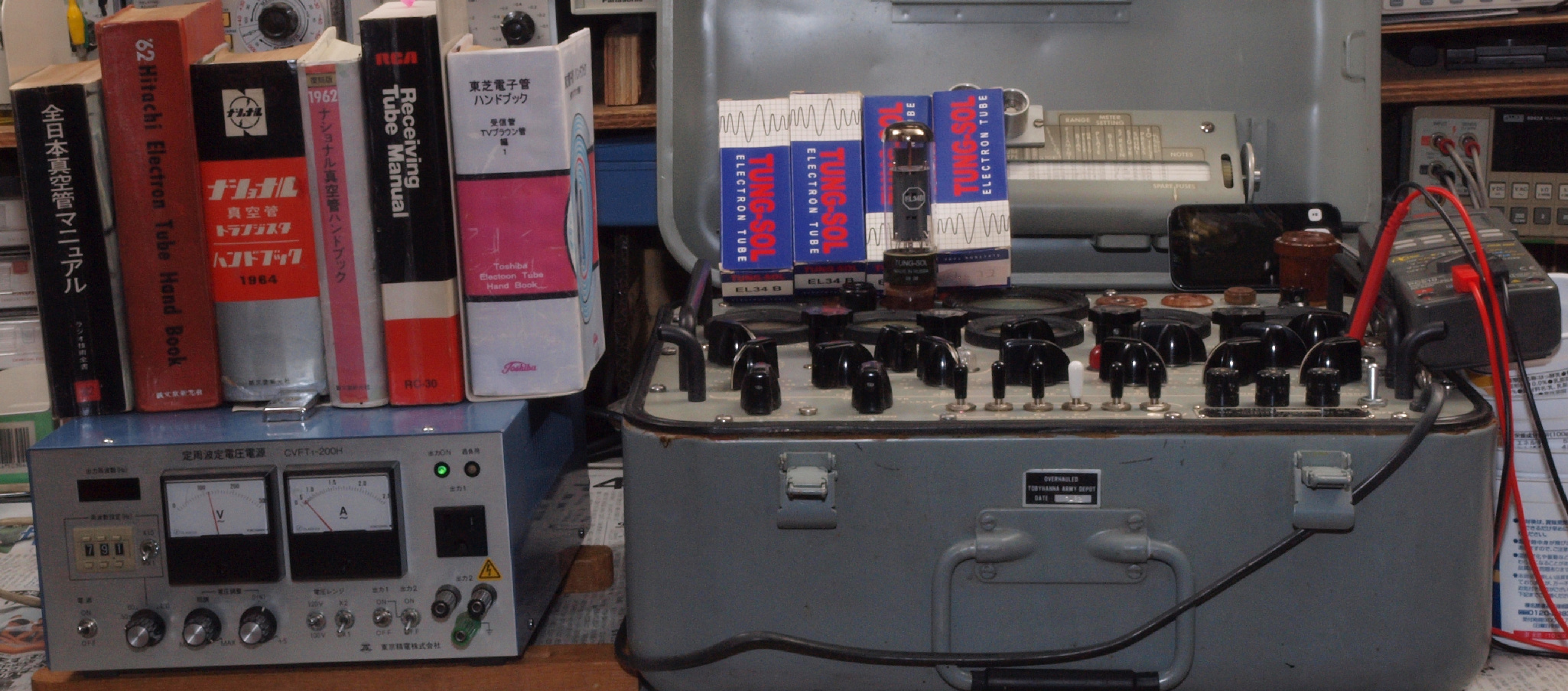

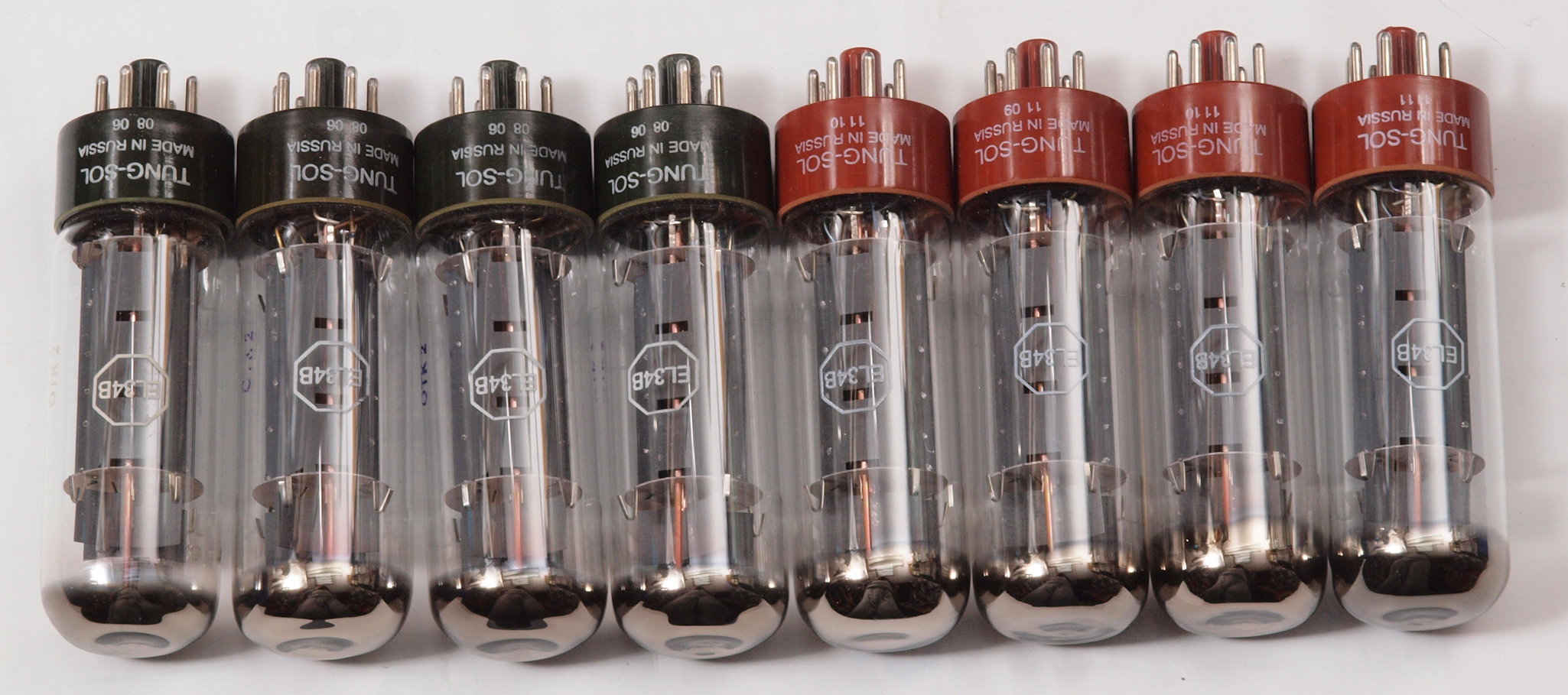

TUNG−SOL EL34B 左から、1、2、3、、、8本目。
  • 1本目 EL34B測定。 Gm=12000μmho、Ip=74.4mA。
    2本目 EL34B測定。 Gm=13000μmho、Ip=79.4mA。
    3本目 EL34B測定。 Gm=13200μmho、Ip=88.6mA。
    4本目 EL34B測定。 Gm=13400μmho、Ip=88.8mA。
    5本目 EL34B測定。 Gm=10000μmho、Ip=63.2mA。
    6本目 EL34B測定。 Gm=11000μmho、Ip=66.9mA。
    7本目 EL34B測定。 Gm=11800μmho、Ip=65.9mA。
    8本目 EL34B測定。 Gm=11300μmho、Ip=63.9mA。
ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
70=8750μmho、75=8812μmho、80=10000μmho、85=10625μmho。。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
A1. 1本目 EL34B測定。Gm=12000μmho、Ip=74.4mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

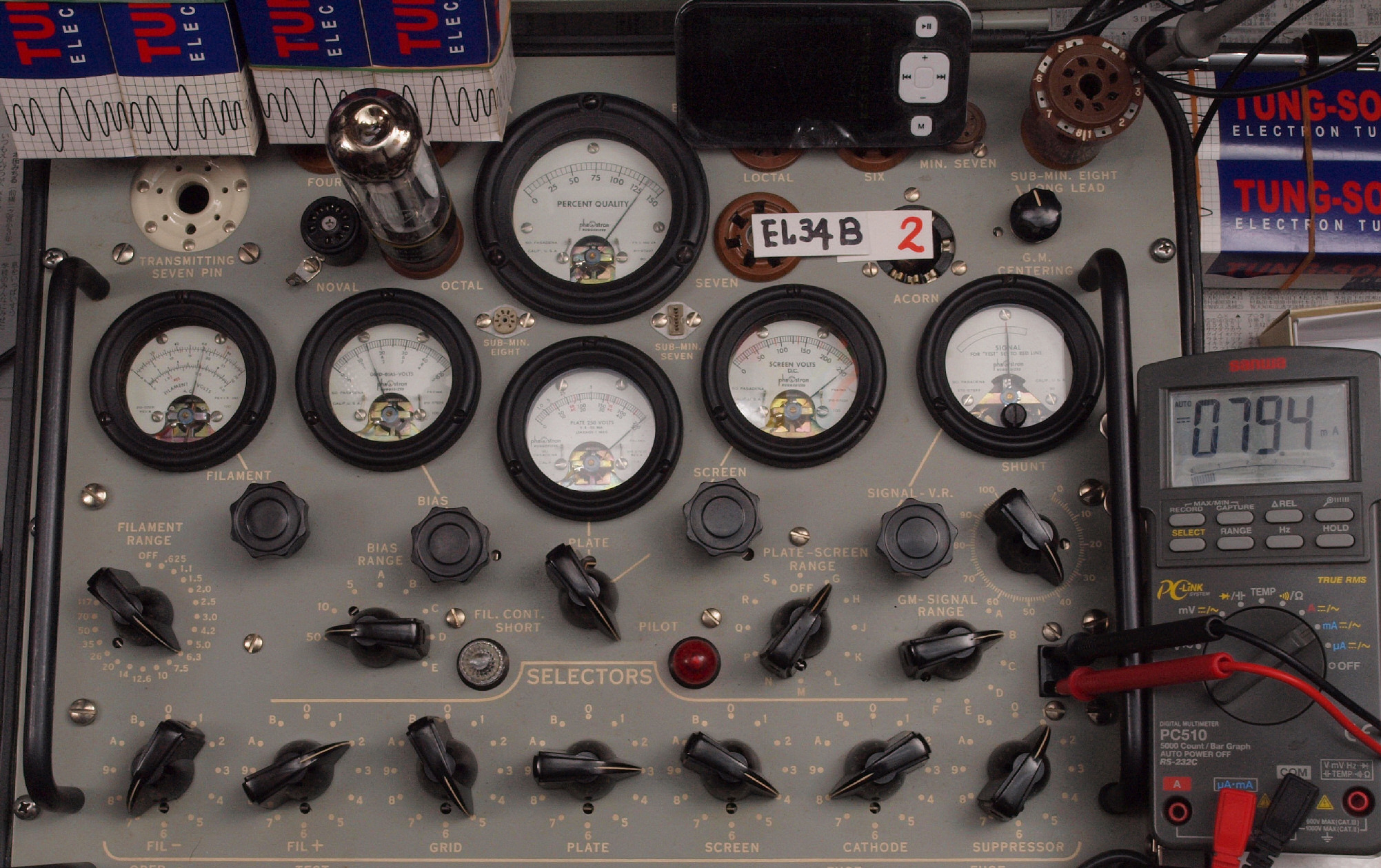

A2. 2本目 EL34B測定。 Gm=13000μmho、Ip=79.4mA。

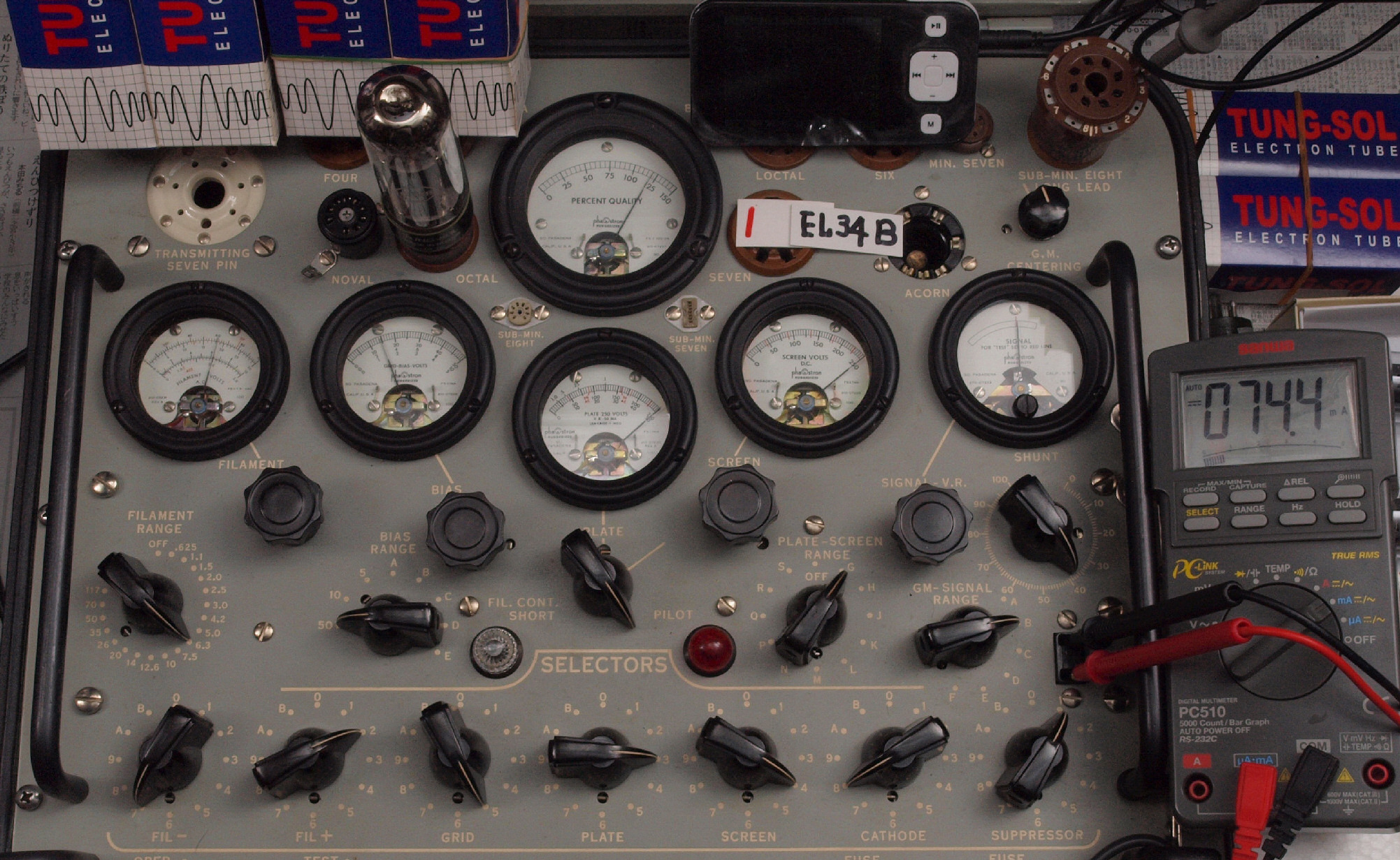

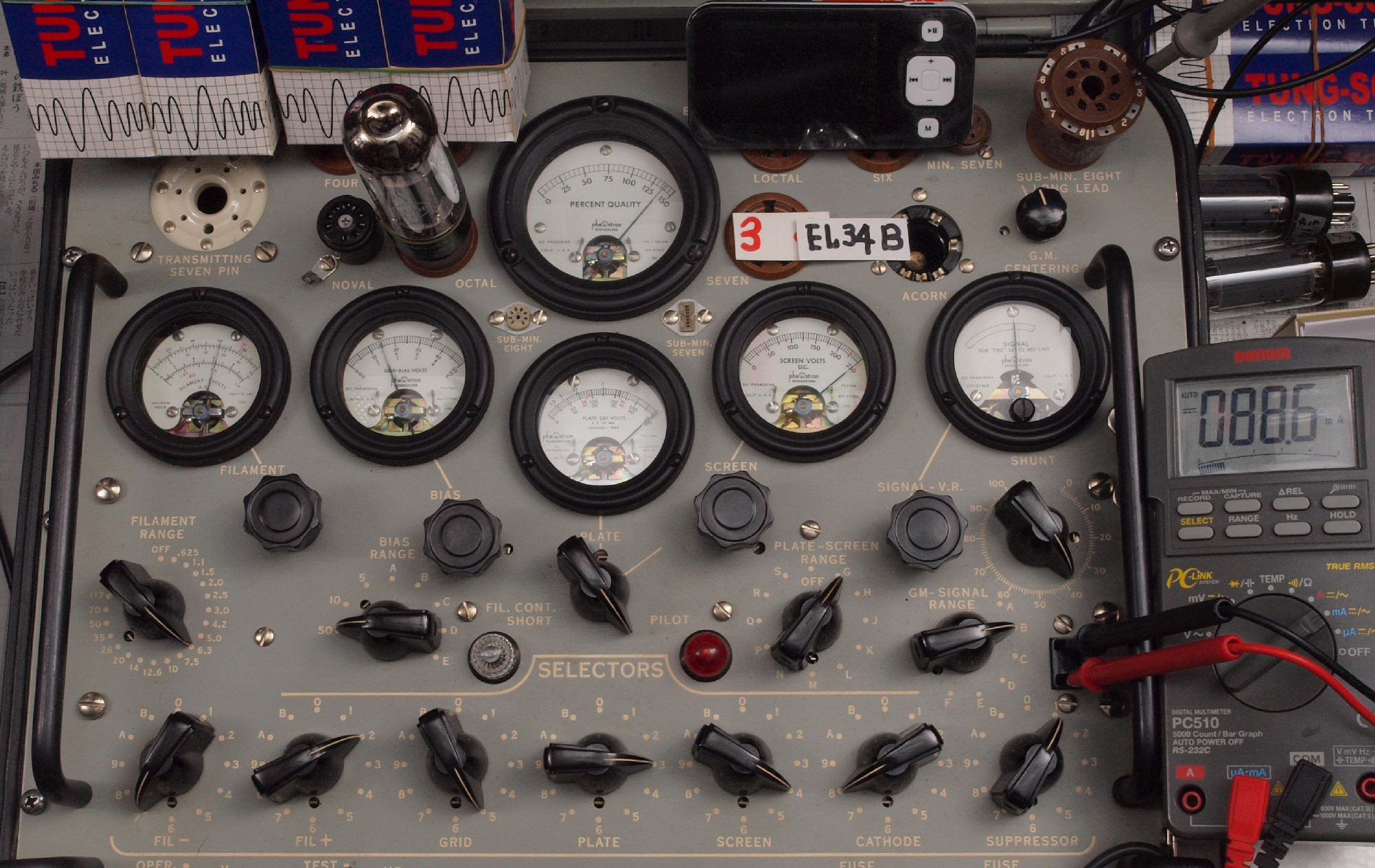

A3. 3本目 EL34B測定。Gm=13200μmho、Ip=88.6mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

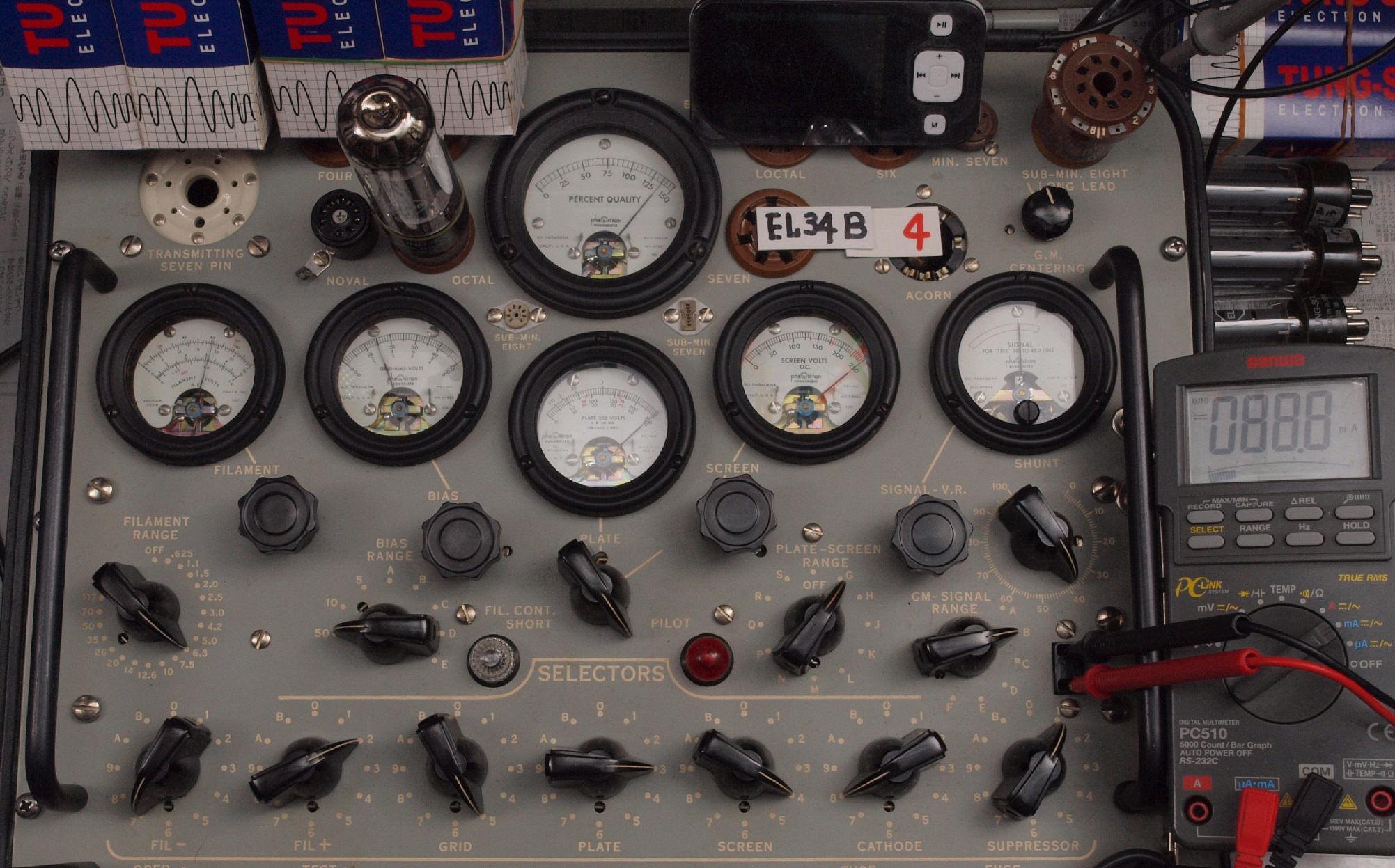

A4. 4本目 EL34B測定。 Gm=13400μmho、Ip=88.8mA。

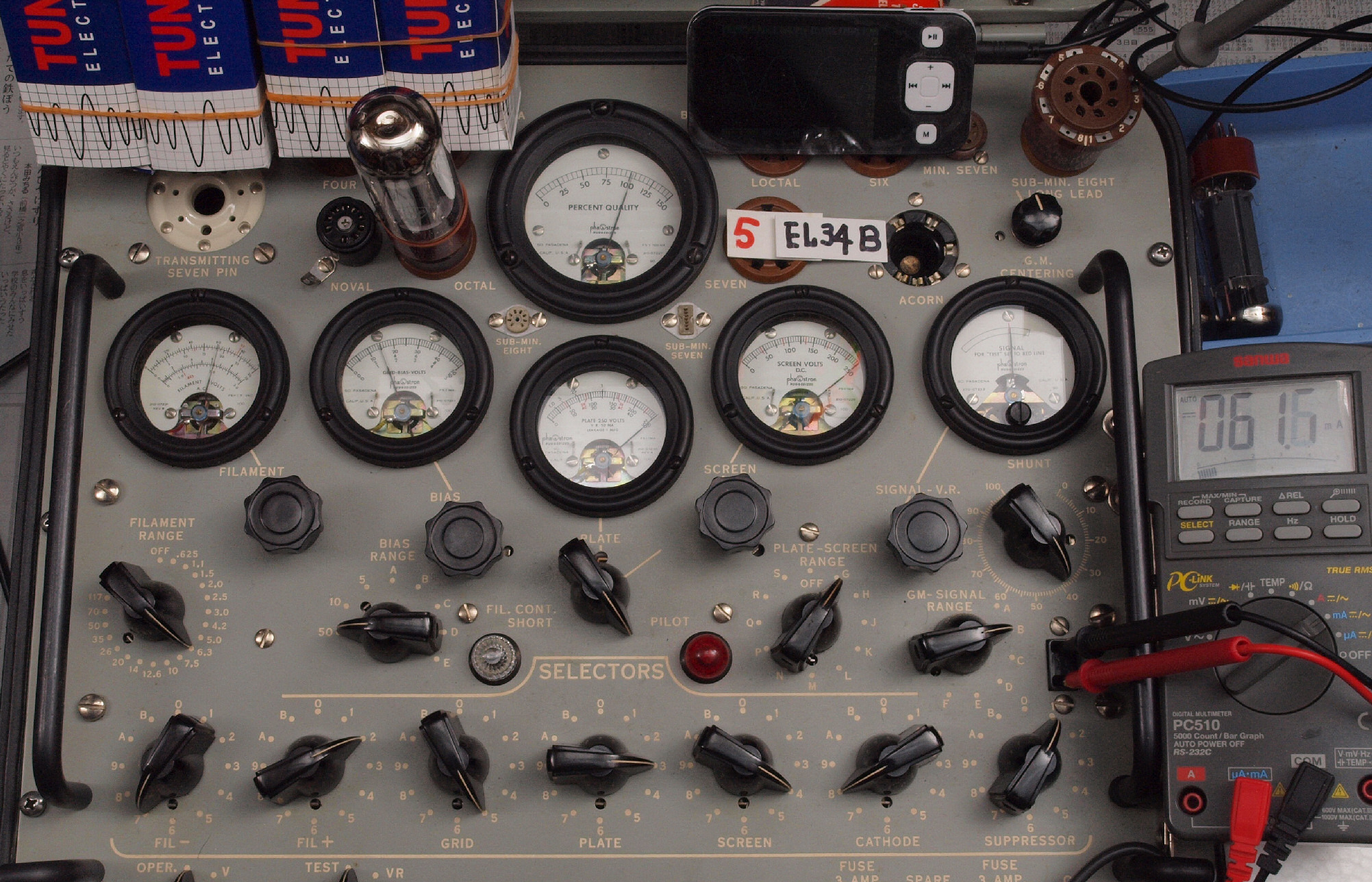

A5. 5本目 EL34B測定。Gm=10000μmho、Ip=61.6mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A6. 6本目 EL34B測定。Gm=11000μmho、Ip=63.2mA。

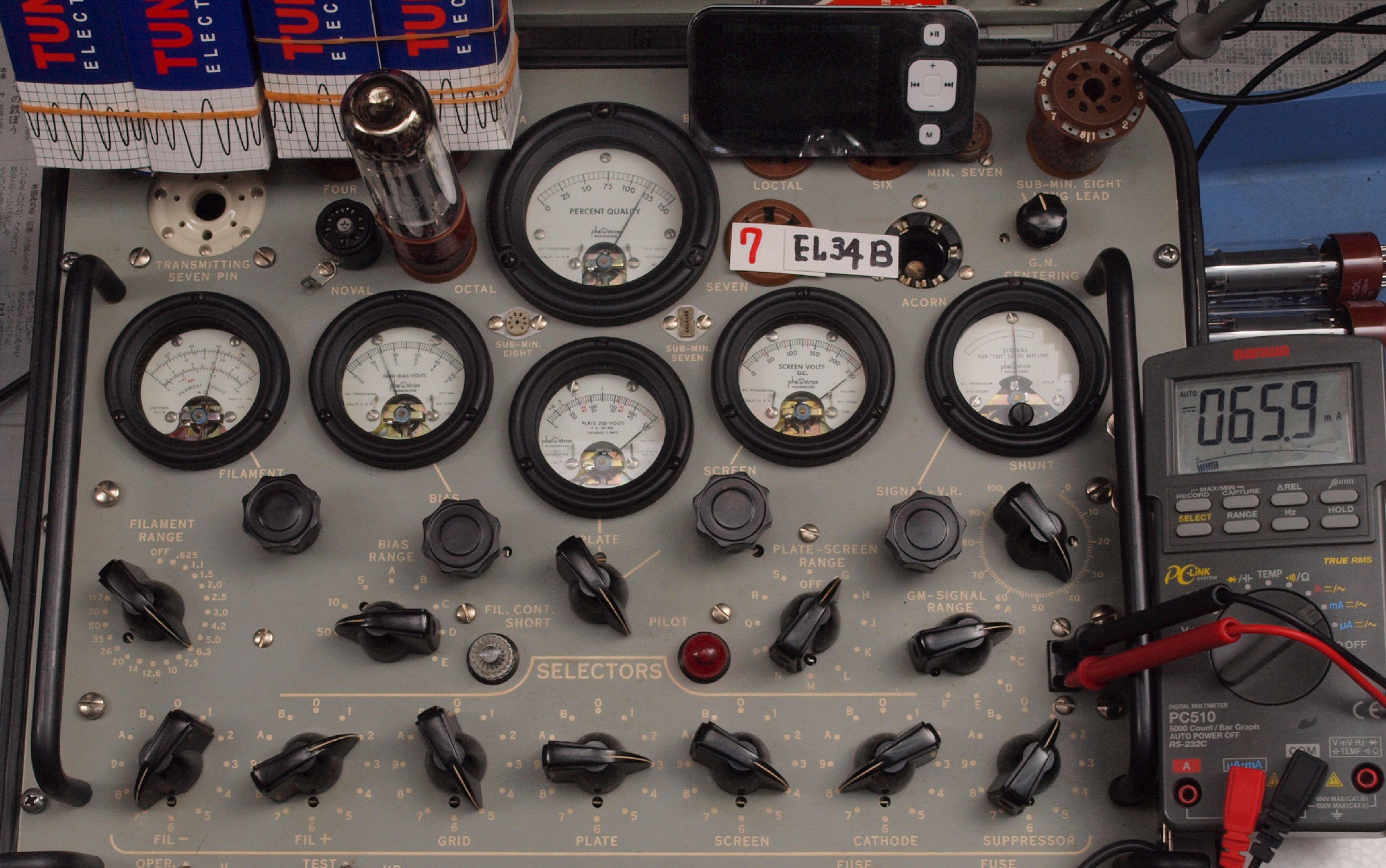

A7. 7本目 EL34B測定。Gm=11800μmho、Ip=65.9mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
A8. 8本目 EL34B測定。Gm=11300μmho、Ip=63.9mA。

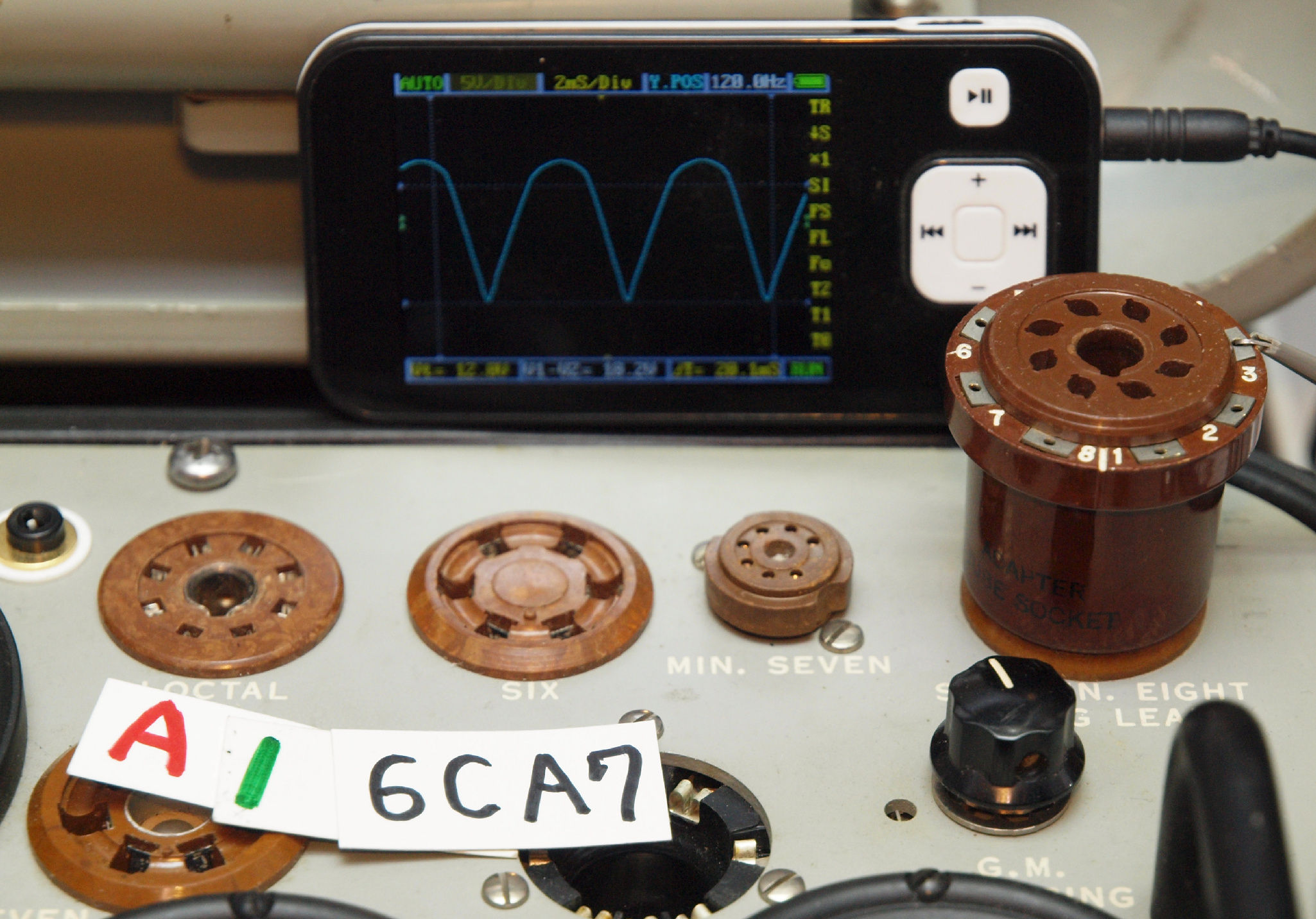

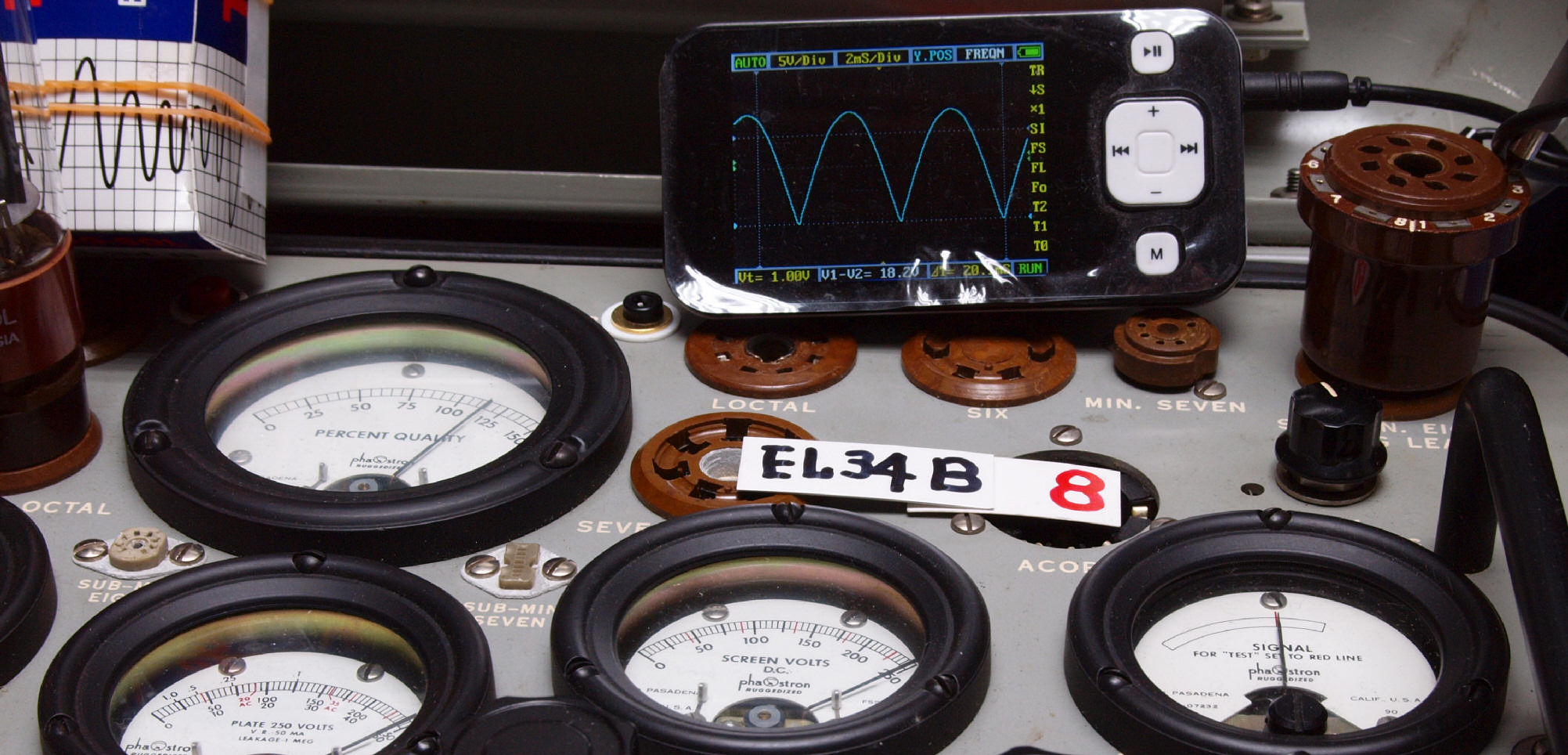

A9. プレート波形を観測しながら測定する。

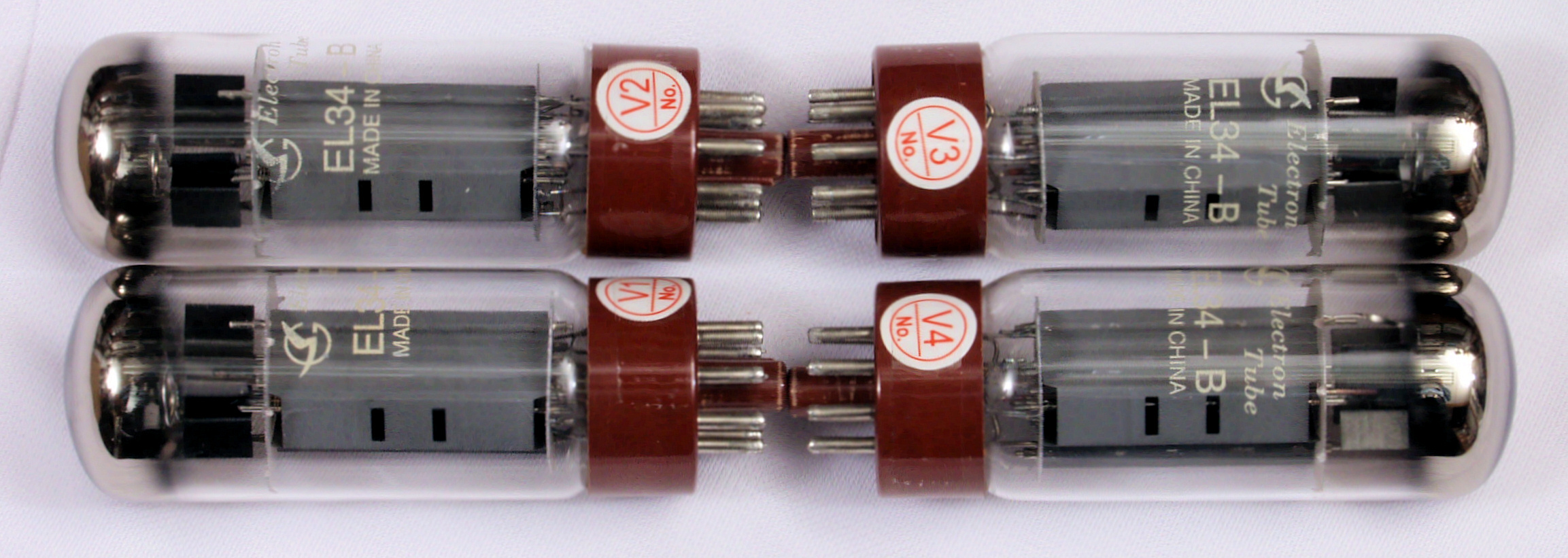

B. YAQIN MC−10L 付属出力真空管 EL34−B 4本
    真空管ハンドブック(規格表)の相互コンダクタンス=11000μmho
    「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
付属 1本目 EL34−B。 Gm=11500μmho、IP=66.5mA。
付属 2本目 EL34−B。 Gm=10500μmho、IP=57.9mA。
付属 3本目 EL34−B。 Gm=11000μmho、IP=62.1mA。
付属 4本目 EL34−B。 Gm=11400μmho、IP=60.8mA。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

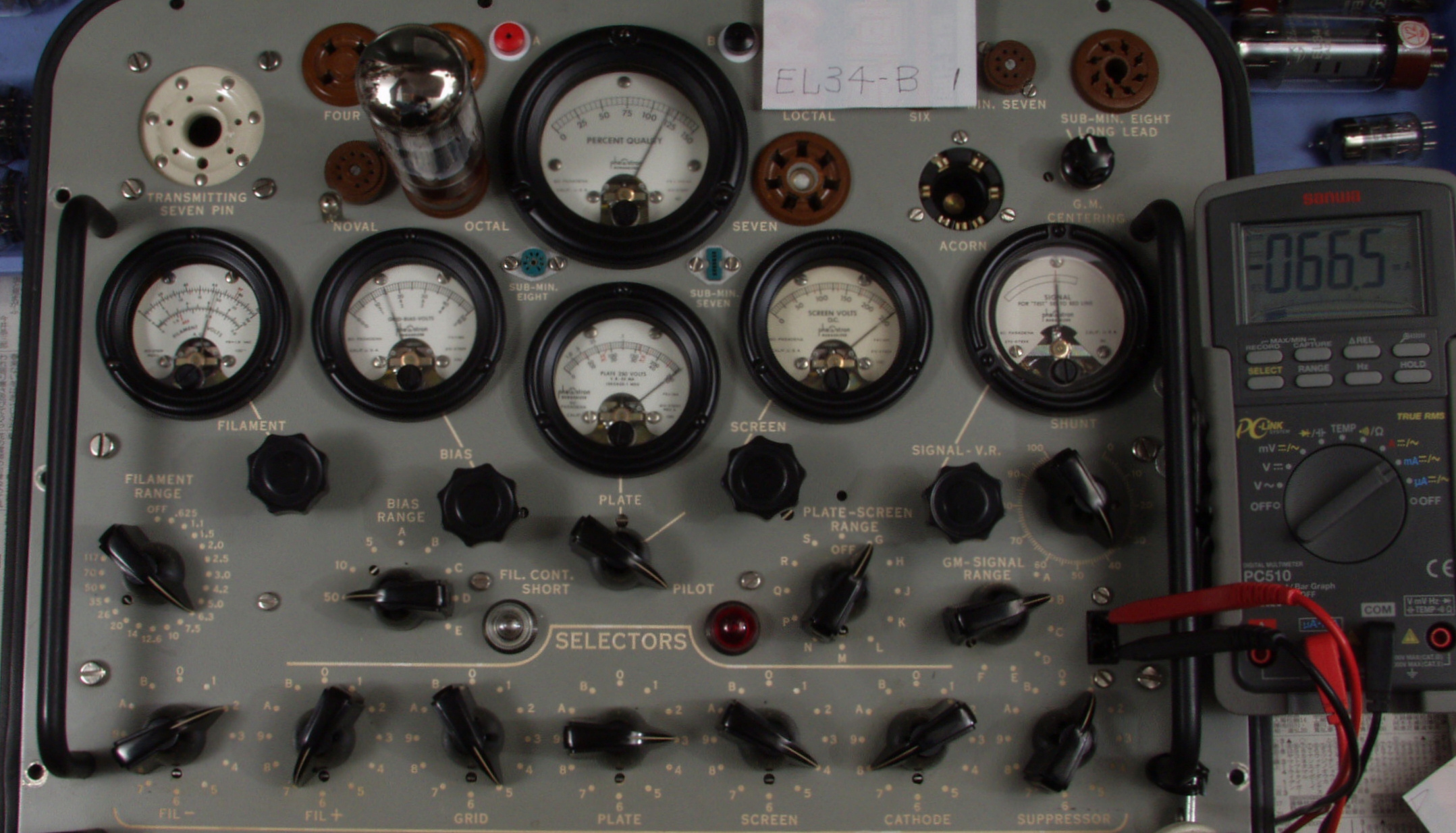

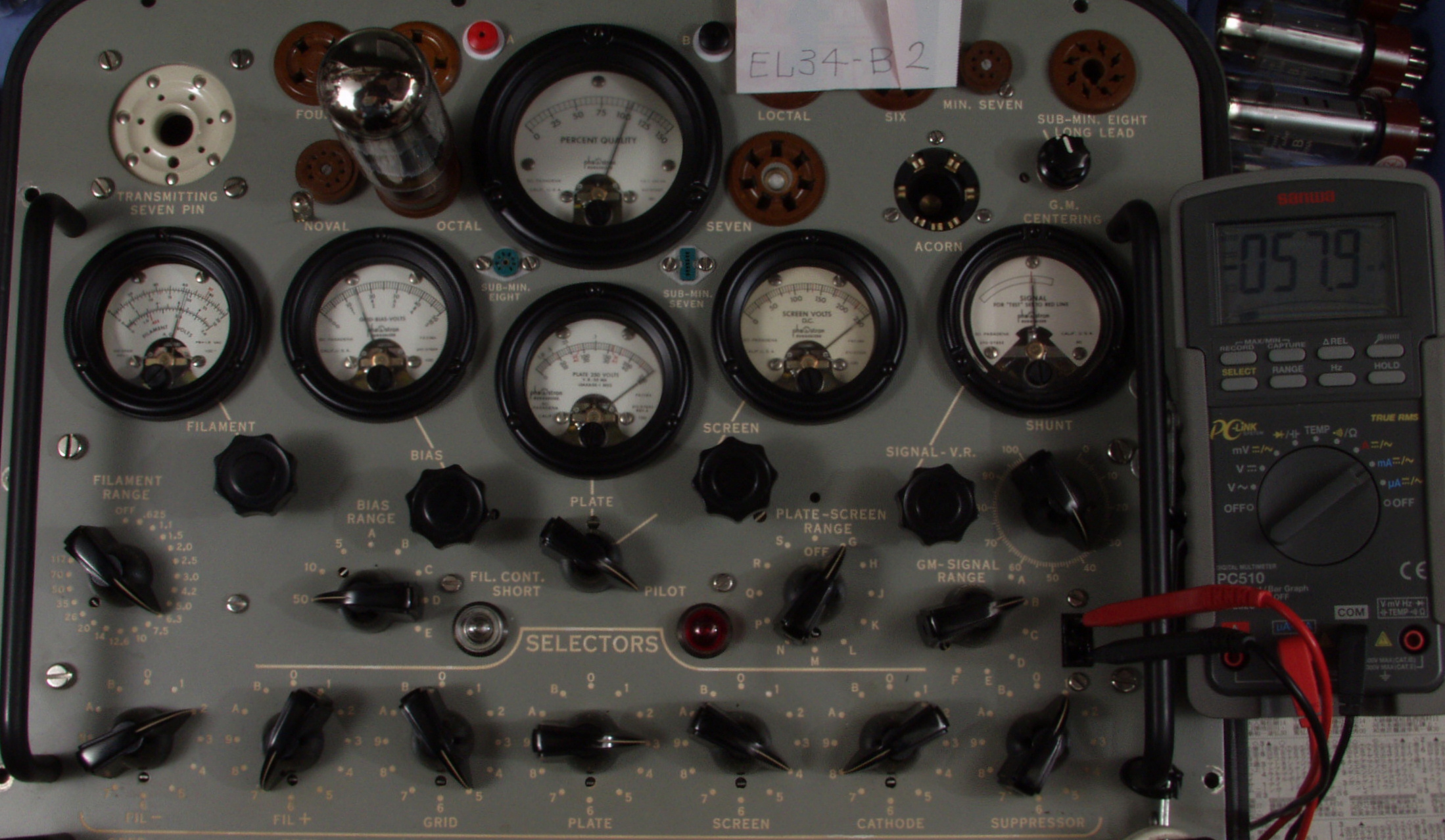

B1. 付属1本目EL34−B測定。 Gm=11500μmho、IP=66.5mA。
                      15000μmhoレンジで測定「Ep=250V、Esg=250V、Eg1=−14.5V」
B2. 付属2本目EL34−B測定。 Gm=10500μmho、IP=57.9mA。
                     15000μmhoレンジで測定「Ep=250V、Esg=250V、Eg1=−14.5V」
B3. 付属3本目EL34−B測定。 Gm=11000μmho、IP=62.1mA。
                     15000μmhoレンジで測定「Ep=250V、Esg=250V、Eg1=−14.5V」

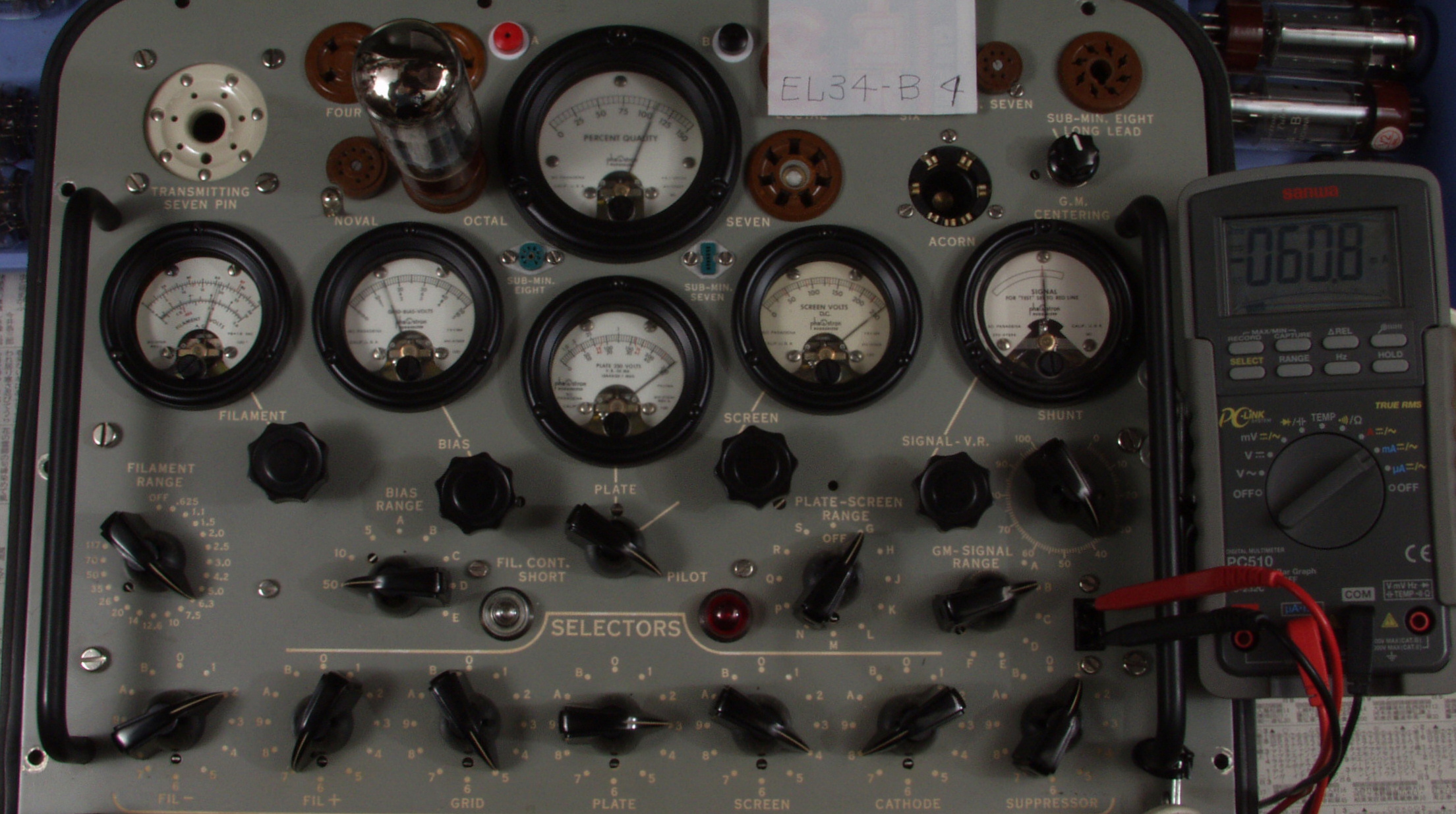

B4. 付属4本目EL34−B測定。 Gm=11400μmho、IP=60.8mA
                     15000μmhoレンジで測定「Ep=250V、Esg=250V、Eg1=−14.5V」
B5. 測定電源は安定化(電源・周波数)電源を使用し、AC115V 60Hzで行う。

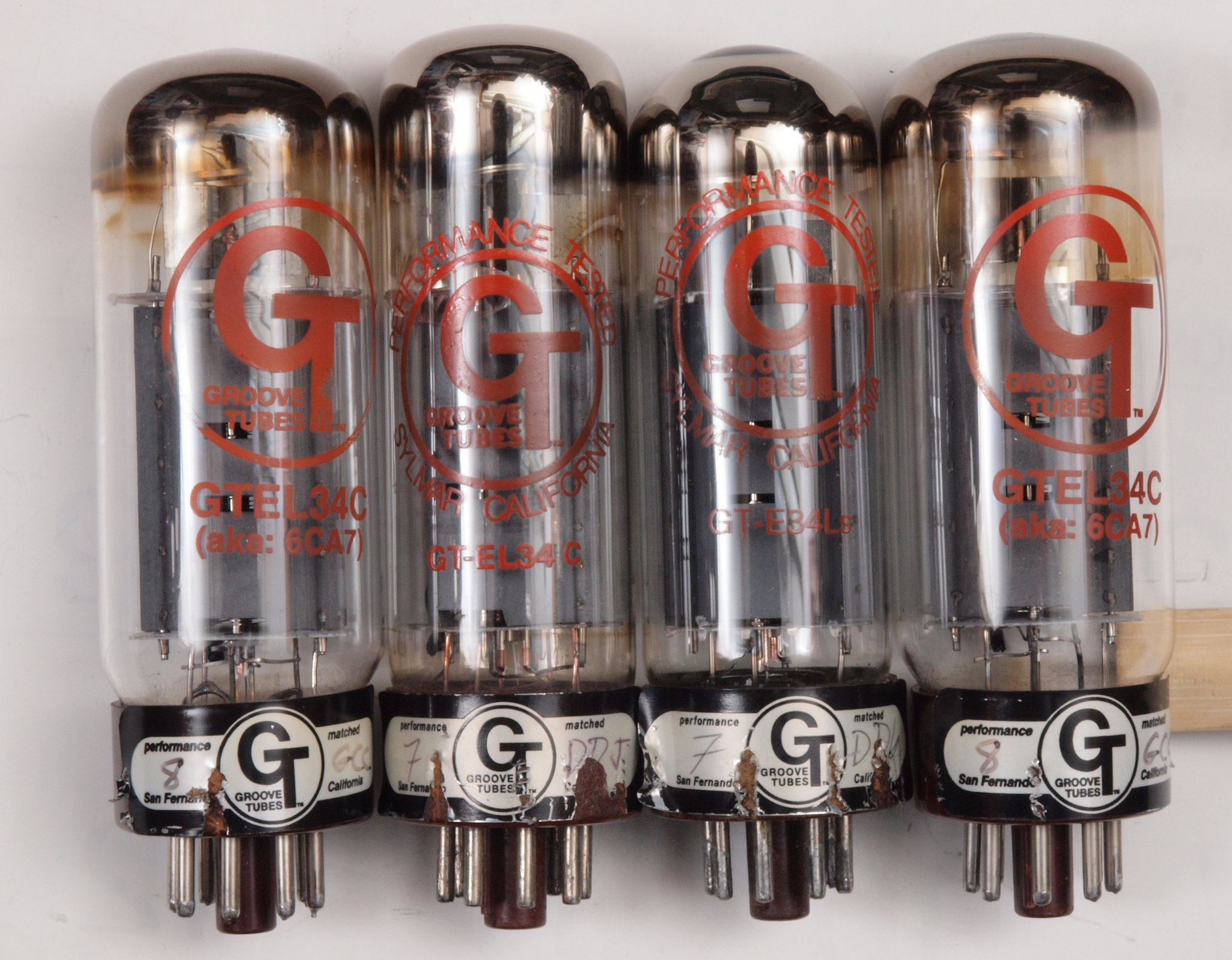

C. YAHOOオークションで購入、 Groove Tubes EL34C 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11000μmho
    「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
1本目 EL34C。 Gm=11500μmho、IP=75.0mA。
2本目 EL34C。 Gm=8300μmho、IP=50.64mA。
3本目 EL34C。 Gm=10200μmho、IP=59.3mA。
4本目 EL34C。 Gm=9600μmho、IP=66.6mA。

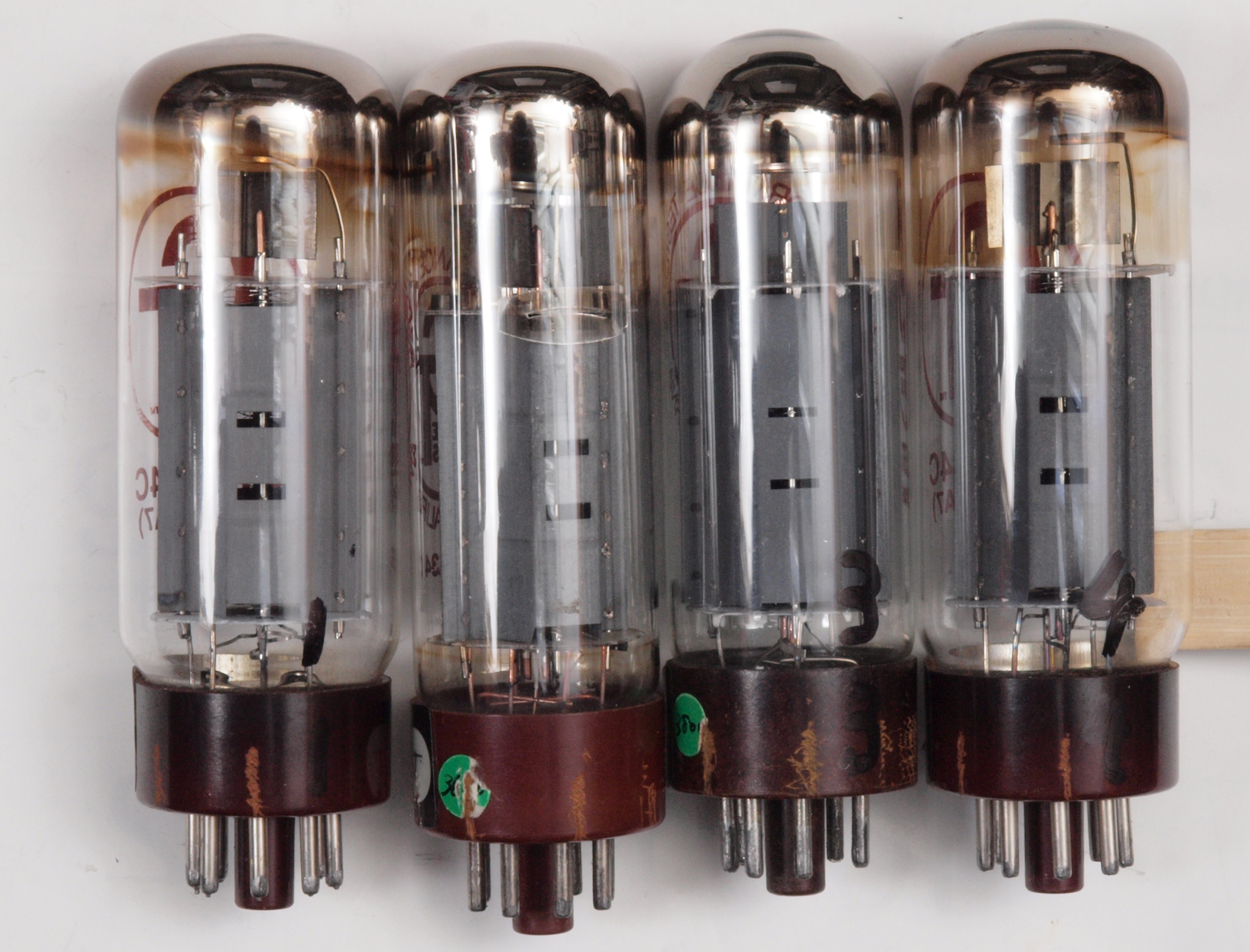

画像をクリックすると、大きく(横幅2050ドット)表示されます。
C1. 1本目 EL34C測定。Gm=11500μmho、Ip=75.0mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」
C2. 2本目 EL34C測定。Gm=8300μmho、Ip=50.64mA。

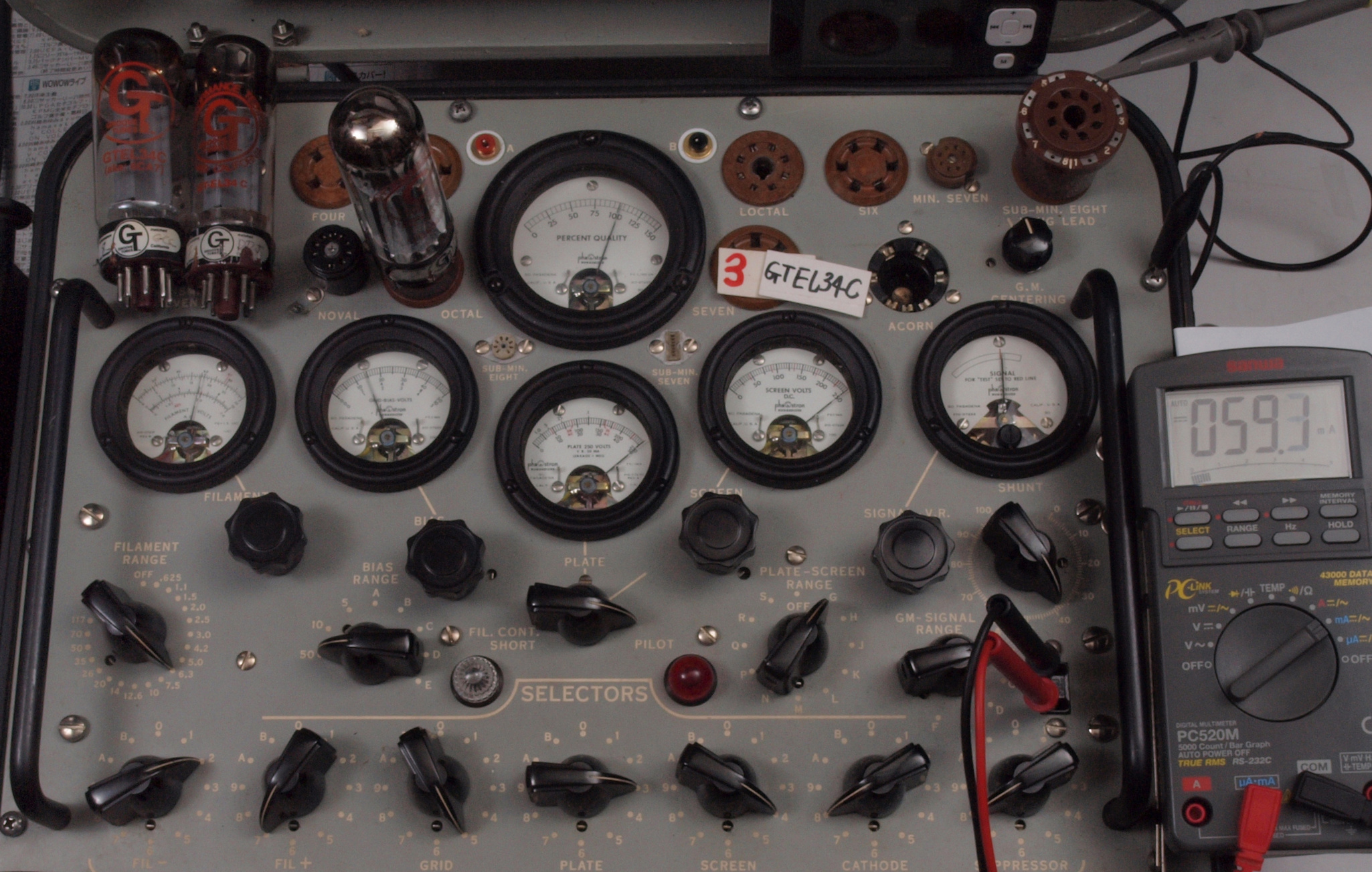

C3. 3本目 EL34C測定。Gm=10200μmho、Ip=59.3mA。
       RangeSW=B、FullScale=15000μmho。測定条件、 「Ep=250V、Esg=250V、Eg1=−14V」

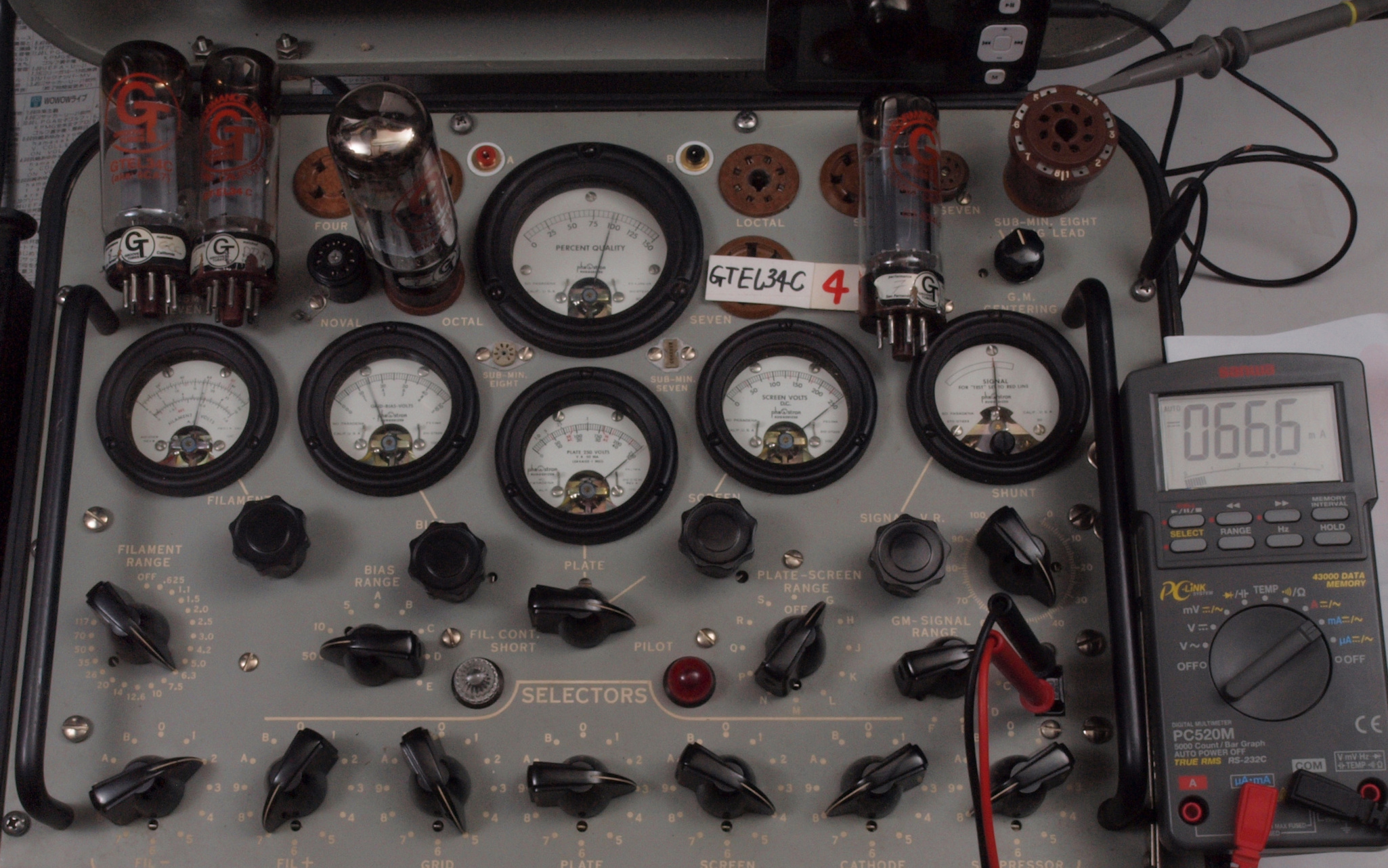

C4. 4本目 EL34C測定。Gm=9600μmho、Ip=66.6mA。
C5. 測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
C6. プレート電圧波形を観測しながら測定する。

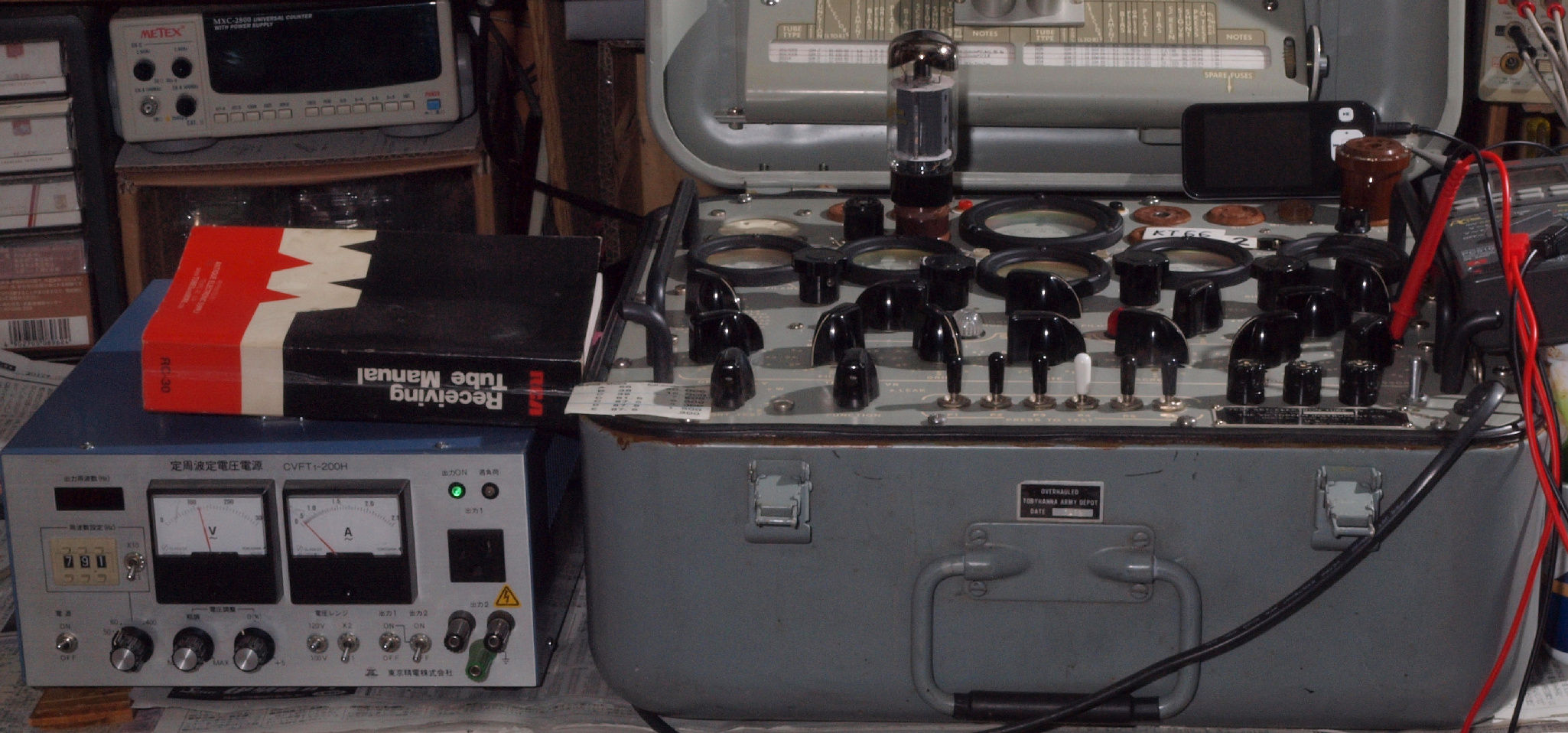

D. SYLVANIA EL34 4本測定。
   真空管ハンドブック(規格表)の、
   EL34(6CA7)相互コンダクタンス=11000μmho、「Ep=250V、Esg=250V、Ip=70mA、Eg1=−14V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

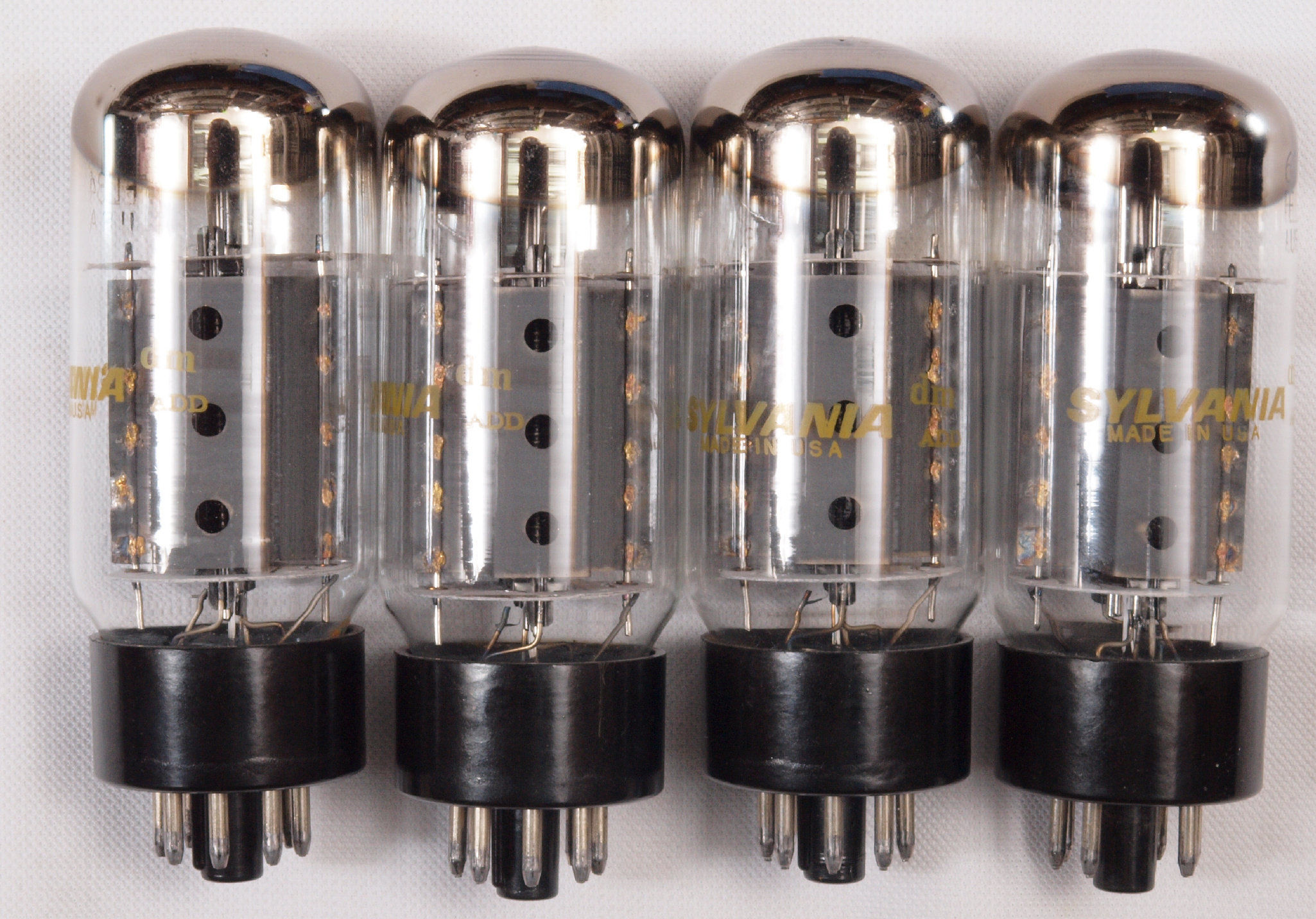

左から1本目、2本目、、4本目。
  • 1本目 EL34 測定。 Gm=10000μmho、 IP=51.65mA。
    2本目 EL34 測定。 Gm=10000μmho、 IP=49.72mA。
    3本目 EL34 測定。 Gm=10000μmho、 IP=57.2mA。
    4本目 EL34 測定。 Gm=10500μmho、 IP=58.6mA。

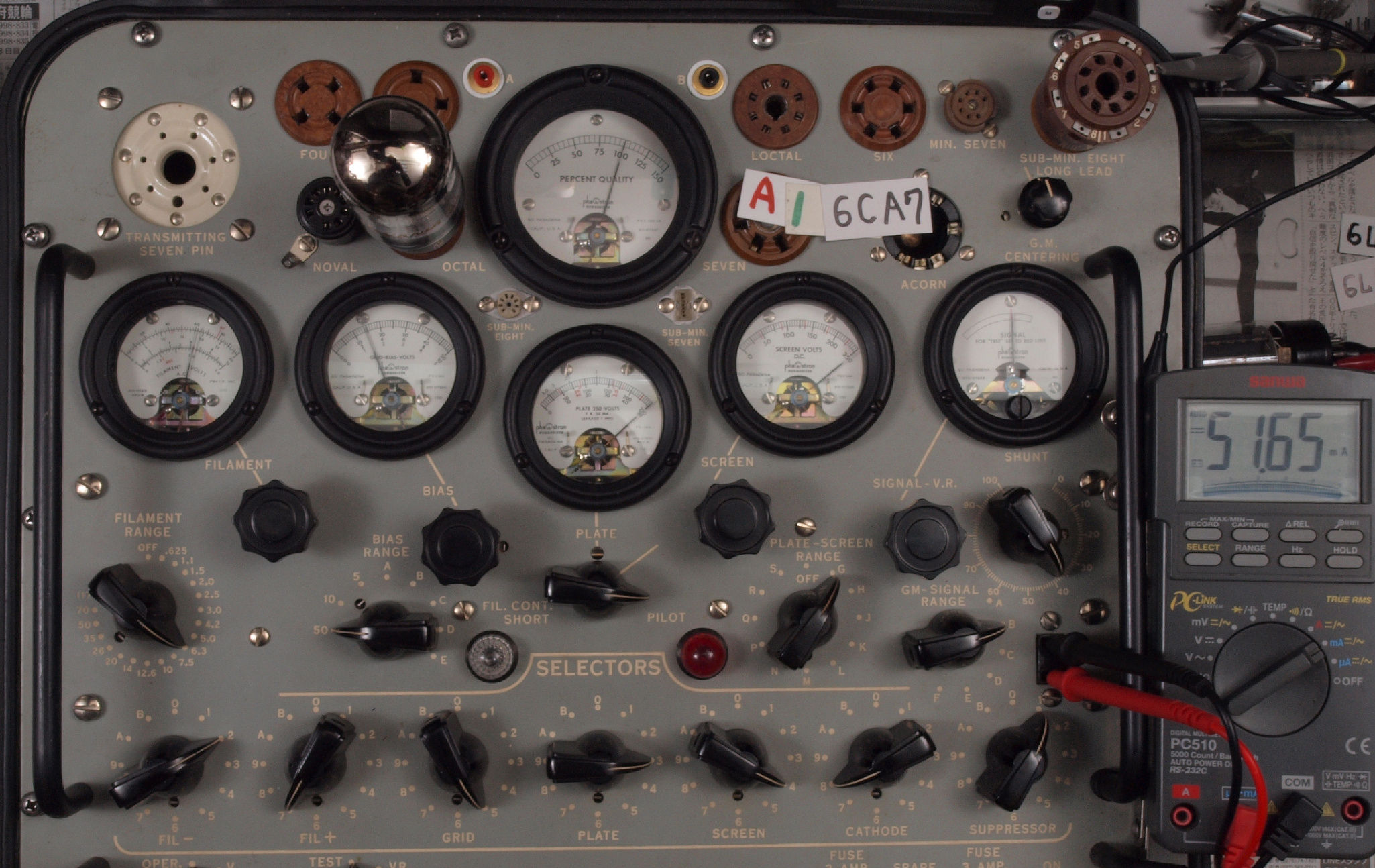

D1. 付属1本目 EL34 測定。 Gm=10000μmho、 IP=51.65mA。
        Bレンジ=15000μmhoレンジでの測定、「Ep=250V、Esg=250VEg1=−13.5V」。

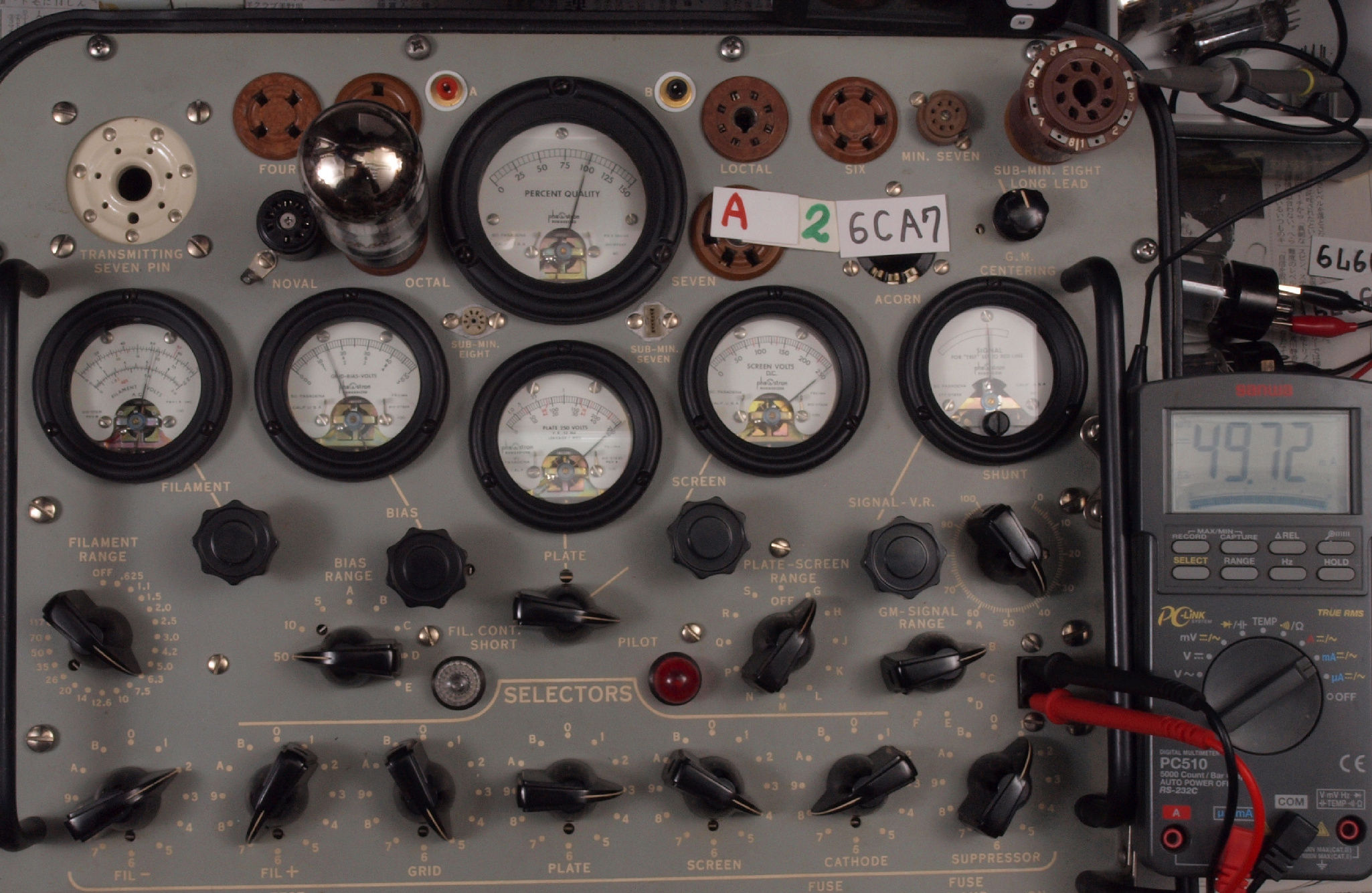

D2. 付属2本目 EL34 測定。 Gm=10000μmho、 IP=49.72mA。

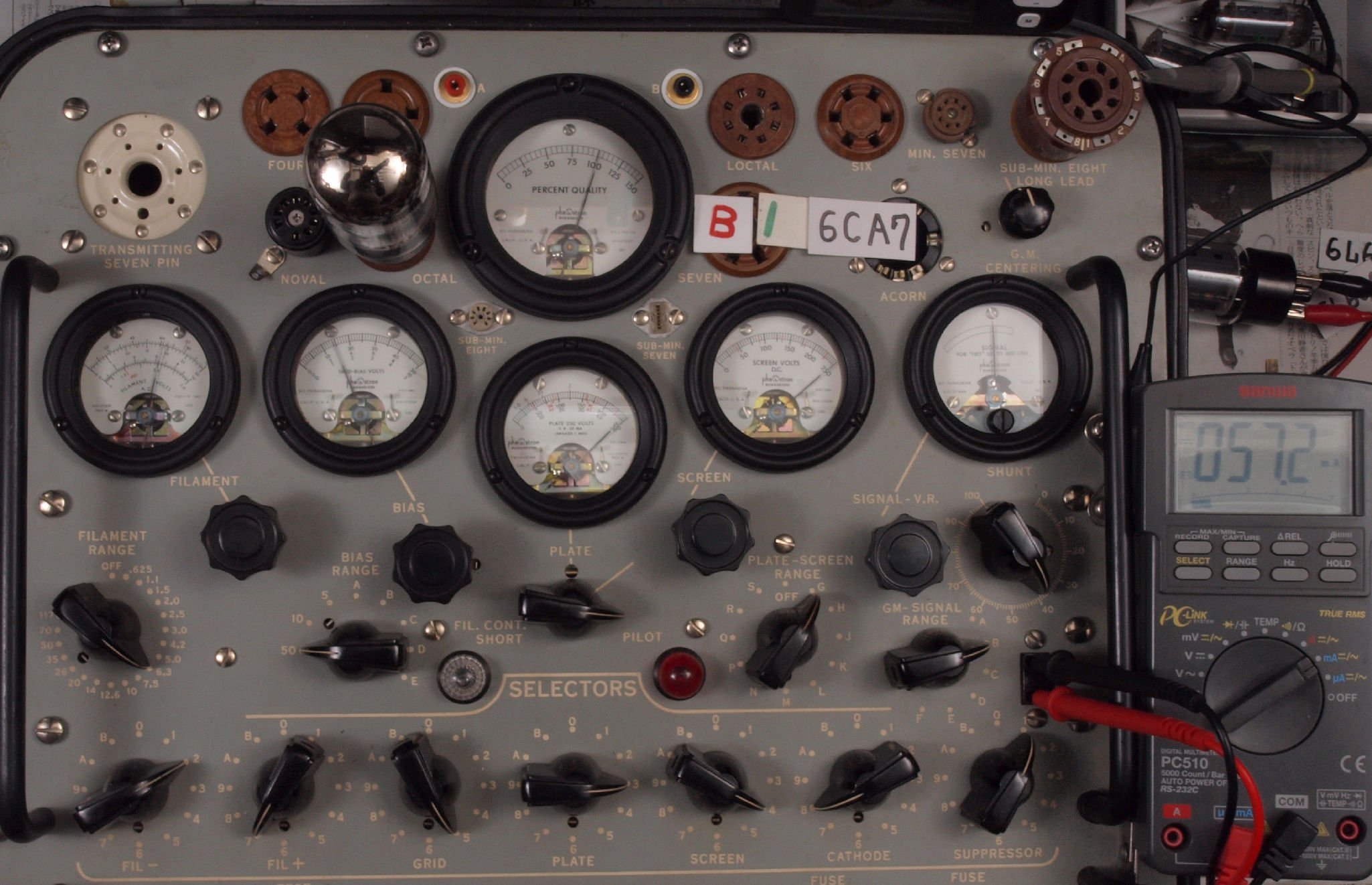

D3. 付属3本目 EL34 測定。 Gm=10000μmho、 IP=57.2mA
        Bレンジ=15000μmhoレンジでの測定、「Ep=250V、Esg=250VEg1=−13.5V」。

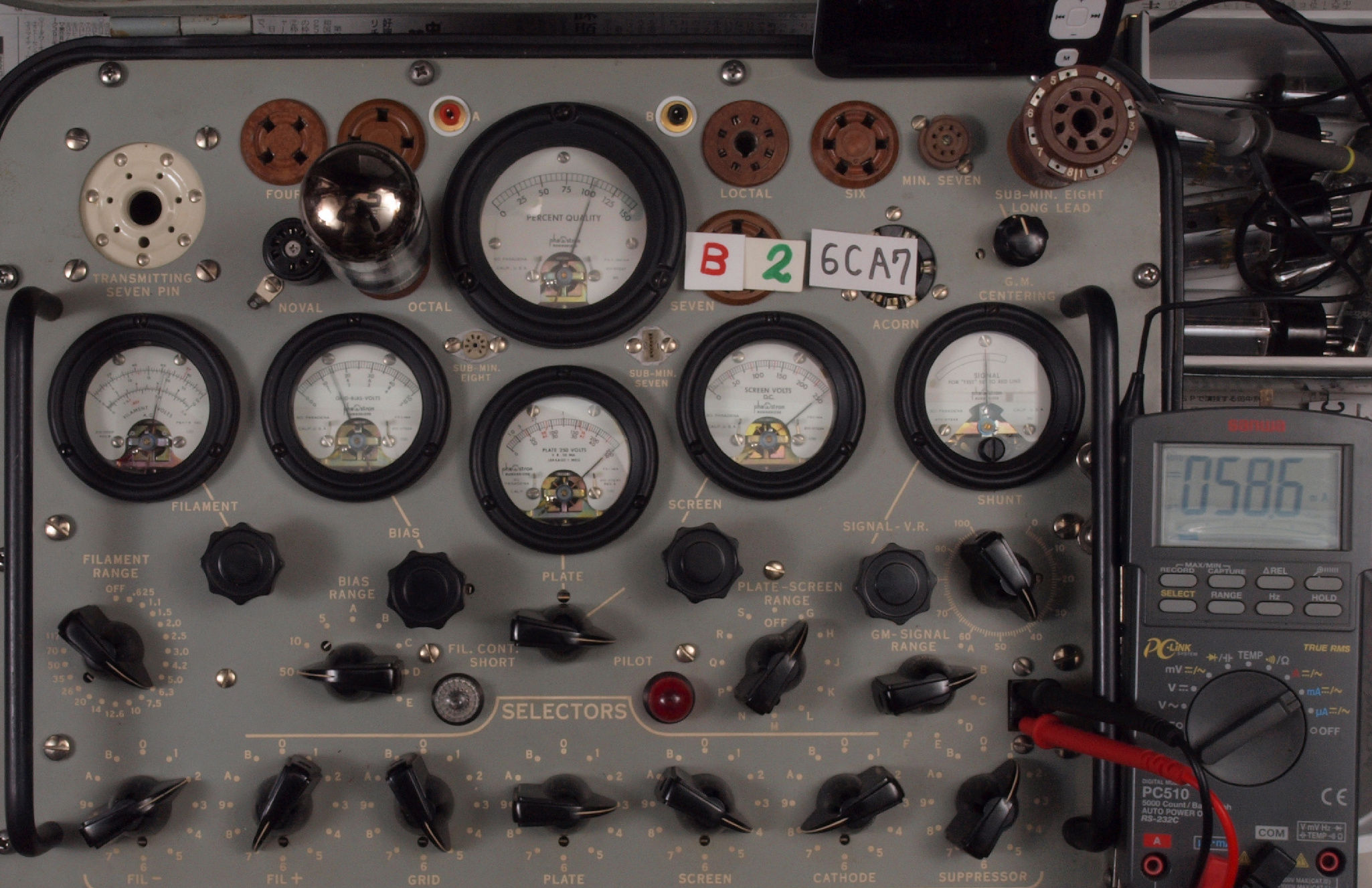

D4. 付属4本目 EL34 測定。 Gm=10500μmho、 IP=58.6mA。

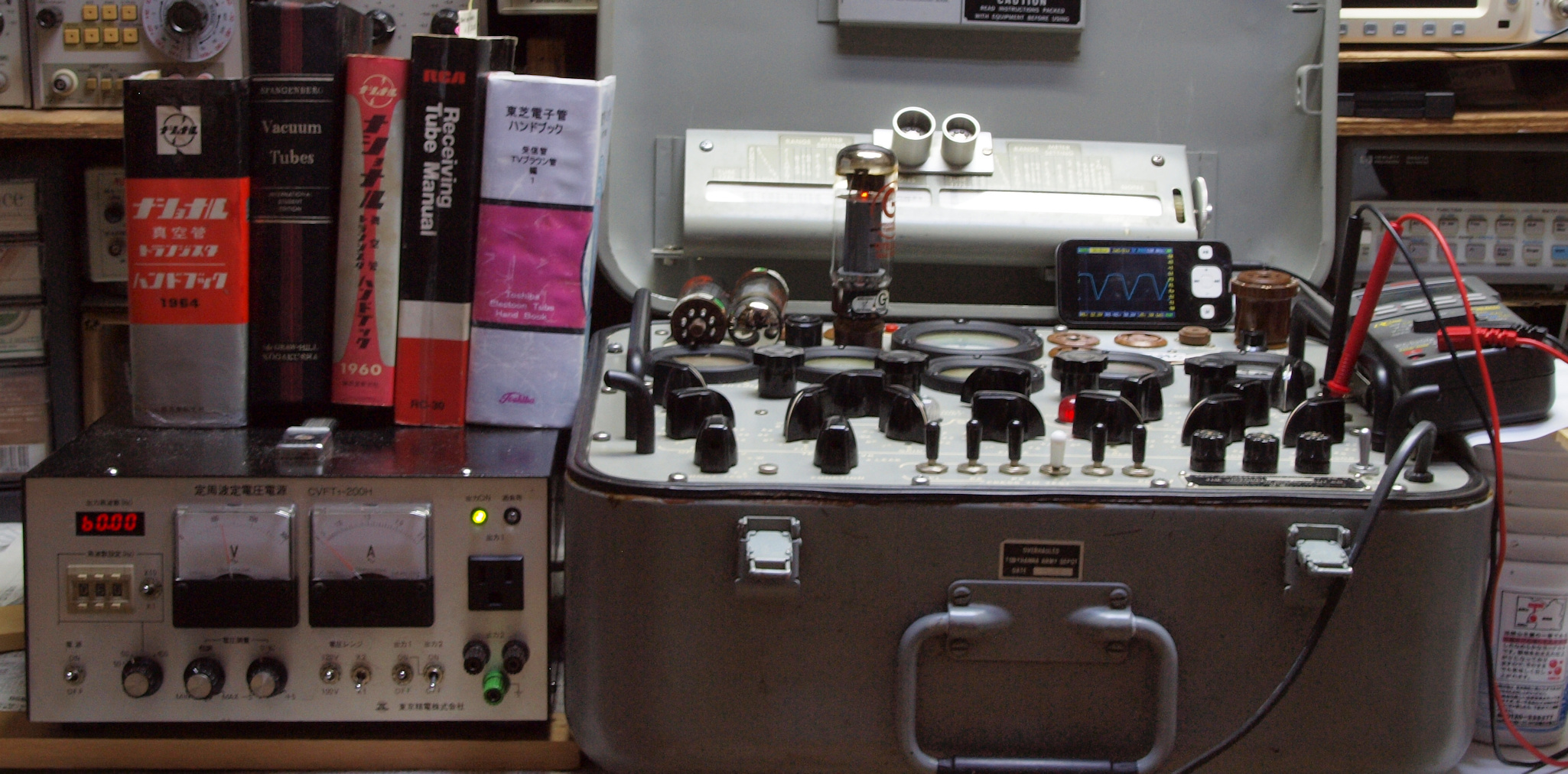

D5. 測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
D6. プレート波形を観測しながら測定する。
