真空管AMPの休眠トランスの水分抜き方法
長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
特に、古製品でケースに封入されている物は、詰め物に「アスファルトピッチ」が使用されているので、特に注意する。
1. Marantz 8B. 2台目       修理の様子はこちら
2. Marantz 7B. 2台目       修理の様子はこちら
3. LUXMAN A3500 5台目    修理の様子はこちら
41. LUXMAN SQ-38FD. 5台目  修理の様子はこちら
42. LUXMAN SQ-38FD. 9台目  修理の様子はこちら
43. LUXMAN MQ80. 4台目  修理の様子はこちら
51. QUADU & QUADU. 2台目   修理の様子はこちら
52. QUADU. 3台目 & QUADU. 4台目 修理の様子はこちら
53. QUAD22 & QUAD22. 2台目    修理の様子はこちら
6. LUX A-3700U         修理の様子はこちら
7. LUX A-3600           修理の様子はこちら
1. Marantz 8B. 2台目修理
           下2台が出力トランス用、上が電源トランス用    修理の様子はこちら
           出力トランス用はPP端子間、電源トランスは両波高圧巻き線。
2. Marantz 7B. 2台目修理
         上が電源トランス1次巻き線用、下が両波高圧巻き線用。 修理の様子はこちら

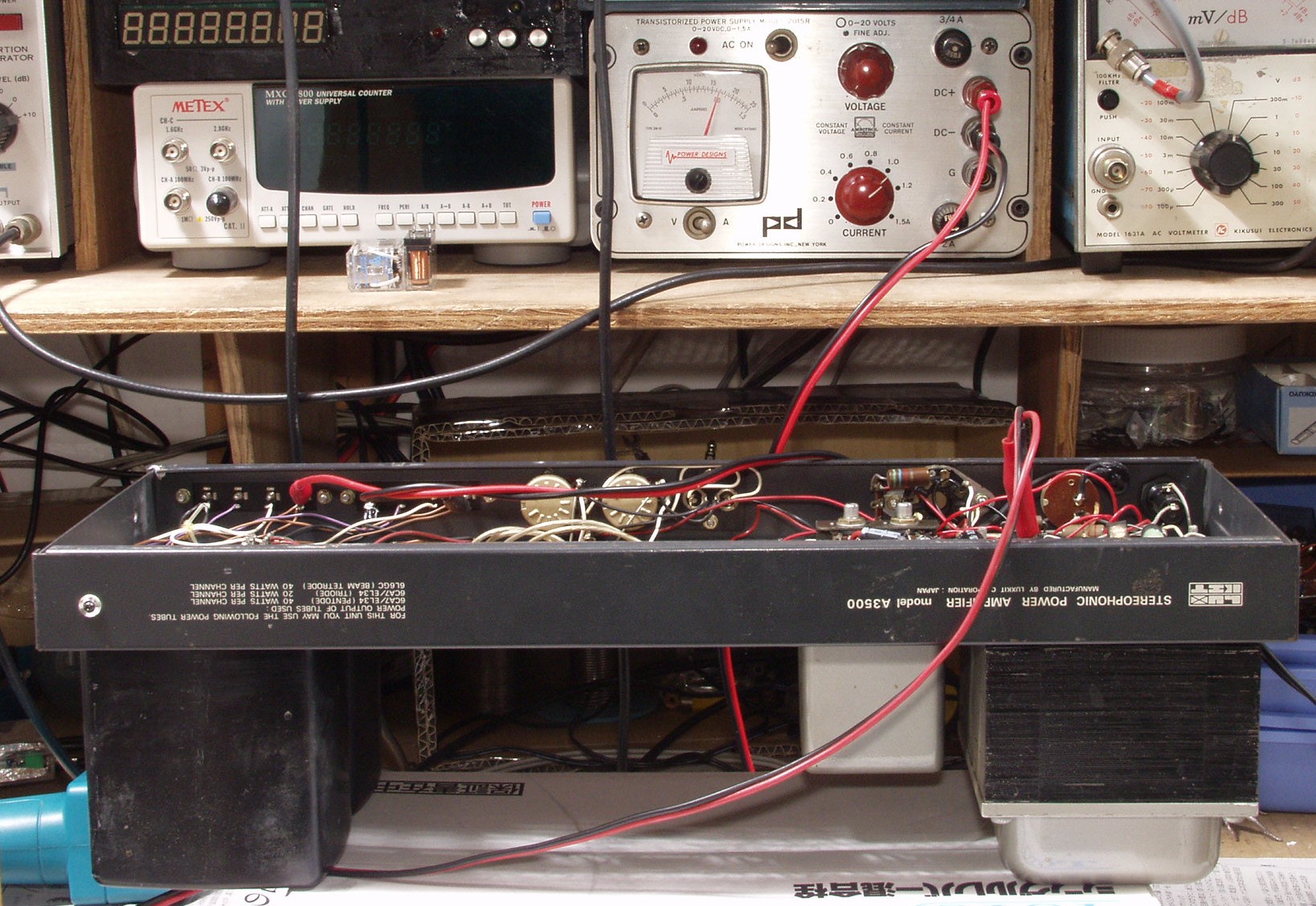

3. LUXMAN A3500 5台目修理
           出力トランス用+電源トランス用を通電している。   修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

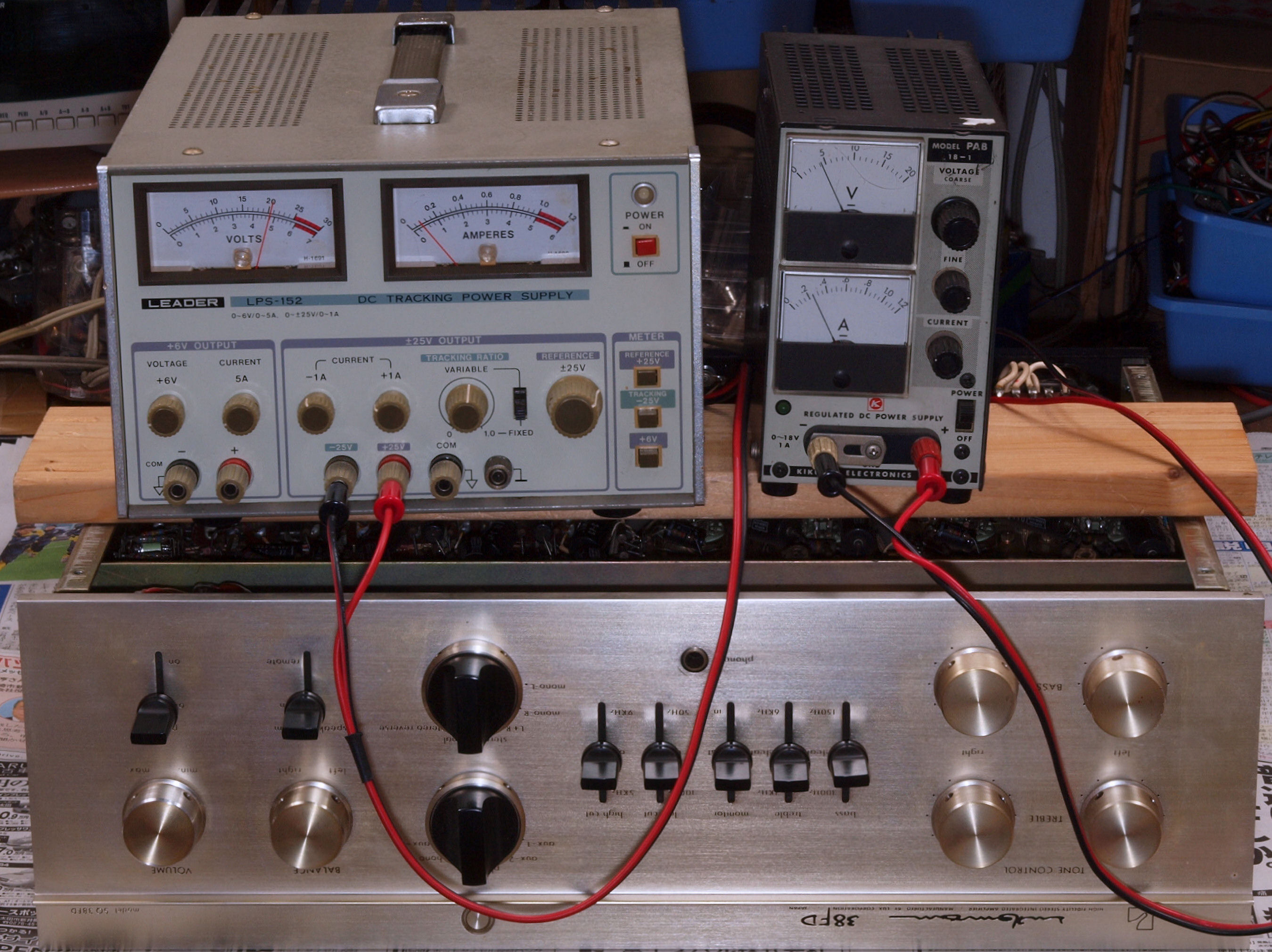

41. LUXMAN SQ-38FD. 5台目修理
           出力トランス用+電源トランス用を通電している。   修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。
42. LUXMAN SQ-38FD. 9台目修理
           出力トランス用+電源トランス用を通電している。   修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

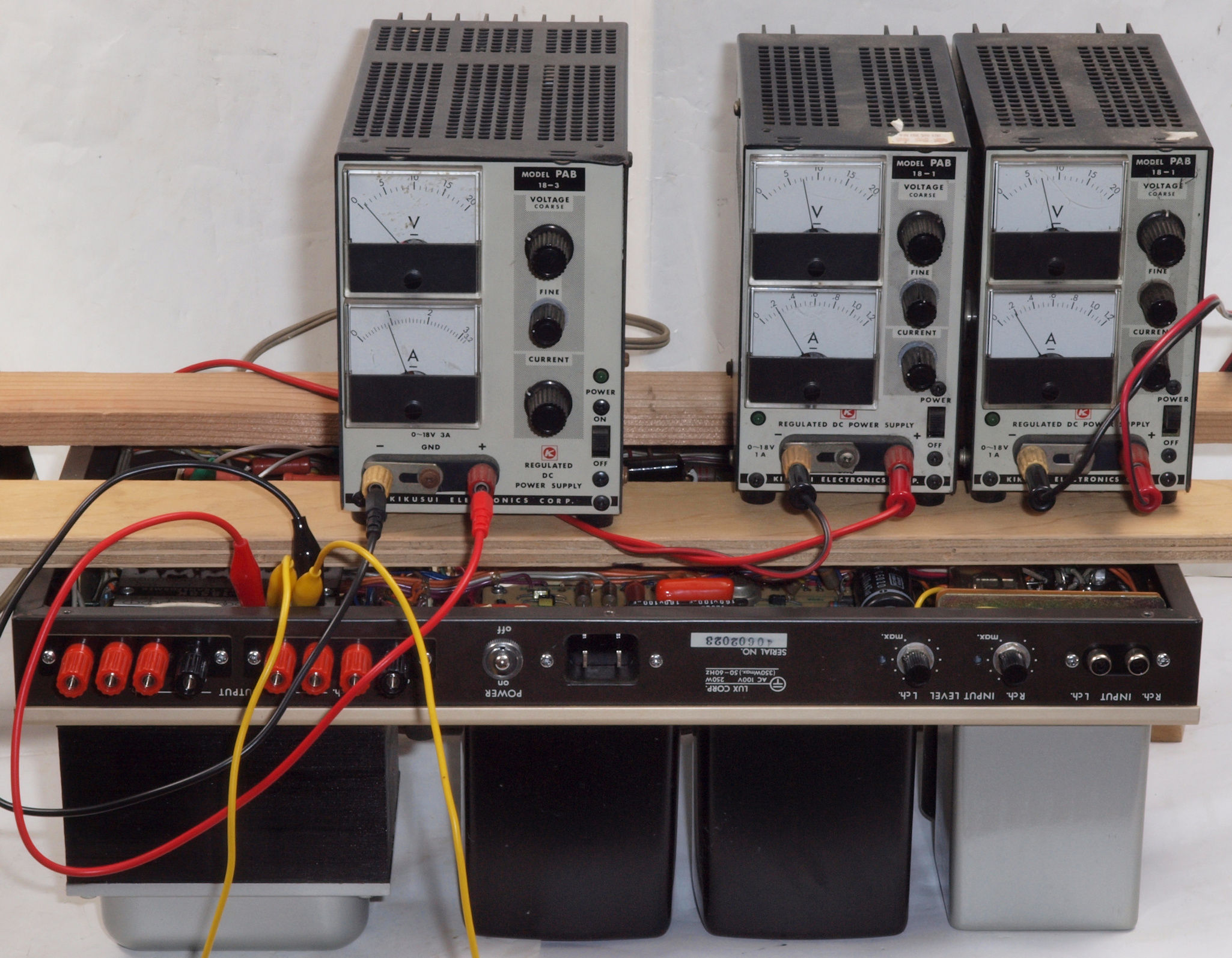

43. LUXMAN MQ80. 4台目。     修理の様子はこちら
  右=出力トランスへ、 左側=電源トランスへ。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
    出力トランス用はPP端子間+カソードKK端子間、電源トランスは高圧巻き線+電源を直列接続にする。
51. QUADU & QUADU. 2台目修理
           出力トランス用+電源トランス用を通電している。    修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

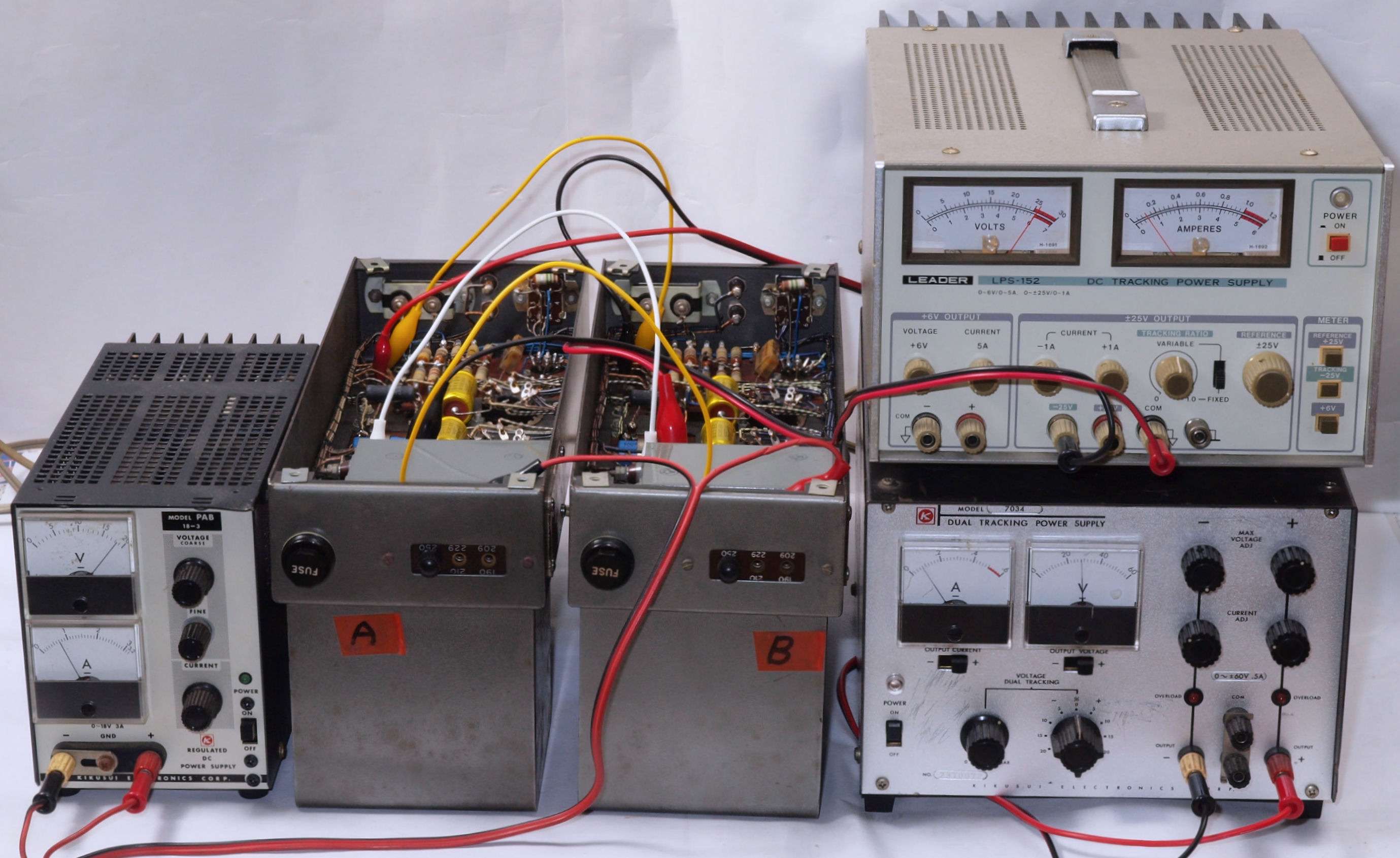

52. QUADU. 3台目 & QUADU. 4台目修理
           出力トランス用+電源トランス用を通電している。     修理の様子はこちら
            出力トランス用はPP端子間、電源トランスは両波高圧巻き線端子。

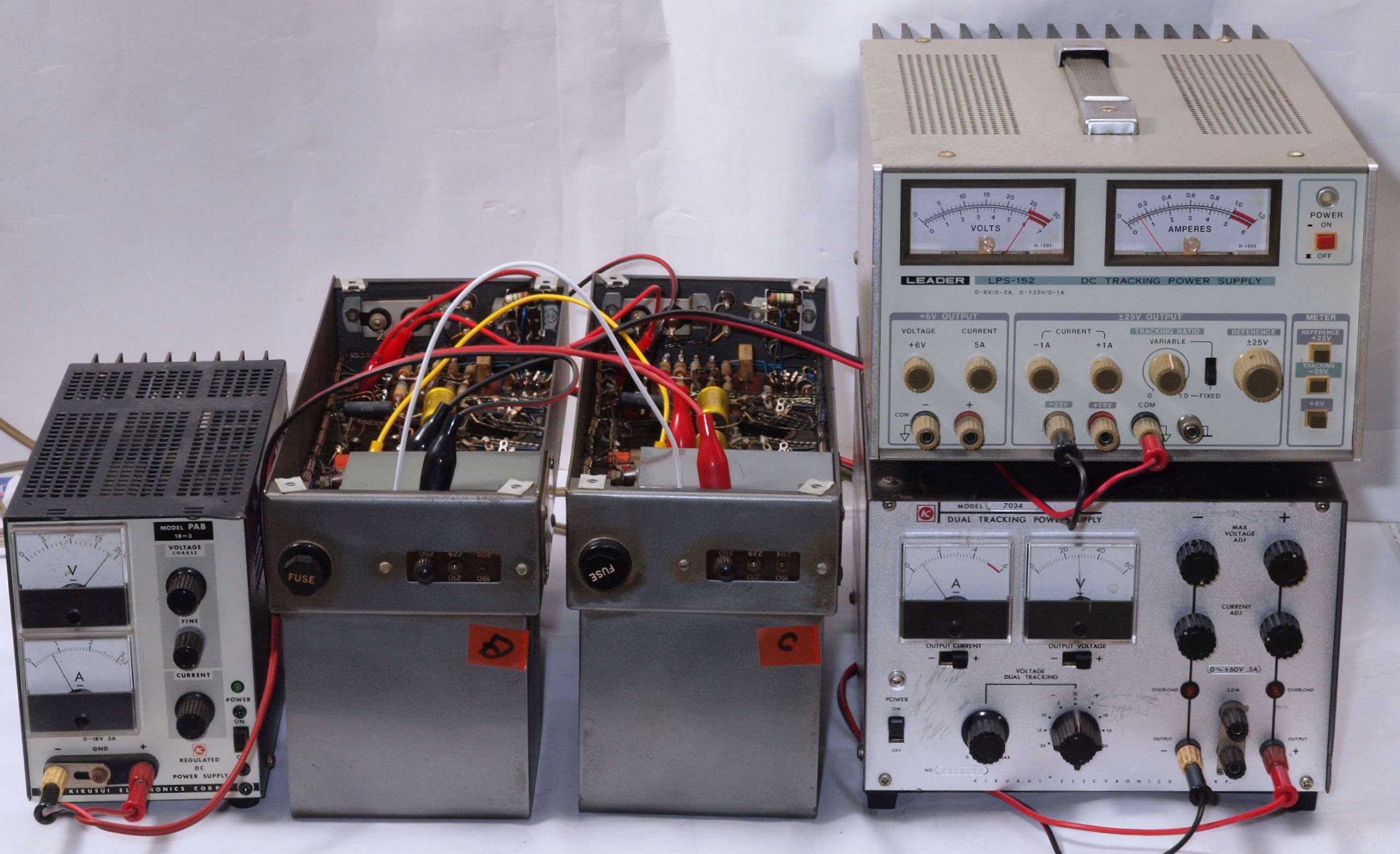

53. QUAD22 & QUAD22. 2台目修理
           ステップアップ(昇圧)トランスを通電している。    修理の様子はこちら
            2台直列接続で、電源トランスは0〜240V端子間。
6. LUX A-3700U.修理     修理の様子はこちら
                        下2台=出力トランス2個へ、 上側=電源トランスへ。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
    出力トランス用はPP端子間、電源トランスは両波高圧巻き線。

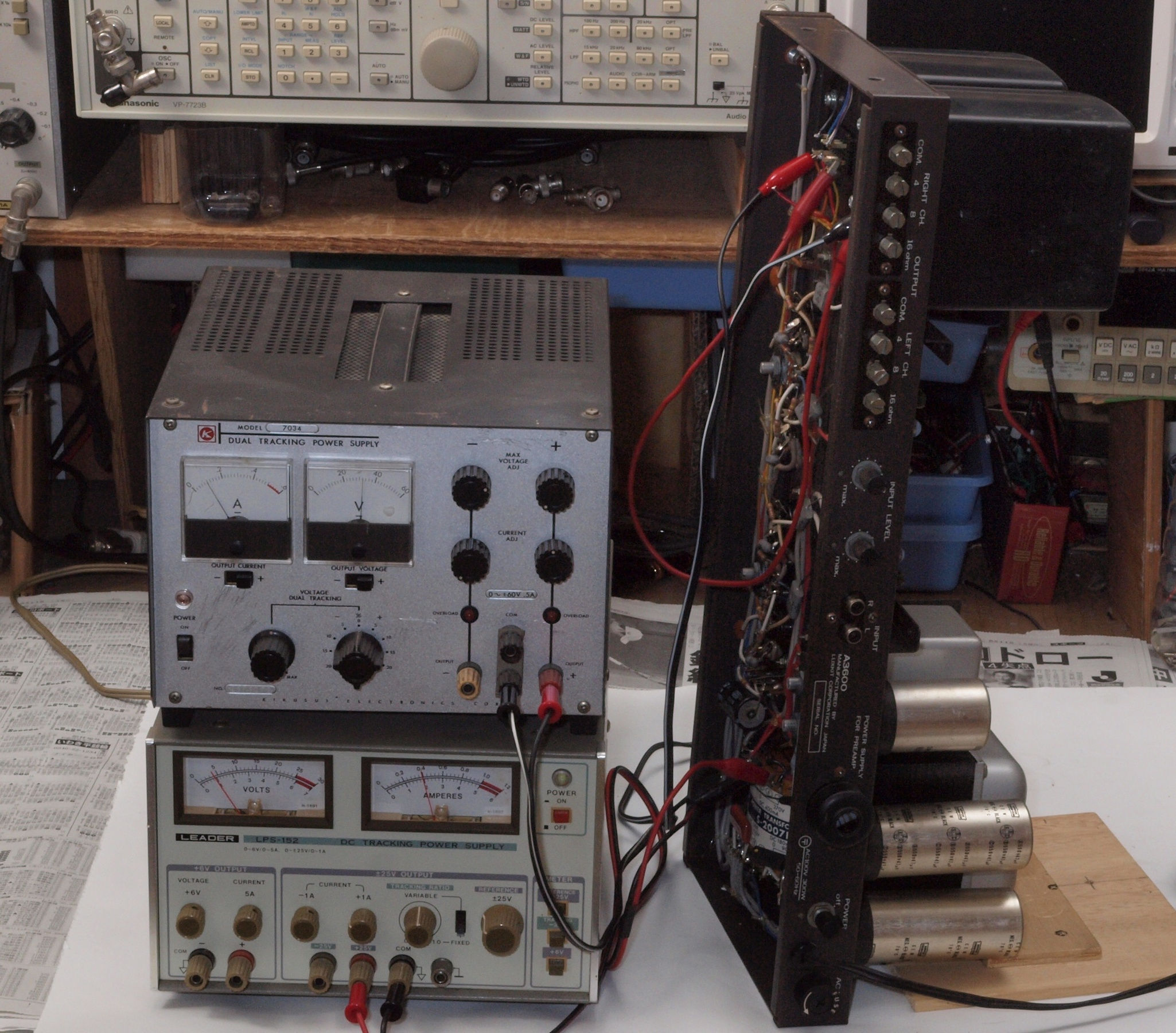

7. LUX A-3600.修理      修理の様子はこちら
                        上側=出力トランス2個へ、 下側=電源トランスへ。
  • 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、
    巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する(10〜20時間連続)
    出力トランス用はPP端子間、電源トランスは高圧巻き線2組を直列接続にする。
  • 上の電源=左右出力トランス用、 下の電源=電源トランス用。
