ＬＵＸ　ＭＱ−８０．　４台目修理記録

２０２０／１／２５持込　　５／７完成

寸評 　　　ＭＱ−８０は終段６３３６Ａと１２ＢＨ７Ａが直結になっています。 　　　１２ＢＨ７Ａが不良になると終段６３３６Ａのバイアス異常が起き終段６３３６Ａが死にます、 　　　よって、１２ＢＨ７Ａへの配慮も十分して下さい。

Ａ．　修理前の状況 症状は、電源を入れても、スタンバイにならないという症状です。 このＭＱ−８０は、5年ほど前、大阪のＨ＊Ｆ＊堂でオーバーホールし、東京に持ってきました。 あまり使用しませんでした、1年前より、動作スタートし30秒ほどで、アイドル状態に戻ることが発生したため、使用やめていました。 悪化したのかどうかわかりませんが、現在は、スタンバイにならない状態となっています。 使用履歴は以下。 1976年、購入して４年間利用。 その後、全く使わず。 2012年ごろ、Ｈ＊Ｆ＊堂でオーバーホール（真空管の変更、スピーカー端子の変更、コンデンサ等の変更） その後、数時間使用。 使用中に電源切れることがあり、それ以後、使用をしていない。 お願いしたい事は、完全な動作ですが、良音への部品変更も含め進言いただきたい。 Ｐ．　長期休眠のトランスの水分抜き処理 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続） 特に、古い製品でケースに封入されている物は、詰め物に「ピッチ」が使用されているので、特に注意する。 O．　ＬＵＸ　ＯＹ１５−６００　出力トランス点検 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。 正確には、交流電圧を入力し、各巻き線の出力電圧を点検する。 Ｂ．　症状、原因 ６３３６Ｂの動作点不安定。 ヒーターウオームアップ回路故障。 プロテクト回路故障。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６３３６Ｂ　フィラメント電流が足らず、測定不可能。 ６２６７　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる予備真空管測定 ６３３６Ａ　フィラメント電流が足らず、測定不可能。 ６２６７　Ｇｍ、ＩＰ測定。 ６ＡＱ８　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 Ｃ．　修理状況 結合コンデンサ−１部交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 真空管ソケット交換。 ６３３６Ａ、１２ＢH７Ａ回り、ソリッド抵抗１部交換。 入力ＲＣＡ端子交換。 電源２Ｐインレットを３Pインレットに交換 ６３３６Ａのカソードにソリッドヒューズ挿入。 PUT交換。 Ｄ．　使用部品 ６３３６Ａ用ＧＴソケット（テフロン製金メッキ）　　　　　２個。 １２ＢH７Ａ用ＭＴソケット（テフロン製金メッキ）　　　　２個。 ６ＡＱ８／６２６７用基板用ＭＴソケット　　　　　　　　　４個。 メタライズド・フィルムコンデンサ−　　　　　　　　　　個。 抵抗　　　　　　　　　　　　　　　 　　　　　　　　　　　　　個。 電解コンデンサ−　　　　　　　　　　　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　個。 整流ダイオ−ド　　　　　　　　　　　　　　　　　　　　　個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 電源ブロック電解コンデンサー　　　　　　　　　　　　６本、ELNA　Ｃｅｒａｆｉｎｅ４本を含む テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　　１組２個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 ０．５Ａソリッドヒューズ　　　　　　　　　　　　　　　　　　　　　４本。 N13T 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　　１７６，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　真空管別途。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０１．　元箱入り！

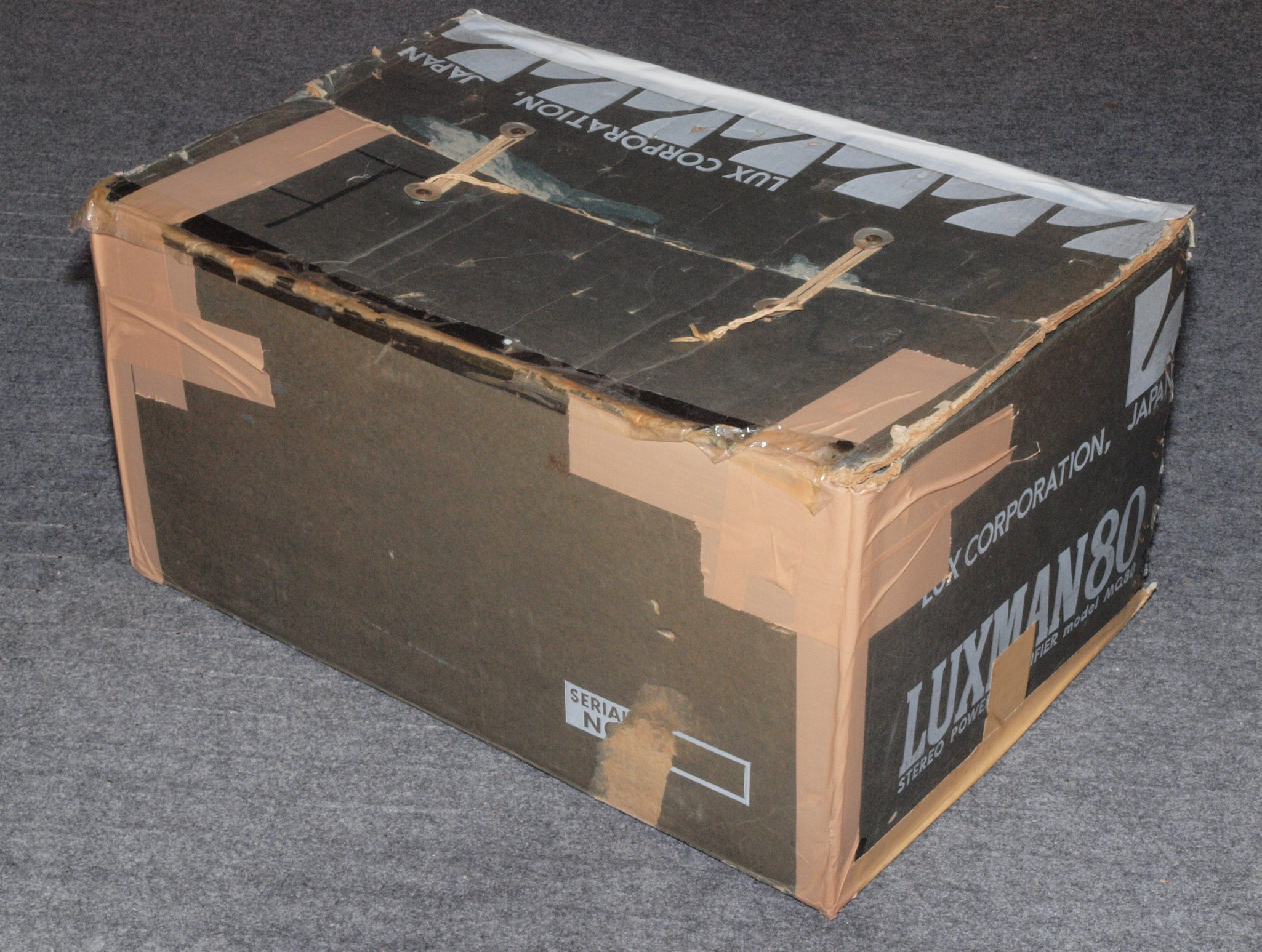

Ａ０２．　元箱入り！

Ａ０３．　元箱入り、梱包材もあり！

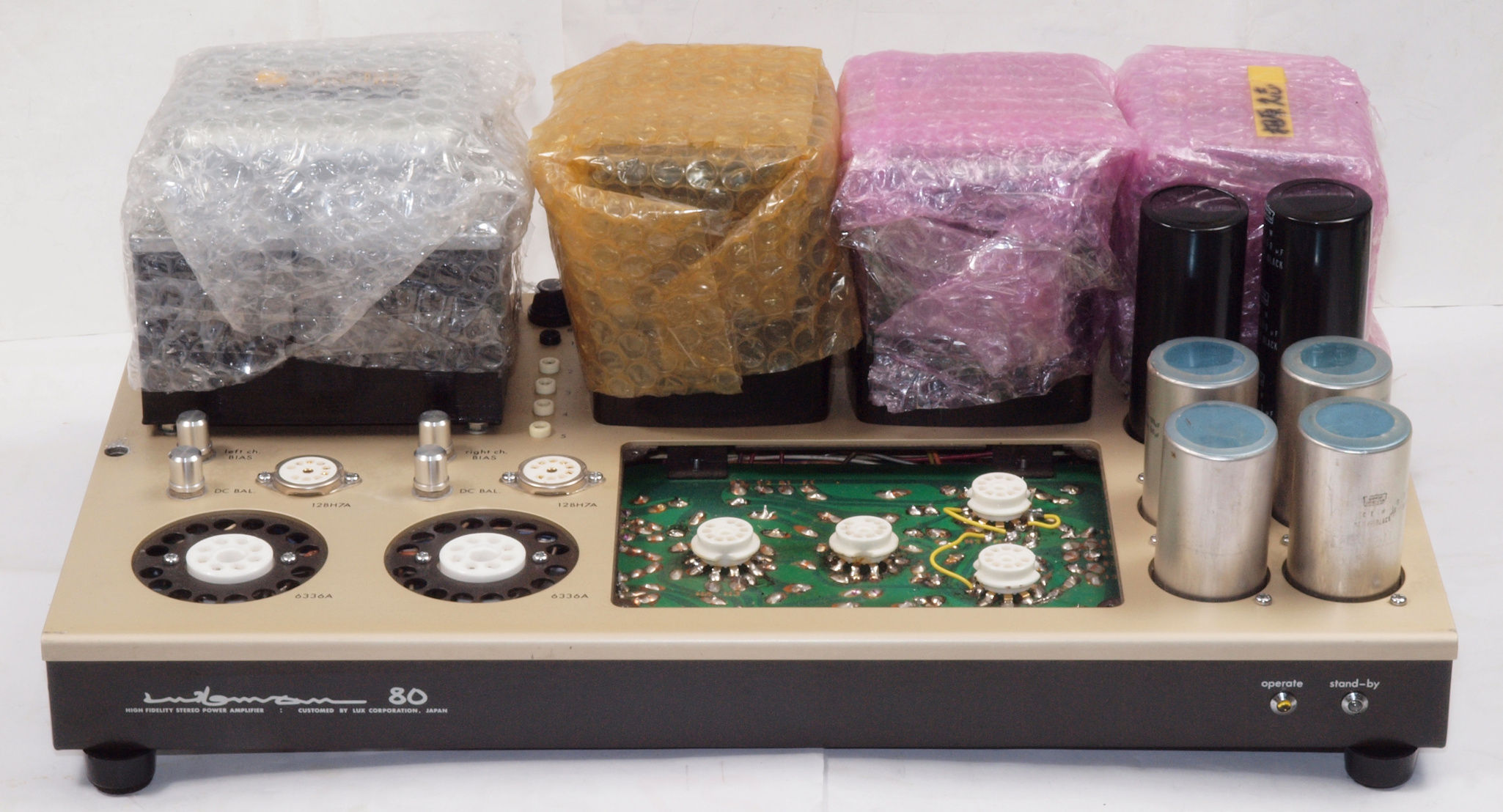

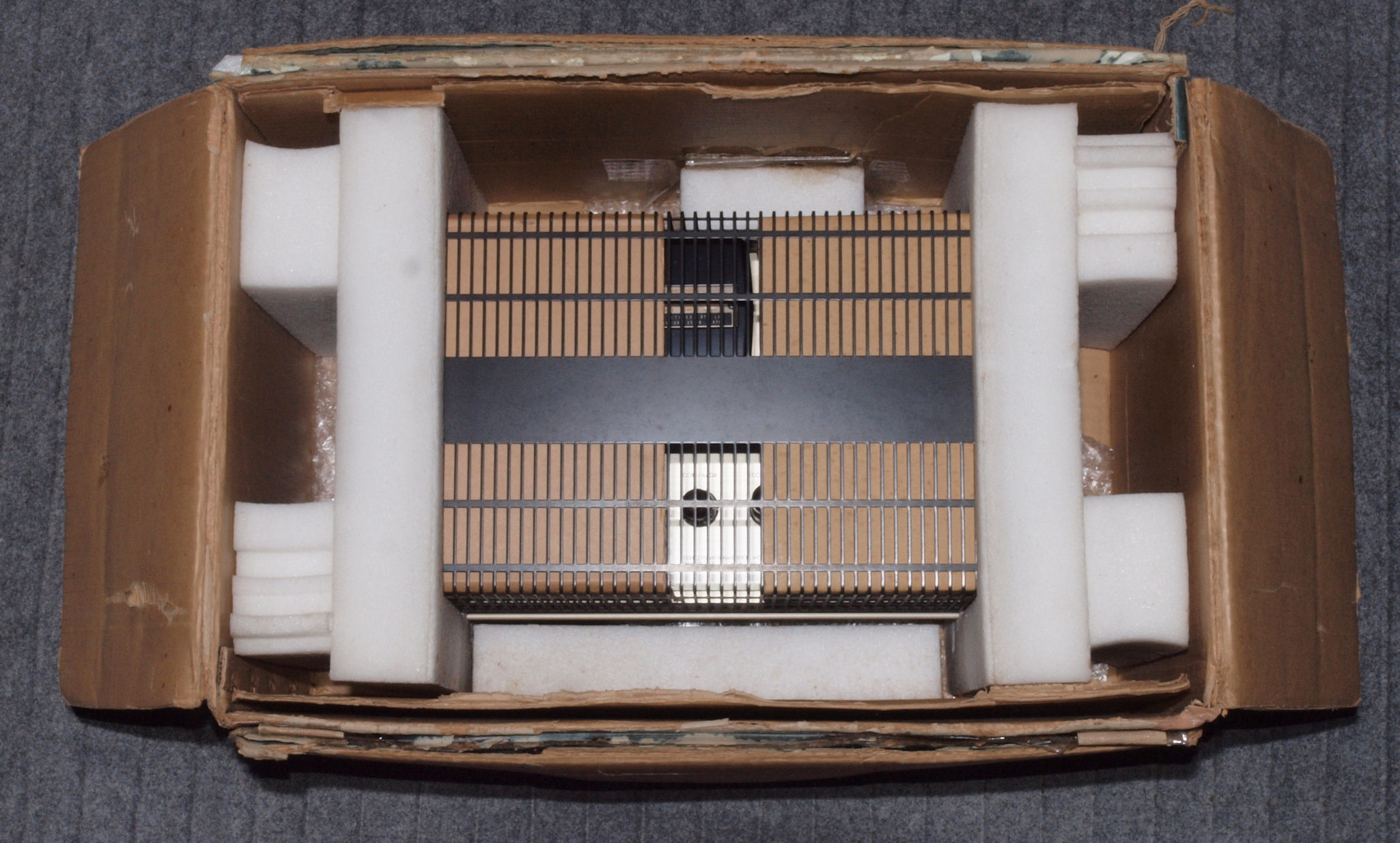

Ａ０４．　元箱入り、本体押さえ梱包材もあり！

Ａ０５．　元箱入り、終段真空管６３３６Ａ押さえ材もあり！

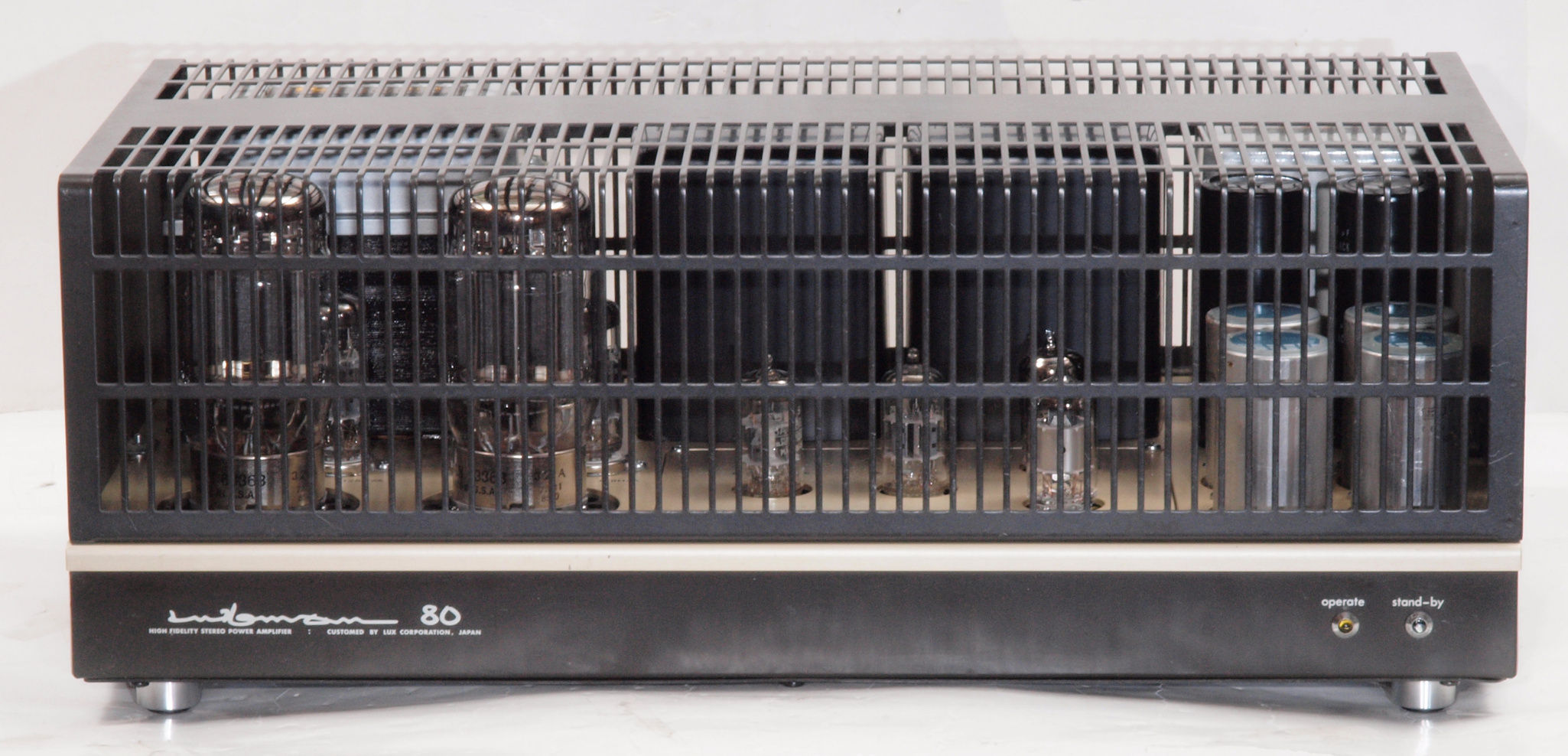

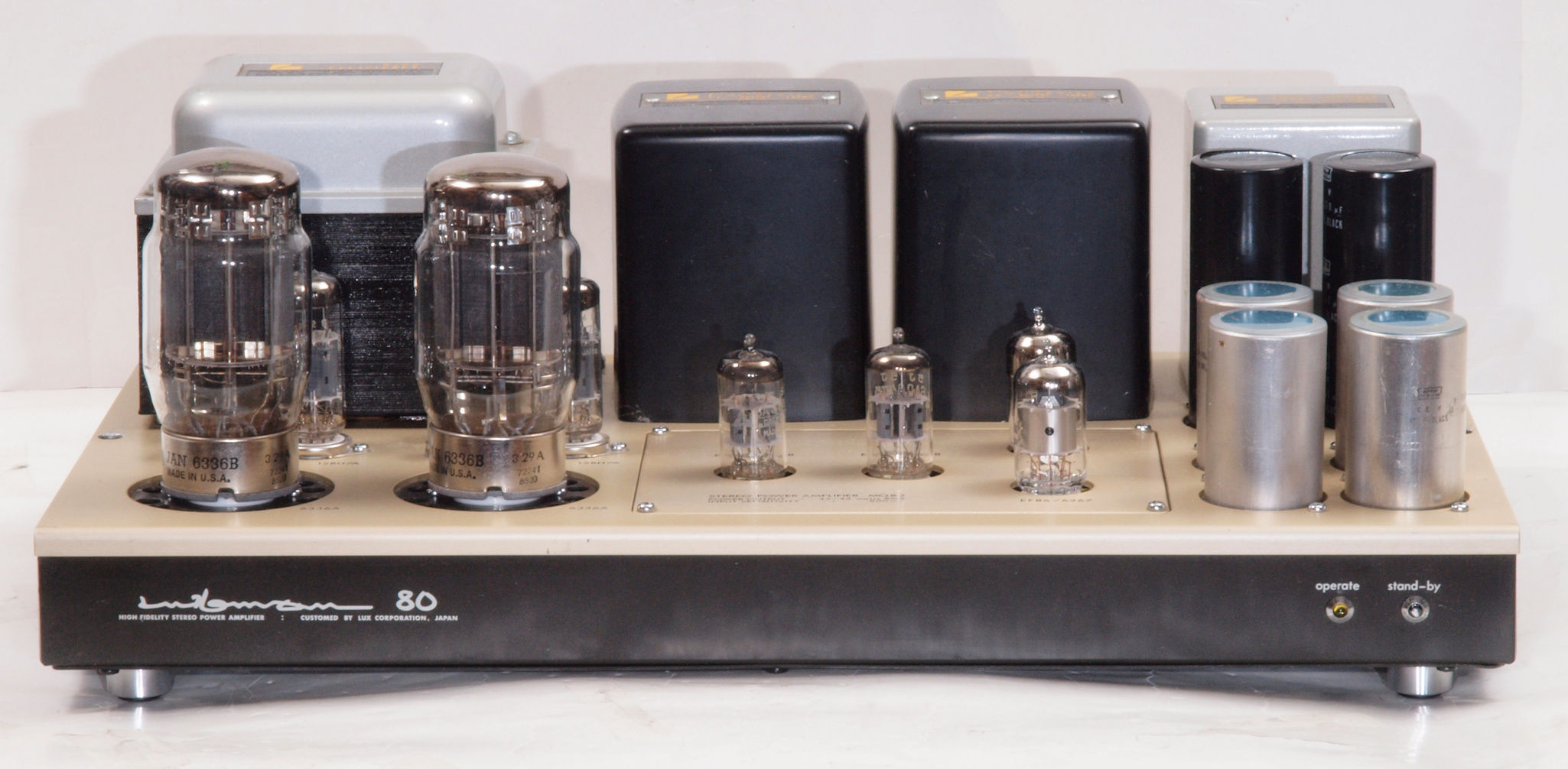

Ａ１１．　点検中　前から見る

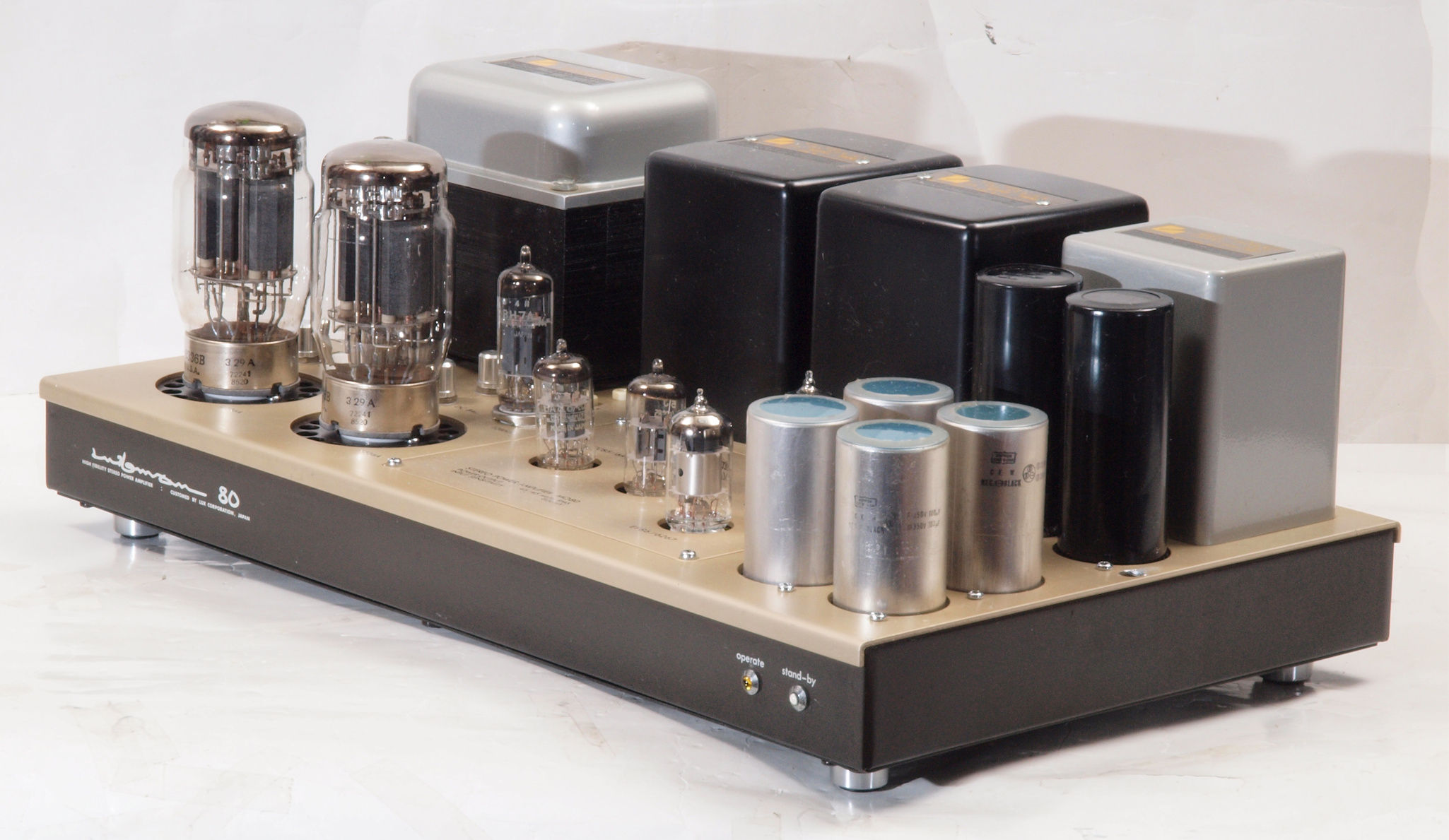

Ａ１２．　点検中　前右から見る

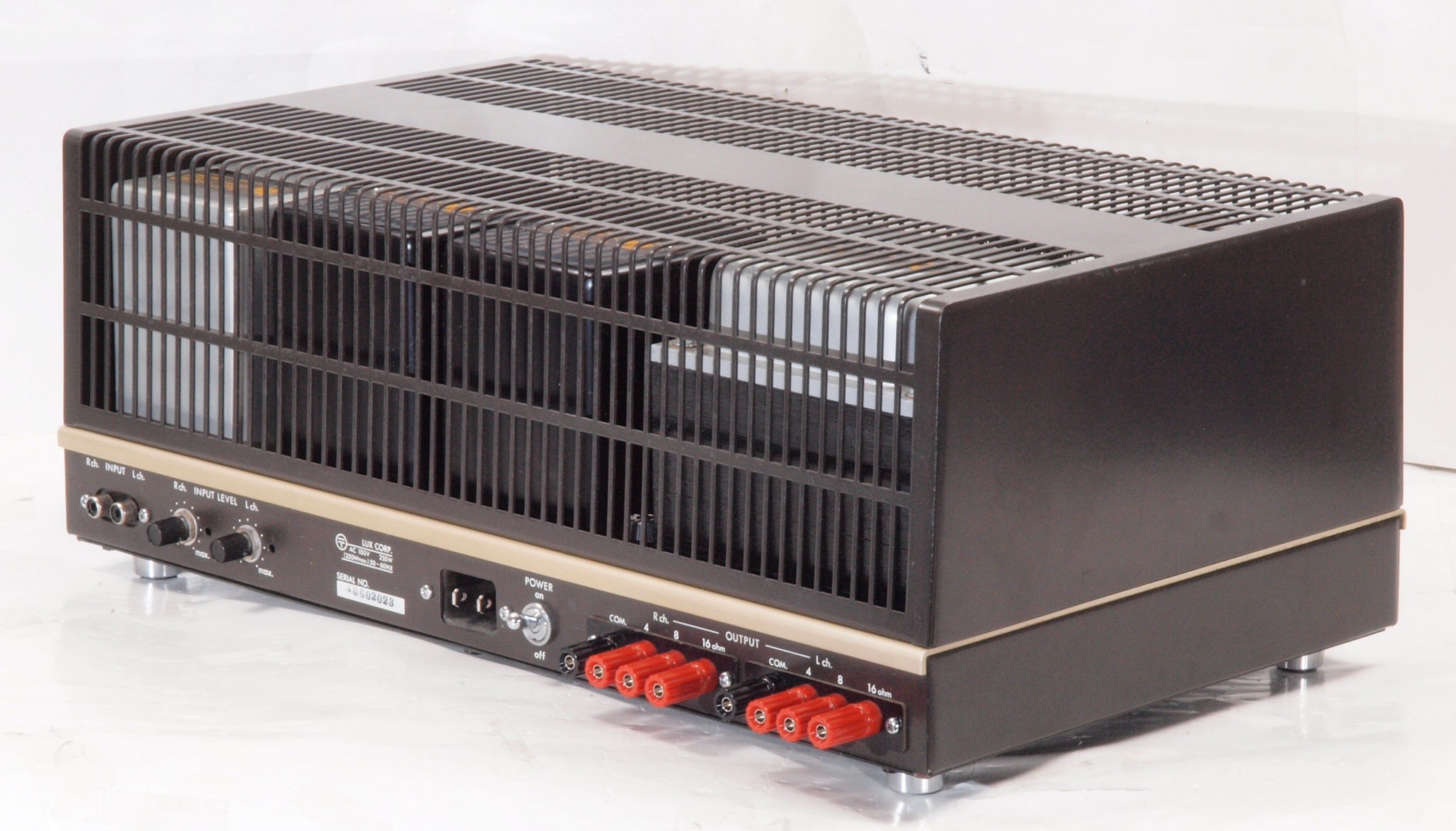

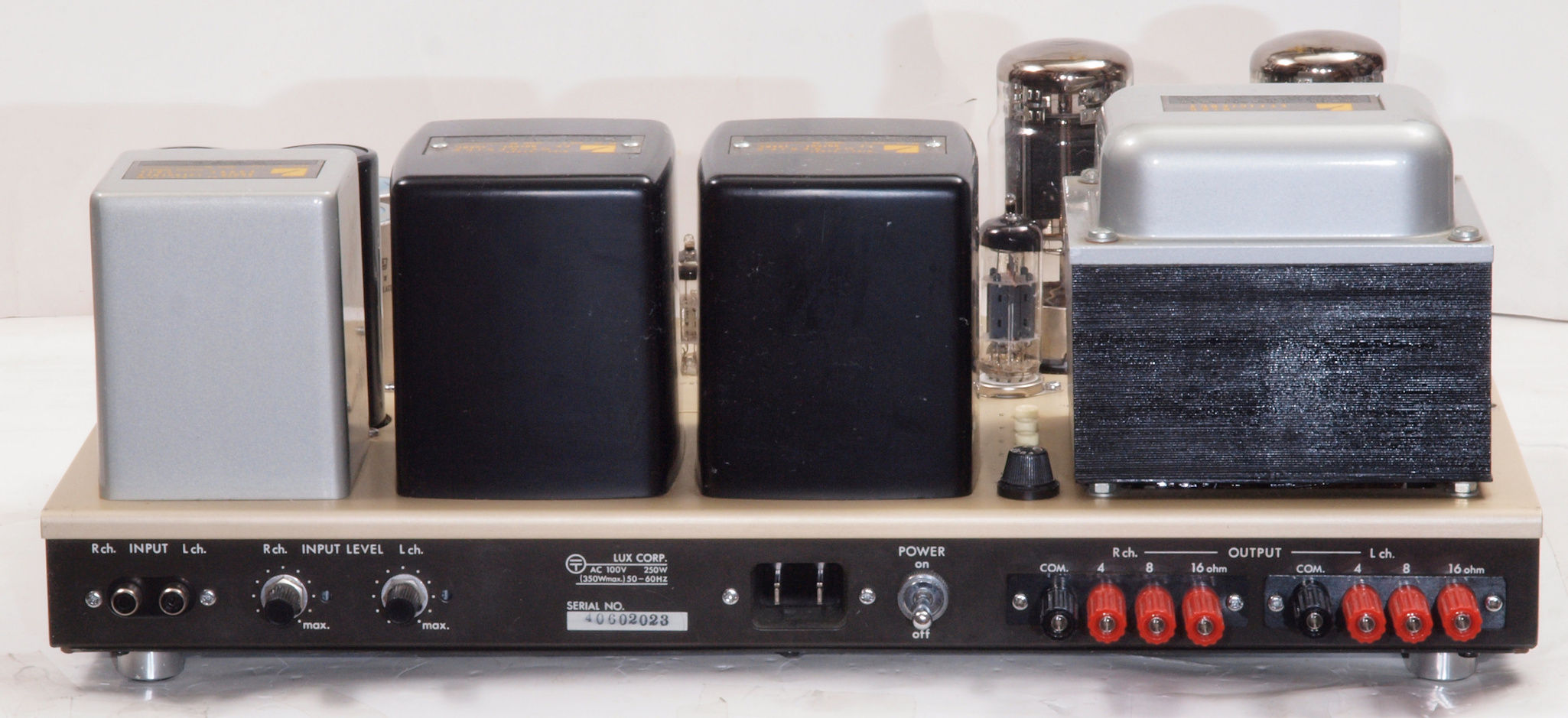

Ａ１３．　点検中　後から見る

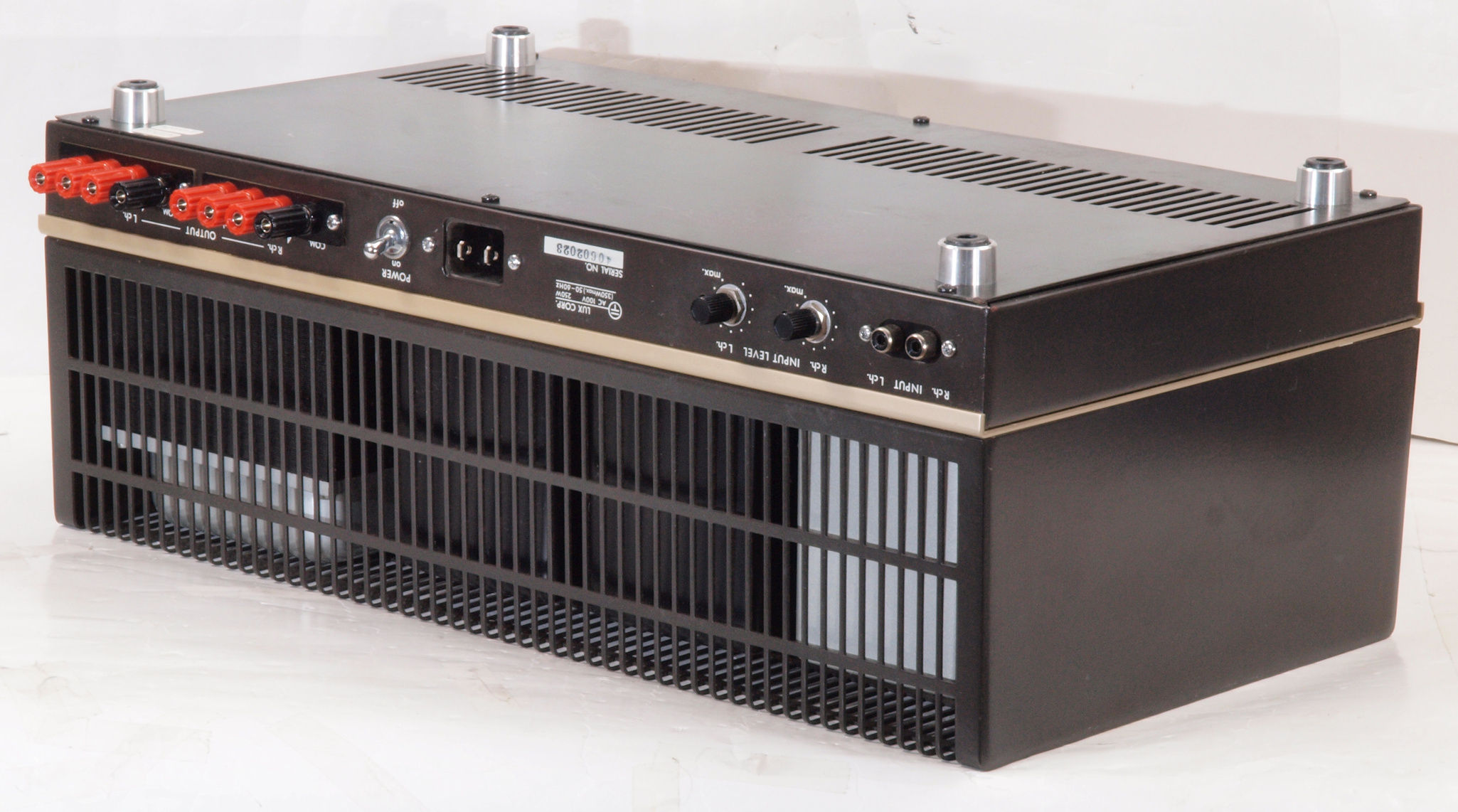

Ａ１３２．　点検中　後から見る、電源２Ｐインレット。

Ａ１３３．　点検中　後から見る。　３Ｐインレットに交換可能。

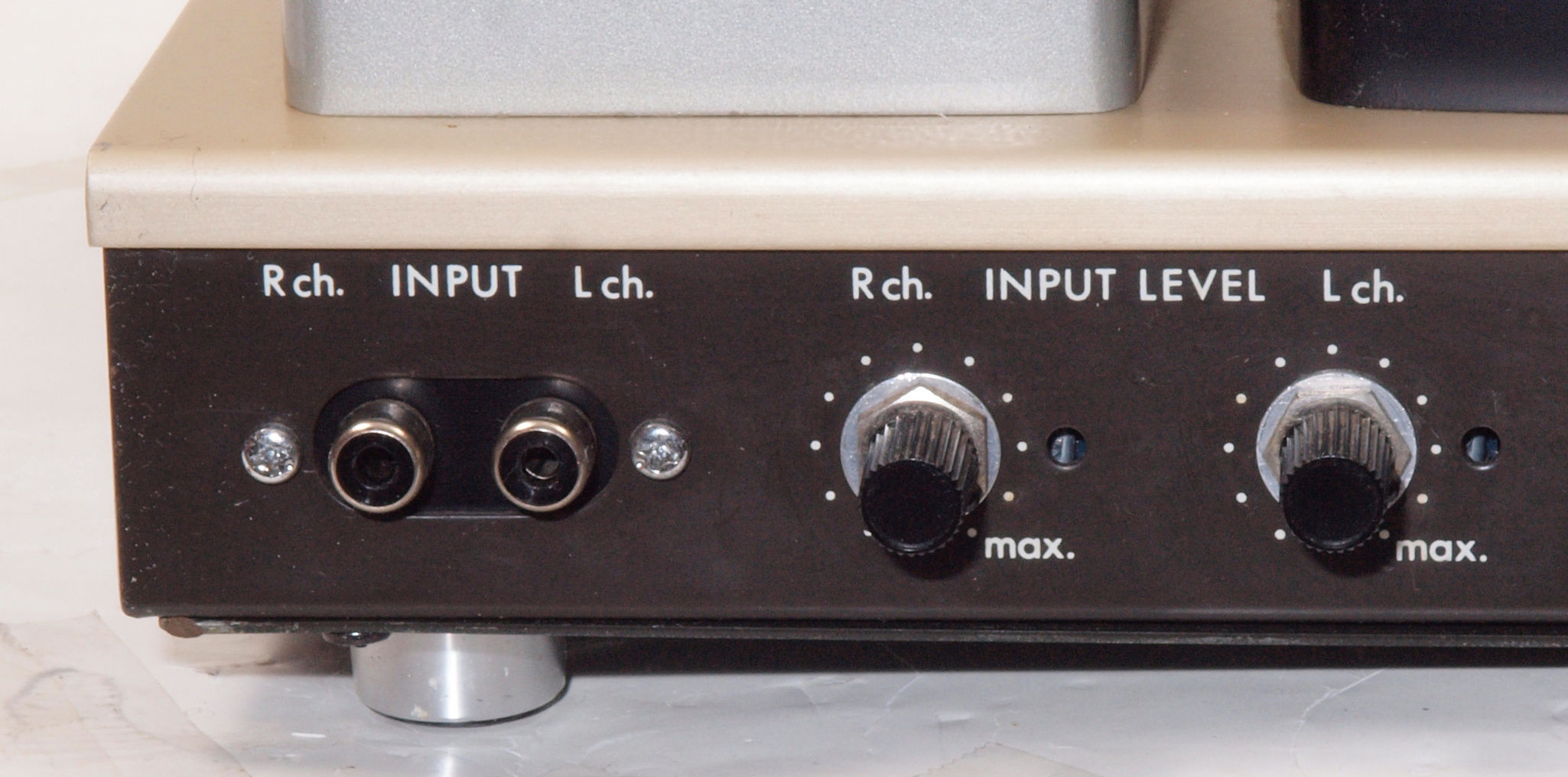

Ａ１３４．　点検中　後から見る、入力ＲＣＡ端子。

Ａ１３５．　点検中　後から見る、入力ＲＣＡ端子。　テフロン絶縁製に交換可能。

Ａ１４．　点検中　後左から見る

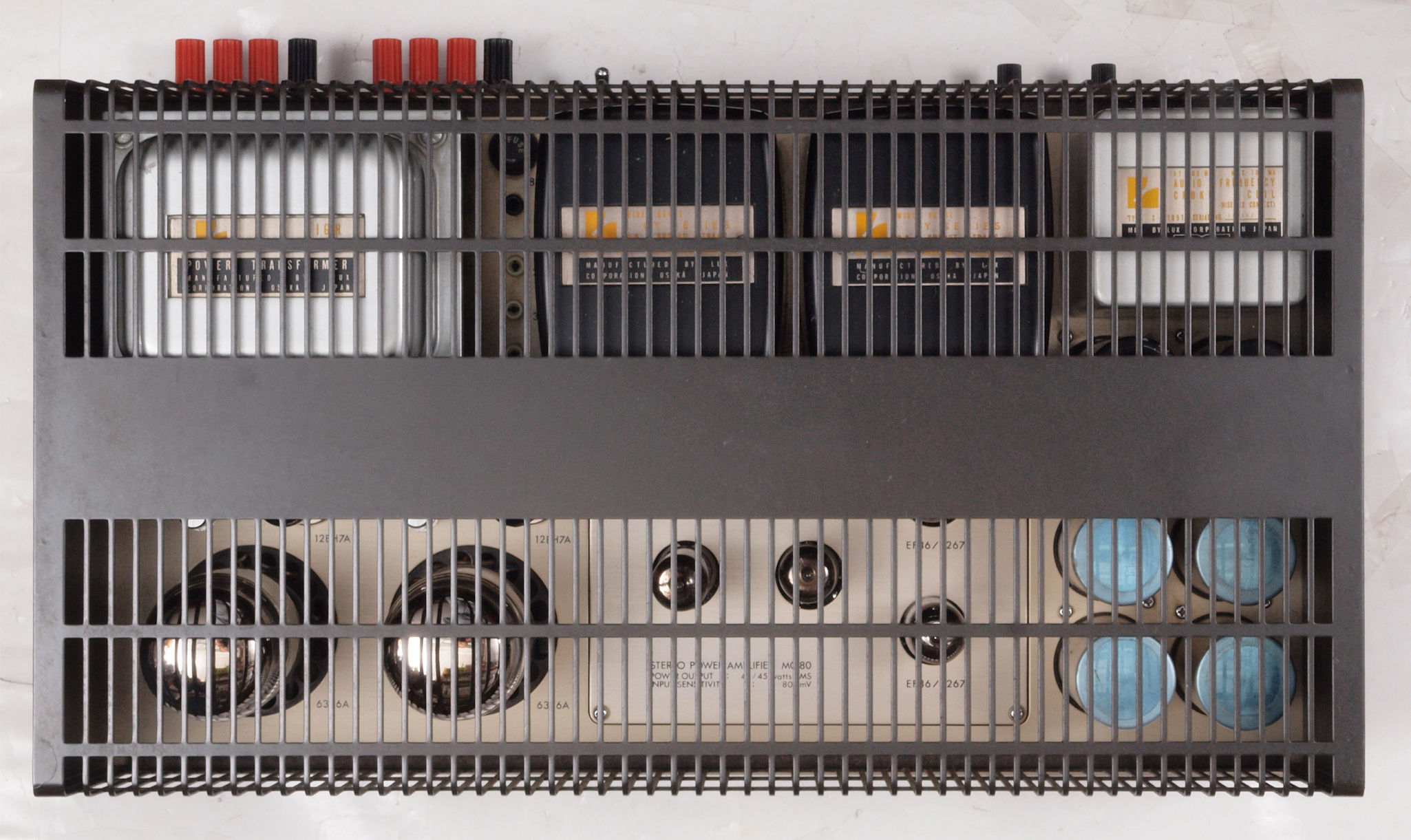

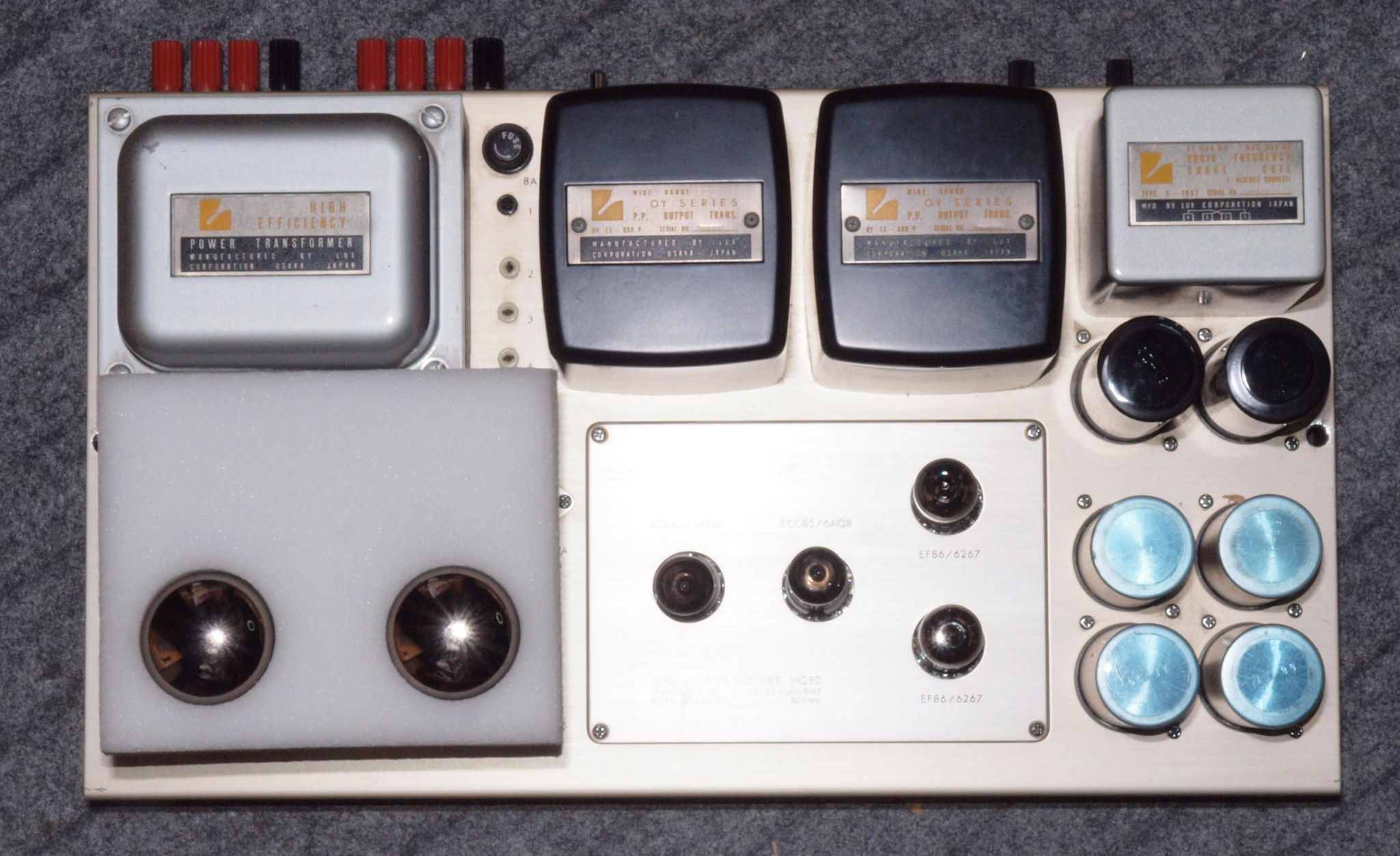

Ａ１５．　点検中　上から見る

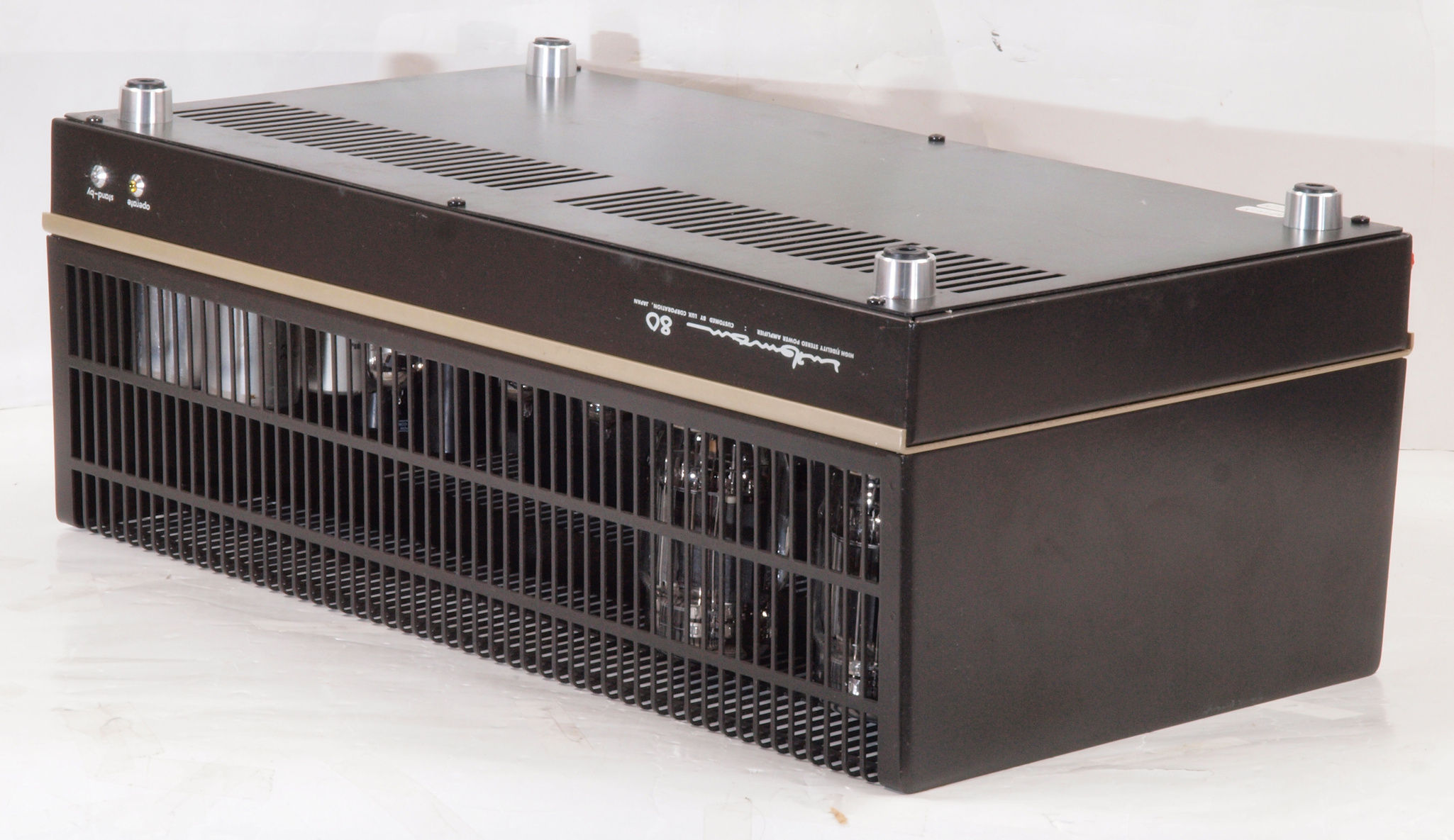

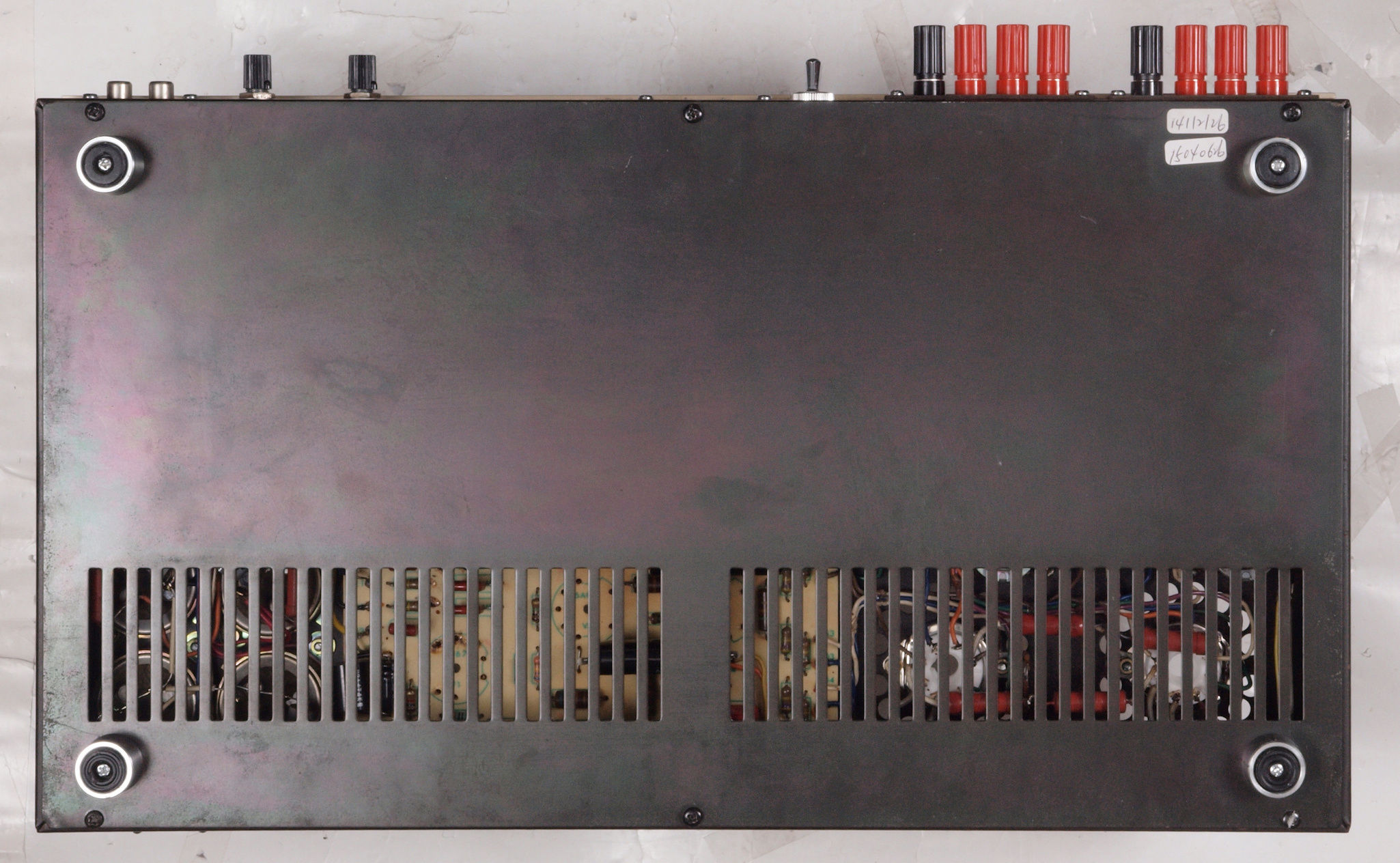

Ａ１６．　点検中　下から見る

Ａ１７．　点検中　下前左から見る

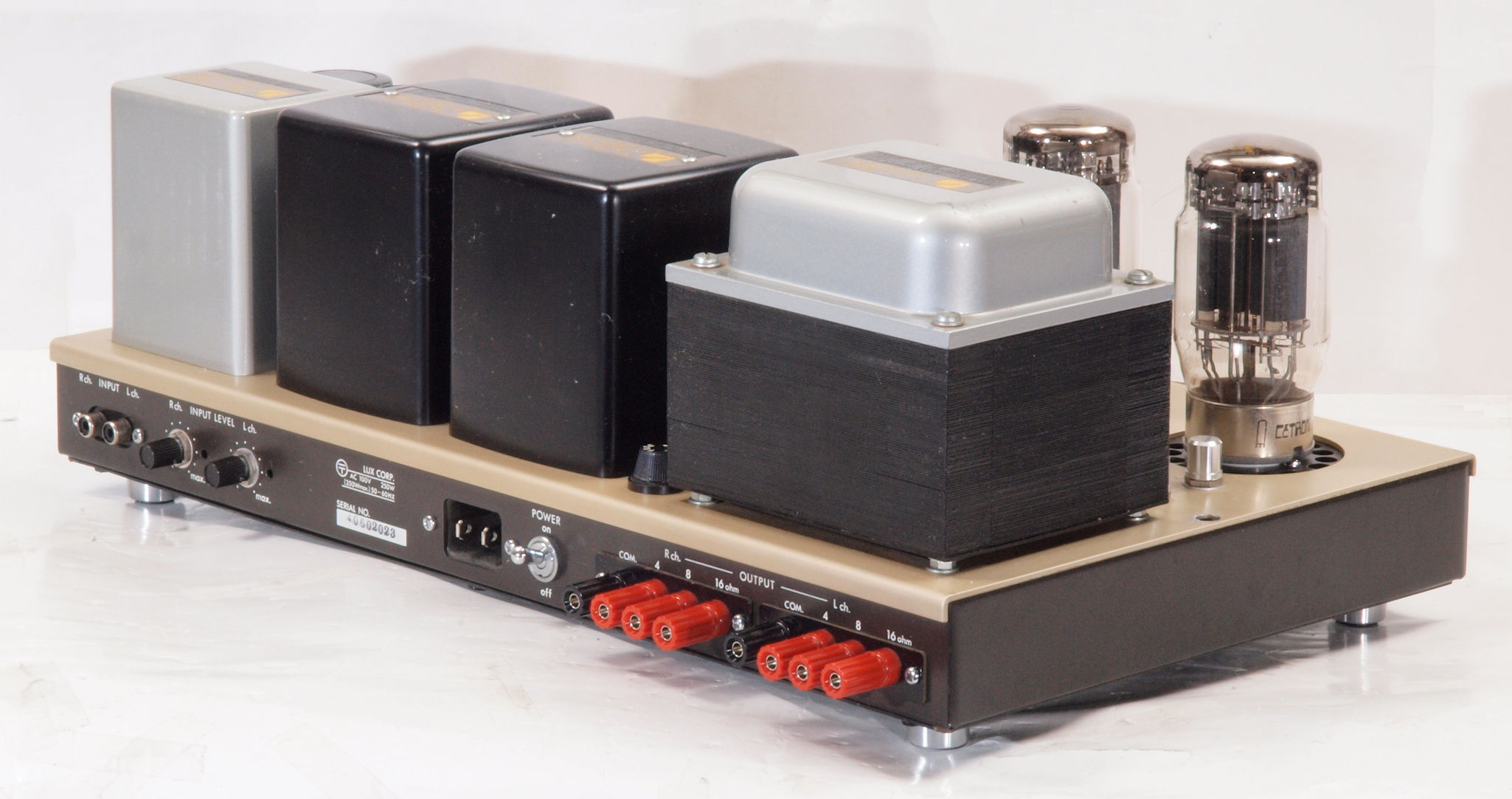

Ａ１８．　点検中　下後右から見る

Ａ２１．　点検中　ボンネットを外し、前から見る

Ａ２２．　点検中　ボンネットを外し、前右から見る

Ａ２３．　点検中　ボンネットを外し、後から見る

Ａ２４．　点検中　ボンネットを外し、後左から見る

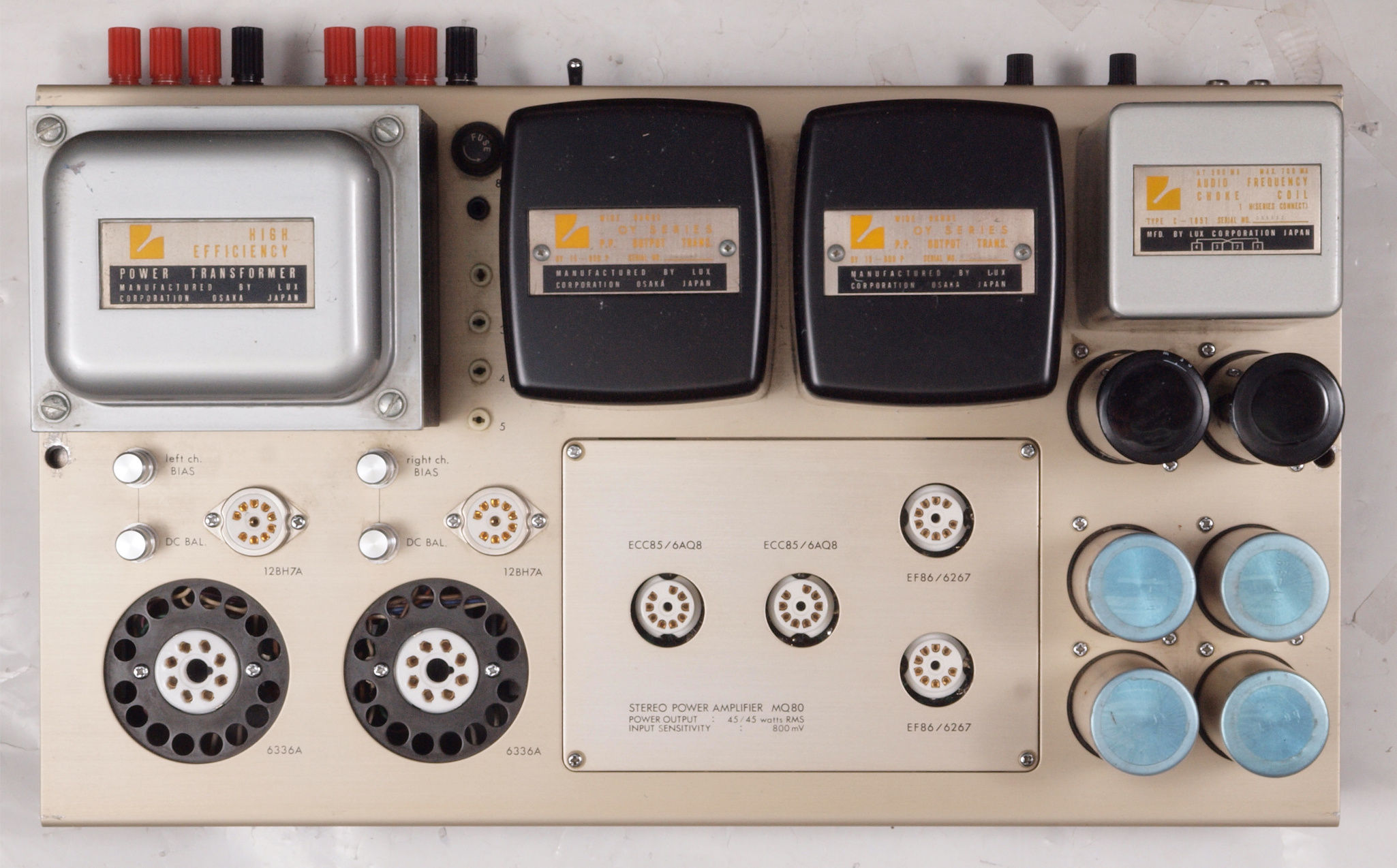

Ａ２５．　点検中　ボンネットを外し、上から見る

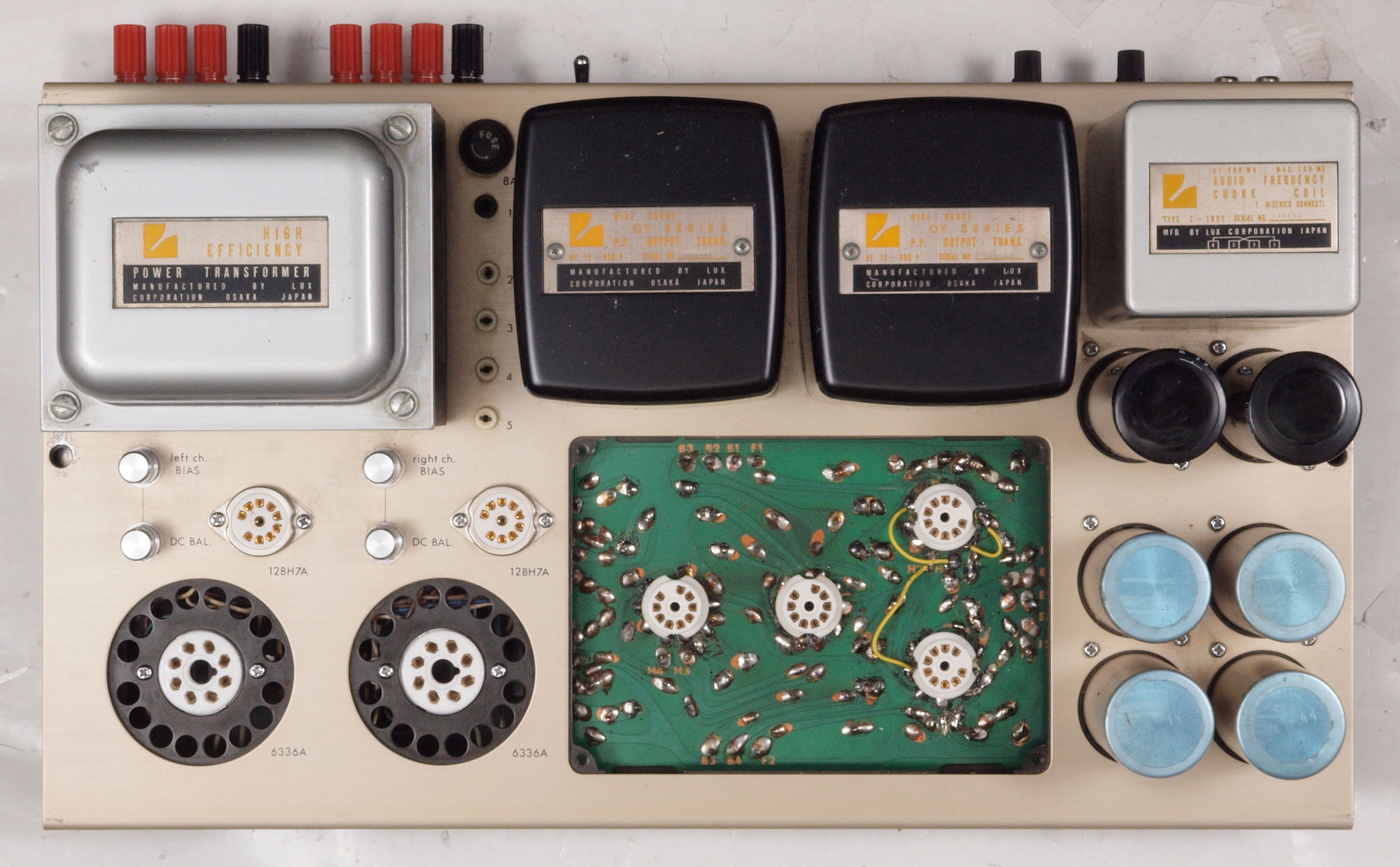

Ａ３１．　点検中　ボンネット・真空管を外し、上から見る

Ａ３２．　点検中　ボンネット・真空管。シールドを外し、上から見る

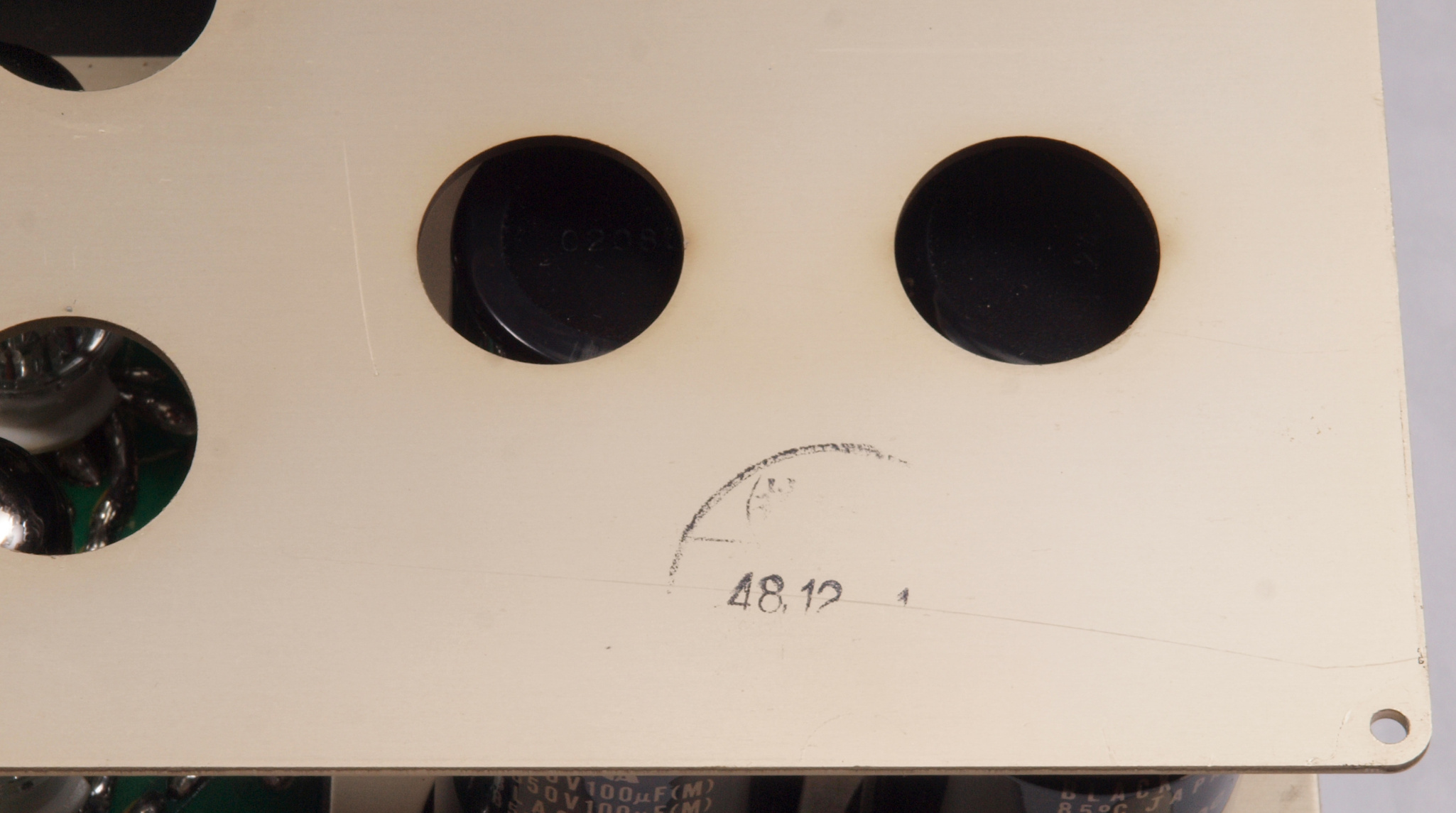

Ａ３３．　点検中　ドライブＡＭＰ基板カバー裏の製造年月日＝４８年（１９７３）１２月、４７年前！

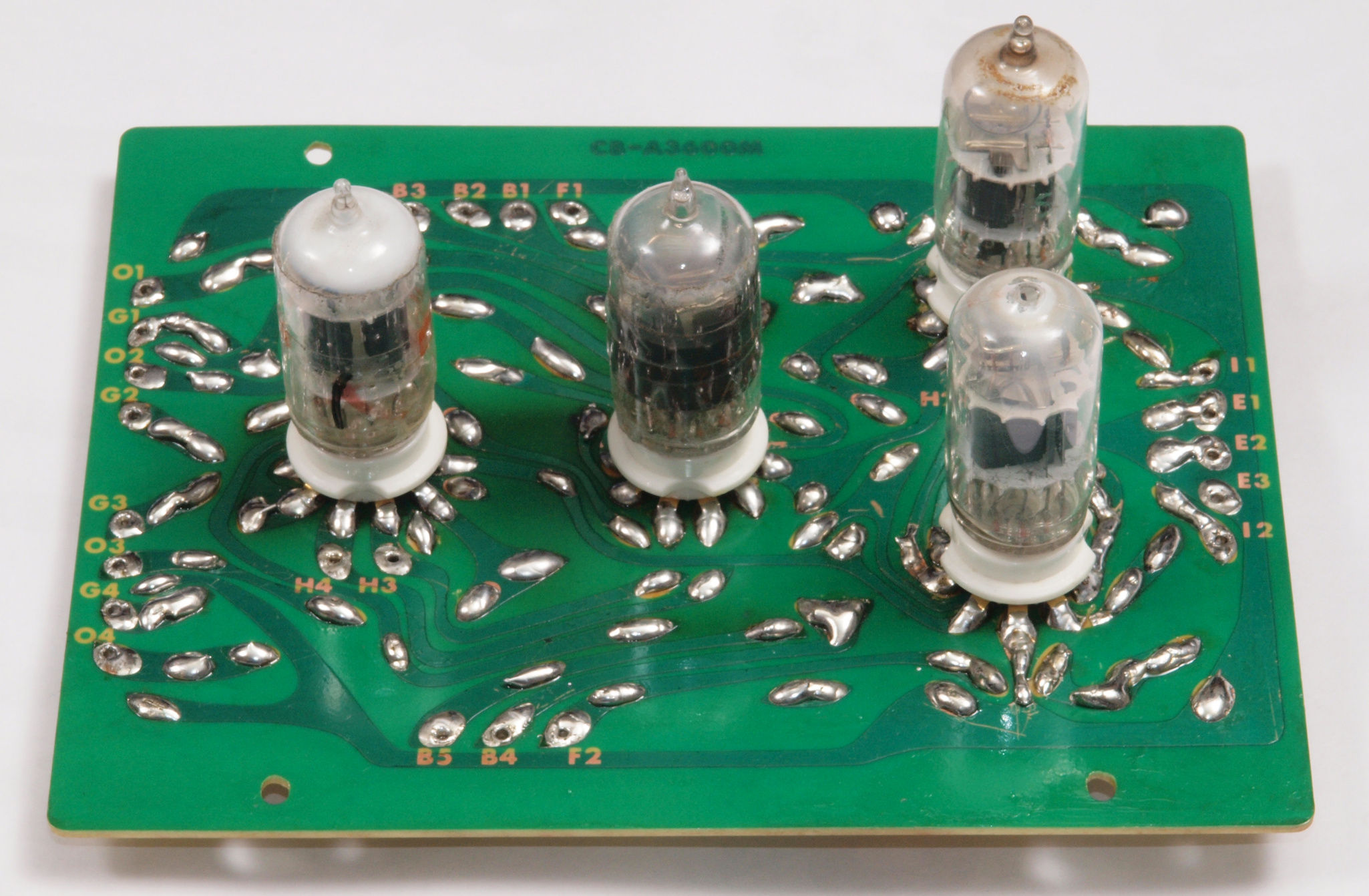

Ａ３４．　点検中　ドライブ基板を見る。

Ａ３５．　点検中　ドライブ基板を見る。 　　　　　　　　　　９ピン基板用タイトソケット比較、交換するのは日本製（１０年位前アキバで購入、残少）。

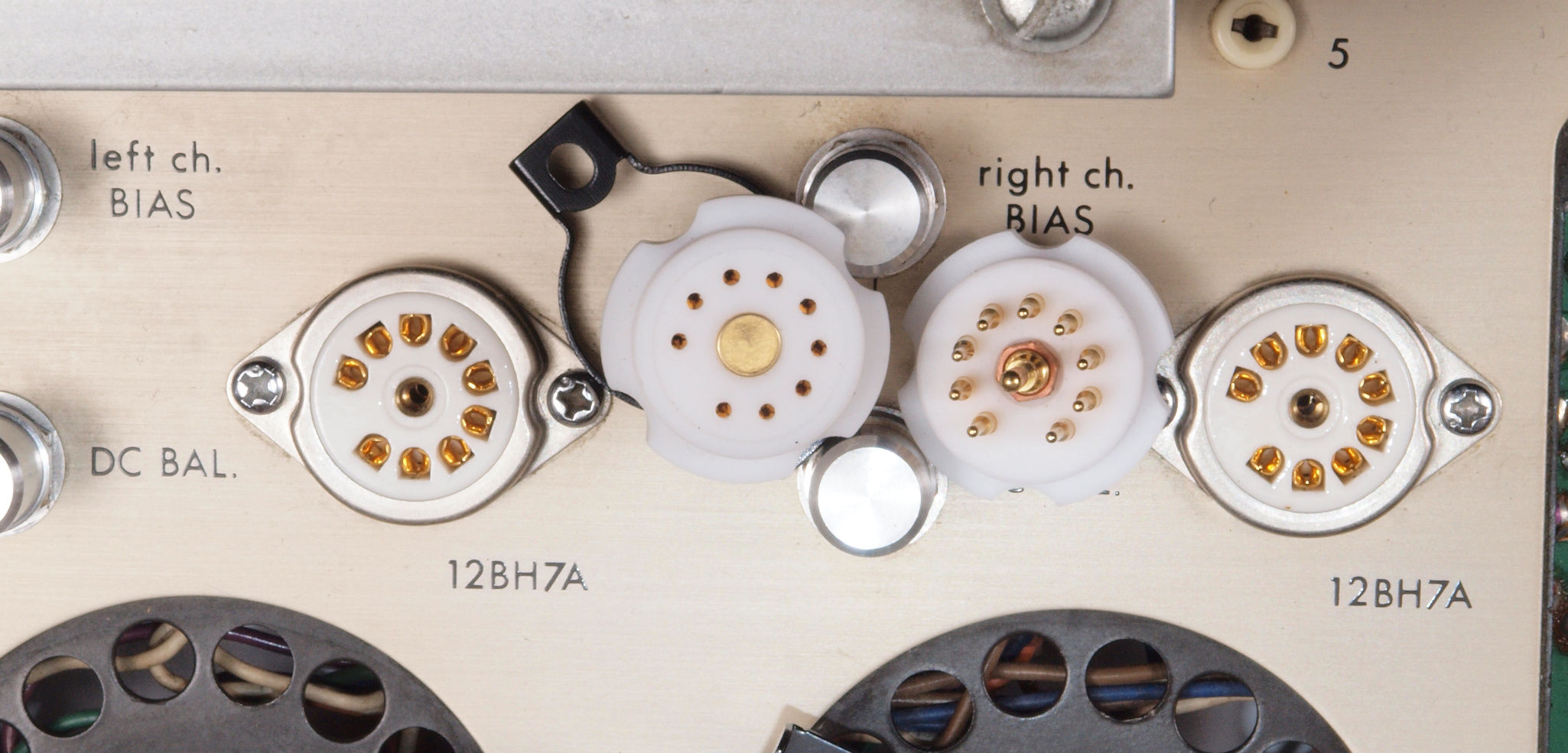

Ａ３６．　点検中　１２ＢＨ７ソケット比較。　交換するのはテフロン絶縁製（中国産）。

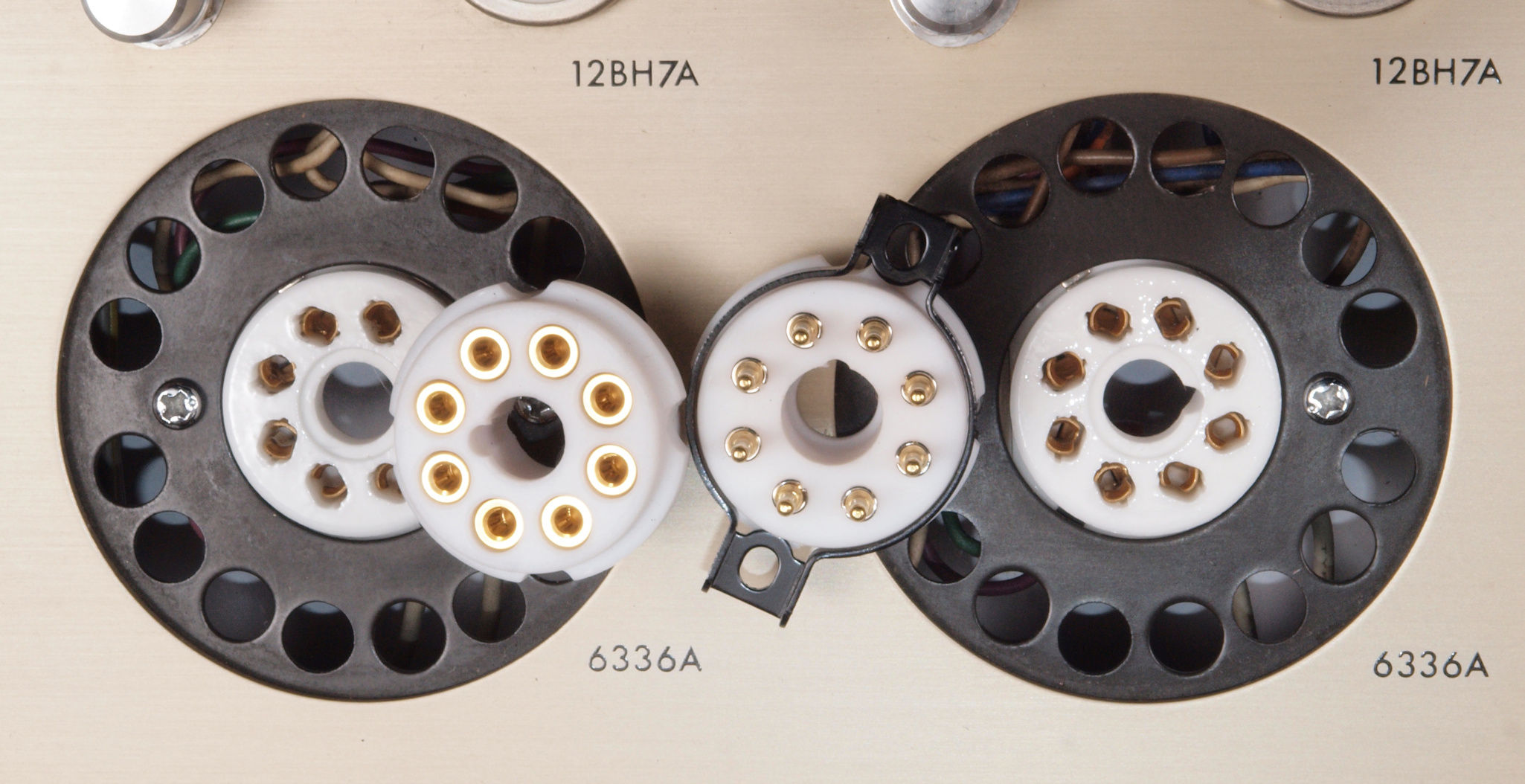

Ａ３７．　点検中　６３３６Ａソケット比較。　交換するのはテフロン絶縁製（中国産）。

Ａ４１．　点検中　下蓋を外し、下から見る。 　　　　　電源トランスのシャシー側にカバーに連動した電源SWがあり、製品版ＭＱ−８０と思われる

Ａ４２．　点検中　下蓋を外し、下から見る。 　　　　　　　　　　　終段出力真空管６３３６Ａの電源ブリッジブ整流に何故か２本のダイオードをプラス？

Ａ４３．　点検中　下蓋を外し、下から見る。Ｌ側終段出力真空管６３３６Ａのグリッド抵抗に少し焼けあり。

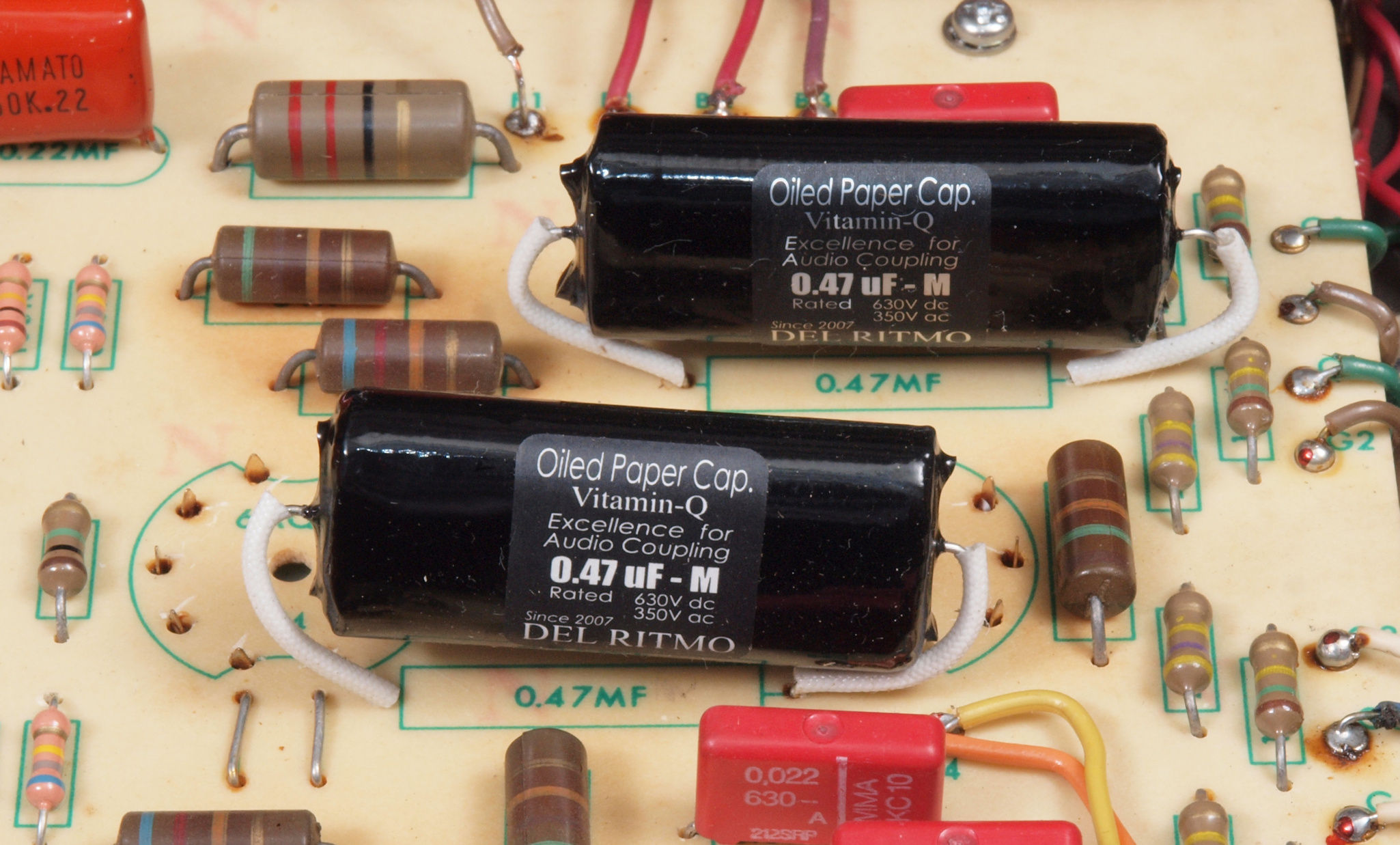

Ａ５１．　点検中　ドライブ・アンプ基板。 　　　　１２ＢＨ７に古いオイル入りコンデンサーのカップリングコンデンサーに交換。 　　　　折角６３３６Ａ−１２ＢＨ７、６ＡＱ８−６２６７と直結回路を導入しての高域特性改善に反する。

Ａ５２．　点検中　ドライブ・アンプ基板。 　　　　　６２６７のバイアス電解コンデンサーにプラスされた、フイルムコンデンサー。 　　　　　目的は、高域特性改善、上記改造と反する。

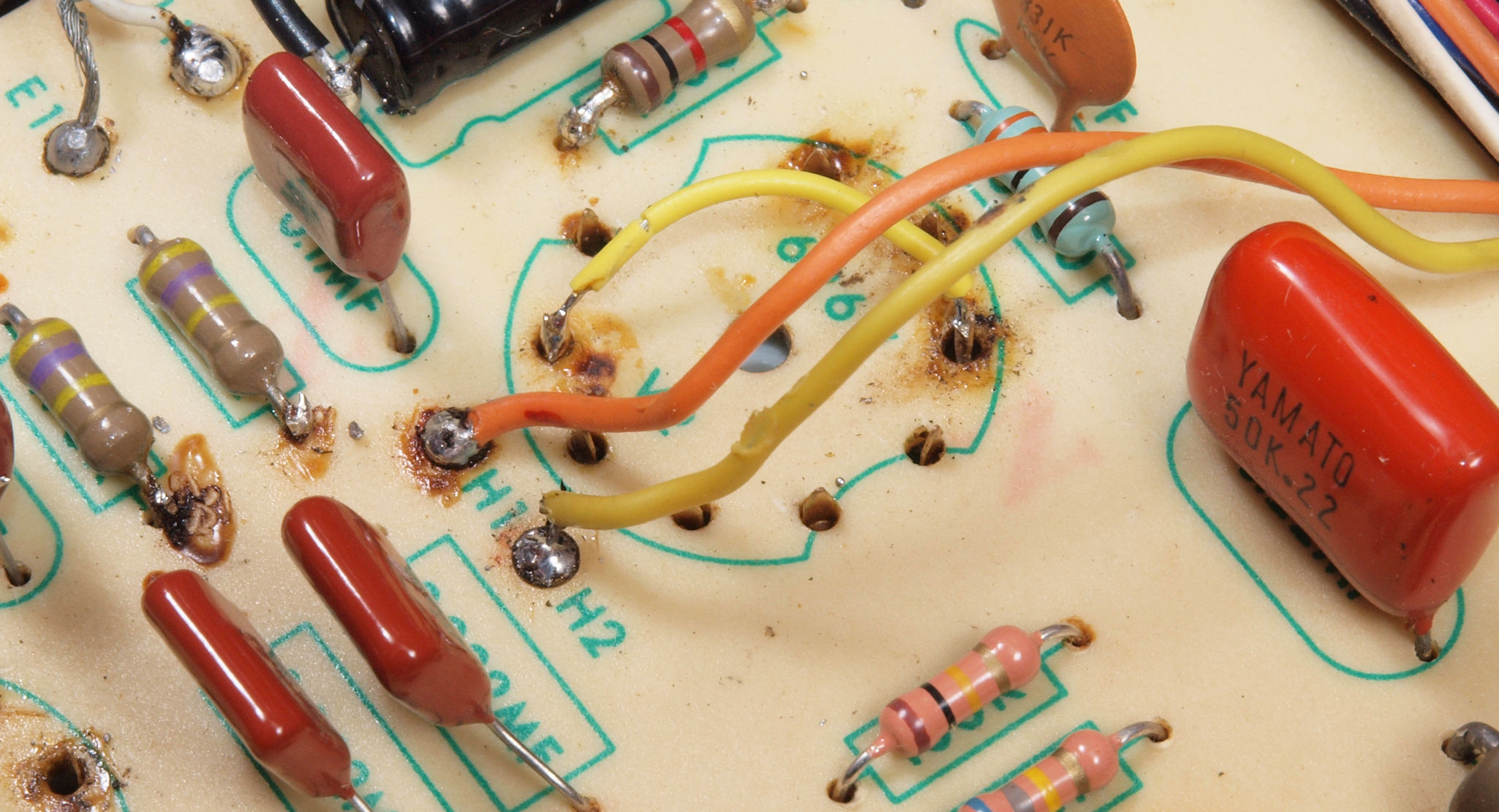

Ａ５３．　点検中　ドライブ・アンプ基板。　６２６７の回路の銅箔はく離を補修配線？

Ａ５４．　点検中　ドライブ・アンプ基板。

Ａ５５．　点検中　入力ケーブルを基板の下に鋏み込み潰した｡ 　　　　　　　　　　　修理者の技量や知識が低いと、作業に余裕が無く、配慮不足でこの様なミスを起こす。

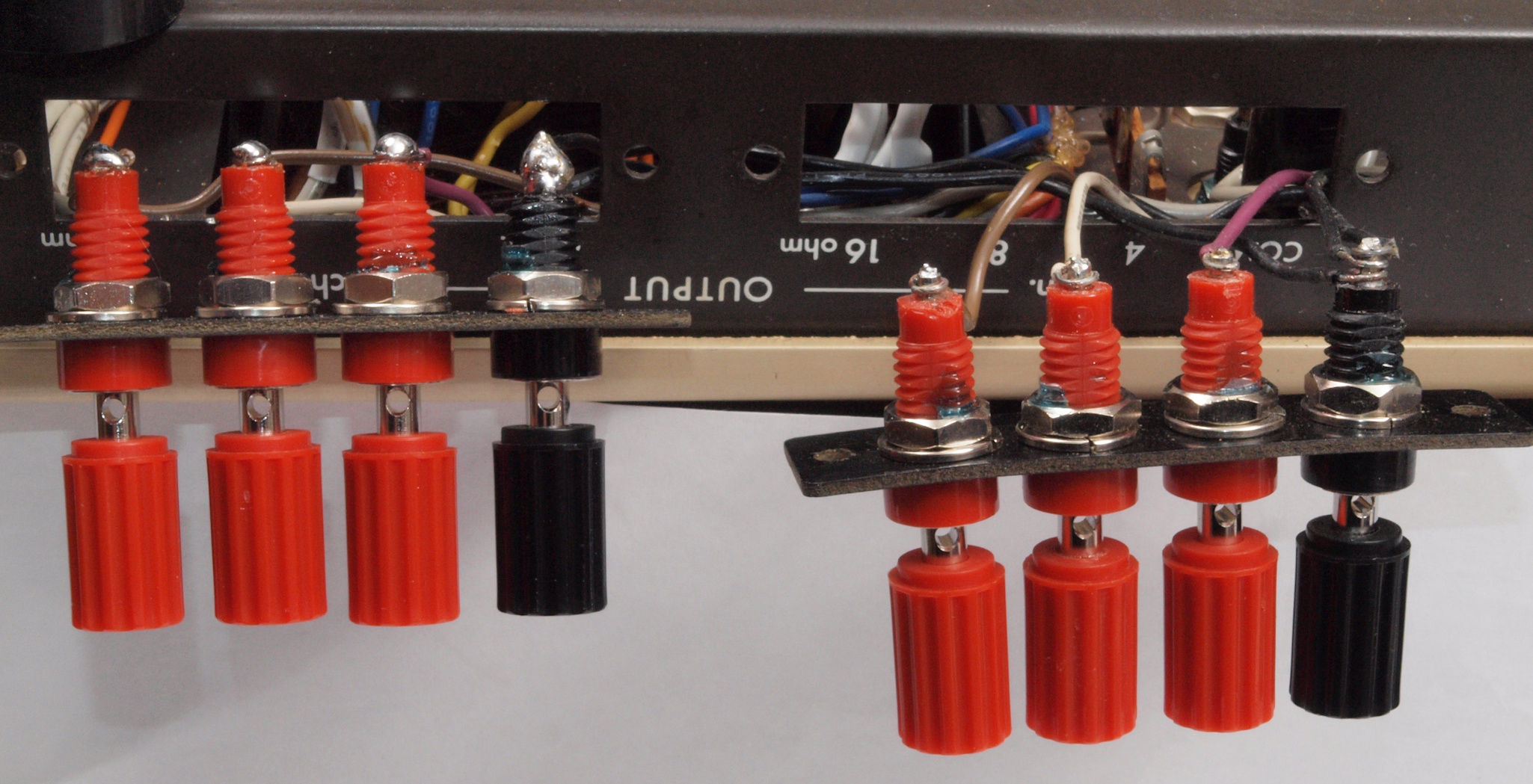

Ａ６１．　点検中　SP接続端子が交換されている。

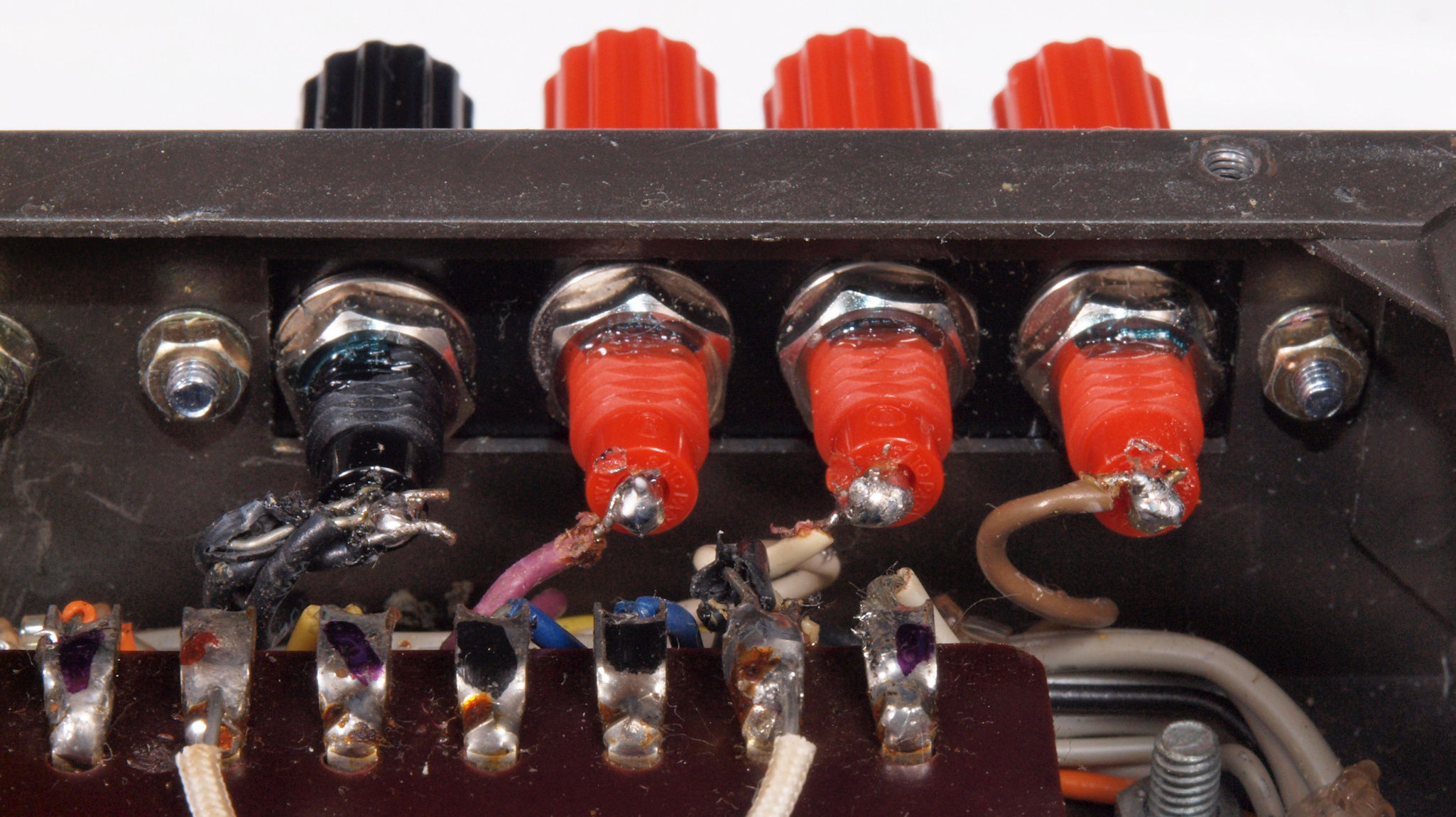

Ａ６２．　点検中　右側SP接続端子の内側配線。

Ａ６３．　点検中　左側SP接続端子の内側配線。初めの製作者が最低でも差し込み配線なので、残念。

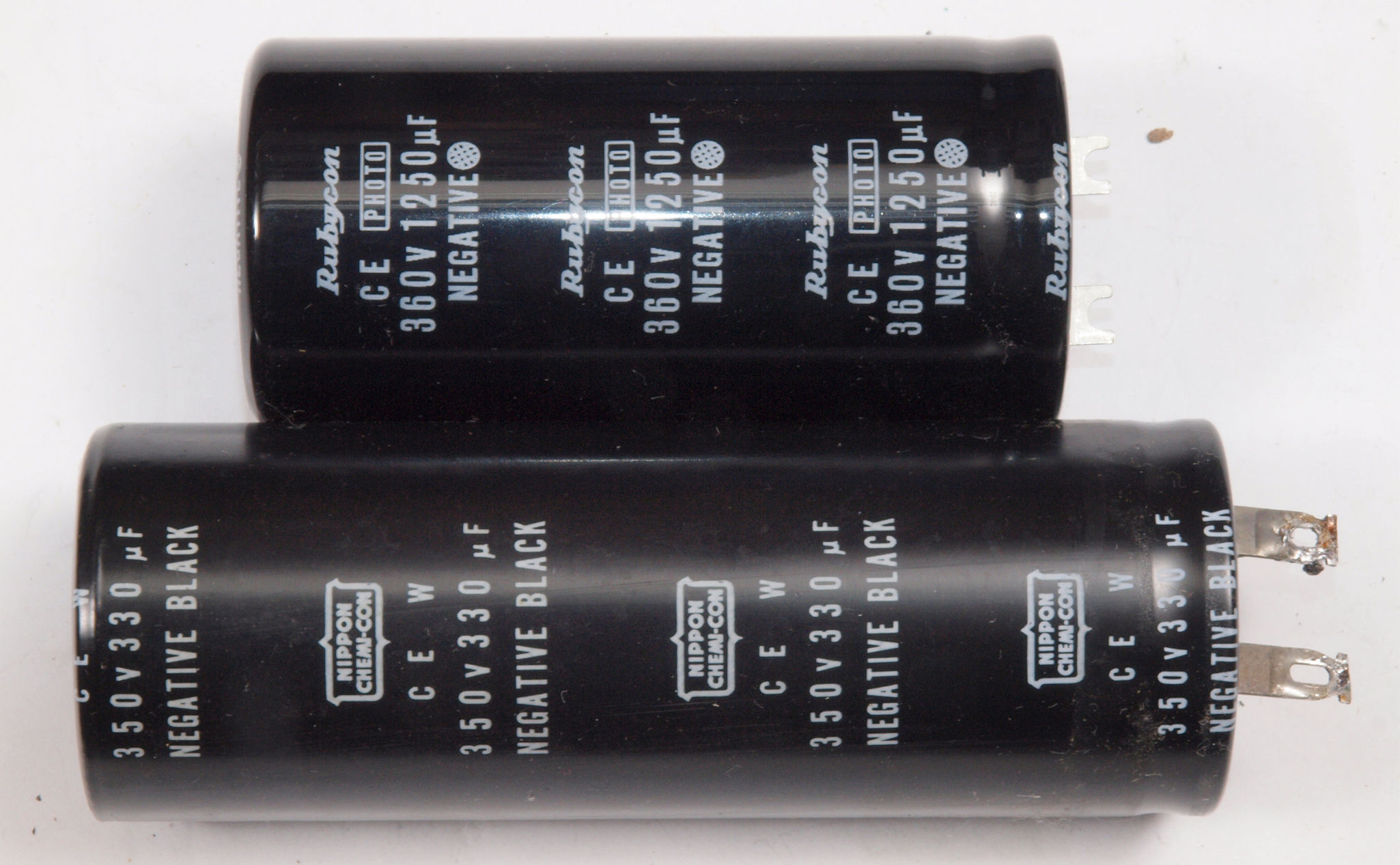

Ａ７１．　点検中　終段出力真空管６３３６Ａの電源ブロック電解コンデンサー比較。 　　　　　　　　　　　上＝交換する１２５０μF／３６０WV、下＝付いている３３０μF／３５０WV。

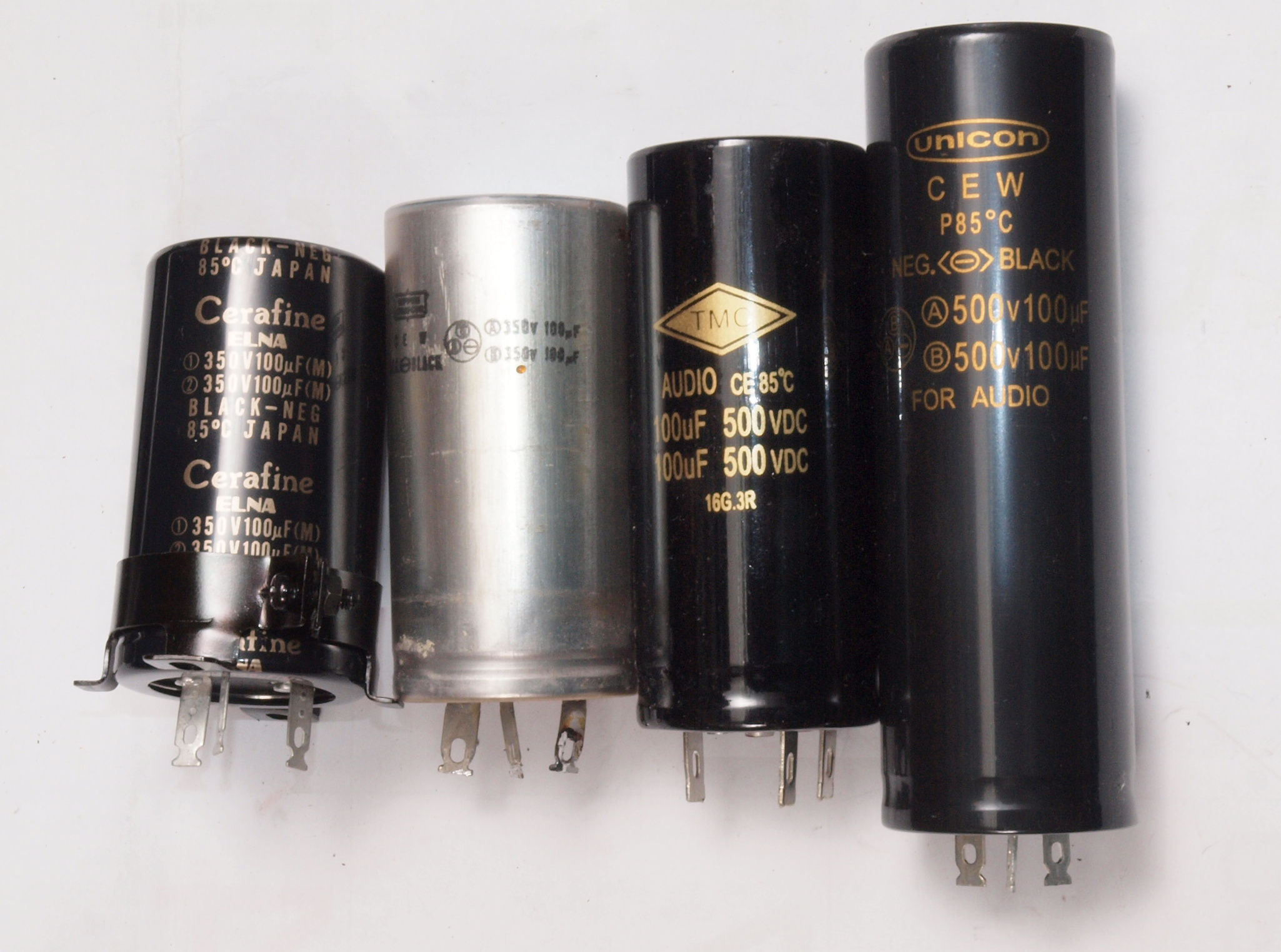

Ａ７２．　点検中　前段用電源ブロック電解コンデンサー比較。ユーザーはＣｅｒａｆｉｎｅを選択する。 　　　　　　　　左＝ELNA製100uF+100uF/350WV AUDIO電解コンデンサー、製造中止品で委託品＝高値。 　　　　　　　　中左＝付いている100uF+100uF/350WV。 　　　　　　　　中右＝TMC製100uF+100uF/350WV。 　　　　　　　　右＝UNICON製 100uF+100uF/500V AUDIO電解コンデンサー。

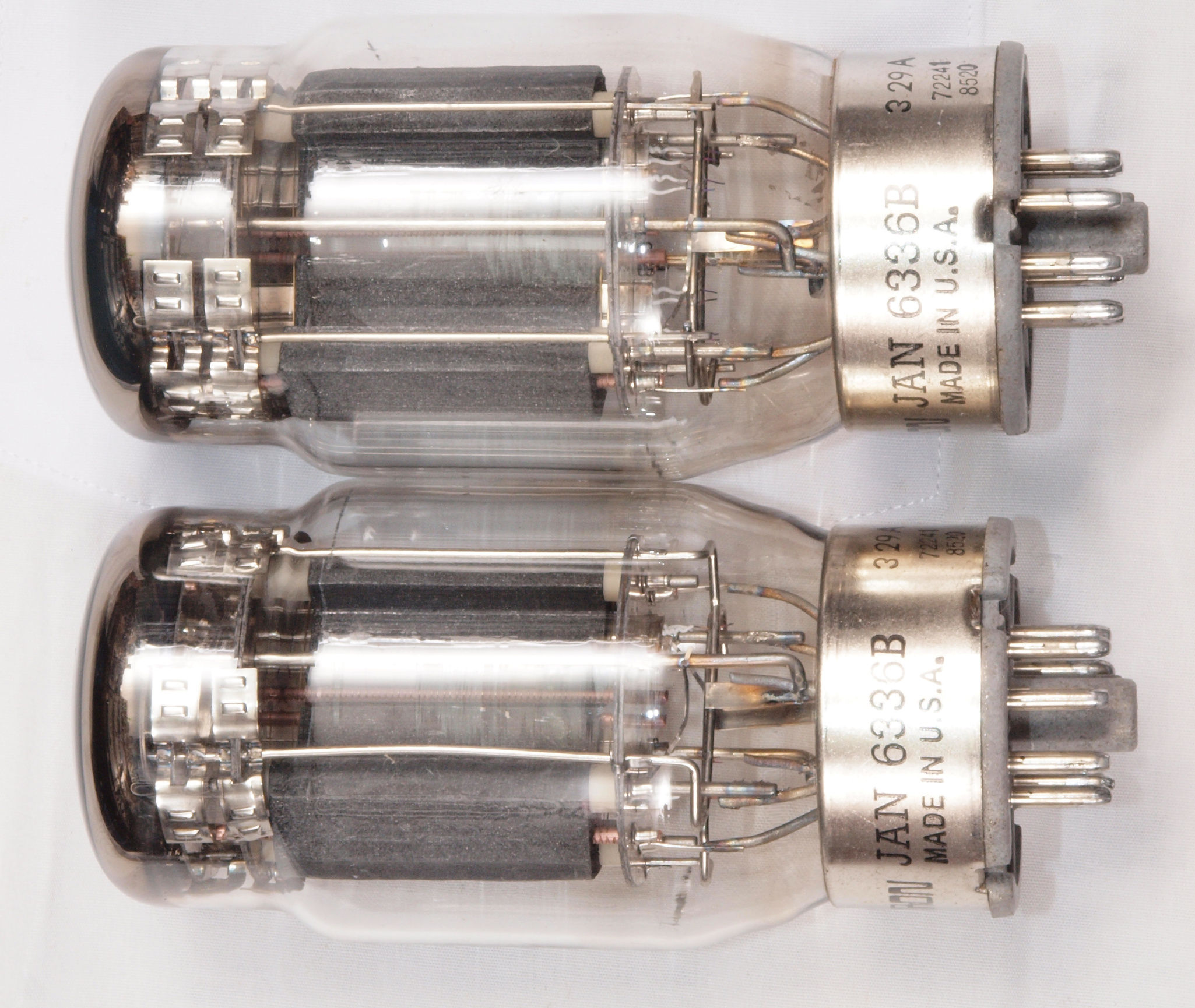

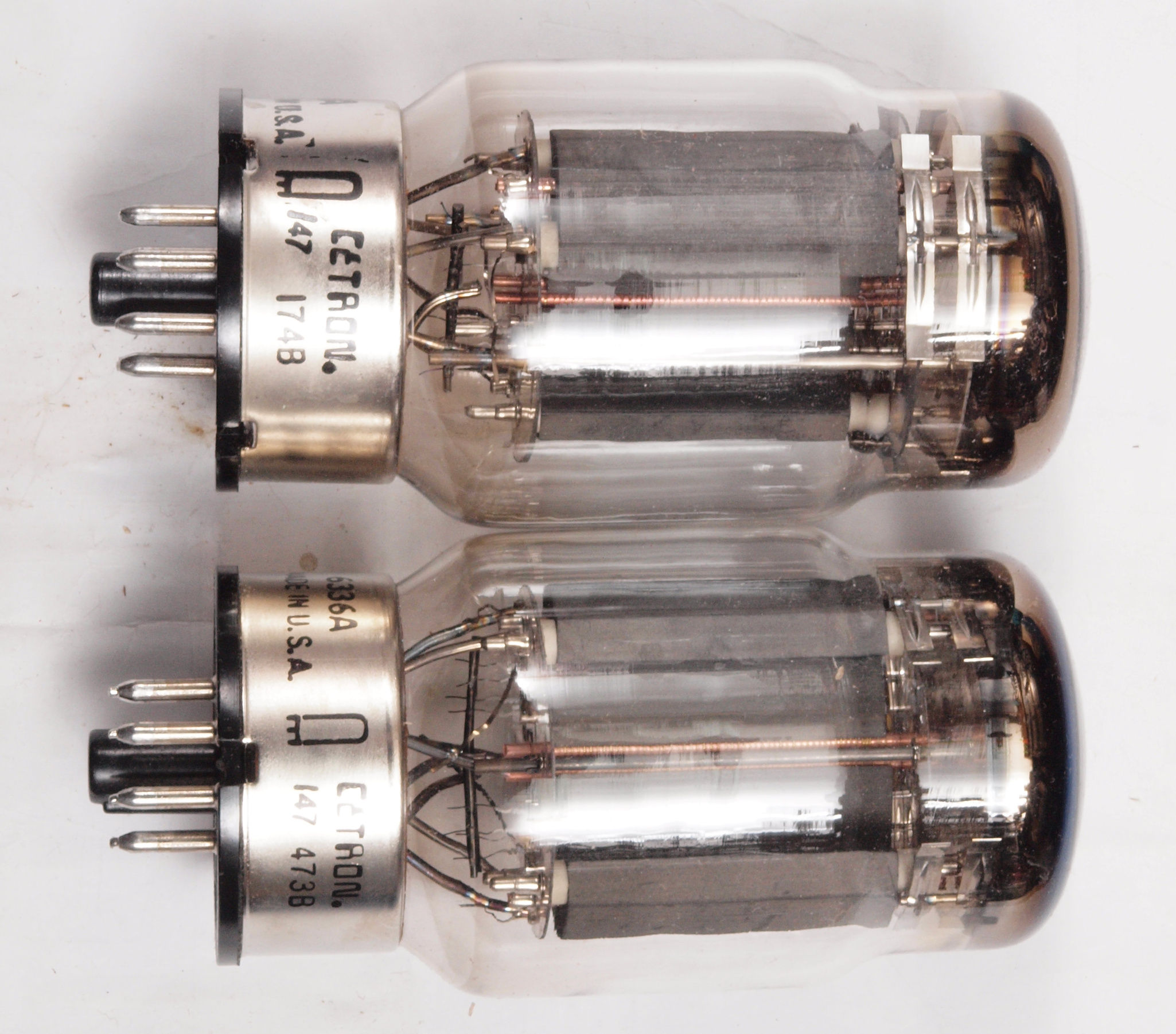

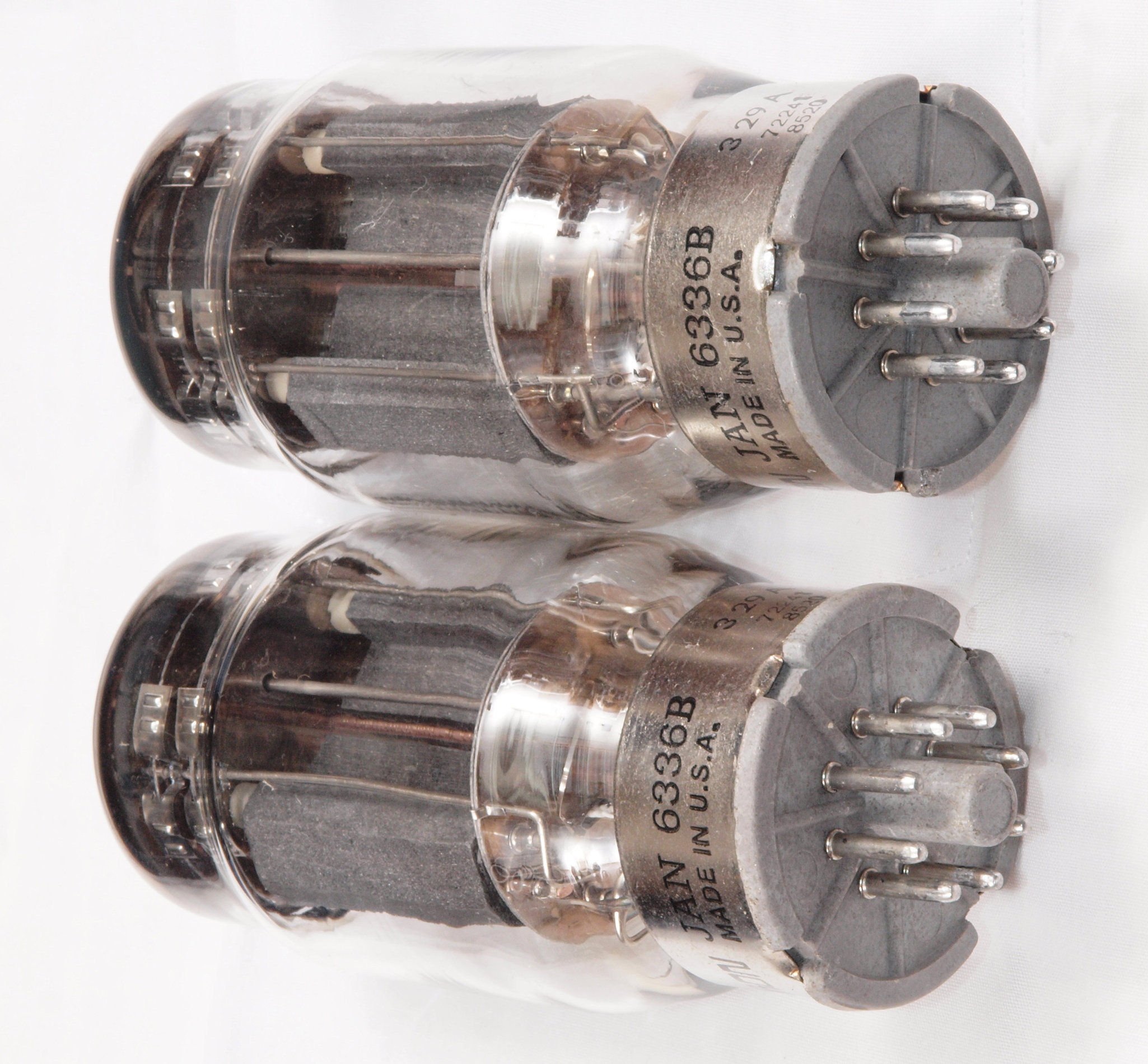

Ａ８１．　点検中　付属　終段出力真空管６３３６Bを見る。

Ａ８２．　点検中　付属　終段出力真空管６３３６Bを見る−２。

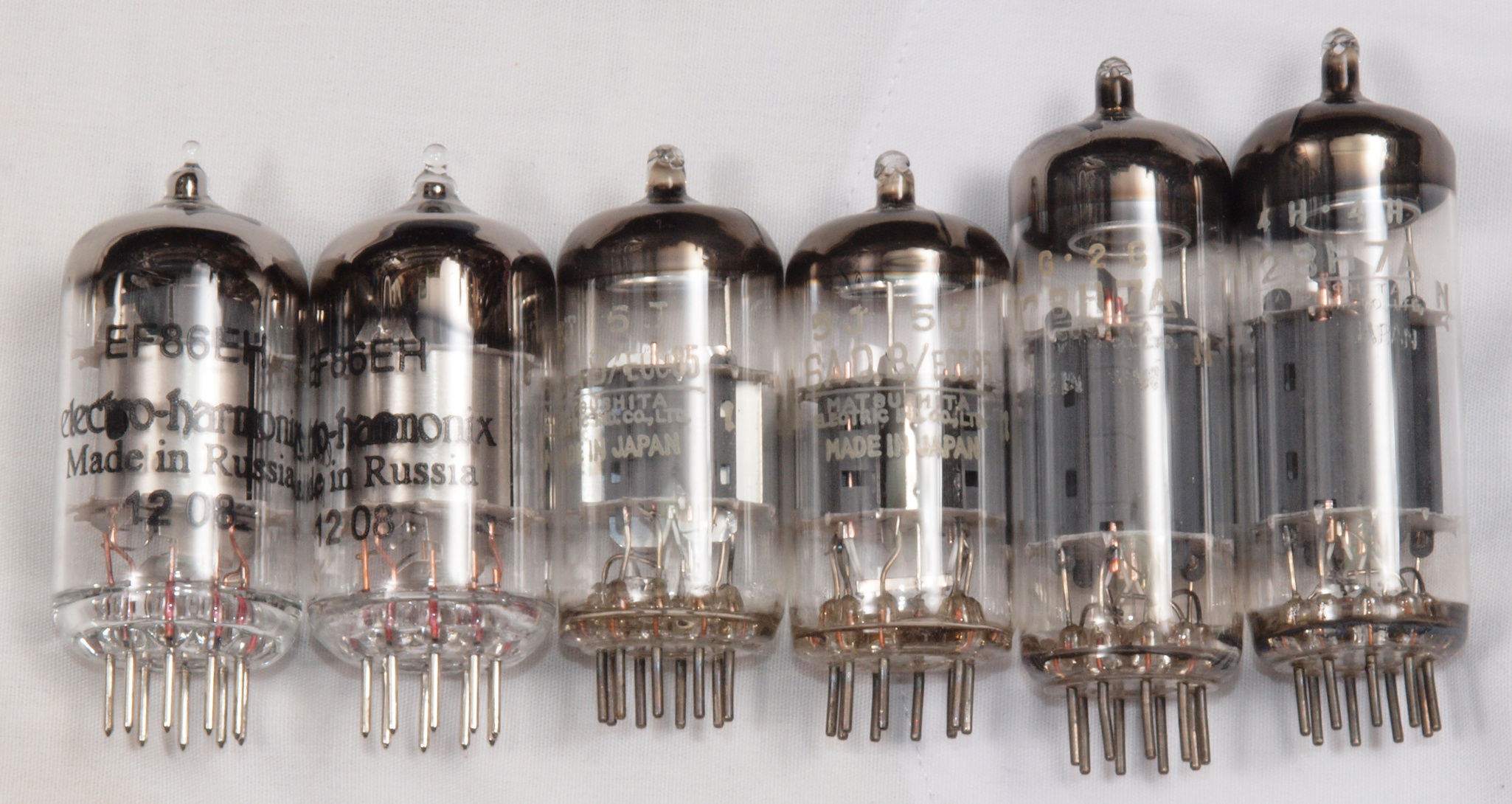

Ａ８３．　点検中　付属　６２６７、６AQ８、１２BH７を見る。

Ａ８４．　点検中　付属　６２６７、６AQ８、１２BH７を見る−２。

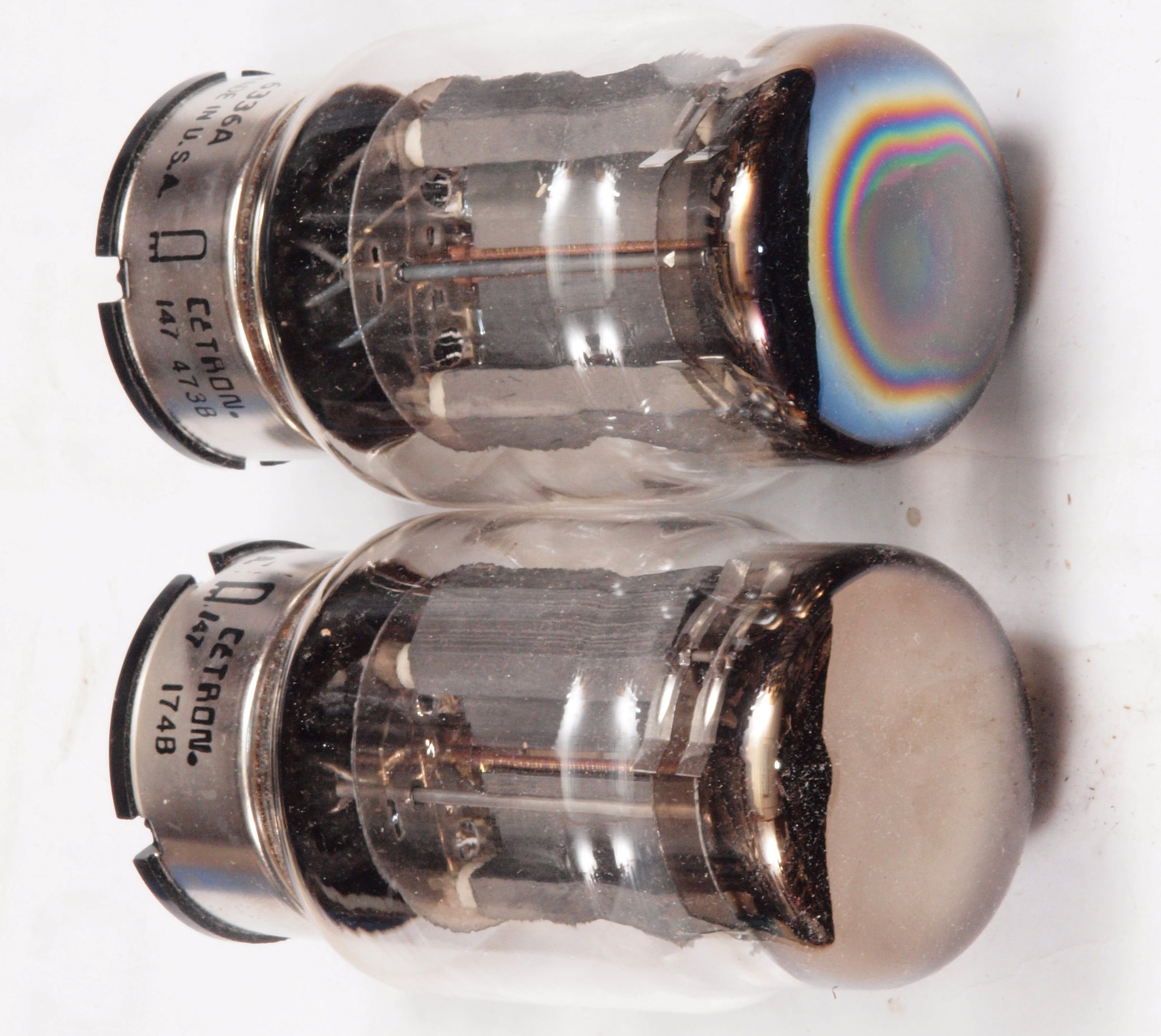

Ａ９１．　点検中　予備　終段出力真空管６３３６Bを見る。

Ａ９２．　点検中　予備　終段出力真空管６３３６Bを見る−２。

Ａ９３．　点検中　予備　６２６７、６AQ８、１２BH７を見る。

Ａ９４．　点検中　予備　６２６７、６AQ８、１２BH７を見る−２。

Ｐ．　長期休眠のトランスの水分抜き処理。　右＝出力トランスへ、　左側＝電源トランスへ。 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続） 出力トランス用はPP端子間＋カソードＫＫ端子間、電源トランスは高圧巻き線＋電源を直列接続にする。

Ｏ．　ＬＵＸ　ＯＹ１５−６００　出力トランス点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＬＵＸ　ＯＹ１５−６００の仕様。 　　　　　　　１次インピーダンス＝６００Ω（Ｐ１−B１間＋B２−Ｐ２間）。 　　　　　　　２次インピーダンス＝１６Ω（最大）。 　　　　　　　インピーダンス比＝６００Ω／１６Ω＝３７．５、　巻き線比＝６．１２。 　　　　　　　２次１６Ω端子にＡＣ８Ｖ／１ｋＨｚを入力すると、 　　　　　　　１次巻線P１−B１間電圧＝P２−B２間電圧＝４８．９９V／４＝１２．２４Ｖ。 　　　　　　　１次巻線Ｋ１−Ｋ２間電圧＝Ｋ３−Ｋ４間電圧＝４８．９９V／４＝１２．２４Ｖ。 Ｏ１．　点検中　右側出力トランス電圧測定。 １６Ω端子にＡＣ８Ｖ／１ｋＨｚを入力。 　　　　　　１次巻き線P１−B１間出力電圧＝１１．９０V＝左端メーター。 　　　　　　　　　　　　　P２−B２間出力電圧＝１１．９３Ｖ＝左から２番目メーター。 　　　　　　１次巻き線Ｋ１−Ｋ２間出力電圧＝１１．９５３V＝真中メーター。 　　　　　　　　　　　　　Ｋ３−Ｋ４間出力電圧＝１１．９７５V＝右から２番目メーター。 　　　　　　２次巻き線入力電圧＝８．１９V＝右端メーター。

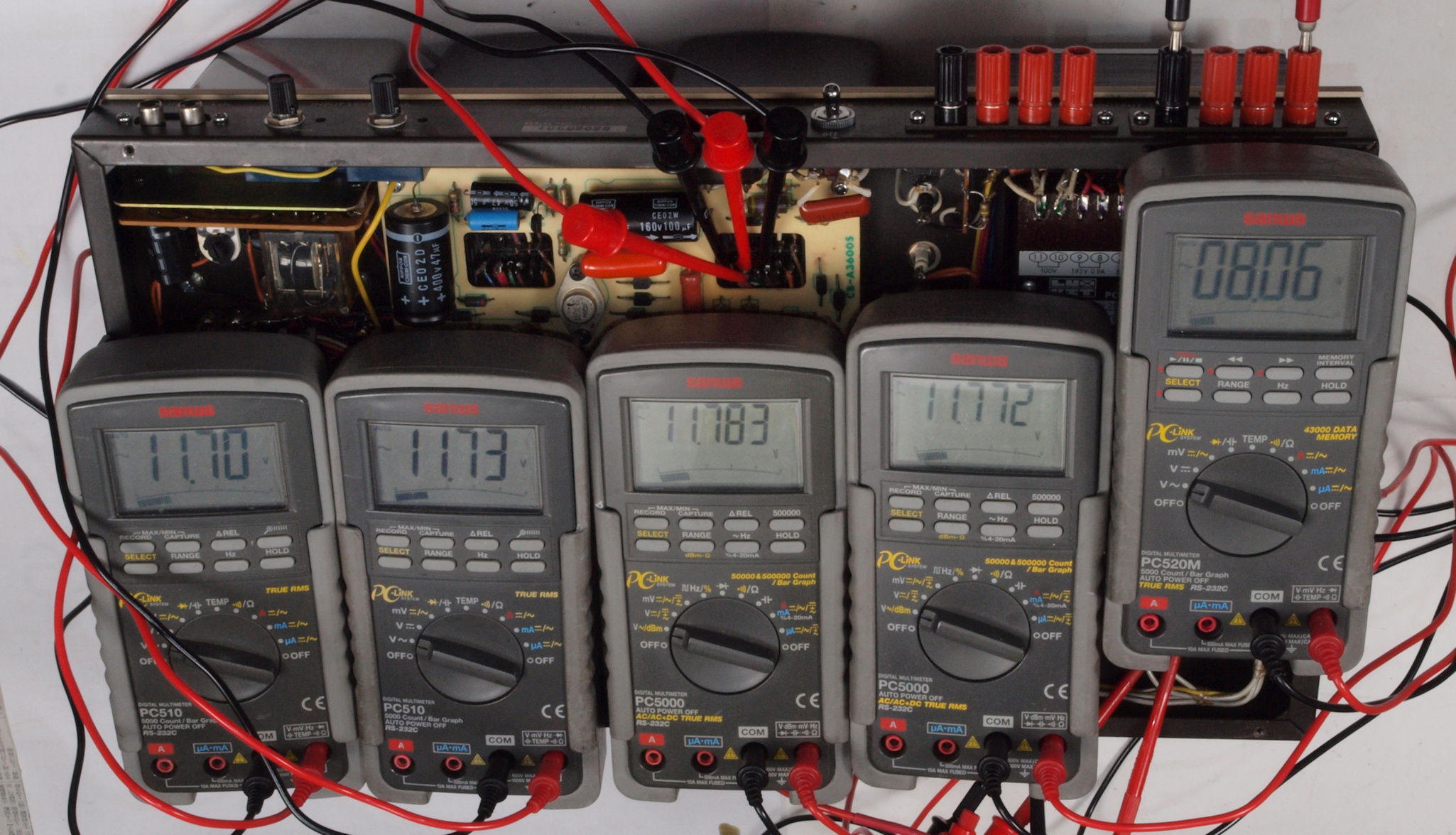

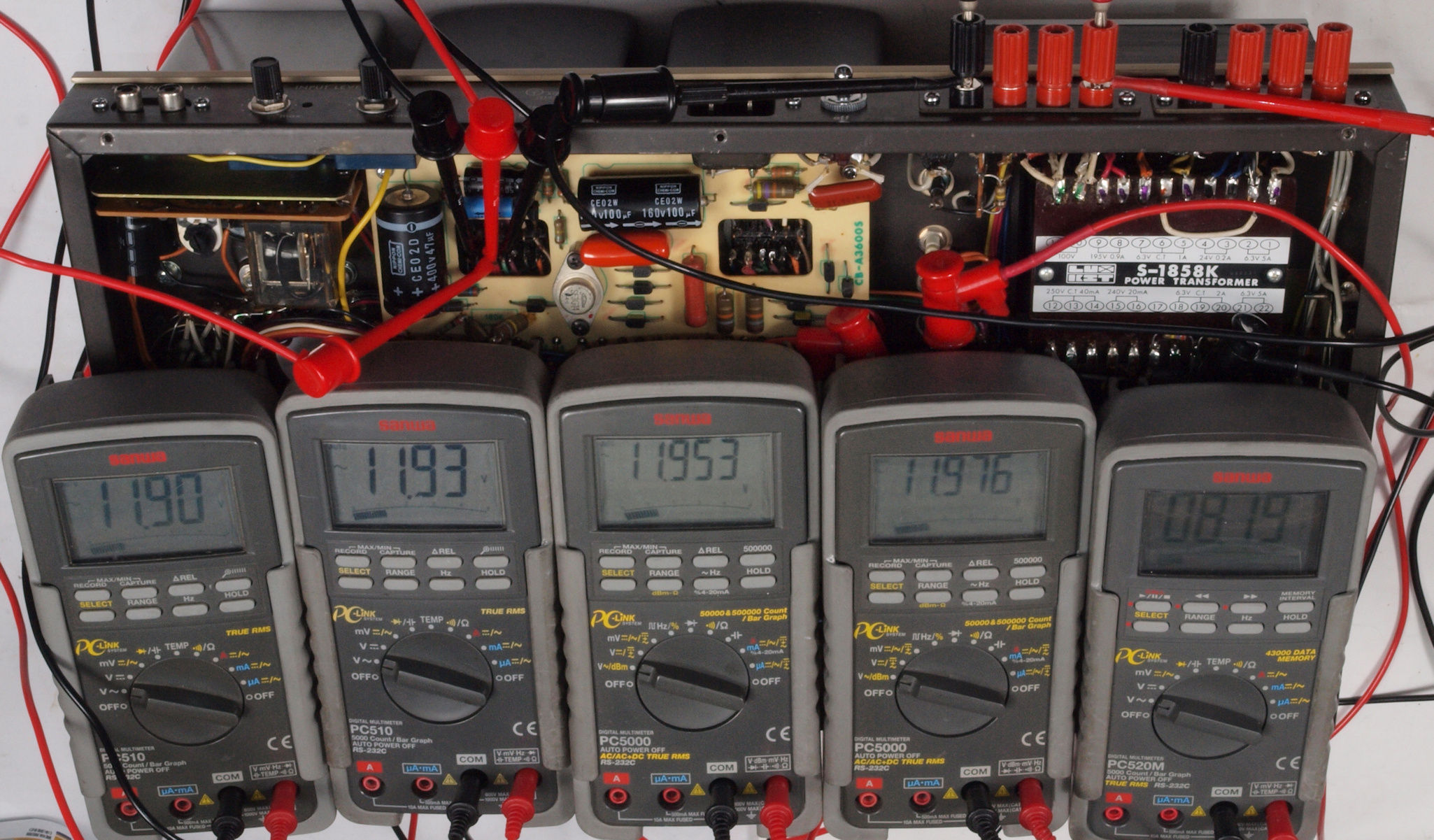

Ｏ２．　点検中　右側出力トランス電圧測定。 １６Ω端子にＡＣ８Ｖ／１ｋＨｚを入力。 　　　　　　１次巻き線P１−B１間出力電圧＝１１．７０V＝左端メーター。 　　　　　　　　　　　　　P２−B２間出力電圧＝１１．７３Ｖ＝左から２番目メーター。 　　　　　　１次巻き線Ｋ１−Ｋ２間出力電圧＝１１．７８３V＝真中メーター。 　　　　　　　　　　　　　Ｋ３−Ｋ４間出力電圧＝１１．７７２V＝右から２番目メーター。 　　　　　　２次巻き線入力電圧＝８．０６V＝右端メーター。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ１．　付属真空管　「６３３６Ｂ」、上から１．２本。 　　　　真空管ハンドブック（規格表）の、 　　　６３３６A相互コンダクタンス＝８−１４０００μmho「Ｅｐ＝１９０Ｖ、ＩＰ＝１７０−２００ｍＡ、Rk＝２００Ω」、 　　　　オーディオ用真空管マニアルより。 　　　６３３６A相互コンダクタンス＝１３５００μmho「Ｅｐ＝１９０Ｖ、ＩＰ＝１７０−２００ｍＡ、Rk＝２００Ω」、 　　　RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。 　　　　　　　　　　　　　　　　　　　　　　　フィラメント電流が足らず、測定不可能。

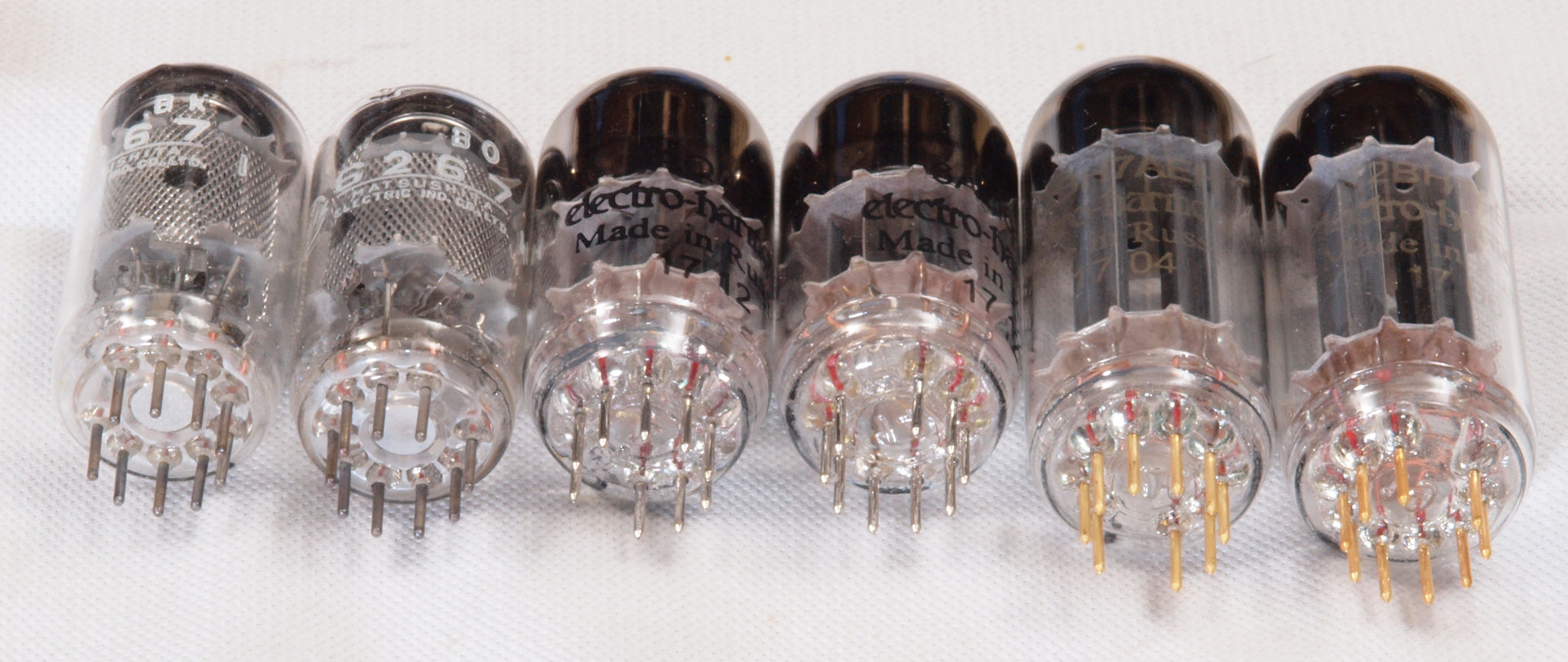

Ｕ１２．　付属真空管、右から　１２ＢＨ７ １、２本目。　 ６ＡＱ８ １、２本目。　 ６２６７ １、２本目。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　１２ＢＨ７相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１１．５ｍＡ、Ｅｇ１＝−１０．５Ｖ」 　　　　　　　６２６７相互コンダクタンス＝２０００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ２１１．　付属真空管　１本目１２ＢＨ７ ユニット１測定。　Gm＝４２００μmho、Ｉｐ＝１３．５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２１２．　付属真空管　１本目１２ＢＨ７ ユニット２測定。　Gm＝４０８０μmho、Ｉｐ＝１５．０５ｍＡ。

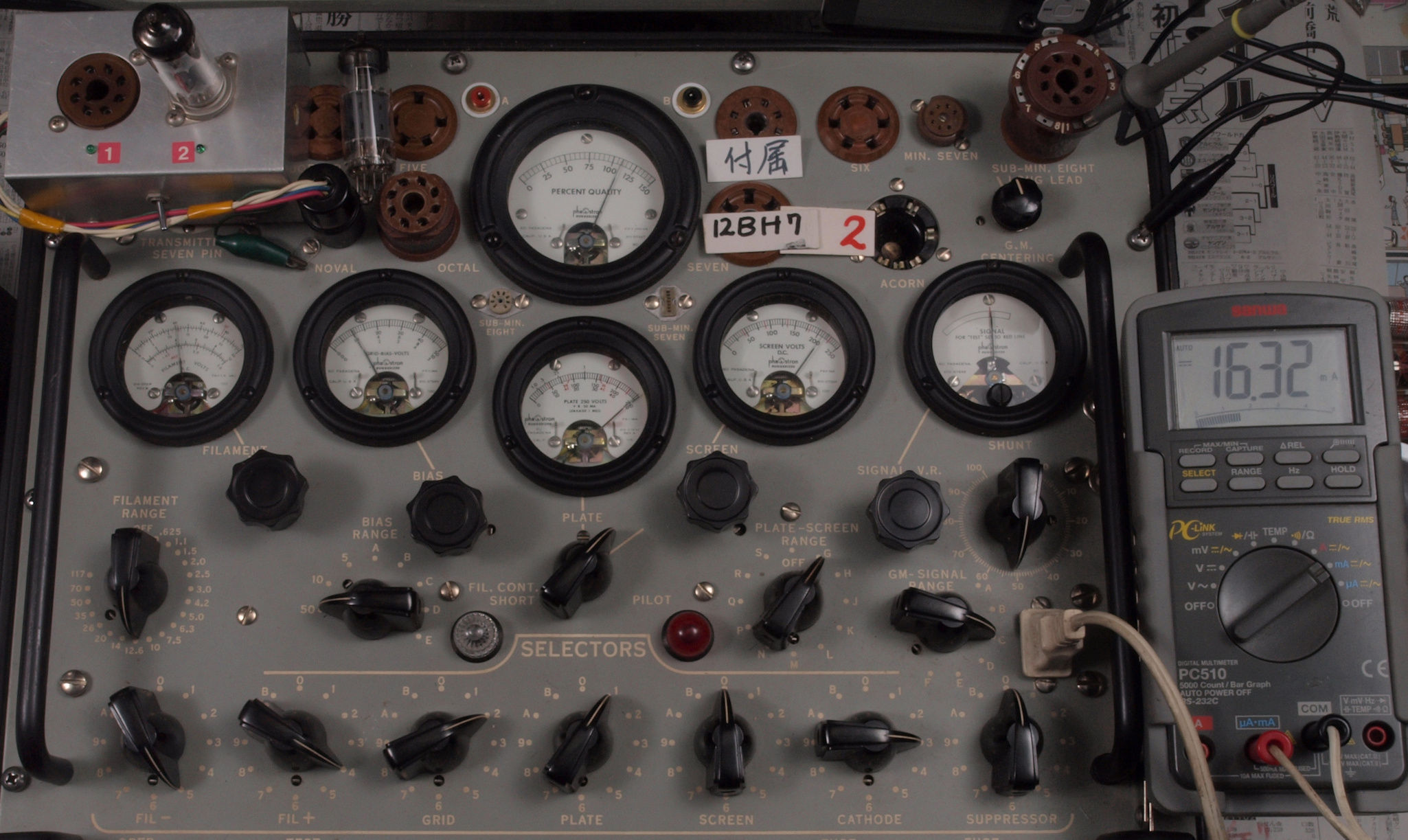

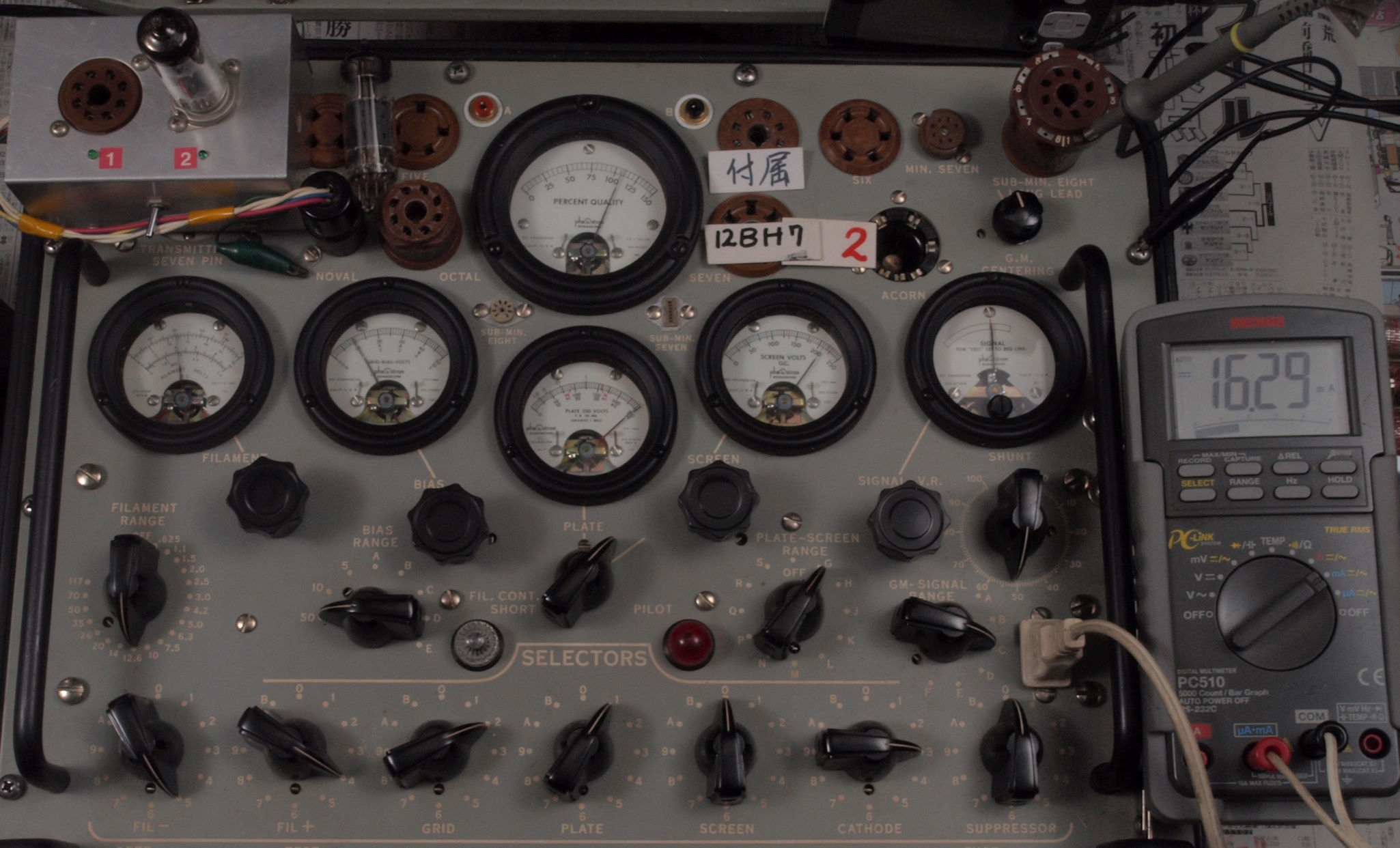

Ｕ２２１．　付属真空管　２本目１２ＢＨ７ ユニット１測定。　Gm＝４２８０μmho、Ｉｐ＝１６．２９ｍＡ。

Ｕ２２２．　付属真空管　２本目１２ＢＨ７ ユニット２測定。　Gm＝４４００μmho、Ｉｐ＝１６．３２ｍＡ。

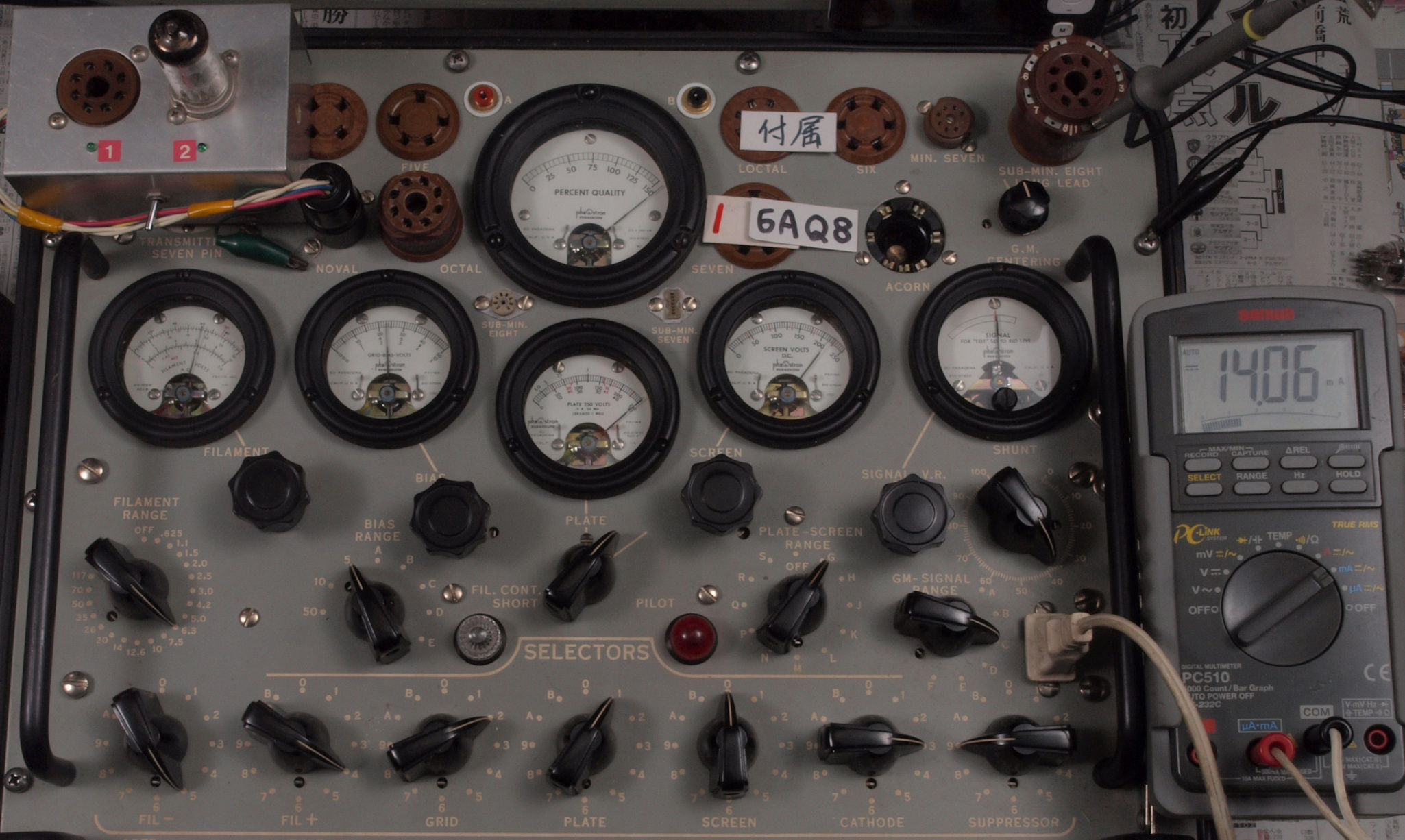

Ｕ３１１．　付属真空管１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４．０６ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．３Ｖ」、Ｃレンジ＝７５００μmhoレンジでの測定。

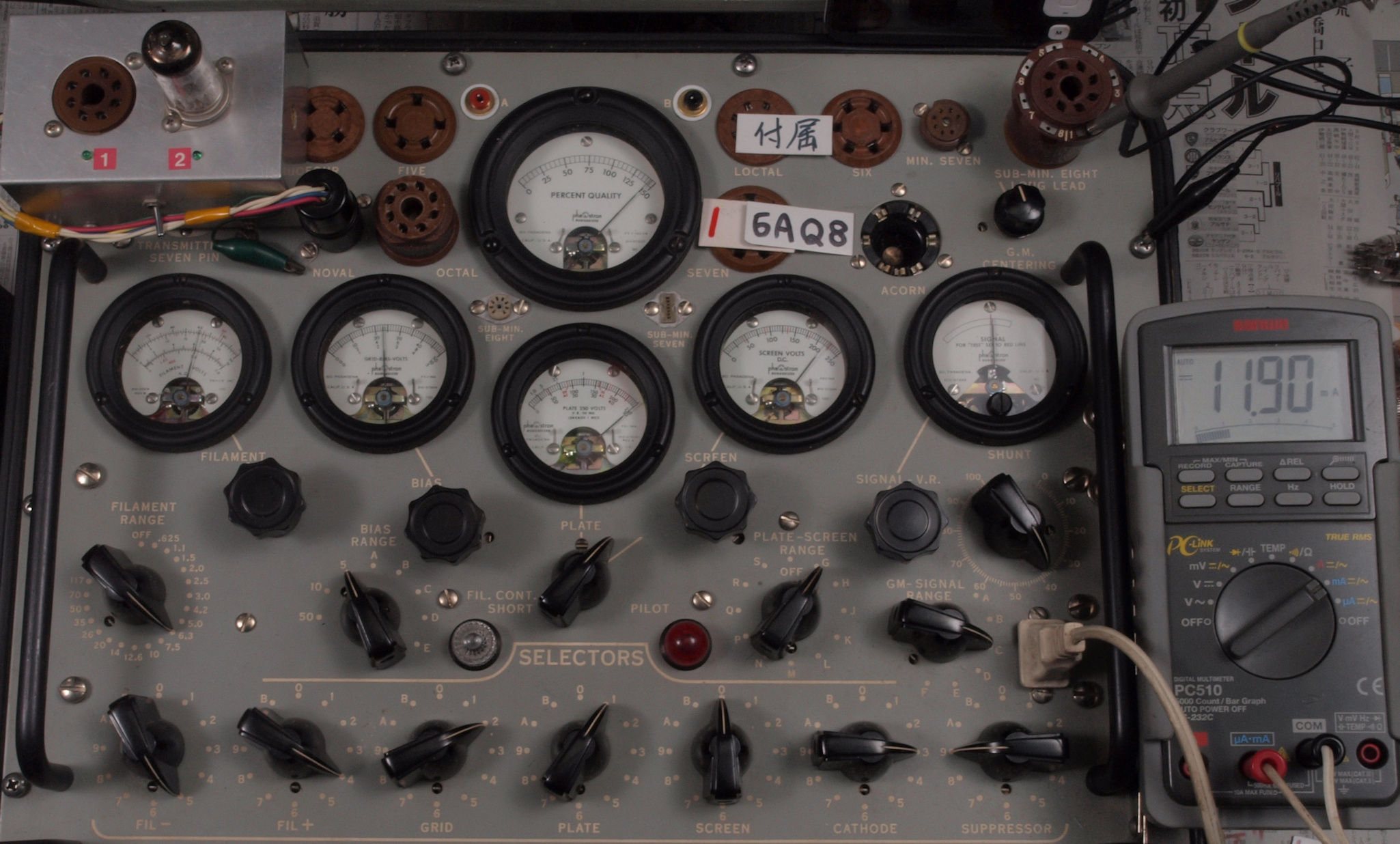

Ｕ３１２．　付属真空管１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７４５０μmho、ＩＰ＝１１．９０ｍＡ。

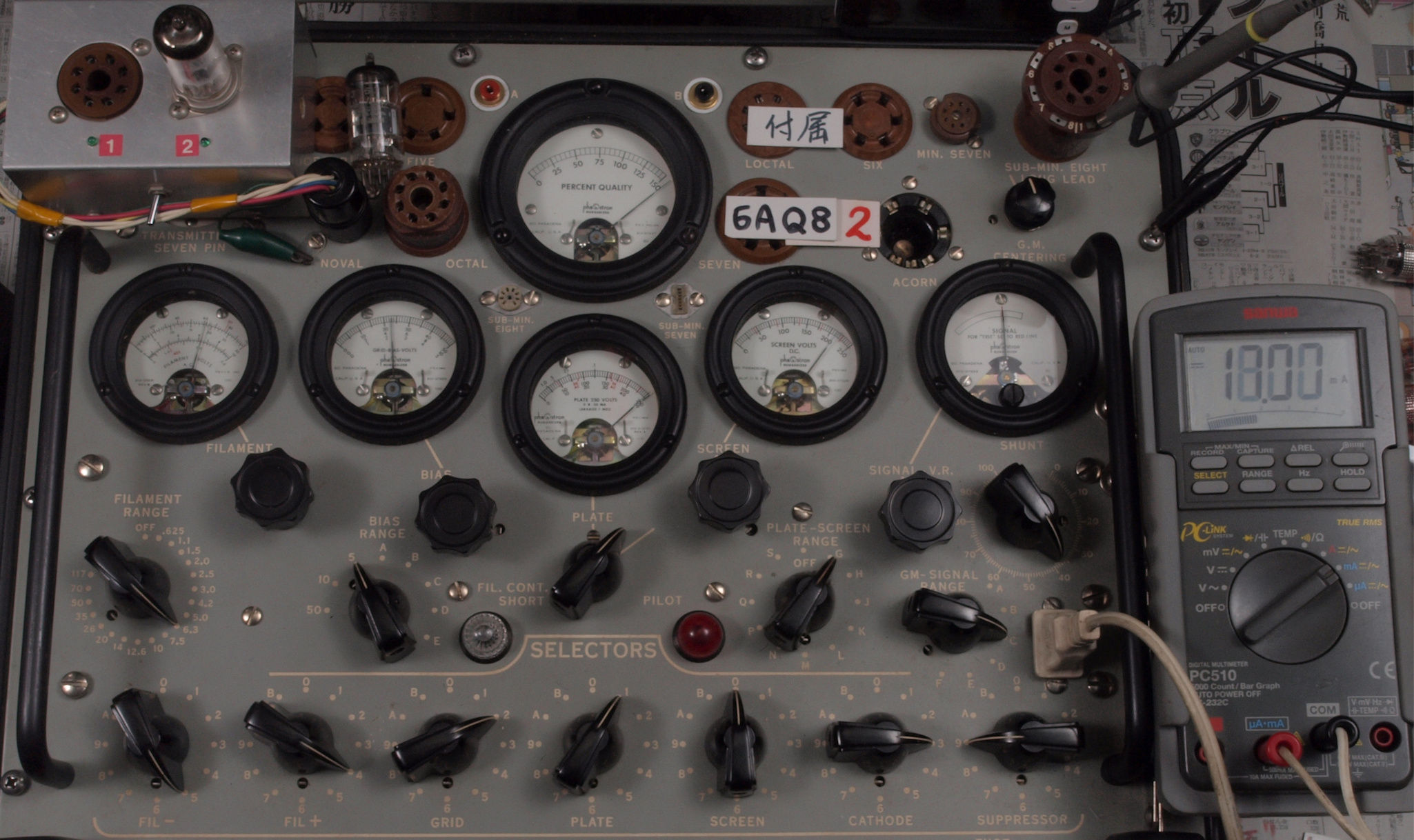

Ｕ３２１．　付属真空管２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝７５００μmho、ＩＰ＝１８．００ｍＡ。

Ｕ３２２．　付属真空管２本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝７５００μmho、ＩＰ＝１６．５０ｍＡ。

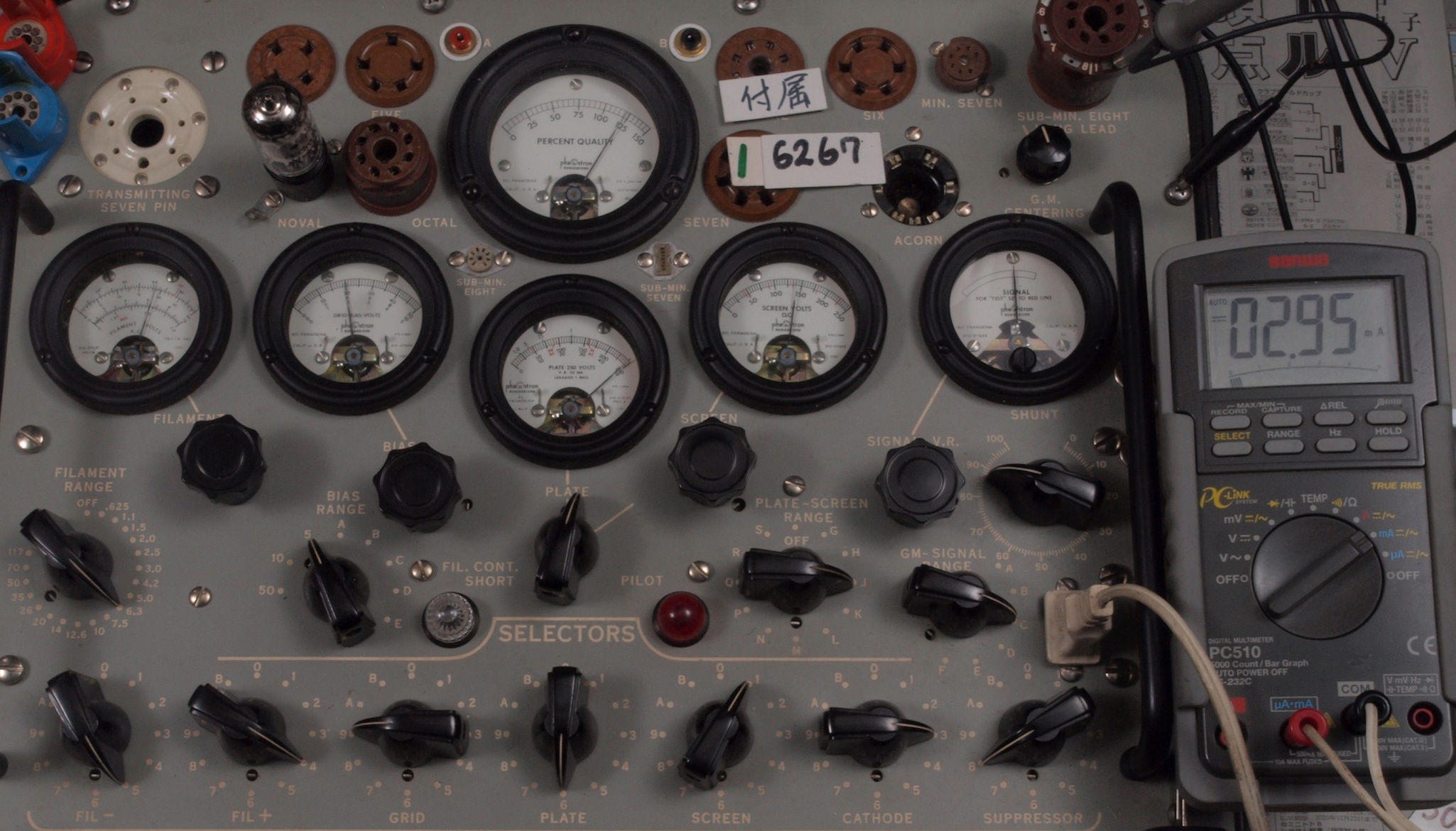

Ｕ４１．　付属真空管１本目 ６２６７ 。　Ｇｍ測定＝２４２０μmho、ＩＰ＝２．９５ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。Ｃレンジ＝３０００μmhoレンジでの測定。

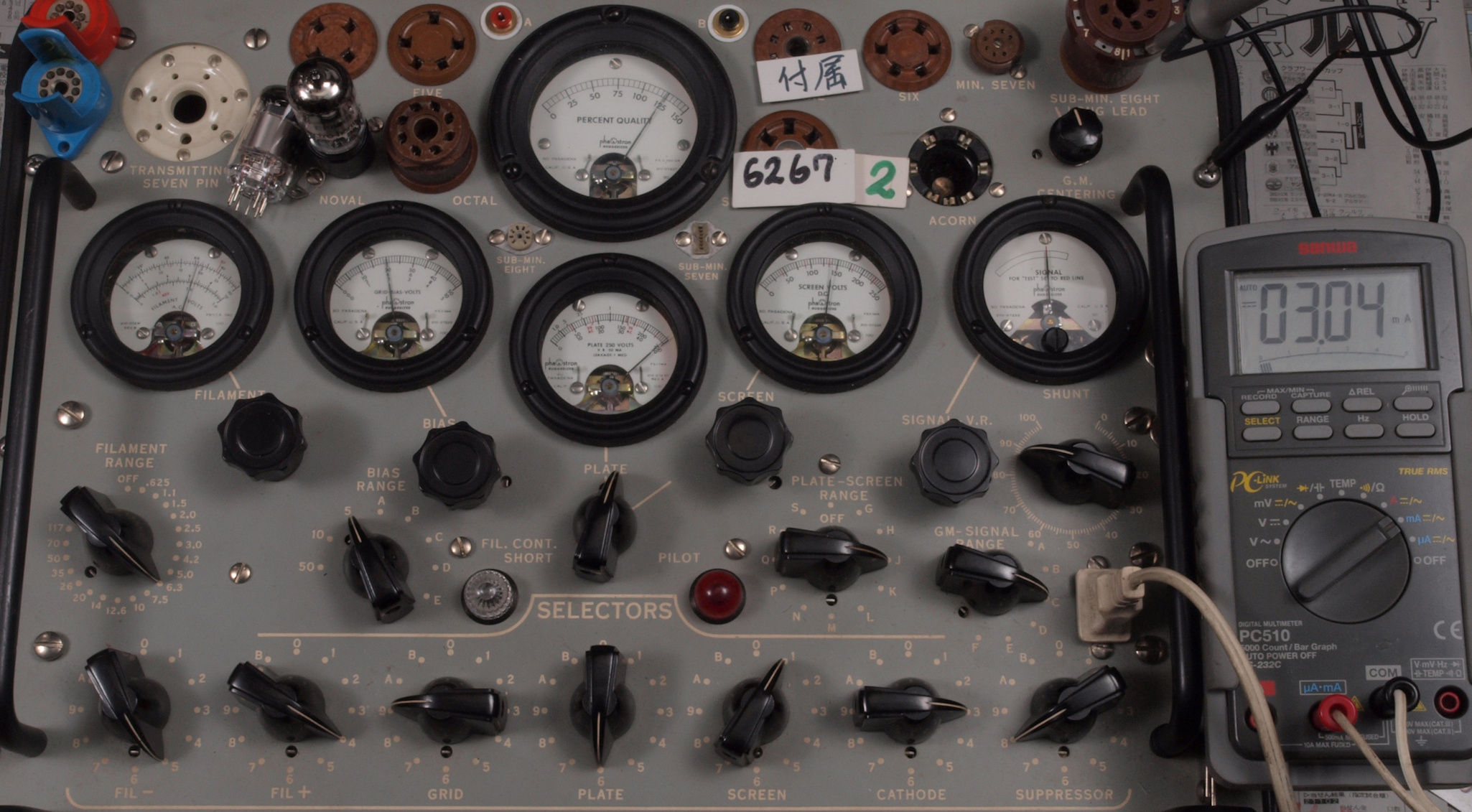

Ｕ４２．　付属真空管１本目 ６２６７ 。　Ｇｍ測定＝２４８０μmho、ＩＰ＝３．０４ｍＡ。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｃ／Ｕによる予備真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１．　予備真空管　「６３３６Ａ」。　左から１．２本目。 　　　真空管ハンドブック（規格表）の、 　　　６３３６A相互コンダクタンス＝８−１４０００μmho「Ｅｐ＝１９０Ｖ、ＩＰ＝１７０−２００ｍＡ、Rk＝２００Ω」、 　　　オーディオ用真空管マニアルより。 　　　６３３６A相互コンダクタンス＝１３５００μmho「Ｅｐ＝１９０Ｖ、ＩＰ＝１７０−２００ｍＡ、Rk＝２００Ω」、 　　　RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。 　　　　　　　　　　　　　　　　　　　　　　　フィラメント電流が足らず、測定不可能。

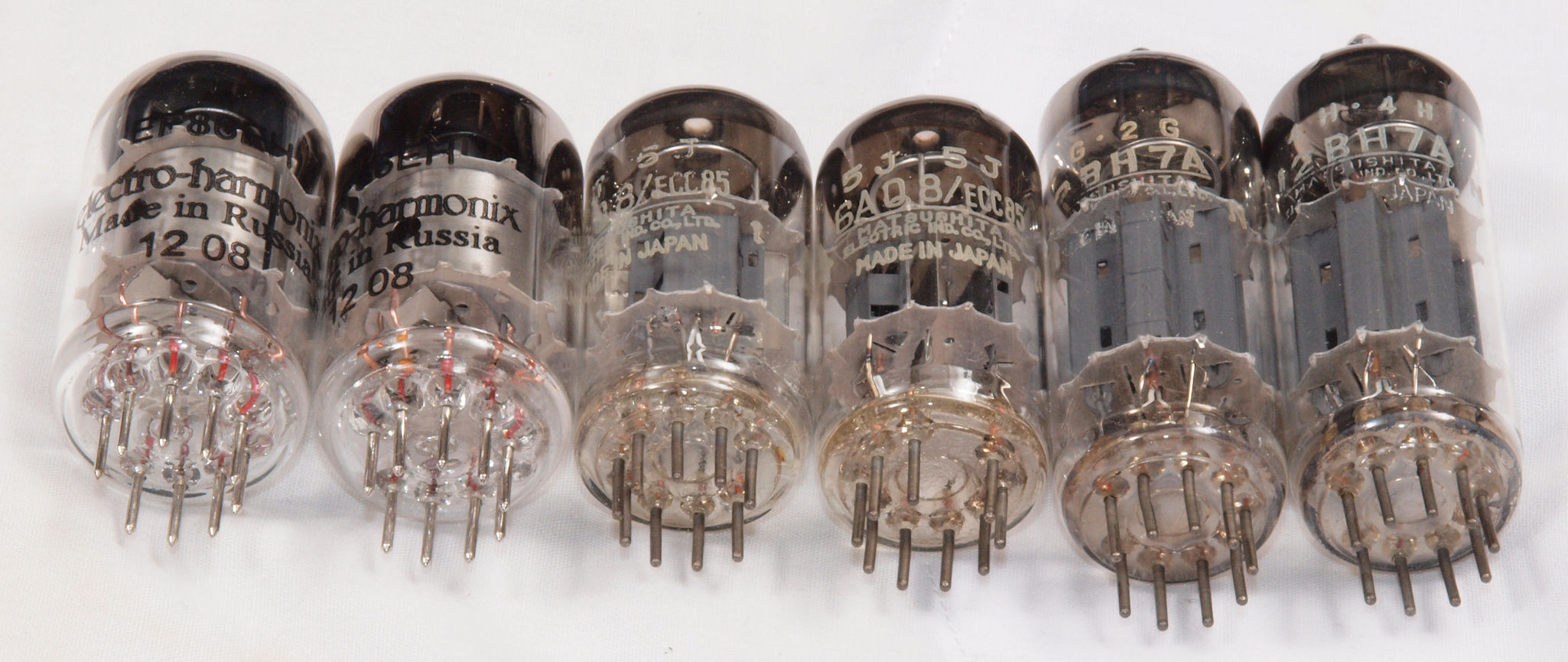

Ｖ２．　予備真空管。　右から１２ＢＨ７ １、２本目。　 ６ＡＱ８ １、２本目。　 ６２６７ １、２本目 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　６２６７相互コンダクタンス＝２０００μmho、 　　　　　　　　　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝３ｍＡ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」。 　　　　　　　６ＡＱ８相互コンダクタンス＝５９００μmho、「Ｅｐ＝２５０Ｖ、Ｉｐ＝１０ｍＡ、Ｅｇ１＝−２．３Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

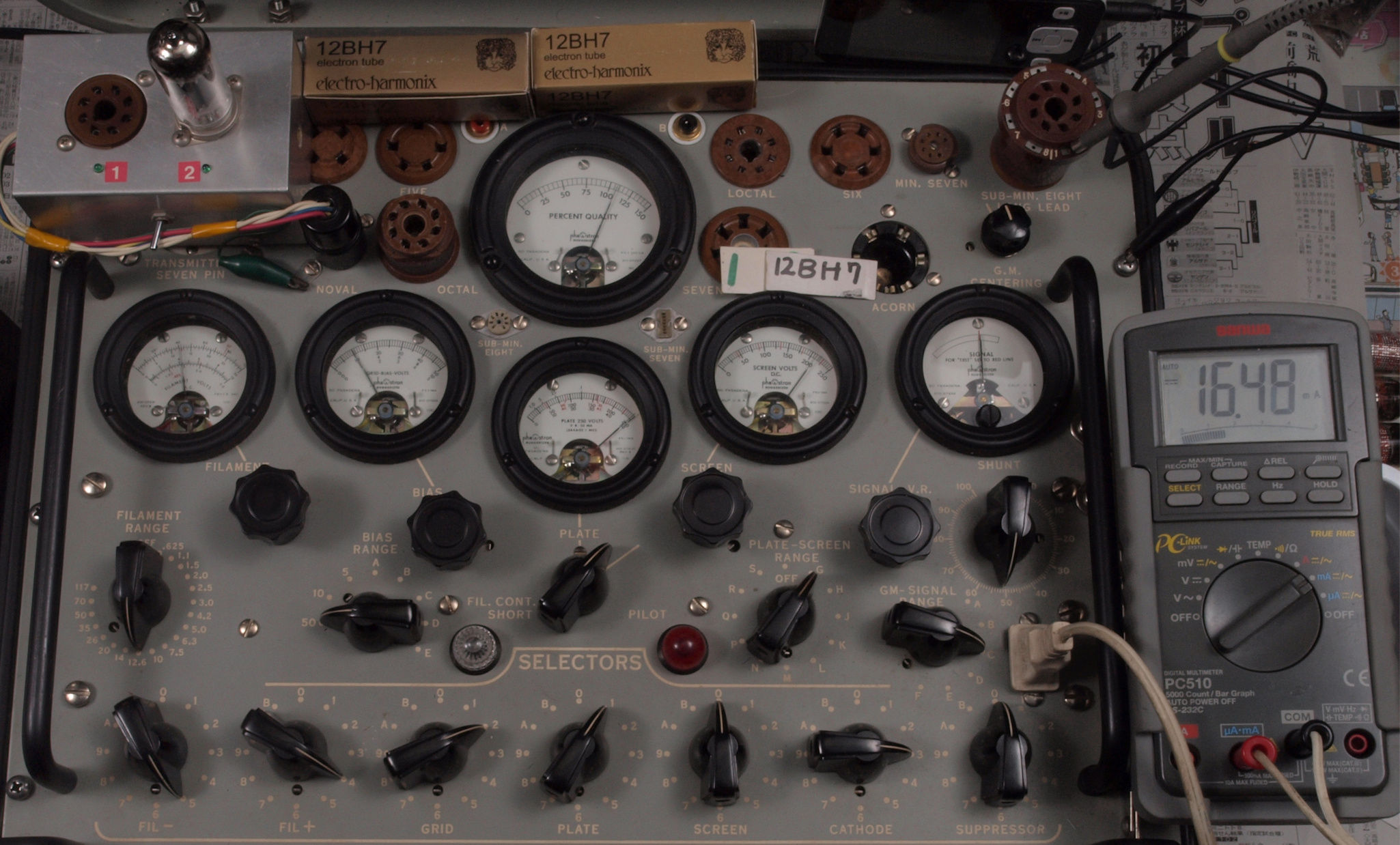

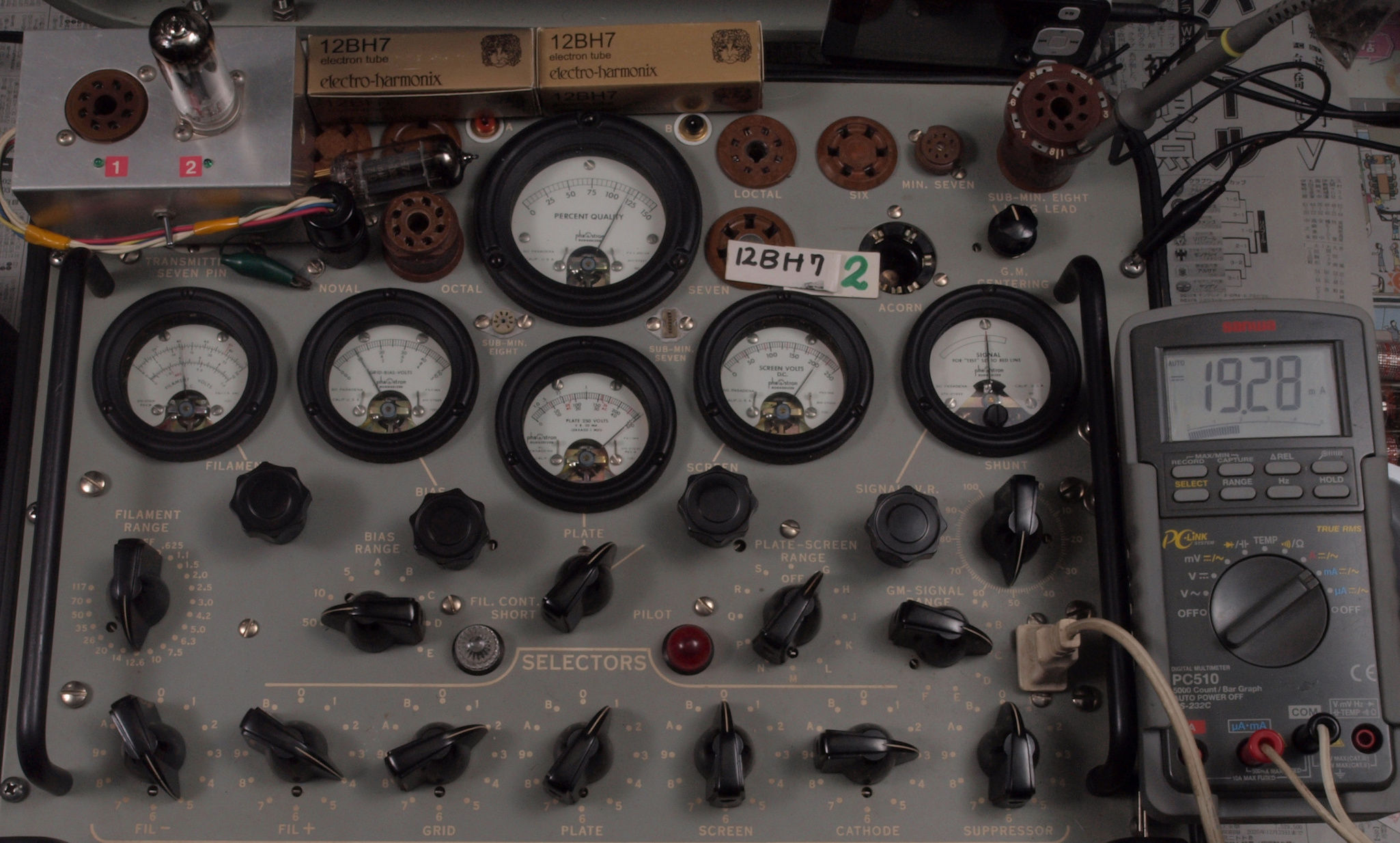

Ｖ２１１．　予備真空管１本目１２ＢＨ７ ユニット１測定。　Gm＝４２８０μmho、Ｉｐ＝１６．４８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ２１２．　予備真空管１本目１２ＢＨ７ ユニット２測定。　Gm＝４５６０μmho、Ｉｐ＝１９．１７ｍＡ。

Ｖ２２１．　予備真空管１本目１２ＢＨ７ ユニット１測定。　Gm＝４６４０μmho、Ｉｐ＝１９．２８ｍＡ。

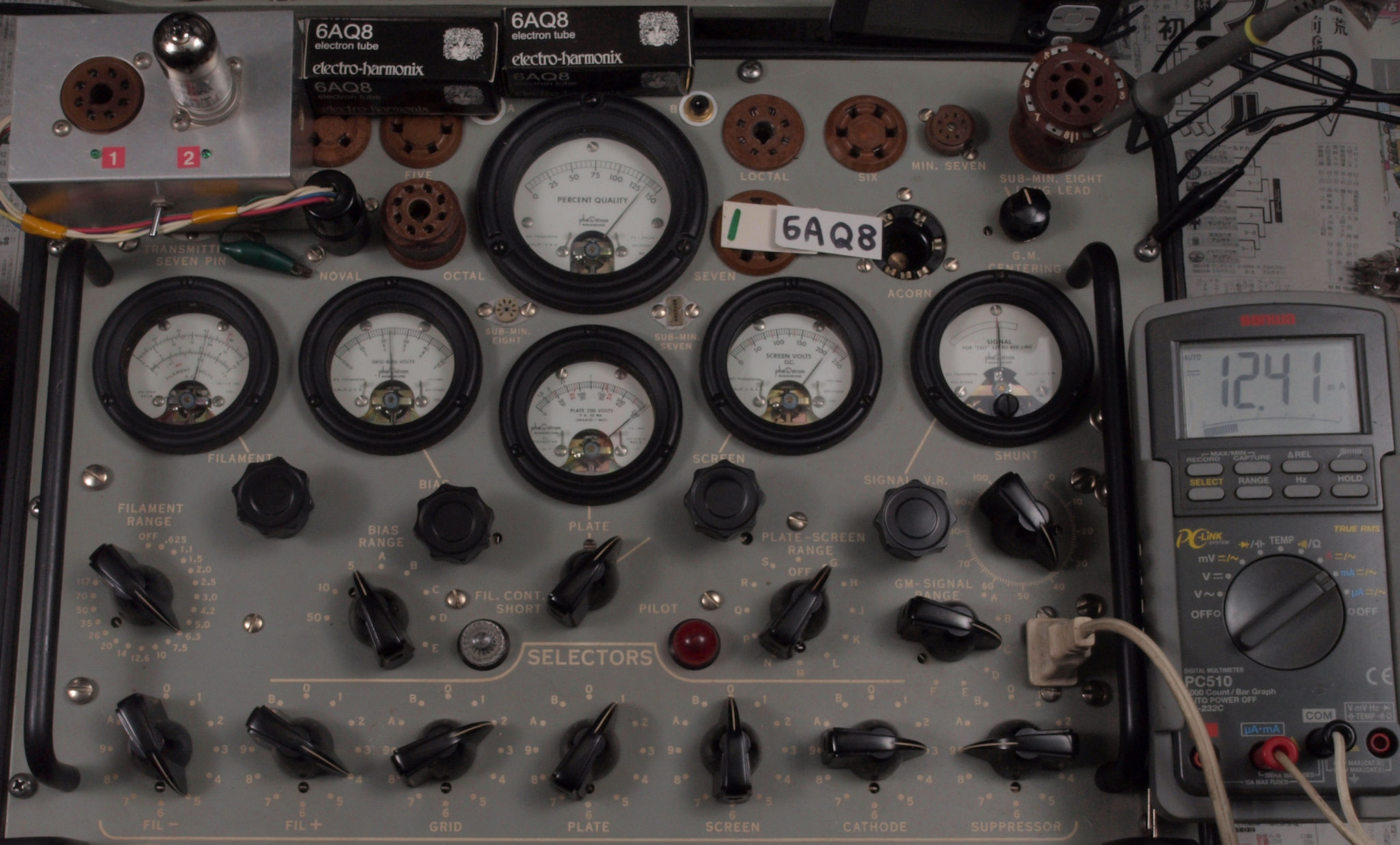

Ｖ３１１．　予備真空管１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝６７５０μmho、ＩＰ＝１２．４１ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２．３Ｖ」、Ｃレンジ＝７５００μmhoレンジでの測定。

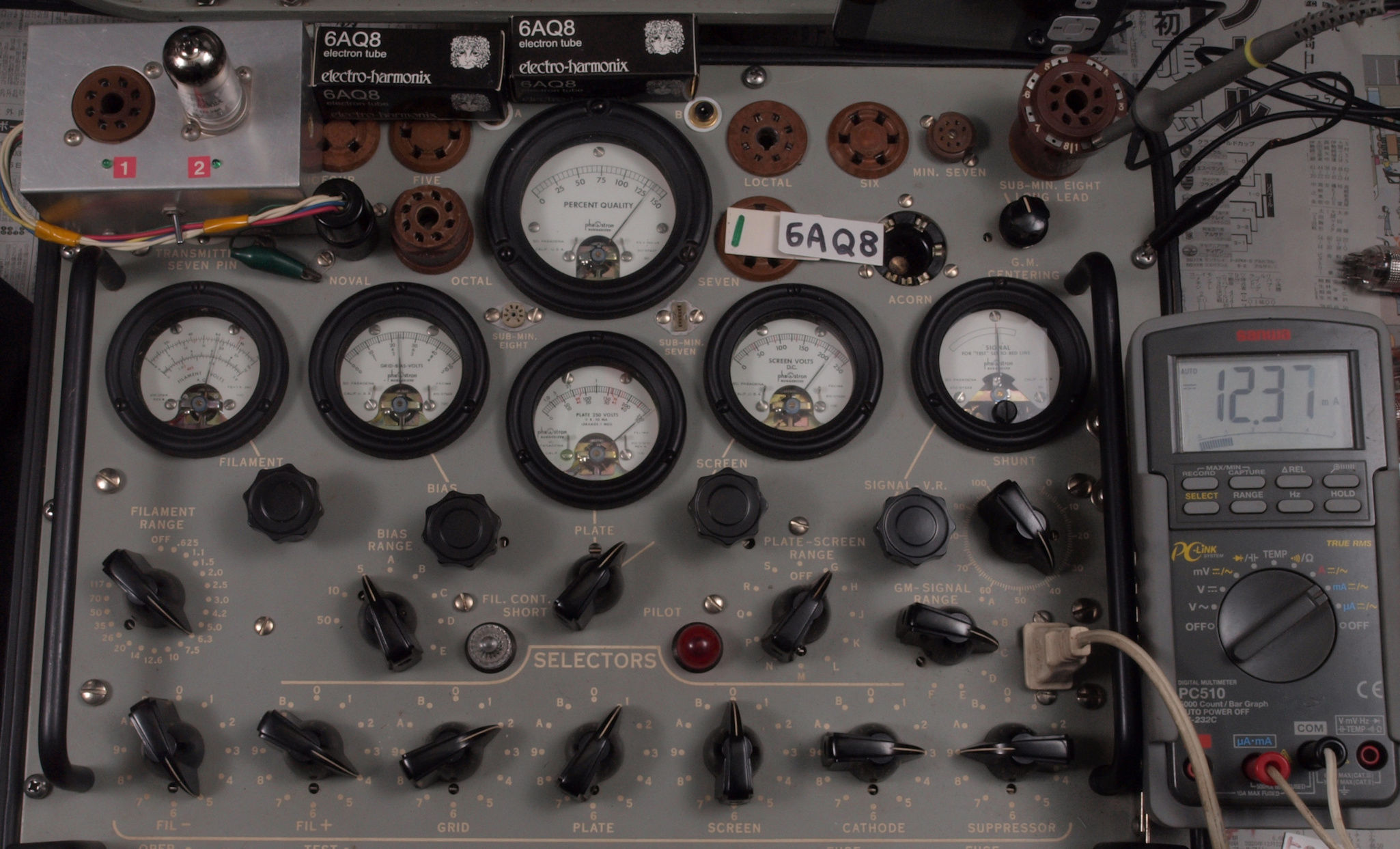

Ｖ３１２．　予備真空管１本目 ６ＡＱ８ ユニット２。　Ｇｍ測定＝６６００μmho、ＩＰ＝１２．３７ｍＡ。

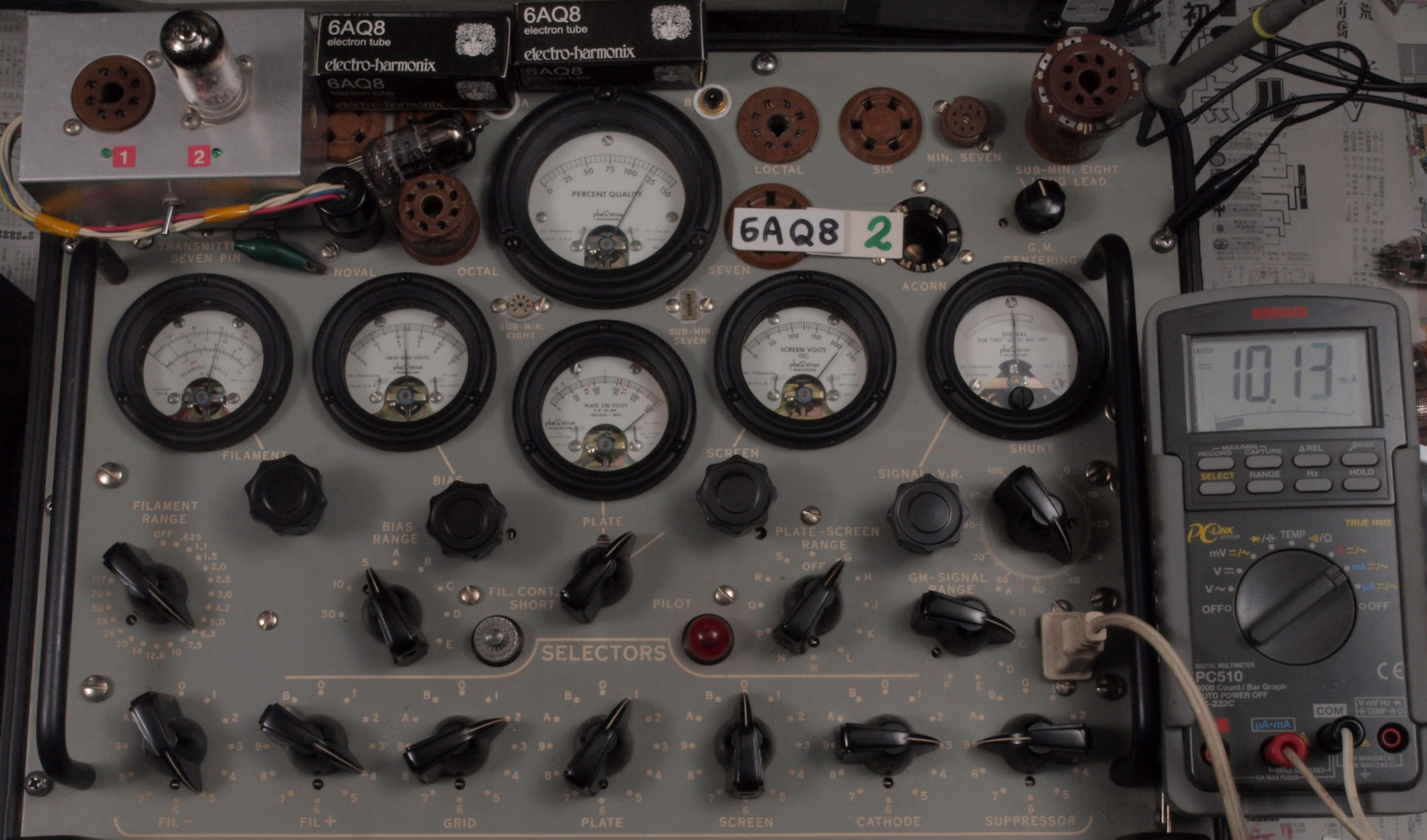

Ｖ３２１．　予備真空管２本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝６０００μmho、ＩＰ＝１０．１３ｍＡ。

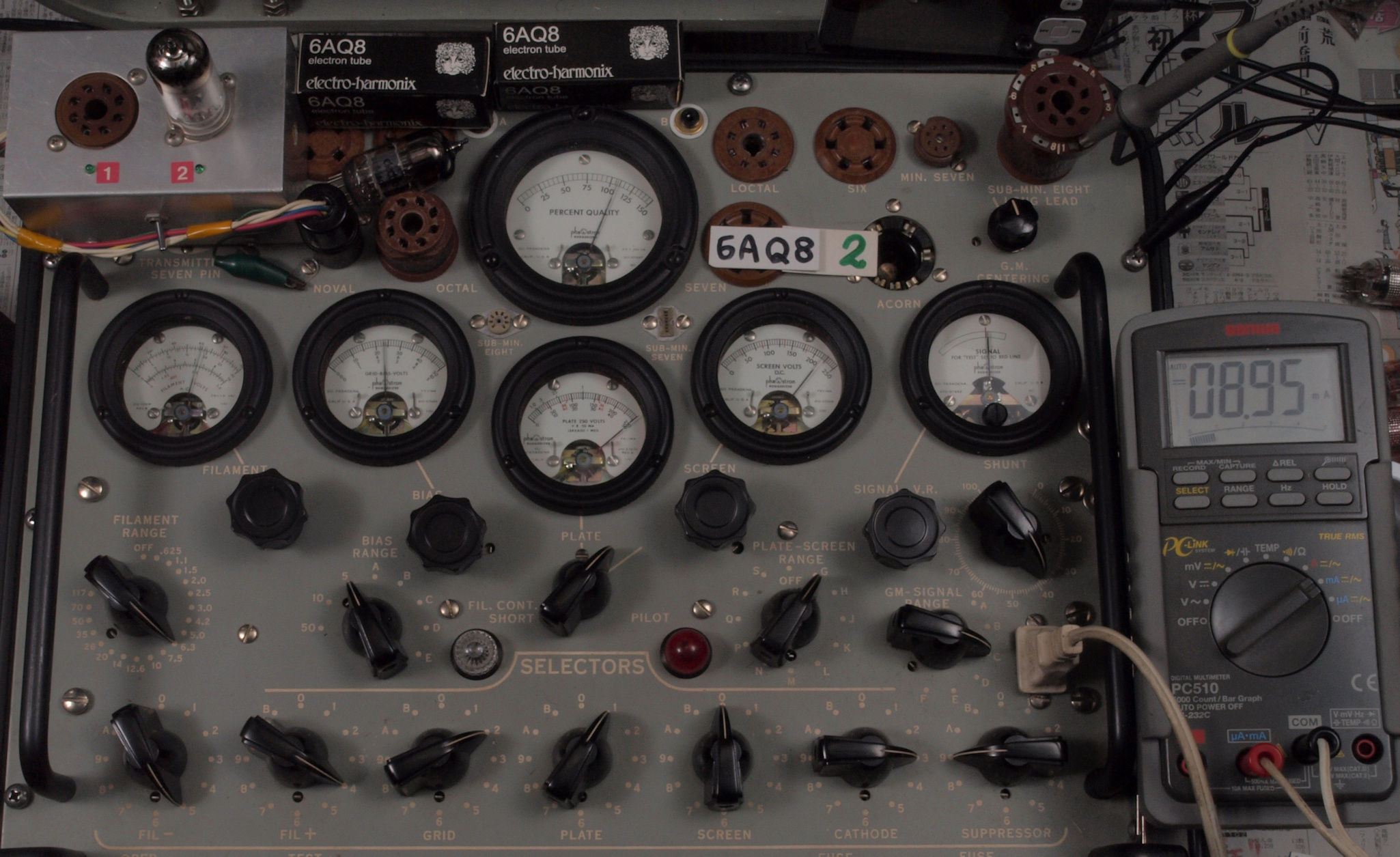

Ｖ３２２．　予備真空管１本目 ６ＡＱ８ ユニット１。　Ｇｍ測定＝５３５０μmho、ＩＰ＝８．９５ｍＡ。

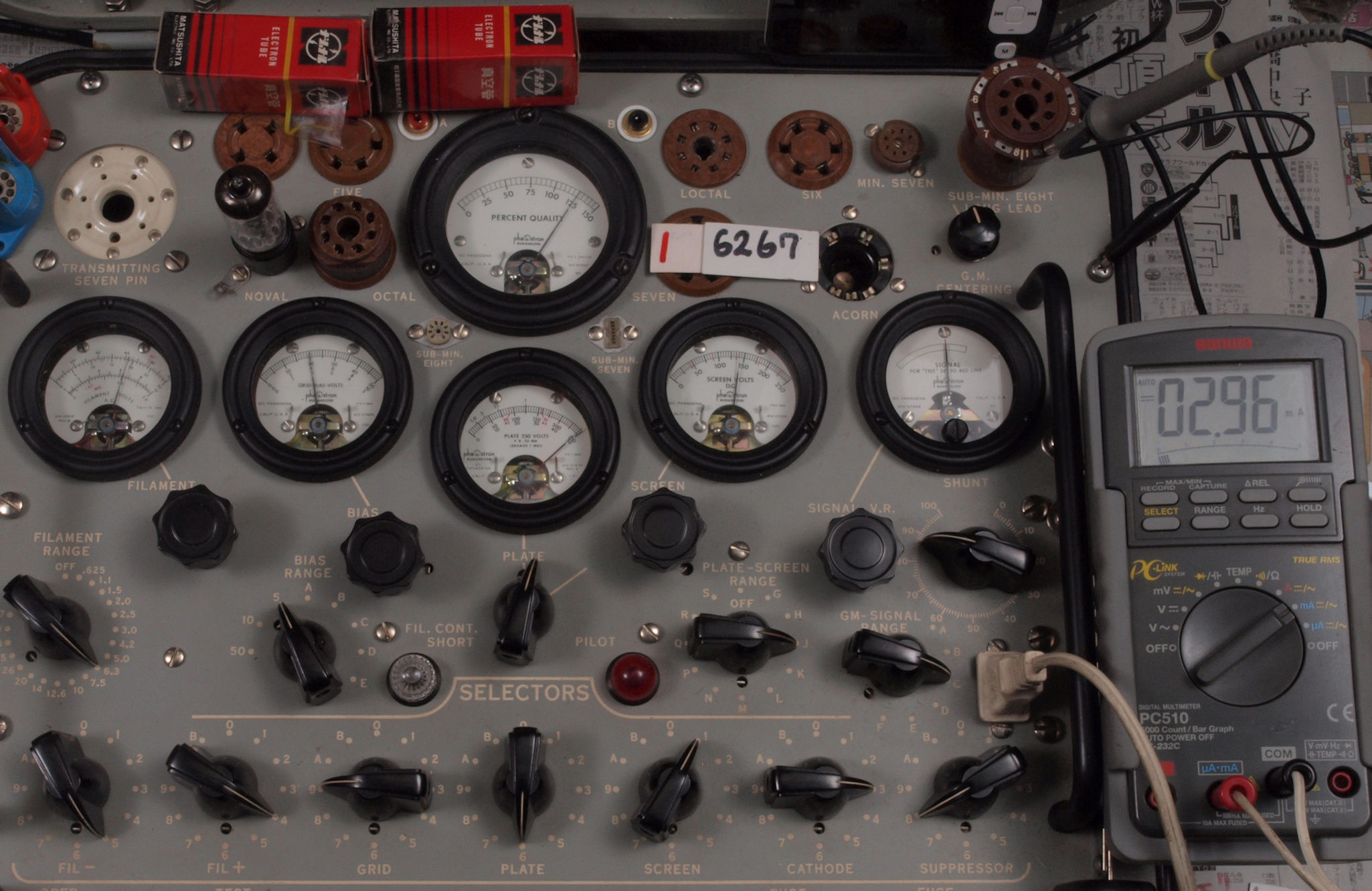

Ｖ４１．　予備真空管１本目 ６２６７ 。　Ｇｍ測定＝２５００μmho、ＩＰ＝２．９６ｍＡ。 　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１４０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

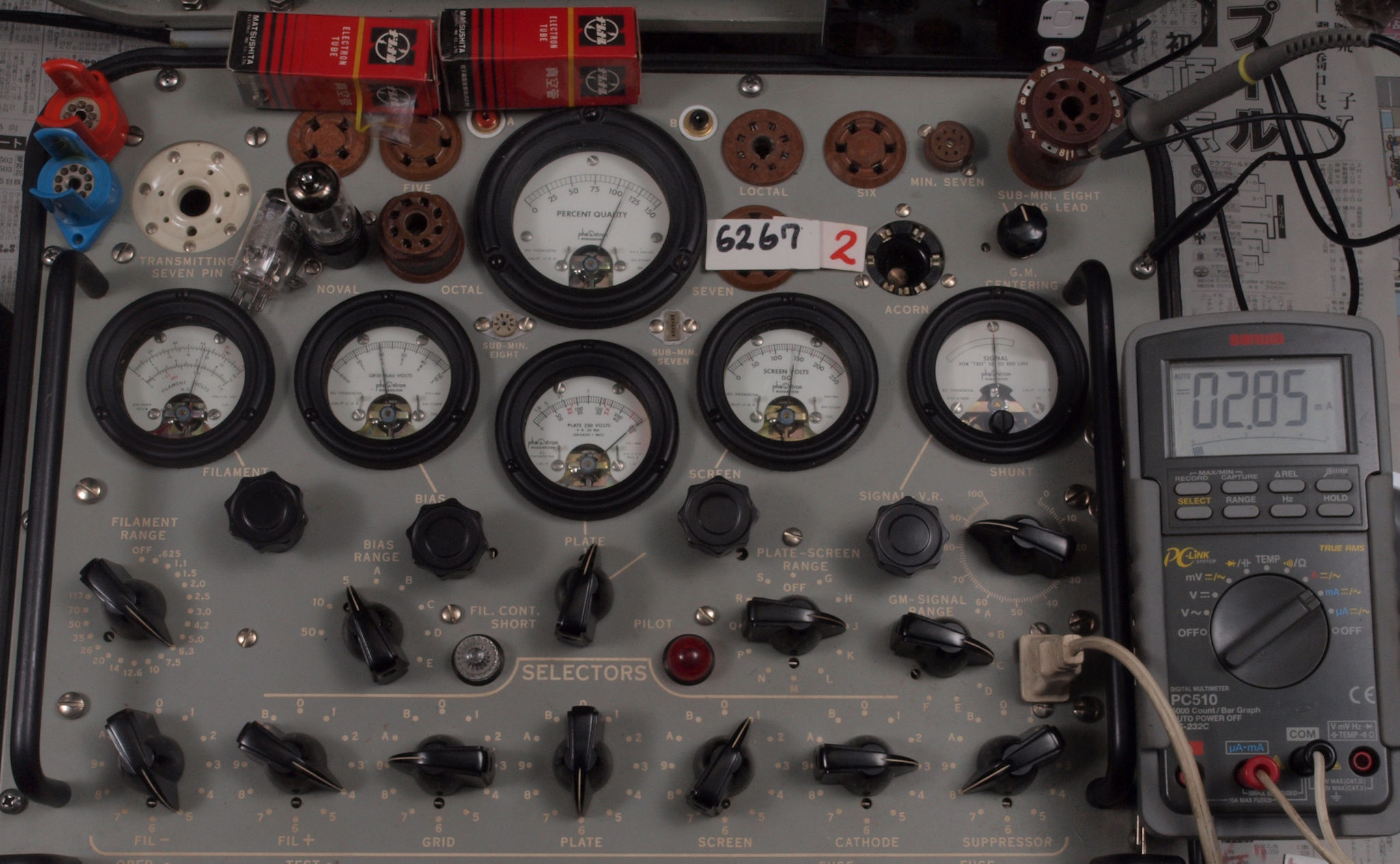

Ｖ４２．　予備真空管２本目 ６２６７ 。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．８５ｍＡ。

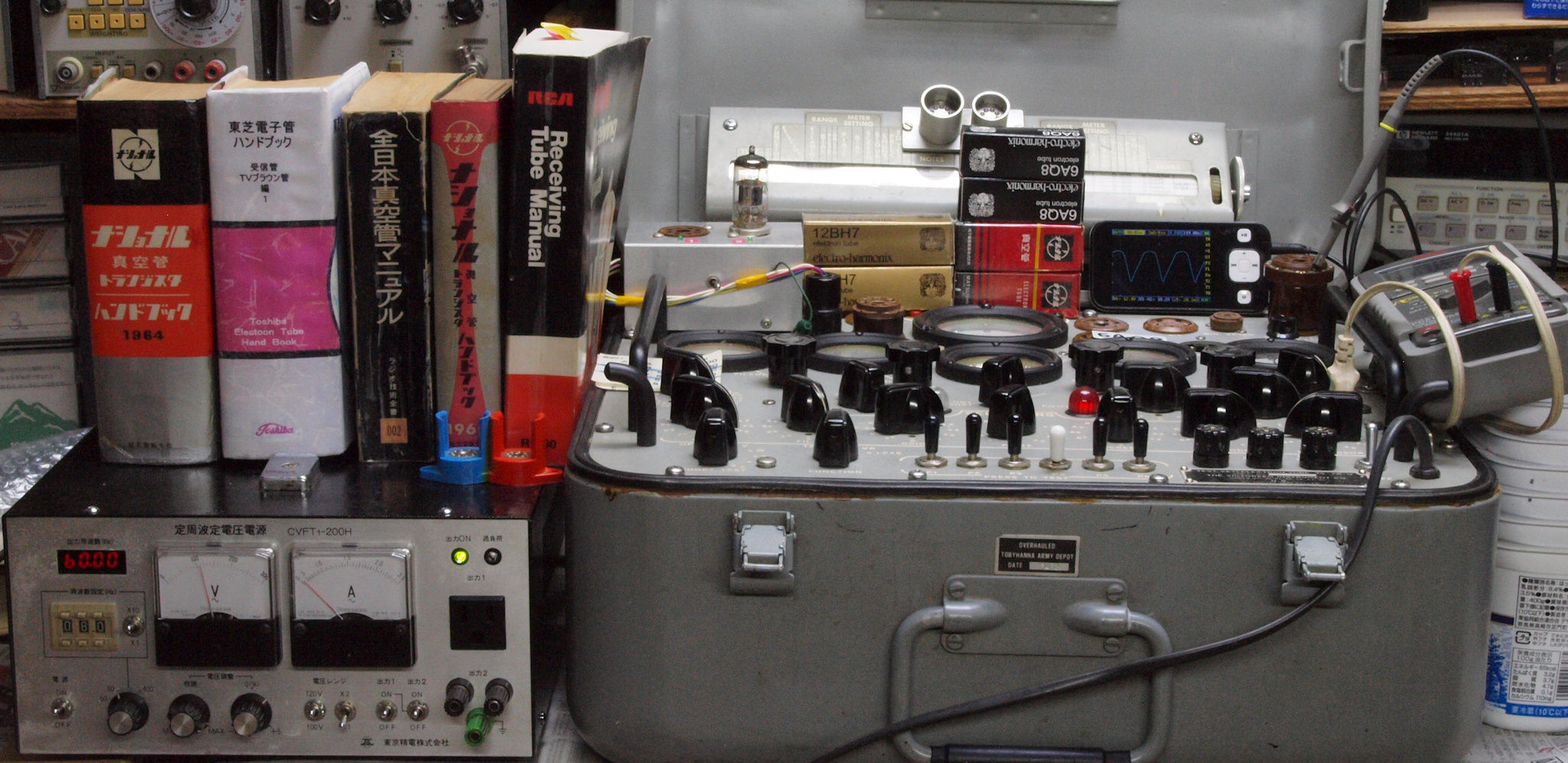

プレート電圧波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　トランス類を保護する。

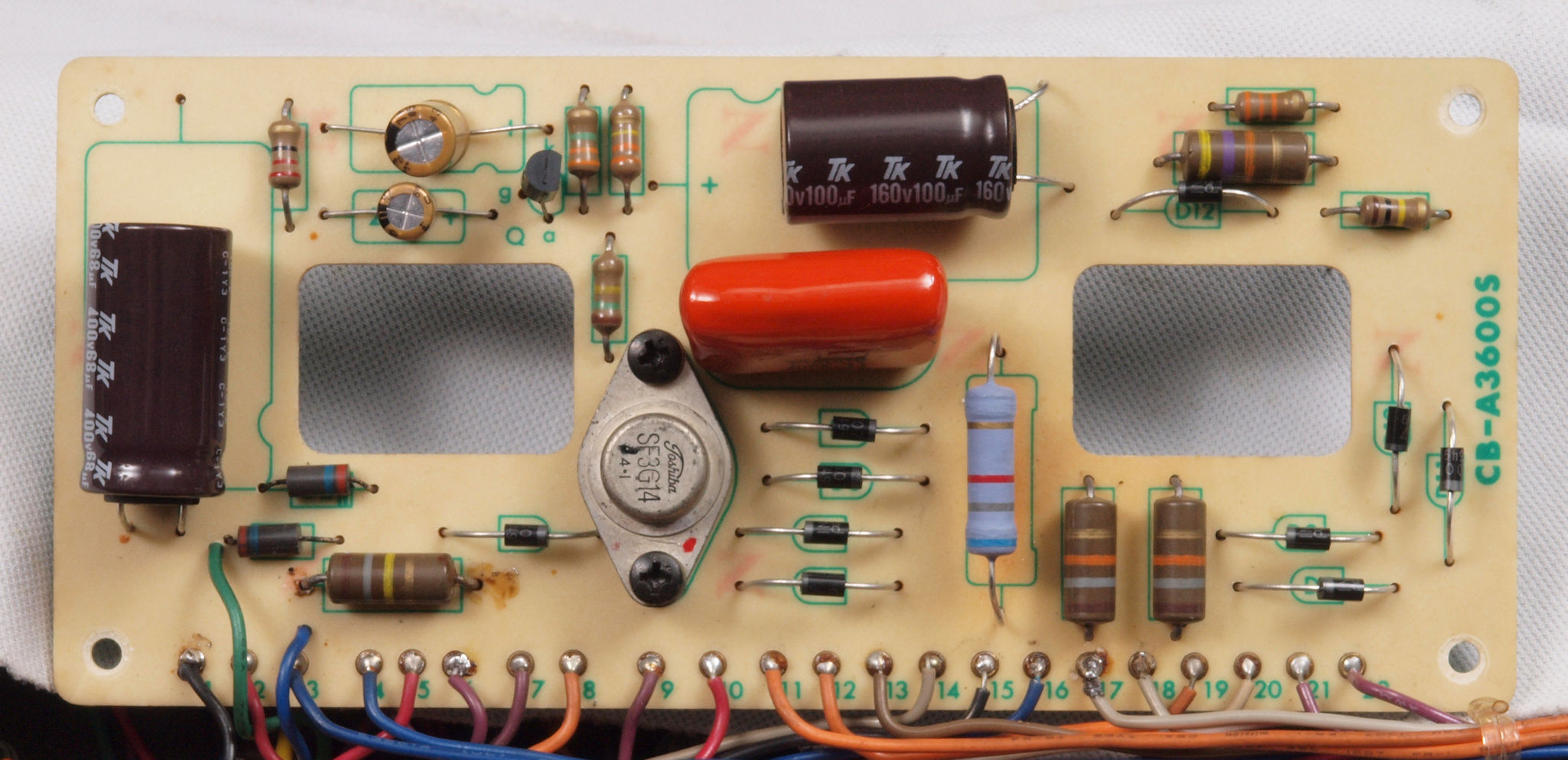

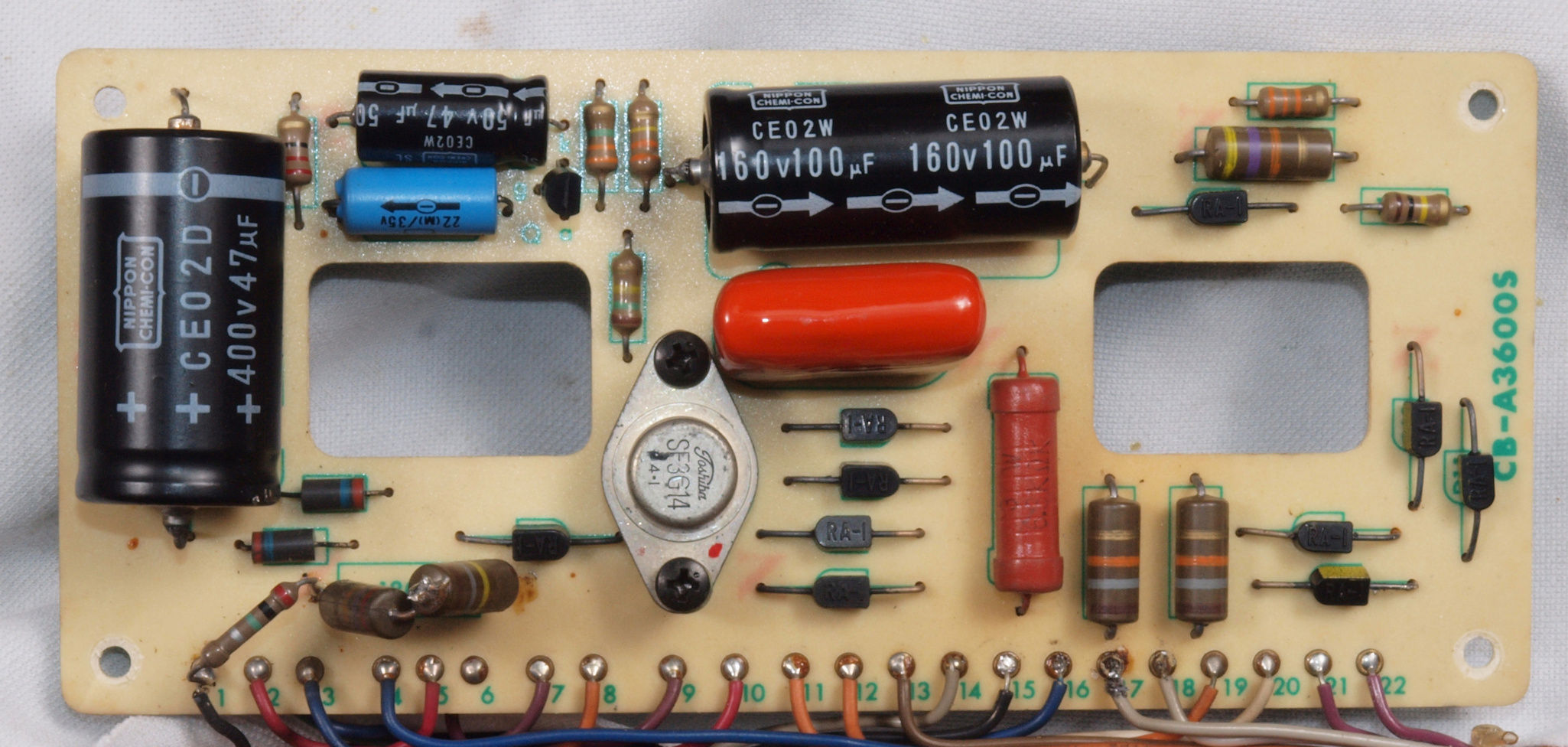

Ｃ１１．　修理前　整流・プロテクト基板

Ｃ１２．　修理後　整流・プロテクト基板。　電解コンデンサー４個、ダイオード１０個、ＰＵＴ１個交換

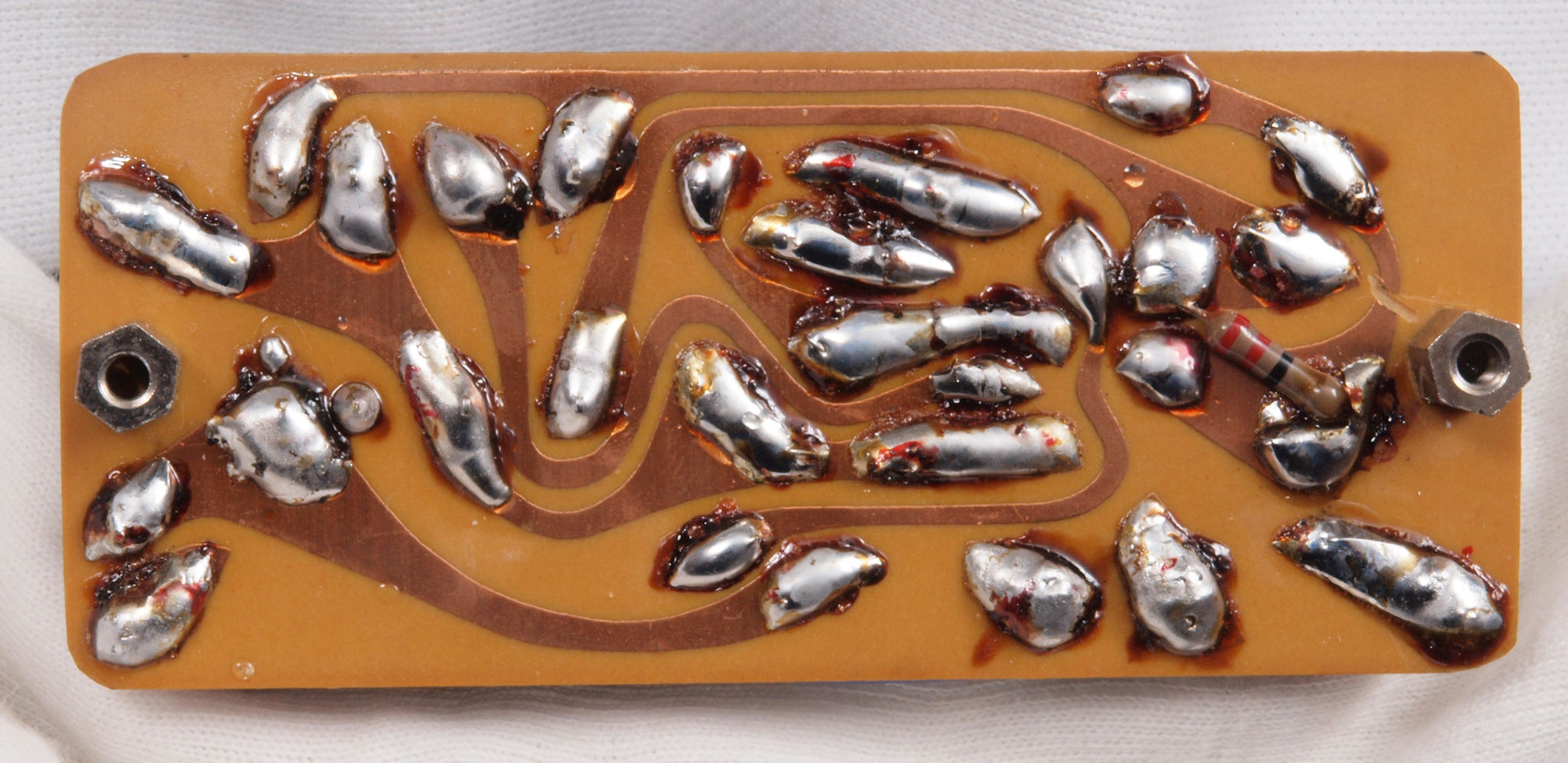

Ｃ１３．　修理前　整流・プロテクト基板裏

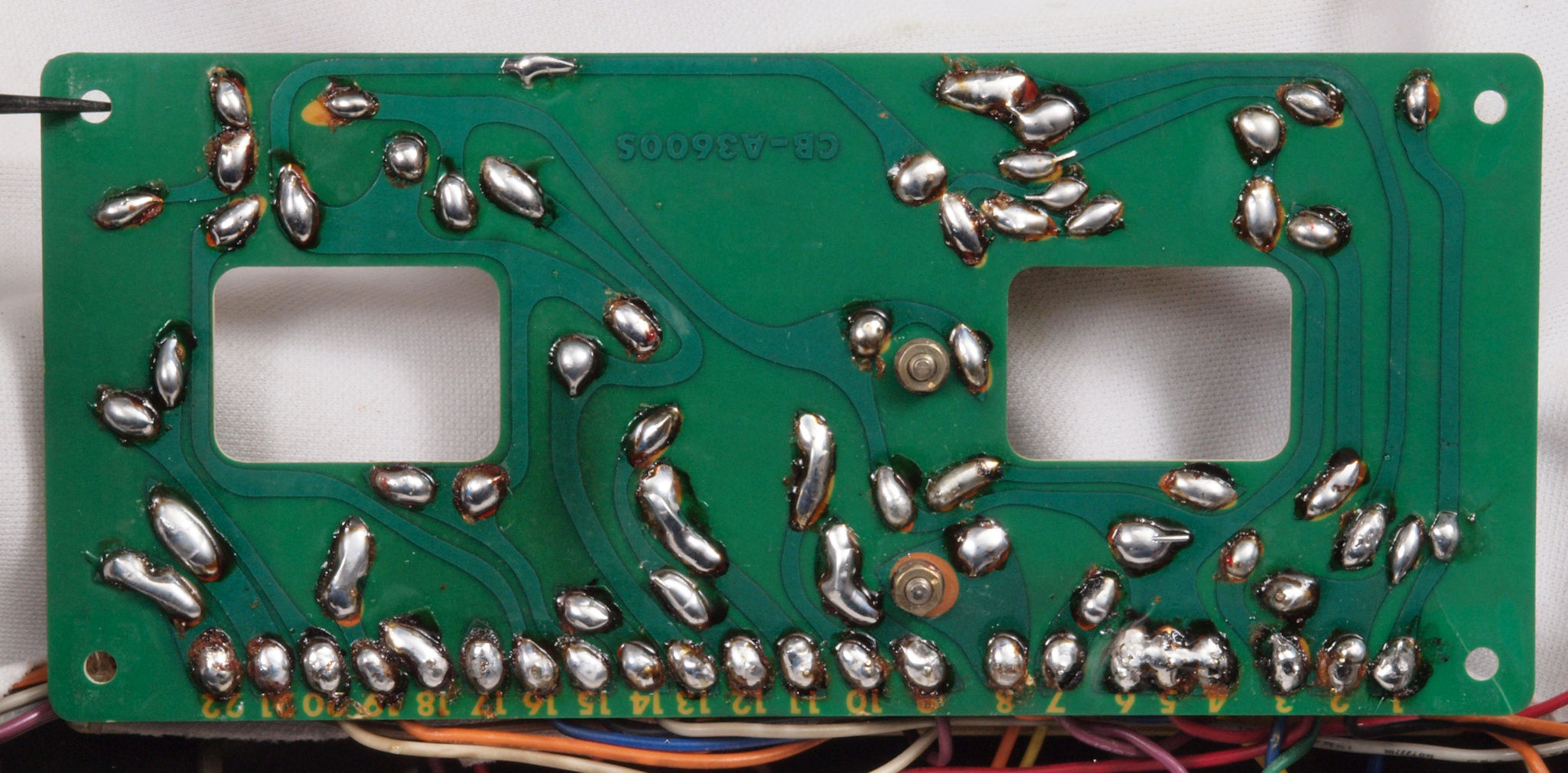

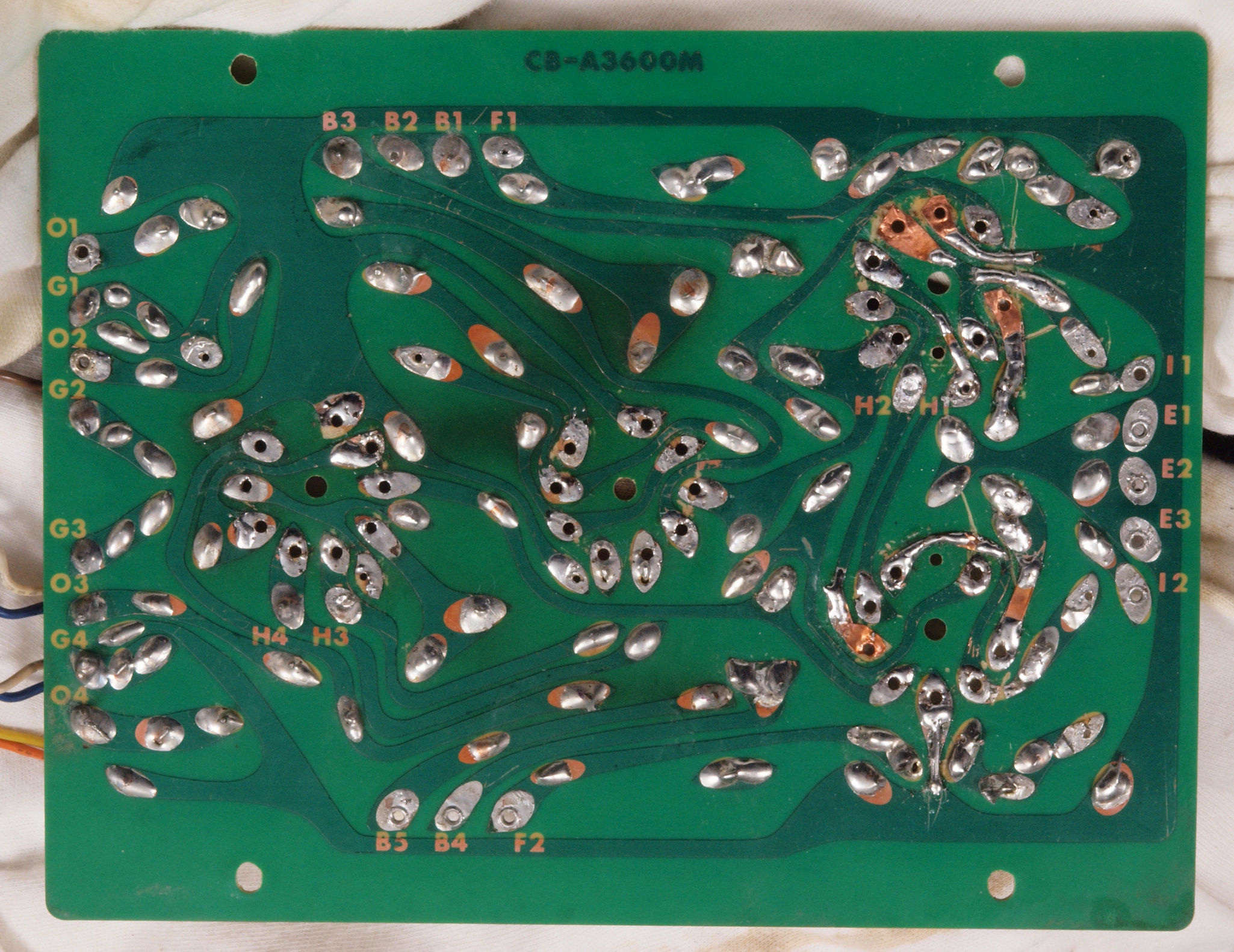

Ｃ１４．　修理（半田補正）後　整流・プロテクト基板裏。　半田を全部やり直す。

Ｃ１５．　完成整流・プロテクト基板裏。　洗浄後防湿材を塗る。

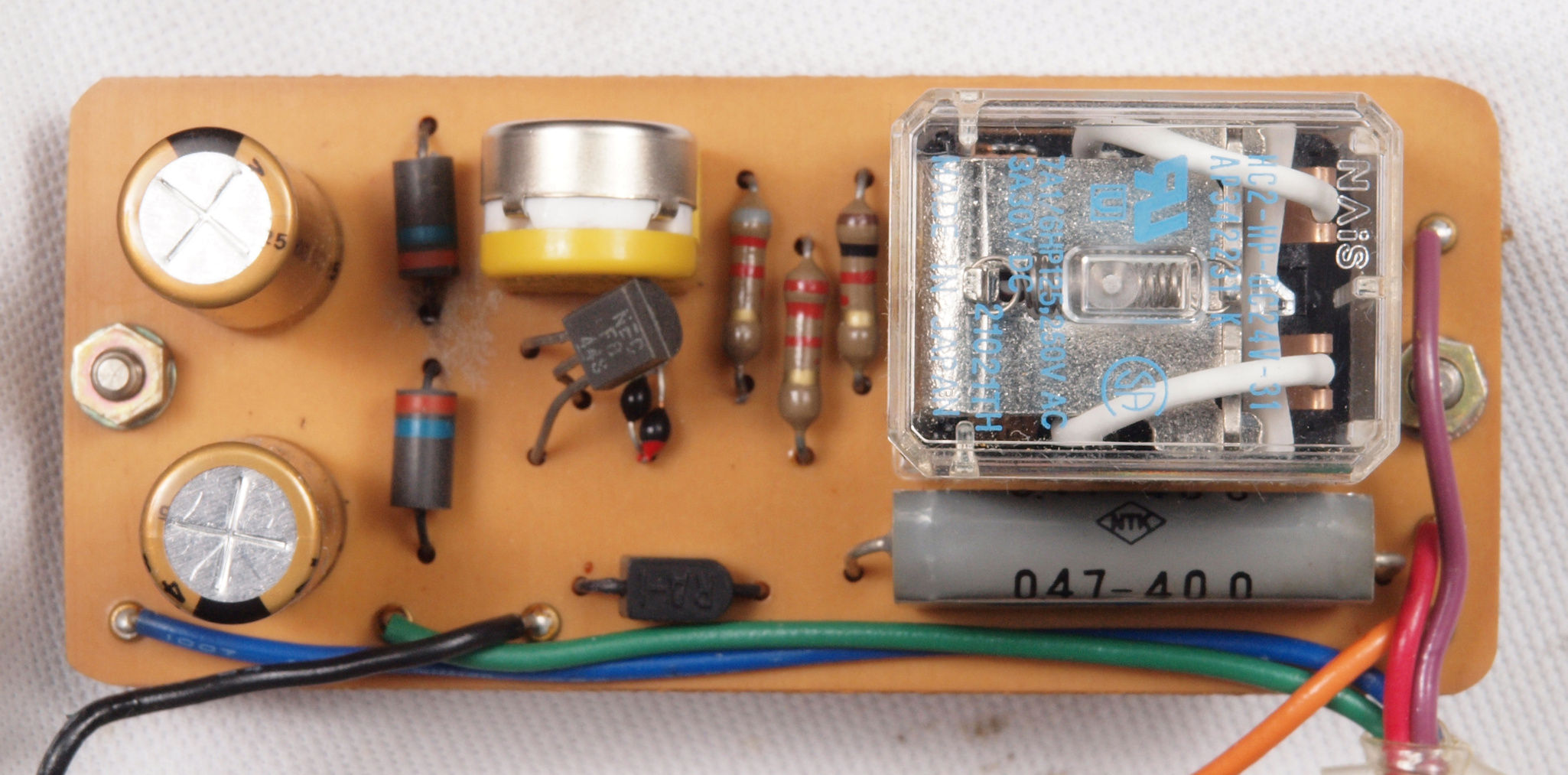

Ｃ２１．　修理前　プロテクトリレー基板。

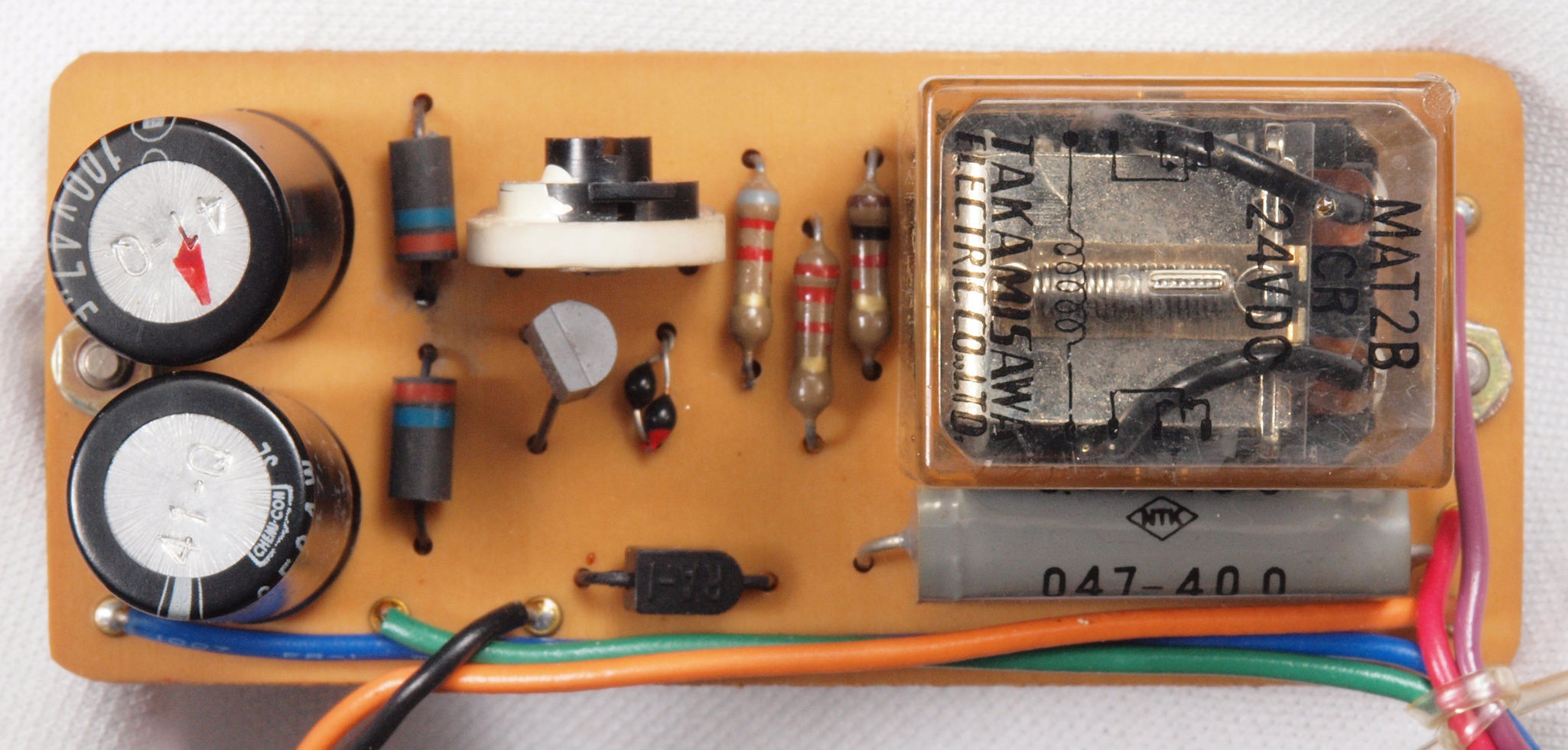

Ｃ２２．　修理後　プロテクトリレー基板。 　　　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、ダイオード２個、リレー１個、半固定ＶＲ交換

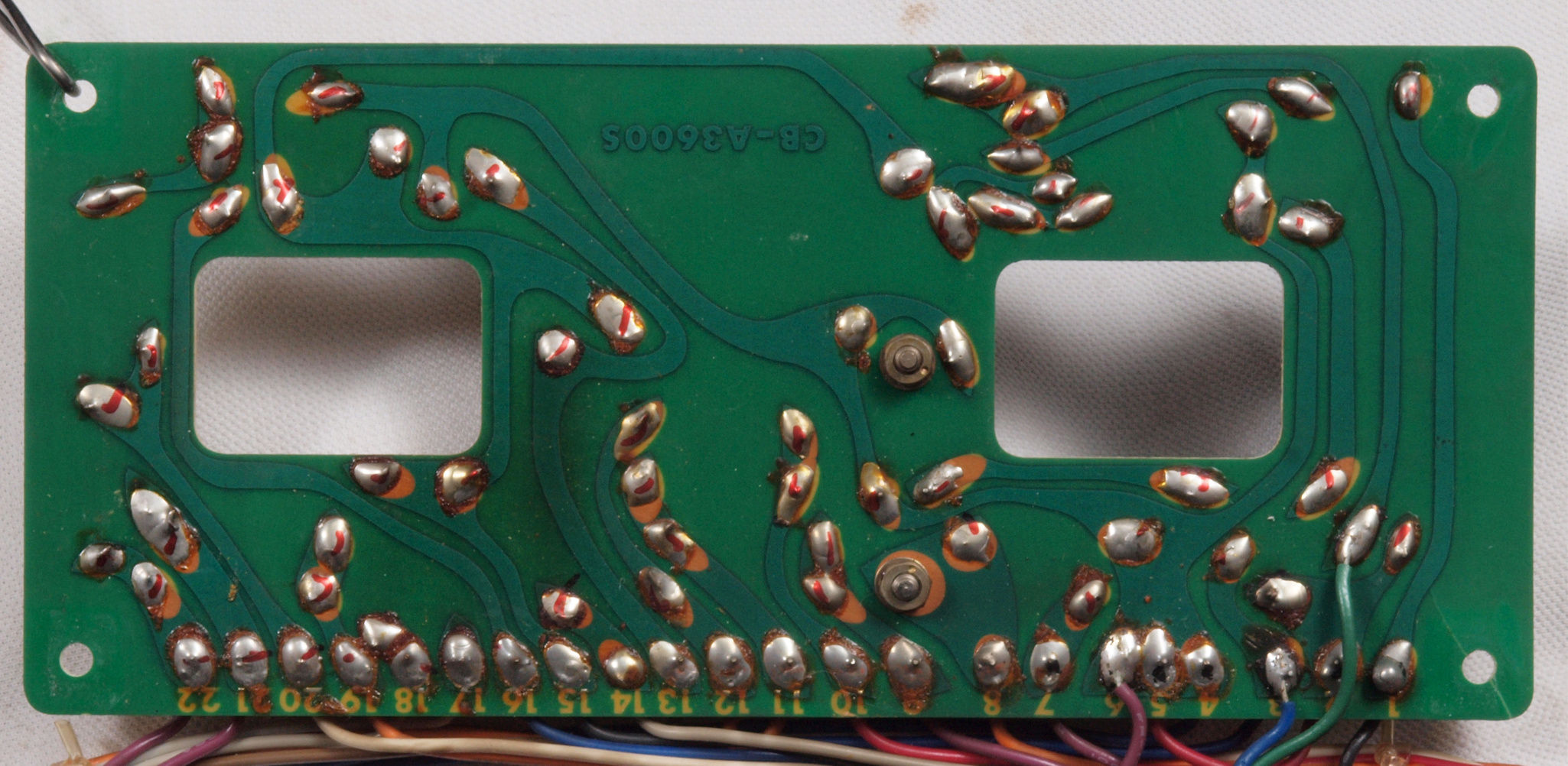

Ｃ２３．　修理前　プロテクトリレー基板裏。

Ｃ２４．　修理（半田補正）後　プロテクトリレー基板裏。　半田を全部やり直す。

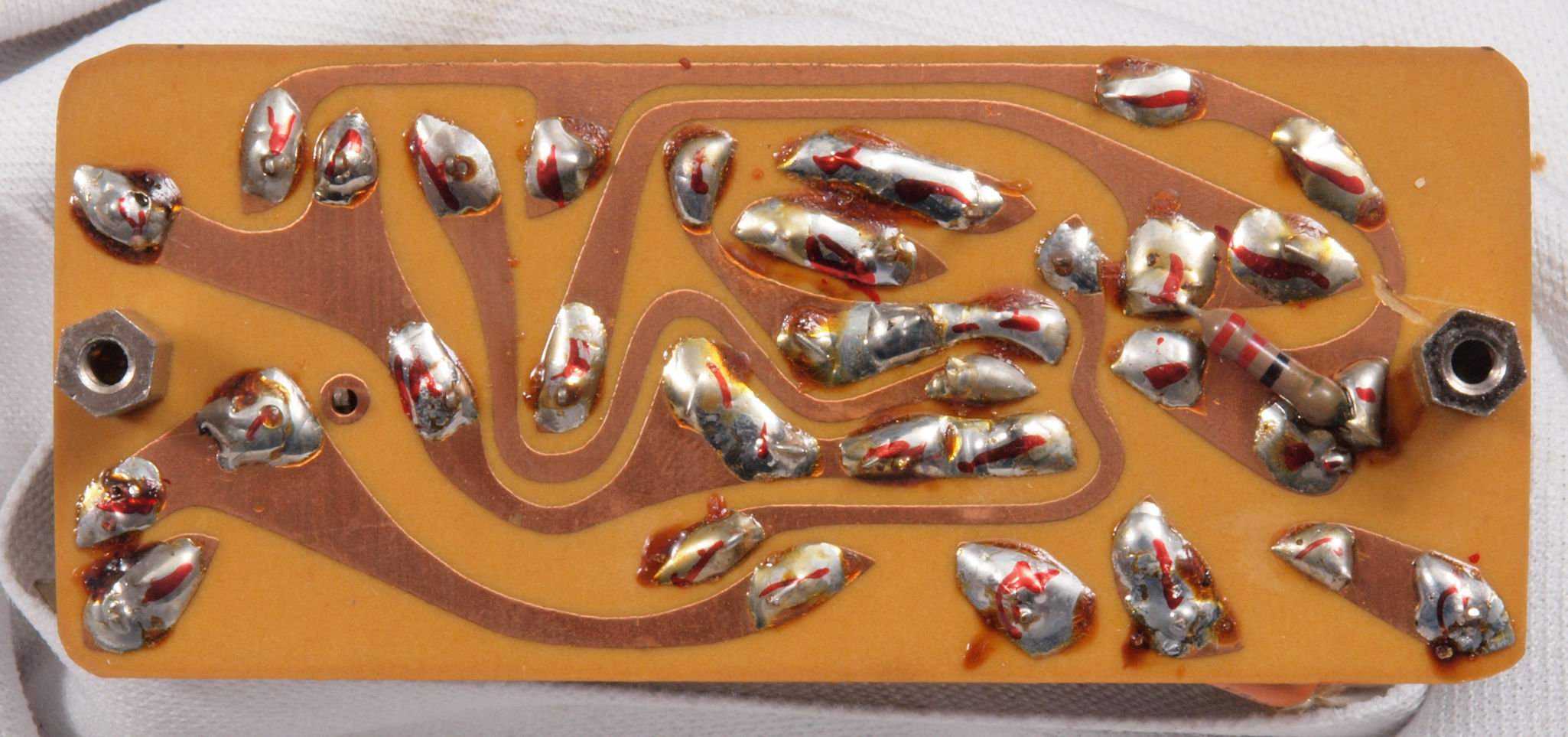

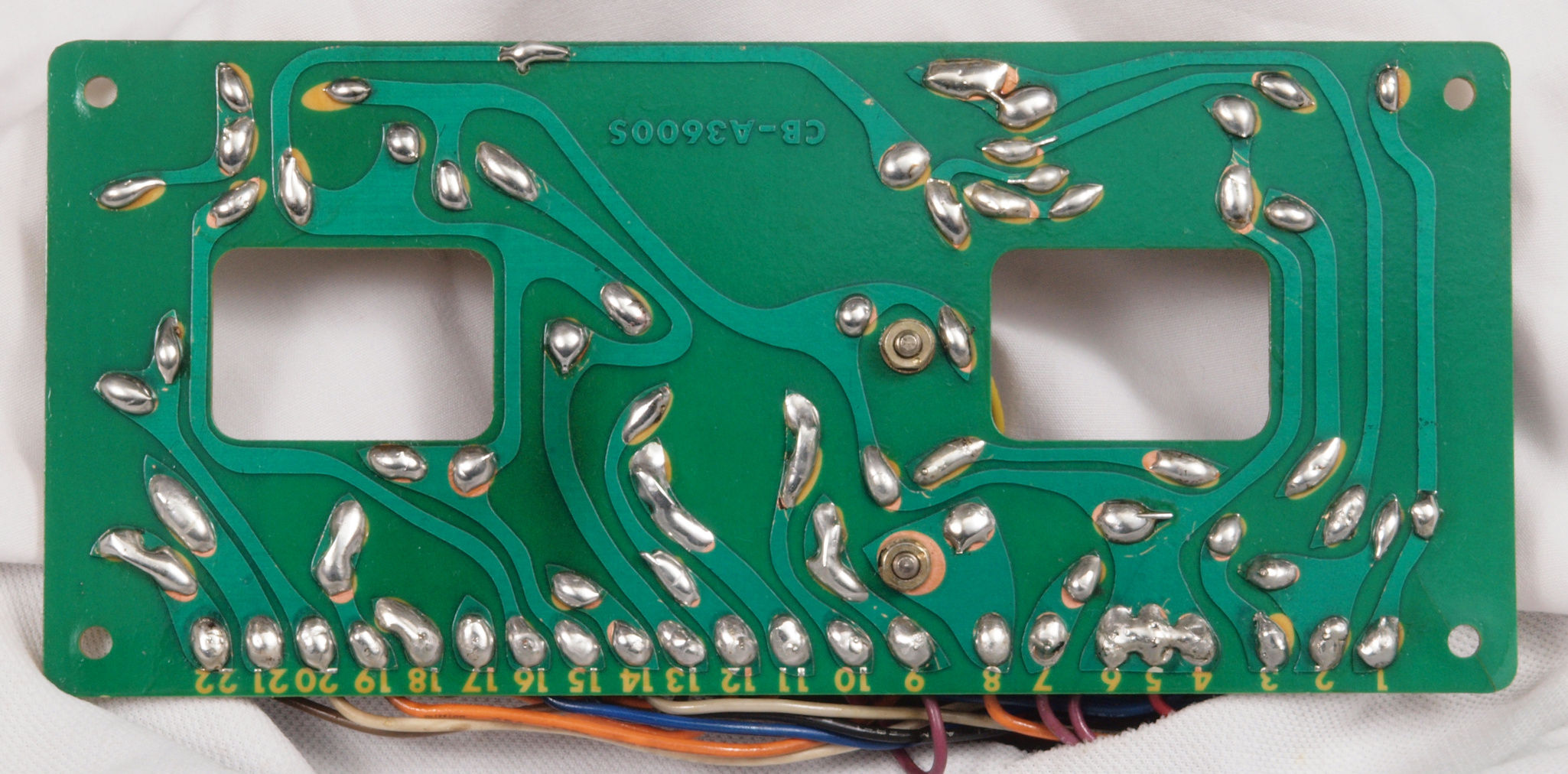

Ｃ２５．　完成プロテクトリレー基板裏。　洗浄後防湿材を塗る。

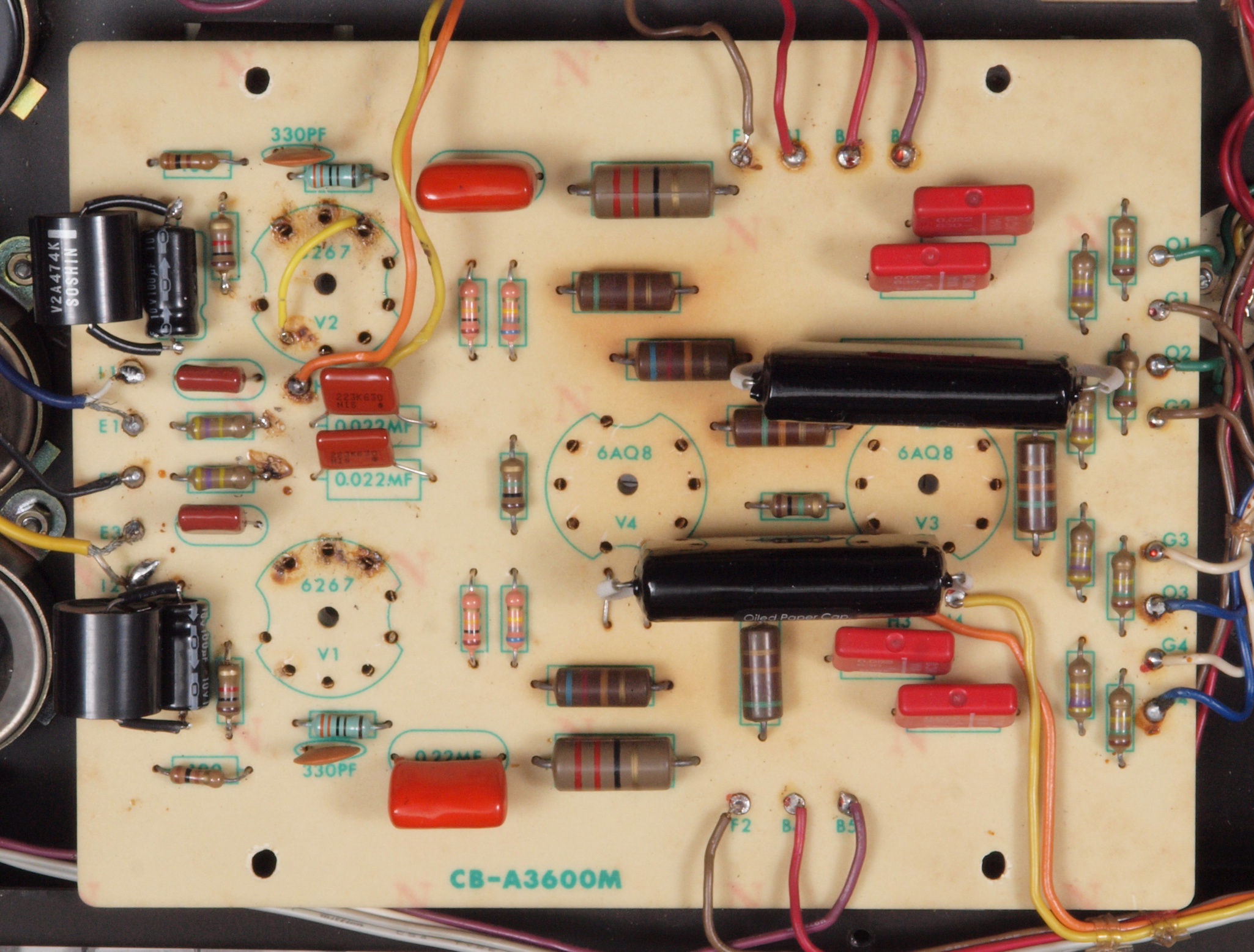

Ｃ３１．　修理前　前段AMP基板

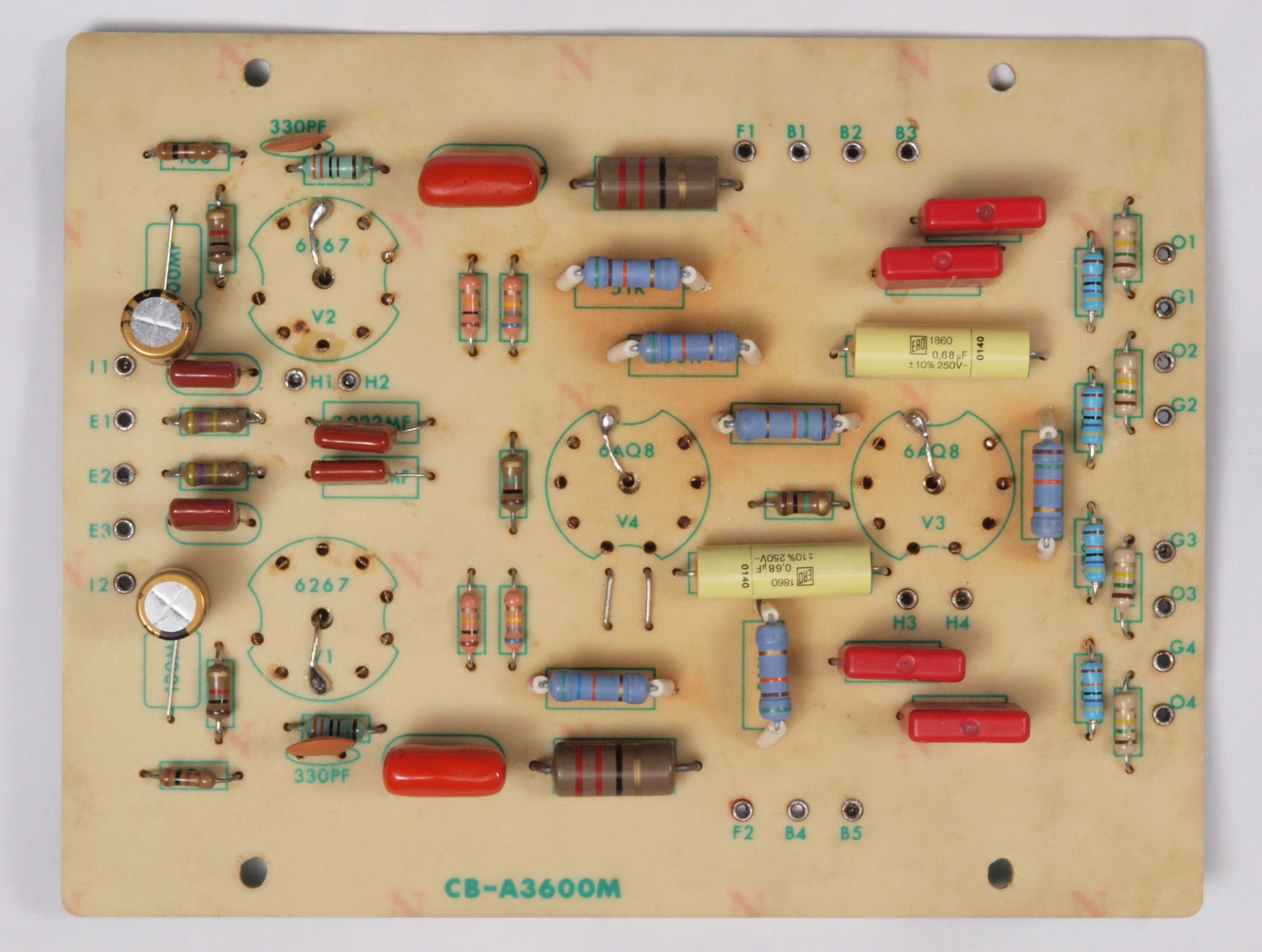

Ｃ３２．　修理後　前段AMP基板。　電解コンデンサー２個、フイルムコンデンサー２個、抵抗１４個交換。 　　　　　　　　　　　真空管ソケットのセンターピンはアースを取る。

Ｃ３３．　修理前　前段AMP基板裏

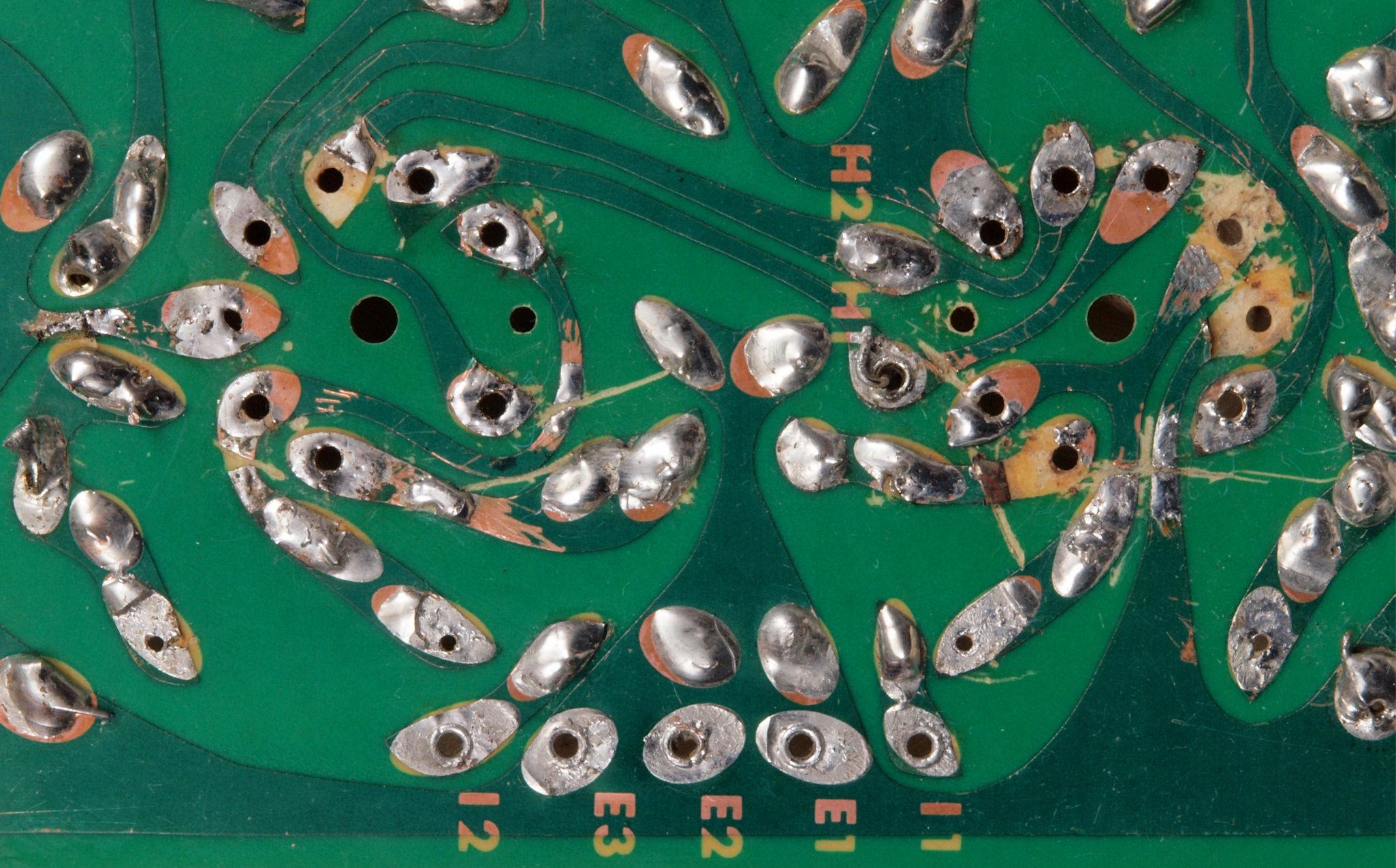

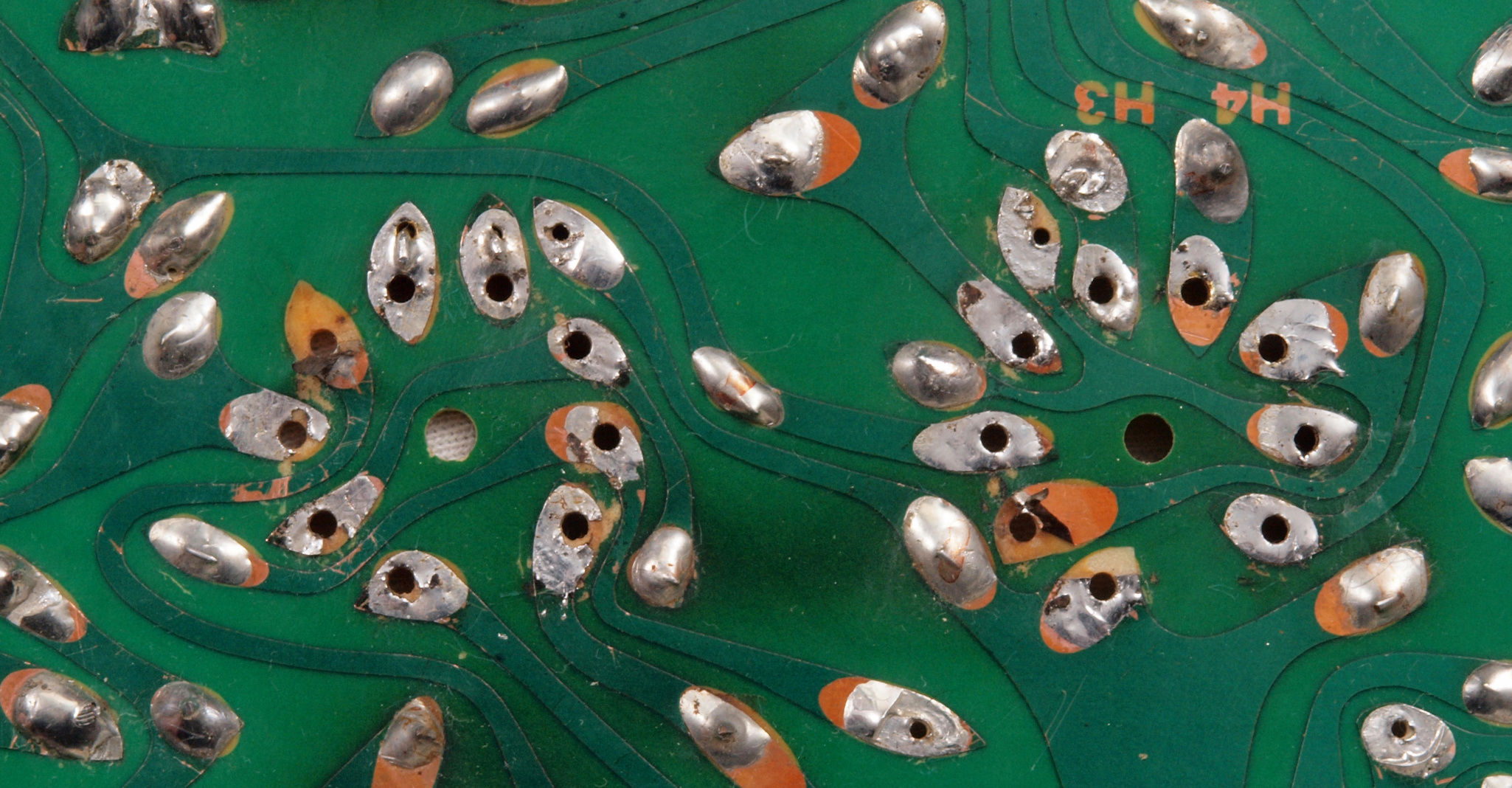

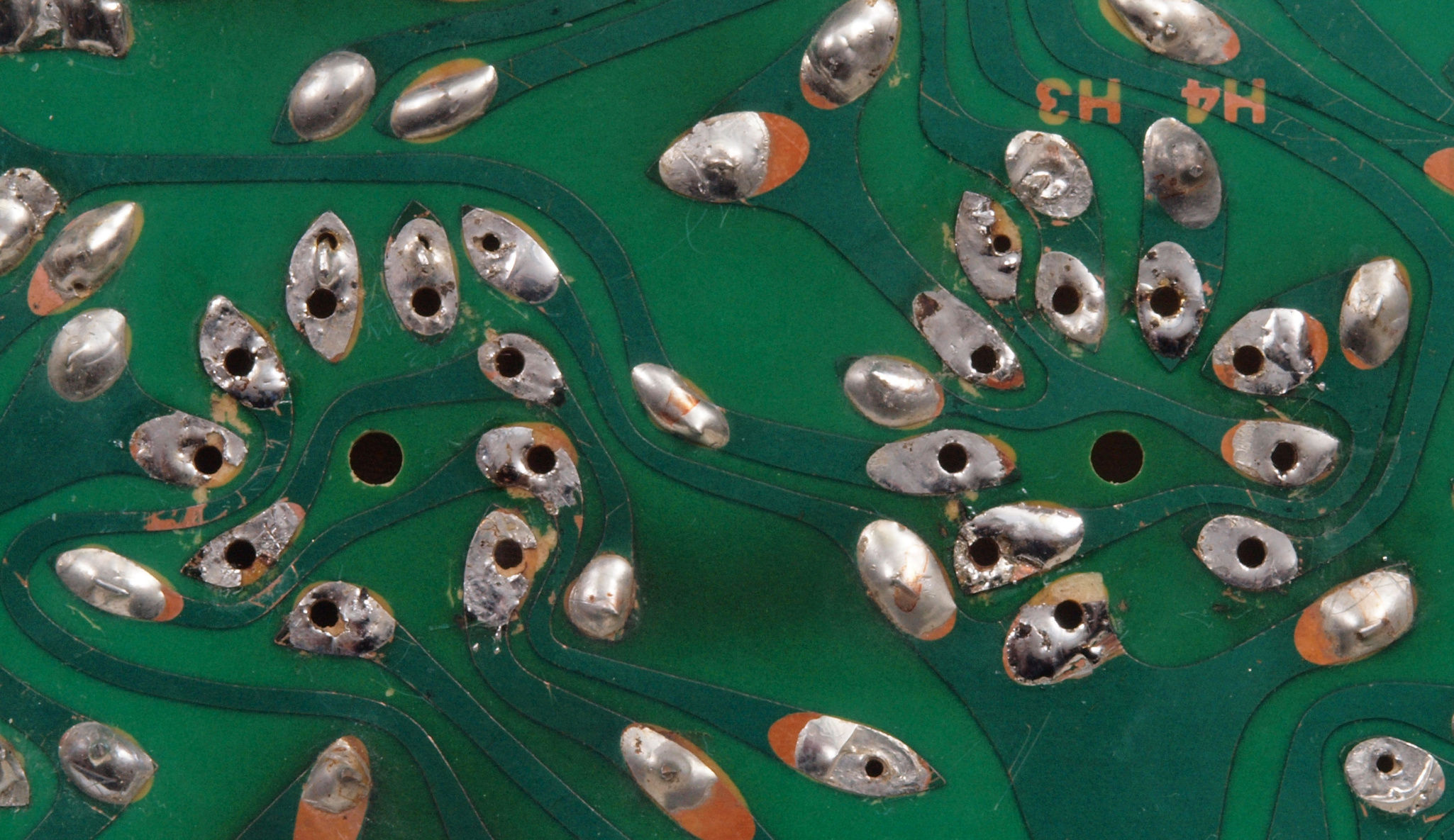

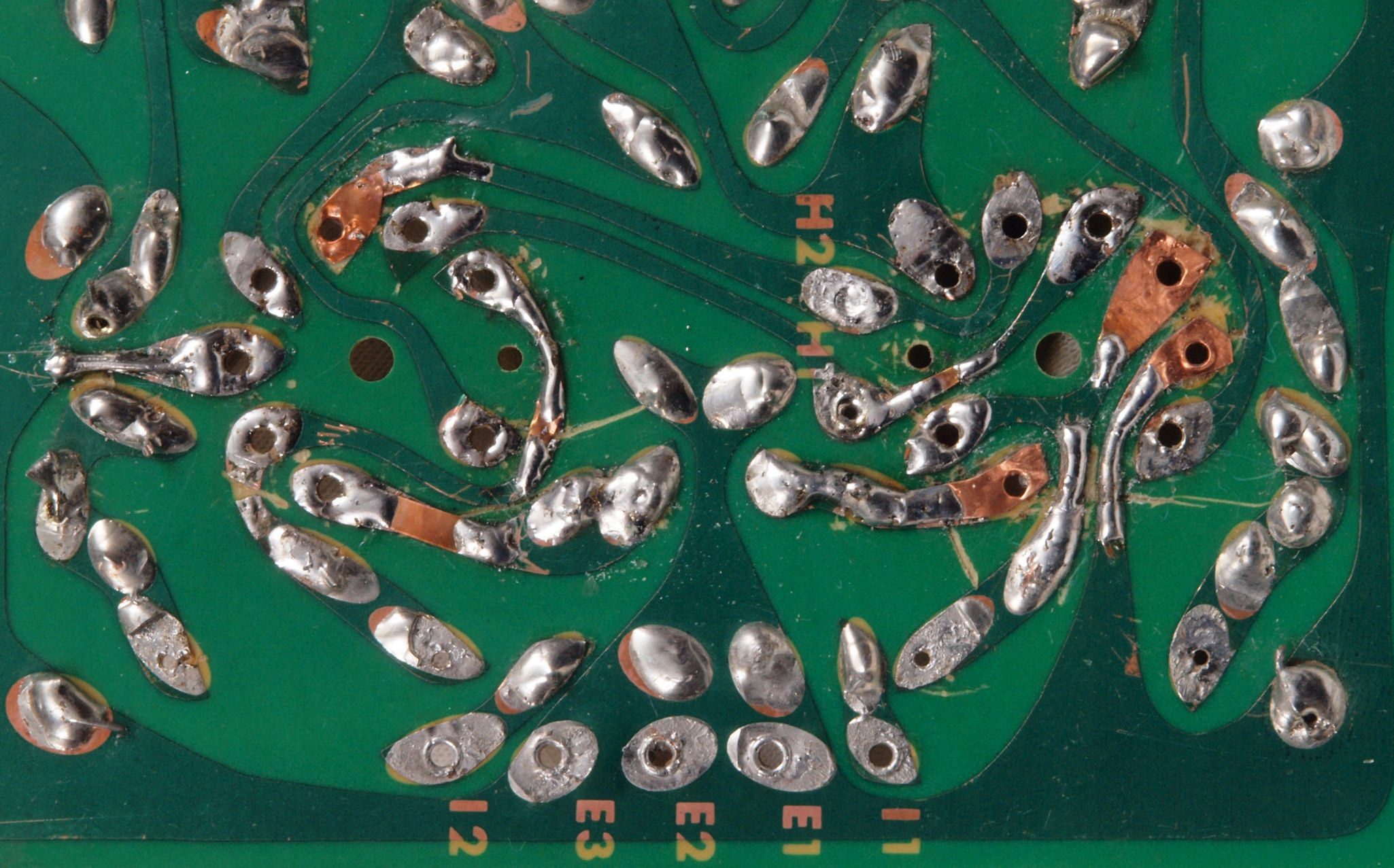

Ｃ３４．　修理中　前段AMP基板裏。真空管ソケットを外す、銅箔はく離多数。 　　　　　　前の修理屋は半田吸取器や定温半田コテがないのか？　銅箔はく離が多い。 　　　　　　古い基板は銅箔の基板への接着材が劣化しているので、半田吸取器や定温半田コテは必須。 　　　　　　半田吸い取り線や安い半田コテでは銅箔はく離が生じる

Ｃ３４２．　修理中　前段AMP基板裏。６２６７ＭＴ９ピンソケットの銅箔はく離。

Ｃ３４３．　修理中　前段AMP基板裏。６２６７ＭＴ９ピンソケットの銅箔はく離補修。

Ｃ３４４．　修理中　前段AMP基板裏。６ＡＱ８ＭＴ９ピンソケットの銅箔はく離。

Ｃ３４５．　修理中　前段AMP基板裏。６ＡＱ８ＭＴ９ピンソケットの銅箔はく離補修。

Ｃ３５．　修理中　前段AMP基板裏。銅箔はく離を補修完了。

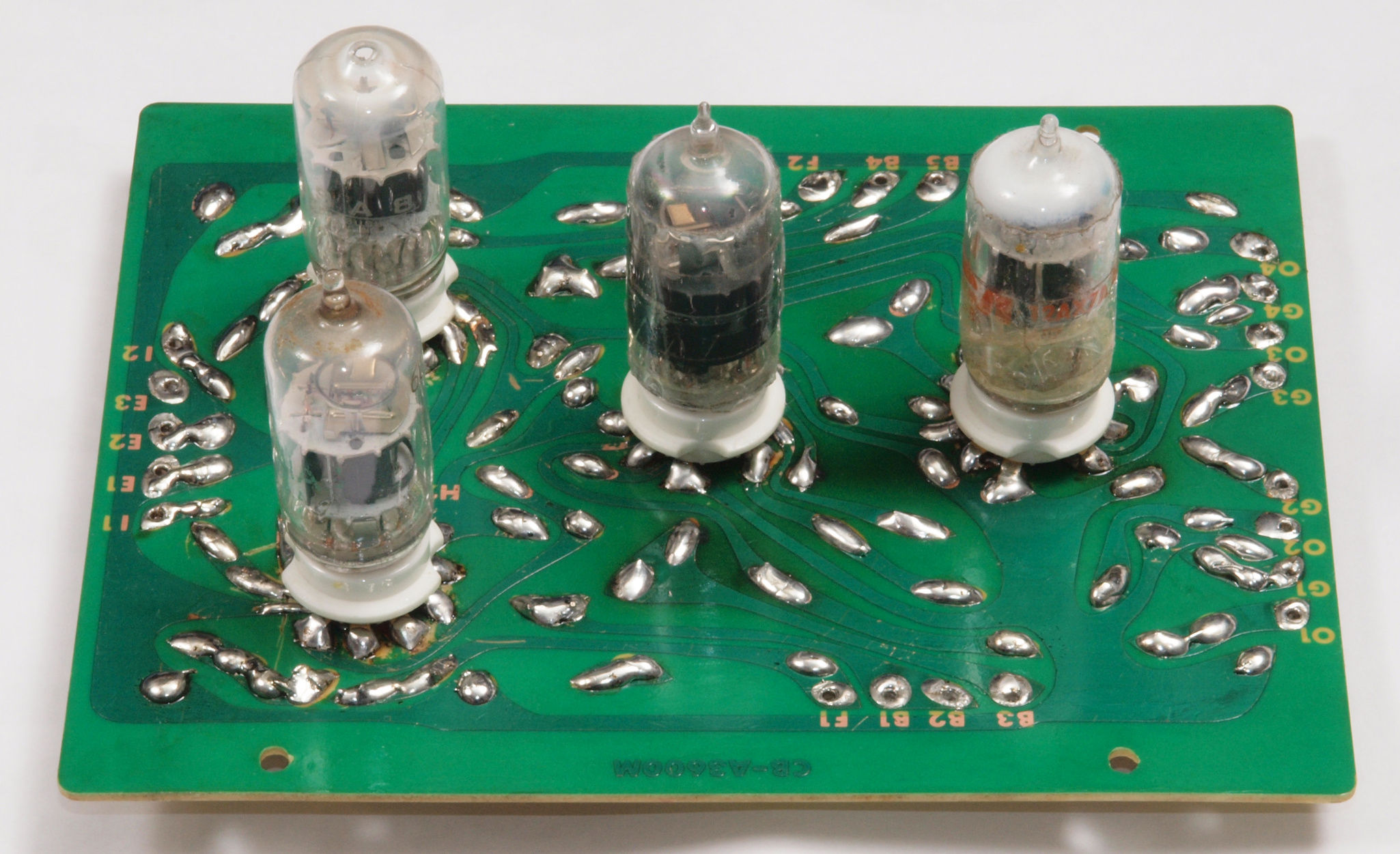

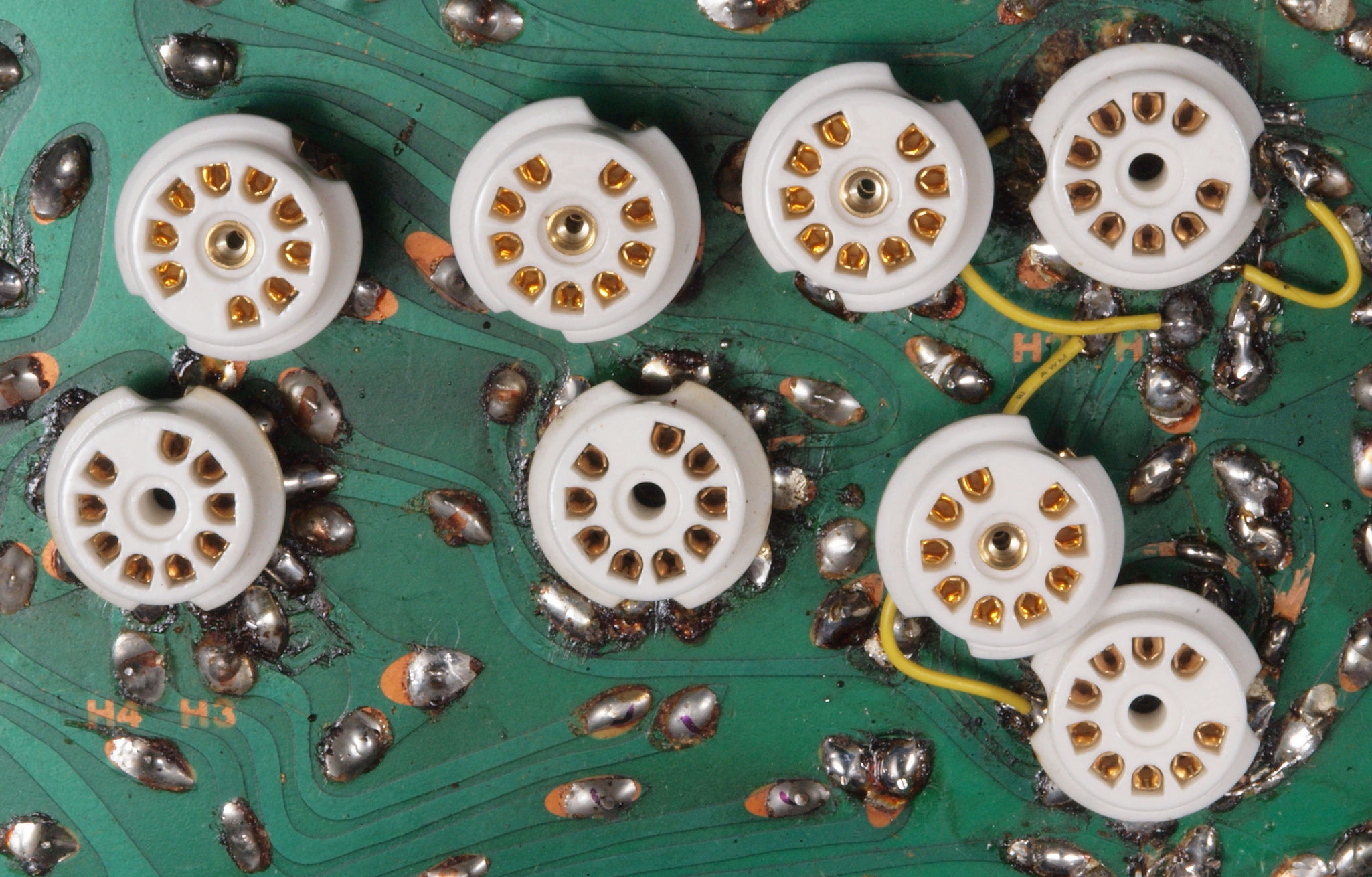

Ｃ３６．　修理中　前段AMP基板裏。ＭＴ９ピンソケット４個交換、ジャンク真空管でピンを固定して取り付ける、半田を全部やり直す。

Ｃ３６２．　修理中　前段AMP基板裏。ＭＴ９ピンソケット４個交換、ジャンク真空管でピンを固定して取り付ける、半田を全部やり直す。

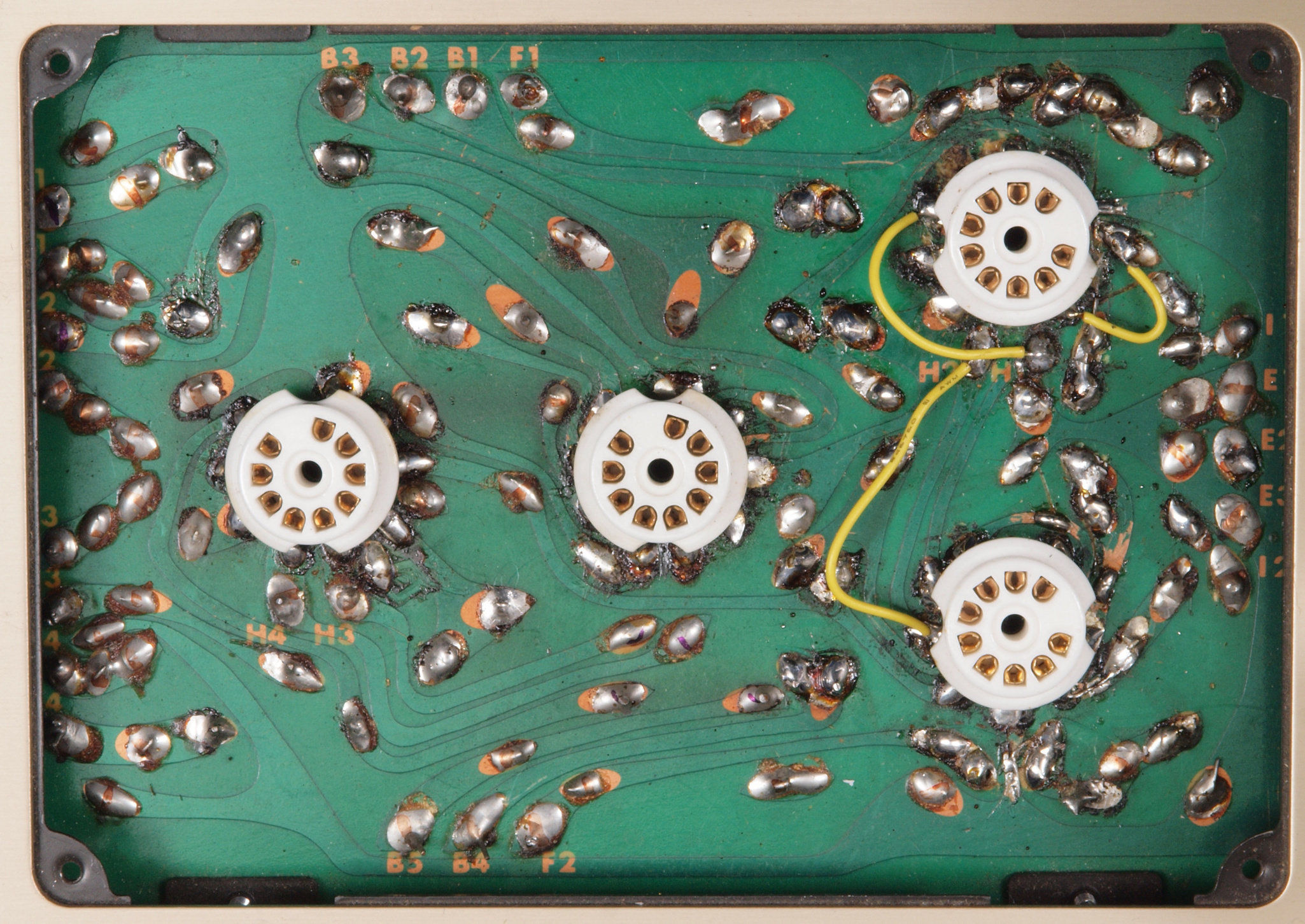

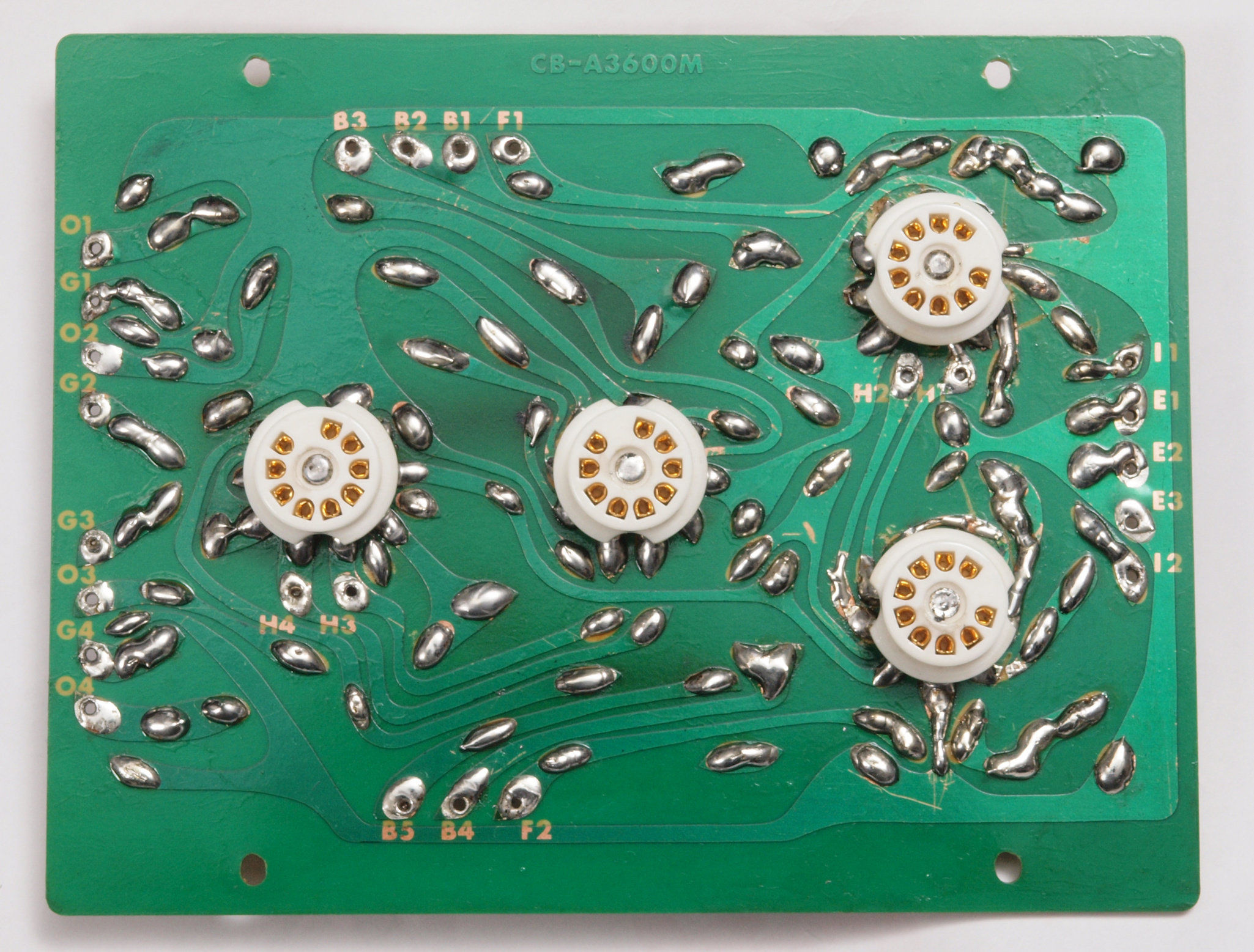

Ｃ３７．　完成前段AMP基板裏。　洗浄後防湿材を塗る。

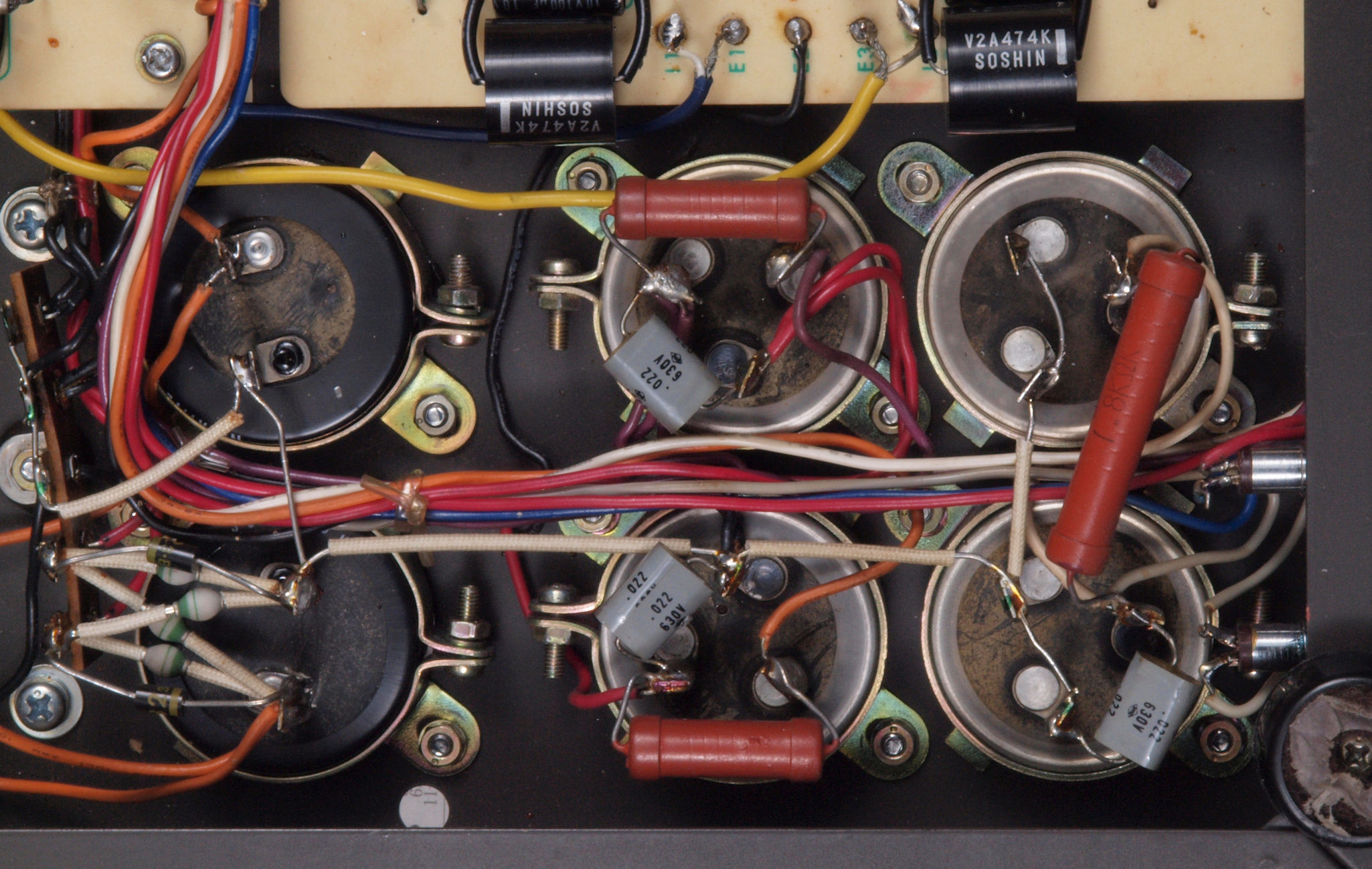

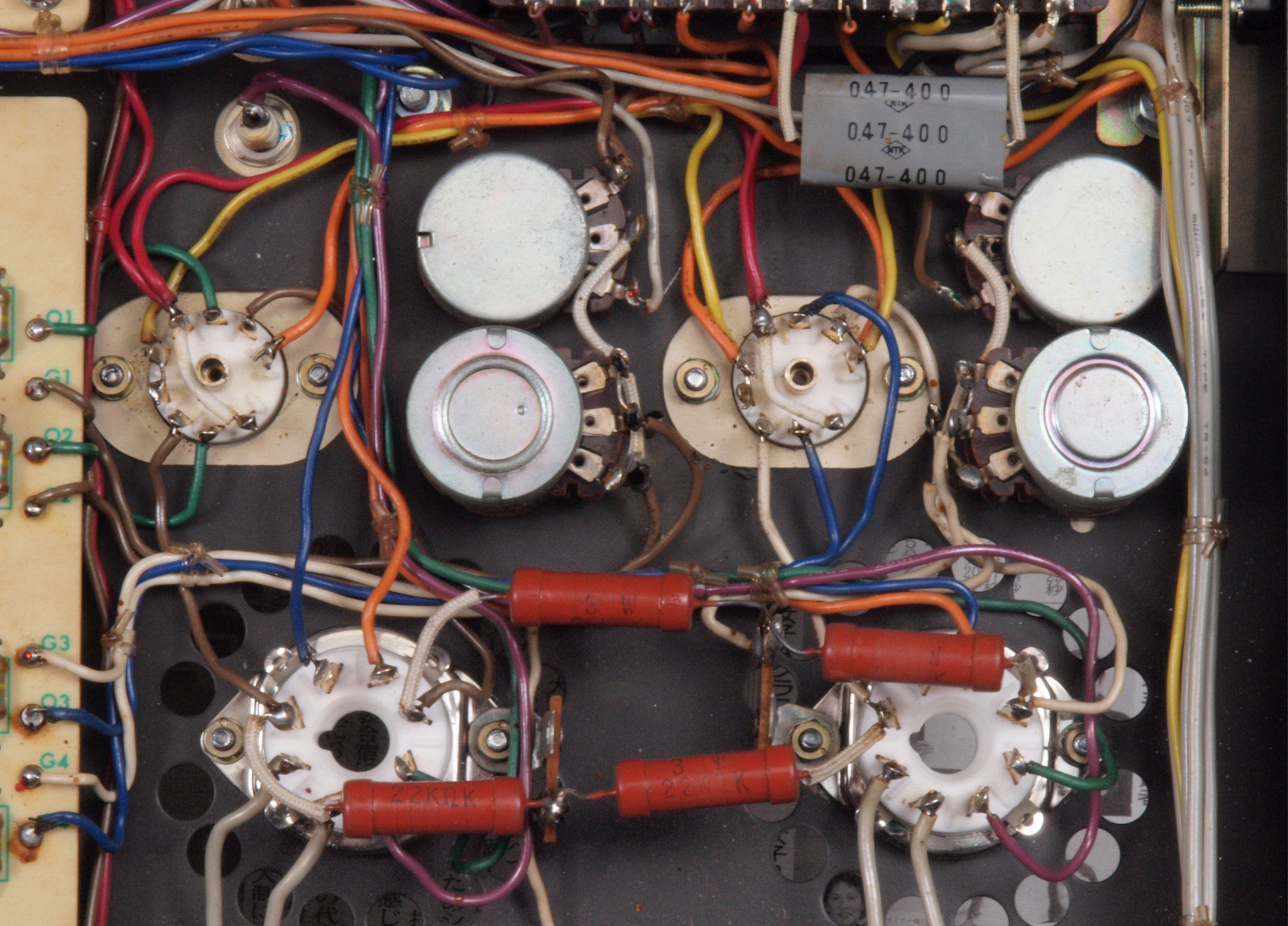

Ｃ４１．　修理前　６３３６Ａ・１２ＢＨ７周辺の配線

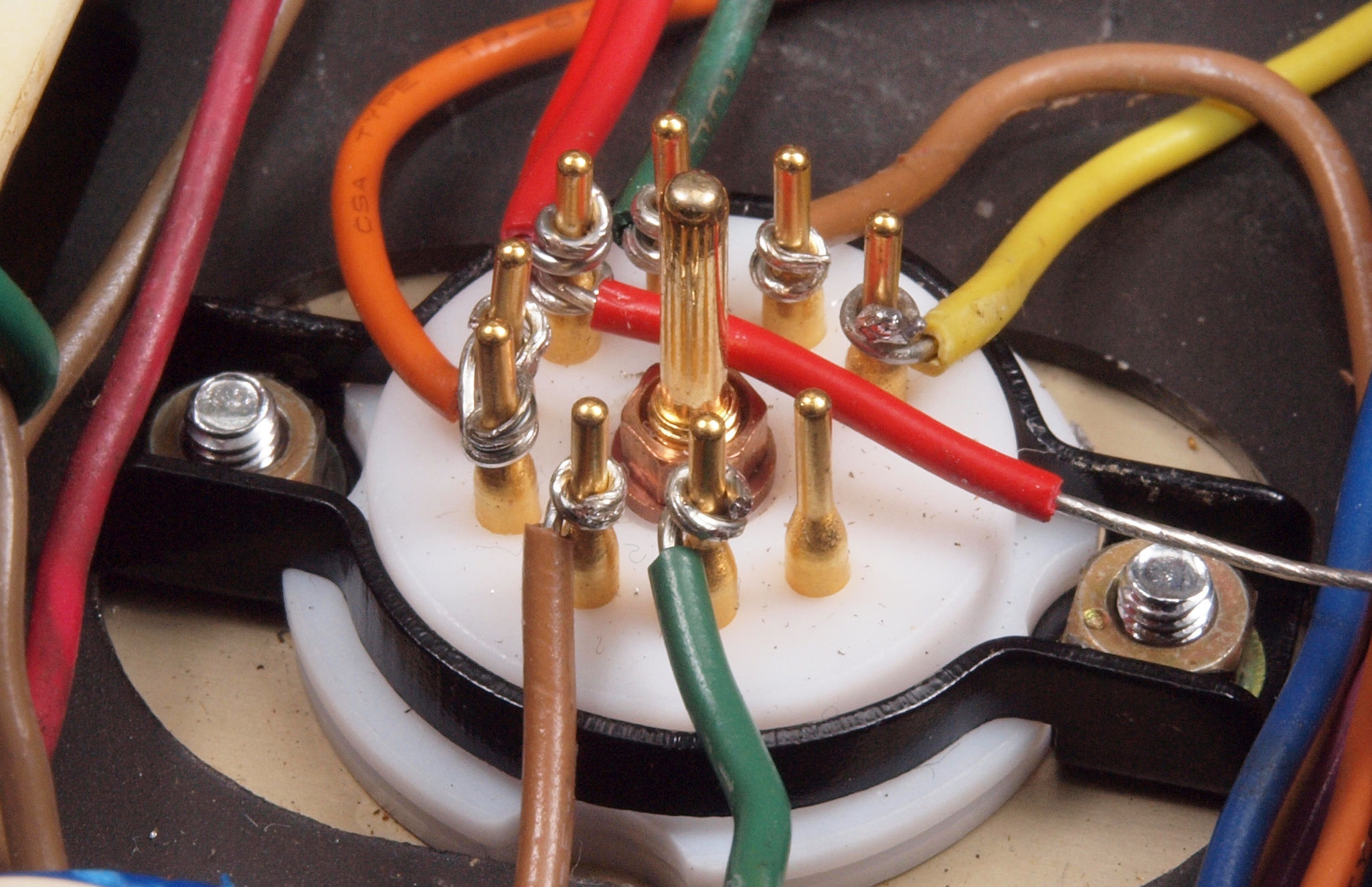

Ｃ４２．　修理中　１２ＢＨ７ソケット周辺。　配線は必ず絡げる。

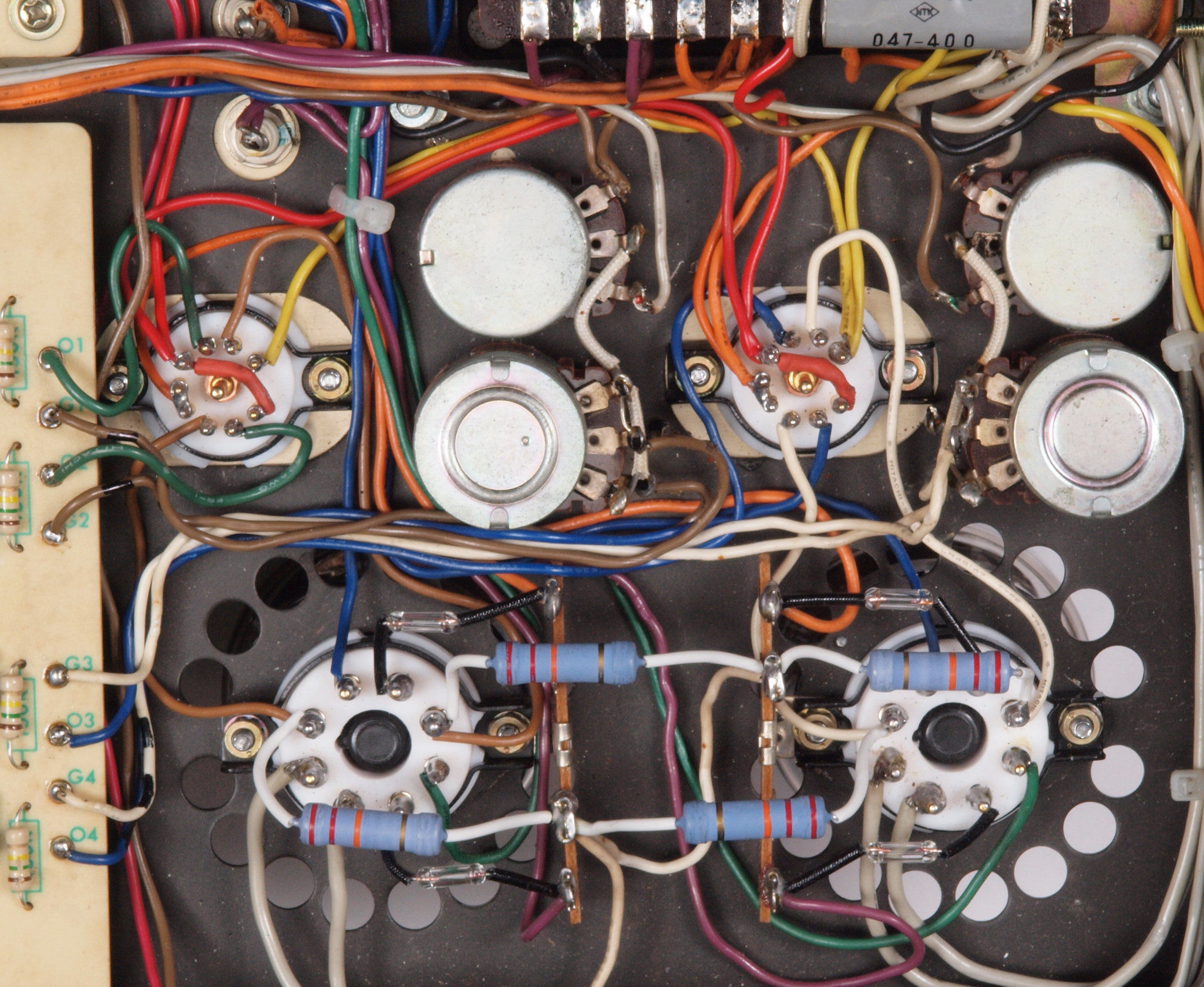

Ｃ４３．　修理後　６３３６Ａ・１２ＢＨ７周辺の配線。ソリッド・ヒューズ４本追加、抵抗４本交換。 出力トランスや電源トランス保護の為、６３３６Ａのカソードに０．５Ａのヒューズを挿入。

Ｃ４４．　修理中　配線中はソケットピンを固定する為、ジャンク真空管を挿入する。

Ｃ５１．　修理前　ブロック電解コンデンサー回り配線

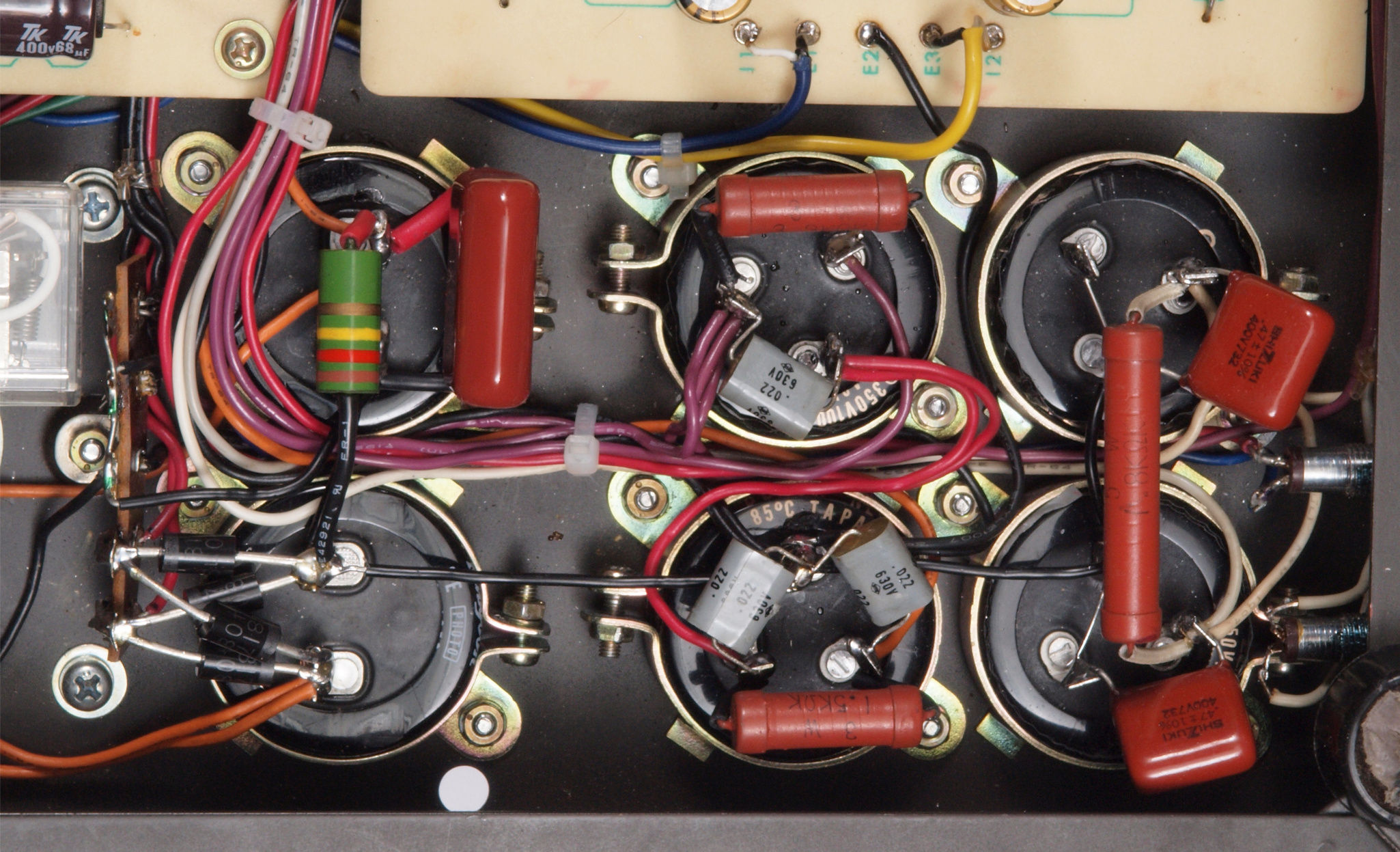

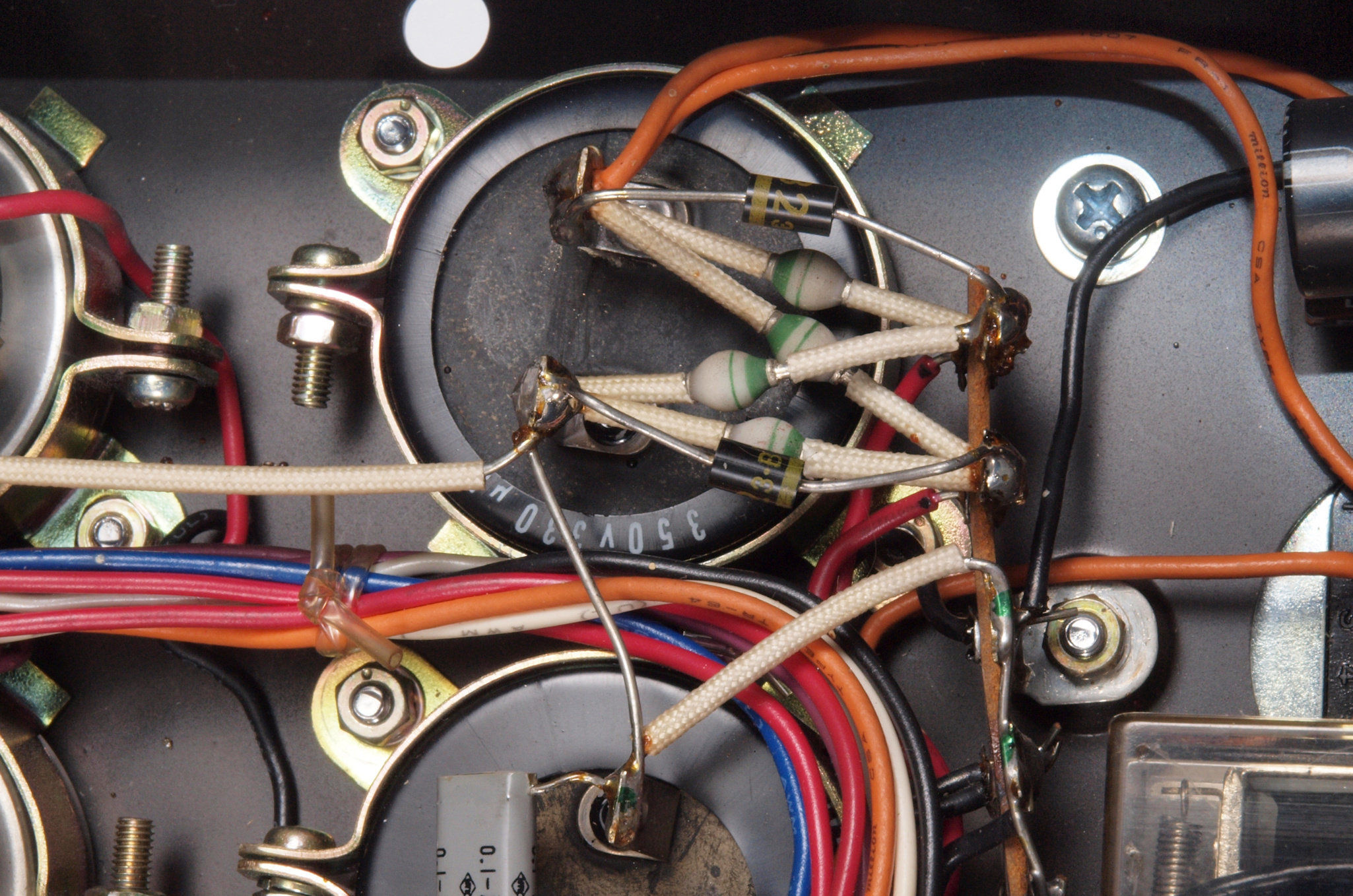

Ｃ５２．　修理後　ブロック電解コンデンサー回り配線。整流ダイオード４本交換。フイルムコンデンサー３個、抵抗１個追加。

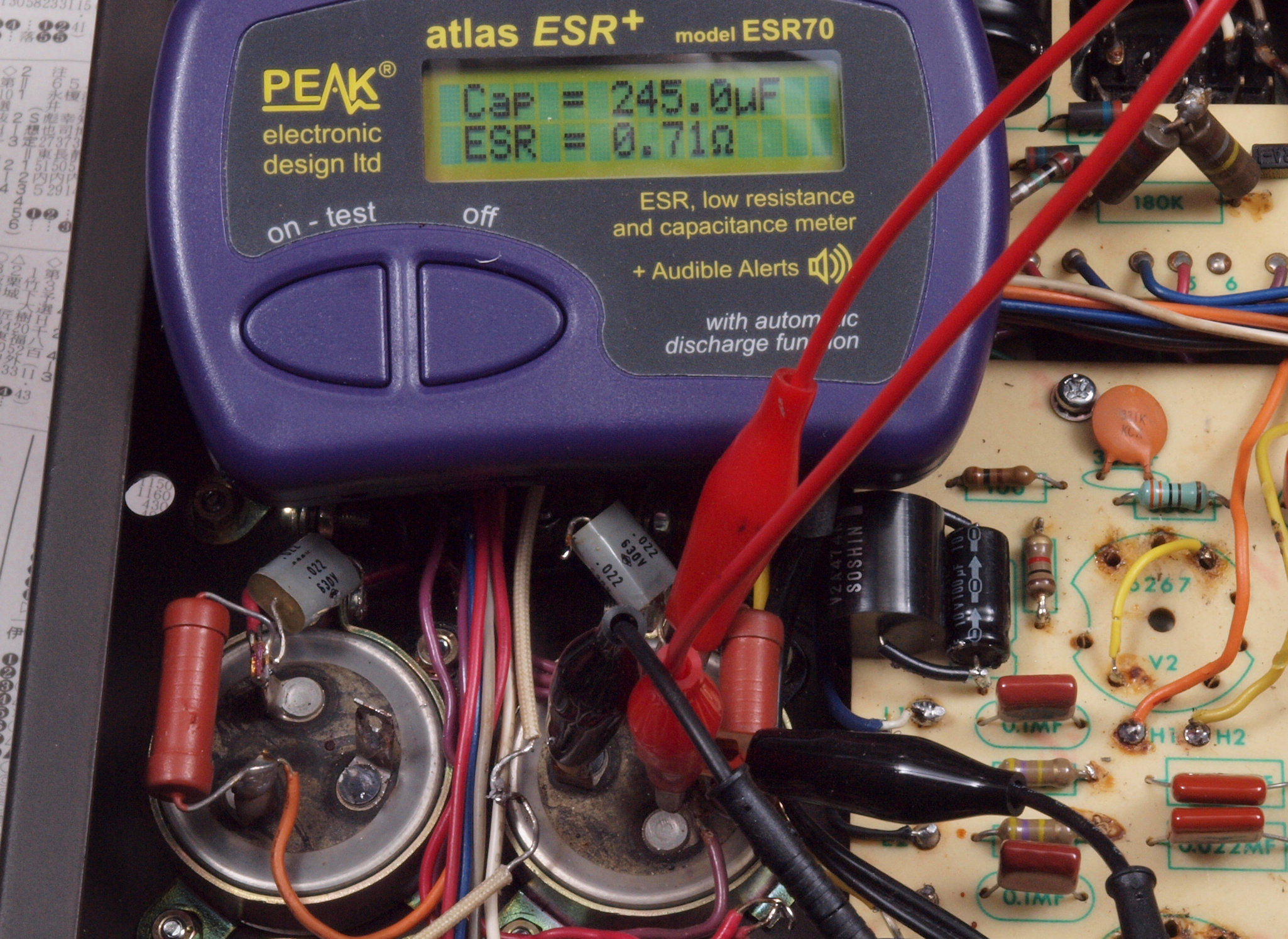

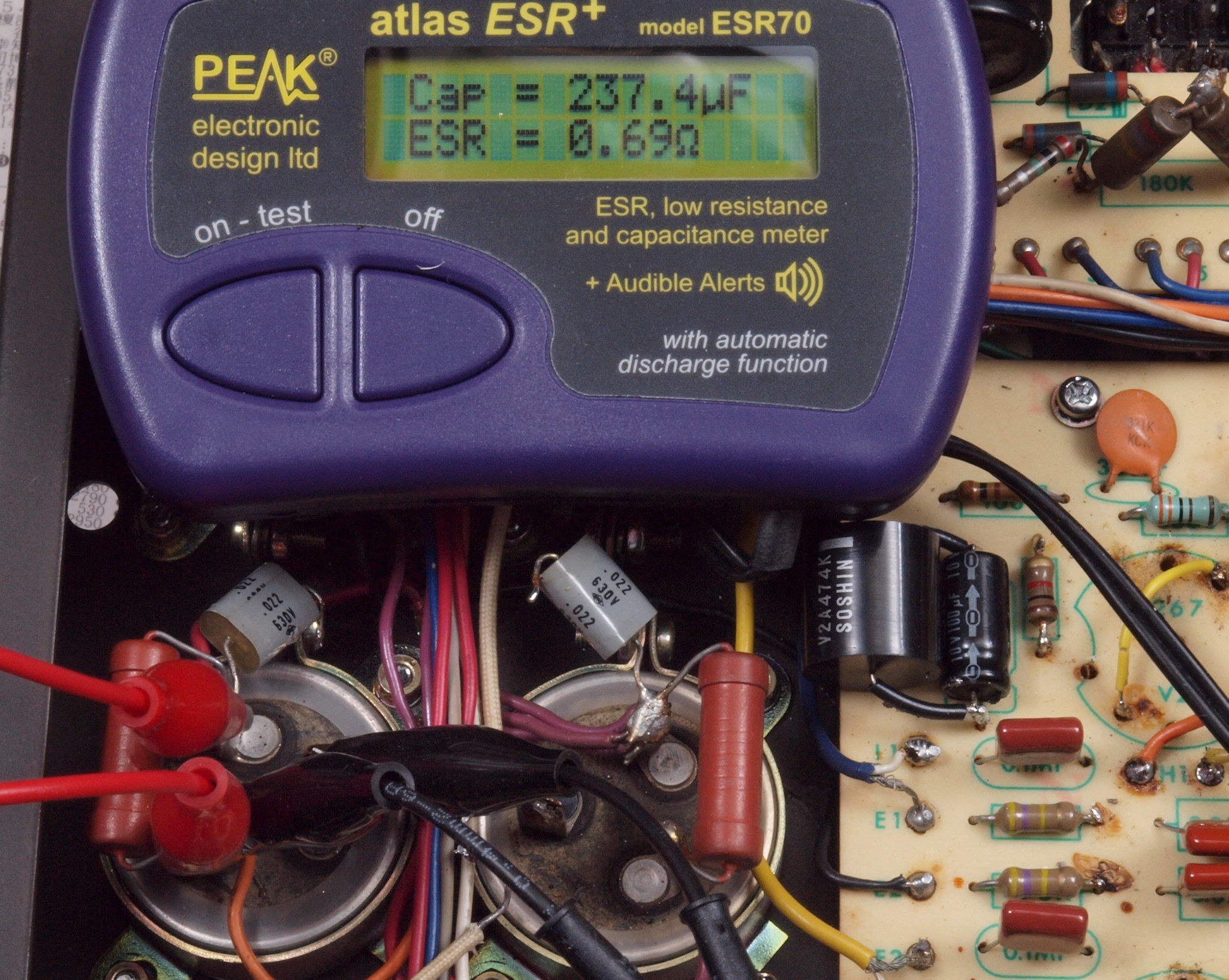

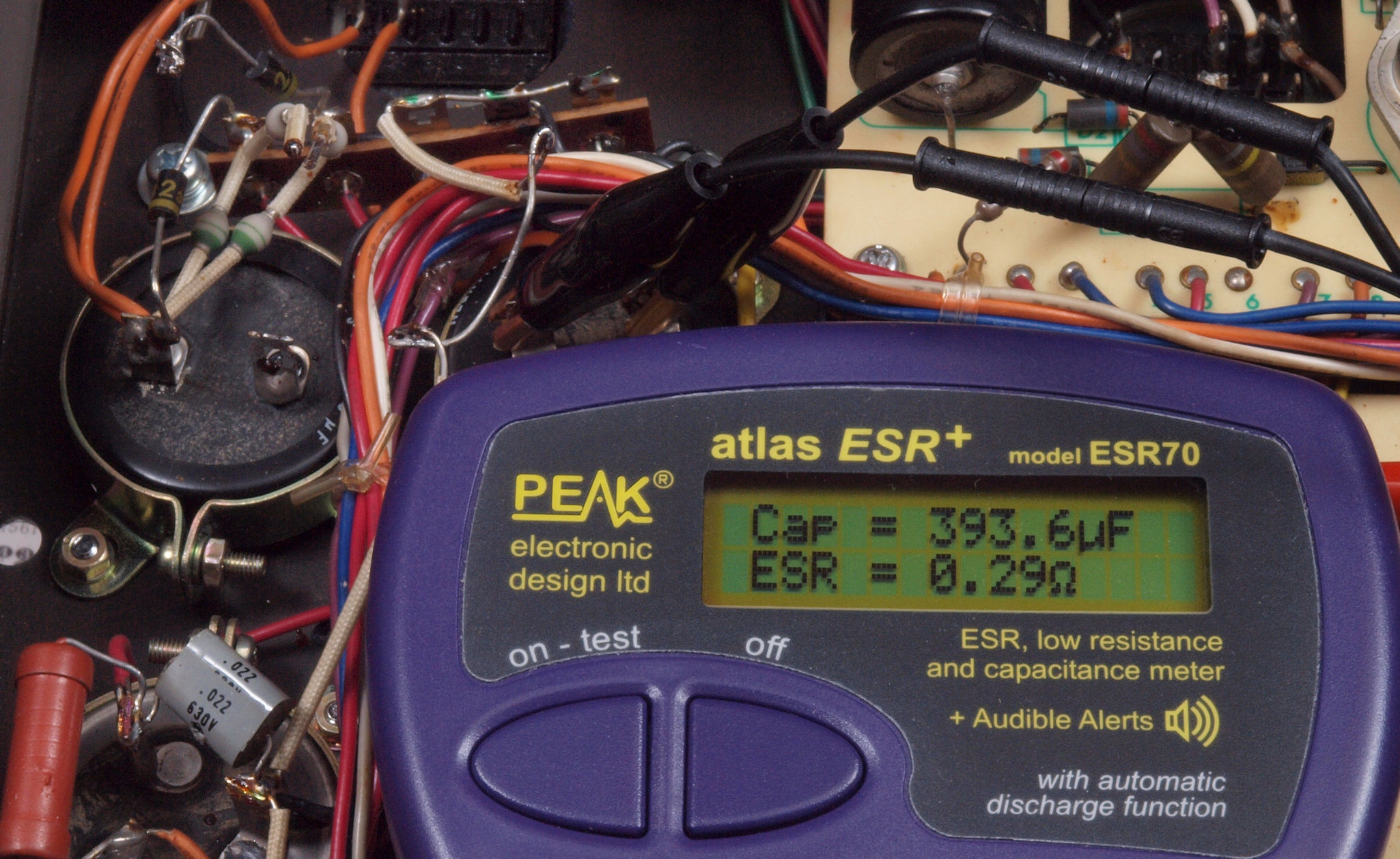

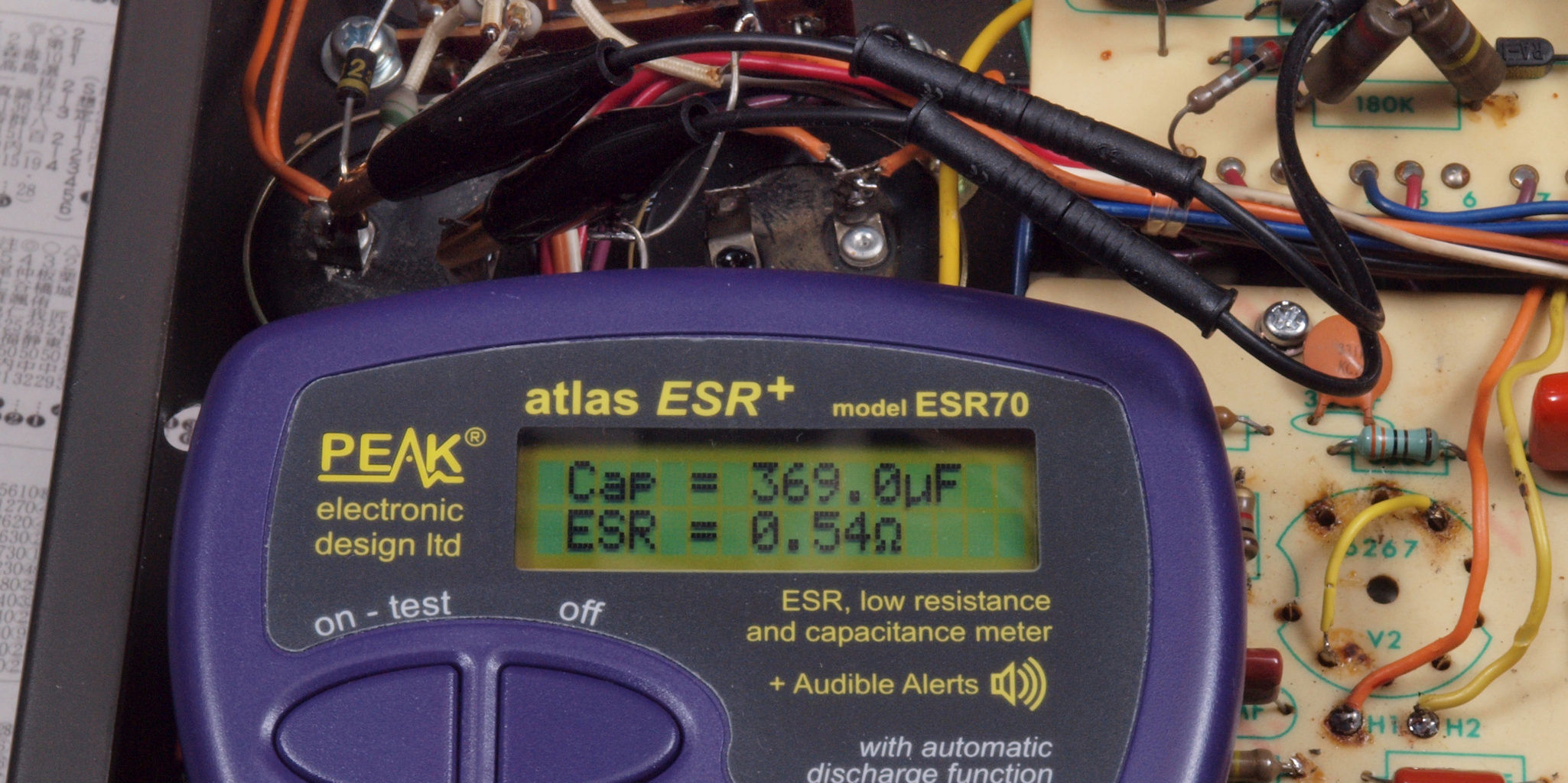

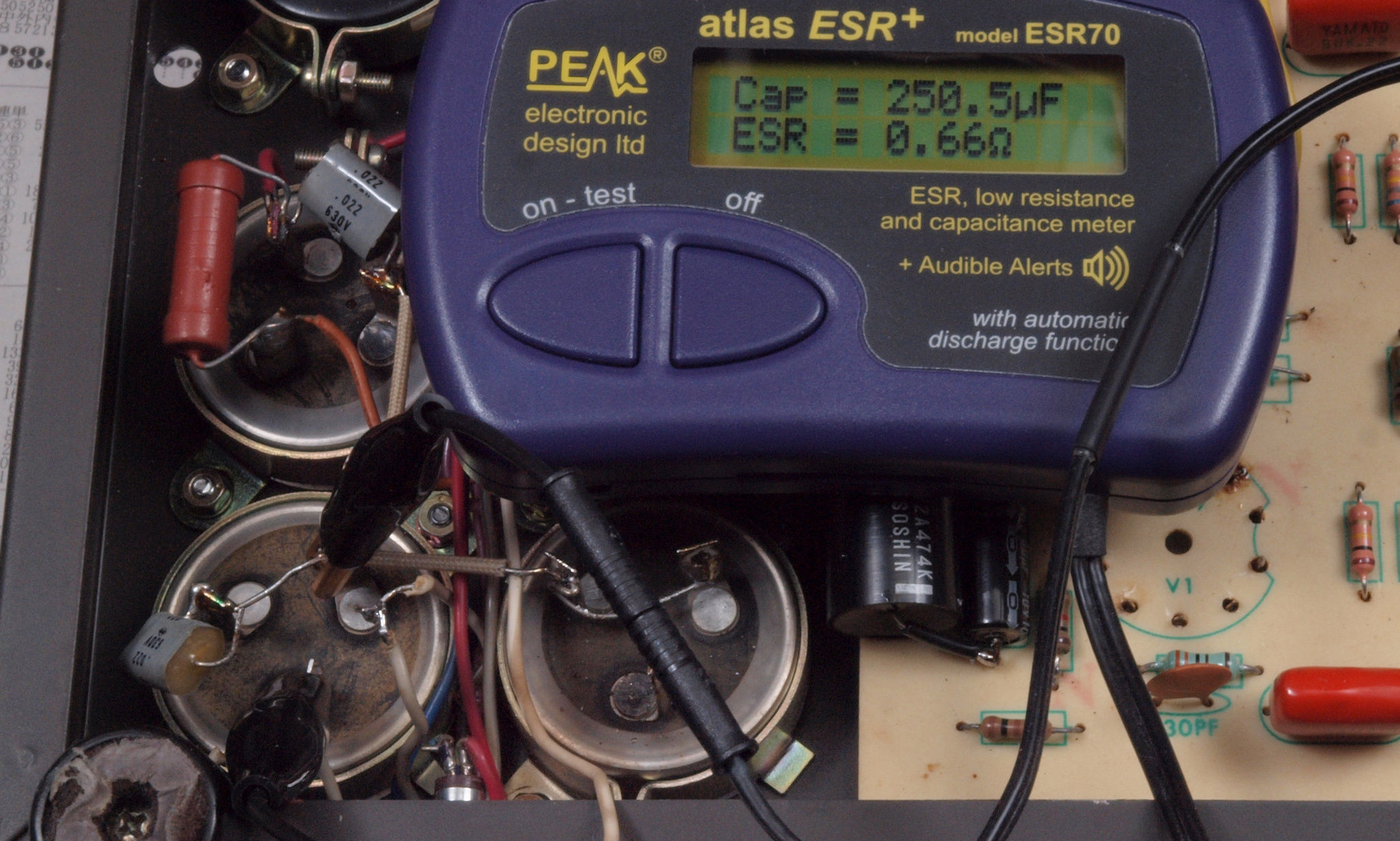

Ｃ６１．　修理中　６３３６Ａプレート電圧用ブロック電解コンデンサー容量、ＥＳＲ測定。３３０μ／３５０Ｖ。 　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ｃ６２．　修理中　６３３６Ａプレート電圧用ブロック電解コンデンサー容量、ＥＳＲ測定２。３３０μ／３５０Ｖ。

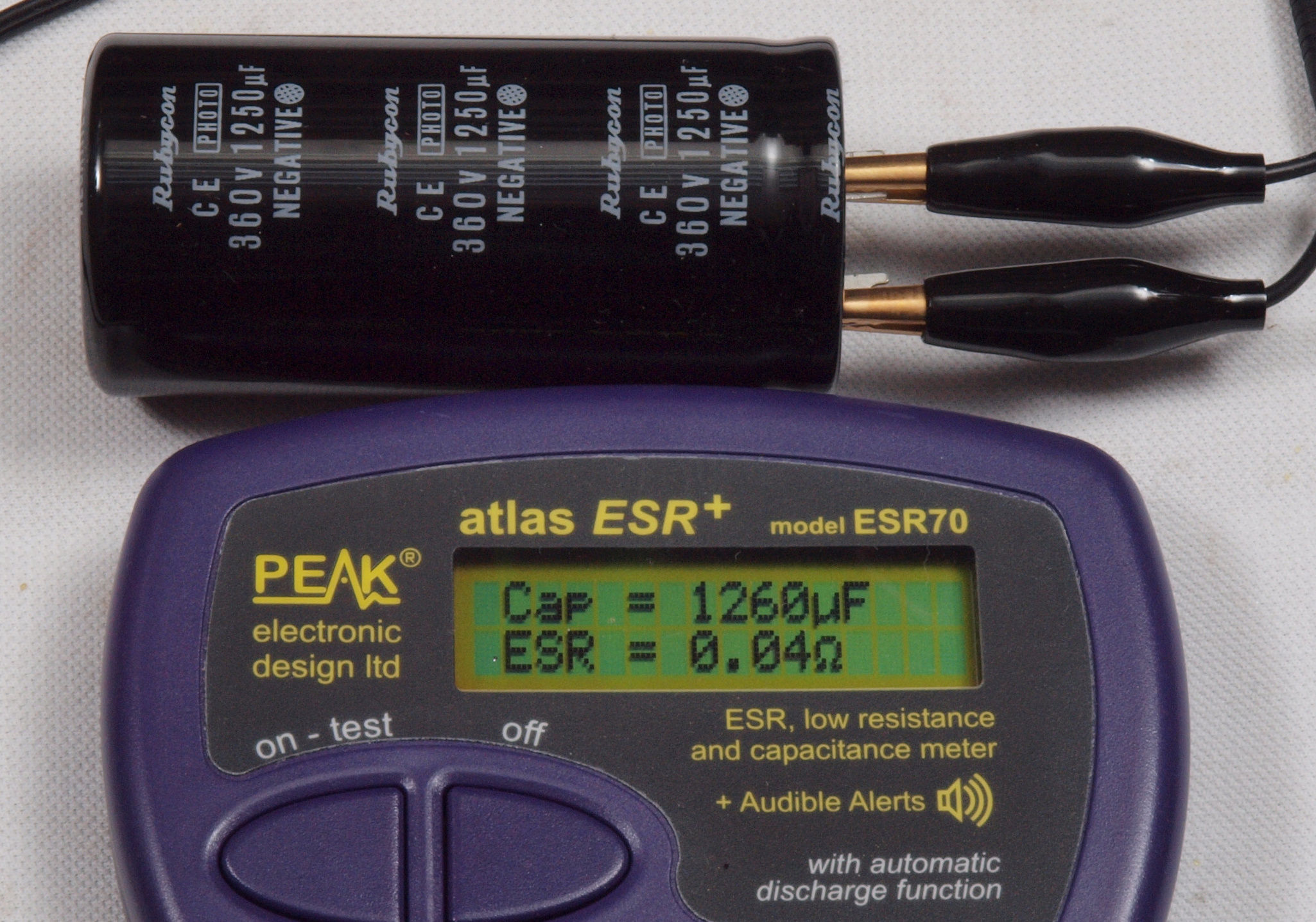

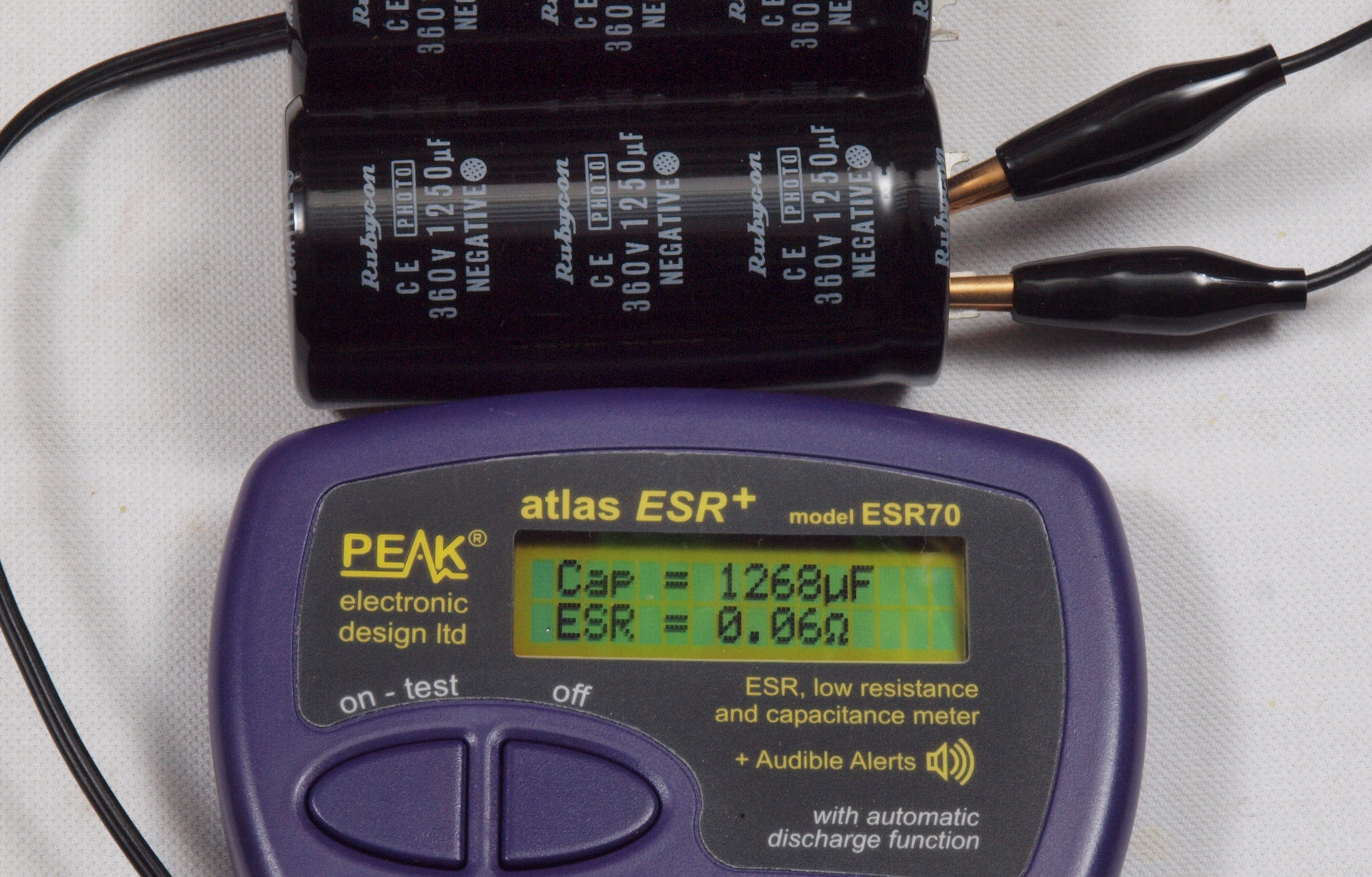

Ｃ６３．　修理中　交換する６３３６Ａプレート電圧用ブロック電解コンデンサー容量、ＥＳＲ測定。１２６０μ／３６０Ｖ

Ｃ６４．　修理中　交換する６３３６Ａプレート電圧用ブロック電解コンデンサー容量、ＥＳＲ測定２。１２６０μ／３６０Ｖ

Ｃ６５．　修理中　６３３６Ａバイアス電圧用ブロック電解コンデンサー容量、ＥＳＲ測定。＝（１００μ／３５０Ｖ）×２。 　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ｃ６６．　修理中　６３３６Ａバイアス電圧用ブロック電解コンデンサー容量、ＥＳＲ測定２。＝（１００μ／３５０Ｖ）×２。

Ｃ６７．　修理中　交換するブロック６３３６Ａバイアス電圧用ブロック電解コンデンサー容量、ＥＳＲ測定。＝（１００μ／３５０Ｖ）×２。

Ｃ６８．　修理中　交換するブロック６３３６Ａバイアス電圧用ブロック電解コンデンサー容量、ＥＳＲ測定２。＝（１００μ／３５０Ｖ）×２。

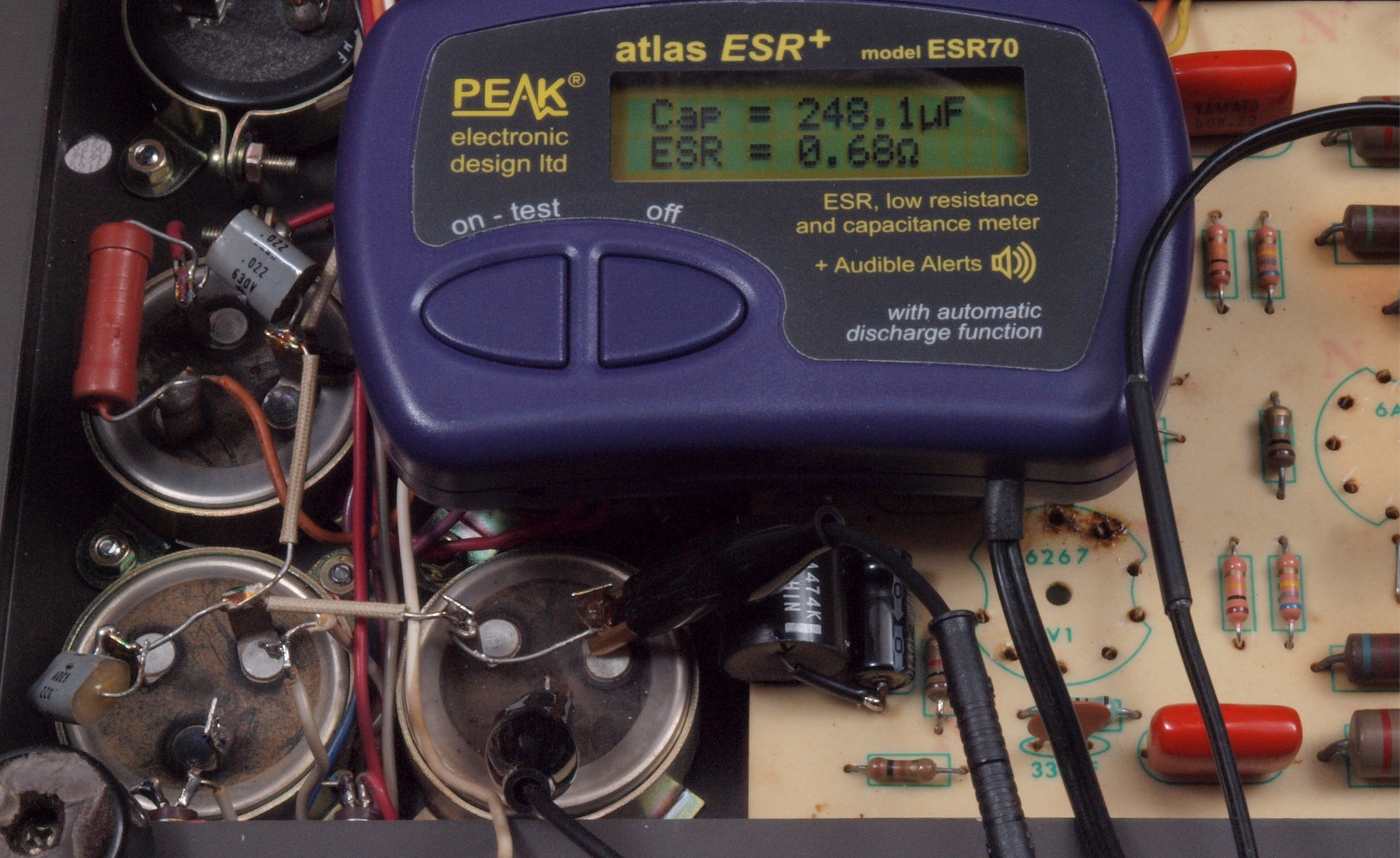

Ｃ６９．　修理中　前段用ブロック電解コンデンサー容量、ＥＳＲ測定。（１００μ／３５０Ｖ）×２。 　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ｃ６Ａ．　修理中　前段用ブロック電解コンデンサー容量、ＥＳＲ測定２。（１００μ／３５０Ｖ）×２。

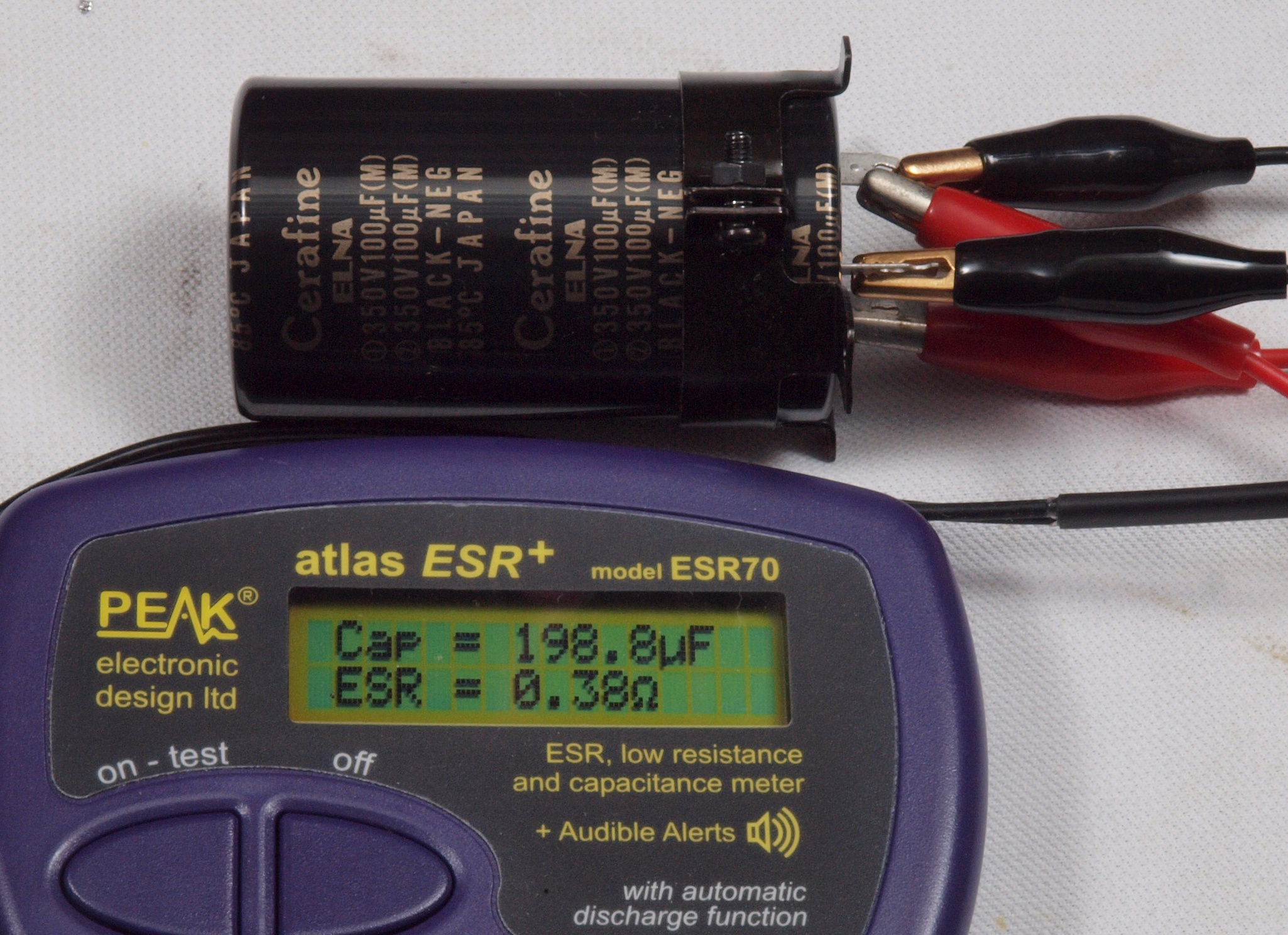

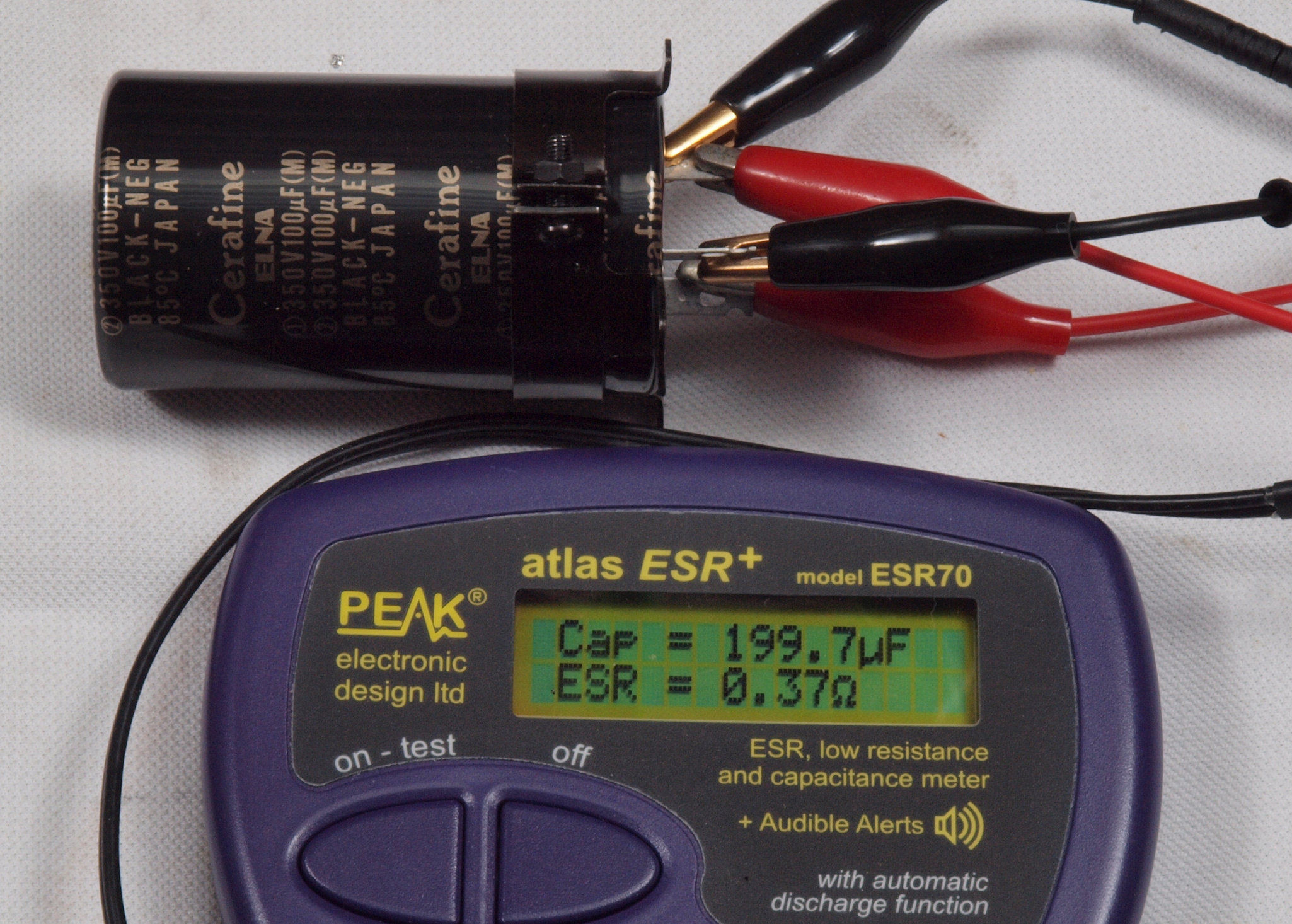

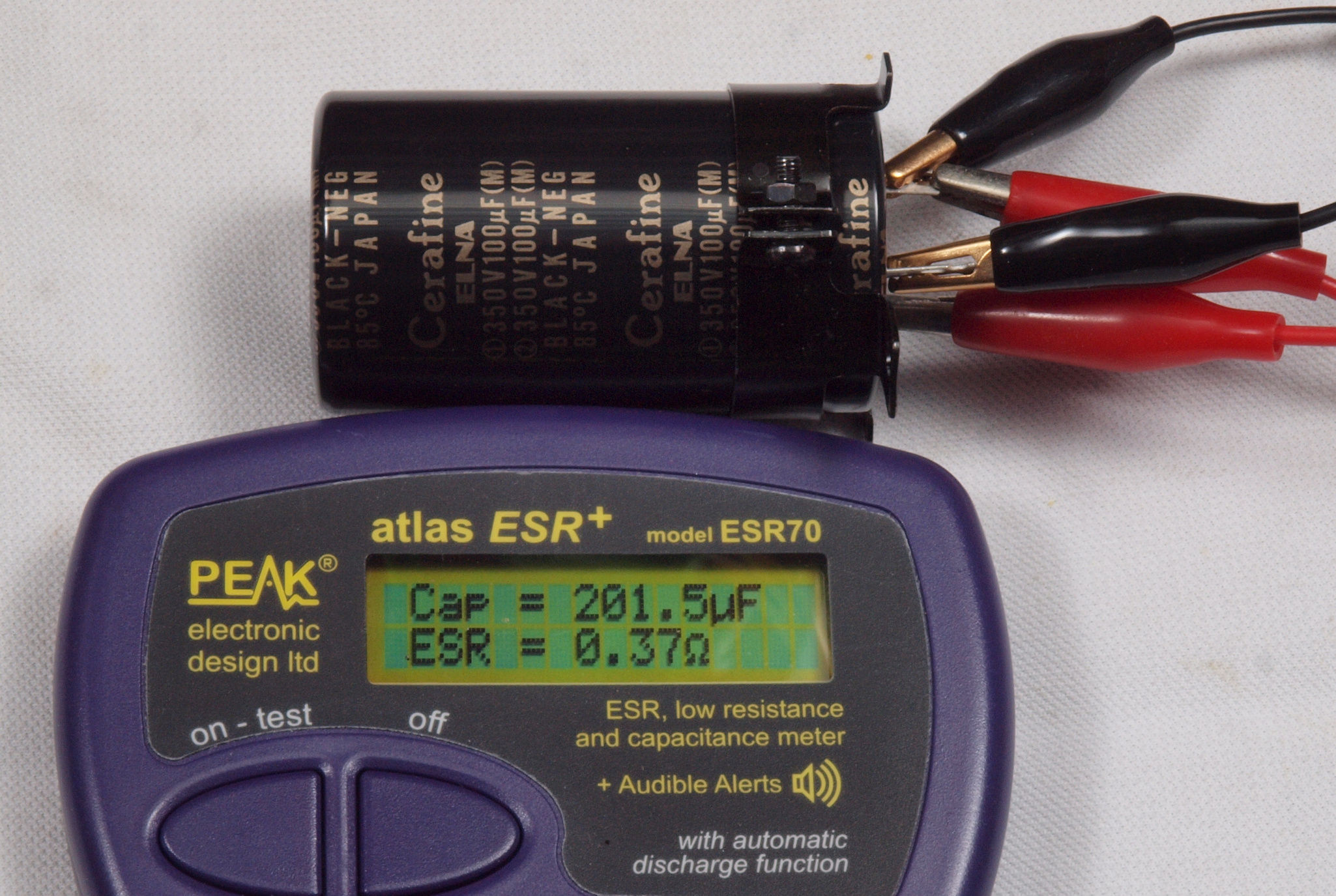

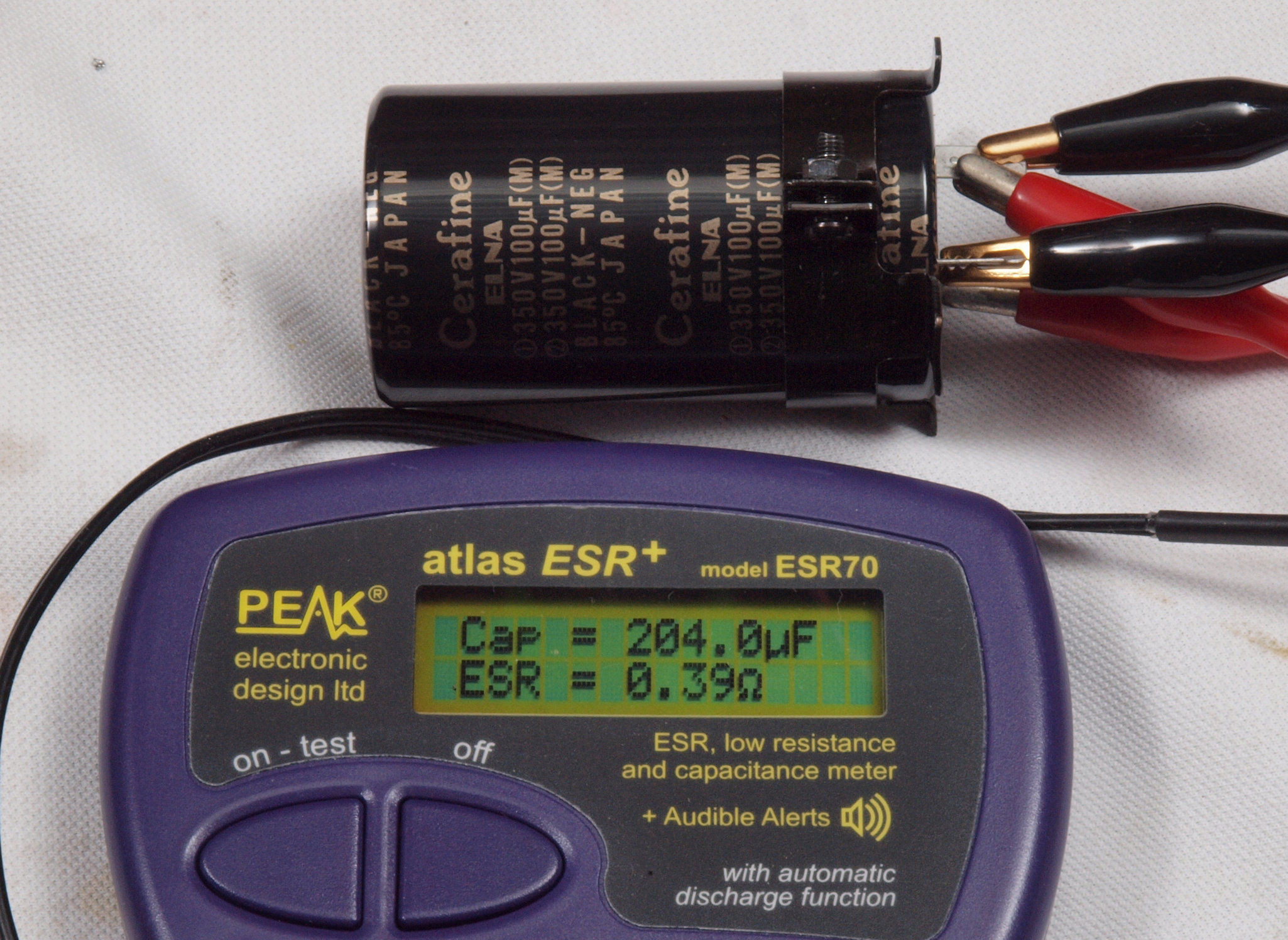

Ｃ６Ｂ．　修理中　交換する前段用ブロック電解コンデンサー容量、ＥＳＲ測定。（１００μ／３５０Ｖ）×２。

Ｃ６Ｃ．　修理中　交換する前段用ブロック電解コンデンサー容量、ＥＳＲ測定。（１００μ／３５０Ｖ）×２。

Ｃ７１．　修理前　真空管６３３６Ａソケット

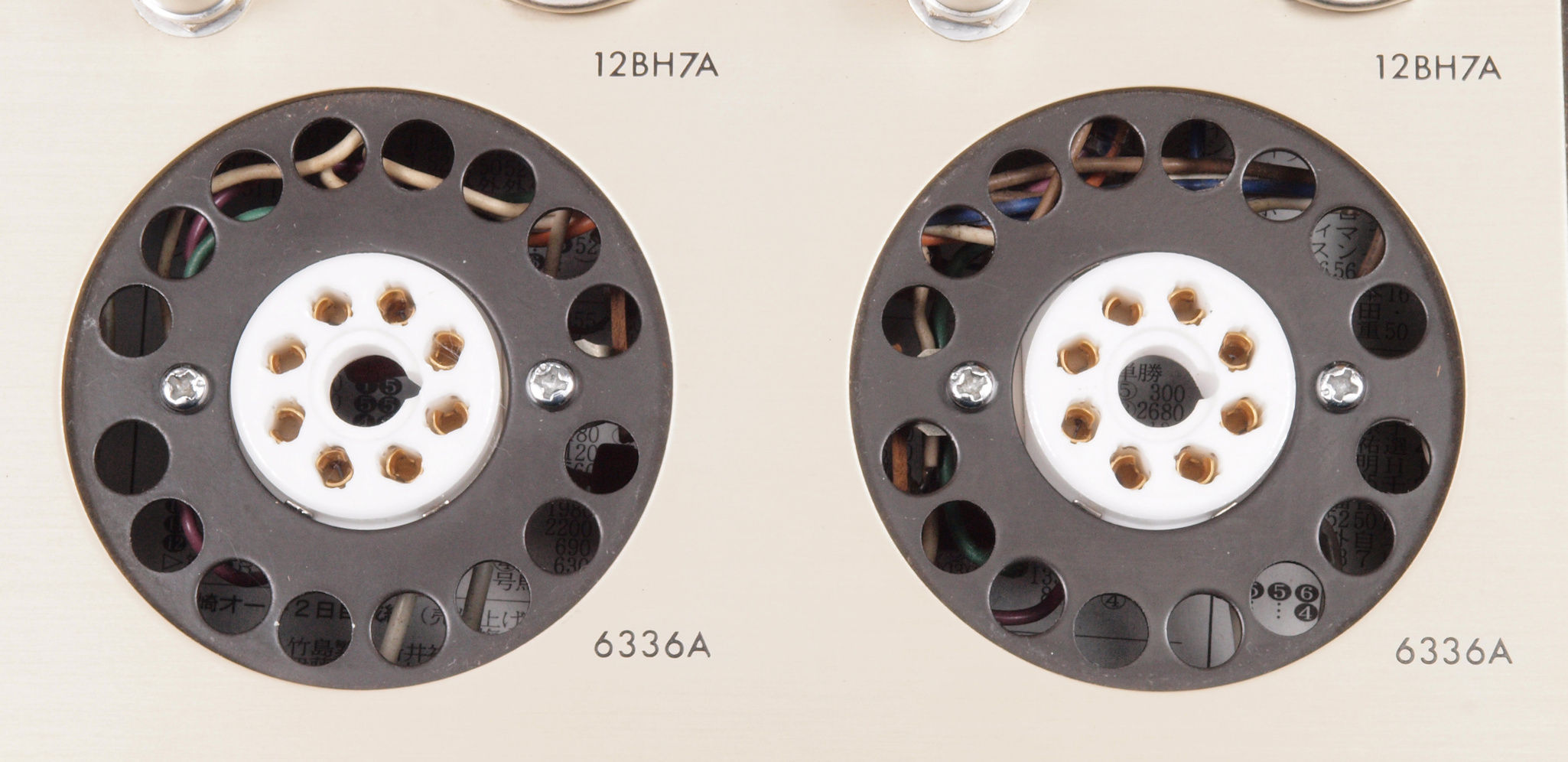

Ｃ７２．　修理（交換）後　真空管６３３６Ａソケット

Ｃ７３．　修理前　真空管１２ＢＨ７のソケット

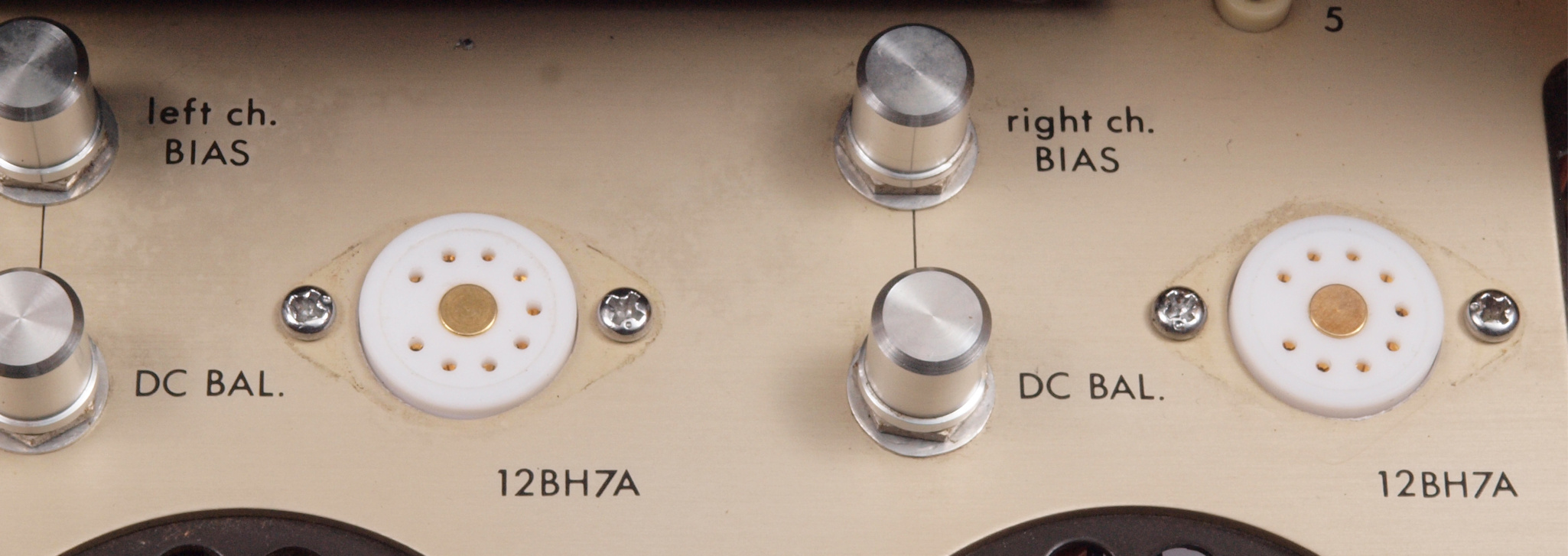

Ｃ７４．　修理（交換）後　真空管１２ＢＨ７のソケット

Ｃ８１．　修理前　電源２Ｐインレット。

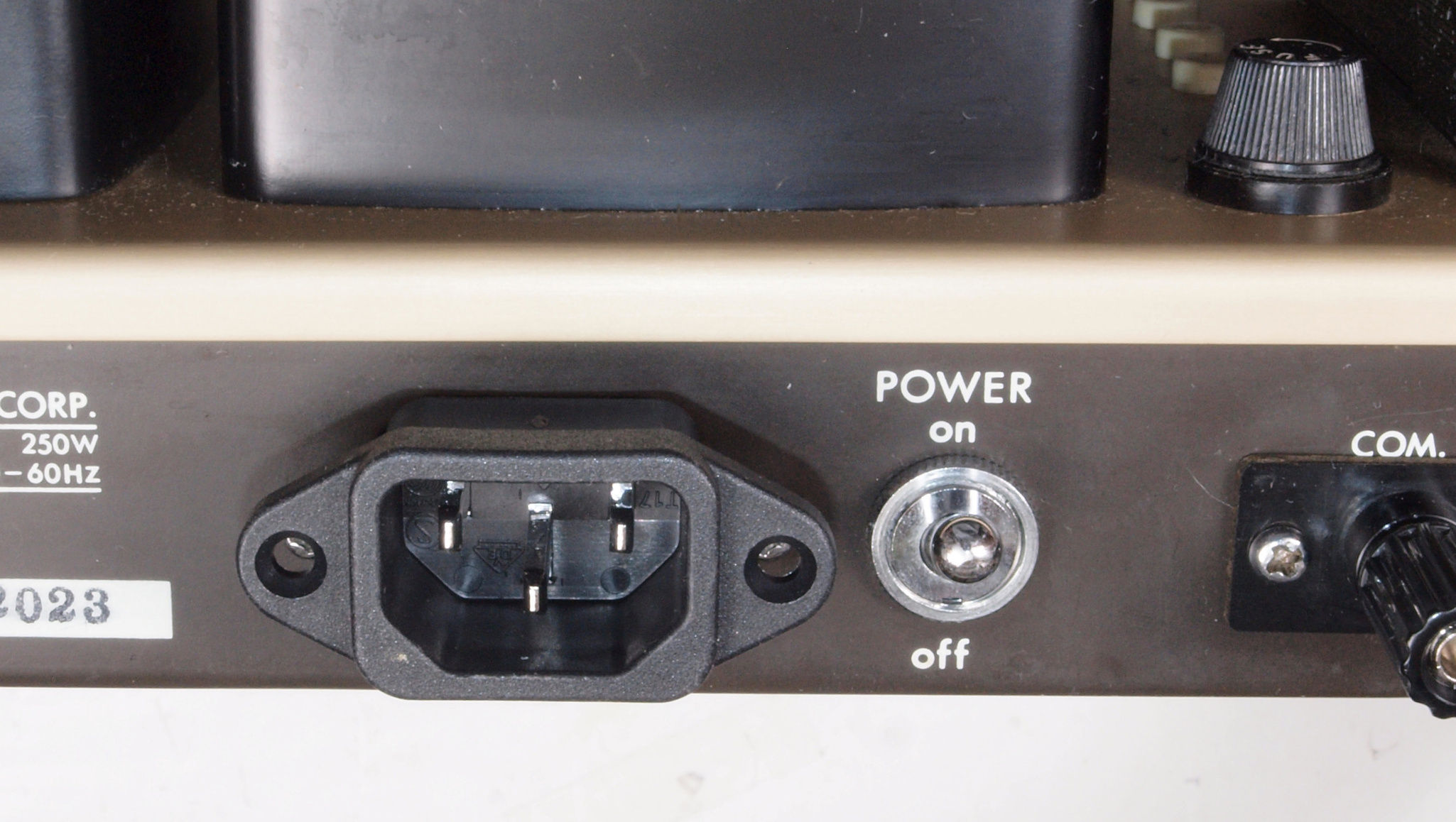

Ｃ８２．　修理後　３Ｐインレットに交換。

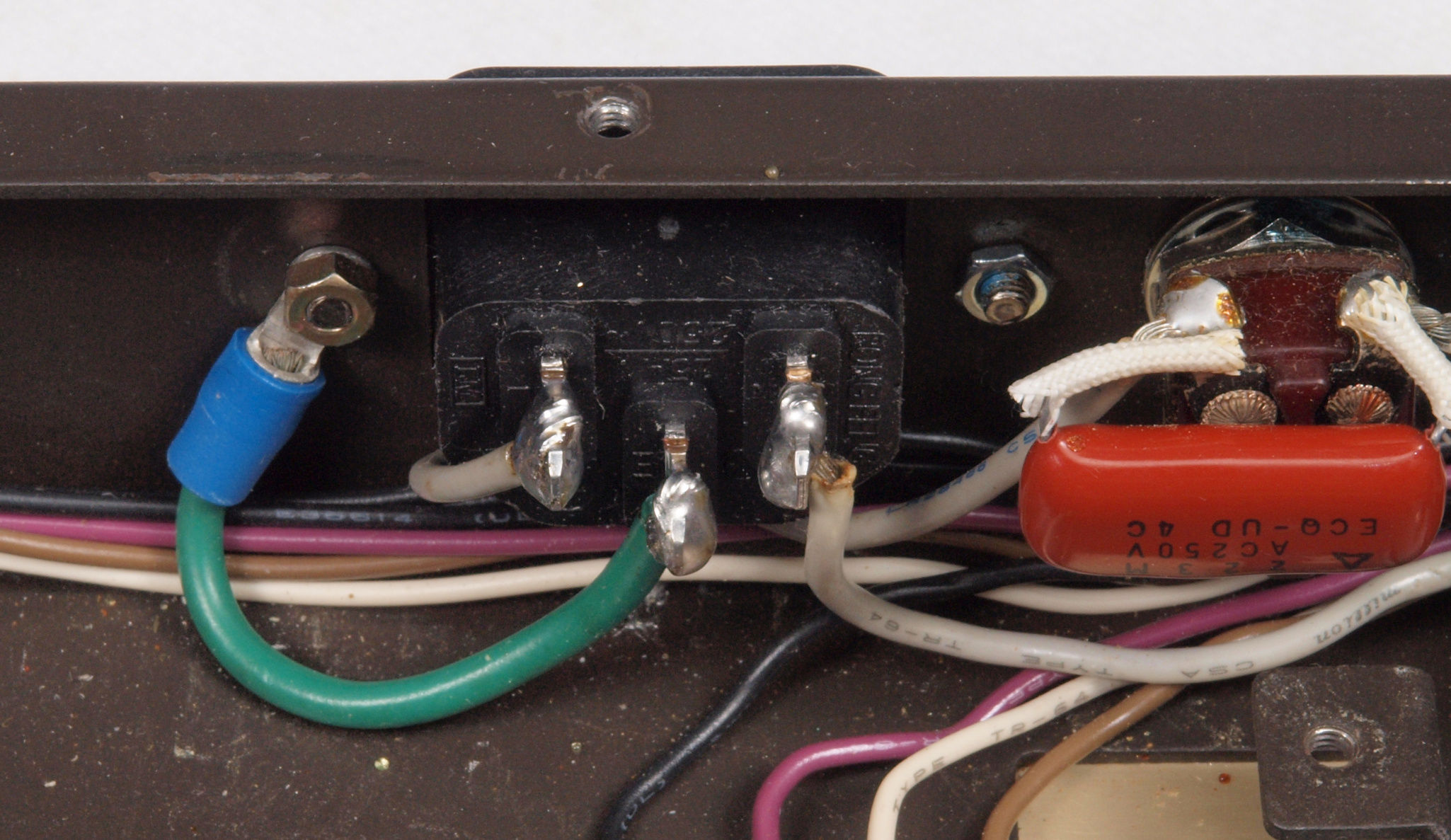

Ｃ８３．　修理後　３Ｐインレット裏配線、　しっかりとアースを取る。

Ｃ９１．　修理前　入力ＲＣＡ端子。

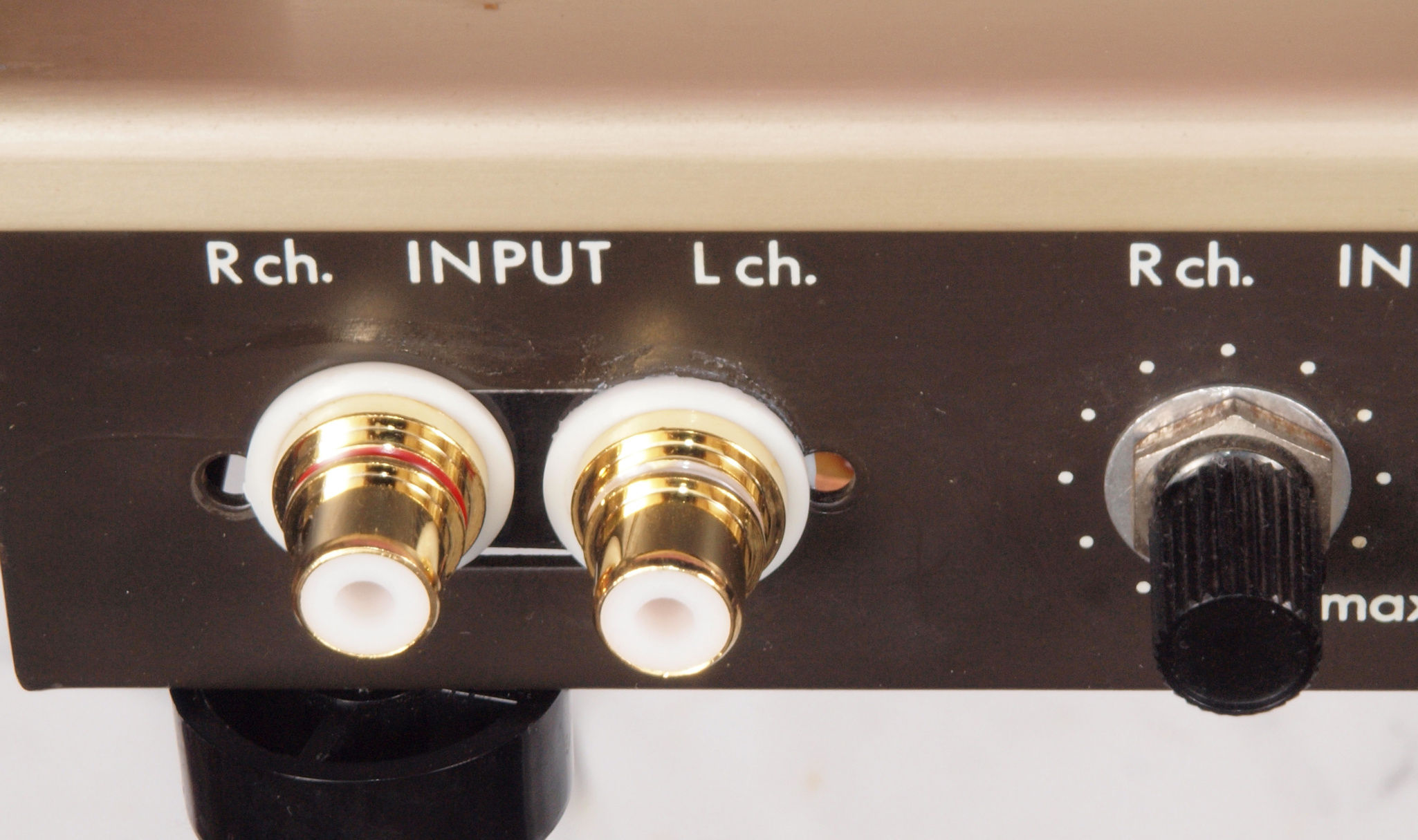

Ｃ９２．　修理後　入力ＲＣＡ端子、テフロン絶縁製に交換。

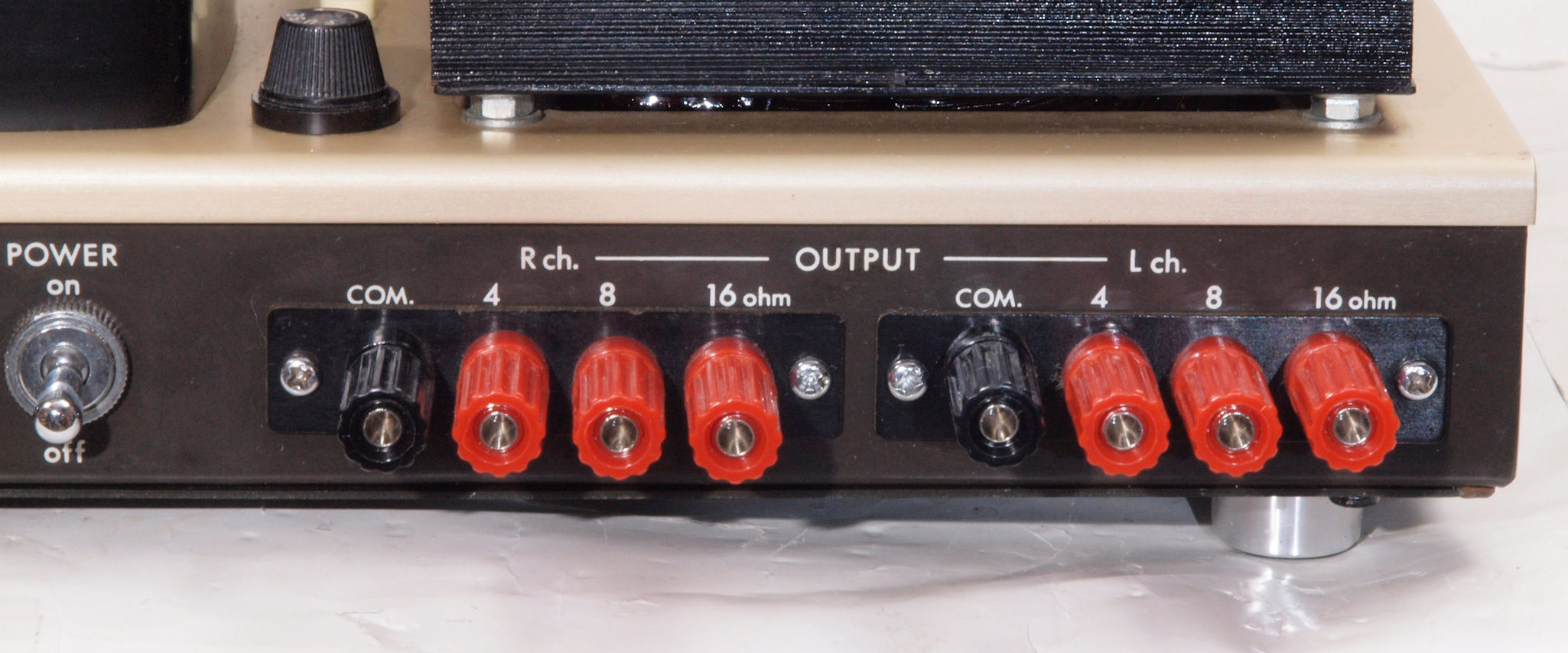

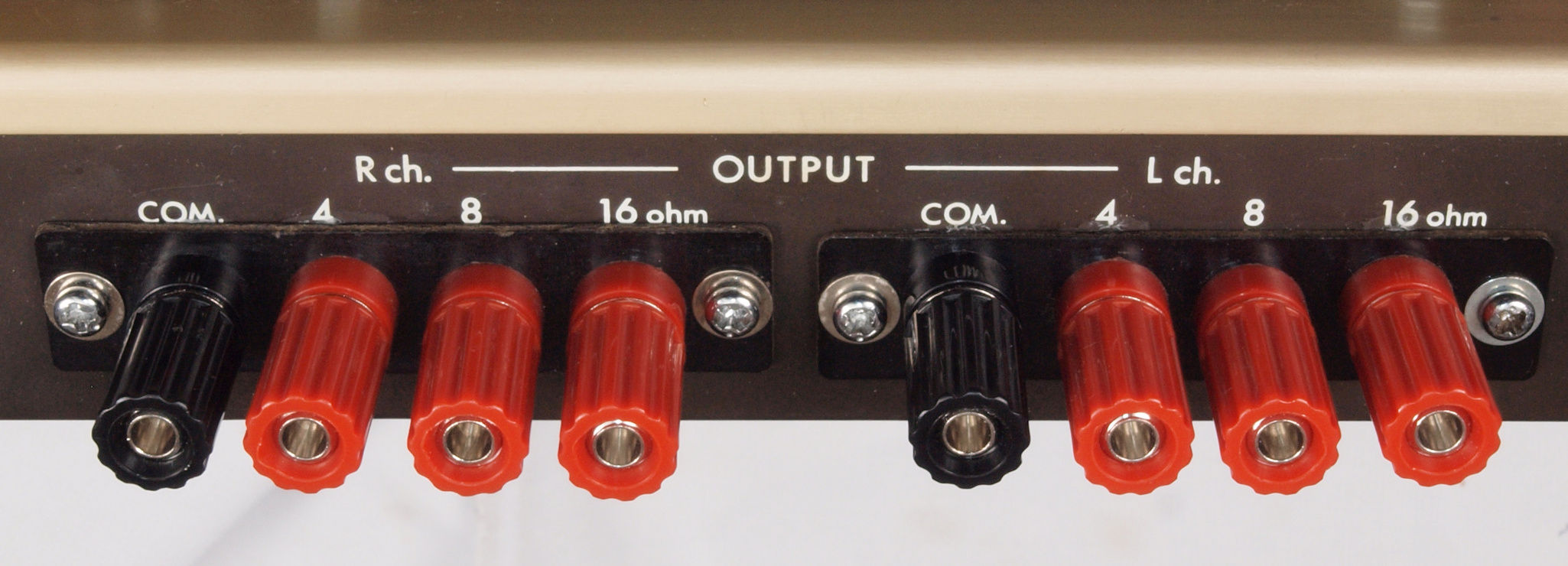

ＣＡ１．　修理前　SP接続端子。

ＣＡ２．　修理後　SP接続端子、止ビスにワッシャーを使用する。

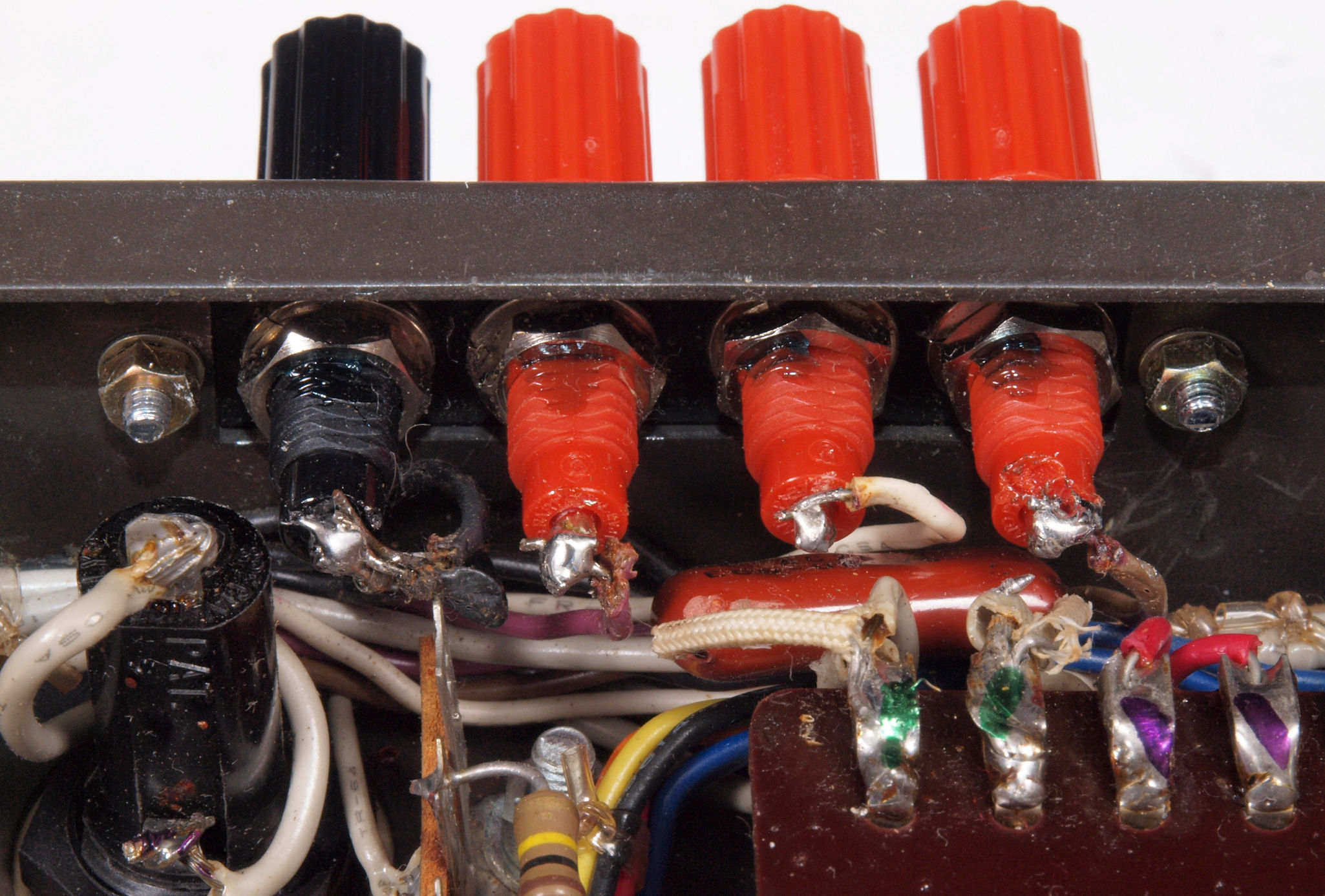

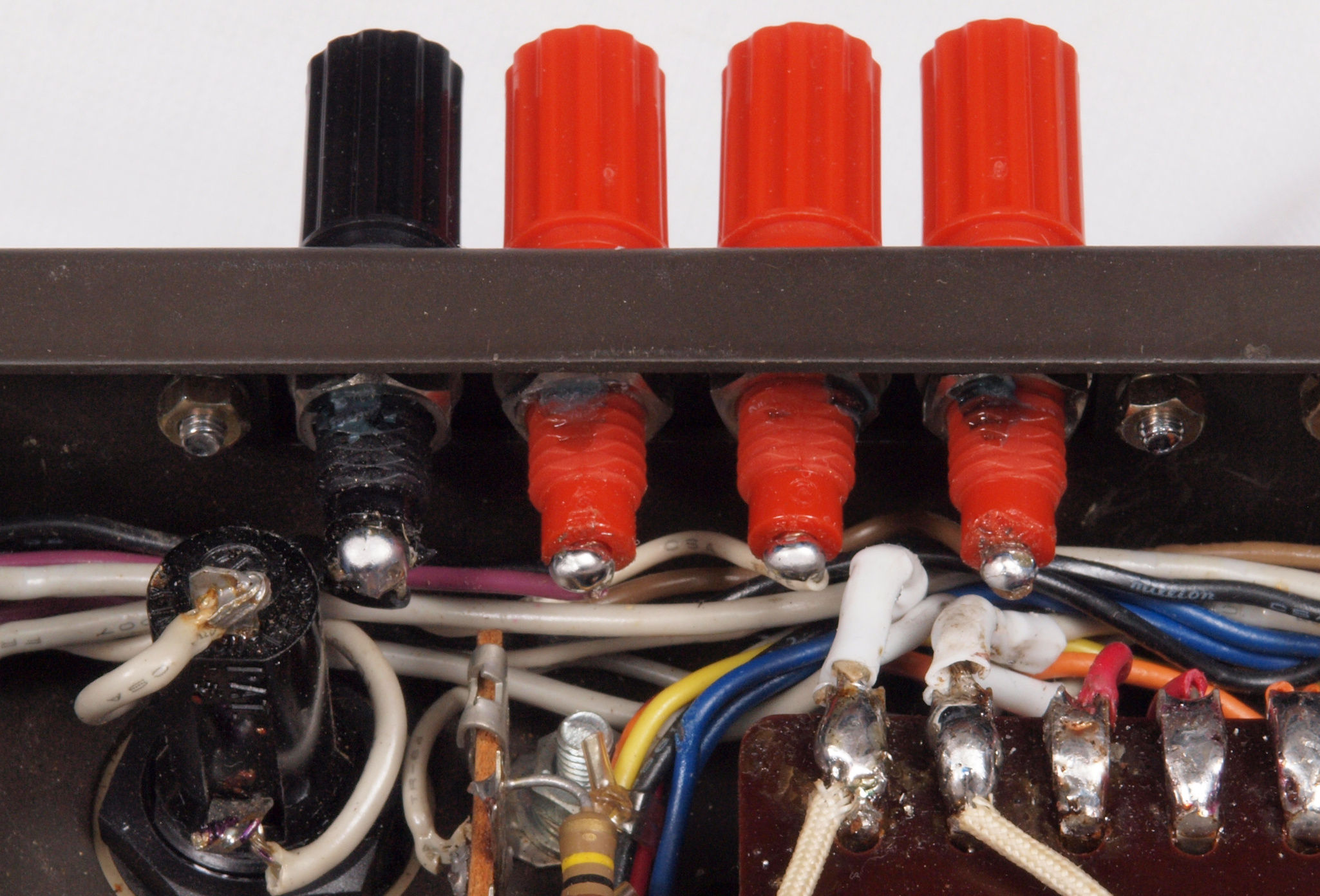

ＣＡ３．　修理前　右側SP接続端子の内側配線。

ＣＡ４．　修理中　右側SP接続端子への配線中、必ず巻き付ける。

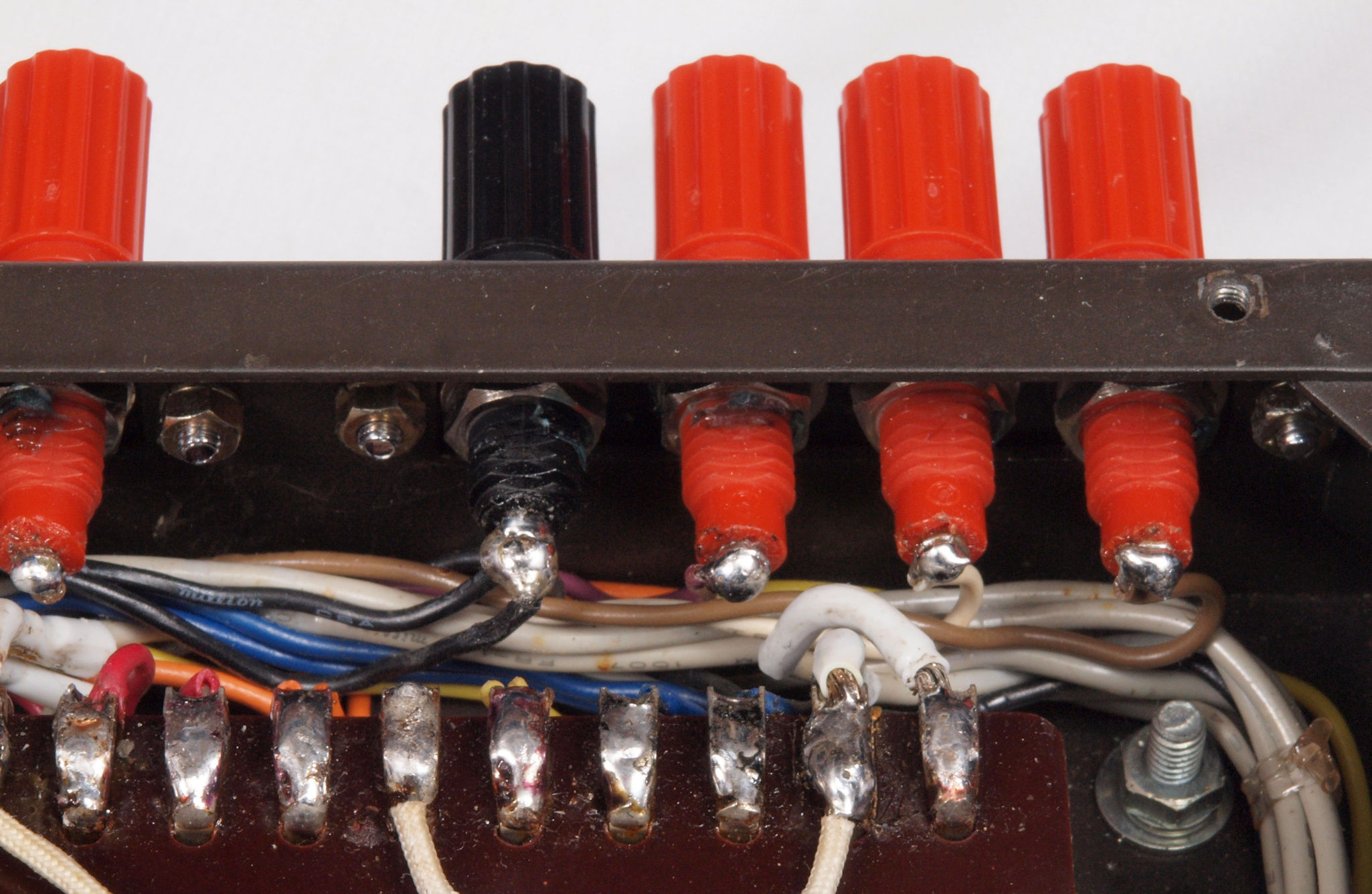

ＣＡ５．　修理後　右側SP接続端子の内側配線。

ＣＡ６．　修理前　左側SP接続端子の内側配線。

ＣＡ７．　修理中　左側SP接続端子への配線中、必ず巻き付ける。

ＣＡ８．　修理後　左側SP接続端子の内側配線。

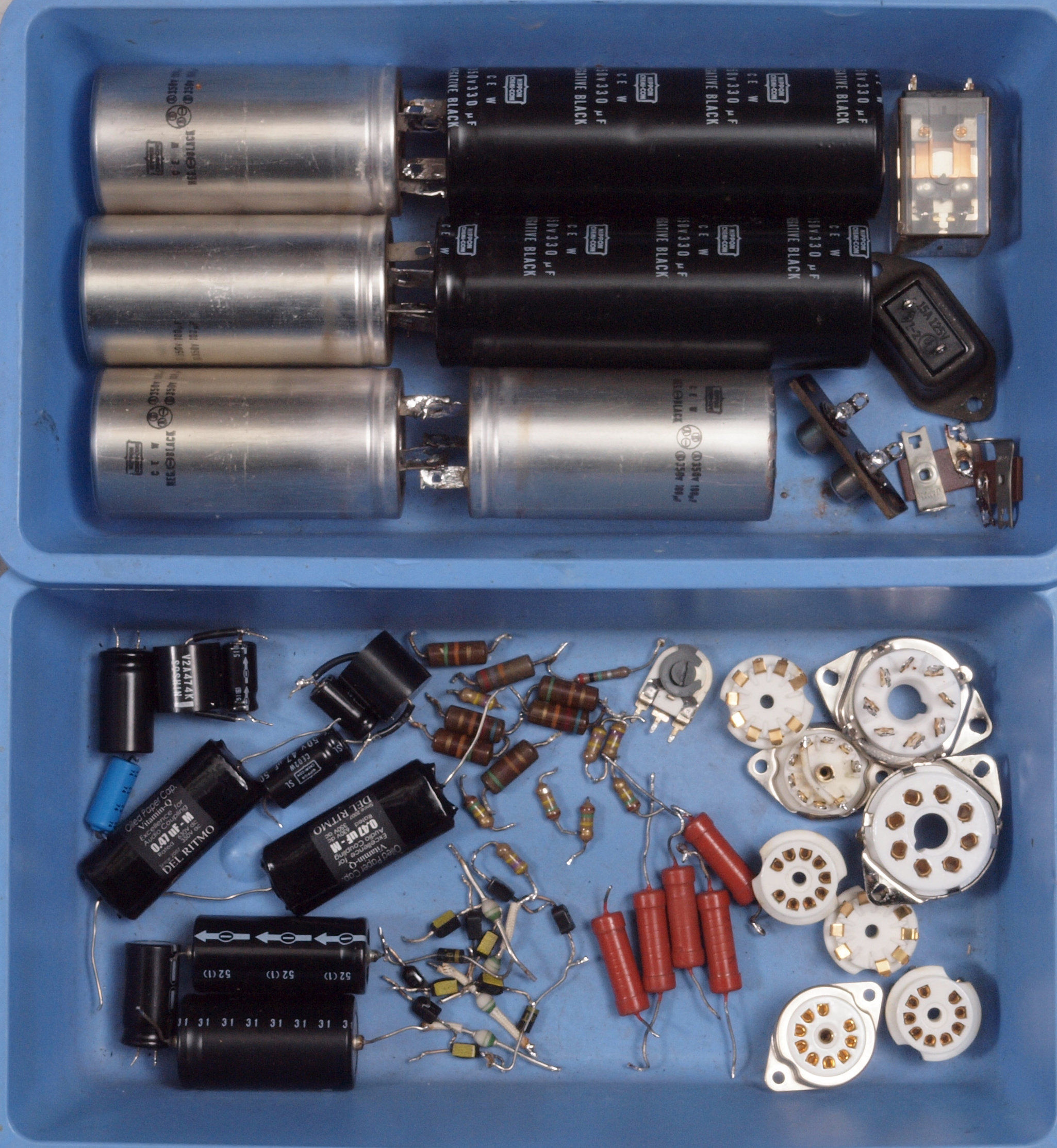

ＣＢ１．　交換部品

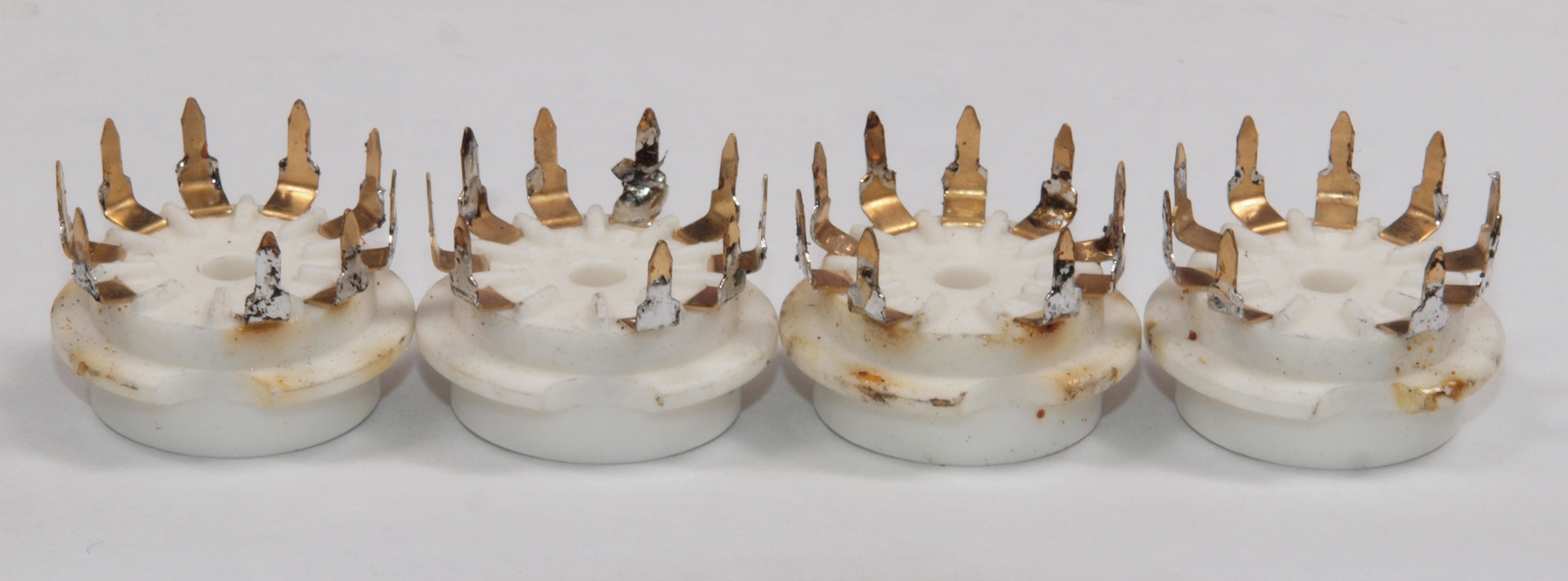

ＣＢ２．　交換部品、ＭＴ９ピン基板ソケット。端子の裏側まで半だが乗っていない。

ＣＢ３．　交換部品、プロテクトリレー、接点が焼損している！

ＣＣ１．　修理前　上から見る

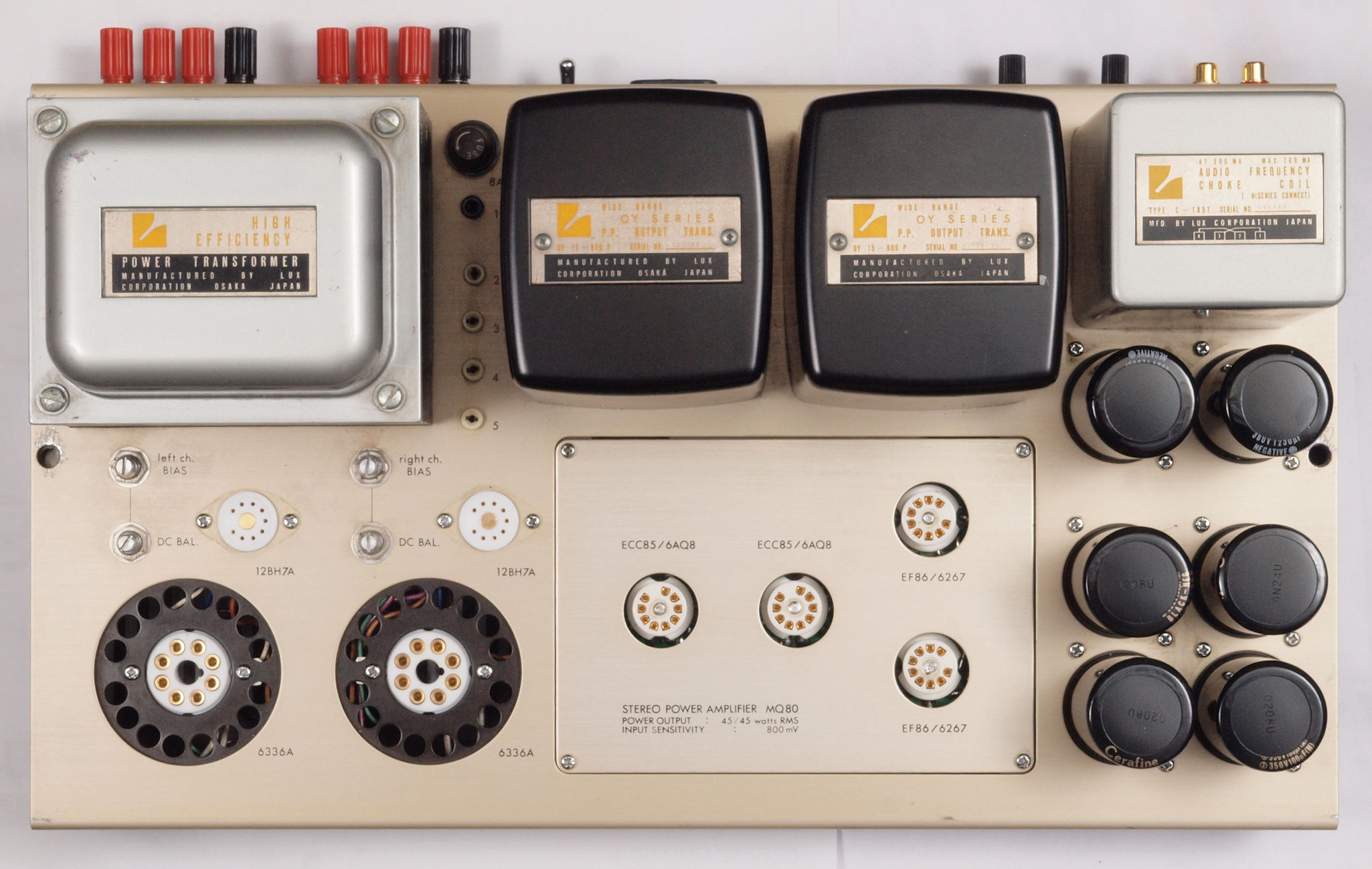

ＣＣ２．　修理後　上から見る

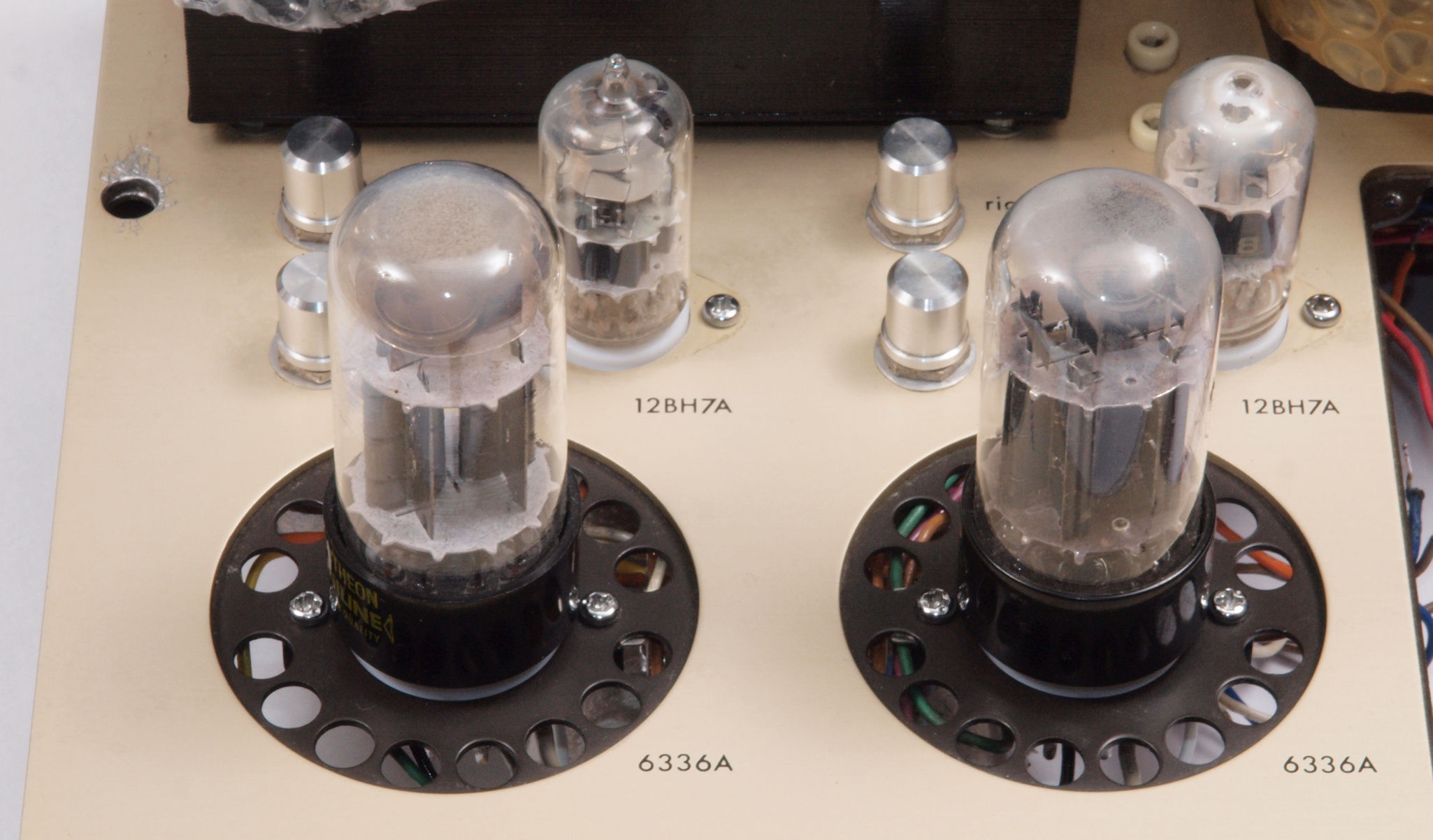

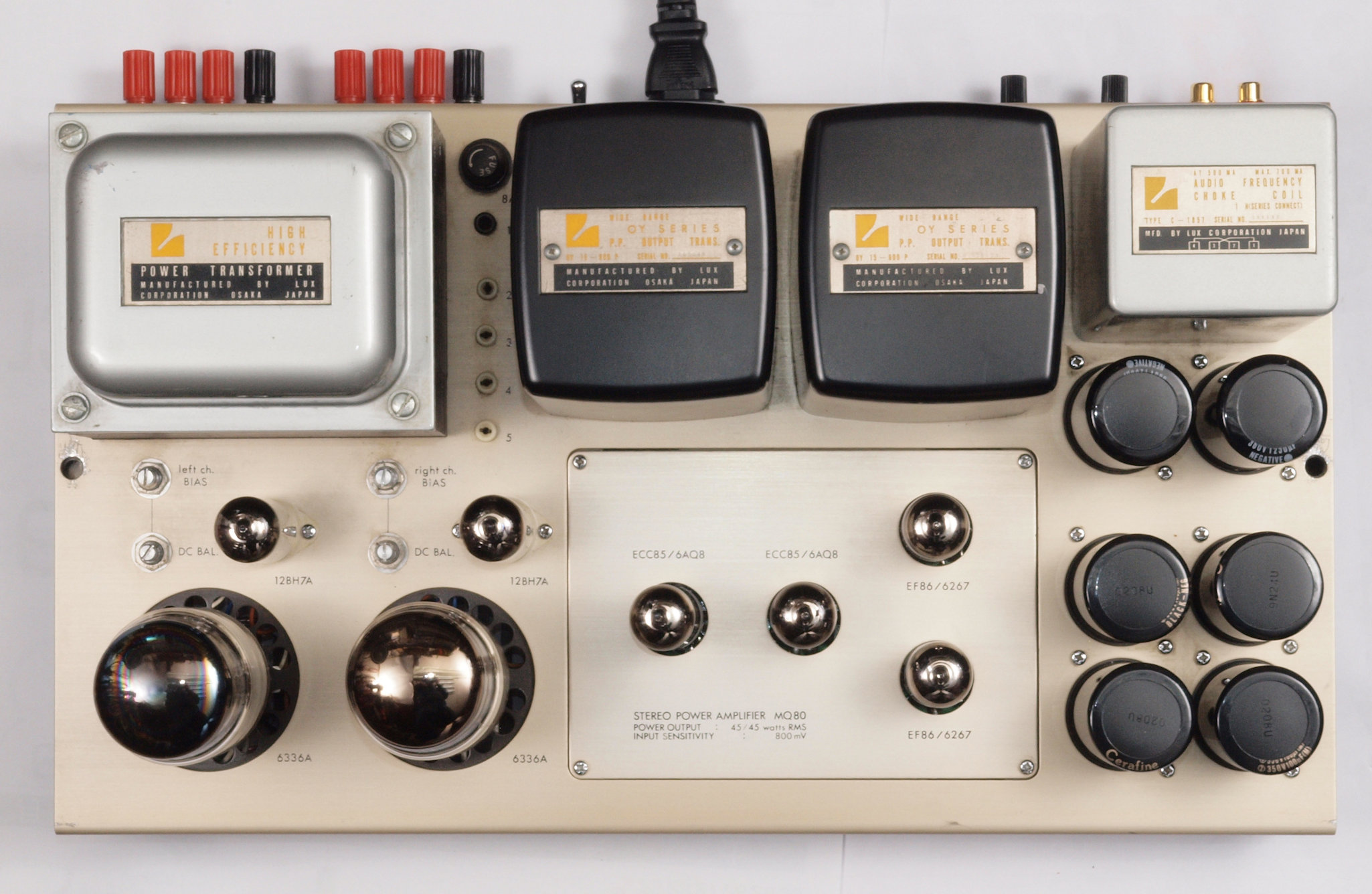

ＣＣ３．　修理後　真空管を挿し、上から見る

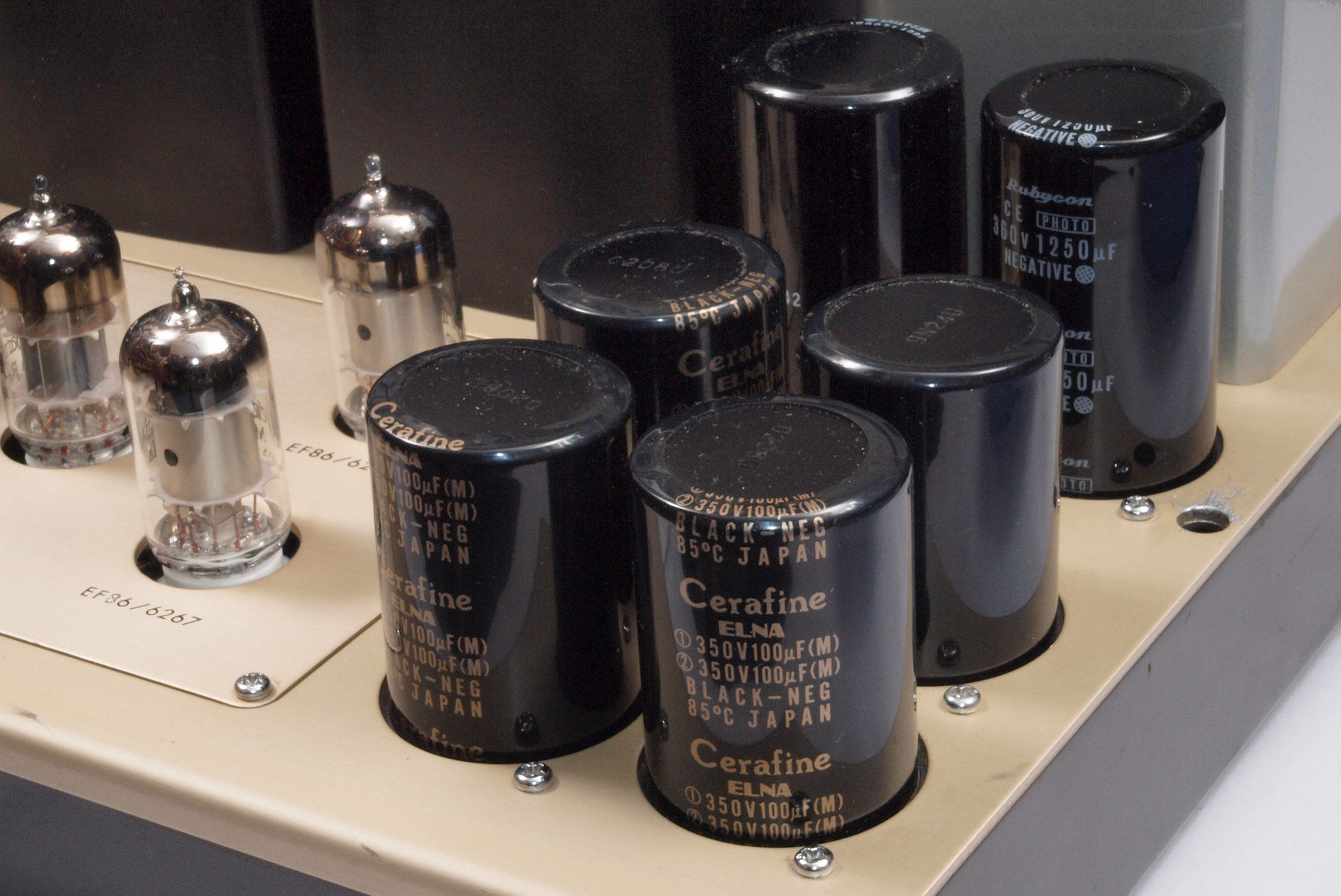

ＣＣ４．　修理後　真空管を挿し、上から見る。　ELNA　Ｃｅｒａｆｉｎｅ４本が光ります！

ＣＣ５．　修理前　下から見る

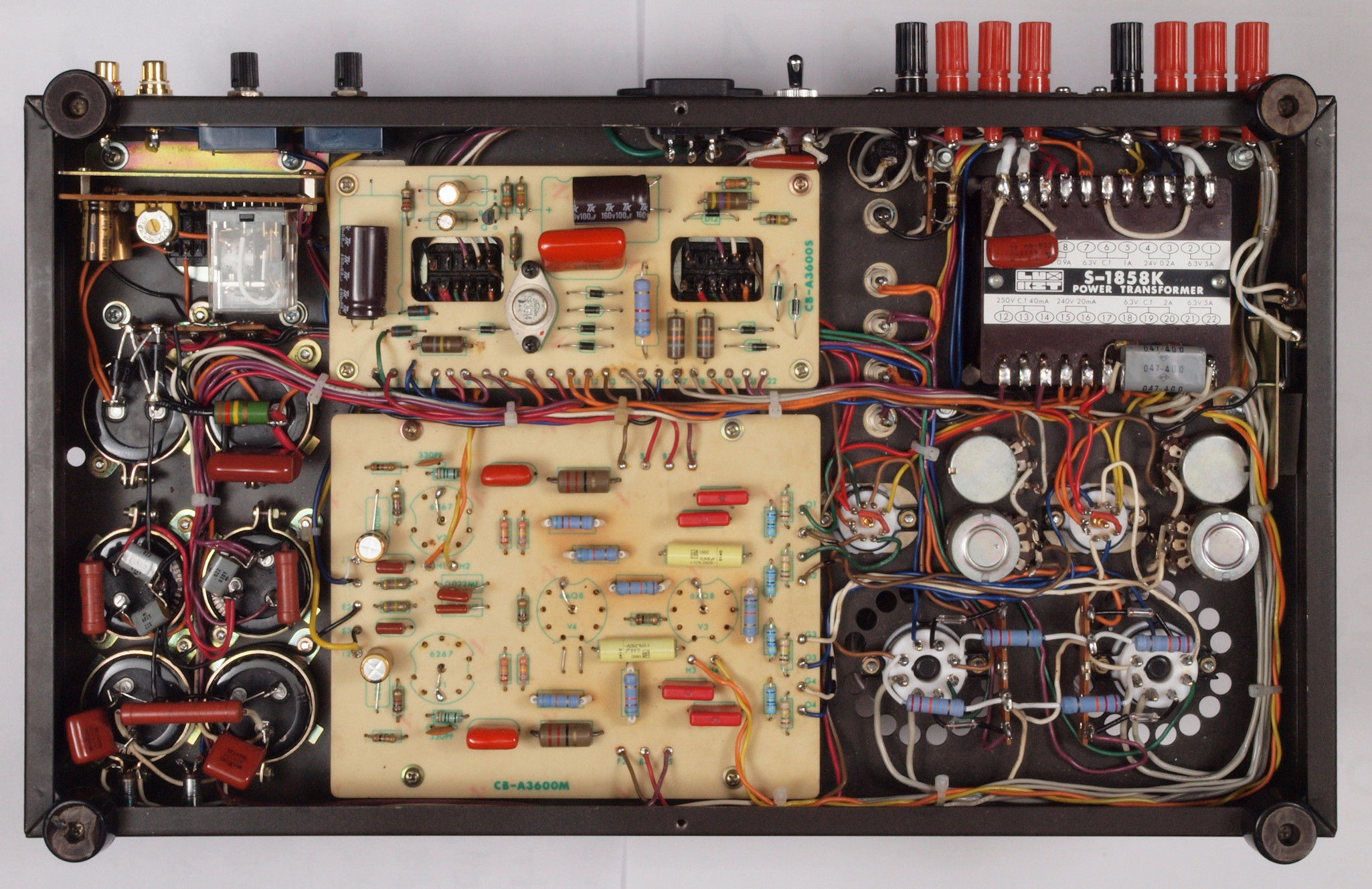

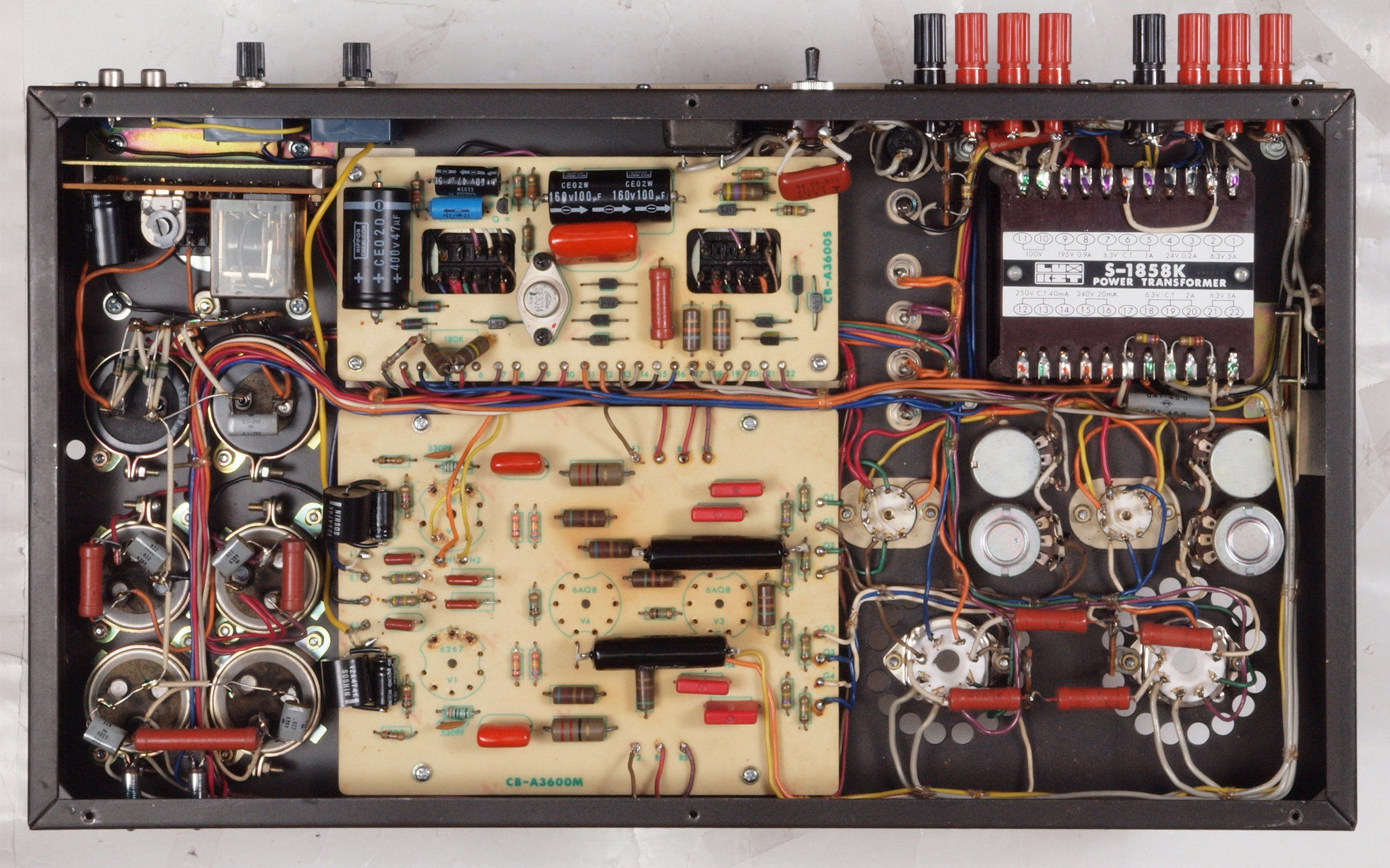

ＣＣ６．　修理後　下から見る

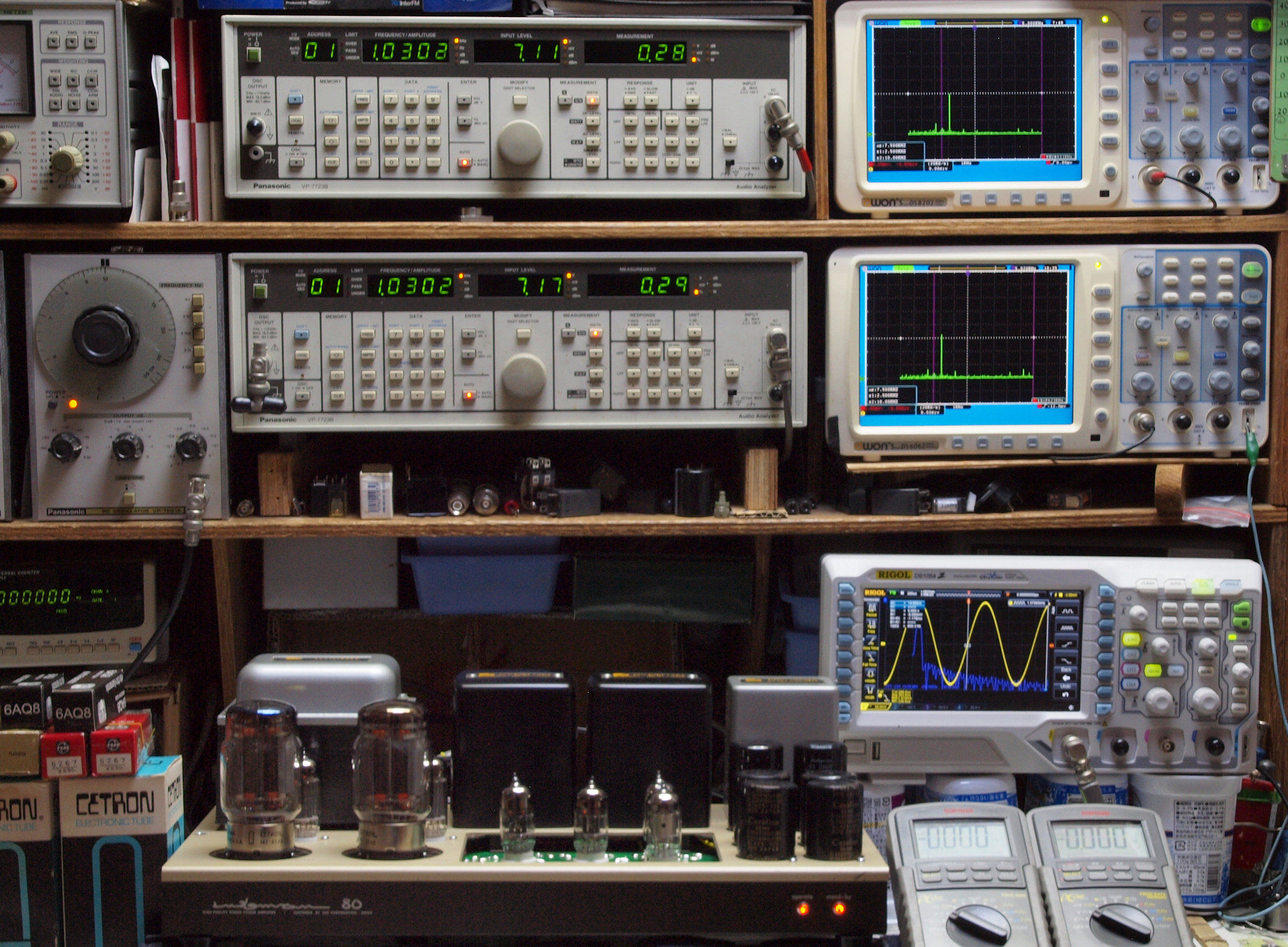

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。ＡＣ１００Ｖ、６０ＨＺで測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

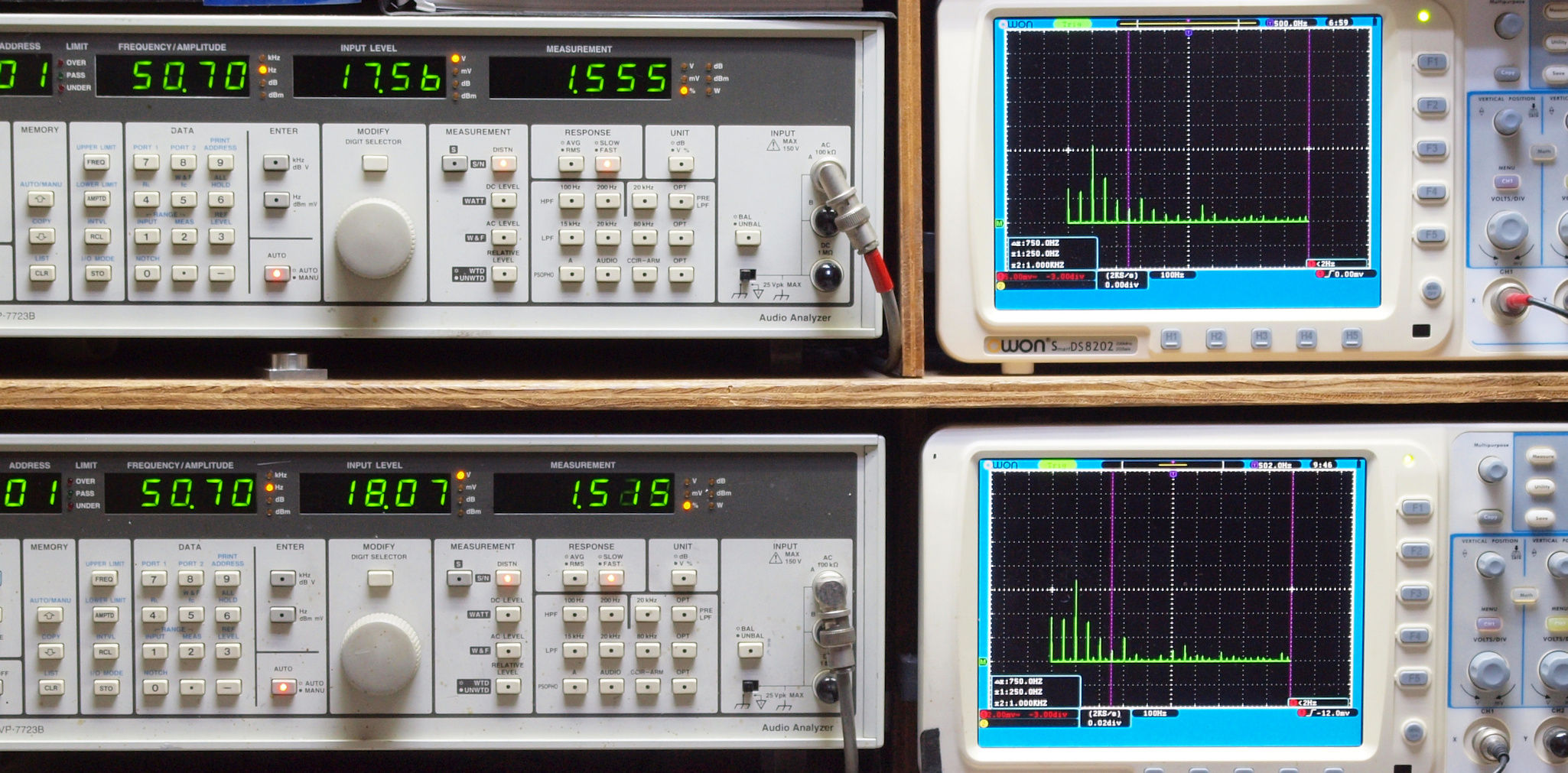

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　１．５５５％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　１．５１５％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 　　　　　他の周波数に比べ、歪みが少し多いのは、出力トランスの容量不足。

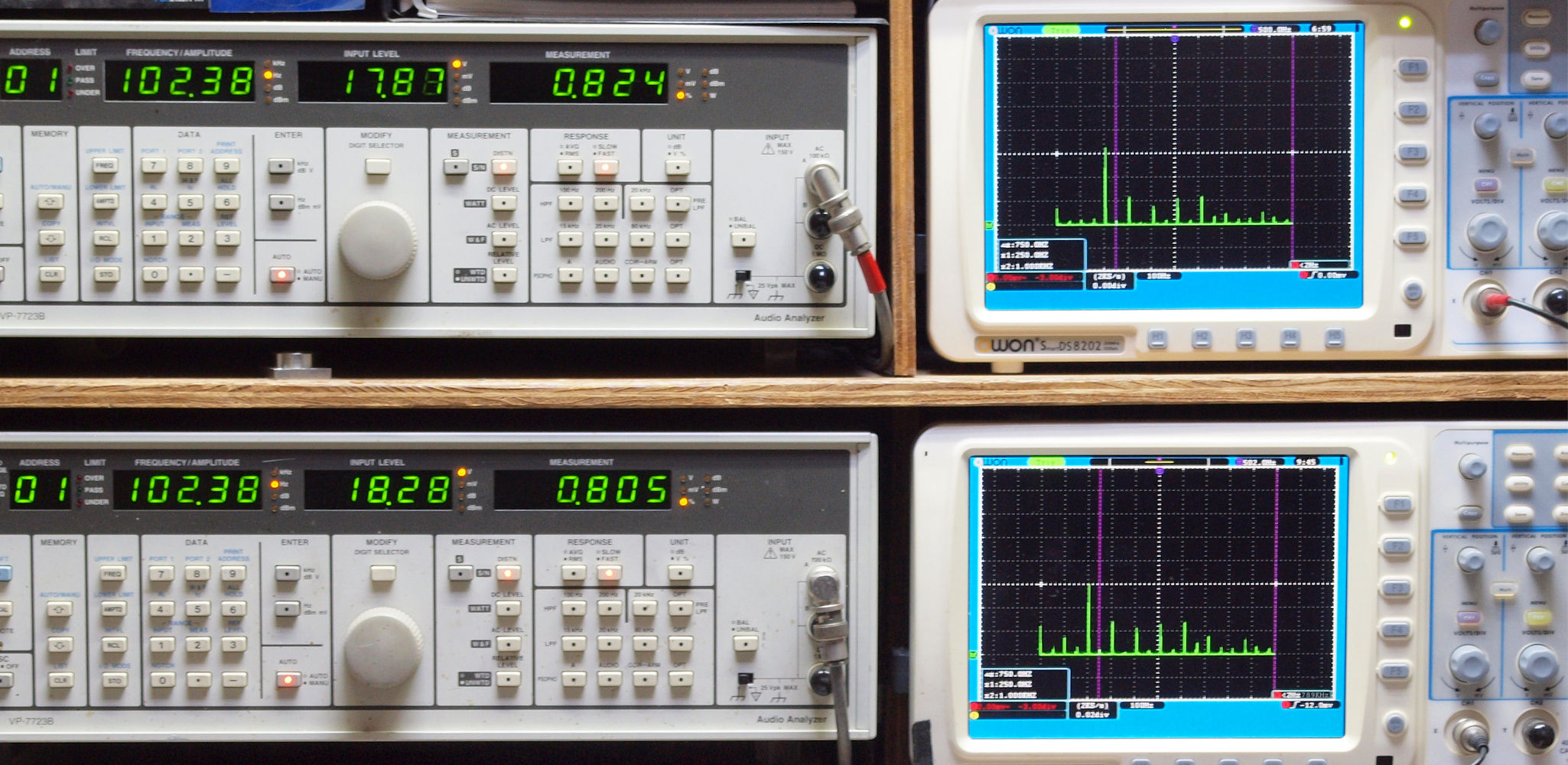

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．８２４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．８０５％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

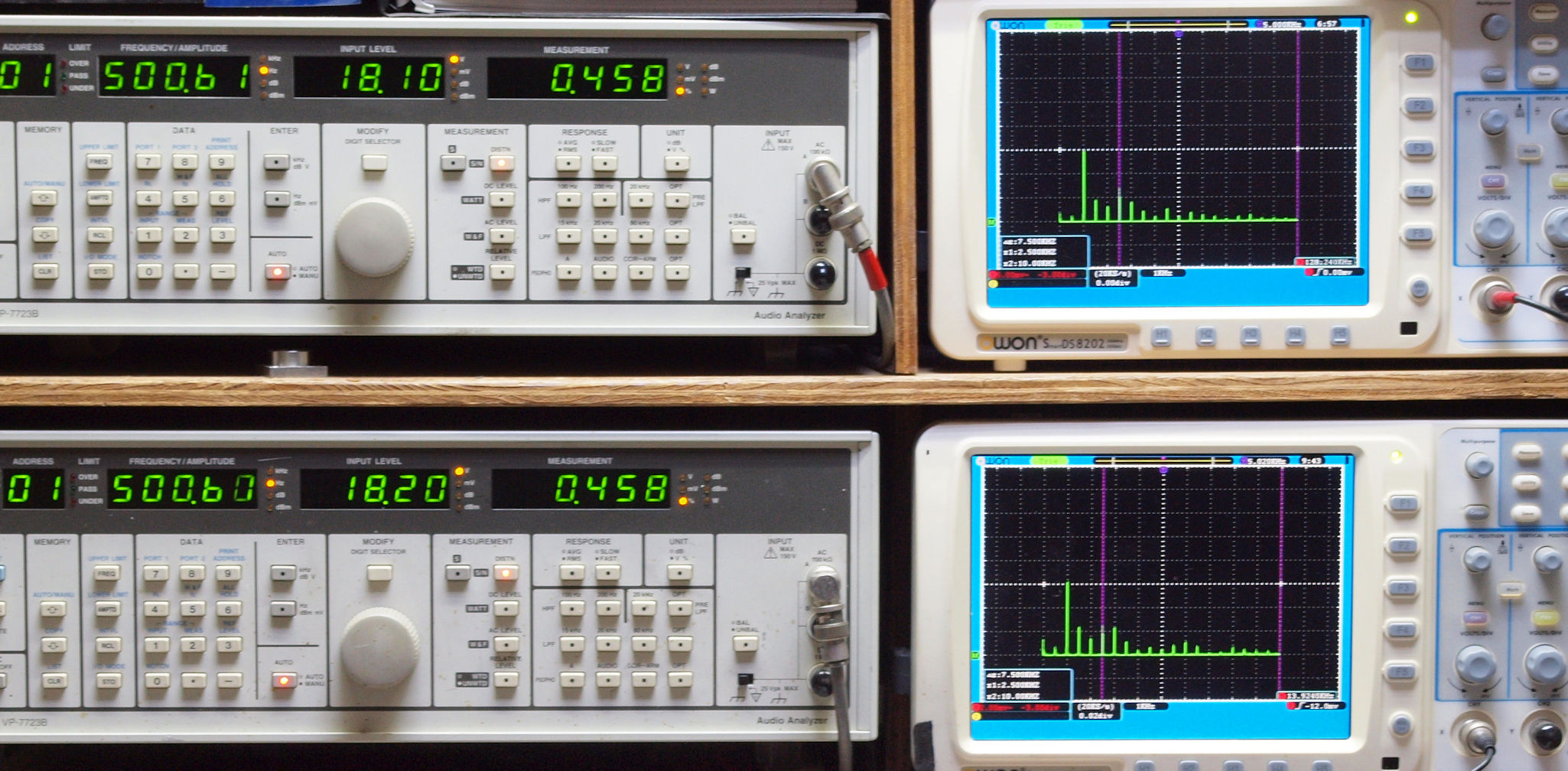

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．４５８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．４５９％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

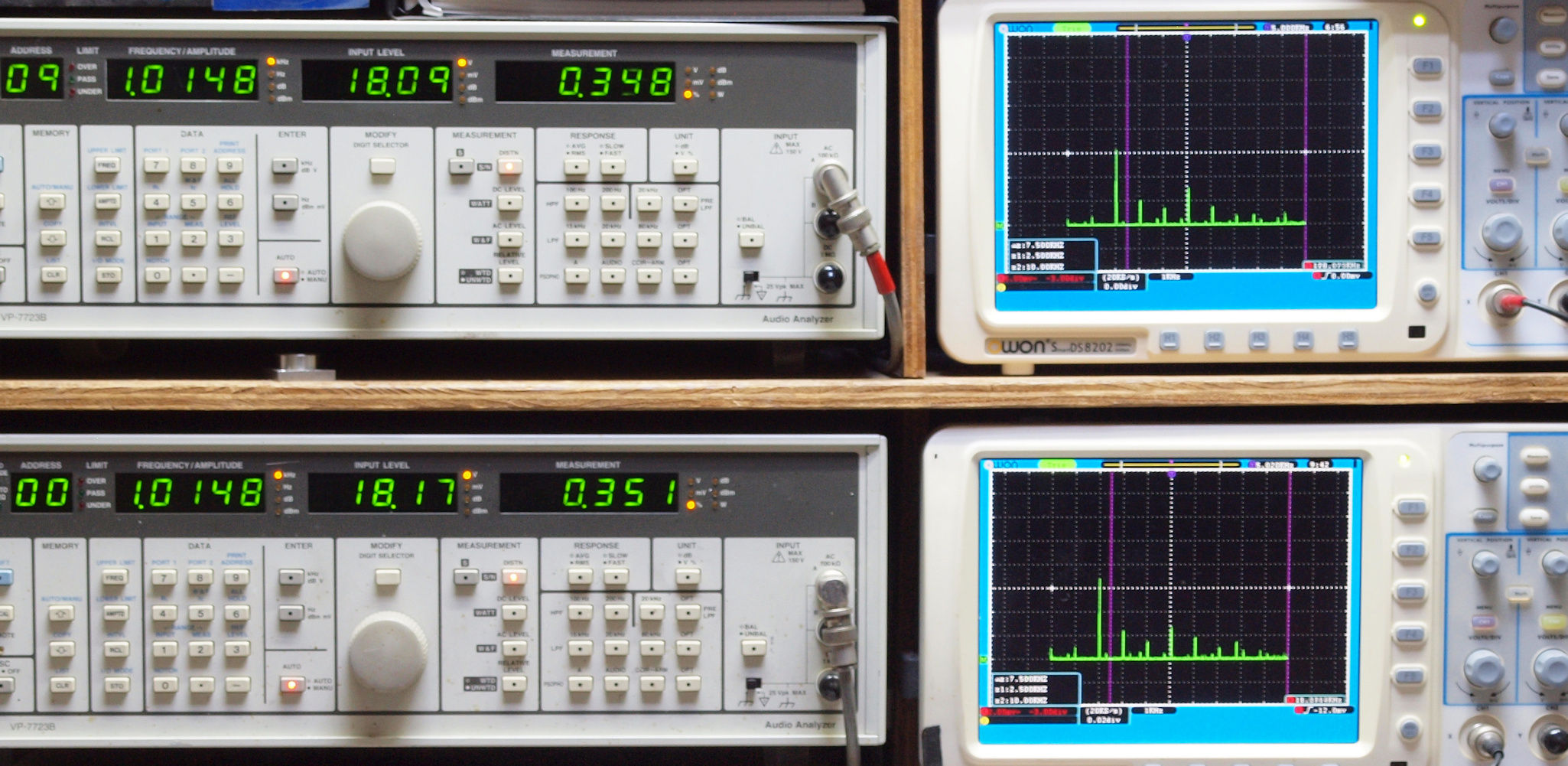

Ｅ４．　１ｋＨＺ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．３４８％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．３５１％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

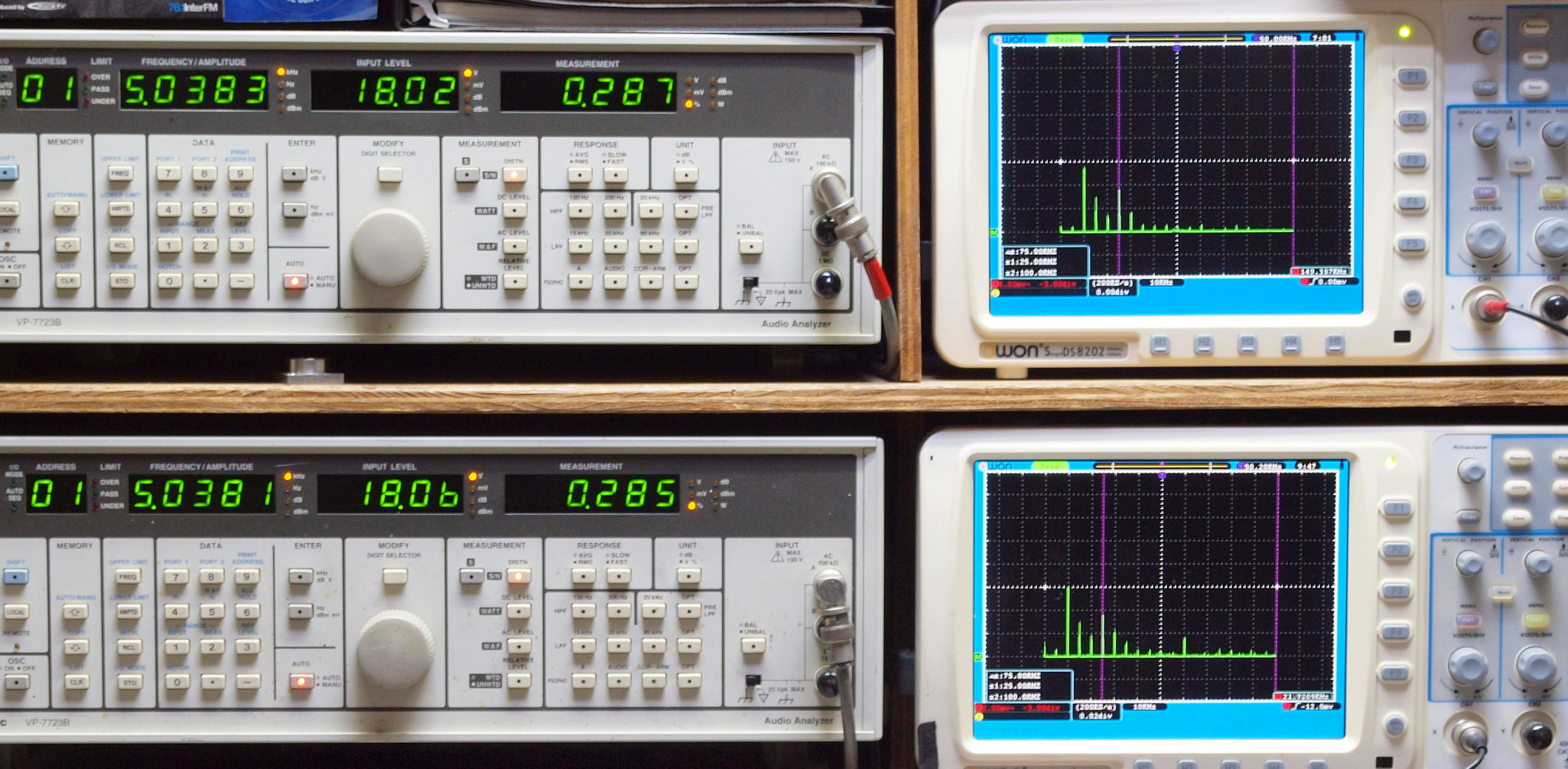

Ｅ５．　５ｋＨＺ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．２８７％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．２８５％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

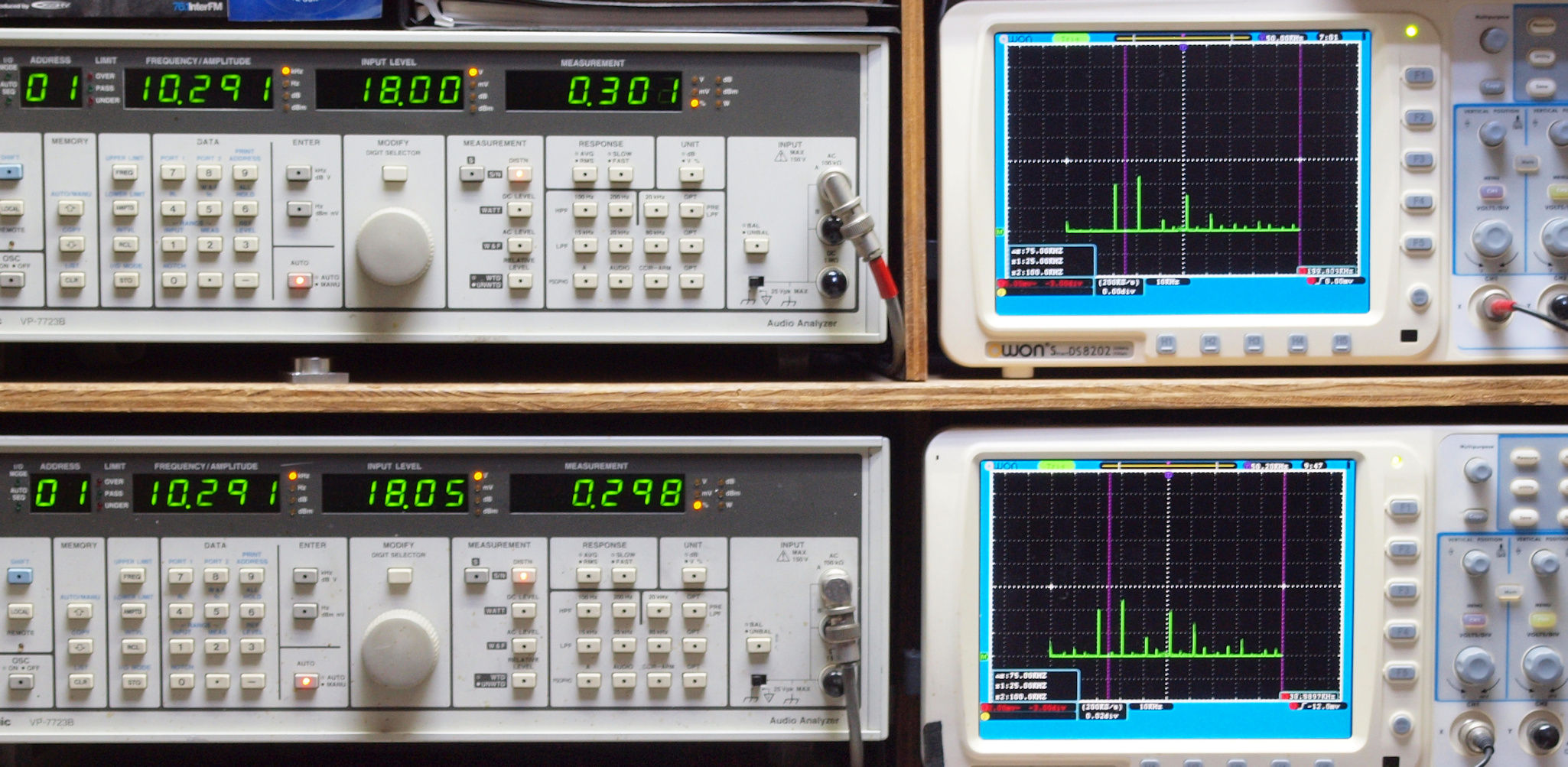

Ｅ６．　１０ｋＨＺ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．３０１％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．２９８％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

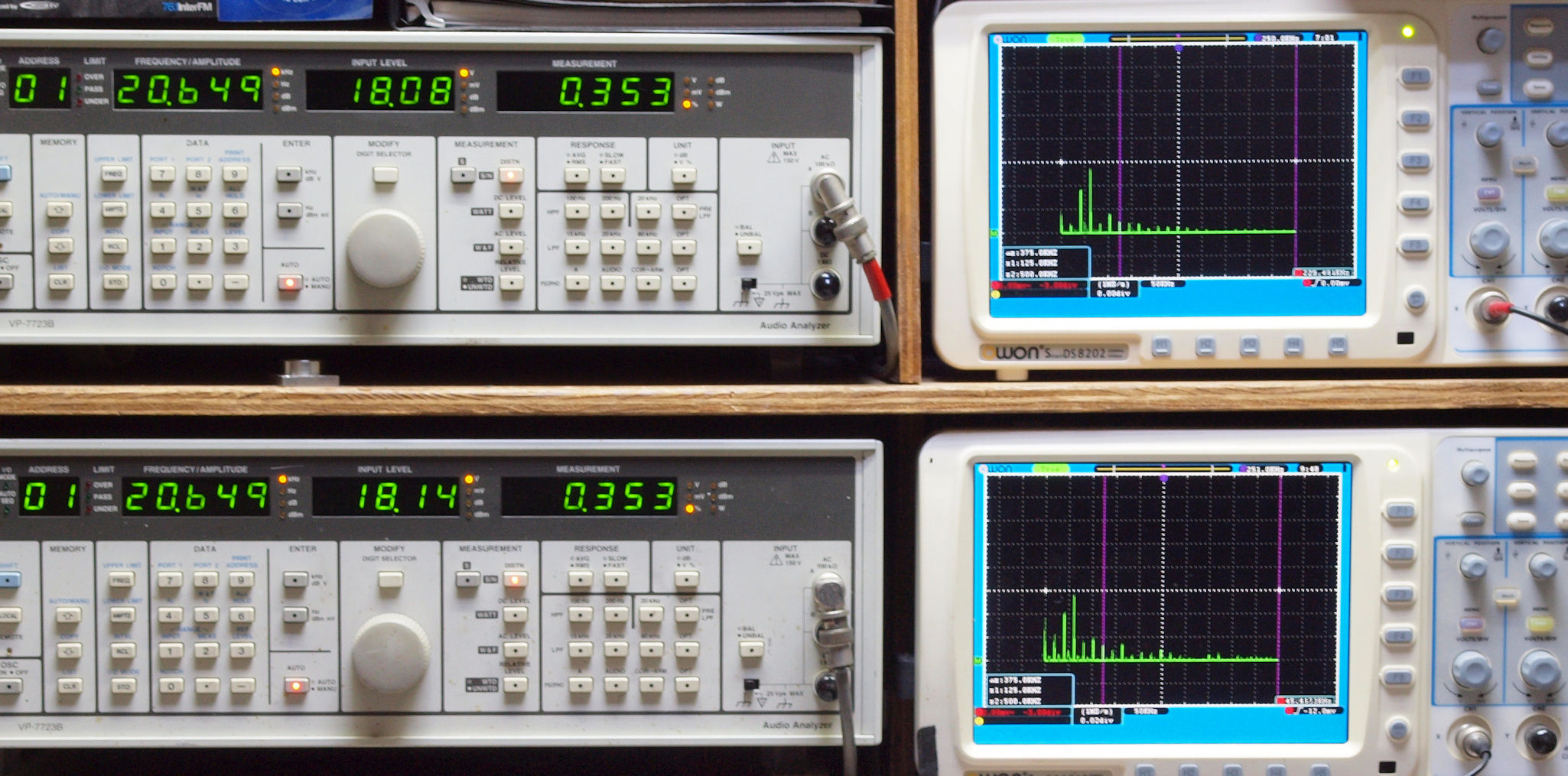

Ｅ７．　２０ｋＨＺ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．３５３％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．３５３％歪み。 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

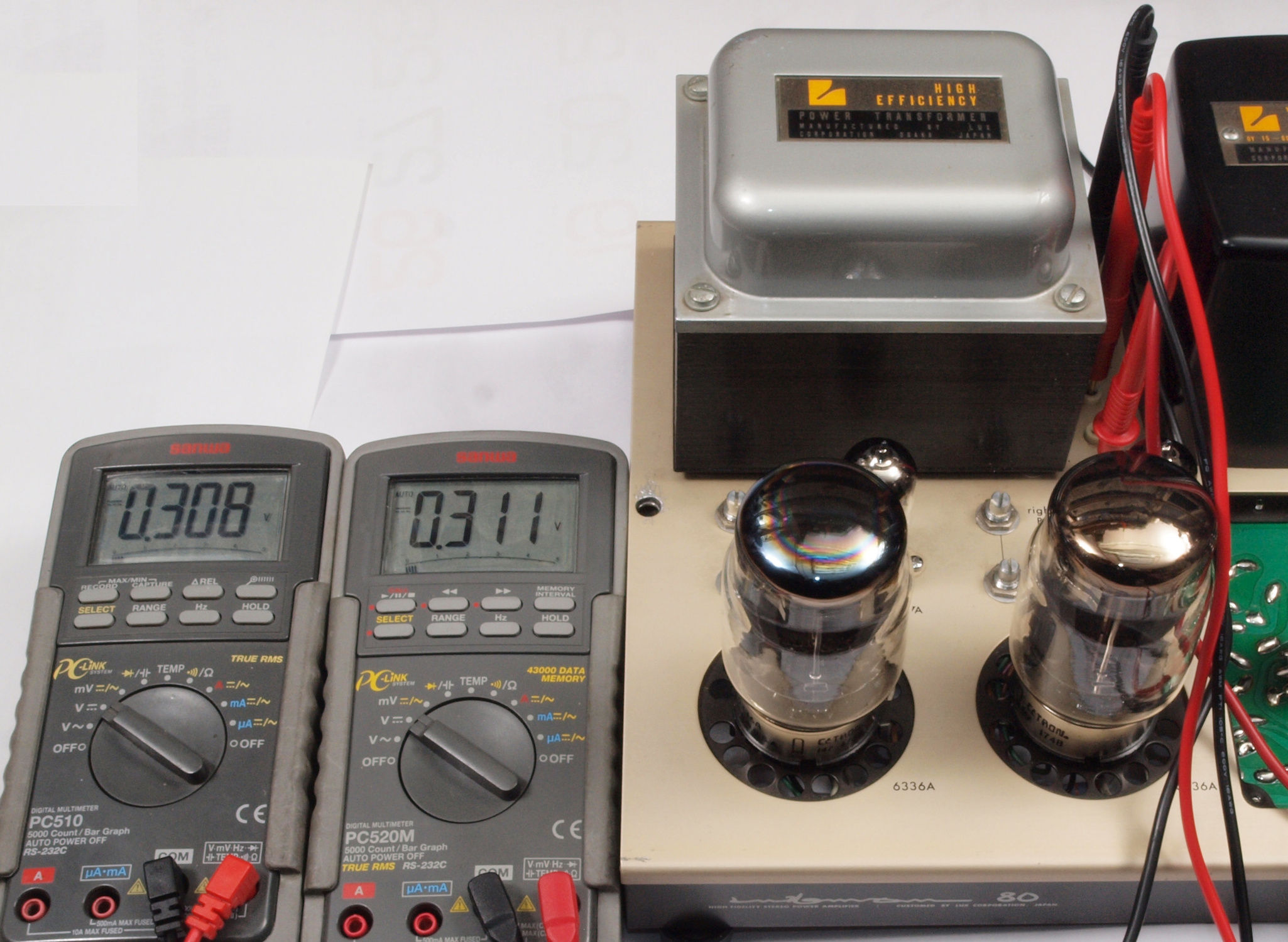

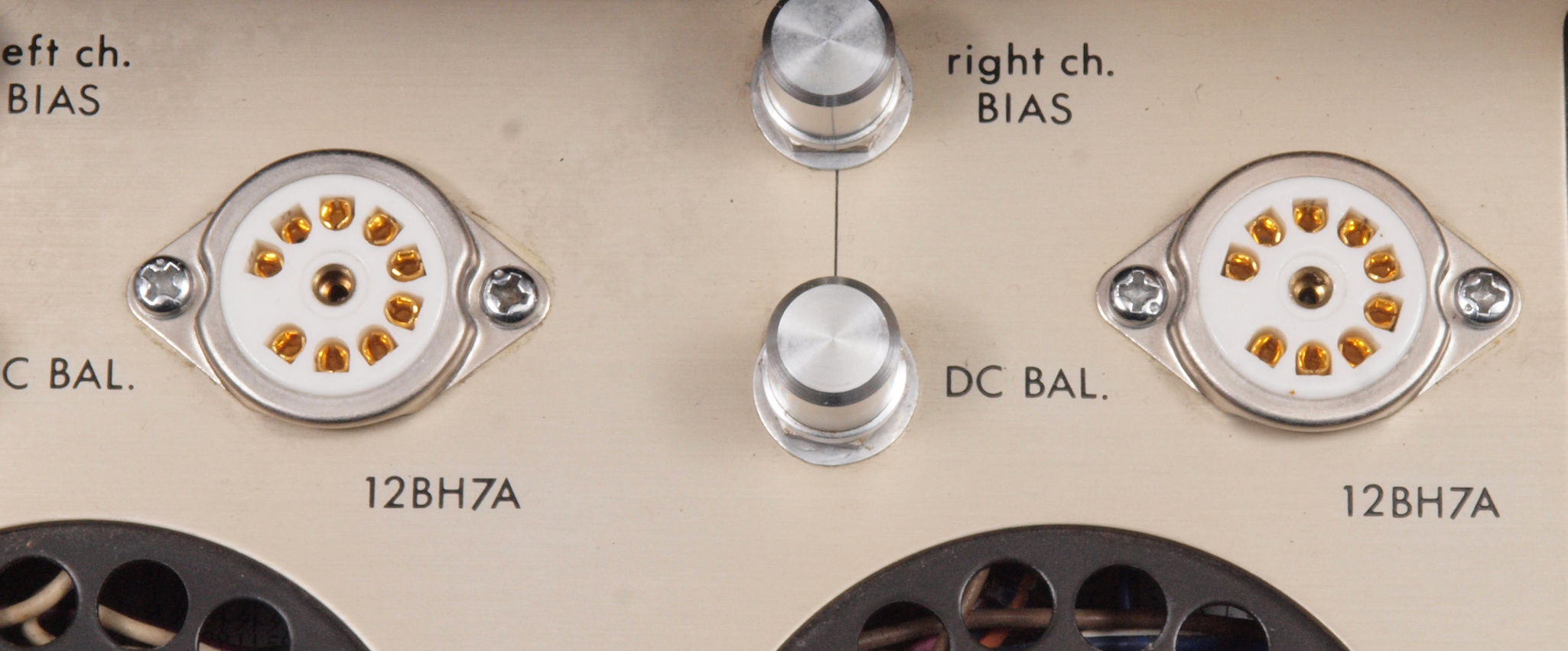

Ｅ８．　６３３６　バイアス調整。　深めで十分「電流値Ｉｐ＝40mA(0.3V)、55mA(0.5V)、90mA(0.8V)」。

Ｅ９．　６３３６　ＤＣバランス調整。

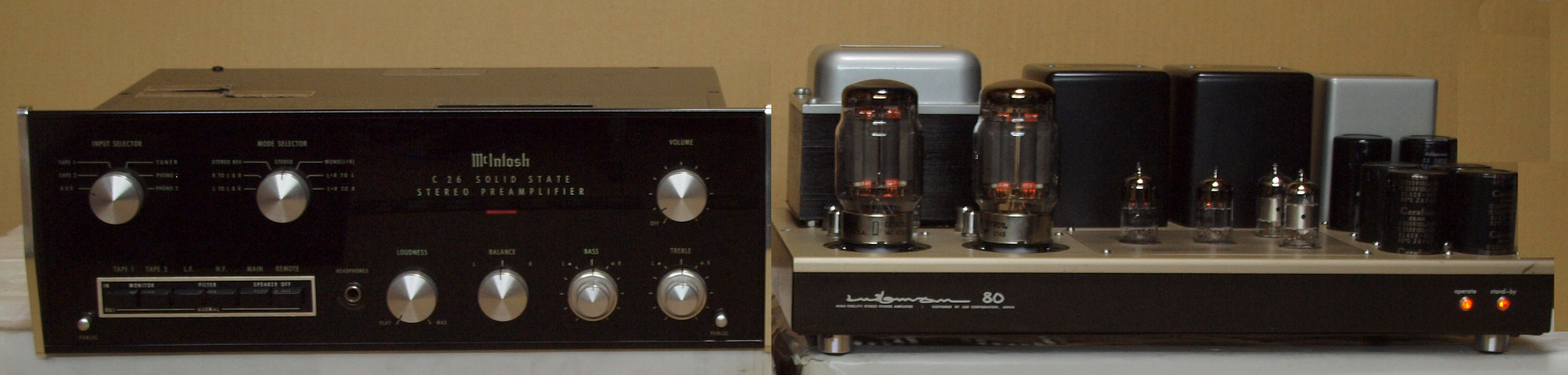

ＥＡ．　実働試験後引き続き、２４時間エ−ジング開始、　左は　ＭｃIｎｔｏｓｈ　Ｃ２６

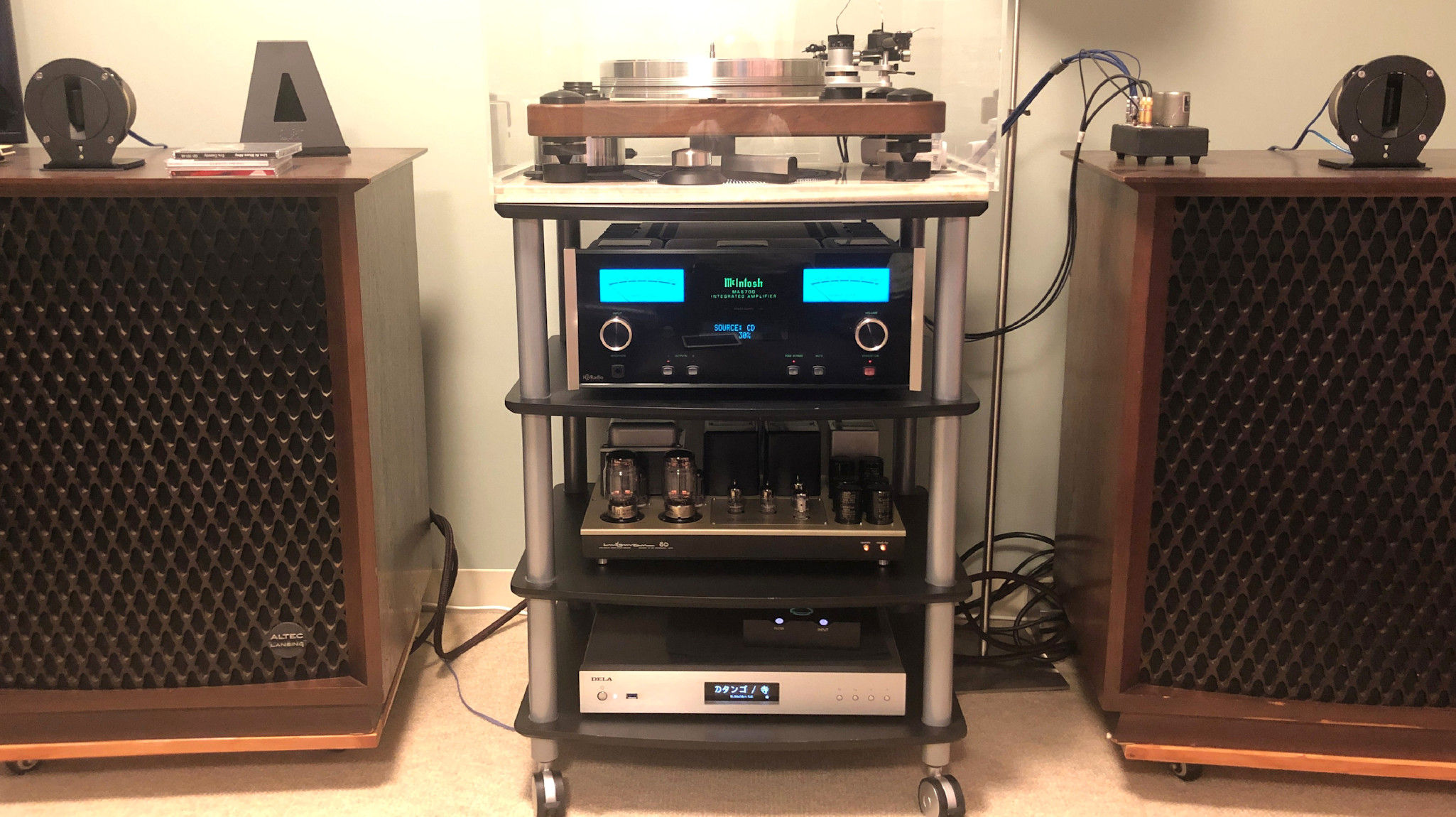

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．ＬＵＸ　ＫＭＱ　８０　の仕様（マニアルより）

型式 管球式パワーアンプキット　ＫＭＱ　８０。　完成品はＭＱ８０ 回路方式 クロスシャントPP回路 連続実効出力 40W/40W(8Ω、両ch動作) 全高調波歪率 1％以下（40W/40W、1kHz）、　0.5％以下（30W/30W、1kHz） 周波数特性 10Hz〜50kHz -1dB以内 入力感度 約800mV(8Ω、40W) 入力インピーダンス 約82kΩ 残留雑音 1mV以下 ダンピングファクター 15（8Ω負荷） 負荷インピーダンス 4Ω、8Ω、16Ω 付属装置 動作チェック用チップジャック、　入力レベルセット 使用真空管 終段出力真空管＝6336A×2 12BH7A×2、　6AQ8×2、　6267×2 使用半導体 ダイオード＝S3G80Z×4、　RA1B×11、　S1R60×4、　KB169×1、　KB265×1。 サイリスタ＝N13T1×1、　SF3G14×1、　2SF658×1。 消費電力（電源電圧 100V） 250W（最大出力時350W） 外形寸法 幅435×高さ165×奥行260mm 重量 17kg 別売 ボンネット B-80（\6,000）、　アッセンブリマニュアル（\2,500）
