WALTER WOODS M−300 修理記録
2022/4/15持込  完成
A. 修理前の状況
  • 購入は2018年11月に中古で楽器店より購入しました。
    購入時パイロットランプが点灯しなかった為、輸入代理店にて修理してもらいました。
    購入前に不具合が無いワンオーナーと聞いております。
    購入してから不具合を感じる事はありませんでしたが、2022年4月10日(日)20:30ごろ 演奏中に突然音が出なくなりました。
    輸入代理店に生産終了により修理不能と言われ、楽器アンプ修理業者に幾つか当たりましたが 修理不能と言われ途方に暮れておりました。
    そんな時インターネットで調べ藁をもつかむ思い出で連絡させて頂きました。
    サウンドと憧れから手に入れたので何とか直して使用出来たら嬉しいです。
B. 原因
  • 過大入力による、TR(トランジスター)の焼損。

C. 修理状況
  • 終段、TR(トランジスター)交換。
    ドライブ、TR(トランジスター)交換。
    OP−AMP交換。


D. 使用部品
  • 終段、TR(トランジスター)             個。
    ドライブ、TR(トランジスター)           個。
    OP−AMP                    個。
    抵抗                        個 。
    電解コンデンサー              個。
    ダイオード                 個



E. 調整・測定

F. 修理費          0,000円  通常修理。

Y. ユーザー宅の設置状況

S. WALTER WOODS M−300 仕様

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

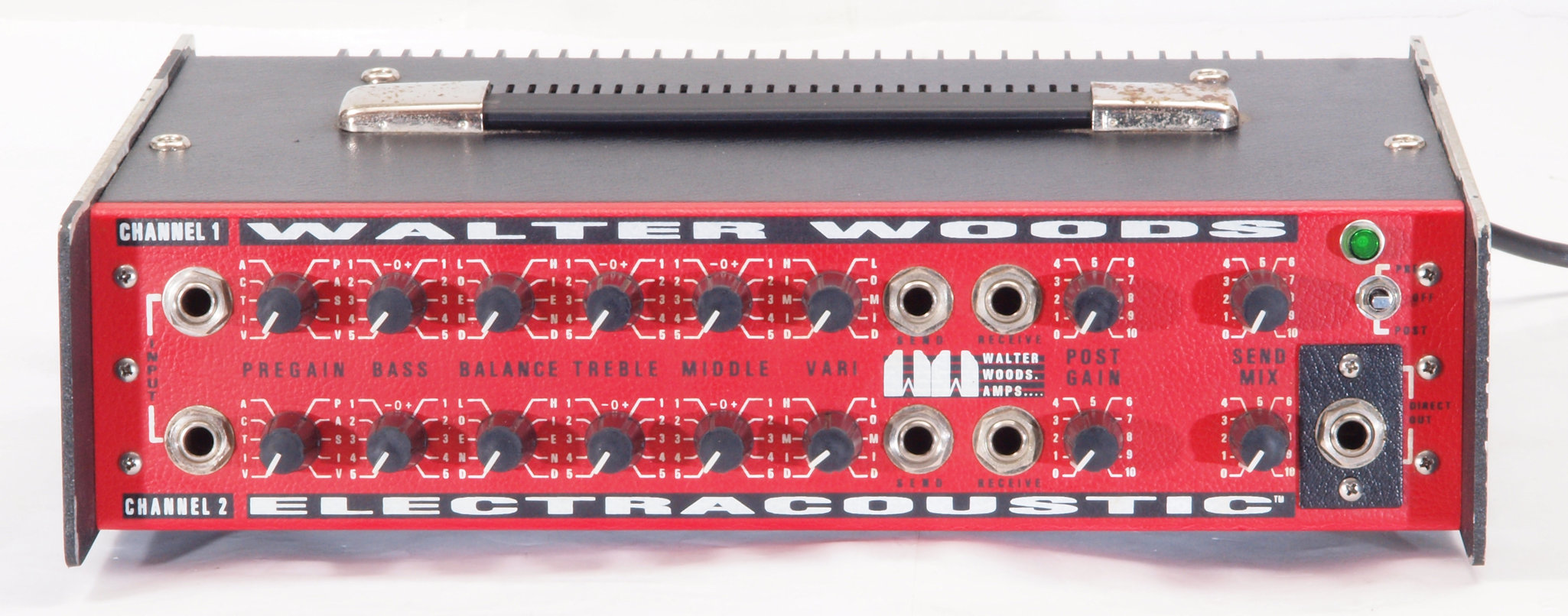

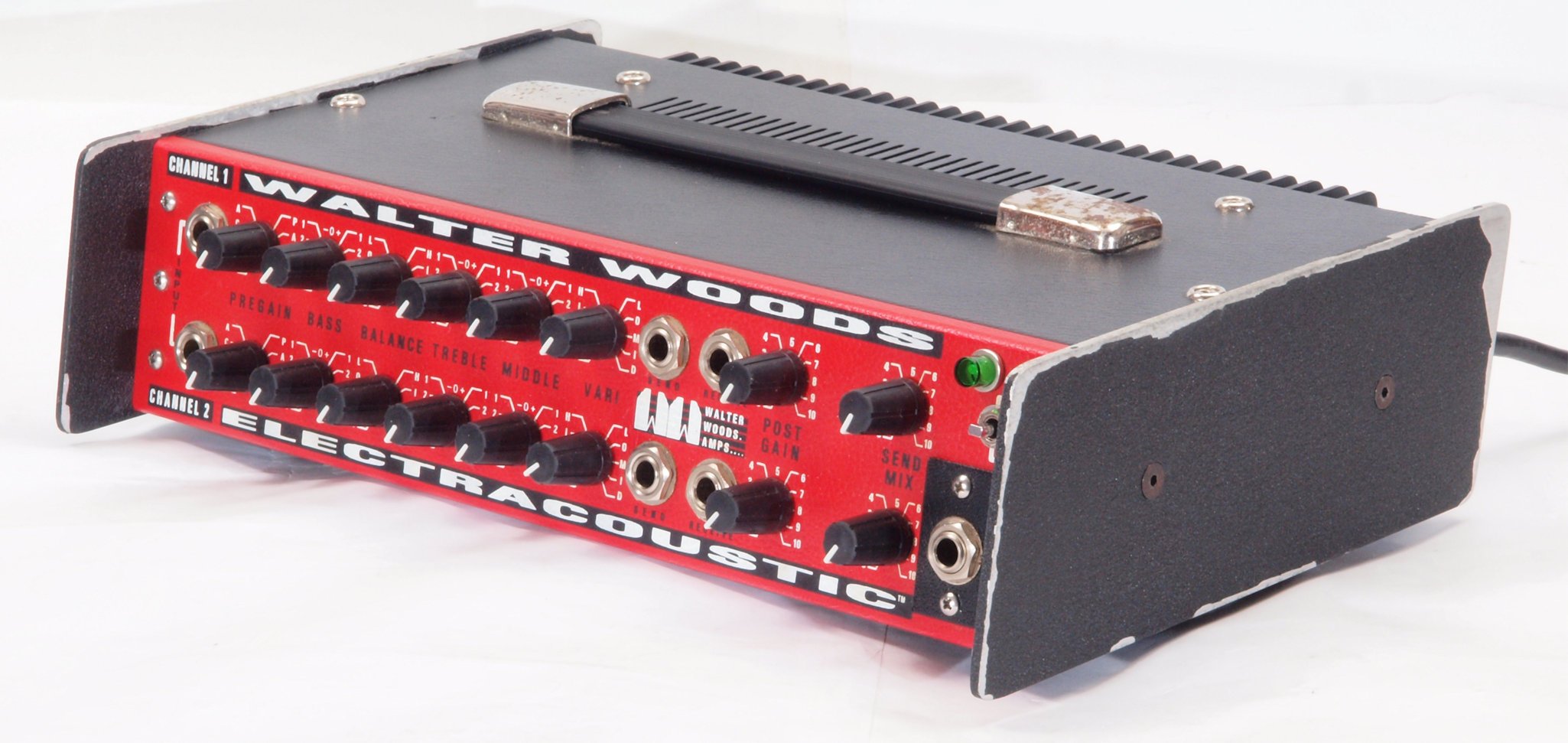

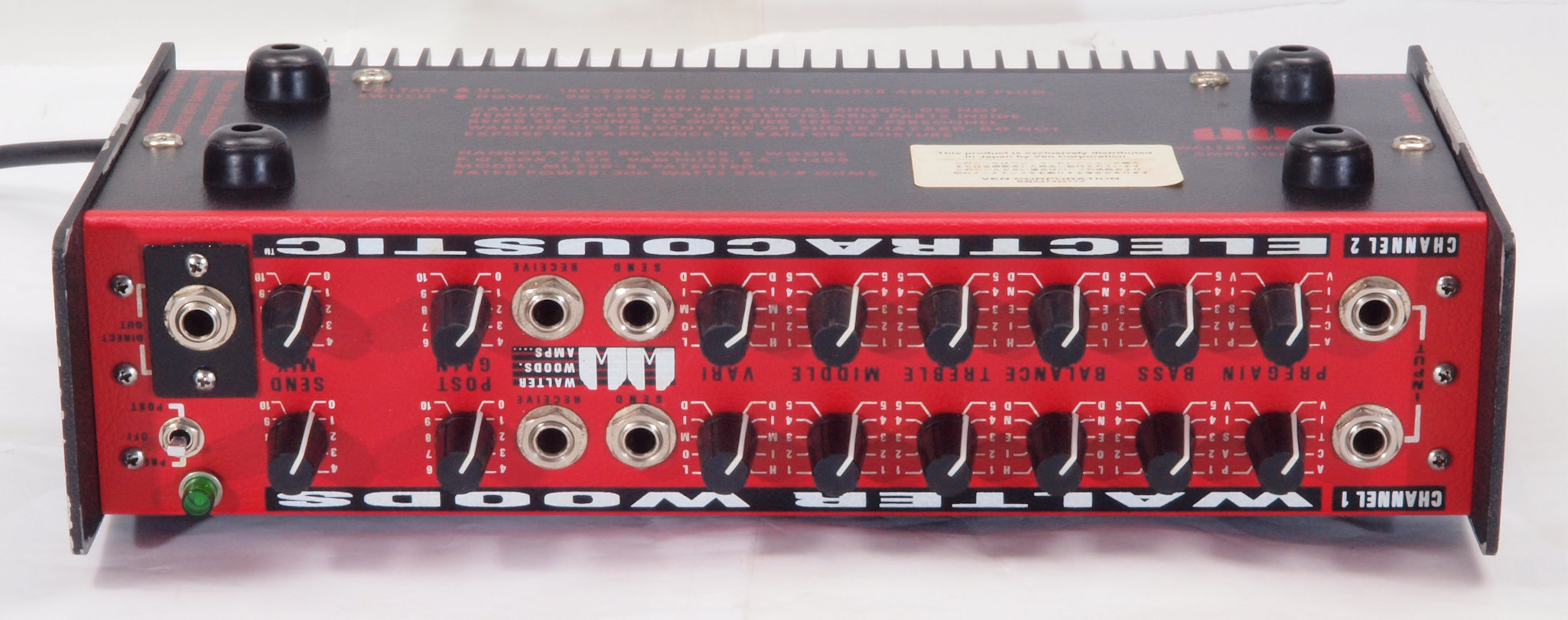

A11. 点検中 前から見る
A12. 点検中 前左から見る

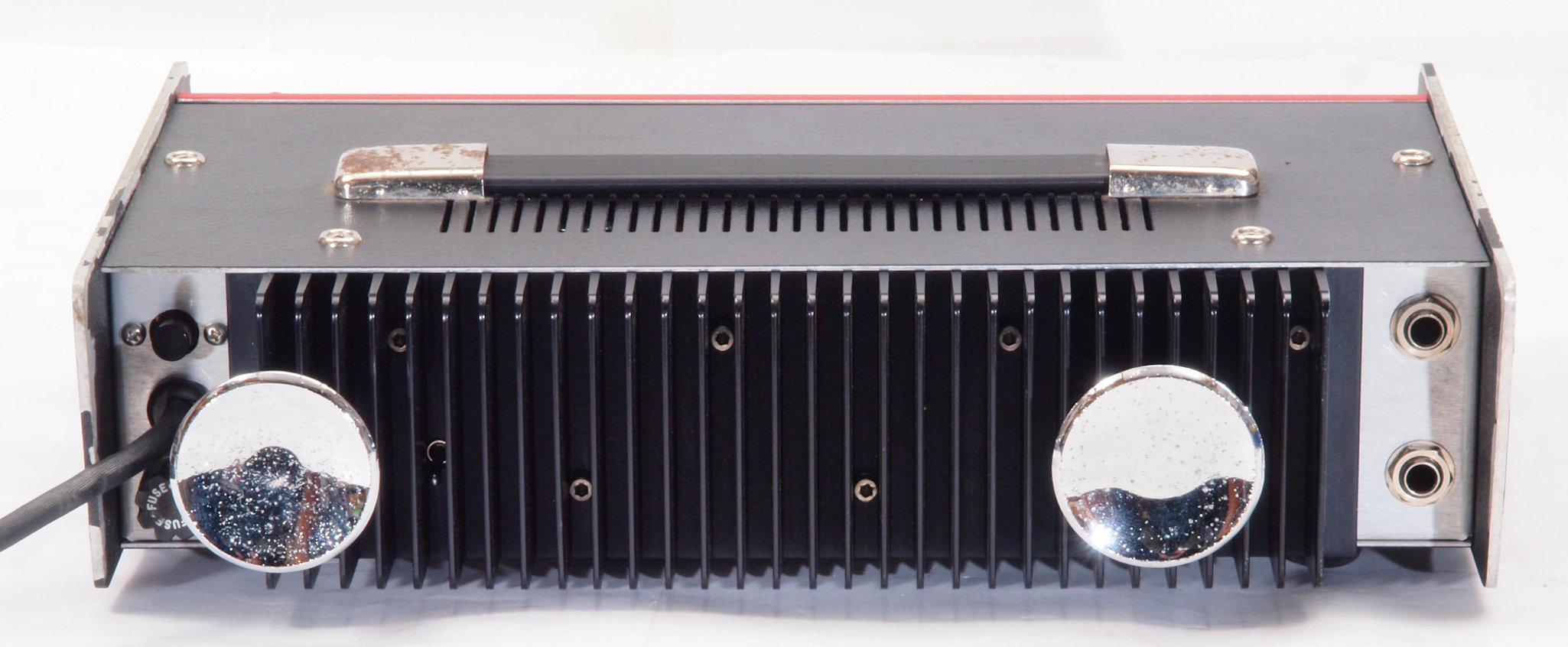

A13. 点検中 後から見る

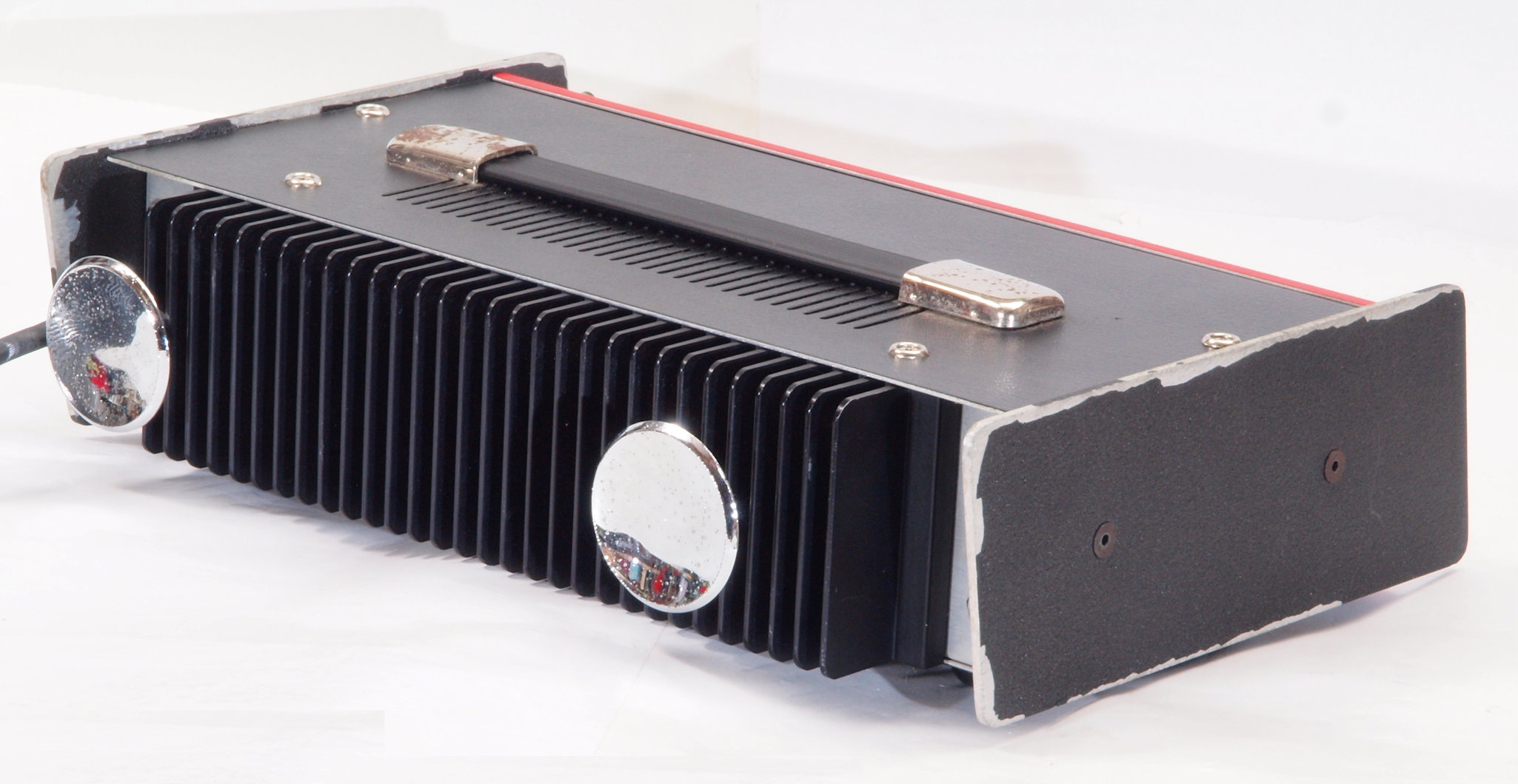

A14. 点検中 後右から見る

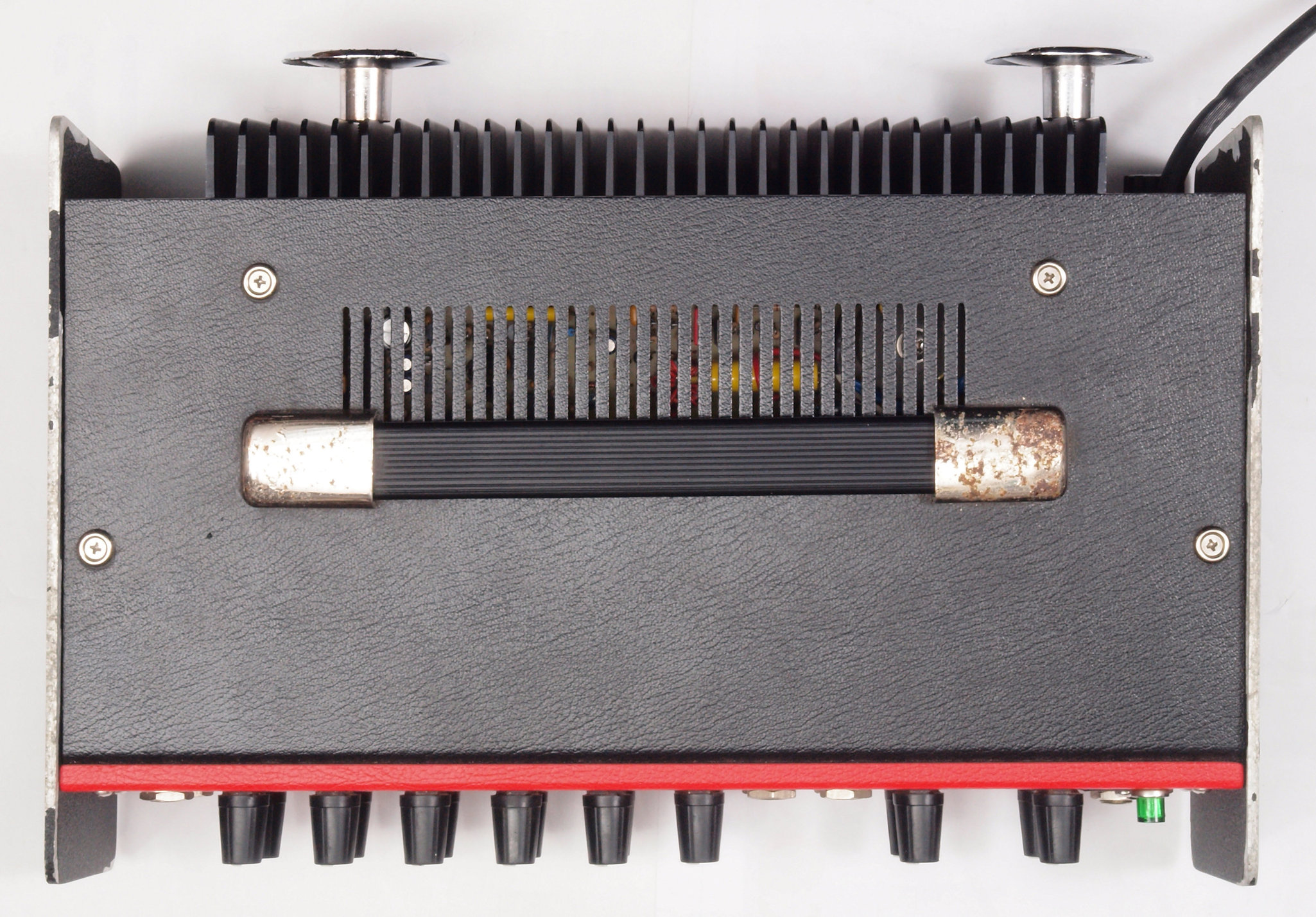

A21. 点検中 上から見る

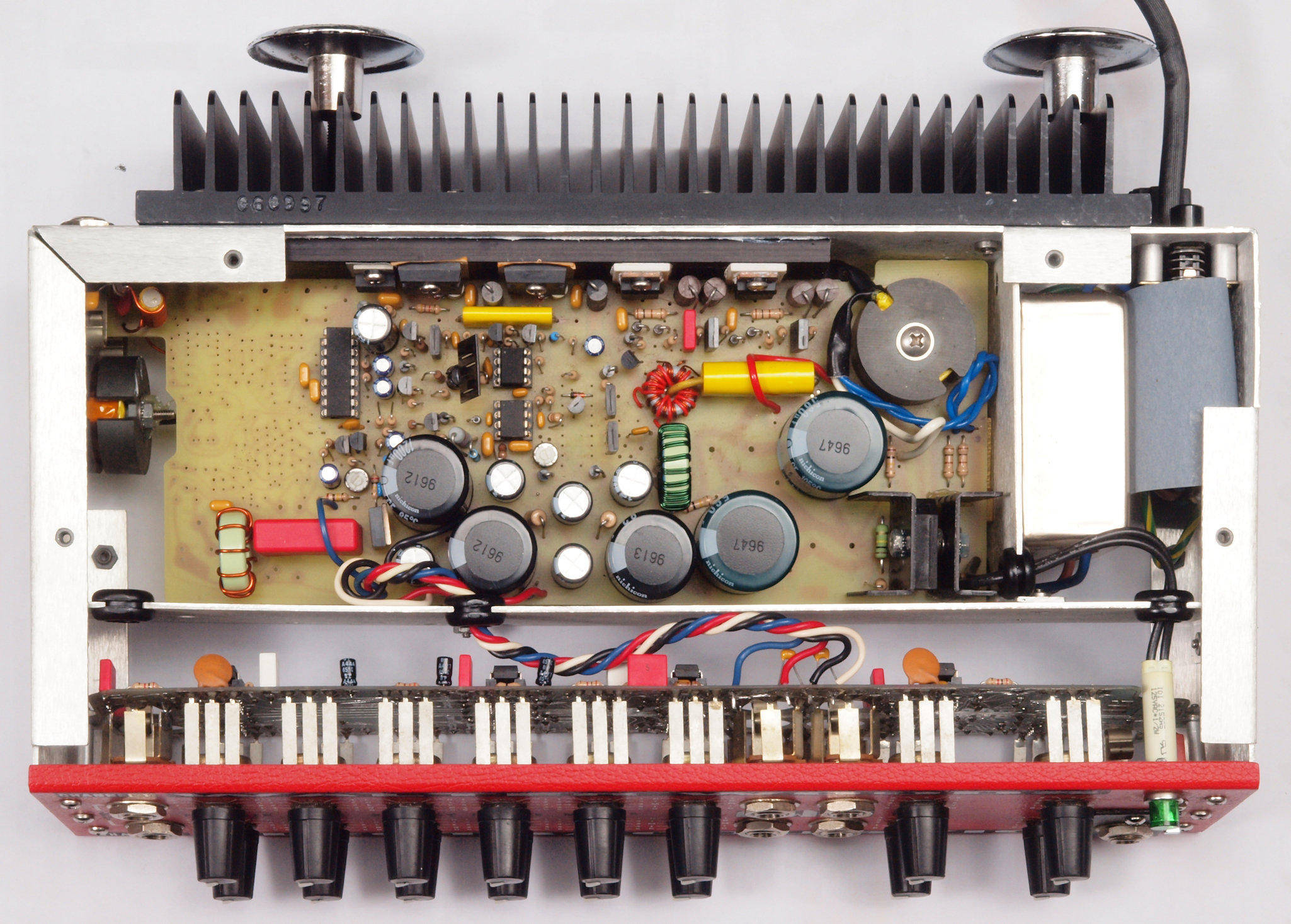

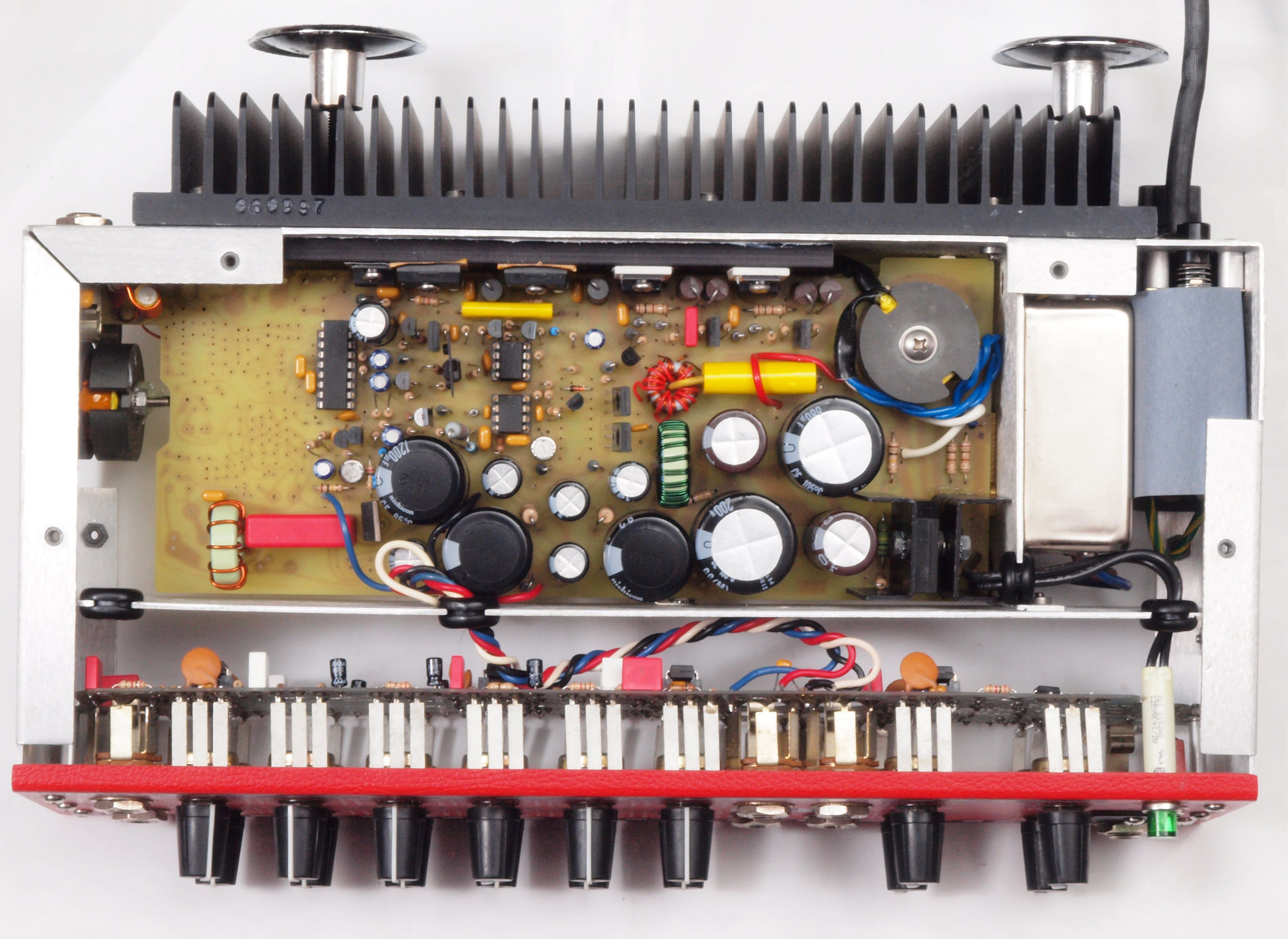

A22. 点検中 上下蓋を取り、上から見る。
A31. 点検中 下前から見る
A32. 点検中 下前右から見る

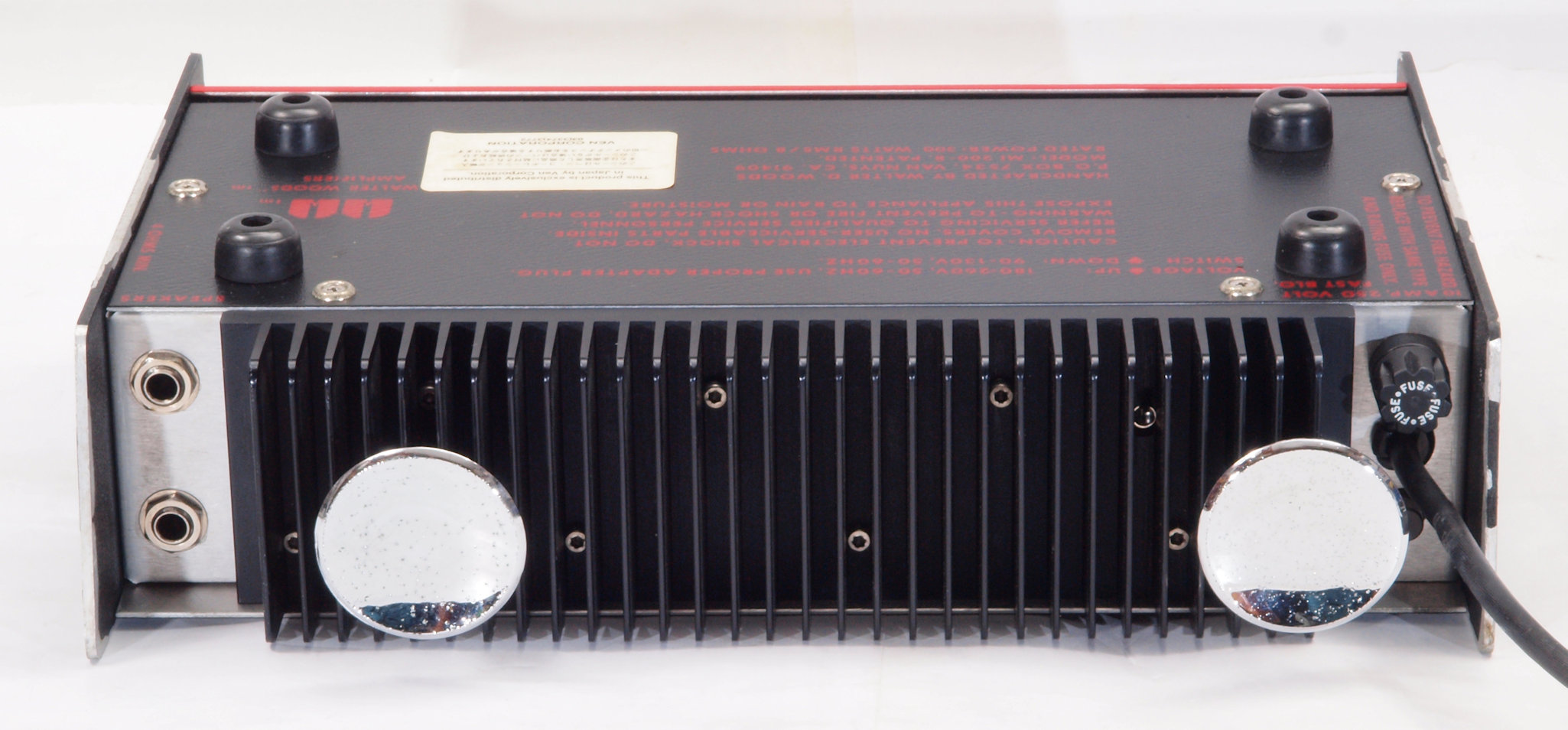

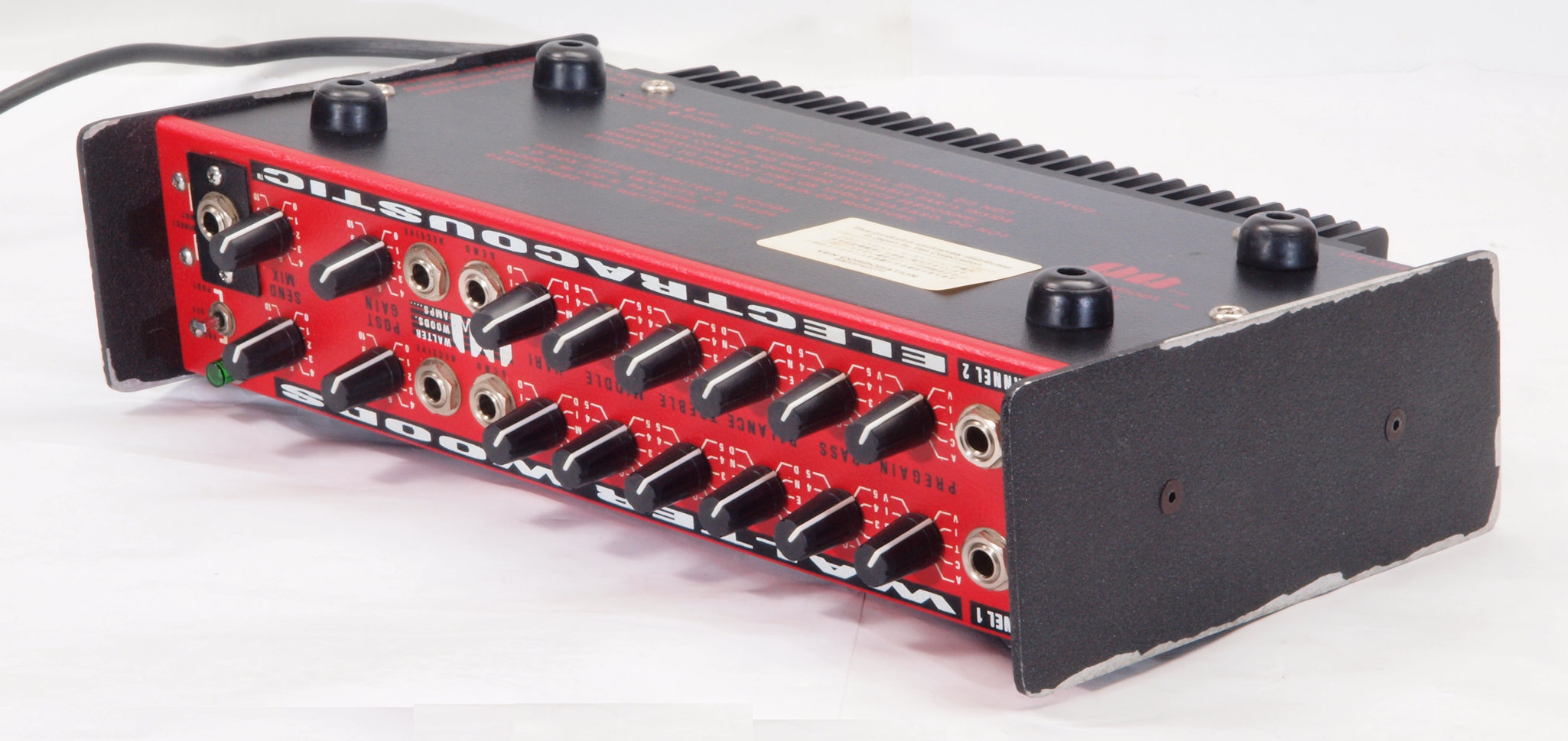

A33. 点検中 下後から見る
A34. 点検中 下後左から見る

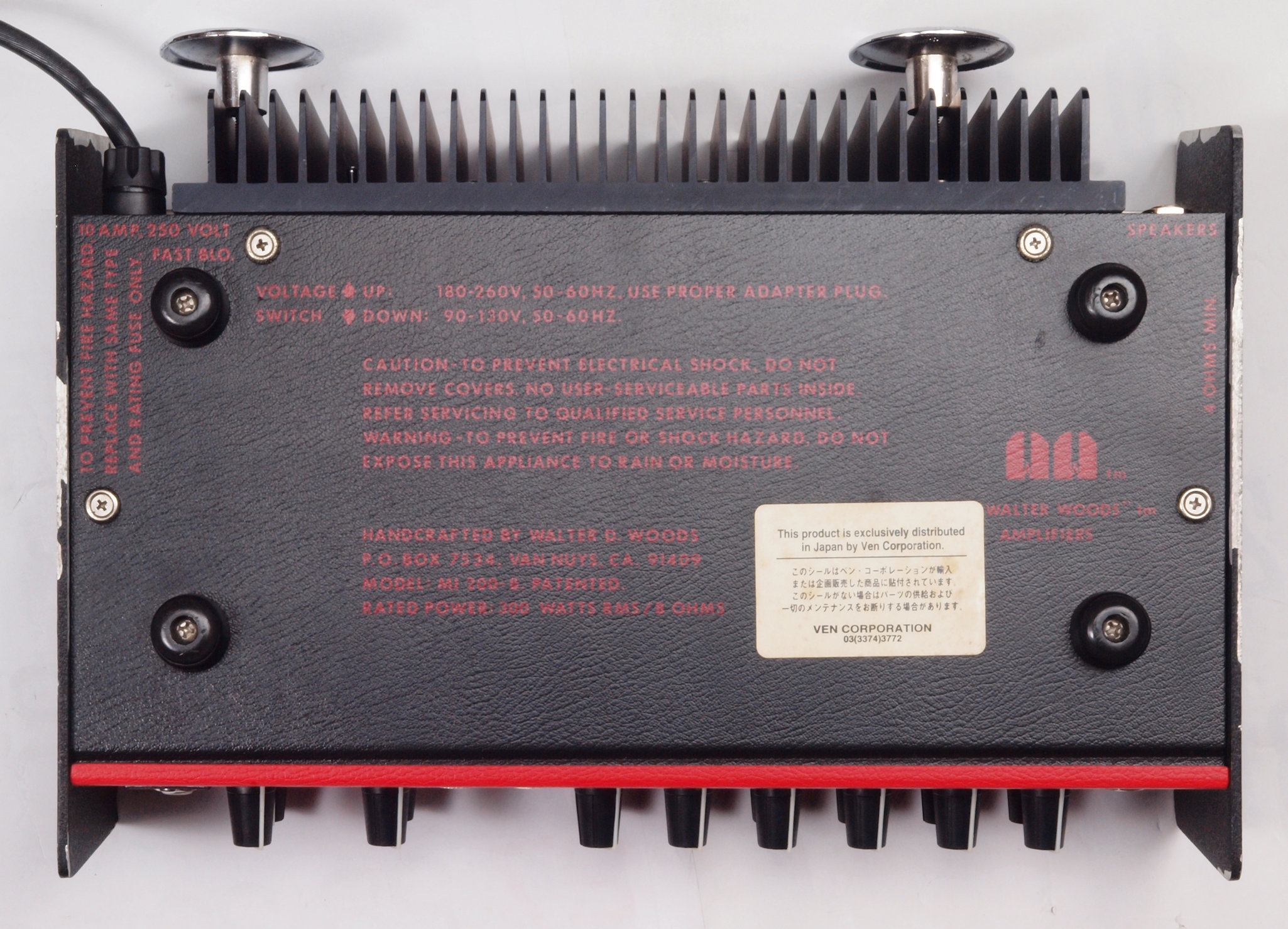

A41. 点検中 下から見る

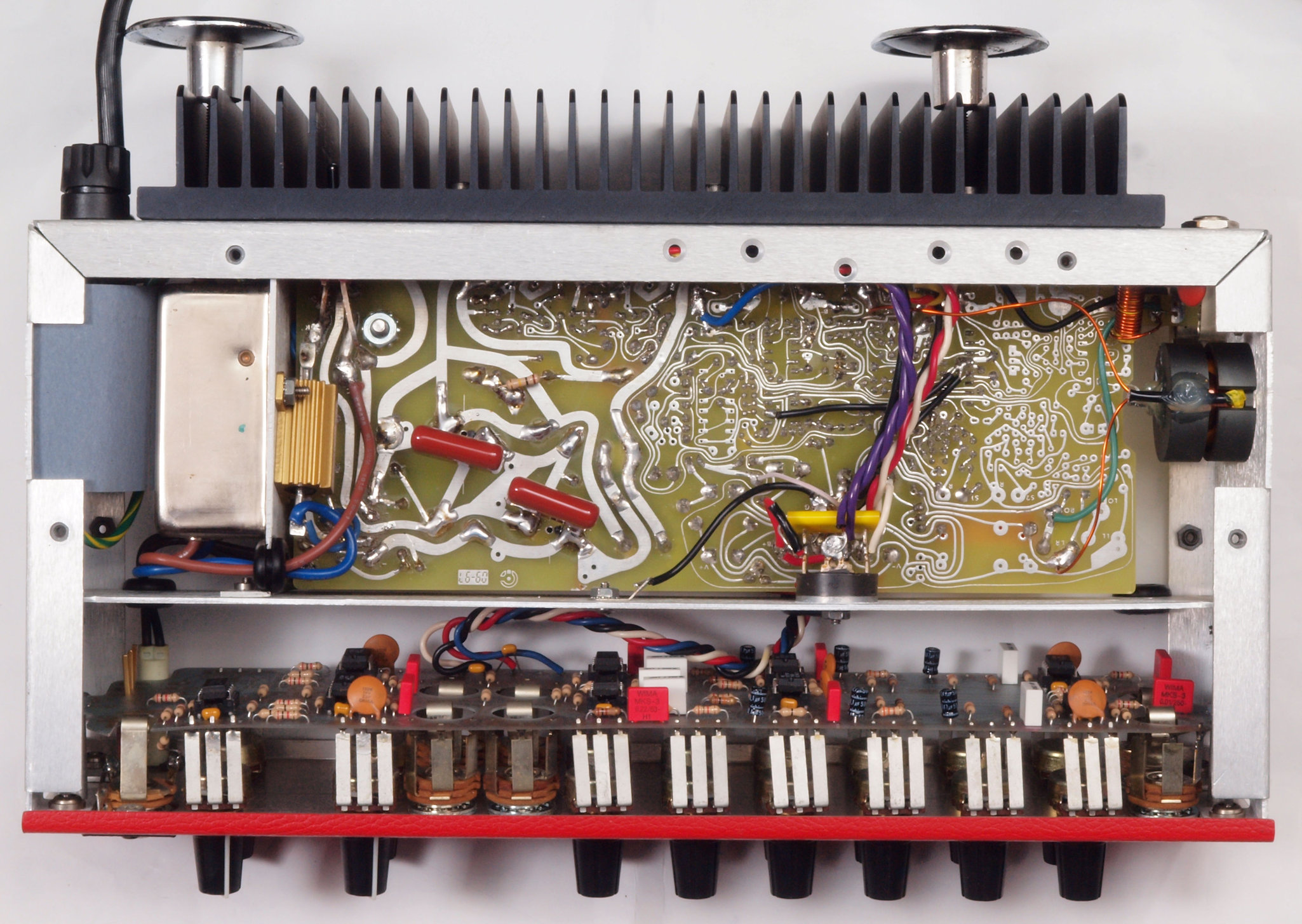

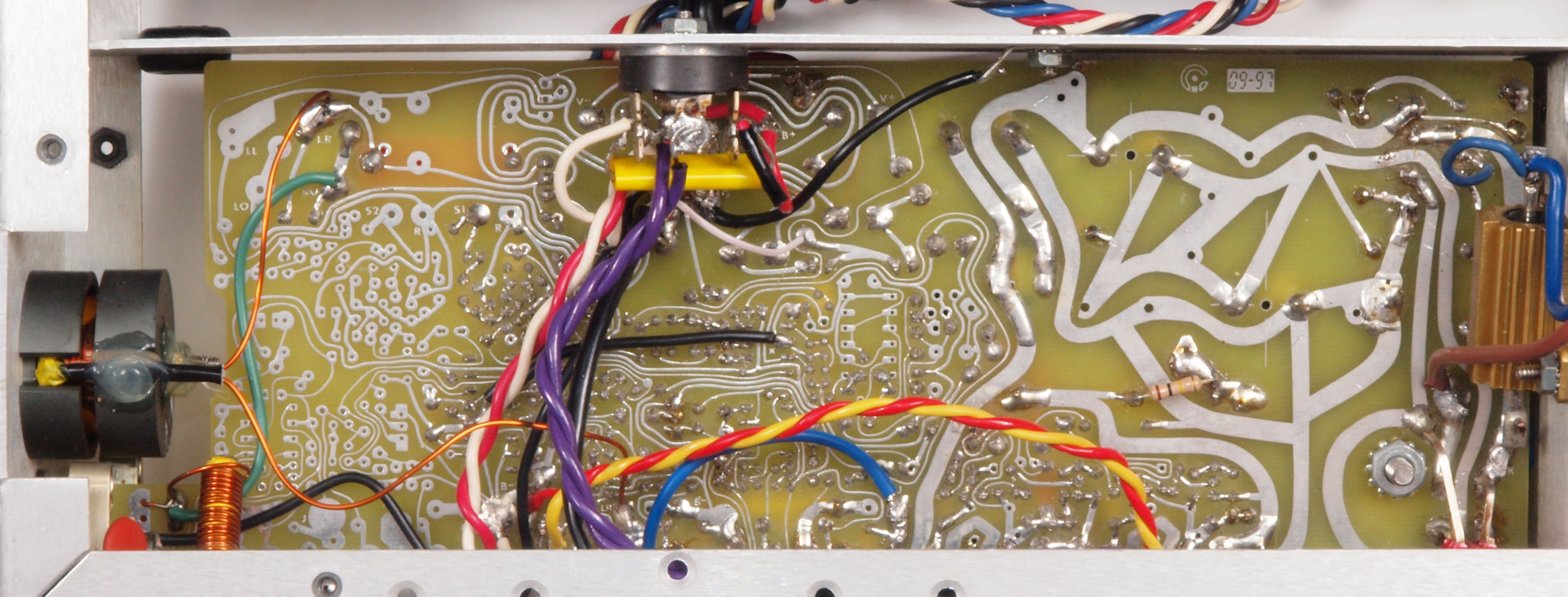

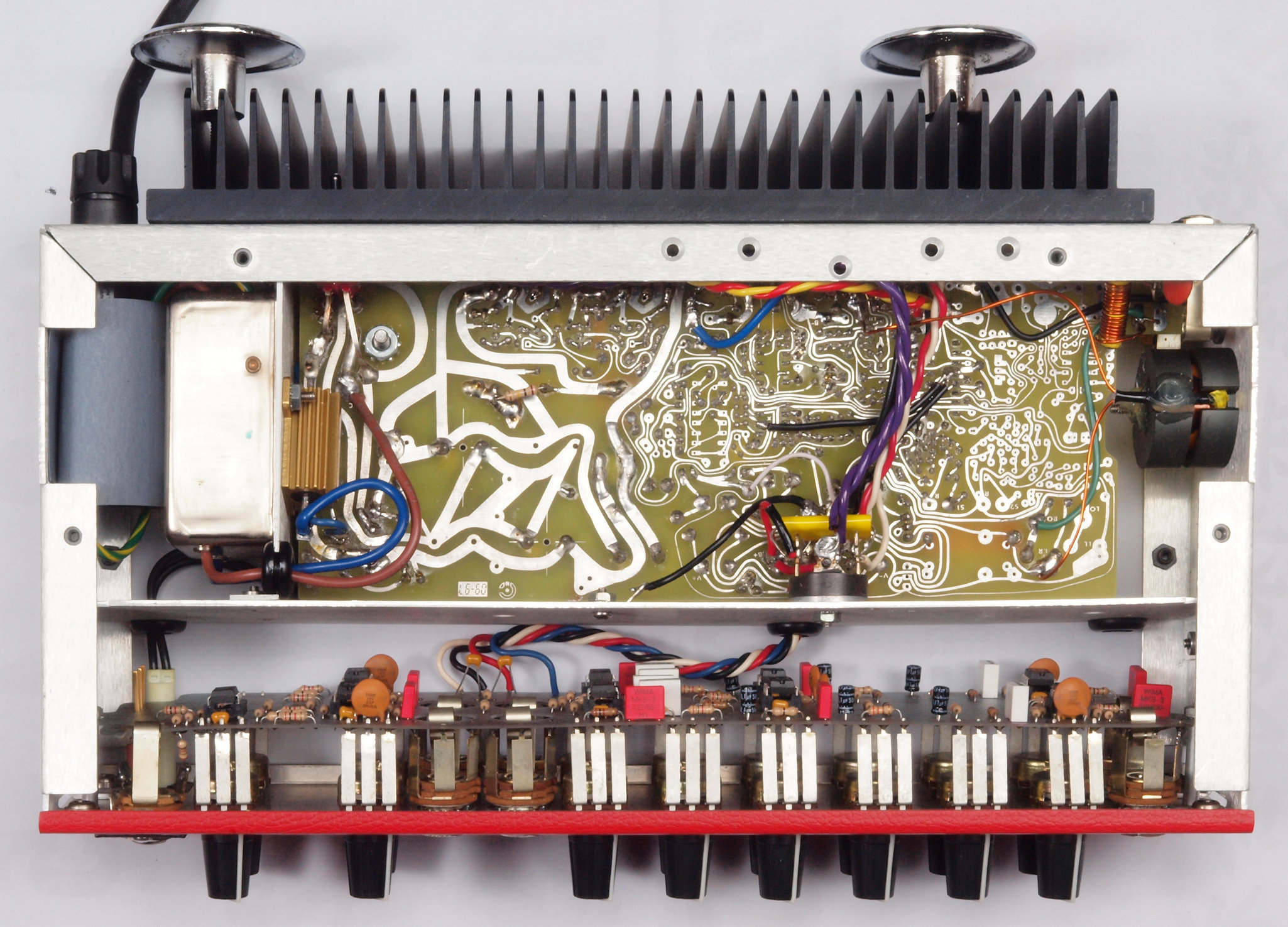

A42. 点検中 上下蓋を取り、下から見る。

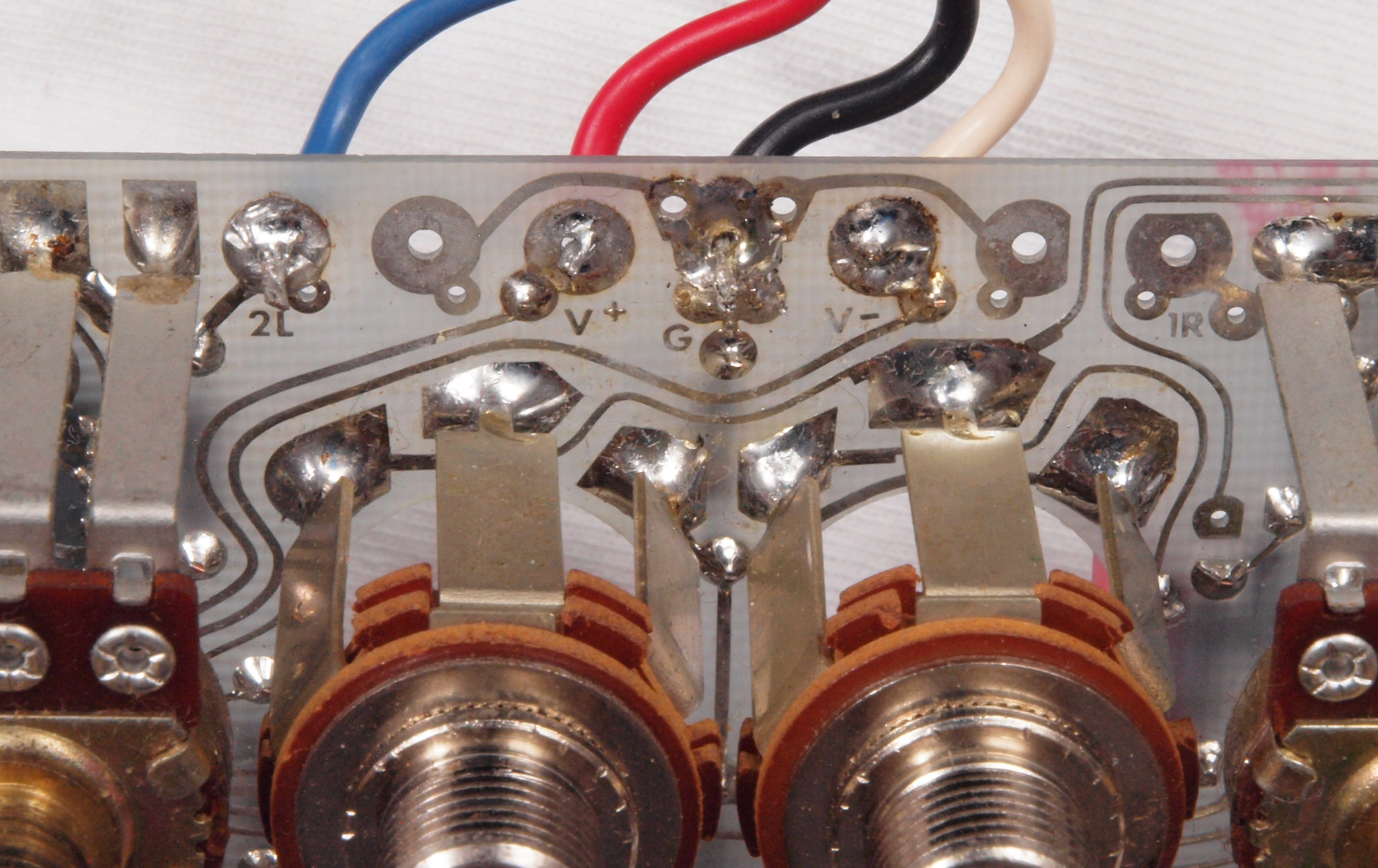

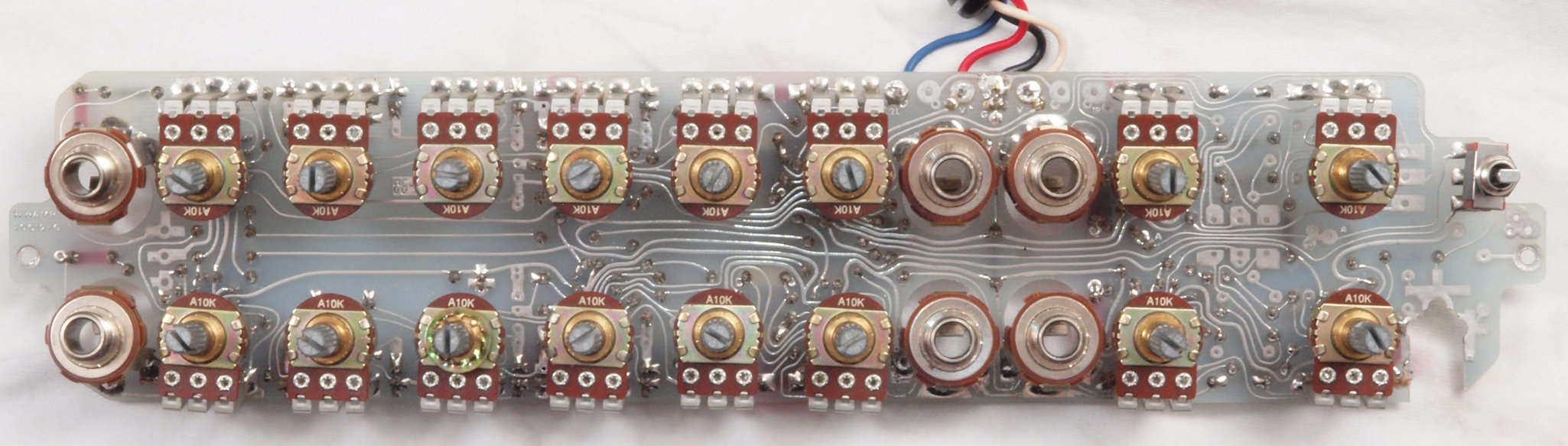

C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

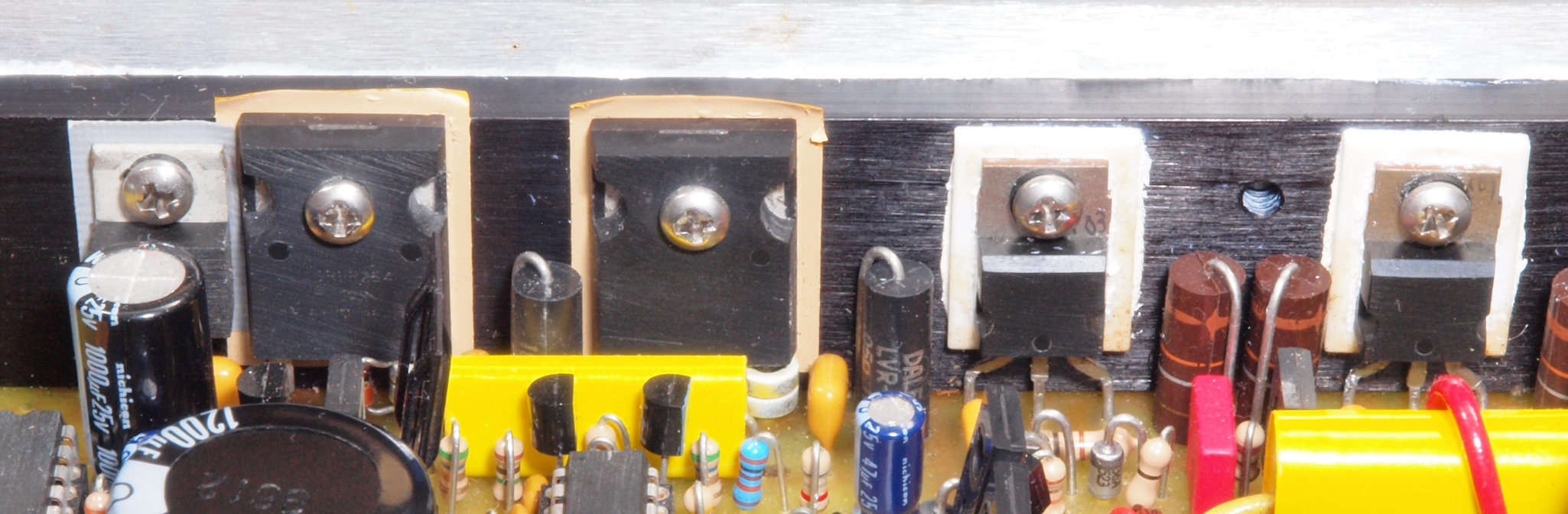

C11. 修理前 R側−AMP基板

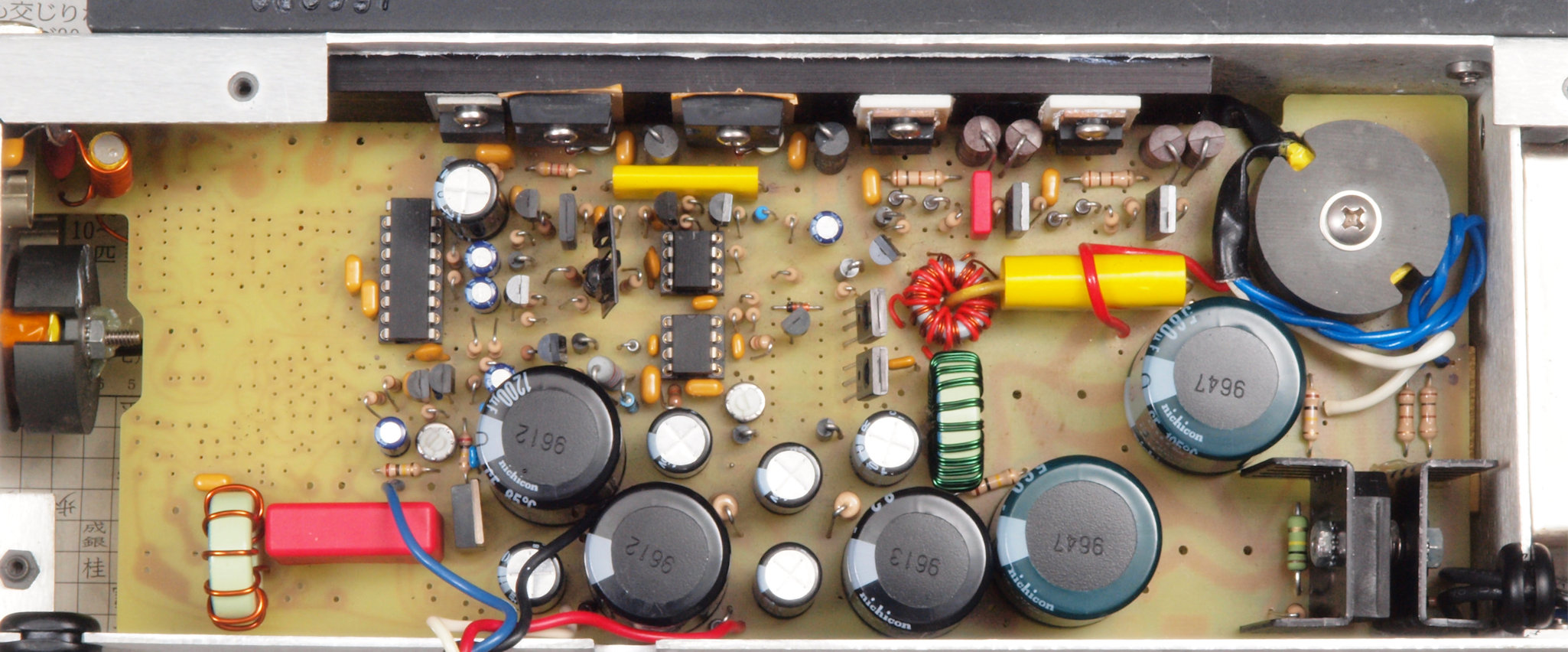

C12. 修理後 R側−AMP基板

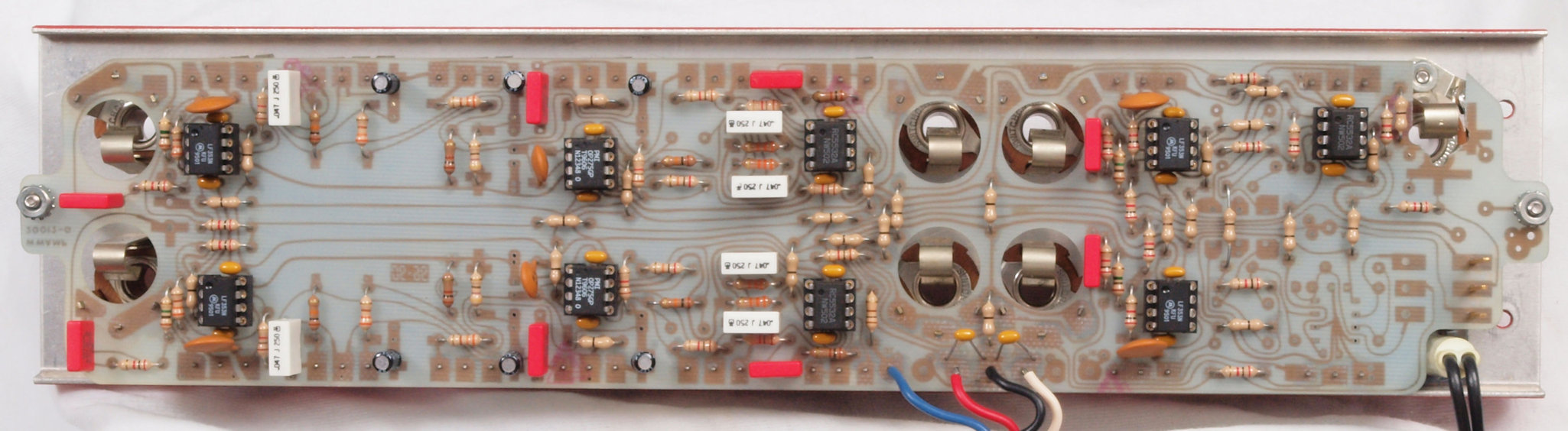

C21. 修理前 L側−AMP基板
C22. 修理後 L側−AMP基板
C31. 修理前 電源基板
C32. 修理後 電源基板

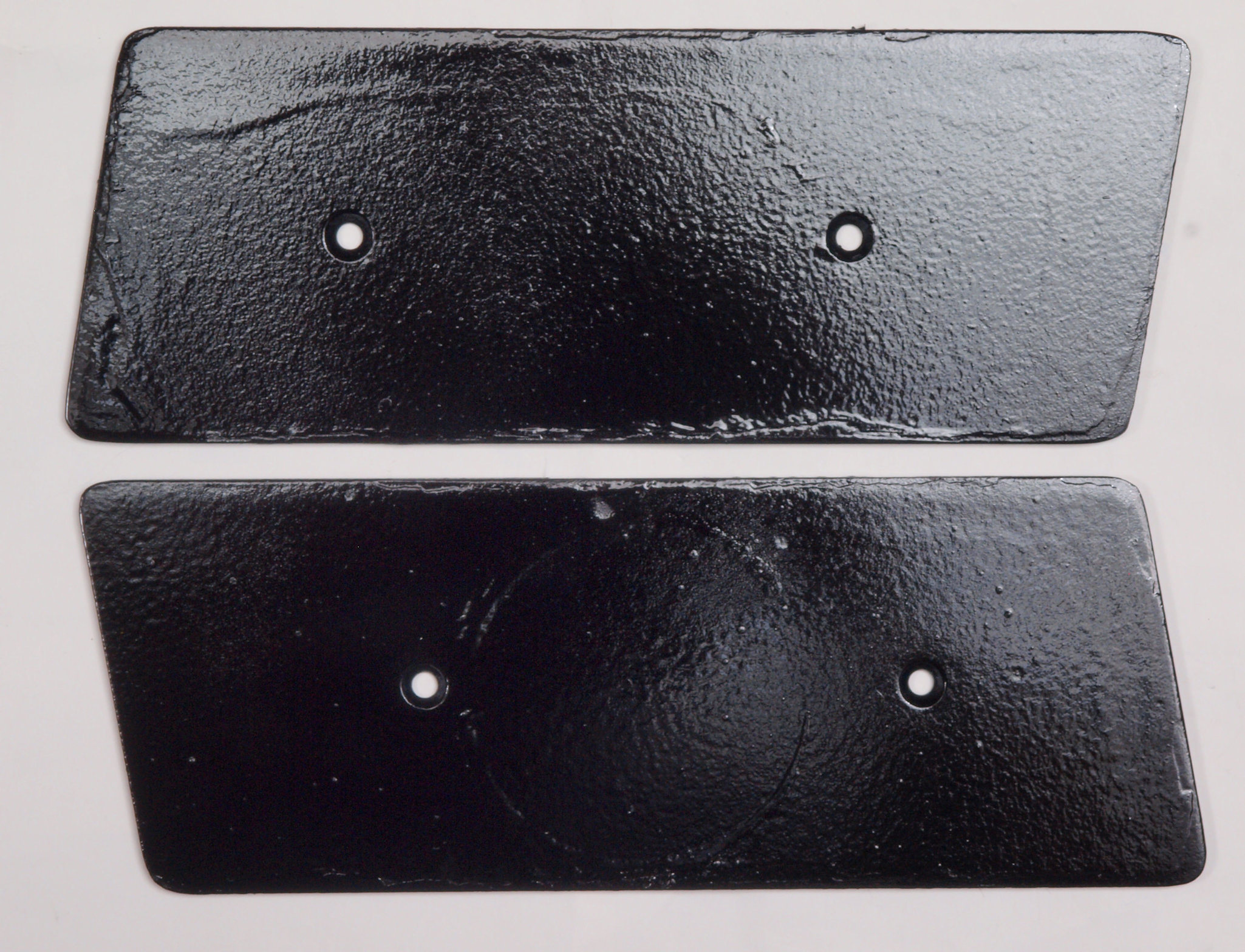

C41. 修理前 左電源トランスの凹み。
C42. 修理後 左電源トランスの凹み。
C51. 修理中 左電源トランスの防振テープ。
C52. 修理中 左電源トランスの防振テープを補強する。 音の大きさからして、カットコアのバンドの当たりの音では?
C6. 交換部品
C81. 修理前 下から見る
C82. 修理後 下から見る
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

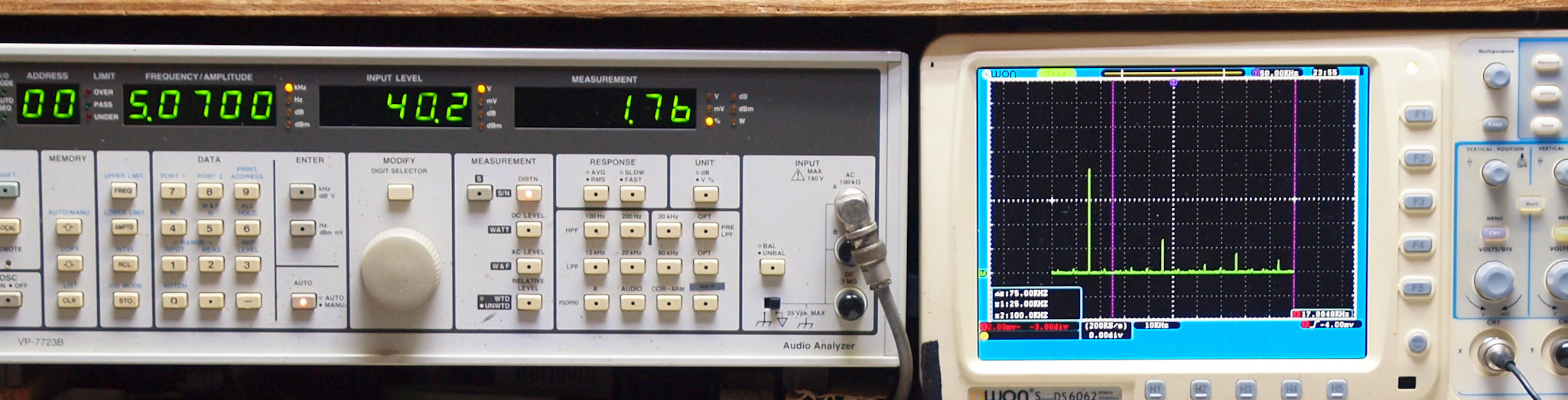

E1. 出力・歪み率測定・調整

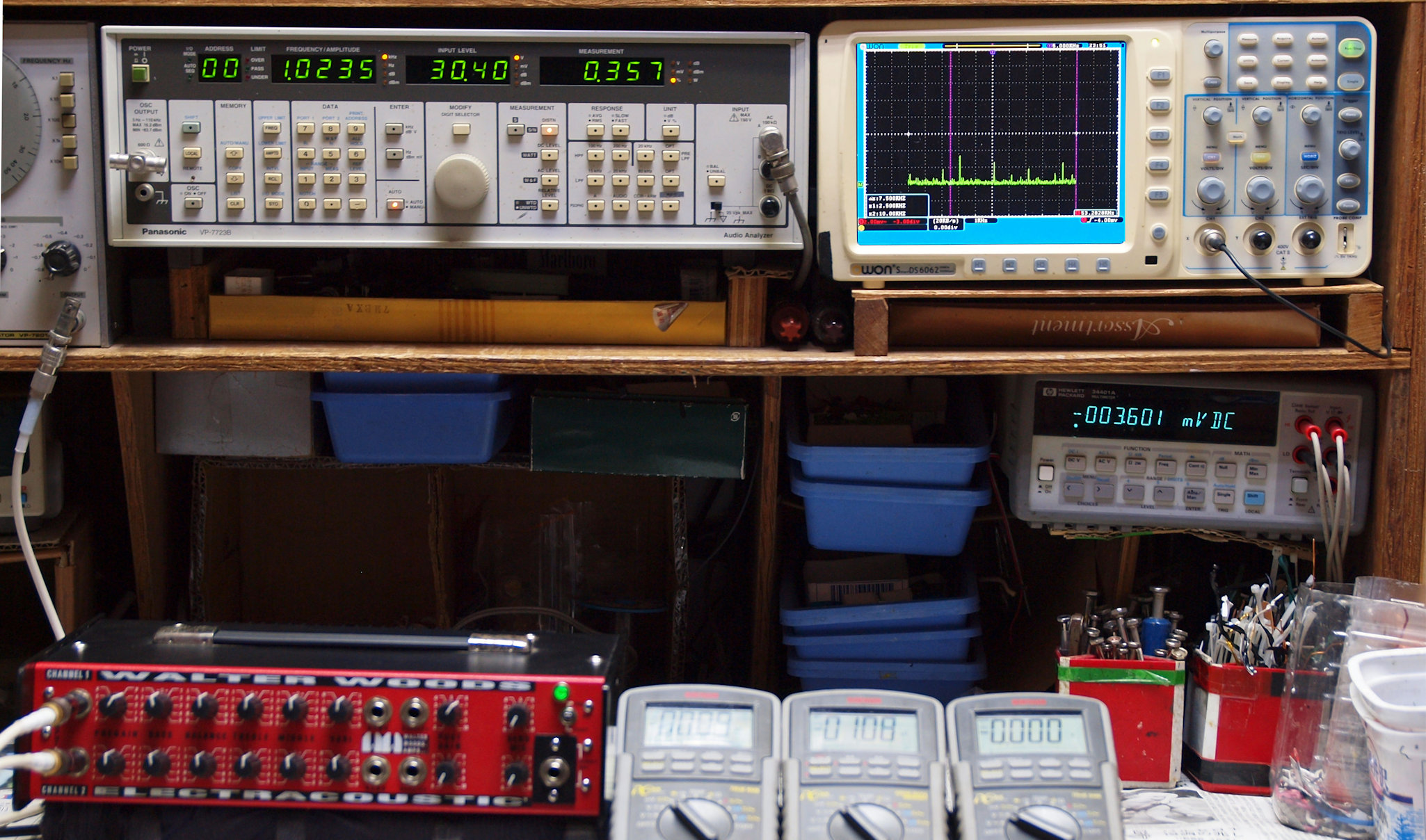

    <見方>

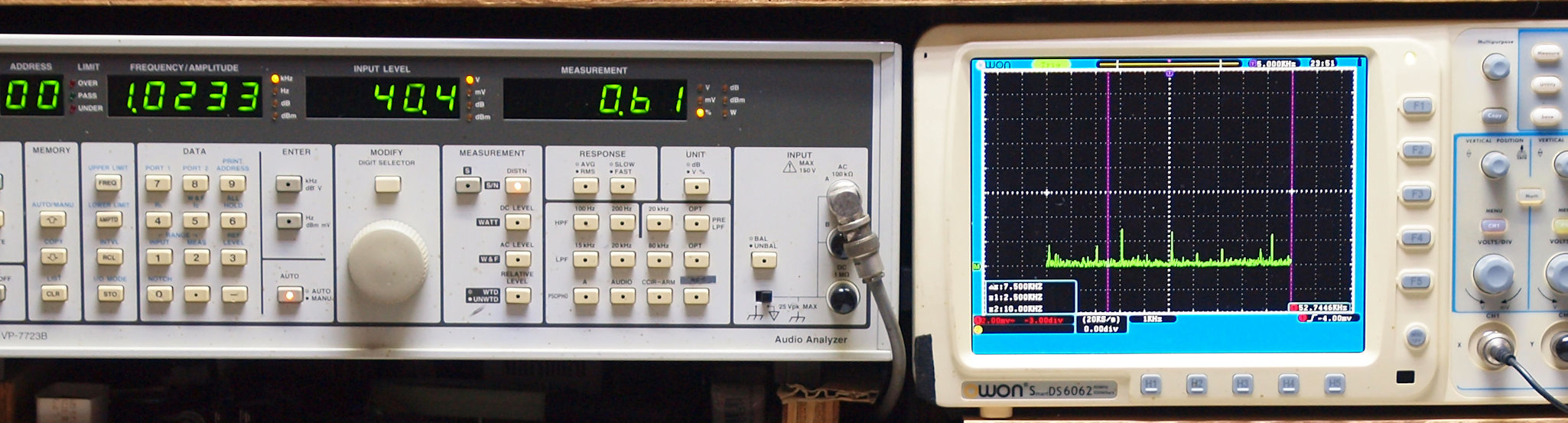

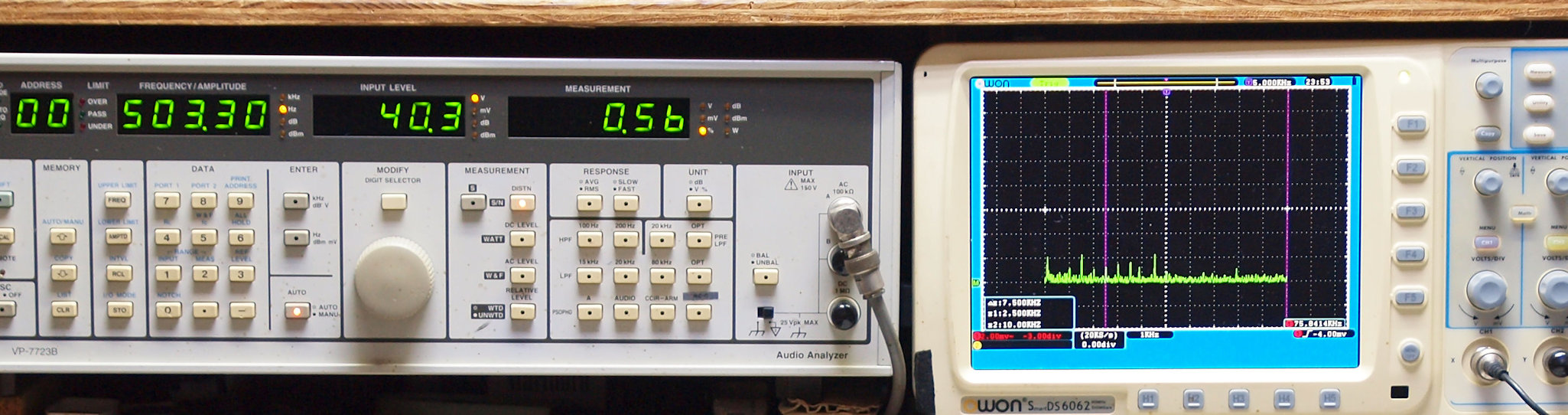

   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定

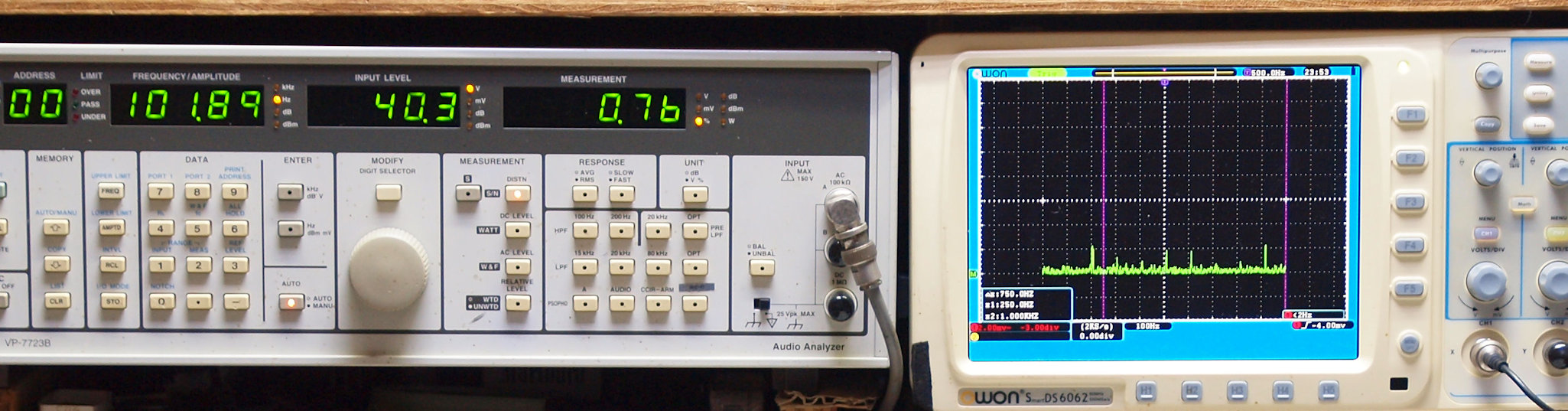

E21. R側SP出力電圧35V=153W出力 1.6%歪み 1000HZ
E22. L側SP出力電圧35V=153W出力 1.2%歪み 1000HZ

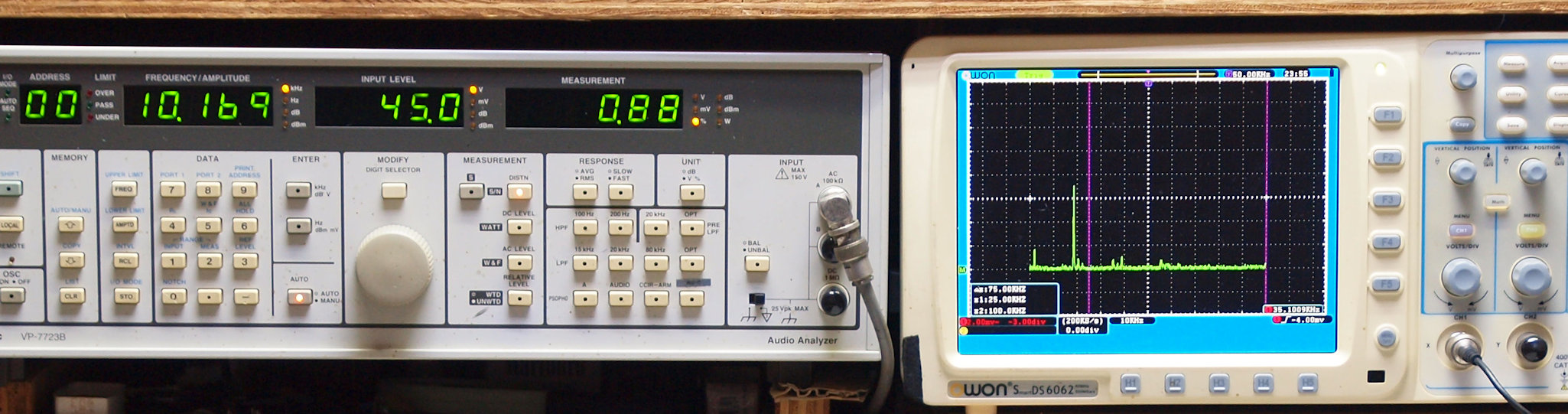

E31. R側SP出力電圧35V=153W出力 2.6%歪み 400HZ
E32. R側SP出力電圧35V=153W出力 1.3%歪み 400HZ
E41. その時のVUメータ、SP出力電圧35V=153W出力
E42. SP出力15W時のVUメータ。
E5. 完成、24時間エージング。 左は「MusicRefarence RM−9. 5.5年後の再修理
S. WALTER WOODS M−300 仕様

WALTER WOODS/M-300

  • ワット数:450w/ 4ohms, Min. 4ohms
  • 300w/ 8ohms, 450w/ 4ohms, Min. 4ohms, 100VAC
    Dimension; 311W: 85H: 196D mm
                      m-300_c
