Ｎａｔｉｏｎａｌ ＰＲＯＣＥＥＤ　ＲＪＸ−４８００Ｄ　修理記録
２０２３／１１／２０到着　　　２０２５／１／３１完成　
Ａ．　修理前の状況
  • オーバーホール修理を、お願いしたく、メール致しました。
    少年時代に、BCLに 夢中になり当時あこがれのRJX-4800dを、２０２２年11月にメルカリで購入しました。
    ２０２３年４月に、仕事を退職したのを機に２０２３年５月に専門業者に、ガリの除去、周波数カウンターの調整、電球をLEDに交換し使用しておりました。
    所が２０２３年１０月に１００Ｖ電源が、入らなくなりましたので、電源の修理を含むオーバーホール修理をお願い致します。
    ラジオを、操作している時、少年時代に戻り大変楽しいです。


B．原因
  • 各部経年劣化
    全体的に感度が悪い、特に高い周波数。

Ｃ．　修理状況
Ｄ．使用部品
  • ＴＲ（トランジスタ−）　　　　　２個。
    ＦＥＴ（電解トランジスタ−）　３個。
    電解コンデンサー　　　　　　４１個。
    フイルムコンデンサー　　　　１個。
    セラミックコンデンサー　　　　１個。


Ｅ．　測定・調整
Ｆ．修理費　　１２０，０００円　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｎａｔｉｏｎａｌ ＰＲＯＣＥＥＤ　ＲＪＸ−４８００／４８００Ｄ　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

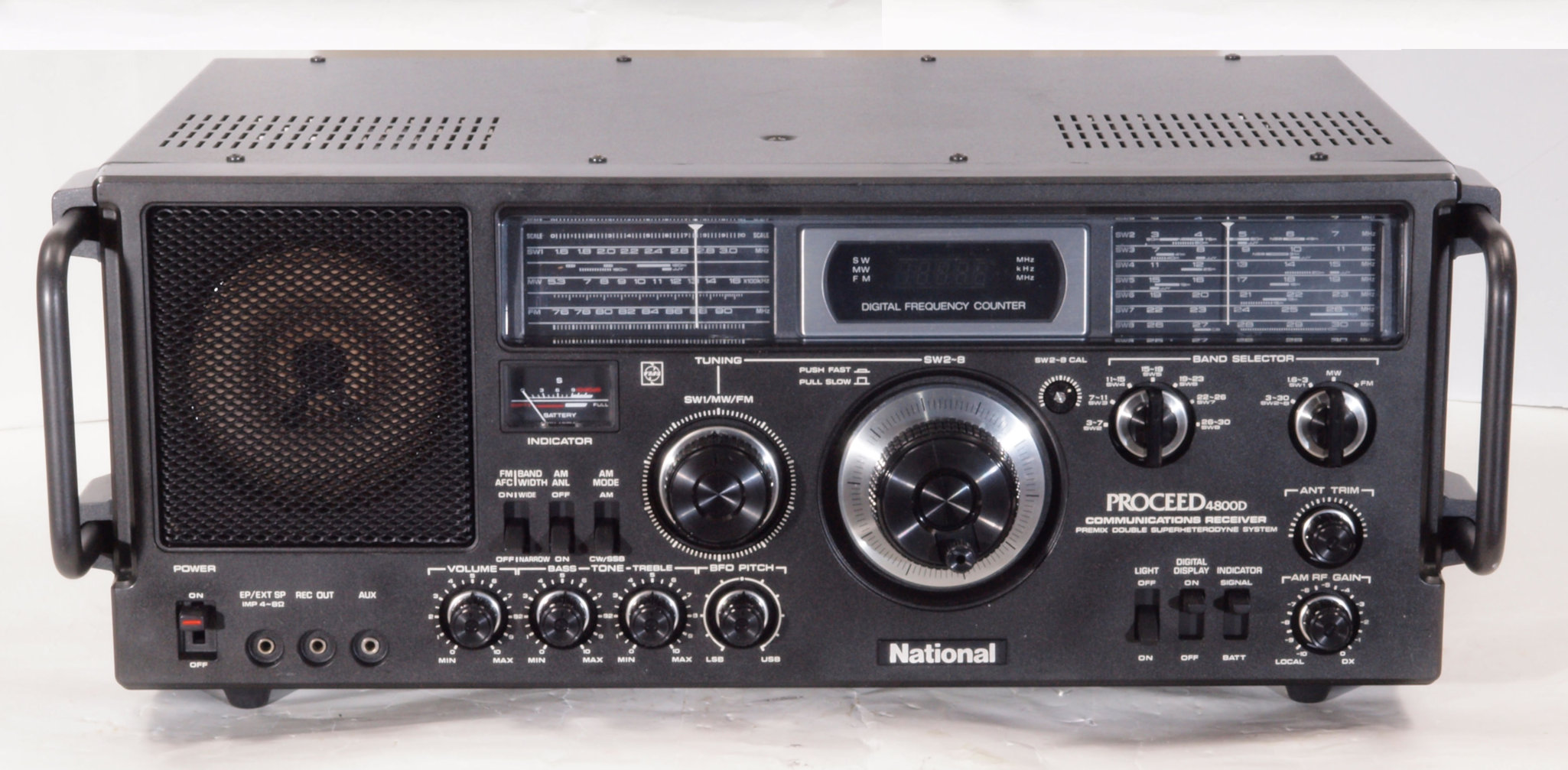

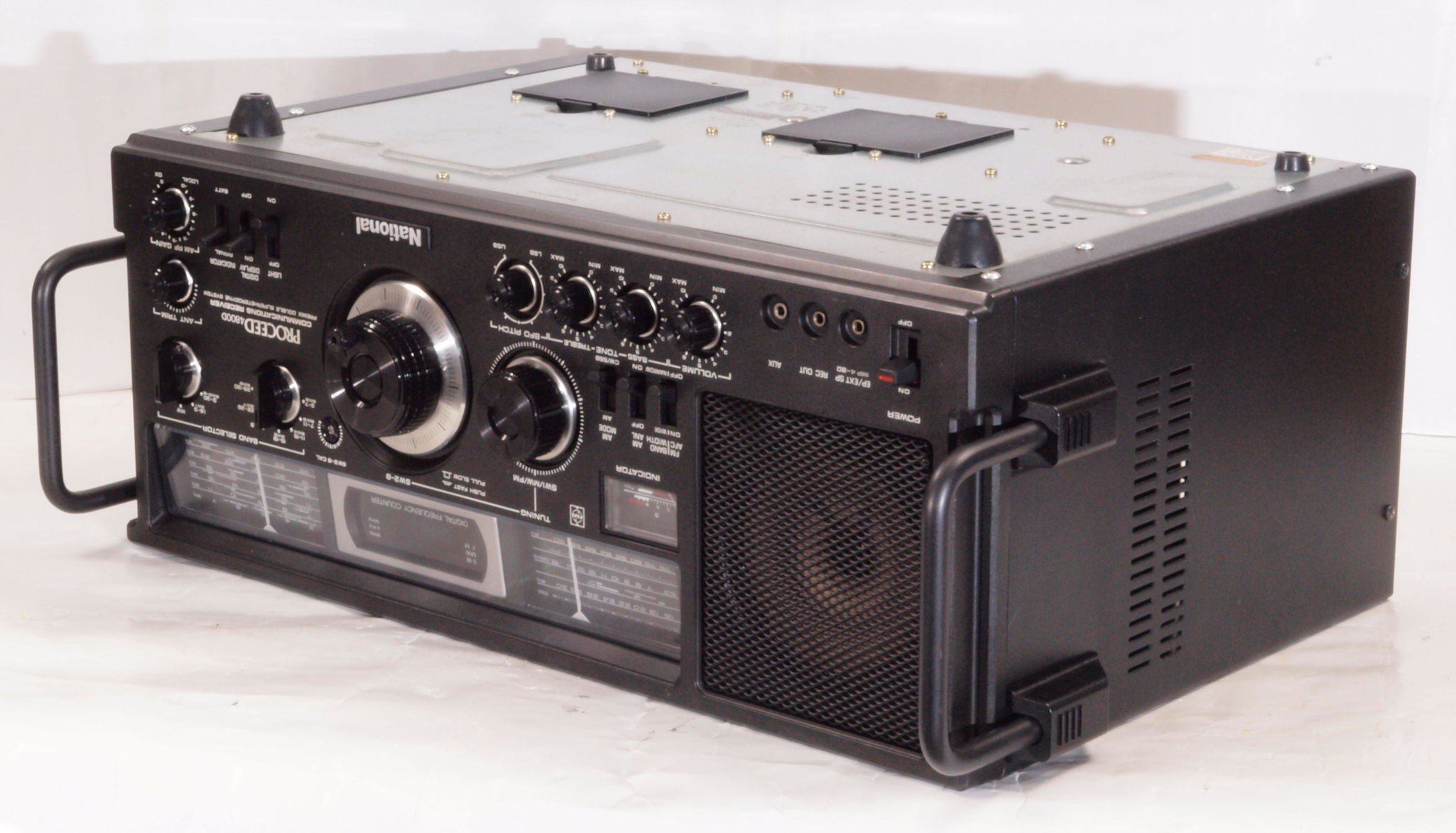

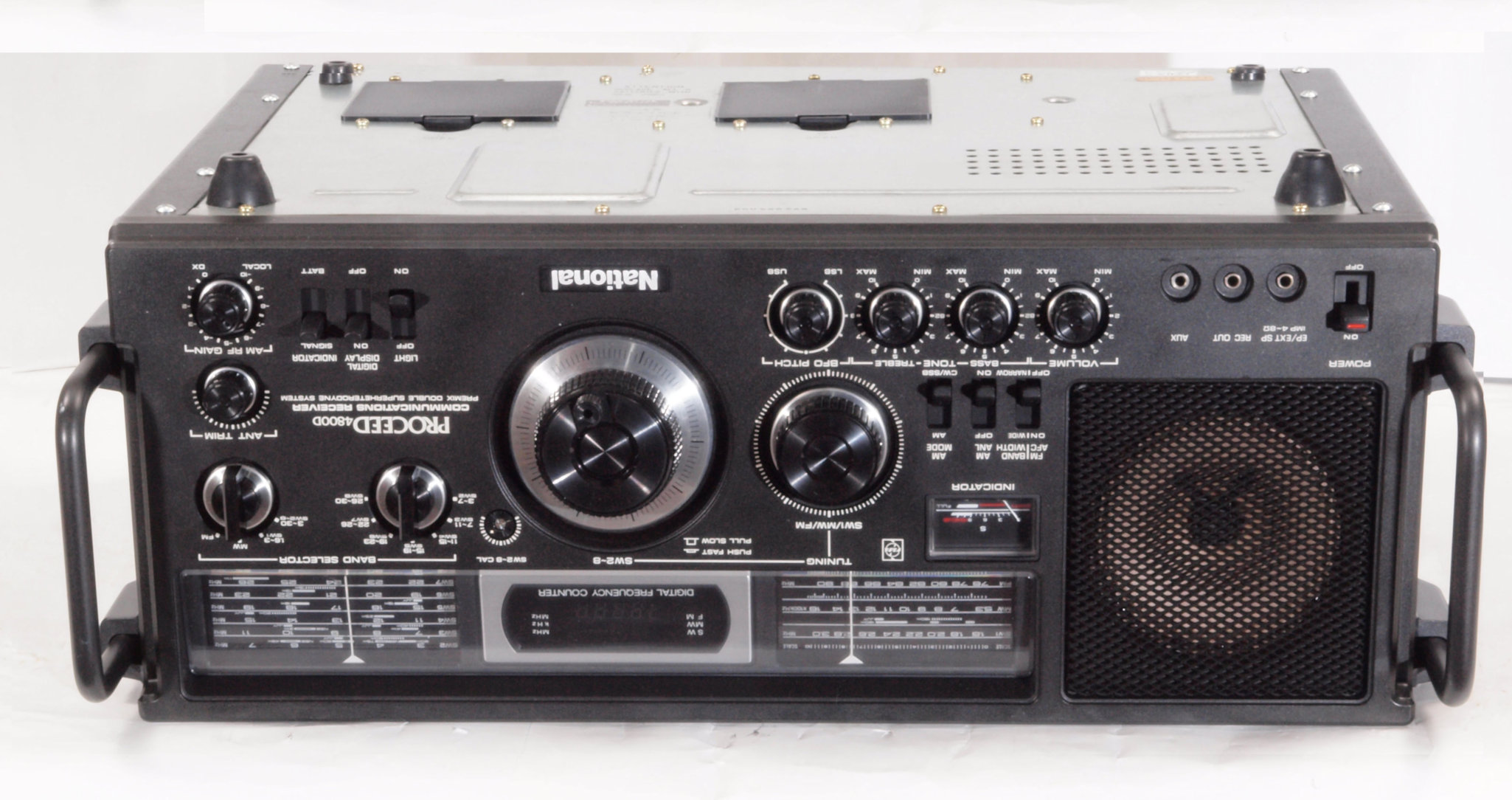

Ａ１１．　点検中　前から見る。

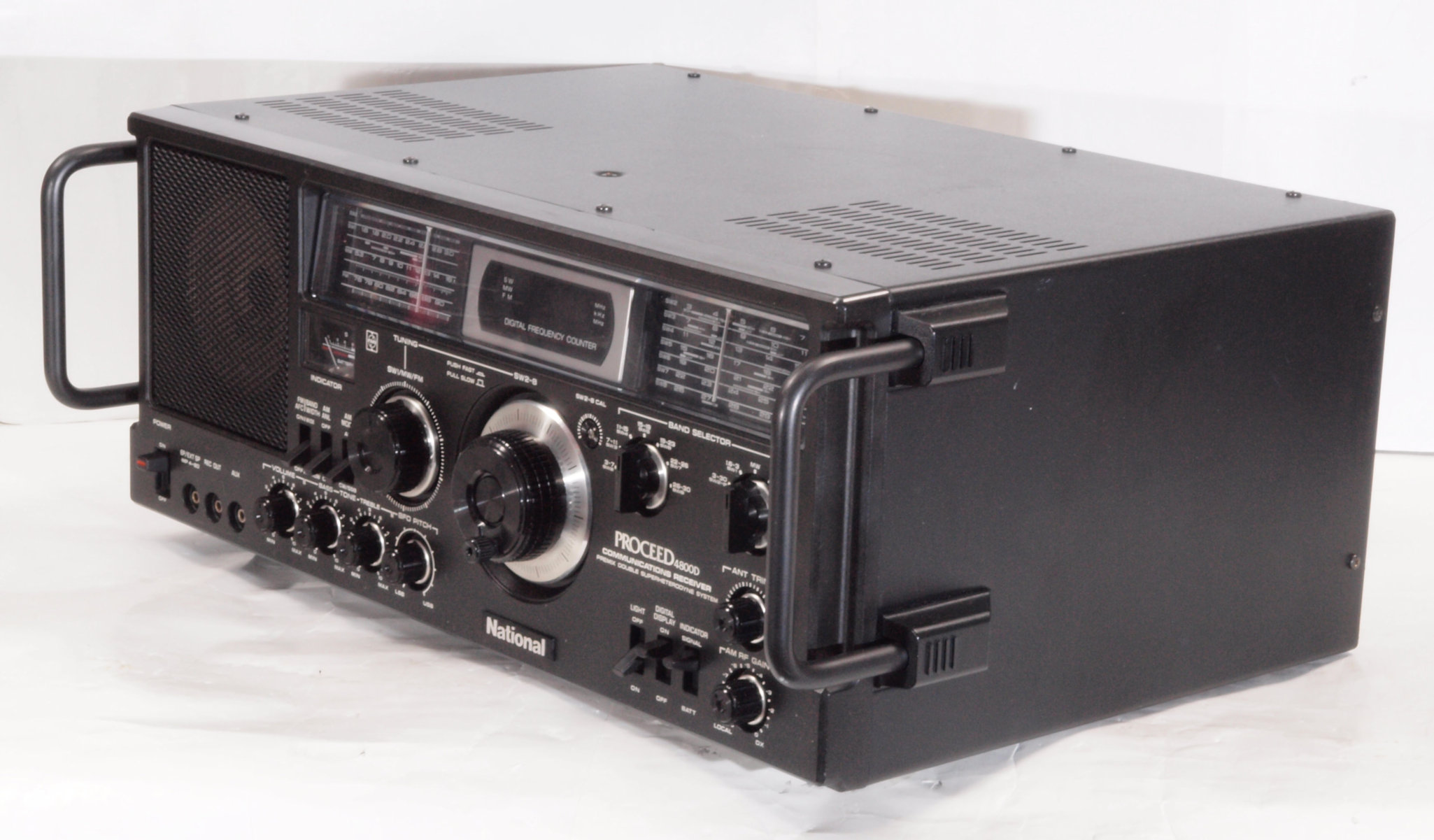

Ａ１２．　点検中　前右から見る。

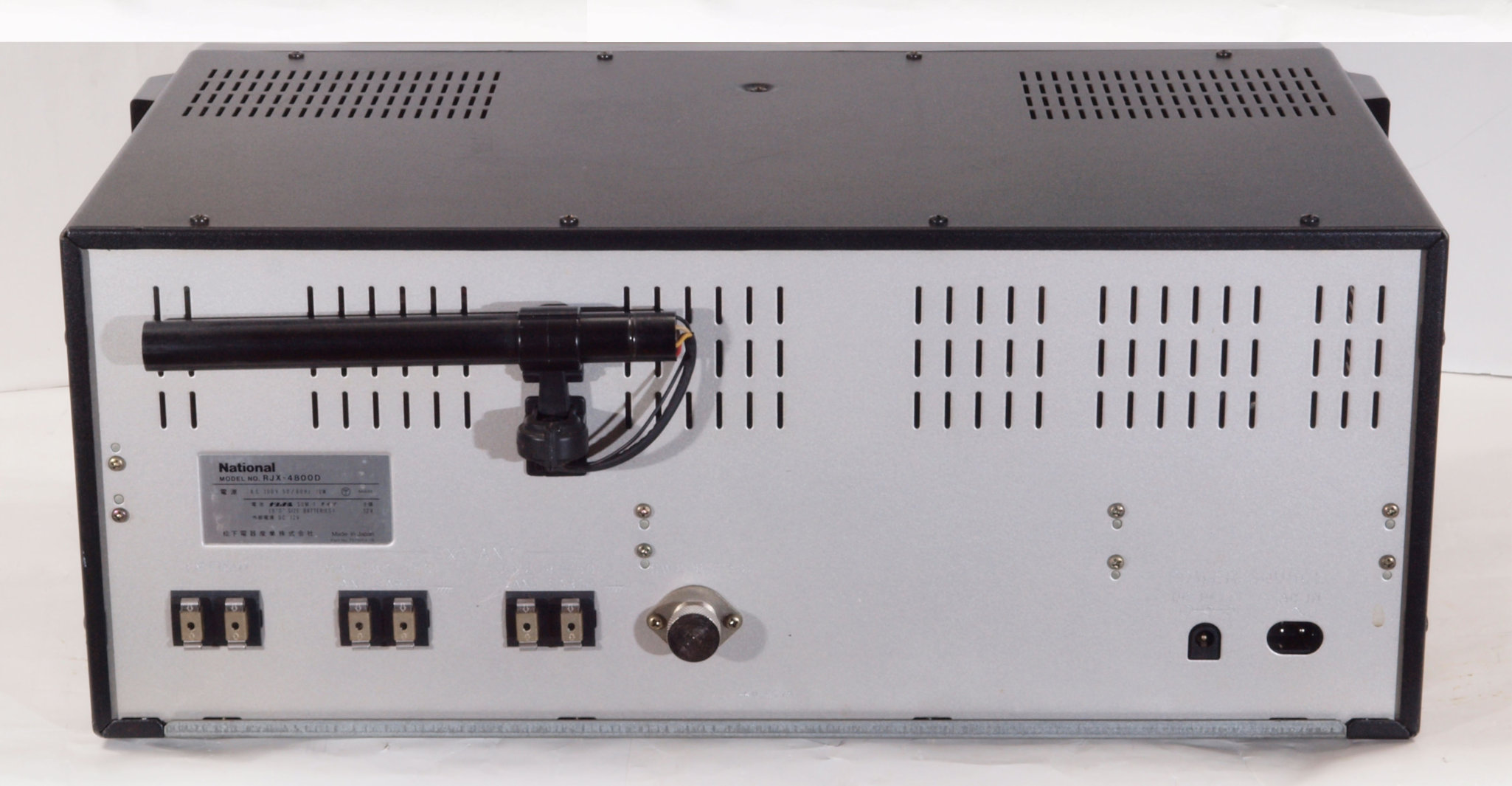

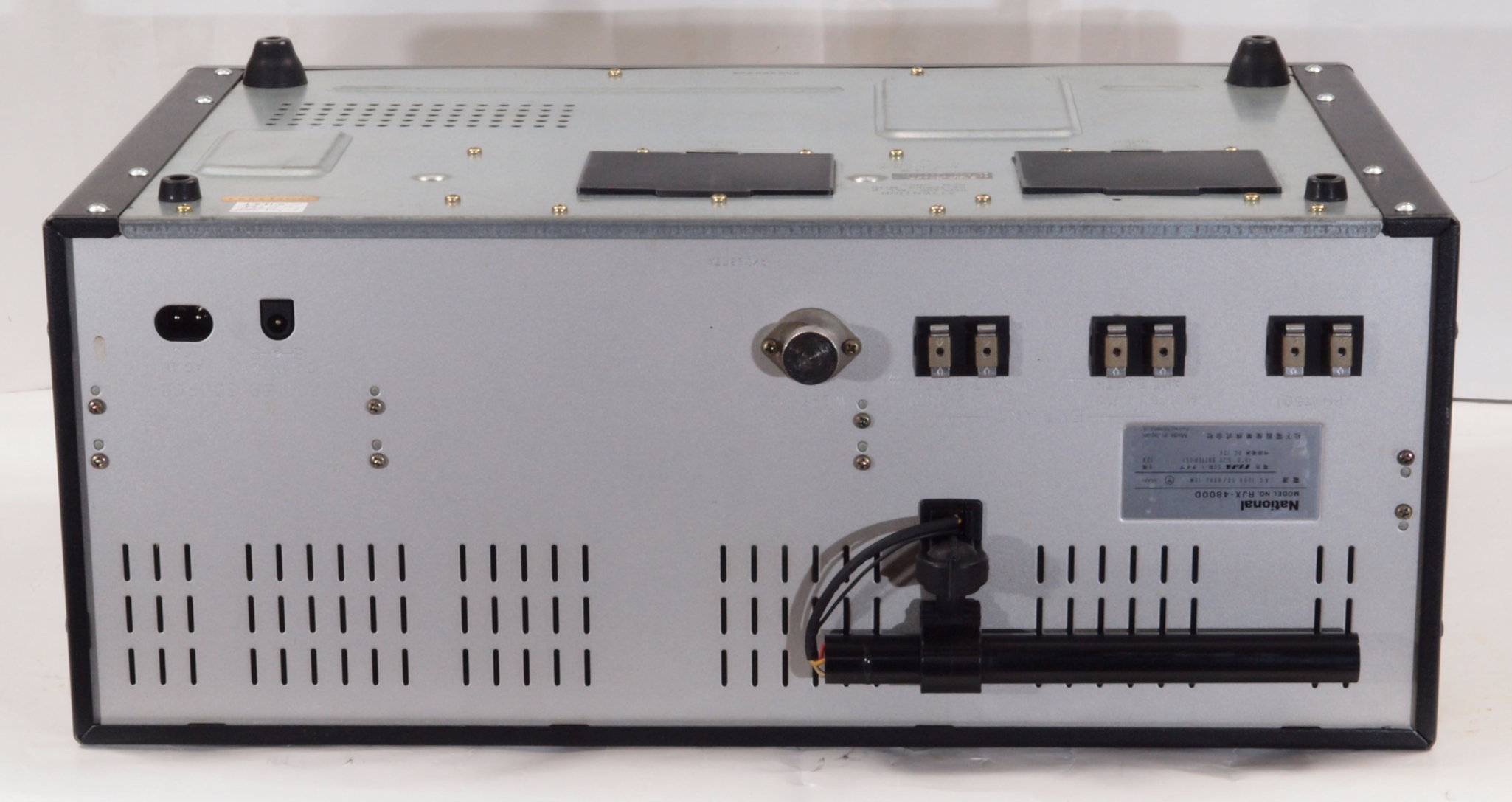

Ａ１３．　点検中　後から見る。

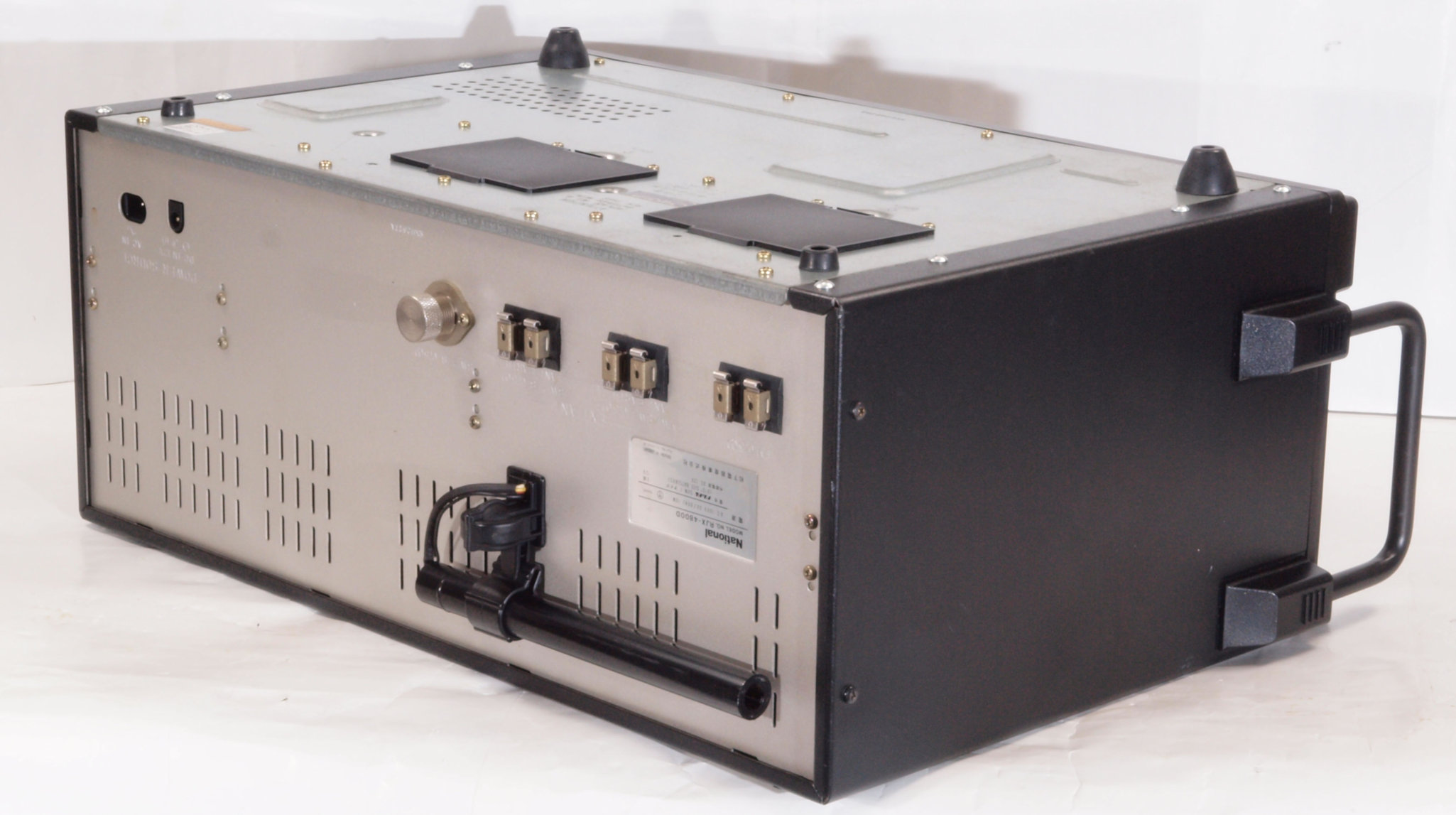

Ａ１４．　点検中　後左から見る。

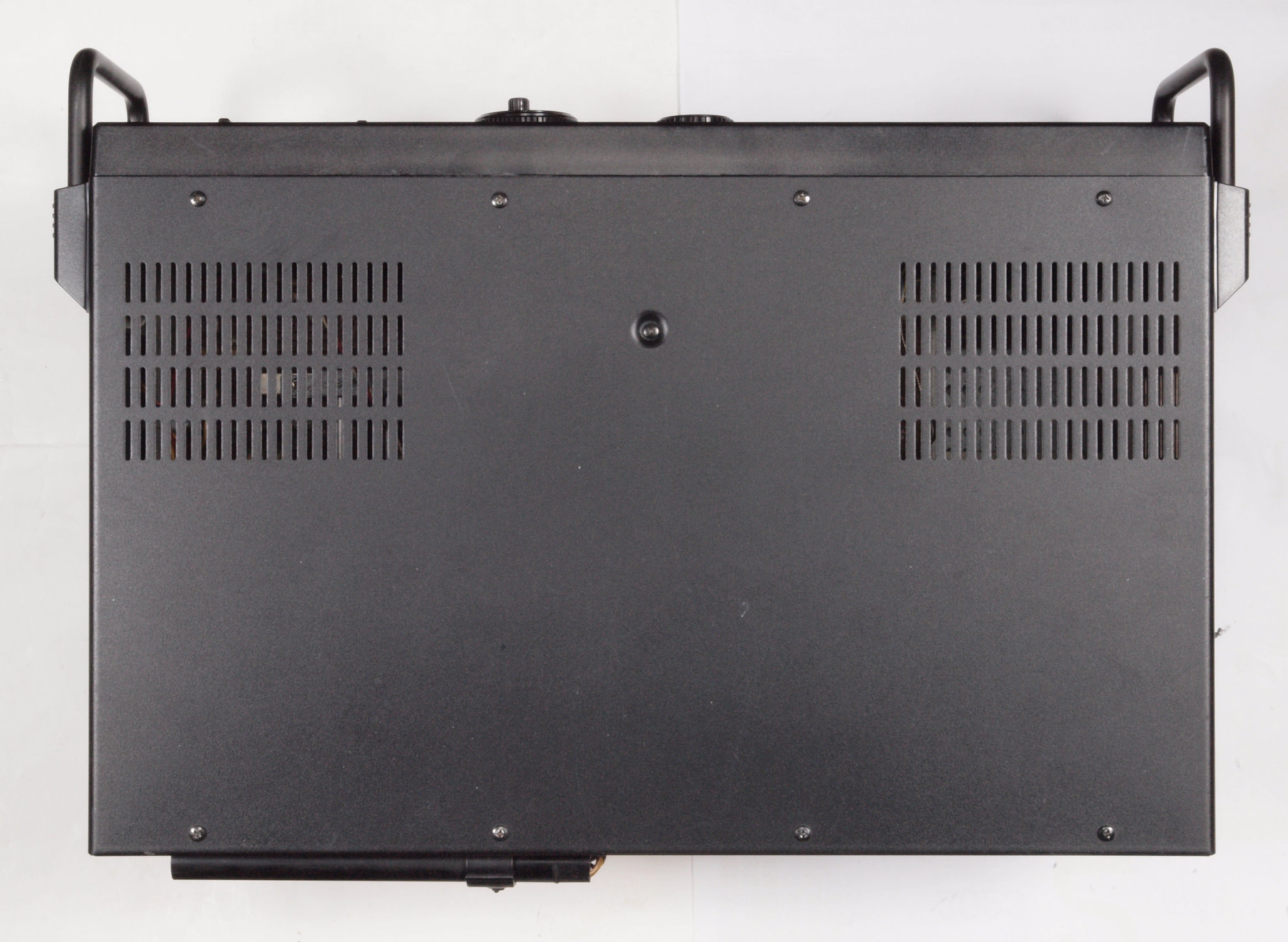

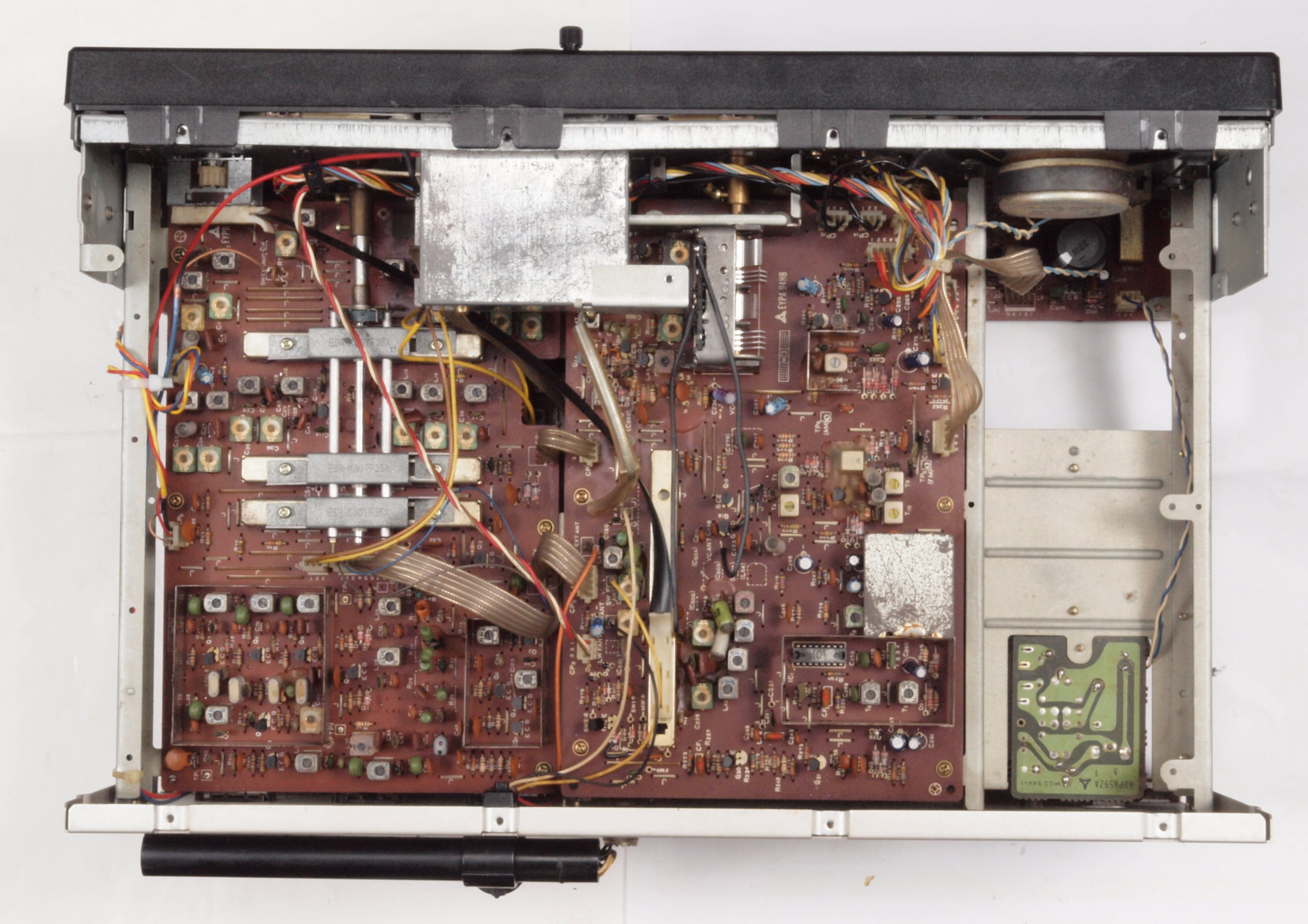

Ａ１５．　点検中　上から見る。
Ａ１６．　点検中　上蓋を取り、上から見る。　部品交換等修理跡は無。

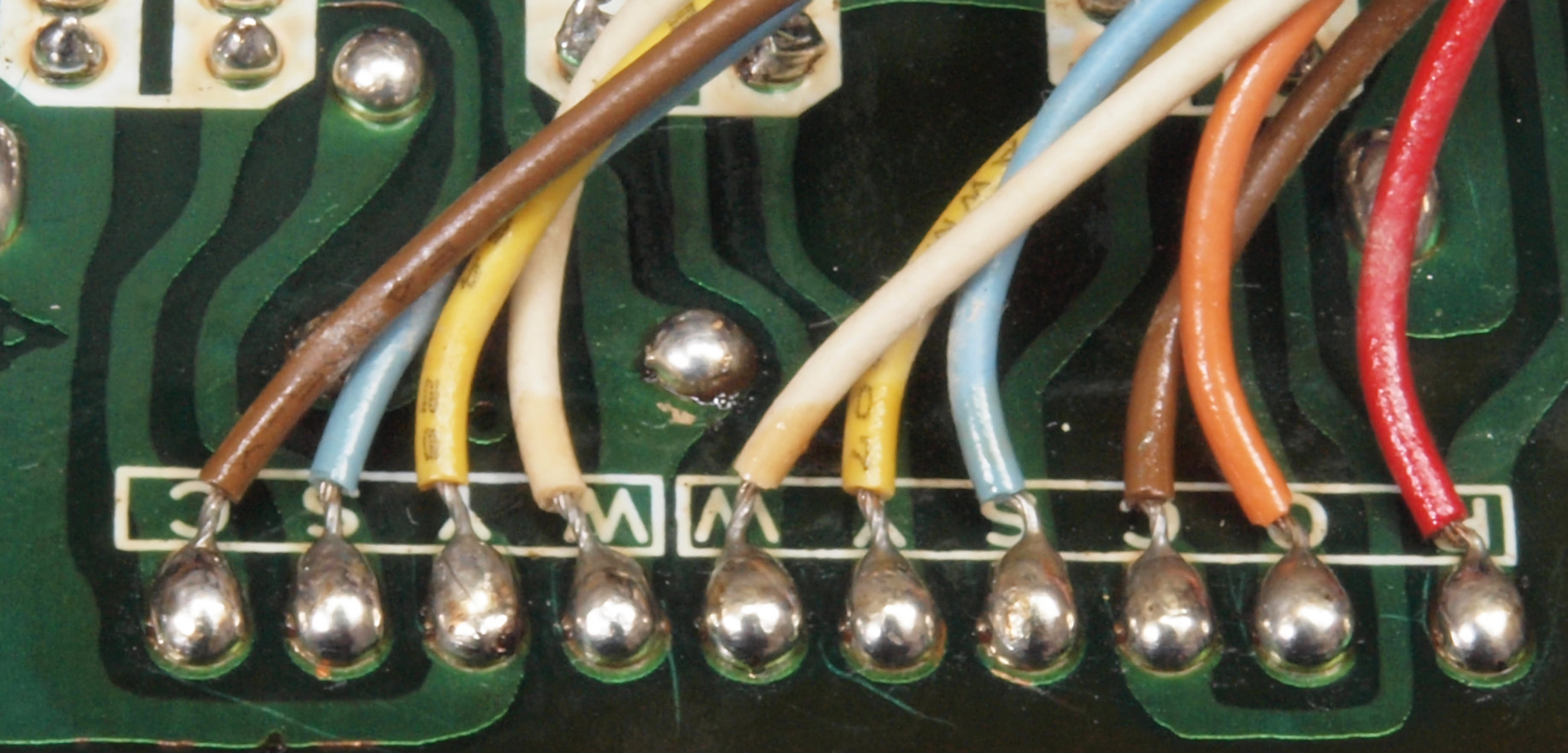

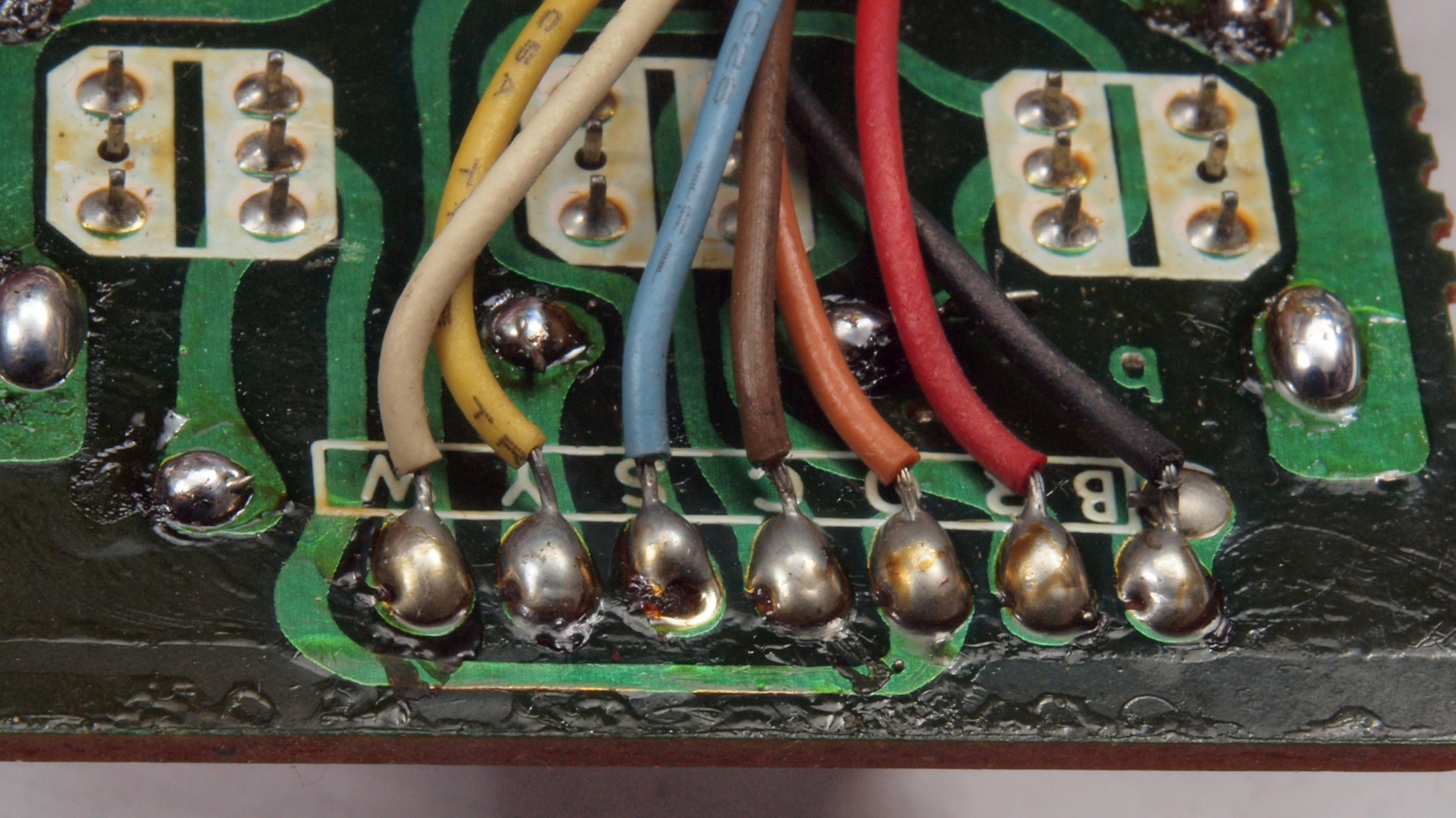

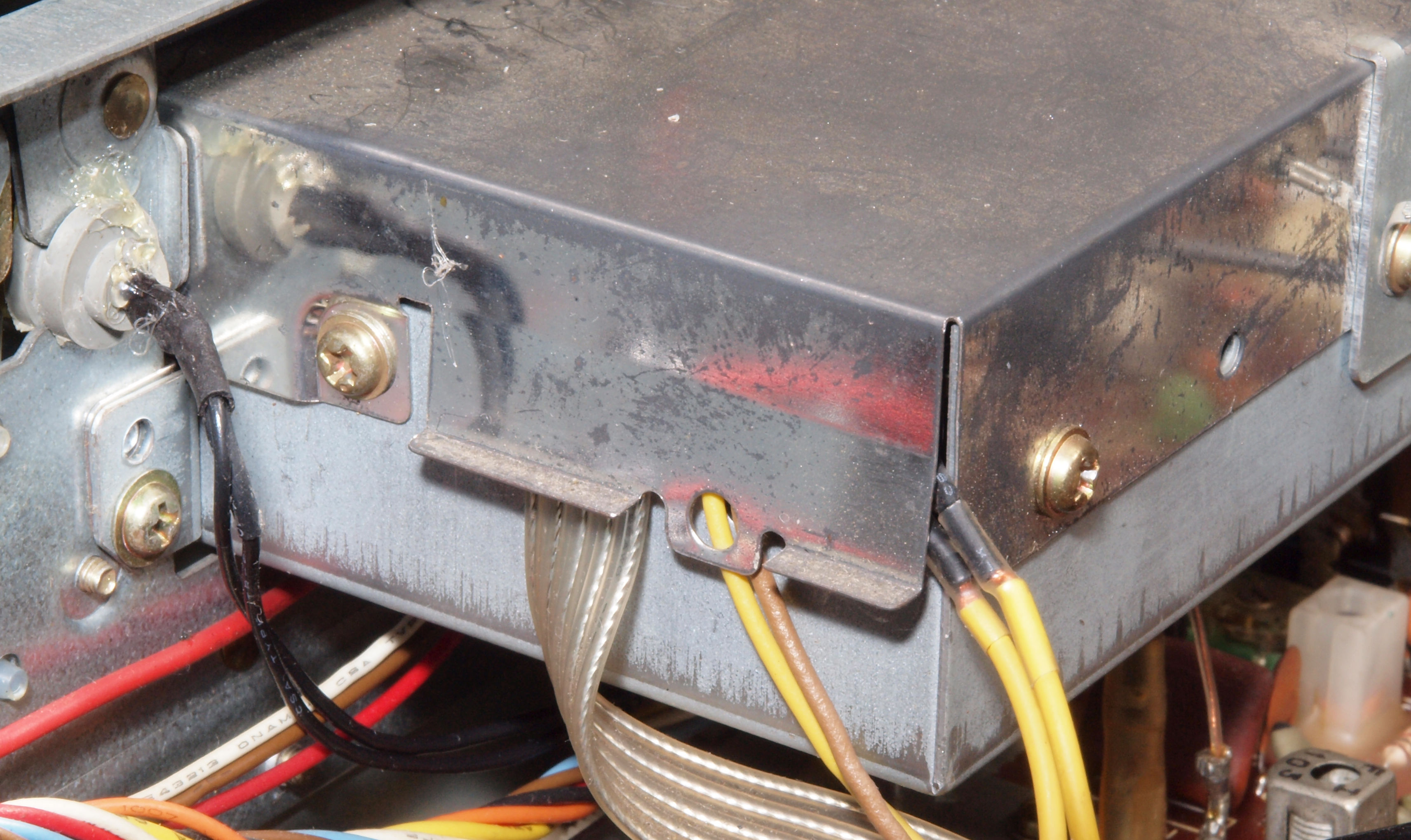

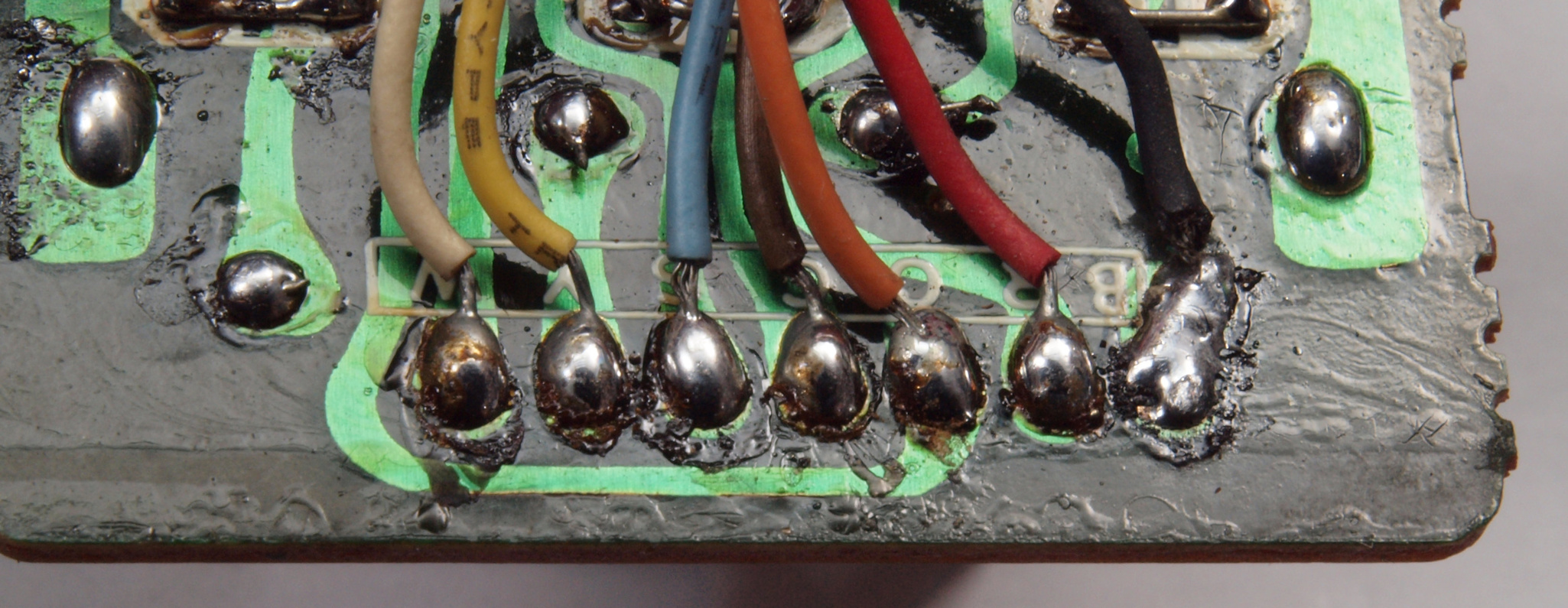

Ａ１７．　点検中　上蓋を取り、上から見る。カウンターからの引き出し線右側２本がズレて入る。　
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

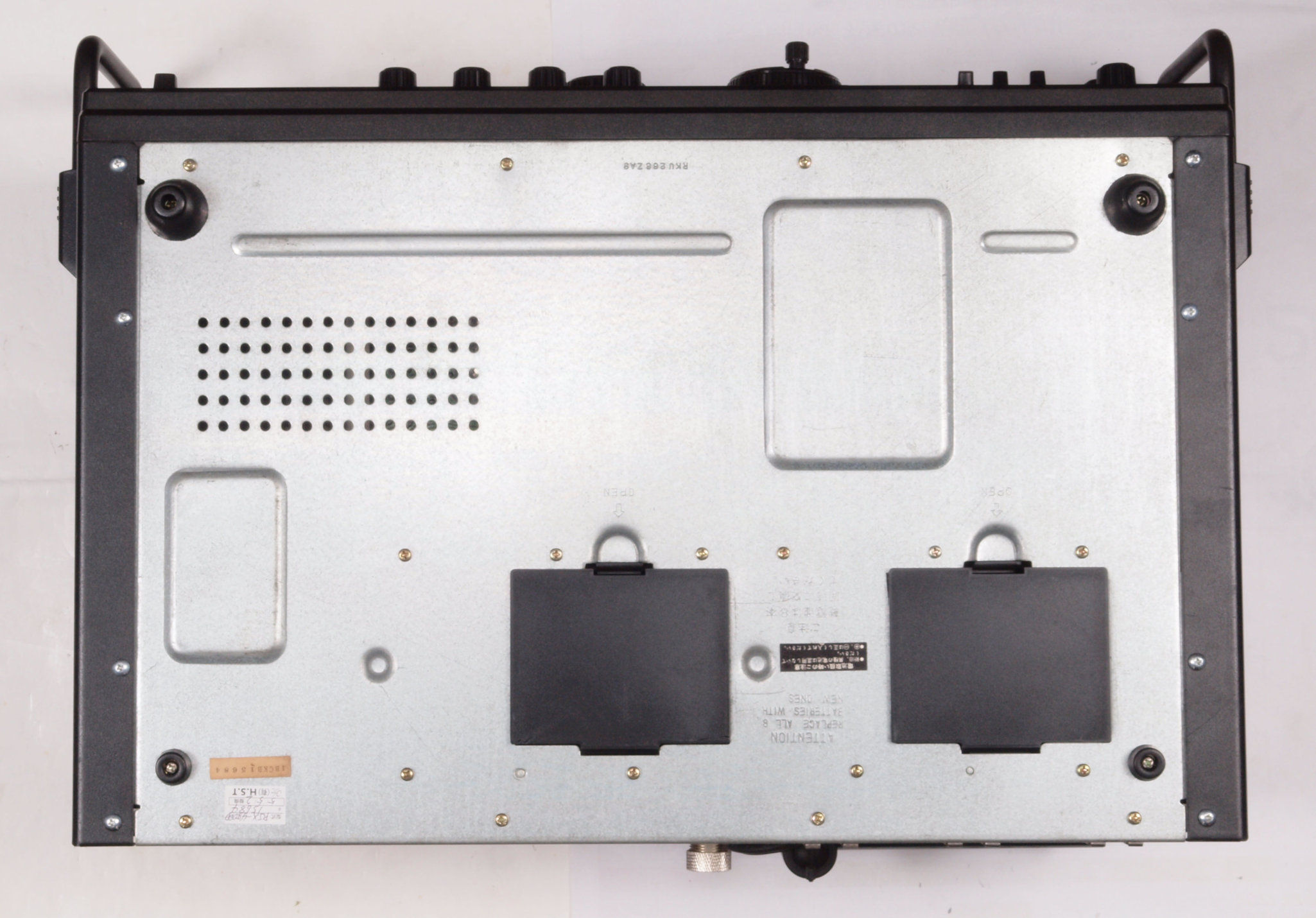

Ａ３１．　点検中　下から見る。

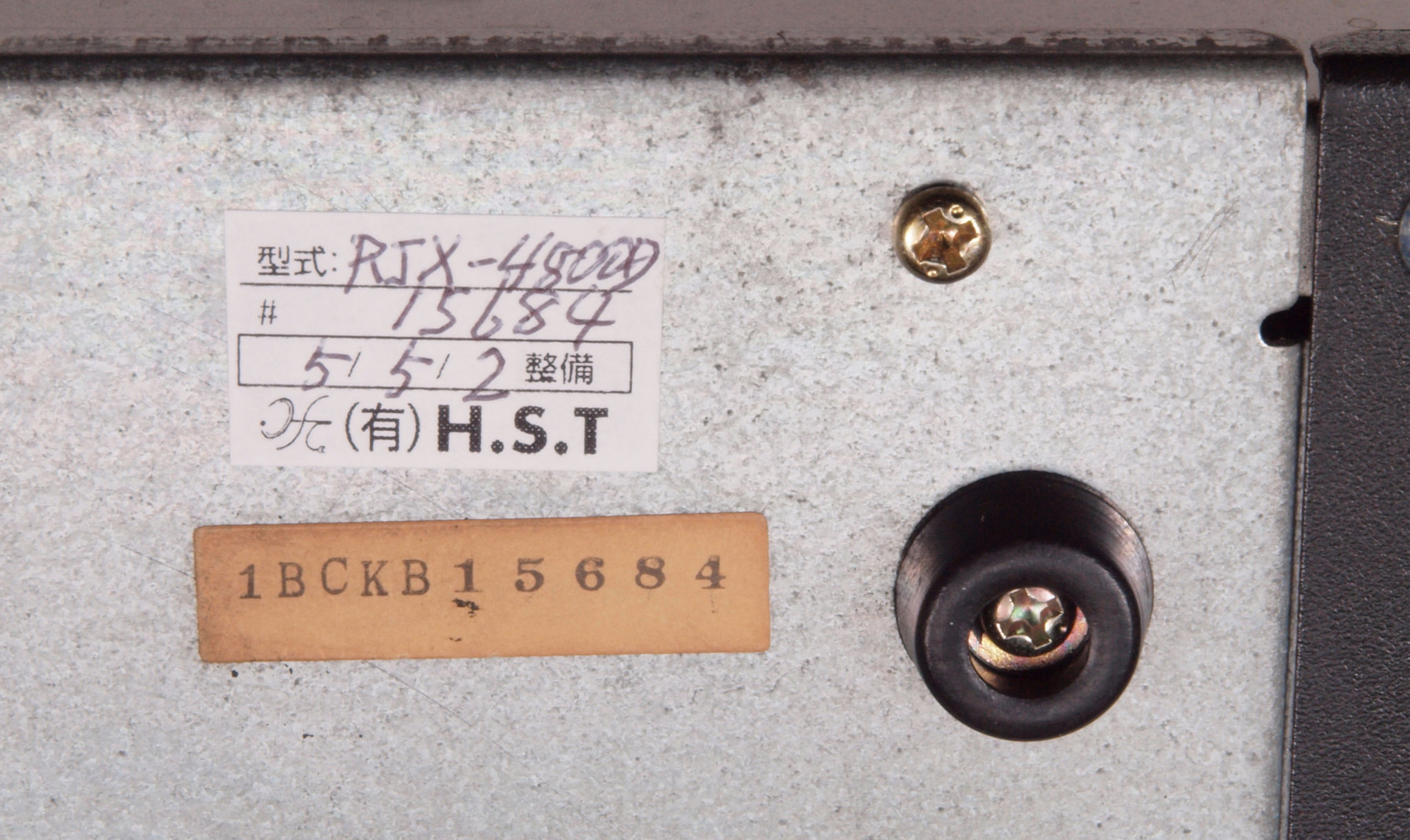

Ａ３２．　点検中　下から見る。令和５年５月２日専門業者修理票。
Ａ３３．　点検中　下から見る。電池ケースは綺麗。
Ａ４１．　点検中　下蓋を取り、下から見る。　再半田や部品交換等修理跡は無。
Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　前パネルを保護して修理開始。

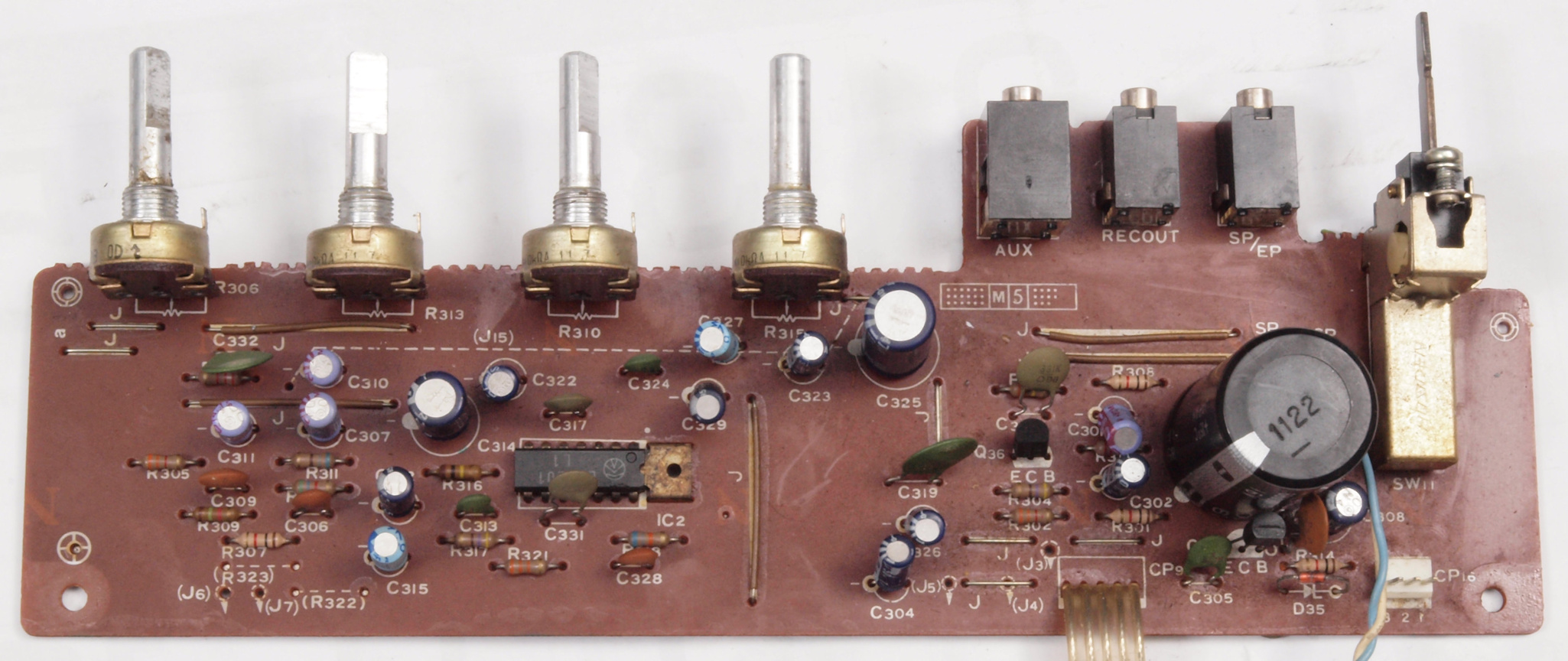

Ｃ１１．　修理前　電源・ＡＦ基板。

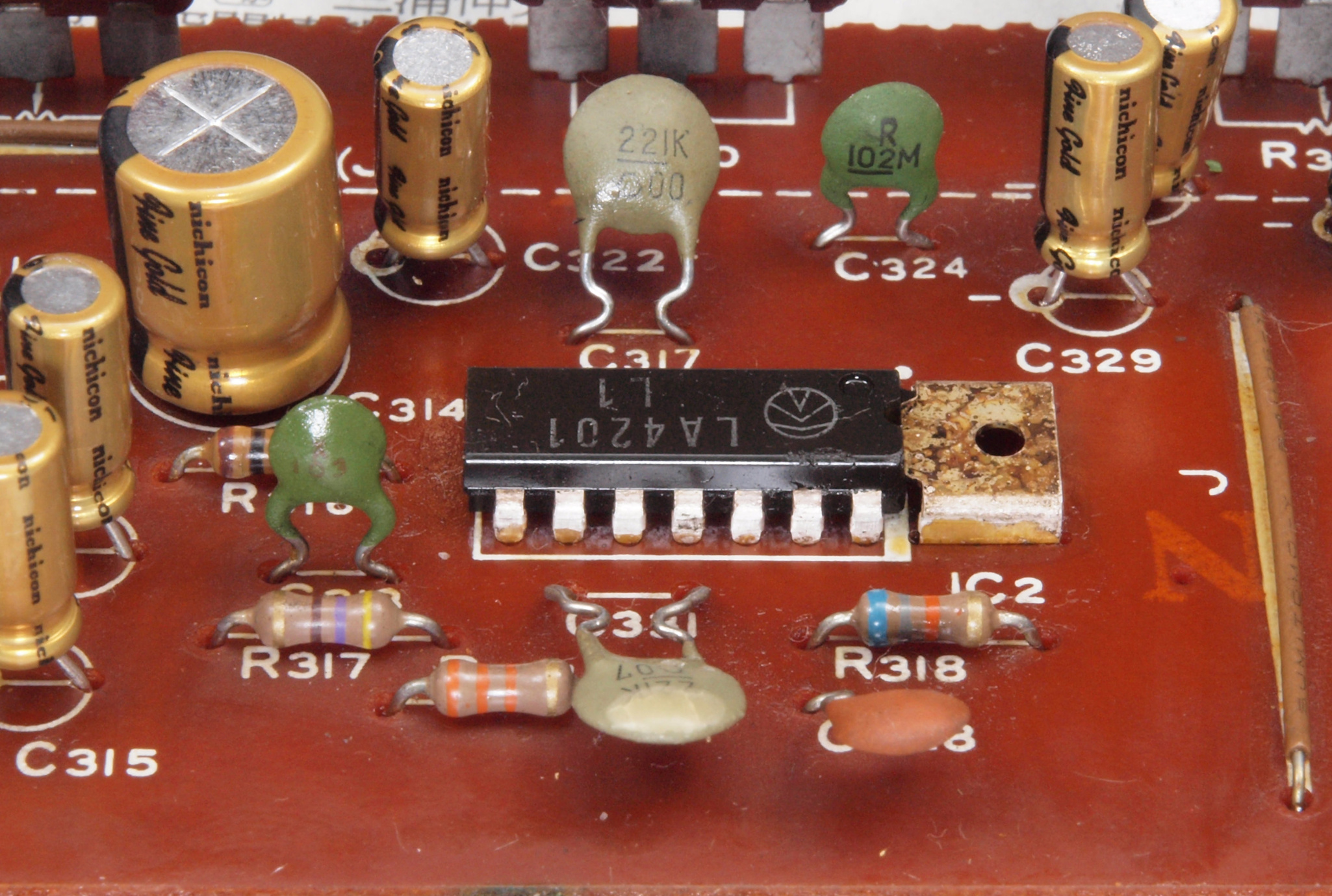

Ｃ１２．　修理中　電源・ＡＦ基板。　ＩＣの足が黒い、現在では入手難のＩＣ。
Ｃ１３．　修理中　電源・ＡＦ基板。ＩＣの足を洗浄、サビ防止の為。

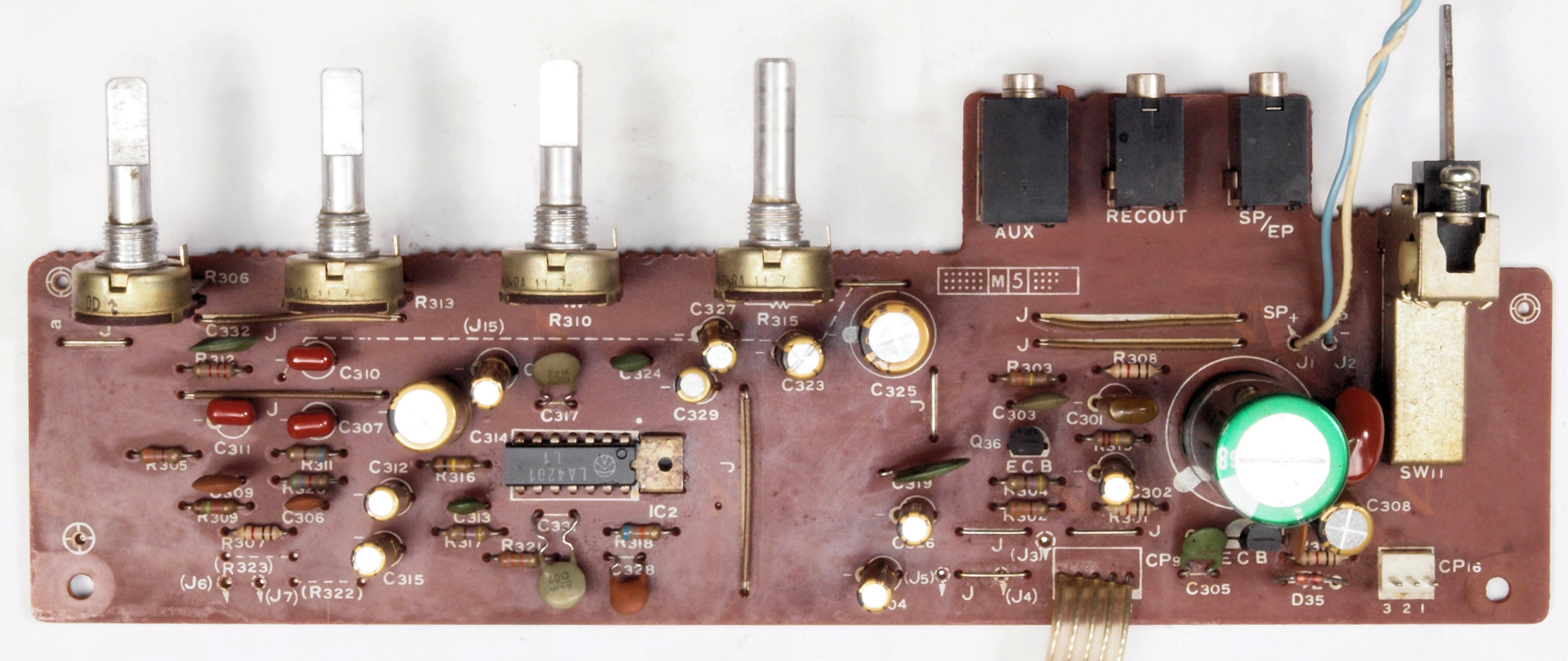

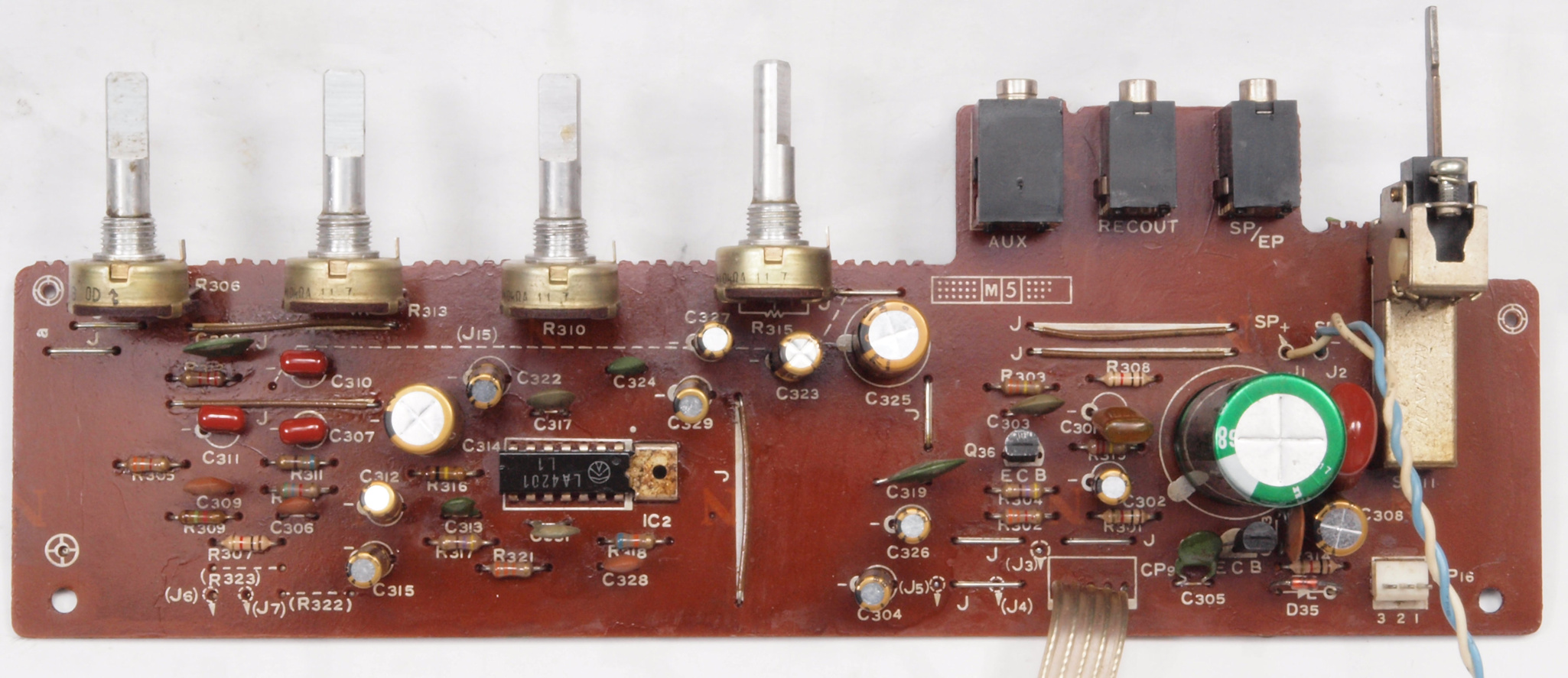

Ｃ１４．　修理後　電源・ＡＦ基板　電解コンデンサー１７個交換、フイルムコンデンサー１個追加。
Ｃ１５．　完成電源・ＡＦ基板　洗浄後防湿材を塗る。

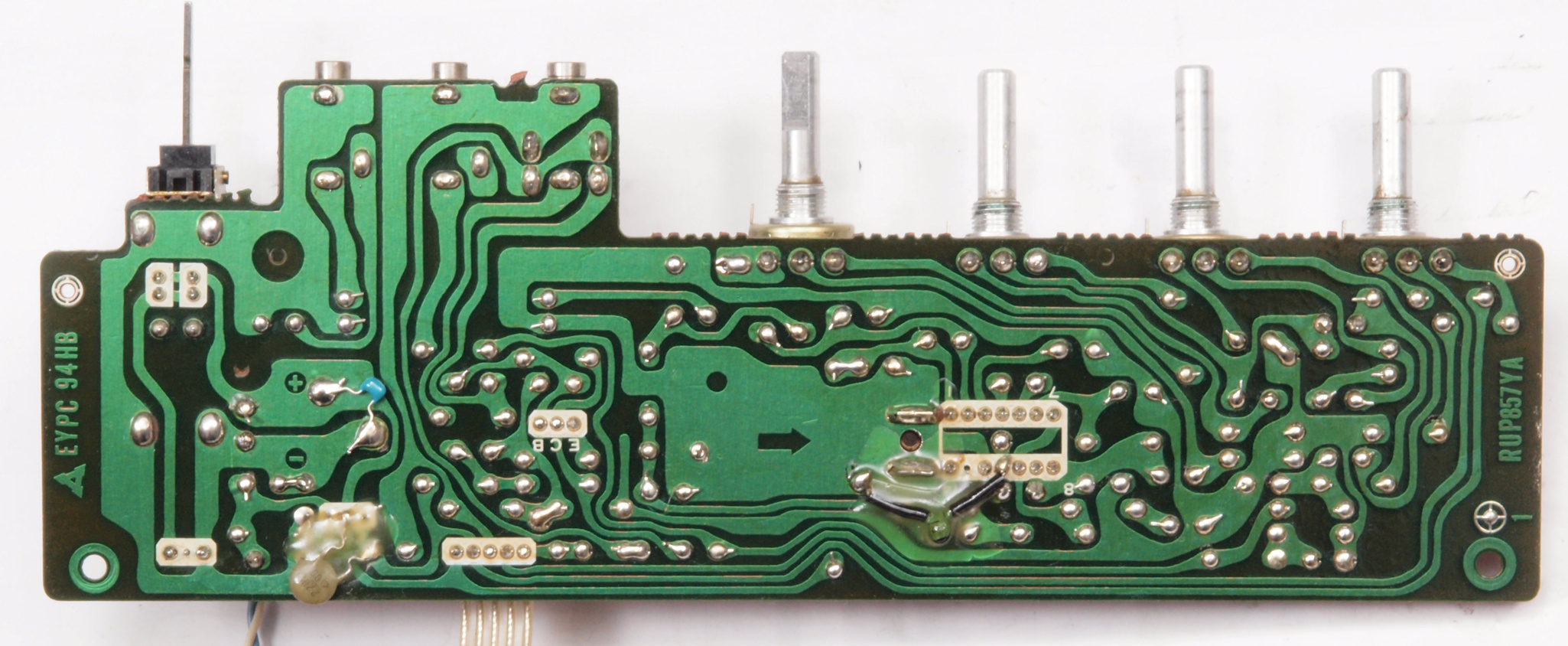

Ｃ１６．　修理前　電源・ＡＦ基板裏。

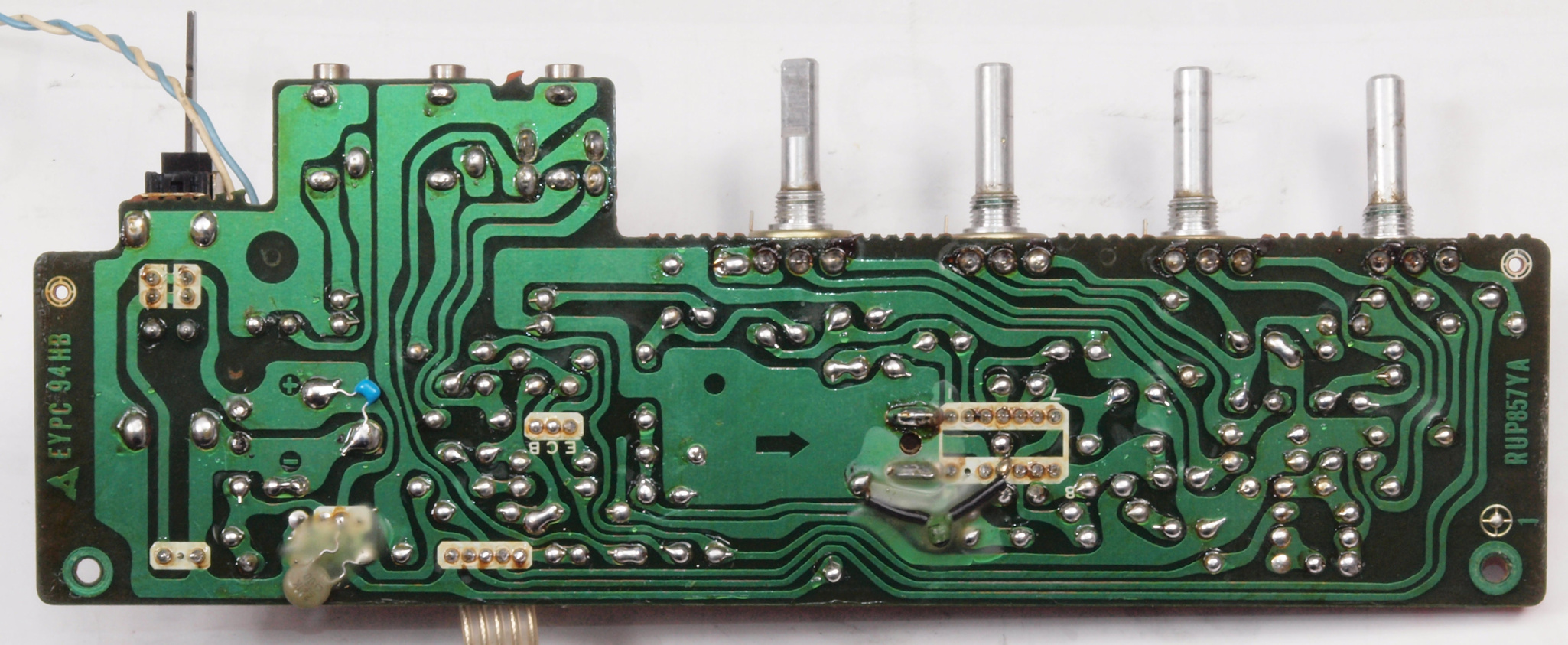

Ｃ１７．　修理（半田補正後）後　電源・ＡＦ基板裏。　半田を全部やり直す、セラミックコンデンサー１個追加。
Ｃ１８．　完成電源・ＡＦ基板裏　洗浄後防湿材を塗る。
Ｃ２１．　修理前　ＩＦ・検波基板
Ｃ２２．　修理後　ＩＦ・検波基板　電解コンデンサー１３個、ＴＲ（トランジスタ−）２個交換
Ｃ２３．　修理前　ＩＦ・検波基板裏
Ｃ２４．　修理（半田補正後）後　ＩＦ基板・検波裏。　半田を全部やり直す。
Ｃ２５．　完成ＩＦ・検波基板裏　洗浄後防湿材を塗る。
Ｃ３１．　修理前　ＲＦ基板
Ｃ３２．　修理後　ＲＦ基板　電解コンデンサー３個、ＴＲ（トランジスタ−）個、ＦＥＴ（電界トランジスタ−）３個交換
Ｃ３３．　修理前　ＲＦ基板裏
Ｃ３４．　修理（半田補正後）後　ＲＦ基板裏。　半田を全部やり直す。
Ｃ３５．　完成ＲＦ基板裏　洗浄後防湿材を塗る。
Ｃ４１．　修理前　カウンター取り出し。
Ｃ４２．　修理前　カウンター取り出し、裏側。
Ｃ４３．　修理前　カウンター基板。
Ｃ４４．　修理後　カウンター基板　電解コンデンサー８個交換
Ｃ４５．　完成カウンター基板　洗浄後防湿材を塗る。

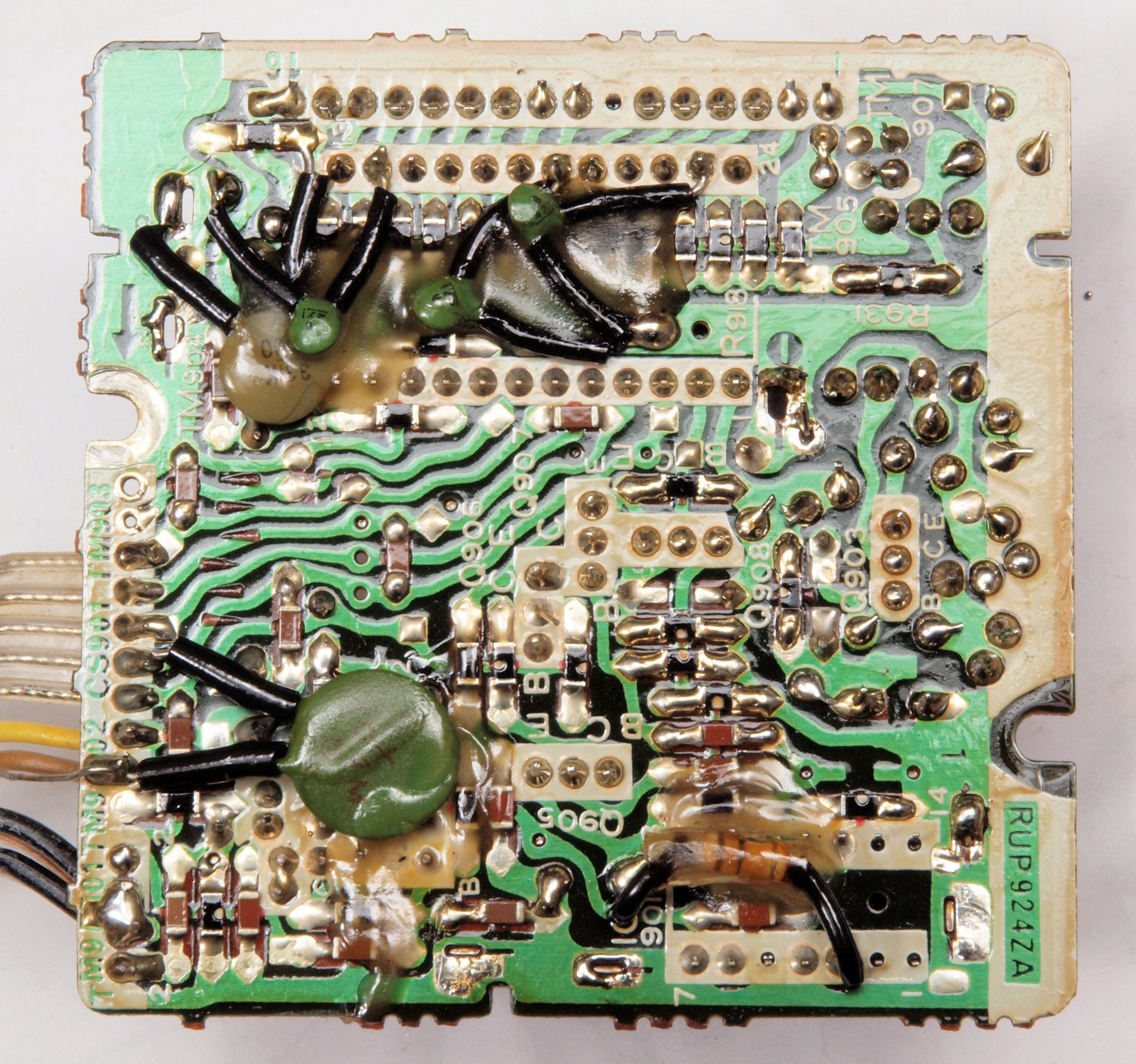

Ｃ４６．　修理前　カウンター基板裏。
Ｃ４７．　修理（半田補正後）後　カウンター基板裏。　半田を全部やり直す。
Ｃ４８．　完成カウンター基板裏　洗浄後防湿材を塗る。
Ｃ５１．　修理前　中継基板
Ｃ５３．　修理前　中継基板裏
Ｃ５４．　修理（半田補正後）後　中継基板裏。　半田を全部やり直す。
Ｃ５５．　完成中継基板裏　洗浄後防湿材を塗る。

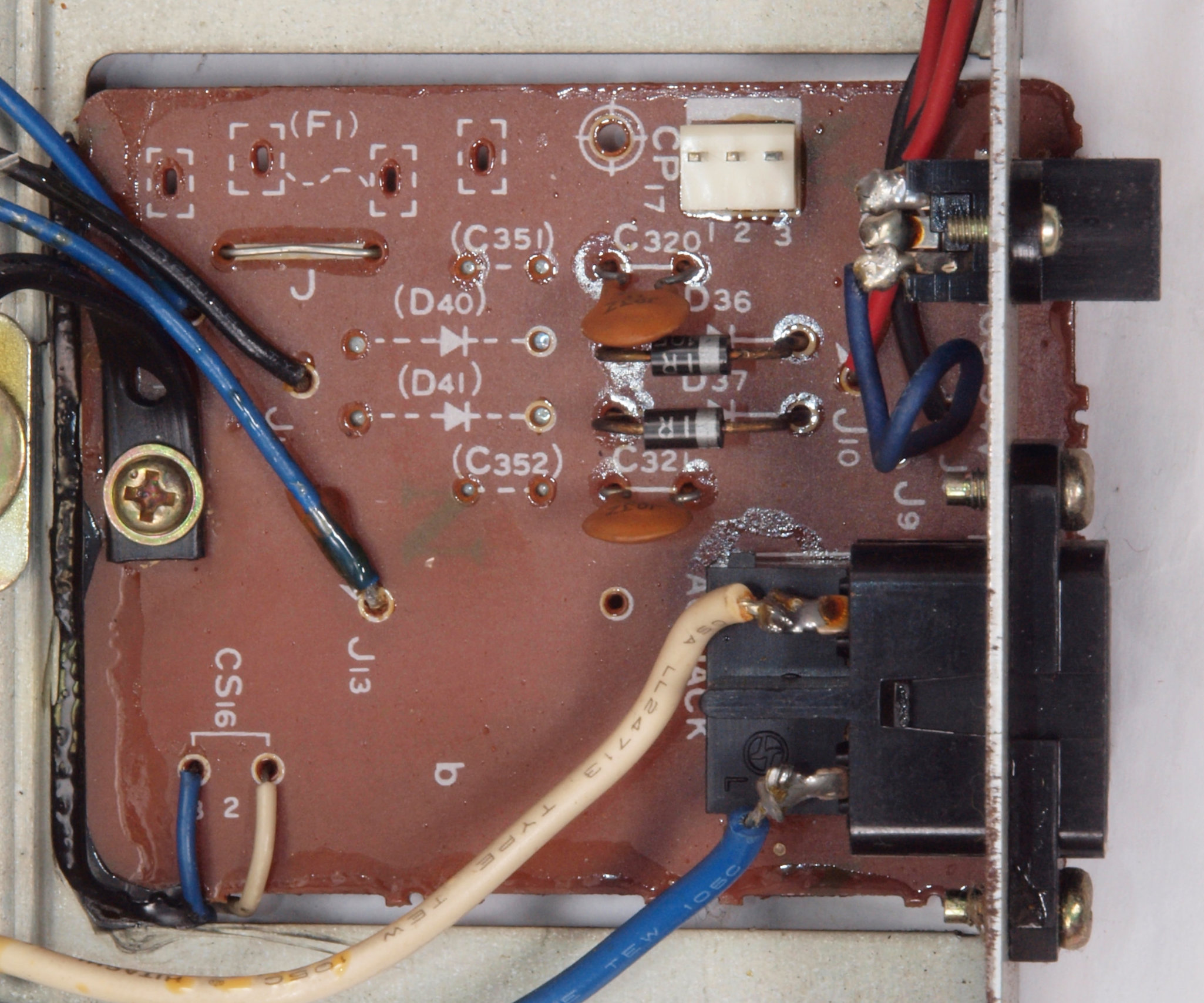

Ｃ６１．　修理前　電源基板
Ｃ６３．　修理前　電源基板裏
Ｃ６４．　修理（半田補正後）後　電源基板裏。　半田を全部やり直す。
Ｃ６５．　完成電源基板裏　洗浄後防湿材を塗る。

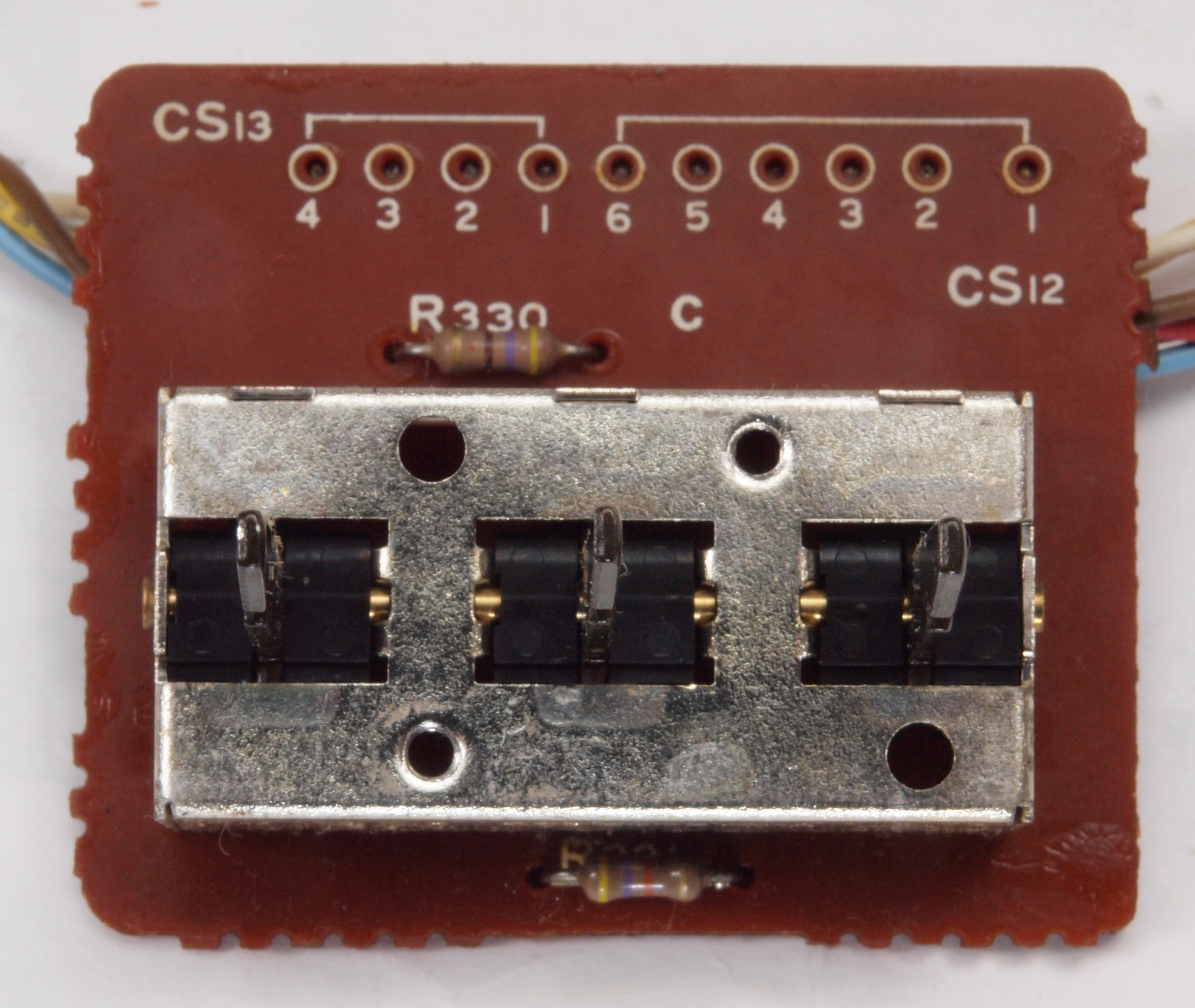

Ｃ７１．　修理後　ライトＳＷ基板。
Ｃ７２．　修理前　ライトＳＷ基板裏。

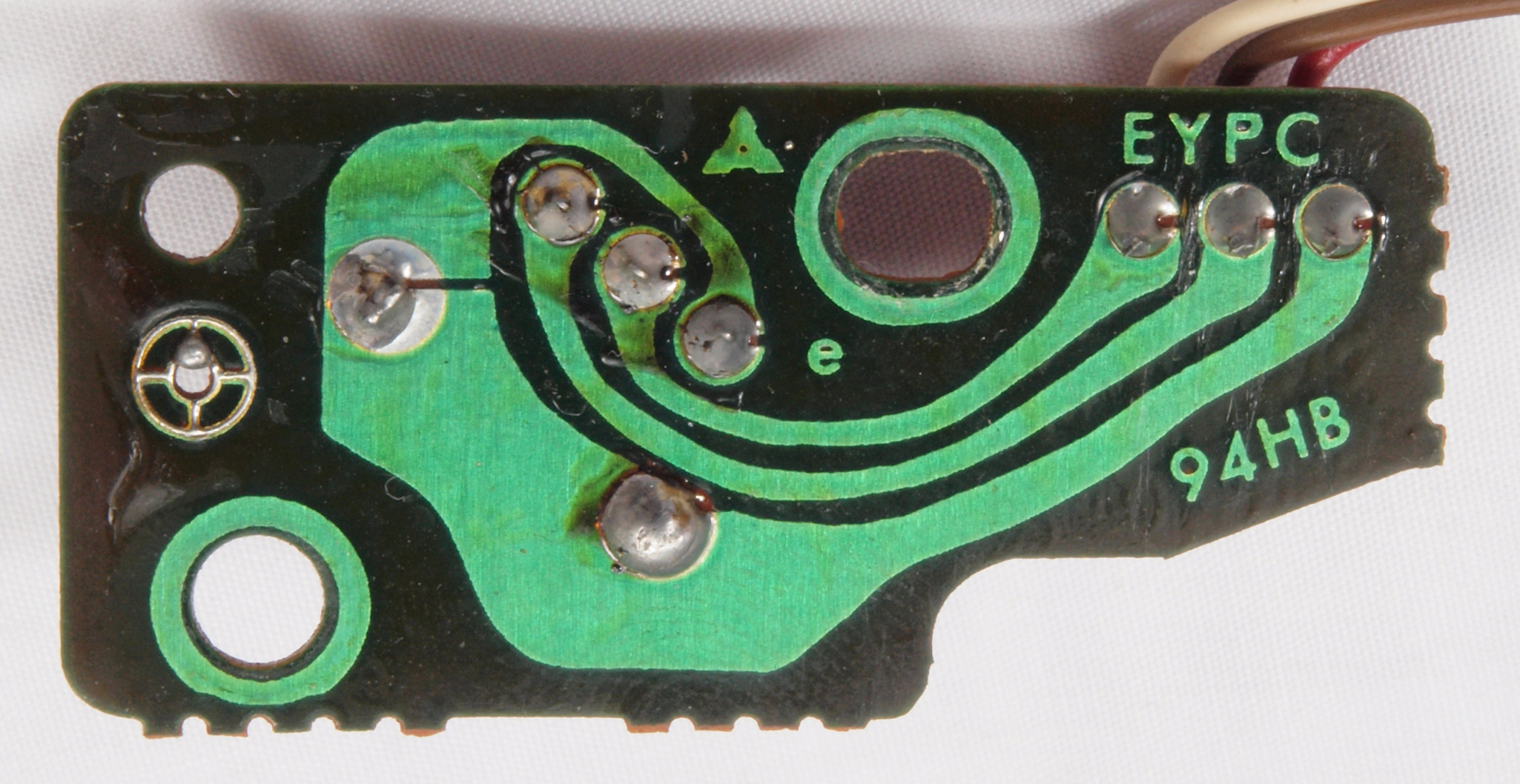

Ｃ７３．　修理（半田補正後）後　ライトＳＷ基板裏。　半田を全部やり直す。ＳＷが遊んでいるのでＷ接点にする。
Ｃ７４．　完成ライトＳＷ基板裏　洗浄後防湿材を塗る。
Ｃ８１．　修理後　モードＳＷ基板。
Ｃ８２．　修理前　モードＳＷ基板裏。

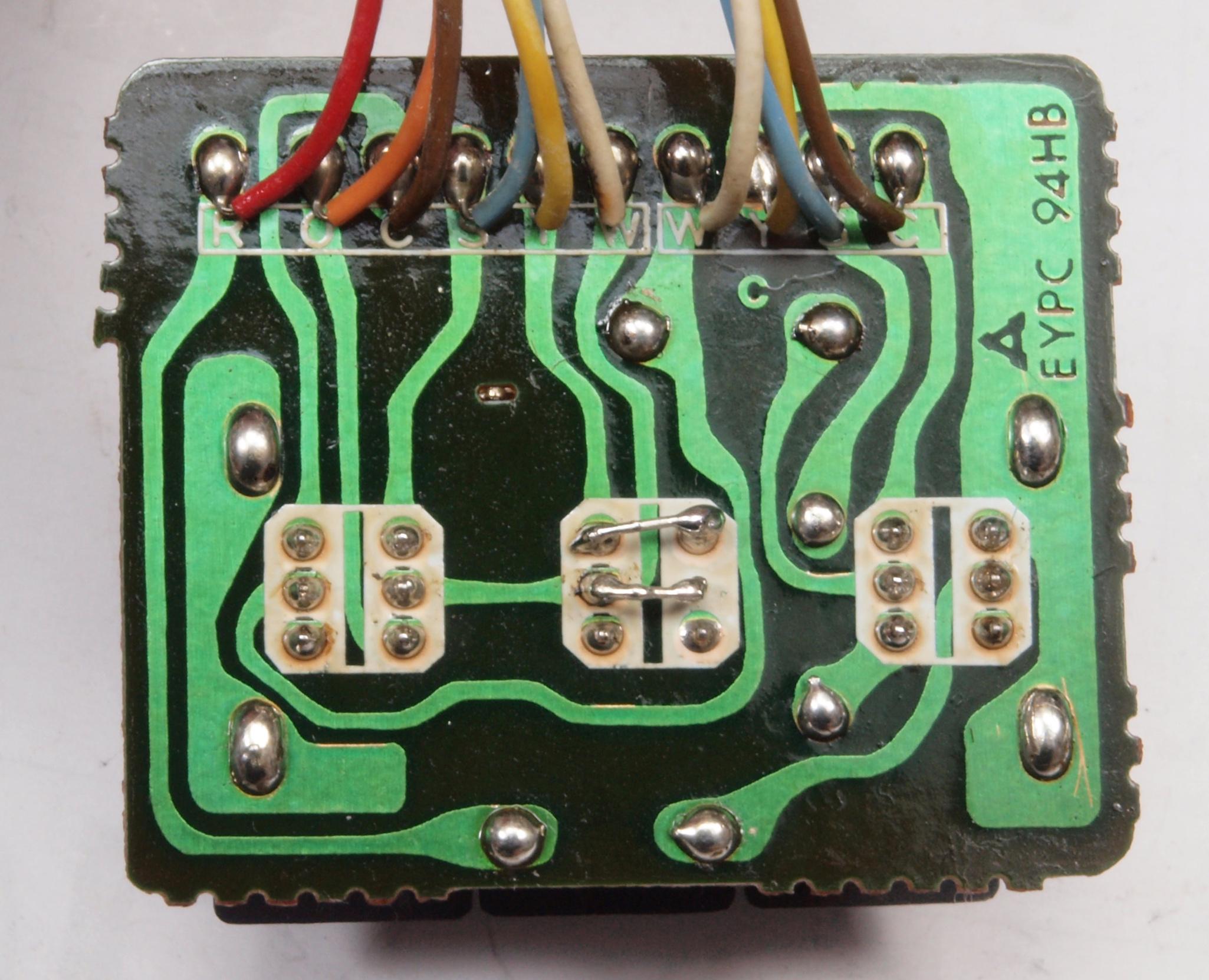

Ｃ８３．　修理（半田補正後）後　モードＳＷ基板裏。　半田を全部やり直す。ＳＷが遊んでいる所はＷ接点にする。
Ｃ８４．　完成モードＳＷ基板裏　洗浄後防湿材を塗る。

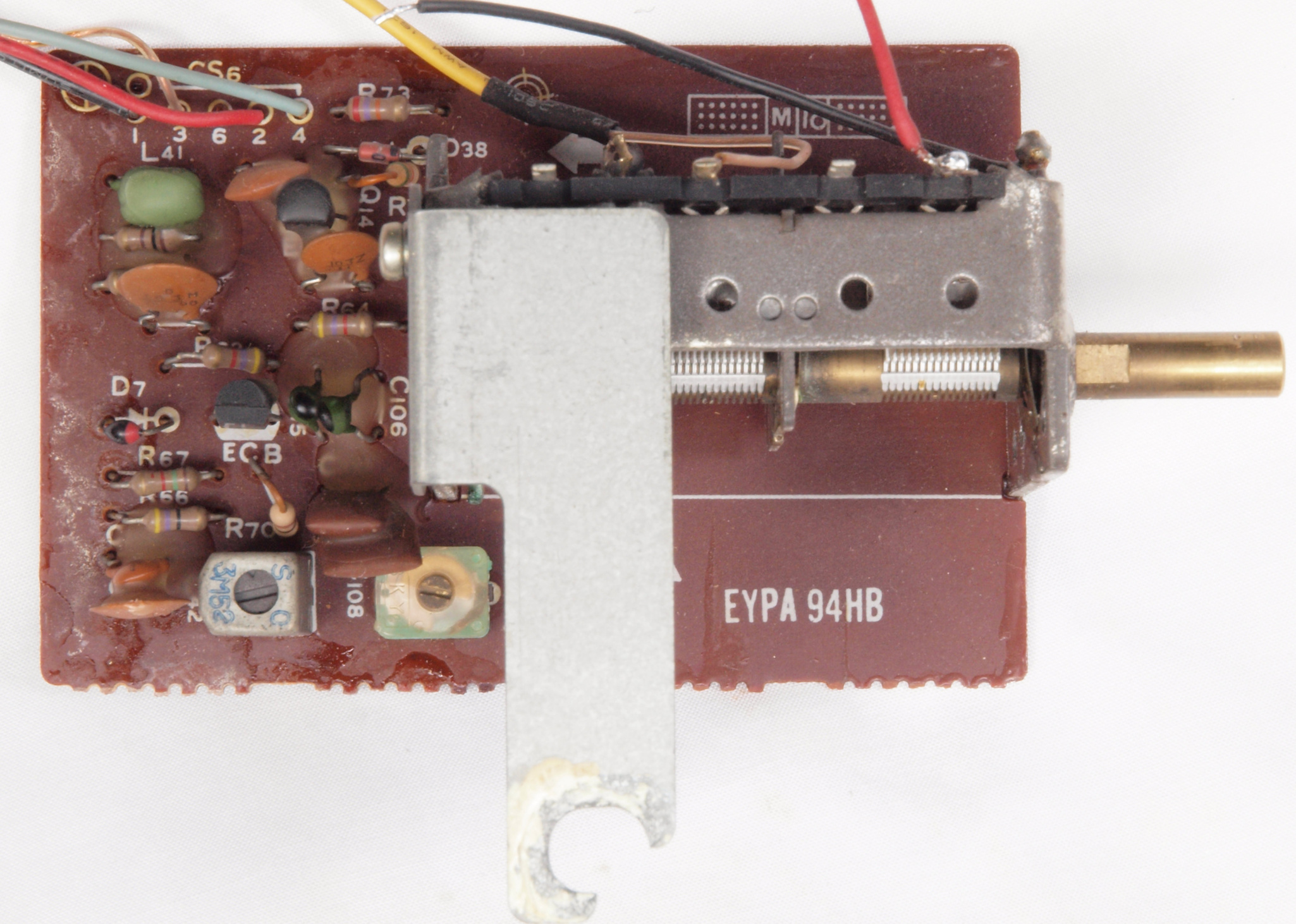

Ｃ９１．　修理前　局発（ＶＦＯ）基板

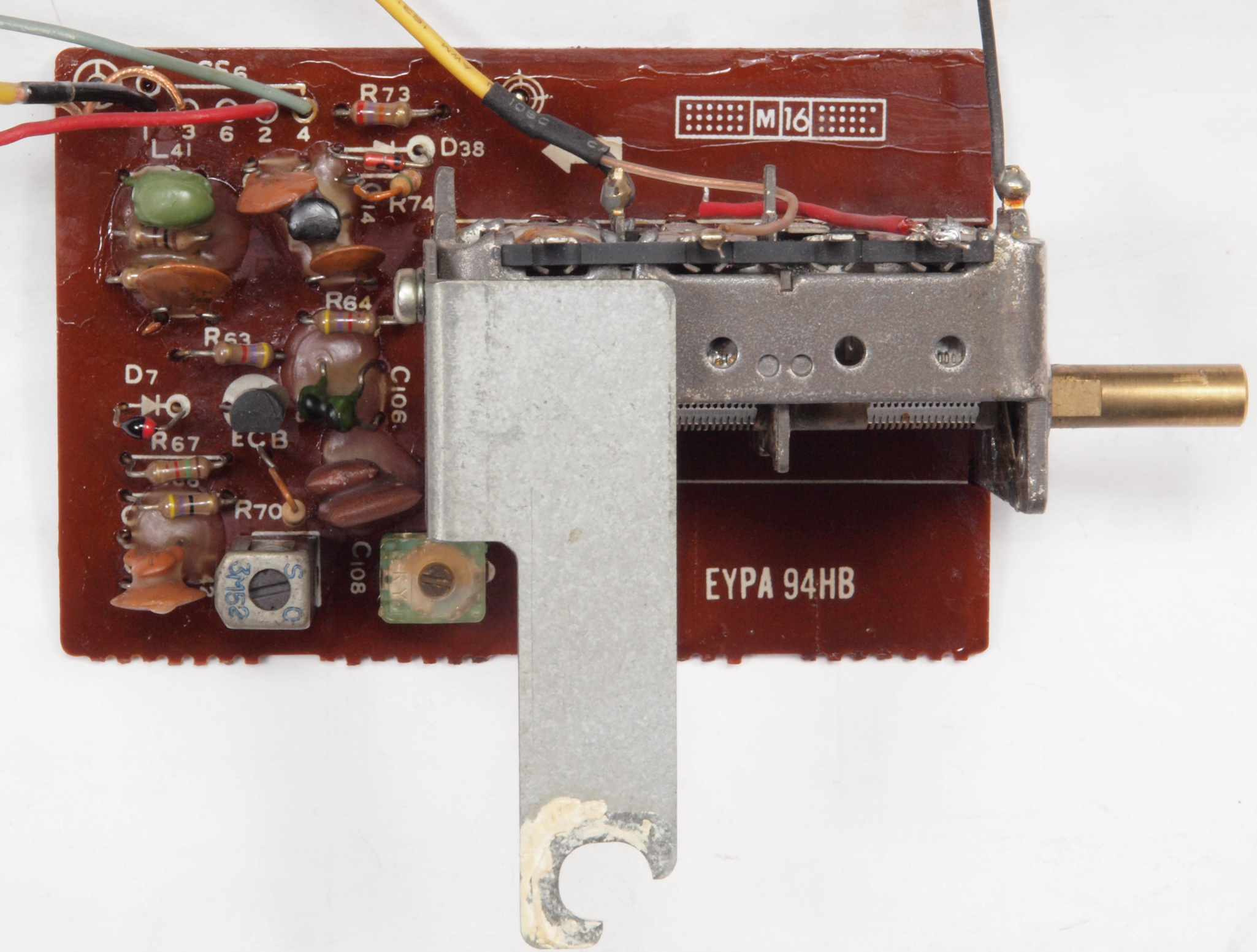

Ｃ９２．　修理後　（ＶＦＯ）基板

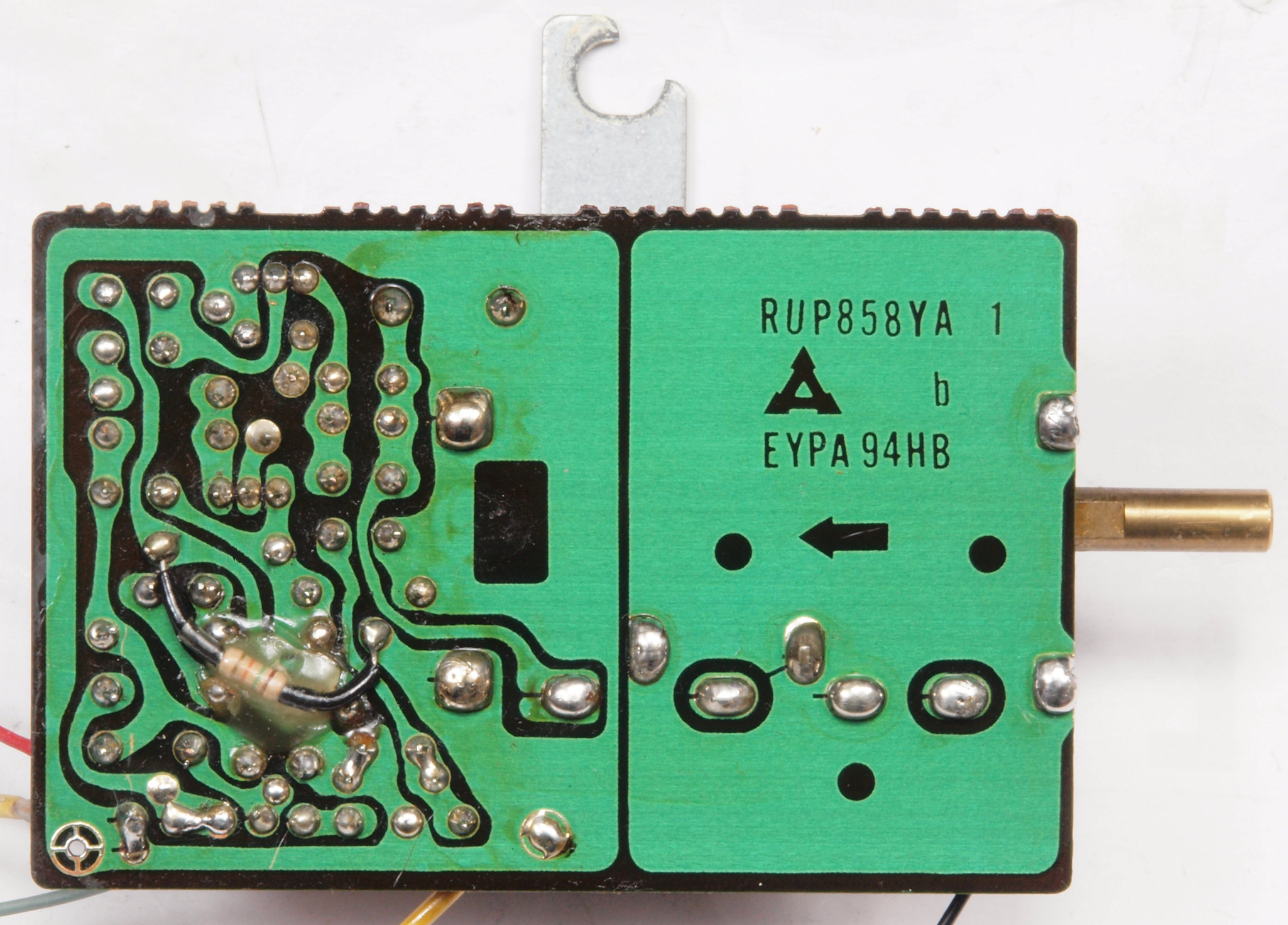

Ｃ９３．　修理前　（ＶＦＯ）基板裏。
Ｃ９４．　修理（半田補正後）後　（ＶＦＯ）基板裏。　半田を全部やり直す。
Ｃ９５．　完成基板裏　（ＶＦＯ）洗浄後防湿材を塗る。
Ｃ９６．　完成基板裏　（ＶＦＯ）全体洗浄後防湿材を塗る。

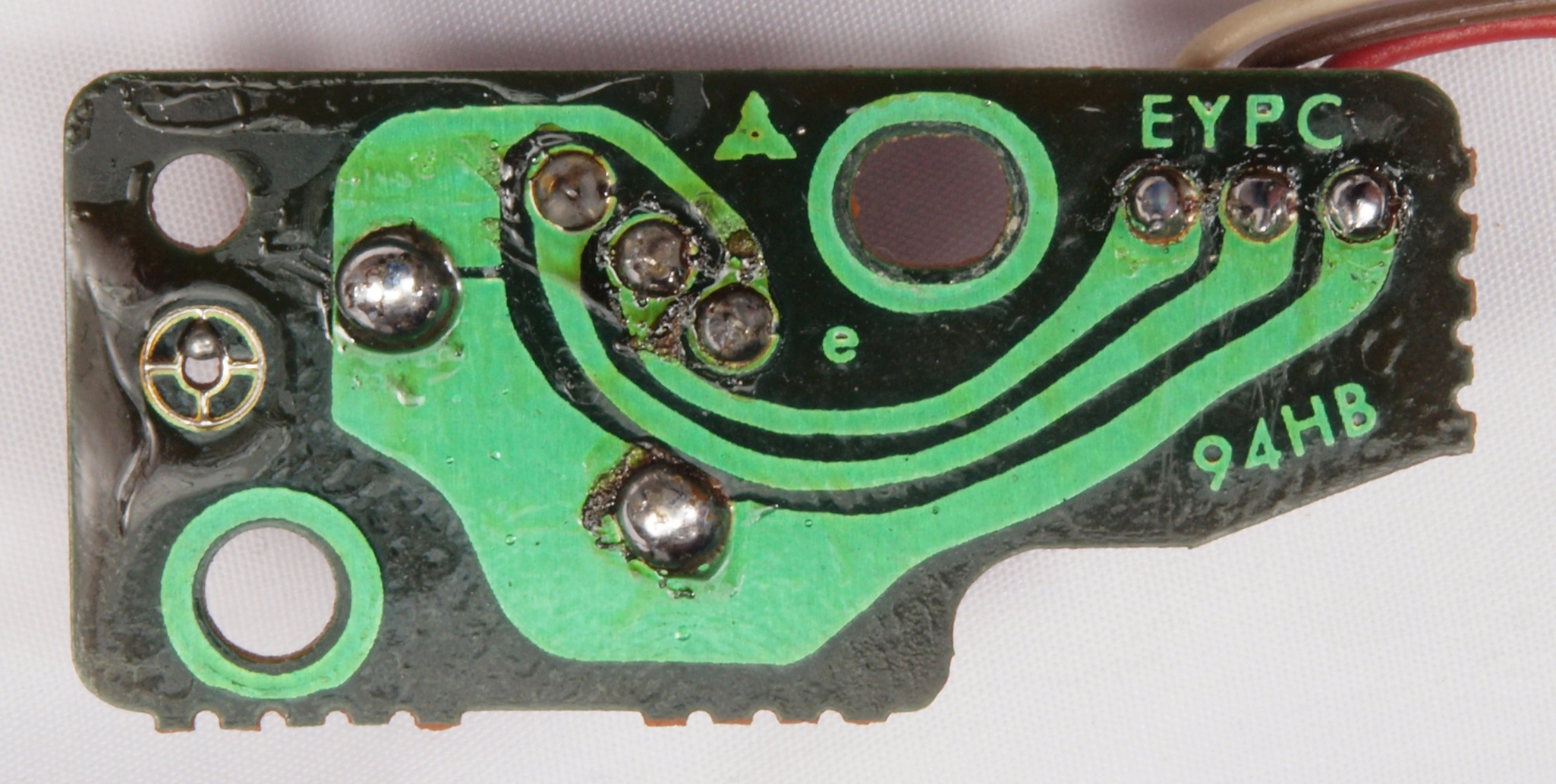

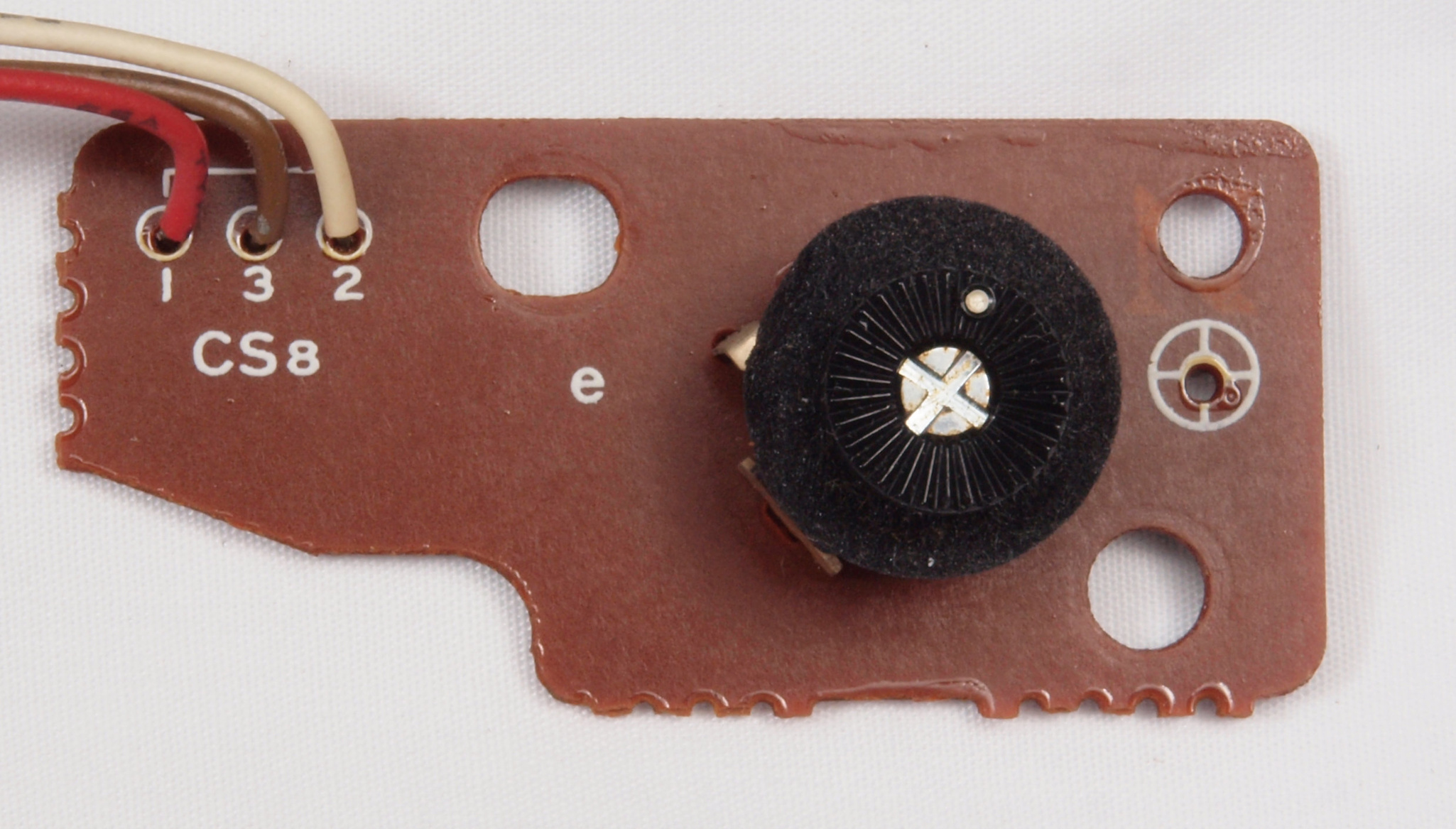

ＣＡ１．　修理前　ＳＷ２−８．ＣＡＬ基板。
ＣＡ２．　修理前　ＳＷ２−８．ＣＡＬ基板裏。

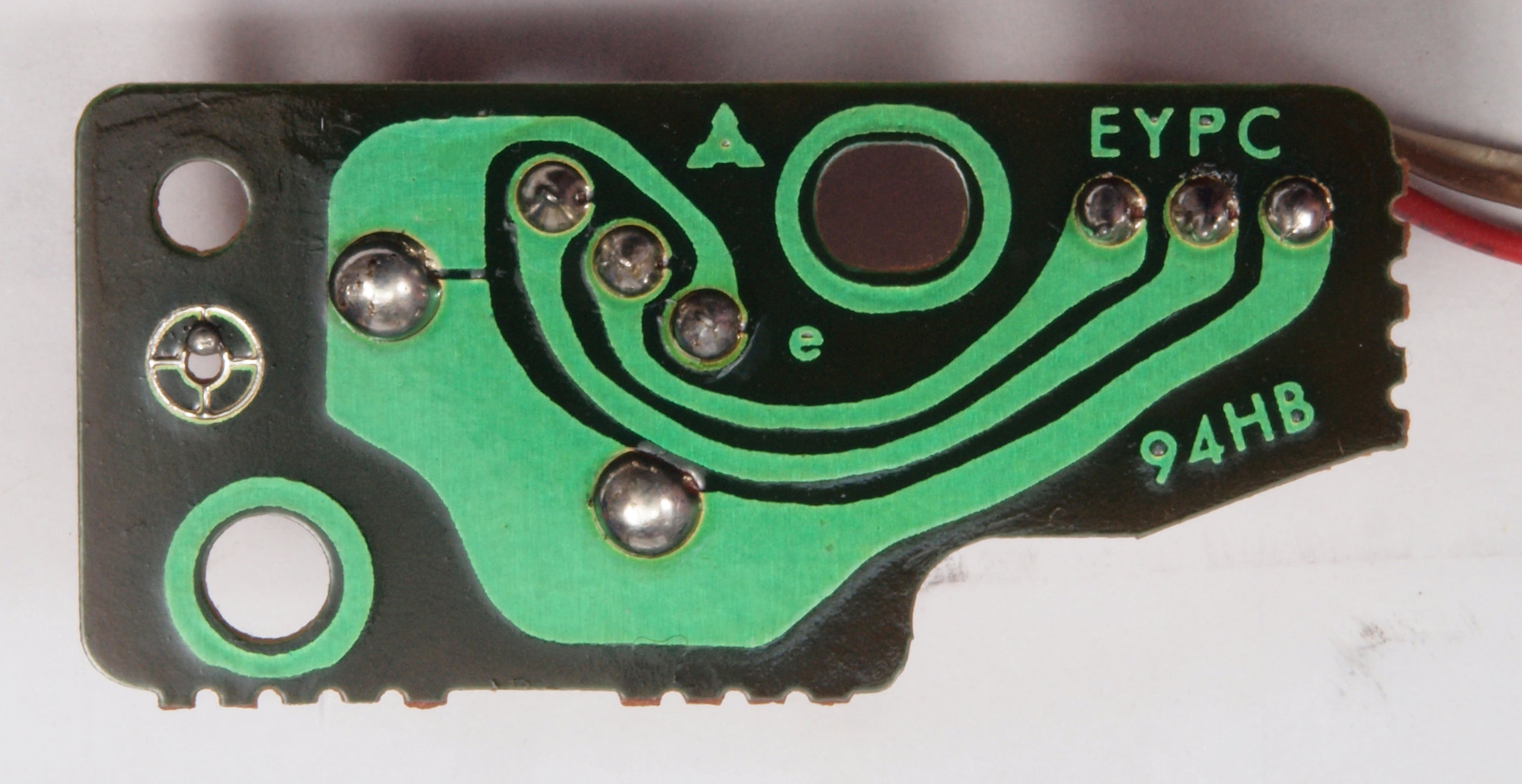

ＣＡ３．　修理（半田補正後）後　ＳＷ２−８．ＣＡＬ基板裏。　半田を全部やり直す。
ＣＡ４．　完成ＳＷ２−８．ＣＡＬ基板裏洗浄後防湿材を塗る。

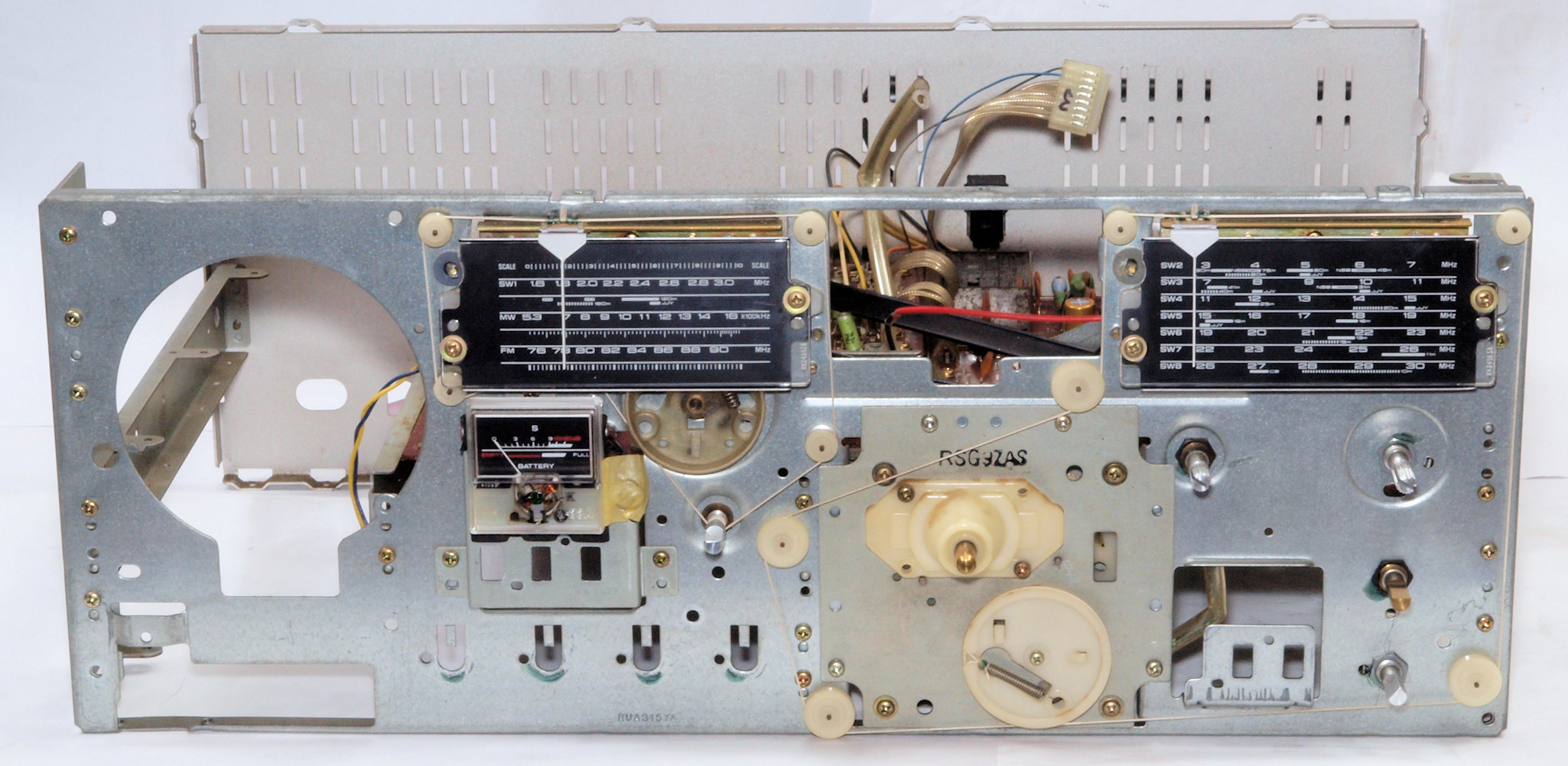

ＣＢ１．　修理中　パネル取り、機構部の点検・清掃・給油。
ＣＣ１．　修理中　ツマミのノブ分解清掃＋グリス塗布

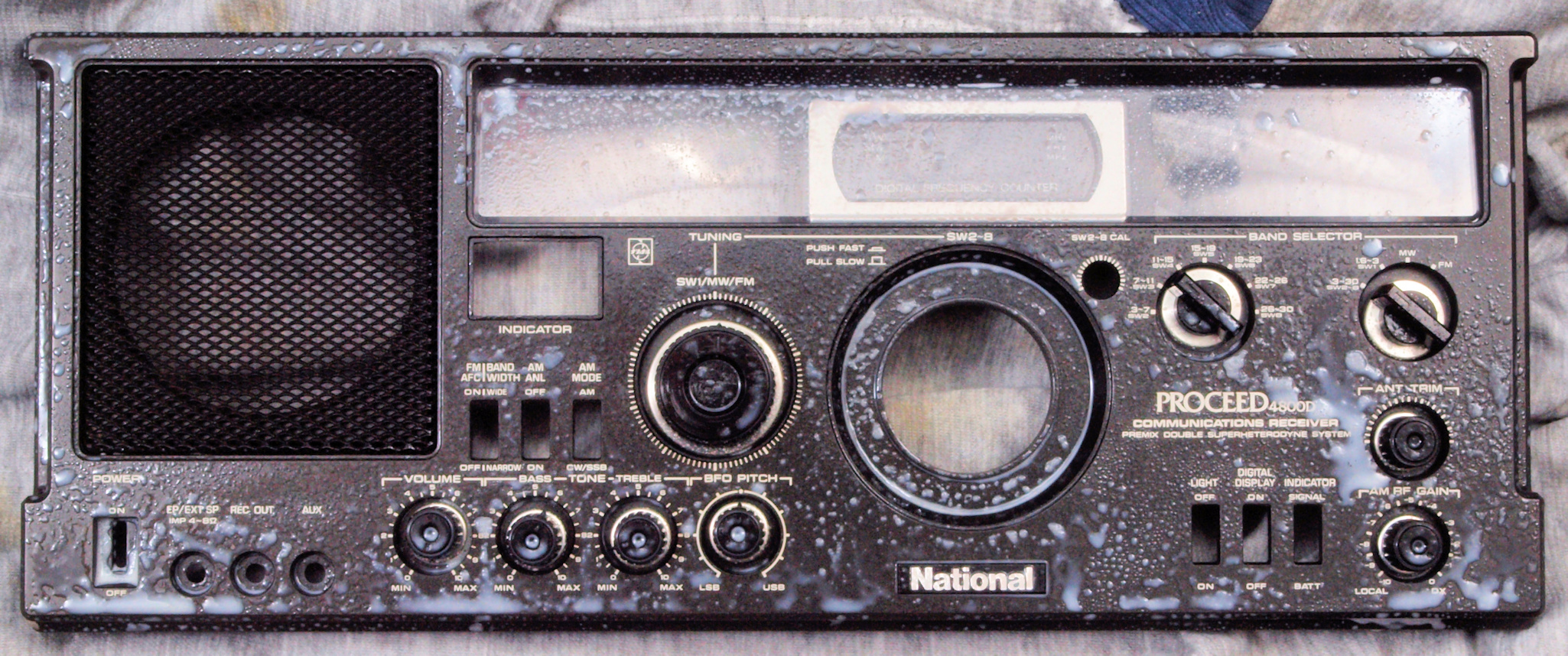

ＣＤ２．　修理中　パネル清掃

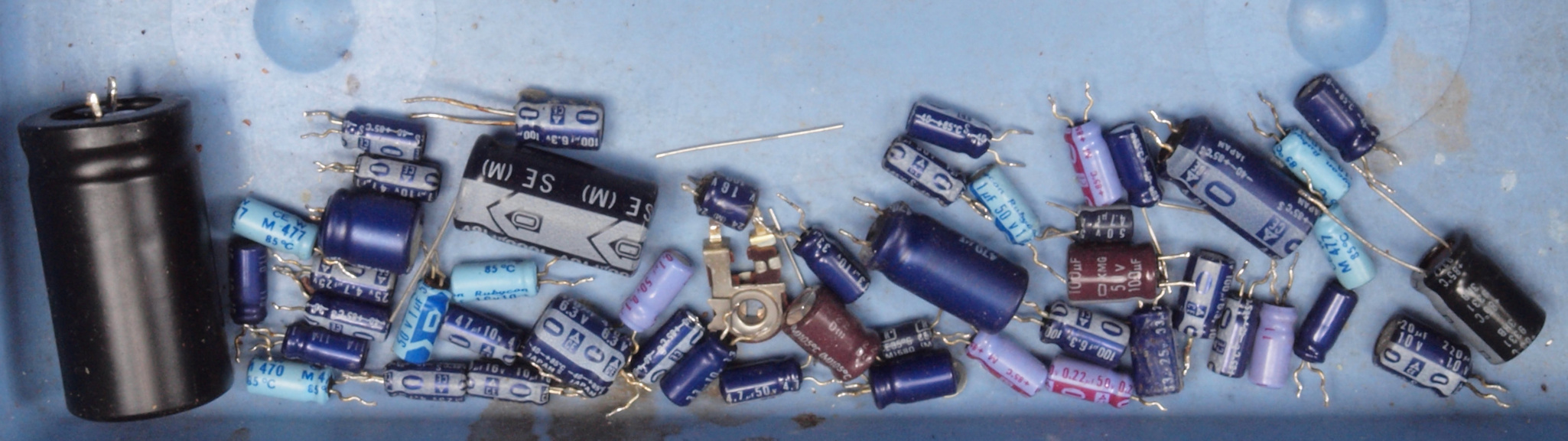

ＣＥ１．　交換した部品。　ＴＲ（トランジスター）、ＦＥＴ（電界効果トランジスター）は無。

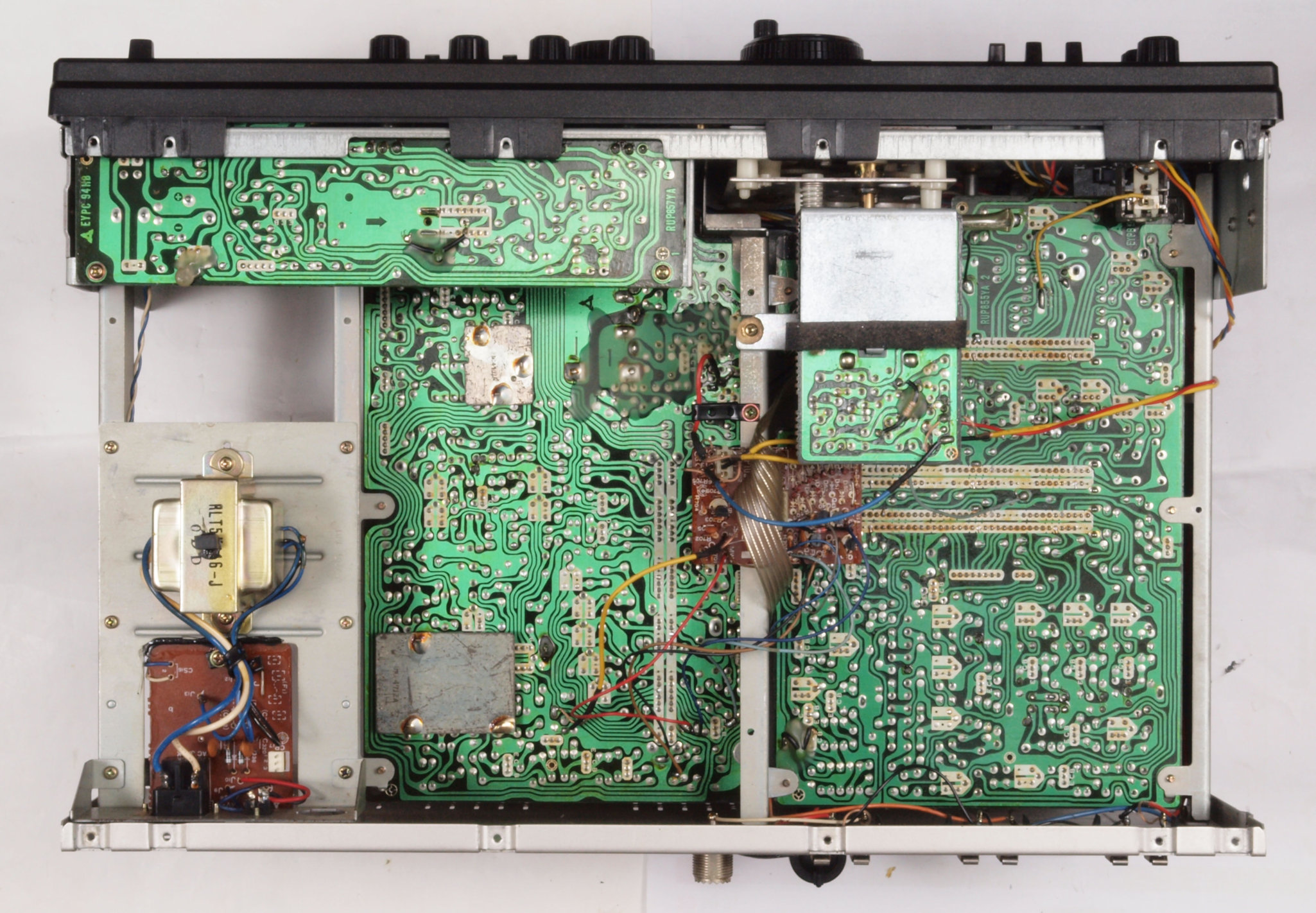

ＣＦ１．　修理前　下から見る

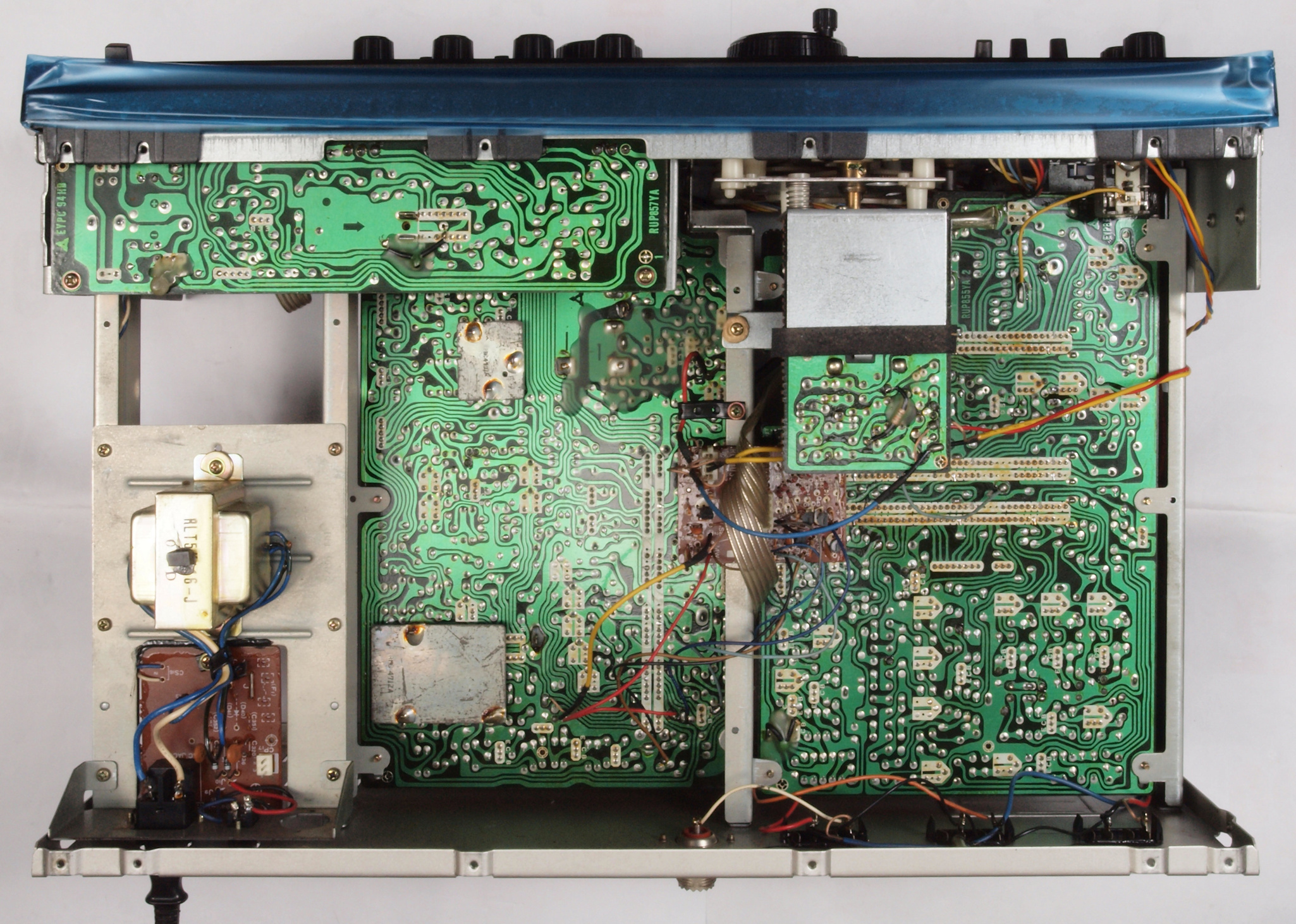

ＣＦ２．　修理後　下から見る
ＣＦ３．　修理前　上から見る
ＣＦ４．　修理後　上から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　受信感度測定調整
　　　＜見方＞

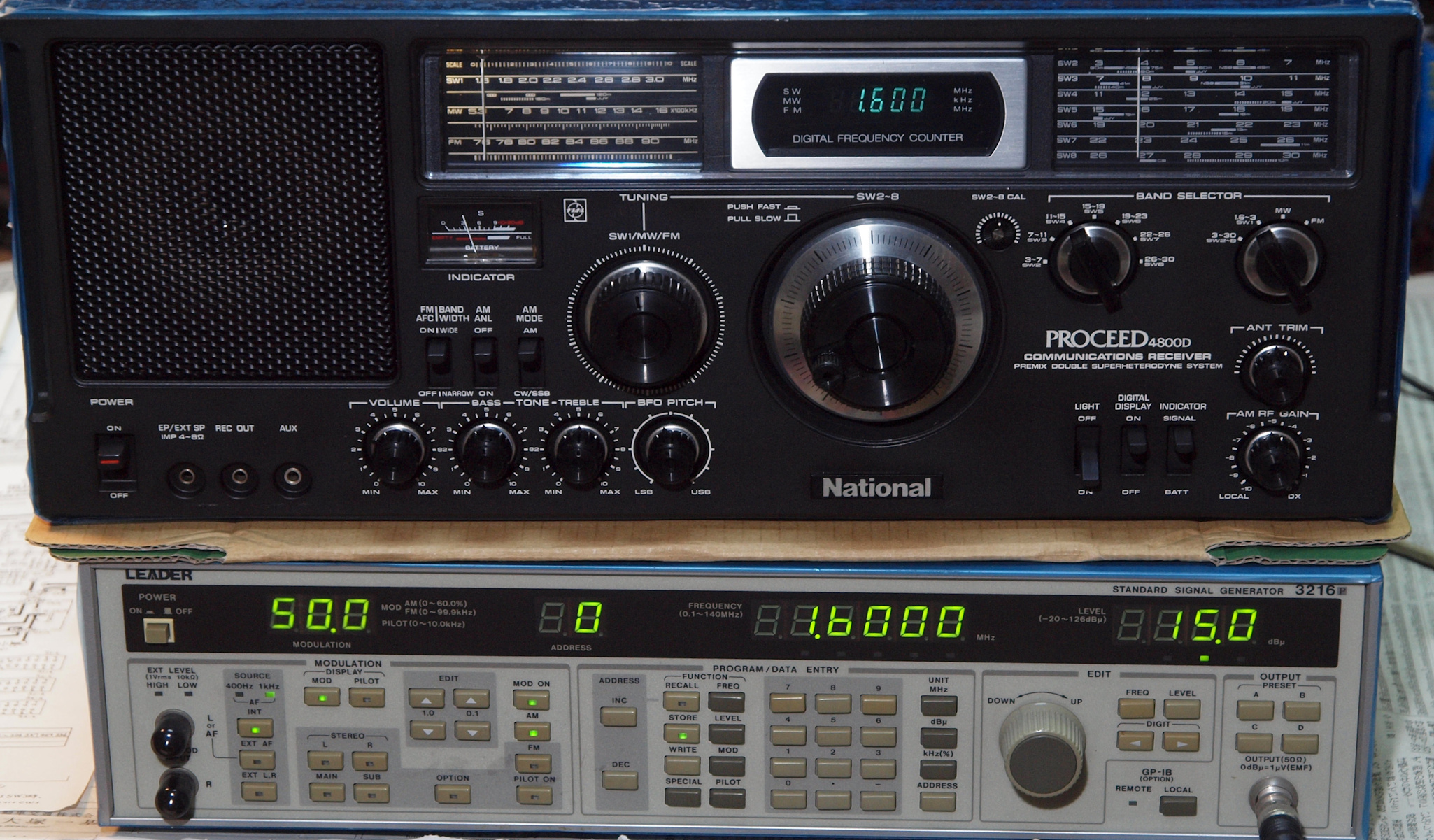

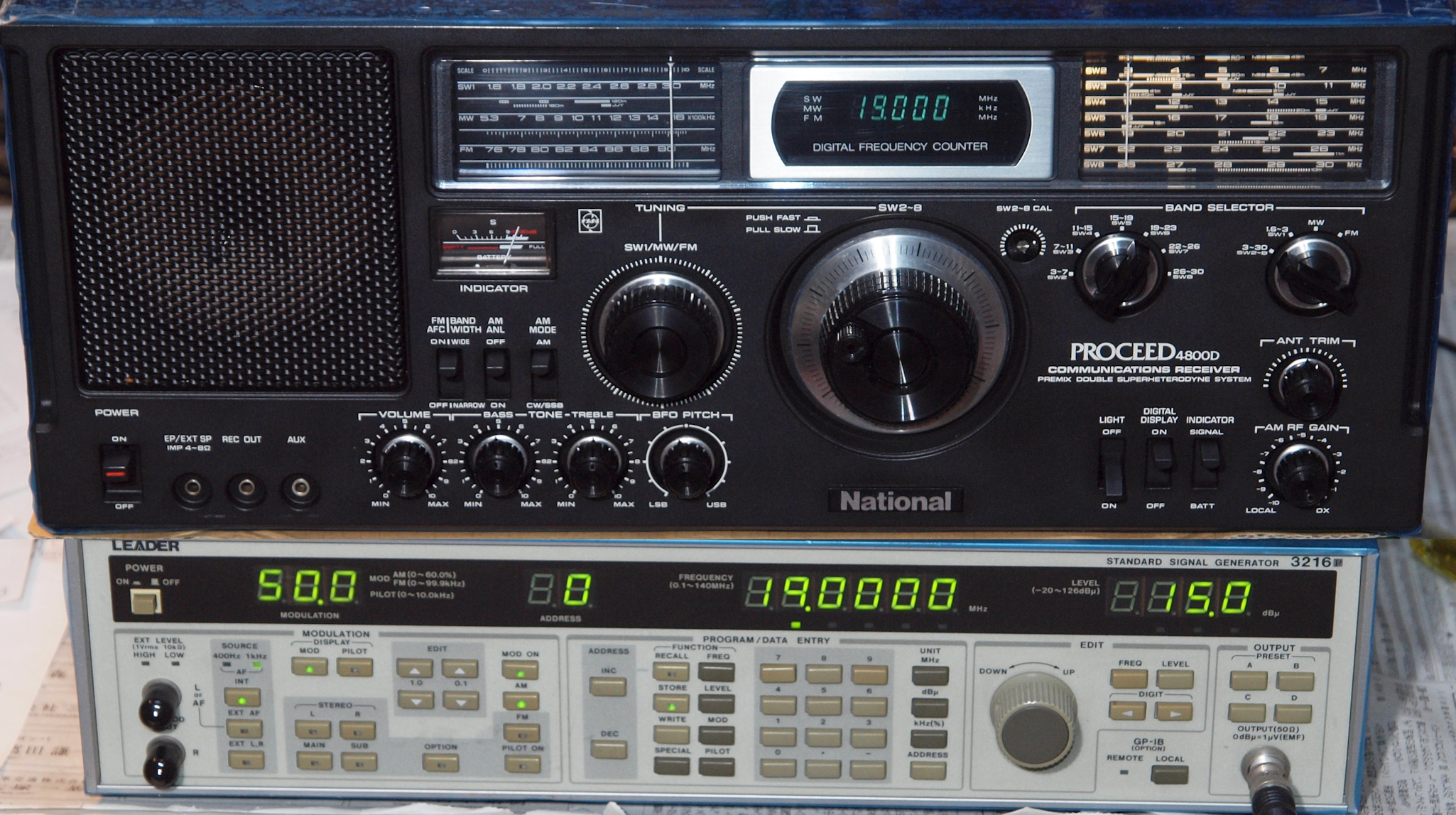

　　　　下のＬＥＡＤＥＲ　３２１６Ｐ信号発信器より信号を出す、これを受信する。
　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベルｄＢμ。　　　
Ｅ１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は−５．７ｄＢ低くなる。
  • ２０ｄＢμ−５．７ｄＢ＝１４．３ｄＢμ
    １５ｄＢμ−５．７ｄＢ＝８．３ｄＢμ
    １０ｄＢμ−５．７ｄＢ＝４．３ｄＢμ
Ｅ１１．　ＦＭトラッキング調整　７８ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ１２．　ＦＭトラッキング調整　９０ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ２１．　ＭＷトラッキング調整　５３０ｋＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ２２．　ＭＷトラッキング調整　１４００ｋＨＺ　ＡＮＴ入力１０ｂＢμを受信
Ｅ３１．　ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所でｋHzの幅。

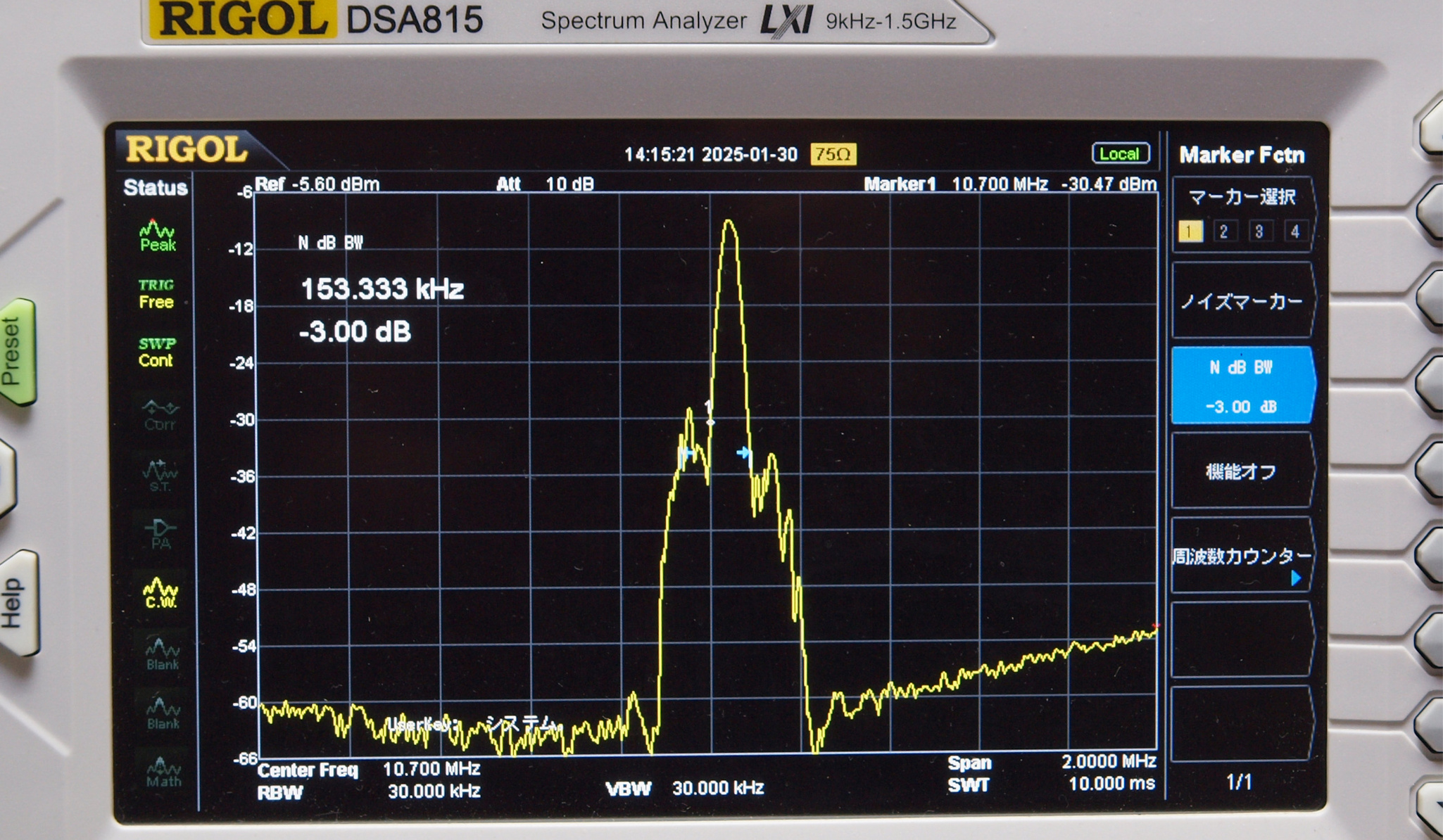

Ｅ３２．　ＦＭ　ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所で１５３．３ｋHzの幅。

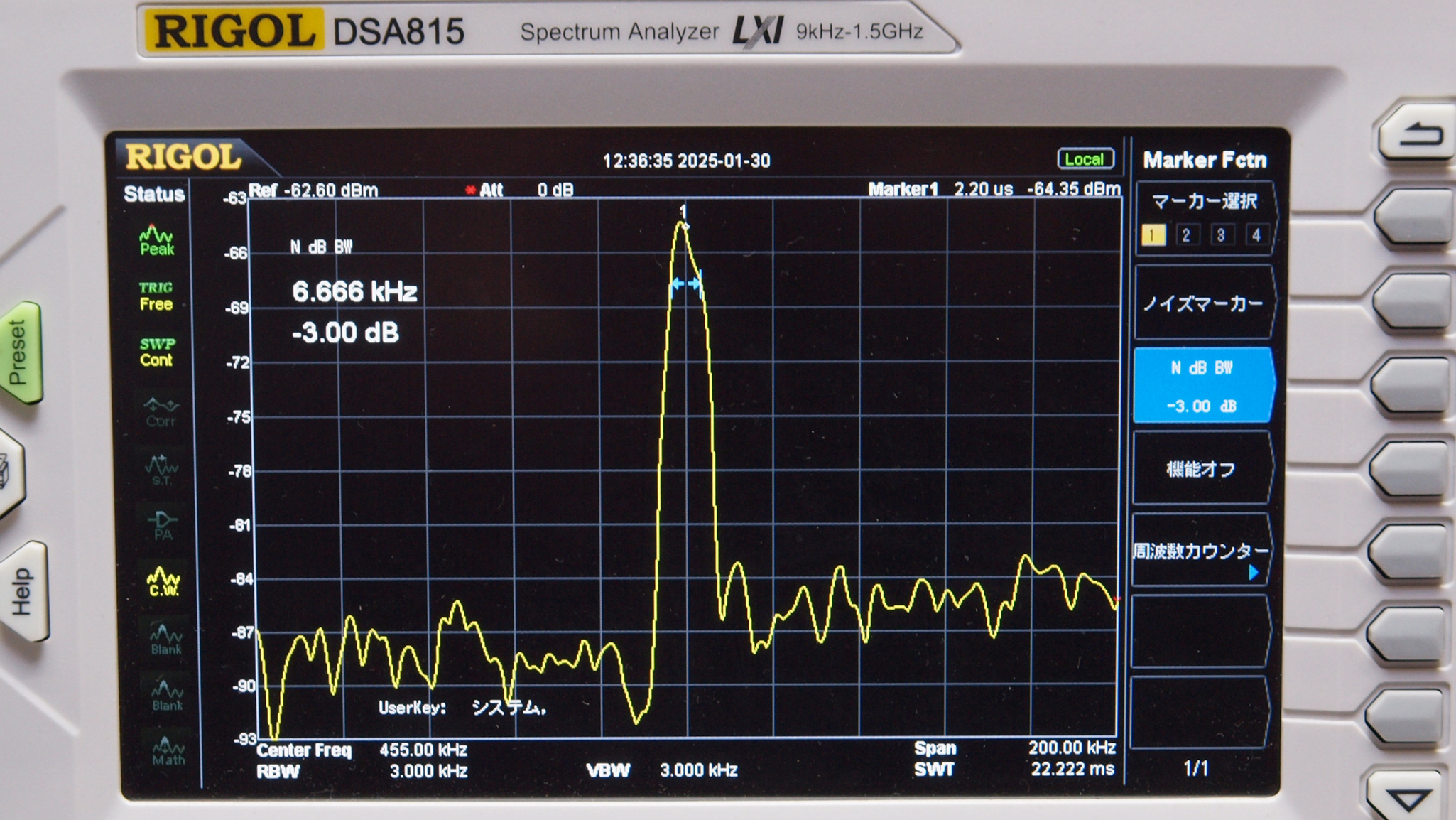

Ｅ３３．　ＭＷ　ＷＩＤＥ−ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所で６．６７ｋHzの幅。
Ｅ３４．　ＭＷ　ＮＡＲＲＯＷ−ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。−３ｄＢの所で３．０ｋHzの幅。

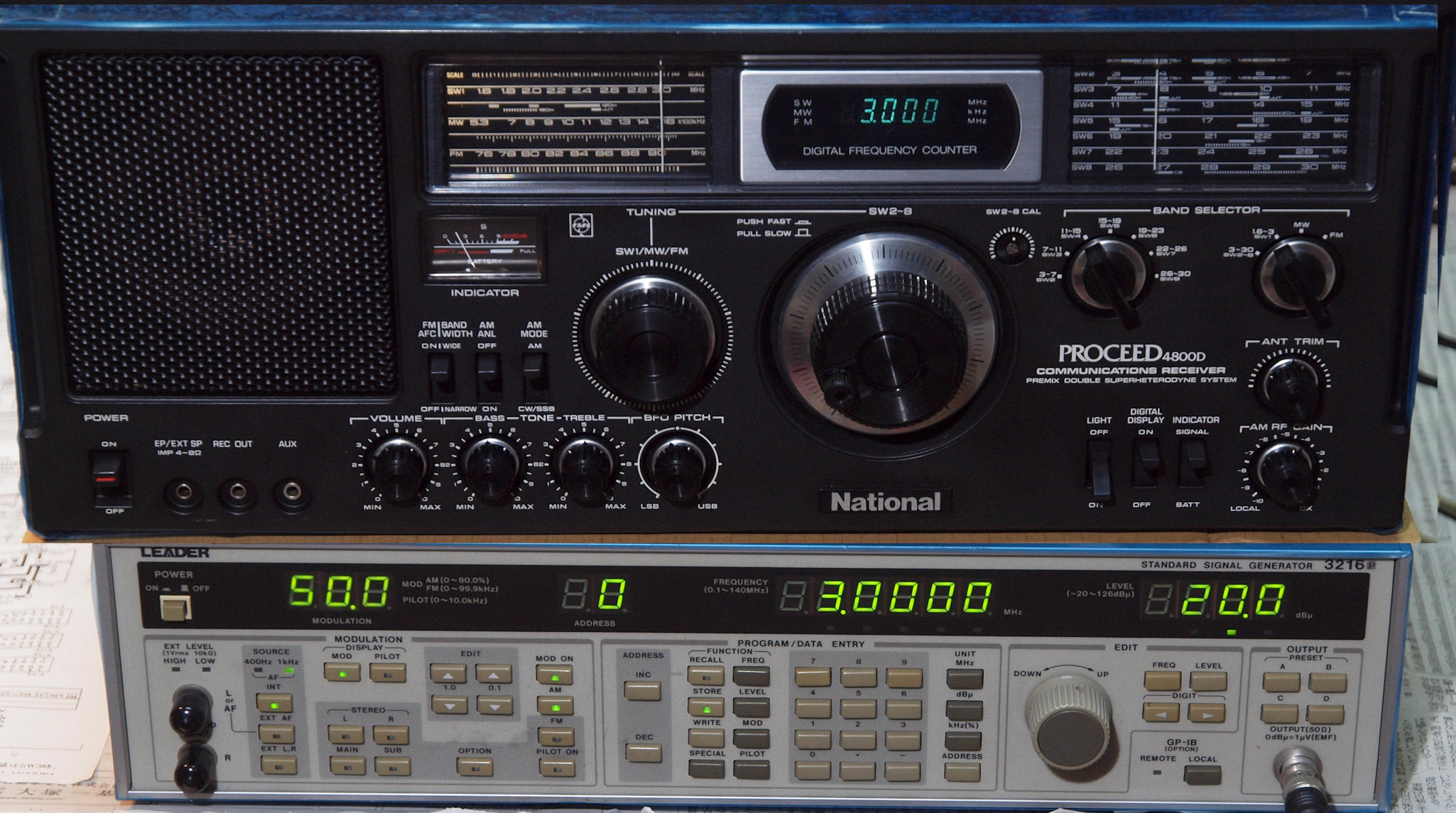

Ｅ４１．　ＳＷ１トラッキング調整　１．６ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ４２．　ＳＷ１トラッキング調整　３ＭＨＺ　ＡＮＴ入力２０ｄＢμを受信

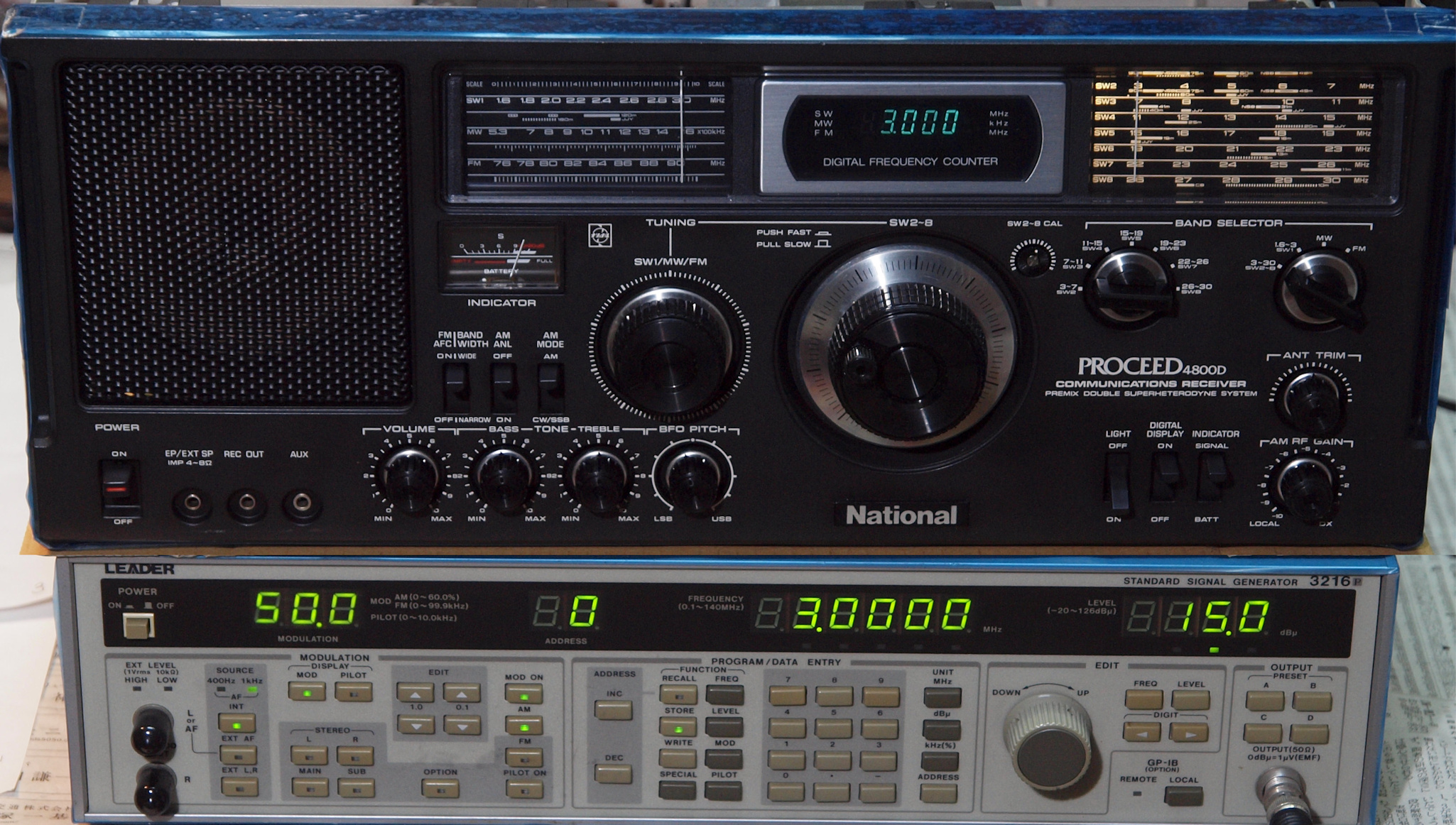

Ｅ５１．　ＳＷ２トラッキング調整　３ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ５２．　ＳＷ２トラッキング調整　７ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ６１．　ＳＷ３トラッキング調整　７ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信

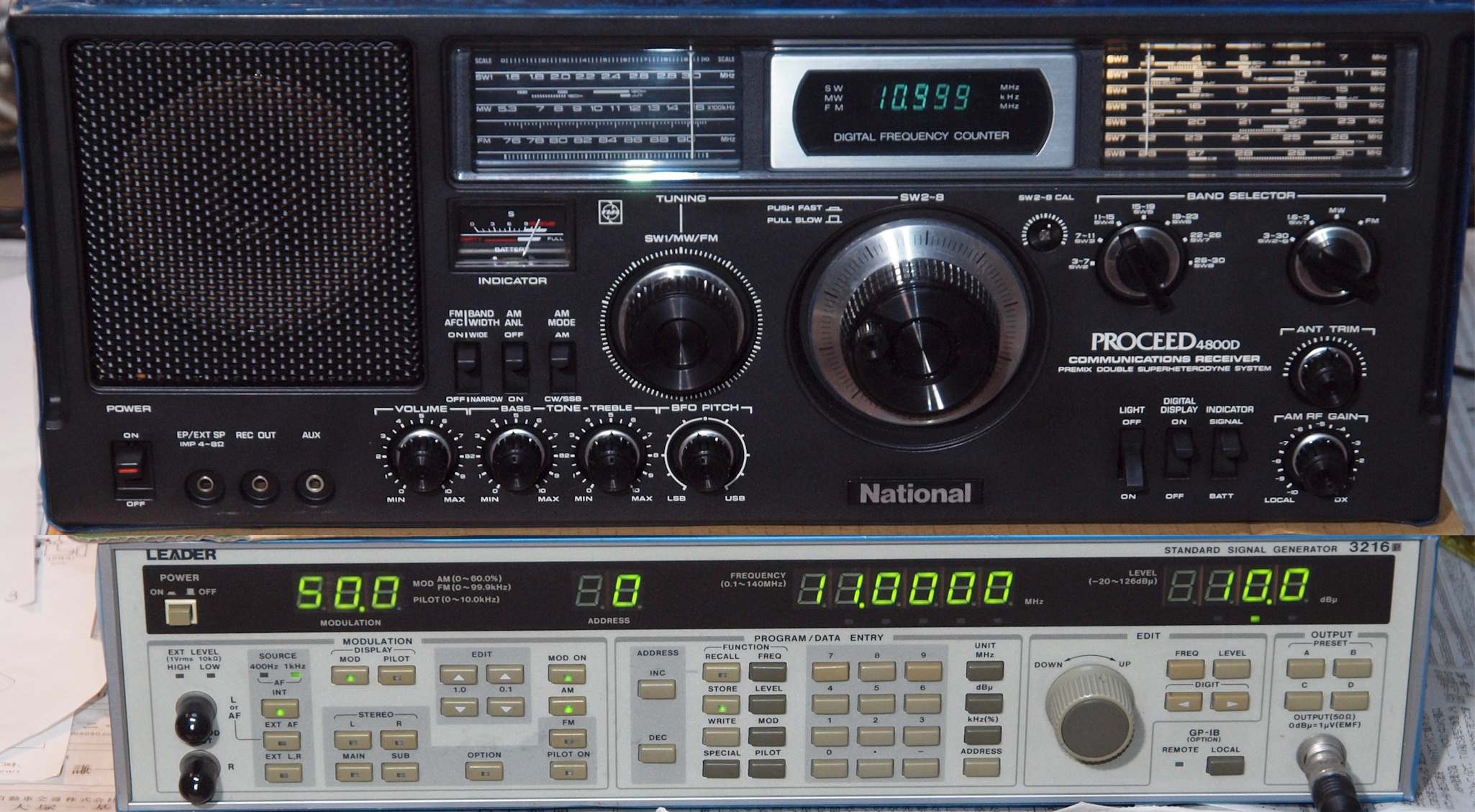

Ｅ６２．　ＳＷ３トラッキング調整　１１ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信

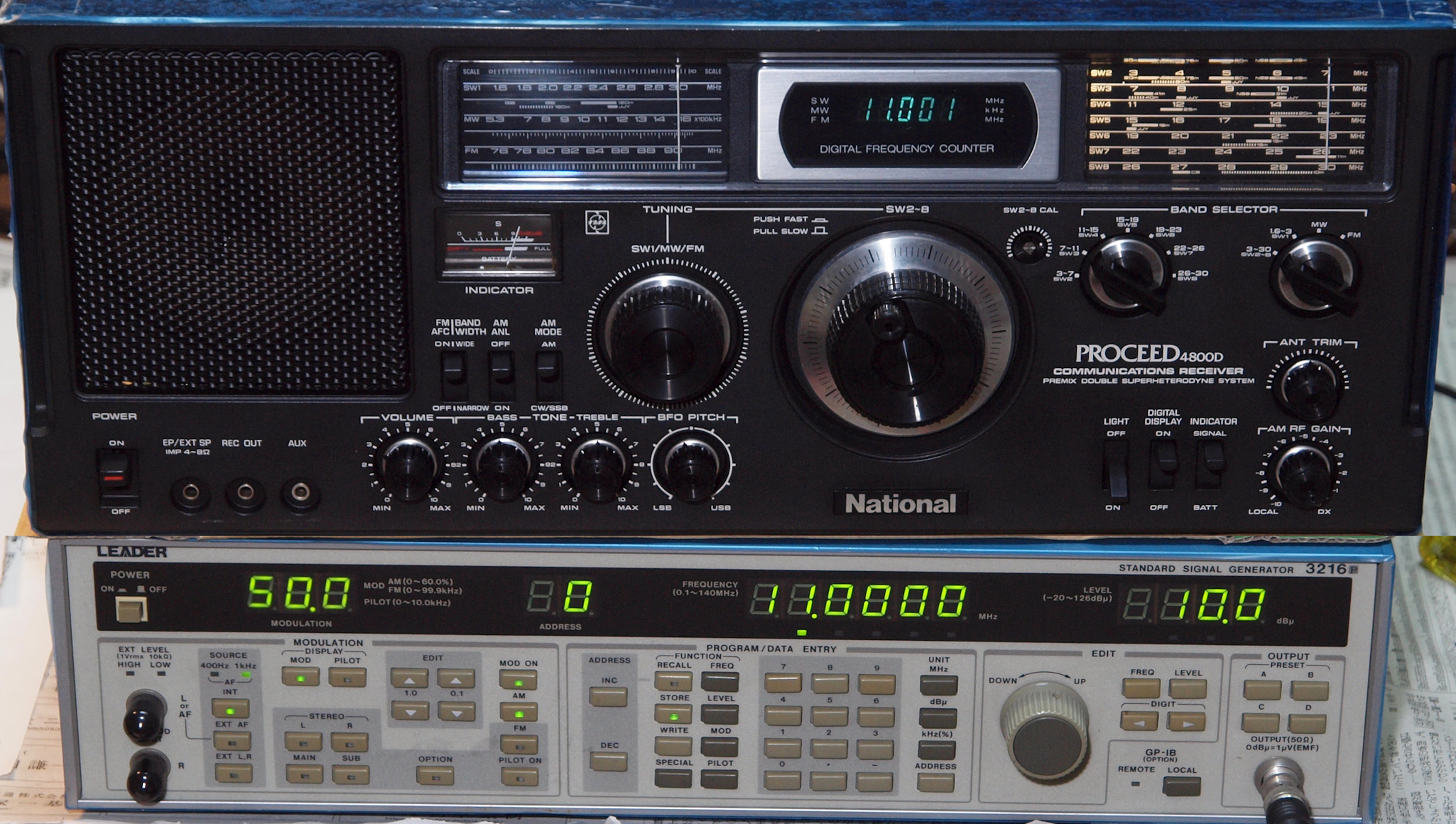

Ｅ７１．　ＳＷ４トラッキング調整　１１ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ７２．　ＳＷ４トラッキング調整　１５ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信
Ｅ８１．　ＳＷ５トラッキング調整　１５ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ８２．　ＳＷ５トラッキング調整　１９ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｅ９１．　ＳＷ６トラッキング調整　１９ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信

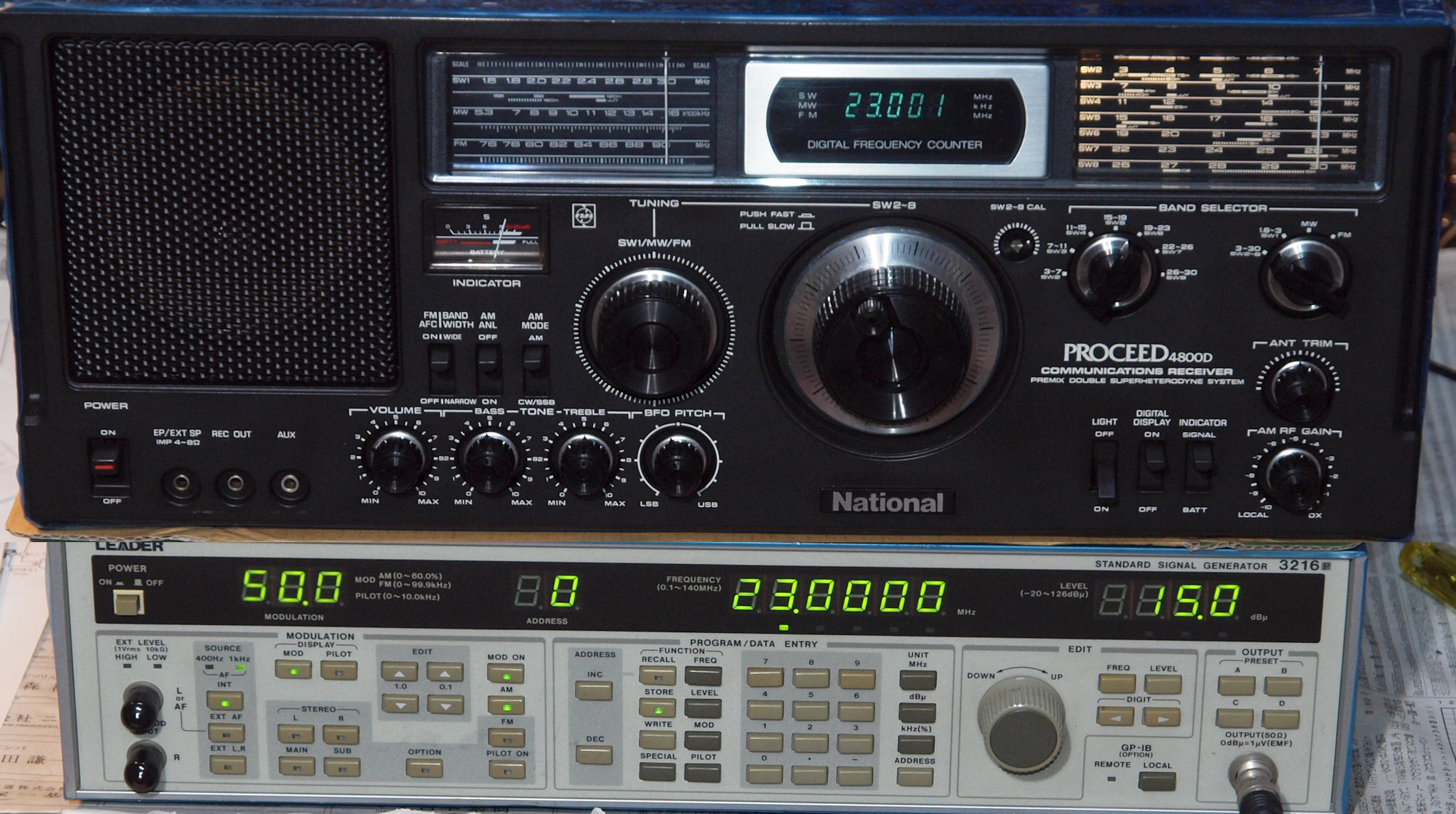

Ｅ９２．　ＳＷ６トラッキング調整　２３ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
ＥＡ１．　ＳＷ７トラッキング調整　２２ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信

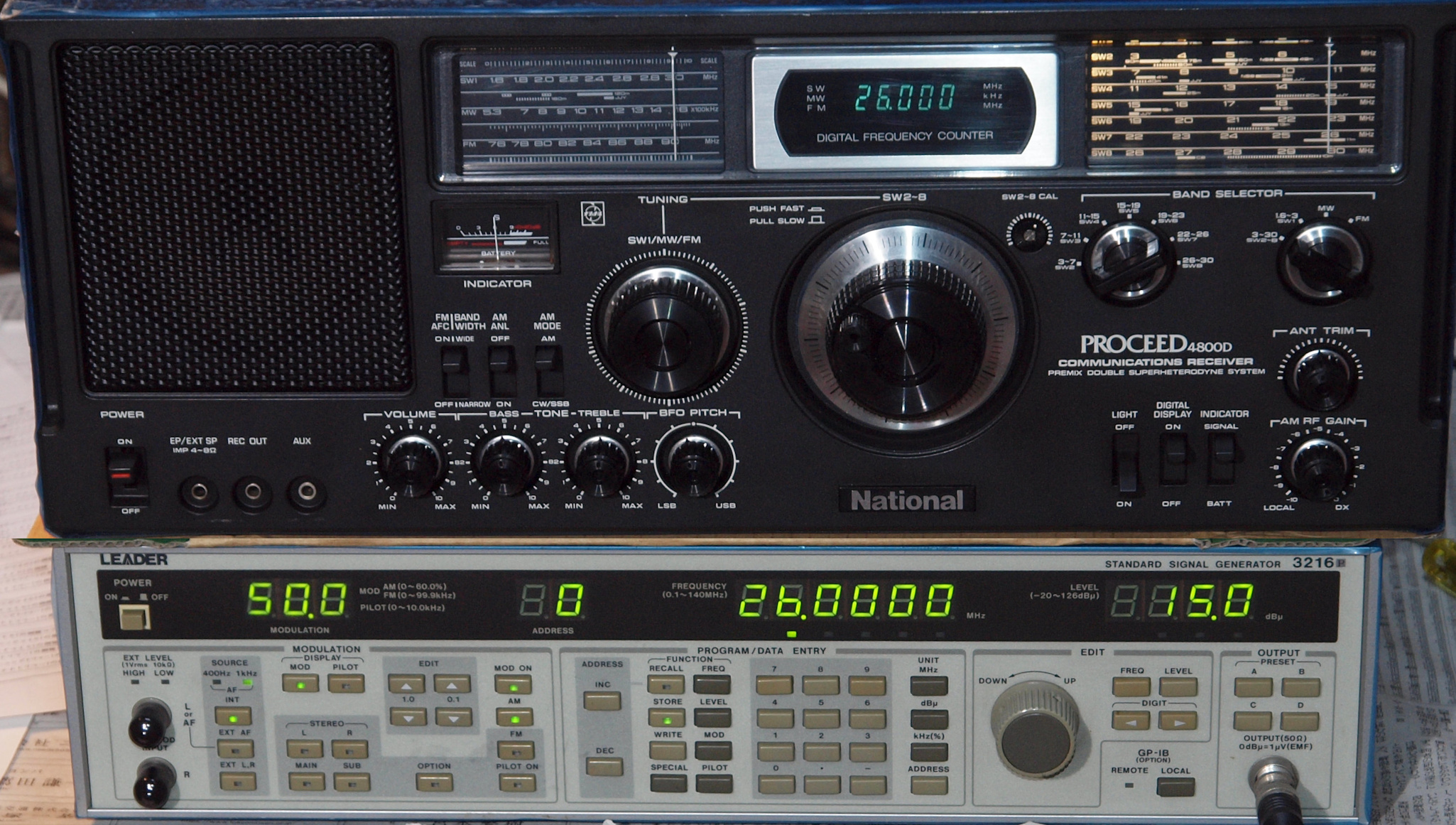

ＥＡ２．　ＳＷ７トラッキング調整　２６ＭＨＺ　ＡＮＴ入力１０ｄＢμを受信

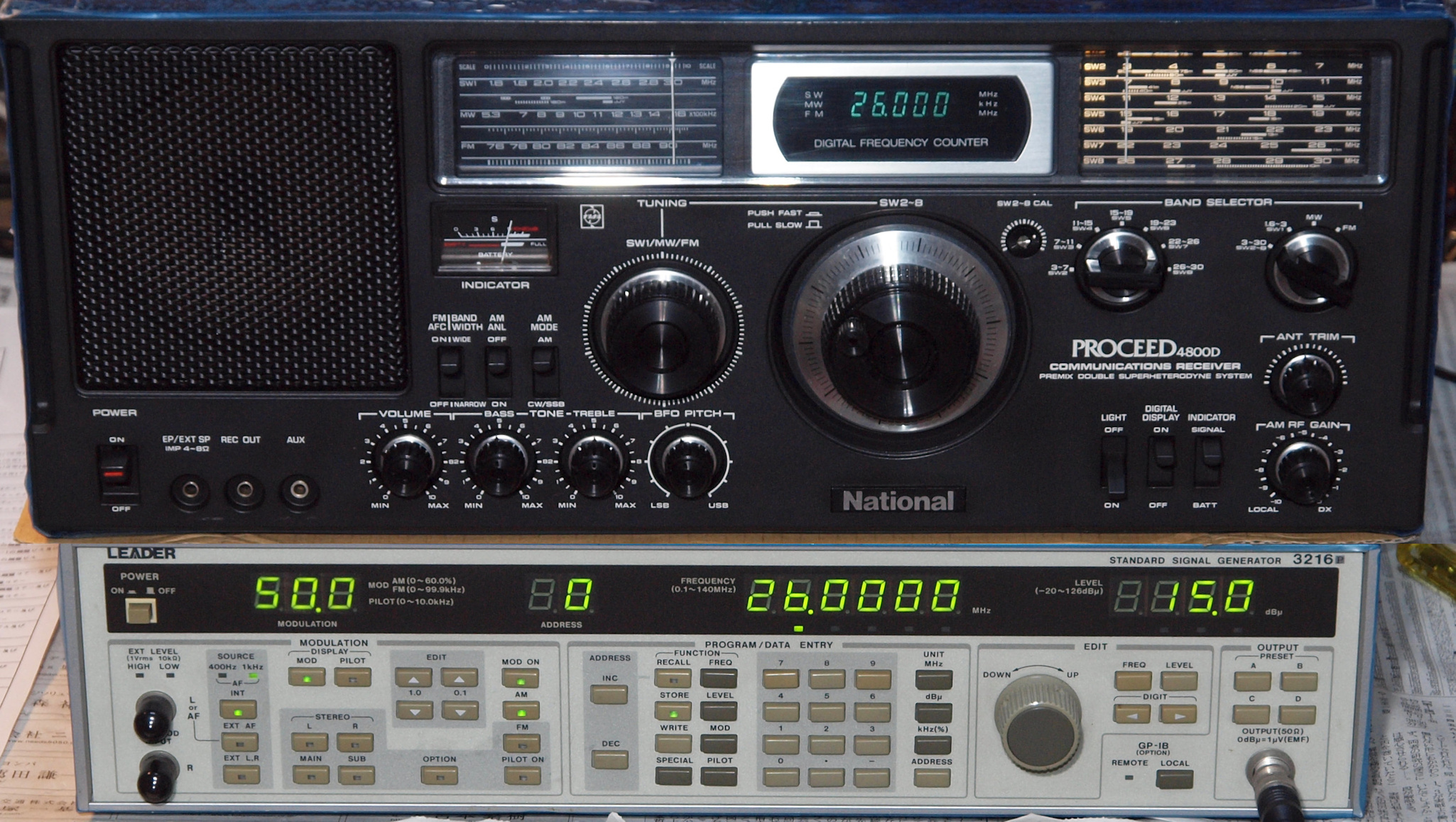

ＥＢ１．　ＳＷ８トラッキング調整　２６ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
ＥＢ２．　ＳＷ８トラッキング調整　３０ＭＨＺ　ＡＮＴ入力１５ｄＢμを受信
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　Ｎａｔｉｏｎａｌ ＰＲＯＣＥＥＤ　ＲＪＸ−４８００／４８００Ｄ　の仕様（カタログ・マニアルより）　
型式 PROCEED RJX-4800/4800D
受信周波数 FM　76〜90MHz
MW　525〜1605kHｚ(571〜187m)
SW1　1.6〜3 MHz (187〜100m)
SW2　3〜７ＭＨｚ(100−42.9m)
SW3　7〜11MHｚ(42.9〜27.3m)
SW4　11〜15MHｚ(27.3−20m)
SW5　15〜19MHｚ(20〜15.8m)
SW6　19〜23MHz(15.8〜13m)
SW7　23〜26MHｚ(13.6〜11.5m)、4800は23〜27MHｚ(13〜11.1m)
SW8　26〜30MHｚ(11.5〜10m)、4800は27〜31MHｚ(11.1〜9.7m)
受信電波形式 AM, SSB, CW, FM
受信方式 MW/SW1　スーパーヘテロダイン
ＳW2〜8　ダプルスーパーヘテロダイン
　　　　　　アップコンバーテッドﾌﾟリミミｯクスVFO
FM　　　　スーパーヘテロダイン
中間岡波数 FM 10.7MH
MW､ SW1 & SW2〜8 2nd 45SkHｚ
SW2〜8 1st 2MH
受信感度 FM　　　　0.7μV[(S十Ｎ)/N 6dB 83MHz〕
MV　　　　3μV[(S十Ｎ)/N 10dB 1000kHz〕
SW1〜8 　0.8μV[(S十Ｎ)/N 10dB AM〕
選択度 MW/SW1〜8
　　　WIDE ±2.5kHZ(6dB)±15kHZ(60dB)
　　　NARROW±1.7kHZ(6dB)±6kHZ(60dB)
FM35dB(200kHZ)70dB(400kHZ)
第1イメージ妨害比 SW2〜450dB以上　SW5〜8 40dB以上　
イメージ妨害比 MW　　40dB(l000kHZ)
SW1　　30dB(2.3MHZ)
FM　　40dB(83MHZ)
IＦ妨書比 MW/SW1　　40dB以上
ＳＷ２〜8　　　70dB以上
FM　　　　　　70dB以上
岡液数安定度 ＳＷ２〜8　ウォームアップ後　30分当り500HZ以内
周波叙カウンター ５桁表示　0.1kHZ桁四捨五入によるlkHZ去示
実用最大出力 2,2W(EIAJ/ＤＣ)
消費電力 10ｗ(交流の場合)
スピ一力ー 10CmPMダイナミックスピーカ (インピーダンス4Ω)
使用半導体 ＩＣ　５個、ＴＲ（トランジスター）３４石、ＦＥＴ（電界効果トランジスター）３石
端子 イヤホン蛸子　　　　　４〜8Ω
REC OUT端子　　　　　3kΩ
Ａｕｘ端子　　　　　　　　300kΩ
外部アンテナ端子　MW/SW1 ７５Ω
　　　　　　　　　　　　SW２〜８　７５Ω
　　　　　　　　　　　　FM　　　７５Ω(不平衡)
外部電源端子　　　AC IN 100V
　　　　　　　　　　　　DC IN 12ｖ自動車電源
　　　　　　　　　　　　(別売ナショナルカーバッテリーアダプタRD-9380を使用)
電源 ナショナルネオハイトップSUM-1(N)8個12V　又はAC 100V(90〜110V)50-60Hz　DC12V
キャビネット寸法 449(幅)×179(高さ)×291(奥行)
外径寸法482(幅)×200(高さ)×354(奥行)
重量 ９ｋｇ（電池共）
付属品 ＦＭアンテナリ−ド線(RSA203Z-M)，Ｍ型コネクター(RJP97Z)，ＡＣコード(RJA47Z-Ｆ)，アンチナ線(WRLO1000bb)
電池持続時間 130時間(EIAJ規格による標準畤間)ただしナショナルネオハイトッブ乾電池(SUM-1型)使用時
※周波数カウンター動作時は40時間になります。
価格 99,800円キャビカラー　ブラック
発売年月 １９７９／５発売、４８００は１９７７年発売？
RJX-4800とRJX-4800D
相違点		 RJX-4800
　短波帯のSW2〜SW8のみデジタル表示可能。
　SW1, MW(AM), FM帯選択時はダイヤル照明は点灯せず、赤色デジタルカウンターも表示しません、周波数の確認はダイヤルにて確認します。
　SW7　23〜27MHｚ(13〜11.1m)
　SW8　27〜31MHｚ(11.1〜9.7m)
RJX-4800D
　ＭＷ(AM)，ＳＷ１，ＦＭ選択時にもダイヤル照明が点灯し、青色デジタルカウンターにて1KHz直読が可能です。
　SW7　23〜26MHｚ(13.6〜11.5m)
　SW8　26〜30MHｚ(11.5〜10m)
別売品 RD-9380(カーバッテりーアダプタ)……標準価格 3,800円
RD-916（BCL垂直アンテナ）…………攜準価格 4,980円
RD-9150（BＣL逆L型アンテナ)………標準価略 3,000円
TA-31FM,TA-51FM(FMアンテナ)……標準価格 2,800円
RD-9205(BCLシングルヘッドホン)･･･標準価格 3,900円
RP-012A（ラジオコードＷ）…………標準価格　300円
RP-020A（ミニミニコード）…………檬準価格　350円
