ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０. １２台目修理記録

　　　　　　　「同時修理　ＳＸ－１１１FV．　３台目」　　平成２４年５月９日到着　　５月２１日完成　

Ａ．　修理前の状況

オーバーホール修理依頼。

Ｓ．　修理前点検測定

Ｂ．　原因

経年劣化で圧力低下

Ｃ．　修理状況

Ｄ．　使用部品

新品ポンプユニット　　　　　２組

Ｅ．　調整・測定

Ｆ．　修理費　　６５，０００円

Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況.

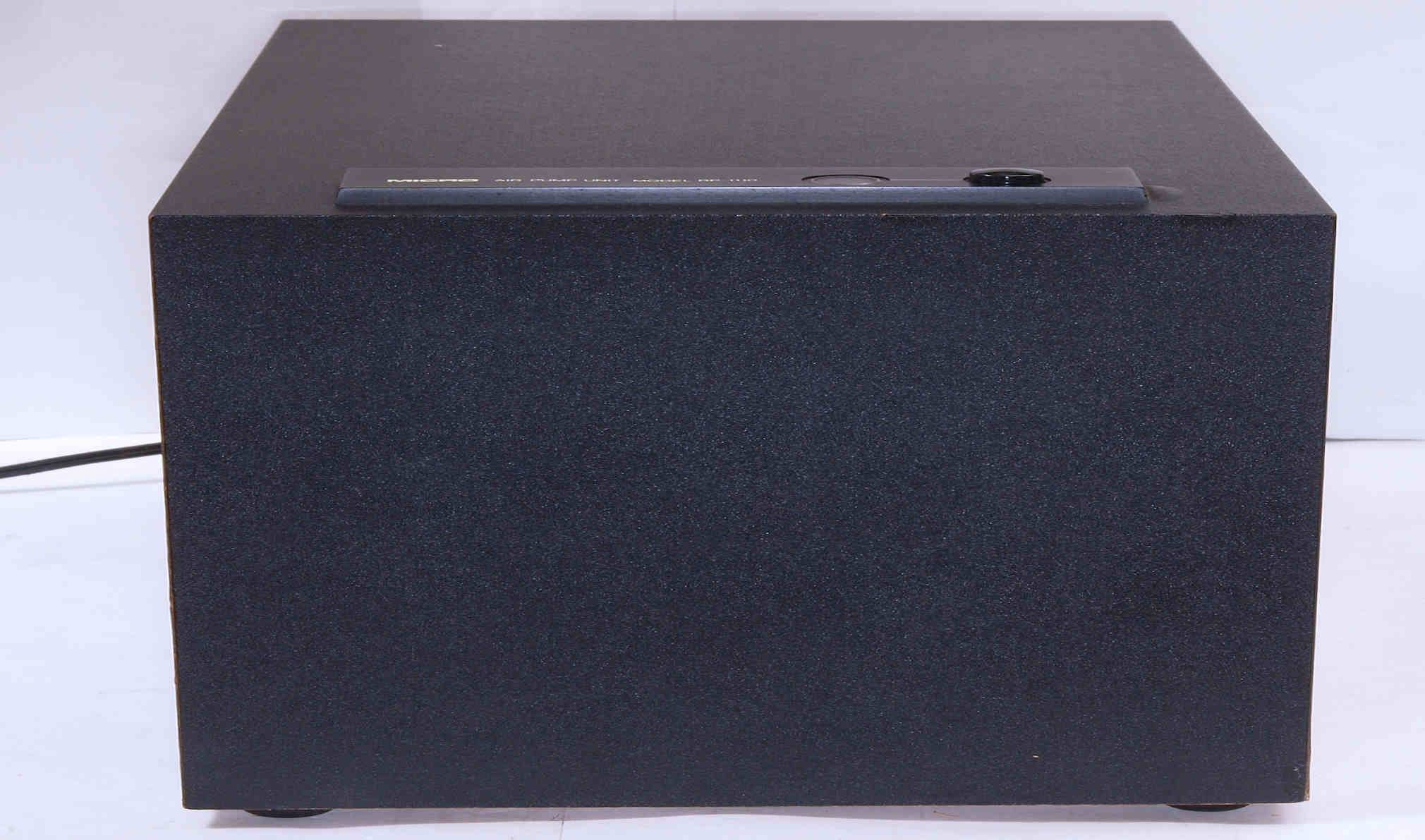

Ａ１１．　外観、　前から見る。

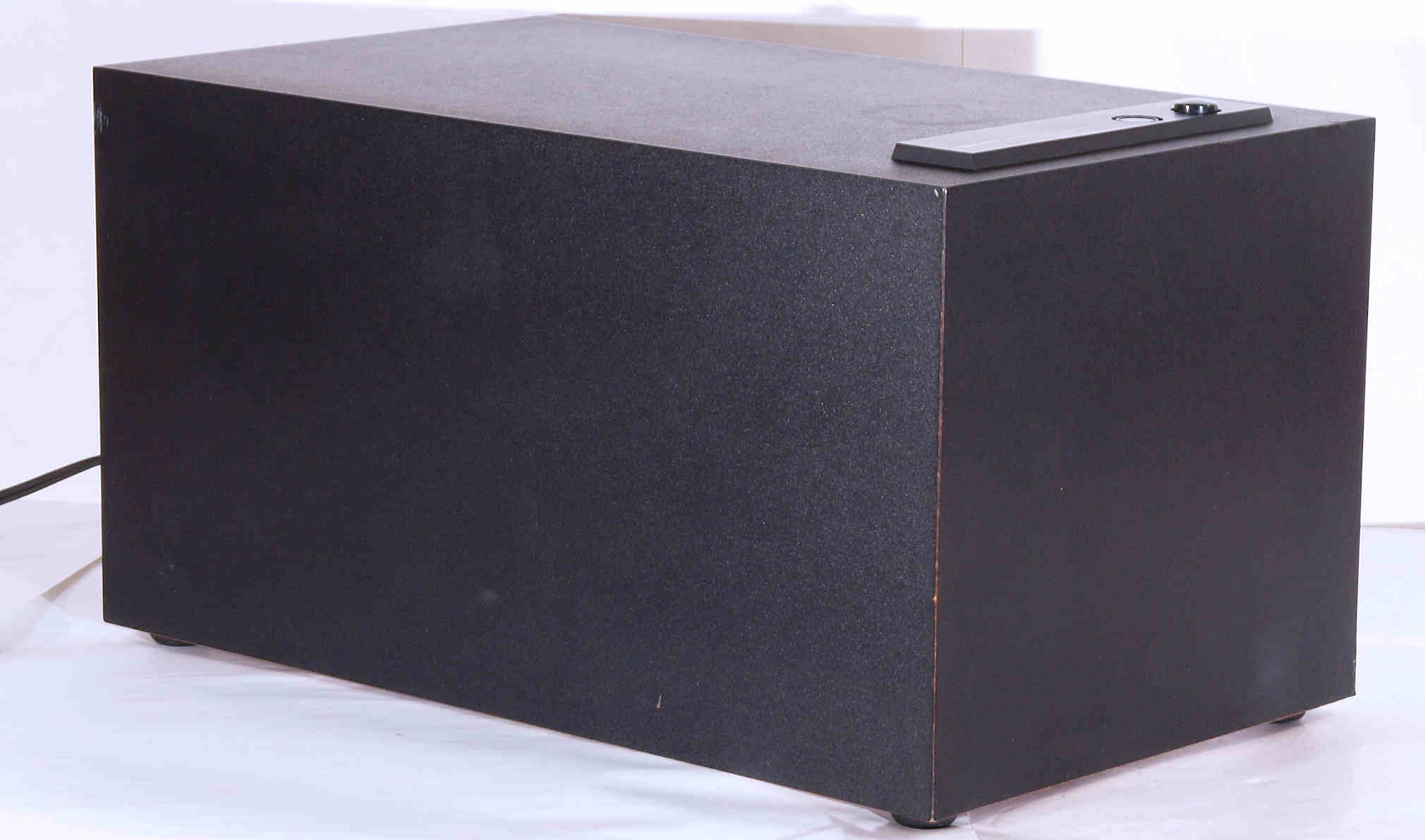

Ａ１２．　外観、　前左から見る

Ａ１３．　外観　後から見る

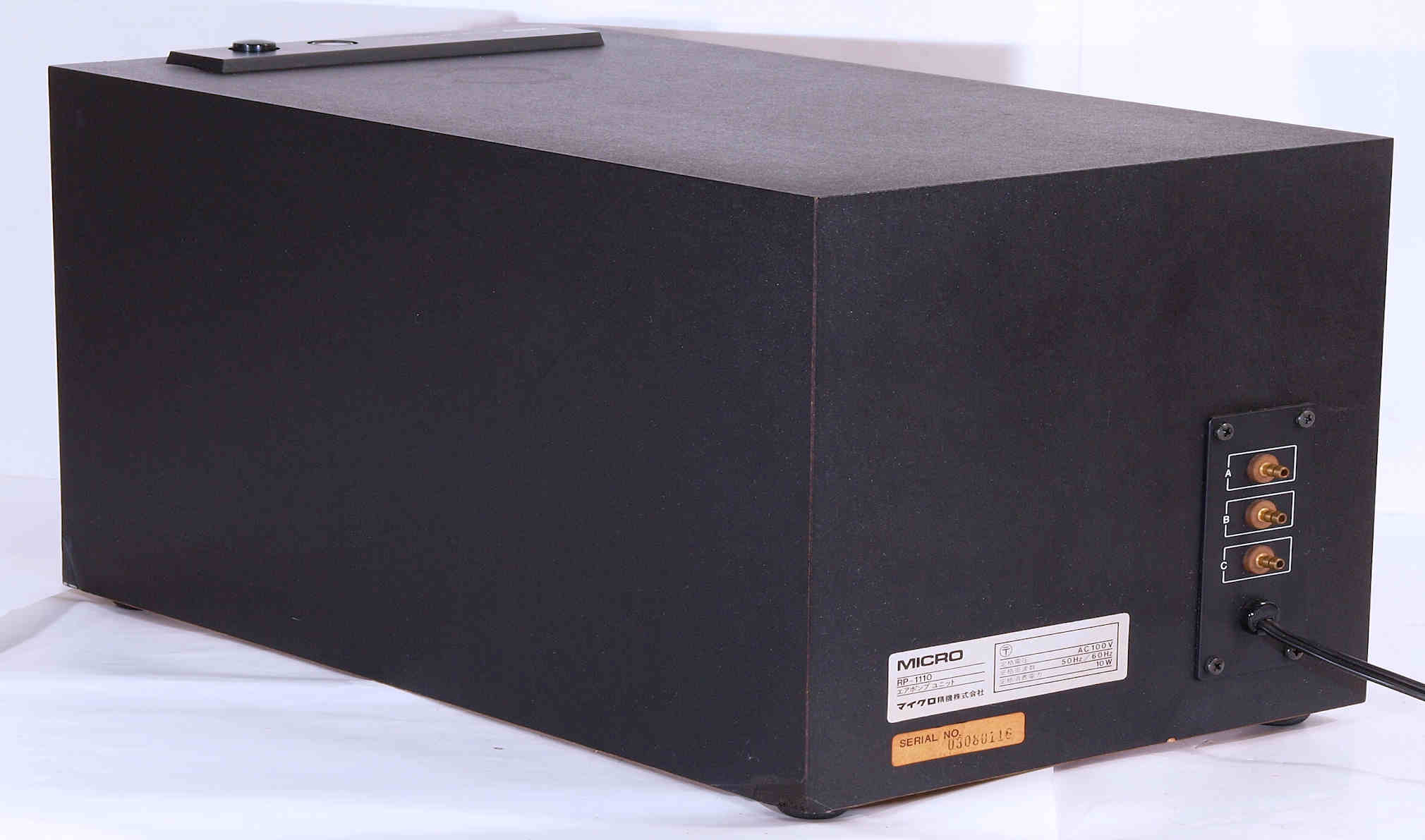

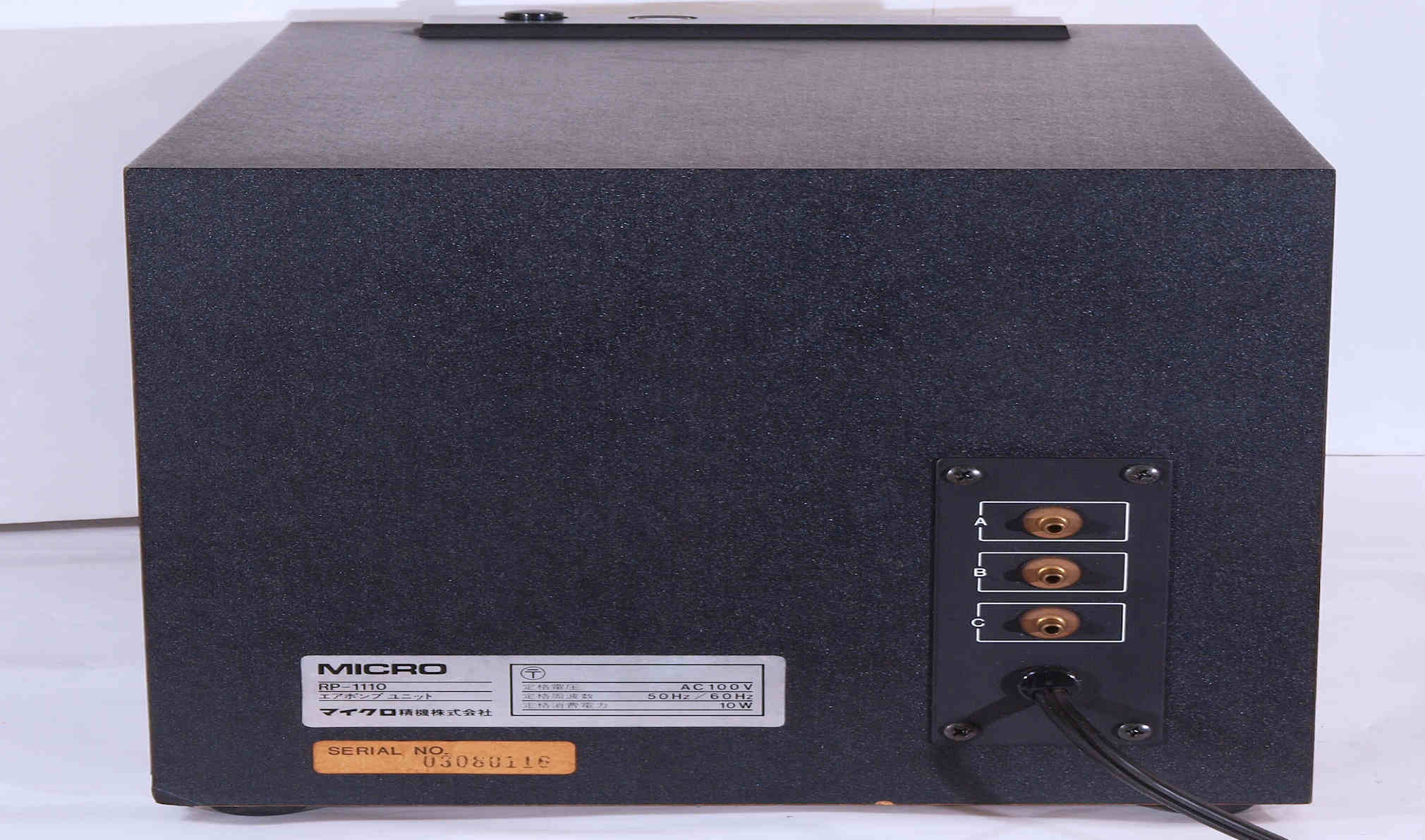

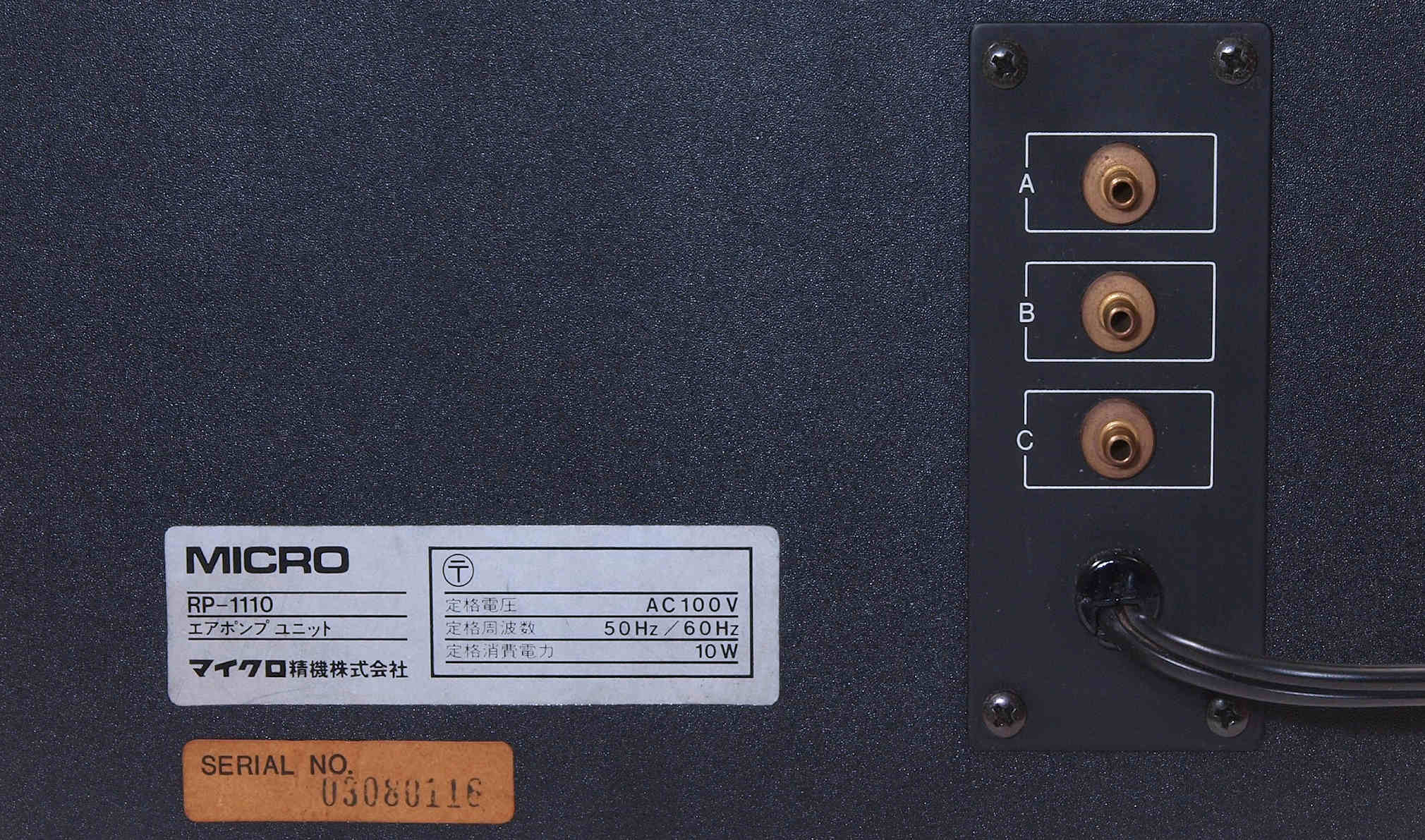

Ａ１４．　外観、　後から、電源入り口、吐出口見る。

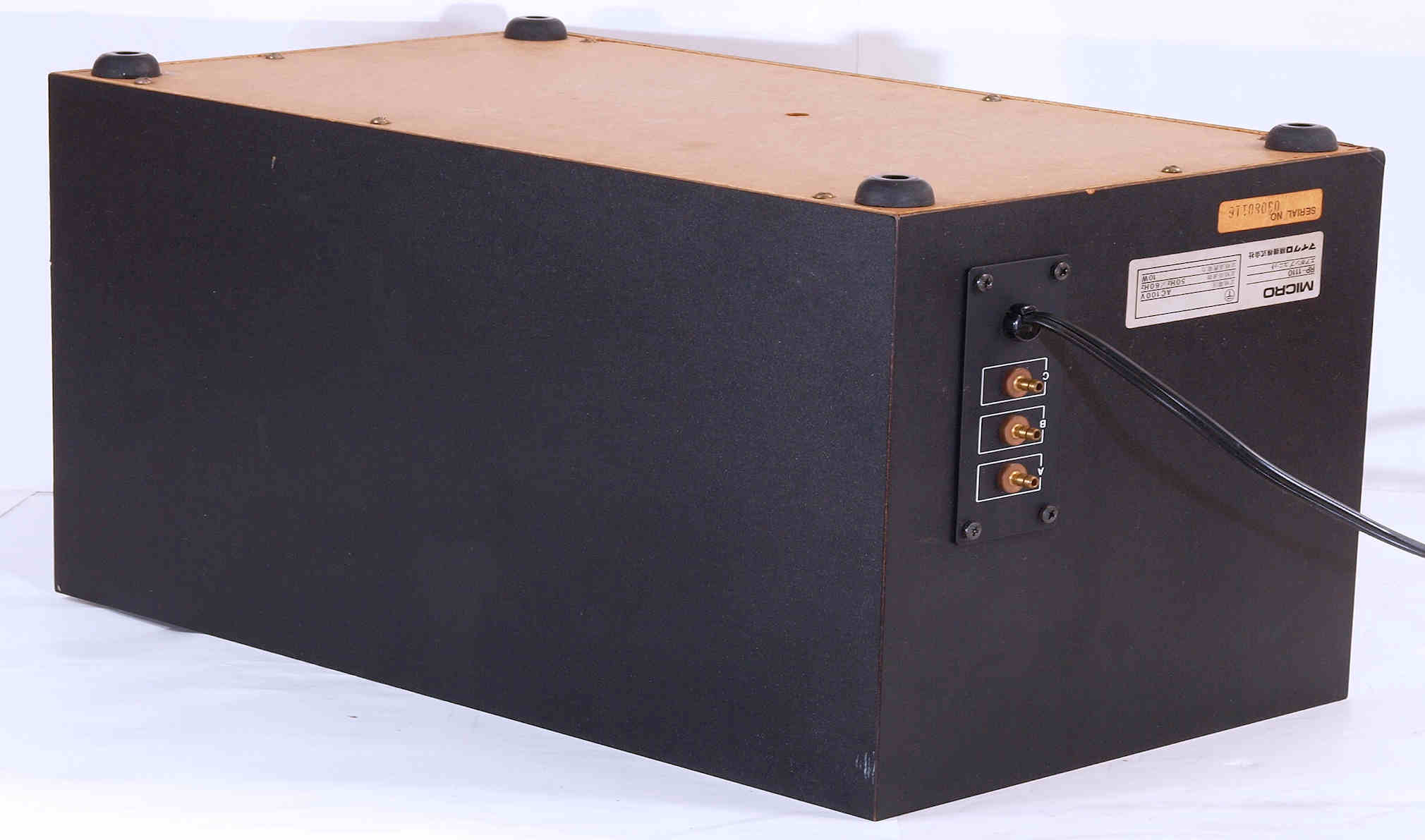

Ａ１５．　外観　後右から見る

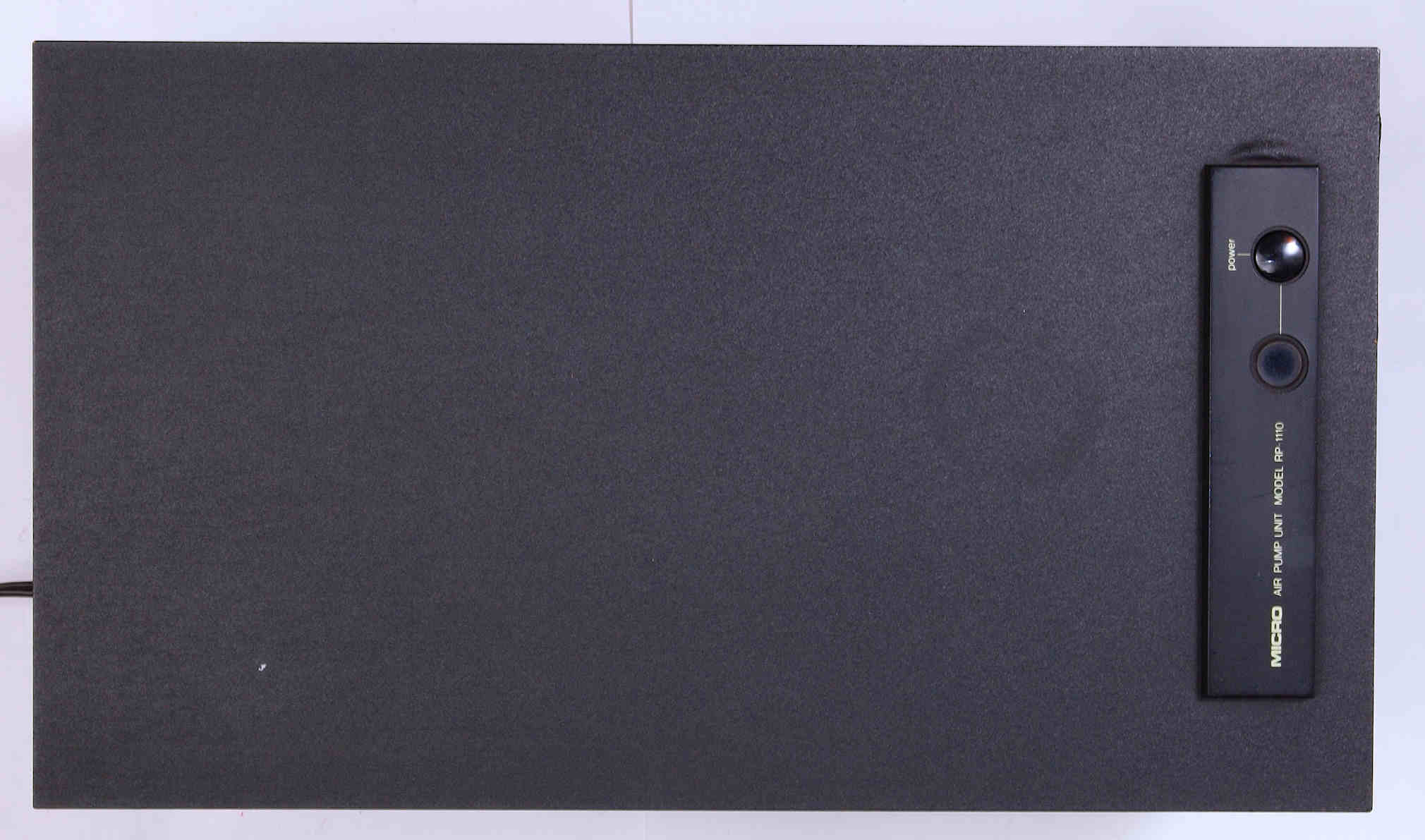

Ａ１６．　外観　上から見る

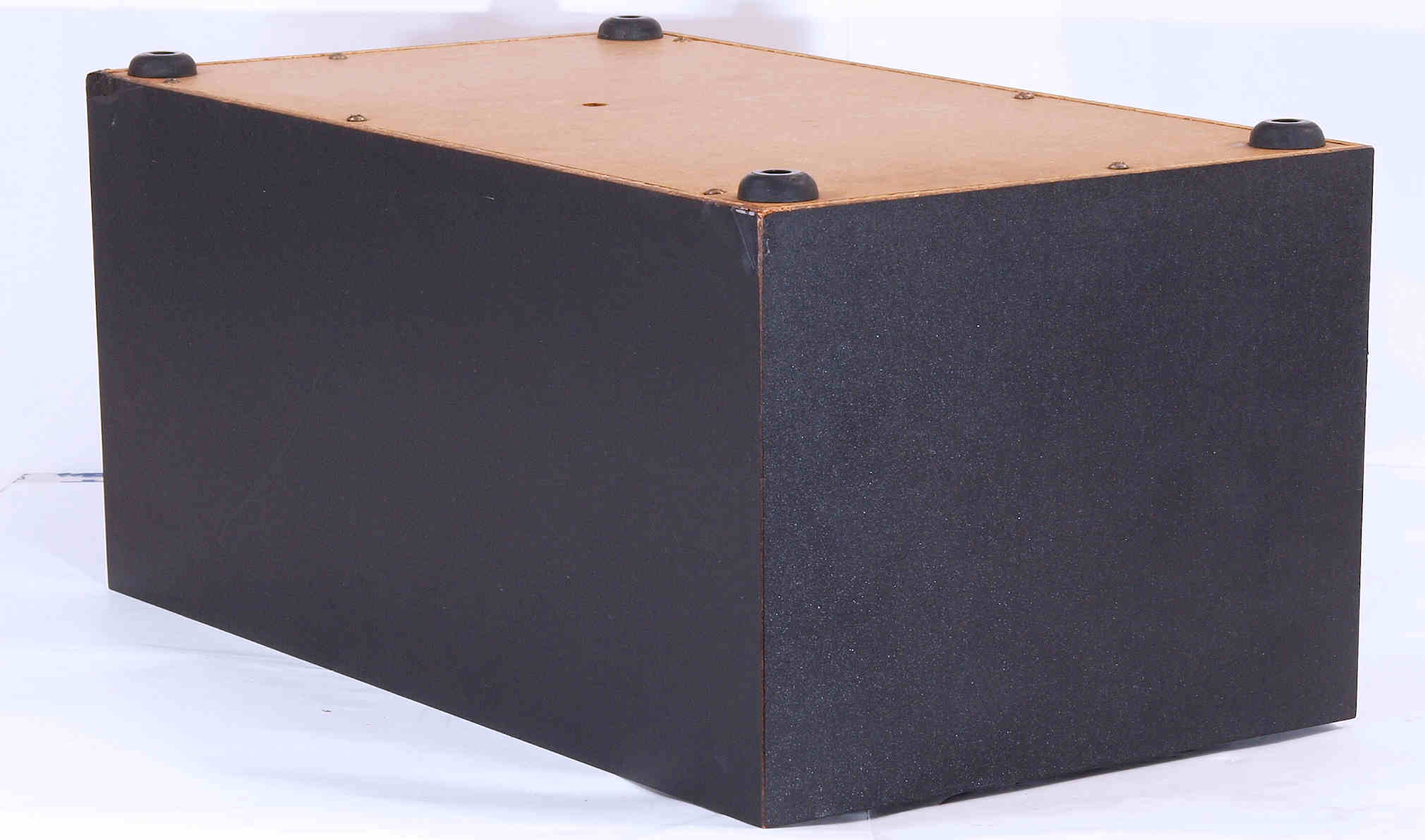

Ａ２１．　外観　下前右から見る

Ａ２２．　外観　下後左から見る

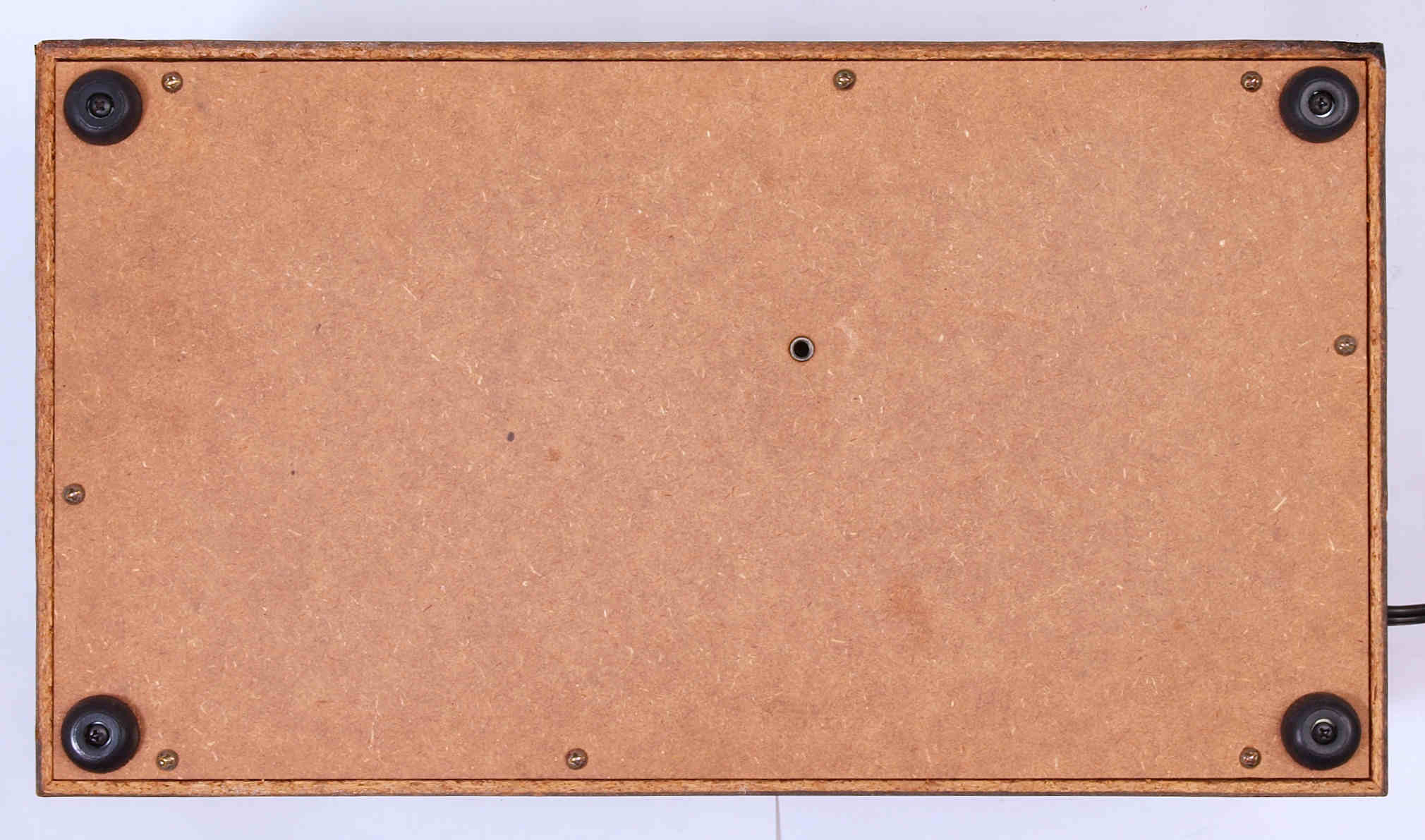

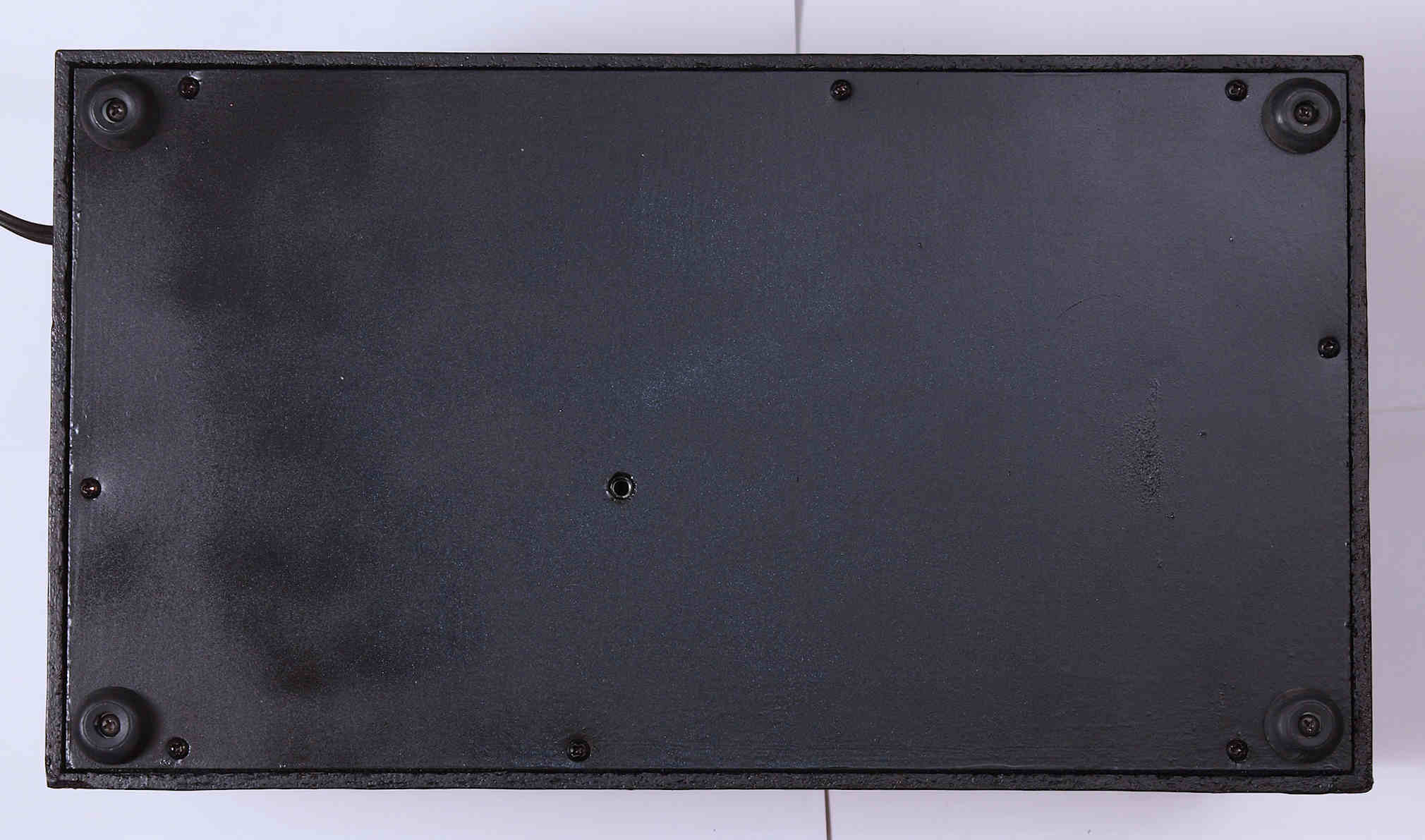

Ａ３１．　外観　下から見る、　輸送時の固定ビスが使用されていない！

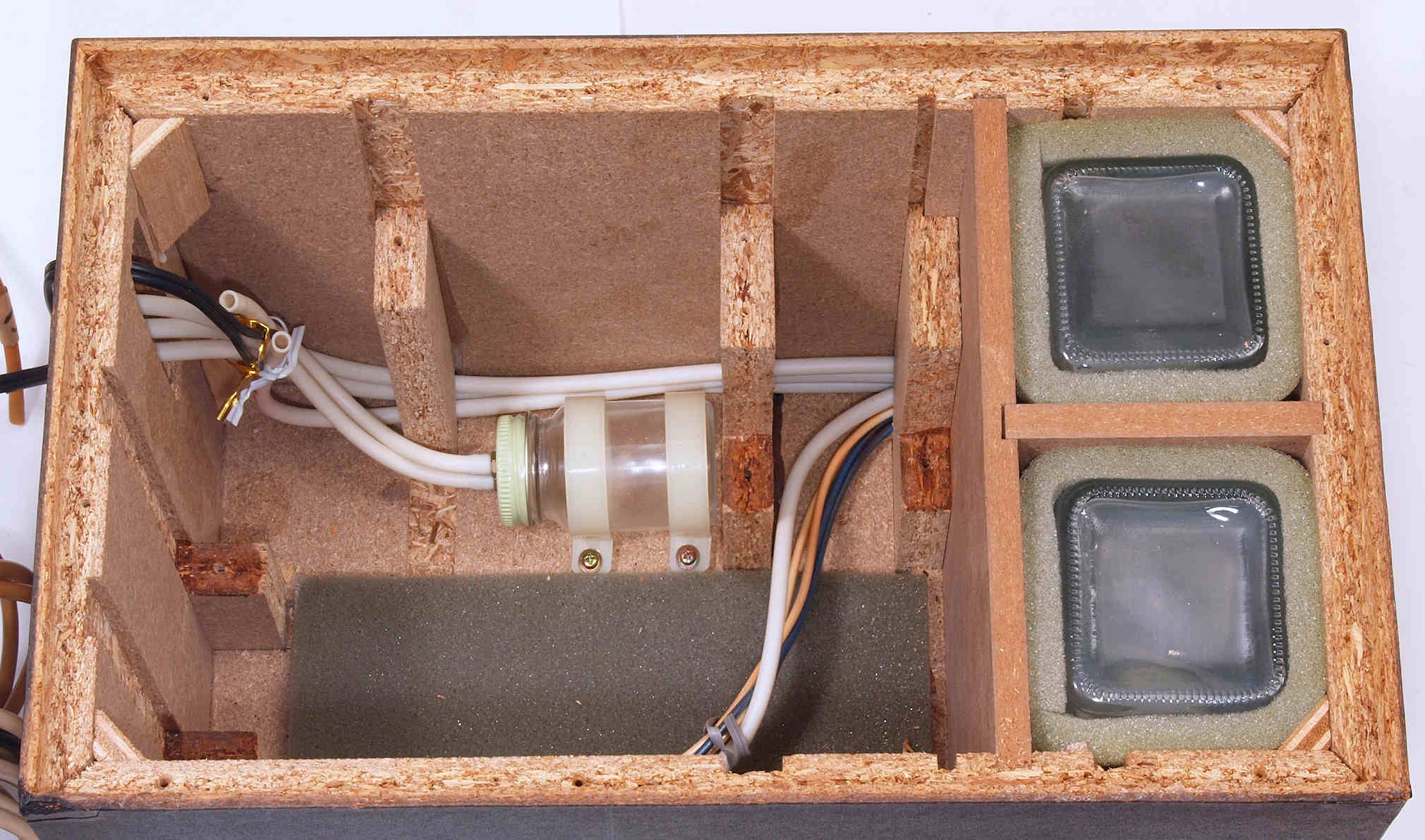

Ａ３２．　点検中　下蓋を取り、下から見る。

Ａ３３．　点検中　下蓋を取り、ポンプ取り付けビスが４本共抜けている。

Ｓ．　修理前点検・測定.
Ｓ１１．　測定中　「Ａ＝吐き出し」　の圧力測定。　低い

Ｓ１２．　測定中　「Ｃ＝吸い込」　の圧力測定。　低い

Ｓ１３．　測定中　「Ｂ＝吐き出し」　は未使用。

Ｓ２１．　点検中　ポンプ取り出し。

Ｓ２２．　点検中　ポンプ取り出し。

Ｓ２３．　点検中　ポンプ取り出し。

Ｓ２４．　点検中　ポンプ取り出し。

Ｃ．　修理状況

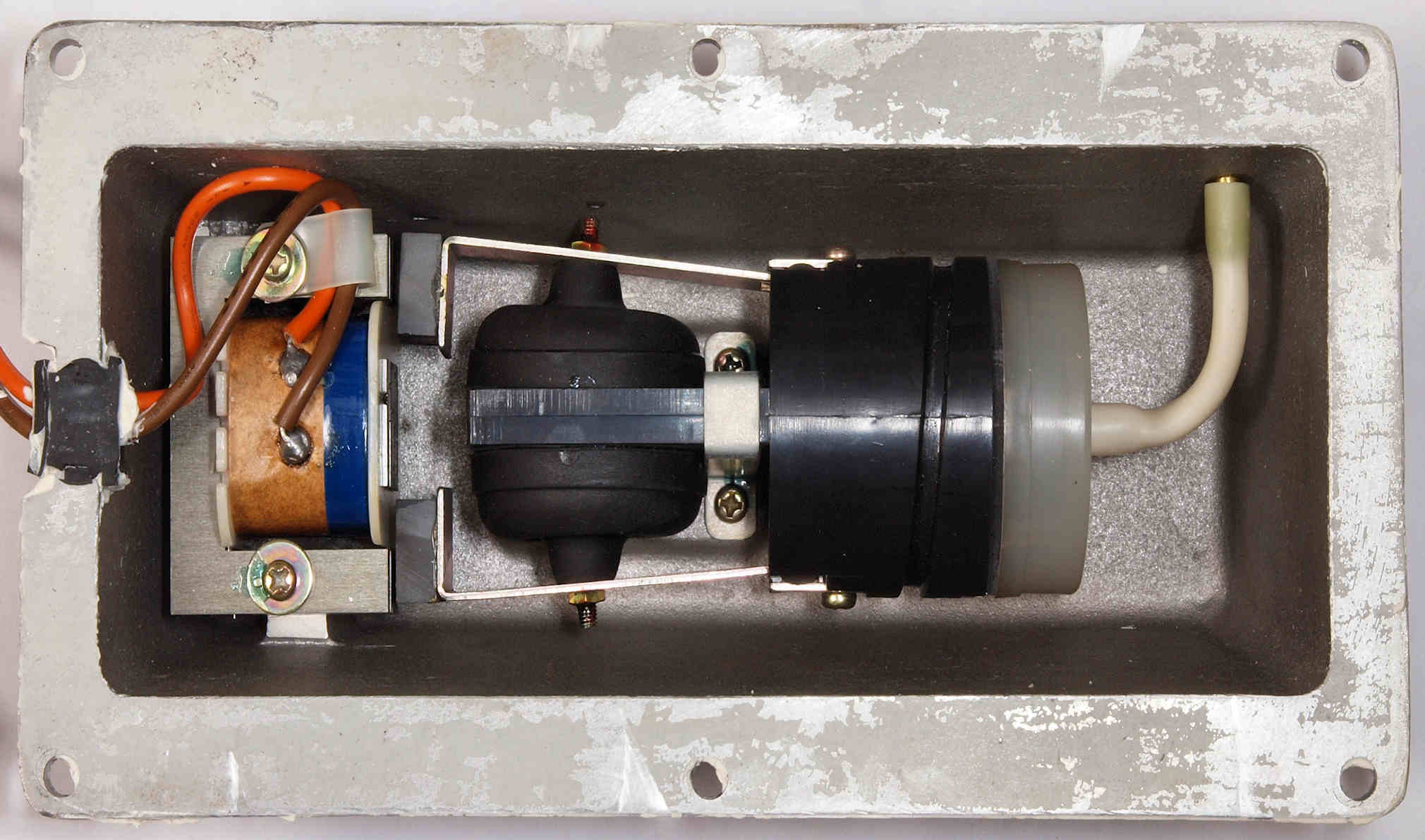

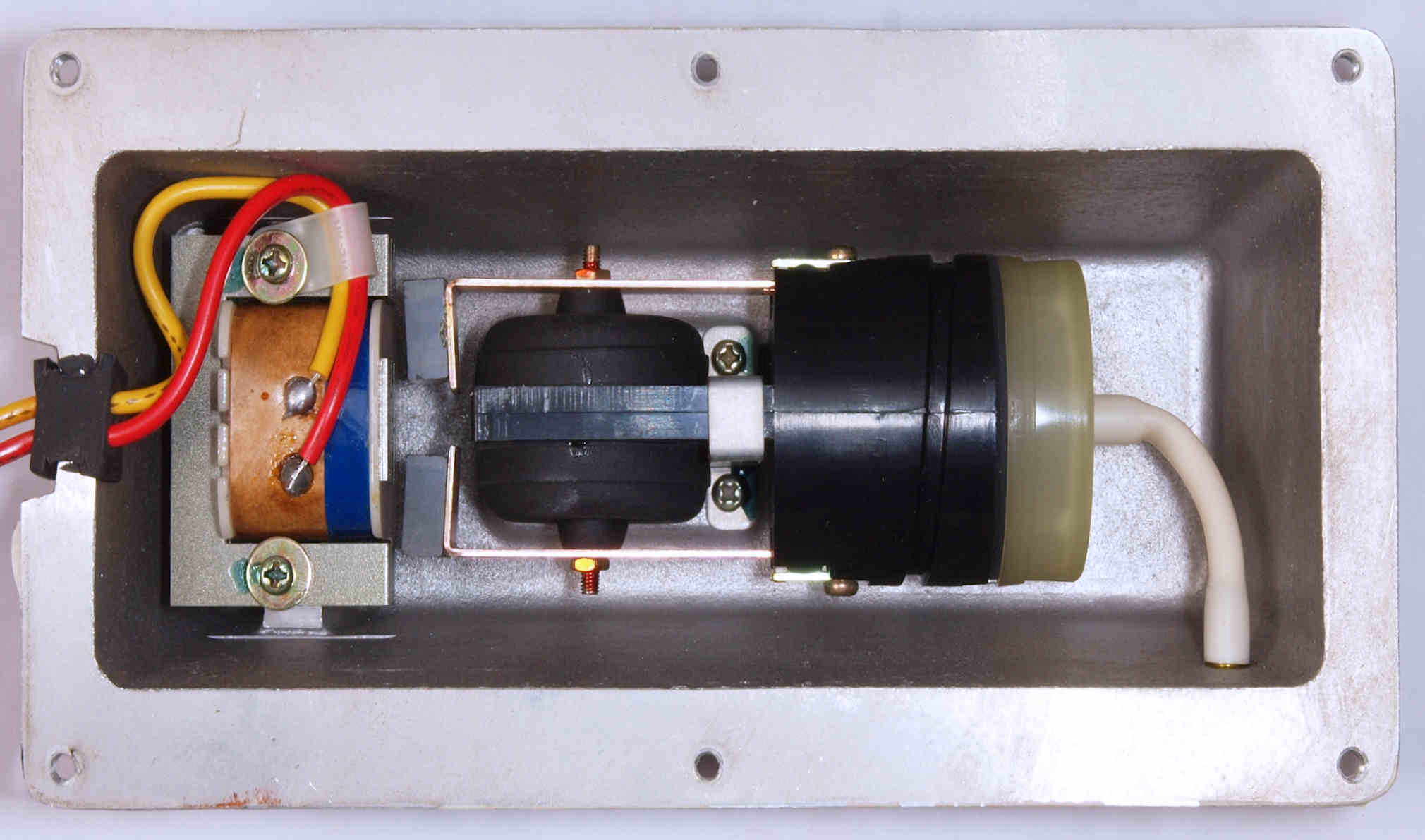

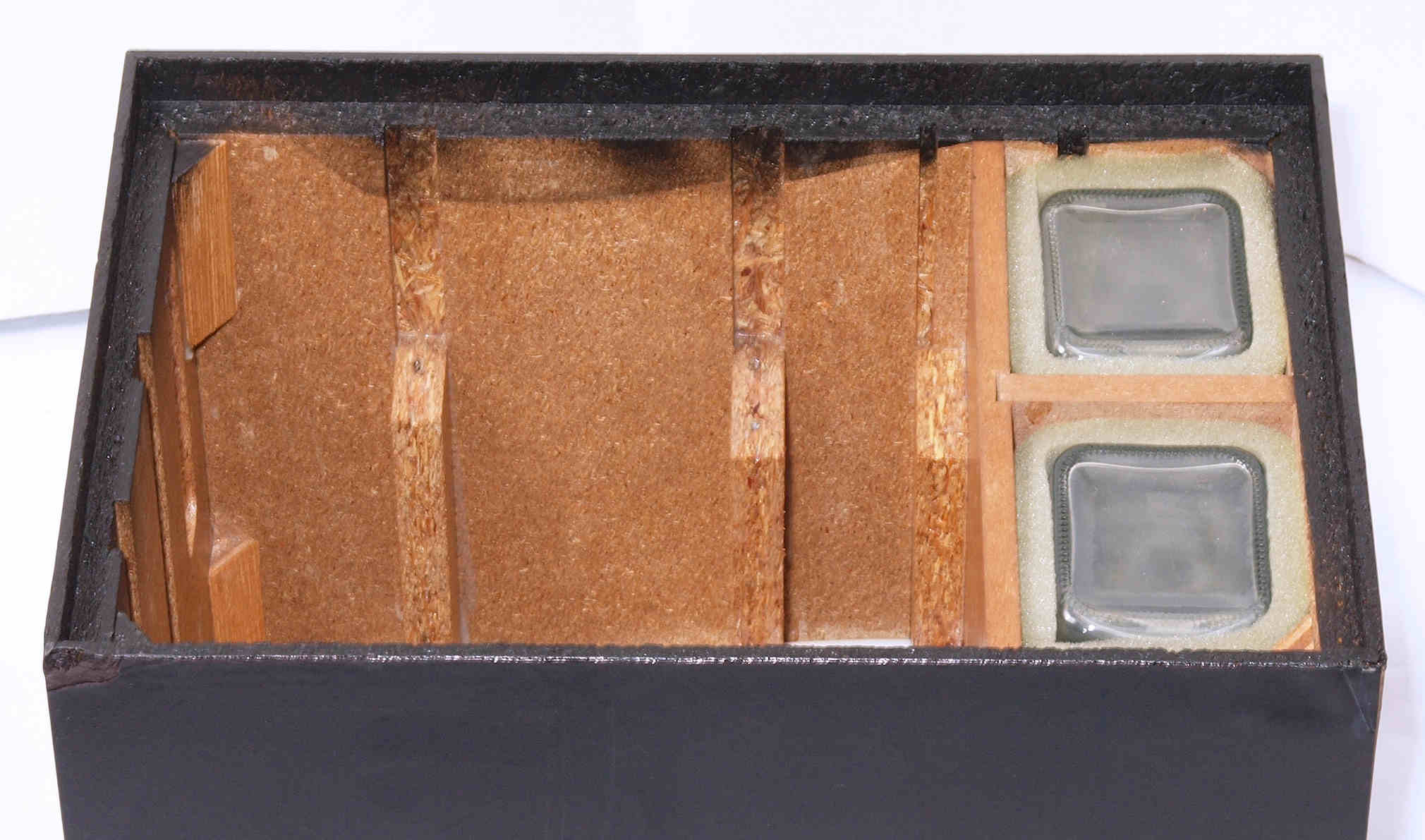

Ｃ１１．　修理前　「Ａ＝吐き出し用ポンプ」

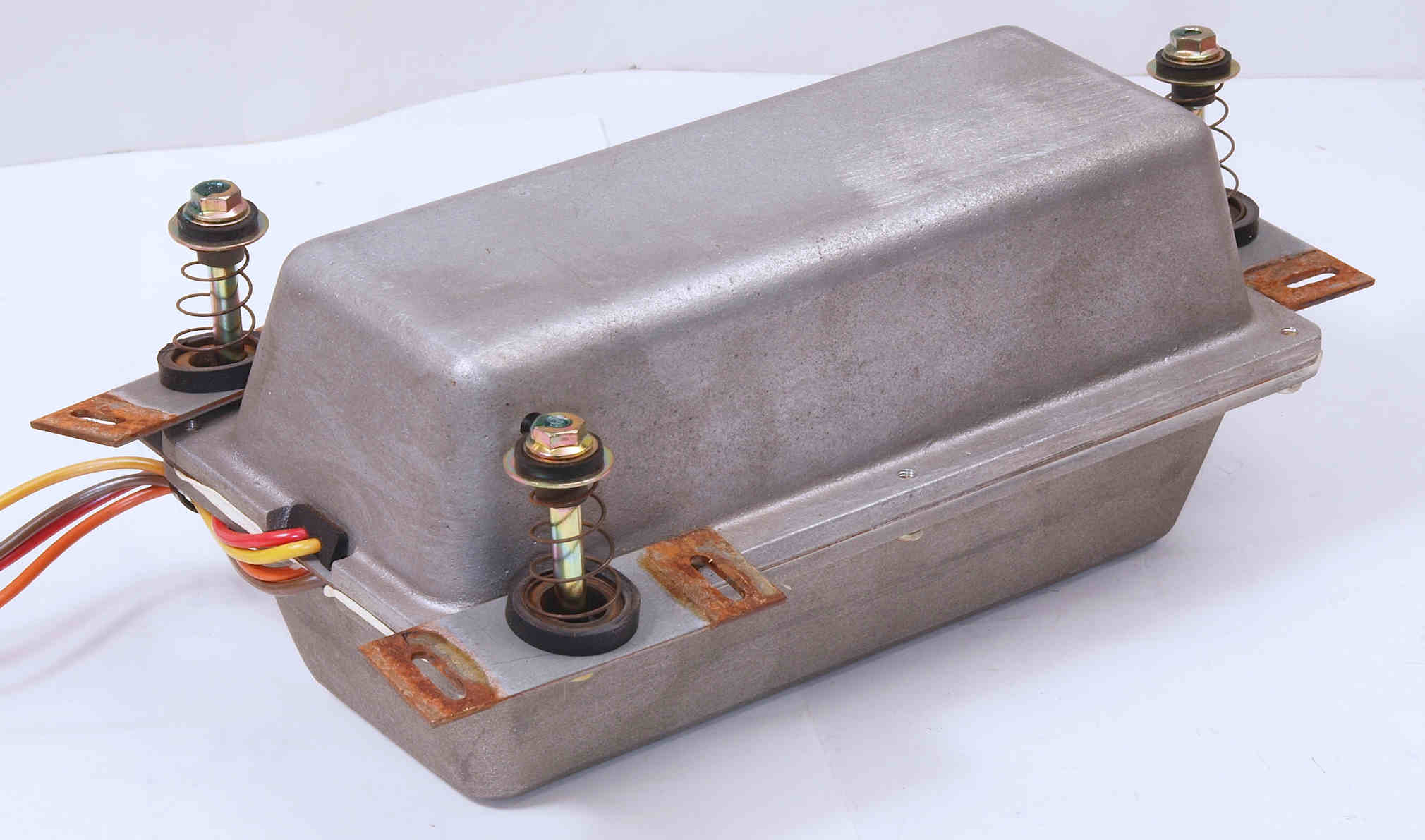

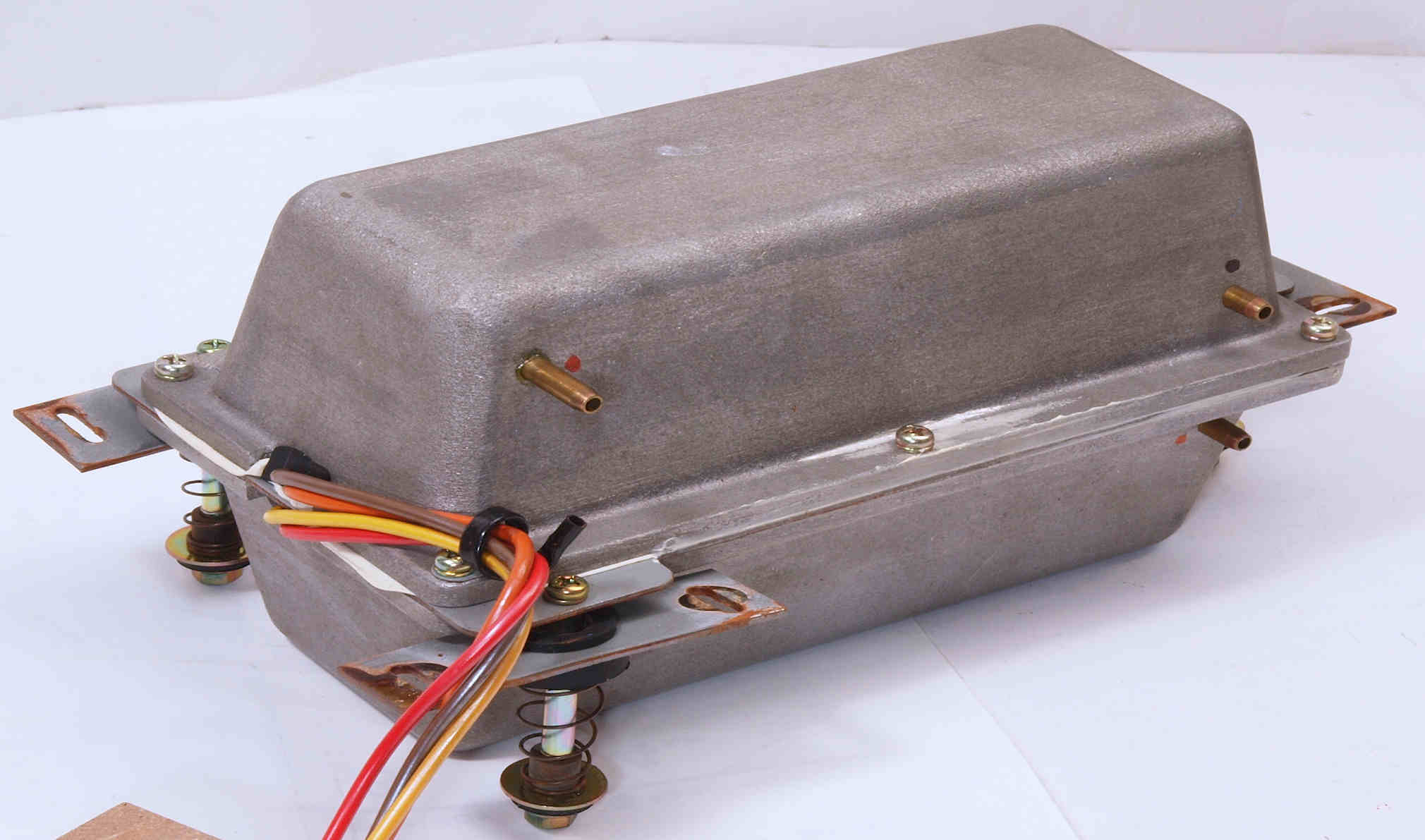

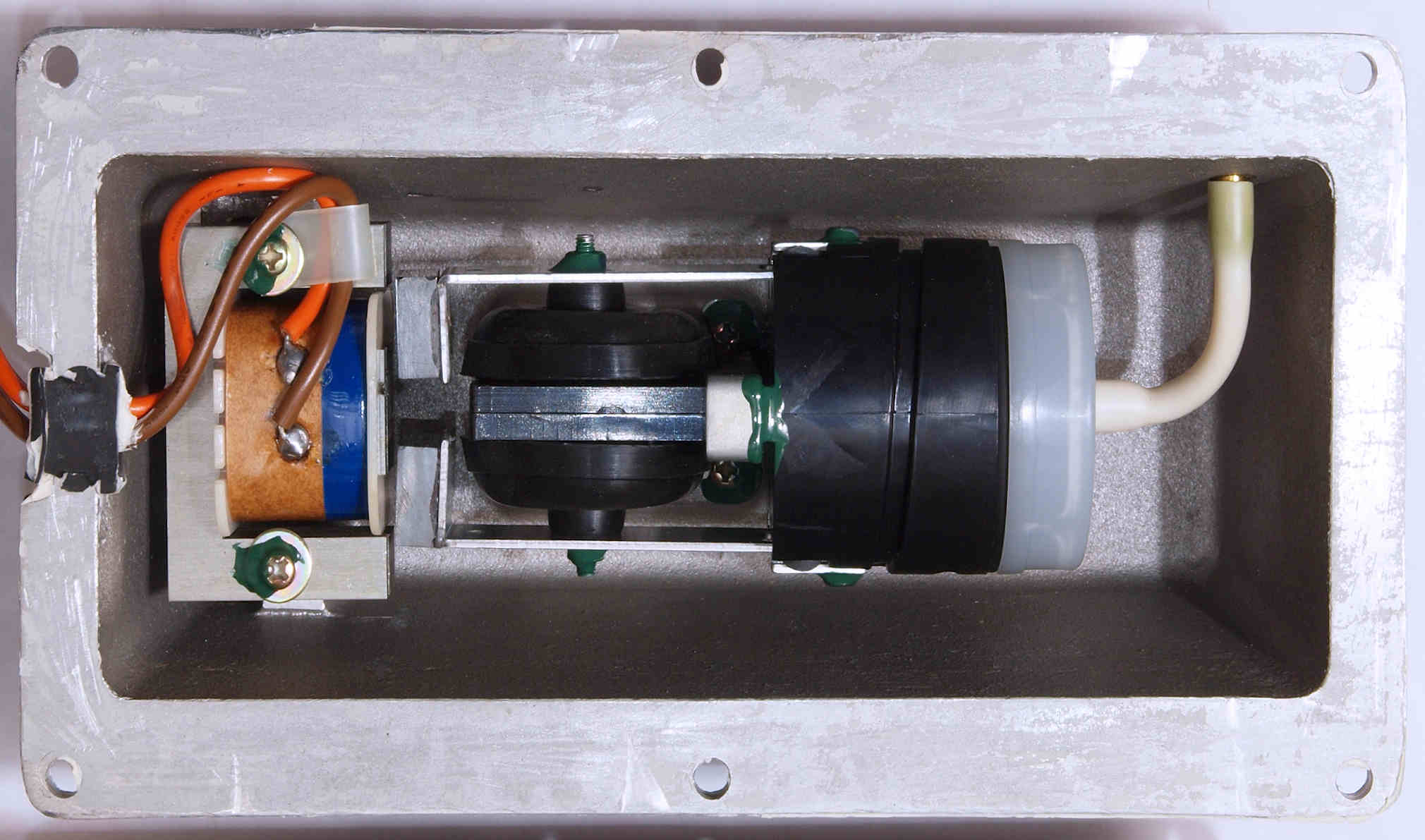

Ｃ１２．　修理（交換）後　「Ａ＝吐き出し用ポンプ」　ユニット

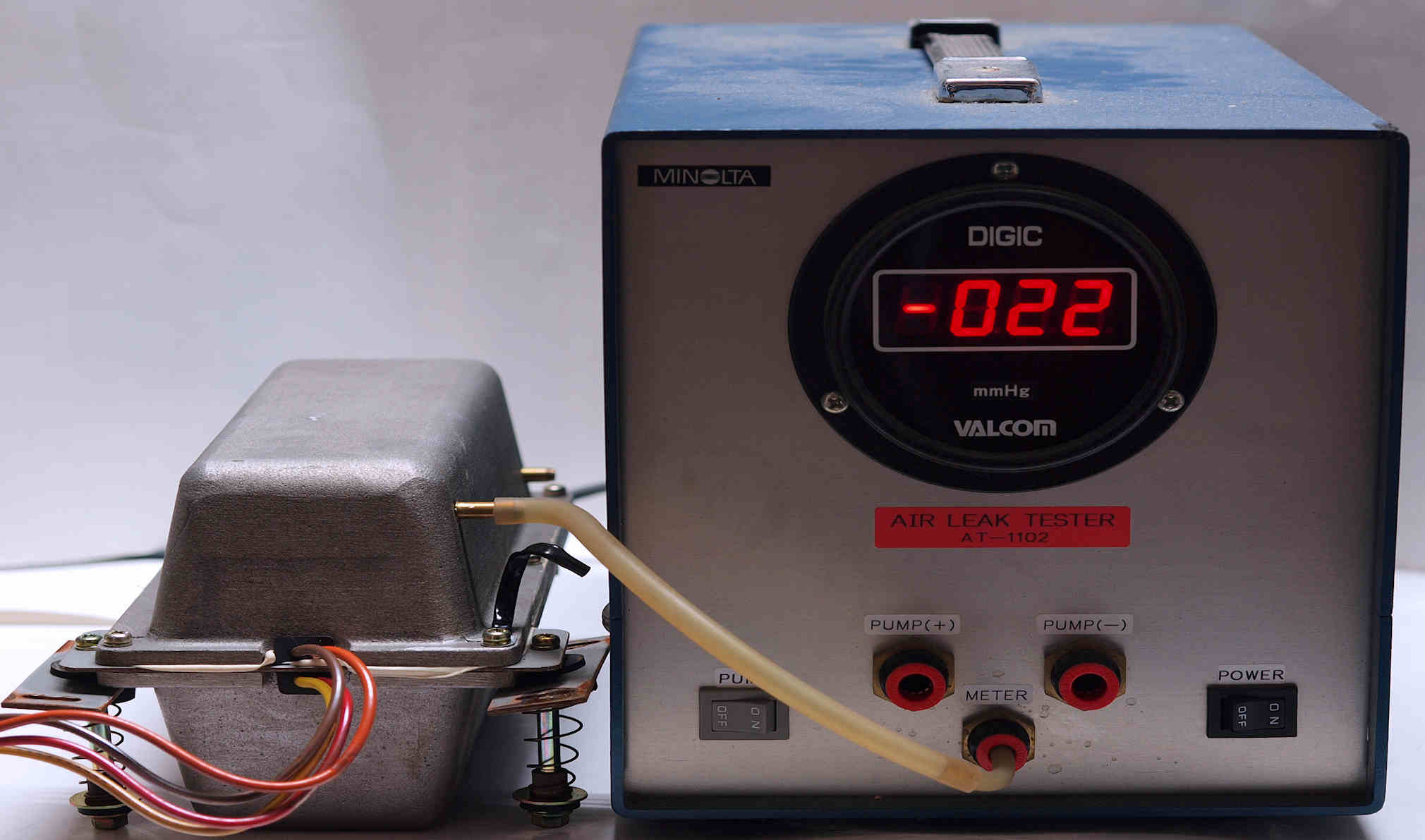

Ｃ１３．　修理（交換）後圧力測定中の　「Ａ＝吐き出し用ポンプ」

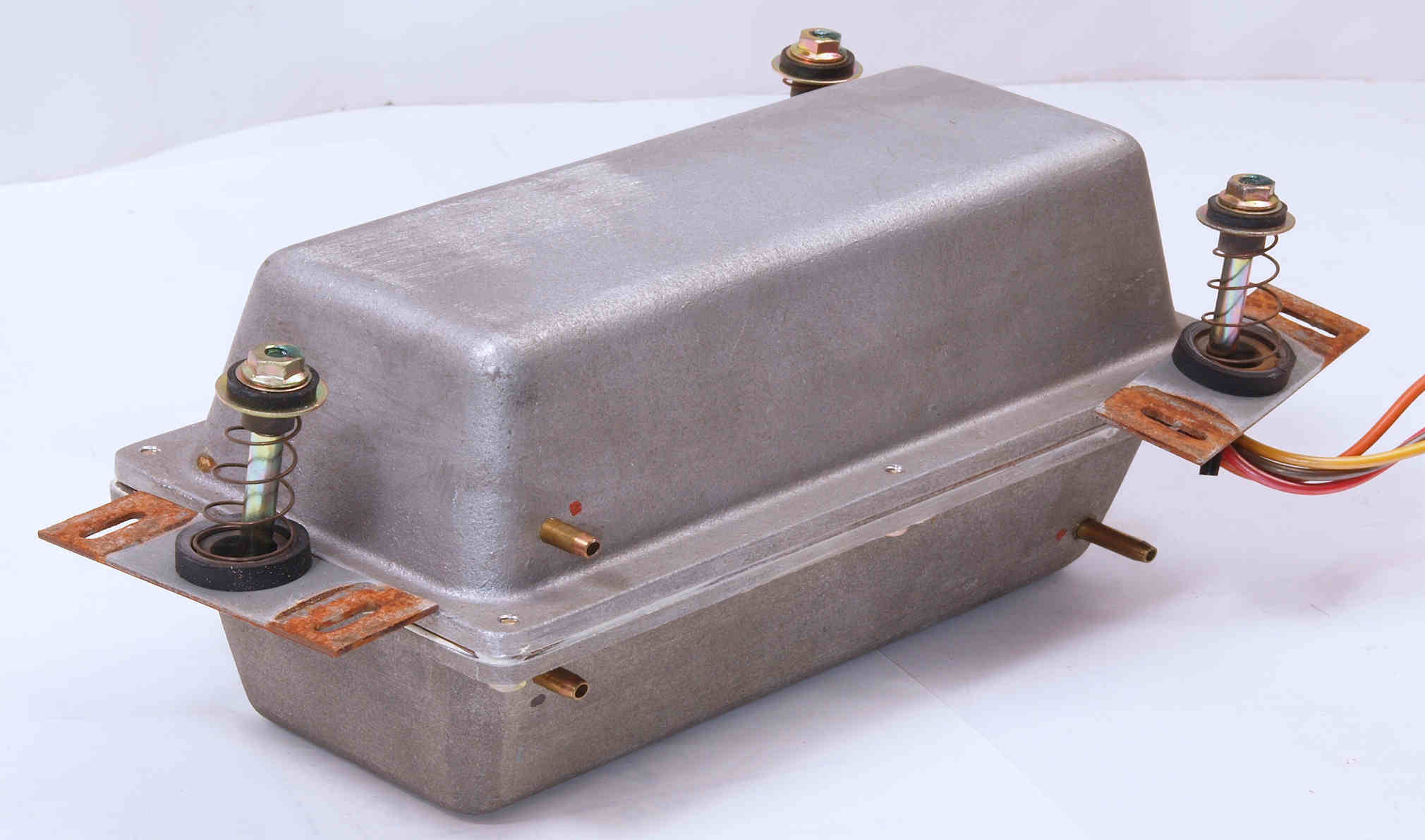

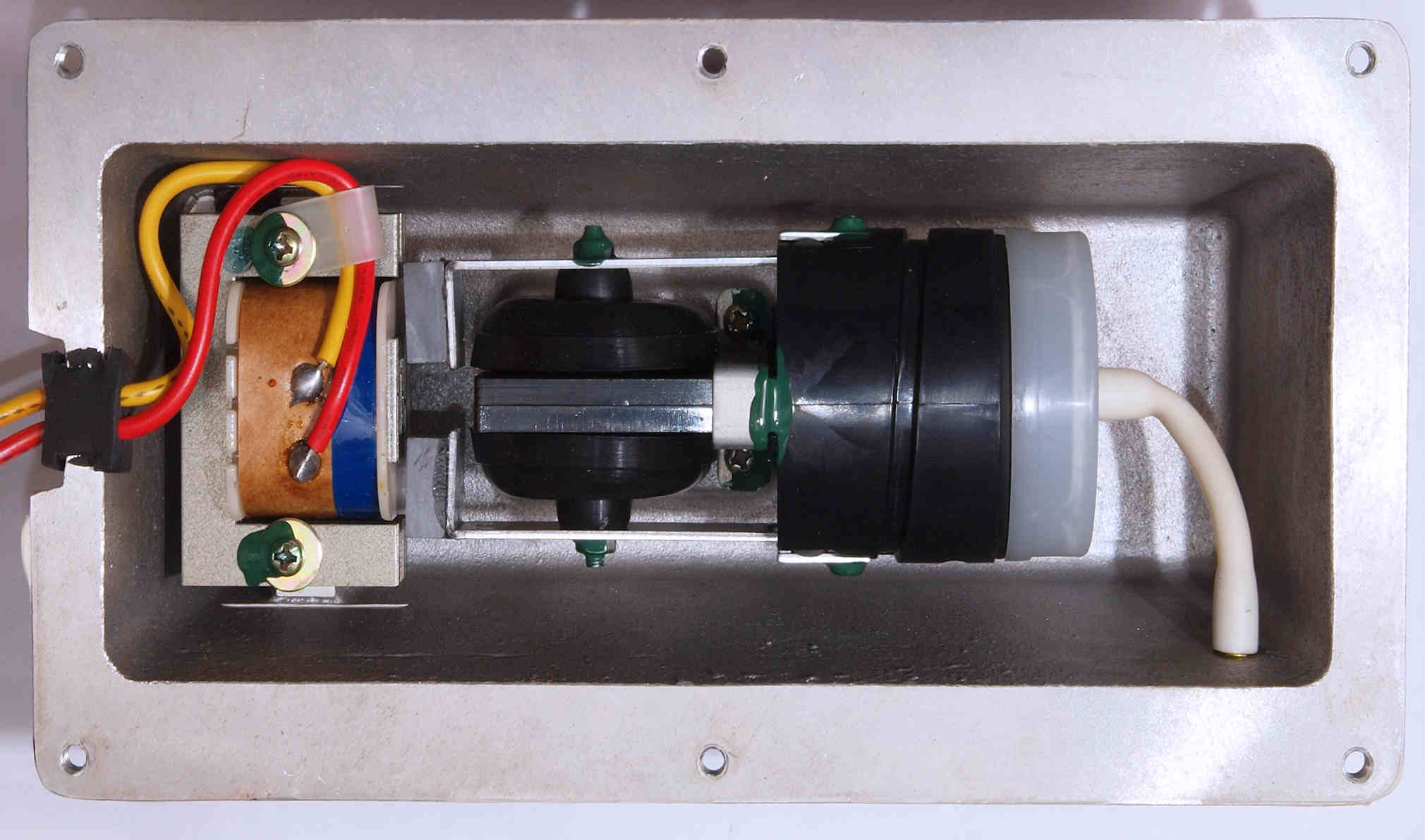

Ｃ２１．　修理前　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」

Ｃ２２．　修理（交換）後　「Ｂ．Ｃ＝吐き出し・吸い込みポンプ」　ユニット

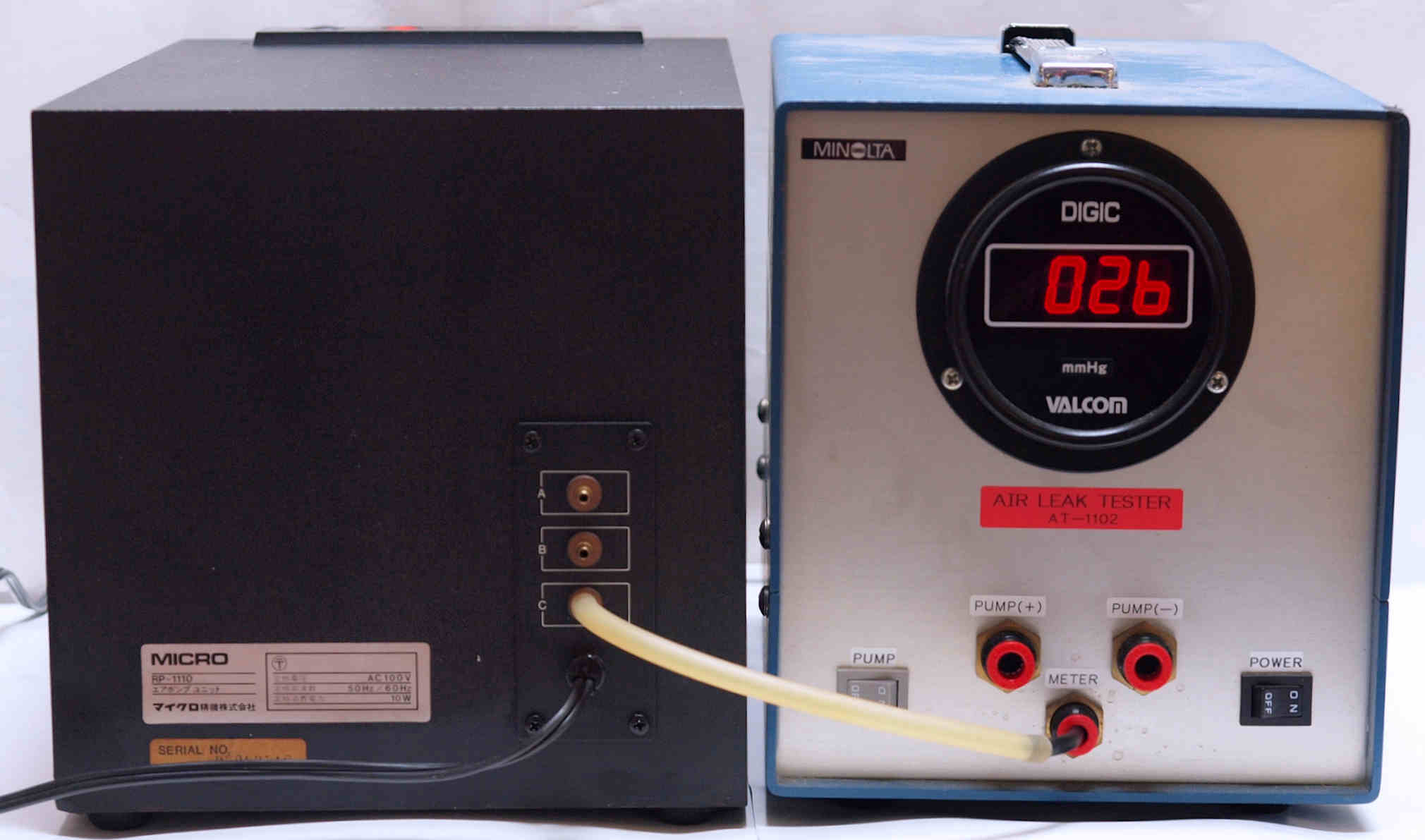

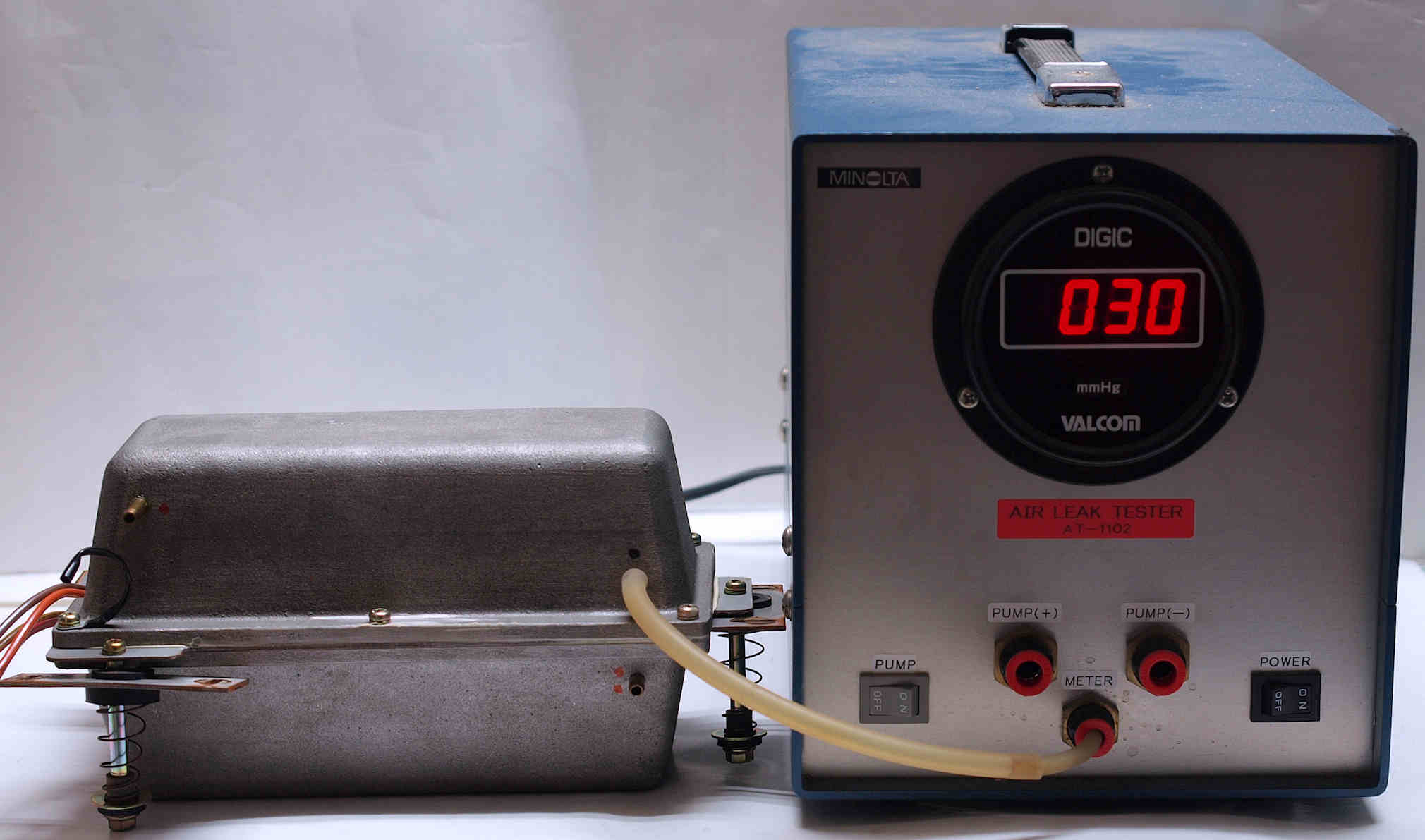

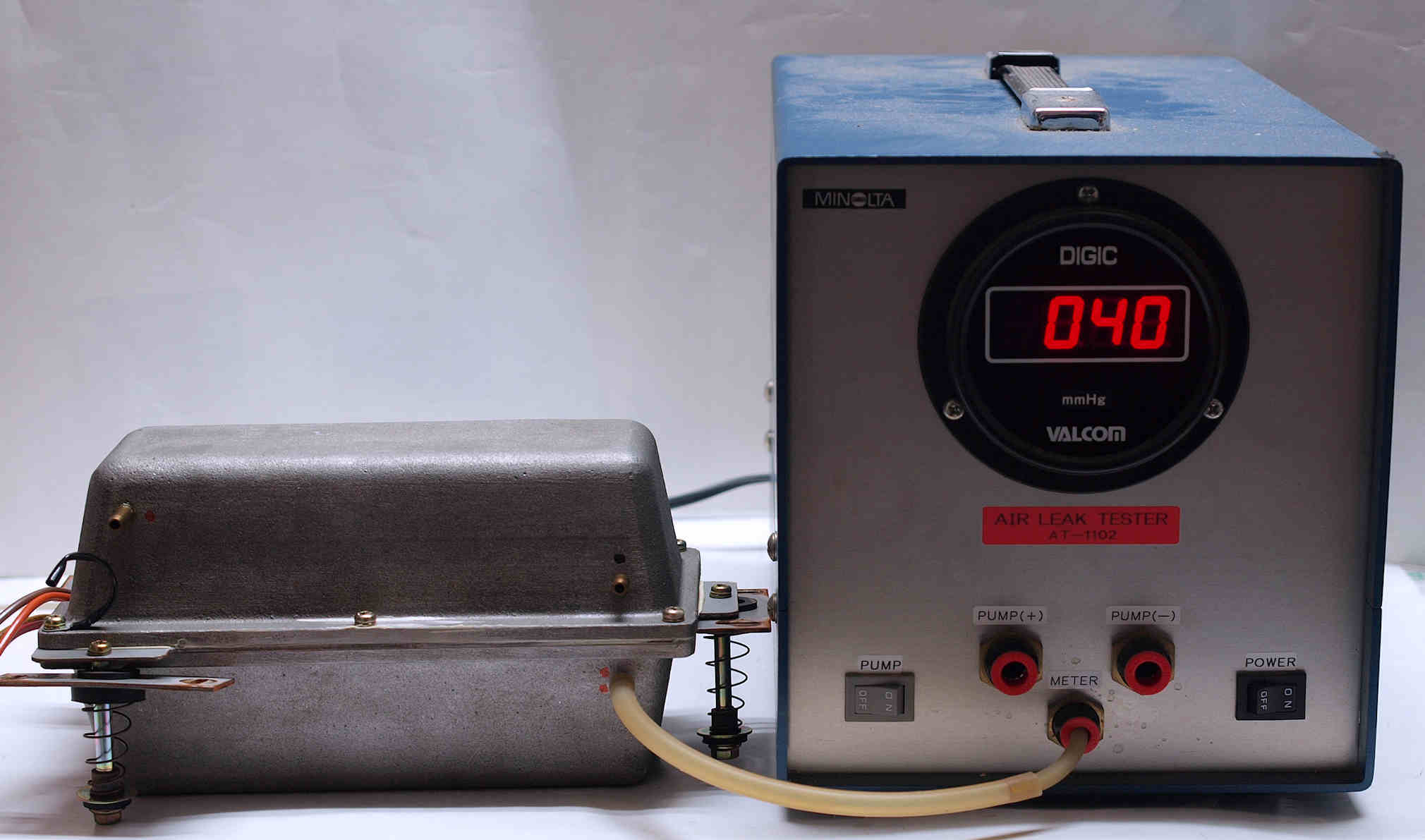

Ｃ２３．　修理（交換）後圧力測定中の　「Ｃ＝吐き出し」

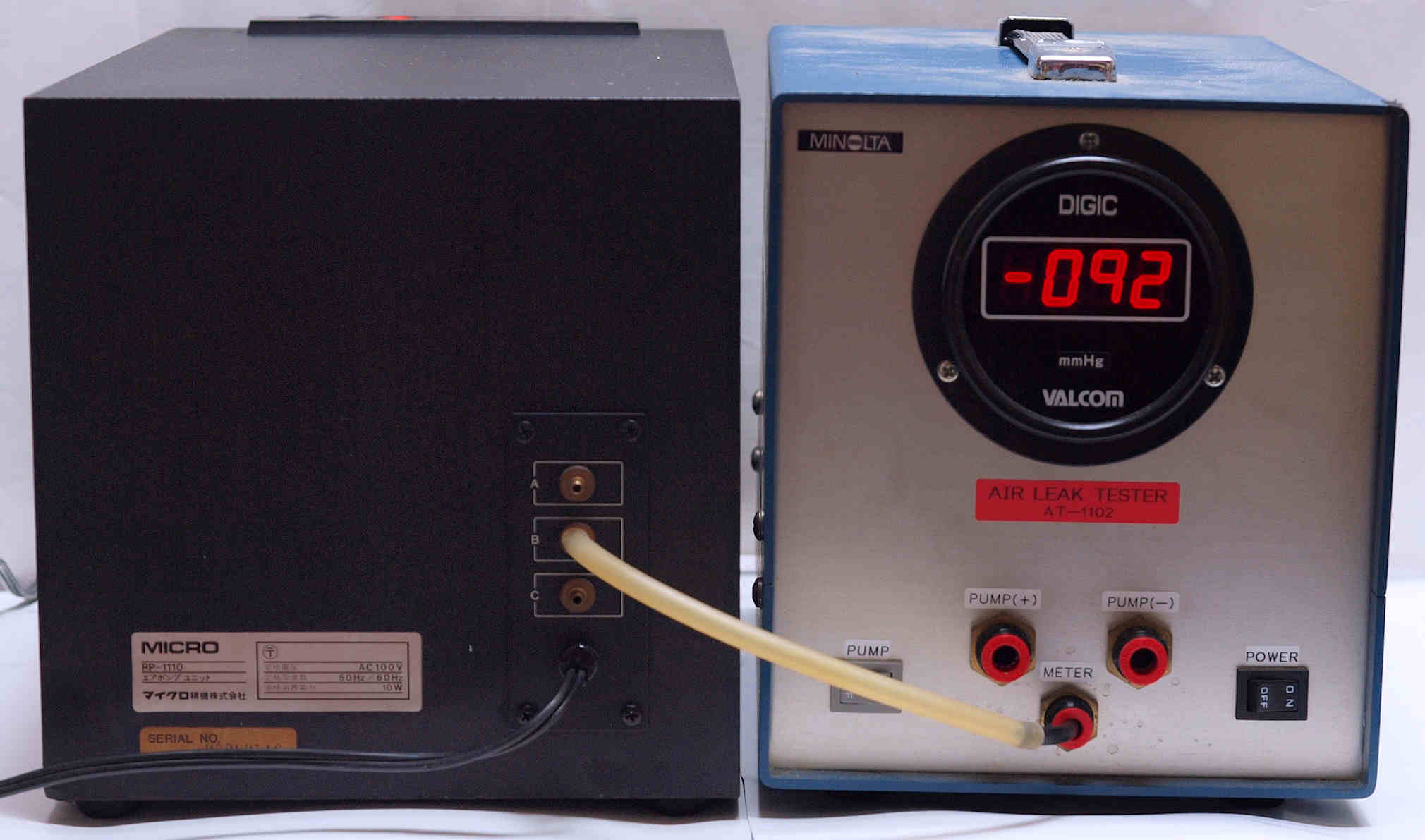

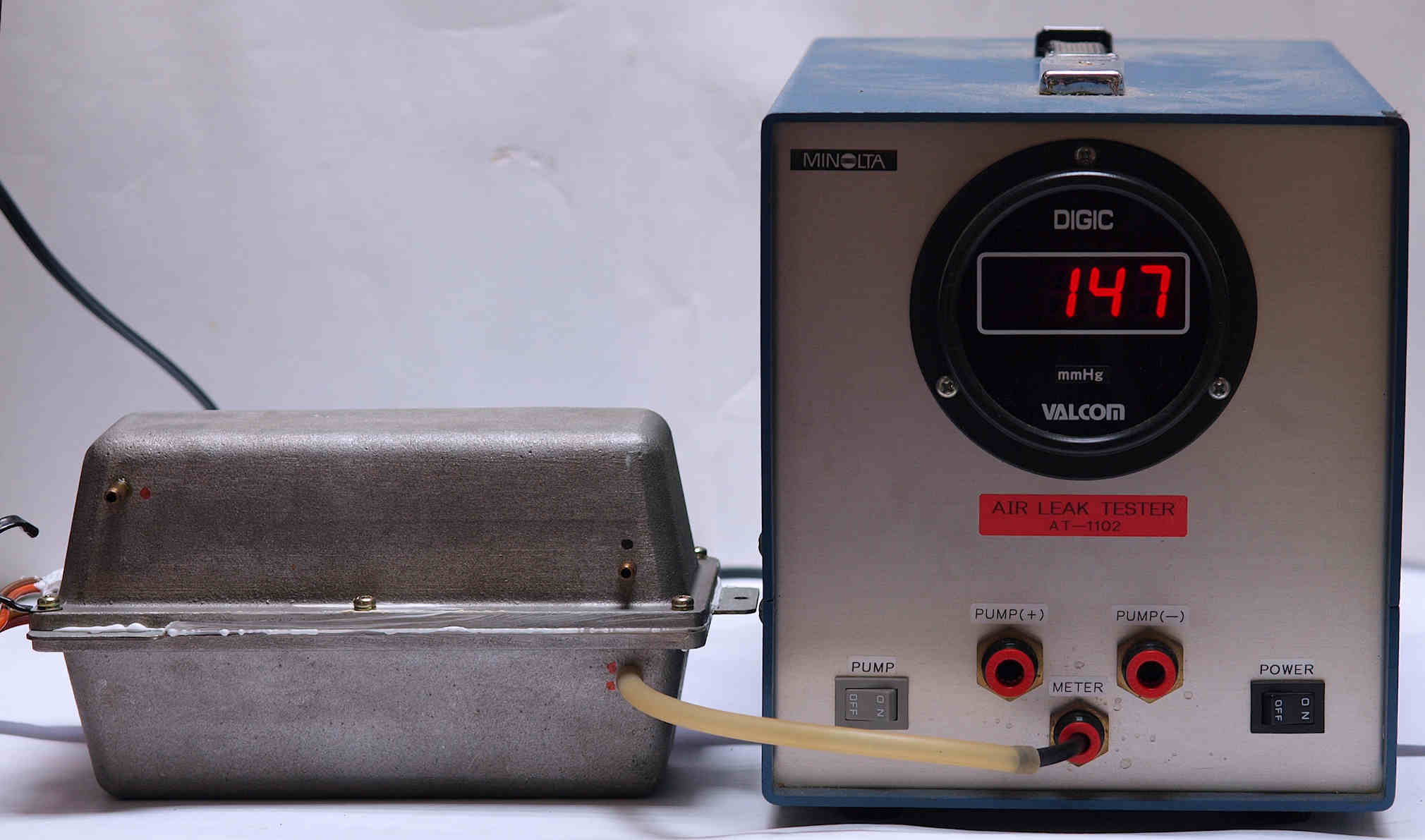

Ｃ２４．　修理（交換）後圧力測定中の　「Ｂ＝吸い込み」

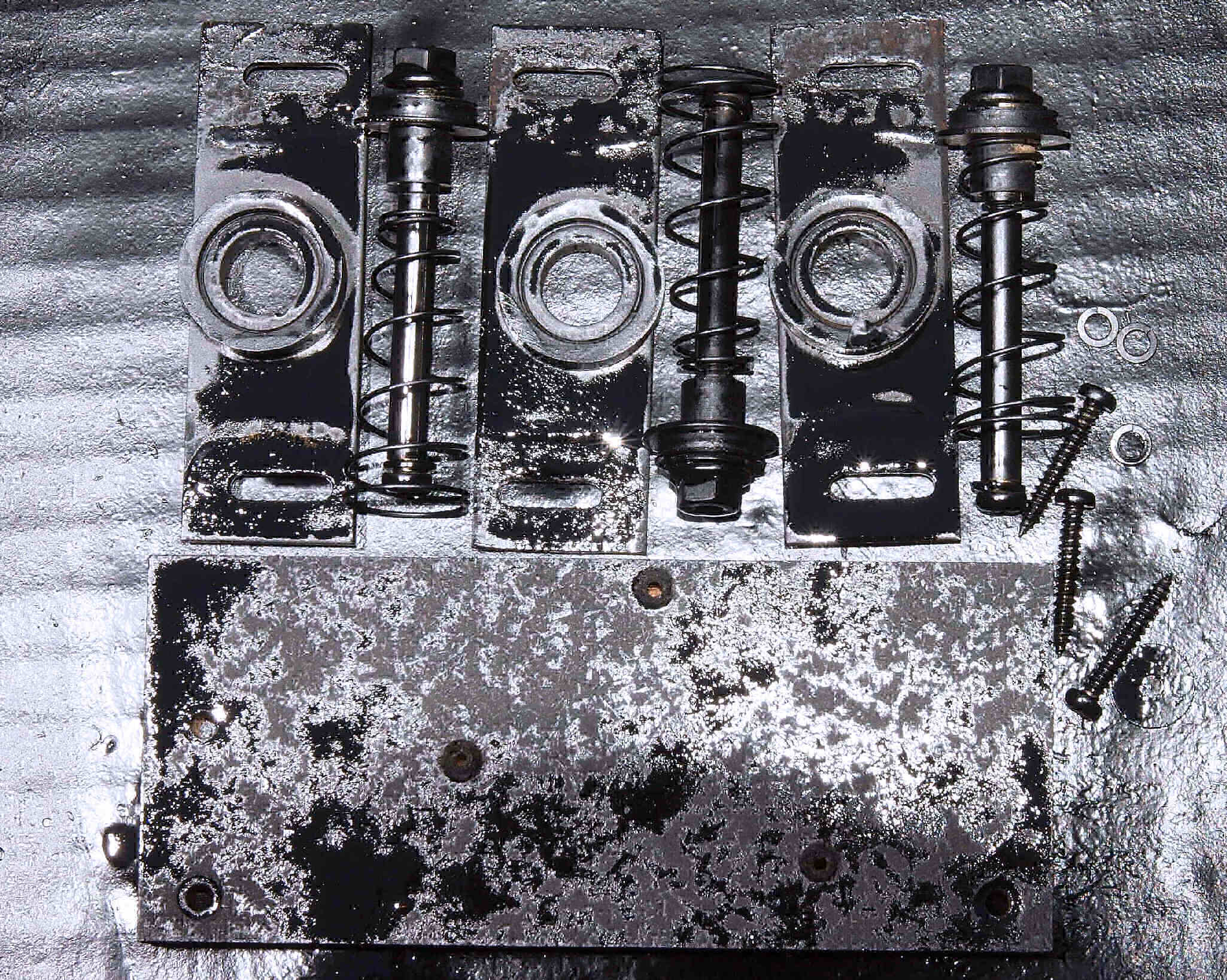

Ｃ３１．　修理前　　各種止めネジ。　「同時修理　ＳＸ－１１１FV．　３台目」　のも含まれています。

Ｃ３２．　修理（塗装）中　　各種止めネジ、軽くラッカーを吹き付ける、
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。

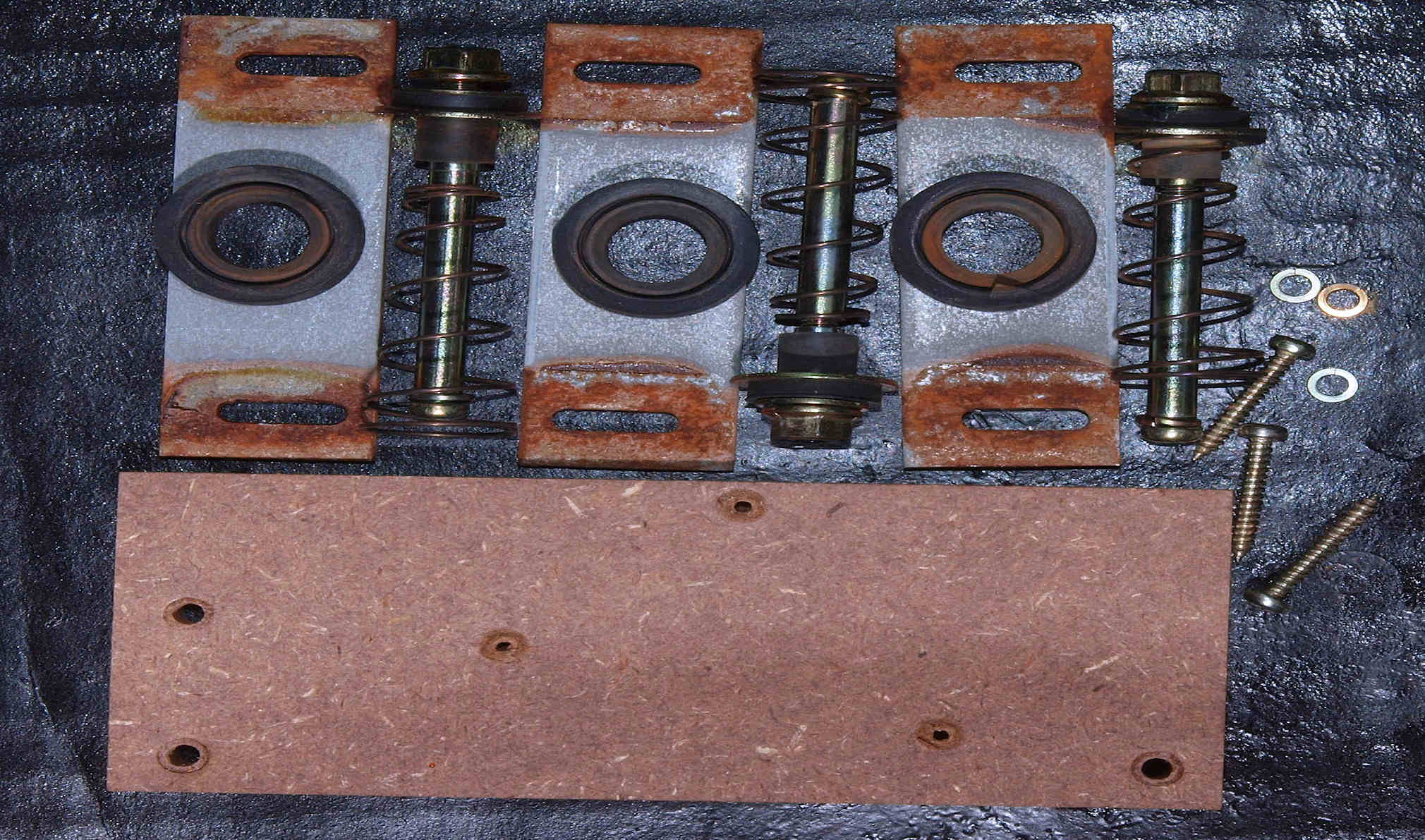

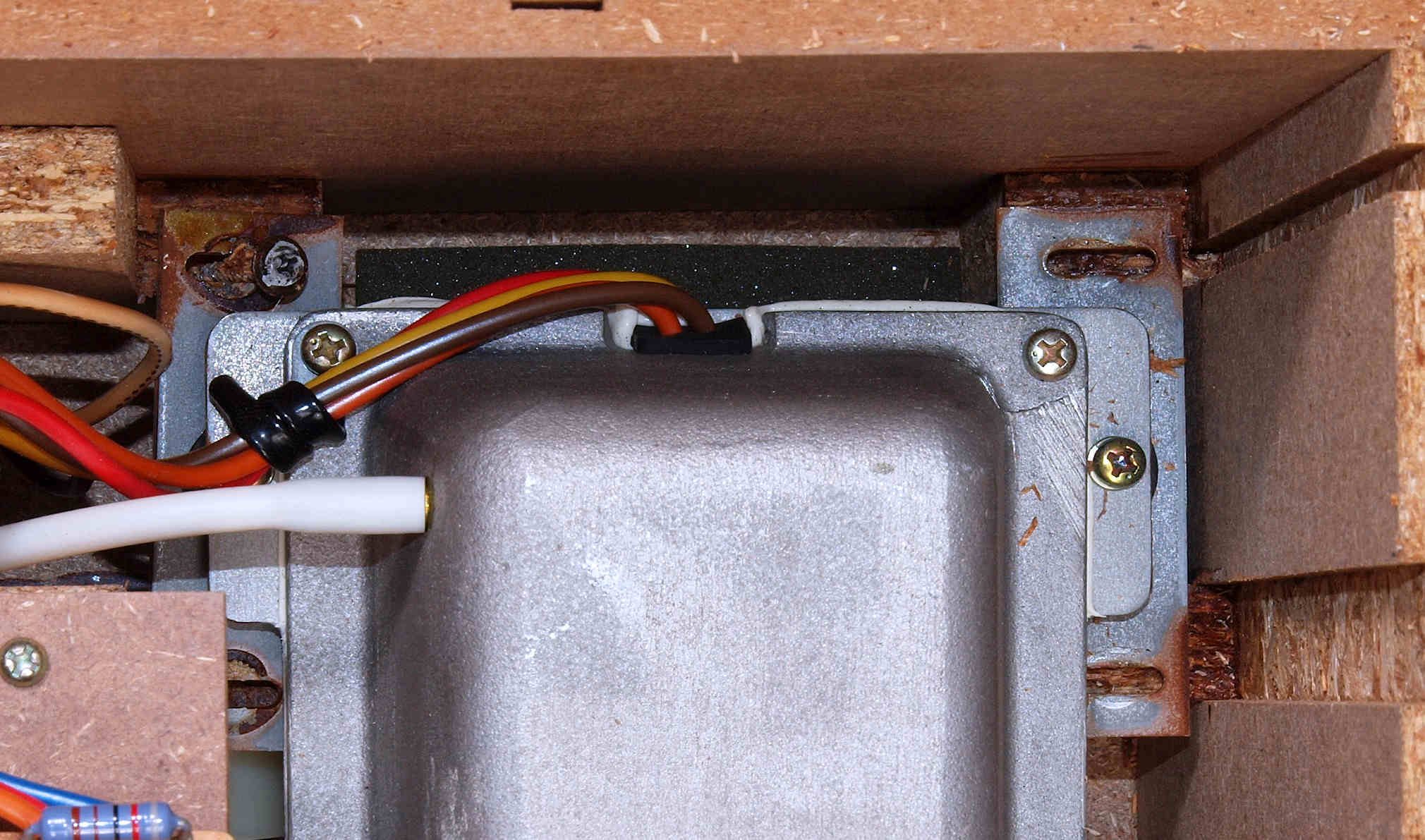

Ｃ３３．　修理前　ポンプ取り付け金具類、錆が出ている。

Ｃ３４．　修理（塗装）後　ポンプ取り付け金具類、錆止めにラッカーを吹き付ける、
　　　　　　　　　　　　　　　　この時期は日差しが強く、摂氏７０度位まで、温度が上がり、強い皮膜となる。

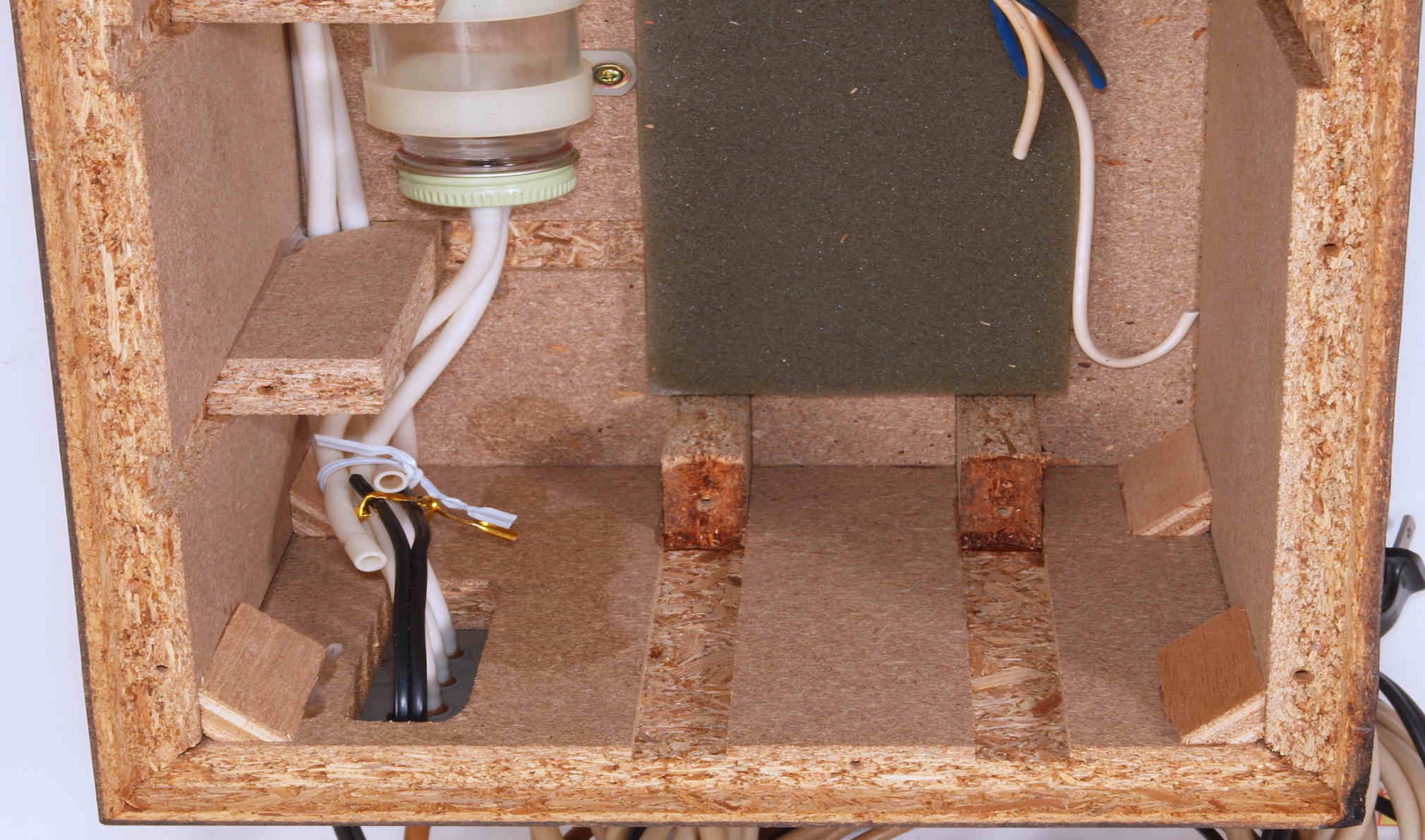

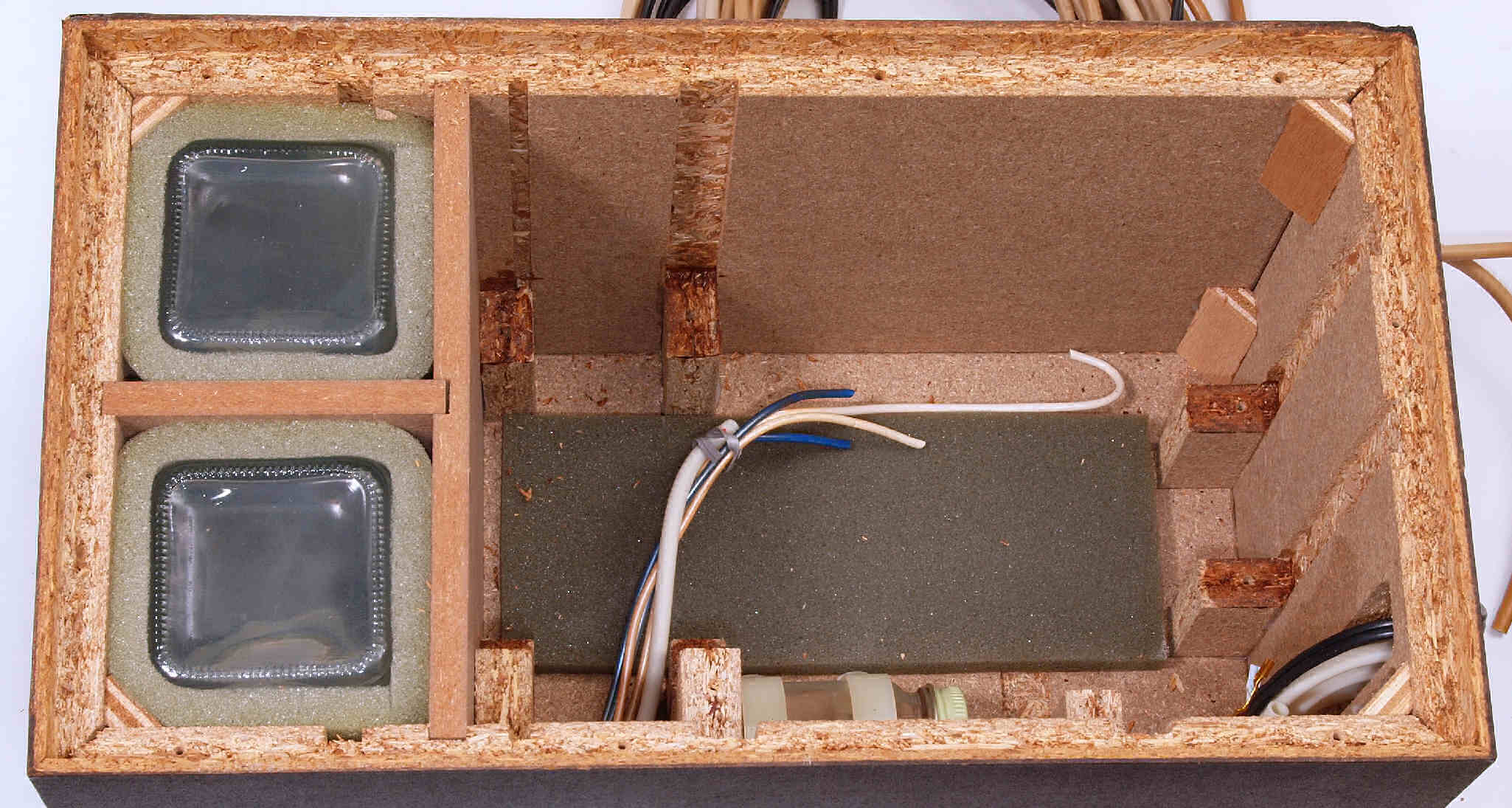

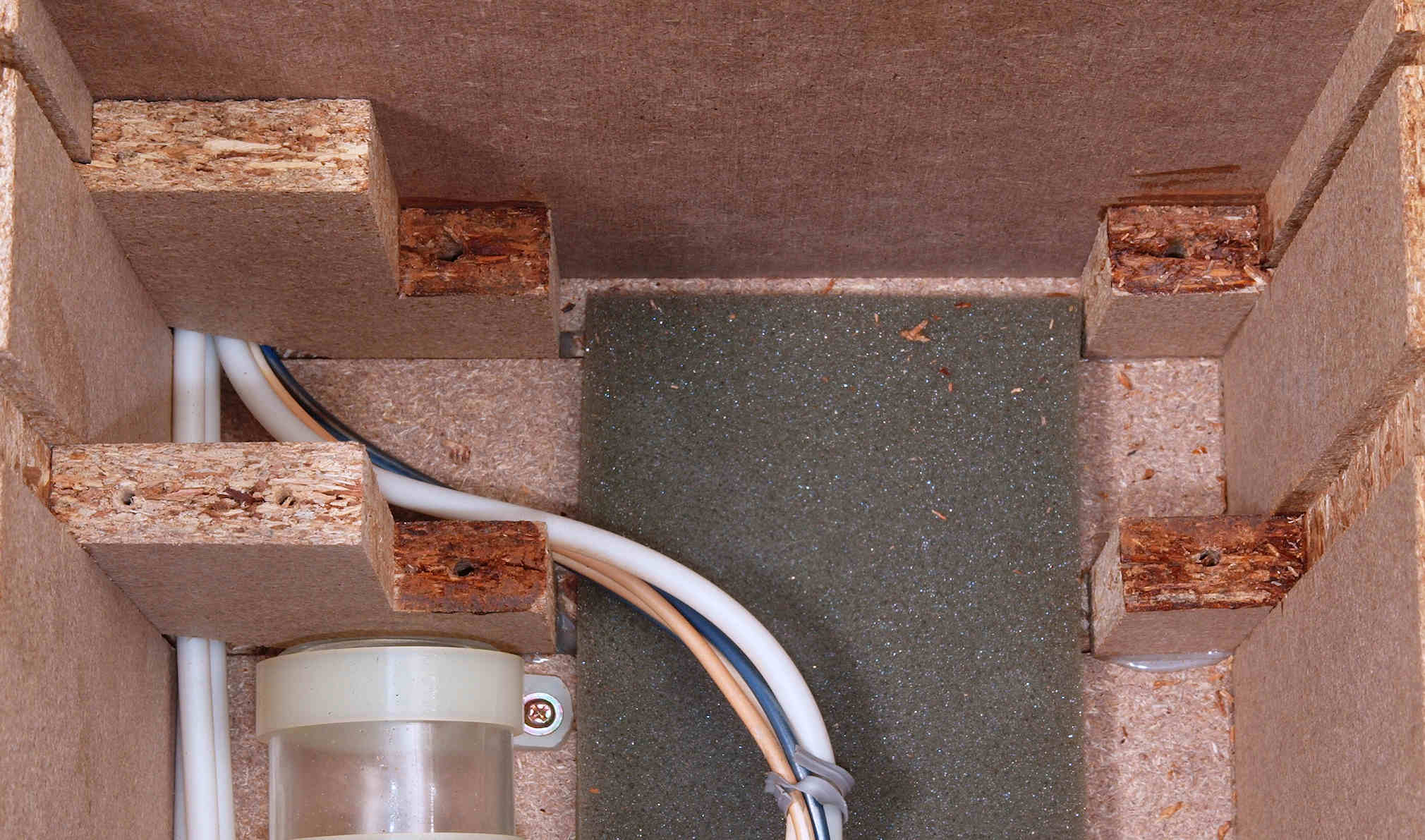

Ｃ４１．　修理前　接着材が劣化した木箱圧縮板右側。

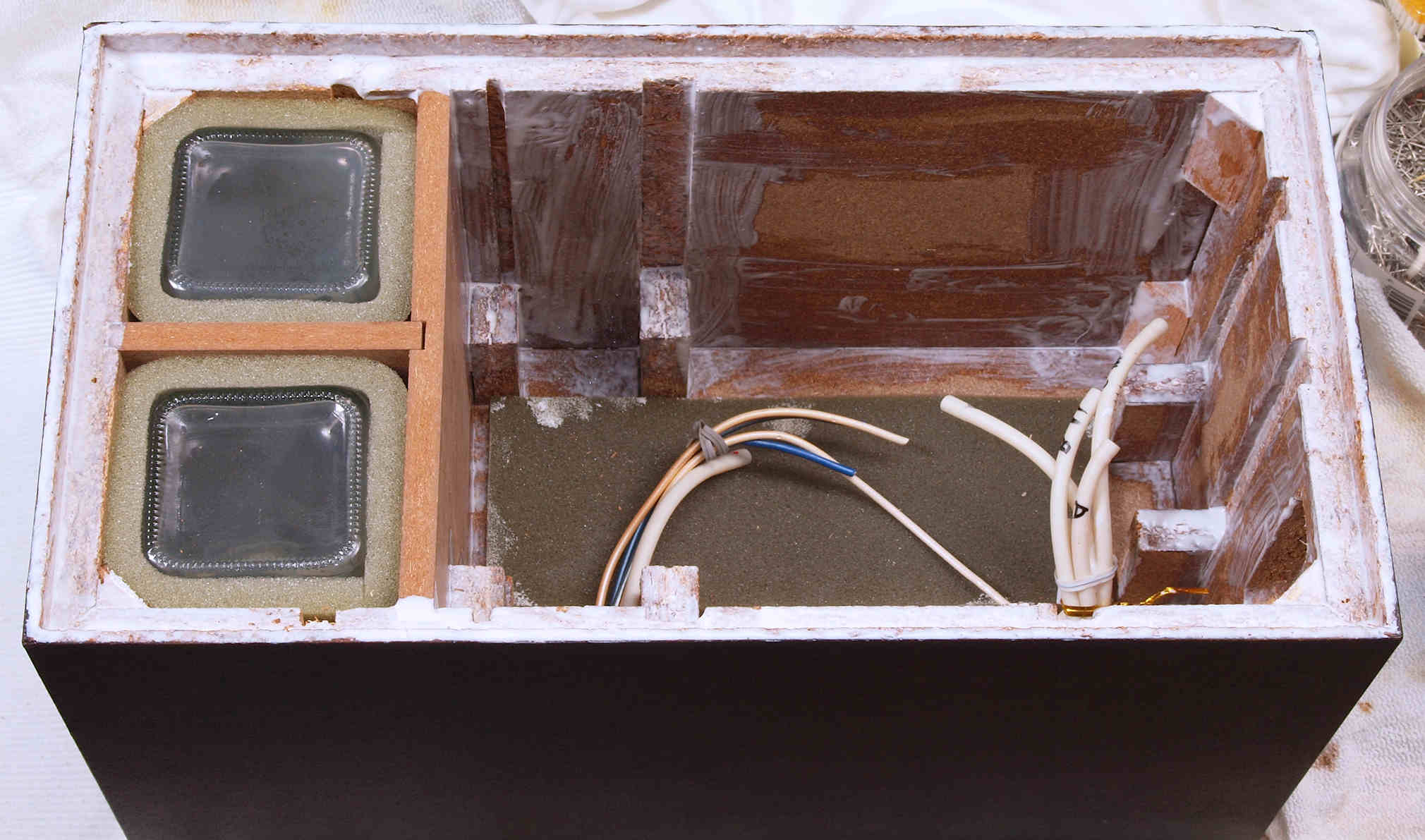

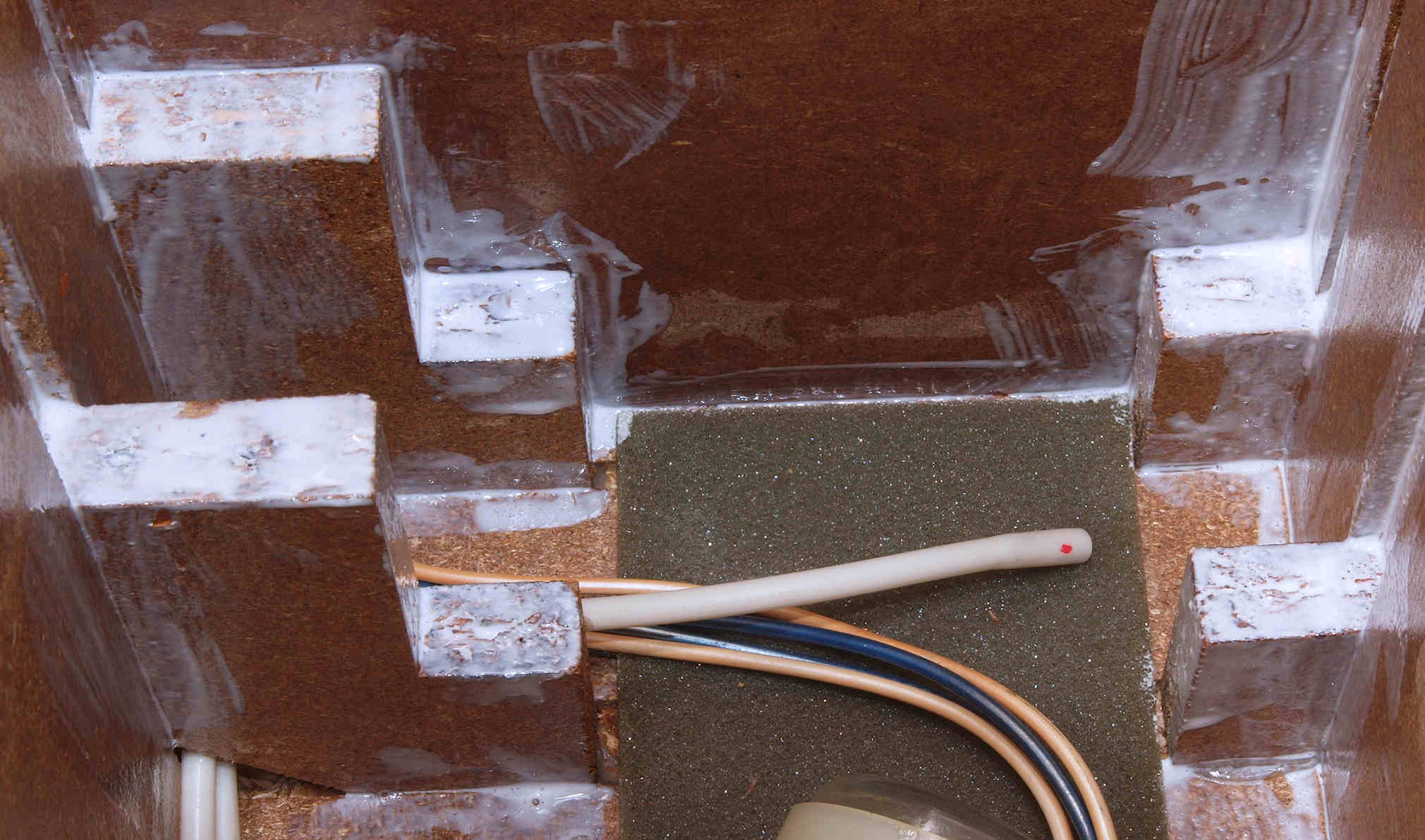

Ｃ４２．　修理中　圧縮板にボンドを塗って固めている、右側。

Ｃ４３．　修理後　表に出るところは、ラッカーを吹き付ける。

Ｃ４４．　修理前　接着材が劣化した木箱圧縮板左側。

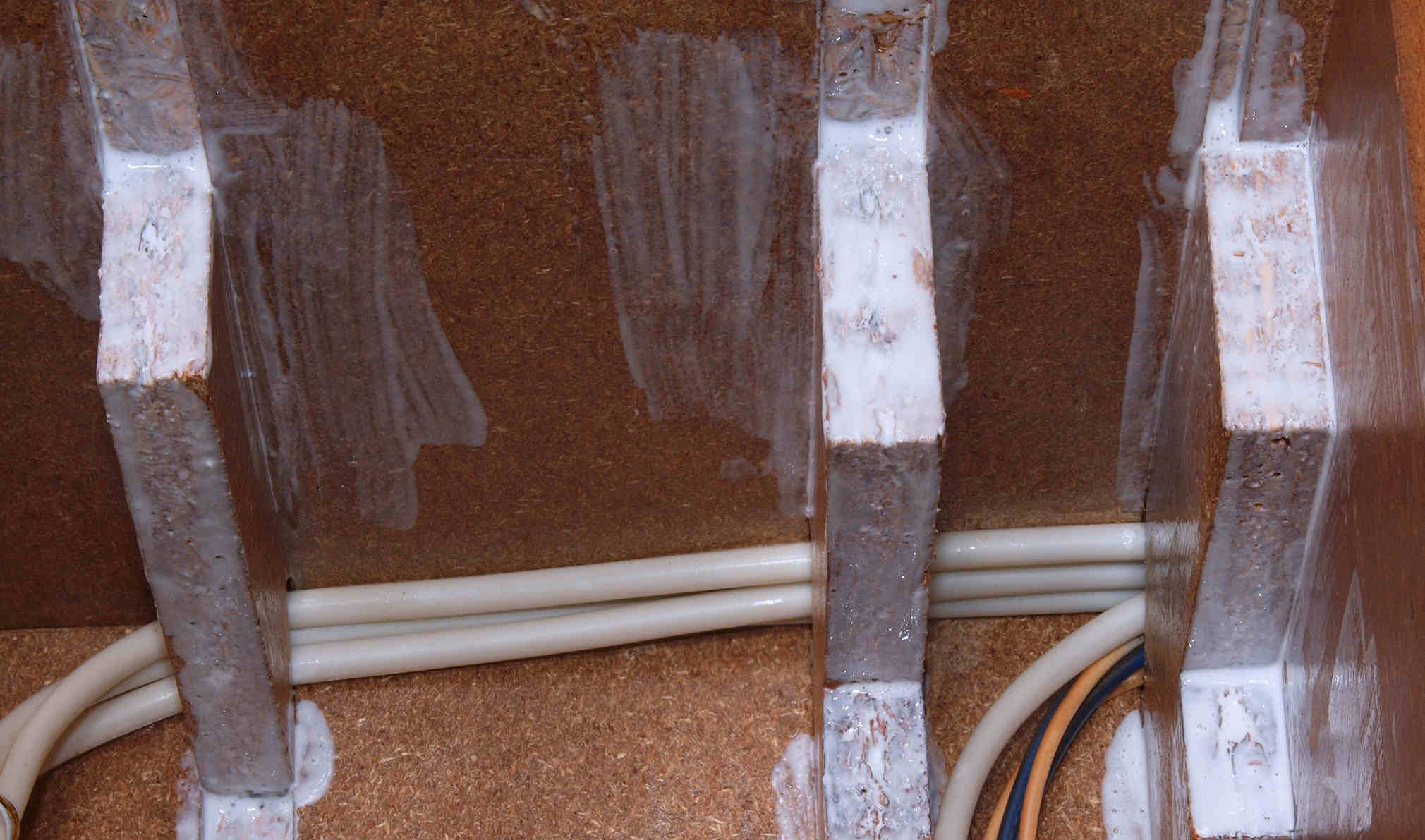

Ｃ４５．　修理中　圧縮板にボンドを塗って固めている、左側。

Ｃ４６．　修理後　表に出るところは、ラッカーを吹き付ける。

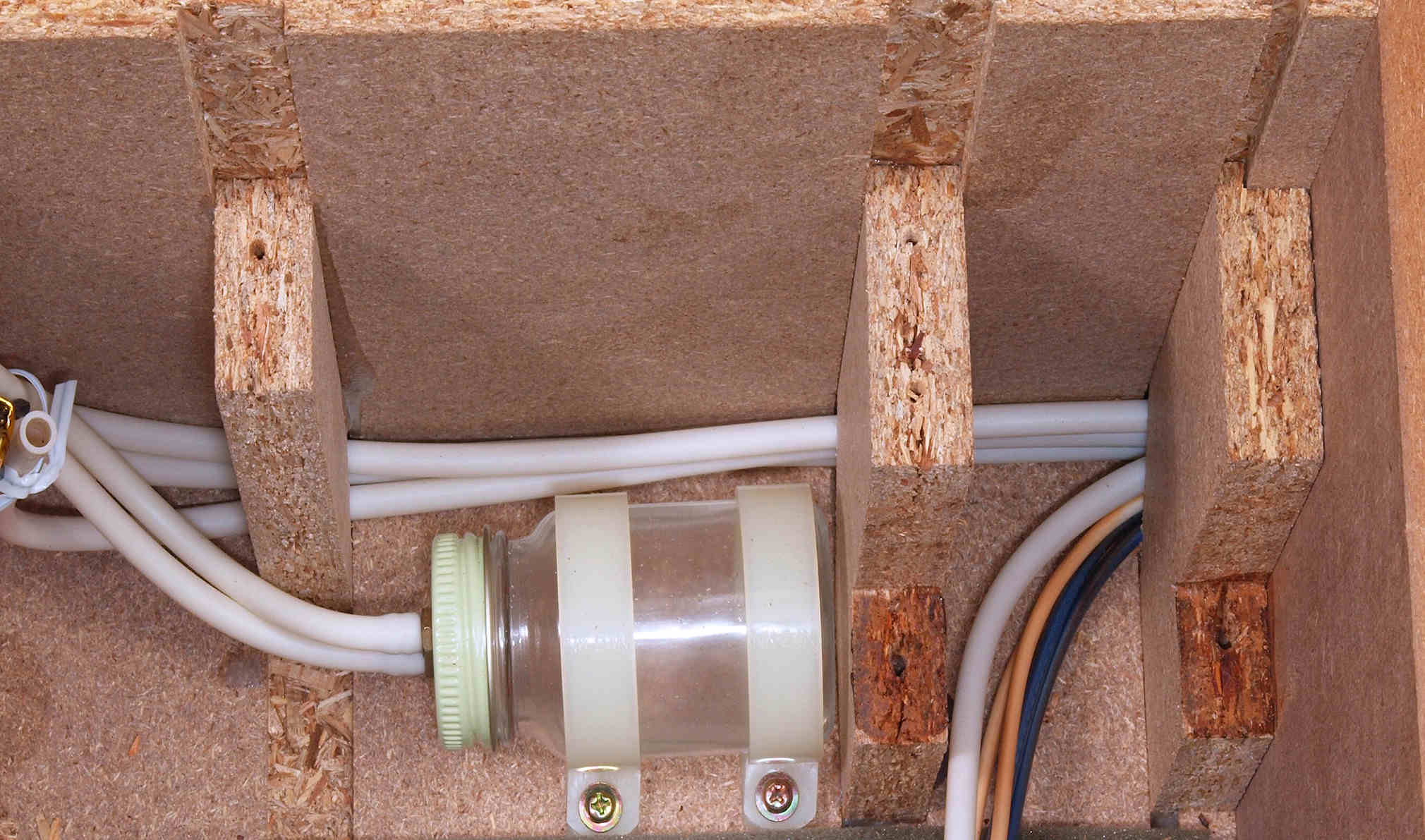

Ｃ５１．　修理前　接着材が劣化したフューズ取付圧縮板。

Ｃ５２．　修理後　圧縮板にボンドを塗って固めている、フューズ取付圧縮板。

Ｃ５３．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ５４．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

Ｃ５５．　修理前　木ネジで割れた、「ポンプ取り付け板」。

Ｃ５６．　修理中　木ネジで割れた、「ポンプ取り付け板」、ボンドを染みこませる。

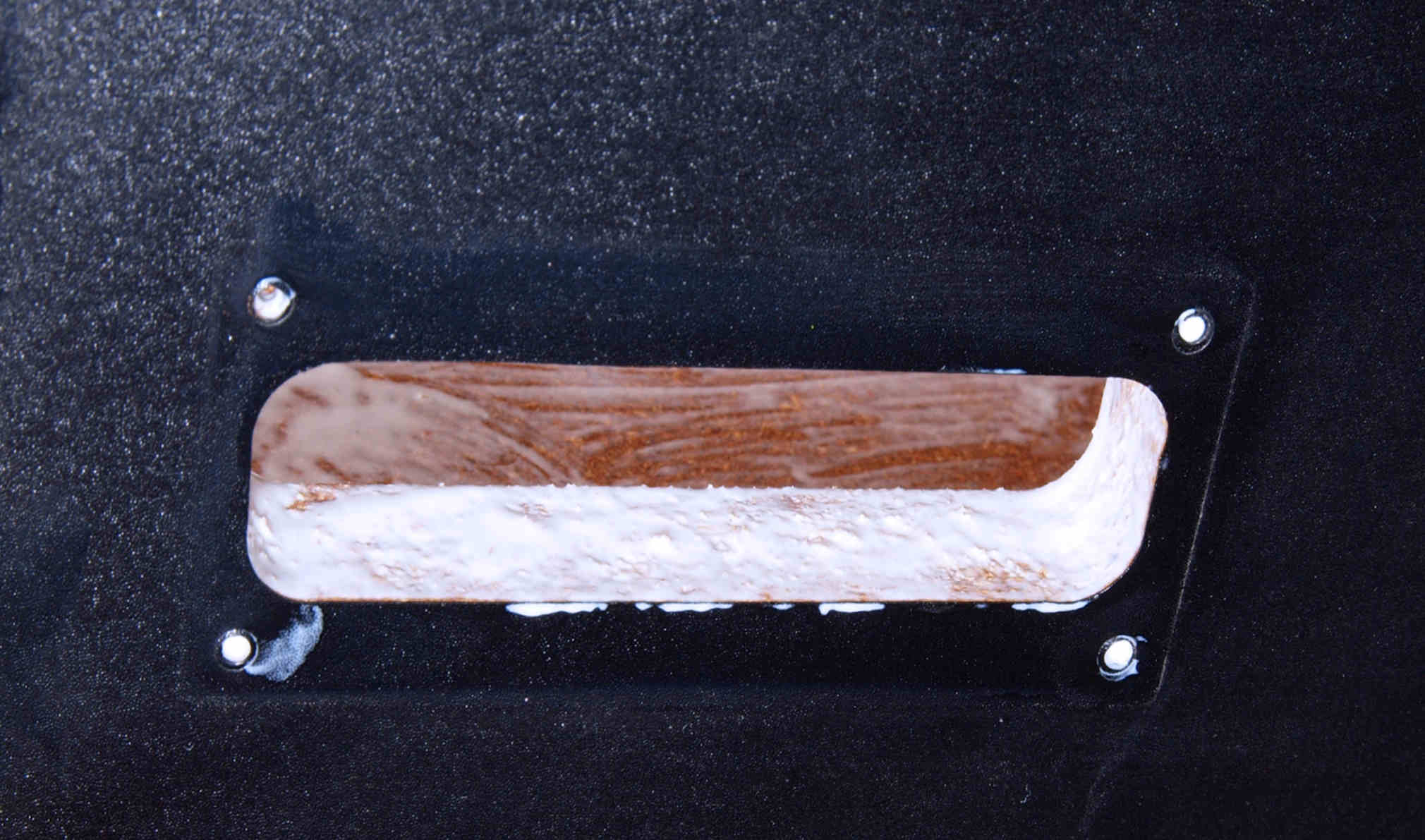

Ｃ５７．　修理中　「電源入り口、吐出口取り付け板」　の穴、ボンドを染みこませる。

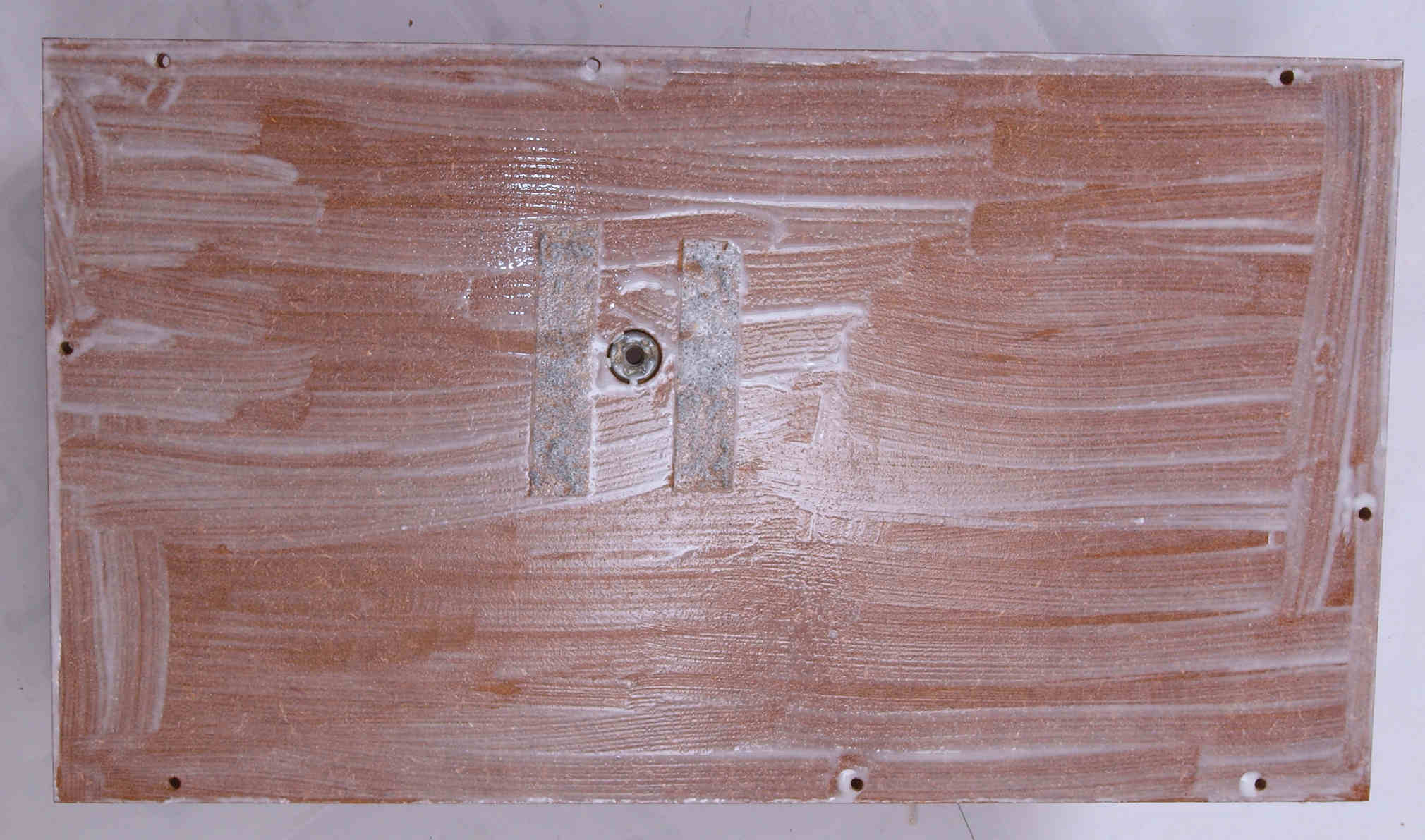

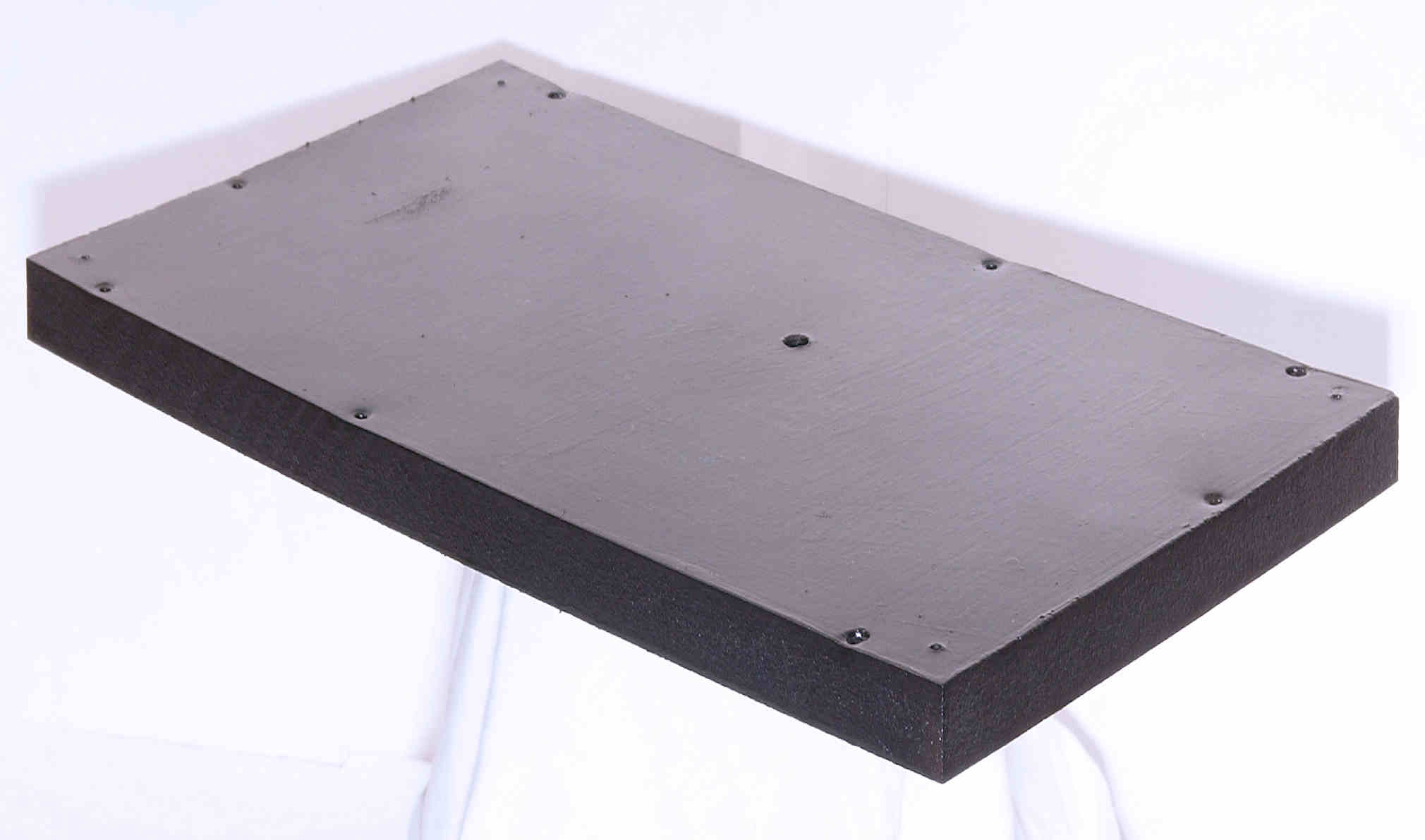

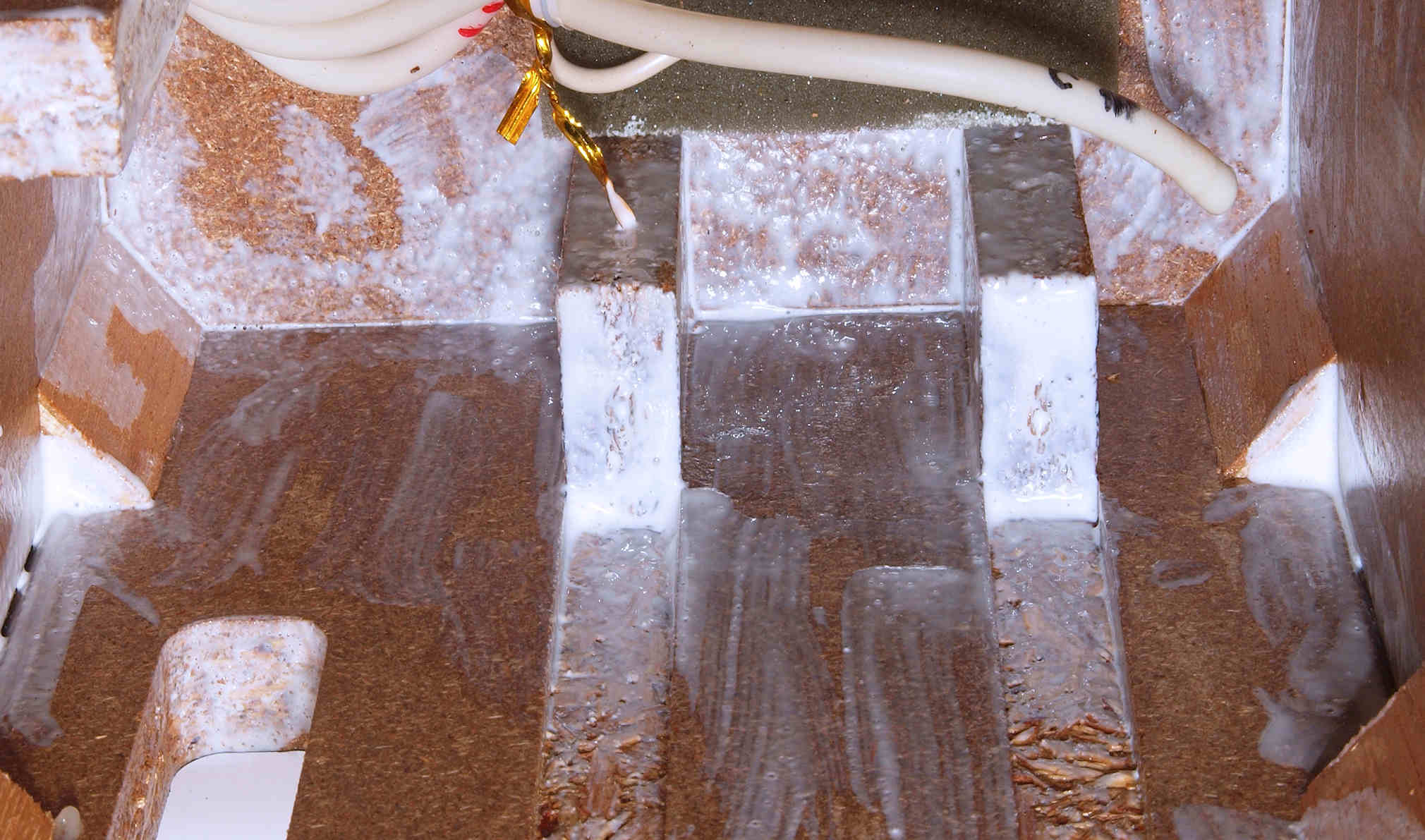

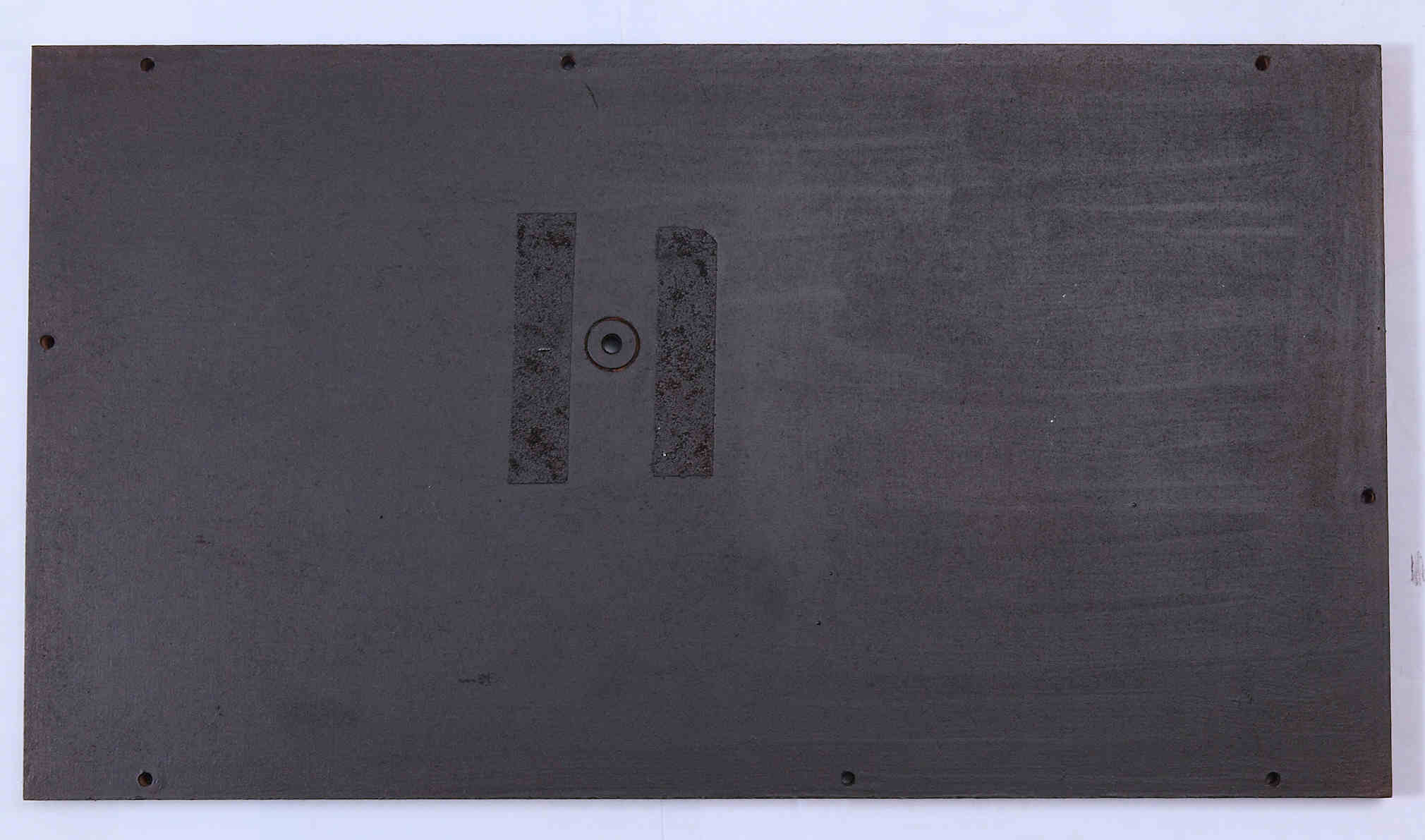

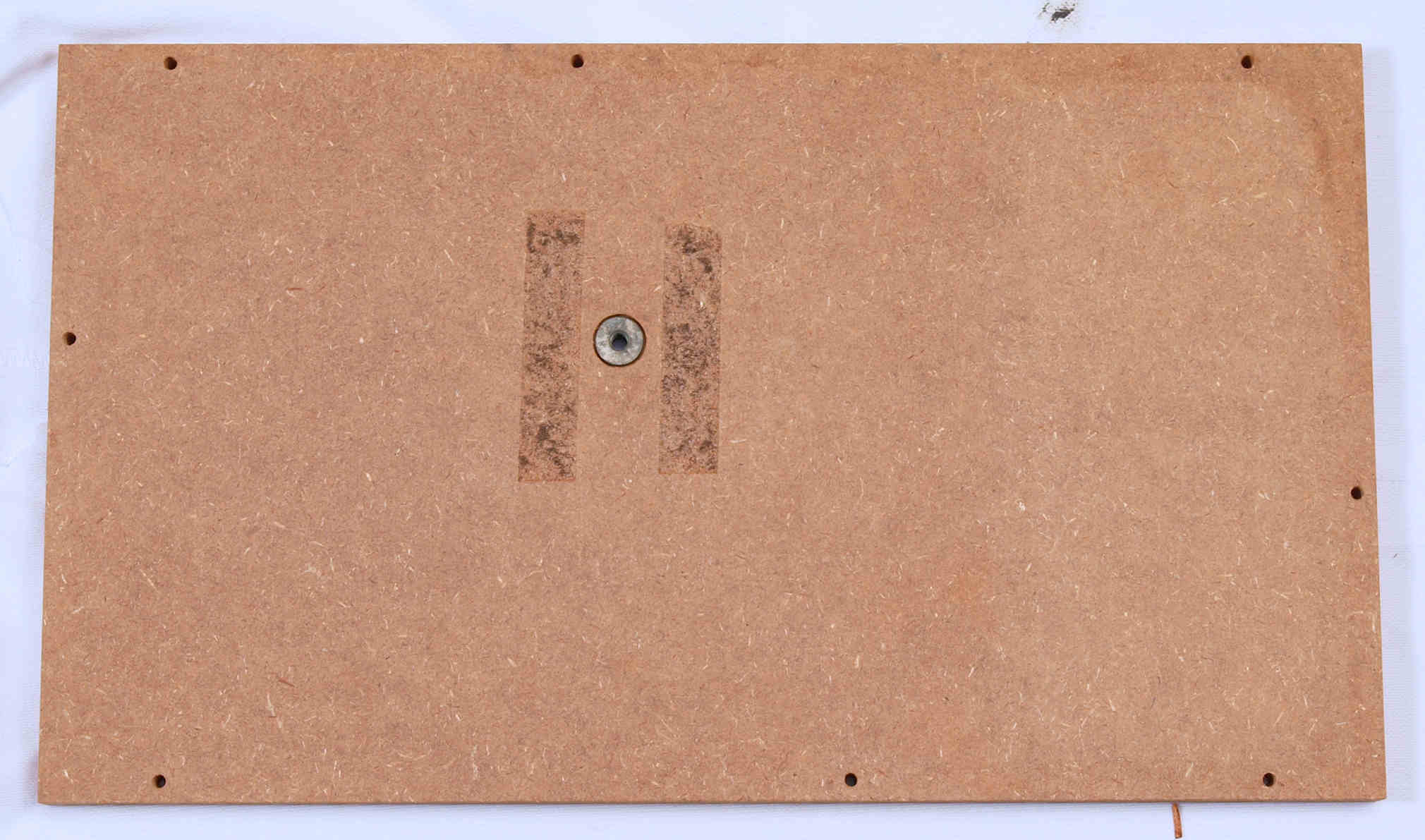

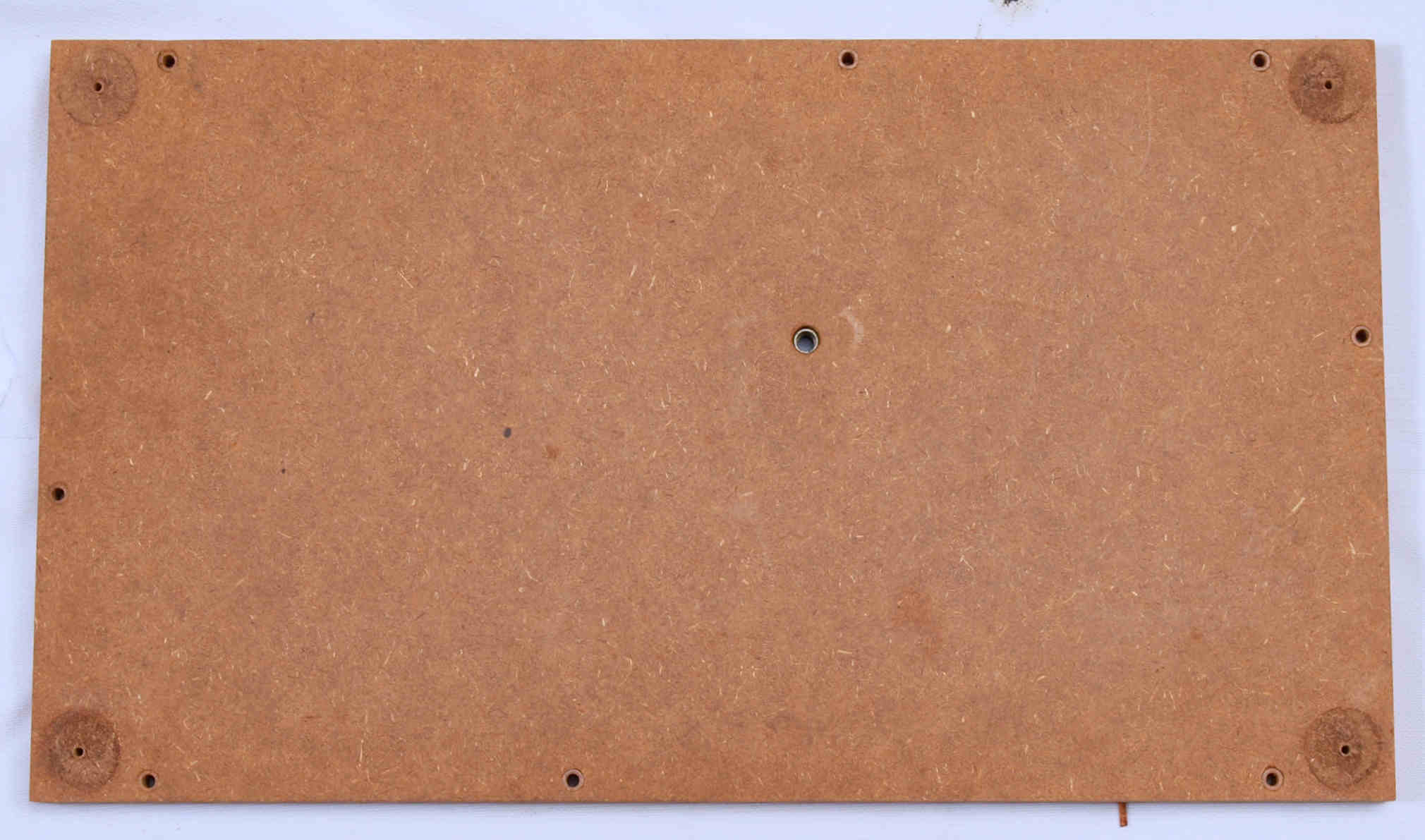

Ｃ６１．　修理前　下蓋（底板）表。

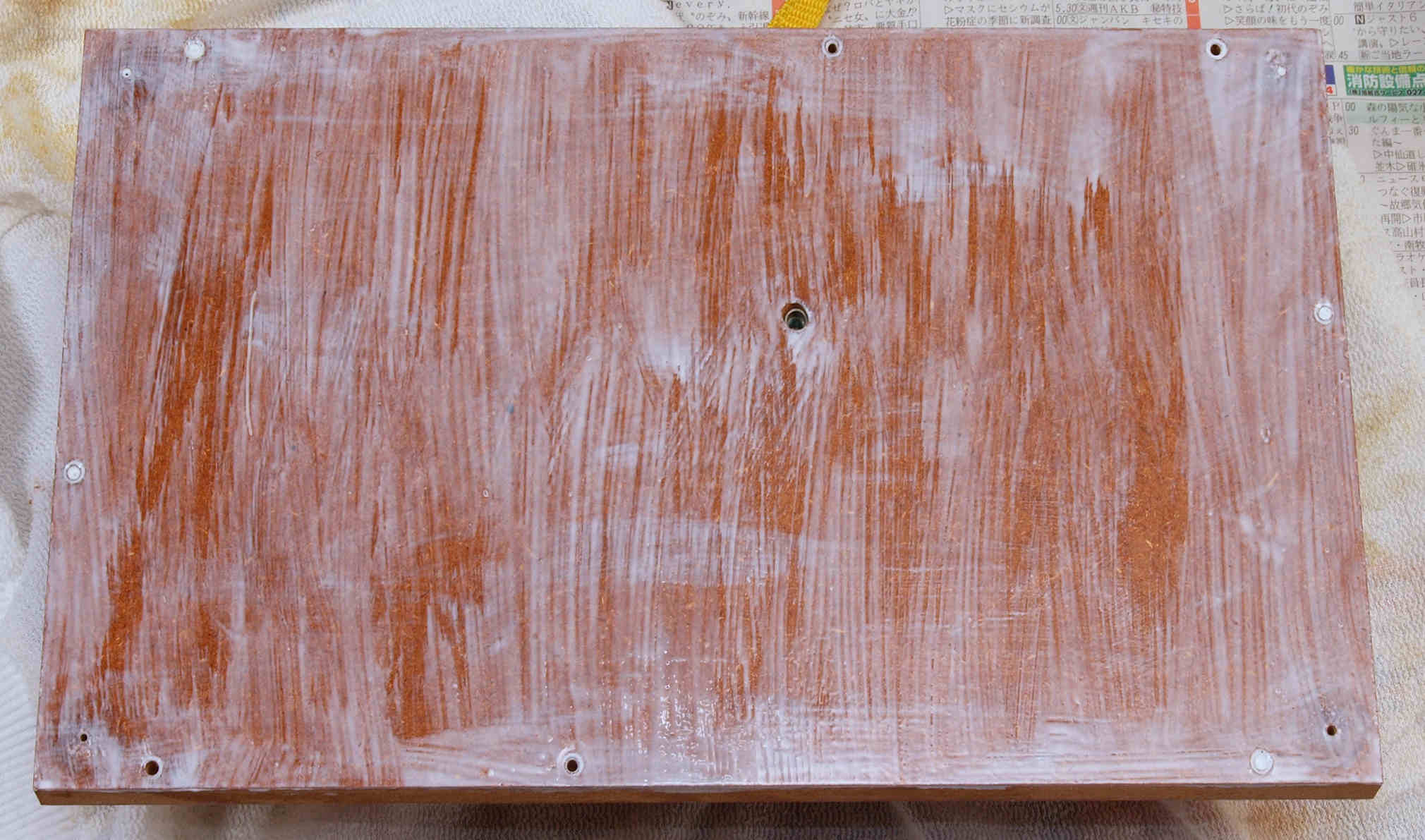

Ｃ６２．　修理中　下蓋（底板）裏、ボンドを染みこませる。

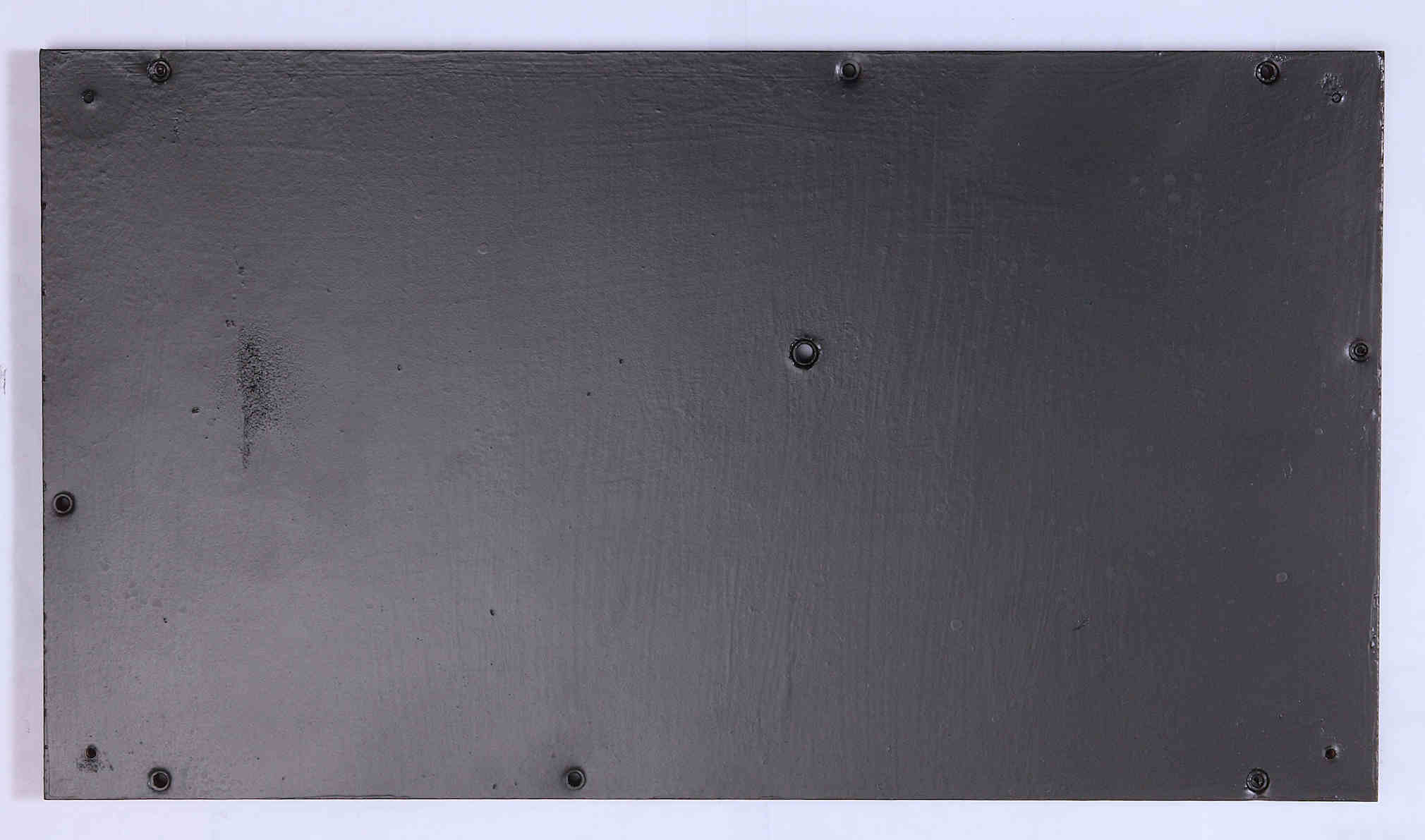

Ｃ６３．　修理（塗装）後　下蓋（底板）表、湿気止めにラッカーを吹き付ける。

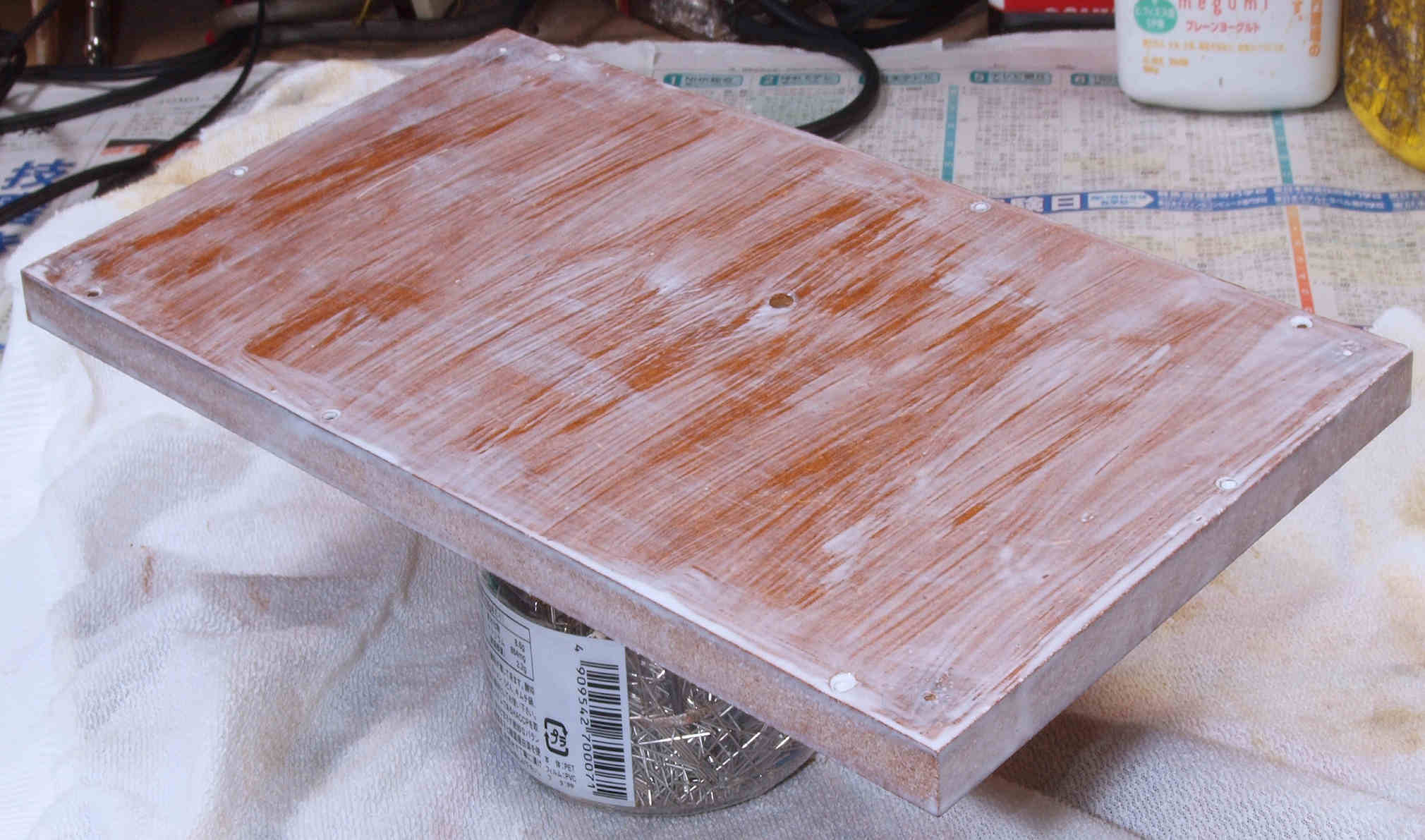

Ｃ６４．　修理前　下蓋（底板）裏。

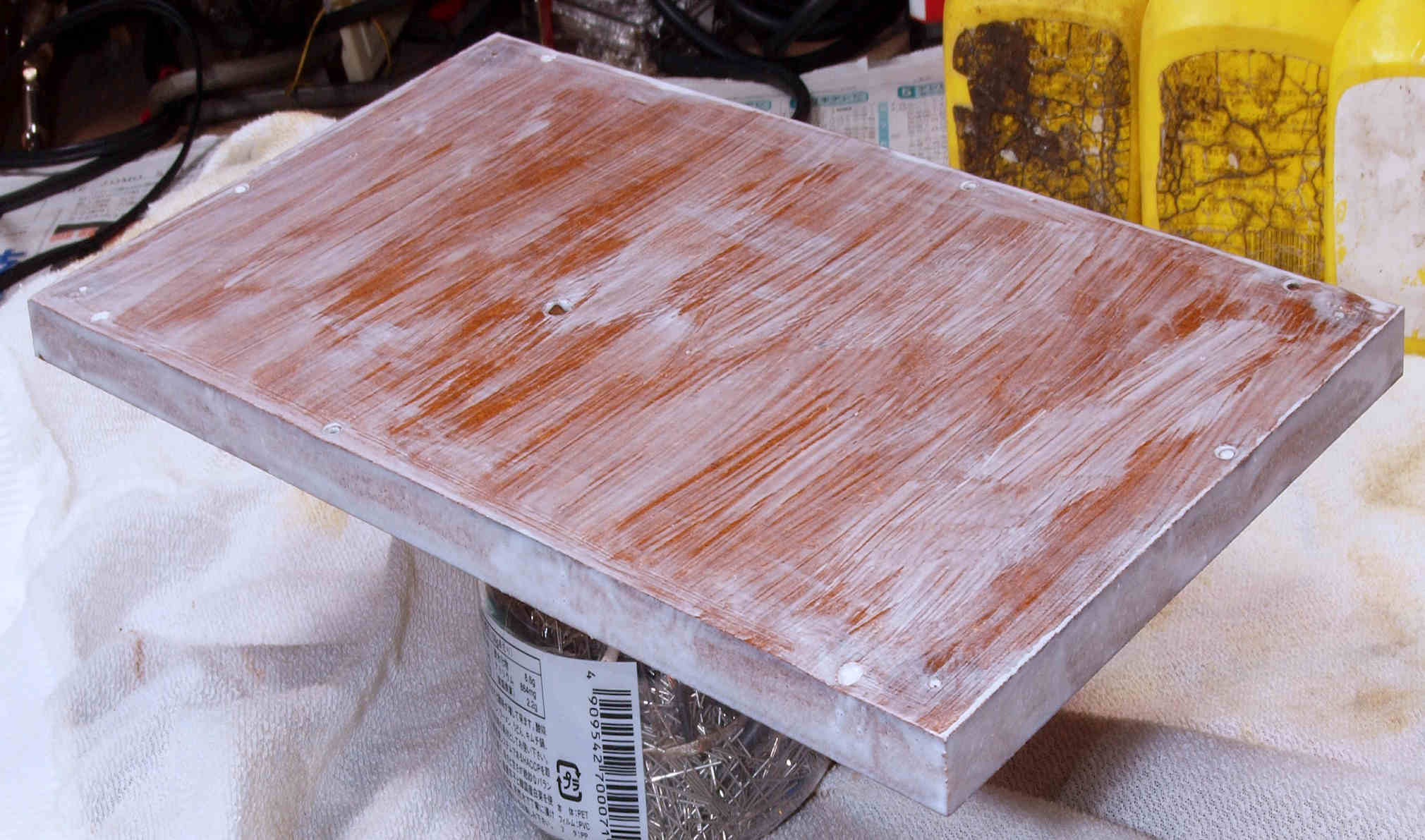

Ｃ６５．　修理中　下蓋（底板）裏、ボンドを染みこませる。

Ｃ６６．　修理（塗装）後　下蓋（底板）裏、湿気止めにラッカーを吹き付ける。

Ｃ６７．　修理中　下蓋（底板）右横側、ボンドを染みこませる。

Ｃ６８．　修理（塗装）後　さらにラッカーを吹き付ける。

Ｃ６９．　修理中　下蓋（底板）左横側、ボンドを染みこませる。

Ｃ６A．　修理（塗装）後　さらにラッカーを吹き付ける。

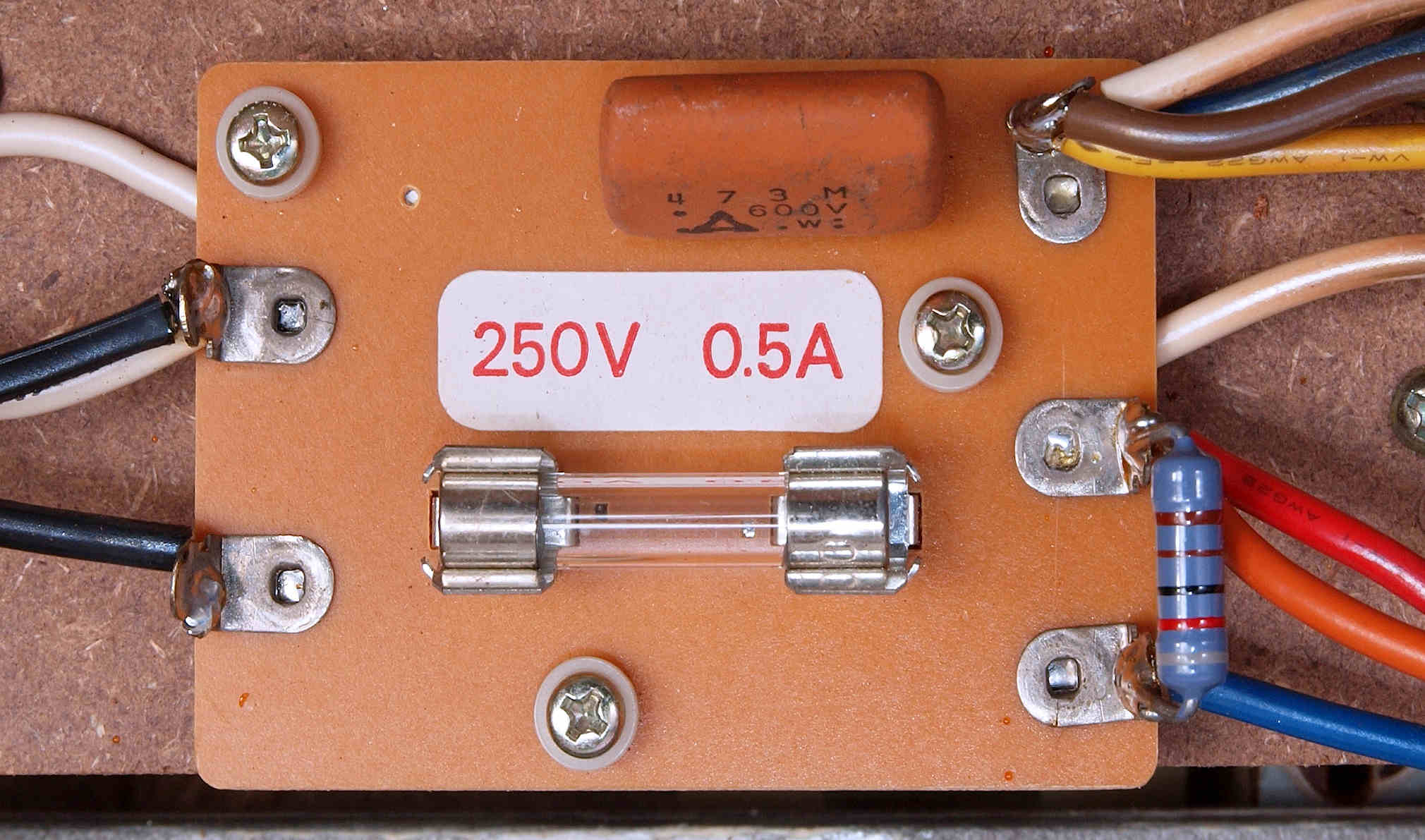

Ｃ７１．　修理前　フューズ基板。

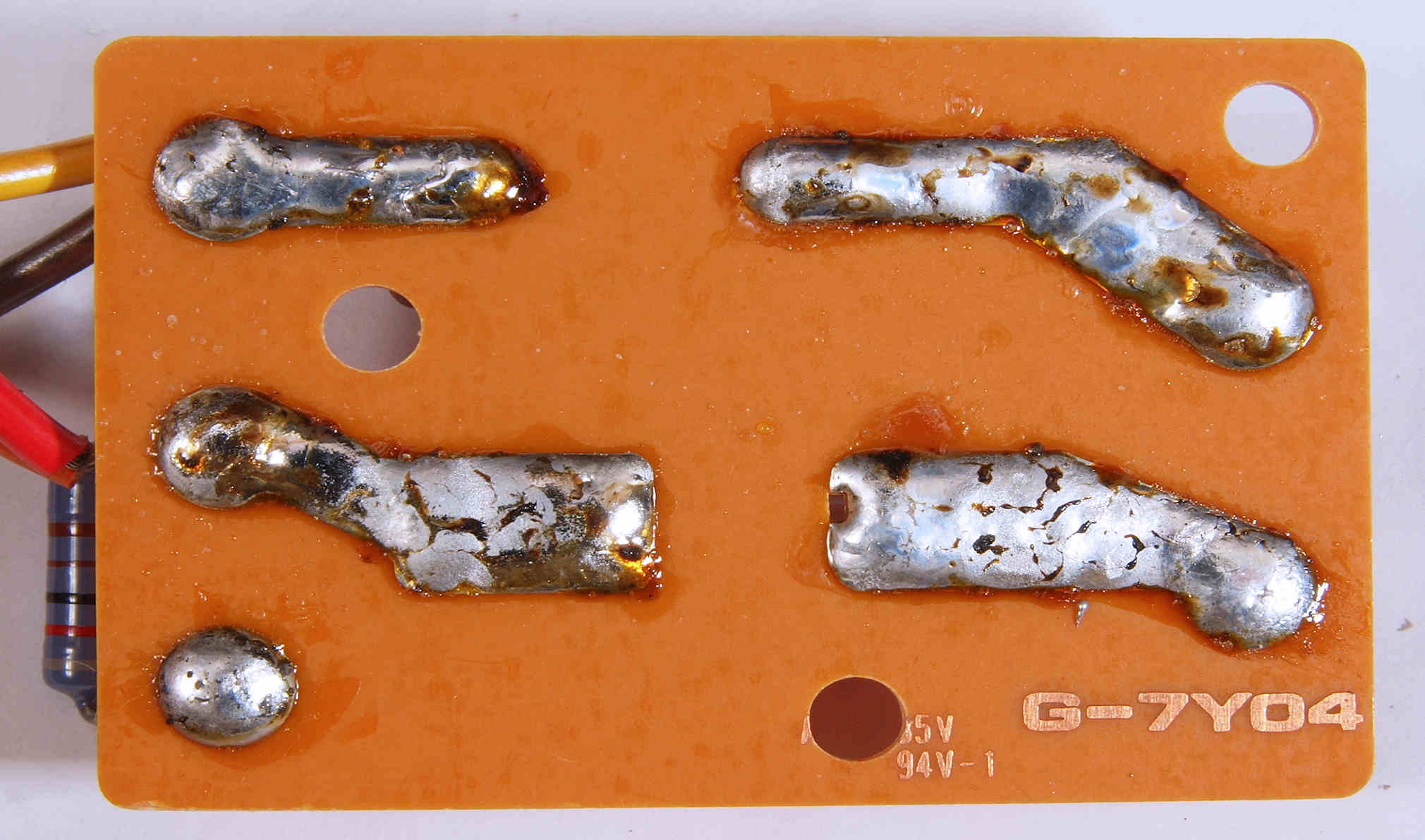

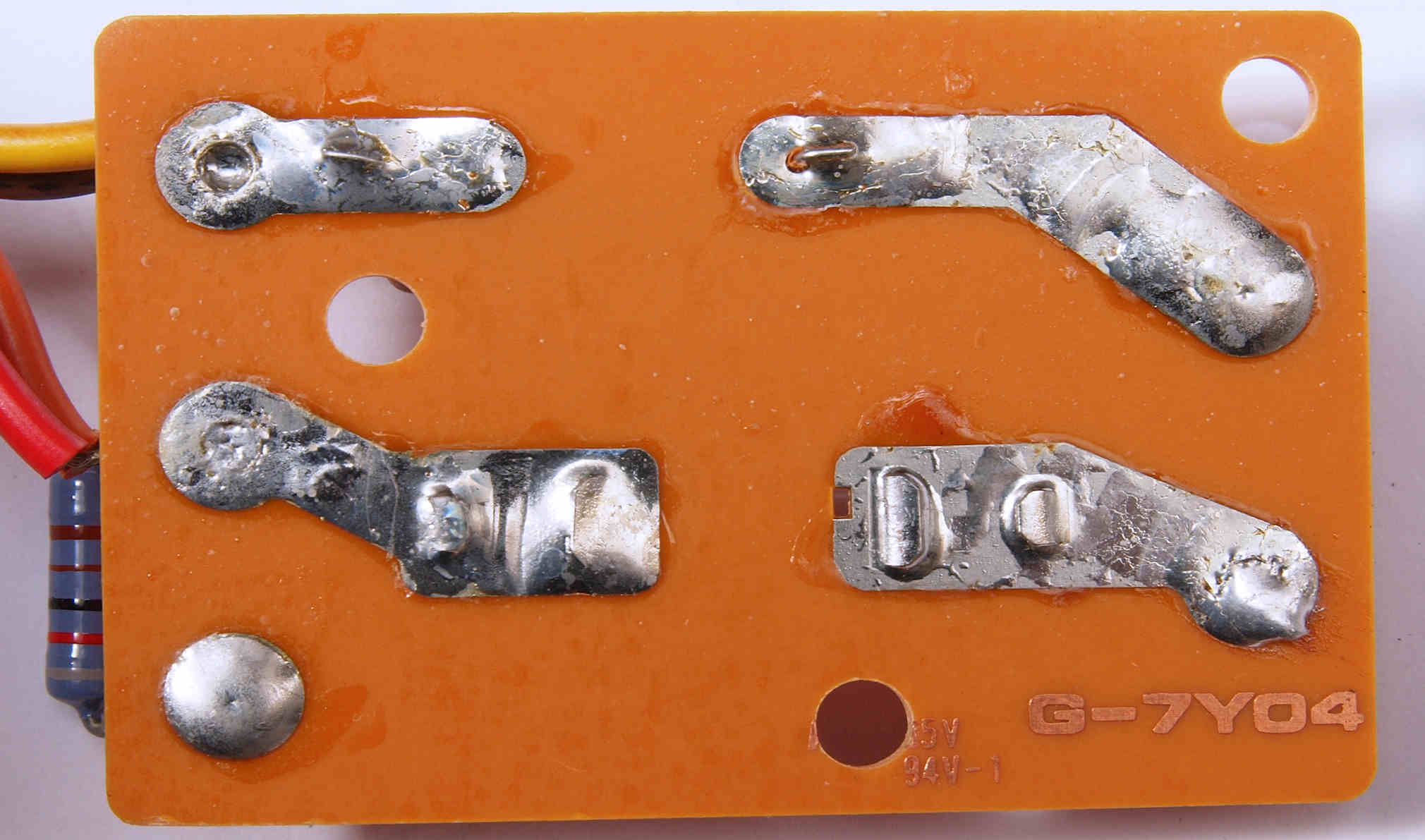

Ｃ７２．　修理前　フューズ基板裏。

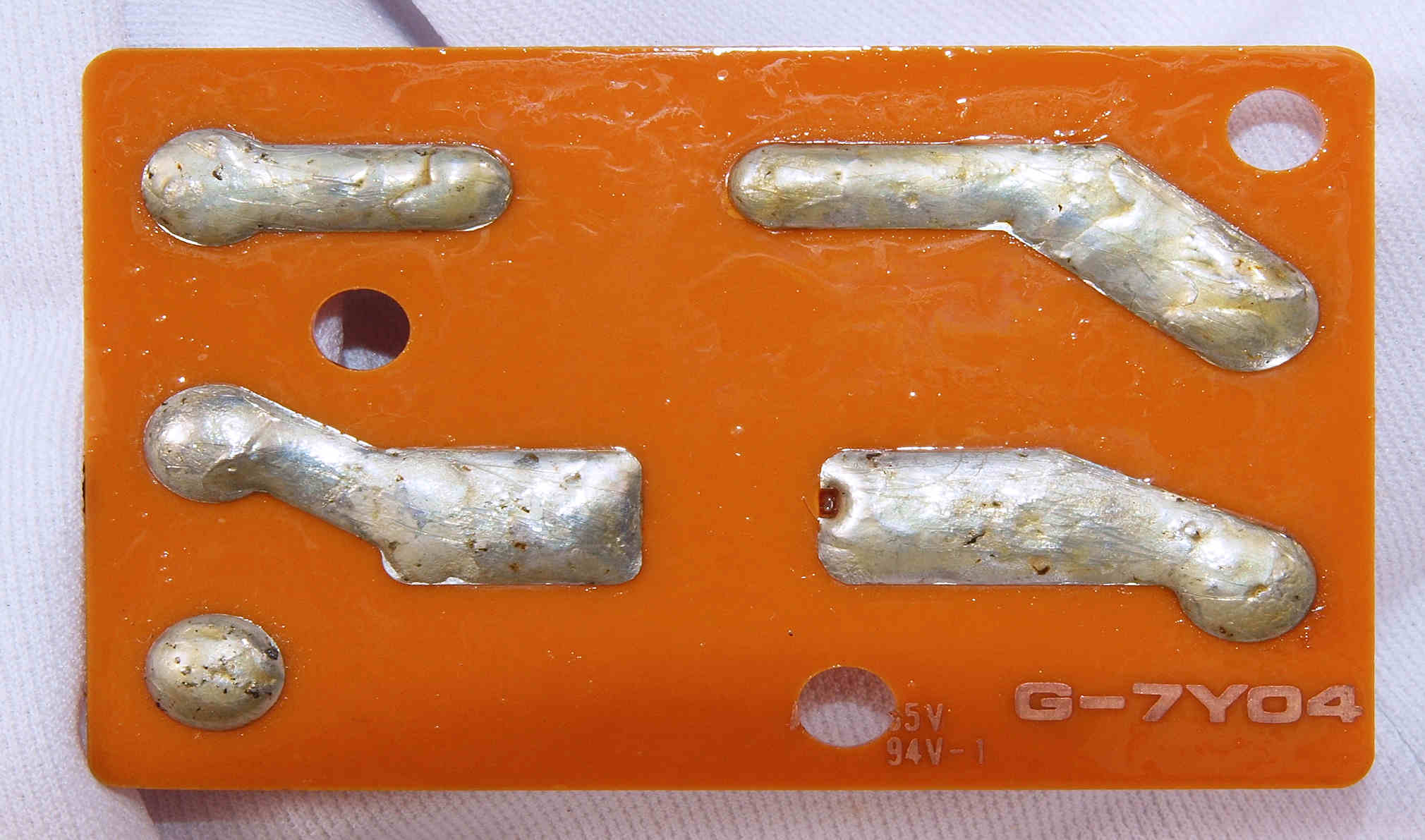

Ｃ７３．　修理（半田補正）後　フューズ基板裏。

Ｃ７４．　完成フューズ基板裏。

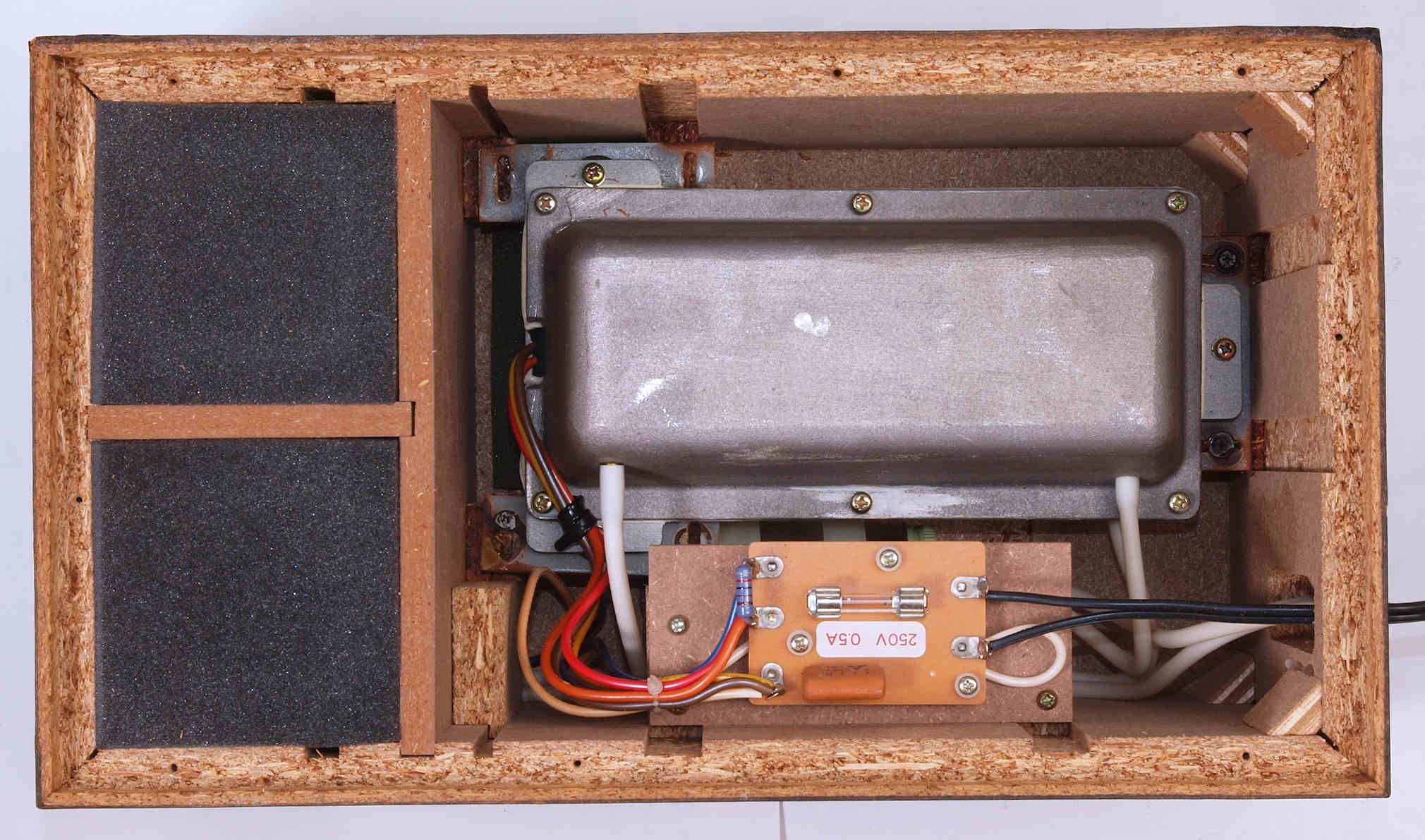

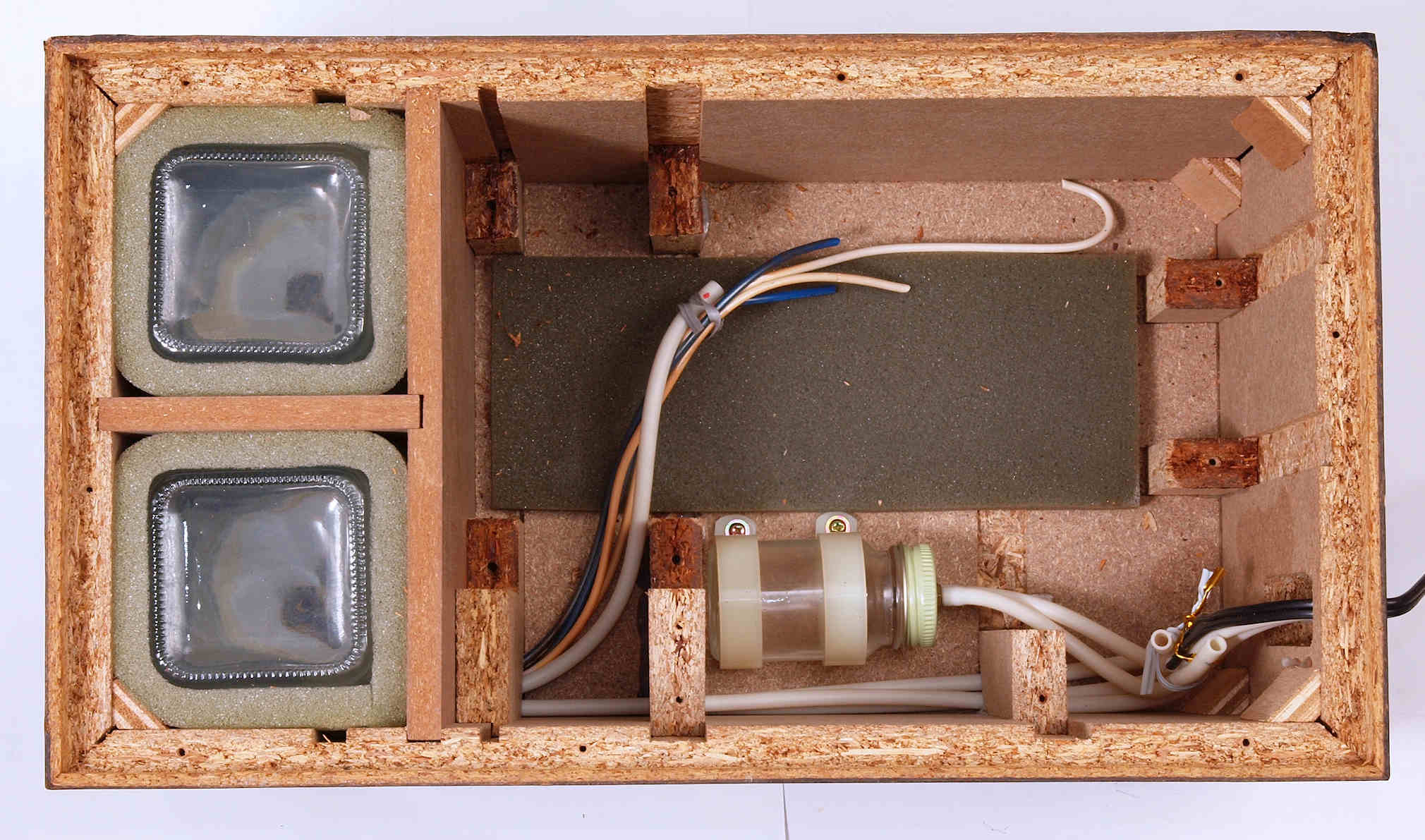

Ｃ８１．　修理前　上から見る

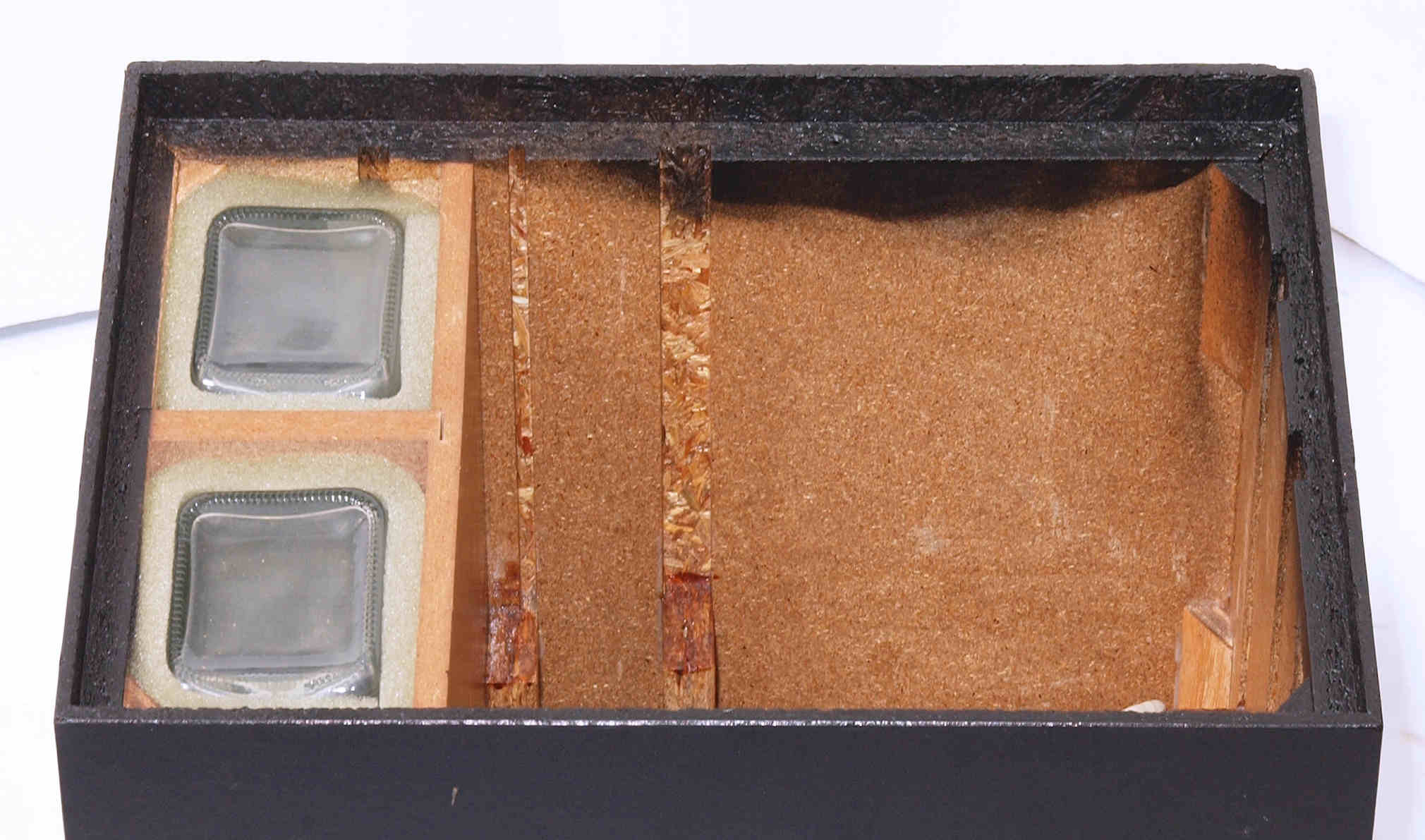

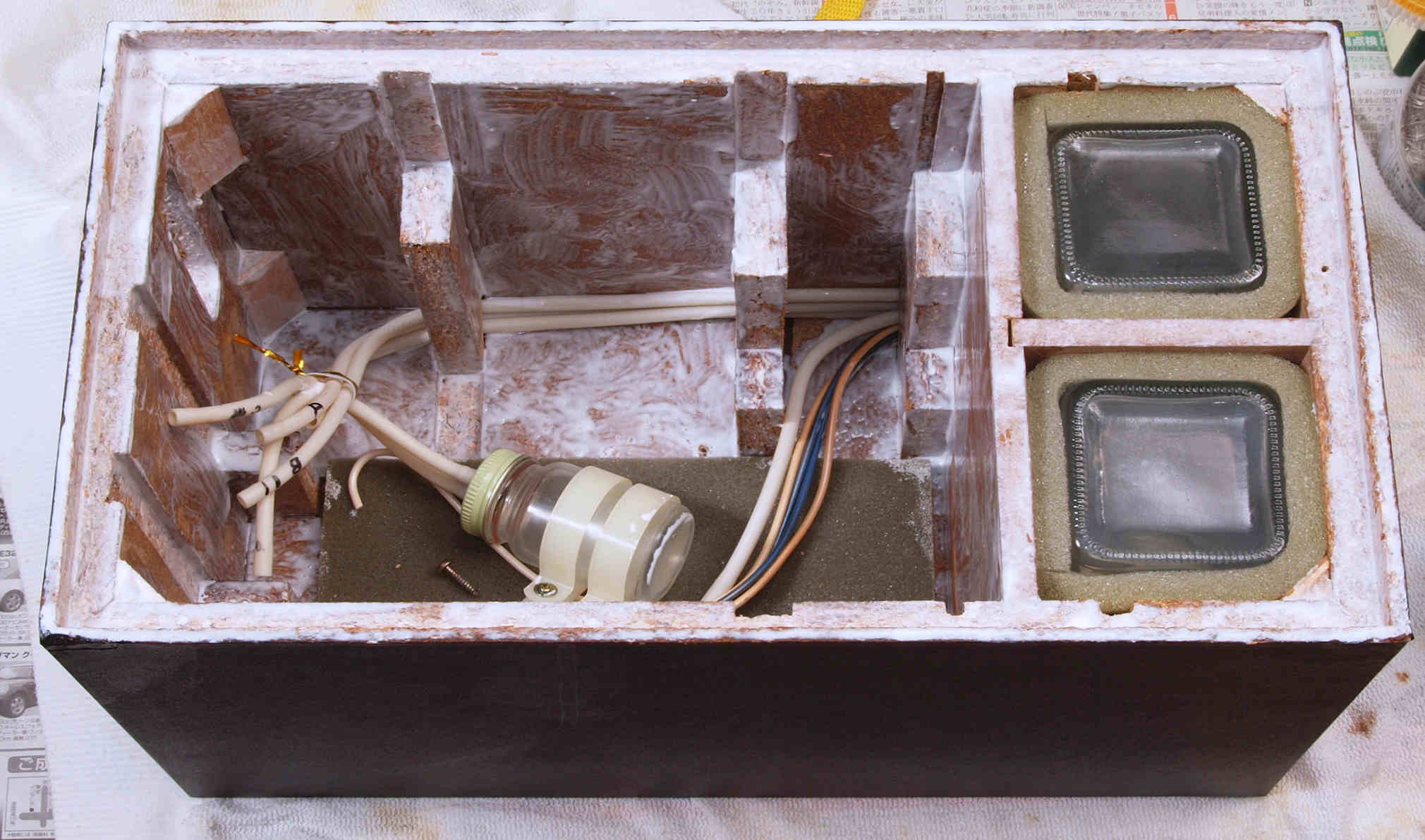

ＣＡ２．　修理中　部品を取りさった所。

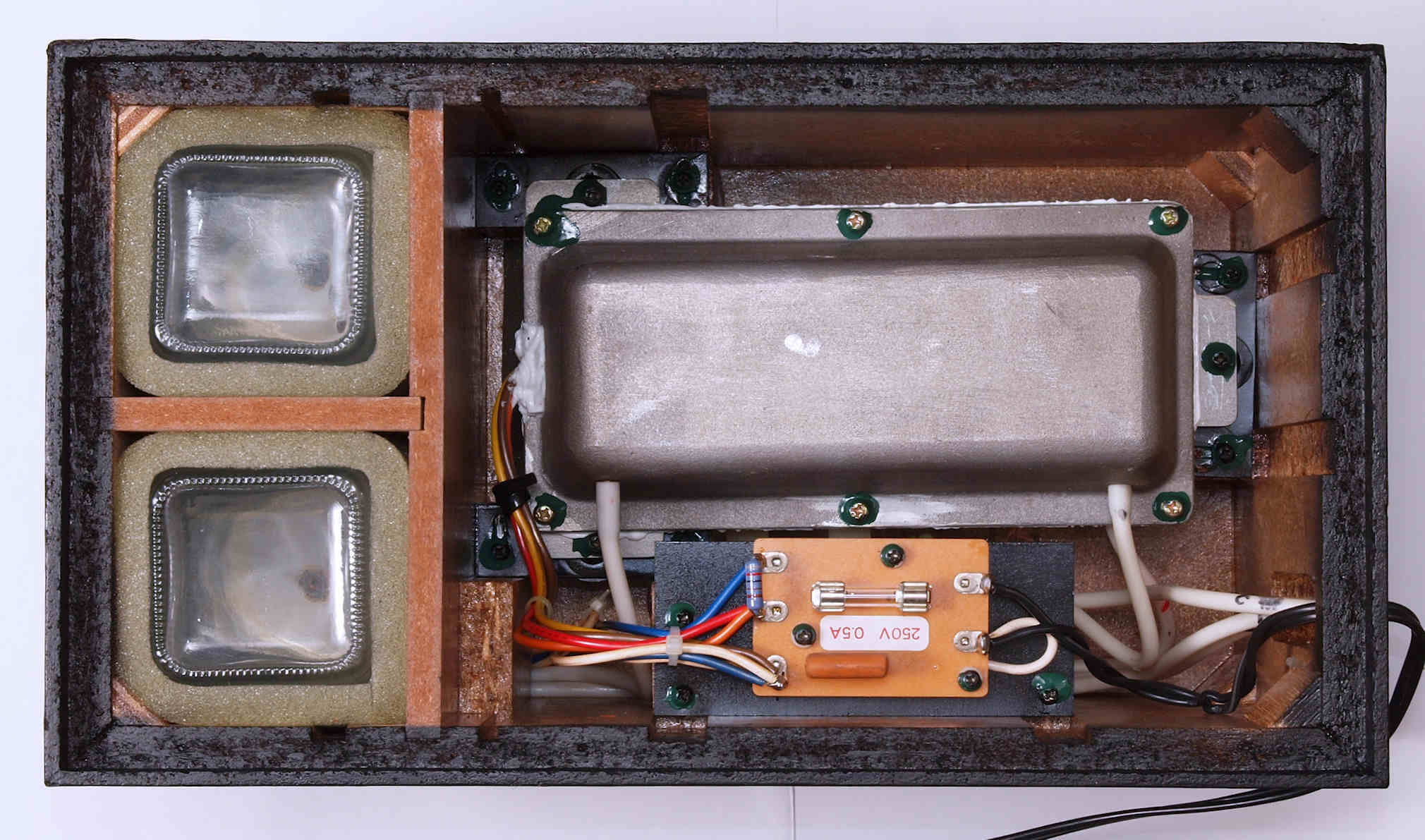

ＣＡ４．　修理後　完成。

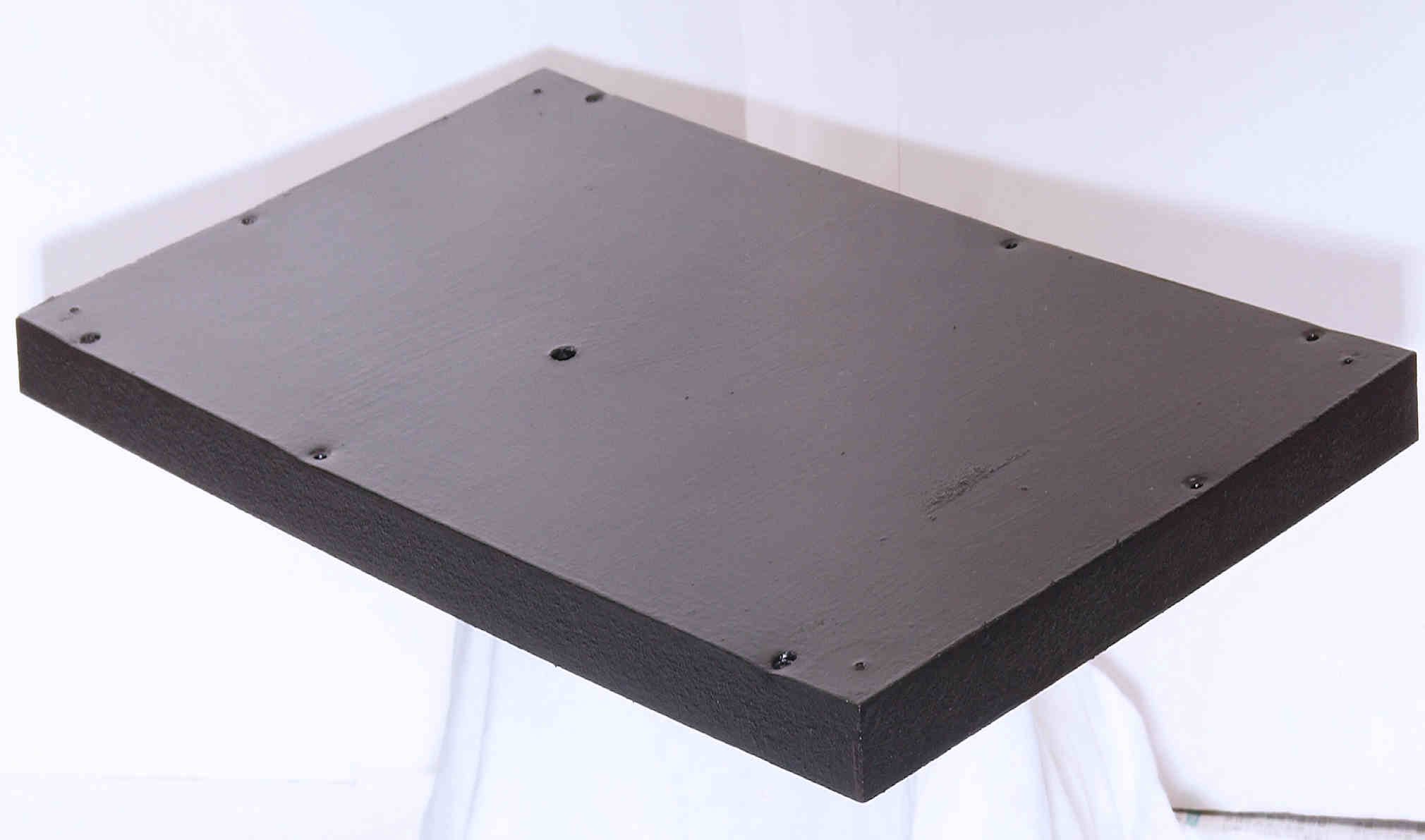

ＣＡ５．　修理後　下から見る

ＣＡ６．　完成、　輸送中はポンプをこのビスで固定する。

ＣＡ７．　完成、本体に接続し、エージング中。

Ｅ．　調整・測定.

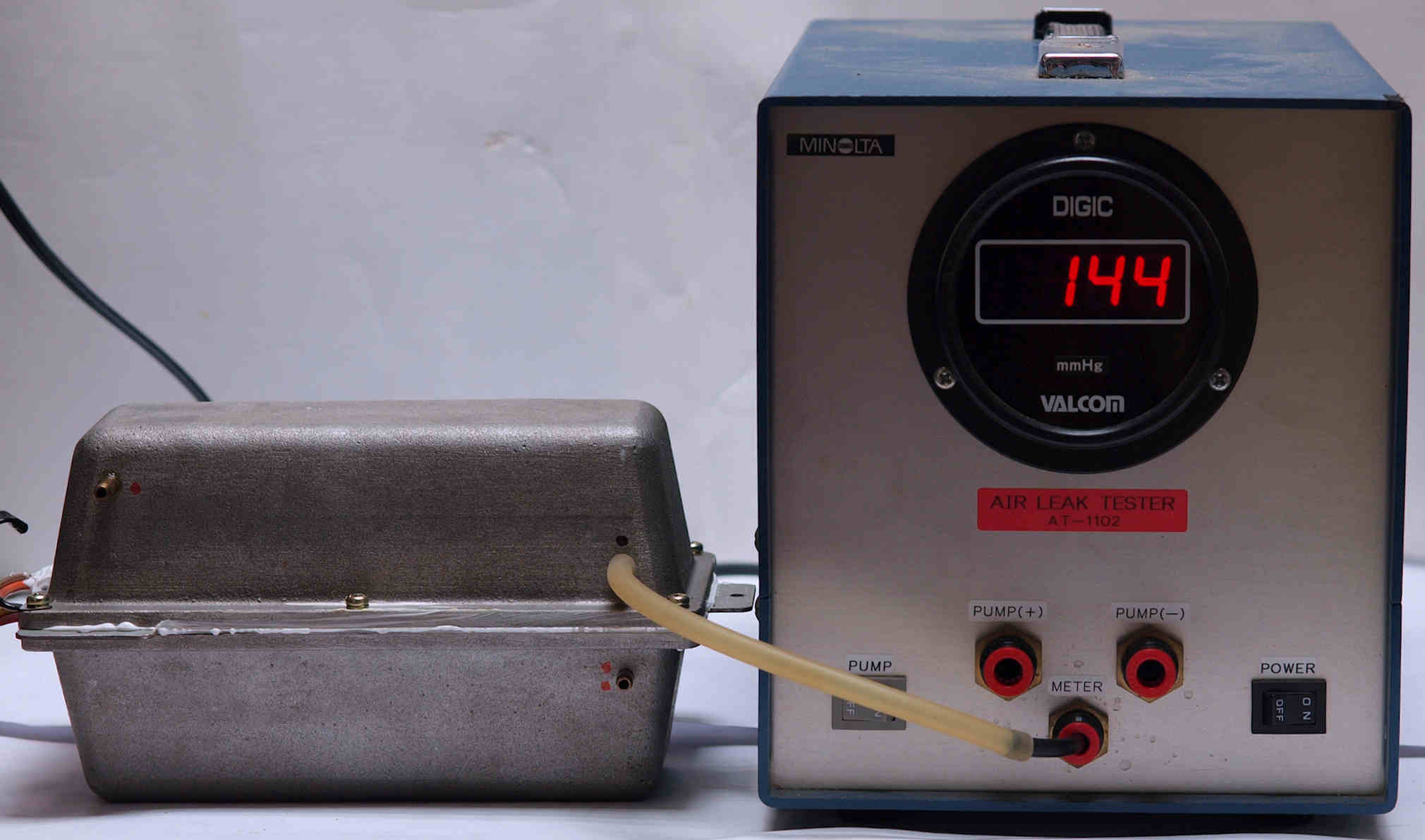

Ｅ１．　圧力測定　Ａ端子

Ｅ２．　圧力測定　Ｂ端子。

Ｅ３．　圧力測定　Ｃ端子。　B端子圧力より低いのは、調整バイバスが有る為。

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ－１１１０　の仕様（マニアル・カタログより）　

型名	エアーポンプ　ＲＰ-１１１０
出力エアー	エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１０Ｗ
外形寸法	２００Ｗ×３６０Ｄ×２１７Ｈmm
総重量	６．３ｋｇ
