MICRO SEIKI SX-111 ＦＶ

ＭＩＣＲＯＳＥＩＫＩ　ＳＸ－１１１ＦＶ．　３台目修理記録

「同時修理　ＲＰ１１１０．　１２台目」　　　　　平成２４年５月９日到着　　５月２１日完成

Ａ．　修理前の状況

重量級のアナログプレイヤーで音楽を聴きたくなり、探した所、MICRO SX111FVを手に入れることができました。外観は表面がくすんで所々に傷もあります。また、回転させるとモーターあたりからの異音が大きいように思えます。
オーバーホール修理依頼。

Ｂ．　原因

各部経年劣化

Ｃ．　修理状況

本体基板修理。
モータ修理。
ターンテーブル清掃・研磨・点検・注油。
本体木部修理。
３Ｐインレット取り付け。

W．　下蓋及び本体木部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　１０個。
半固定VR　　　　　　　　２個。
フイルムコンデンサー　　２個。
３Pインレット　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。

Ｅ．　調整・測定

Ｆ．　修理費　　　９９，０００円

Ｓ．　MICRO SEIKI　ＳＸ－１１１ＦＶ　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況

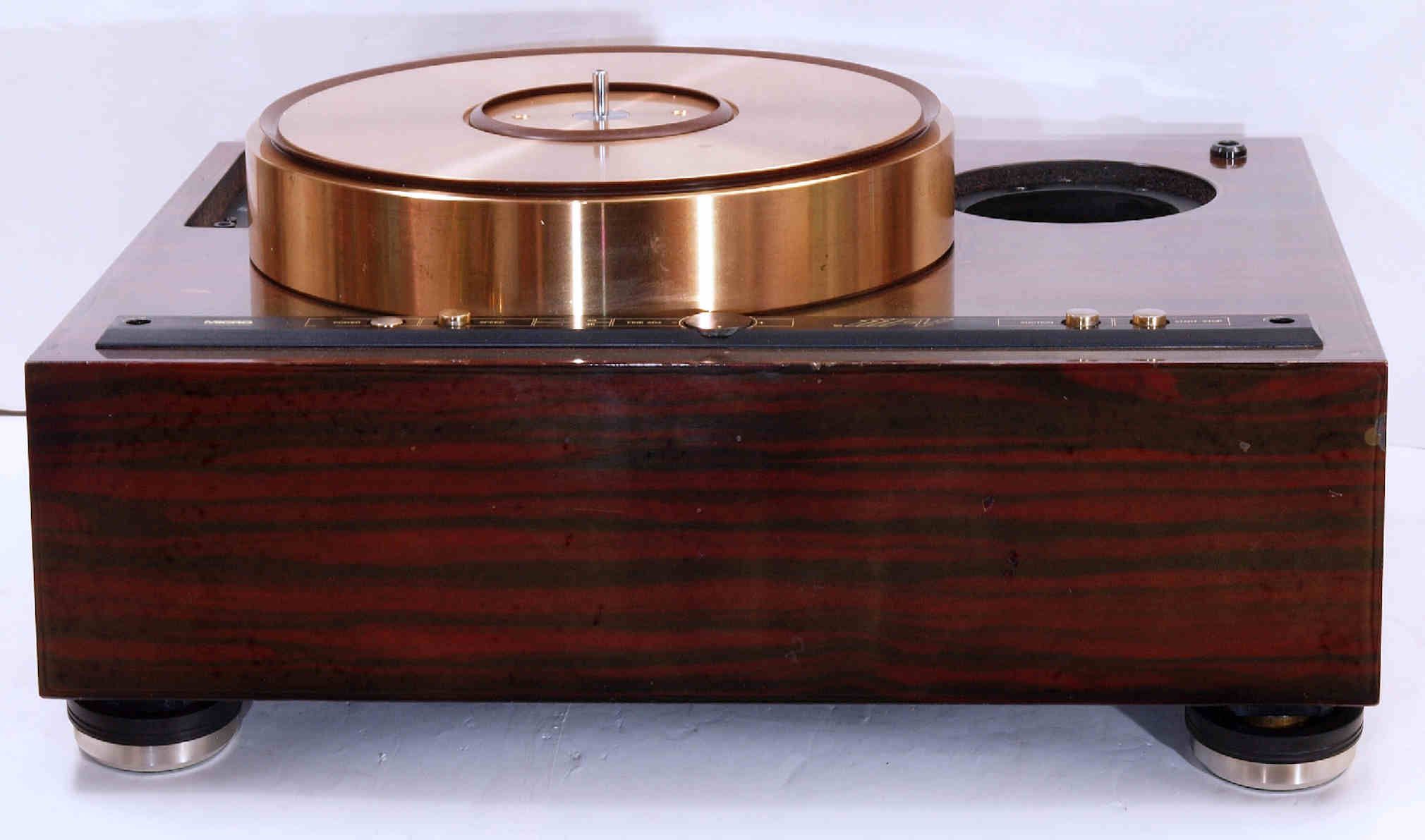

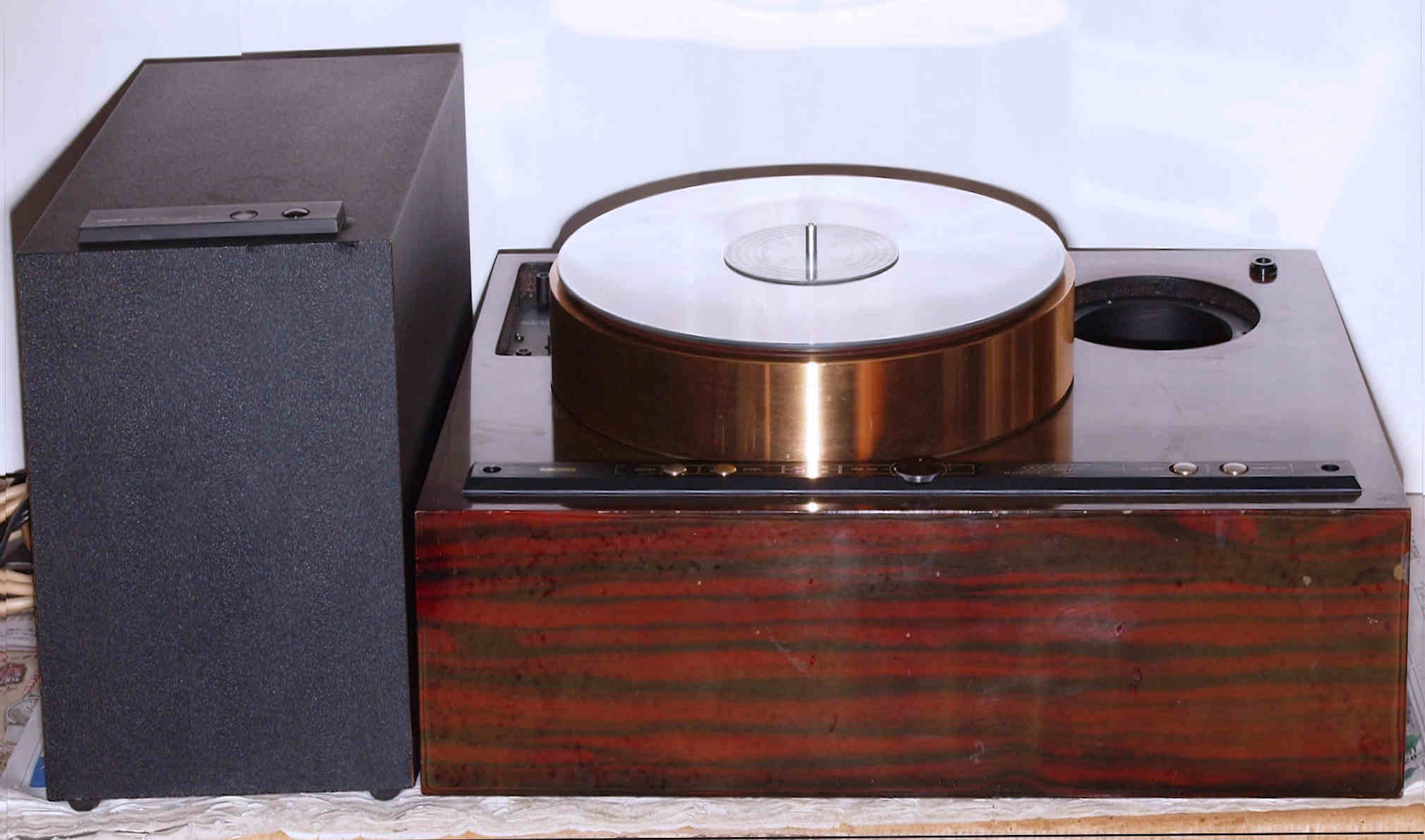

Ａ１１．　点検中、前から見る。

Ａ１２．　点検中、前右から見る。

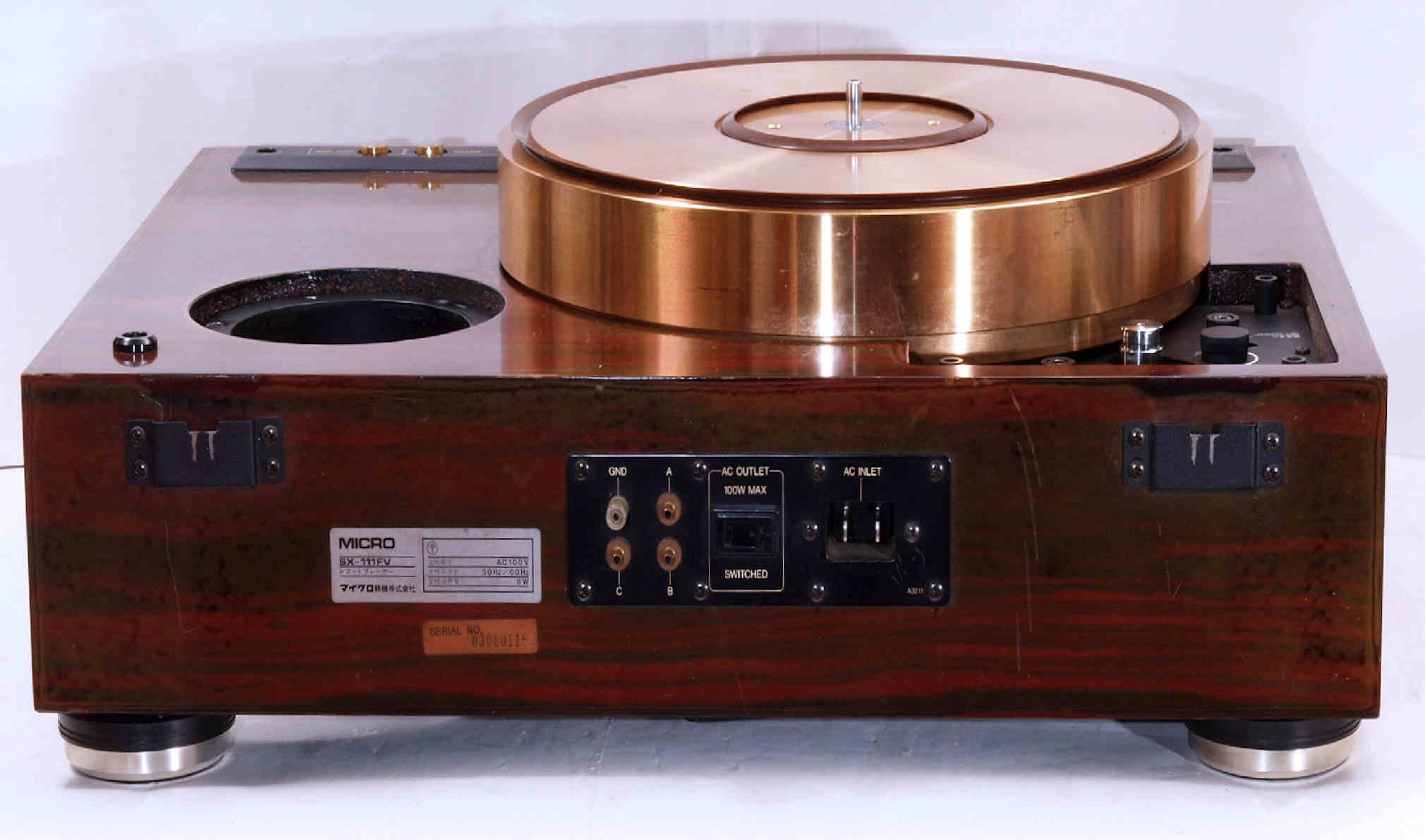

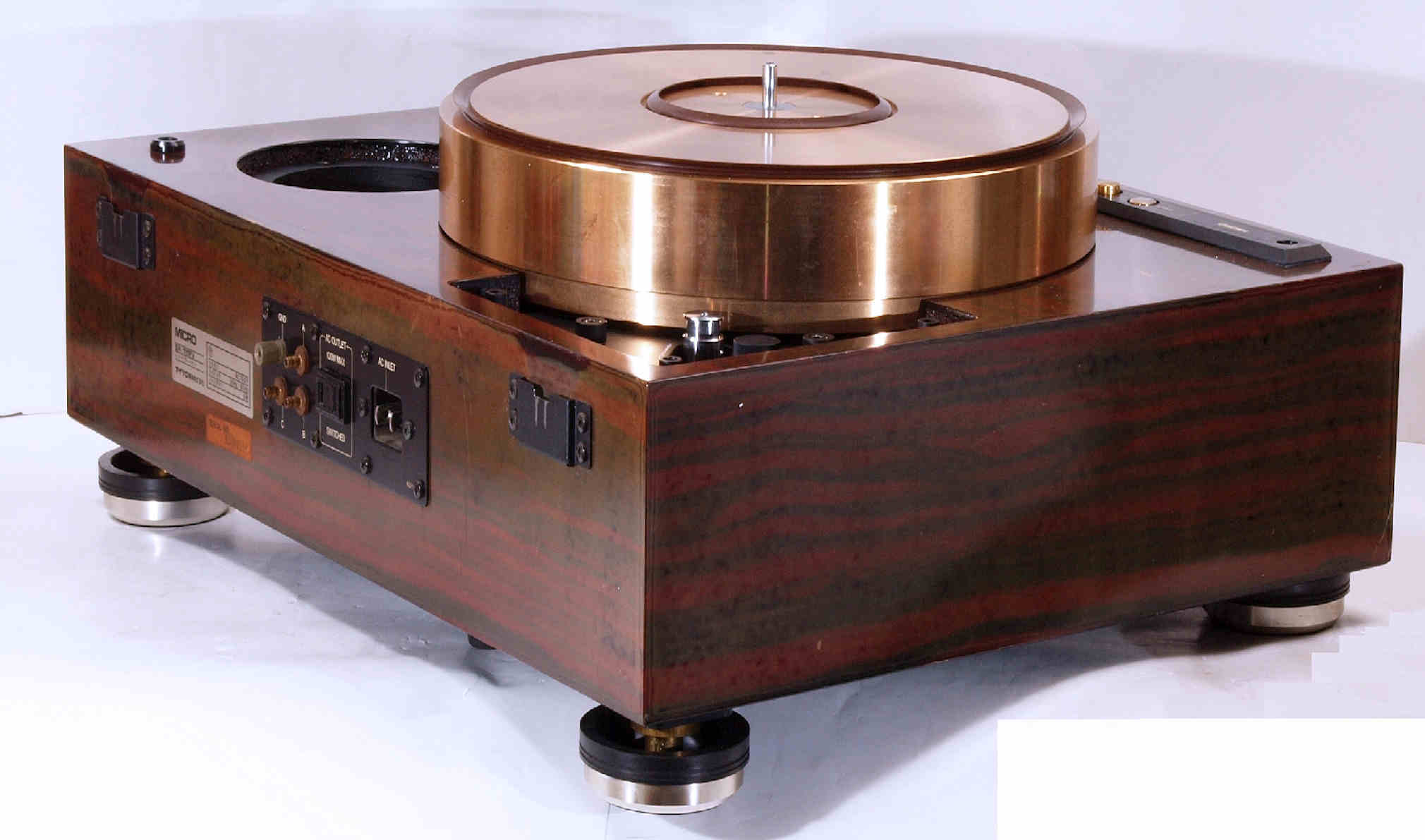

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後左から見る。

Ａ２２．　点検中、下前左から見る。

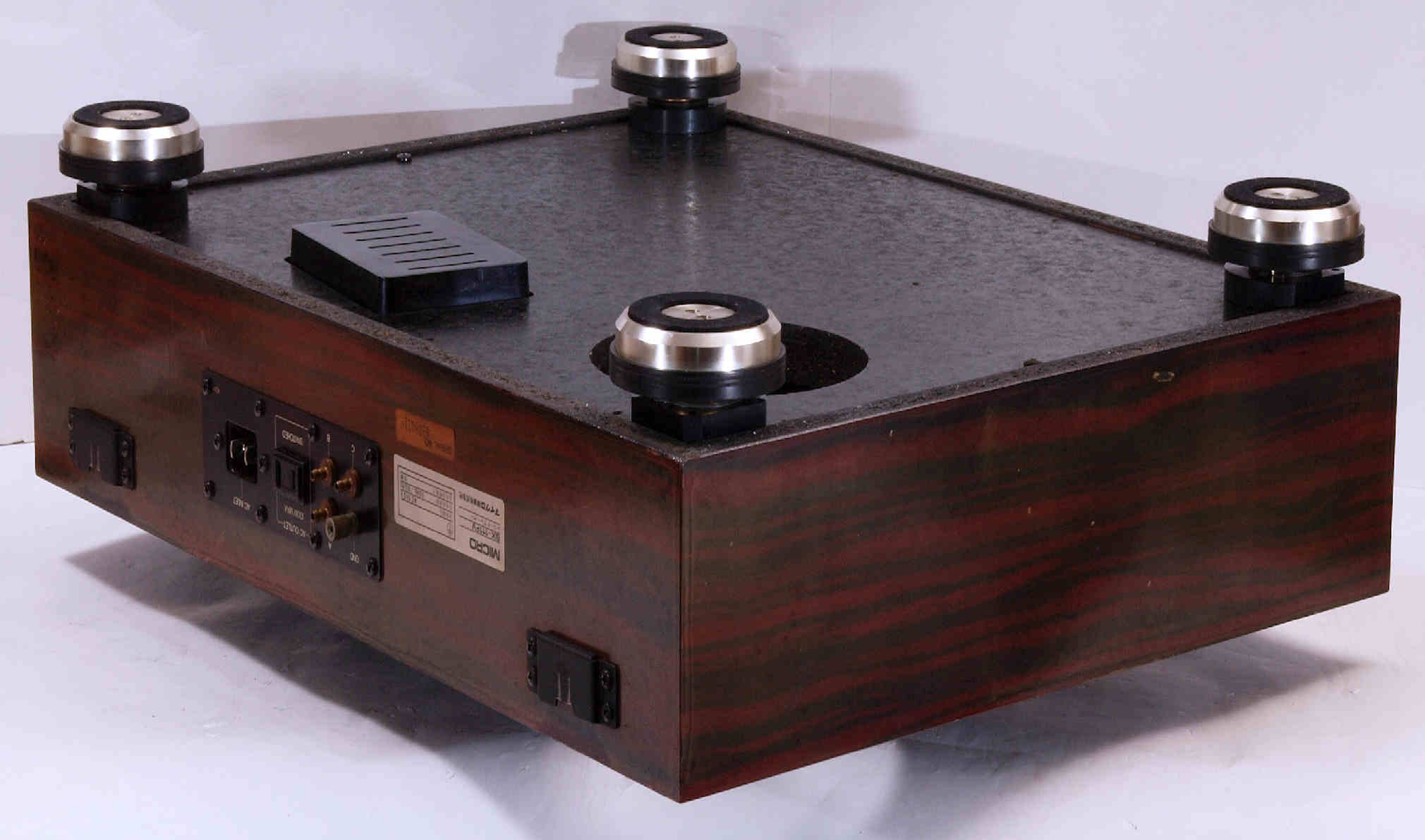

Ａ２４．　点検中、下後右から見る。

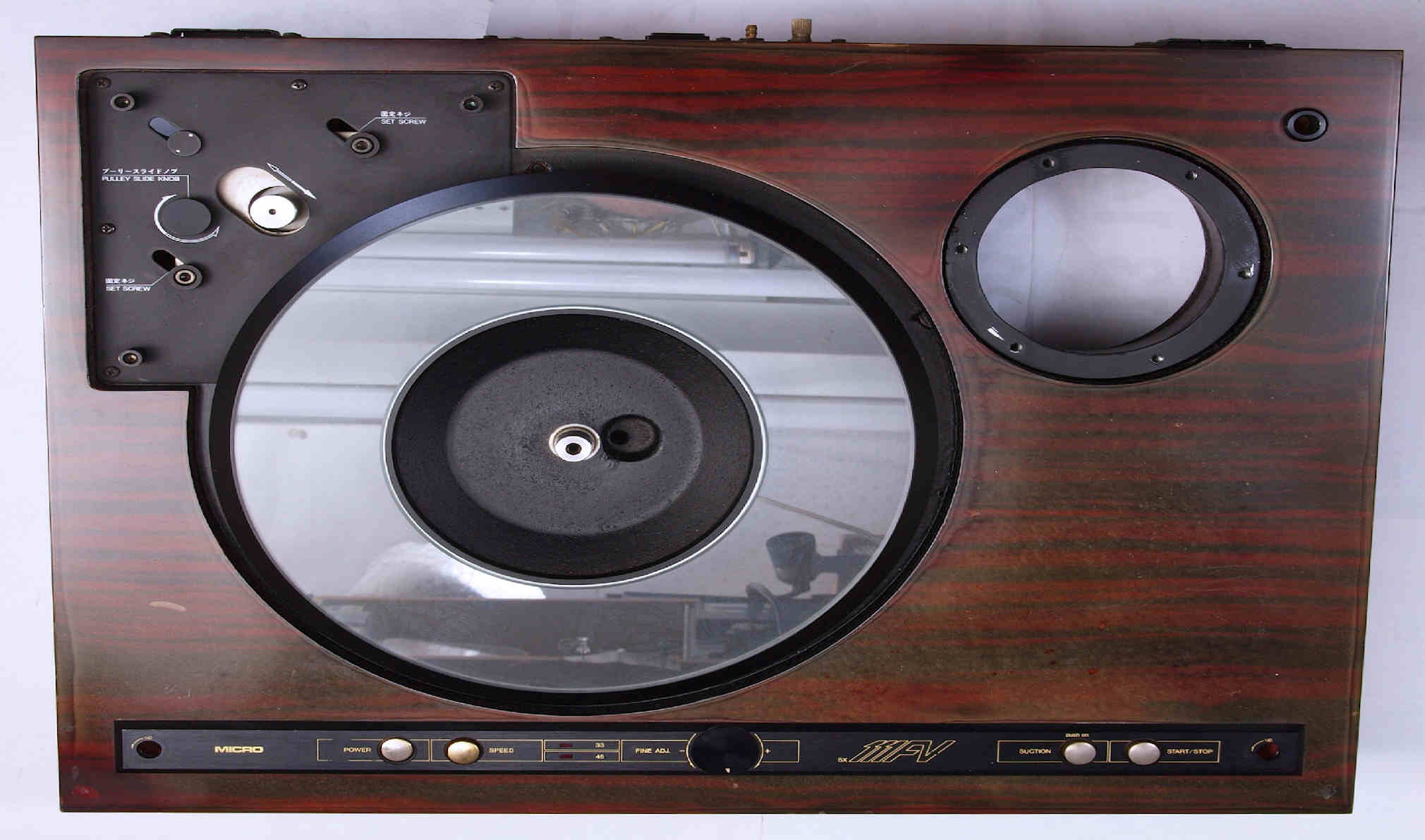

Ａ３１．　点検中、上から見る。

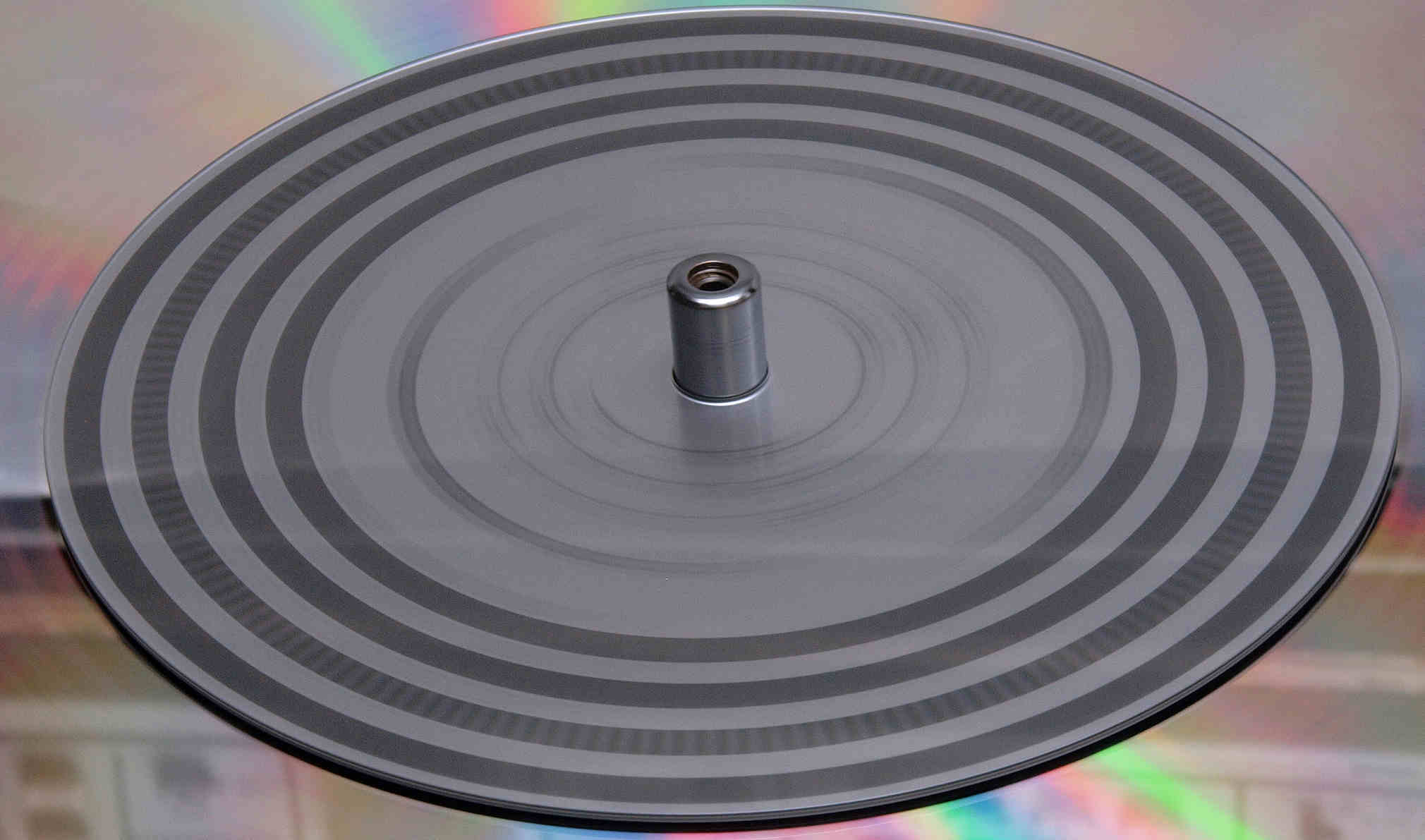

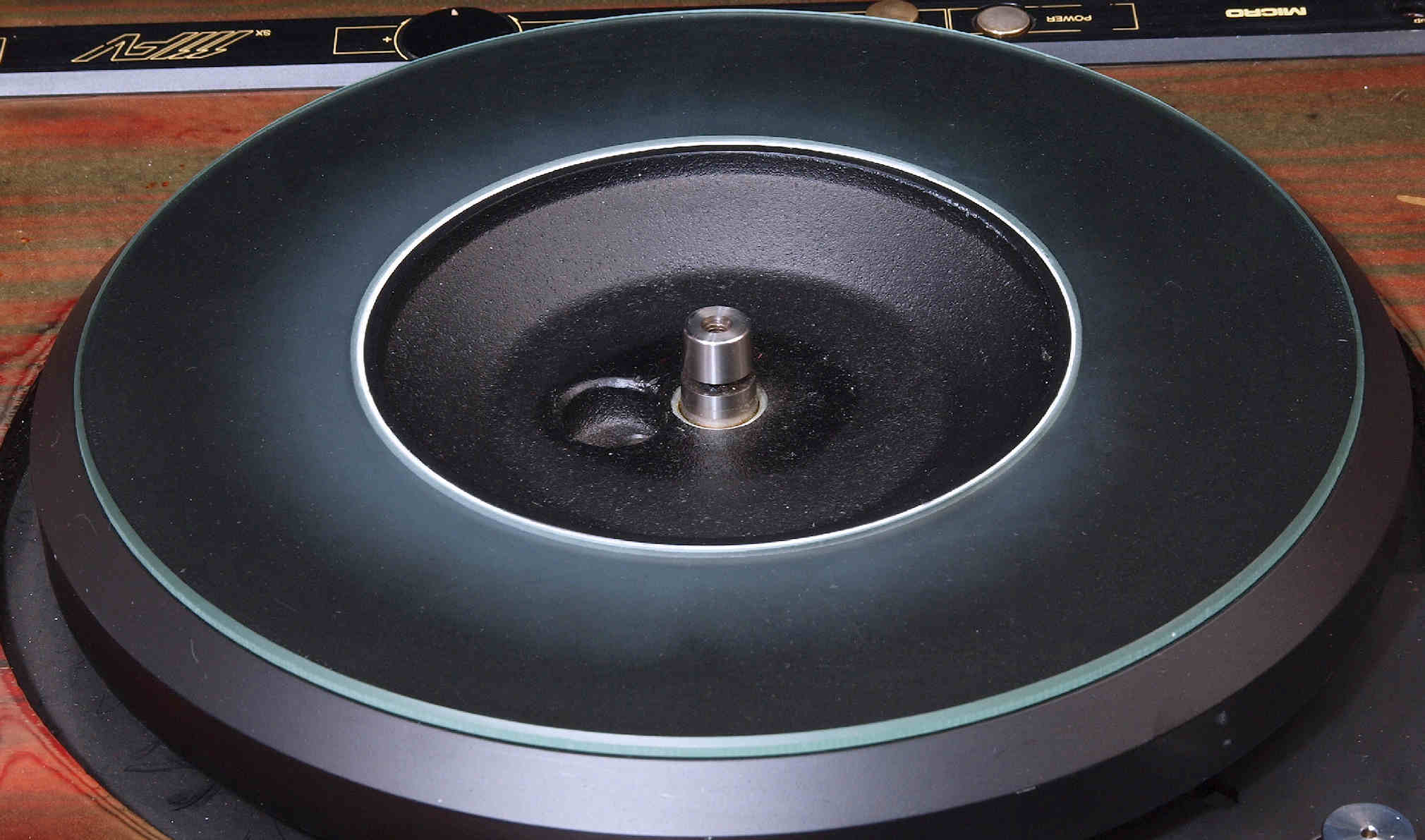

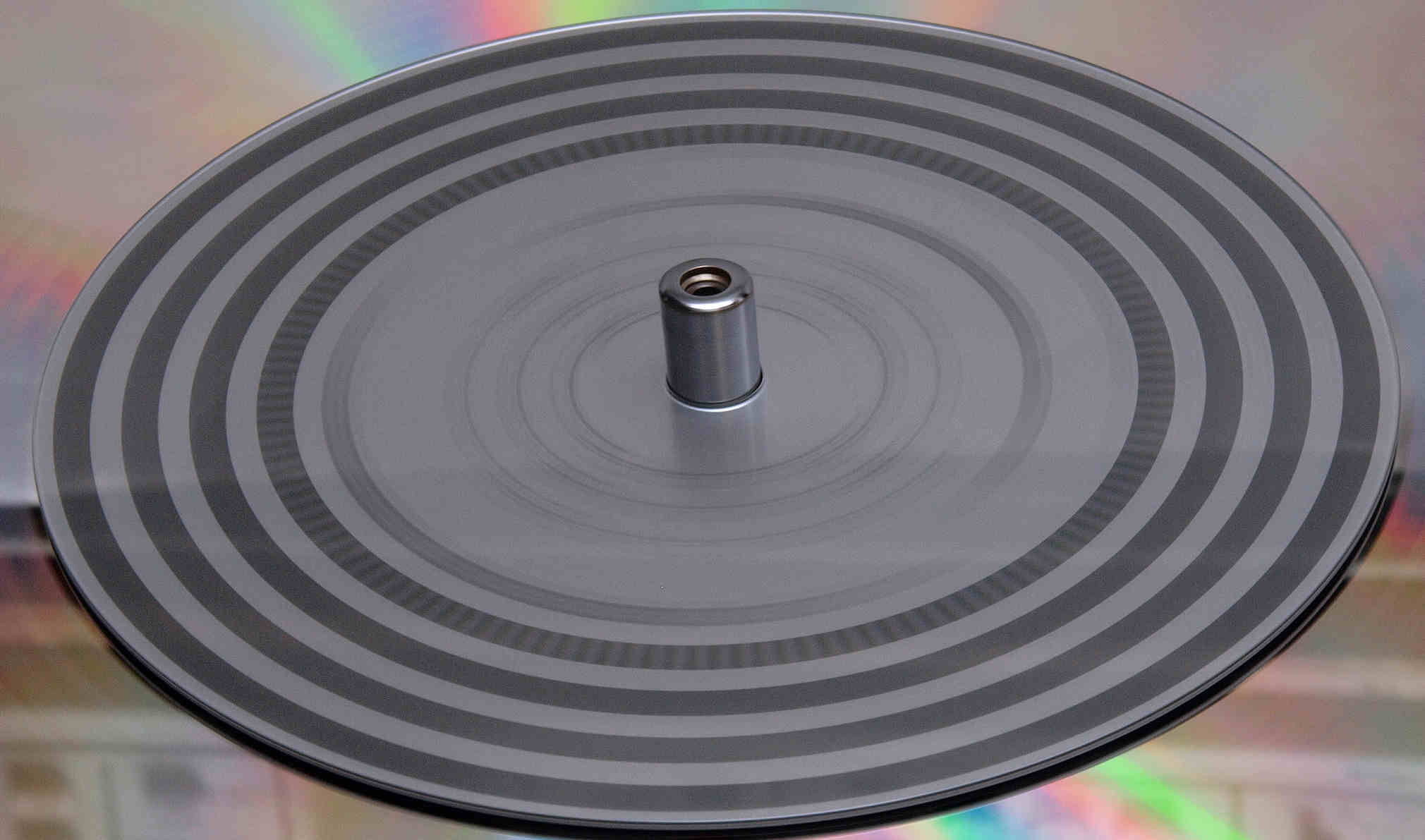

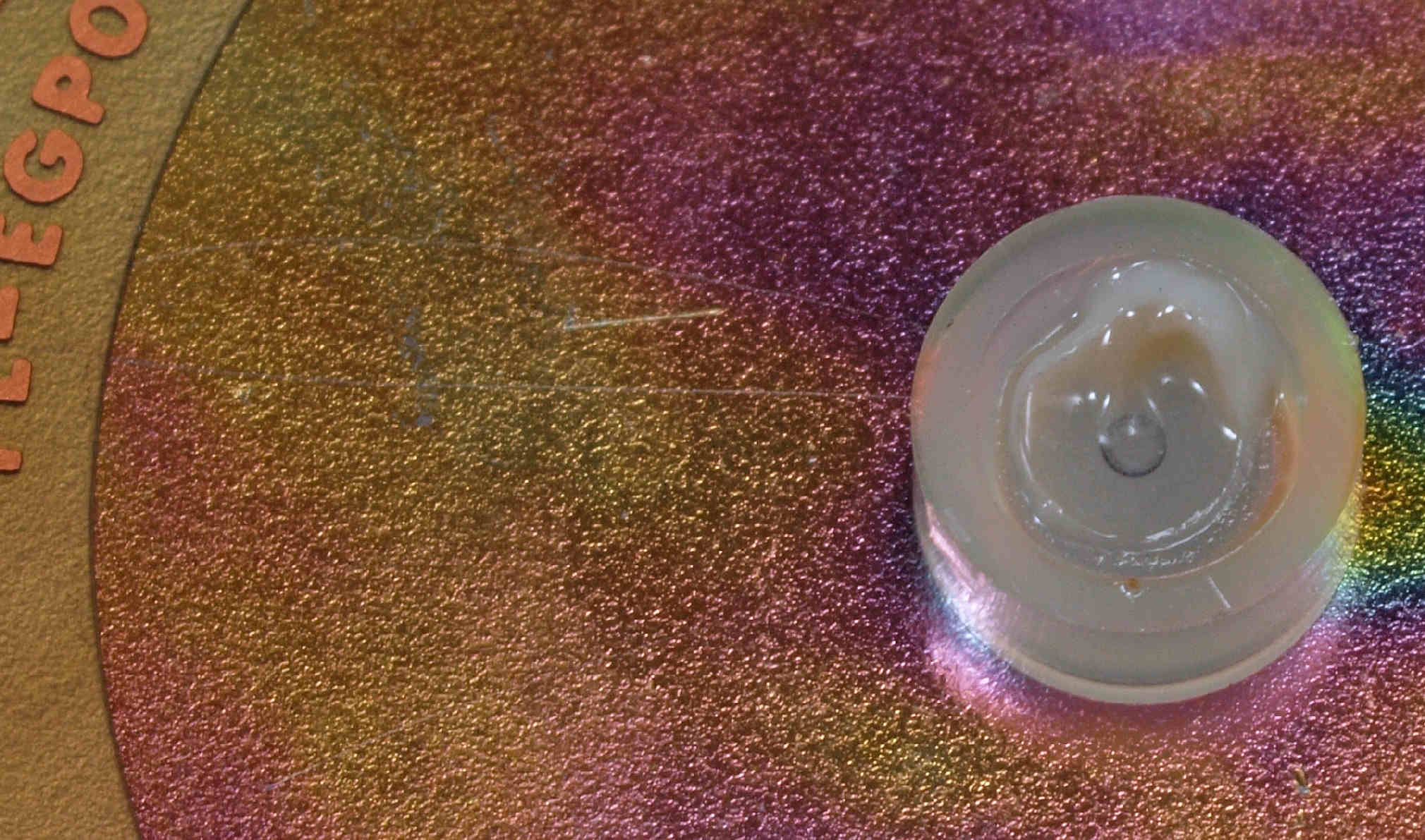

Ａ３２．　点検中、ガラステーブルを見る。

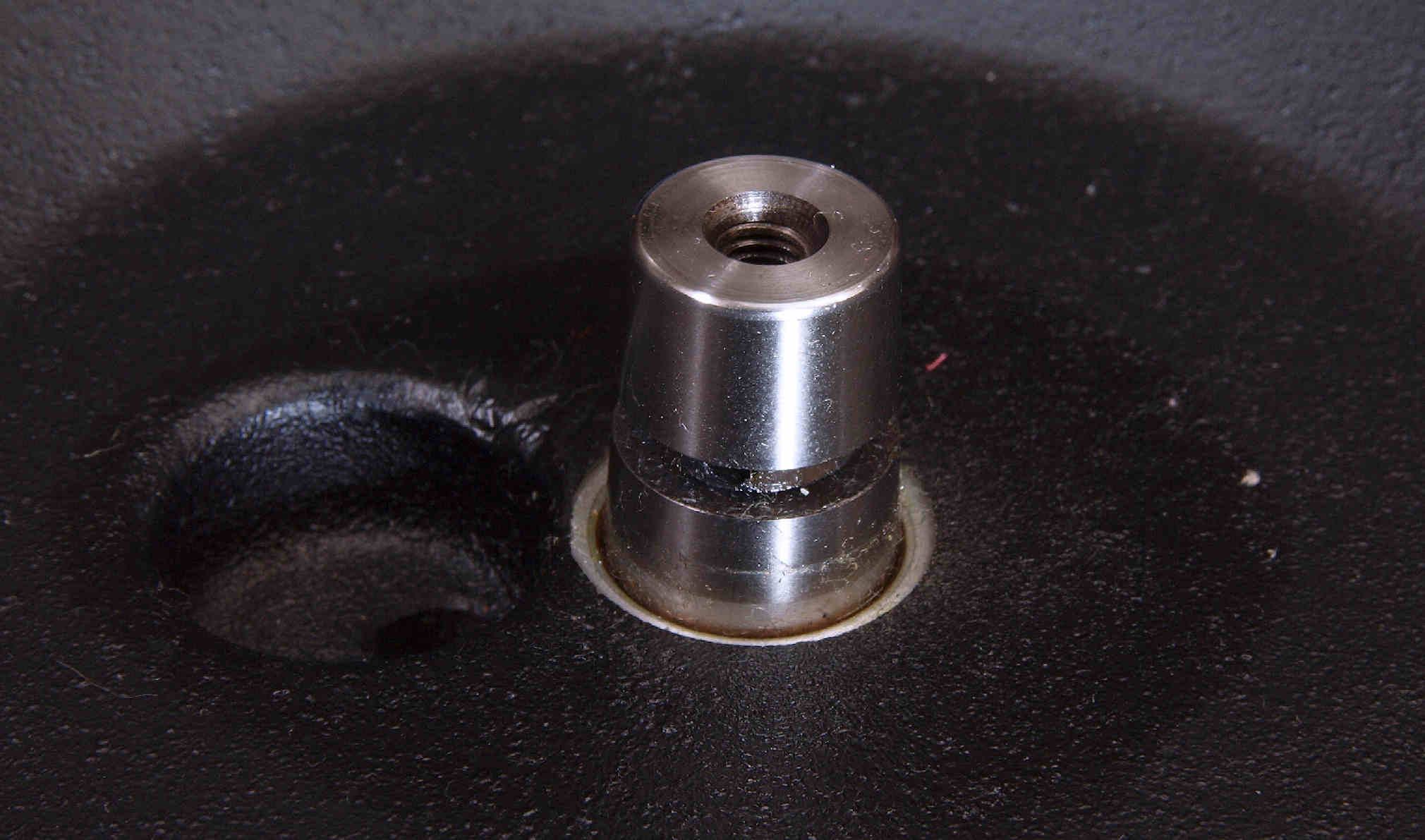

Ａ３３．　点検中、テーブル軸を見る。

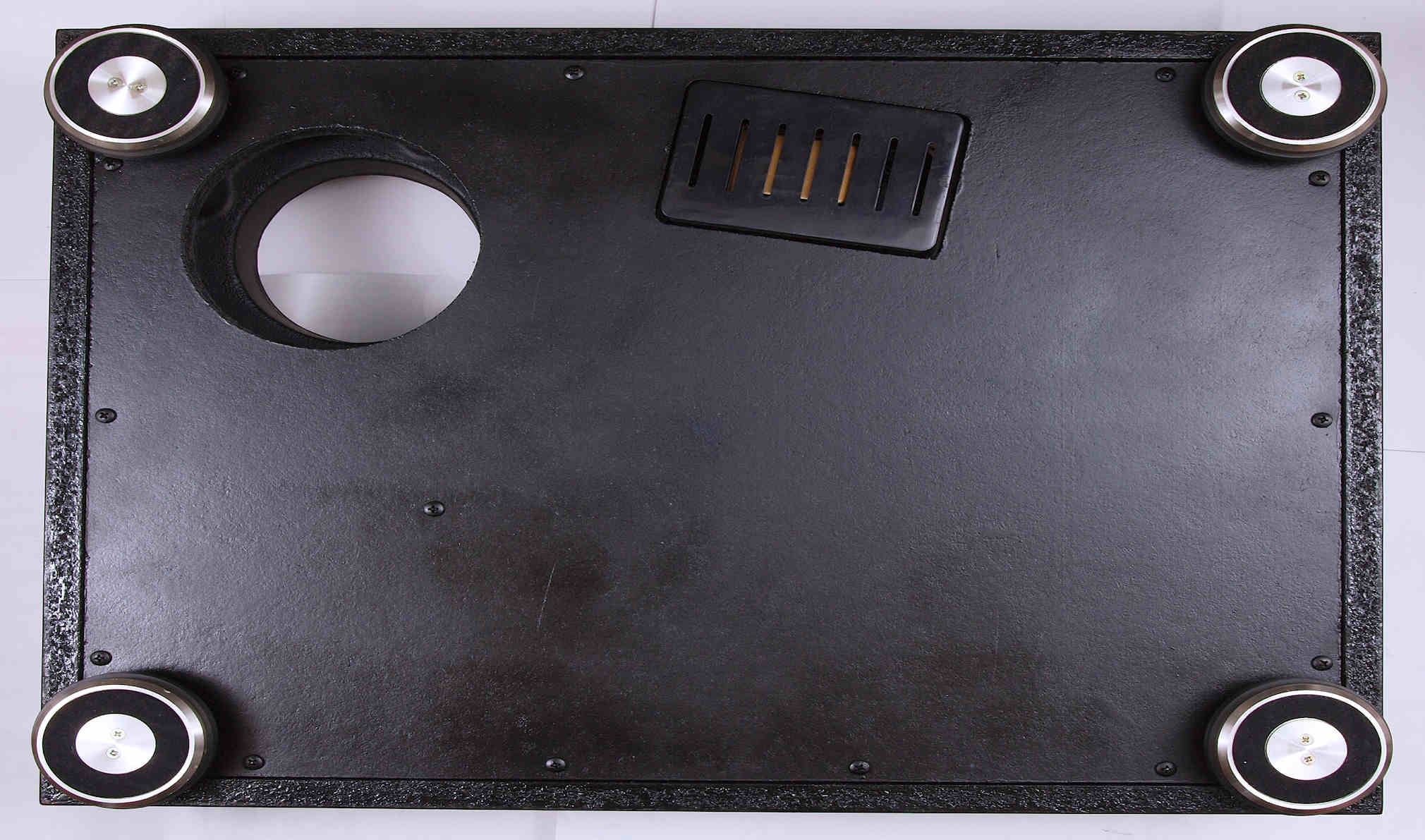

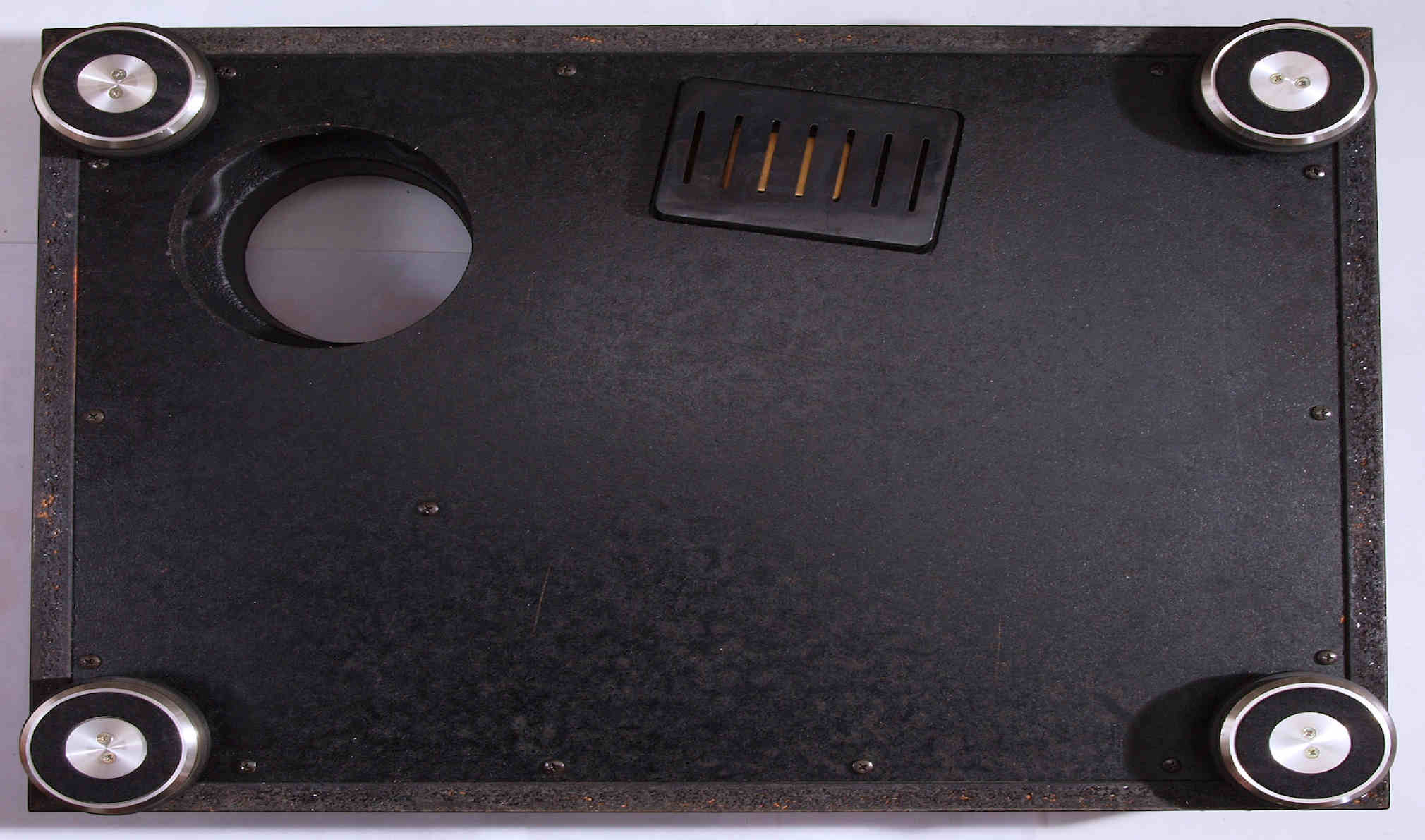

Ａ４１．　点検中　下から見る。

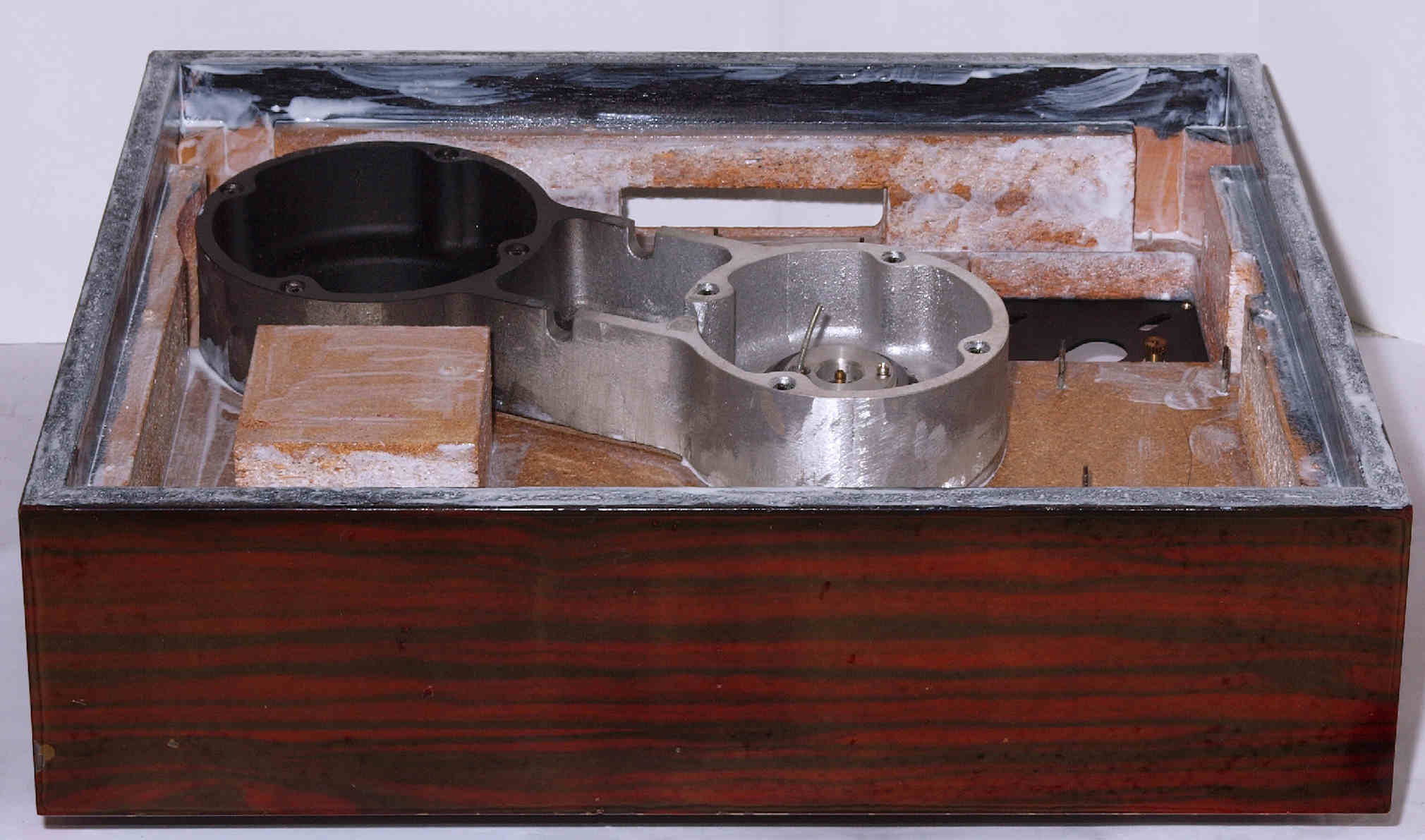

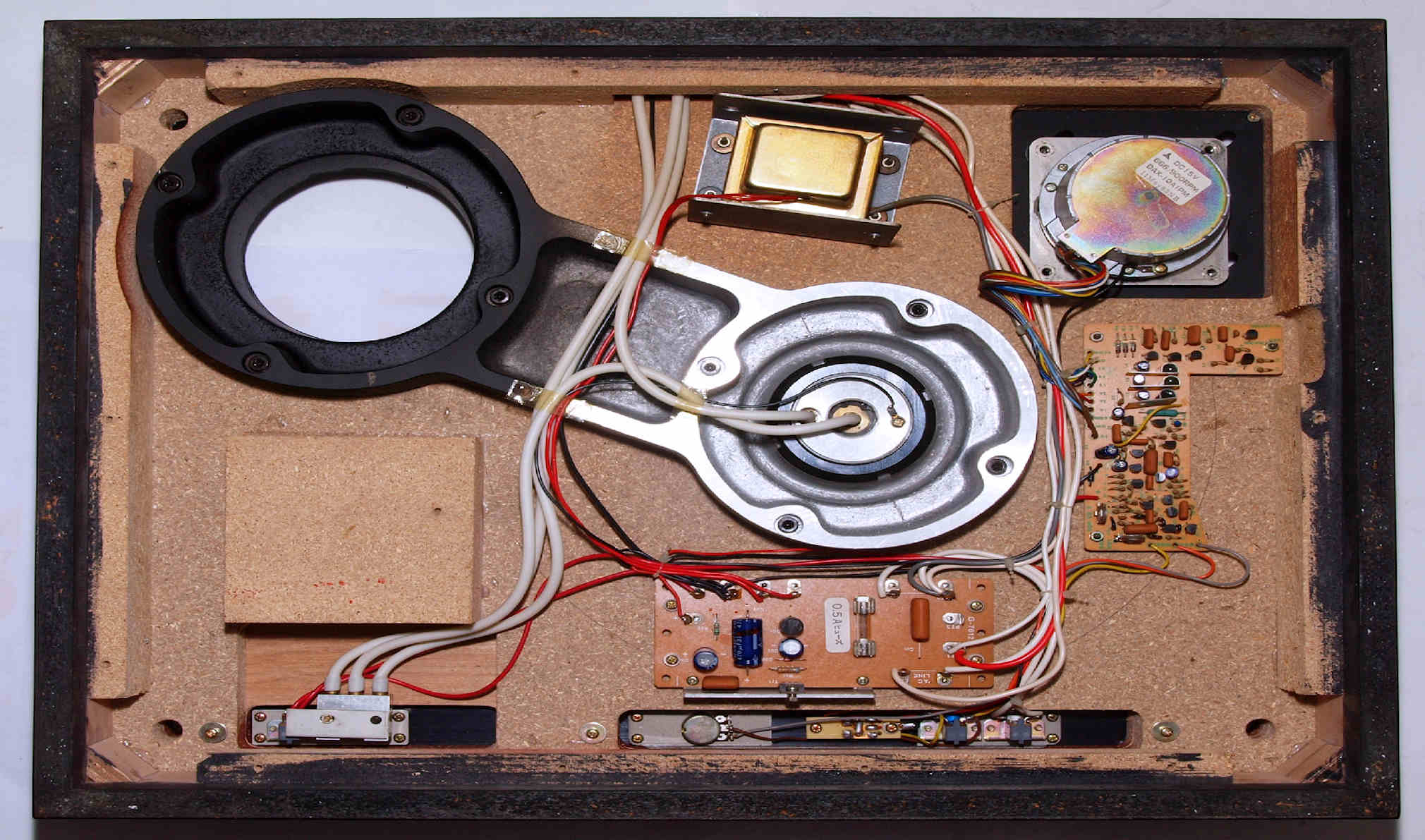

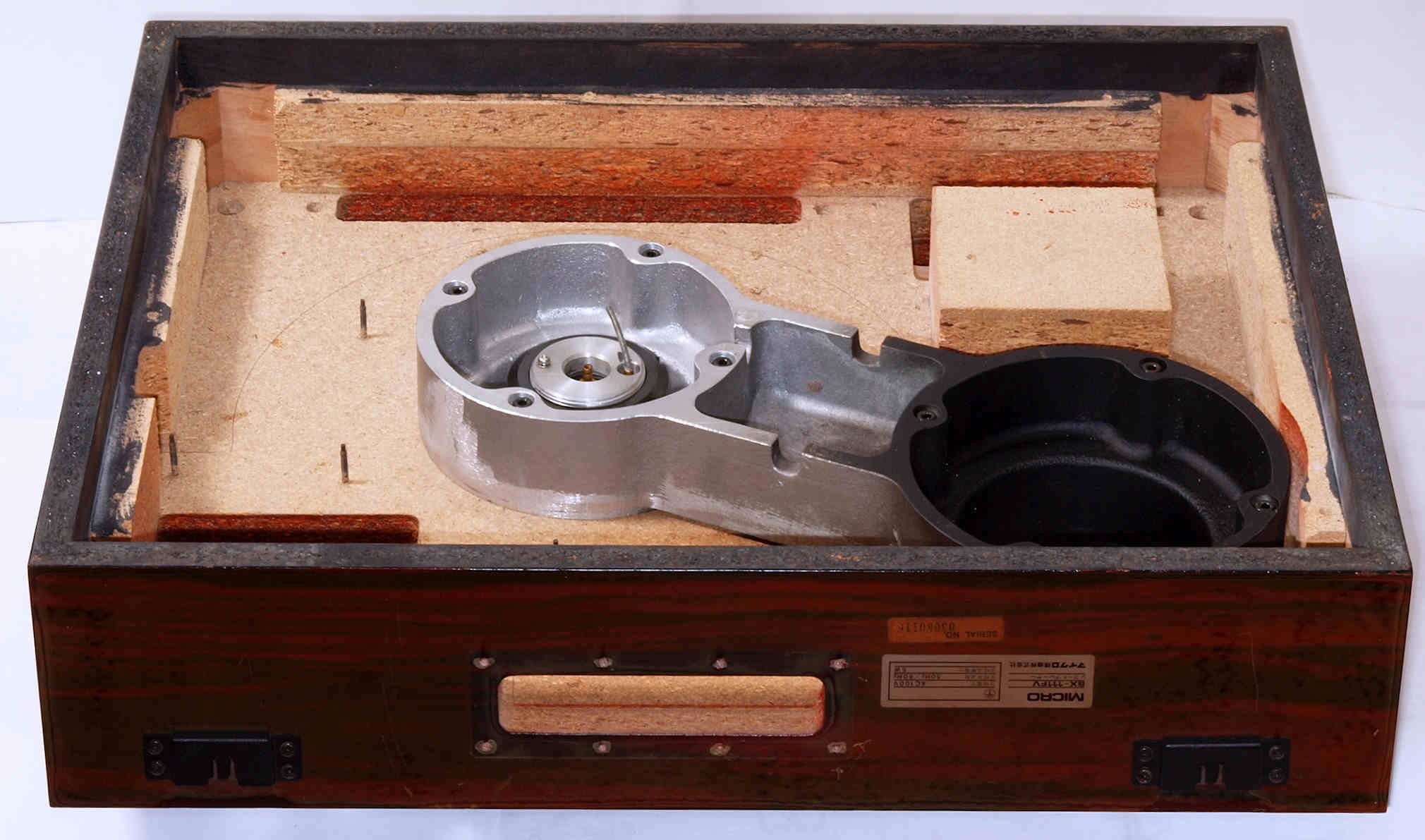

Ａ４２．　点検中　下蓋を外し、下から見る。

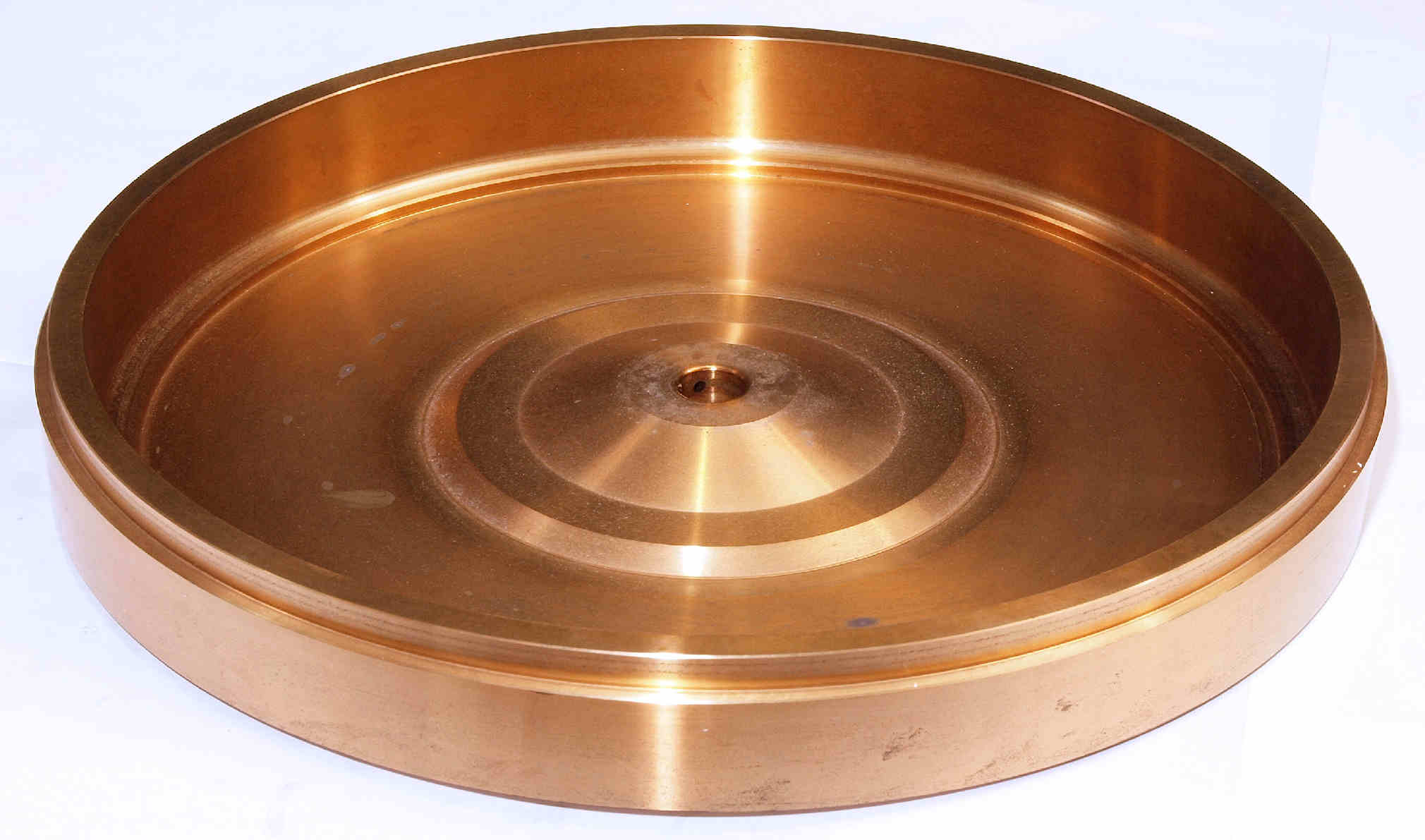

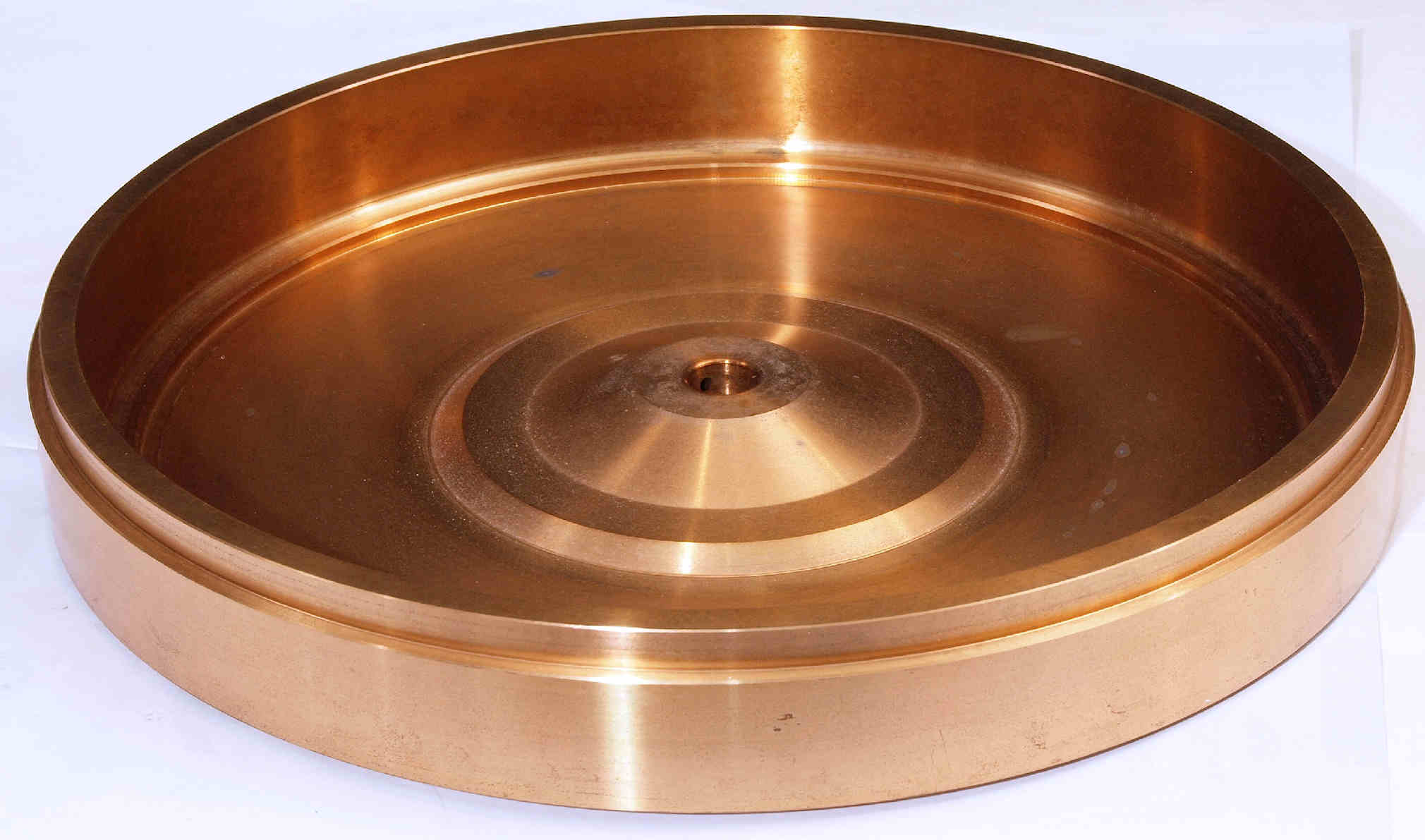

Ａ５１．　点検中、ターンテーブル。

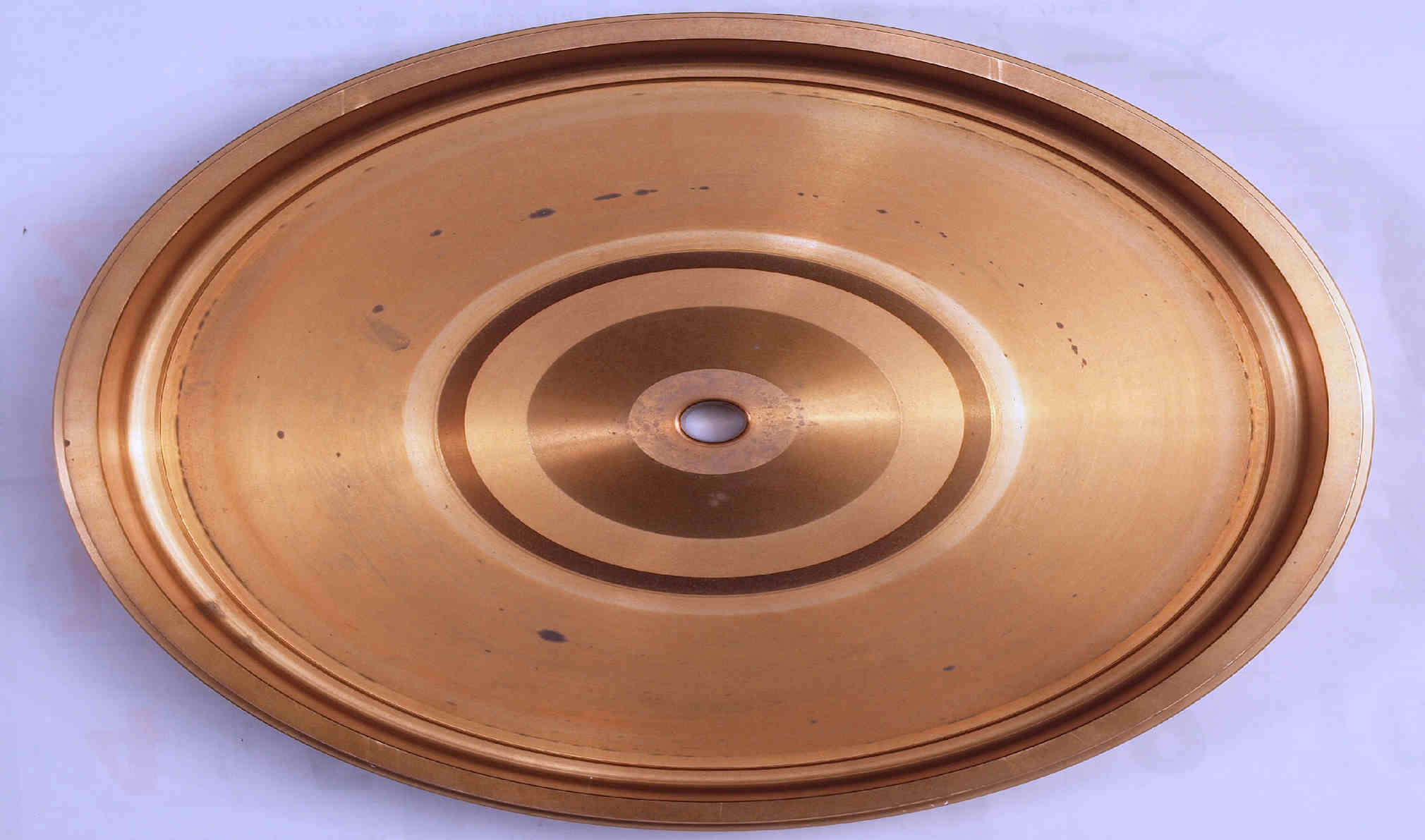

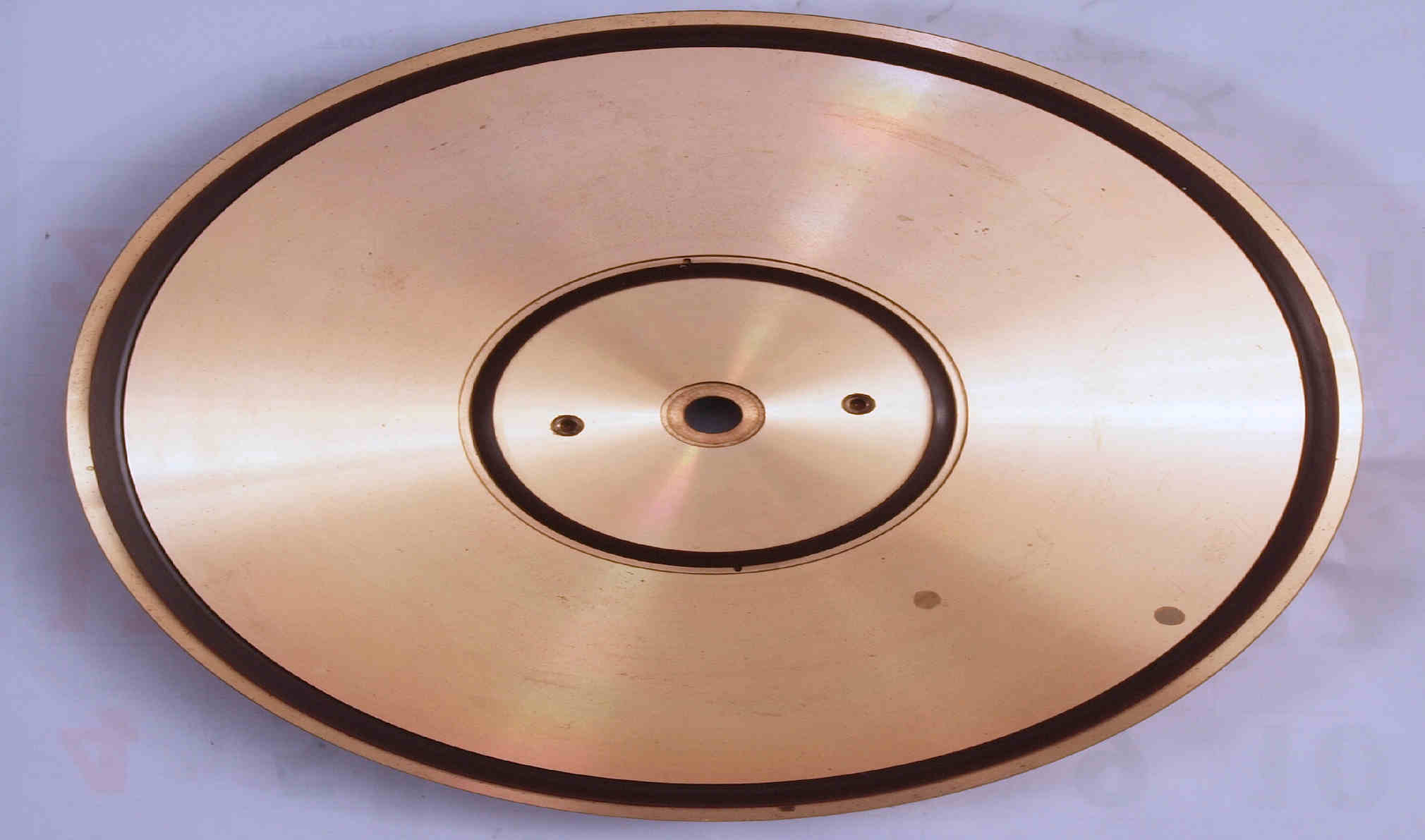

Ａ５２．　点検中、上ターンテーブル裏。

Ａ５２２．　点検中、ターンテーブル裏、腐食も無く綺麗。

Ａ５２３　点検中、ターンテーブル裏、腐食も無く綺麗２。

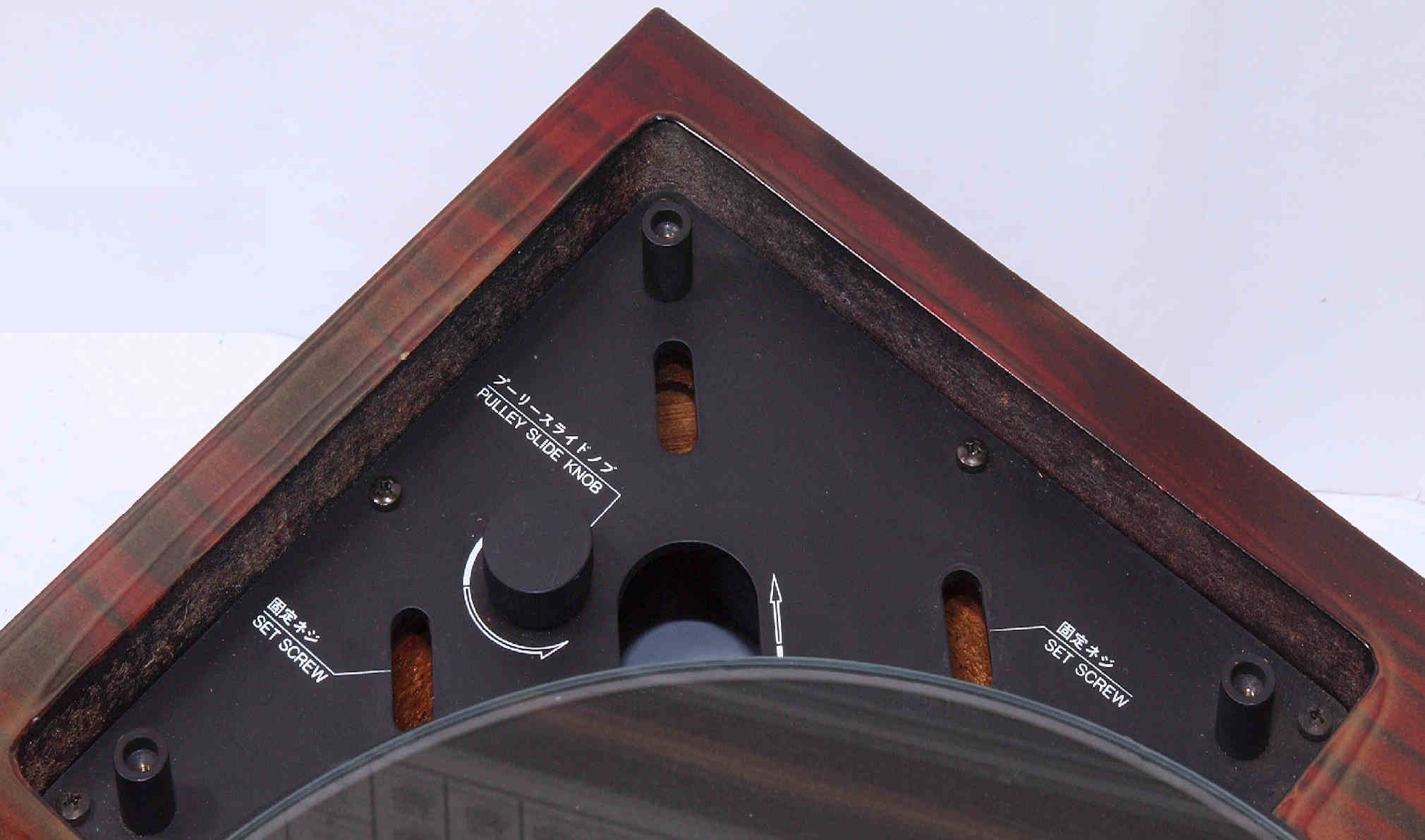

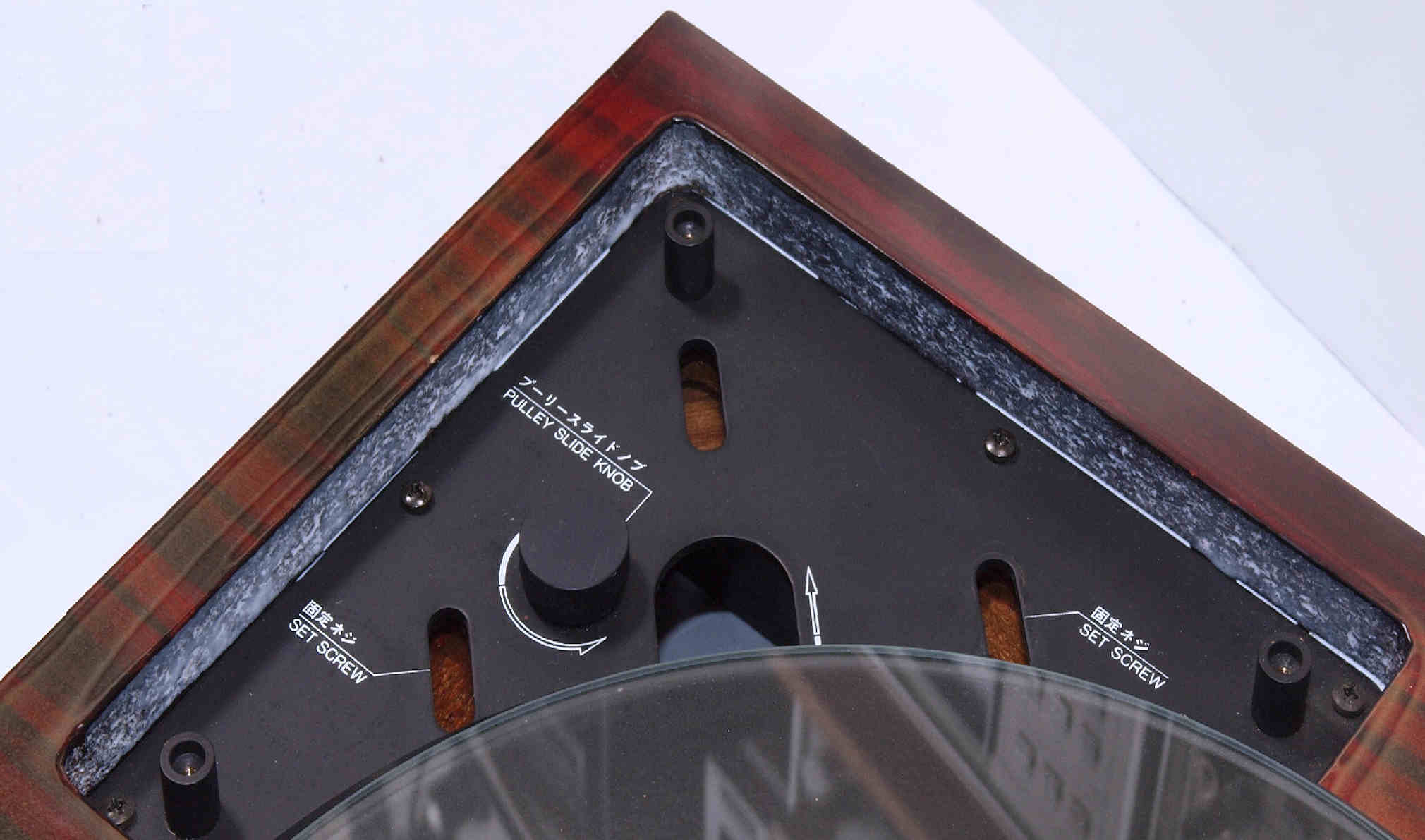

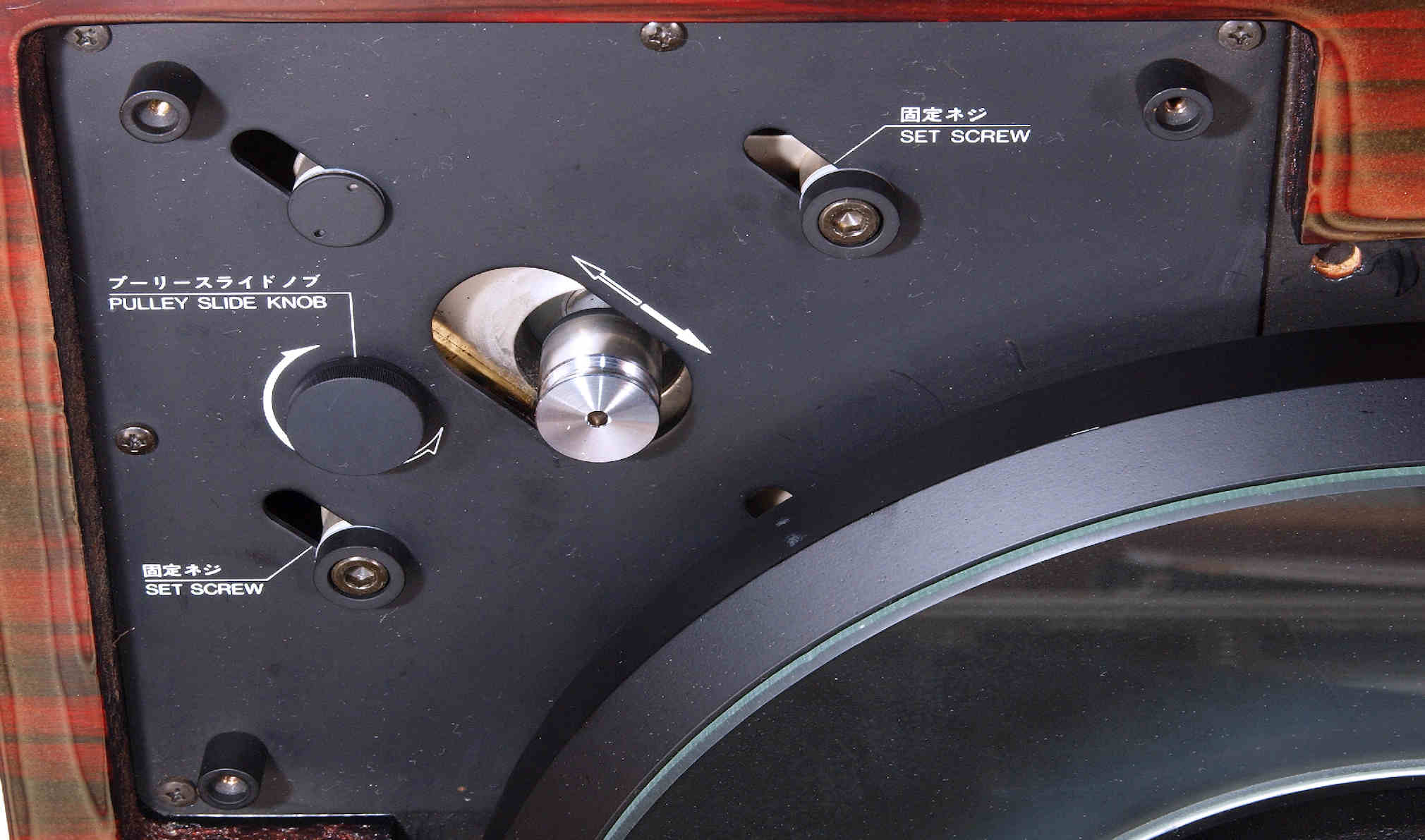

Ａ６１．　点検中、駆動モーター取り付け部。

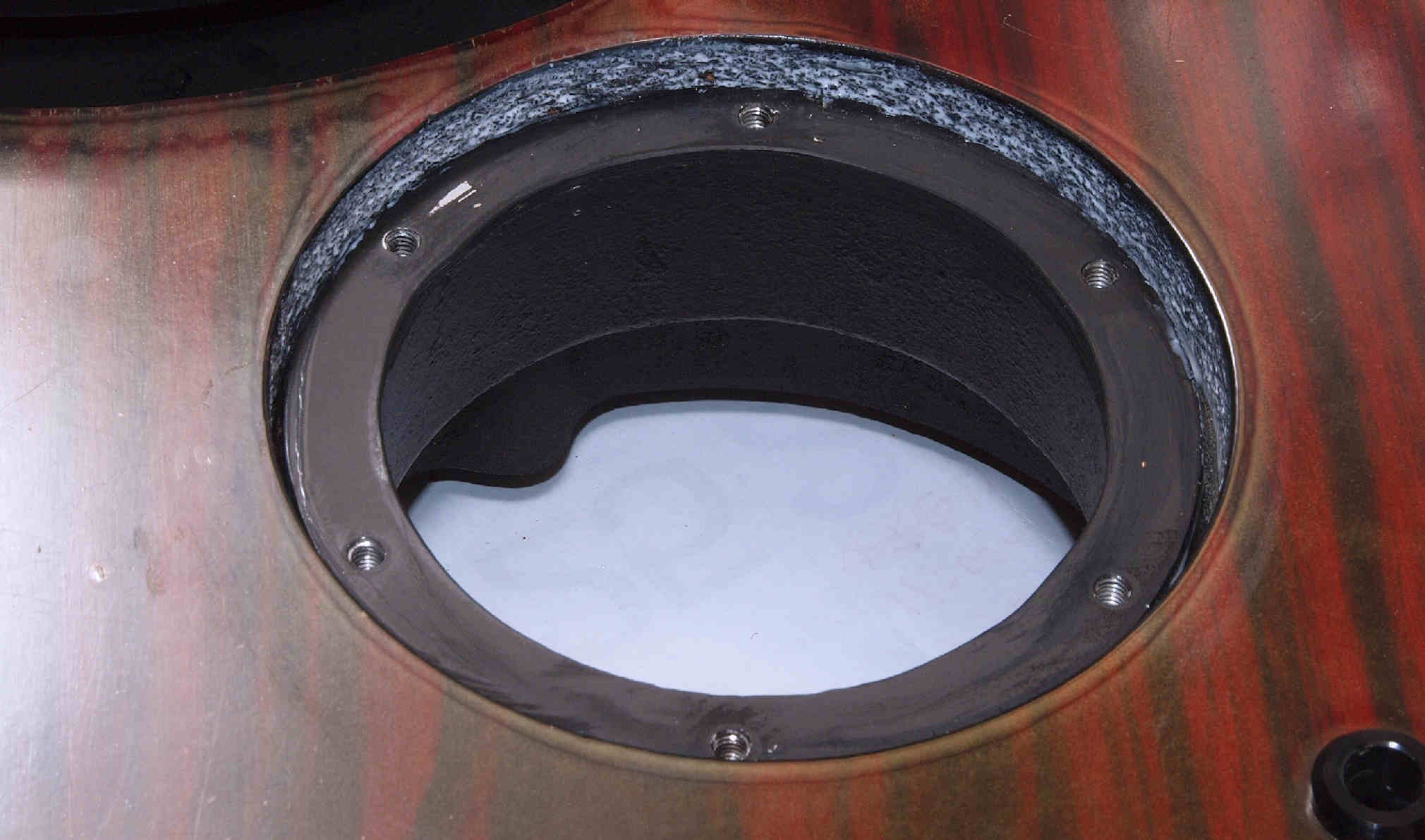

Ａ６２．　点検中、アーム取り付け部。

Ｃ．　修理状況

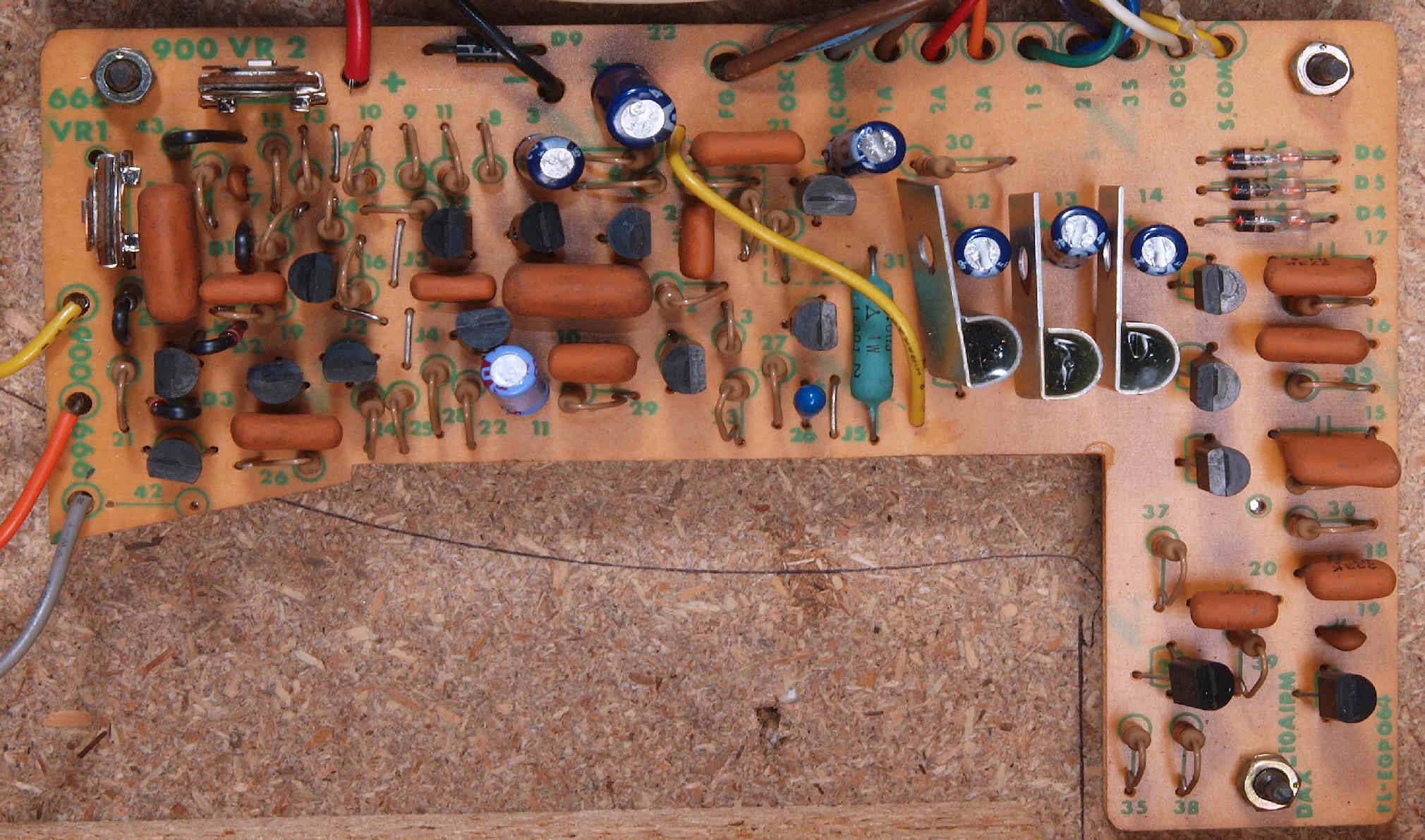

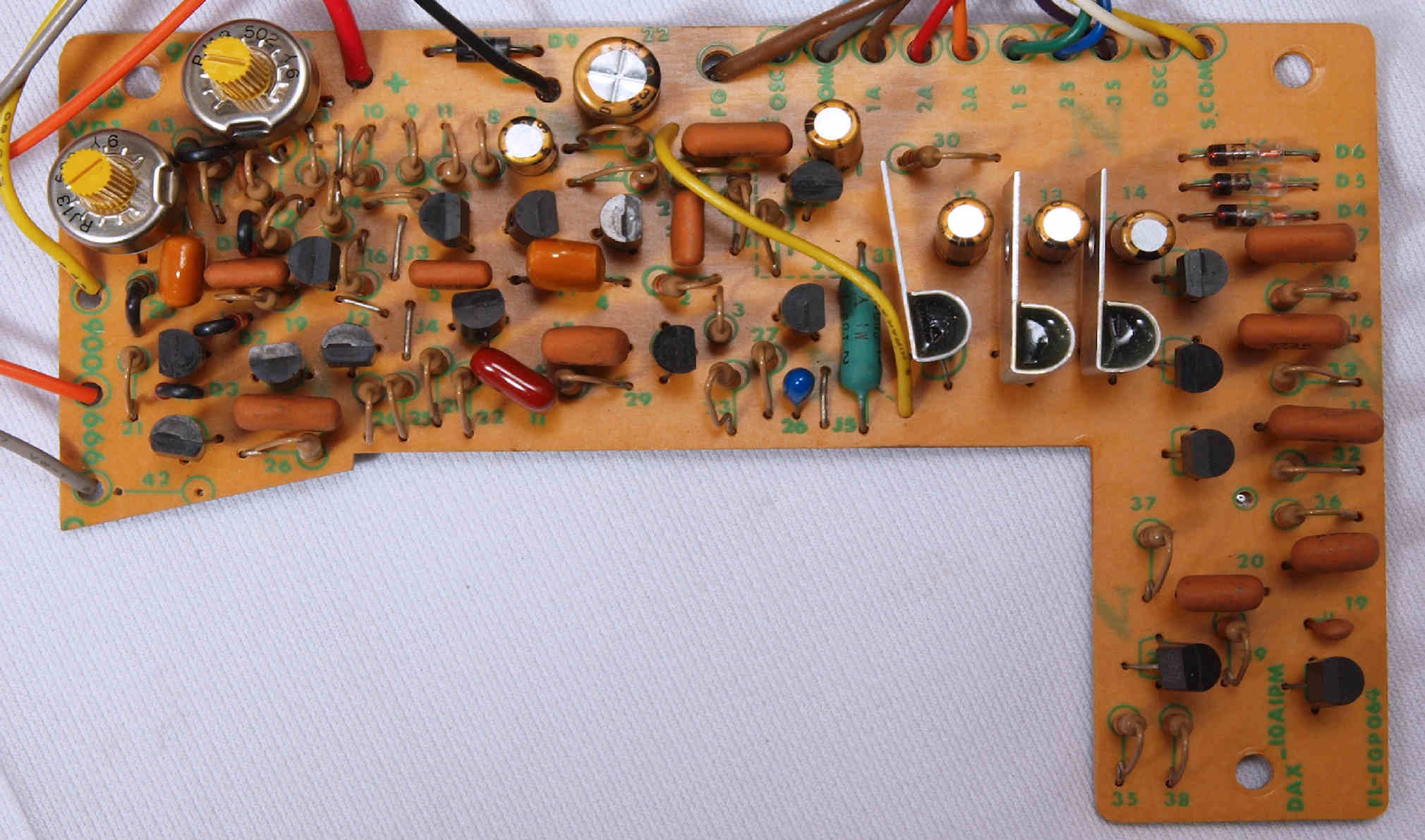

Ｃ１１．　修理前　制御基板

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

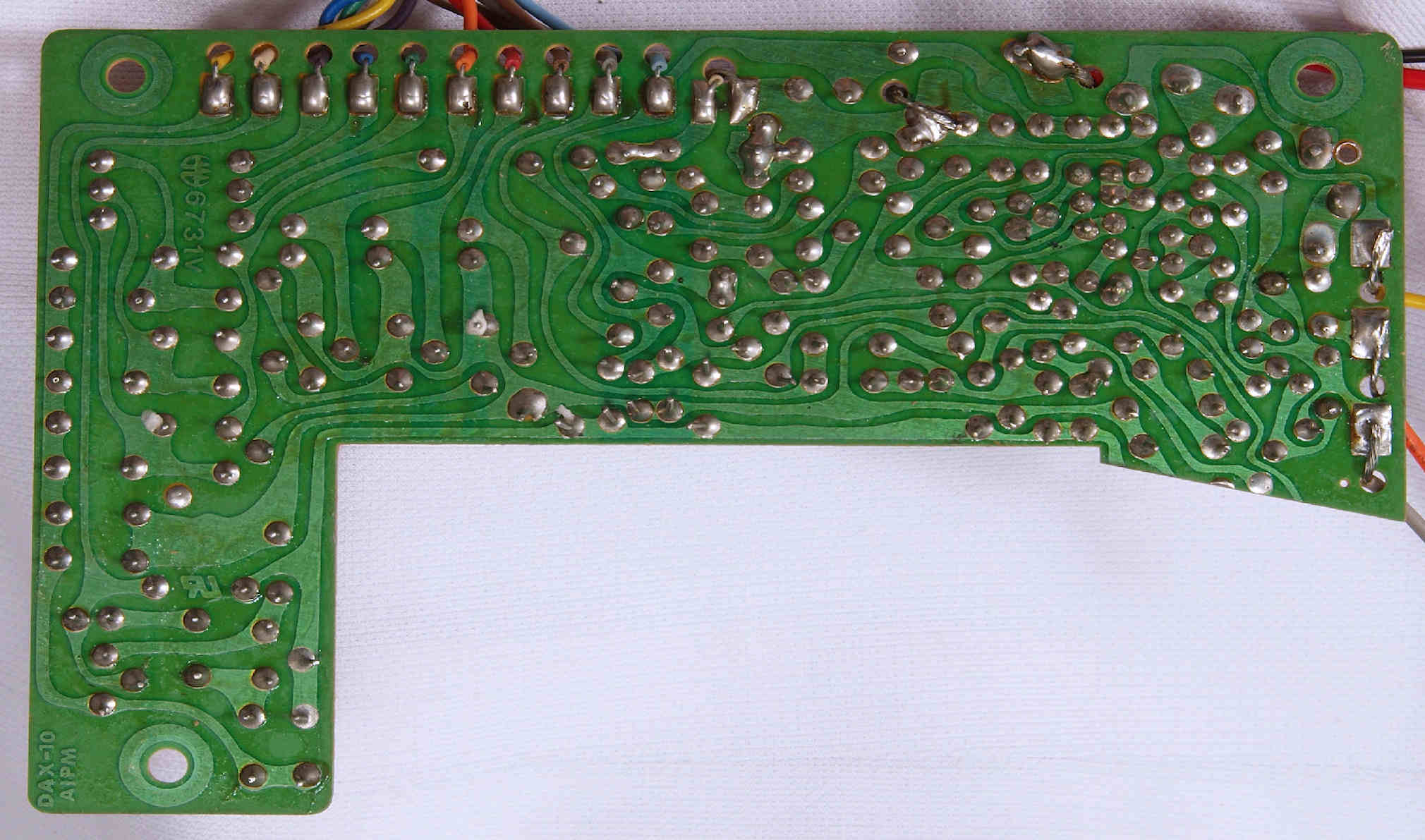

Ｃ１３．　修理前　制御基板裏

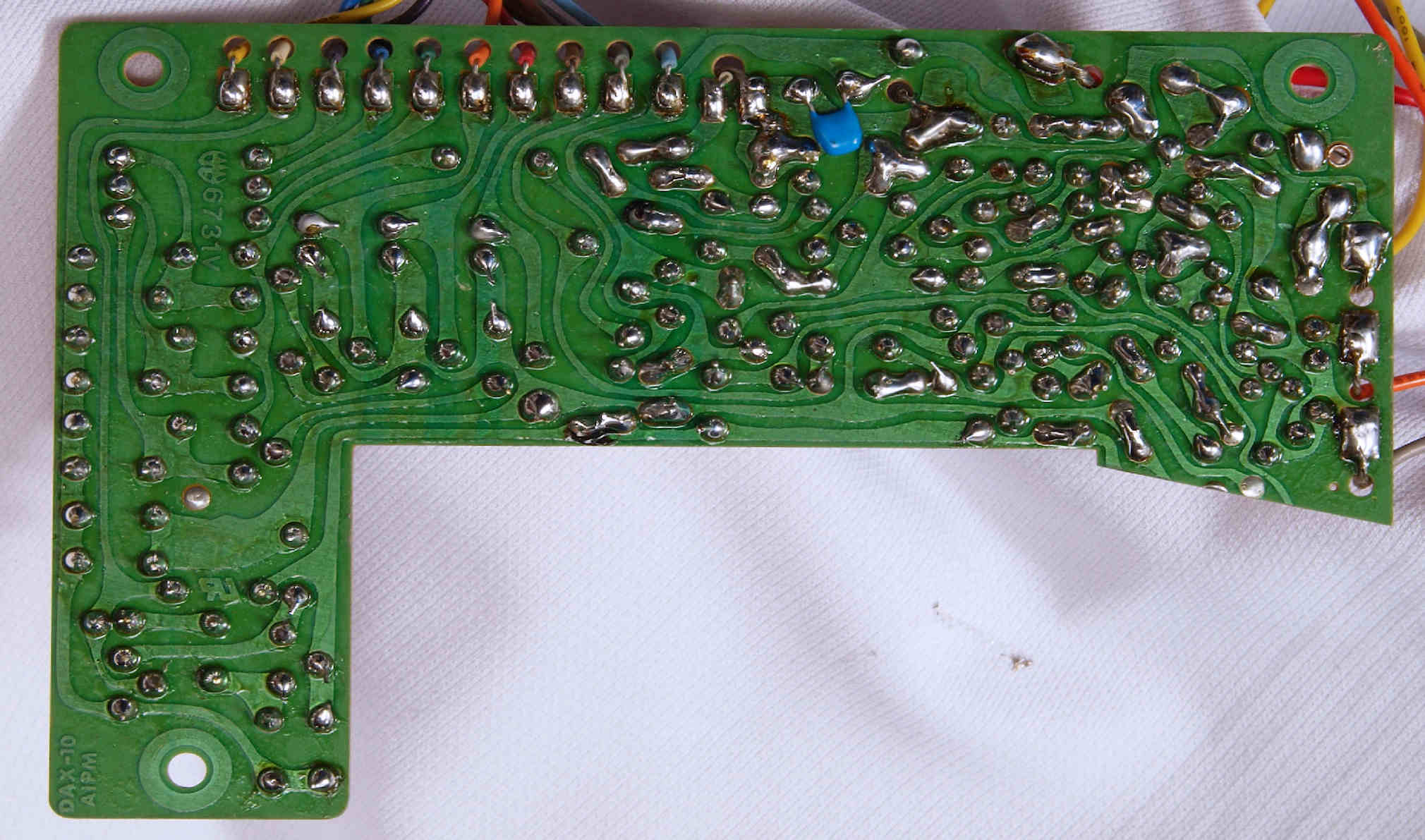

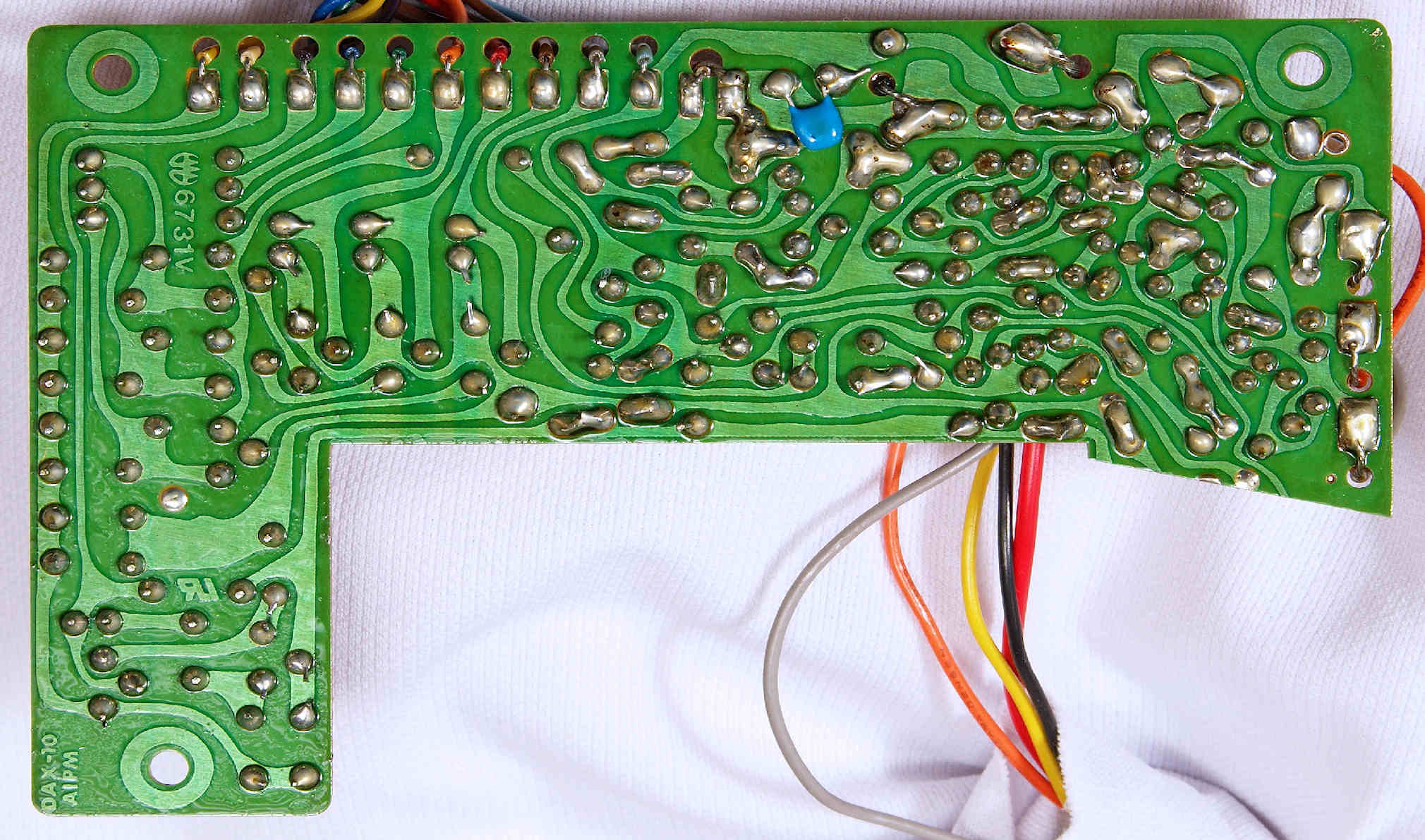

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

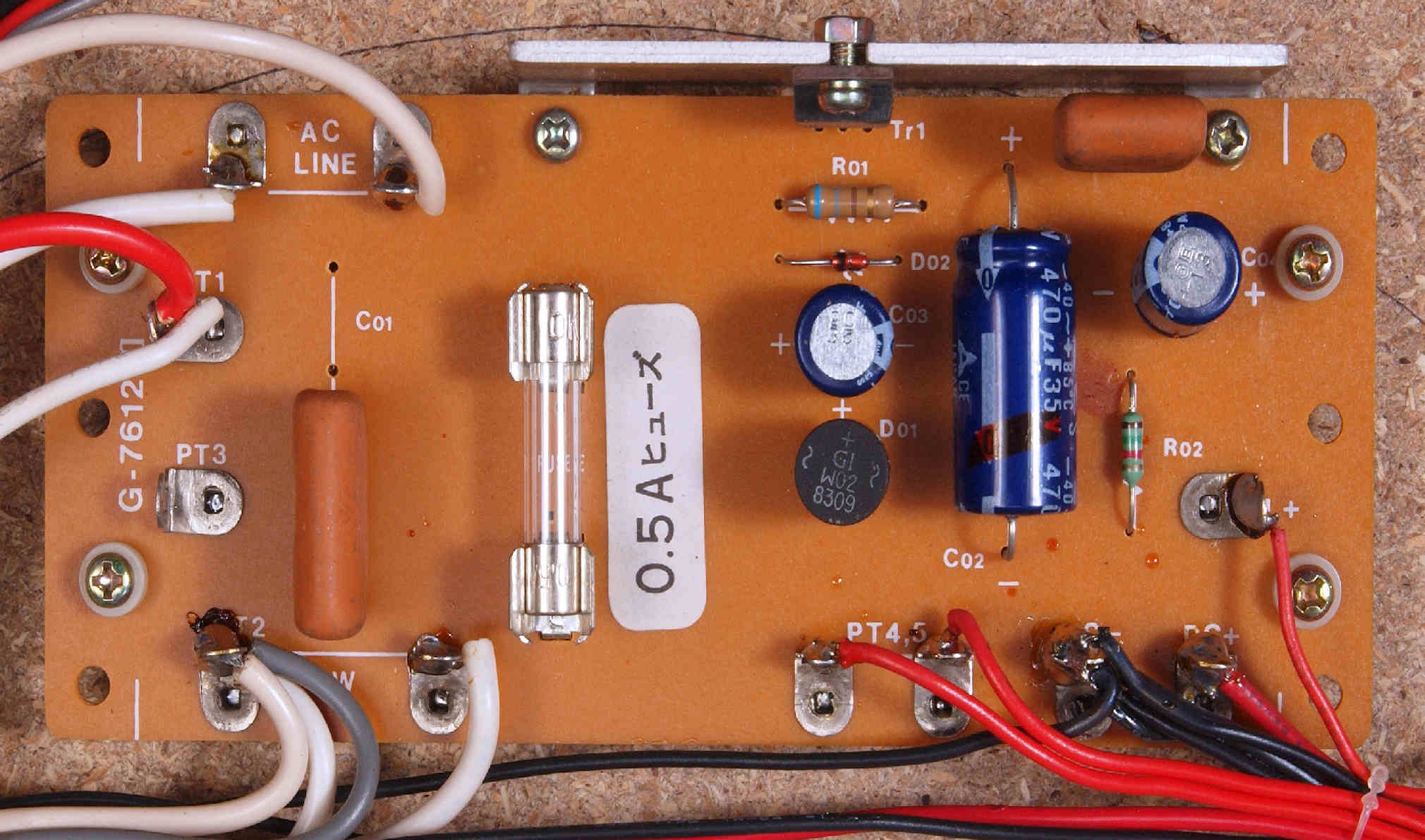

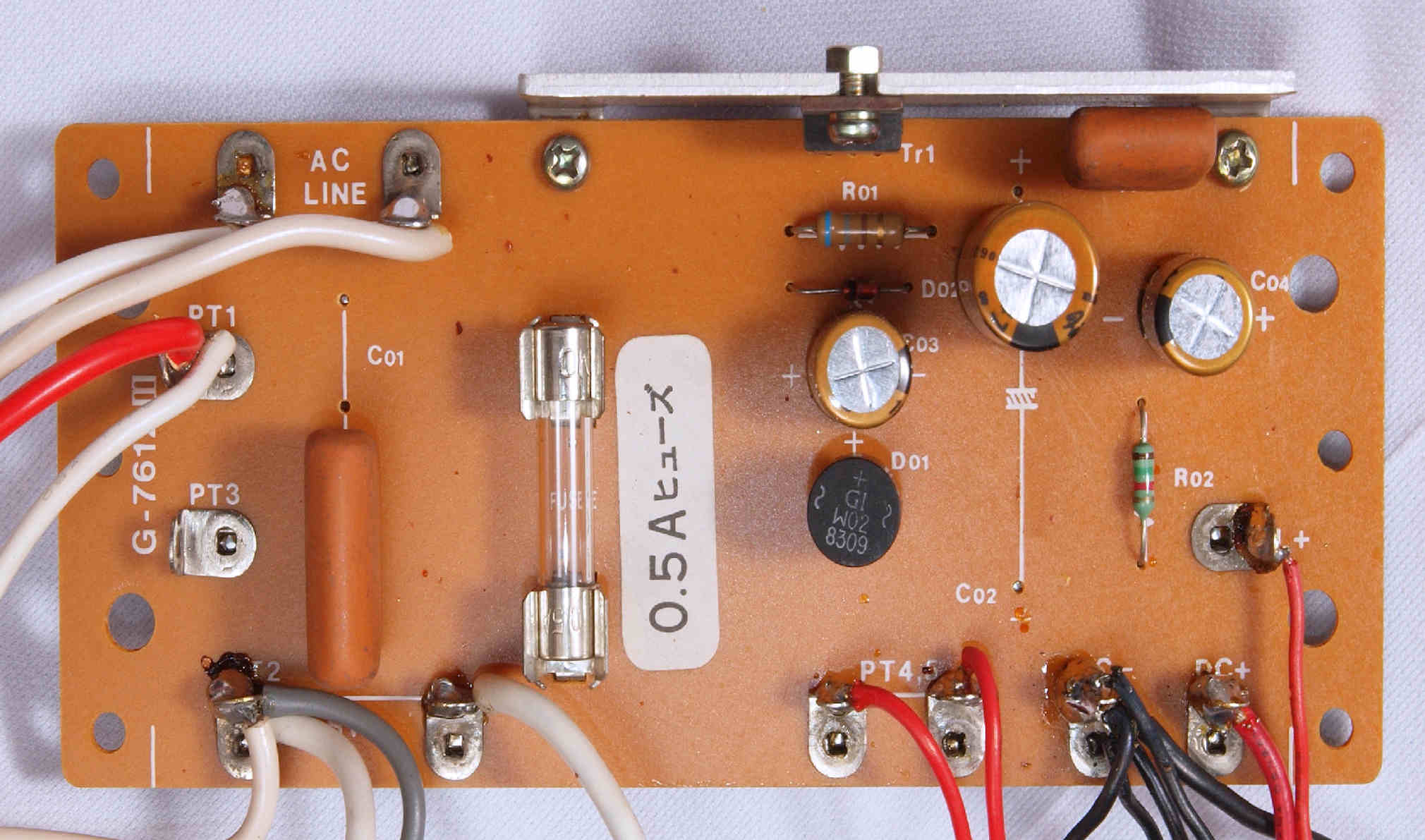

Ｃ２１．　修理前　電源・フューズ基板

Ｃ４１．　修理後　電源・フューズ基板、　電解コンデンサー３個交換

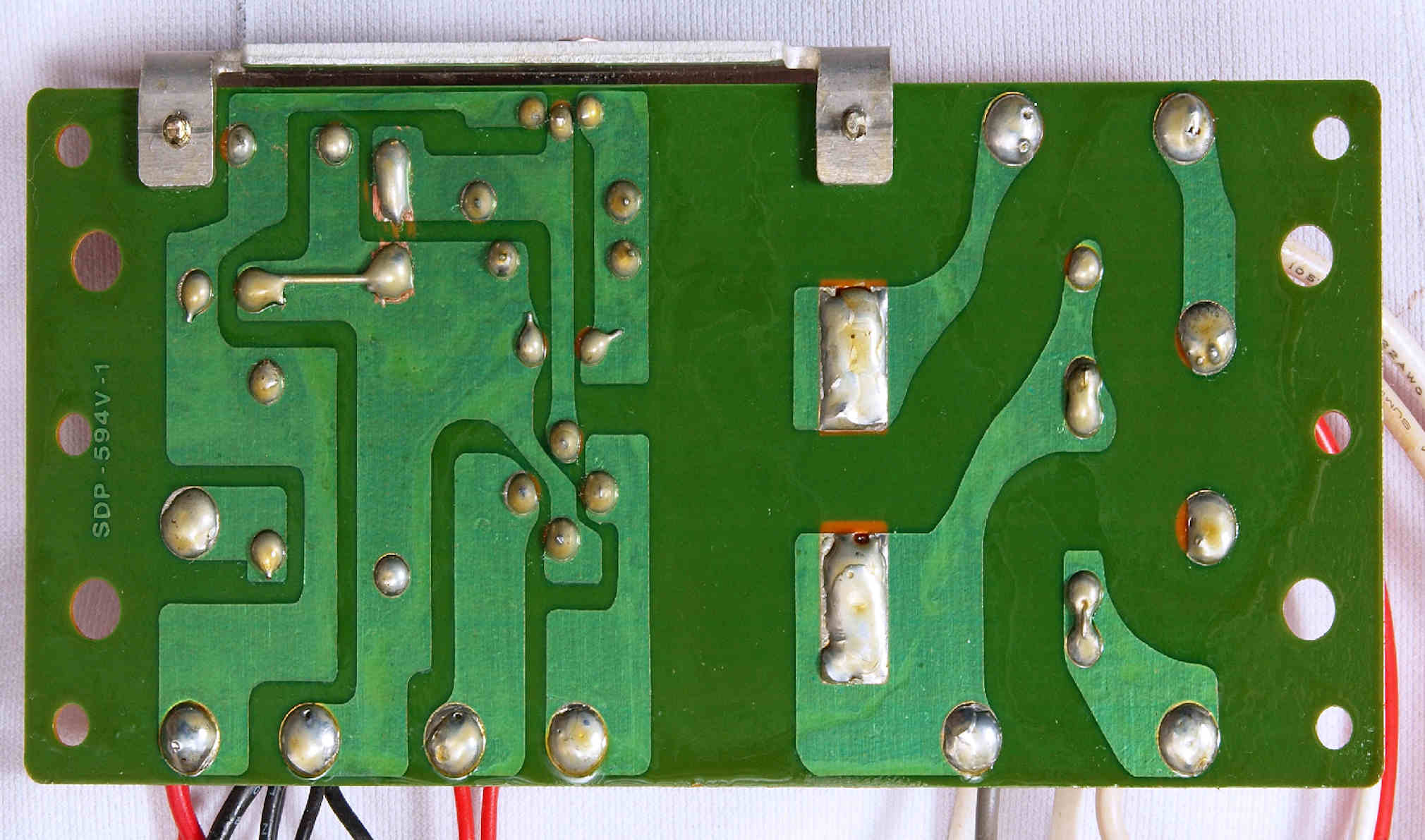

Ｃ４３．　修理前　電源・フューズ基板裏

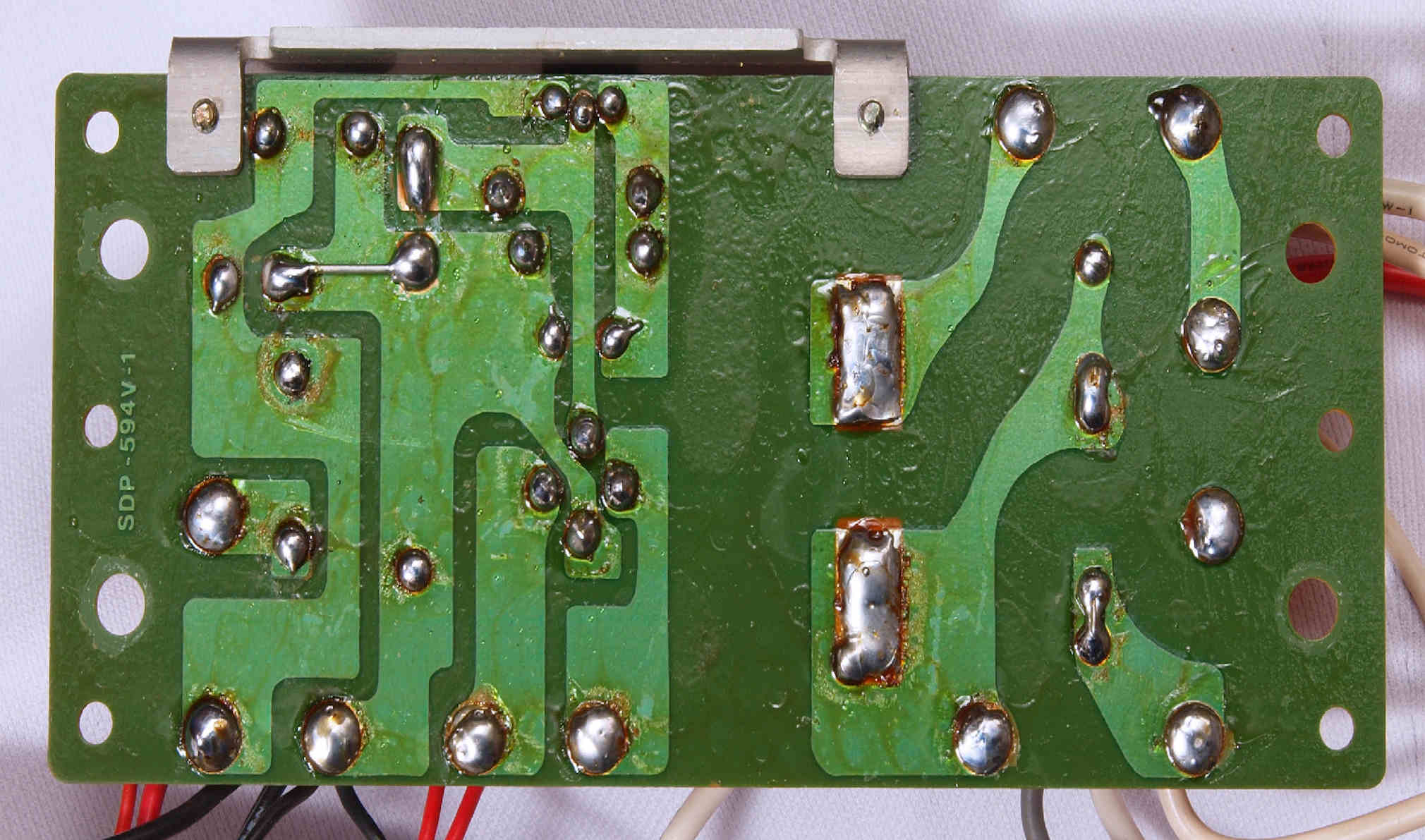

Ｃ４４．　修理（半田補正）後　電源・フューズ基板裏

Ｃ４５．　完成電源・フューズ基板裏。余分なフラックスを落として、コート液を塗る。

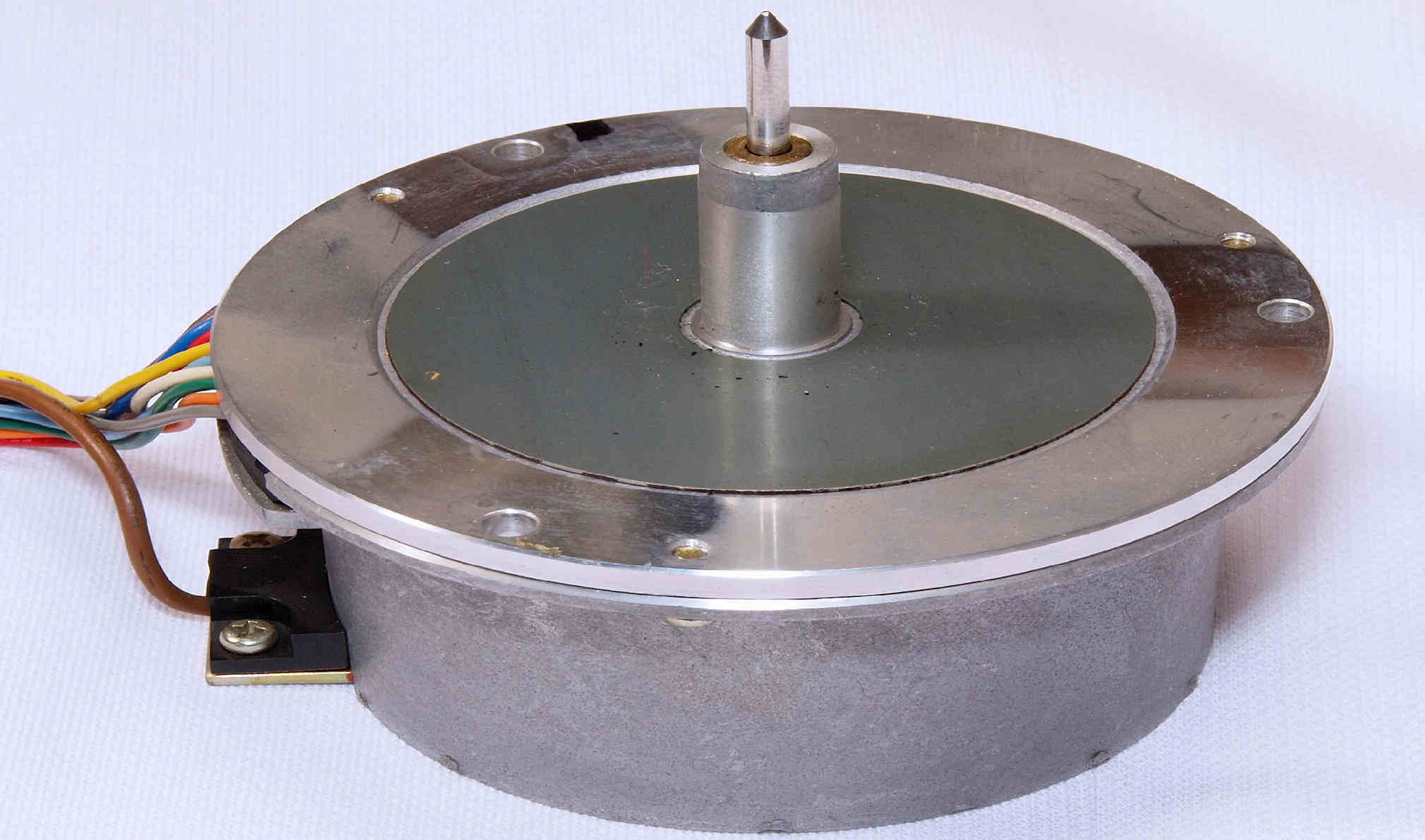

Ｃ５１．　修理中　モーター取り出す

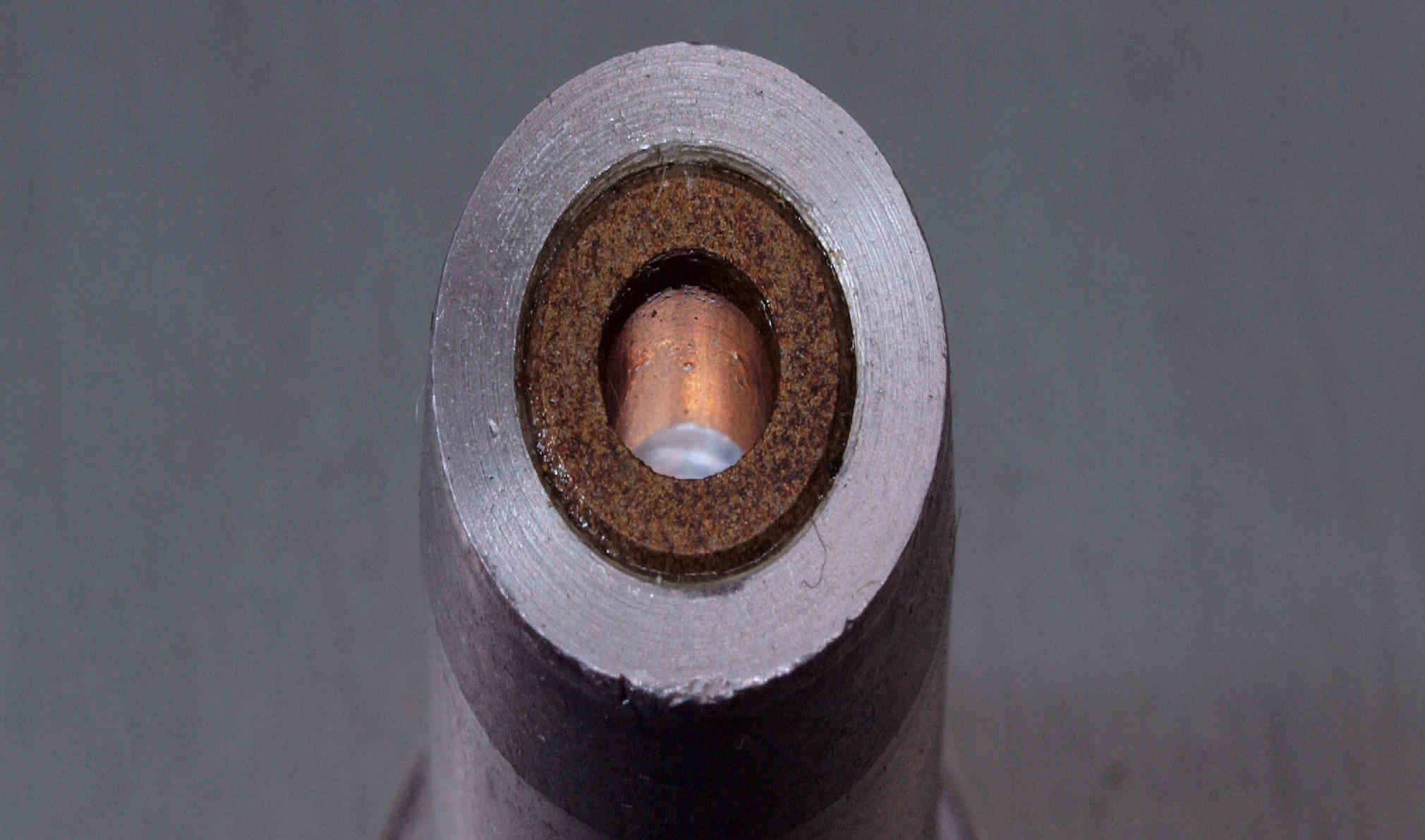

Ｃ５２．　修理中　モーター上側軸受け、　キズ少しあり。

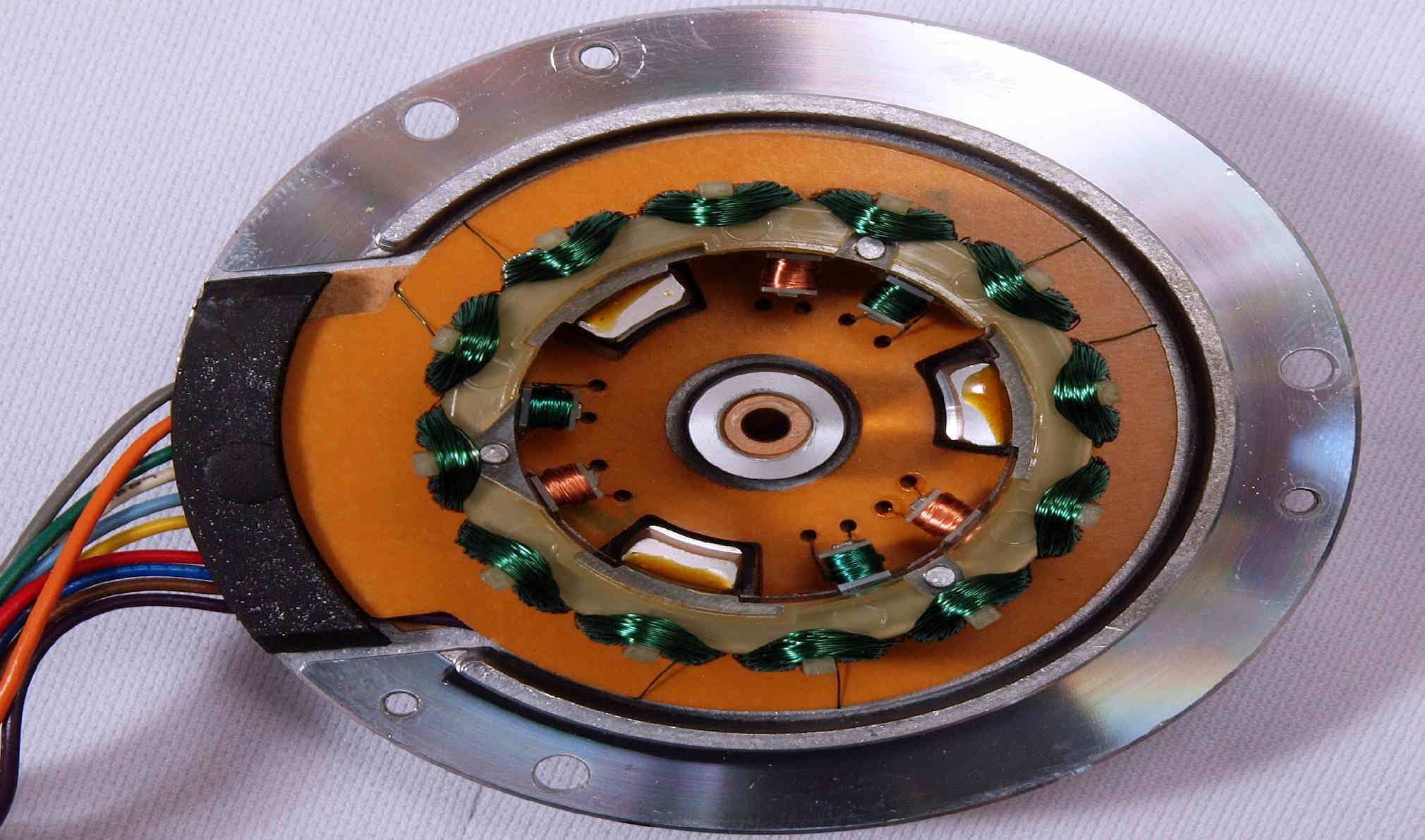

Ｃ５３．　修理中　モーター固定子巻き線。

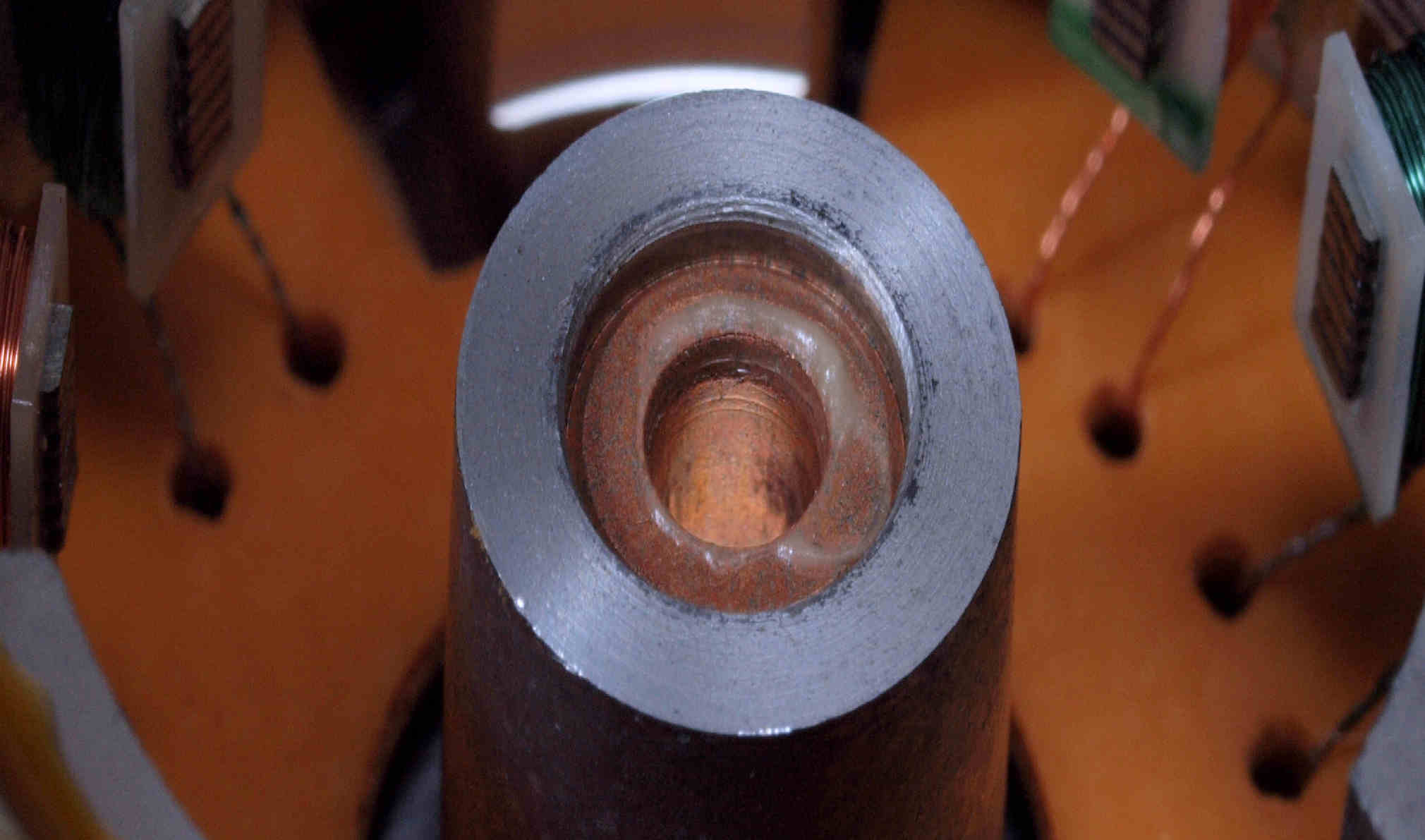

Ｃ５４．　修理中　モーター下側軸受け、　少しキズあり。

Ｃ６１．　修理中　モーター回転子FG磁石、少し錆びが出ている。

Ｃ６２．　修理後　モーター回転子FG磁石、錆びを落とす。

Ｃ６３．　修理中　モーター回転子、軸側。　少し錆びが出ている。

Ｃ６４．　修理後　モーター回転子、軸側。錆びを落とす。

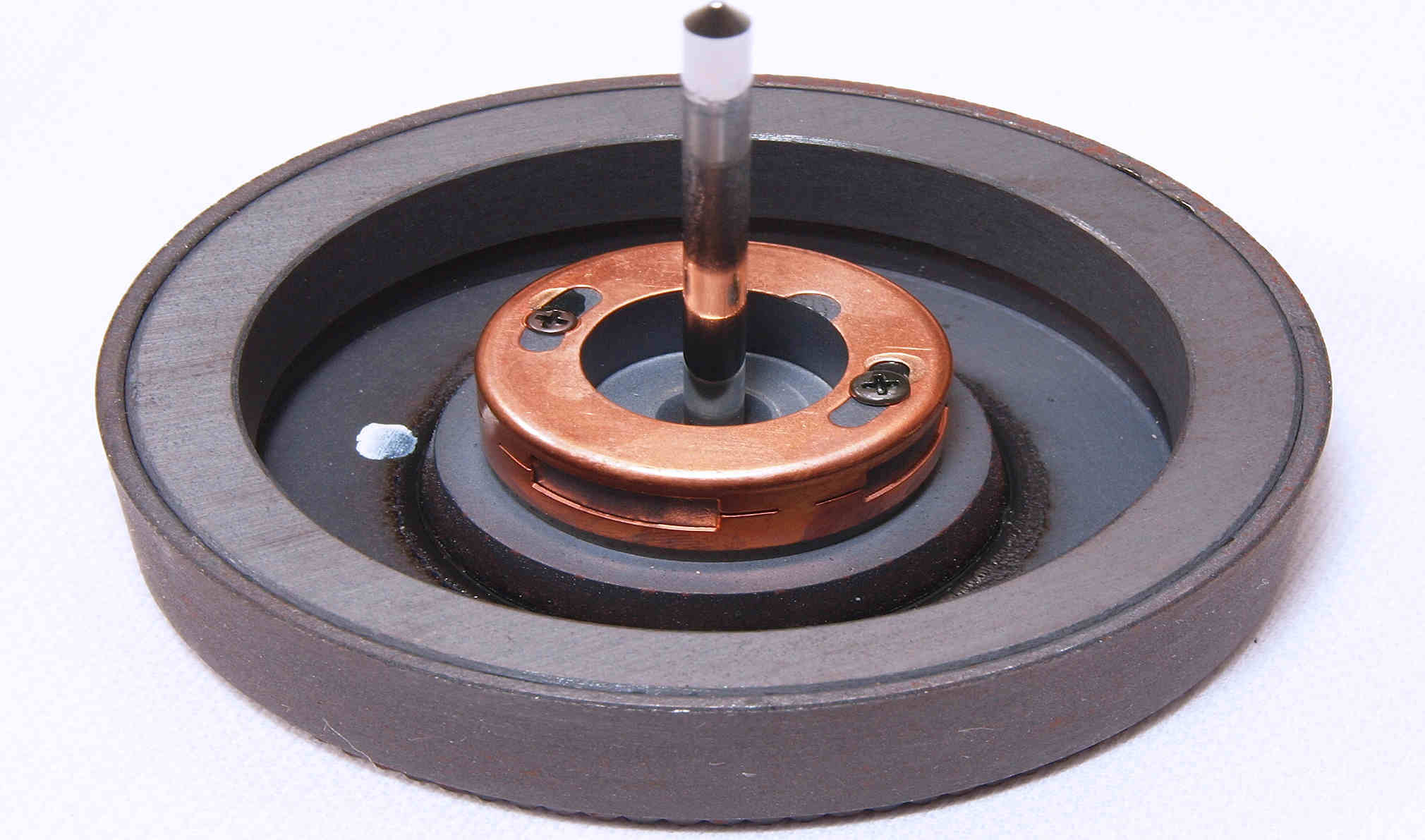

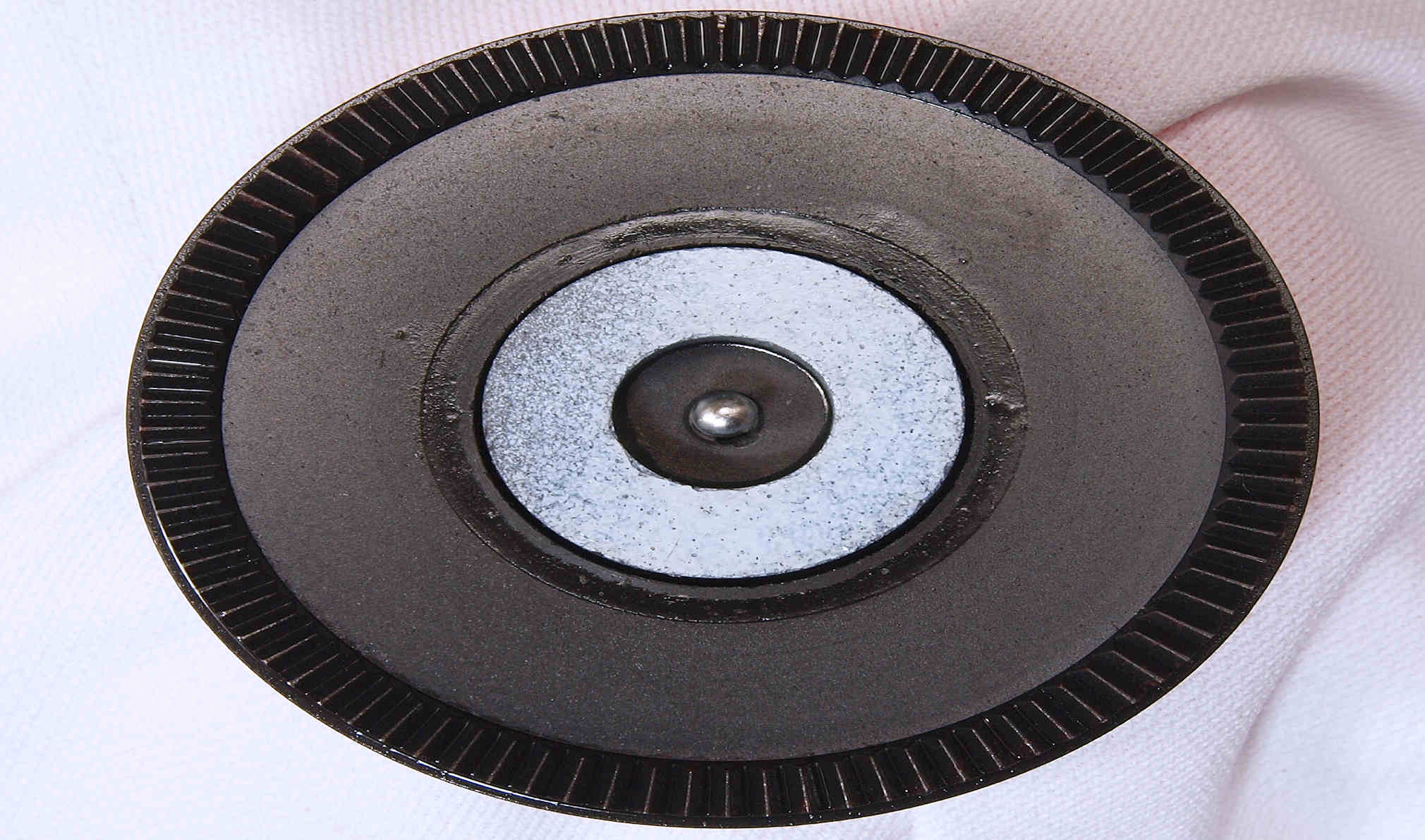

Ｃ６５．　修理中　モーター回転子、横から。　少し錆びが出ている。

Ｃ６６．　修理中　モーター回転子、軸側。　錆びを落とす。

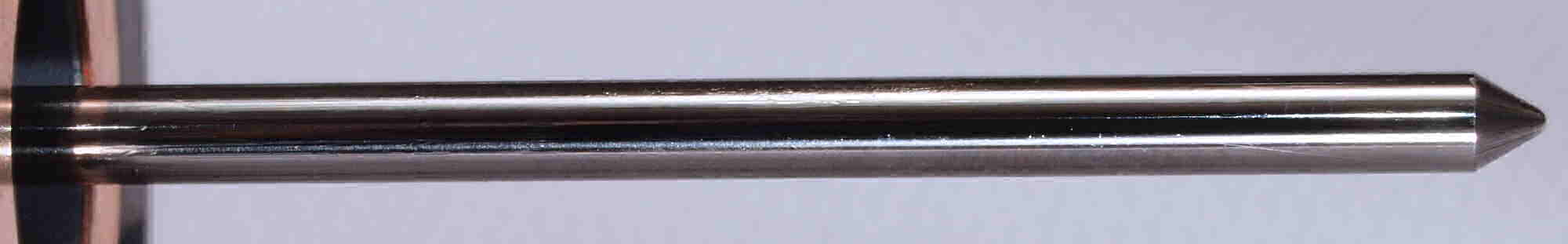

Ｃ６７．　修理中　モーター回転子軸、　縦横比変更してあります。

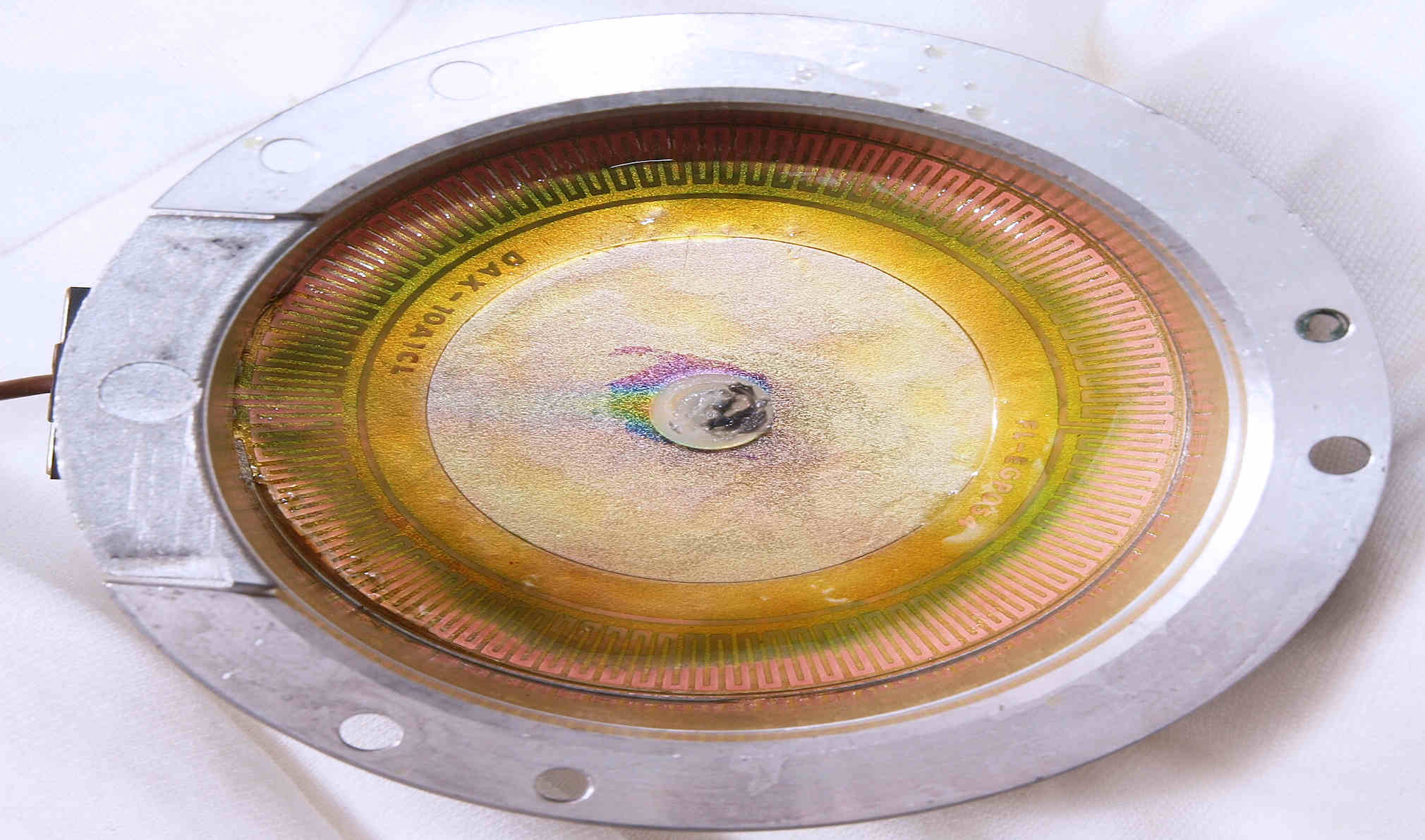

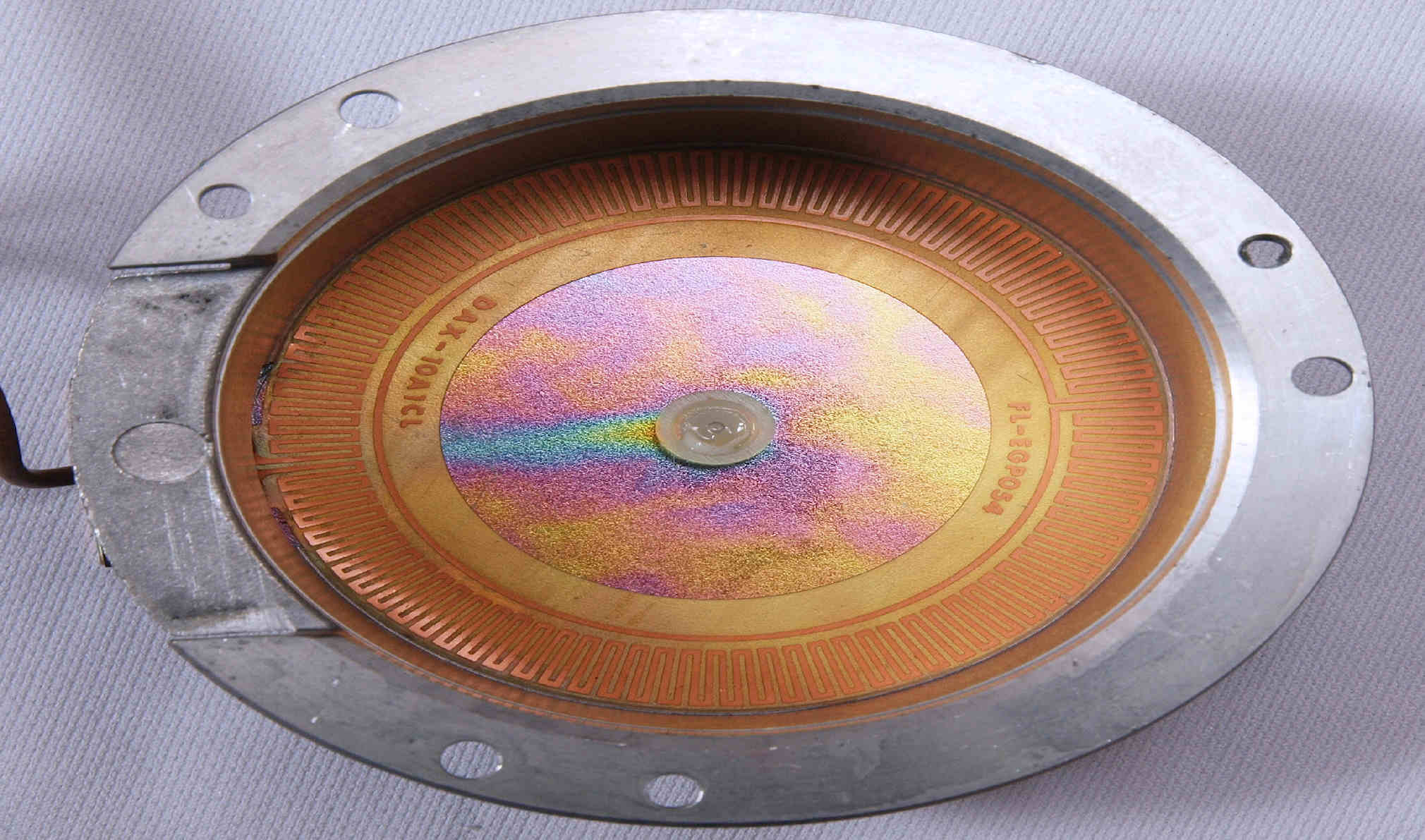

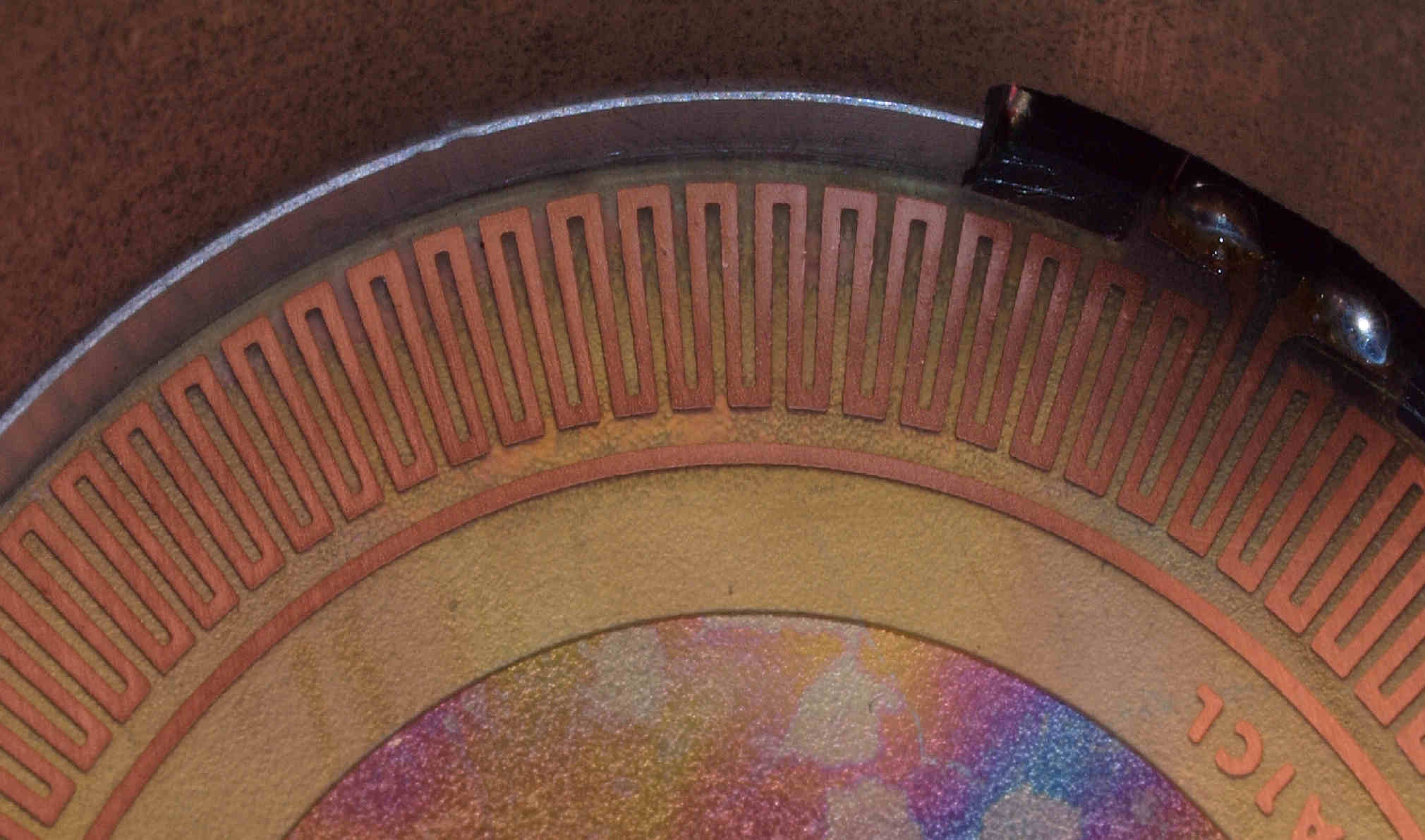

Ｃ７１．　修理中　モーターＦＧコイル。

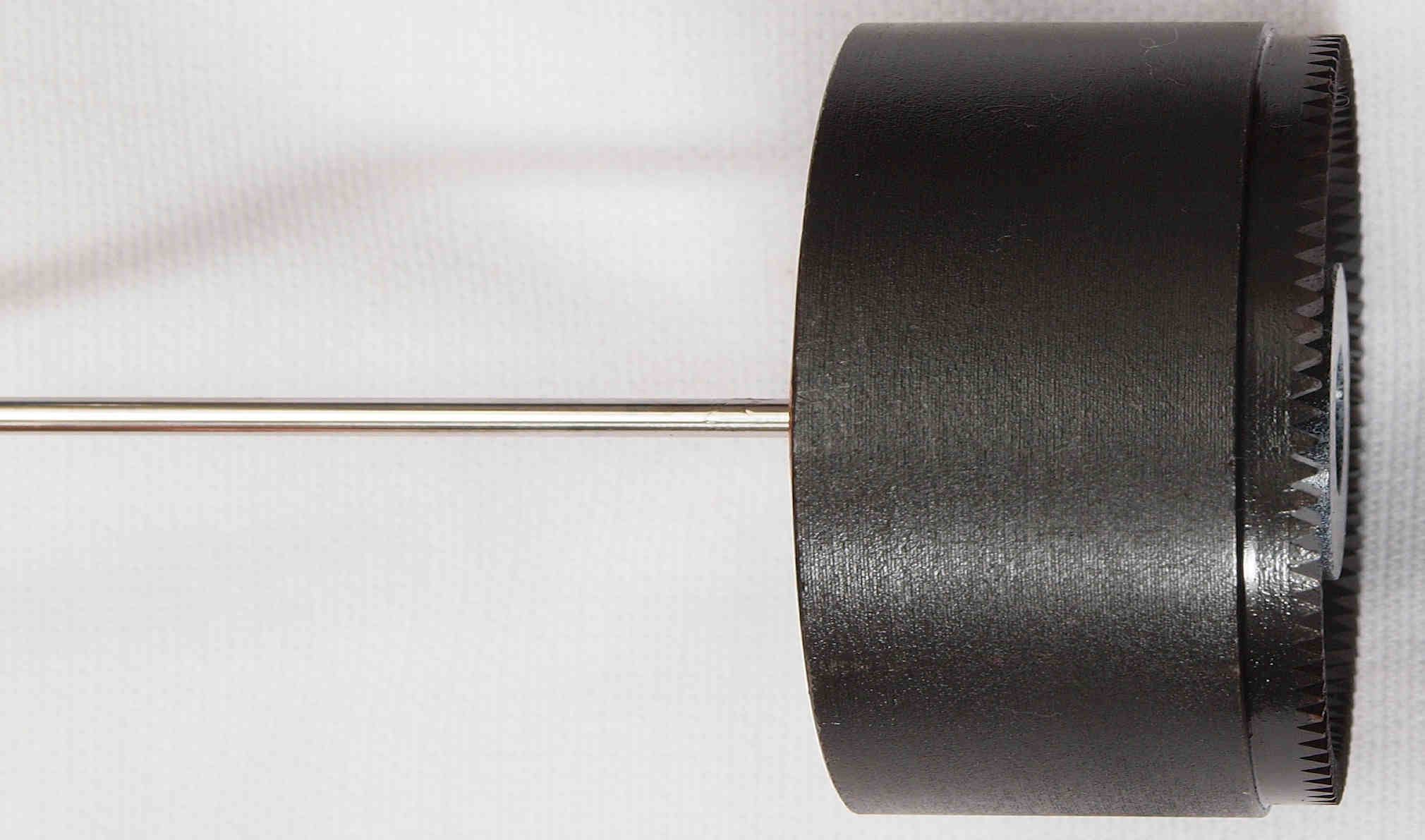

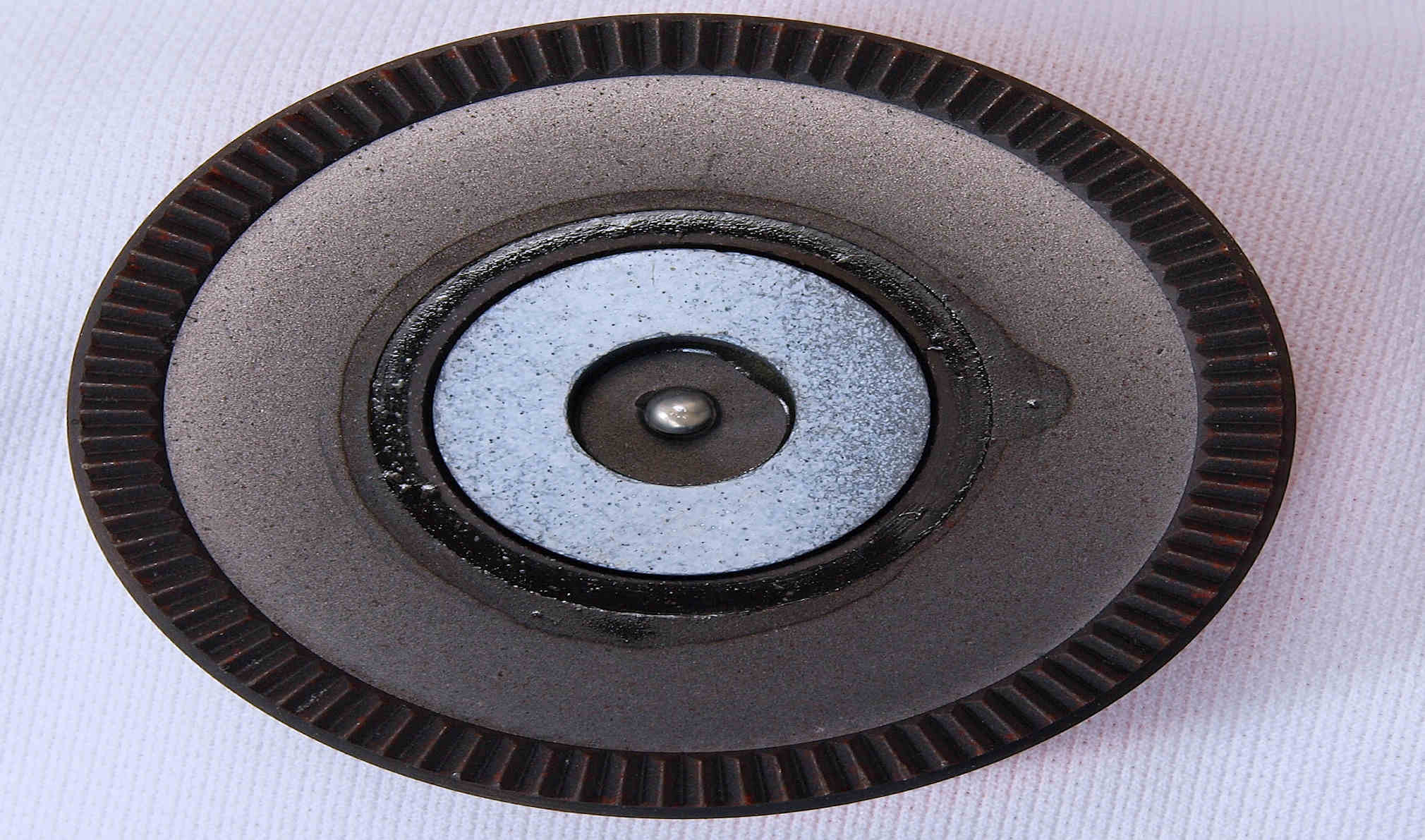

Ｃ７１２．　修理中　モーターＦＧコイル、　接着材が劣化して浮き上がっている。

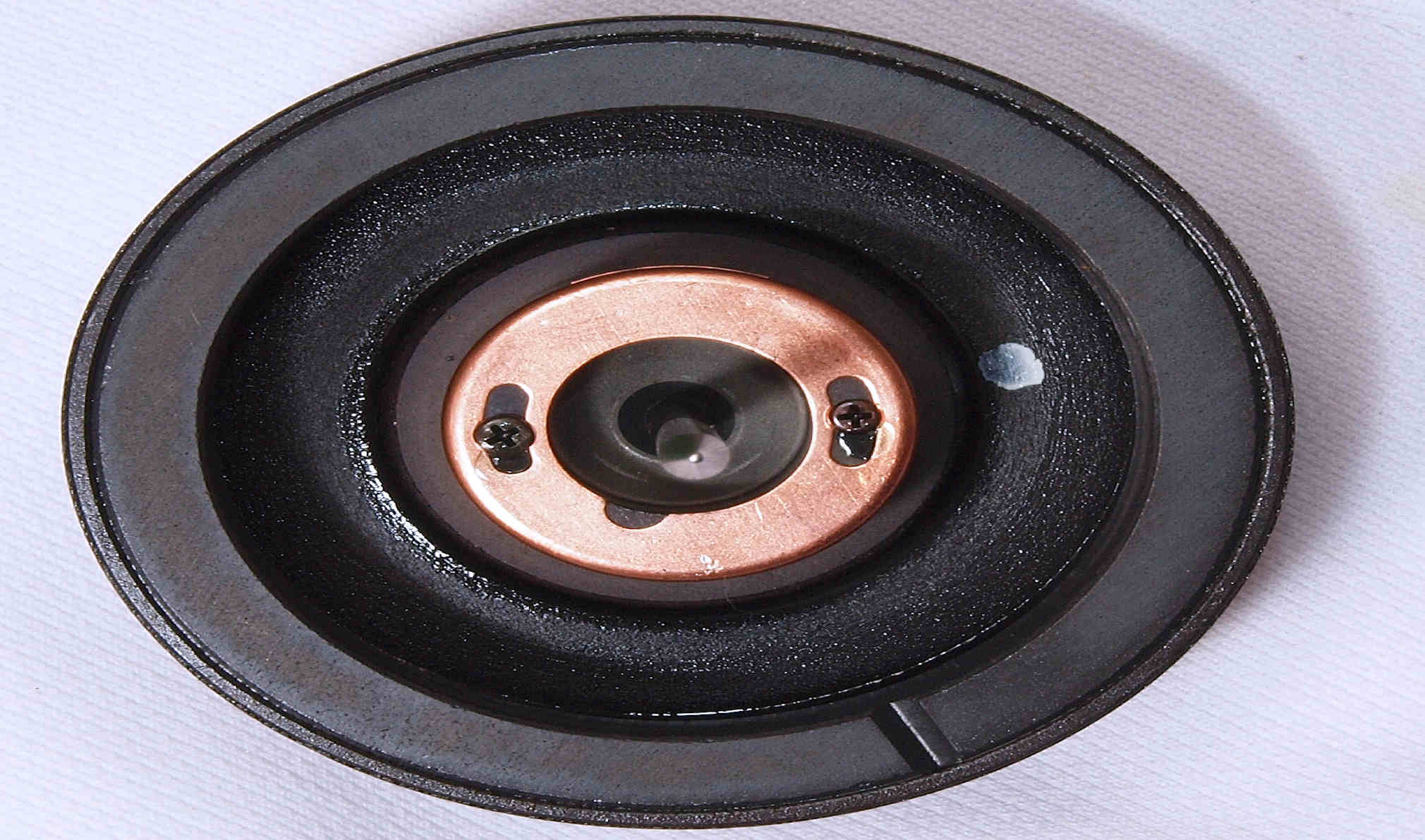

Ｃ７２．　修理中　モーター下側軸受け。

Ｃ７３．　修理中　モーターＦＧコイル、絶縁コートで固定する。

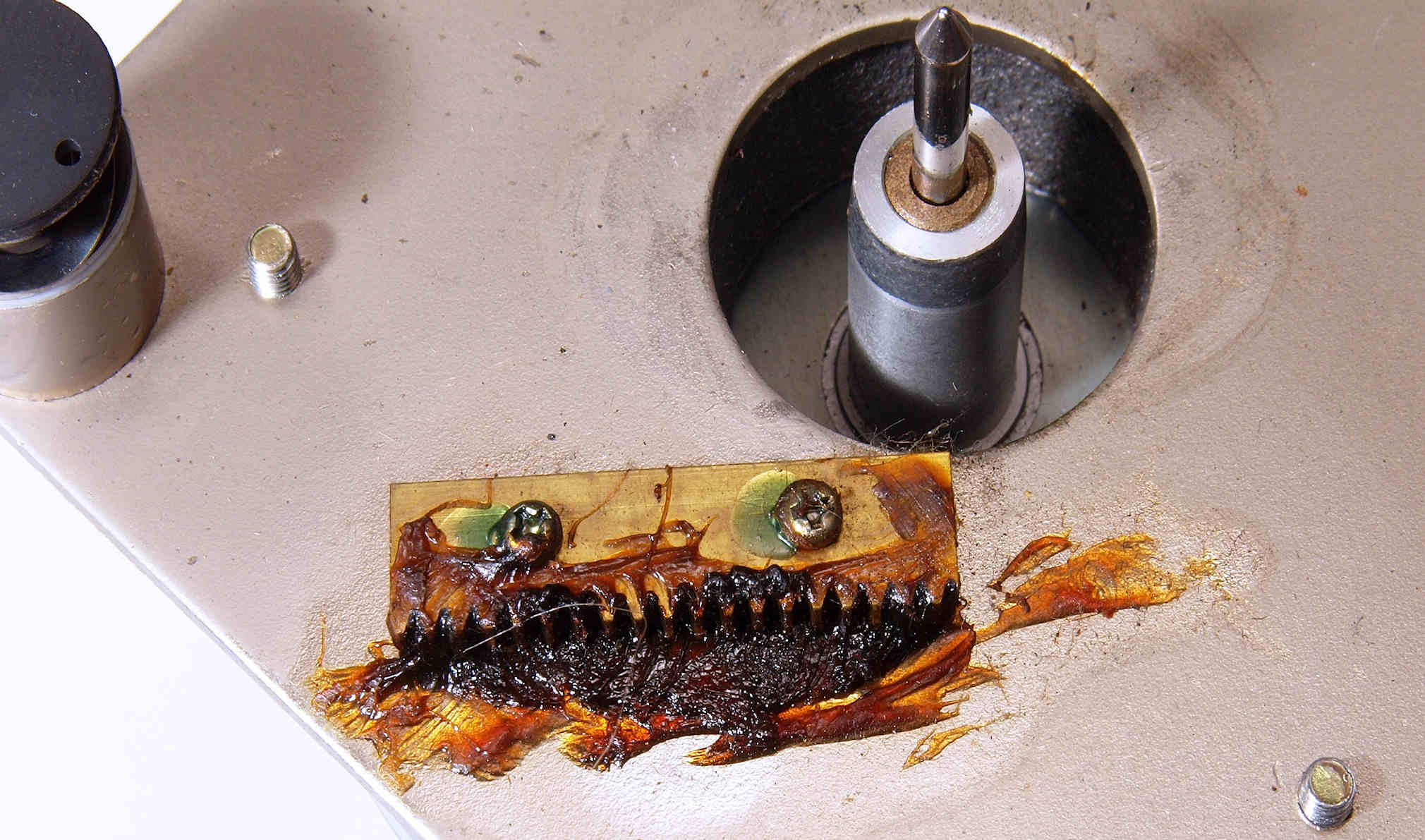

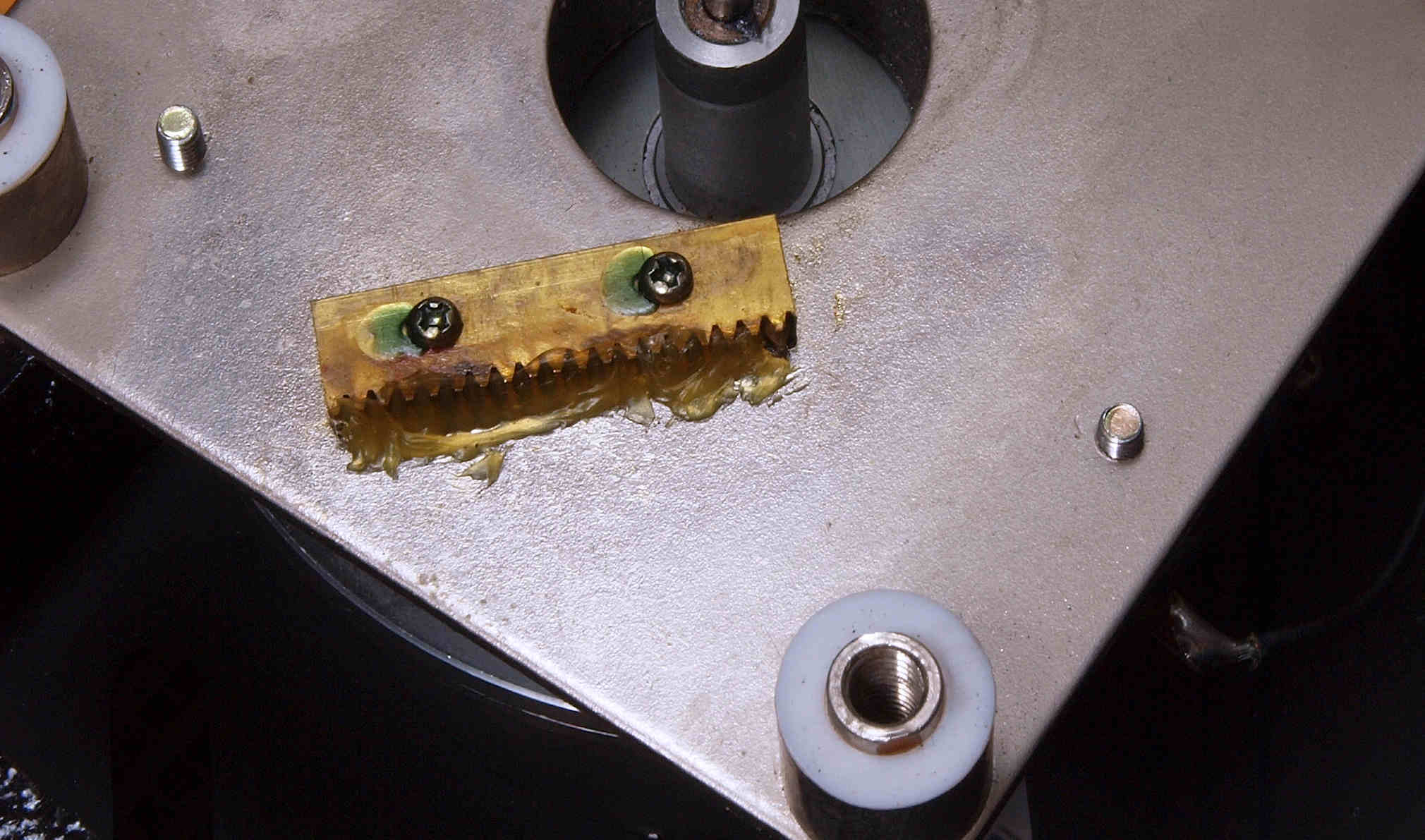

Ｃ７４．　修理前　モーター移動用ラック歯車。

Ｃ７５．　修理後　モーター移動用ラック歯車。

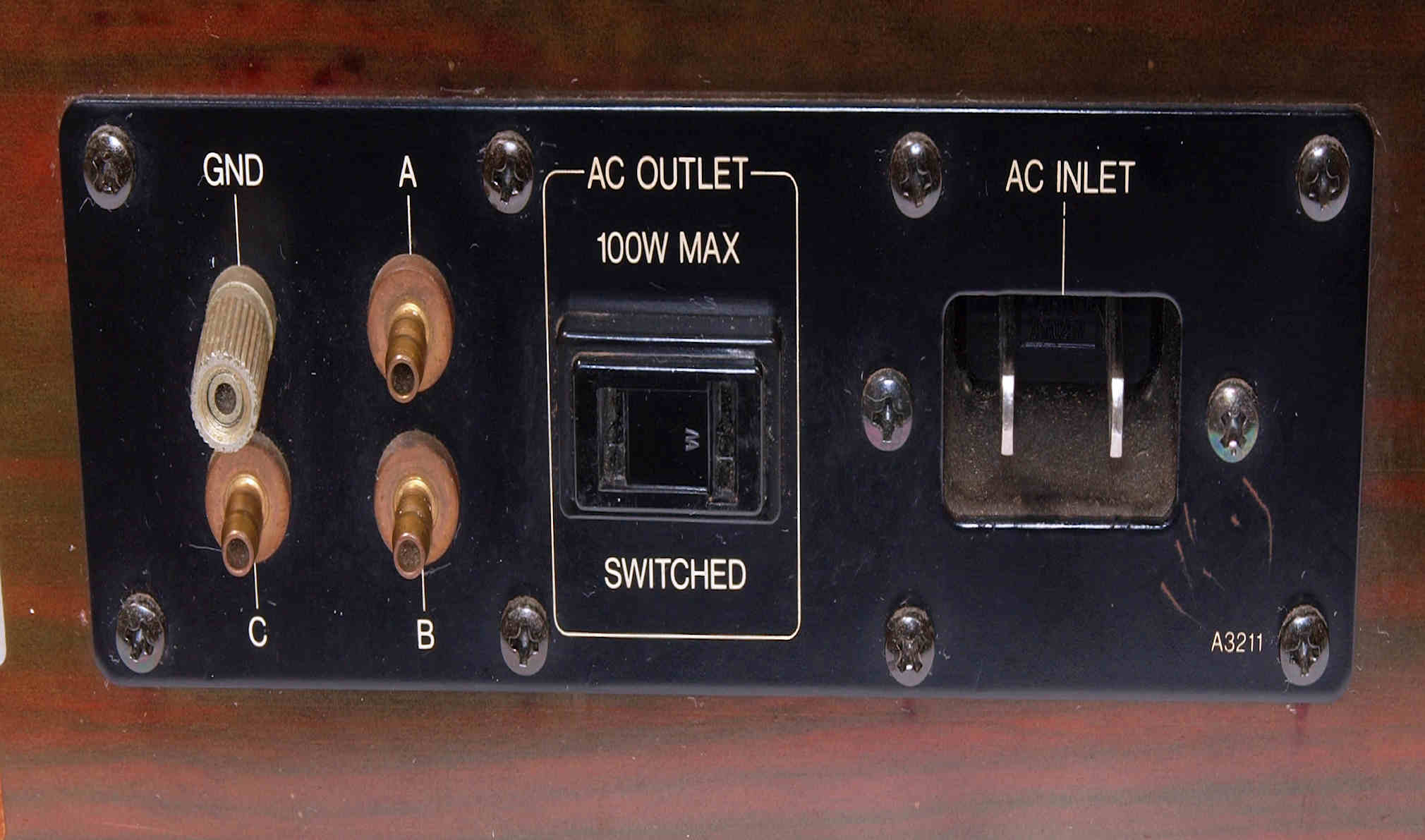

Ｃ８１．　修理前　電源コンセントパネル。

Ｃ８２．　修理後　電源コンセントパネル。

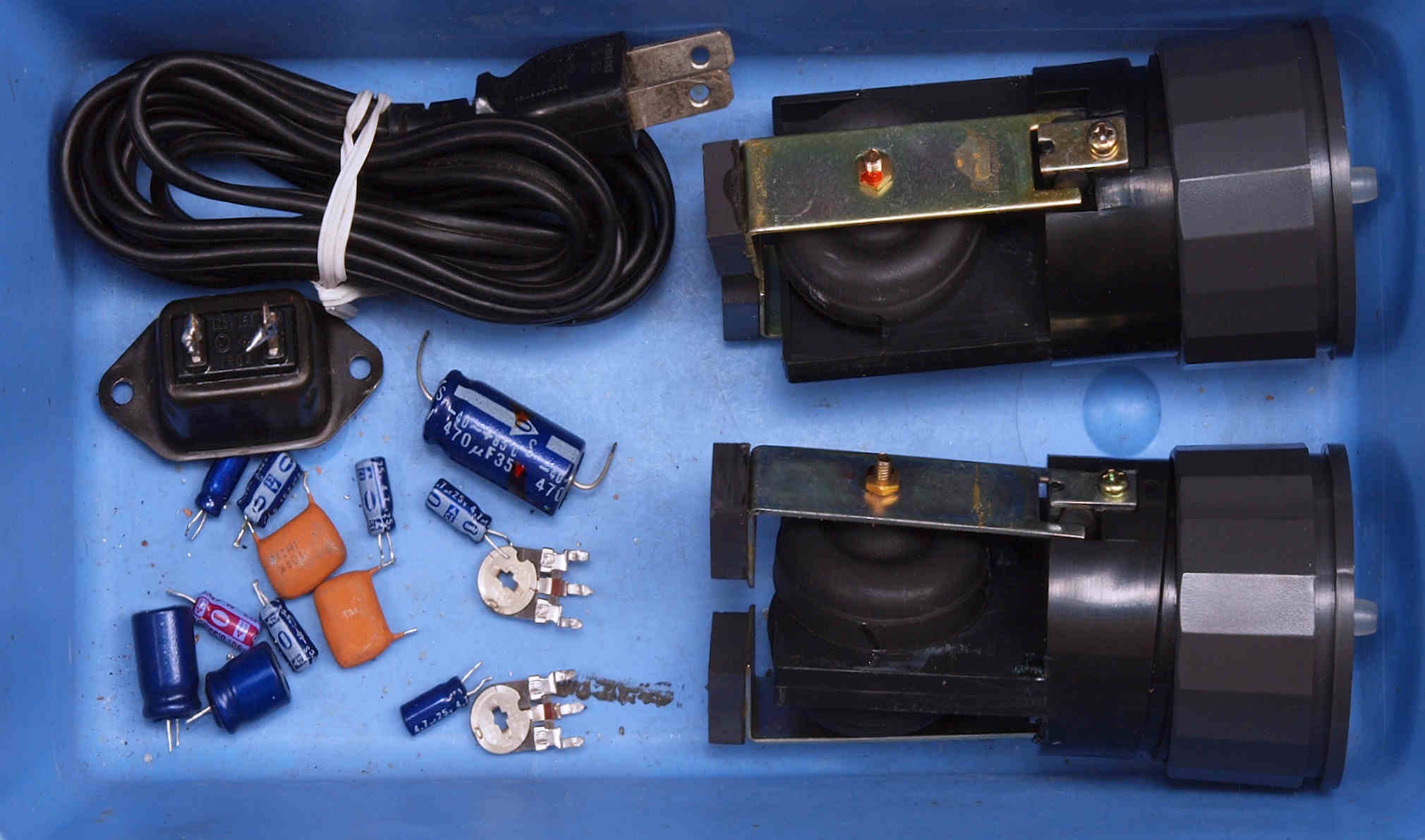

Ｃ８１．　交換部品

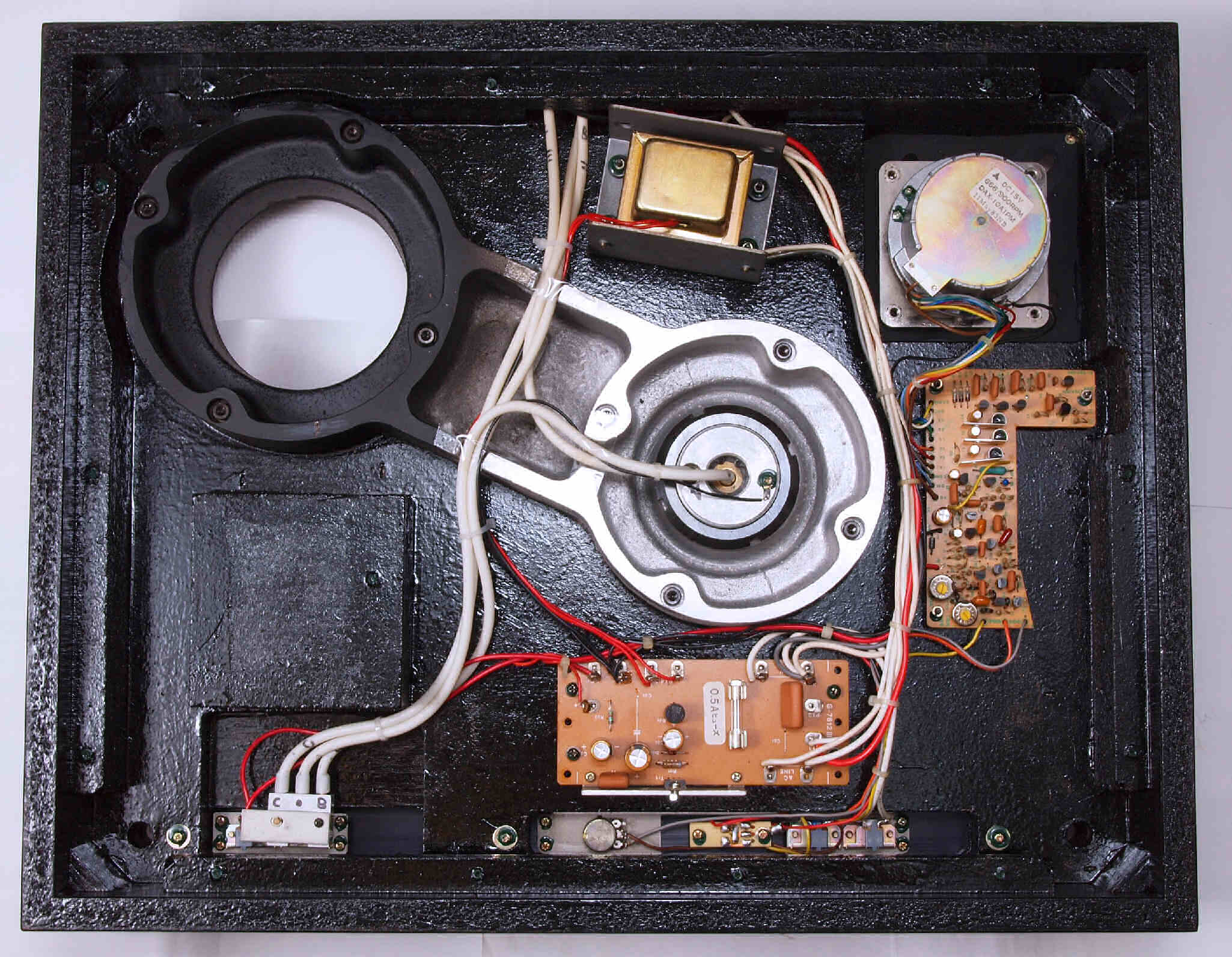

Ｃ９１．　修理前　　下から見る

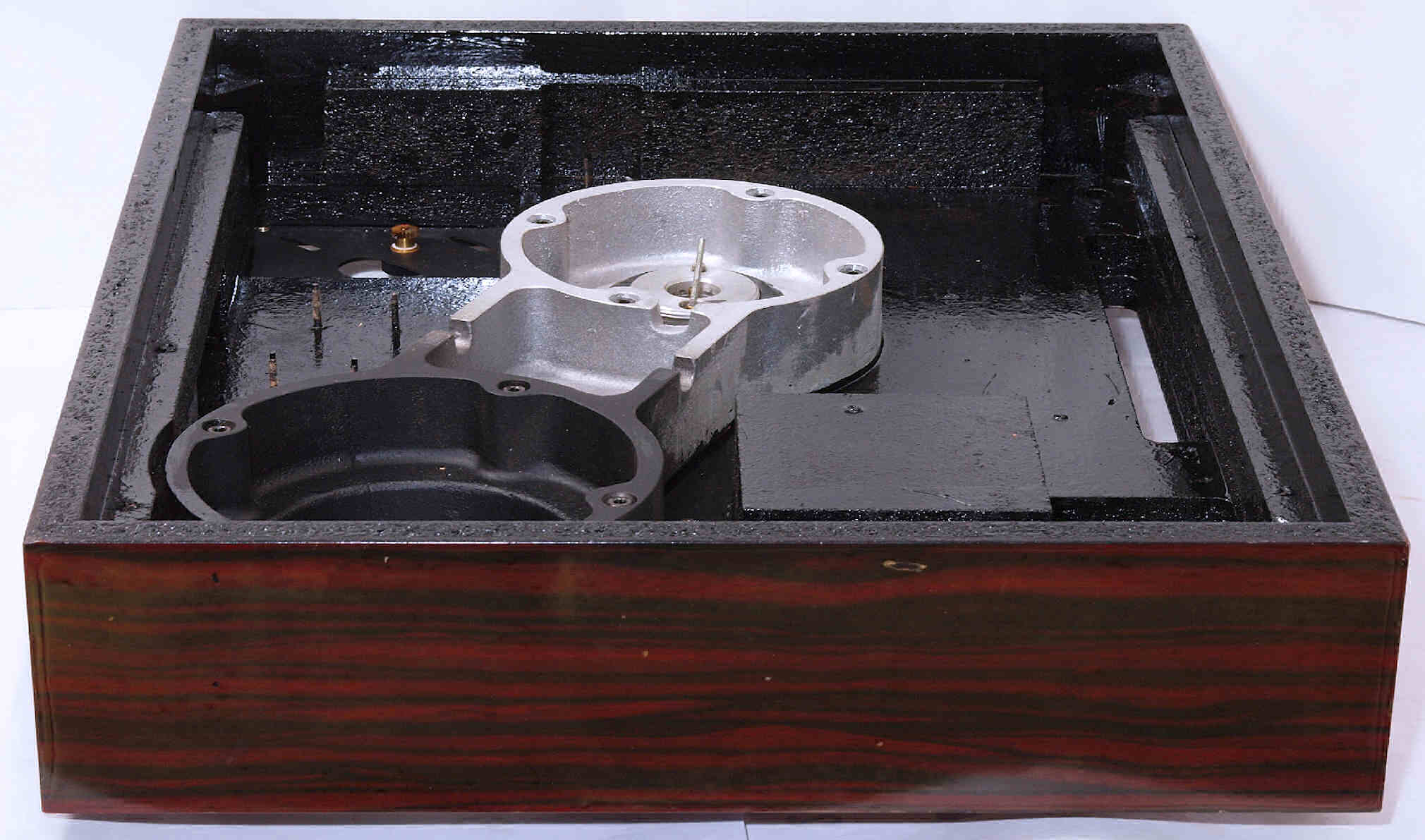

Ｃ９２．　修理後　　下から見る

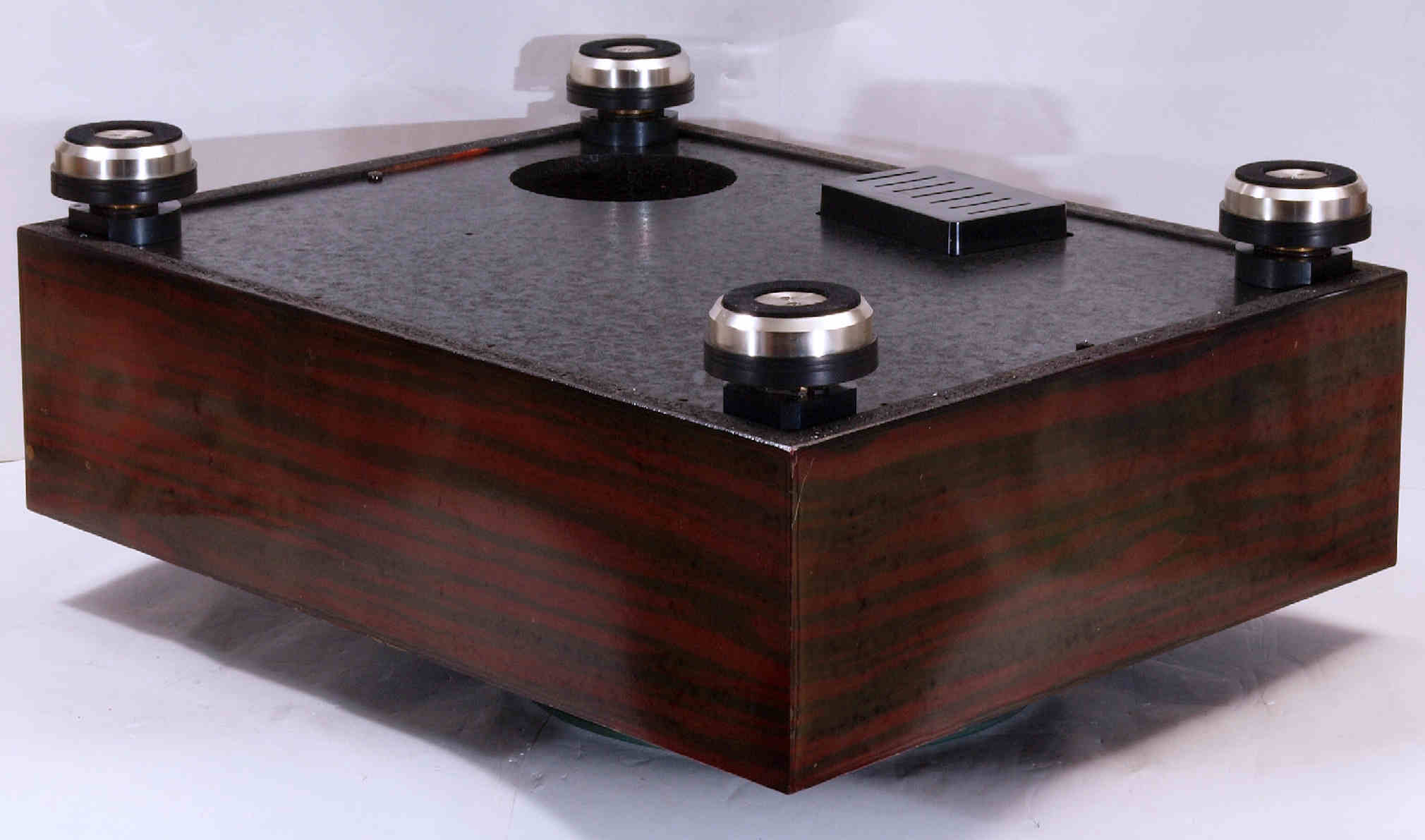

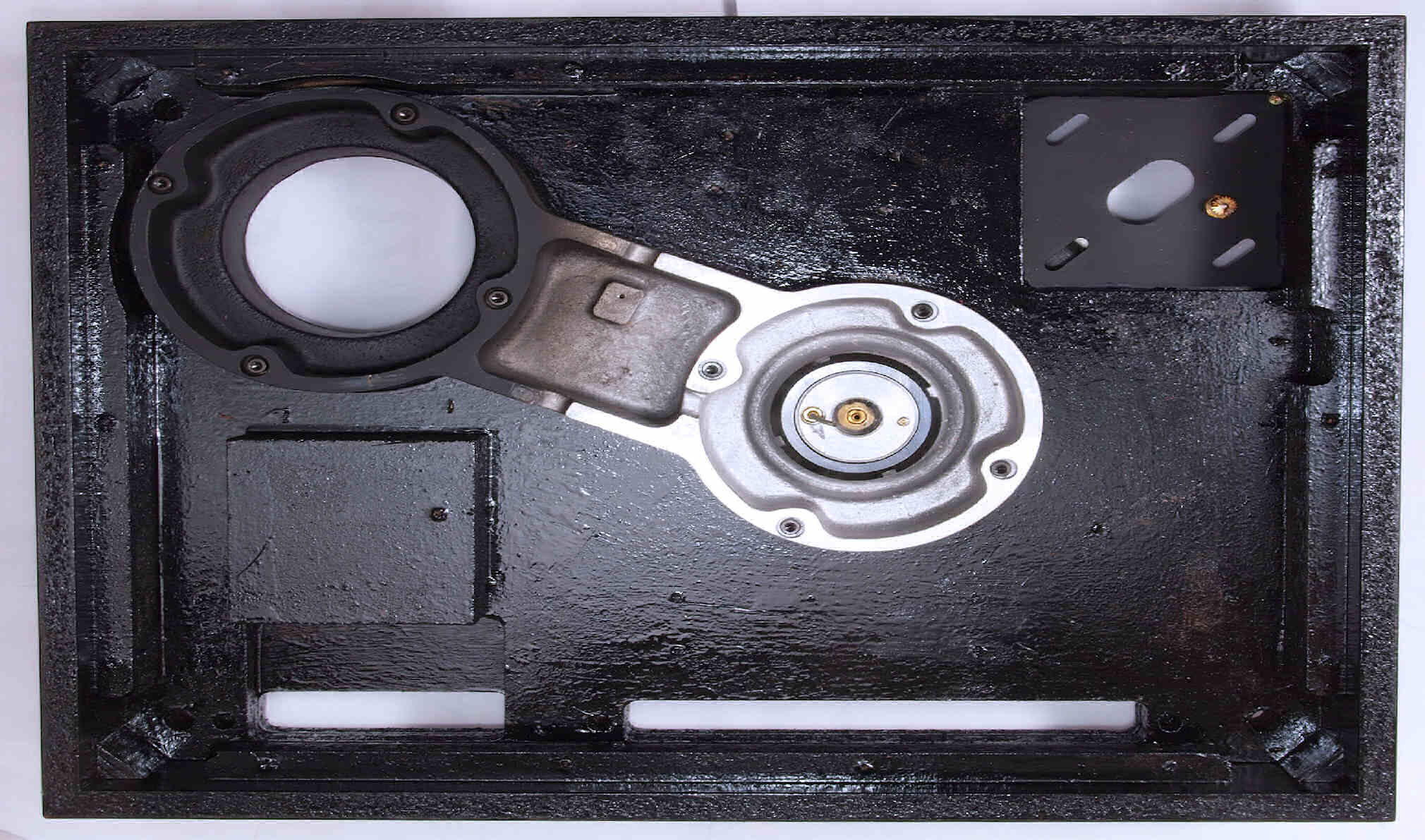

Ｃ９５．　完成、下から見る。

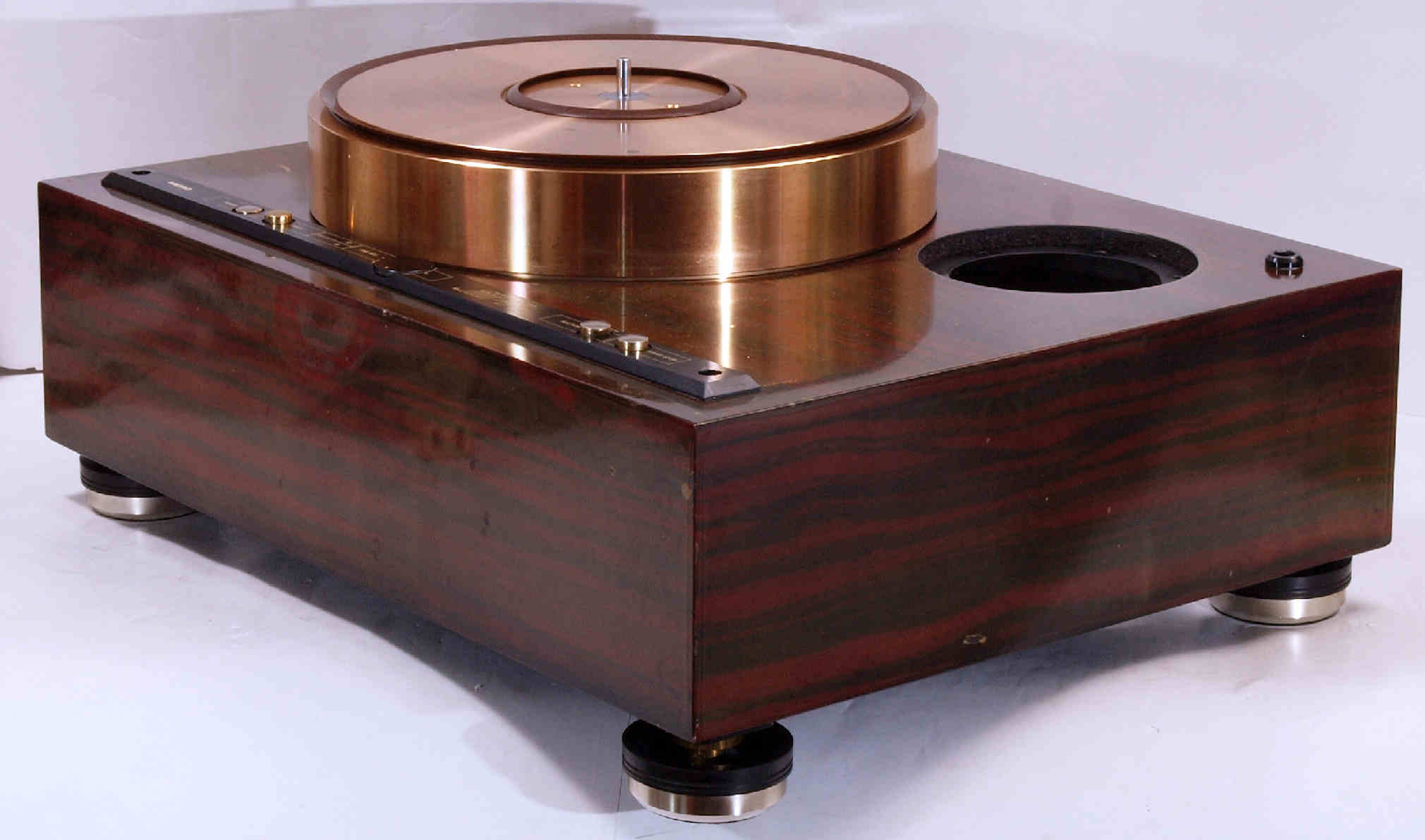

Ｃ９６．　完成。

W．　下蓋及び本体木部　修理状況。

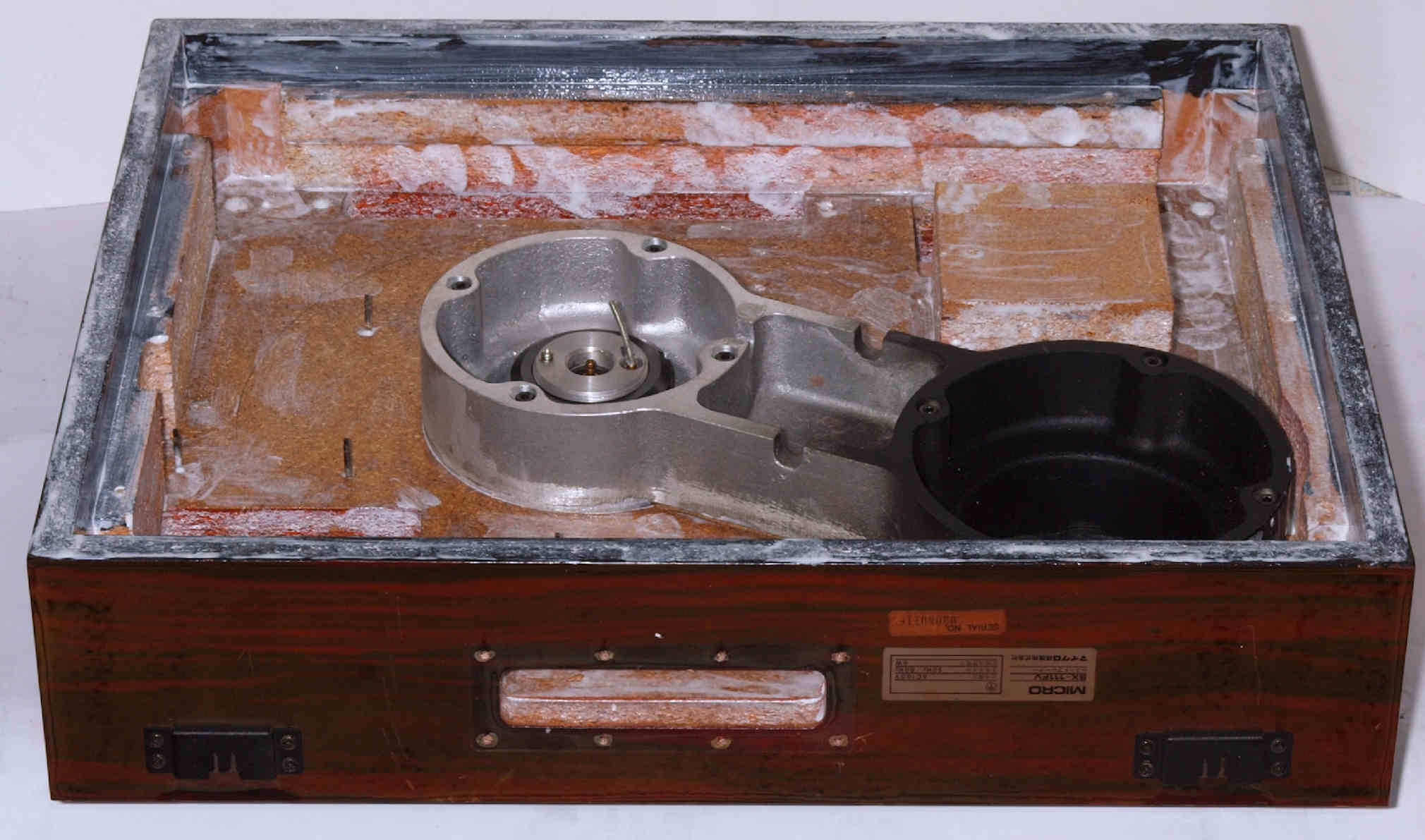

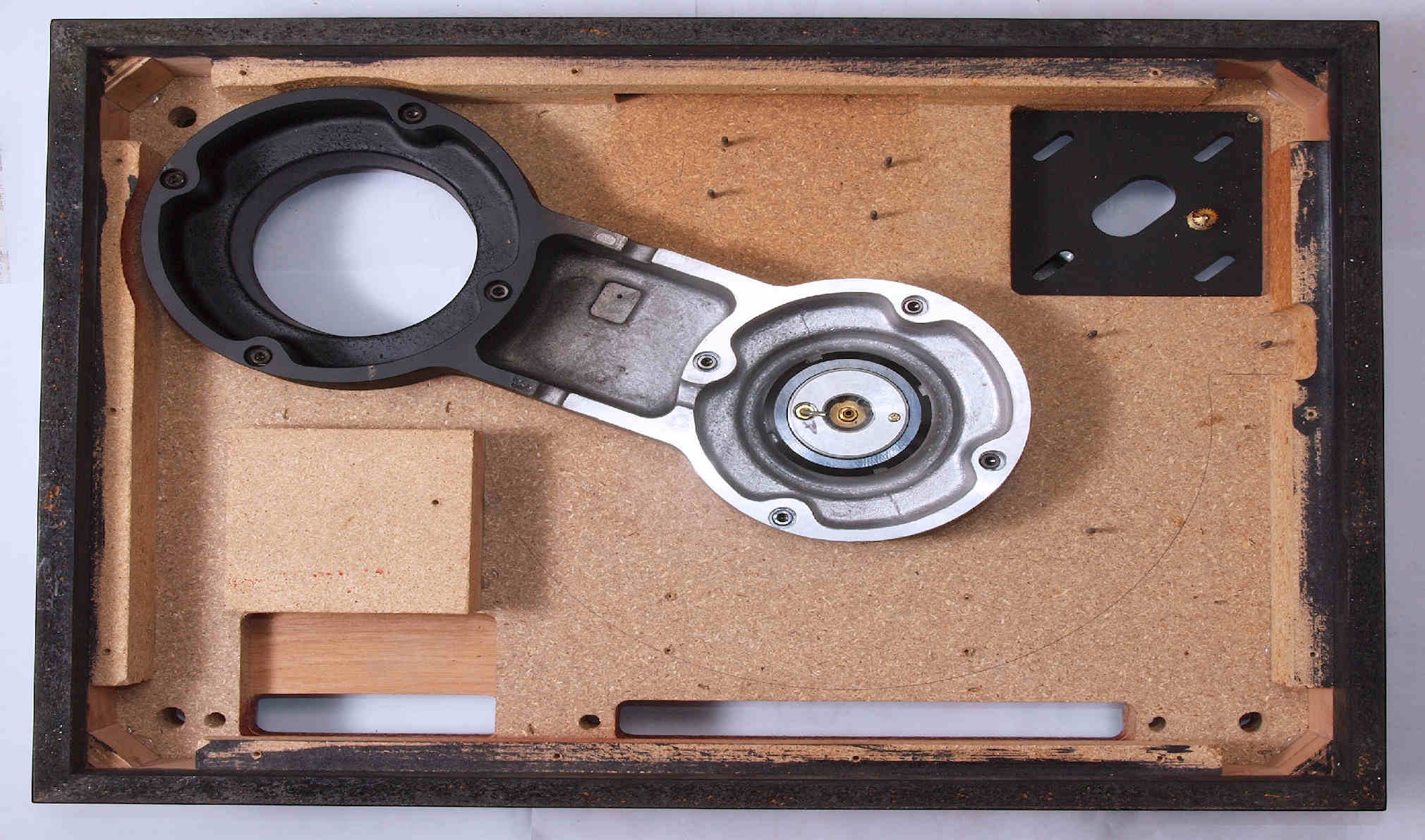

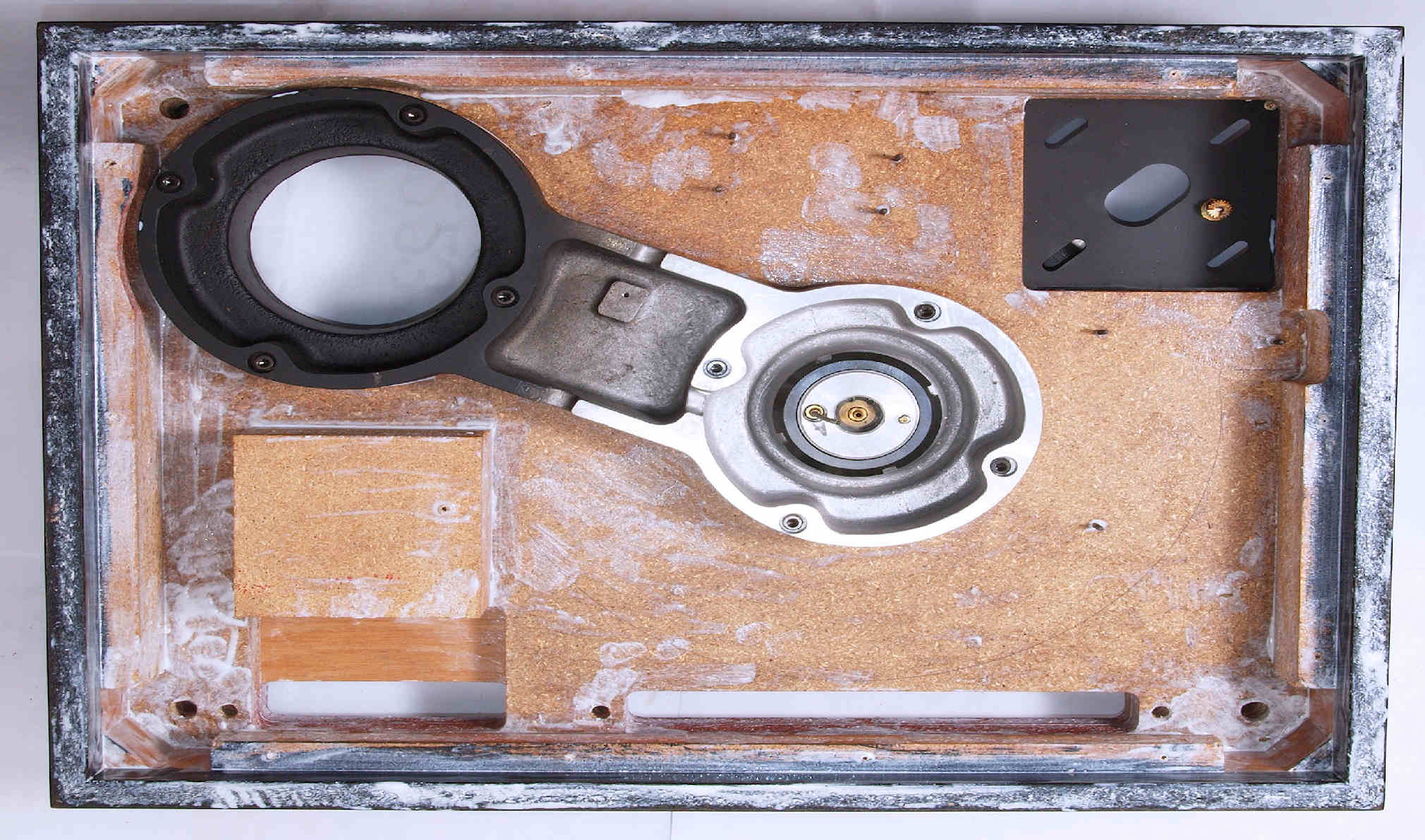

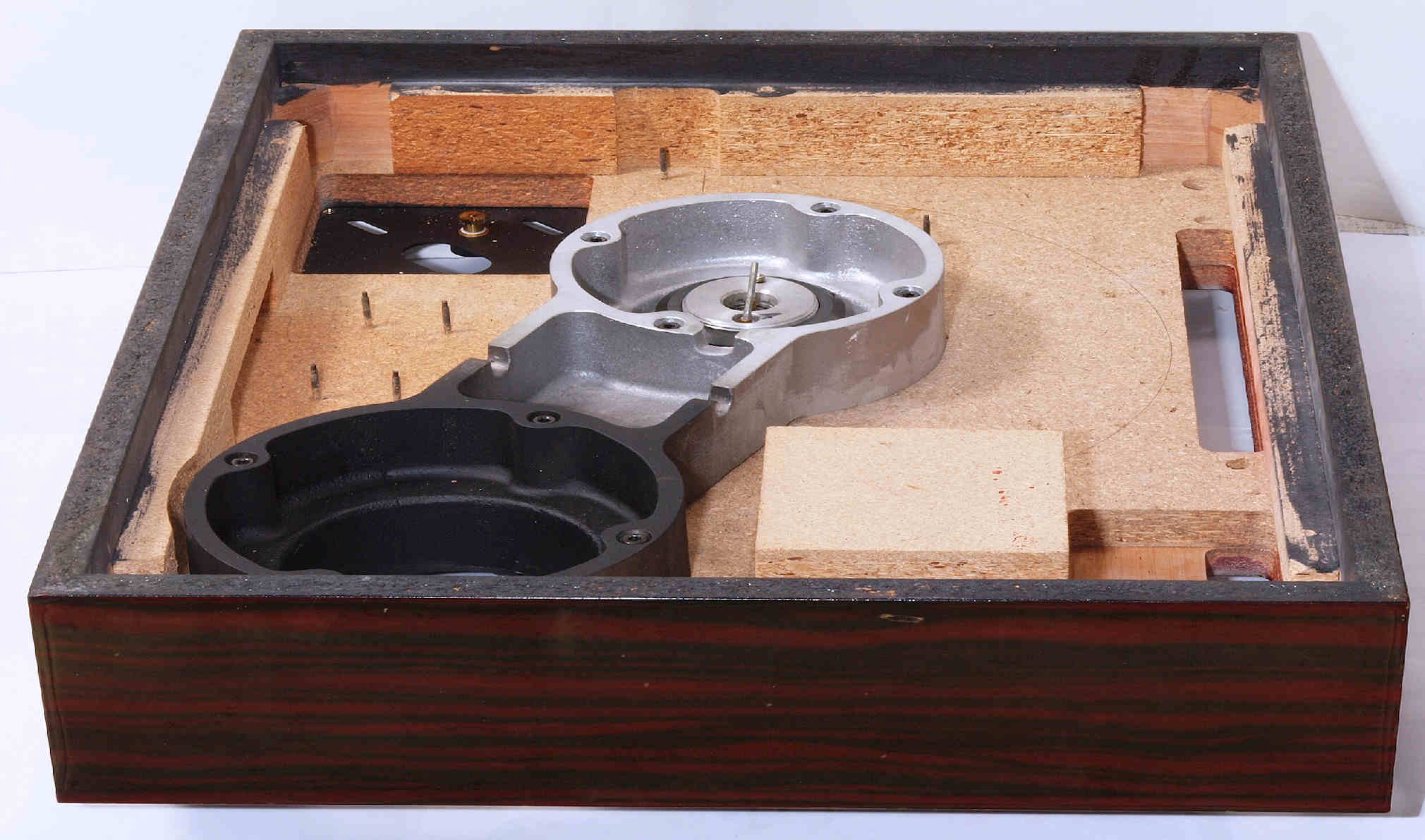

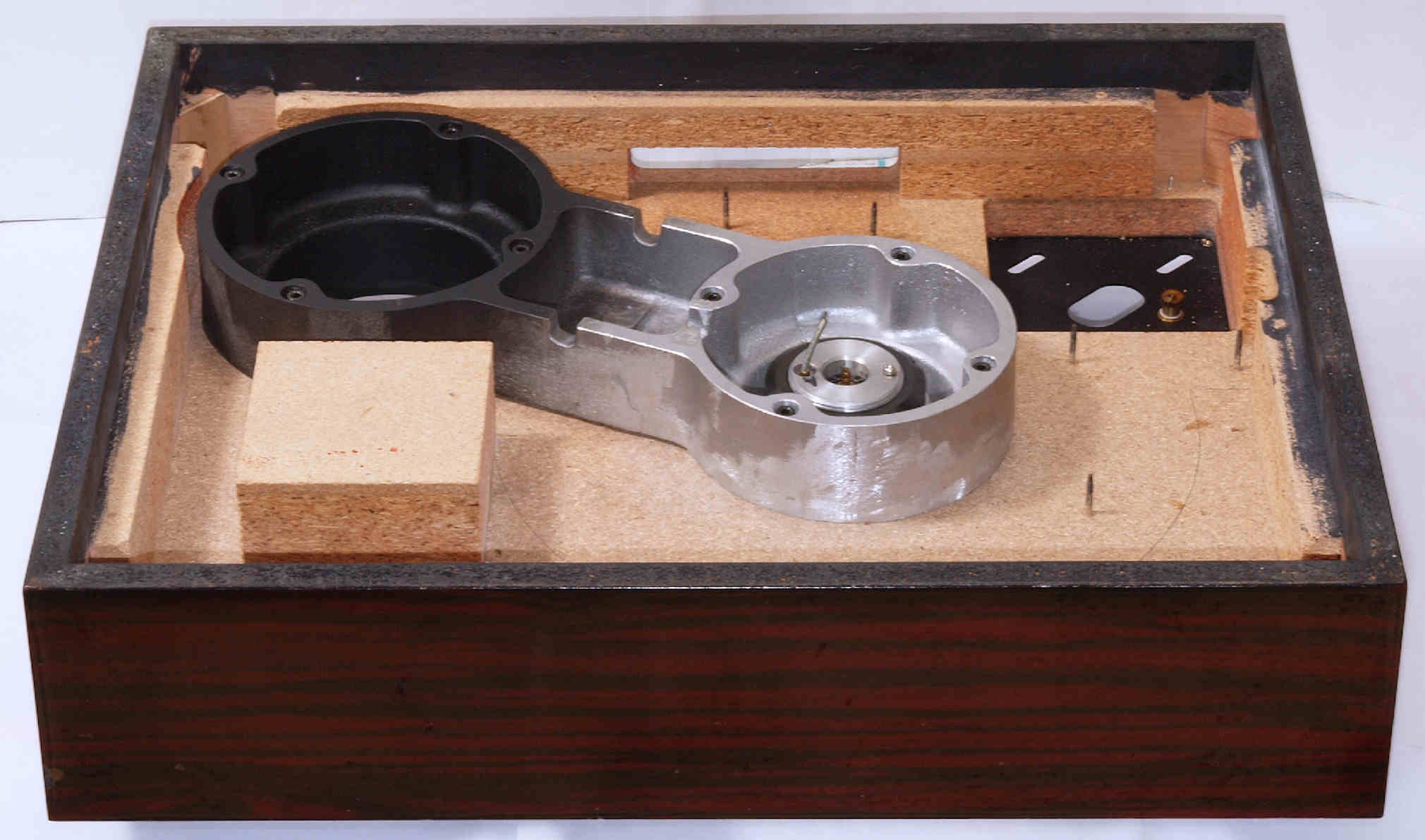

W１１．　修理前　本体下。

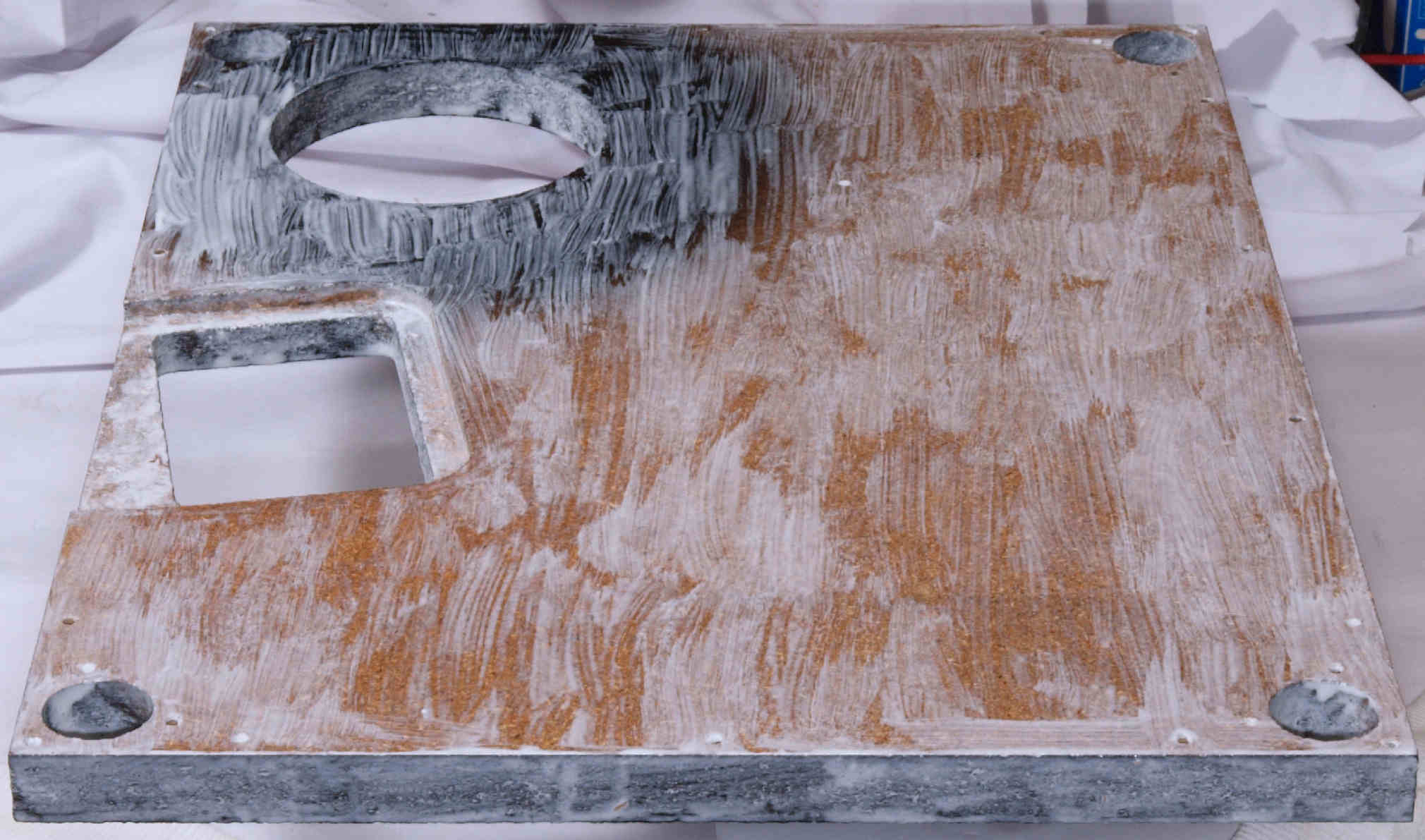

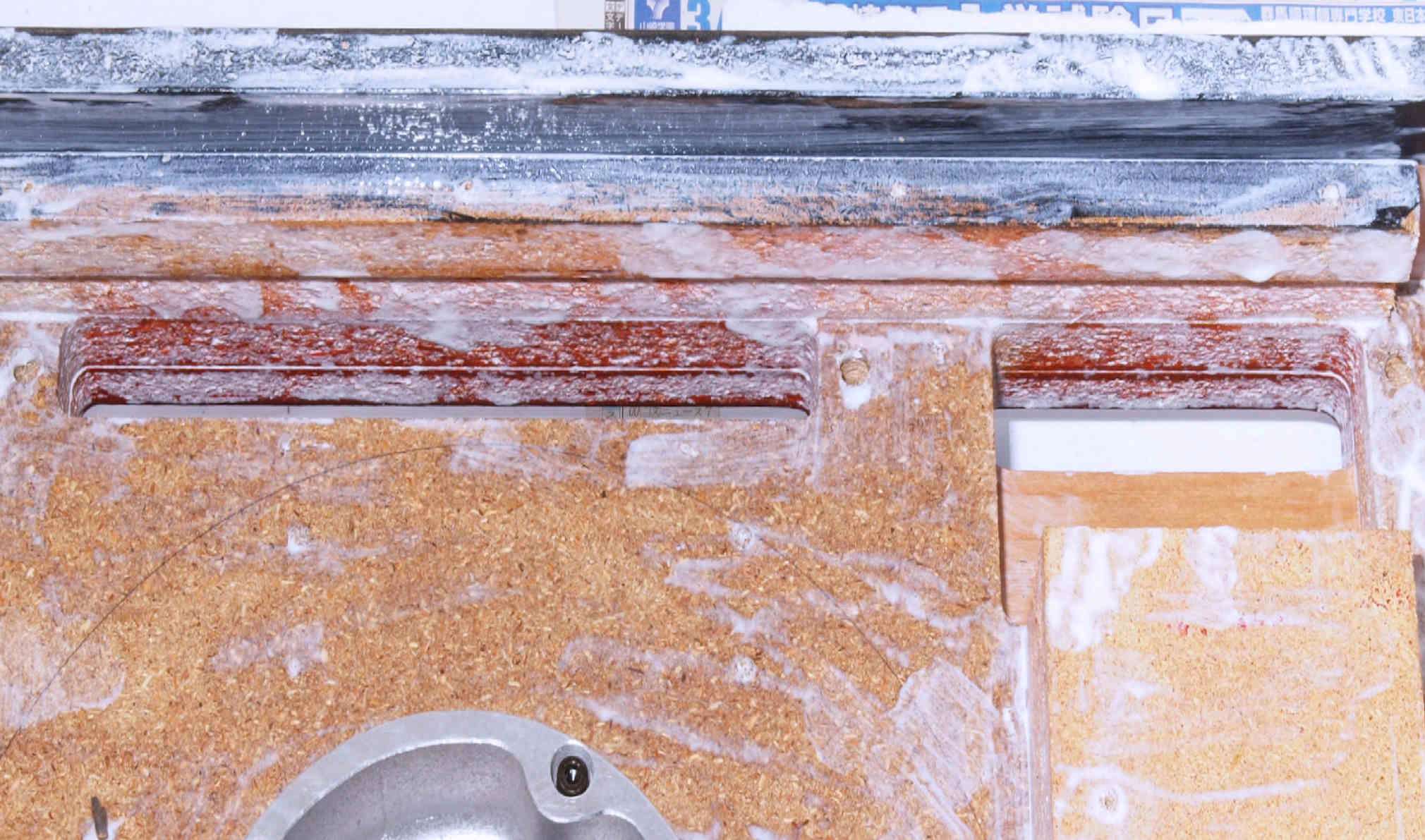

W１２．　修理中　本体下。　水性木工ボンドを塗布する。

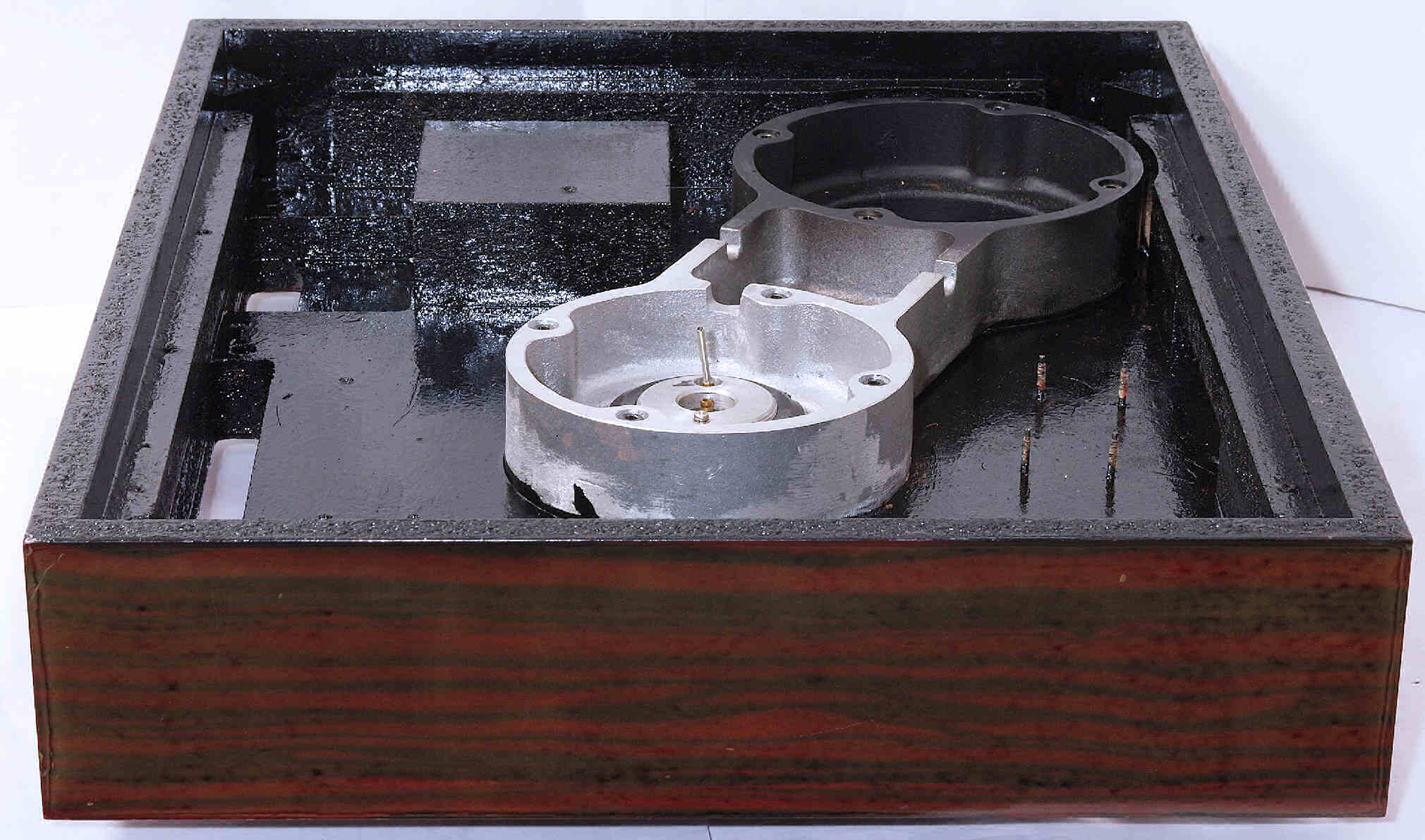

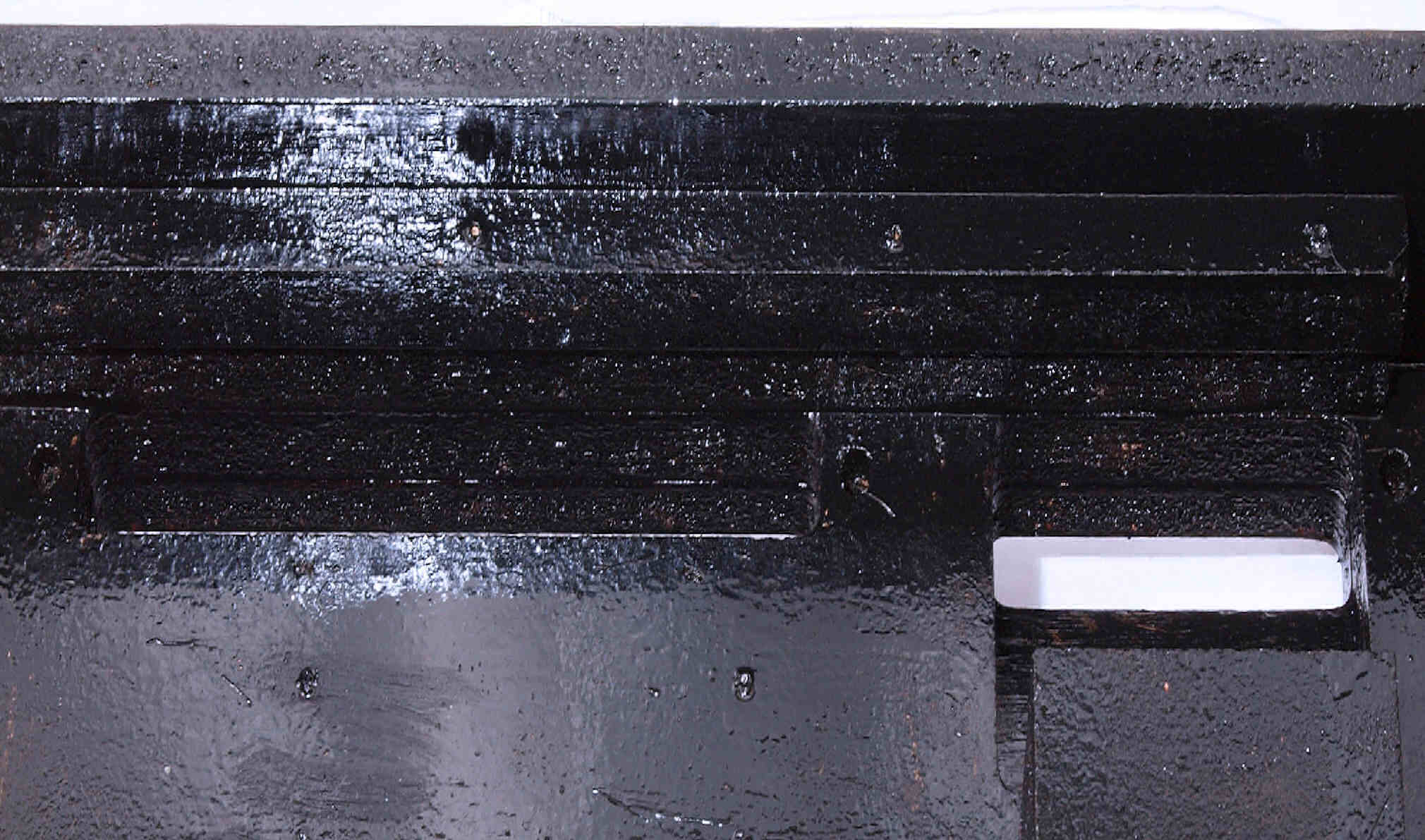

W１３．　修理後　本体下。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

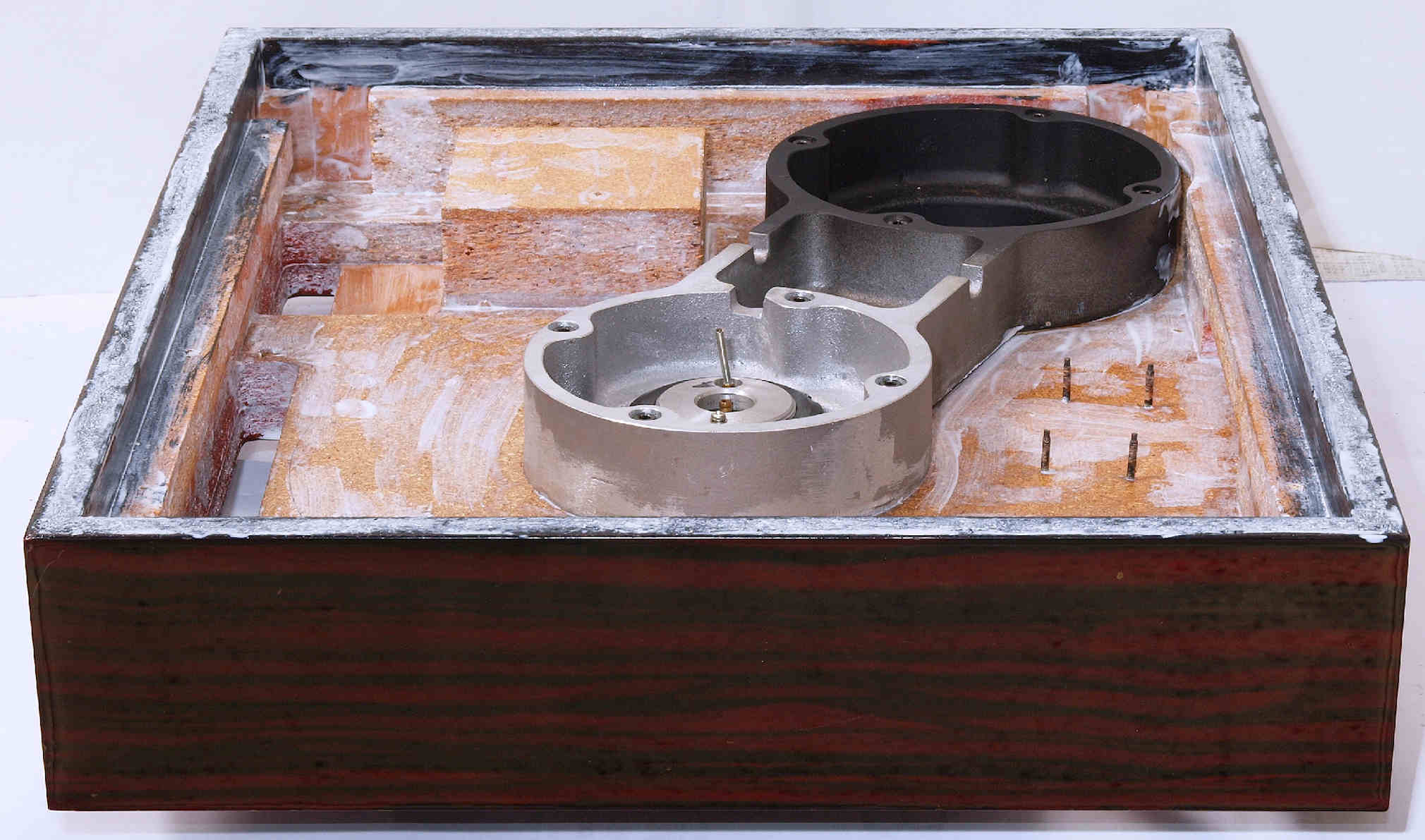

W２０．　修理前　本体下、　前から。

W２１．　修理中　本体下、　前から。　水性木工ボンドを塗布する。

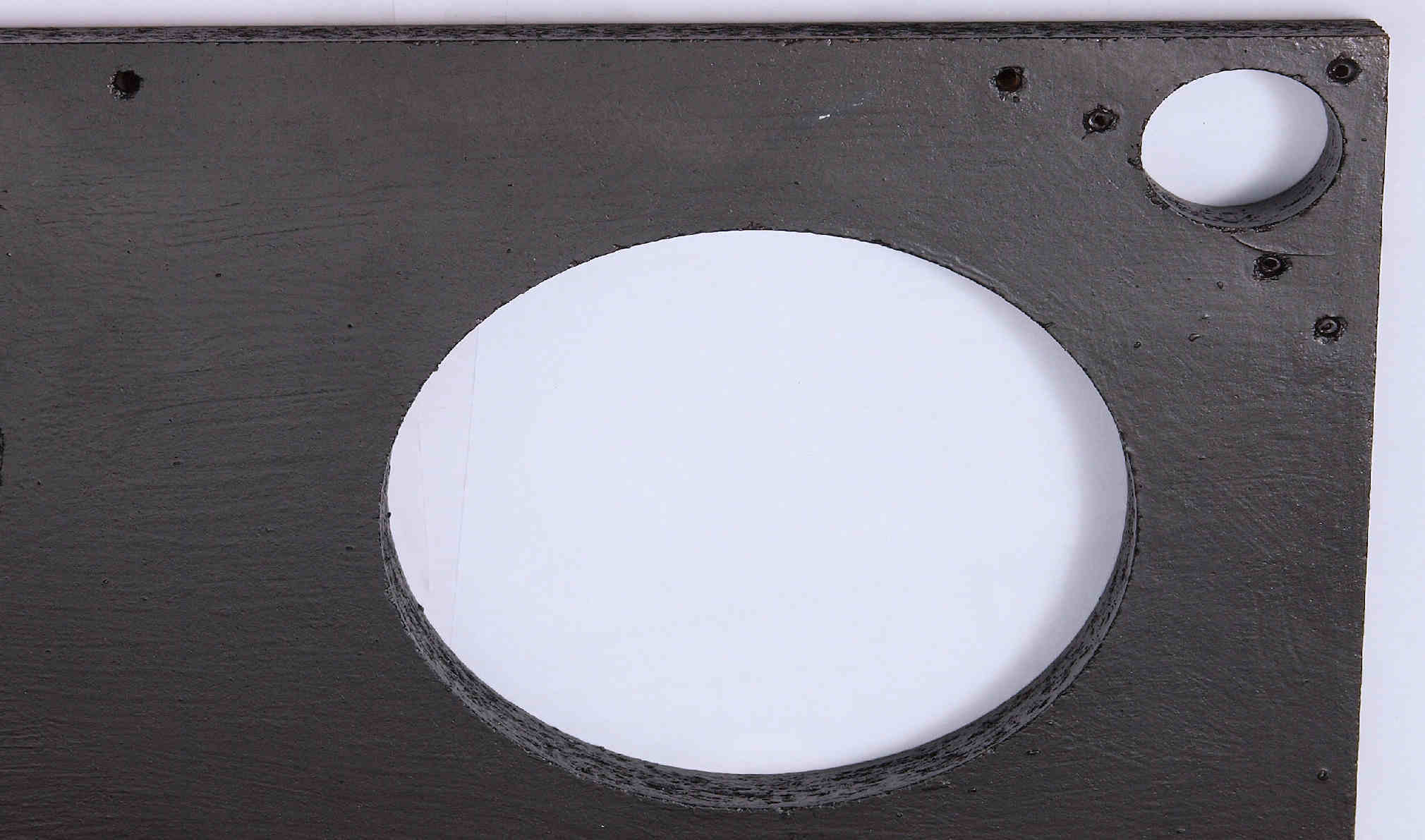

W２２．　修理後　本体下、　前から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

W２３．　修理前　本体下、　右から。　

W２４．　修理中　本体下、　右から。　水性木工ボンドを塗布する。

W２５．　修理後　本体下、　右から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

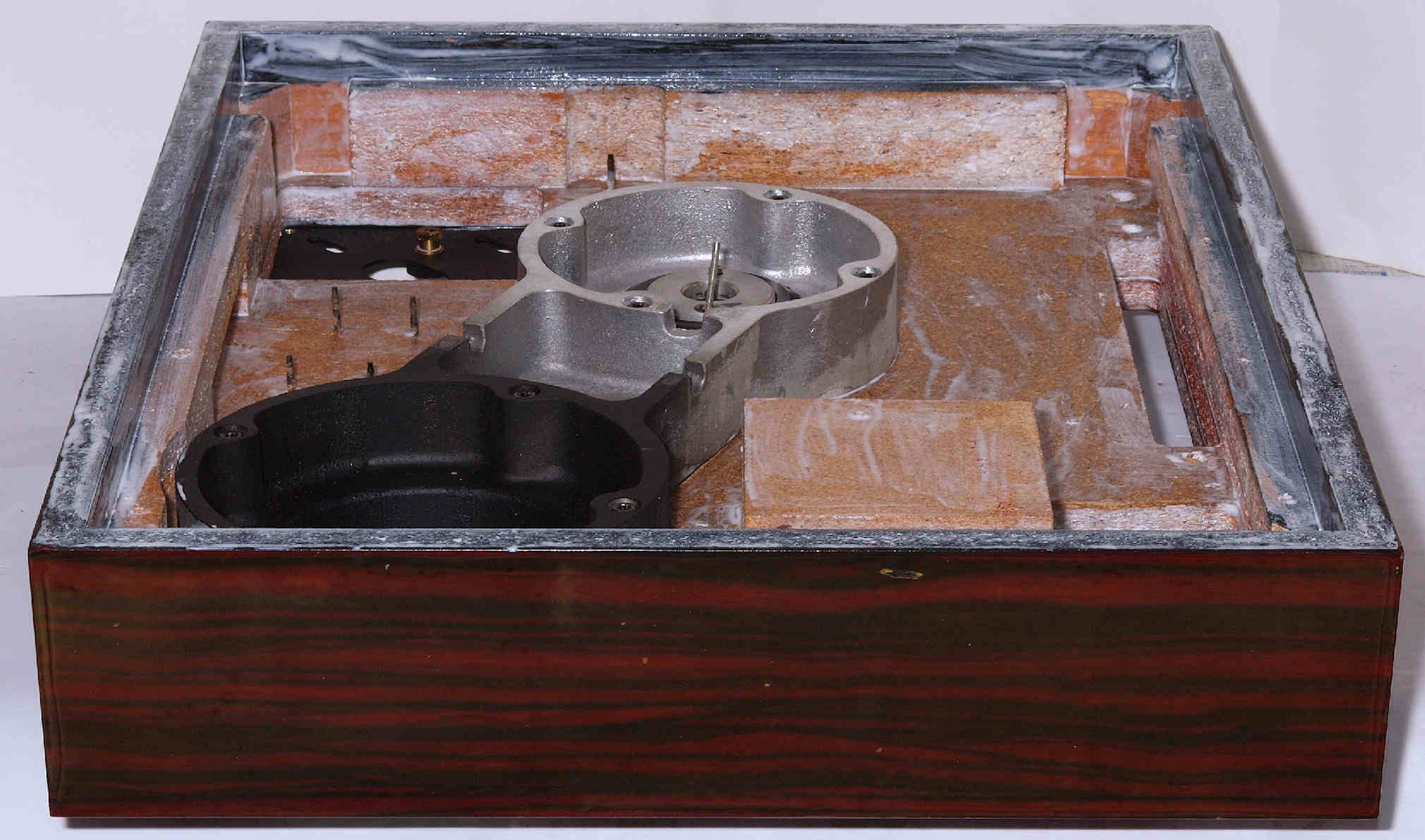

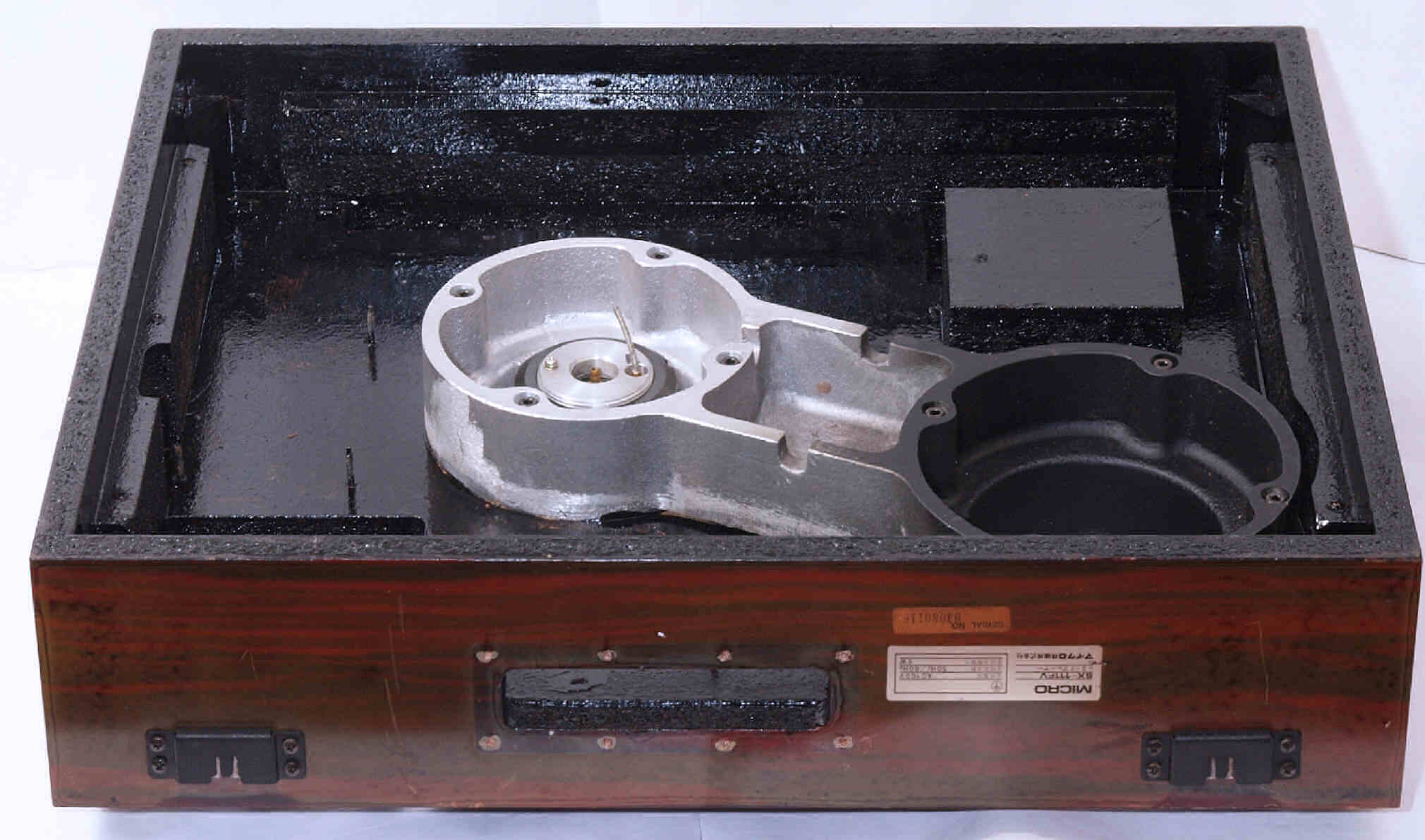

W２６．　修理前　本体下、　後から。

W２７．　修理中　本体下、　後から。　水性木工ボンドを塗布する。

W２８．　修理後　本体下、　後から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

W２９．　修理前　本体下、　左から。

W２A．　修理中　本体下、　左から。　水性木工ボンドを塗布する。

W２B．　修理後　本体下、　左から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

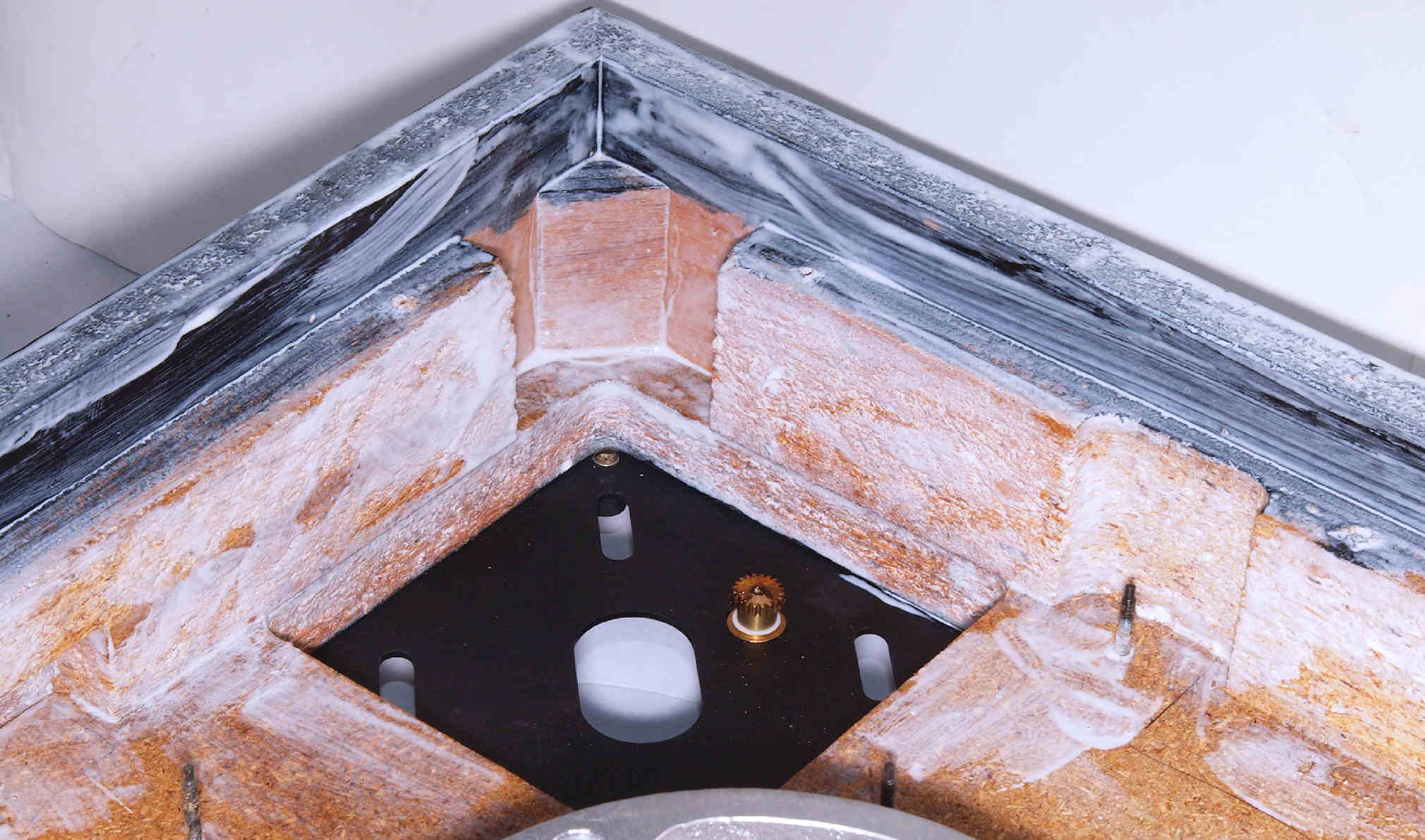

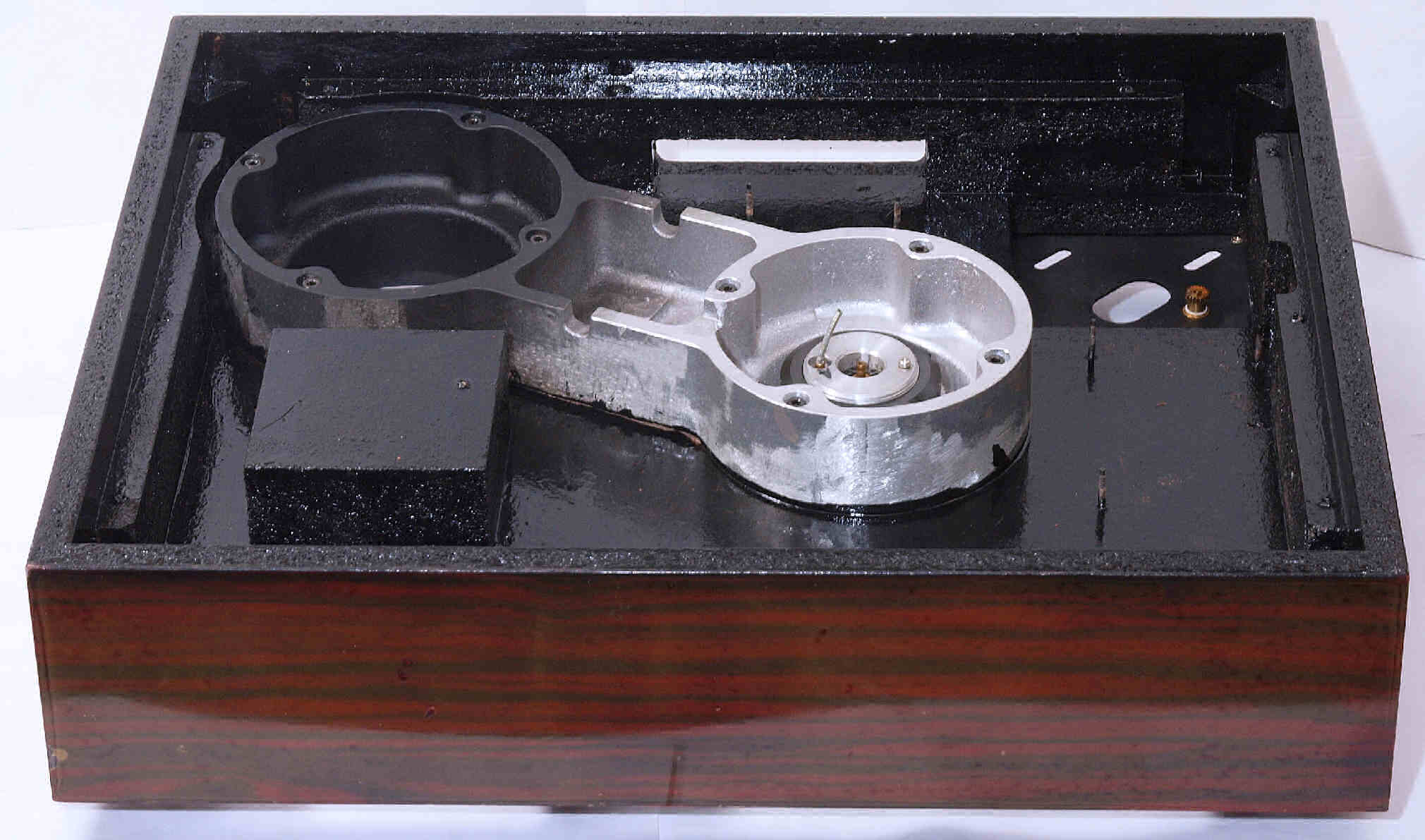

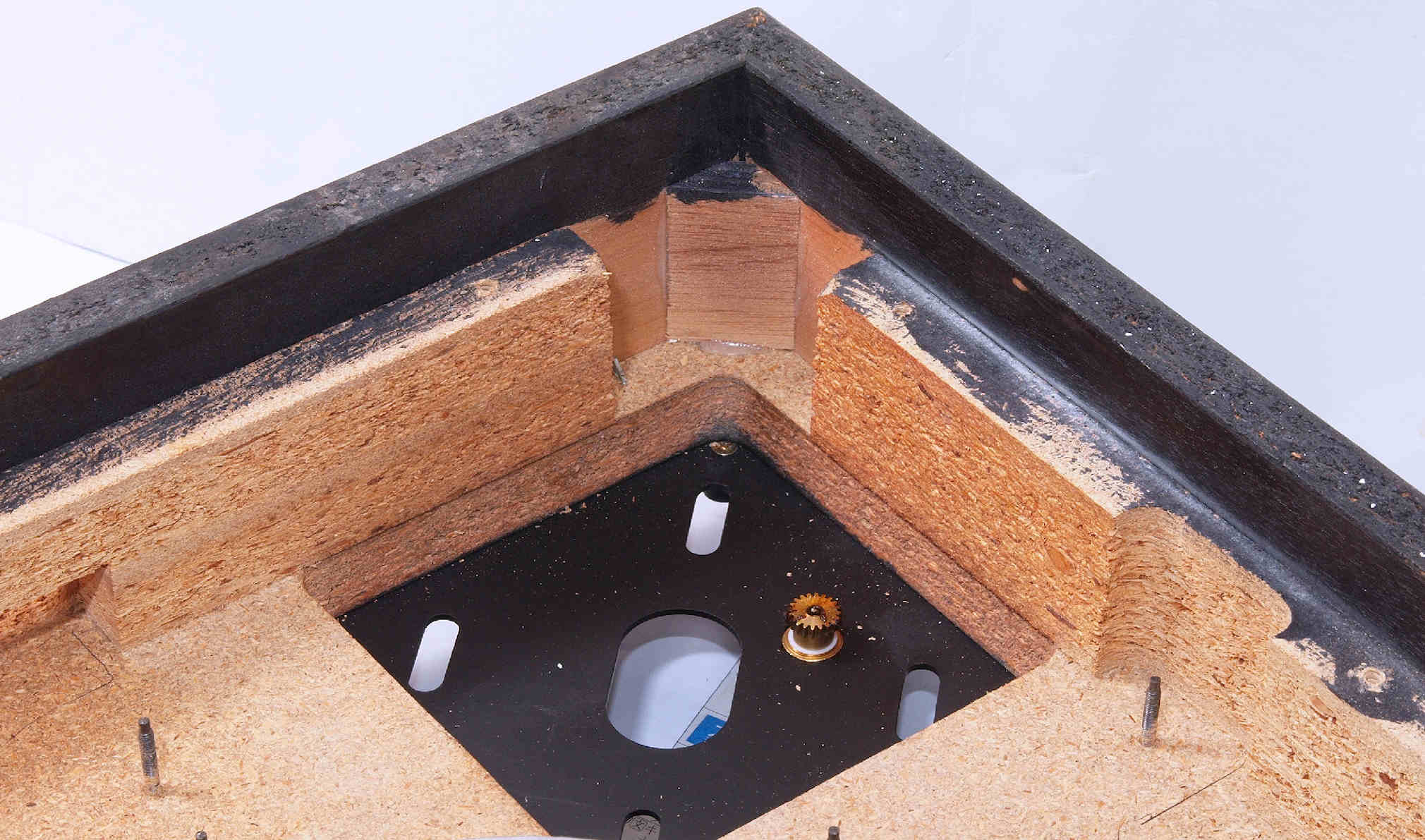

W３１．　修理前　本体下、　モーター取付け部。

W３２．　修理中　本体下、　モーター取付け部。　水性木工ボンドを塗布する。

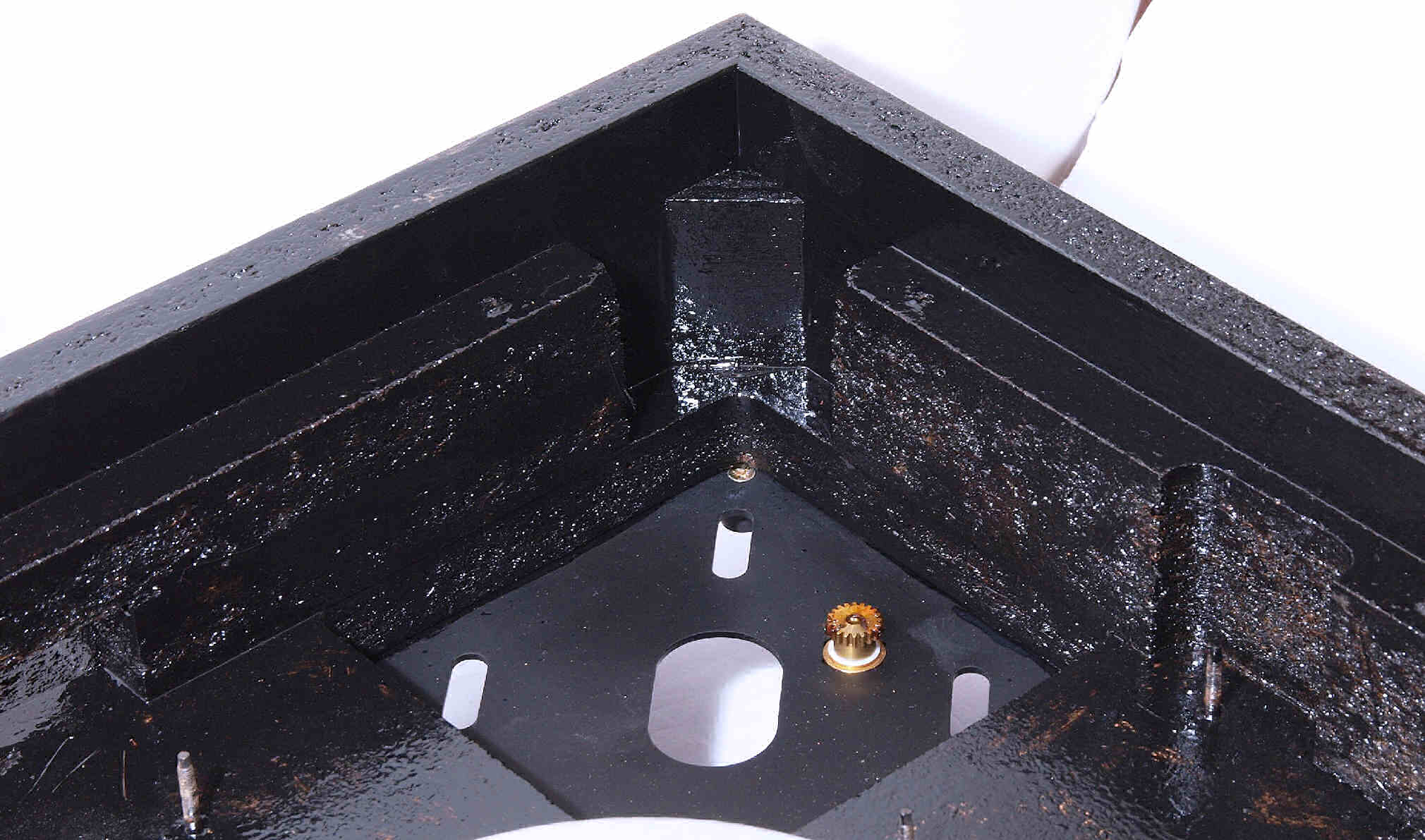

W３３．　修理後　本体下、　モーター取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

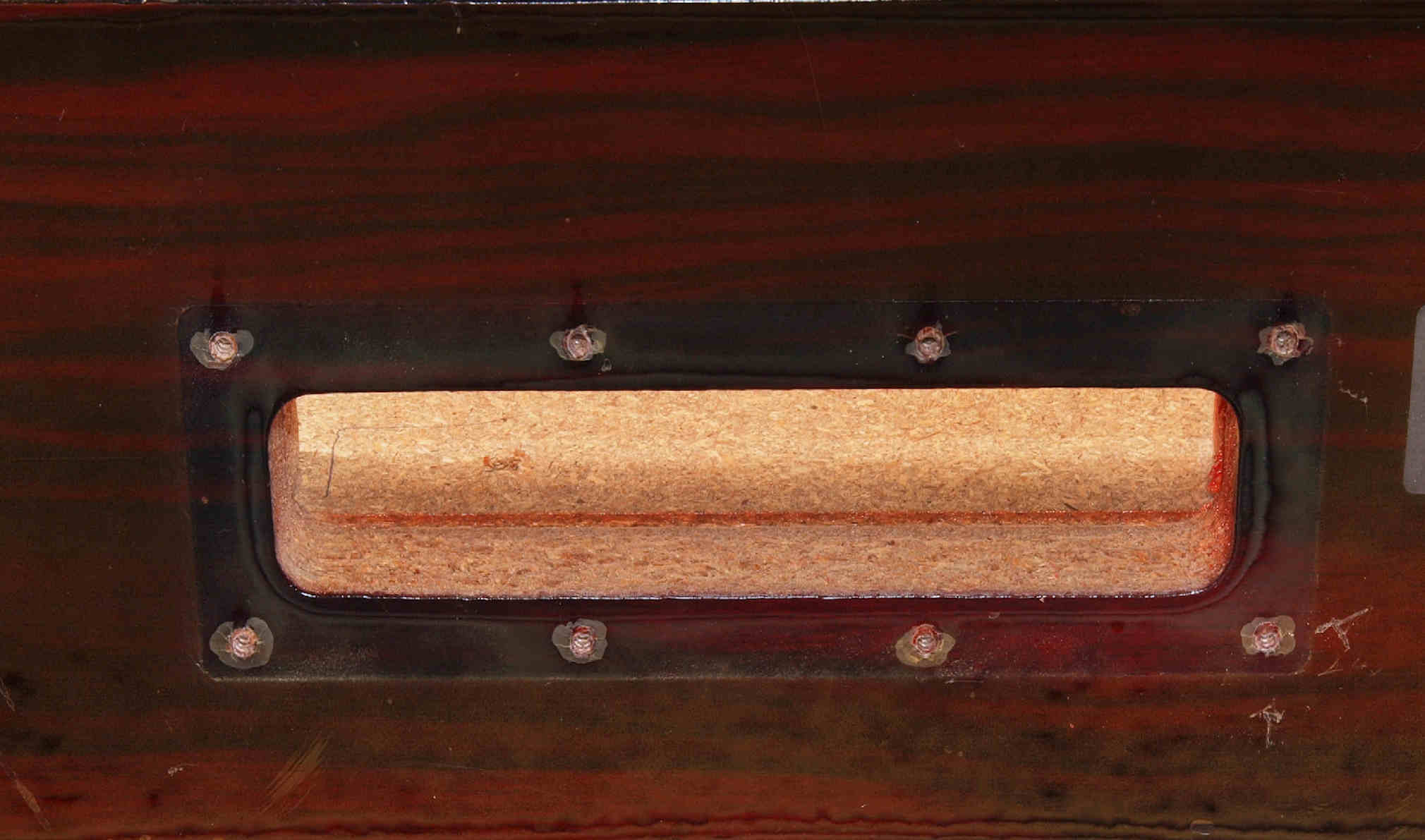

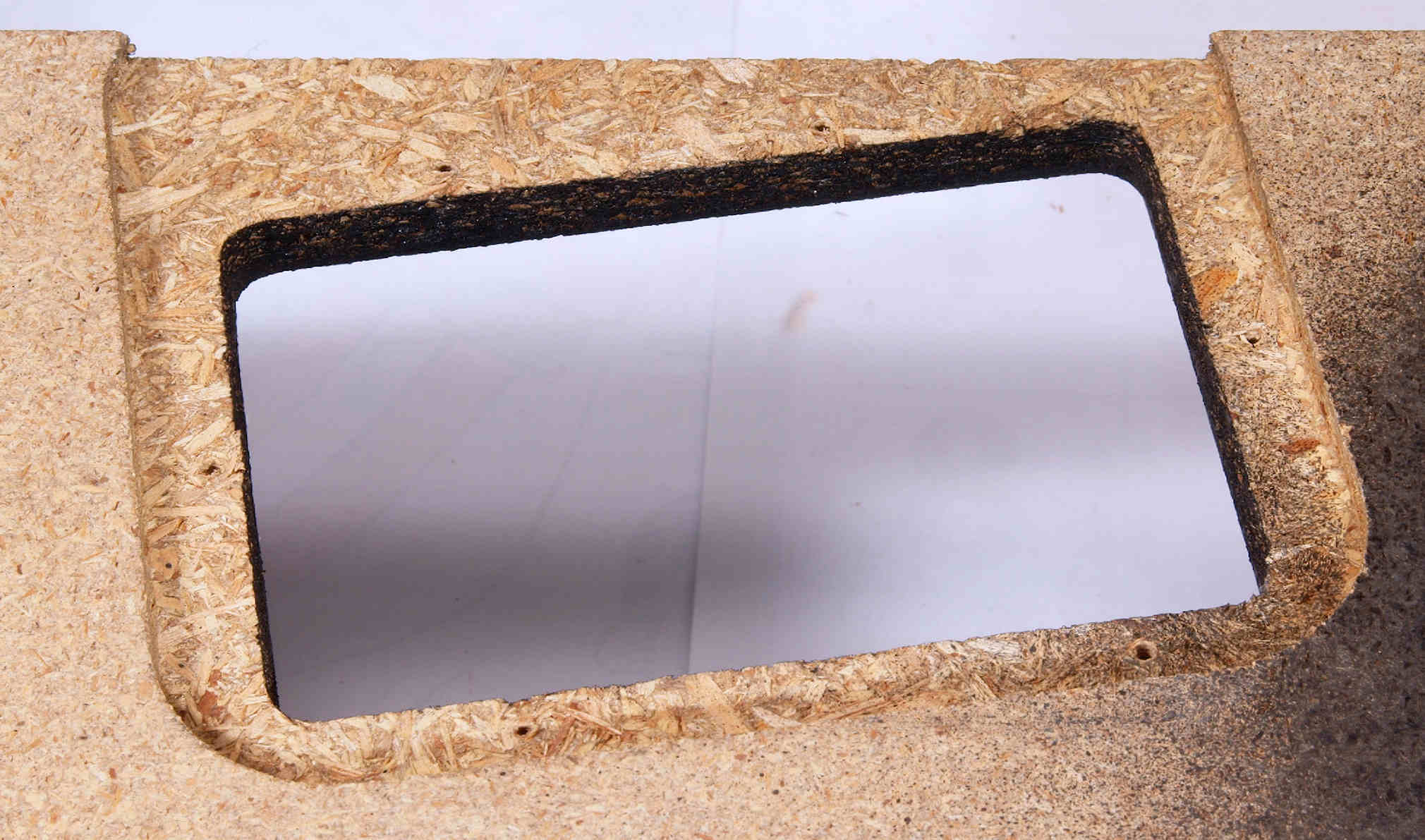

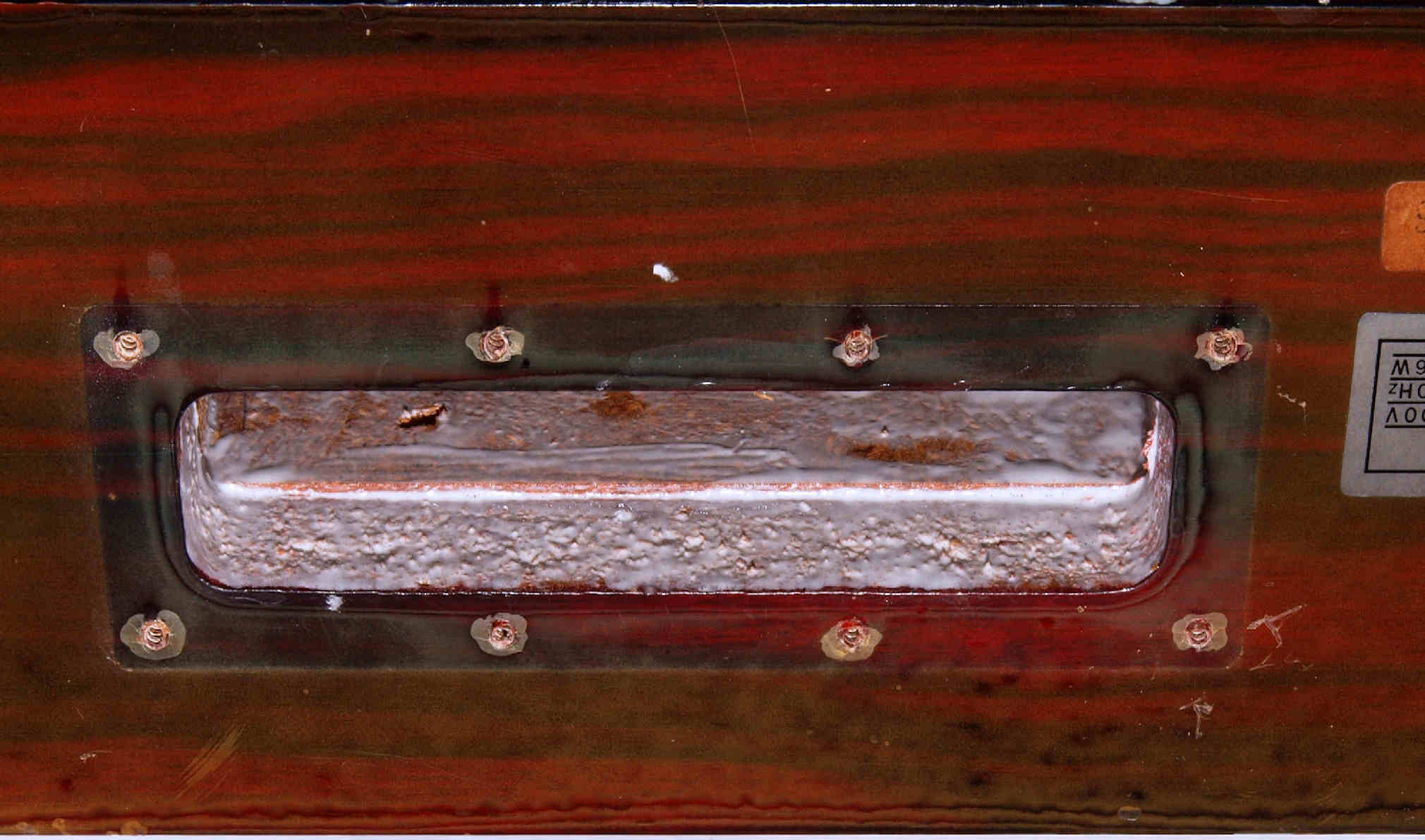

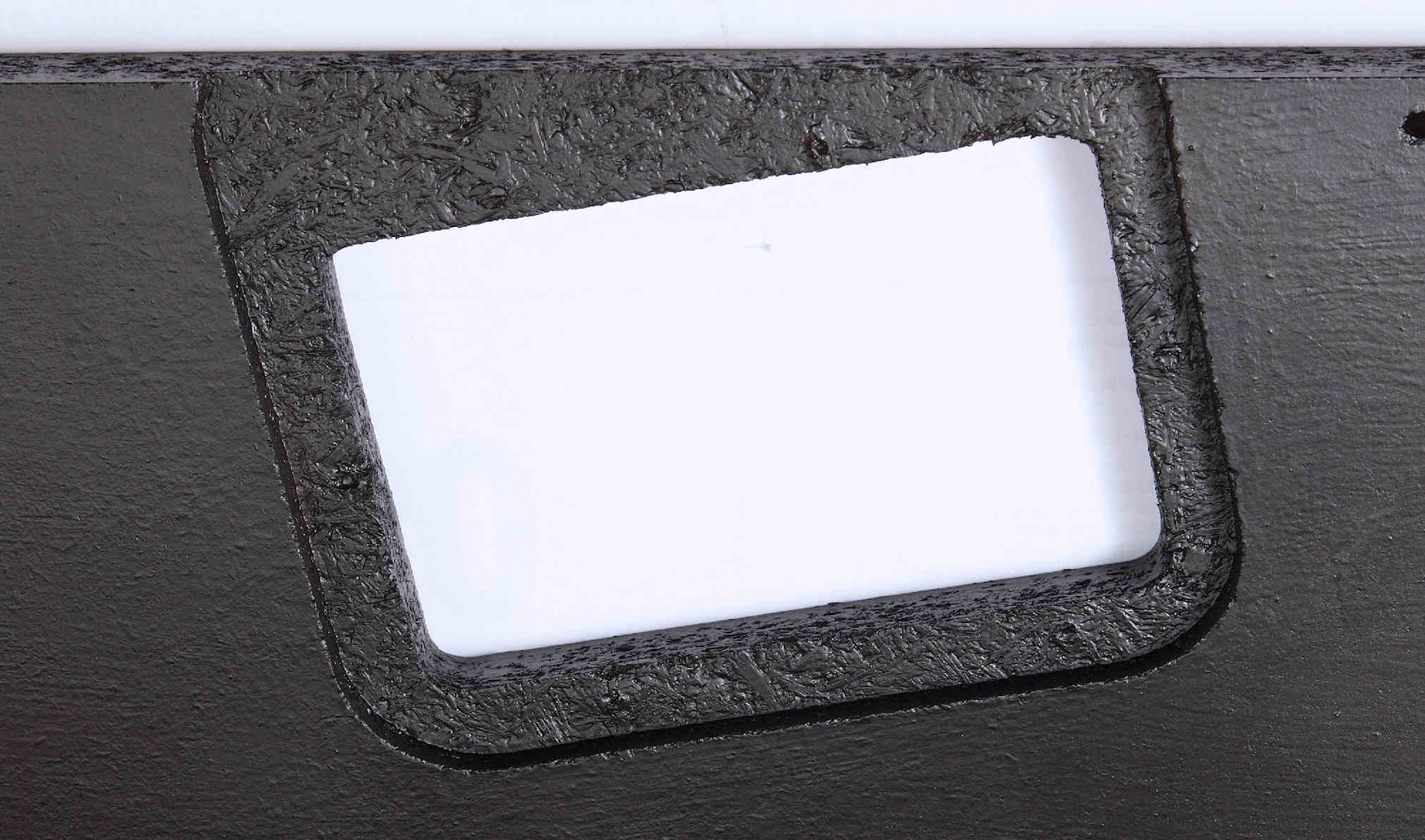

W３４．　修理前　本体下、　端子取付け部。

W３５．　修理中　本体下、　端子取付け部。　水性木工ボンドを塗布する。

W３６．　修理中　本体下、　端子取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

W３７．　修理前　本体下、　操作部。

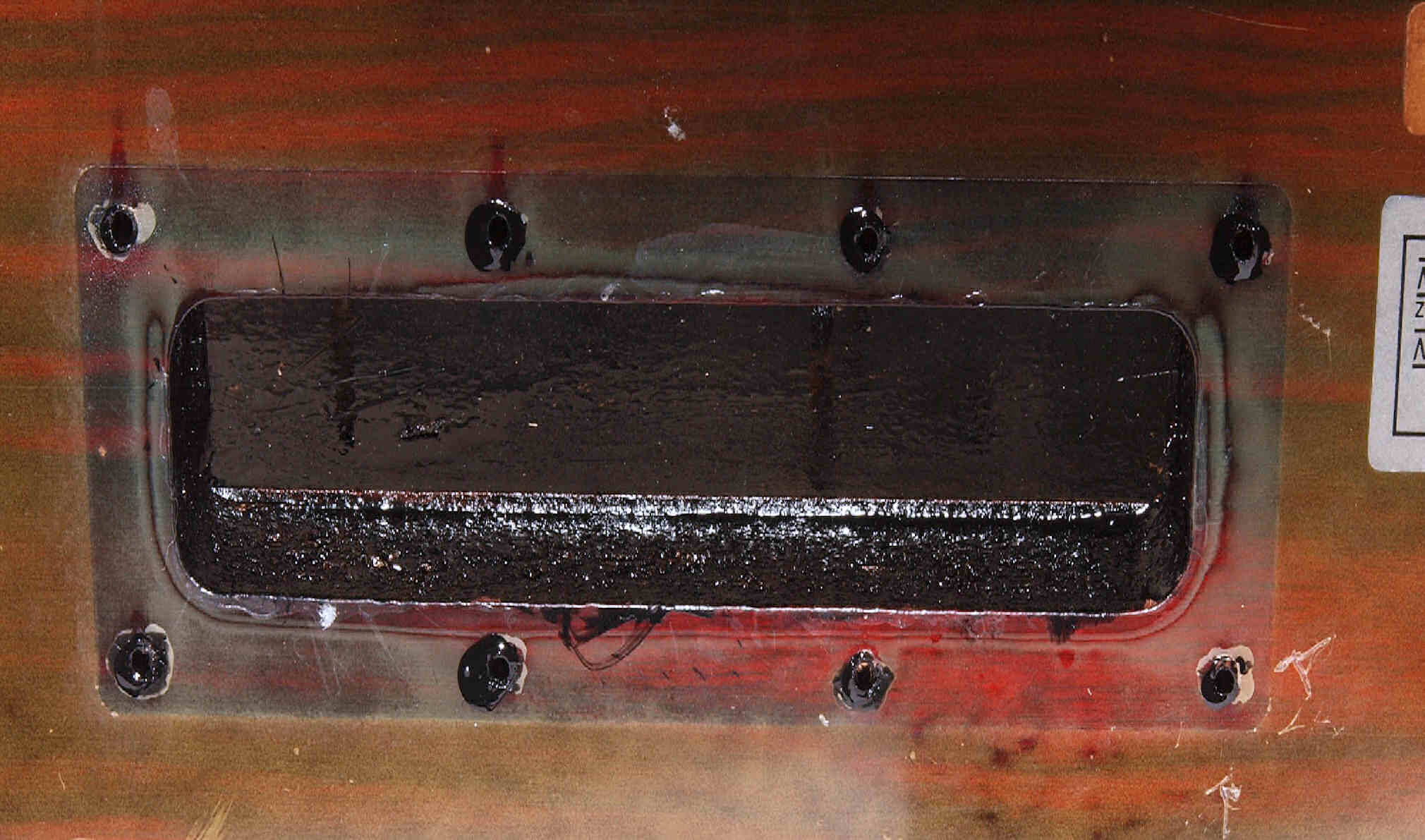

W３８．　修理中　本体下、　操作部。　水性木工ボンドを塗布する。

W３９．　修理中　本体下、　操作部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

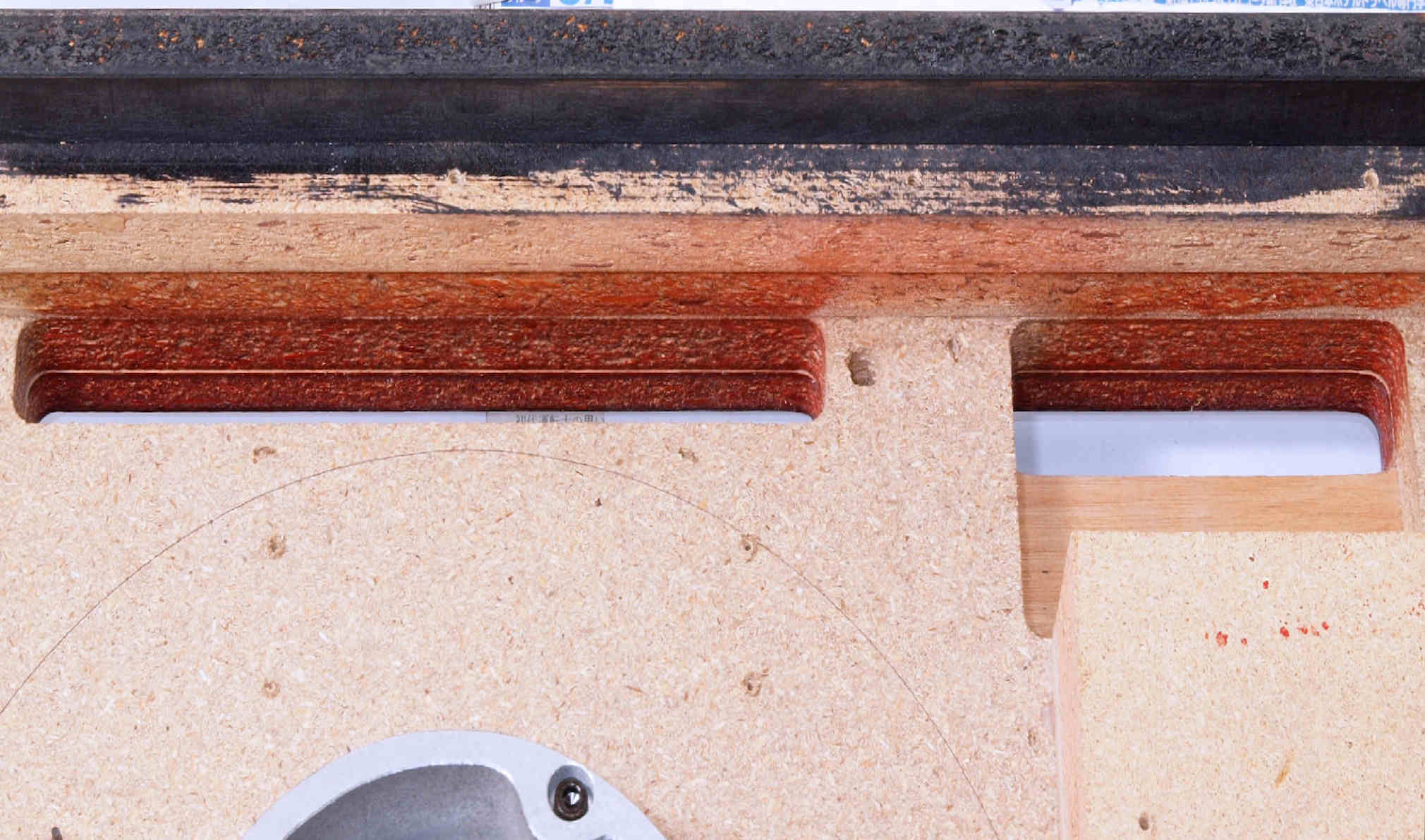

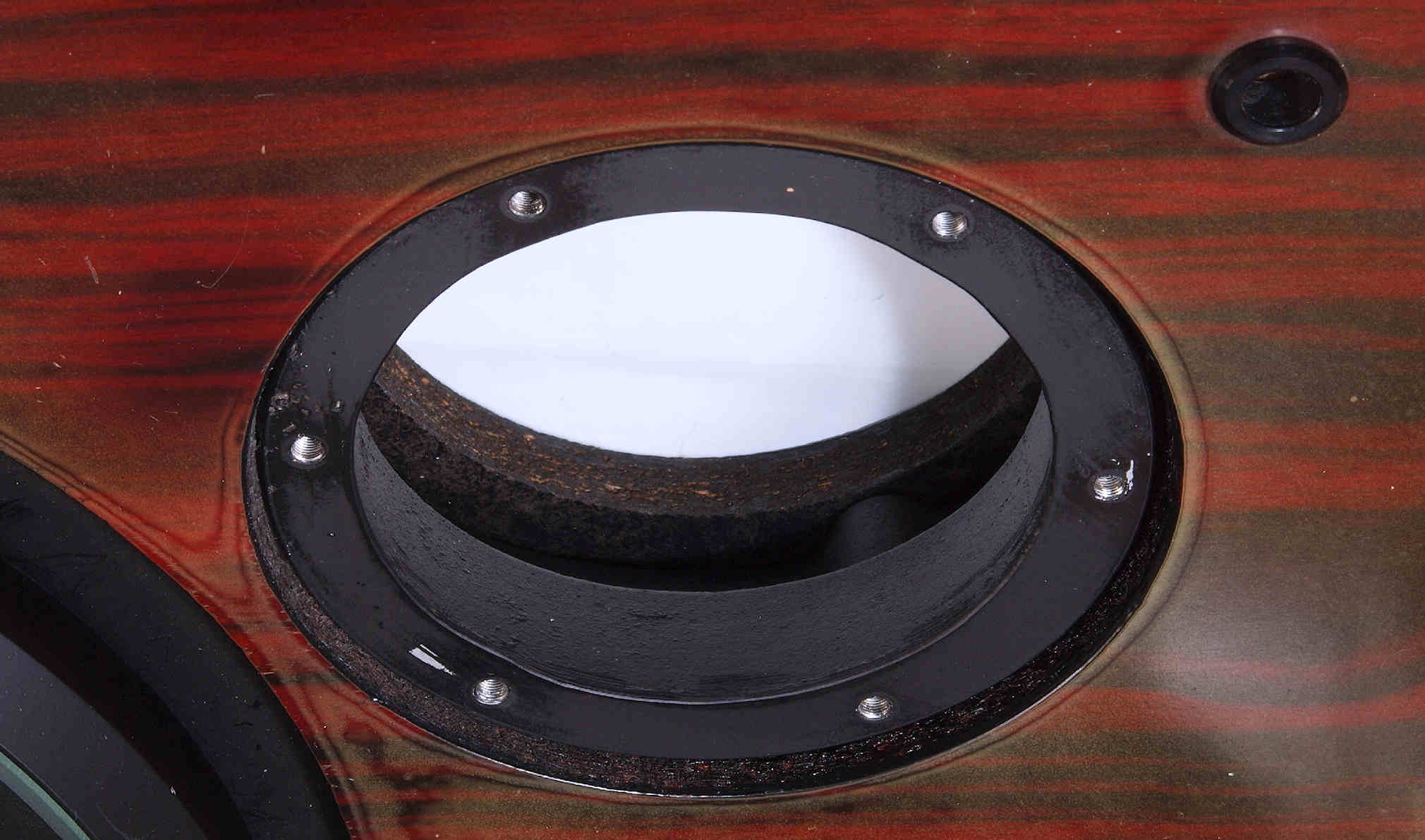

W４１．　修理前　アーム取り付け穴横。

W４２．　修理後　アーム取り付け穴横、　水性木工ボンドを塗布する。

W４３．　修理前　本体下、　モーター取付け部横。

W４４．　修理後　本体下、　モーター取付け部横。　水性木工ボンドを塗布する。

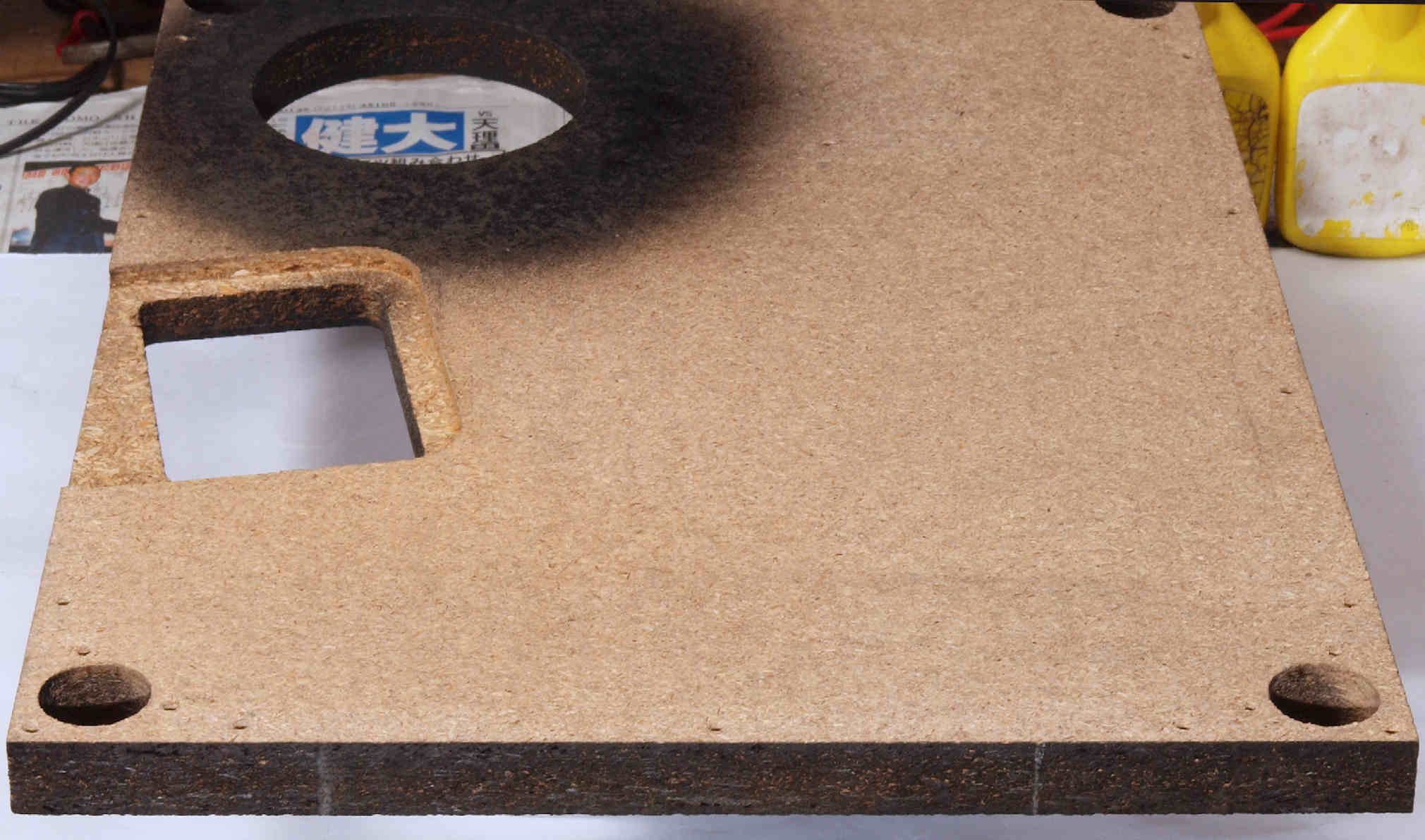

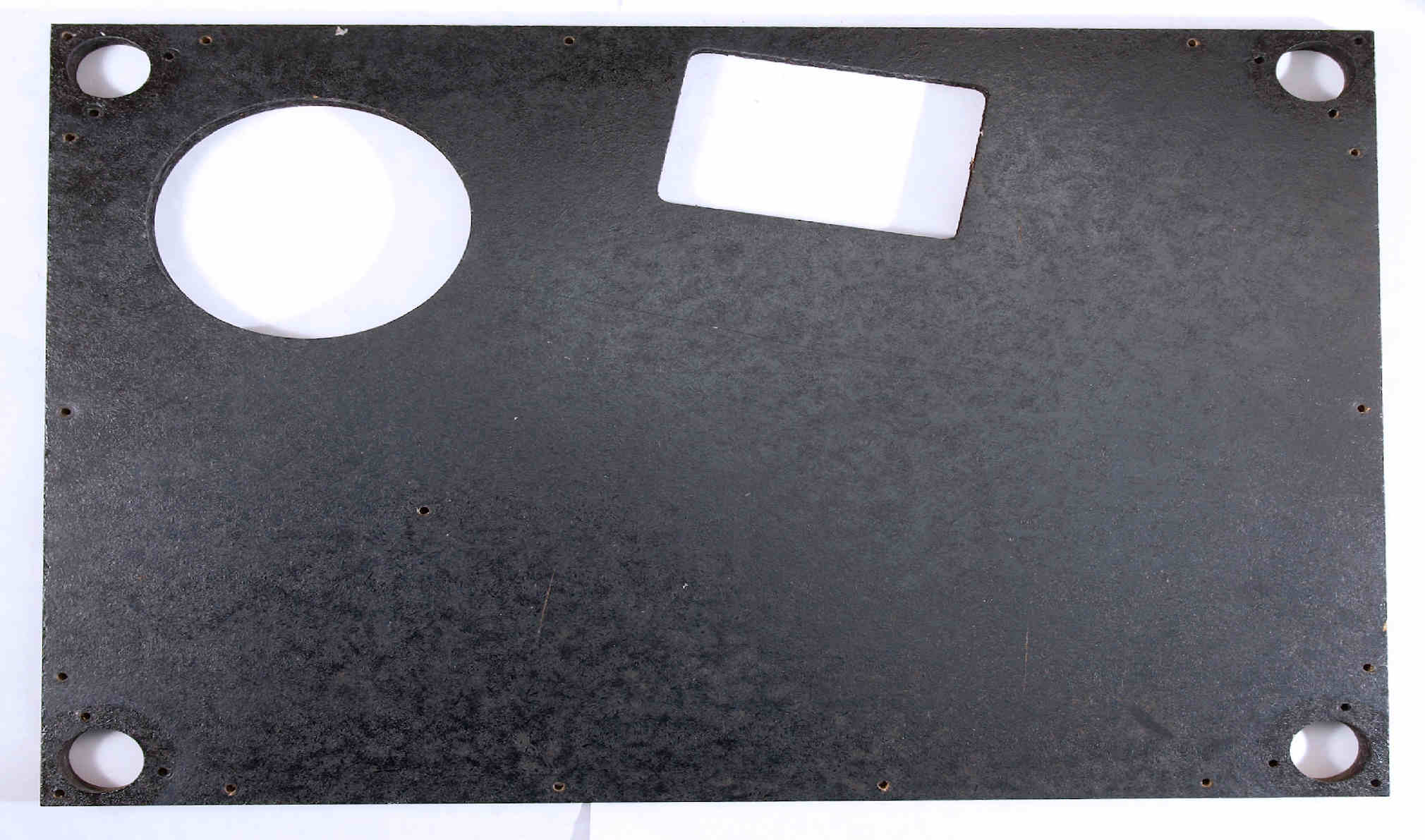

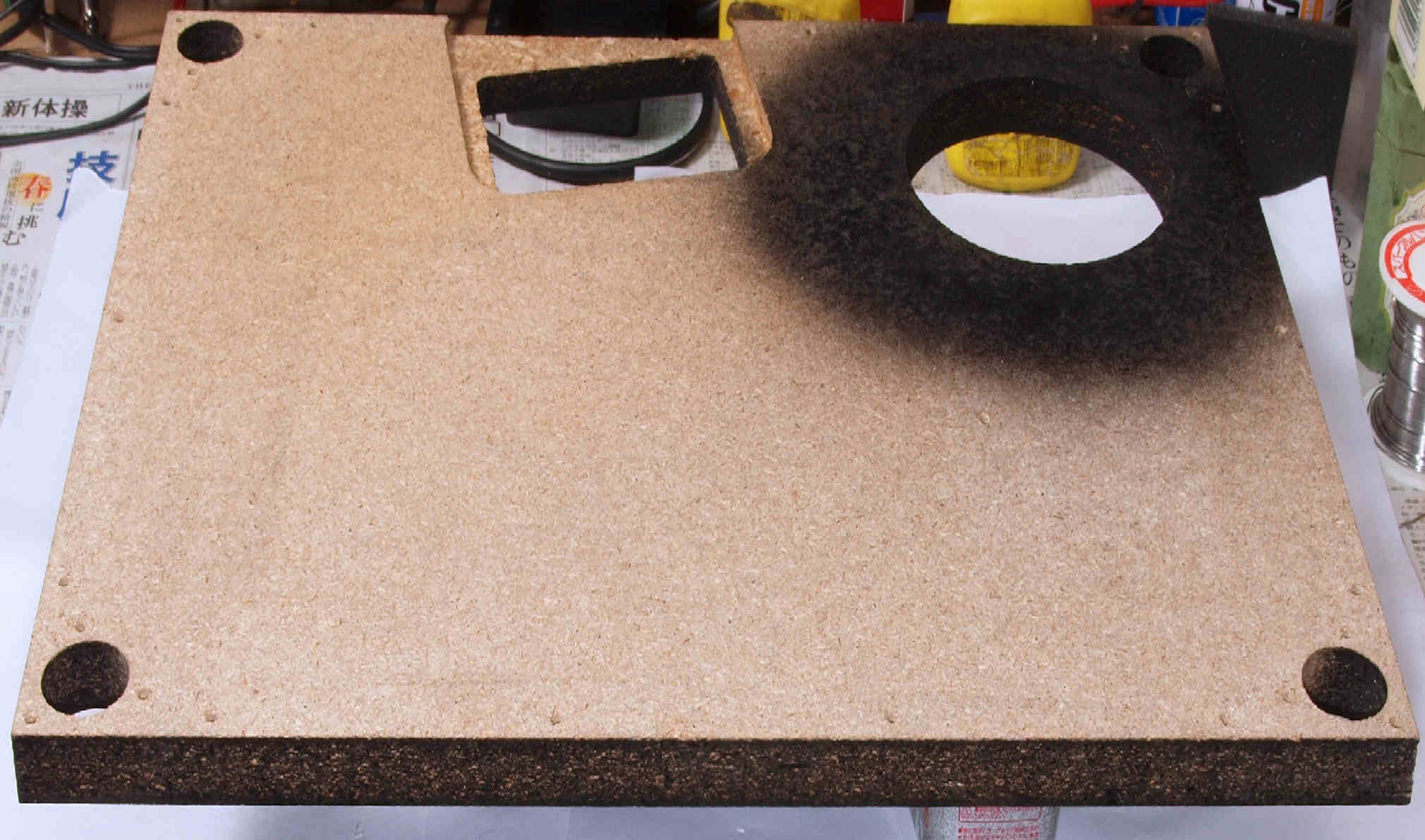

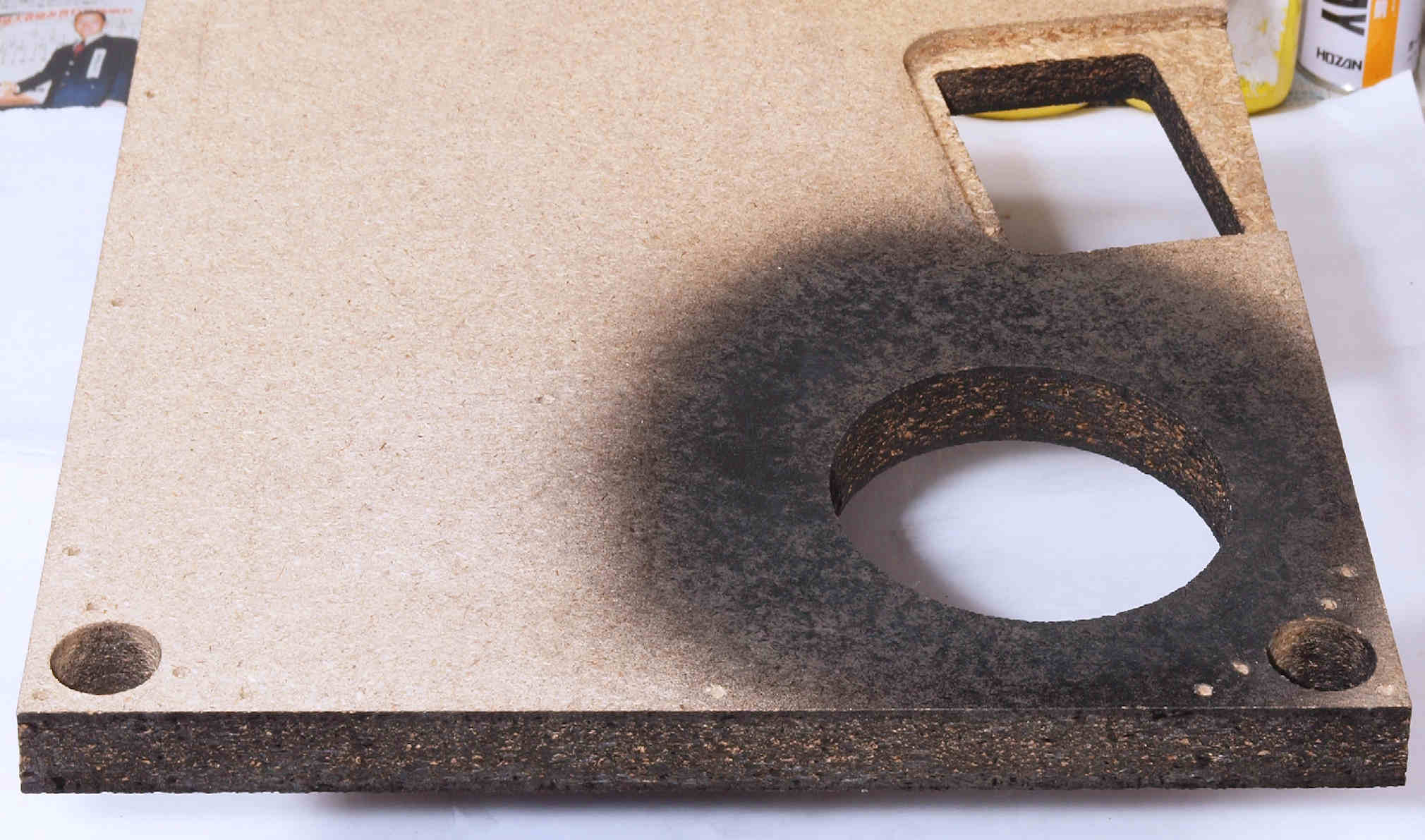

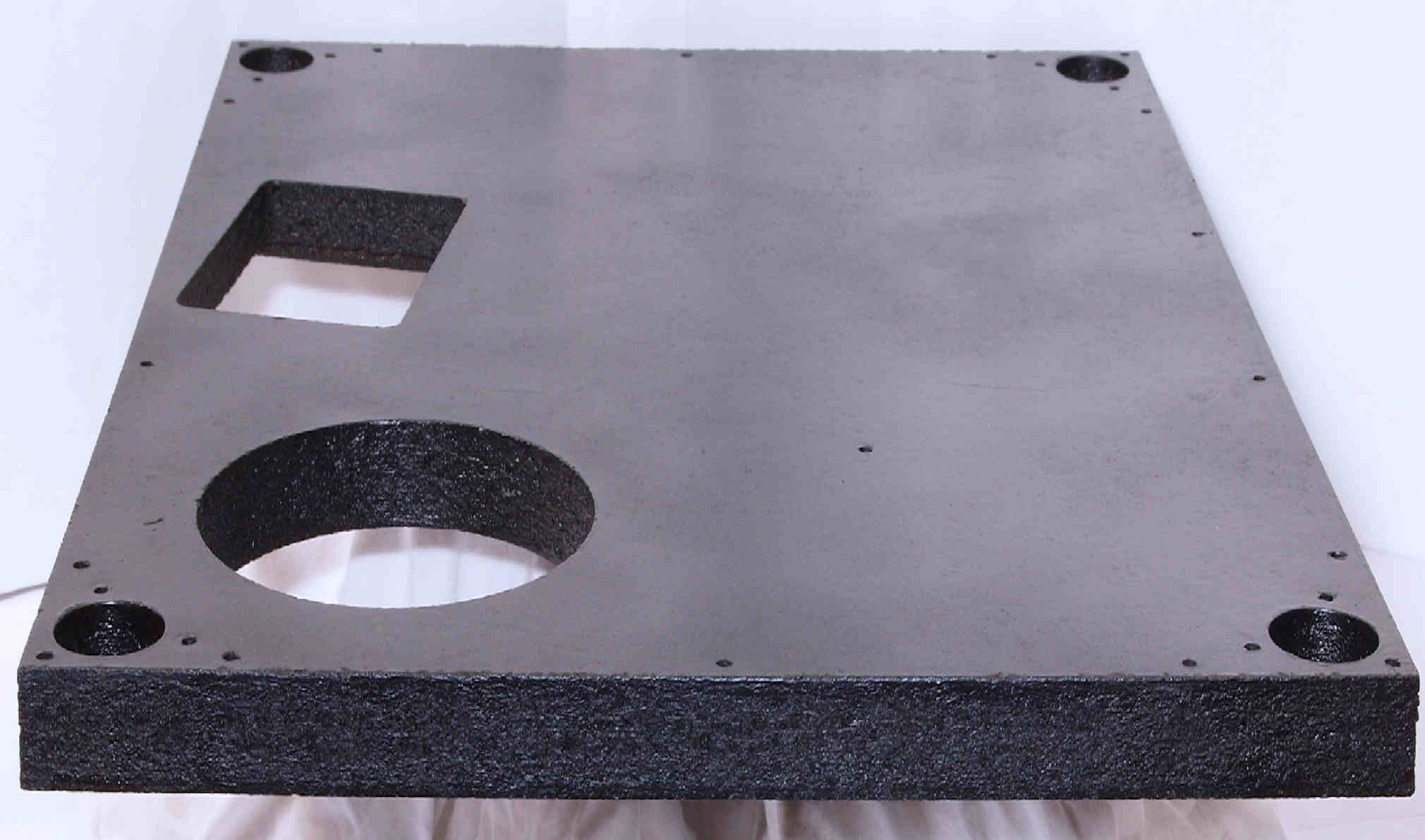

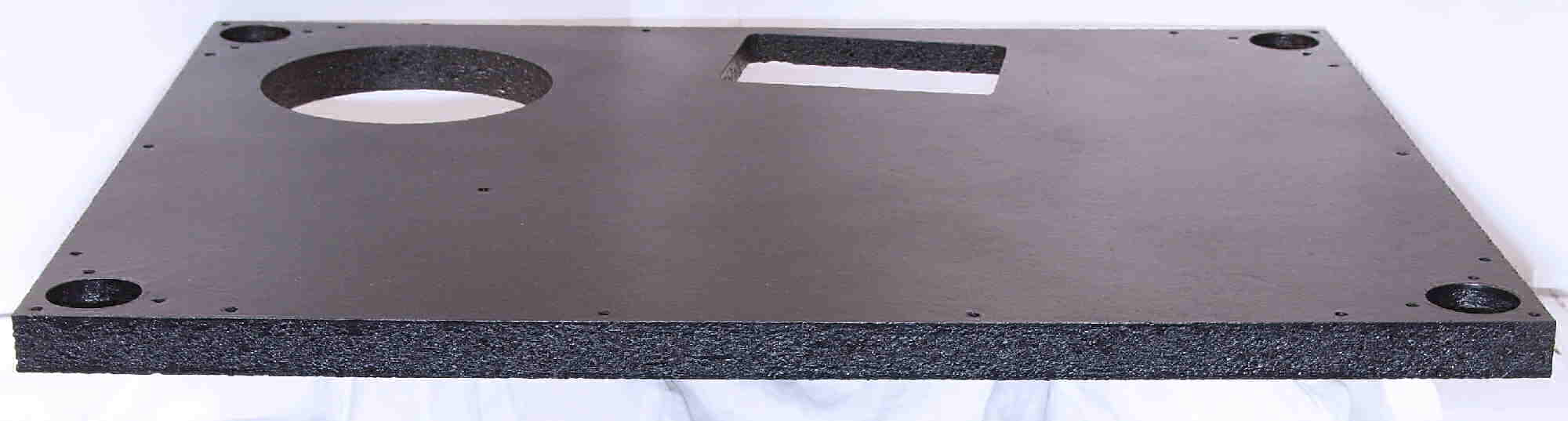

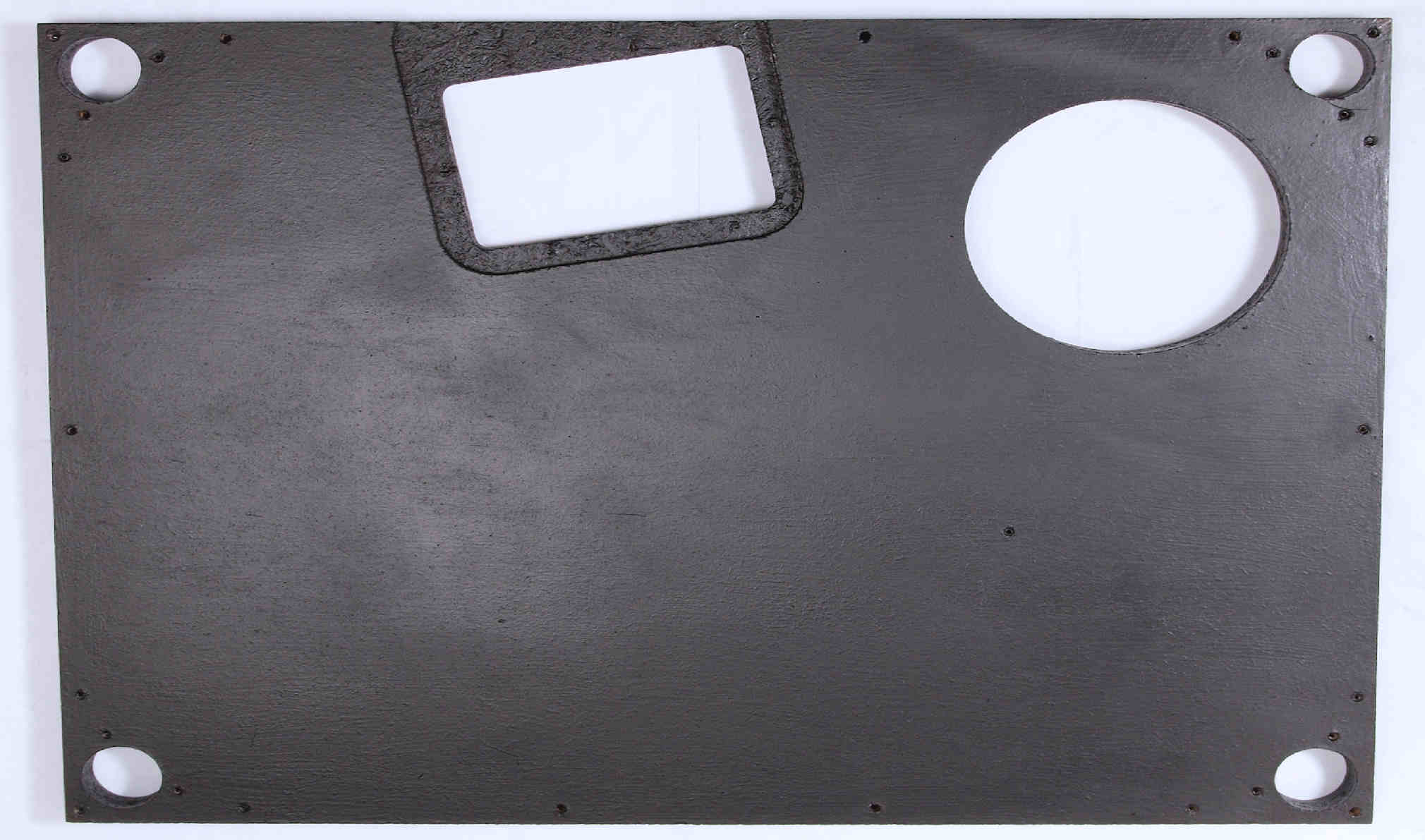

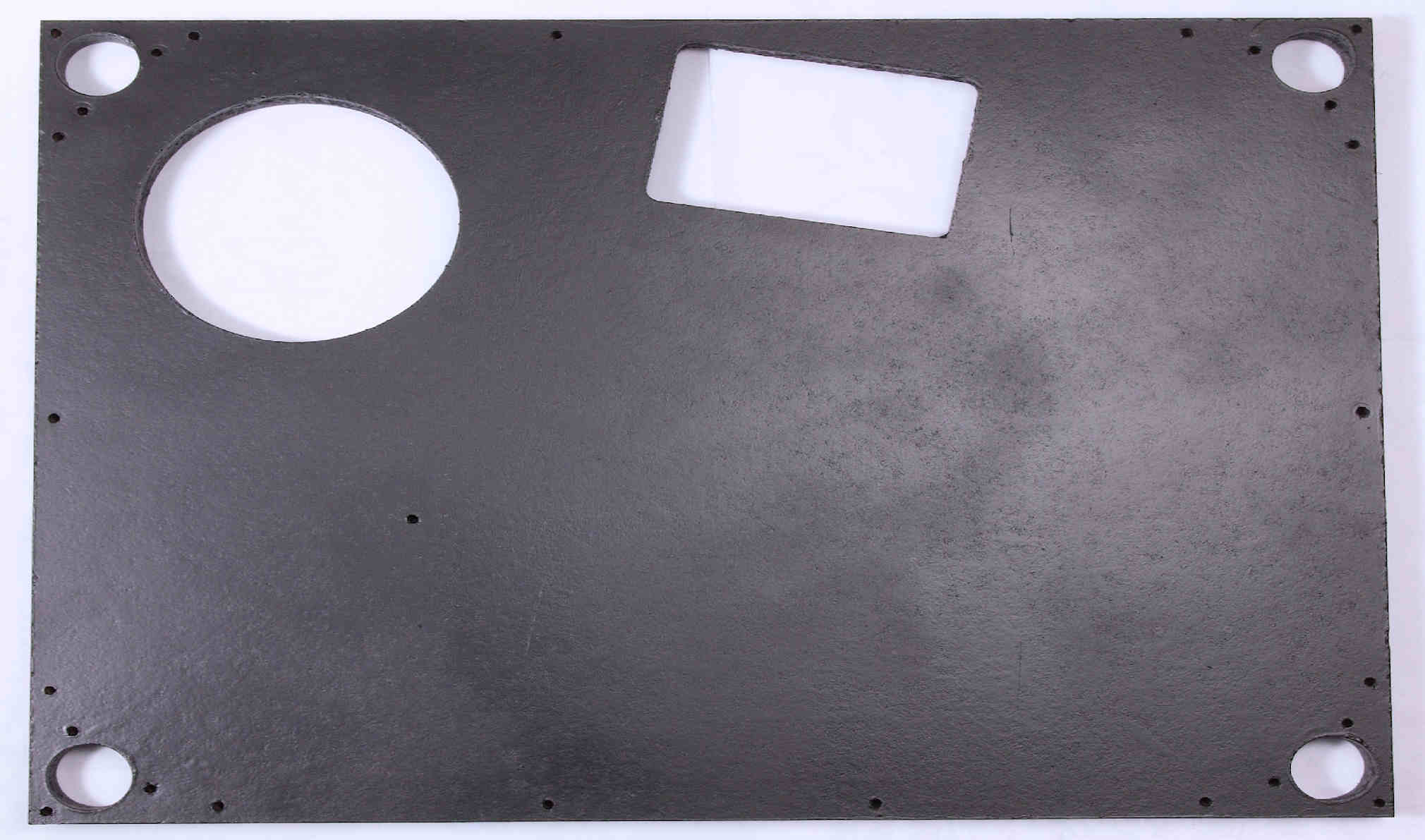

W５１．　修理前　底板表。

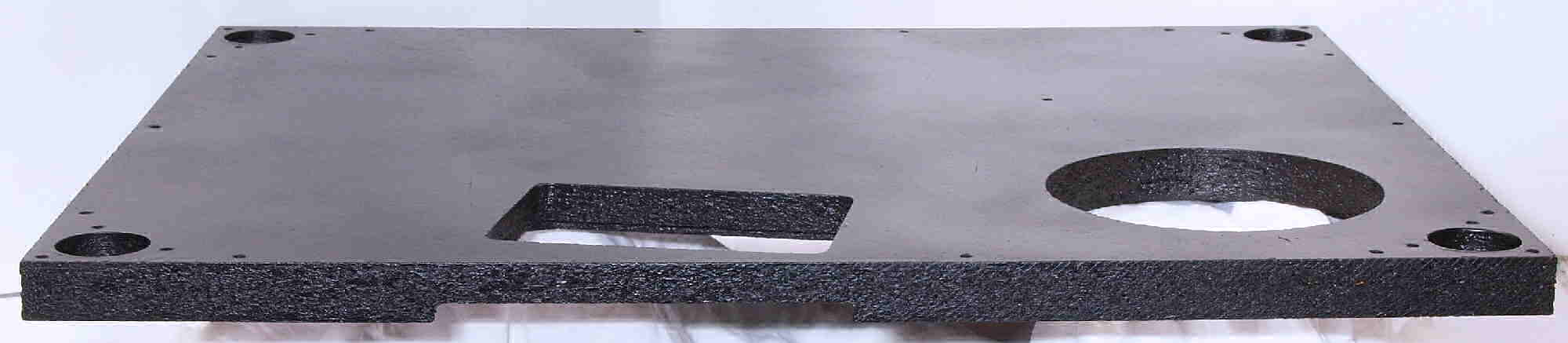

W５２．　修理（塗装）後　底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。

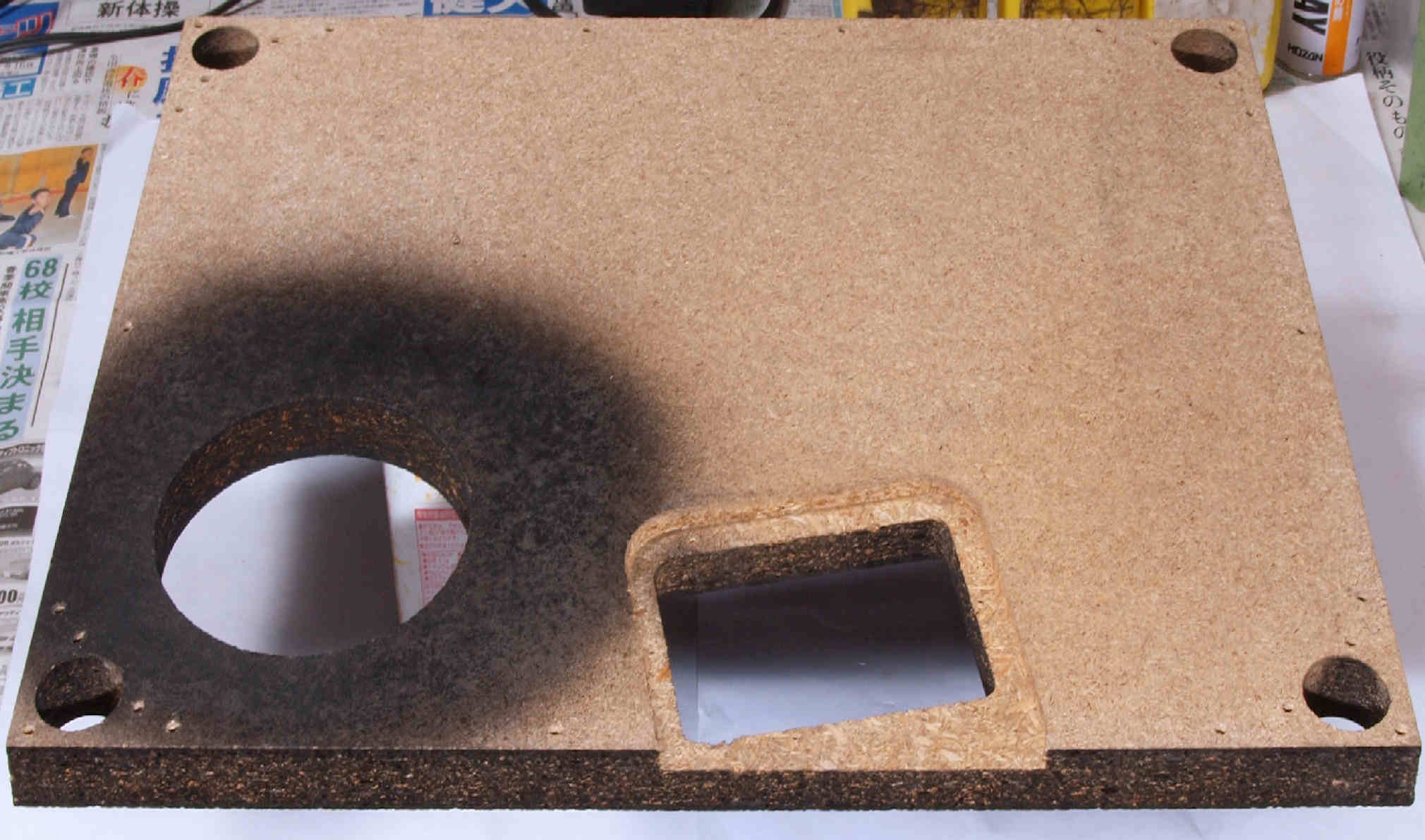

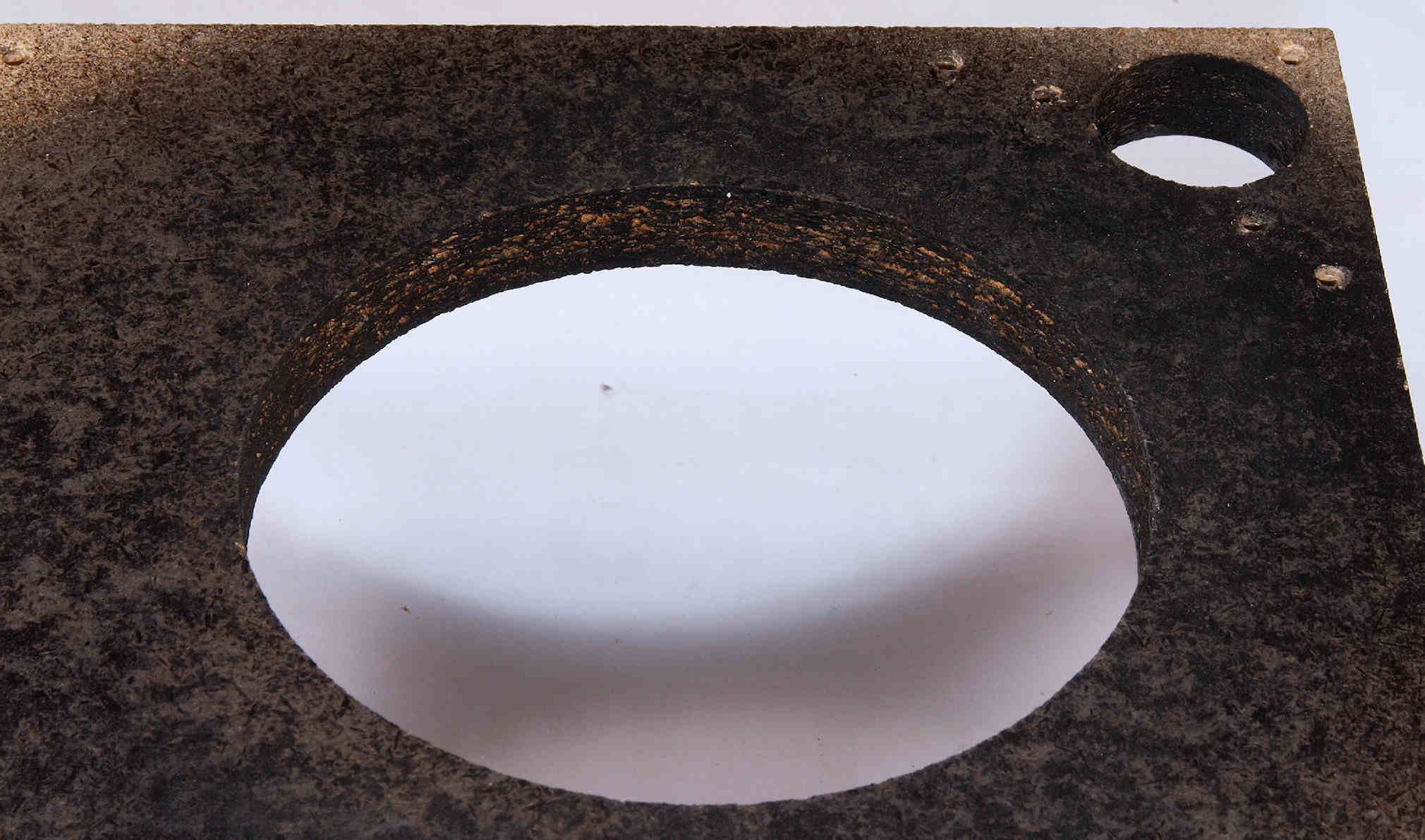

W５３．　修理前　底板裏側。

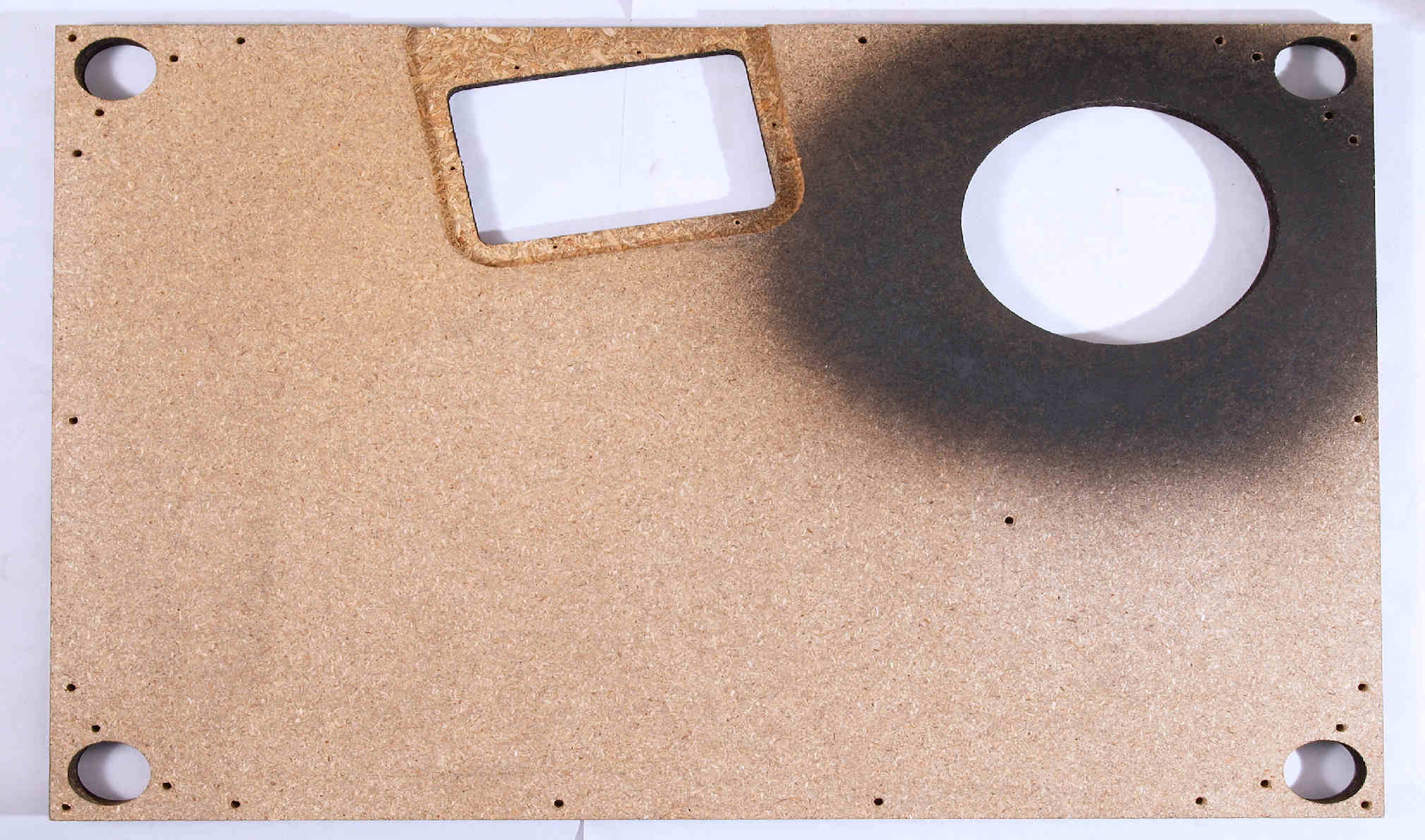

W５４．　修理（塗装）後　底板裏側。　さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

W６１．　修理前　底板裏側、　前から。

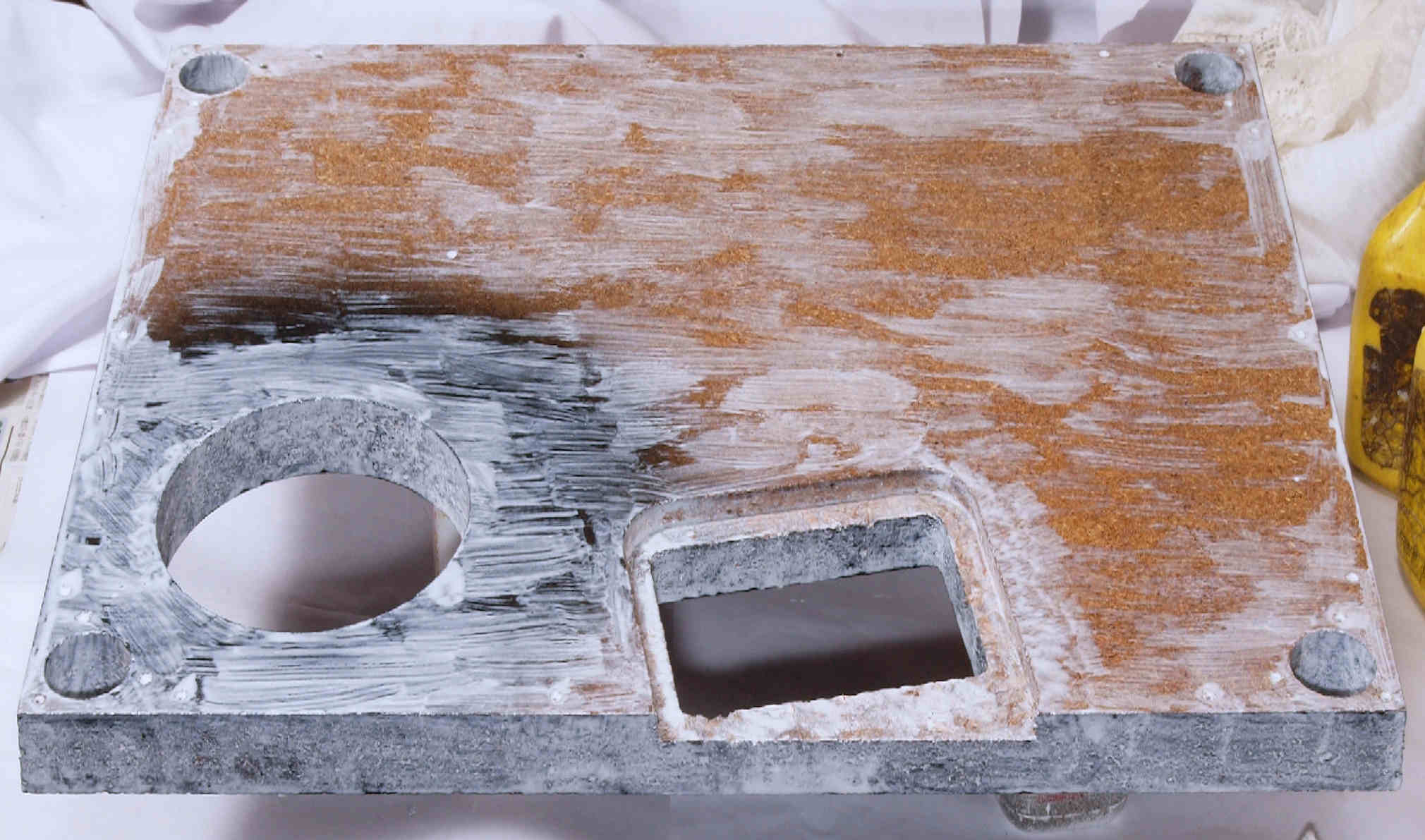

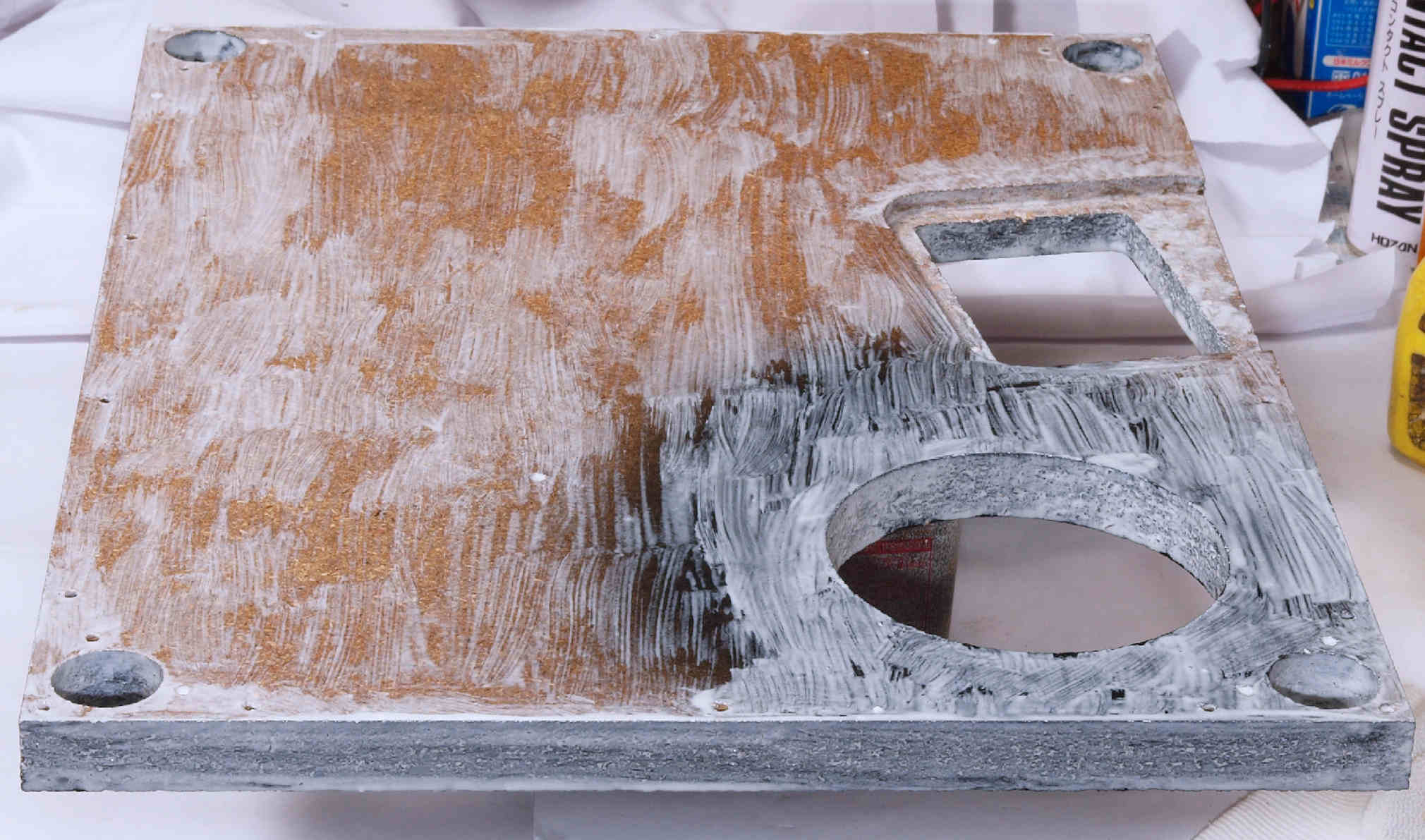

W６２．　修理中　底板裏側、　前から。　圧縮材に、水性木工ボンドを塗布する。

W６３．　修理（塗装）後　底板裏側、　前から。　さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

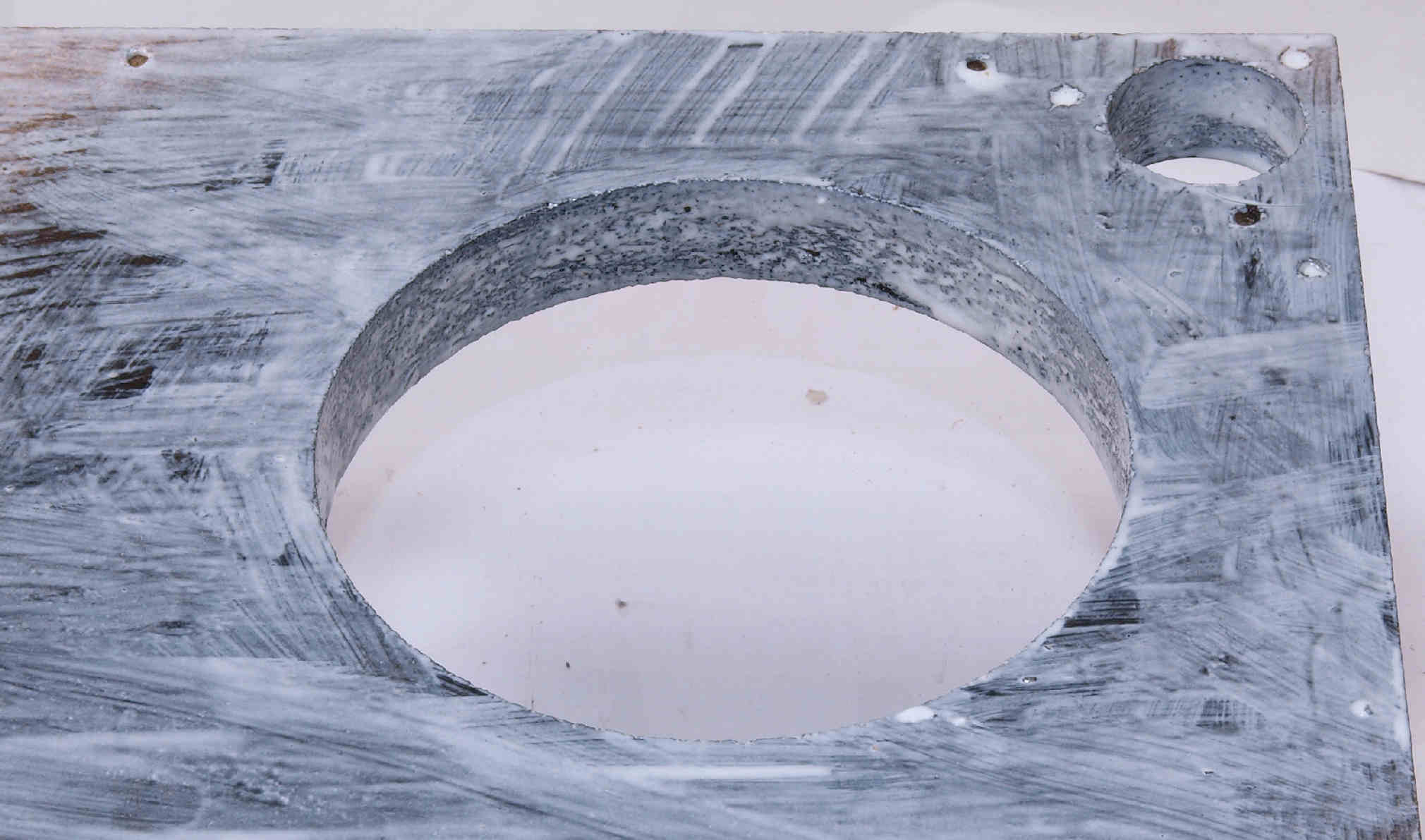

W６４．　修理前　底板裏側、　右から

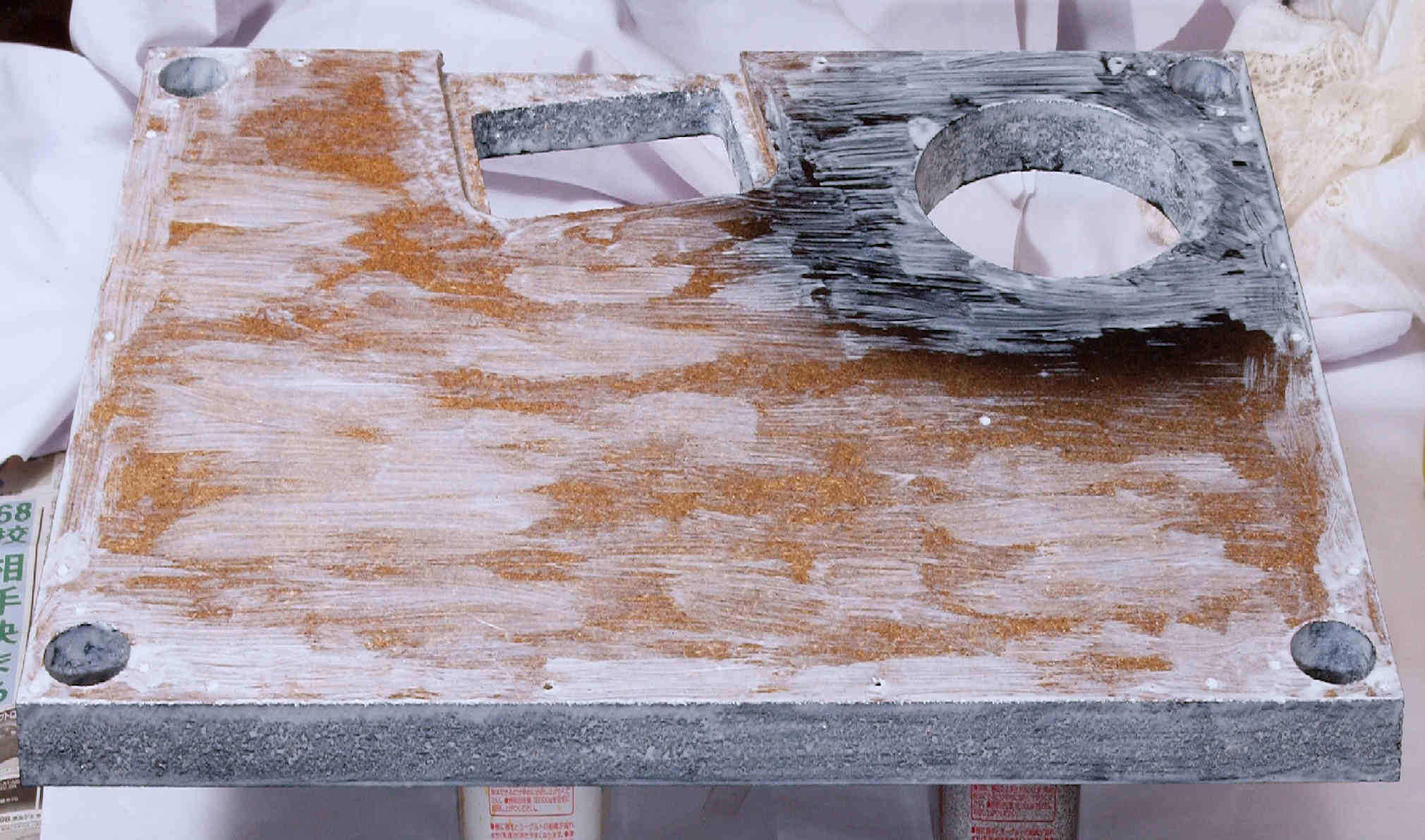

W６５．　修理中　底板裏側、　右から。　圧縮材に、水性木工ボンドを塗布する。

W６６．　修理（塗装）後　底板裏側、　右から。　さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

W６７．　修理前　底板裏側、　後から

W６８．　修理中　底板裏側、　後から。　圧縮材に、水性木工ボンドを塗布する。

W６９．　修理（塗装）後　底板裏側、　後から。　さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

W６A．　修理前　底板裏側、　左から

W６B．　修理中　底板裏側、　左から。　圧縮材に、水性木工ボンドを塗布する。

W６C．　修理（塗装）後　底板裏側、　左から。　さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

W７１．　修理中　底板裏、トランスカバーを取付ける所。

W７２．　修理中　底板裏、トランスカバーを取付ける所、水性木工ボンドを塗布する。

W７３．　修理（塗装）後　底板裏、トランスカバーを取付ける所、キズを消す為と割れを防ぐのに、ラッカーを吹。

W７４．　修理前　底板裏、アーム取り付け穴。

W７５．　修理中　底板裏、アーム取り付け穴、水性木工ボンドを塗布する。

W７６．　修理中　底板裏、アーム取り付け穴、裏の圧縮材、さらに、キズを消す為と割れを防ぐのに、ラッカーを吹く。

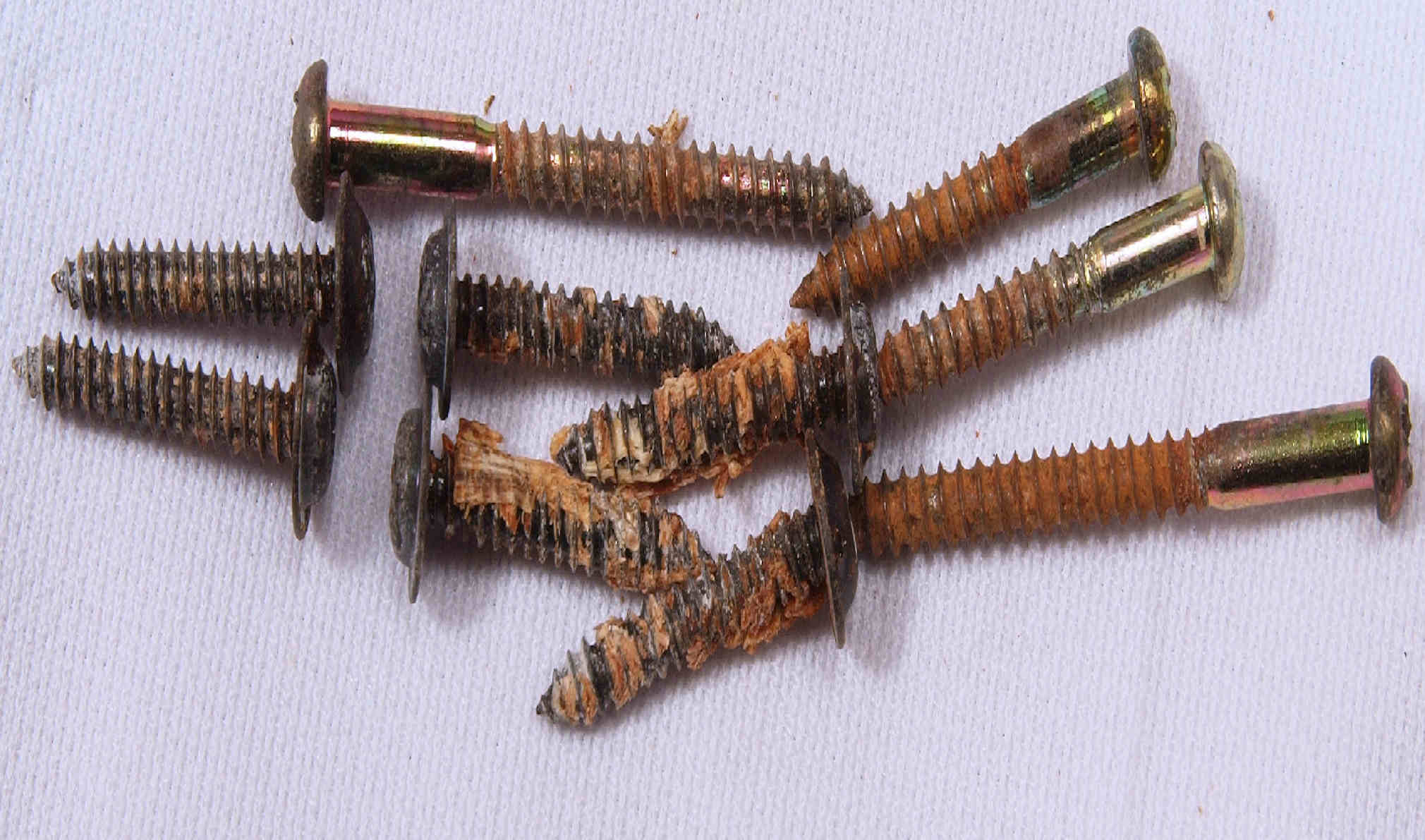

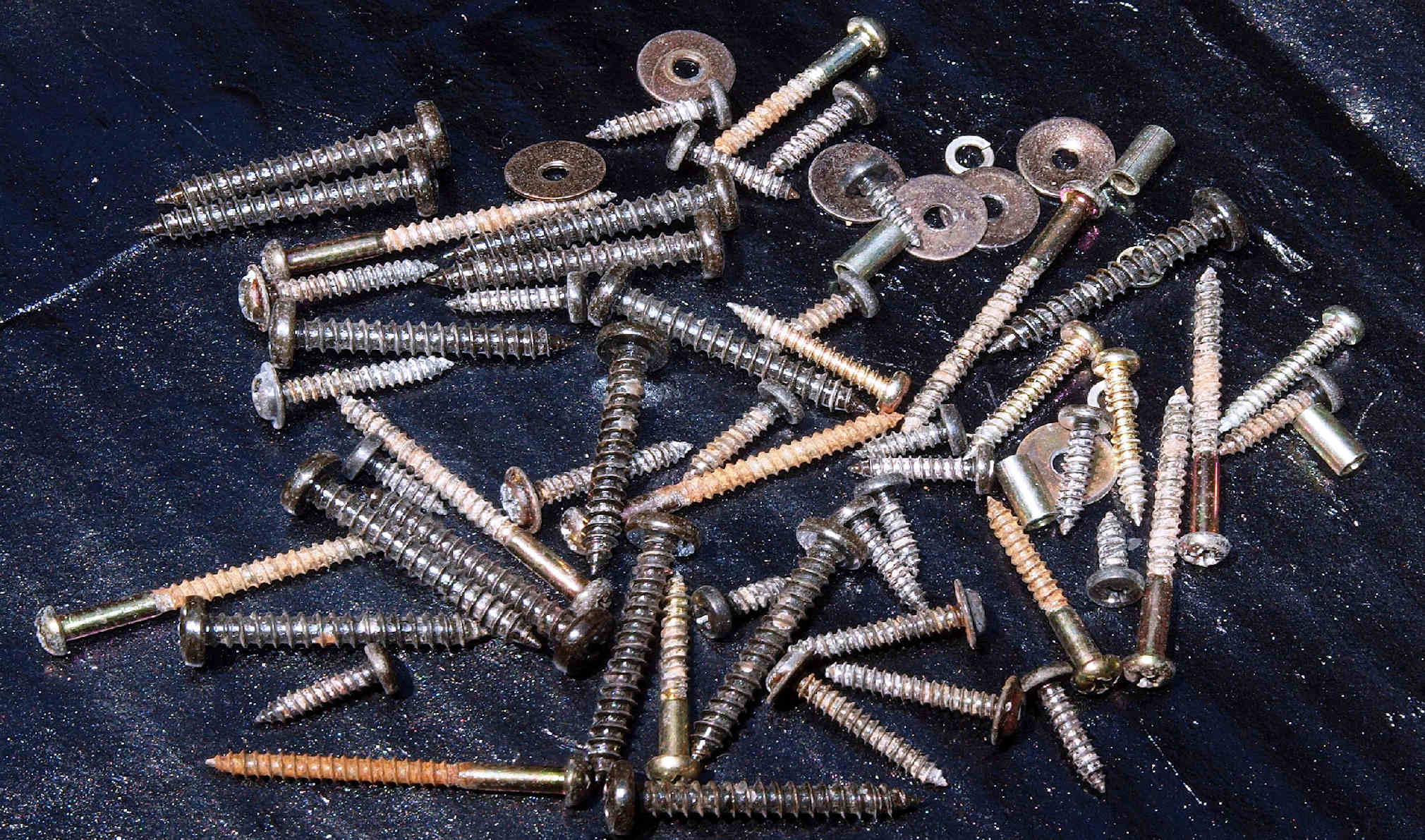

W８１．　修理前　底板蓋止めネジや基板止めネジの目が潰れた物、これを取り除いたのが、左端の２本。

W８２．　修理前　底板蓋止めネジや基板止めネジ。「同時修理　ＲＰ１１１０．　１２台目」　のも含まれています。

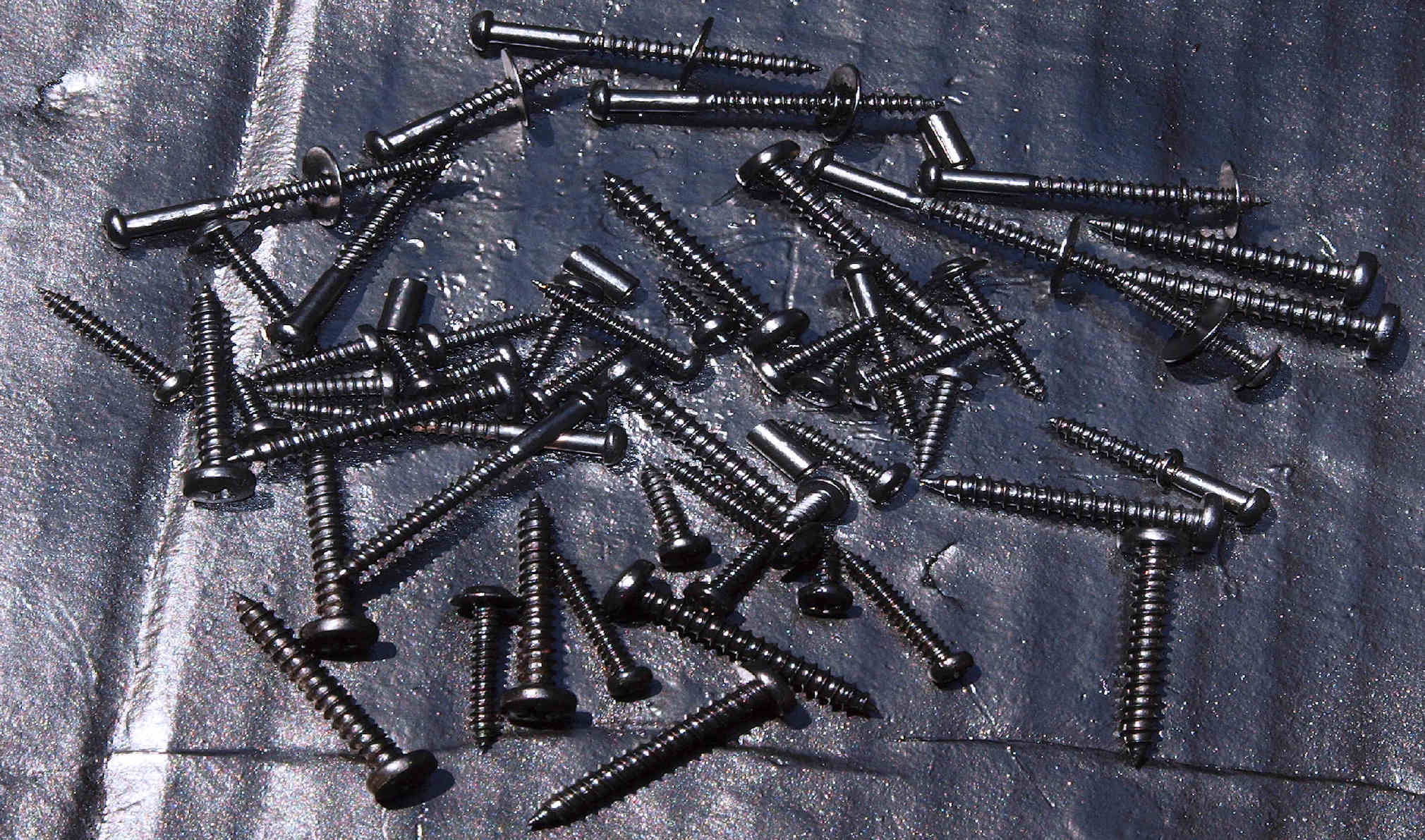

W８３．　修理（塗装）中　底板蓋止めネジや基板止めネジ、錆止めにラッカーを吹き付ける。

Ｅ．　調整・測定

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

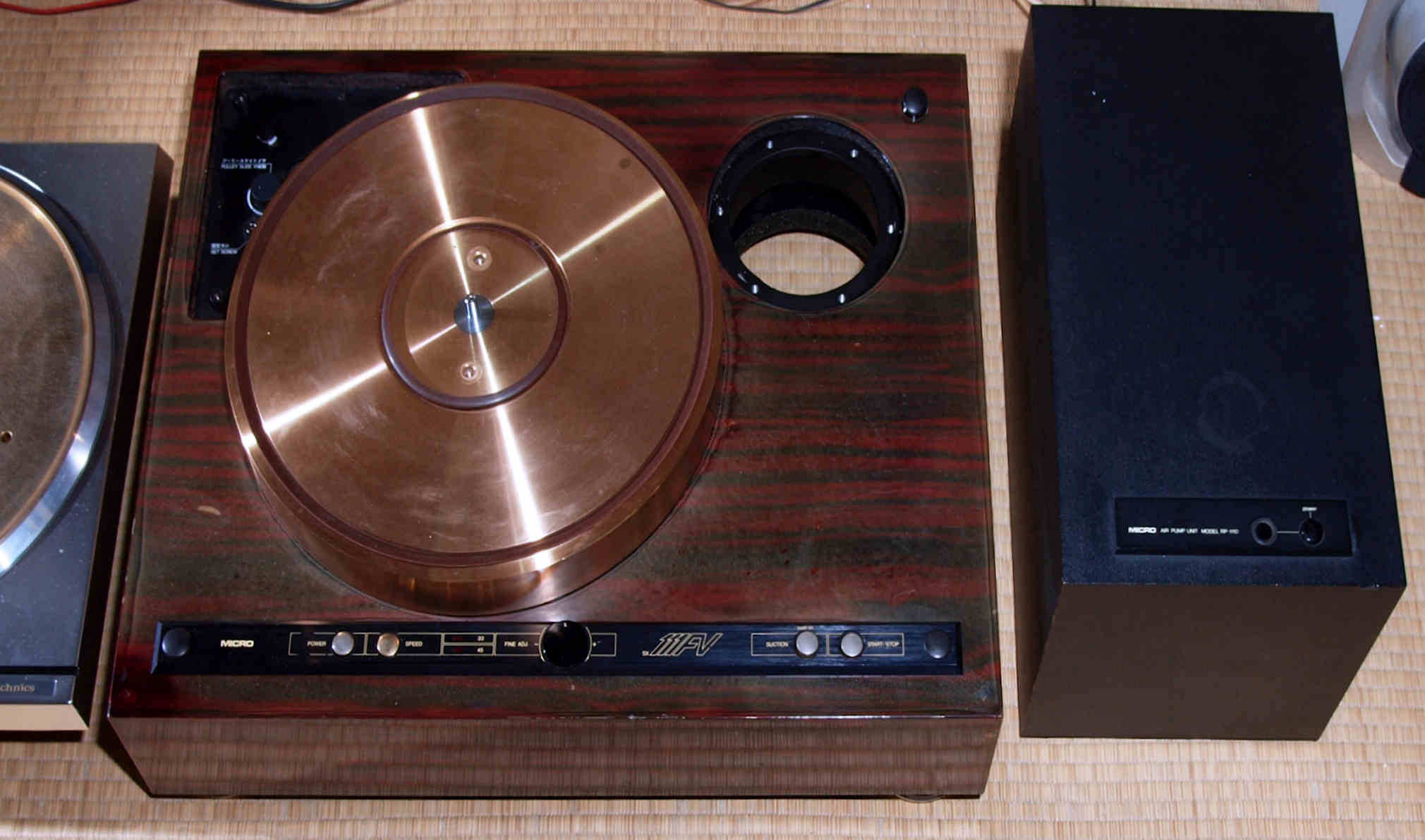

Ｅ５．　完成。　　２４時間エージング、左は「Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ．１３台目。

Ｓ．　MICRO SEIKI　ＳＸ－１１１ＦＶ　の仕様（マニアル・カタログより）　

型名	SX-111FV.　F=Float、V=Vacuum
ターンテーブル	砲金製
ターンテーブル重量	10kg
イナーシャ	1,500kg・cm²
速度微調整	±6%
外形寸法	532mmW×230mmH×440mmD
重量	27kg
付属エアポンプユニット外形寸法	200mmW×217mmH×360mmD
付属エアポンプユニット重量	6.3kg
定価	\380,000（1983年発売）
