ＭＩＣＲＯＳＥＩＫＩ　ＳＸ−１１１ＦＶ．　８台目修理記録

同時修理　ＲＰ１１１０．　２８台目　　　　　　　　　　　　　　　　　　２０２２／４／２５持込　　８／５完成

Ａ．　修理前の状況 １０年位ぶりに標記プレーヤーを操作使用とした所、レコード盤は吸着しましたし、ターンテーブルも浮上しました。 しかし、スタートボタンをＯＮにしても、回転しませんでした。 この状態でも、オーバーホールしていただけば使用可能になるでしょうか？ 可能であれば、復活させたいです。 Ｂ．　原因 各部経年劣化。 エアーポンプ（ＲＰ１１１０．　２８台目）は圧力不足。 タンテーブル軸オイル劣化。 モーター少し異音発生。 Ｃ．　修理状況 本体基板修理。 モータ分解・清掃・給油。 下蓋及び本体木部　修理。 ３Ｐインレット取り付け。 タンテーブル軸オイル交換。 各種止めネジ類塗装。 W．　下蓋及び本体木部　修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　１０個。 半固定VR　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　 　　　２個。 ３Pインレット　　　　　　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。 タンテーブル軸オイルシールＯリング　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１２０，０００円 Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶ　の仕様（マニアル・カタログより）

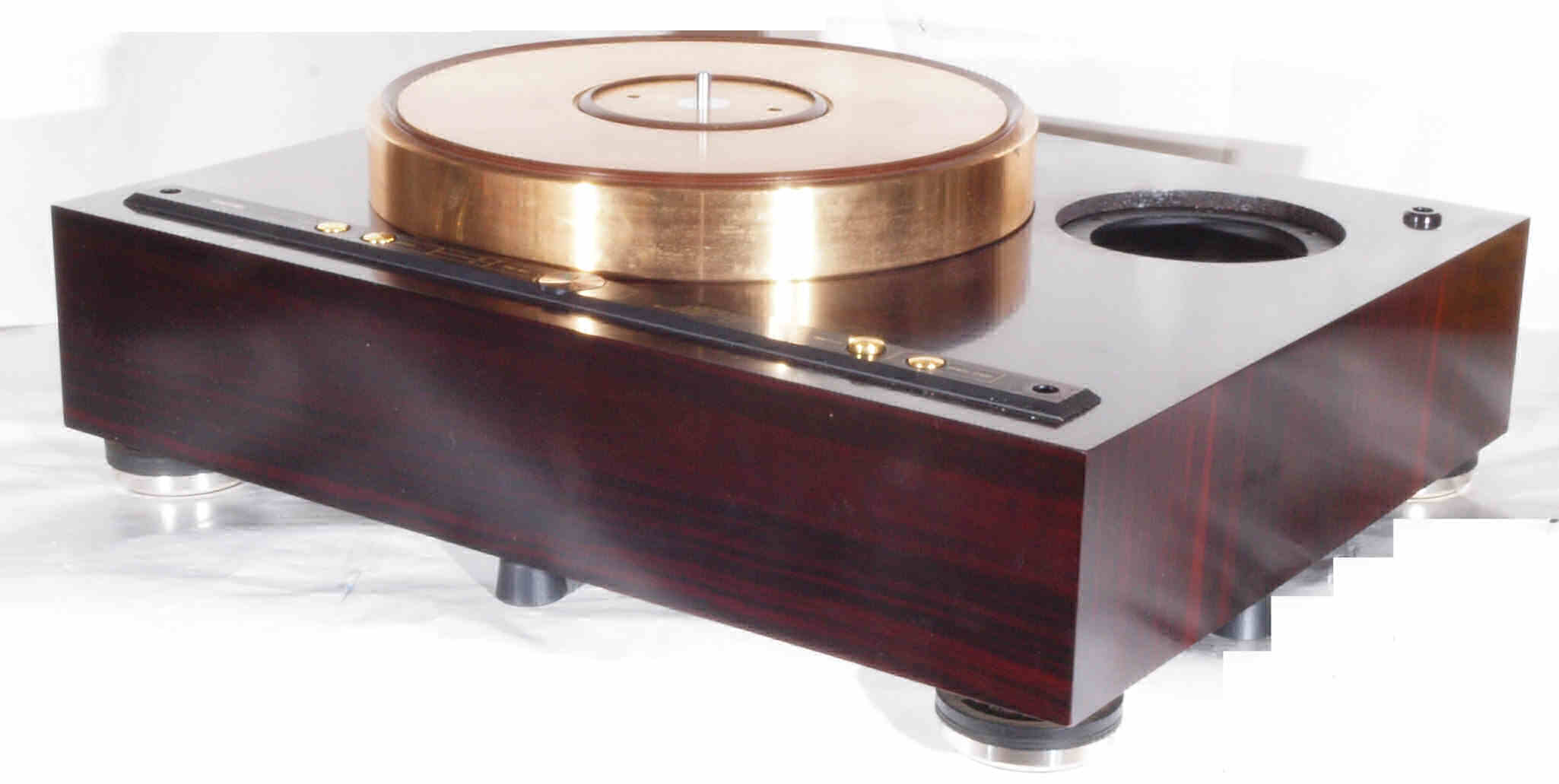

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中、前から見る。

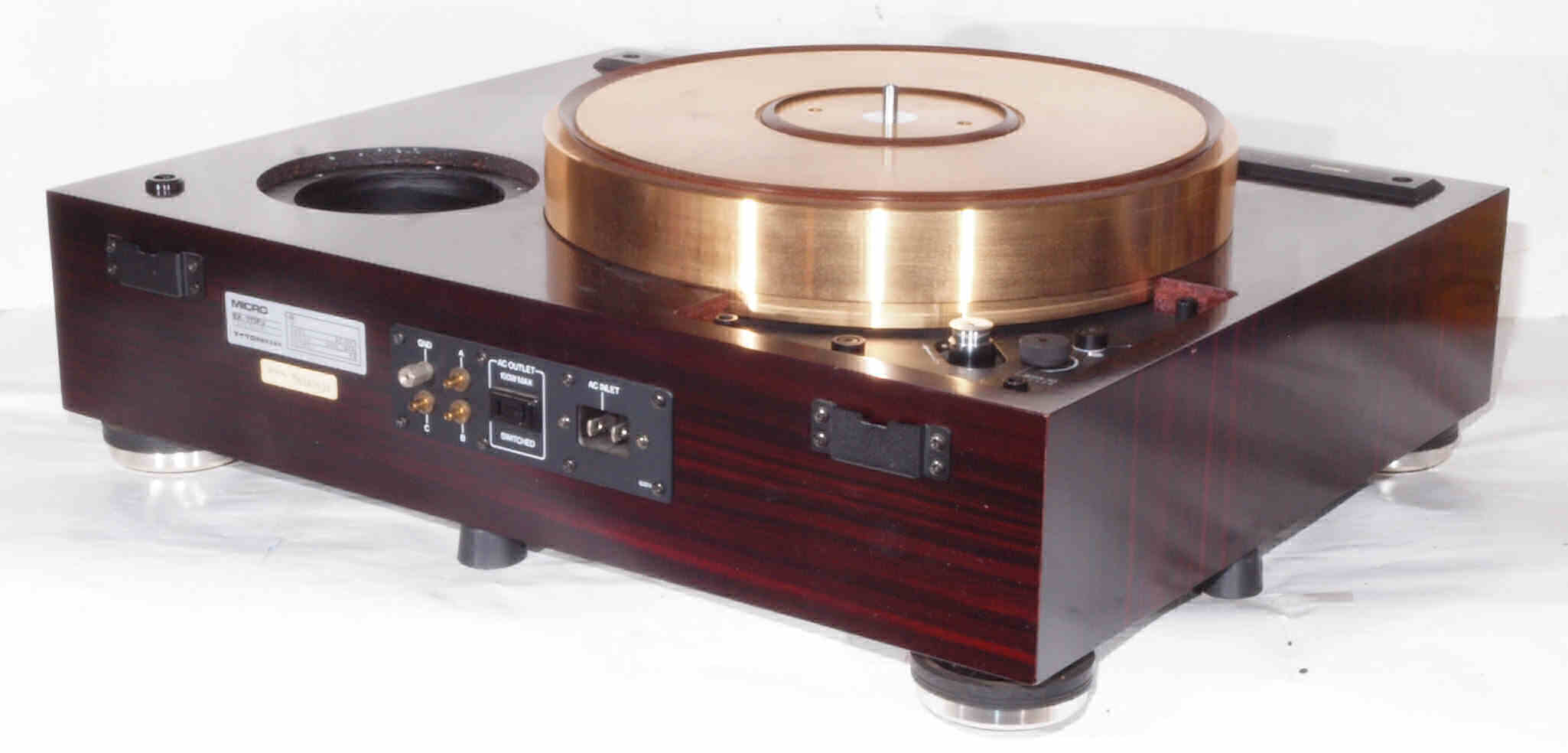

Ａ１２．　点検中、前右から見る。

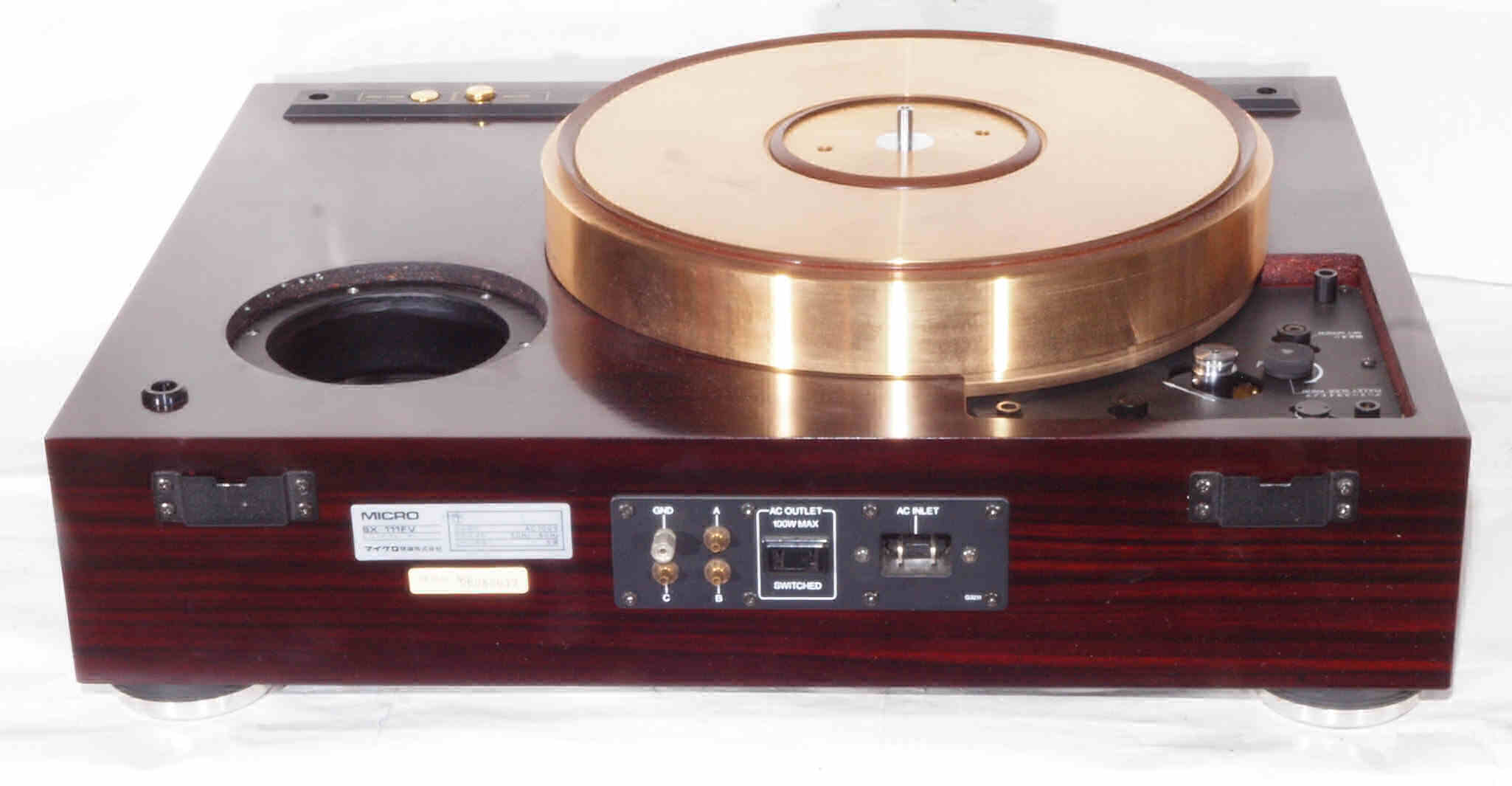

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後左から見る。

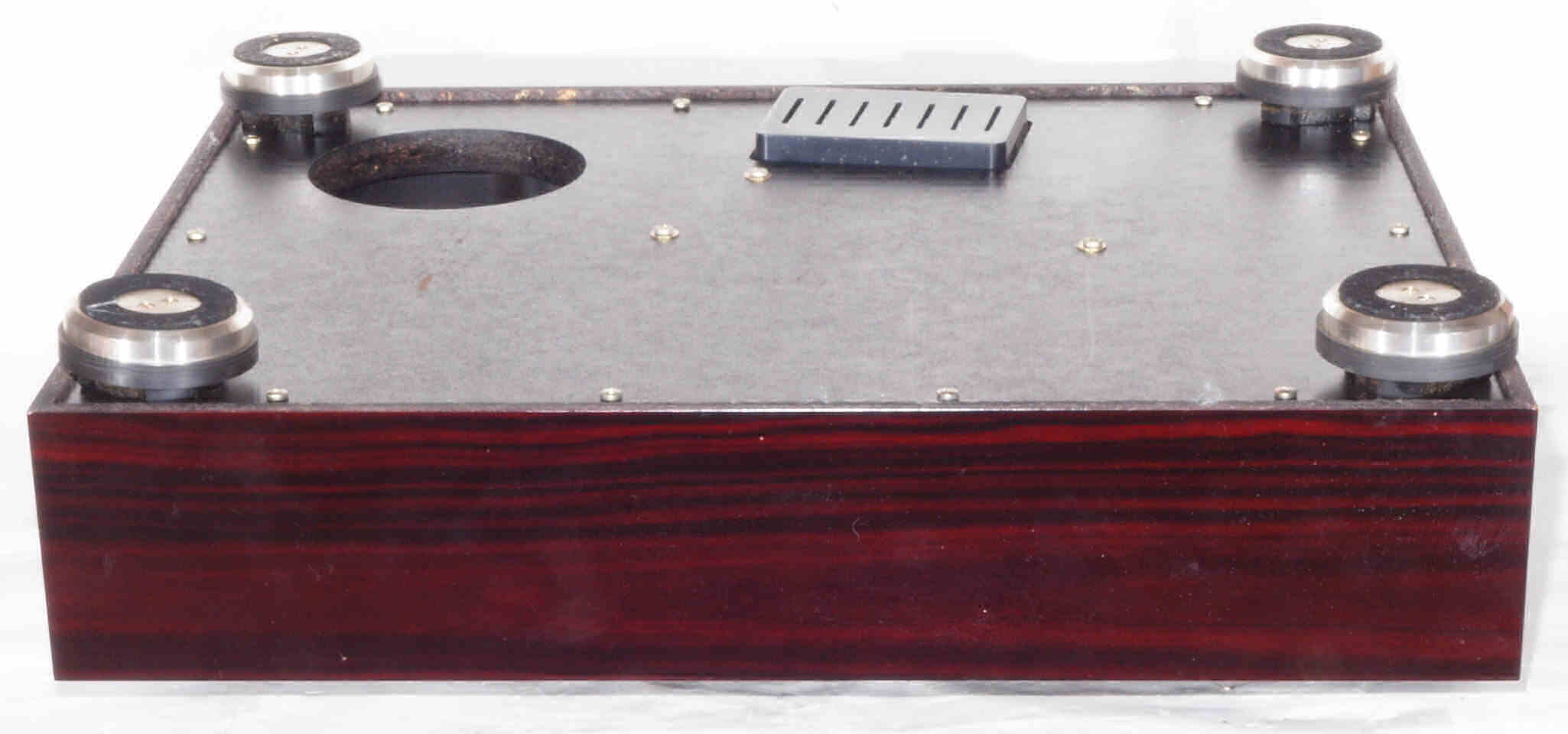

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下前左から見る。

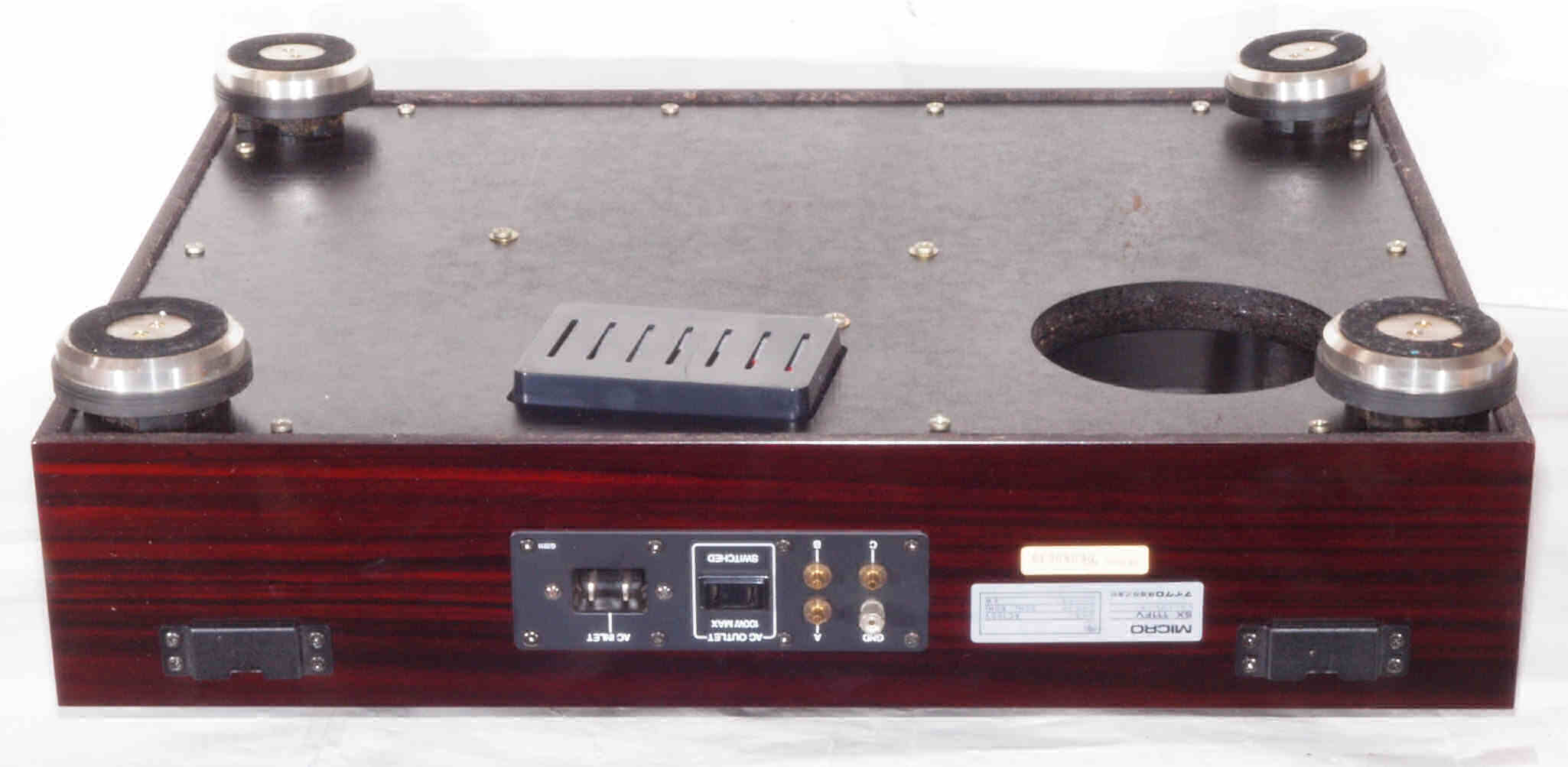

Ａ２３．　点検中、下後から見る。

Ａ２４．　点検中、下後右から見る。

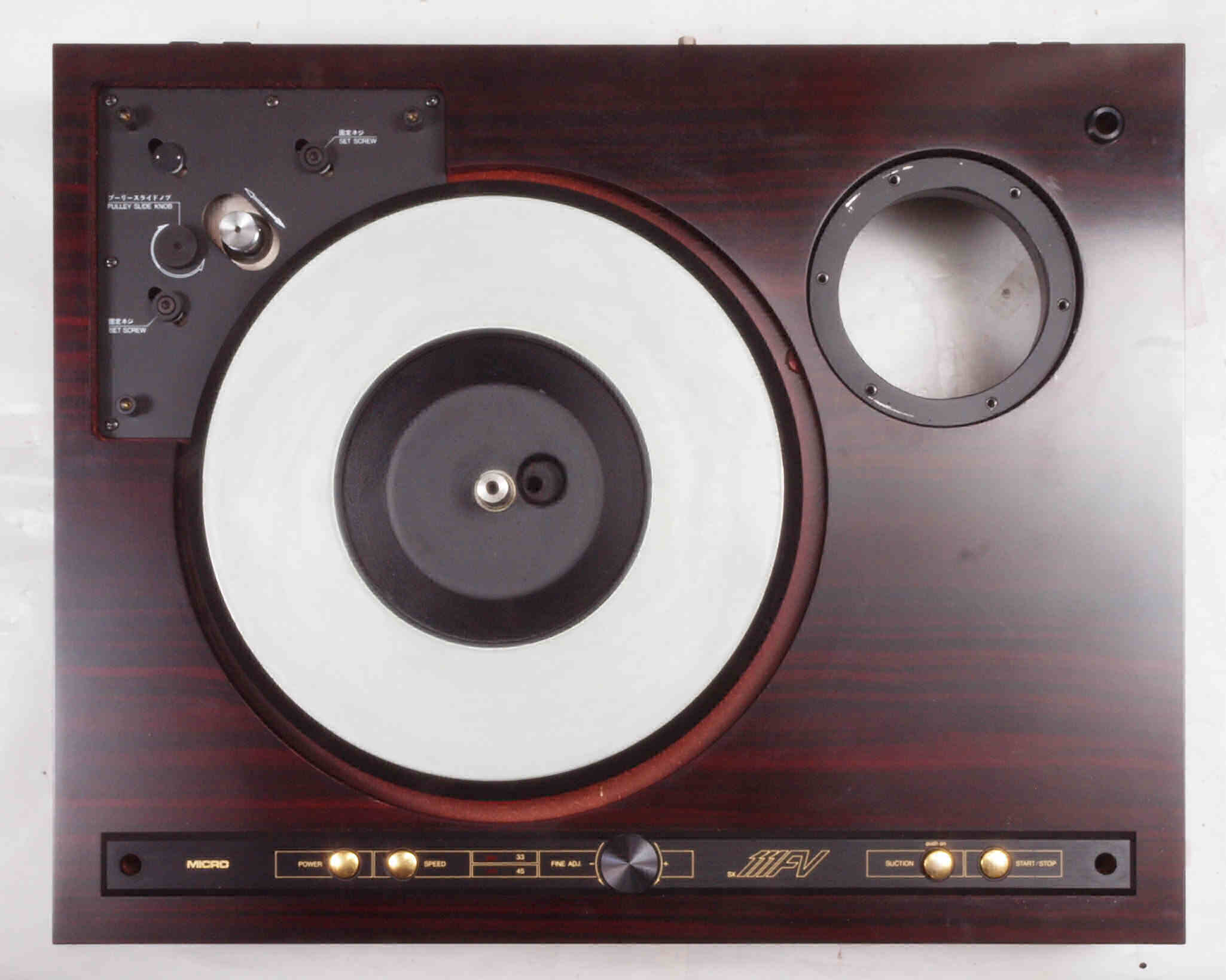

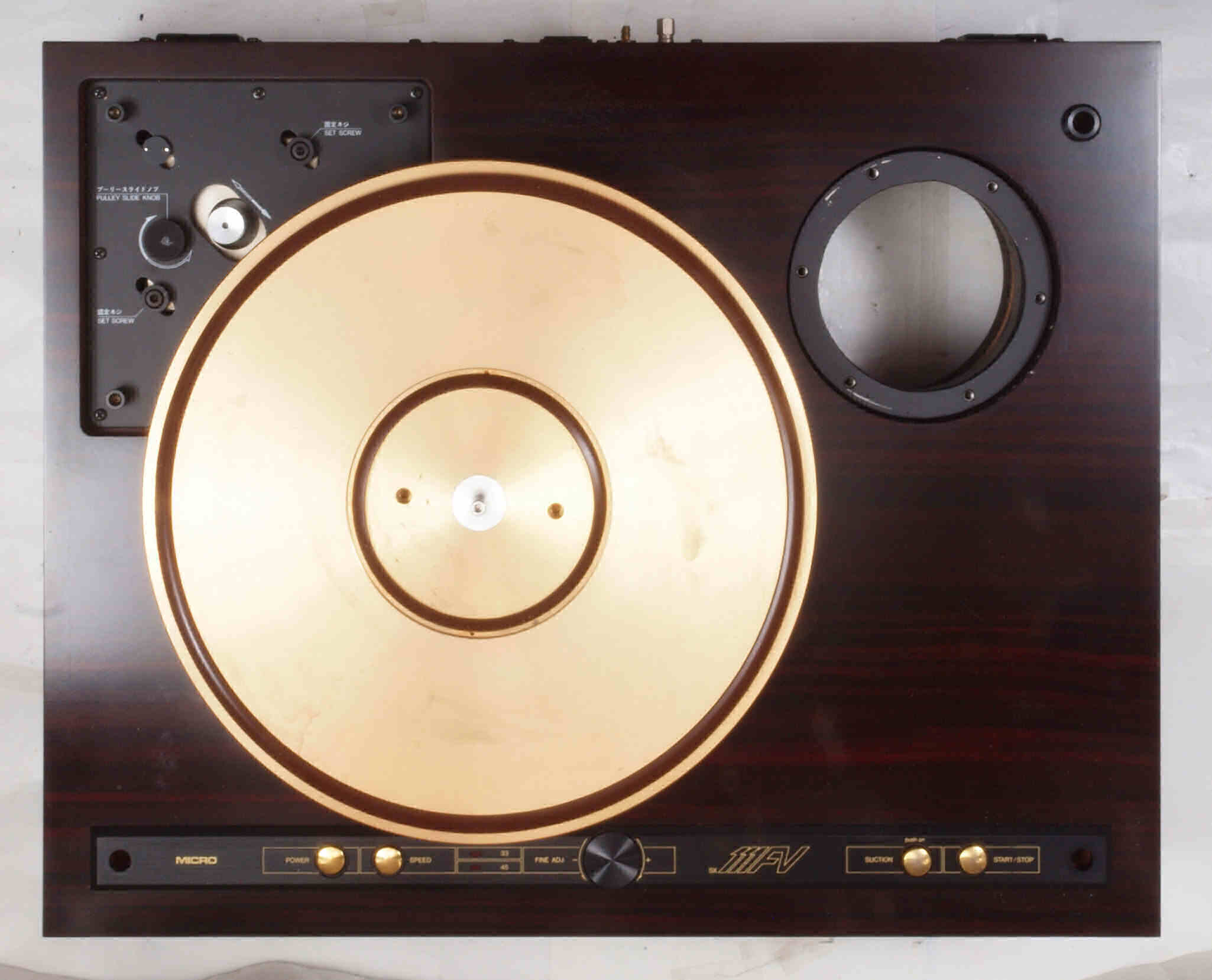

Ａ３１．　点検中、上から見る。

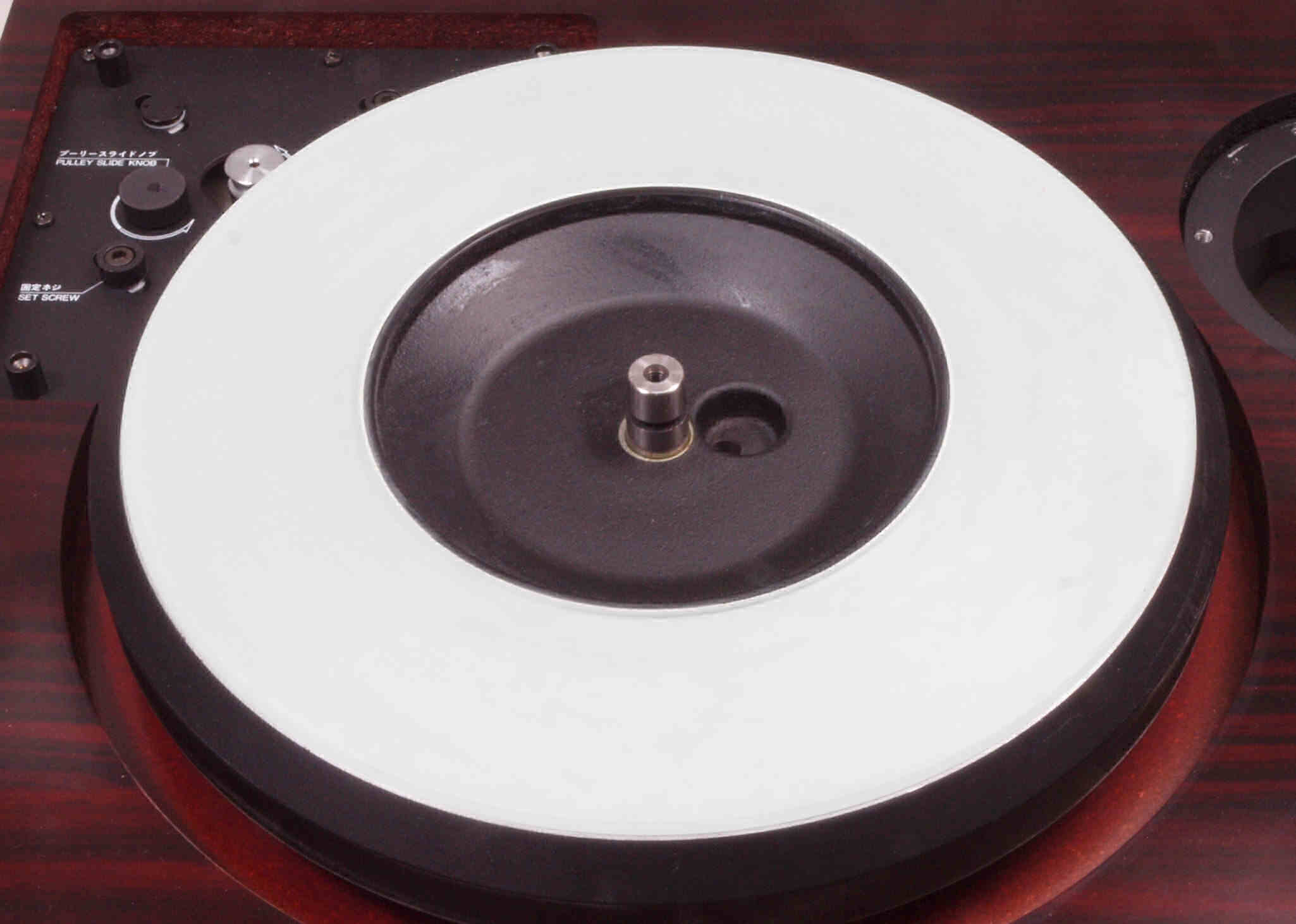

Ａ３２．　点検中、タンテーブルを外し上から見る。

Ａ３３．　点検中、ガラステーブルを見る。

Ａ３４．　点検中、テーブル軸を見る。テーブル軸を上に引いて見る。境目にゴミが見られる。

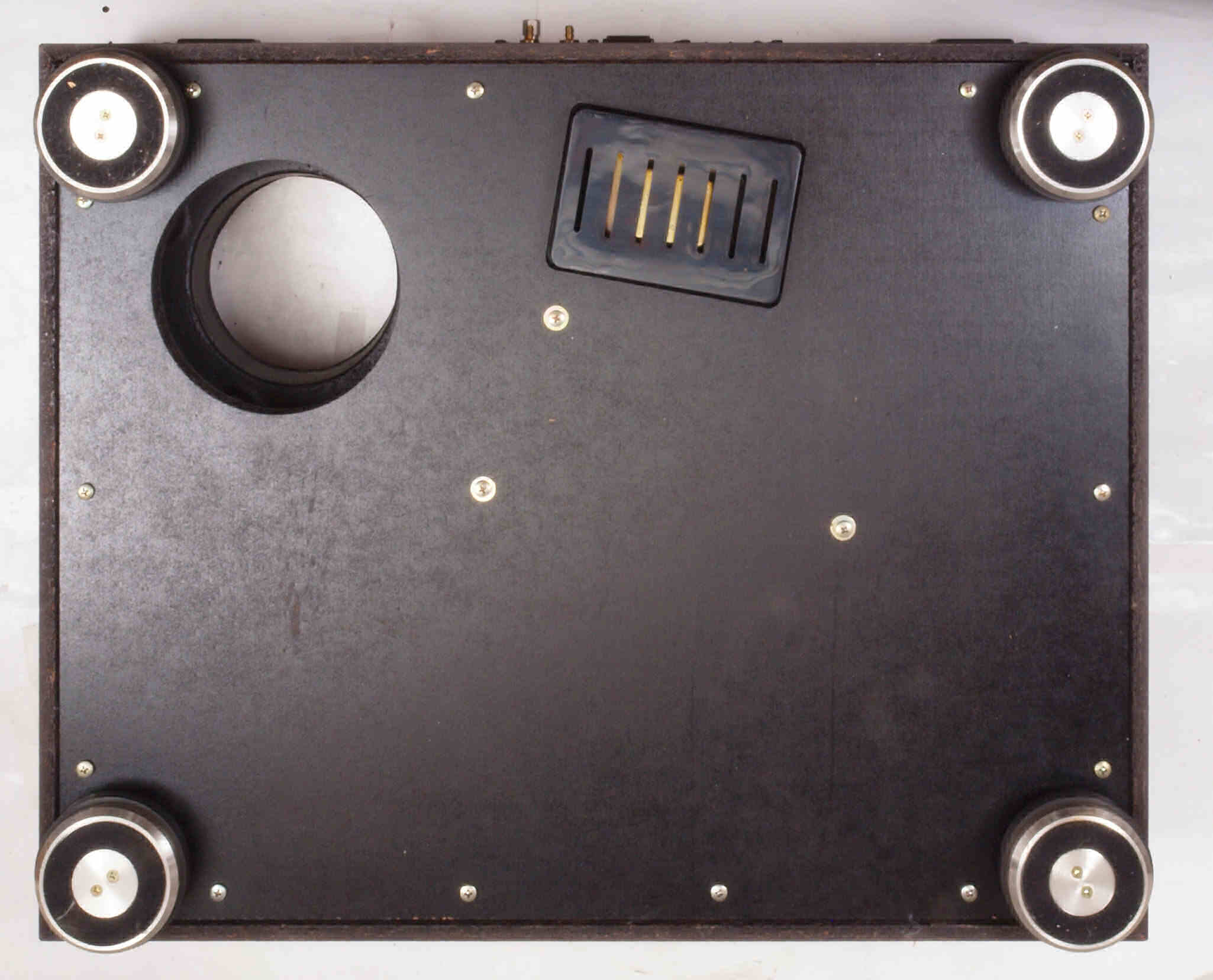

Ａ４１．　点検中　下から見る。

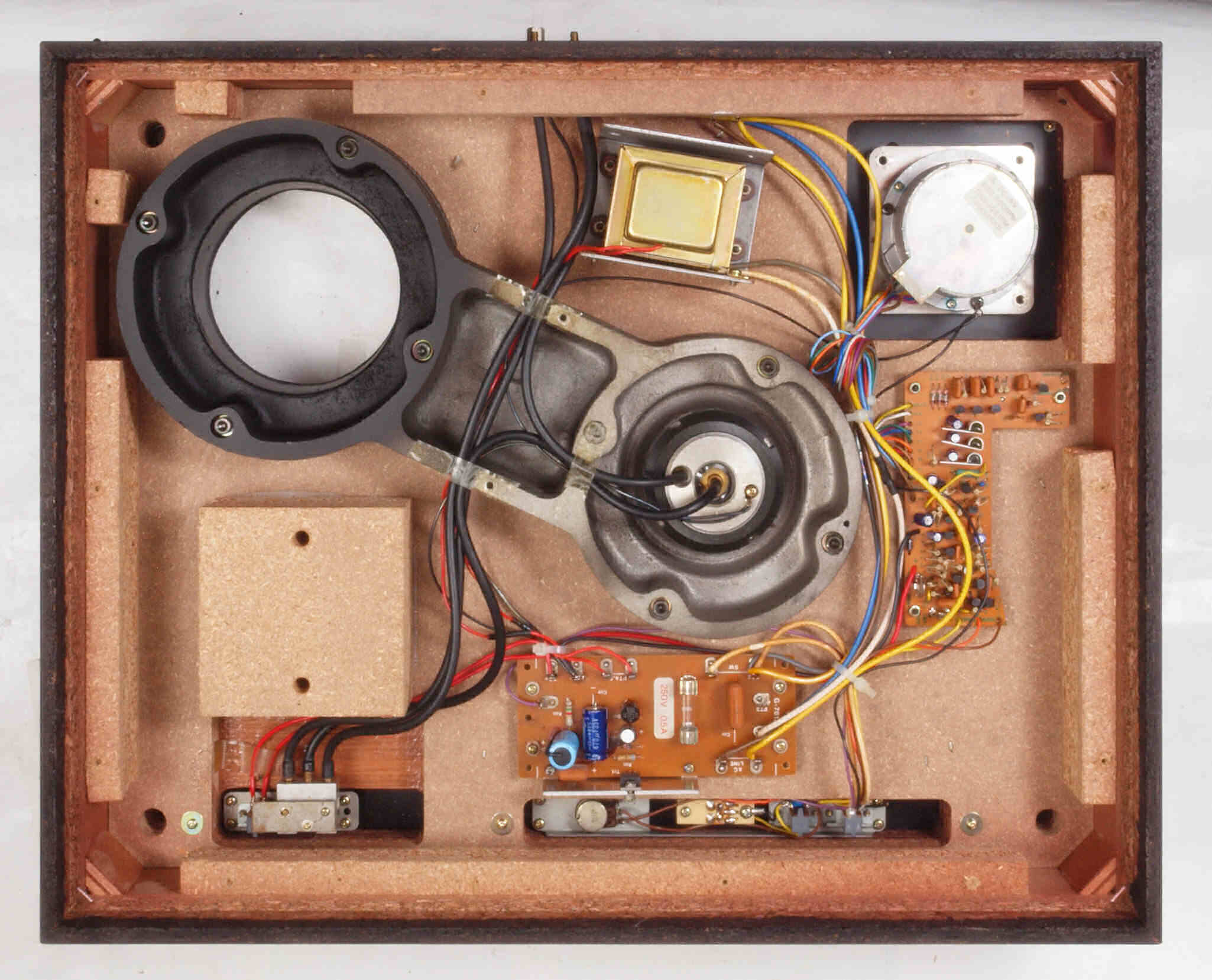

Ａ４２．　点検中　下蓋を外し、下から見る。

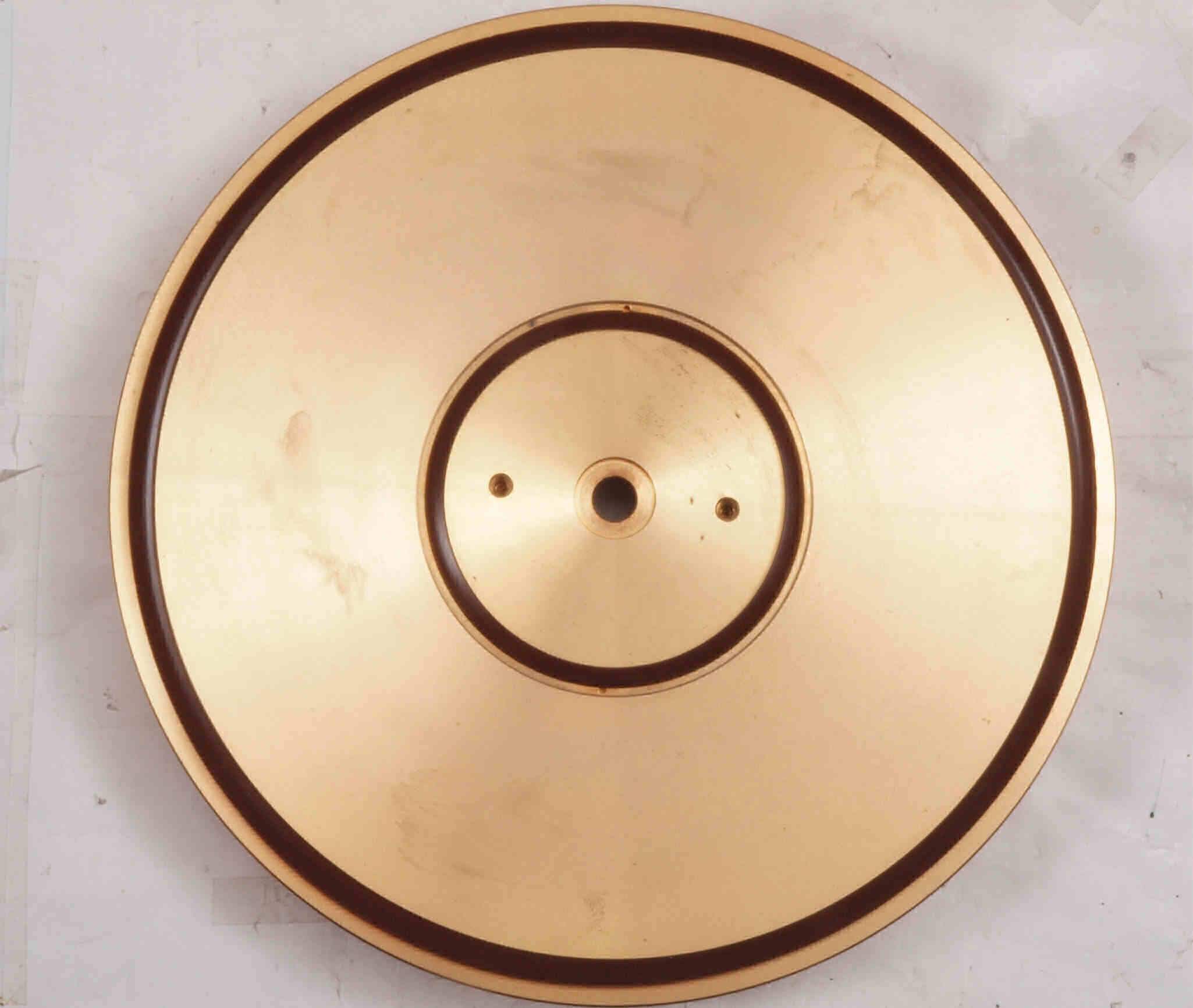

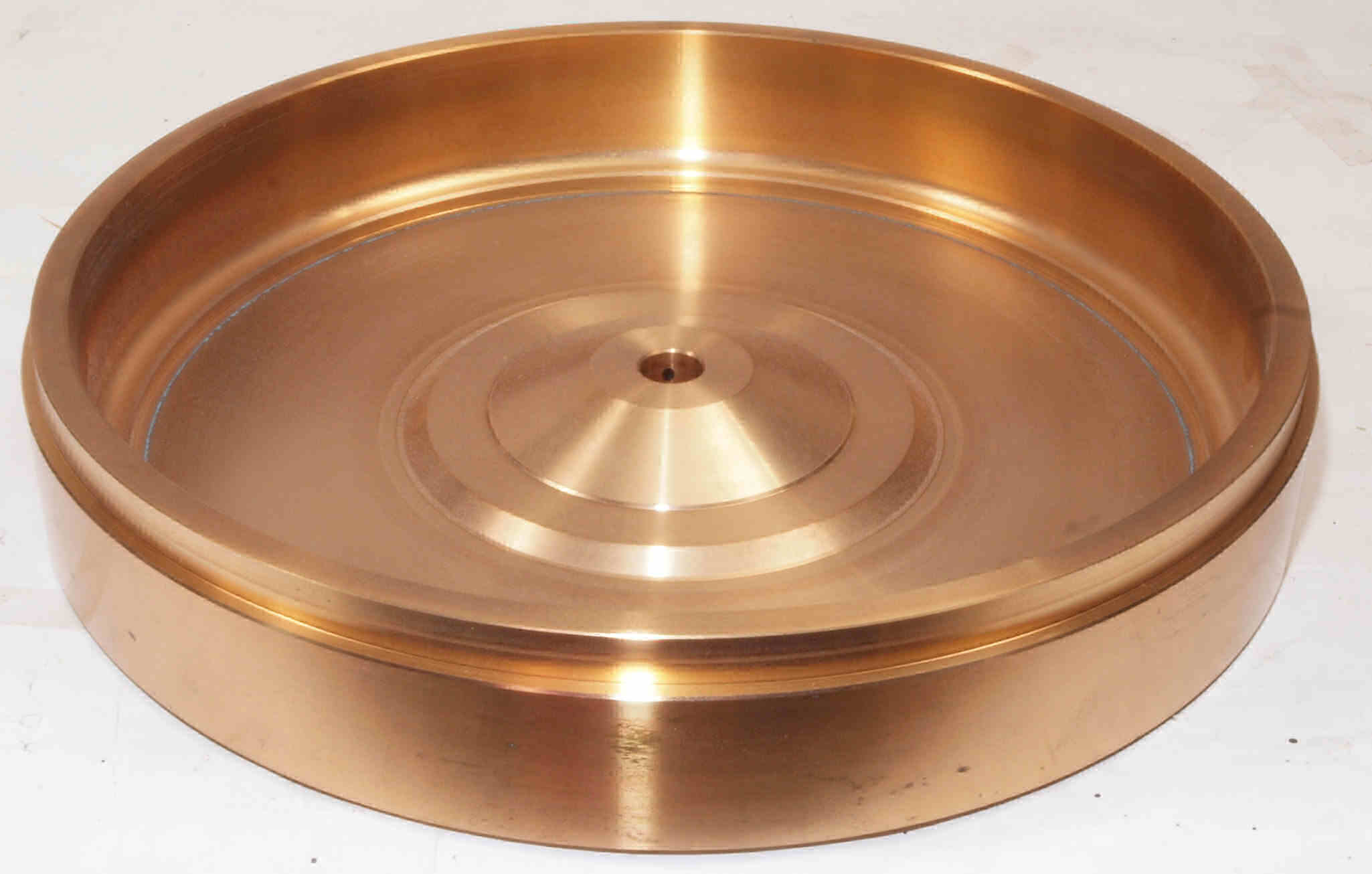

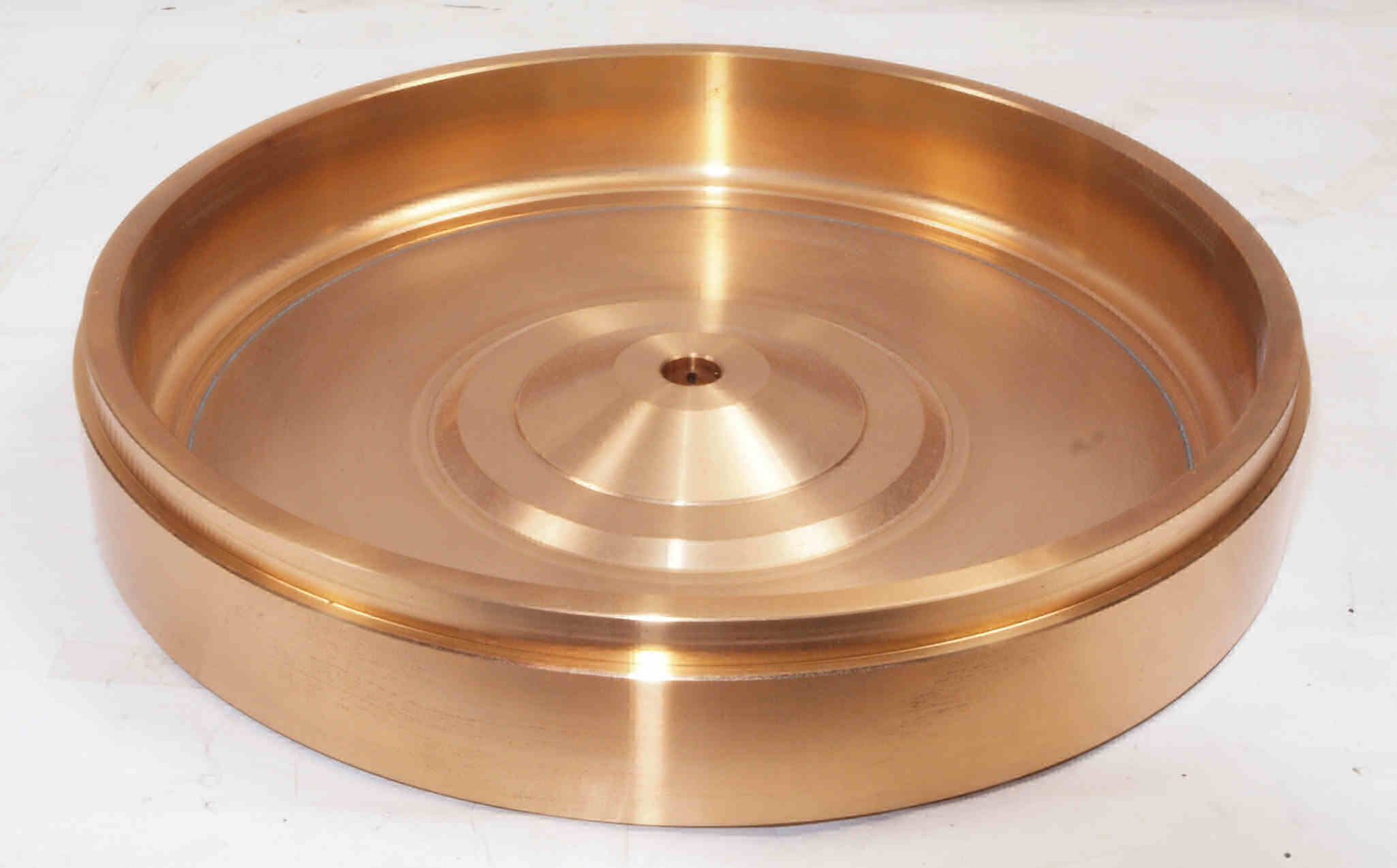

Ａ５１．　点検中、ターンテーブル。

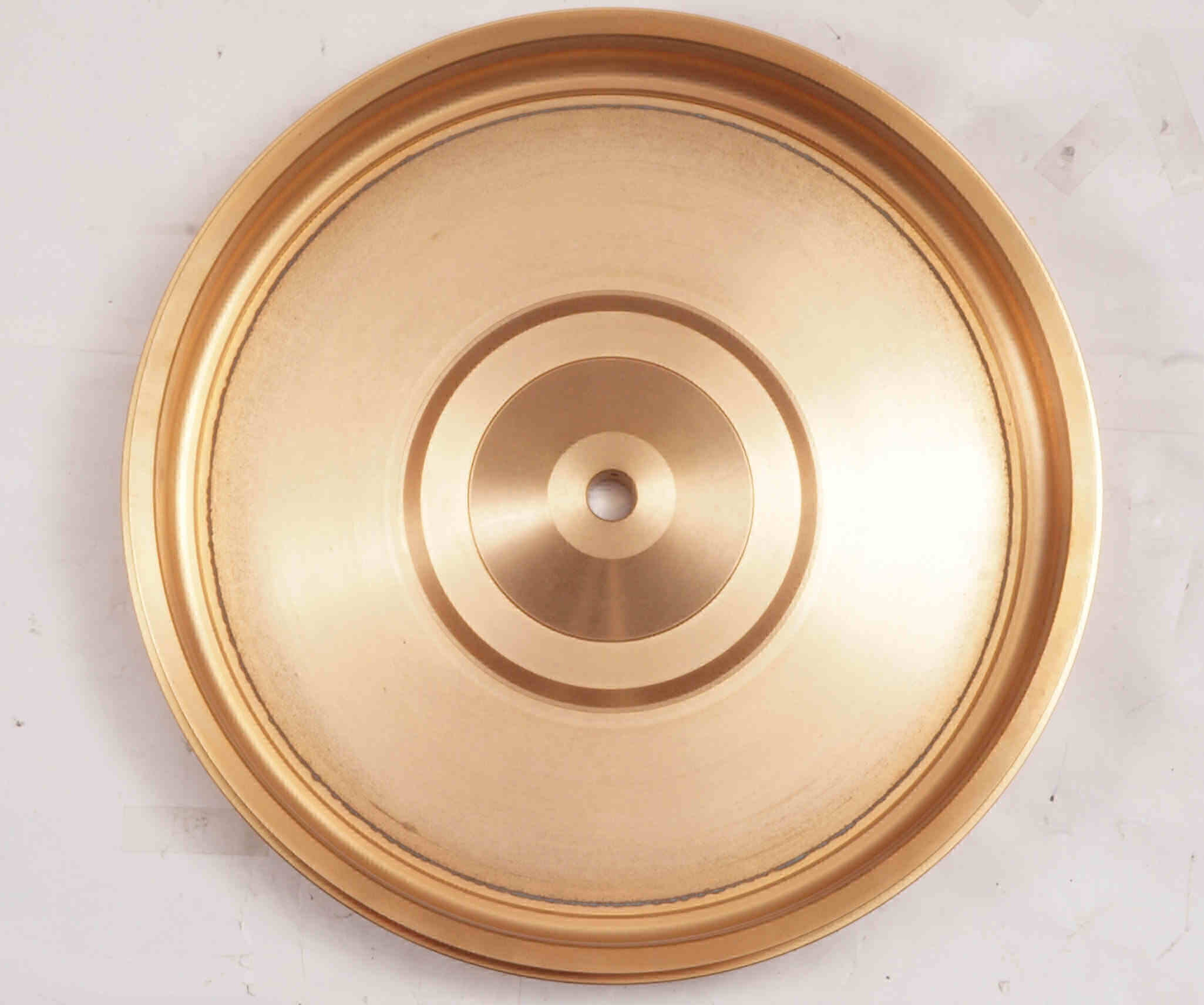

Ａ５２．　点検中、ターンテーブル裏。

Ａ５３．　点検中、ターンテーブル裏。

Ａ５４　点検中、ターンテーブル裏、反対側。

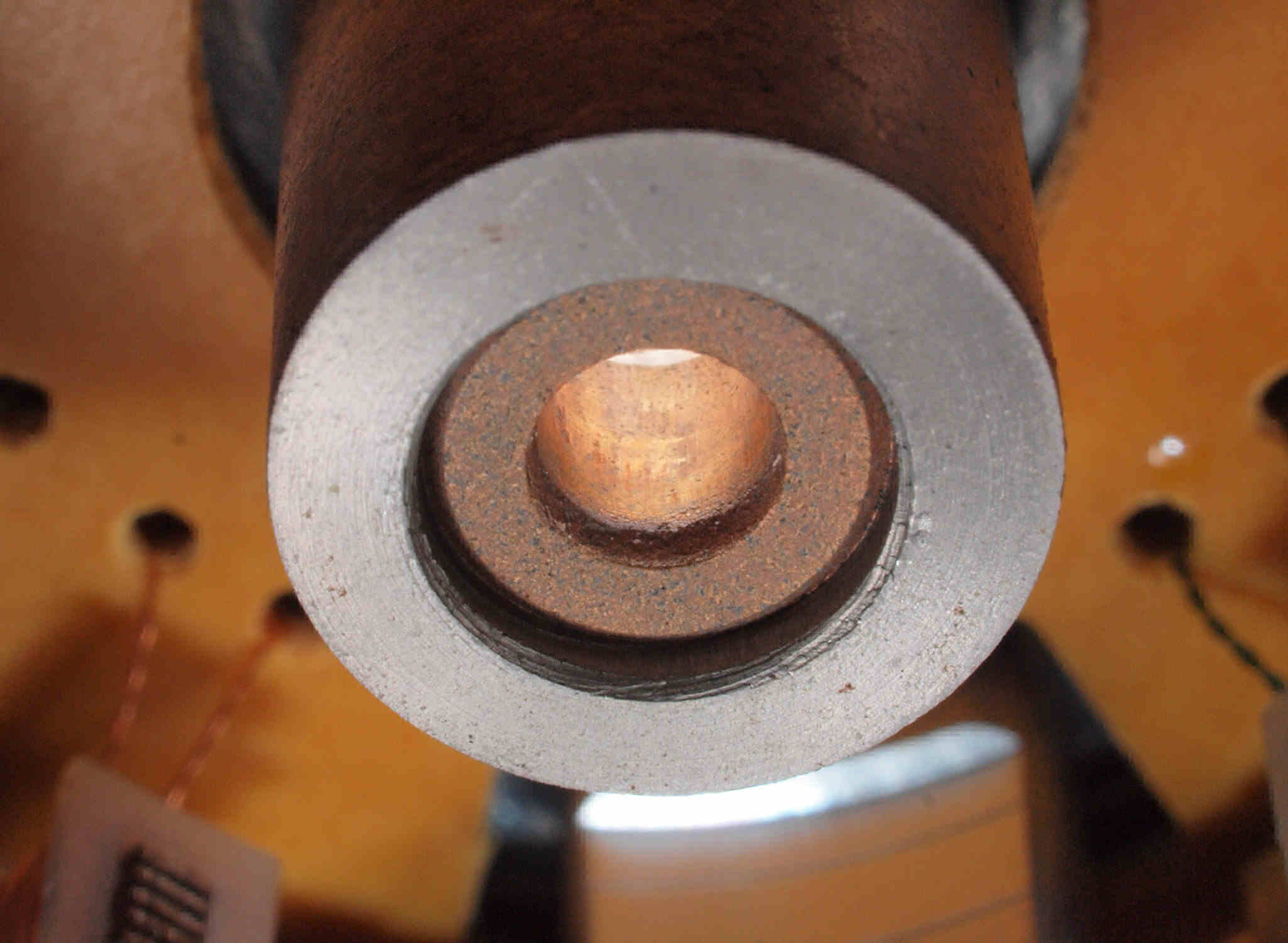

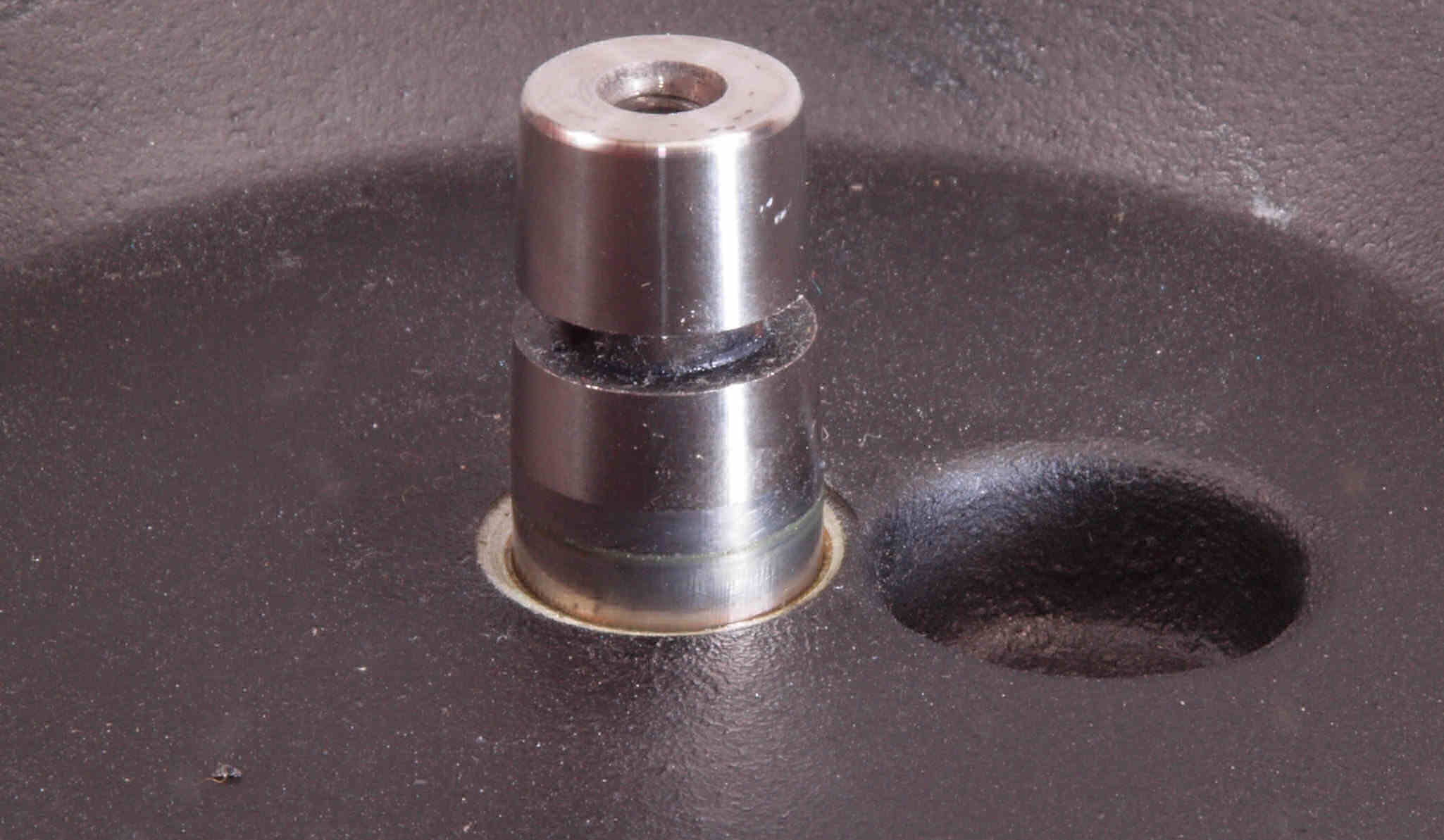

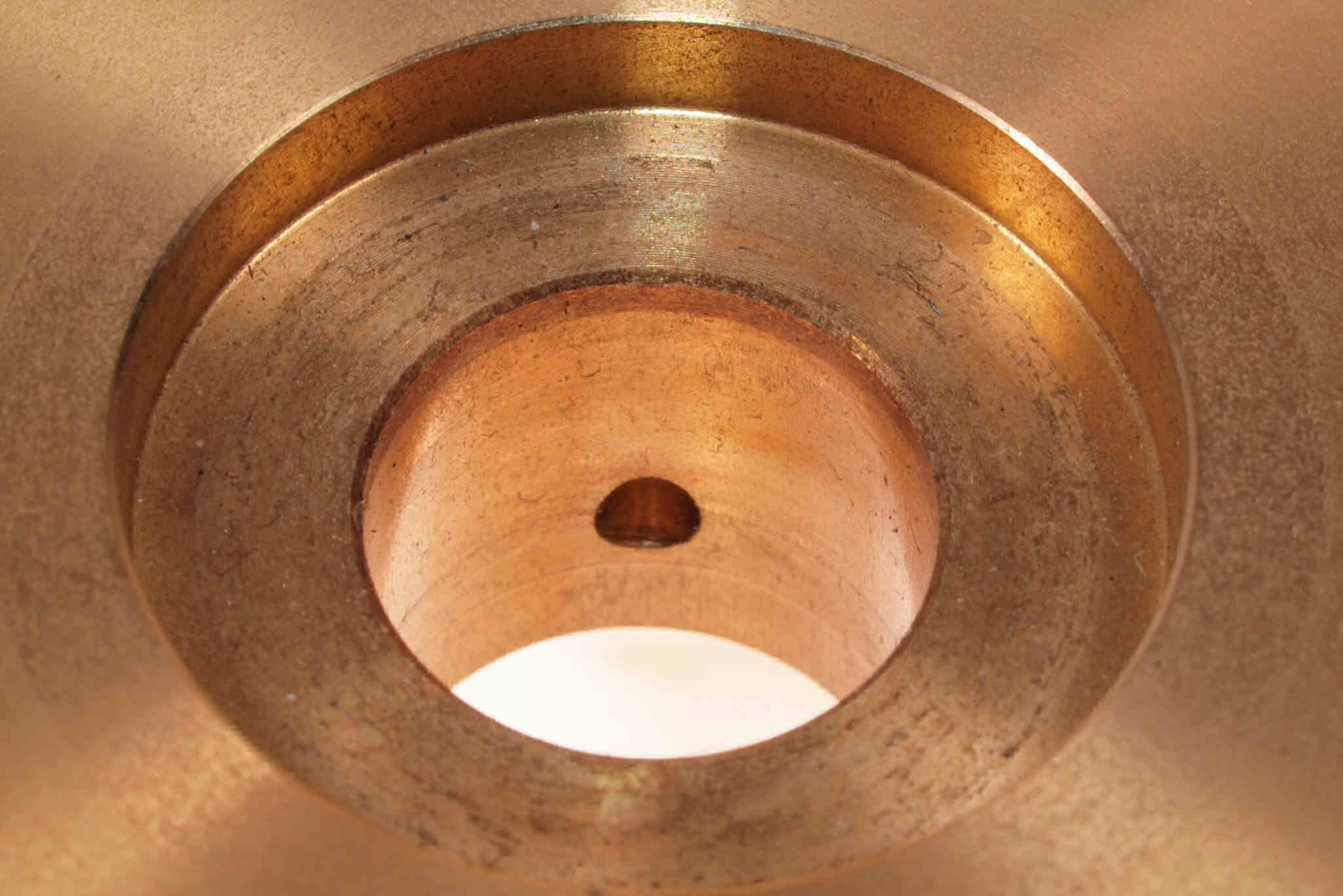

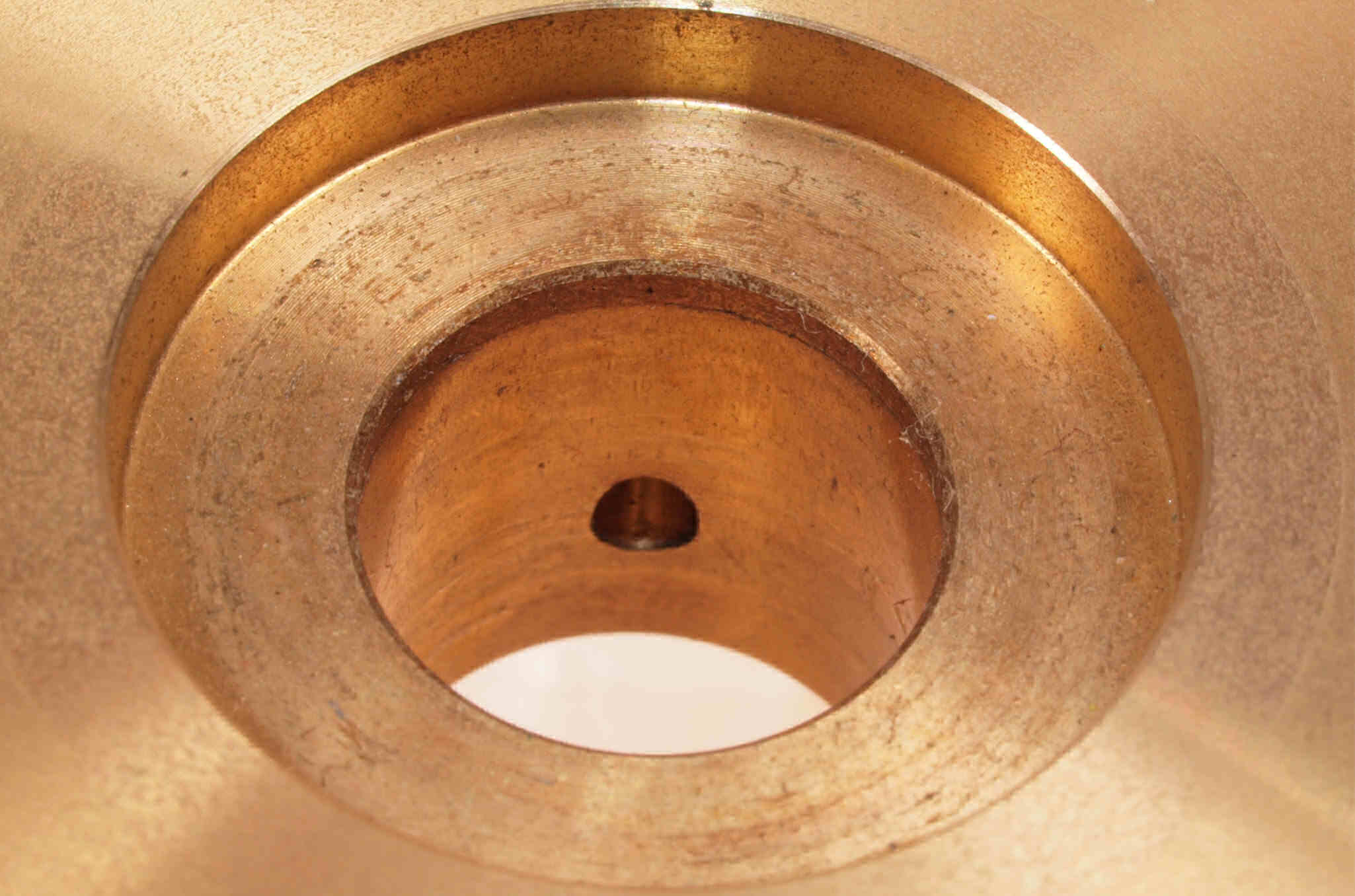

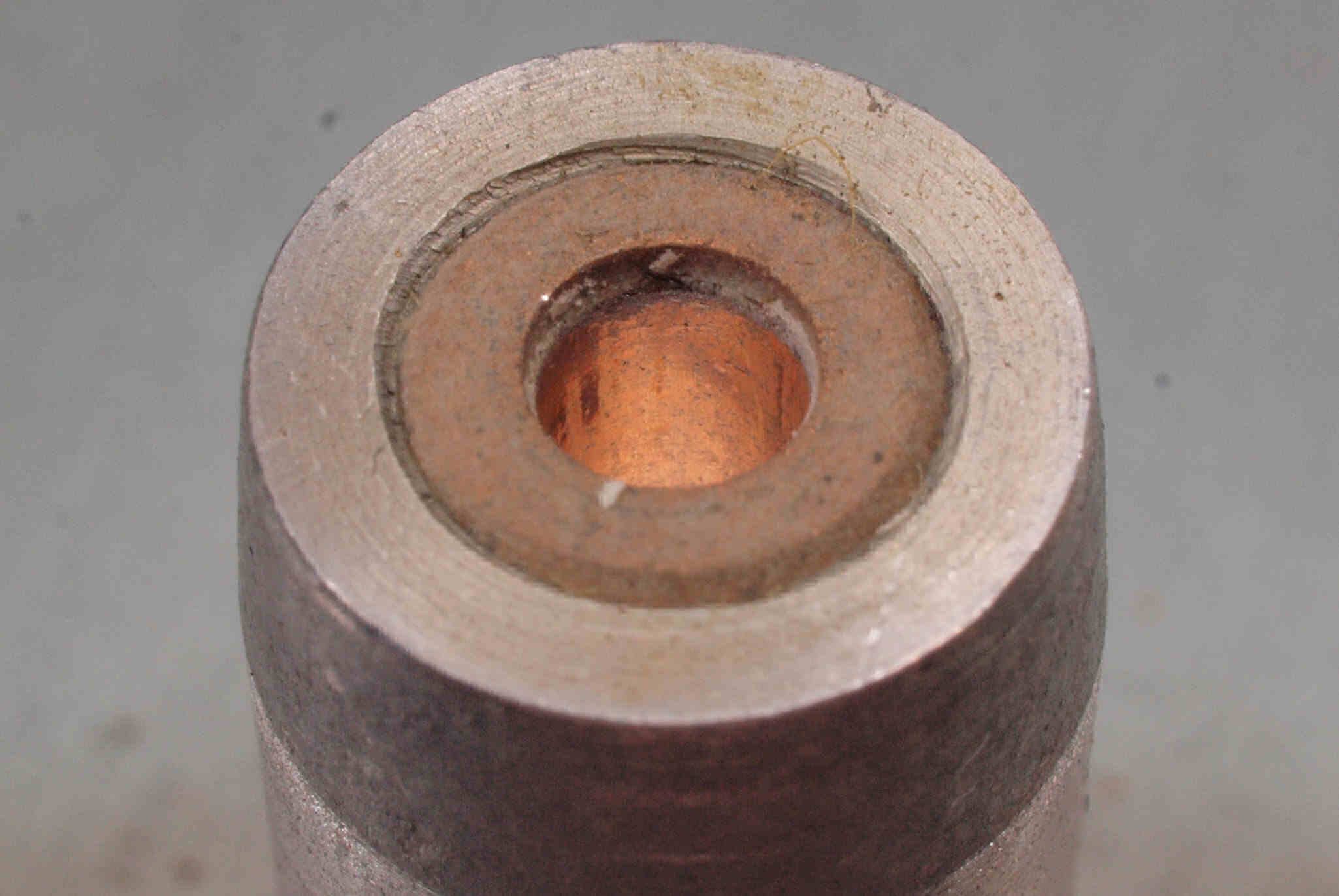

Ａ５５　点検中、ターンテーブル軸受け穴。

Ａ５６　点検中、ターンテーブル軸受け穴、反対側。

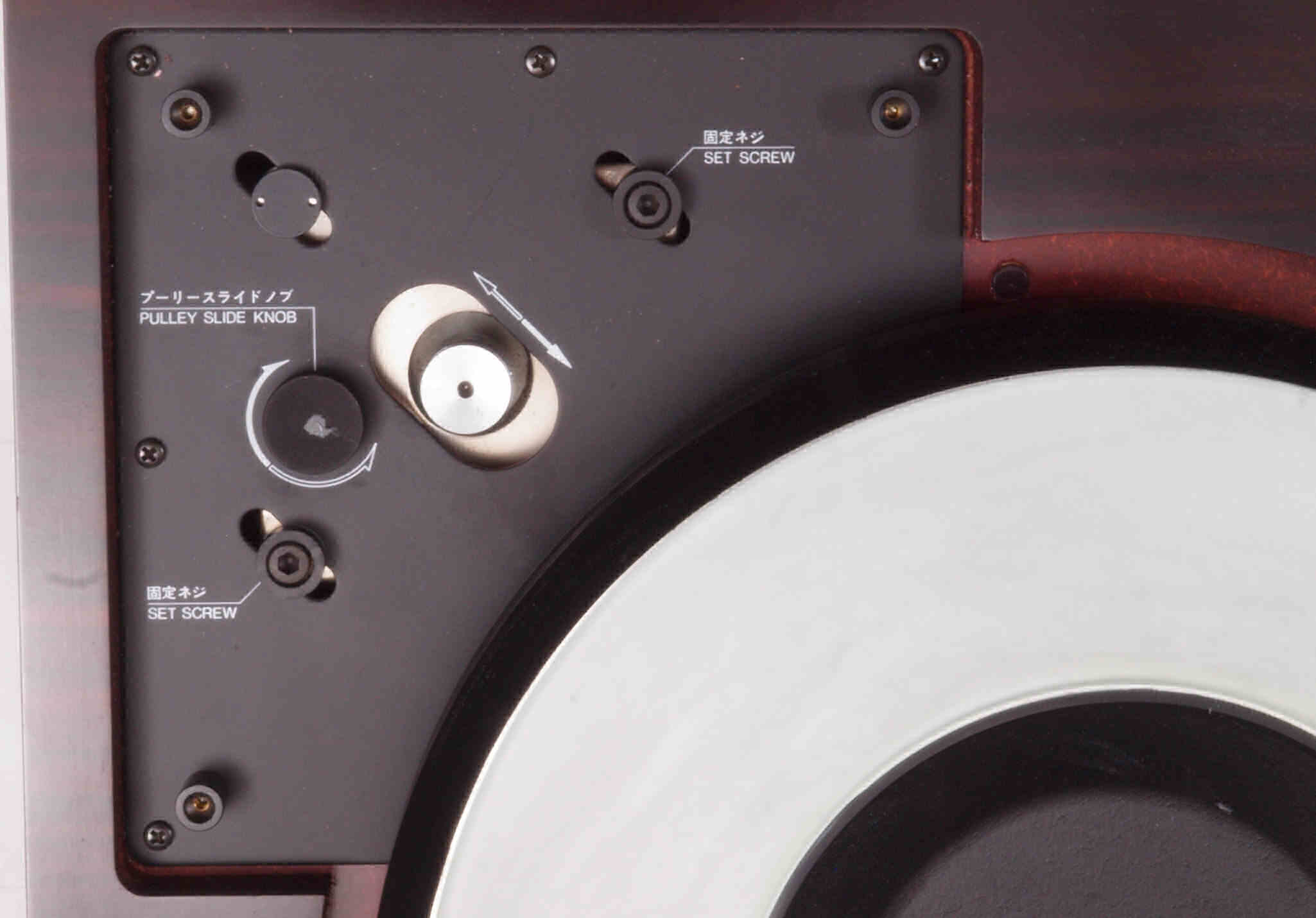

Ａ６１．　点検中、駆動モーター取り付け部。

Ａ６２．　点検中、アーム取り付け部。

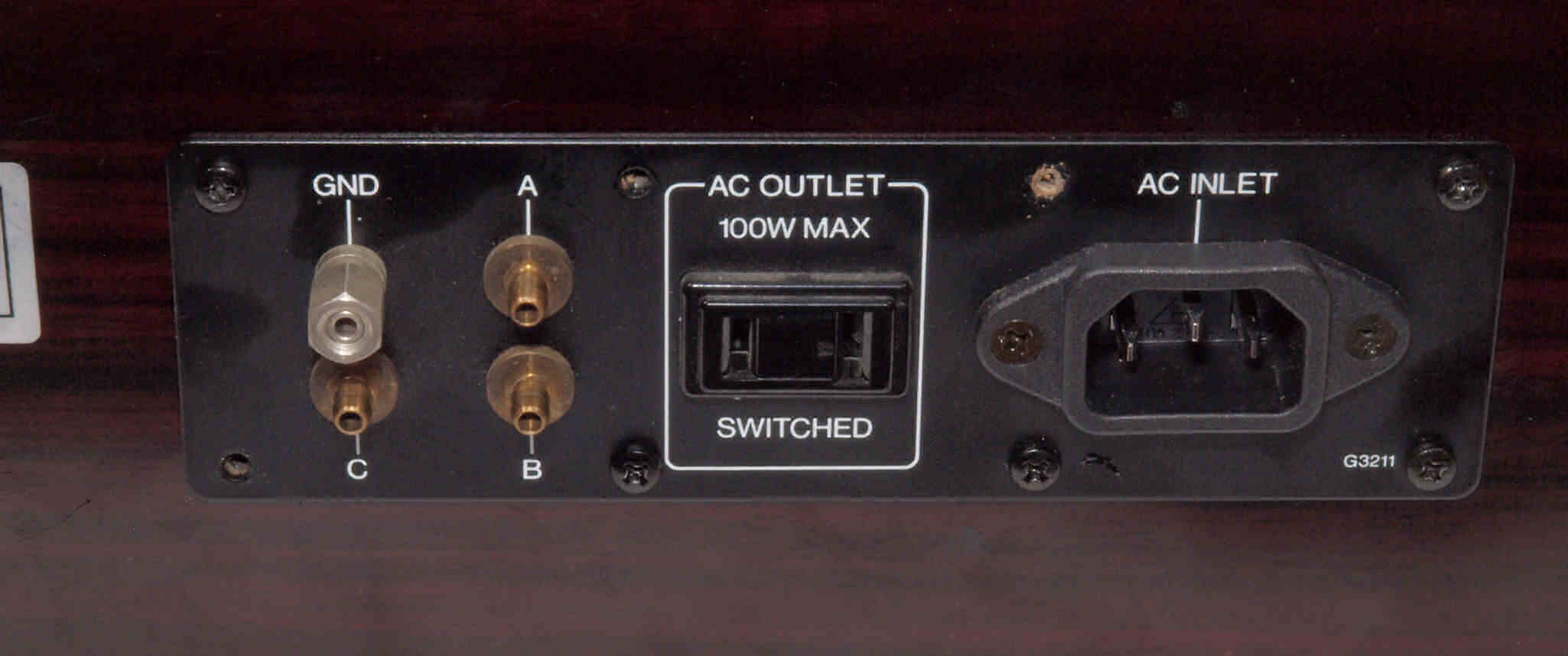

Ａ７１．　点検中　電源コンセントパネル。

Ａ７２．　点検中　電源コンセントパネル。 　　　　　　　　　　　　　　　　　　　　　 ３Pインレットに交換可能。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　制御基板

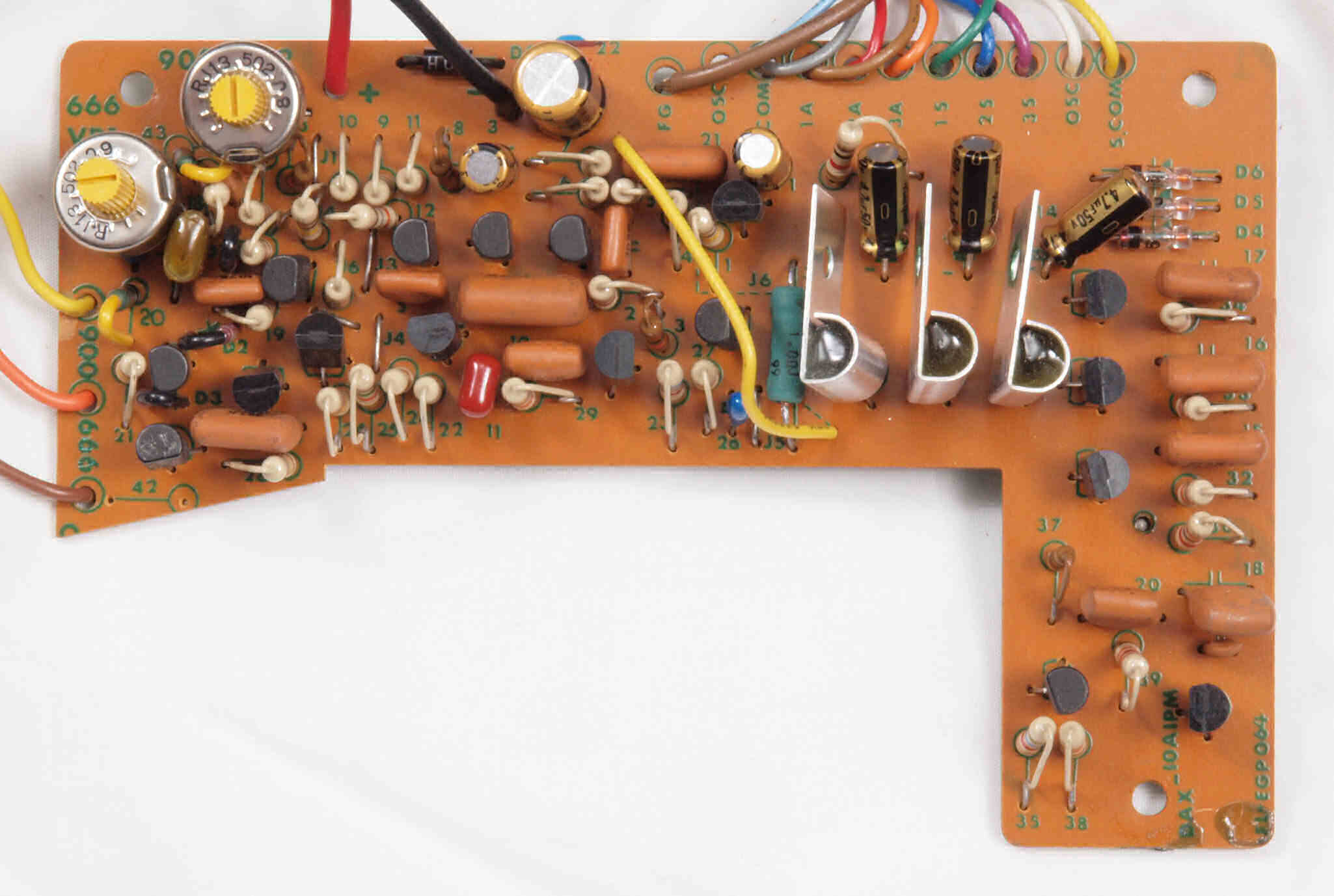

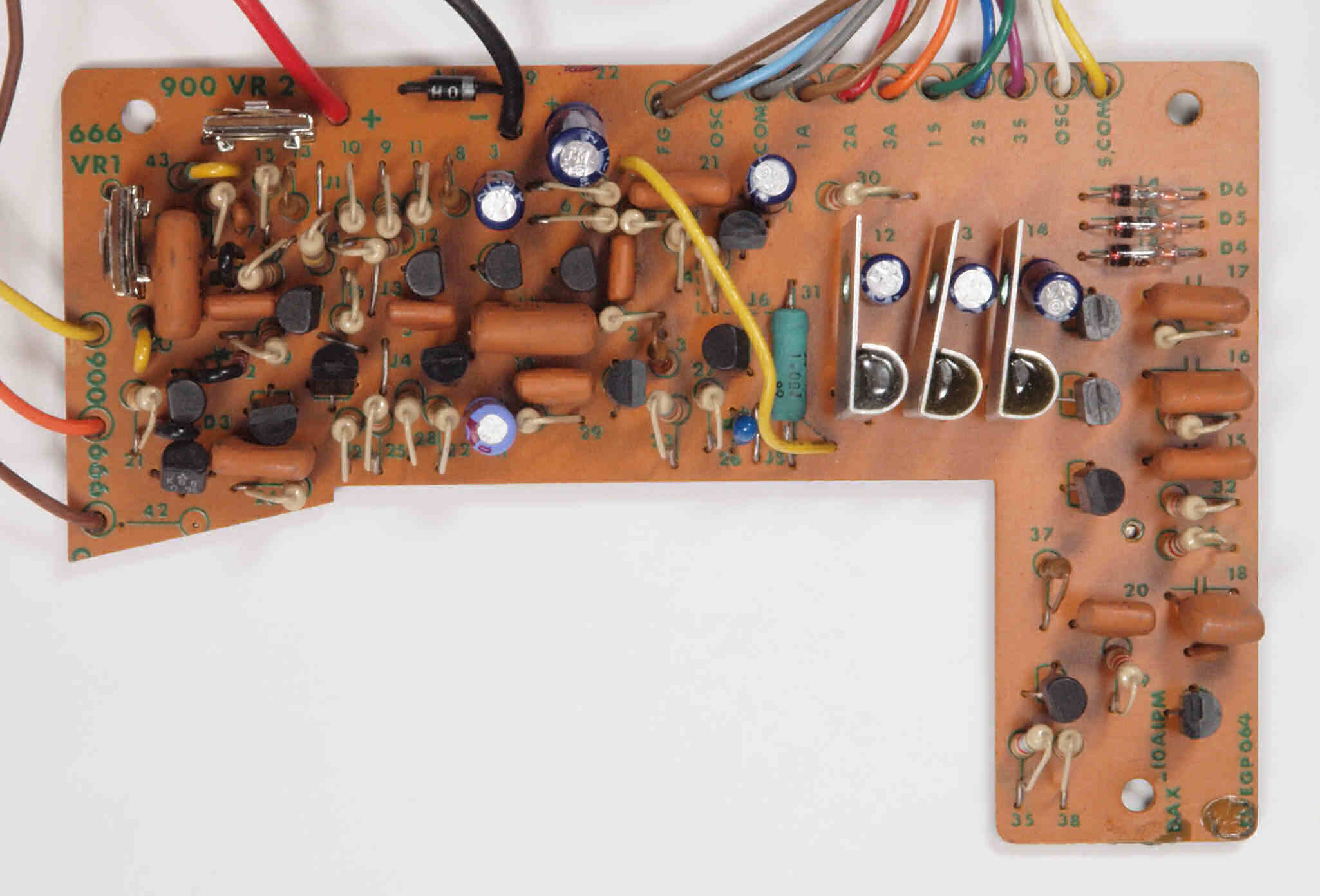

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

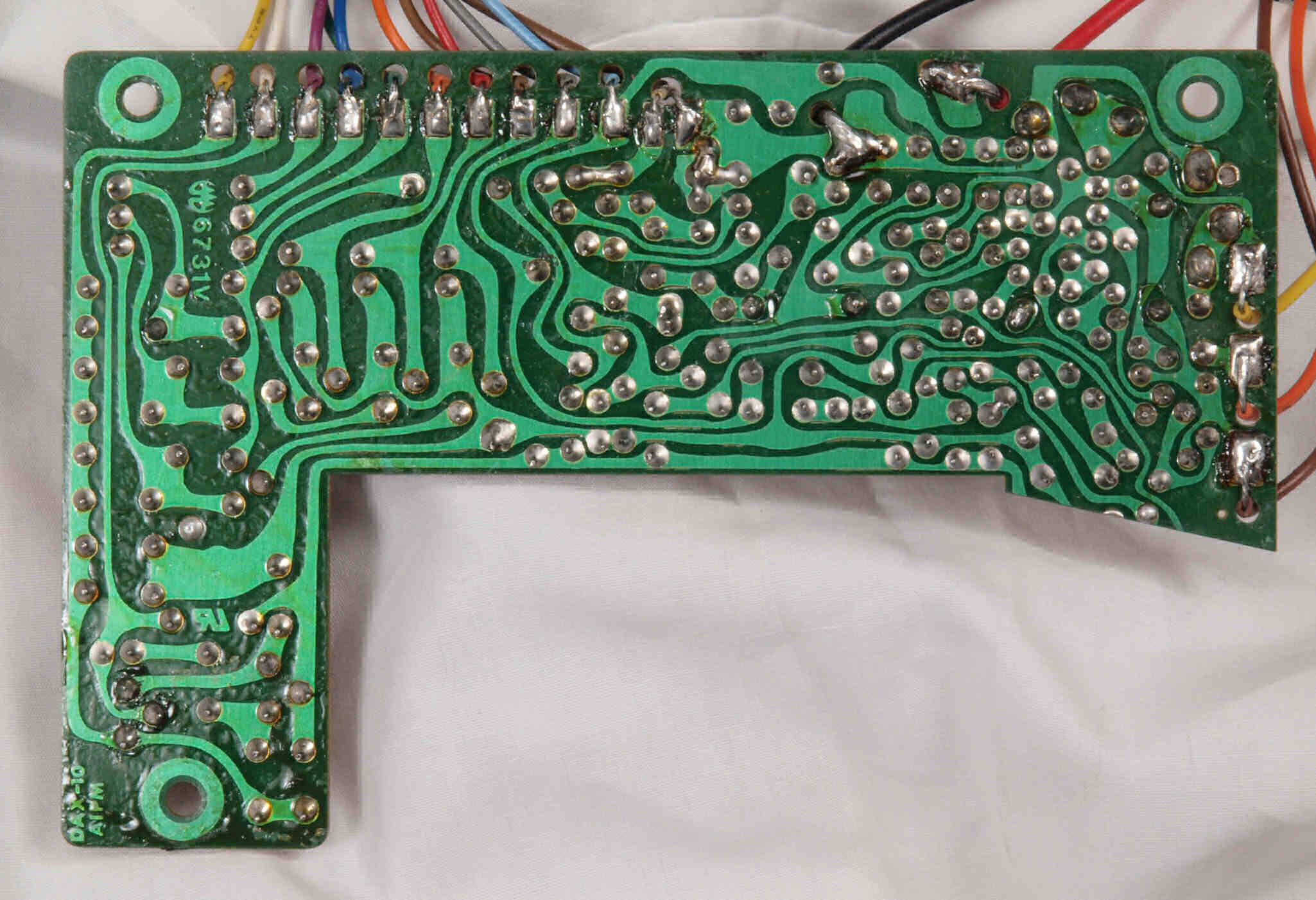

Ｃ１３．　修理前　制御基板裏

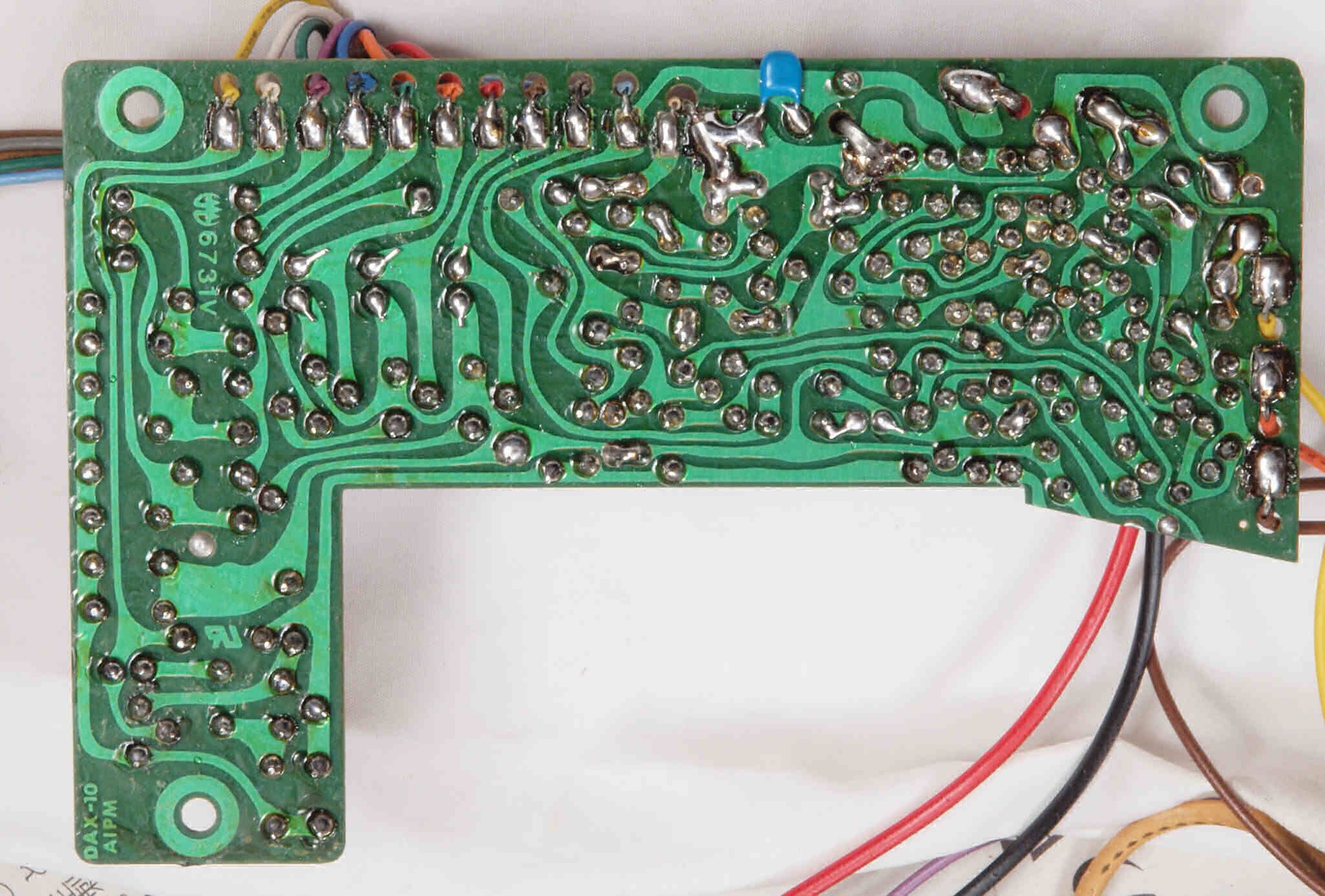

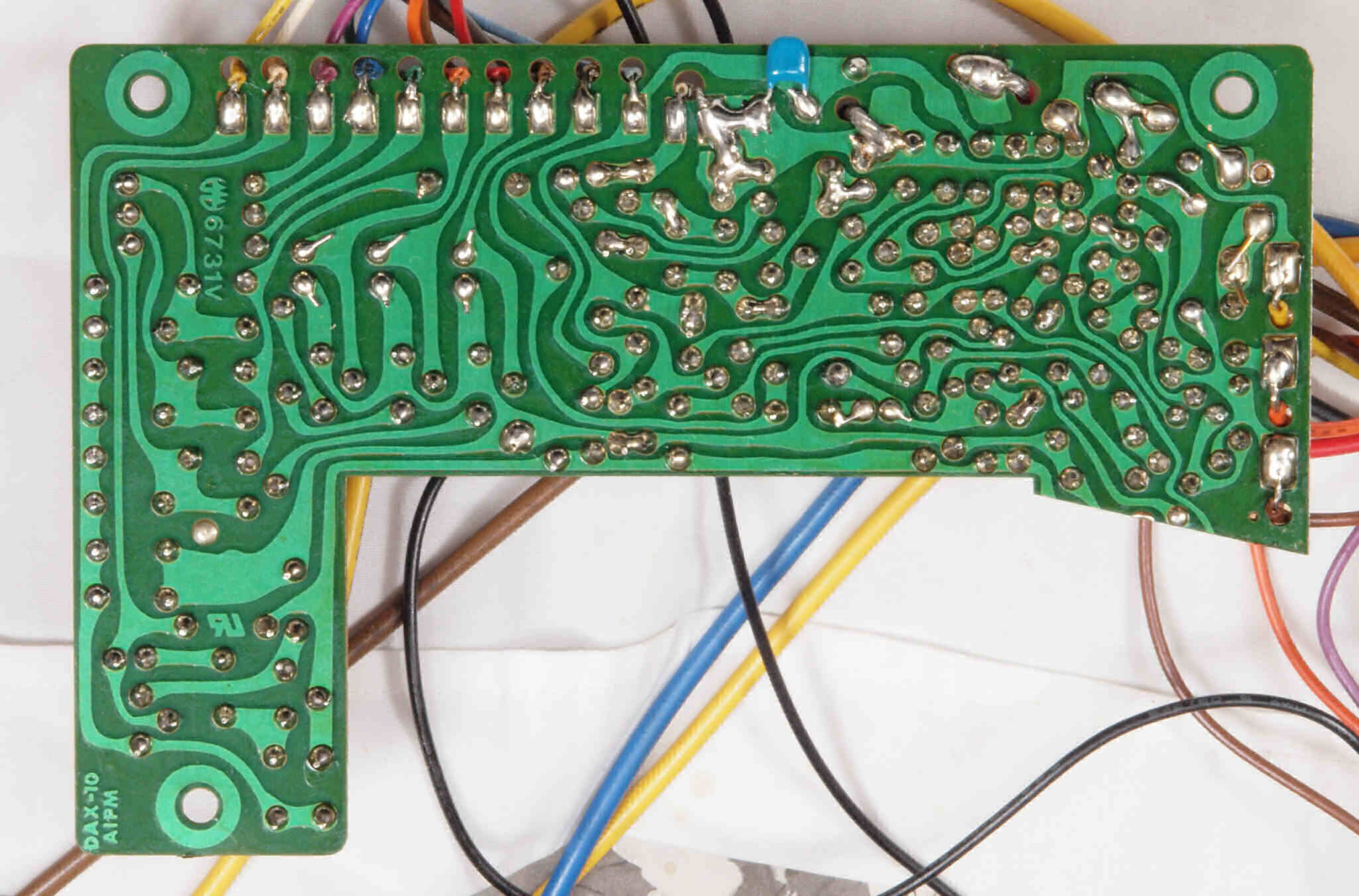

Ｃ１４．　修理（半田補正）後　制御基板裏。セラミックコンデンサー１個追加。

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

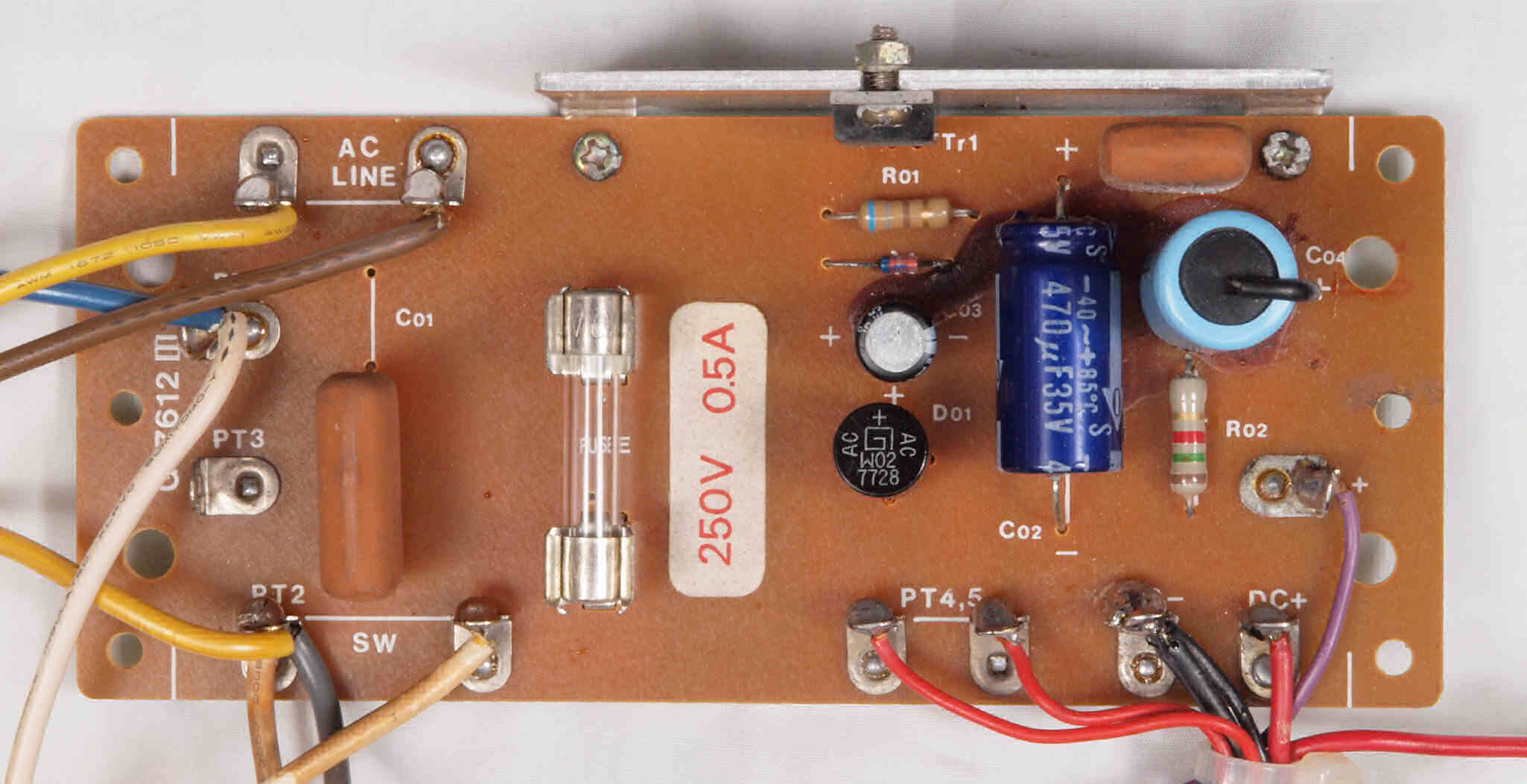

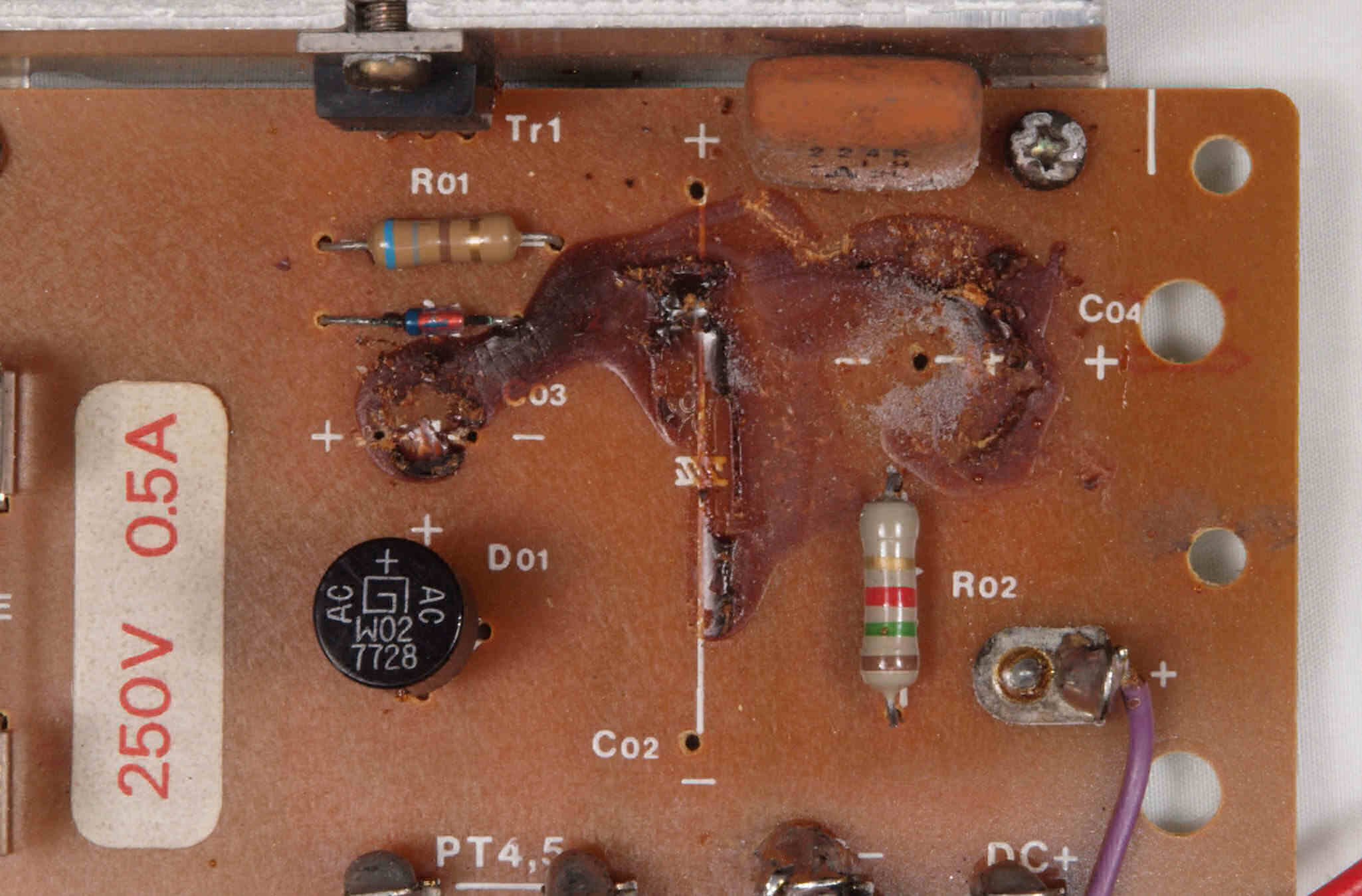

Ｃ２１．　修理前　電源・ヒューズ基板

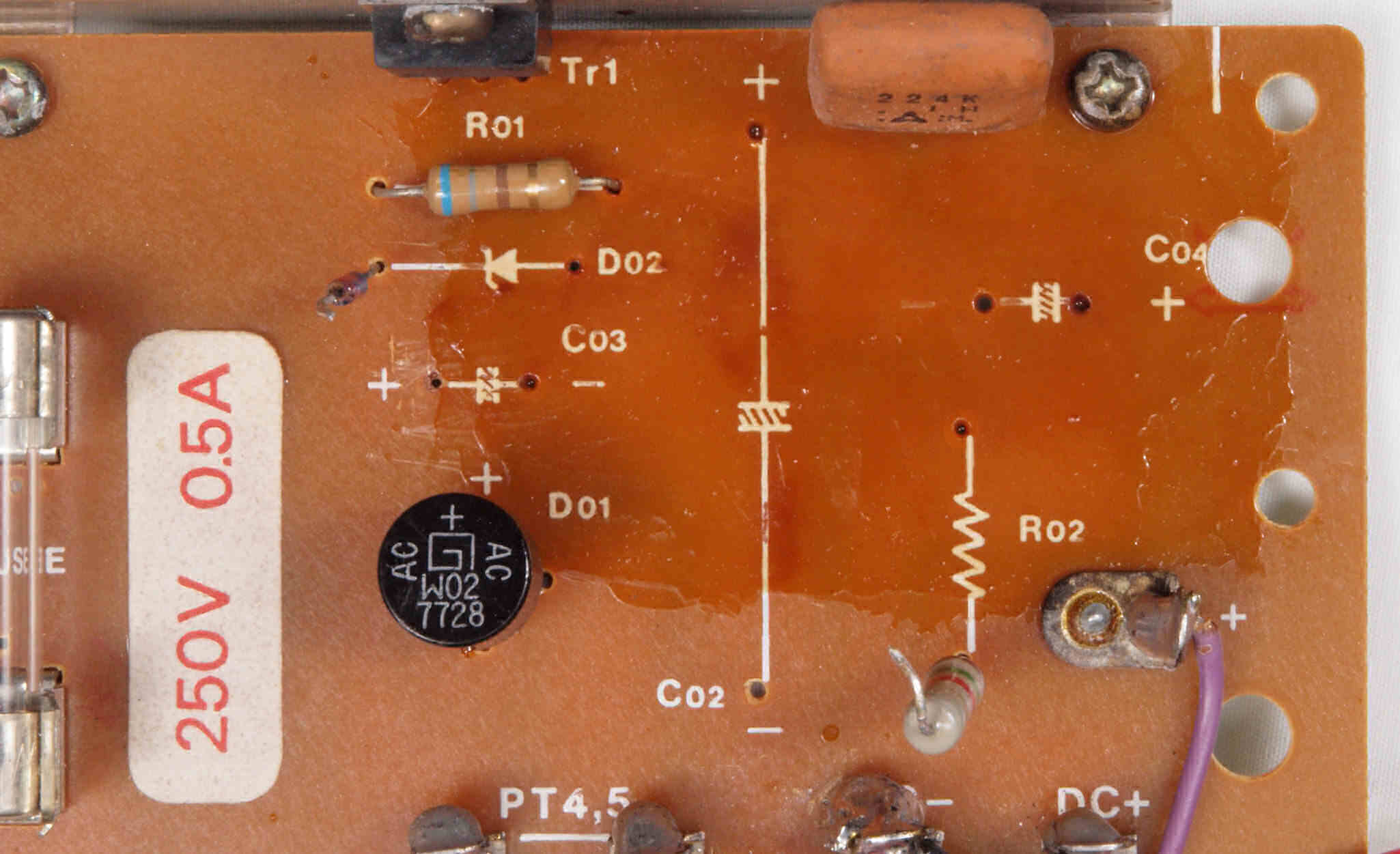

Ｃ２２．　修理中　電源・ヒューズ基板。　トルエン溶媒の接着剤。

Ｃ２３．　修理中　電源・ヒューズ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

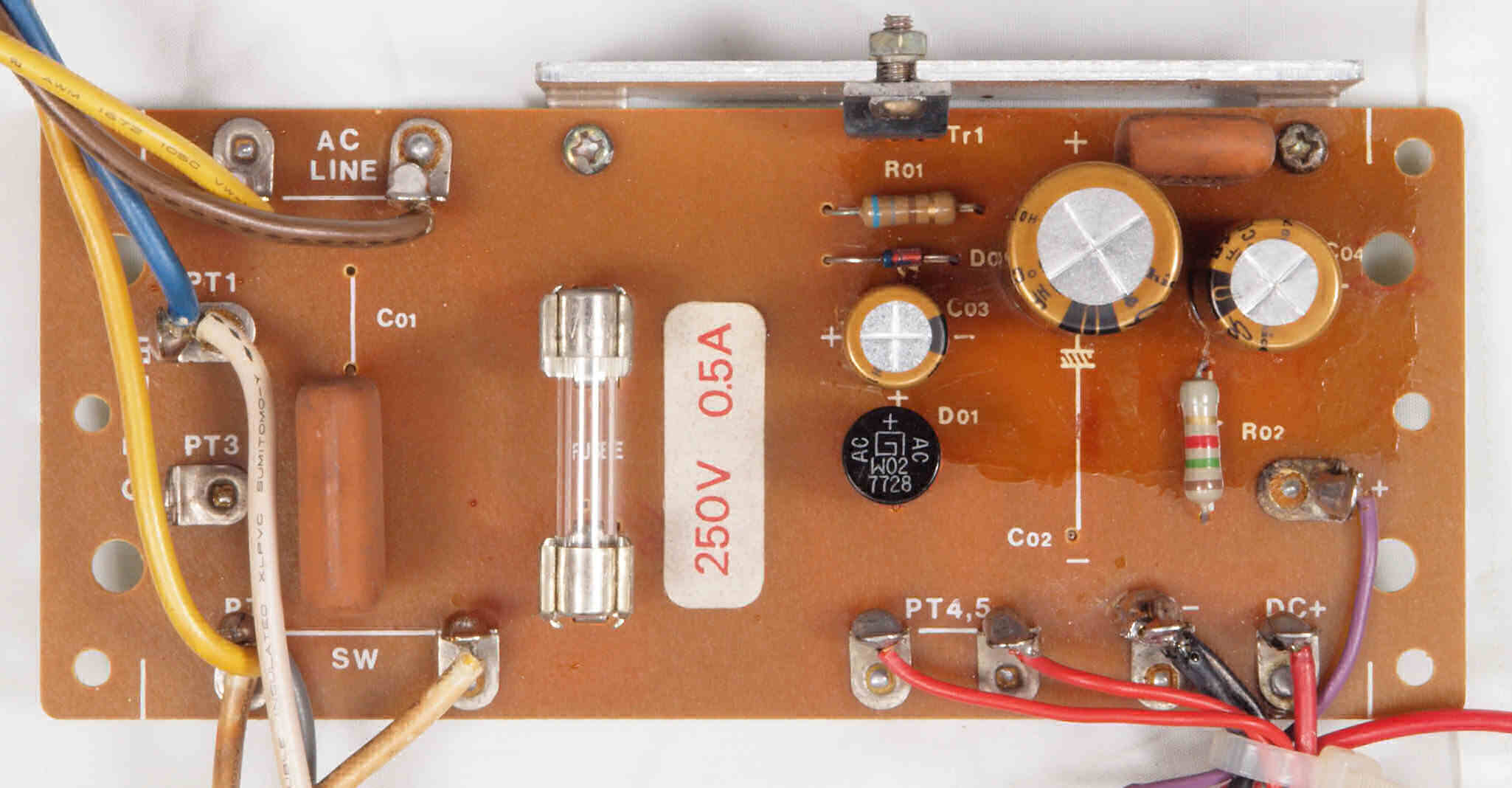

Ｃ２４．　修理後　電源・ヒューズ基板、　電解コンデンサー３個交換

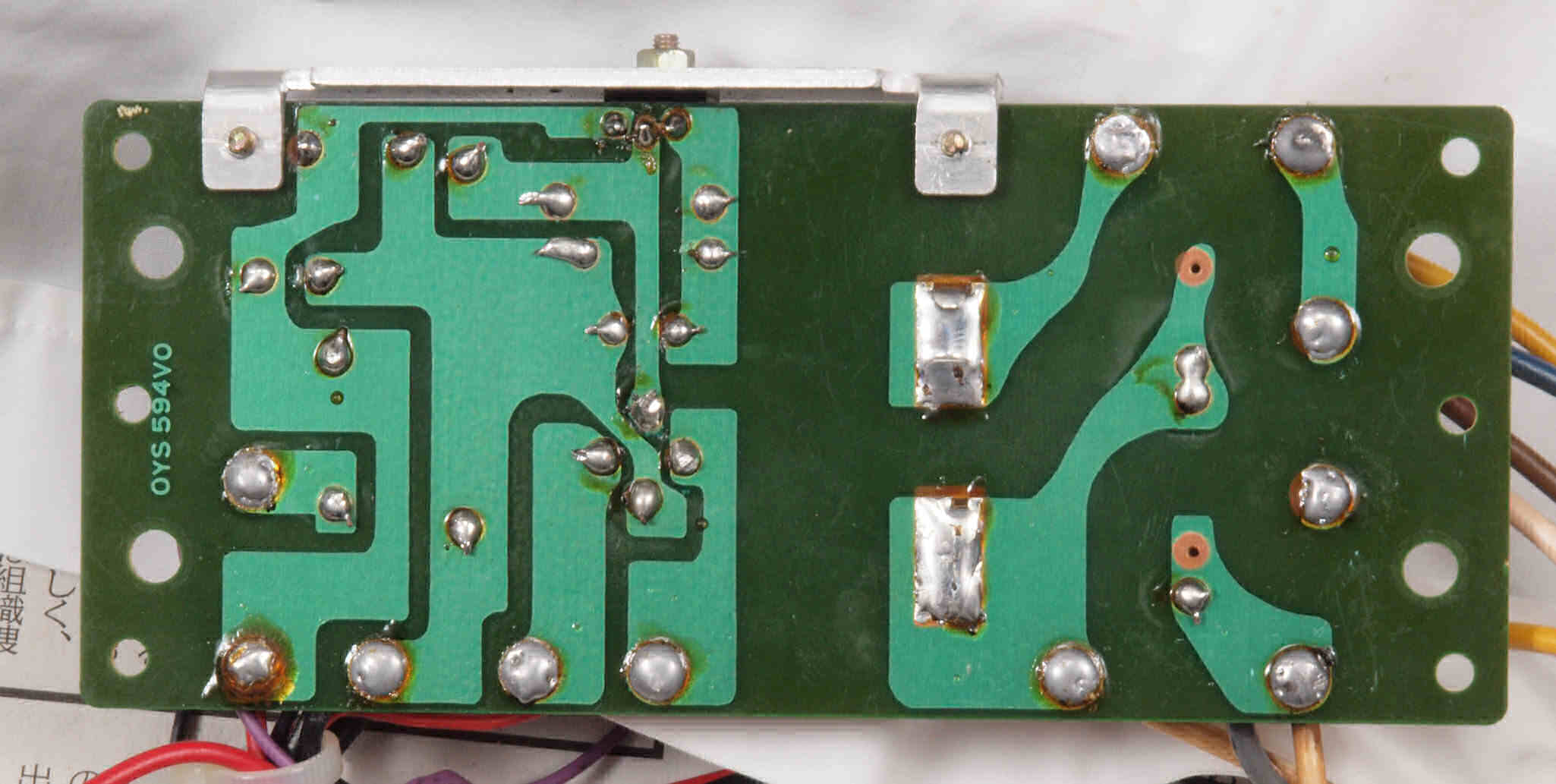

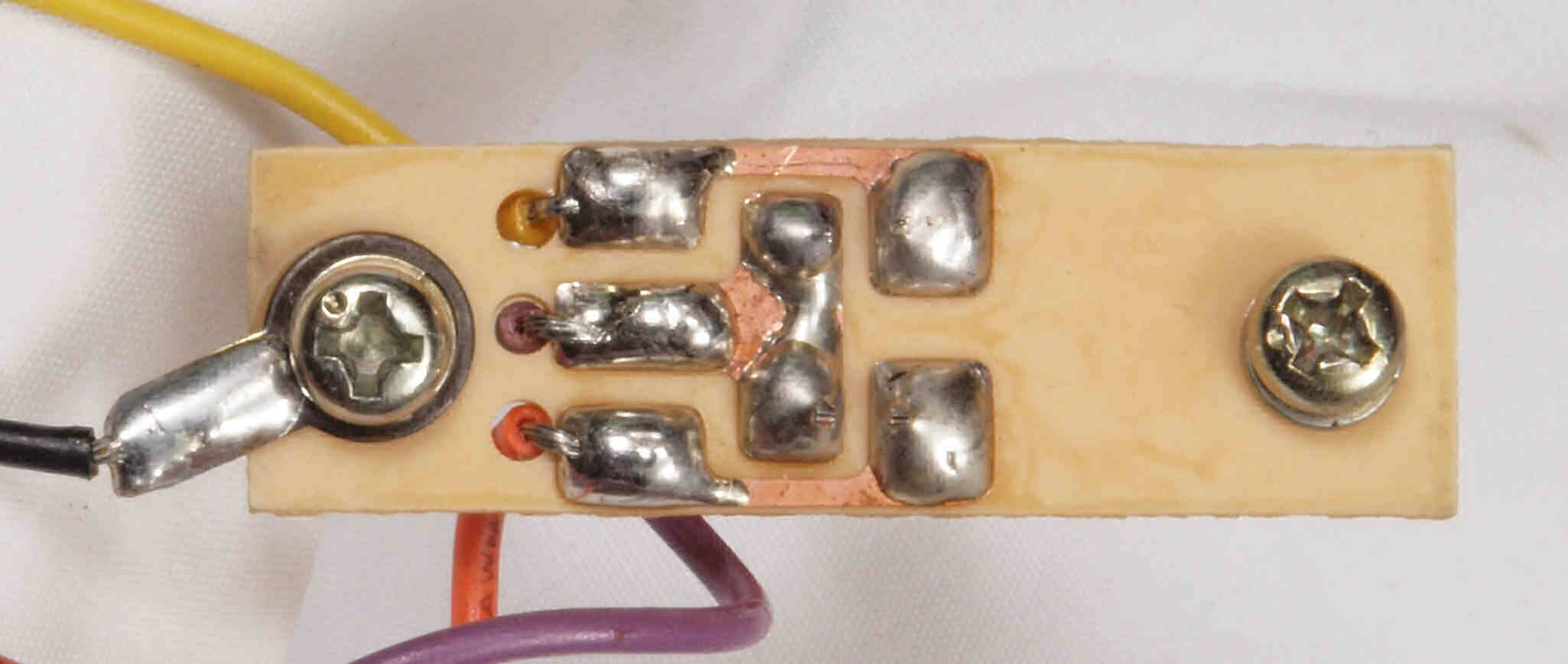

Ｃ２５．　修理前　電源・ヒューズ基板裏

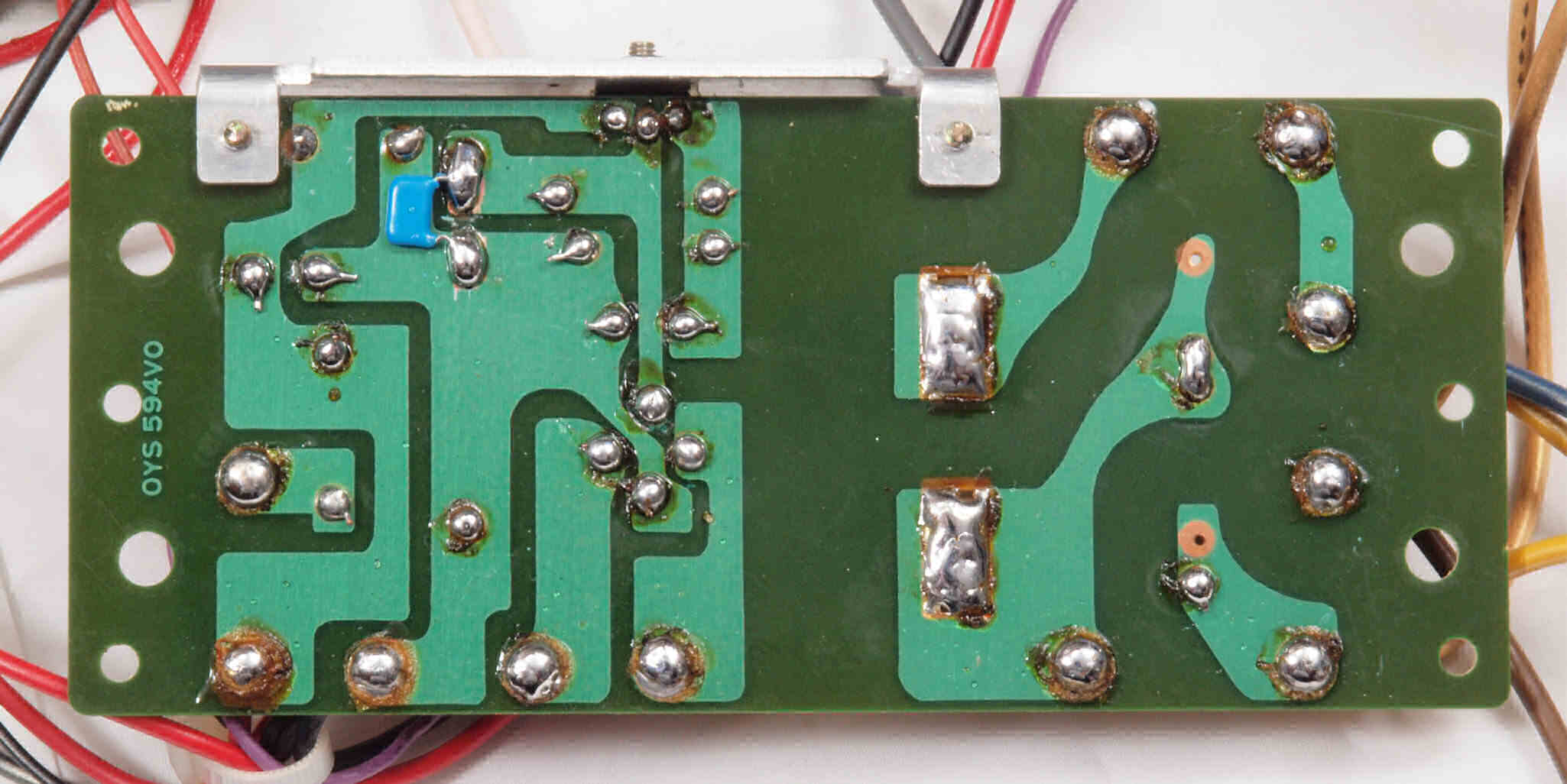

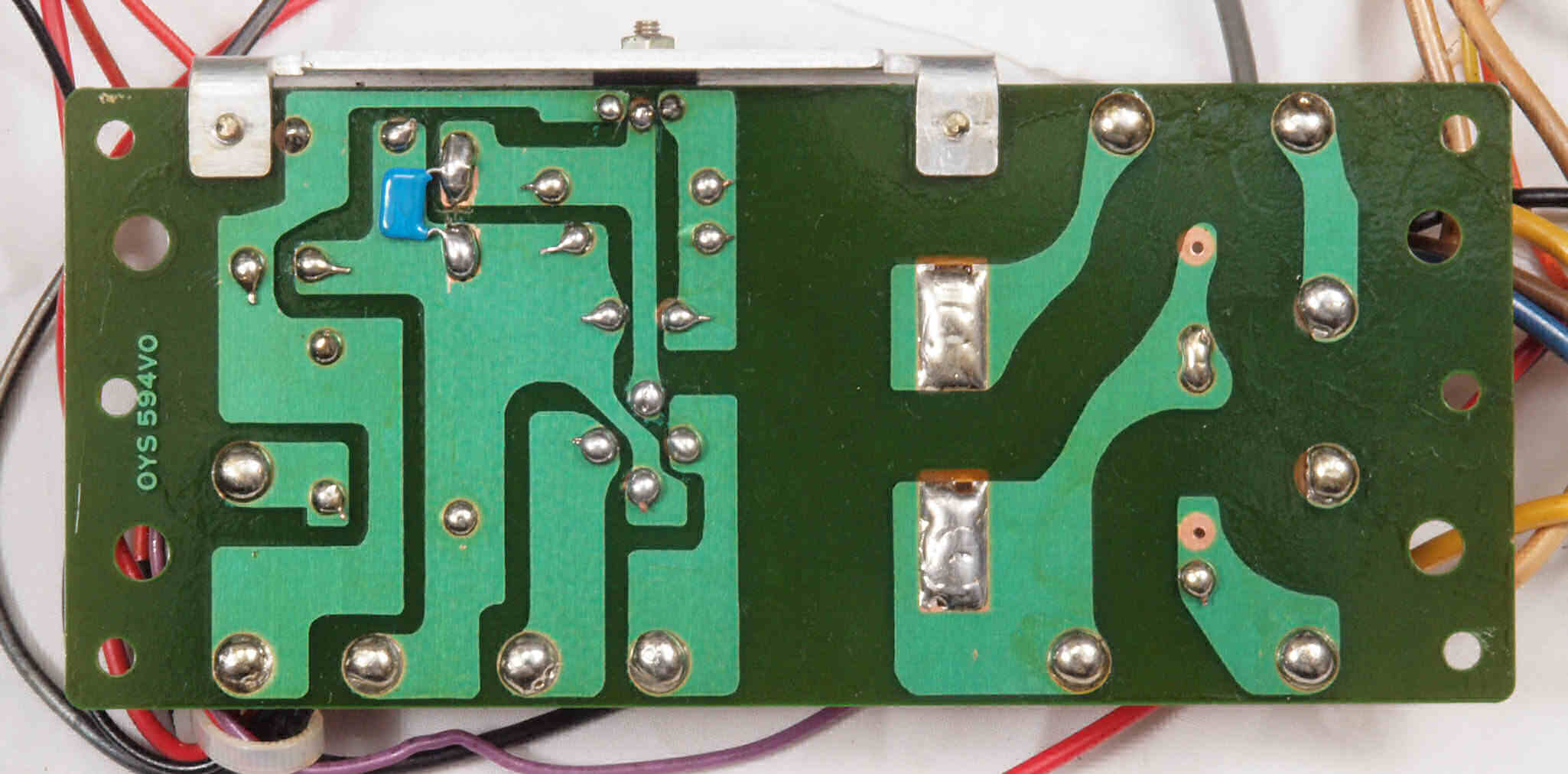

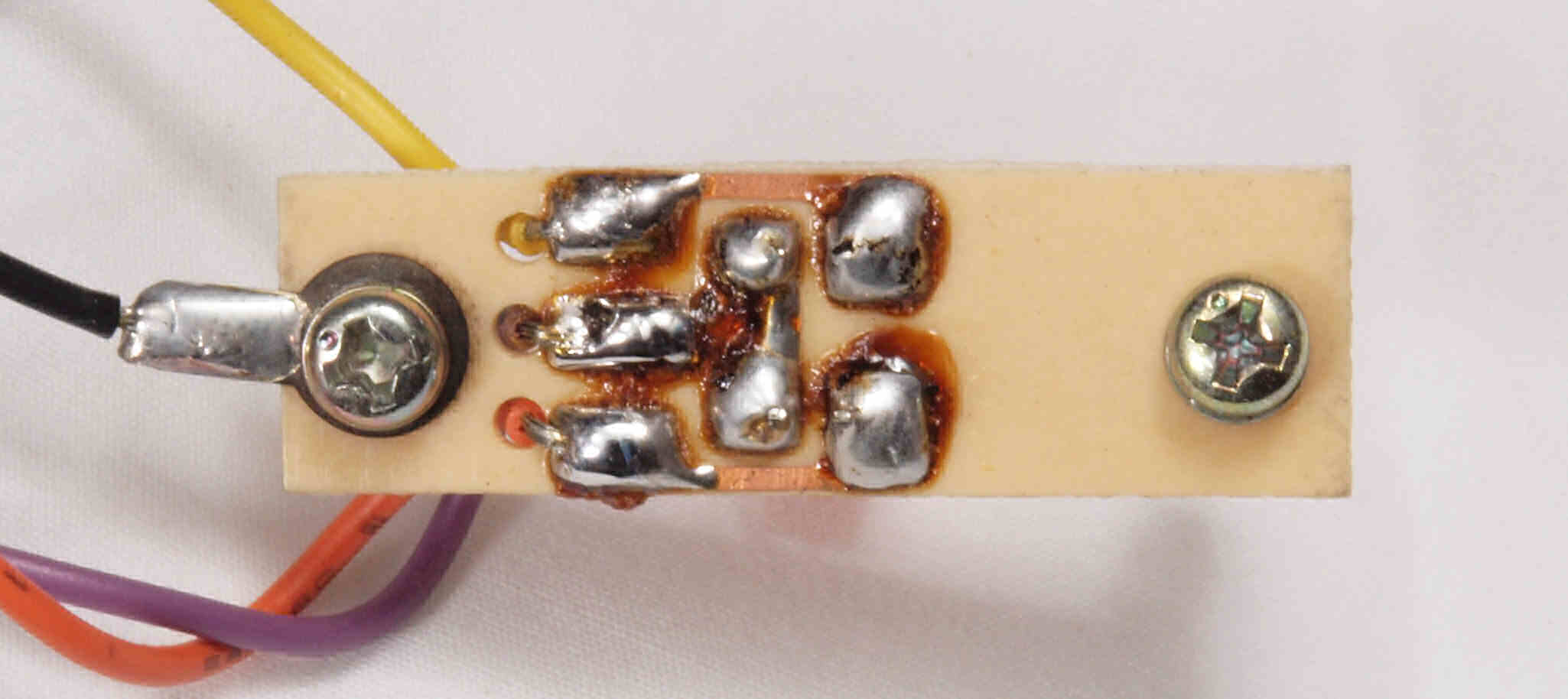

Ｃ２６．　修理（半田補正）後　電源・ヒューズ基板裏。セラミックコンデンサー１個追加。

Ｃ２７．　完成電源・ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

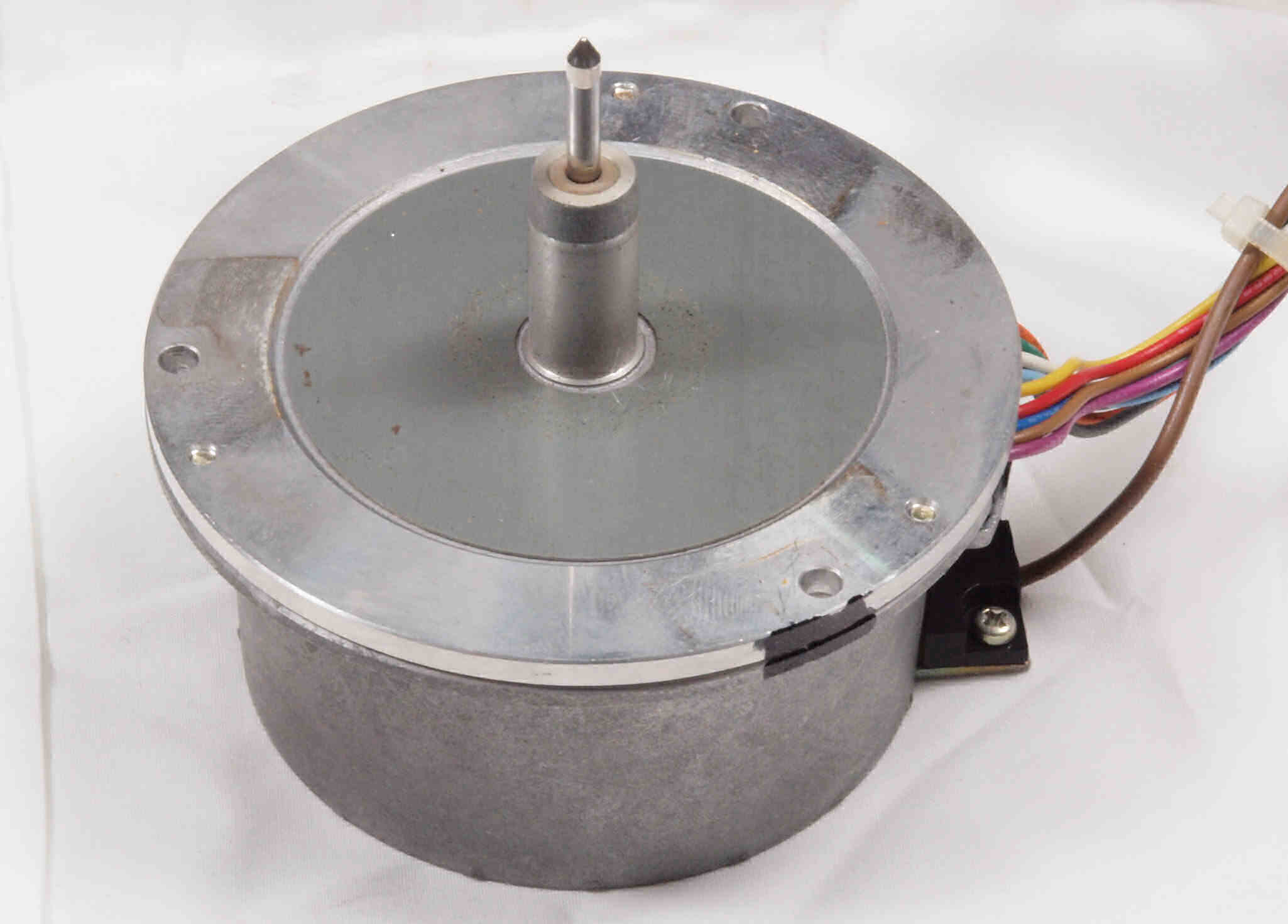

Ｃ３１．　修理中　モーター取り出す

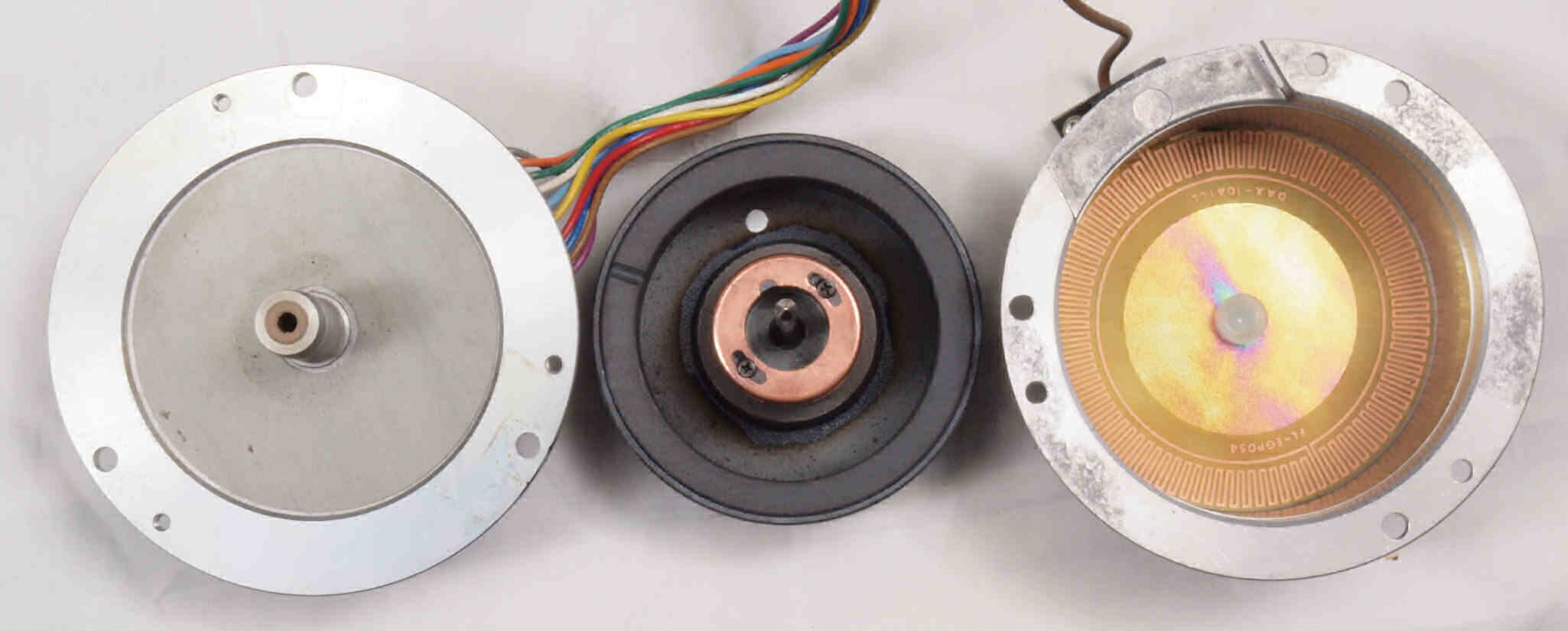

Ｃ３２．　修理中　モーター分解・清掃・給油。

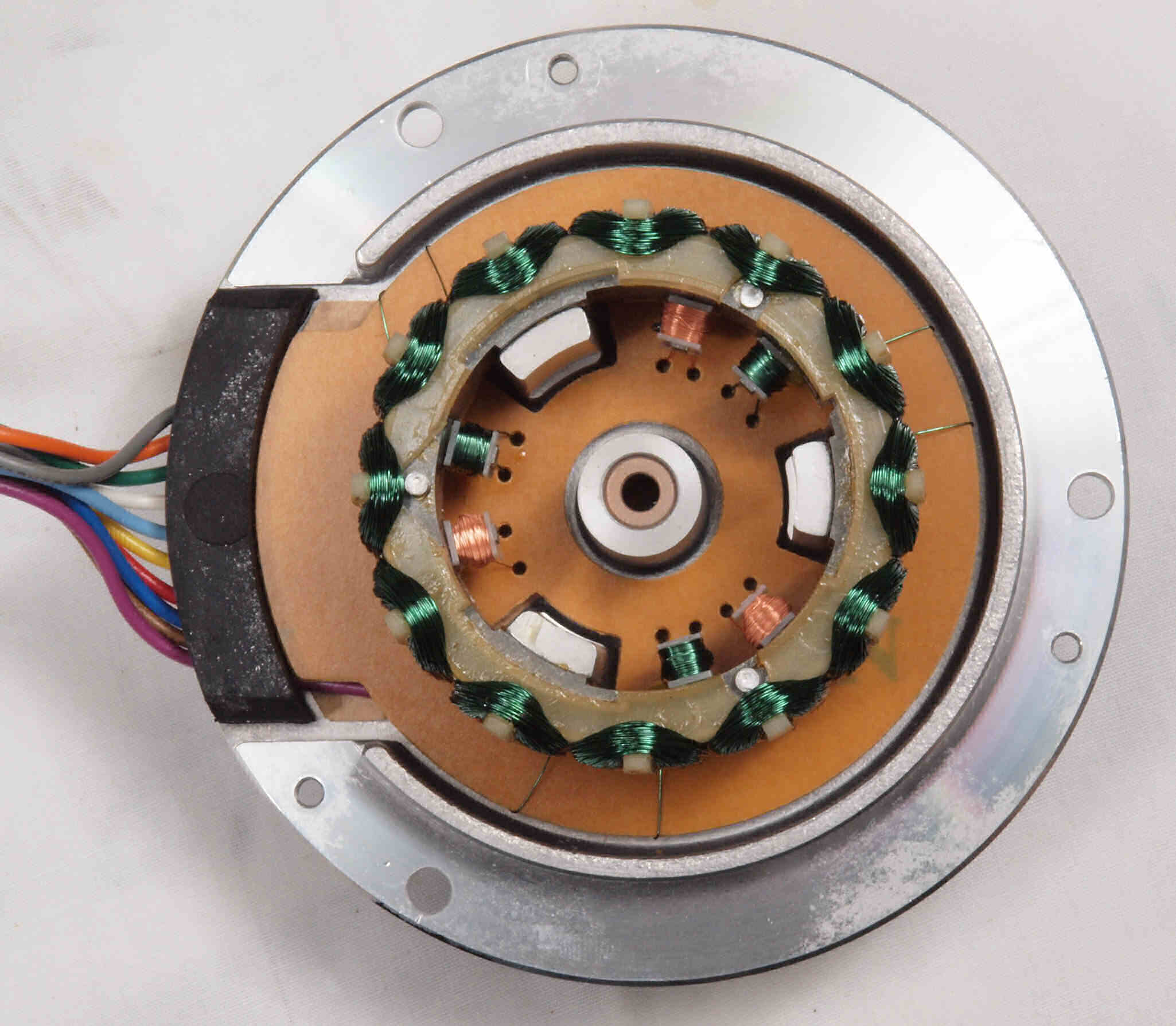

Ｃ４１．　修理中　モーター固定子。

Ｃ４２．　修理中　モーター上側軸受け。

Ｃ４３．　修理中　モーター上側軸受け、反対側。

Ｃ４４．　修理中　モーター下側軸受け。

Ｃ４５．　修理中　モーター下側軸受け、反対側。

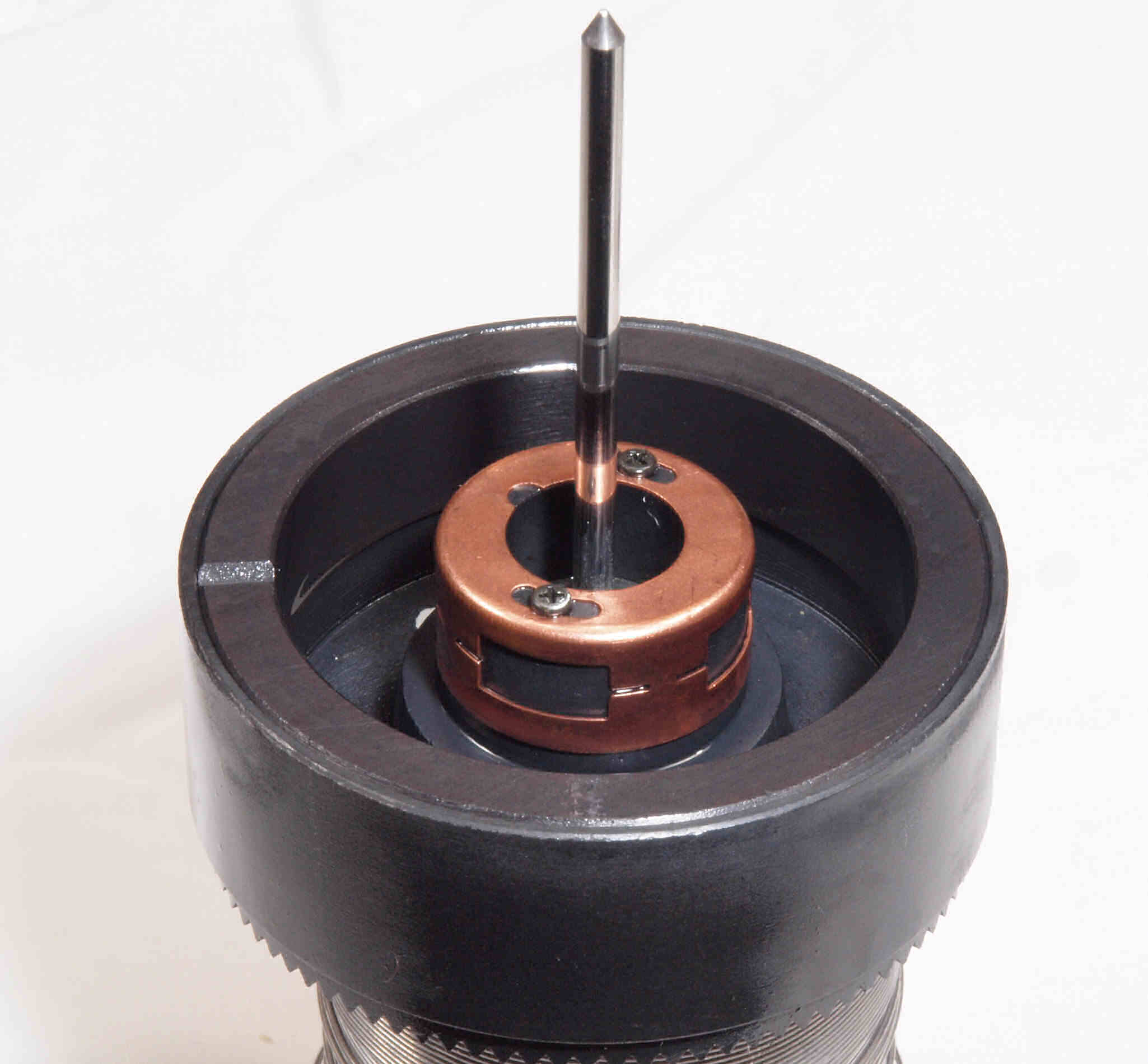

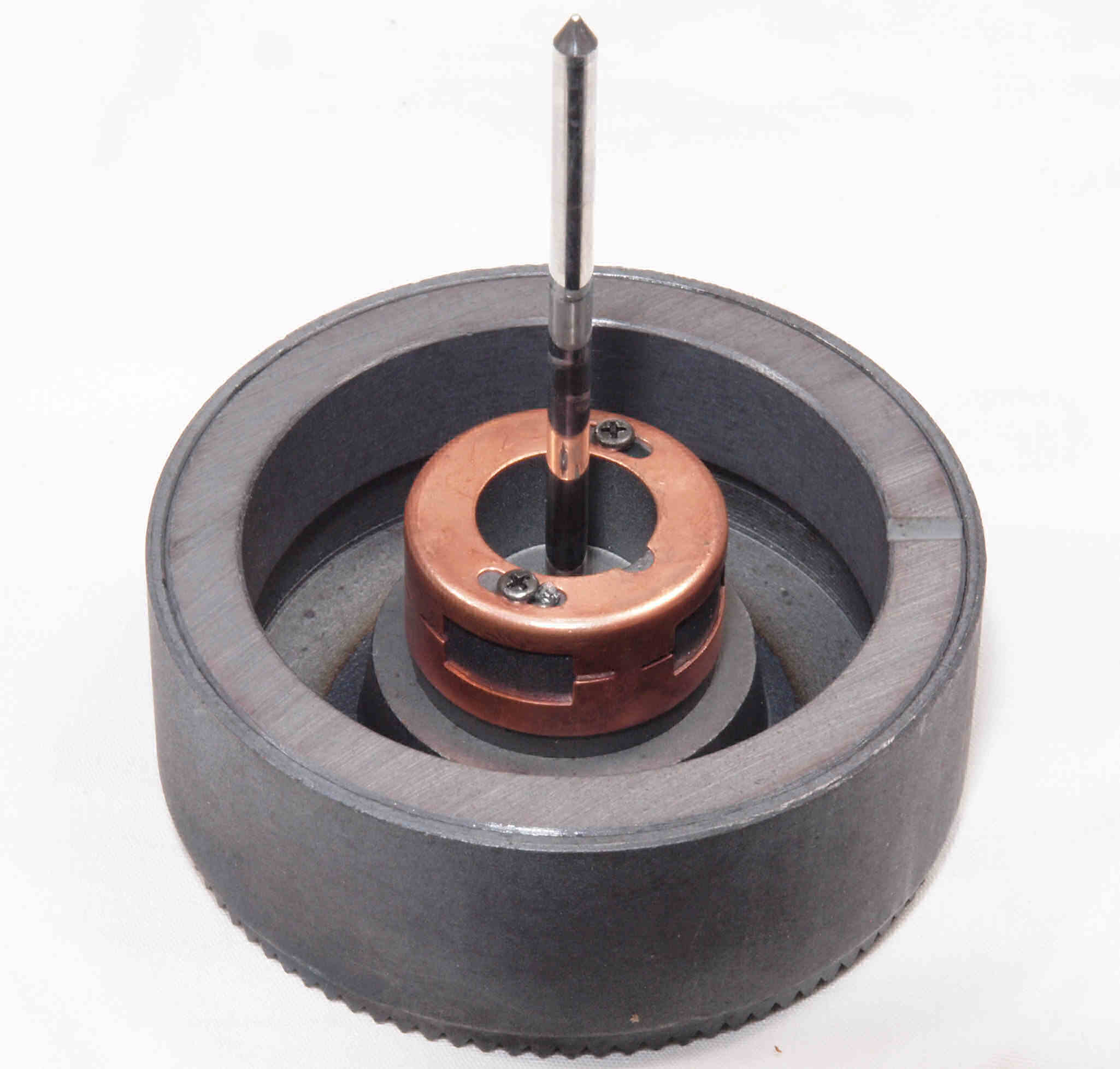

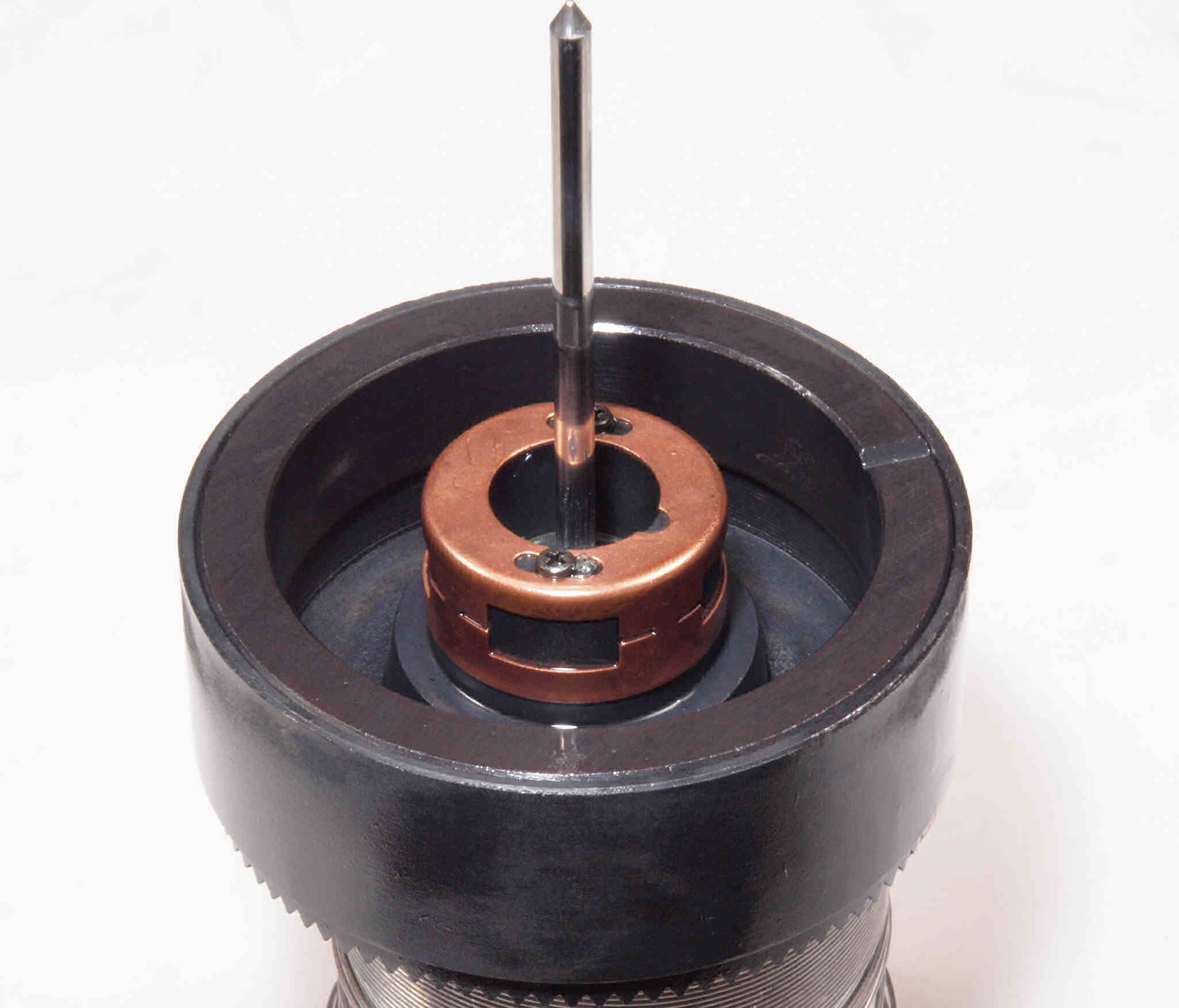

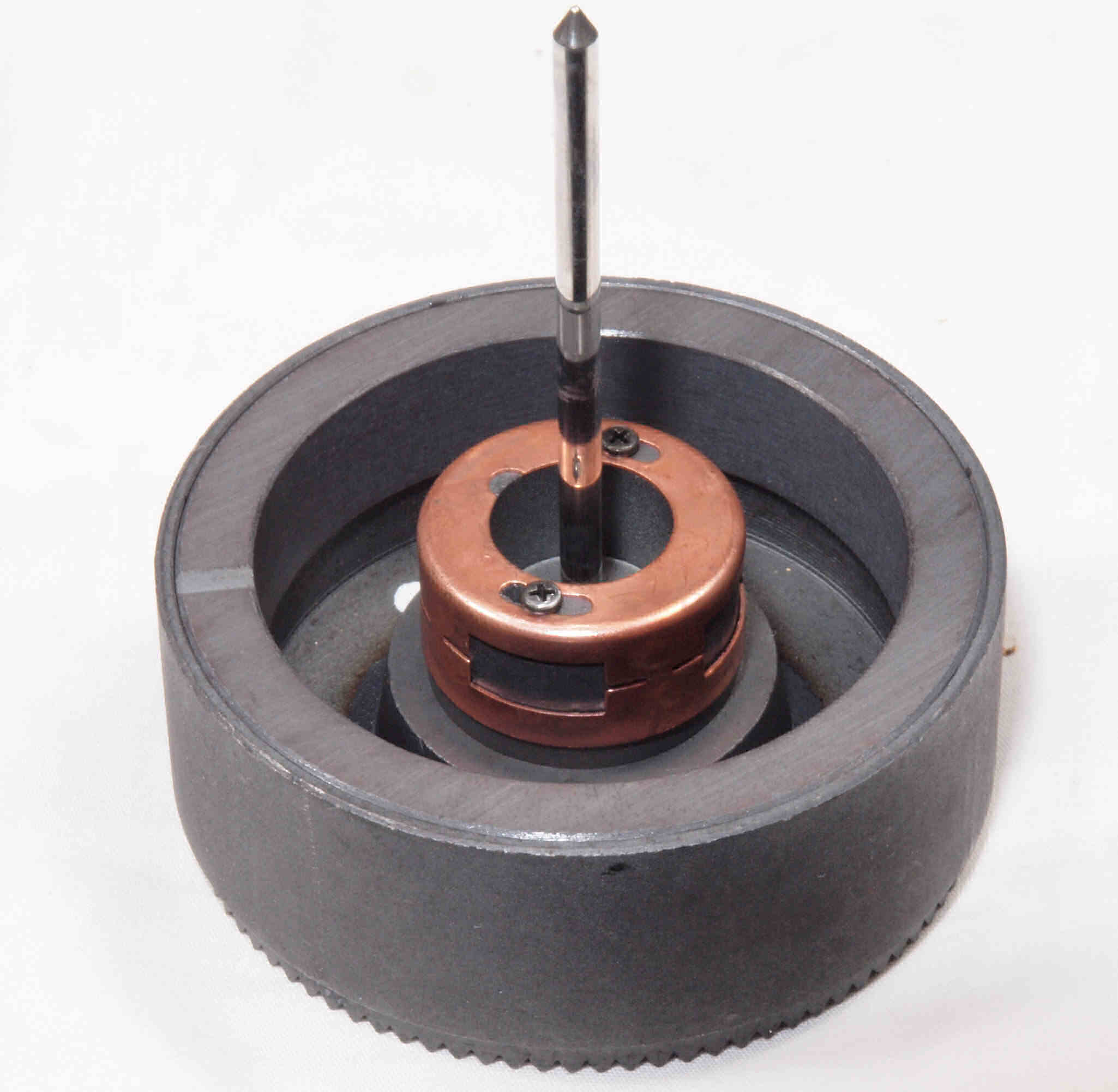

Ｃ５１．　修理中　モーター回転子。

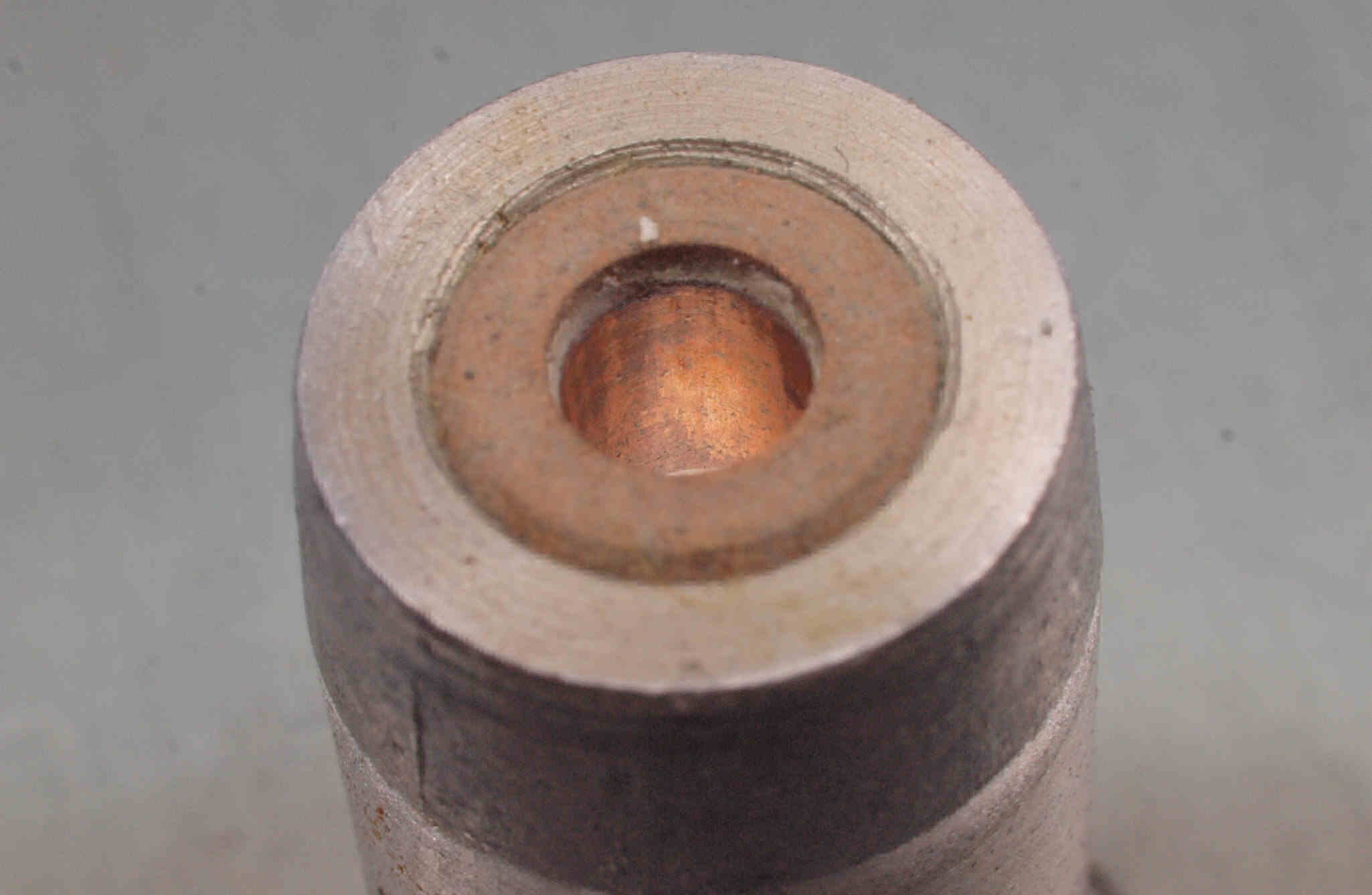

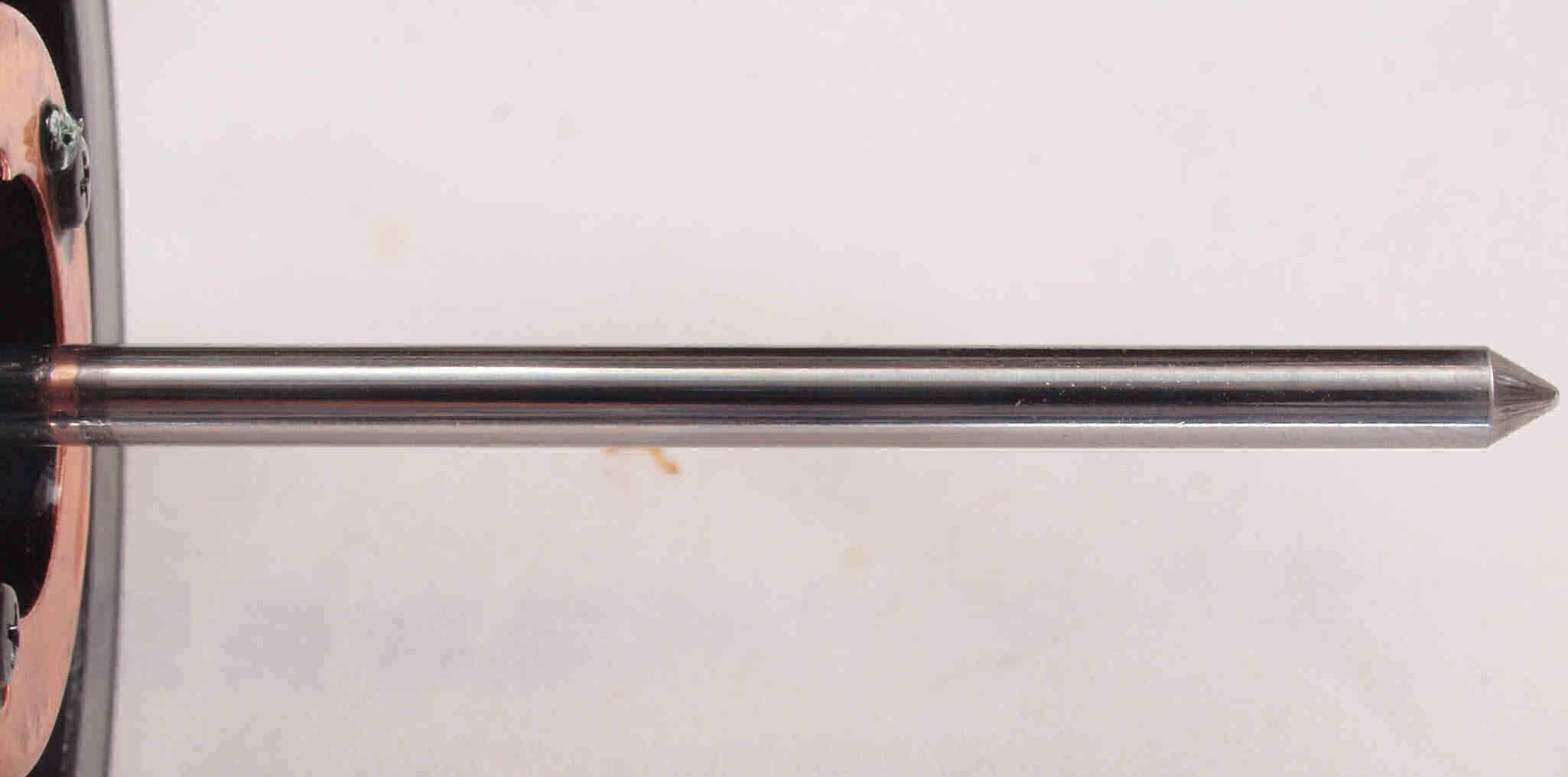

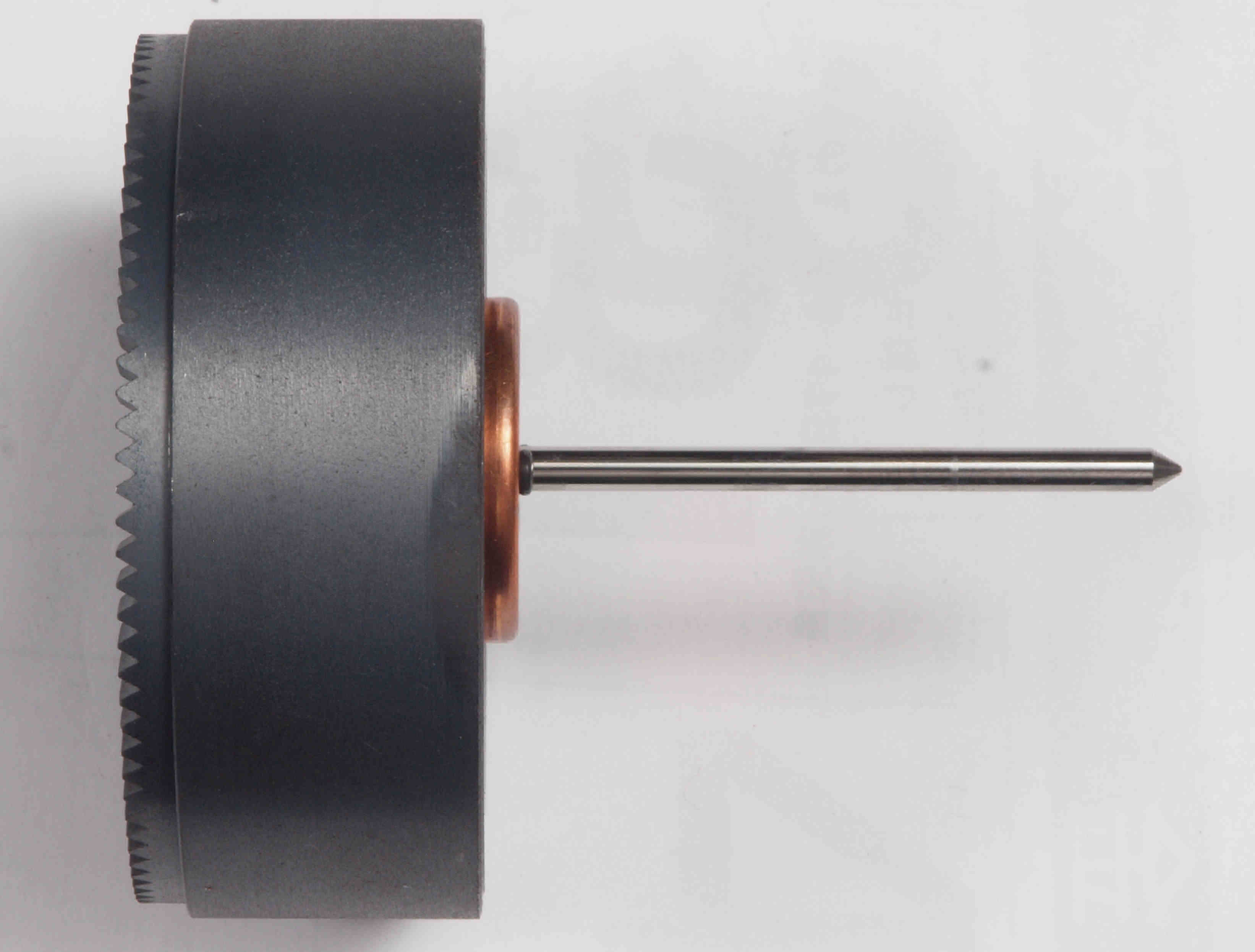

Ｃ５２．　修理中　モーター回転子軸。

Ｃ５３．　修理中　モーター回転子軸、　縦横比変更してあります。

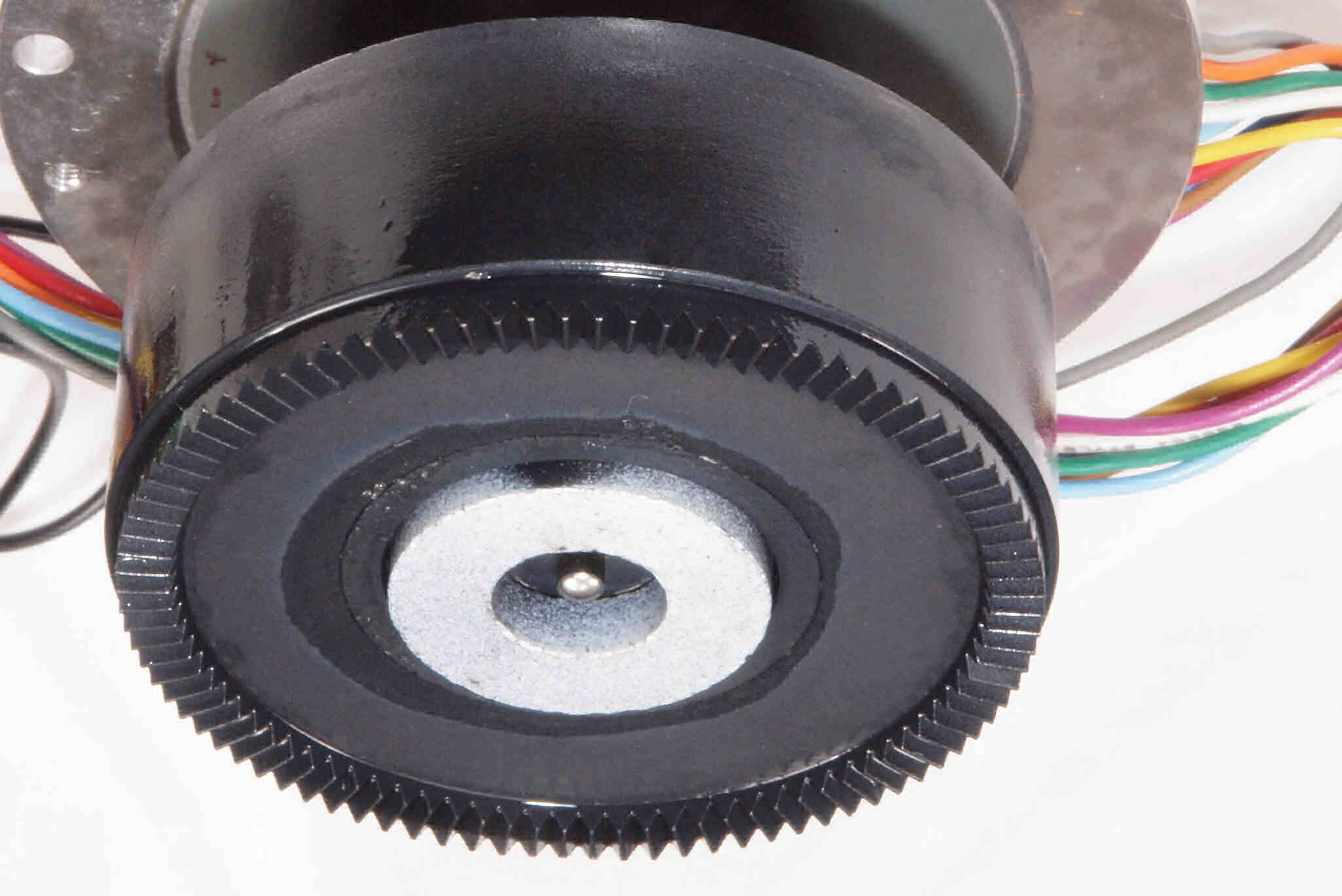

Ｃ６１．　修理中　モーター回転子、軸側。

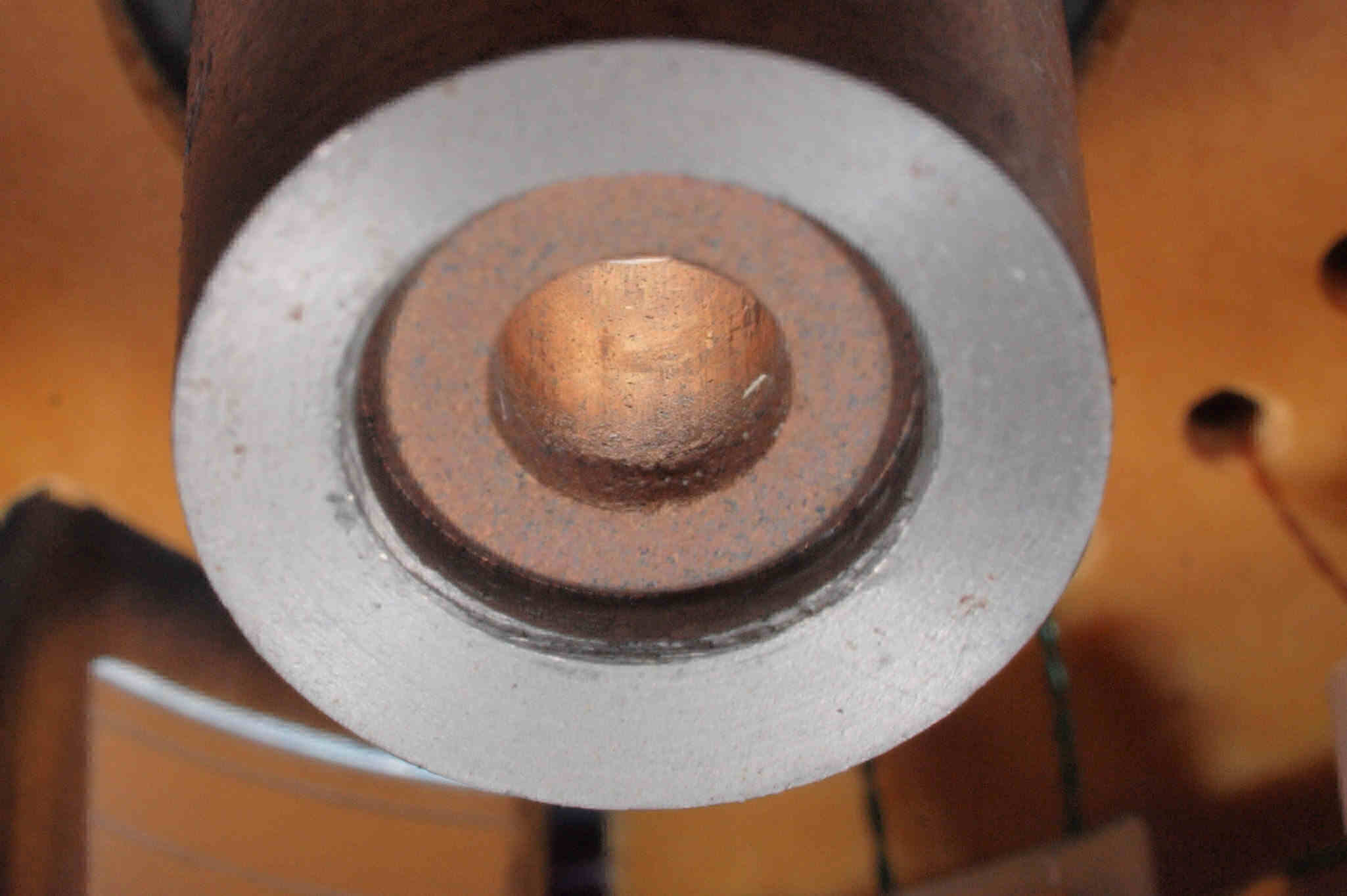

Ｃ６２．　修理後　モーター回転子、軸側。　錆び発生防止の為、ＣＲＣを浸透する。

Ｃ６３．　修理中　モーター回転子、軸側、反対側。

Ｃ６４．　修理後　モーター回転子、軸側、反対側。　錆び発生防止の為、ＣＲＣを浸透する。

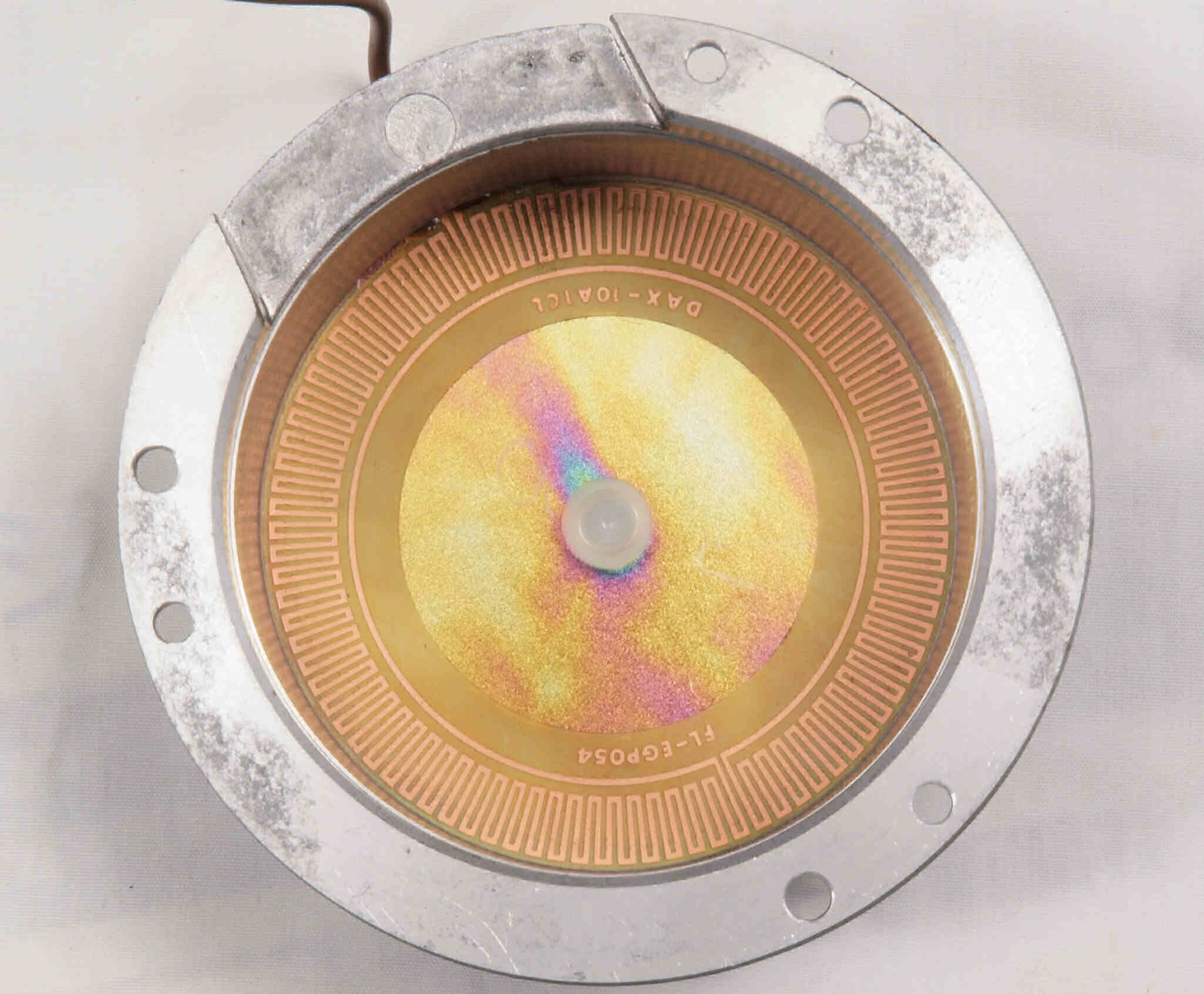

Ｃ６５．　修理中　モーター回転子、FG磁石側。

Ｃ６６．　修理後　モーター回転子、FG磁石側。　錆び発生防止の為、ＣＲＣを浸透する。

Ｃ６７．　修理中　モーター回転子、FG磁石側、反対側。

Ｃ６８．　修理後　モーター回転子、FG磁石側、反対側。　錆び発生防止の為、ＣＲＣを浸透する。

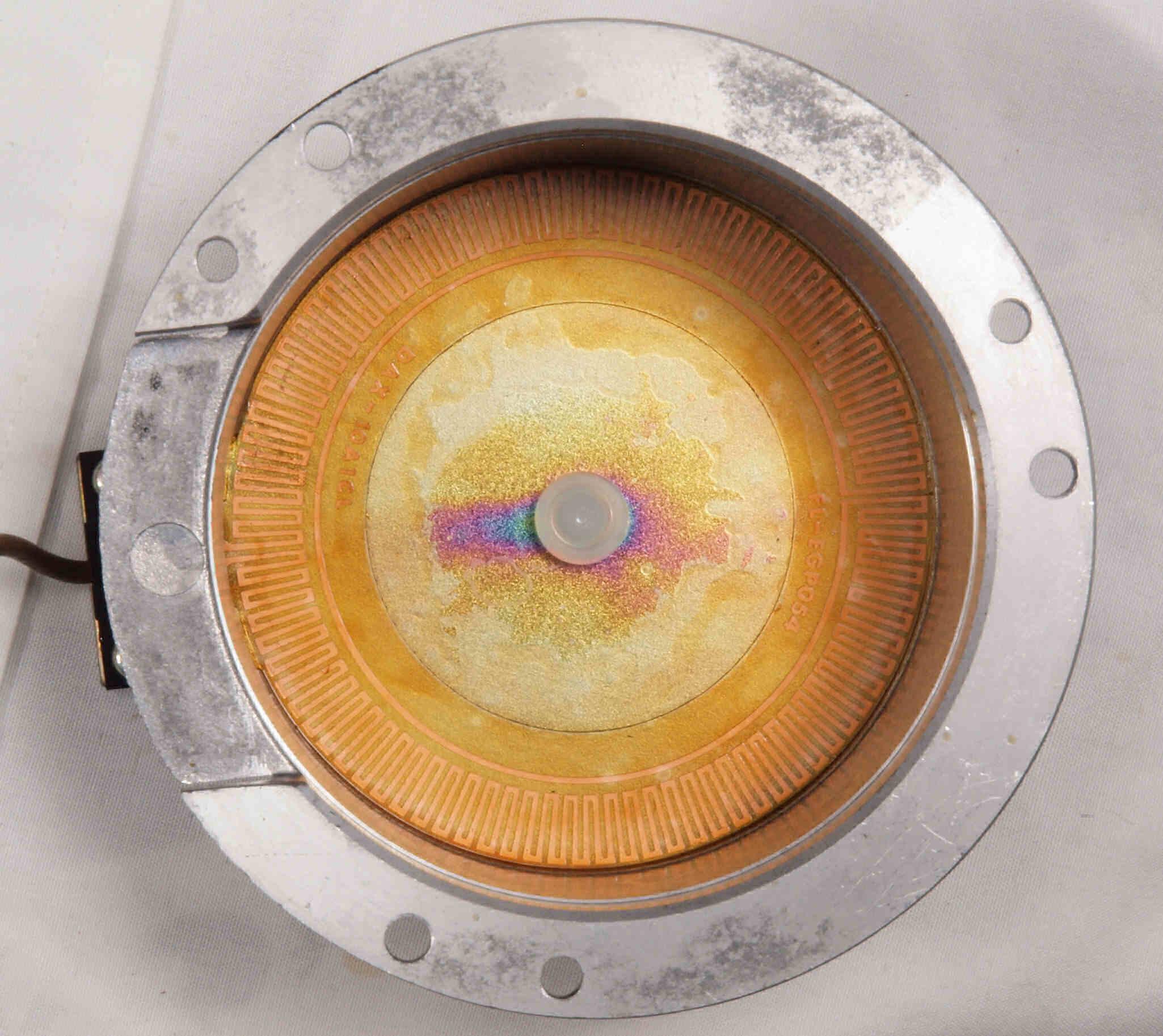

Ｃ７１．　修理中　モーターＦＧコイル。

Ｃ７２．　修理中　モーターＦＧコイル、絶縁コートで固定する。

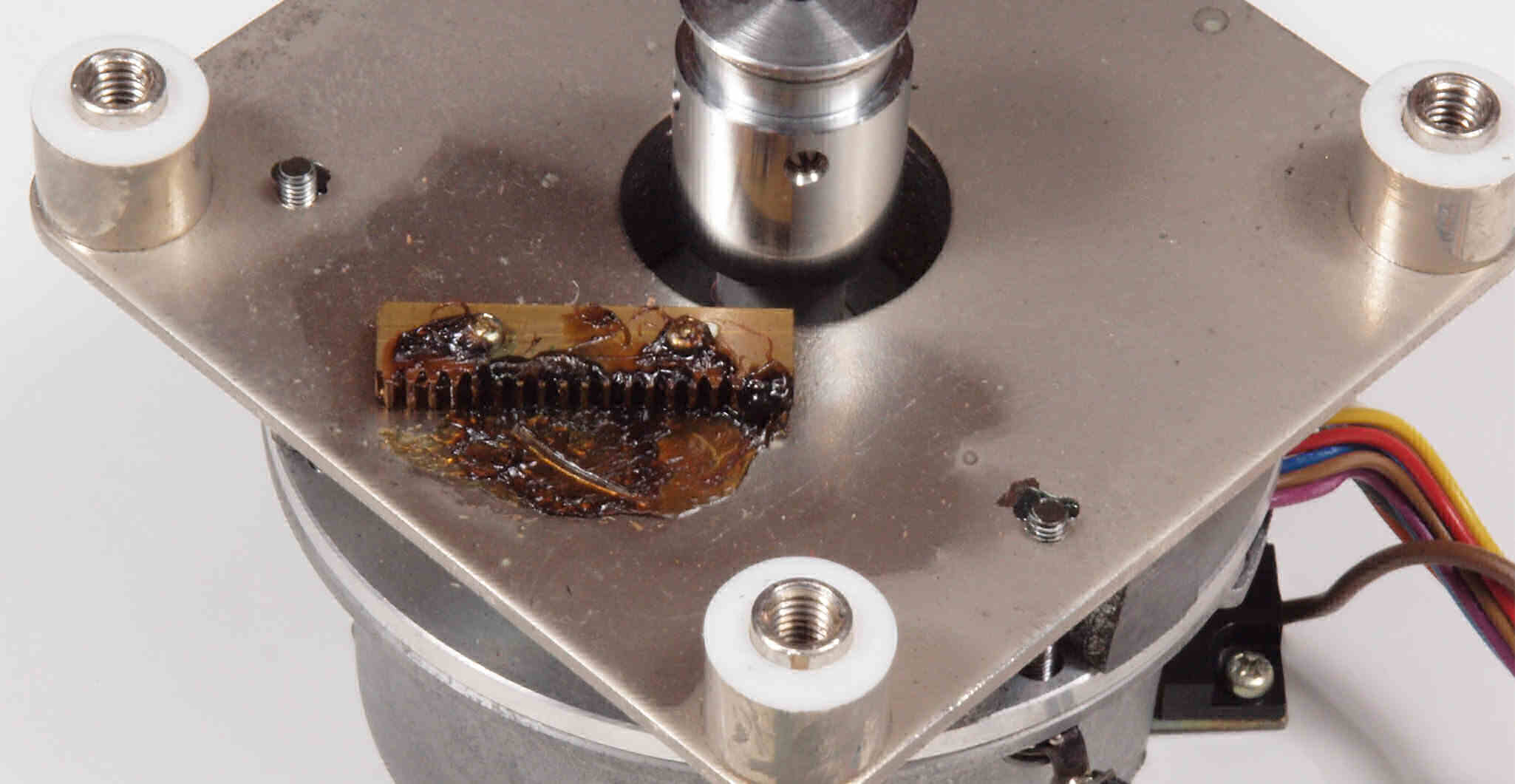

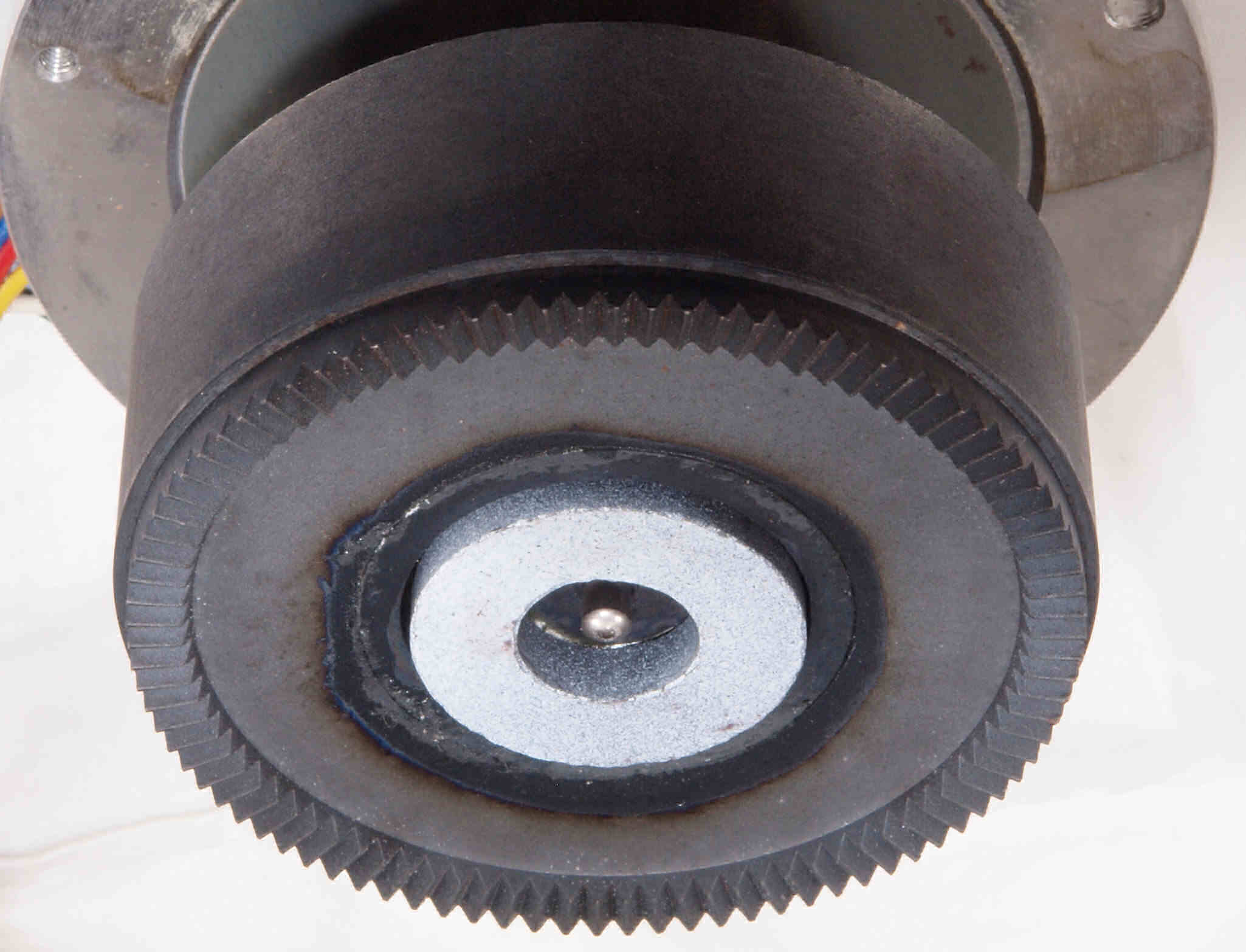

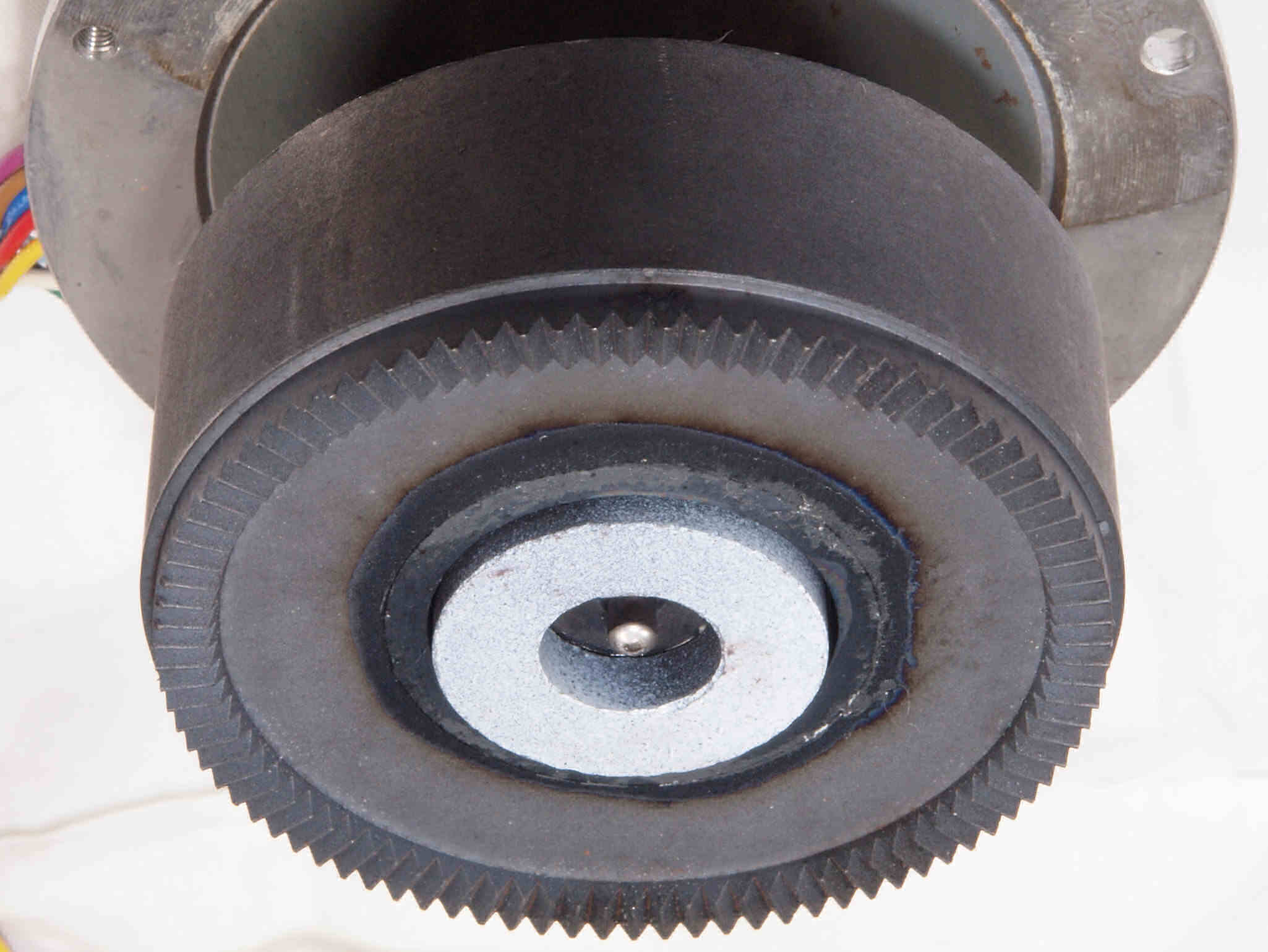

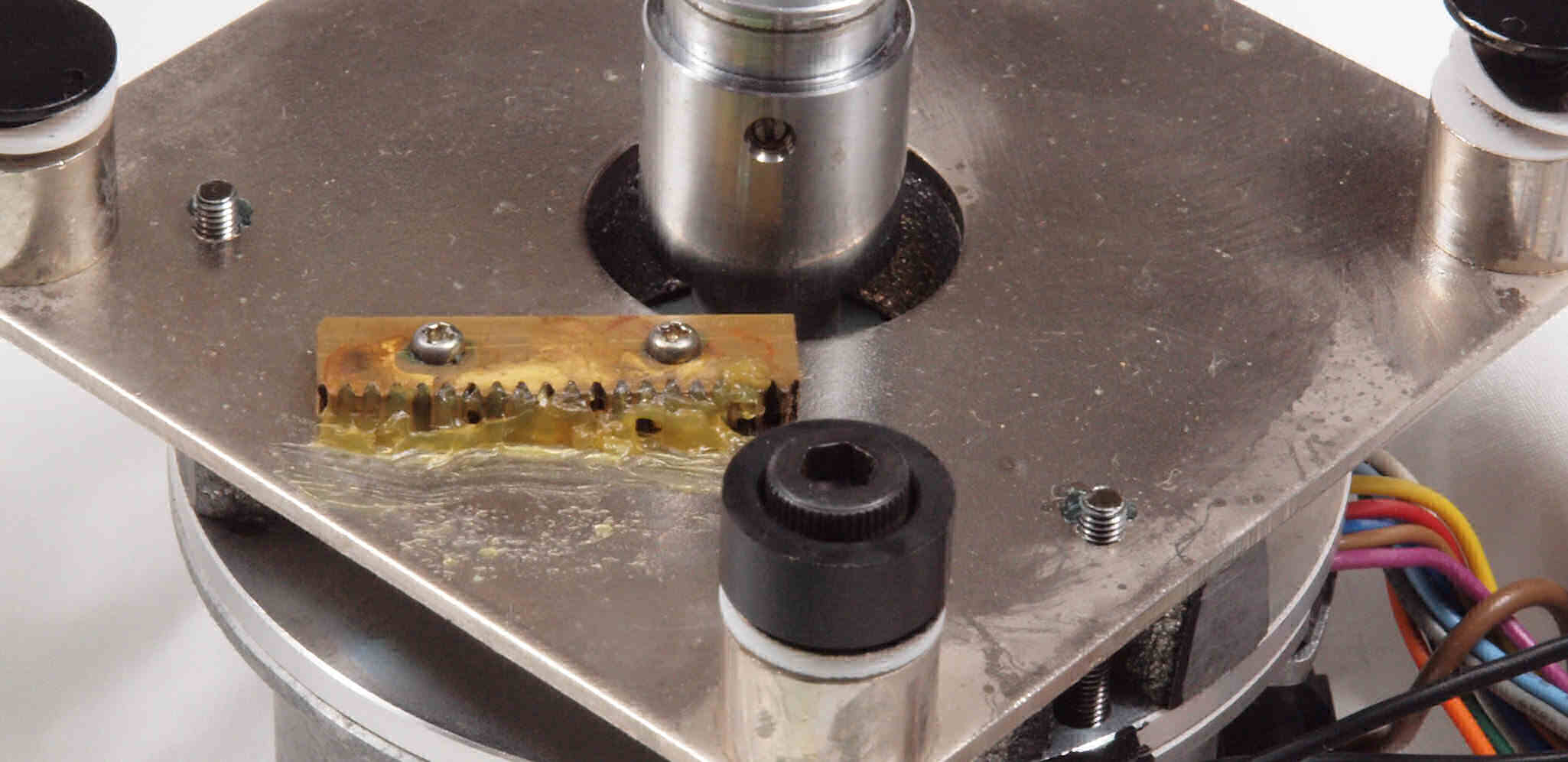

Ｃ８１．　修理前　モーター移動用ラック歯車。

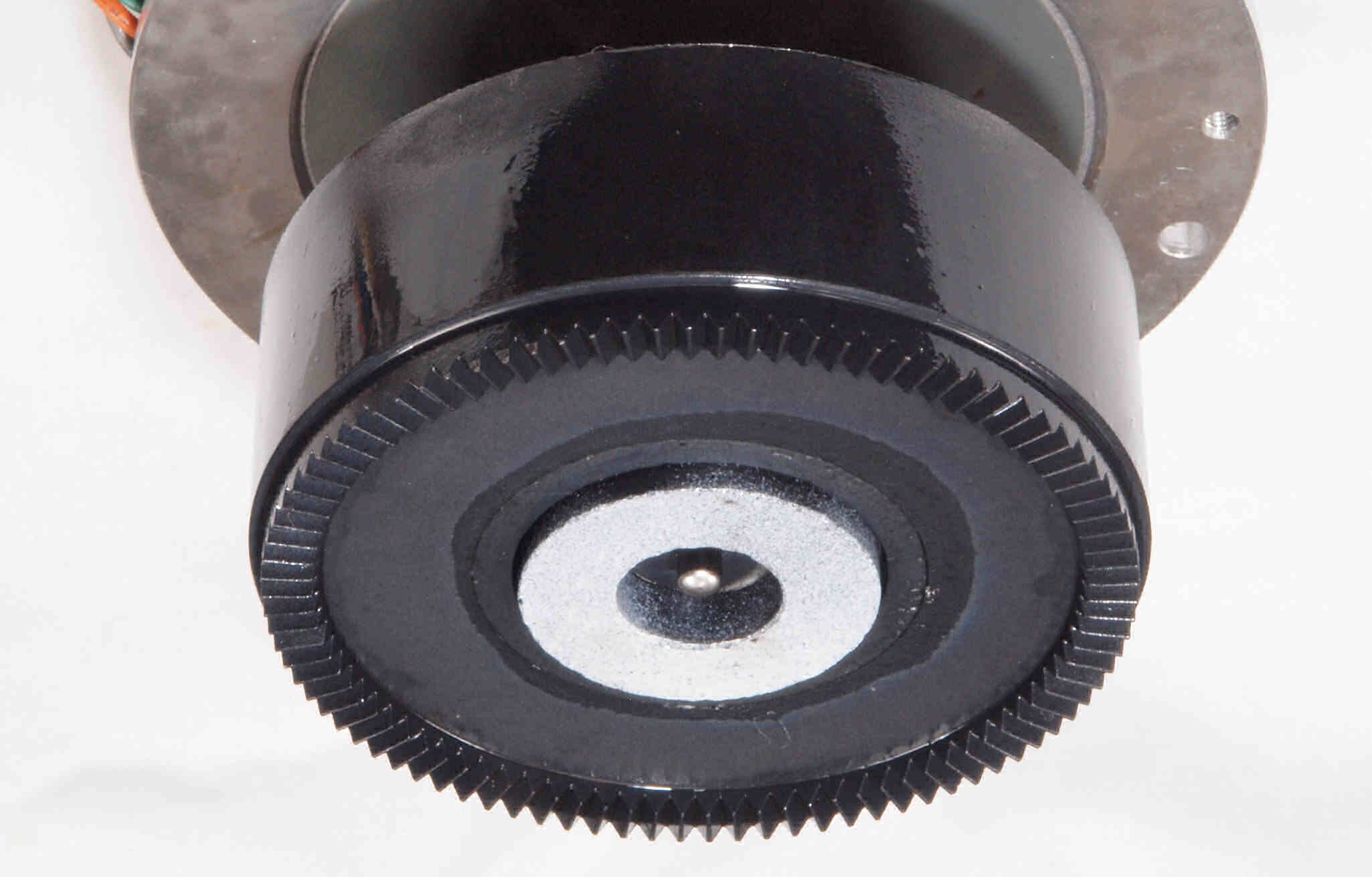

Ｃ８２．　修理後　モーター移動用ラック歯車。

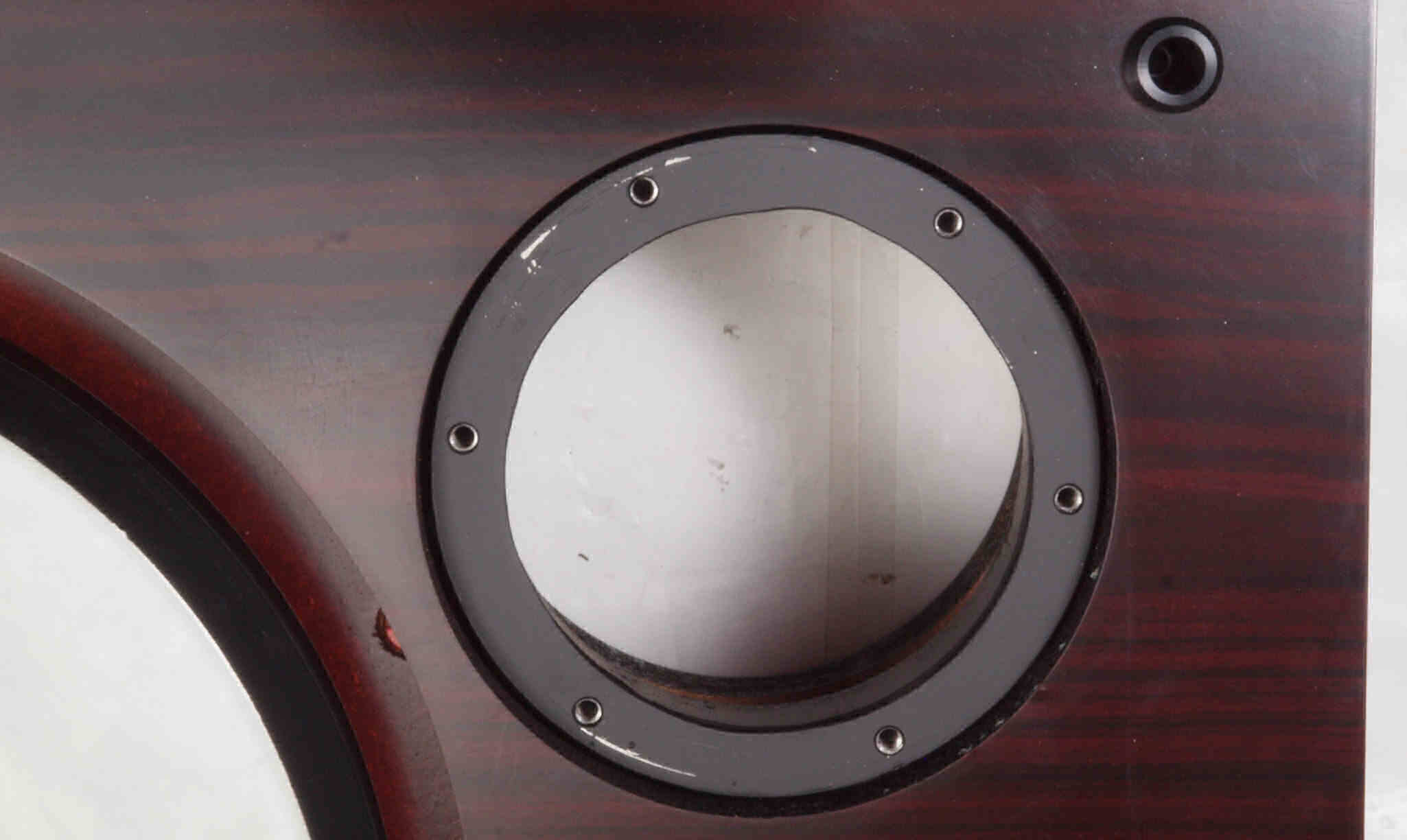

Ｃ９１．　修理前　電源コンセントパネル。

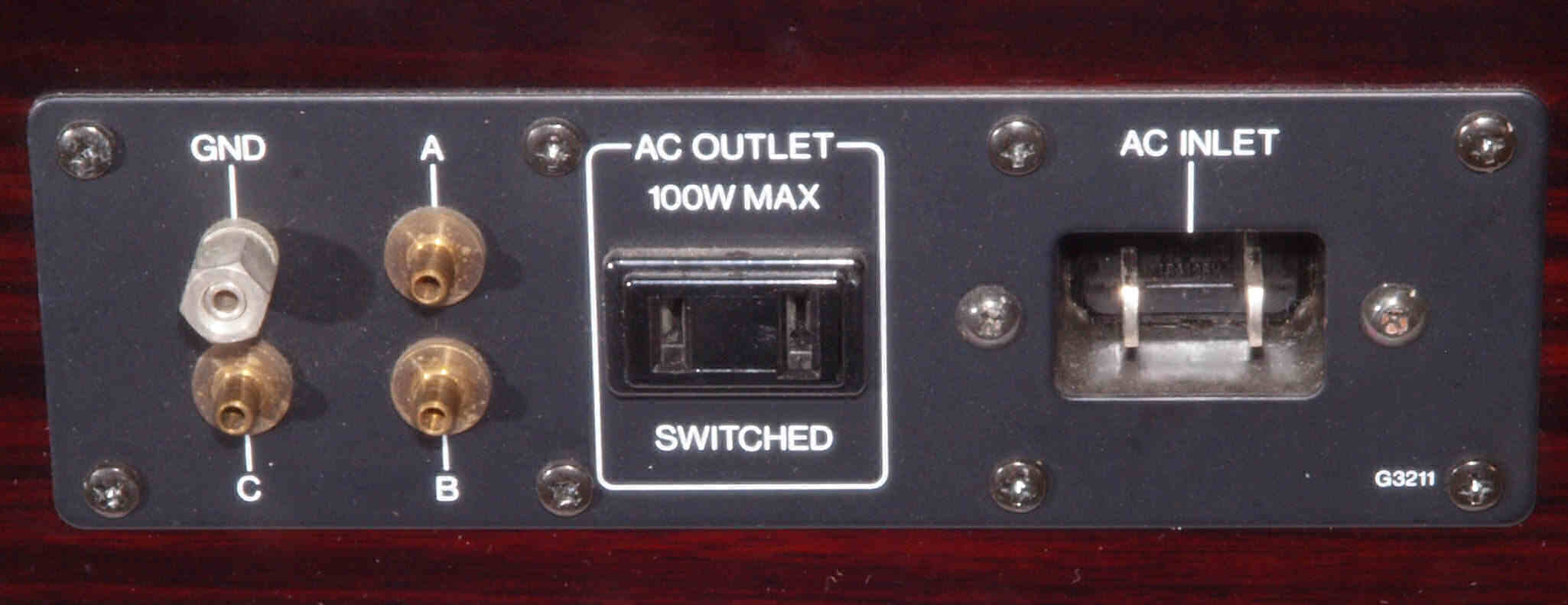

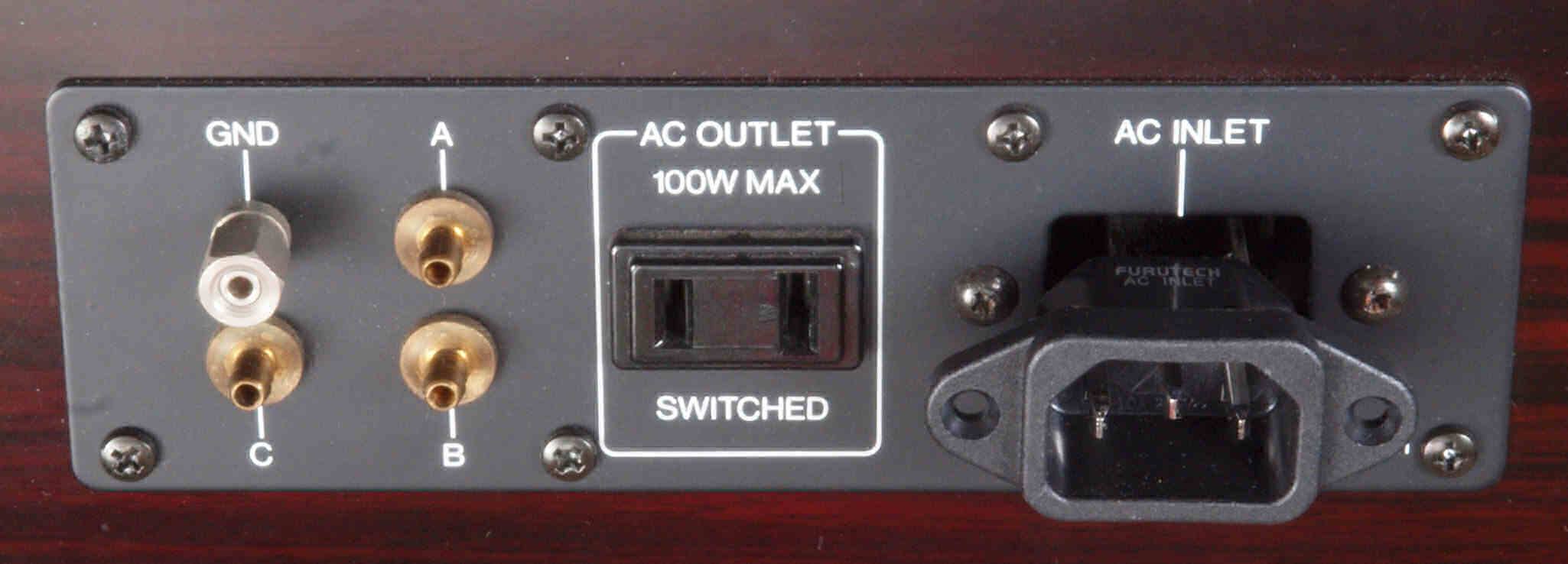

Ｃ９２．　修理後　電源コンセントパネル。　FURUTECH　FI-10(R) ロジウムメッキ。に交換

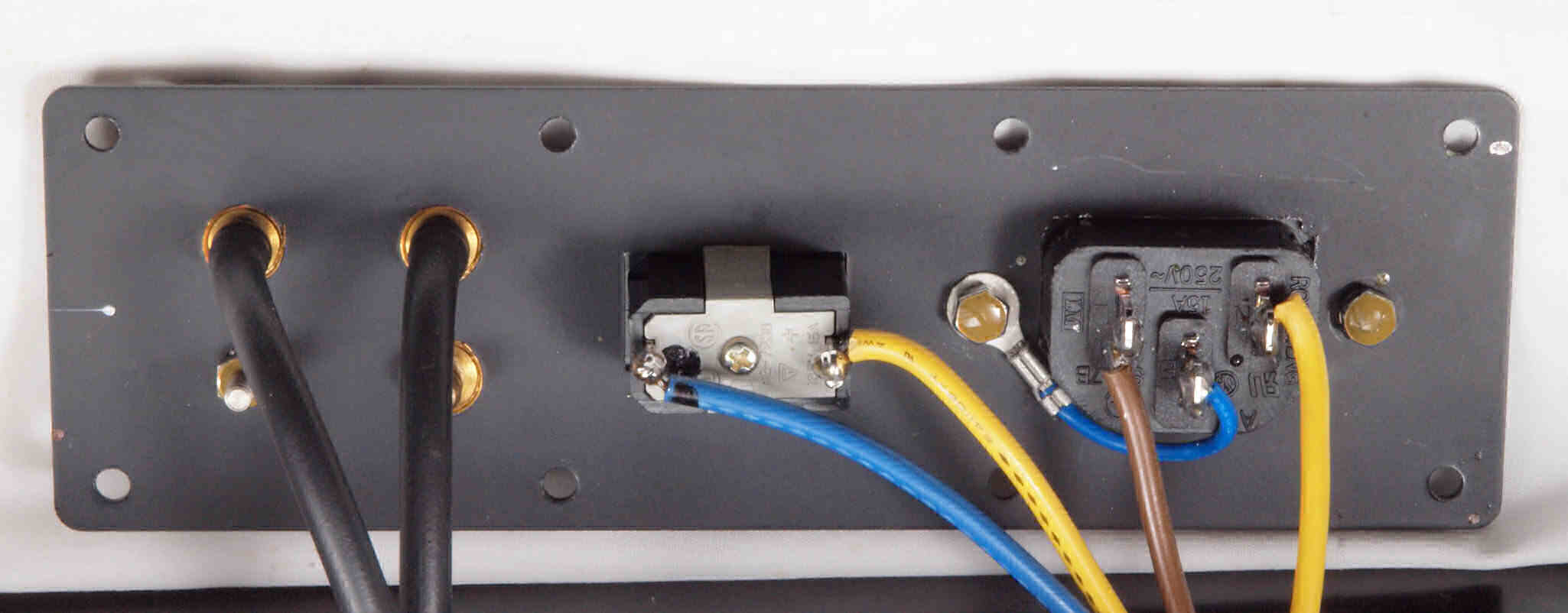

Ｃ９３．　修理後　電源コンセントパネル裏。

ＣＡ１．　修理前　　速度調整ＶＲ。

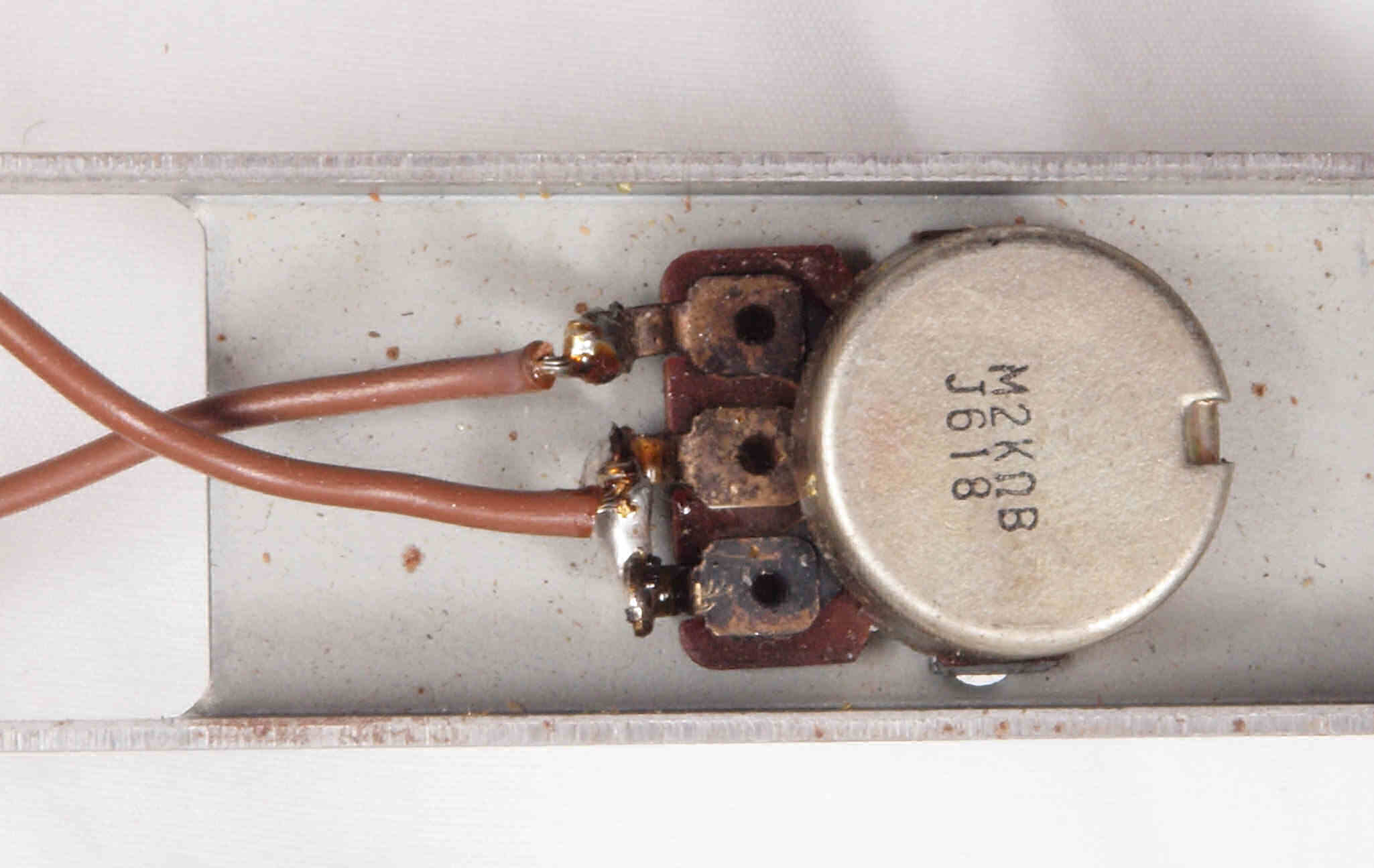

ＣＡ２．　修理後　　速度調整ＶＲ。　ガリ防止の結線。

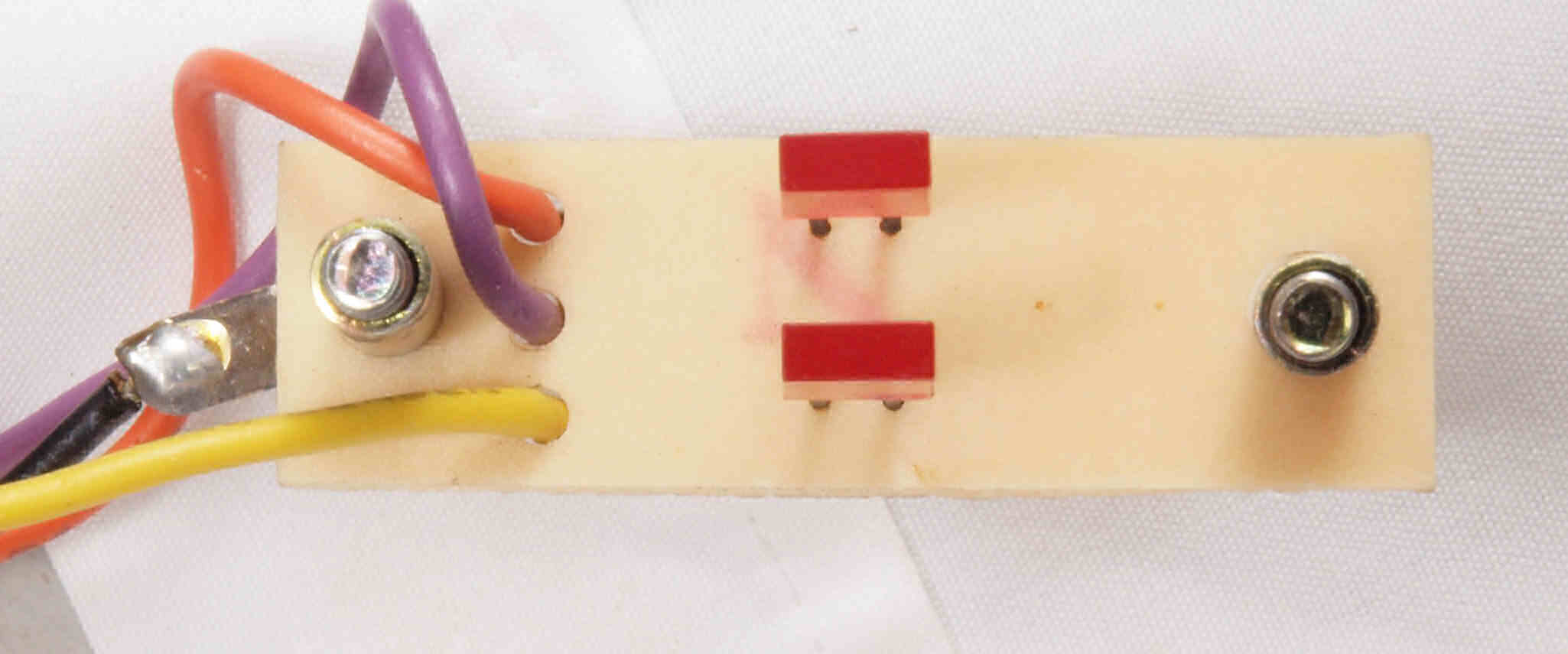

ＣＢ１．　修理前　速度表示LED基板

ＣＢ２．　修理前　速度表示LED基板裏

ＣＢ３．　修理（半田補正）後　速度表示LED基板裏

ＣＢ４．　完成速度表示LED基板裏。余分なフラックスを落として、コート液を塗る。

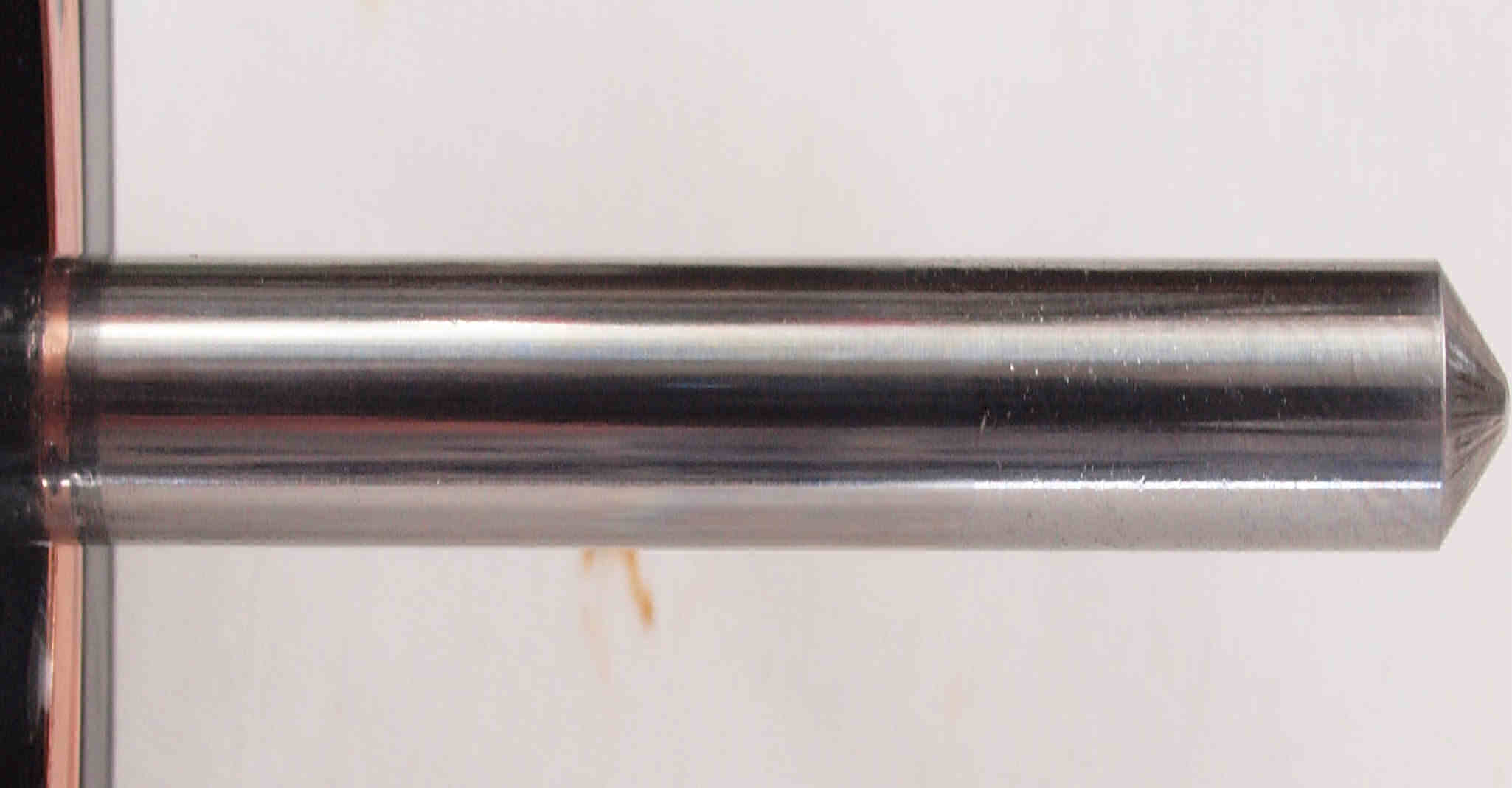

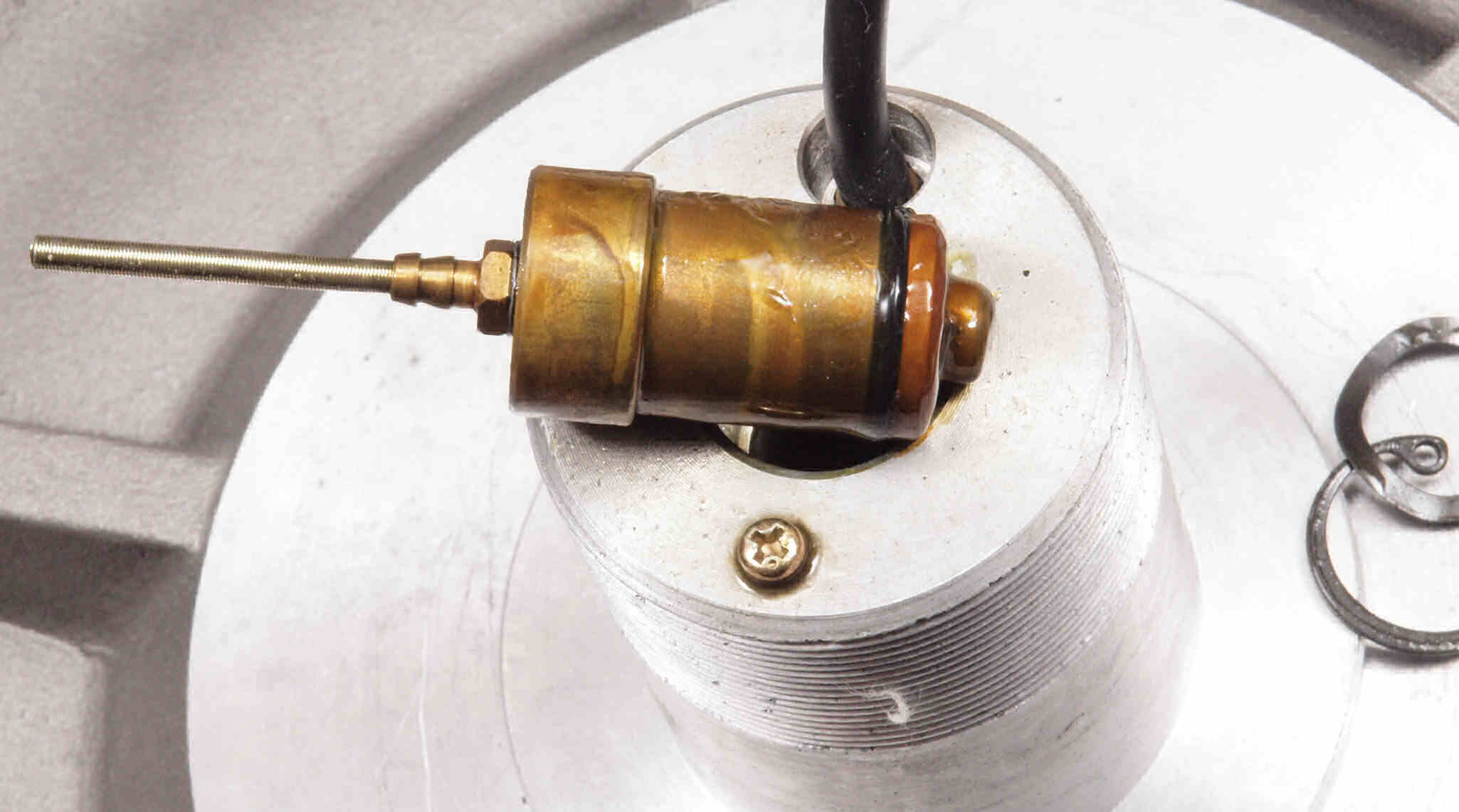

ＣＤ１．　修理中　タンテーブル軸。　オイル交換。

ＣＥ１．　交換部品　ＲＰ１１１０．　２８台目も一緒

ＣＦ１．　修理前　　下から見る

ＣＦ２．　修理後　　下から見る

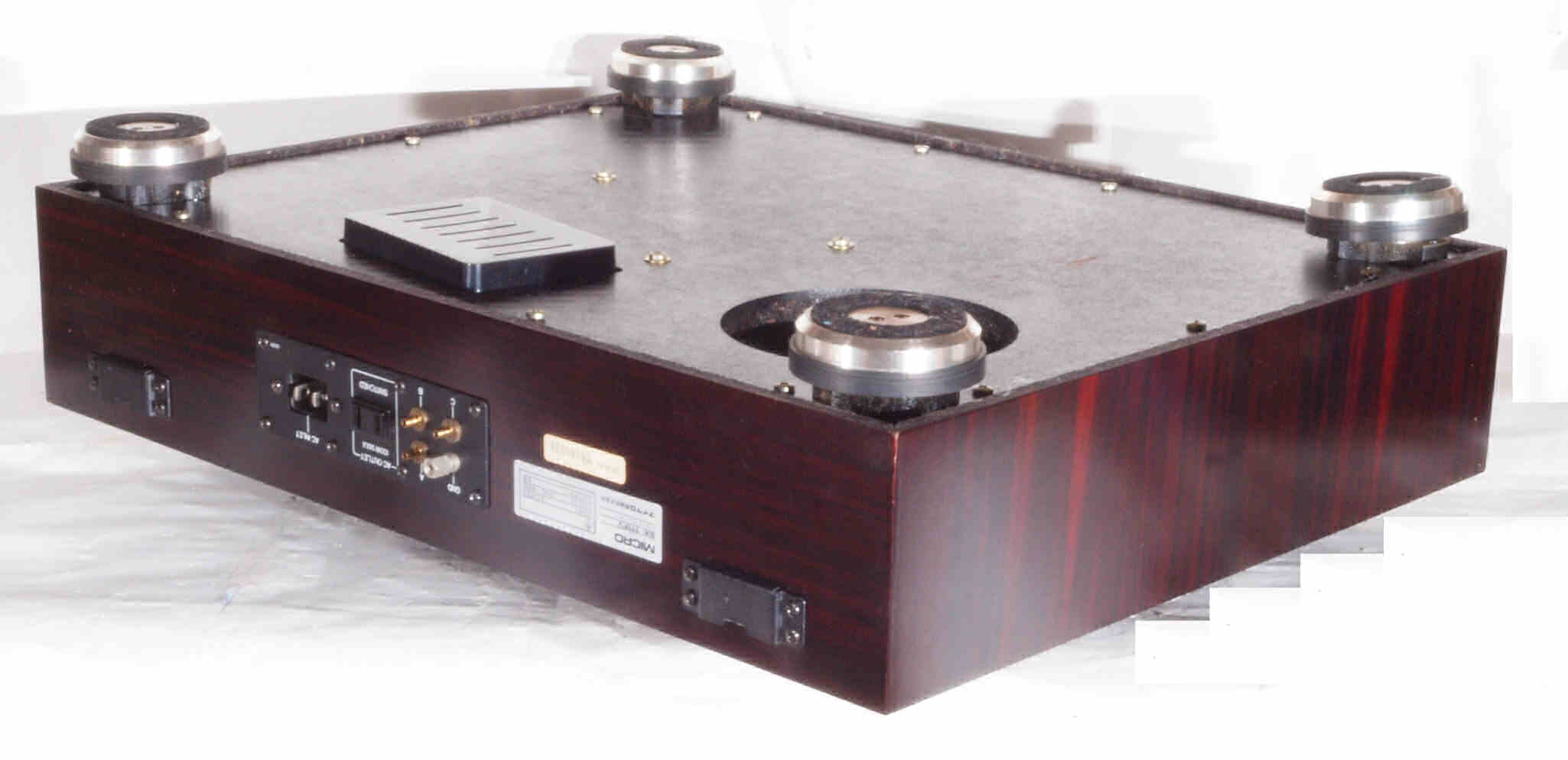

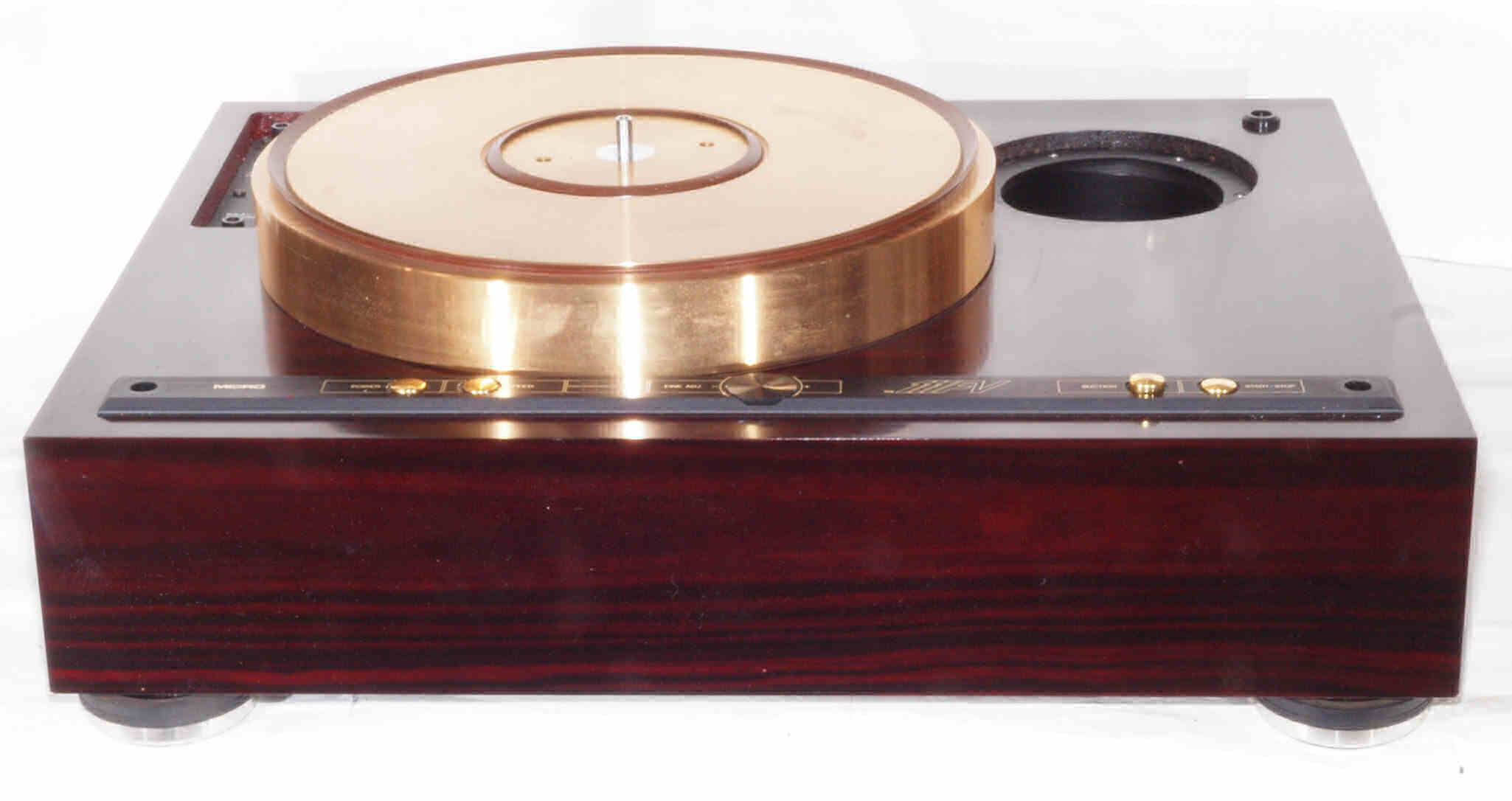

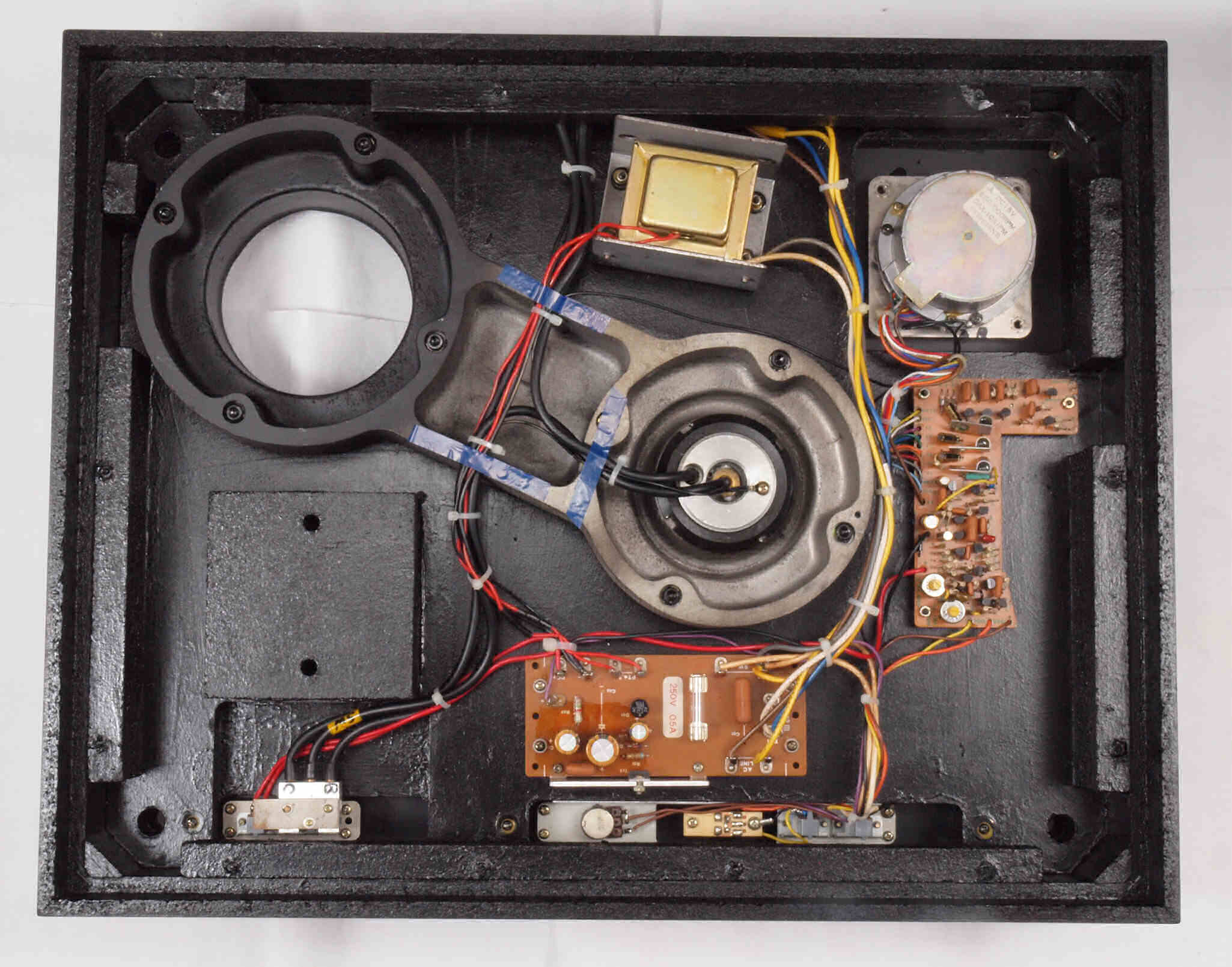

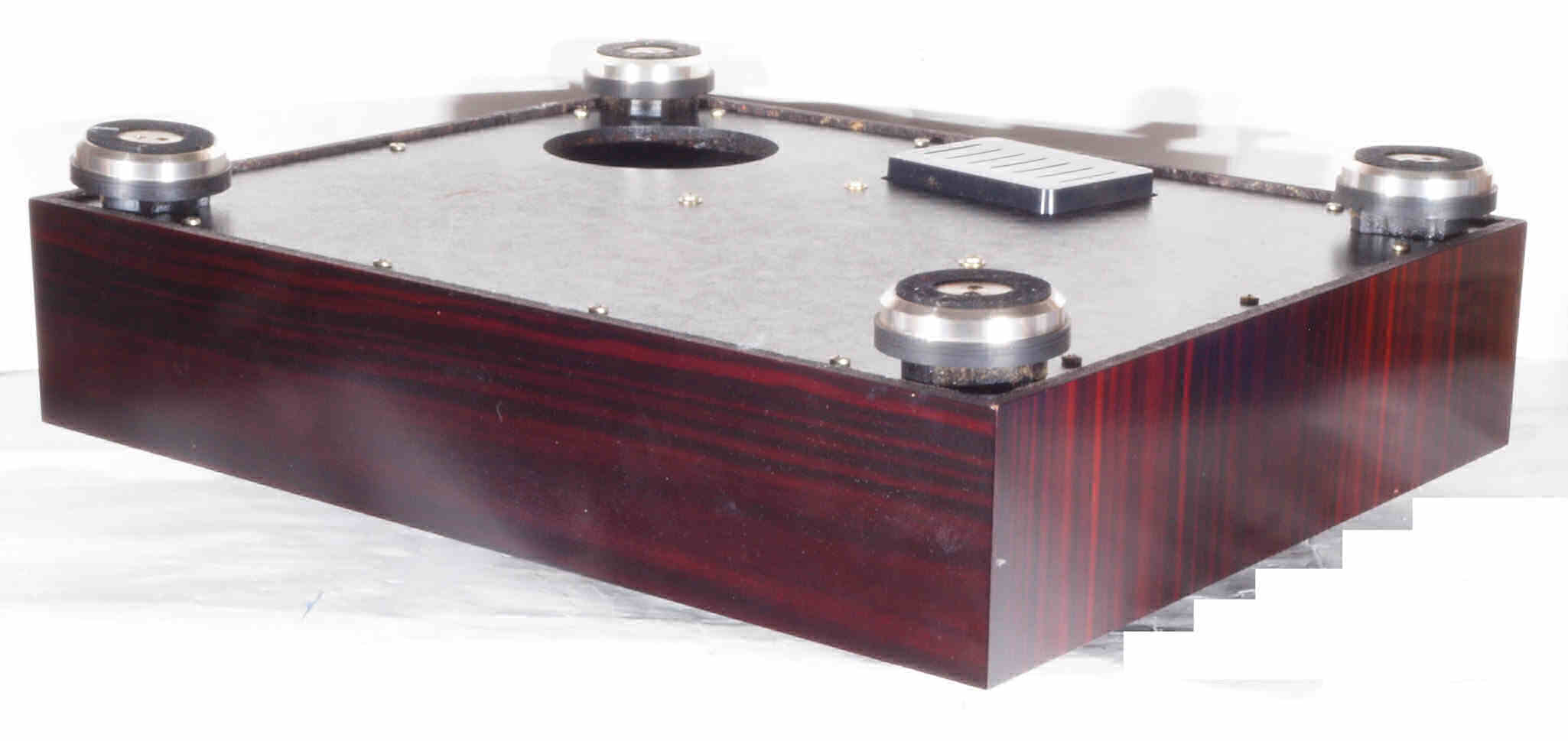

ＣＦ３．　完成、下から見る。

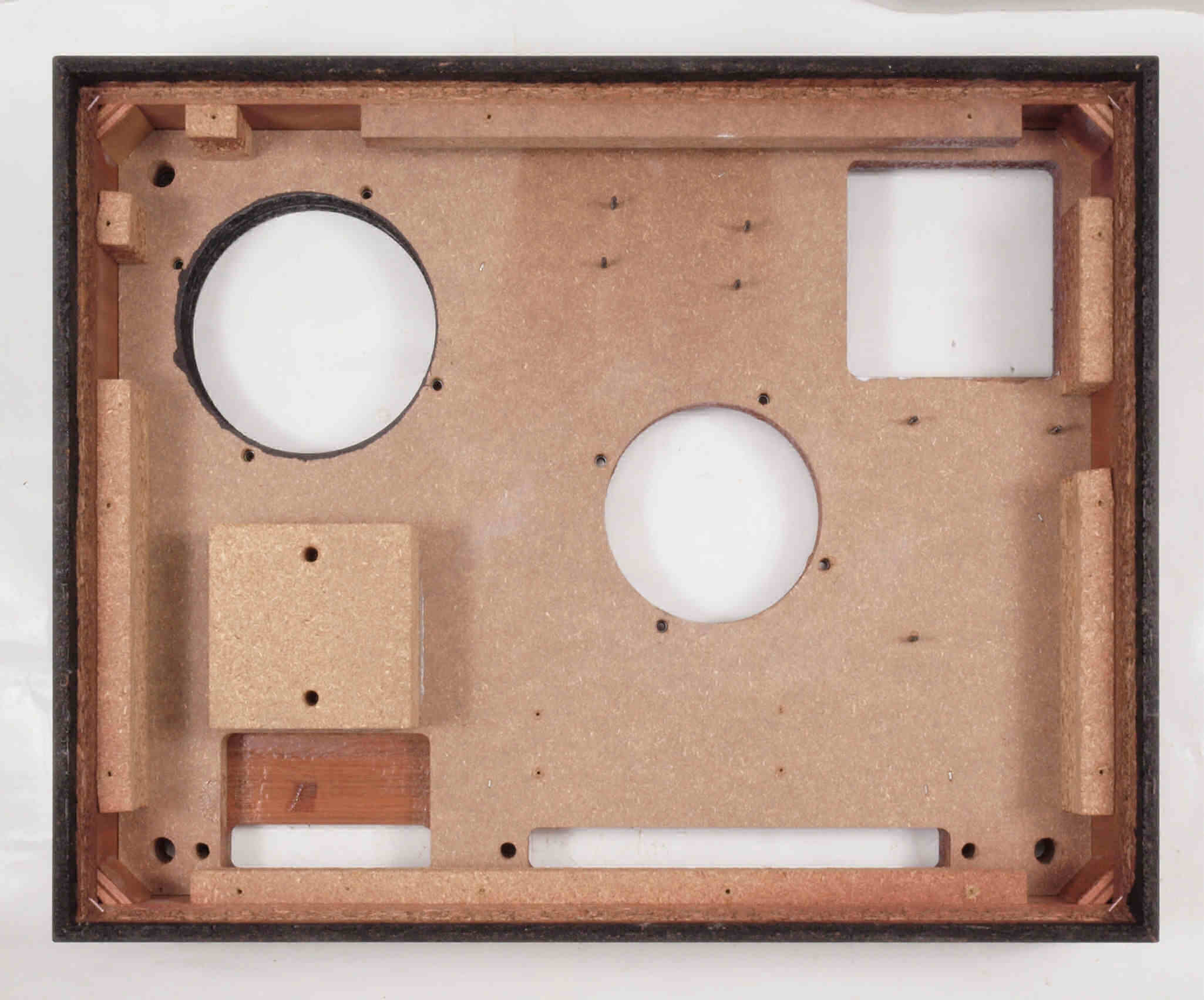

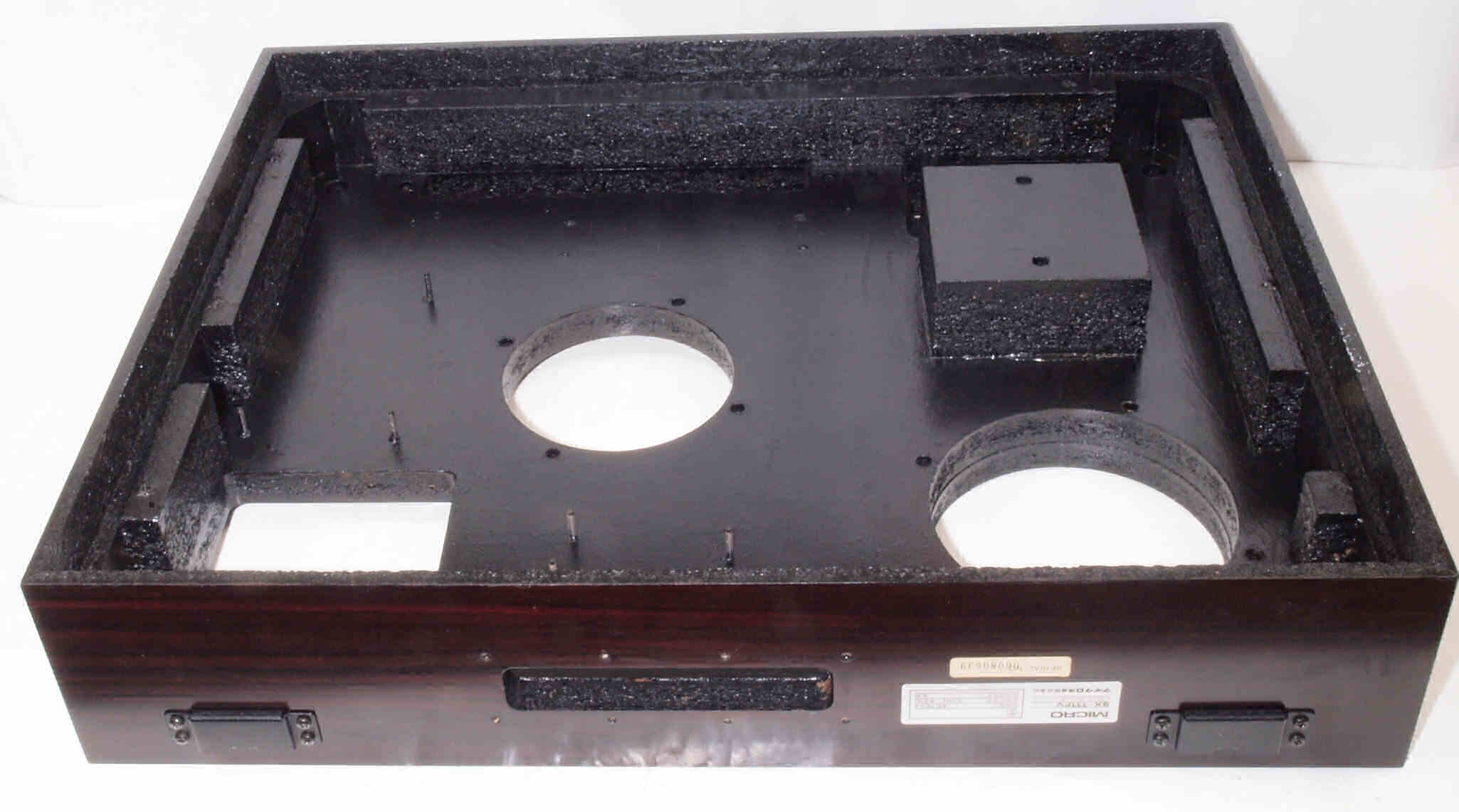

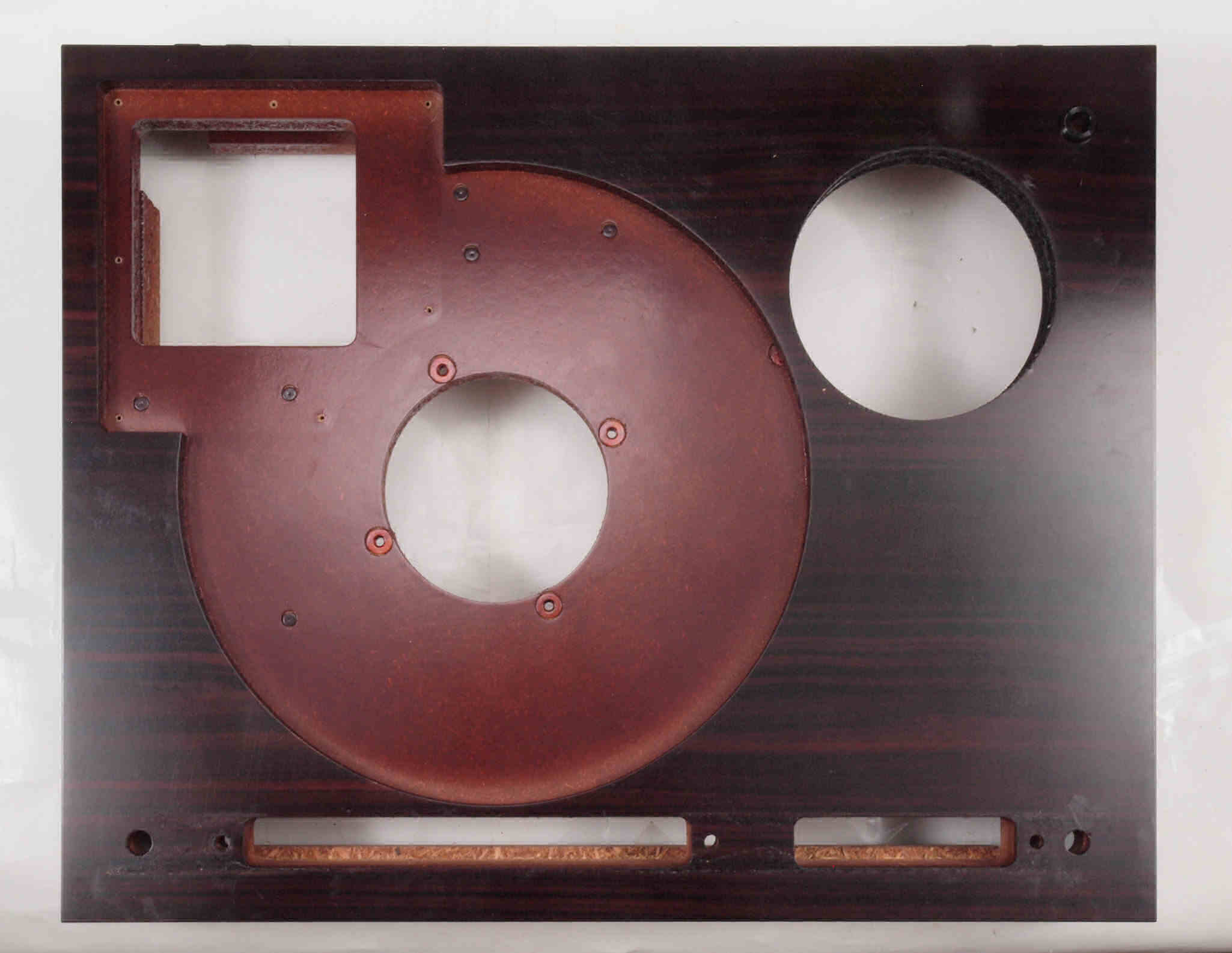

W．　下蓋及び本体木部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 W０．　修理前　タンテーブル軸ユニット、アーム取付一体シャーシを外した本体。

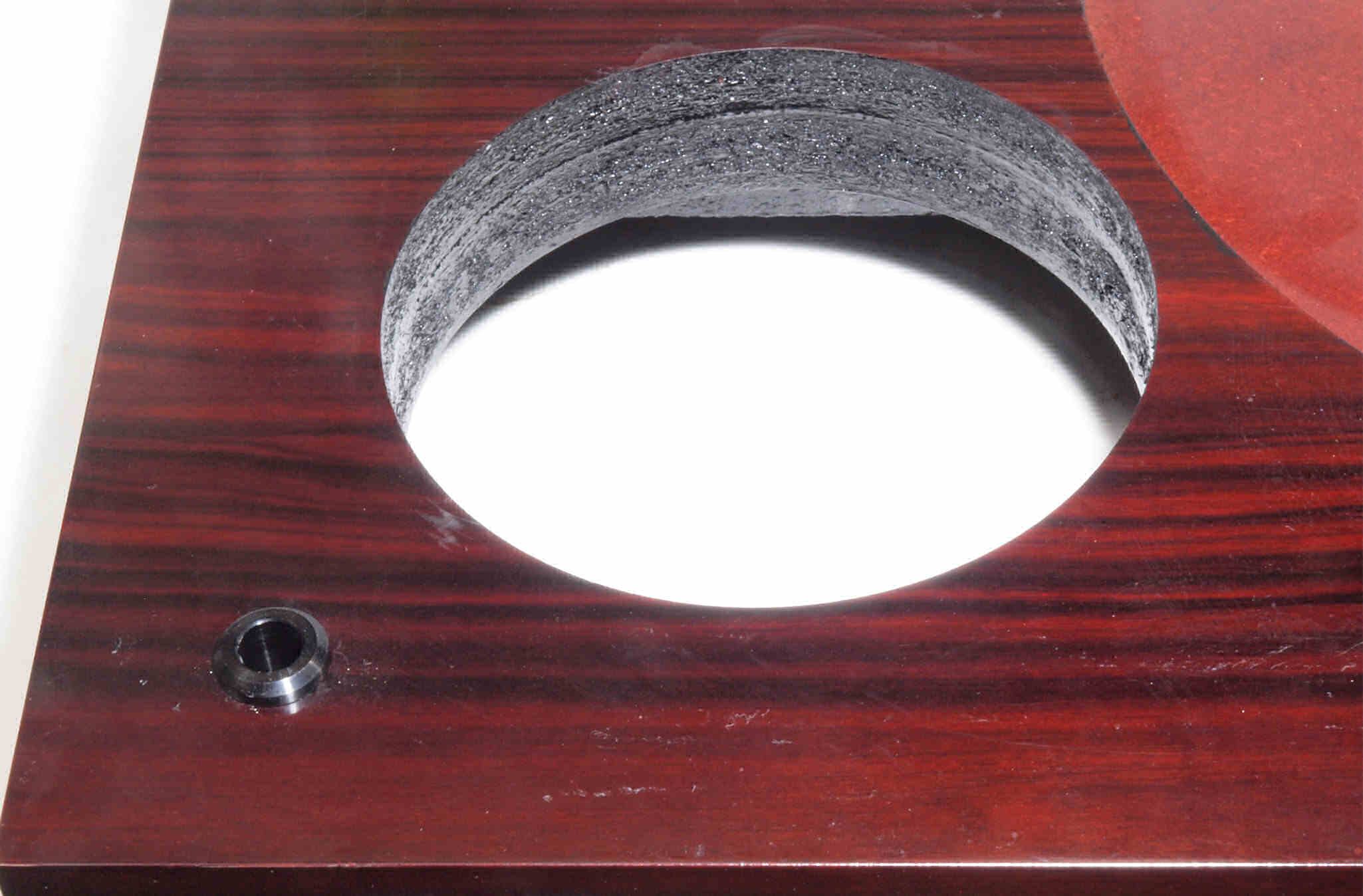

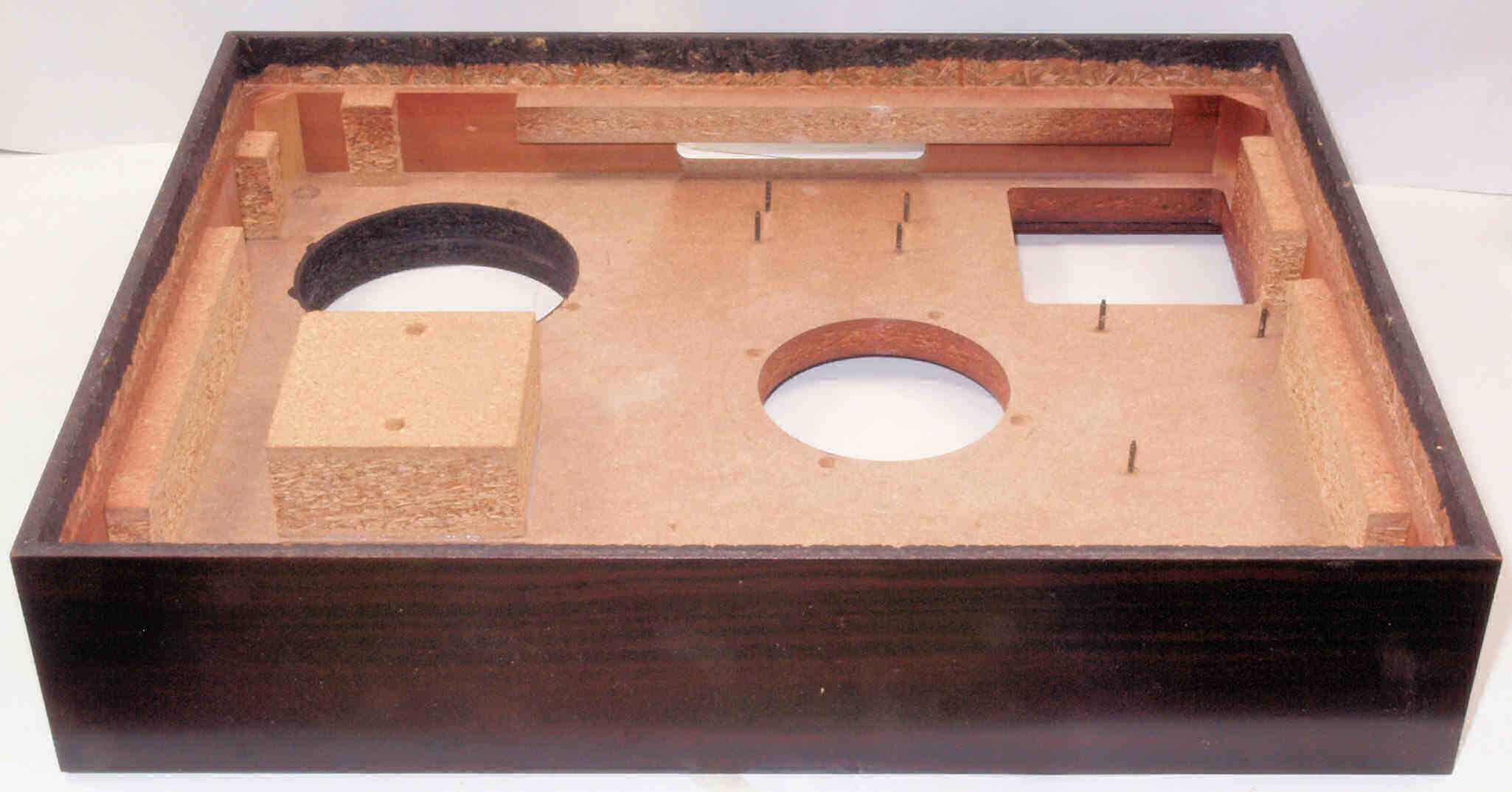

Ｗ１１．　修理前　アーム取り付け穴。

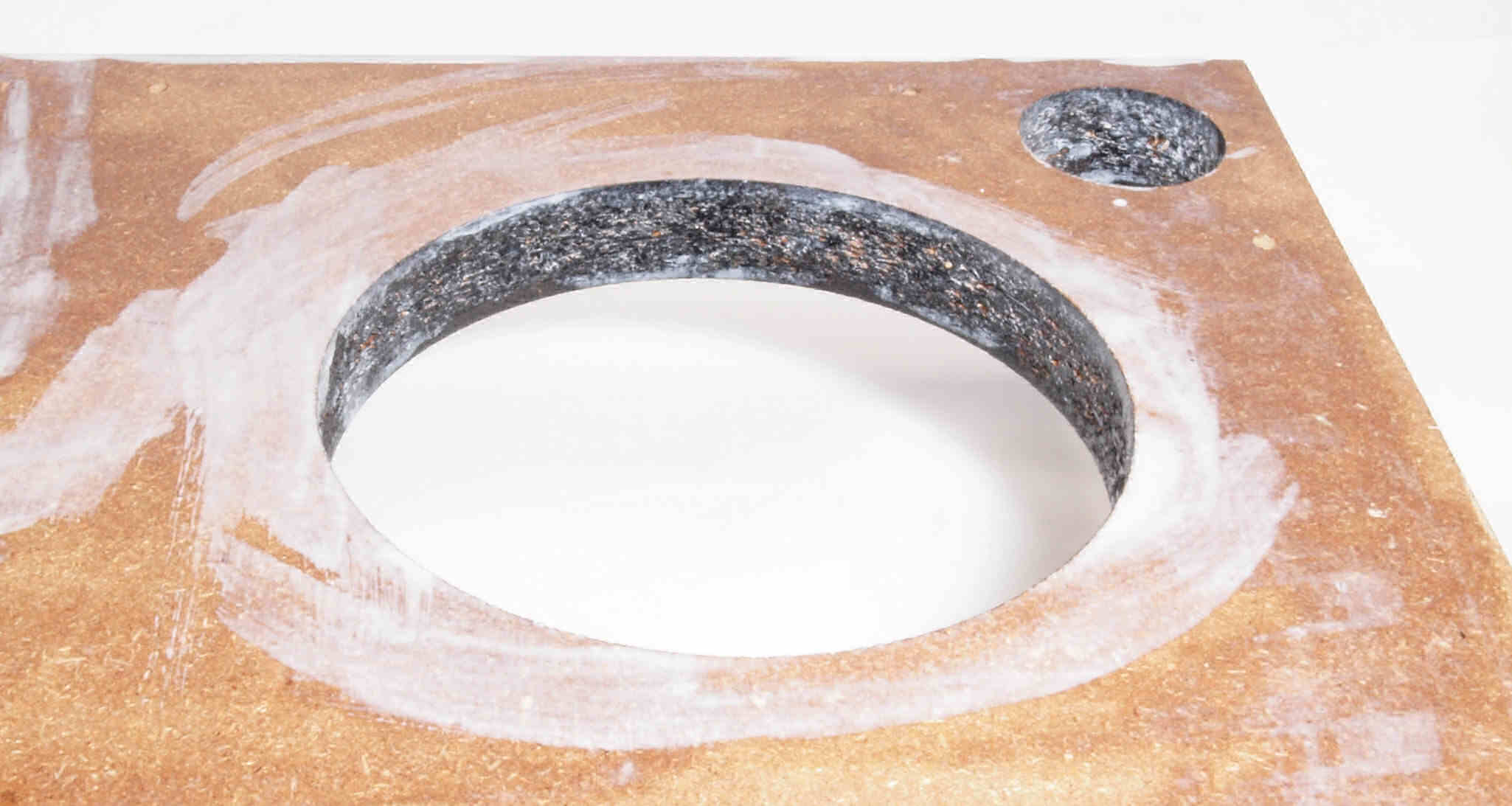

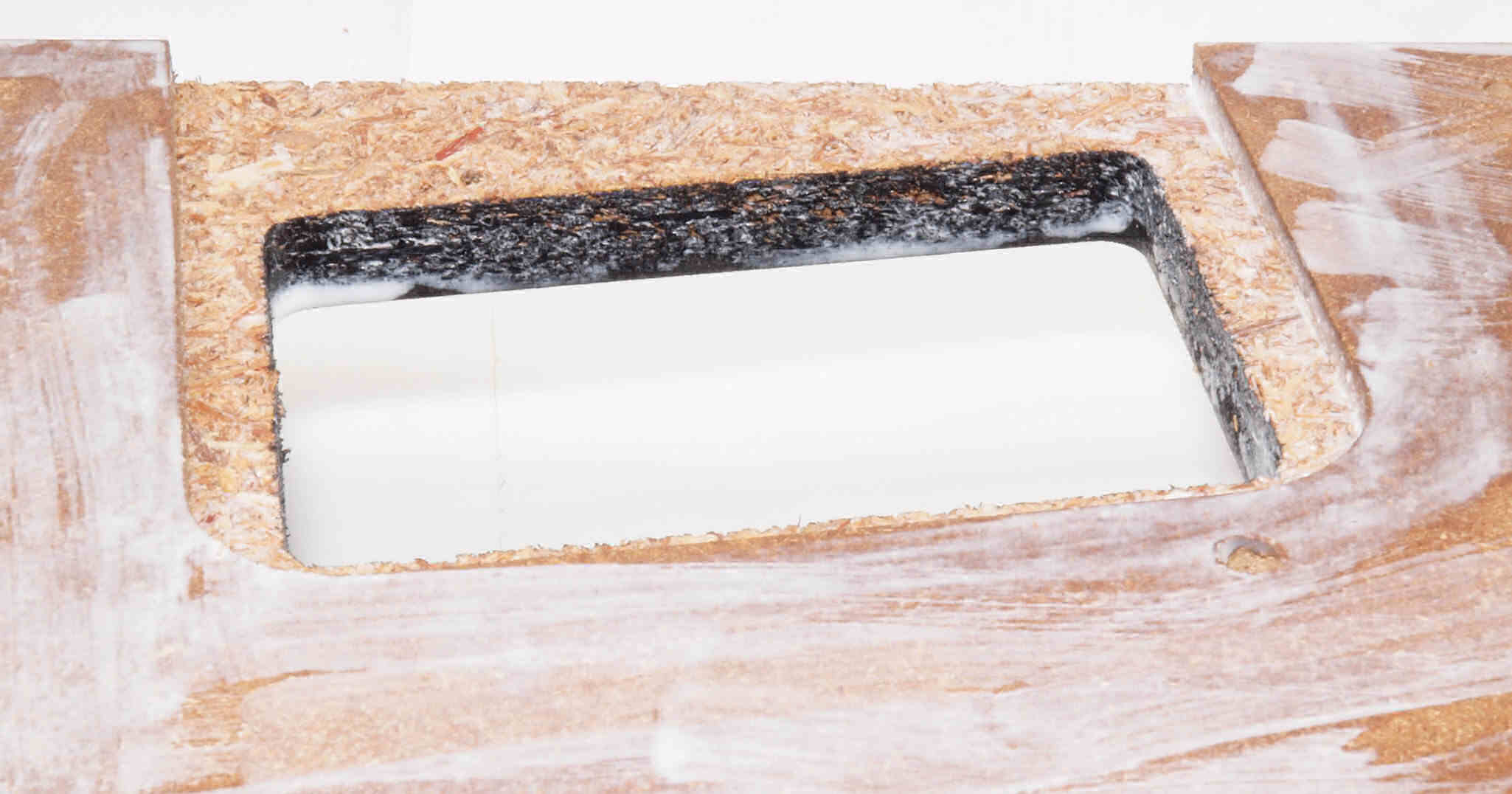

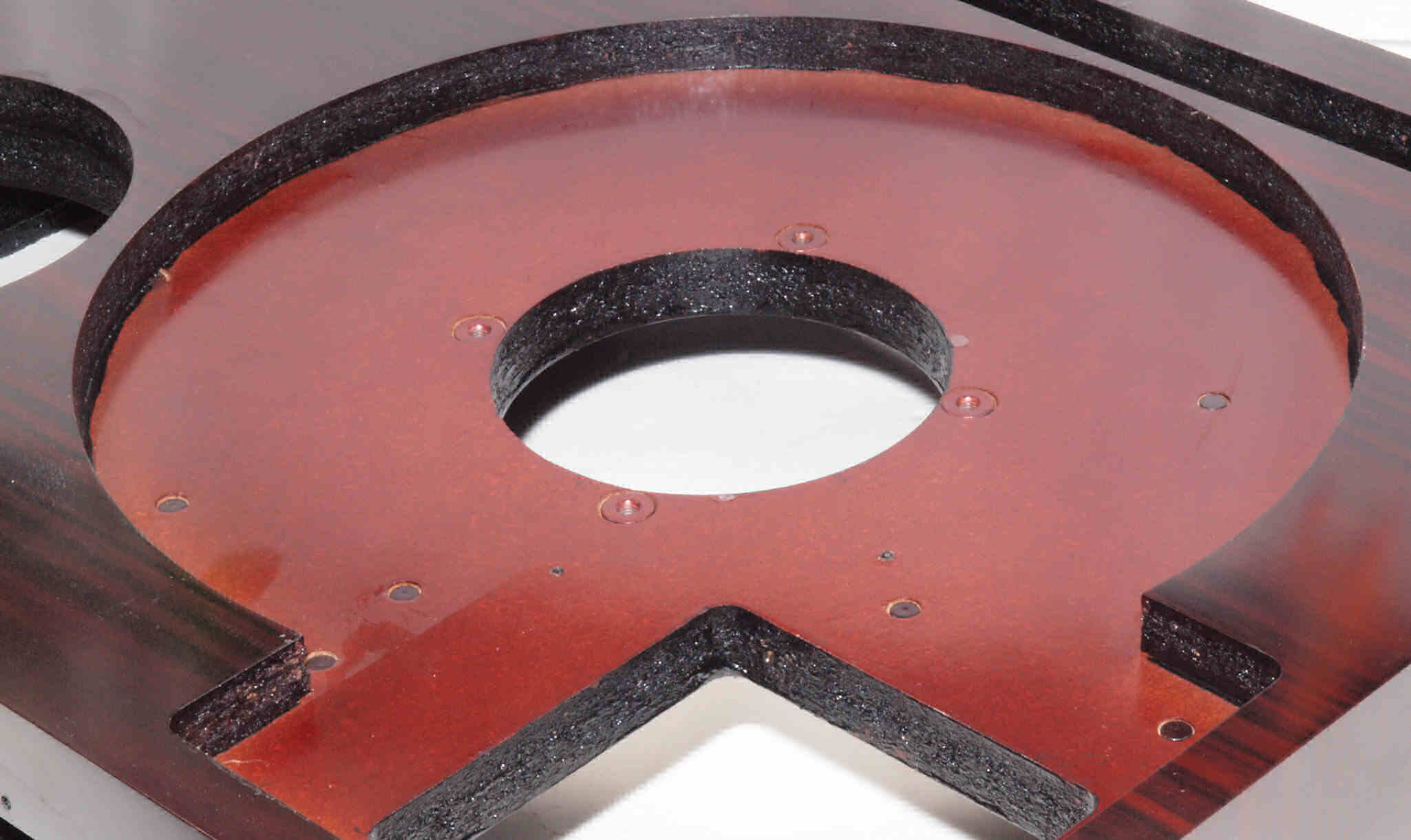

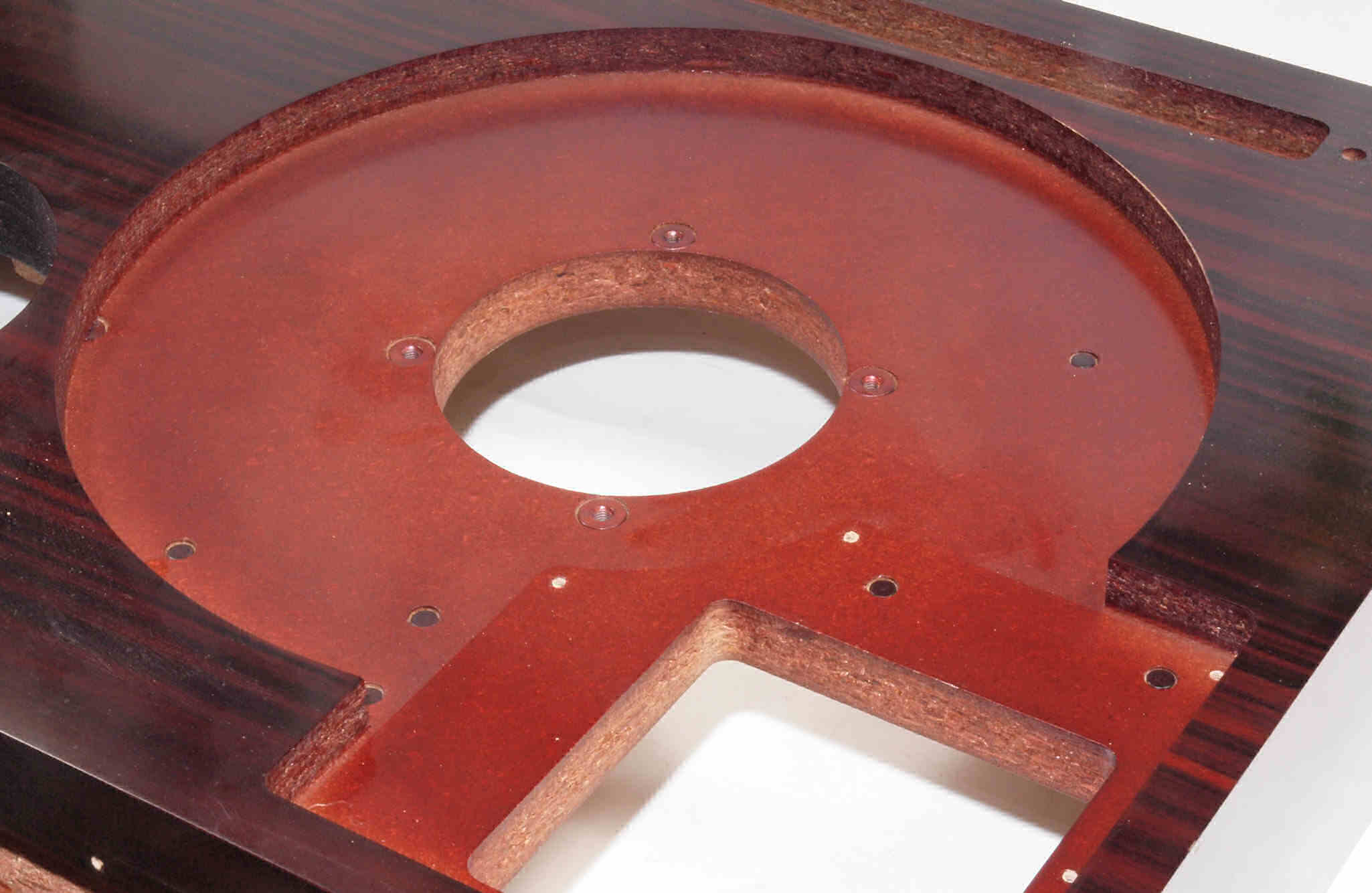

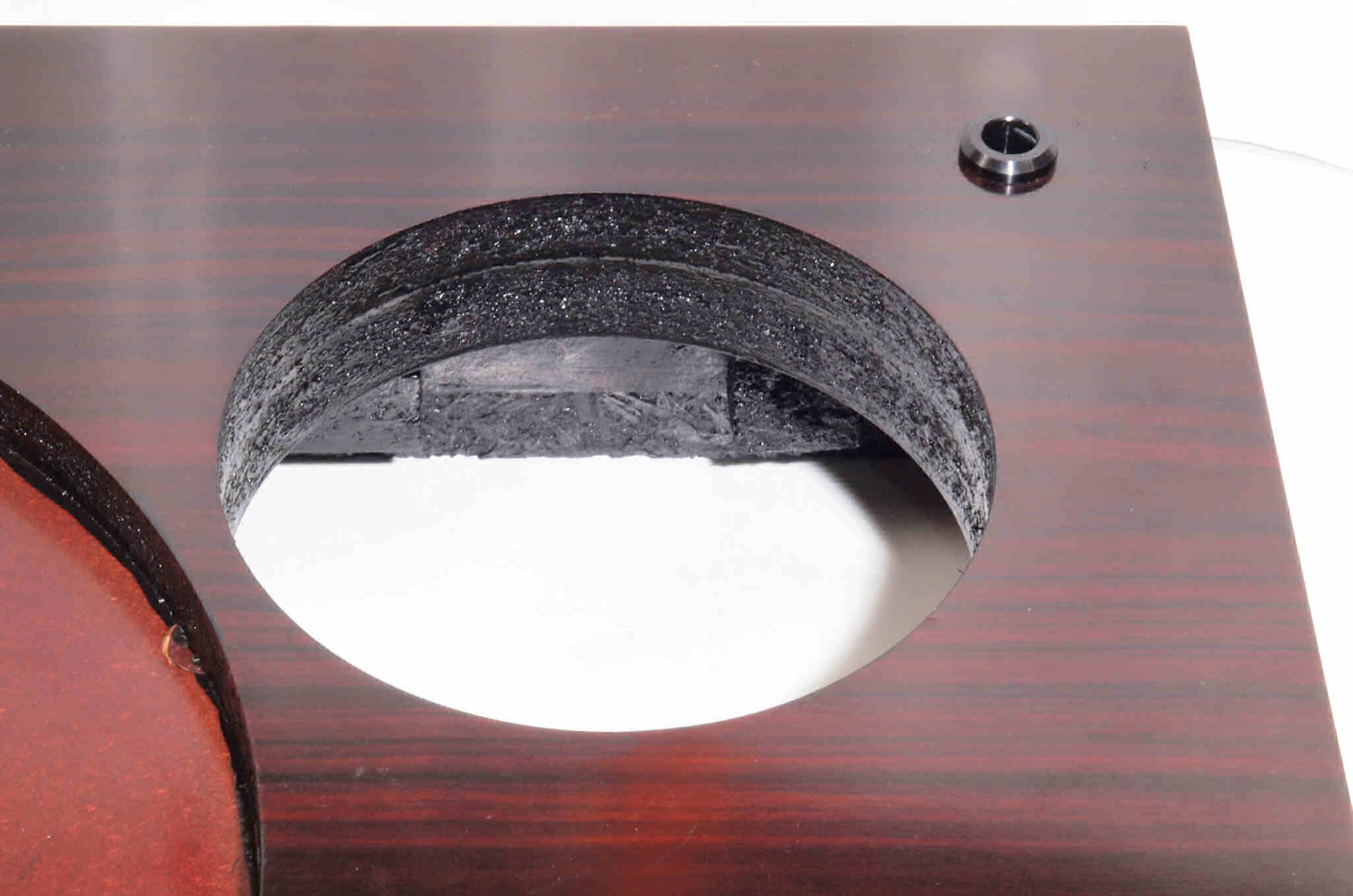

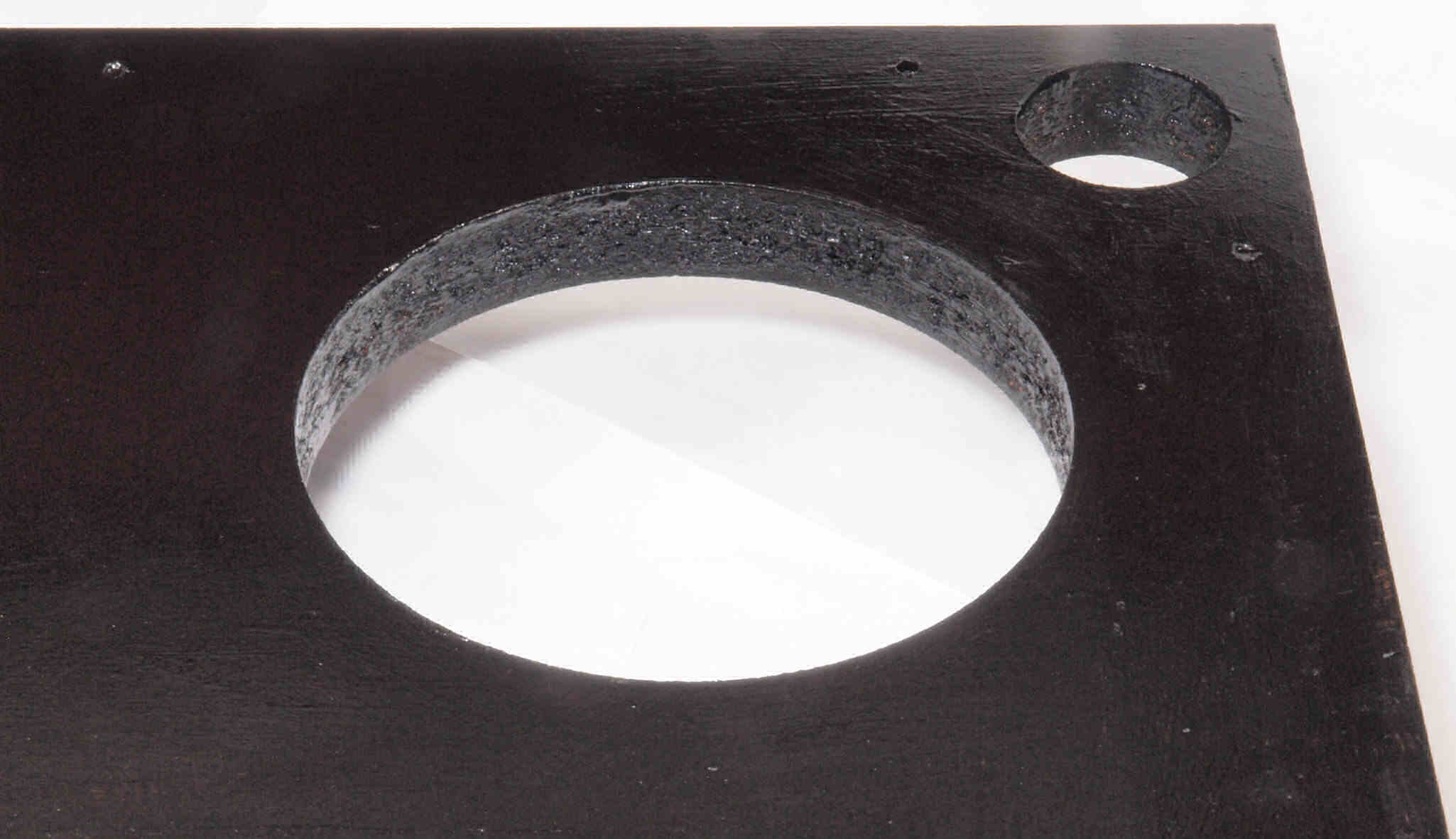

Ｗ１２．　修理後　アーム取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。

Ｗ１３．　修理前　アーム取り付け穴、反対側。

Ｗ１４．　修理後　アーム取り付け穴、反対側。　キズを消す為と割れを防ぐのに、塗装する

Ｗ１５．　修理前　モーター取り付け穴。

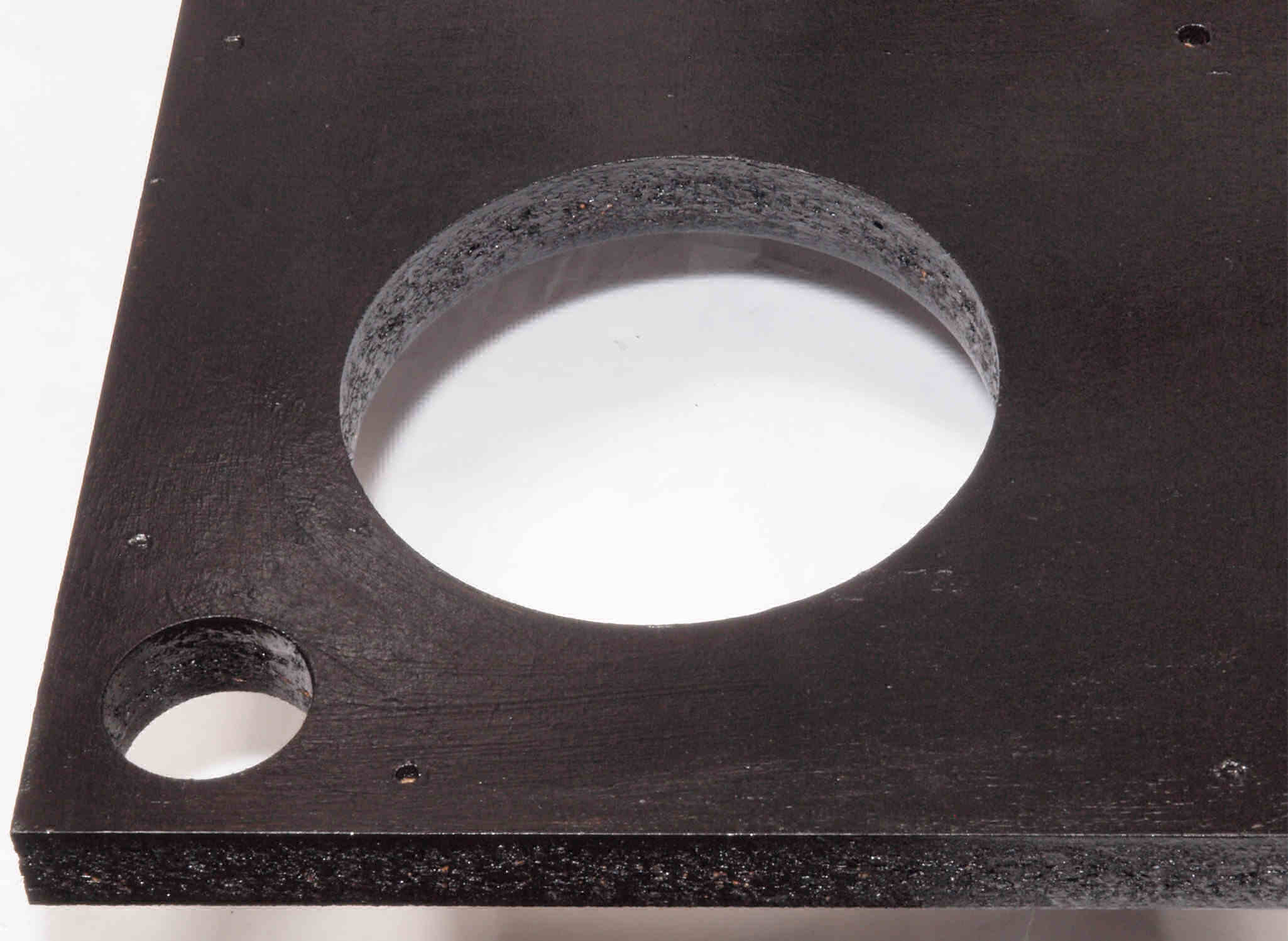

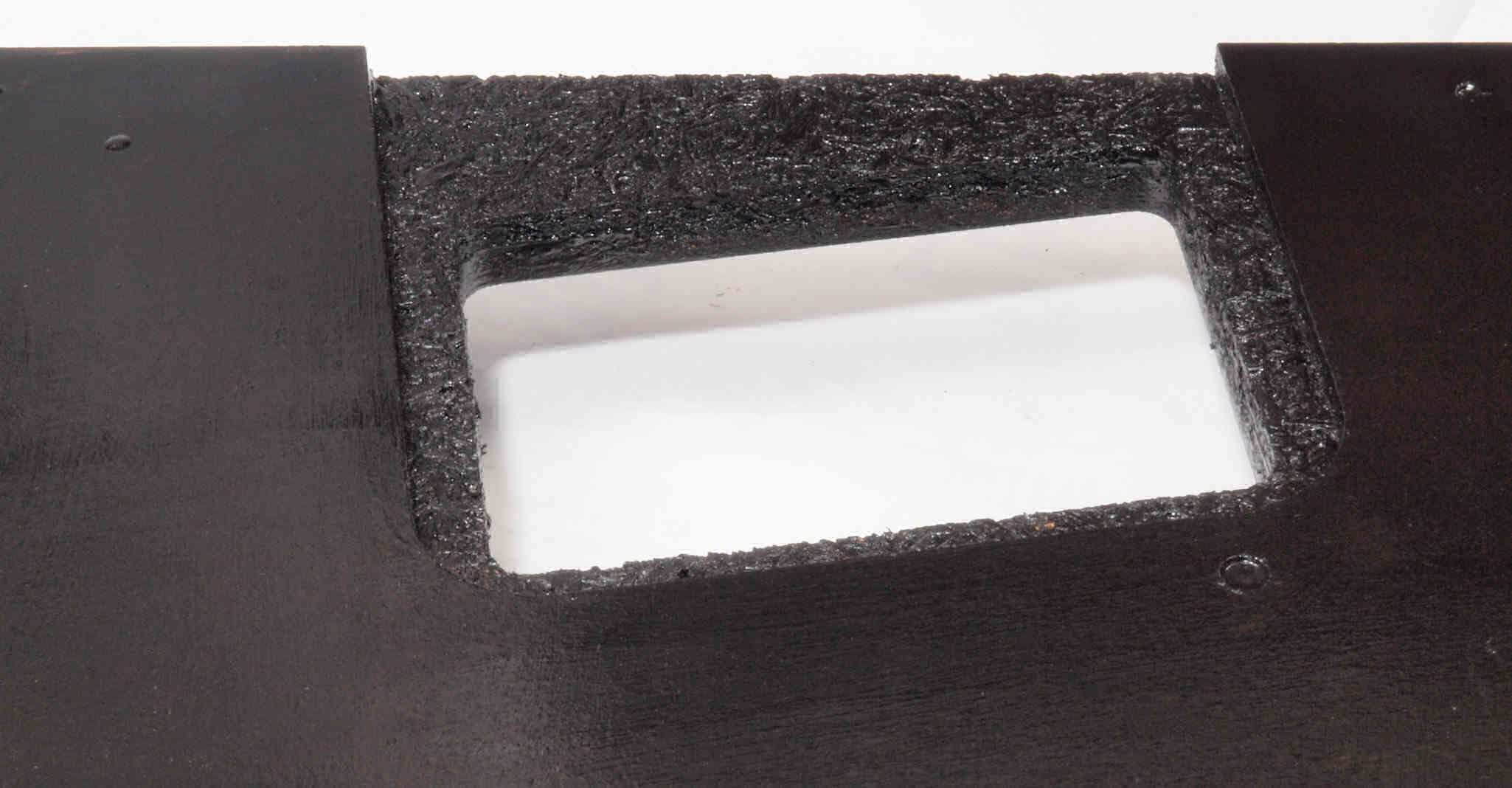

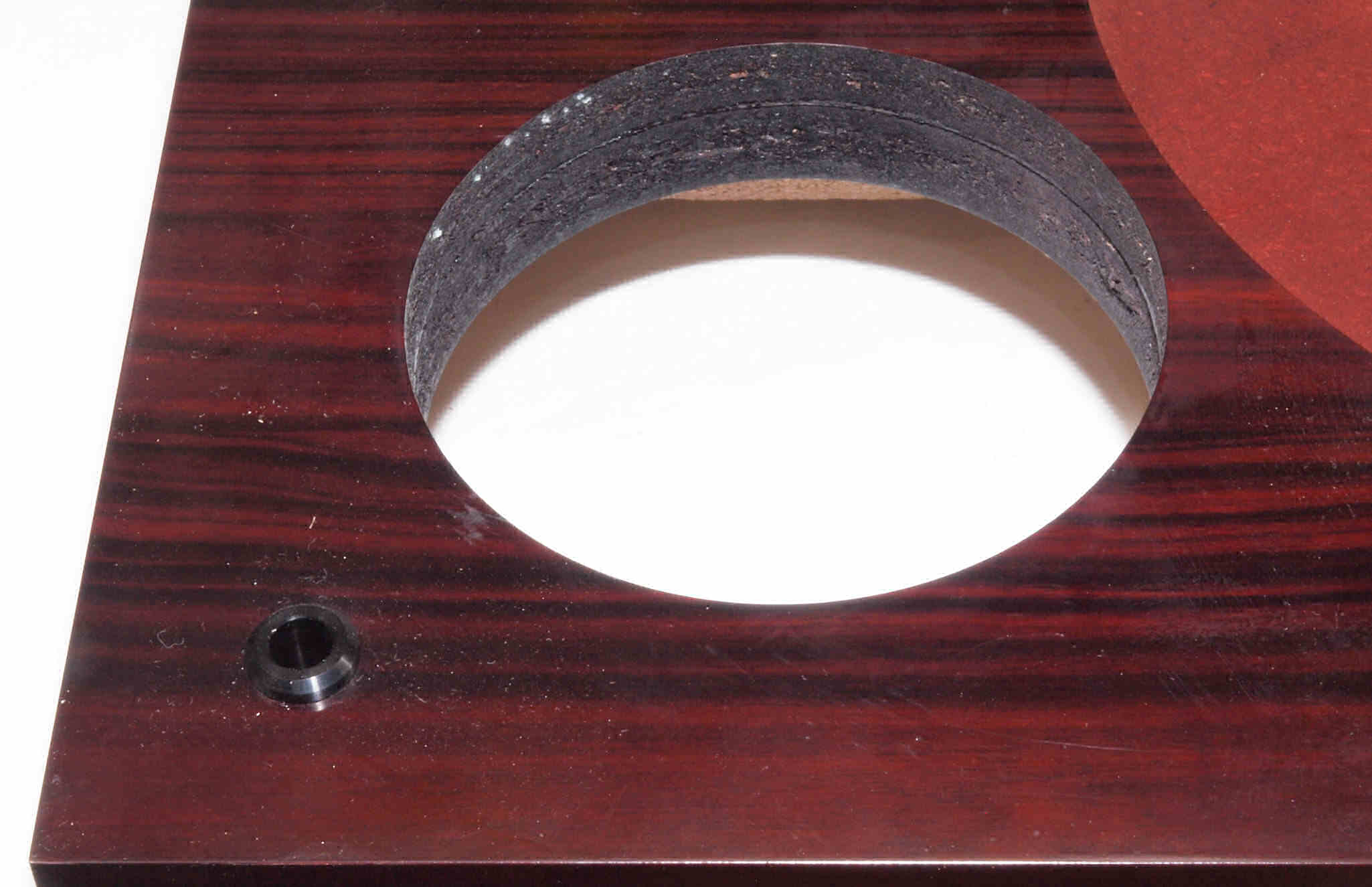

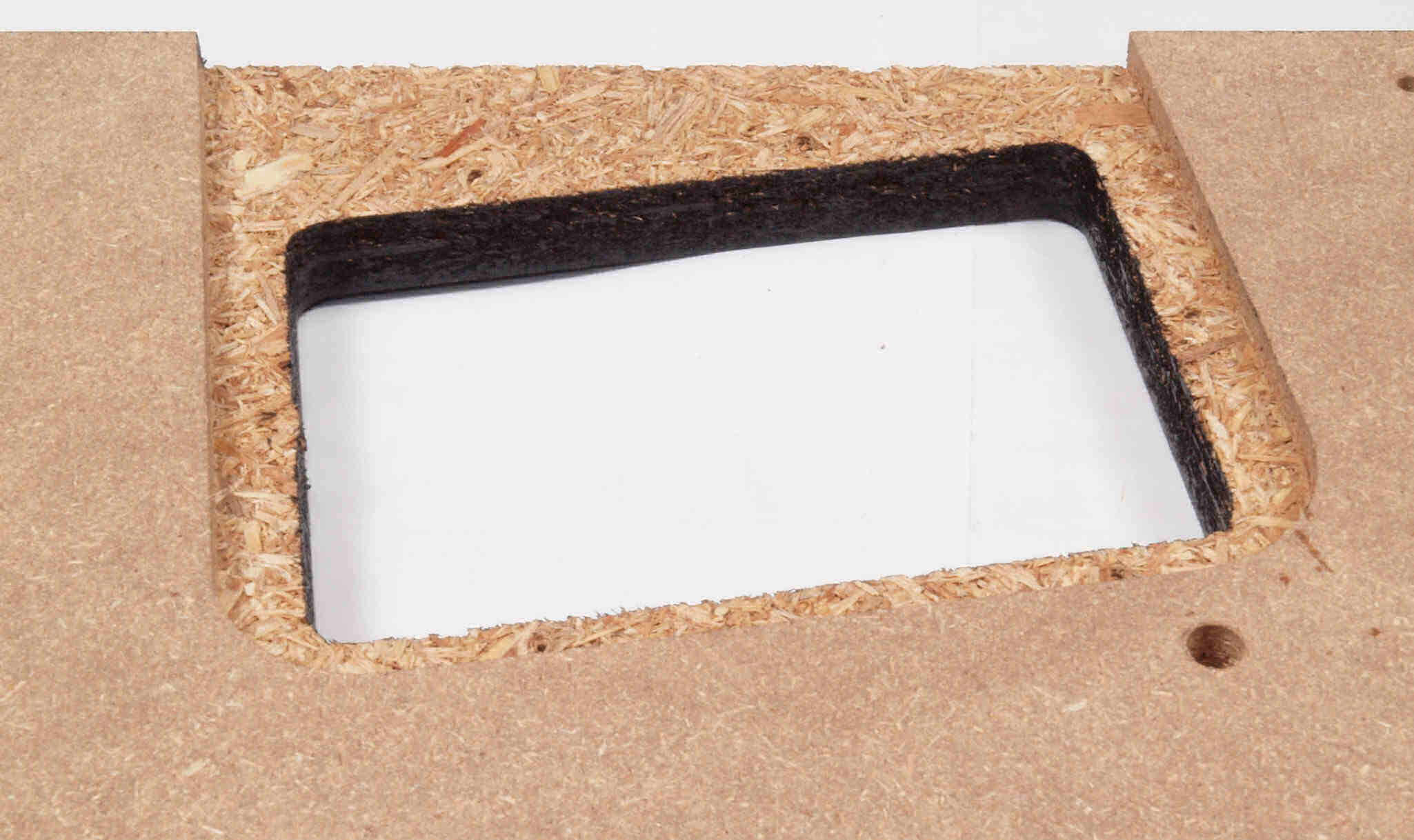

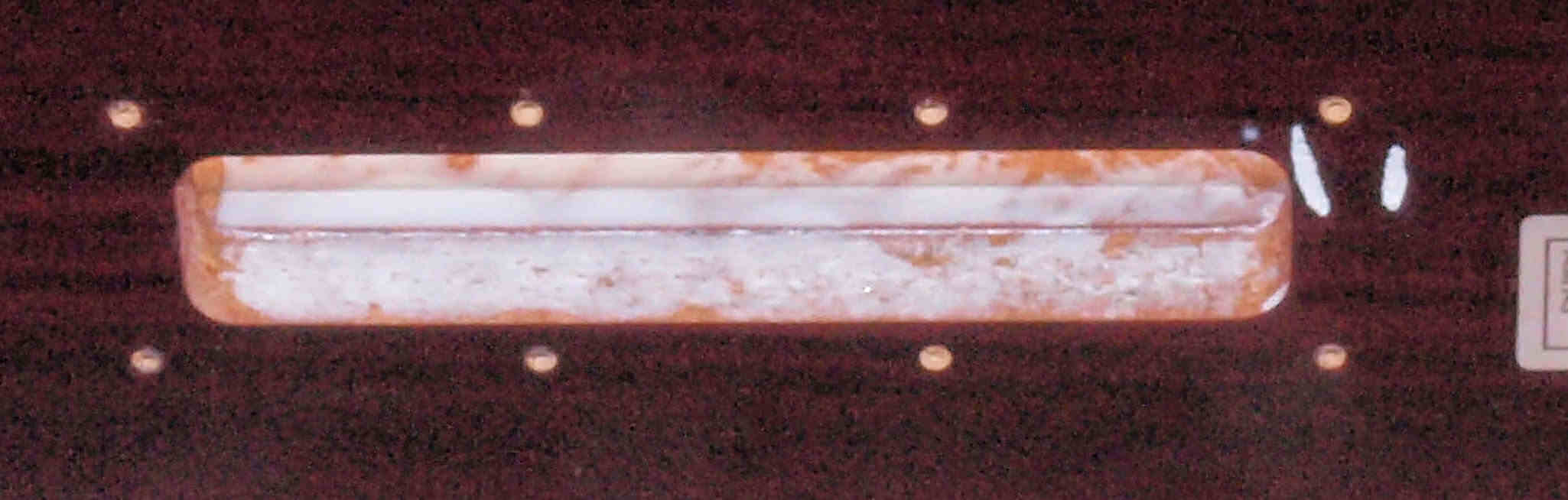

Ｗ１６．　修理後　モーター取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。

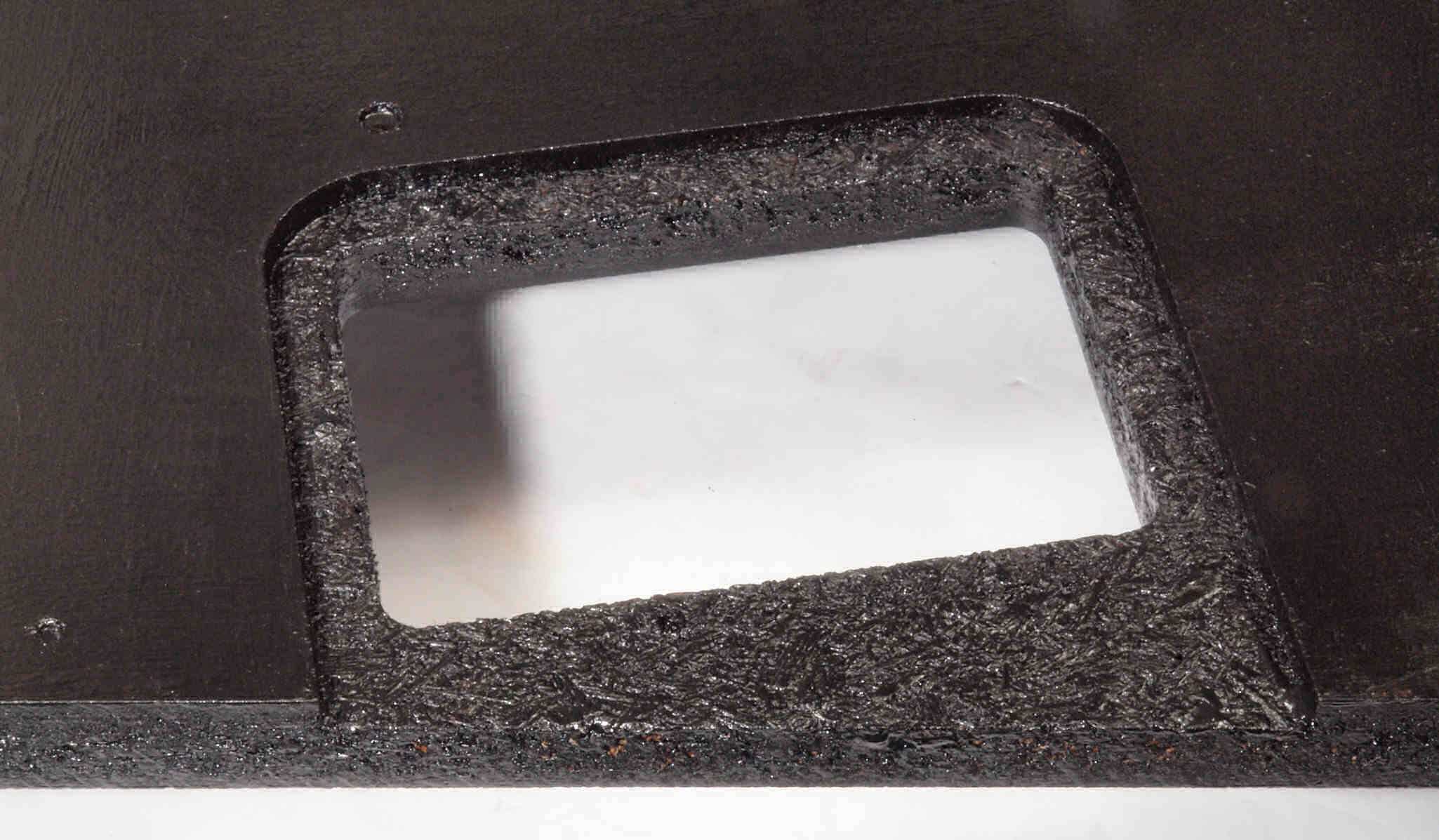

Ｗ１７．　修理前　タンテーブル取り付け穴。

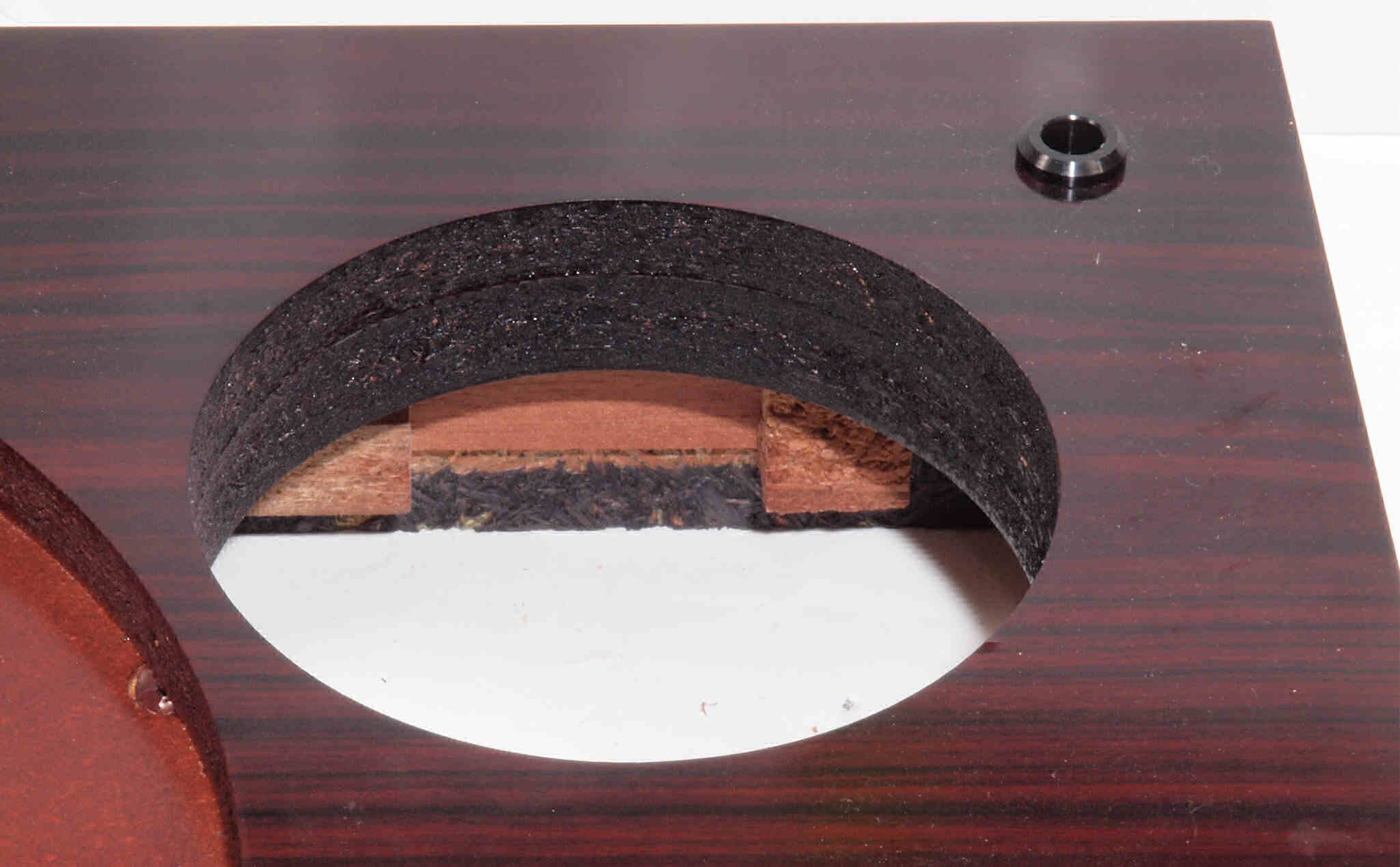

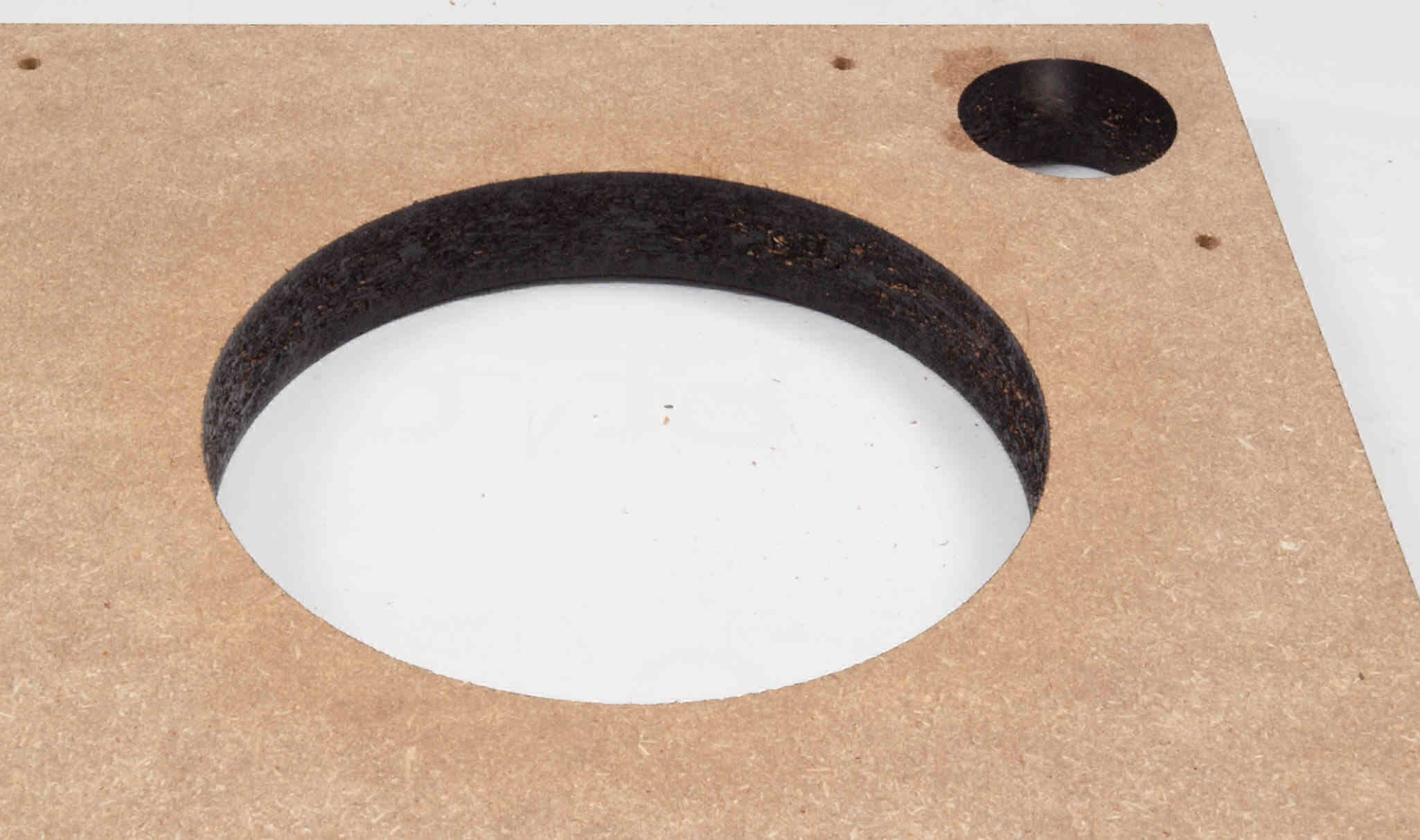

Ｗ１８．　修理後　タンテーブル取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。

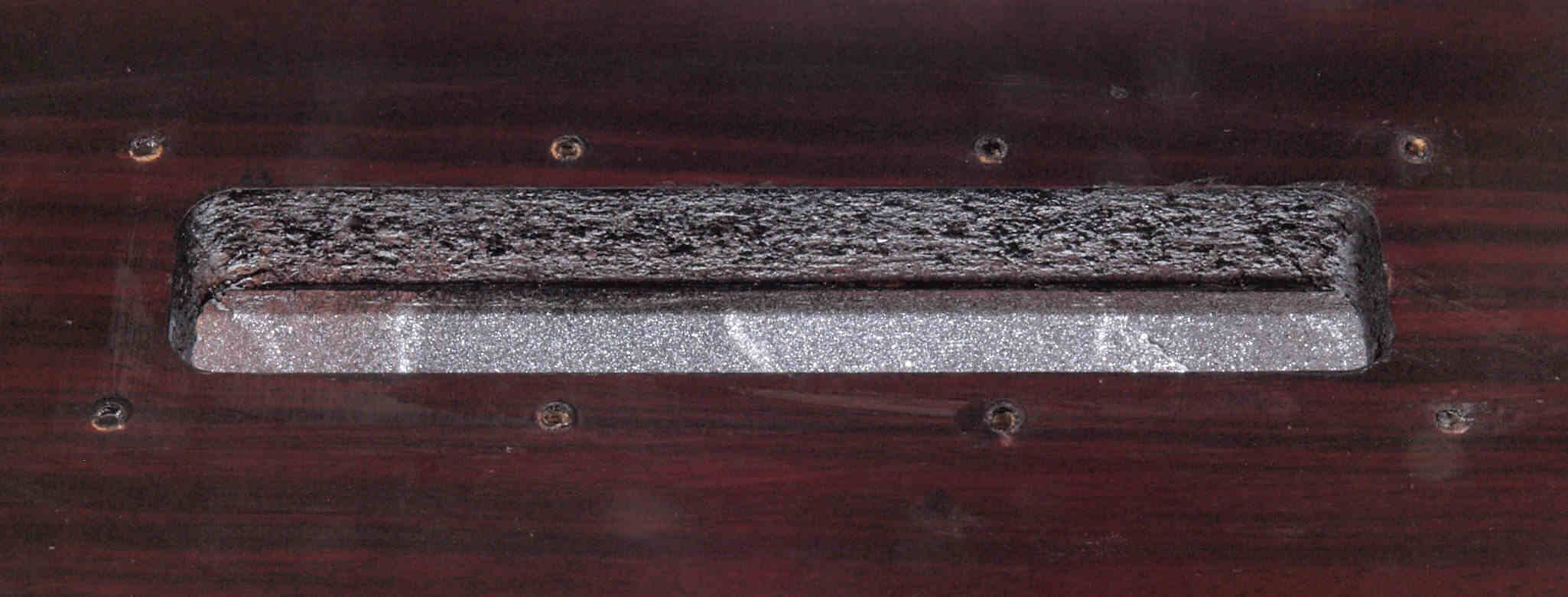

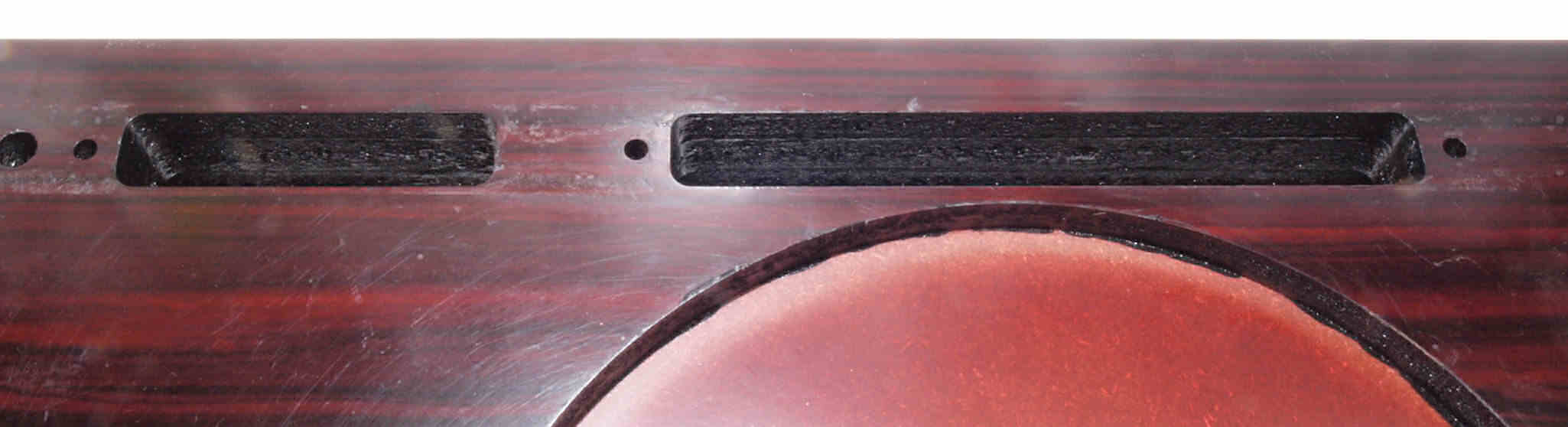

Ｗ１９．　修理前　操作部取り付け穴。

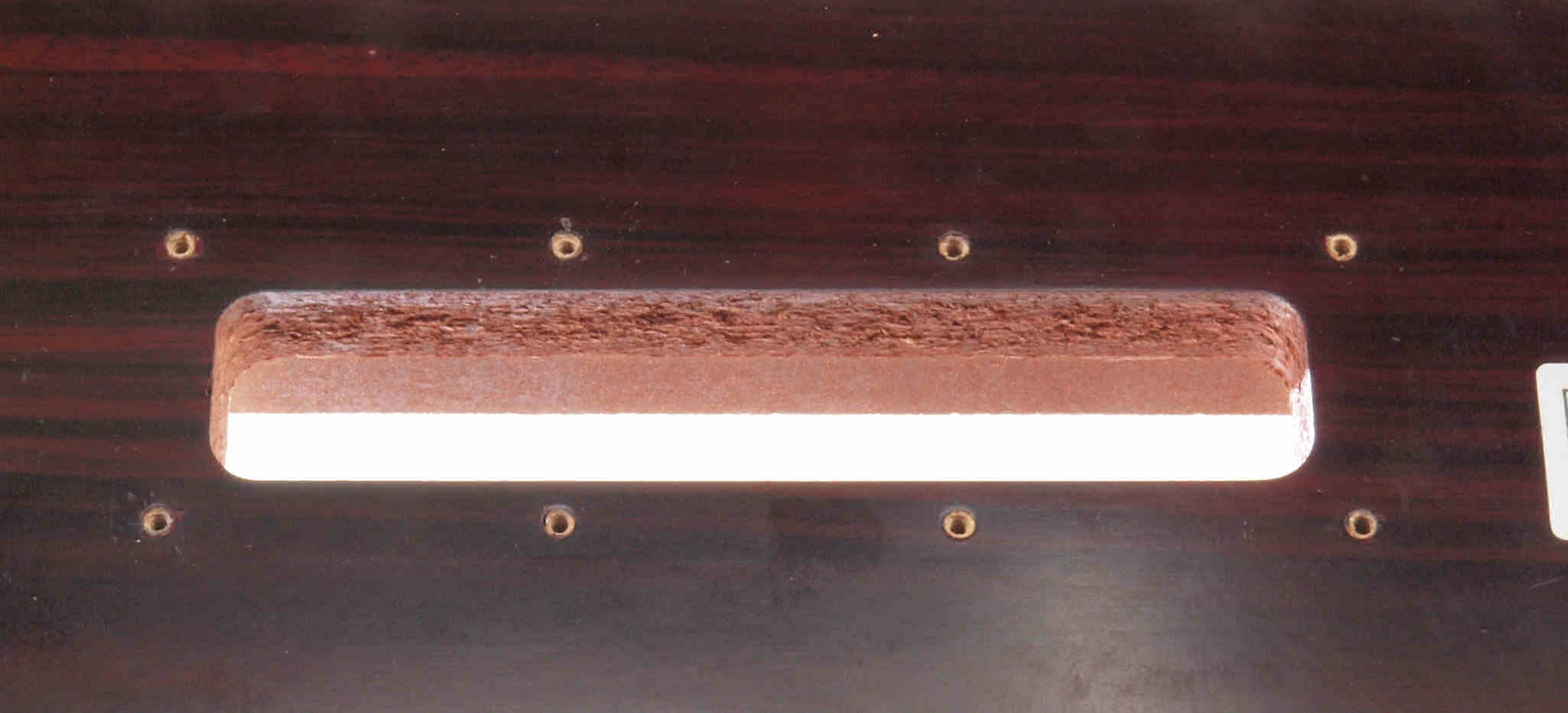

Ｗ１Ａ．　修理後　操作部取り付け穴。　キズを消す為と割れを防ぐのに、塗装する。

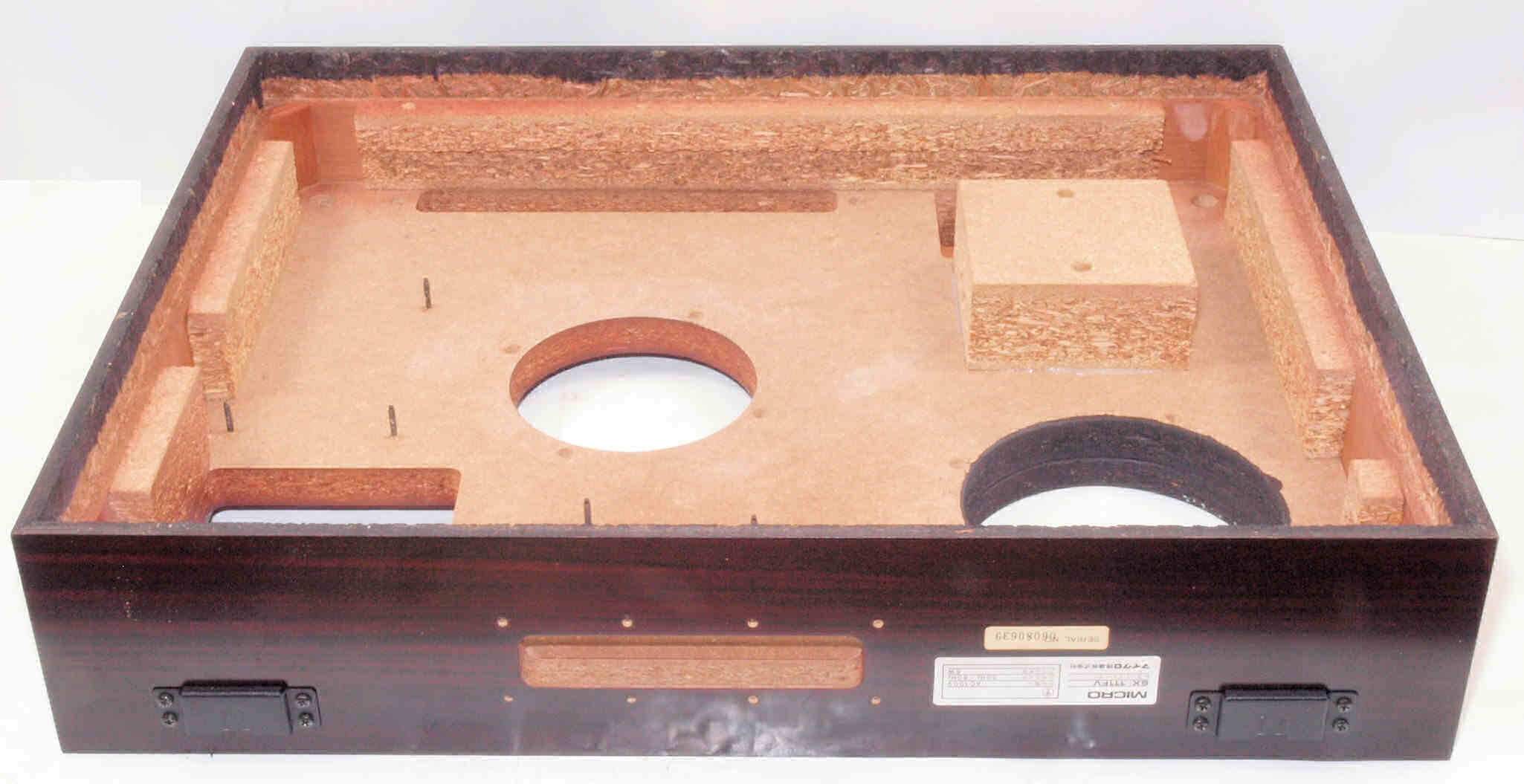

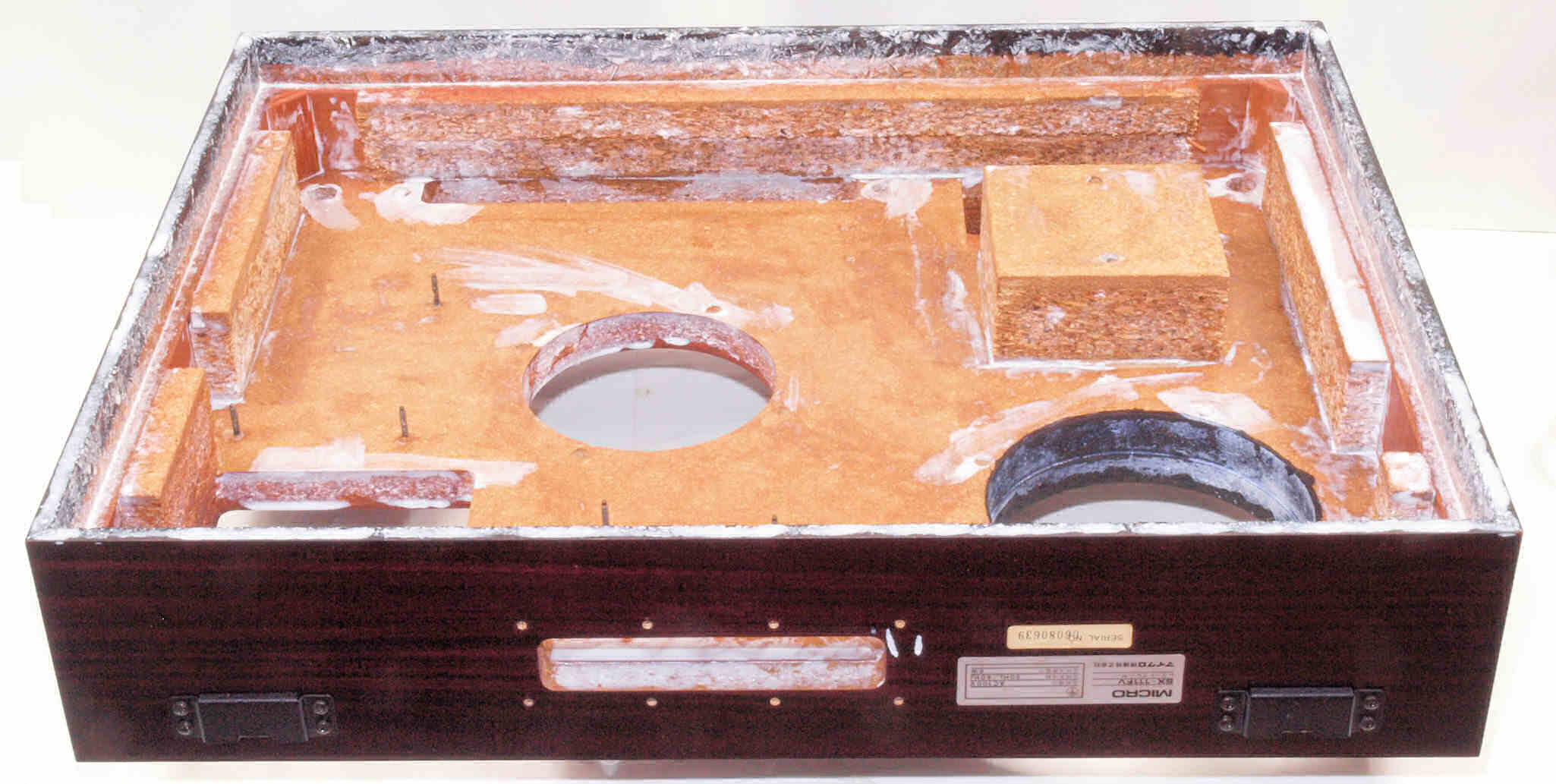

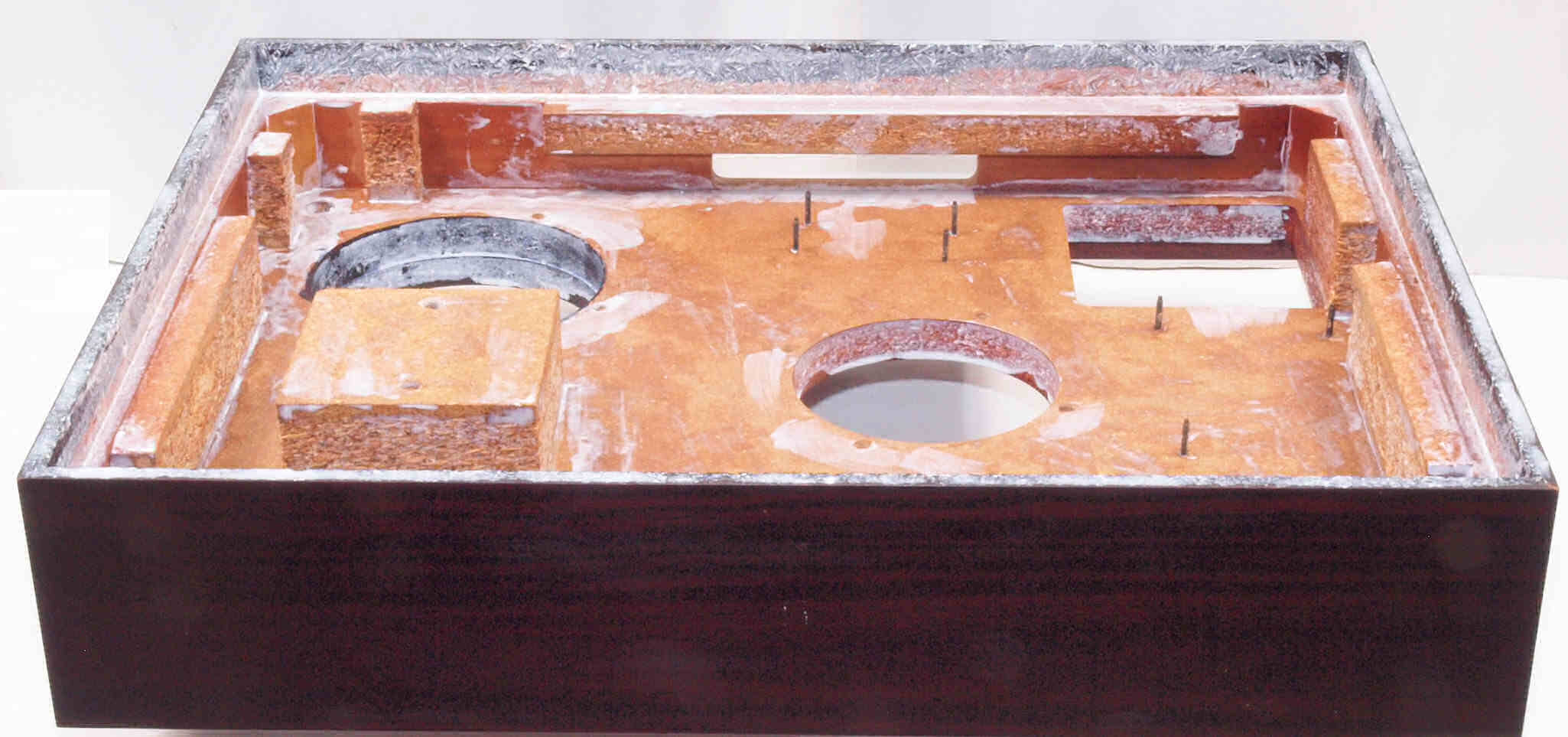

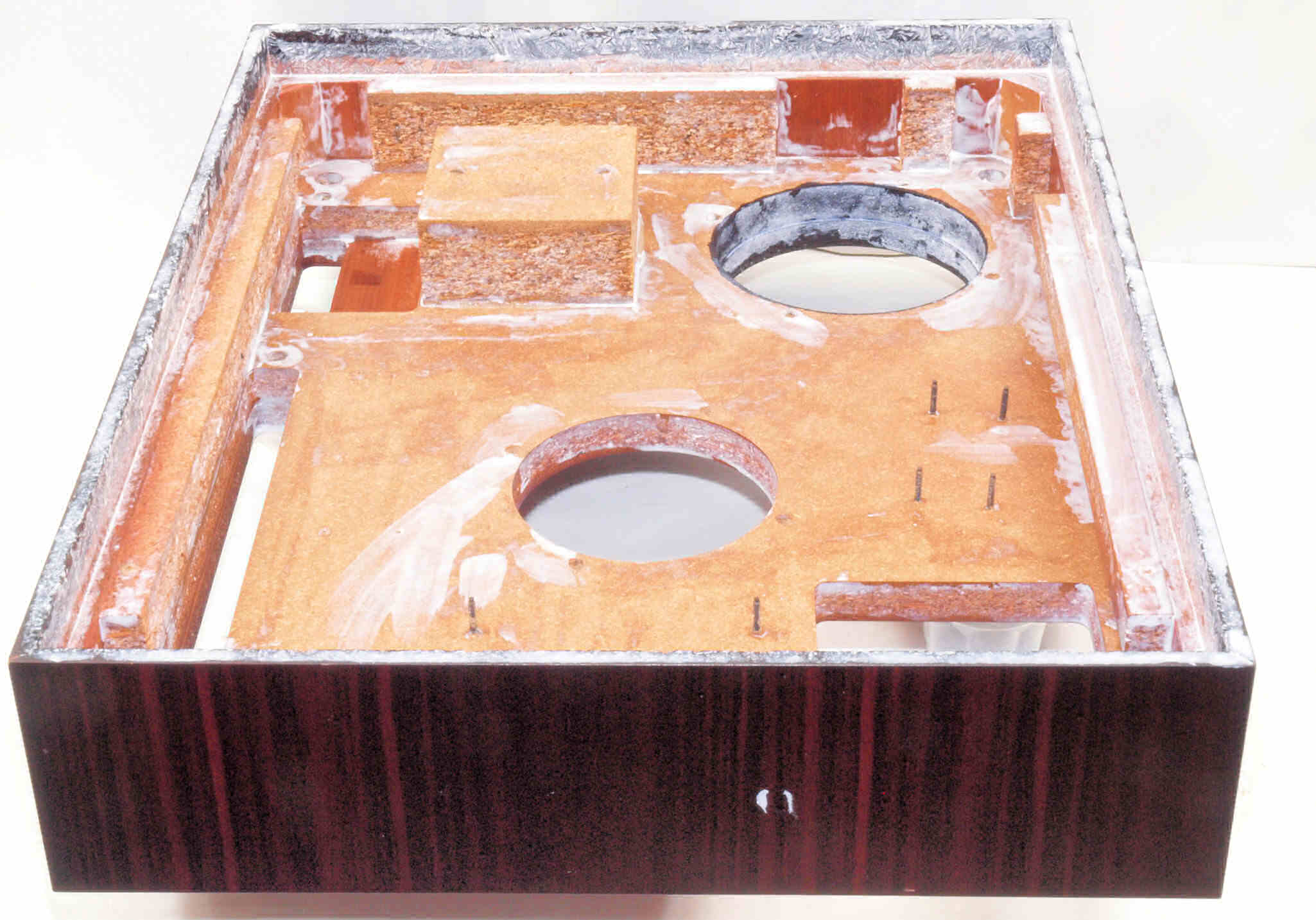

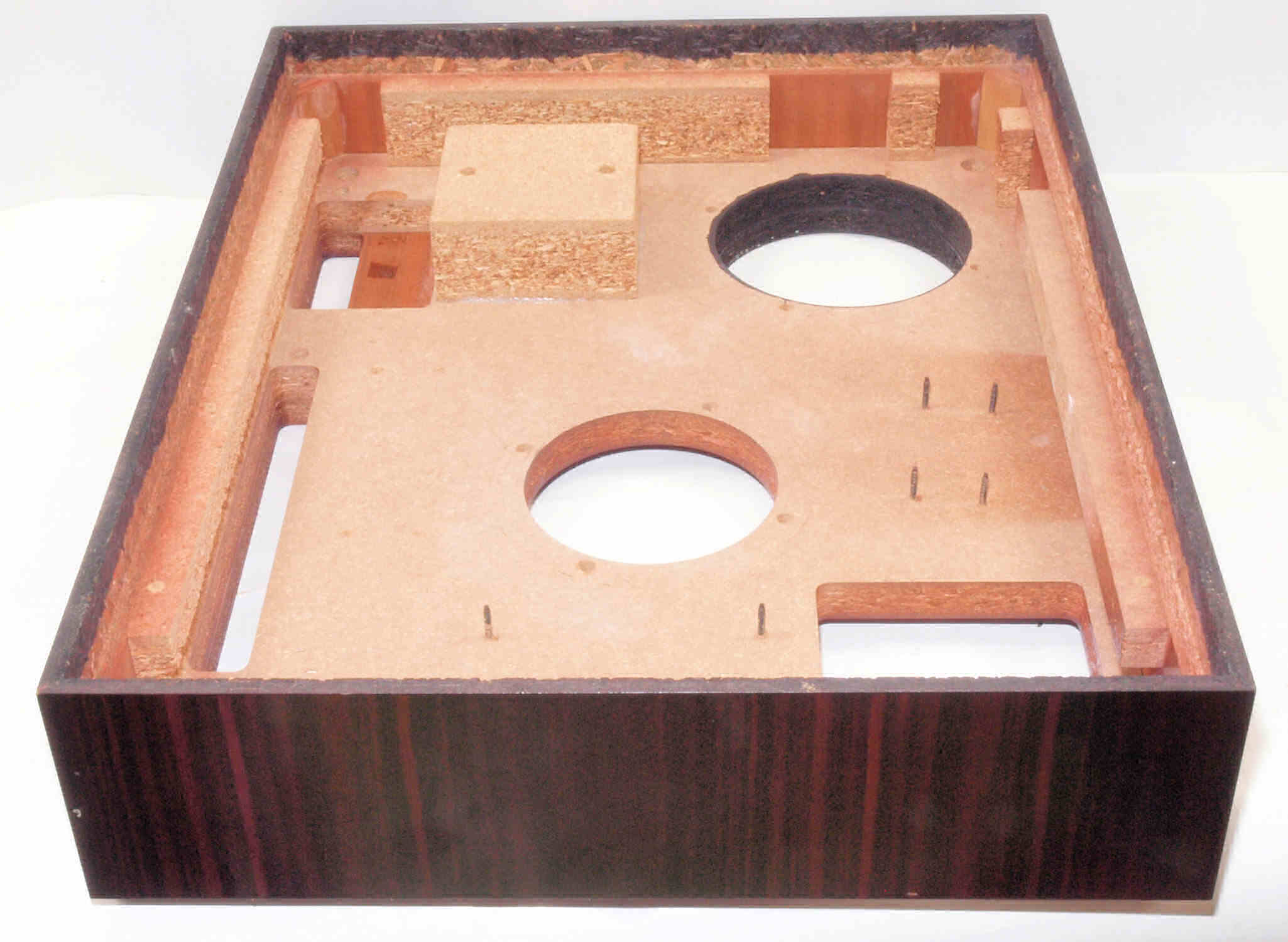

Ｗ２１．　修理前　タンテーブル軸ユニット、アーム取付一体シャーシを外した本体下。

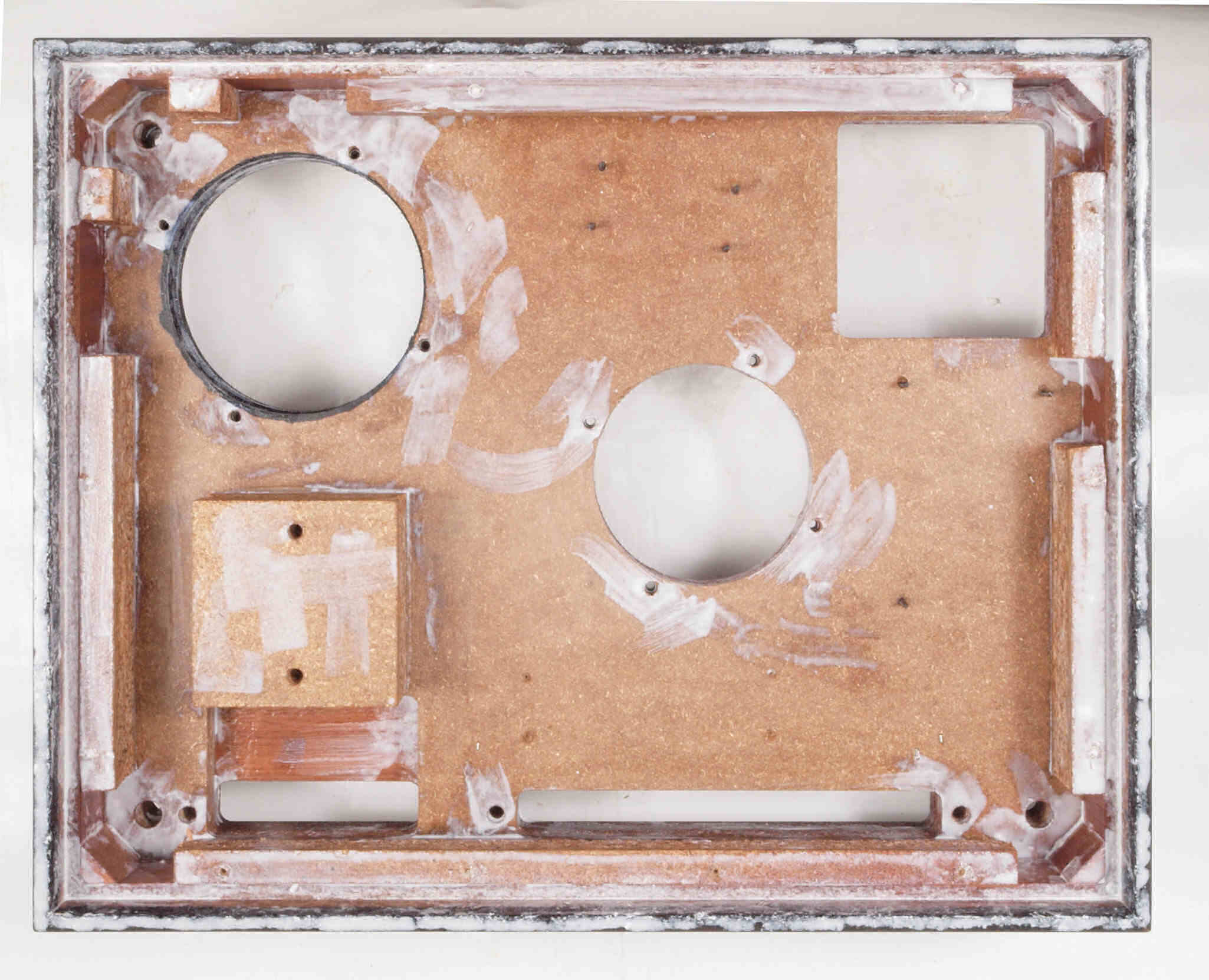

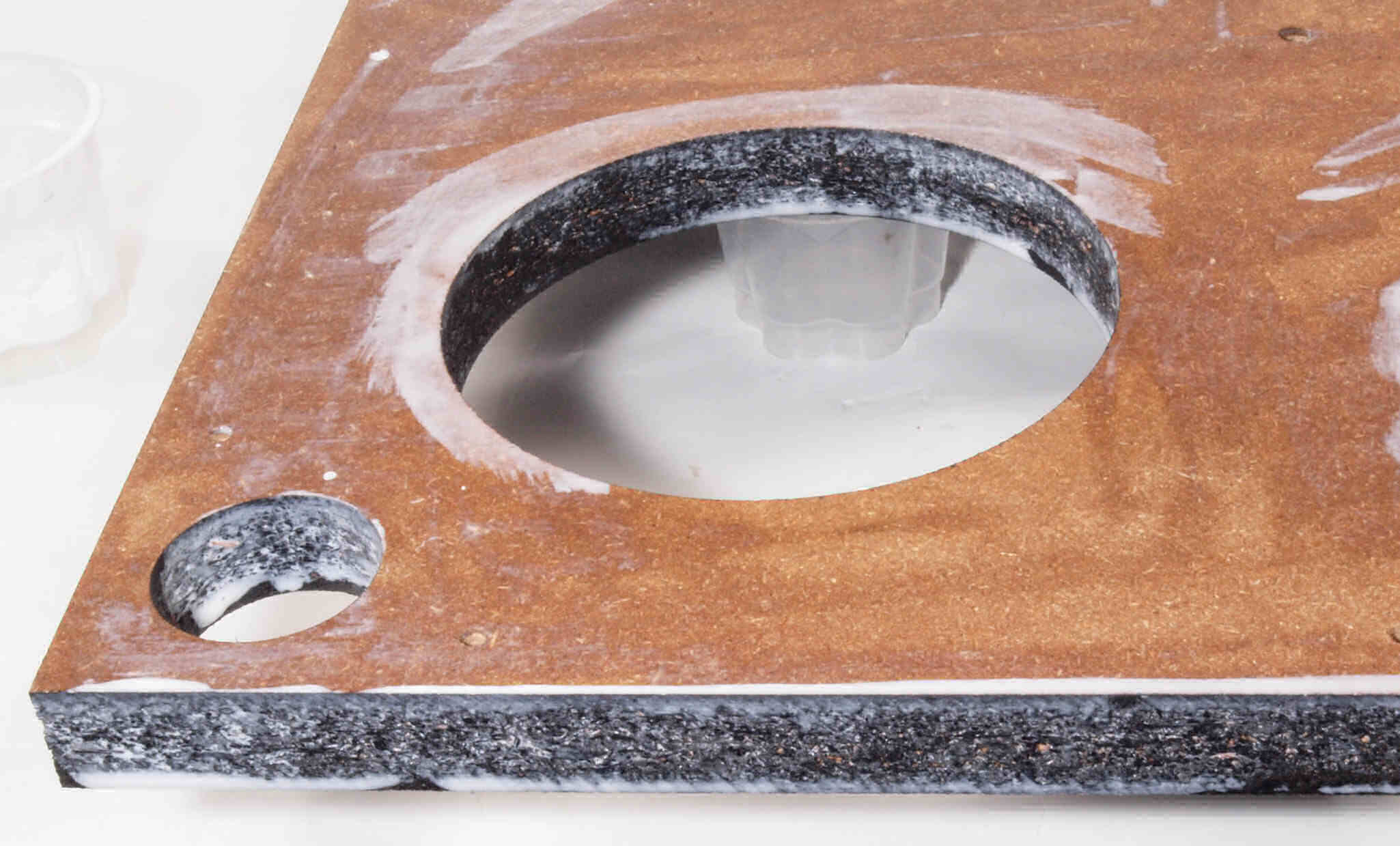

Ｗ２２．　修理中　本体下。　水性木工ボンドを塗布し、乾燥中。

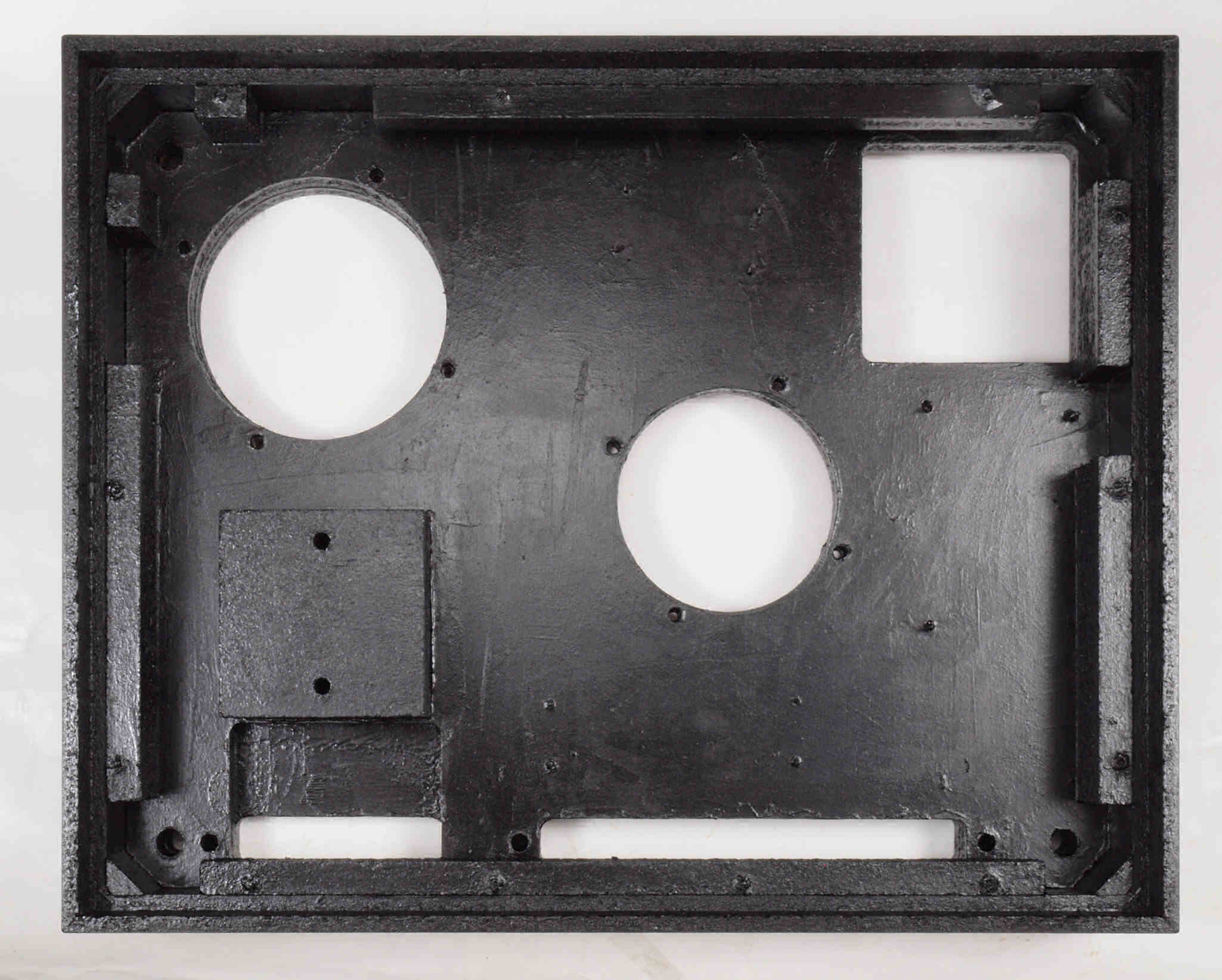

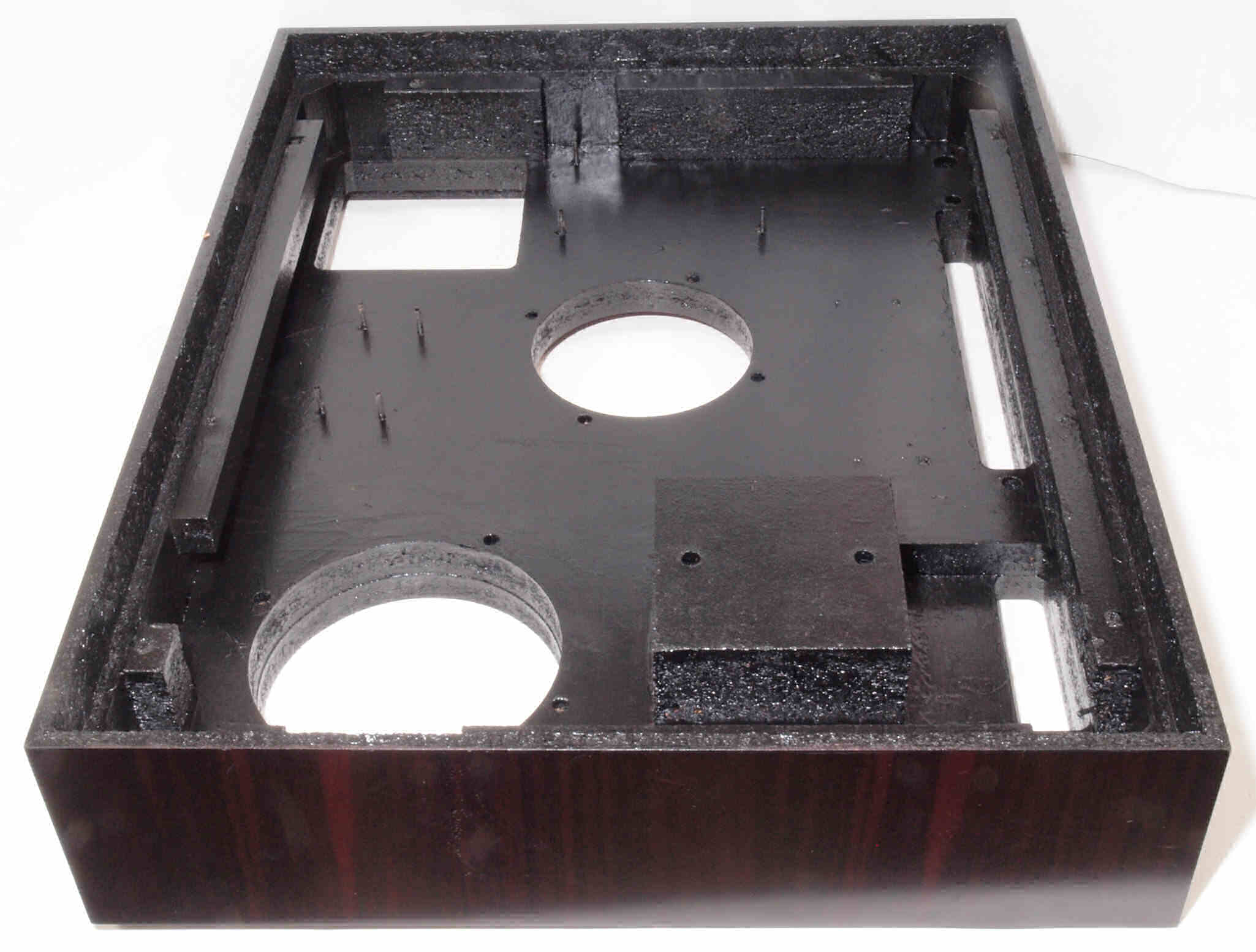

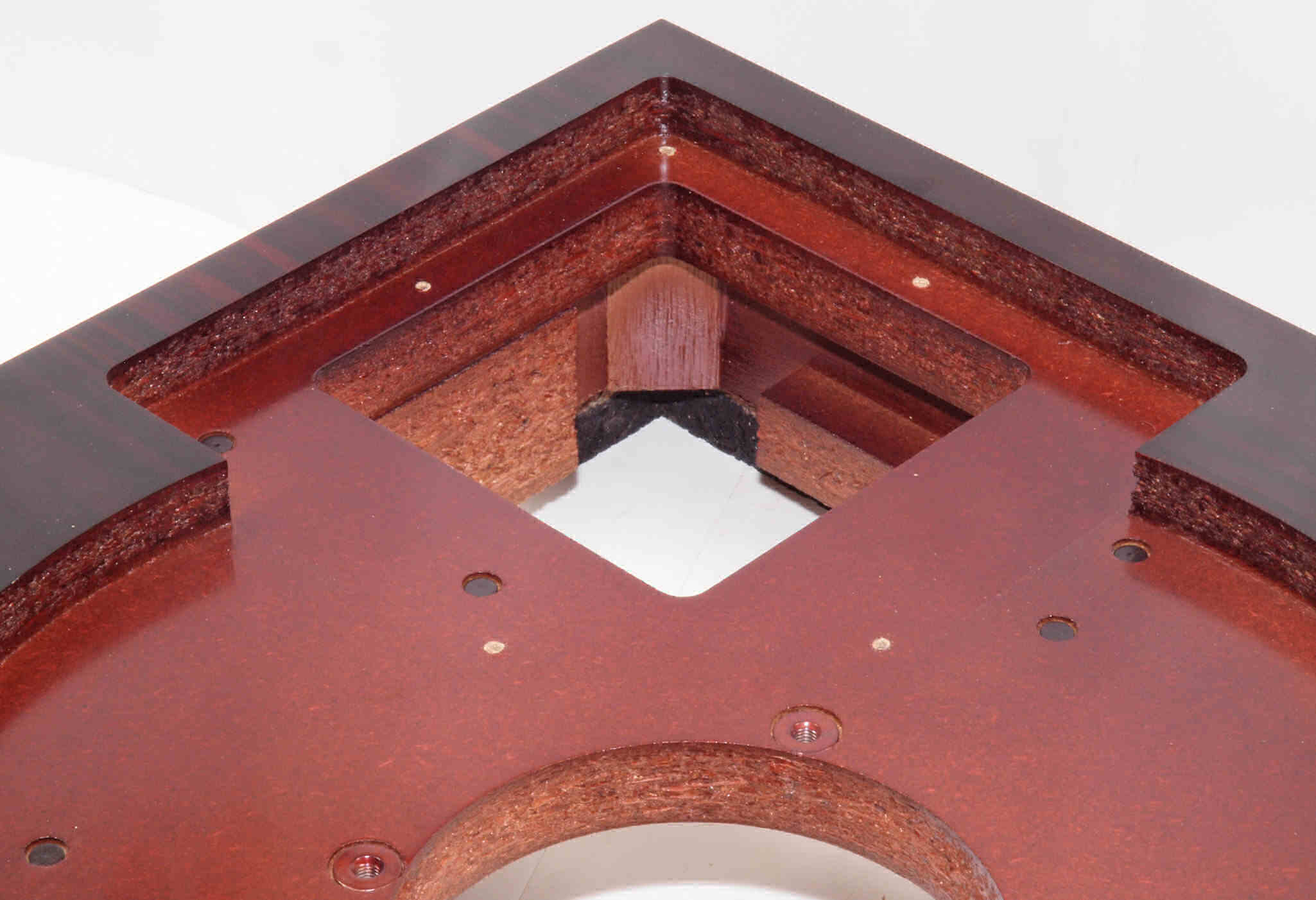

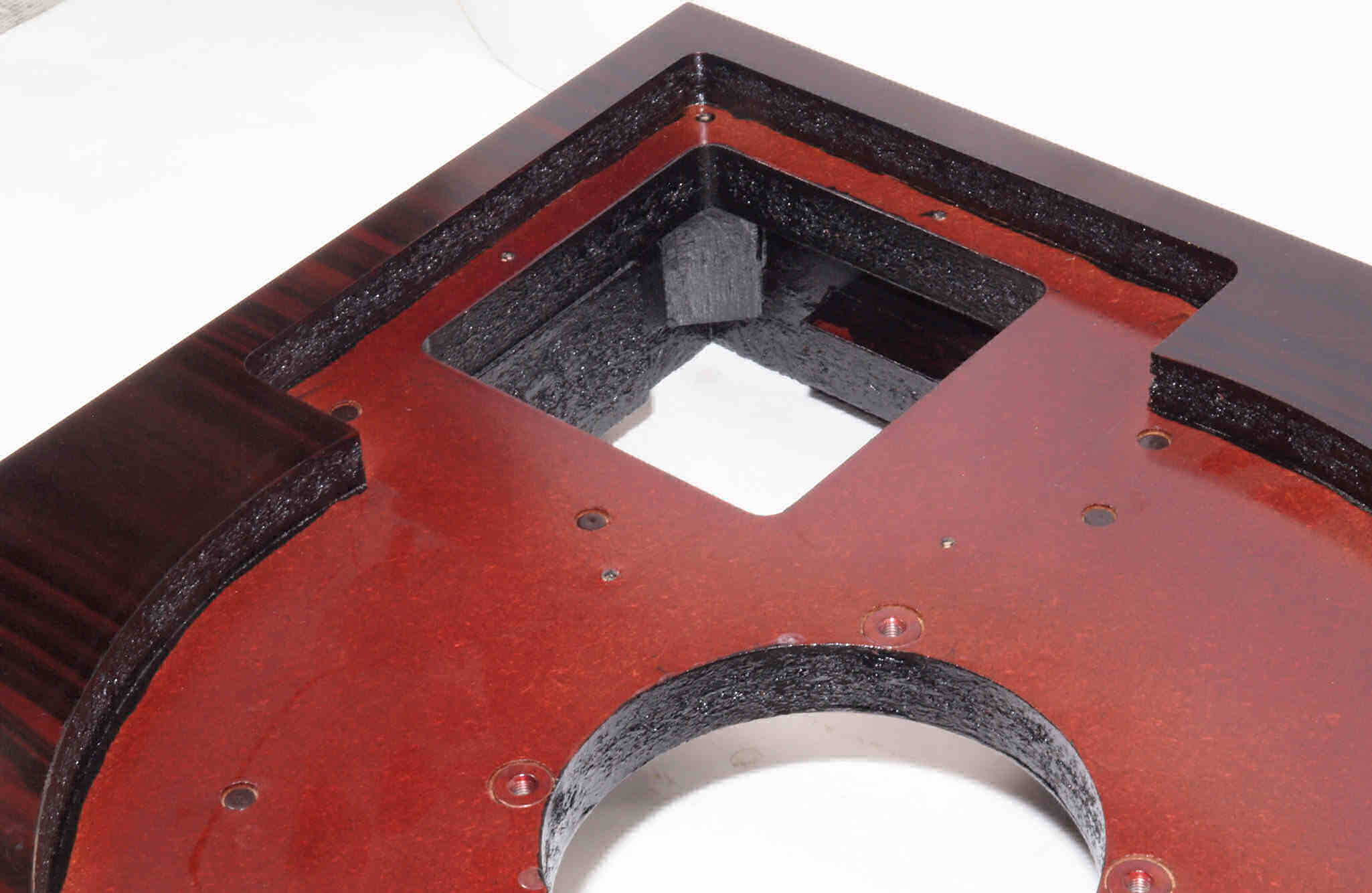

Ｗ２３．　修理後　本体下。　水性木工ボンドを塗布し、乾燥後さらに割れを防ぐのに、ペンキを塗る。

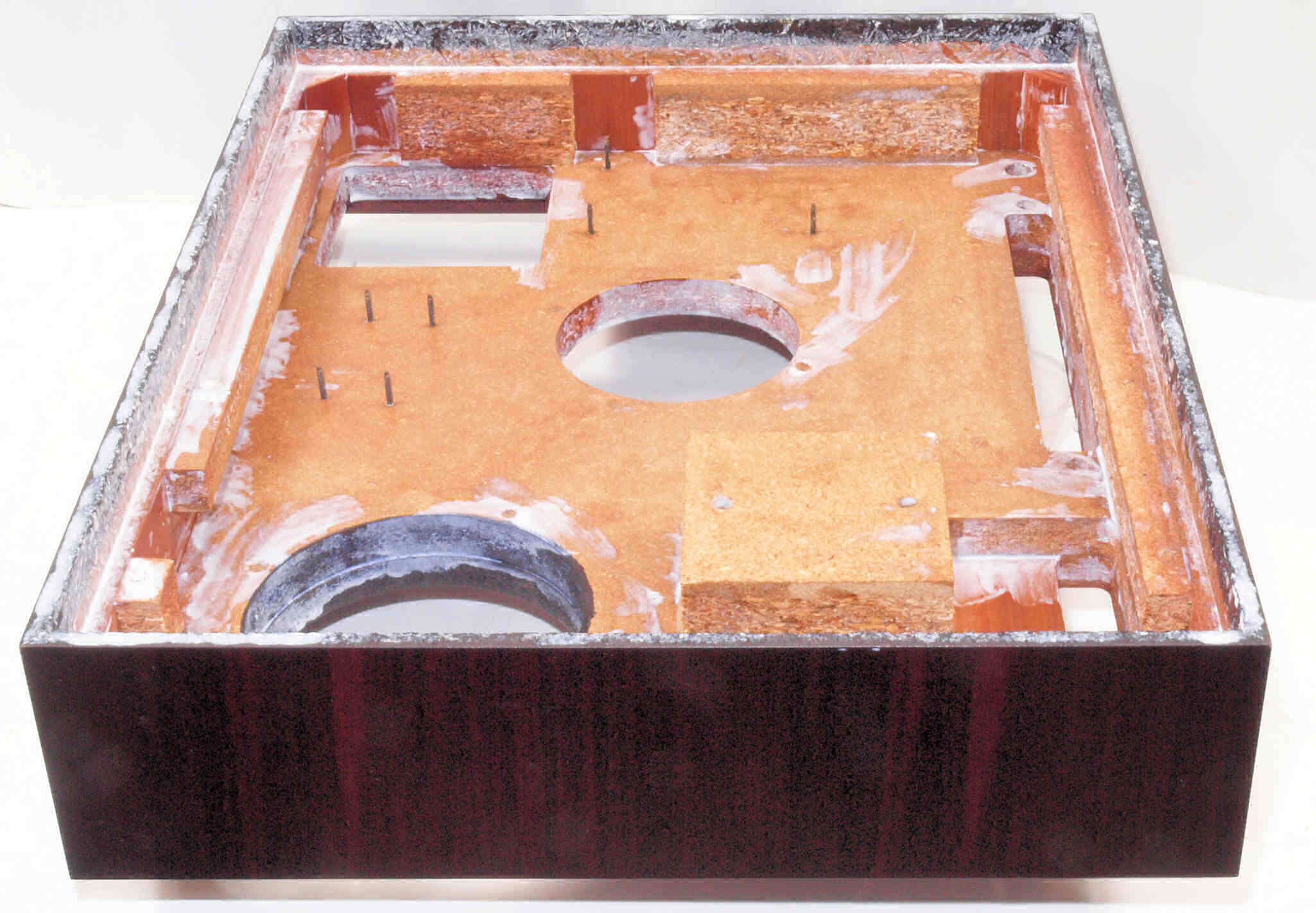

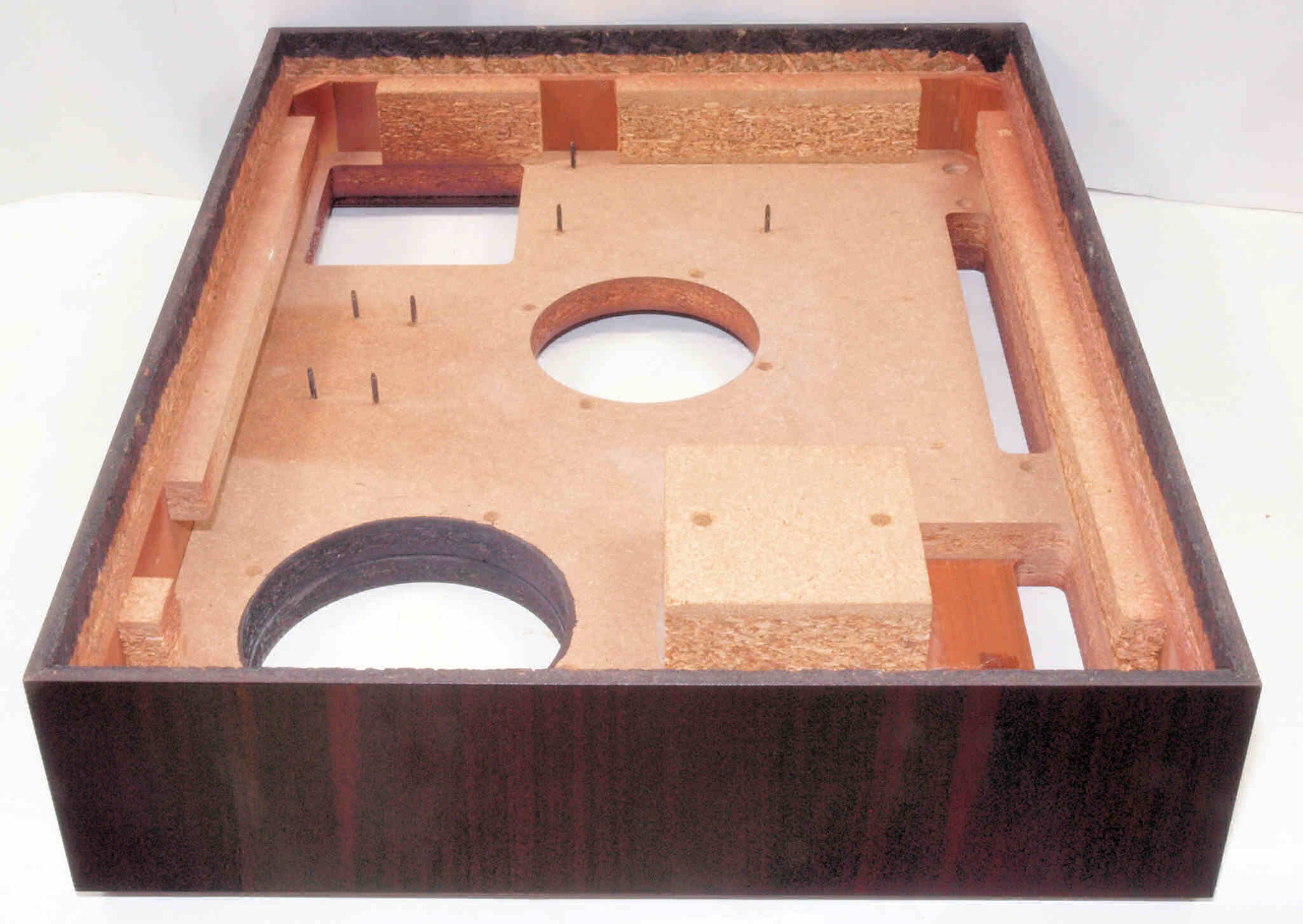

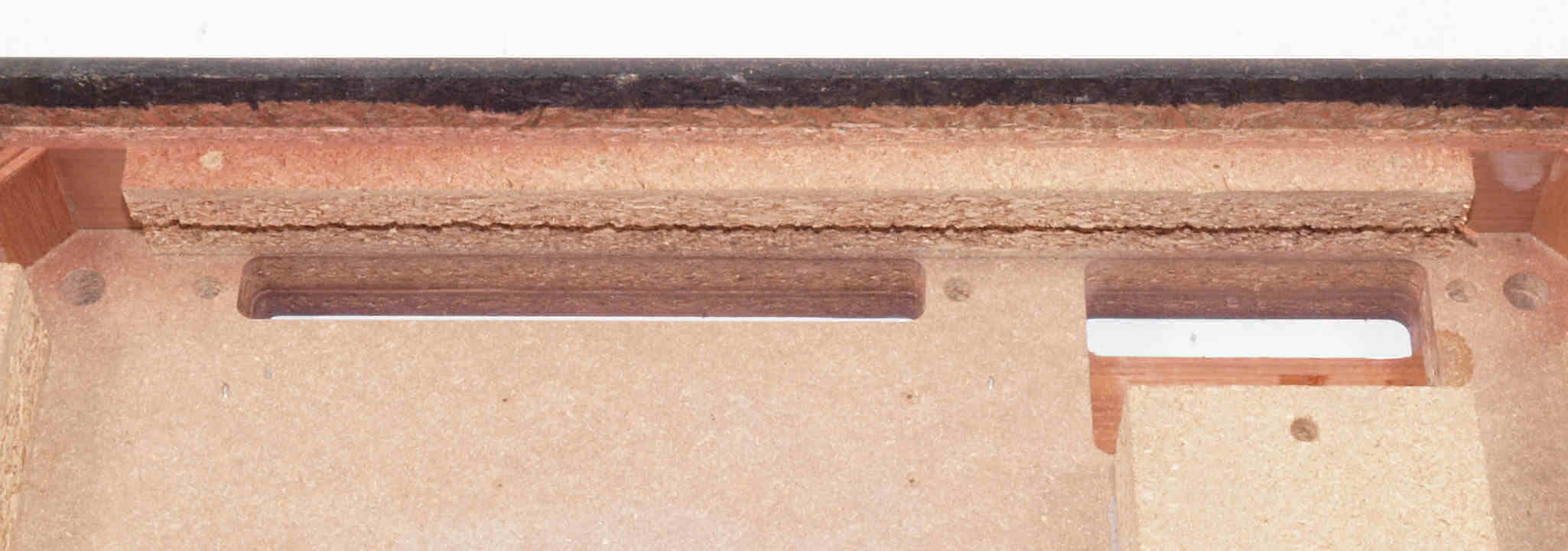

Ｗ３１．　修理前　本体下、　前から。

Ｗ３２．　修理中　本体下、　前から。　水性木工ボンドを塗布する。

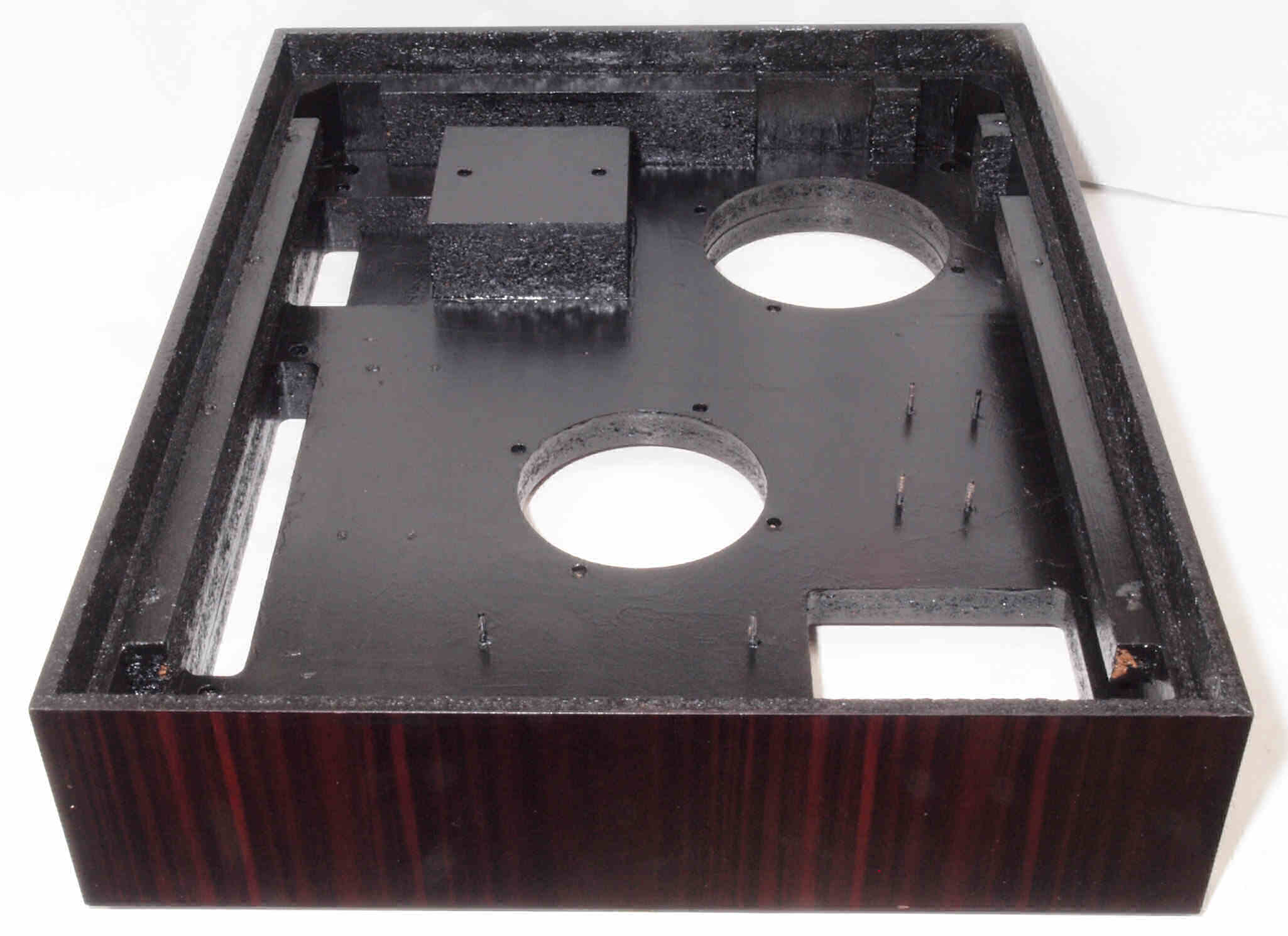

Ｗ３３．　修理後　本体下、　前から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ３４．　修理前　本体下、　右から。

Ｗ３５．　修理中　本体下、　右から。　水性木工ボンドを塗布する。

Ｗ３６．　修理後　本体下、　右から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ３７．　修理前　本体下、　後から。

Ｗ３８．　修理中　本体下、　後から。　水性木工ボンドを塗布する。

Ｗ３９．　修理後　本体下、　後から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ３Ａ．　修理前　本体下、　左から。

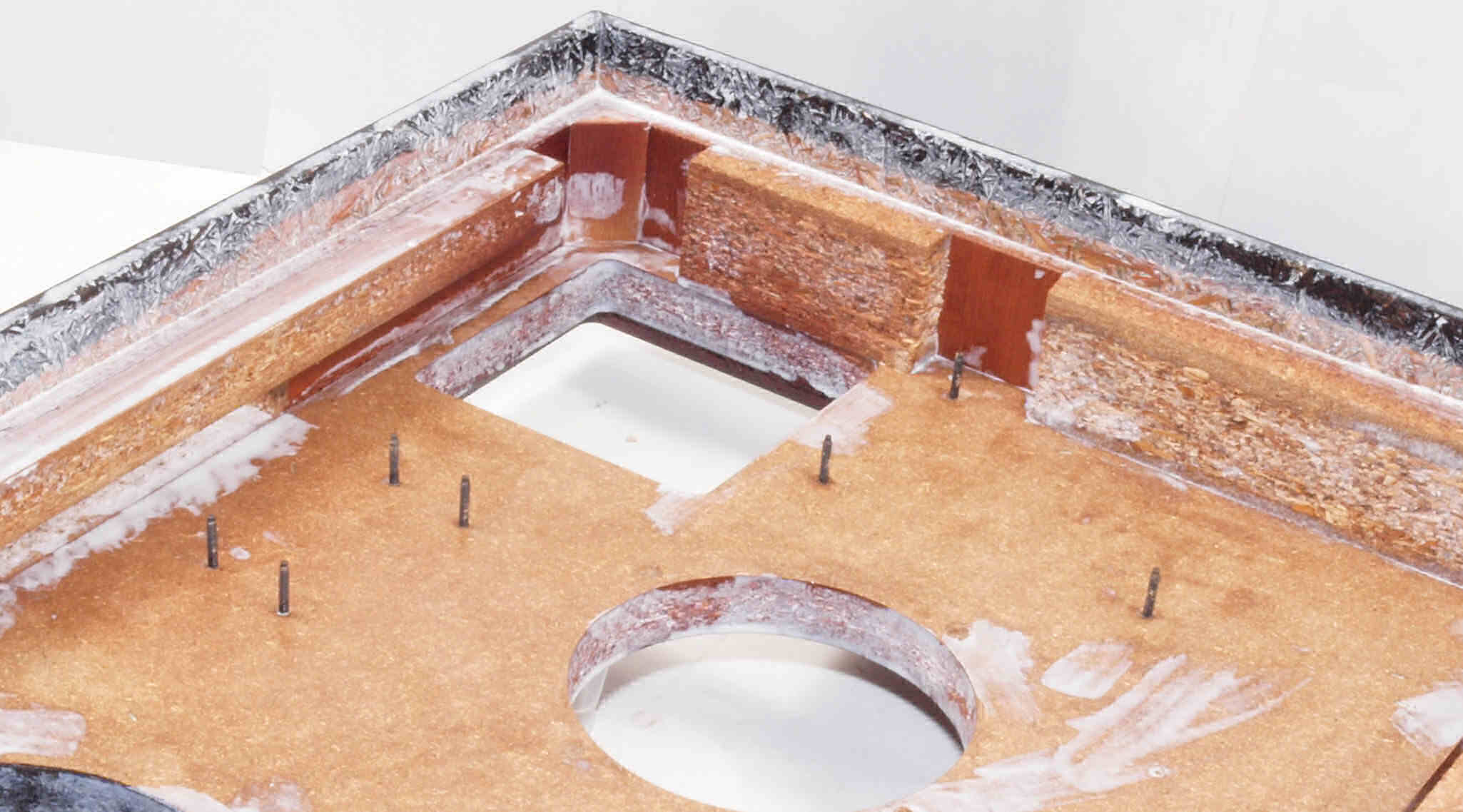

Ｗ３Ｂ．　修理中　本体下、　左から。　水性木工ボンドを塗布する。

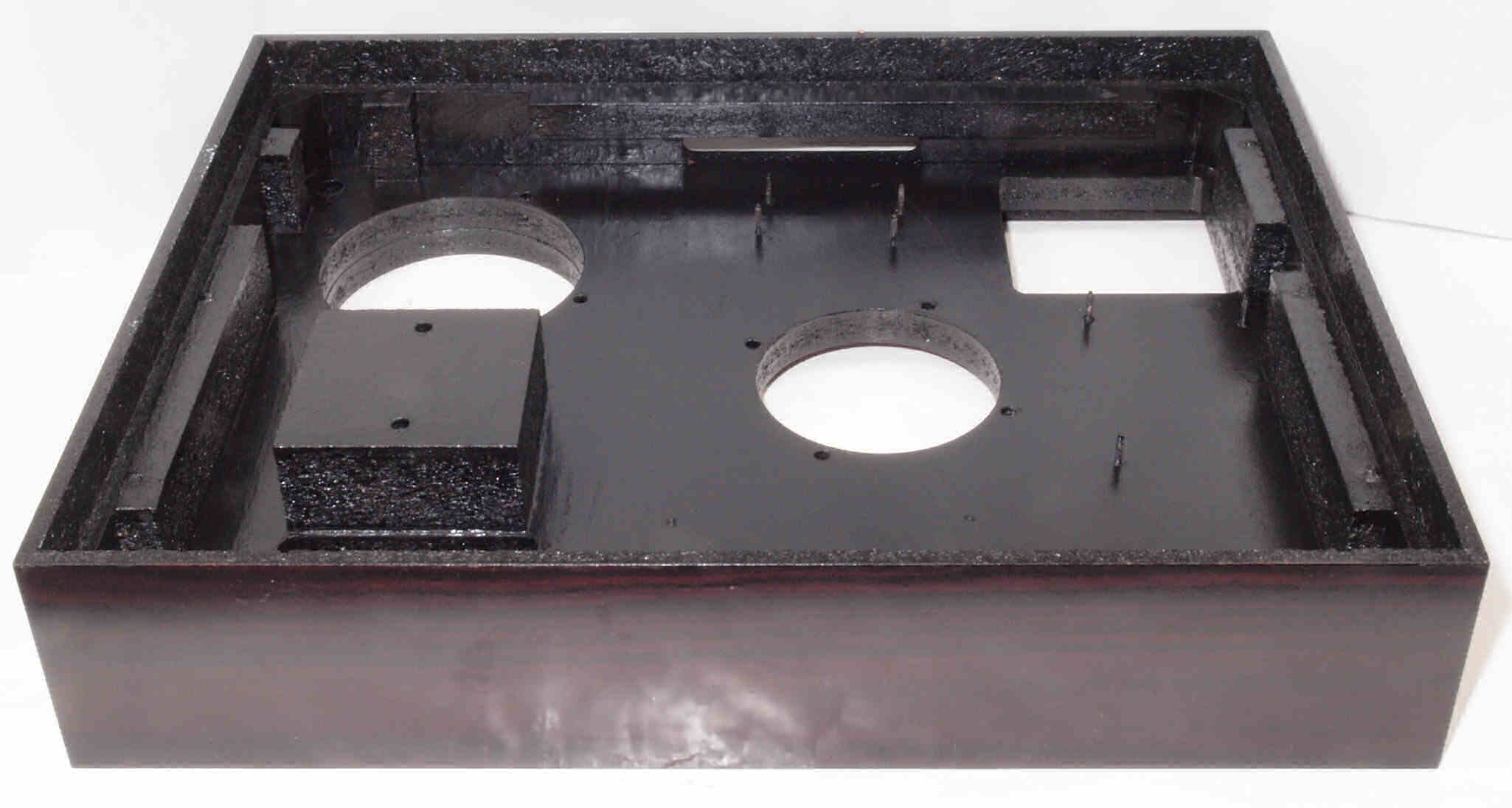

Ｗ３Ｃ．　修理後　本体下、　左から。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ４１．　修理前　本体下、　モーター取付け部。

Ｗ４２．　修理中　本体下、　モーター取付け部。　水性木工ボンドを塗布する。

Ｗ４３．　修理後　本体下、　モーター取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

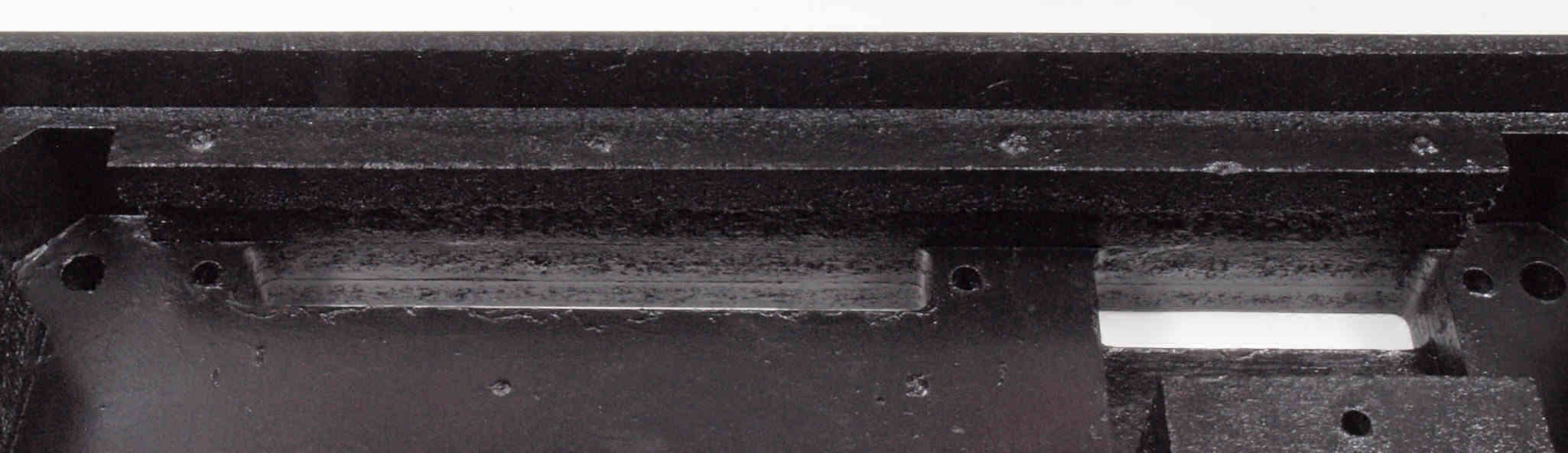

Ｗ４４．　修理前　本体下、　端子取付け部。

Ｗ４５．　修理中　本体下、　端子取付け部。　水性木工ボンドを塗布する。

Ｗ４６．　修理中　本体下、　端子取付け部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ４７．　修理前　本体下、　操作部。

Ｗ４８．　修理中　本体下、　操作部。　水性木工ボンドを塗布する。

Ｗ４９．　修理中　本体下、　操作部。　乾燥後さらに割れを防ぐのに、ペンキを塗る。

Ｗ５１．　修理中　底板裏から見る。

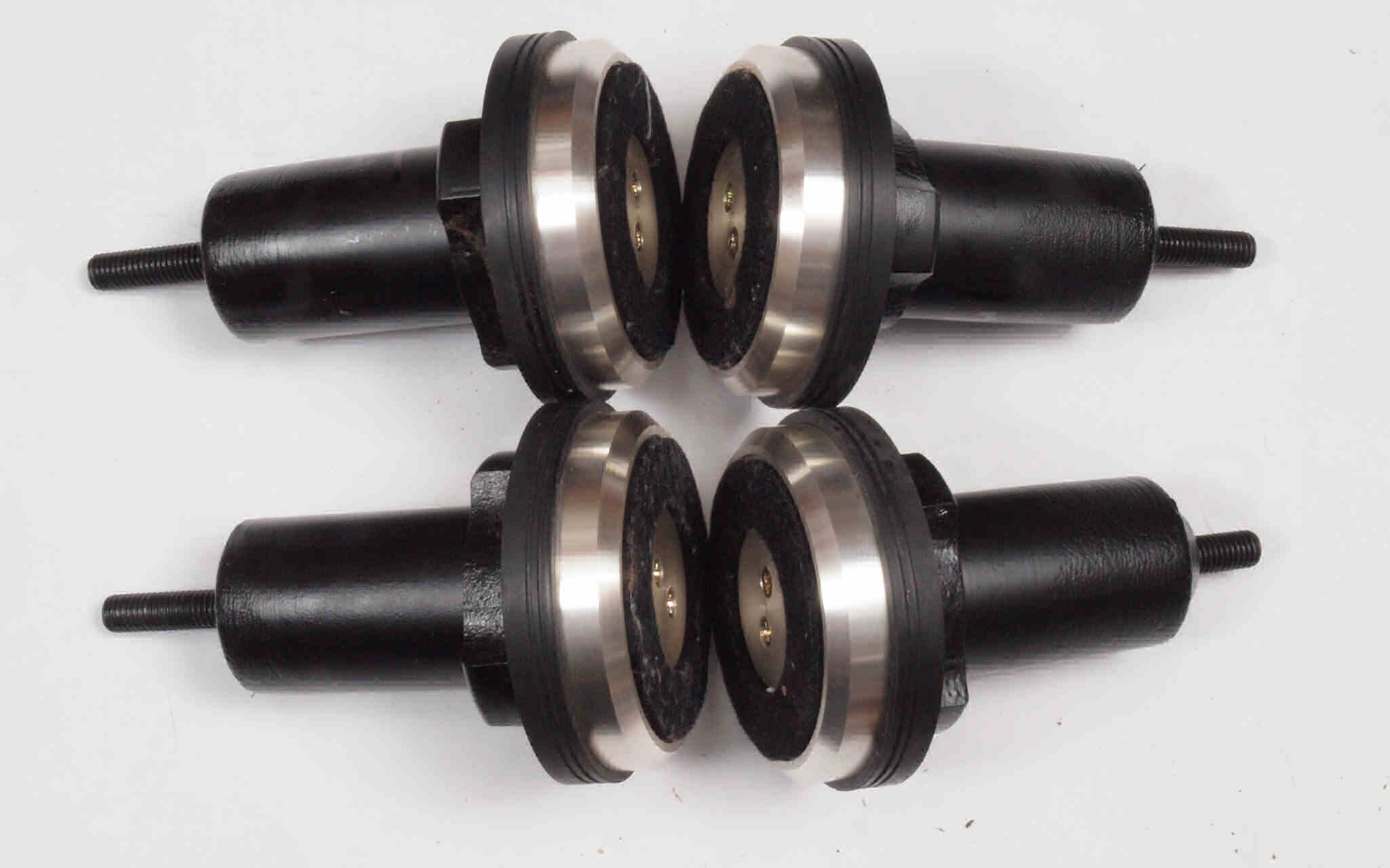

Ｗ５２．　修理中　クション足清掃・点検。

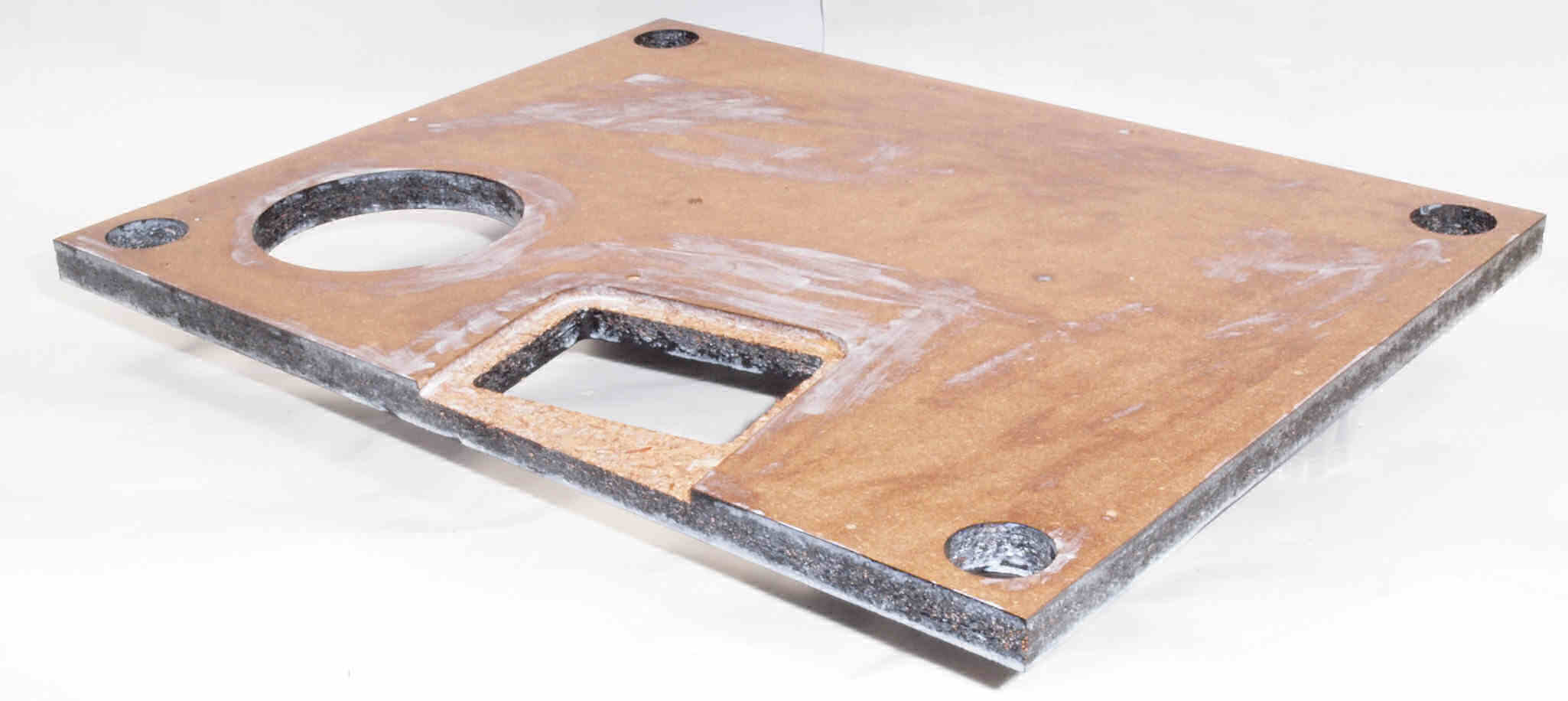

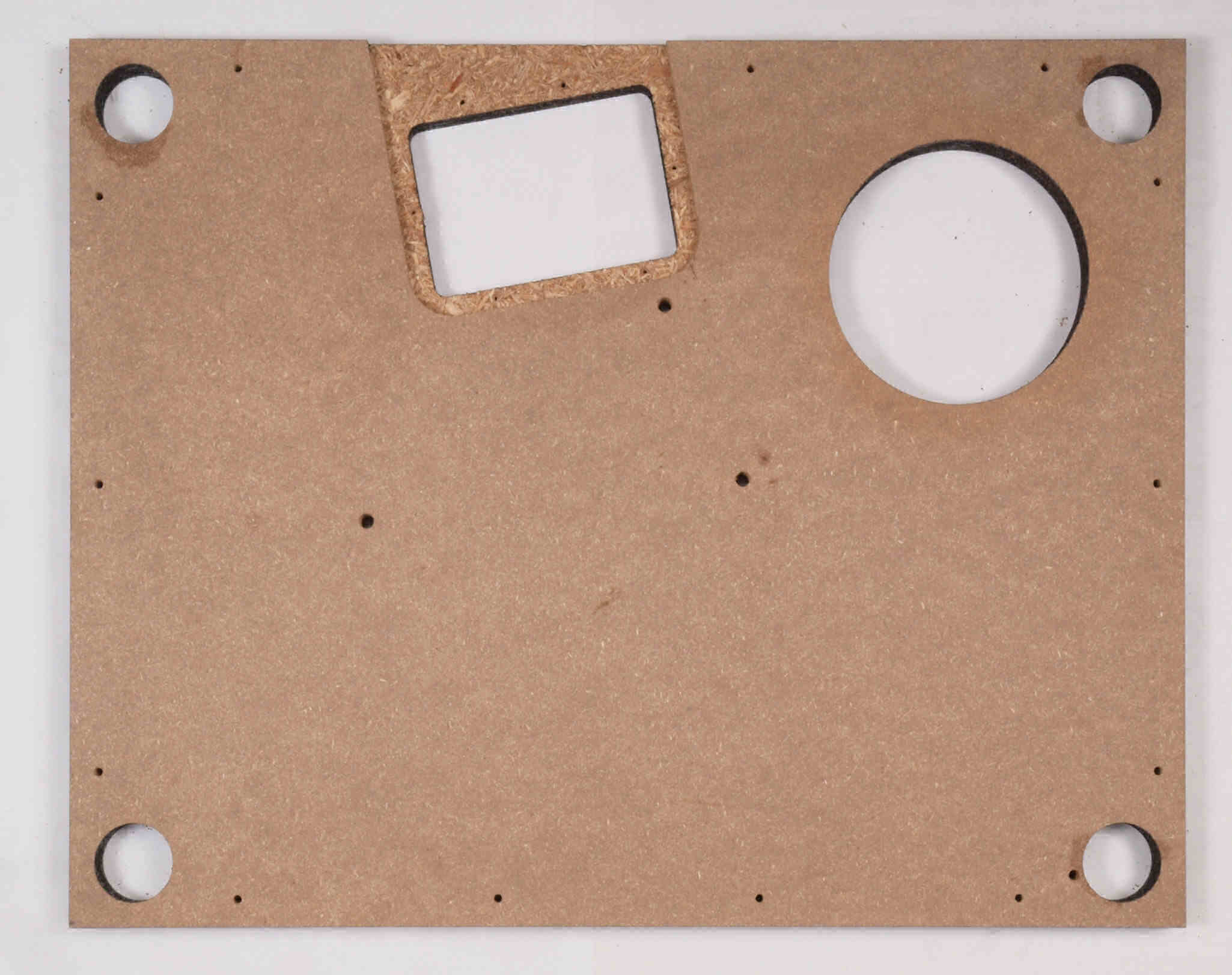

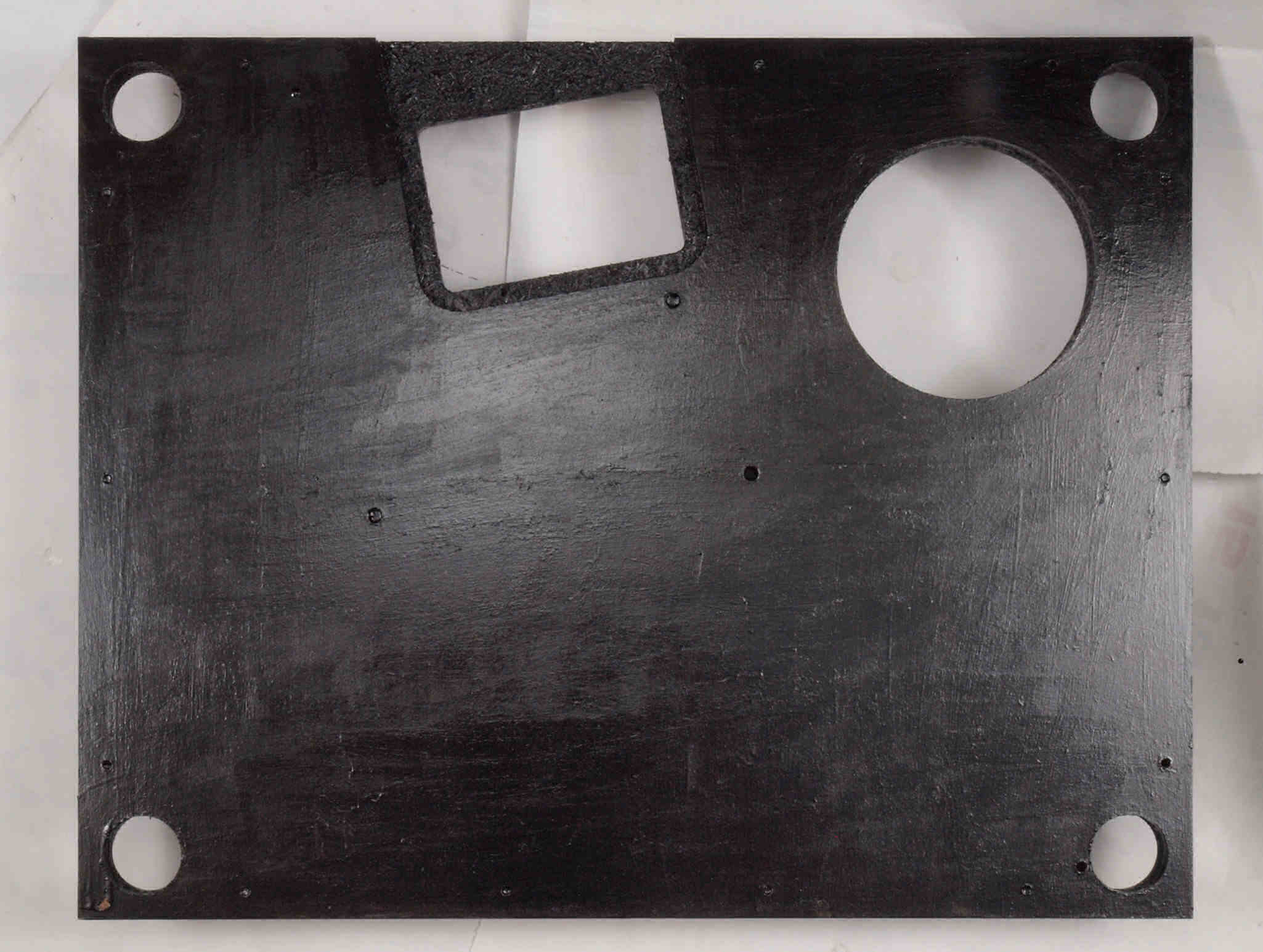

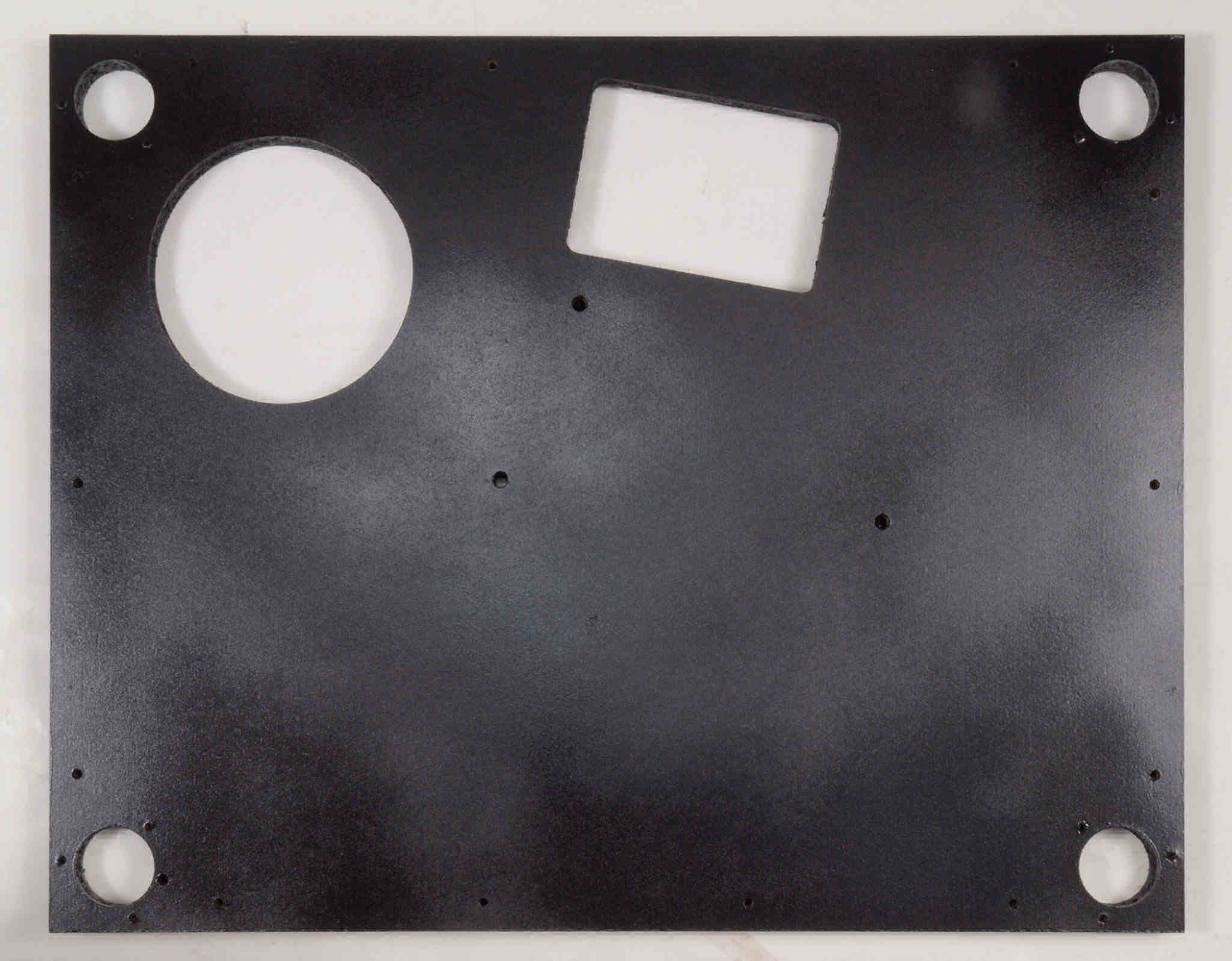

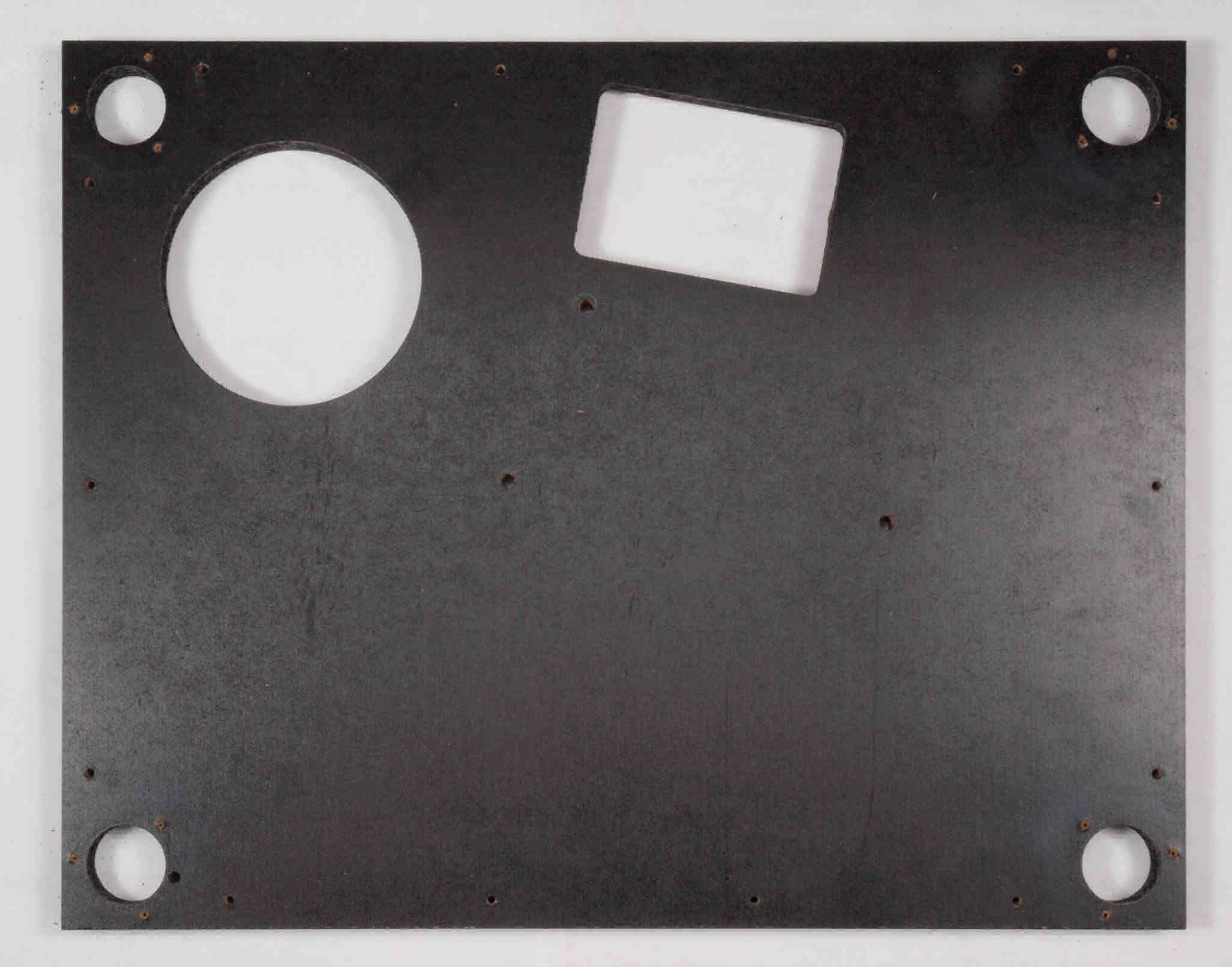

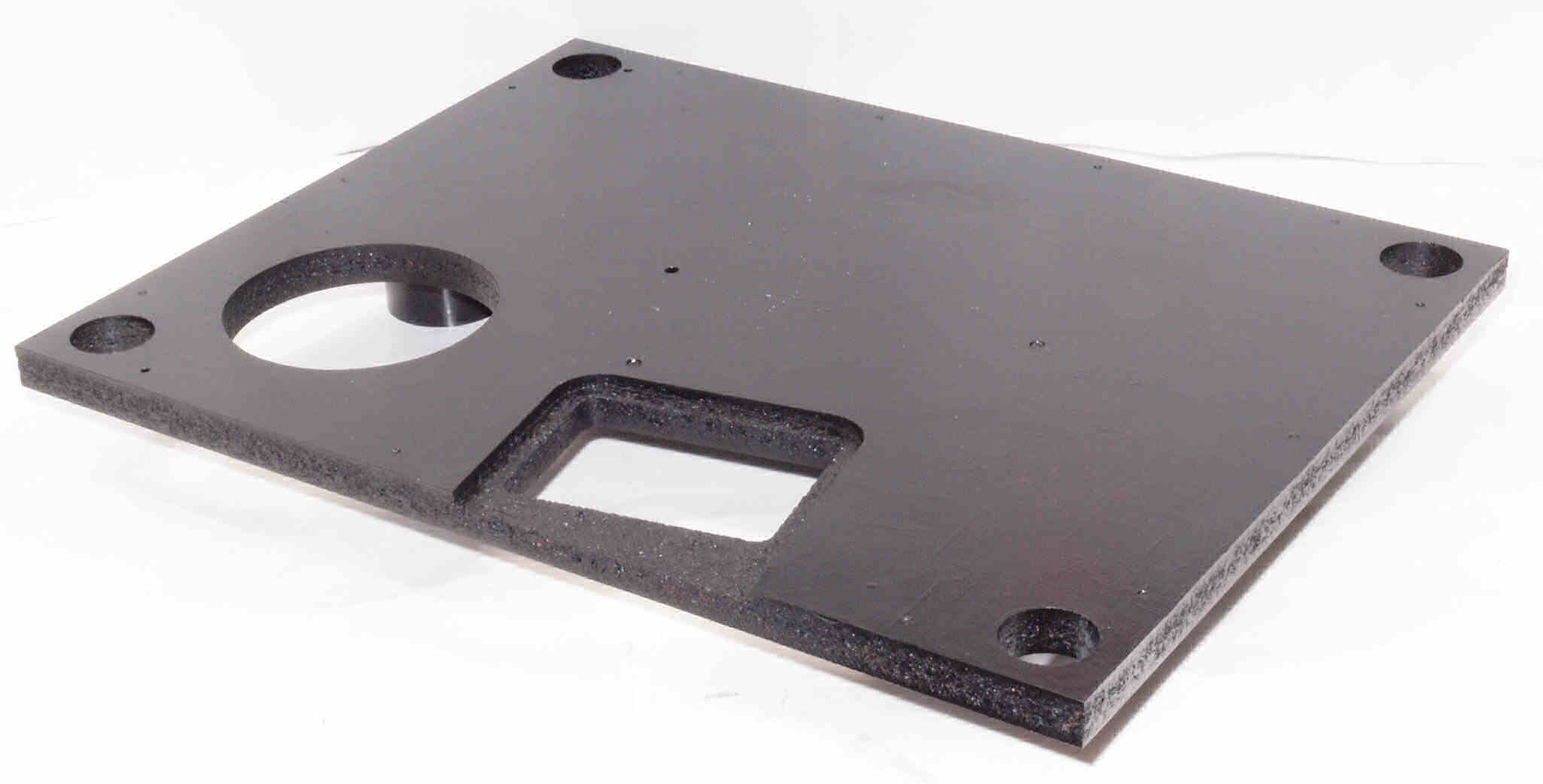

Ｗ６１．　修理前　底板表。

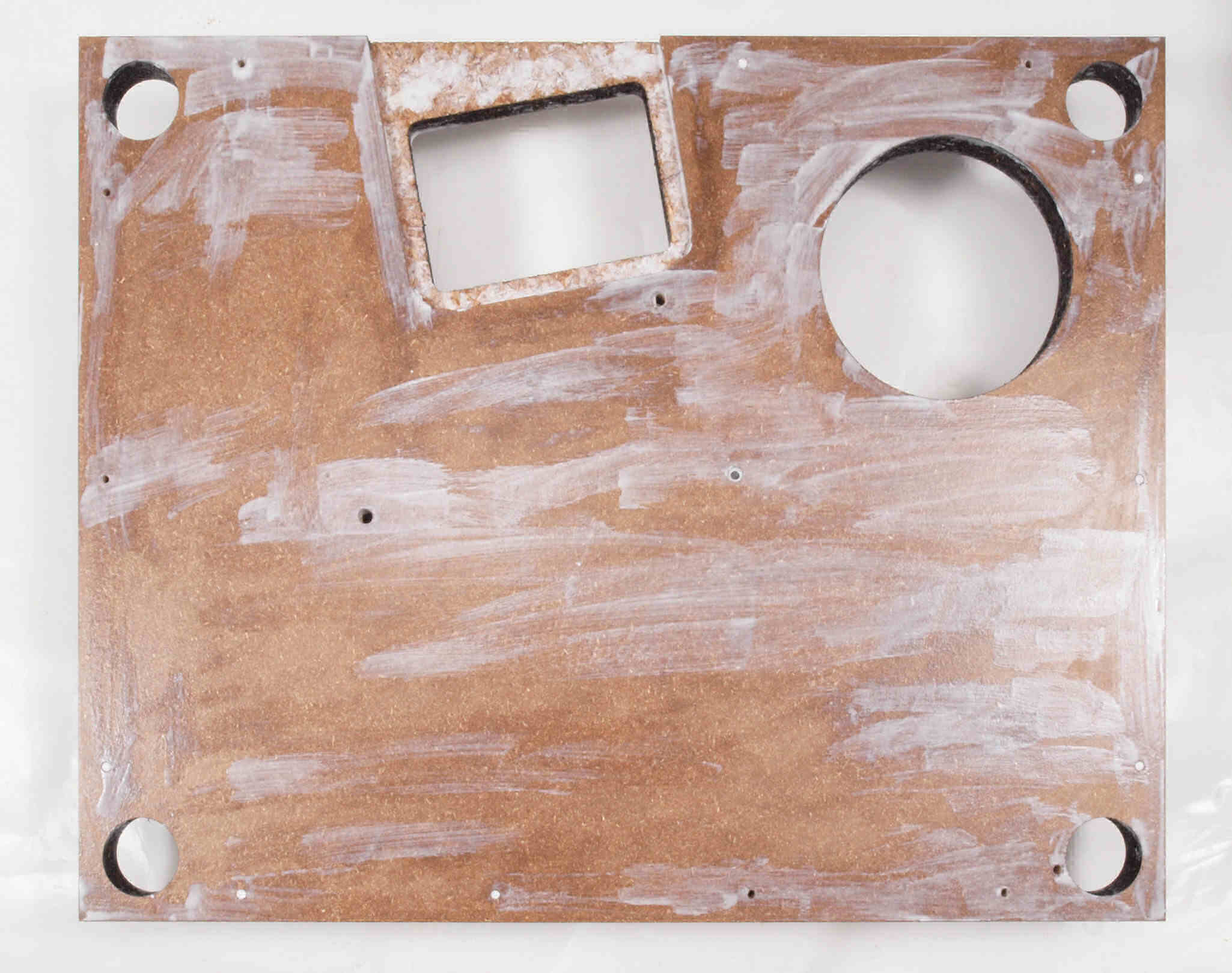

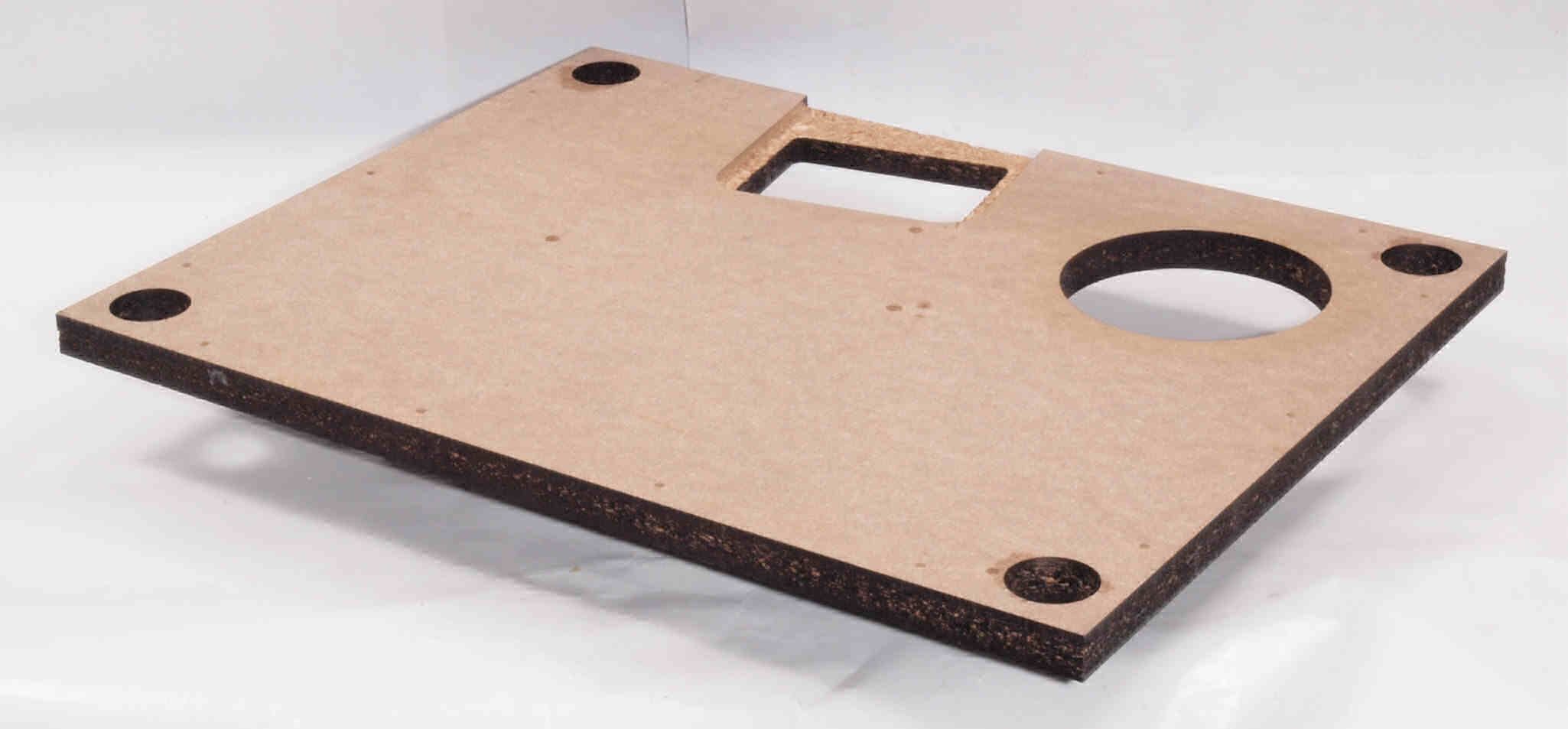

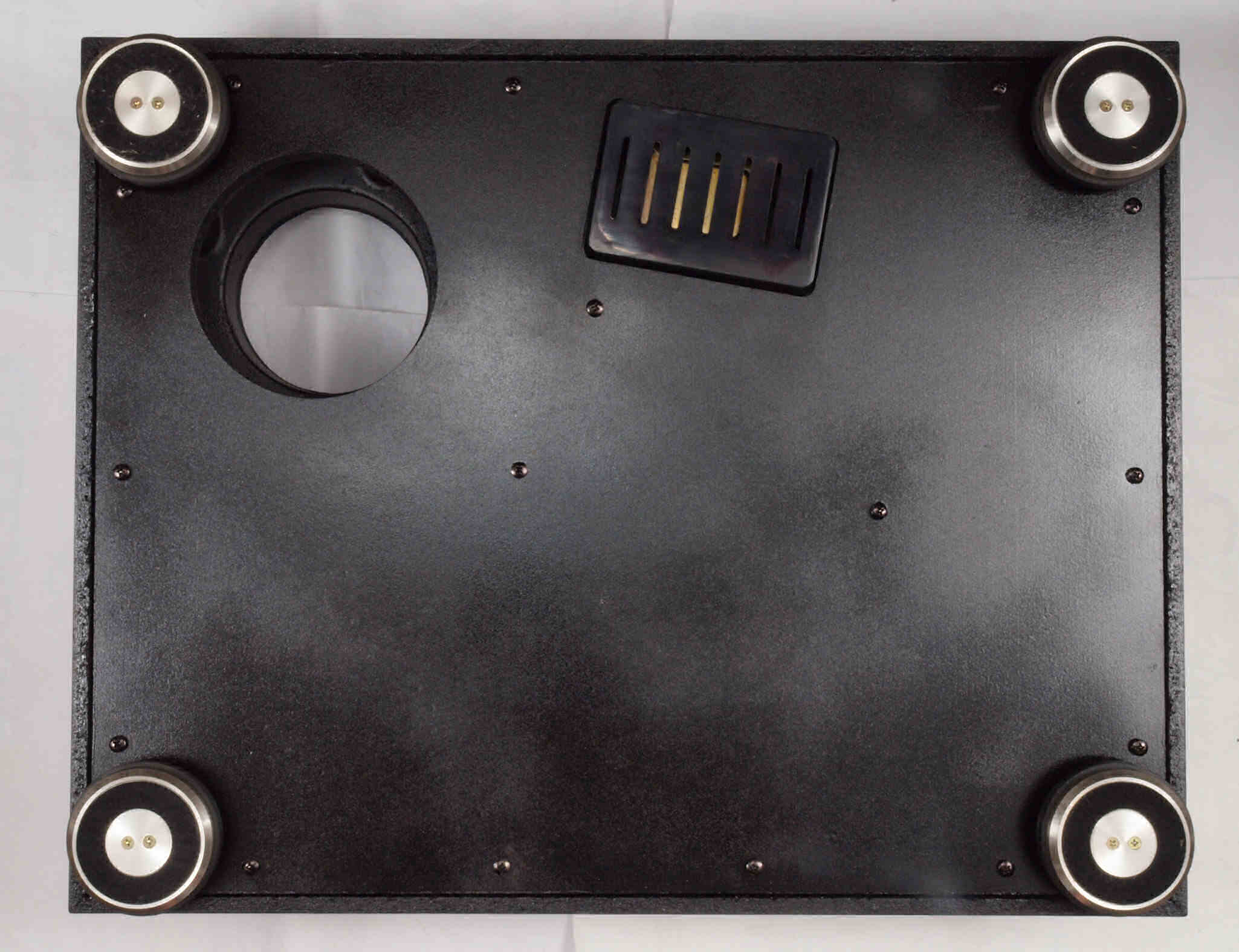

Ｗ６２．　修理（塗装）後　底板表、キズを消す為と割れを防ぐのに、塗装する。

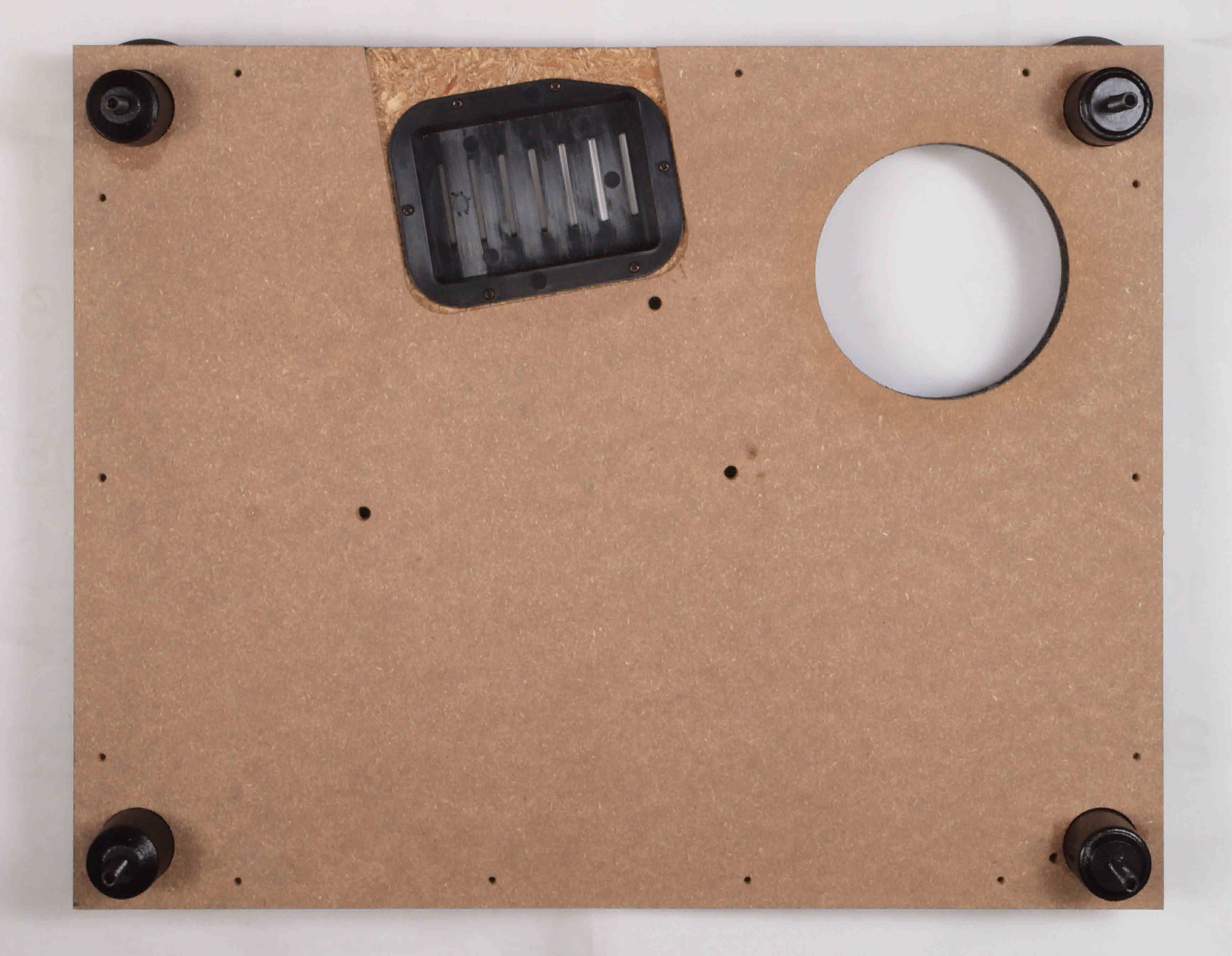

Ｗ６３．　修理前　底板裏側。

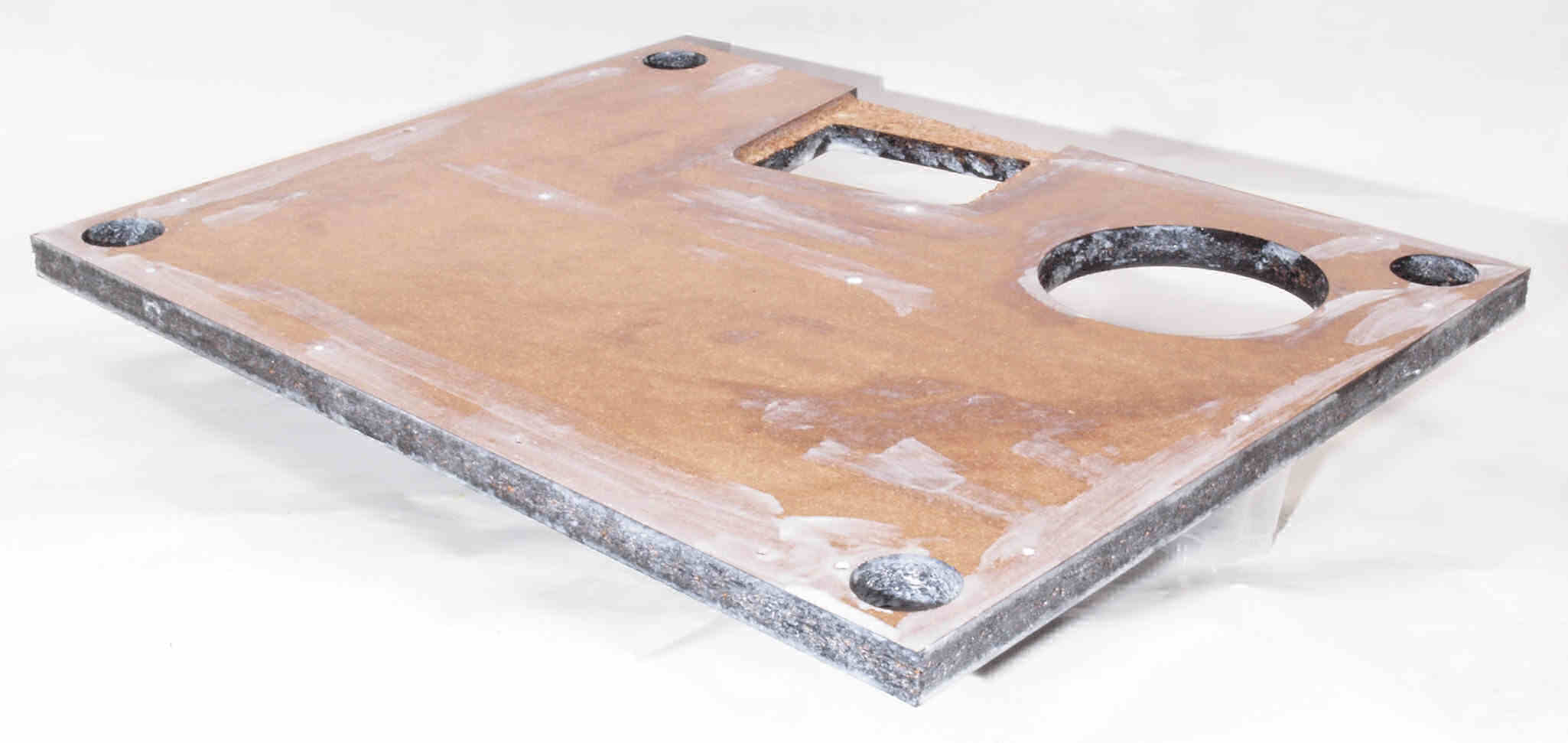

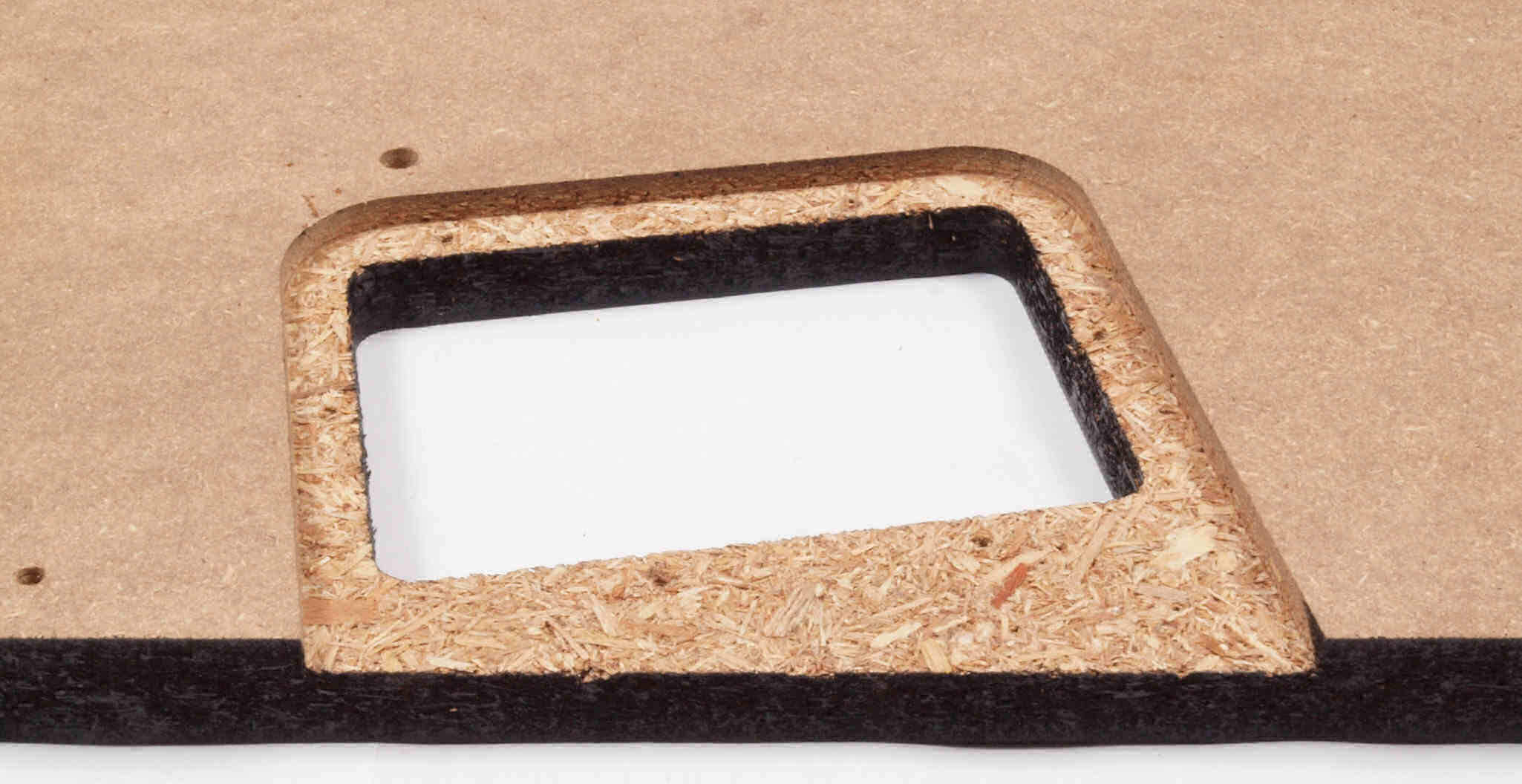

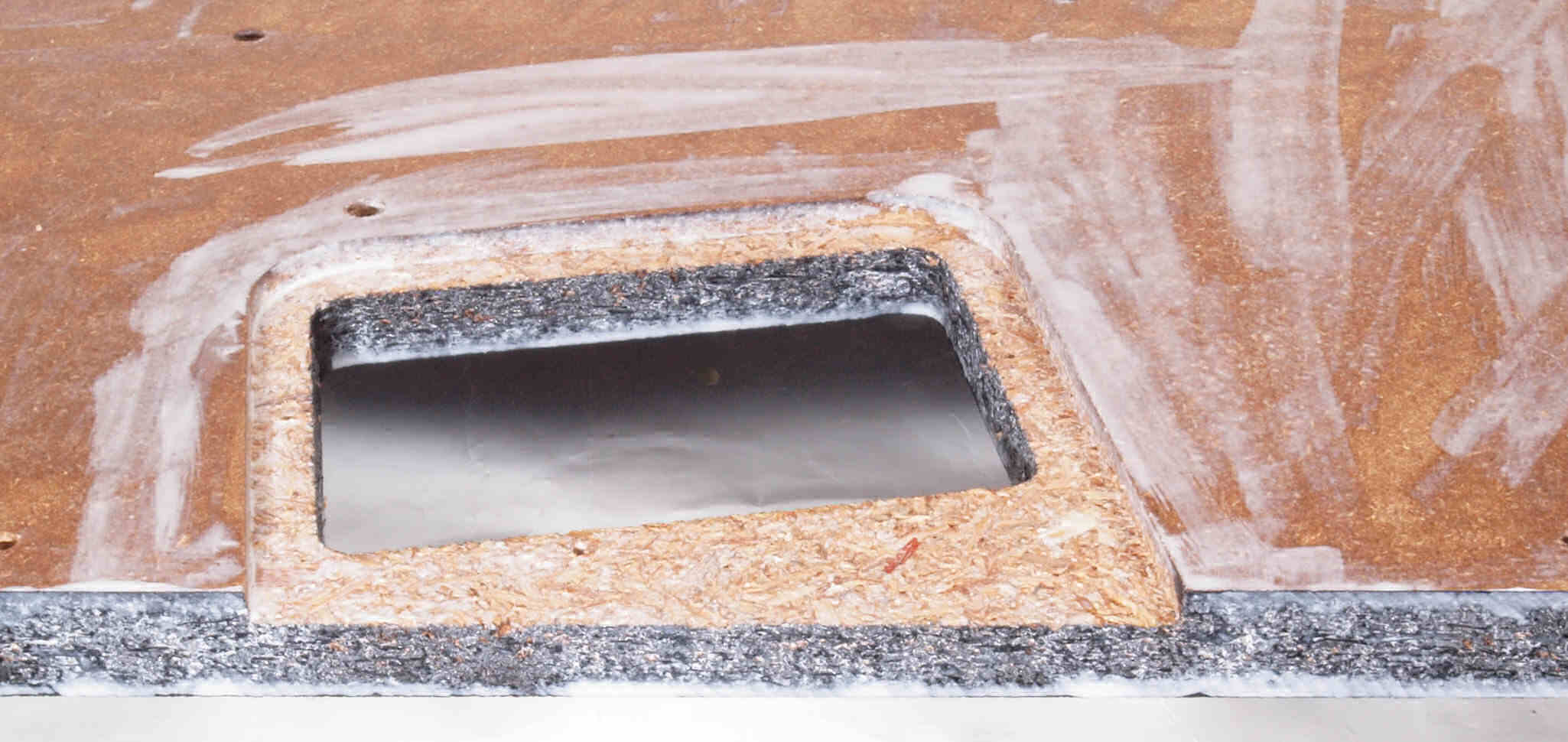

Ｗ６４．　修理中　底板裏側。　圧縮材に、水性木工ボンドを塗布。

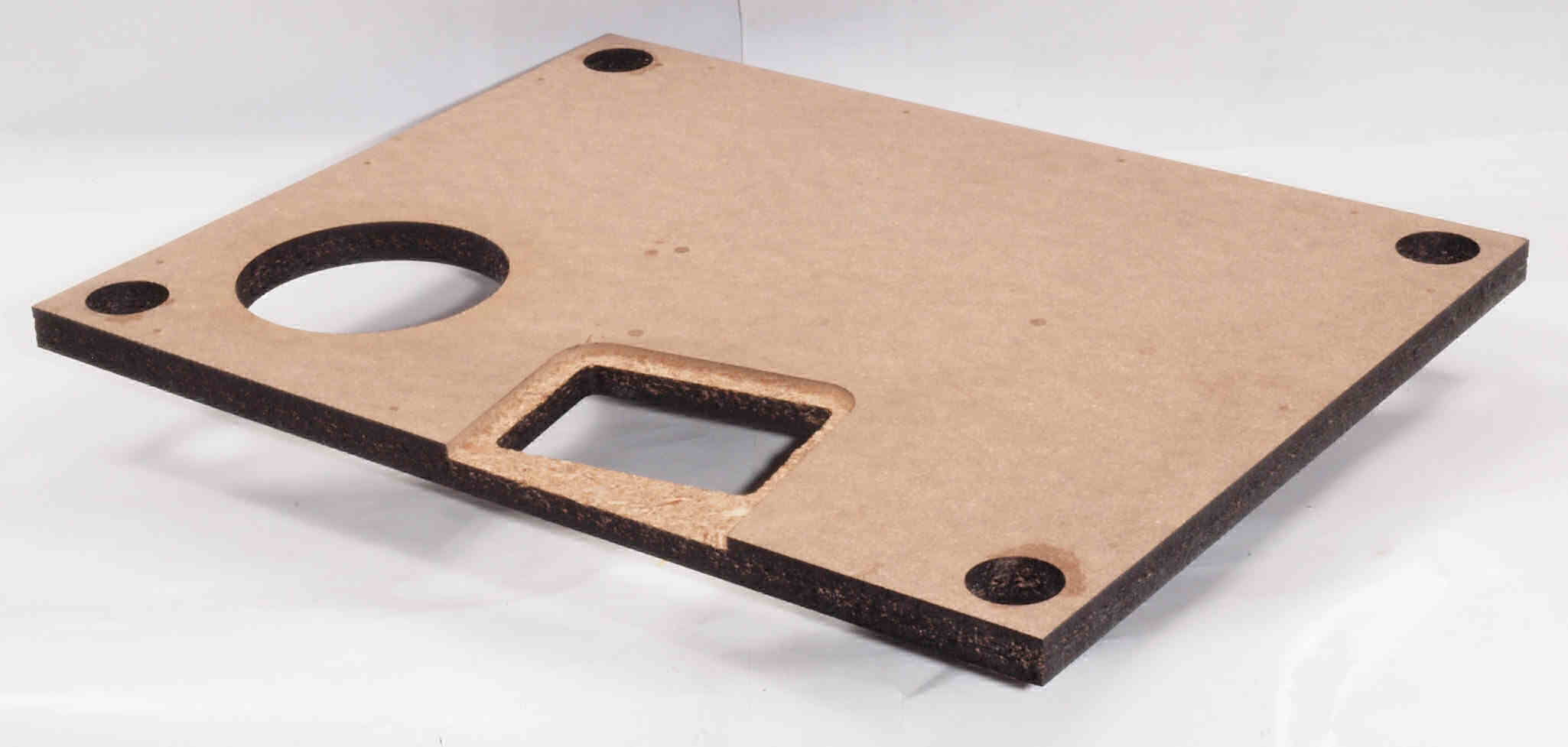

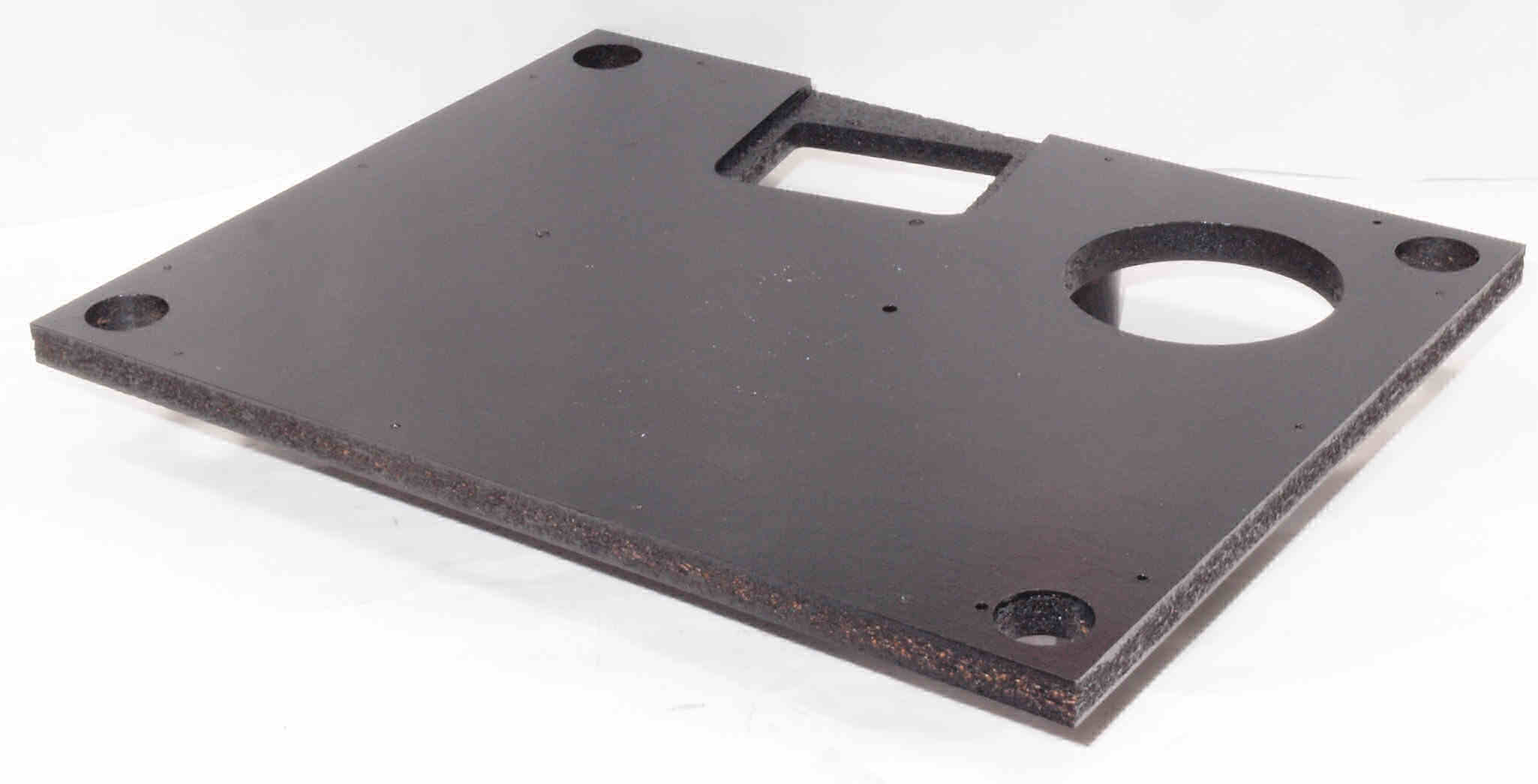

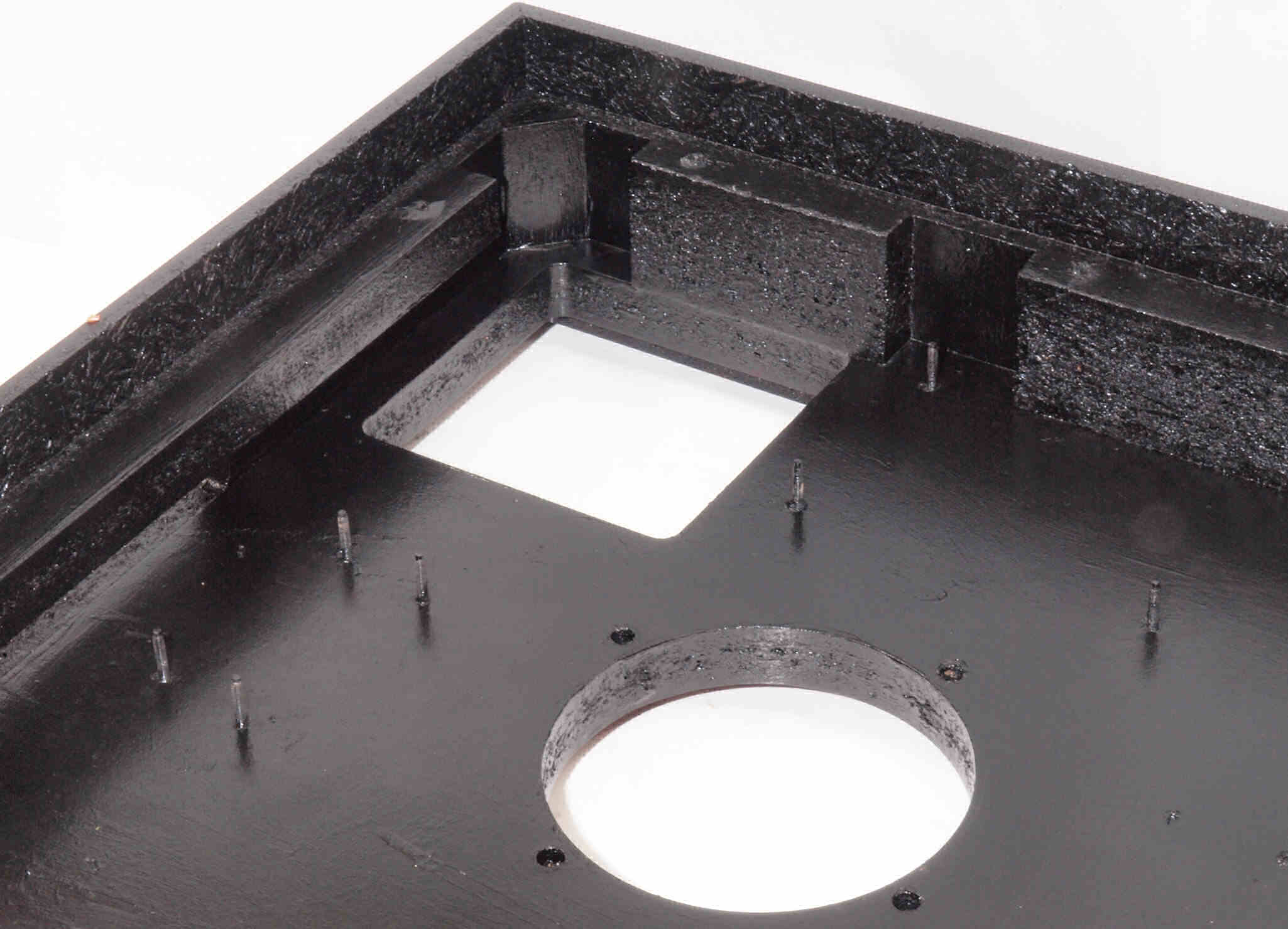

Ｗ６５．　修理（塗装）後　底板裏側。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

Ｗ７１．　修理中　底板裏側、　前右から。

Ｗ７２．　修理（塗装）後　底板裏側、　前右から。　圧縮材に、水性木工ボンドを塗布。

Ｗ７３．　修理（塗装）後　底板裏側、　前右から。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

Ｗ７４．　修理中　底板裏側、　後左から。

Ｗ７５．　修理中　底板裏側、　後左から。　圧縮材に、水性木工ボンドを塗布する。

Ｗ７６．　修理（塗装）後　底板裏側、　後左から。　さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

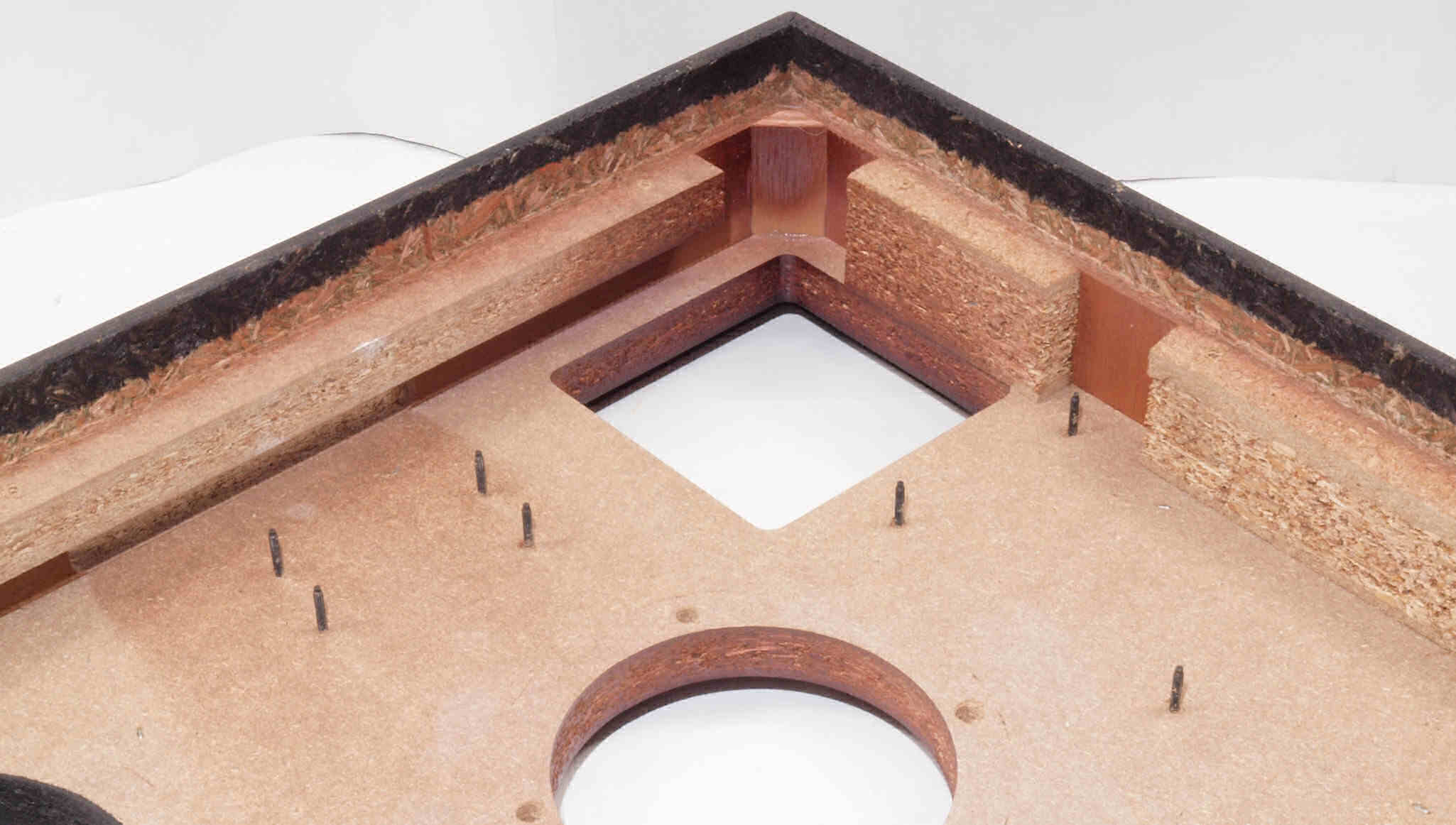

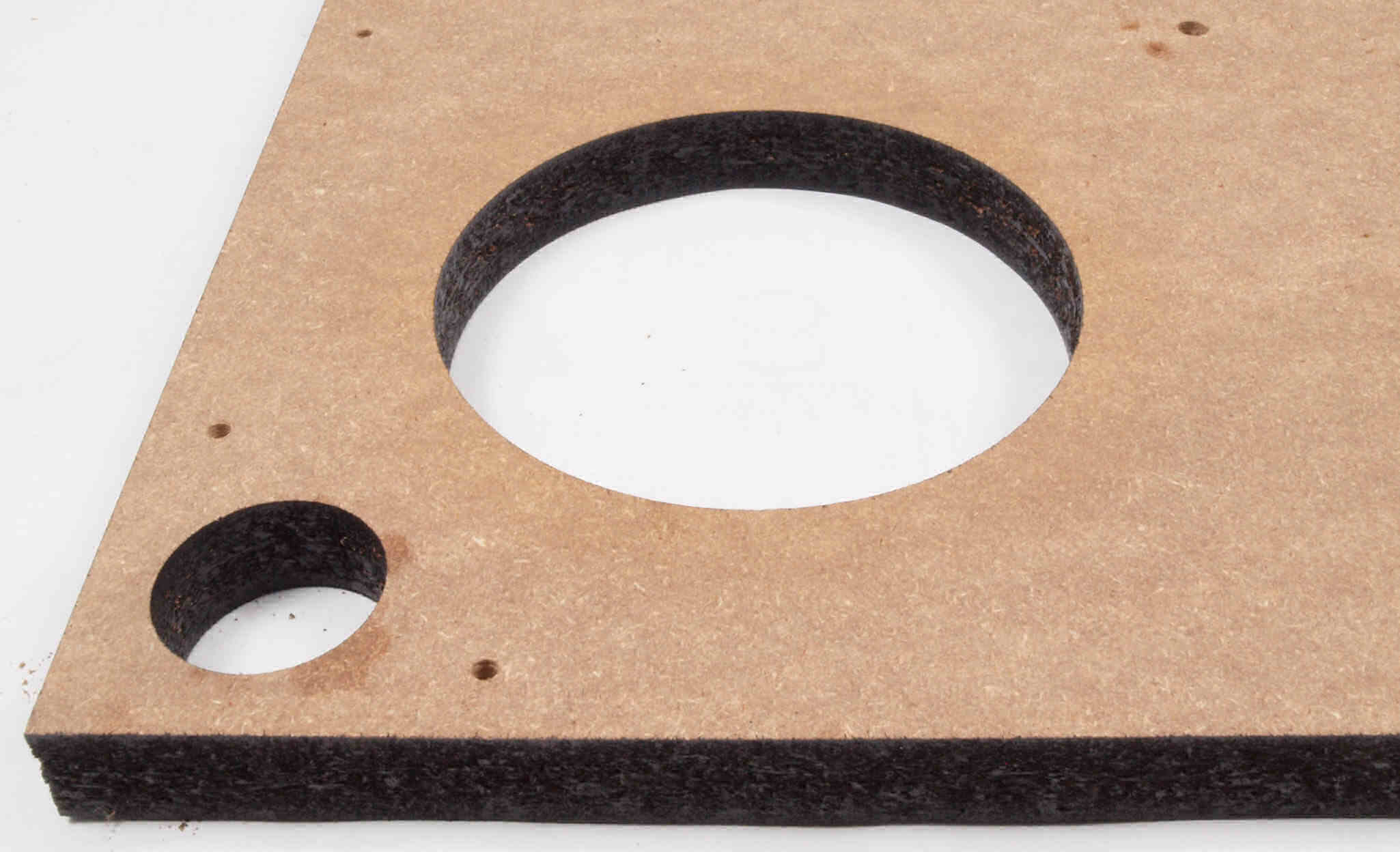

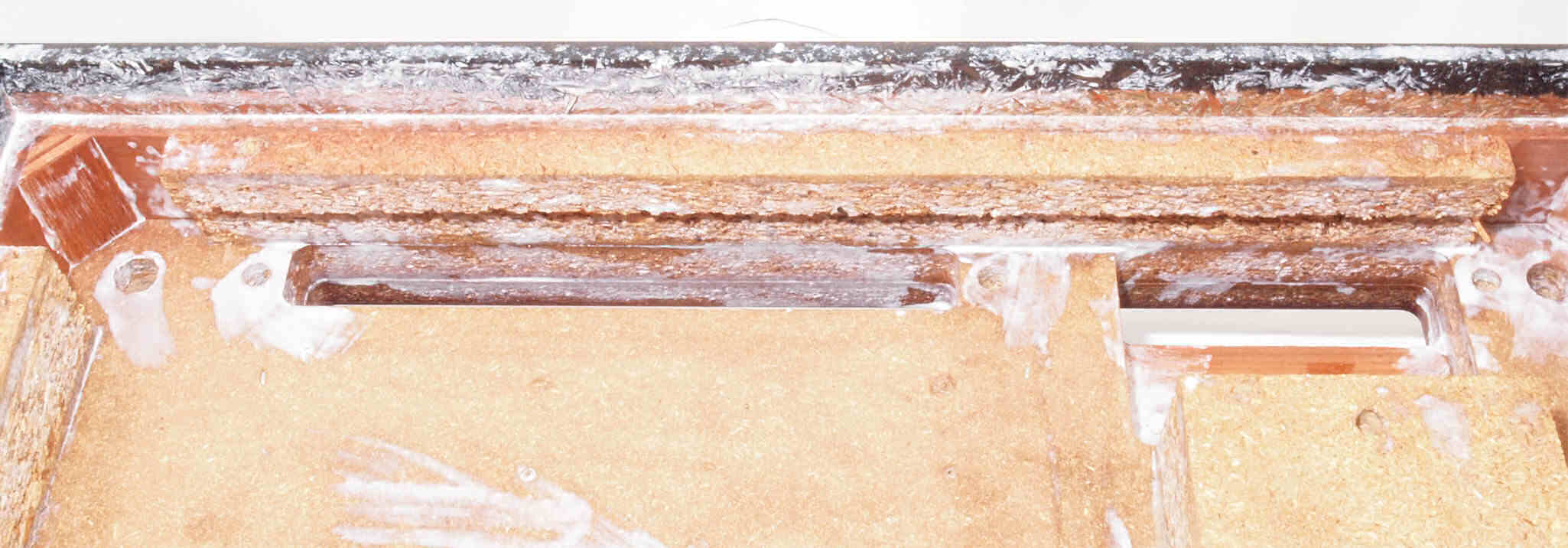

Ｗ８１．　修理前　底板裏側、トランスカバーを取付ける所。　止めビスが圧縮材を割る。

Ｗ８２．　修理中　底板裏側、トランスカバーを取付ける所、水性木工ボンドを塗布する。

Ｗ８３．　修理（塗装）後　底板裏側、トランスカバーを取付ける所、キズを消す為と割れを防ぐのに、ペンキを塗る。

Ｗ８４．　修理前　底板裏側、トランスカバーを取付ける所、反対側。　止めビスが圧縮材を割る。

Ｗ８５．　修理中　底板裏側、トランスカバーを取付ける所、反対側。水性木工ボンドを塗布する。

Ｗ８６．　修理（塗装）後　底板裏側、トランスカバーを取付ける所、反対側。キズを消す為と割れを防ぐのに、ペンキを塗る。

Ｗ９１．　修理中　底板裏側、アーム取り付け穴

Ｗ９２．　修理中　底板裏側、アーム取り付け穴、水性木工ボンドを塗布する。

Ｗ９３．　修理中　底板裏側、アーム取り付け穴、さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

Ｗ９４．　修理中　底板裏側、アーム取り付け穴、反対側。

Ｗ９５．　修理中　底板裏側、アーム取り付け穴、反対側。水性木工ボンドを塗布する。

Ｗ９６．　修理中　底板裏側、アーム取り付け穴、反対側。さらに、キズを消す為と割れを防ぐのに、ペンキを塗る。

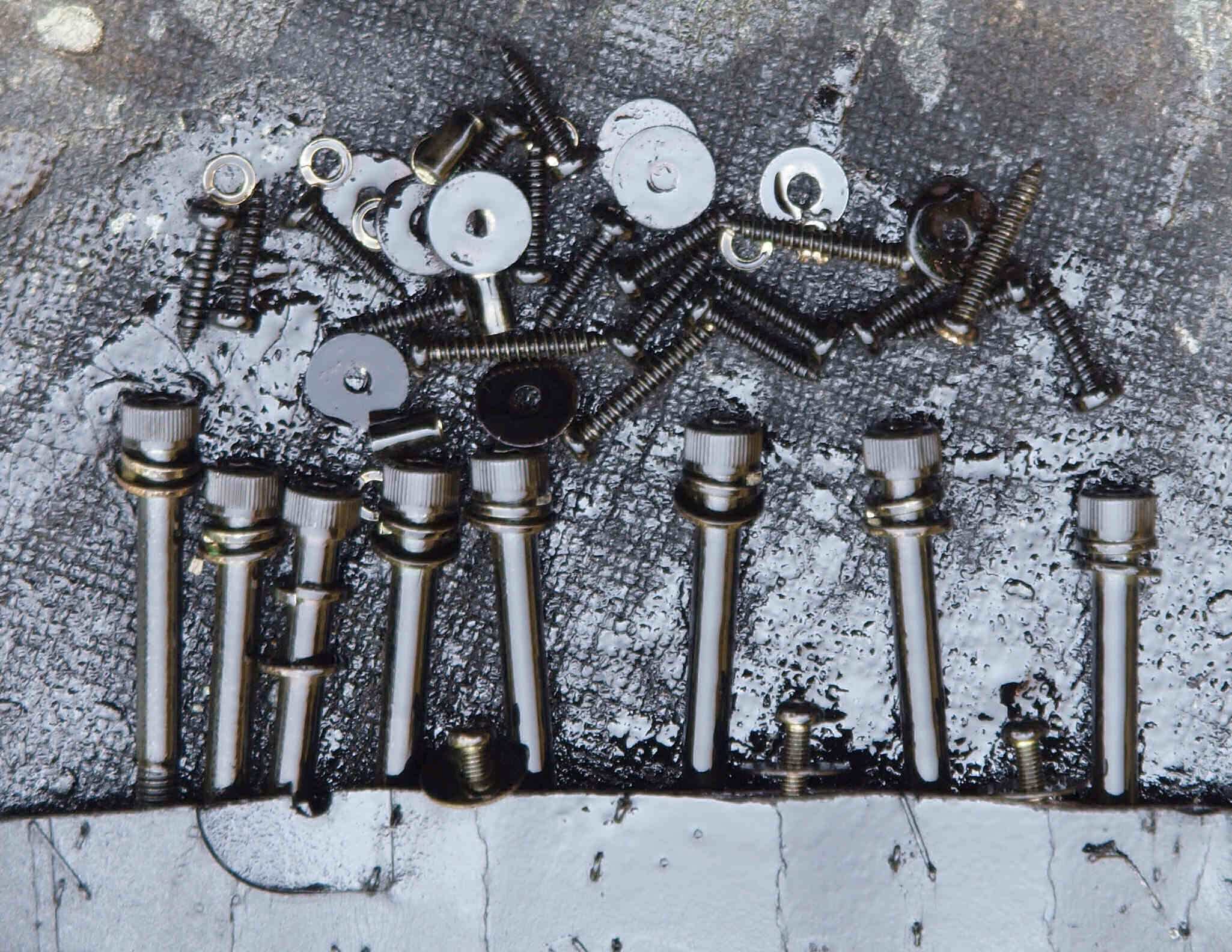

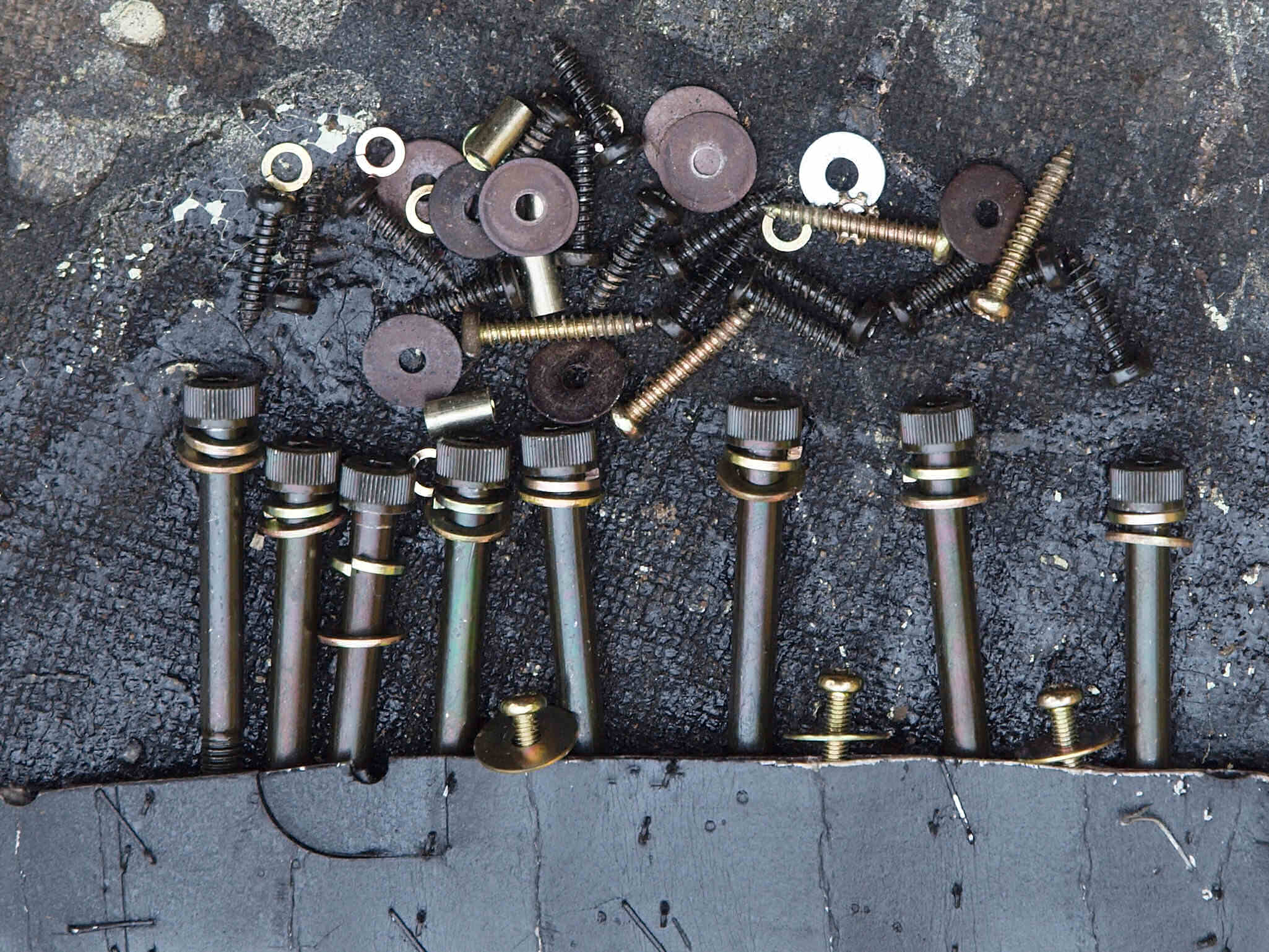

ＷＡ１．　修理前　下蓋等の止めネジ類。

ＷＡ２．　修理（塗装）中　下蓋等の止めネジ類。　ラッカーを軽く吹き付ける。

ＷＡ３．　修理（乾燥）中。　反りに注意し乾燥する。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

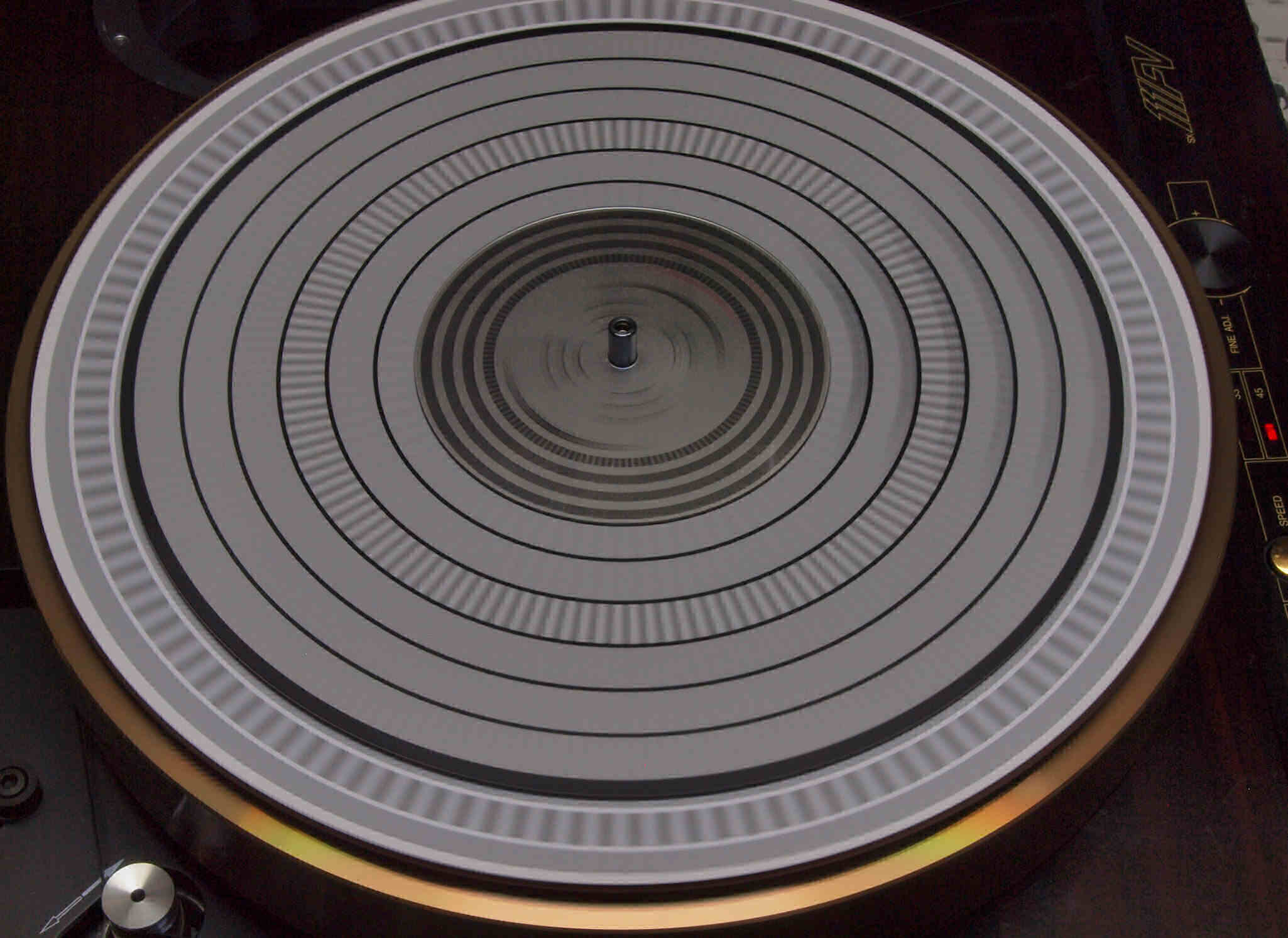

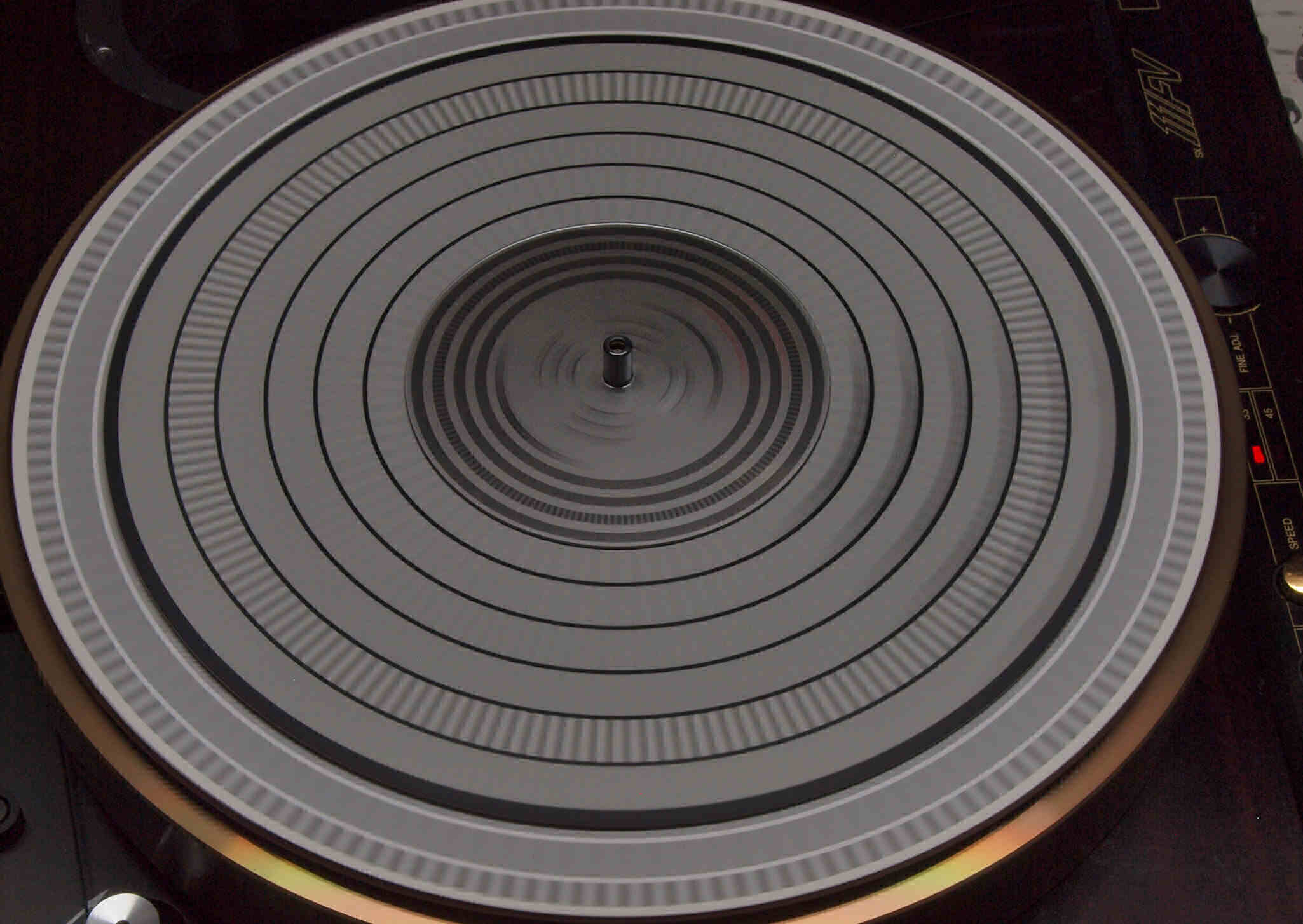

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

Ｓ．　MICRO SEIKI　ＳＸ−１１１ＦＶ　の仕様（マニアル・カタログより）

型名 SX-111FV.　F=Float、V=Vacuum ターンテーブル 砲金製 ターンテーブル重量 10kg イナーシャ 1,500kg・cm2 速度微調整 ±6% 外形寸法 532mmW×230mmH×440mmD 重量 27kg 付属エアポンプユニット外形寸法 200mmW×217mmH×360mmD 付属エアポンプユニット重量 6.3kg 定価 \380,000（1983年発売 ）
