ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U．　２台目修理記録

同時修理ＳＱ−３８ＦＤ．　９台目◆ターンテーブルの点検◆梱包はこちらを参考　２０２０／１／１３到着　　１／３１完成

Ａ．　修理前の状況 新品で購入し、震災には会いましたが、防塵カバーの一部破損のみでその後しばらく使用していましたが、モーターが回転しなくなりました。 メーカーは部品がもう無いとのことで修理不可でした。 アームはSME、カートリッジはSHURE V-15 Type IIIが取り付いています。 Ｂ．　現状・原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 フイルムコンデンサー交換。 ＯＰ−ＡＭＰ交換。 Ｄ．　本体タンテーブル修理状況 Ｍ．　モータ部　修理状況 Ｇ．　使用部品 電解コンデンサー　　　　　　　　２個。 半固定ＶＲ　　　　　　　　　　　　９個。 フイルムコンデンサー　　　　　　９個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　２個。 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　　　　　９０，０００円。　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U　の仕様（カタログ・マニアルより）

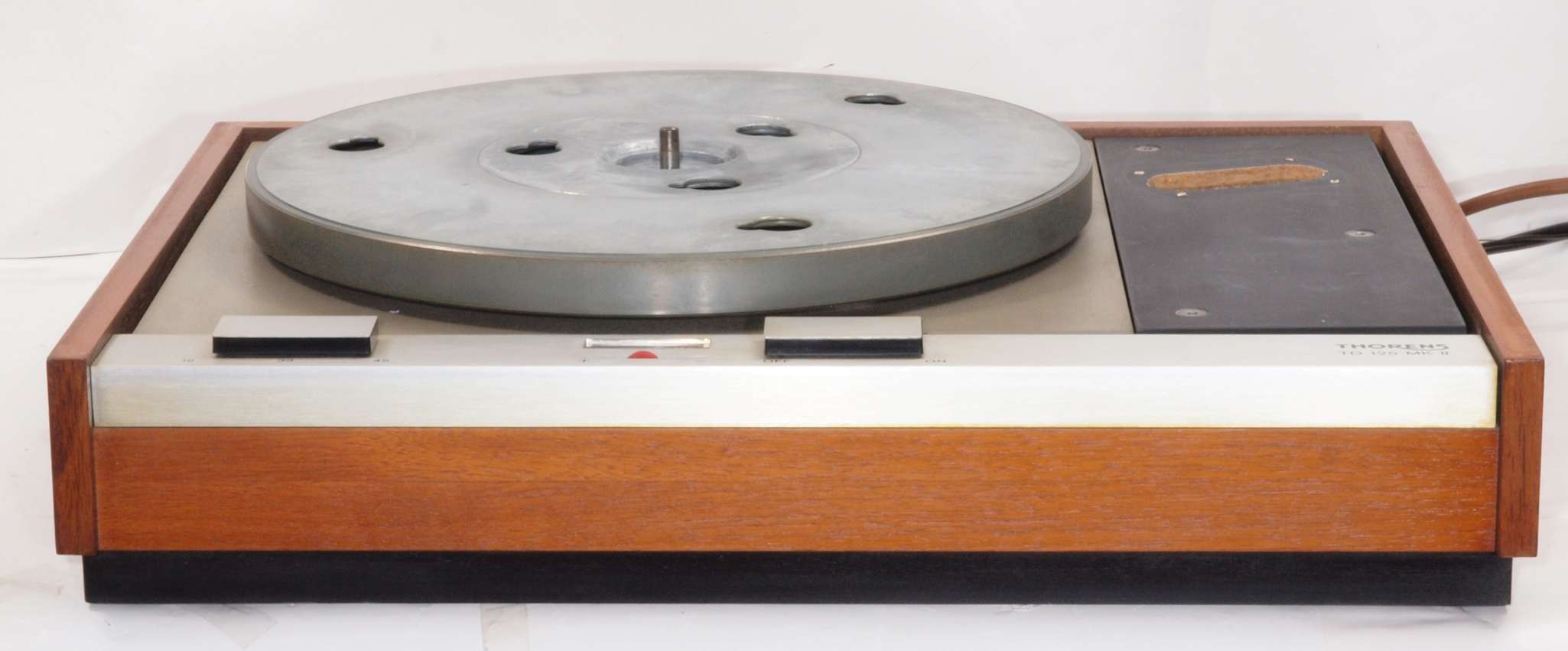

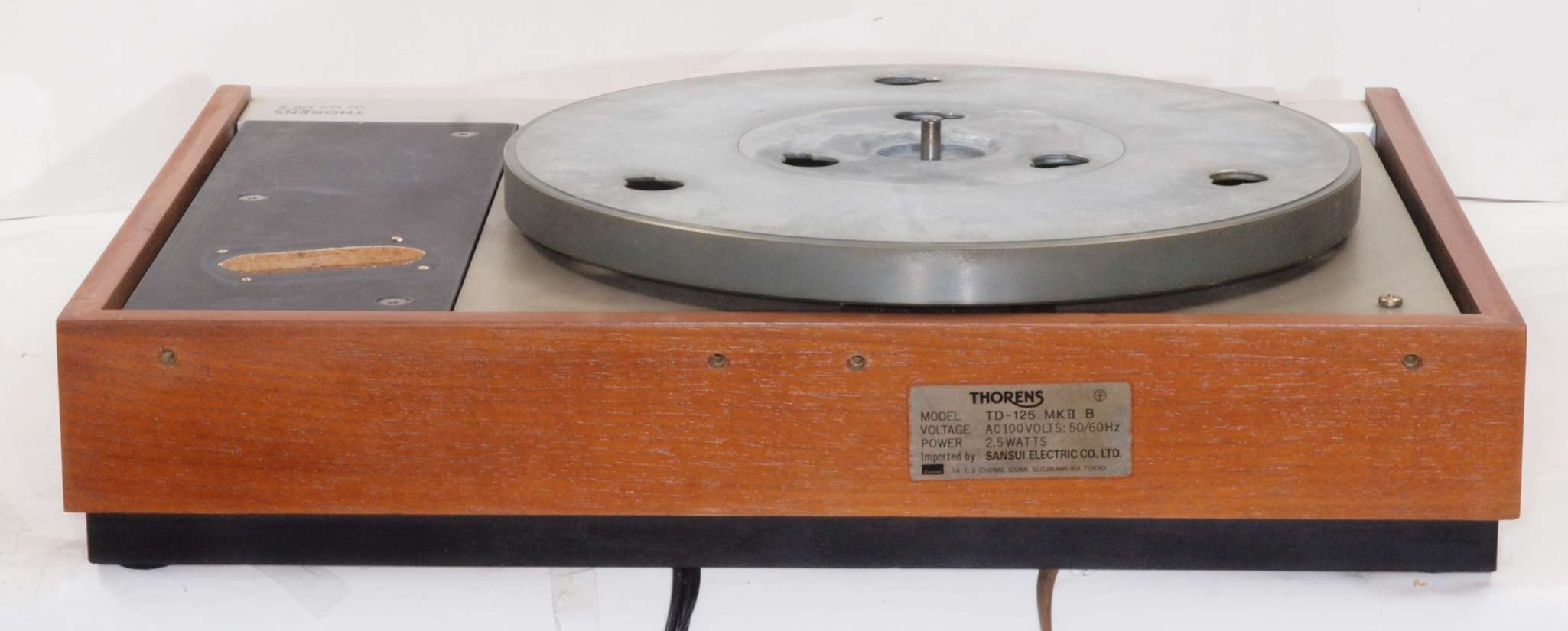

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

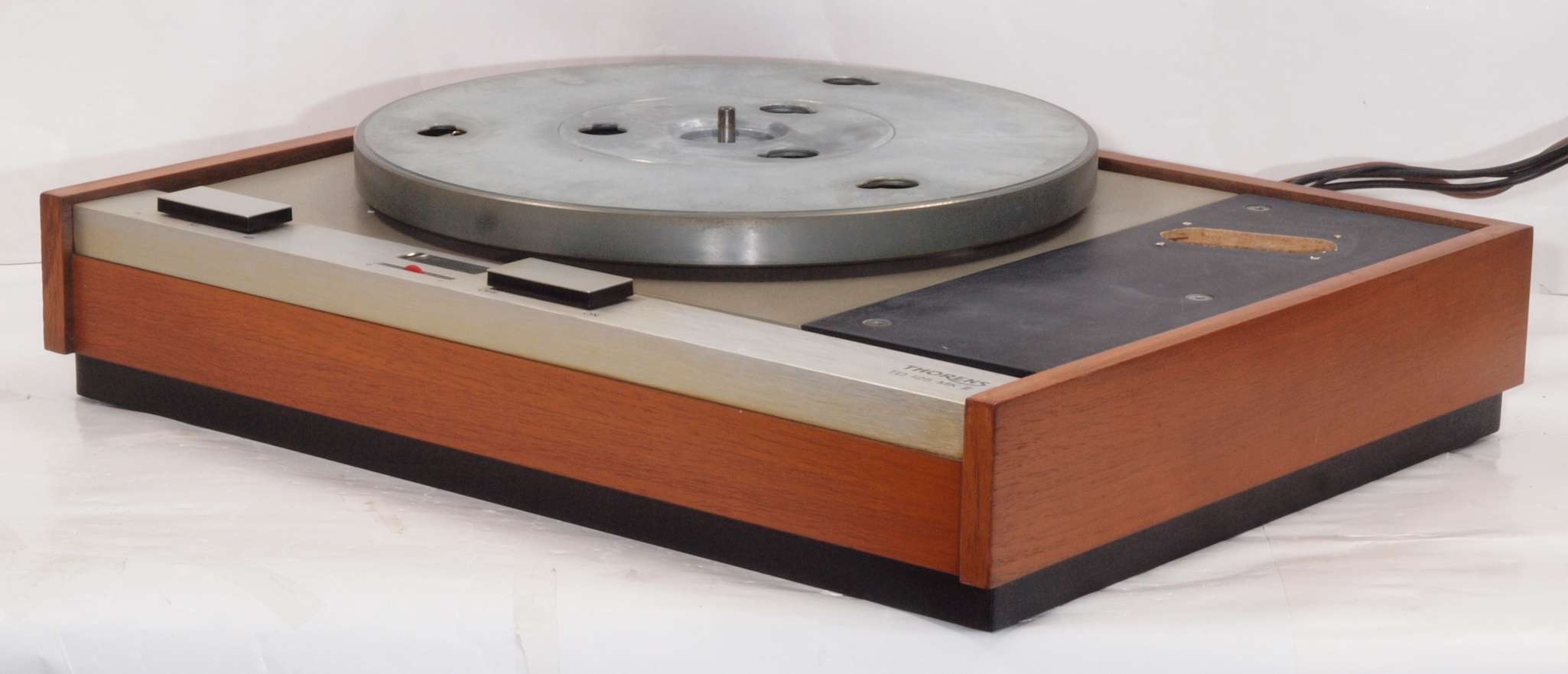

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

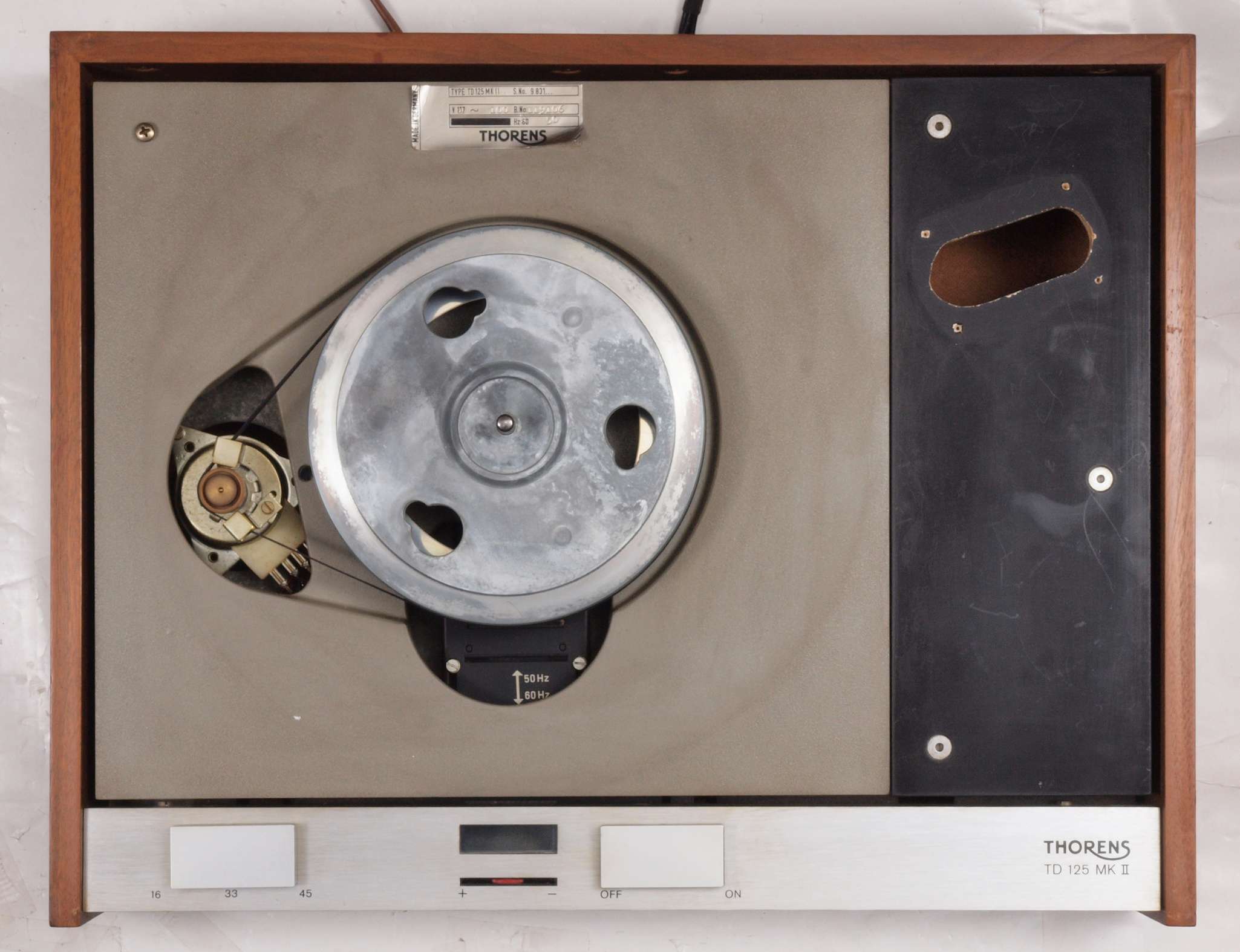

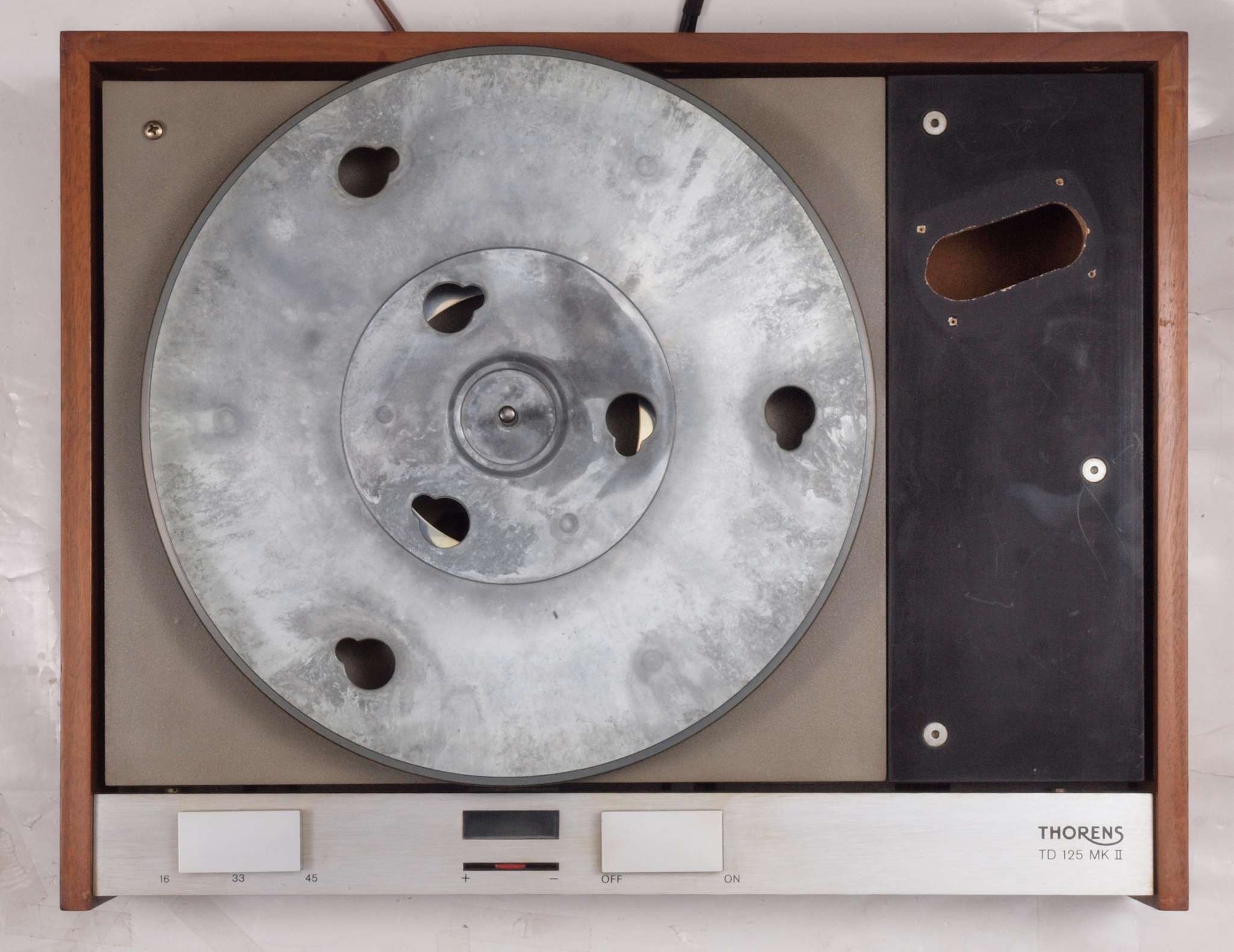

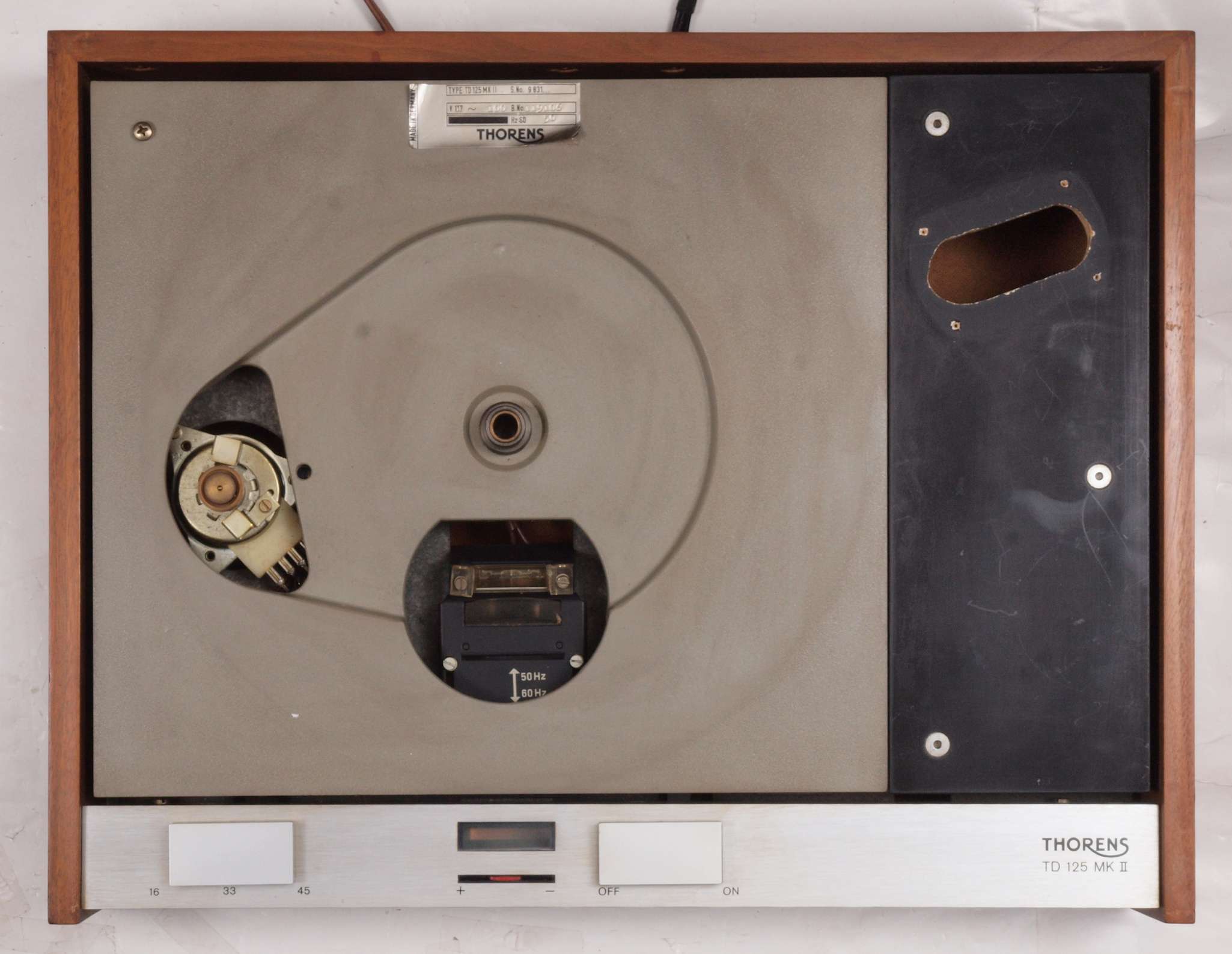

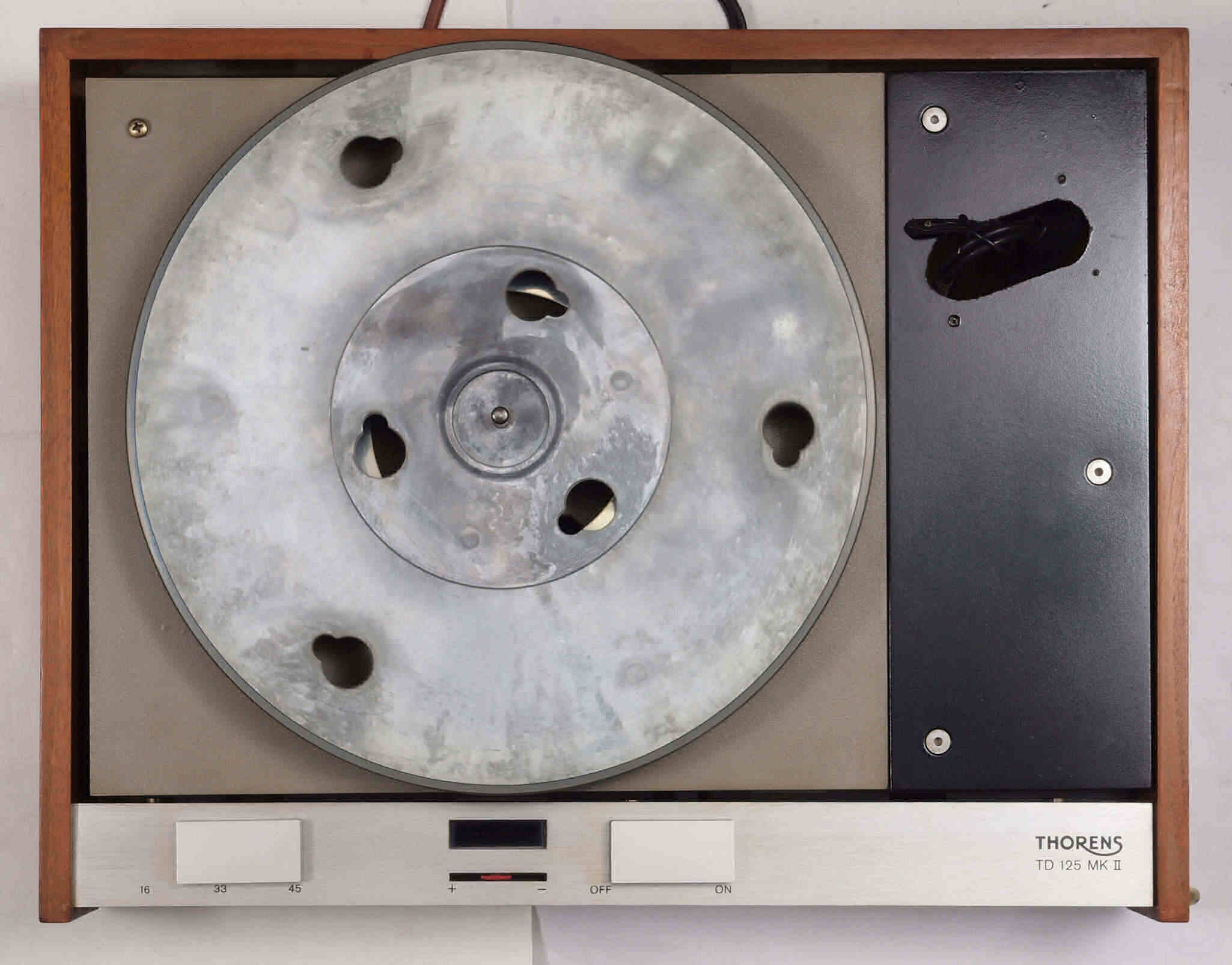

Ａ１６．　点検中　メインプラッターを外し、上から見る。

Ａ１７．　点検中　メインプラッター、サブプラッターを外し、上から見る。

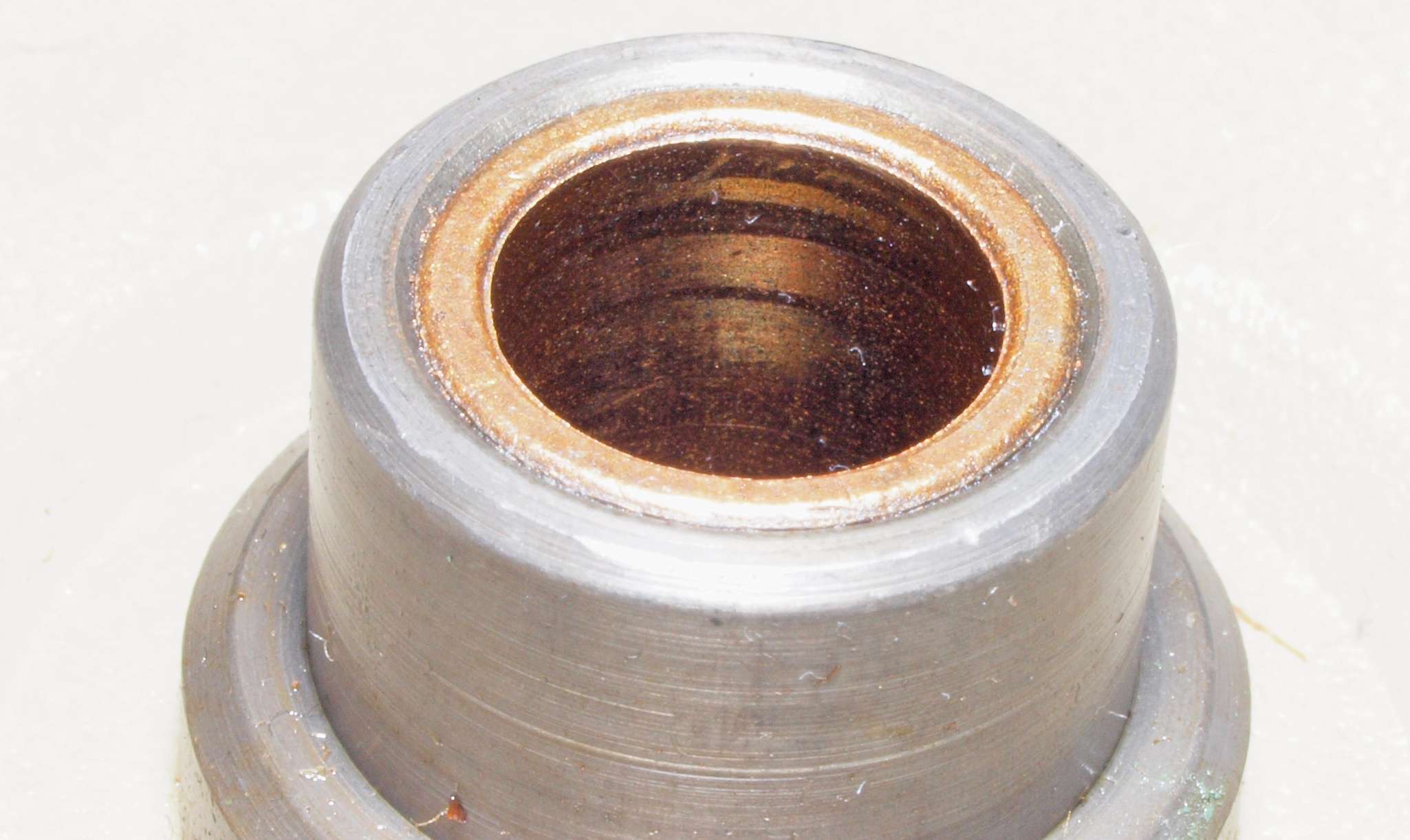

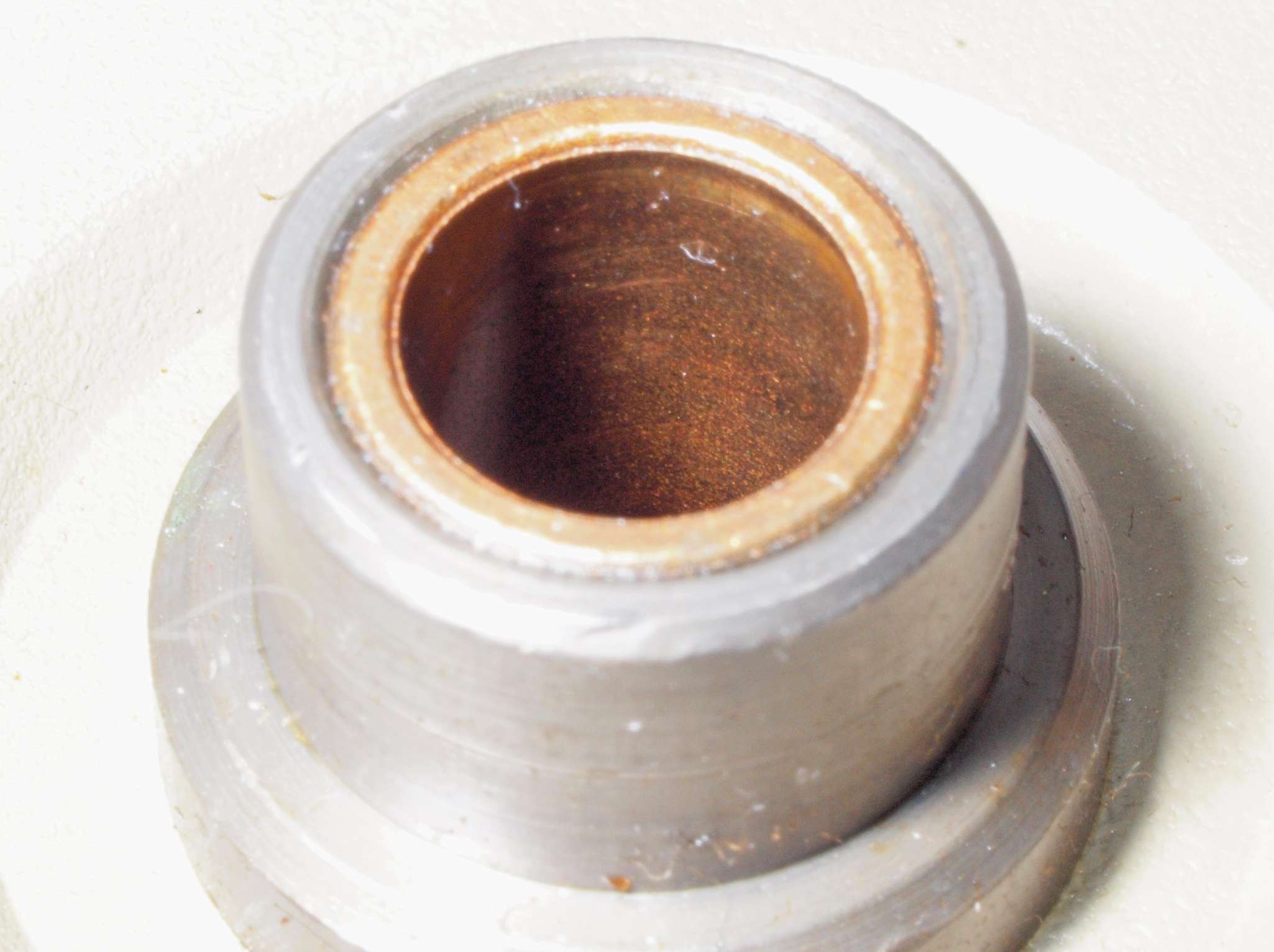

Ａ２１．　点検中　タンテーブルの軸受けを見る。

Ａ２２．　点検中　タンテーブルの軸受けを見る、反対側。

Ａ３１．　点検中　タンテーブルを見る。

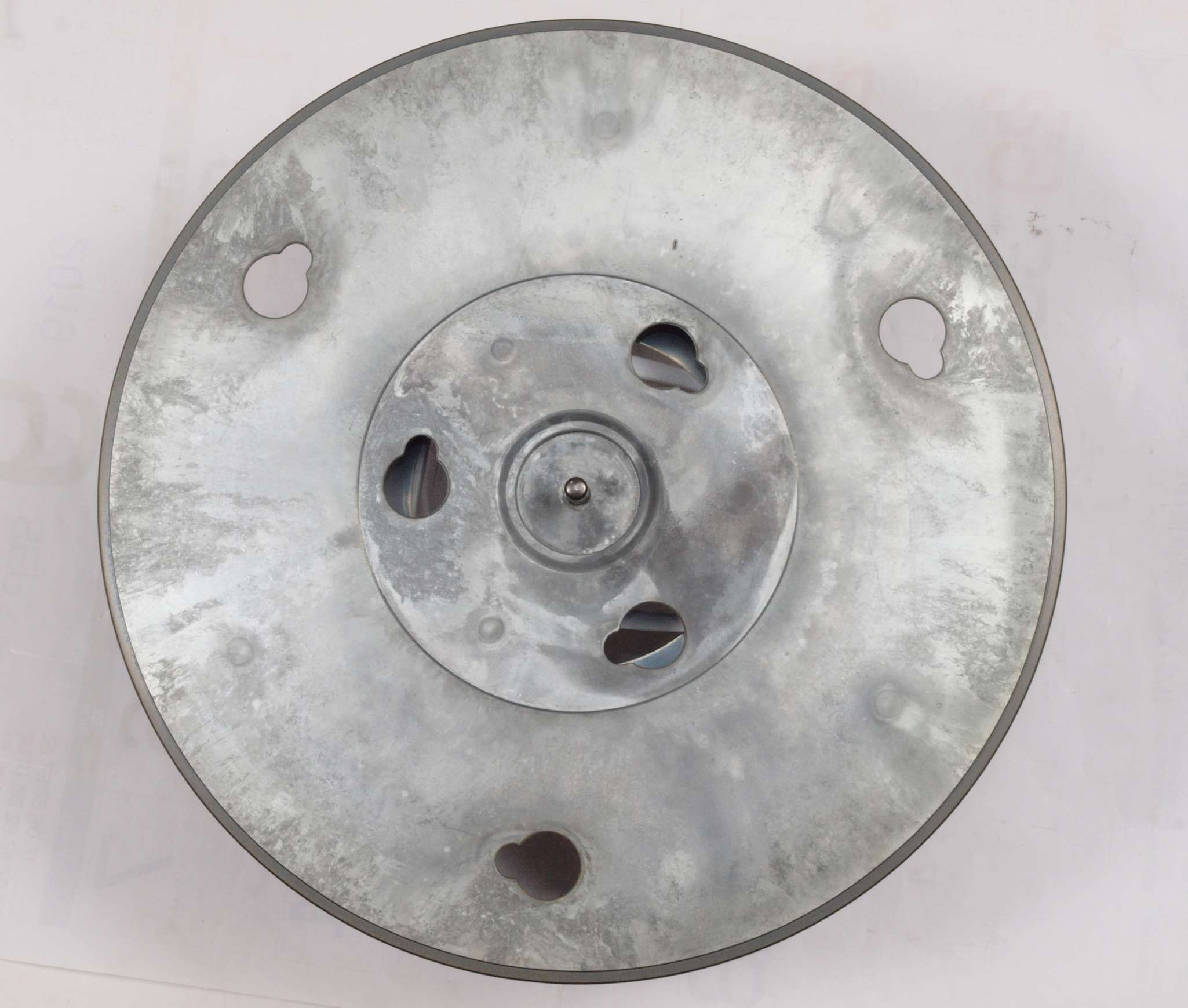

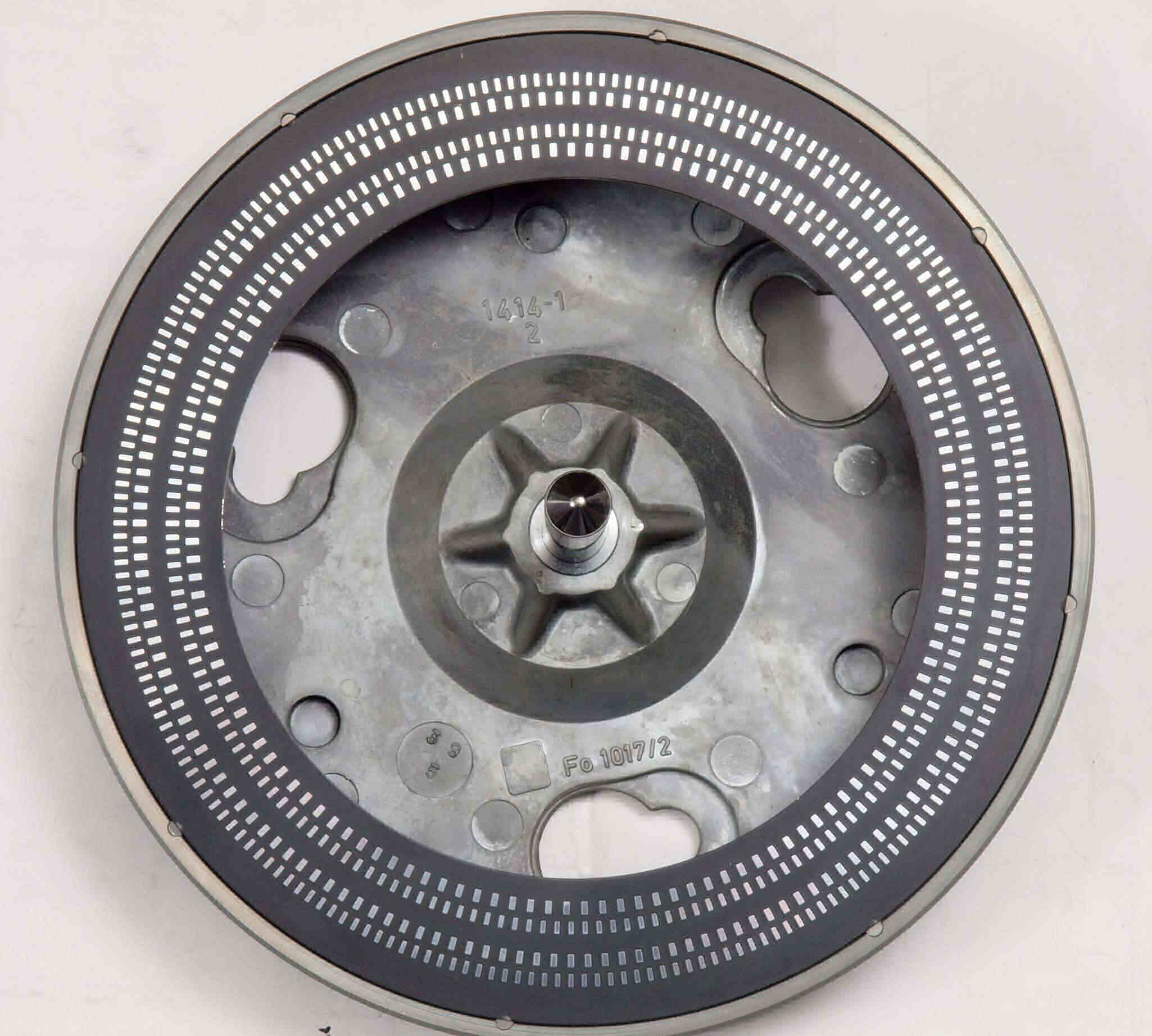

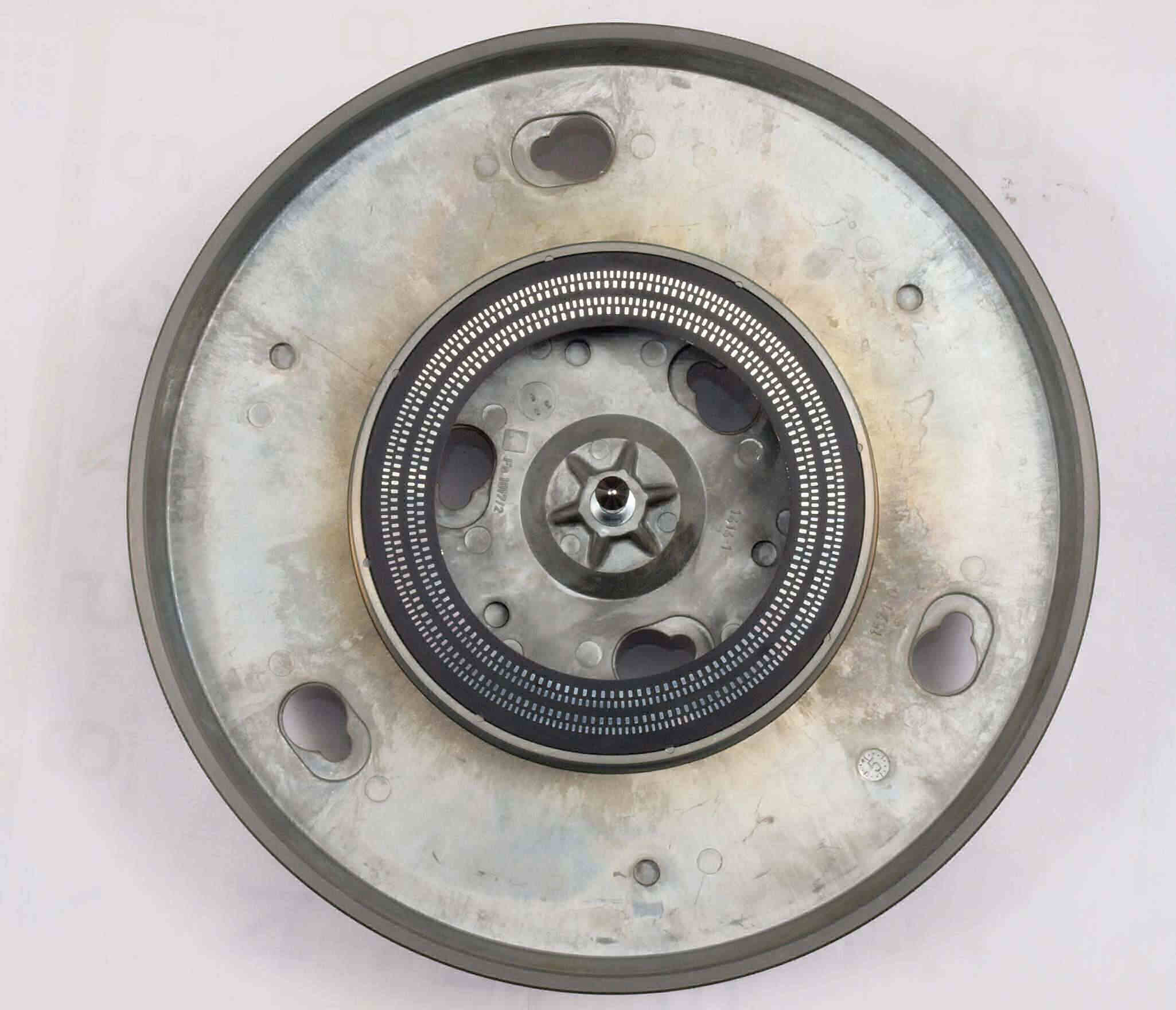

Ａ３２．　点検中　タンテーブル裏を見る。

Ａ３３．　点検中　サブタンテーブル裏を見る。

Ａ３４．　点検中　サブタンテーブルの軸を見る。

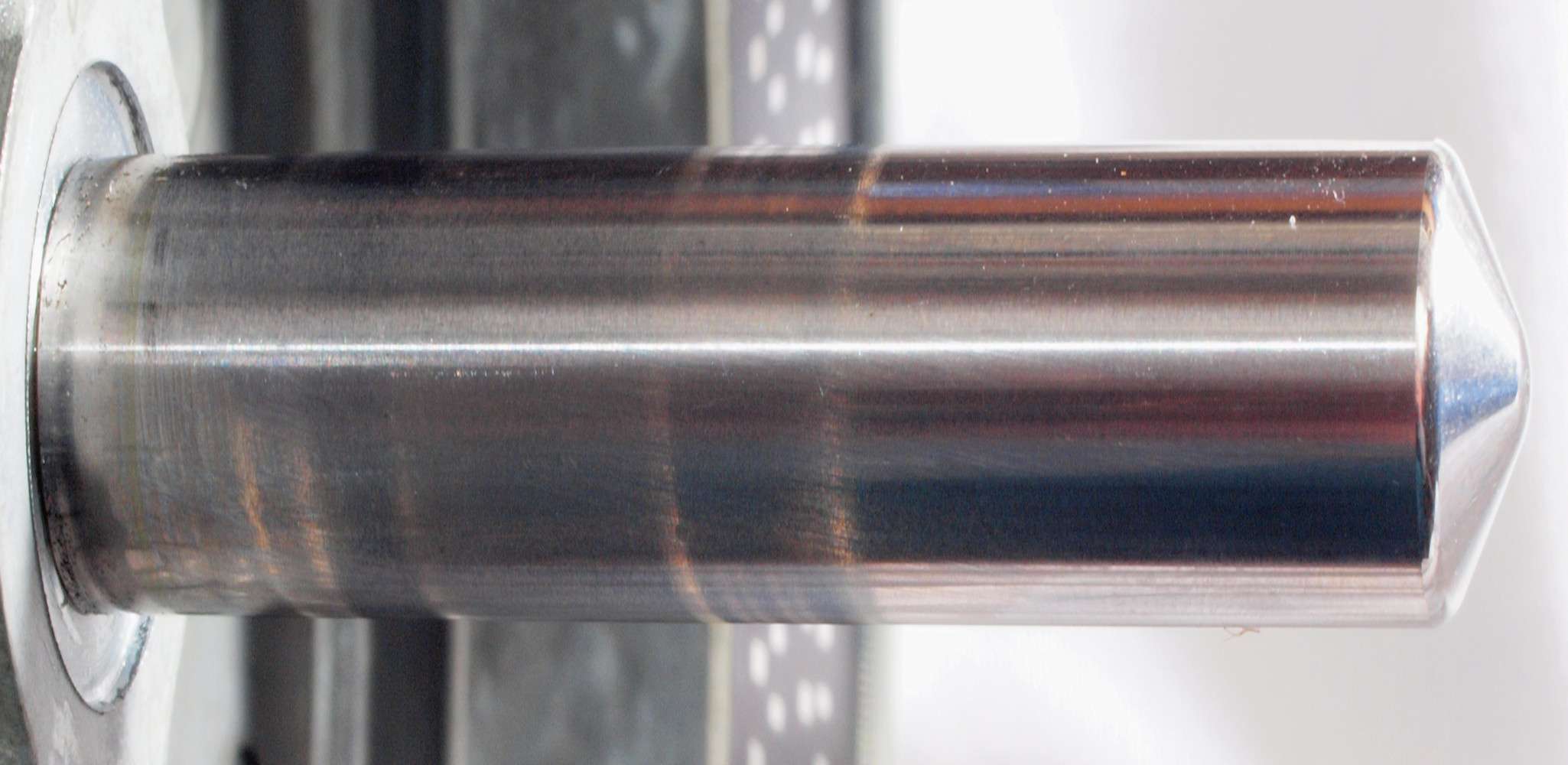

Ａ３５．　点検中　サブタンテーブルの軸を拡大して見る。　縦横比変更。

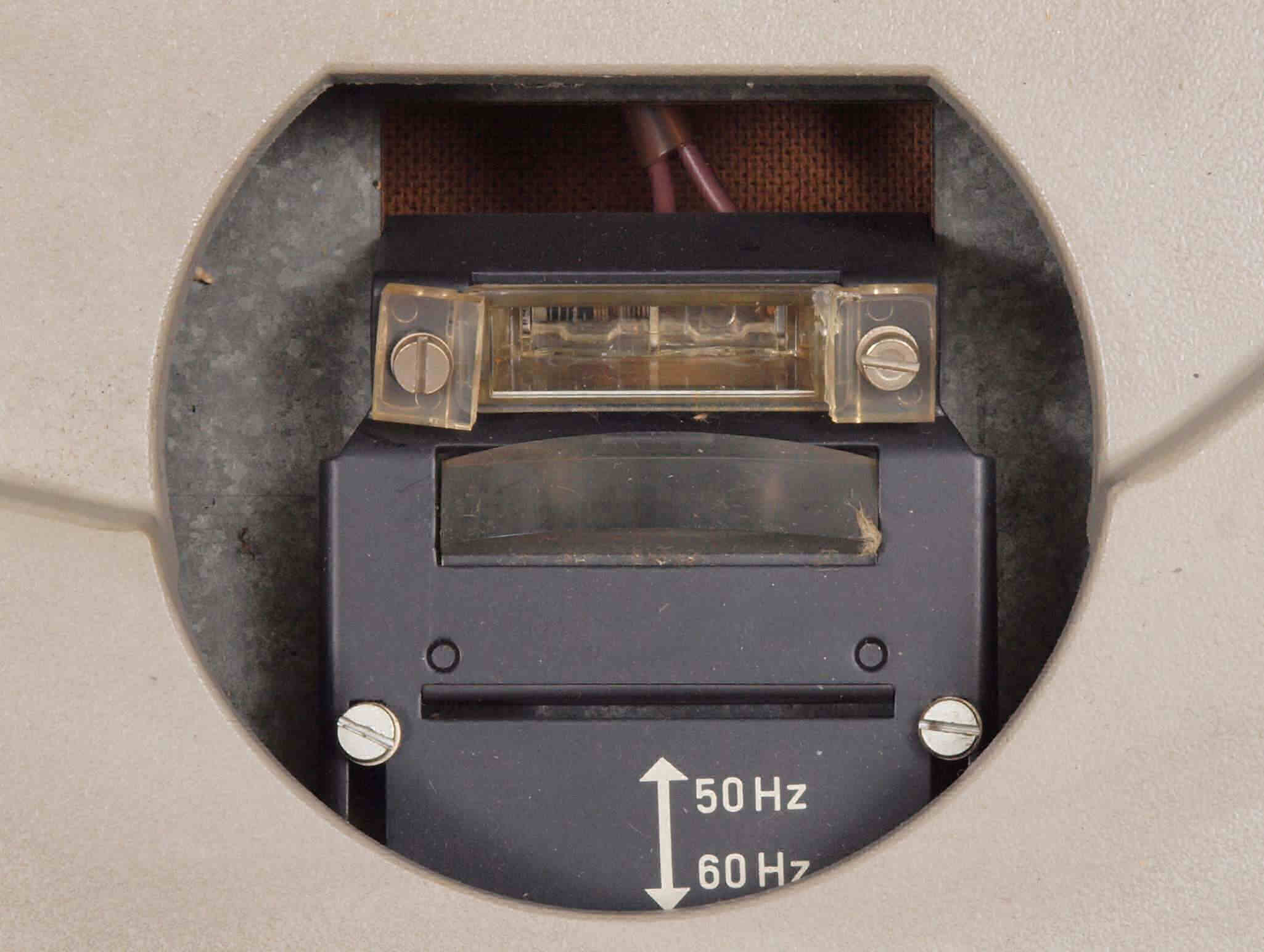

Ａ４１．　点検中　ストロボを見る。脱落している。

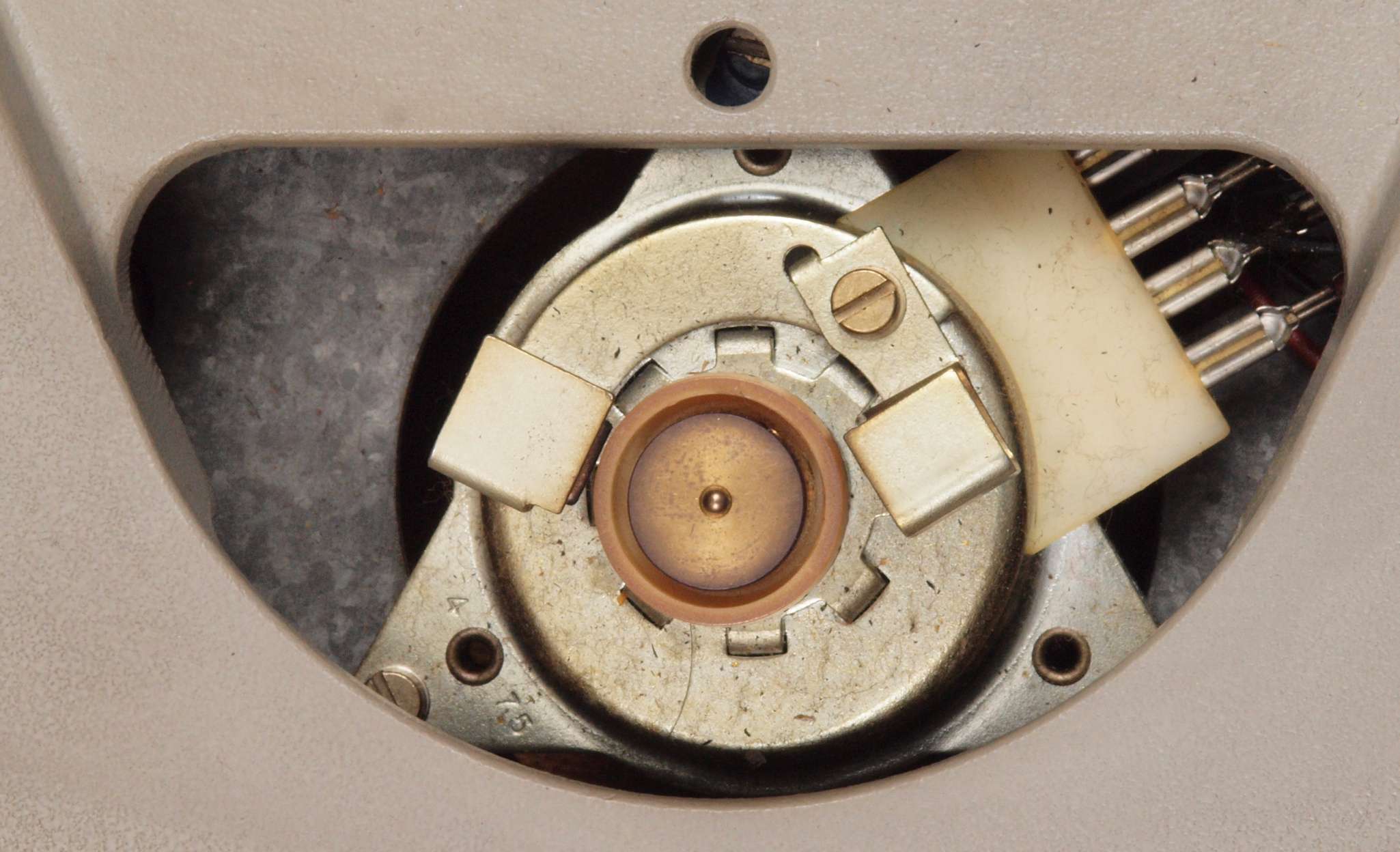

Ａ５１．　点検中　モーター見る。

Ａ６１．　点検中　下前左から見る

Ａ６２．　点検中　下後右から見る

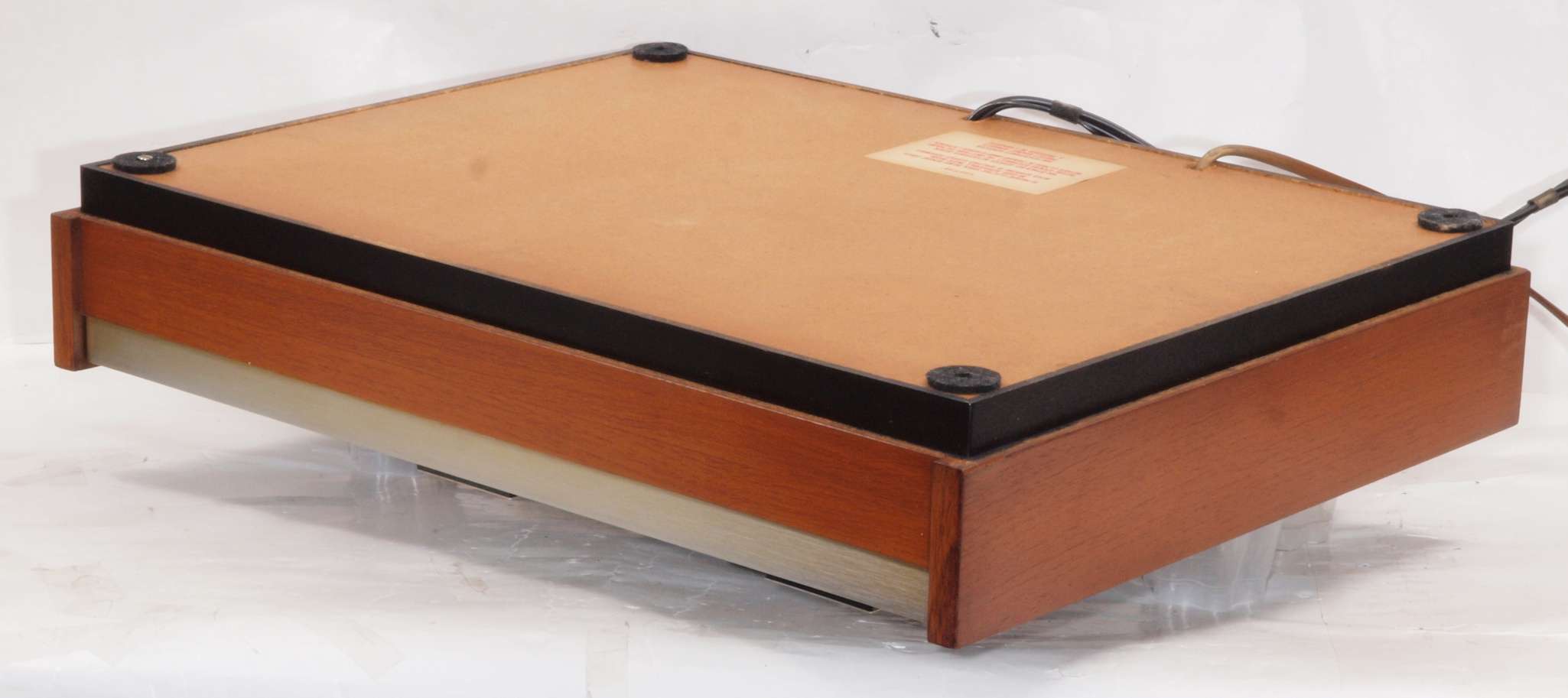

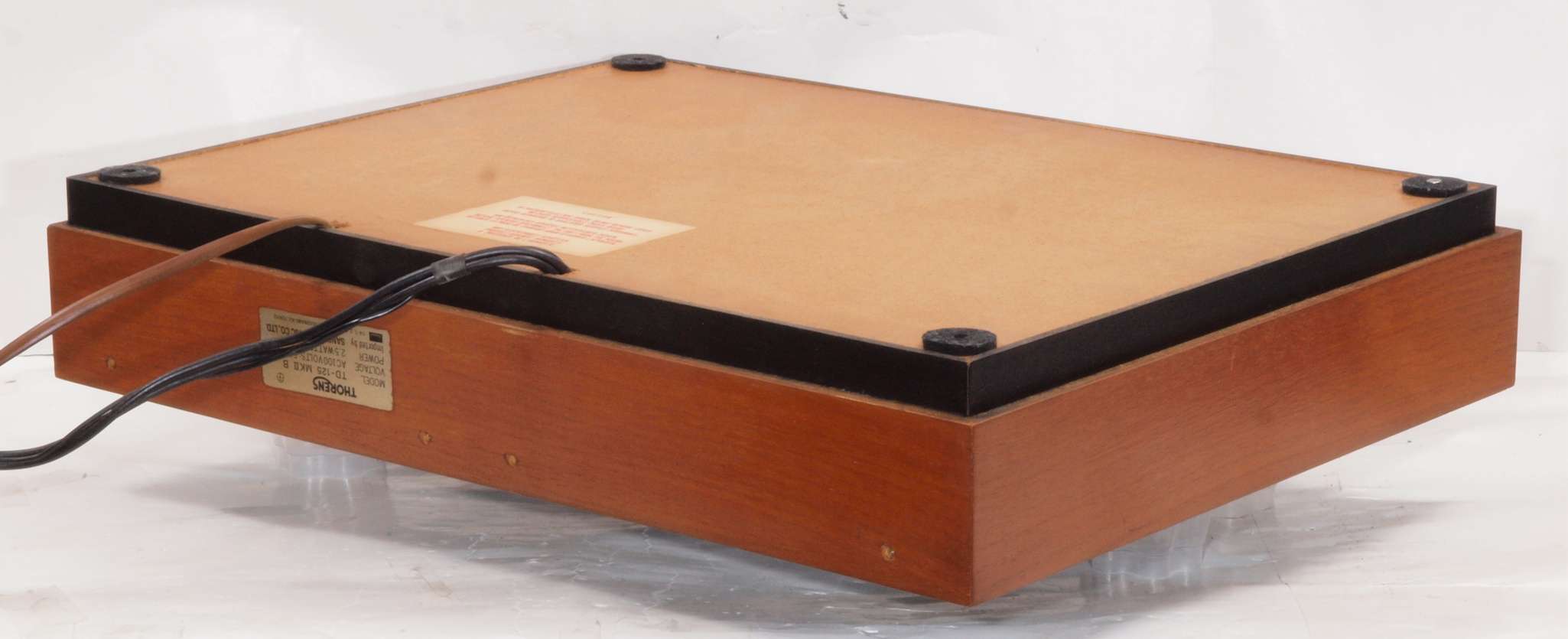

Ａ６３．　点検中　下から見る。

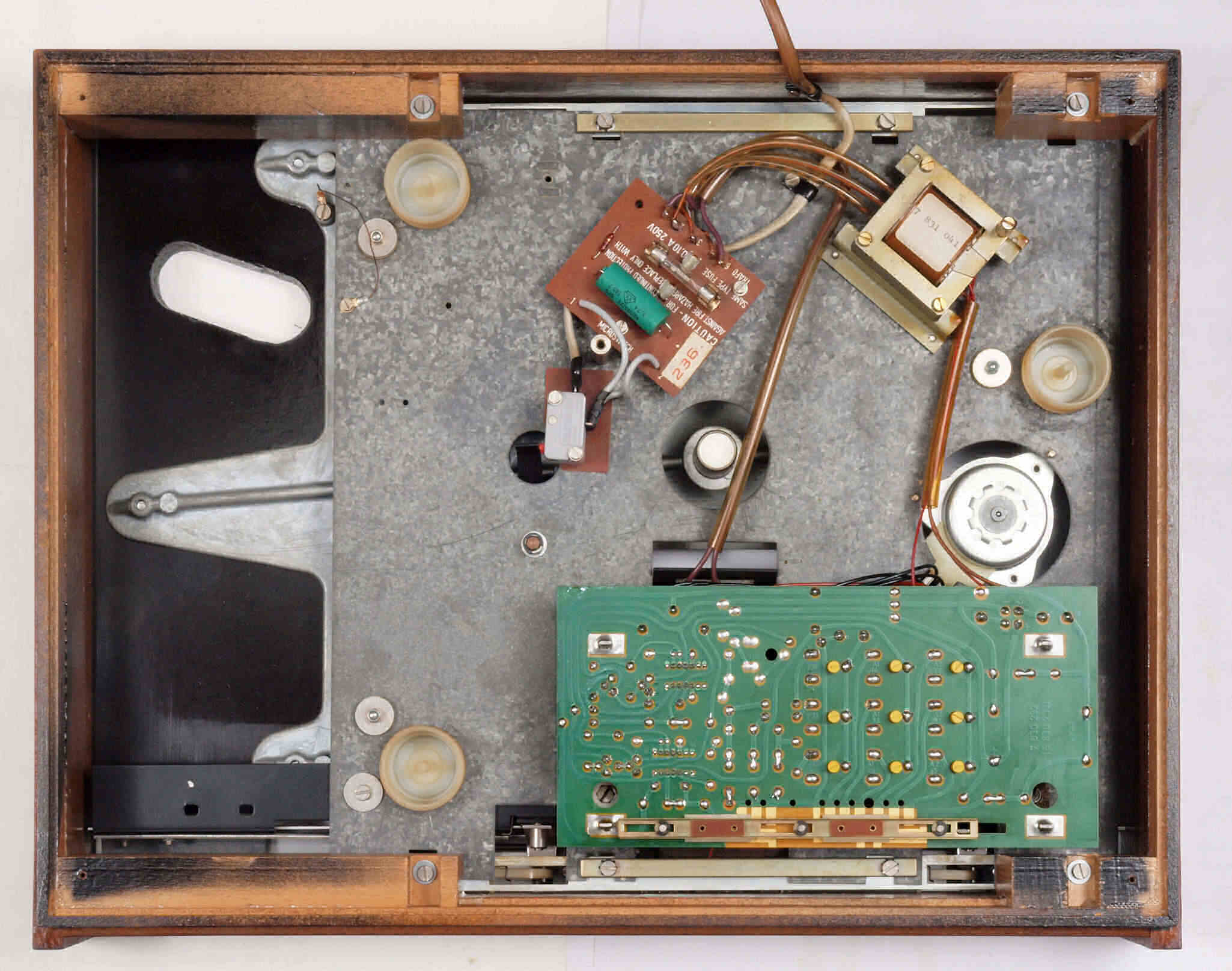

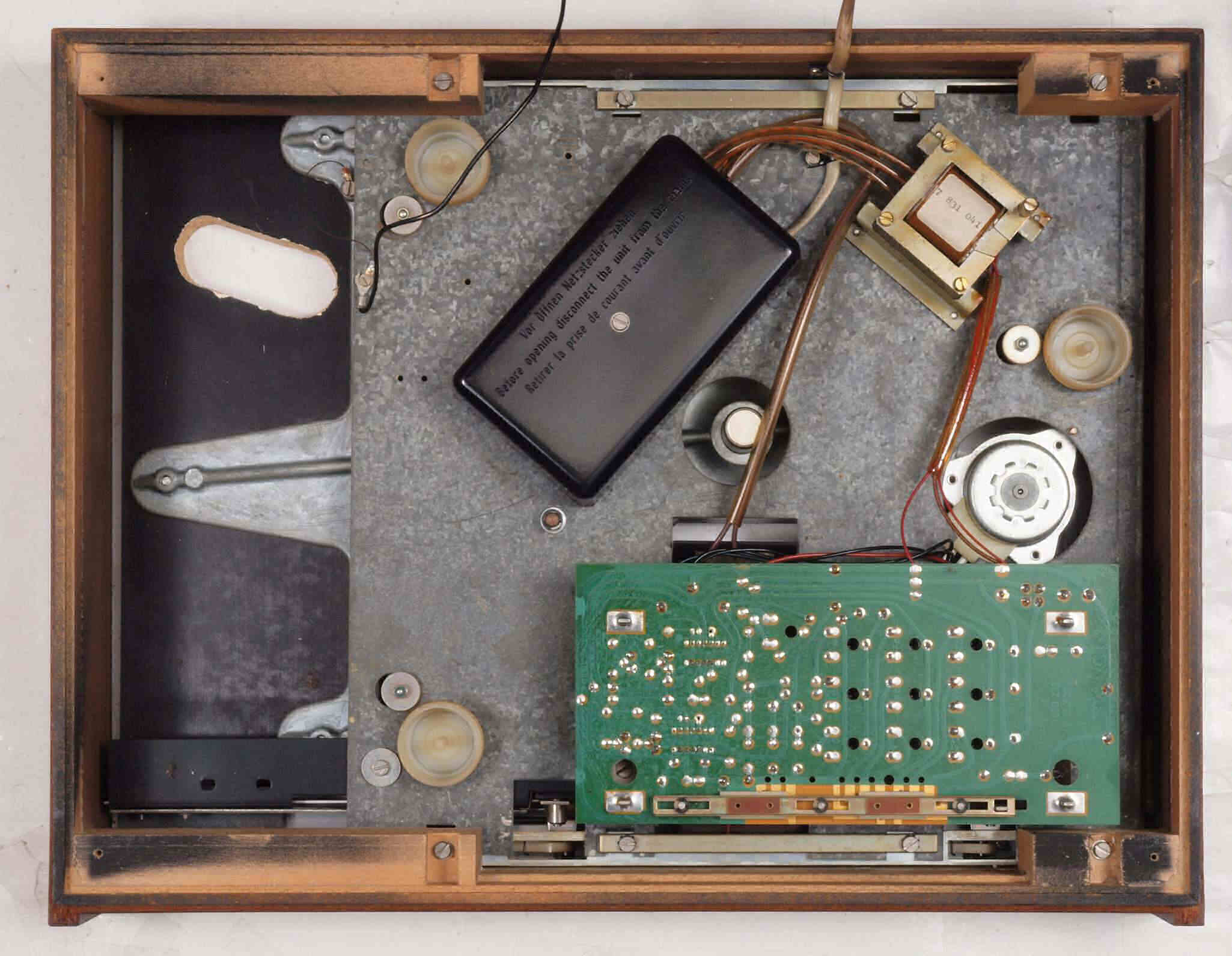

Ａ６４．　点検中　下蓋を取り、下から見る。

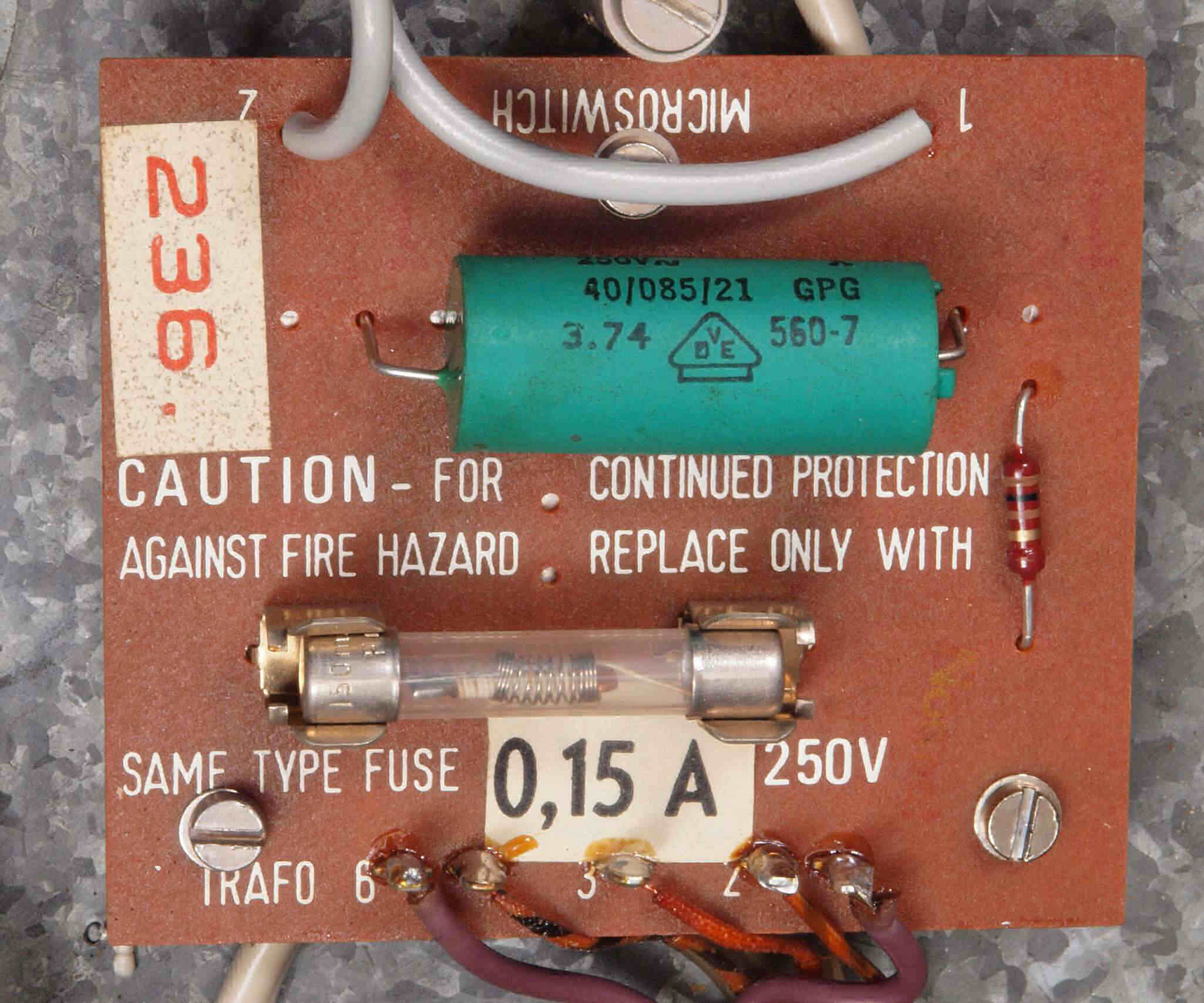

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ヒユーズ基板。

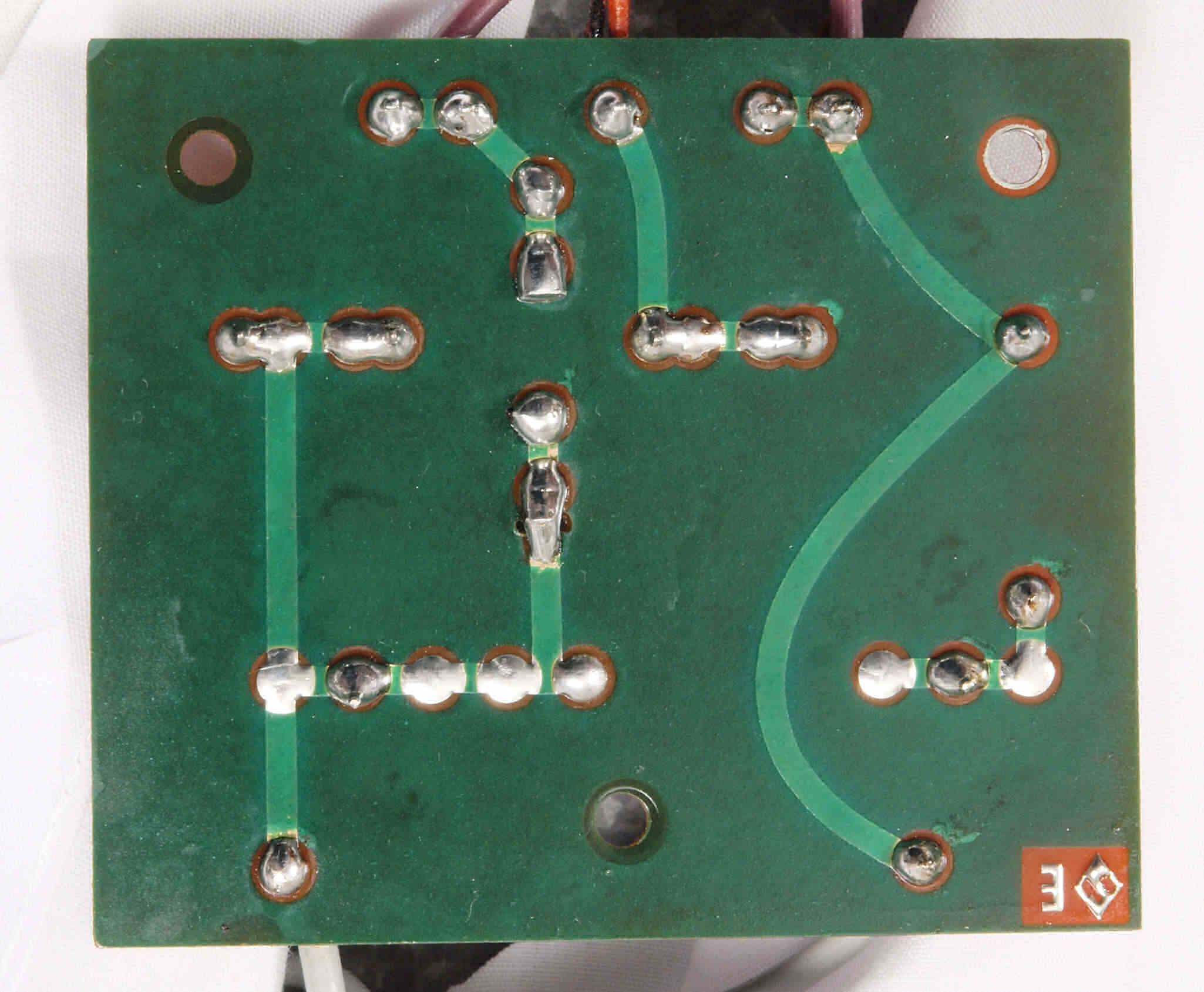

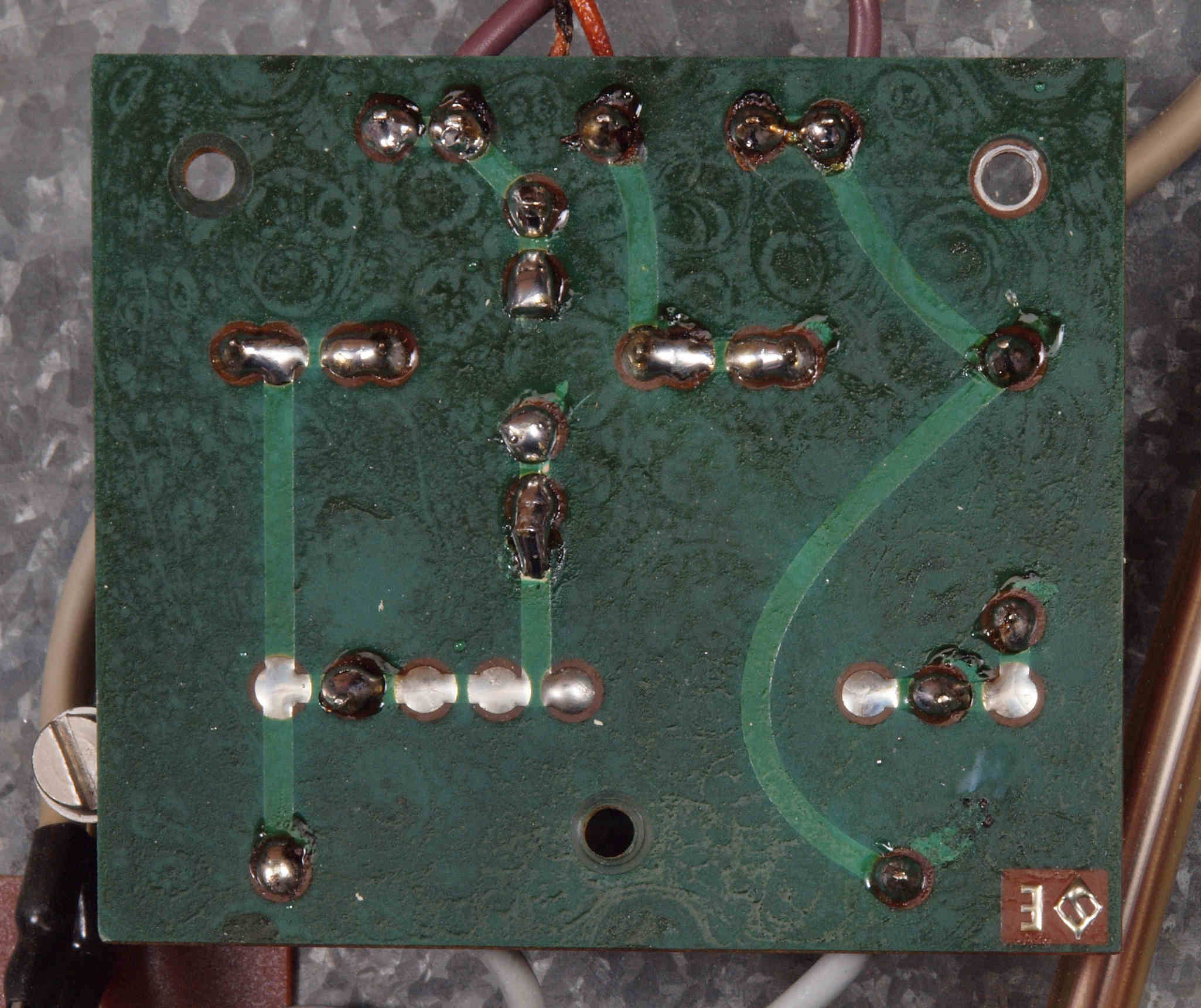

Ｃ１２．　修理前　ヒユーズ基板裏

Ｃ１３．　修理（半田補正）後、　ヒユーズ基板裏、全ハンダをやり直す。

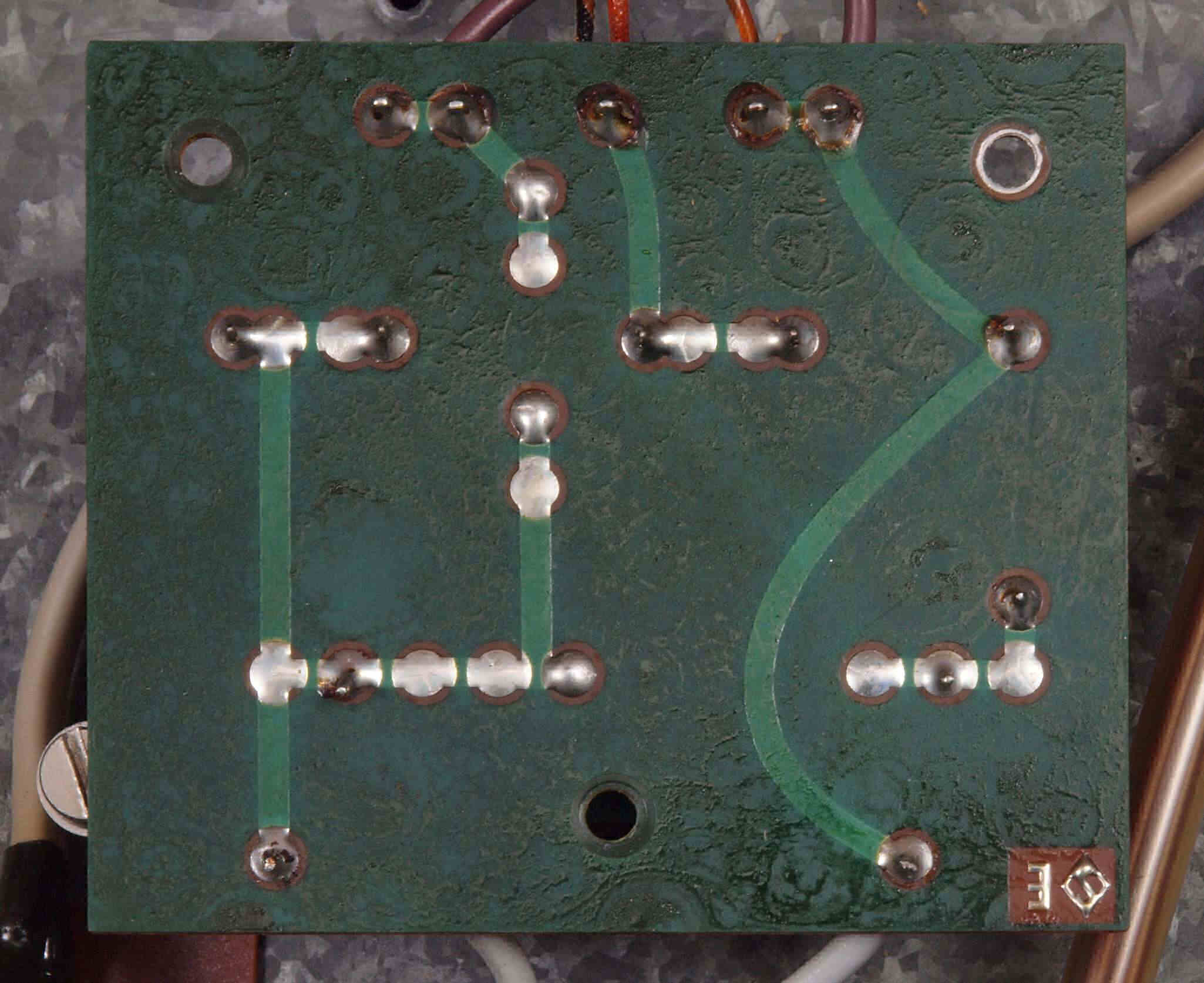

Ｃ１４．　完成ヒユーズ基板裏。余分なフラックスを洗浄後、コート液を塗る。

Ｃ２１．　修理前　制御基板

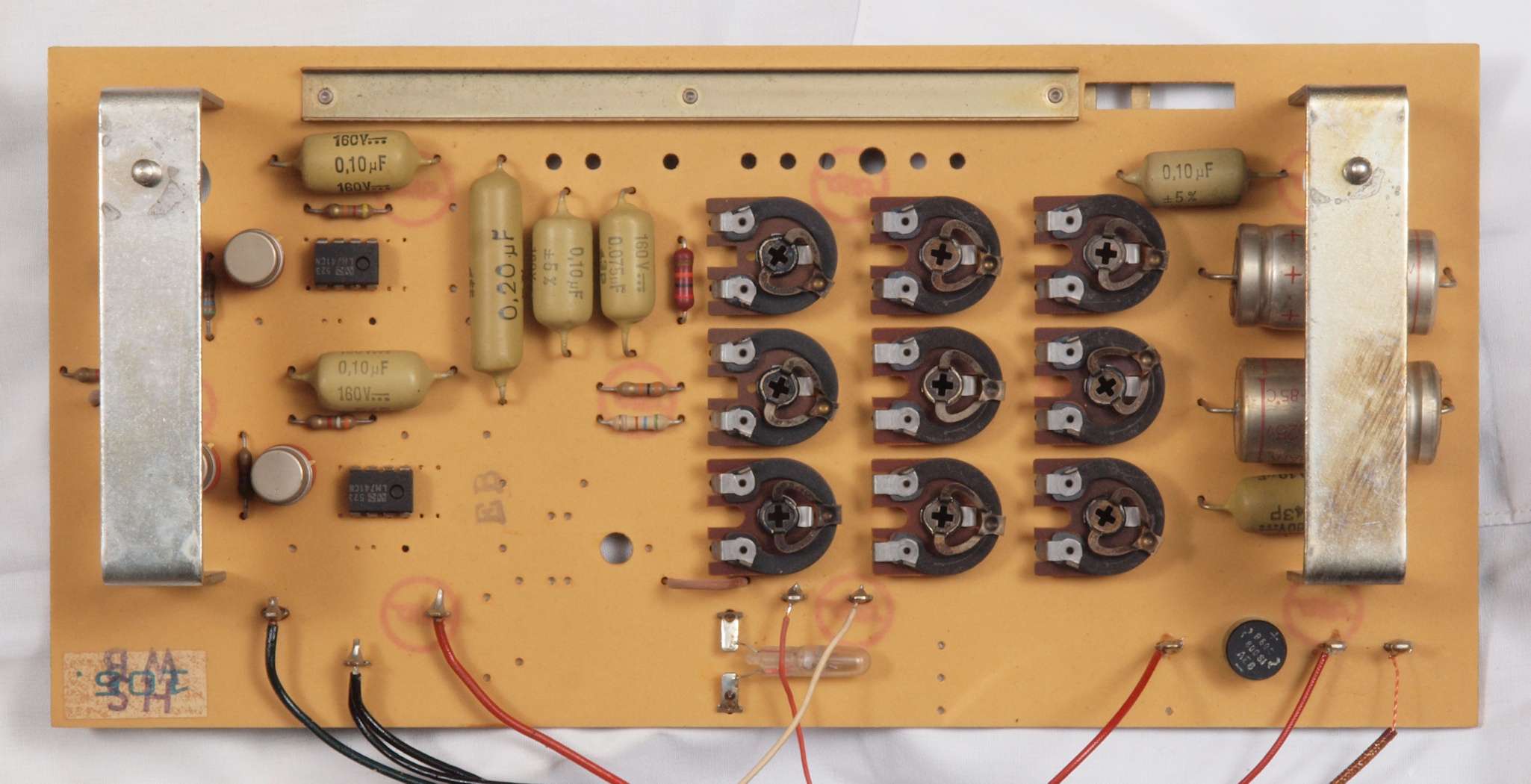

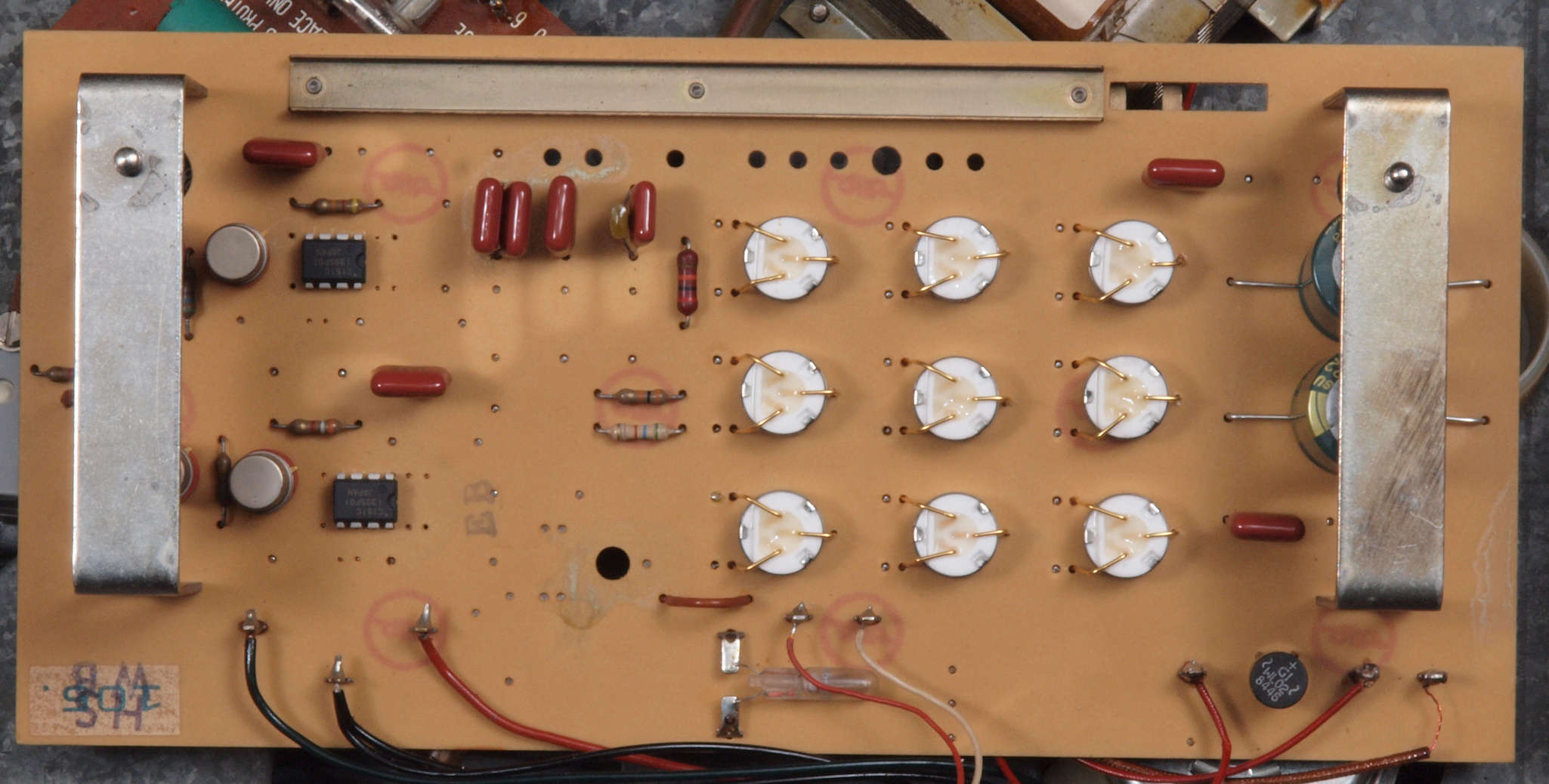

Ｃ２２．　修理後　制御基板。　ＯＰ−ＡＭＰ２個、電解コンデンサー２個、半固定ＶＲ９個、フイルムコンデンサー８個交換。

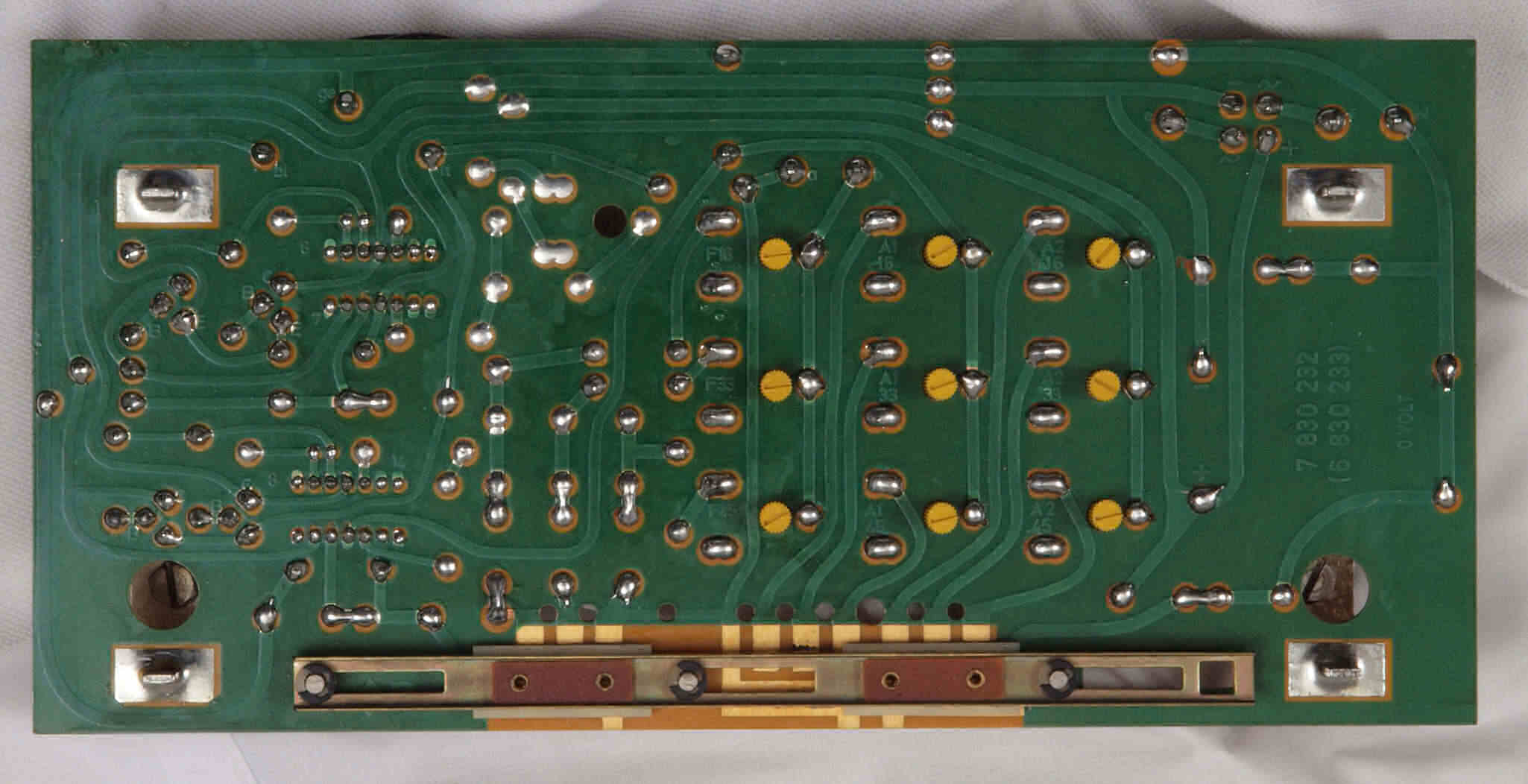

Ｃ２３．　修理前　制御基板裏

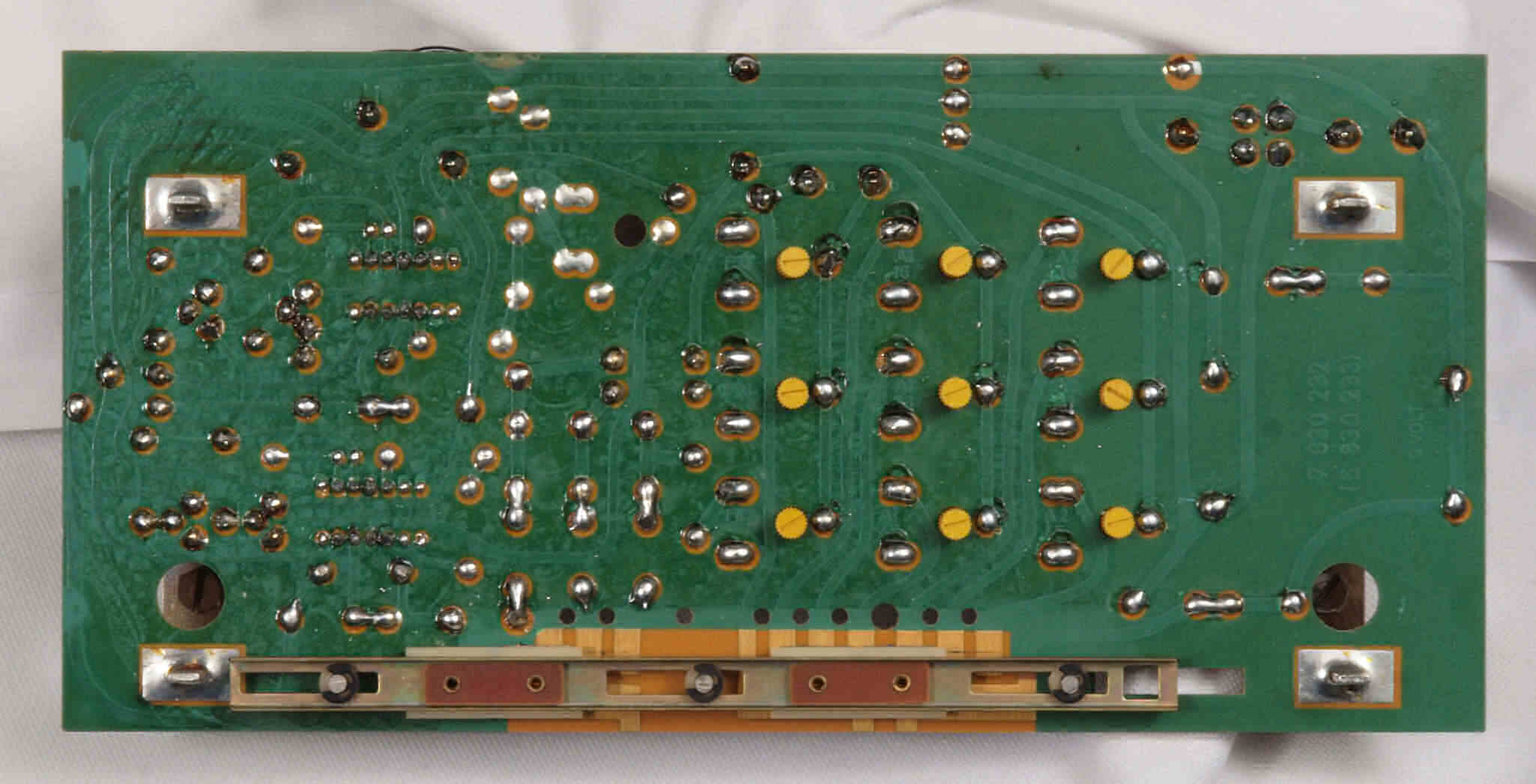

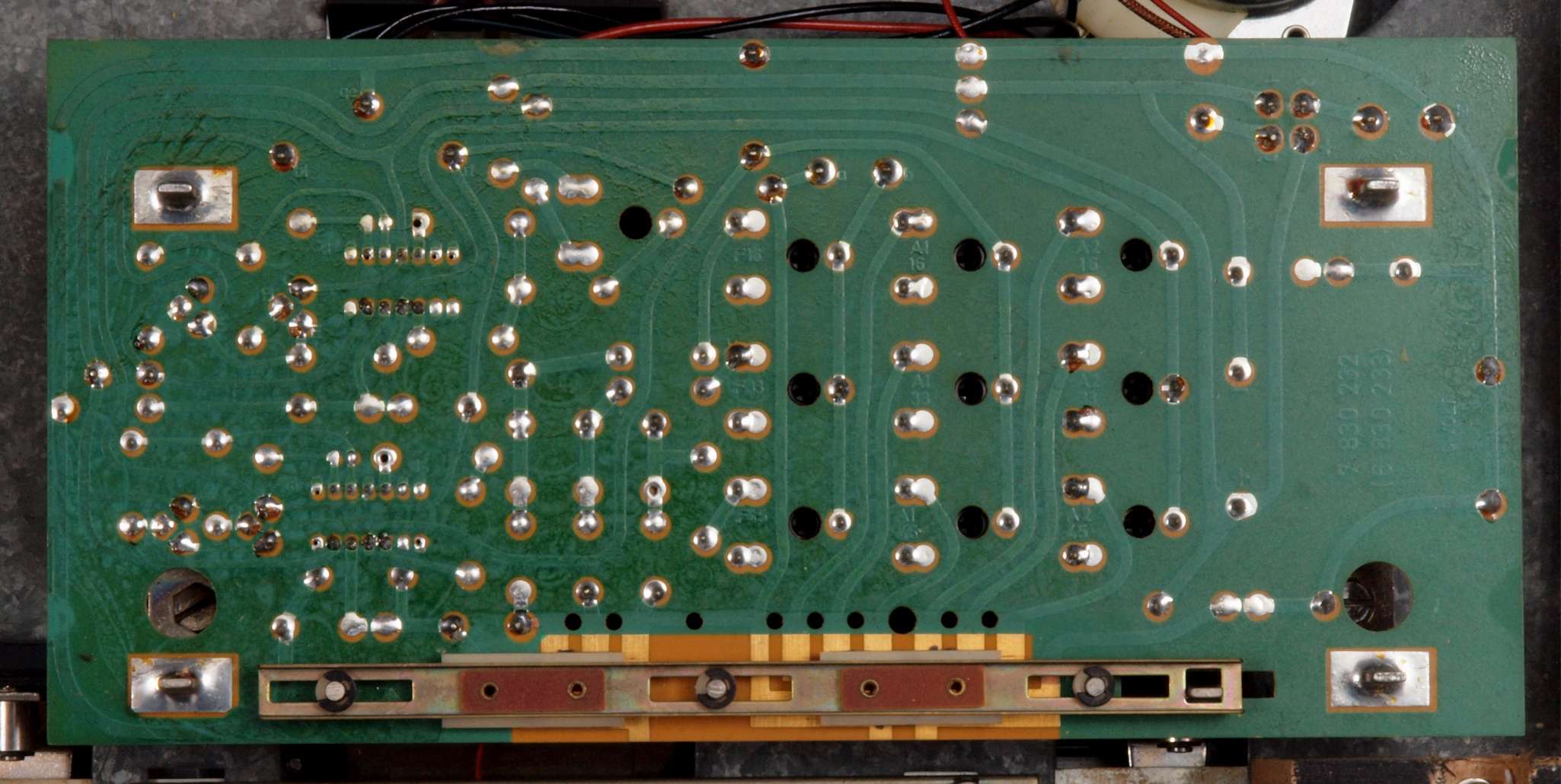

Ｃ２４．　修理（半田補正）後　制御基板裏、全ハンダをやり直す

Ｃ２５．　完成制御基板裏。余分なフラックスを洗浄後、コート液を塗る。

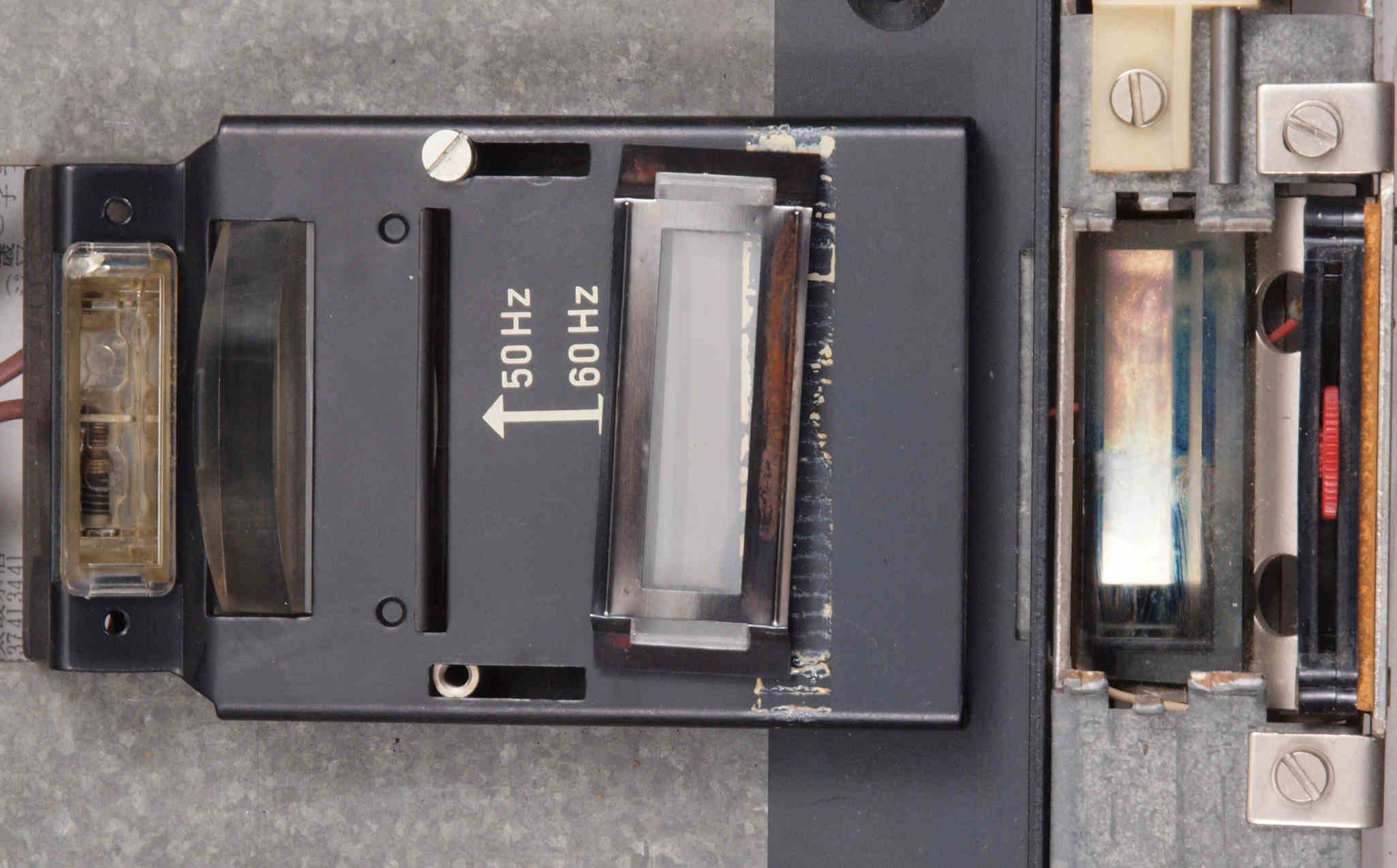

Ｃ３１．　修理（清掃）中　ストロボ発光装置、　速度調整ＶＲ洗浄。

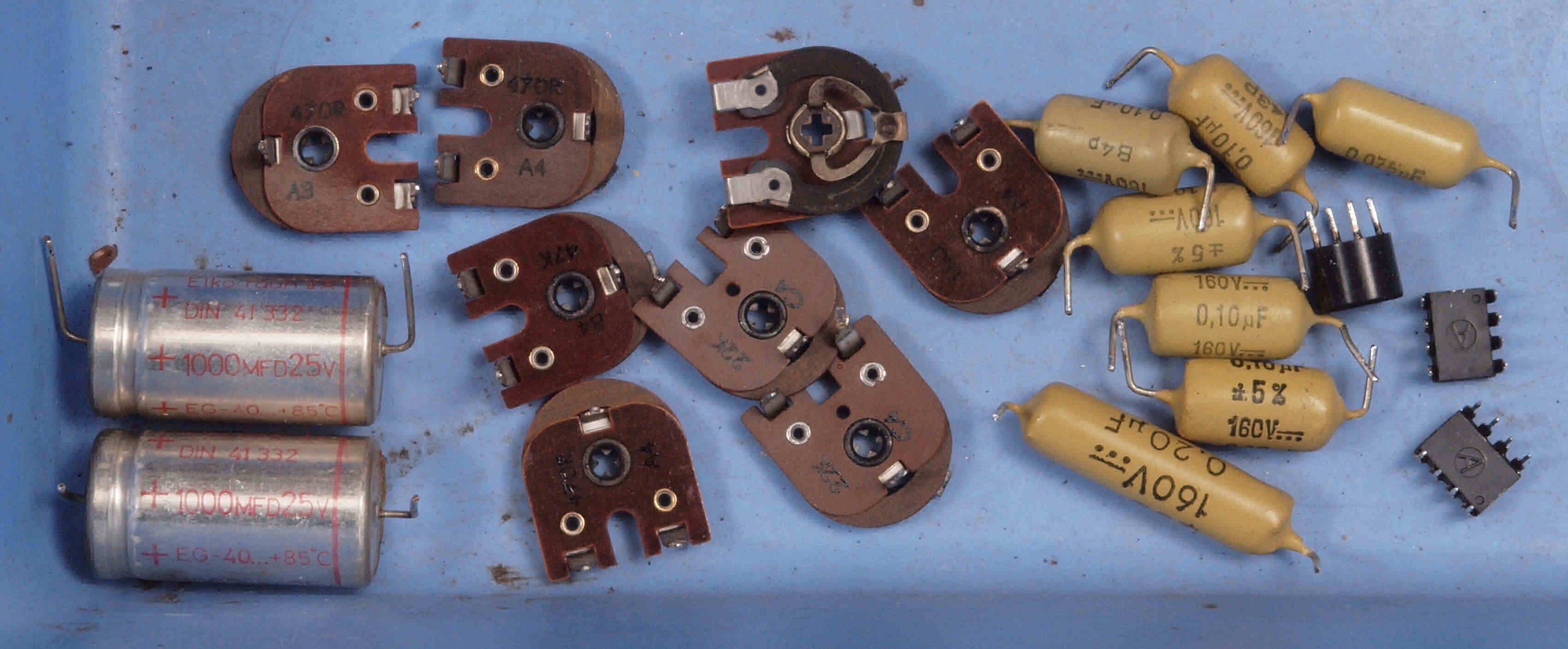

Ｃ４１．　交換部品

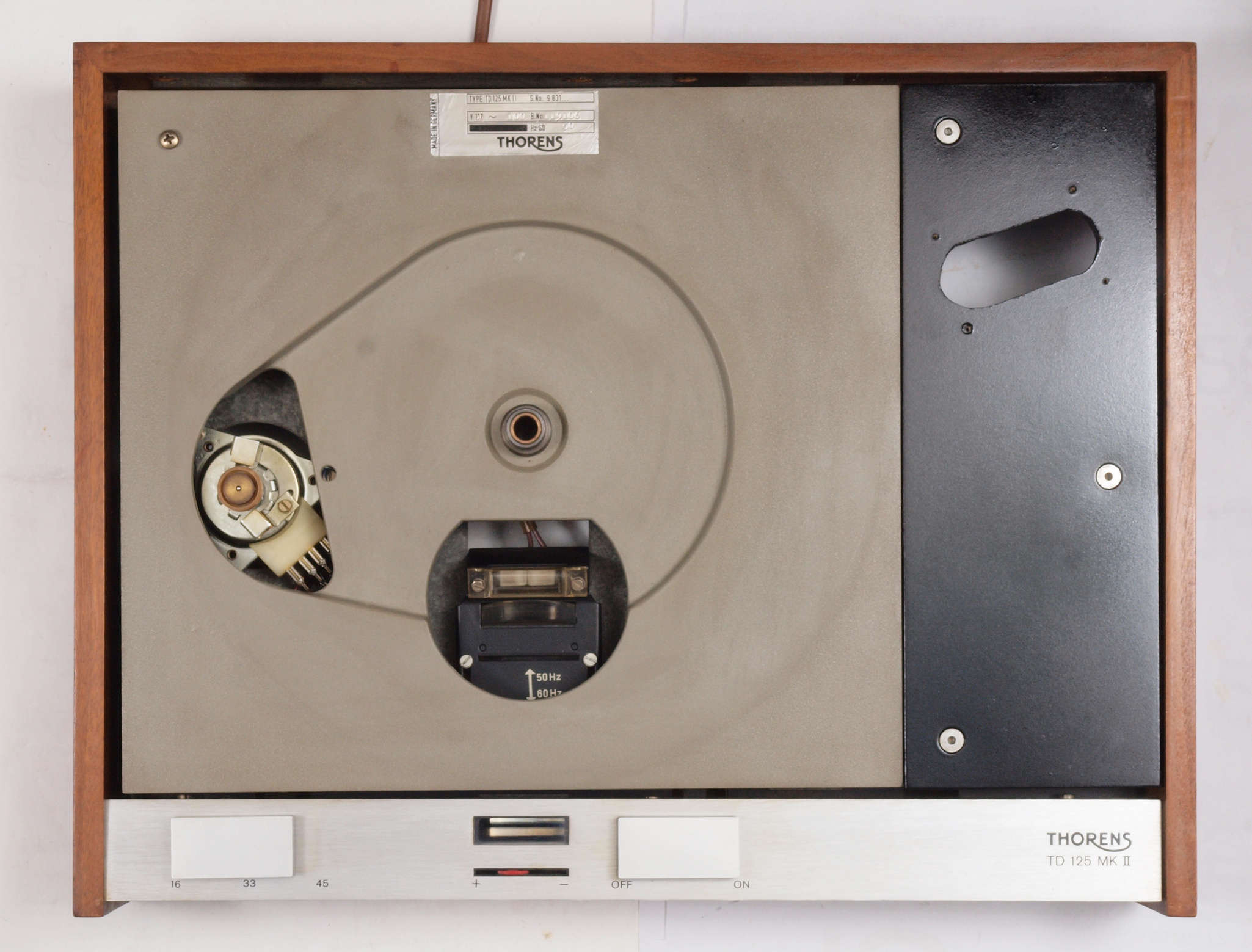

Ｃ５１．　修理前　上から見る。

Ｃ５２．　修理後　上から見る。

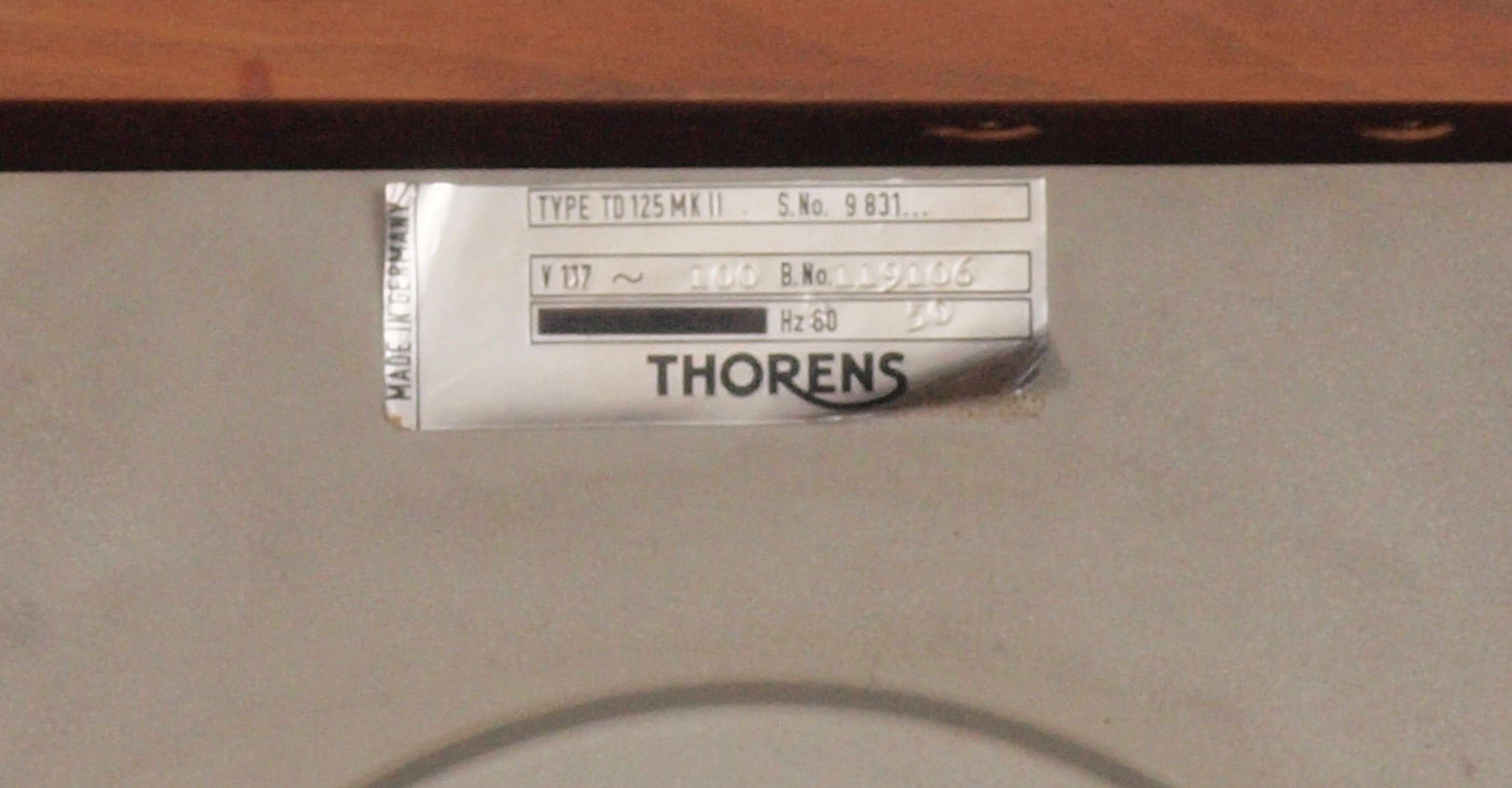

Ｃ５３．　修理前　上から見る。　むくれた銘板。

Ｃ５４．　修理後　上から見る。　銘板。

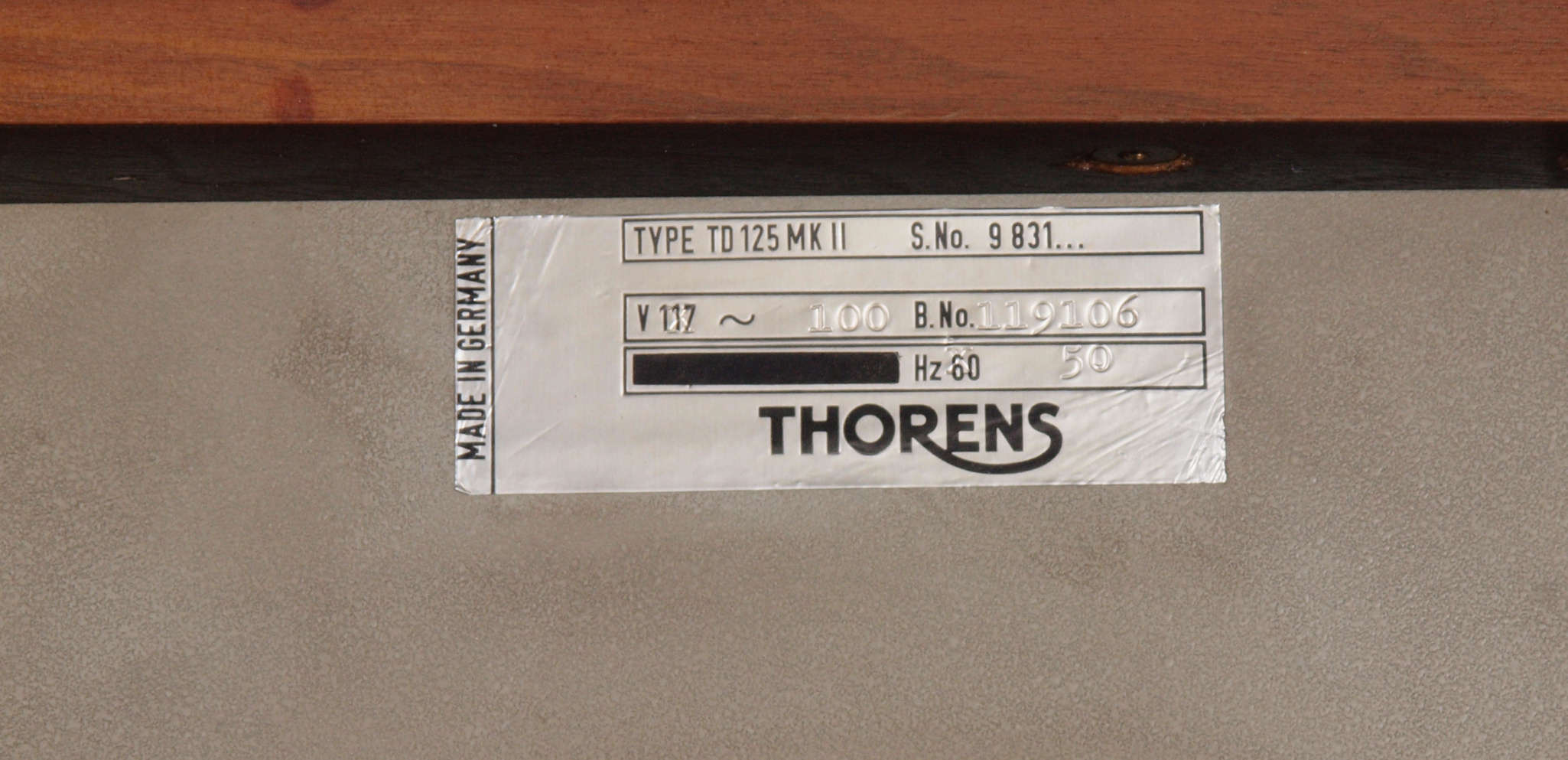

Ｃ５５．　修理前　下から見る。

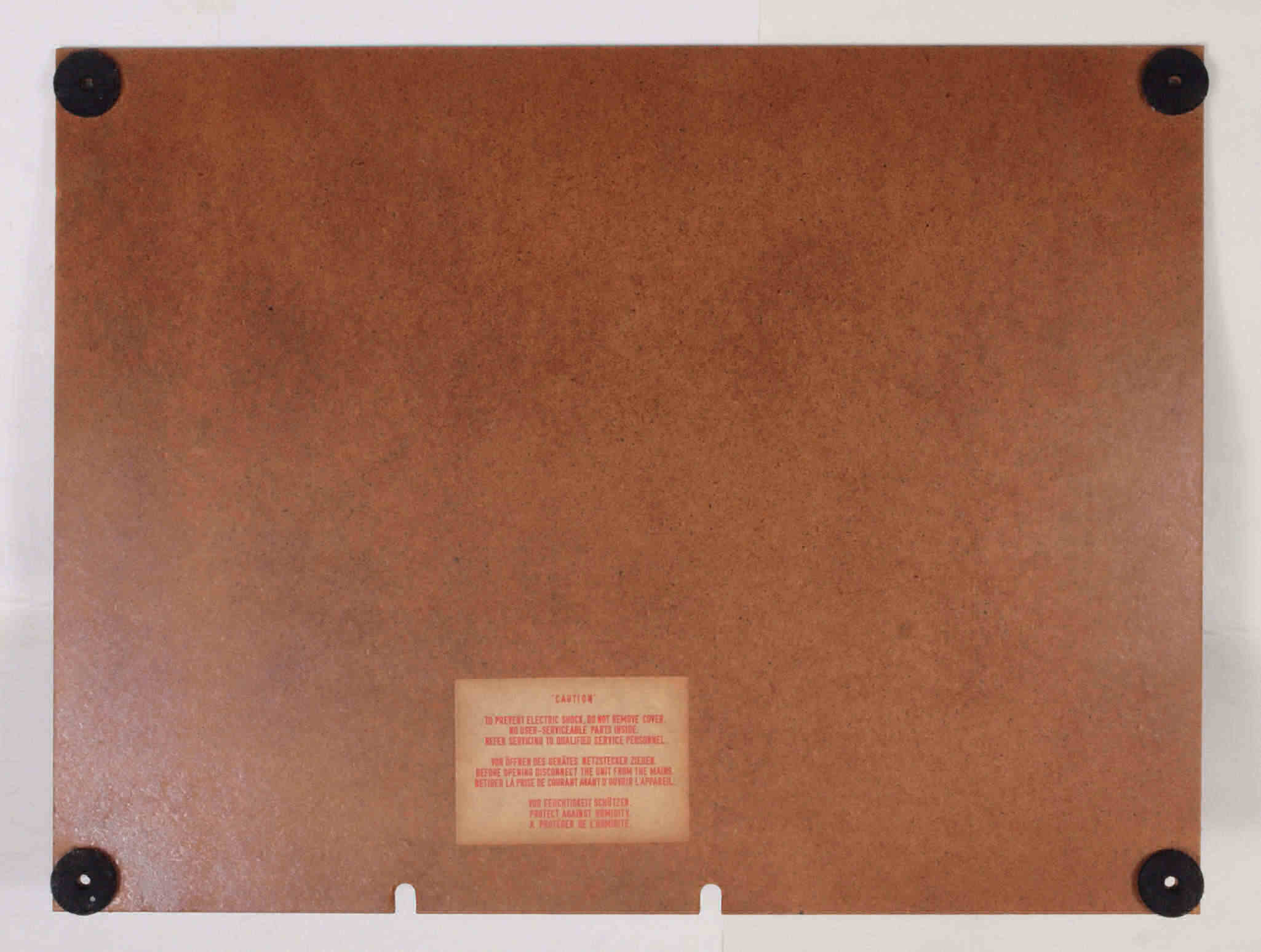

Ｃ５６．　修理後　下から見る。

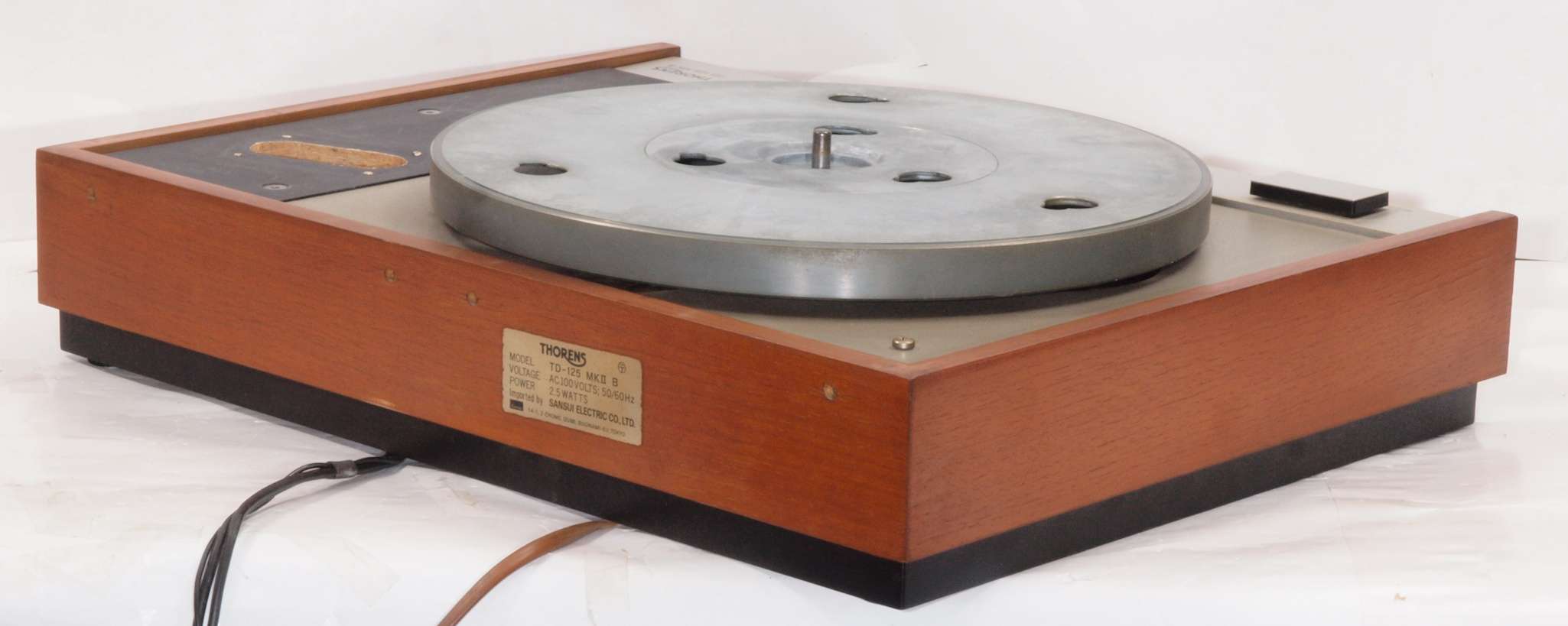

Ｃ５７．　完成。

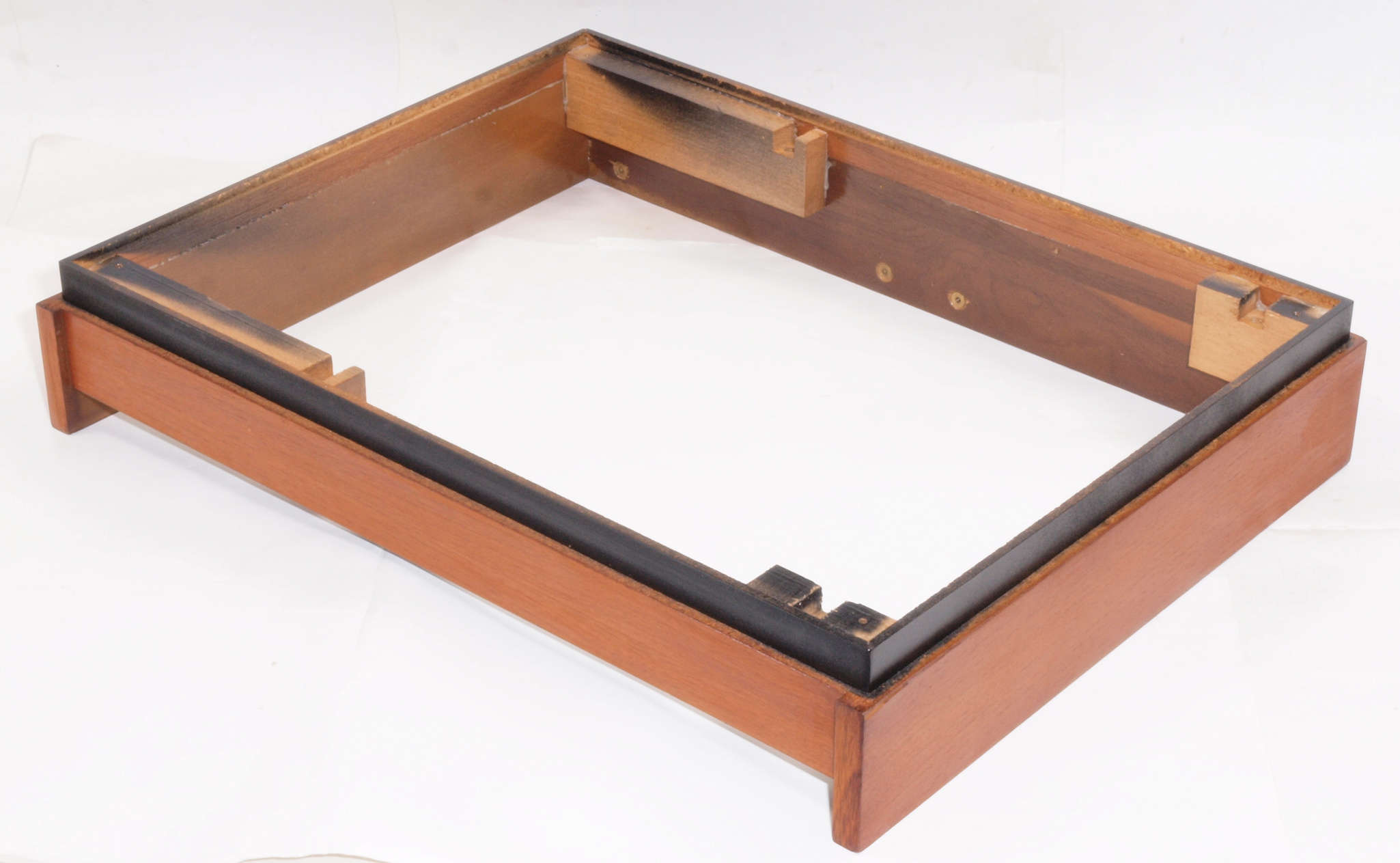

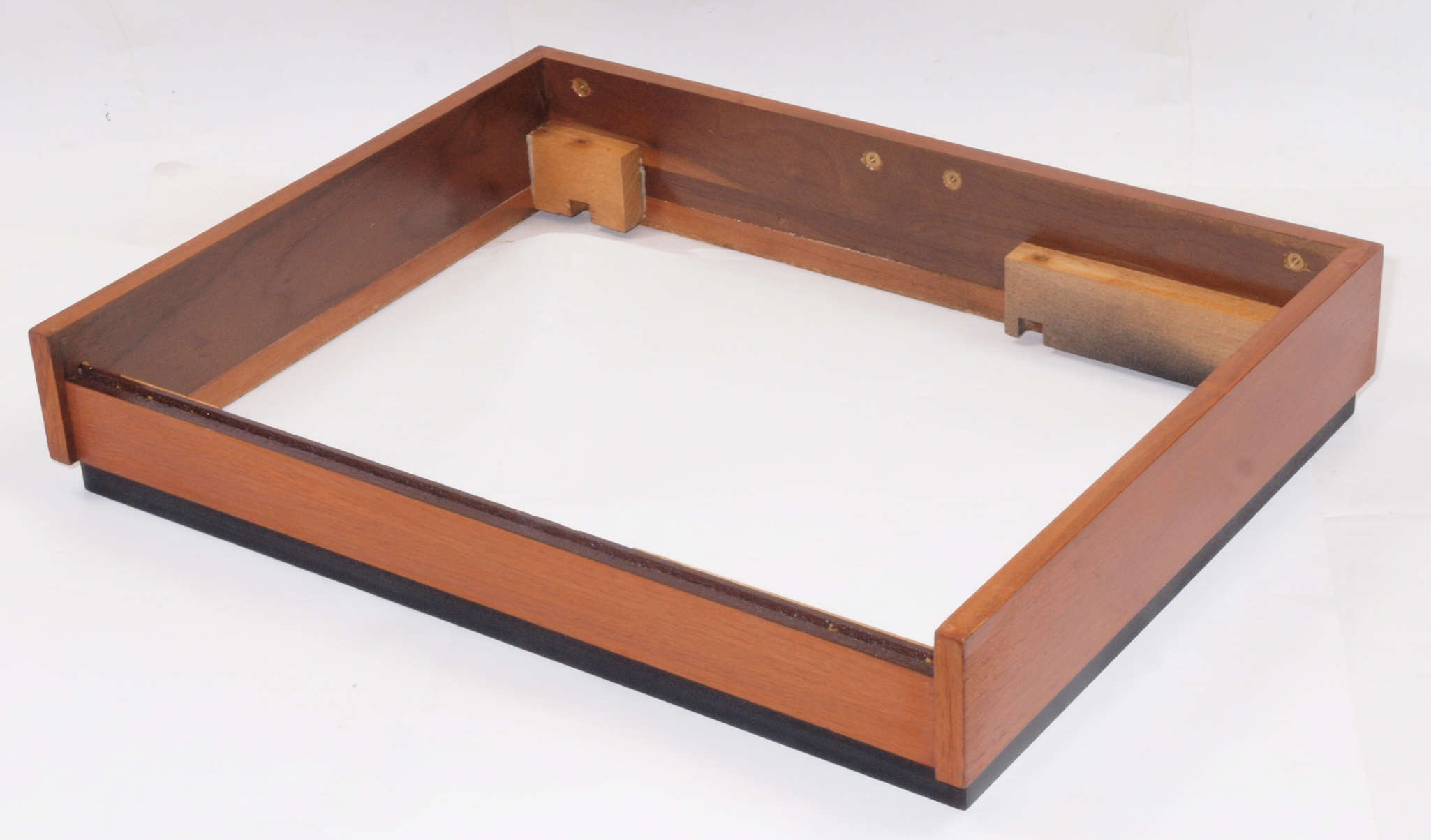

Ｄ．　本体（タンテーブル）修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１．　修理前　前右木台。

Ｄ１２．　修理中　前右木台。ボンドを塗って固める。

Ｄ１３．　修理後中　前右木台。更に透明ラッカーを吹く。

Ｄ１４．　修理前　後左木台。

Ｄ１５．　修理中　後左木台。ボンドを塗って固める。

Ｄ１６．　修理後　後左木台。更に透明ラッカーを吹く。

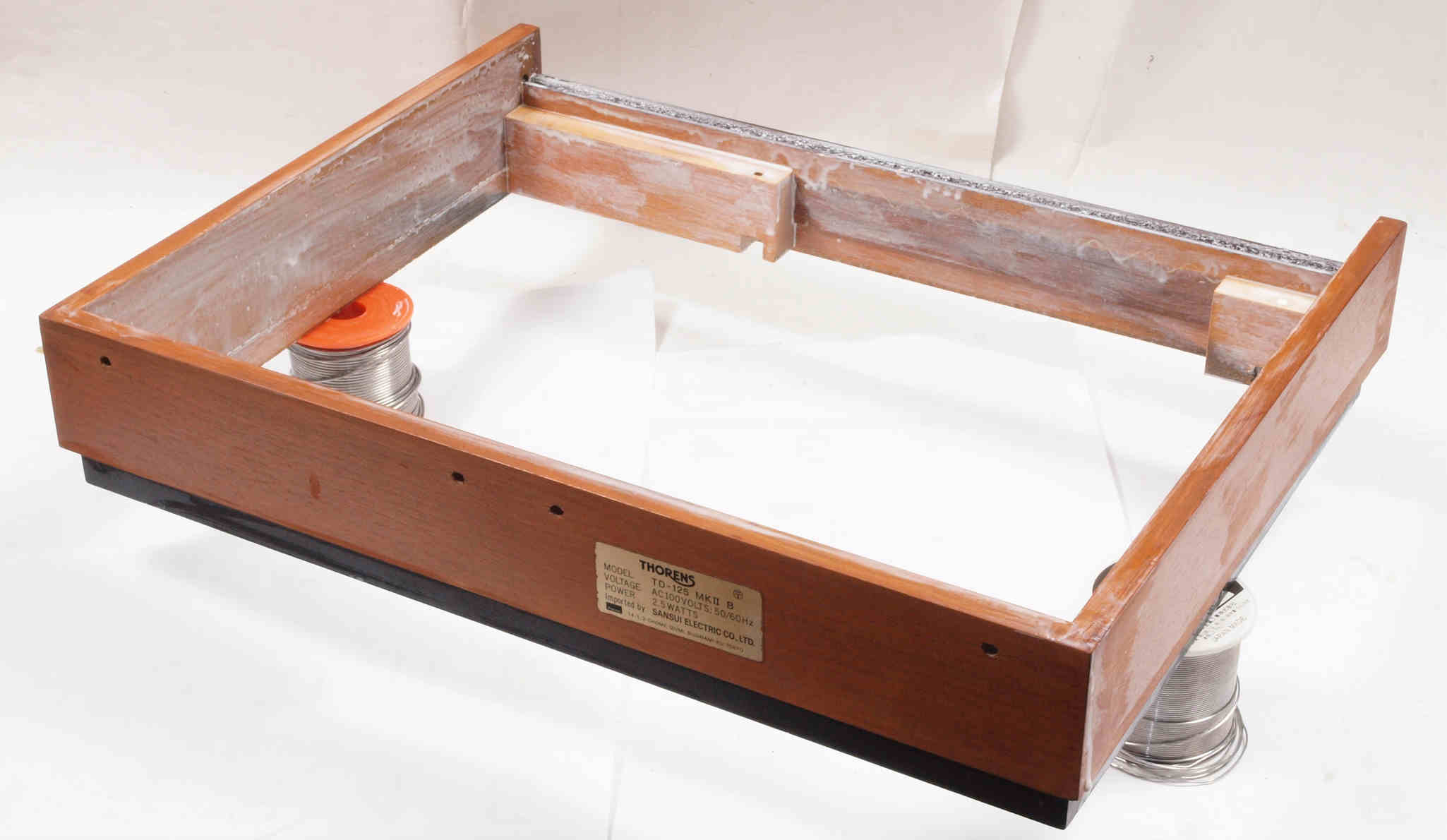

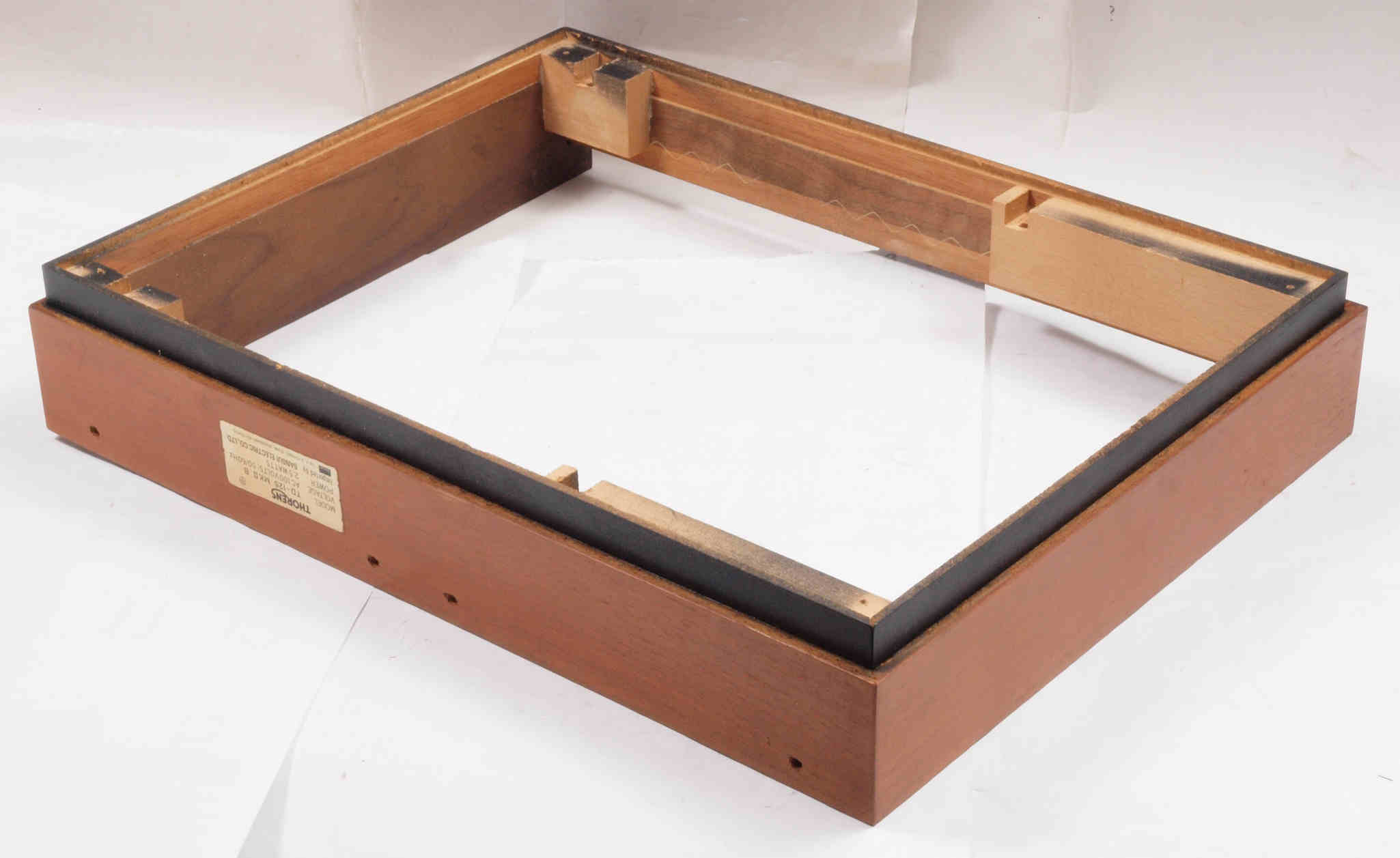

Ｄ１７．　修理前　下前左木台。

Ｄ１８．　修理中　下前左木台。ボンドを塗って固める。

Ｄ１９．　修理後　下前左木台。更に透明ラッカーを吹く。

Ｄ１Ａ．　修理前　下後右木台。

Ｄ１Ｂ．　修理中　下後右木台。ボンドを塗って固める。

Ｄ１Ｃ．　修理後　下後右木台。更に透明ラッカーを吹く。

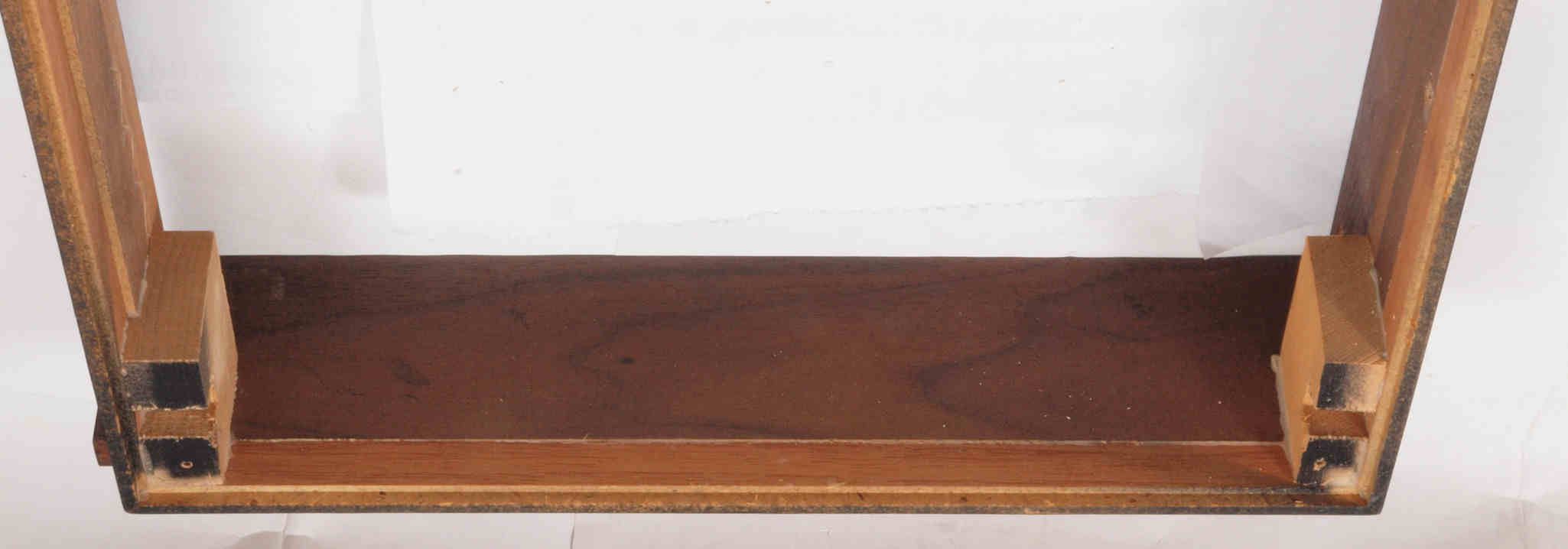

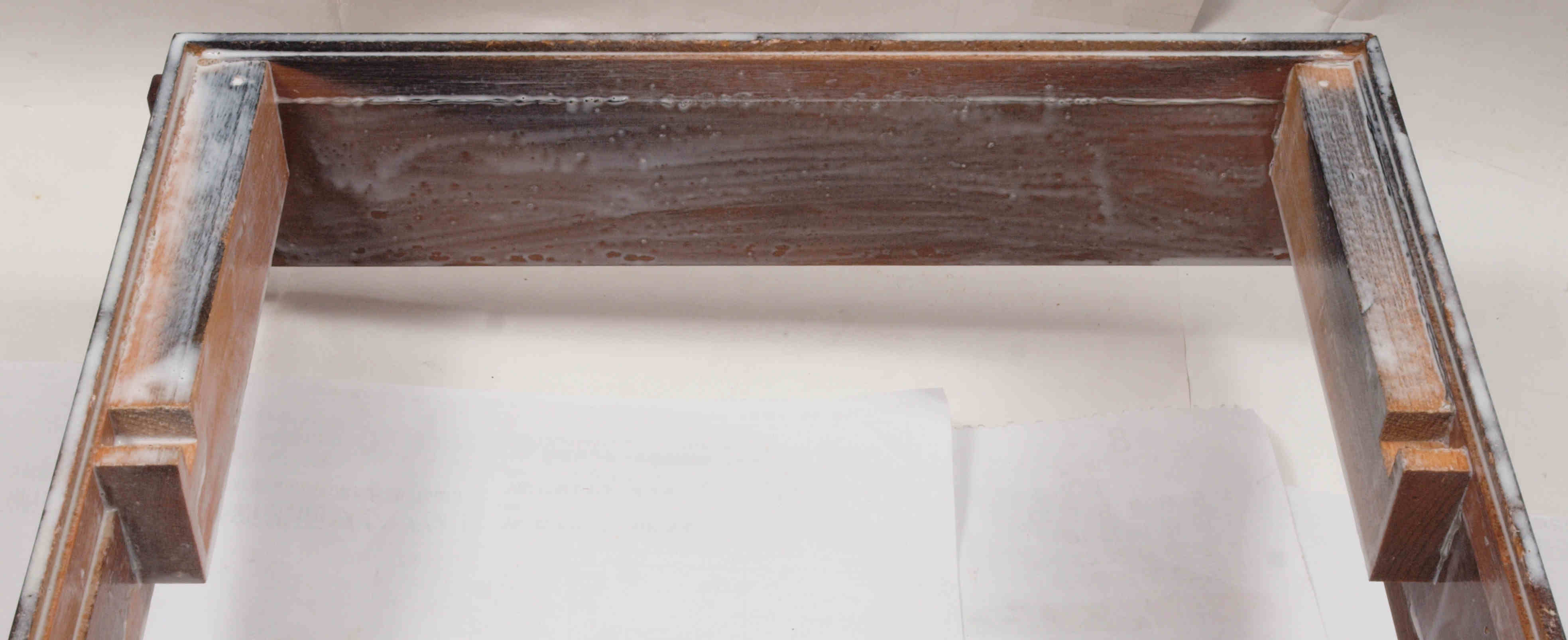

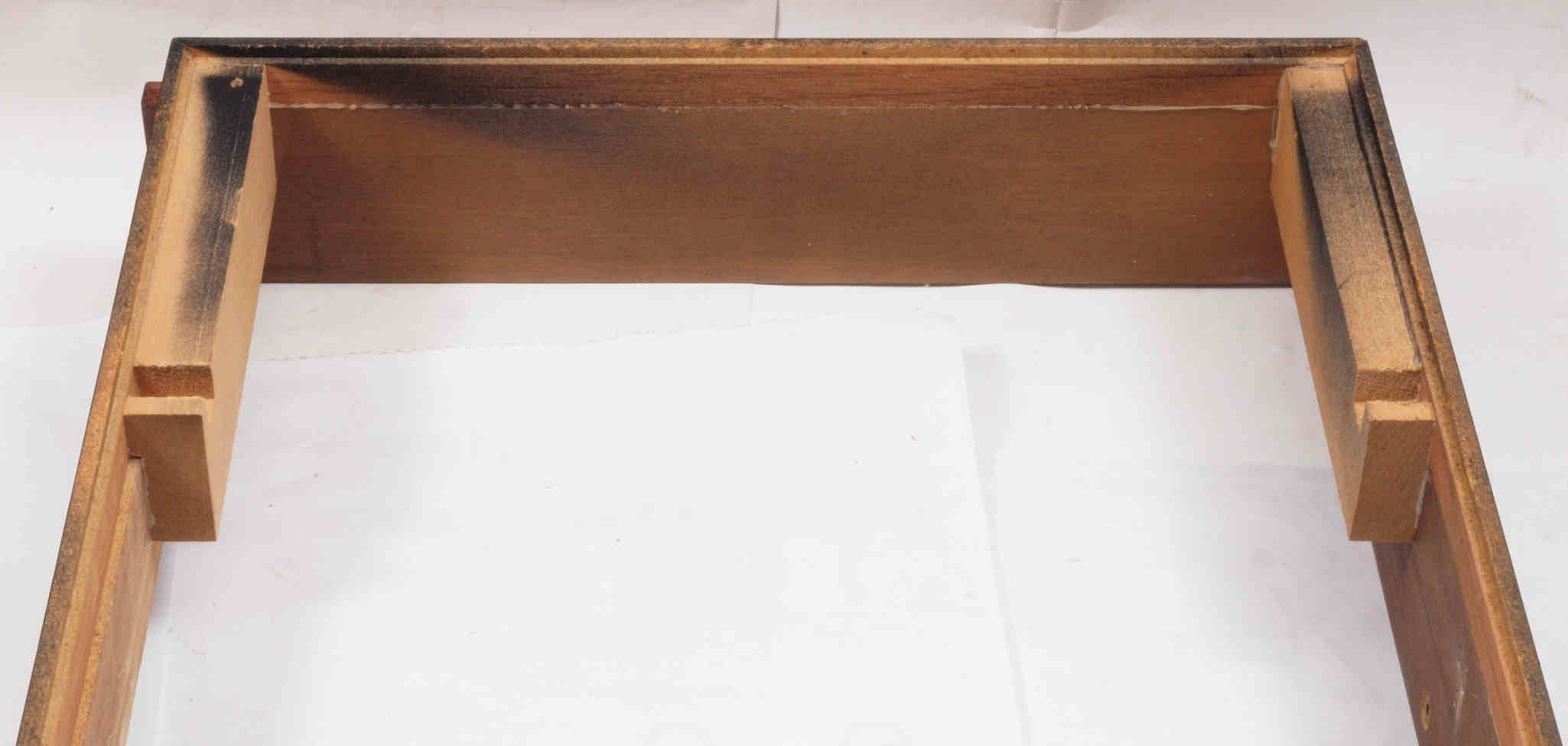

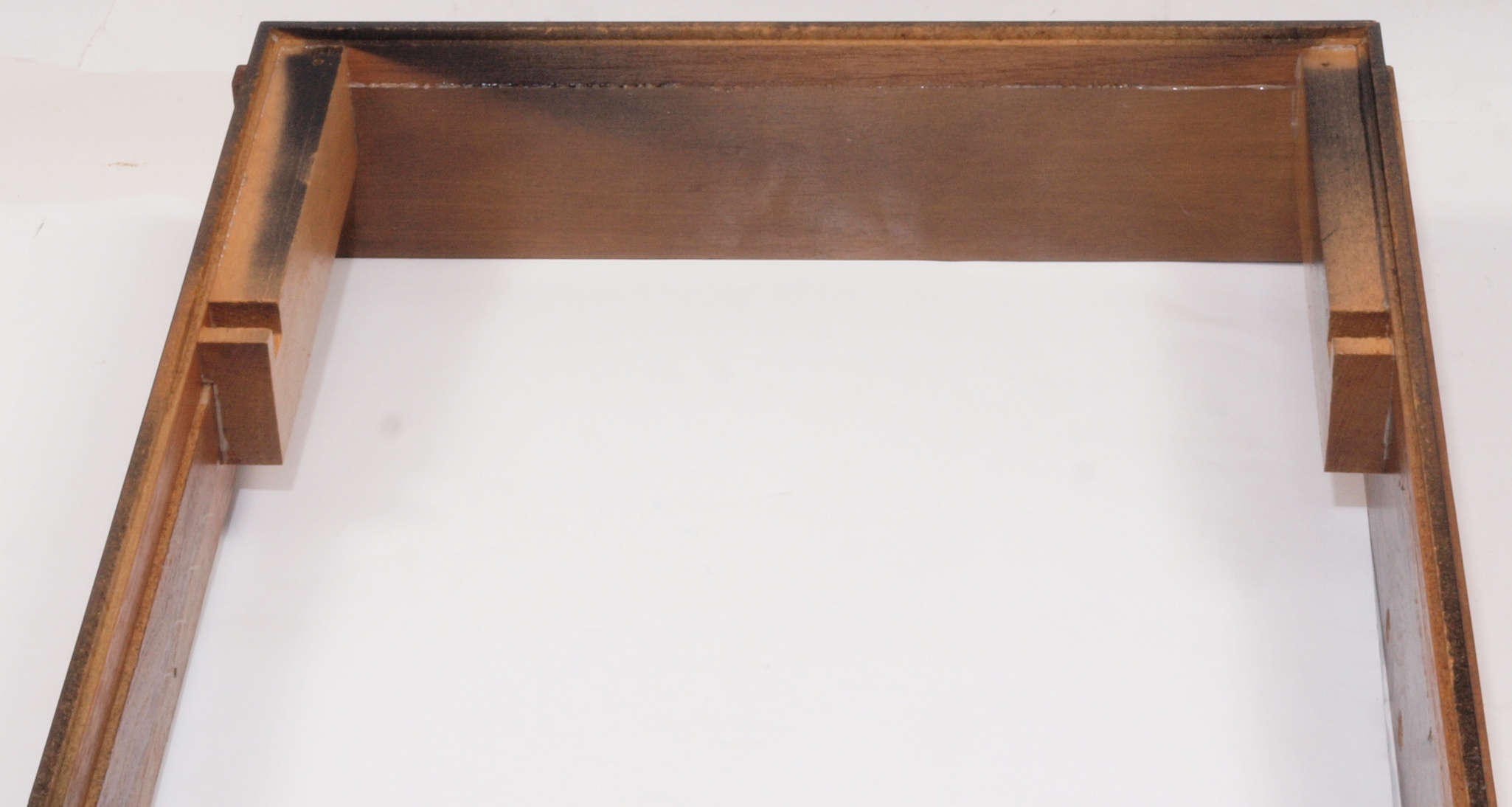

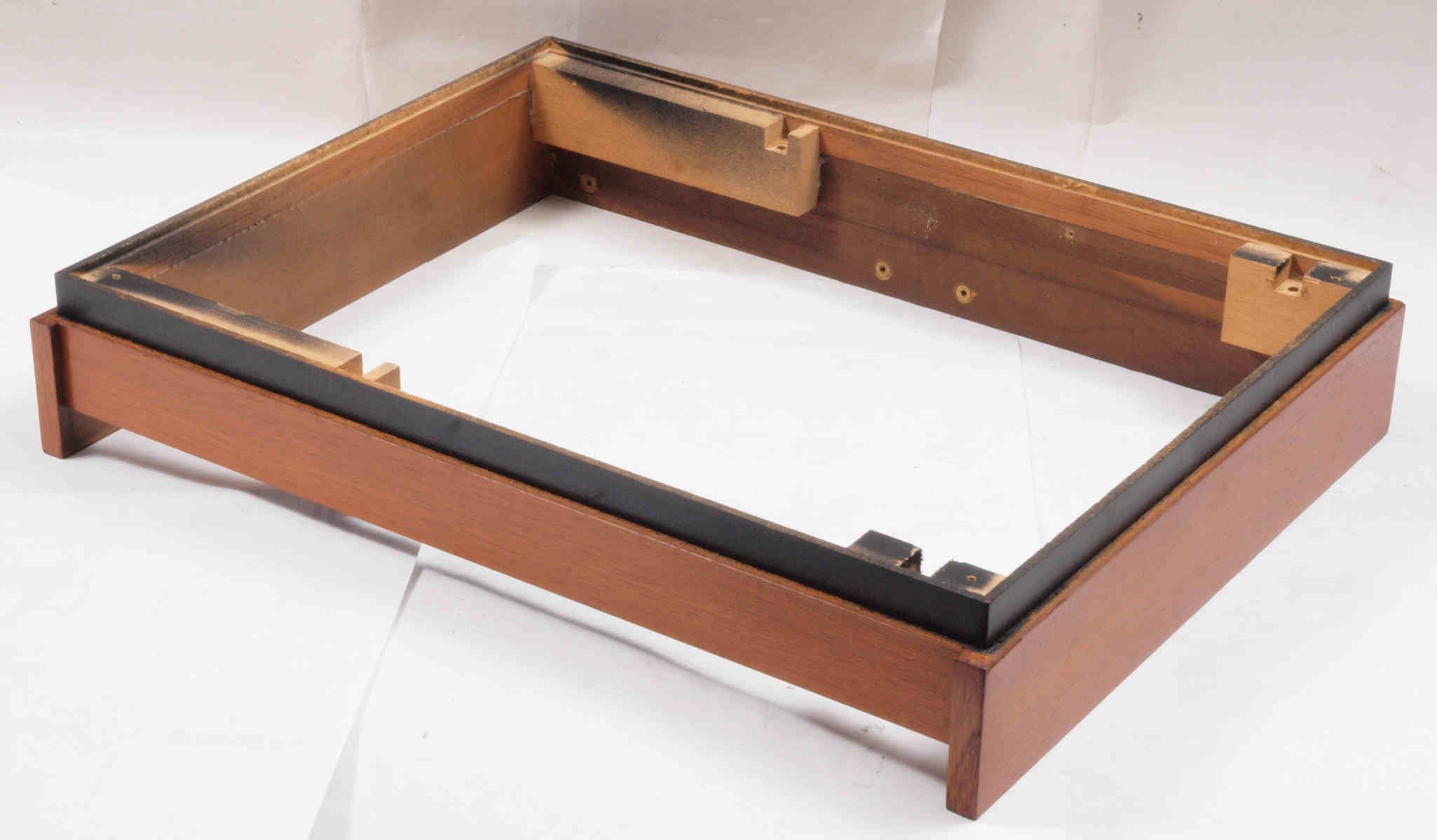

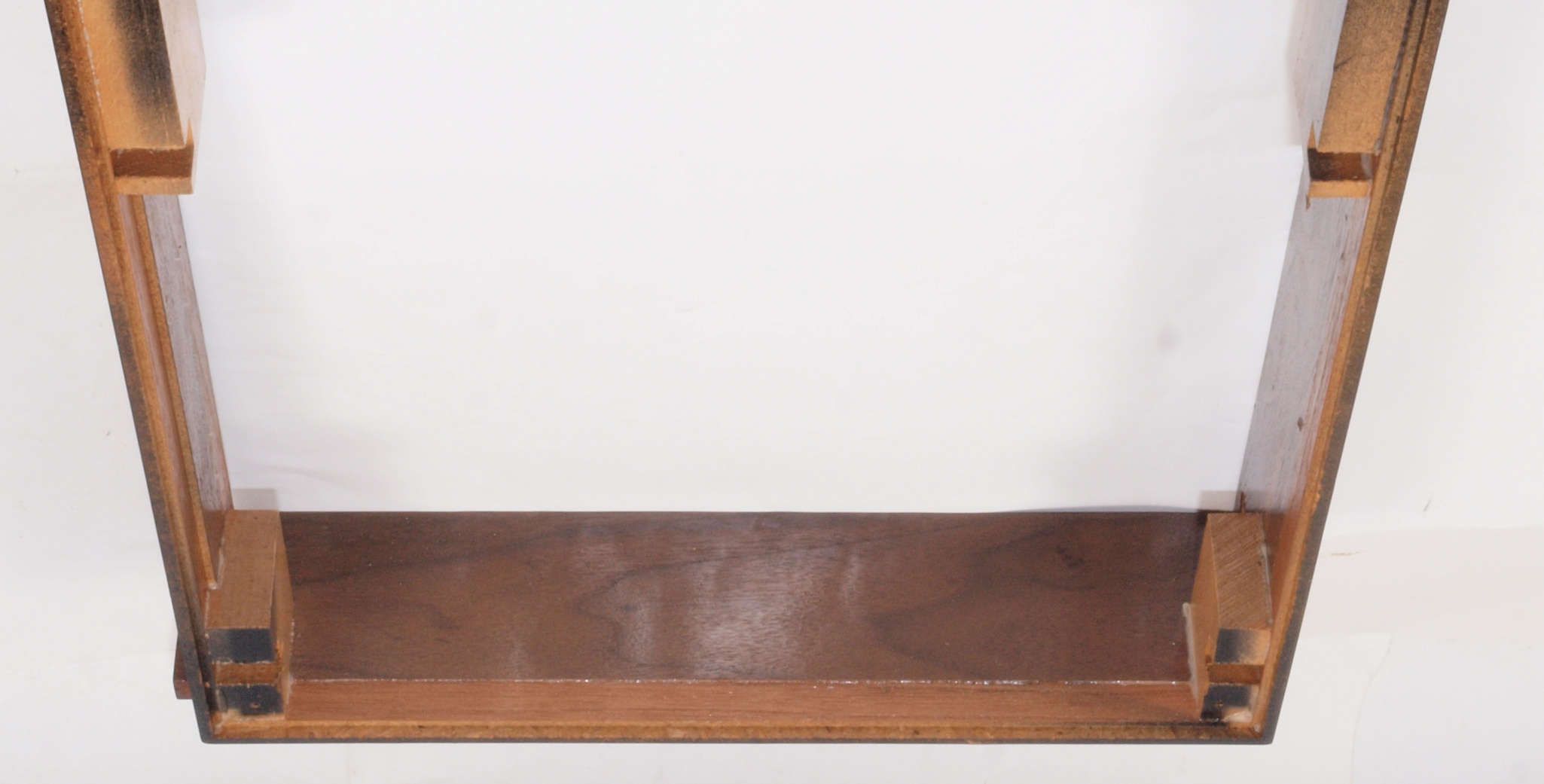

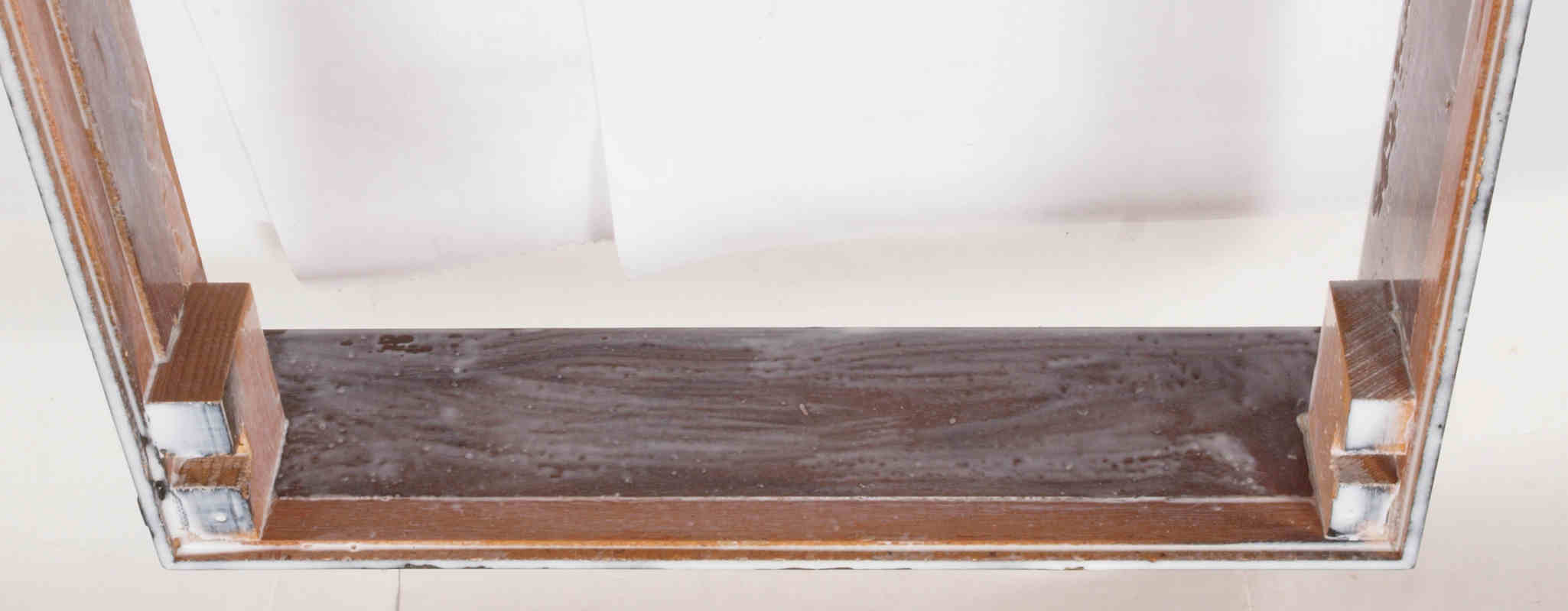

Ｄ２１．　修理前　下右側。

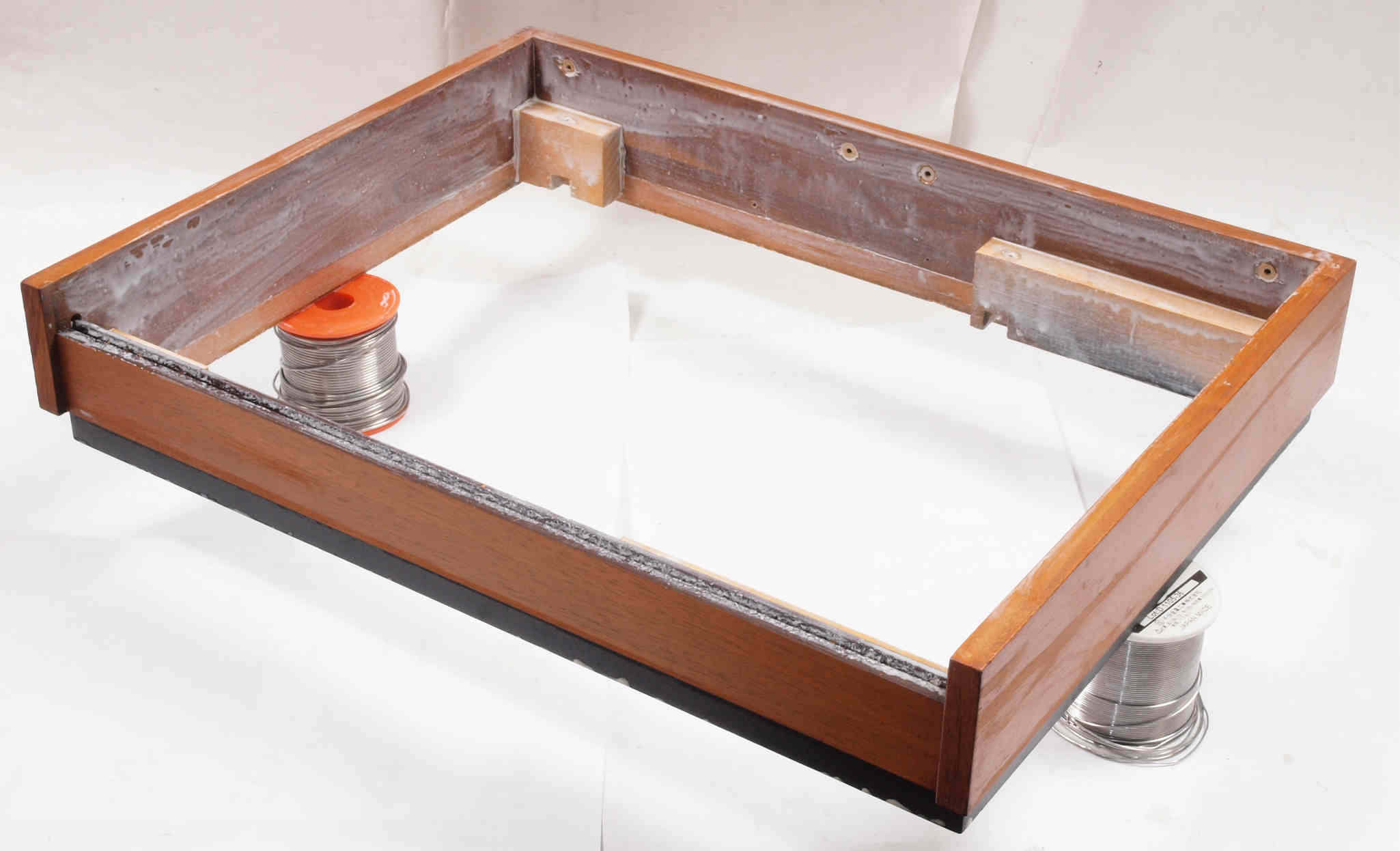

Ｄ２２．　修理中　下右側。ボンドを塗って固める。

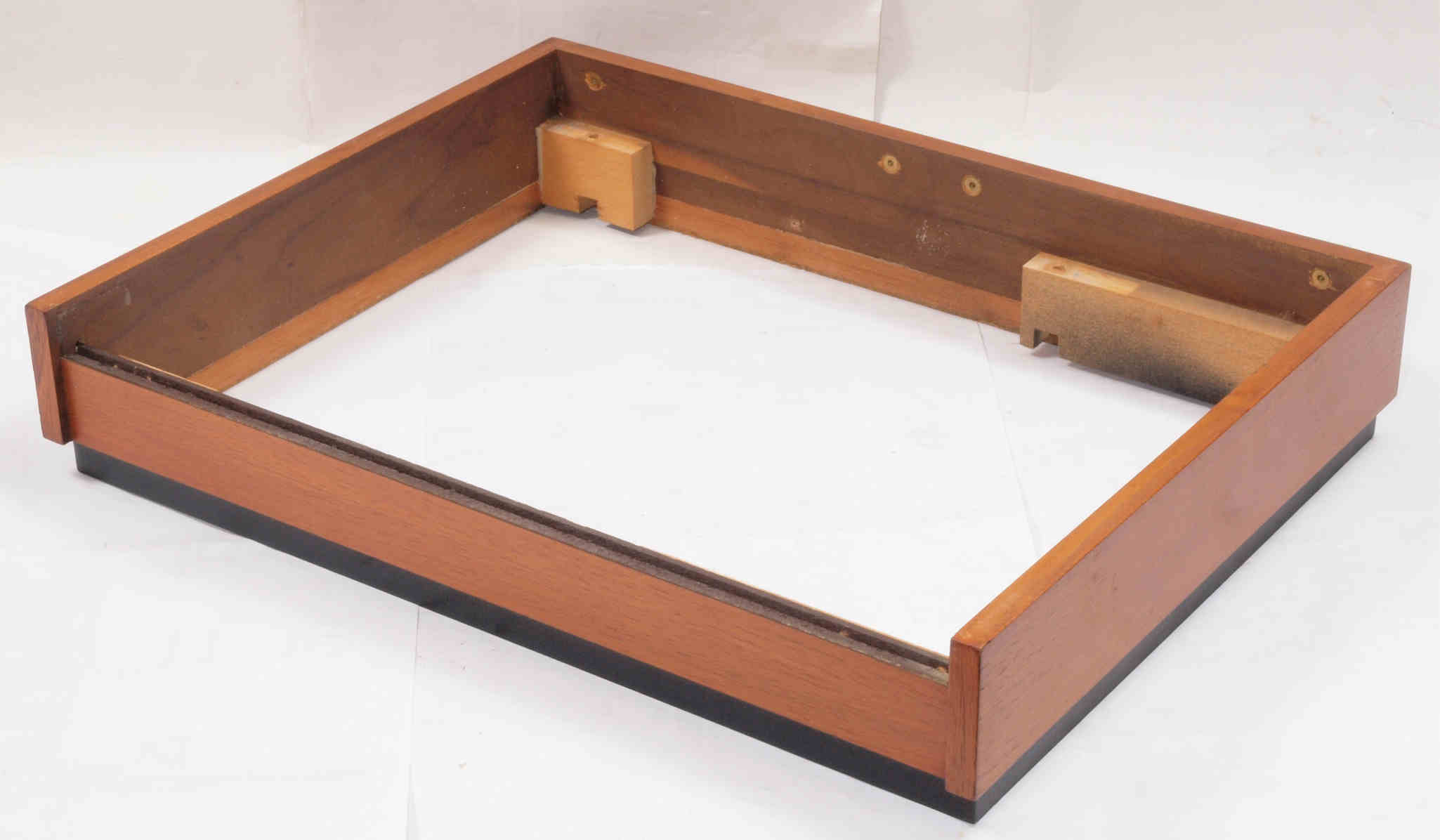

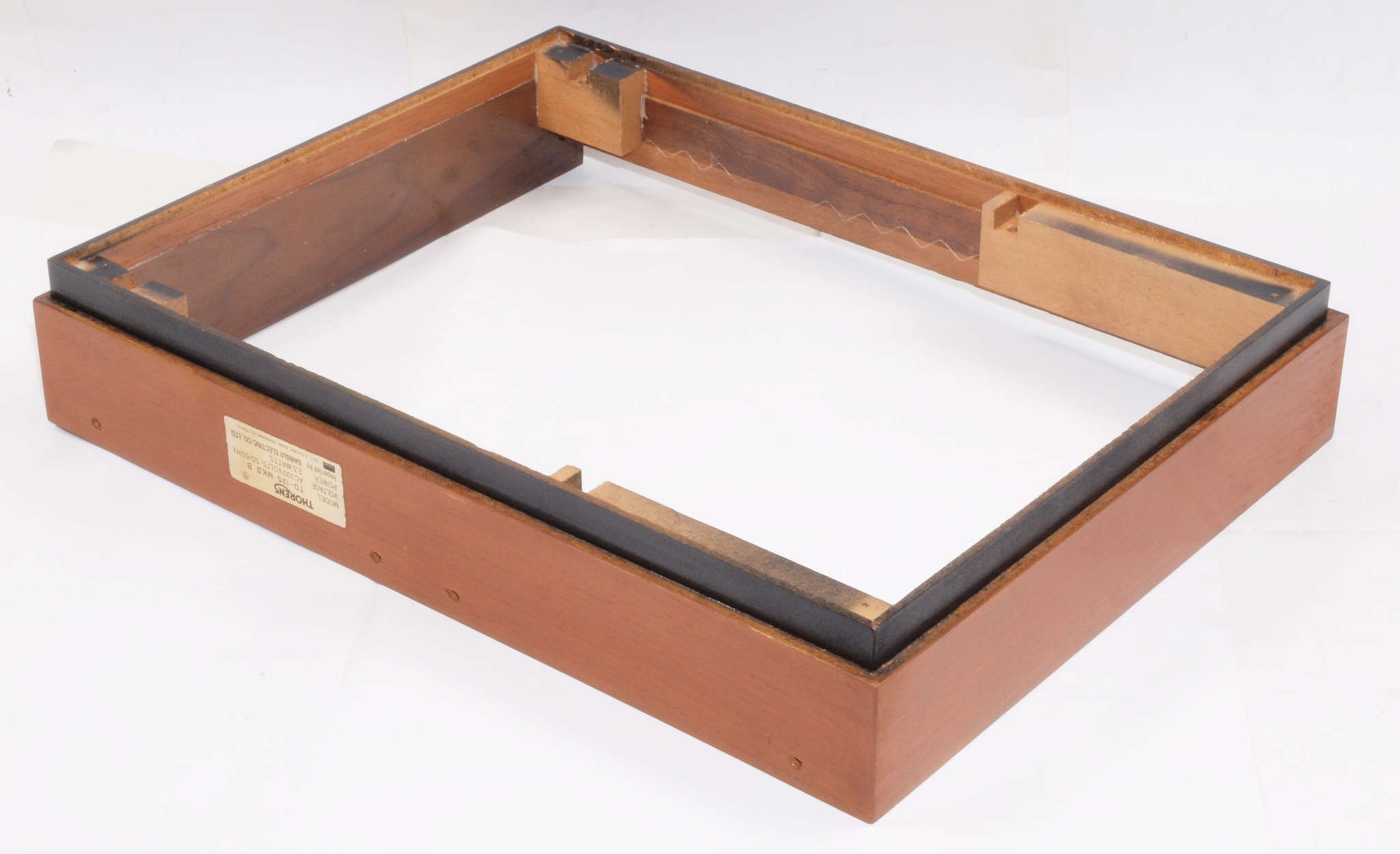

Ｄ２３．　修理後　下右側。　更に透明ラッカーを吹く。

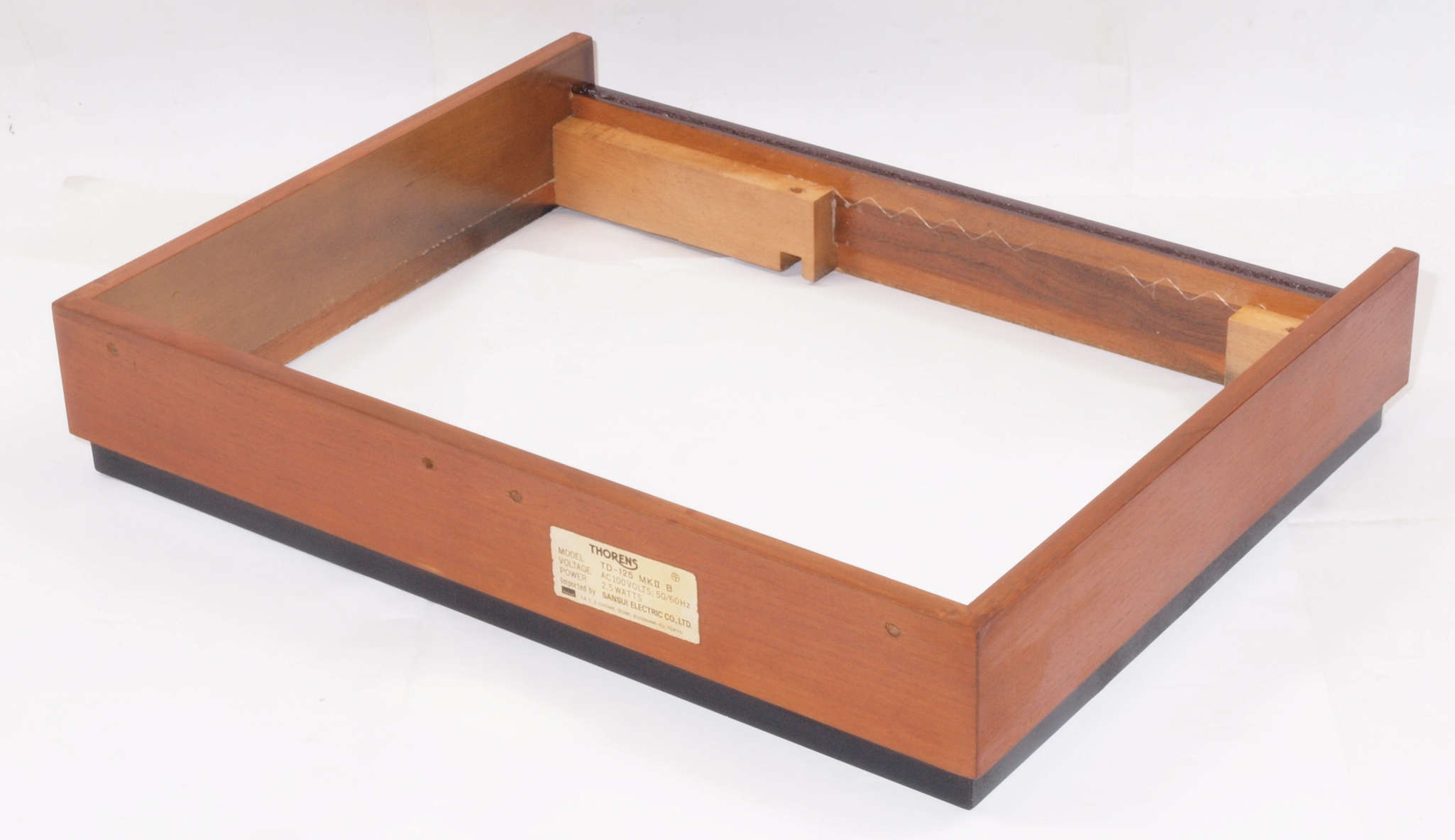

Ｄ２４．　修理前　下左側。

Ｄ２５．　修理中　下左側。ボンドを塗って固める。

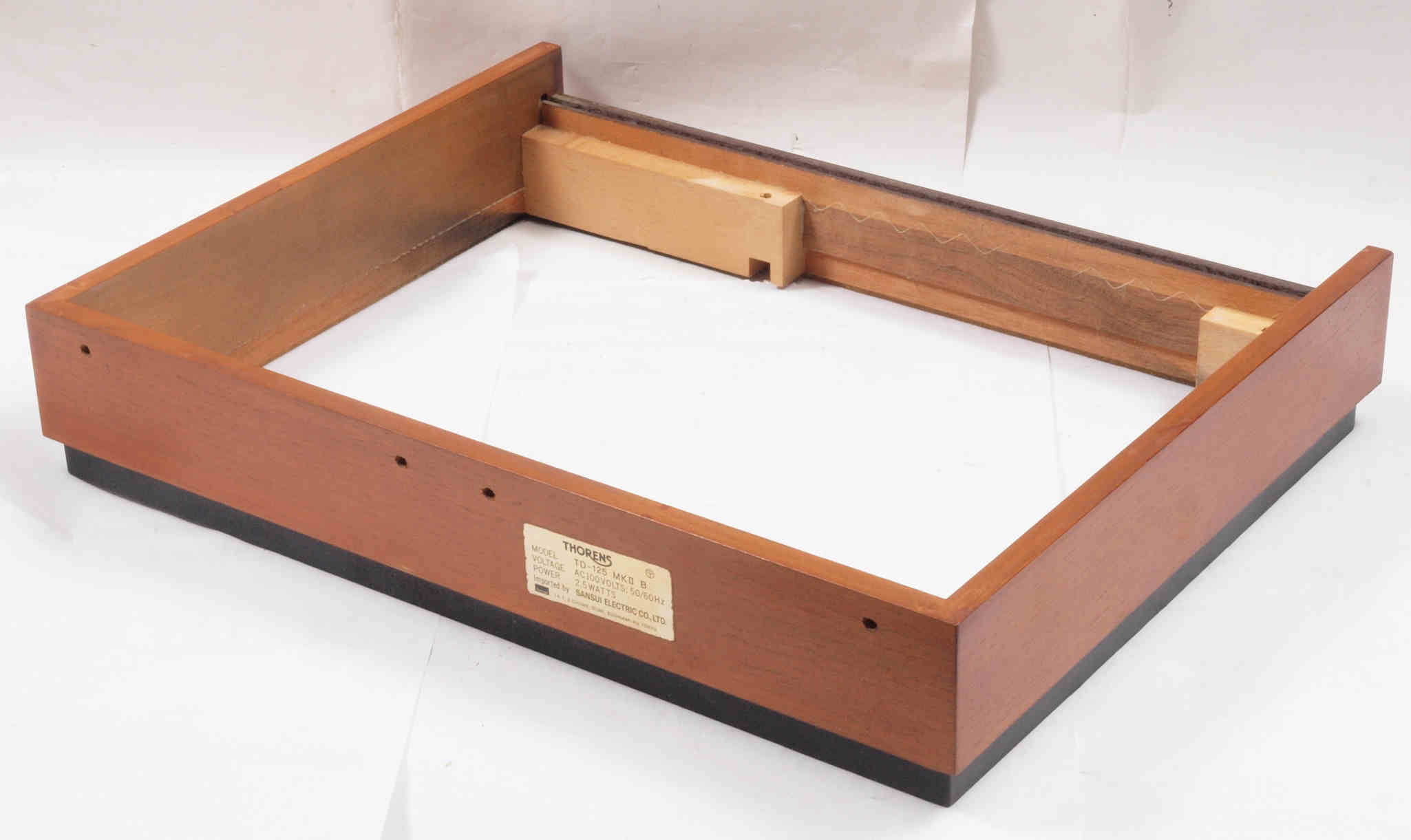

Ｄ２６．　修理後　下左側。　更に透明ラッカーを吹く。

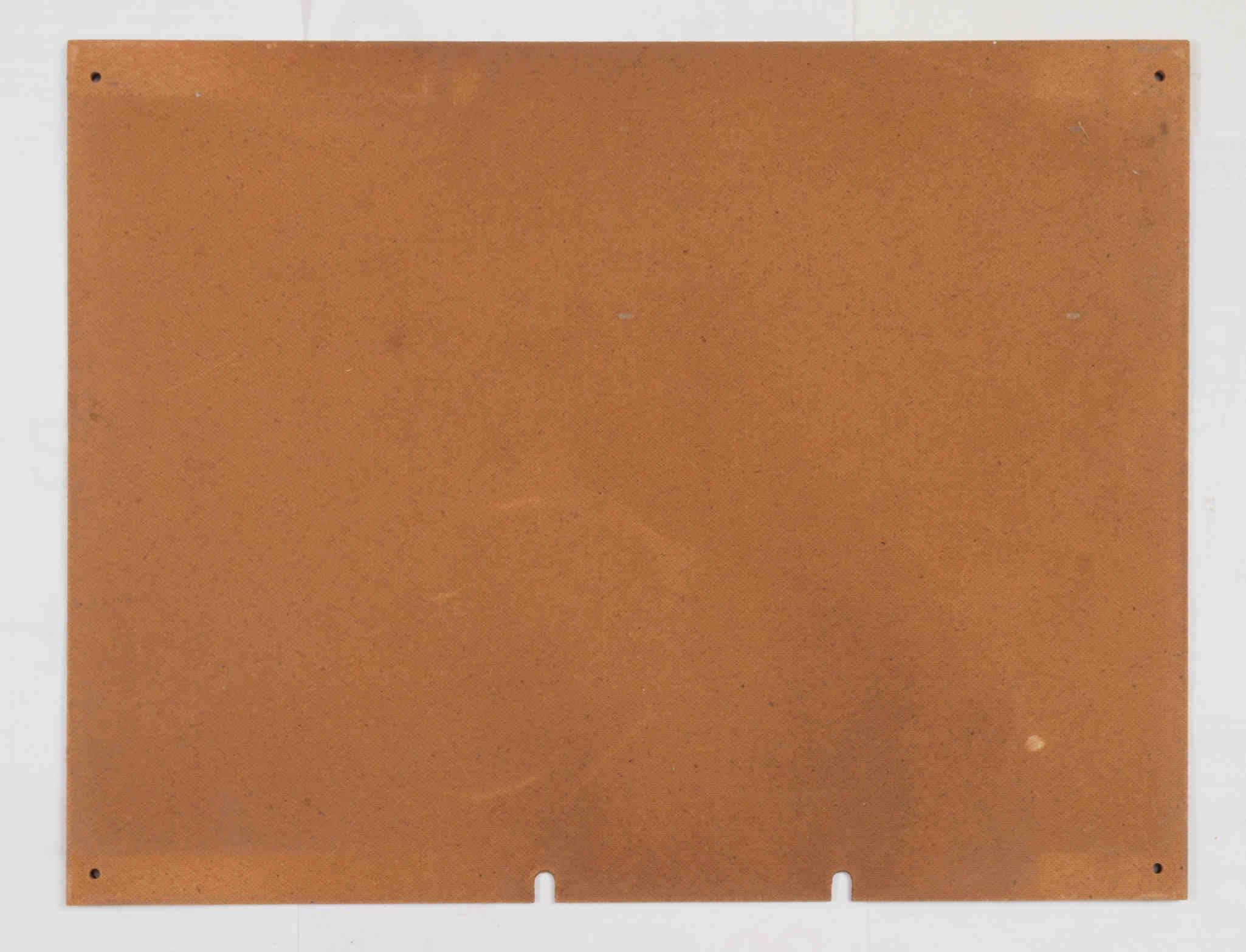

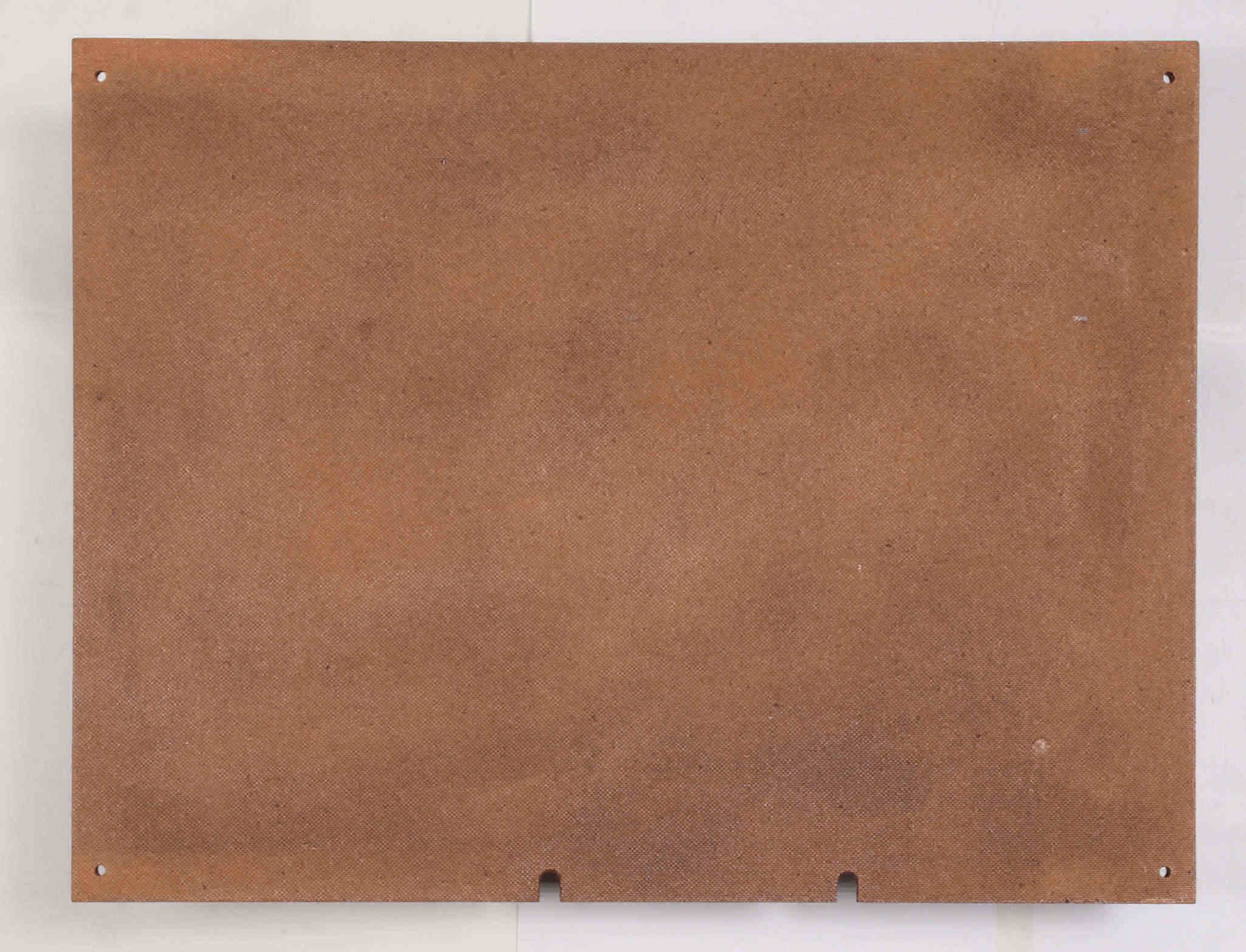

Ｄ３１．　修理前　ターンテーブル底板表側。パルプ（紙）を圧縮成形した物で湿度に弱い。

Ｄ３２．　修理後　ターンテーブル底板表側。透明ラッカーを吹く。

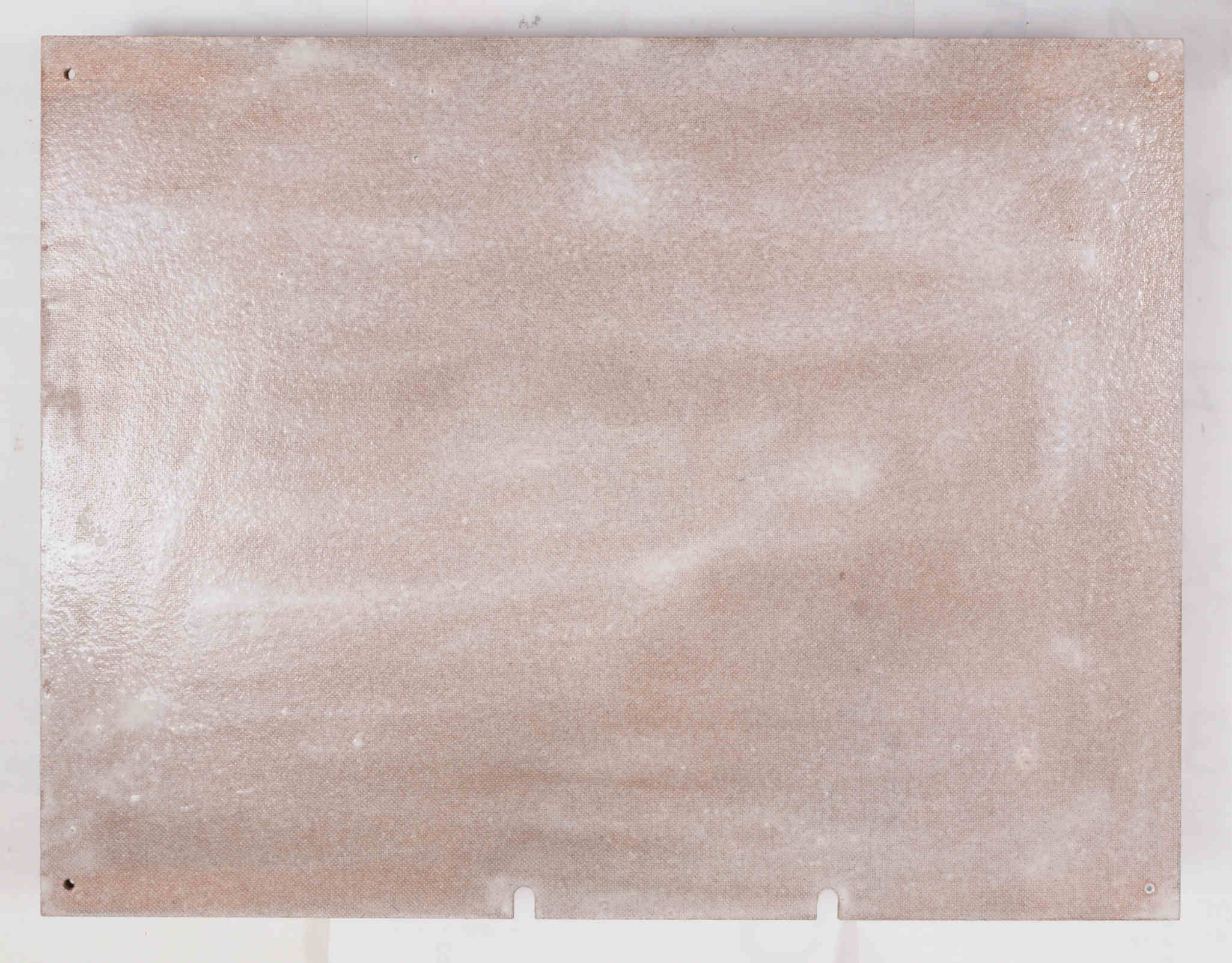

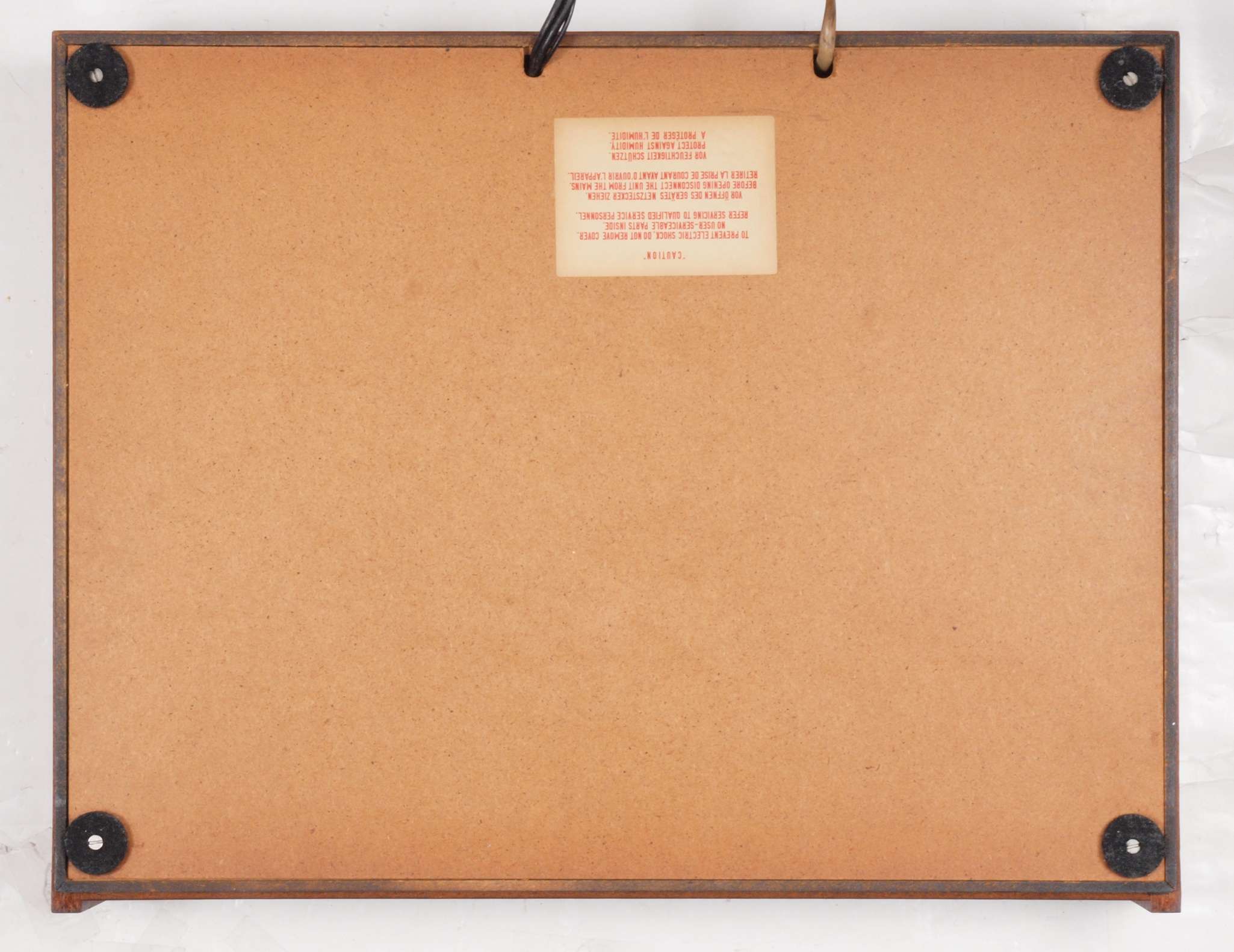

Ｄ３３．　修理前　ターンテーブル底板裏側

Ｄ３４．　修理中　ターンテーブル底板裏側。ボンドを塗って固める。

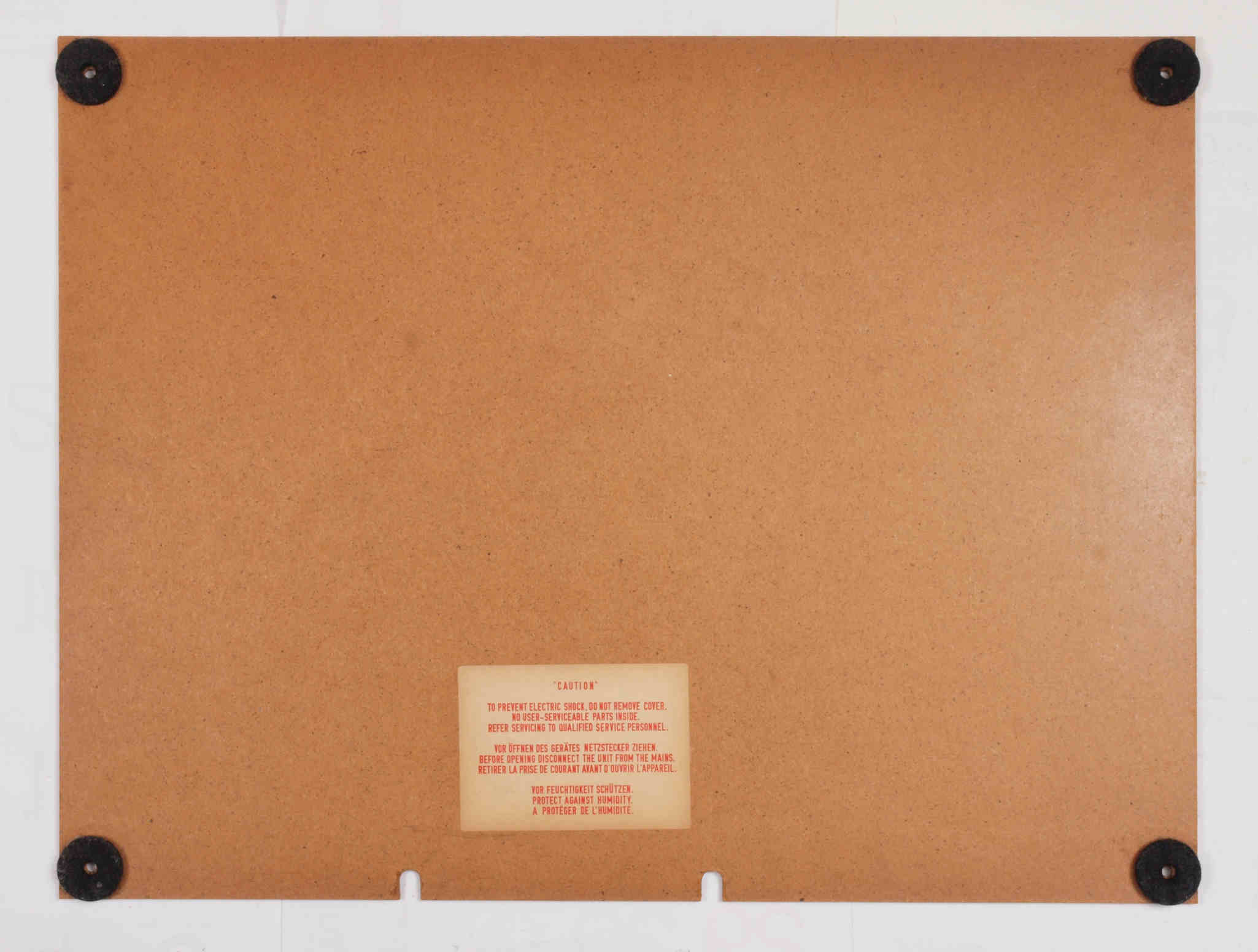

Ｄ３５．　修理後　ターンテーブル底板裏側。さらに、塗装する。

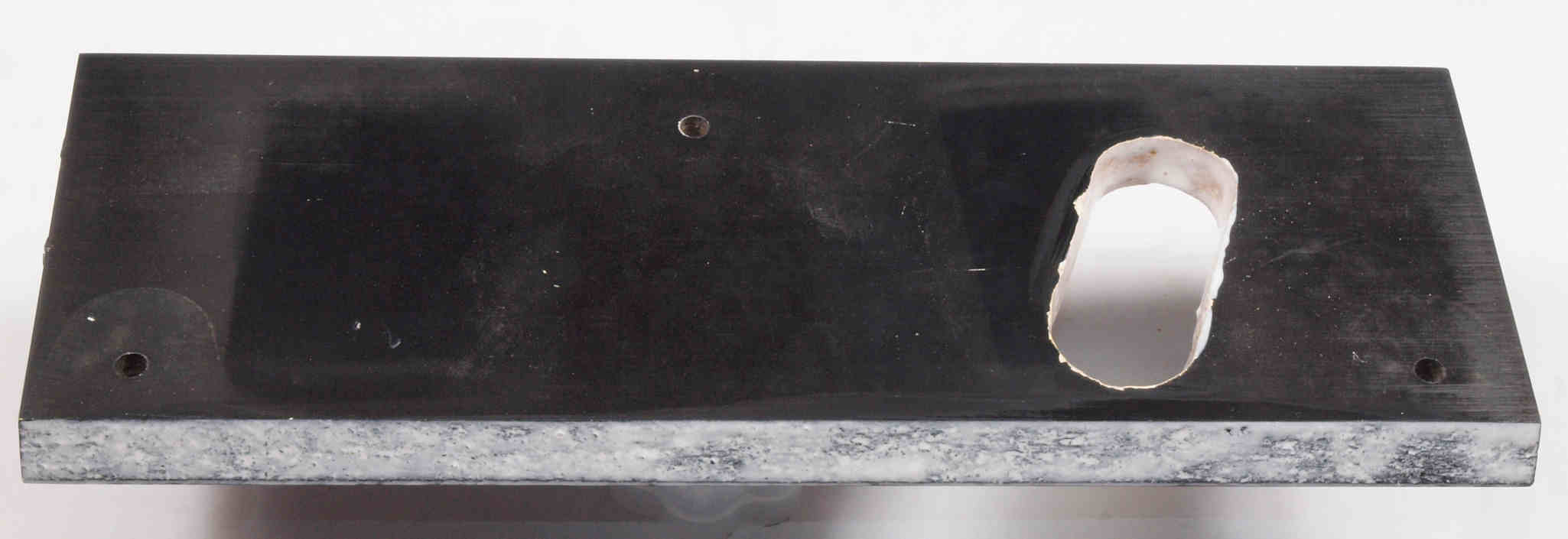

Ｄ４１．　修理前　アーム取付台裏。

Ｄ４２．　修理中　アーム取付台裏。ボンドを塗って固める。

Ｄ４３．　修理後　アーム取付台裏。さらに、塗装する。

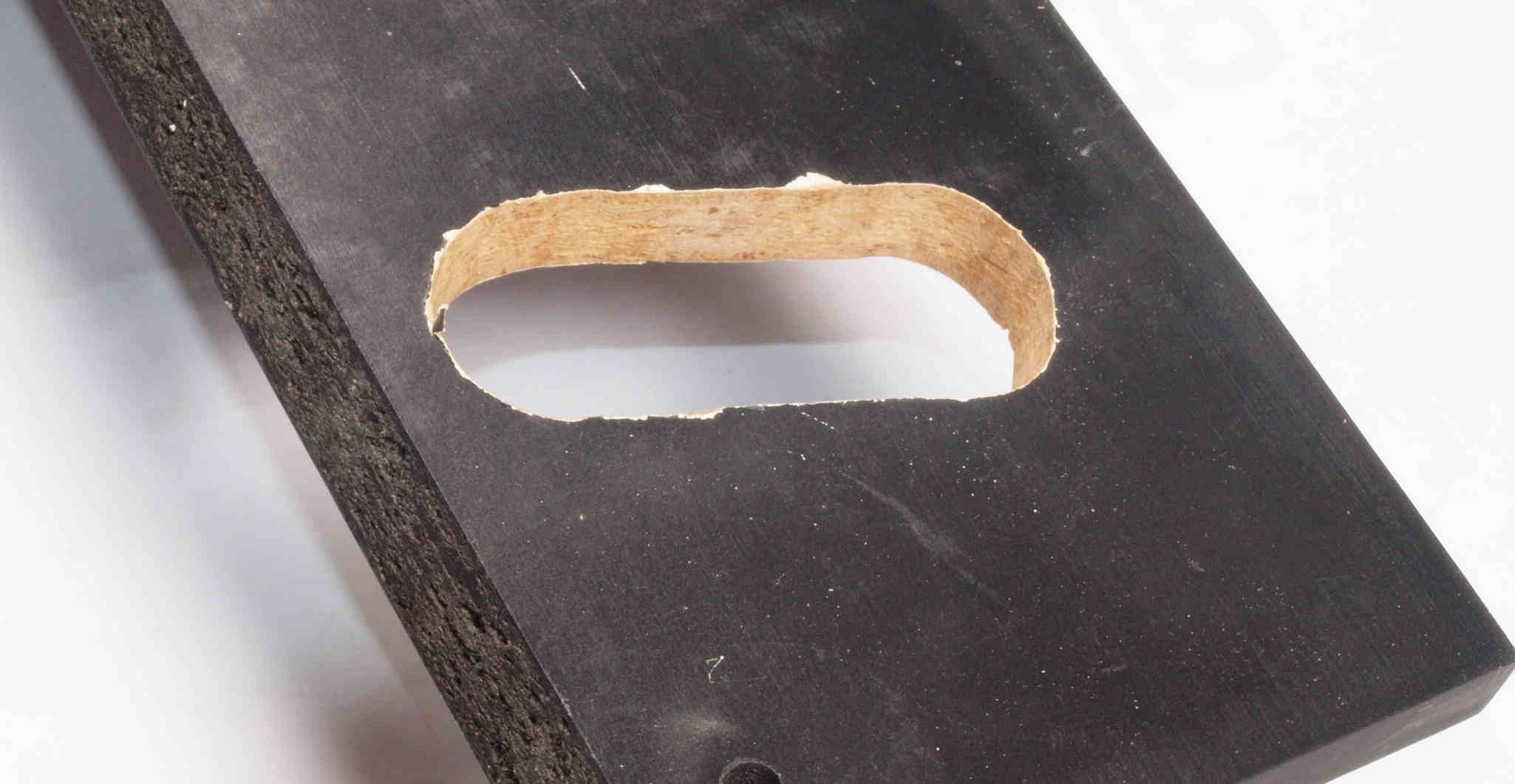

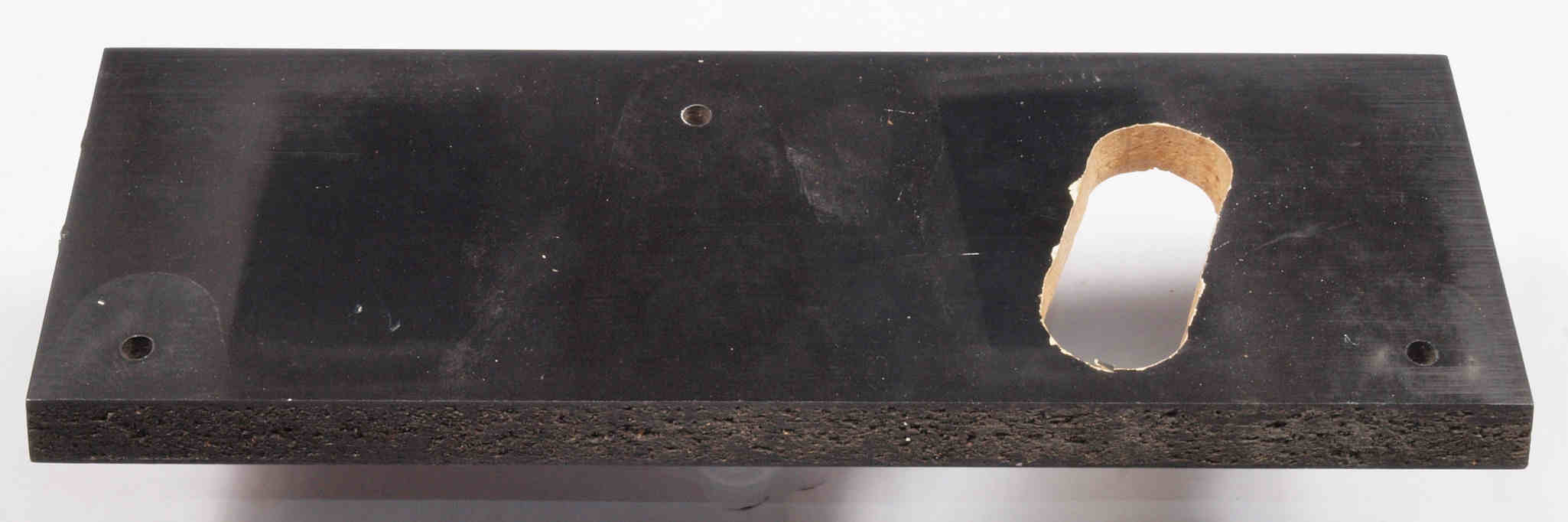

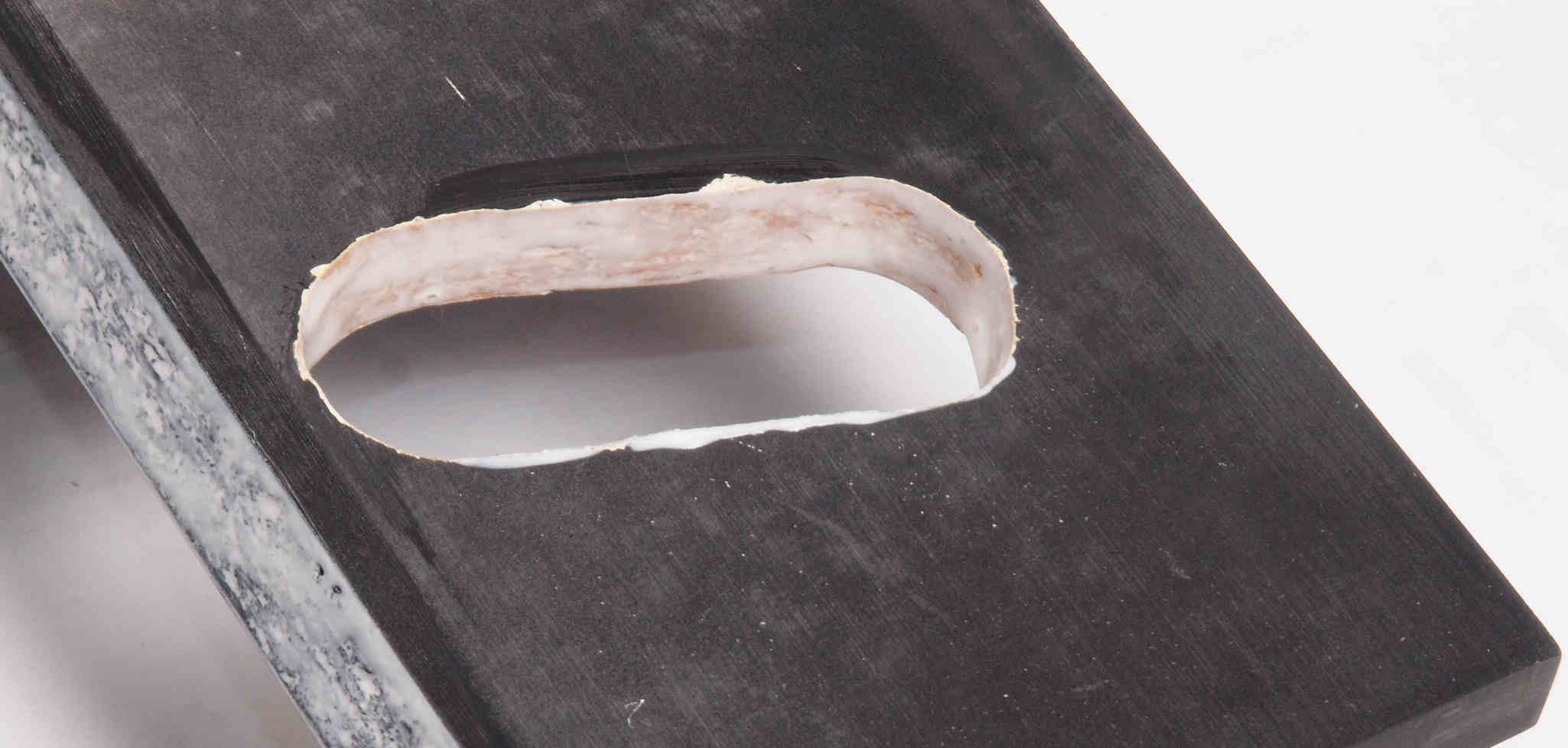

Ｄ４４．　修理前　アーム取穴。

Ｄ４５．　修理前　アーム取穴。ボンドを塗って固める。

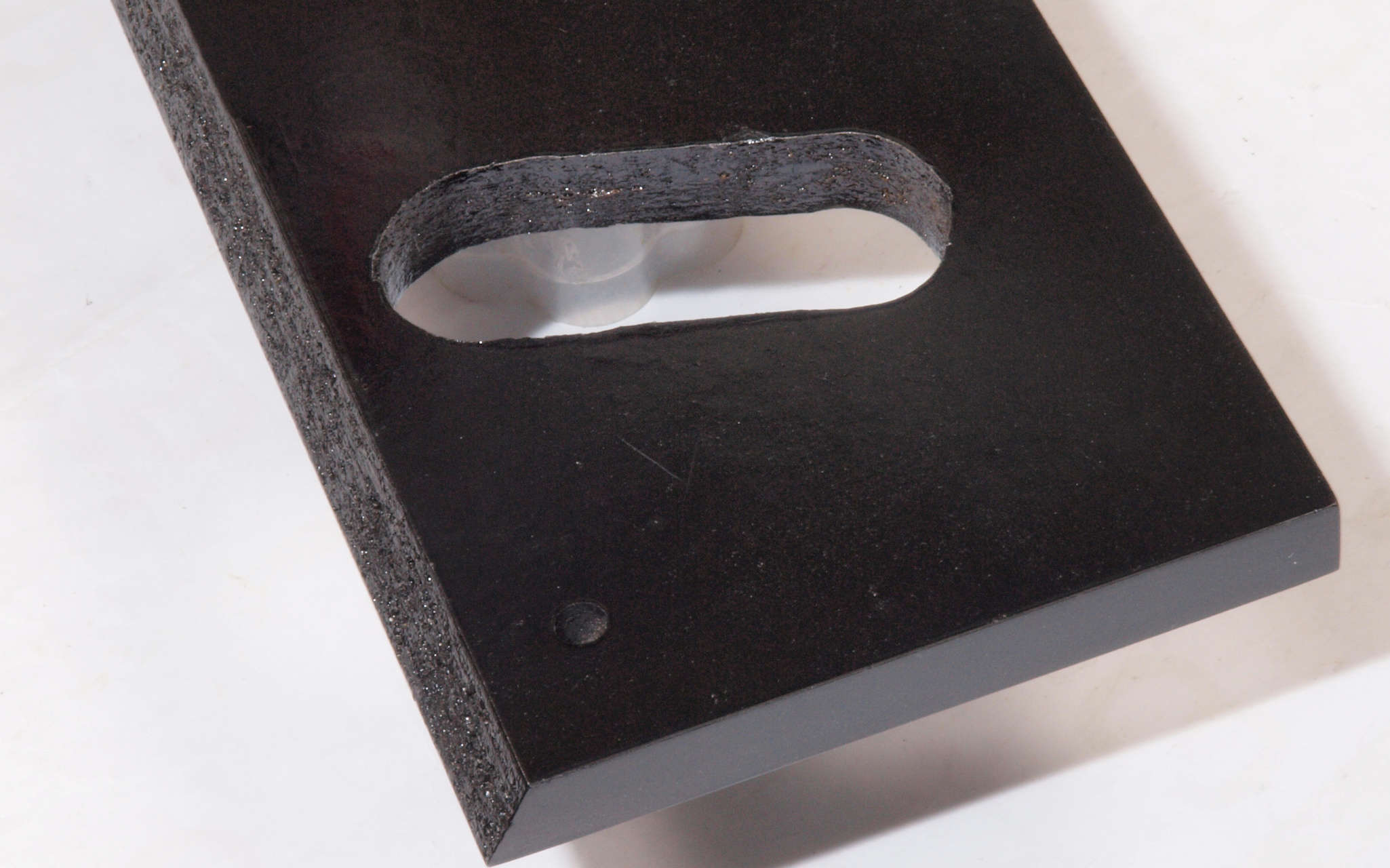

Ｄ４６．　修理前　アーム取穴。さらに、塗装する。

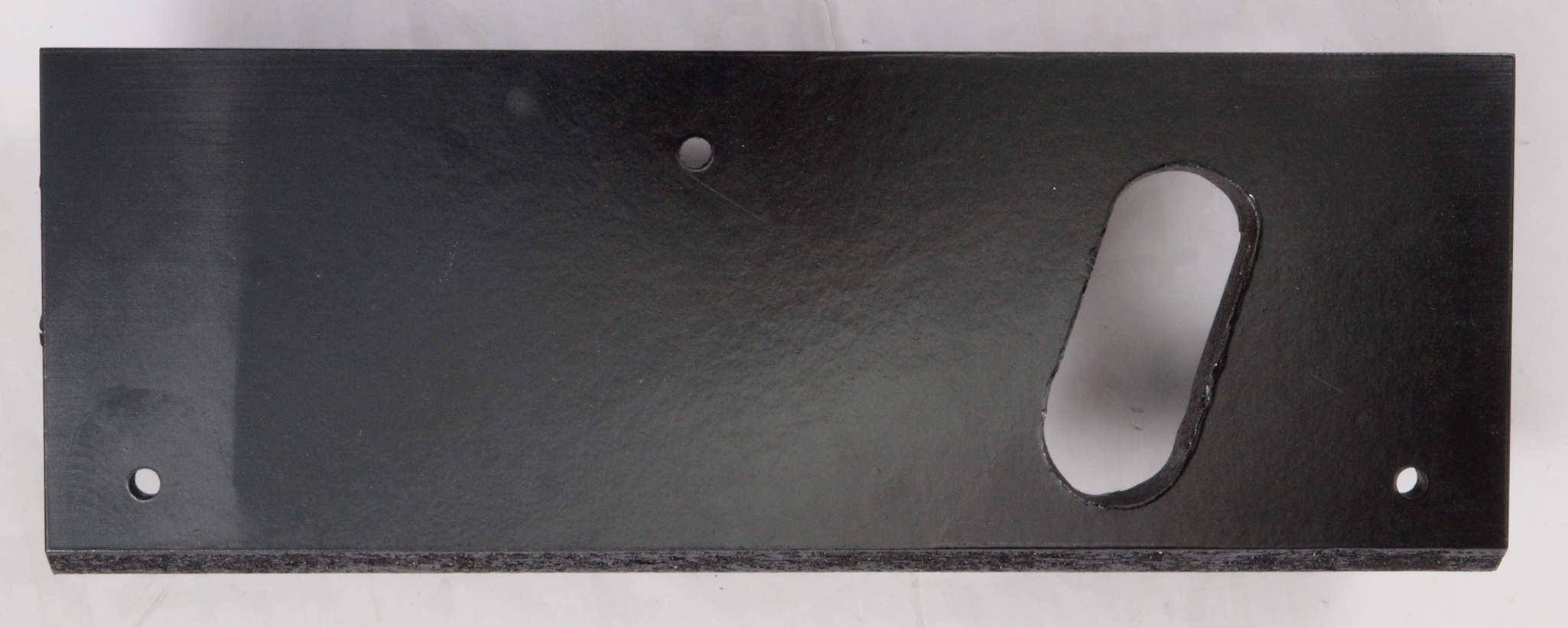

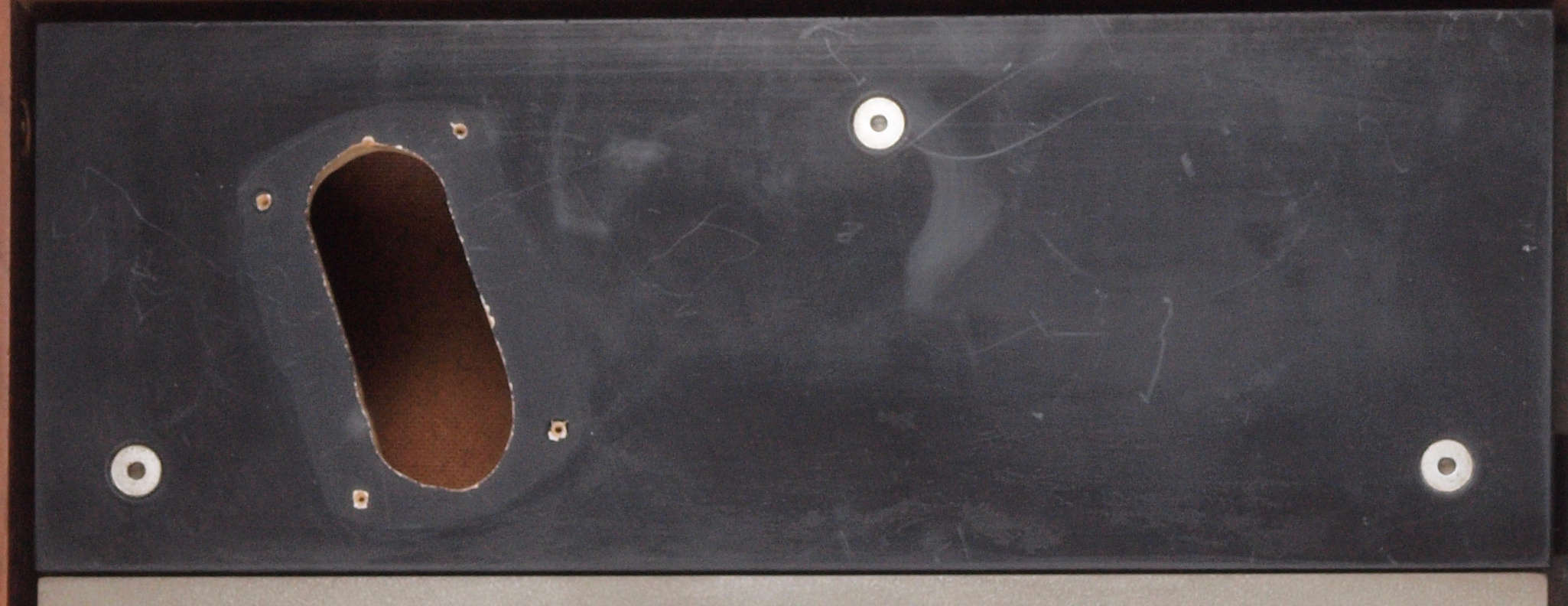

Ｄ５１．　修理前　アーム取付台表。

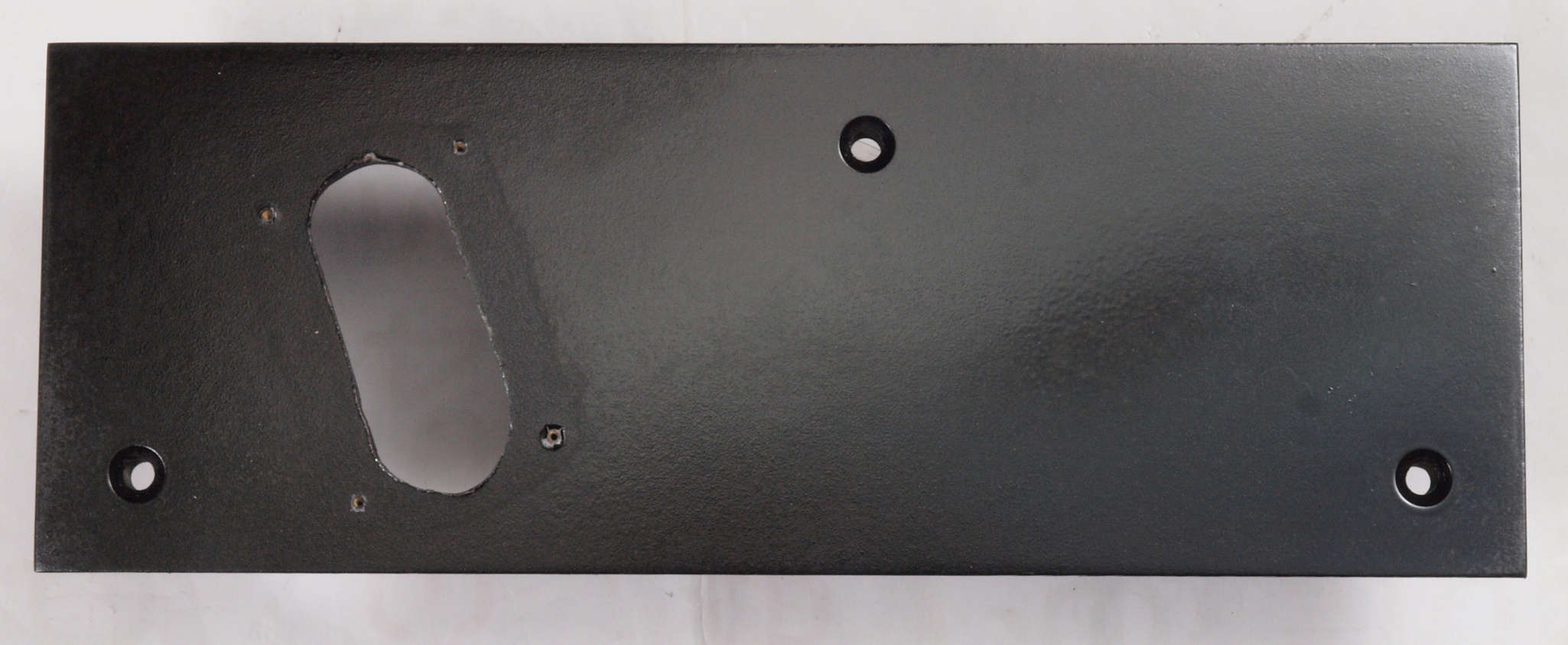

Ｄ５２．　修理後　アーム取付台表。　塗装する。

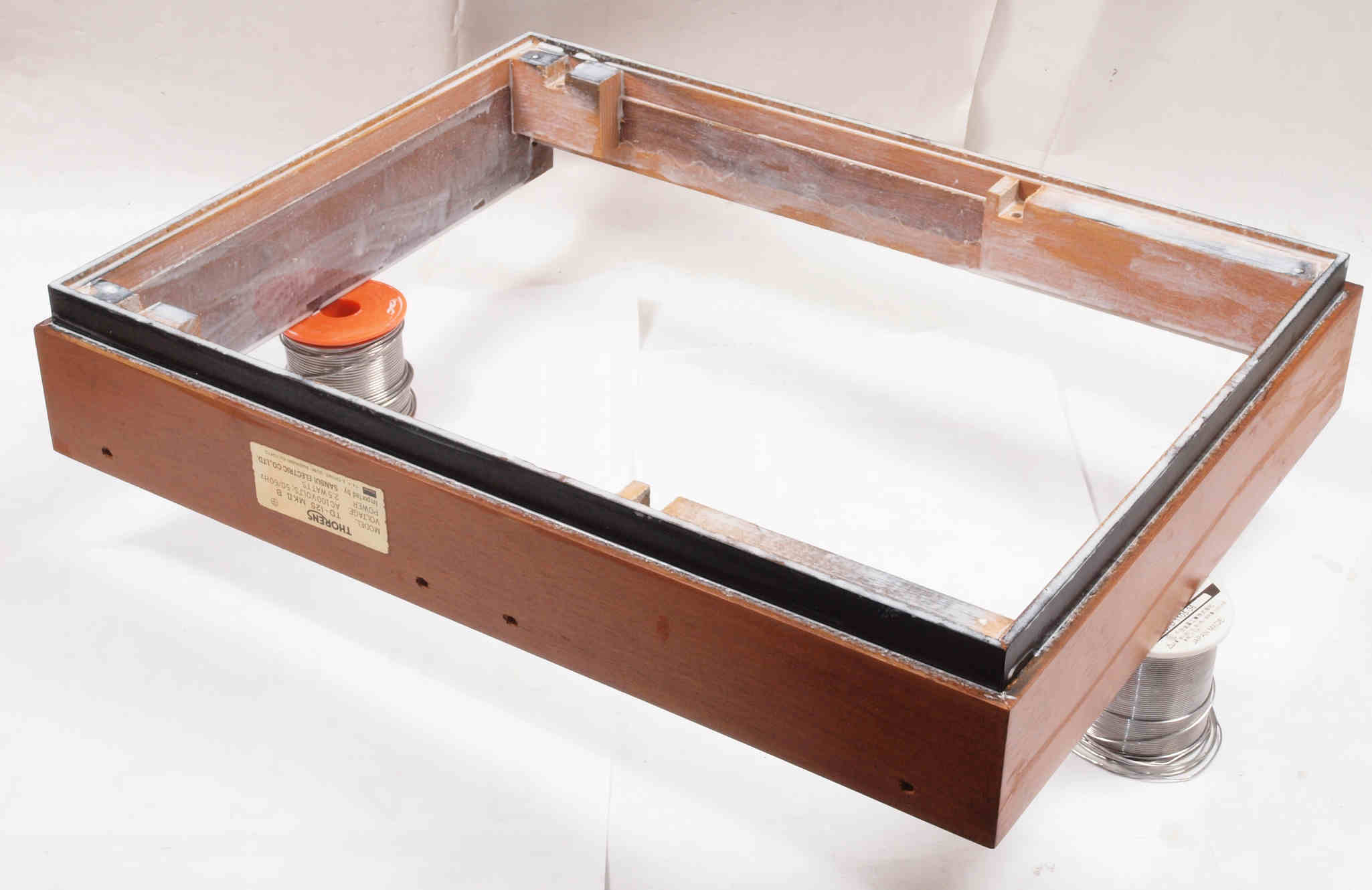

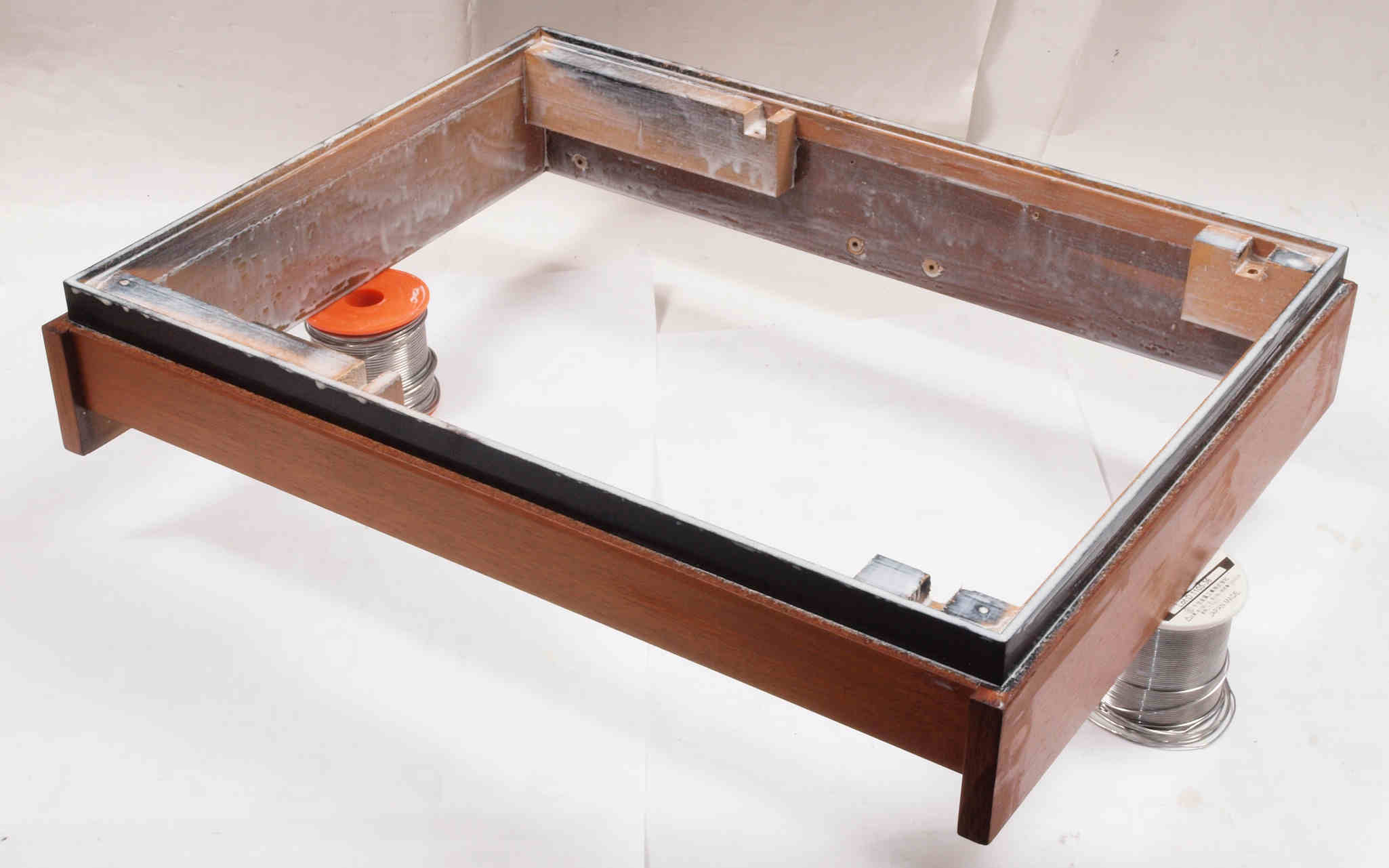

Ｄ６１．　修理中　反りに注意しながら、天日で乾燥させる。 　　　　　　　　　　　　　　　　　　　　　　　　右側は、　同時修理ＳＱ−３８ＦＤ．　９台目

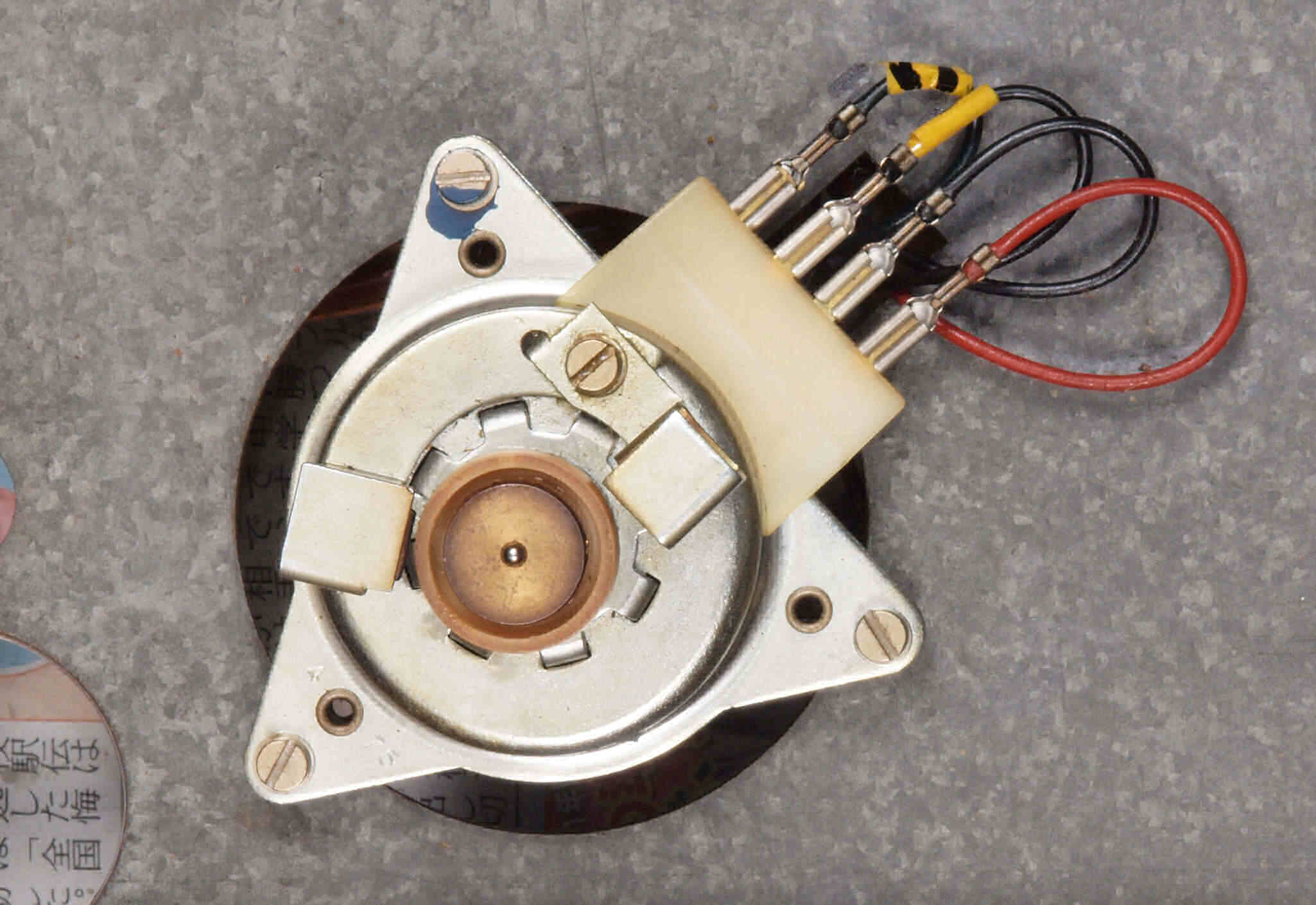

Ｍ．　モータ部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１．　修理中、　モーター取り出し。

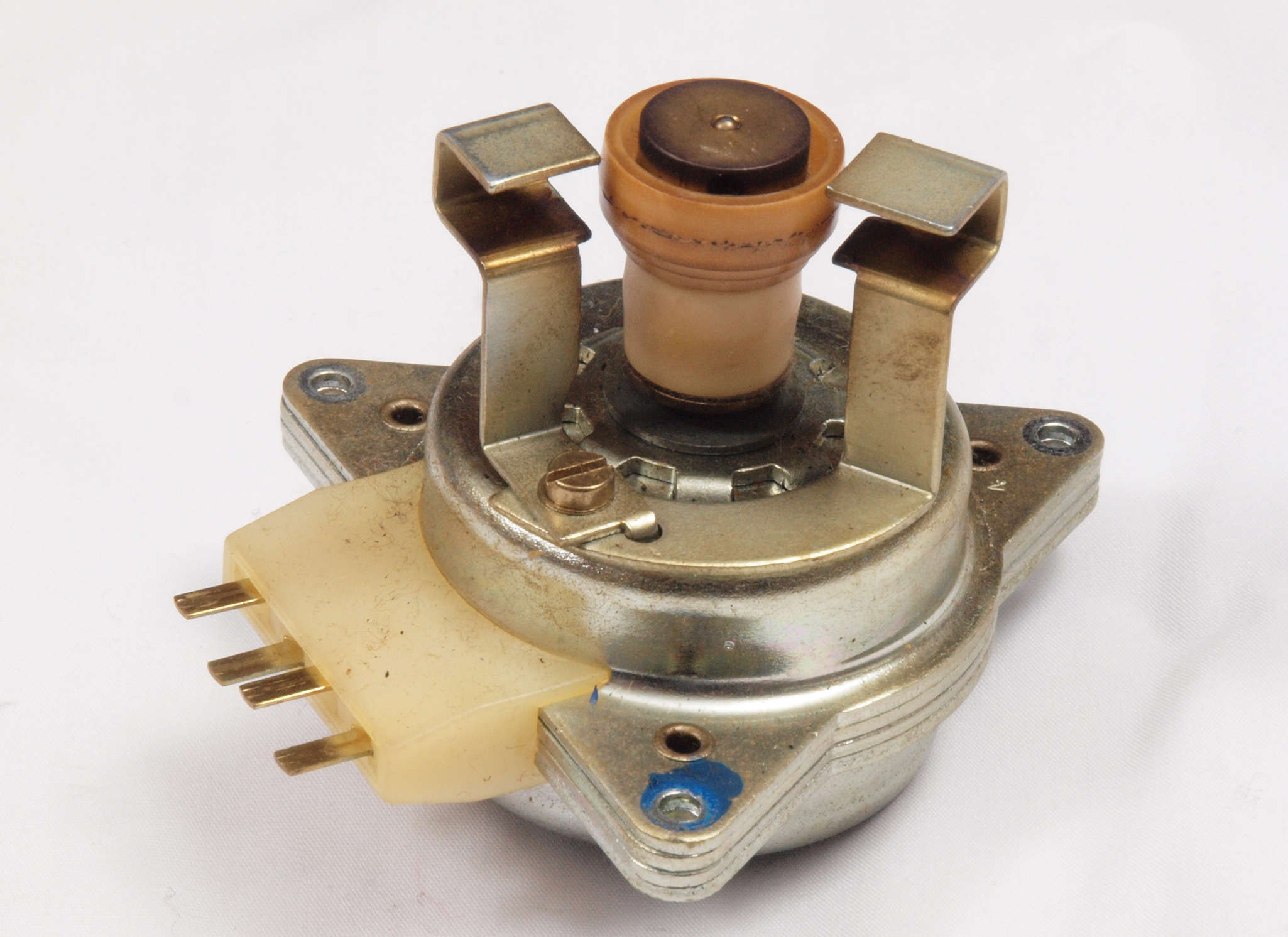

Ｍ２．　修理後　モーター取り出し。　清掃＆注油する。

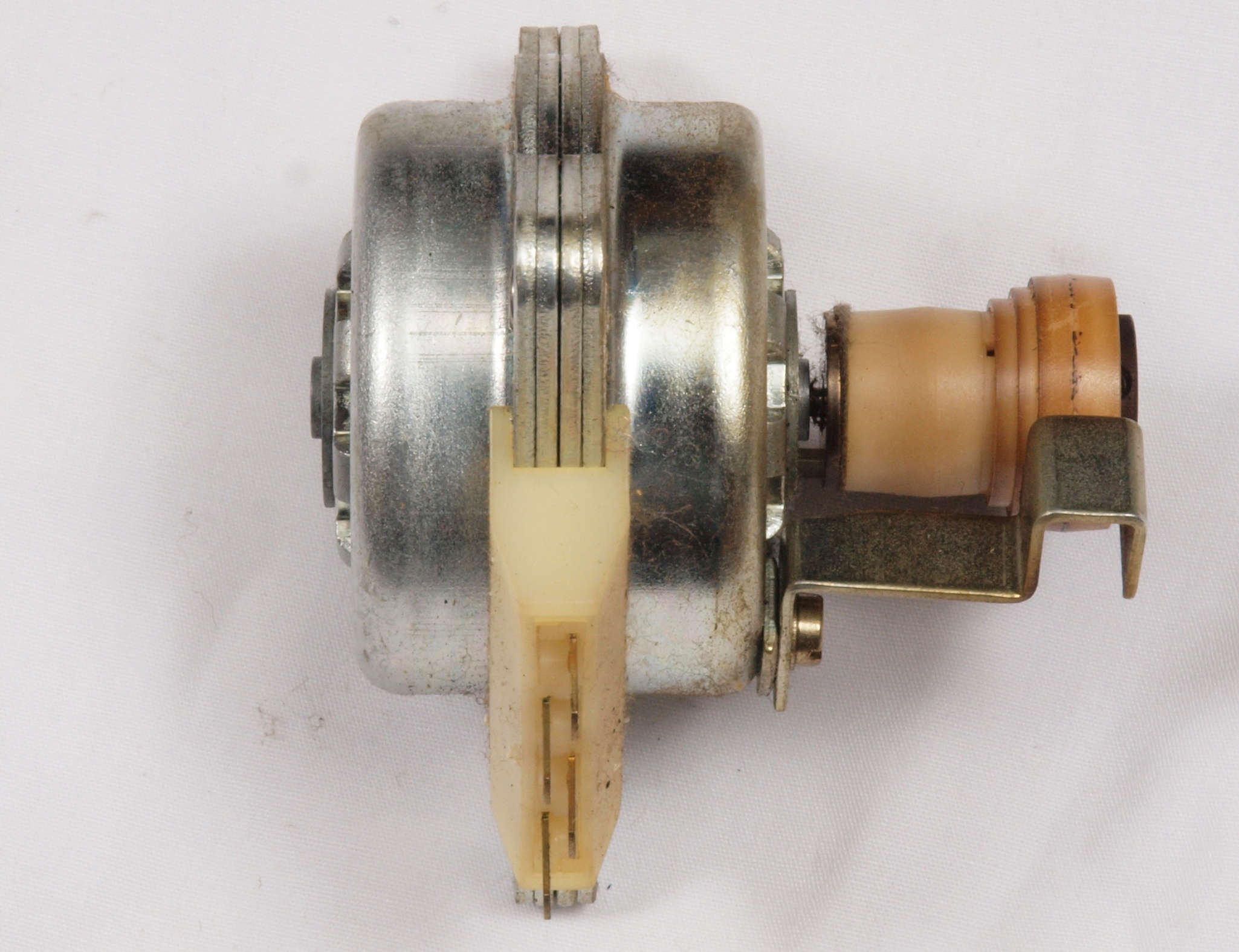

Ｍ３．　修理後　モーター取り出し、反対側。　清掃＆注油する。

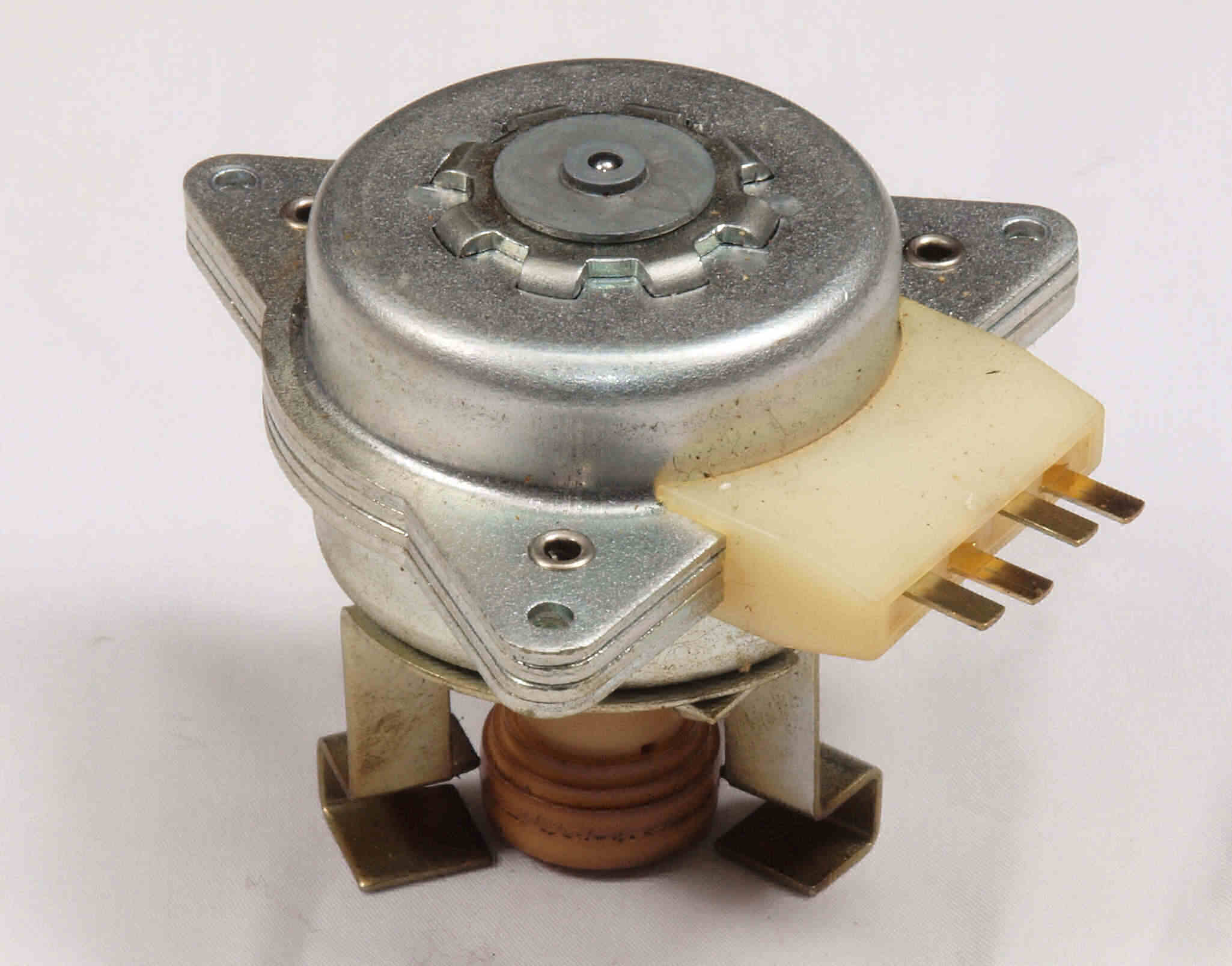

Ｍ４．　修理前　モーター。

Ｍ５．　修理前後　モーター。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　ユーザーの地域の６０Ｈｚ１００Vで調整中。　内蔵ストロボは６０Ｈｚ。

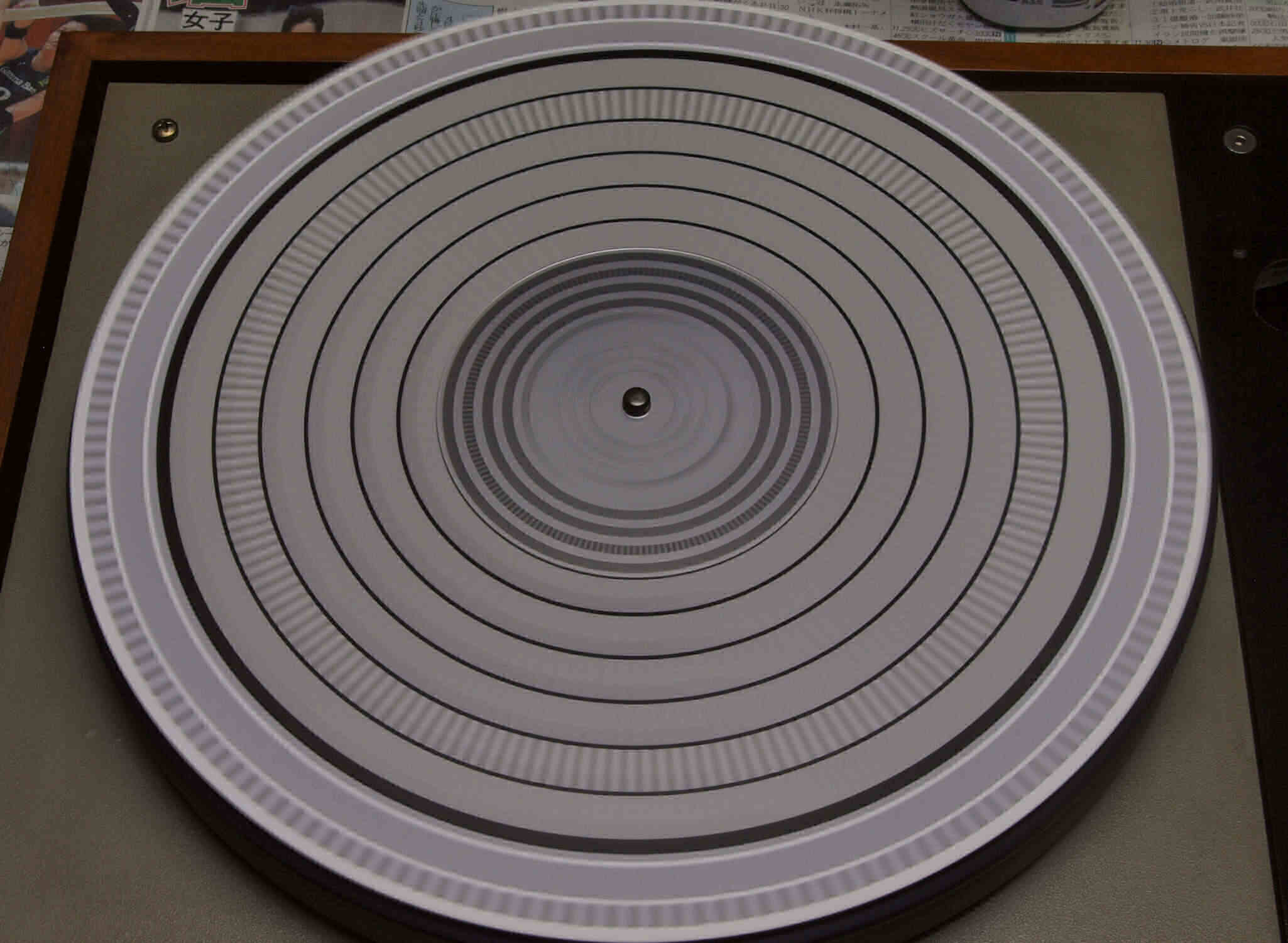

Ｅ１．　測定・調整中　３３回転。

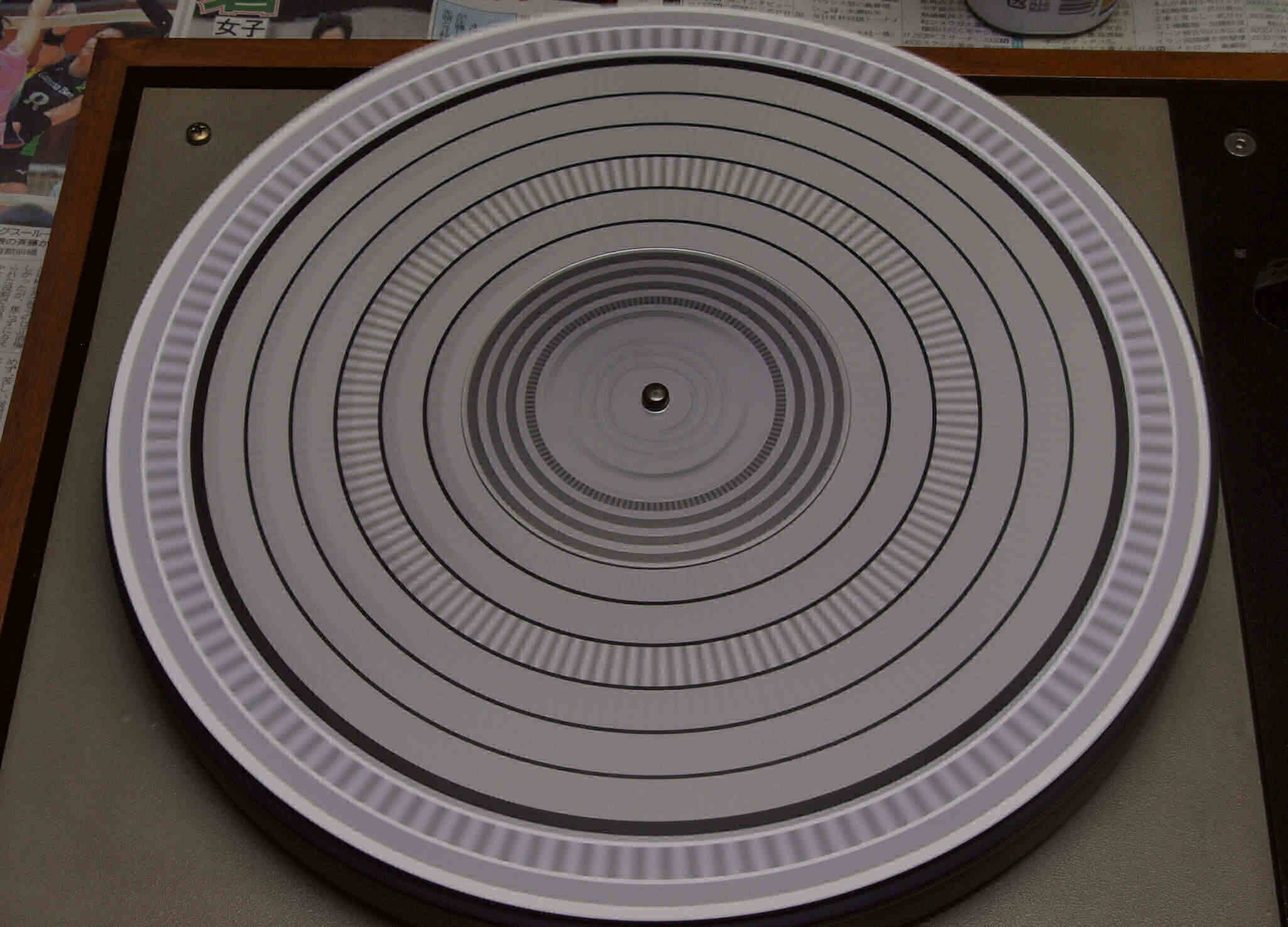

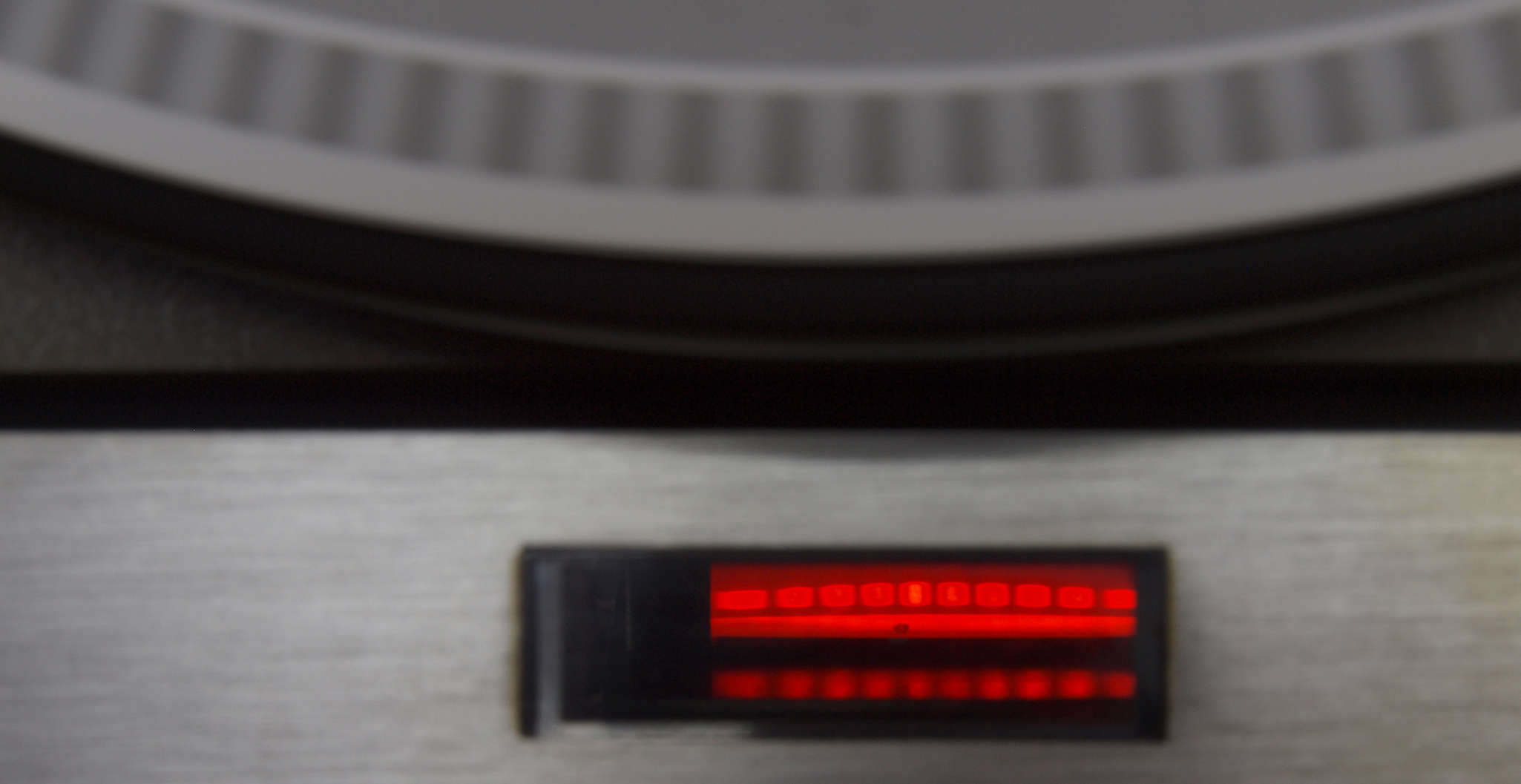

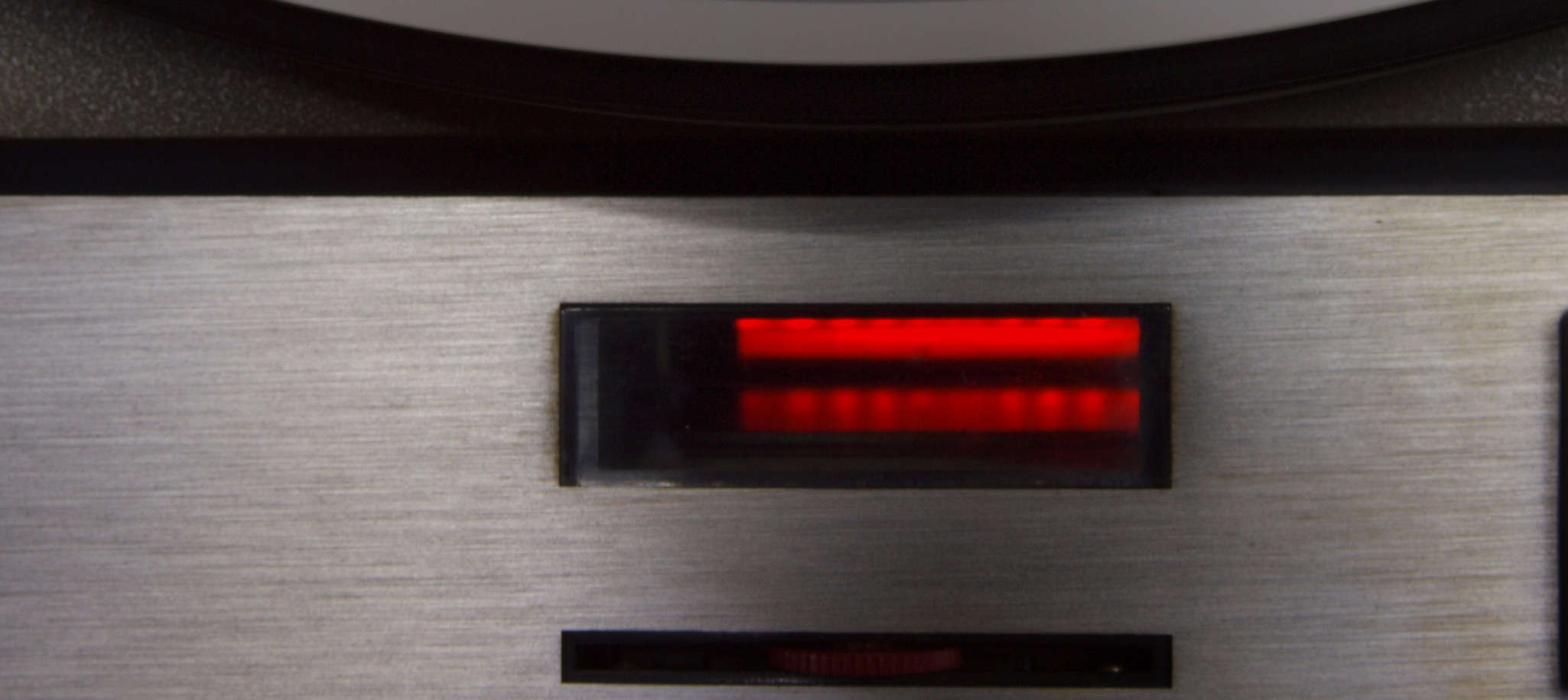

Ｅ２．　内蔵ストロボ測定　３３回転。

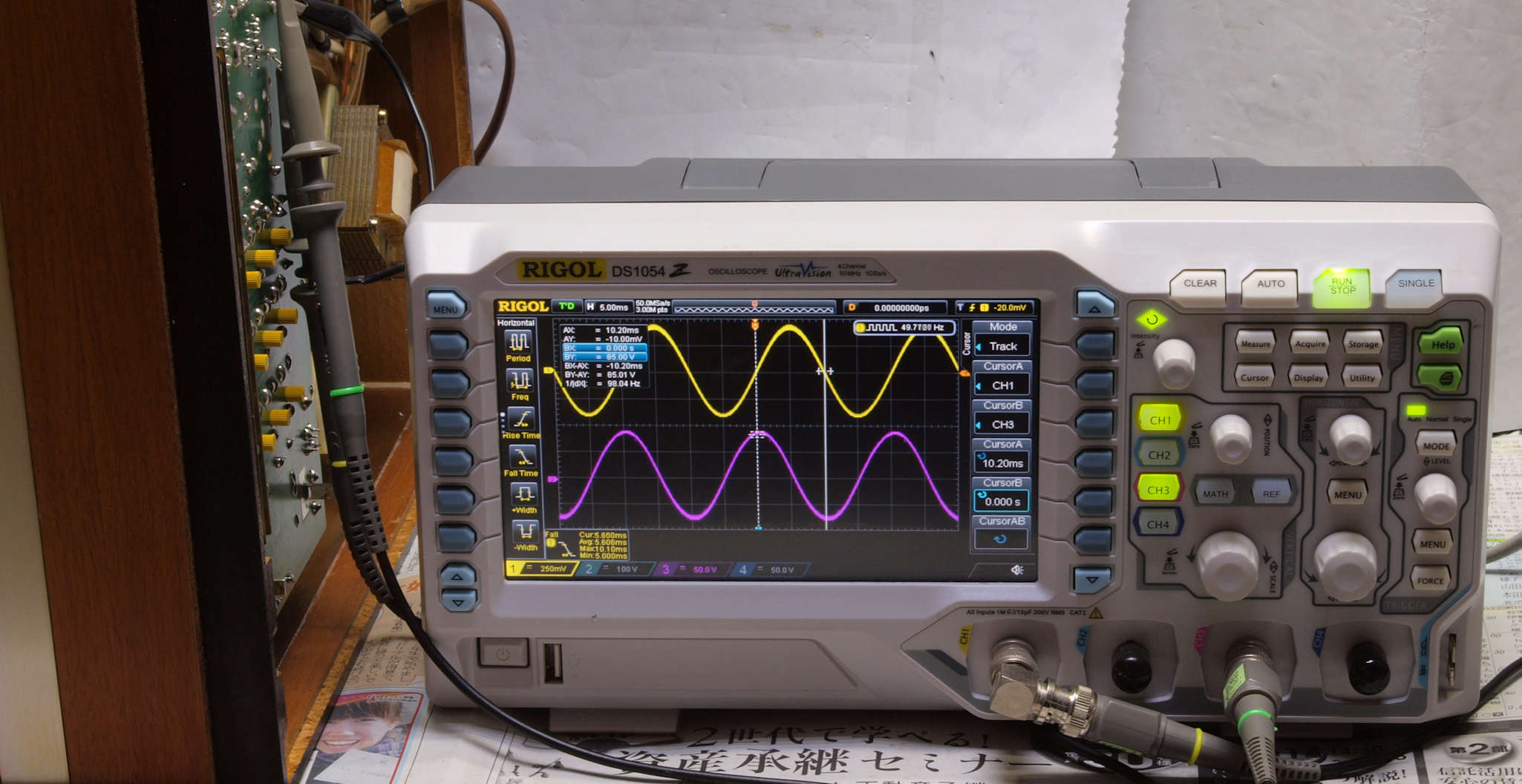

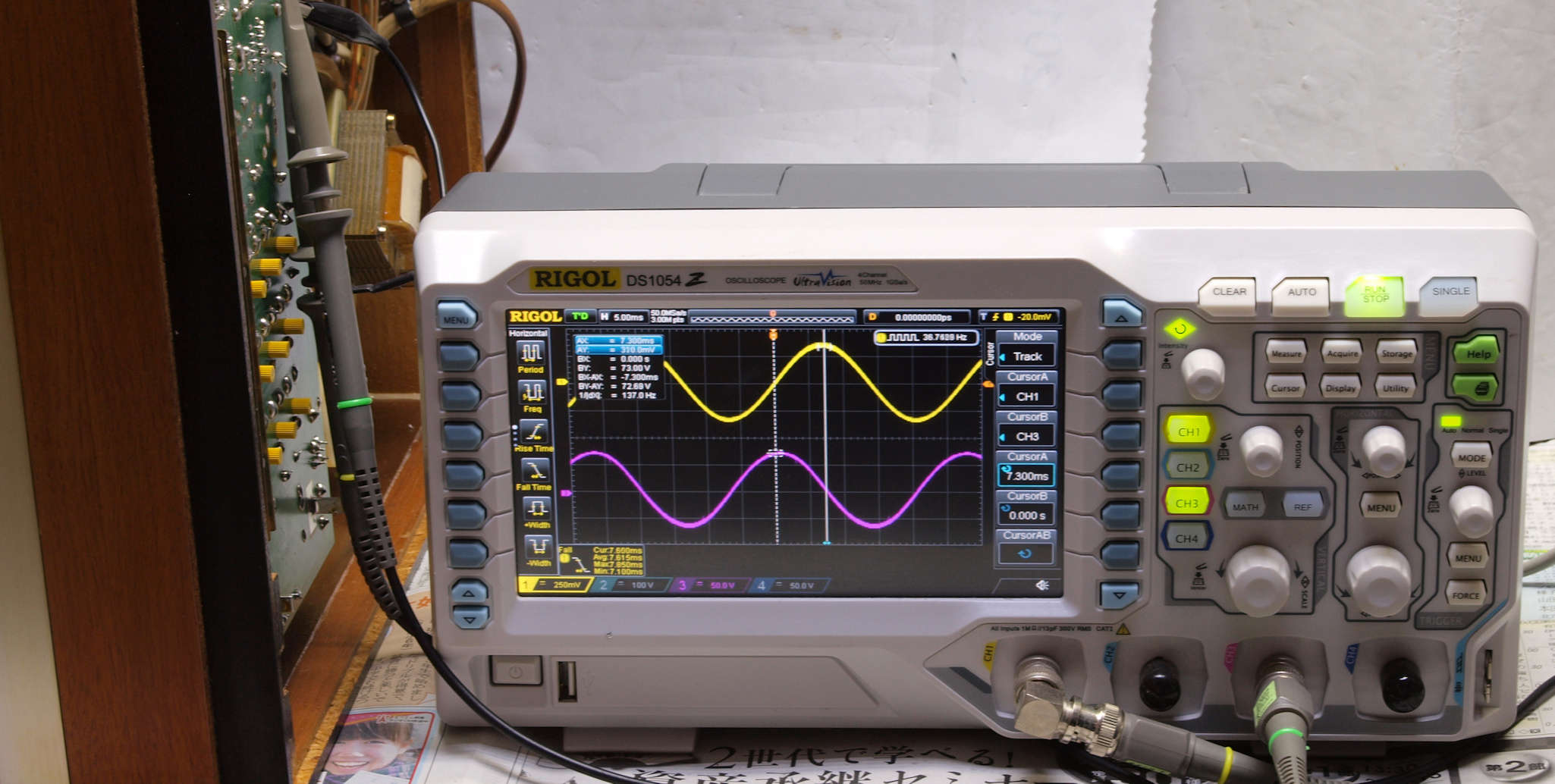

Ｅ３．　モーター電圧波形　３３回転。

Ｅ４．　測定・調整中　４５回転。

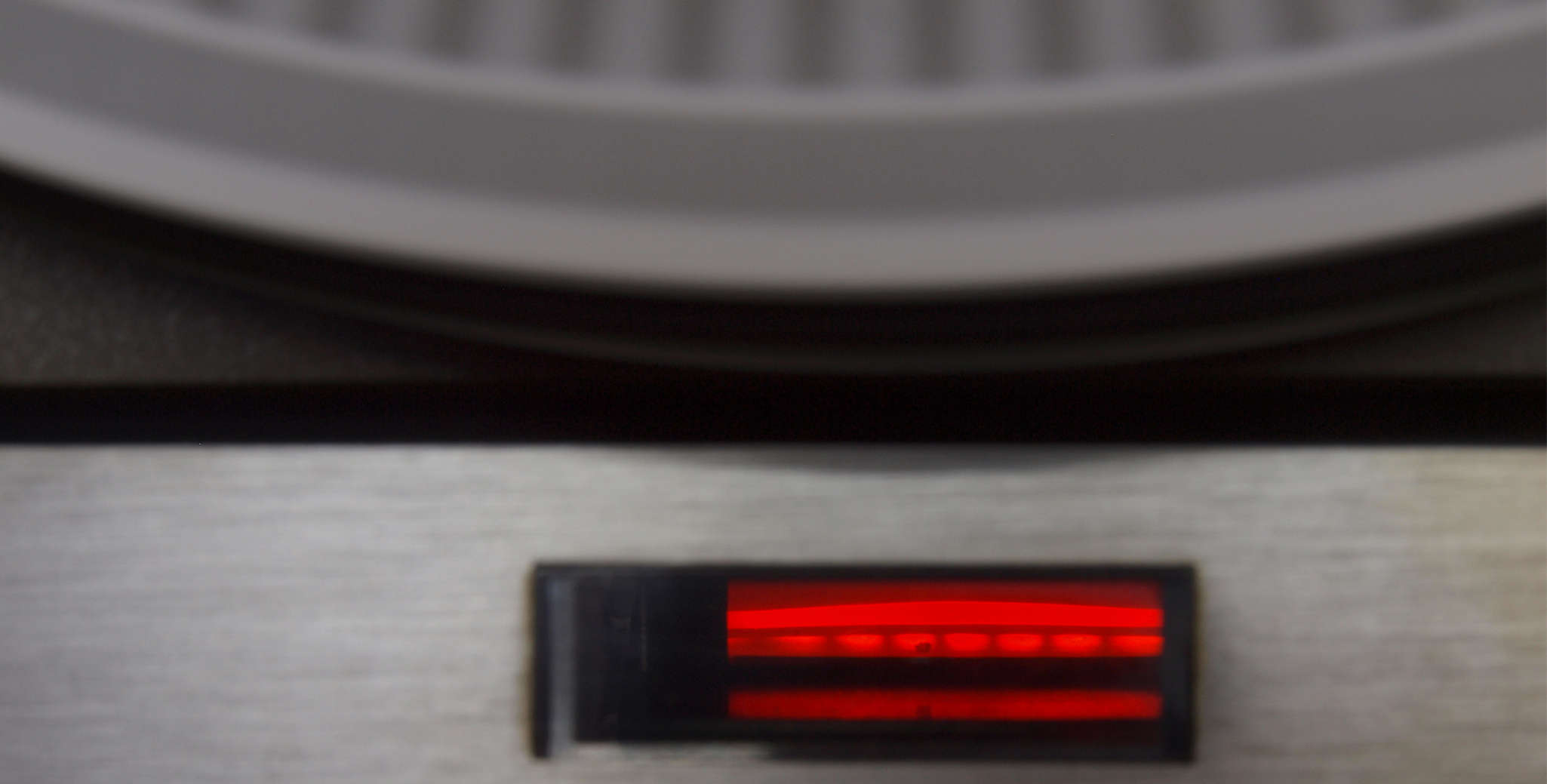

Ｅ５．　内蔵ストロボで測定　　４５回転。

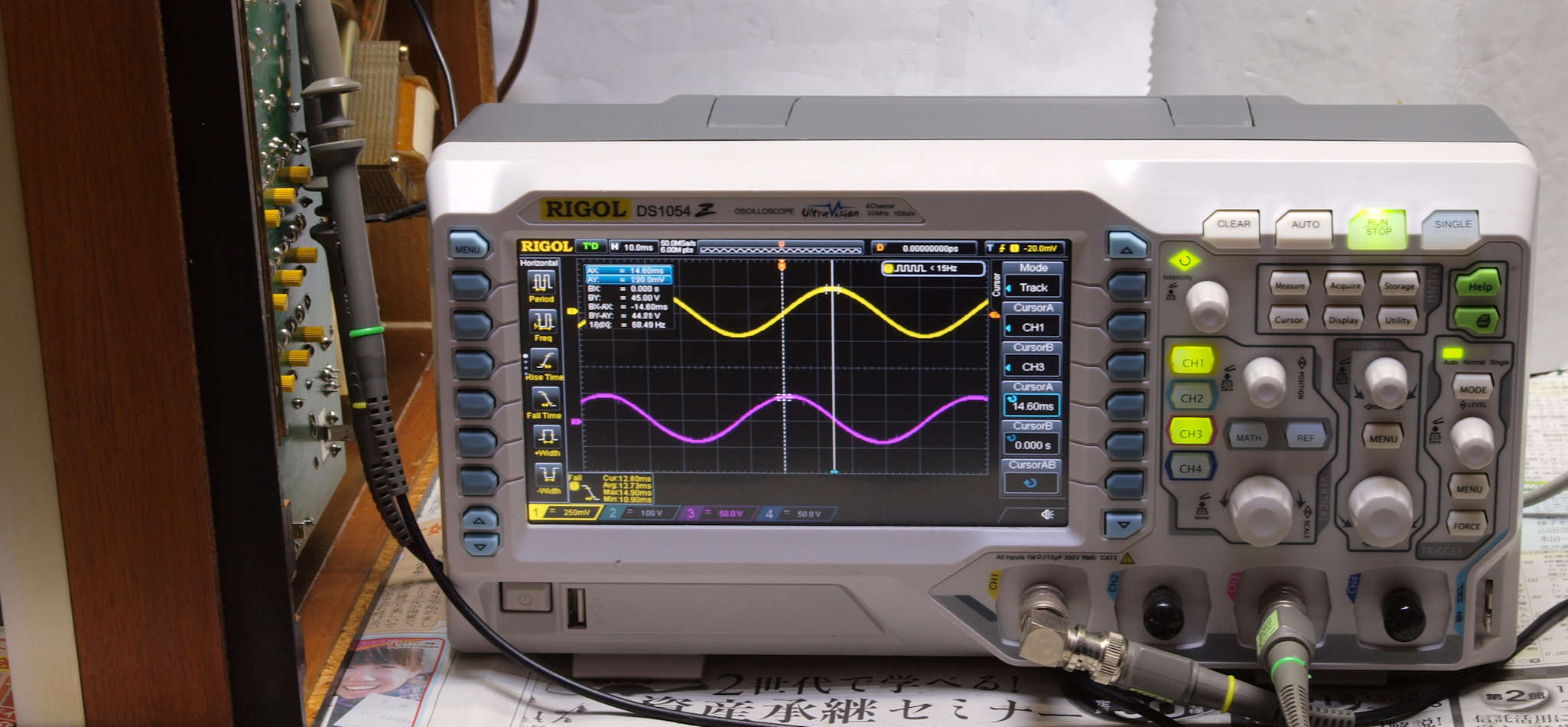

Ｅ６．　モーター電圧波形　４５回転。

Ｅ７．　内蔵ストロボで測定　　１６回転。

Ｅ８．　モーター電圧波形　１６回転。

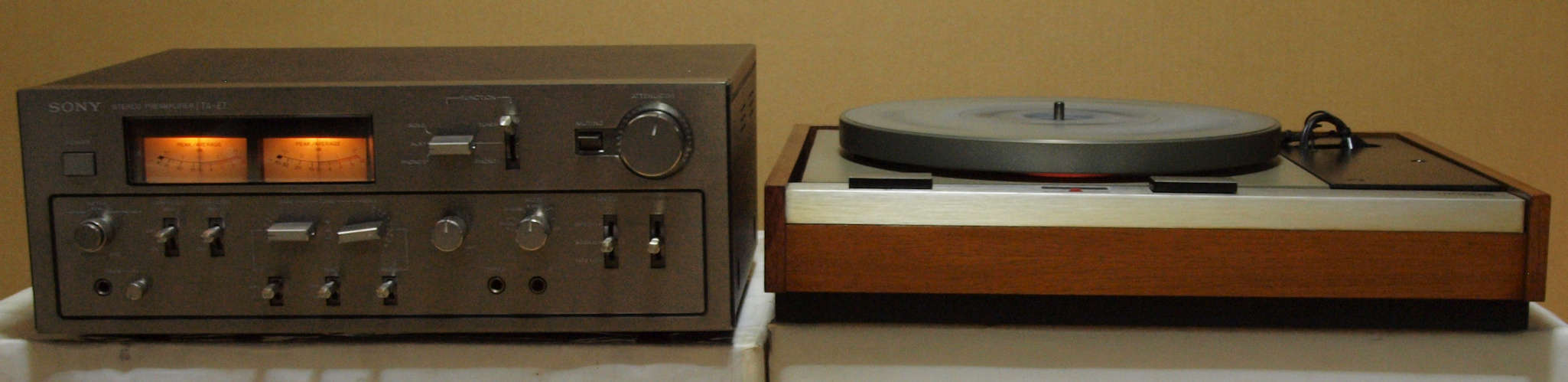

Ｅ９．　完成　　２４時間エージング。　左はＳｏｎｙＴＡ−Ｅ７

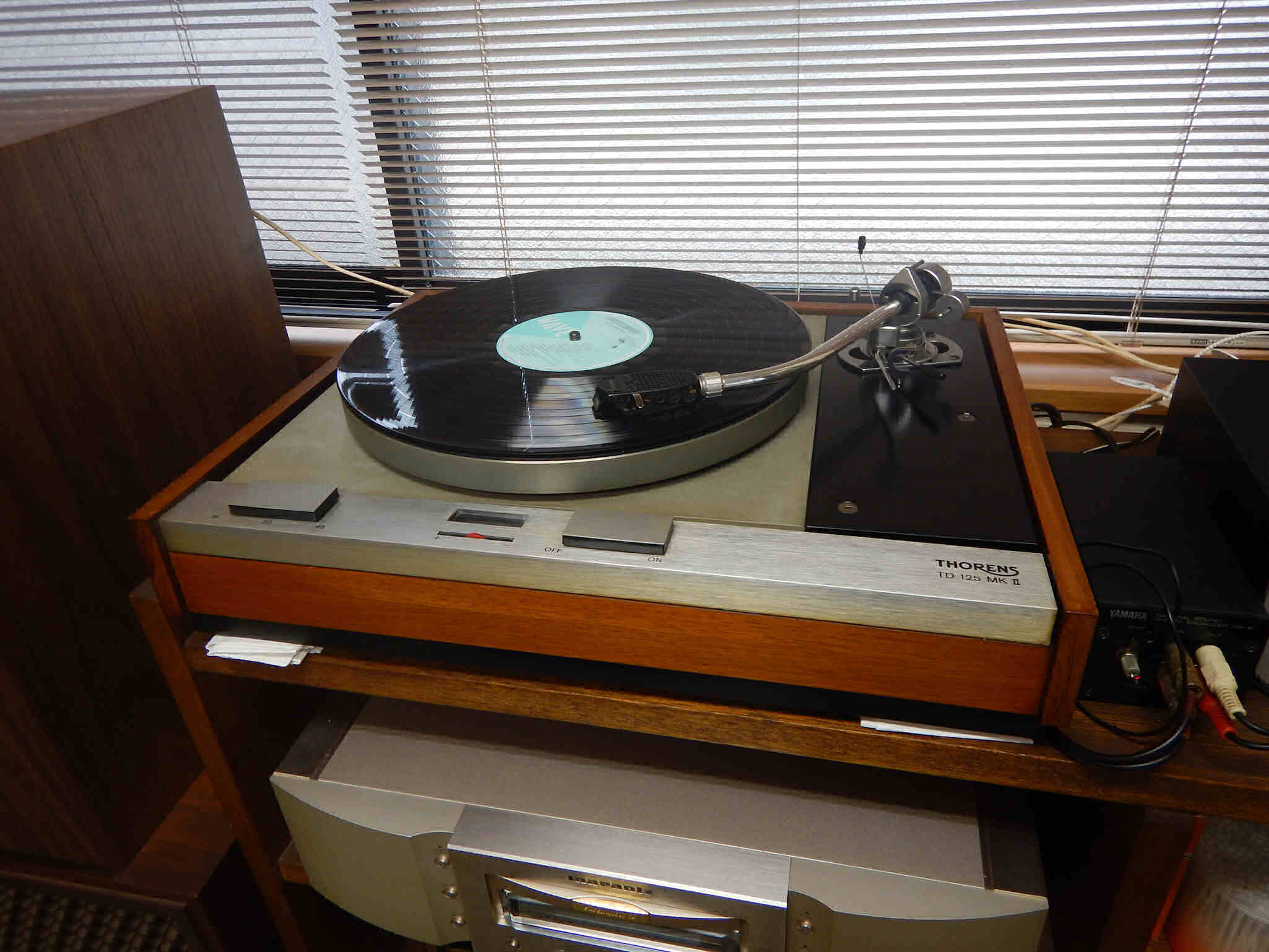

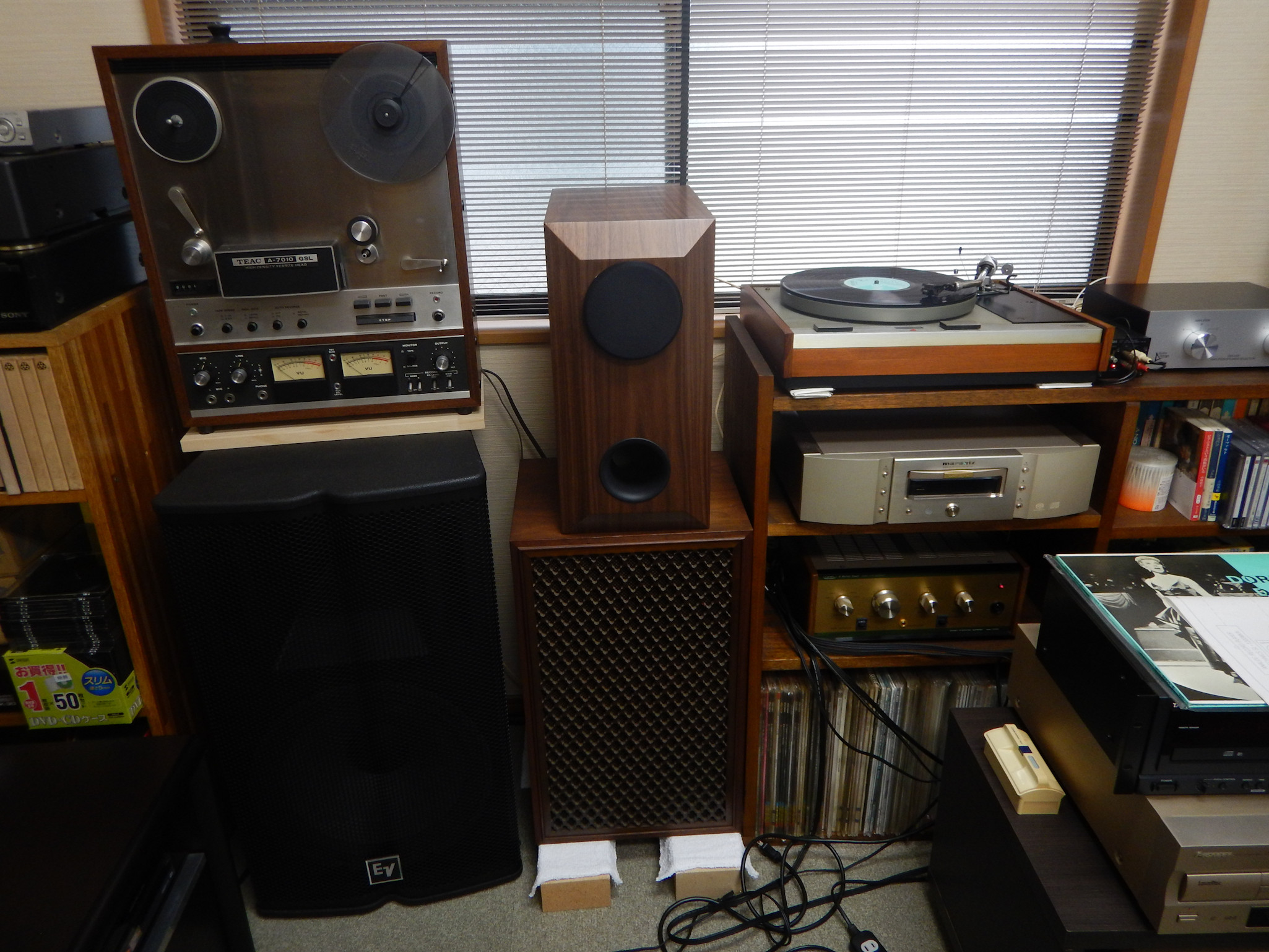

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＴＨＯＲＥＮＳ　ＴＤ１２５ｍｋ�U　の仕様（カタログ・マニアルより）

型式 レコードプレイヤー ＴＤ１２５mk�U ターンテーブル　ＴＤ１２５ｍｋ�U 駆動方式 ベルトドライブ方式、電子回路制御 駆動モーター 16極シンクロナスモーター 速度切替回路 周波数制御による速度切替 ソリッドステート2相ウィーンブリッジ発振器 回転数 16 2/3、33 1/3、45rpm 速度調整範囲 ±2％ ターンテーブル 30cm非磁性亜鉛合金ダイキャスト製、3.2kg ワウフラッター 0.03％以下（wrms）、0.06％以下（D＝N45507） SN比 68dB（D＝N45539） 電源 AC100V、50Hz/60Hz 消費電力 2.5W 外形寸法 幅440×高さ120×奥行340mm 重量 14.5kg 別売 オリジナルケース ST509（サンスイ製?、\7,900） アクリル製ダストカバー TX25（\10,500） トーンアームTP16 型式 ダイナミックバランス型 実効長 230mm オーバーハング 14.4mm（調整可） 水平トラッキングエラー 0.2゜/cm以下 針圧調整位置 0.5gr ヘッドシェル マグネシウム合金製プラグイン式 インサイドフォースキャンセラー 全ての針形状、針圧に対して調整可 使用可能カートリッジ 取付ビス間隔1/2インチ（12.7mm） 価格 TD125mk�U＝\94,000（1970年代前半頃） TD125mk�UA＝\131,000（1970年代前半頃） TD125mk�UB＝\104,000（1970年代前半頃） TD125mk�UAB＝\141,000（1970年代前半頃）

ＳV．　SHURE V-15 Type III　の仕様（カタログ・マニアルより）

型式 MM型カートリッジ トラッカビリティ(針圧1g) 400Hz=26cm/s 1kHz=38cm/s 5kHz=35cm/s 10kHz=26cm/s 周波数範囲 10Hz〜25kHz 出力電圧 3.5mV(1kHz、5cm/s) チャンネルセパレーション 28dB以上(1kHz) 20dB以上(10kHz) チャンネルバランス 2dB以内 適正負荷 47kΩ(70kHz以下、400pF〜500pF) ※各チャンネル毎、トーンアーム及びケーブルを含む インダクタンス 500mH 直流抵抗 1,350Ω 針先 0.2x0.7mil楕円針 針圧 0.75g〜1.25g 取付寸法 標準12.7mm(1/2インチ) 自重 6g 交換針 VN35E(楕円針、￥11,000) VN3G(円錐針、￥10,300) VN78E(楕円針、78rpm、￥10,600) 価格 ￥23,000(1979年頃)
