Ａｃｃｕｐｈａｓｅ　Ｅ−３０３．　２台目修理記録

平成２７年３月２０到着　　　　４月１０日完成

Ａ．　修理前の状況 左チャンネルリレーが「カチカチ」と、音がしてメータが振れる現象があります。。 アキュフェーズに問い合わせしたが、交換部品の在庫が無い物もあるので、修理は、薦められないとの返事でした。 Ｂ．　原因・現状 コントールＡＭＰ　及び　ＥＱ　ＡＭＰ　ＴＲ（トランジスター）、ＦＥＴ（電解効果トランジスター）不良。 他、経年変化による劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 バランス、バイアス半固定ＶＲ交換。 大型ブロック電解コンデンサーを除く全電解コンデンサー交換。 初段ＦＥＴ（電解トランジスター）交換。 不良ＴＲ（トランジスター）交換 配線手直し、補強。 基板ハンダ補正。 テフロン絶縁ＲＣＡ端子に交換。 電源ソケット交換（３Ｐインレット）。　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 ＳＰ接続端子交換。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）。 プロテクトＩＣ交換 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　２個。 半固定ＶＲ　　　　　　　　　　　　　　　　８個。 電解コンデンサー　　　　　　　　　　　６０個。 ＦＥＴ（電解効果トランジスター）　　　　　　　８個。 ＴＲ（トランジスター）　　　　　　　　　　４０個。 フイルムコンデンサー　　　　　　　　　６個。 ３Pインレット　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 テフロン絶縁ＲＣＡ端子　　　　　　　　１０組２０個。 ＳＰ接続端子、ＷＢＴ０７６５（ＷＢＴ０７３５互換）４組８個。 プロテクトＩＣ　ＨＡ１２００２　　　　　　　　１個 Ｅ．　調整・測定 Ｆ．　修理費　　１４５，０００円　　　オーバーホール修理。 Ｓ．　Ａｃｃｕｐｈａｓｅ　Ｅ−３０３ の仕様（マニアル・カタログより）

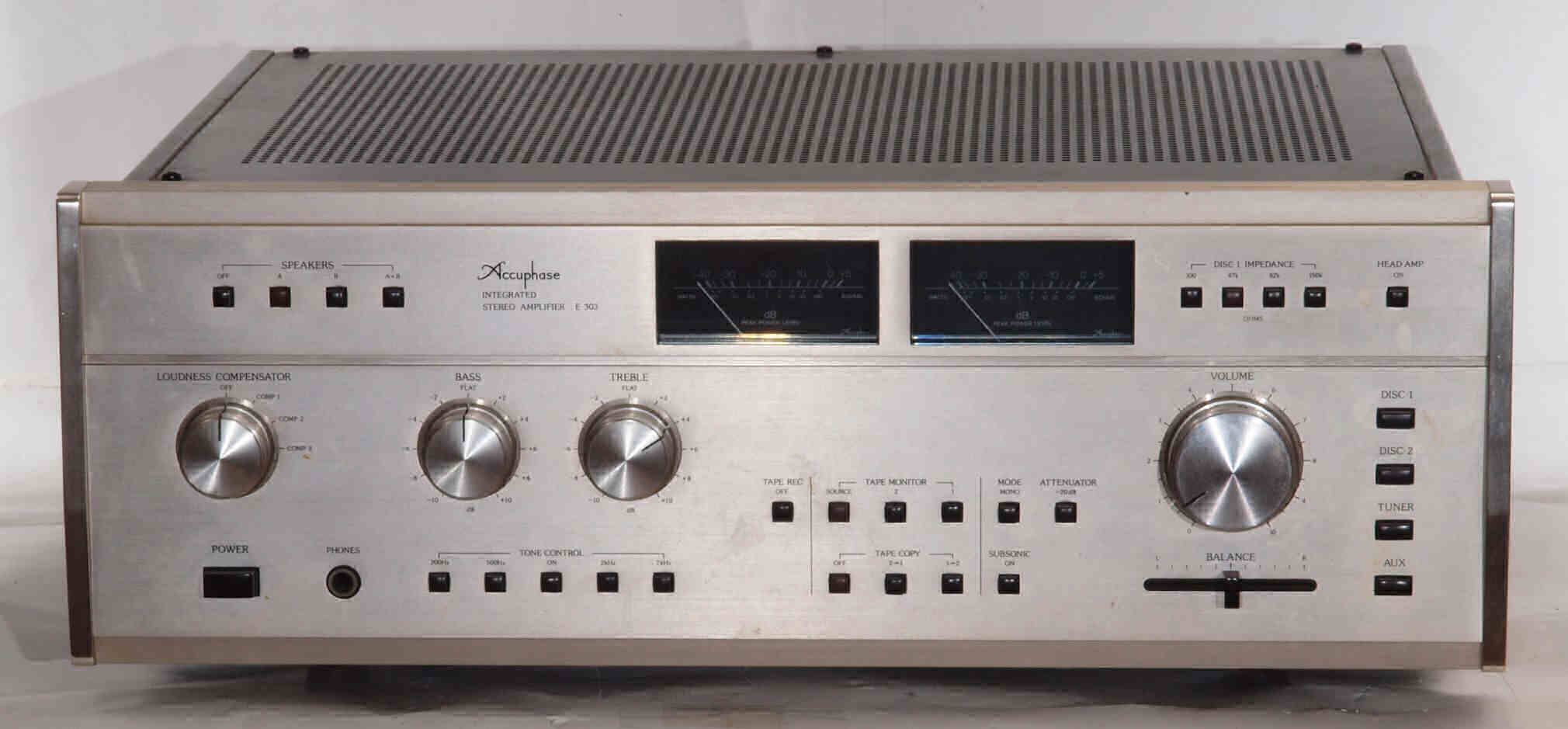

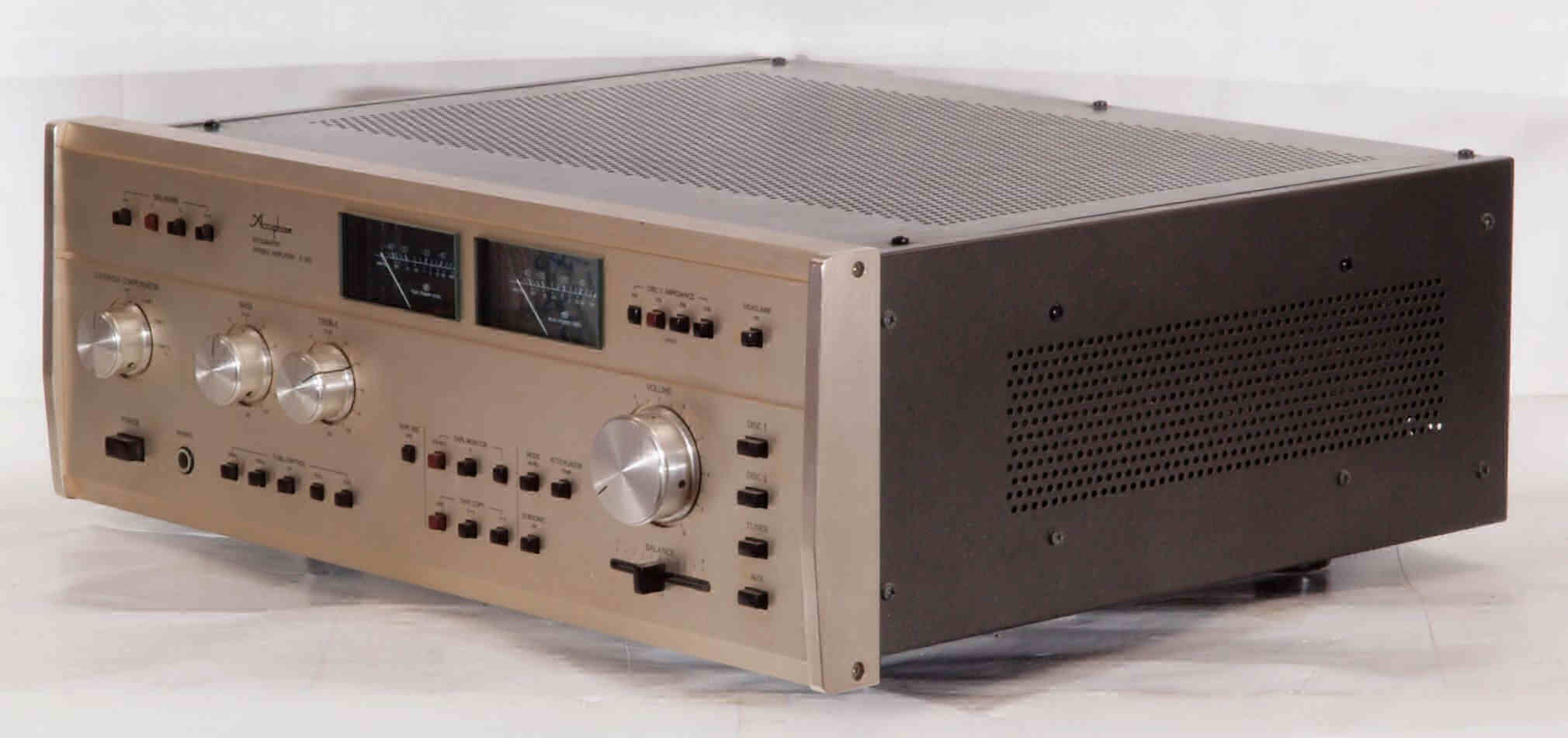

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

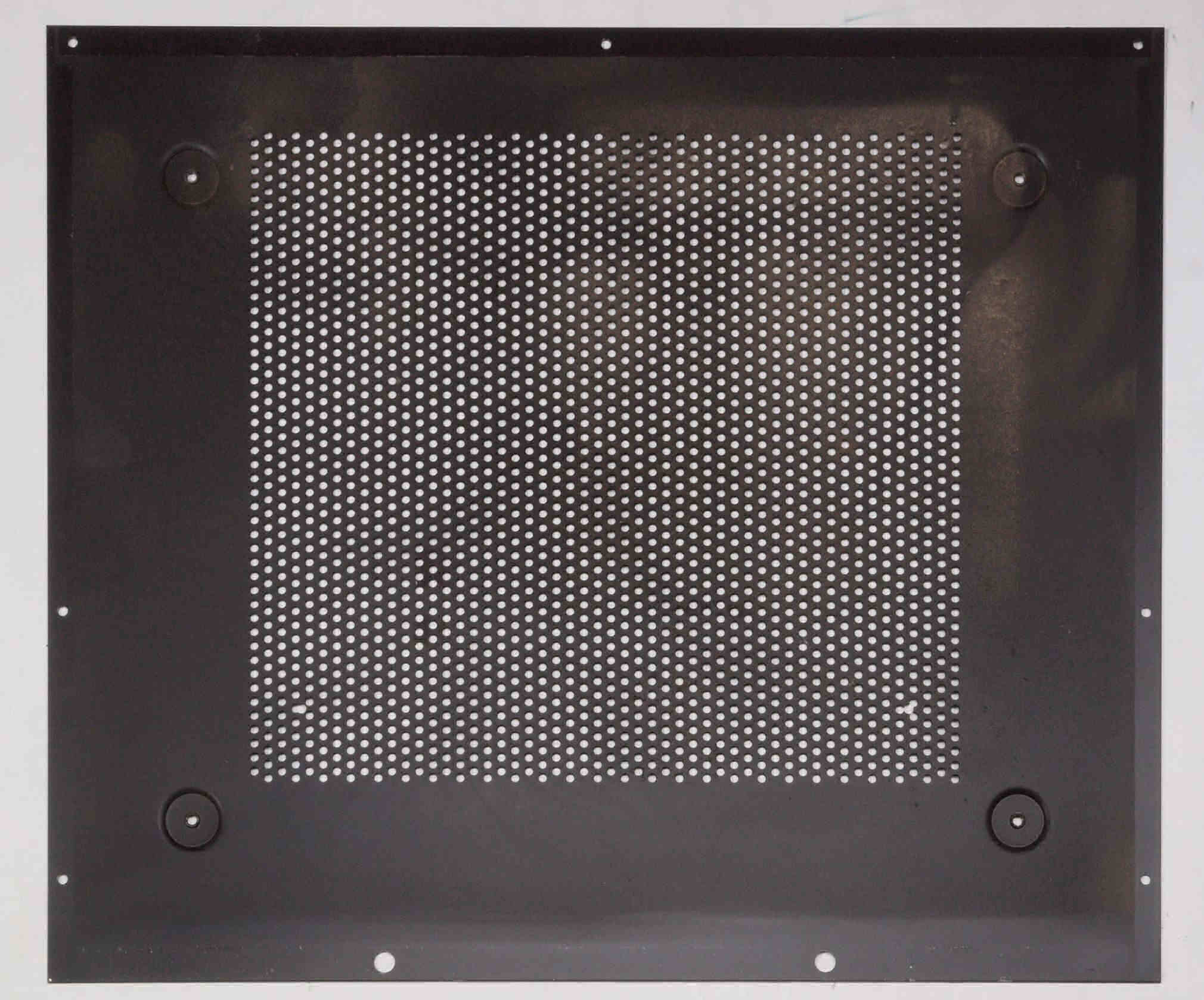

Ａ１６．　点検中　上下蓋取り、上から見る

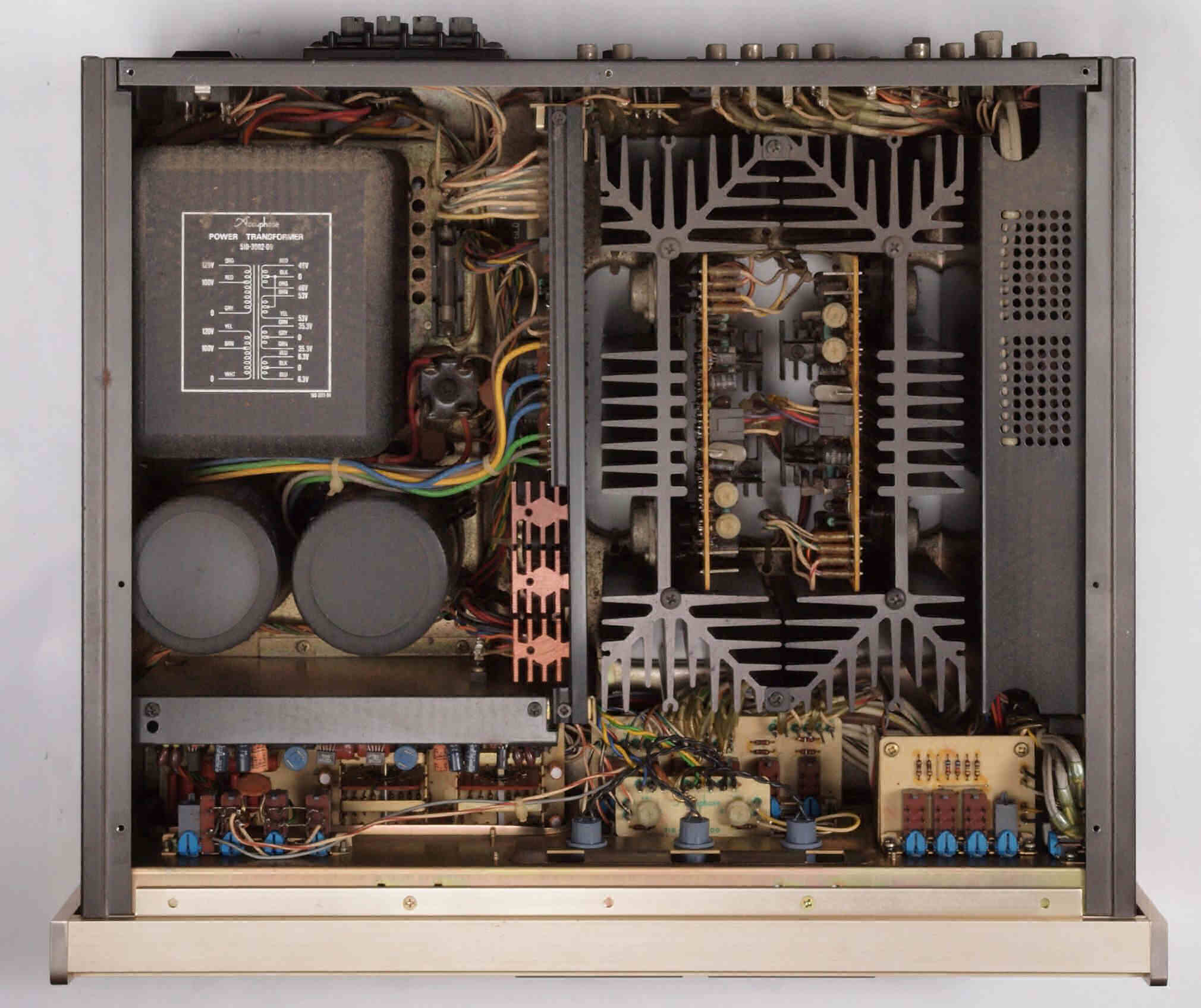

Ａ１７．　点検中　上下蓋、左右パネルを取り、清掃後上から見る。

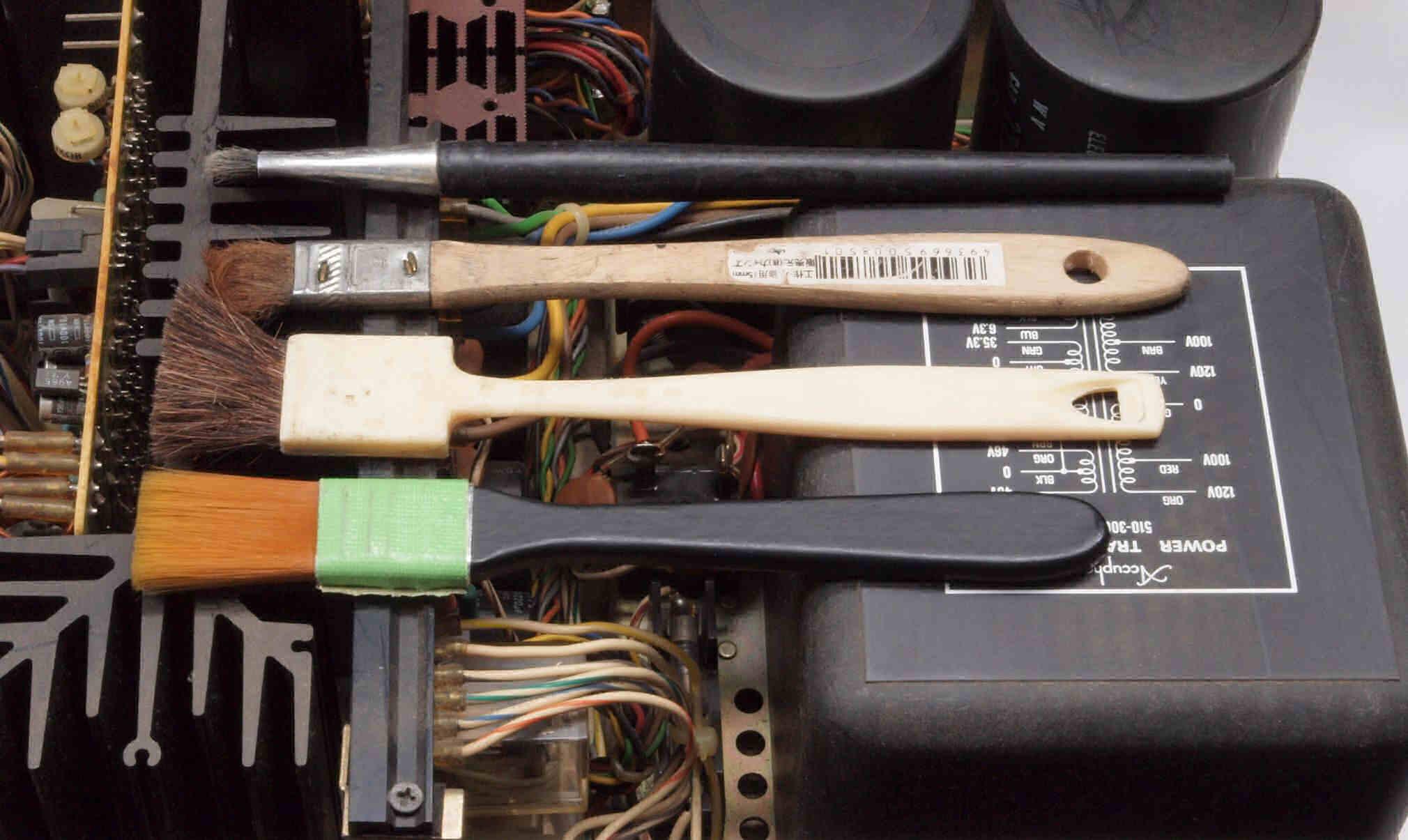

Ａ１８．　点検中　ニス用塗装刷毛で埃を取ると良い。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

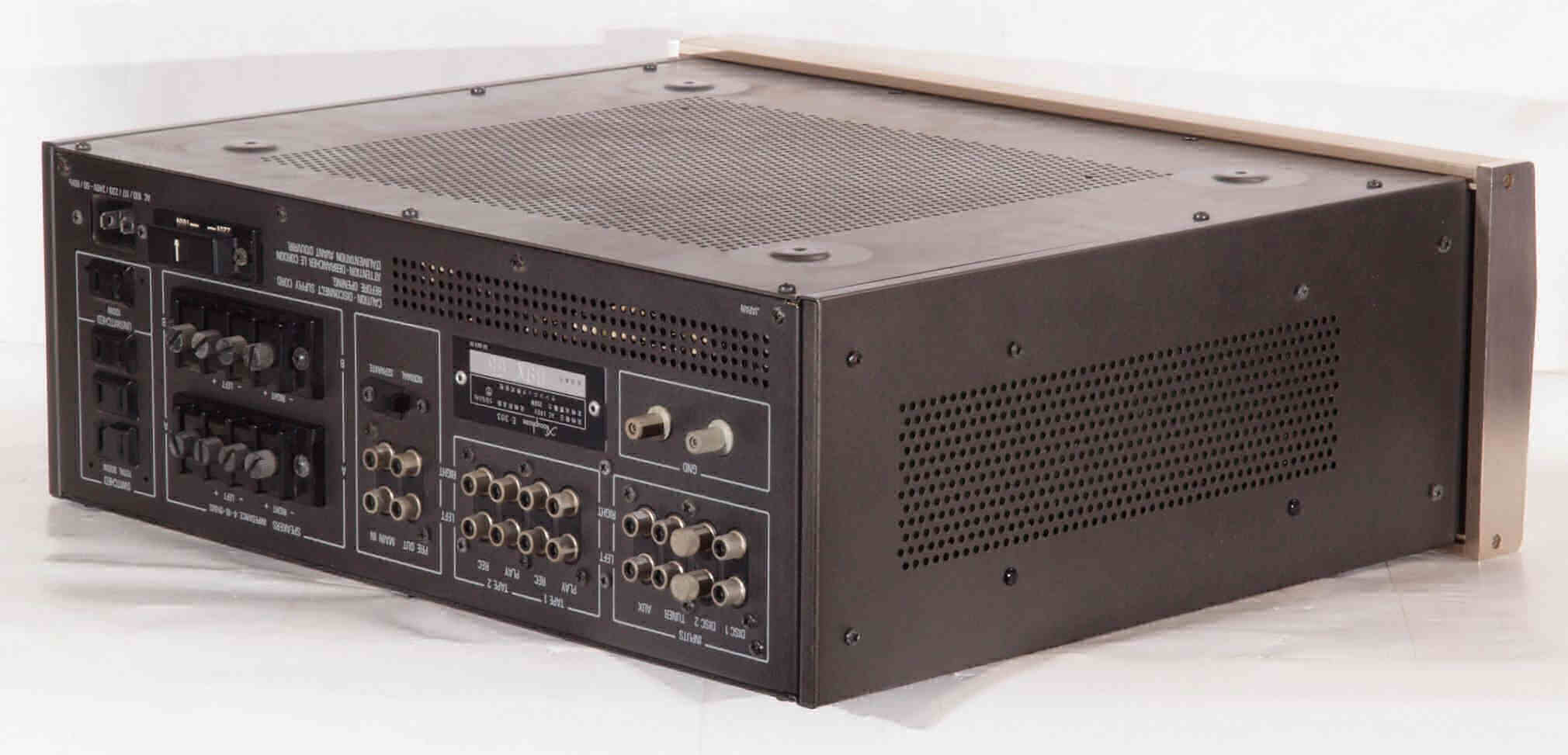

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

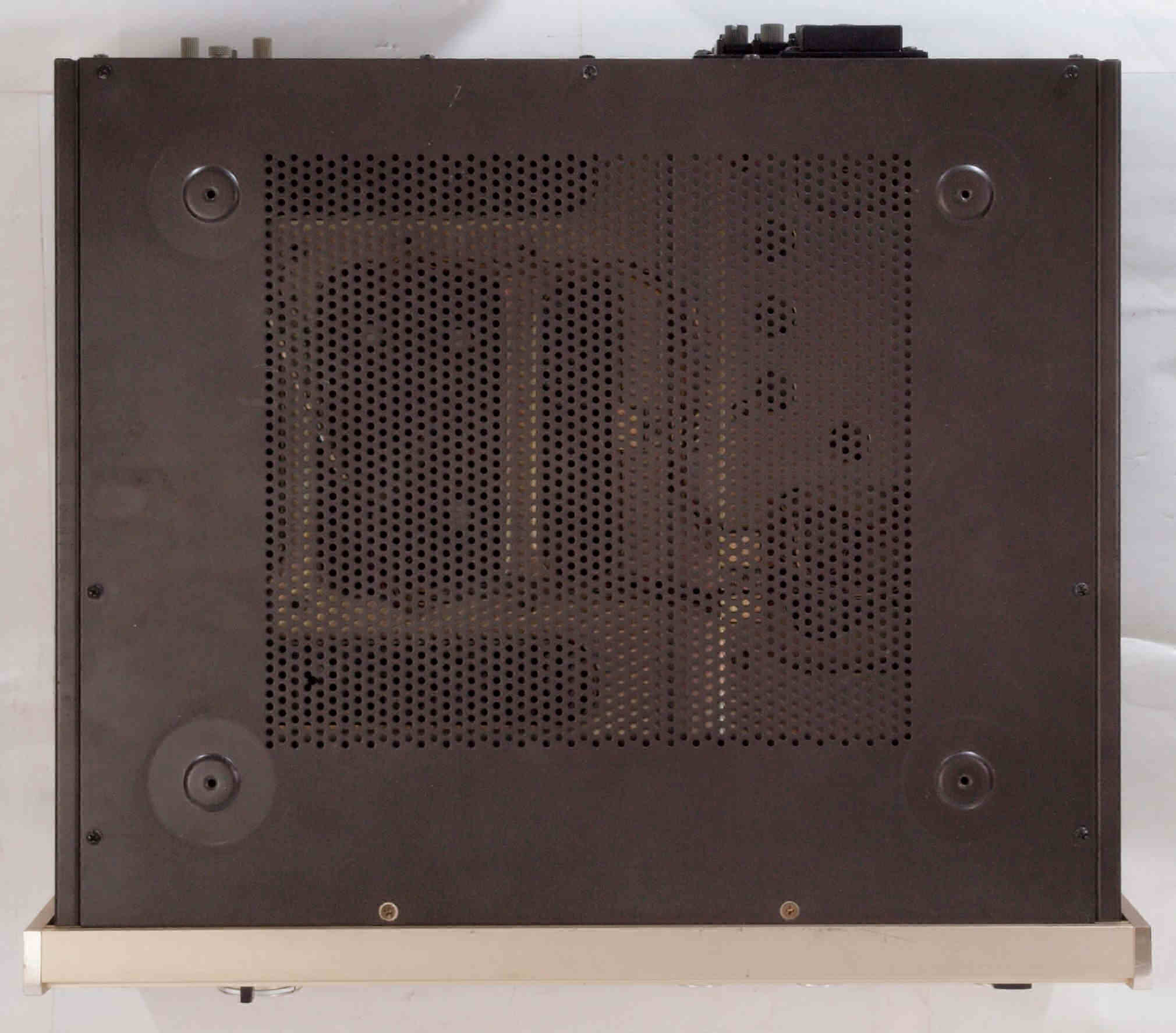

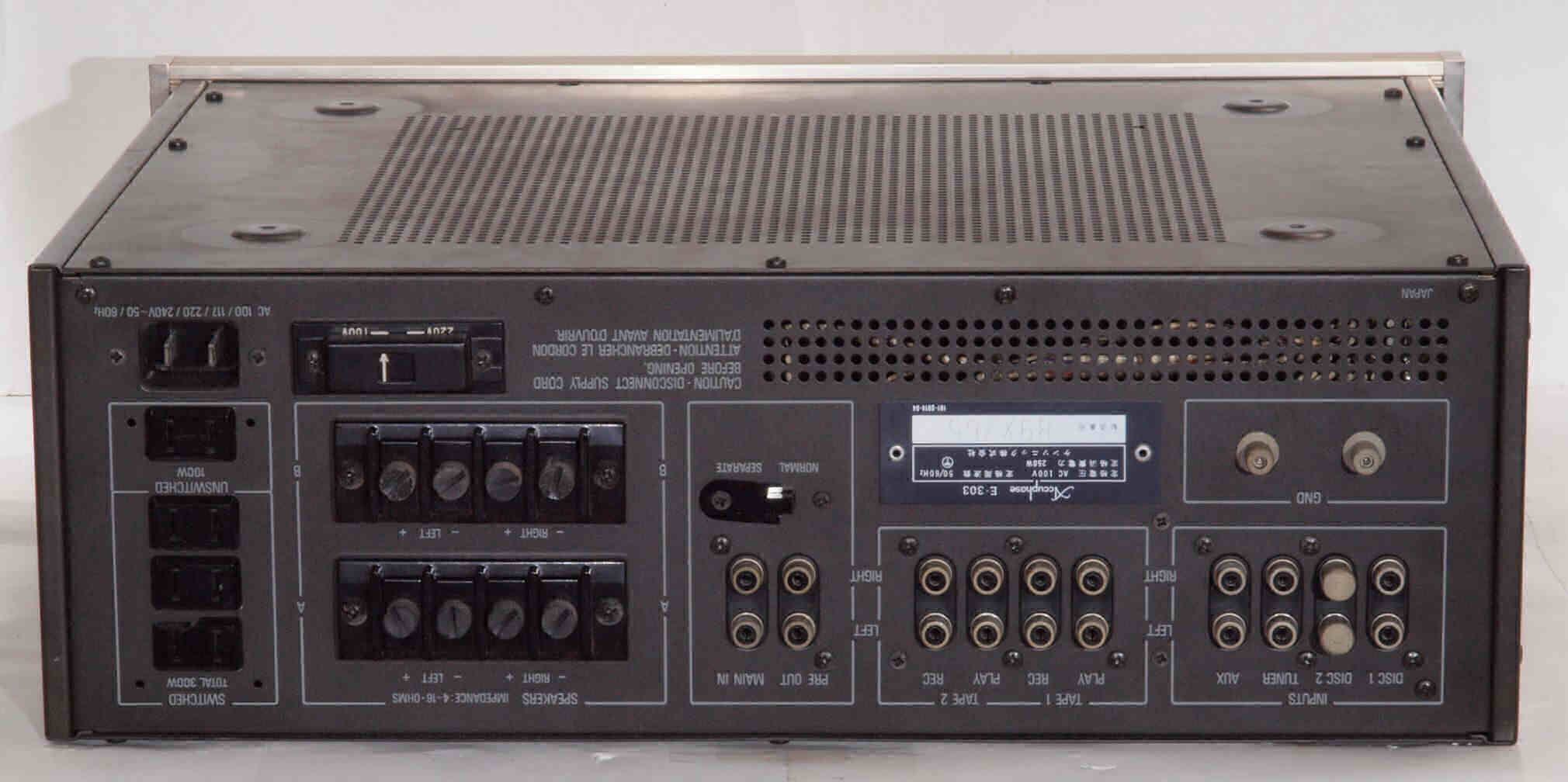

Ａ２５．　点検中　下から見る

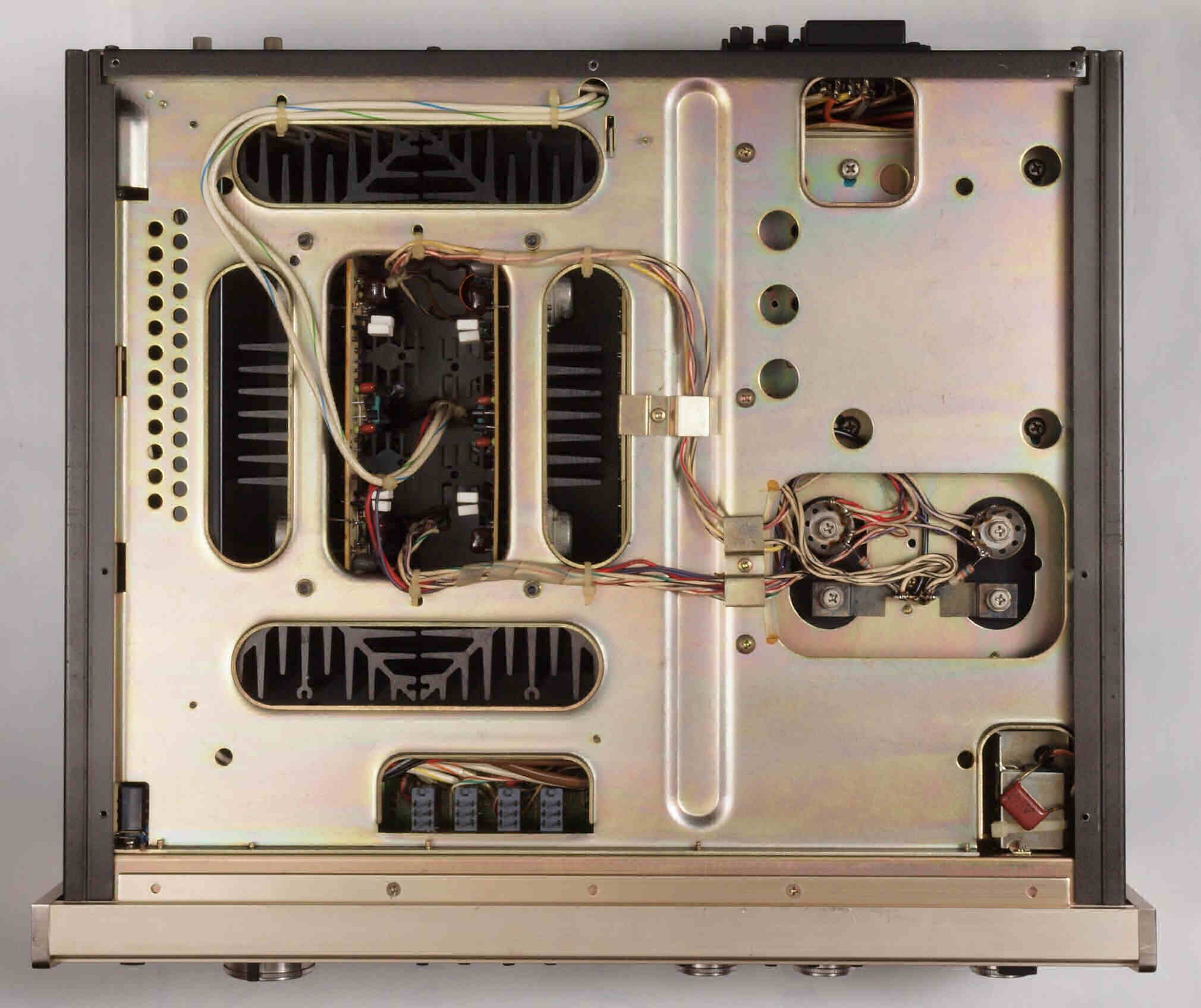

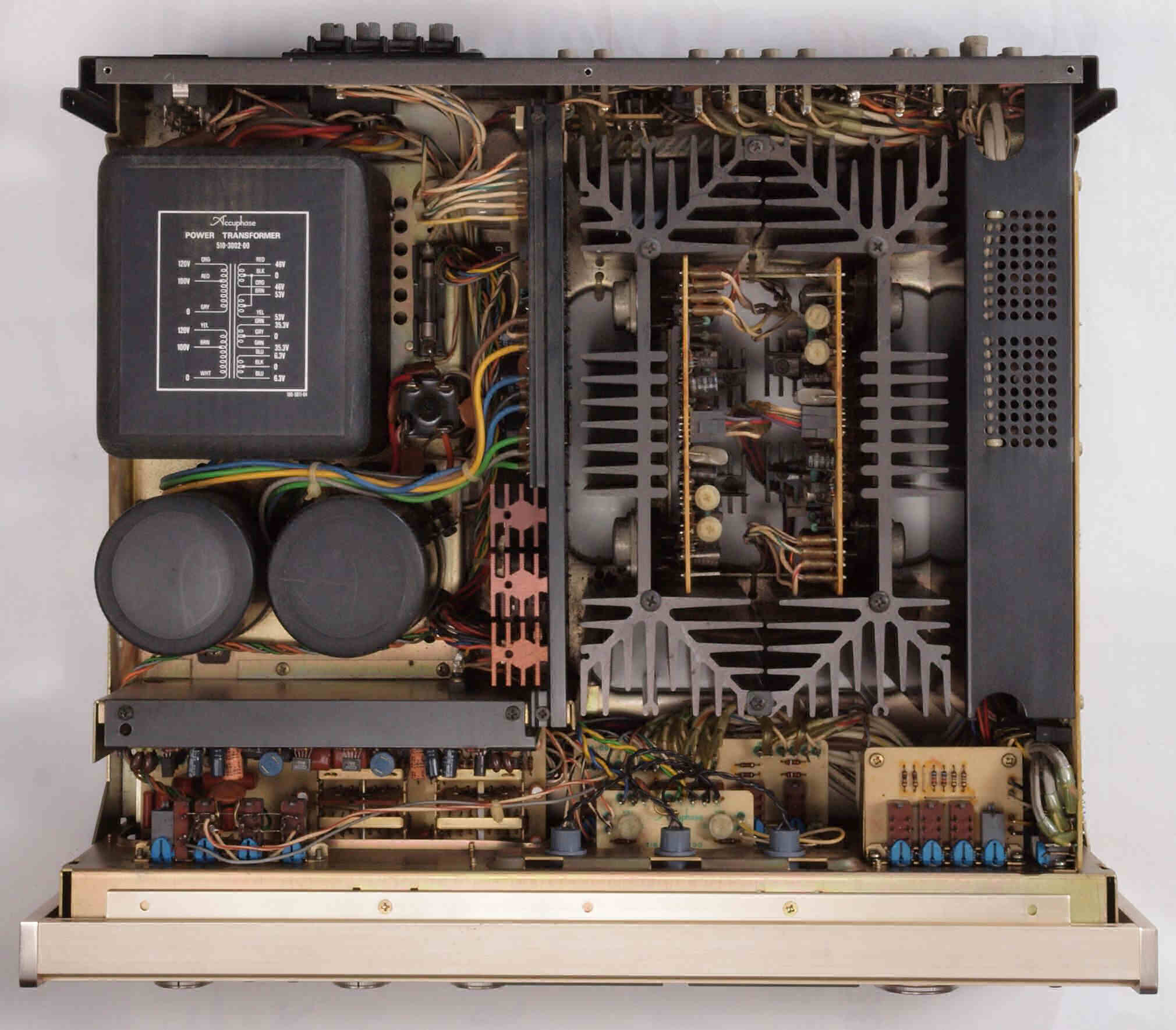

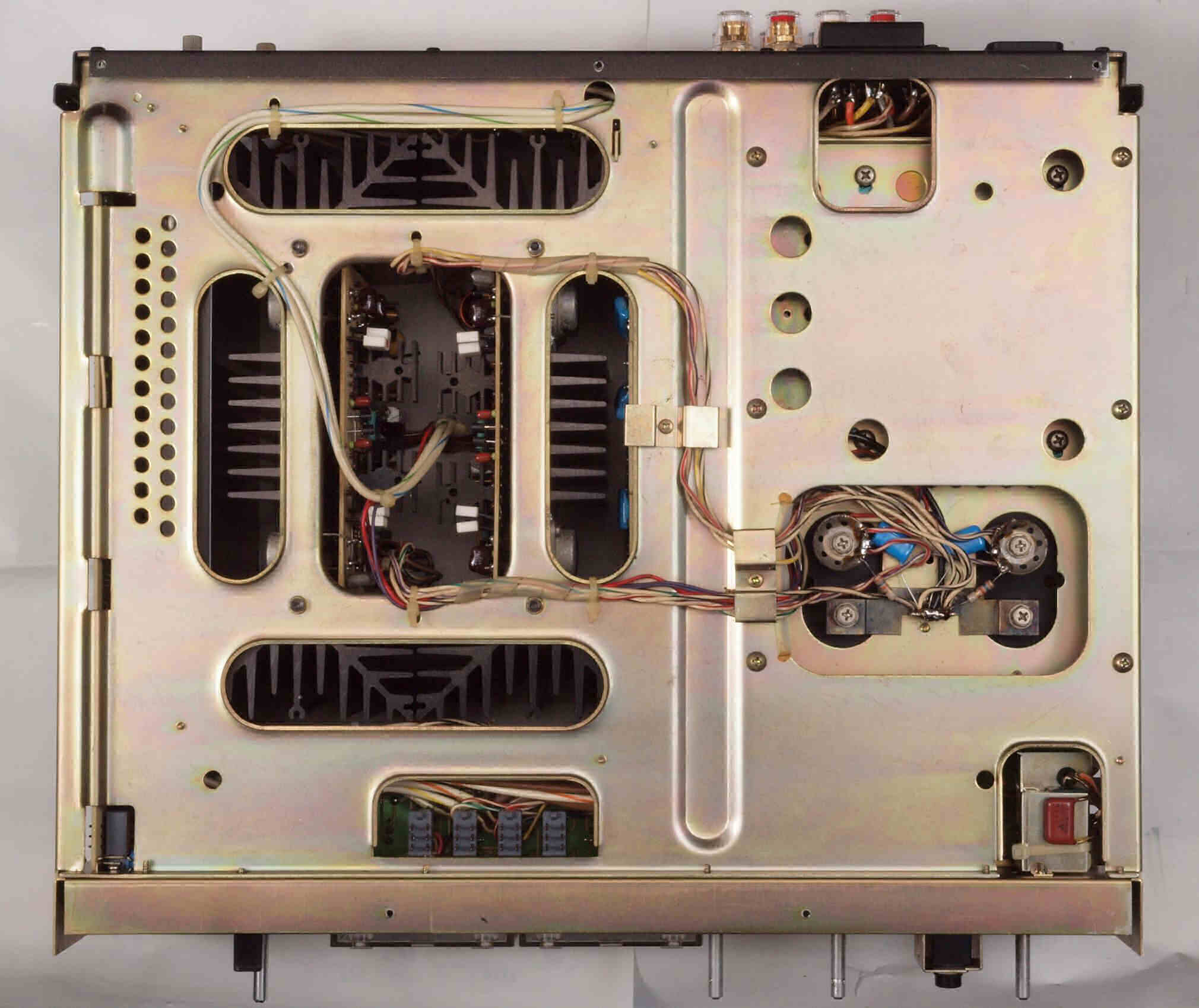

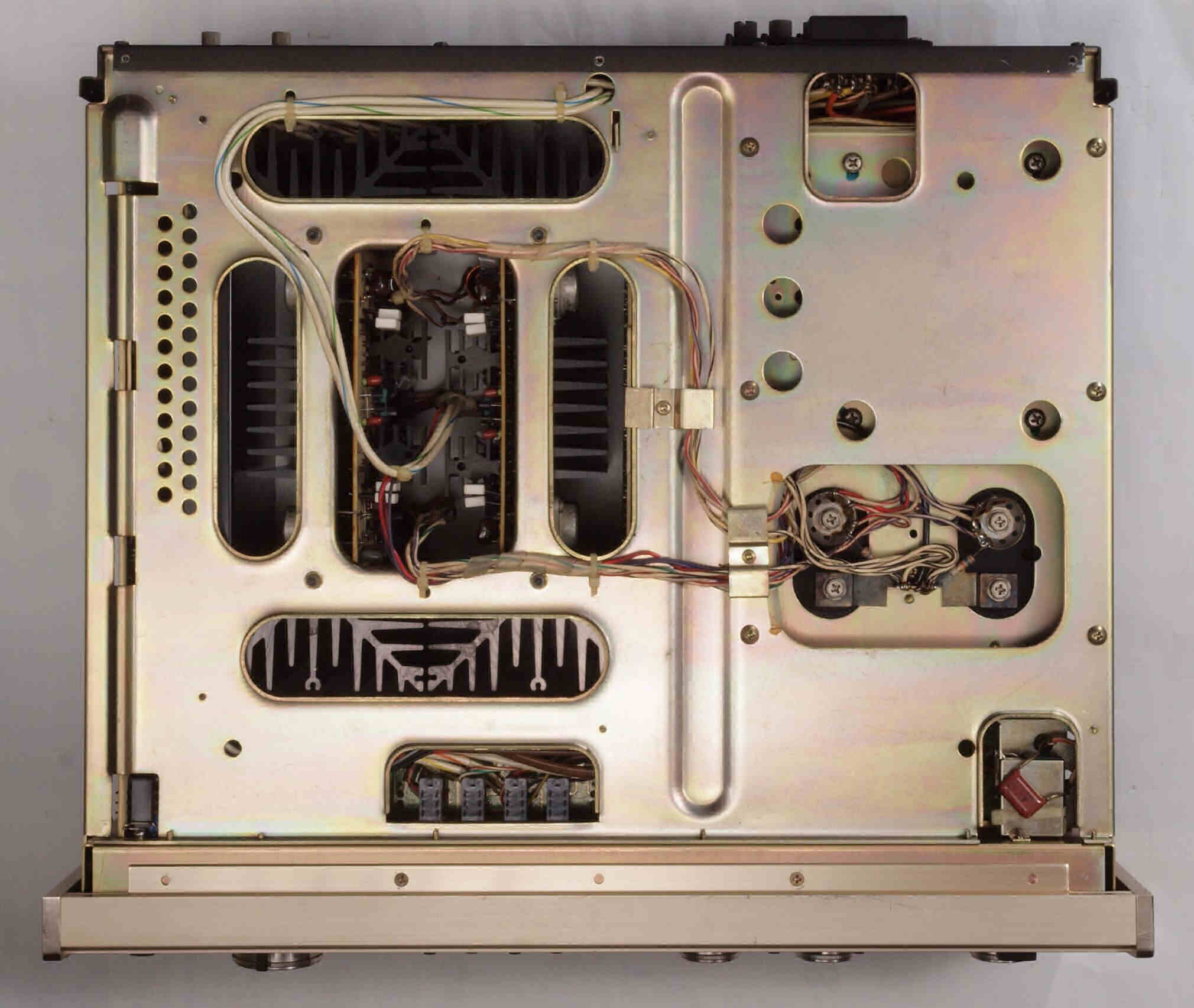

Ａ２６．　点検中　上下蓋、を取り、下から見る。

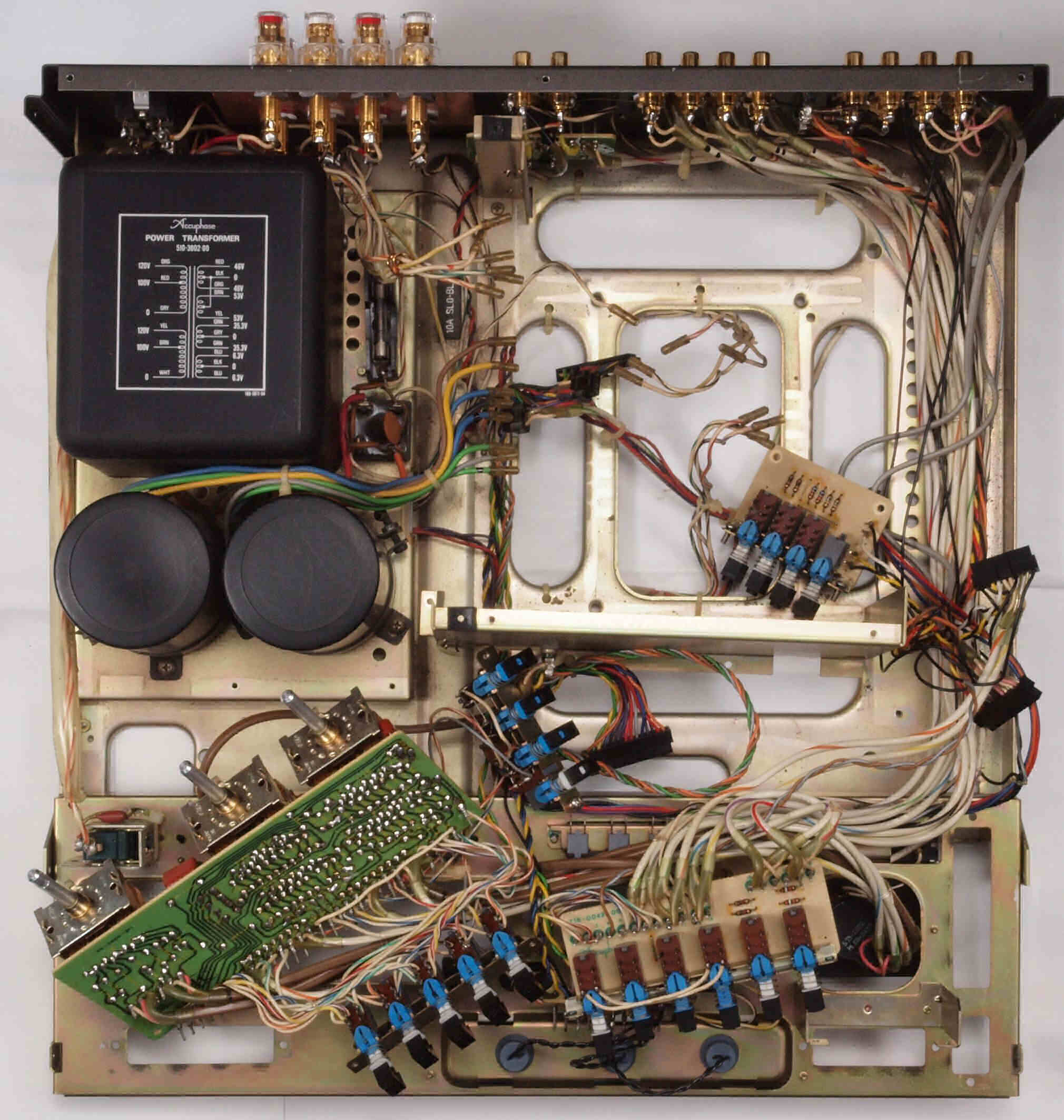

Ａ２７．　点検中　上下蓋、左右パネルを取り、清掃後下から見る。

Ａ２８．　点検中　下蓋裏の埃。

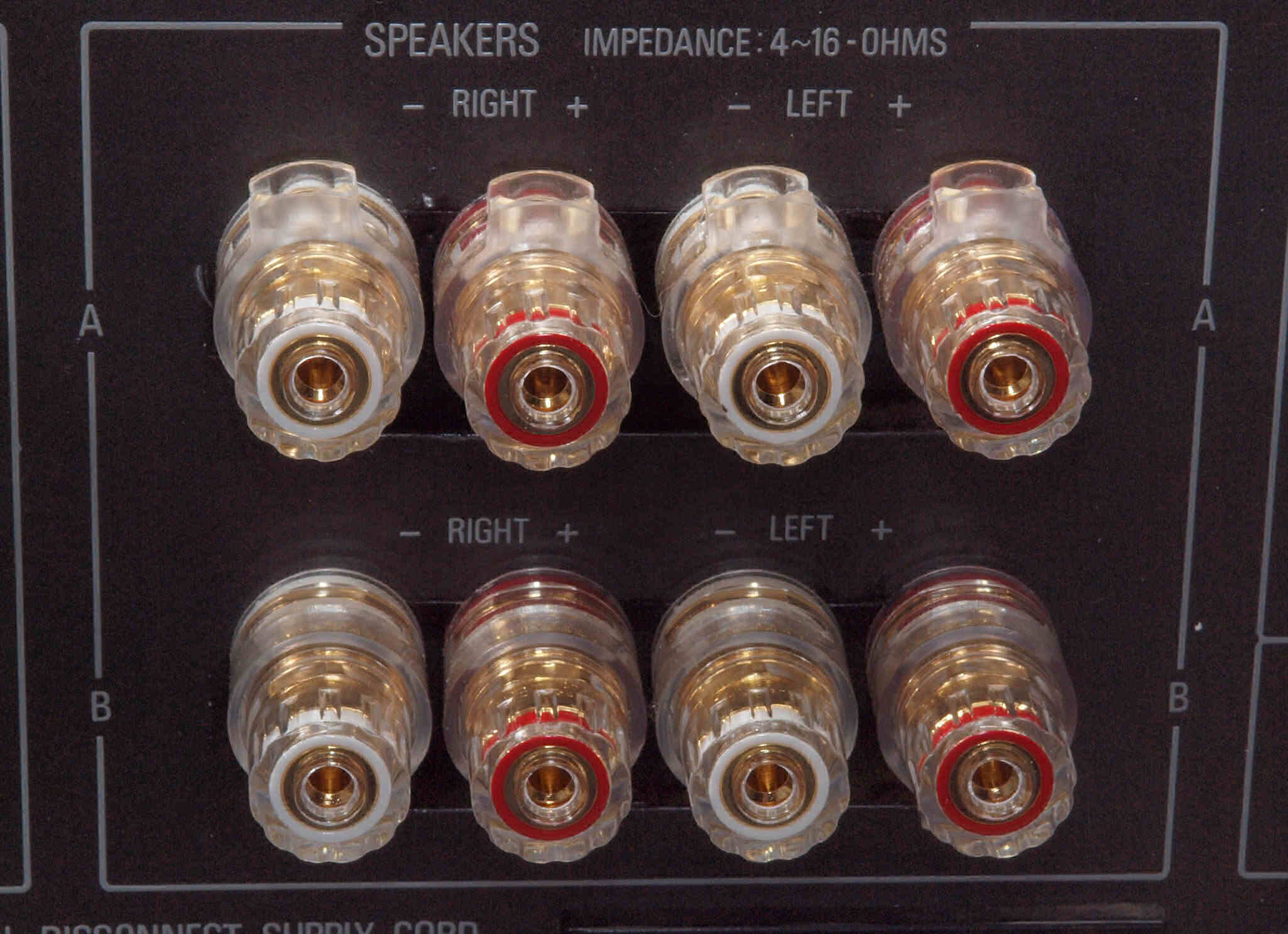

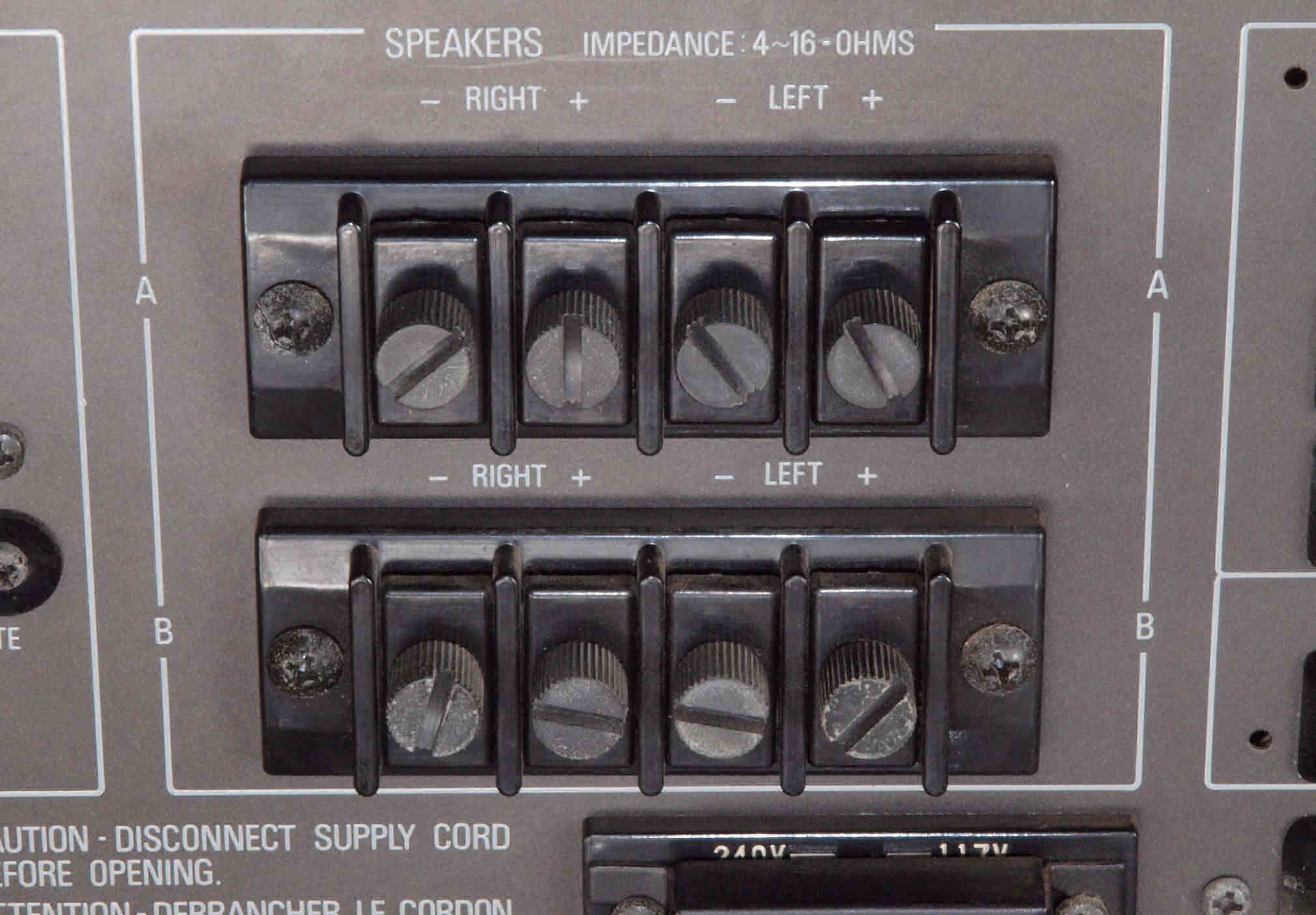

Ａ３１．　点検中　ＳＰ接続端子。

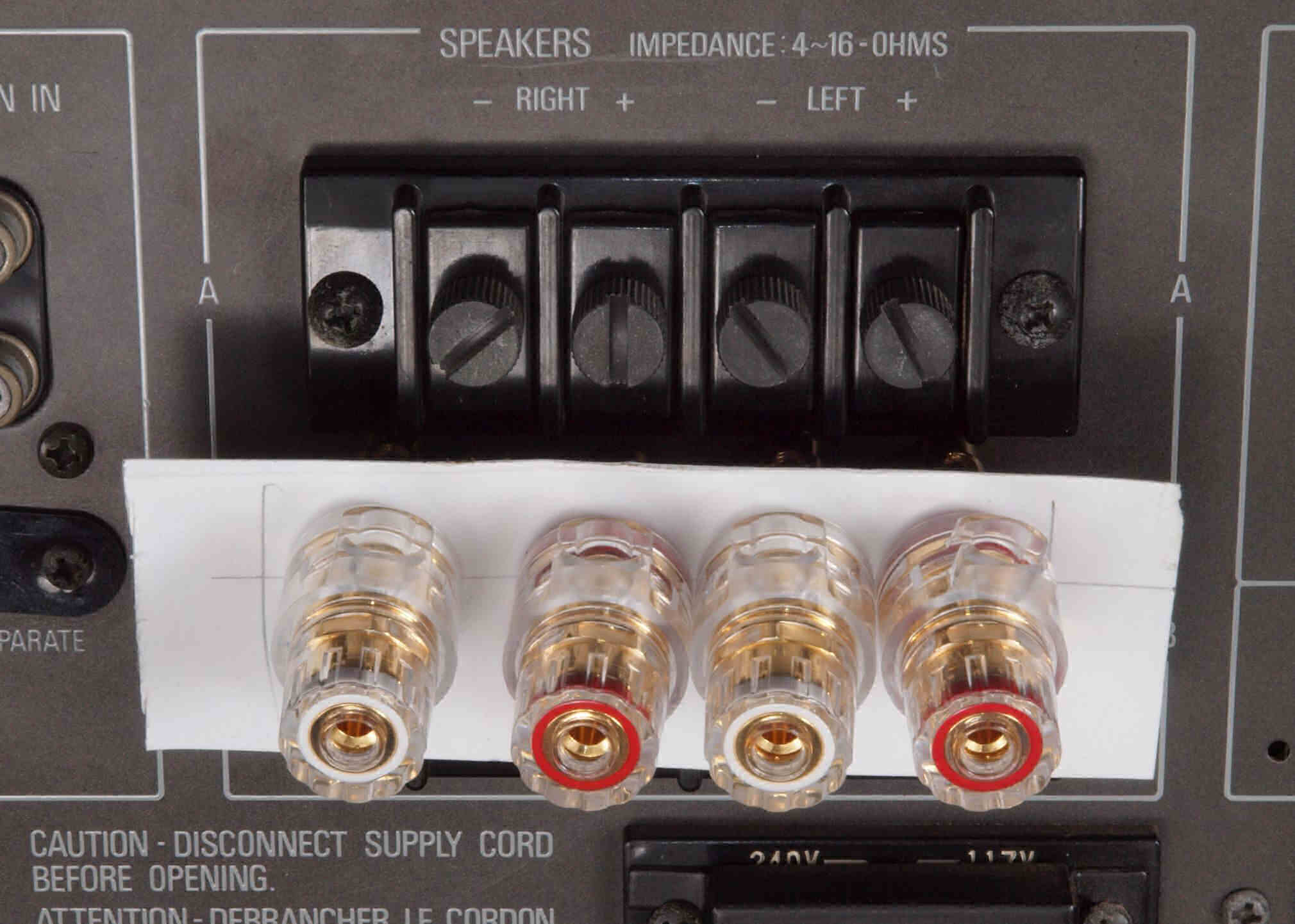

Ａ３２．　点検中　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）と交換可能。 　　　　　　　　　　　　　　　　　工賃込み特別価格、Ａ／Ｂ共交換＝２万円、　Ａのみ交換＝１．３万円。

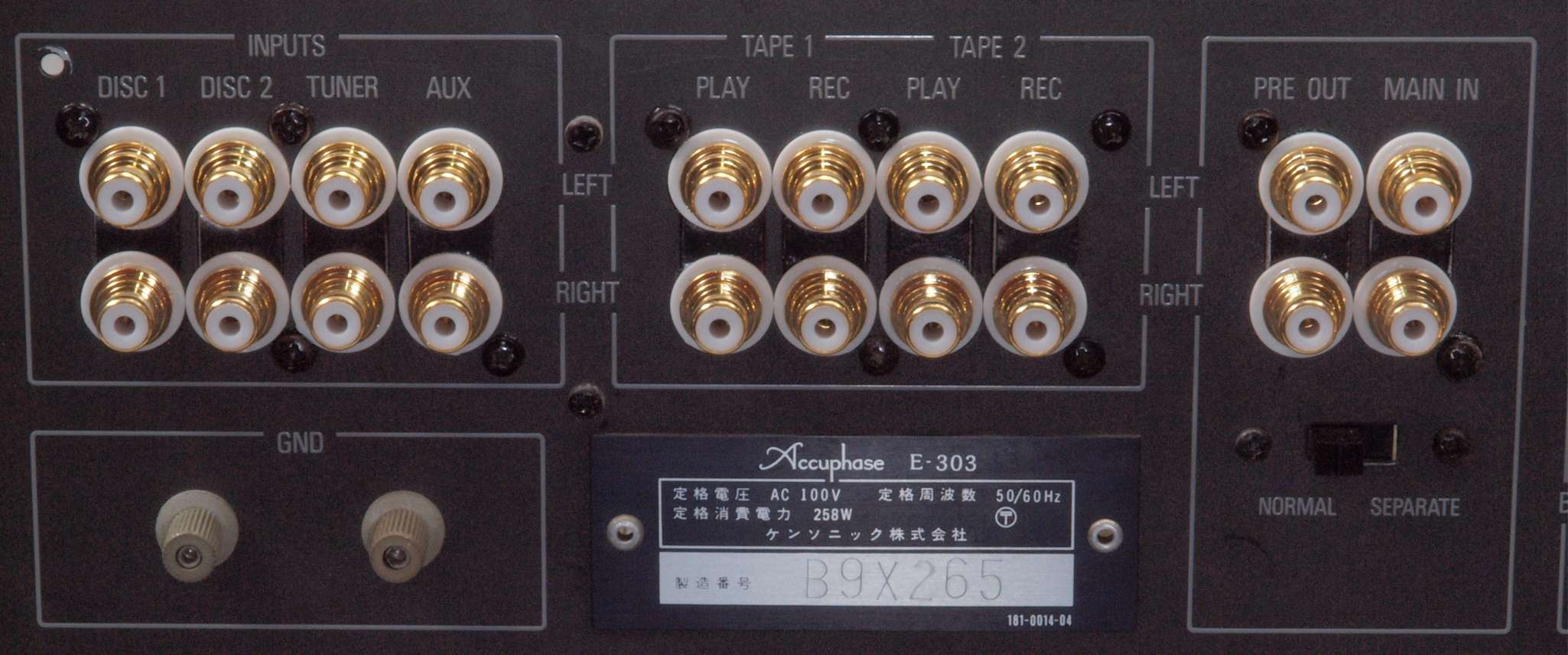

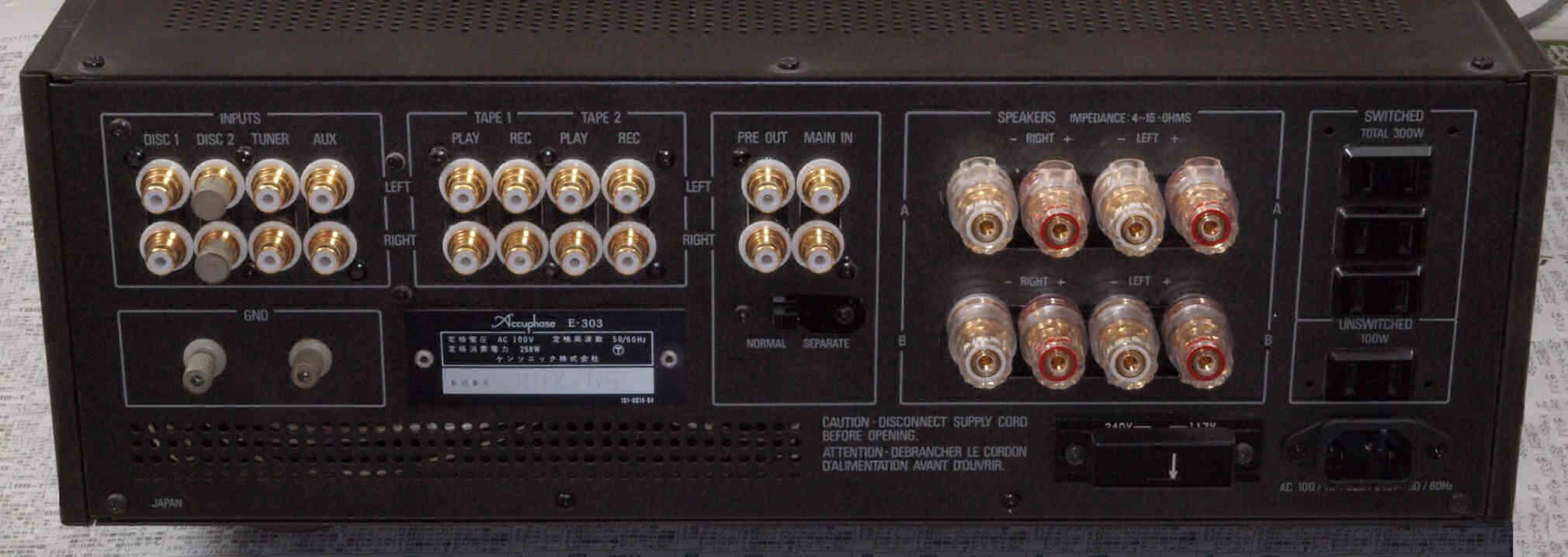

Ａ４１．　点検中　入出力RCA端子郡

Ａ４２．　点検中　入出力RCA端子郡。　テフロン絶縁ＲＣＡ端子に交換可能。ブロックごとに交換出来ます。 　　　　　　　　　　　　　　　　　　　　　　　　端子間は埋めます。ＷＢＴ−０２０１は定価で工賃込み。

Ａ５１．　点検中　電源インレット

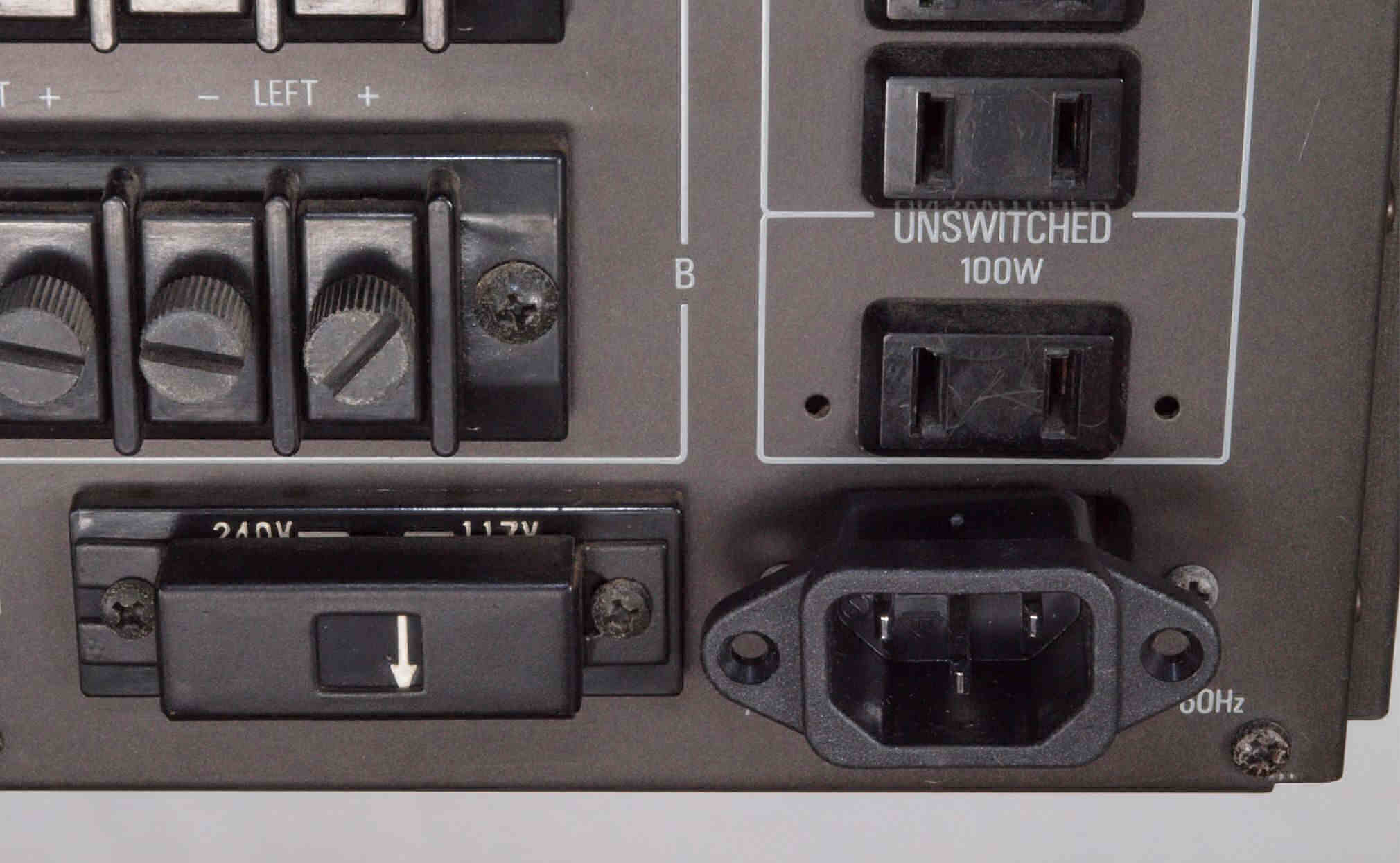

Ａ５２．　点検中　電源インレット　インレット。３Pインレットに交換可。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　基板を抜かれた本体

Ｃ１．　修理前　R側終段ブロック　ＦＥＴ（電解効果トランジスター）

Ｃ２．　修理中　R側終段ブロック　ＦＥＴ（電解効果トランジスター）

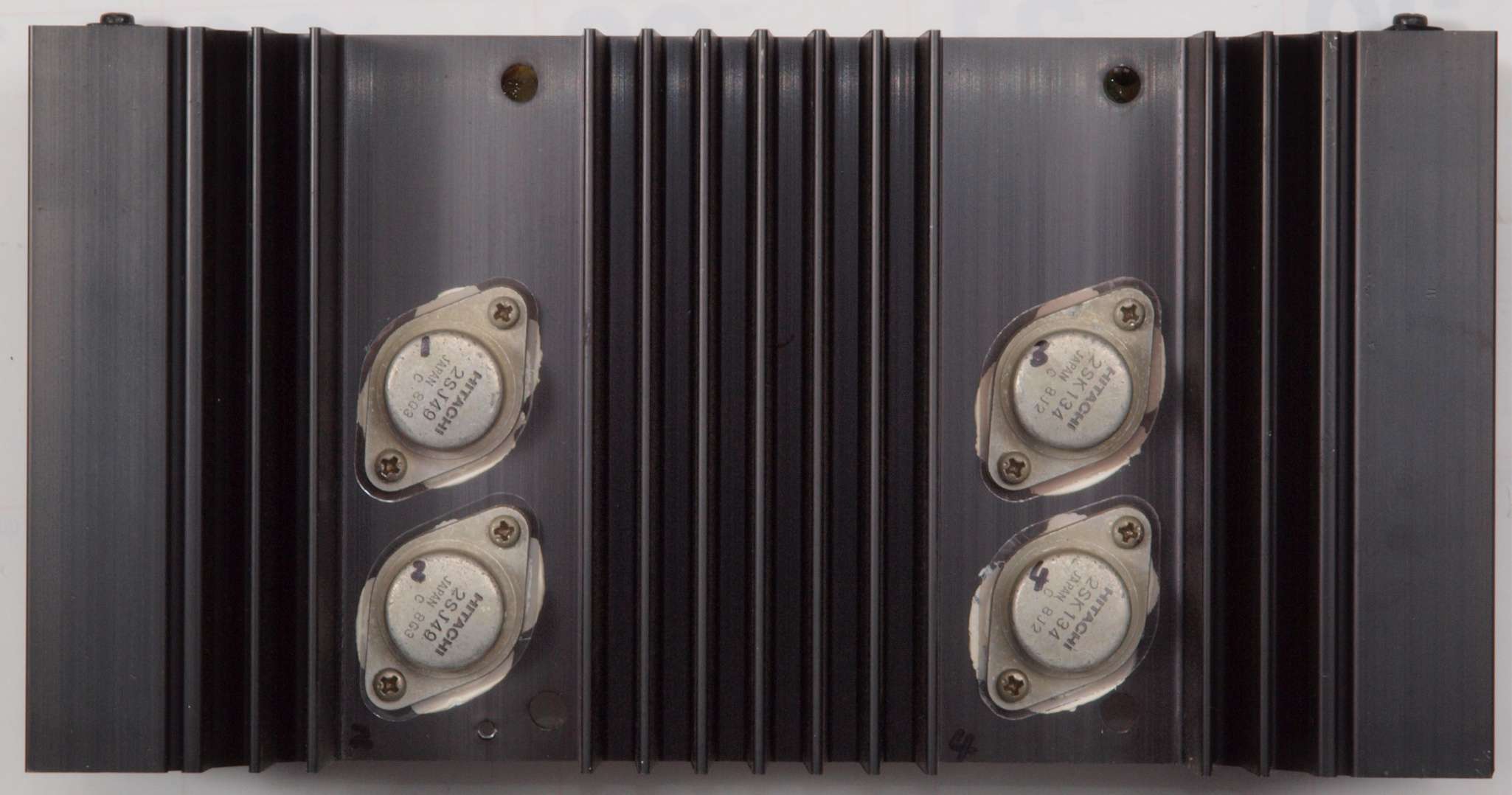

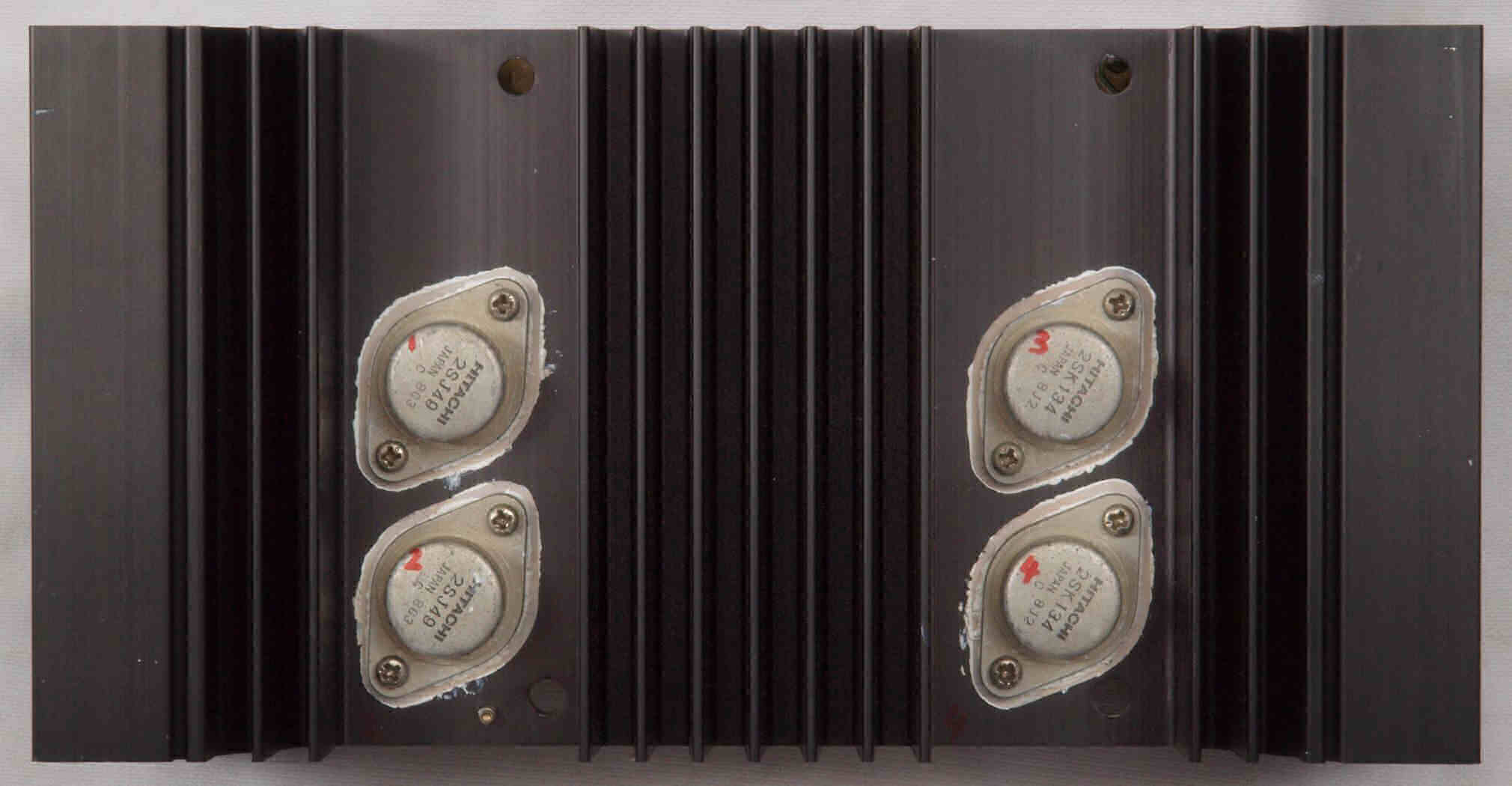

Ｃ３．　完成R側終段ブロック　ＦＥＴ（電解効果トランジスター）。　放熱シリコングリスを十分に塗る。

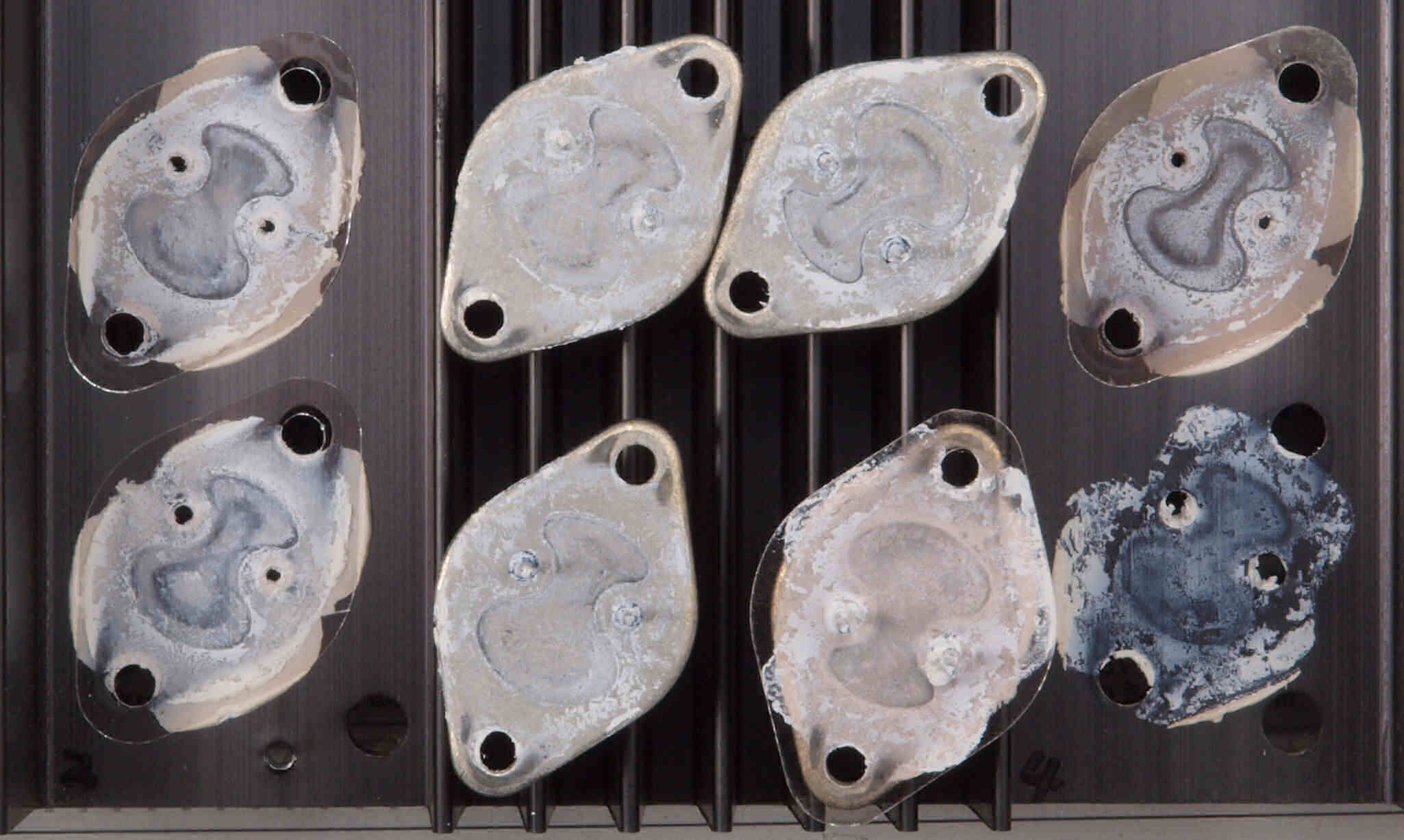

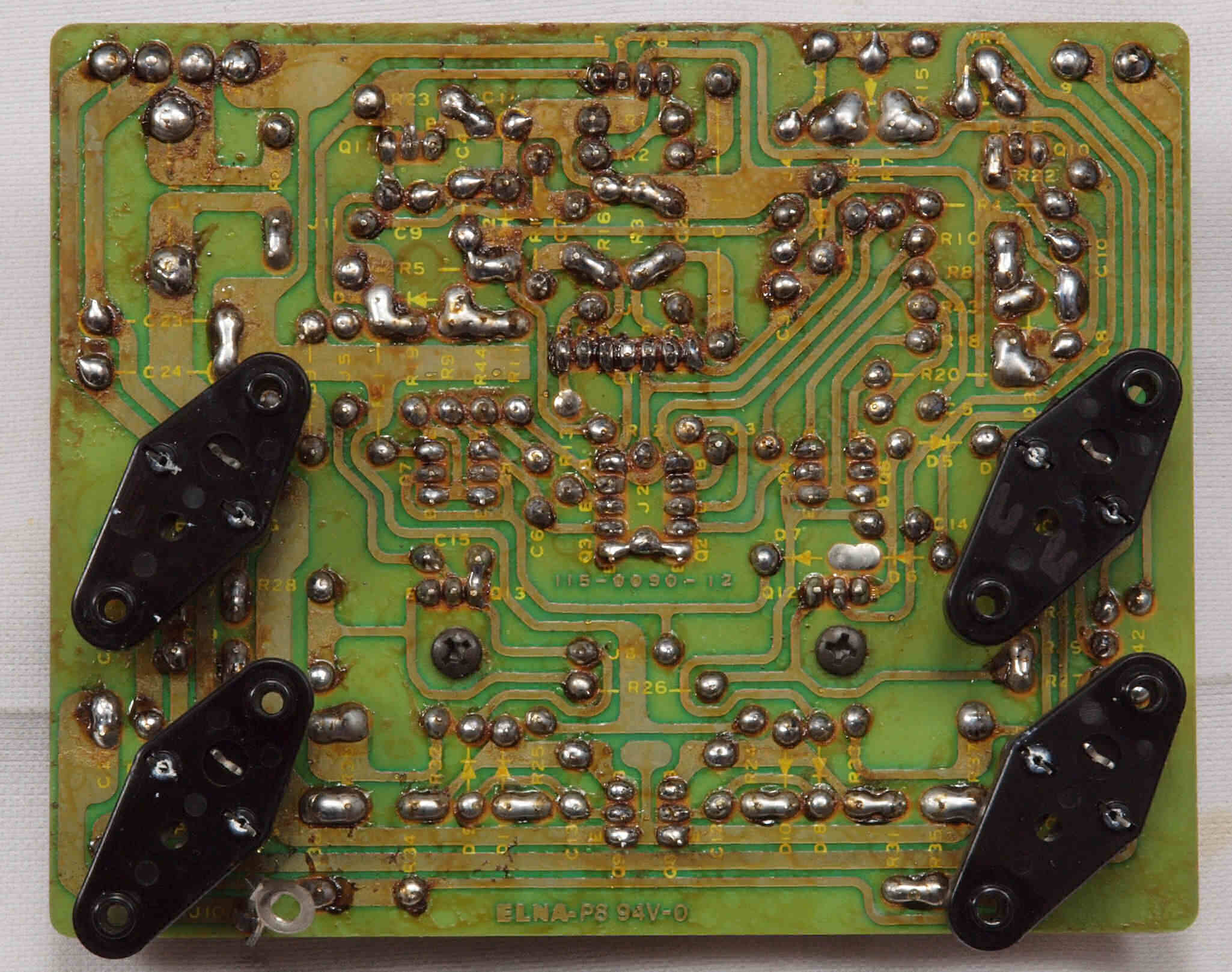

Ｃ４．　修理前　R側終段ブロック裏

Ｃ５．　完成R側終段ブロック裏

Ｃ６．　修理前　Ｌ側終段ブロック　ＦＥＴ（電解効果トランジスター）

Ｃ７．　修理中　Ｌ側終段ブロック　ＦＥＴ（電解効果トランジスター）

Ｃ８．　完成Ｌ側終段ブロック　ＦＥＴ（電解効果トランジスター）。　放熱シリコングリスを十分に塗る。

Ｃ９．　修理前　Ｌ側終段ブロック裏

ＣＡ．　完成Ｌ側終段ブロック裏

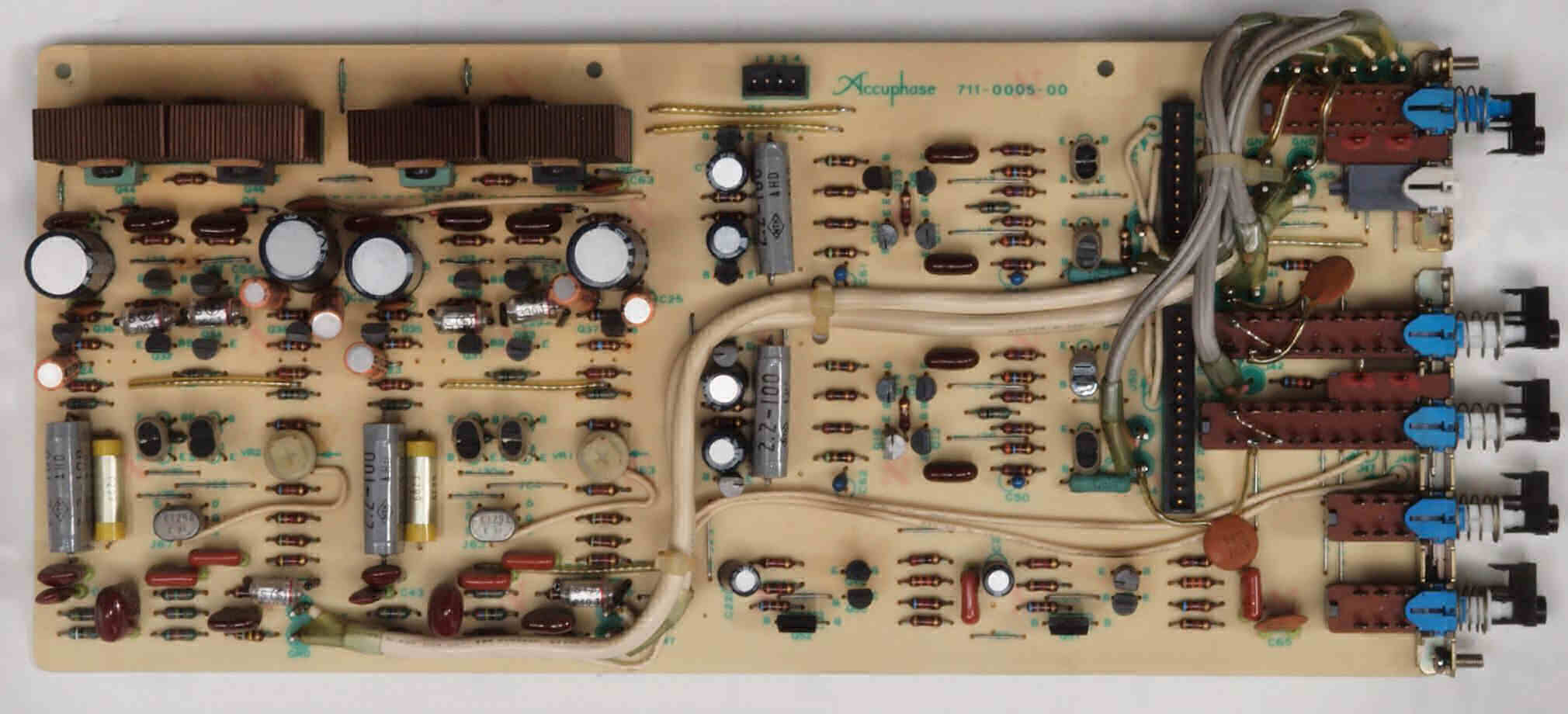

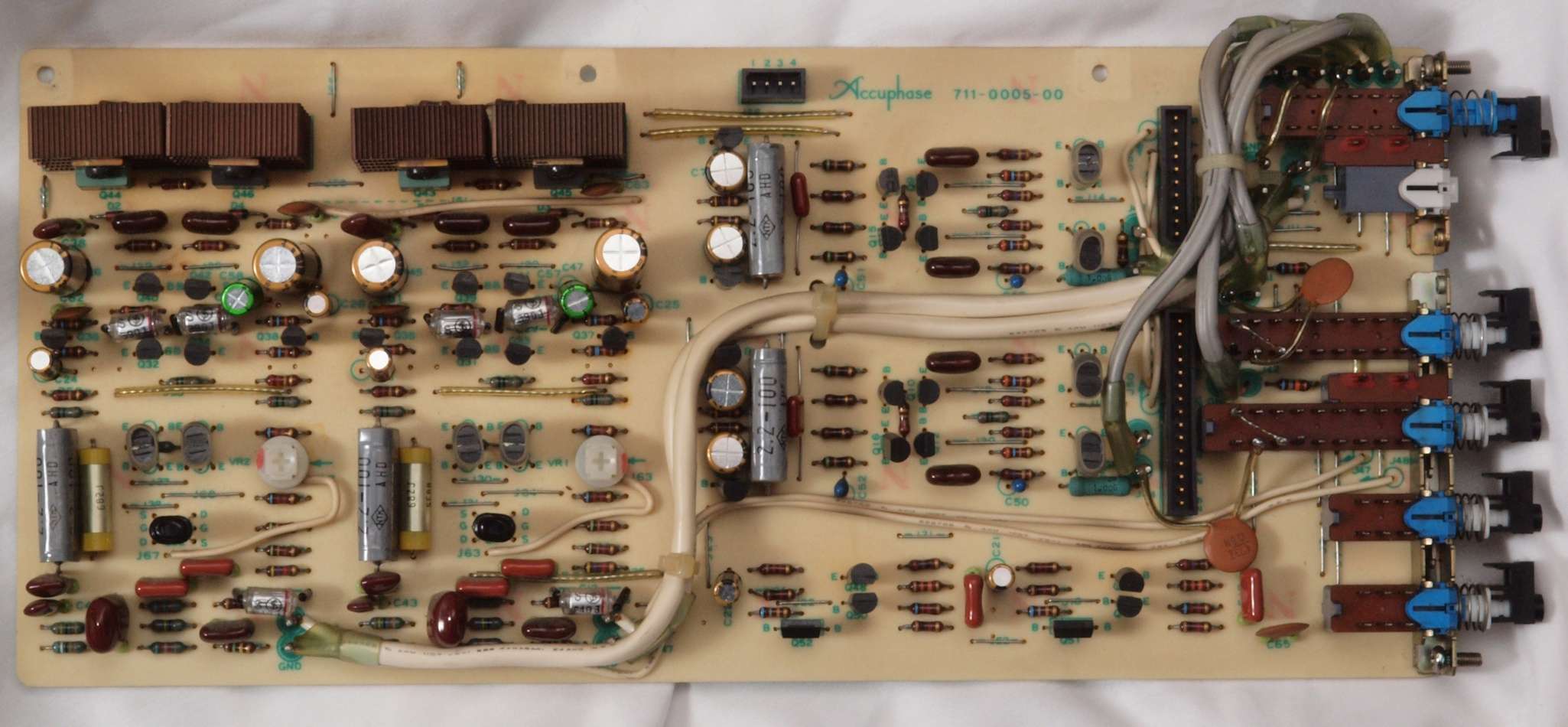

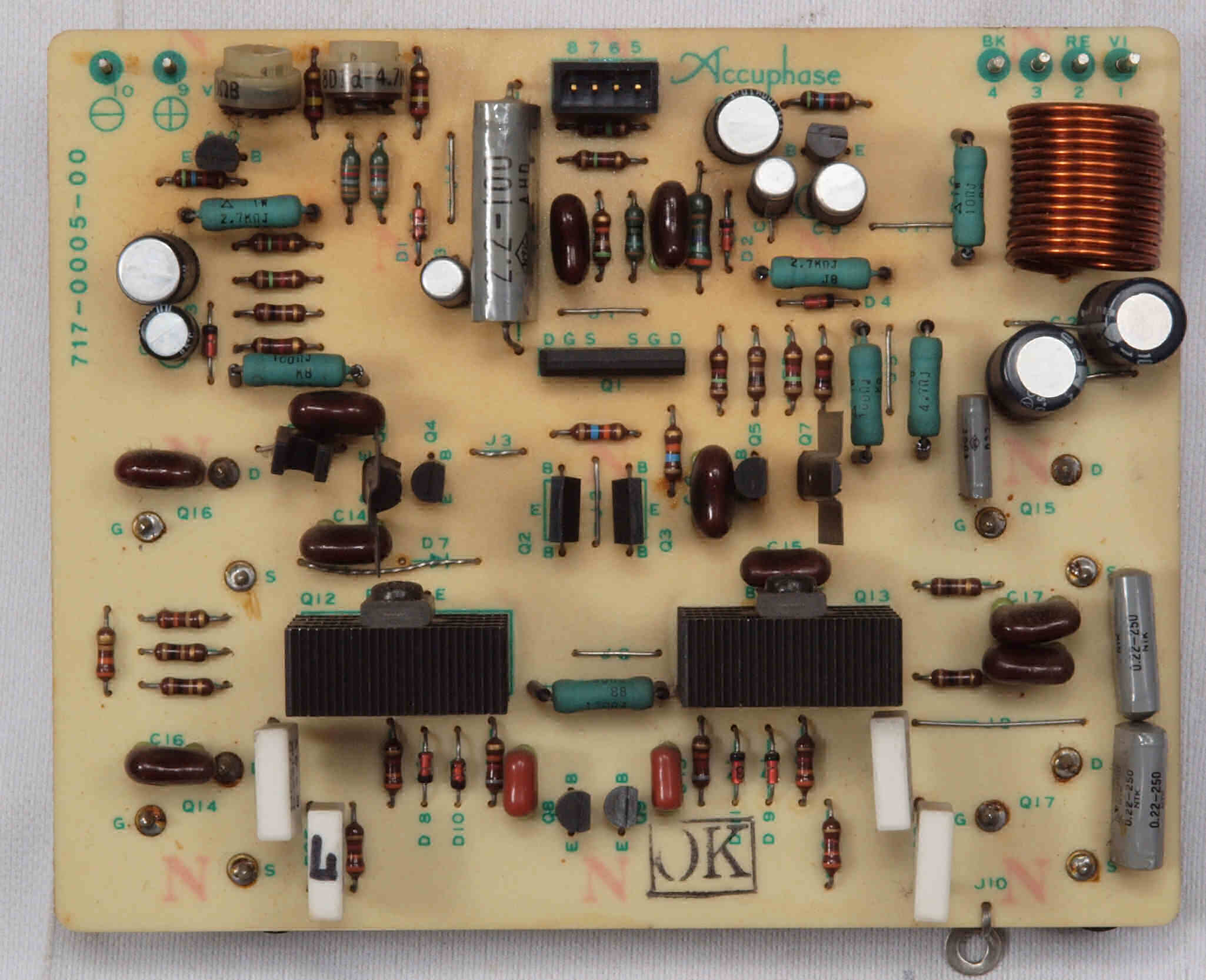

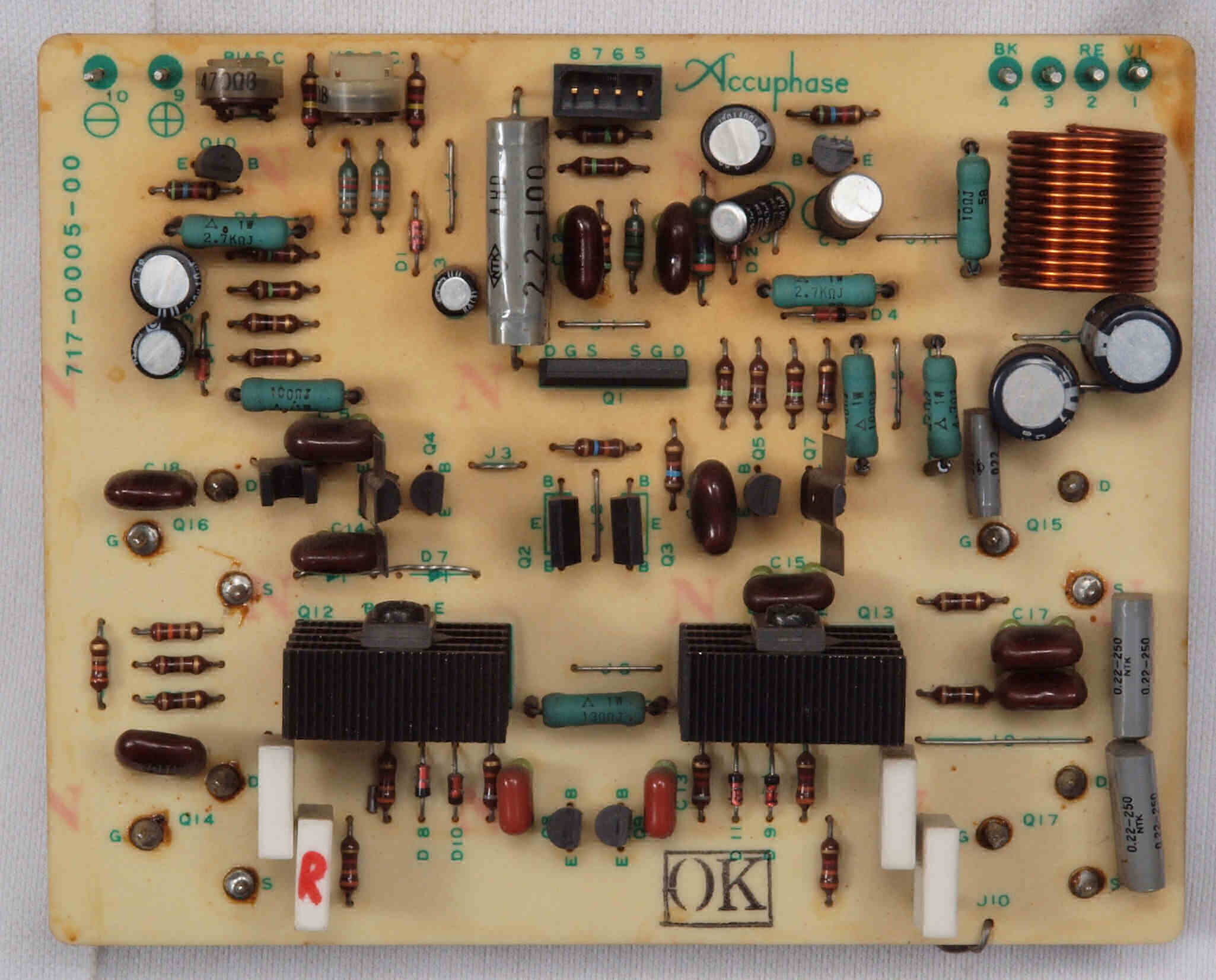

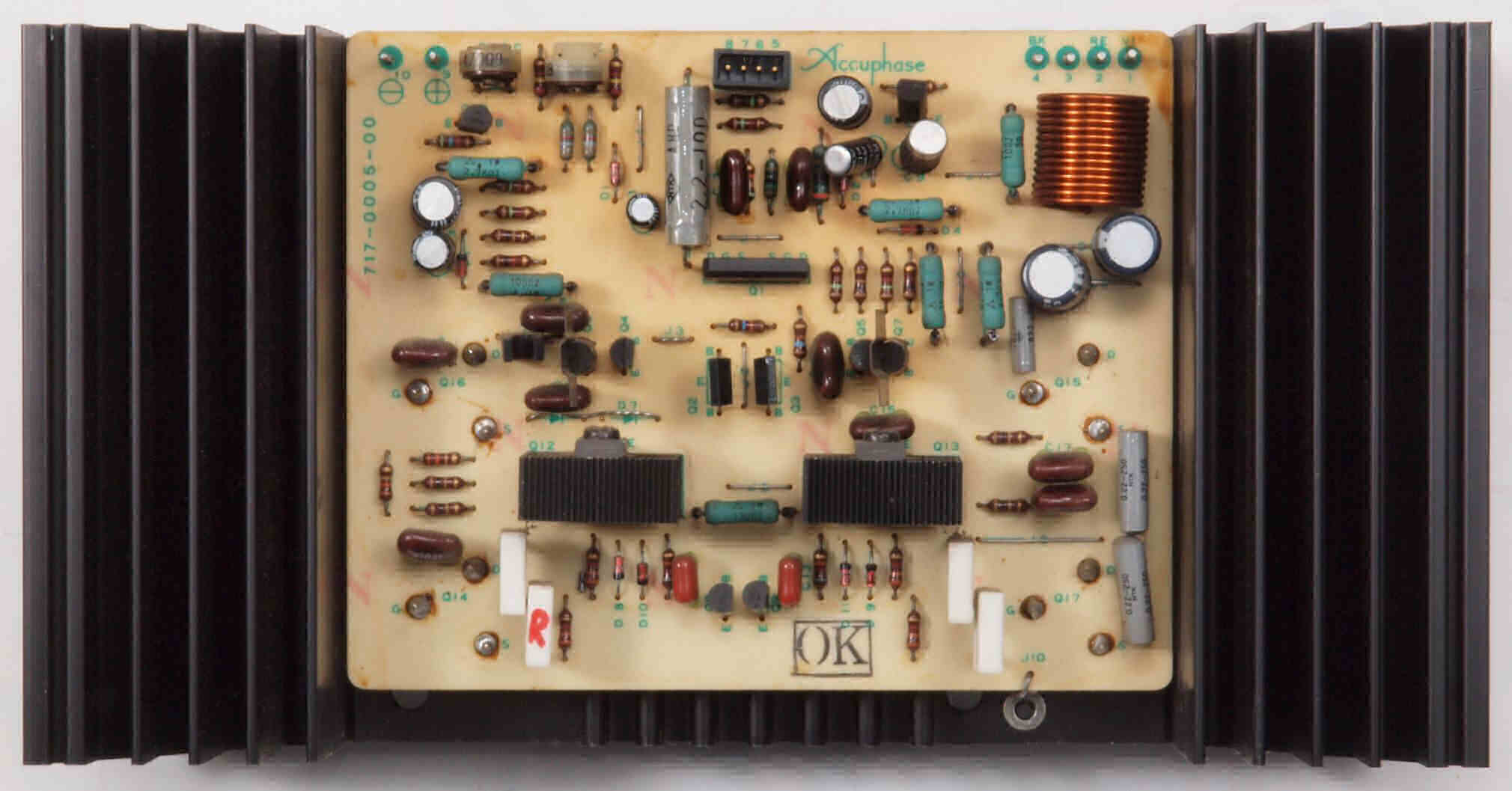

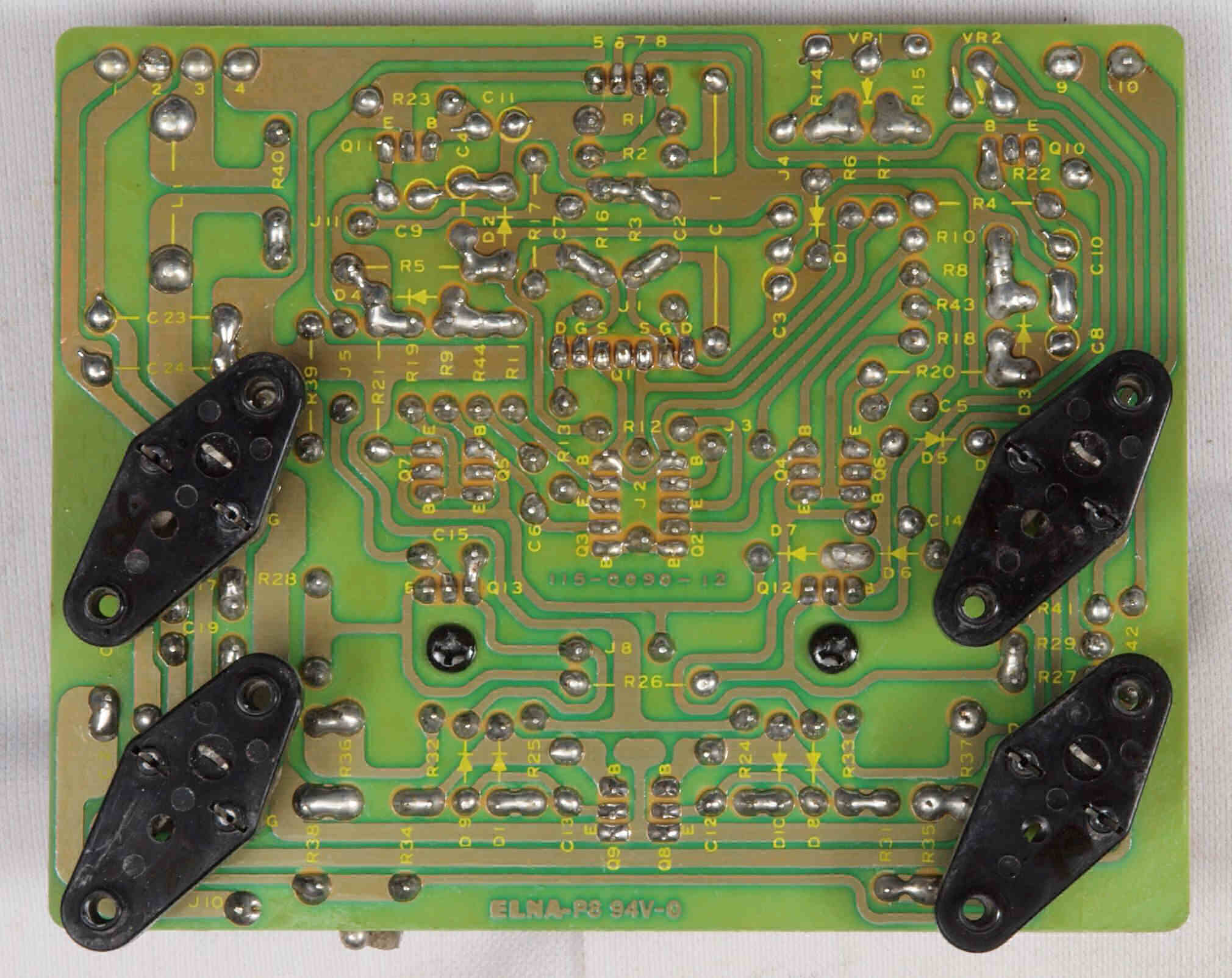

Ｃ１１．　修理前　R側終段基板

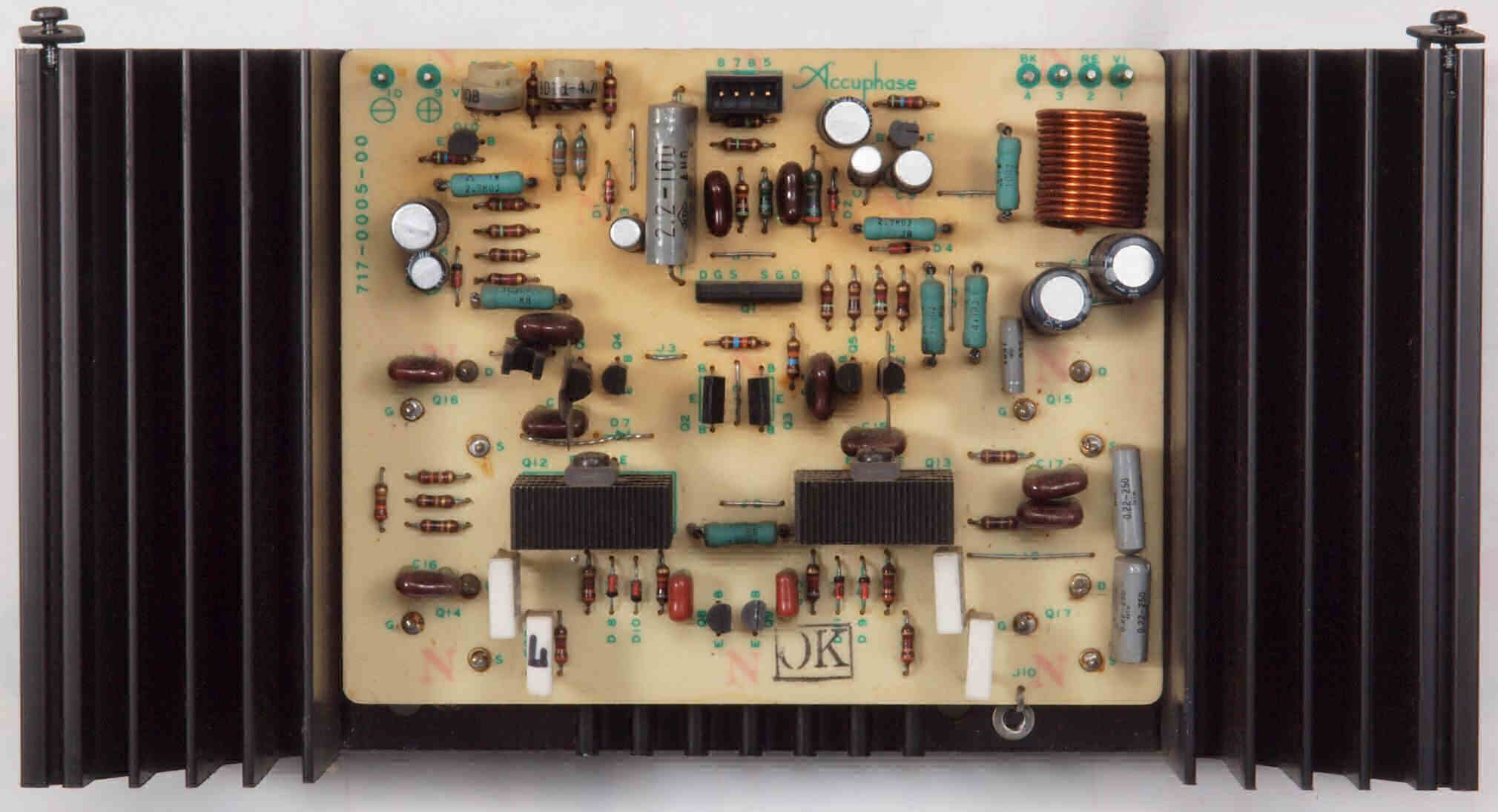

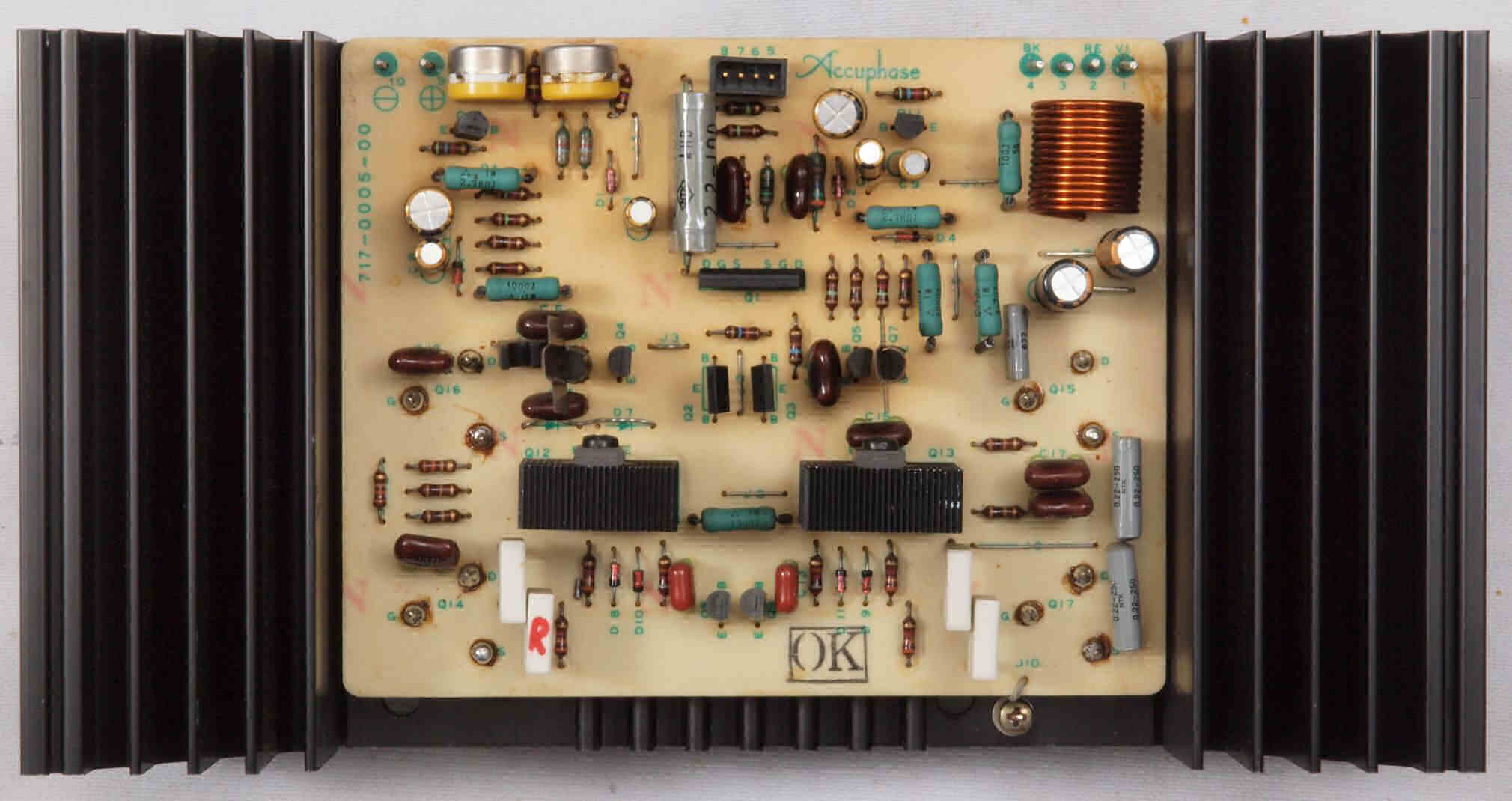

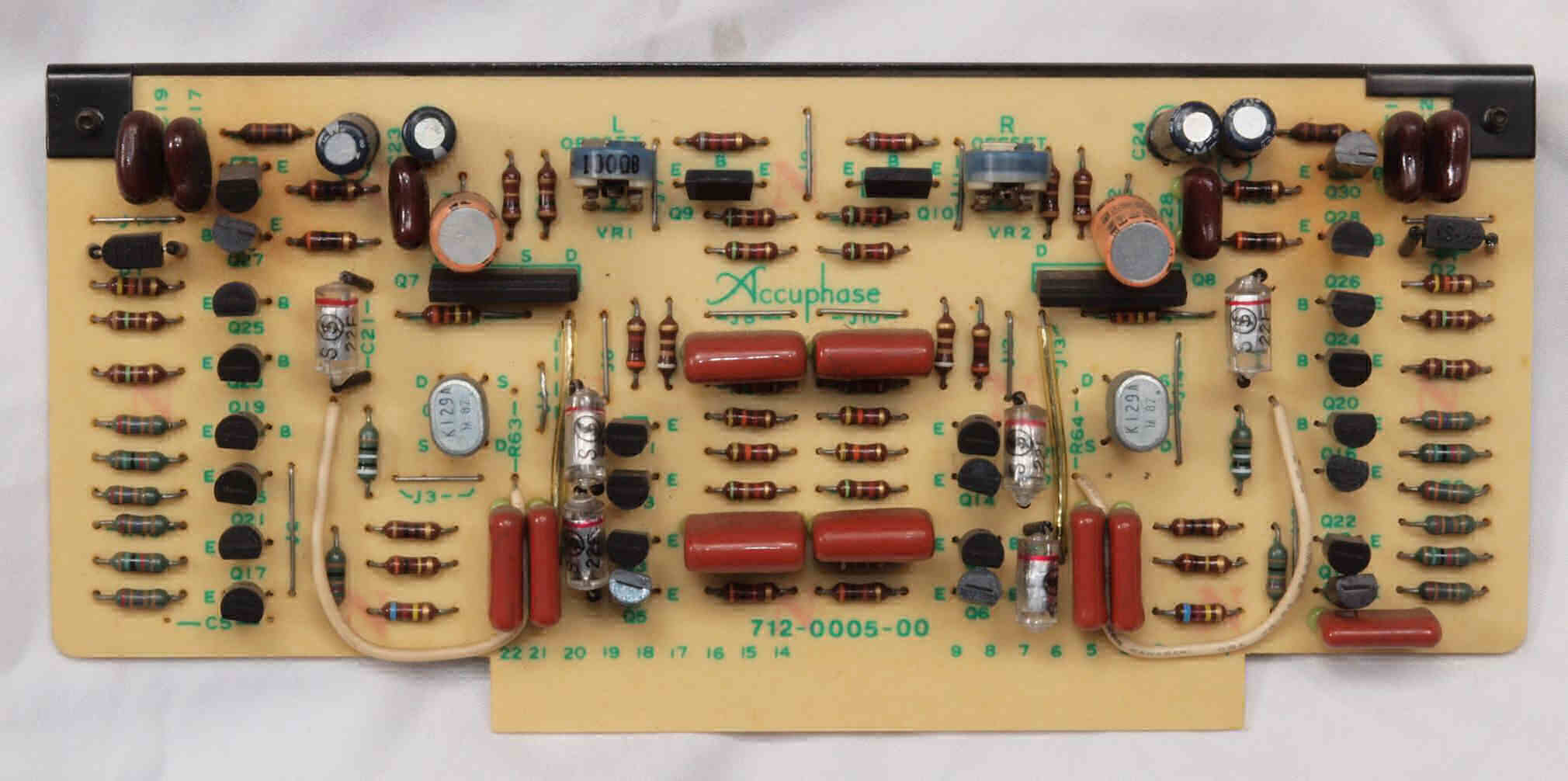

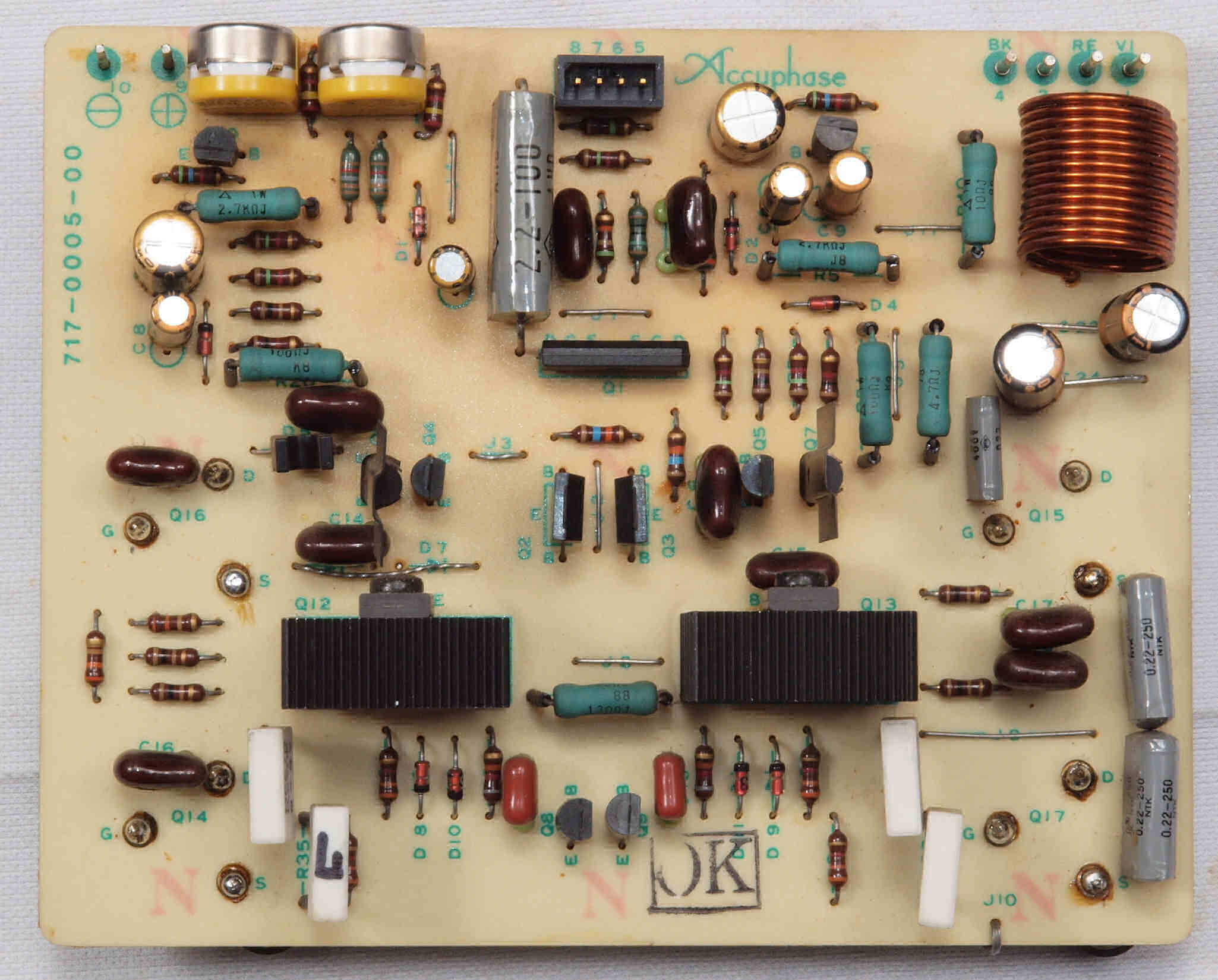

Ｃ１２．　修理後　R側終段基板。 　　　　　　　　　　初段複合ＦＥＴ（電解効果トランジスター）１個、半固定ＶＲ２個交換。電解コンデンサ−９個交換。

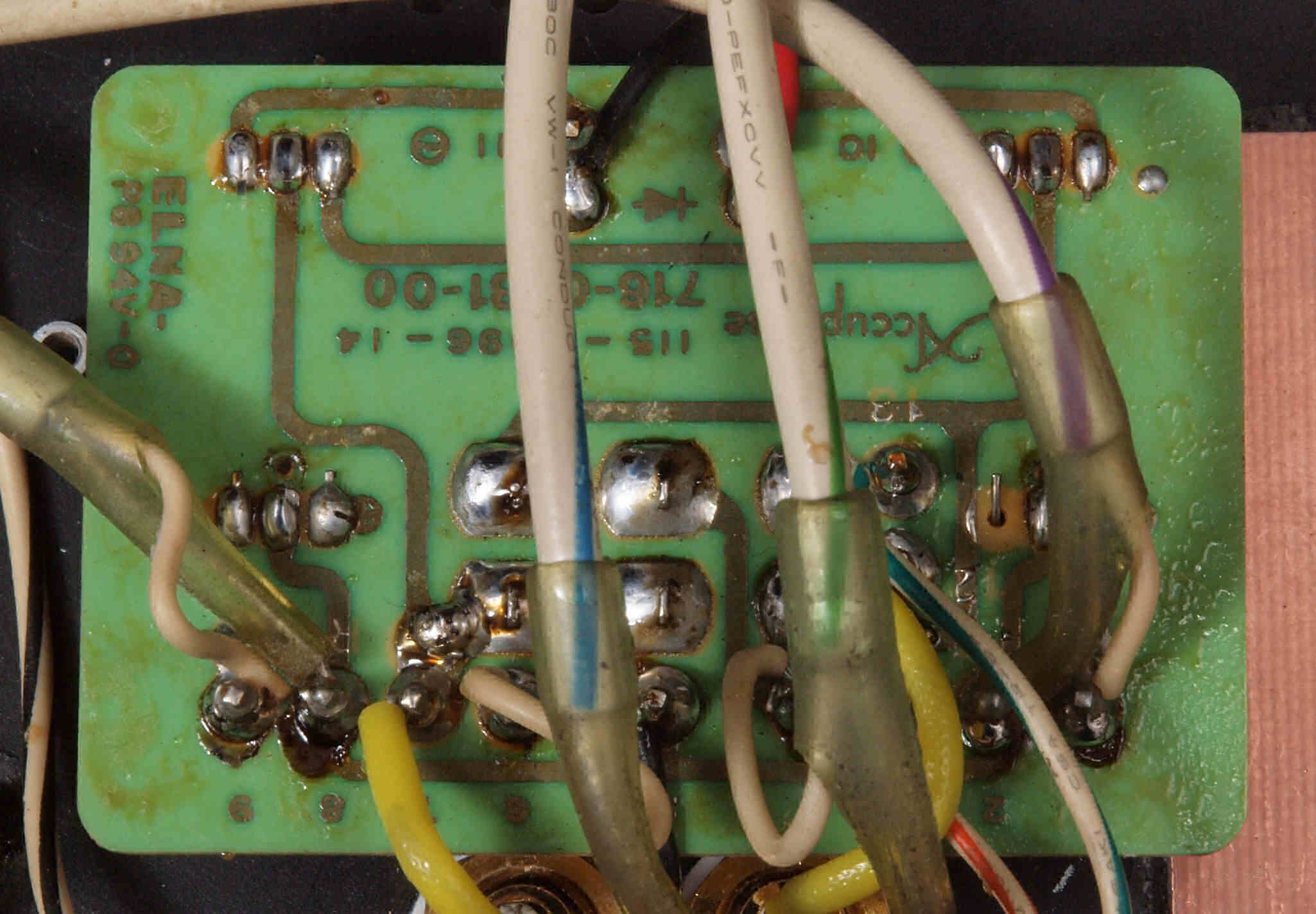

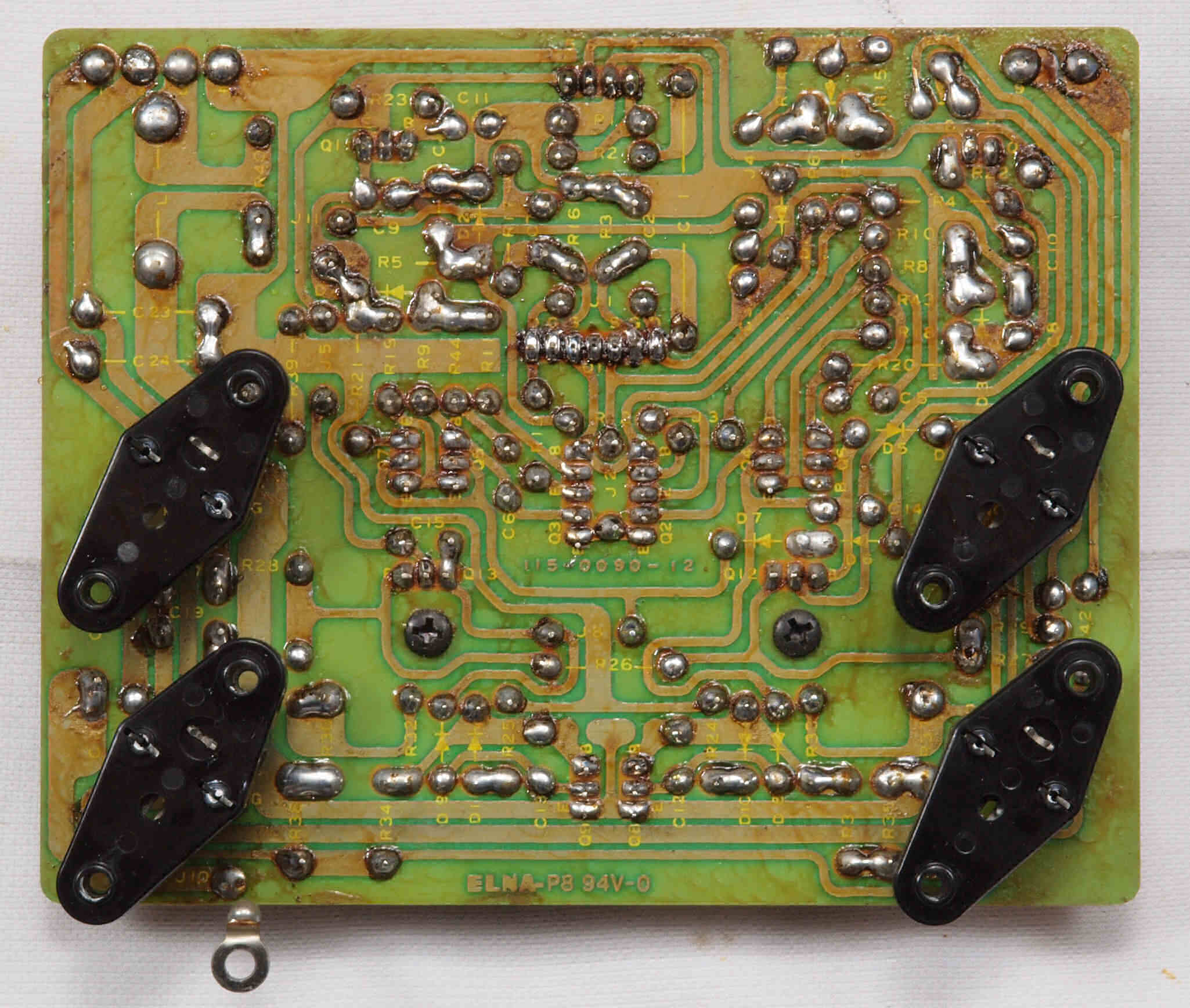

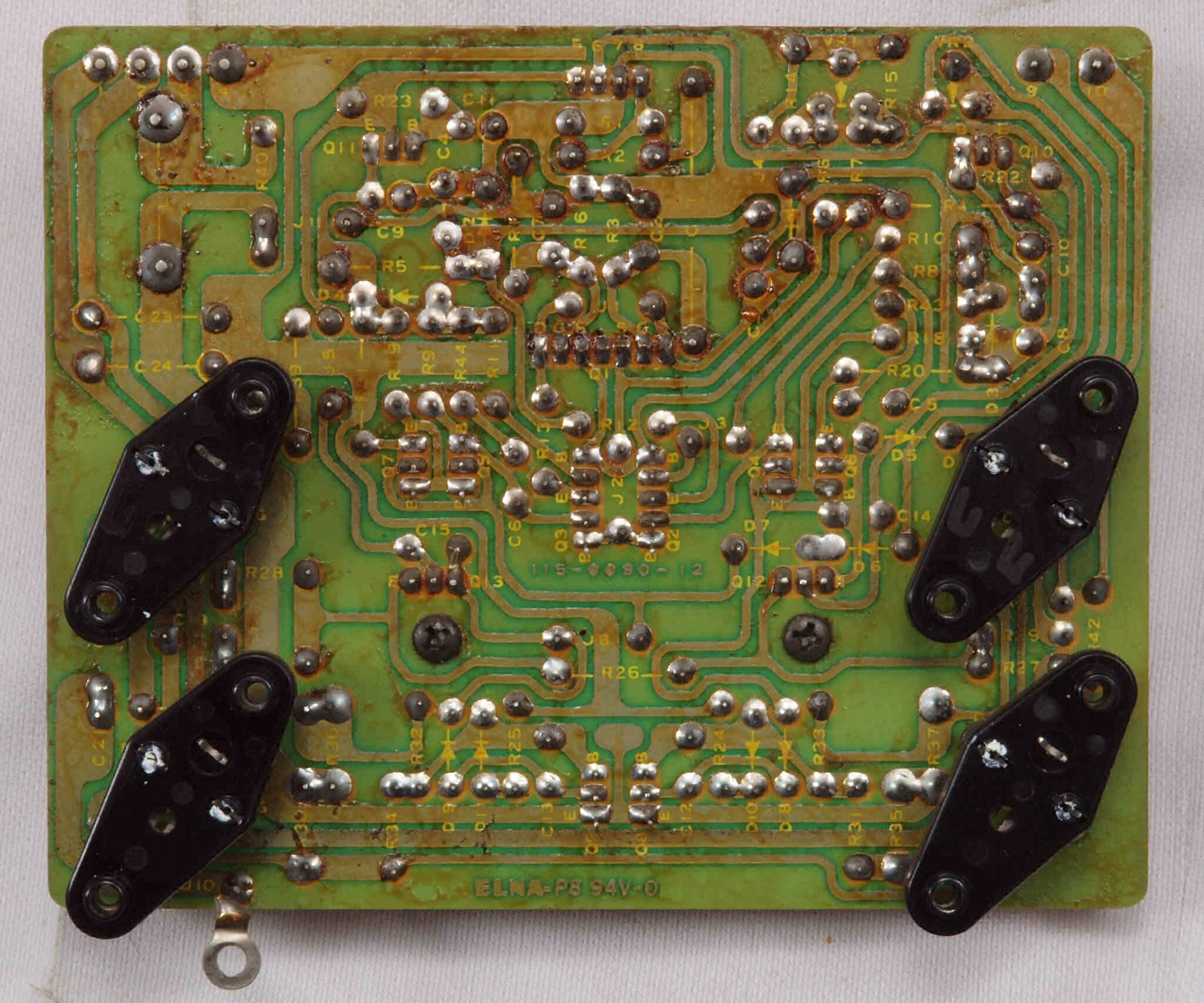

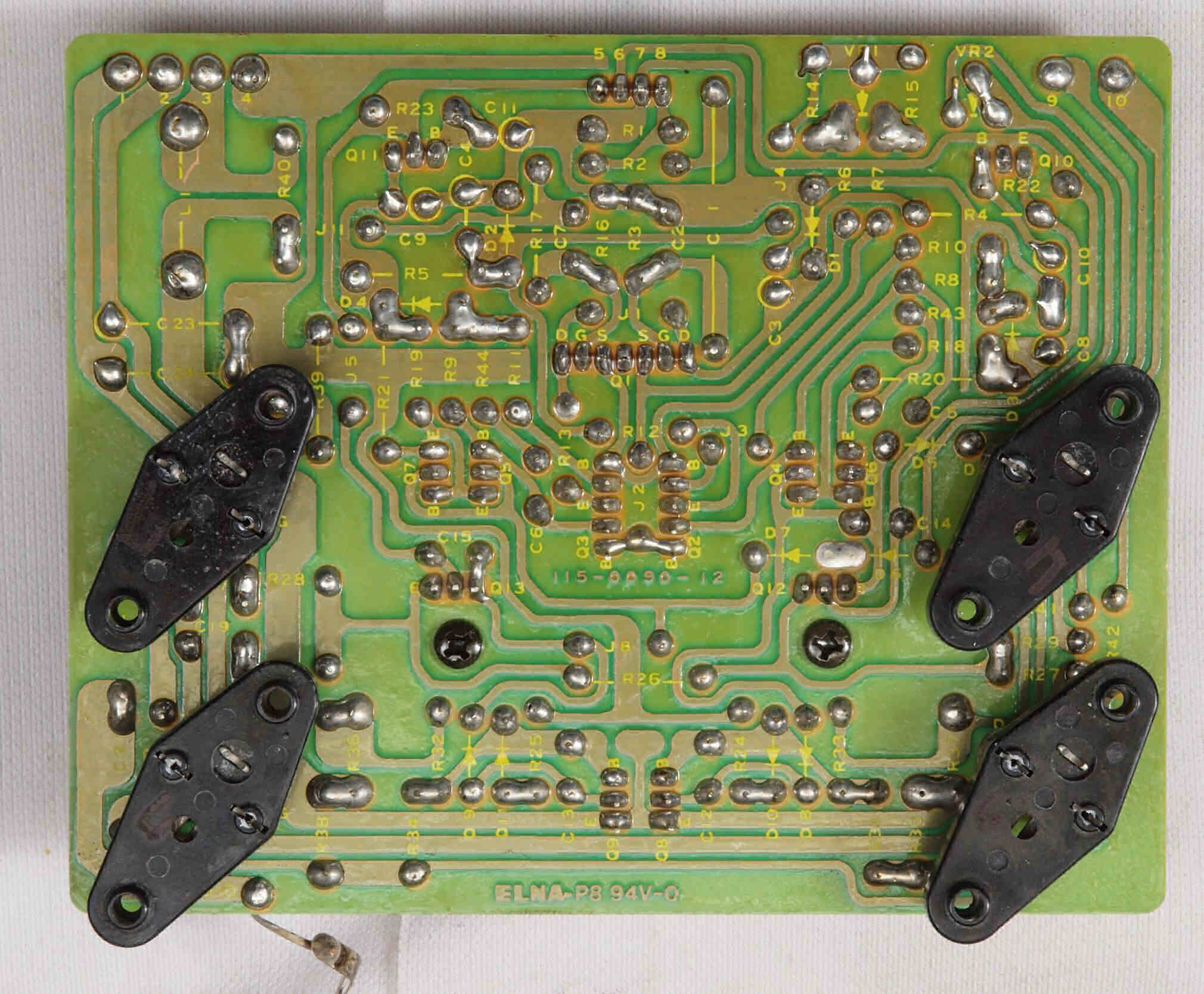

Ｃ１３．　修理前　R側終段基板裏

Ｃ１４．　修理（半田補正）後　R側終段基板裏。　半田を全部やり直す。

Ｃ１５．　完成R側終段基板裏。　洗浄し、コートを塗布後。

Ｃ２１．　修理前　Ｌ側終段基板

Ｃ２２．　修理後　Ｌ側終段基板。 　　　　　　　　　　　初段複合ＦＥＴ（電解効果トランジスター）１個、半固定ＶＲ２個交換。電解コンデンサ−９個交換。

Ｃ２３．　修理前　Ｌ側終段基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側終段基板裏。　半田を全部やり直す。

Ｃ２５．　完成Ｌ側終段基板裏。　洗浄し、コートを塗布後。

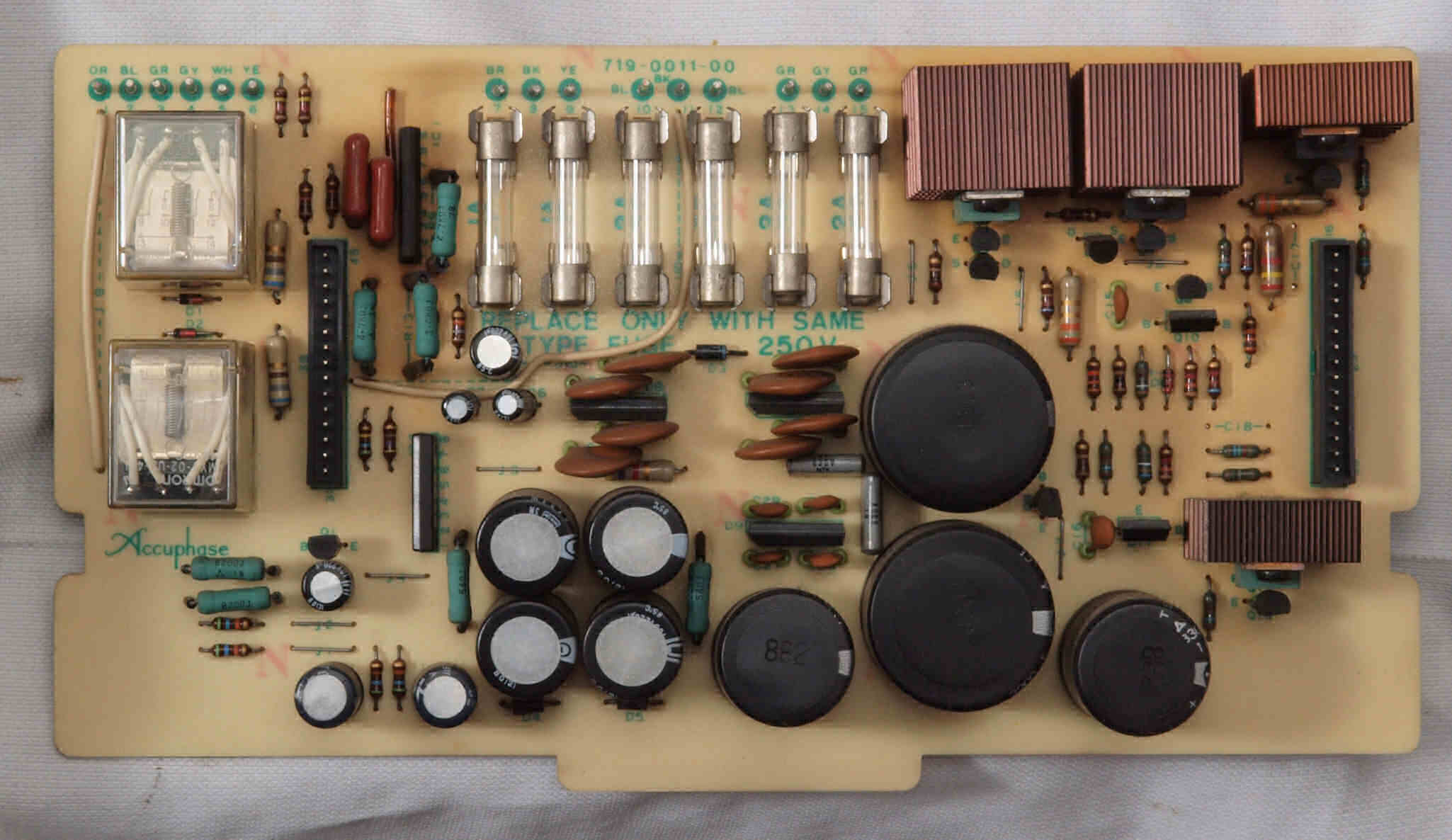

Ｃ３１．　修理前　電源基板。

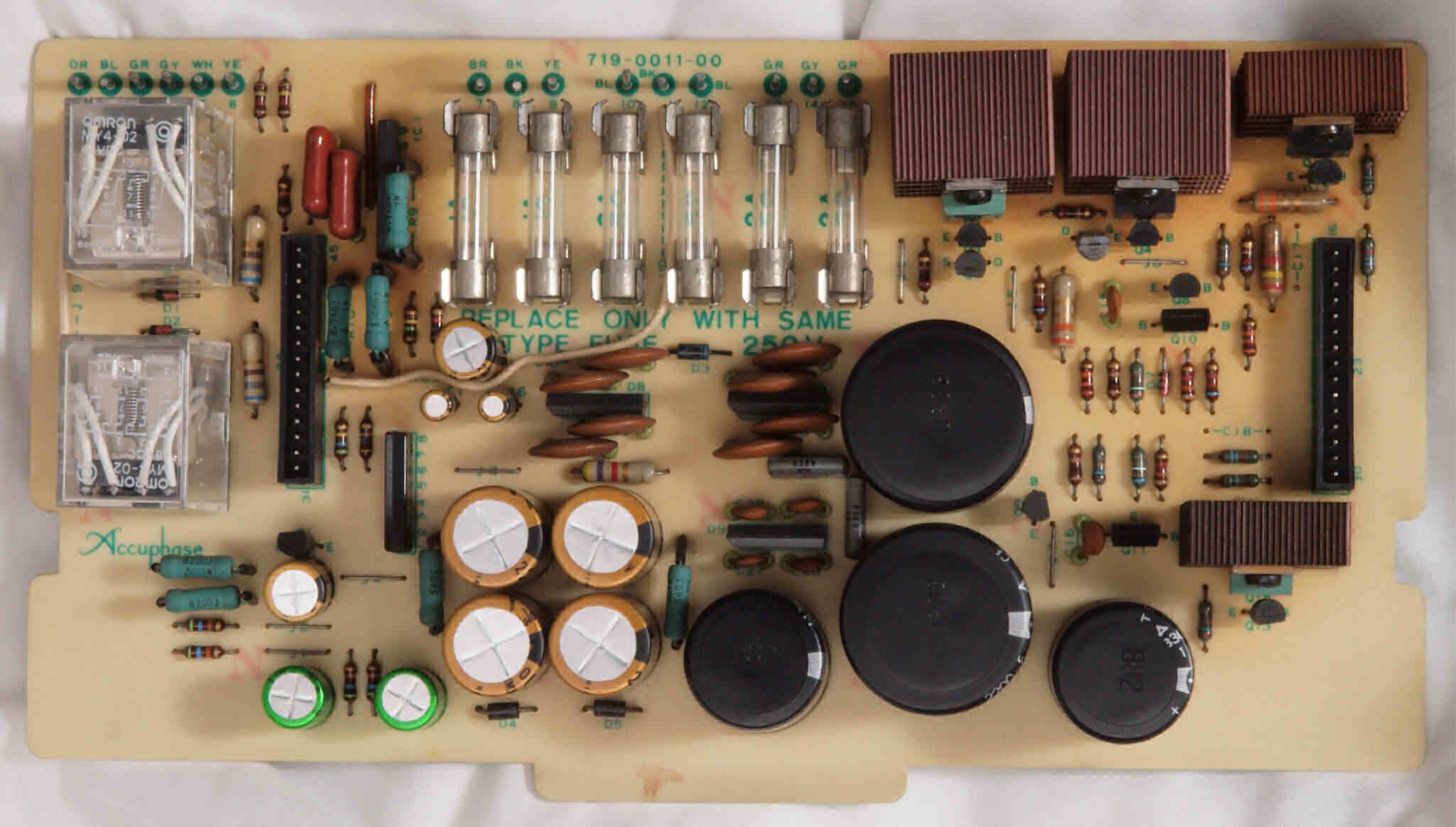

Ｃ３２．　修理後　電源基板。　ＳＰ接続リレー２個、電解コンデンサー１０個交換。

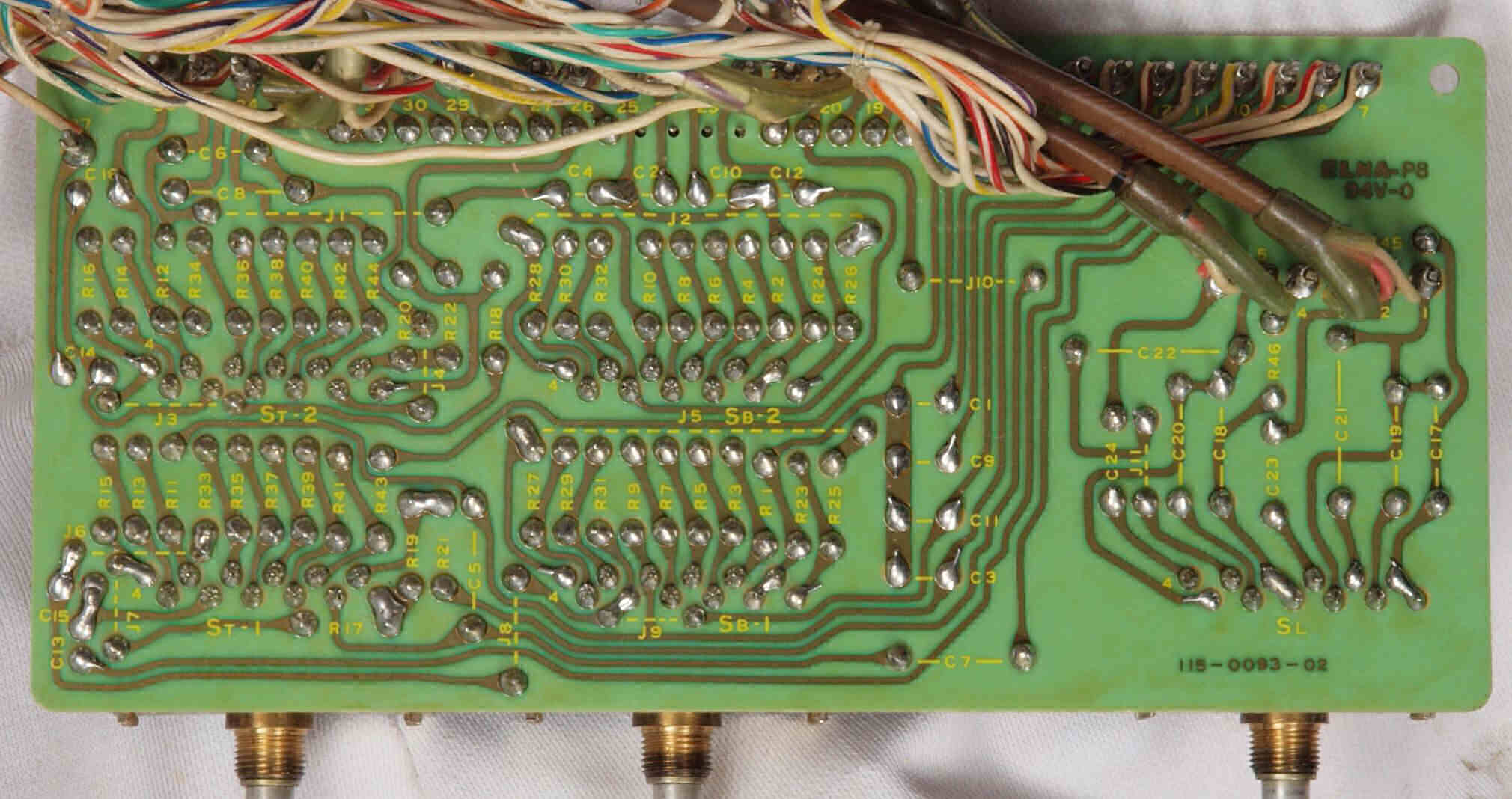

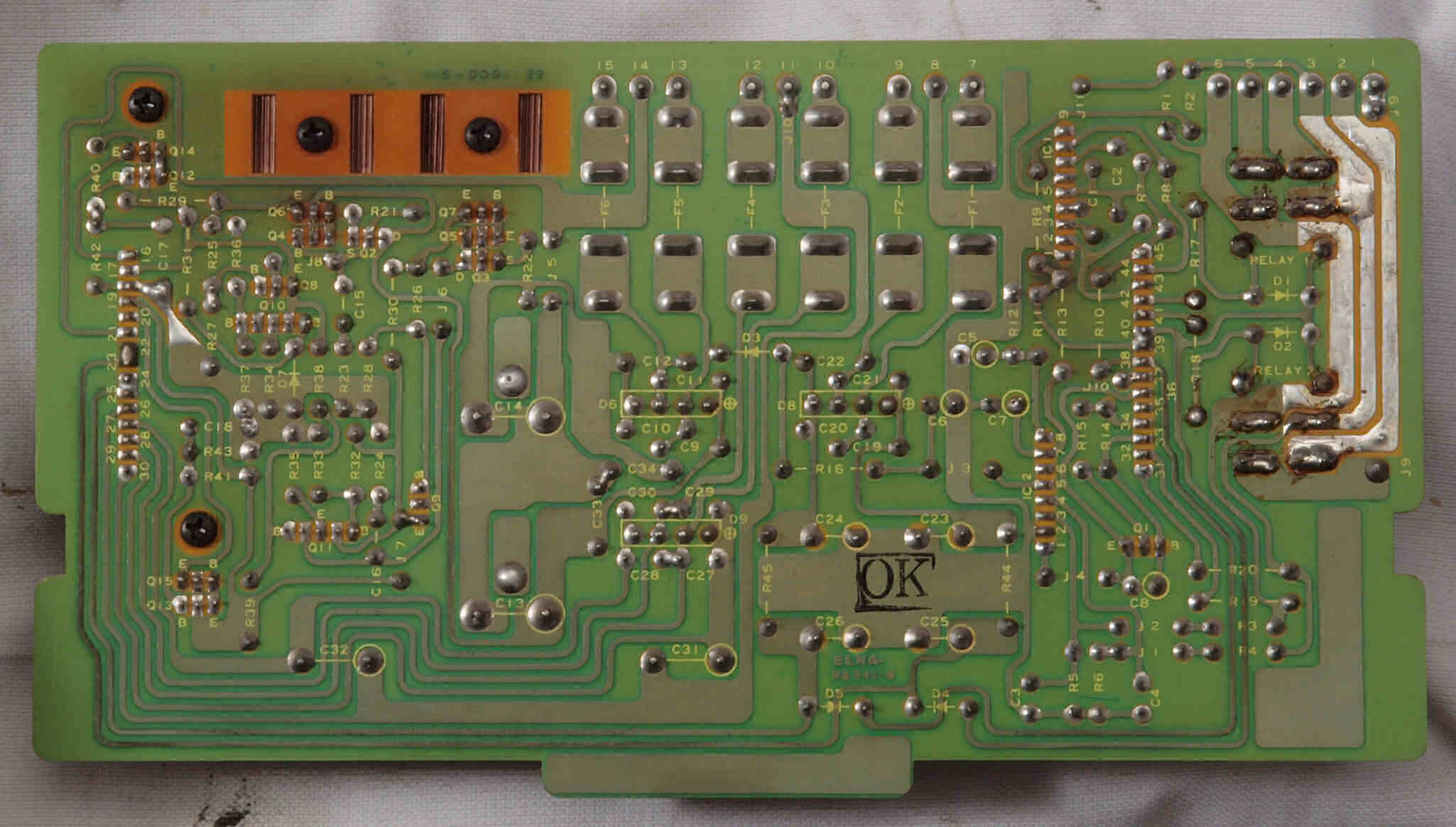

Ｃ３３．　修理前　電源基板裏

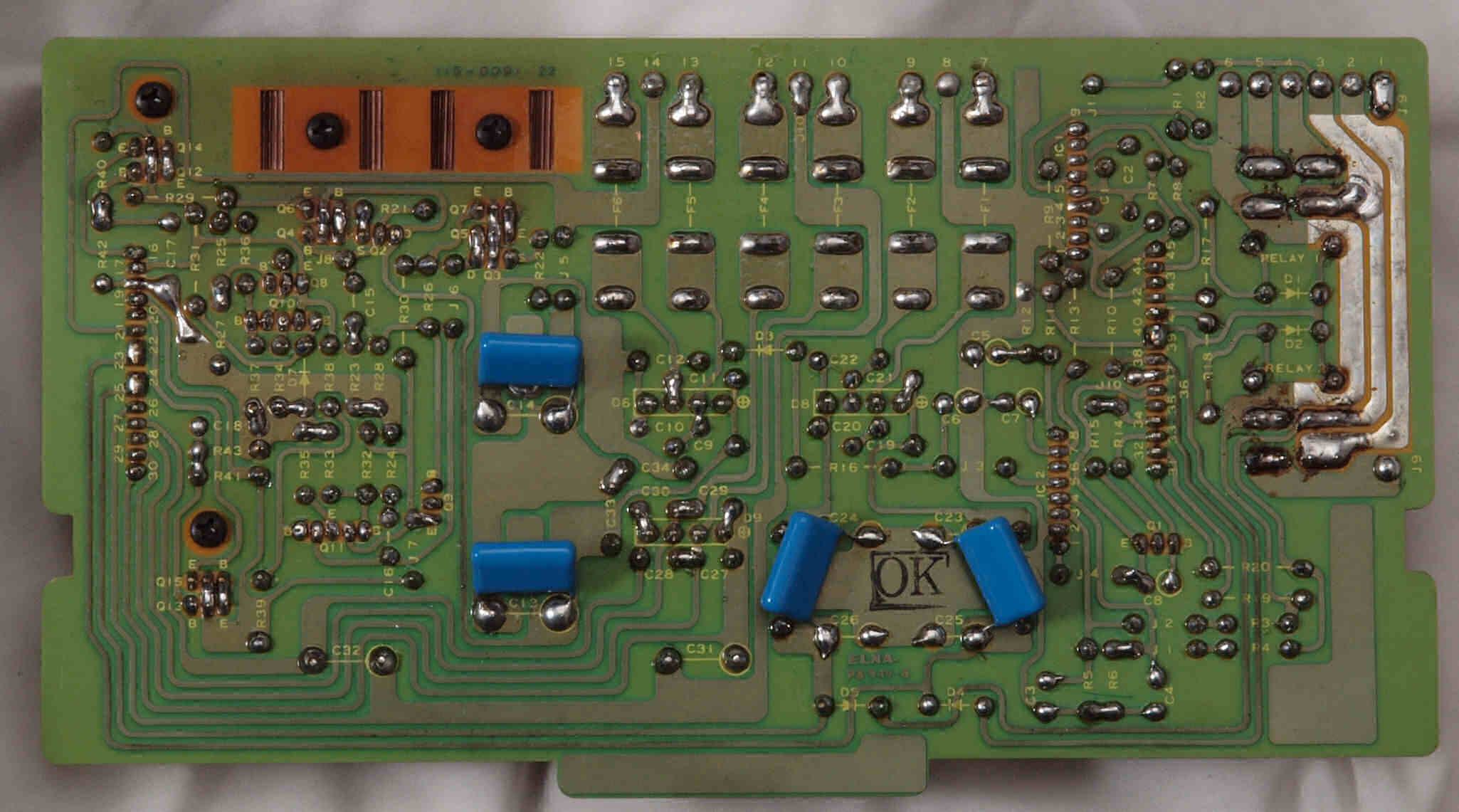

Ｃ３４．　　修理後（半田補正）　電源基板裏。　半田を全部やり直す。　フイルムコンデンサー４個追加。

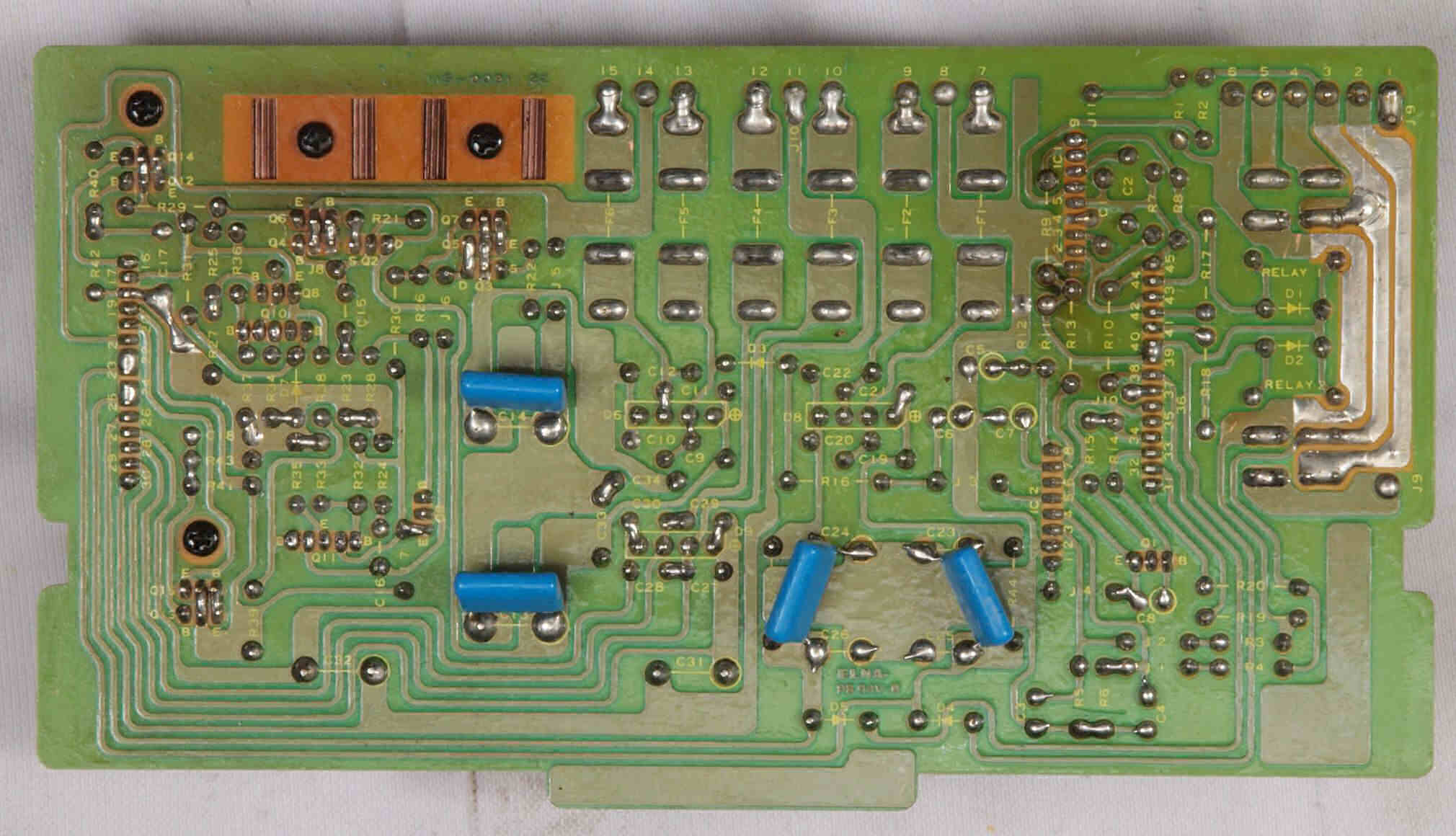

Ｃ３５．　完成電源基板裏。　洗浄し、コートを塗布後。

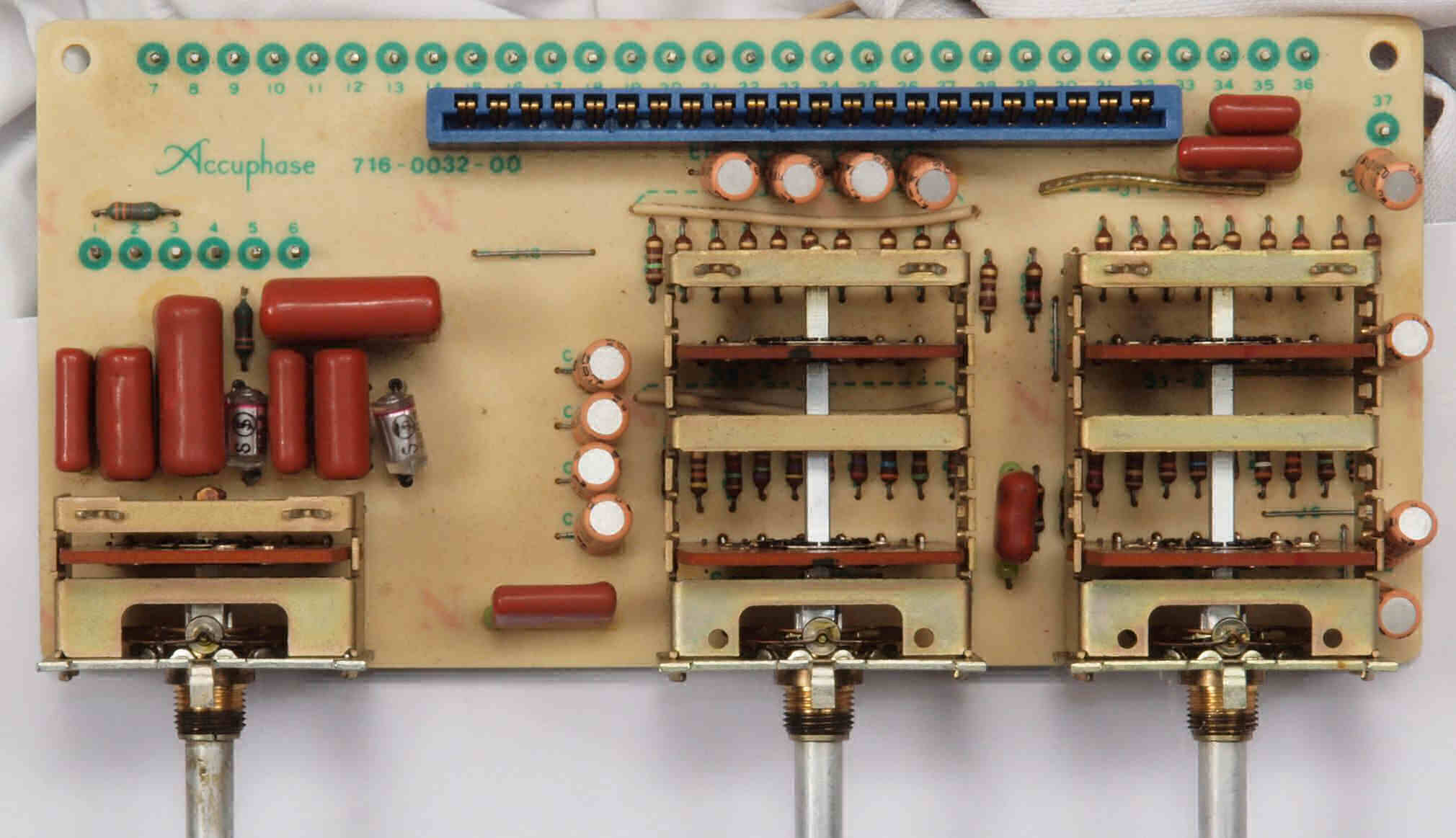

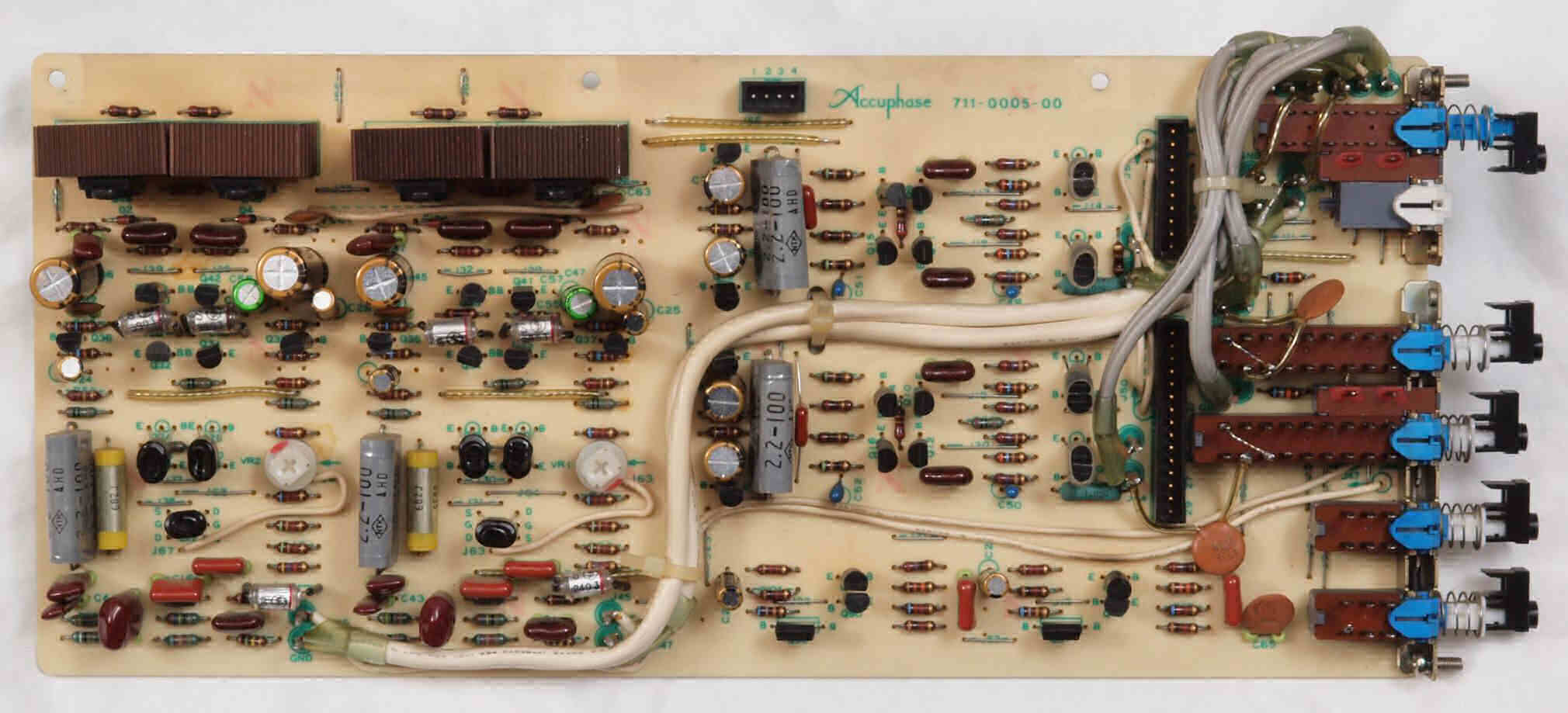

Ｃ４１．　修理前　トーン・コントロール基板　電解コンデンサ−交換。

Ｃ４２．　修理後　トーン・コントロール基板。 　　　初段複合ＦＥＴ（電解効果トランジスター）４個、ＴＲ（トランジスター）２４個、半固定ＶＲ２個、電解コンデンサー６個交換。

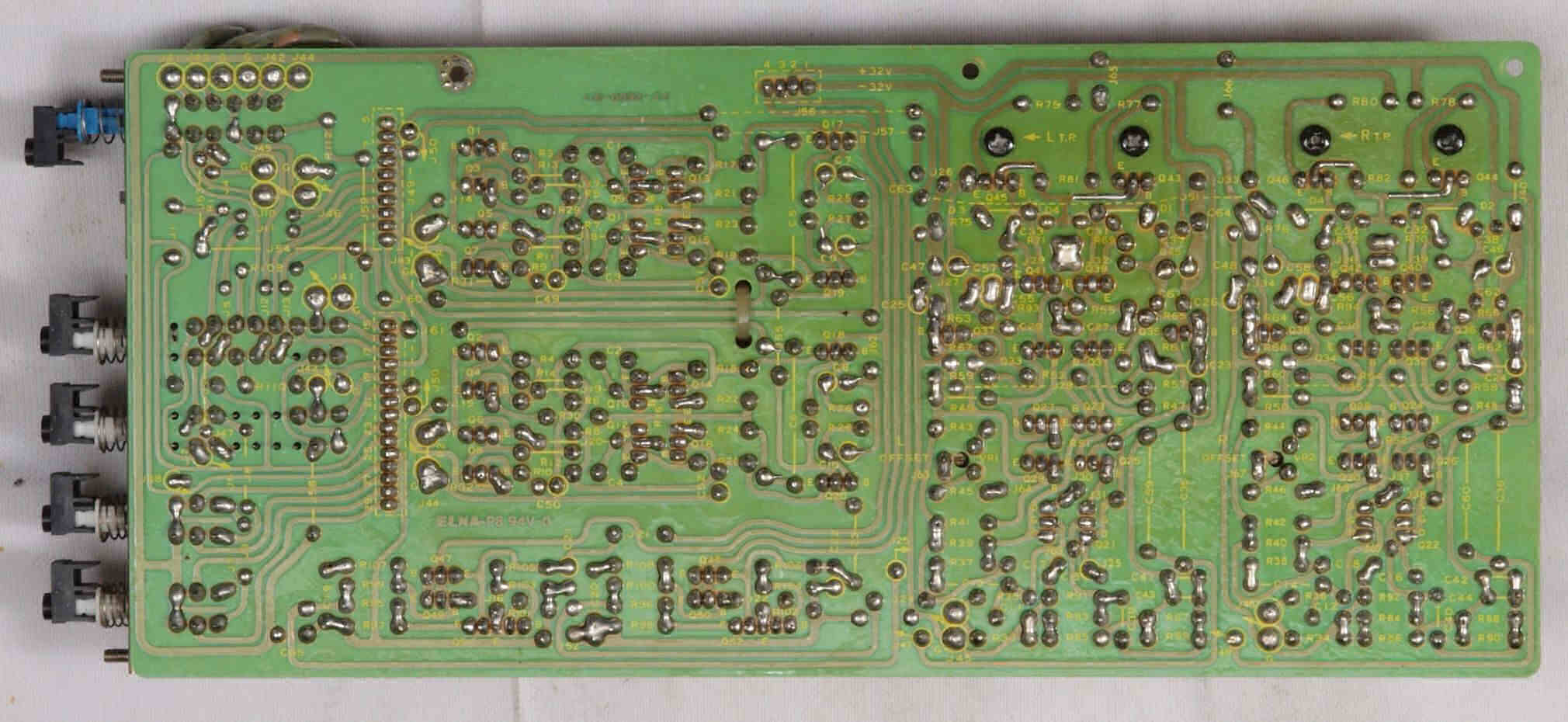

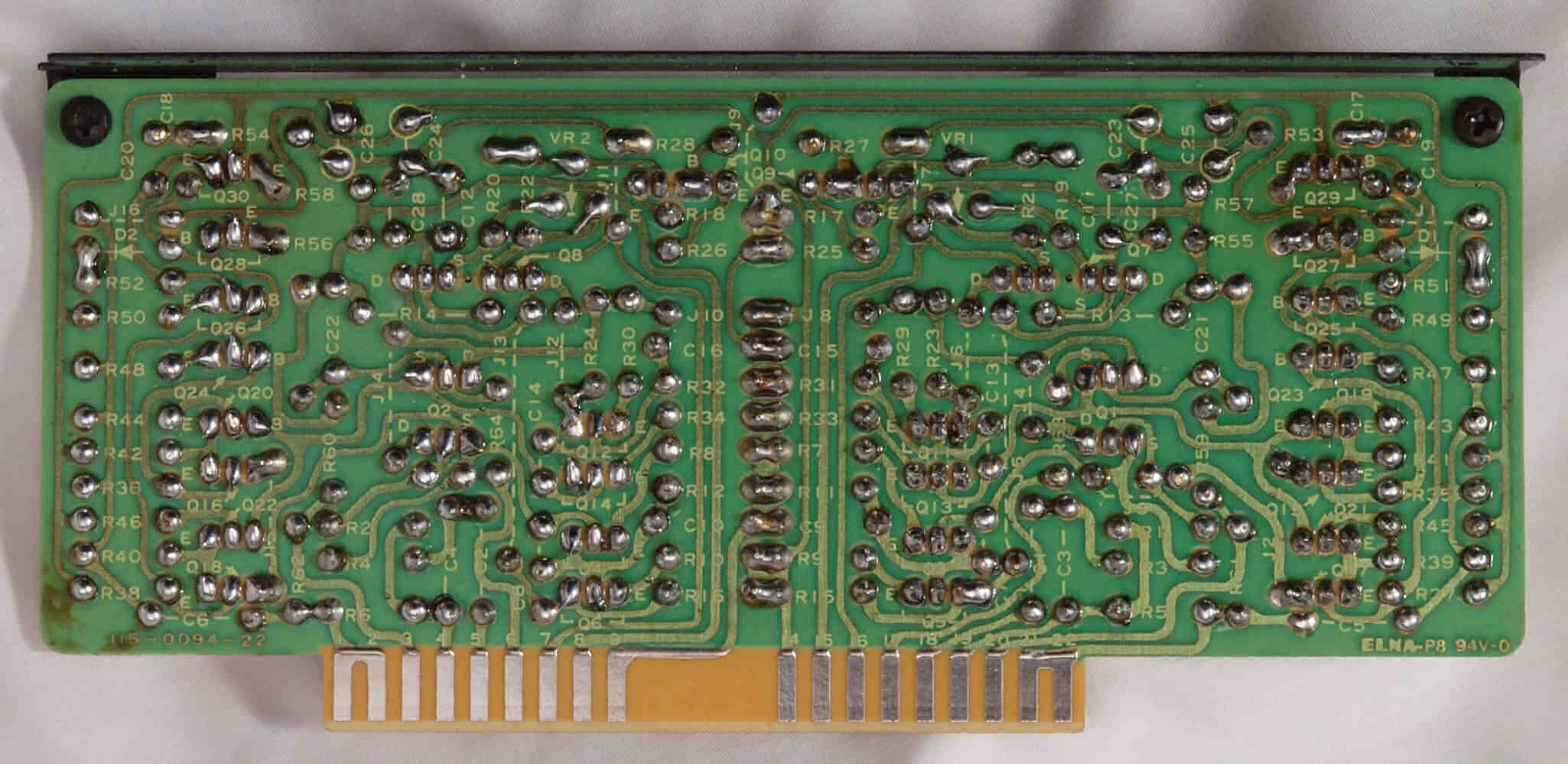

Ｃ４３．　修理前　トーン・コントロール基板裏

Ｃ４４．　修理後（半田補正）　トーン・コントロール基板裏。　半田を全部やり直す。

Ｃ４５．　完成トーン・コントロール基板裏。　洗浄し、コートを塗布後。

Ｃ５１．　修理前　トーン・コントロールＳＷ基板

Ｃ５２．　修理後　トーン・コントロールＳＷ基板。　電解コンデンサ−１２個交換。

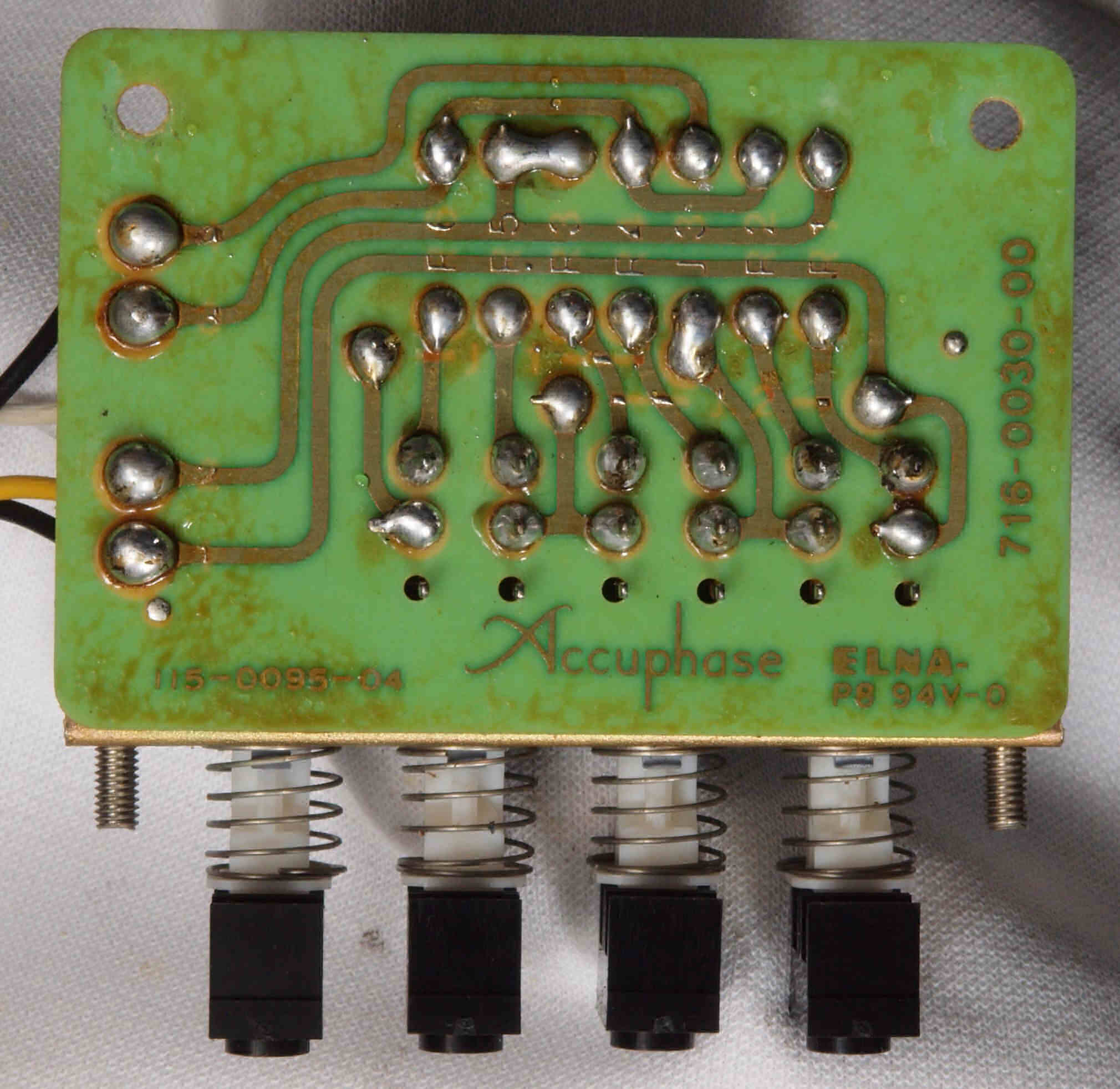

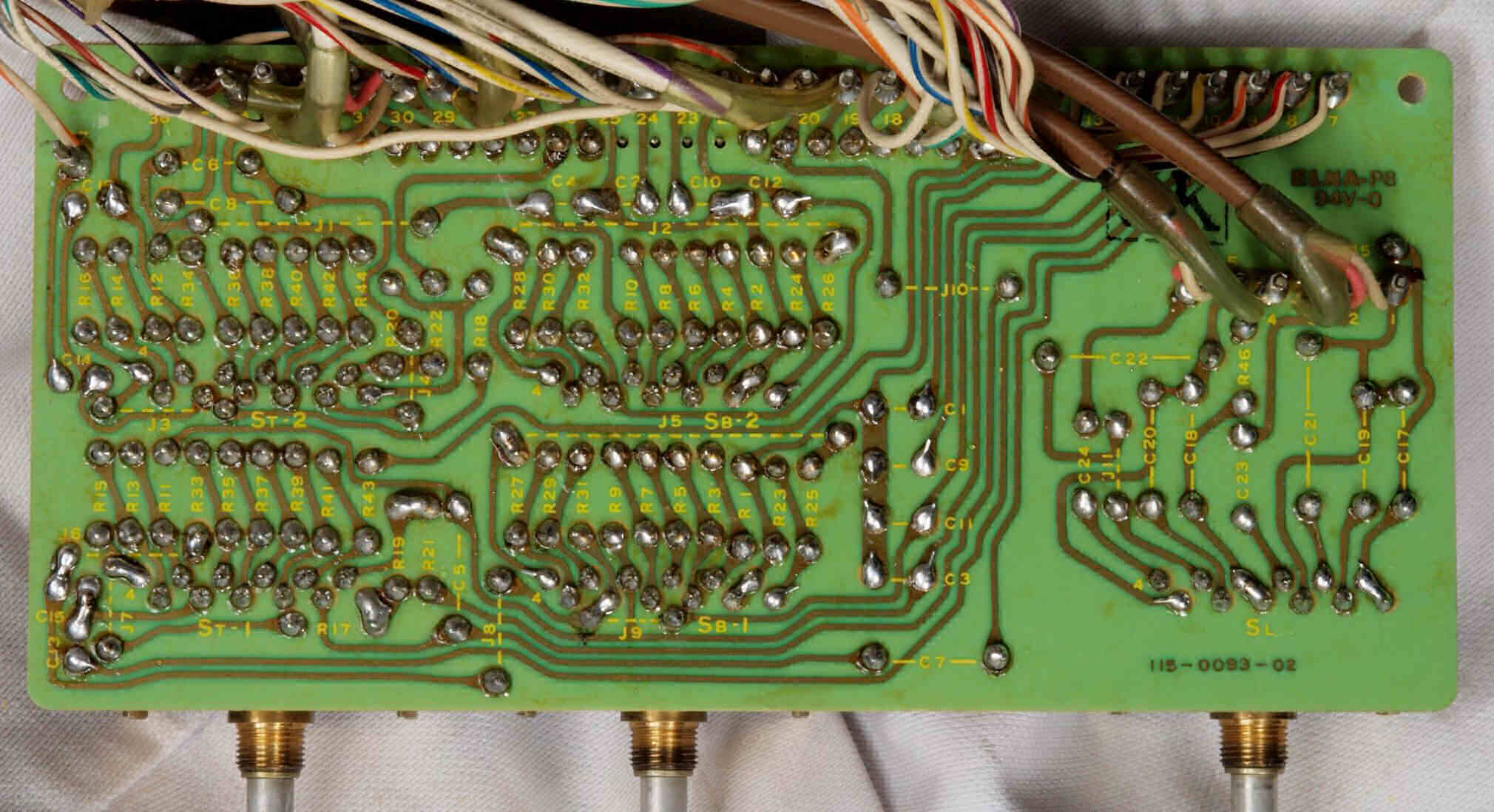

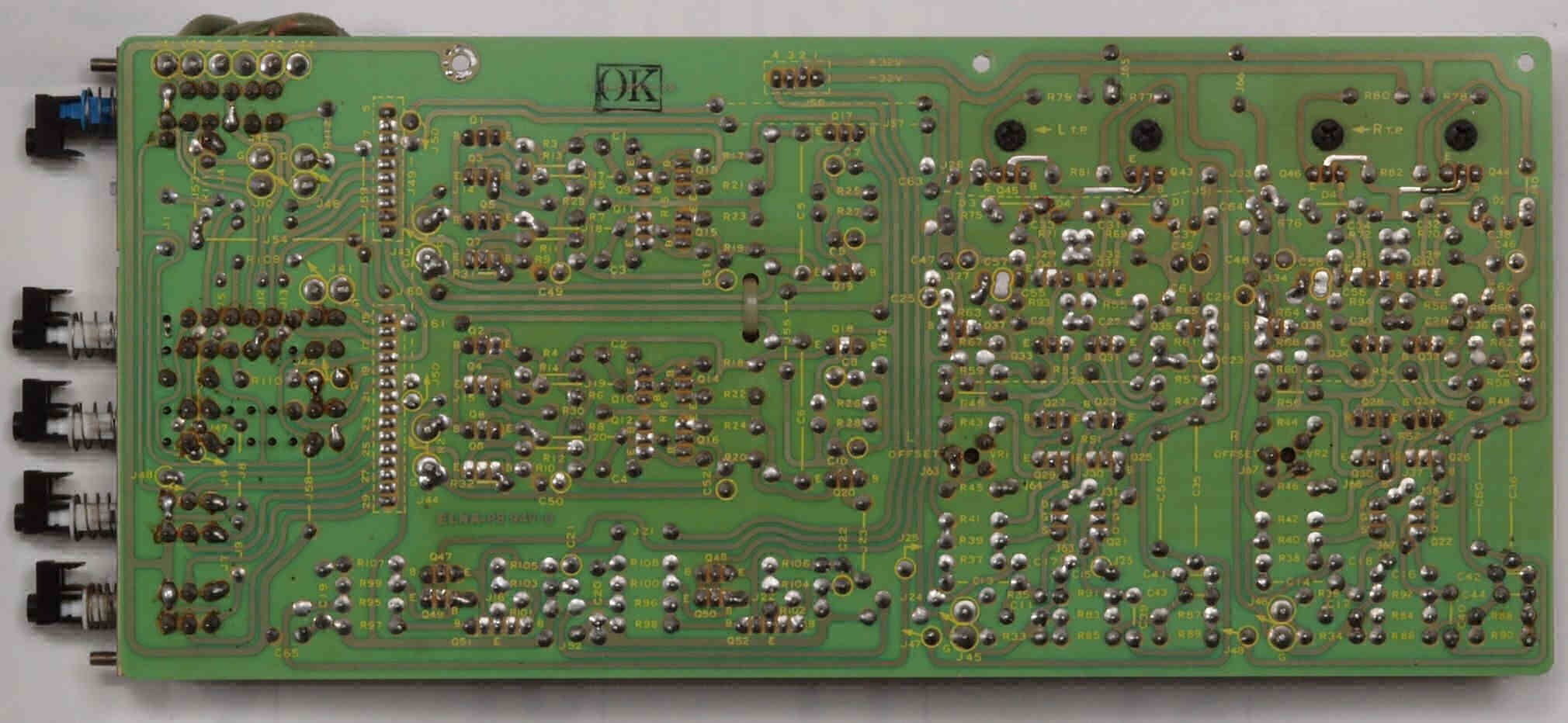

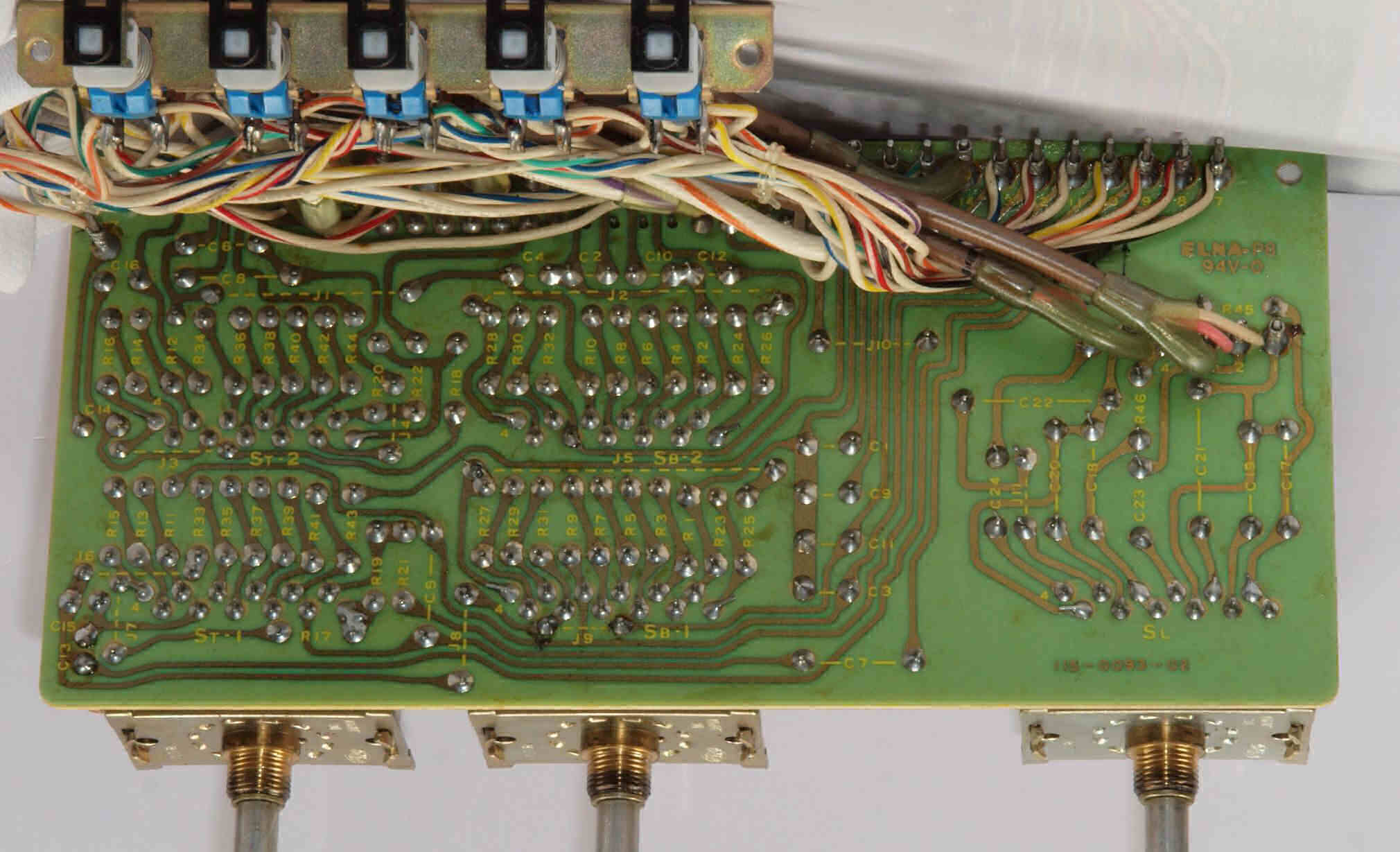

Ｃ５３．　修理前　トーン・コントロールＳＷ基板裏

Ｃ５４．　修理後（半田補正）　トーン・コントロールＳＷ基板裏。　半田を全部やり直す。

Ｃ５５．　完成トーン・コントロールＳＷ基板裏。　洗浄し、コートを塗布後。

Ｃ６１．　修理前　ＥＱ基板

Ｃ６２．　修理後　ＥＱ基板。 　　　　　　初段複合ＦＥＴ（電解効果トランジスター）２個、半固定ＶＲ２個、電解コンデンサ−１５個交換、フイルムコンデンサー２個追加。

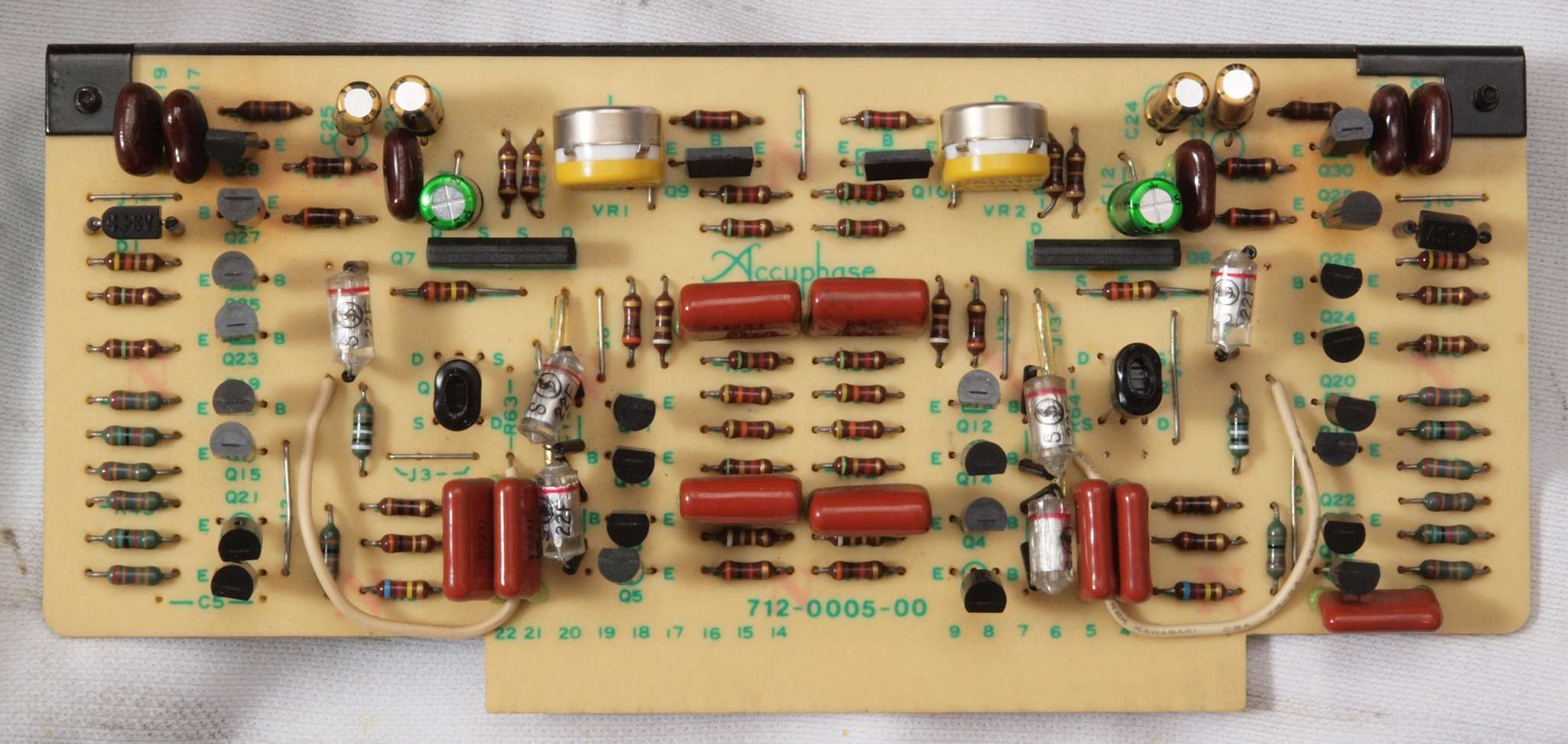

Ｃ６２２．　完成　ＥＱ基板。　更にＴＲ（トランジスター）１６個交換。

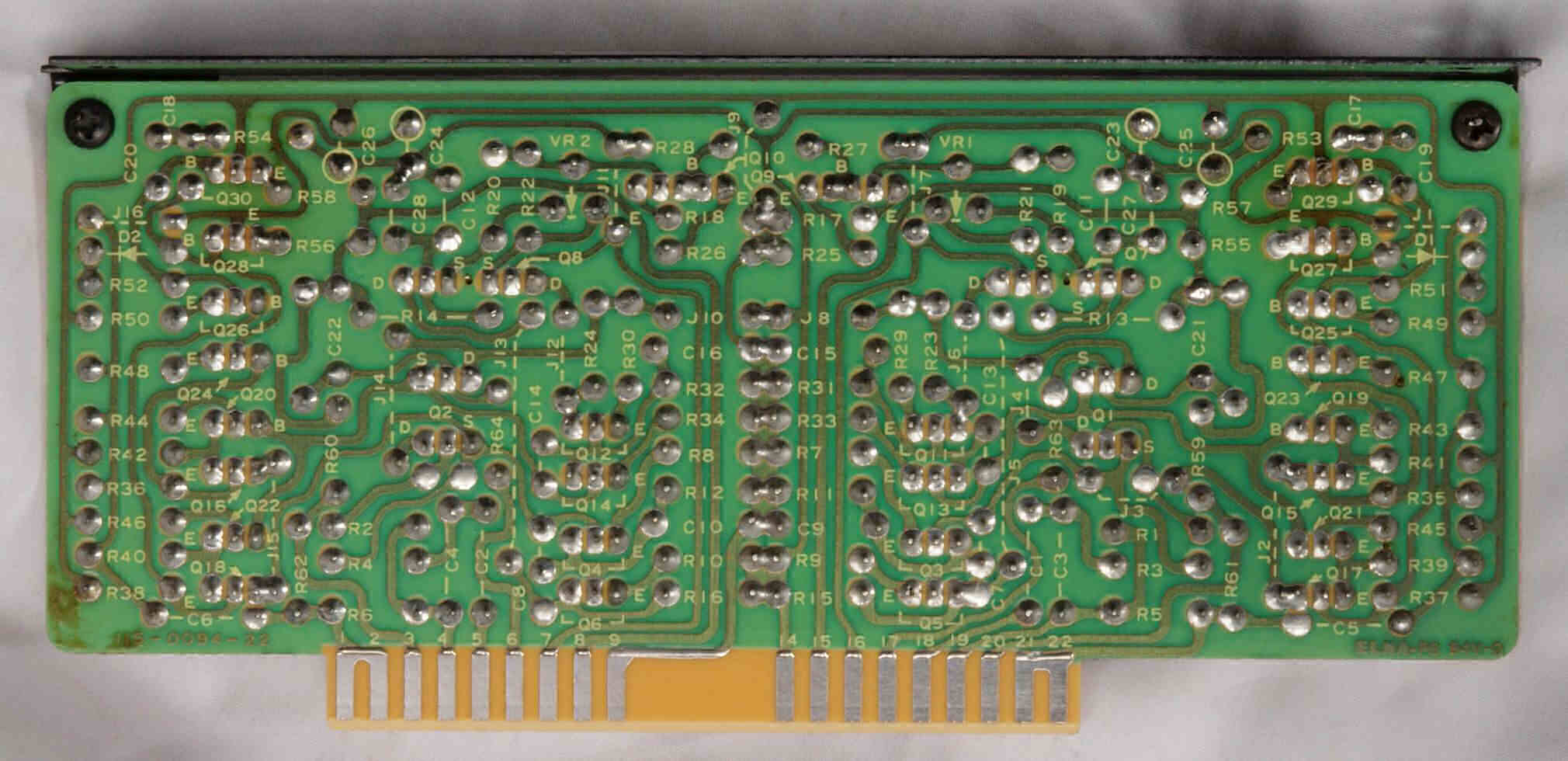

Ｃ６３．　修理前　ＥＱ基板裏

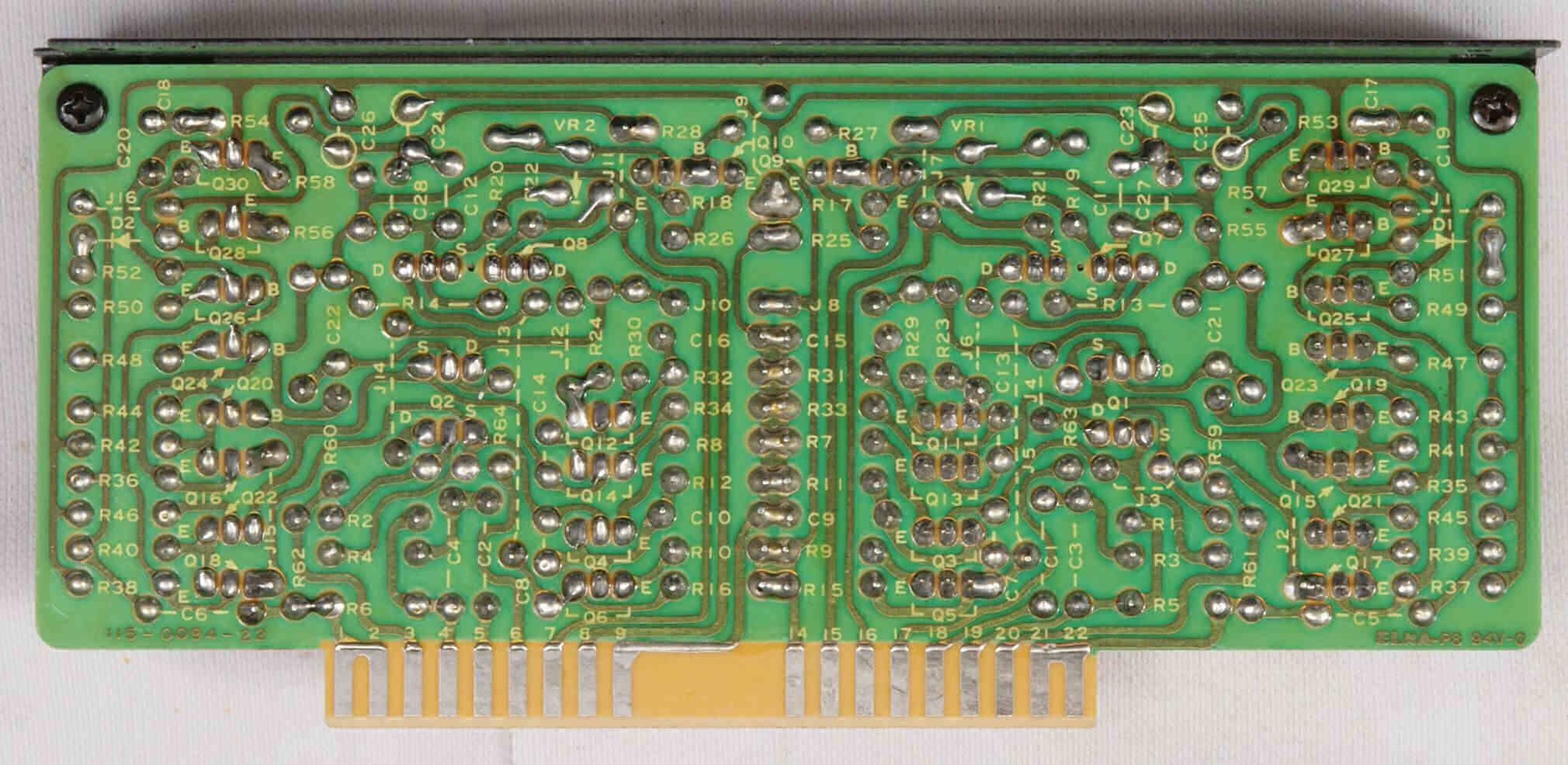

Ｃ６４．　修理後（半田補正）　ＥＱ基板裏。　半田を全部やり直す。

Ｃ６５．　完成ＥＱ基板裏。　洗浄し、コートを塗布後。

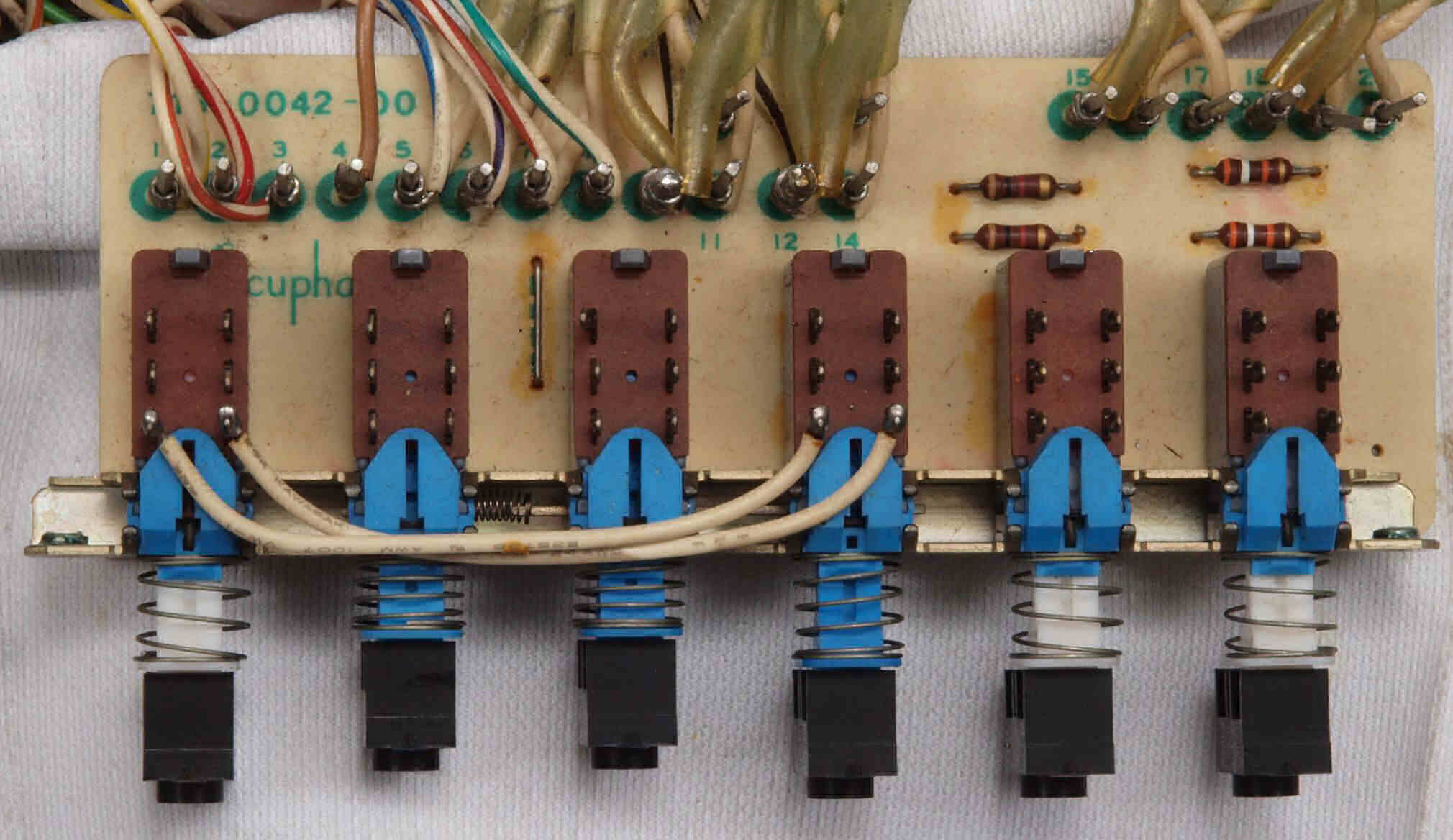

Ｃ７１．　修理前　プリ出力／メインＡＭＰ入力切換ＳＷ基板

Ｃ７３．　修理前　プリ出力／メインＡＭＰ入力切換ＳＷ基板基板裏

Ｃ７４．　修理後（半田補正）　プリ出力／メインＡＭＰ入力切換ＳＷ基板基板裏。　半田を全部やり直す。

Ｃ７５．　完成プリ出力／メインＡＭＰ入力切換ＳＷ基板裏。　洗浄し、コートを塗布後。

Ｃ８１．　修理前　ＴａｐｅＭｏｎｉｔｏｒ　ＳＷ基板

Ｃ８２．　修理前　ＴａｐｅＭｏｎｉｔｏｒ　ＳＷ基板裏

Ｃ８３．　修理後（半田補正）　ＴａｐｅＭｏｎｉｔｏｒ　ＳＷ基板裏。　半田を全部やり直す。

Ｃ８４．　完成ＴａｐｅＭｏｎｉｔｏｒ　ＳＷ基板裏。　洗浄し、コートを塗布後。

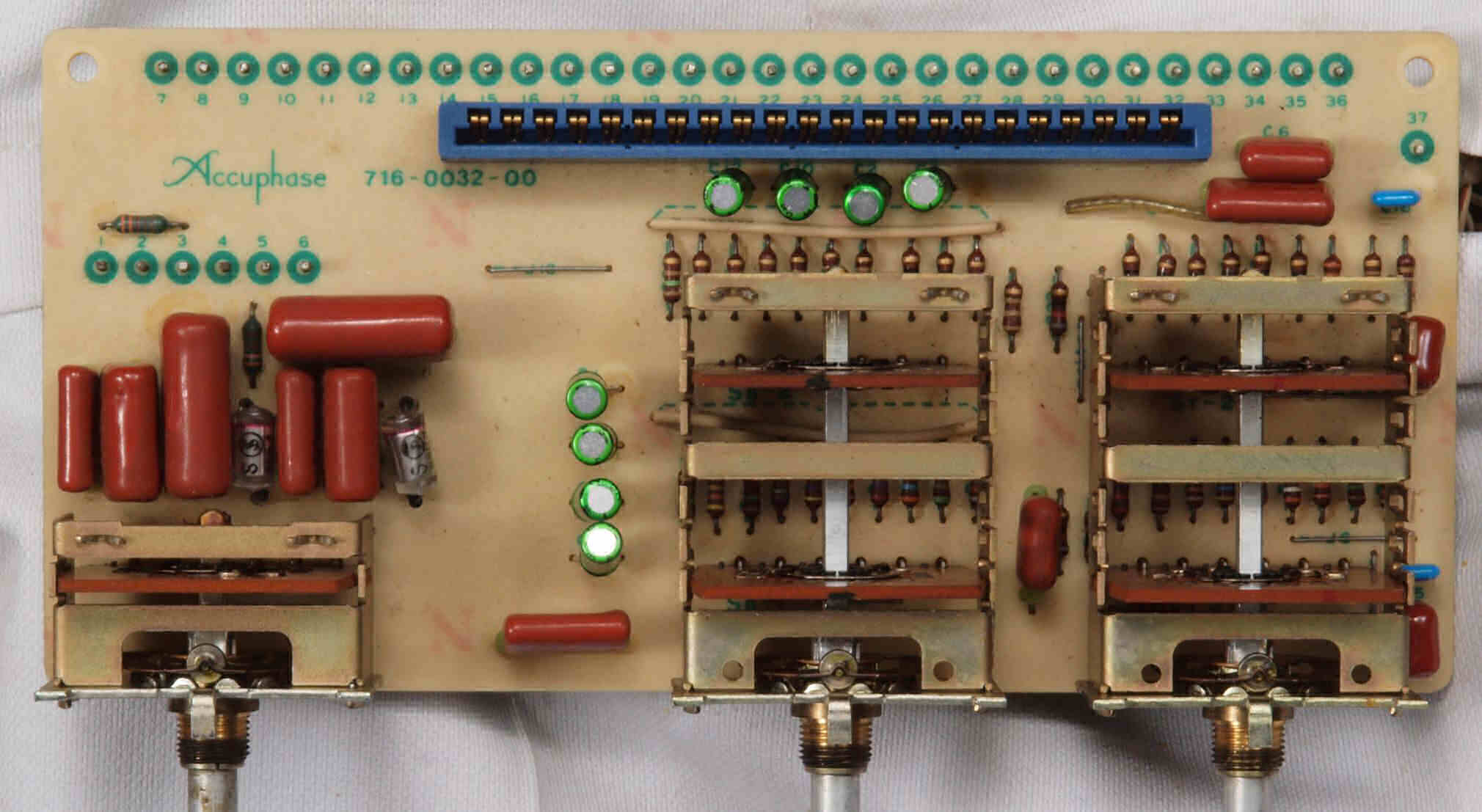

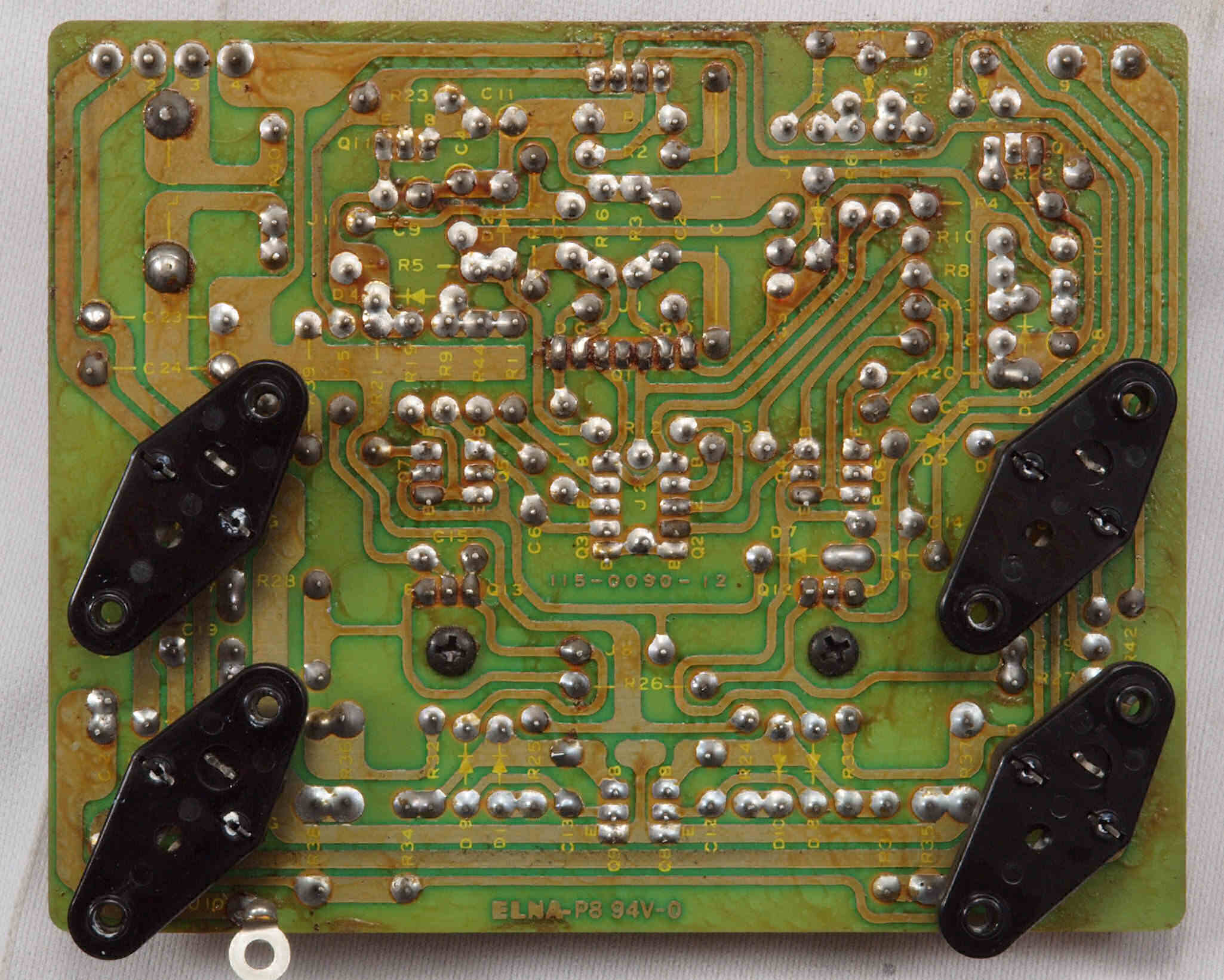

Ｃ９１．　修理前　Ｄｉｓｋ−１　Ｉｍｐｅｄａｎｃｅ切換ＳＷ基板

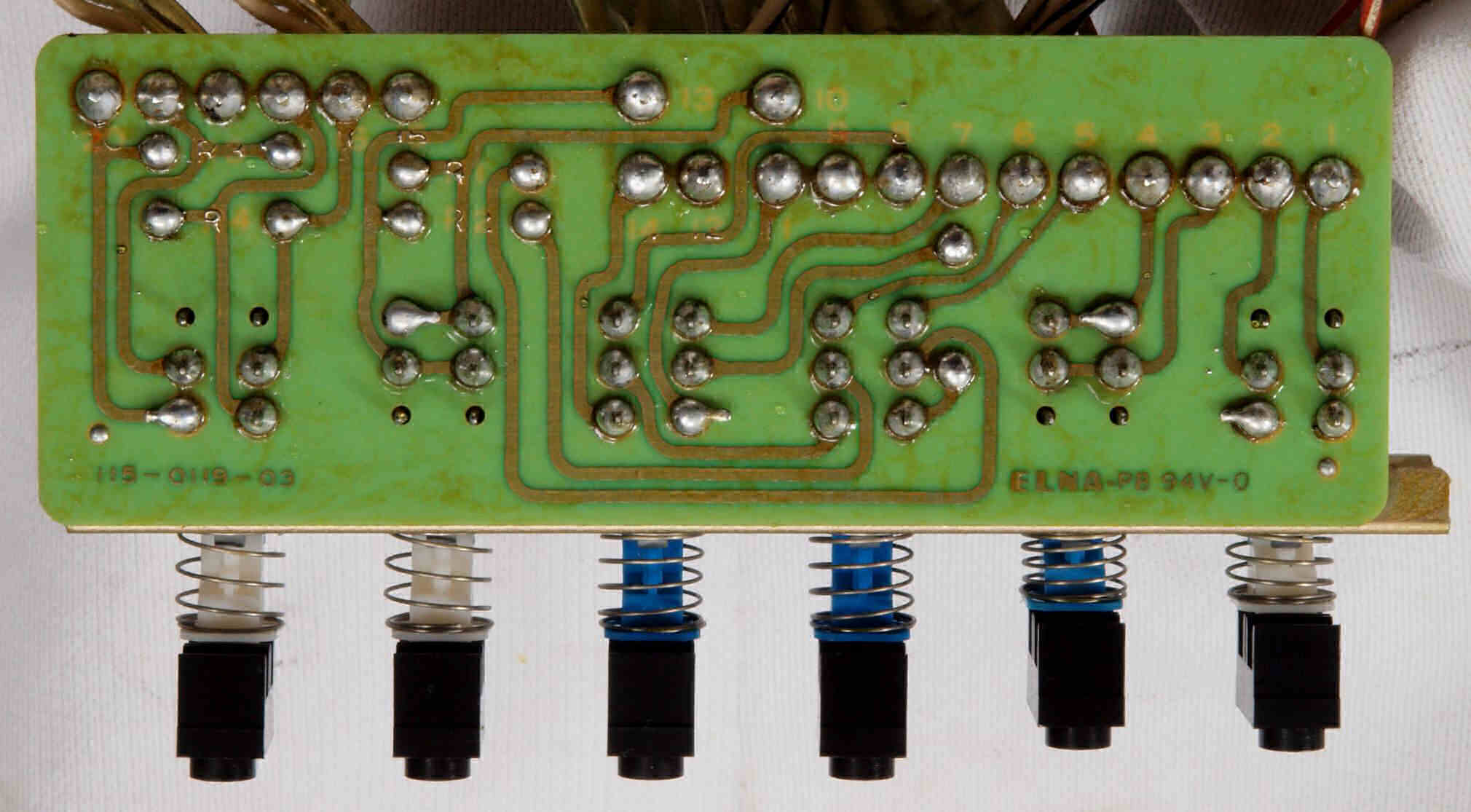

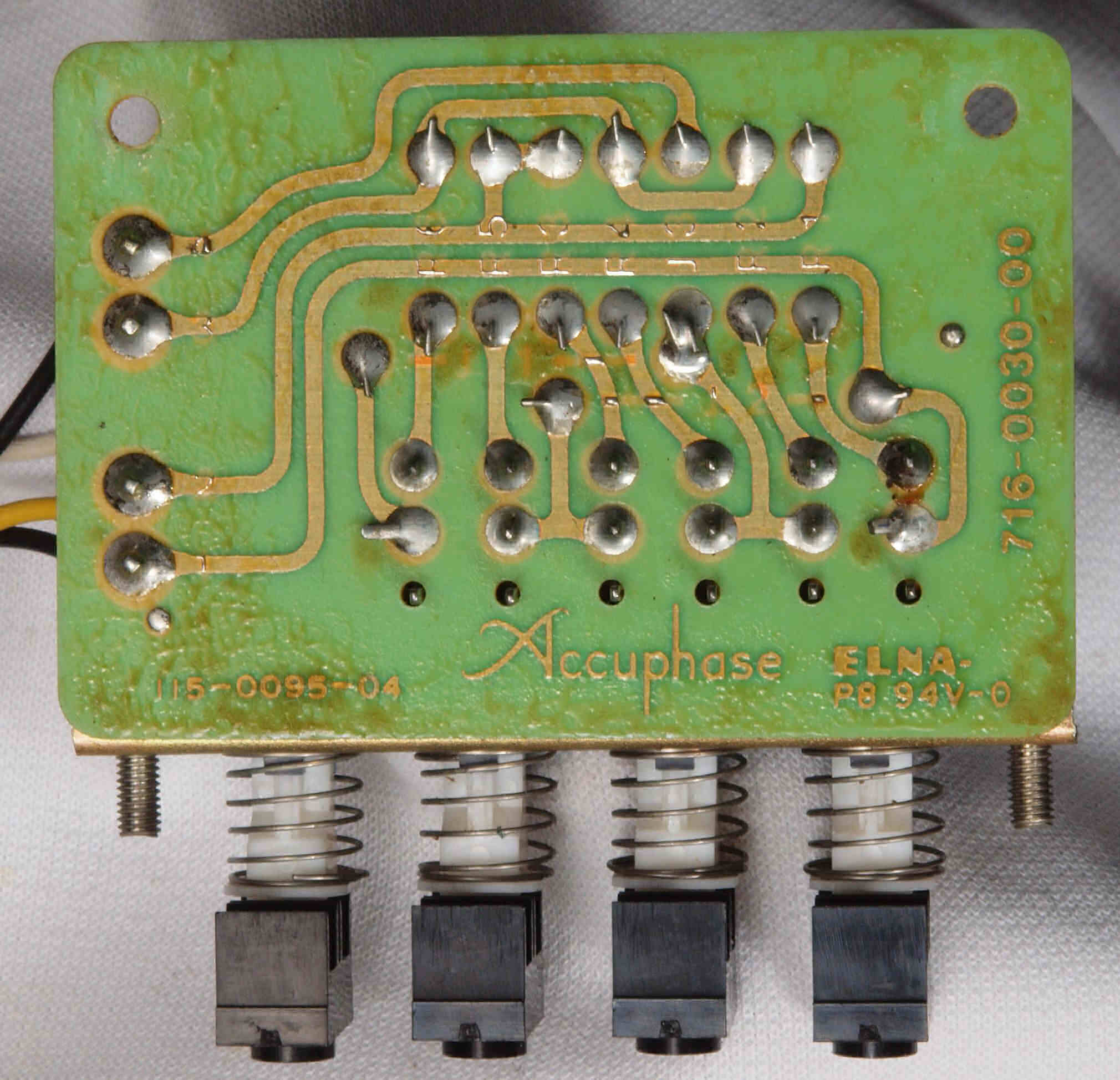

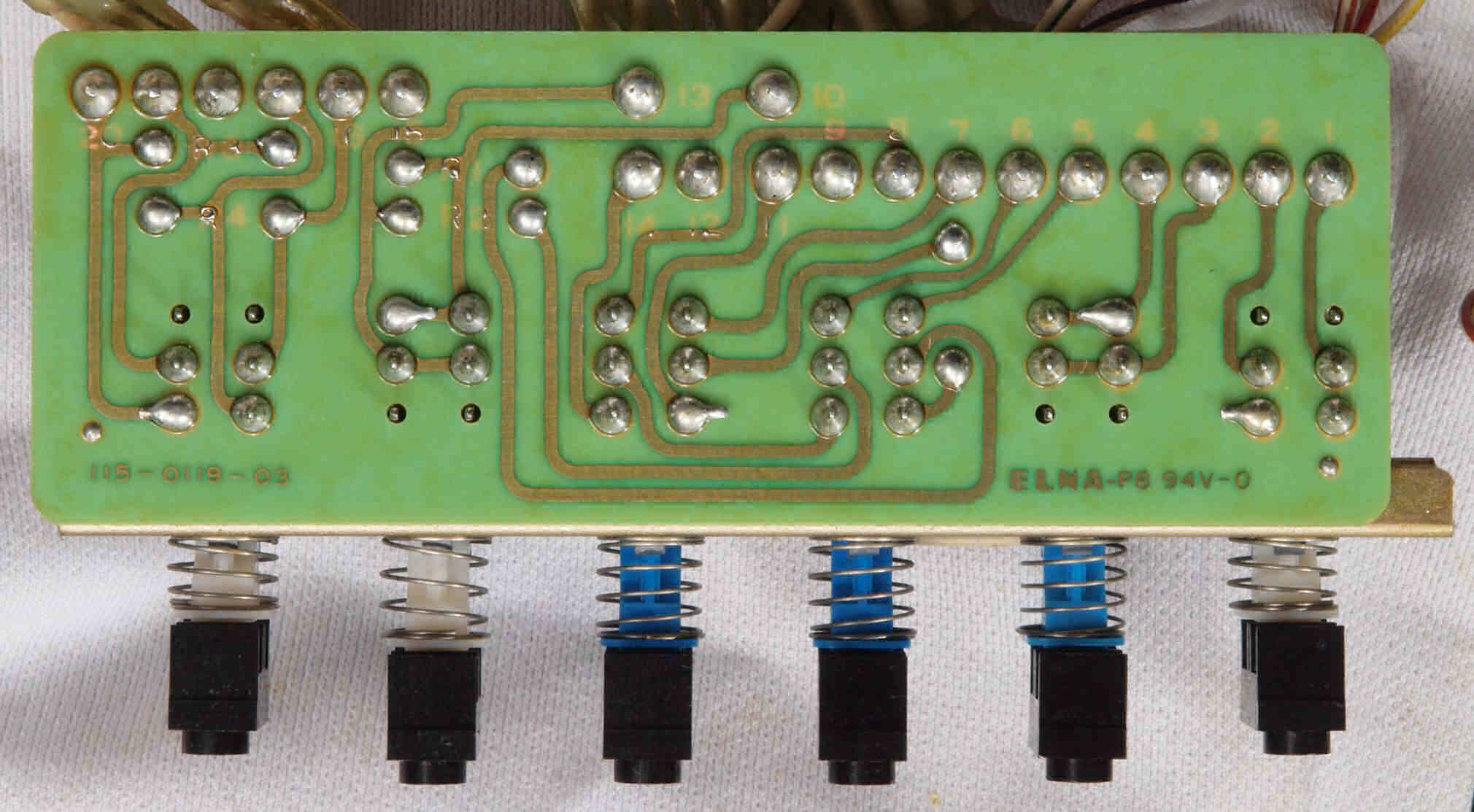

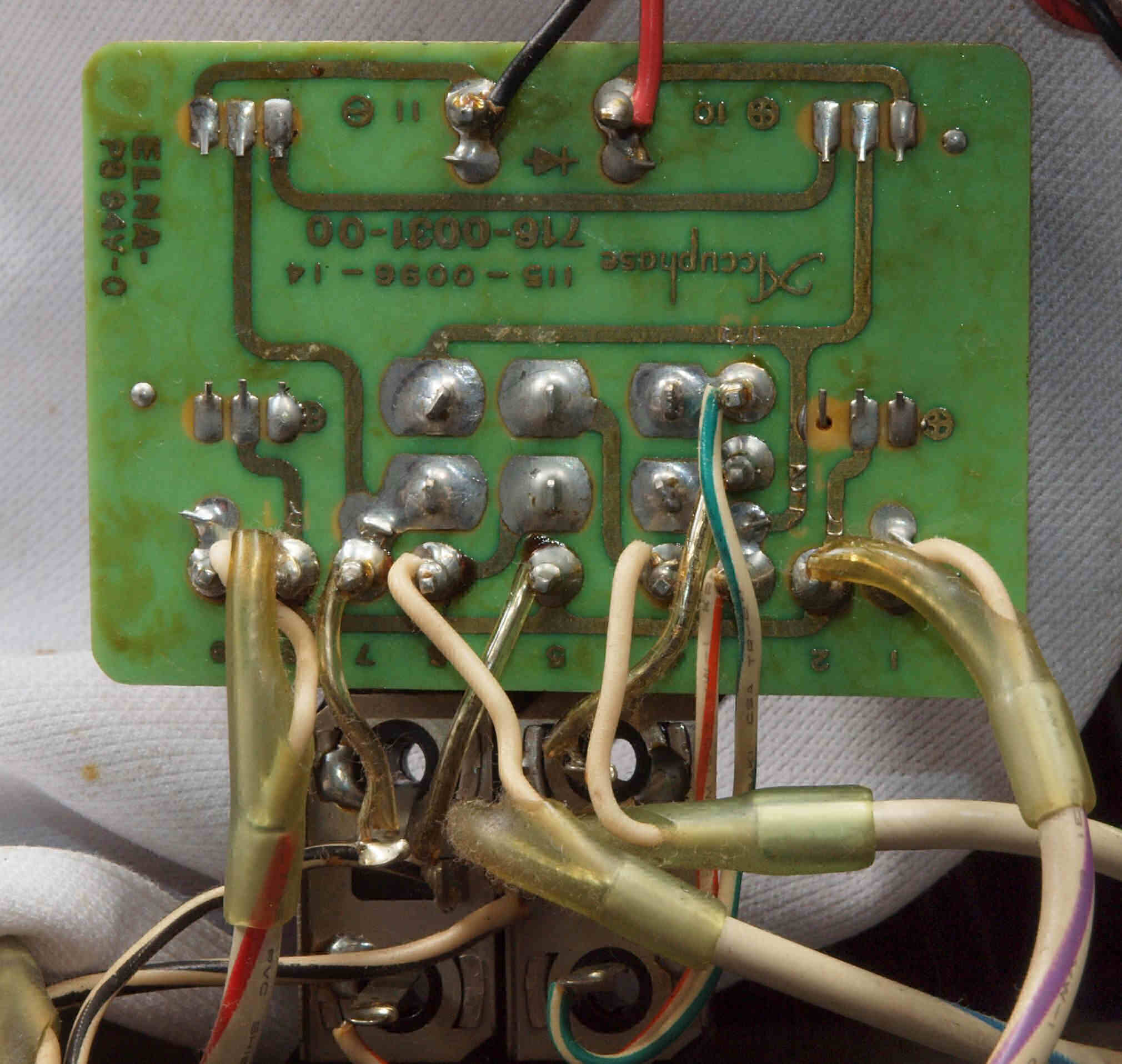

Ｃ９２．　修理前　Ｄｉｓｋ−１　Ｉｍｐｅｄａｎｃｅ切換ＳＷ基板裏

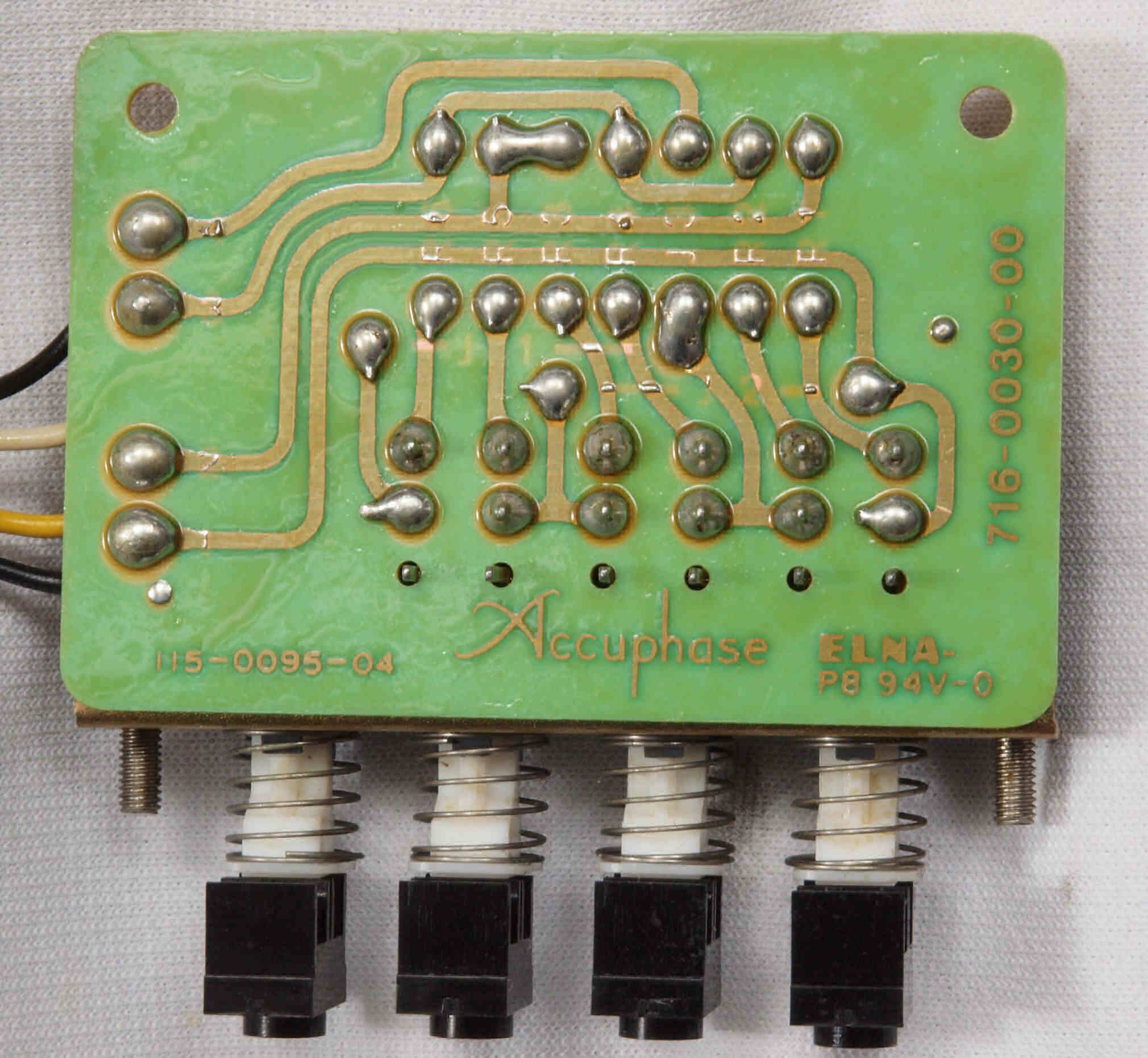

Ｃ９３．　修理後（半田補正）　Ｄｉｓｋ−１　Ｉｍｐｅｄａｎｃｅ切換ＳＷ基板裏。　半田を全部やり直す。

Ｃ９４．　完成Ｄｉｓｋ−１　Ｉｍｐｅｄａｎｃｅ切換ＳＷ基板裏。　洗浄し、コートを塗布後。

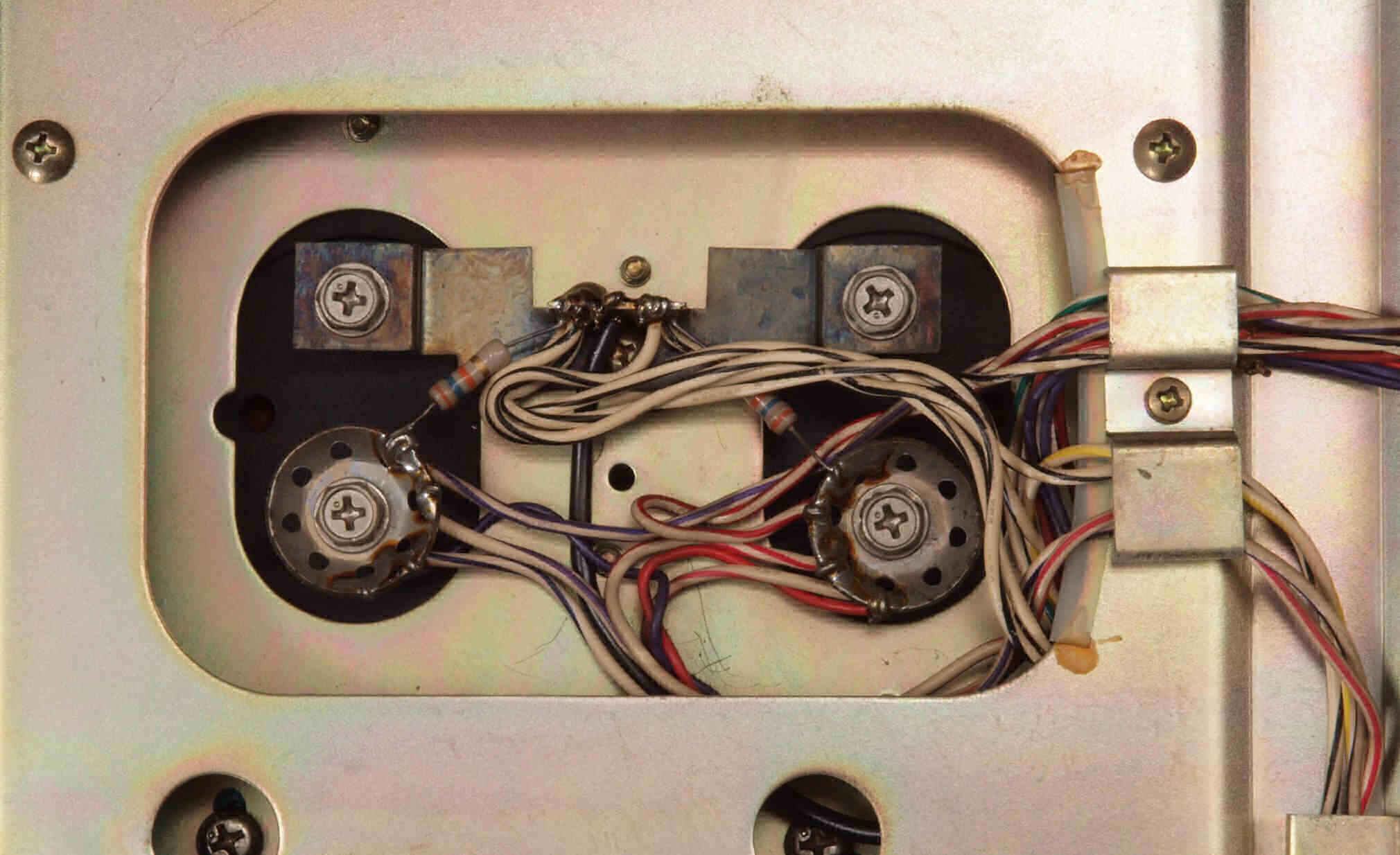

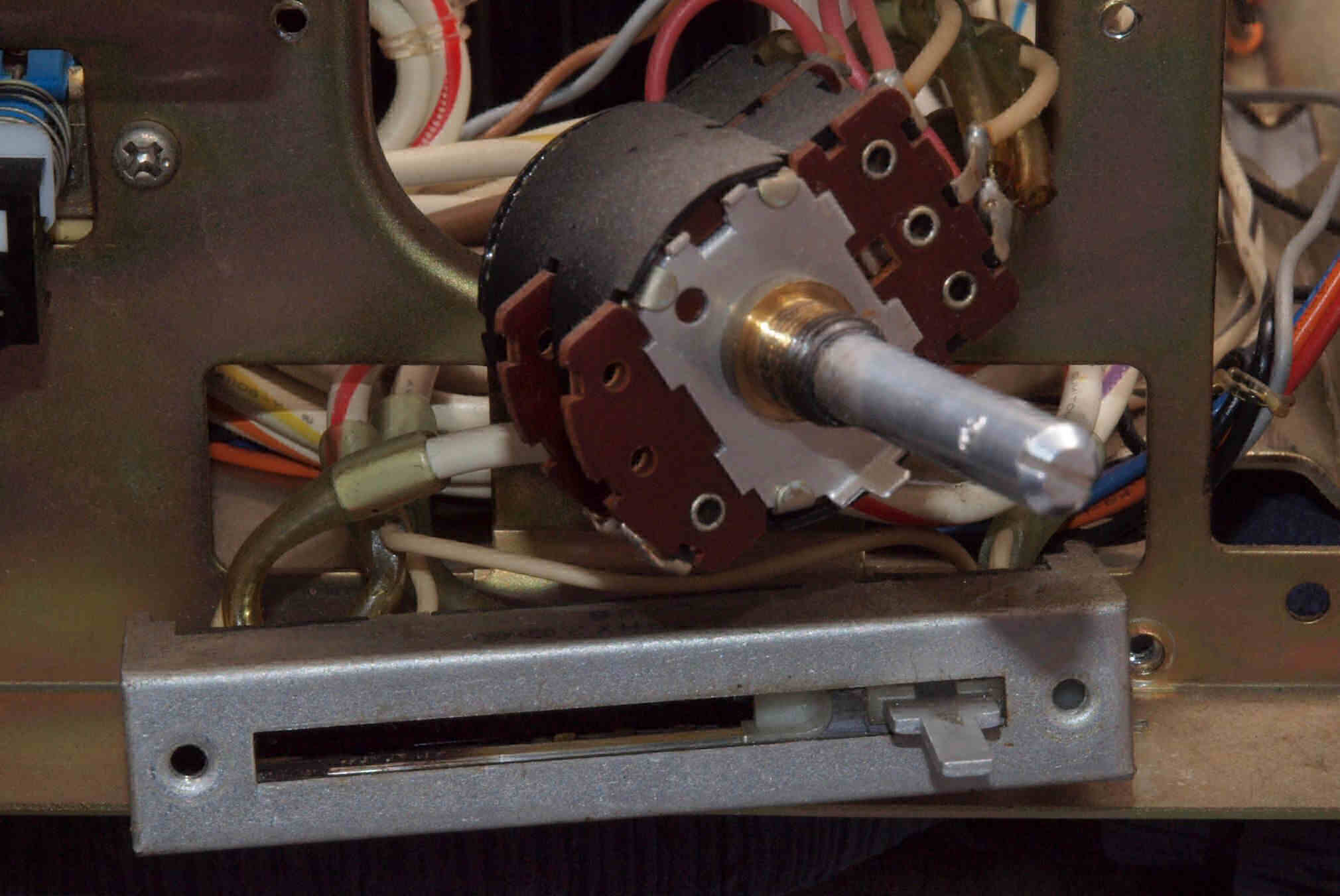

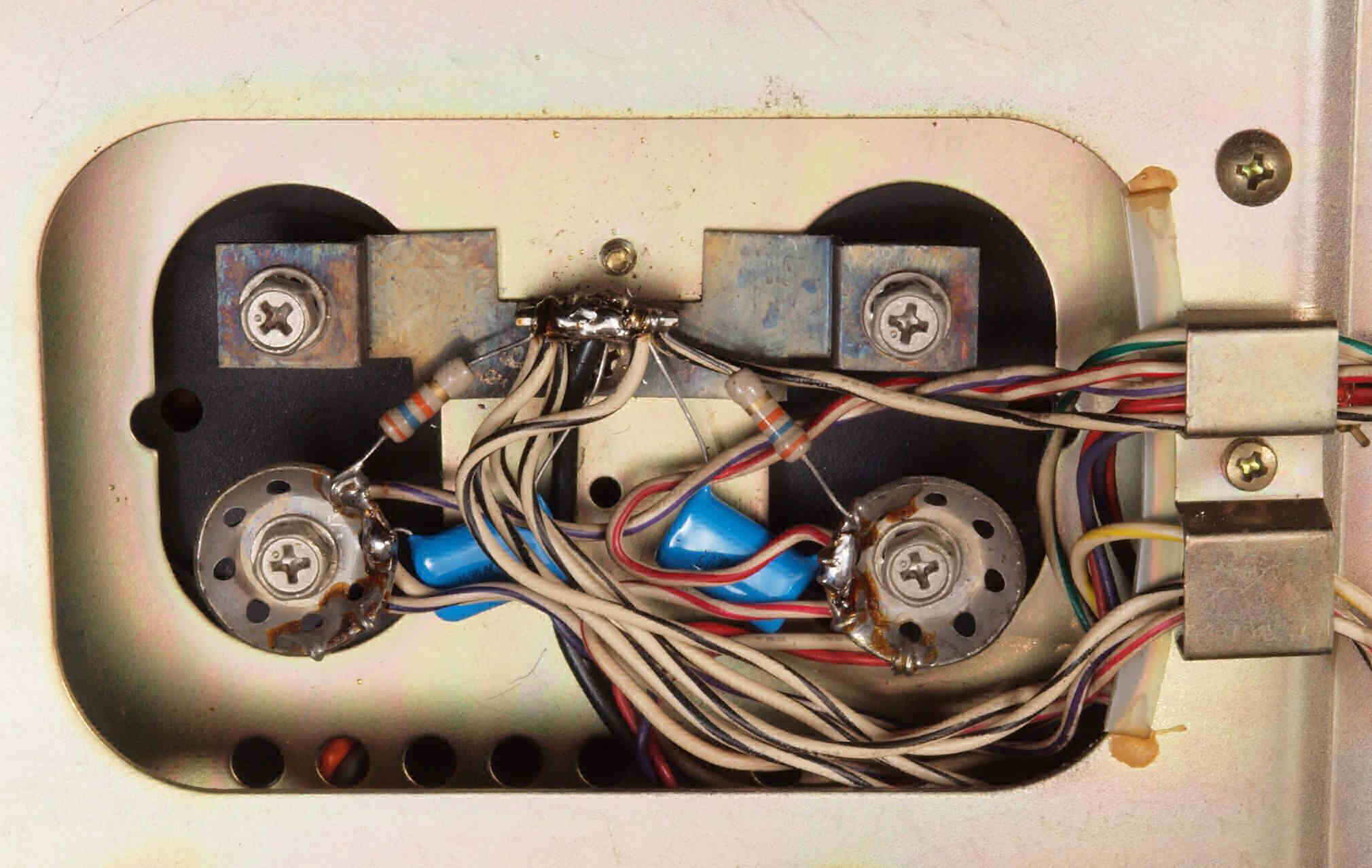

ＣＡ１．　修理中　メインＶＲ、バランスＶＲ清掃

ＣＢ１．　修理前　電源ブロック電解コンデンサー下

ＣＢ２．　修理前　電源ブロック電解コンデンサー下、　フイルムコンデンサー２個追加。

ＣＣ１．　修理前　ＳＰ接続端子。

ＣＣ２．　修理後　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）４組８個。

ＣＤ１．　修理前　入出力RCA端子郡

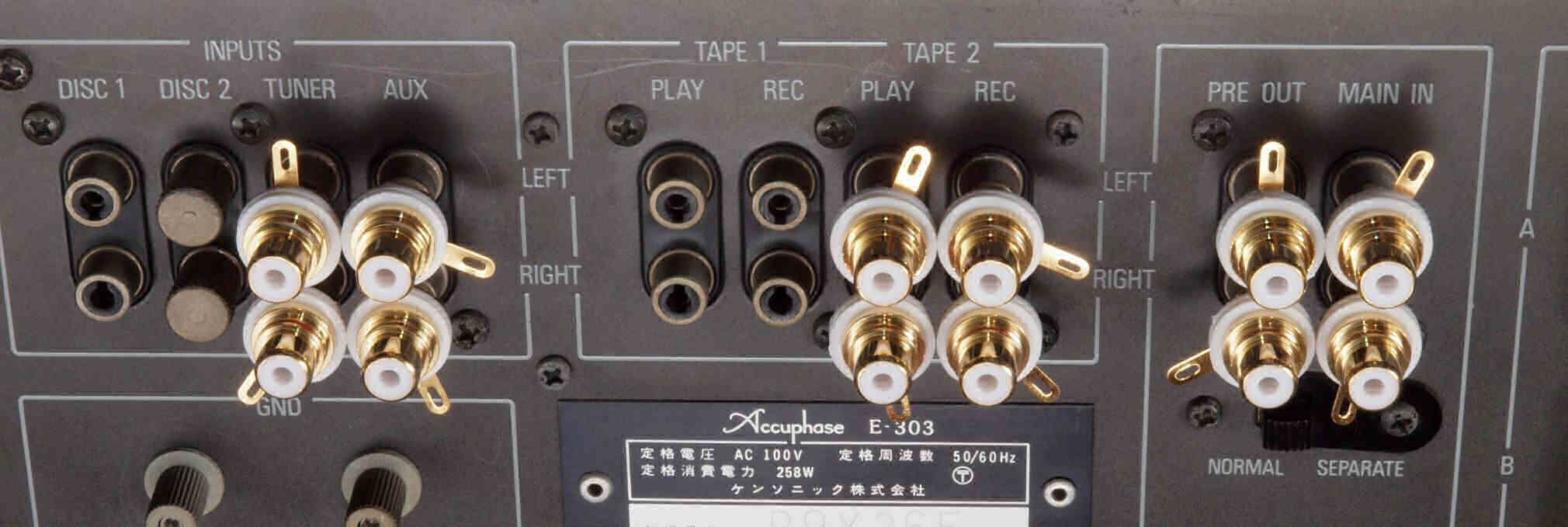

ＣＤ２．　修理前　入出力RCA端子郡。　テフロン絶縁ＲＣＡ端子に交換。

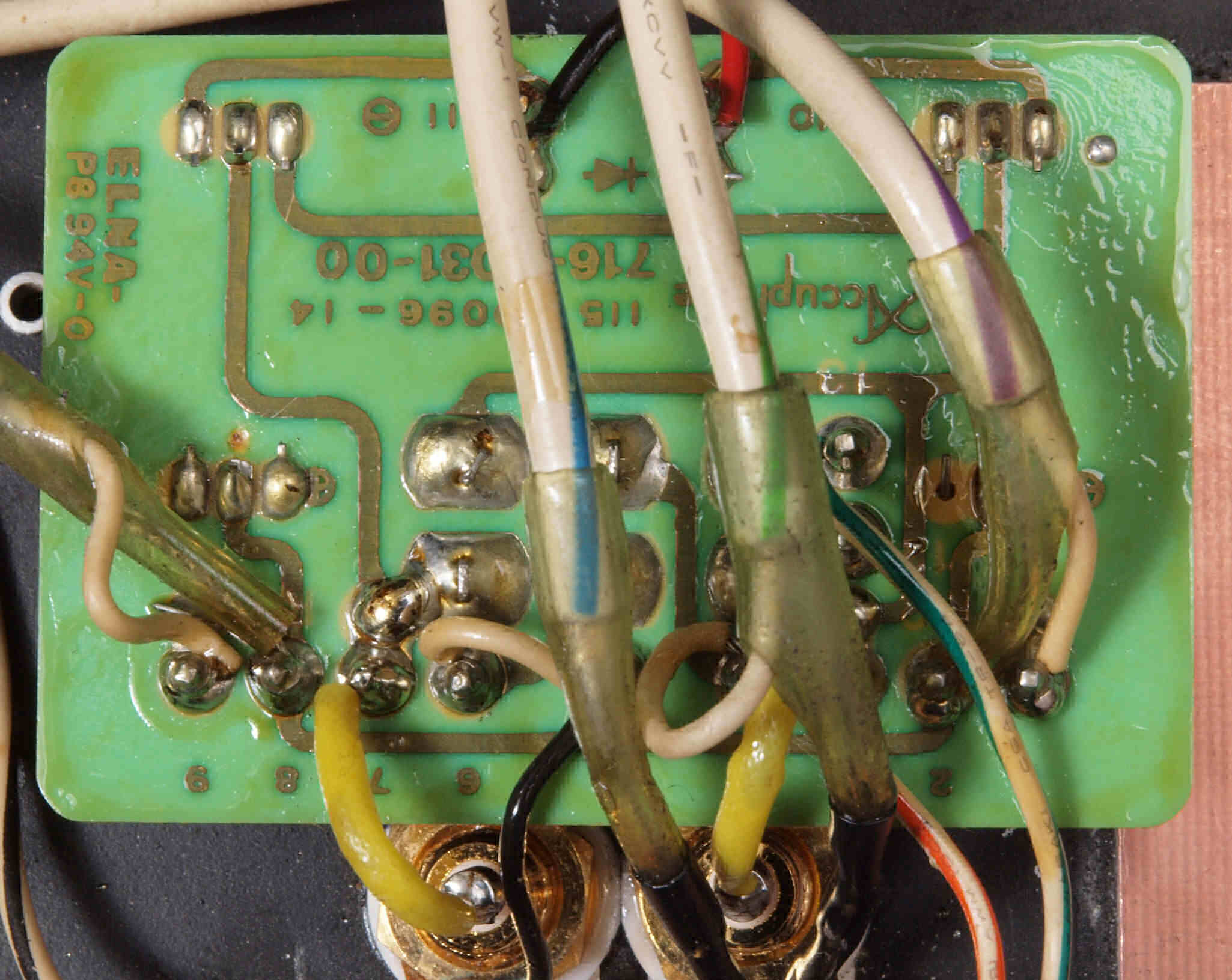

ＣＥ１．　修理前　電源インレット

ＣＥ２．　修理後　電源インレット。　３Pインレットに交換。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

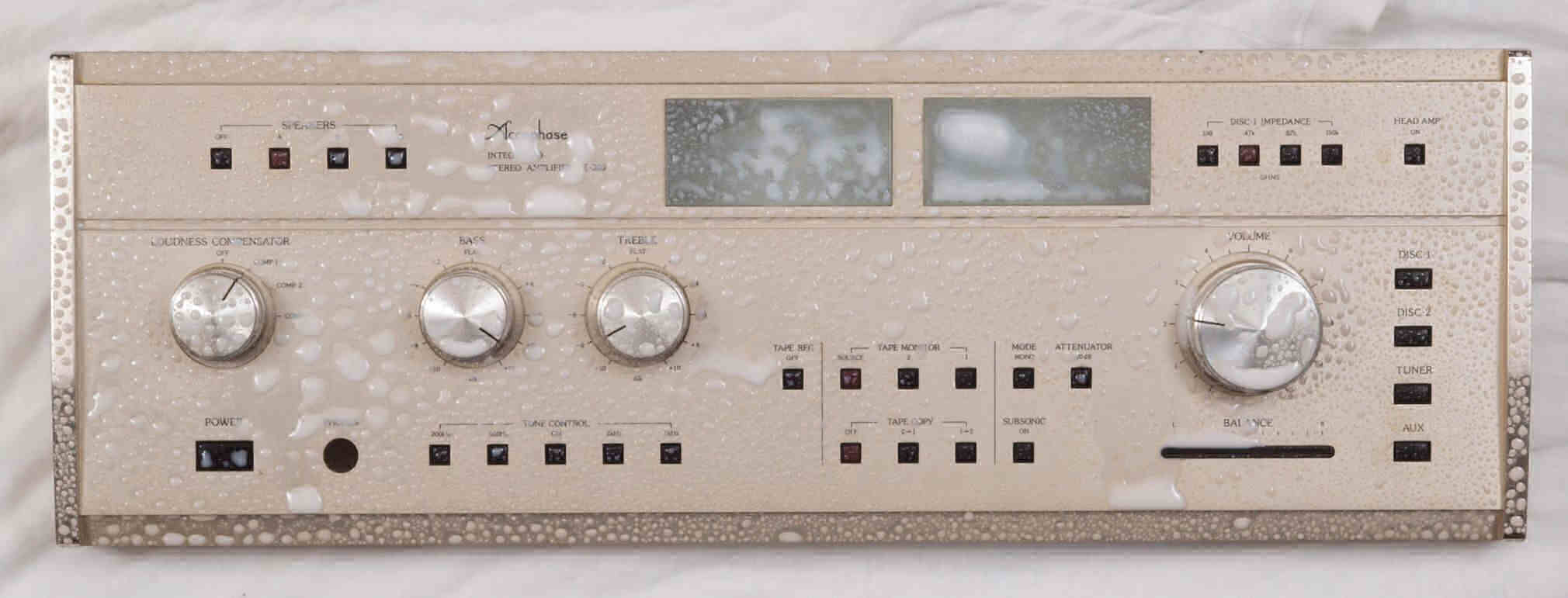

ＣＦ．　修理中　パネル清掃。

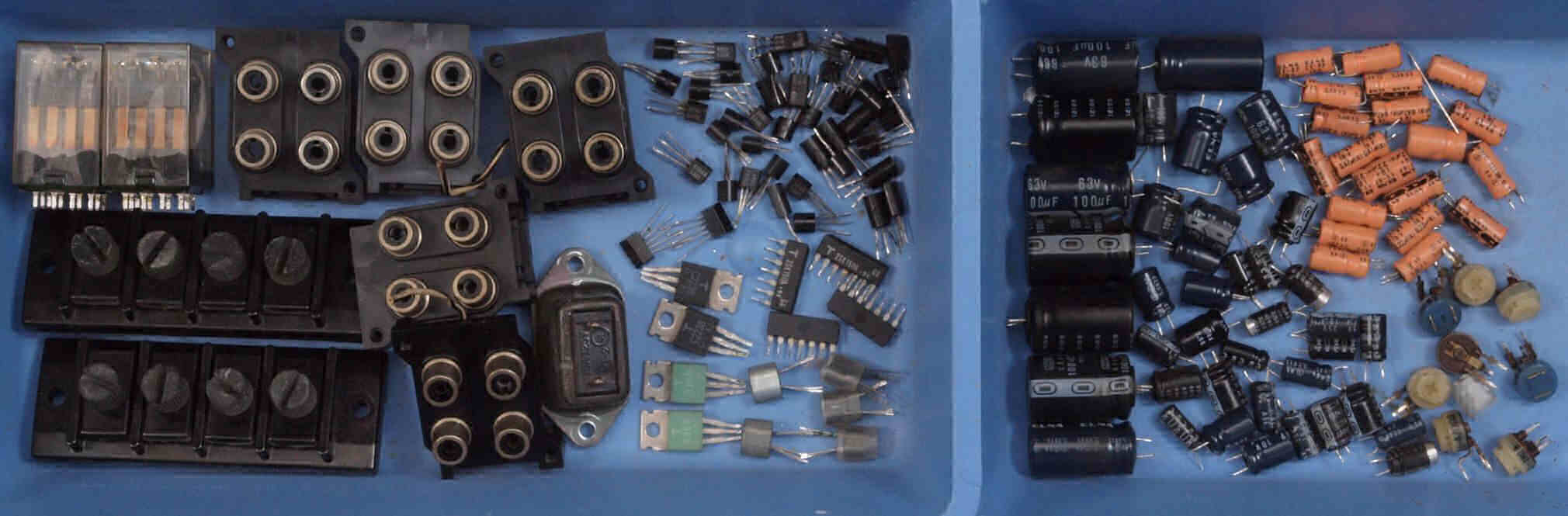

ＣＧ．　交換部品

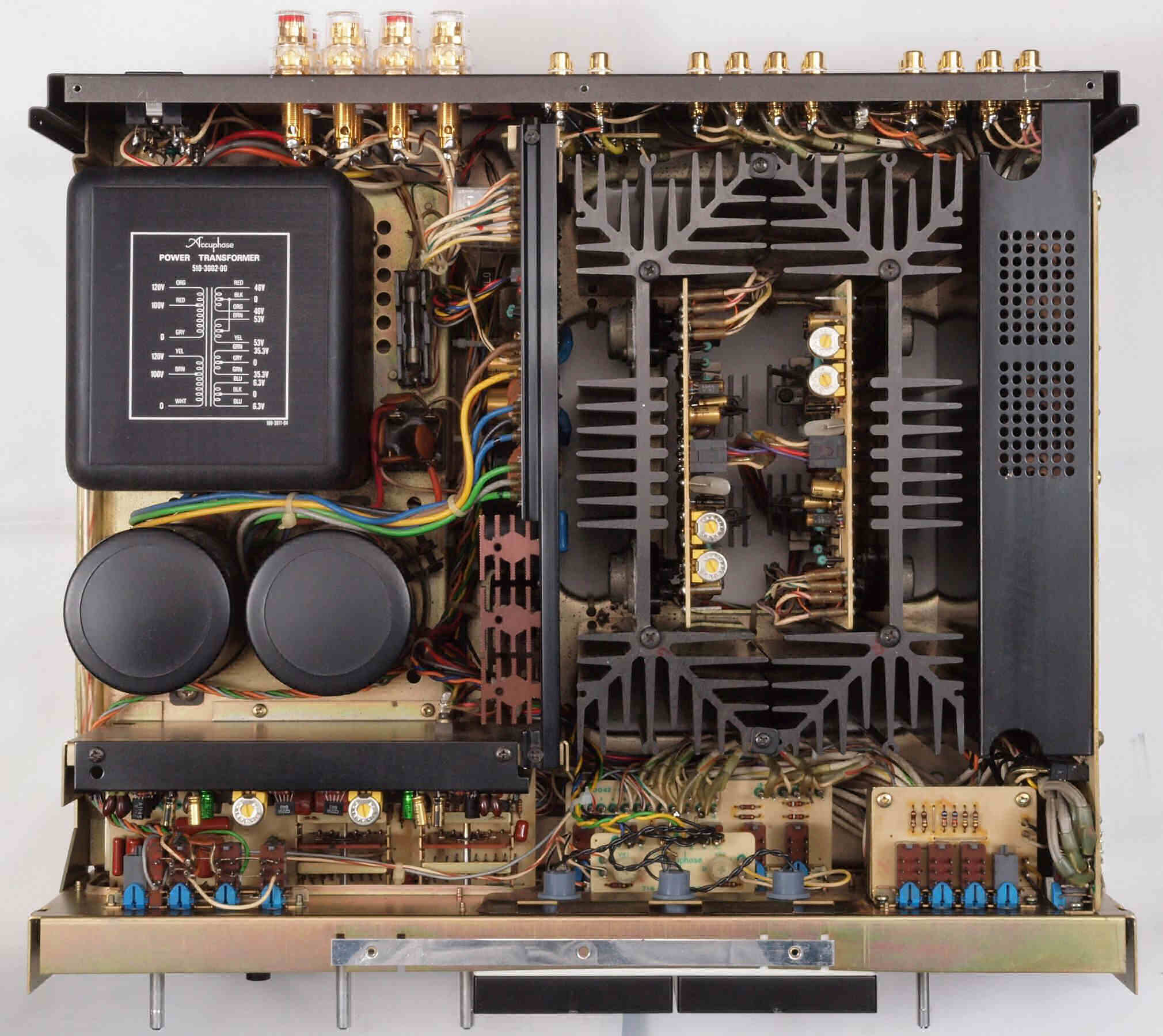

ＣＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

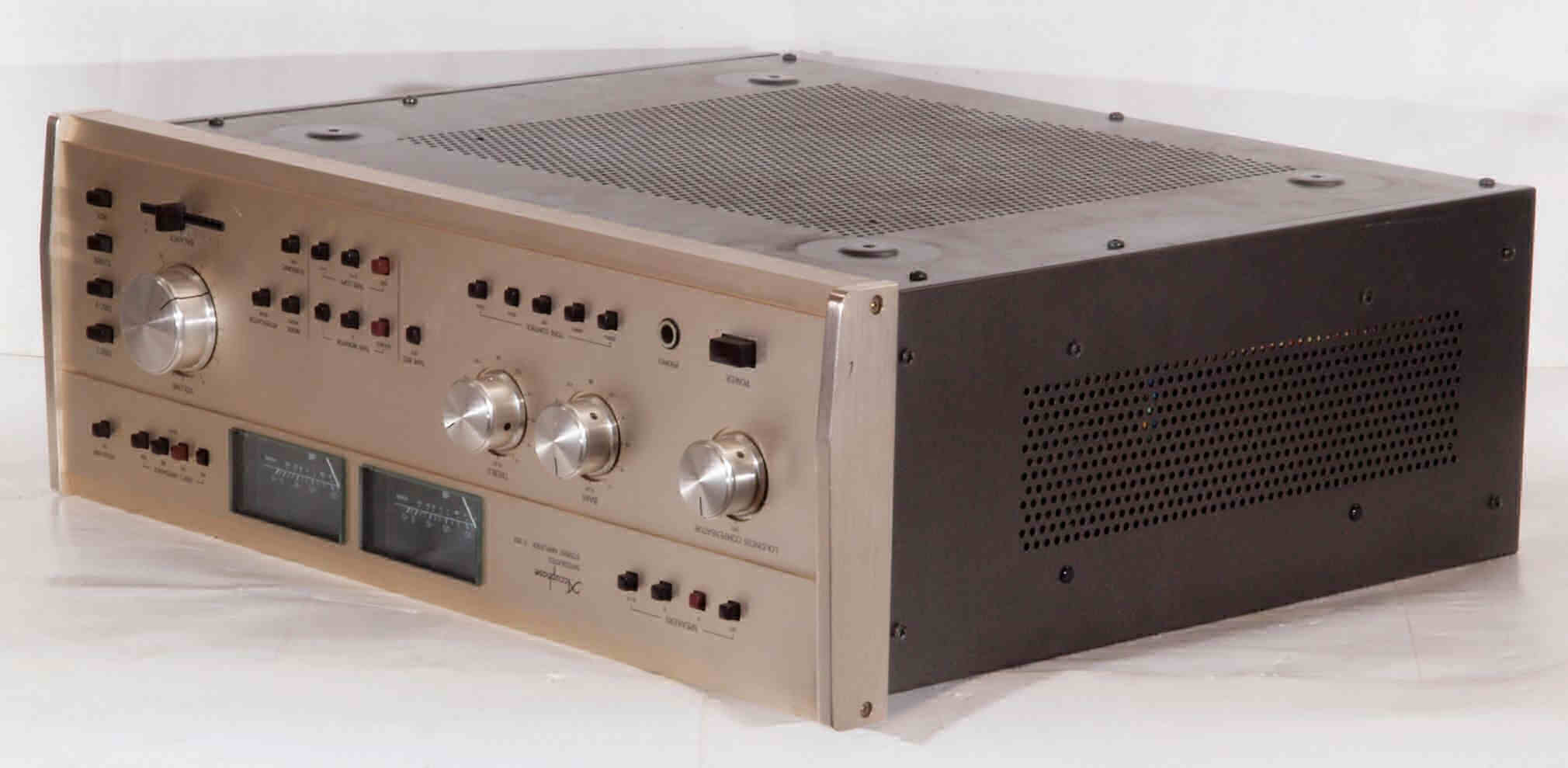

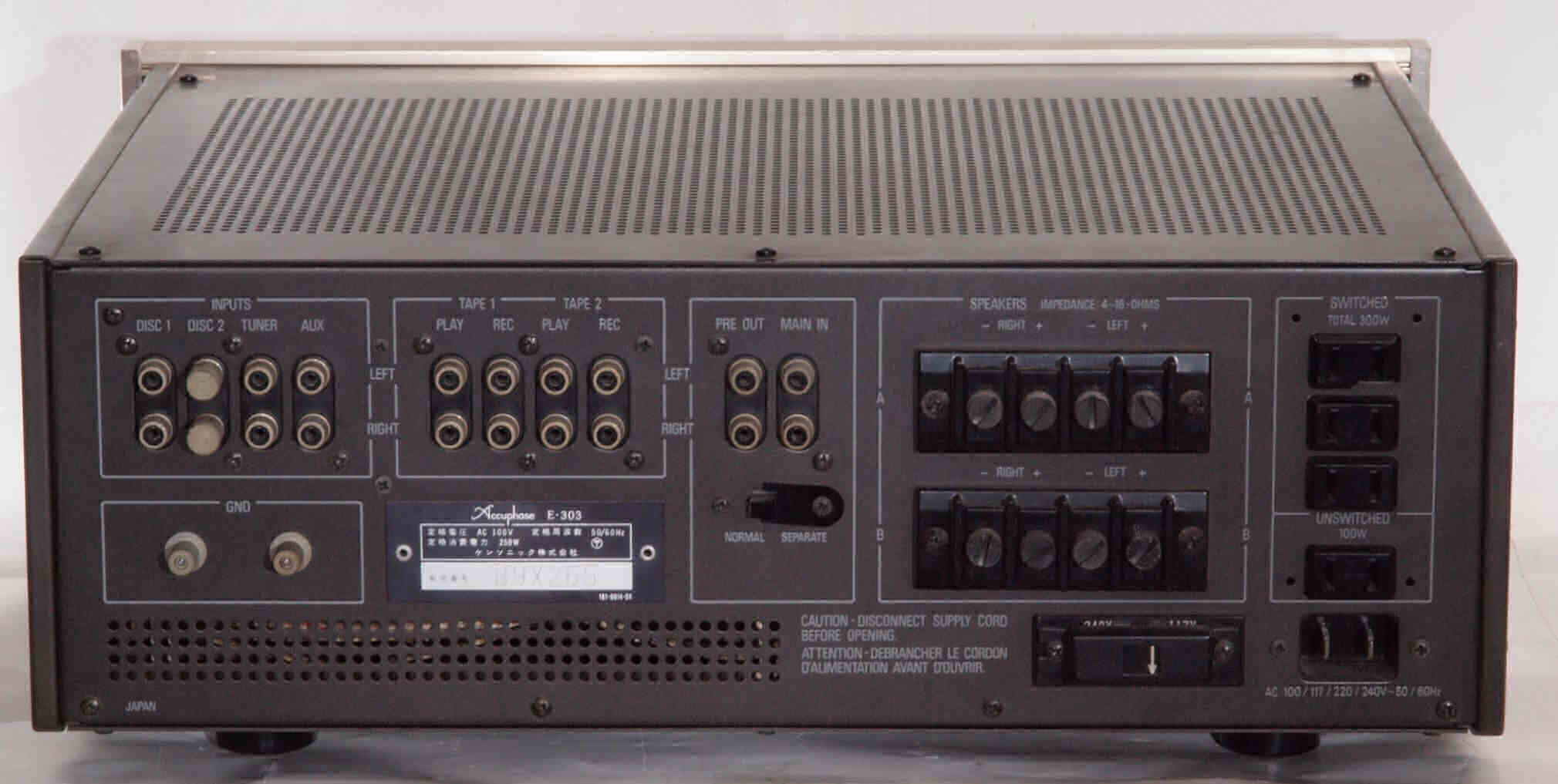

ＣＨ５．完成、　後から見る。　綺麗なお尻で返ります。

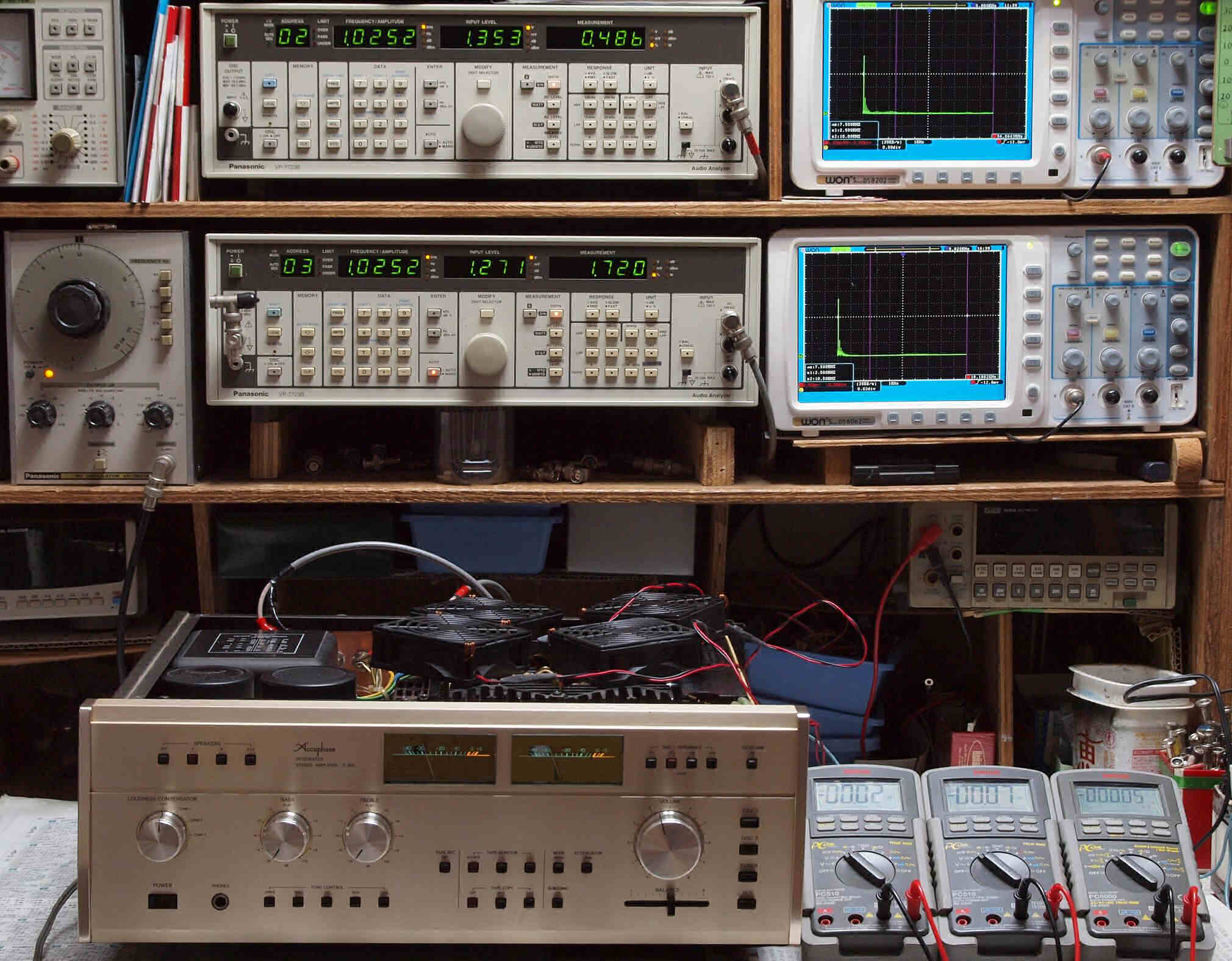

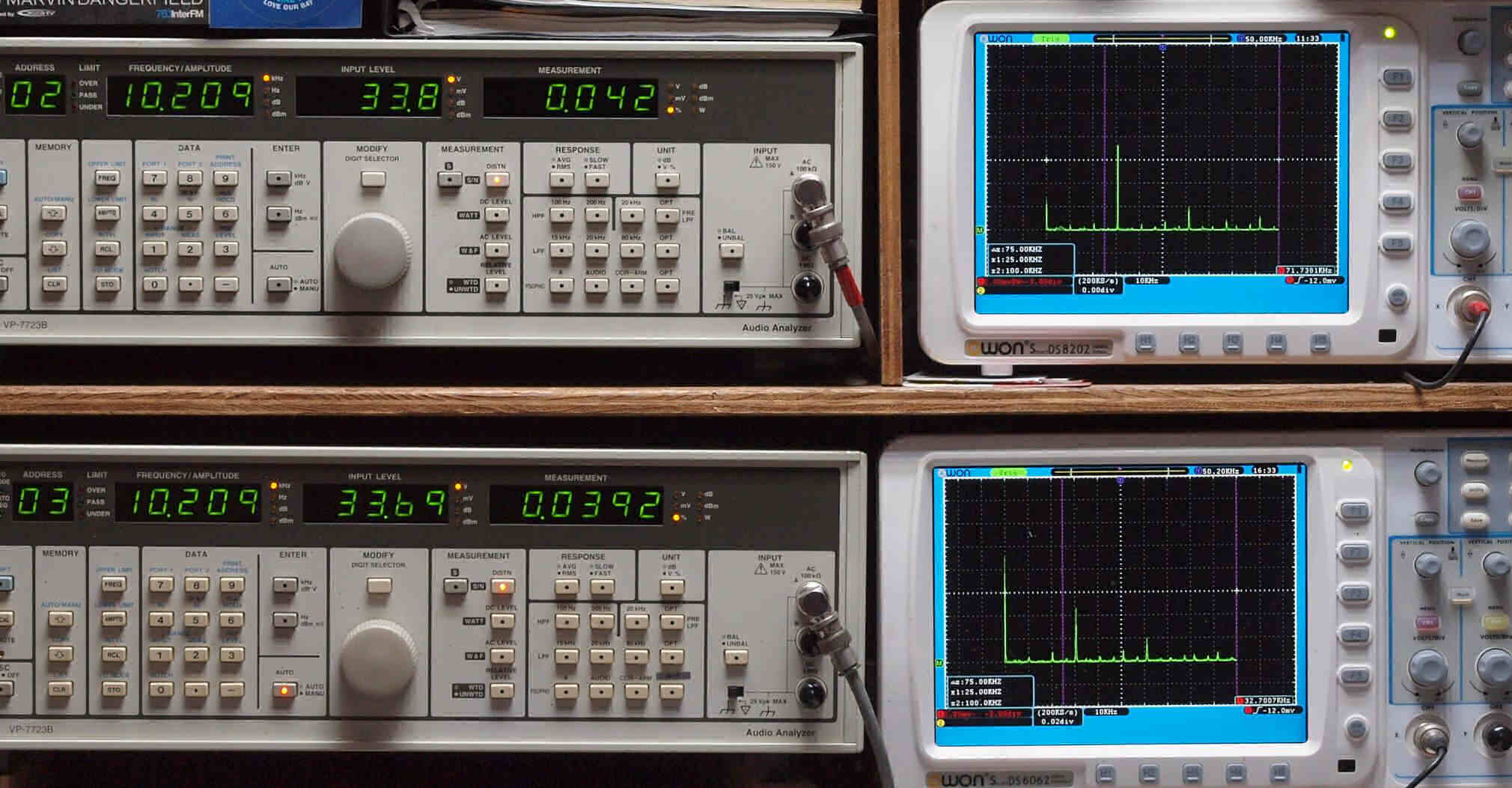

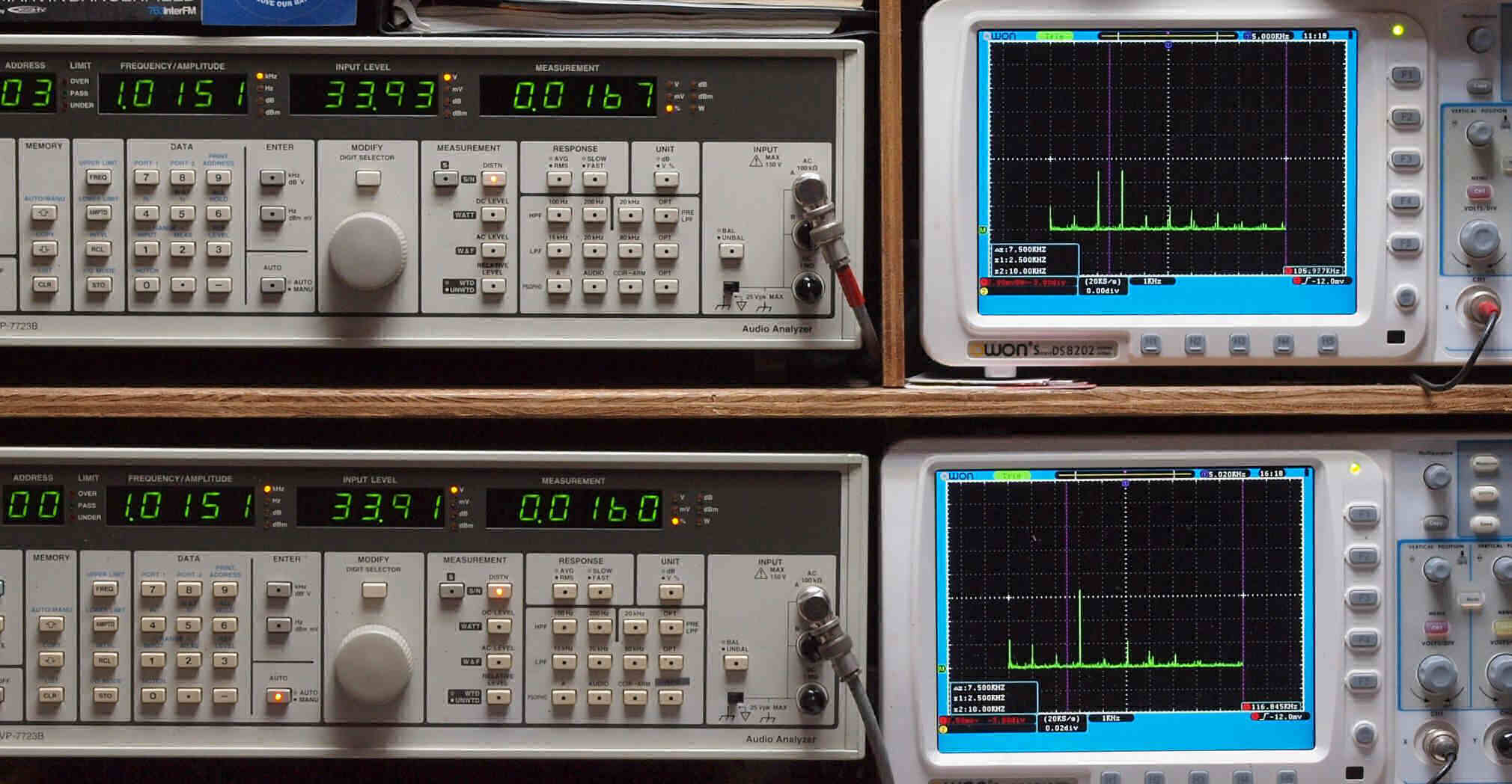

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ、　０．０１２３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ、　０．００８３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

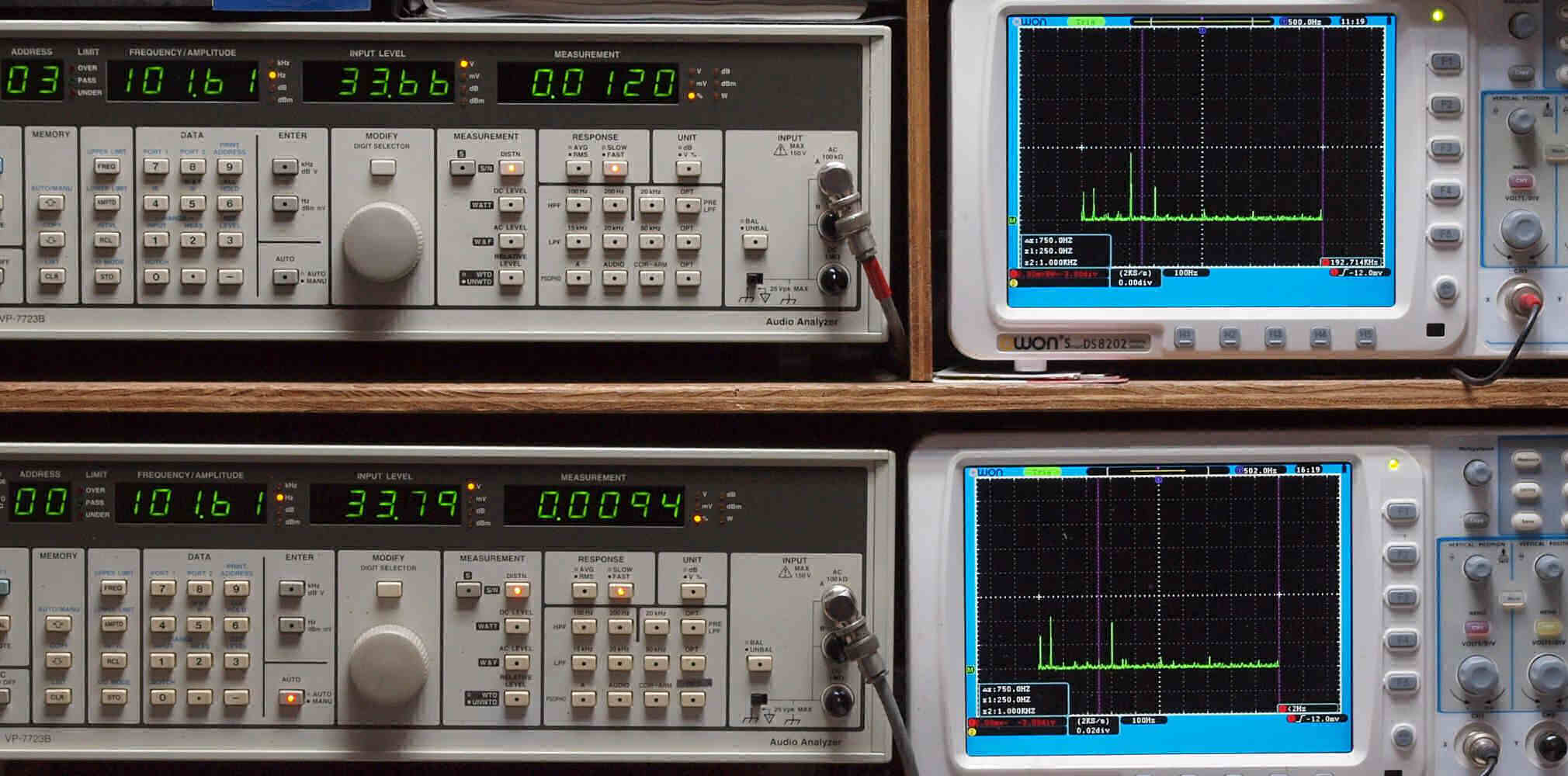

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１２０％歪み。 　　　　　　　 　　　　　　　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１２９％歪み。 　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１２４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６７％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

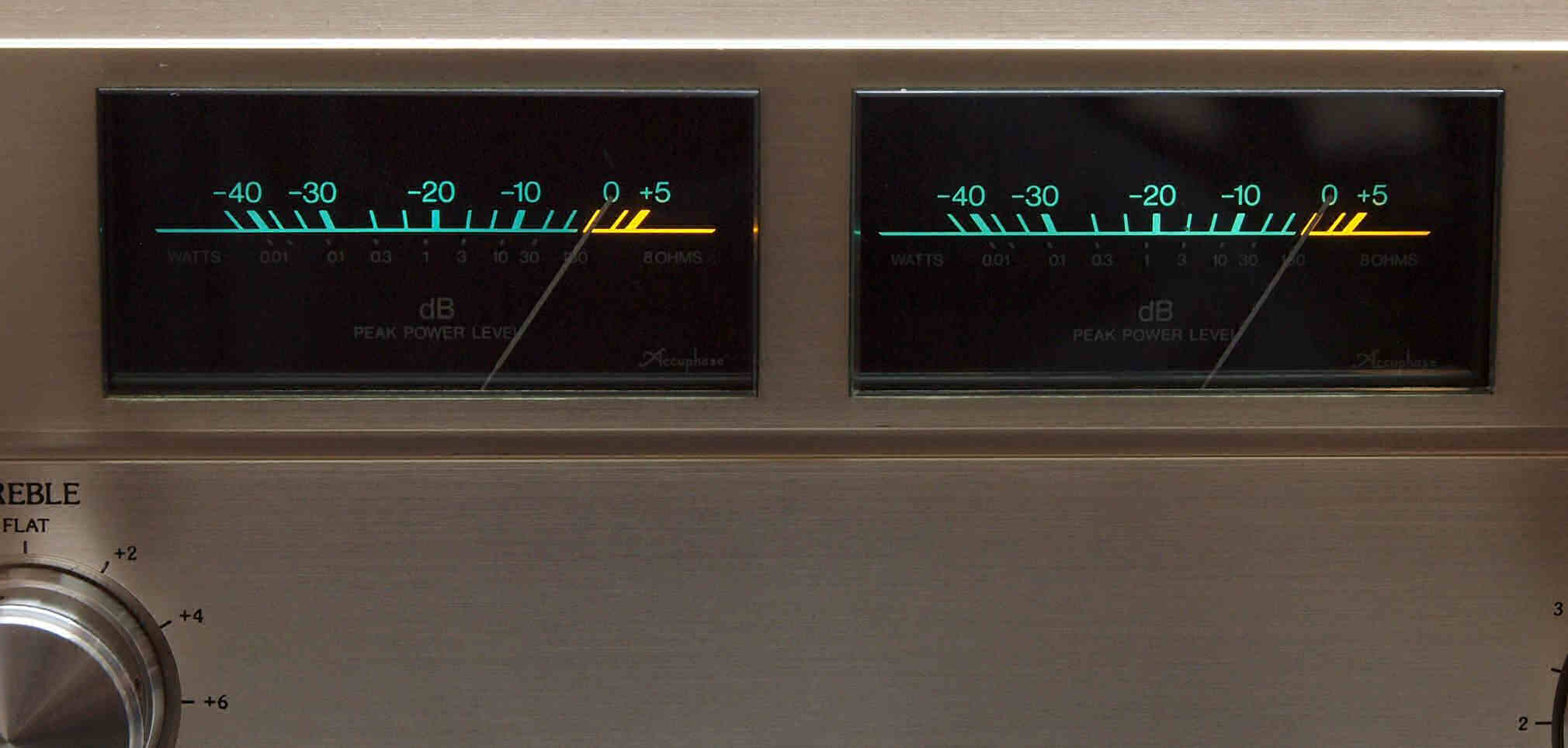

Ｅ２４２．　その時のＶＵメーター。

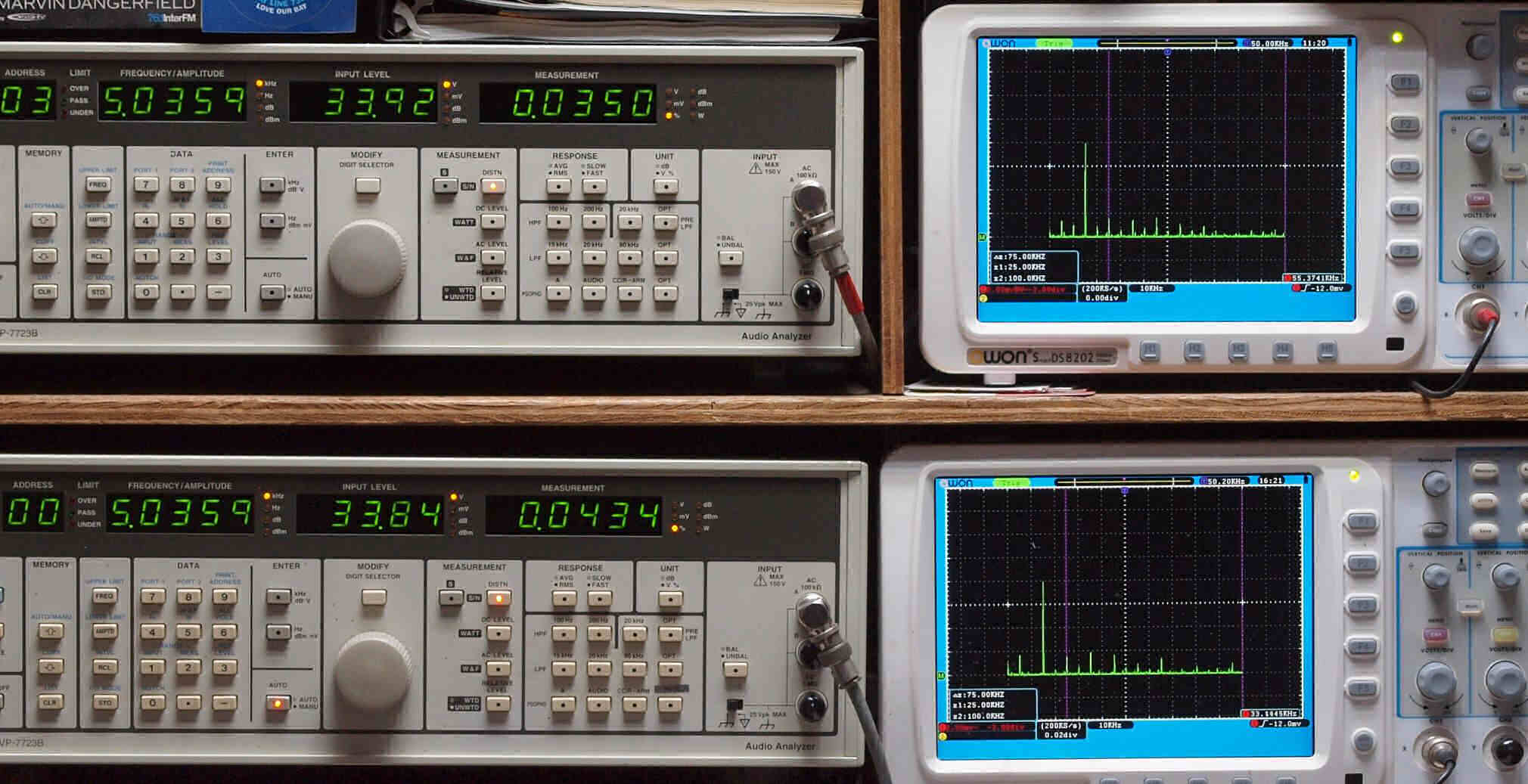

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３５０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３９９％歪み。 　　　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０５２５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

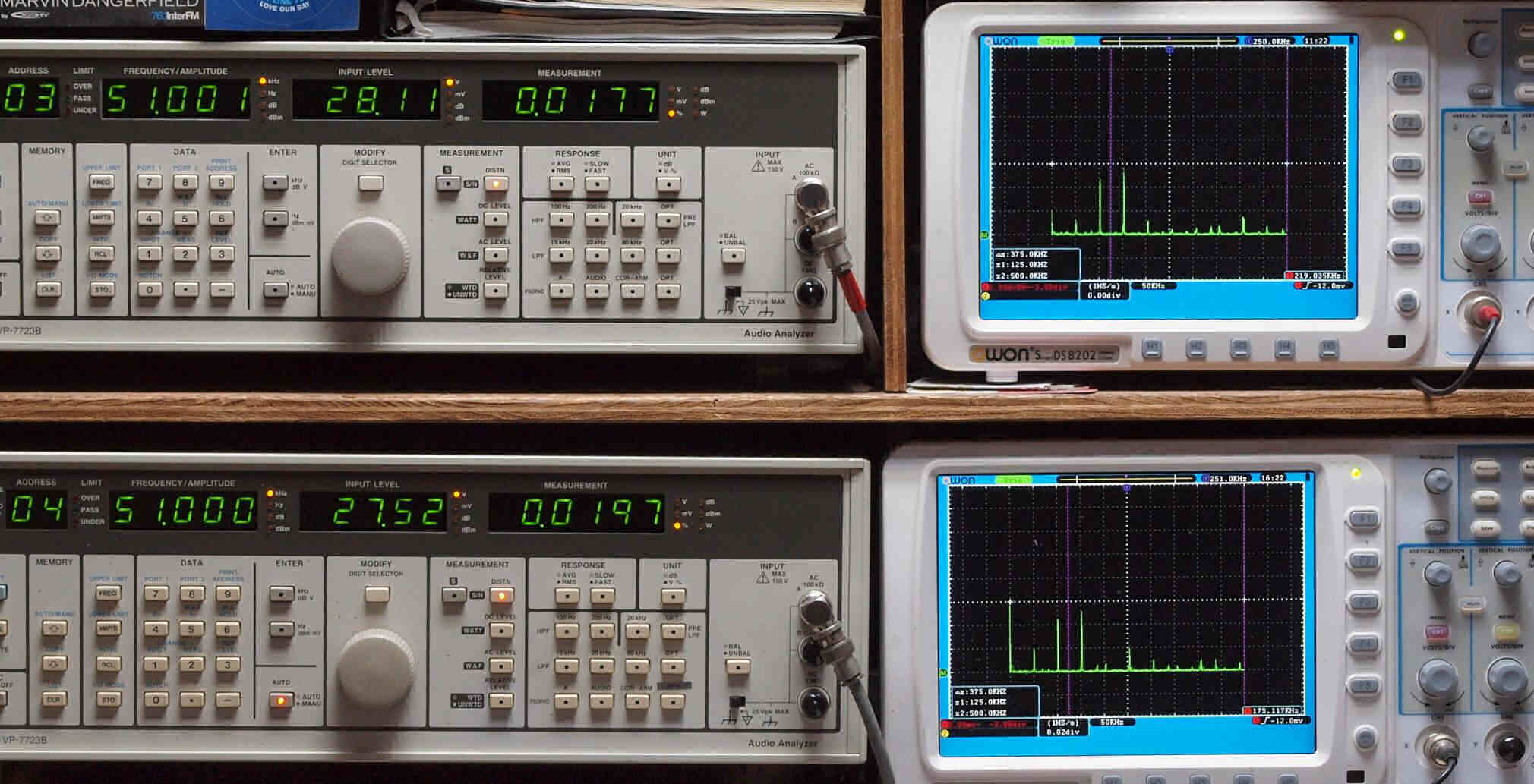

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０１７７％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０１９７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

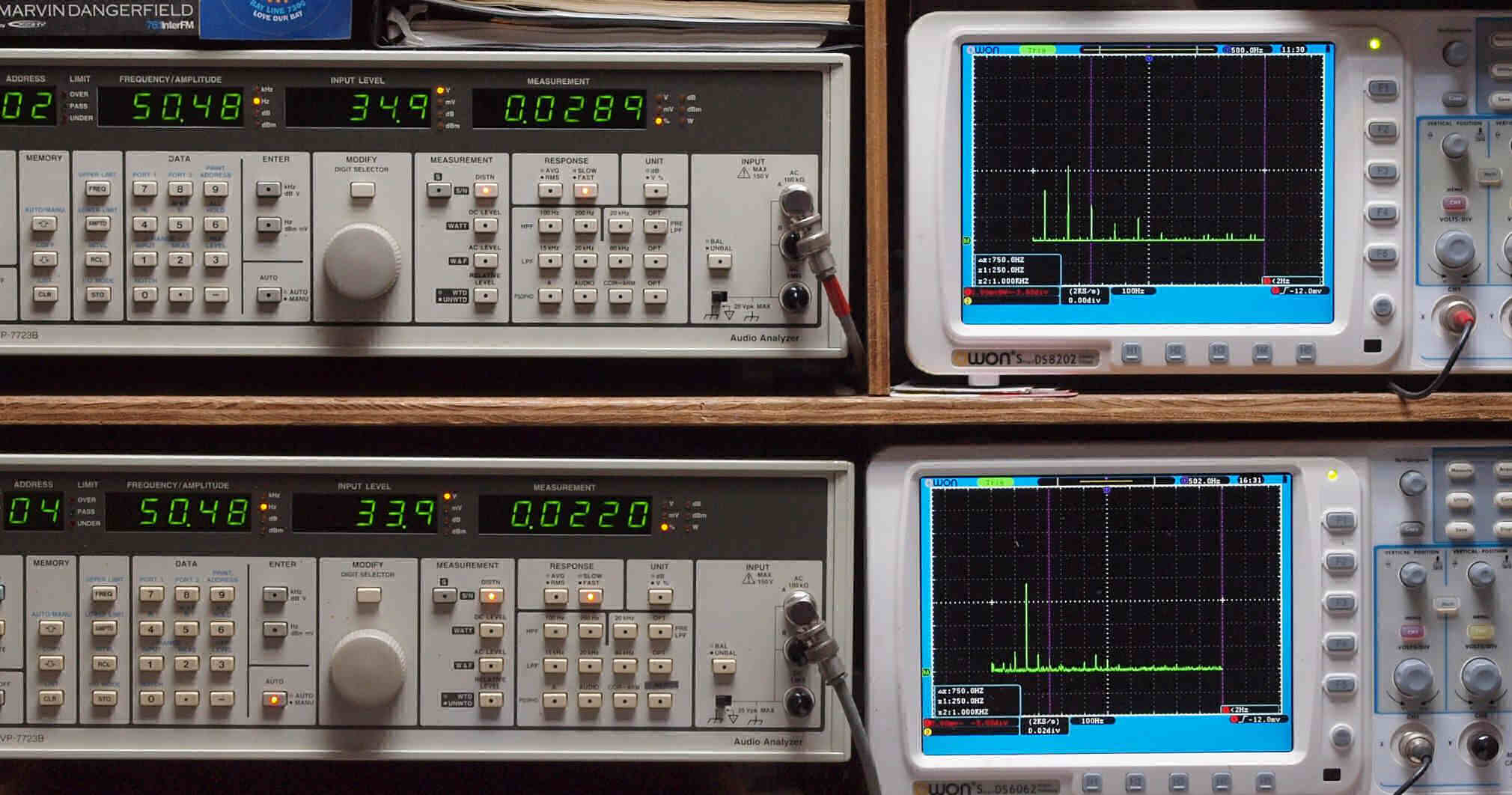

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２８９％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２２０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

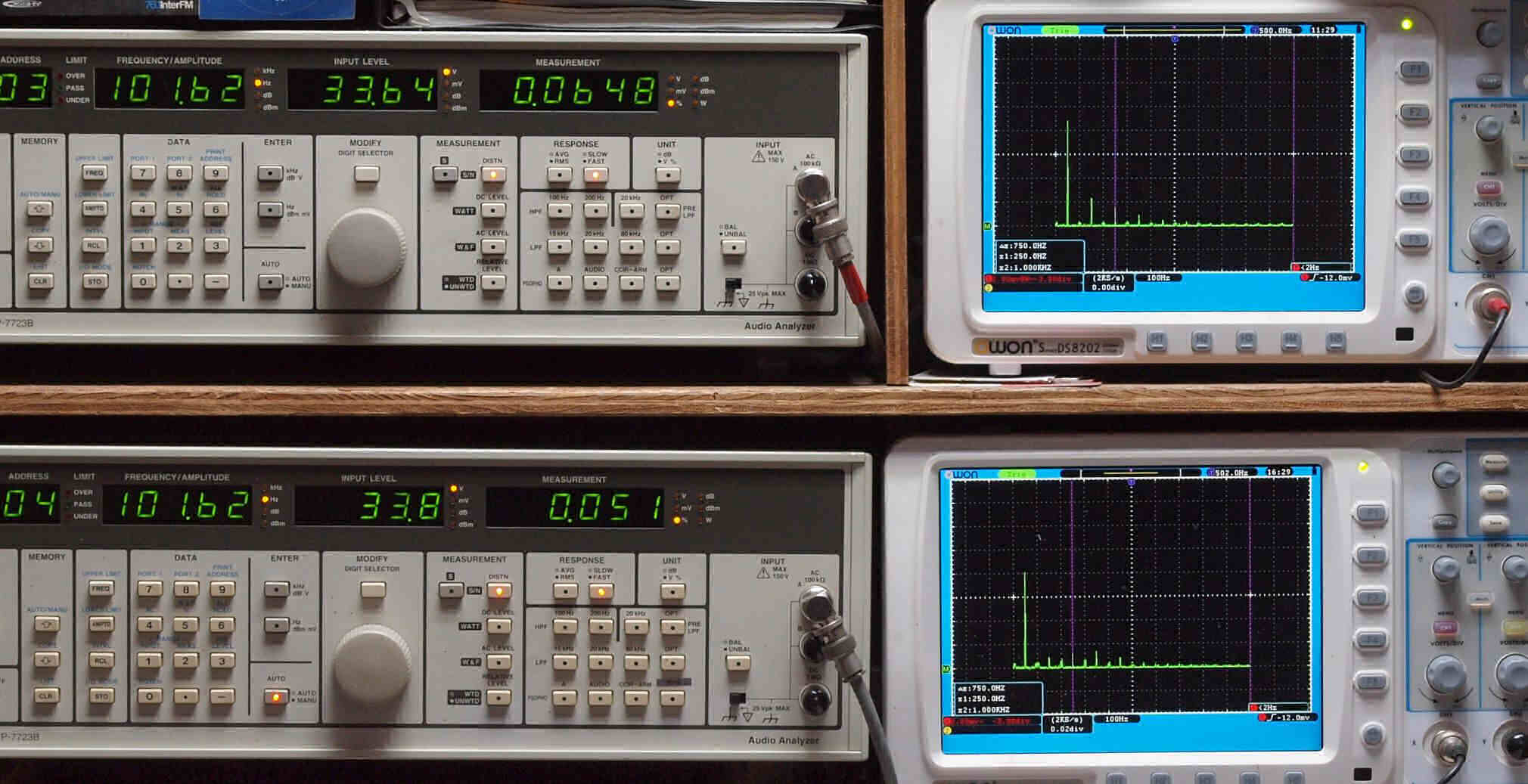

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０６４８％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０５１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２０８％歪み。 　　　　　　　 　　 　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２０４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

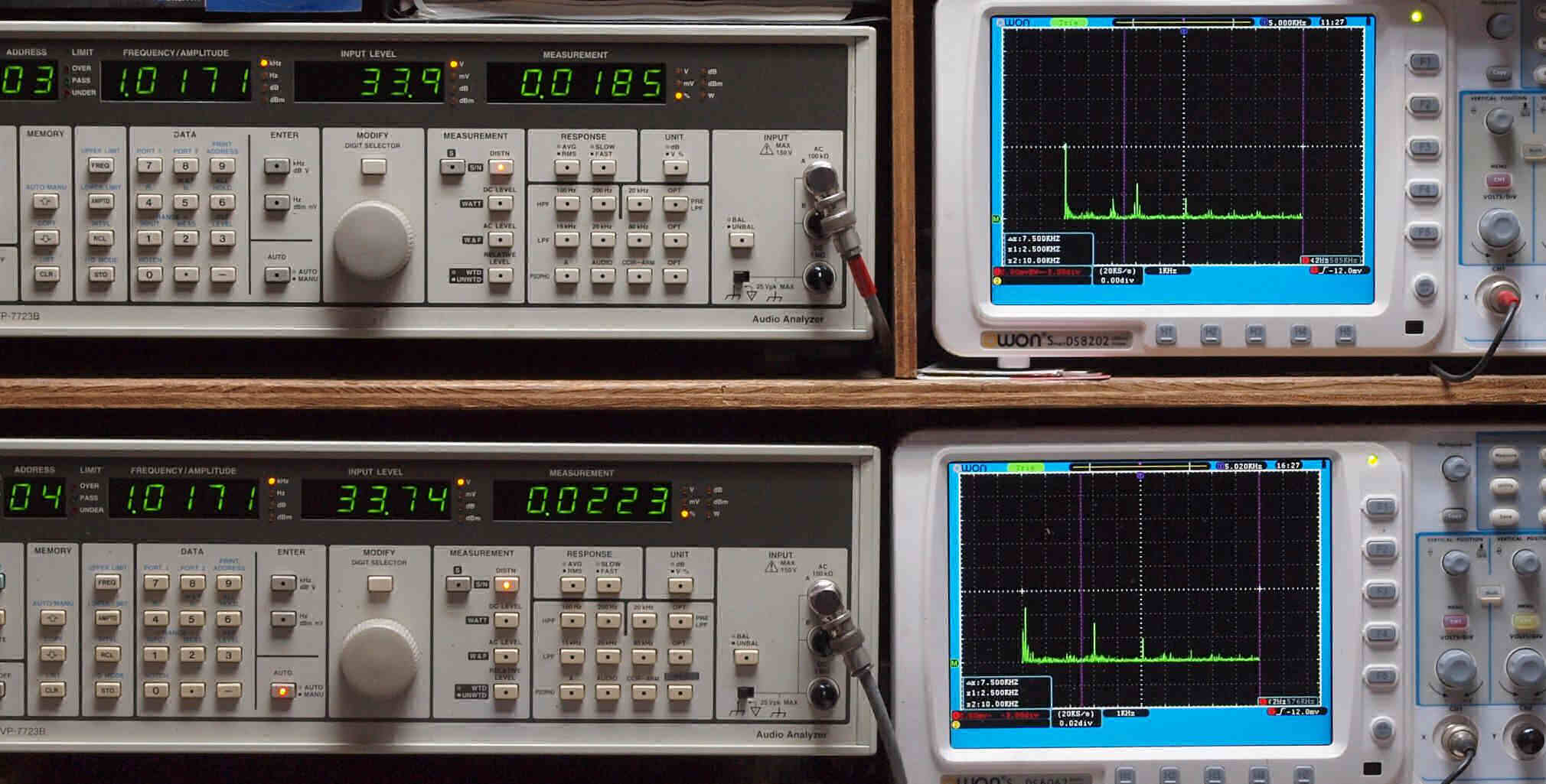

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１８５％歪み。 　　　　　　　 　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２２３％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

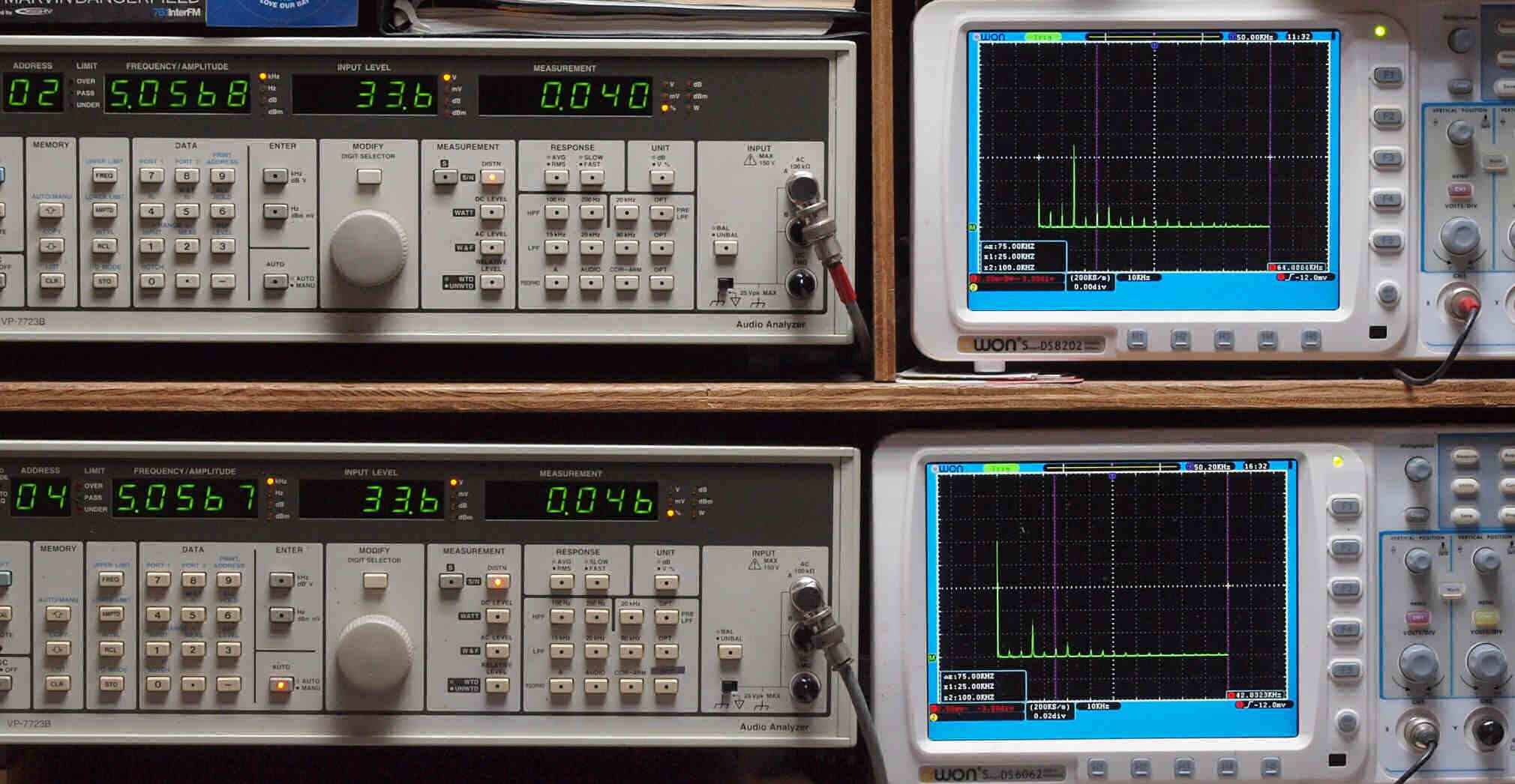

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４０％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４２％歪み。 　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

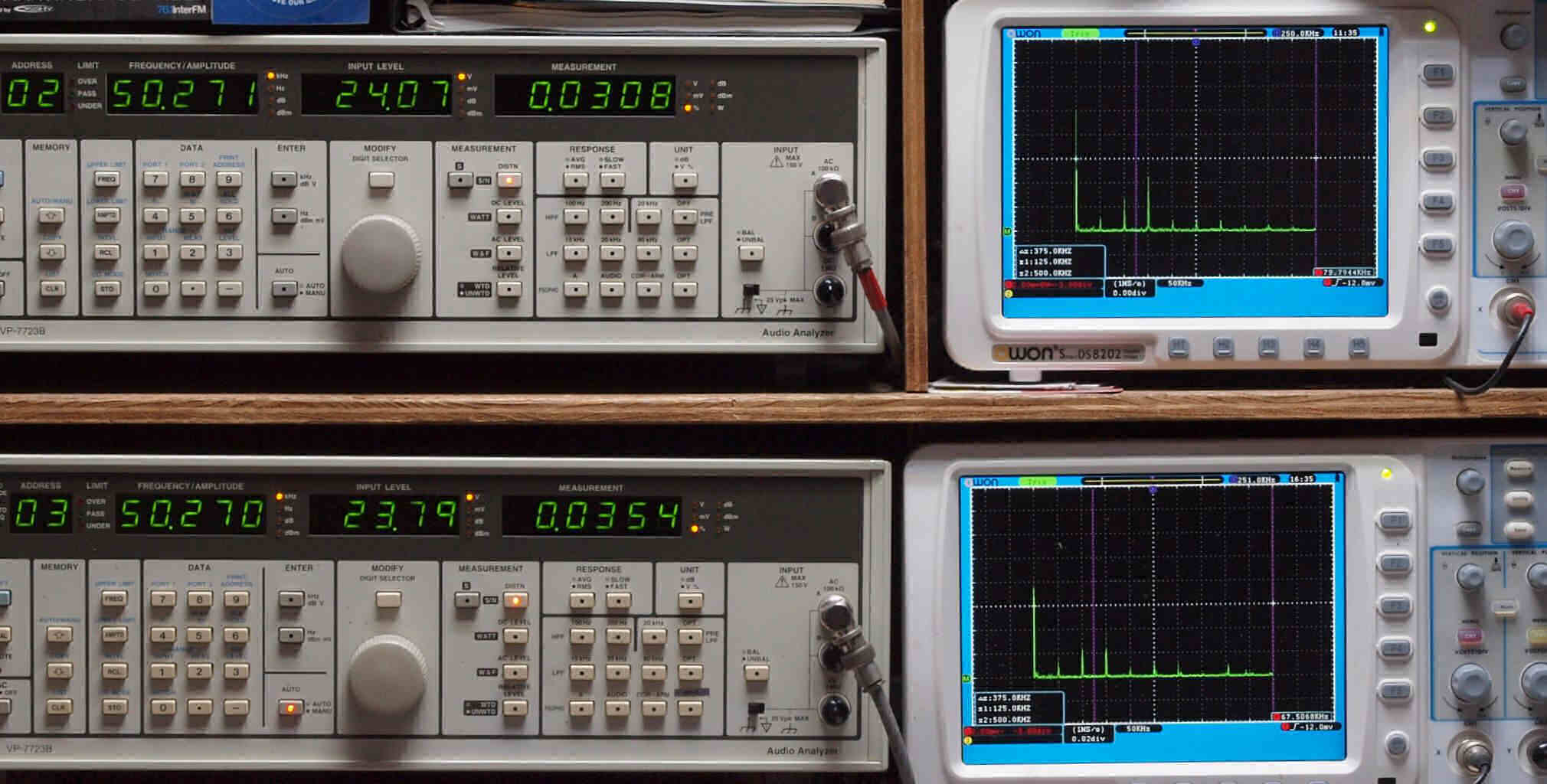

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　０．０３０８％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　０．０３５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

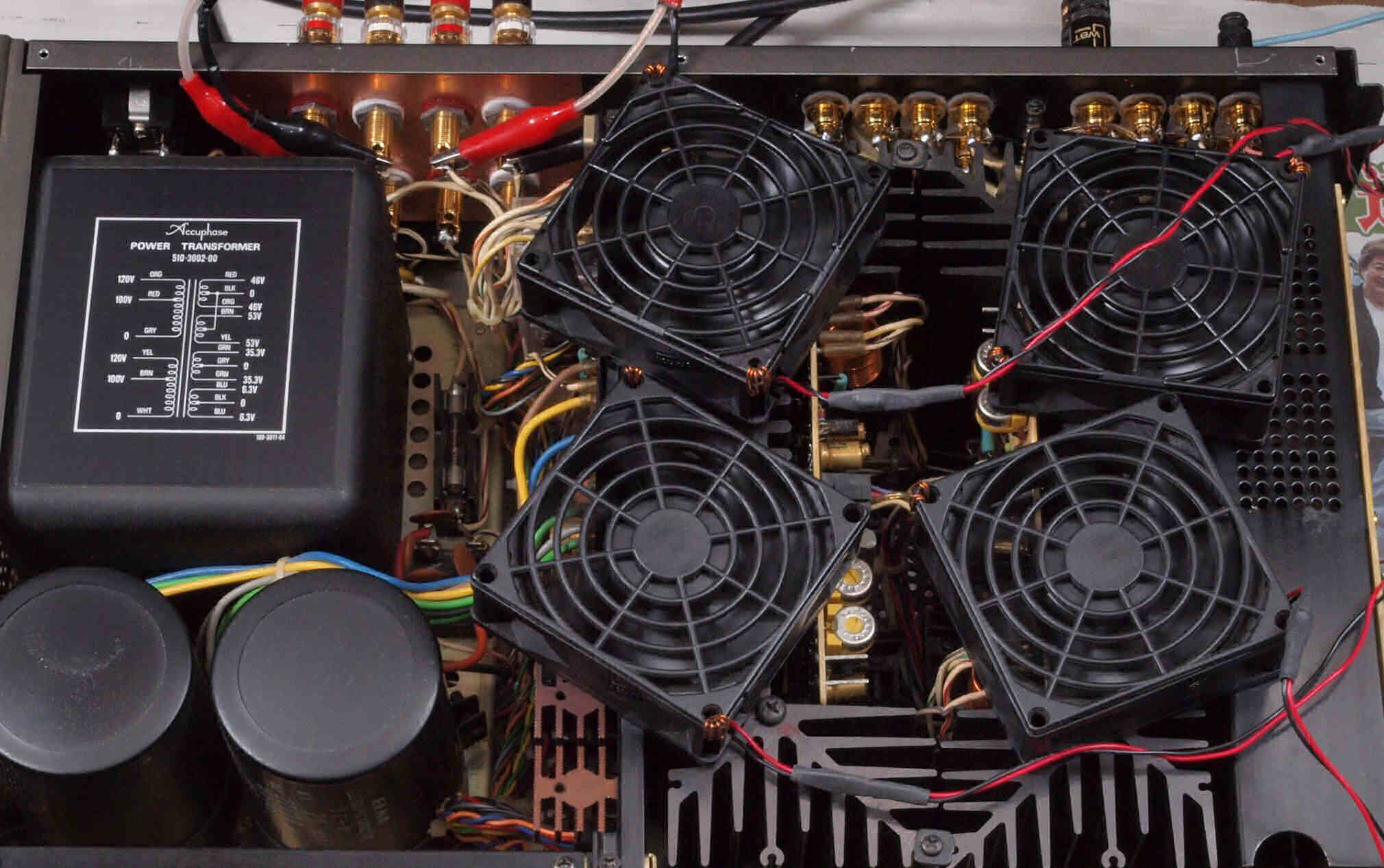

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

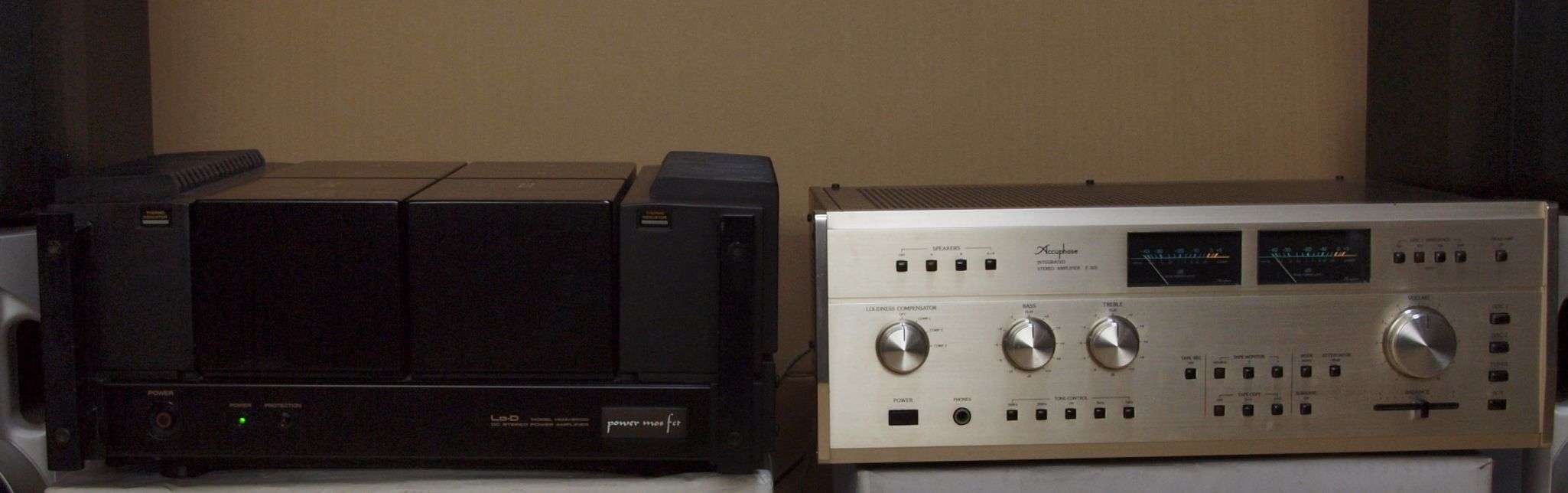

Ｅ５．　２４時間エージングで完成、　左は　ＨＭＡ−９５００．　３６台目。

Ｓ．　Ａｃｃｕｐｈａｓｅ　Ｅ−３０３ の仕様（マニアル・カタログより）

型式 ステレオプリメインアンプ　Ｅ−３０３ 定格出力（High Level Input、 両ch動作時、20Hz〜20kHz、 歪率0.02％以下） 4Ω負荷＝180W/ch 8Ω負荷＝130W/ch 16Ω負荷＝65W/ch 高調波歪率（20Hz〜20kHz間） High Level input→output＝0.02％以下（定格出力時） High Level input→Pre out＝0.005％以下（定格出力時） DISC（Head Amp＝off）→Tape Rec out＝0.005％以下（6V出力時） DISC（Head Amp＝on）→Tape Rec out＝0.01％以下（2V出力時） IM歪率（新ＩＨＦ） 0.01％以下（High Level Input、定格出力時） 周波数特性（新ＩＨＦ） High Level Input＝20Hz〜20000Hz +0 -0.2dB（定格出力時）  DISC Input＝20Hz〜20000Hz +0.2 -0.2dB（定格出力時）  Main Amp Input=20〜20000Hz +0,-0.2dB（定格出力時）  　　　　　　　　　　　1.5〜300000Hz　+0,-3.0dB（１Ｗ出力時）  ダンピングファクター 80（8Ω負荷、40Hz） 定格入力/入力インピーダンス DISC1（Head Amp＝OFF）＝2.5mV/100、47k、82k、150kΩ DISC1（Head Amp＝ON）＝0.125mV/100Ω DISC2（Head Amp＝OFF）＝2.5mV/47kΩ DISC2（Head Amp＝ON）＝0.125mV/100Ω High Level Input＝160mV/47kΩ Main Input＝1.3V/47kΩ DISC最大入力（歪率0.005％、1000Hz） Head Amp OFF＝300mVrms Head Amp ON＝15mVrms 定格出力/出力インピーダンス Pre Output＝1.3V/200Ω Tape Rec Output＝160mV/200Ω（DISCの場合） Headphones＝0.32V/適合インピーダンス4〜32Ω ゲイン Main Input→Output＝27.8dB High Level Input→Pre Output＝18.4dB DISC Input（Head Amp＝OFF）→Tape Rec Output＝36dB DISC Input（Head Amp＝ON）→Tape Rec Output＝62dB S/N / 入力換算雑音 （入力ショート、IHF-Aカーブ、定格入力時） Main Input＝115dB/-112dBV High Level Input＝100dB/-116dBV DISC Input（Head Amp＝OFF）＝86dB/-138dBV DISC Input（Head Amp＝ON）＝72dB/-150dBV 音量調整連動誤差 1dB以内 トーンコントロール 　10ステップコントロール。 　ターンオーバー・ポイント 　　低音＝２００，５００Ｈｚ、 　　高音＝２ｋＨｚ，７ｋＨｚ  低音。 　　500Hz＝±10dB（100Hz）、200Hz＝±10dB（50Hz）、2dBステップ。 高音。 　　2kHz＝±10dB（10kHz）、7kHz＝±10dB（50kHz）、2dBステップ。 ラウドネスコンペンセーター COMP1＝+6dB（50Hz） COMP2＝+9dB（50Hz） COMP3＝+10dB（50Hz）、+4dB（15kHz）、+6dB（20kHz）。 （ボリュームコントロール、-30dBにて） サブソニックフィルター 17Hz、-12dB/oct アッテネーター -20dB パワーメーター 対数圧縮型ピークレベル指示、　dB及び8Ω負荷時の出力直読 負荷インピーダンス 4〜16Ω 使用半導体 113Tr、18FET、2IC、39Di 電源 100V、117V、220V、240V/50Hz、60Hz 消費電力 無入力時＝100W 8Ω負荷定格出力時＝490W 外形寸法 幅445×高さ160（脚含む）×奥行370mm 重量 20kg 価格／発売日 ￥２５０，０００　／１９７８年 別売 ウッドキャビネット A-8＝\15,000
