ＫＹＯＣＥＲＡ　Ｂ−９１０．　３台目修理記録

平成２９年３月５日到着　　　４月６日完成

Ａ．　修理前の状況 症状。 スピーカからのうなり音、ときどき出力不通 という状態になり、正常に使用できません。 改造。 電源の3Pインレット取り付。 SP端子ＷＢＴ−０７０２に交換。 RCA端子ＷＢＴ−０２０１に交換。 私が学生のころ（10年少し前になりますが）に、 オークションにて中古で購入したものになります。 中古ではありますが、入手当時は機嫌よく音を出してくれていました。 うろ覚えですが、オークションの説明書きには「AB級」と書いてあったため、 本来A級動作であるところ、 もしかしたら改造してあったのかもしれません。 2年ほど前より、先に書いた症状が出始め、だましだまし使っておりましたが、 ついにまともに使用できる状態でなくなり、今回修理を検討することとなりました。 私の父が、私が生まれる少し前にサイバネット、その買収後に京セラに務めており、 このアンプはちょうどその頃に開発されていたものと聞き及んでいます。 私が生まれた年、このアンプも発売となったということもあり、 末永く付き合っていきたいと考えています。 先に書いたもの以外、特別な改造は考えていませんが、 長く付き合っていくため、内部部品のリフレッシュは躊躇なく行いたいと思います。 B．　原因 左側がＤＣ漏れ、バランスＶＲで調整不可。 Ｃ．　修理状況 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 整流ダイオードブリッジ交換。 整流ダイオード交換。 ＳＰ端子　ＷＢＴ−０７０２　に交換。 ＲＣＡ端子　ＷＢＴ−０２０１　に交換。 配線手直し、補強。 ３Pインレットに取付。 終段ＴＲ（トランジスター）交換．．．ユーザーの要望。 Ｇ．　下蓋・放熱器ガラリ鉄板・取付ビス塗装 Ｄ．　使用部品 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　５１個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　８個。 整流ダイオードブリッジ　　　　　　　　　　　　　　　　　　　　　３個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　７個。 ＳＰ端子　ＷＢＴ−０７０２　　　　　　　　　　　　　２組（定価で工賃込み）。 ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　　　　　１組（定価で工賃込み）。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　　１個。 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　６組１２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　１７０，０００円。　　　「オ−バ−ホ−ル修理」。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｂ−９１０の仕様（マニアルより）

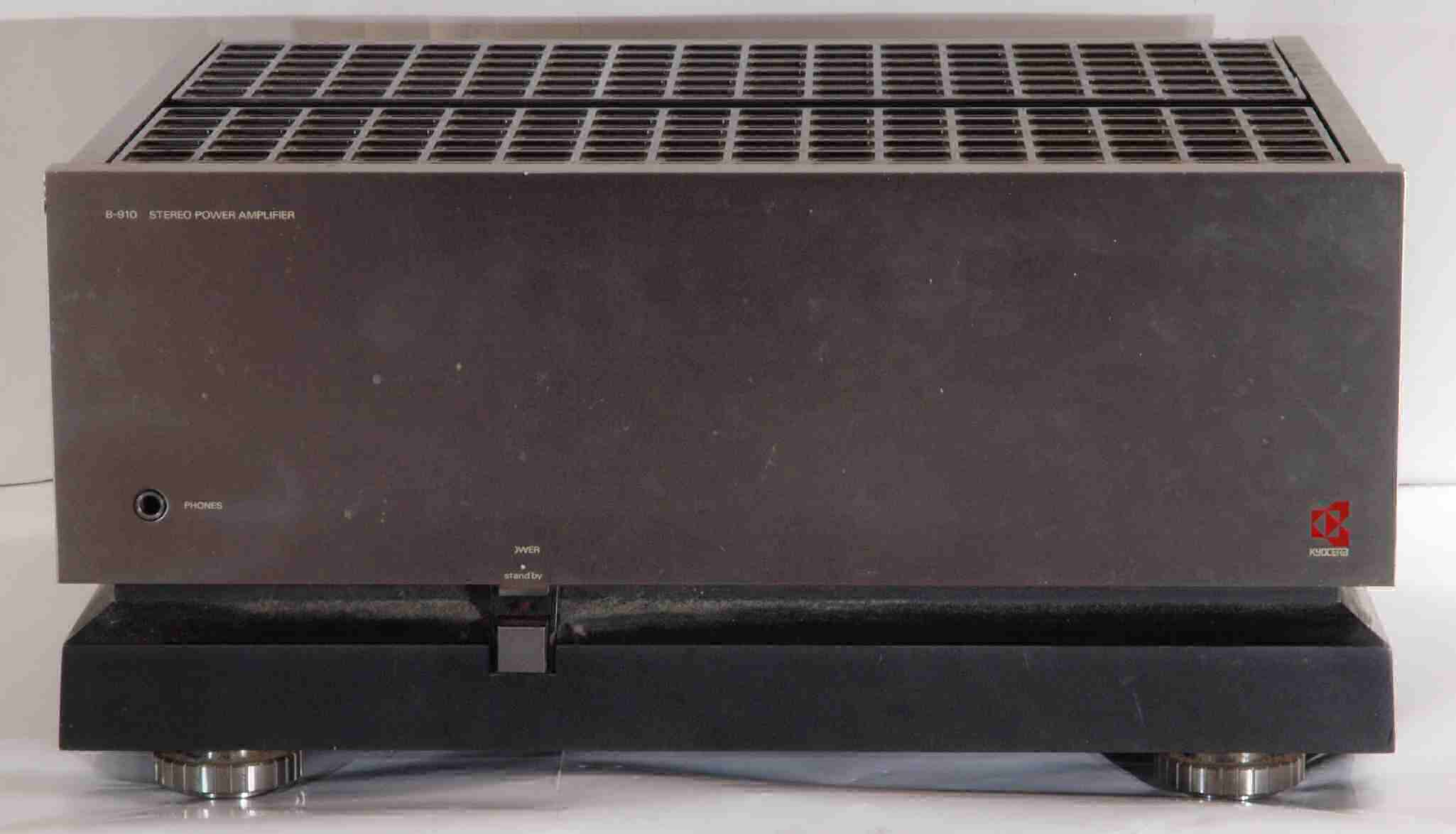

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

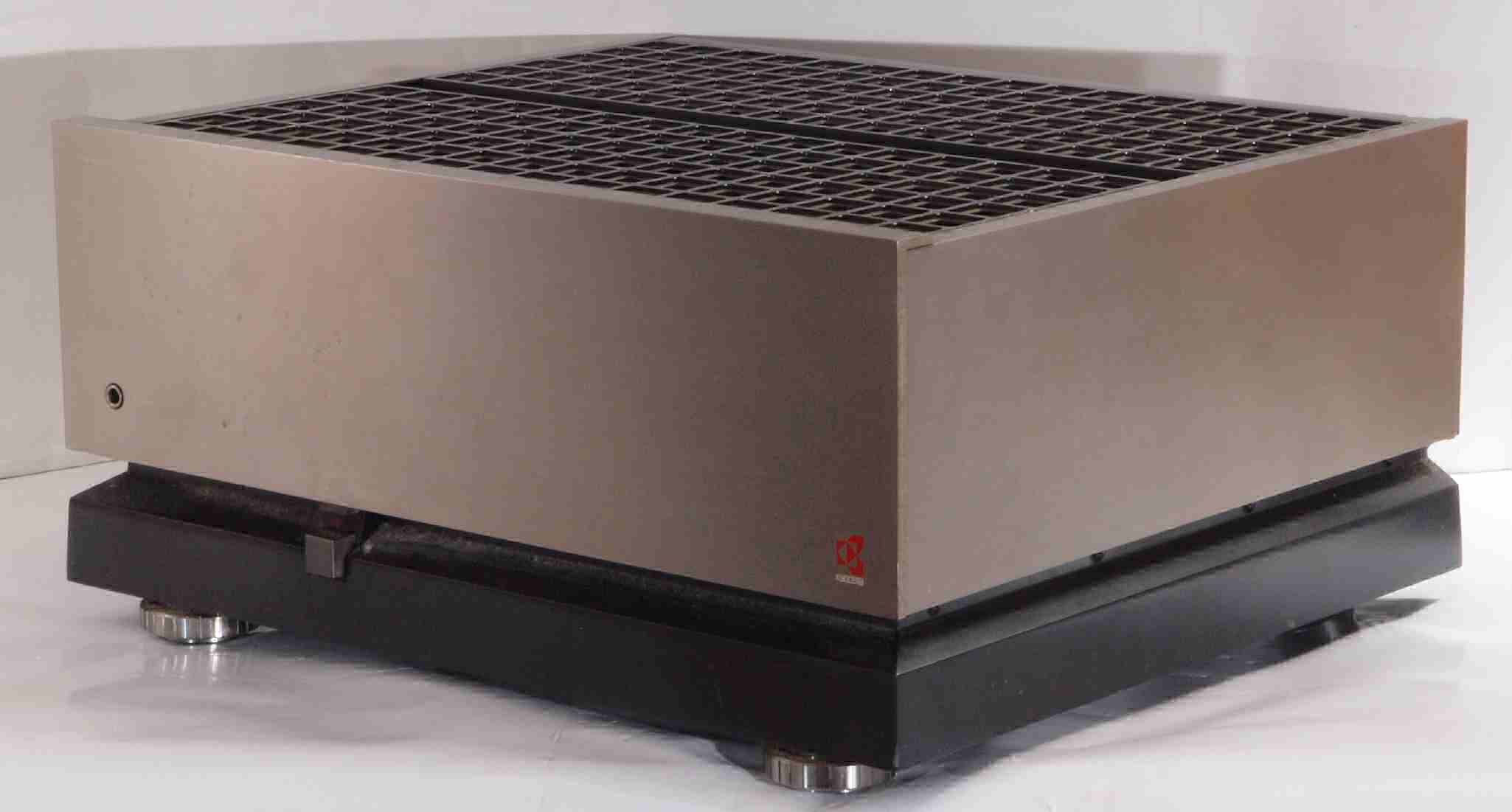

Ａ１２．　点検中　前右から見る

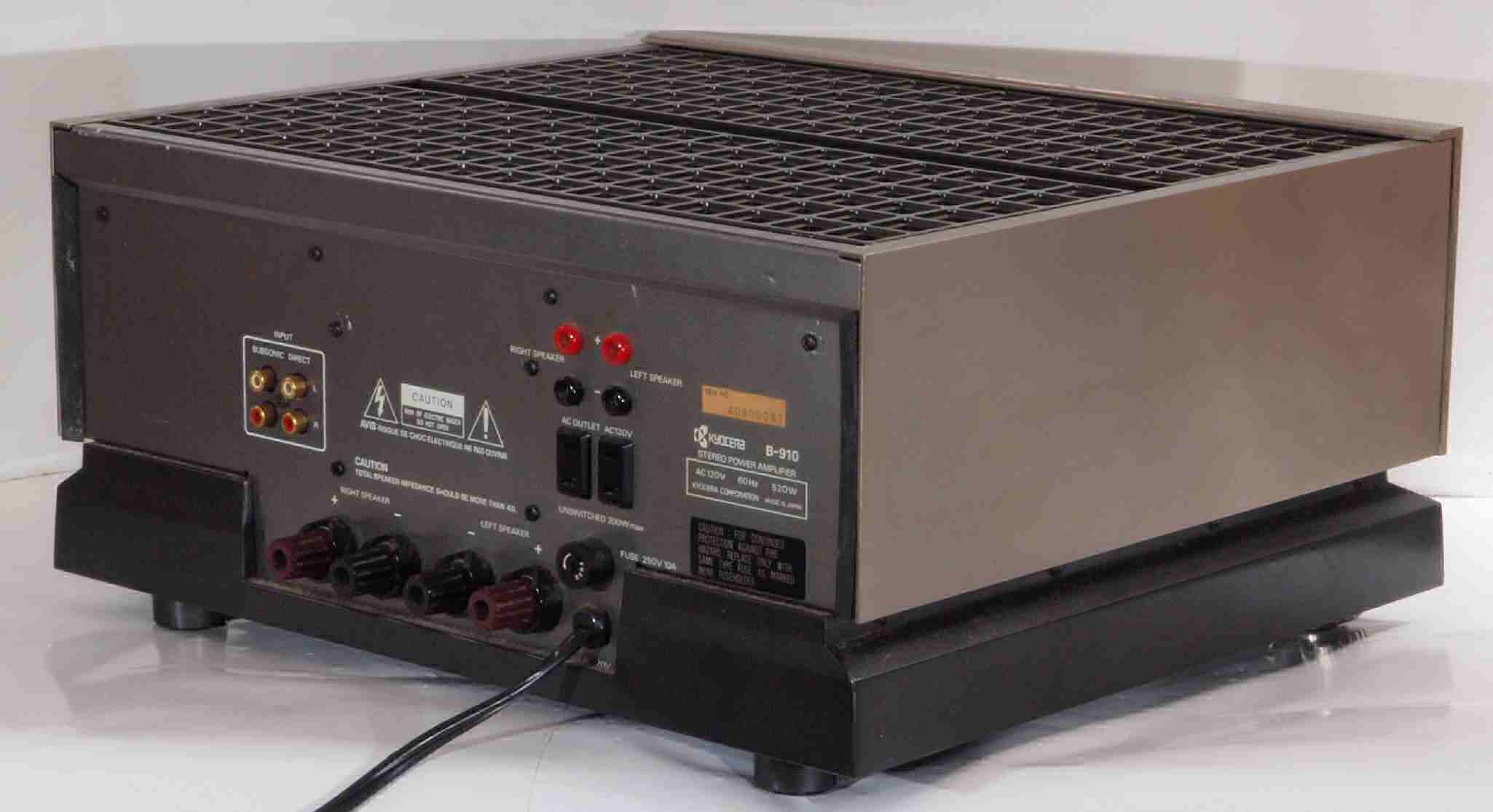

Ａ１３．　点検中　後から見る

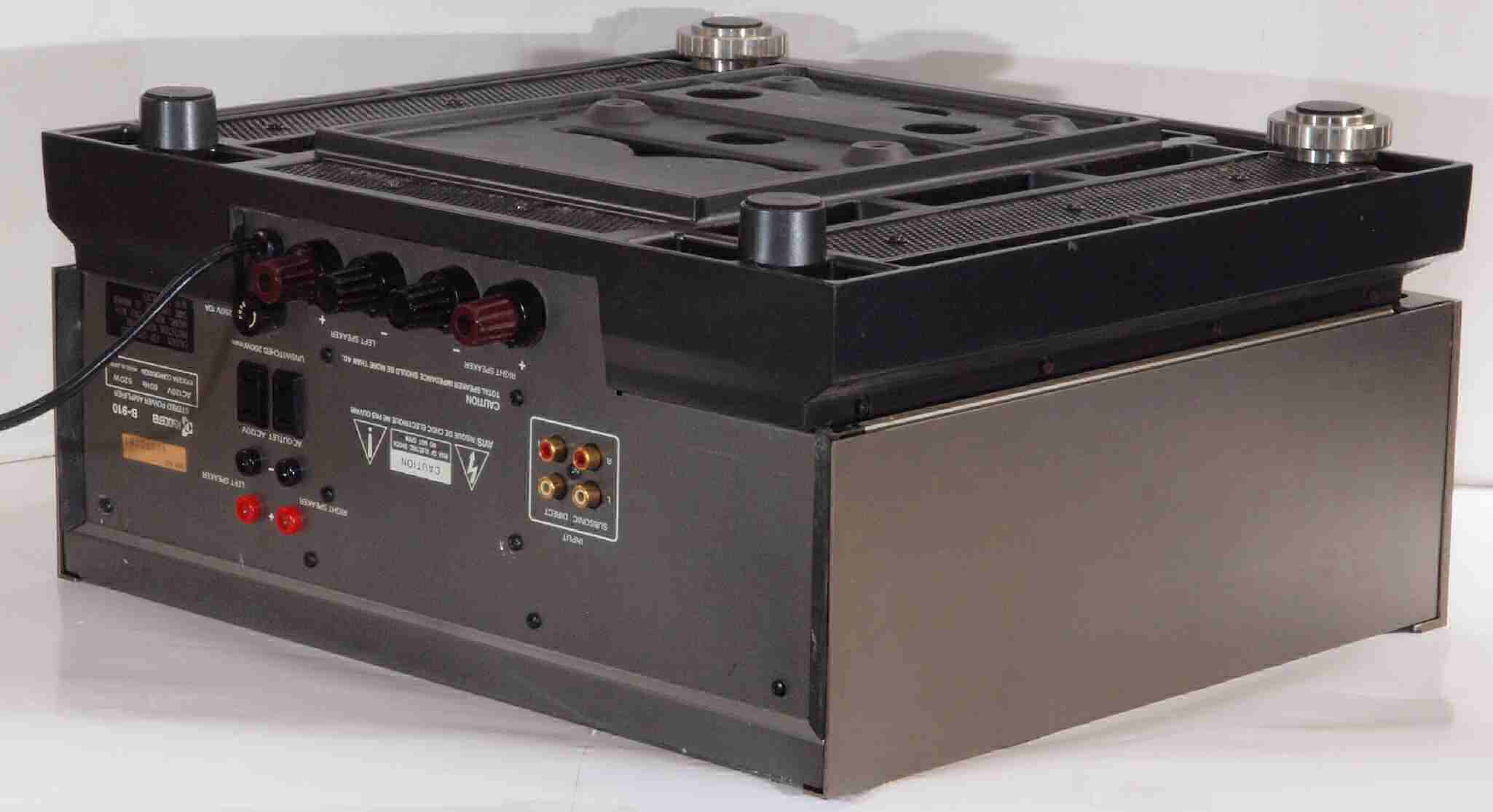

Ａ１４．　点検中　後左から見る

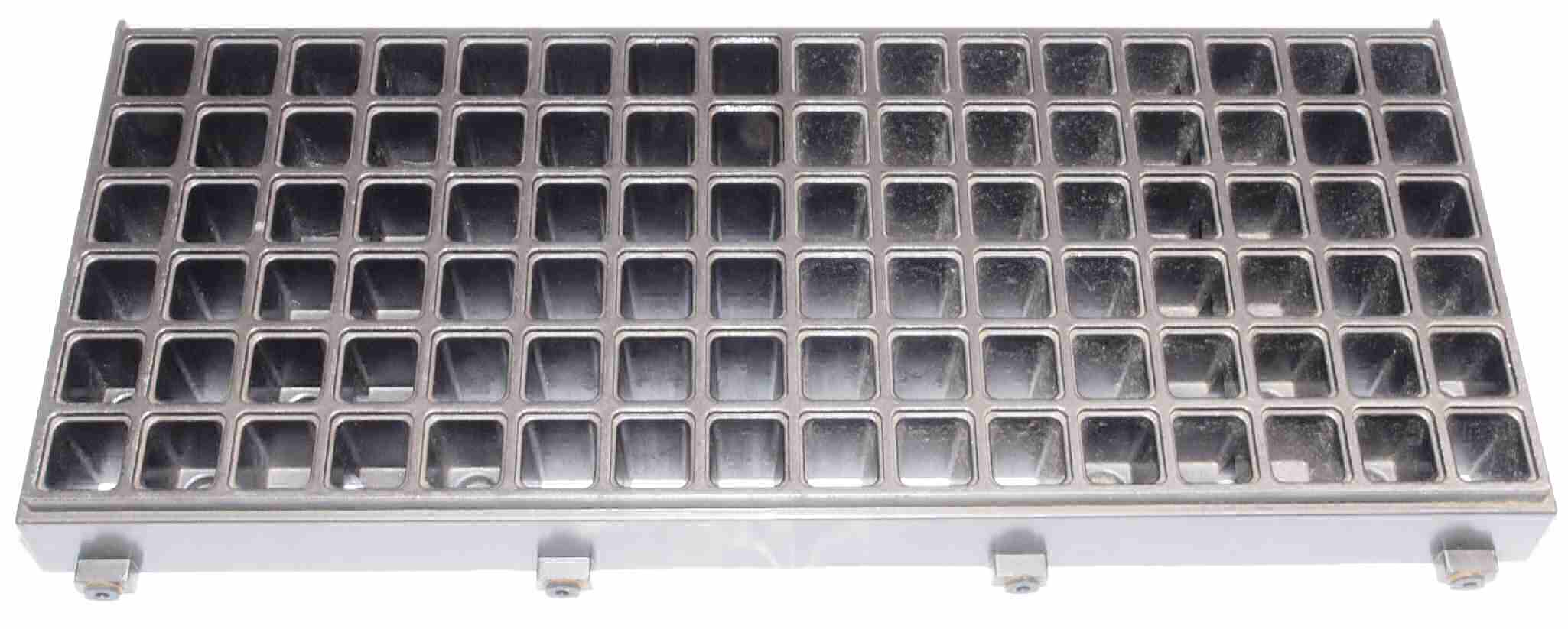

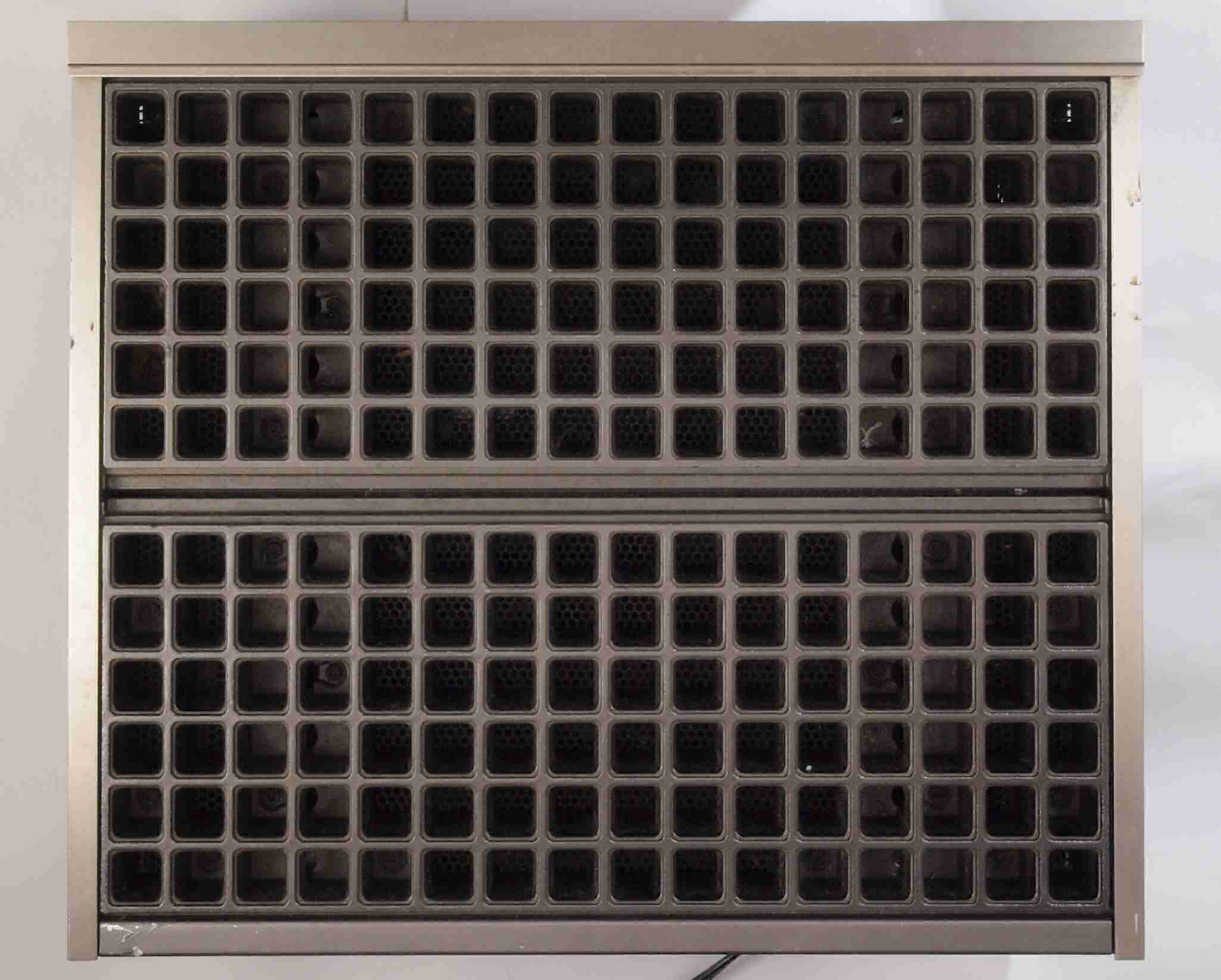

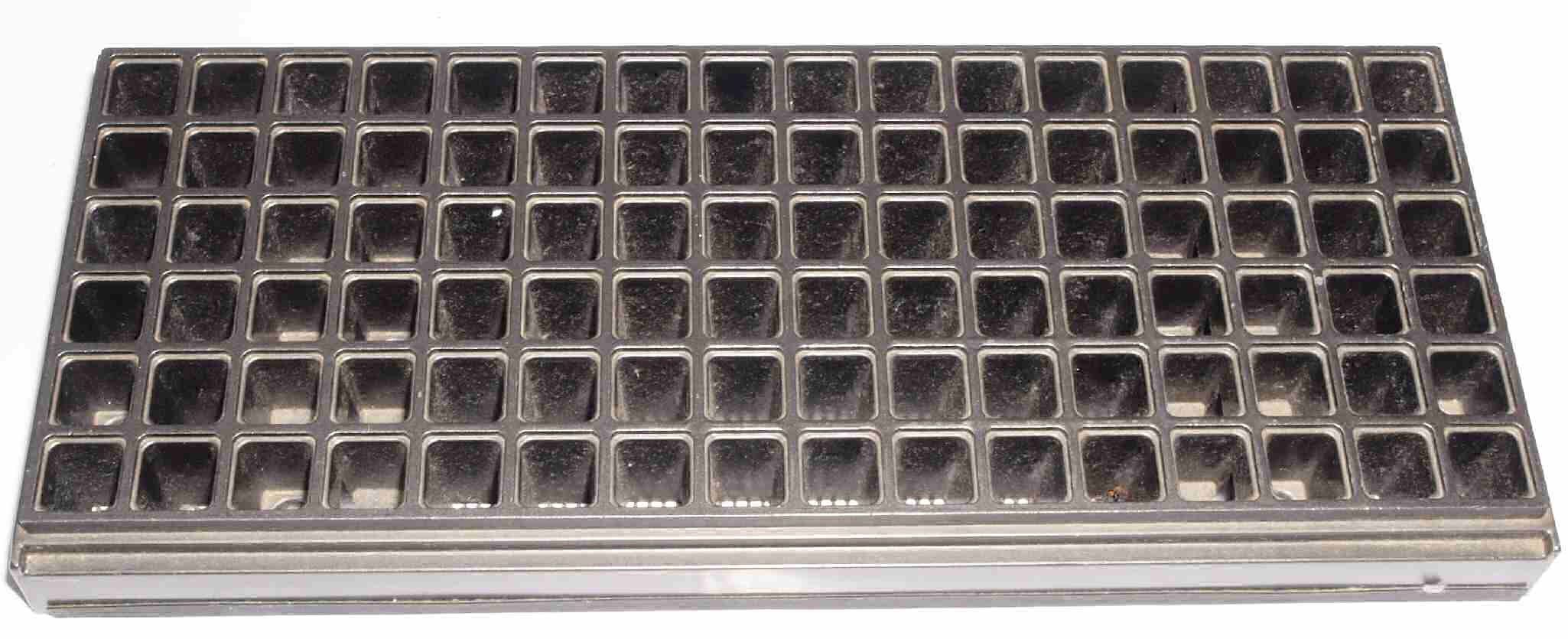

Ａ１５．　点検中　上から見る、ヒートシンクはハニカム構造。

Ａ１６．　点検中　ヒートシンク・左右横パネルを取り、上から見る。

Ａ１６．　点検中　ヒートシンク・左右横パネルを取りを取り、清掃後上から見る。

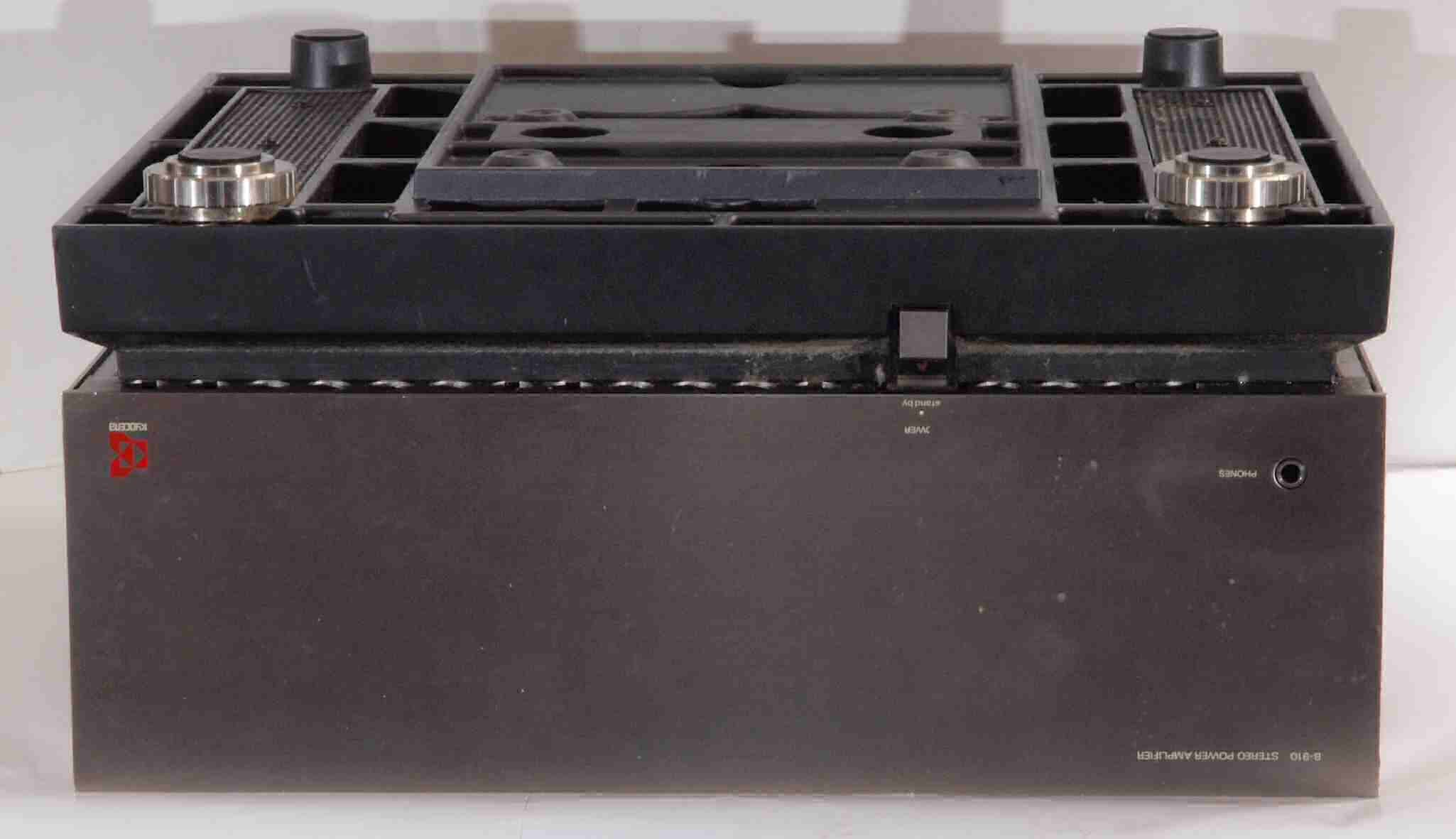

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

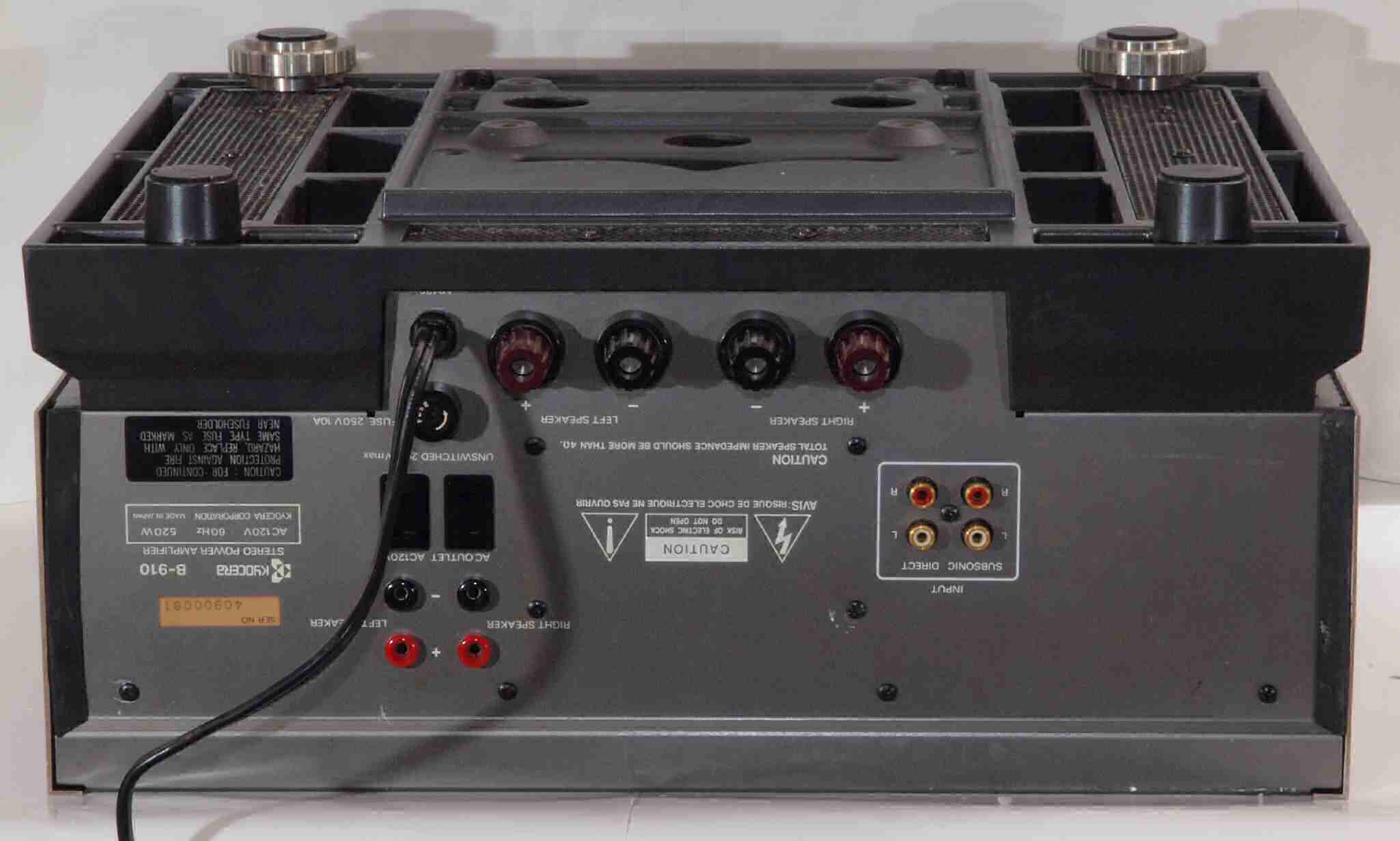

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

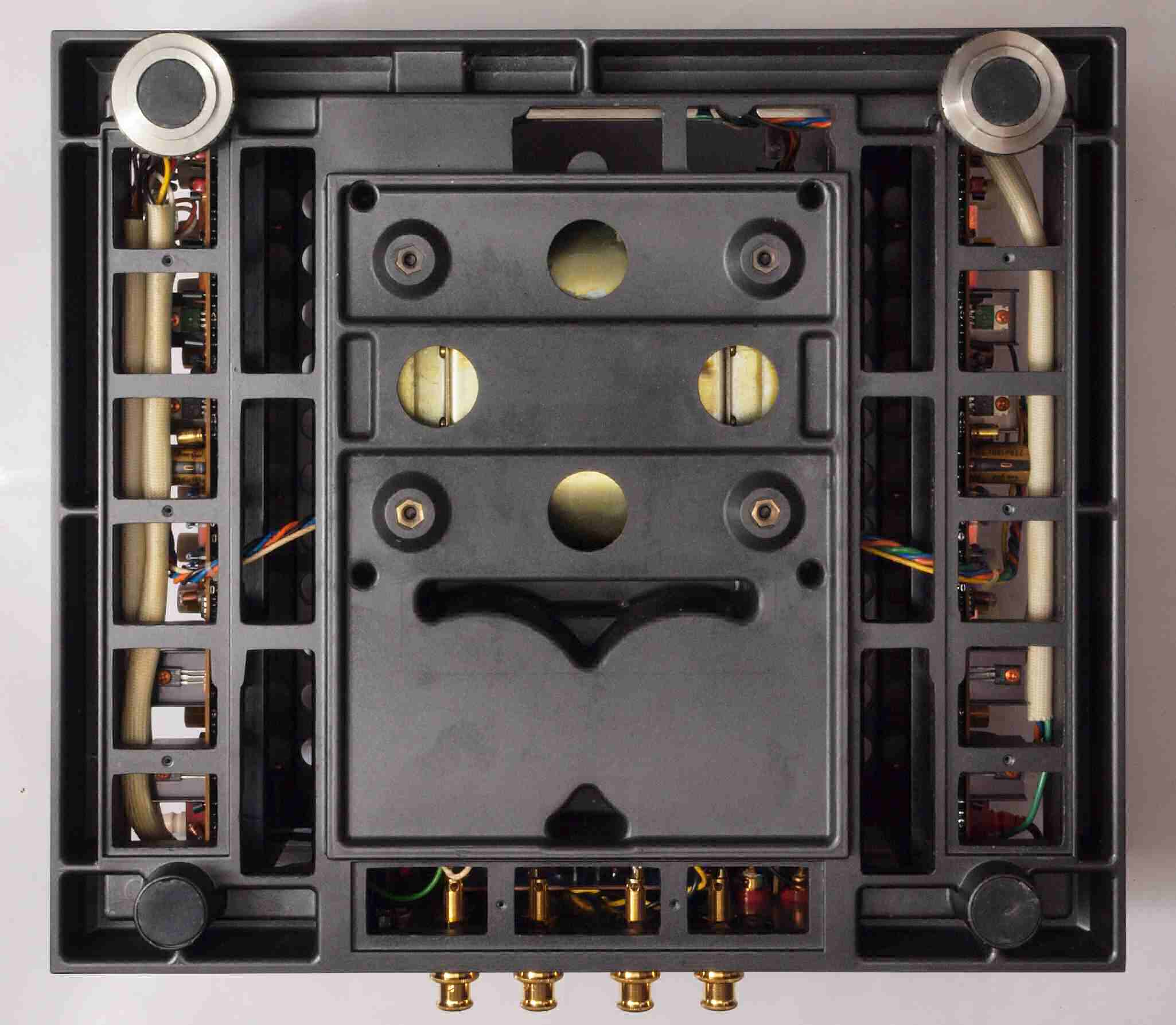

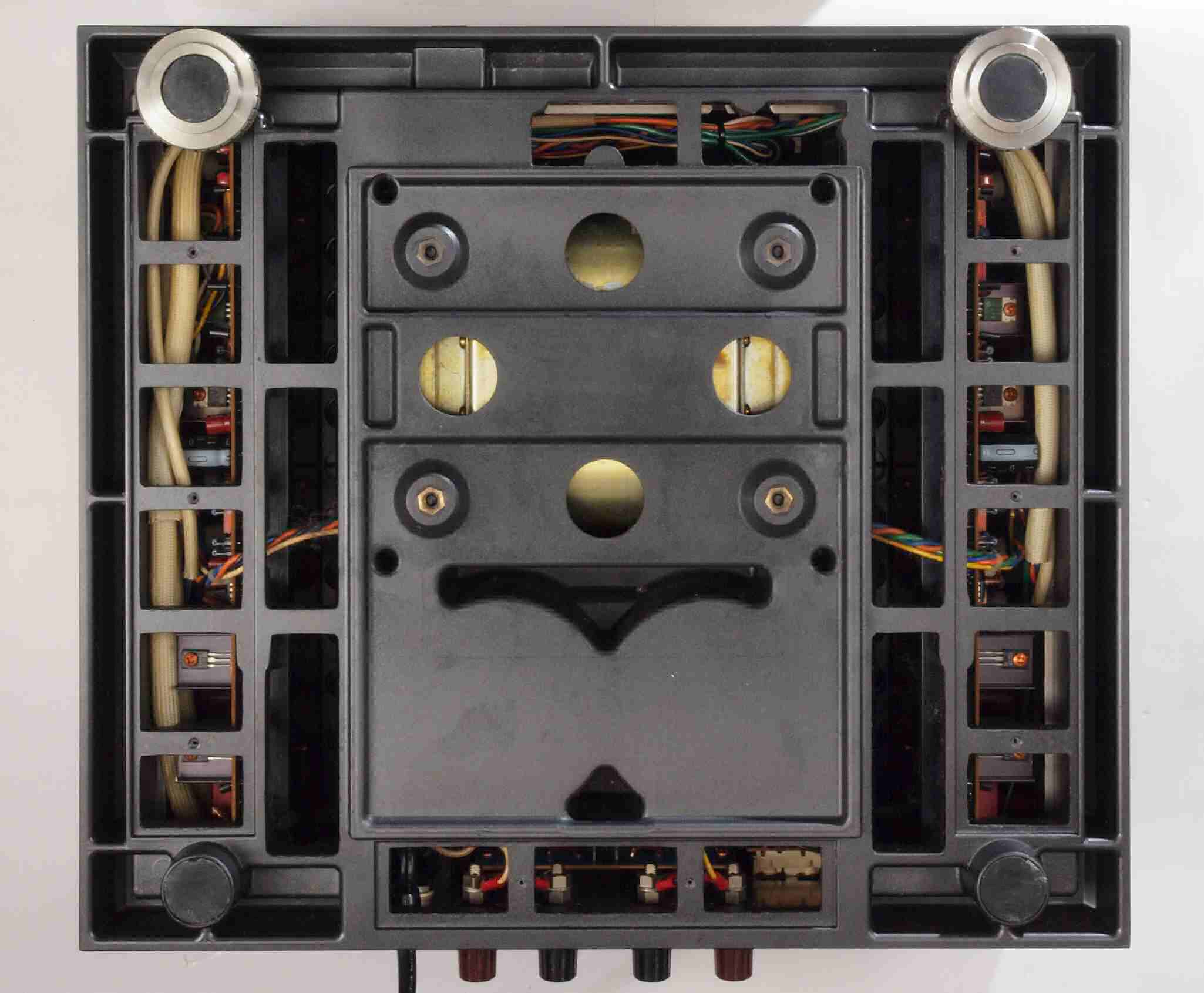

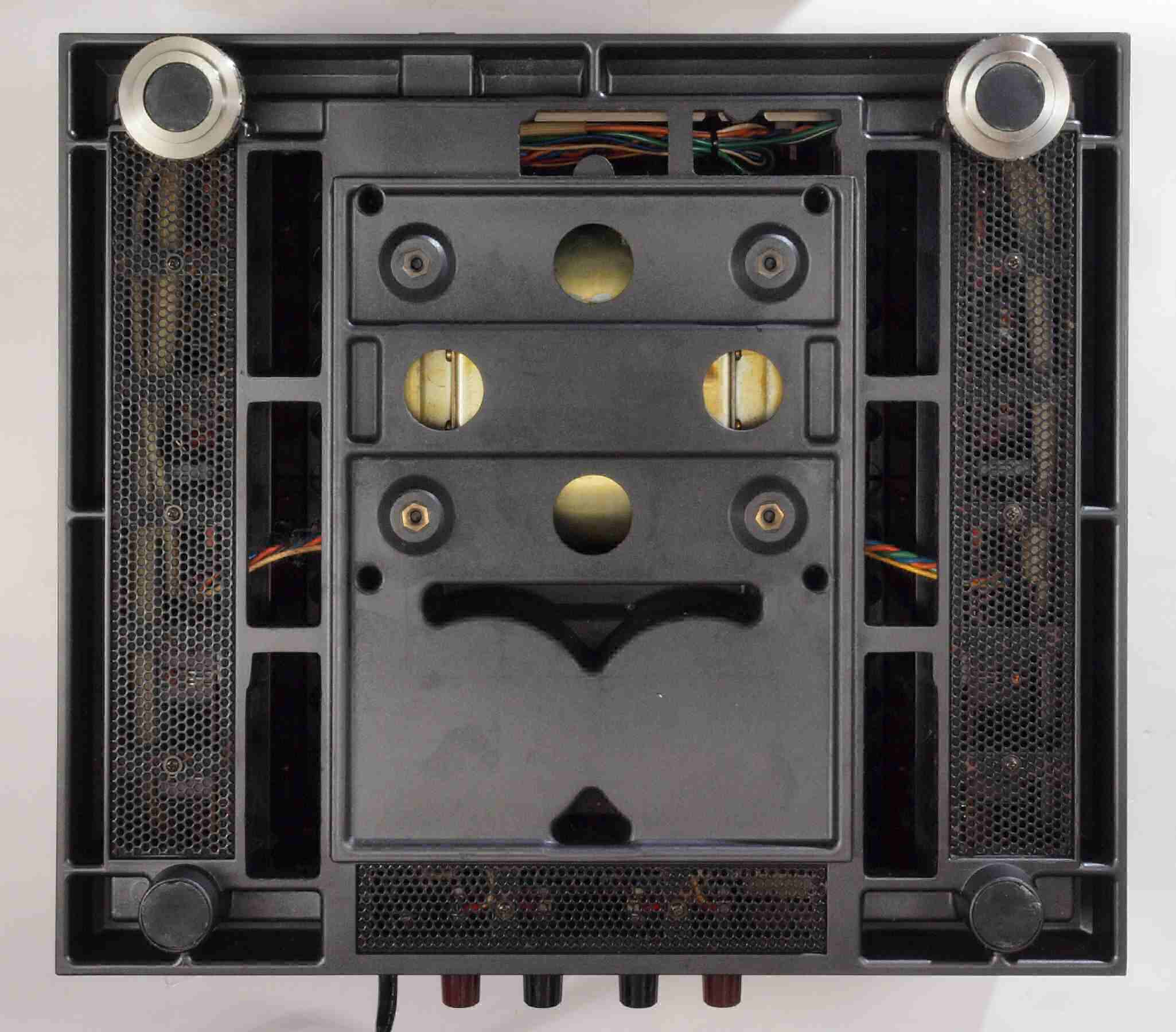

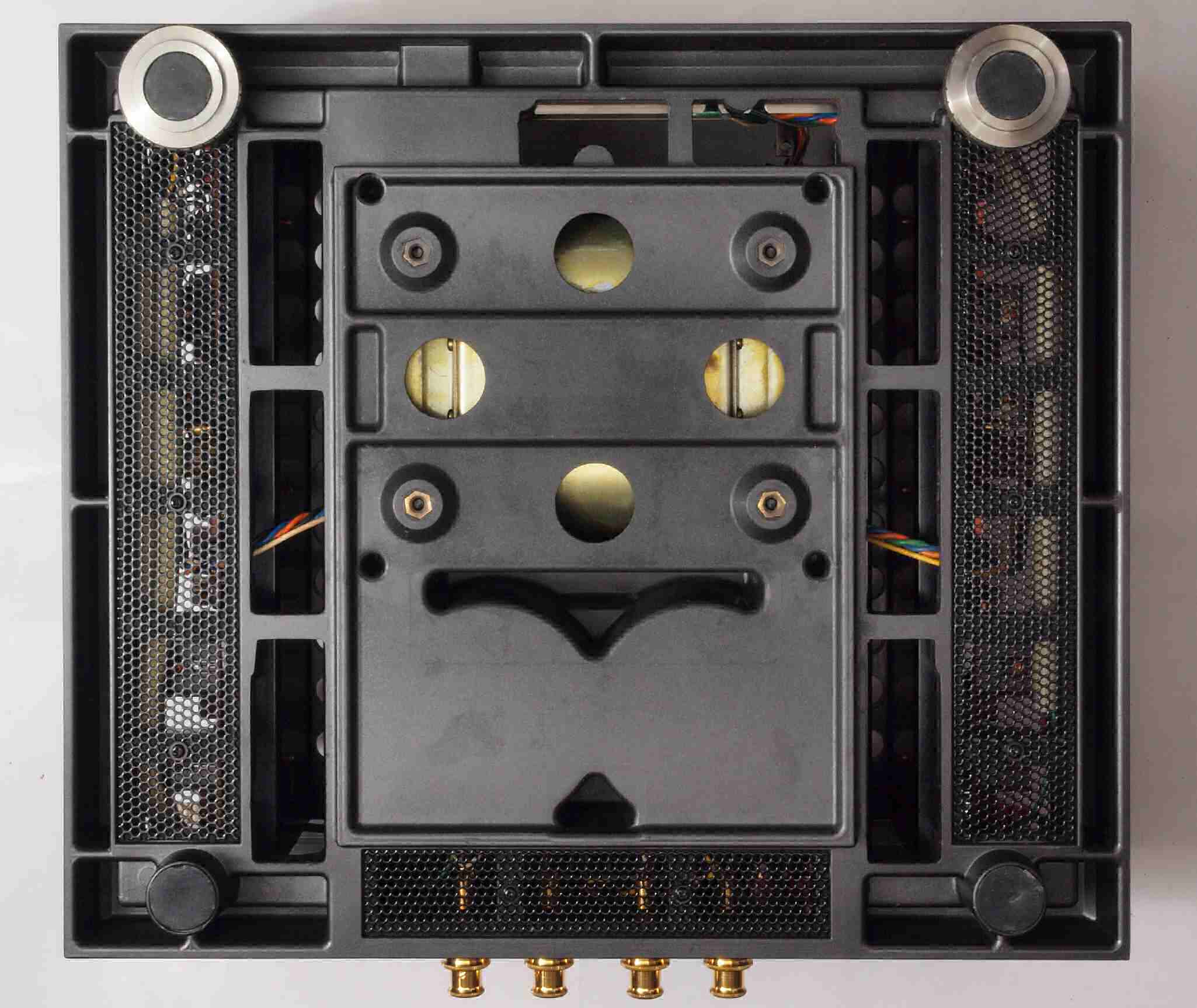

Ａ２５．　点検中　下から見る

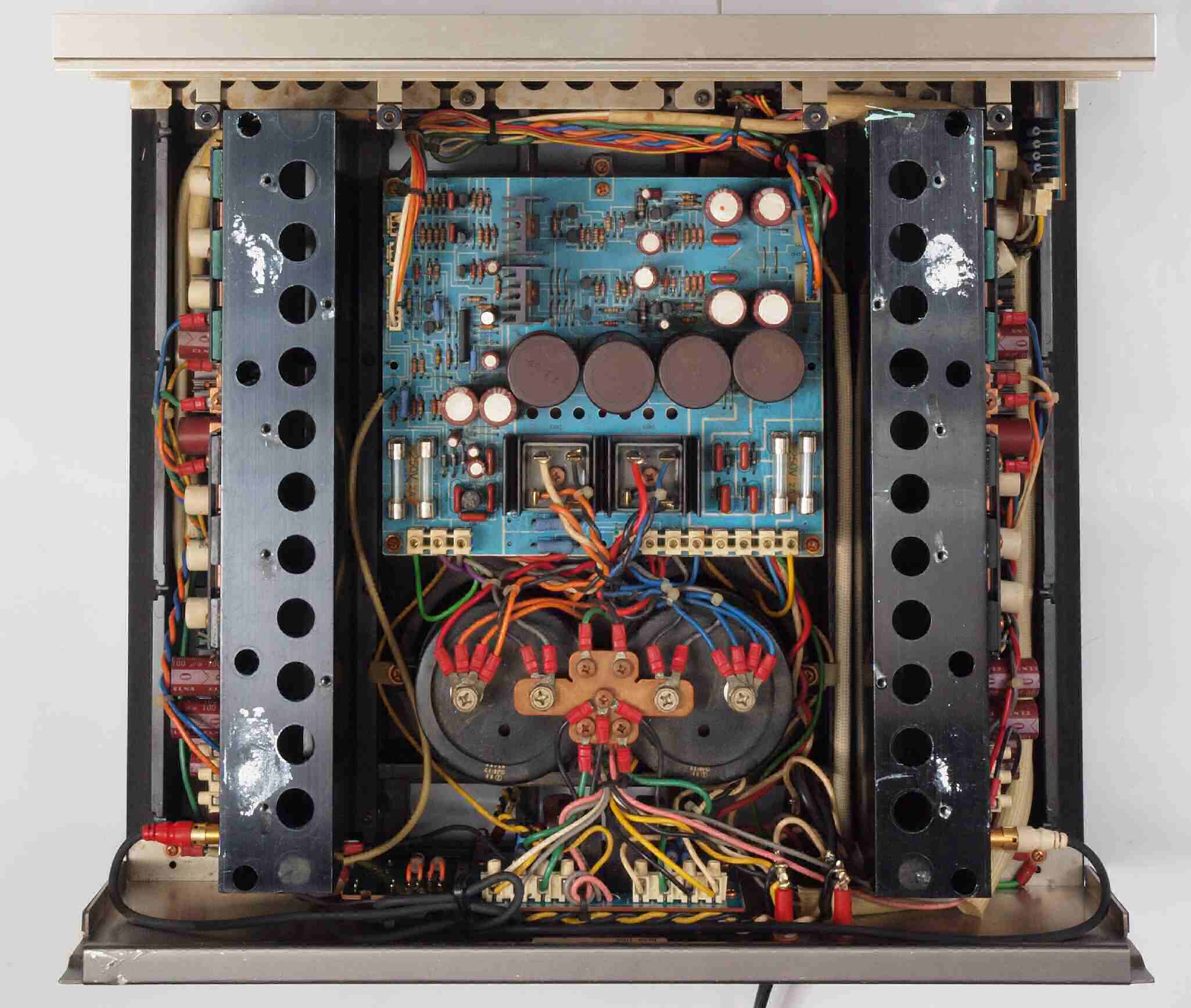

Ａ２６．　点検中　ガラリを外し、下から見る

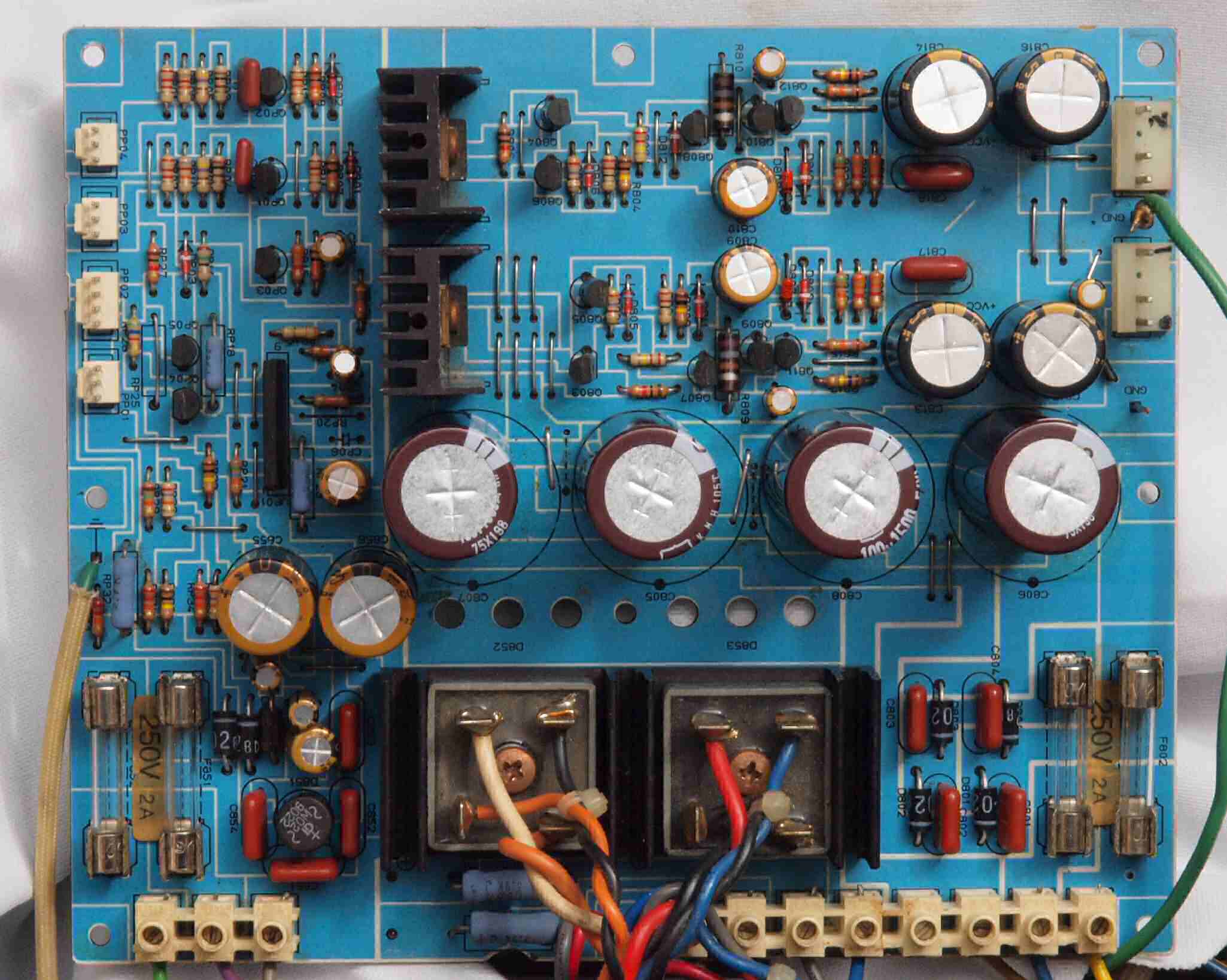

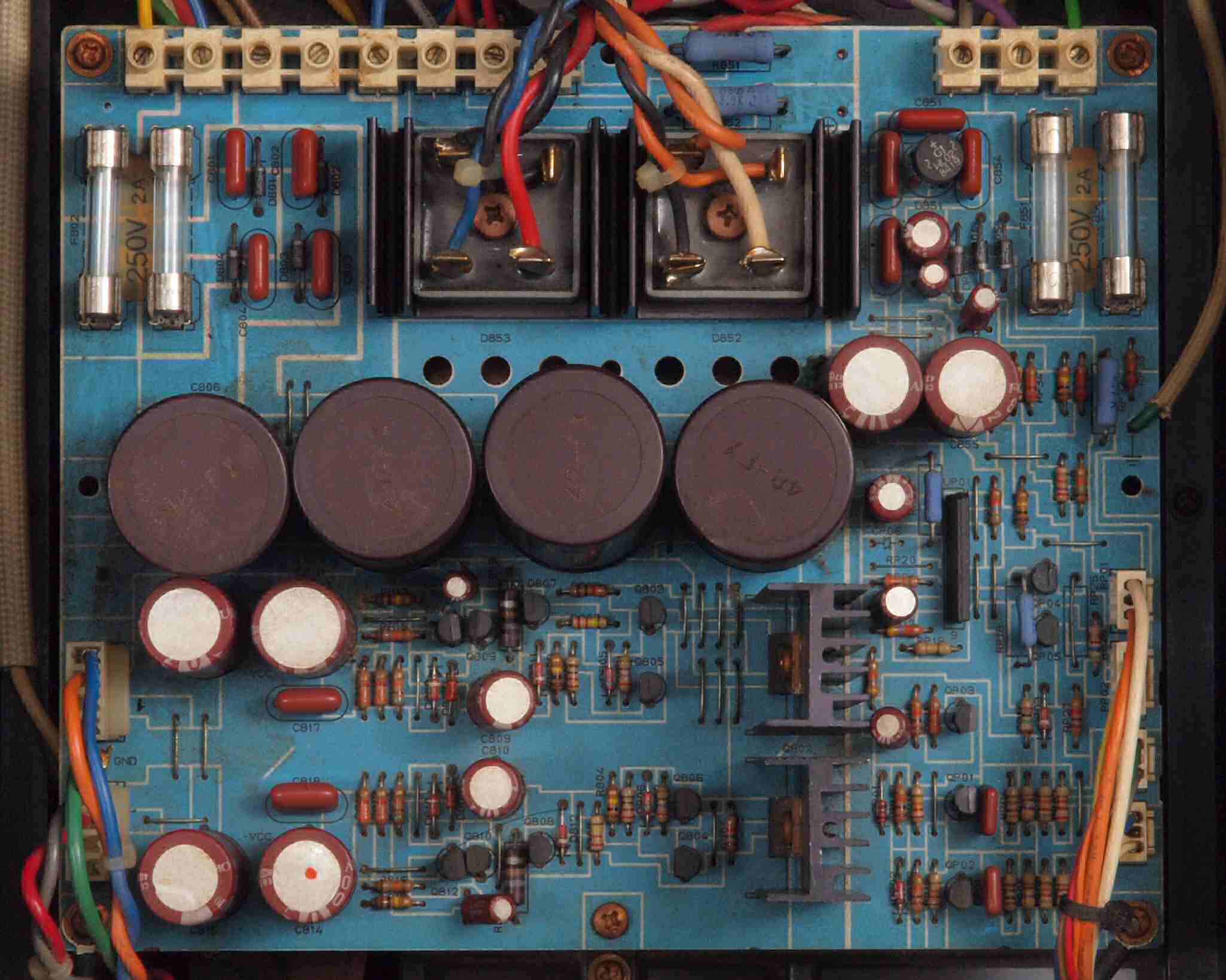

Ａ３．　点検中　　電源基板。 　　　　　　前の２台の修理機器と異なり、フューズが取り付けられている。整流ダイオードブリッジの放熱器が小さい。

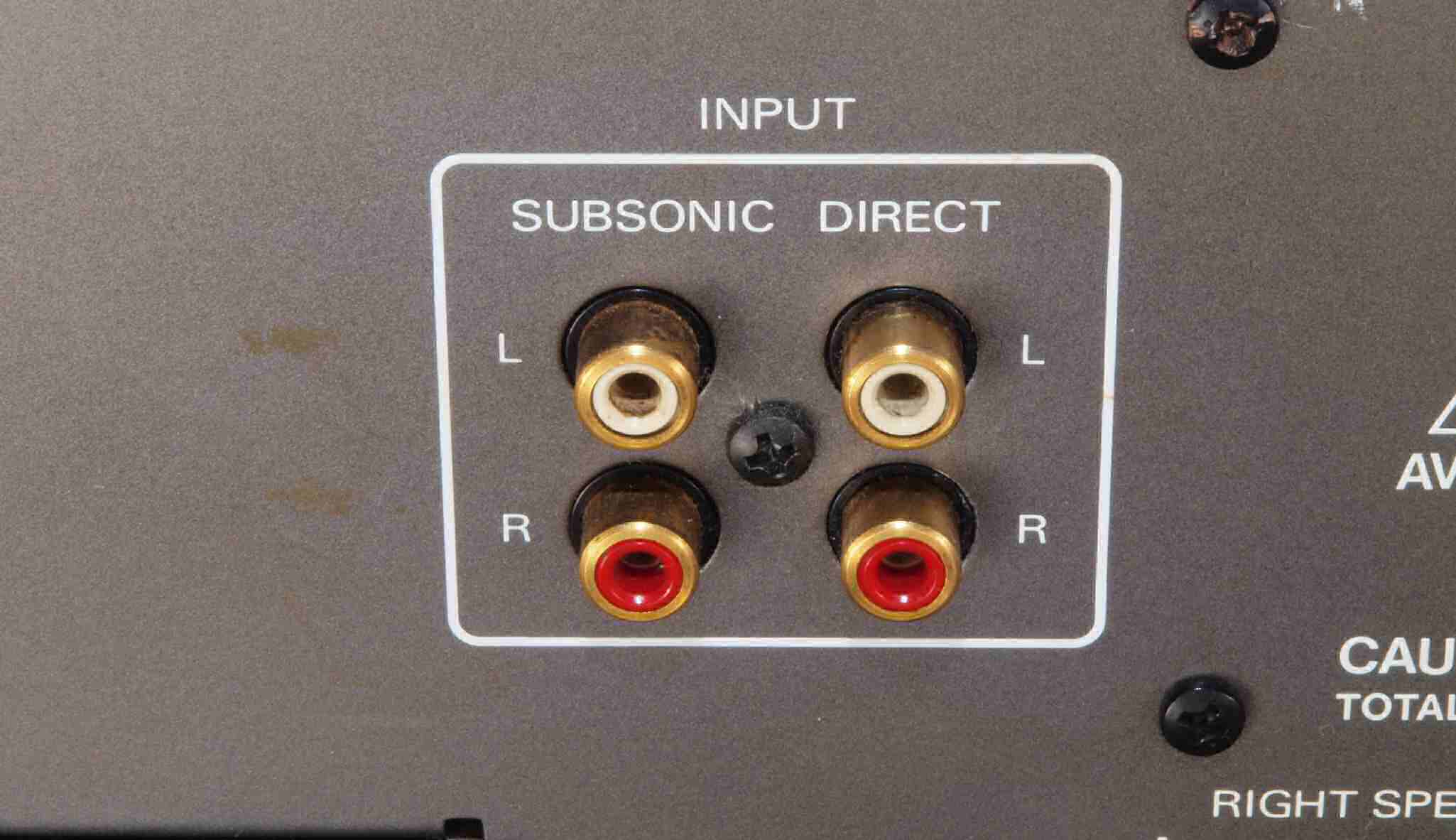

Ａ４．　点検中　入力ＲＣＡ端子。

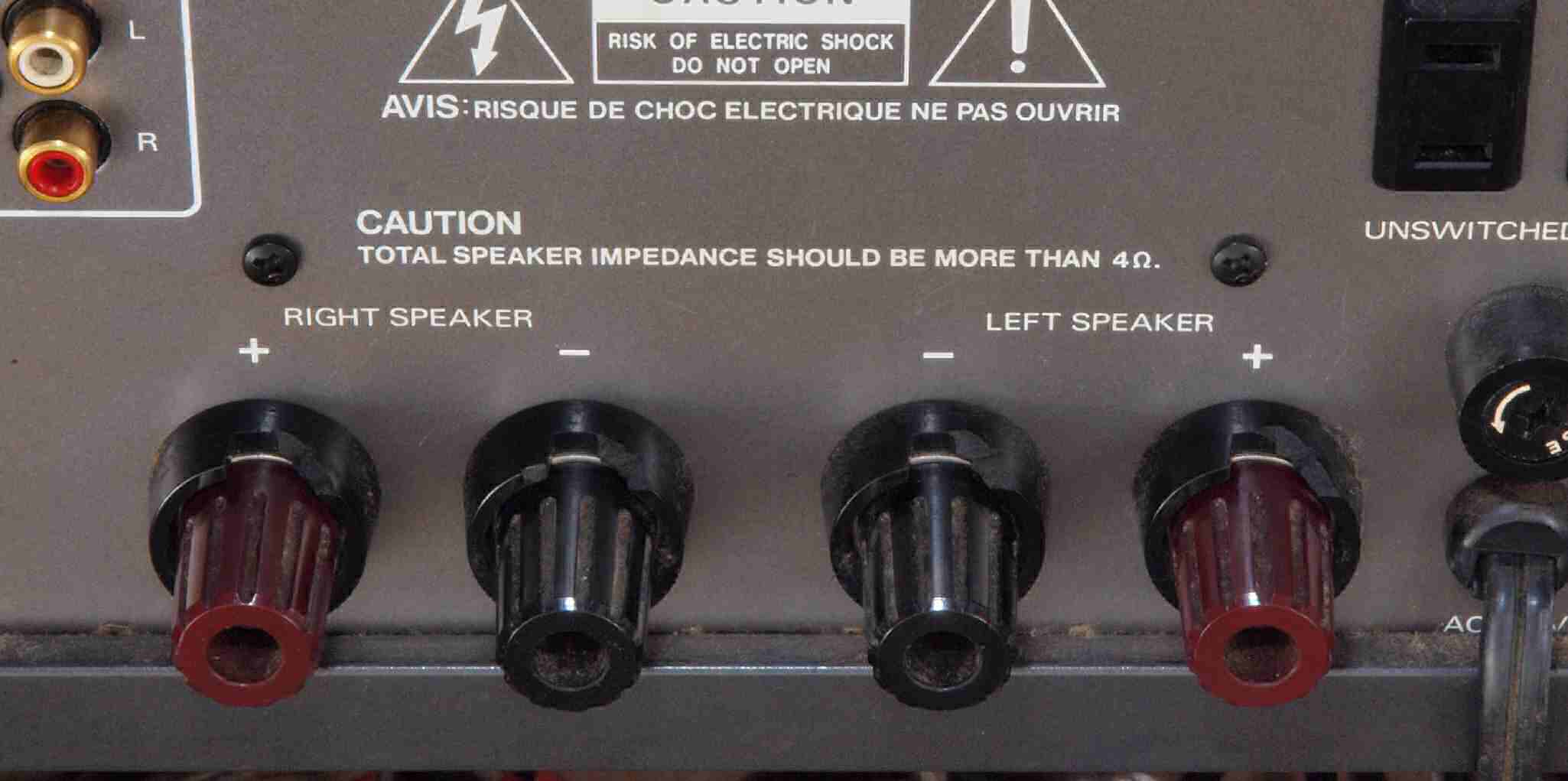

Ａ５．　点検中　出力SP接続端子。

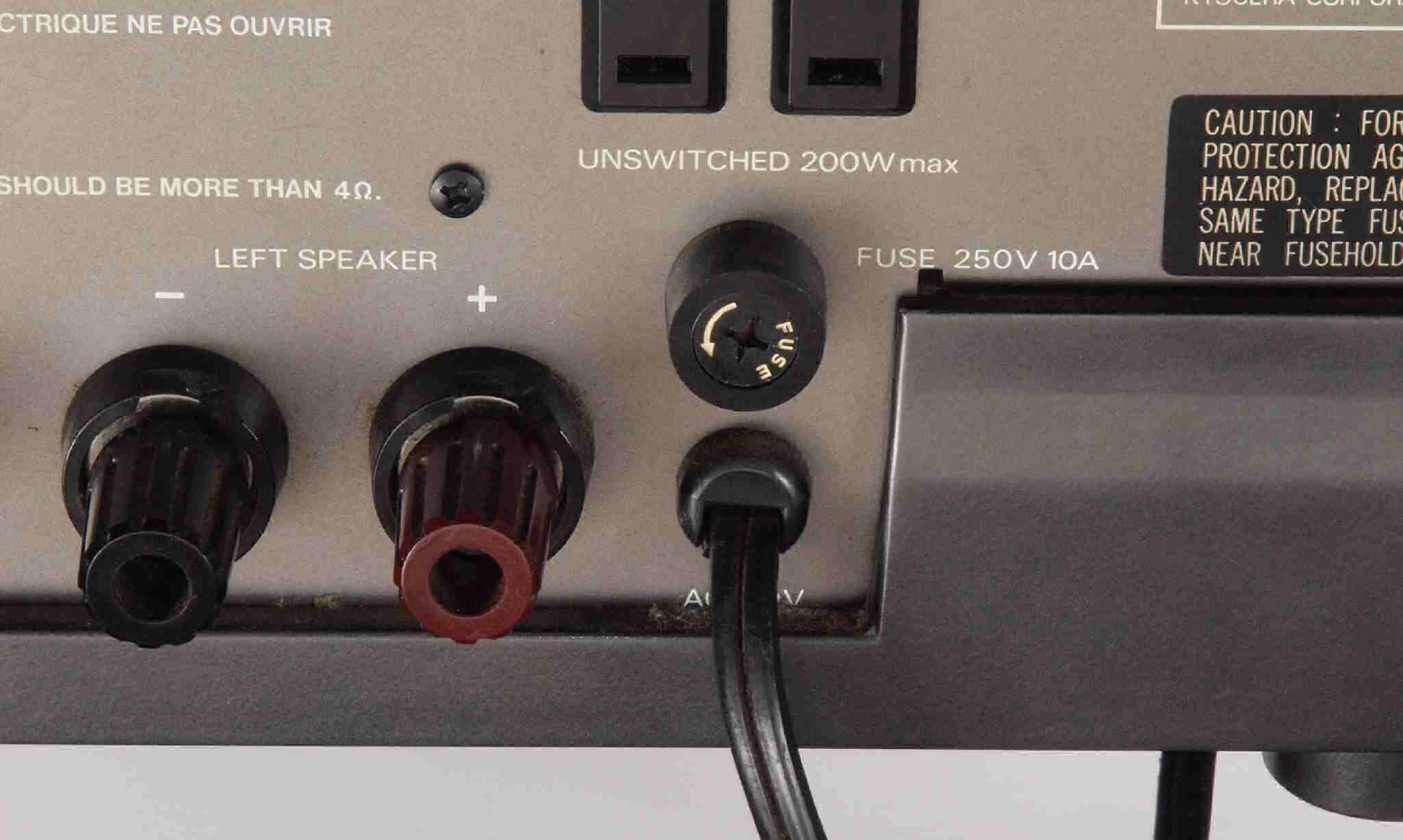

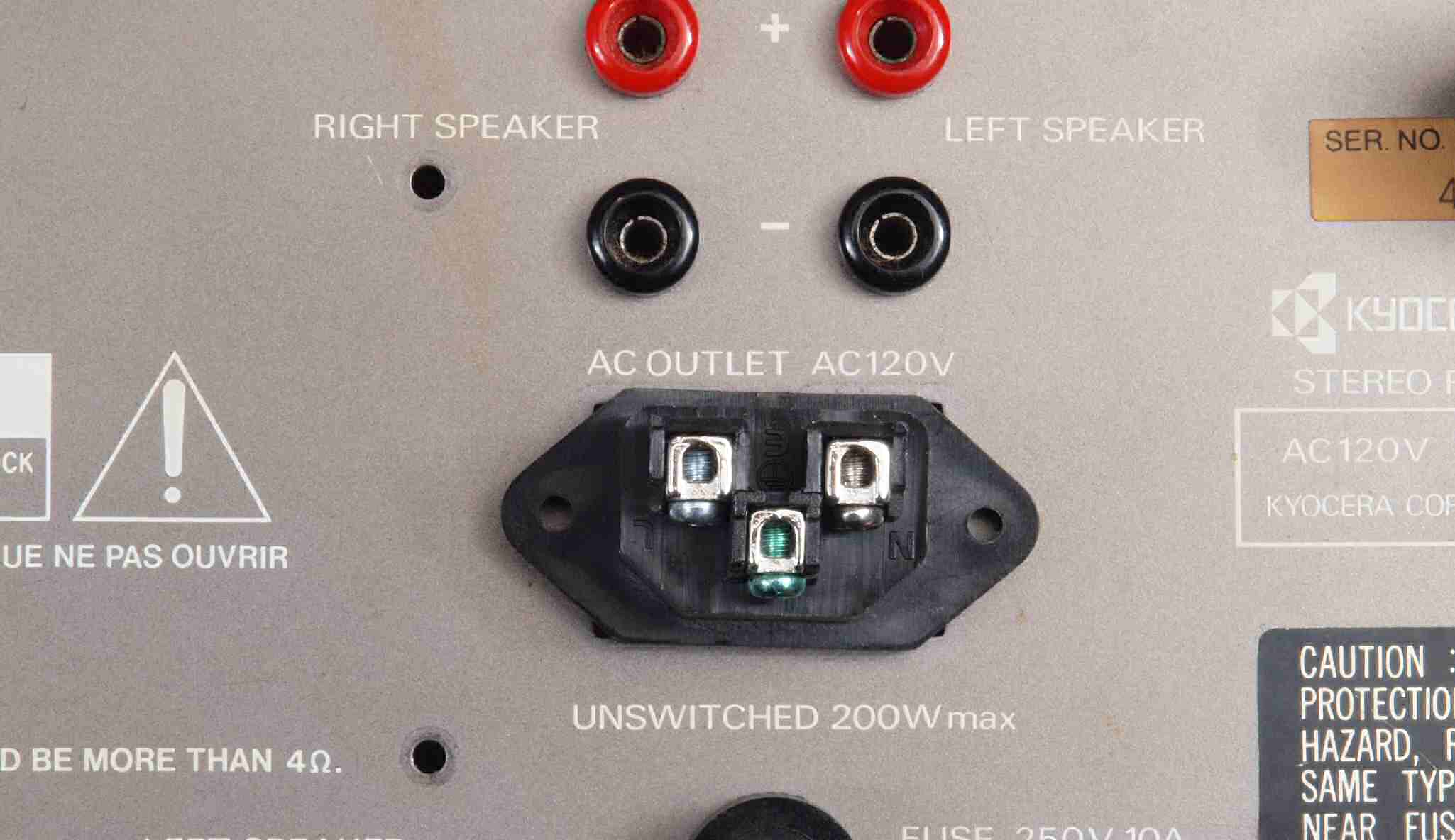

Ａ６１．　点検中　電源ケーブル取り付け部

Ａ６２．　点検中　３Pインレット取り付け位置

Ａ６３．　点検中　３Pインレット取り付け位置その２

Ａ６４．　点検中　３Pインレット取り付け位置その３

Ａ７．　点検中　終段ＴＲ（トランジスター）用電源電解ブロックコンデンサー

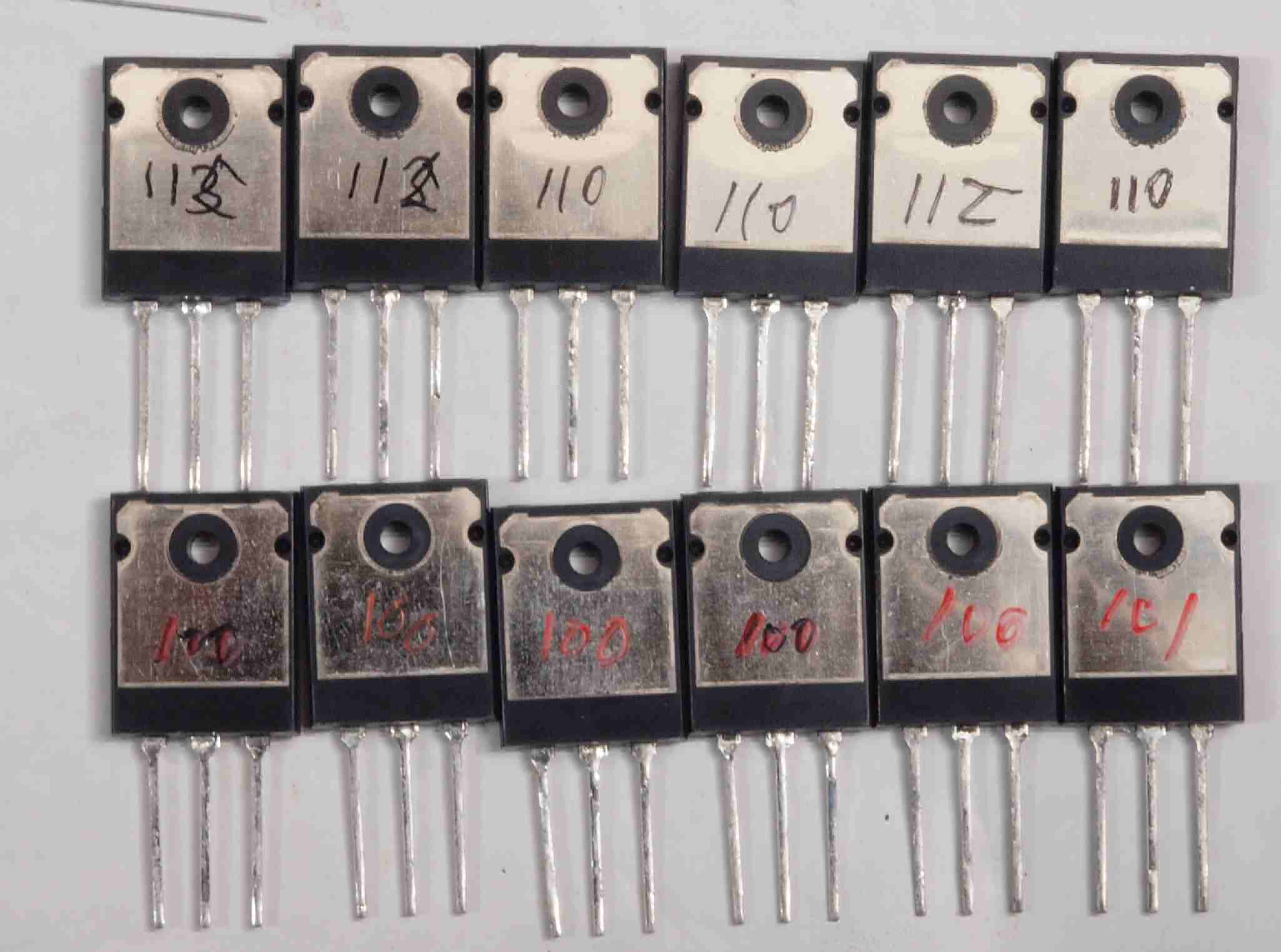

Ａ８．　点検中　交換する終段ＴＲ（トランジスター）。 ＩＣＥＯ＝５０ｍＡで測定し選別した物を使用。 　　　　　　　　　　　　　　　　　２組４８個購入し、より選別して２組１２個使用。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側アンプブロック

Ｃ１１２．　修理中　Ｒ側アンプブロック基板。　基板を止める下記ビス３個が締めて無！

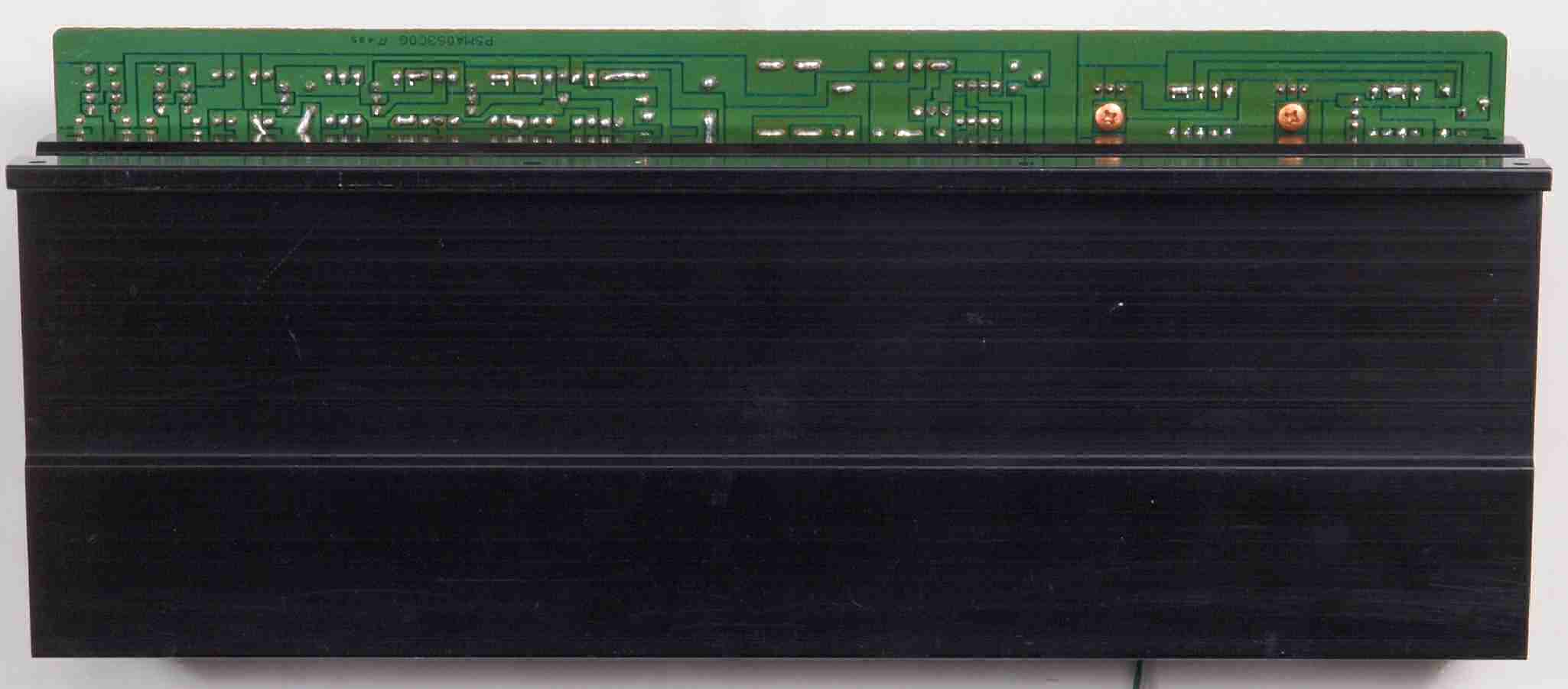

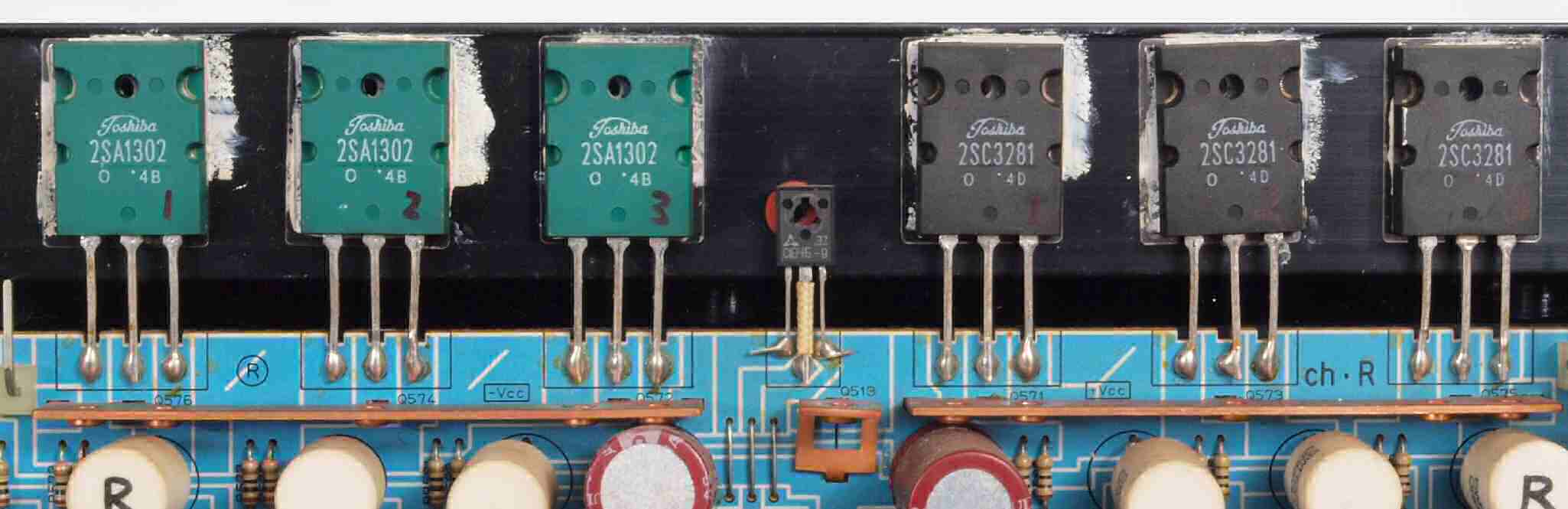

Ｃ１２．　修理中　Ｒ側アンプブロック。　終段ＴＲ（トランジスター）

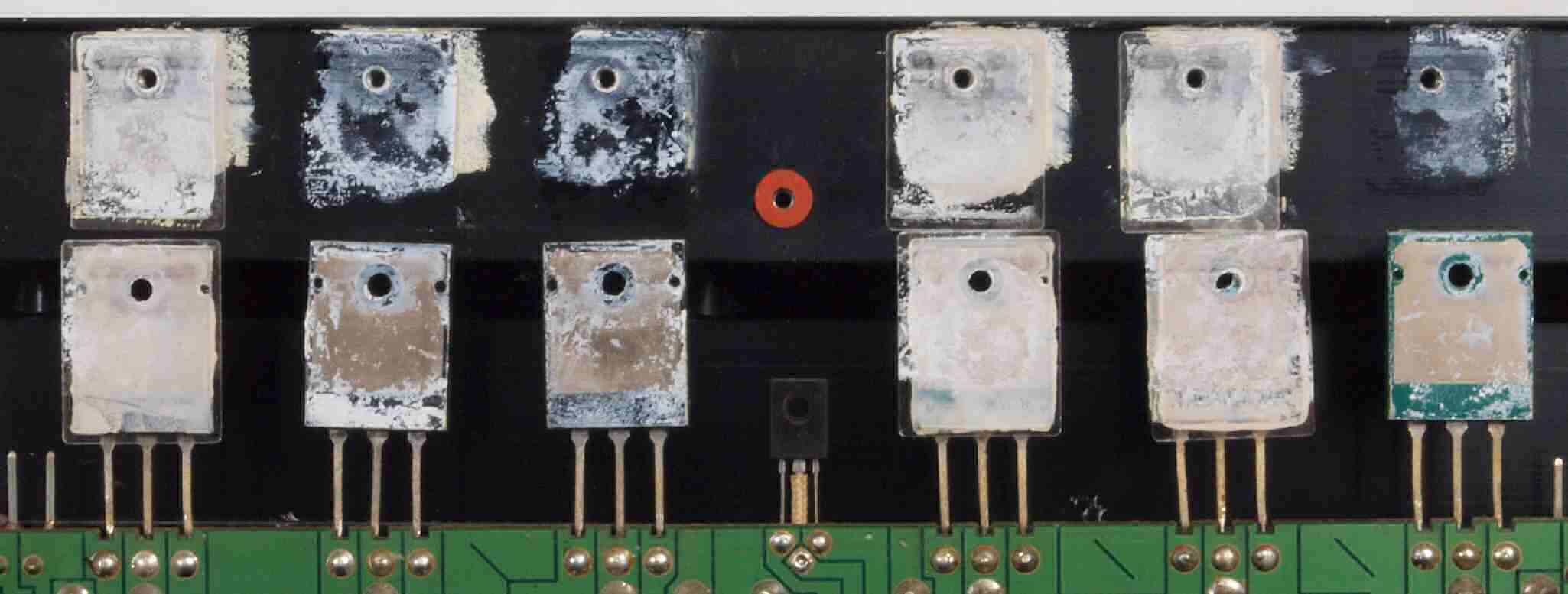

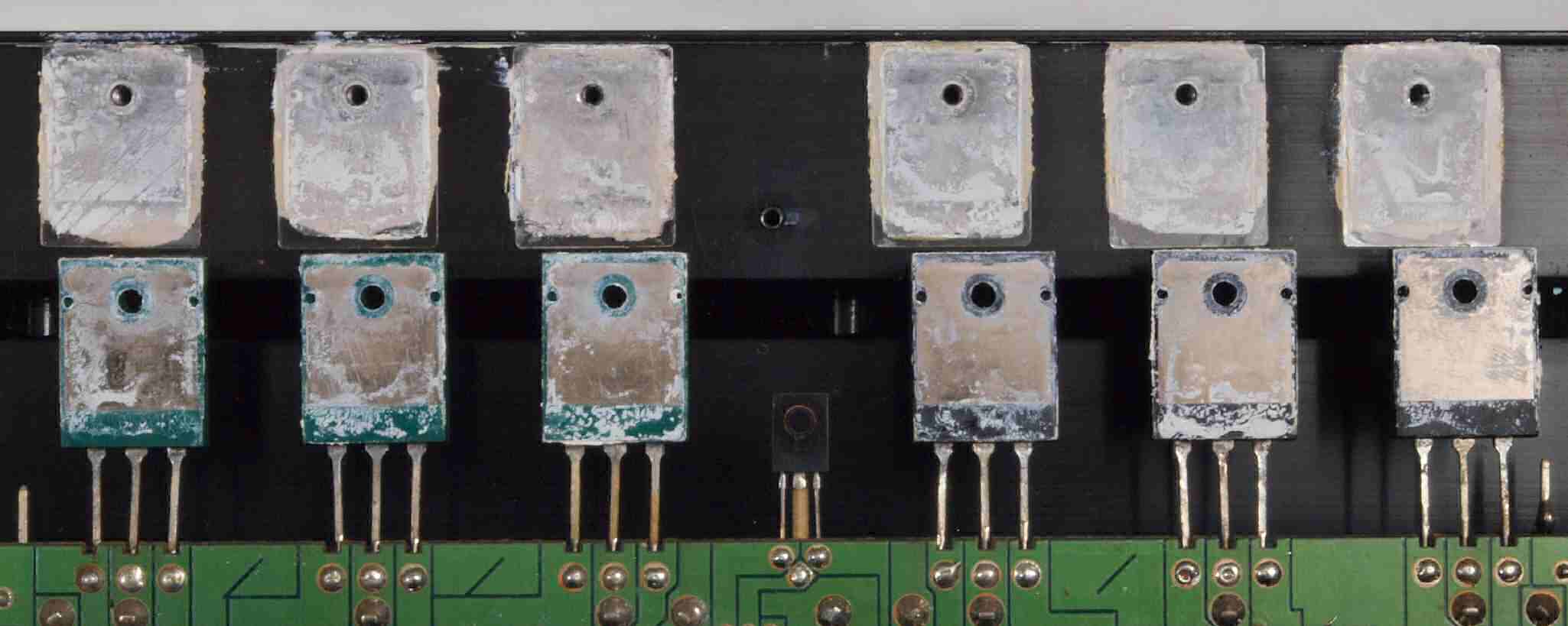

Ｃ１３．　修理中　Ｒ側アンプブロック。　終段ＴＲ（トランジスター）・マイカー

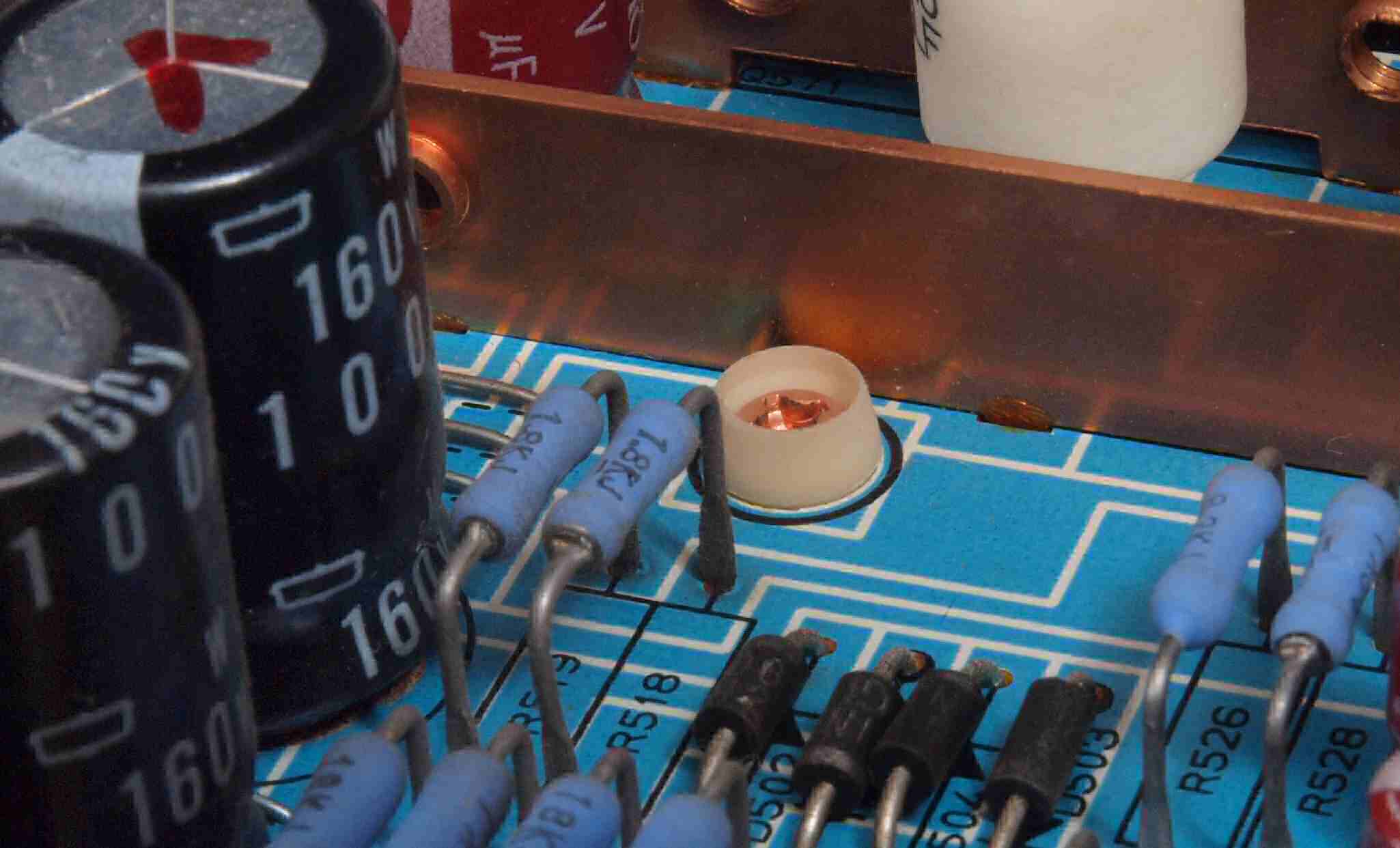

Ｃ１４．　修理中　Ｒ側アンプブロック基板。　　トルエン溶媒の接着剤。

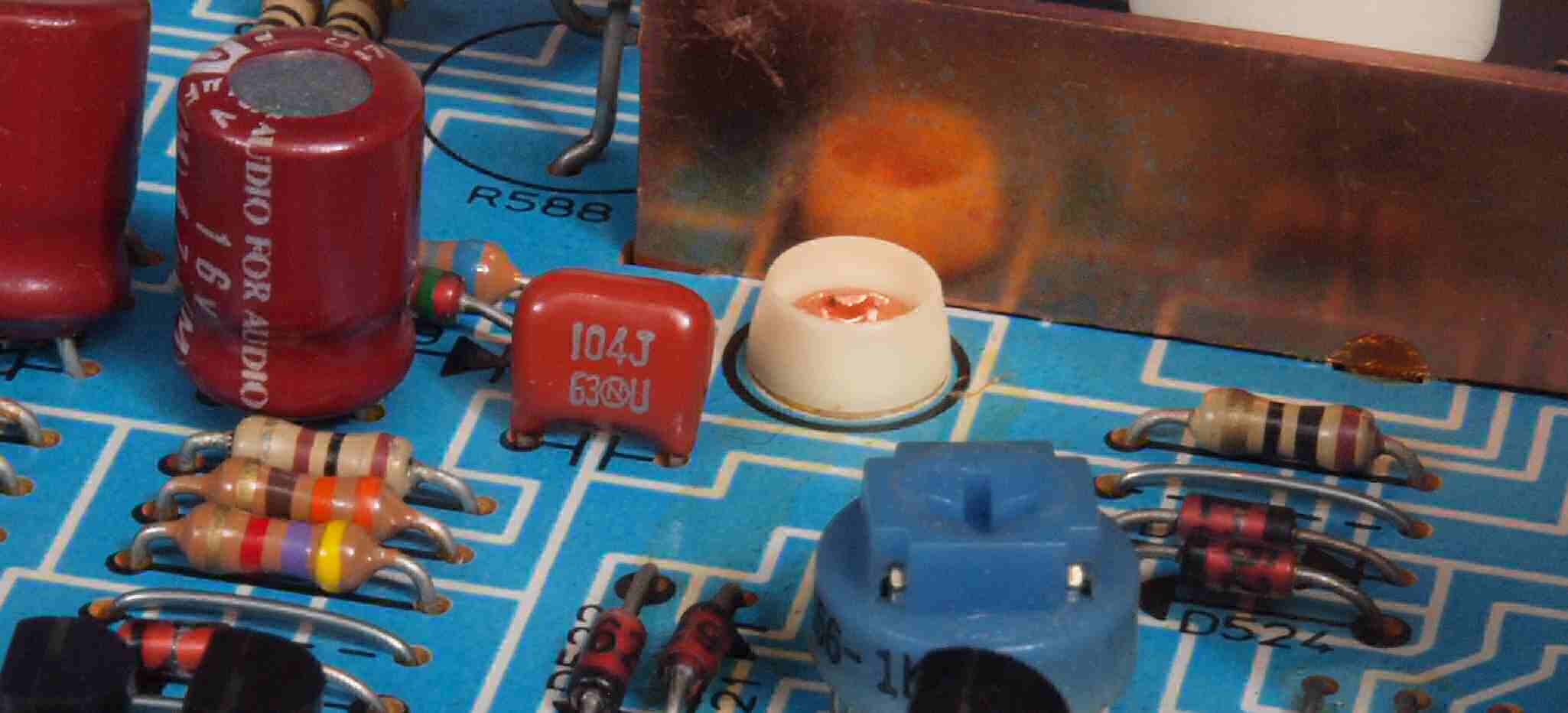

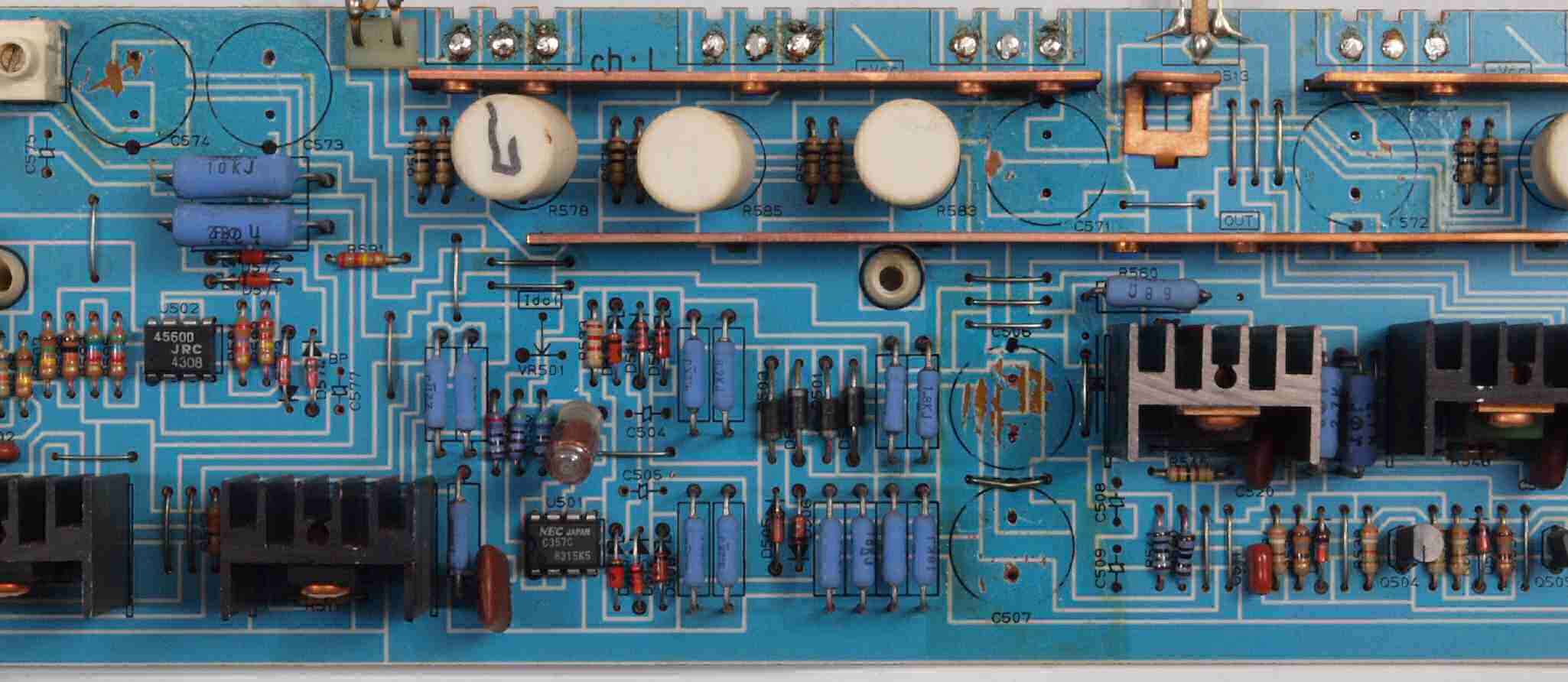

Ｃ１５．　修理後　Ｒ側アンプブロック基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

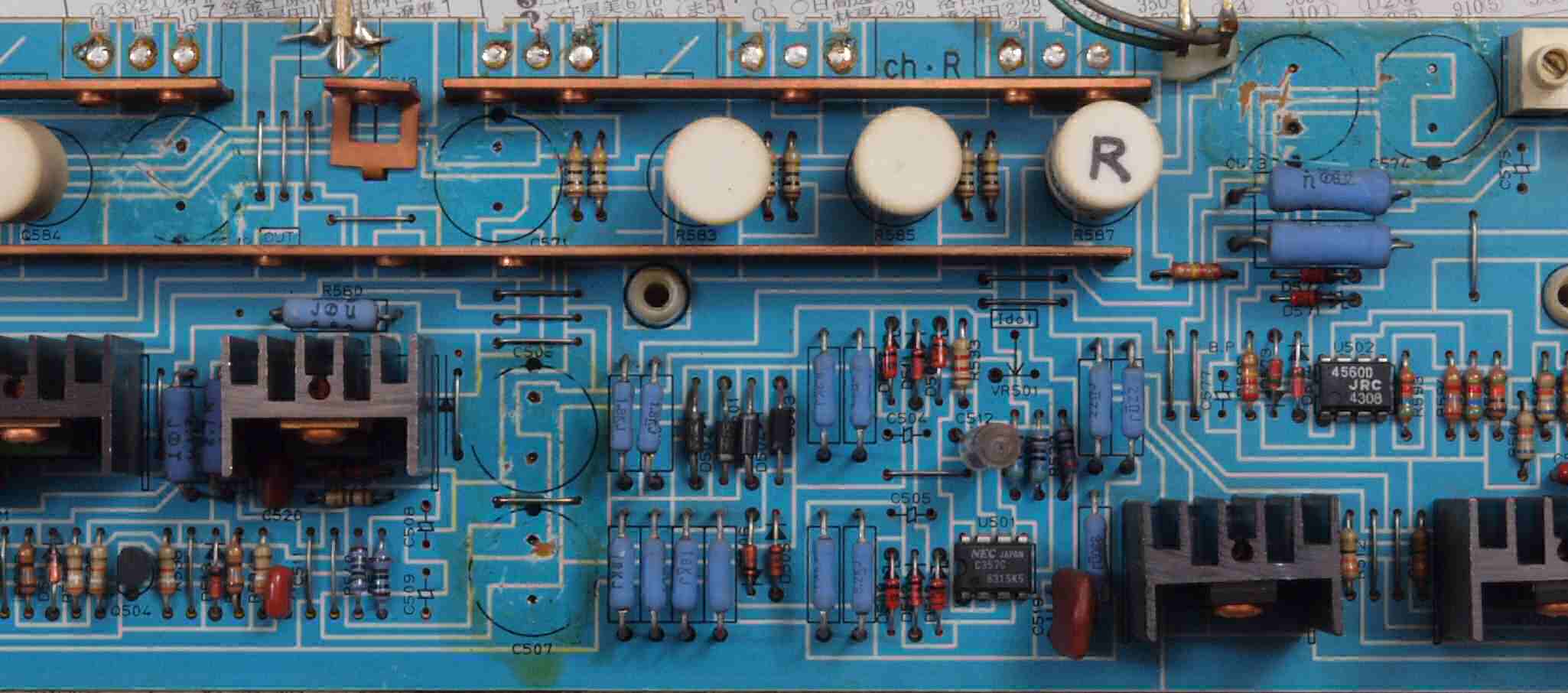

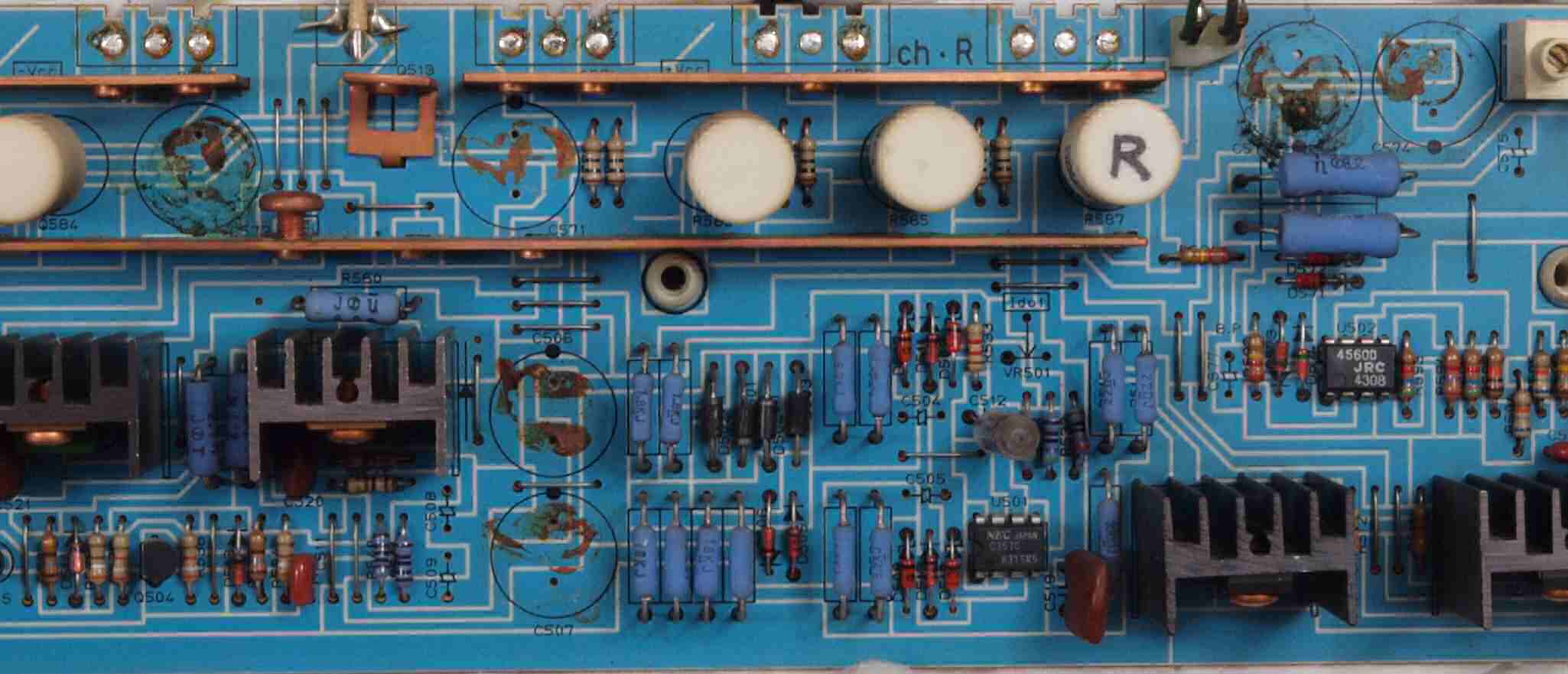

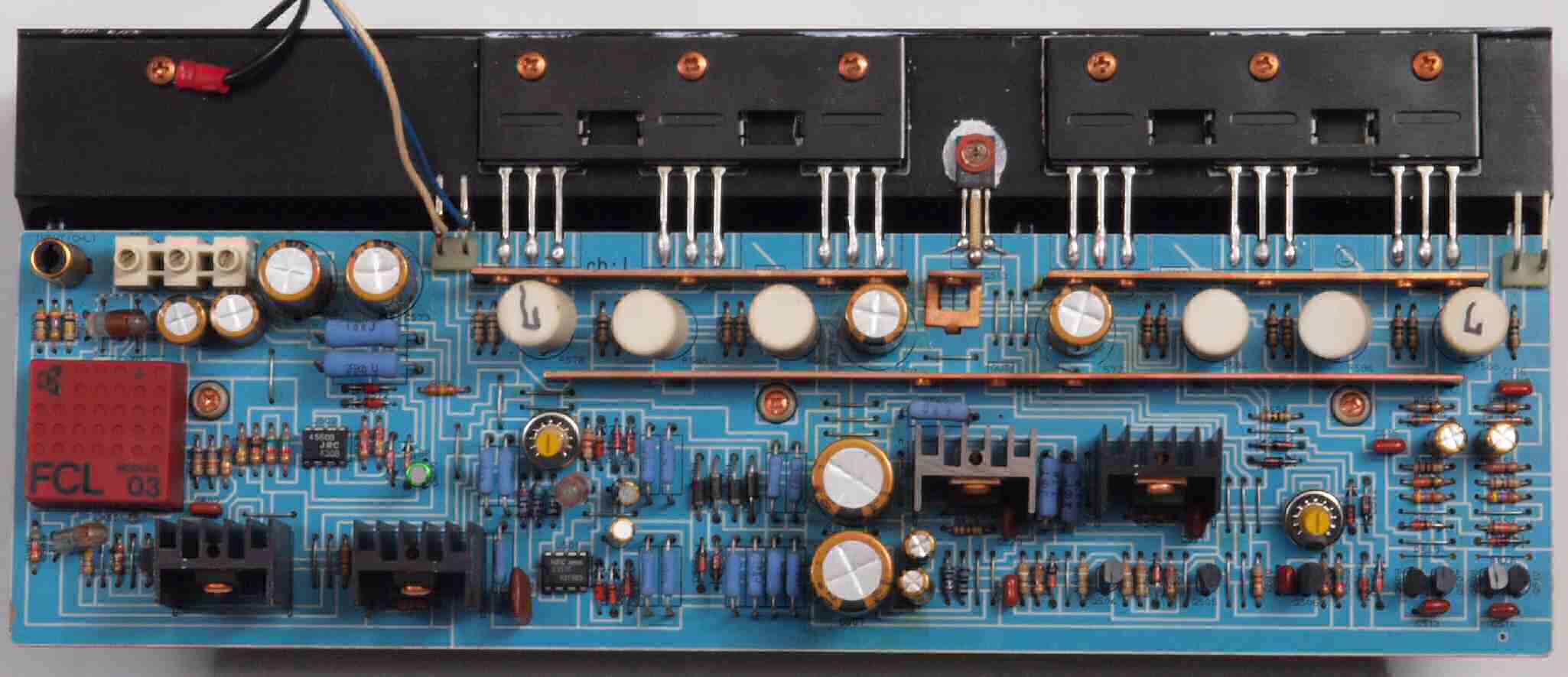

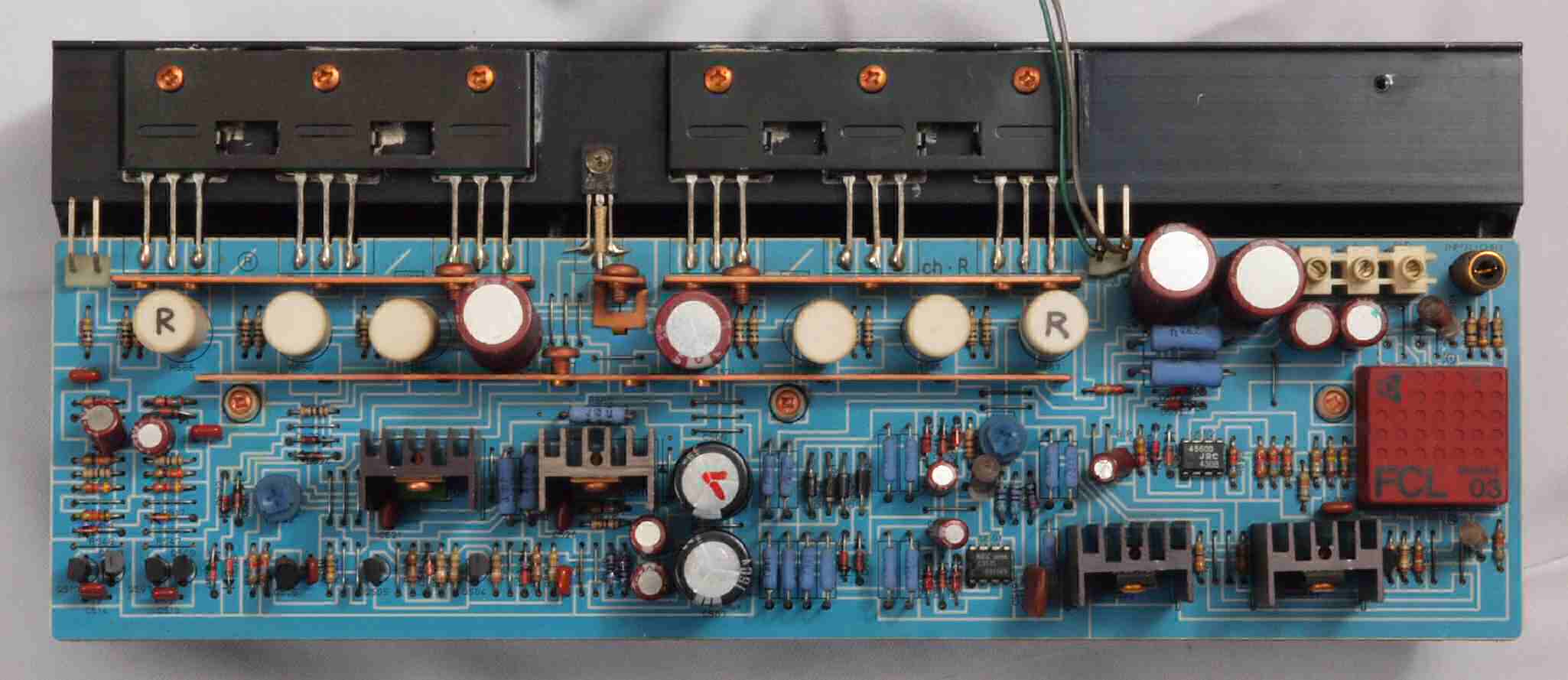

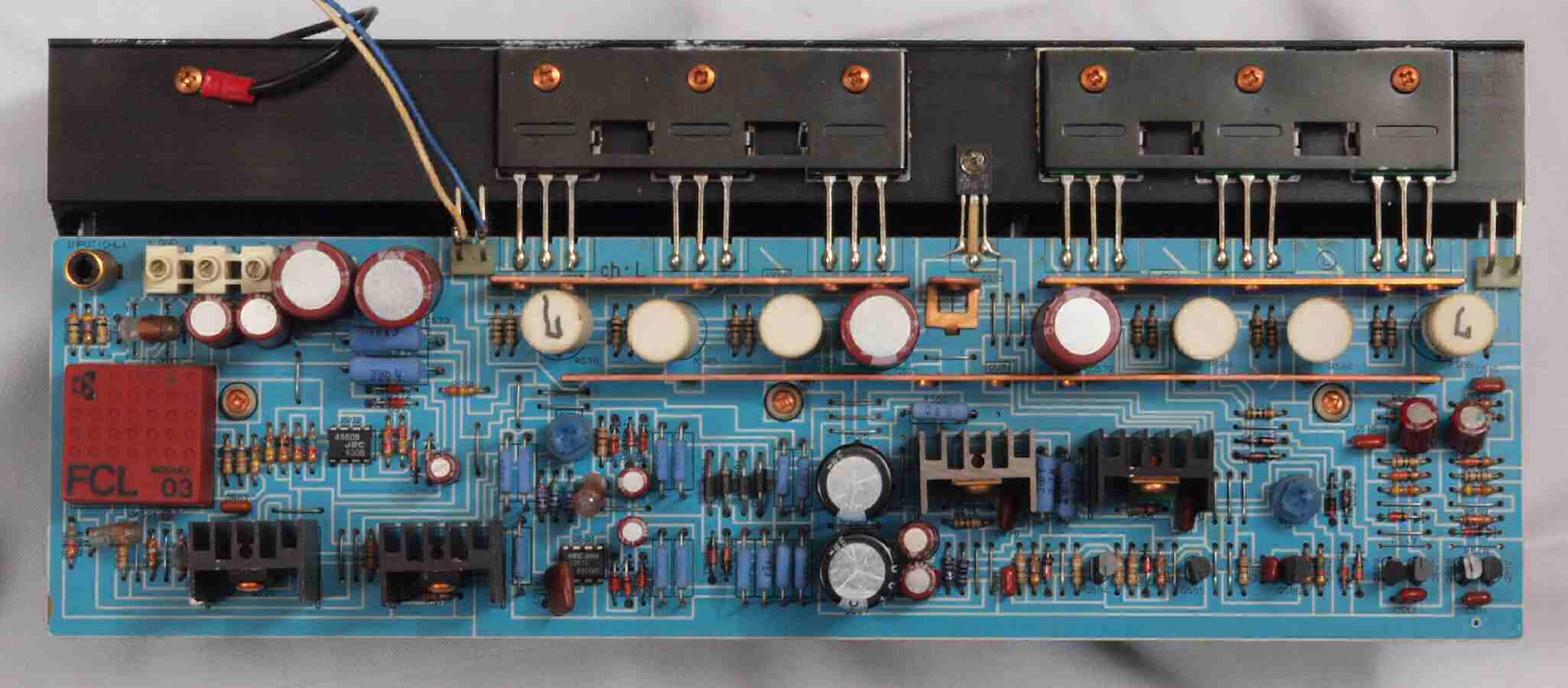

Ｃ１６．　修理後　Ｒ側アンプブロック基板。 　　　　　終段ＴＲ（トランジスター）６個、バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー１５個交換

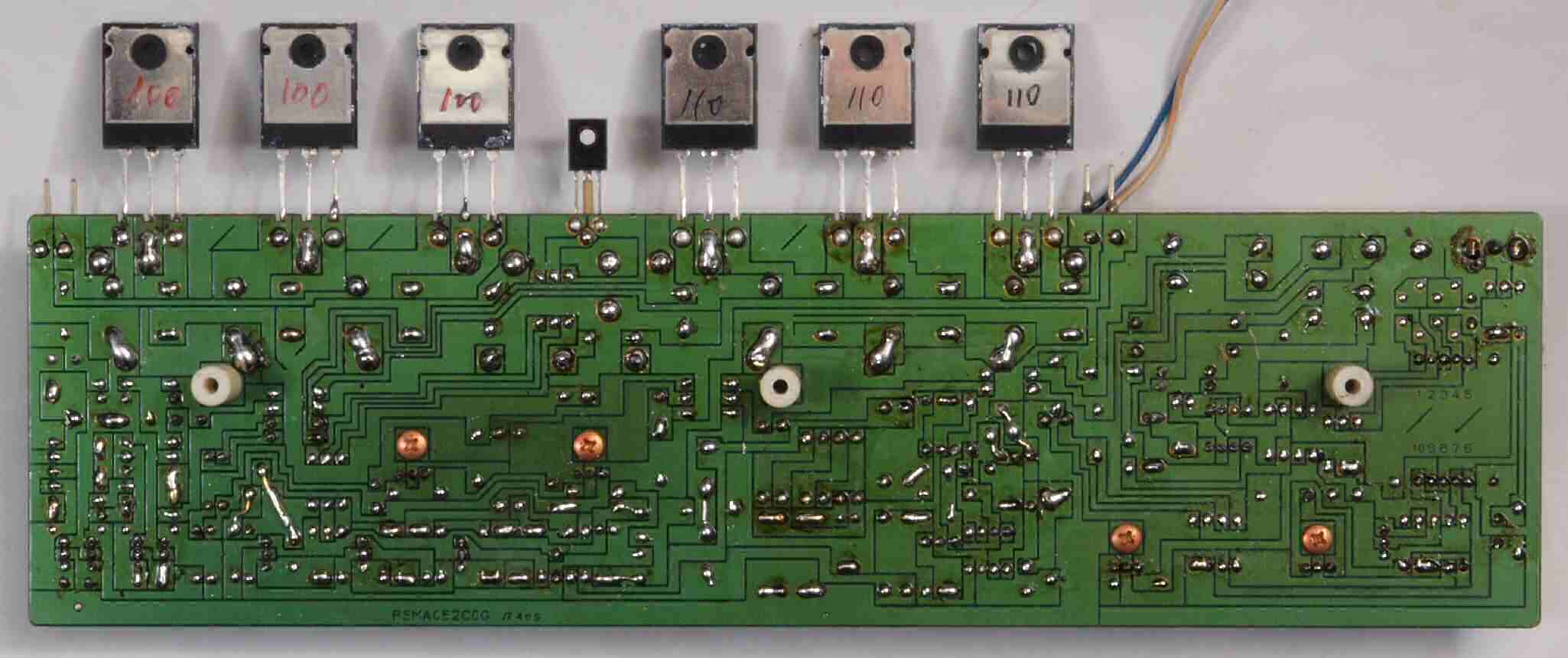

Ｃ１７．　修理後　Ｒ側アンプブロック。　２組４８個購入し、より選別して２組１２個使用。

Ｃ２１．　修理前　Ｒ側アンプブロック裏

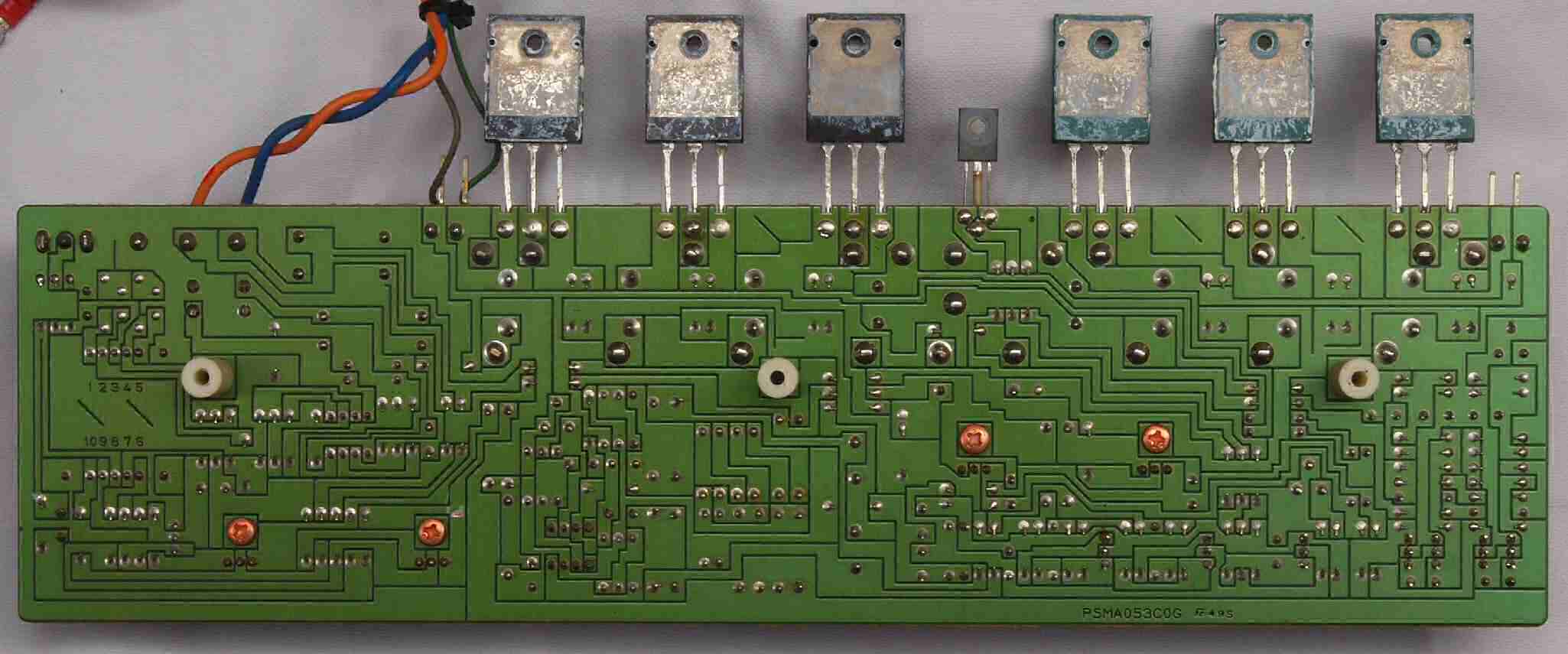

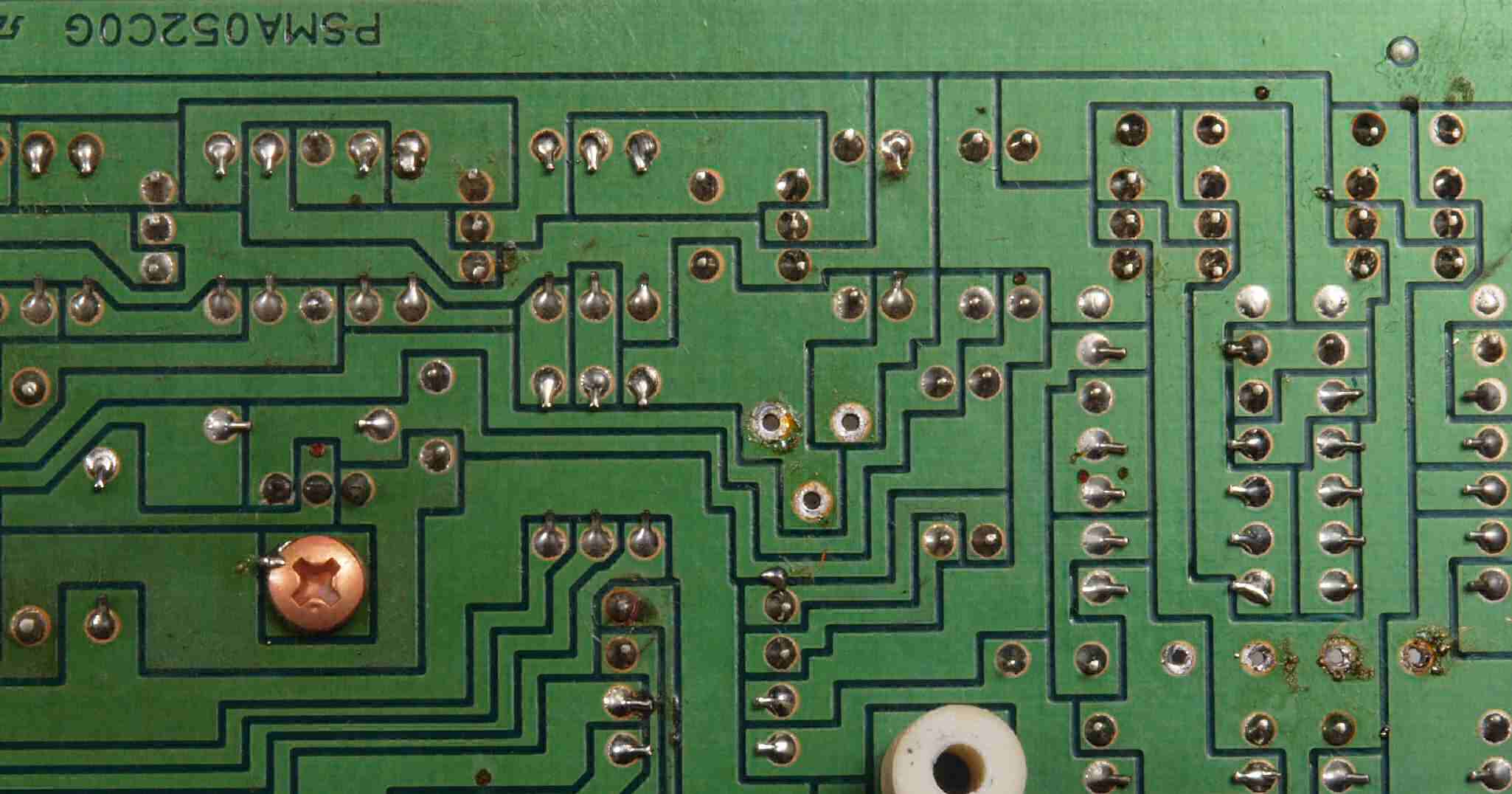

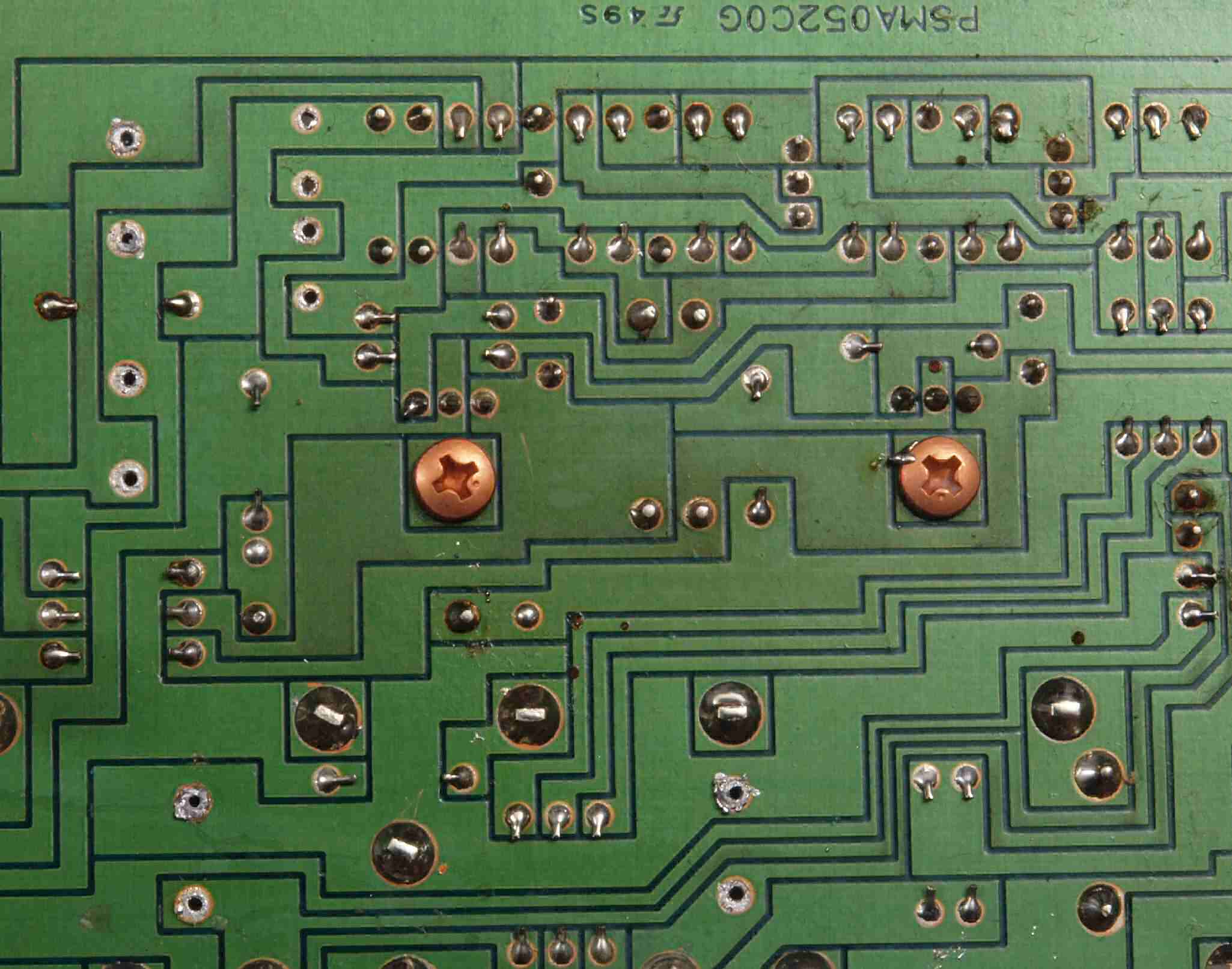

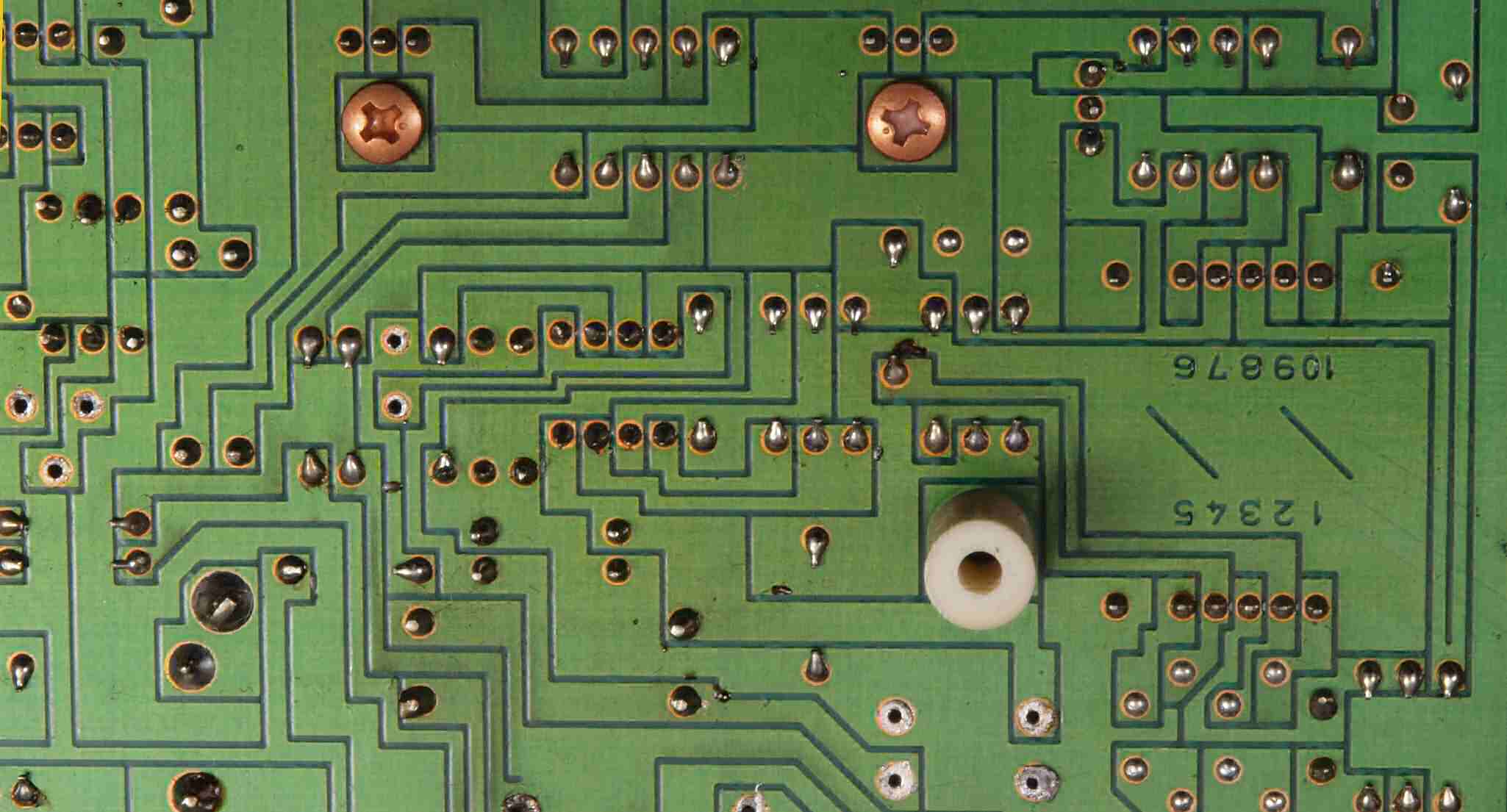

Ｃ２２．　修理前　Ｒ側アンプ基板裏

Ｃ２２２．　修理前　Ｒ側アンプ基板裏、　部品の足（端子）曲げ方向不良？

Ｃ２２３．　修理前　Ｒ側アンプ基板裏、　部品の足（端子）曲げ方向不良２？

Ｃ２２４．　修理前　Ｒ側アンプ基板裏、　部品の足（端子）曲げ方向不良３？

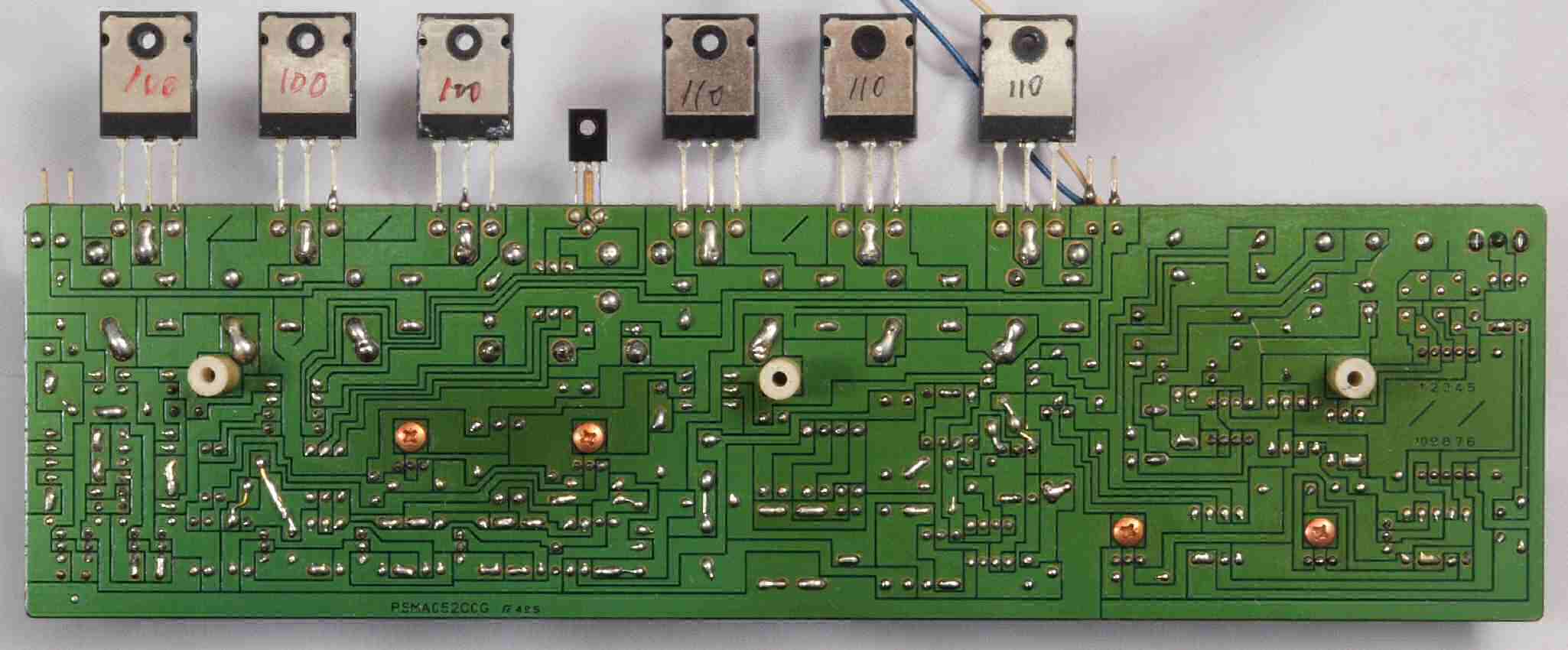

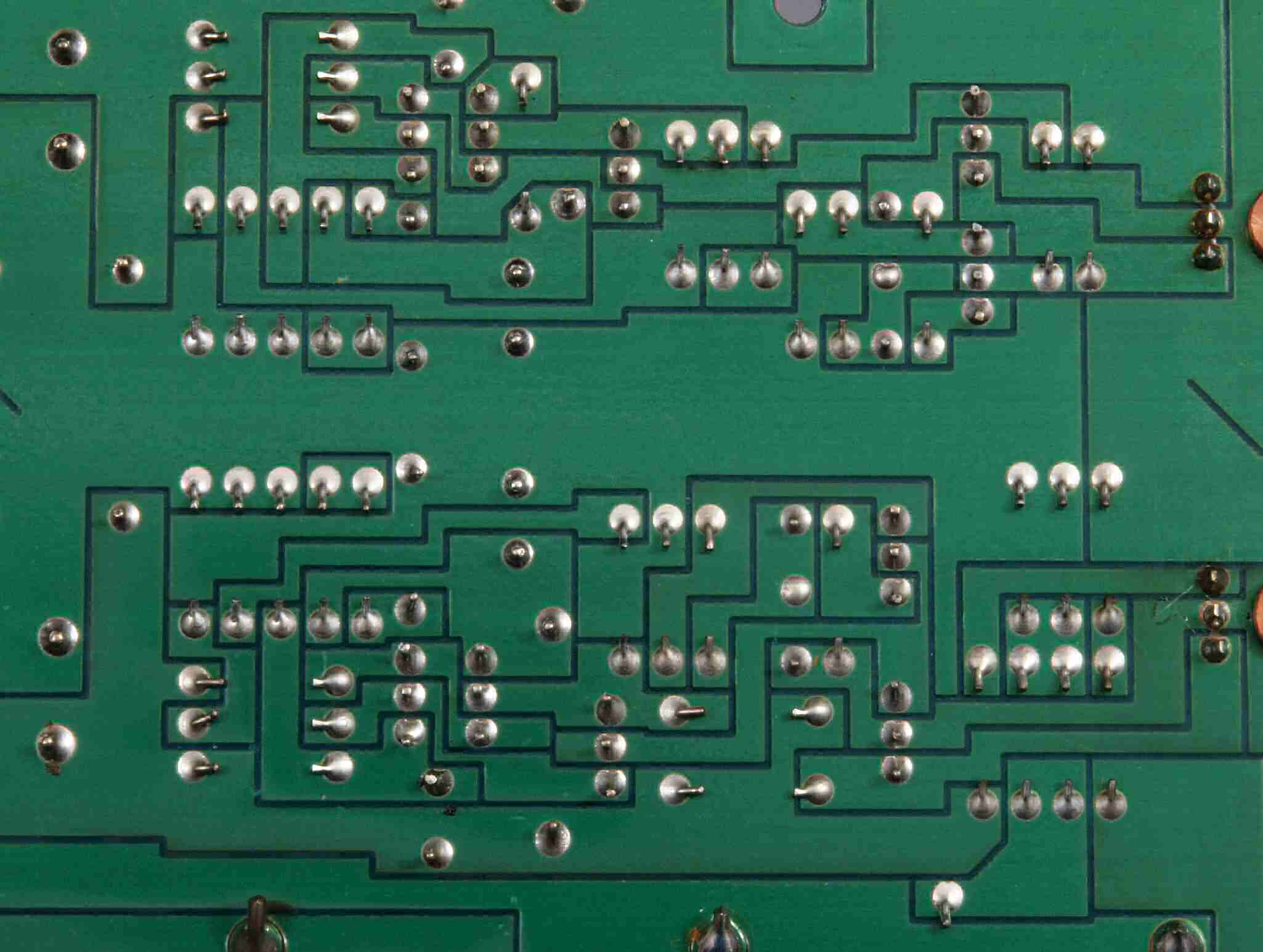

Ｃ２３．　修理（半田補正）後　Ｒ側アンプ基板裏　半田を全部やり直す。

Ｃ２４．　完成Ｒ側アンプ基板裏　　洗浄後防湿材を塗る

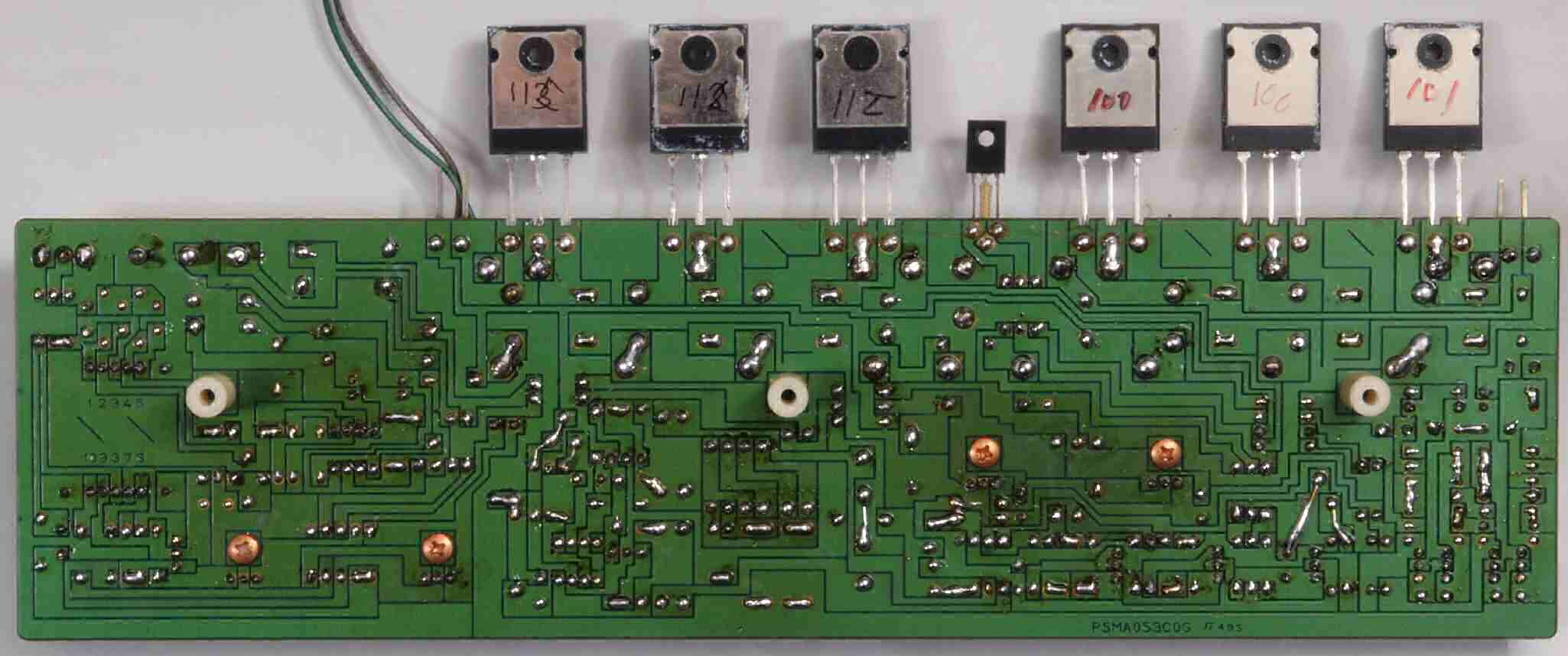

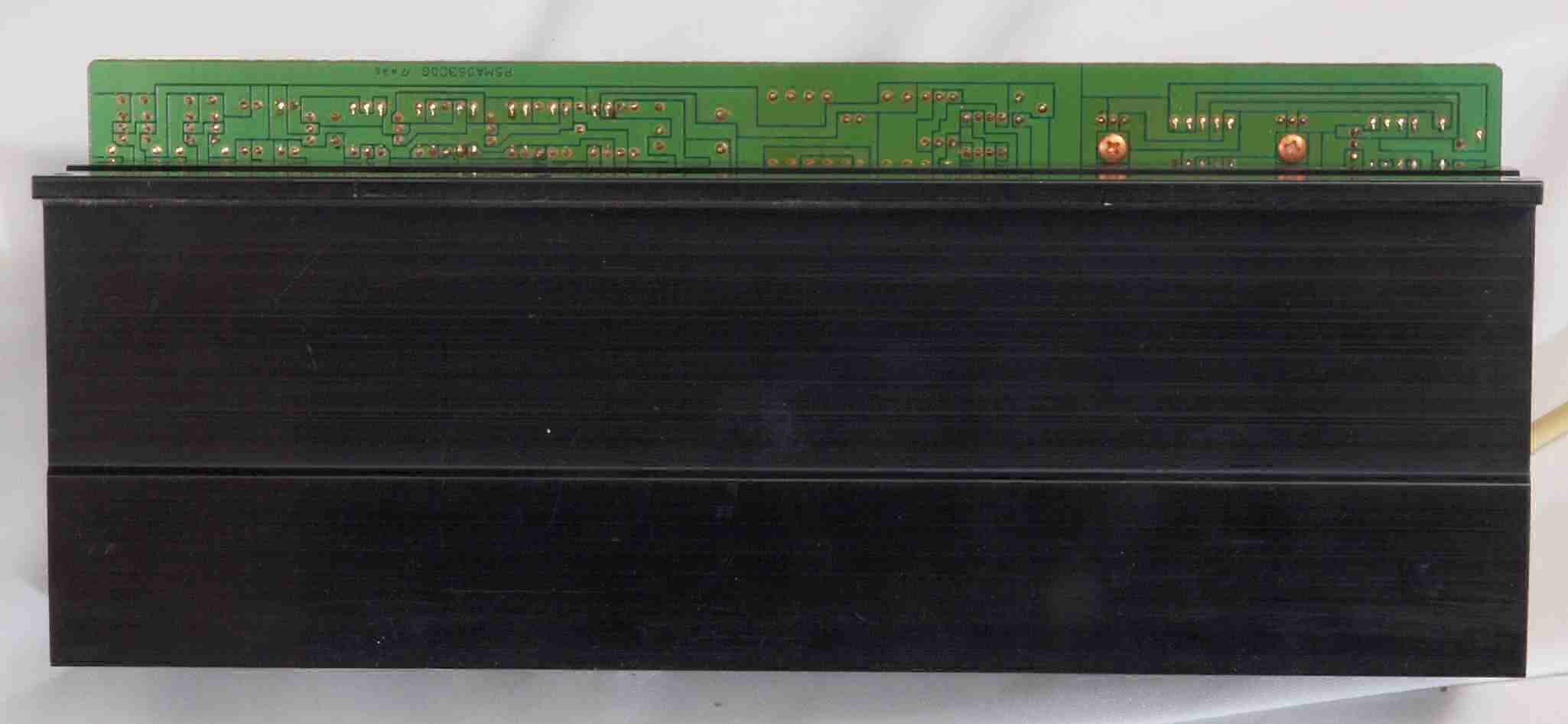

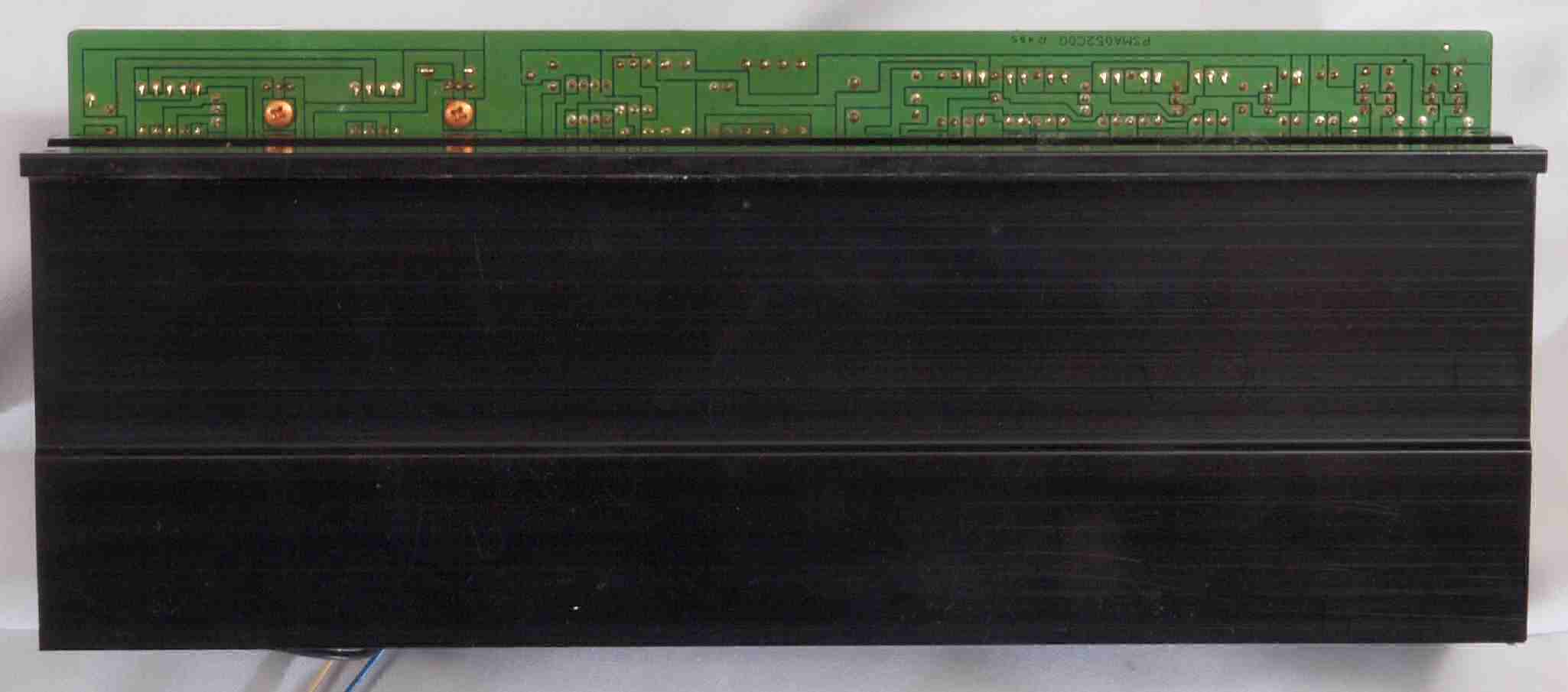

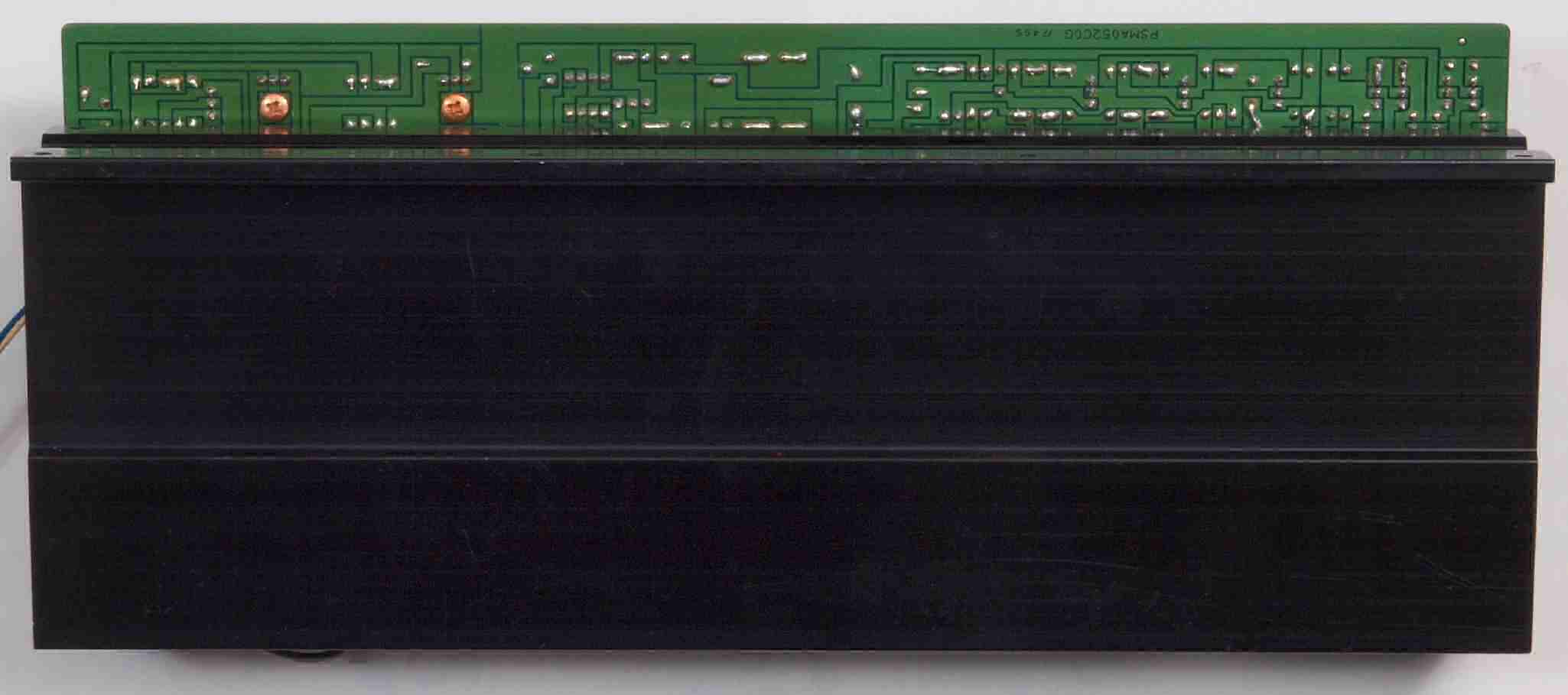

Ｃ２５．　修理後　Ｒ側アンプブロック裏

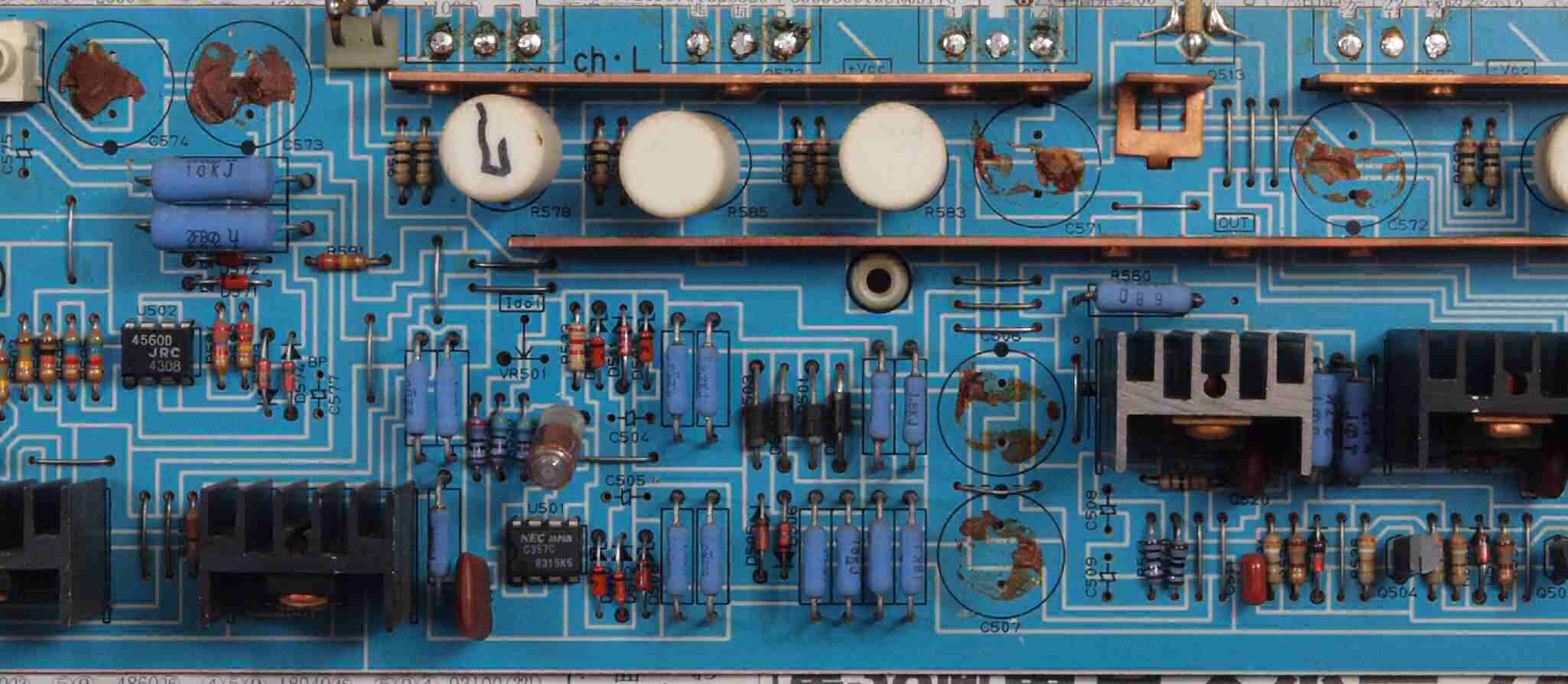

Ｃ３１．　修理前　Ｌ側アンプブロック

Ｃ３２．　修理後　Ｌ側アンプブロック基板。　トルエン溶媒の接着剤。

Ｃ３３．　修理後　Ｌ側アンプブロック基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

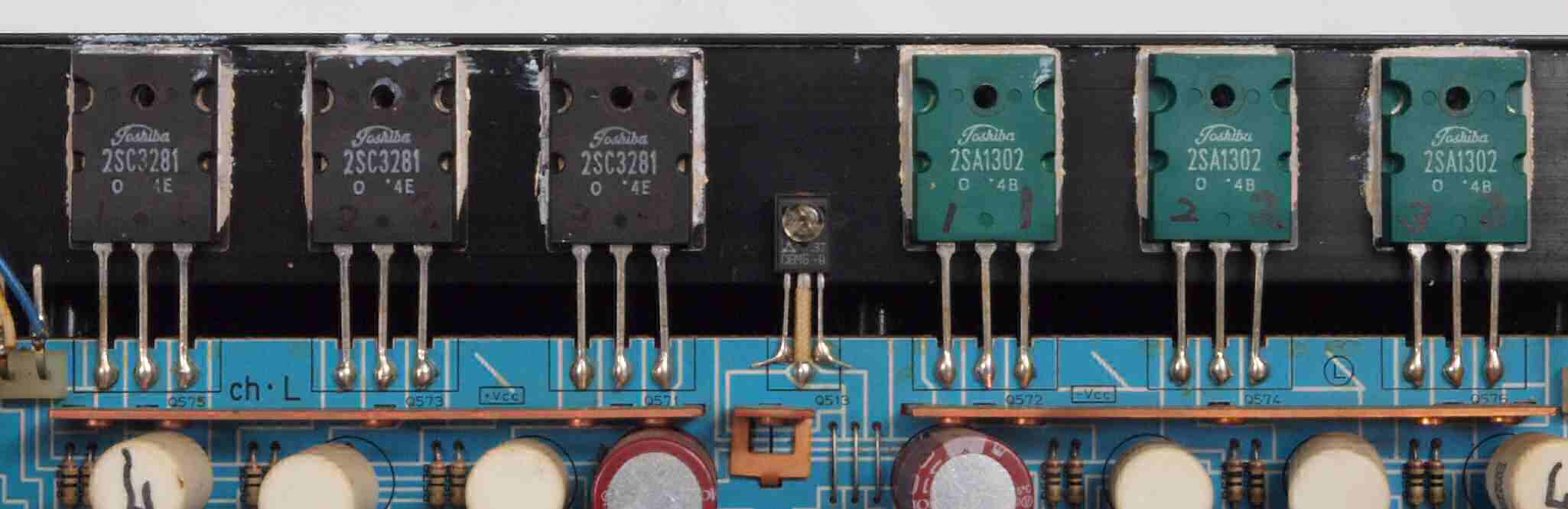

Ｃ３４．　修理中　Ｌ側アンプブロック。　終段ＴＲ（トランジスター）

Ｃ３５．　修理中　Ｌ側アンプブロック。　終段ＴＲ（トランジスター）・マイカー

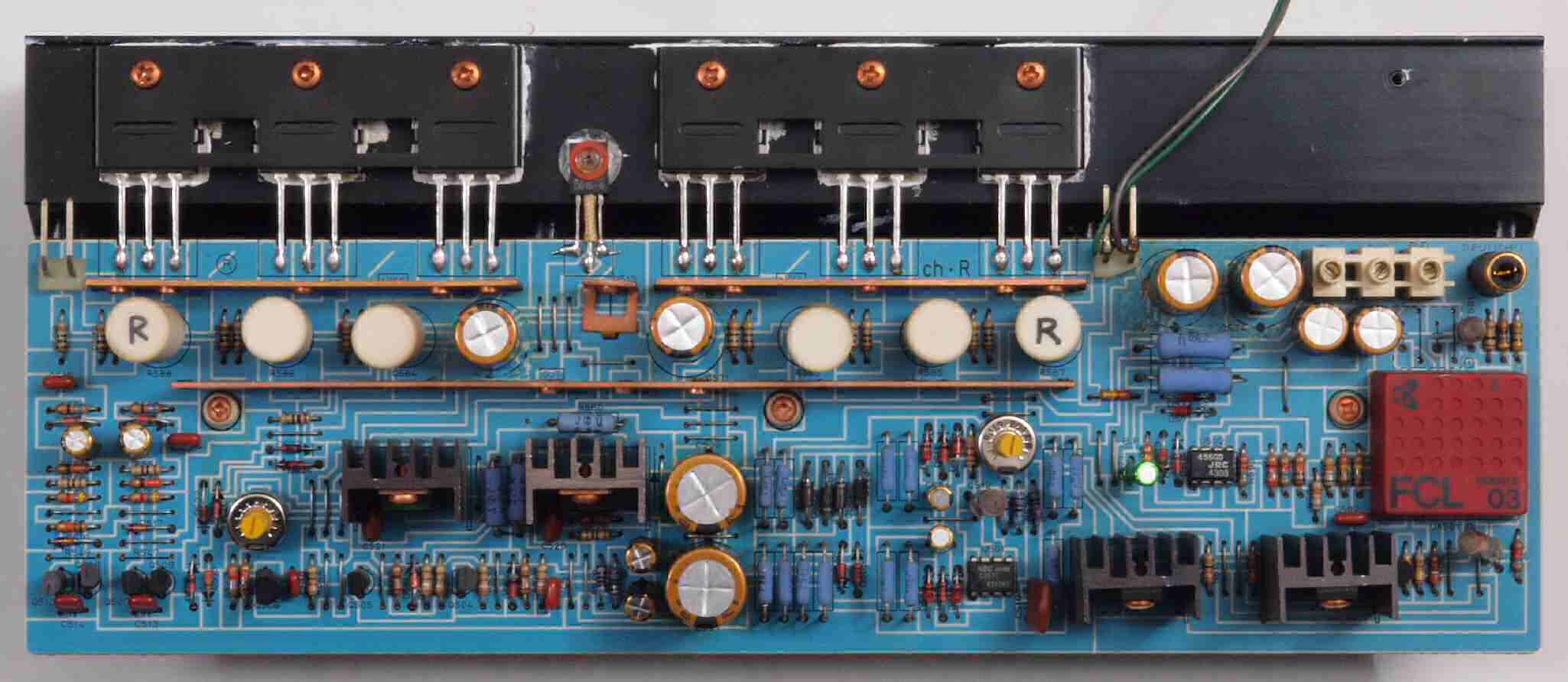

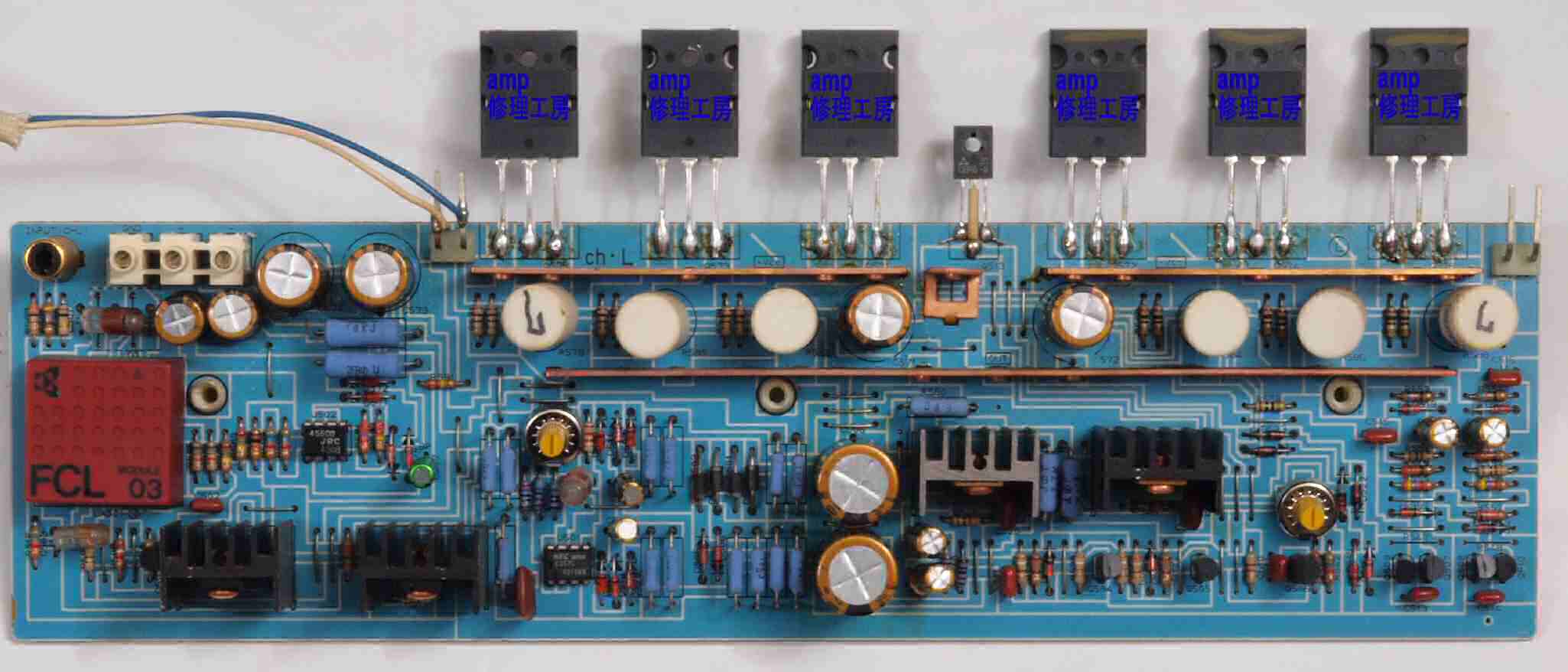

Ｃ３６．　修理後　Ｌ側アンプブロック。 　　　　　終段ＴＲ（トランジスター）６個、バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー１５個交換

Ｃ３７．　修理後　Ｌ側アンプブロック。　２組４８個購入し、より選別して２組１２個使用。

Ｃ４１．　修理前　Ｌ側アンプブロック裏

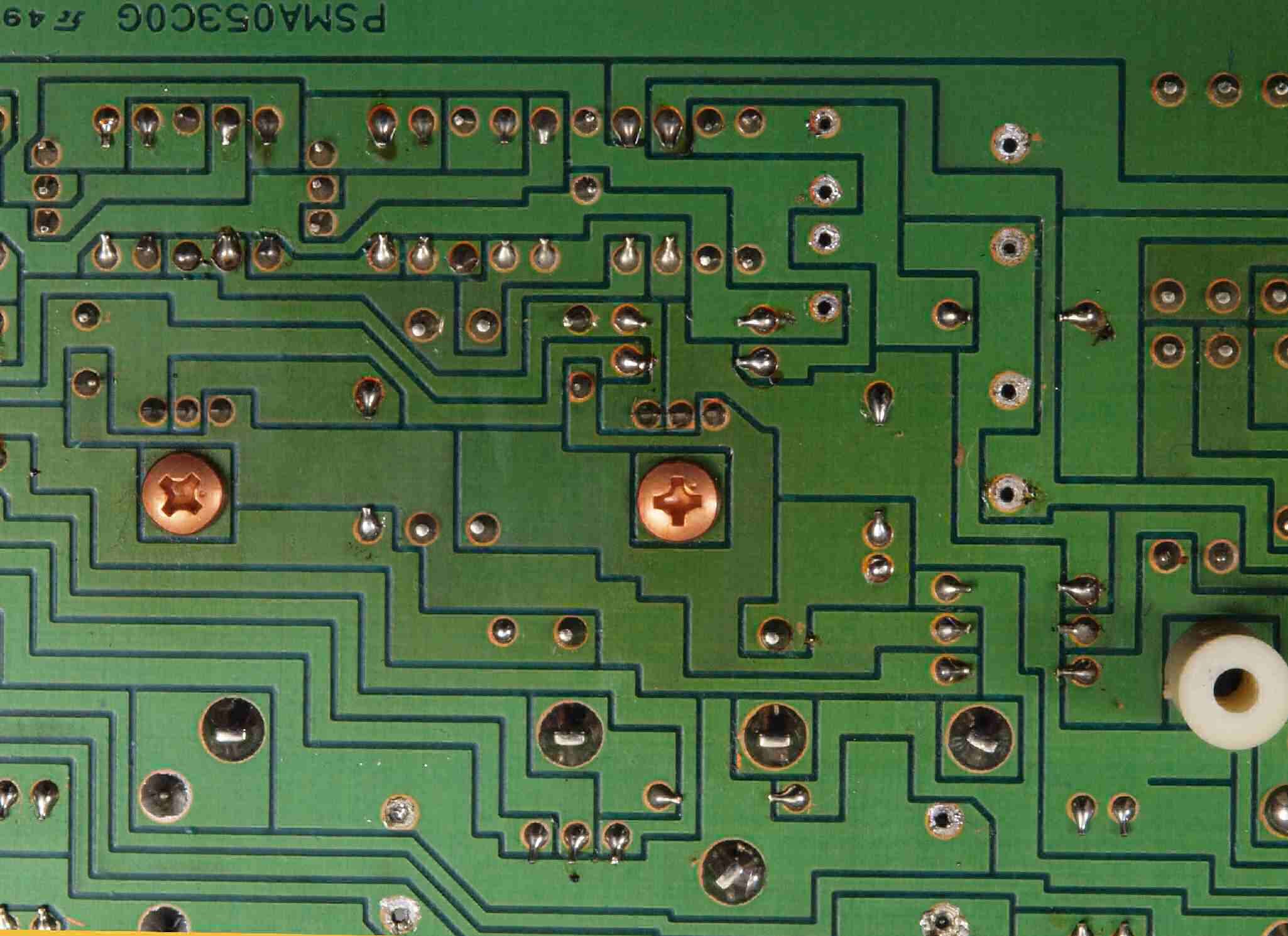

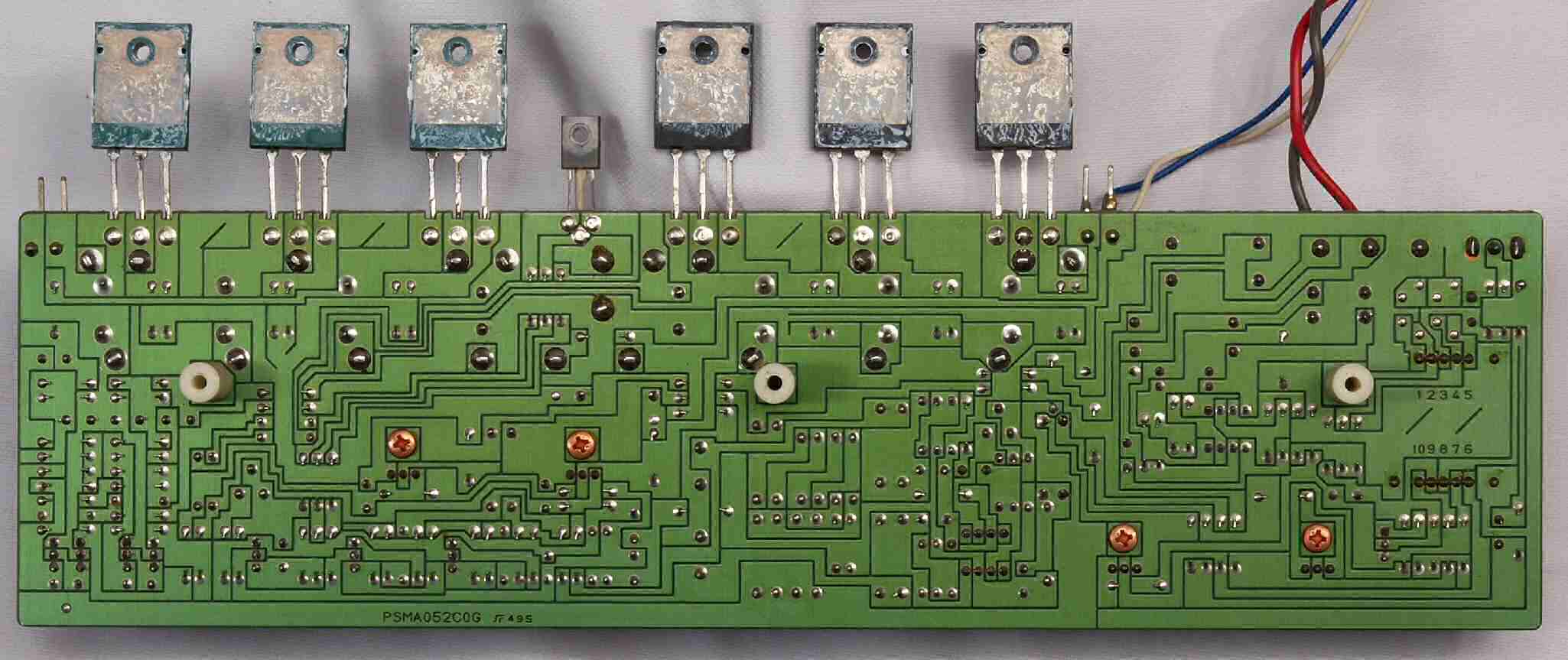

Ｃ４２．　修理前　Ｌ側アンプ基板裏

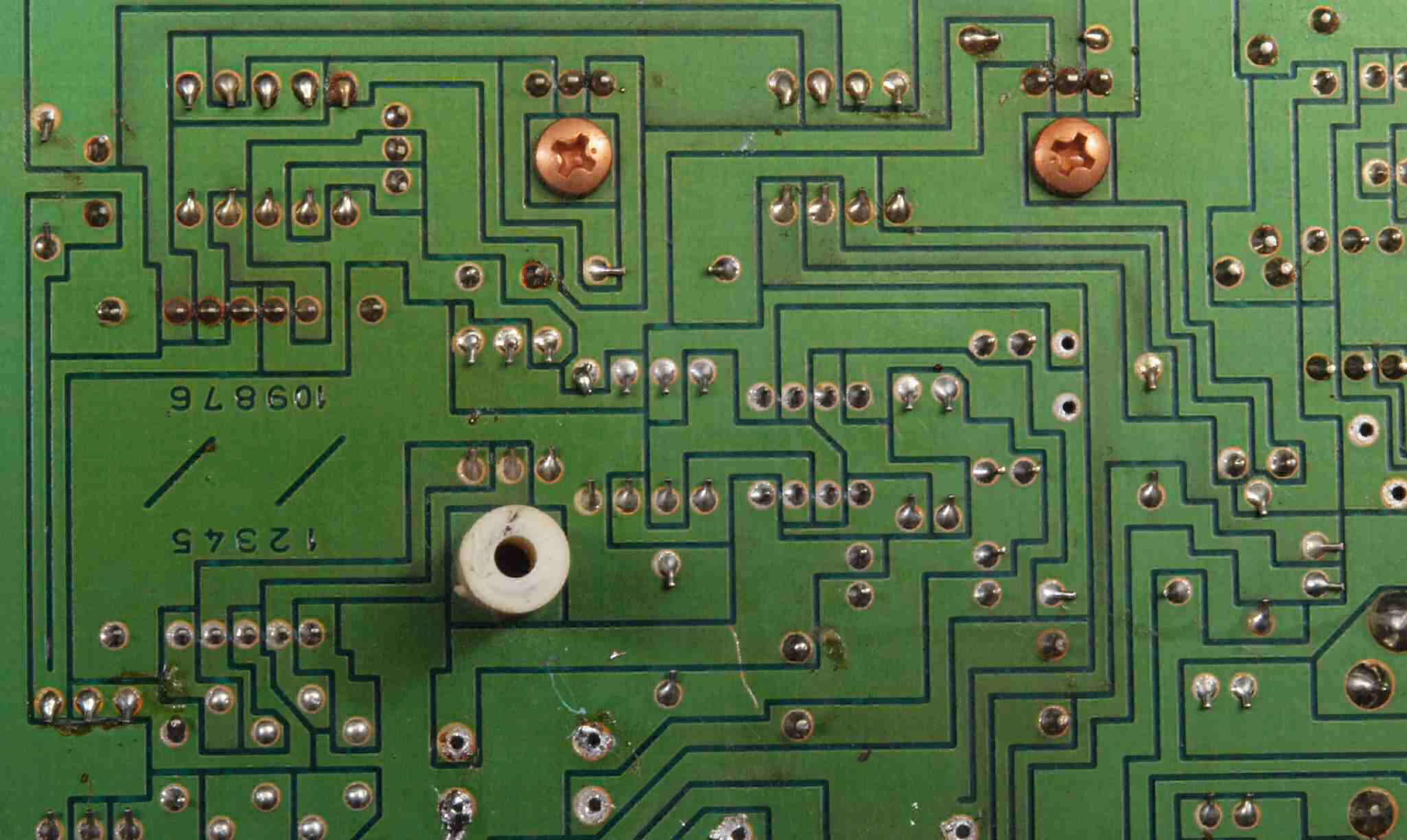

Ｃ４２２．　修理前　Ｌ側アンプ基板裏、　部品の足（端子）曲げ方向不良？

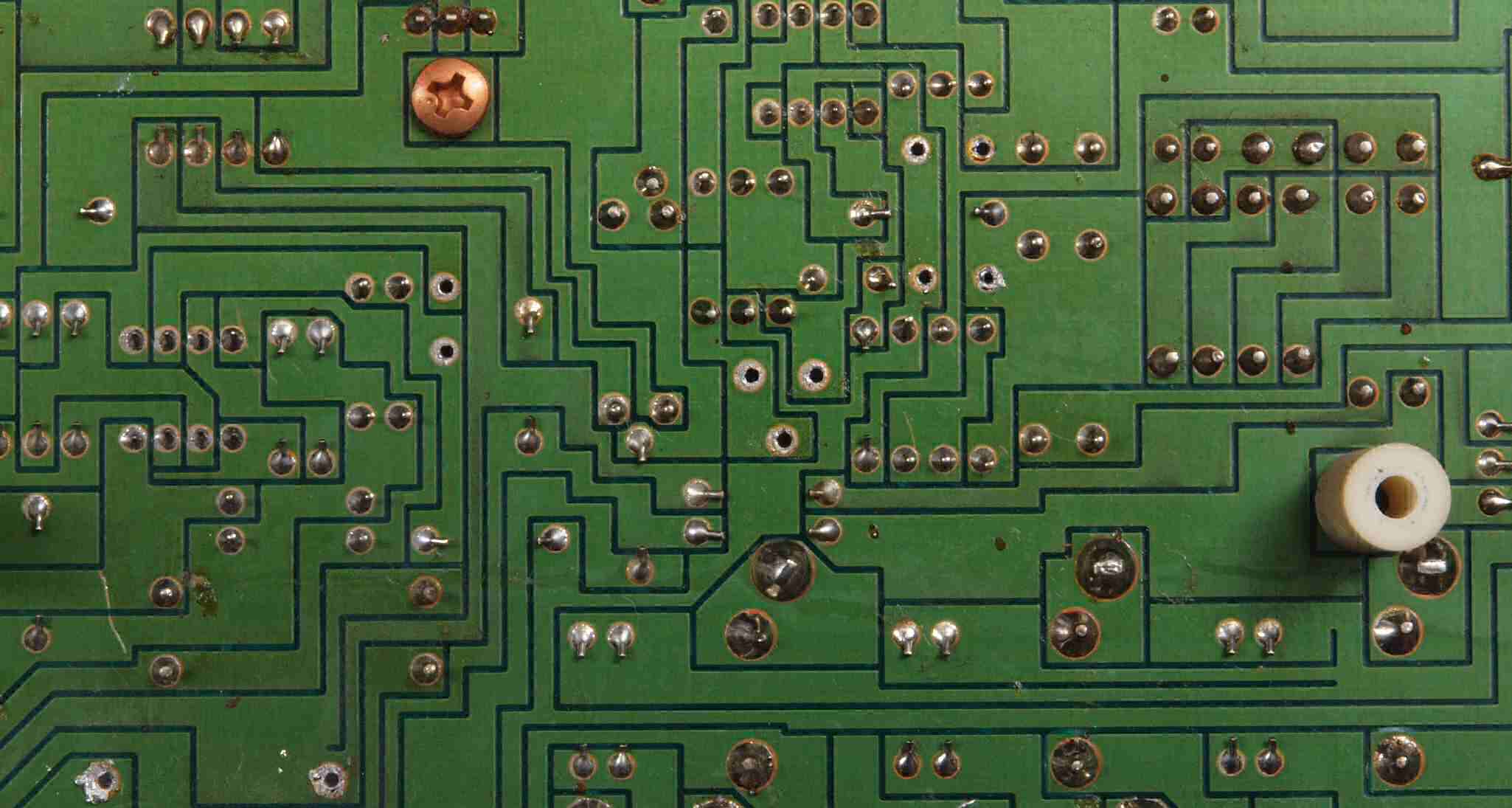

Ｃ４２３．　修理前　Ｌ側アンプ基板裏、　部品の足（端子）曲げ方向不良２？

Ｃ４２４．　修理前　Ｌ側アンプ基板裏、　部品の足（端子）曲げ方向不良３？

Ｃ４２５．　修理前　Ｌ側アンプ基板裏、　部品の足（端子）曲げ方向不良４？

Ｃ４３．　修理（半田補正）後　Ｌ側アンプ基板裏　半田を全部やり直す。

Ｃ４４．　完成Ｌ側アンプ基板裏　　洗浄後防湿材を塗る

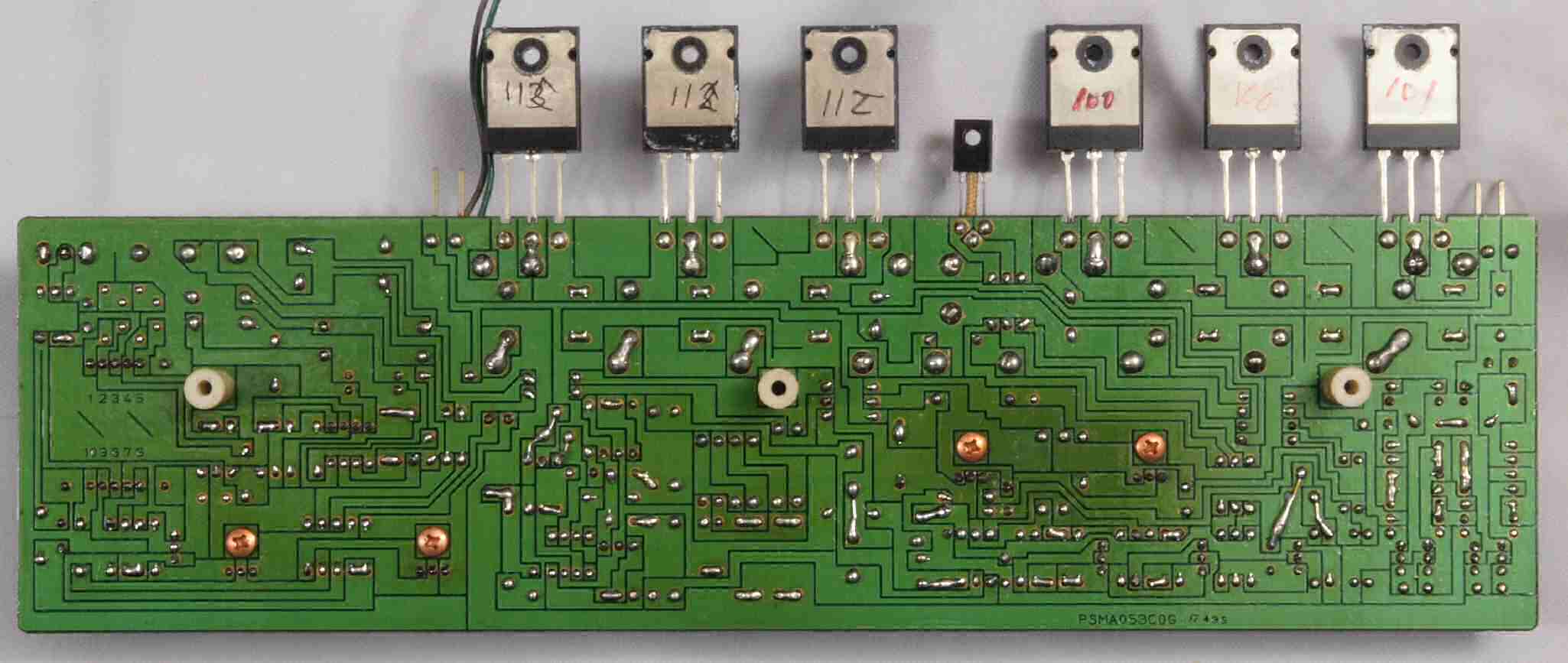

Ｃ４５．　修理後　Ｌ側アンプブロック裏

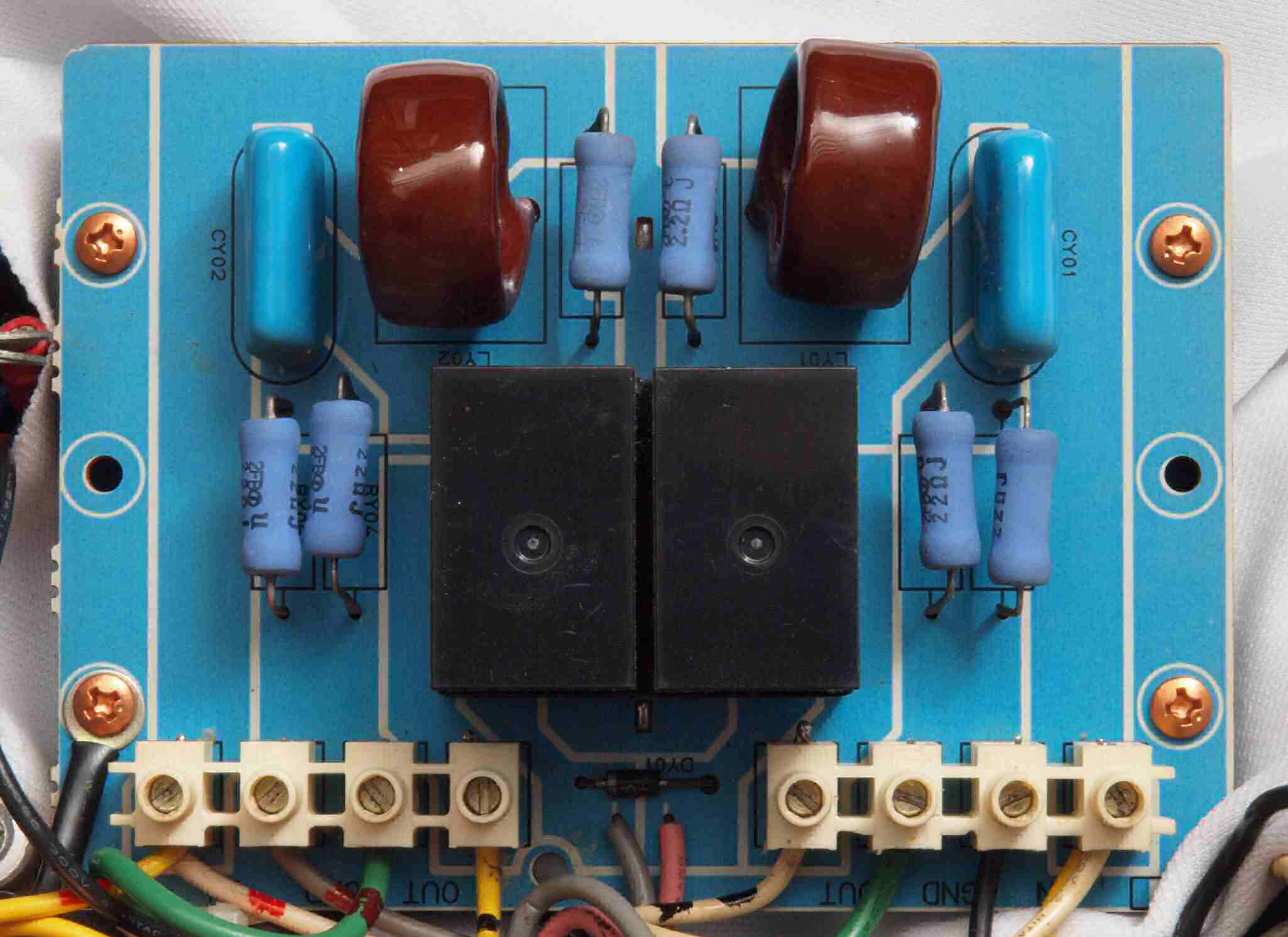

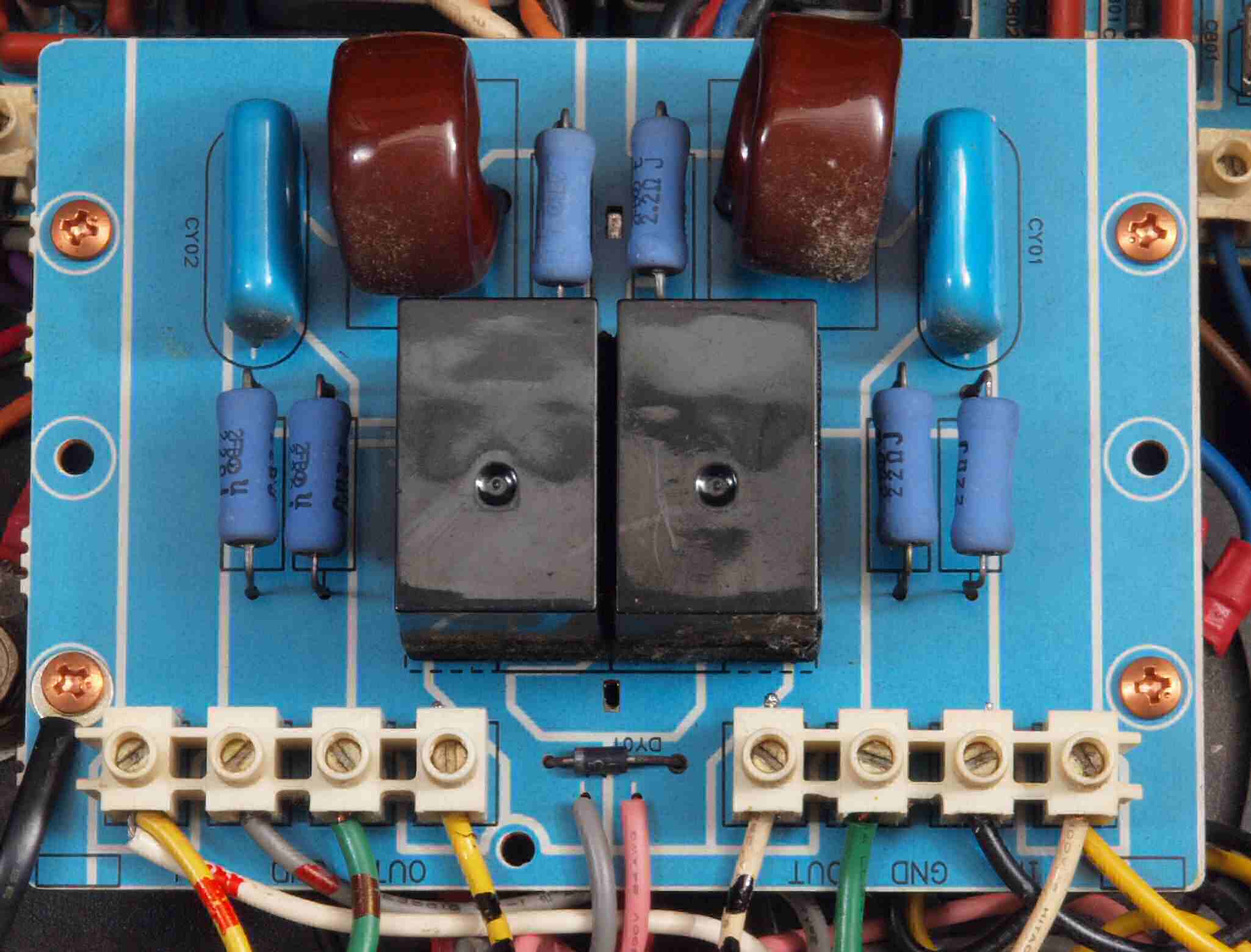

Ｃ５１．　修理前　プロテクト基板

Ｃ５２．　修理後　プロテクト基板、リレー２個交換

Ｃ５３．　修理前　プロテクト基板裏

Ｃ５４．　修理（半田補正）後　プロテクト基板裏　半田を全部やり直す。

Ｃ５５．　完成プロテクト基板裏　　洗浄後防湿材を塗る。

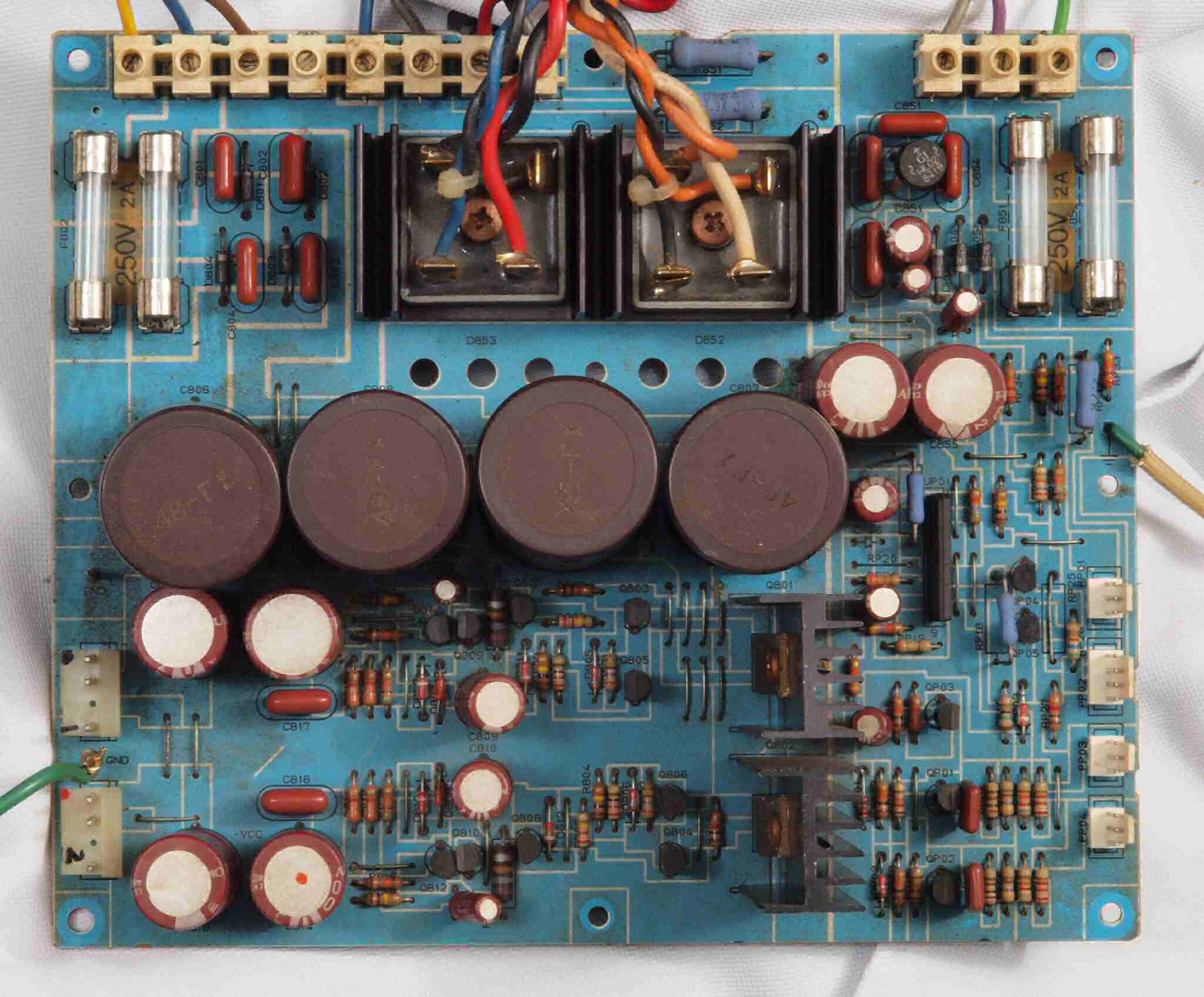

Ｃ６１．　修理前　電源基板。

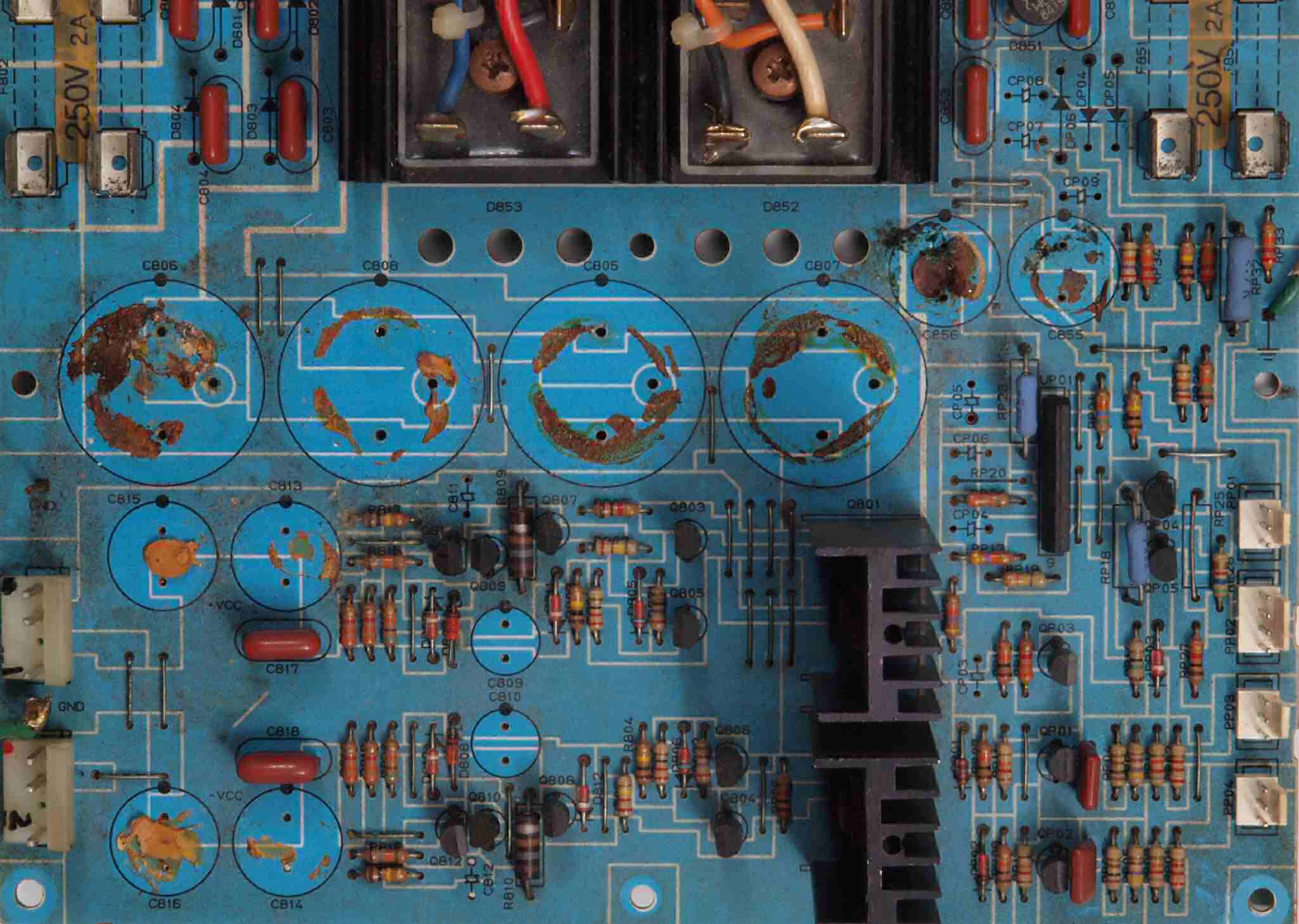

Ｃ６１２．　修理中　電源基板。　トルエン溶媒の接着剤。

Ｃ６１３．　修理後　電源基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

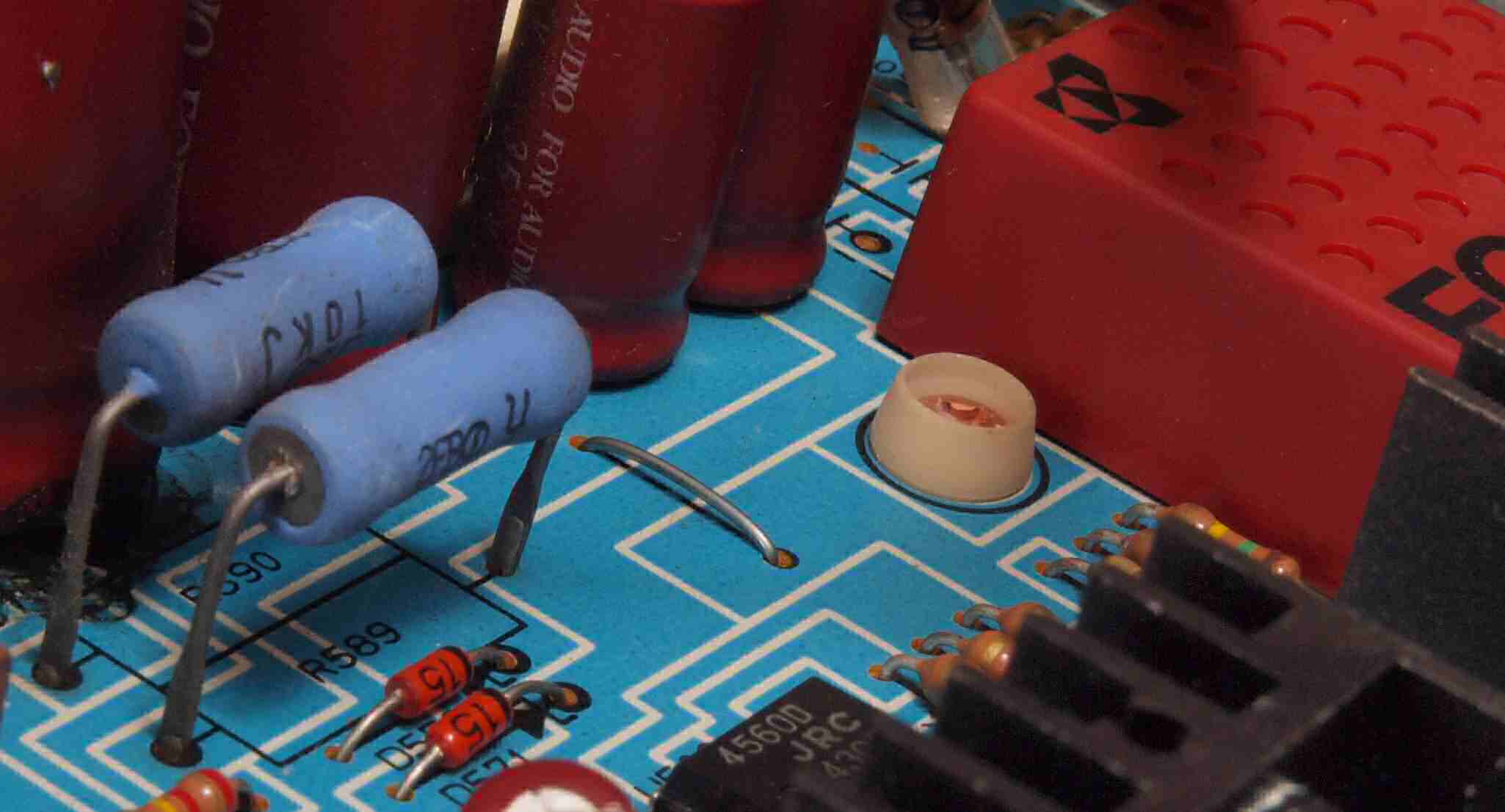

Ｃ６２．　修理後　電源基板　電解コンデンサー２１個、整流ダイオード７個交換。

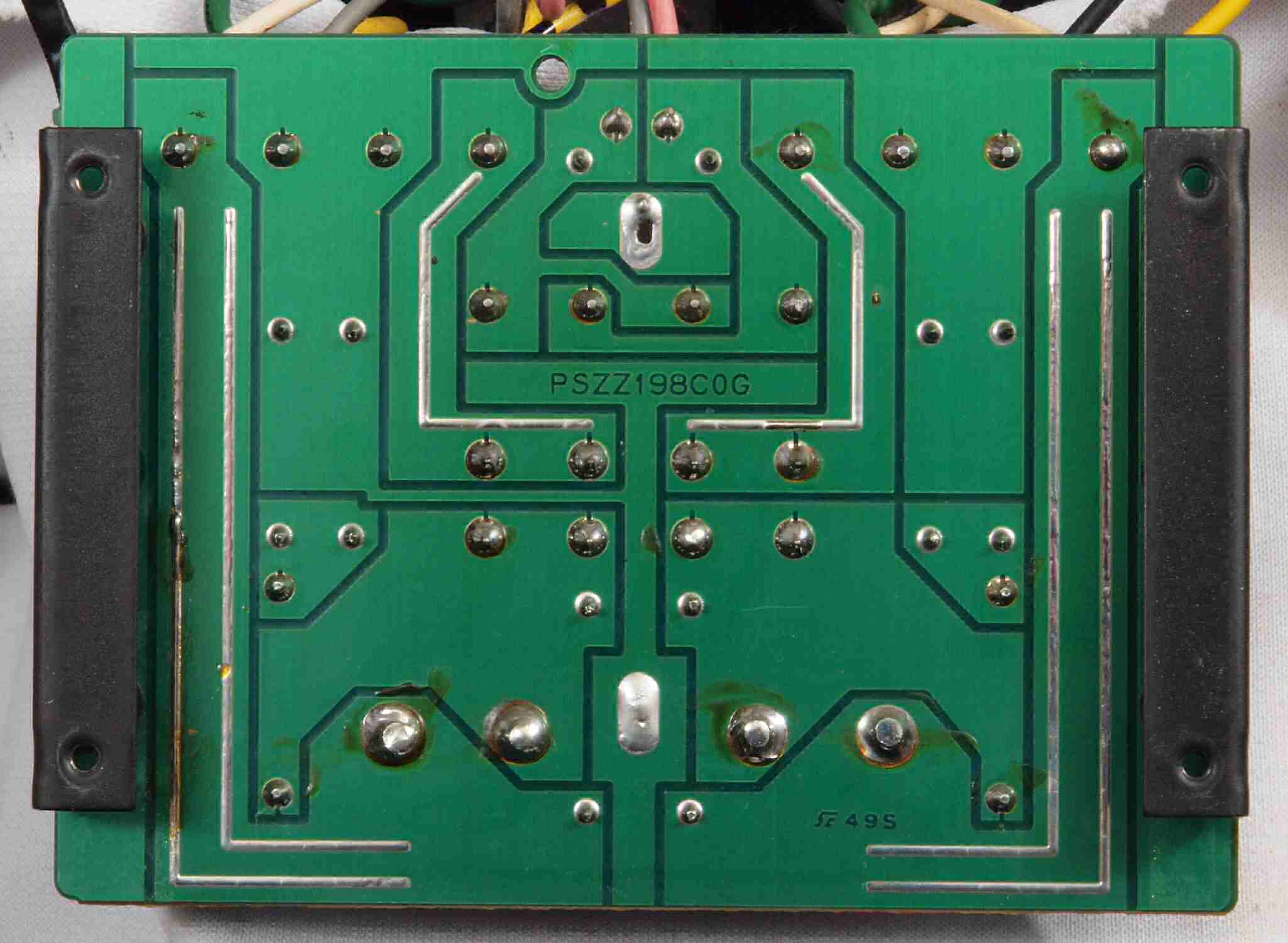

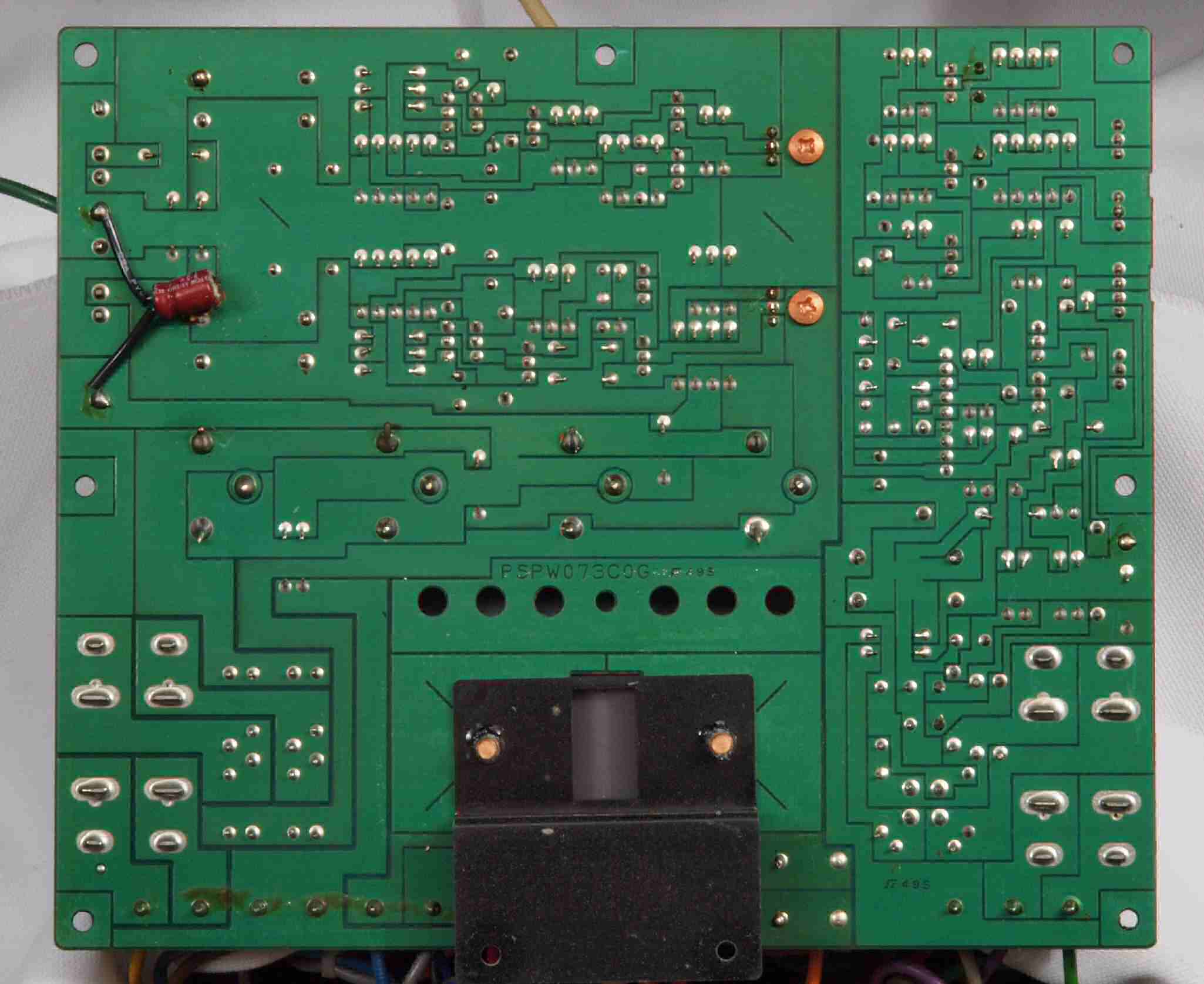

Ｃ６３．　修理前　電源基板裏

Ｃ６３２．　修理中　電源基板裏、足の曲げ方向を配慮して欲しい。

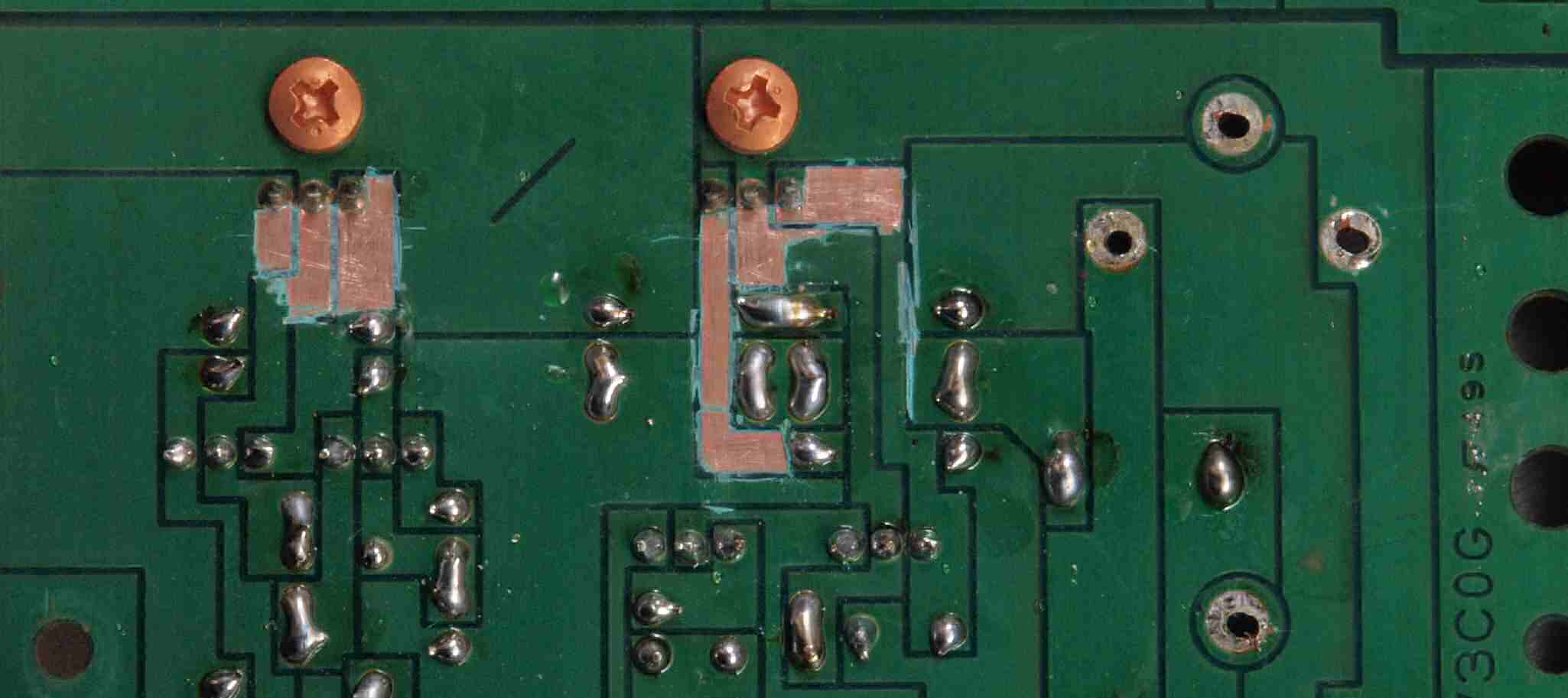

Ｃ６３３．　修理中　電源基板裏、銅箔を広げる。

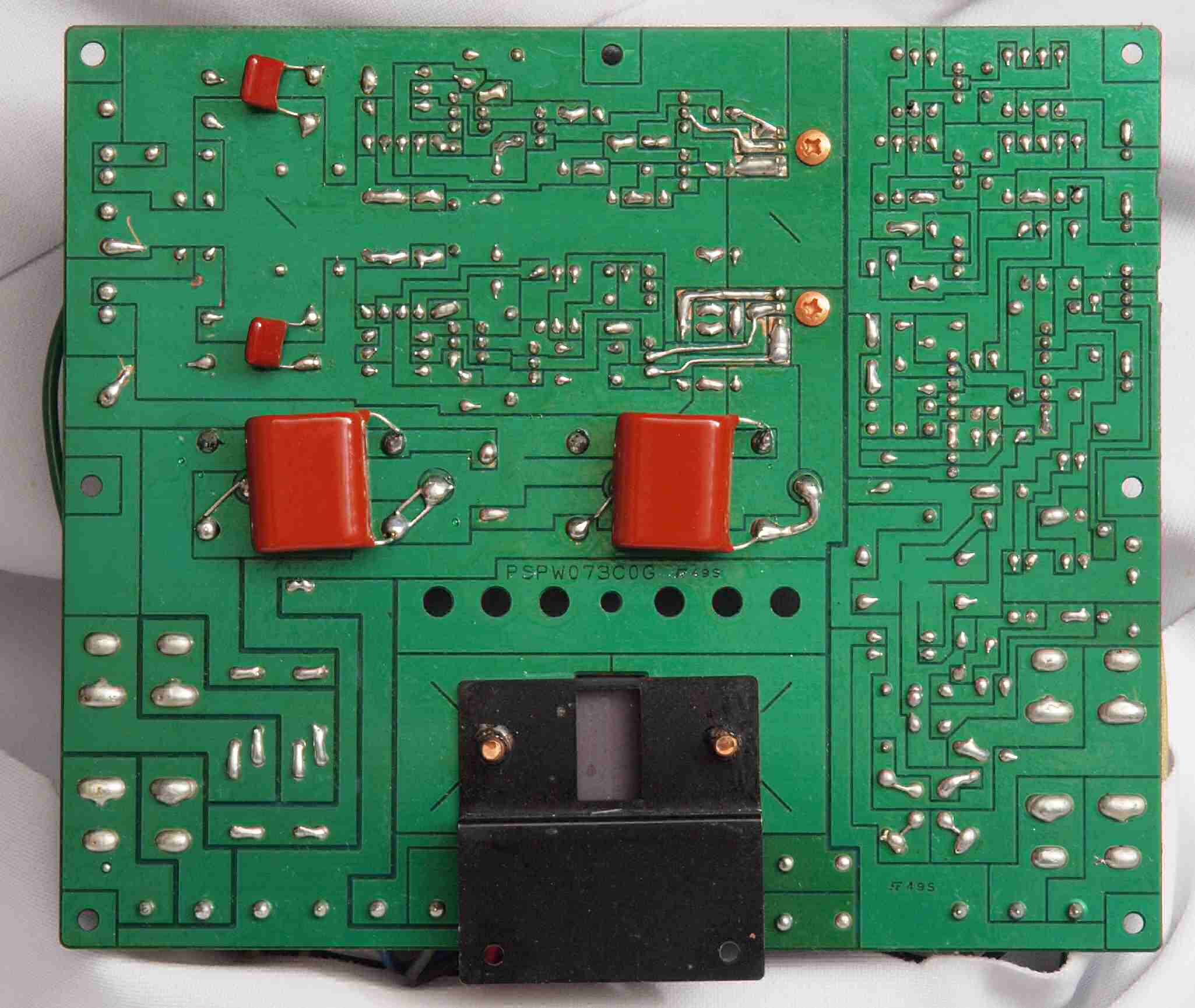

Ｃ６４．　修理（半田補正）後　電源基板裏　半田を全部やり直す、フイルムコンデンサー４個追加。

写真紛失。

Ｃ６５．　完成電源基板裏　　洗浄後防湿材を塗る

Ｃ６６．　修理前　終段ＴＲ（トランジスター）用電源電解ブロックコンデンサー

Ｃ６７．　修理後　終段ＴＲ（トランジスター）用電源電解ブロックコンデンサー。フイルムコンデンサー２個追加。

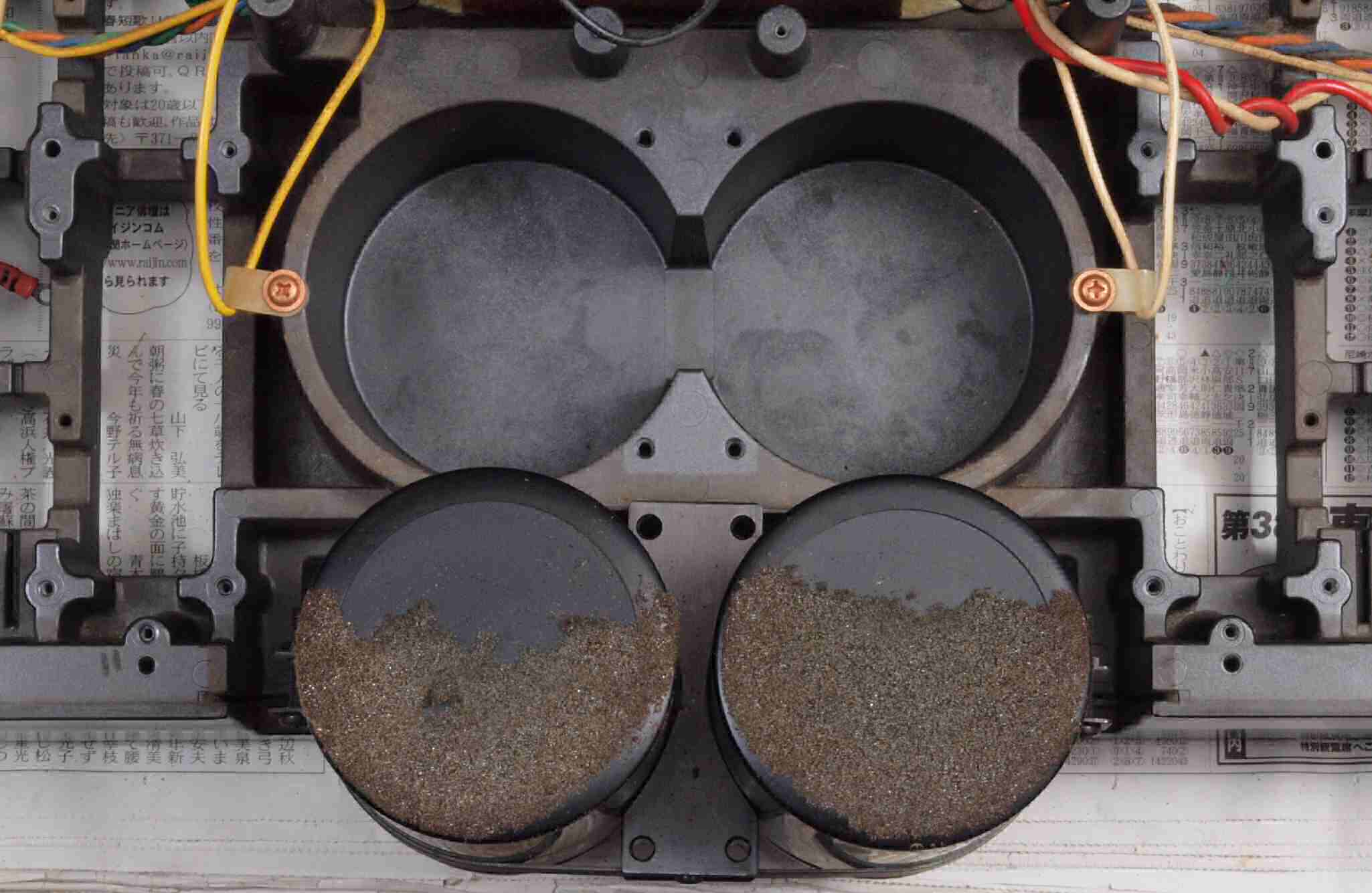

Ｃ７１．　修理中　電源電解コンデンサー点検、下クションがボロボロ。

Ｃ７２．　修理後　電源電解コンデンサー点検、下クション交換。

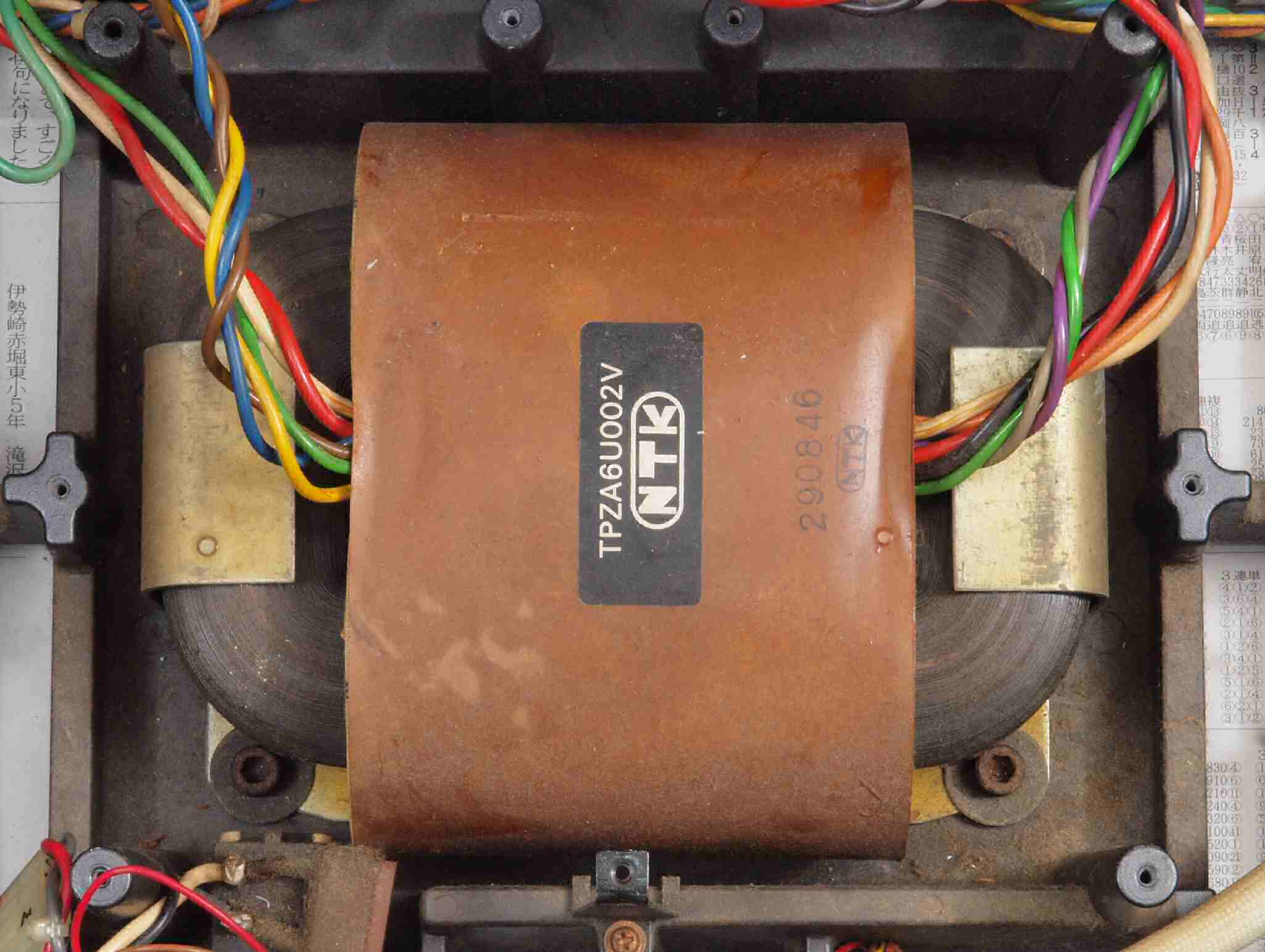

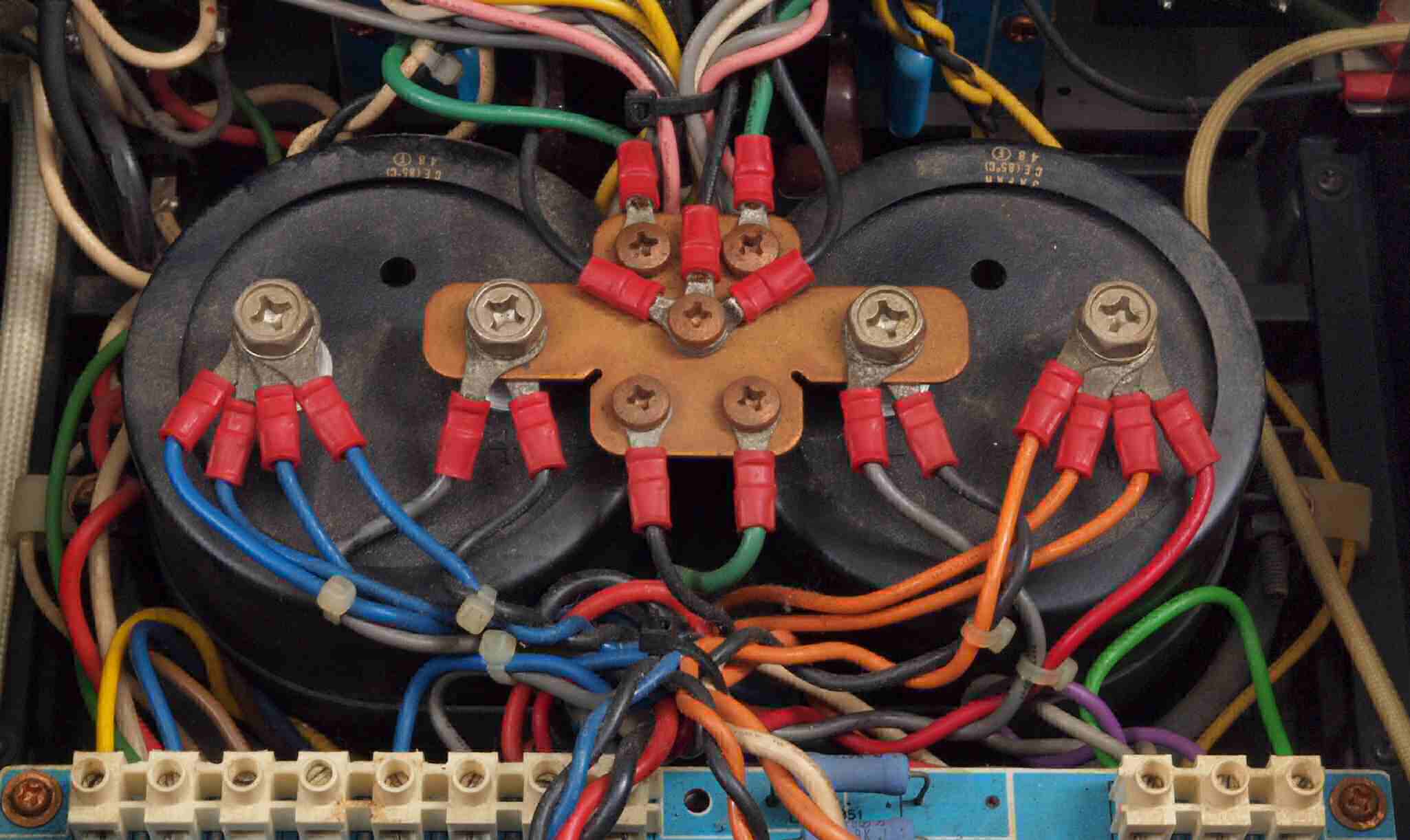

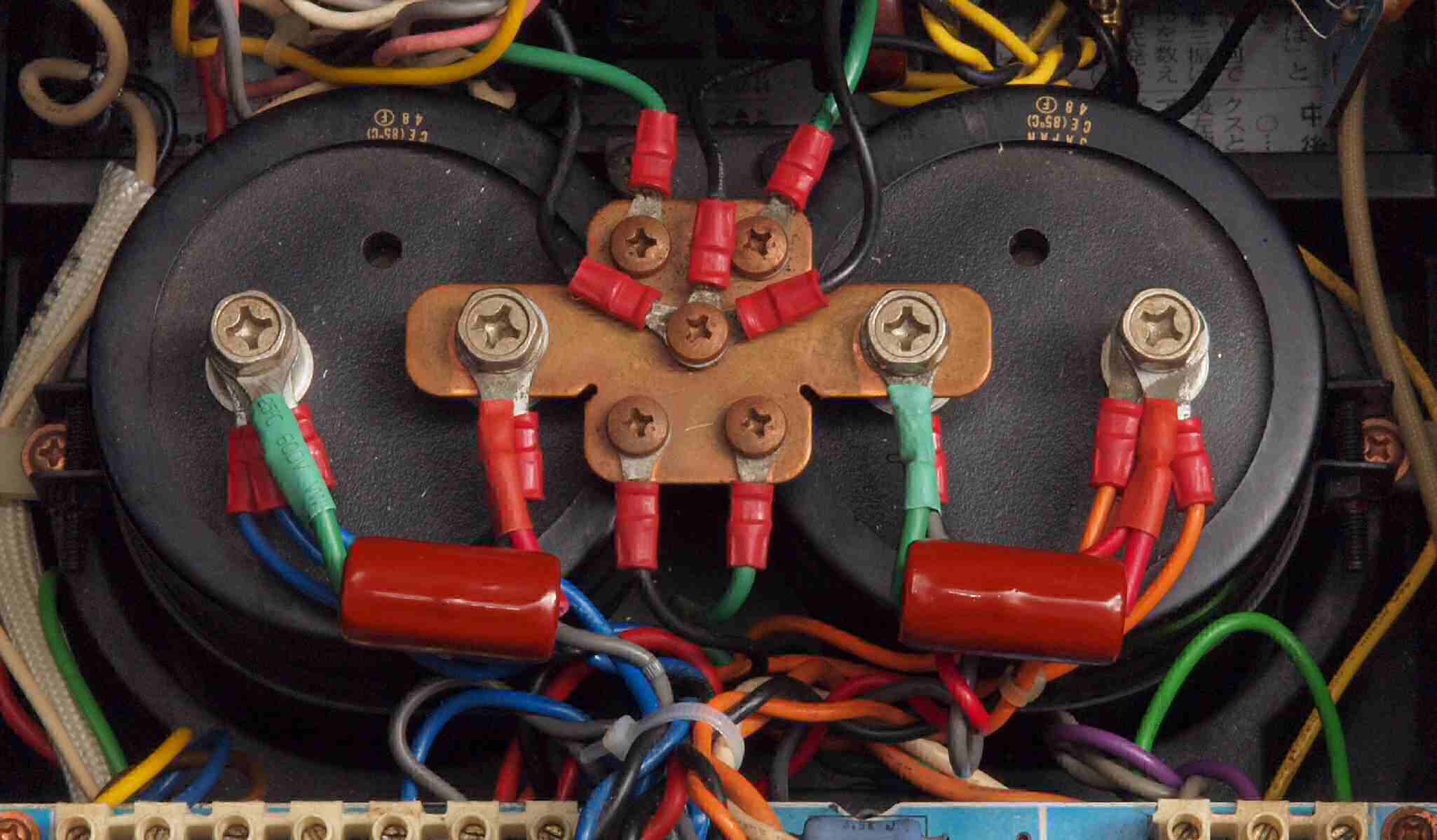

Ｃ８１．　修理前　電源トランス点検

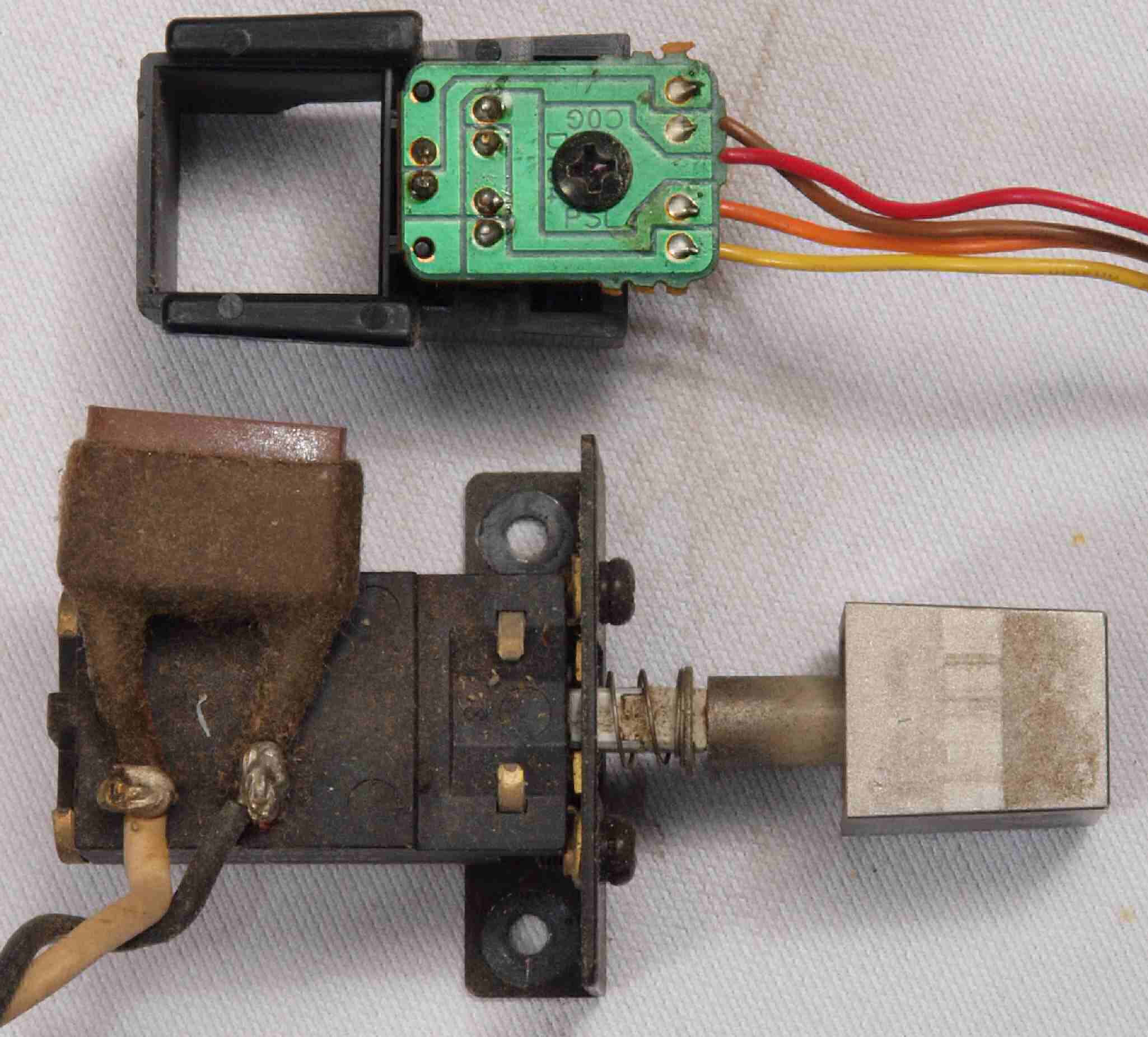

Ｃ９１．　修理前　電源ＬＥＤ表示基板・電源ＳＷ基板

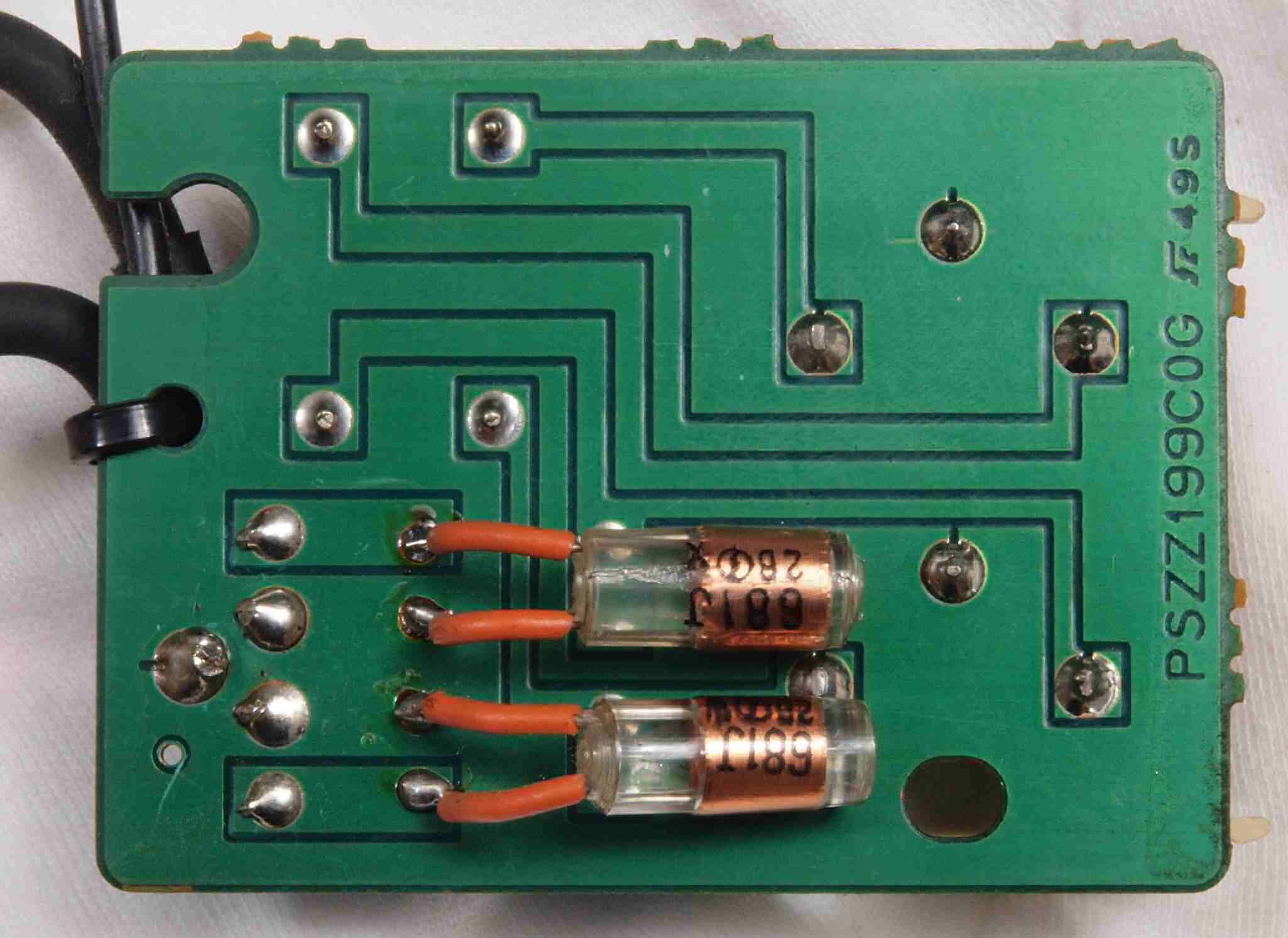

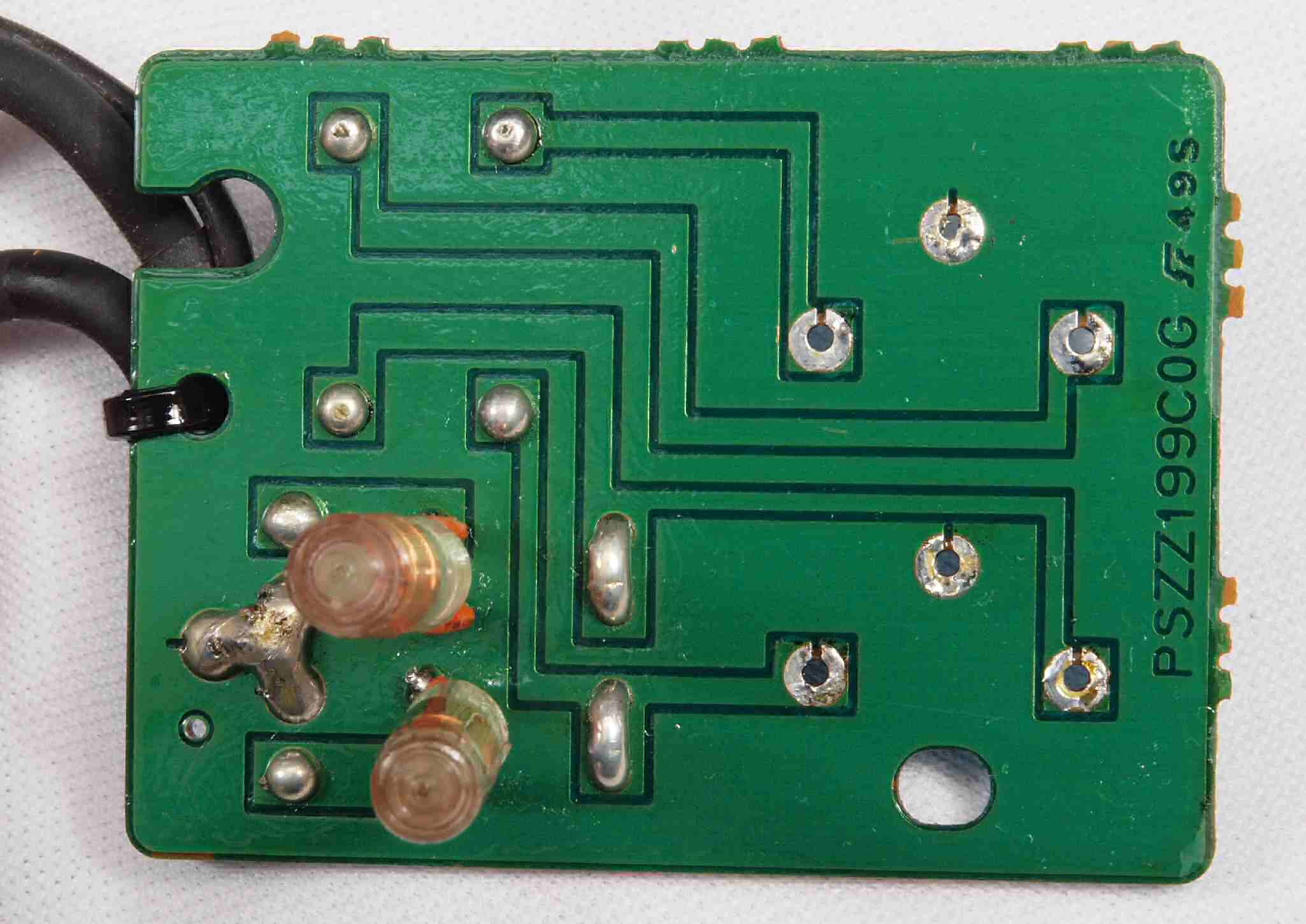

Ｃ９２．　修理前　電源ＬＥＤ表示基板裏・電源ＳＷ基板

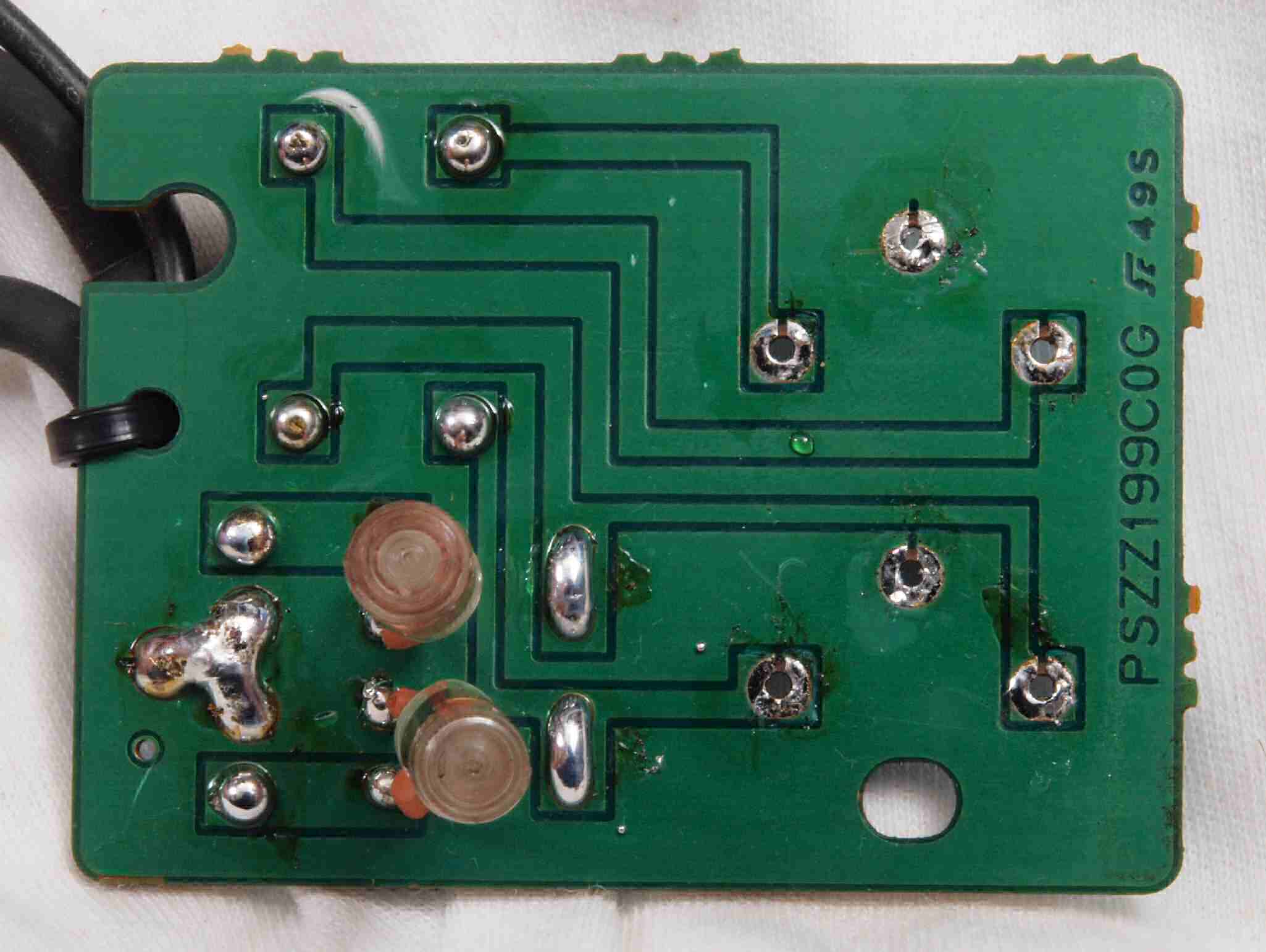

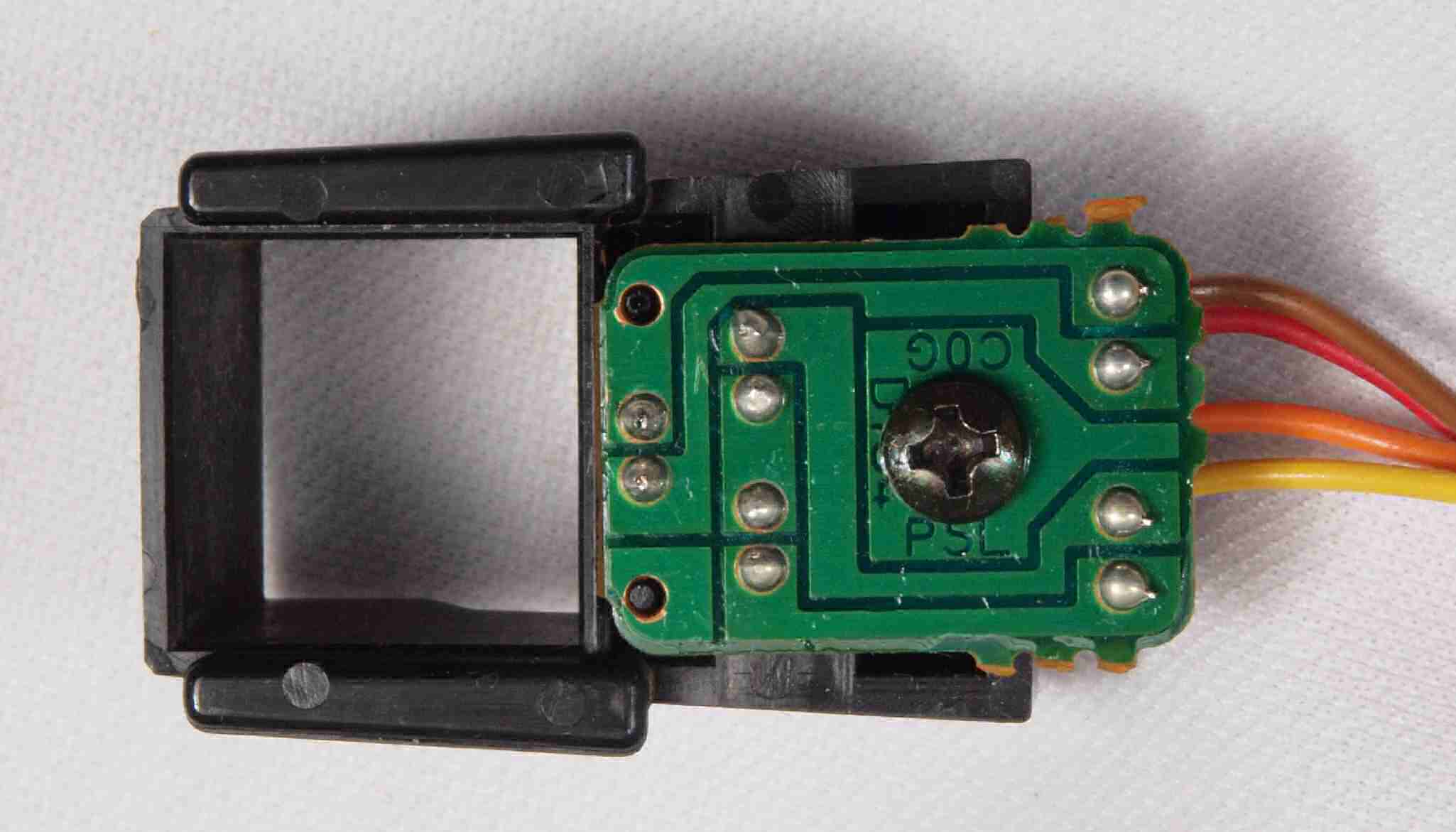

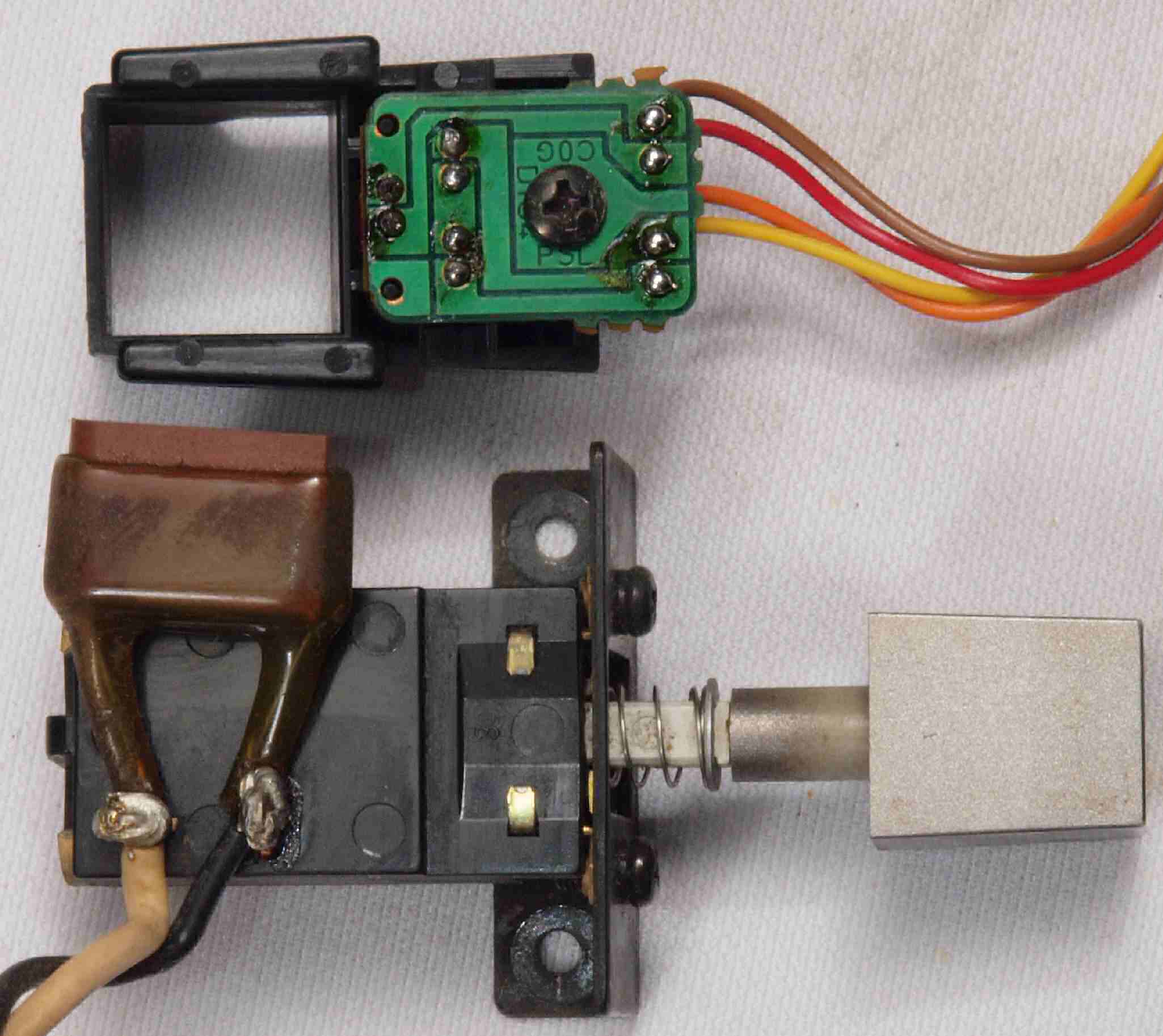

Ｃ９３．　修理（半田補正）後　電源ＬＥＤ表示基板裏、半田を全部やり直す。清掃後電源ＳＷ基板

Ｃ９４．　完成電源ＬＥＤ表示基板裏　洗浄後防湿材を塗る

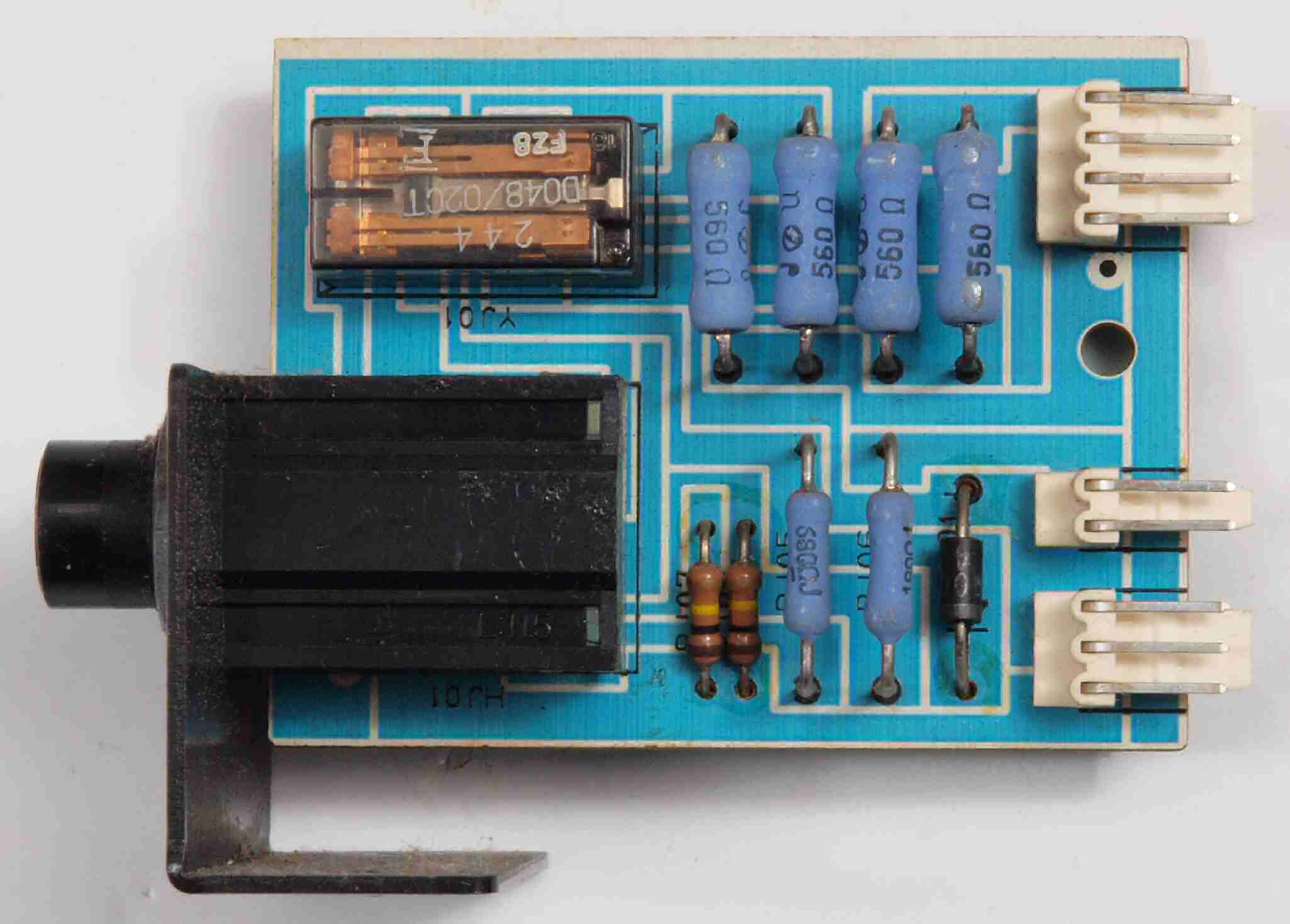

Ｃ９５．　修理前　ヘッドホーンジャック基板

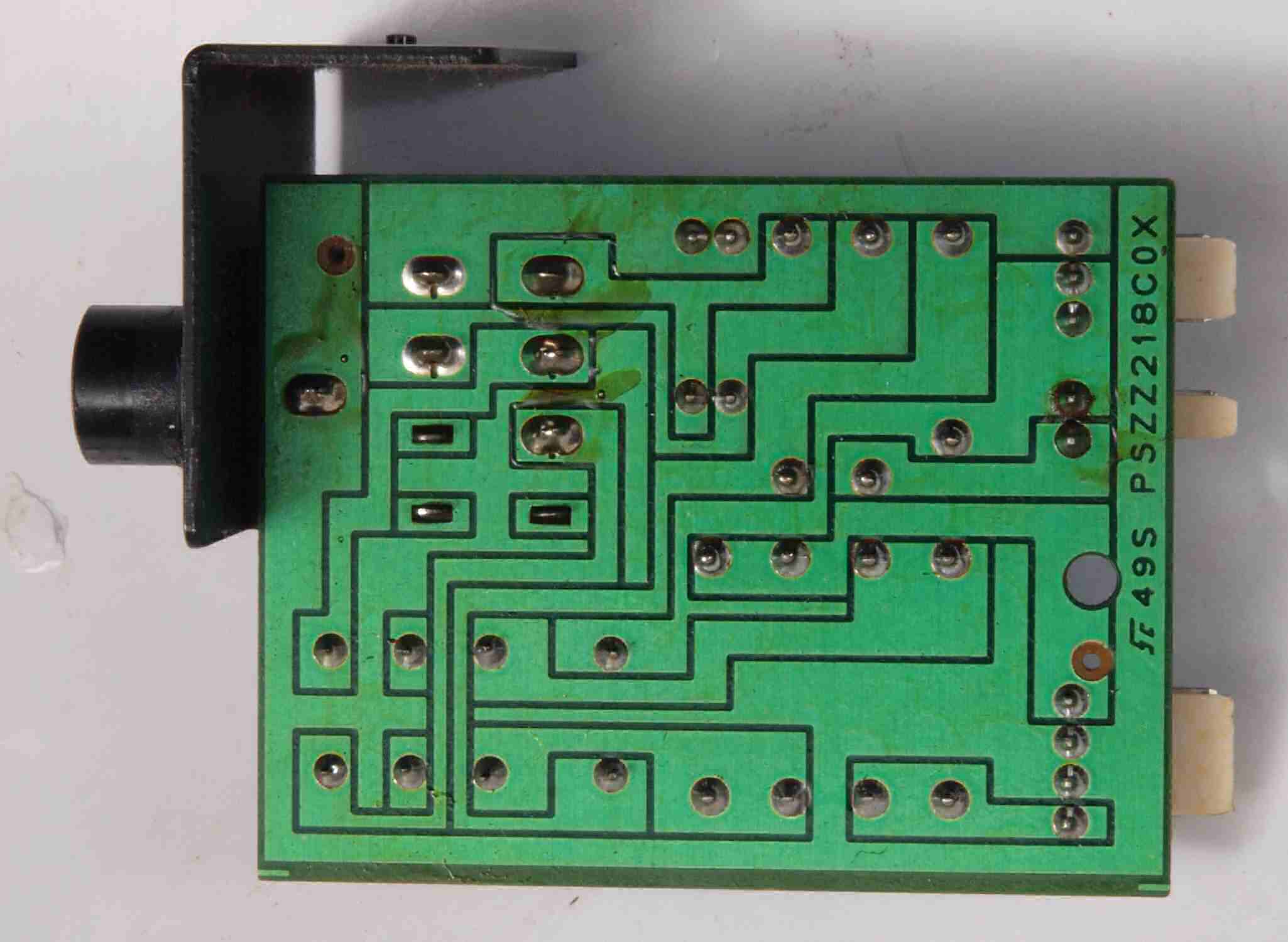

Ｃ９６．　修理前　ヘッドホーンジャック基板裏

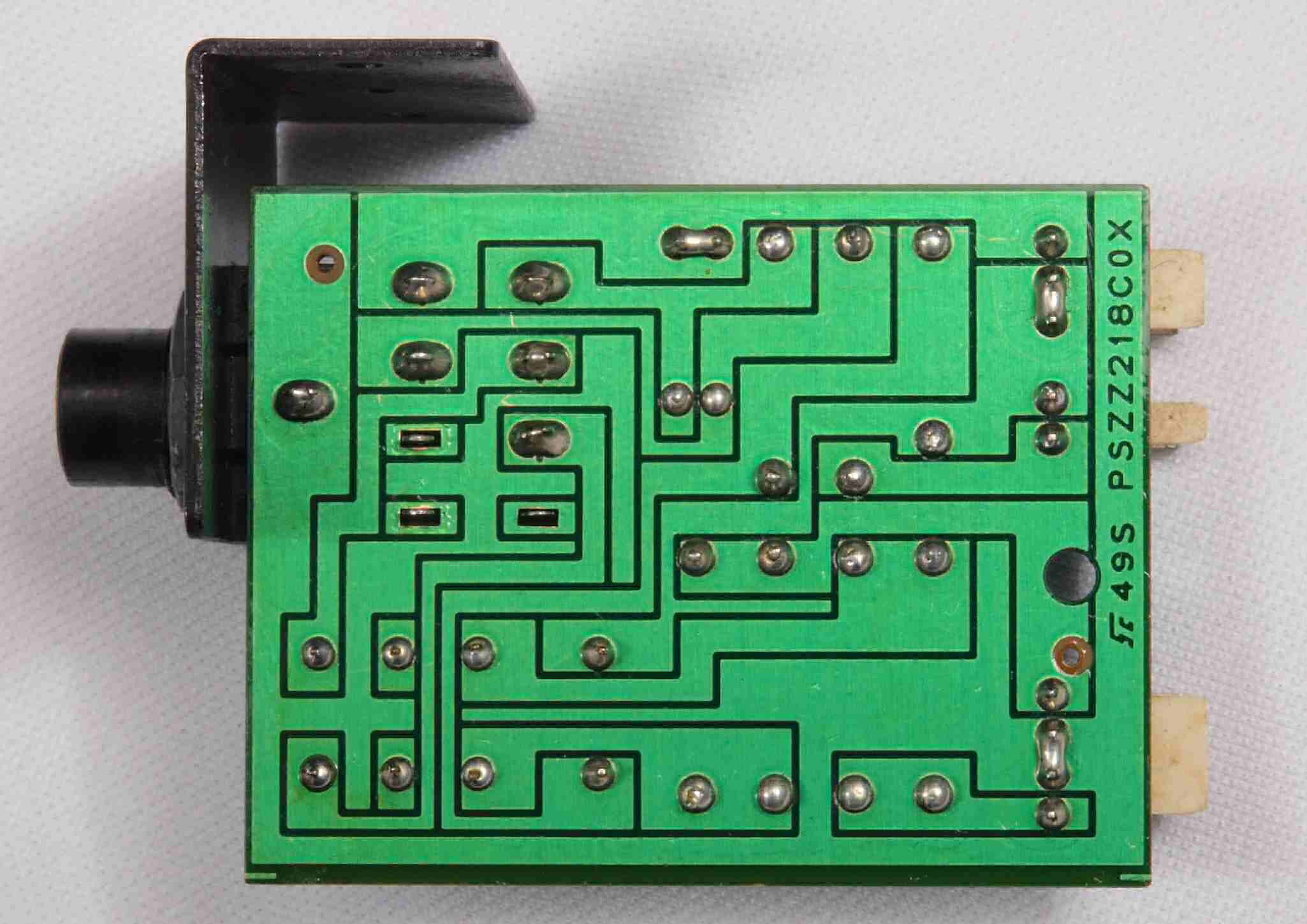

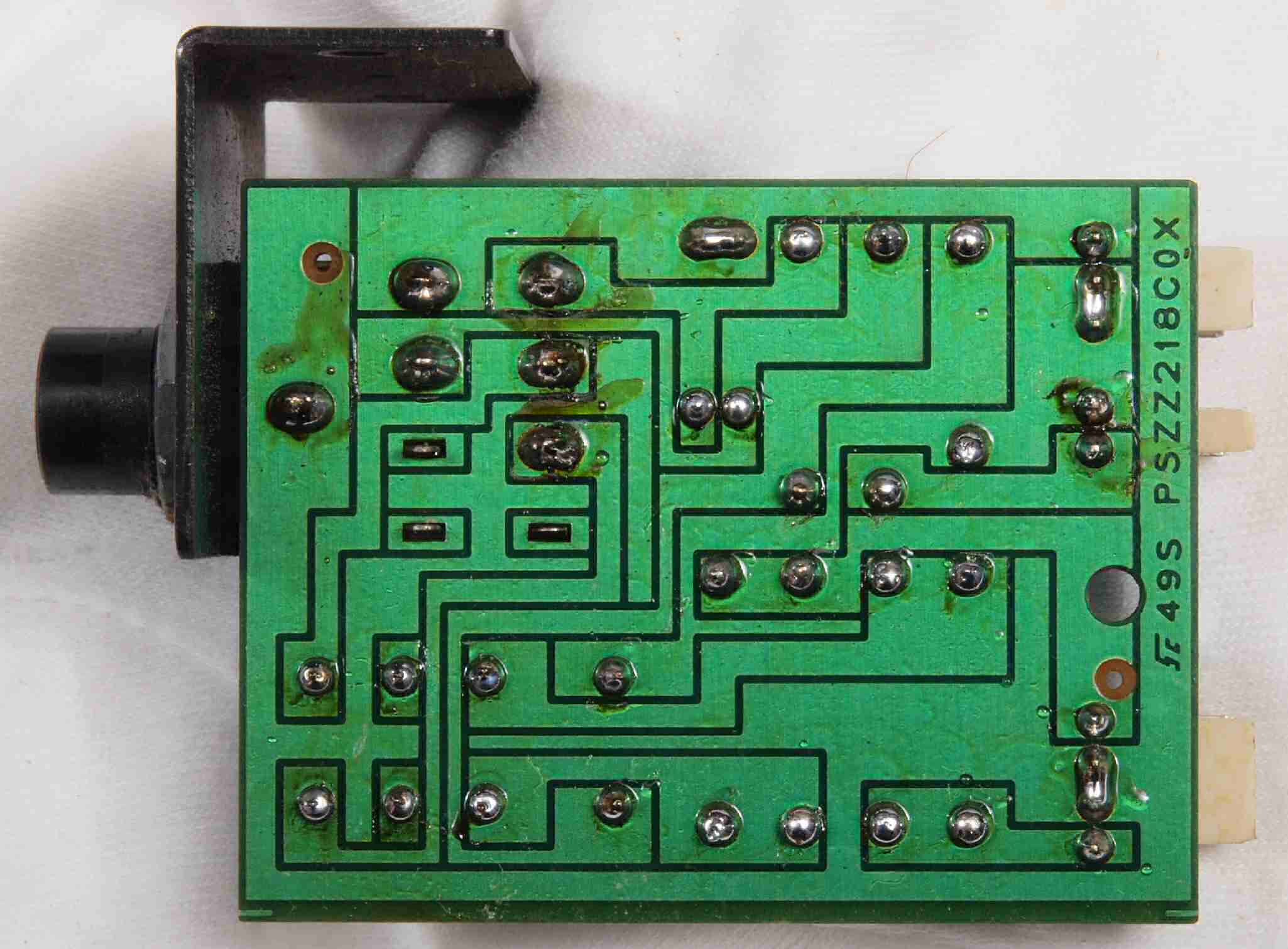

Ｃ９７．　修理（半田補正）後　ヘッドホーンジャック基板裏

Ｃ９８．　完成ヘッドホーンジャック基板裏　洗浄後防湿材を塗る

ＣＡ０．　修理中　裏パネルを倒し修理する。

ＣＡ１．　修理前　ＲＣＡ端子

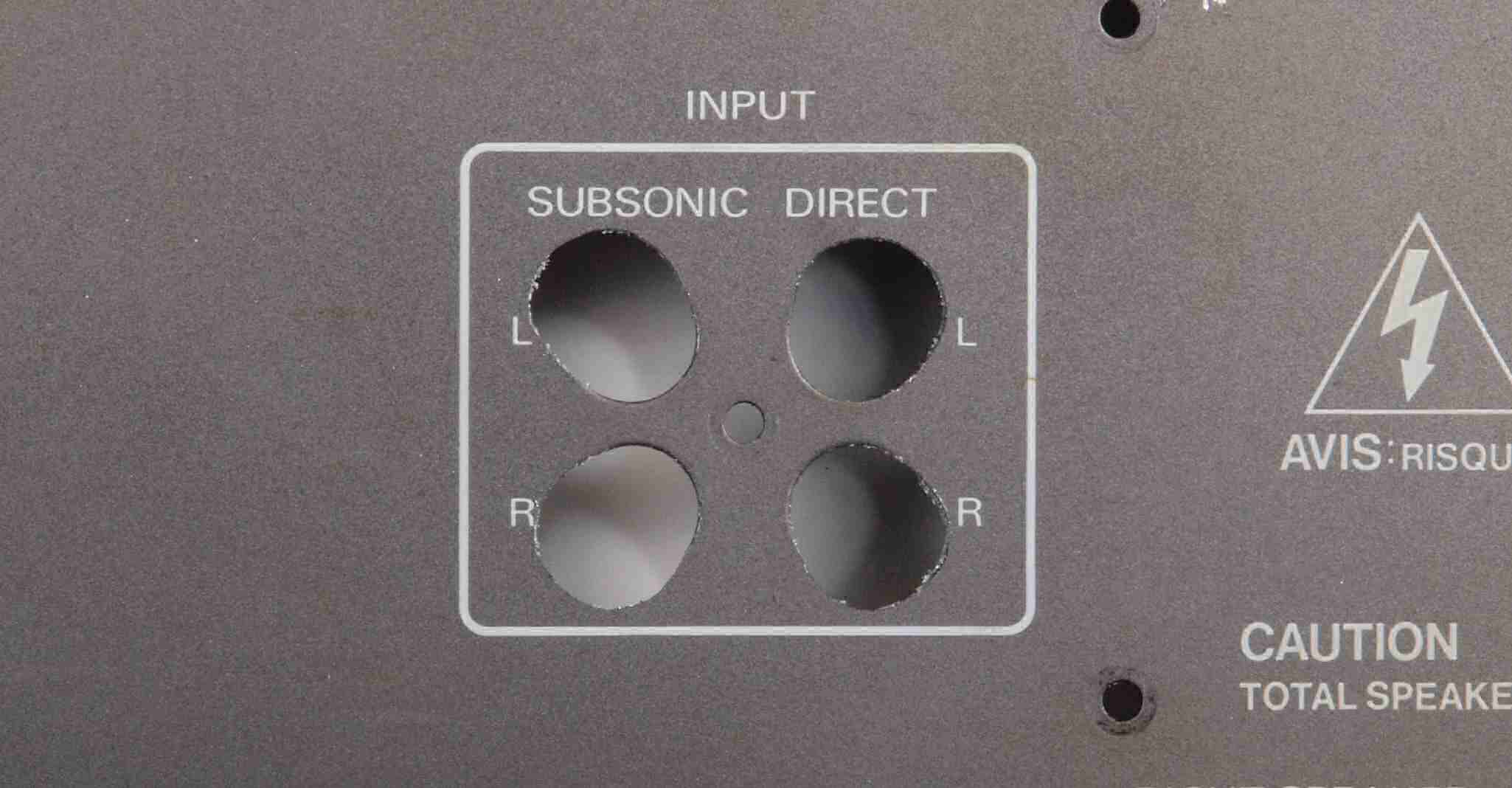

ＣＡ２．　修理後　ＲＣＡ端子取り付け部穴加工。端子間隔を広げる為、外側へ拡大する。

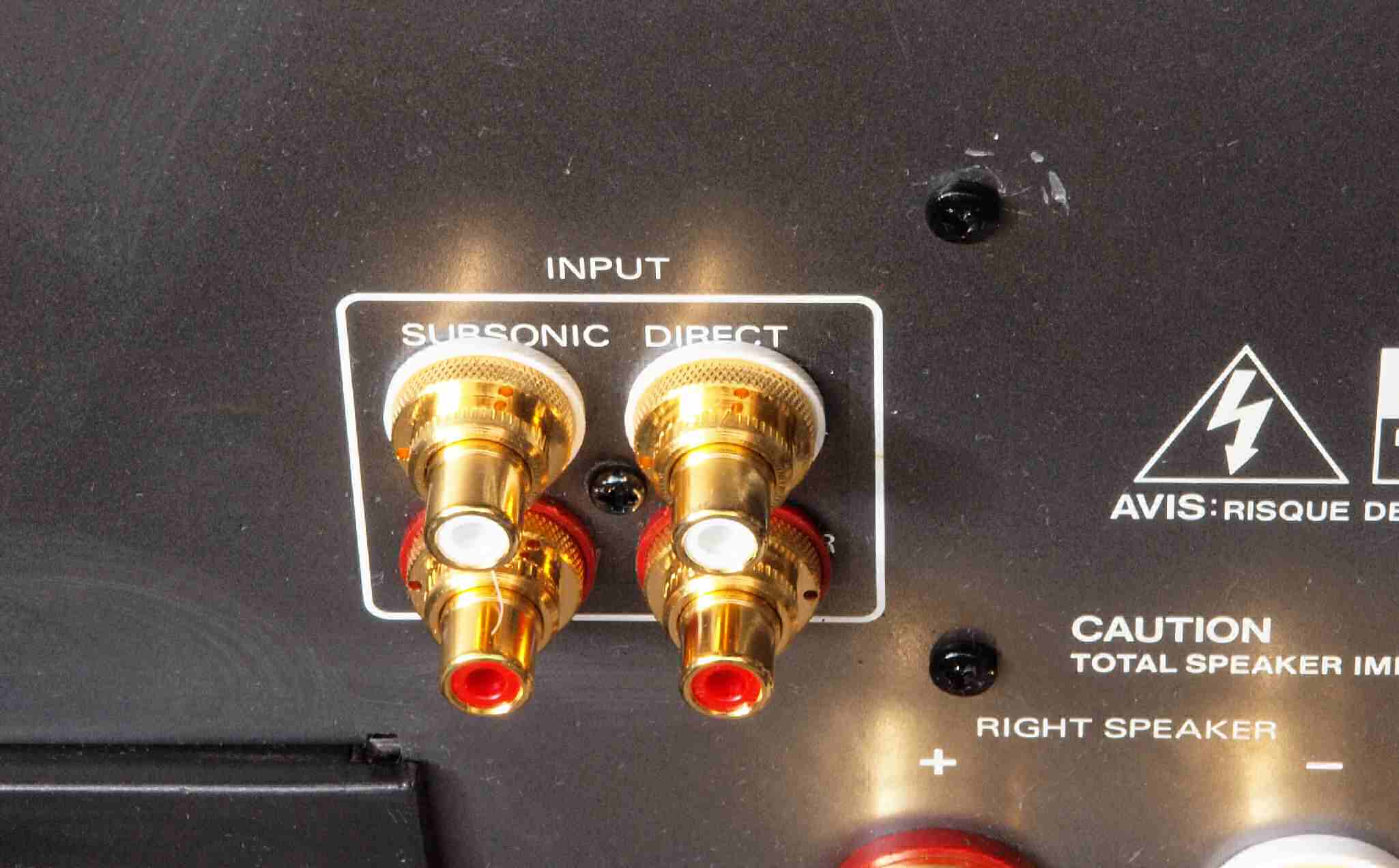

ＣＡ３．　修理後　ＲＣＡ端子　ＷＢＴ−０２０１　を使用する。

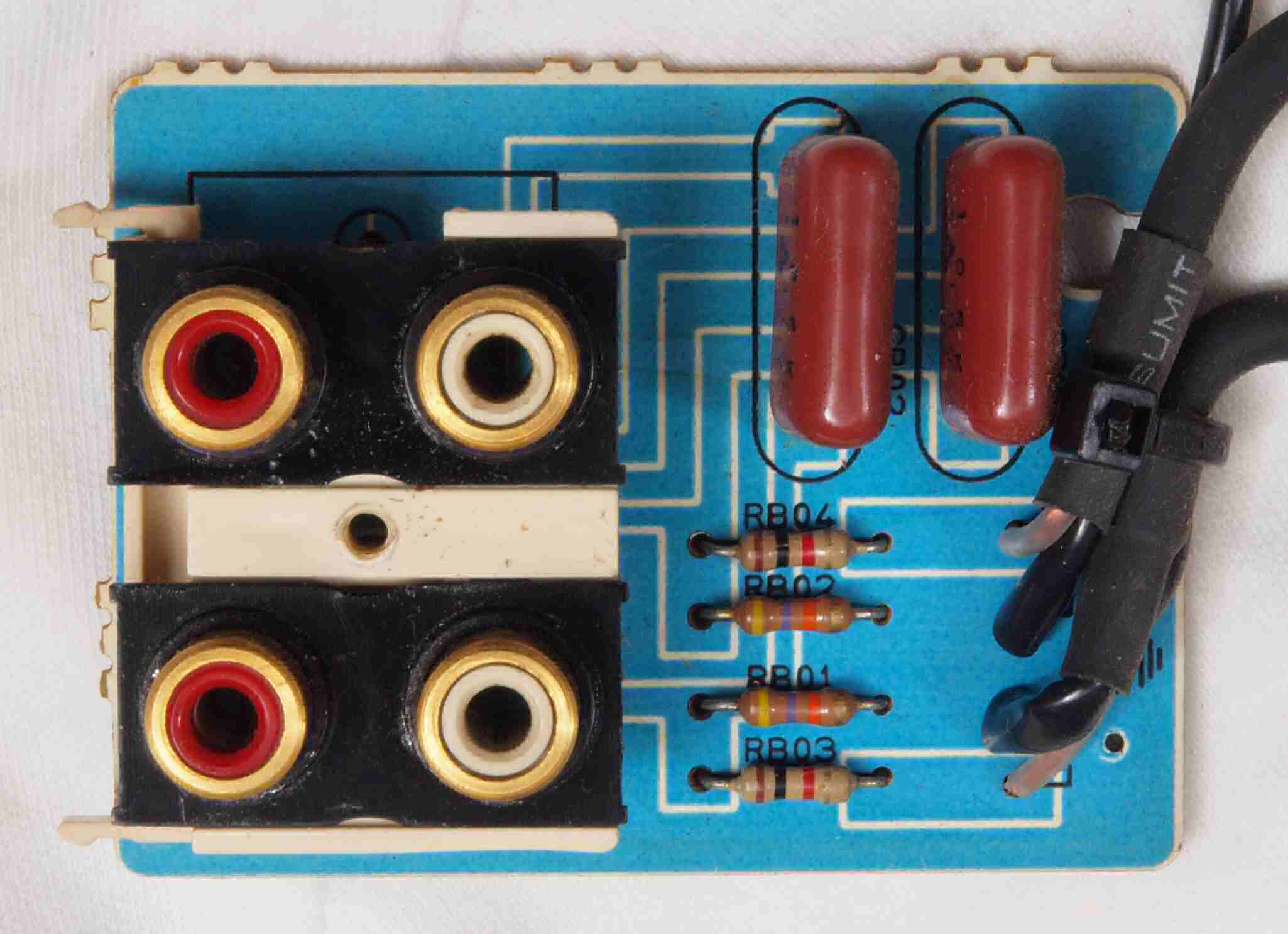

ＣＡ４．　修理前　入力ＲＣＡ端子基板

ＣＡ５．　修理前　ＲＣＡ端子基板裏

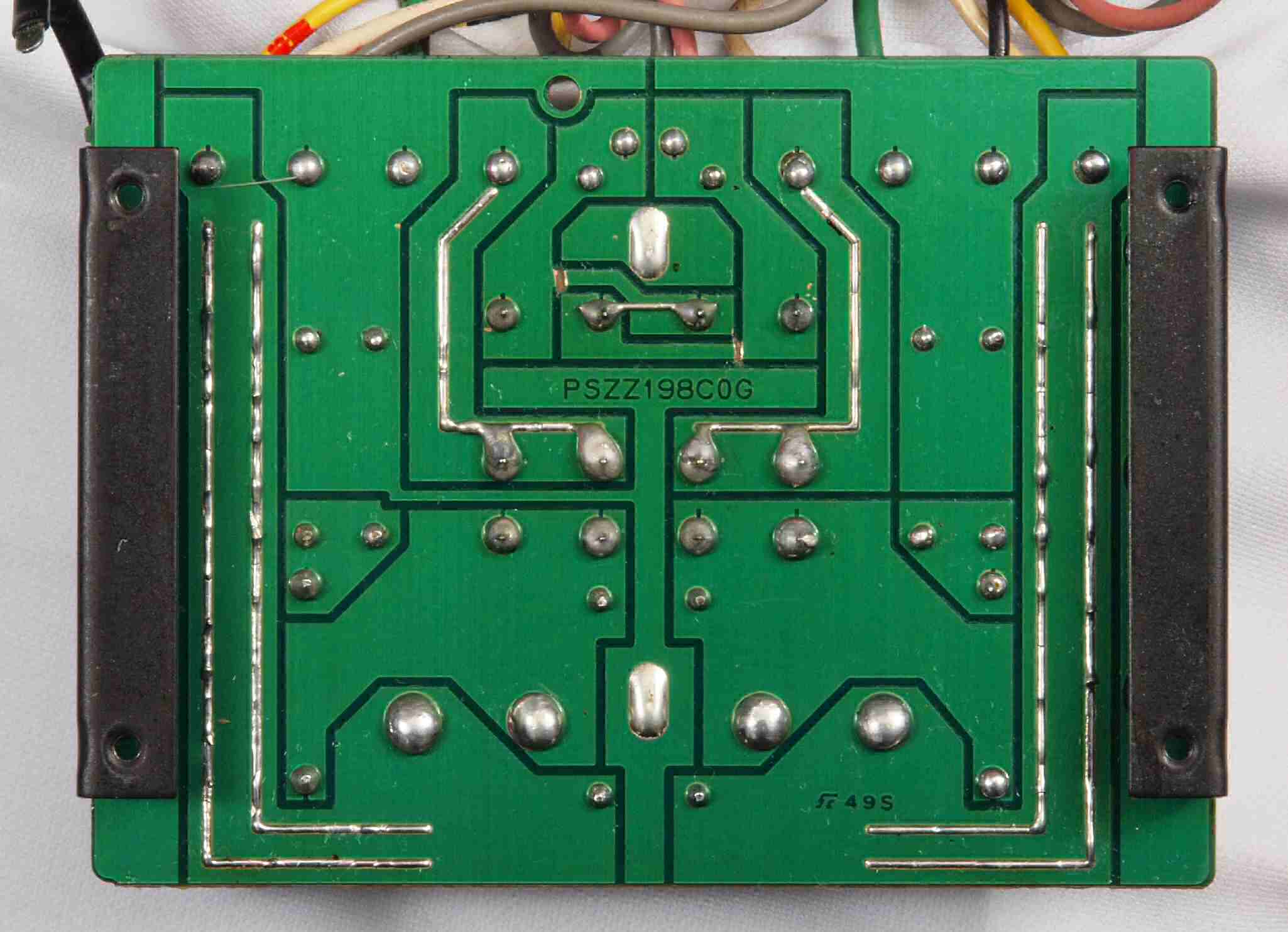

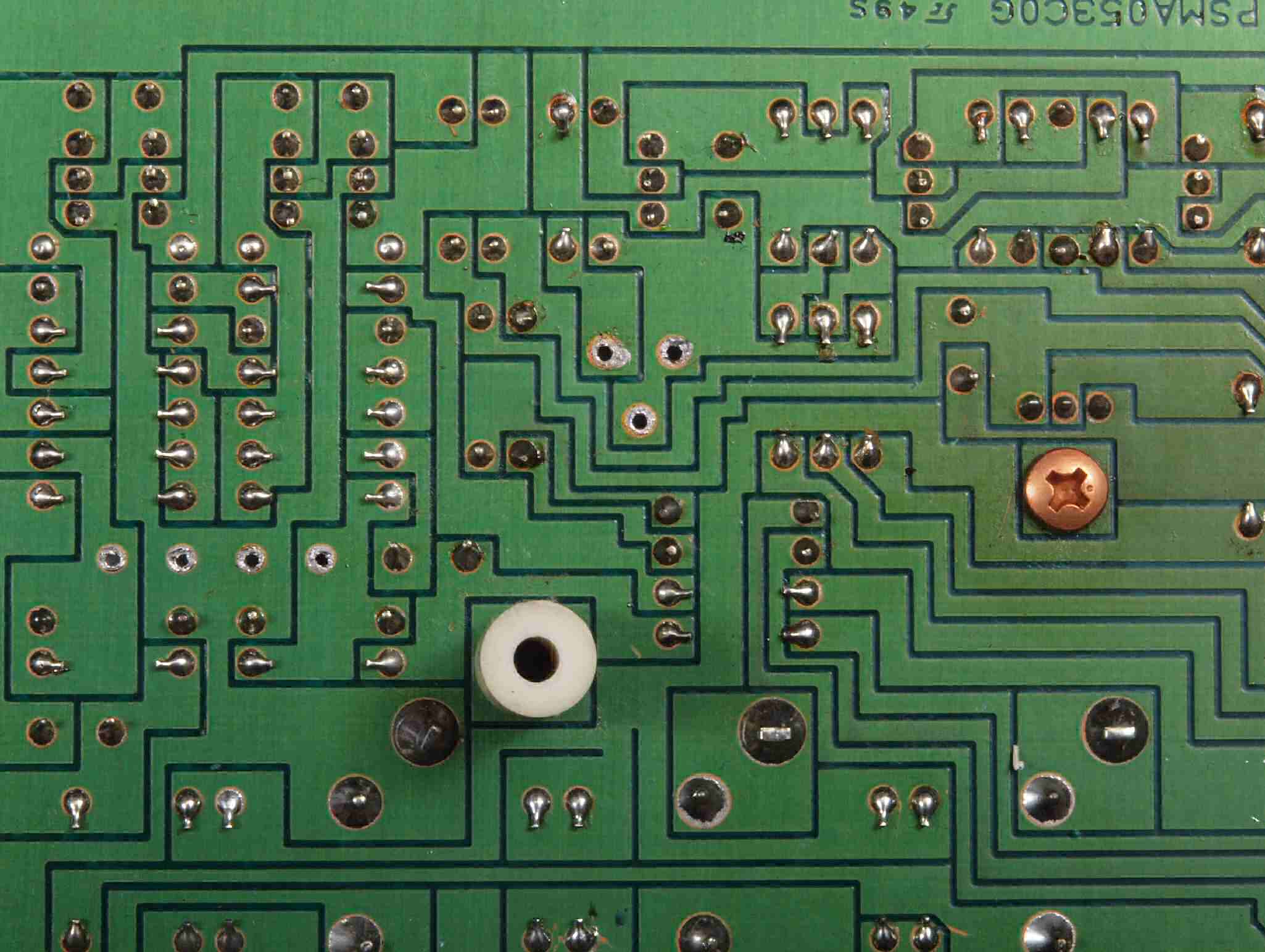

ＣＡ６．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す

ＣＡ７．　完成ＲＣＡ端子基板裏　洗浄後防湿材を塗る

ＣＢ１．　修理（交換）前　ＳＰ端子

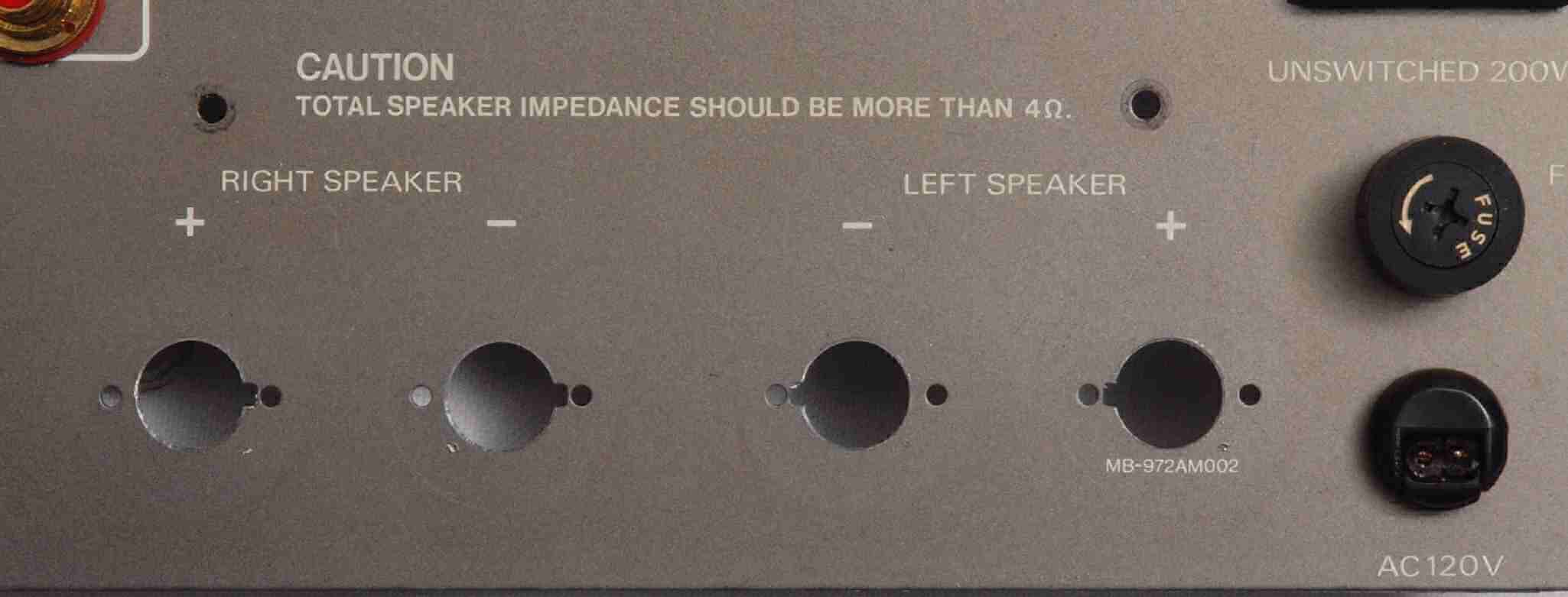

ＣＢ２．　修理中　　ＳＰ接続端子穴加工後

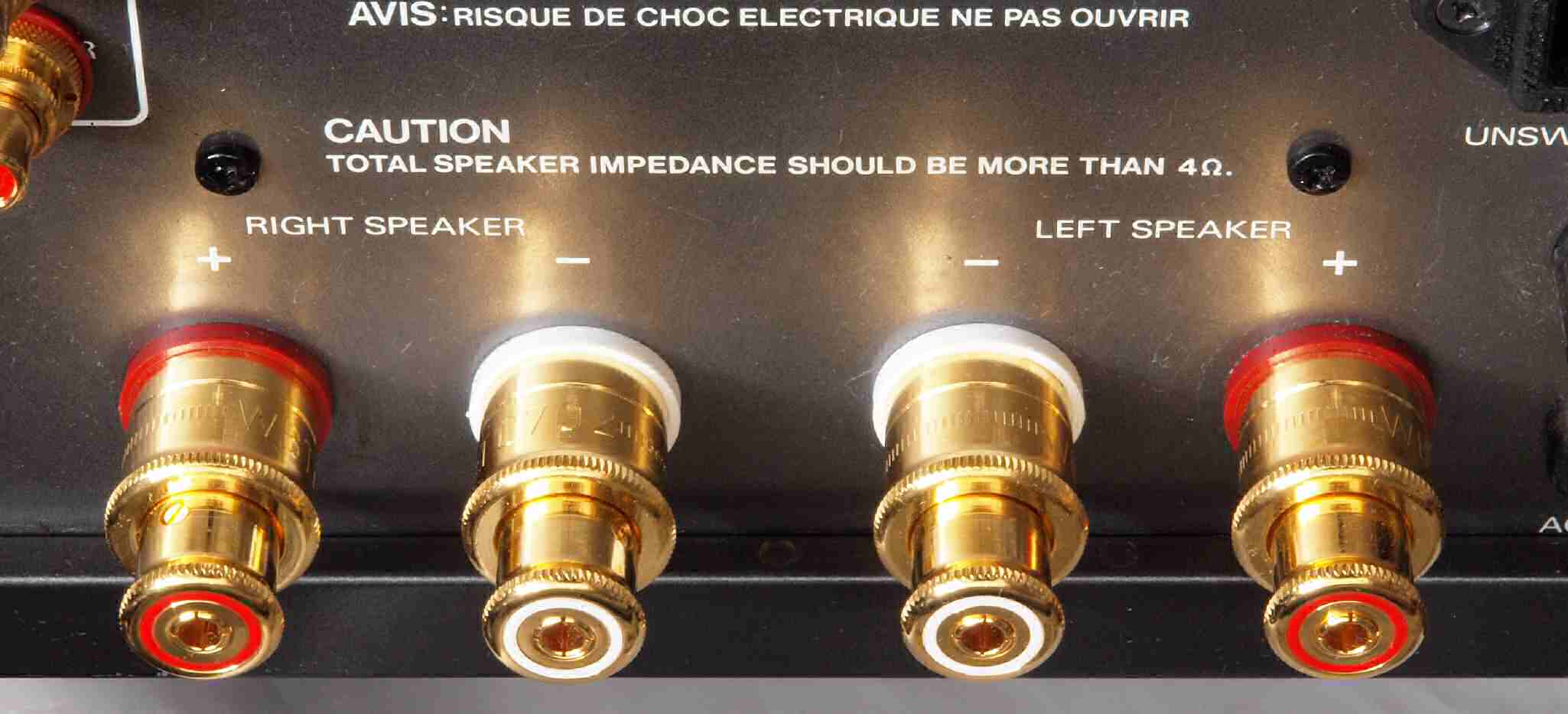

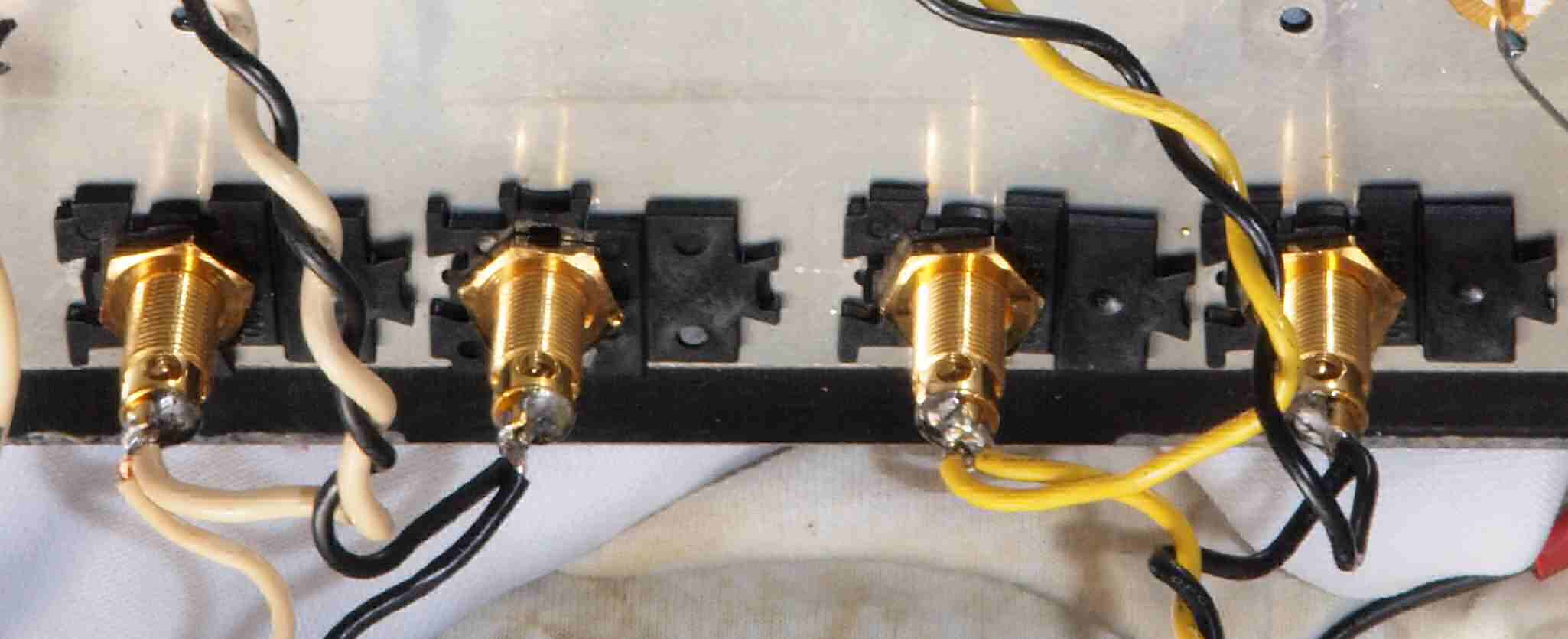

ＣＢ３．　修理（交換）後　ＳＰ端子、　ＷＢＴ−０７０２　を使用する。

ＣＢ４．　修理後　ＳＰ端子裏配線

ＣＣ１．　修理前　電源ケーブル取り付け部

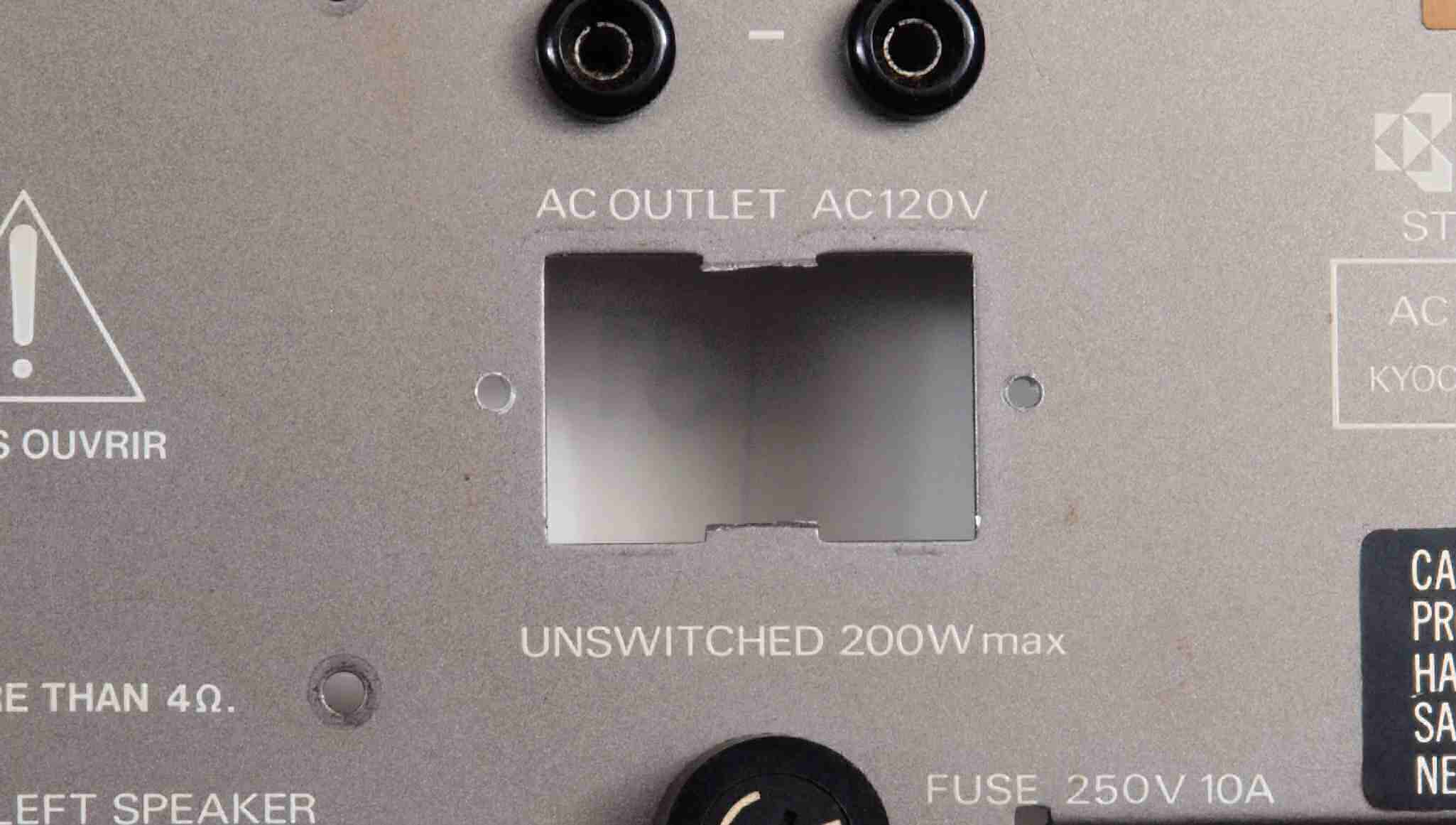

ＣＣ２．　修理中　３Ｐインレット取り付け部穴加工

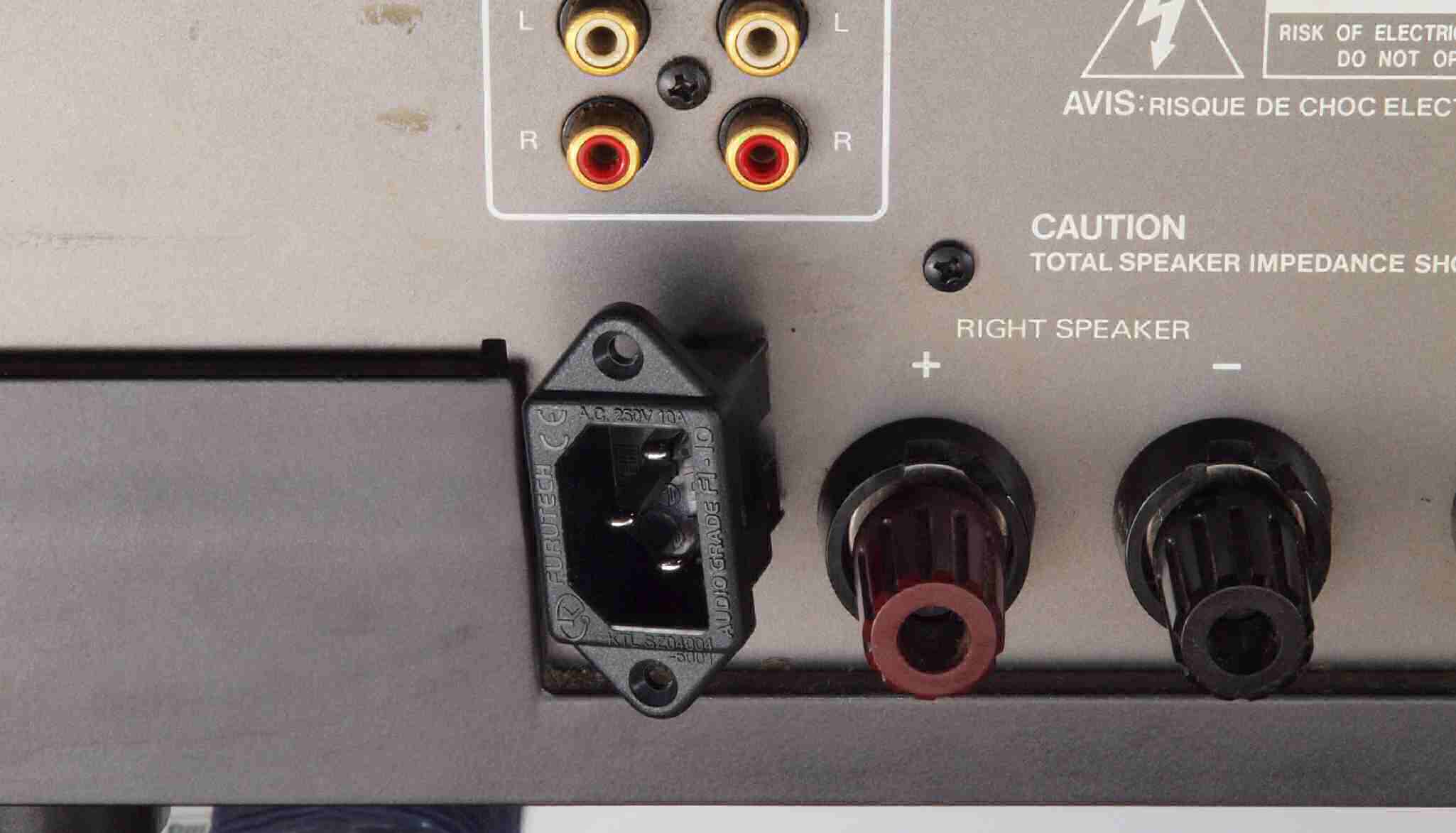

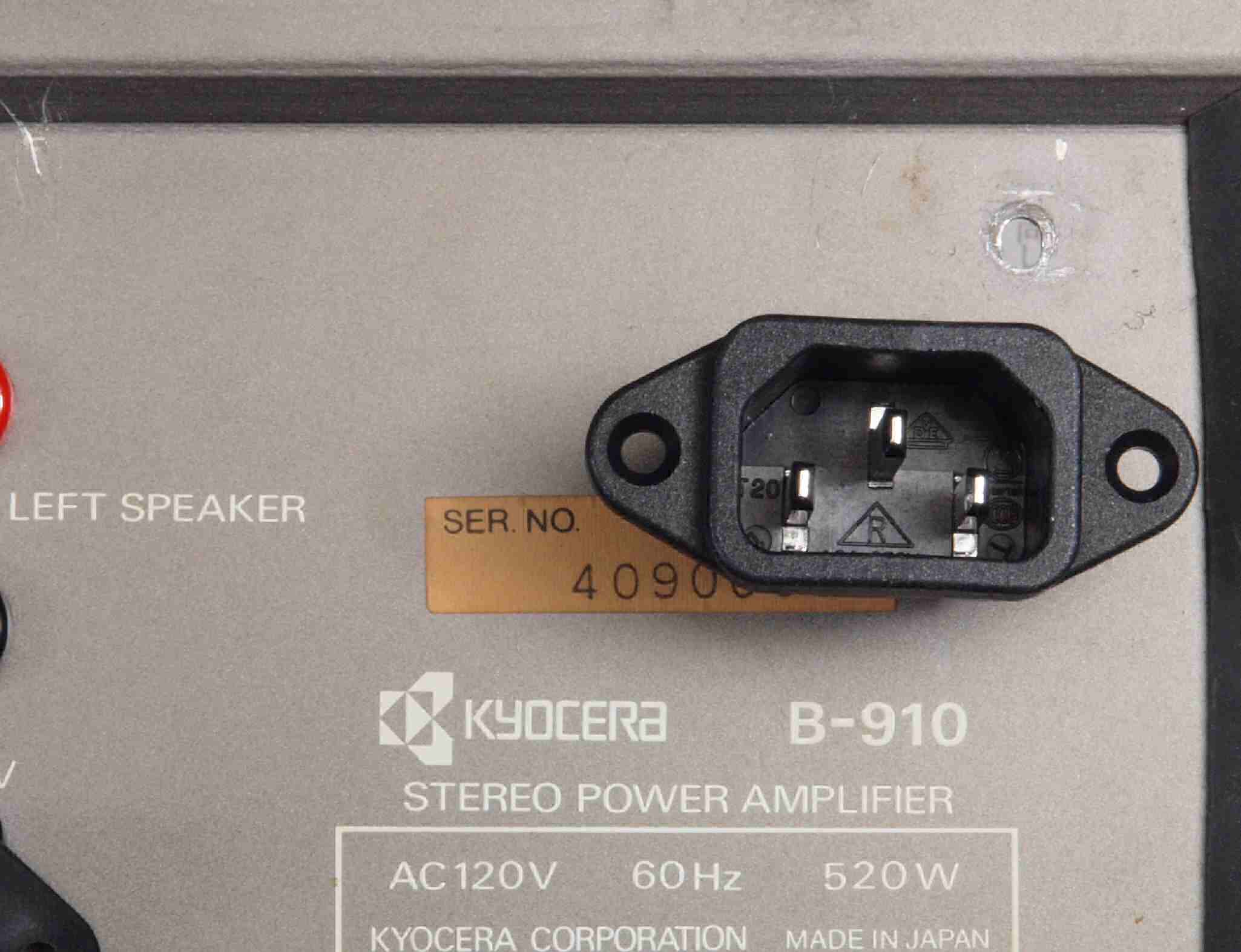

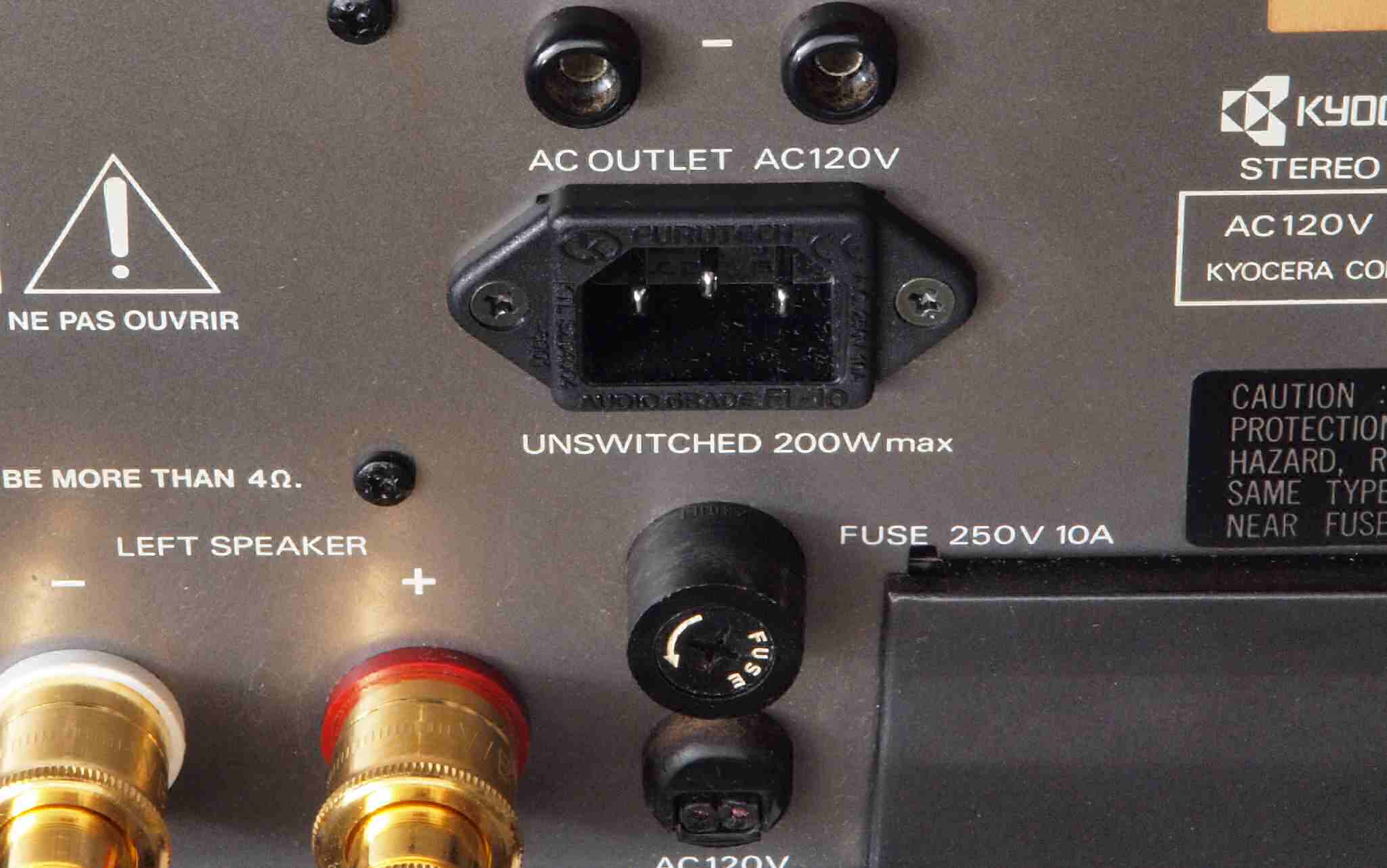

ＣＣ３．　修理後　３Ｐインレット取り付け。　FURUTECH　FI-10(R) ロジウムメッキ使用。

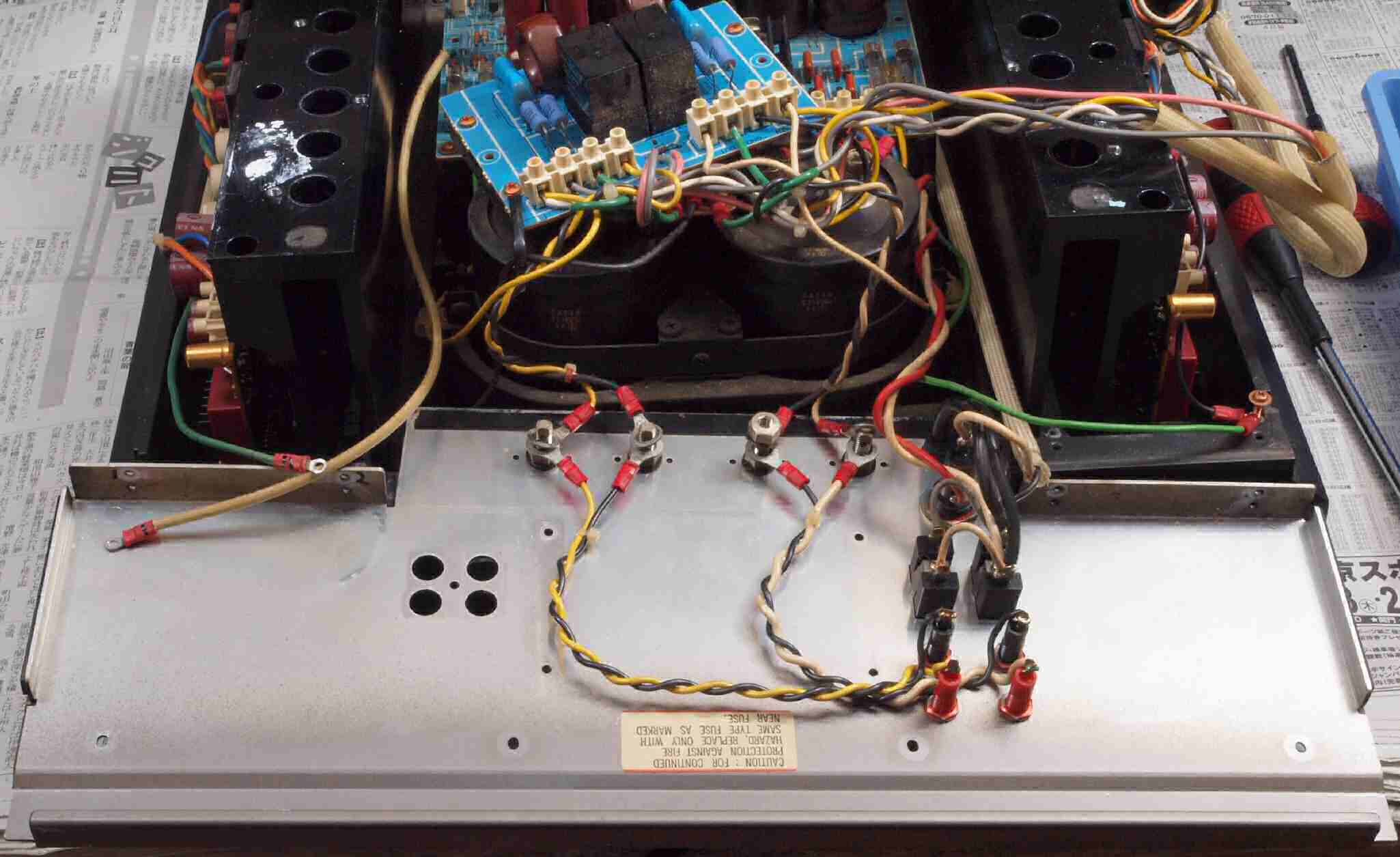

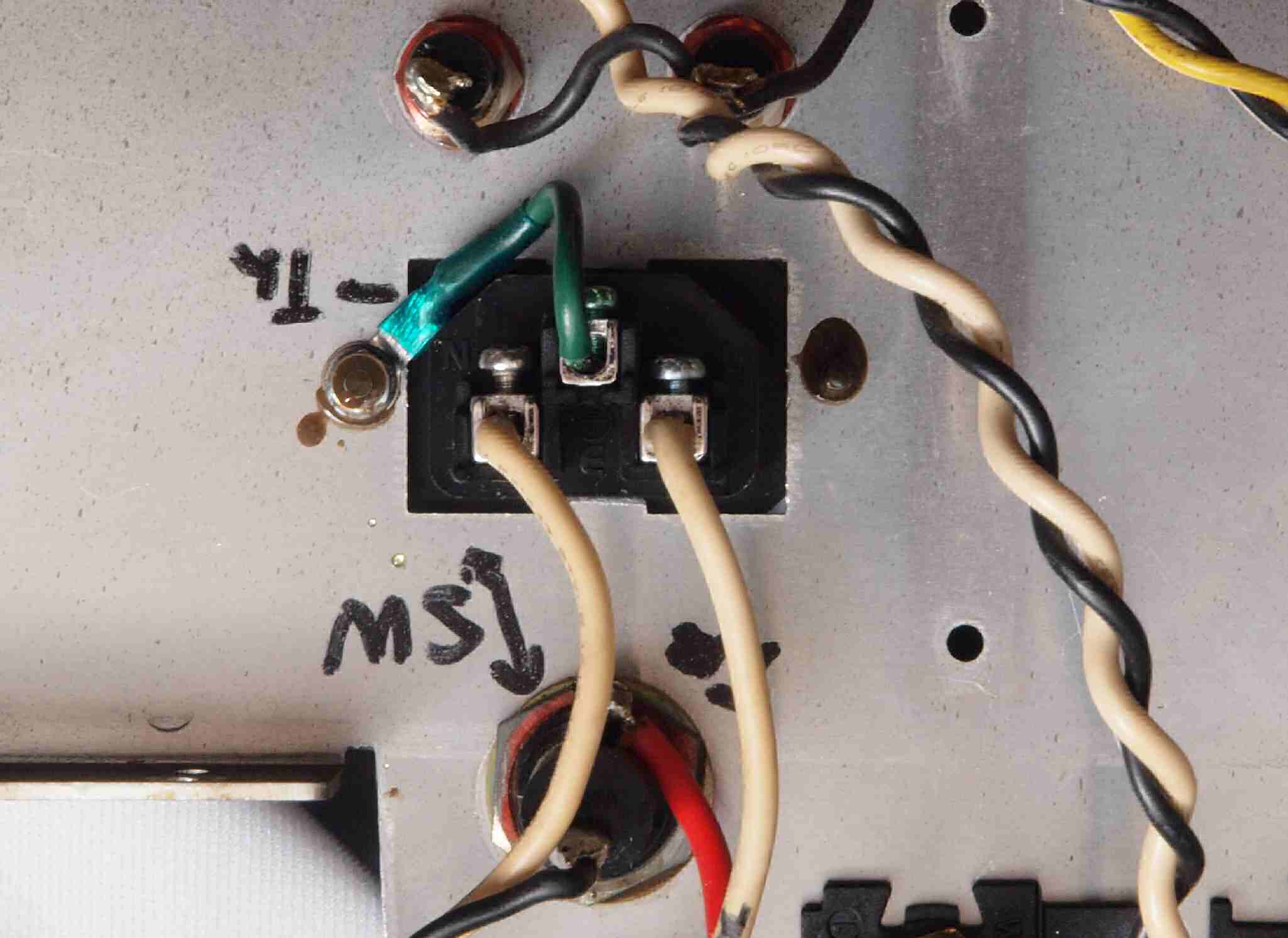

ＣＣ４．　修理後　３Ｐインレット裏配線、アースもしっかり取る。

ＣＤ１．　修理前　前放熱器。

ＣＤ１．　修理（清掃中　前放熱器。左側半分清掃済み。

ＣＤ３．　修理前　後放熱器。

ＣＤ４．　修理（清掃中　後放熱器。左側半分清掃済み。

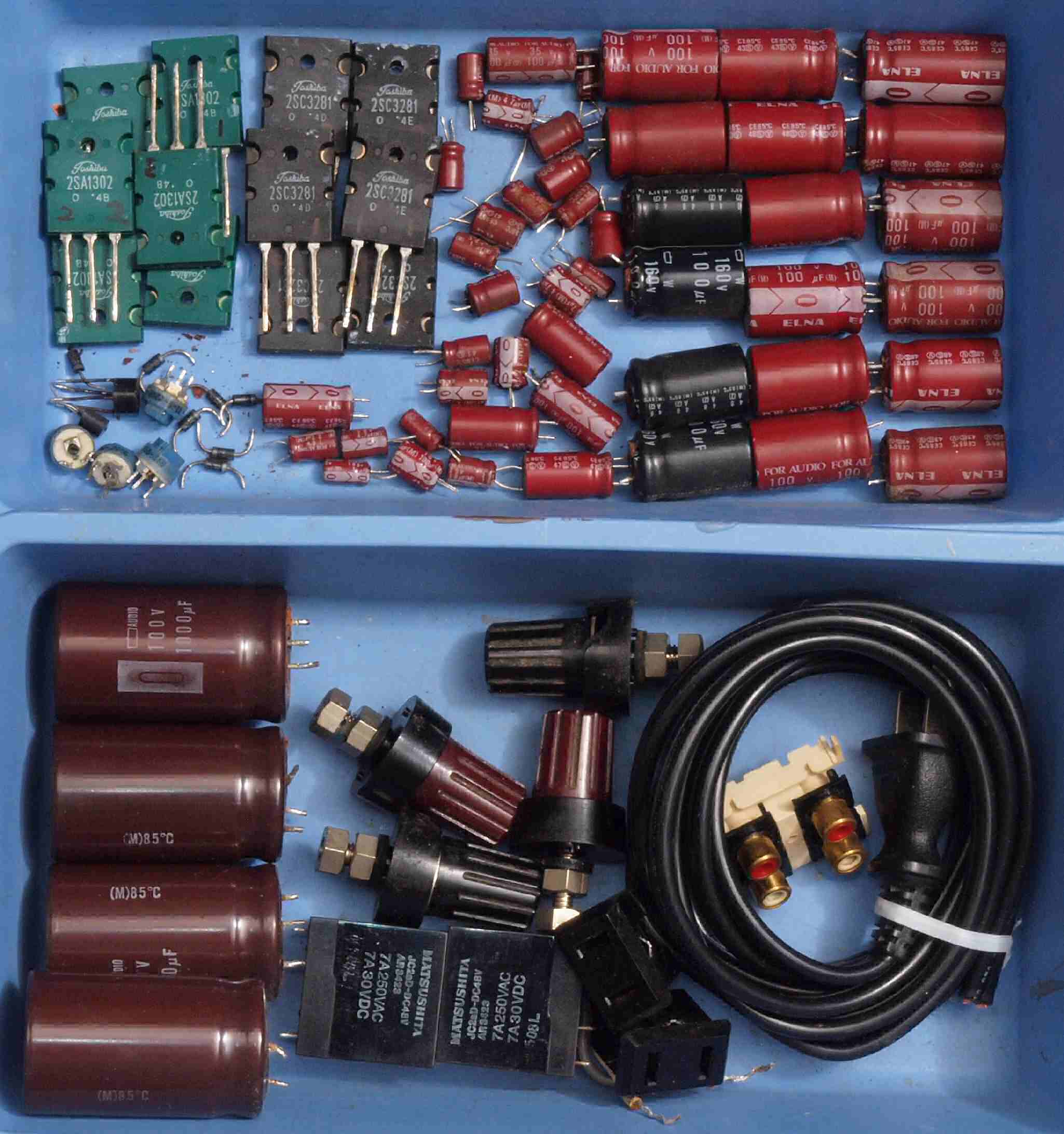

ＣＥ１．　交換した部品

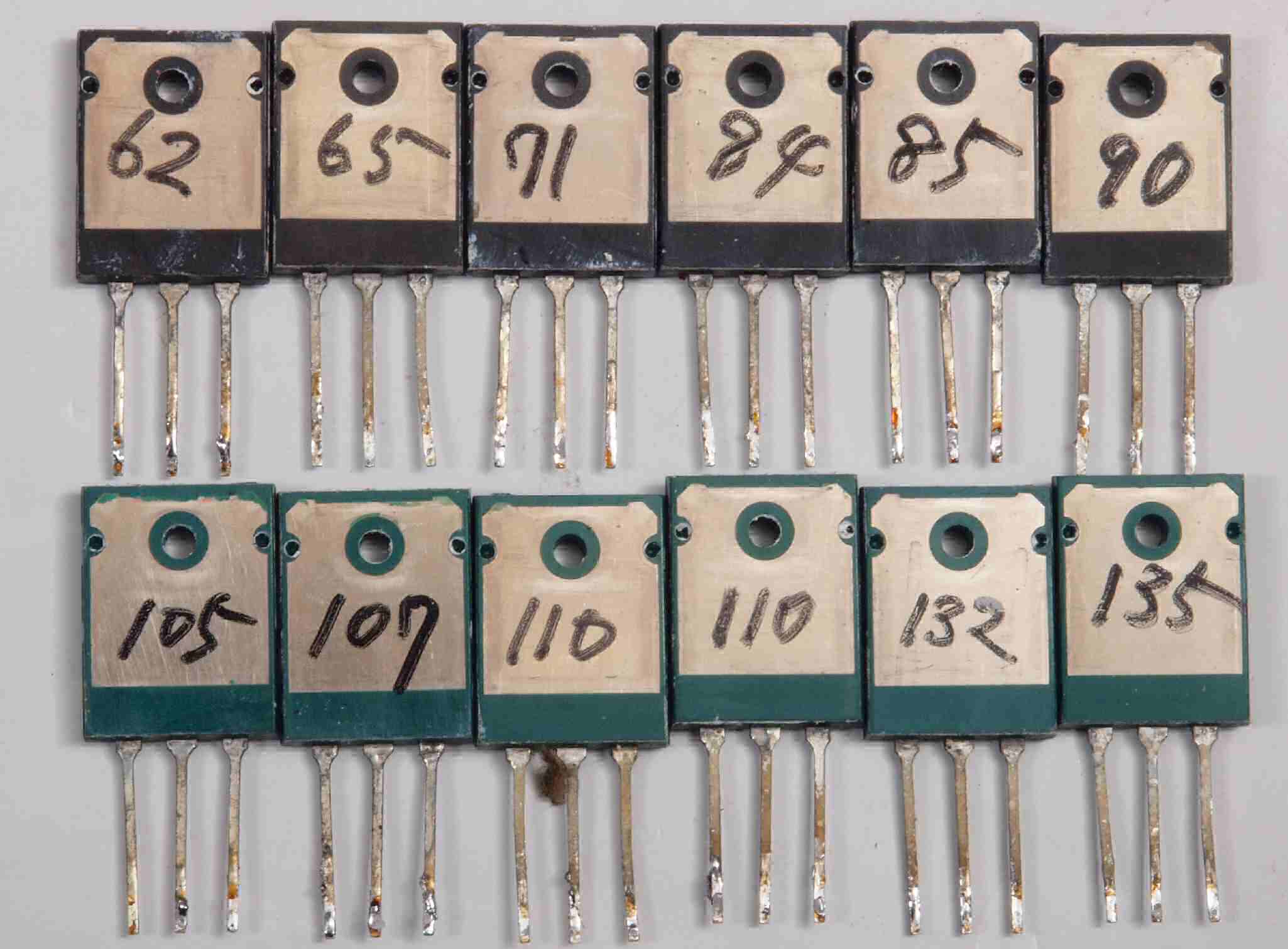

ＣＥ２．　交換した部品、付いていた終段ＴＲ（トランジスター）。 付いていた終段ＴＲ（トランジスター）の測定。 上２ＳＣ３２８１測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝６２，６５、７１，８４、８５，９０。 下２ＳＡ１３０２測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝１０５，１０７，１１０、１１０，１３２，１３５。

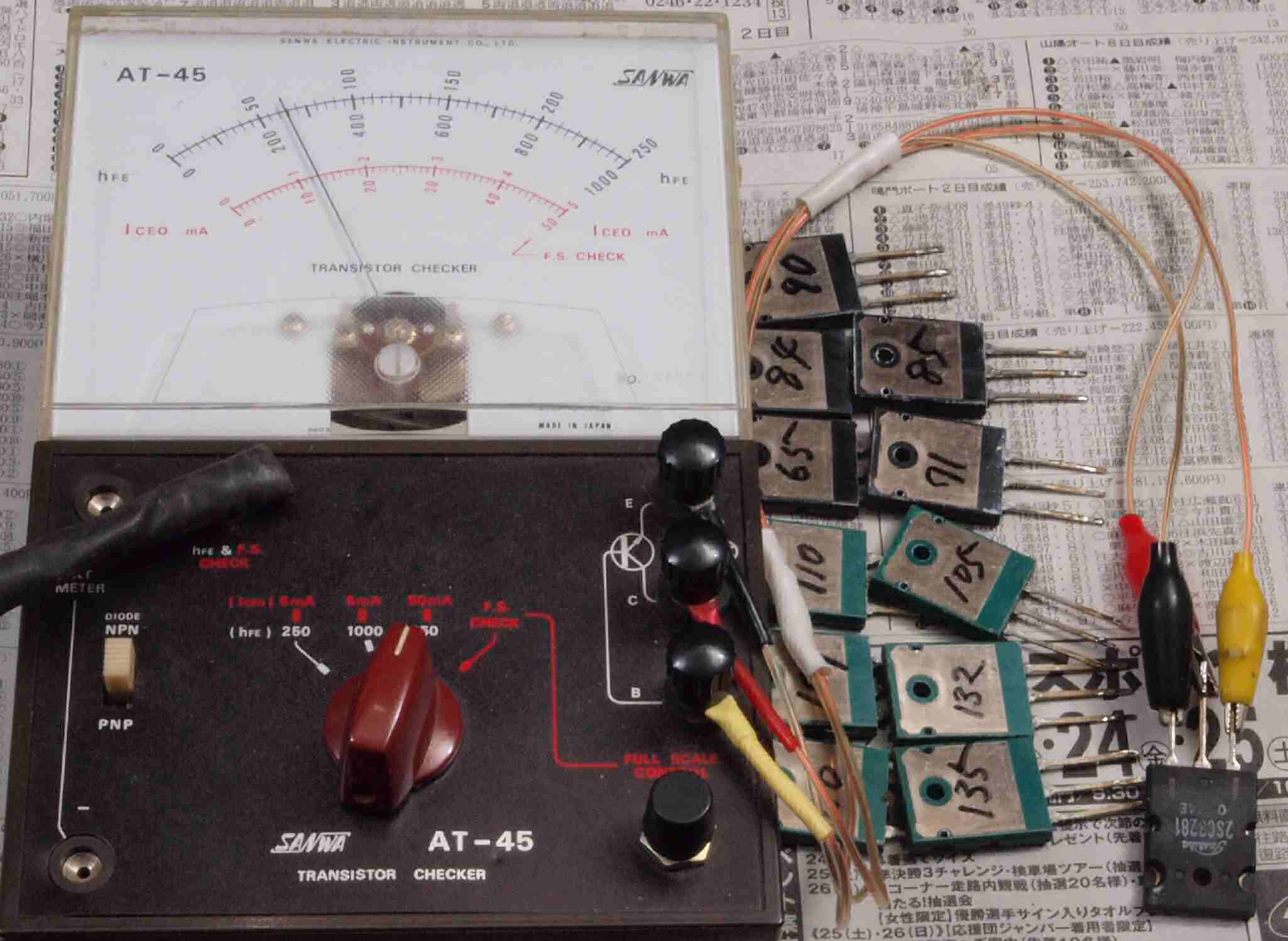

ＣＥ３．　交換した部品。　付いていた終段ＴＲ（トランジスター）の測定中。 ＩＣＥＯ＝５０ｍＡで測定。

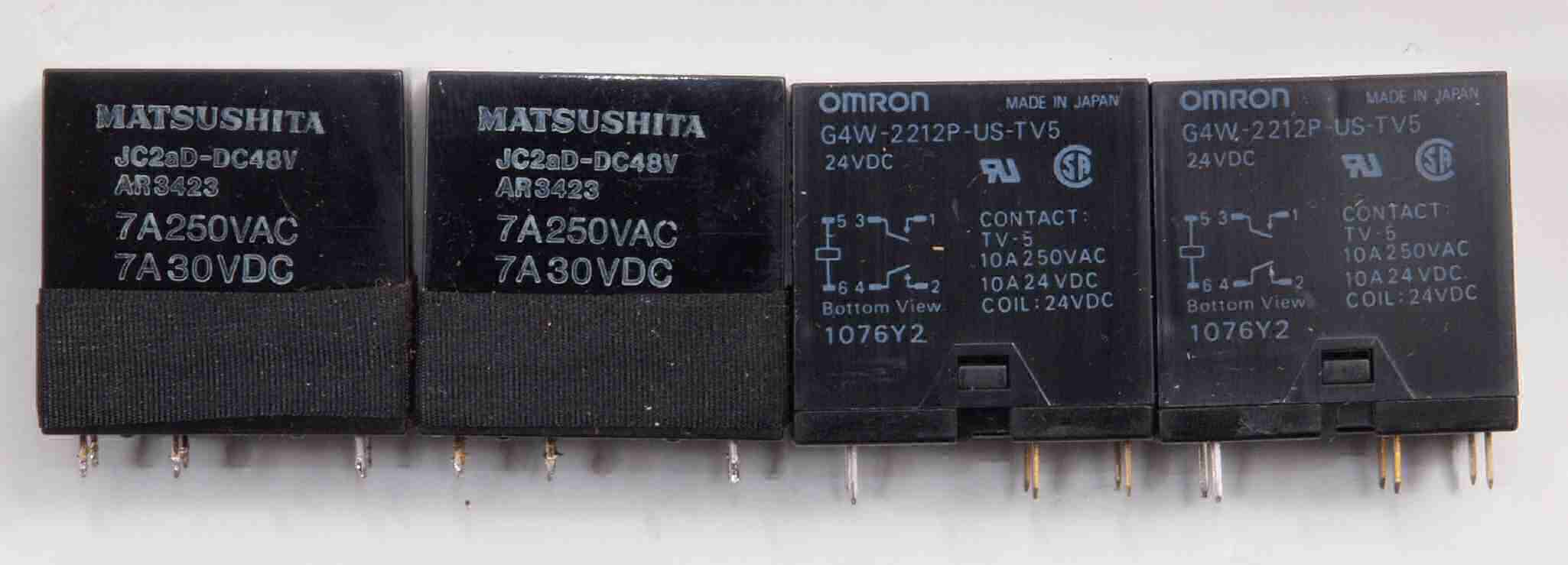

ＣＥ４．　交換した部品、SP接続リレー。 　　　　　　　　　　　　　左＝付いていた７Ａ／２５０Ｖ、右＝交換する１０A／２５０Ｖ。コイル電圧は接続方法で対処。

ＣＥ５．　交換した部品、トルエン溶媒で足（引き出し線）が腐食した電解コンデンサー。

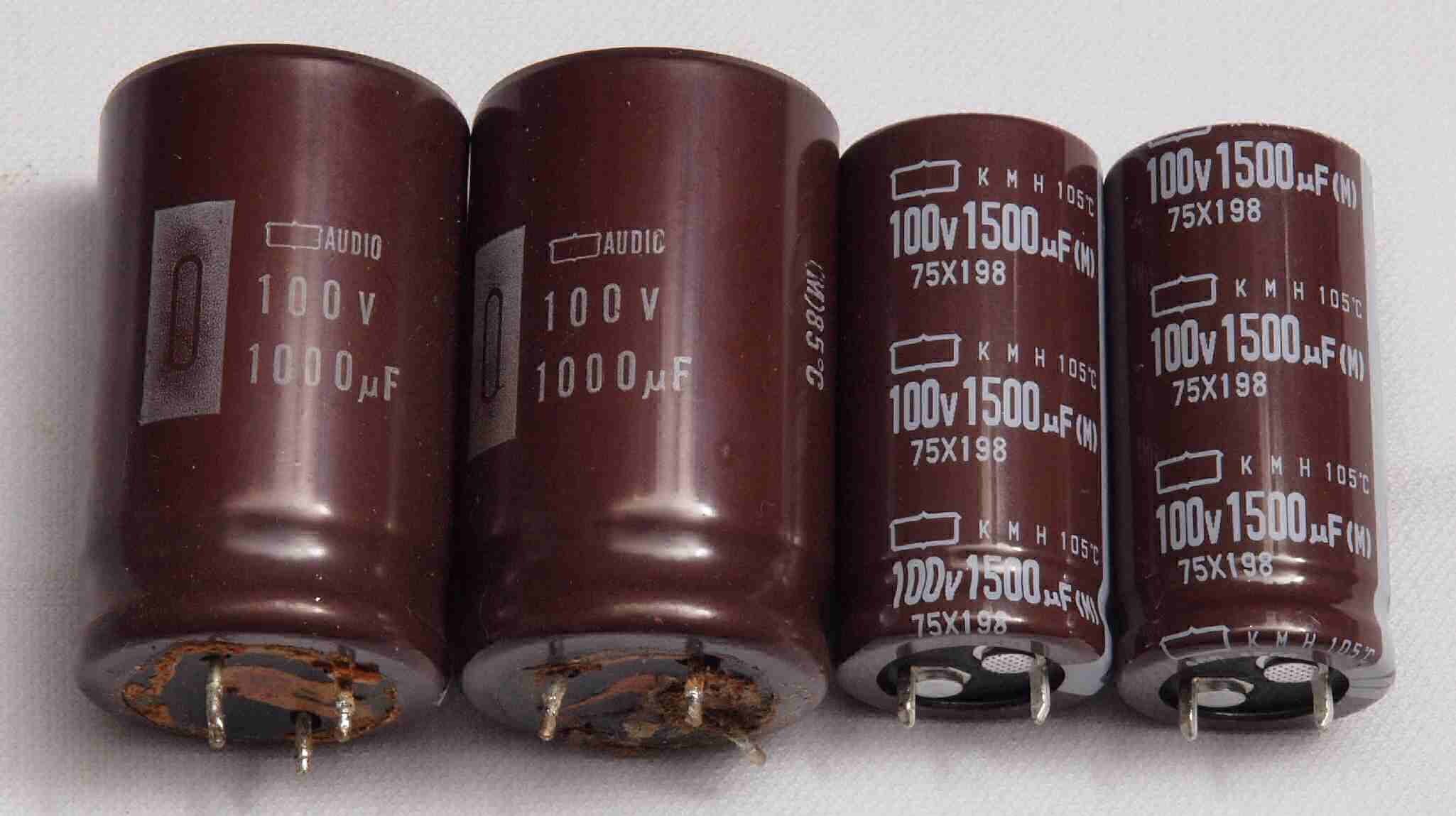

ＣＥ６．　交換した部品。　左＝着いていた１０００μ／１００Ｖ、右＝交換する１５００μ／１００Ｖ。

ＣD１．　修理前　上から見る

ＣD２．　修理後　上から見る

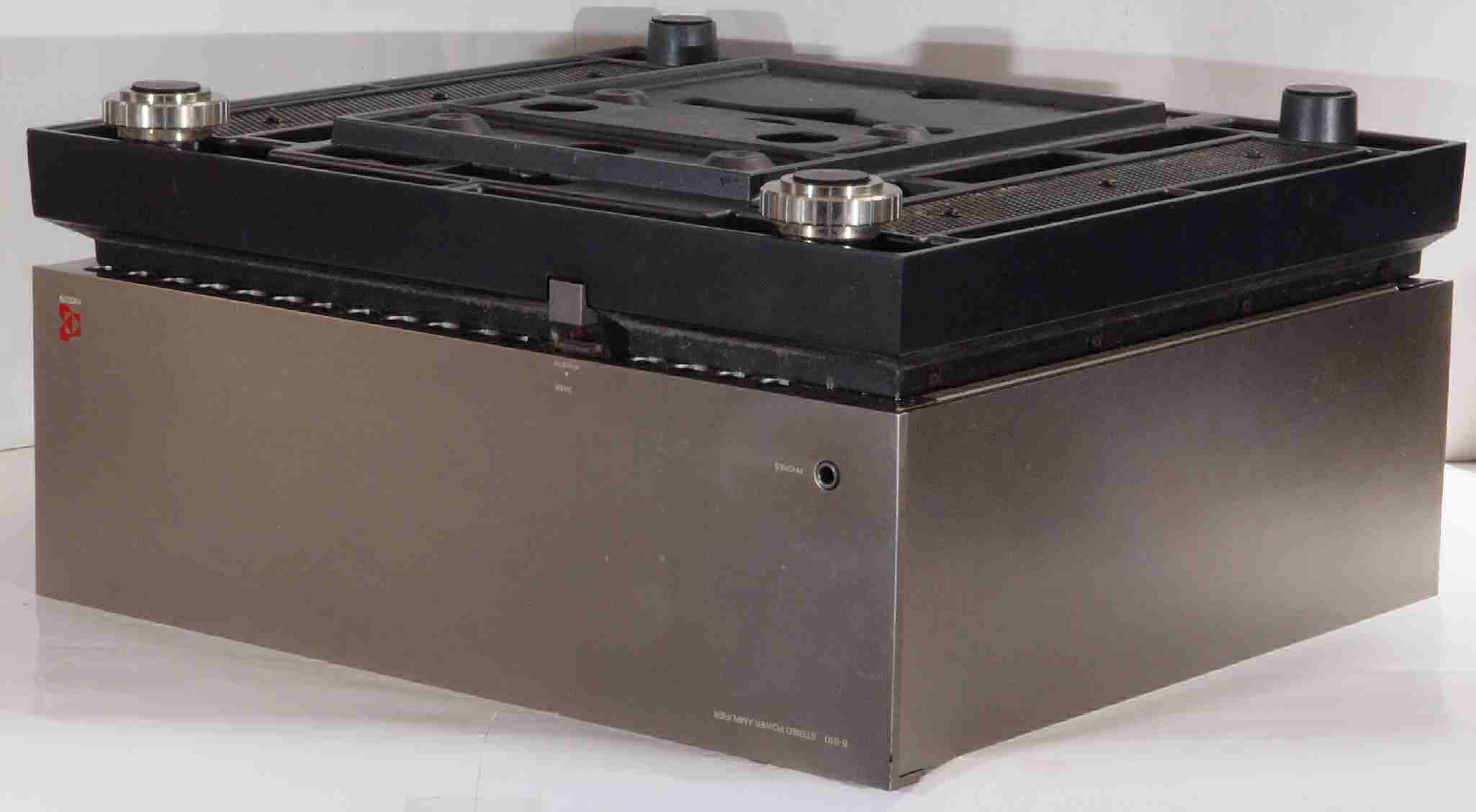

ＣＤ３．　修理前　下から見る

ＣＤ４．　修理後　下から見る

ＣＤ５．　修理前　下から見る

ＣＤ６．　修理後　ガラリ鉄板を付け、下から見る

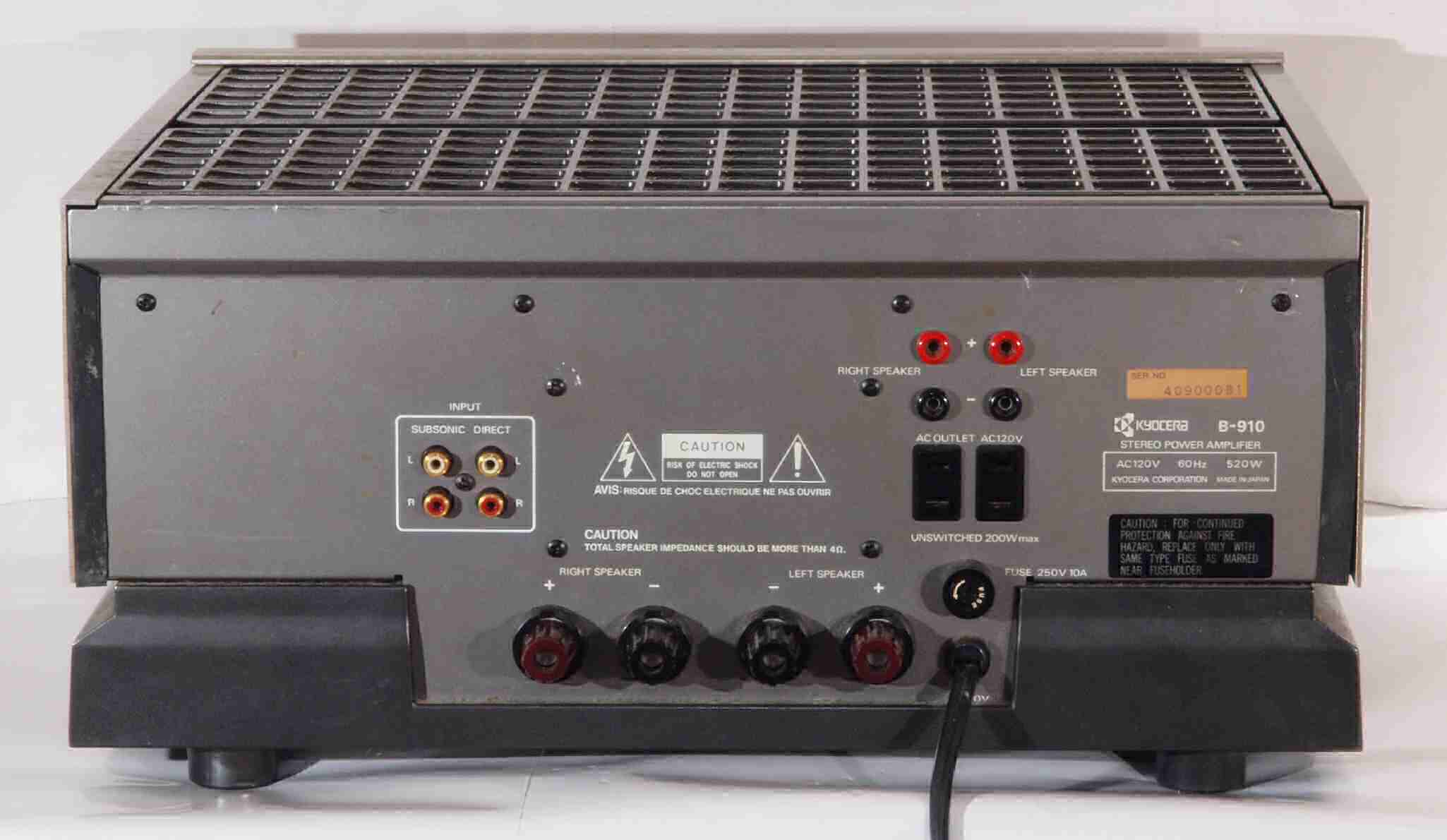

ＣＤ７．　完成　後から見る。

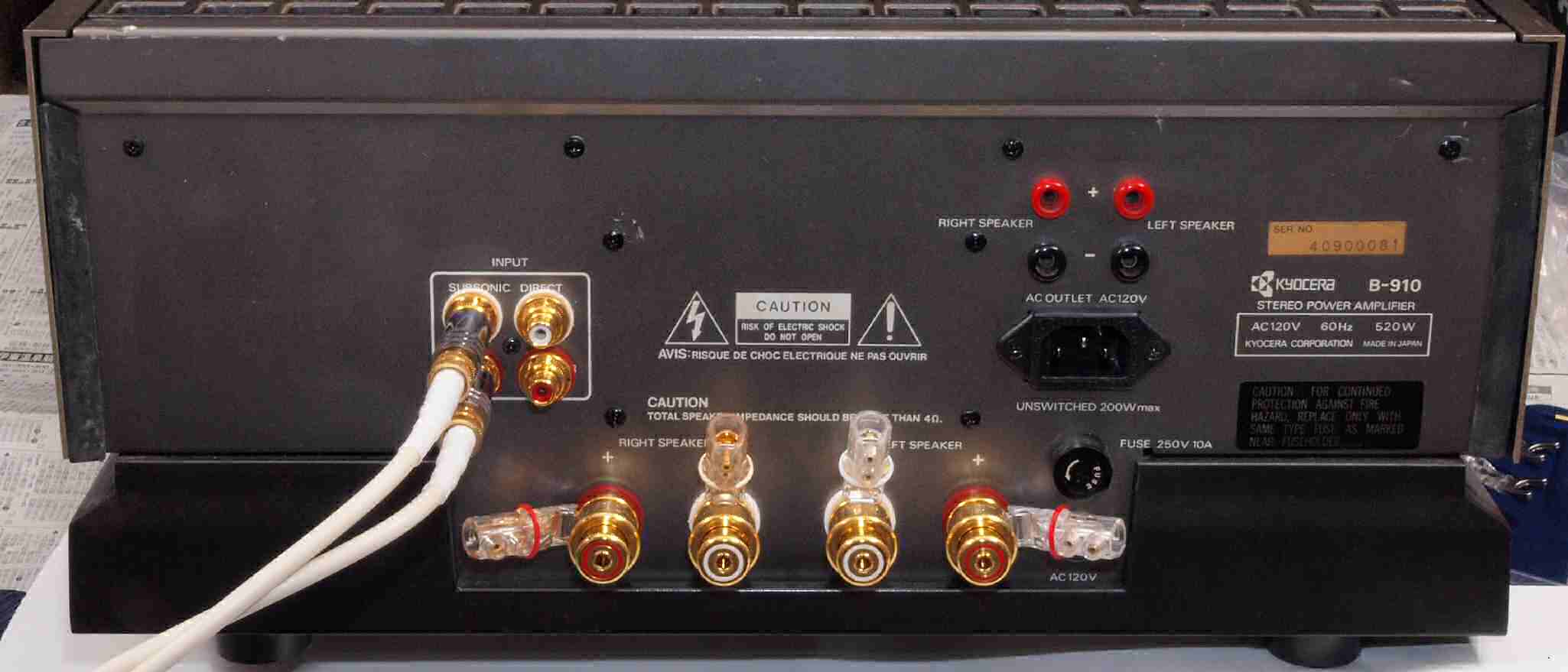

ＣＤ７．　完成　後から見る。　ＳＰ端子ＷＢＴ−０７０２に左＝ＷＢＴ　０６８１Ｃｕ、右＝ＷＢＴ　０６８１Ａｇを挿した所。 　　　　　　　　　　　　　　　　　　ＲＣＡ端子ＷＢＴ　０２０１にＷＢＴ　０１０１を挿した所。

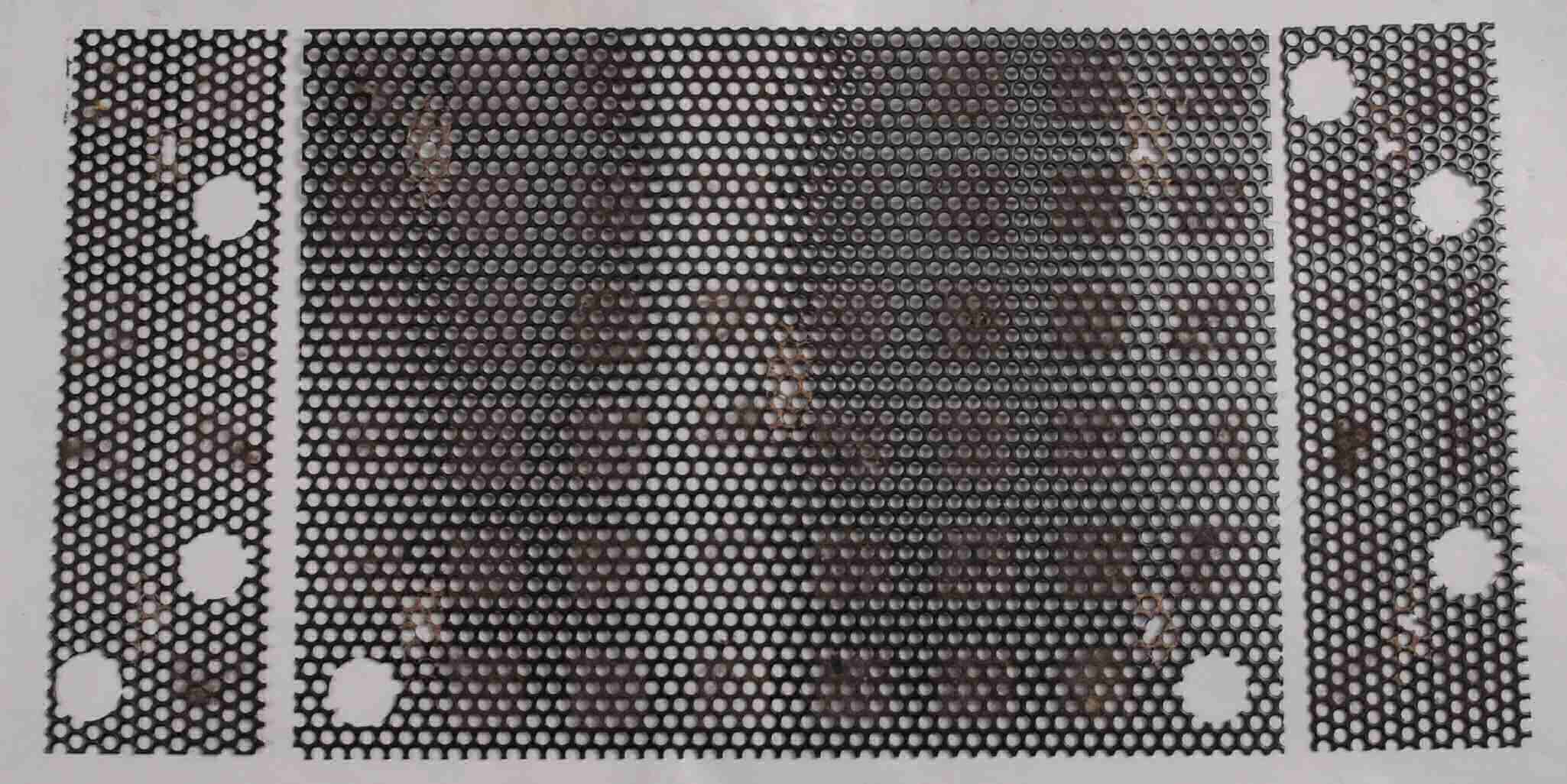

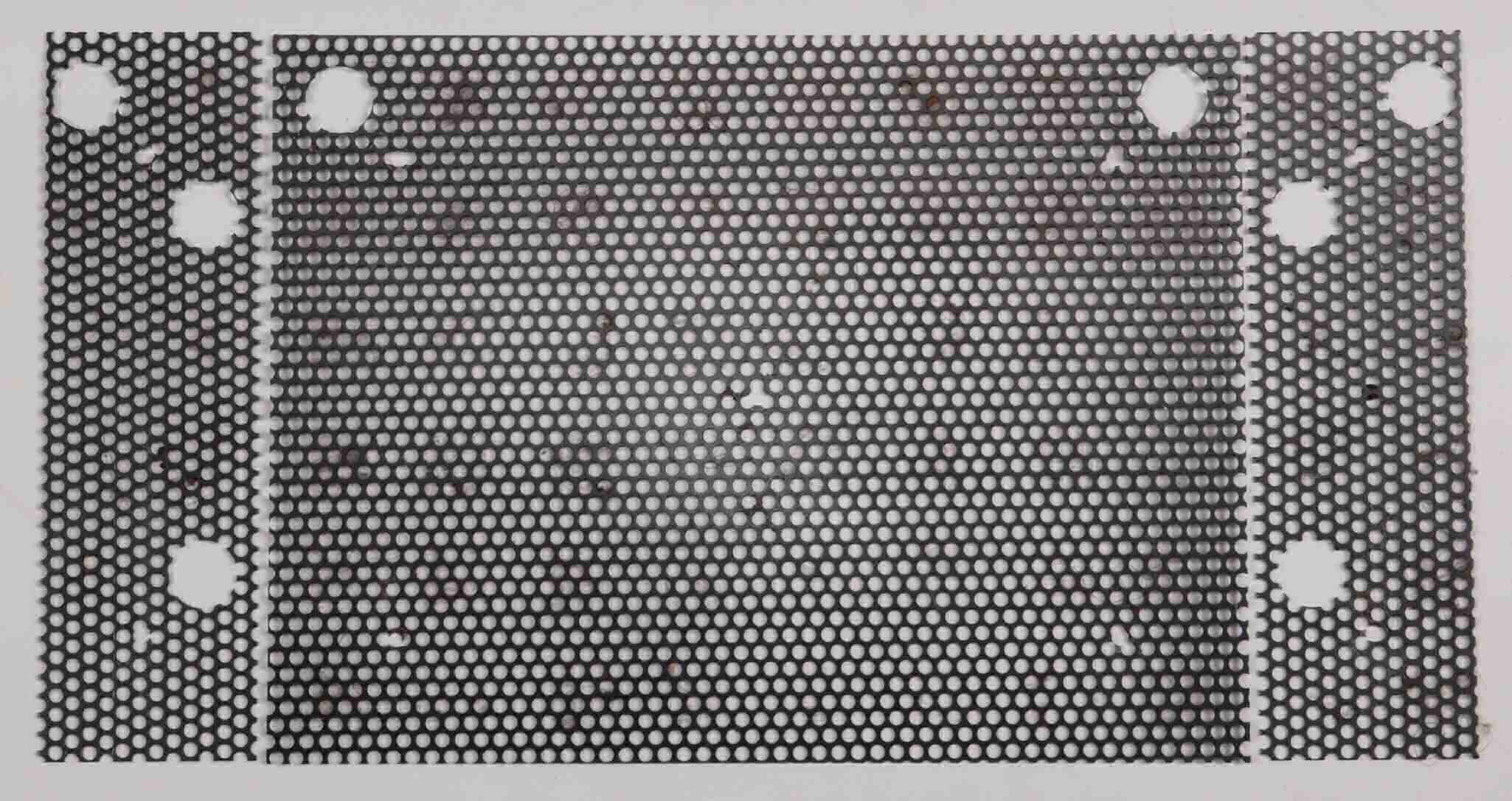

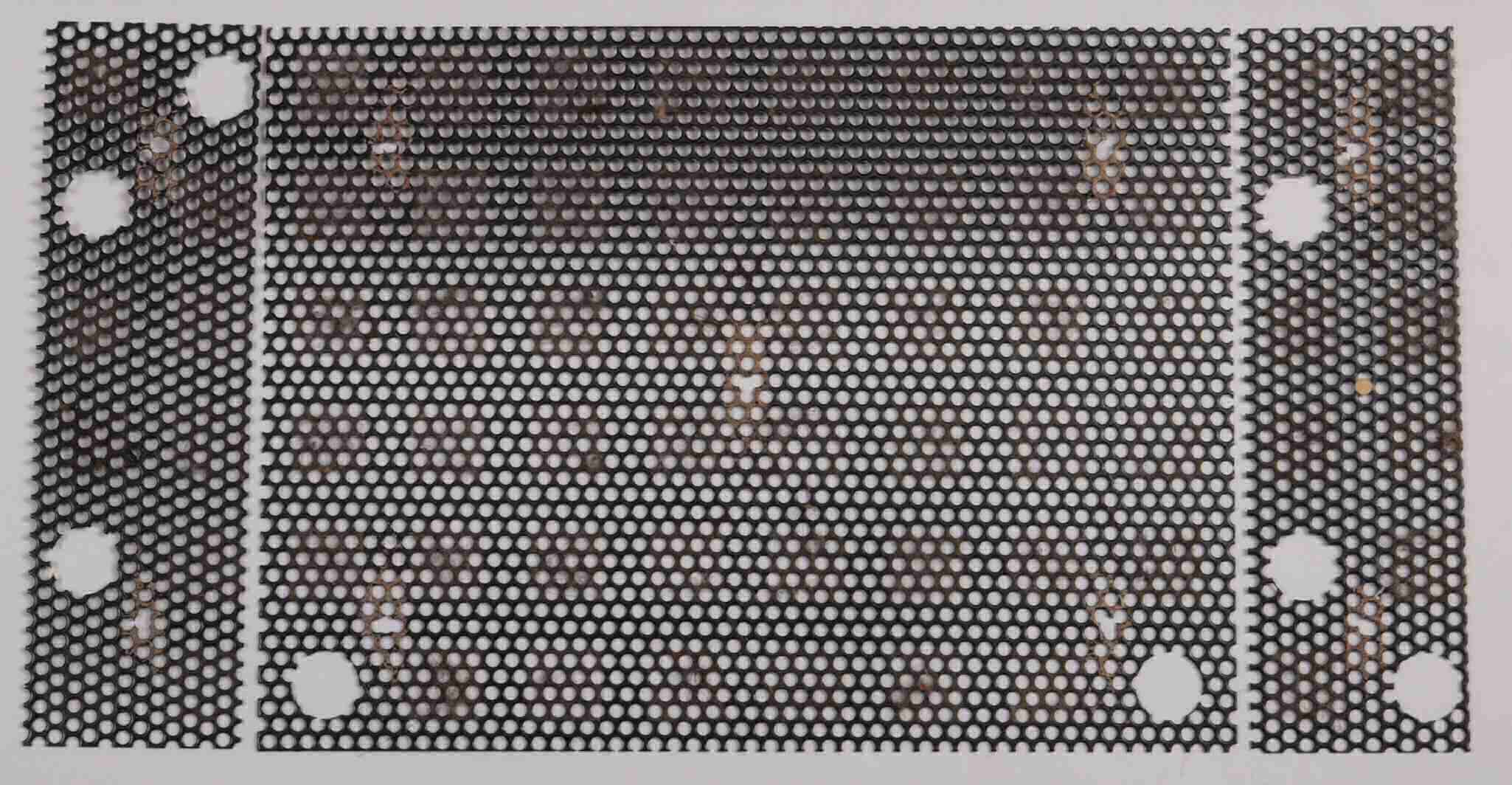

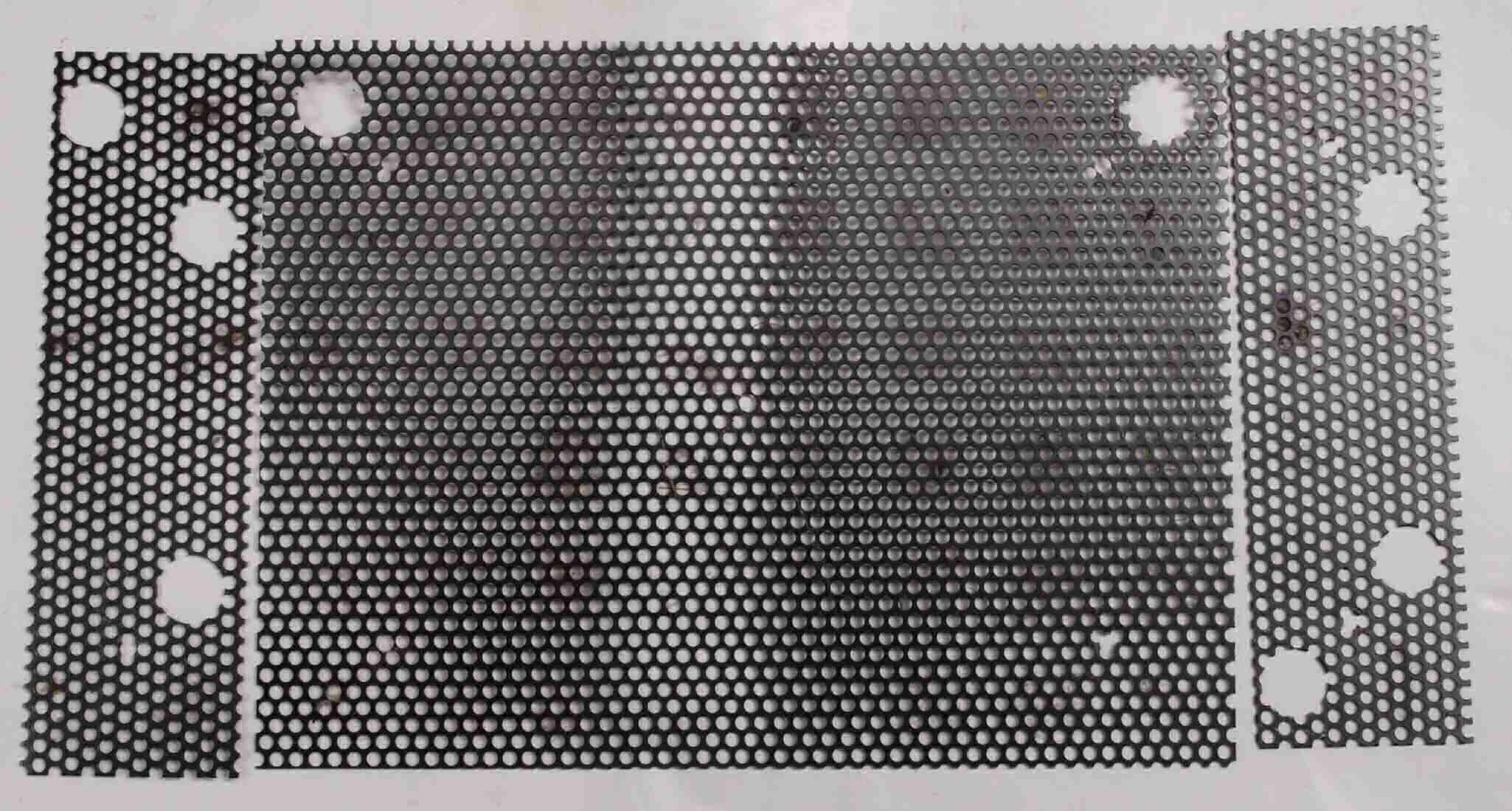

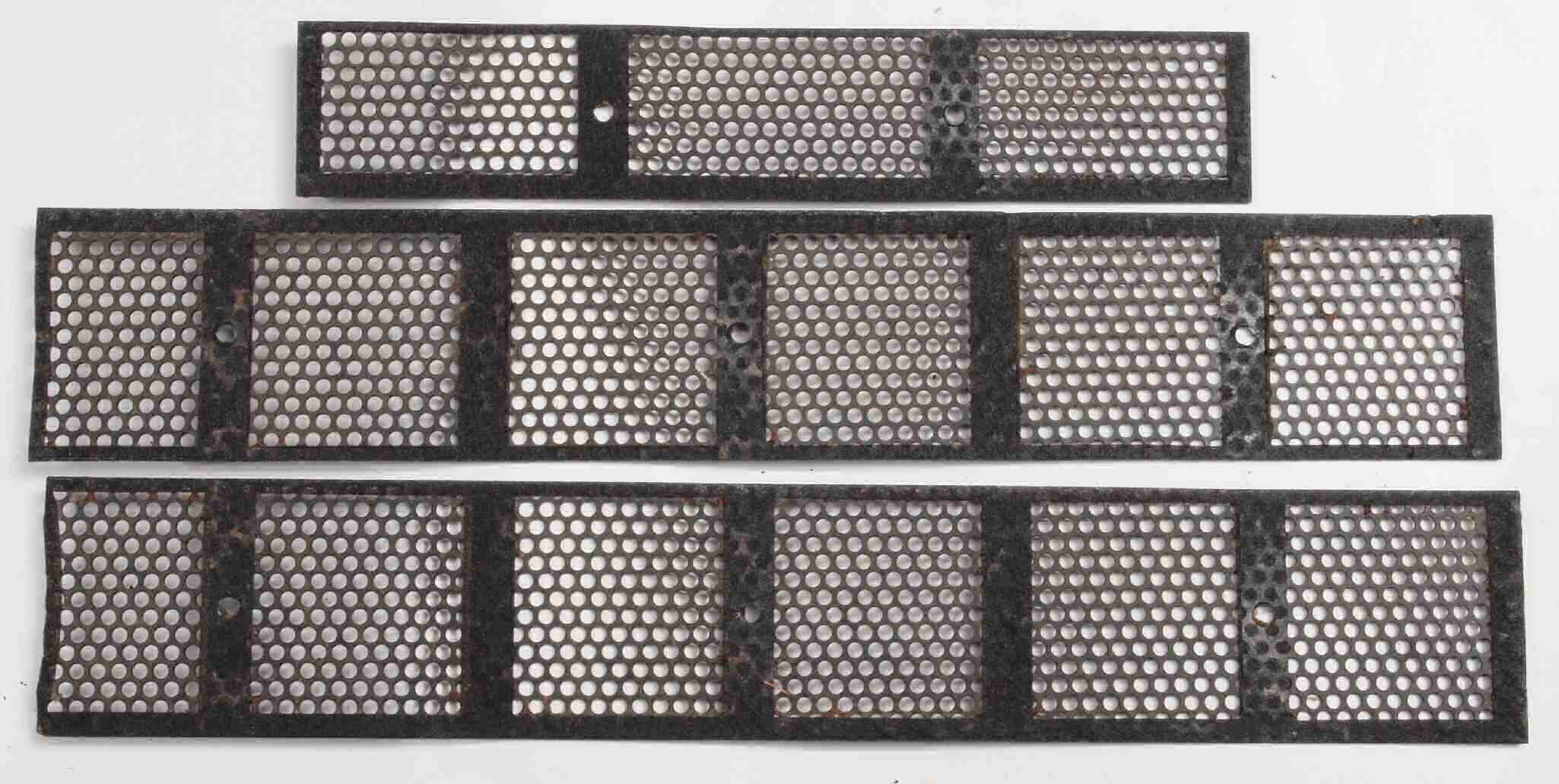

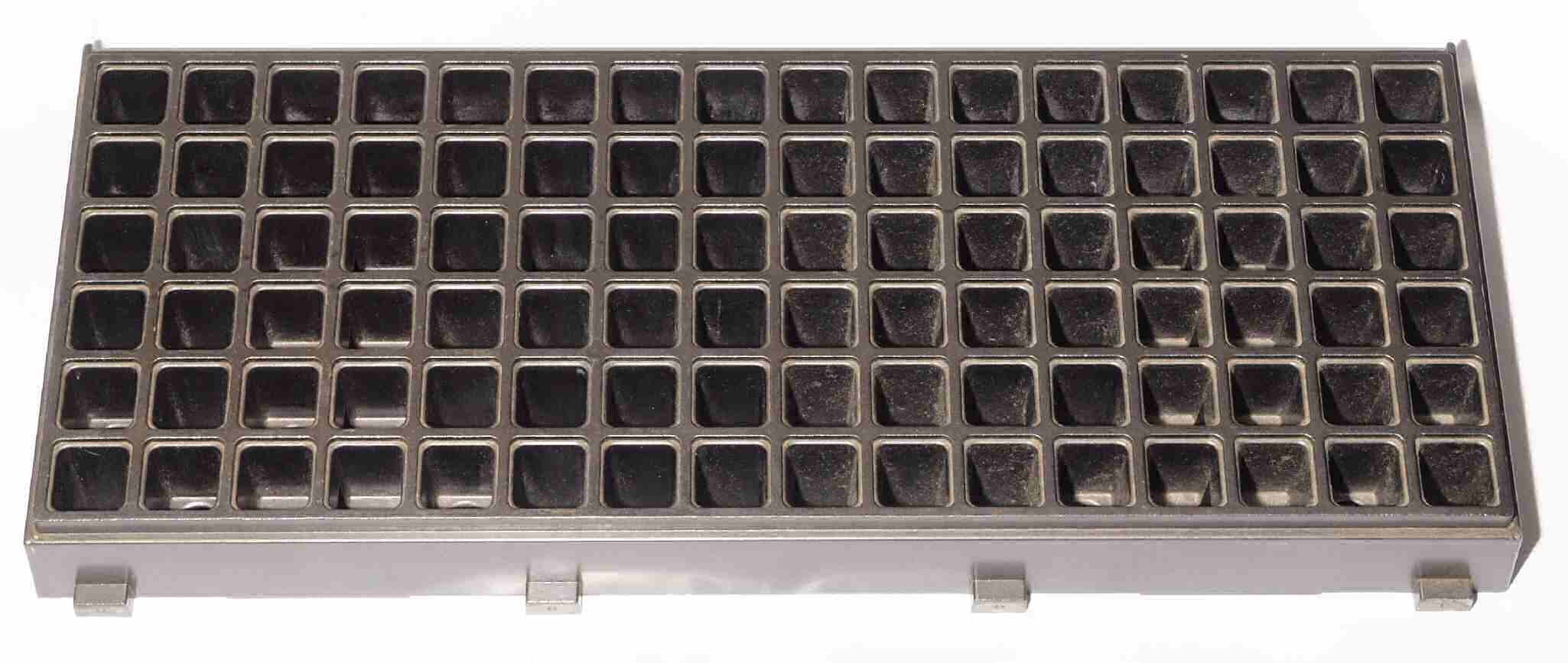

Ｇ．　下蓋・放熱器ガラリ鉄板・取付ビス塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｇ１１．　修理前　下蓋の空気取り入れ口のガラリ鉄板。

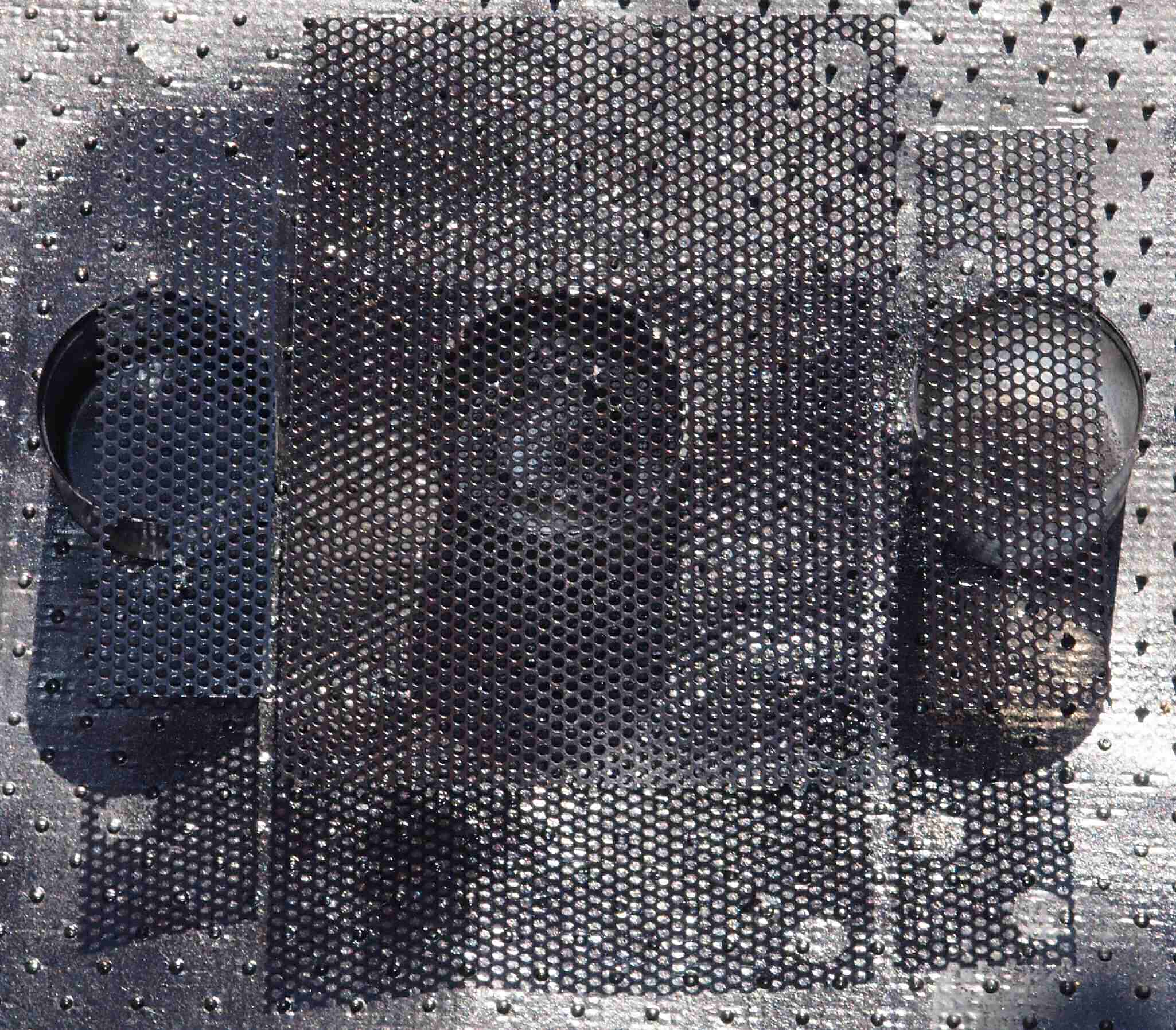

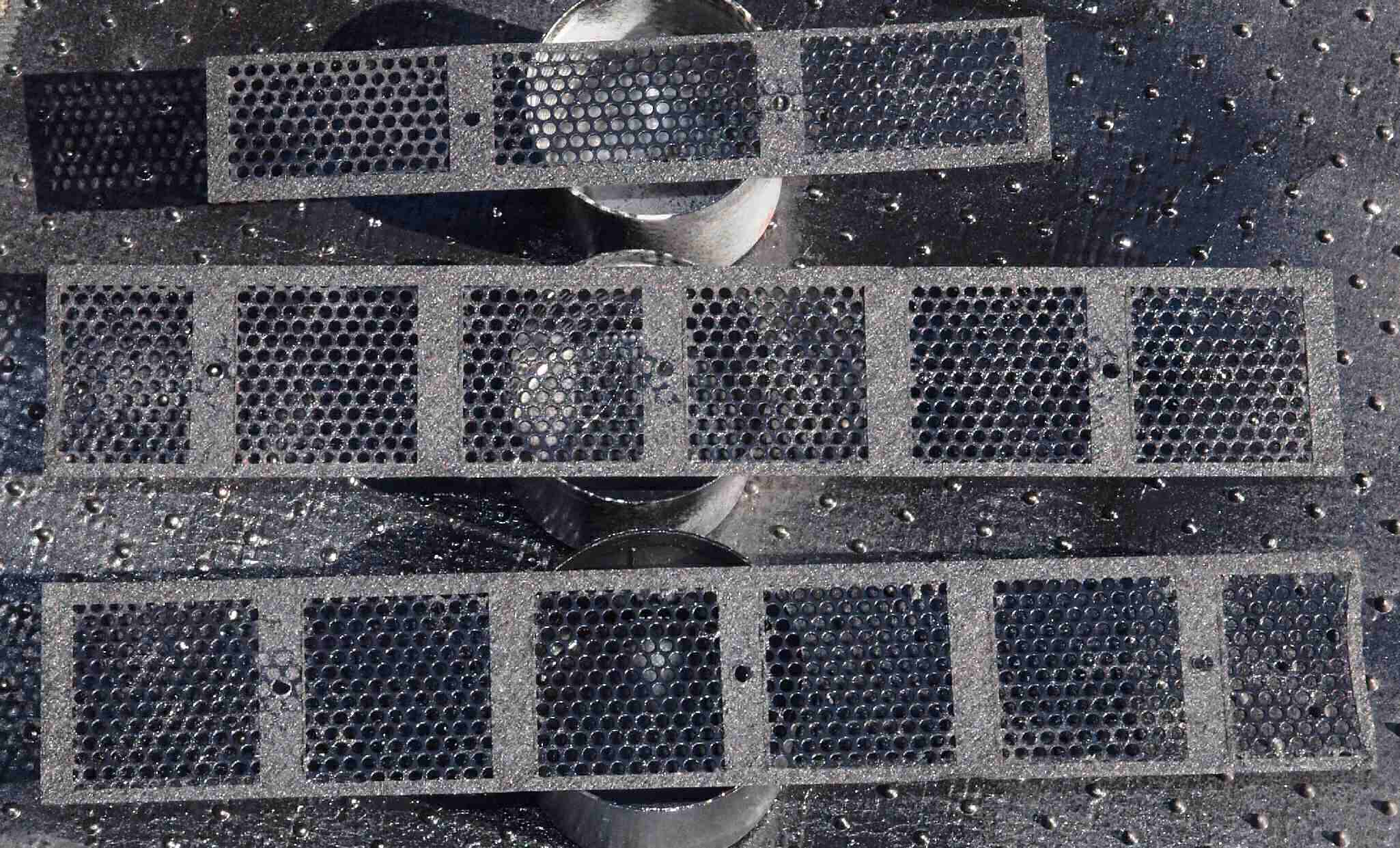

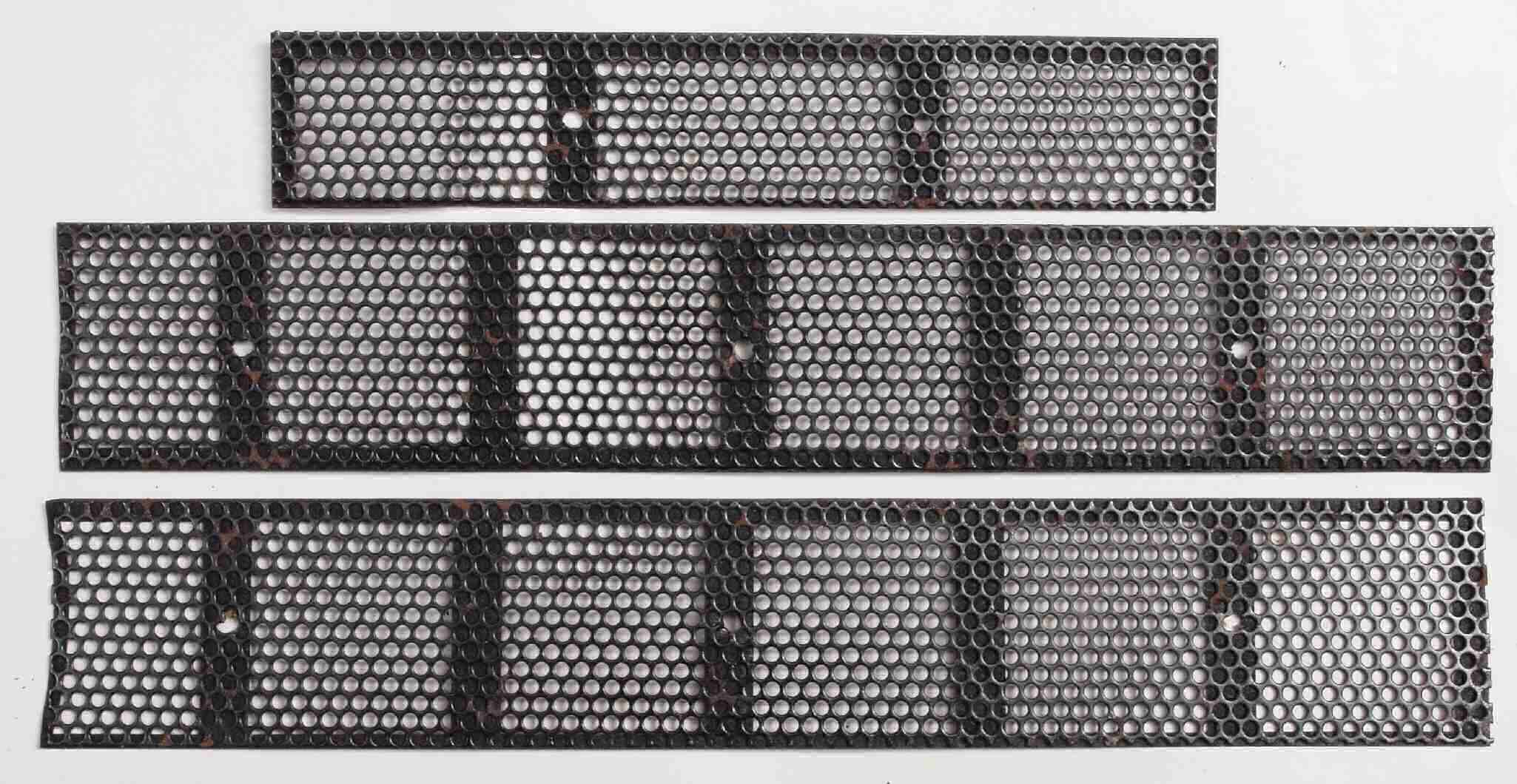

Ｇ１２．　修理（塗装）中　下蓋の空気取り入れ口のガラリ鉄板。

Ｇ１３．　修理前　下蓋の空気取り入れ口のガラリ鉄板裏。

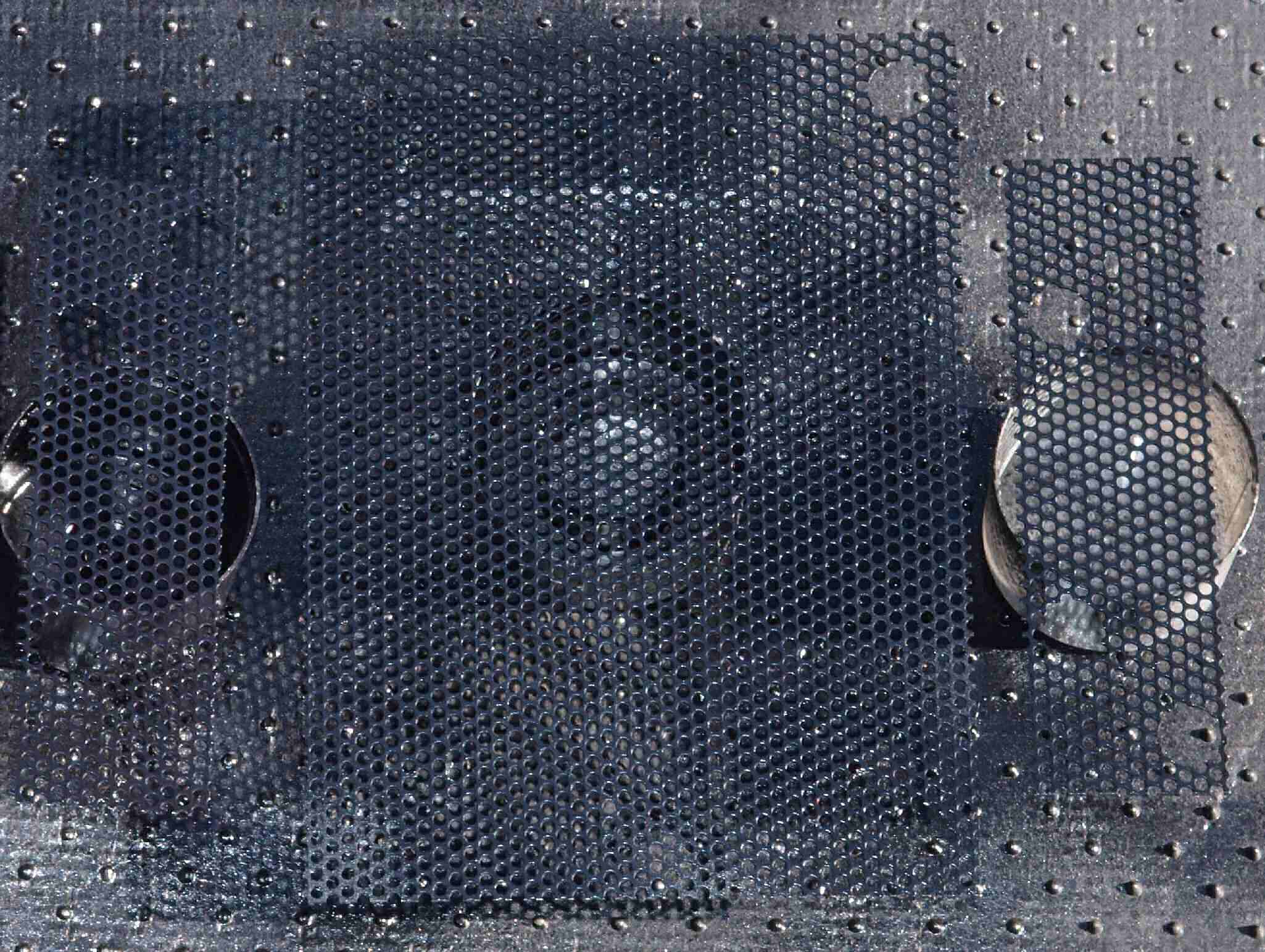

Ｇ１４．　修理（塗装）中　下蓋の空気取り入れ口のガラリ鉄板裏。

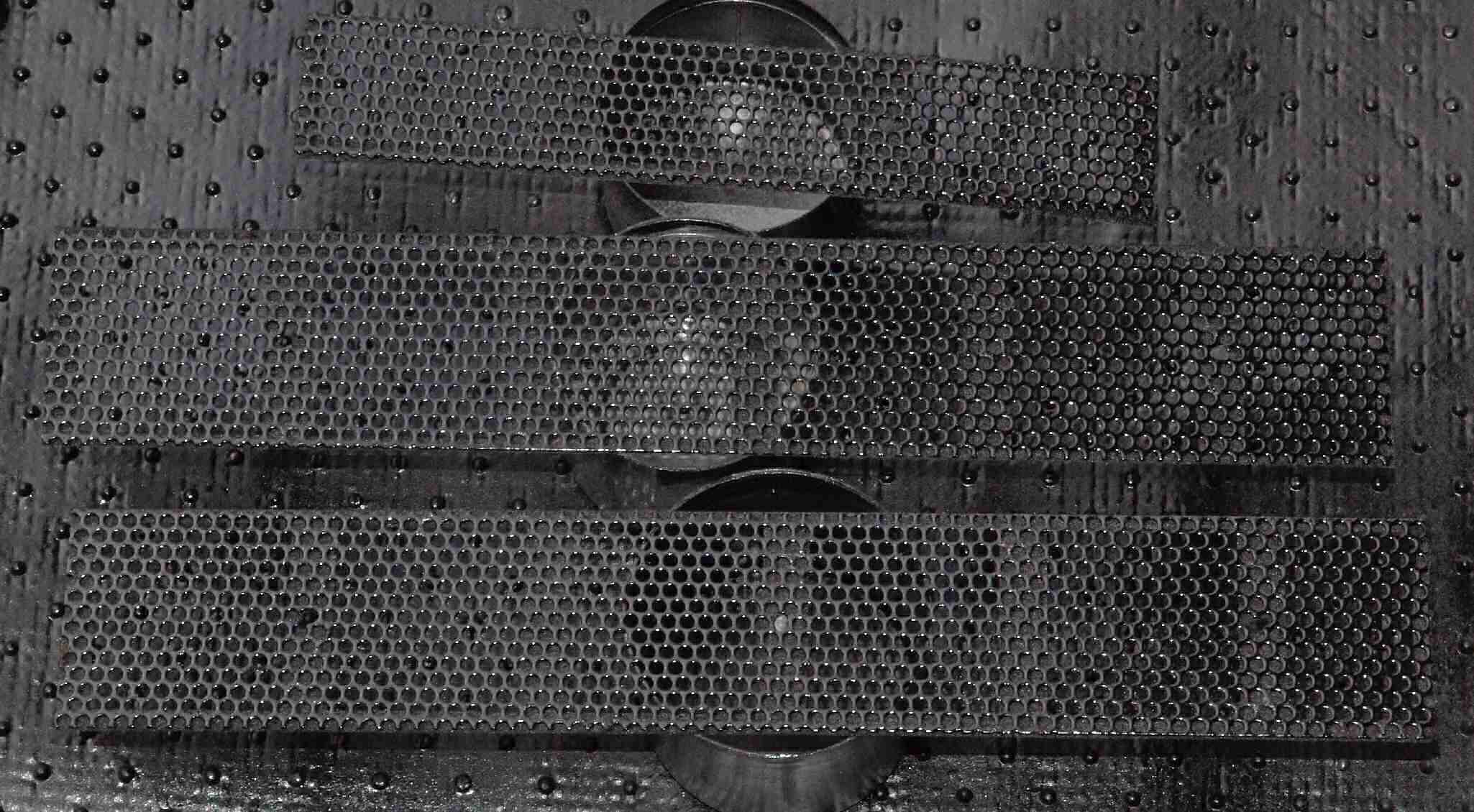

Ｇ２１．　修理前　前放熱器の空気取り入れ口のガラリ鉄板。

Ｇ２２．　修理（塗装）中　前放熱器の空気取り入れ口のガラリ鉄板。

Ｇ２３．　修理前　前放熱器の空気取り入れ口のガラリ鉄板裏。

Ｇ２４．　修理（塗装）中　前放熱器の空気取り入れ口のガラリ鉄板裏。

Ｇ３１．　修理前　後放熱器の空気取り入れ口のガラリ鉄板。

Ｇ３２．　修理（塗装）中　後放熱器の空気取り入れ口のガラリ鉄板。

Ｇ３３．　修理前　後放熱器の空気取り入れ口のガラリ鉄板裏。

Ｇ３４．　修理（塗装）中　後放熱器の空気取り入れ口のガラリ鉄板裏。

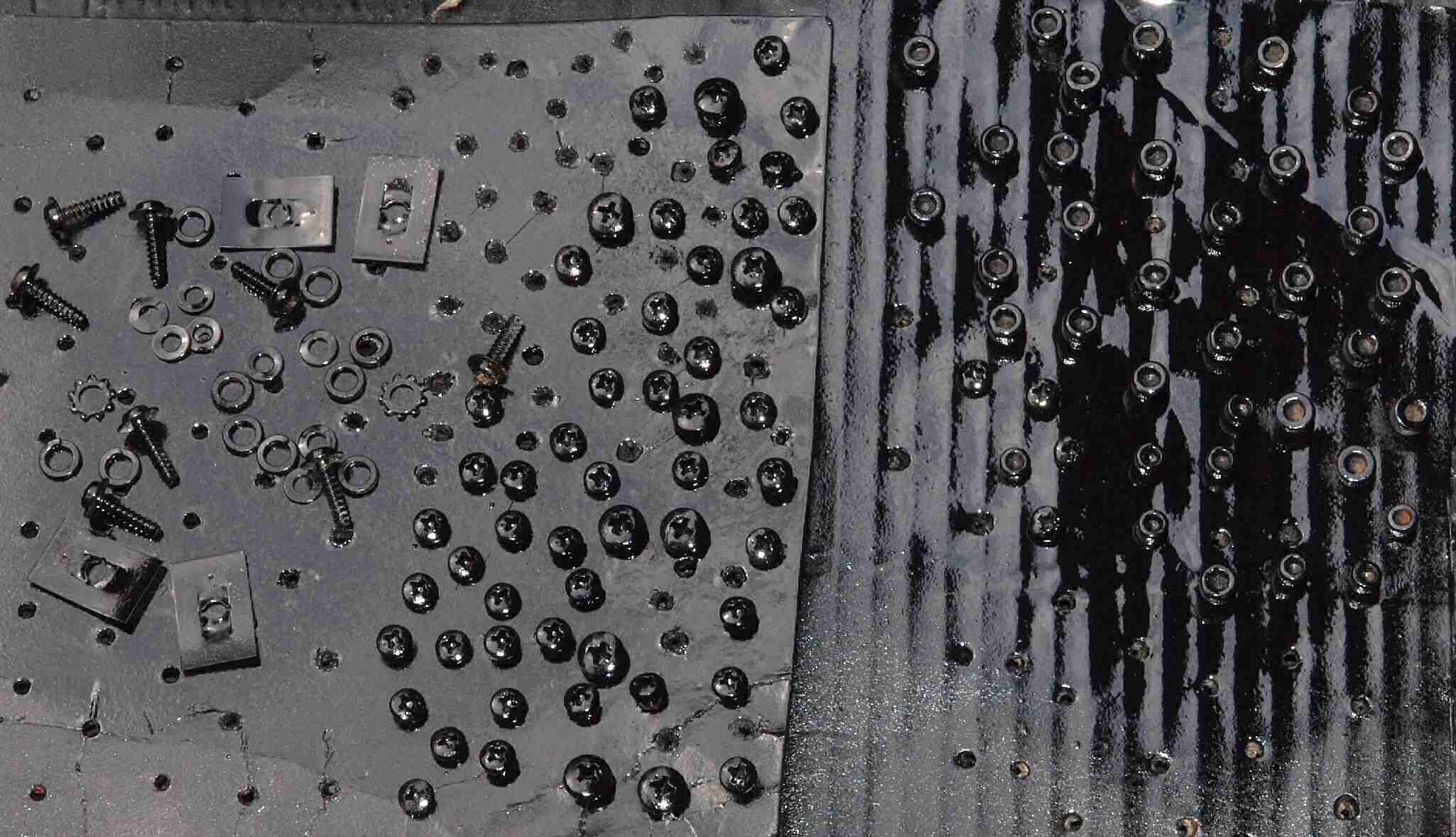

Ｇ３１．　修理中　取付けビス、錆が発生、まとめて軽く塗装する。

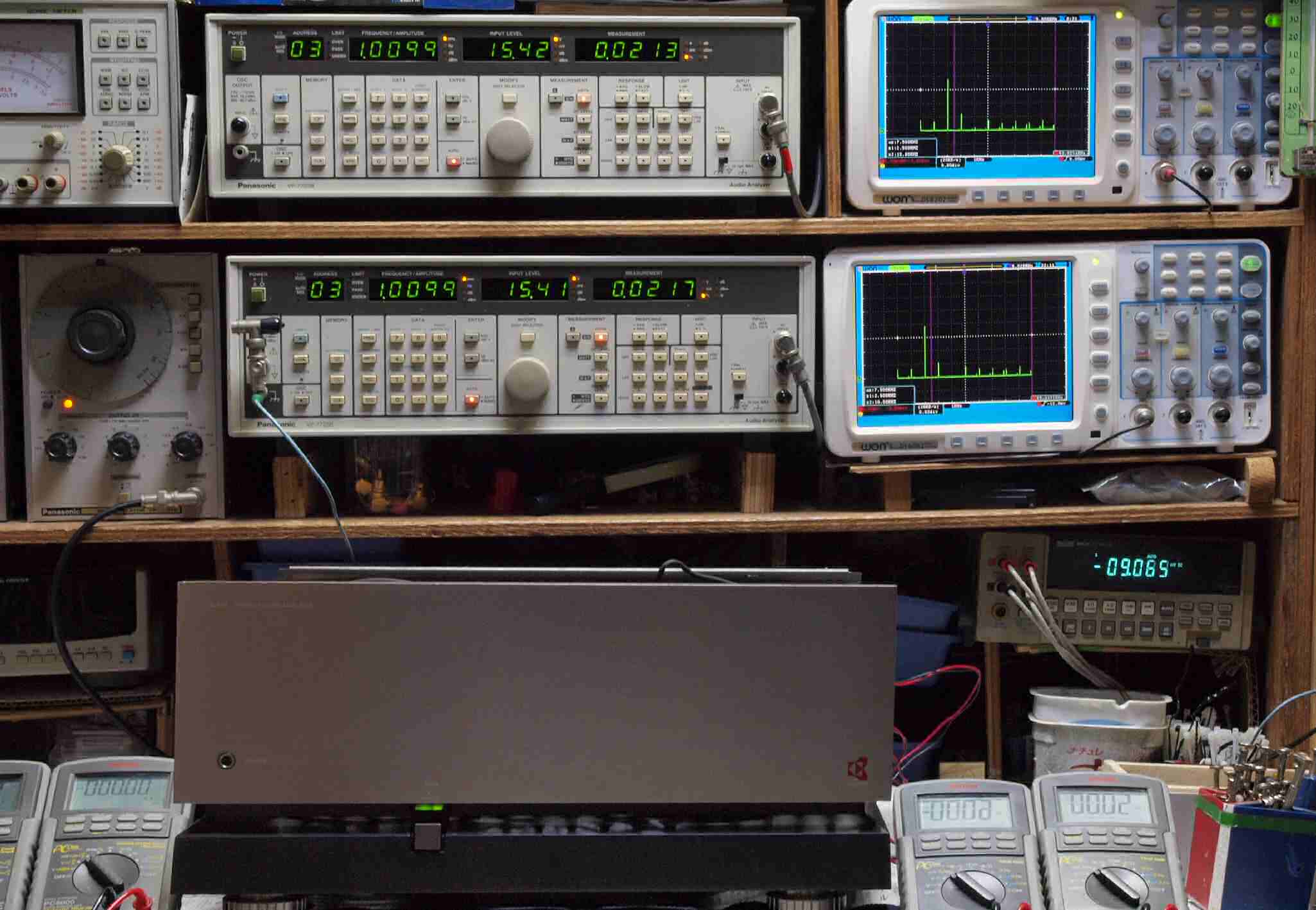

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

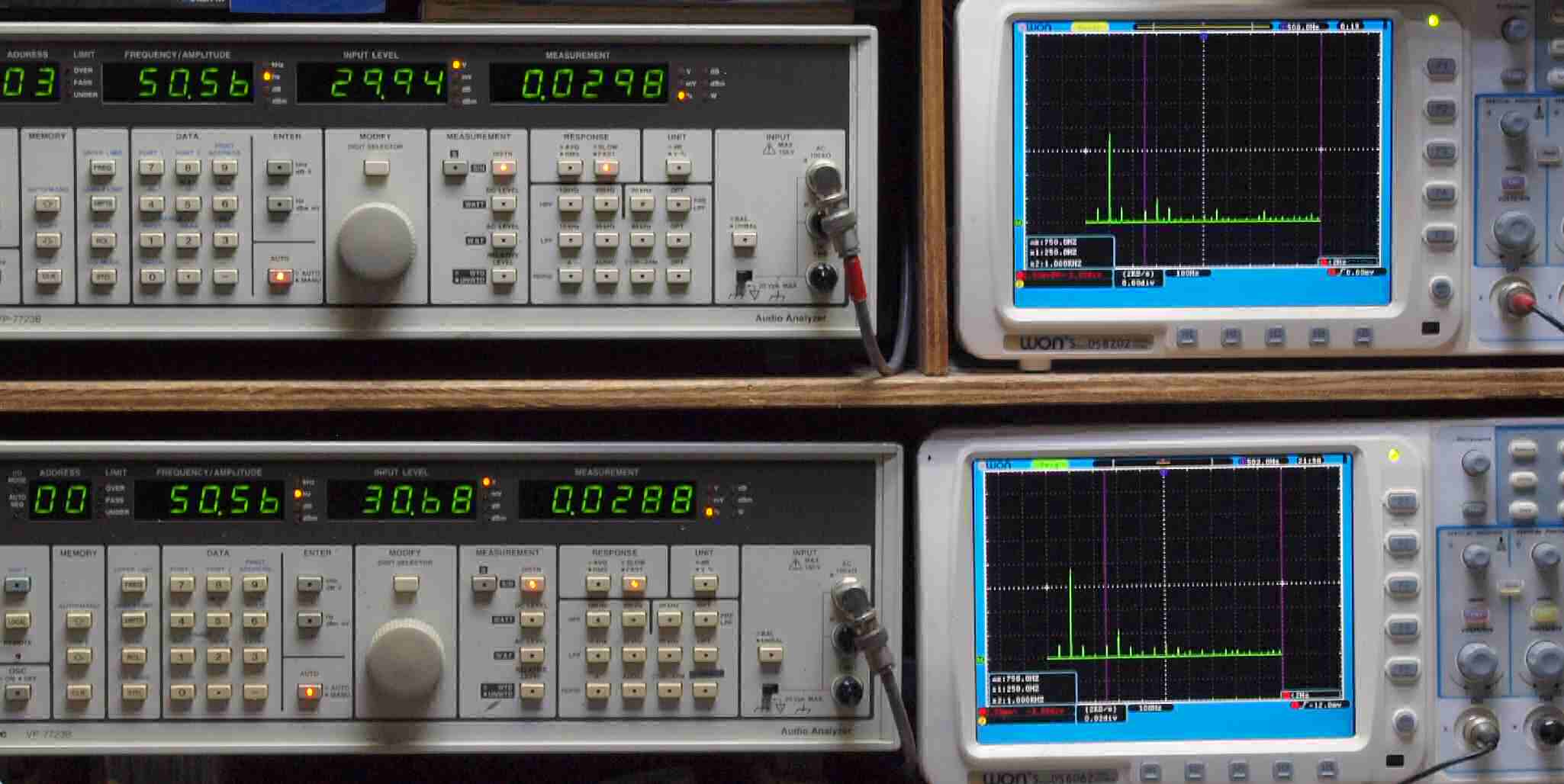

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．０２９８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２８８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　０．０２９３％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２８５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２６８％歪み。 　　　　　　 　　　　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２７３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２６２％歪み。 　　　　　　　　 　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２６６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２８０％歪み。 　　　　　 　　　　　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２８５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

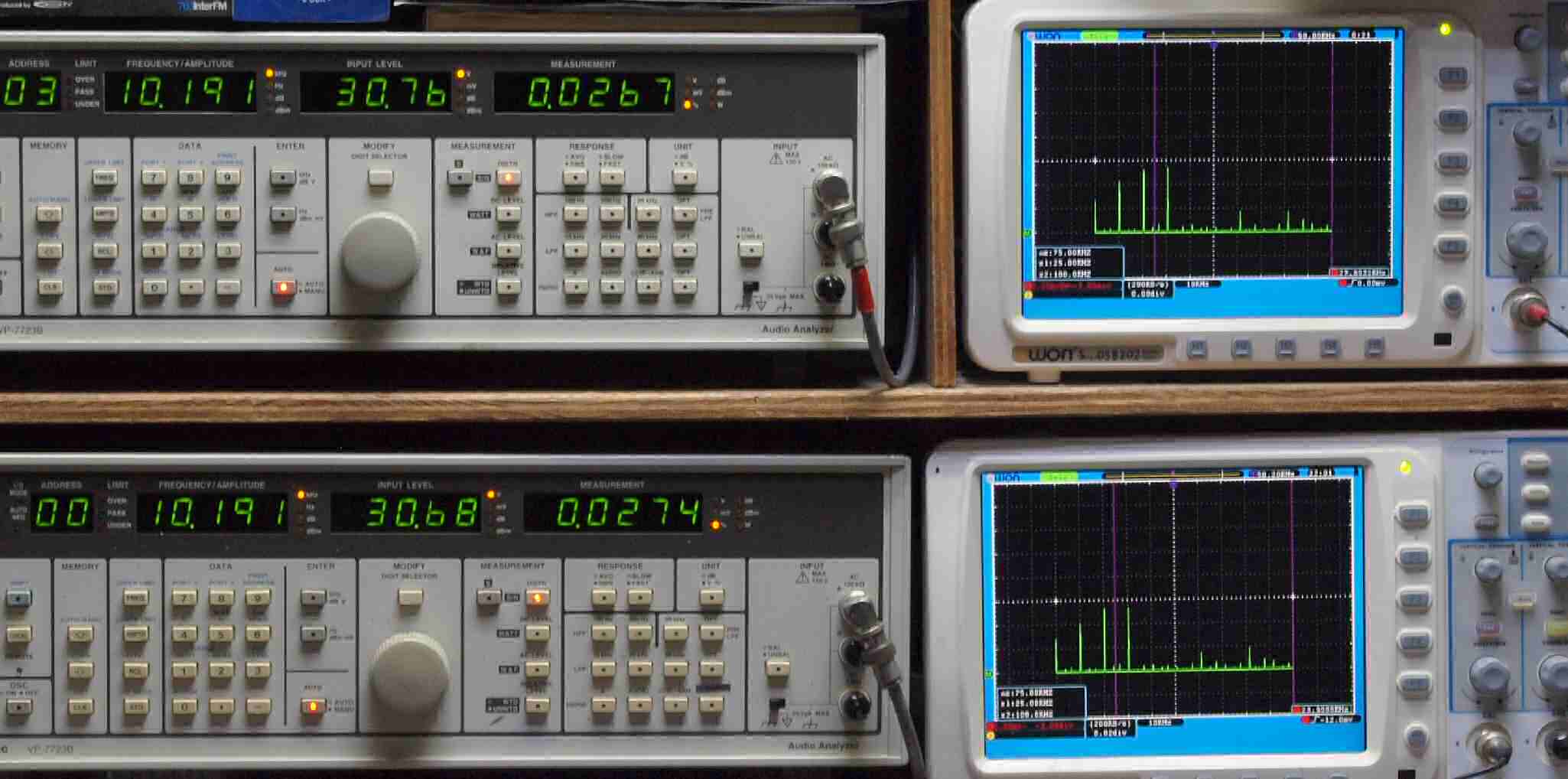

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２６７％歪み。 　　　　　 　　　　　 　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２７４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

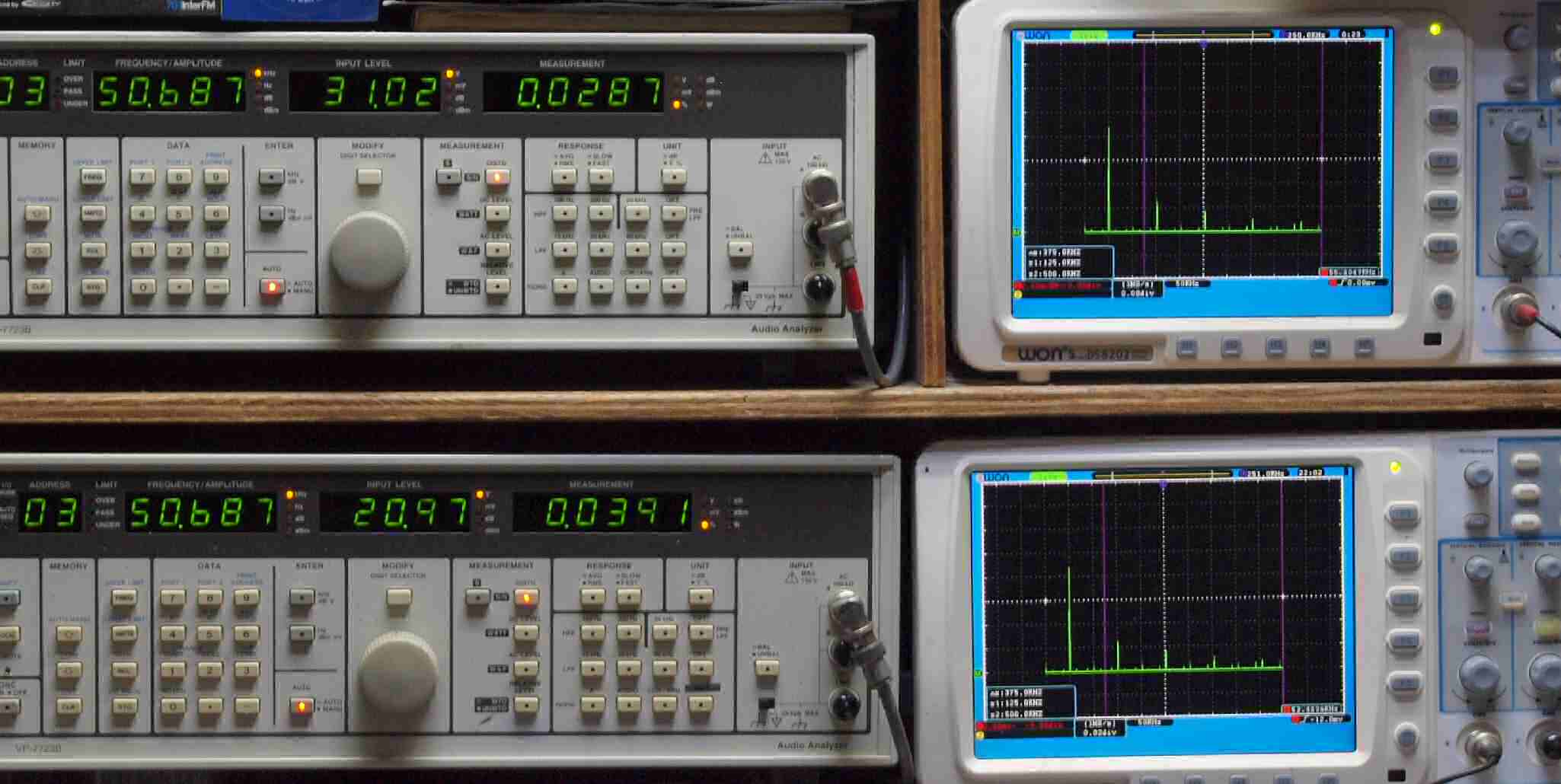

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０２８７％歪み。 　　　　　 　　　　　　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０３９１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

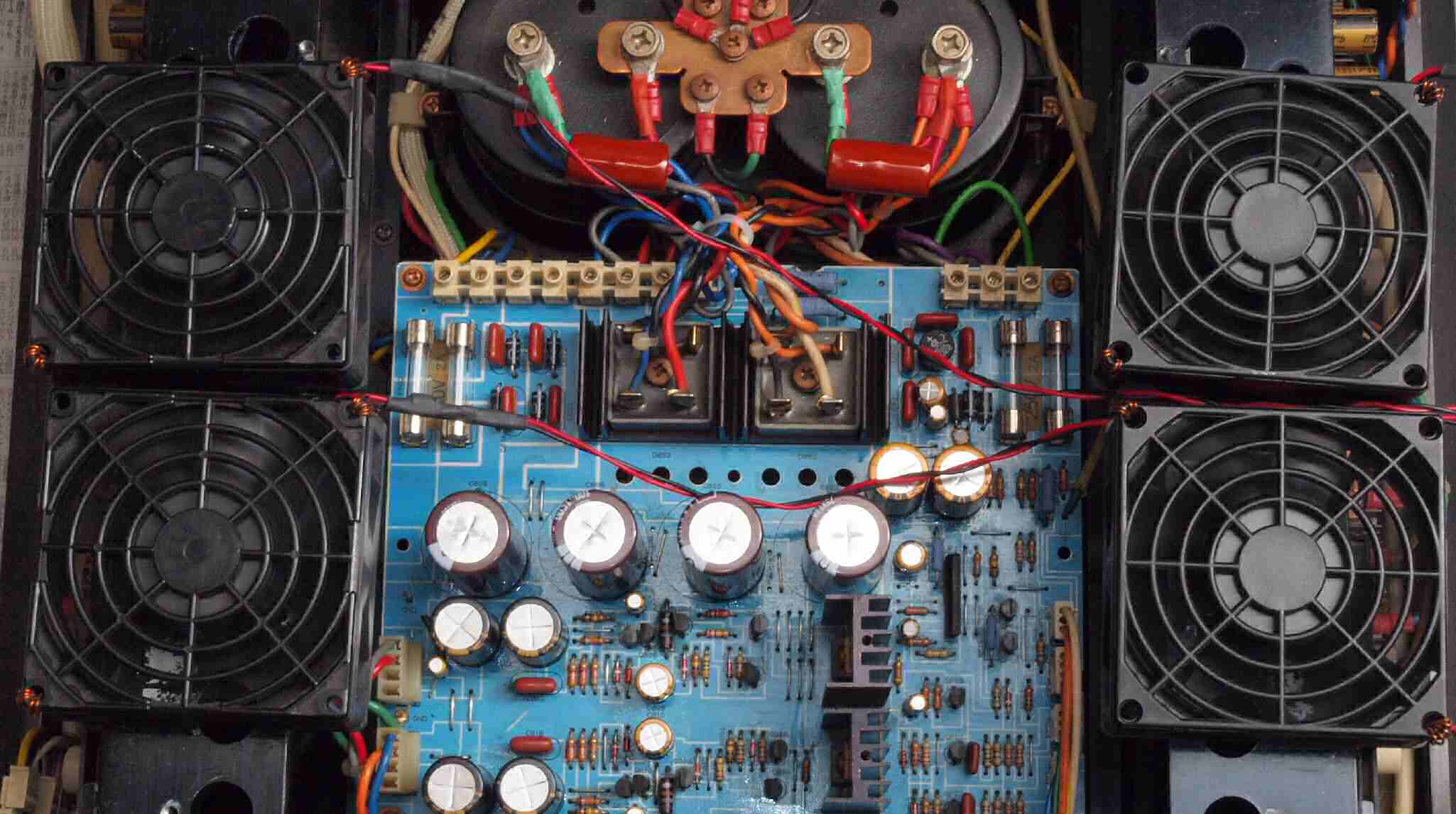

Ｅ３．　出力・歪み率測定中。　上放熱器が無ので、冷却フアンを全回使用する。

Ｅ４．　完成　　２４時間エージング、　左はＹＡＭＡＨＡ　Ｂ−１．　１５台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｂ−９１０の仕様（マニアルより）．　 増幅方式 低負荷対応純Ａ級 定格出力 ３５Ｗ＋３５Ｗ（８Ω，２０Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．０１％） ４５Ｗ＋４５Ｗ（６Ω，２０Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．０１５％） ６０Ｗ＋６０Ｗ（４Ω，２０Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．０２％） 入力感度／インピーダンス １．５Ｖ／３０ｋΩ 全高調波歪率 ０．００５％（８Ω，２０Ｈｚ〜２０ｋＨｚ，定格出力−３dB）  ０．０１％  （４Ω，２０Ｈｚ〜２０ｋＨｚ，定格出力−３dB） 混変調歪率 ０．００５％（８Ω，２０Ｈｚ〜２０ｋＨｚ，定格出力−３dB） ０．０１％ （４Ω，２０Ｈｚ〜２０ｋＨｚ，定格出力−３dB） ＳＮ比 １２０dB（ＩＨＦ-Ａ，入力端子短絡） 周波数特性 ＤＣ〜２００ｋＨｚ＋０，−３dB ダンピングファクター １００以上（８Ω，５０Ｈｚ） フィルタ− ＳＵＢＳＯＮＩＣ（Ｃ-ＣＯＵＰＬＥＤ）端子  ６Ｈｚ，−６dB／ｏｃｔ 消費電力 ４５０Ｗ 寸法 約４３０mm（Ｗ）×２１０mm（Ｈ）×４００mm（Ｄ） 重量 約２７ｋｇ 発売時の価格（１９８４） 定価　３０万円 １９８４年度　Ｇｏｏｄ　Ｄｅｓｉｇｎ　Ａｗａｒｄ　受賞 修理工房注 この３台目のＢ−９１０は下記の理由により、輸出使用（終段ＴＲ（トランジスター）はＡＢ級動作）と思われる。 １．裏パネルの電源コード下に、AC120Vの印刷がある。 ２．裏パネルの品番がMB-972AM002、１台目Ｂ−９１０、２台目Ｂ９１０の２台はMB-972AM00１ 　当初から２バジョン有った？ ３．トランスの品番も異なる。 　　３台目Ｂ−９１０＝TPZA6U002V-290846-NTK 　　２台目Ｂ−９１０＝TPZA6T001V-060346-NTK 　　１台目Ｂ−９１０＝TPZA6T001V-170846-NTK ４．３台目Ｂ−９１０終段ＴＲ（トランジスター）バイアスの調整範囲では、Ａ級動作まで増加しない。
