ＯＮＫＹＯ　Ａ−６０００　修理記録

２０１９／３／１２．到着　　　４／１完成

Ａ．　修理前の状況 主にレコードを聴いていましたが、ある日スウィッチを押したところ 一瞬メーター類のランプが点灯しましたが、すぐにヒューズが飛んだような状態になり、全く反応がありません。 古いデザインが気に入っているので、修理を希望します。 B．　原因 出力ＩＣ（厚膜集積回路）焼損 各部経年劣化。 Ｃ．　修理状況 出力ＩＣ（厚膜集積回路）交換．．．製造中止品に付き入手に時間が必要。 出力メーター調整ＶＲ交換。 ＡＭＰ−ＩＣ交換。 電解コンデンサー交換（オーデオコンデンサー使用） 整流ダイオード交換 Ｄ．　使用部品 出力ＩＣ（厚膜集積回路）　　　　　　　　　　　　　　　　　　　　２個。 出力メーター調整半固定ＶＲ　　　　　　　　　　　　　　　　２個。 ＡＭＰ−ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　個。 ブロック電解コンデンサー　　　　　　　　　　　　　　　　　個。 Ｅ．　調整・測定 Ｆ．　修理費　　　８０，０００円　　　　　　　　オーバーホール修理。　 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＯＮＫＹＯ　Ａ−６０００　の仕様（マニアル・カタログより）

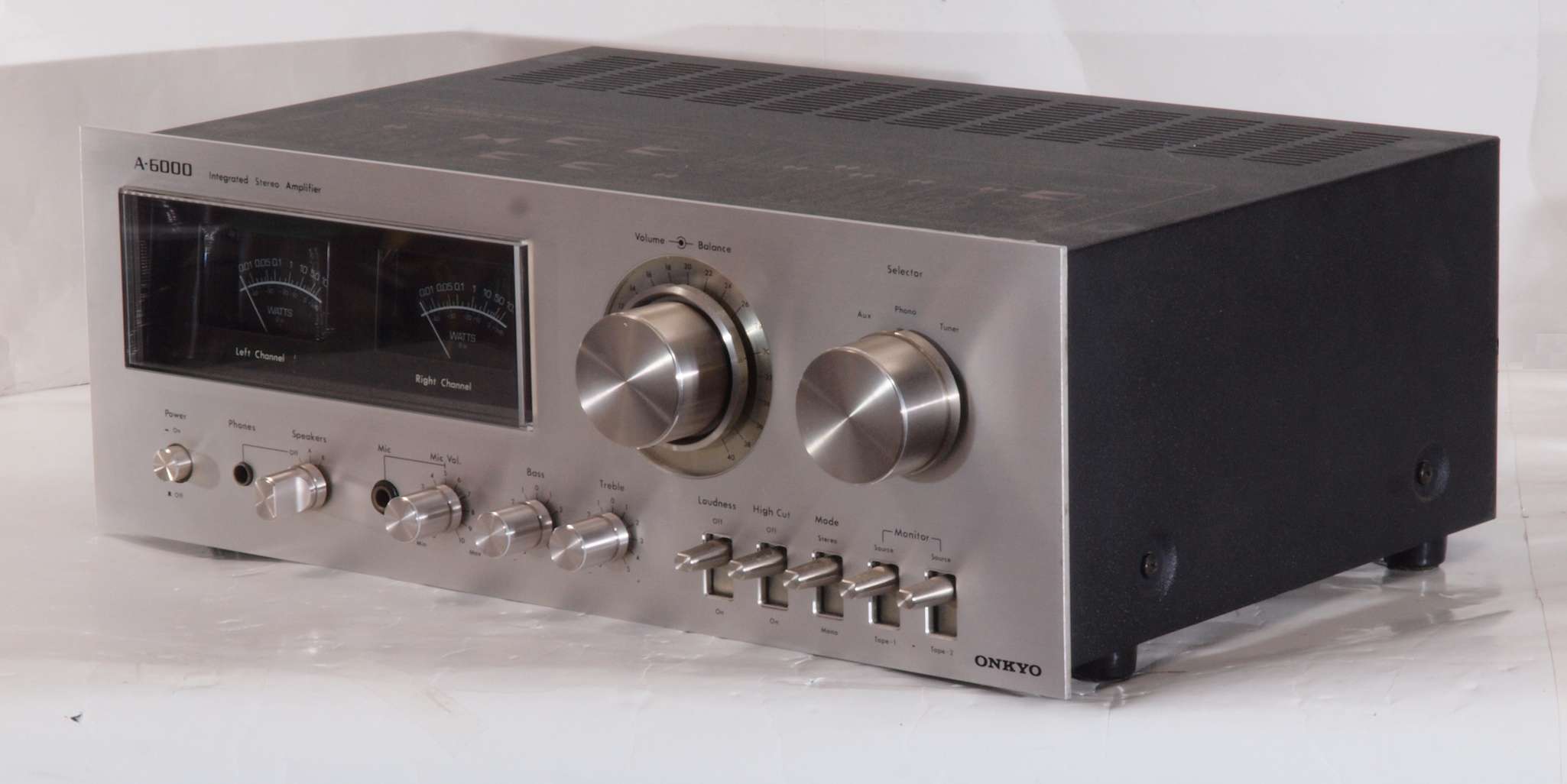

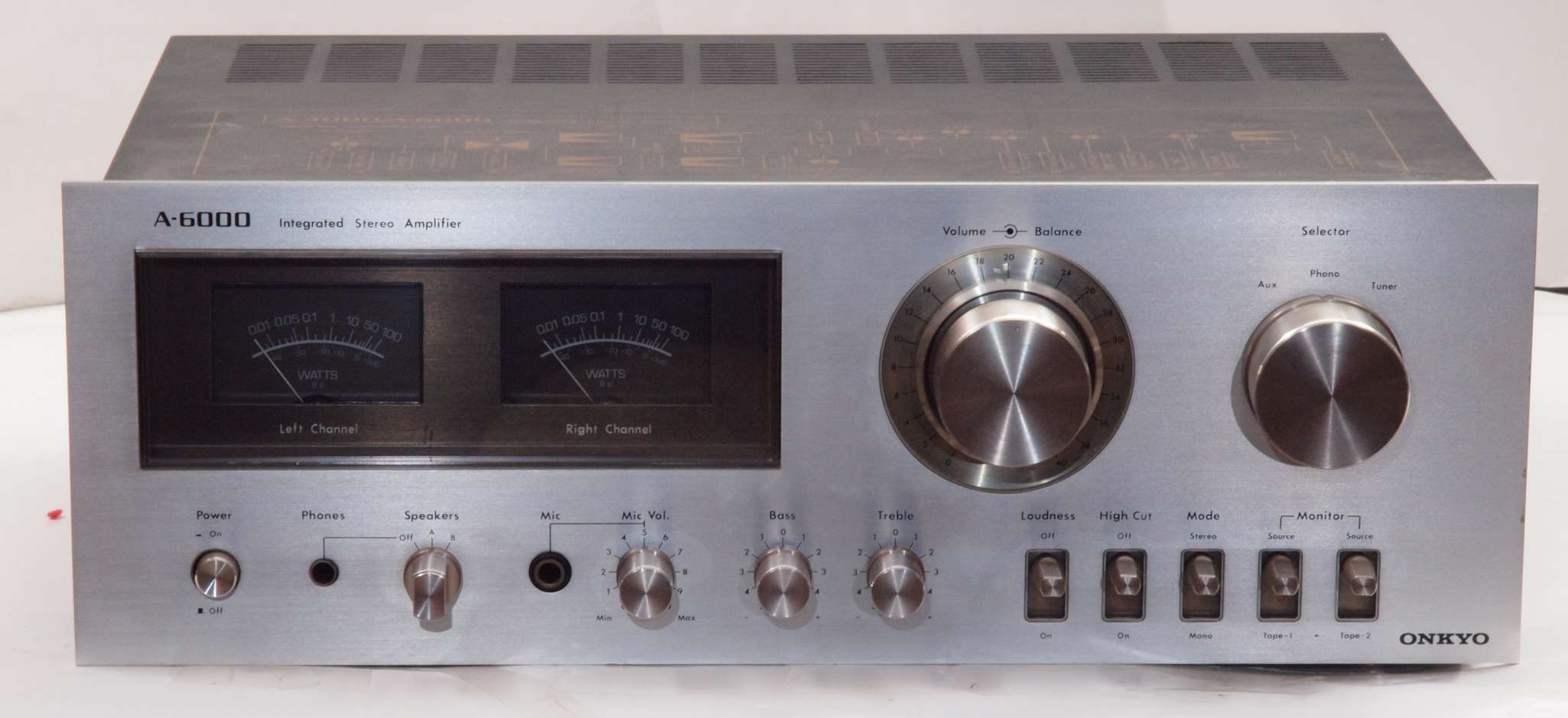

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る

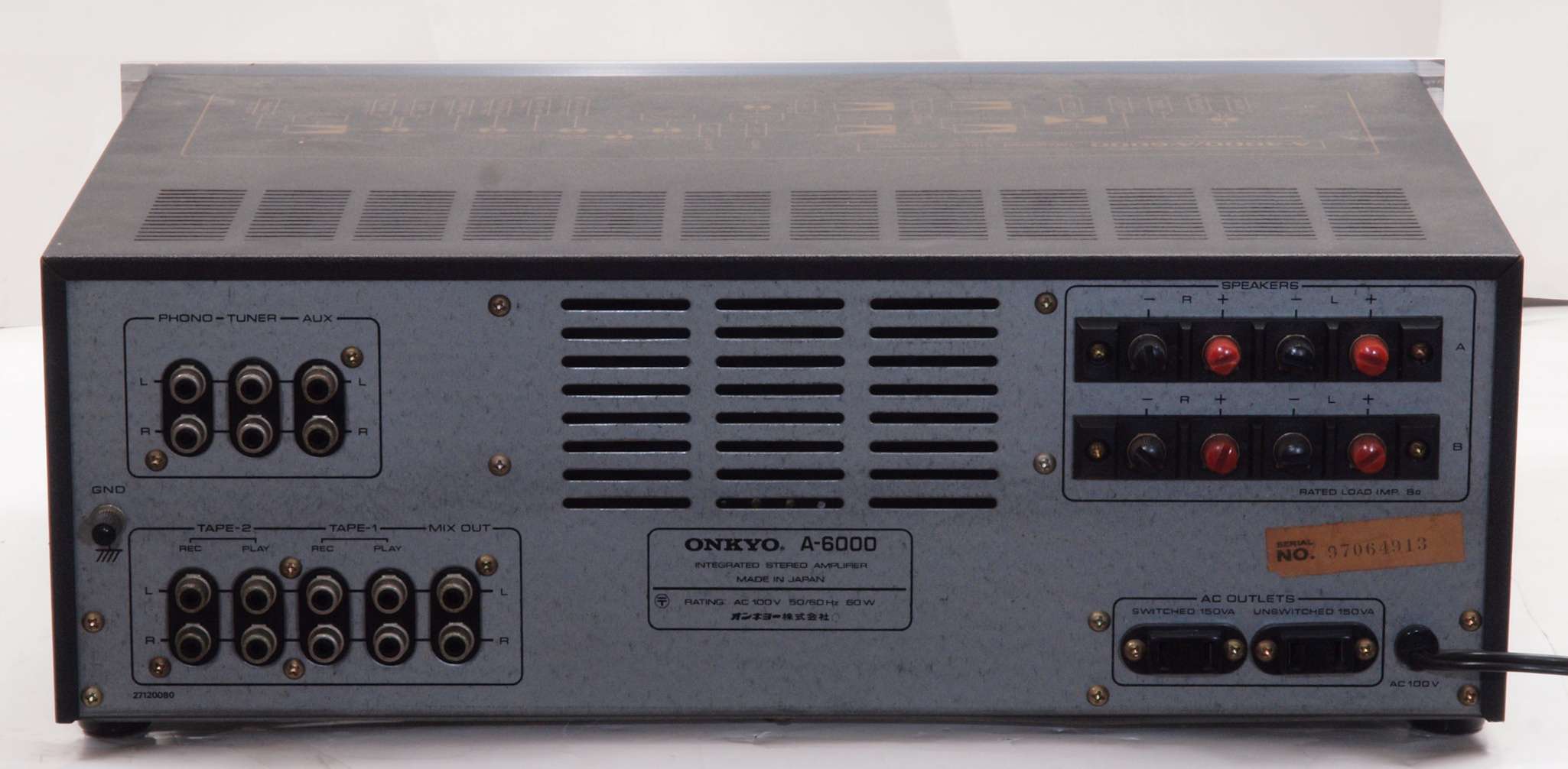

Ａ１３．　点検中　後から見る

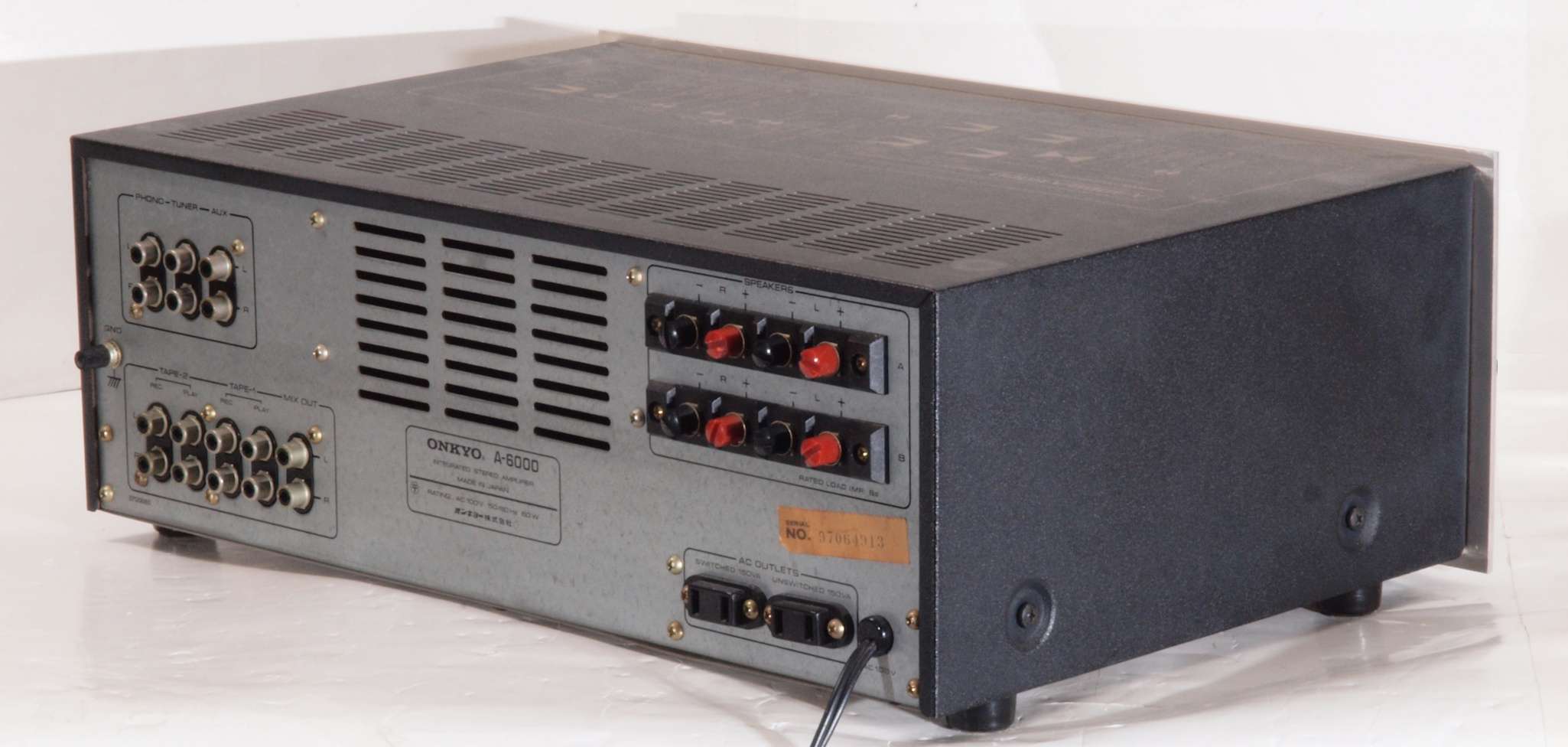

Ａ１４．　点検中　後左から見る

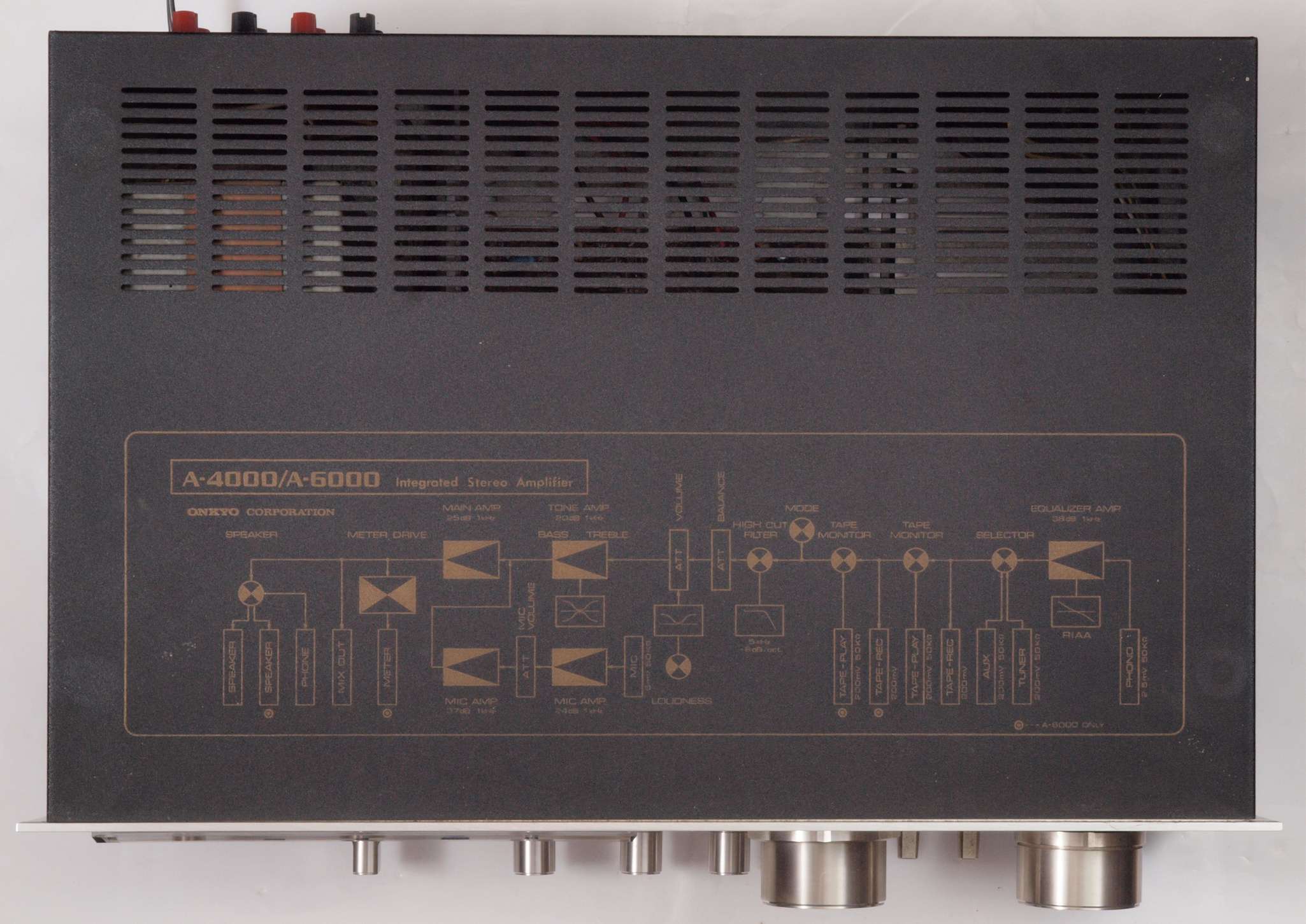

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、清掃して、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

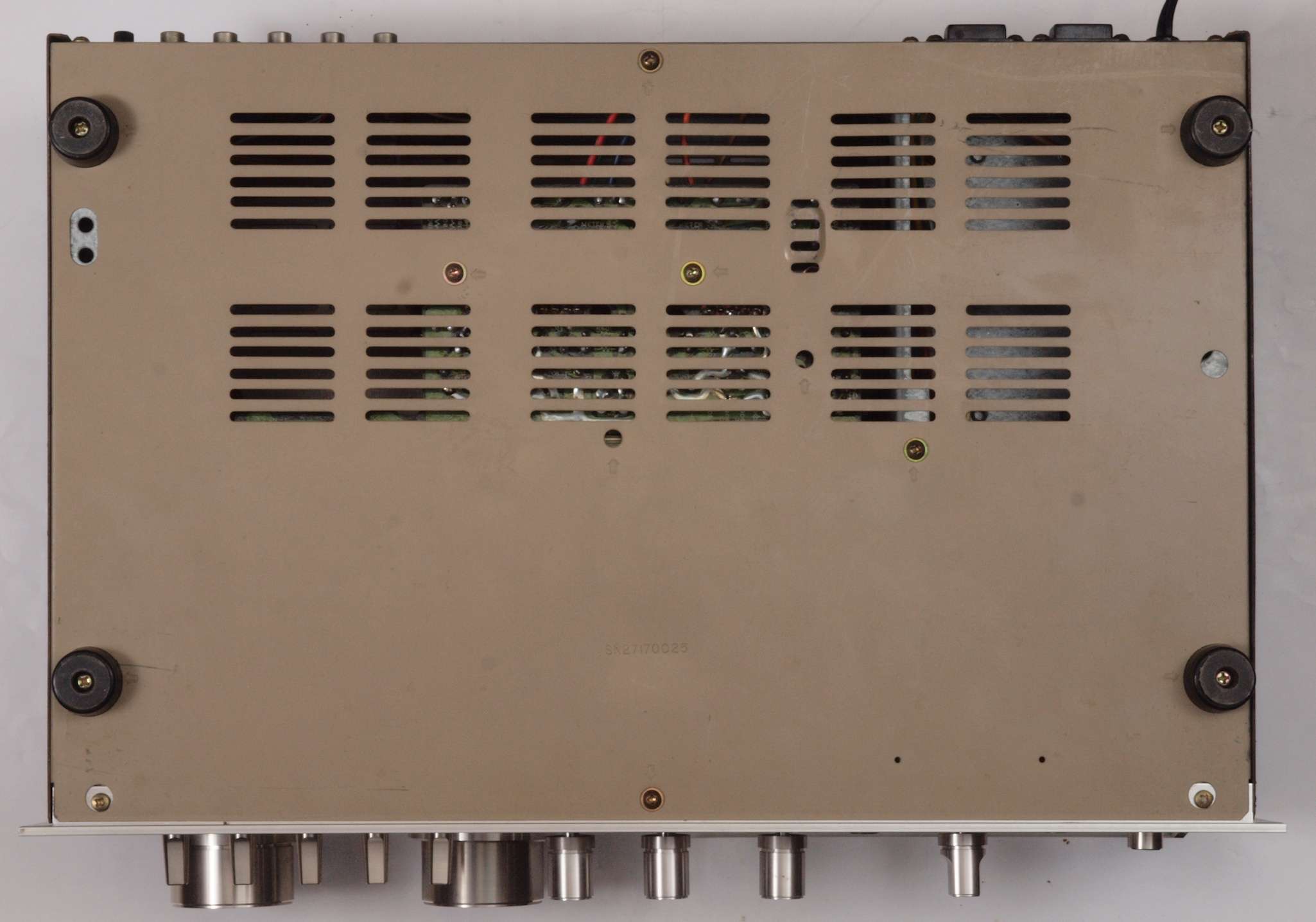

Ａ２５．　点検中　下から見る

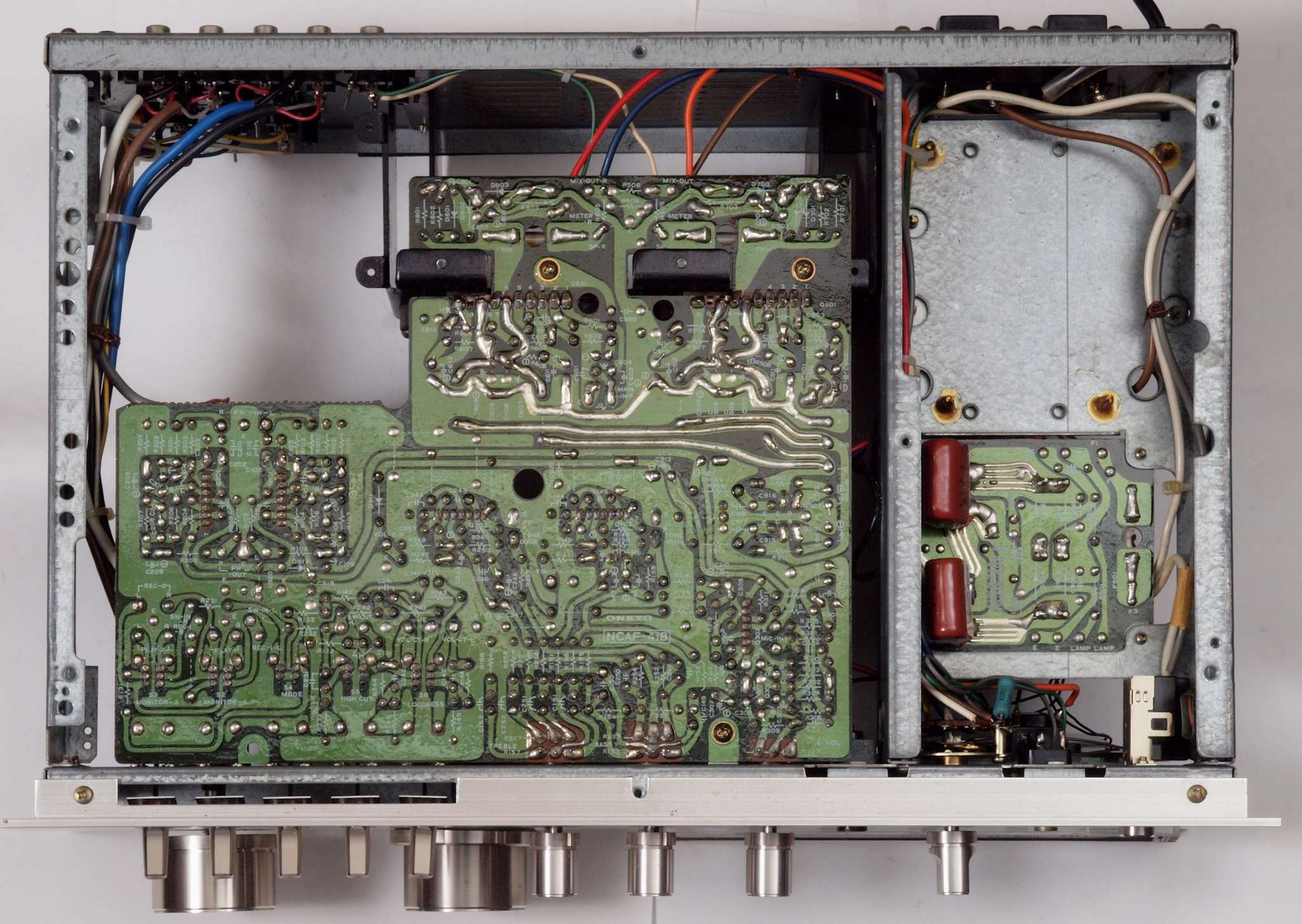

Ａ２６．　点検中　下蓋を取り、下から見る

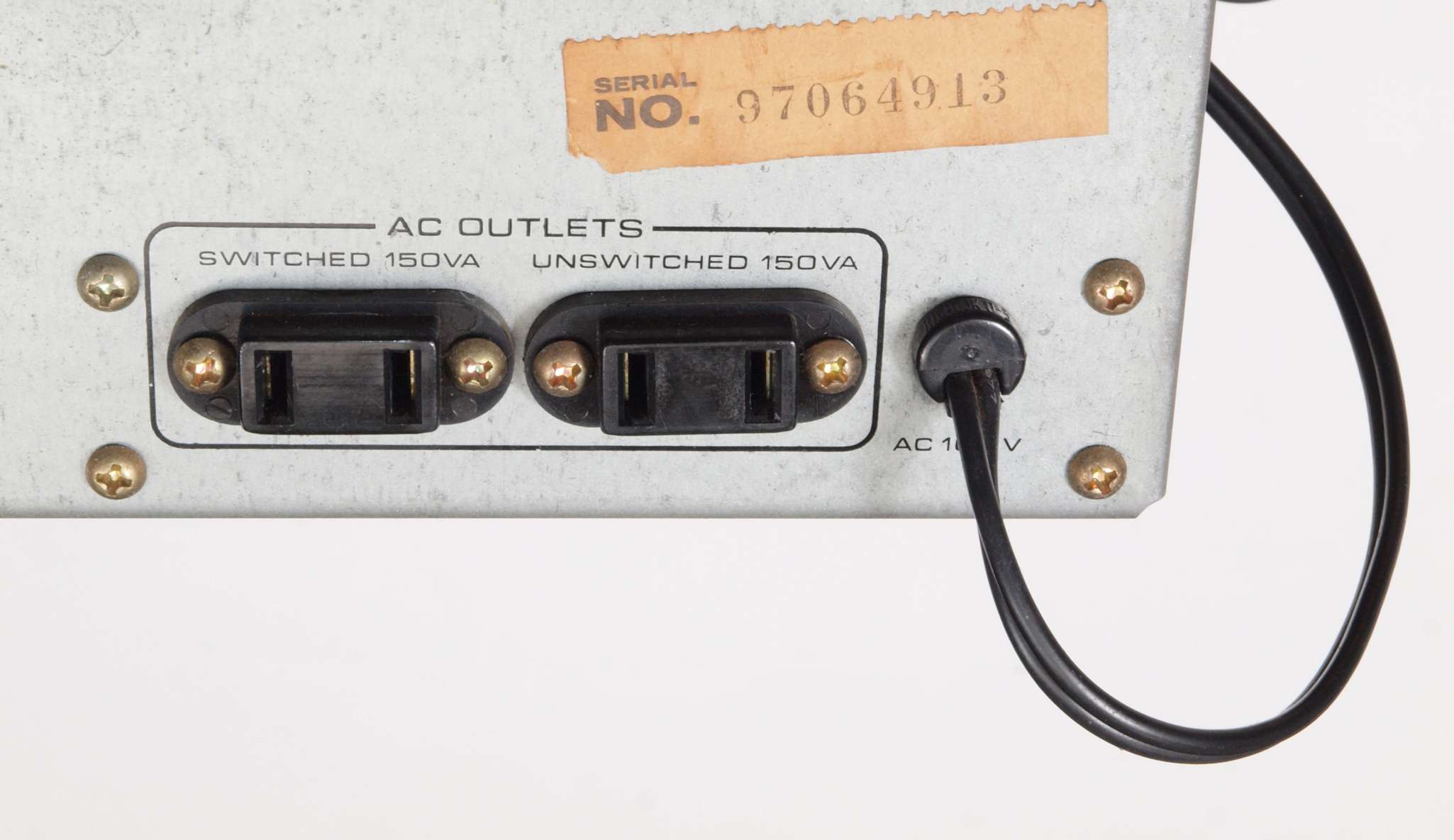

Ａ３１．　点検中　電源コード取付。

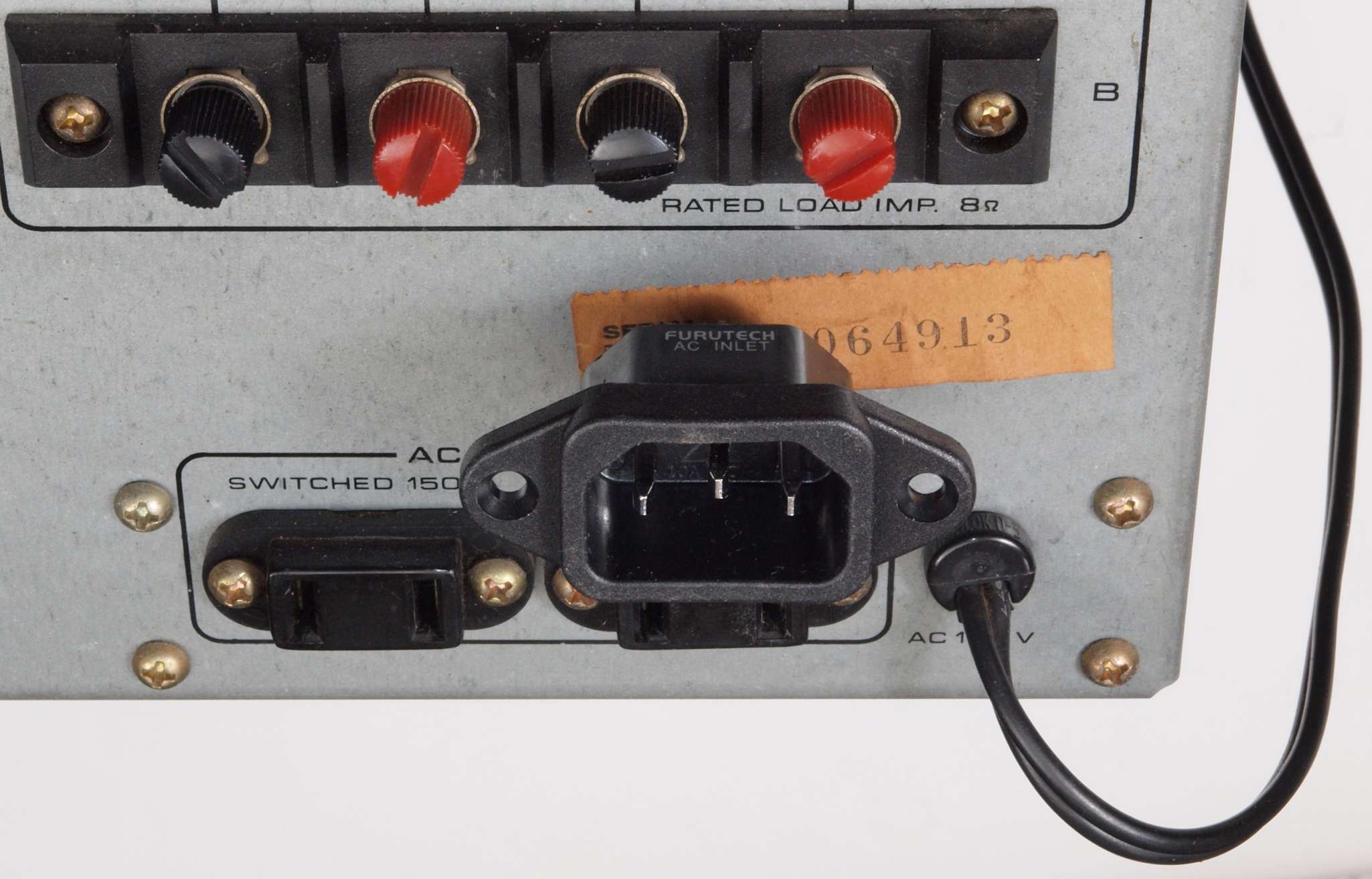

Ａ３２．　点検中　電源コード、　３Ｐインレット取り付け可能。今回み見送り。

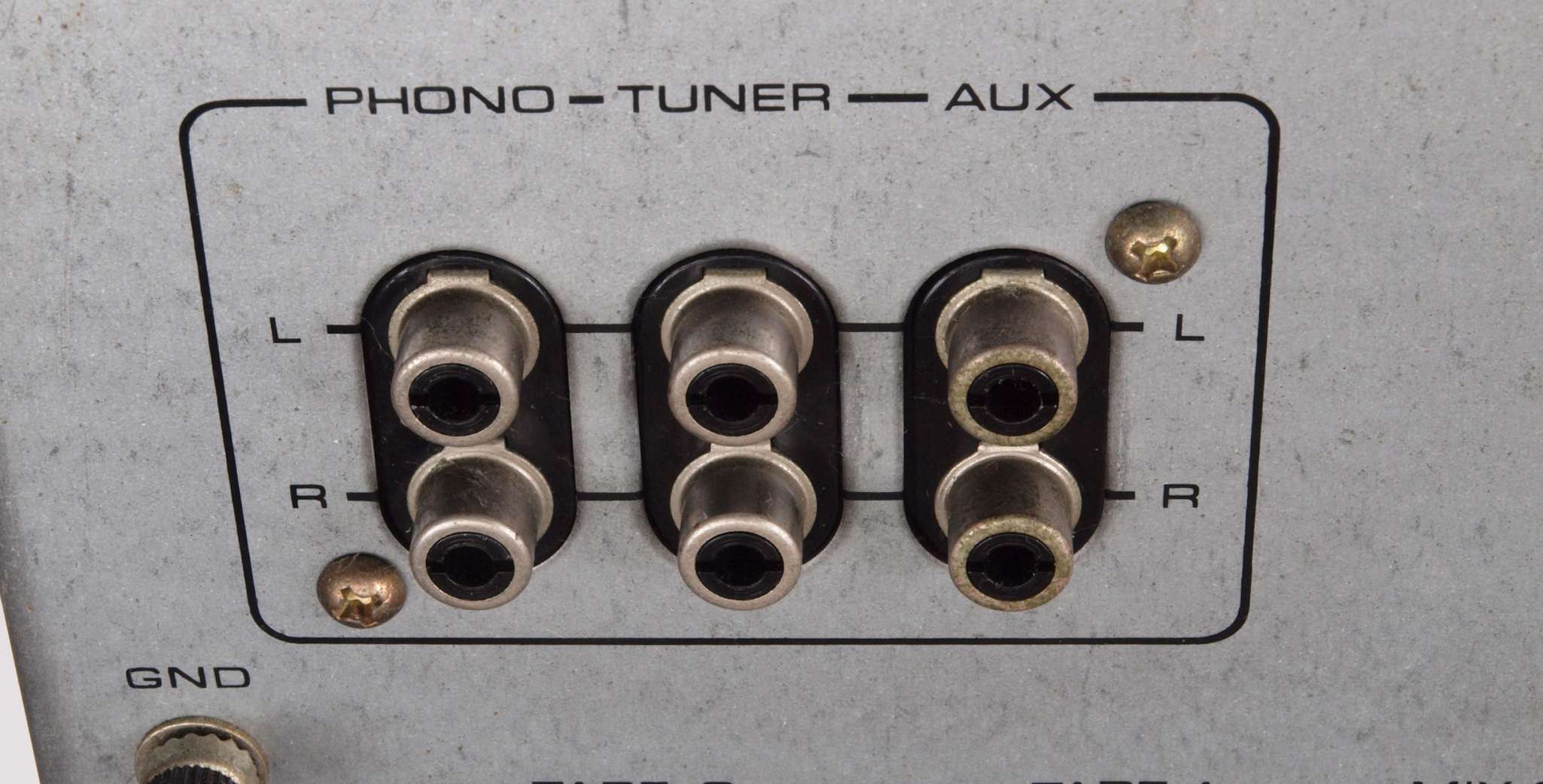

Ａ４１．　点検中　入力ＲＣＡ端子郡。

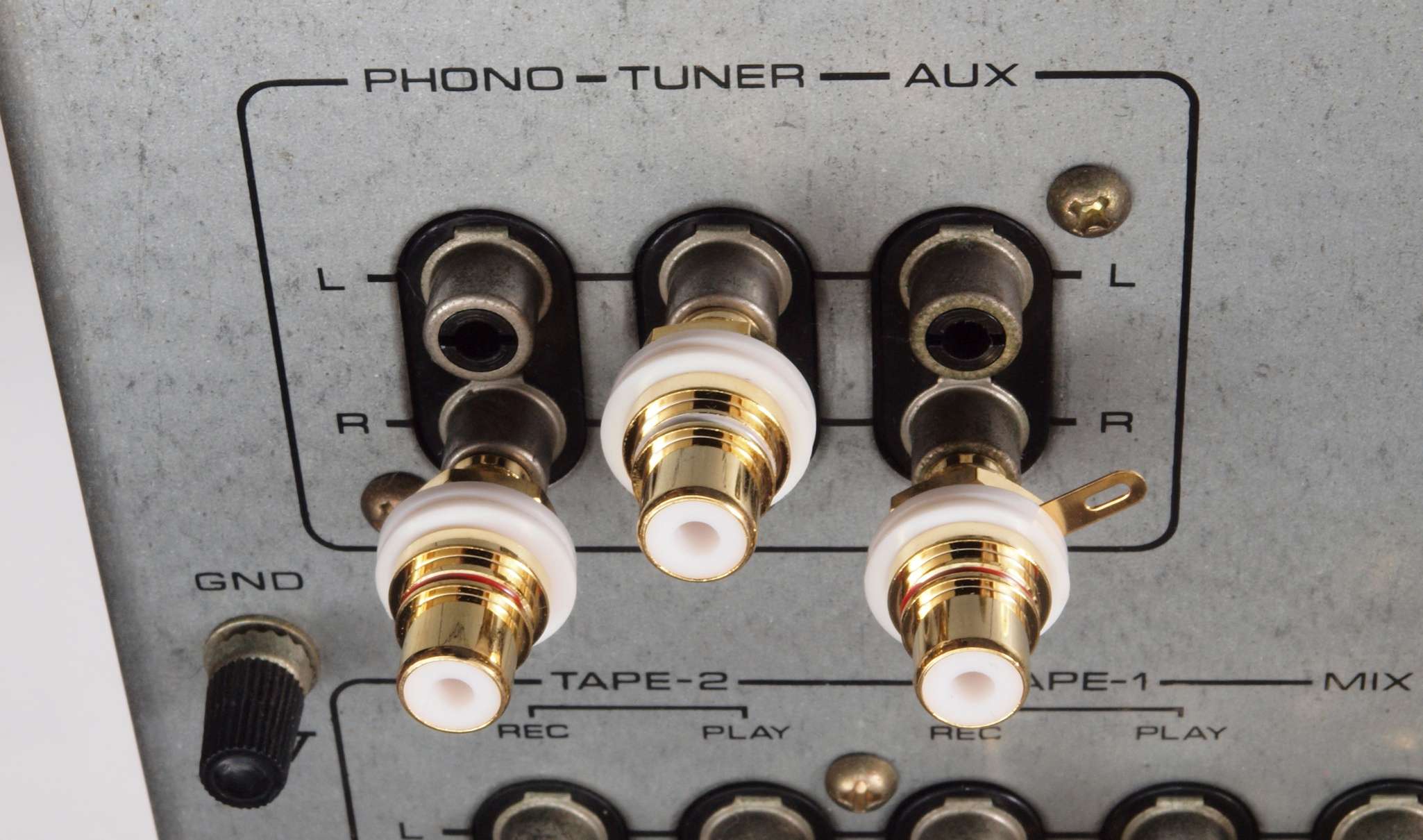

Ａ４２．　点検中　入力ＲＣＡ端子郡、　テフロン絶縁製に交換可能。今回み見送り。

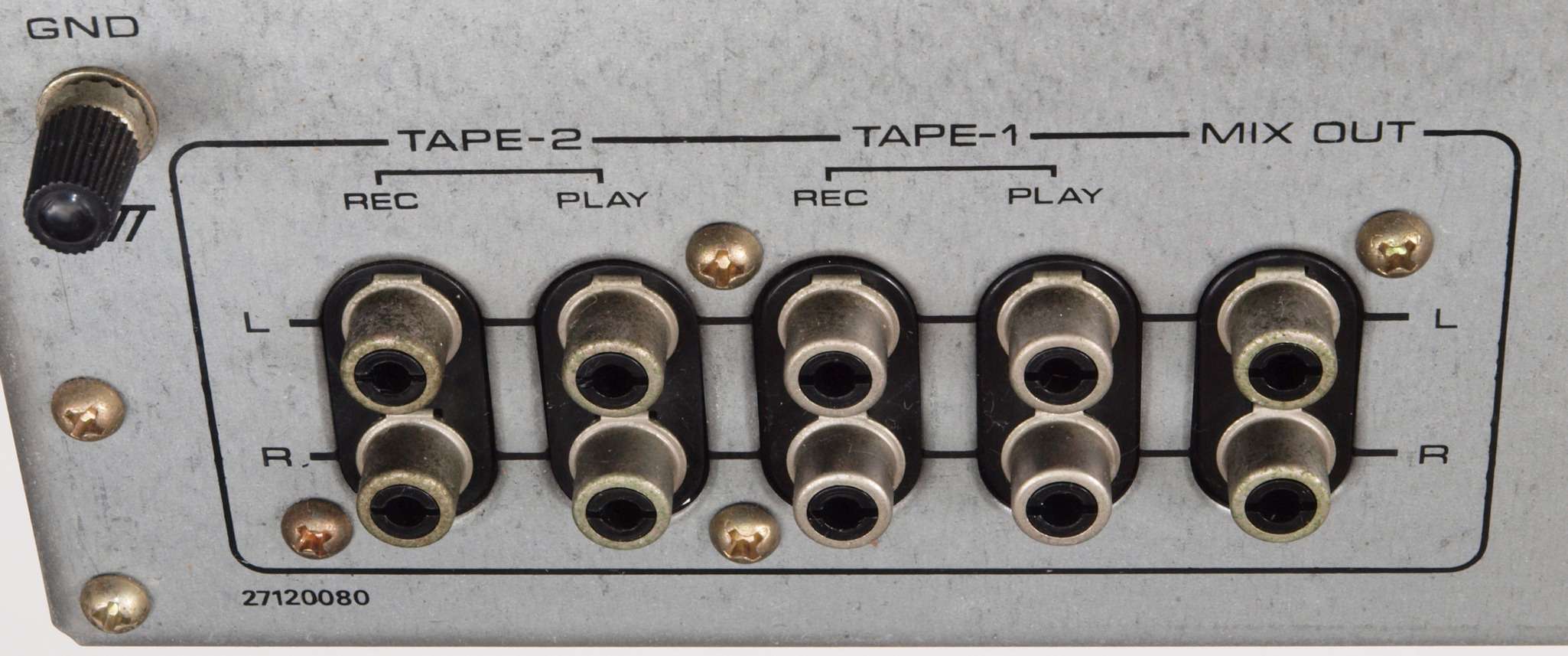

Ａ５１．　点検中　入出力ＲＣＡ端子郡。

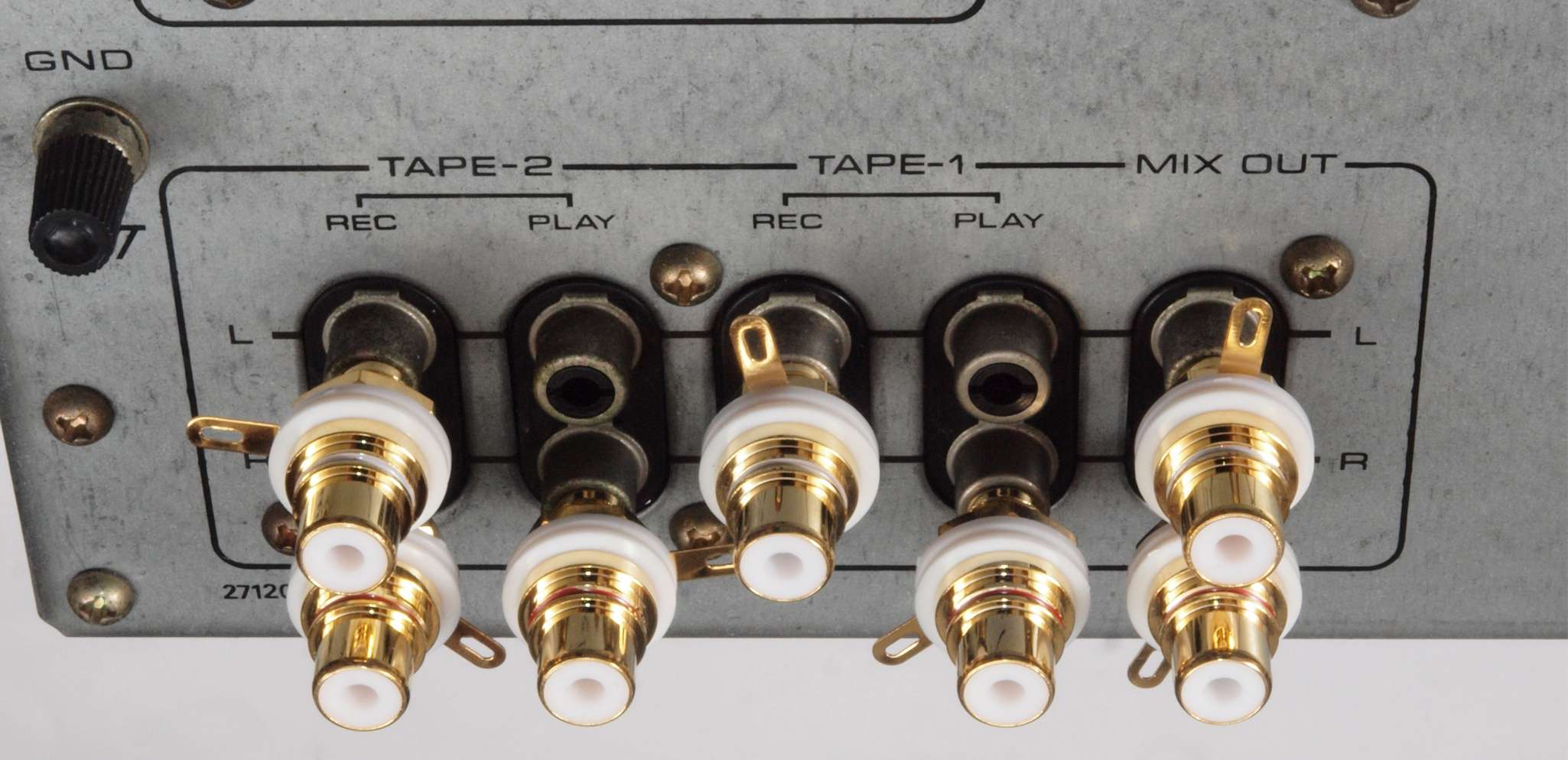

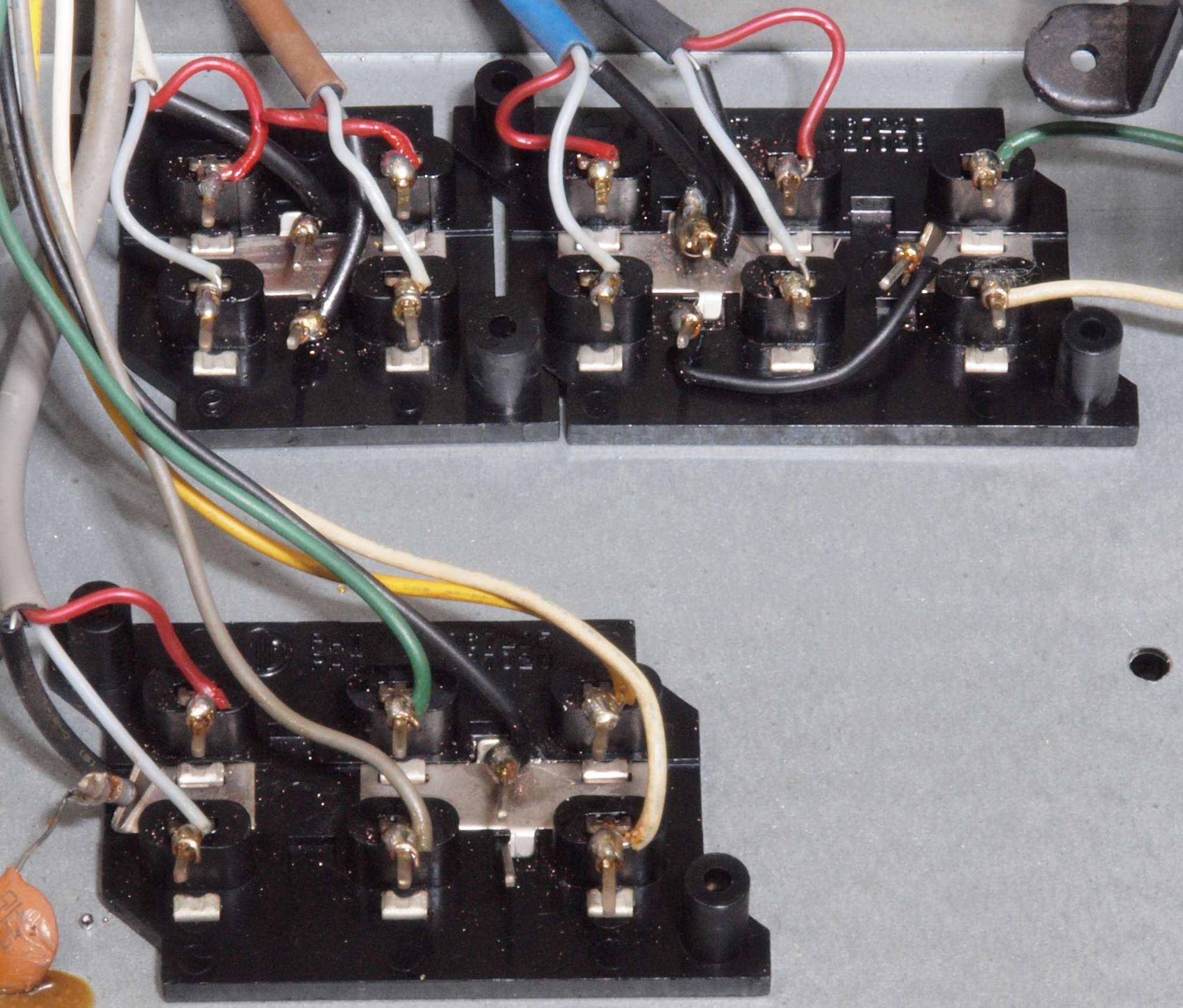

Ａ５２．　点検中　入出力ＲＣＡ端子郡、　テフロン絶縁製に交換可能。今回み見送り。

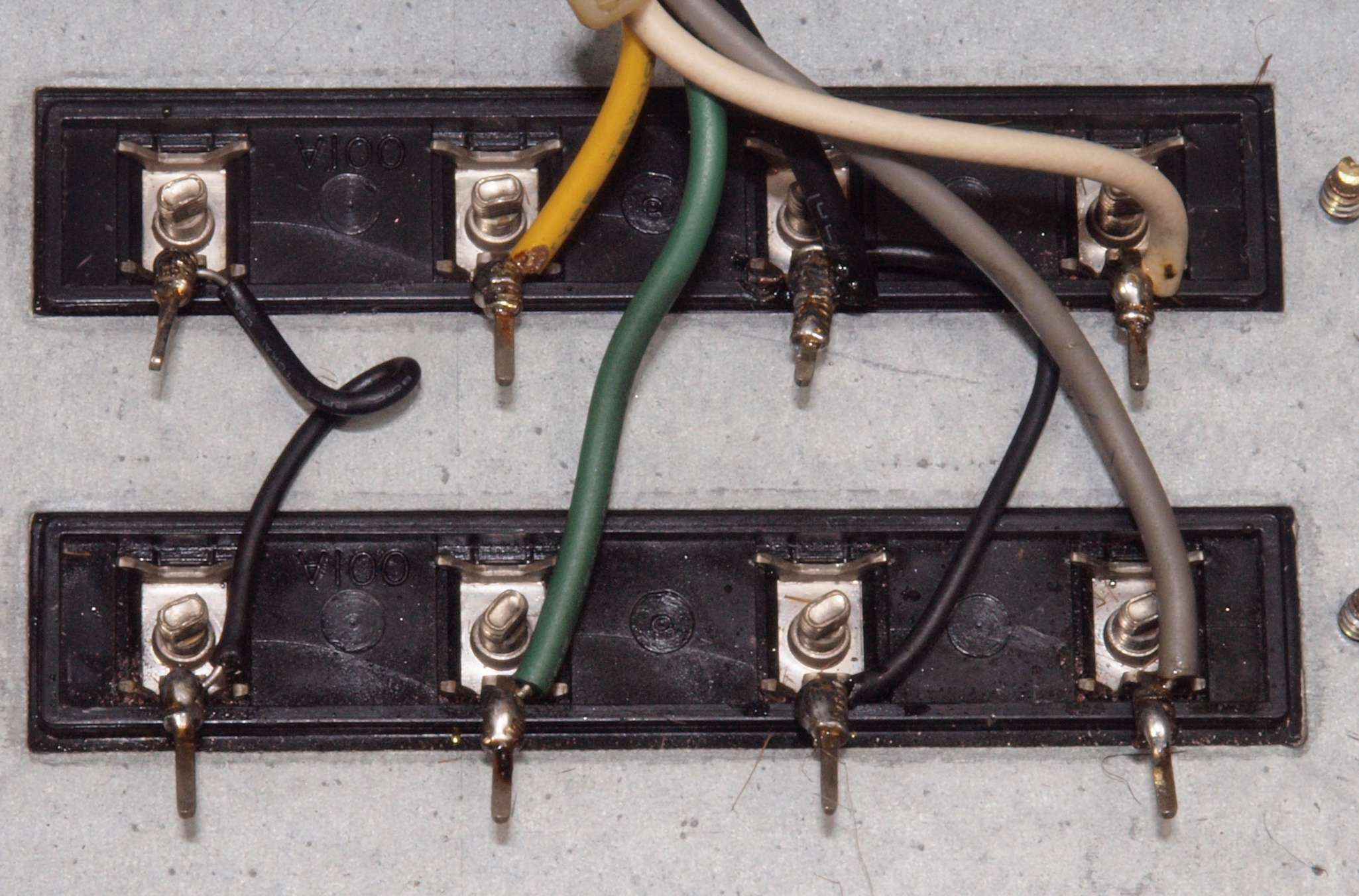

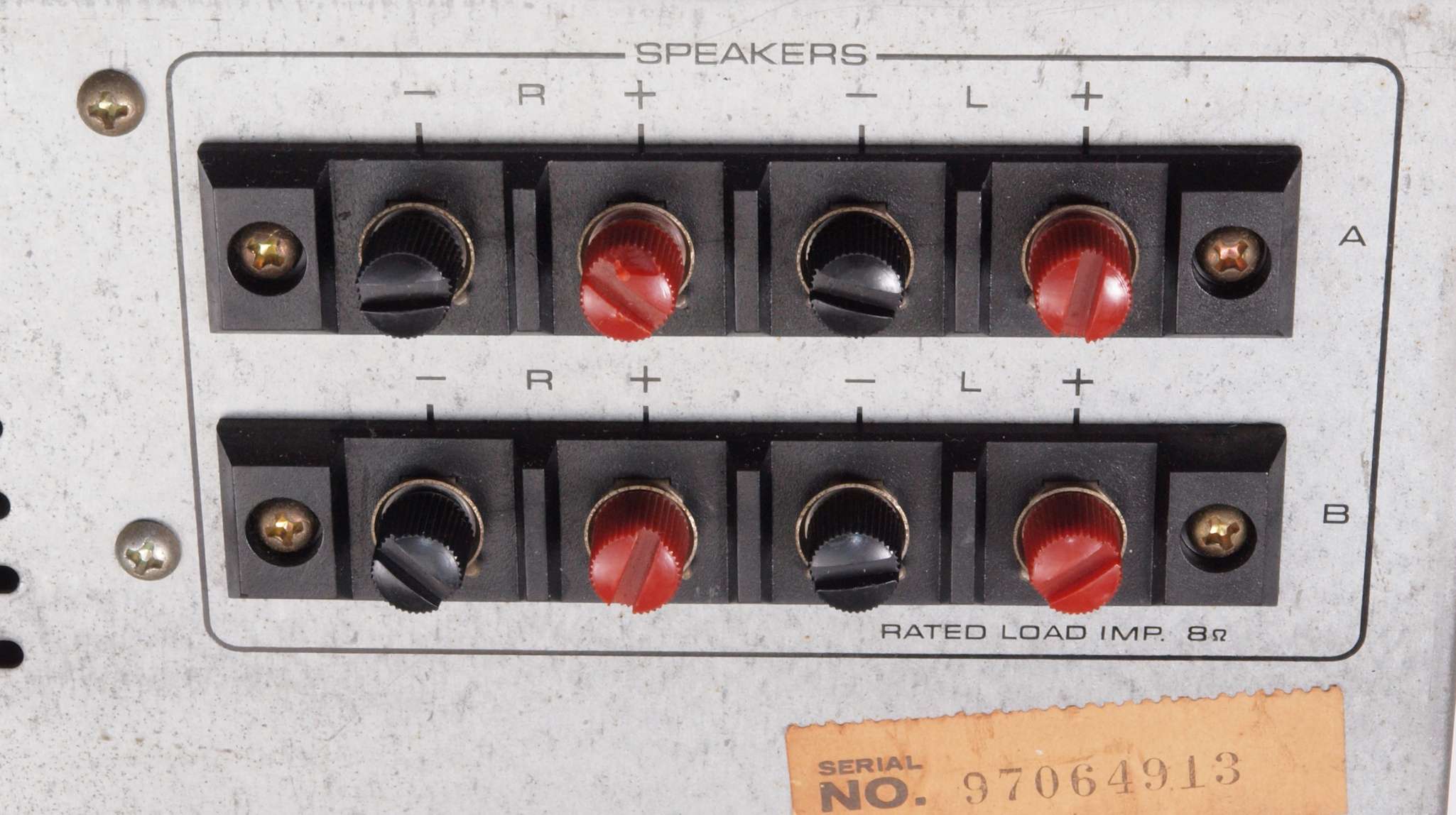

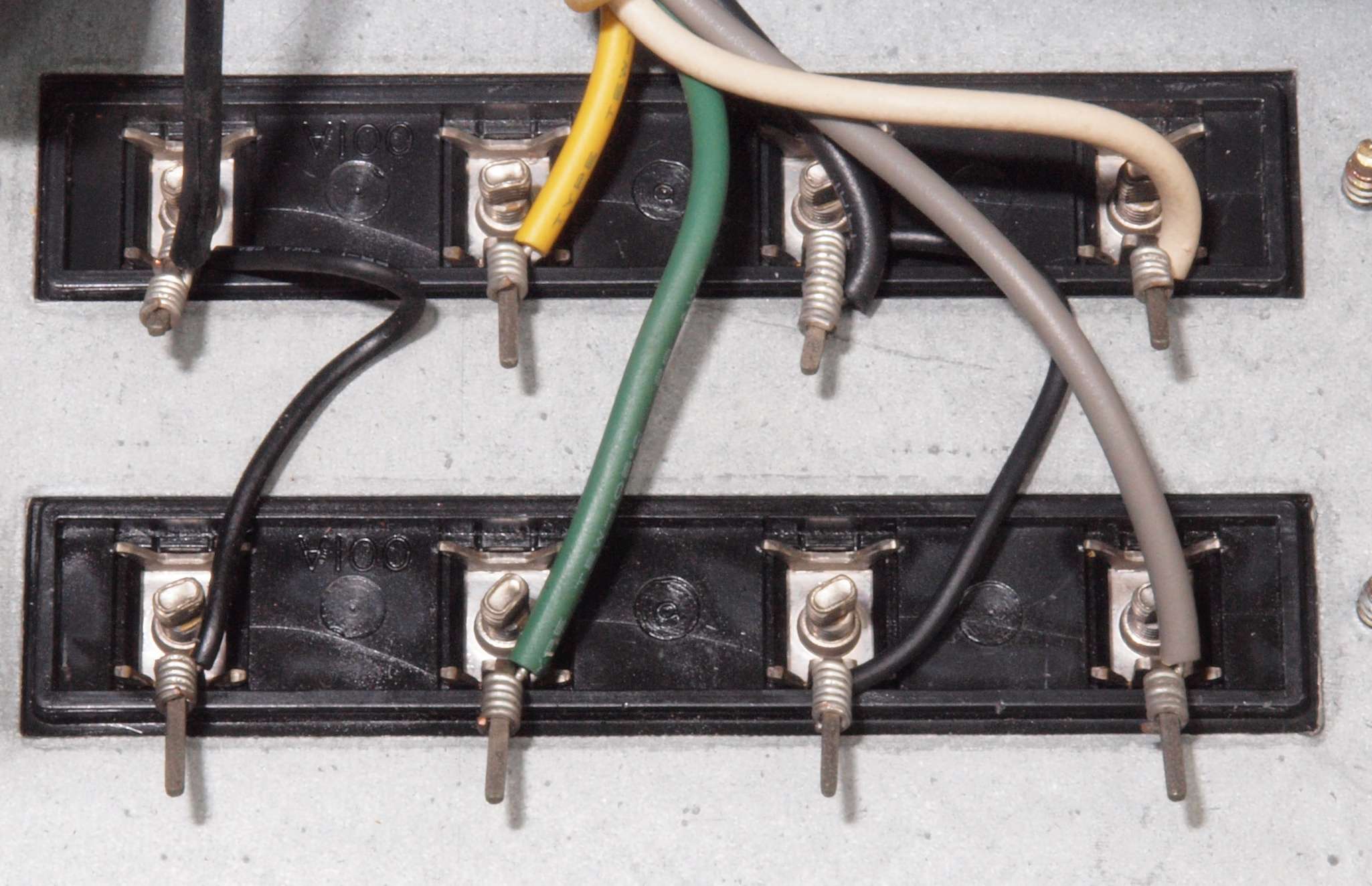

Ａ６１．　点検中　SP接続端子。

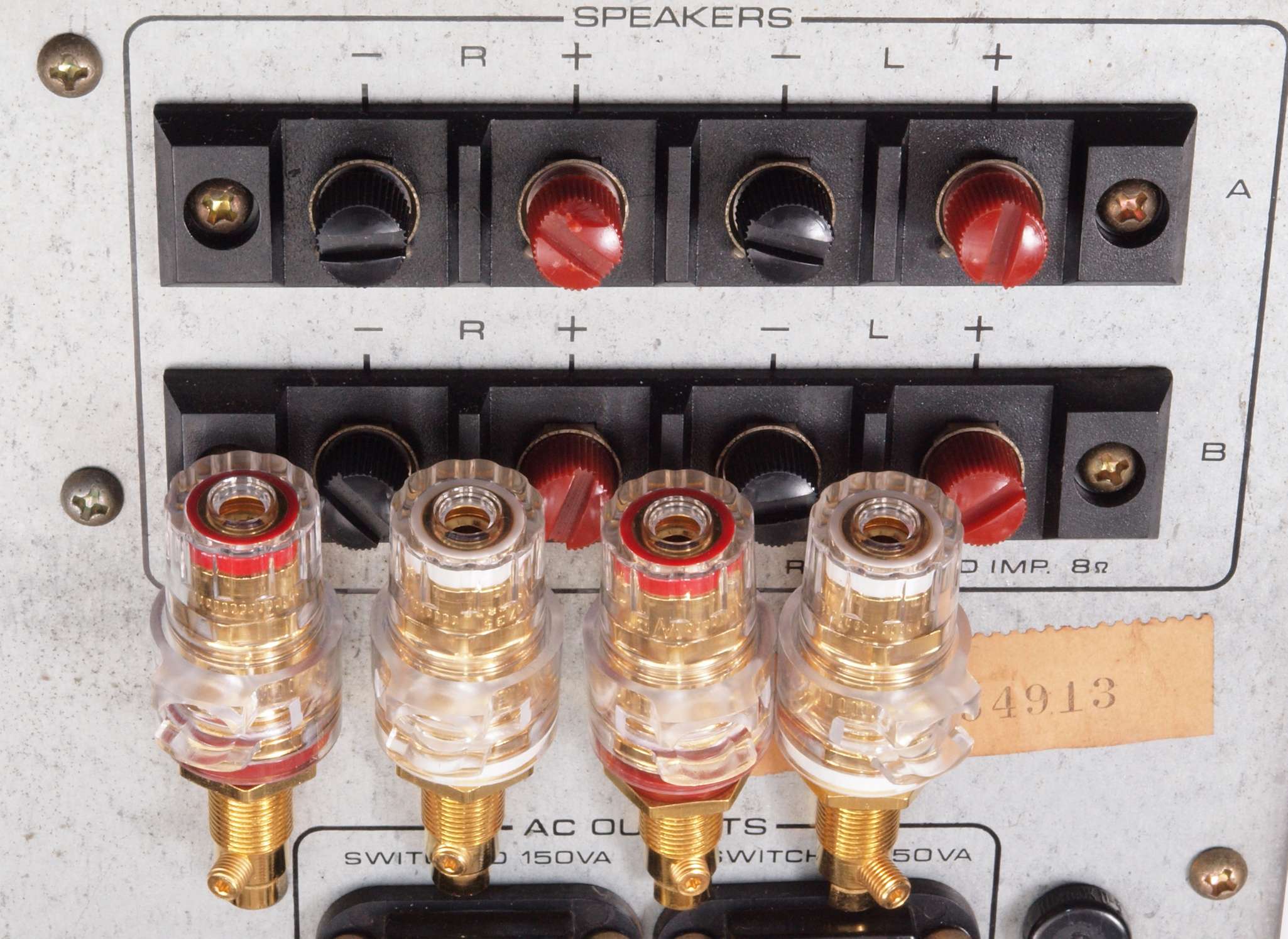

Ａ６２．　点検中　SP接続端子、　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５等に交換可能。今回み見送り。

Ａ７１．　点検中　交換する電解コンデンサー。 　　　　　　　　　　　　　　　　　左＝付いている物　４７００μ／４０Ｖ、　　右＝交換する物　１００００μ／８０Ｖ

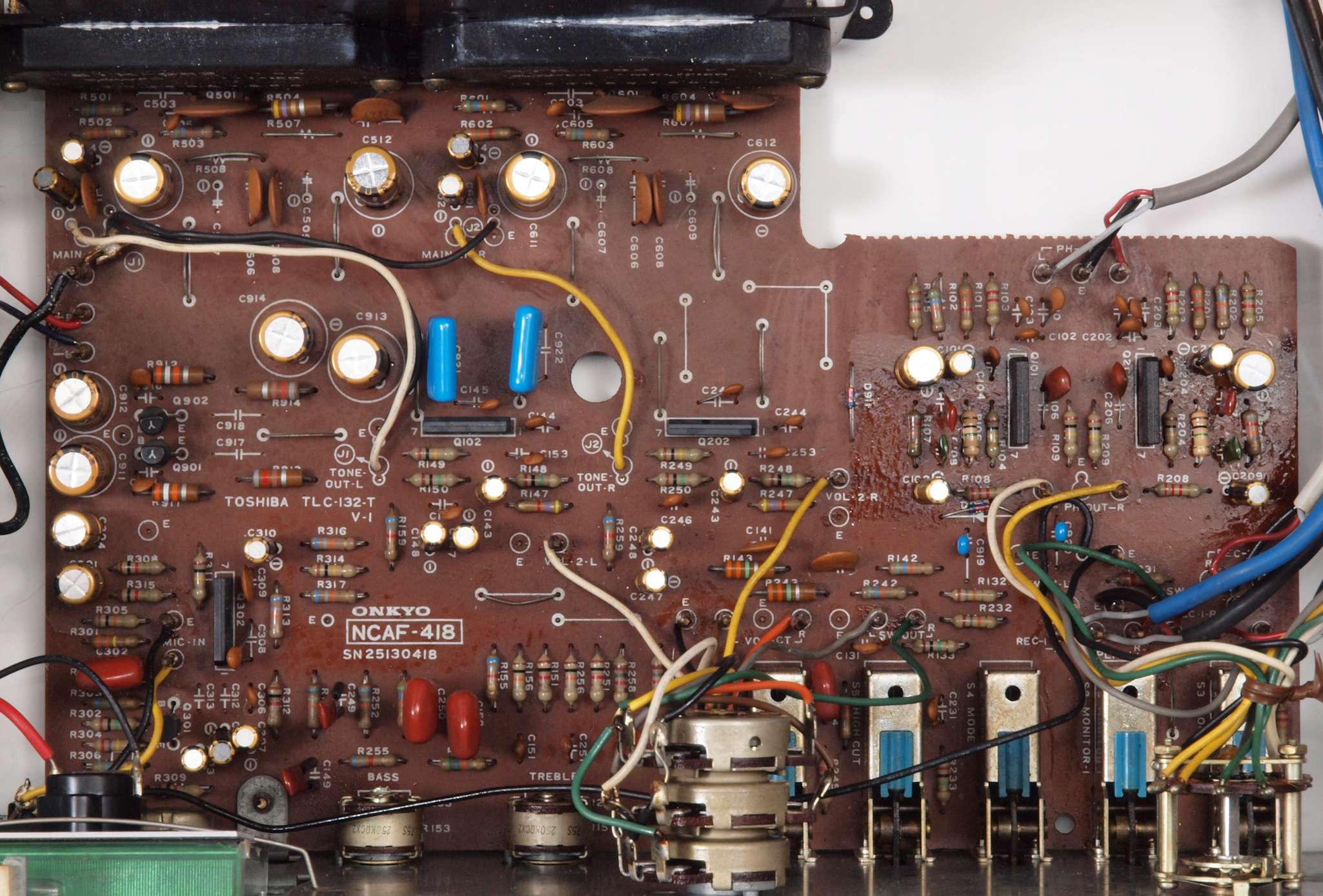

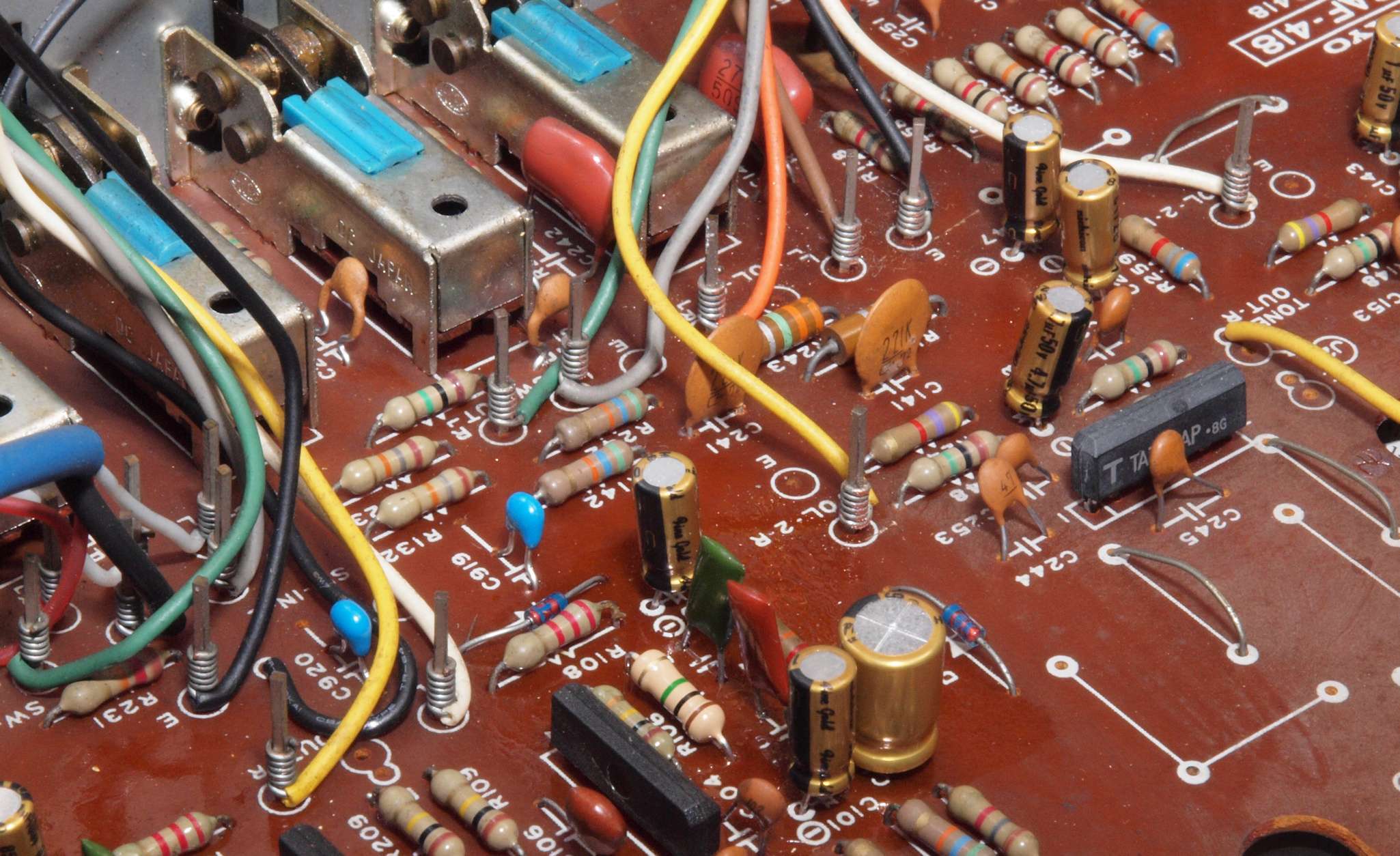

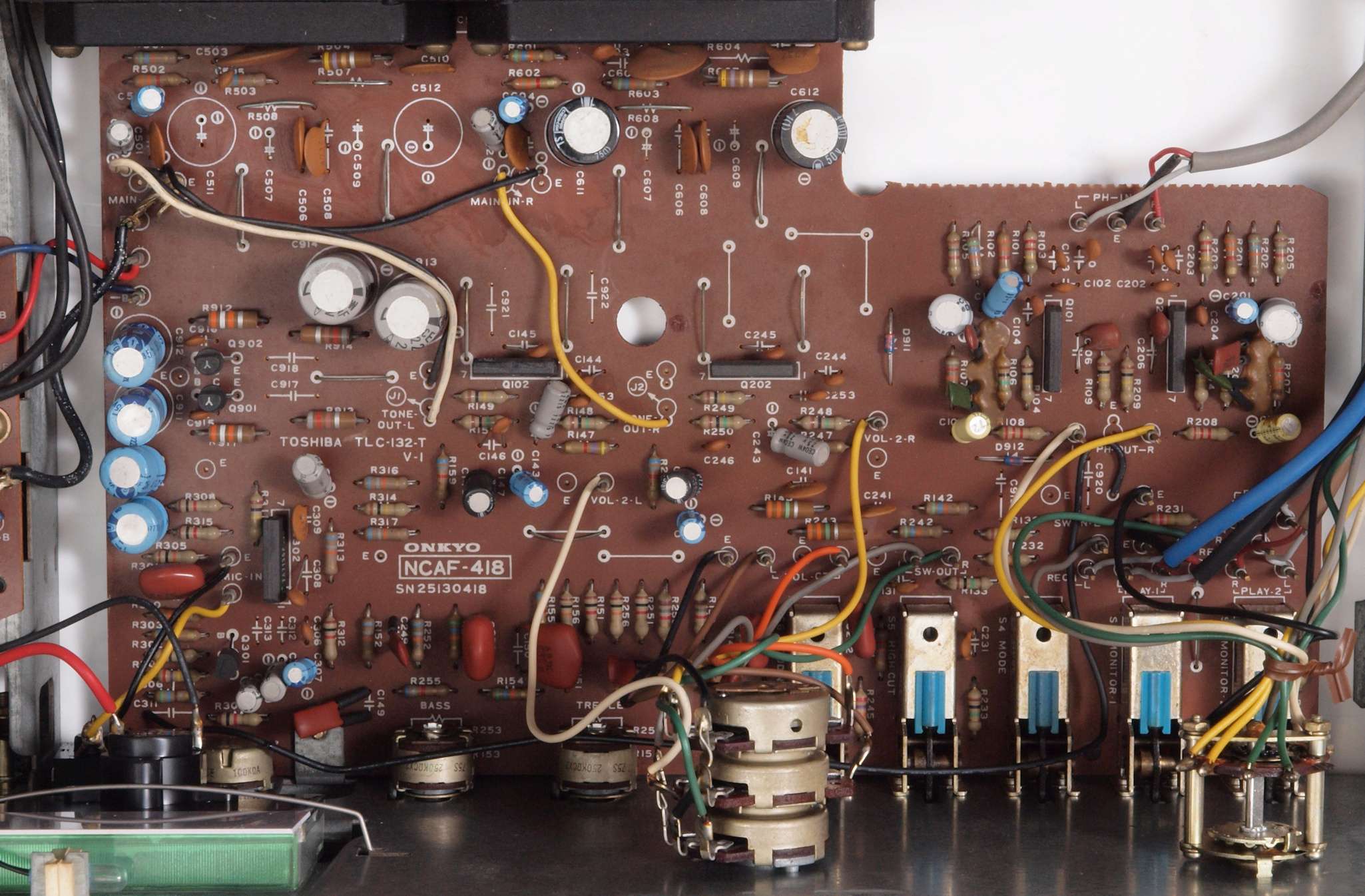

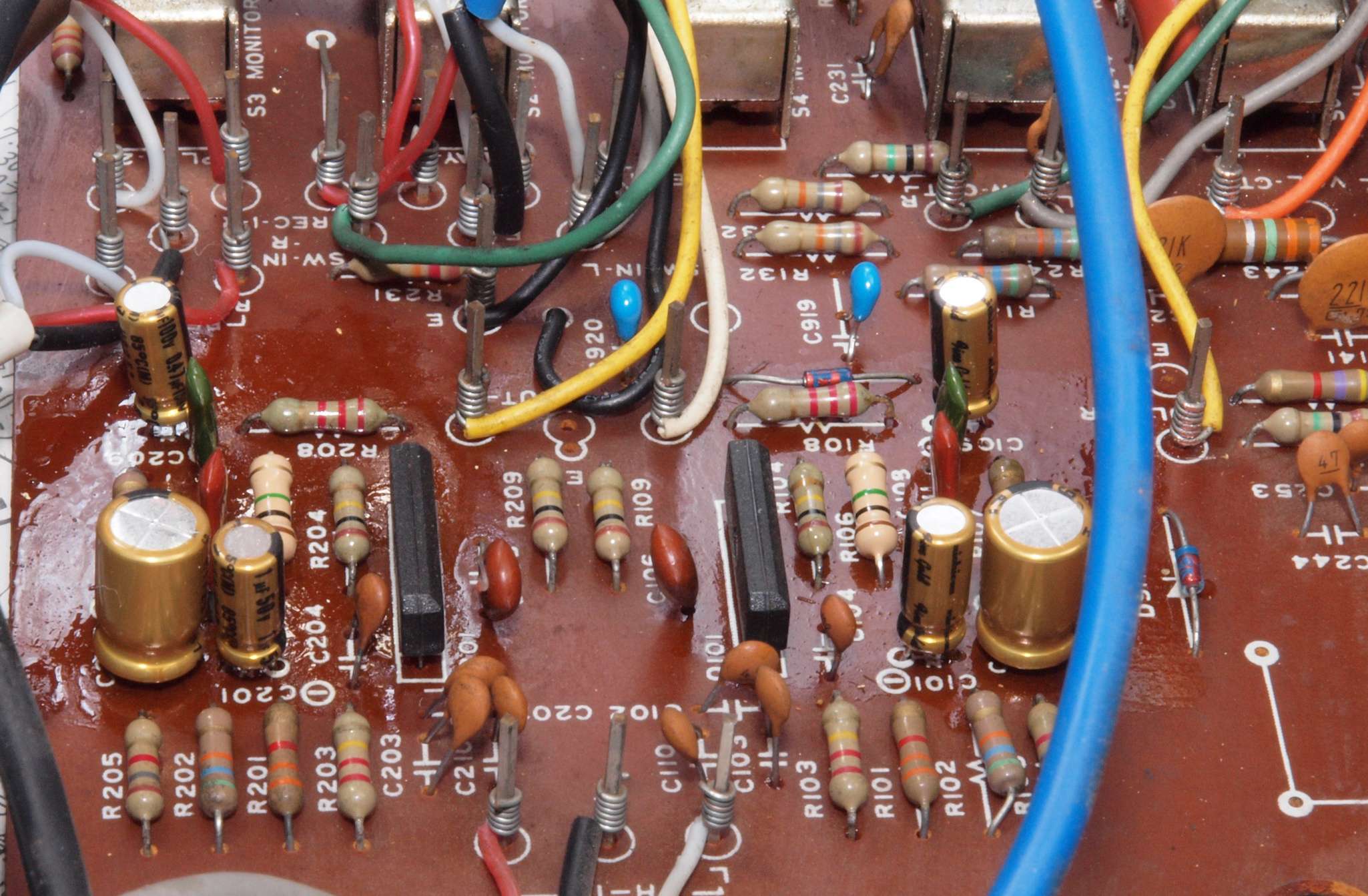

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　メインＡＭＰ基板

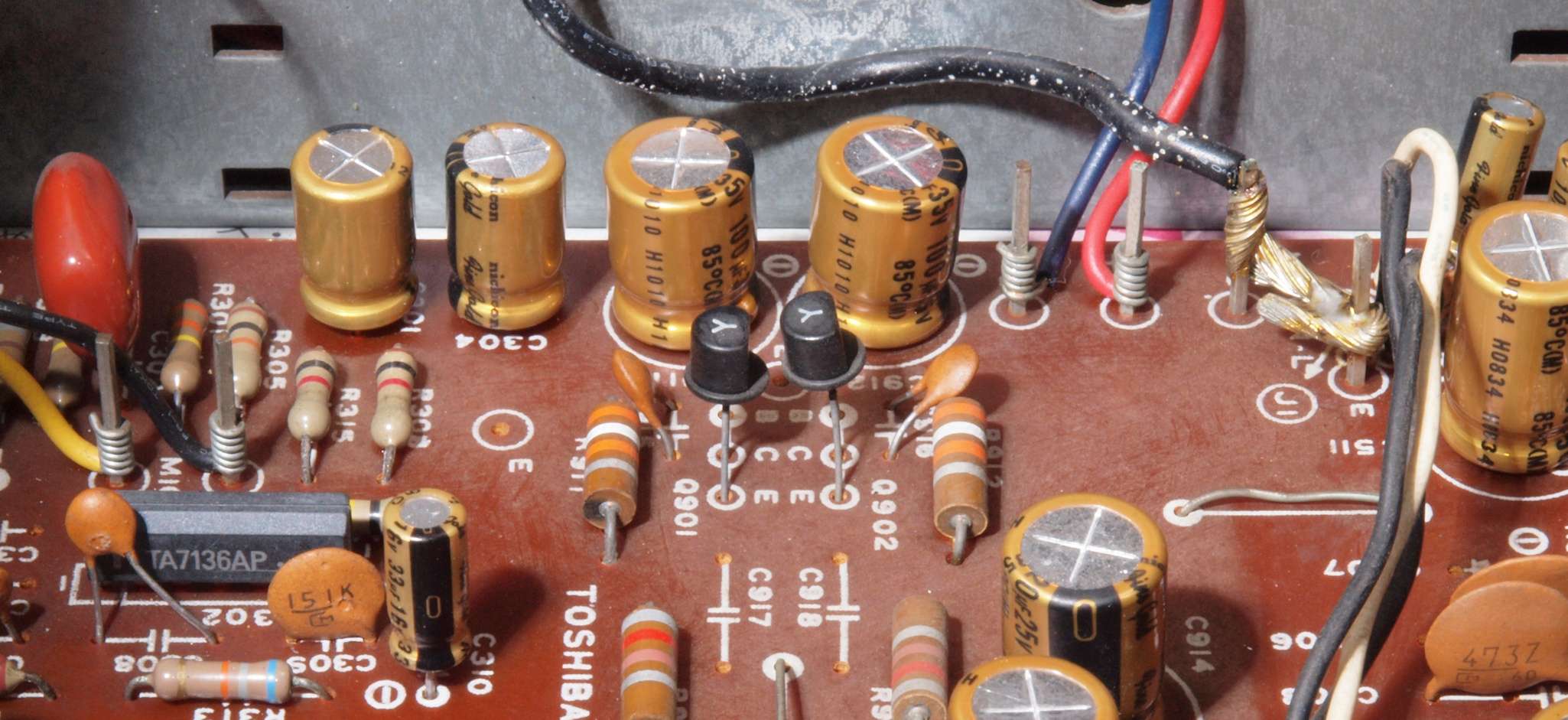

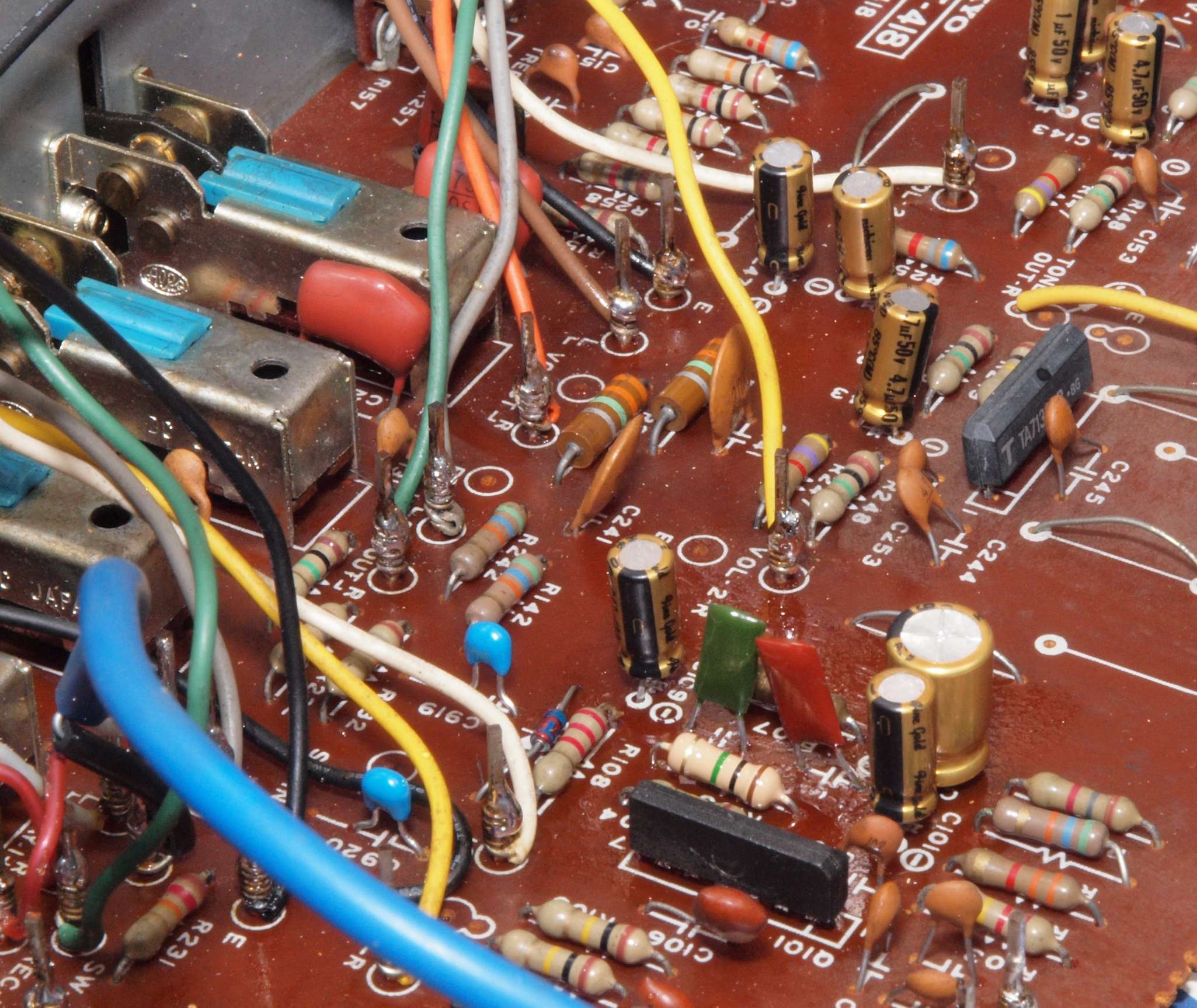

Ｃ１２．　修理後　メインＡＭＰ基板 　　　　　　　　　　　　ＡＭＰ−ＩＣ７個、電解コンデンサー３０個交換、フイルムコンデンサー４個追加。

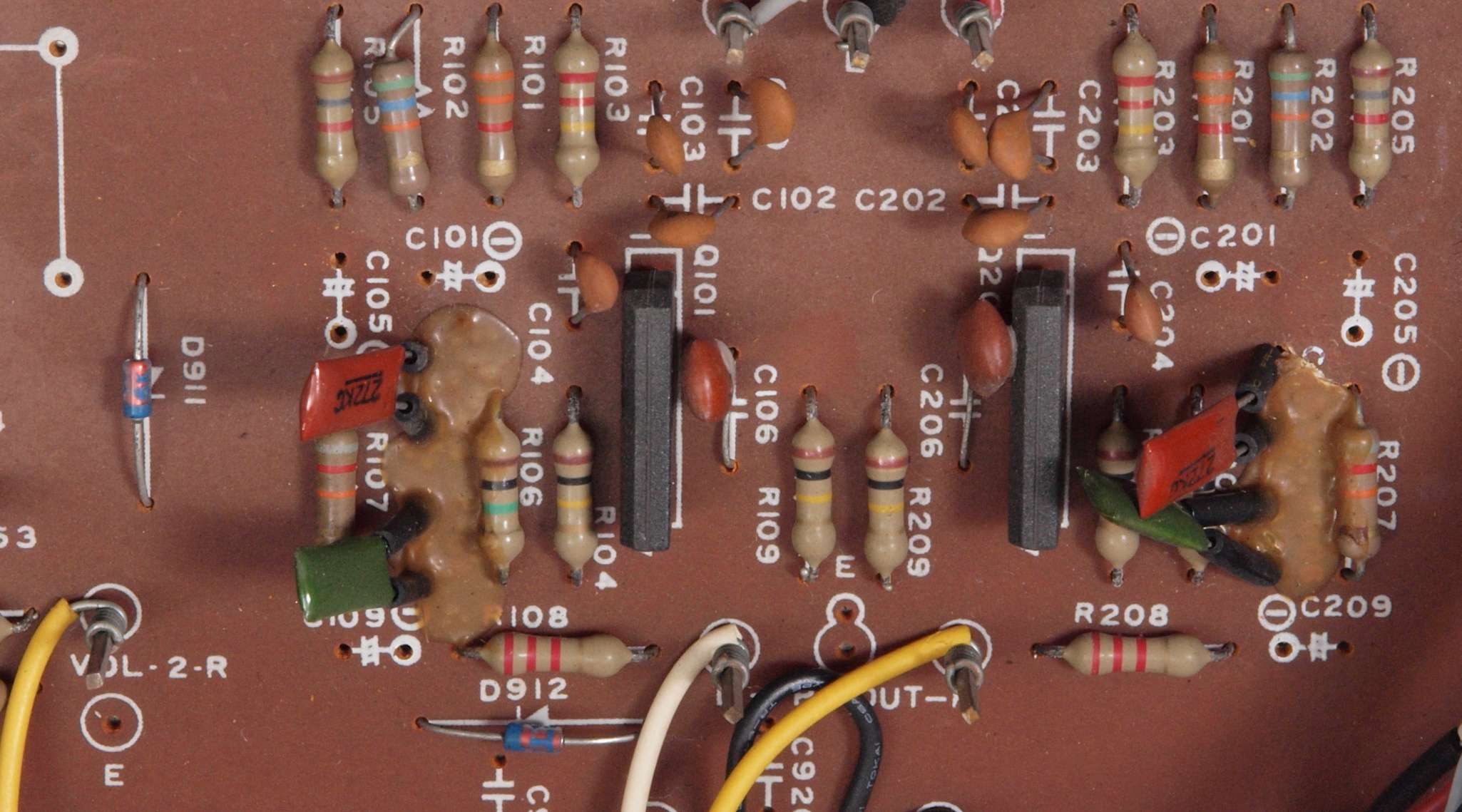

Ｃ１３．　修理中　メインＡＭＰ基板。　コンデンサー等を固定するトルエン溶媒の接着剤。

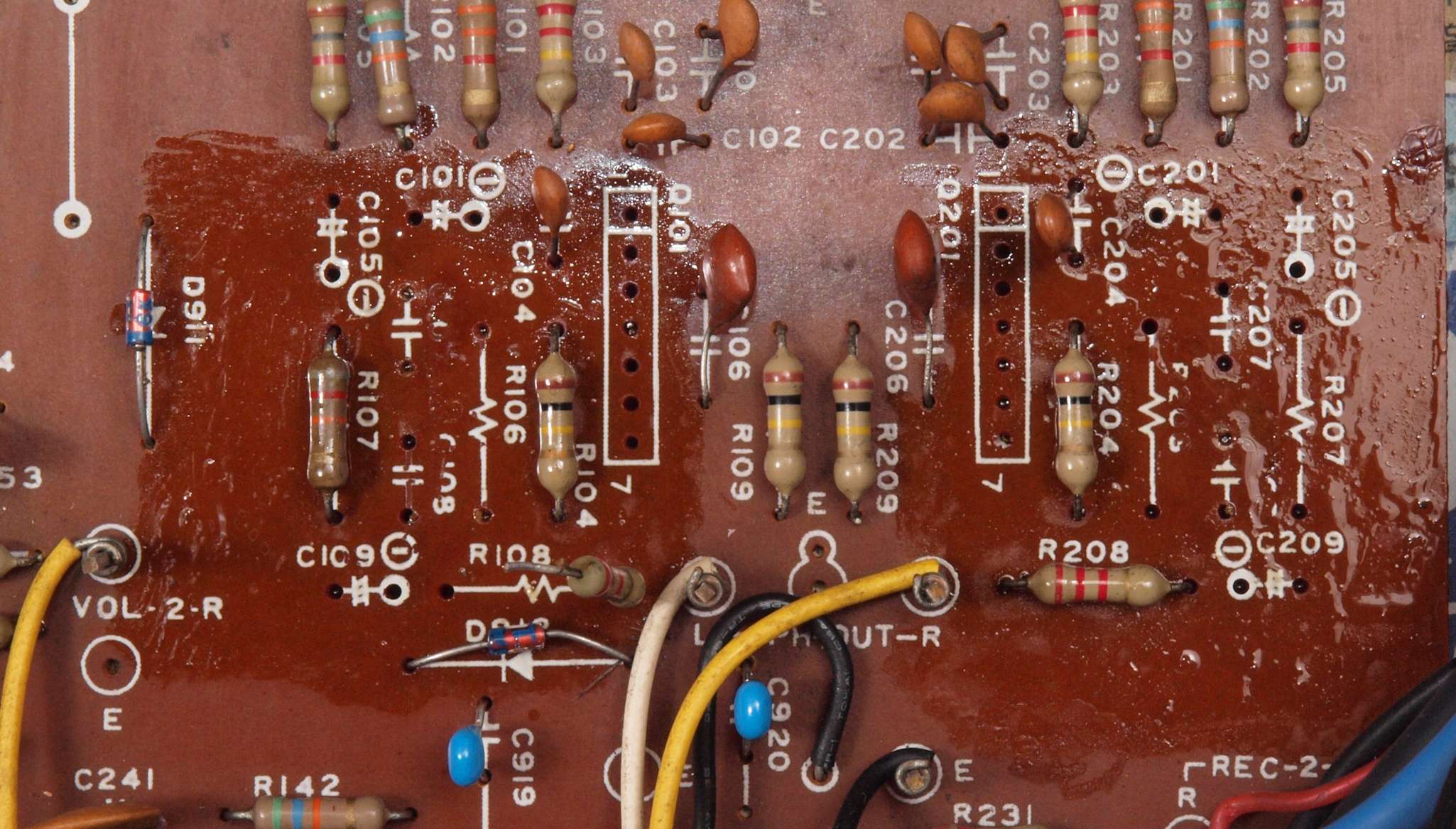

Ｃ１４．　修理後　メインＡＭＰ基板。　コンデンサー等を固定するトルエン溶媒を取り去り、コートを塗布後。

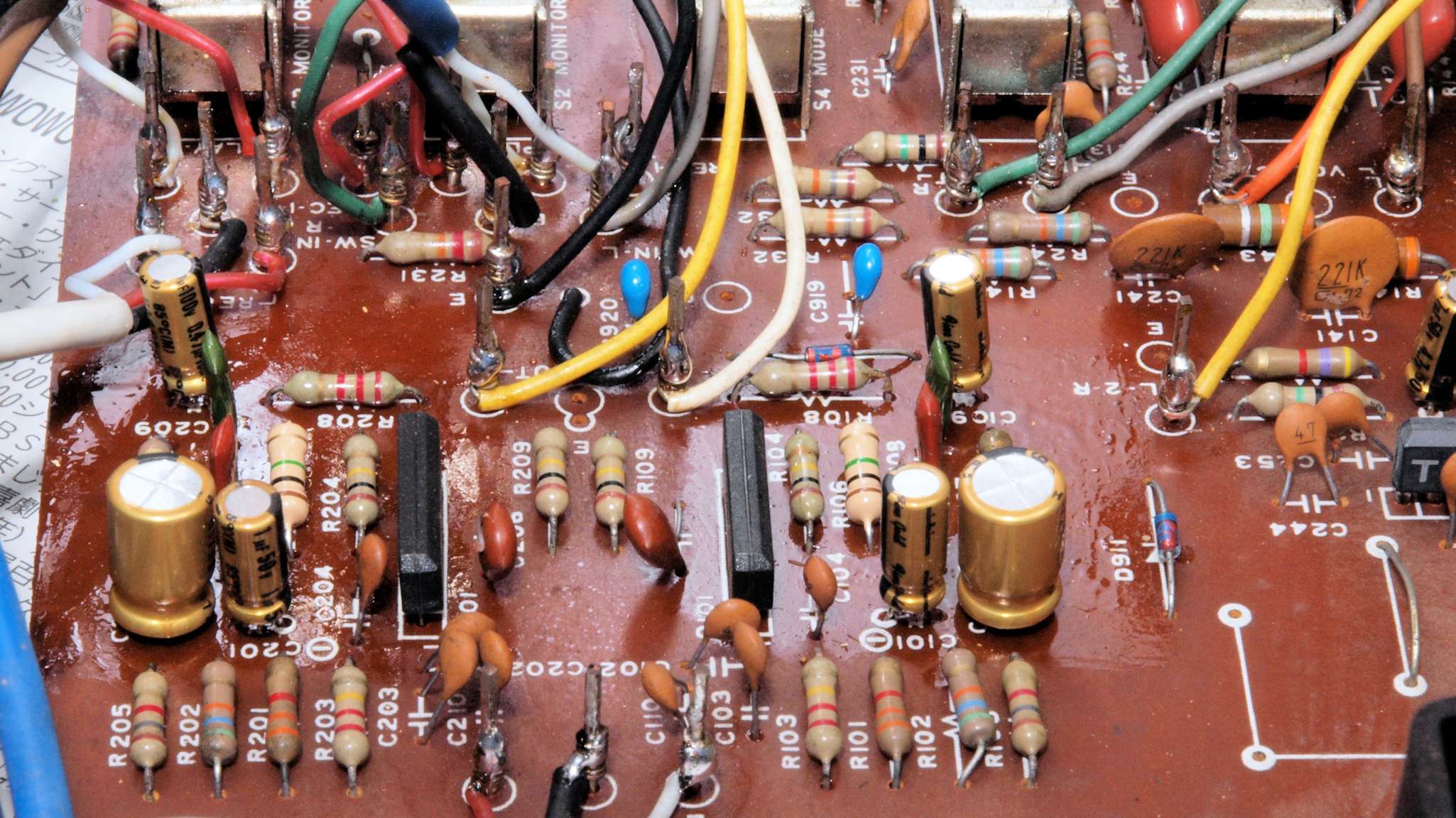

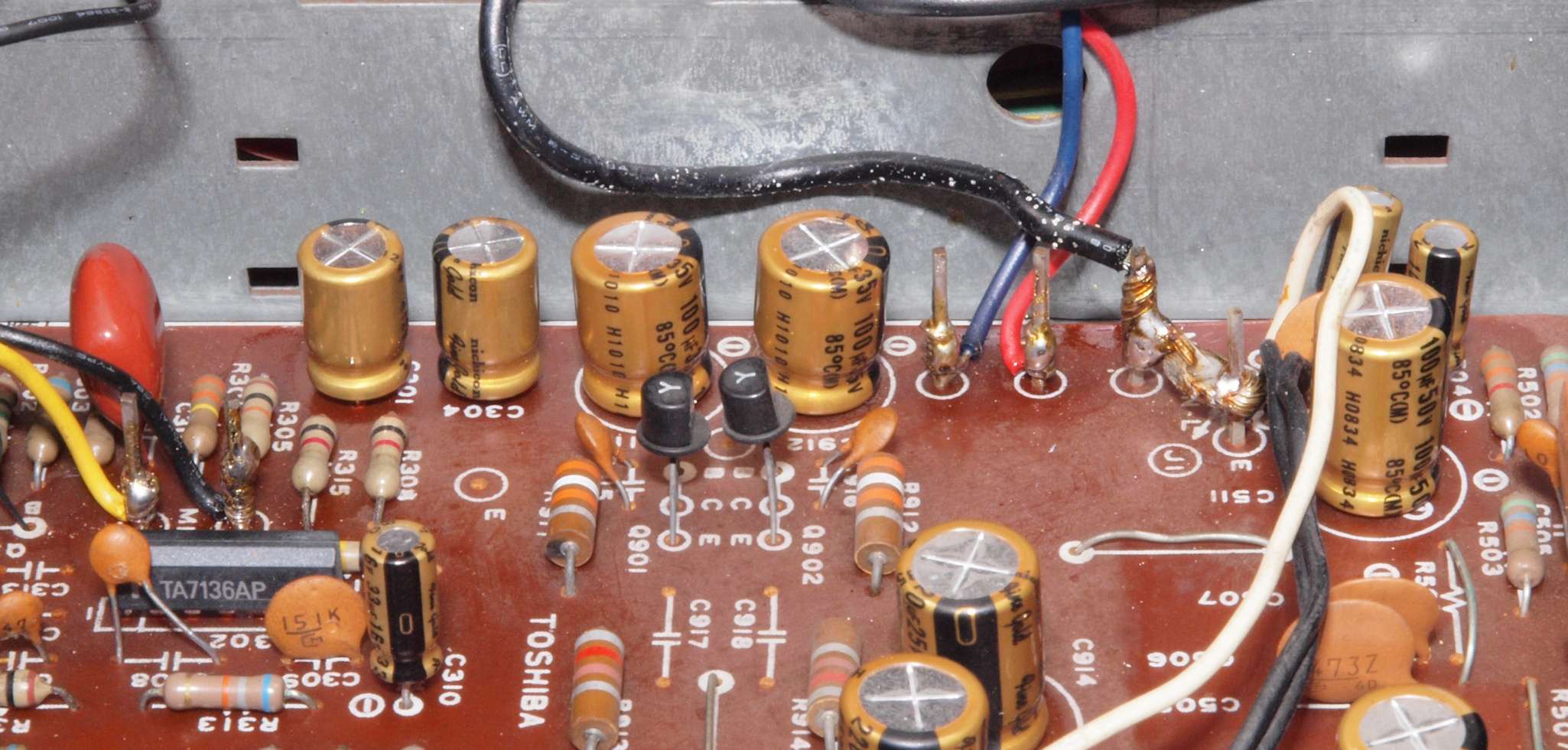

Ｃ１５．　修理中　メインＡＭＰ基板ラッピング。

Ｃ１６．　修理後　メインＡＭＰ基板ラッピング、半田を染みこませる。

Ｃ１７．　修理中　メインＡＭＰ基板ラッピング２。

Ｃ１８．　修理後　メインＡＭＰ基板ラッピング２、半田を染みこませる。

Ｃ１９．　修理中　メインＡＭＰ基板ラッピング３。

Ｃ１Ａ．　修理後　メインＡＭＰ基板ラッピング３、半田を染みこませる。

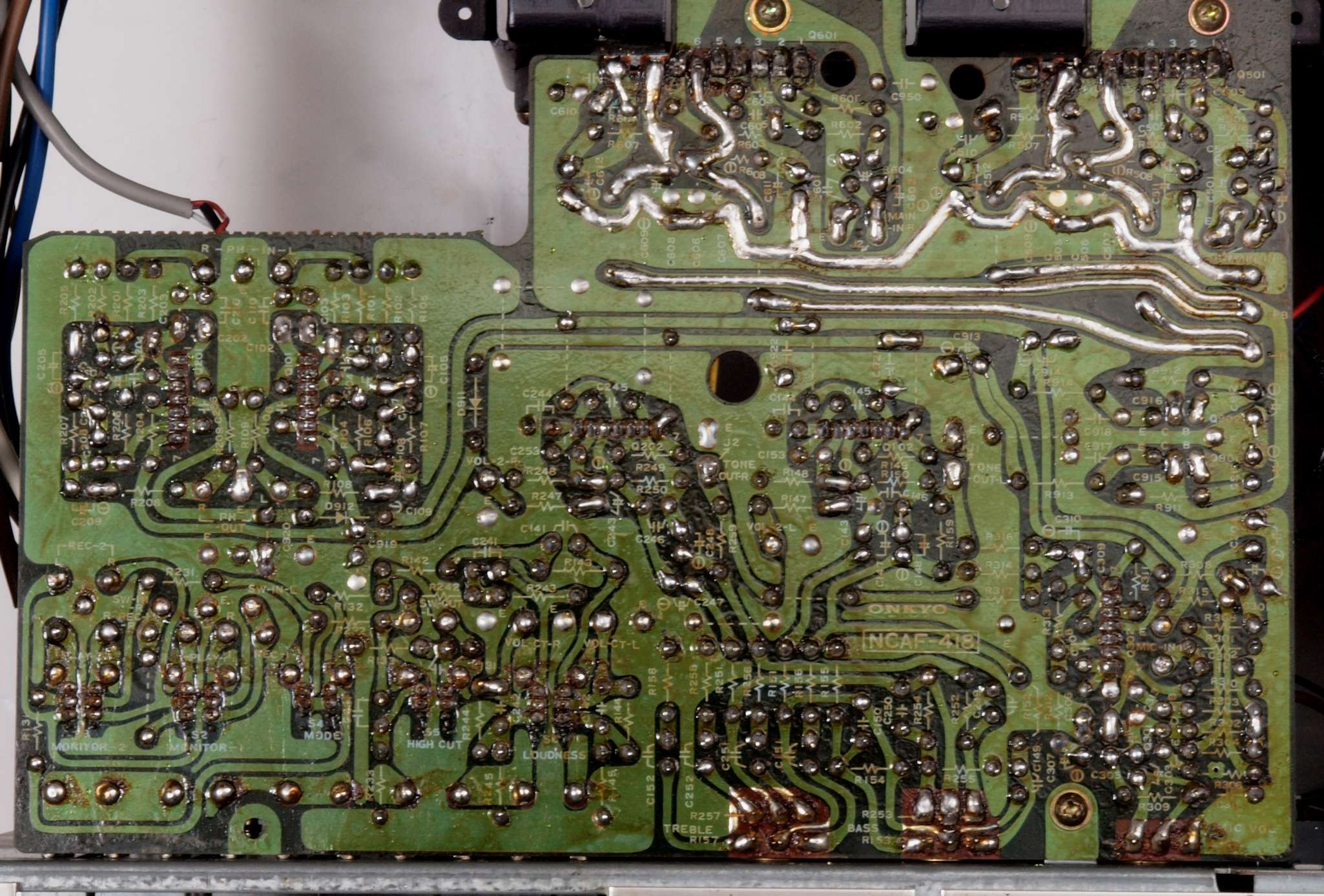

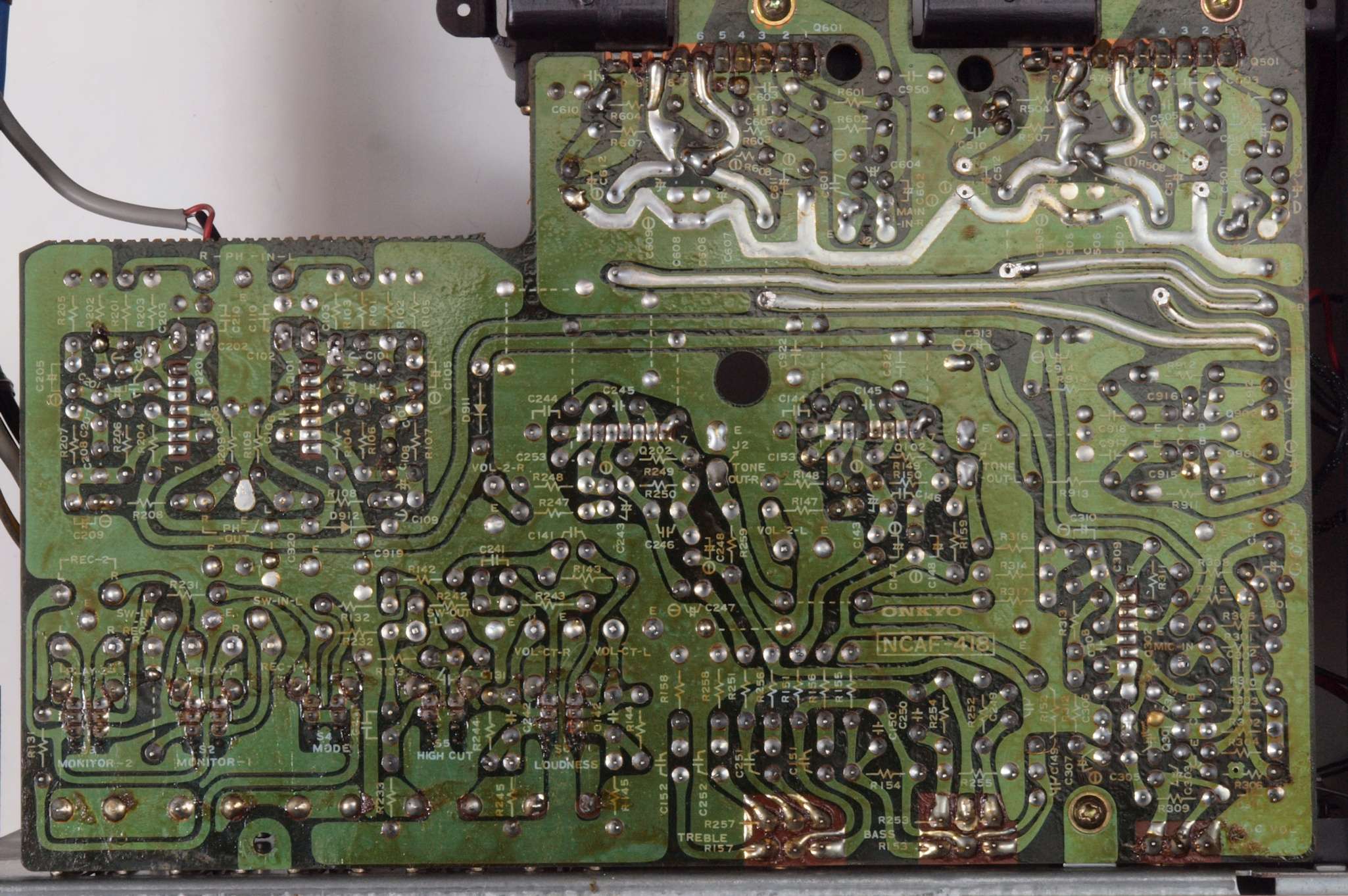

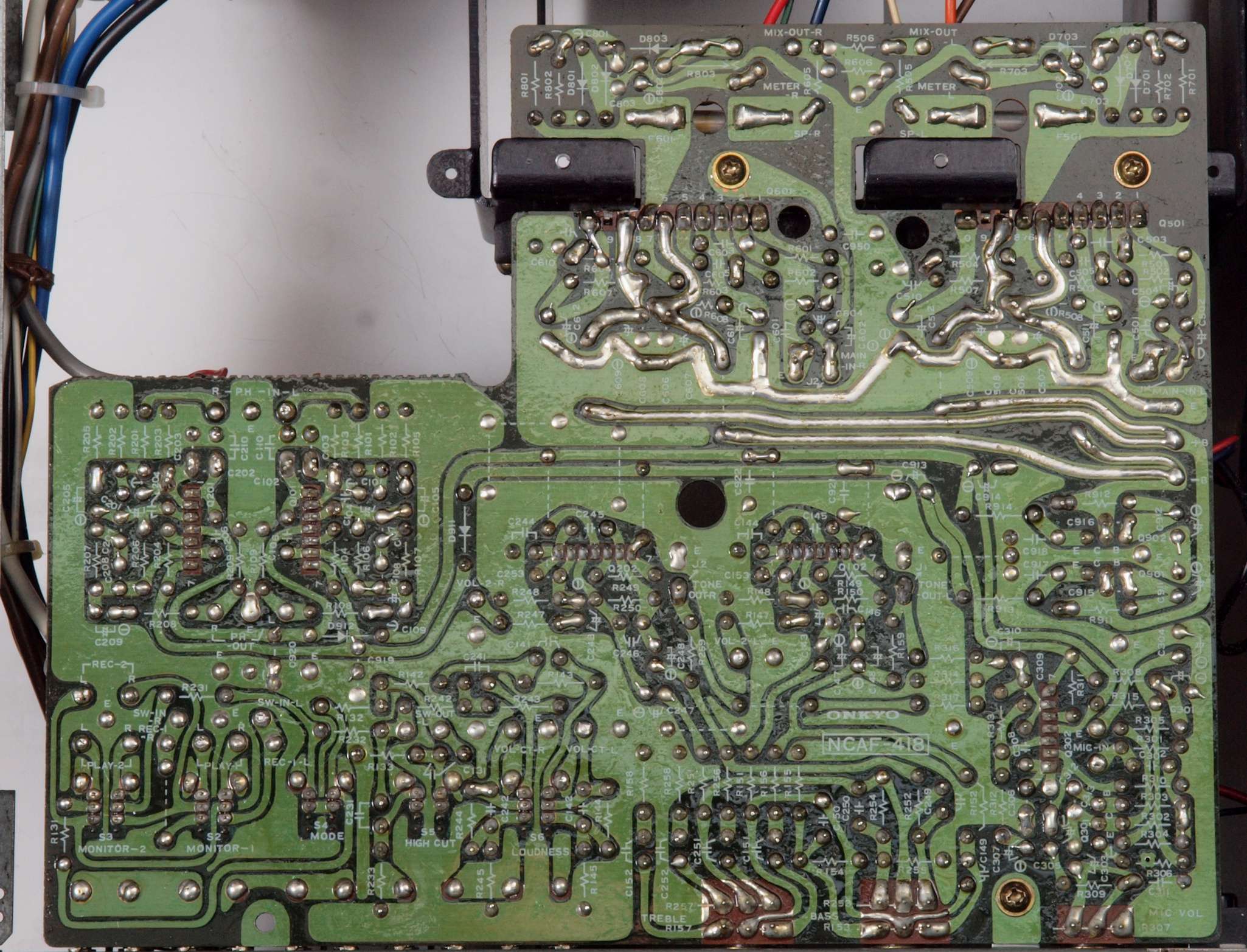

Ｃ２１．　修理前　メインＡＭＰ基板裏

Ｃ２２．　修理（半田補正）後　メインＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２３．　完成メインＡＭＰ基板裏。　洗浄後コーテング材を塗る。

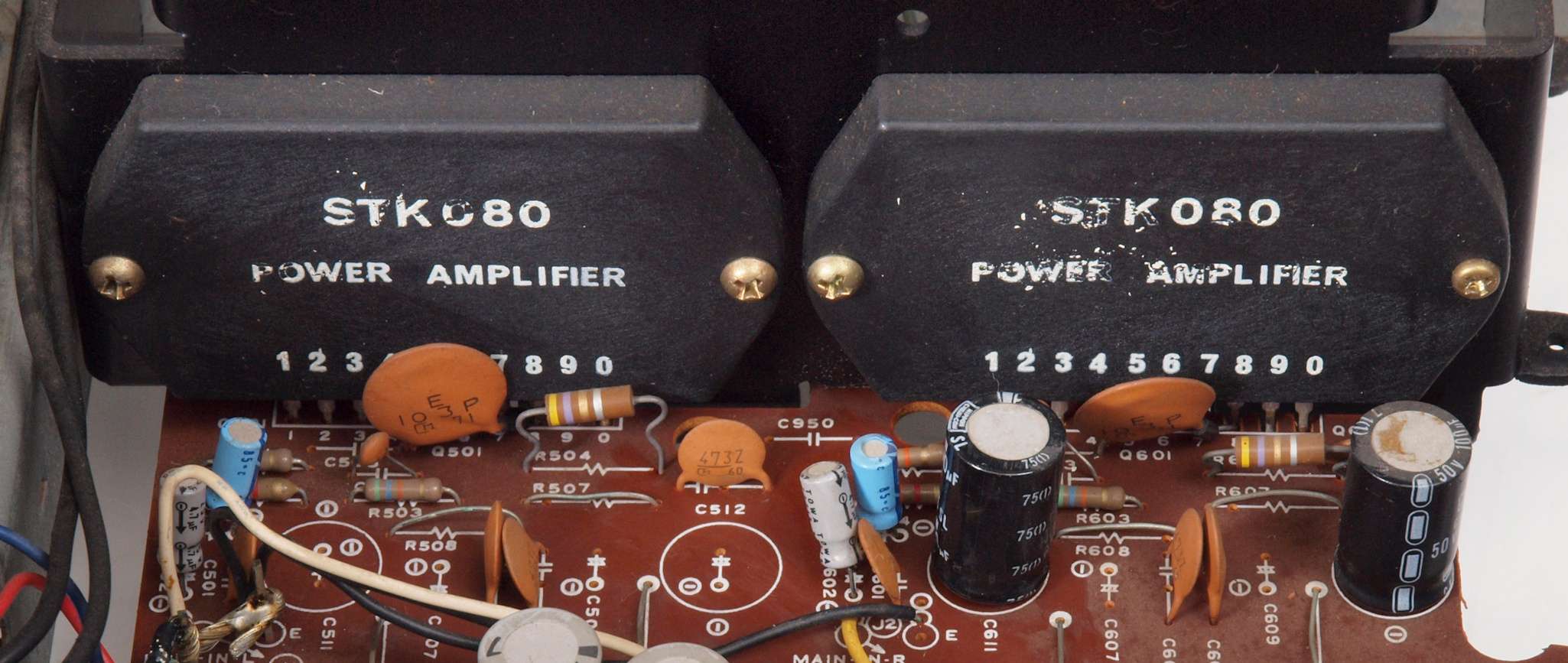

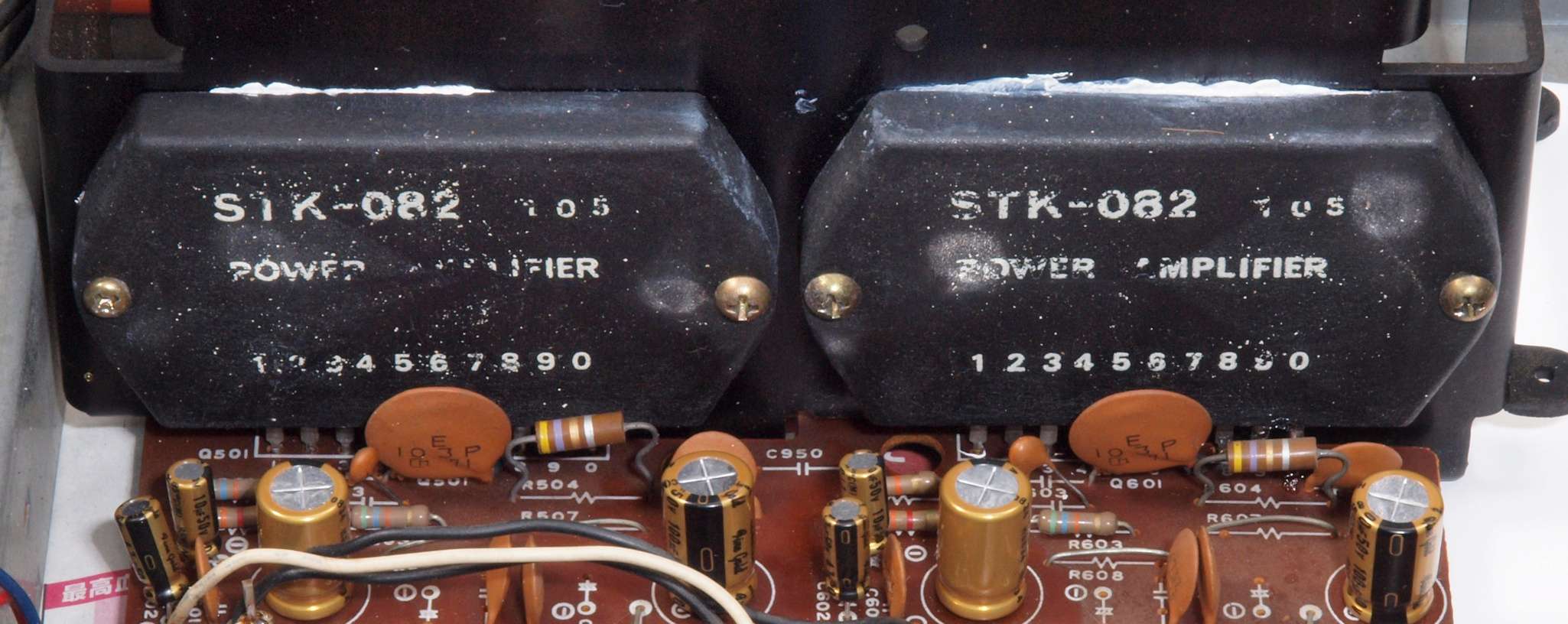

Ｃ３１．　修理前　ＡＭＰモジュールＩＣ（厚膜集積回路）

Ｃ３２．　修理（交換）後　ＡＭＰモジュールＩＣ（厚膜集積回路）

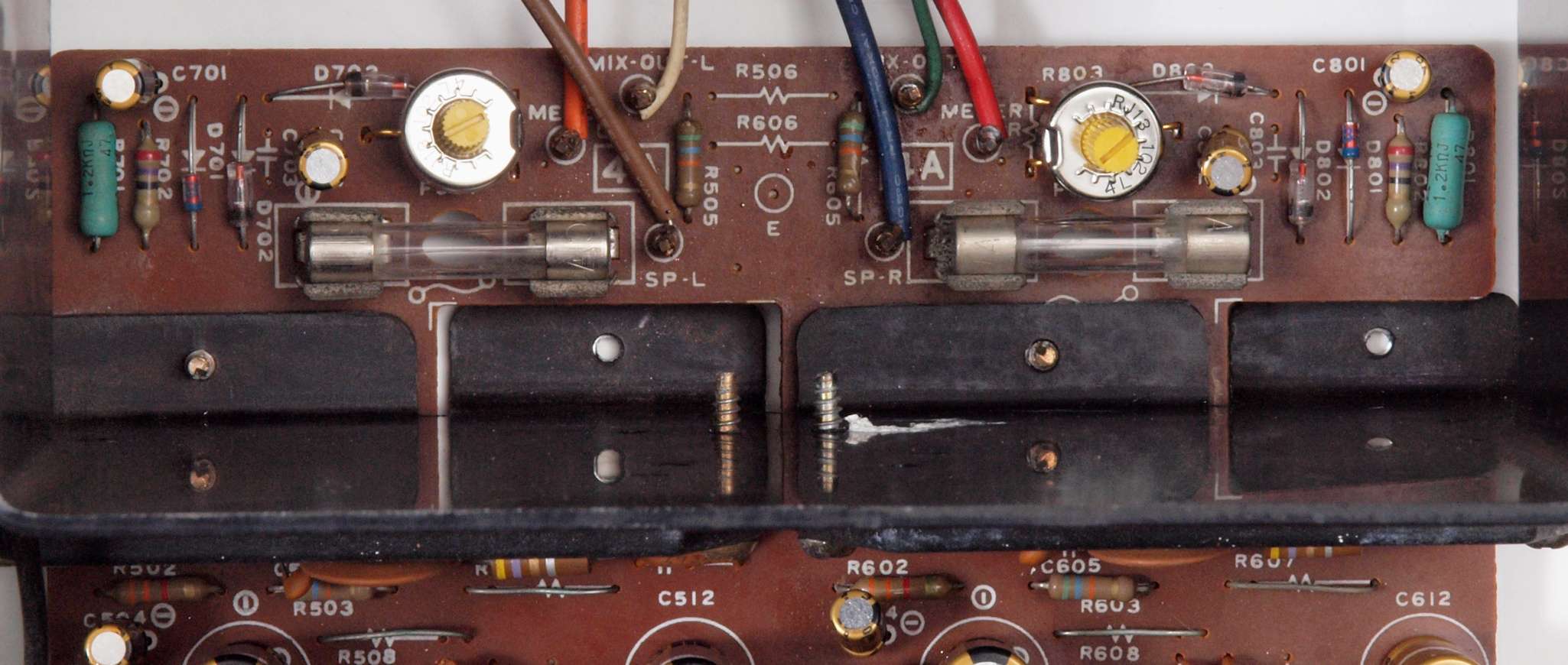

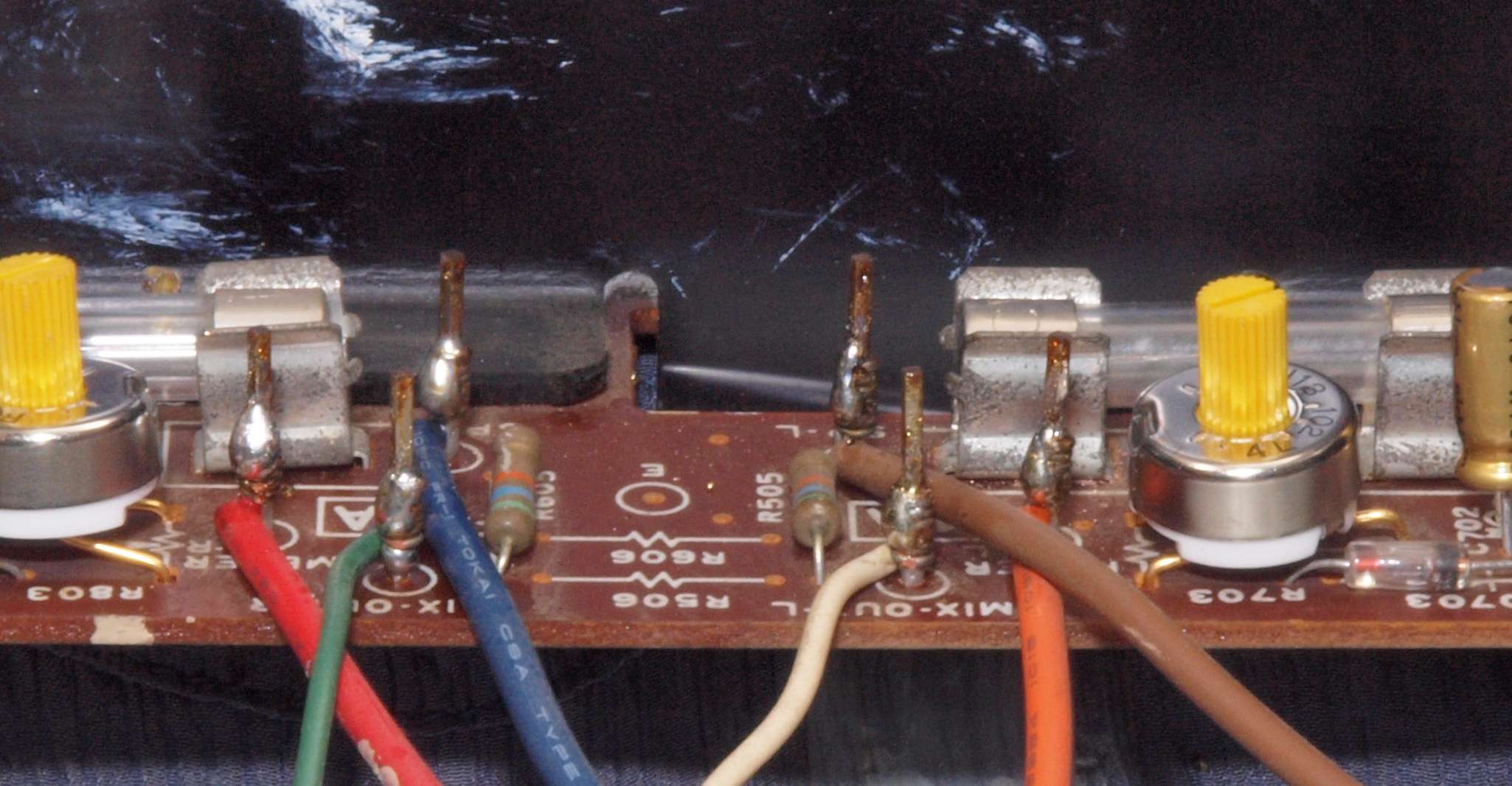

Ｃ４１．　修理前　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板

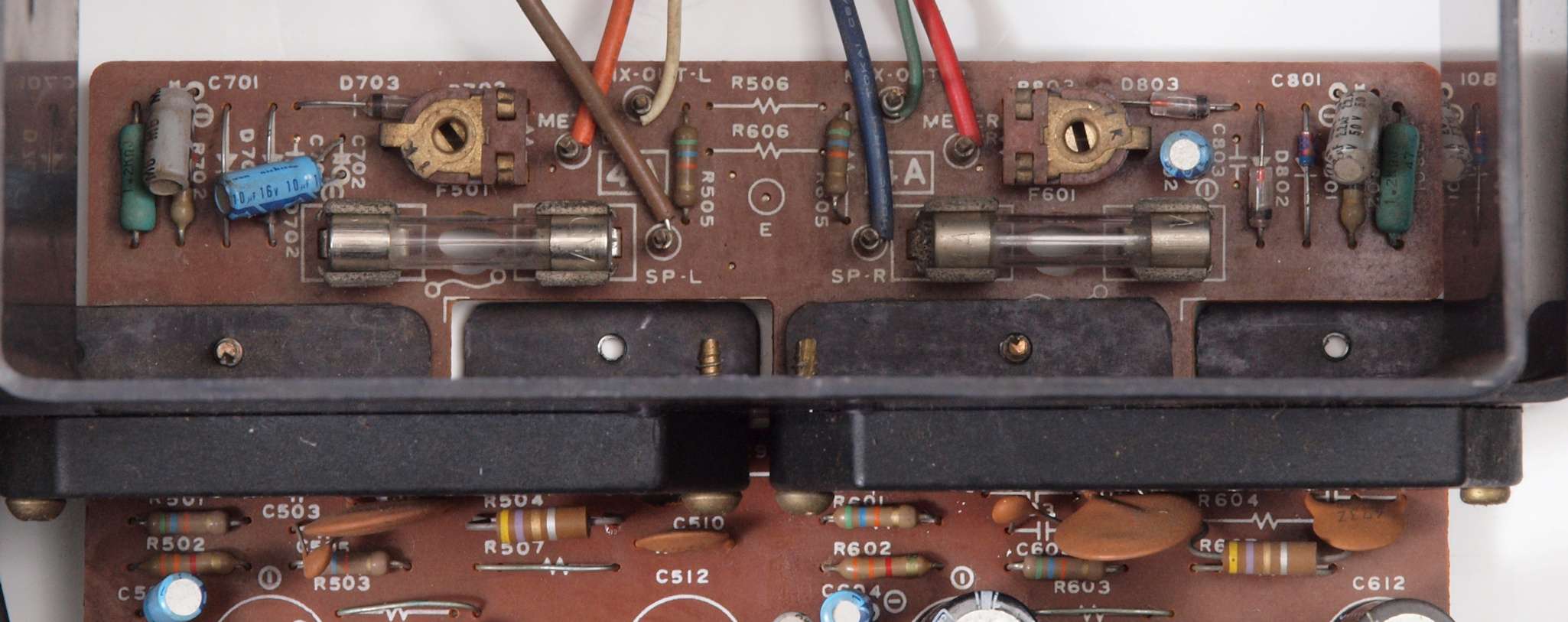

Ｃ４２．　修理後　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板。半固定ＶＲ２個、電解コンデンサー４個交換。

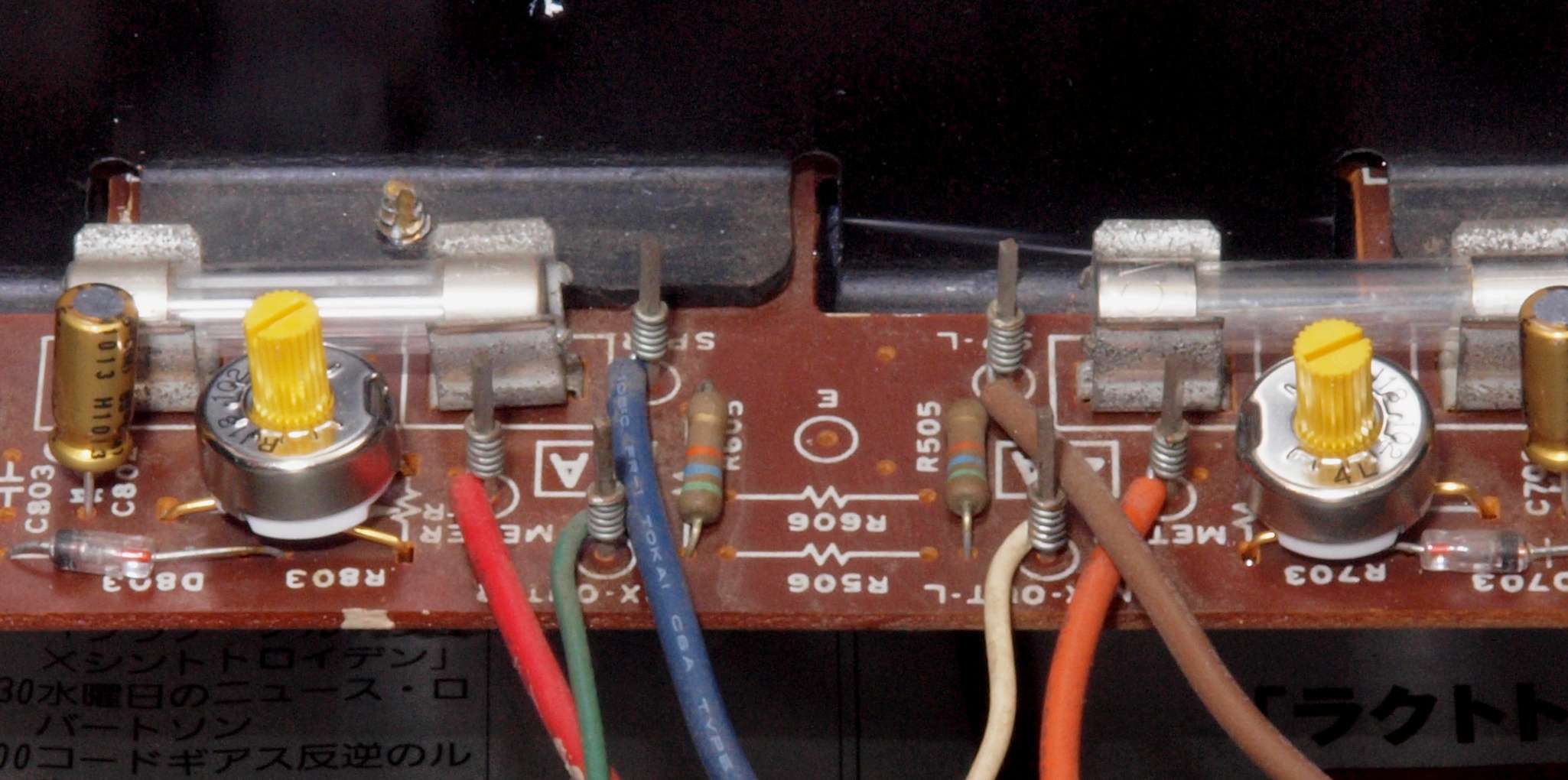

Ｃ４３．　修理中　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板、ラッピング

Ｃ４４．　修理後　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板、ラッピング、半田をしみ込ませる

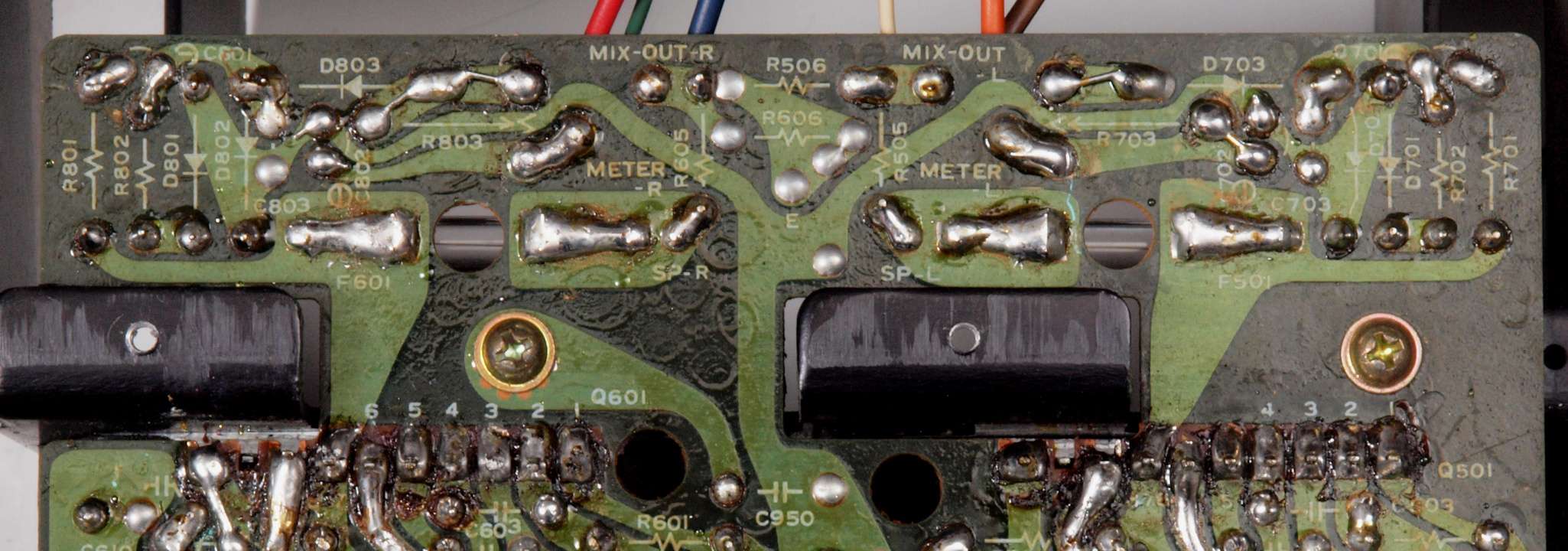

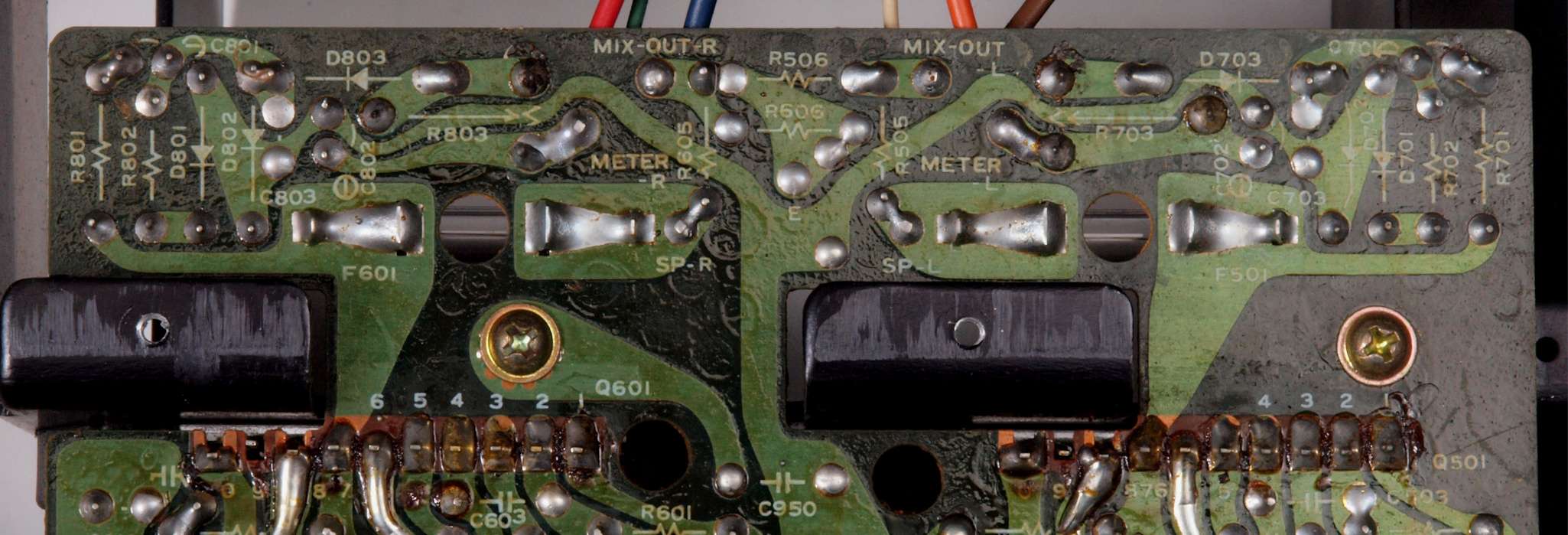

Ｃ４５．　修理前　　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板裏

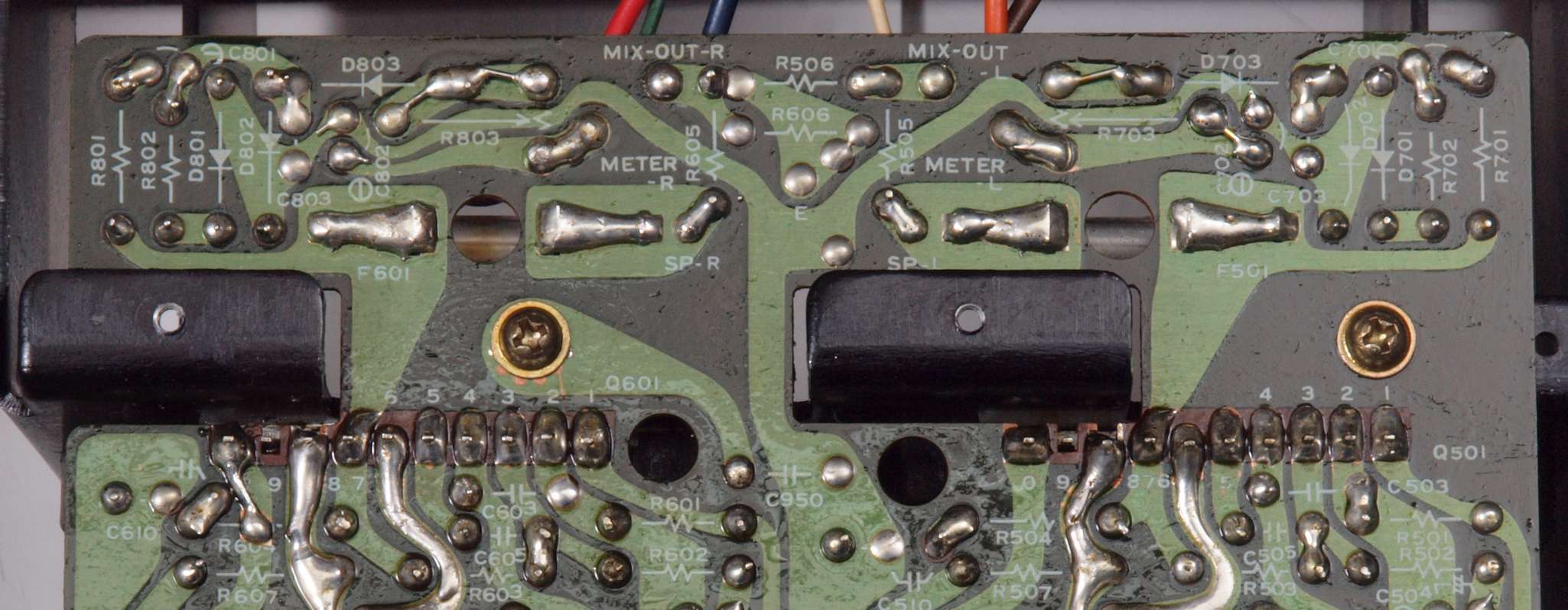

Ｃ４６．　修理（半田補正）後　　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板裏。　半田を全部やり直す。

Ｃ４７．　完成　ＳＰ出力ヒューズ、ＶＵメーターレベル調整基板裏。　洗浄後コーテング材を塗る。

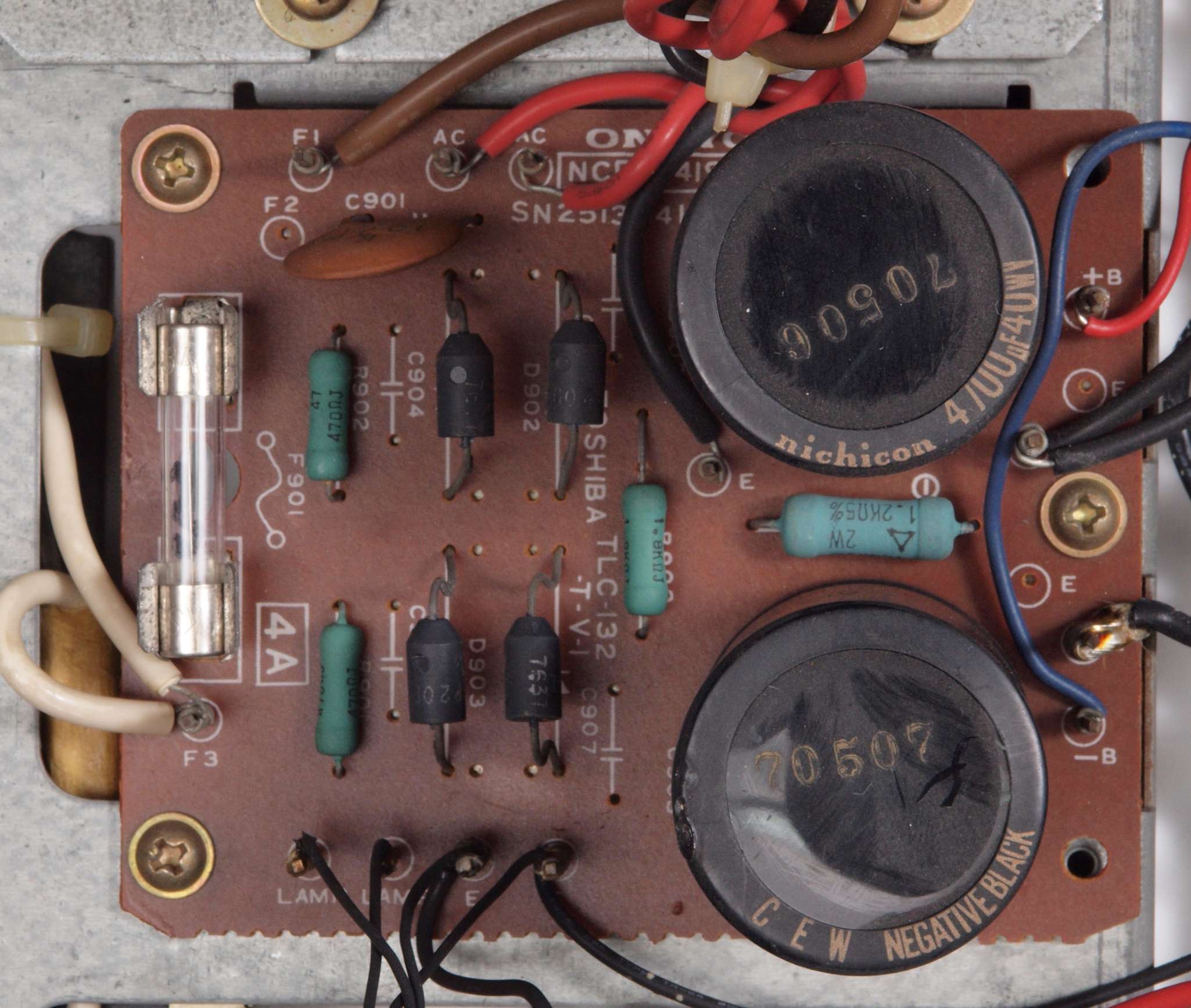

Ｃ５１．　修理前　電源基板

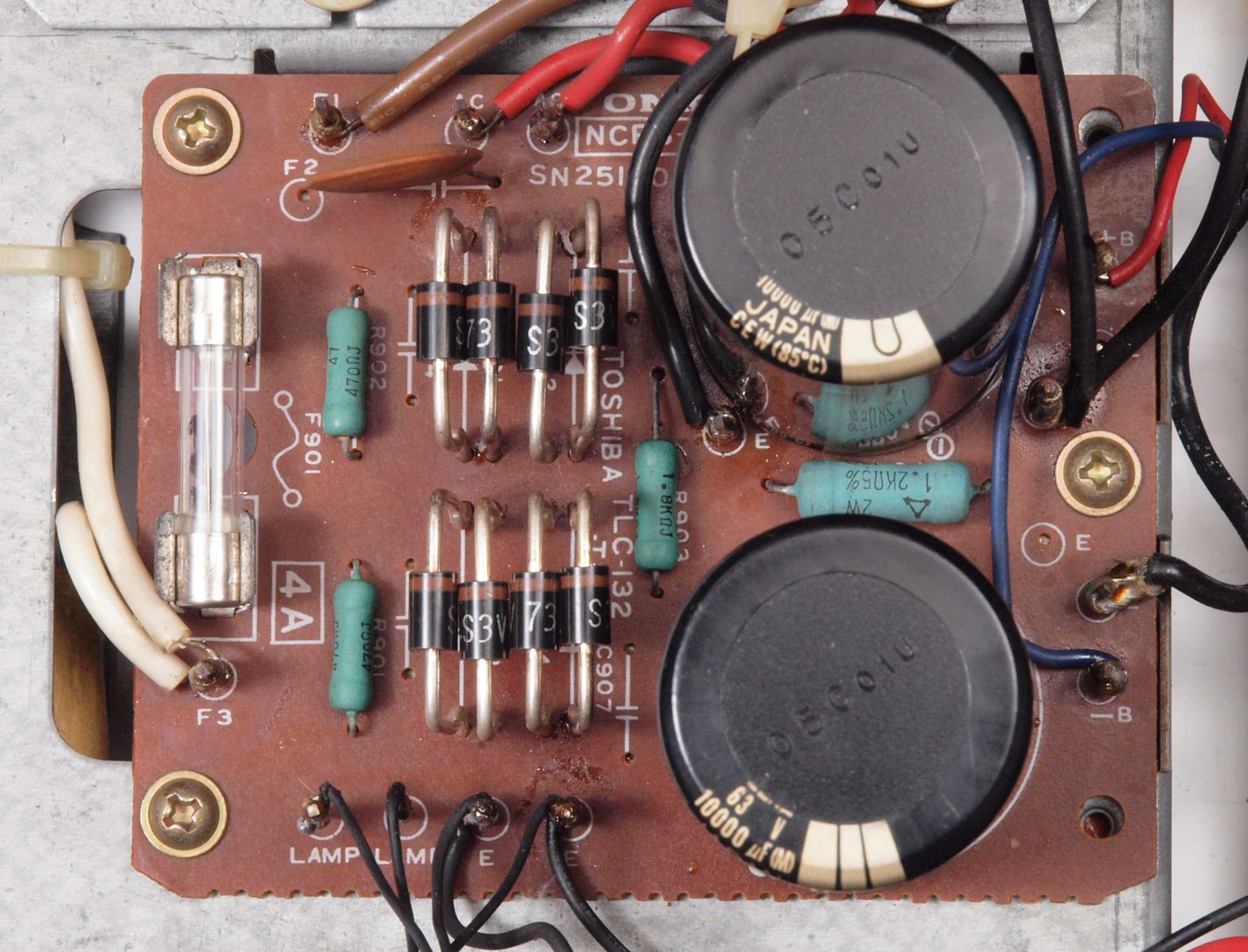

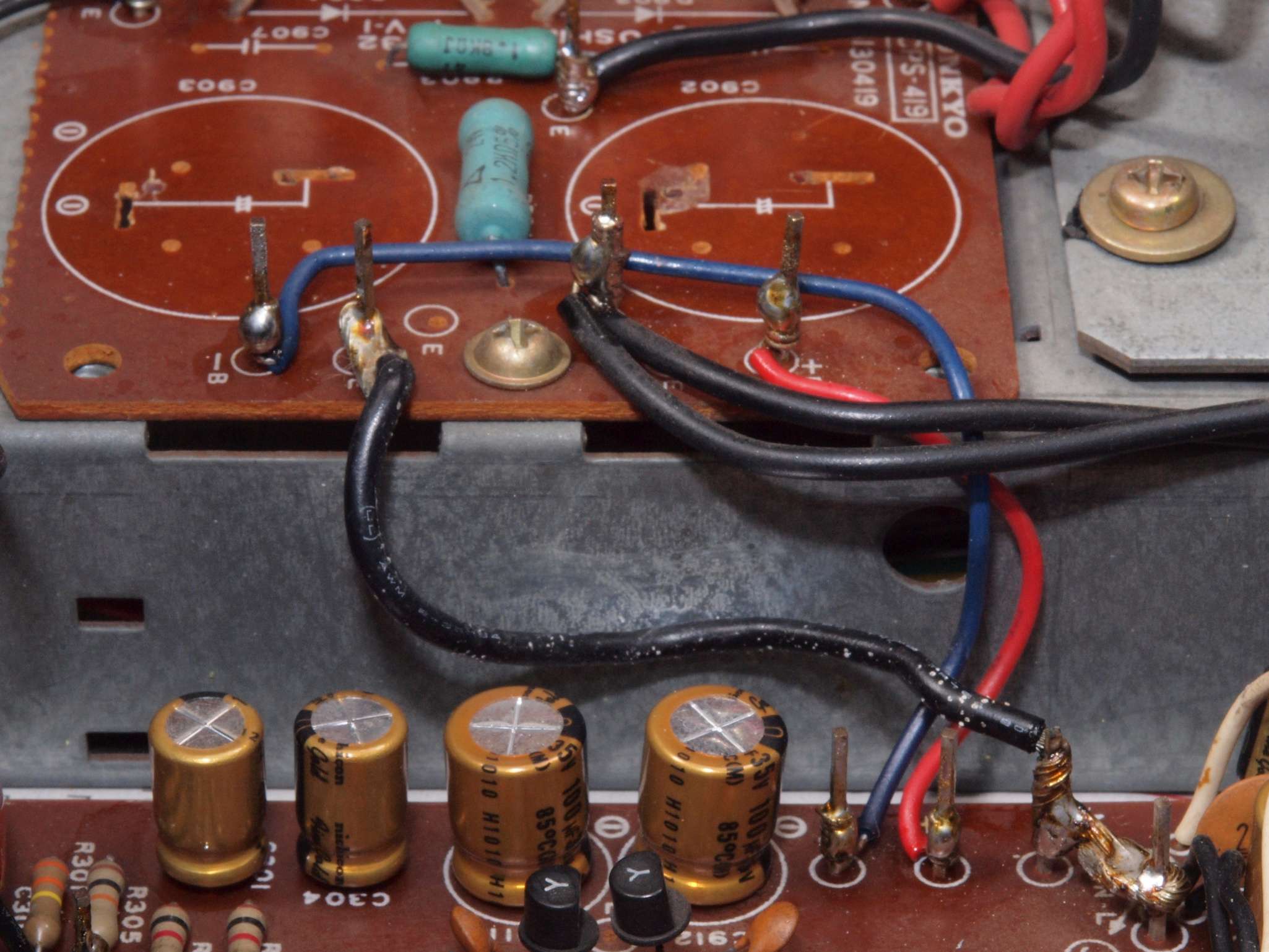

Ｃ５２．　修理後　電源基板。　ブロック電解コンデンサー２個、整流ダイオード４本交換。

Ｃ５３．　修理前　電源基板ラッピング

Ｃ５４．　修理後　　電源基板ラッピング、半田を染みこませる

Ｃ５５．　修理前　電源基板ラッピング

Ｃ５６．　修理後　　電源基板ラッピング、半田を染みこませる

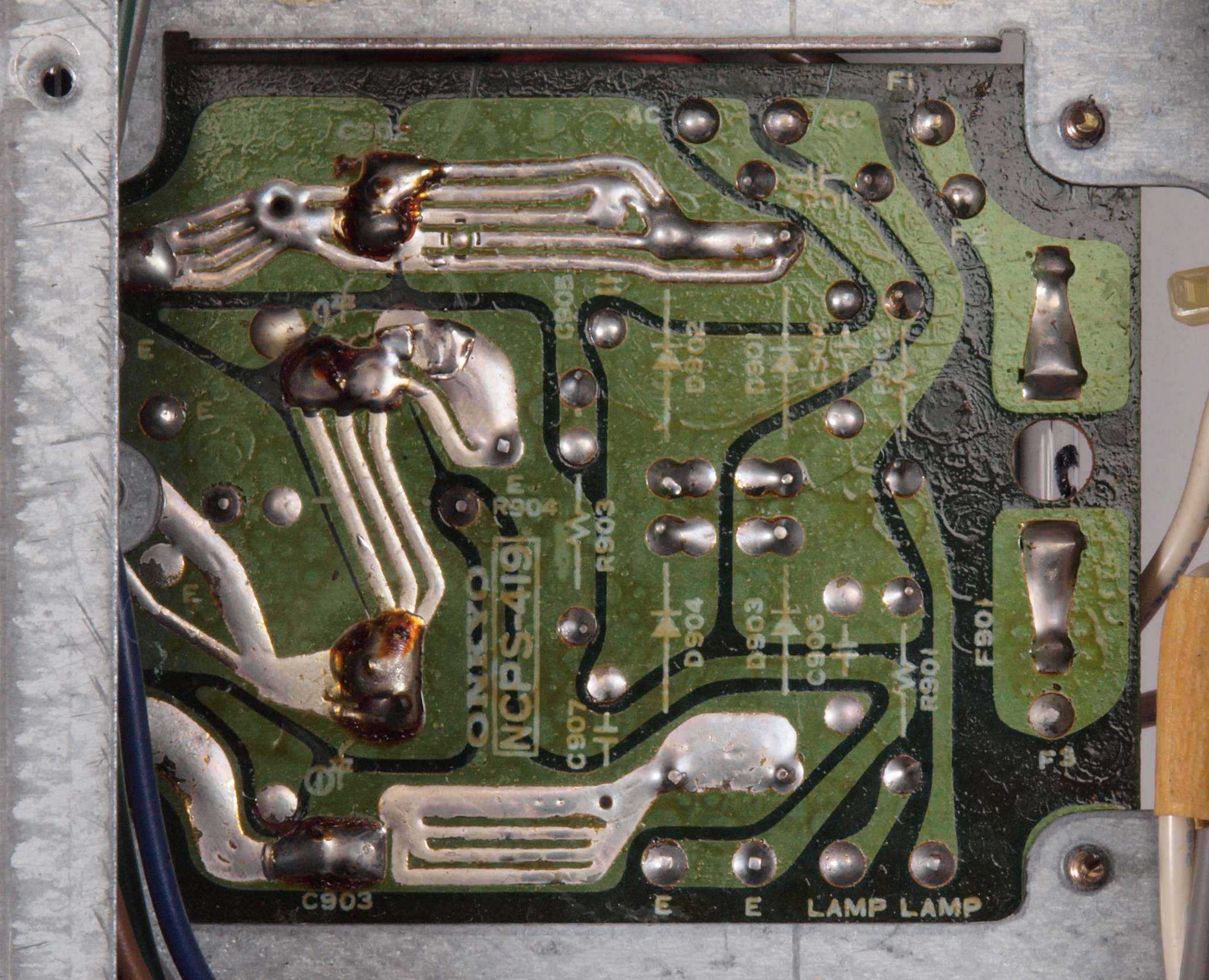

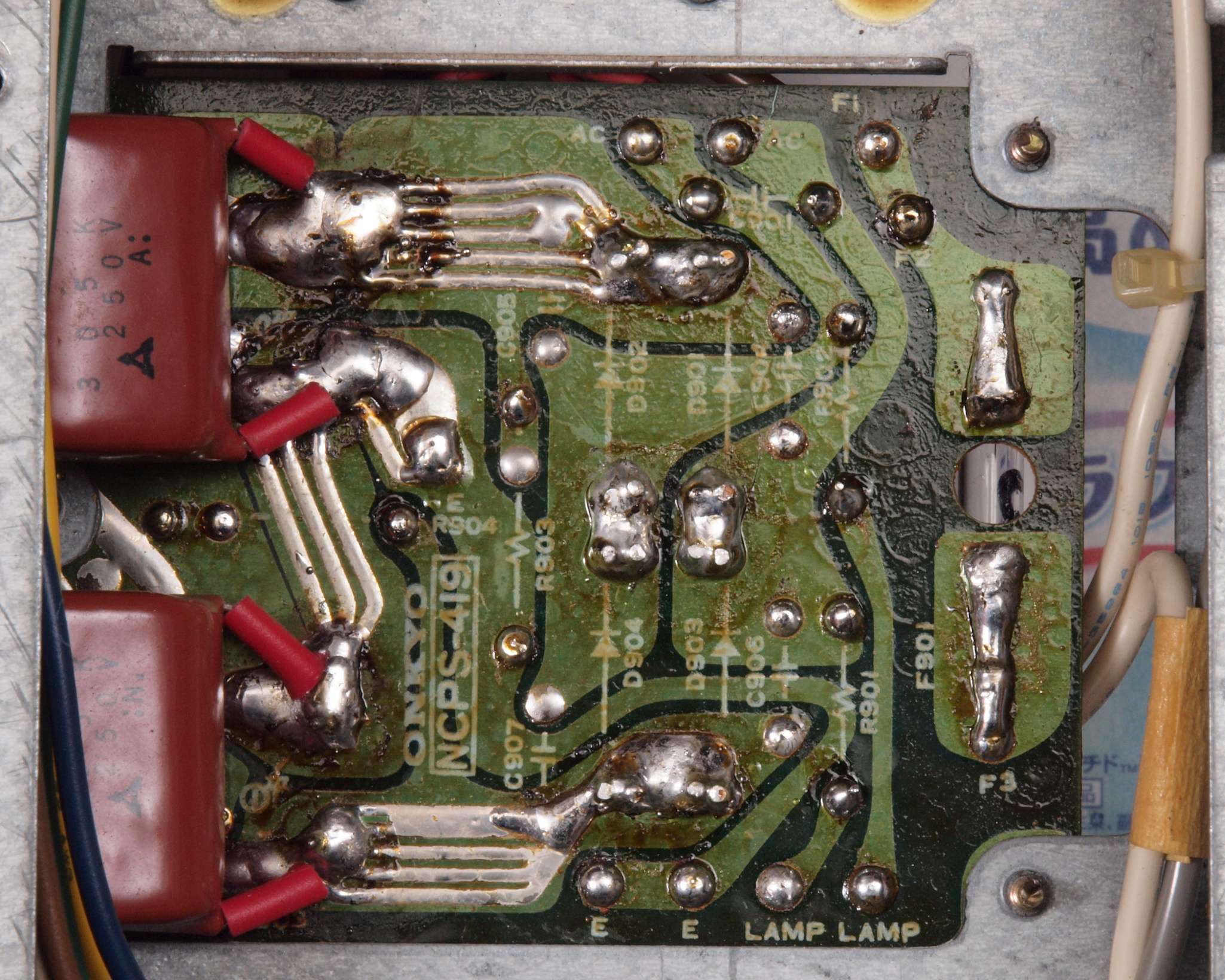

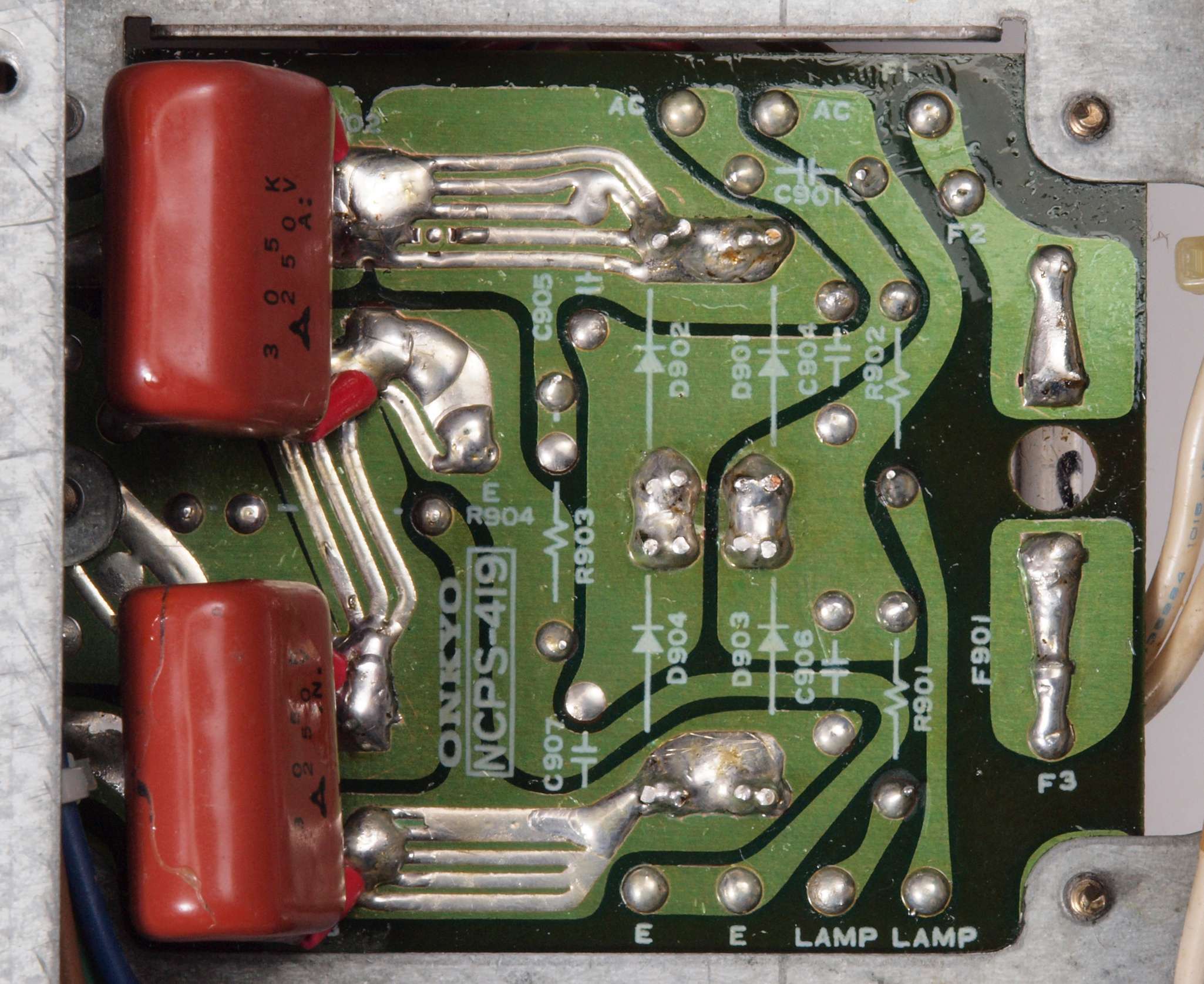

Ｃ５７．　修理中　電源基板裏

Ｃ５８．　修理（半田補正）後　電源基板裏。　半田を全部やり直す、フイルムコンデンサー２個追加。

Ｃ５９．　完成電源基板裏。　洗浄後コーテング材を塗る。

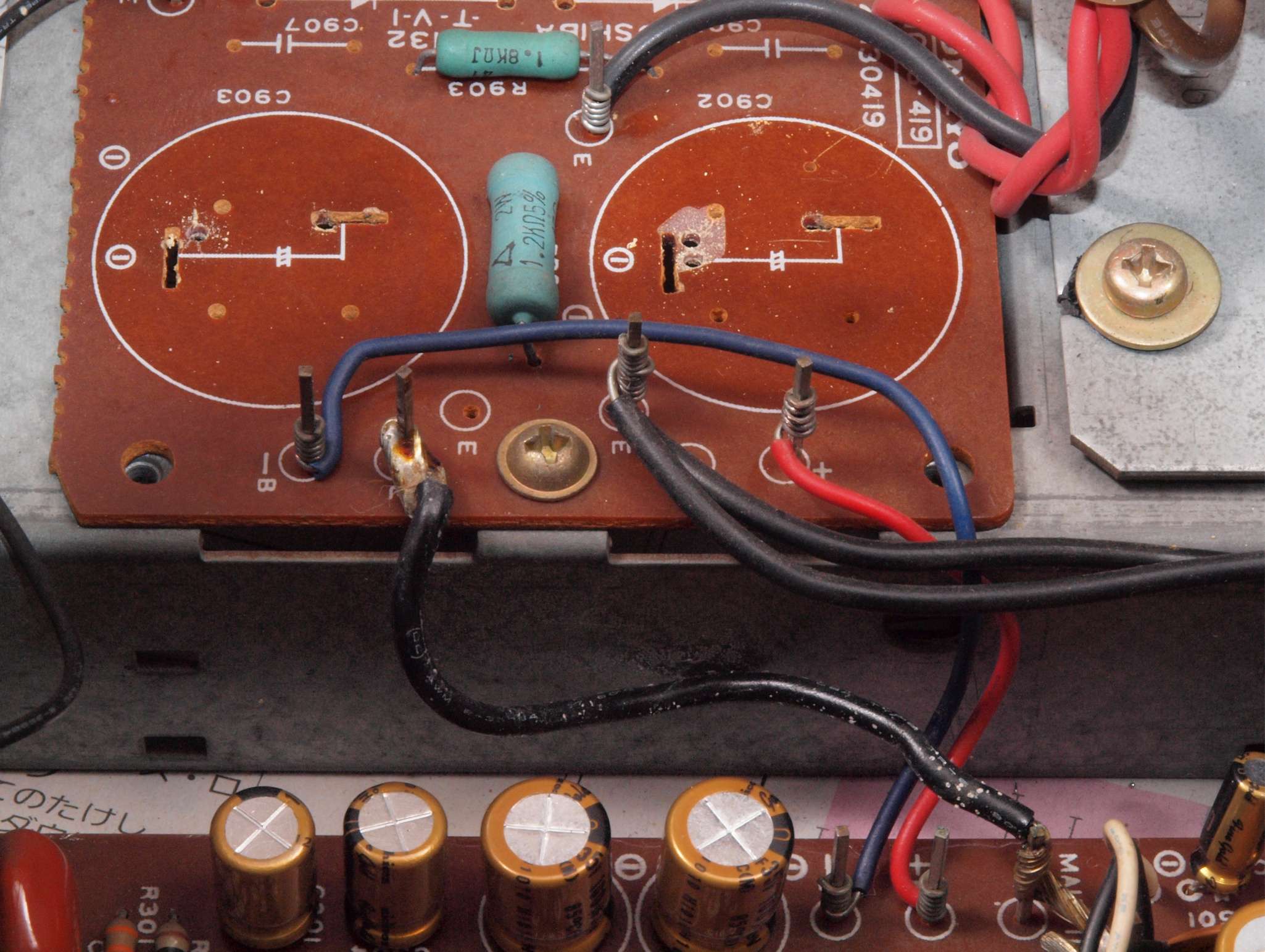

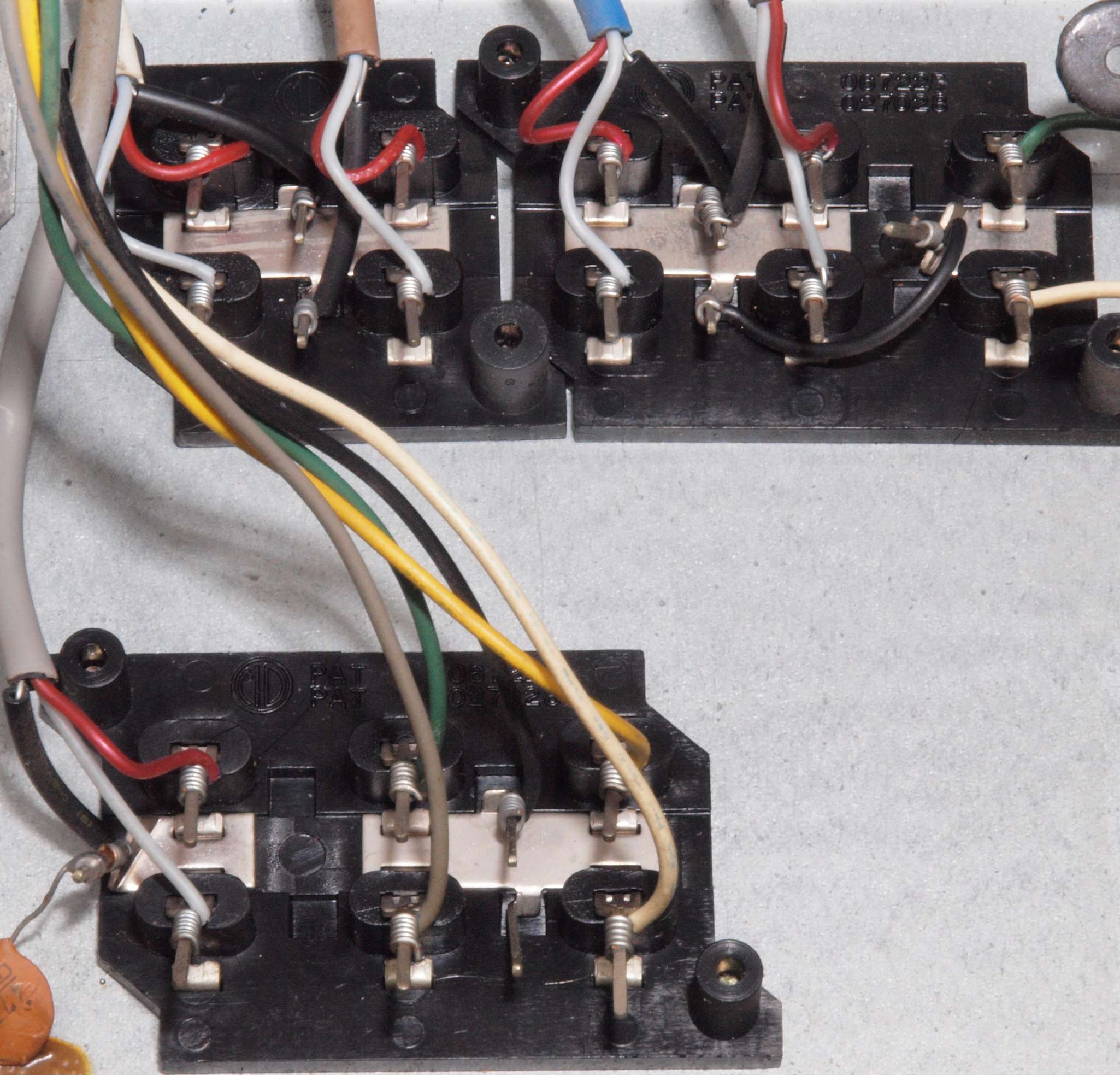

Ｃ６１．　修理中　後パネルを傾け修理中。

Ｃ６２．　修理前　電源基板ラッピング

Ｃ６３．　修理後　　電源基板ラッピング、半田を染みこませる。

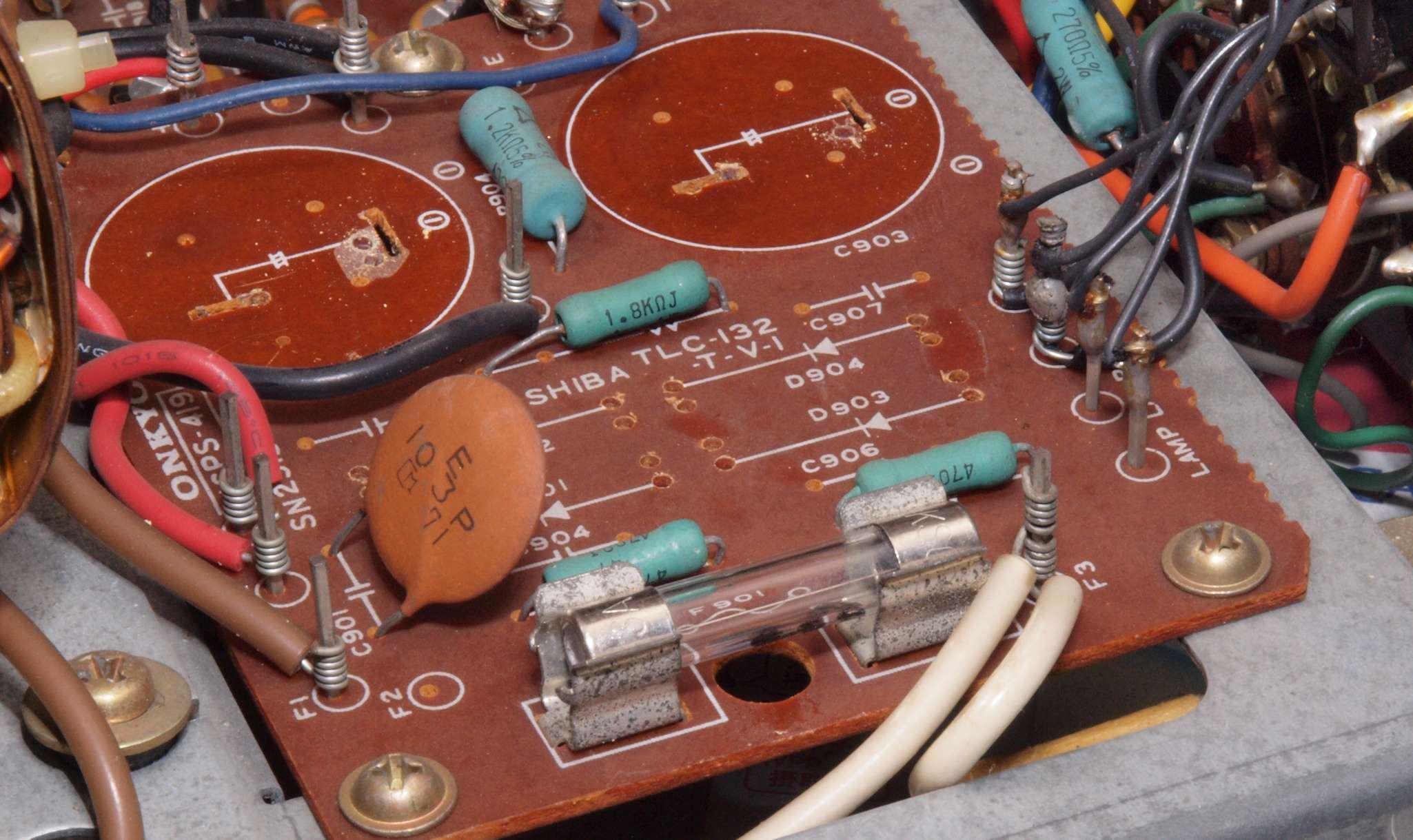

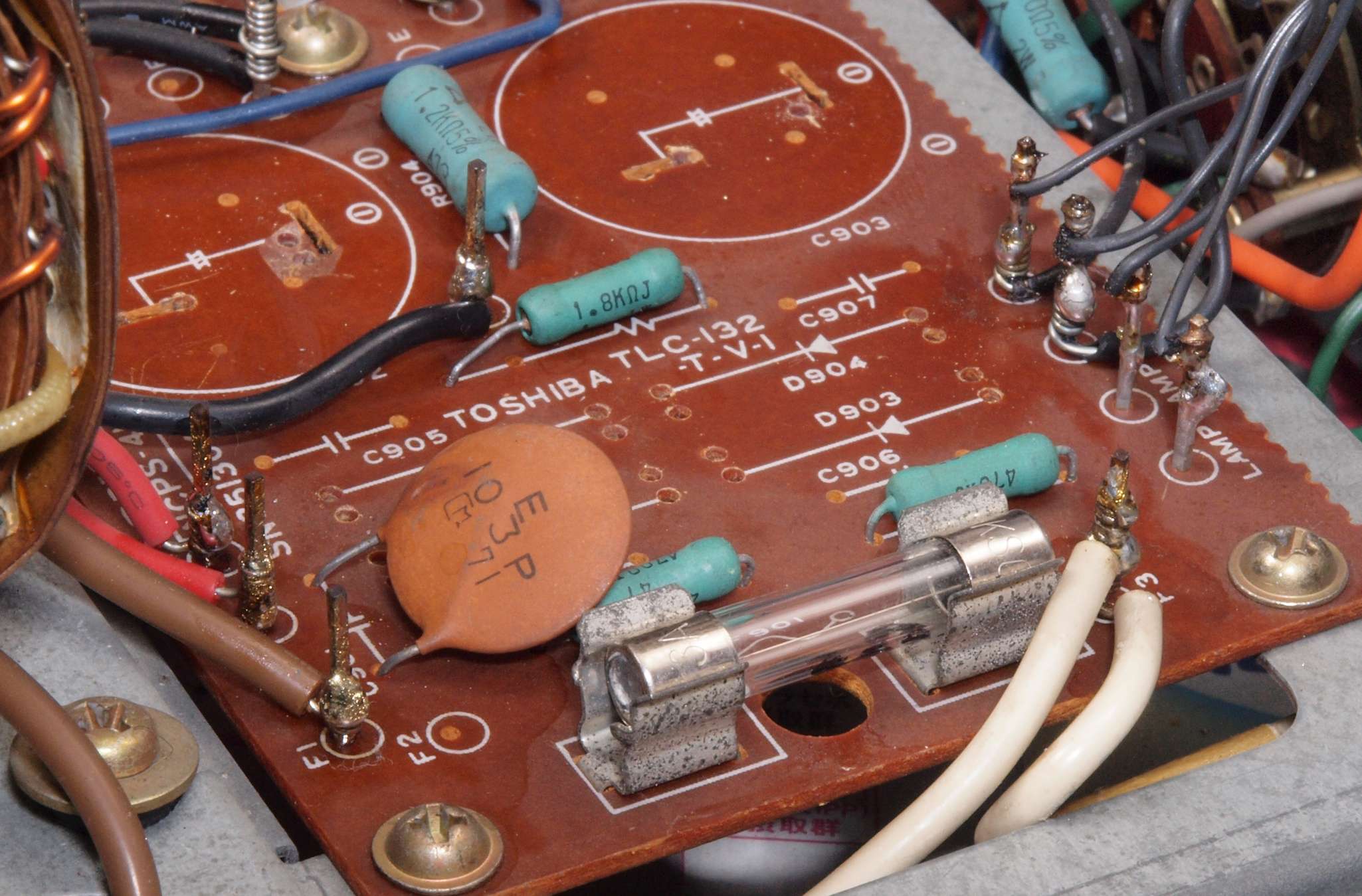

Ｃ６４．　修理中　整流・プロテクト基板、ラッピング

Ｃ６５．　修理後　整流・プロテクト基板、ラッピング、半田をしみ込ませる。

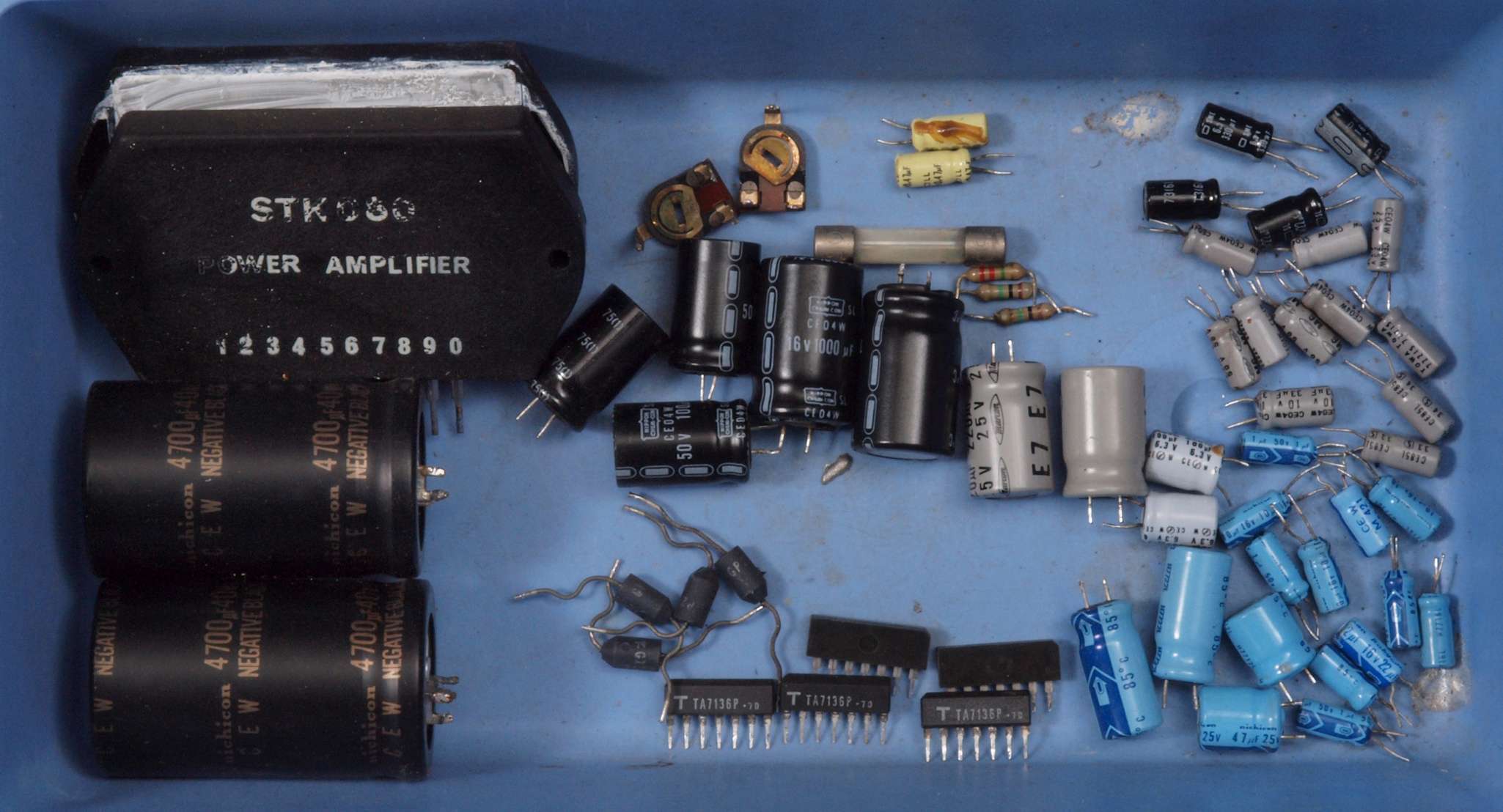

Ｃ７１．　交換した部品

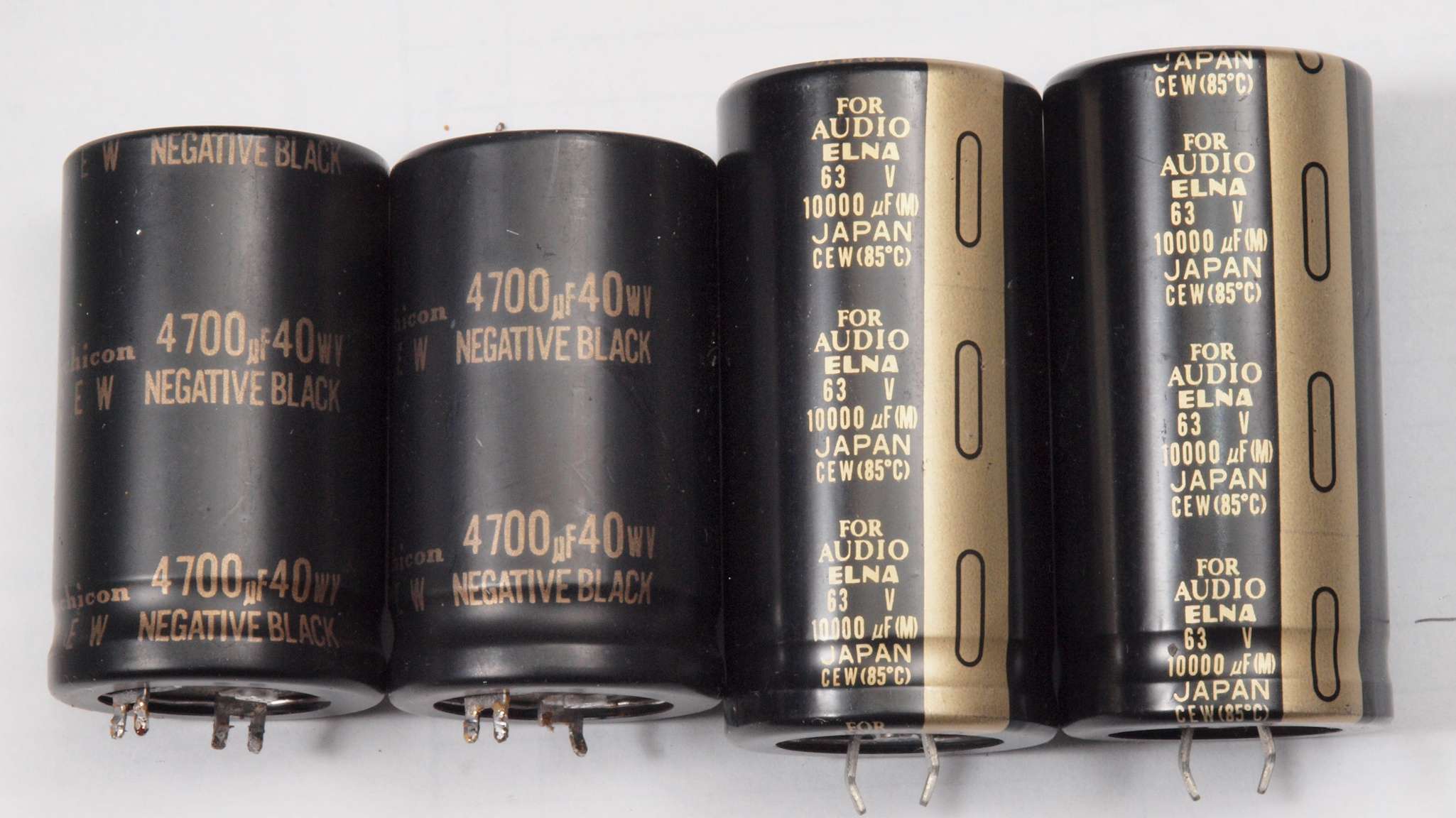

Ｃ７２．　交換した部品。　電解コンデンサー。 　　　　　　　　　　　　　　　　　左＝付いていた物　４７００μ／４０Ｖ、　　右＝交換した物　１００００μ／８０Ｖ

Ｃ８１．　修理前　上から見る

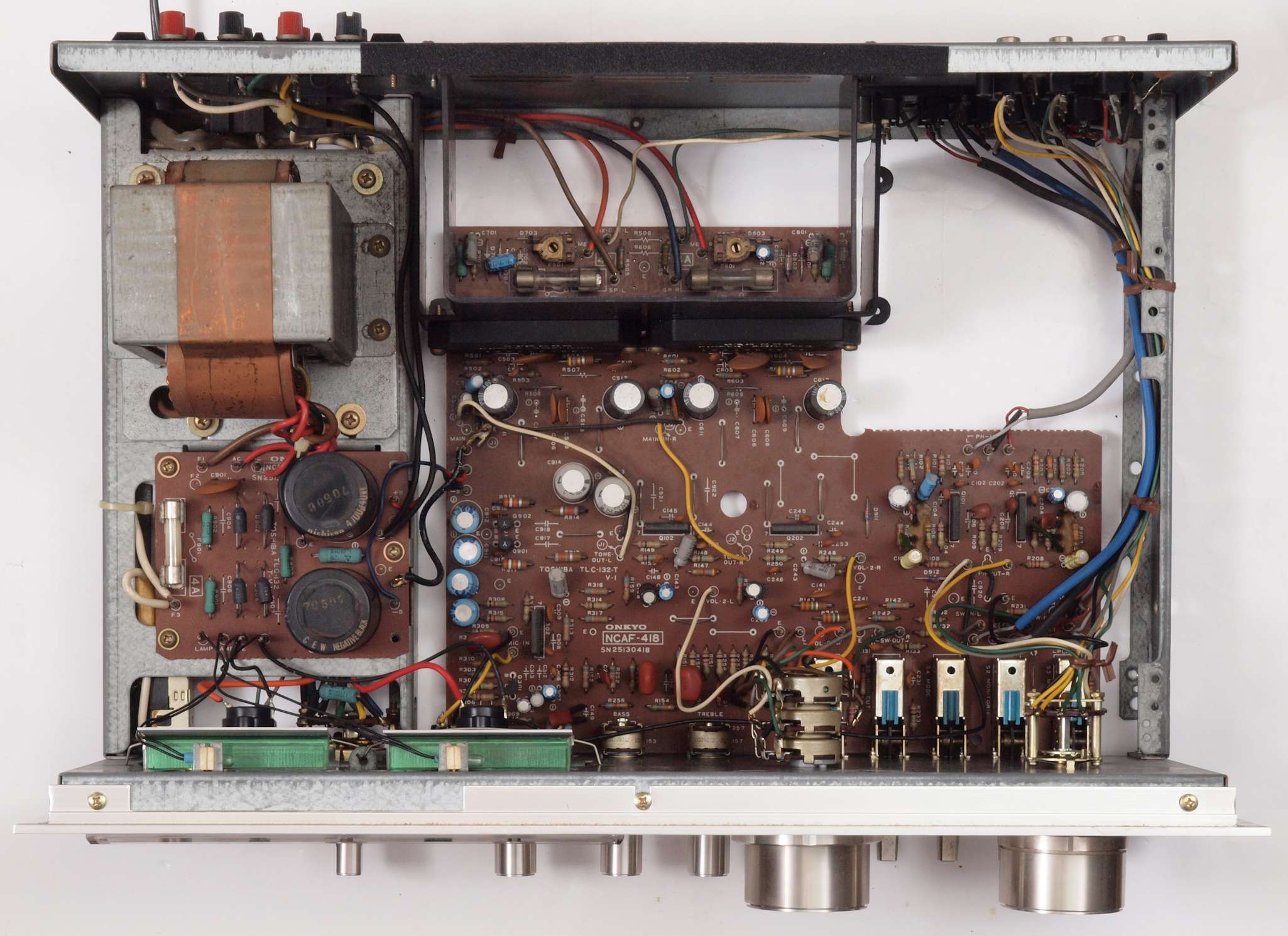

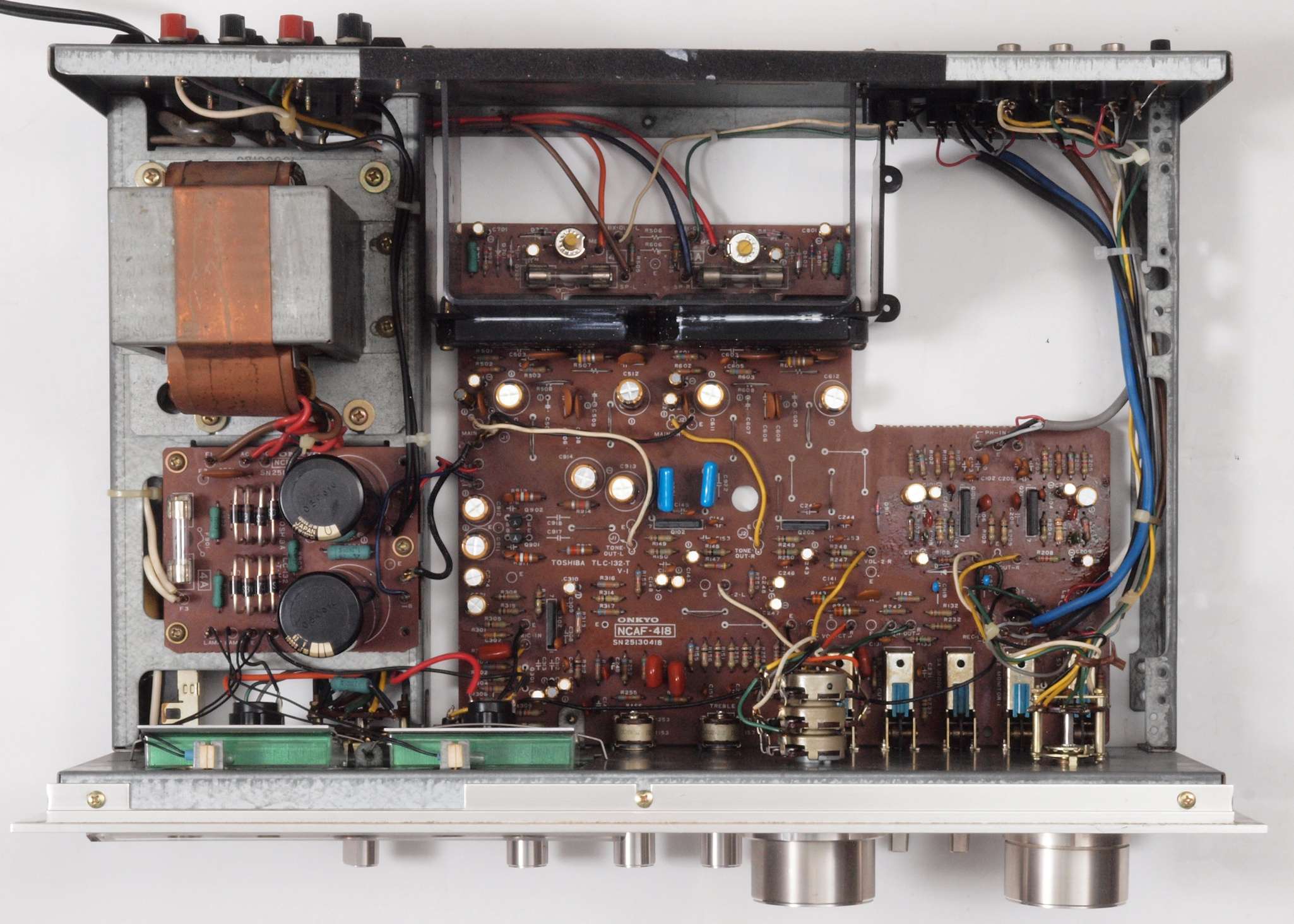

Ｃ８２．　修理後　上から見る

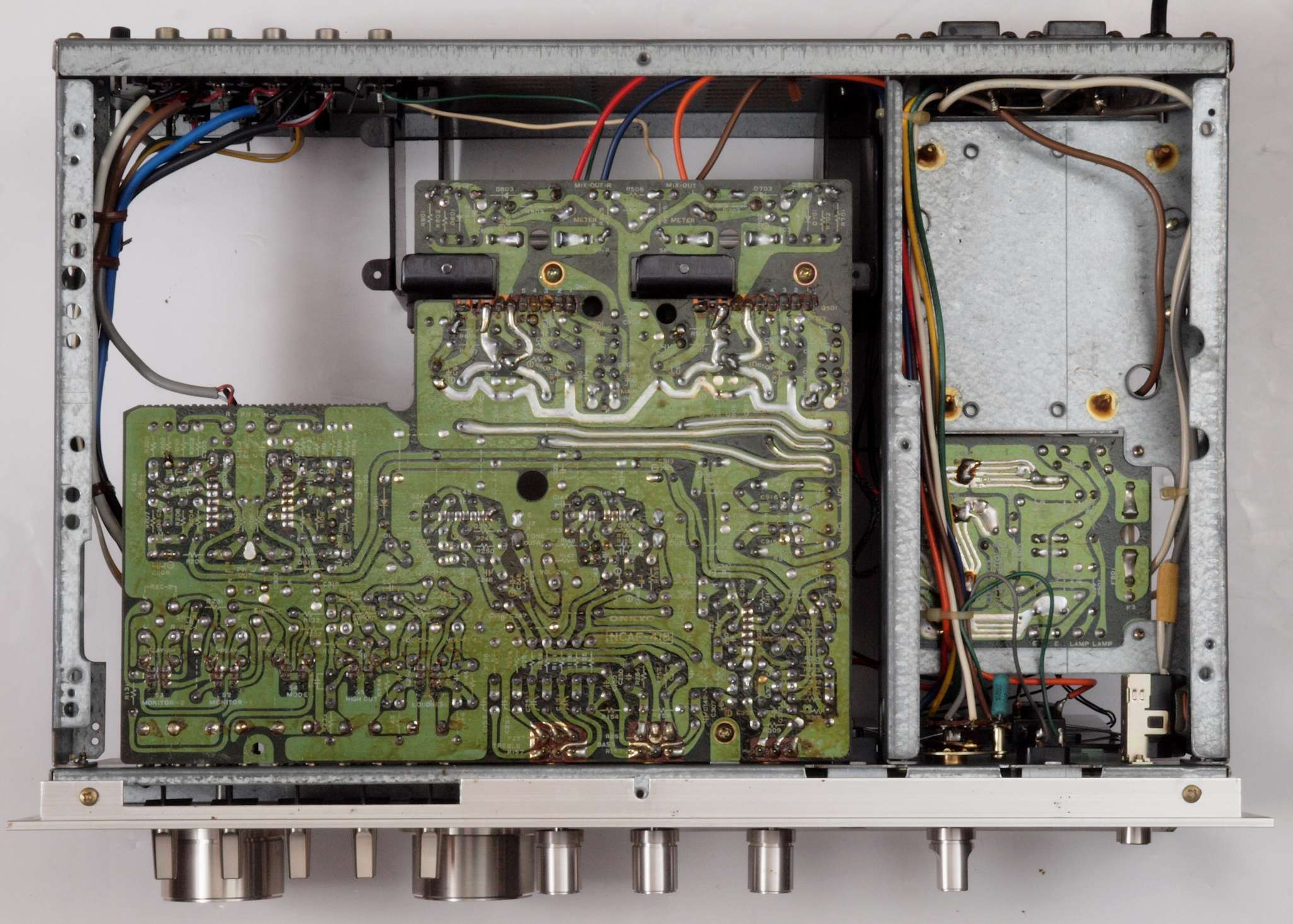

Ｃ８３．　修理前　下から見る

Ｃ８４．　修理後　下から見る

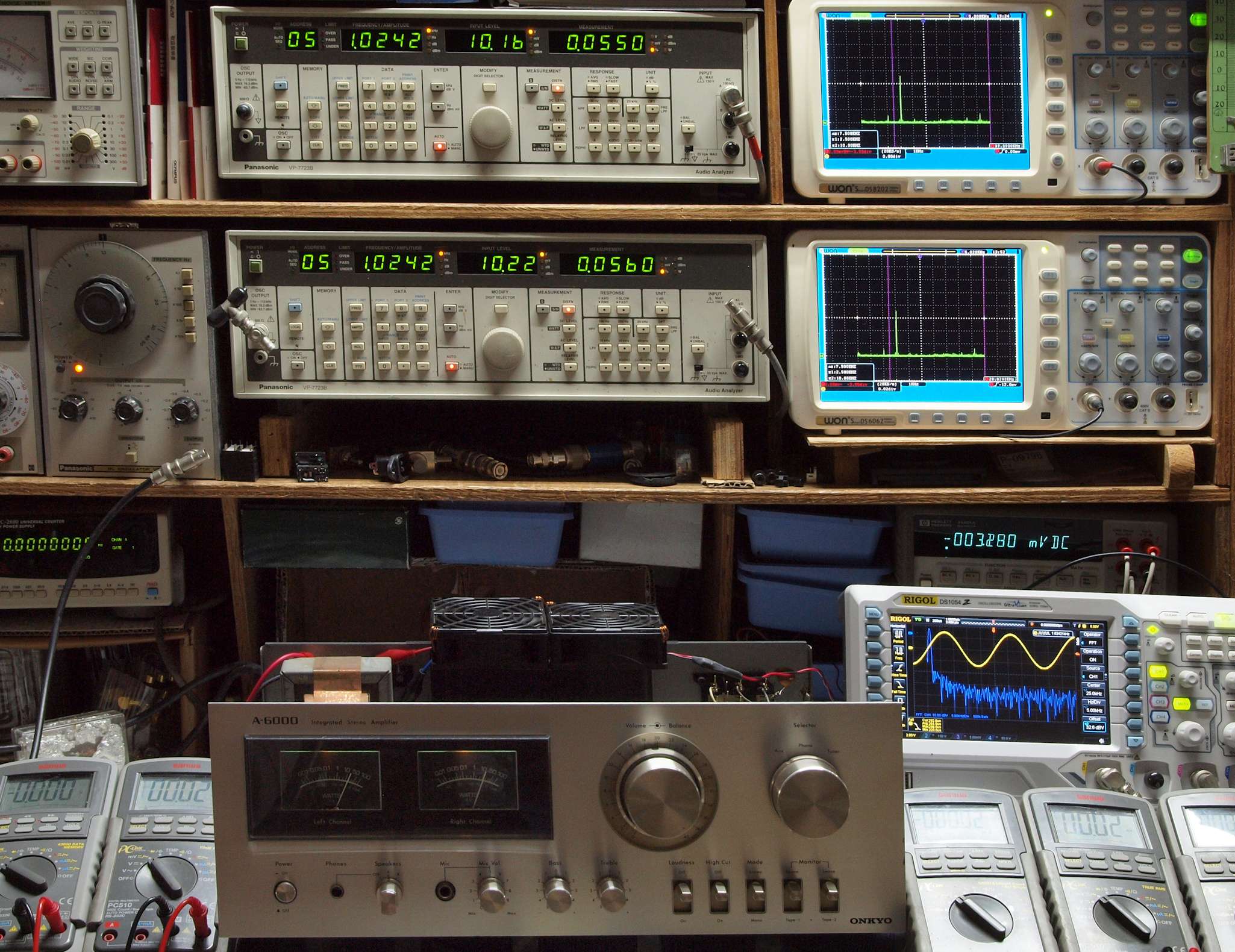

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ-５０Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０７６３％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．０５３９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ-１００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０８５２％歪み。 　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０５４９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

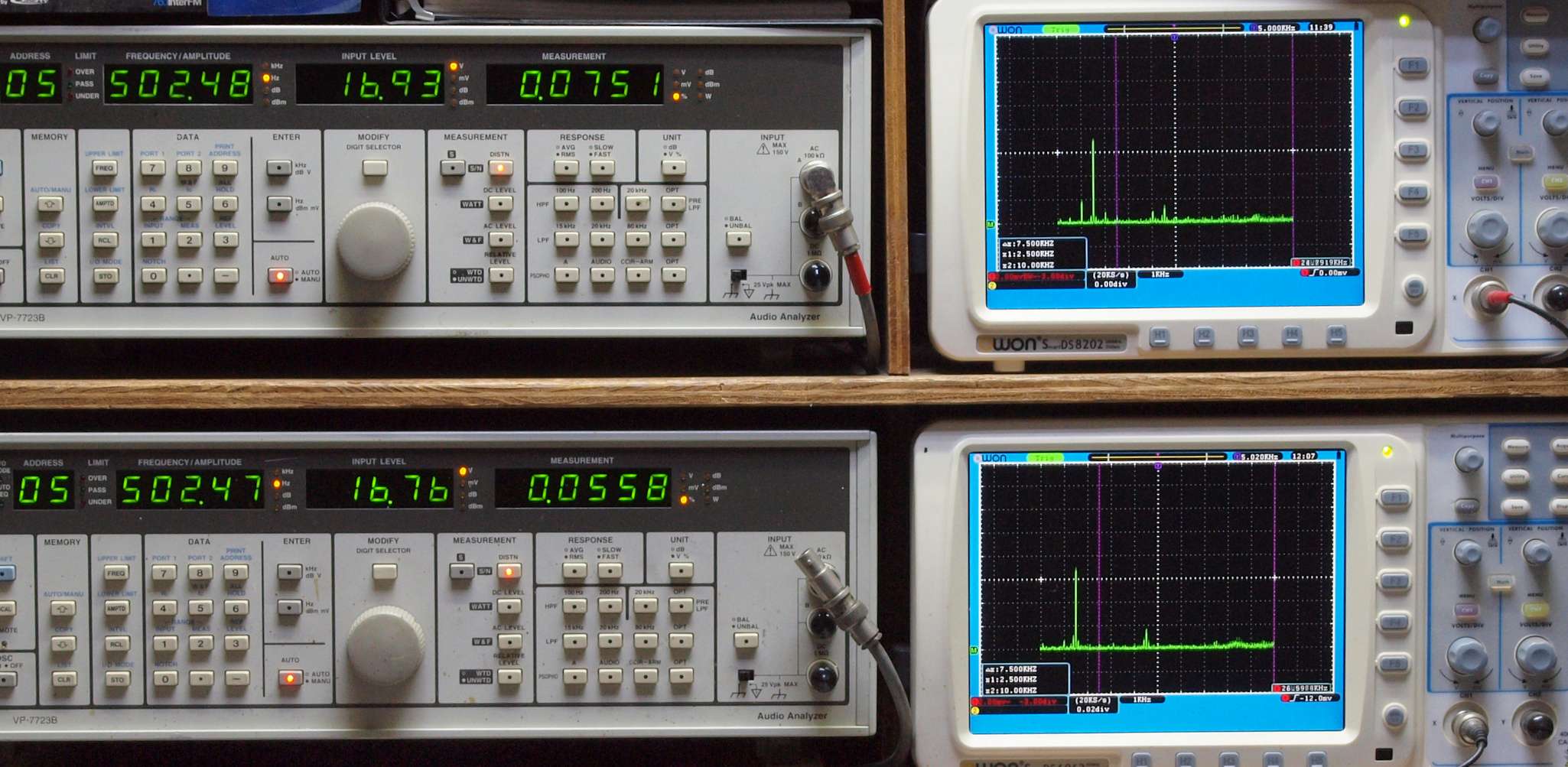

Ｅ１３．　ＡＵＸ-５００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０７５１％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０５５８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

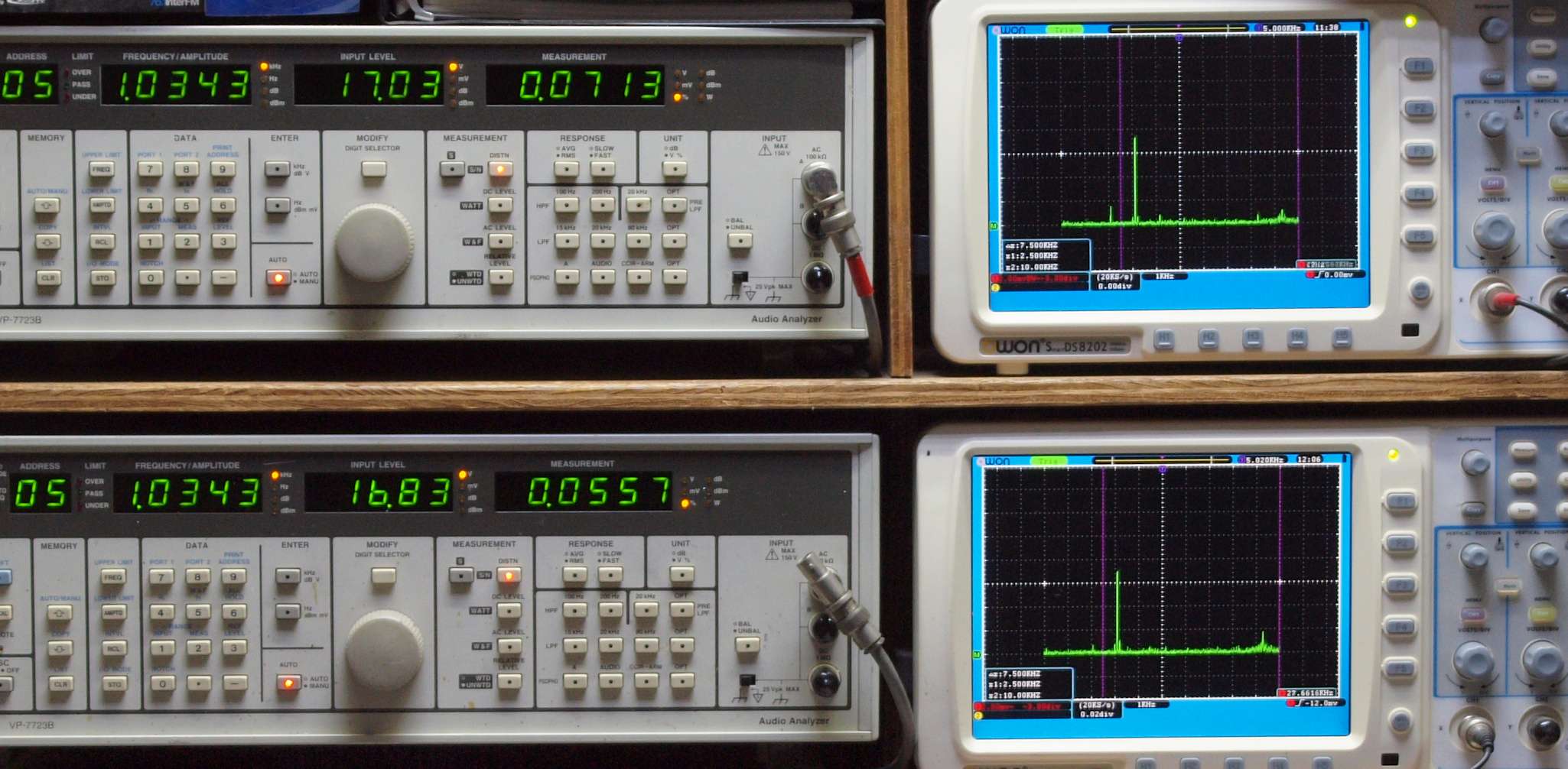

Ｅ１４．　ＡＵＸ-１ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０７１３％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０５５７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ-５ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０４１９％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０４７８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

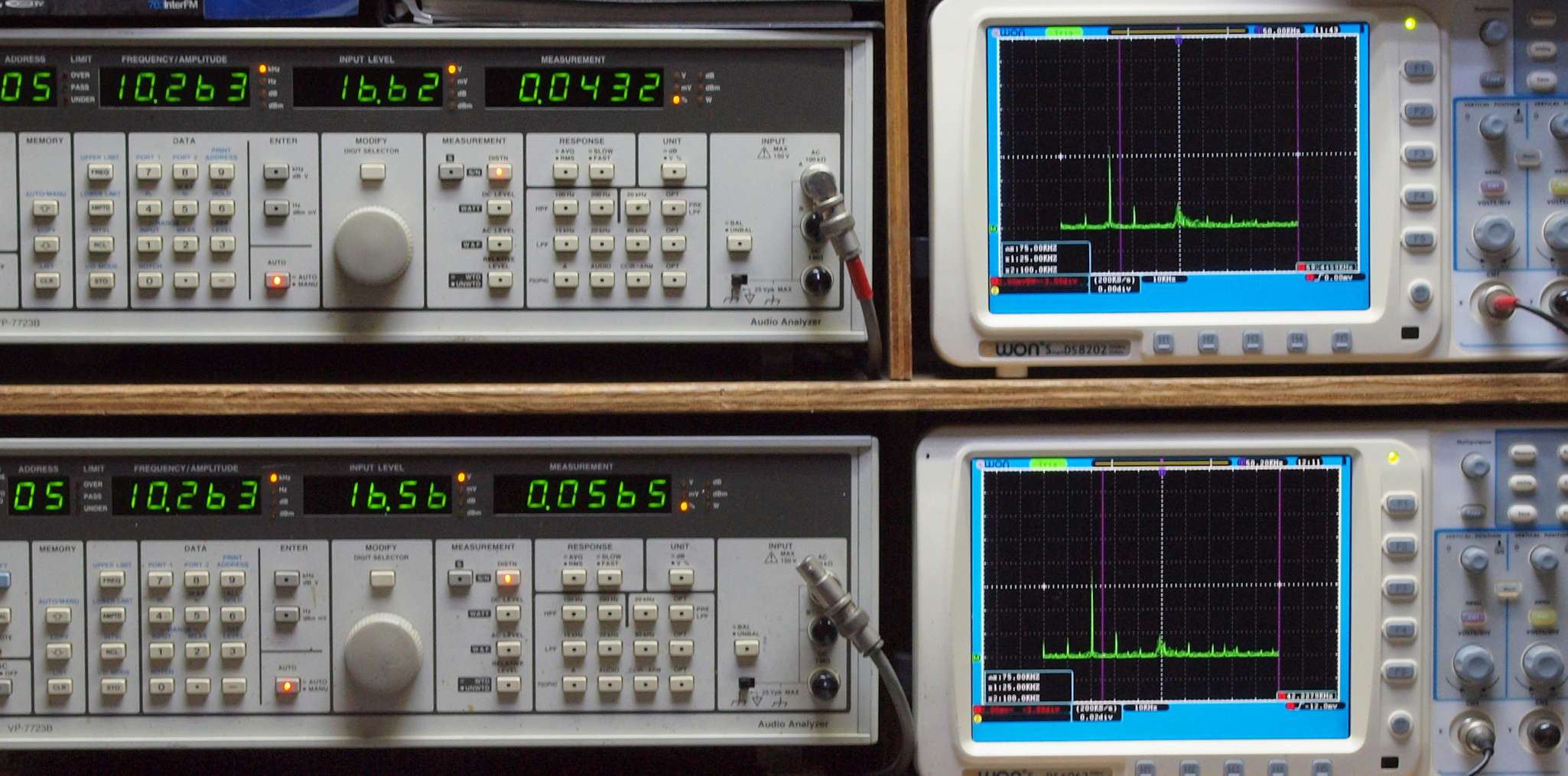

Ｅ１６．　ＡＵＸ-１０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０４３２％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、　０．０５６５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

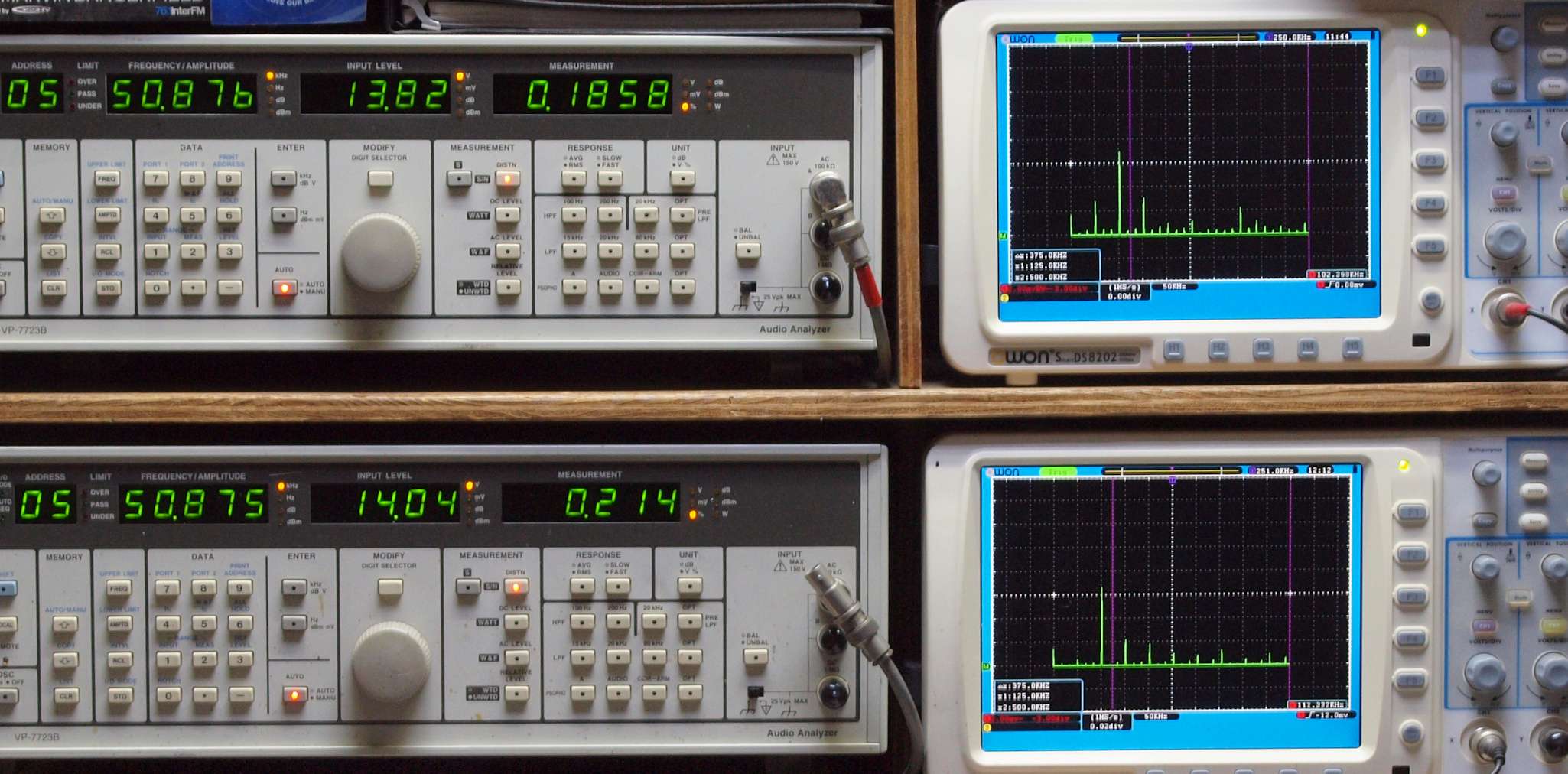

Ｅ１７．　ＡＵＸ-５０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．１８５８％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．２１７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　この当たりからッフイルターが効いてくる

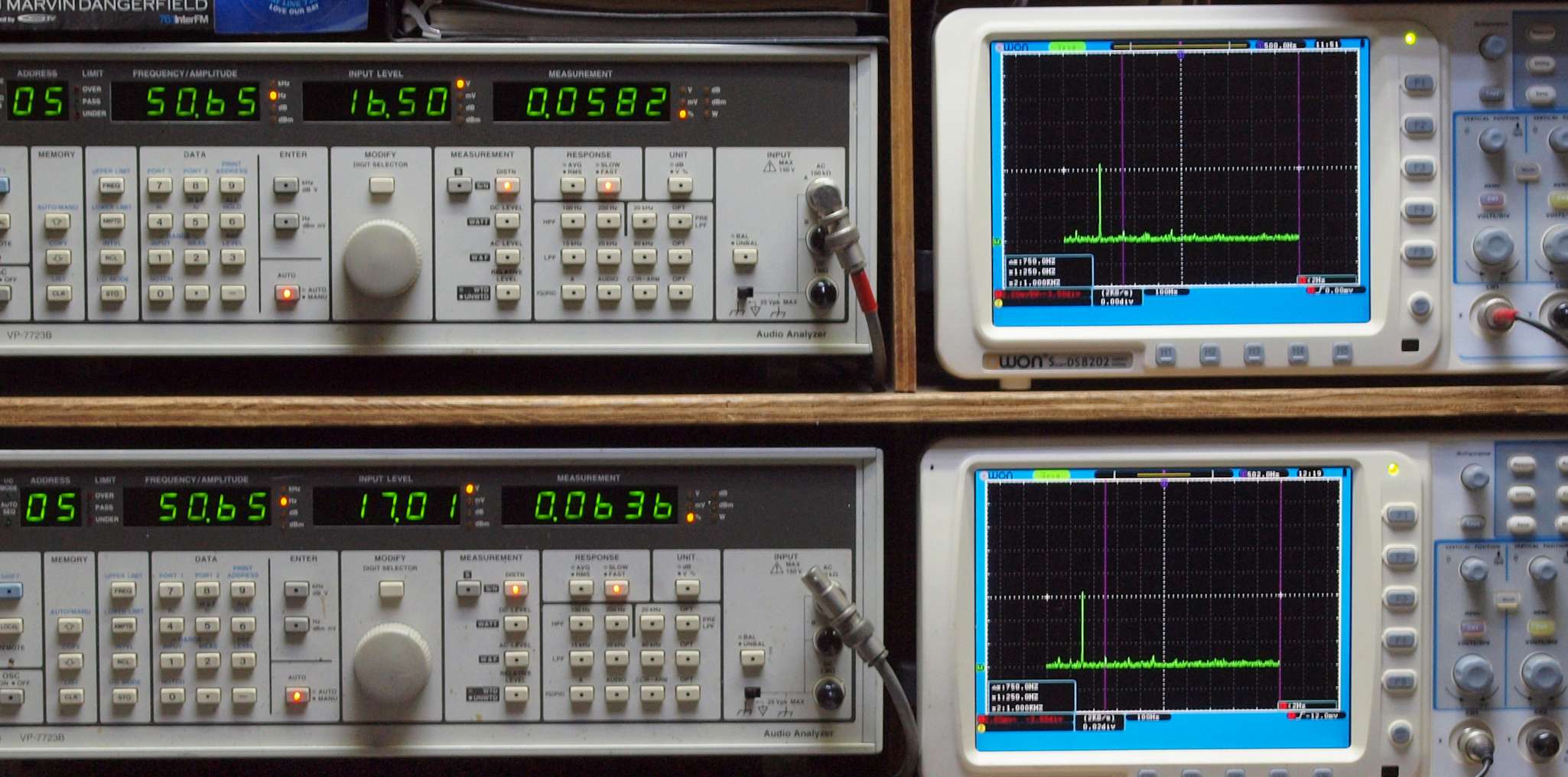

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０５８２％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０６３６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

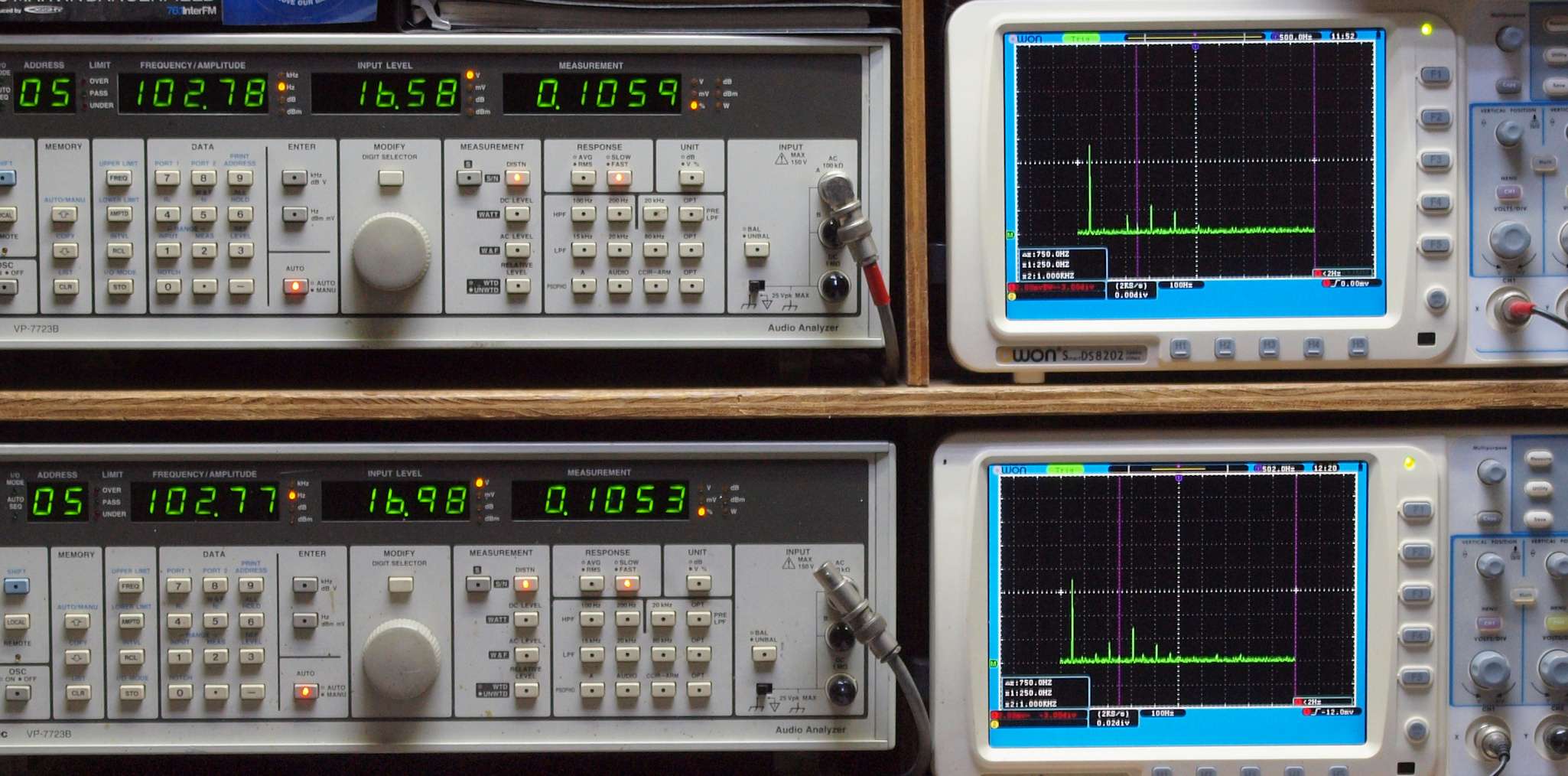

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１０５９％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．１０５３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

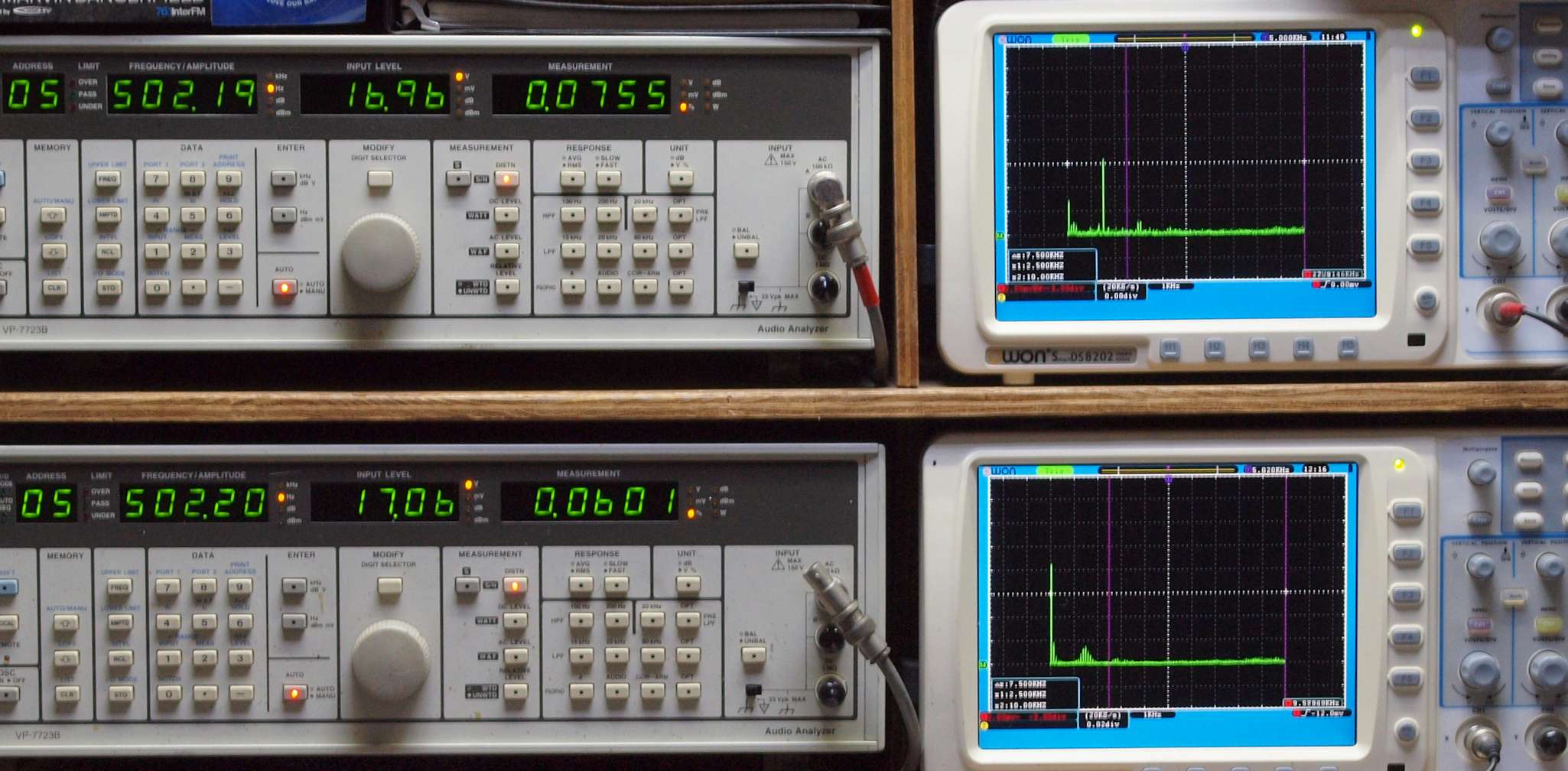

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０７５５％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０６０１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

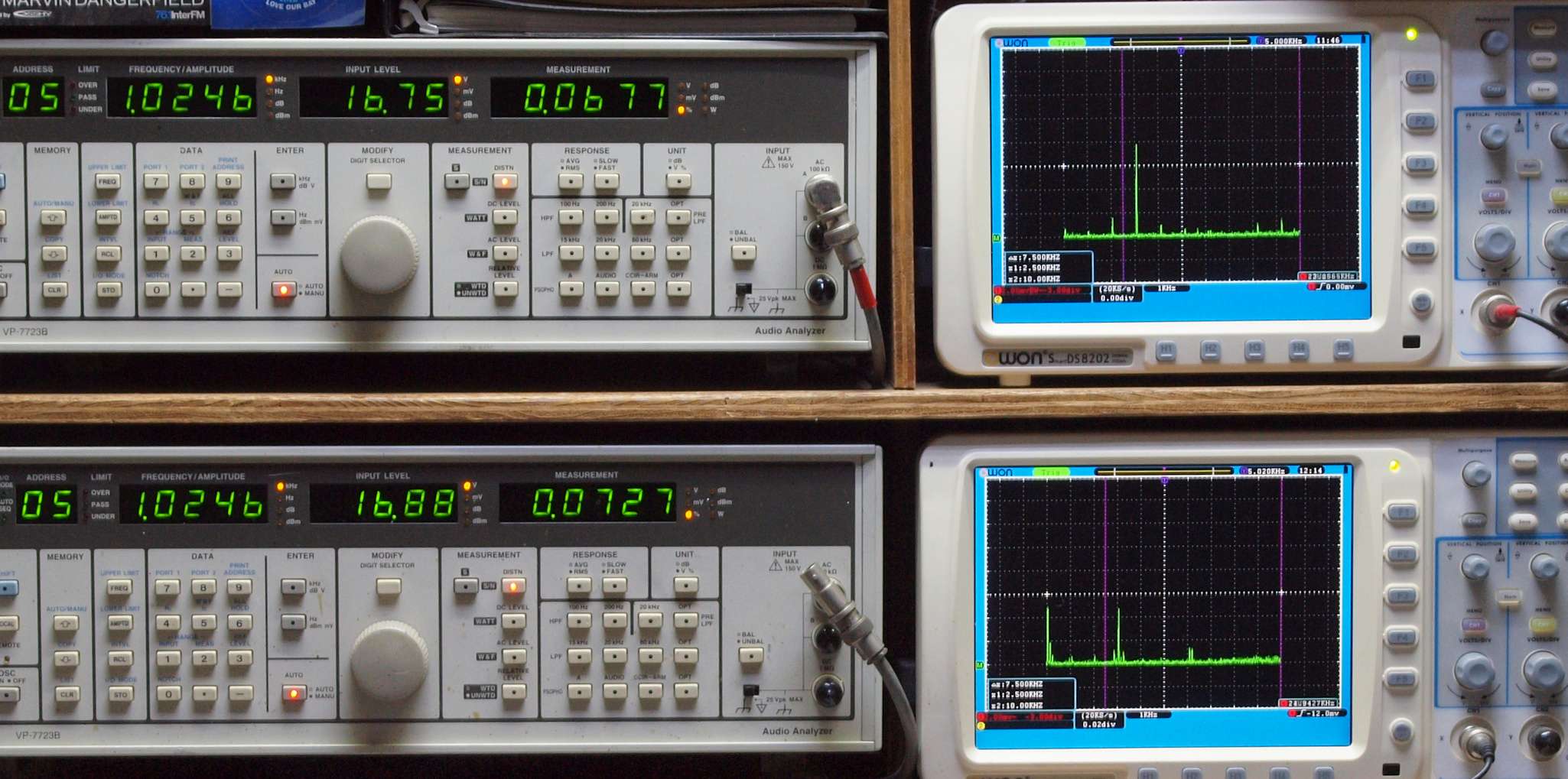

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０６７７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０７２７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

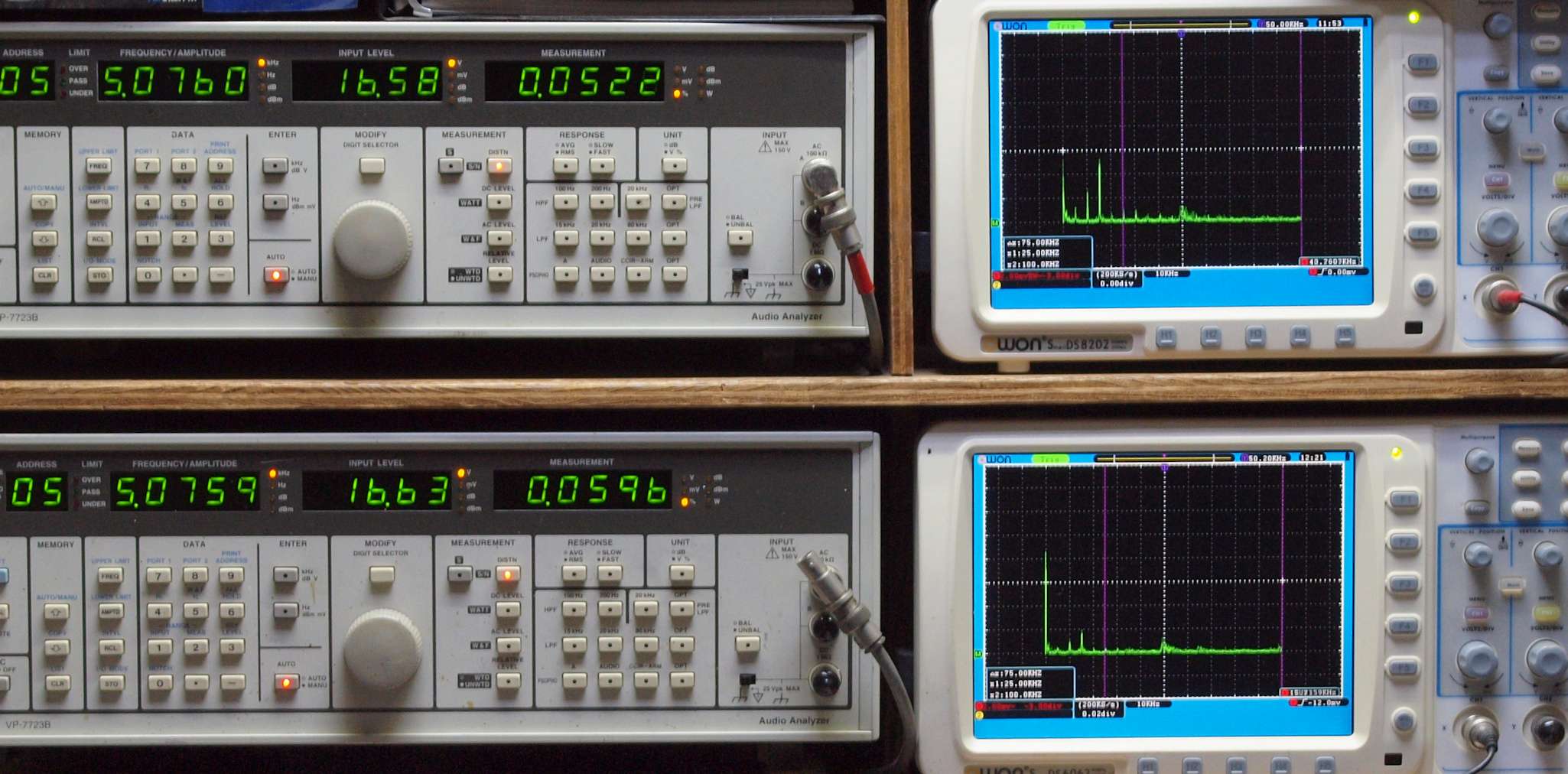

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０５２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０５９６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

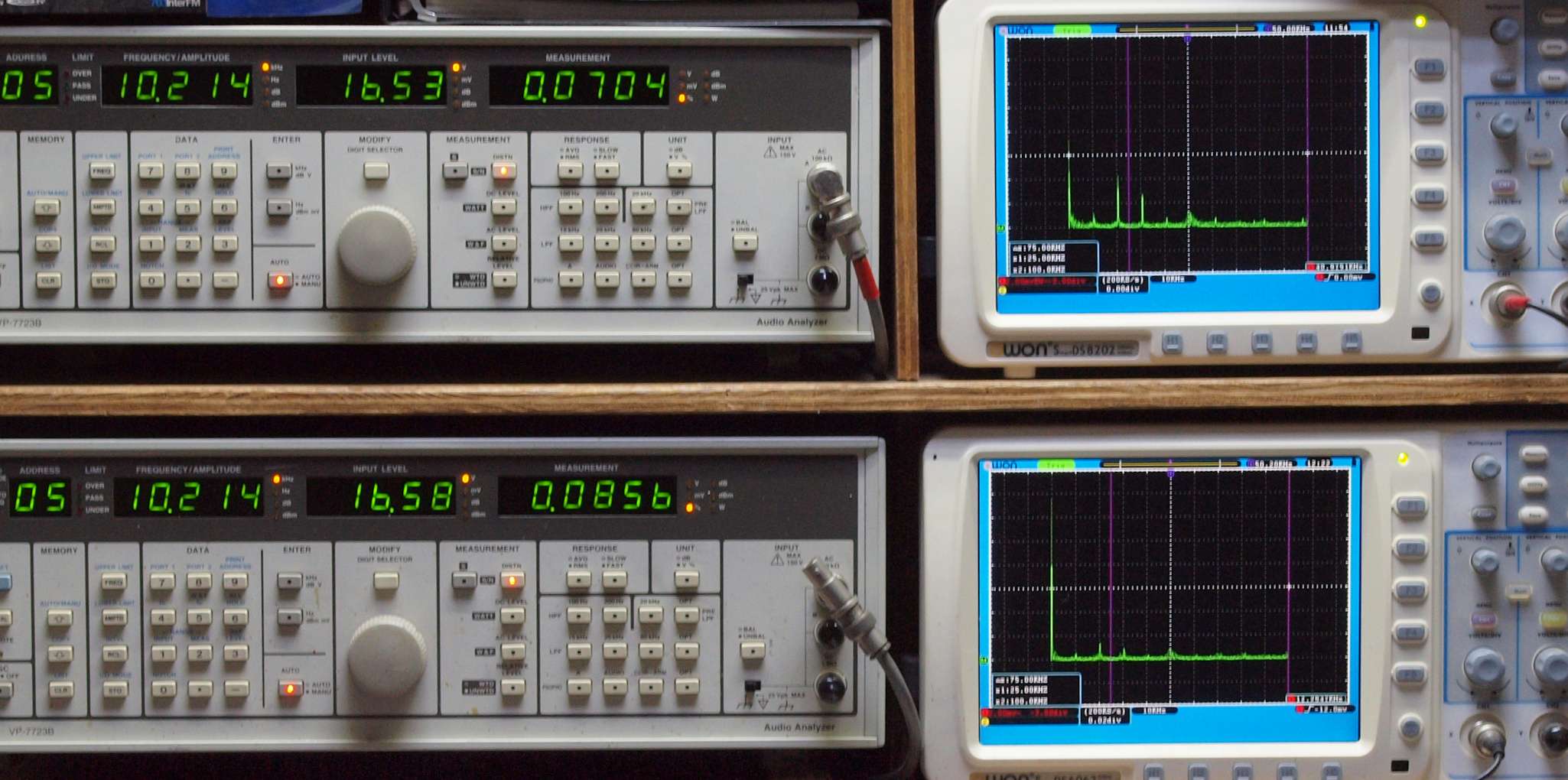

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０７０４％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ、　０．０８５６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧６Ｖ＝４．５Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧６Ｖ＝４．５Ｗ、　０．２２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３１．　Ｍｉｃ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．１８８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．１９９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

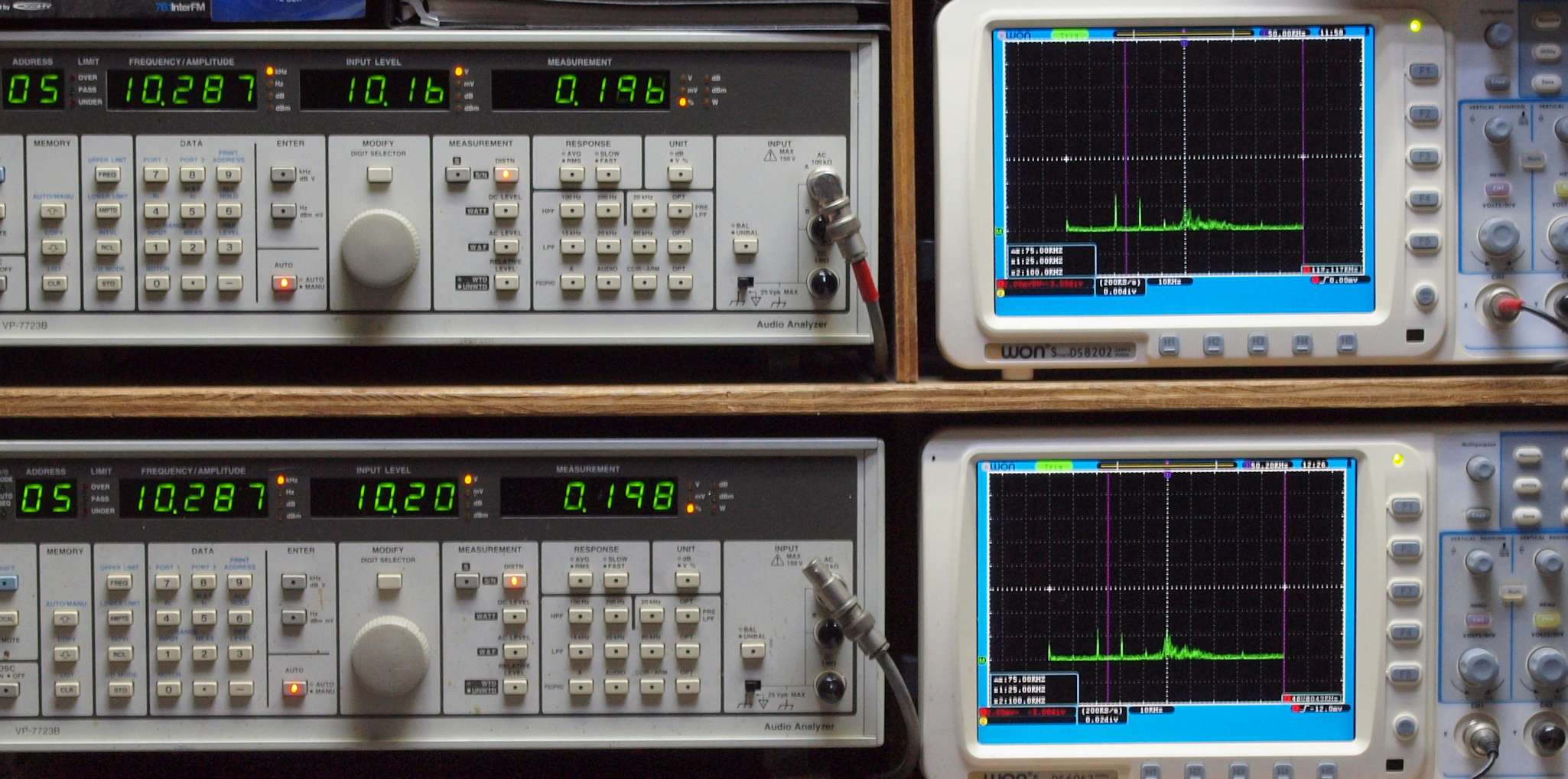

Ｅ３２．　Ｍｉｃ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．１９６％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．１９８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

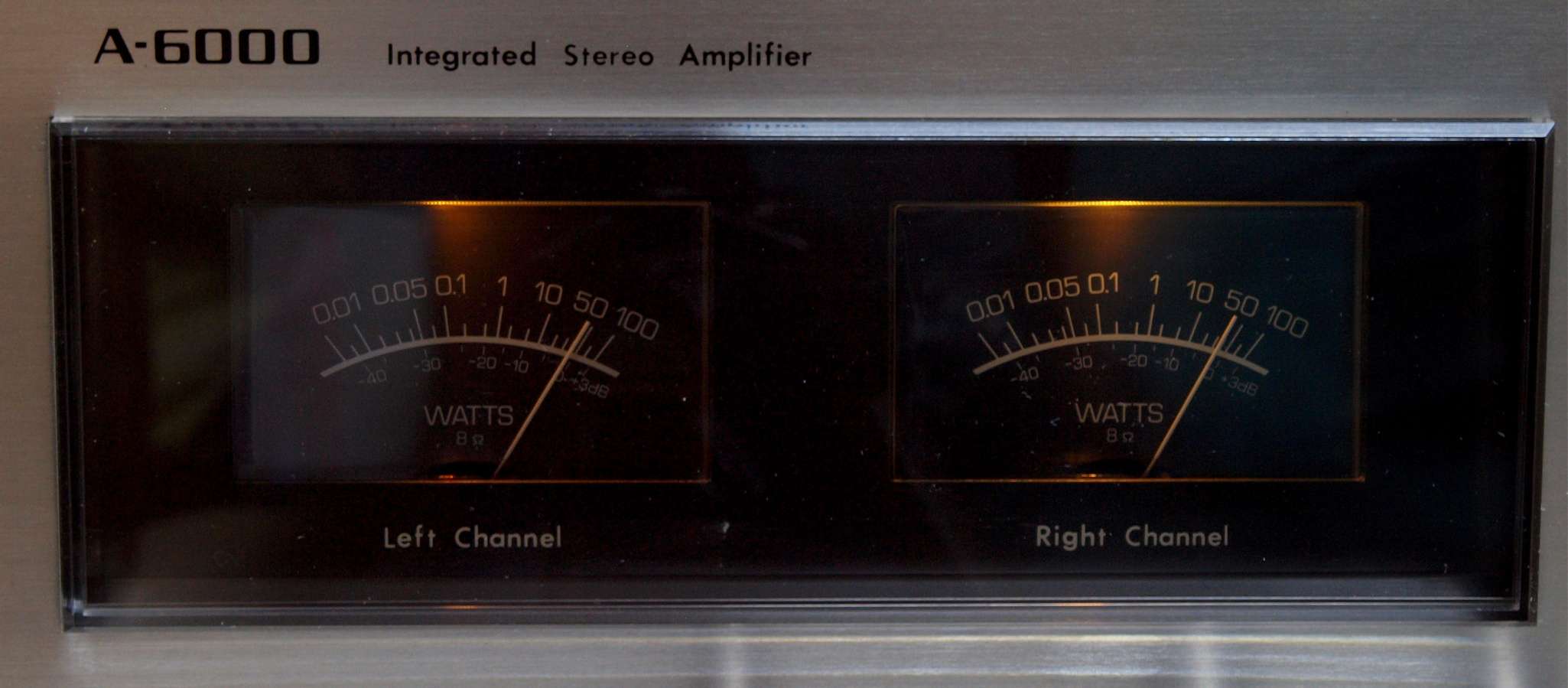

Ｅ４．　その時のパネル表示

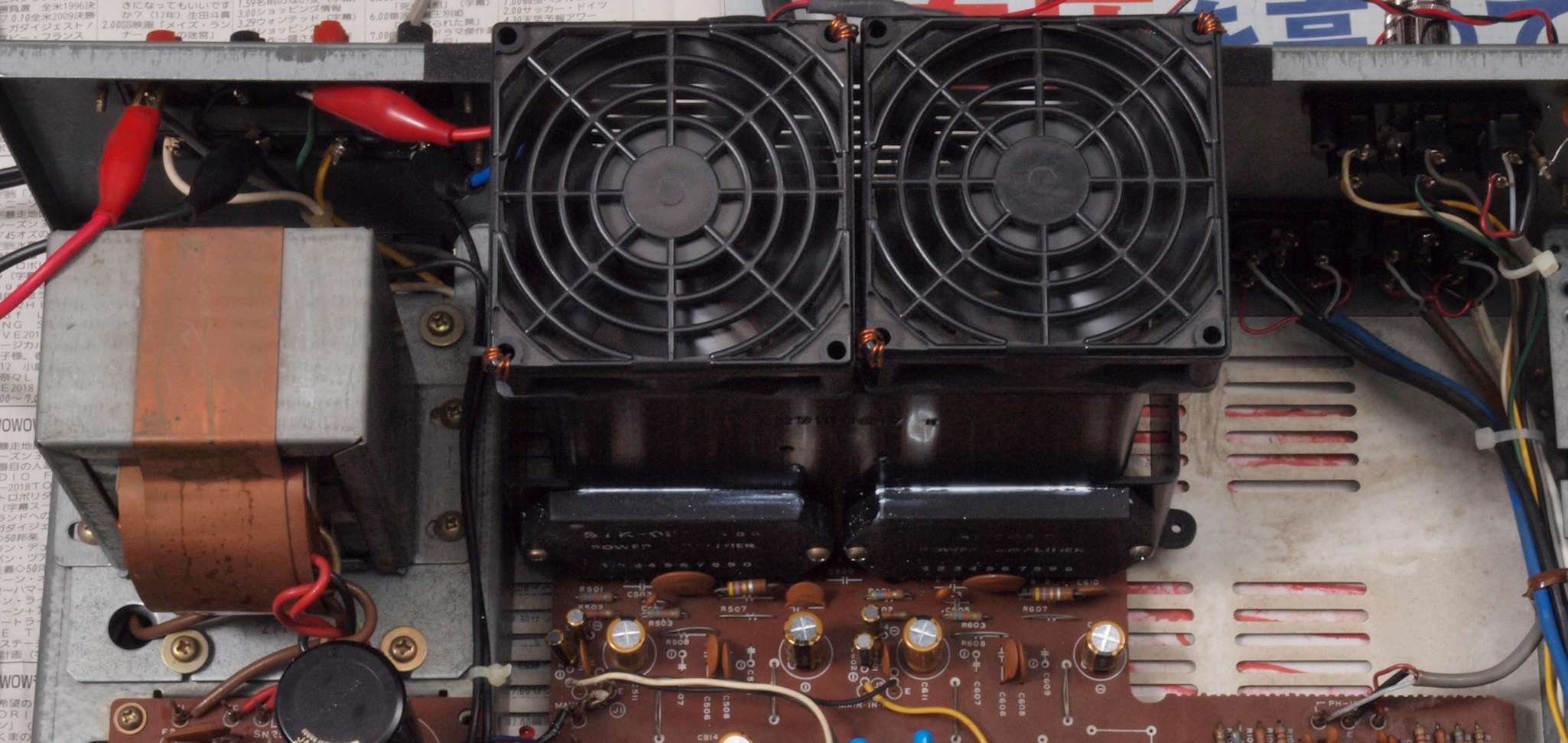

Ｅ５．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ６．　完成　　２４時間エージング、　左は　JVC　ＴＴ−８１。

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＯＮＫＹＯ　Ａ−６０００　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Integra Ａ−６０００ 定格出力 38W＋38W（8Ω）、45W＋45W（4Ω） （1kHz） 20Hz〜20kHz出力 33W＋33W（8Ω）、35W＋35W（4Ω） 全高調波歪率 定格出力時=0.3％以下、1W出力時=0.1％以下 周波数特性 20Hz〜25kHz（±1dB）、30Hz〜15kHz（±1dB RIAA） パワーバンドウィズス 20Hz〜40kHz（IHF -3dB、T.H.D.=0.3％） S/N 110dB以上（IHF Aネットワーク、入力シャント） ダンピングファクター 40（8Ω） トーンコントロール 低音=±9dB（100Hz） 高音=±9dB（10kHz） 低域フイルター 30Hz(6dBCutz） 入力インピーダンス Phono=2.5mV/50kΩ Mikrofon=8mV/50kΩ AUX=200mV/50kΩ Tuner=200mV/50kΩ TAPE=200mV/50kΩ 出力端子 Speaker=2系統 使用半導体 トランジスタ=8個 ダイオード=14個 ＩＣ=5個 電源 AC100V、50Hz/60Hz 外形寸法= 幅414×高さ150×奥行304mm 重量 8kg 別売品 ウッドケース CW-6（\3,000） 価格
