ＫＥＮＷＯＯＤ　ＫＡ－９３００．　３台目修理記録

平成２４年５月３到着　　１０月２７日完成

Ａ．　修理前の状況

数年前から、左スピーカーからの音が突然出たり出なくなったりしたため、ボリュームをいじくりまわして音が出るときもあった為我慢していました。
そうしてるうちとうとう音が出なくなり、右側だけで我慢していたのですが！ついに右側も出たり出なくなったりになりました。
　若いうちは仕事等に追われてあまり音楽を楽しむ時間が取れませんでしたが、還暦を過ぎてからは少し余裕が出来たので、忘れるくらい昔に購入した、レコード等が懐かしくなり、アンプを何とか復活したい。
三十数年前に購入した思い入れのあるものです。

B．　原因

各部劣化。

Ｃ．　修理状況

ＳＰ(speaker)接続リレー交換。
初段ＴＲ（トランジスター）交換。
ＲＬバイアス・バランスＶＲ（VolumeResistance）交換。
電解コンデンサー交換（オーディオコンデンサー使用）。

Ｄ．　使用部品

ＳＰ接続リレ－　　　　　　　　　　　　　　　　　　　　　　　　　１個。
ＦＥＴ（電界トランジスタ－）　　　　　　　　　　　　　　　　　　２個。
バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　４個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　７７個。

Ｅ．　調整・測定

Ｆ．　修理費　　　９５，０００円　　

Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ－９３００．　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

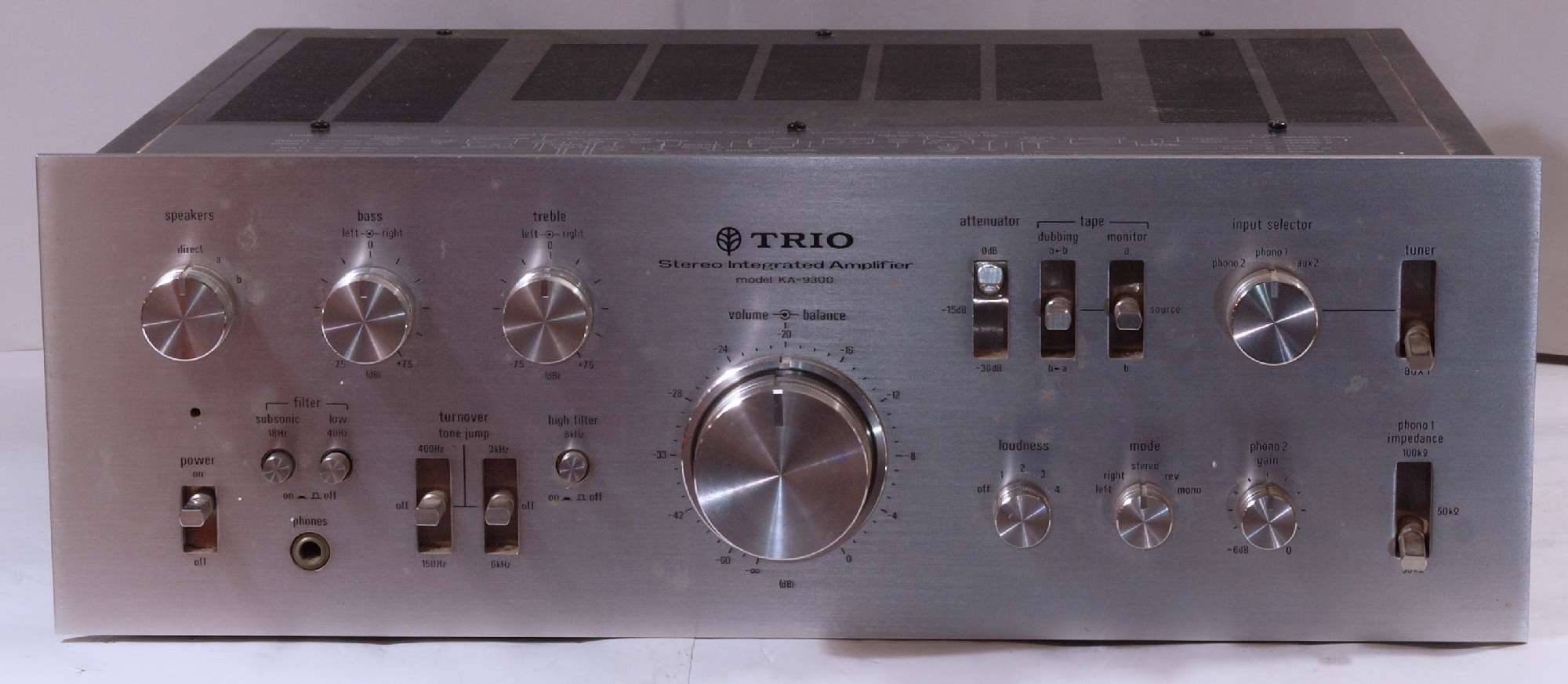

Ａ１１．　点検中　前から見る

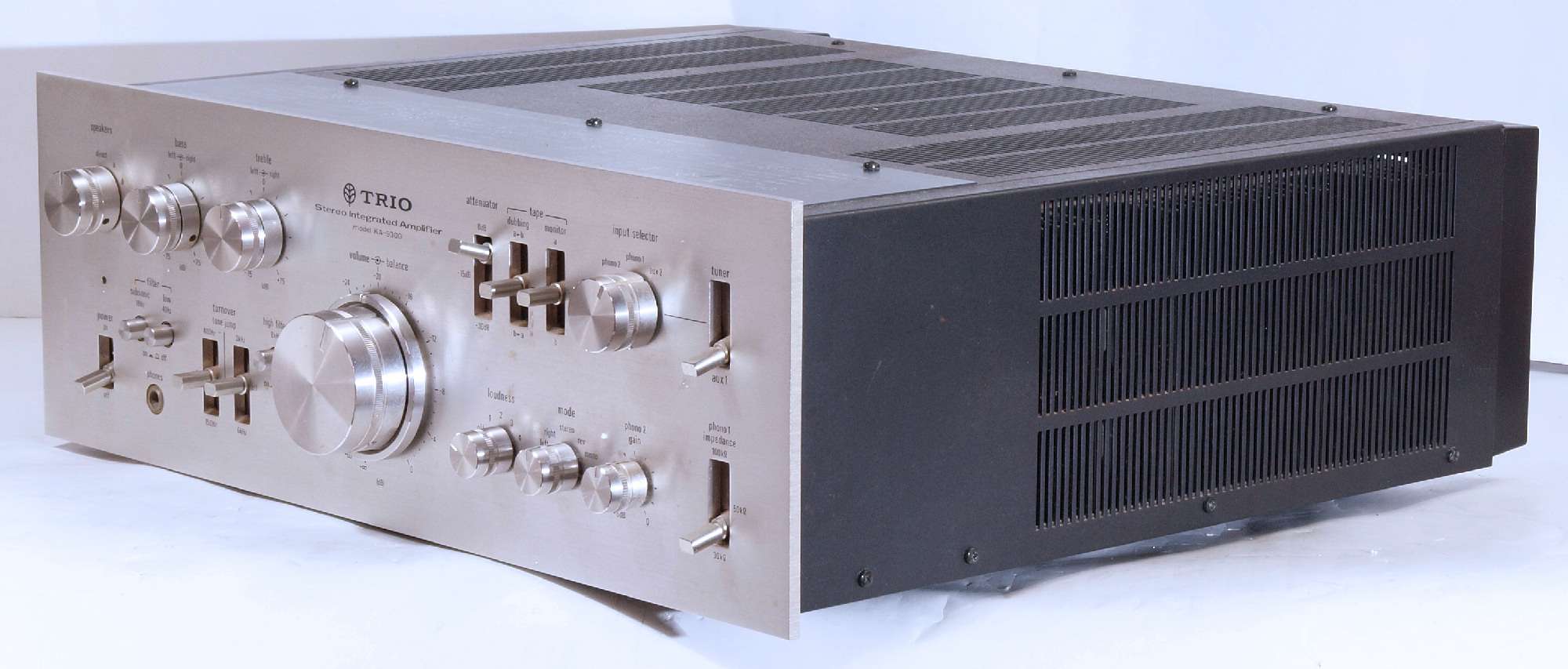

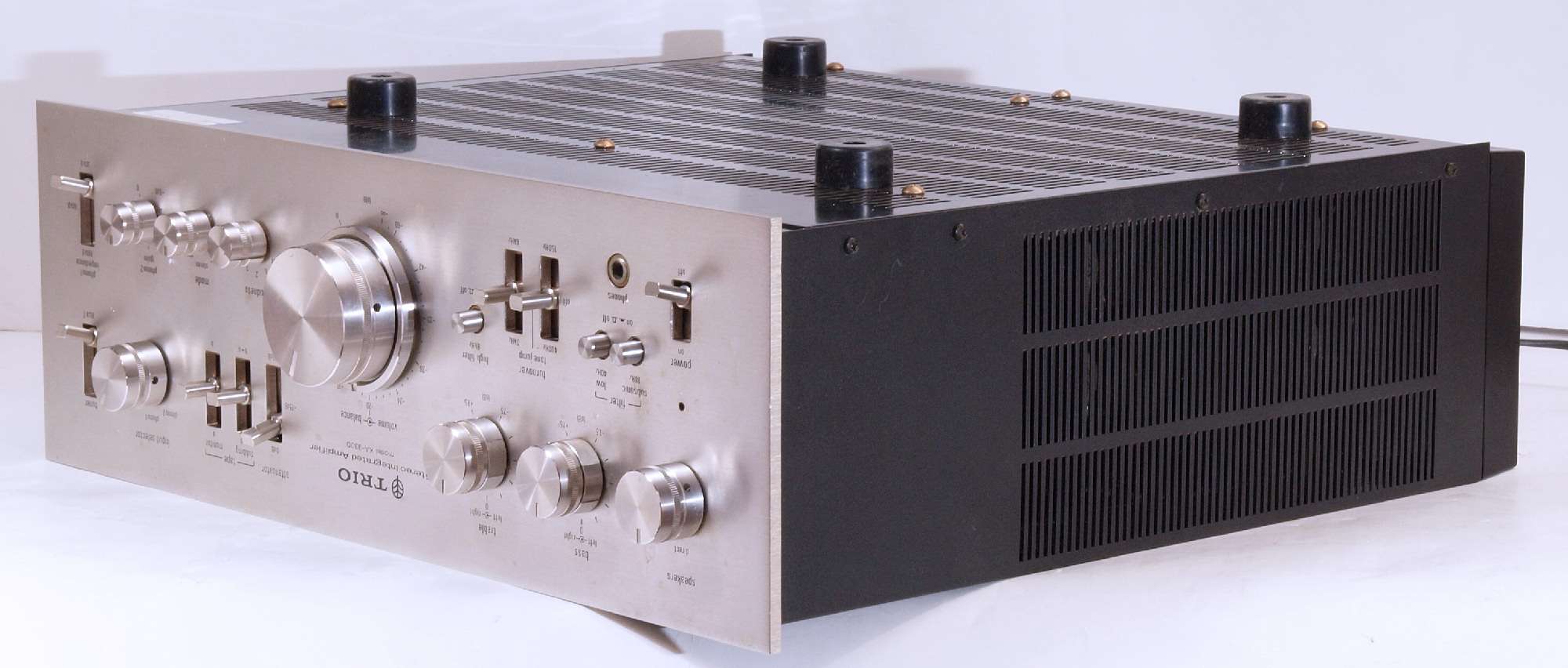

Ａ１２．　点検中　前右から見る

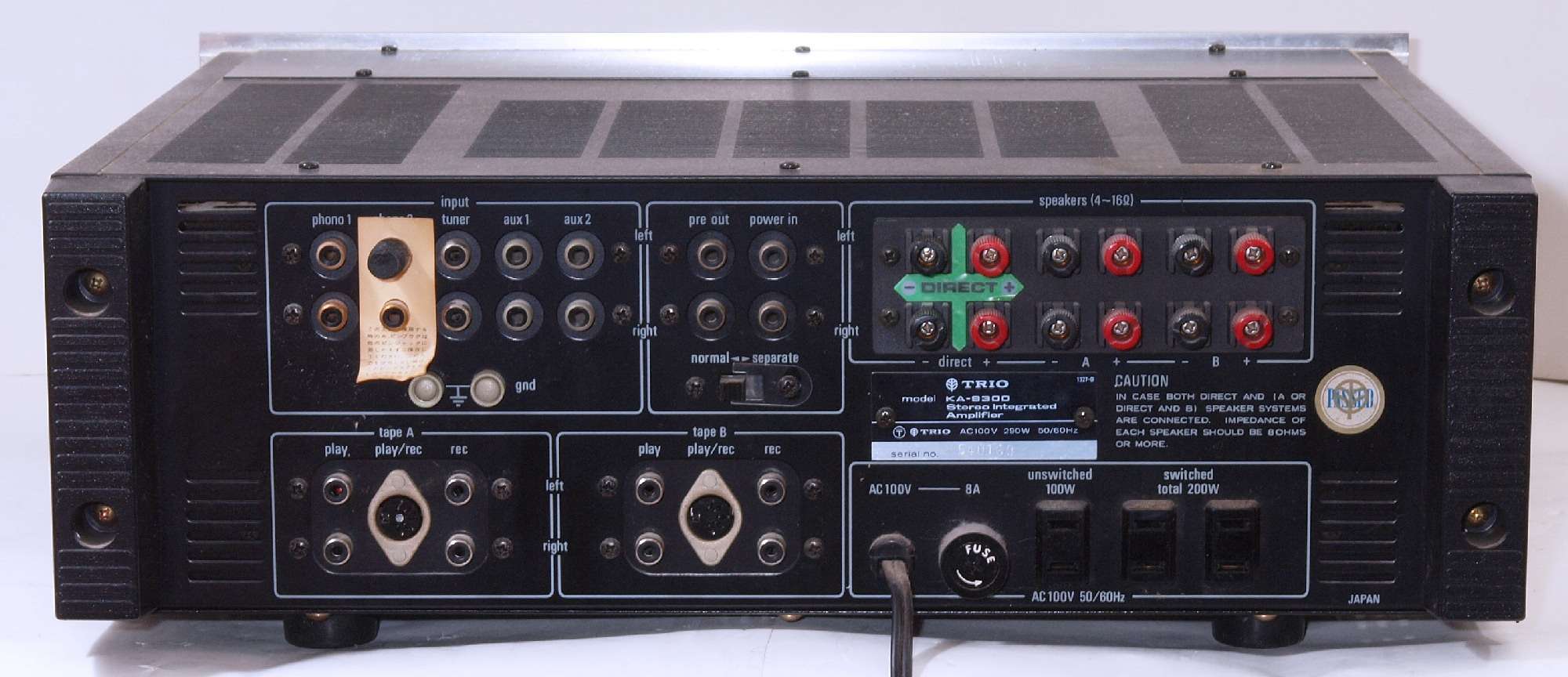

Ａ１３．　点検中　後から見る

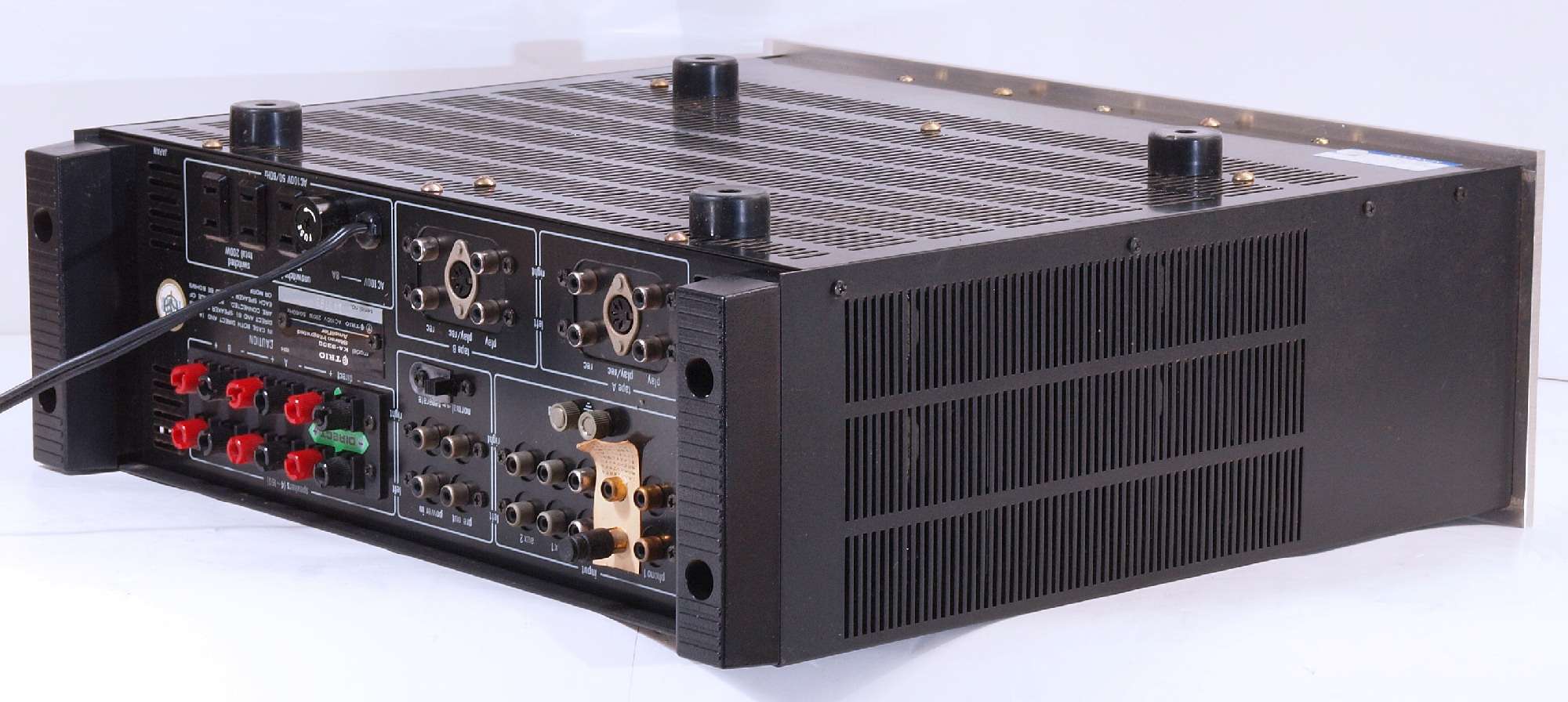

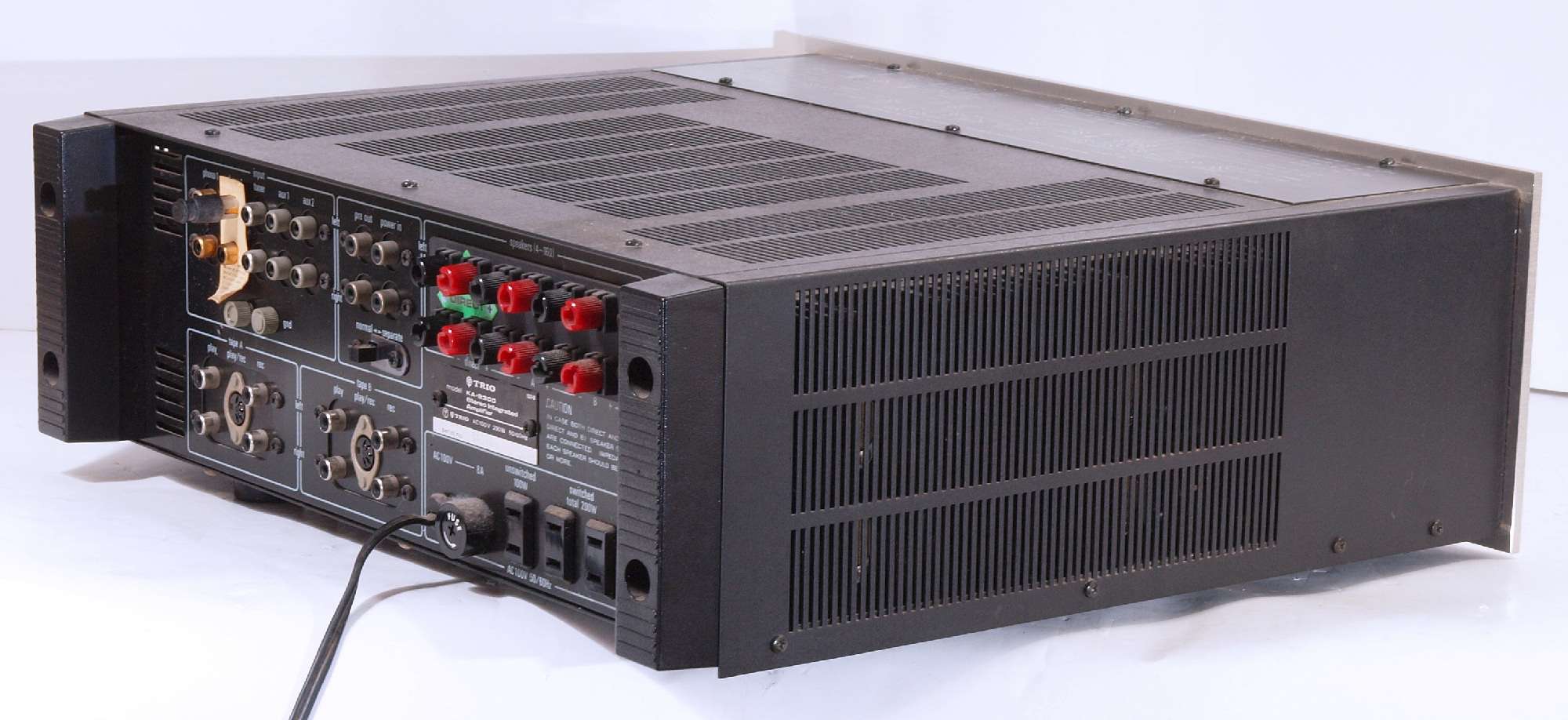

Ａ１４．　点検中　後左から見る

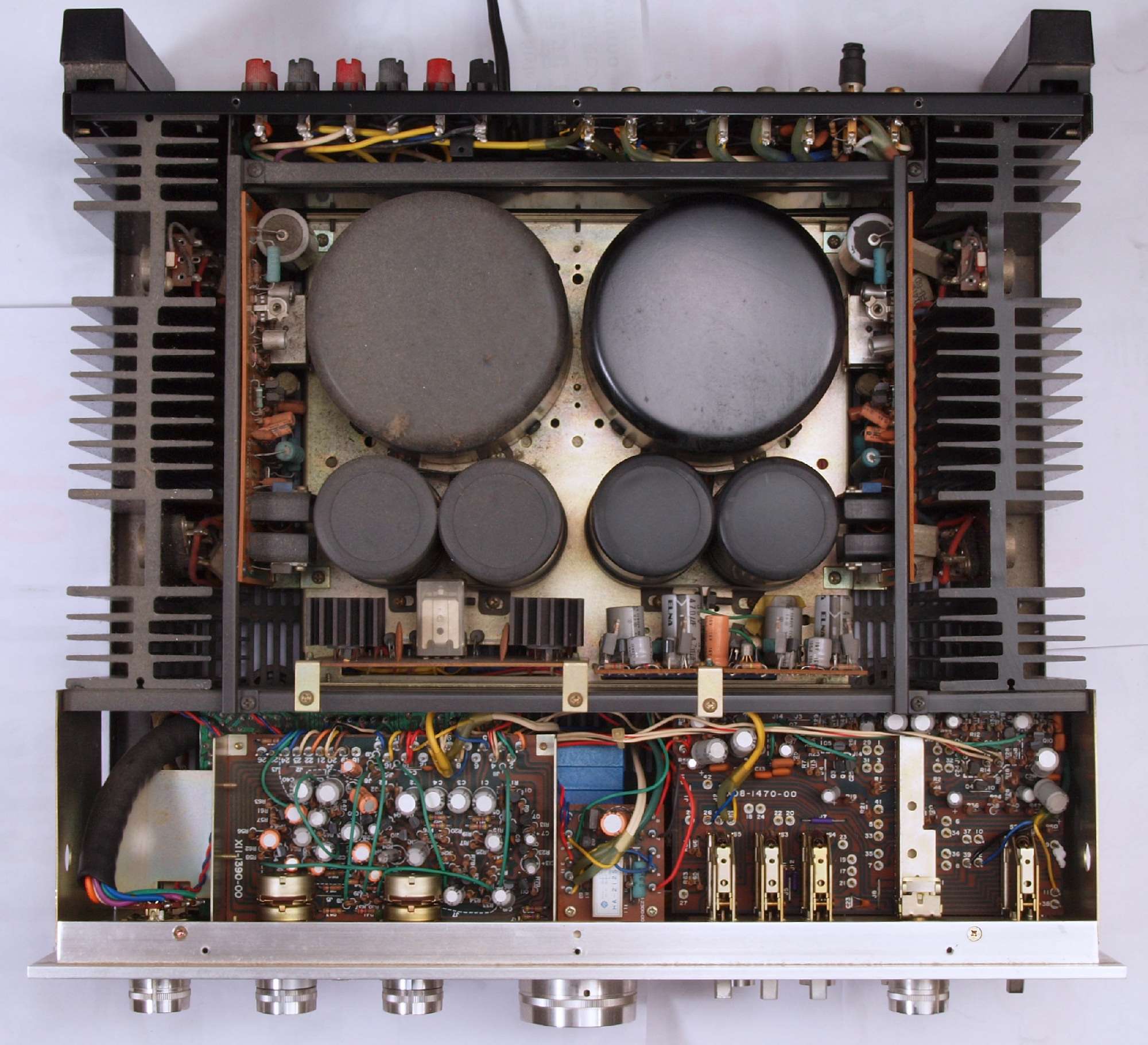

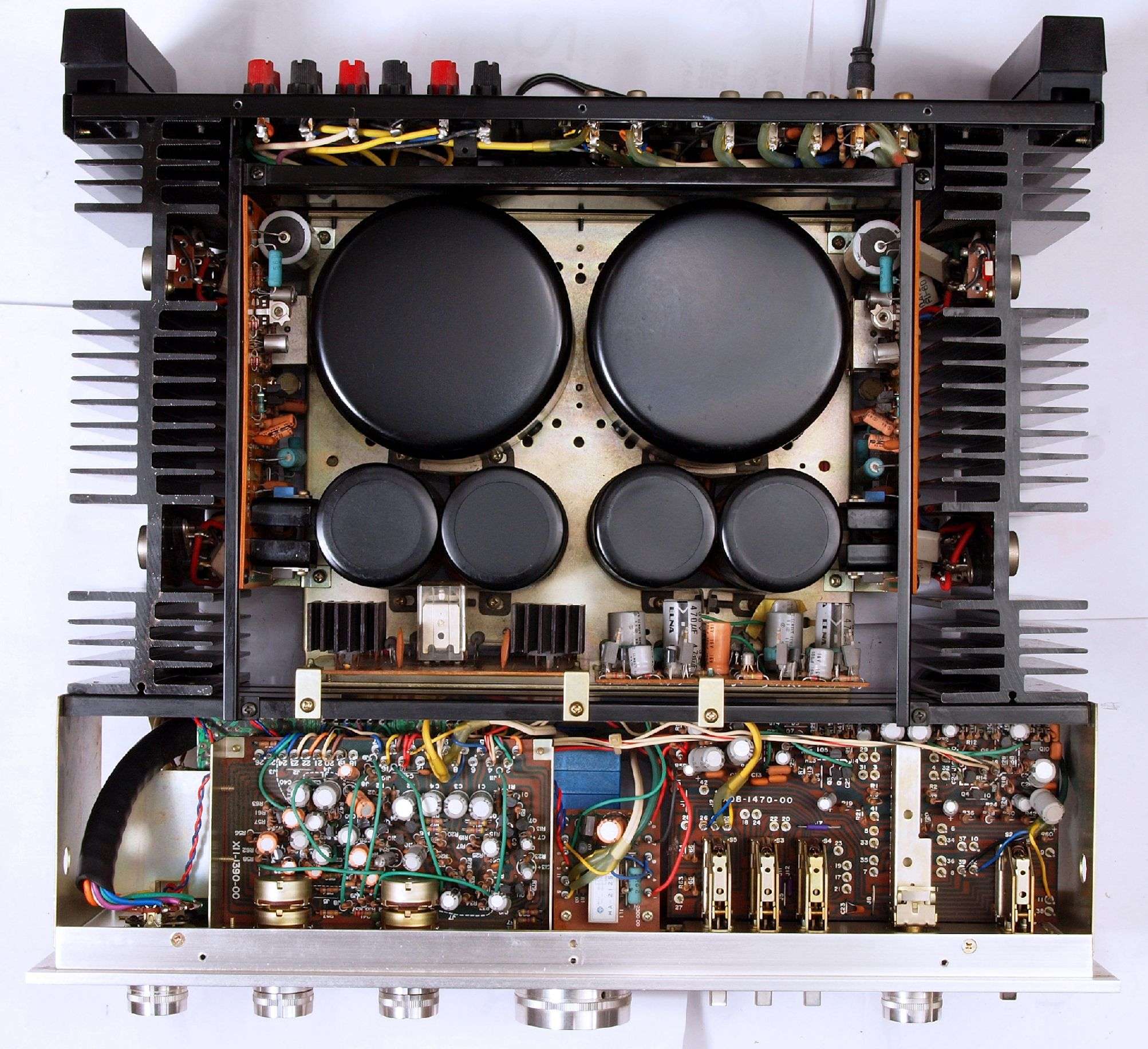

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、右半分清掃し、上から見る

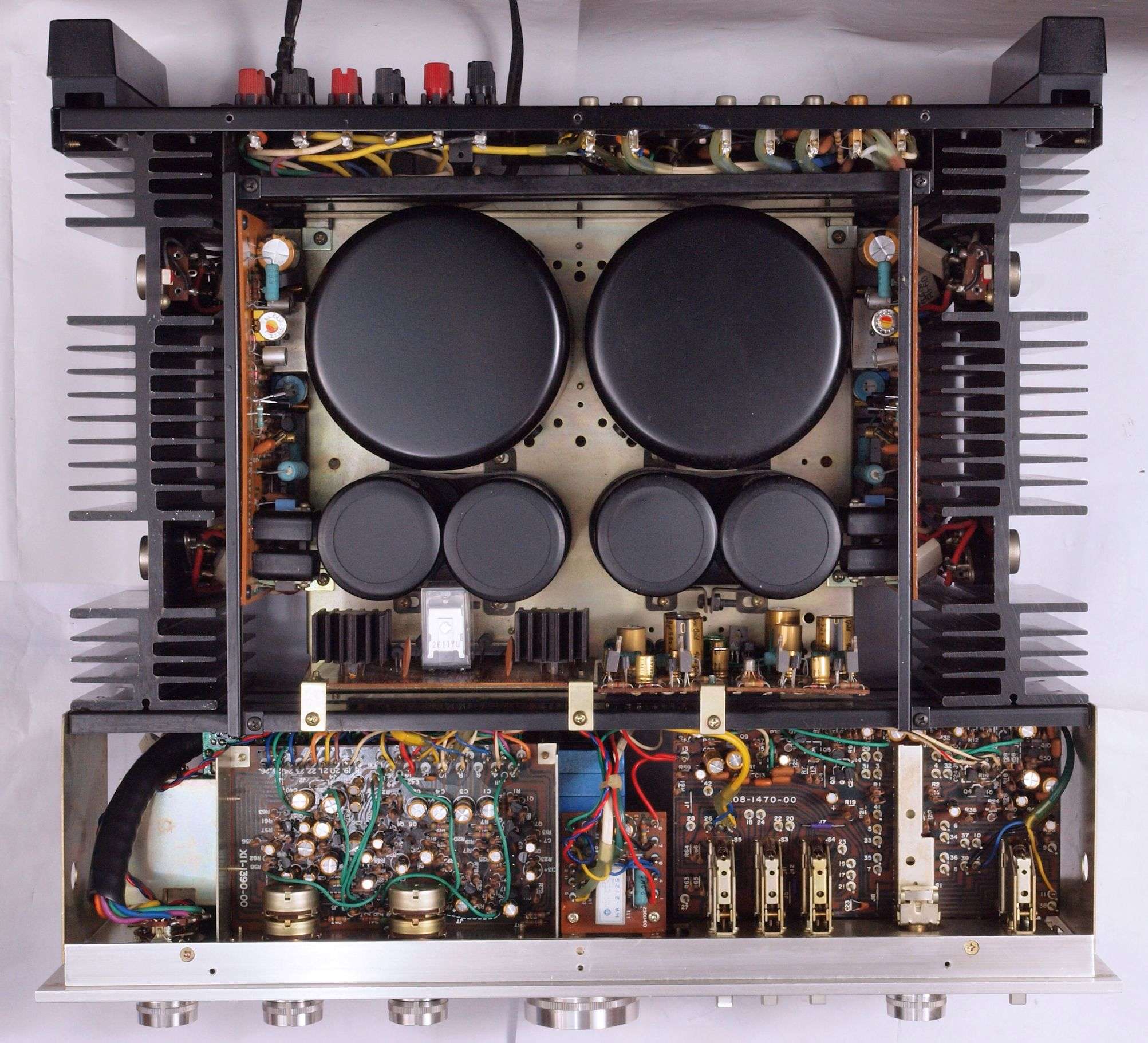

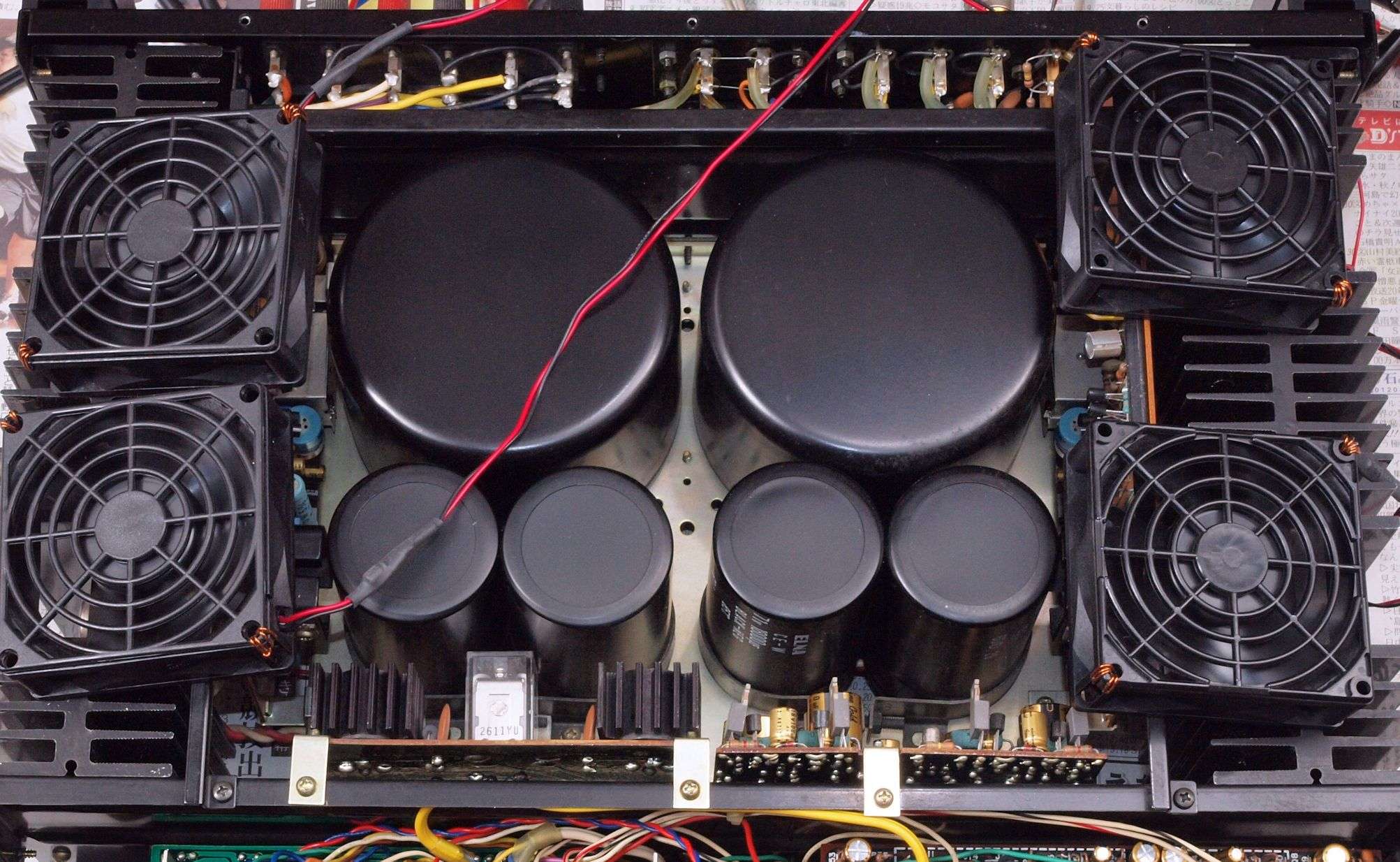

Ａ１７．　点検中　上蓋を取り、清掃し、上から見る。　非常に綺麗で「１９７０年代の鼓動」が聞こえる！

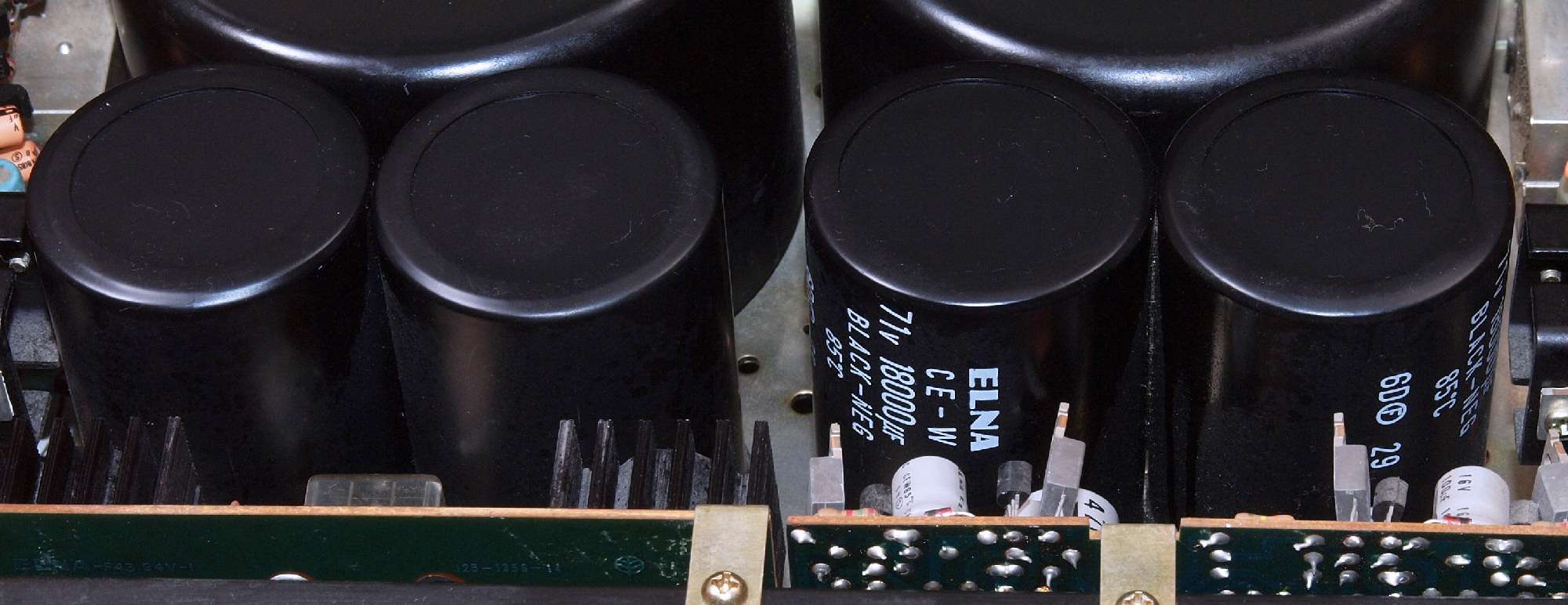

Ａ１８．　点検中　終段ＴＲ（トランジスター）供給電源　電解コンデンサーは７１Ｖ１８００μＦ４本。

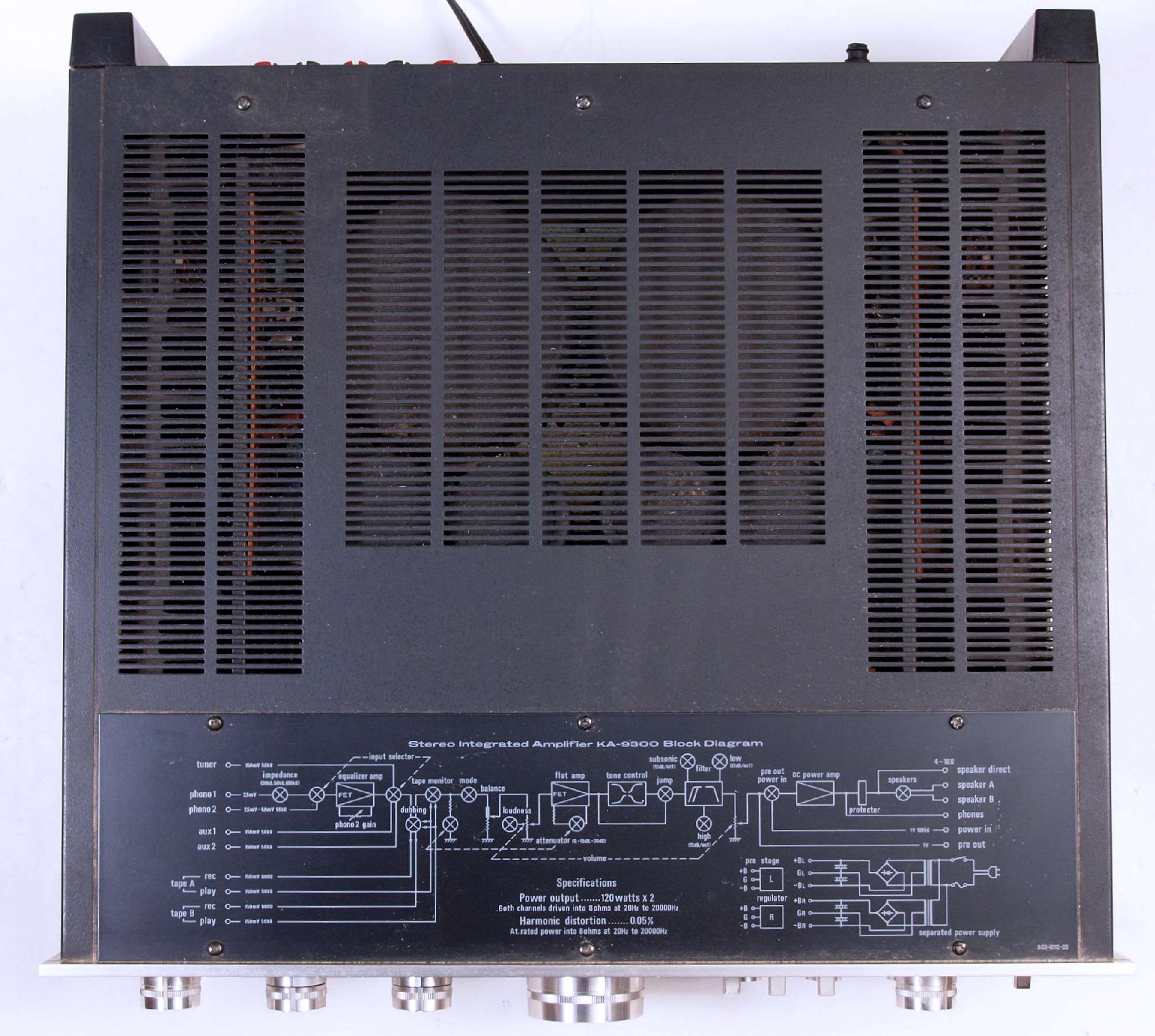

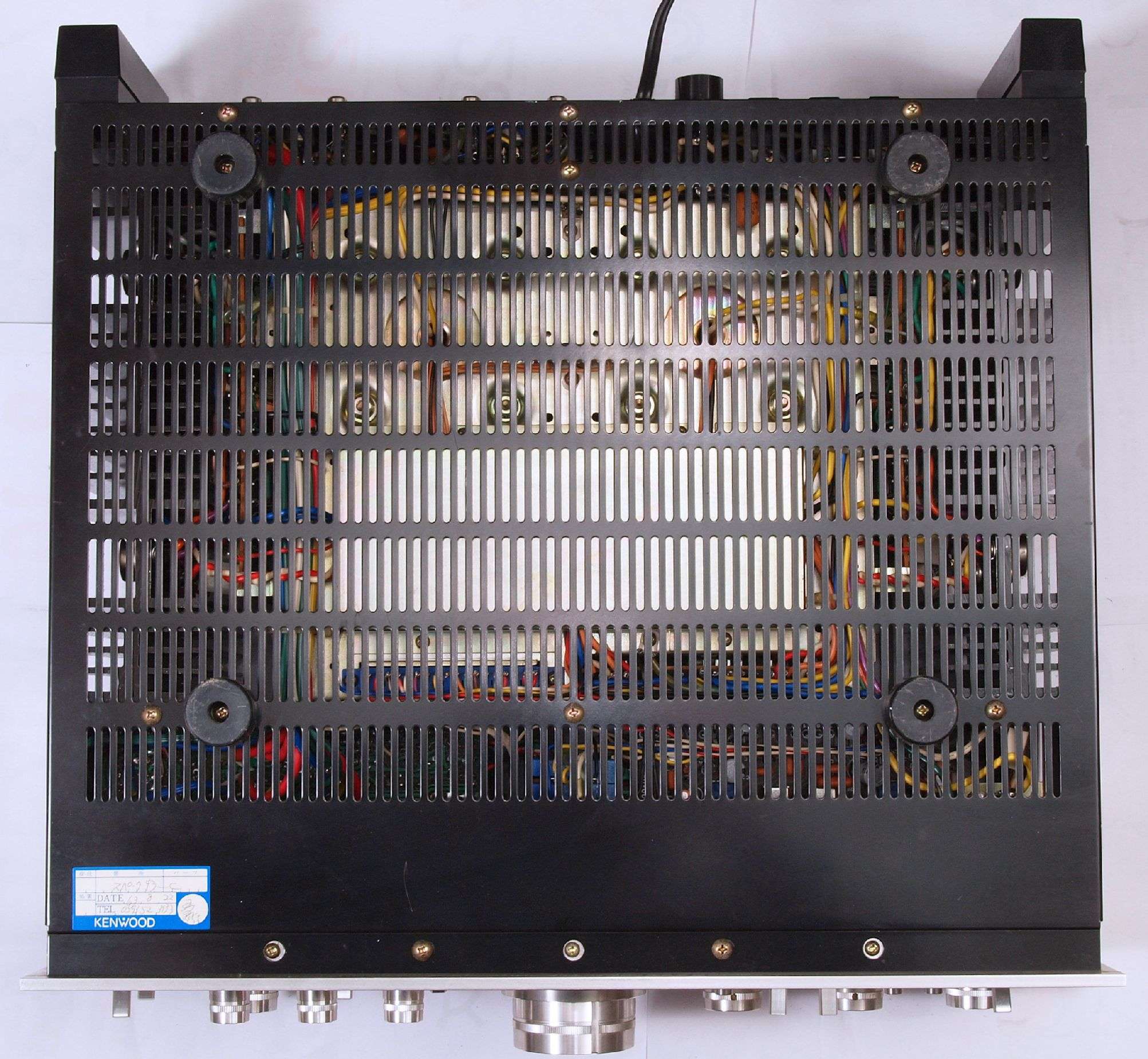

Ａ２１．　点検中　下から見る

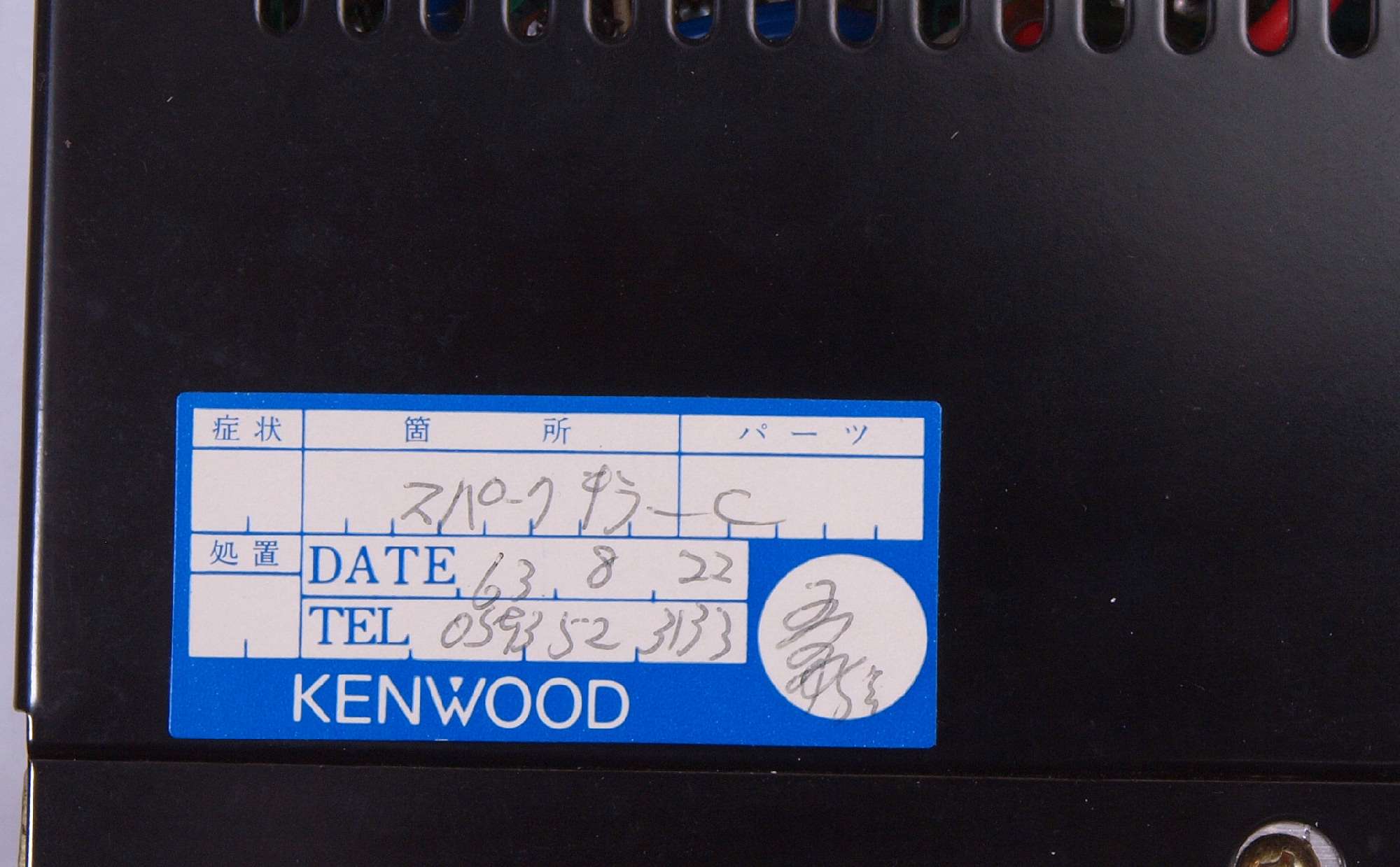

Ａ２１２．　点検中　下から見る、「昭和６３年８月２２日」の修理シール。

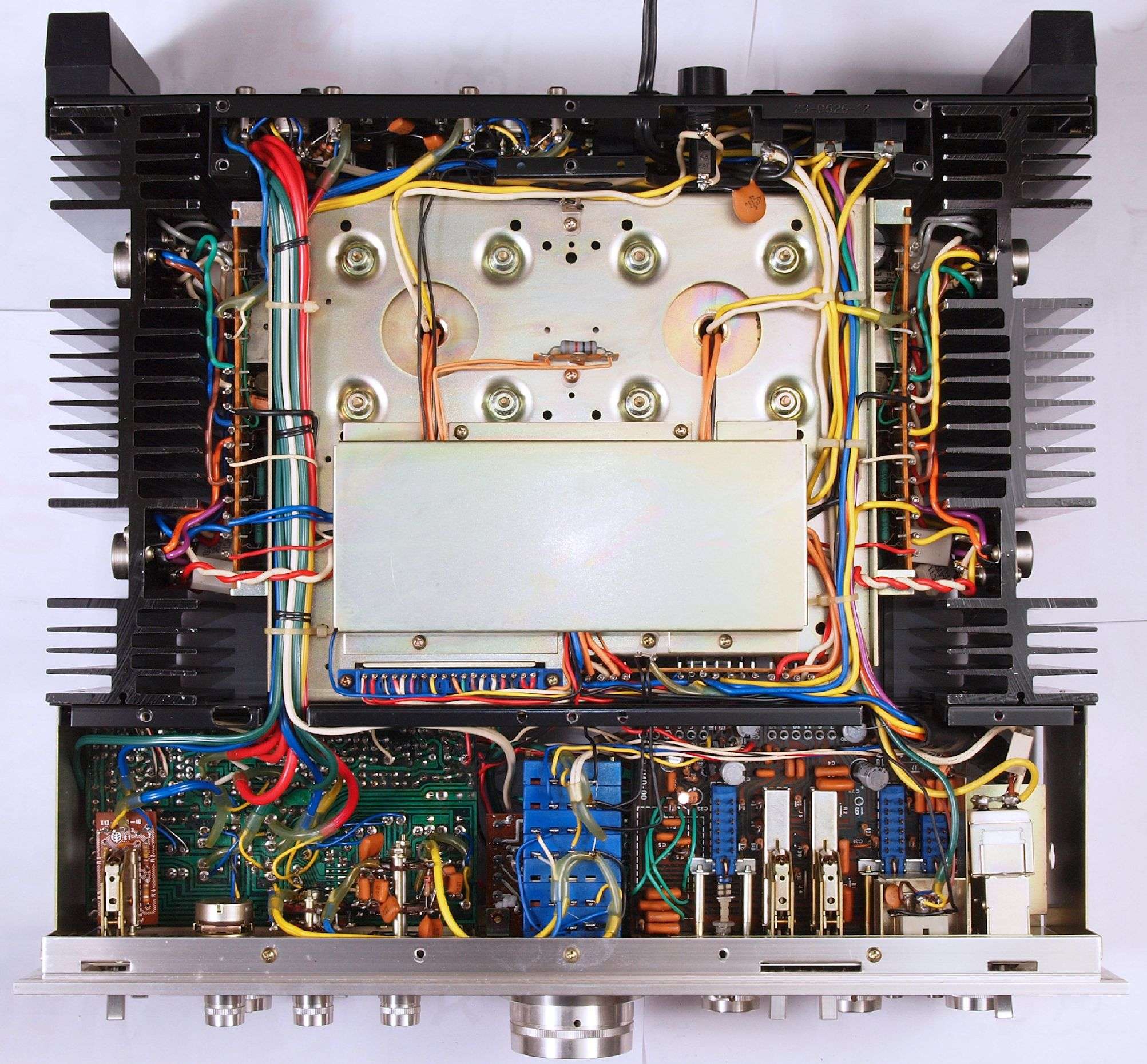

Ａ２２．　点検中　下蓋を取り、下から見る

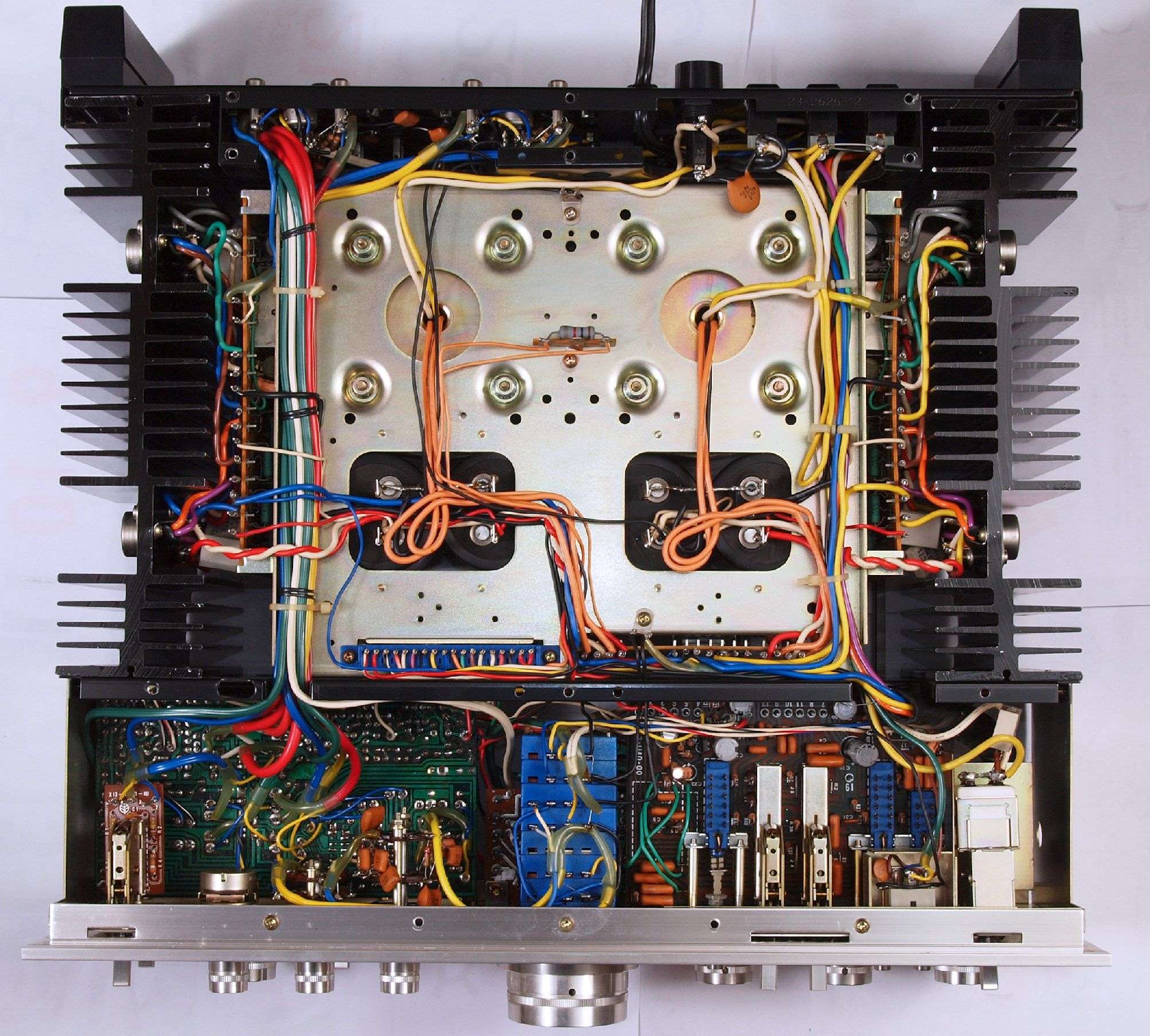

Ａ２３．　点検中　下蓋・シールドを取り、下から見る

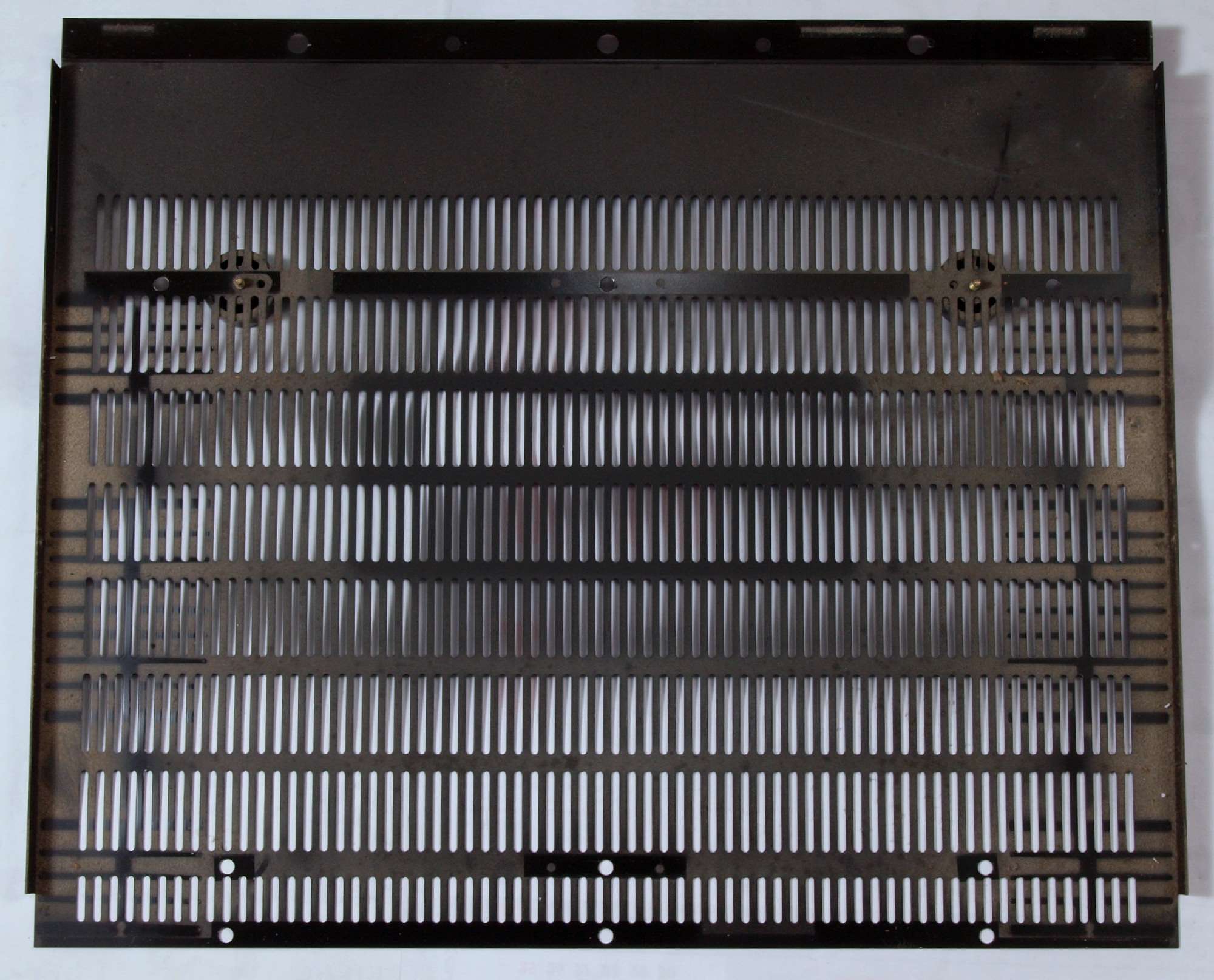

Ａ２４．　点検中　下蓋裏の埃

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

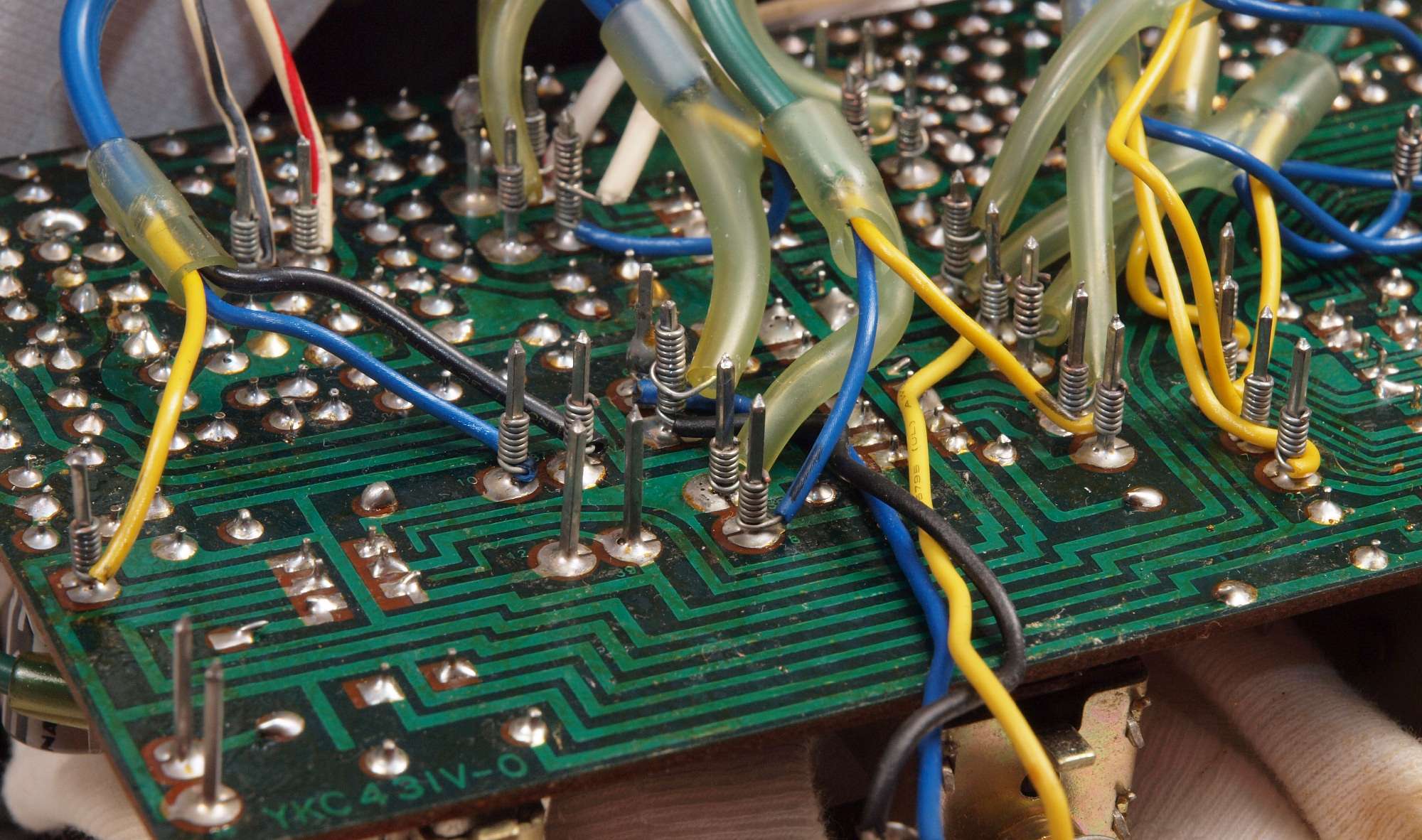

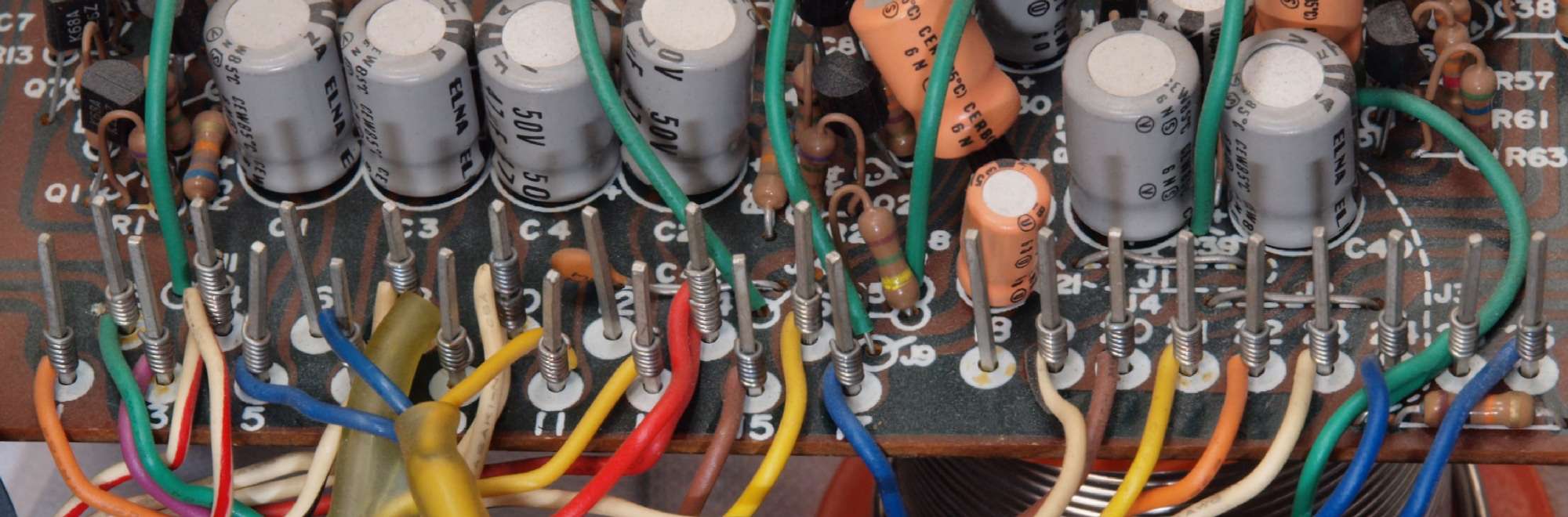

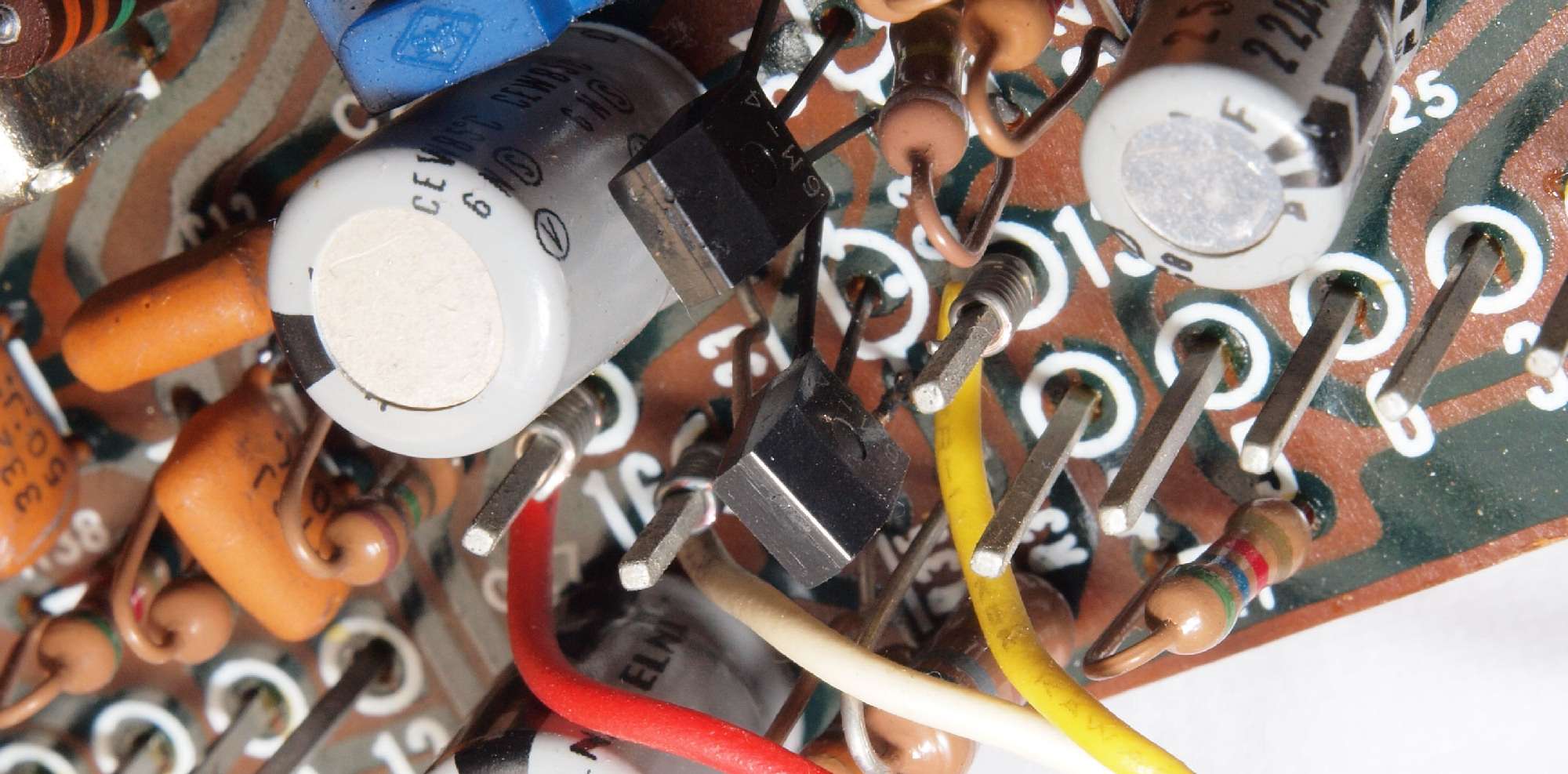

Ａ３１．　点検中　ラッピングが多く、修理は大変！　「Ｒ側ドライブ基板」

Ａ３２．　点検中　ラッピングが多く、修理は大変！　「Ｌ側ドライブ基板」

Ａ３３．　点検中　ラッピングが多く、修理は大変！　「整流・ＳＰ接続リレー基板」

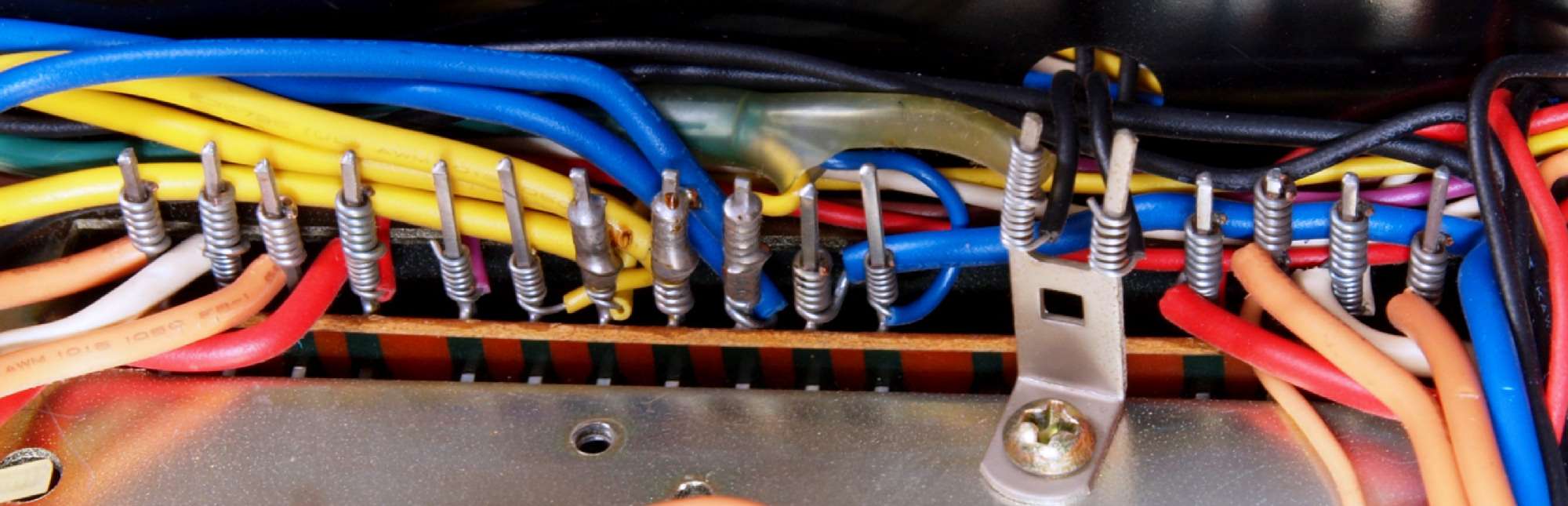

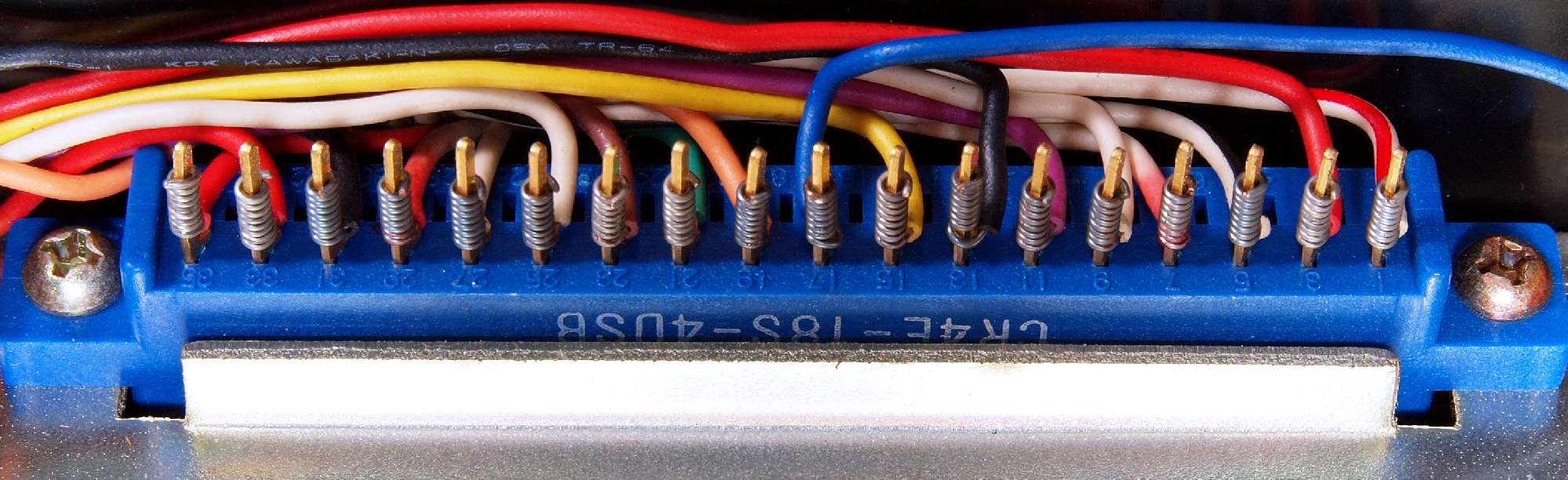

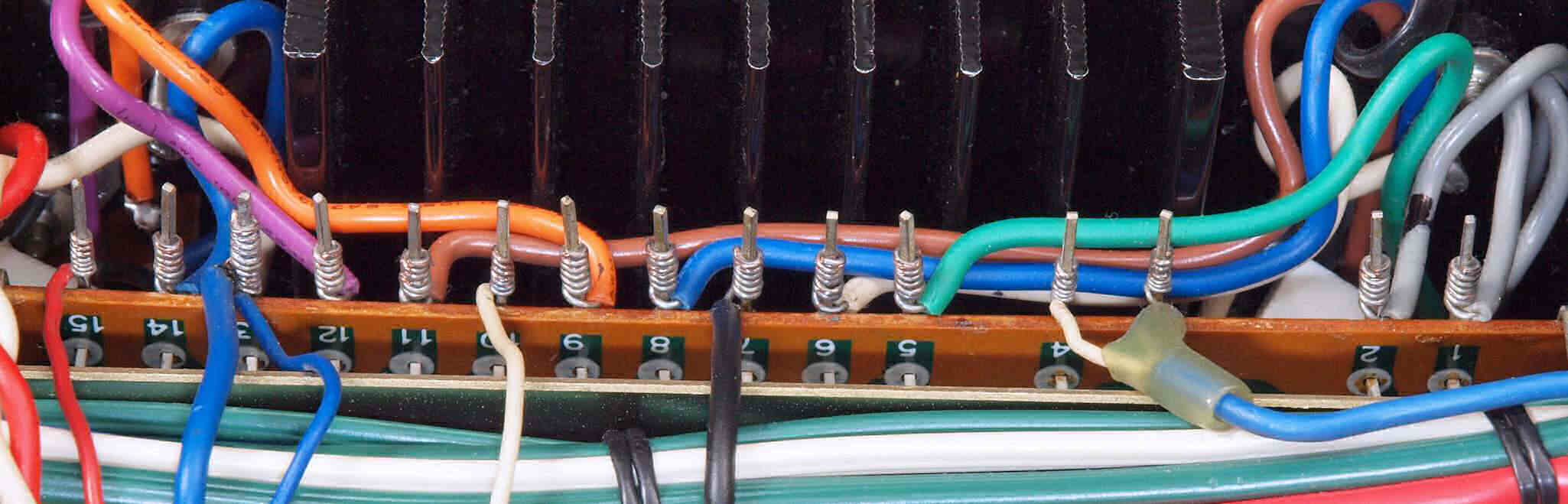

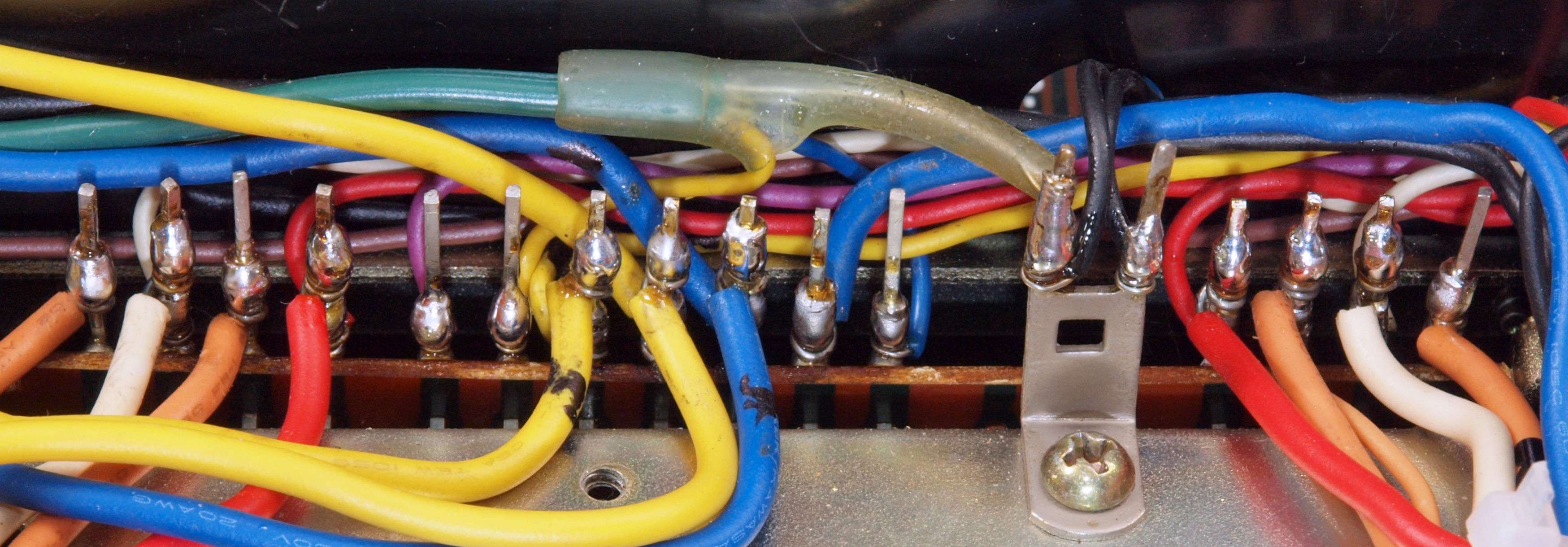

Ａ３４．　点検中　ラッピングが多く、修理は大変！　「ＰｏｗｅｒＳｕｐｐｌｙ基板コネクター」

Ｃ．　修理状況

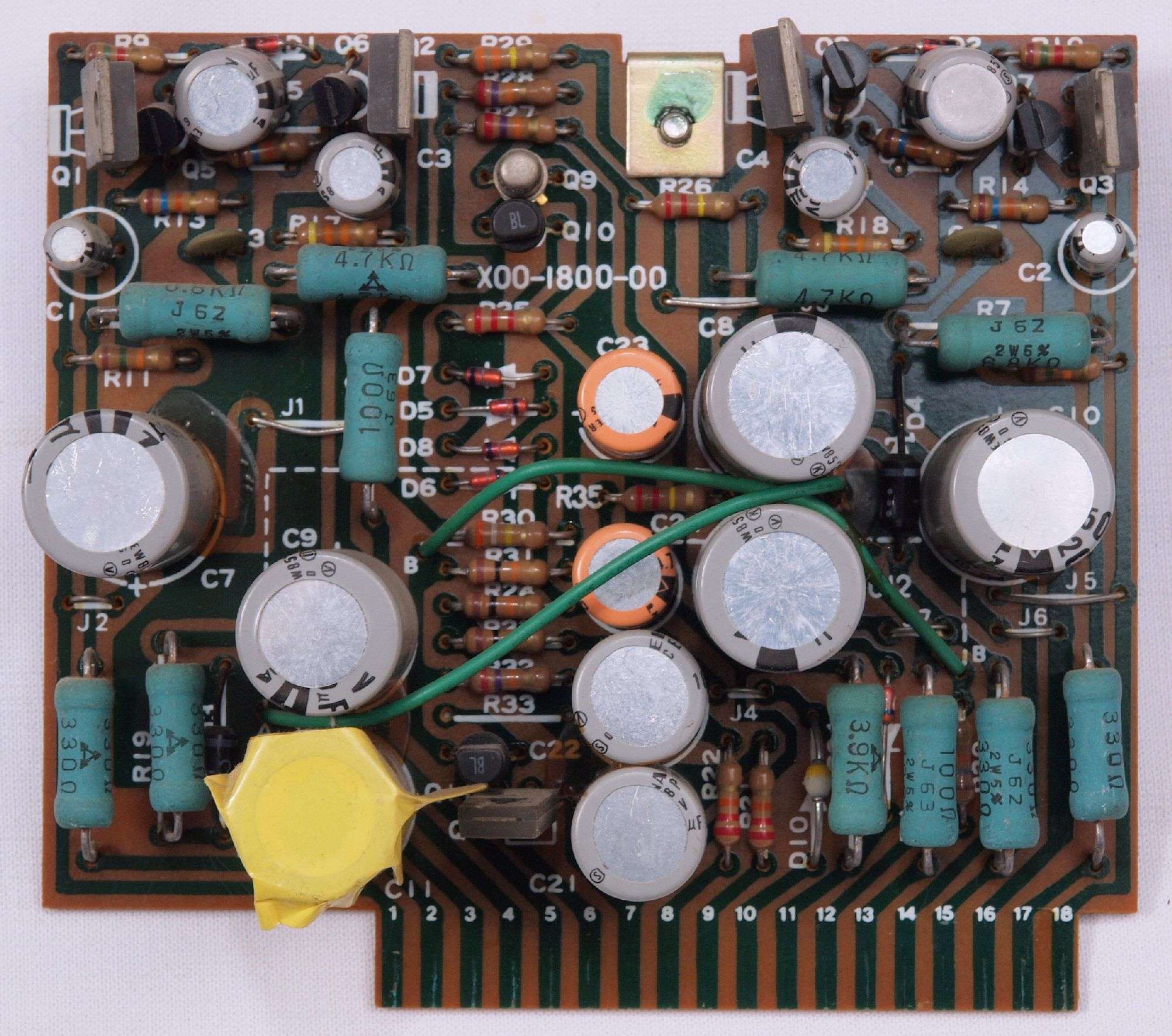

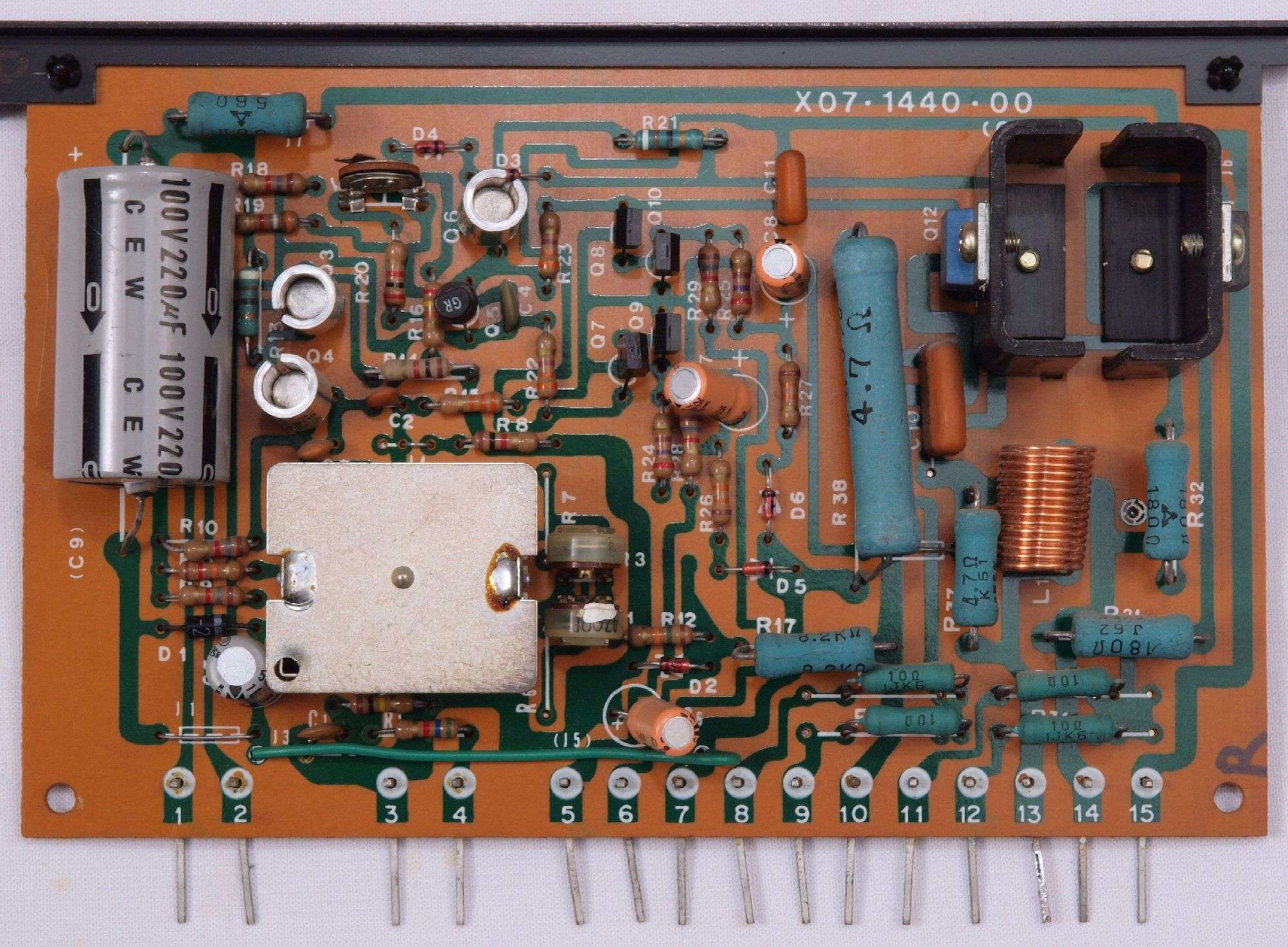

Ｃ１１．　修理前　Ｒ側ドライブ基板

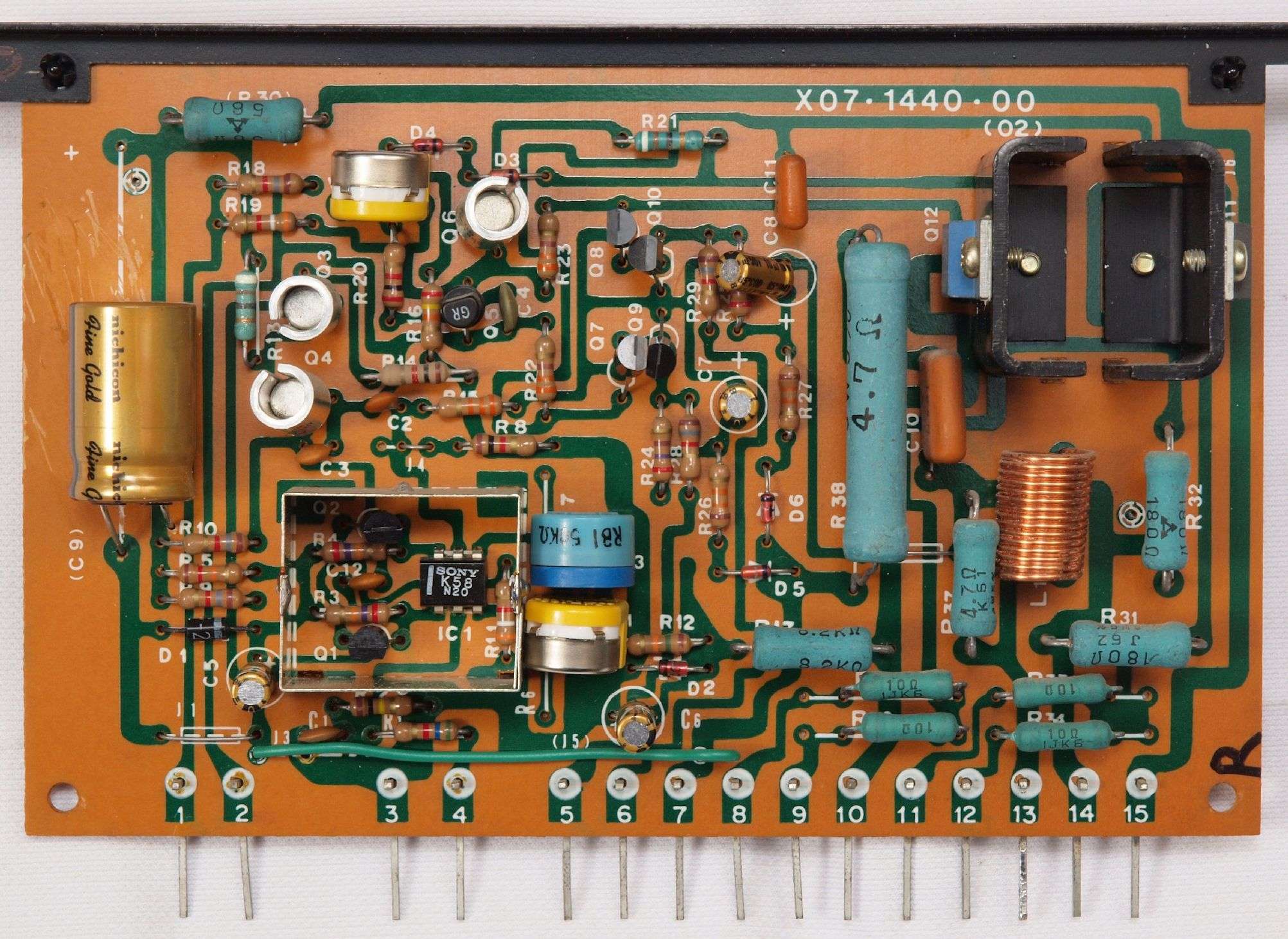

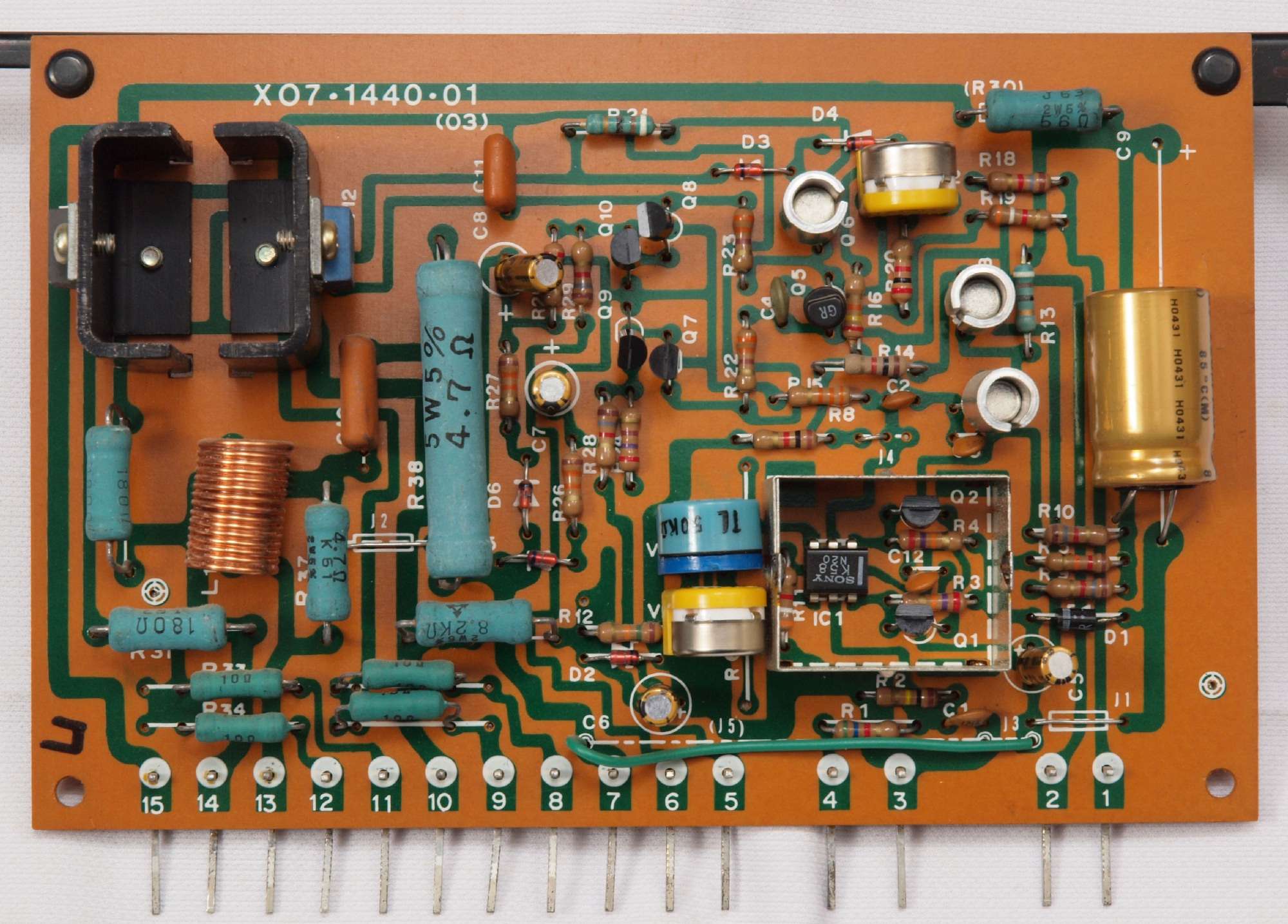

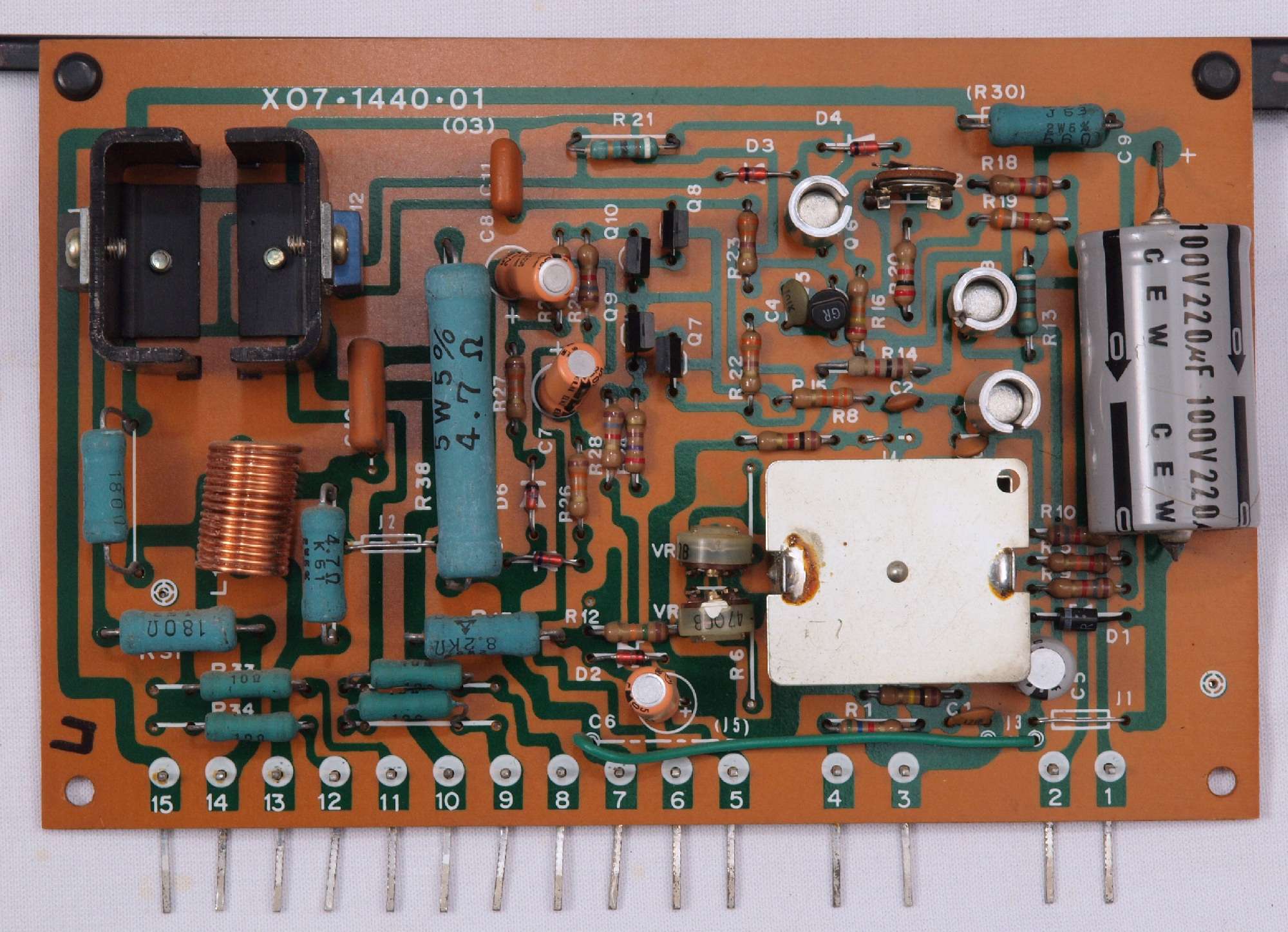

Ｃ１２．　修理後　Ｒ側ドライブ基板　半固定ＶＲ３個、電解コンデンサー６個、ＦＥＴ（電界トランジスター）、ＴＲ（トランジスター）４個交換

Ｃ１３．　修理前　　Ｒ側ドライブ基板裏

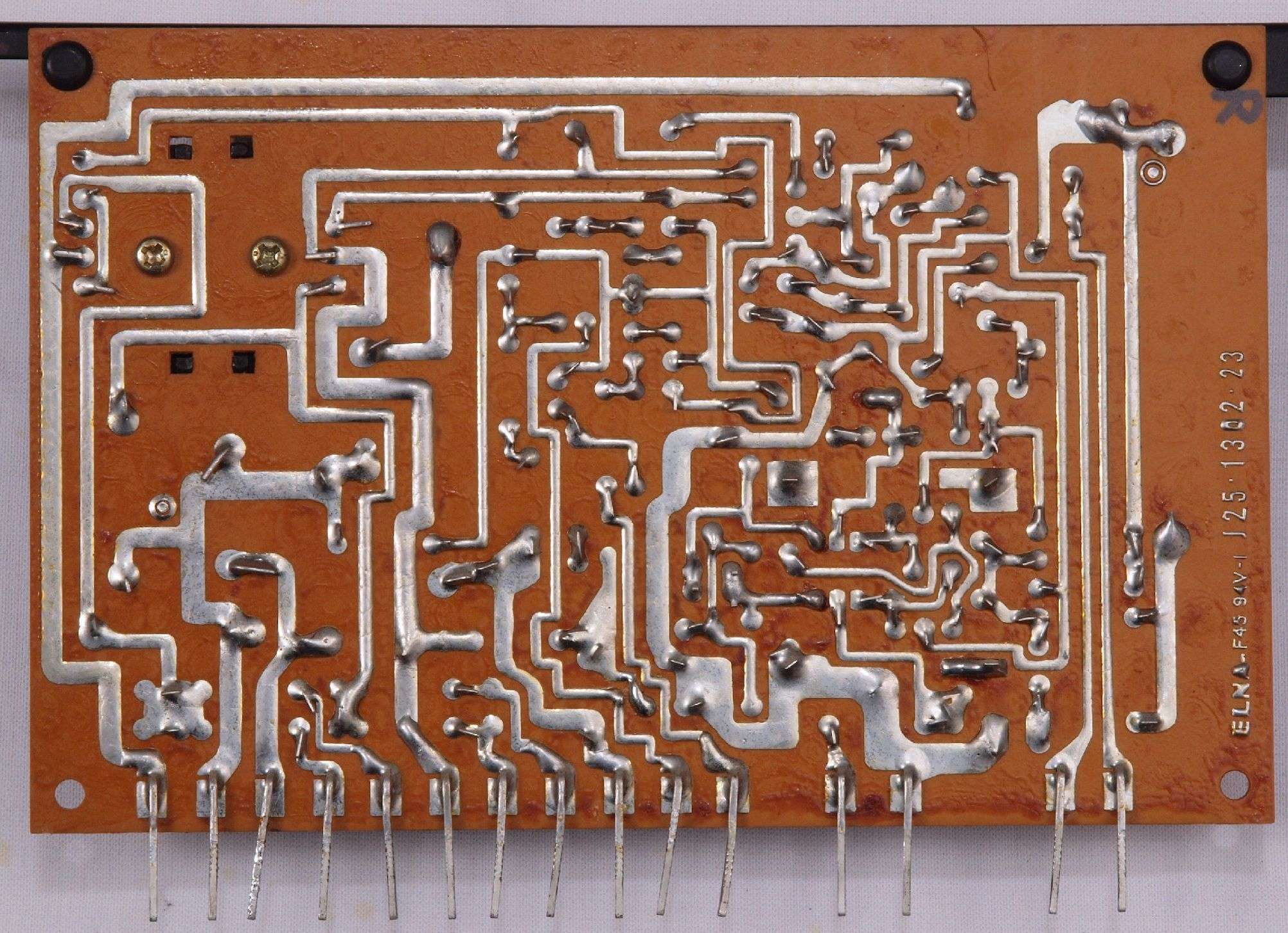

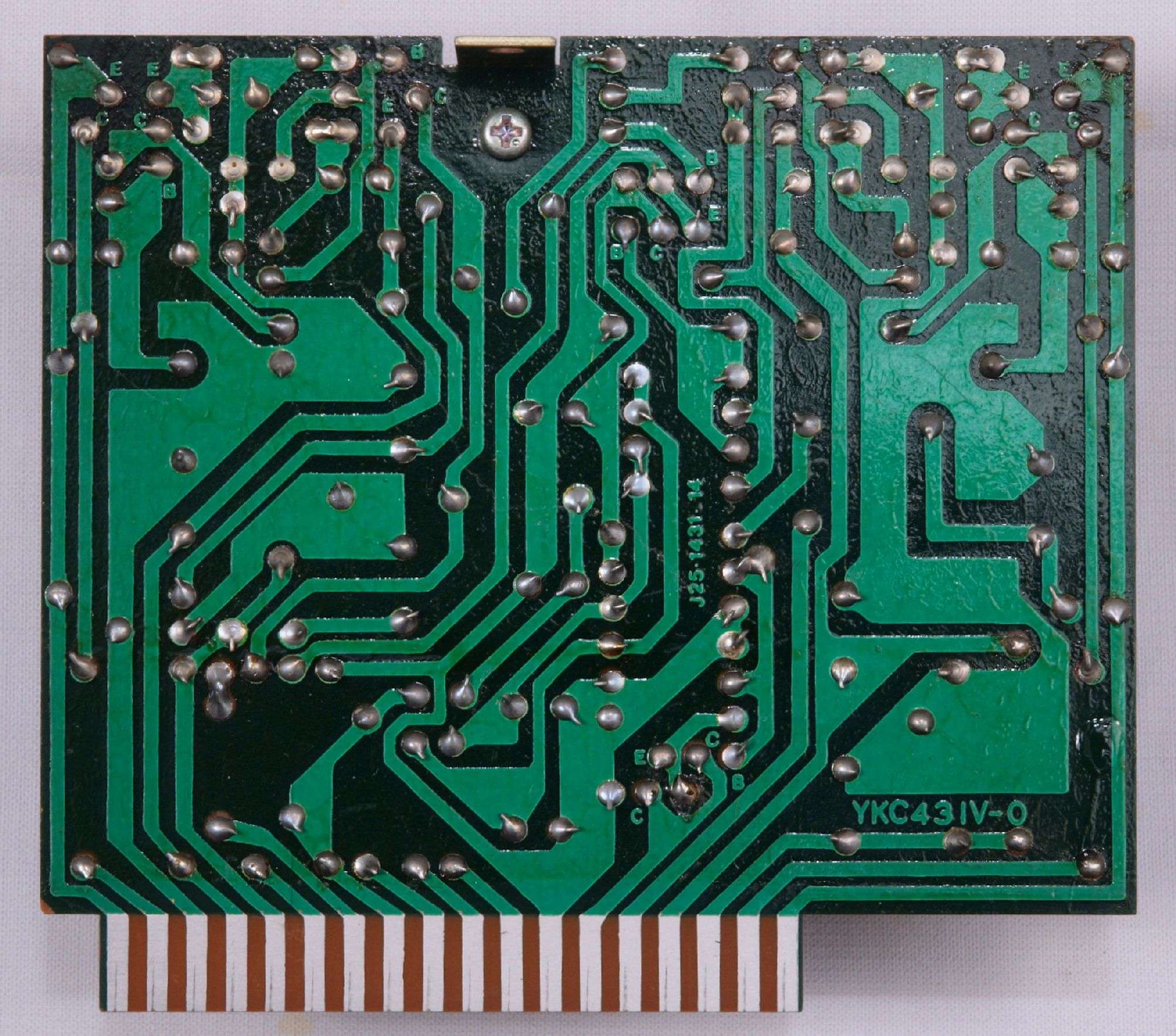

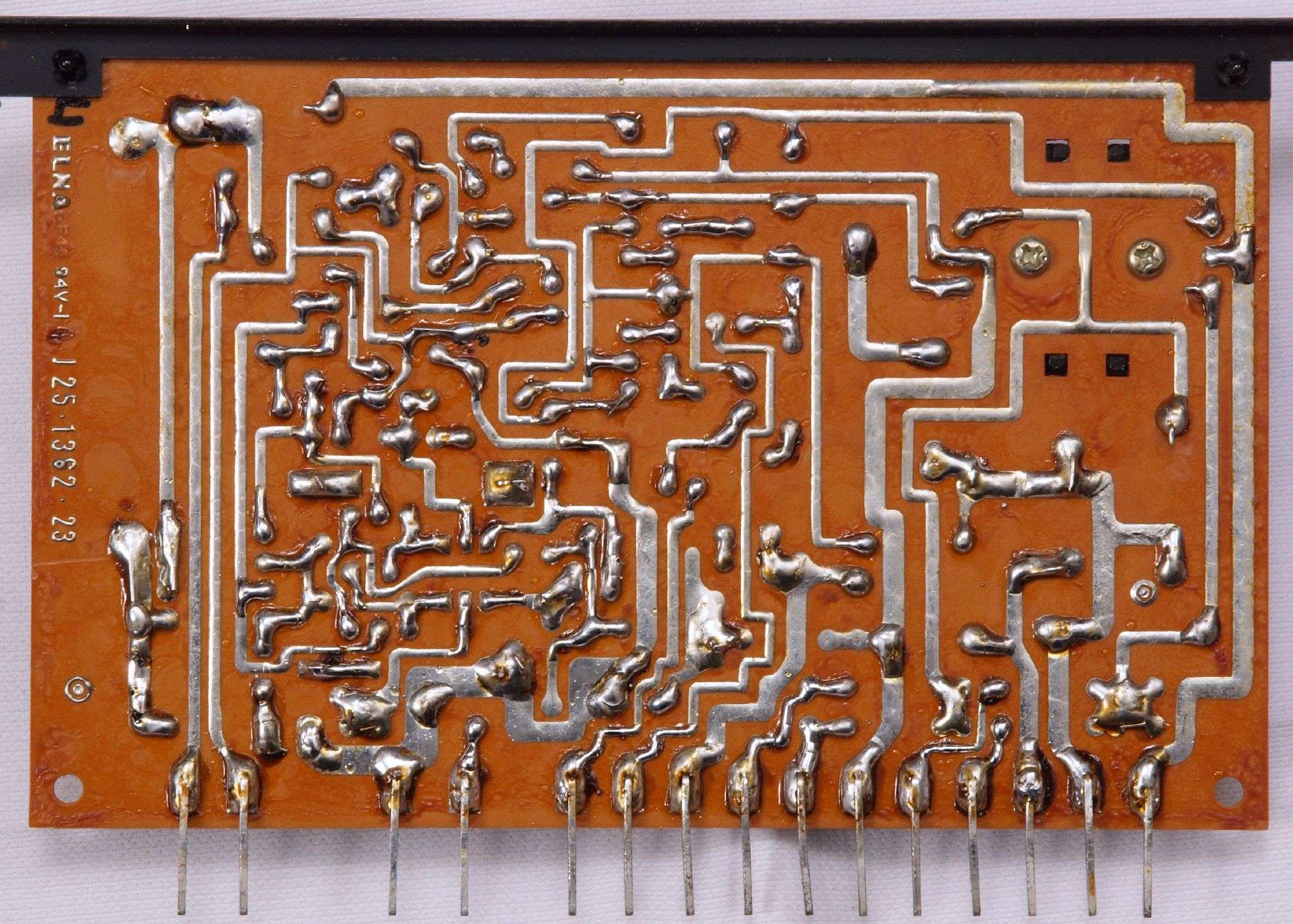

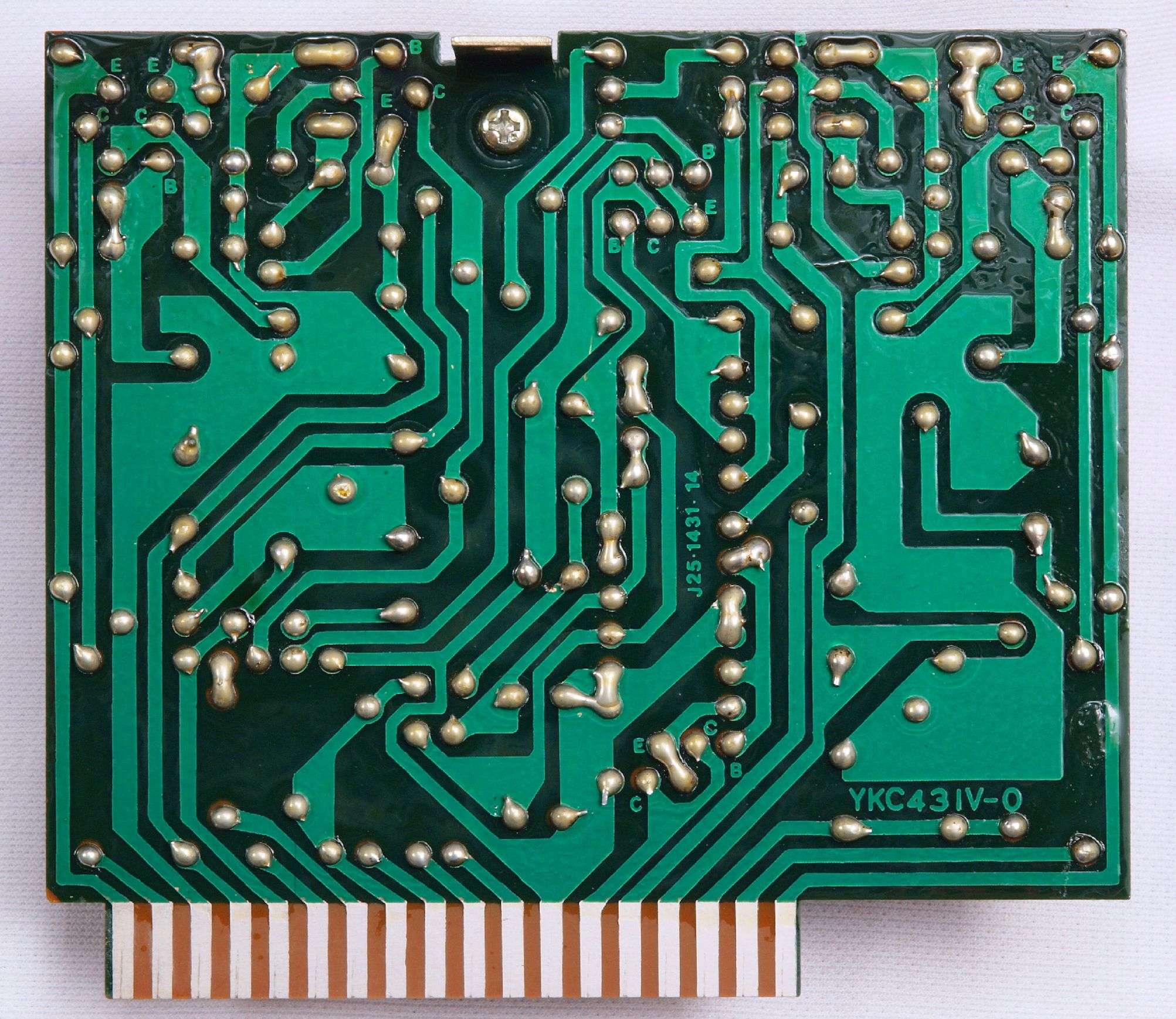

Ｃ１４．　修理（半田補正）後　　Ｒ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成

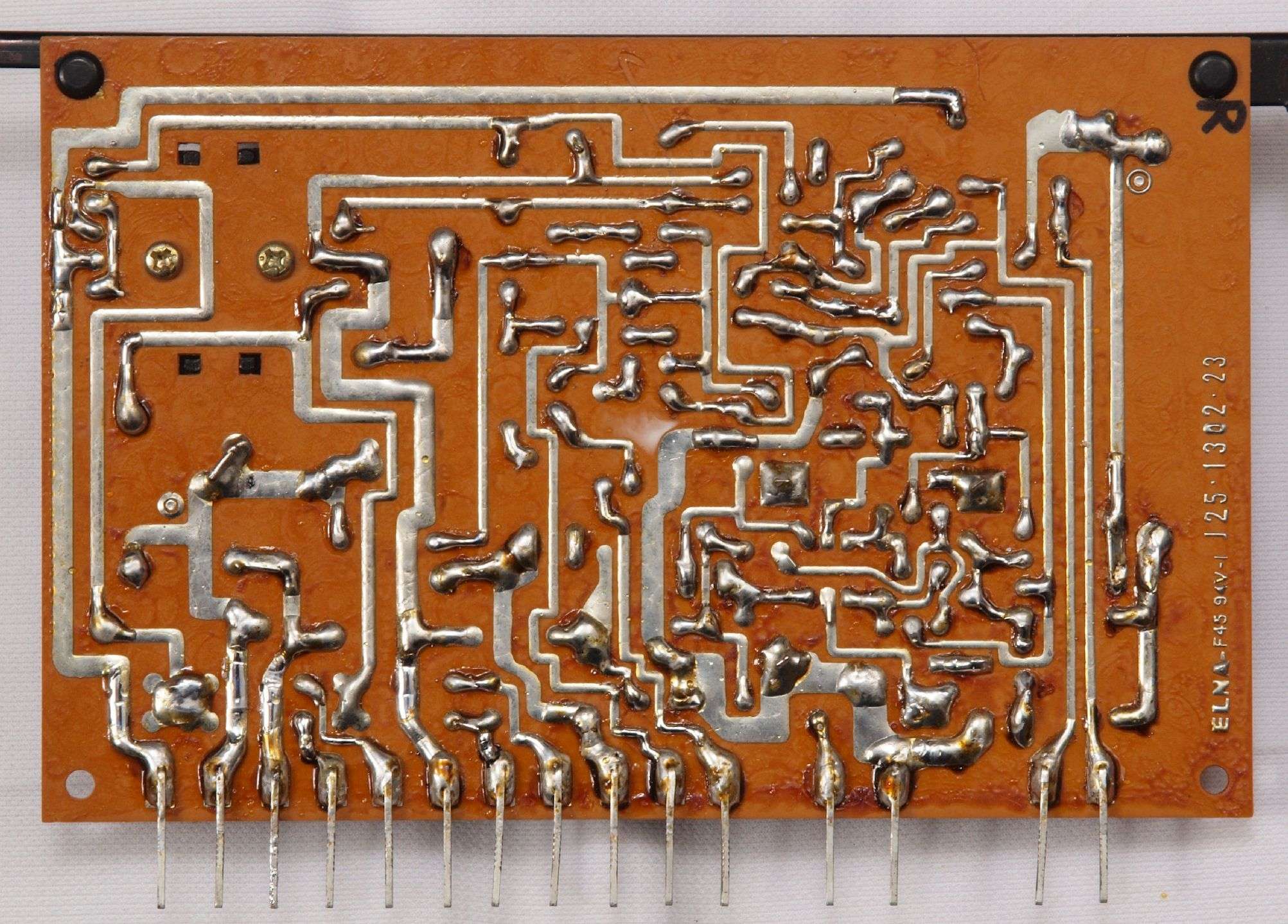

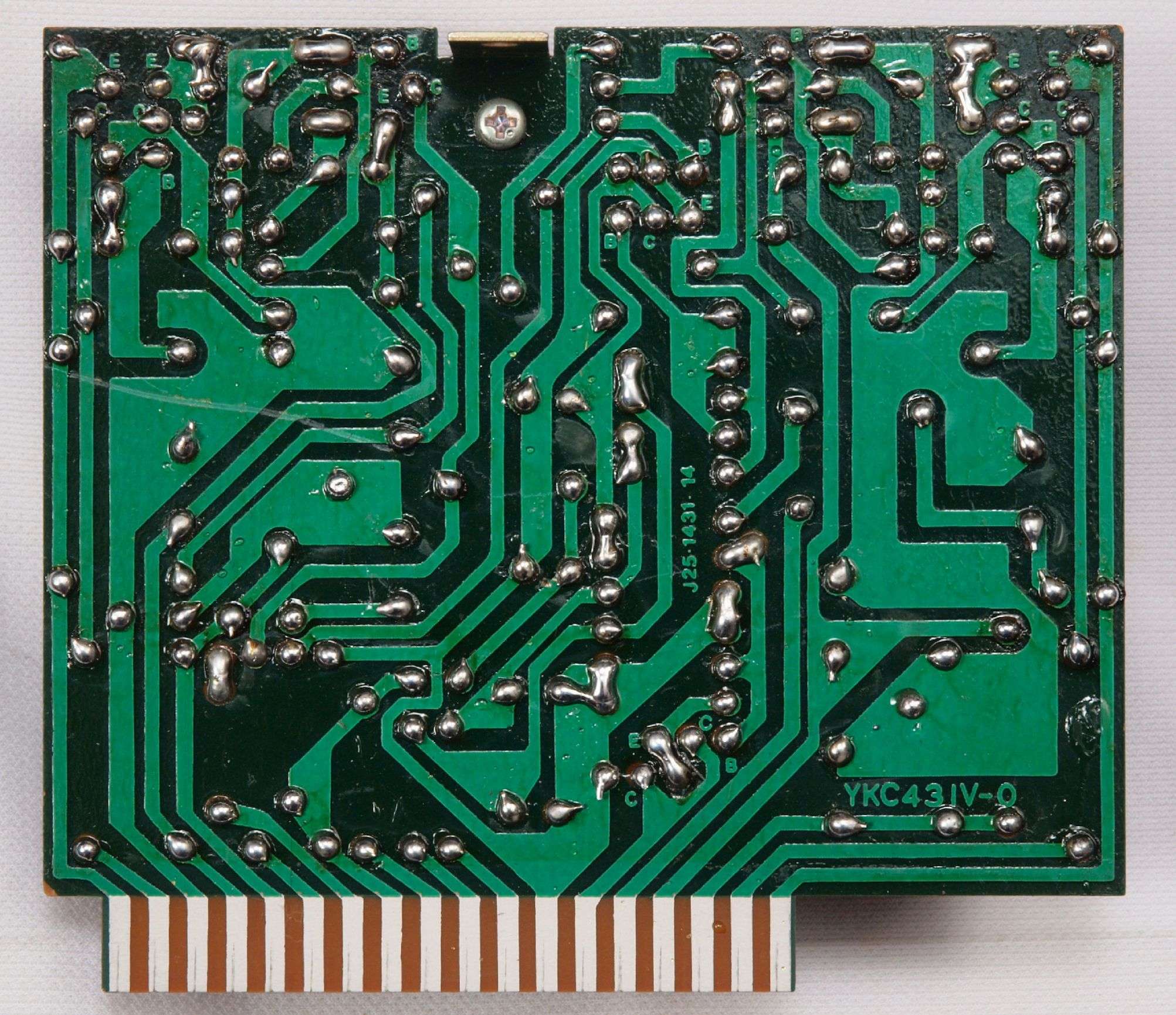

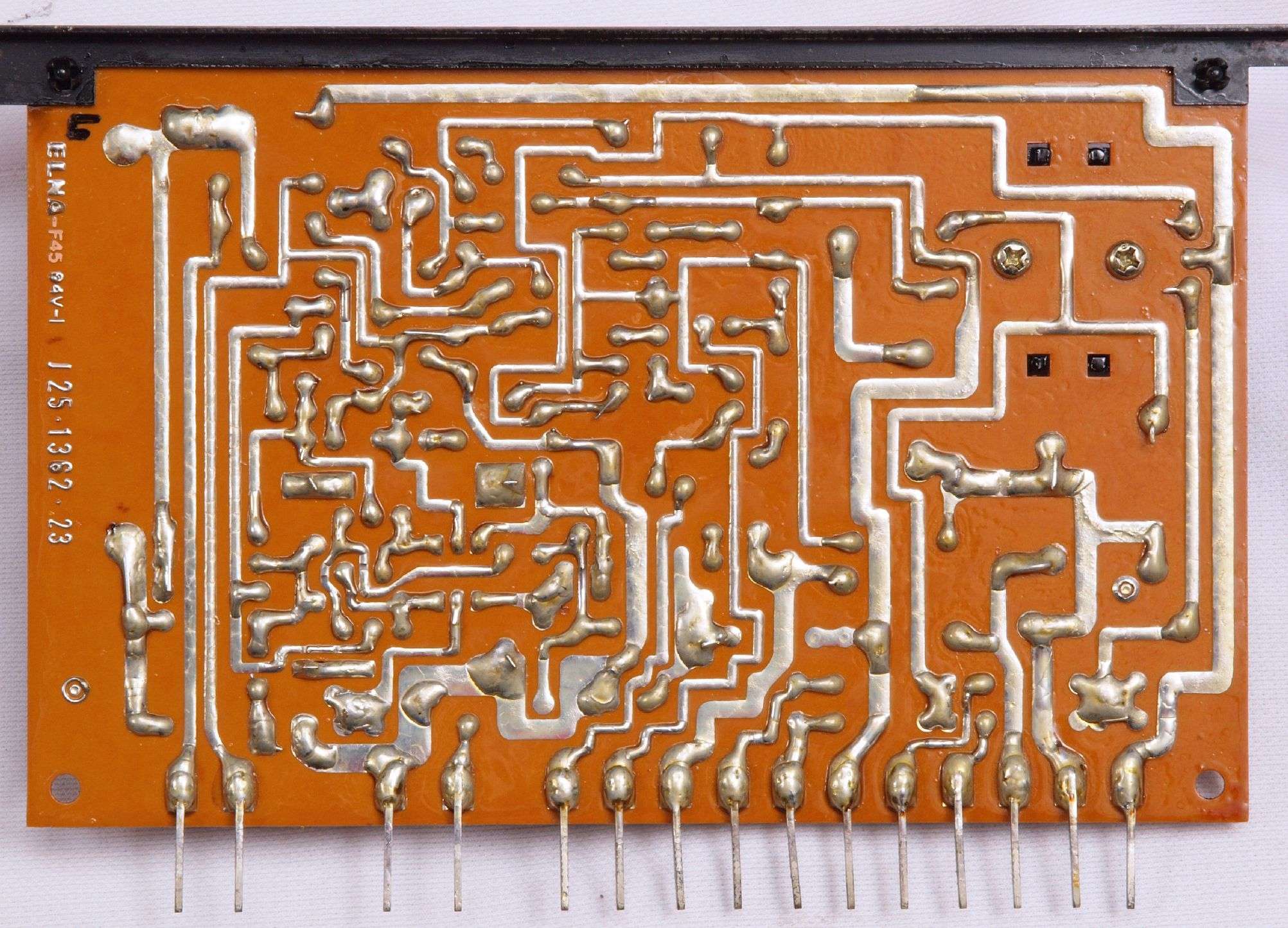

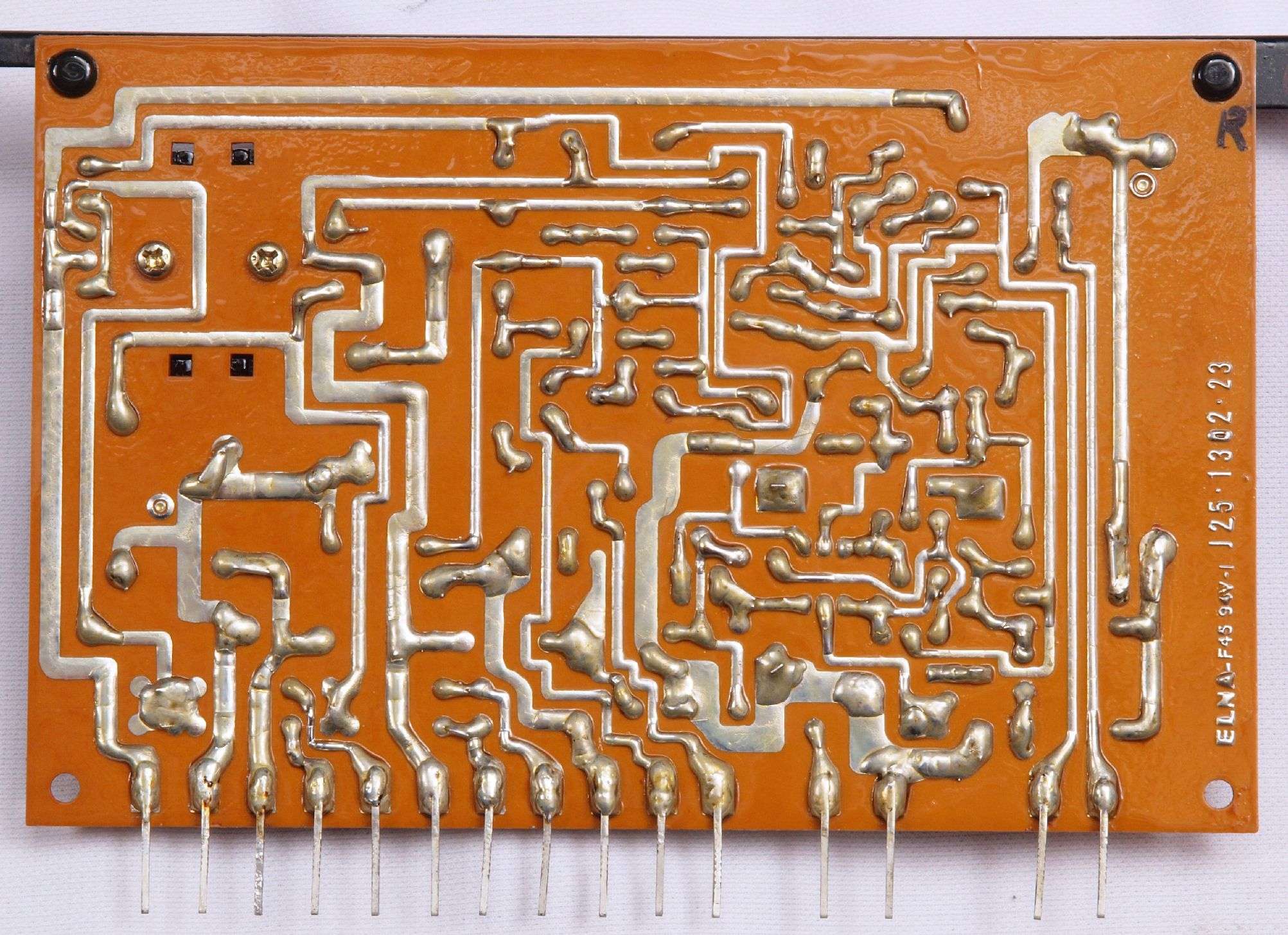

Ｃ１４．　完成　　Ｒ側ドライブ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

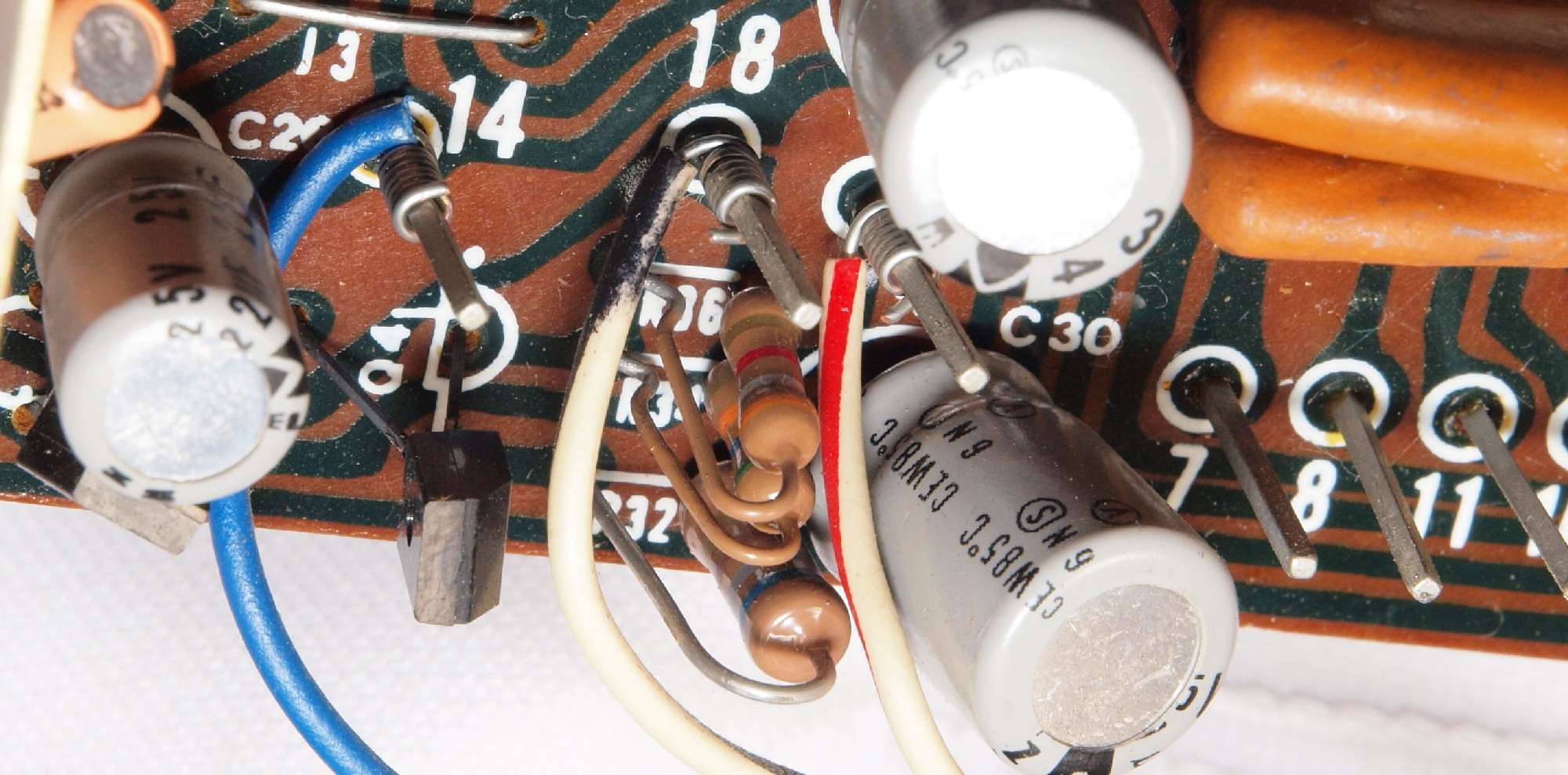

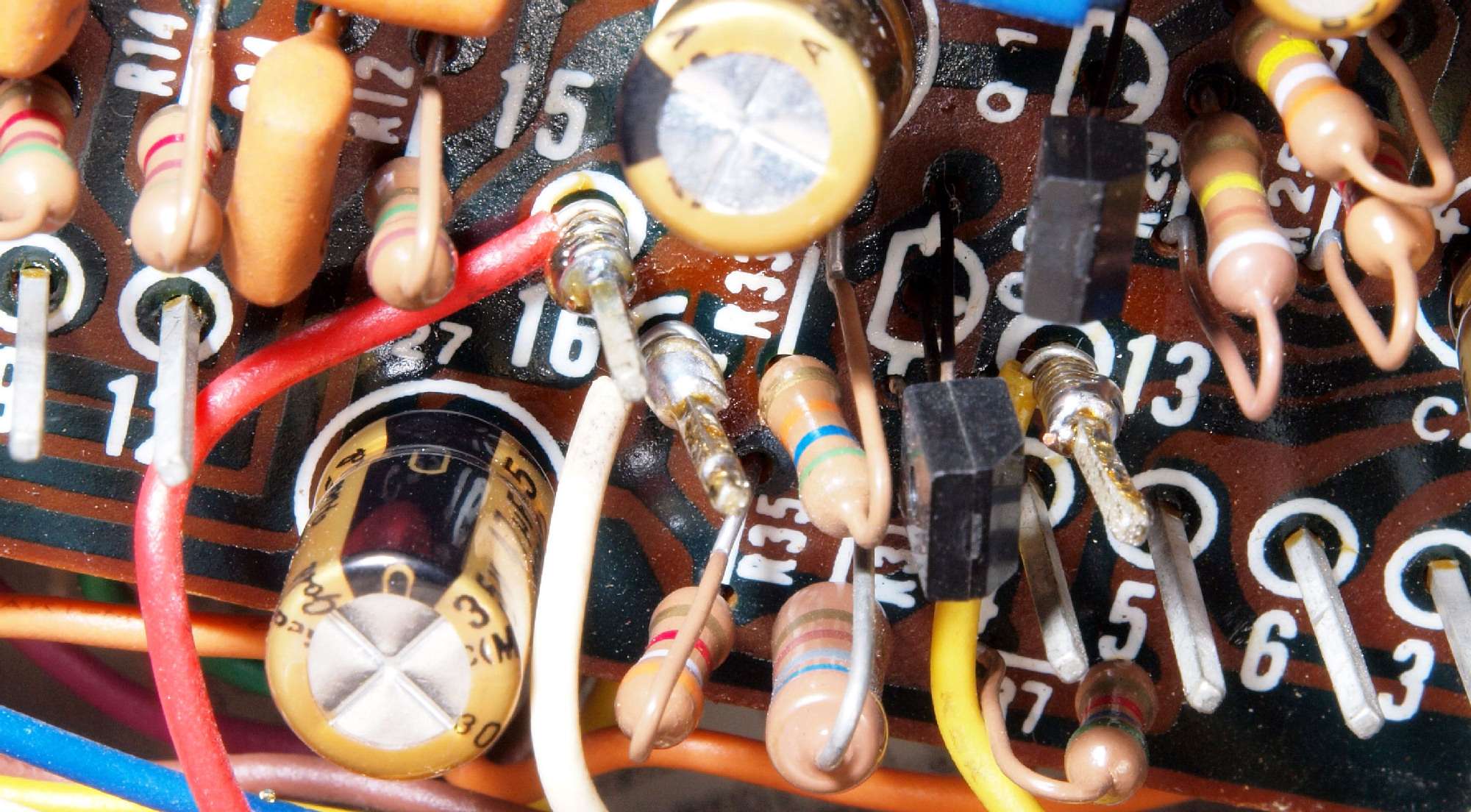

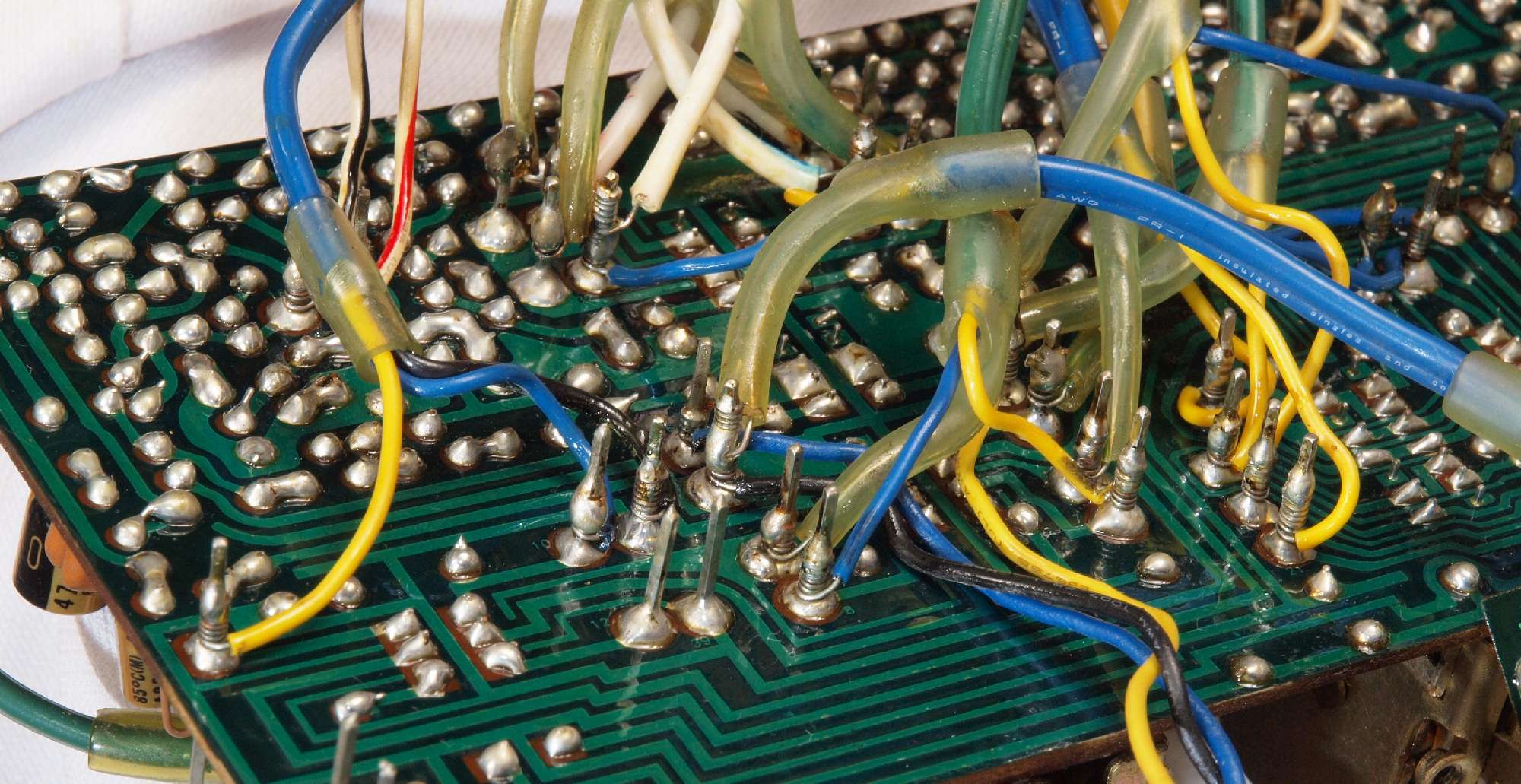

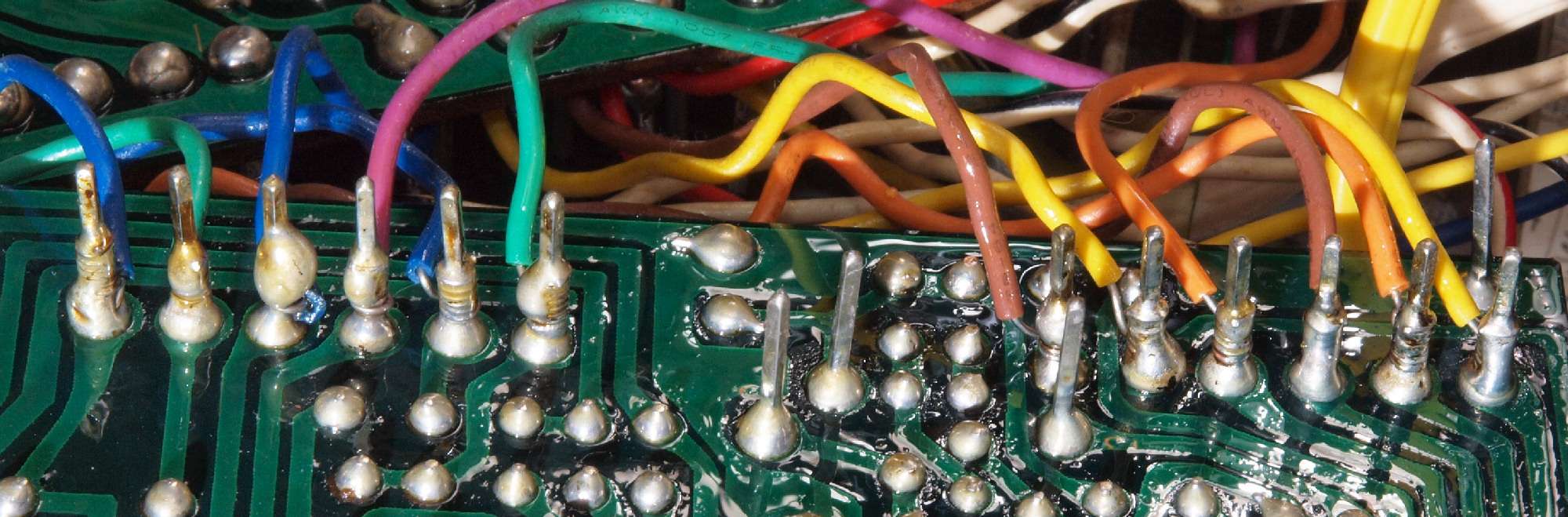

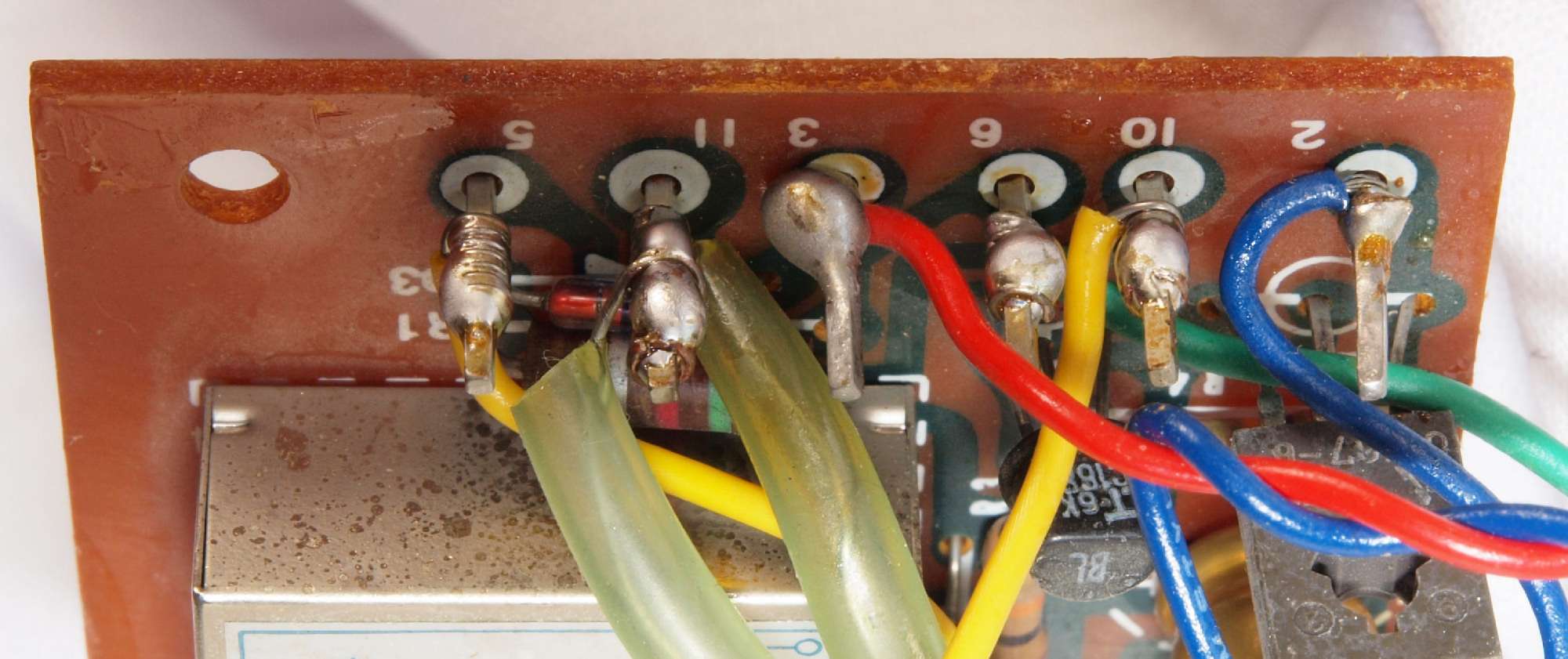

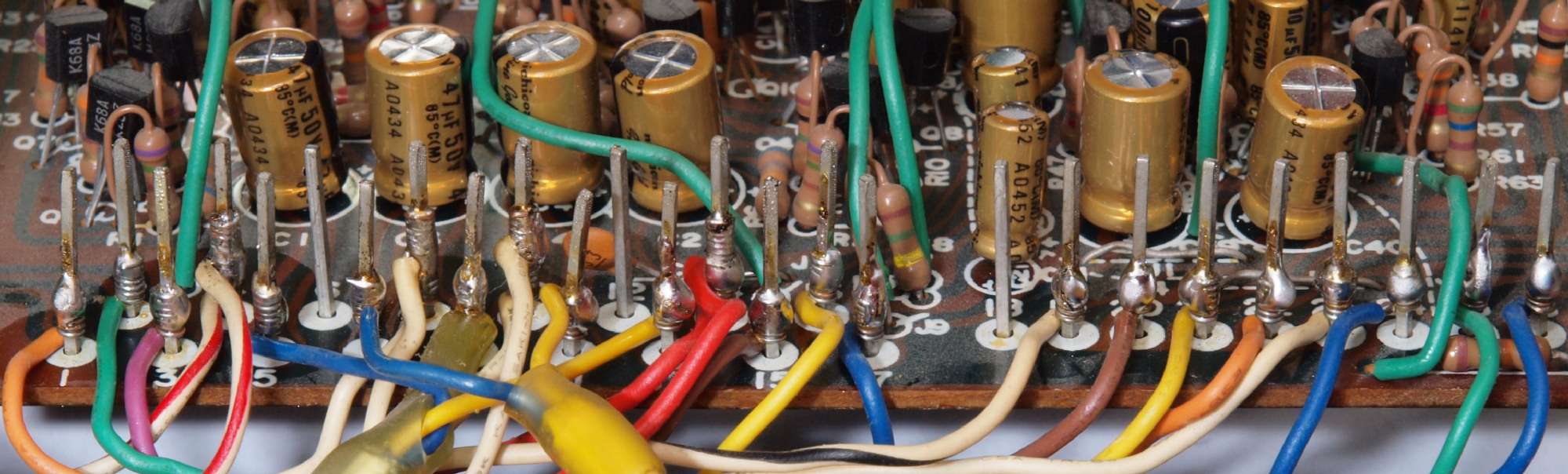

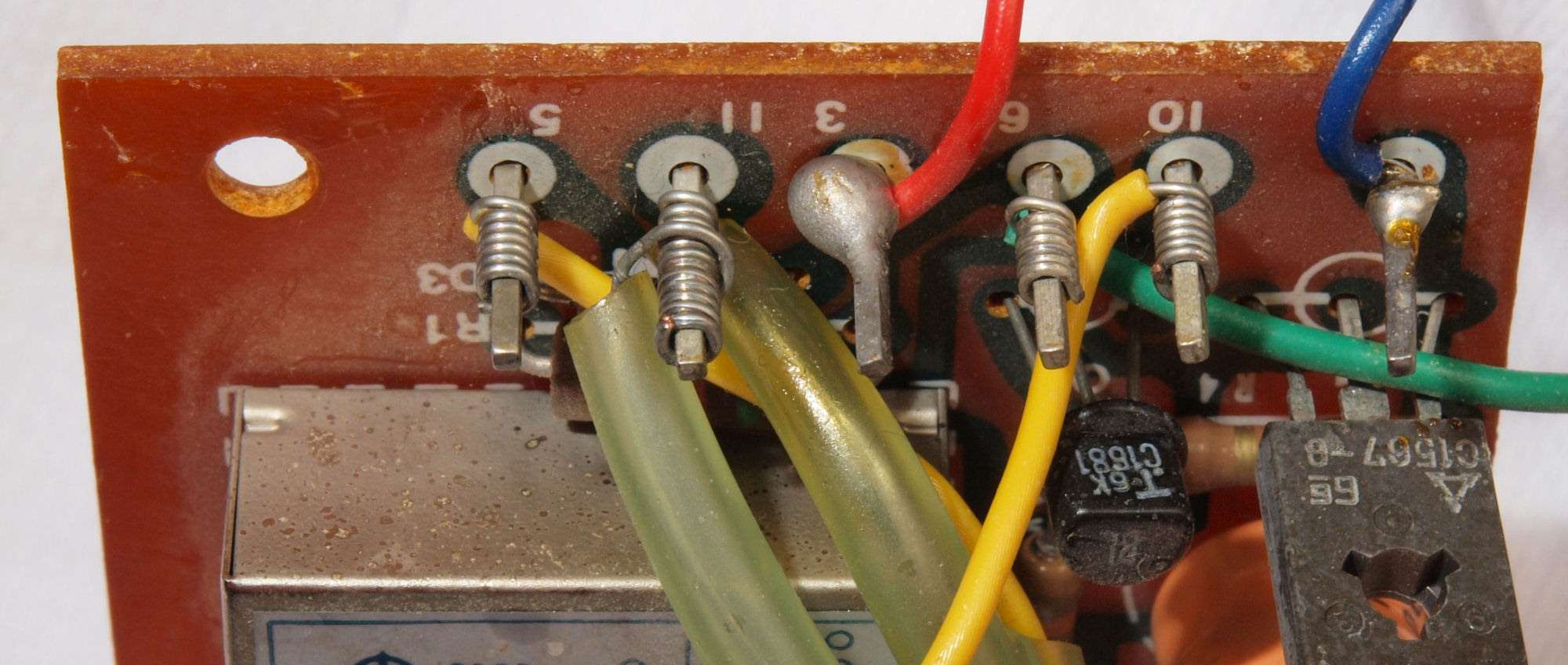

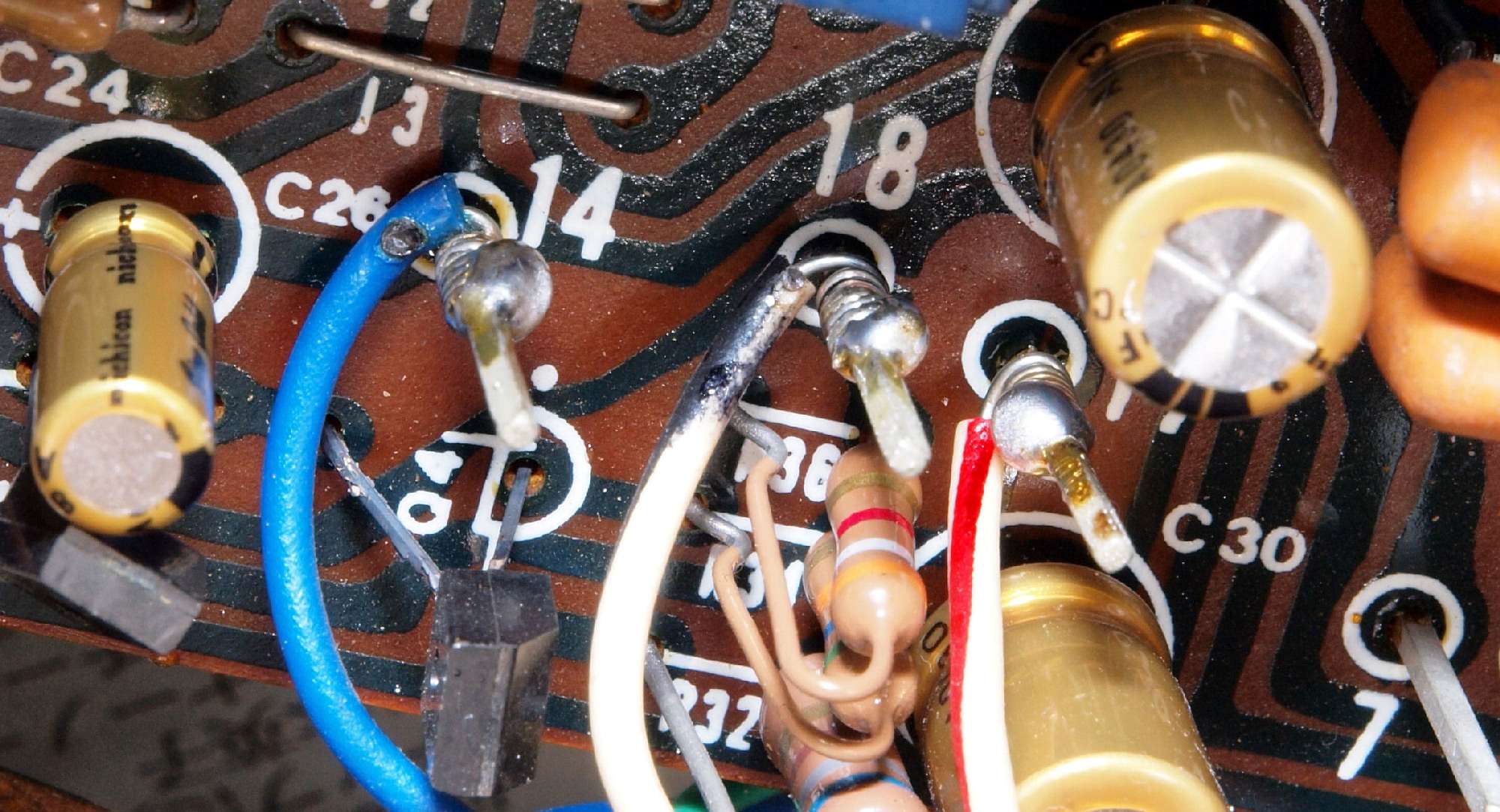

Ｃ１５．　修理前　　Ｒ側ドライブ基板のラッピング

Ｃ１５．　修理中　　Ｒ側ドライブ基板のラッピングをした所。

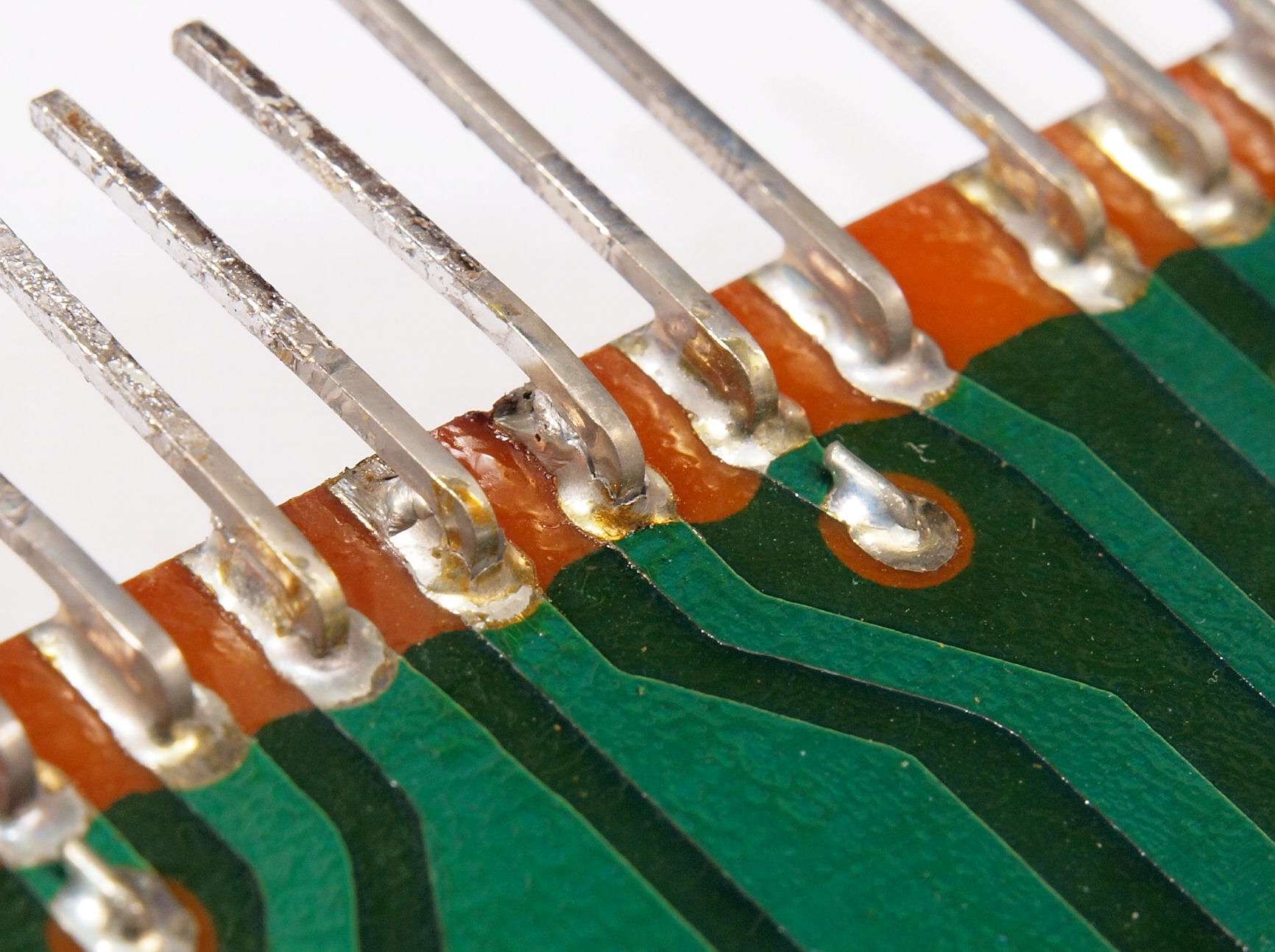

Ｃ１６．　修理後　　Ｒ側ドライブ基板のラッピング、　半田をしみ込ませる。

Ｃ２１．　修理前　　Ｌ側ドライブ基板

Ｃ２２．　修理後　Ｌ側ドライブ基板　半固定ＶＲ３個、電解コンデンサー６個、ＦＥＴ（電界トランジスター）、ＴＲ（トランジスター）４個交換

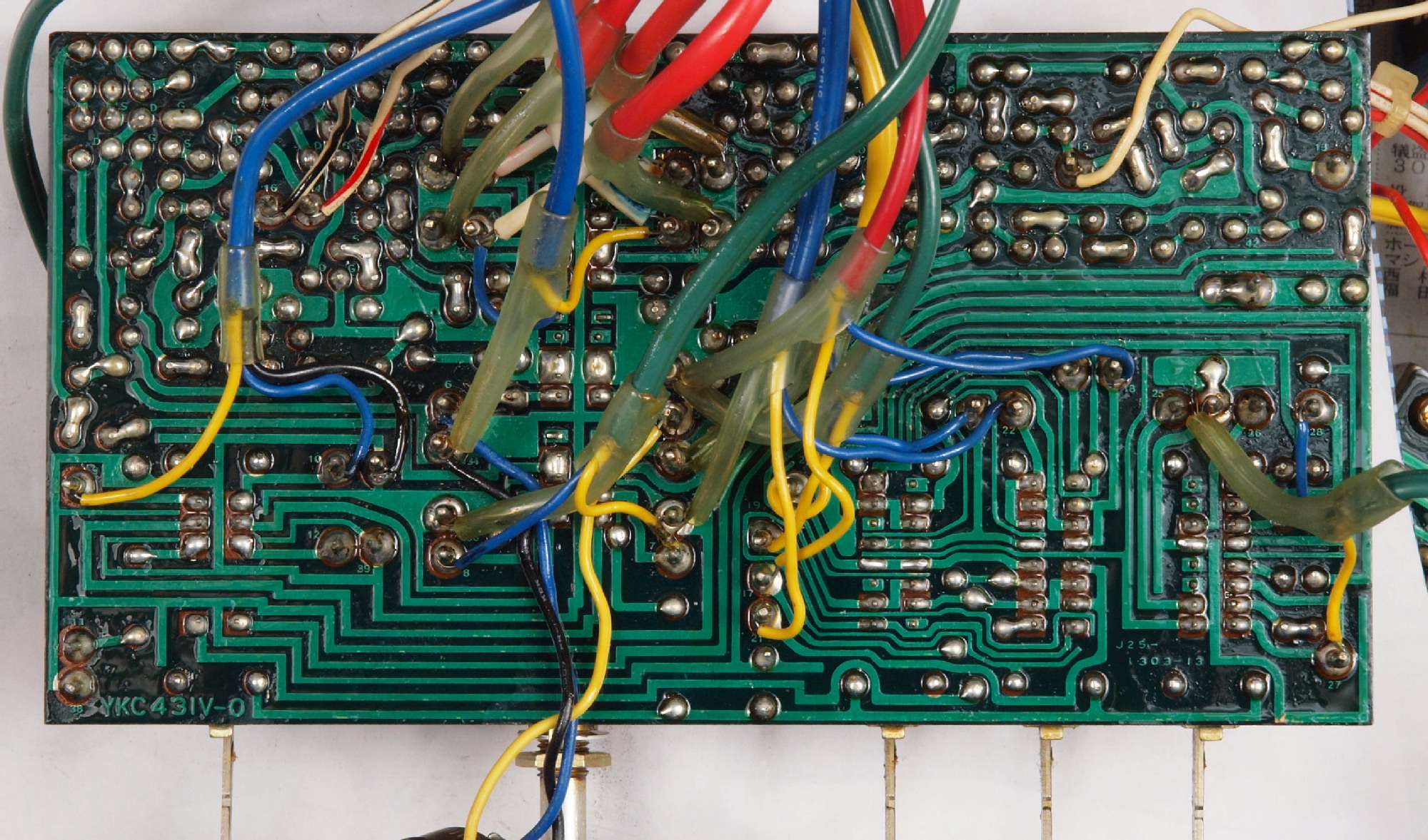

Ｃ２３．　修理前　　Ｌ側ドライブ基板裏

Ｃ２４．　修理（半田補正）後　　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成

Ｃ２５．　完成　　Ｌ側ドライブ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

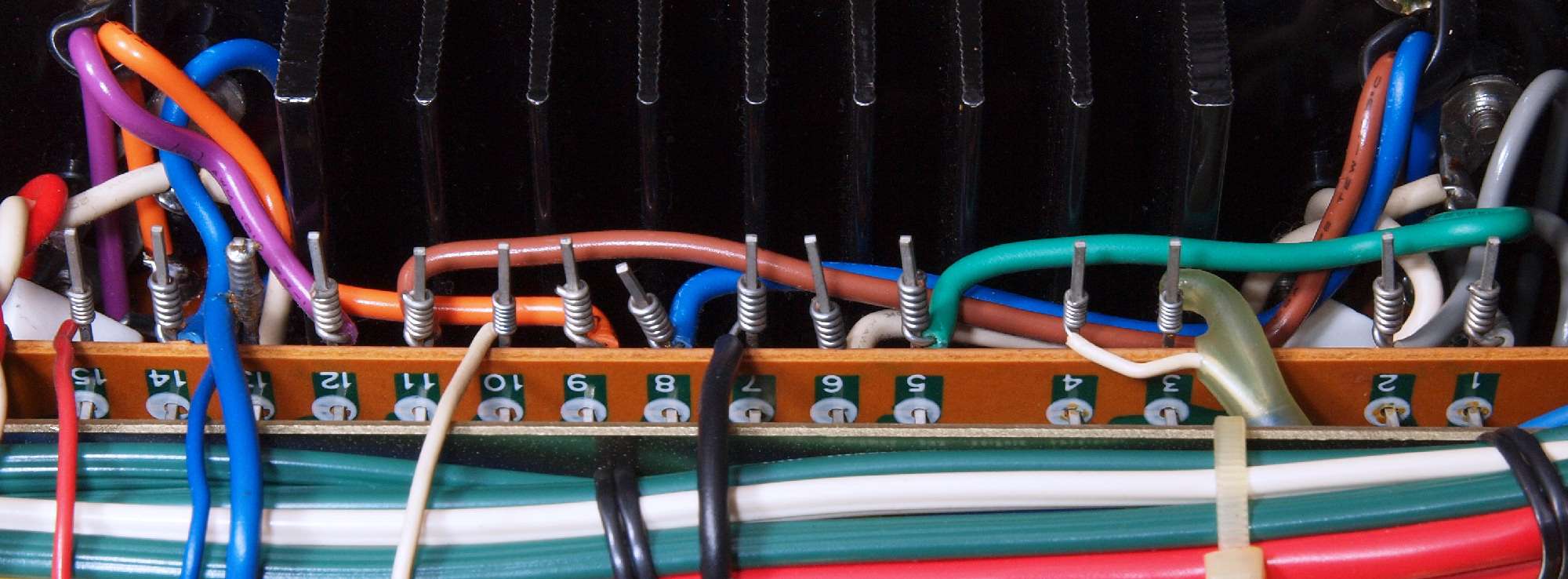

Ｃ２６．　修理前　　Ｌ側ドライブ基板のラッピング

Ｃ２７．　修理中　　Ｌ側ドライブ基板のラッピングをした所

Ｃ２８．　修理後　　Ｌ側ドライブ基板のラッピング、　半田をしみ込ませる。

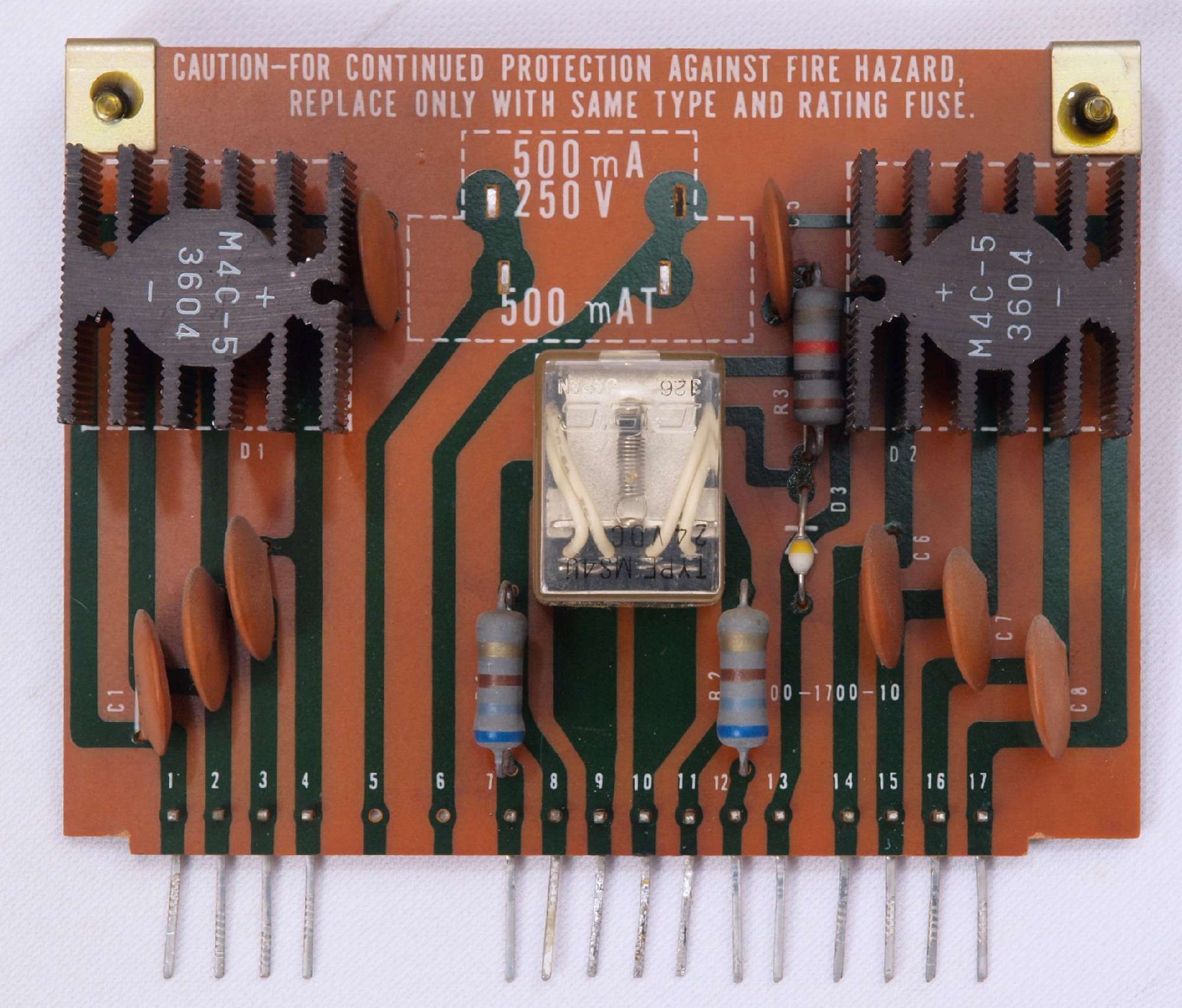

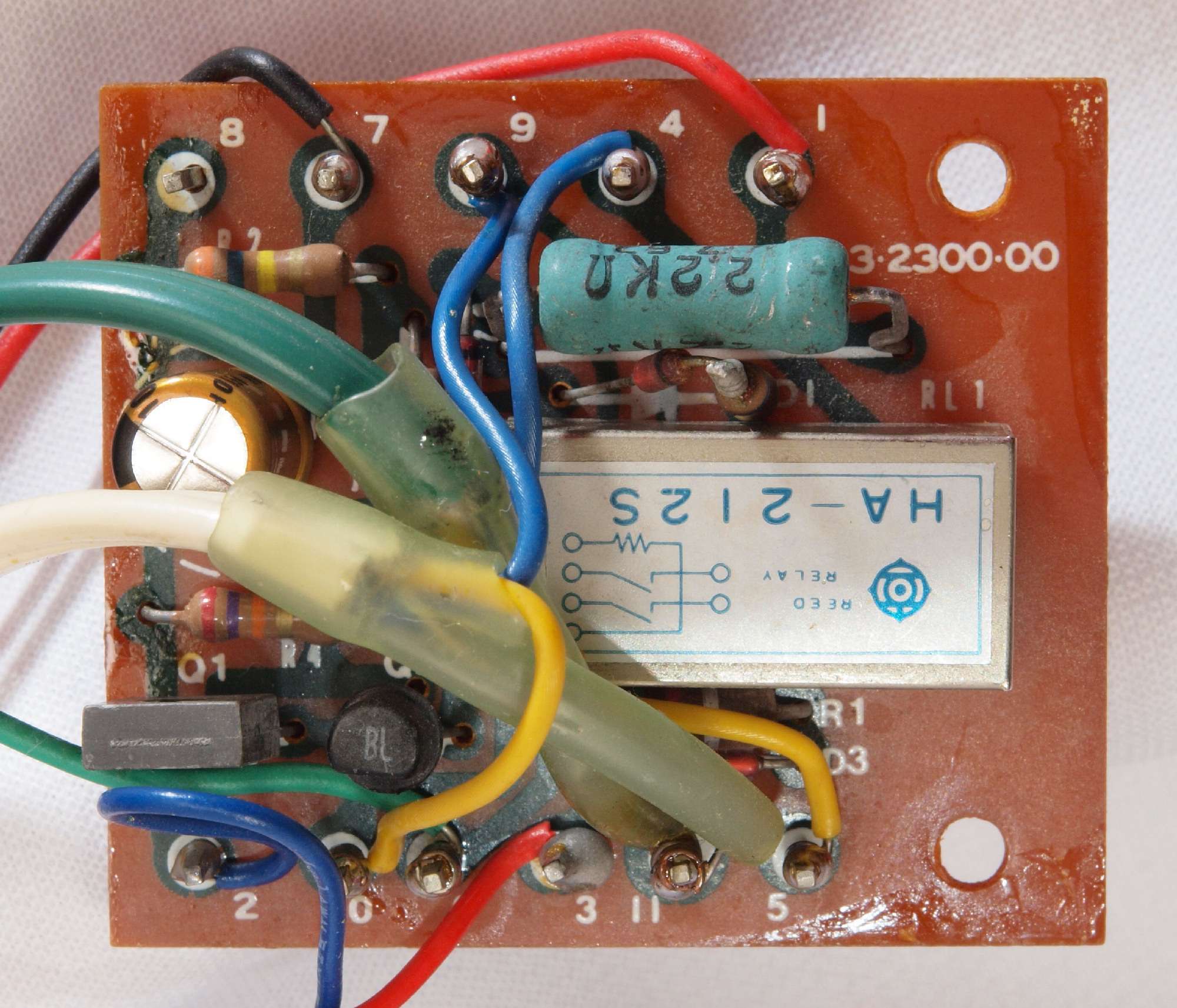

Ｃ３１．　修理前　　整流・ＳＰ接続リレー基板

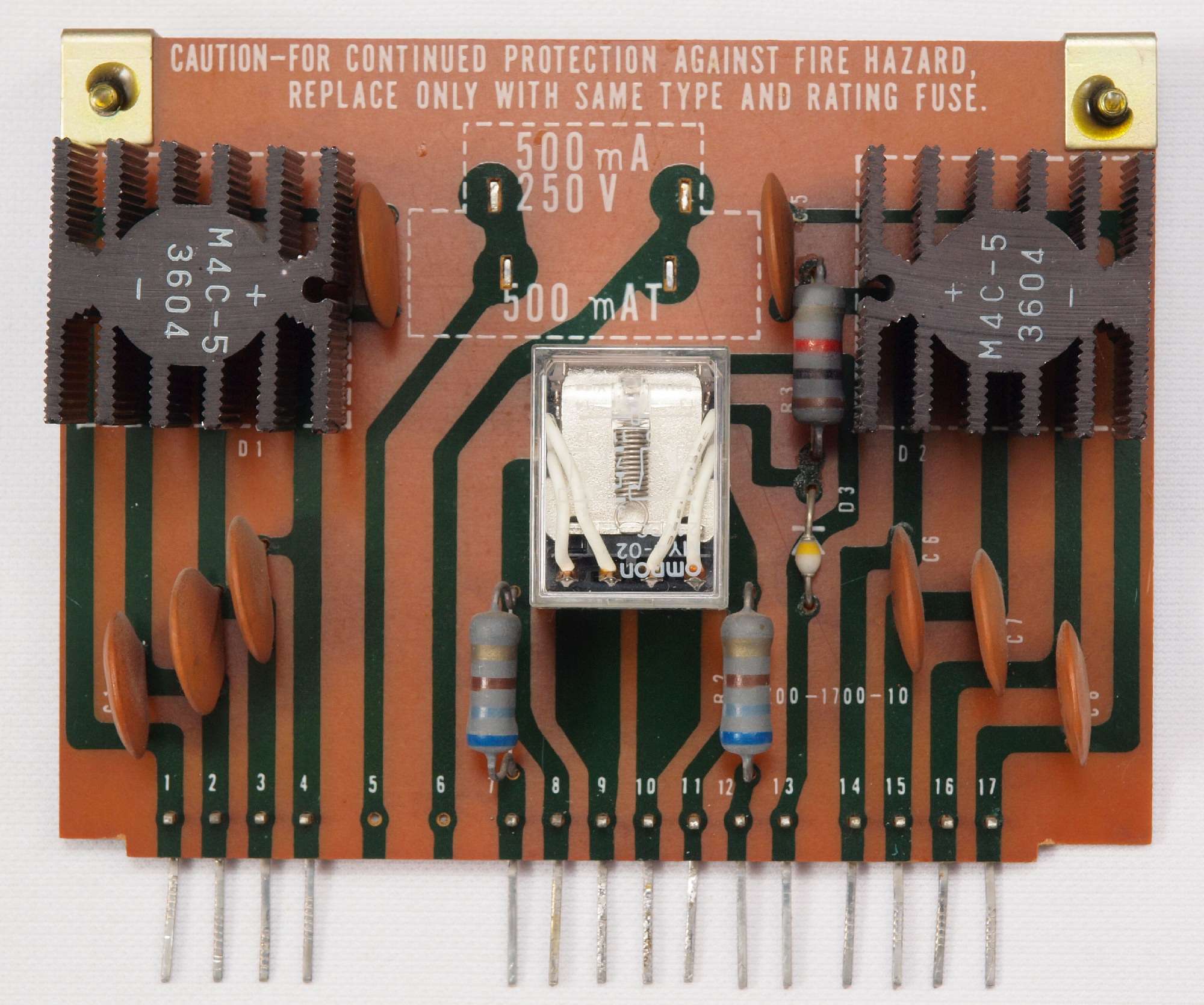

Ｃ３２．　修理後　　整流・ＳＰ接続リレー基板　　ＳＰ接続リレー交換

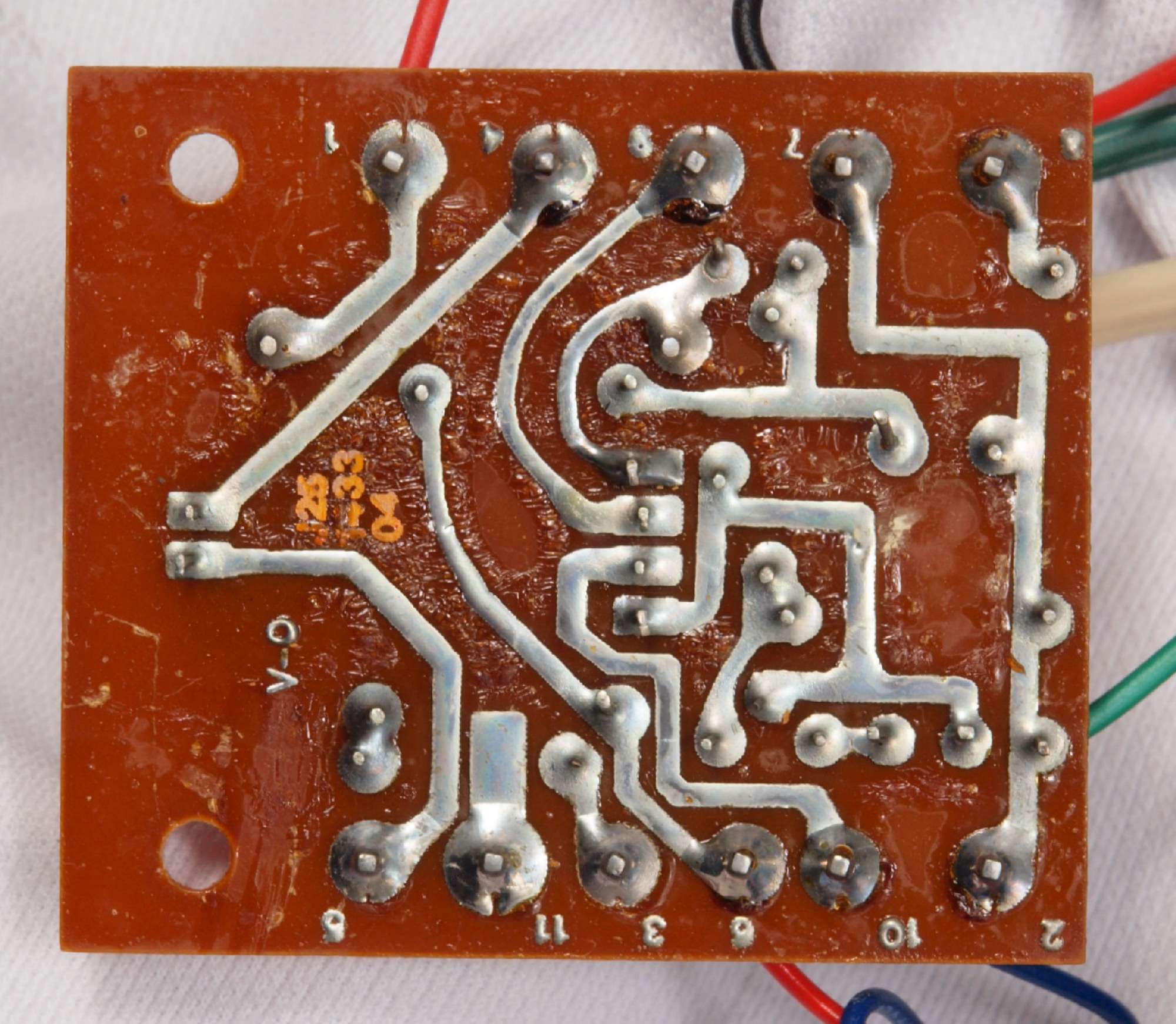

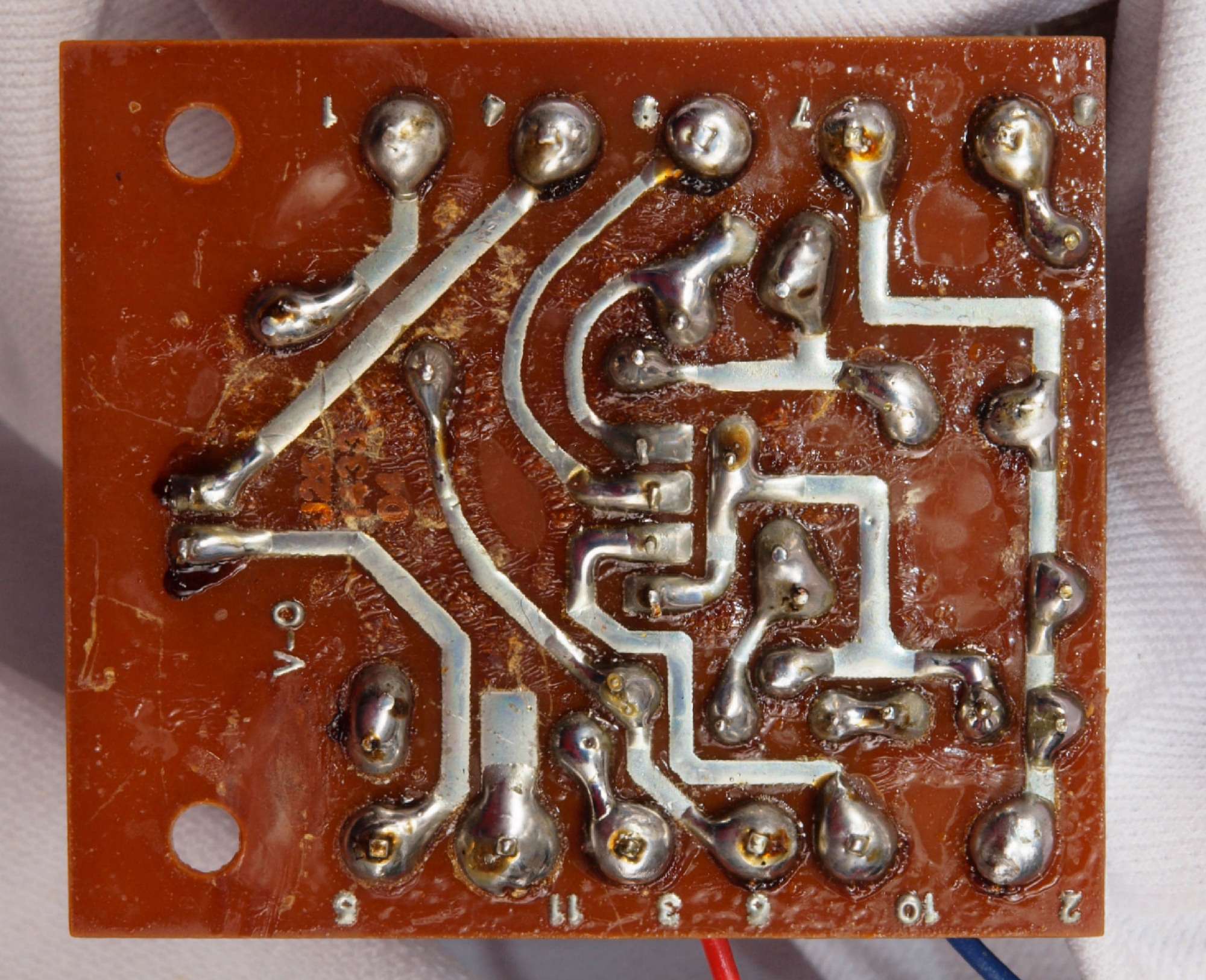

Ｃ３３．　修理前　　整流・ＳＰ接続リレー基板裏

Ｃ３３２．　修理前　　整流・ＳＰ接続リレー基板裏、ラッピングを取る時の力で半田がヒビ割れ！

Ｃ３４．　修理（半田補正）後　　整流・ＳＰ接続リレー基板裏

Ｃ３５．　完成整流・ＳＰ接続リレー基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ３６．　修理前　整流・ＳＰ接続リレー基板のラッピング

Ｃ３７．　修理中　整流・ＳＰ接続リレー基板のラッピングをした所

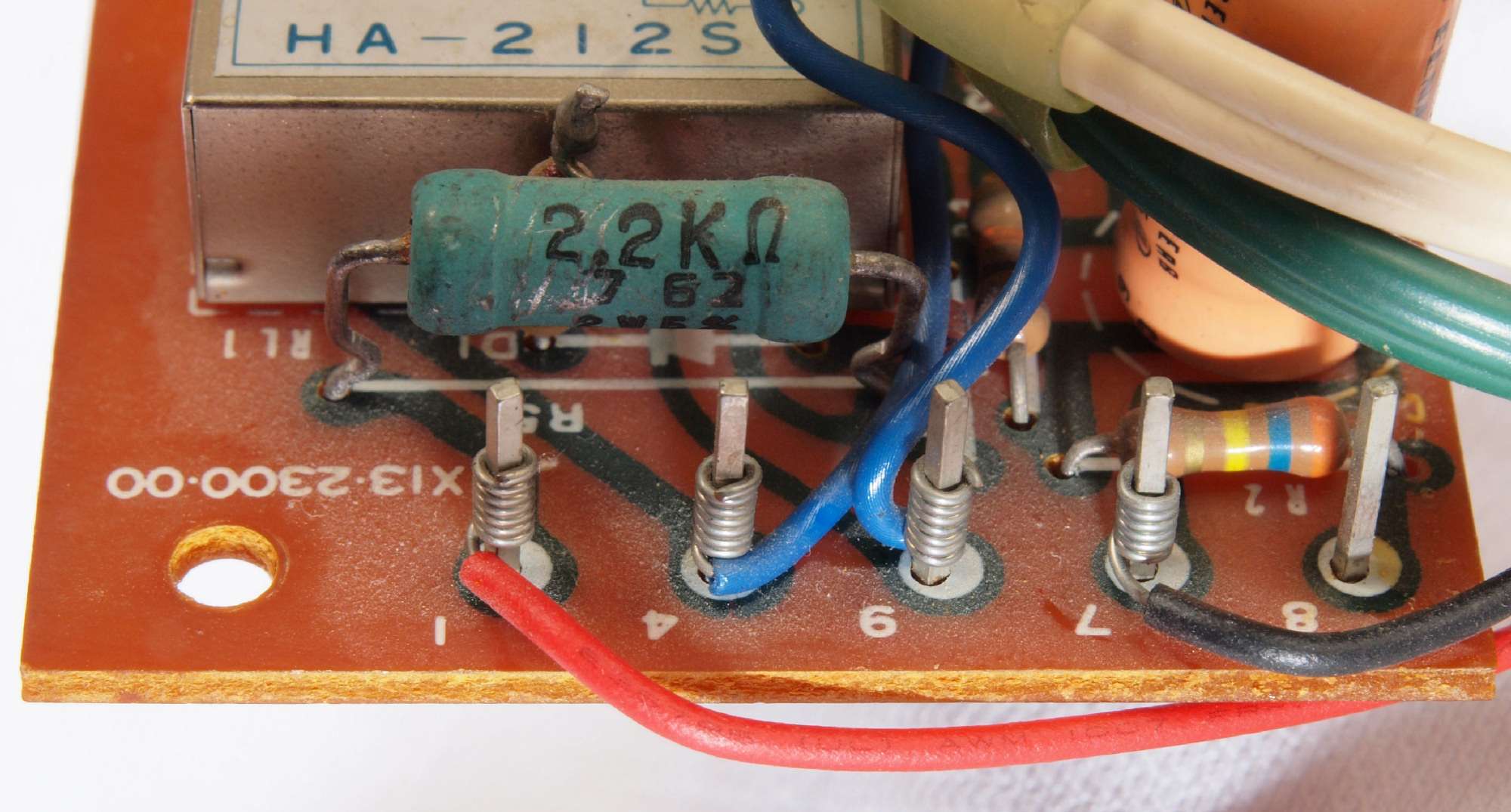

Ｃ３８．　修理後　整流・ＳＰ接続リレー基板のラッピング、　半田をしみ込ませる。

Ｃ４１．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板　この基板のみコネクター使用

Ｃ４２．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板　電解コンデンサー１６個交換

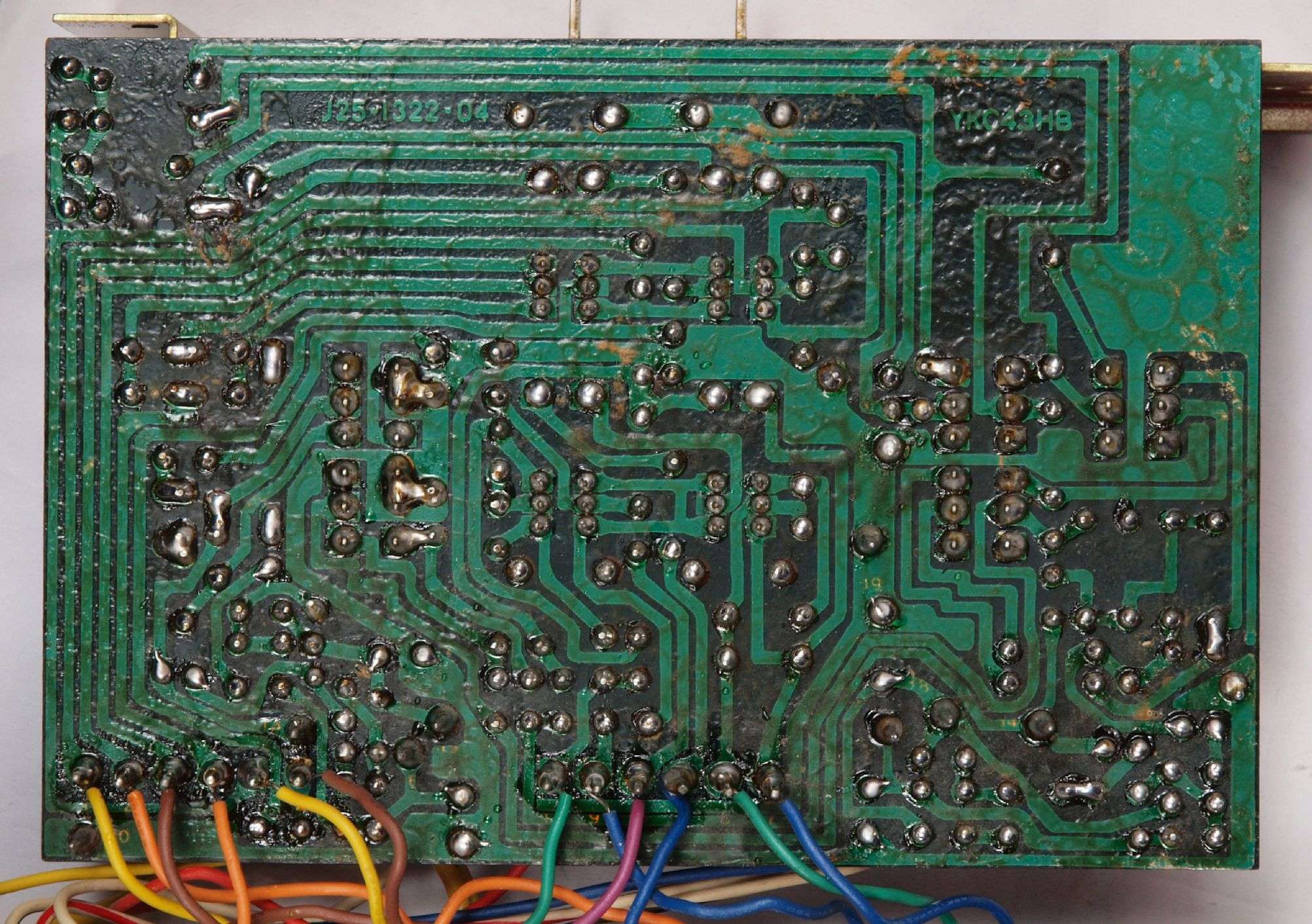

Ｃ４３．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板裏

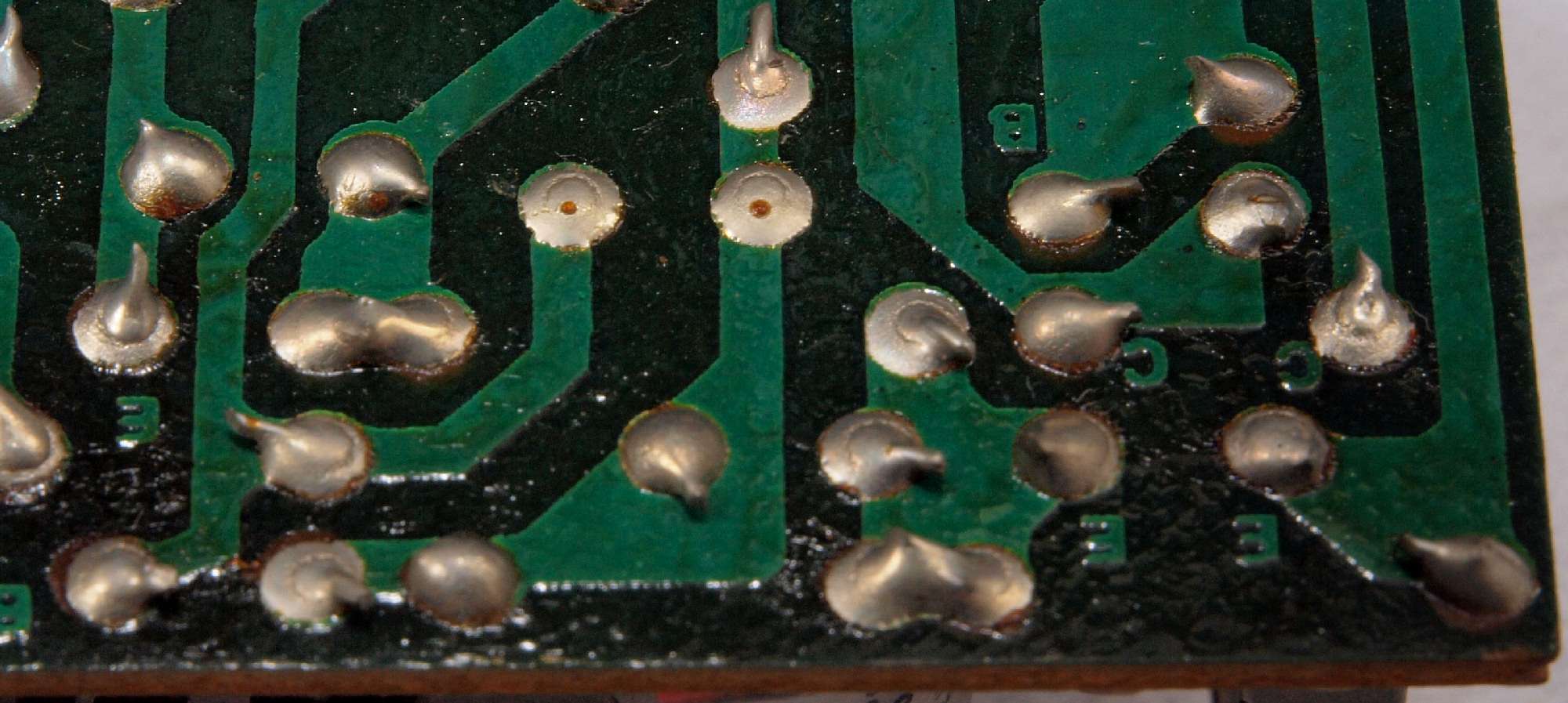

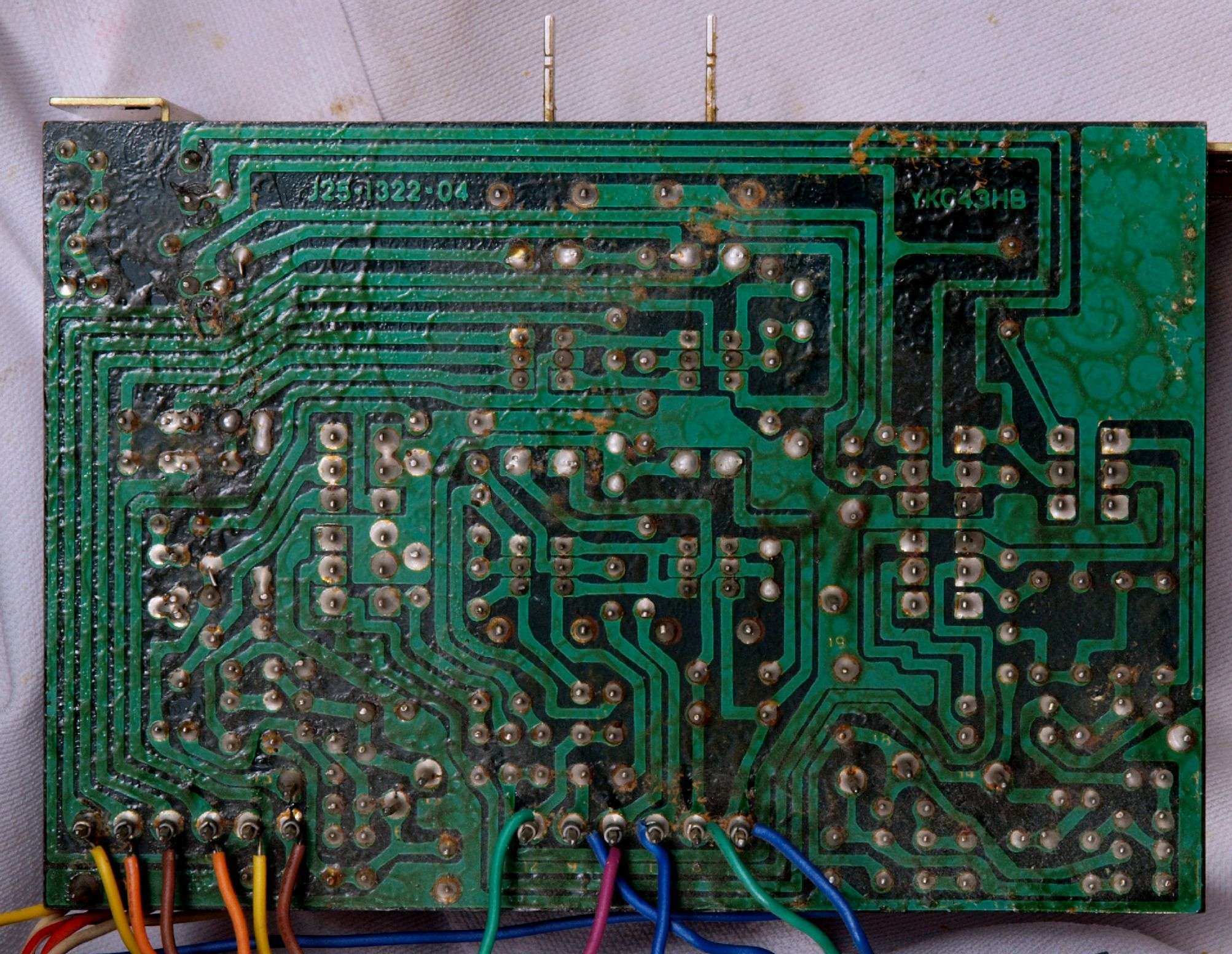

Ｃ４３２．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、　半田不良ｹ所多数。

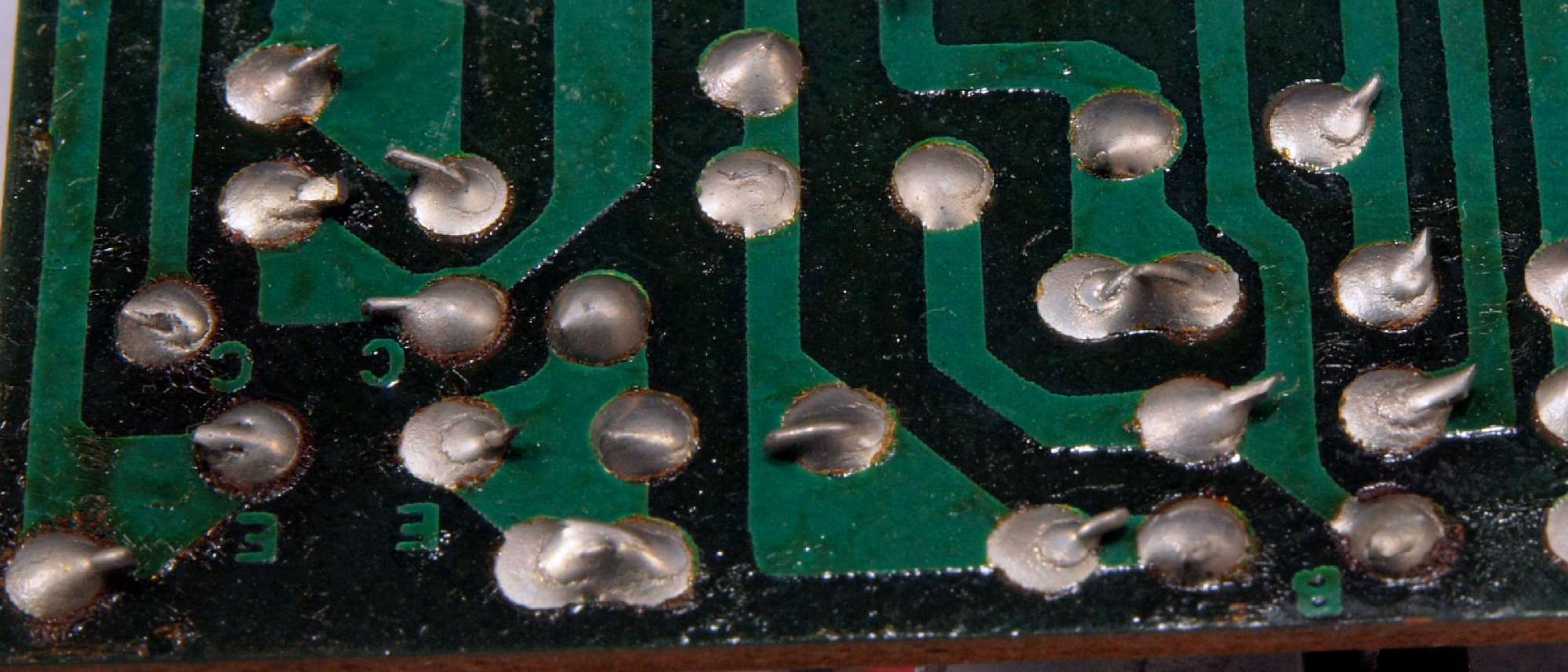

Ｃ４３３．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、　半田不良ｹ所多数２。

Ｃ４４．　修理（半田補正）後　ＰｏｗｅｒＳｕｐｐｌｙ基板裏　半田を全部やり直す。　普通はこれで完成

Ｃ４５．　完成ＰｏｗｅｒＳｕｐｐｌｙ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

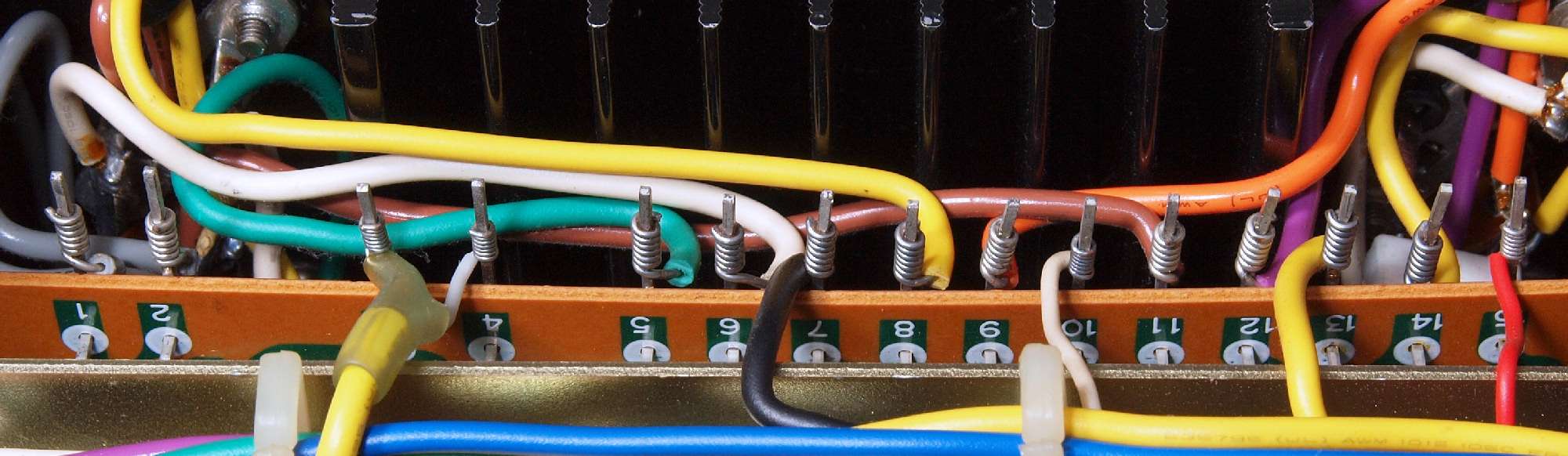

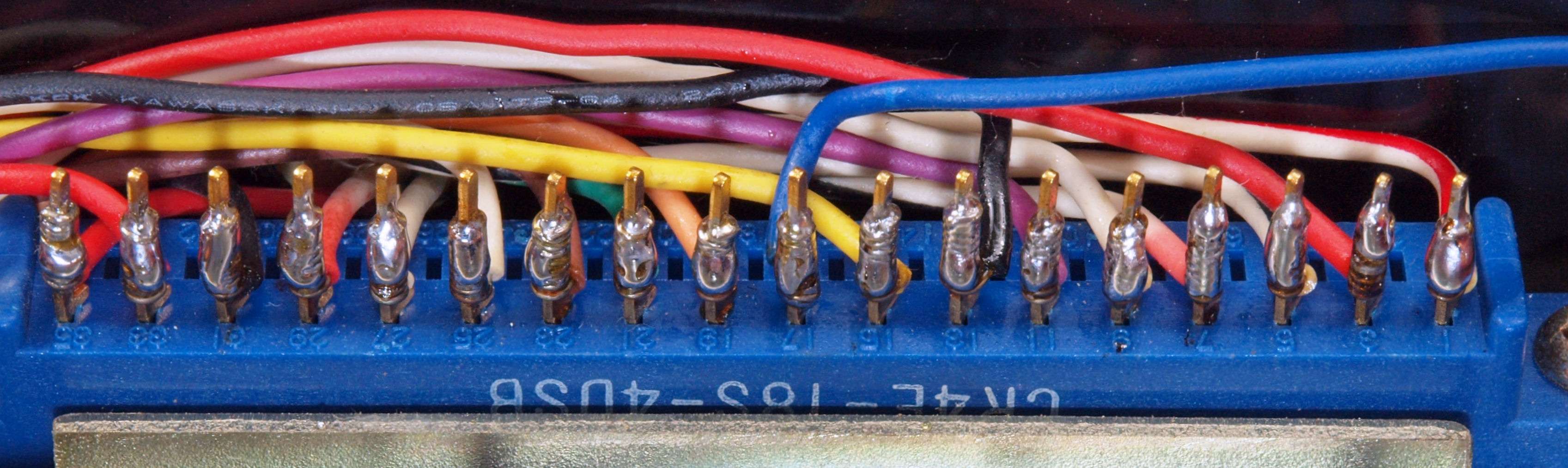

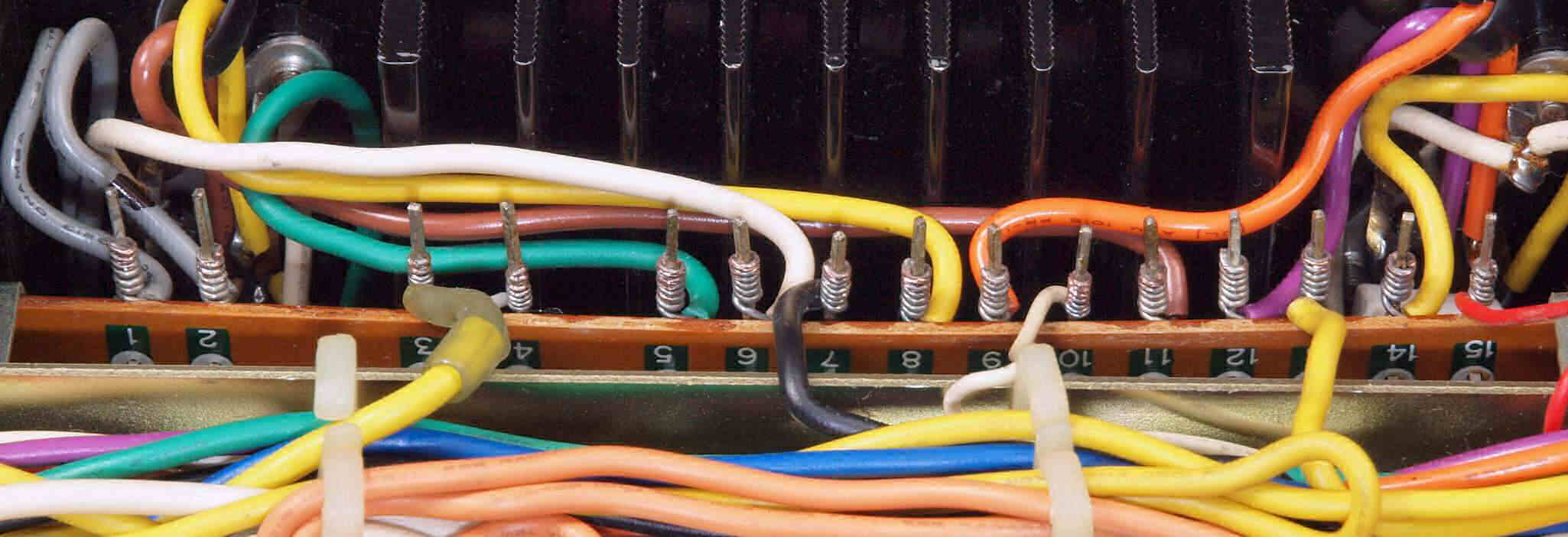

Ｃ４６．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板コネクター・ラッピング

Ｃ４７．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板コネクター・ラッピング、　半田をしみ込ませる。

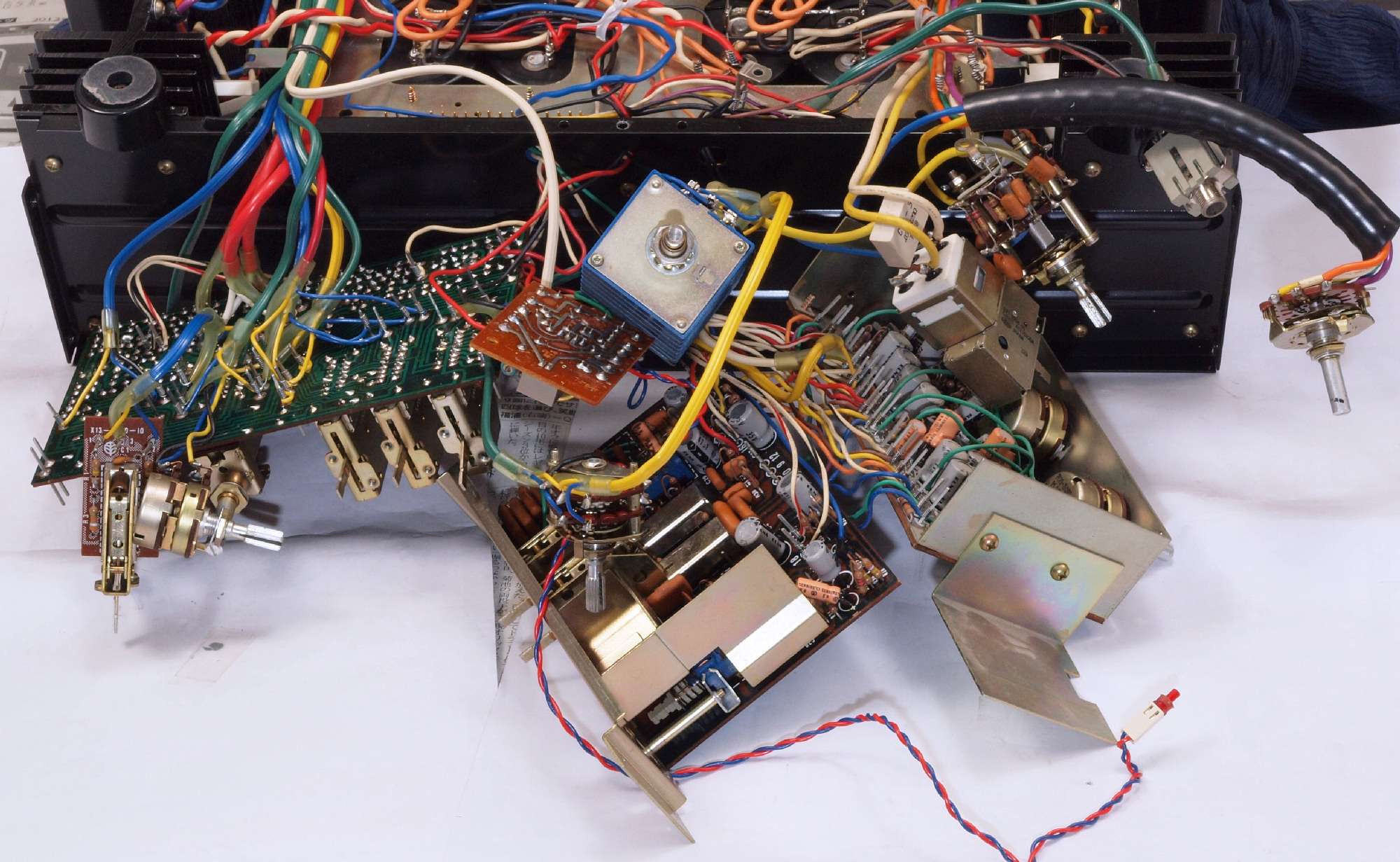

Ｃ５０．　修理中　　前面パネルを取り修理する。

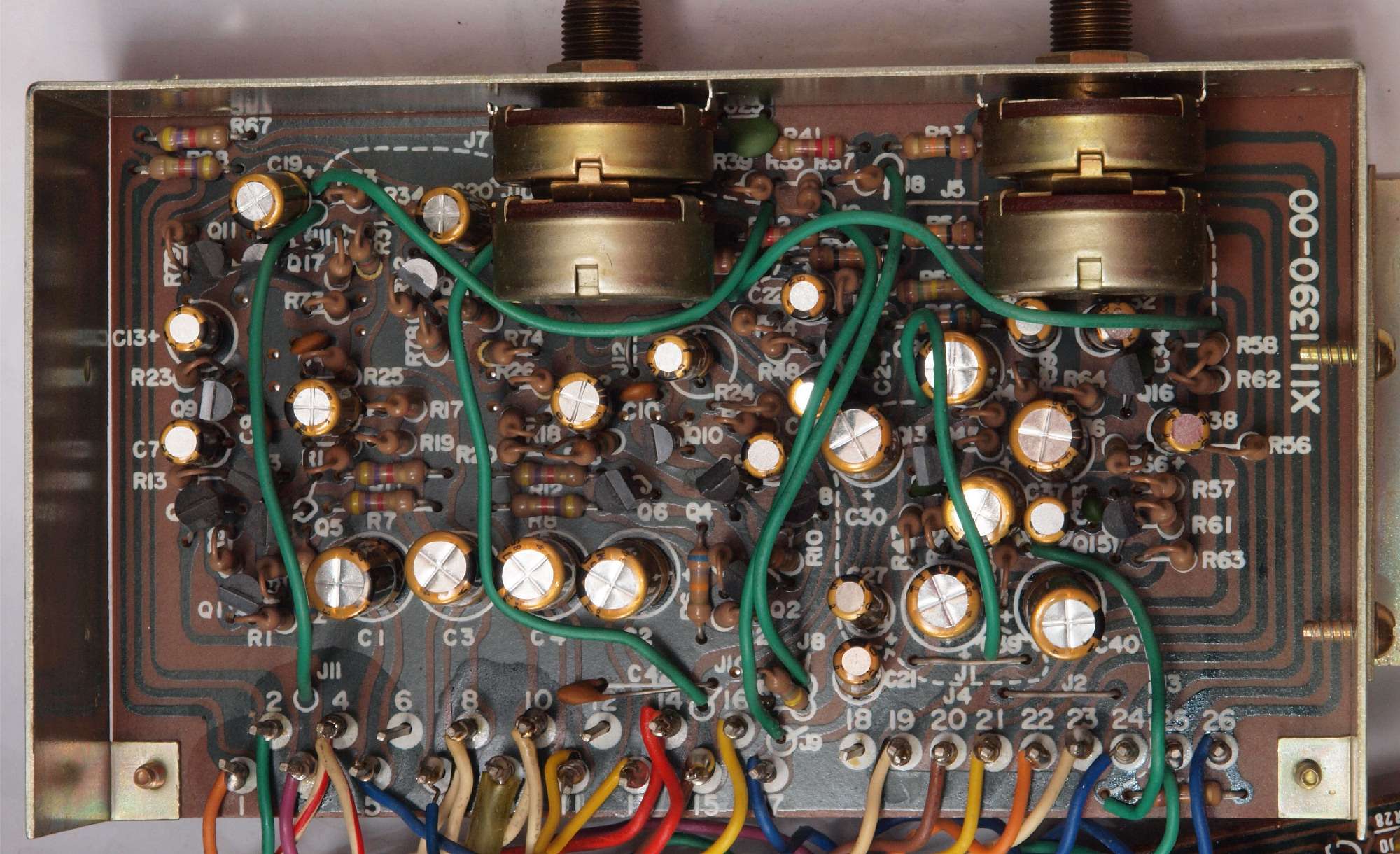

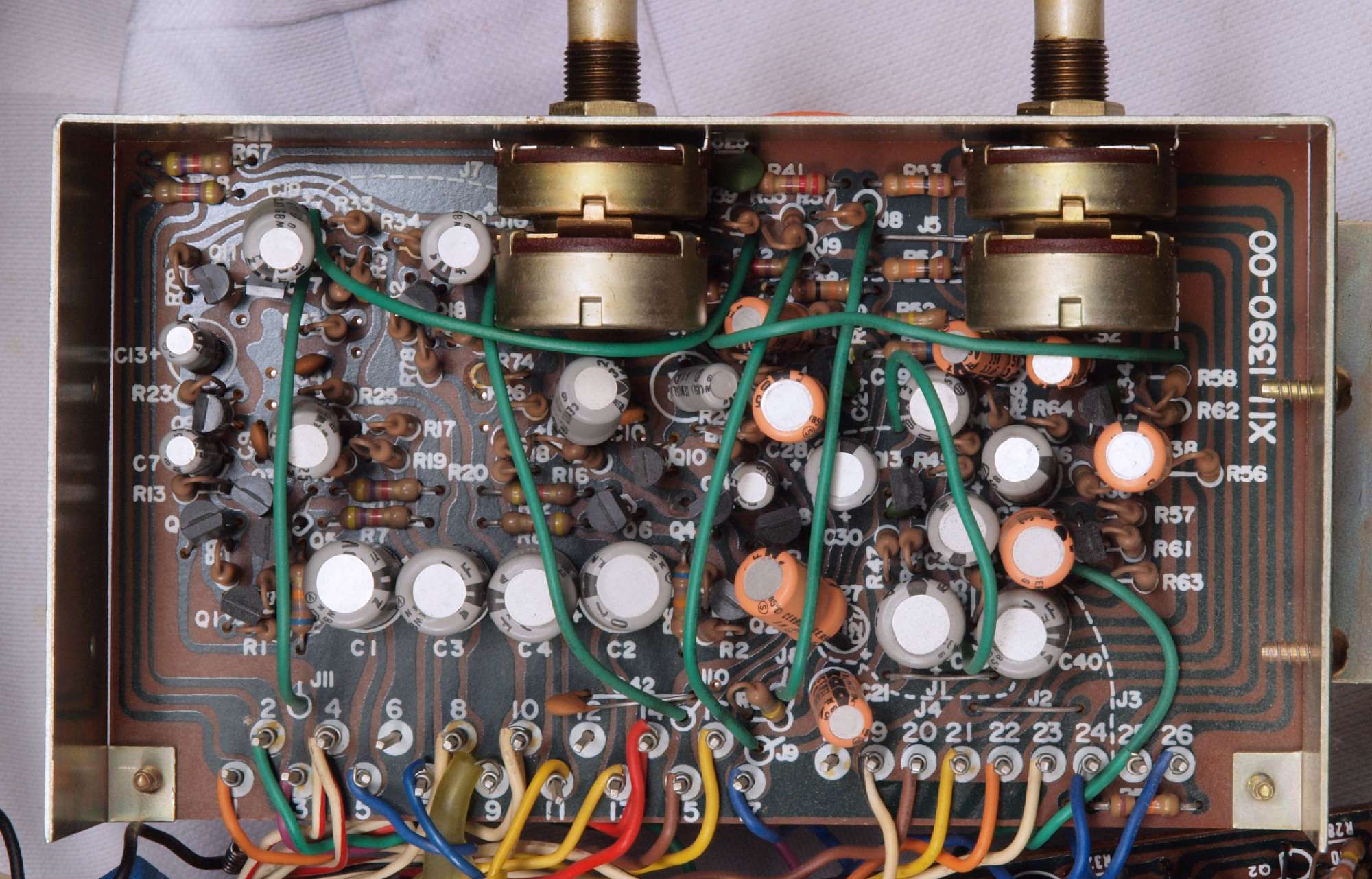

Ｃ５１．　修理前　Ｔｏｎｅ基板

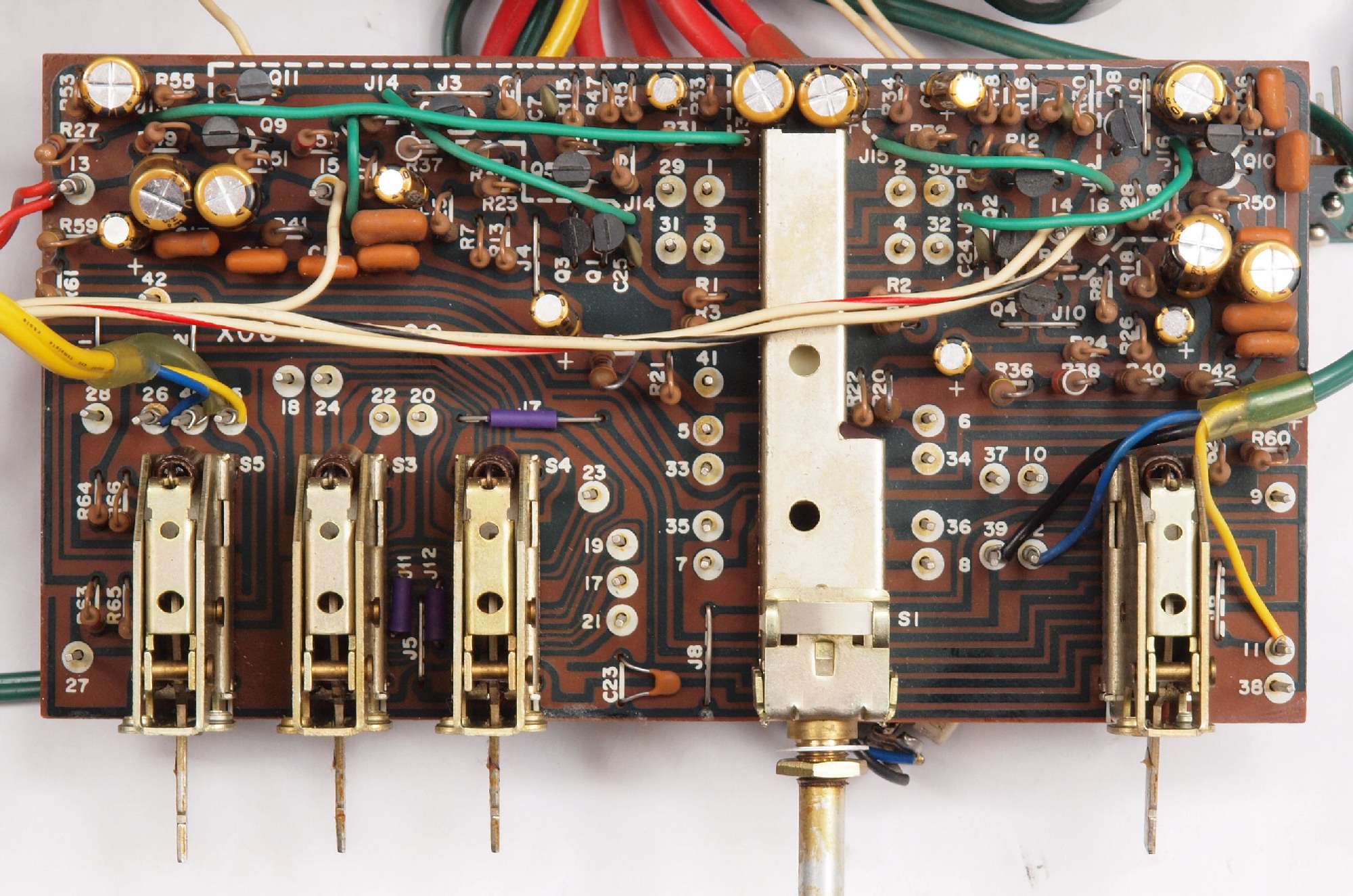

Ｃ５２．　修理後　Ｔｏｎｅ基板　電解コンデンサー２６個交換

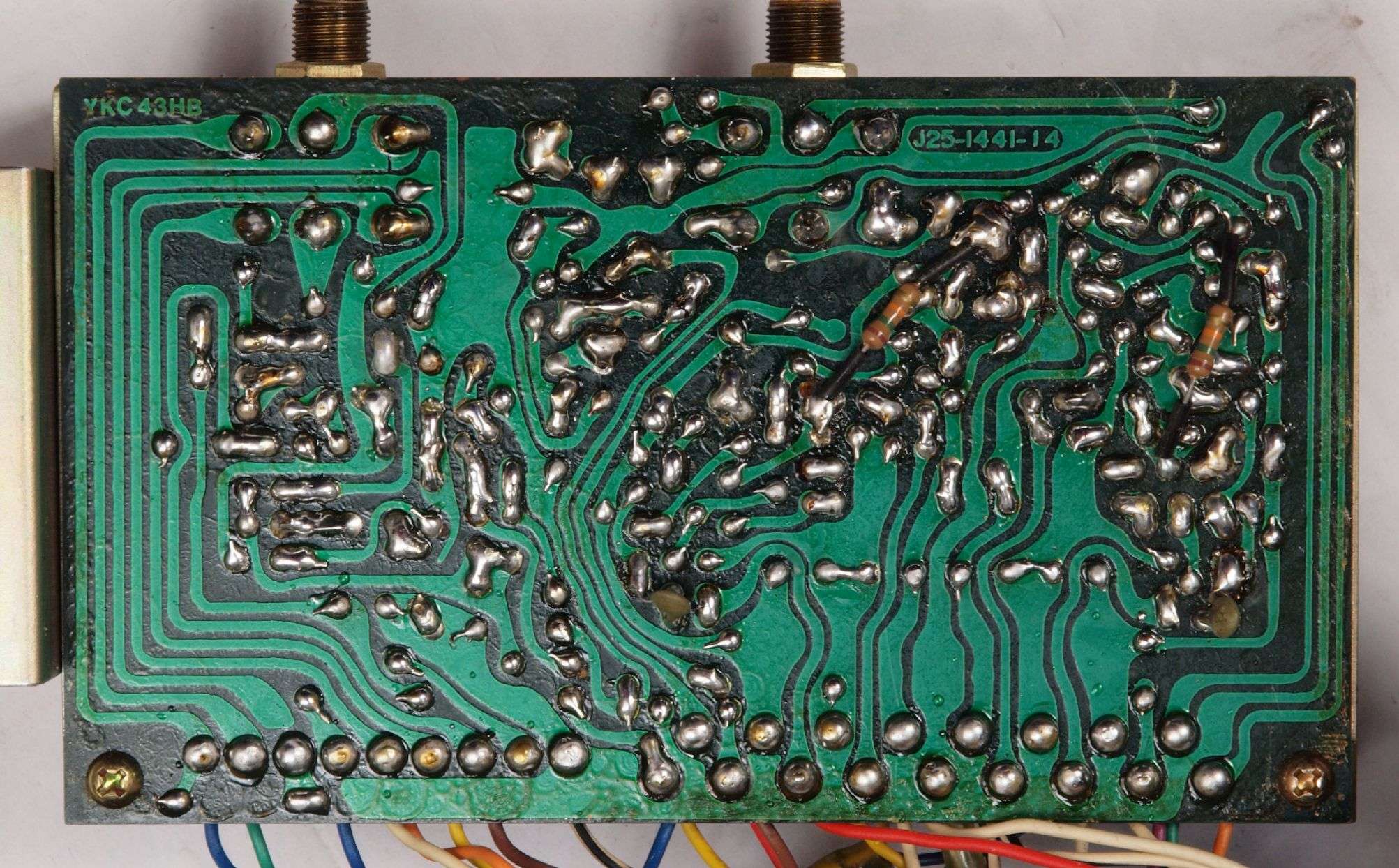

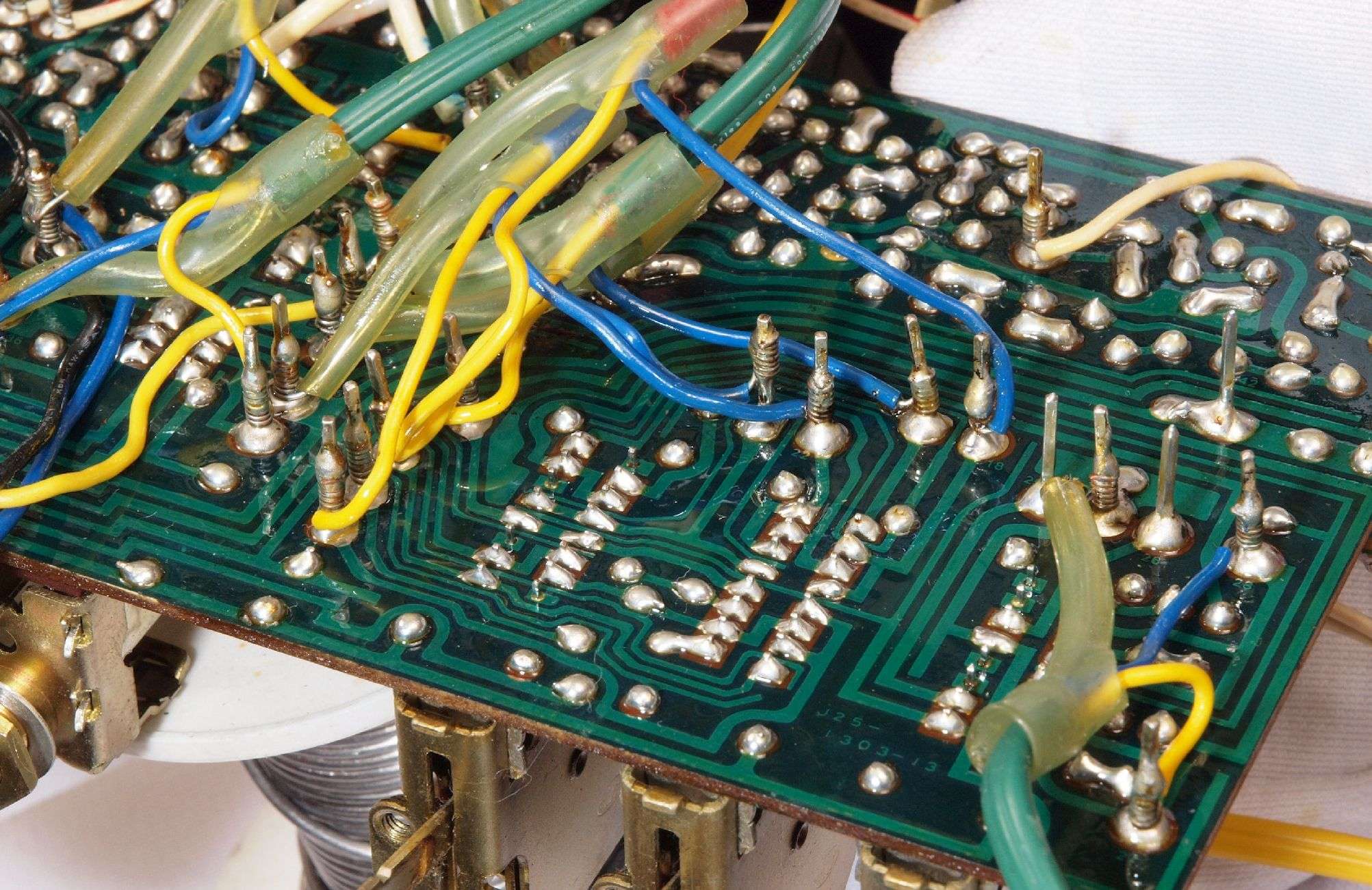

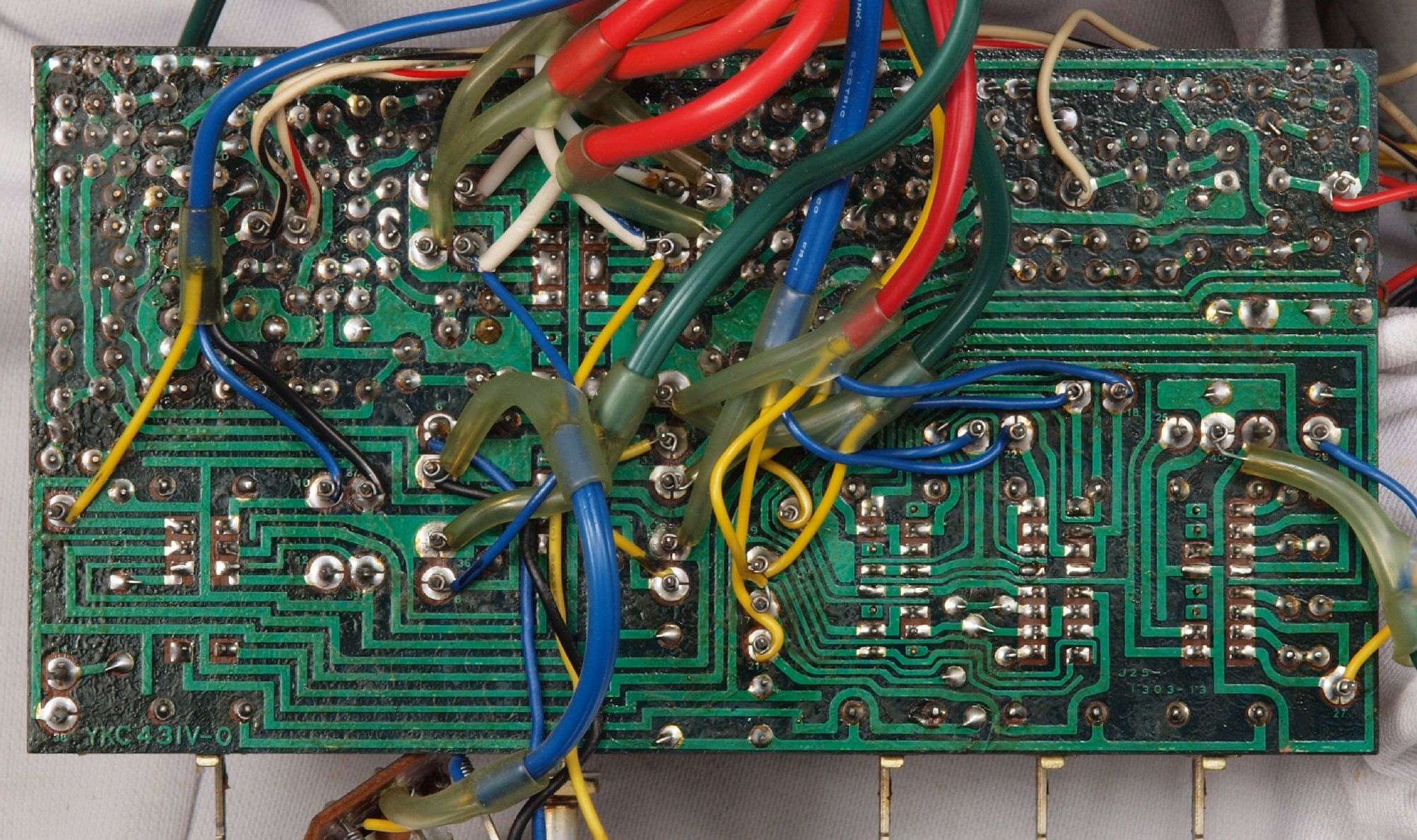

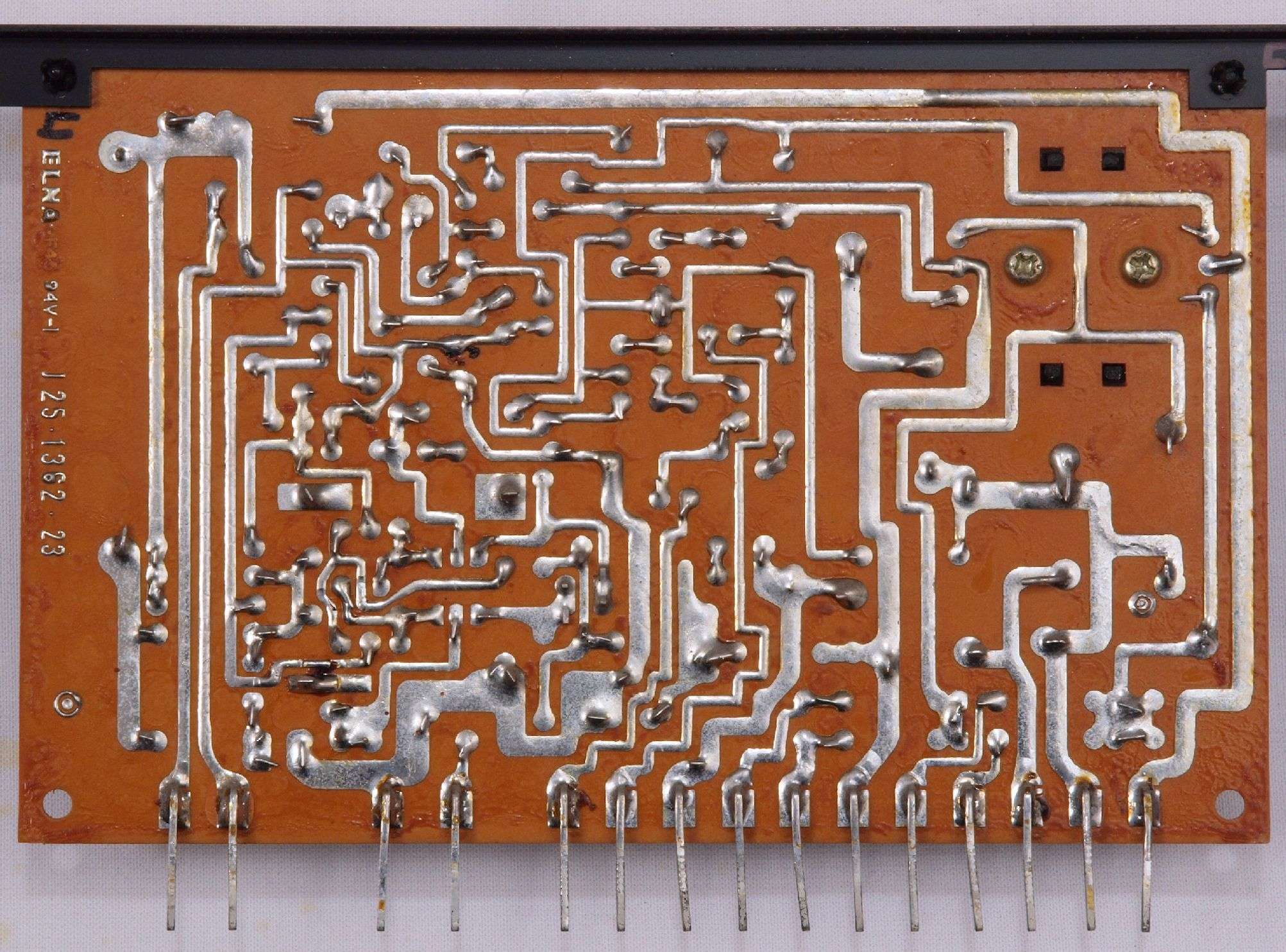

Ｃ５３．　修理前　Ｔｏｎｅ基板裏

Ｃ５４．　修理（半田補正）後　Ｔｏｎｅ基板裏　半田を全部やり直す。　普通はこれで完成

Ｃ５５．　完成Ｔｏｎｅ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ５６．　修理前　Ｔｏｎｅ基板ラッピング。

Ｃ５７．　修理後　Ｔｏｎｅ基板ラッピング、　半田をしみ込ませる。

Ｃ６１．　修理前　Ｆｉｌｔｅｒ基板

Ｃ６２．　修理後　Ｆｉｌｔｅｒ基板　電解コンデンサー６個交換

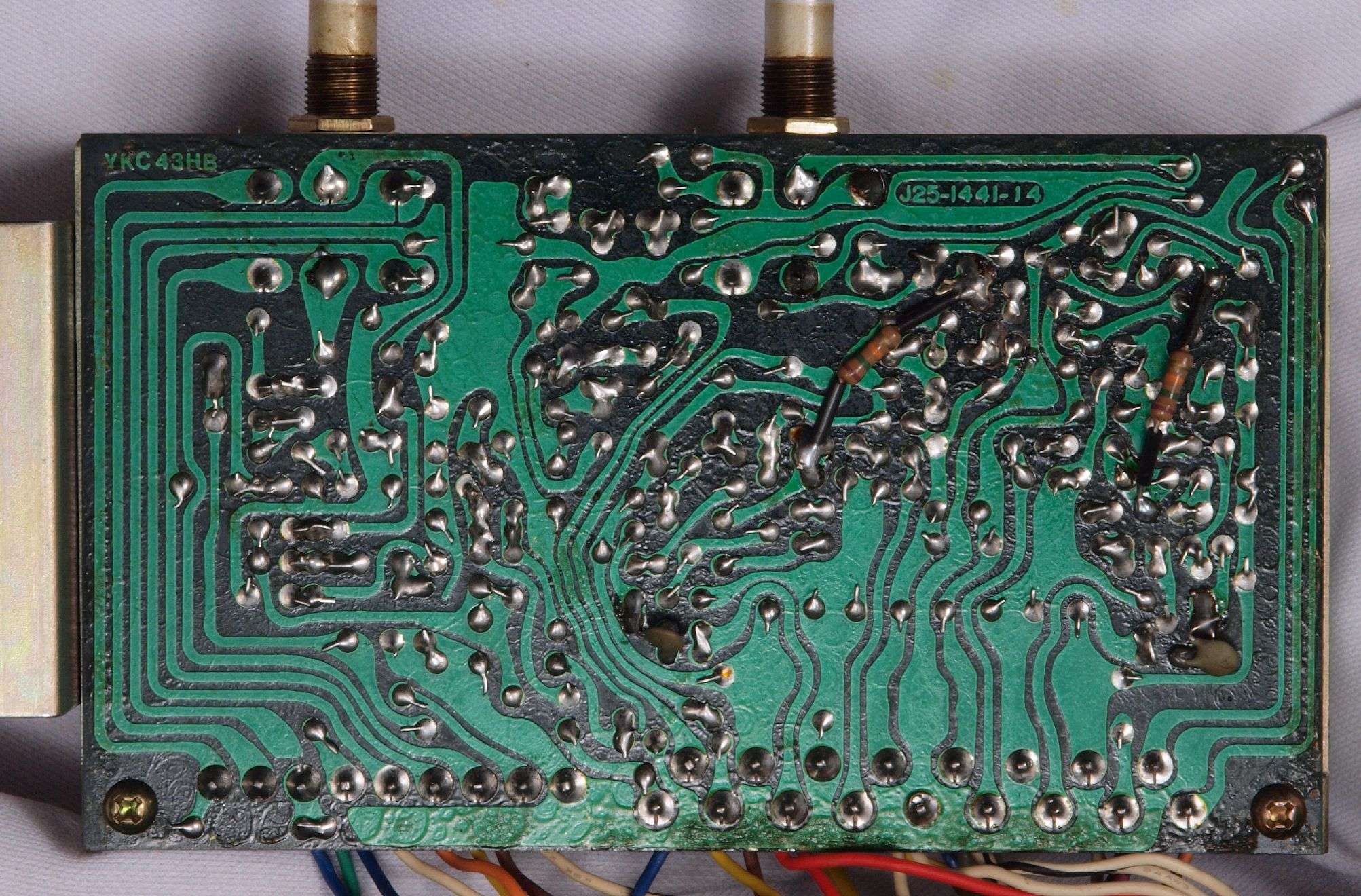

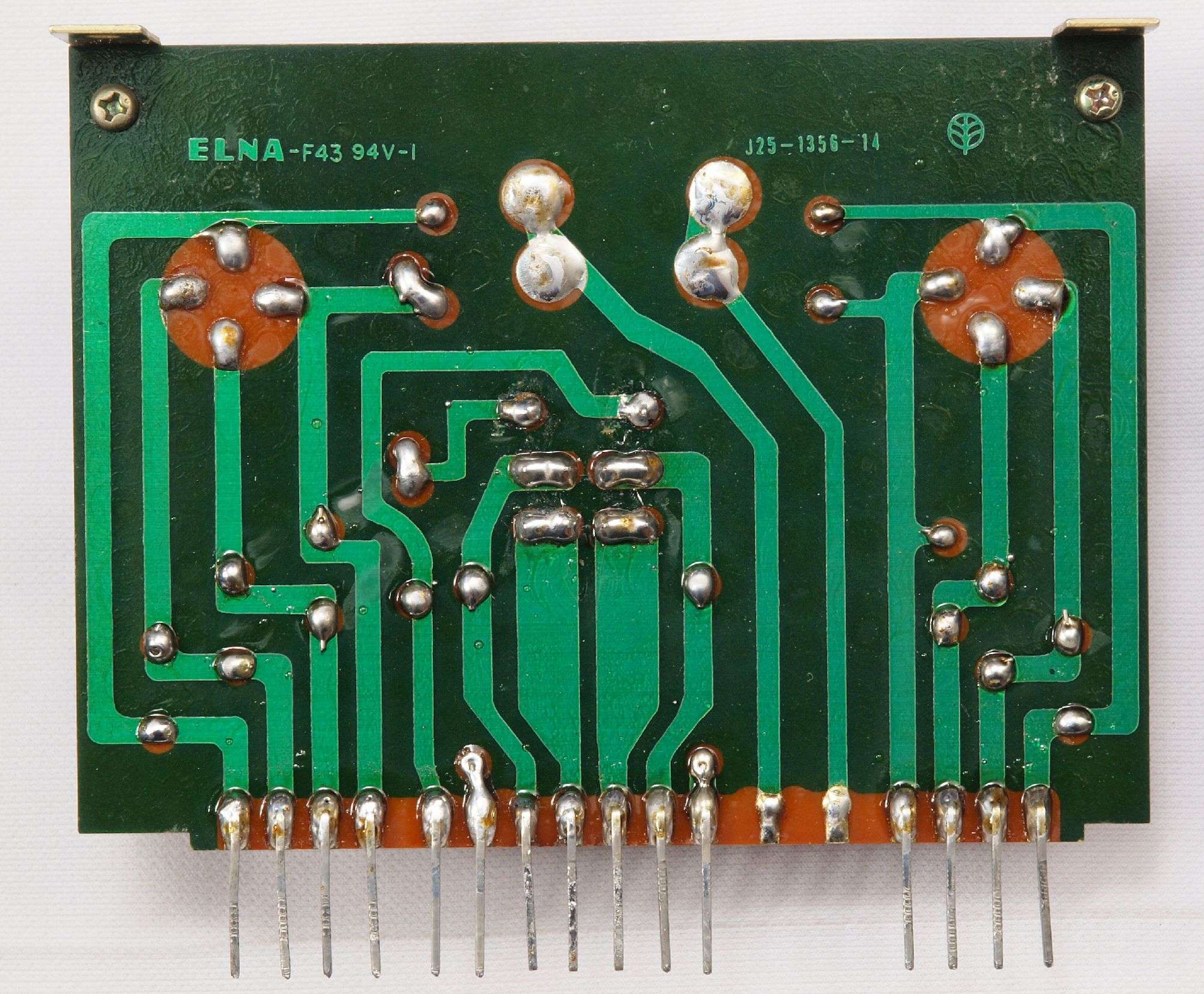

Ｃ６３．　修理前　Ｆｉｌｔｅｒ基板裏

Ｃ６４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏　半田を全部やり直す。　普通はこれで完成

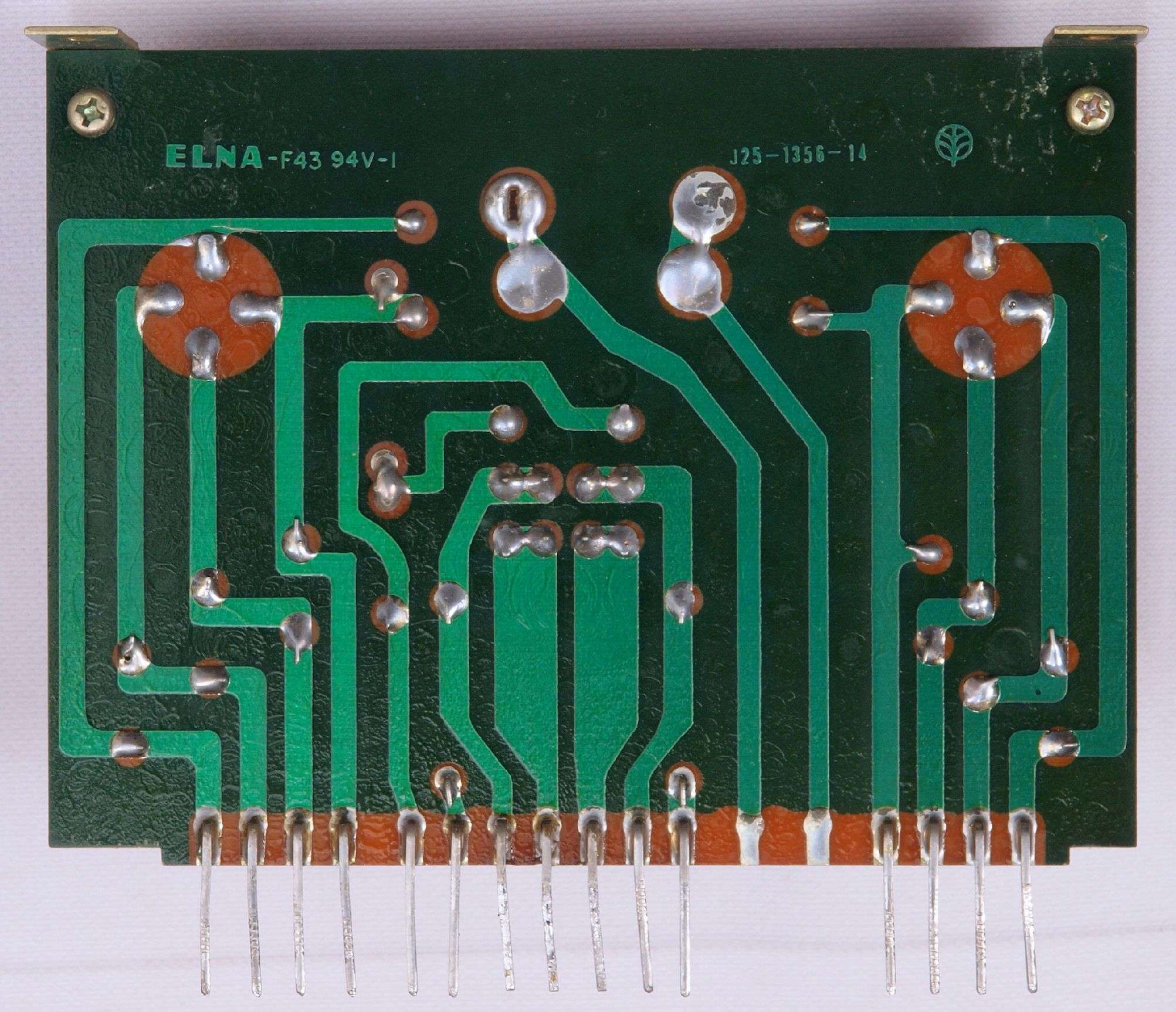

Ｃ６５．完成Ｆｉｌｔｅｒ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ６６．　修理前　　Ｆｉｌｔｅｒ基板ラッピング。

Ｃ６７．　修理後　　Ｆｉｌｔｅｒ基板ラッピング、　半田をしみ込ませる。

Ｃ６８．　修理前　　Ｆｉｌｔｅｒ基板ラッピング２

Ｃ６９．　修理後　　Ｆｉｌｔｅｒ基板ラッピング２、　半田をしみ込ませる。

Ｃ６Ａ．　修理前　　Ｆｉｌｔｅｒ基板裏板ラッピング

Ｃ６Ｂ．　修理後　　Ｆｉｌｔｅｒ基板裏板ラッピング、　半田をしみ込ませる。

Ｃ７１．　修理前　　Ｐｕｒｅ基板

Ｃ７２．　修理後　　Ｐｕｒｅ基板　電解コンデンサー１６個交換

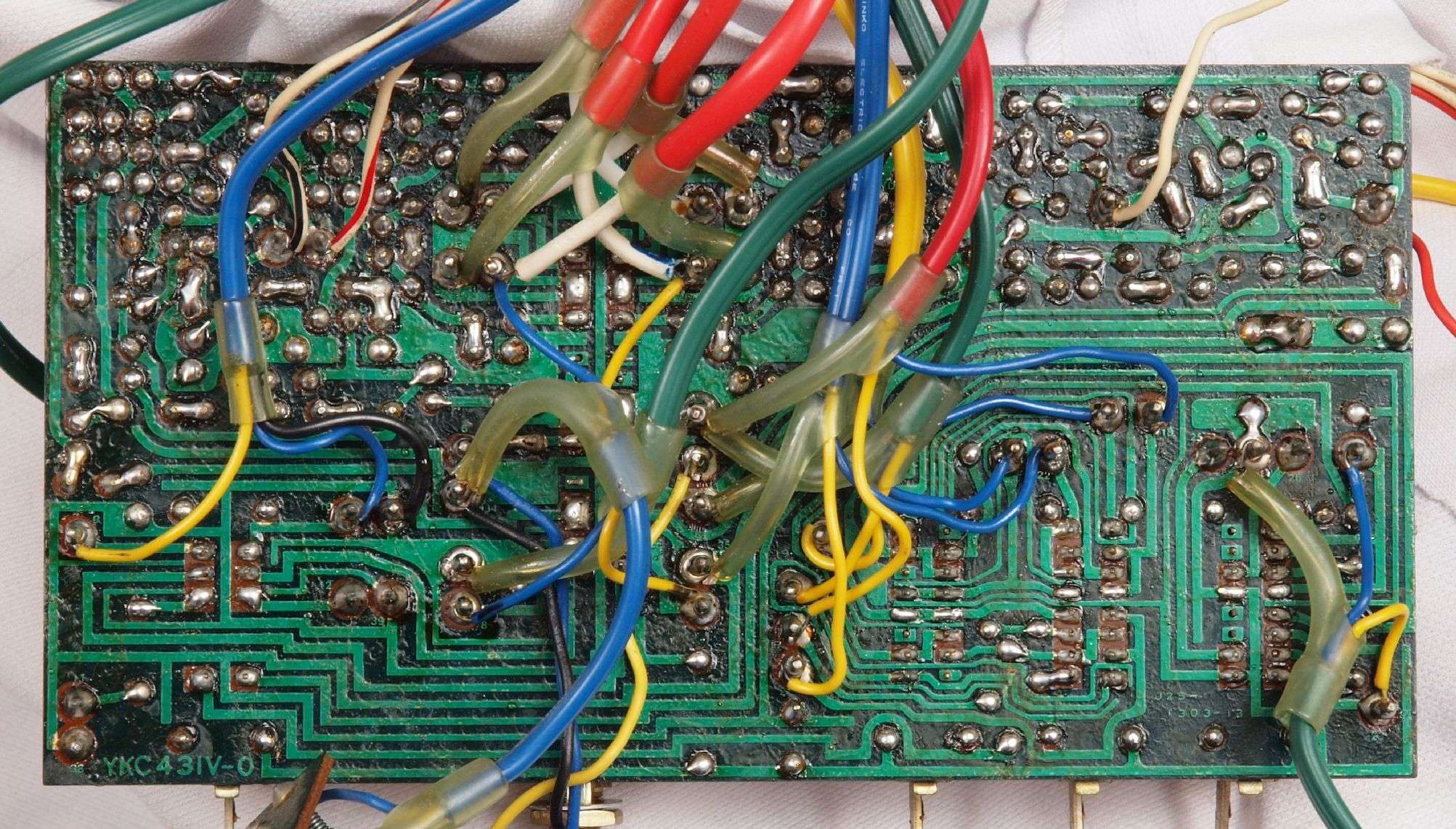

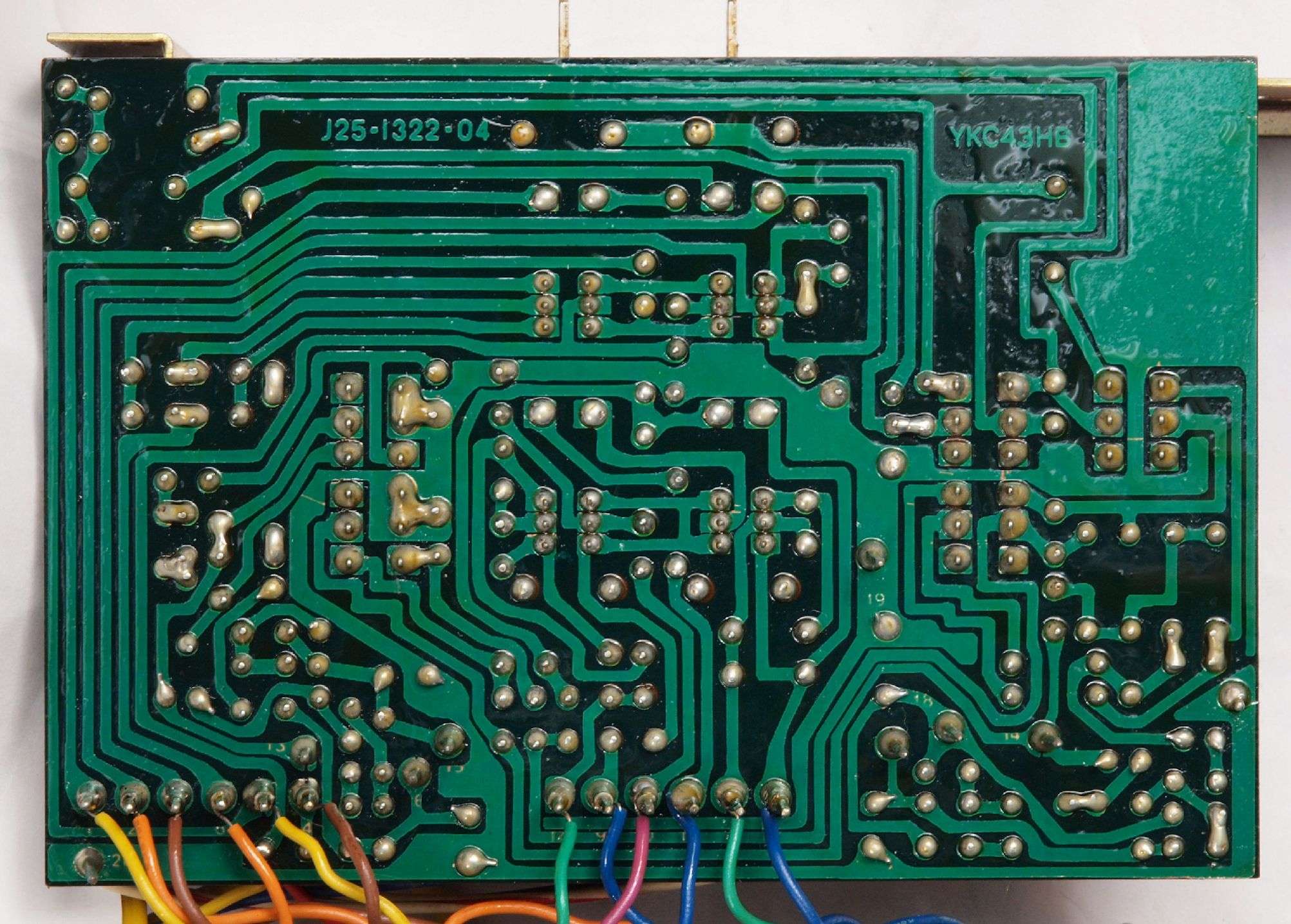

Ｃ７３．　修理前　　Ｐｕｒｅｒ基板裏

Ｃ７４．　修理（半田補正）後　　Ｐｕｒｅ基板裏　半田を全部やり直す。　普通はこれで完成

Ｃ７５．　完成　Ｐｕｒｅ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ７６．　修理前　　Ｐｕｒｅ基板ラッピング

Ｃ７７．　修理後　　Ｐｕｒｅ基板ラッピング、　半田をしみ込ませる。

Ｃ７８．　修理前　　Ｐｕｒｅ基板ラッピング２

Ｃ７９．　修理後　　Ｐｕｒｅ基板ラッピング２、　半田をしみ込ませる。

Ｃ７Ａ．　修理前　　Ｐｕｒｅ基板裏ラッピング

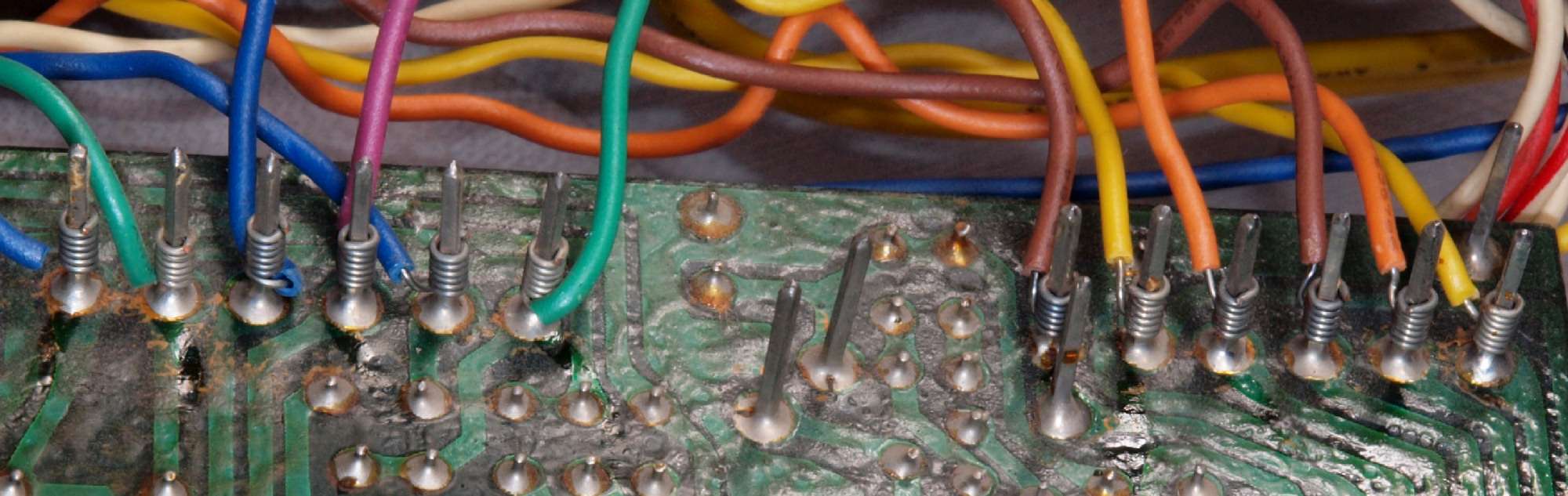

Ｃ７Ｂ．　修理後　　Ｐｕｒｅ基板裏ラッピング、　半田をしみ込ませる。

Ｃ７Ｃ．　修理前　　Ｐｕｒｅ基板裏ラッピング２

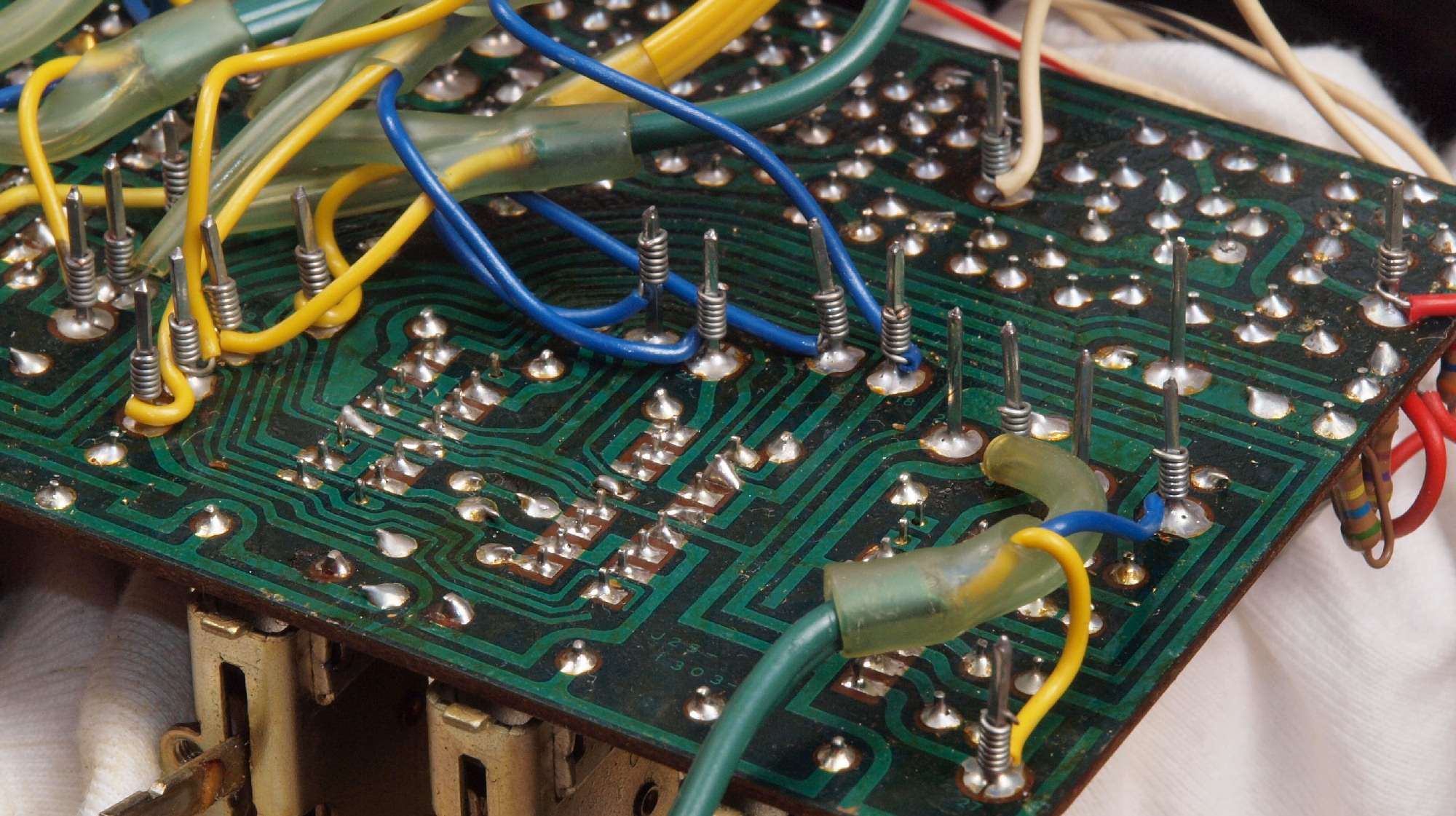

Ｃ７Ｄ．　修理後　　Ｐｕｒｅ基板裏ラッピング２、　半田をしみ込ませる。

Ｃ８１．　修理前　　Ｍｕｔｉｎｇ基板

Ｃ８２．　修理後　　Ｍｕｔｉｎｇ基板　電解コンデンサー交換

Ｃ８３．　修理前　　Ｍｕｔｉｎｇ基板裏

Ｃ８４．　修理（半田補正）後　Ｍｕｔｉｎｇ基板裏　半田を全部やり直す。　普通はこれで完成

Ｃ８５．　完成Ｍｕｔｉｎｇ基板裏　不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ８６．　修理前　　Ｍｕｔｉｎｇ基板ラッピング

Ｃ８７．　修理後　　Ｍｕｔｉｎｇ基板ラッピング、　半田をしみ込ませる。

Ｃ８８．　修理前　　Ｍｕｔｉｎｇ基板ラッピング２

Ｃ８９．　修理後　　Ｍｕｔｉｎｇ基板ラッピング２、　半田をしみ込ませる。

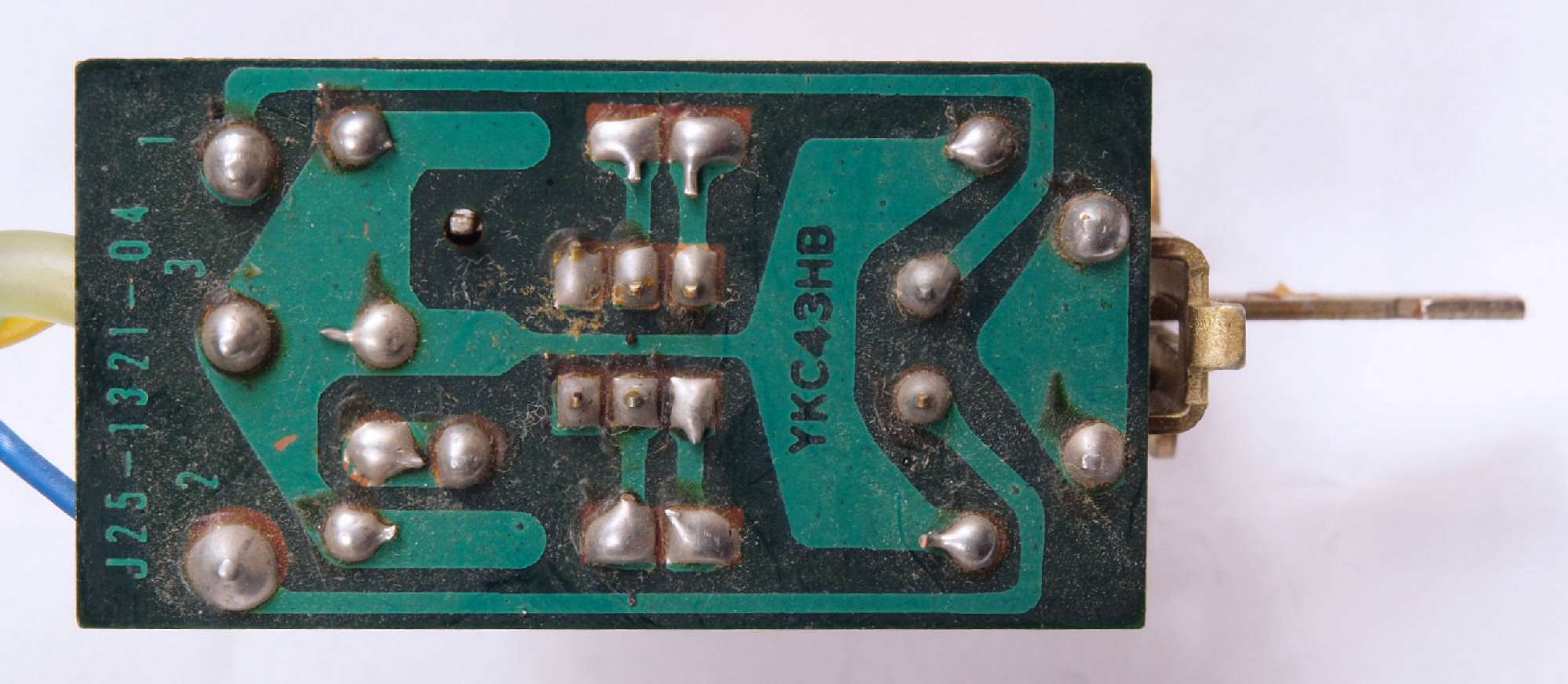

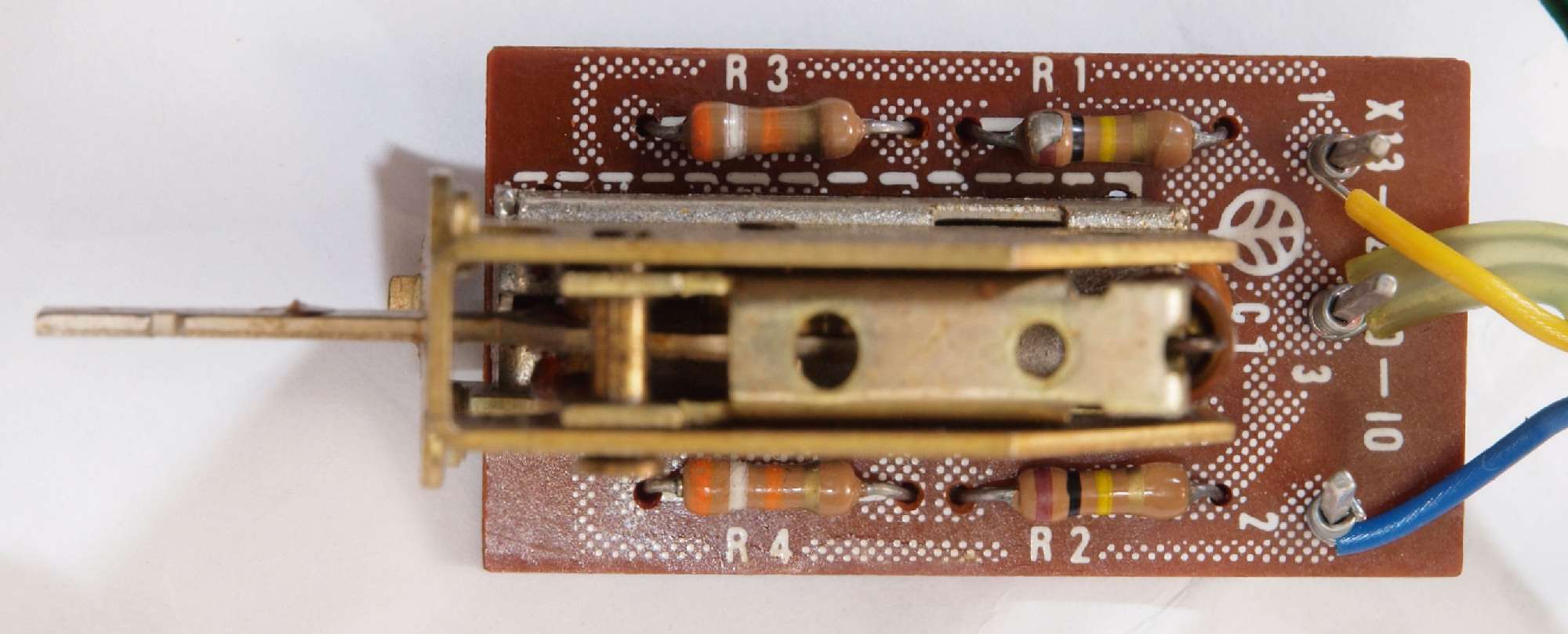

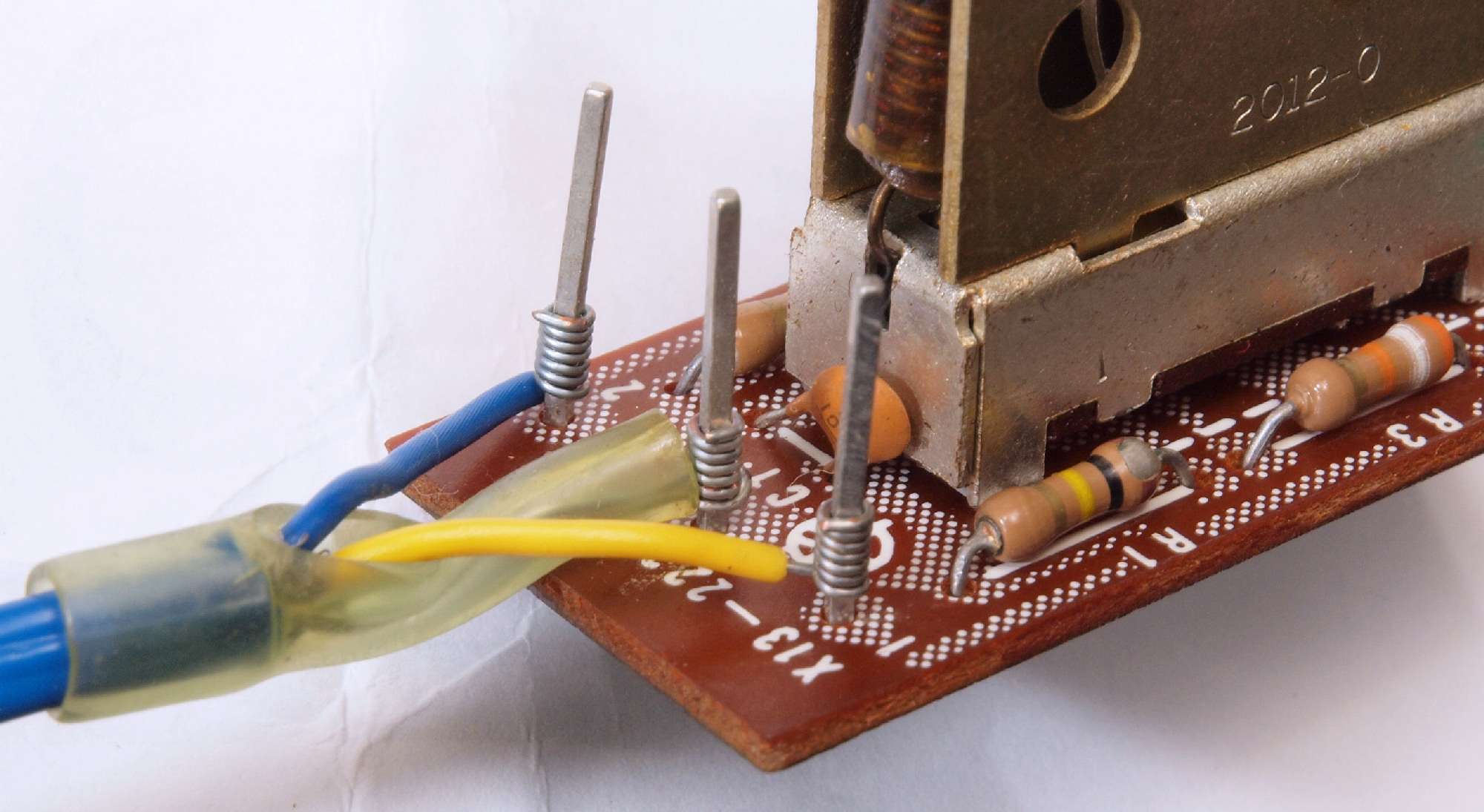

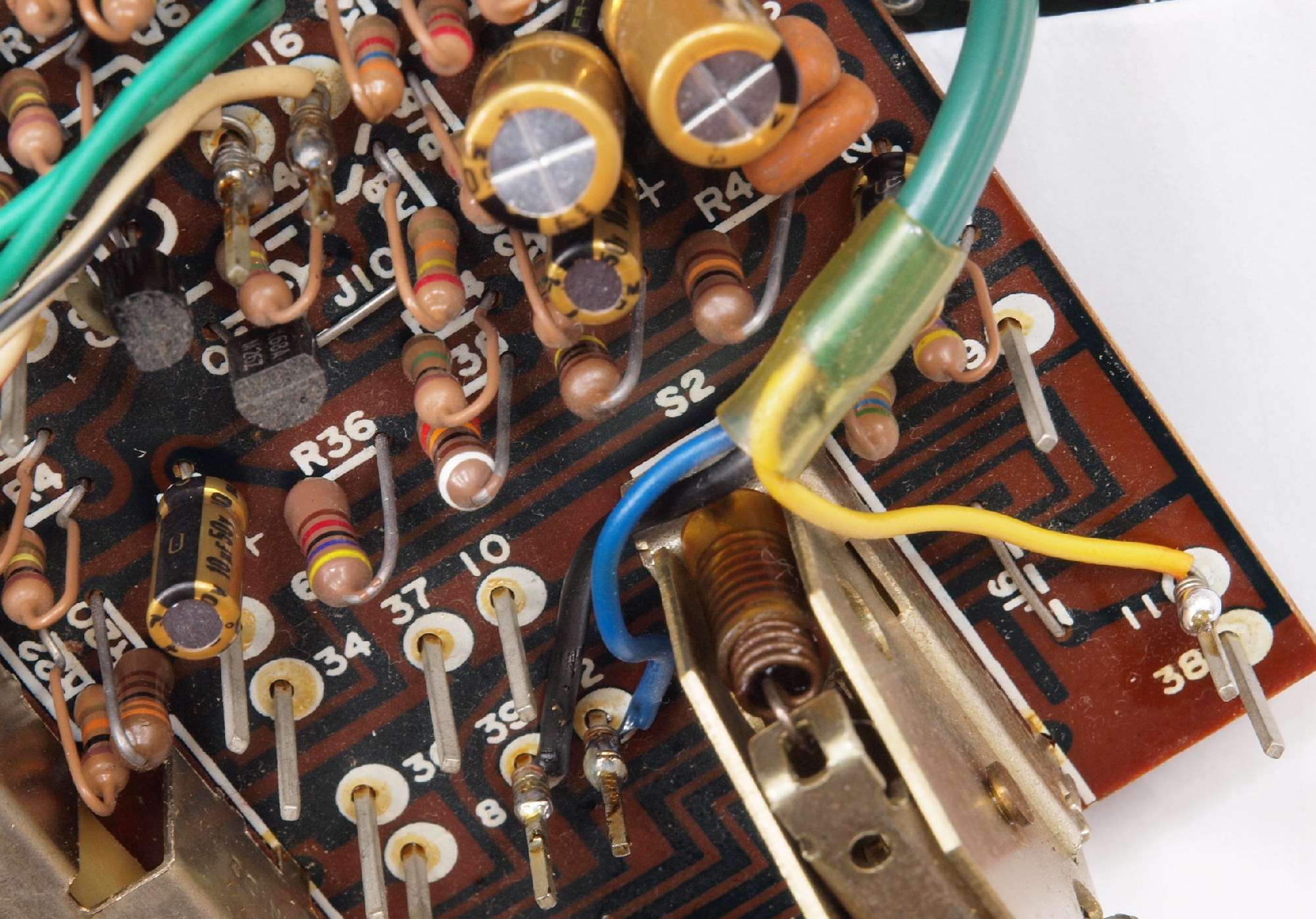

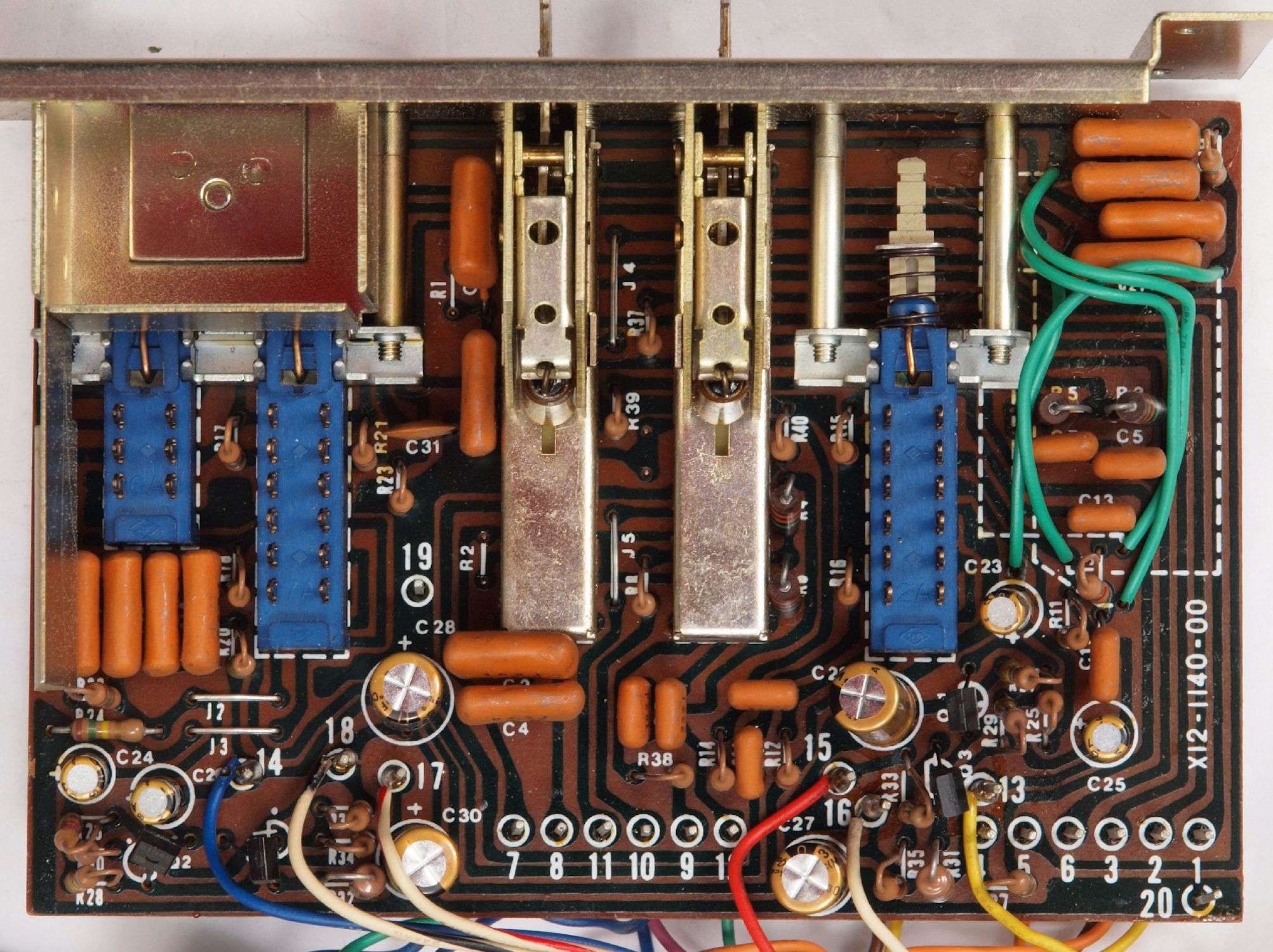

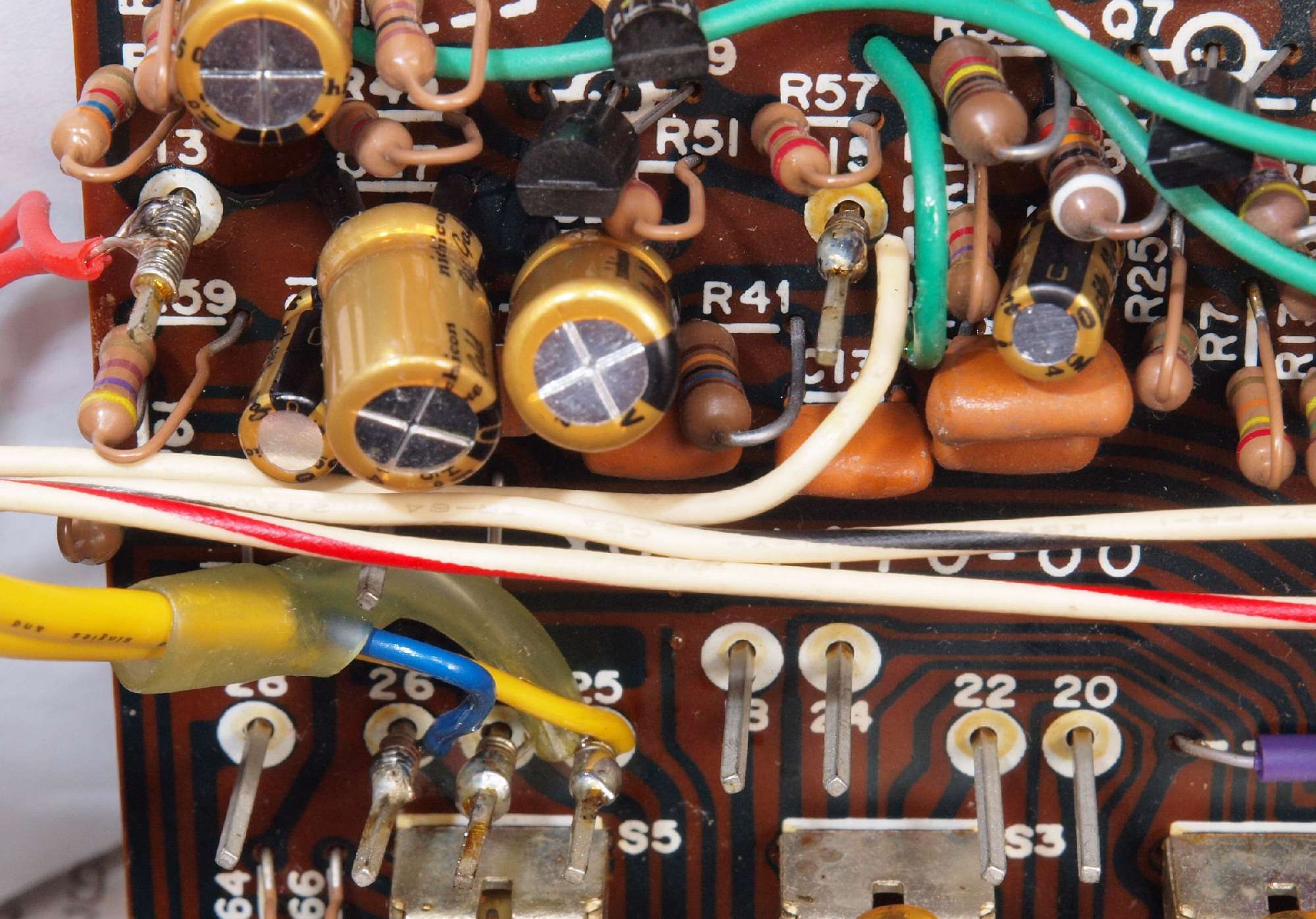

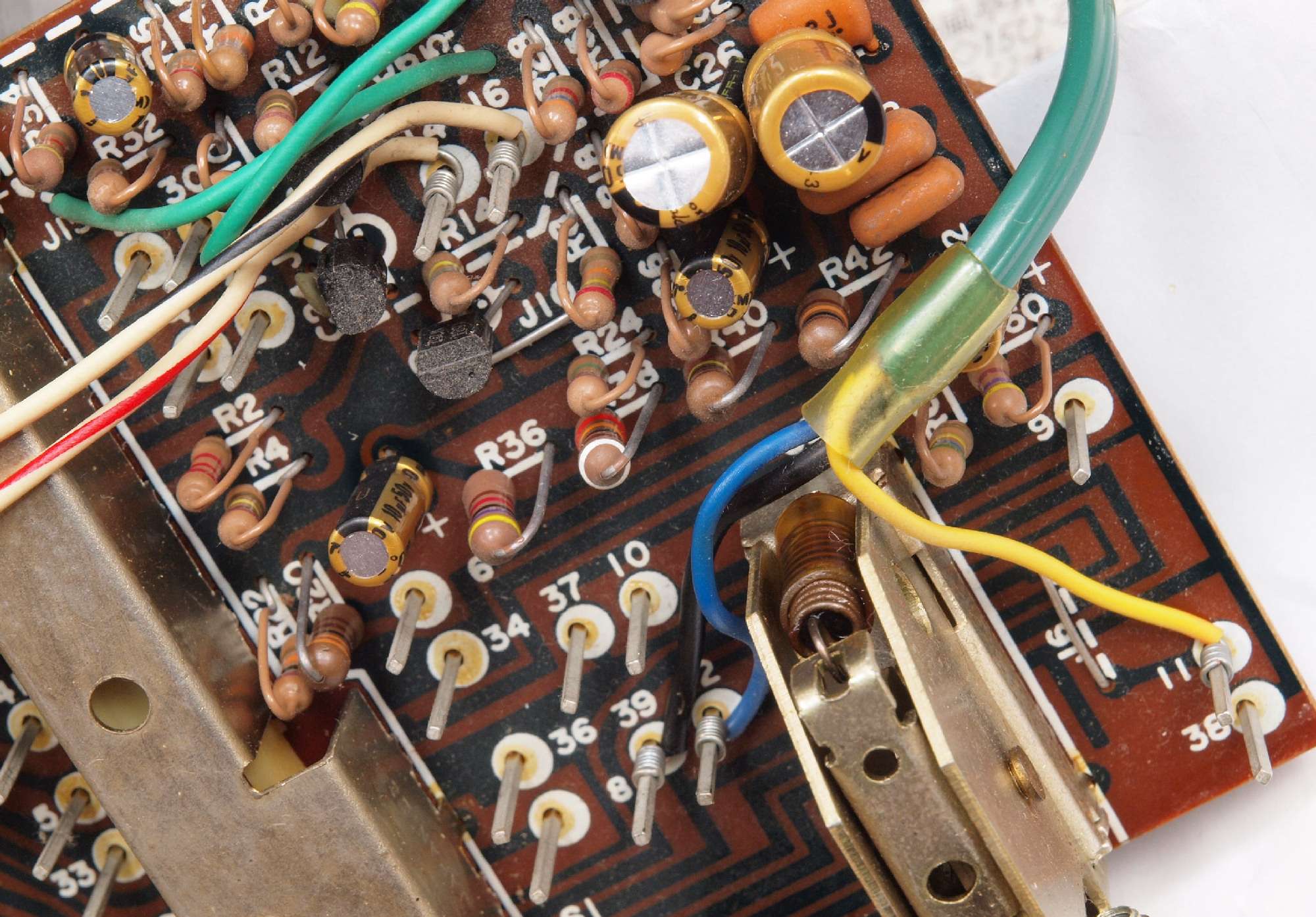

Ｃ９１．　修理前　ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板

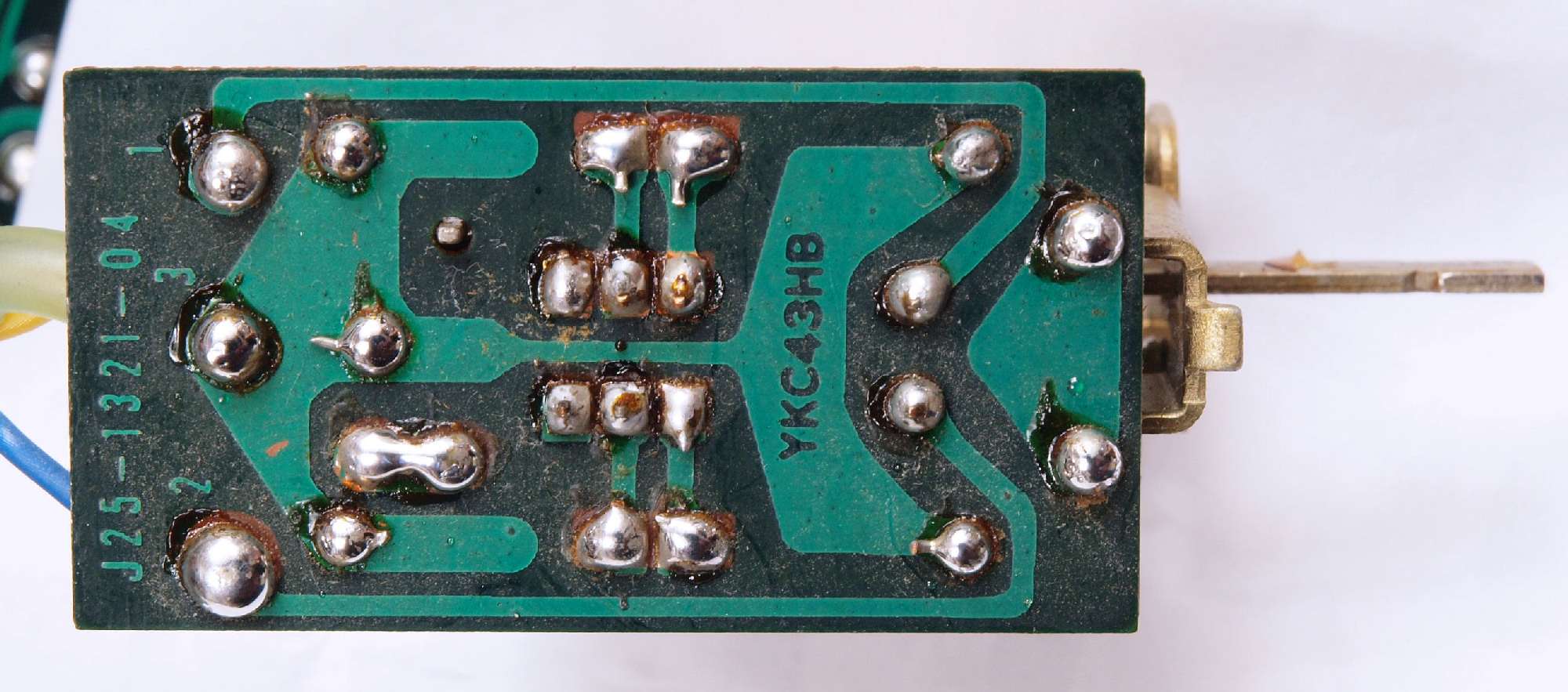

Ｃ９２．　修理前　ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板裏

Ｃ９３．　修理（半田補正）後　ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板裏　半田を全部やり直す。

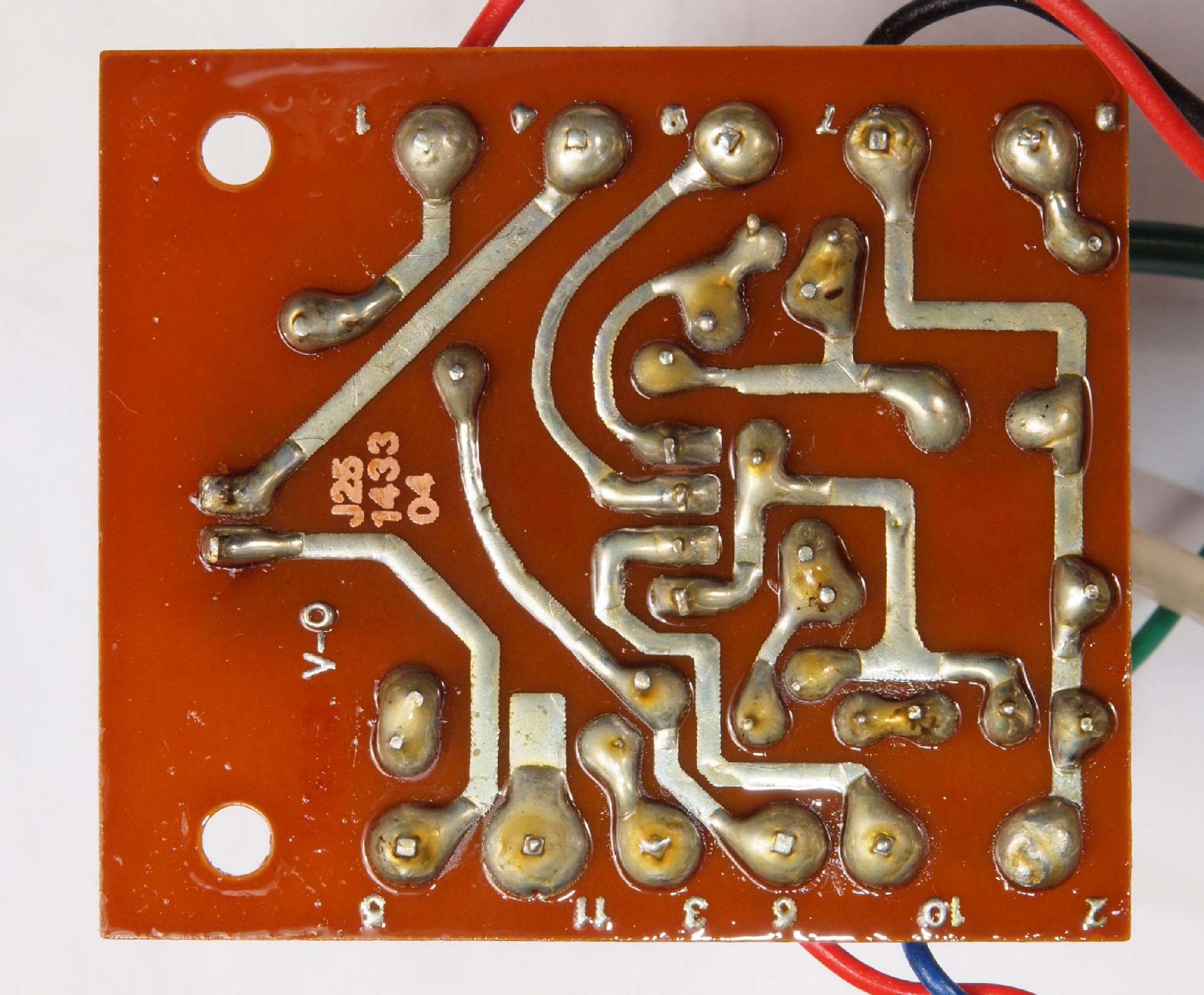

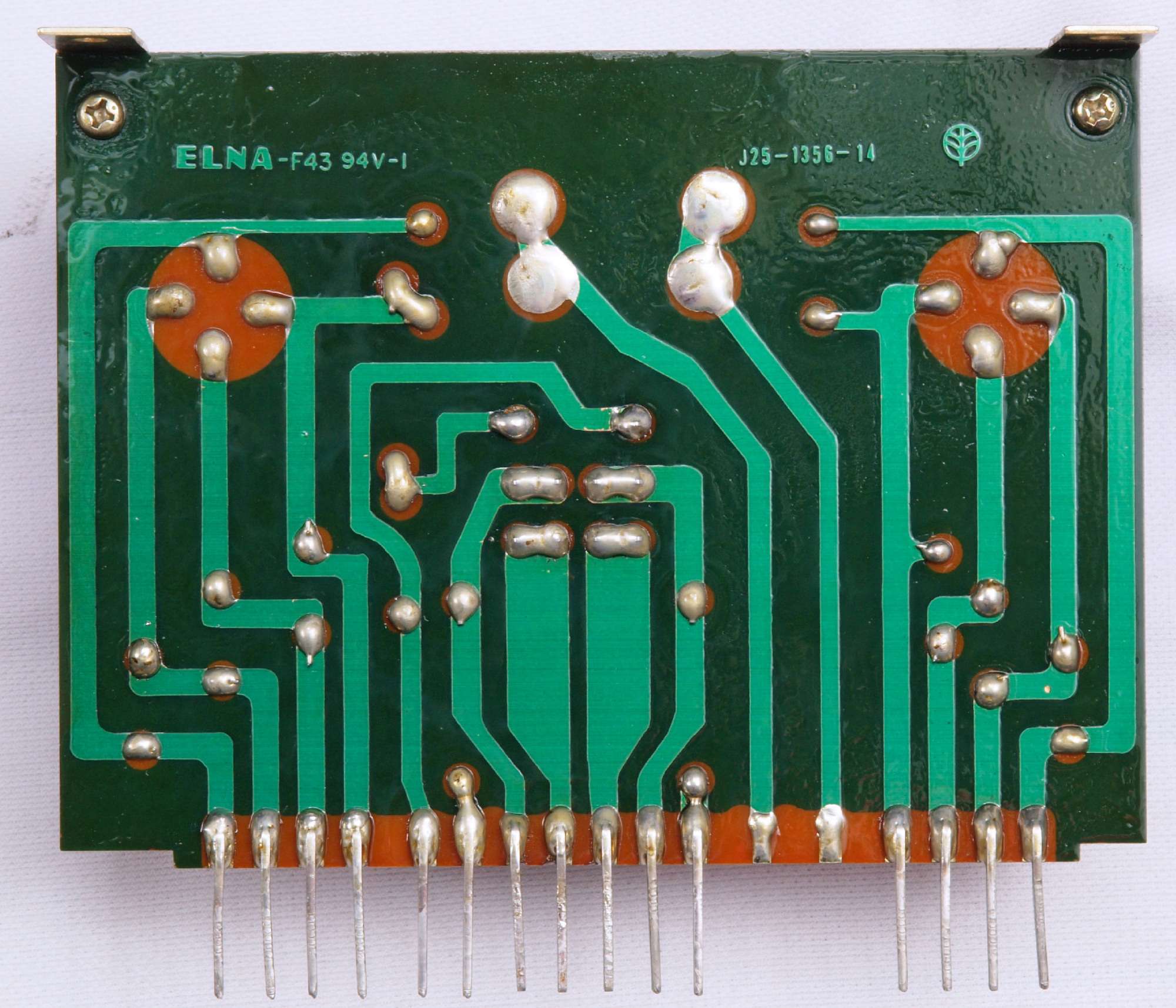

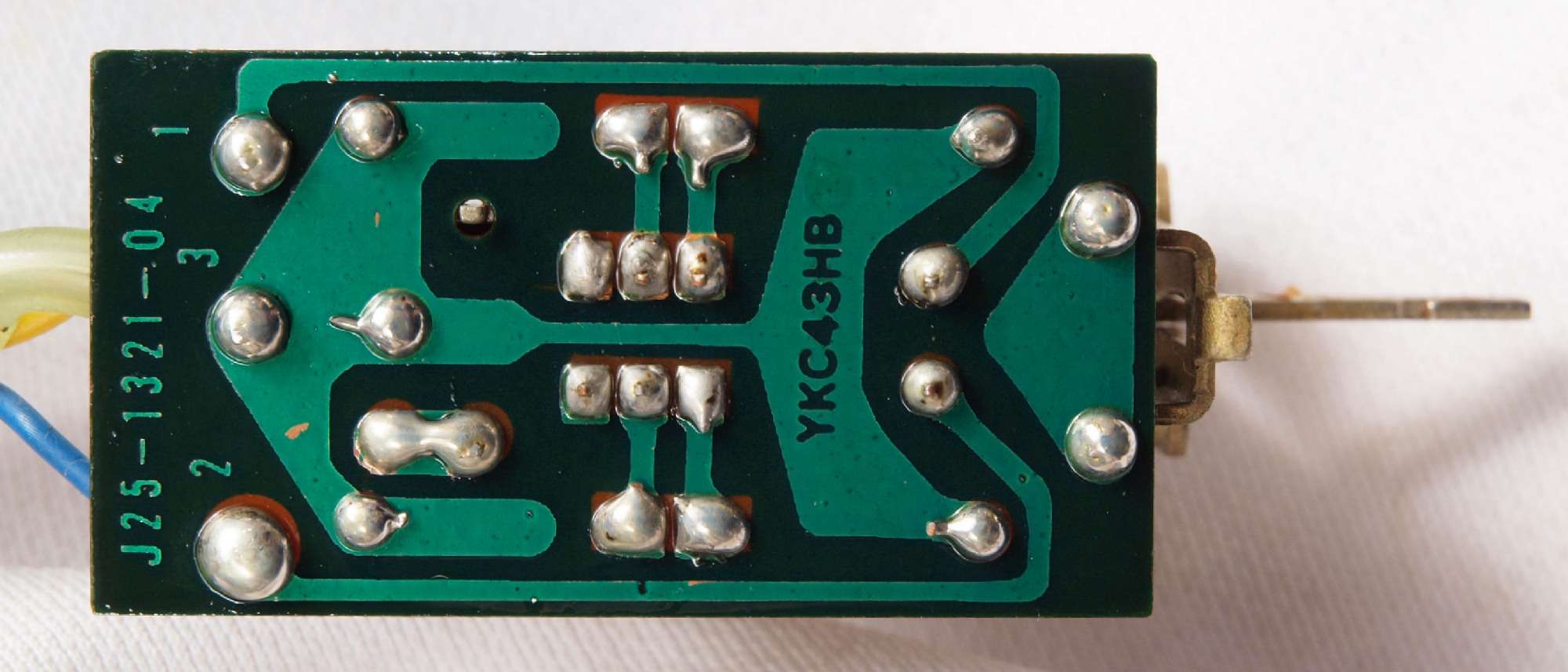

Ｃ９４．　完成ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板裏、不要なフラックスを落とし、洗浄後防湿材を塗る。

Ｃ９５．　修理前　ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板ラッピング

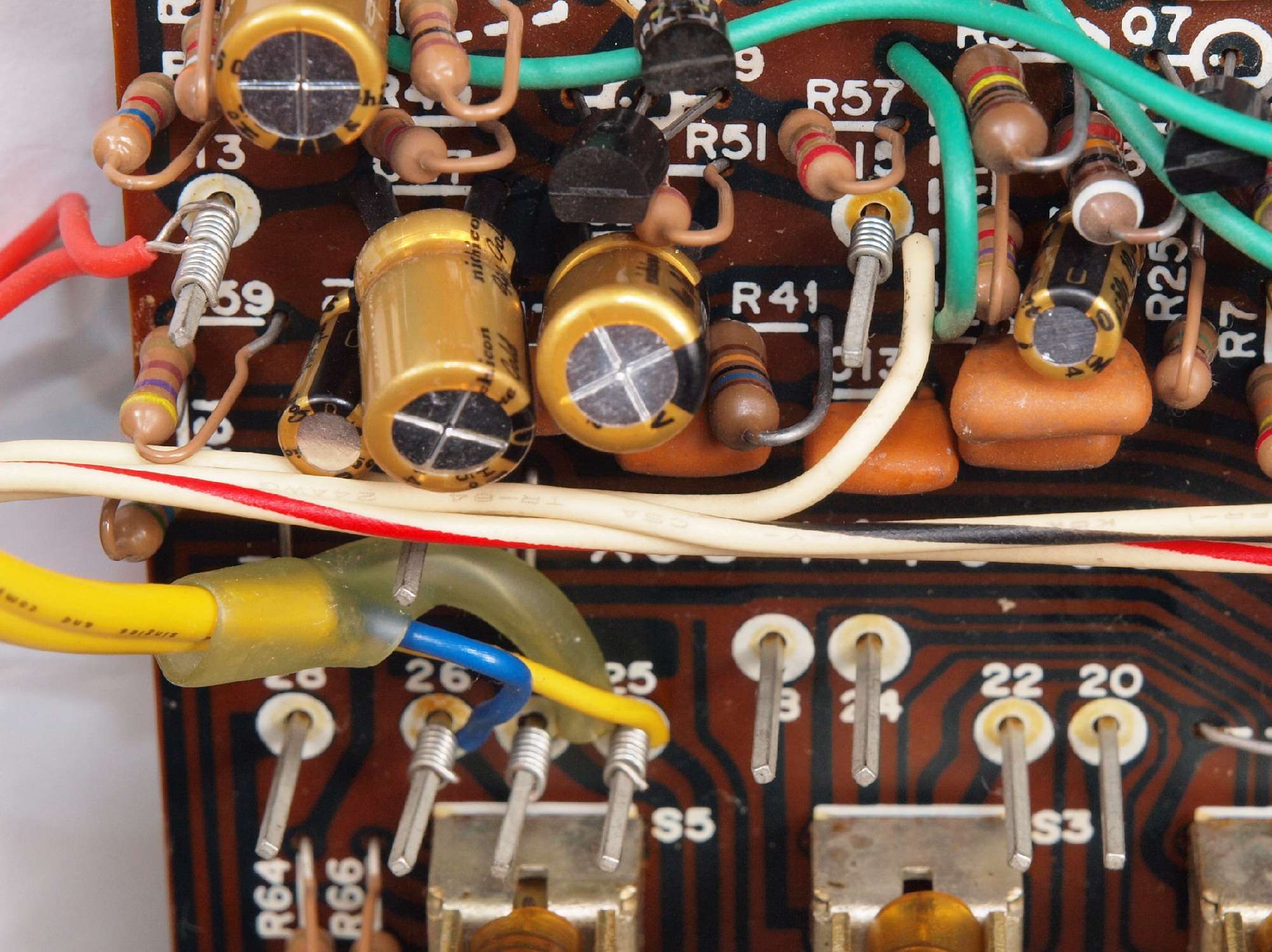

Ｃ９６．　修理後　ＰＨＯＮＯ１　入力インピーダンス切換ＳＷ基板ラッピング、　半田をしみ込ませる。

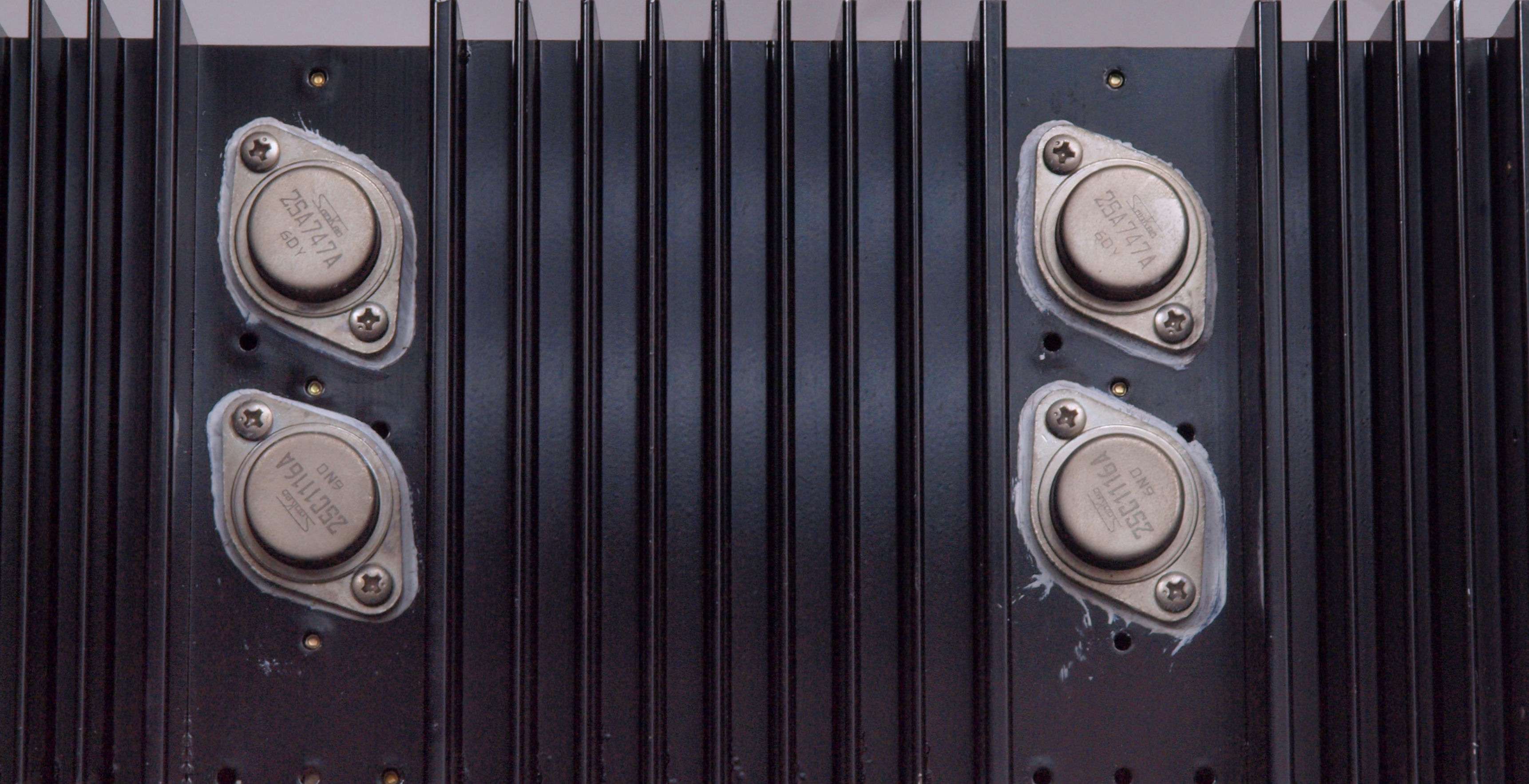

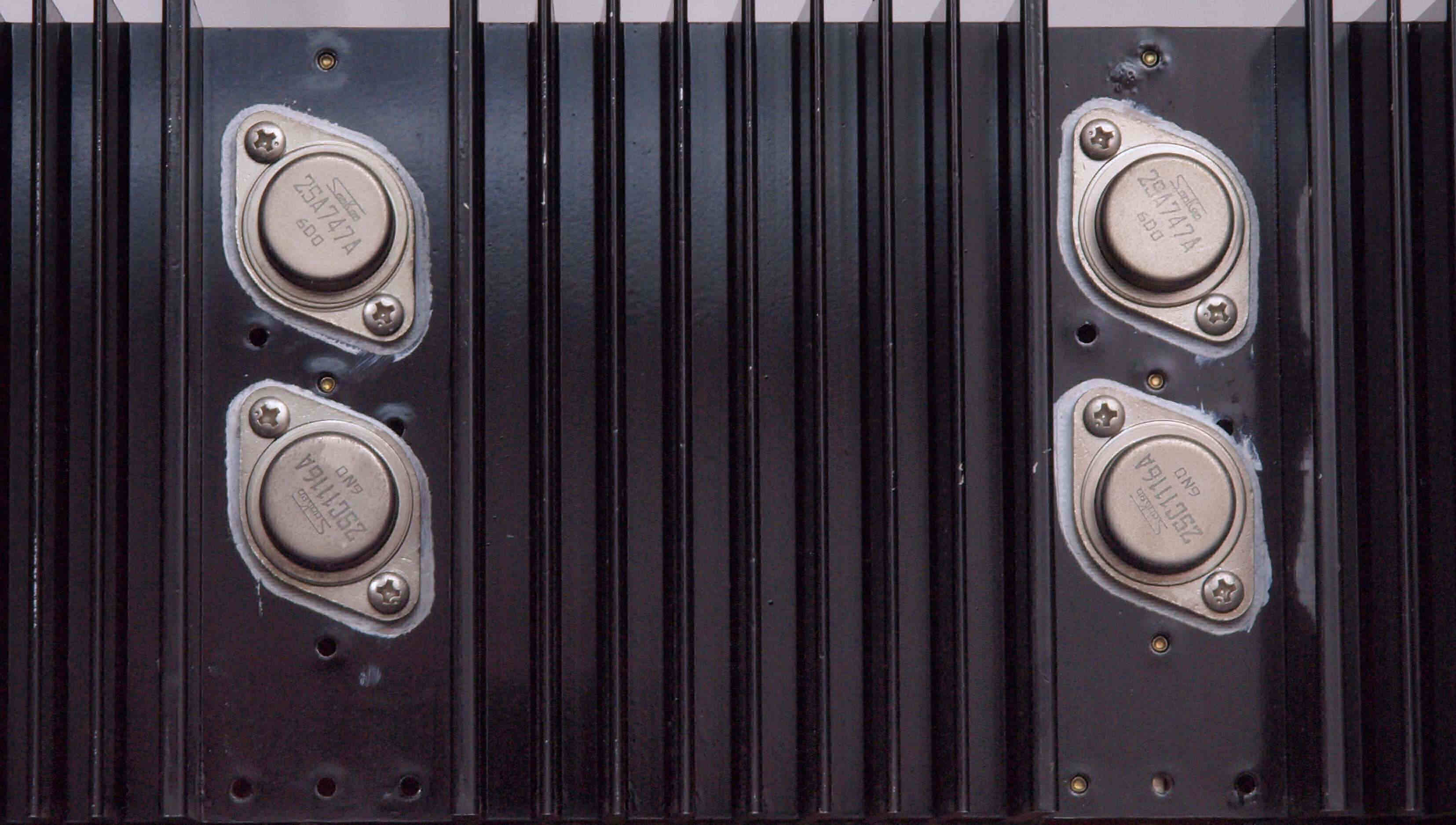

ＣA１．　修理中　　Ｒ終段ＴＲ（トランジスター）、放熱シリコンに湿り気があるので、増す締めする。

ＣA２．　修理中　　Ｌ終段ＴＲ（トランジスター）、放熱シリコンに湿り気があるので、増す締めする。

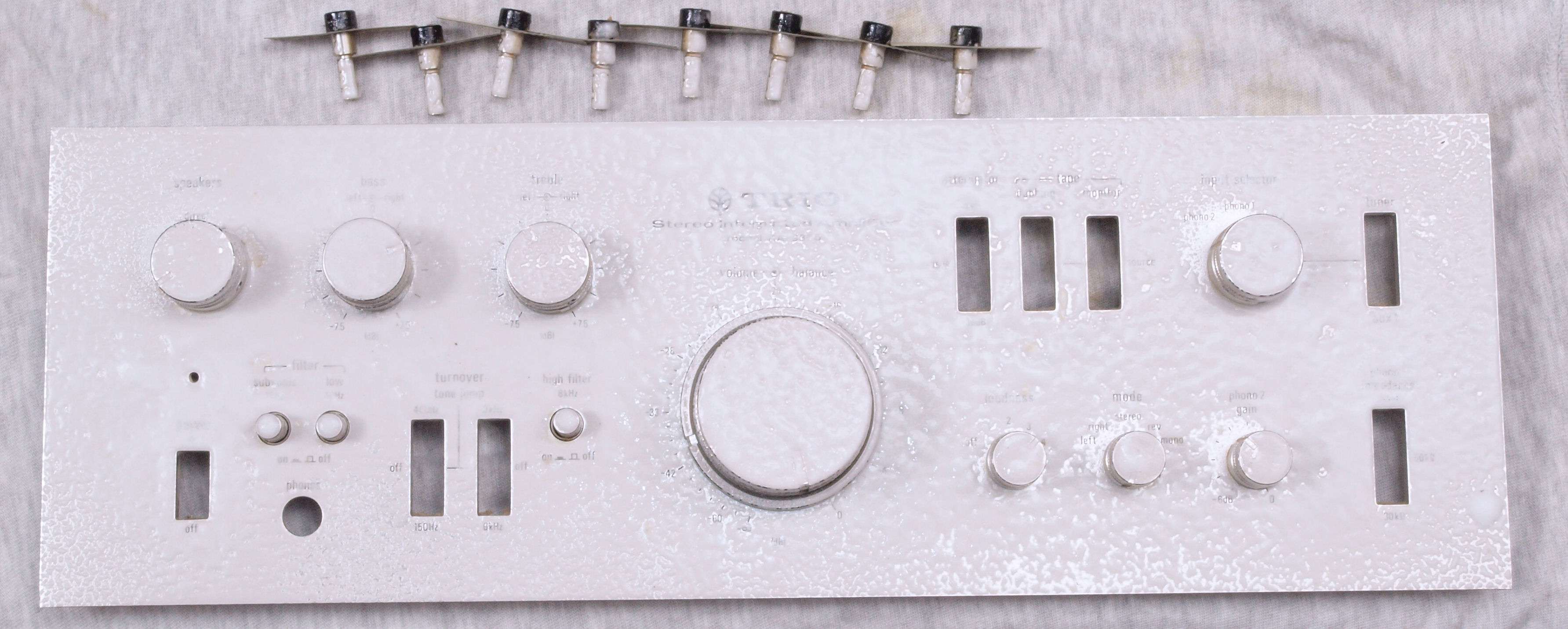

ＣB．　パネル洗浄

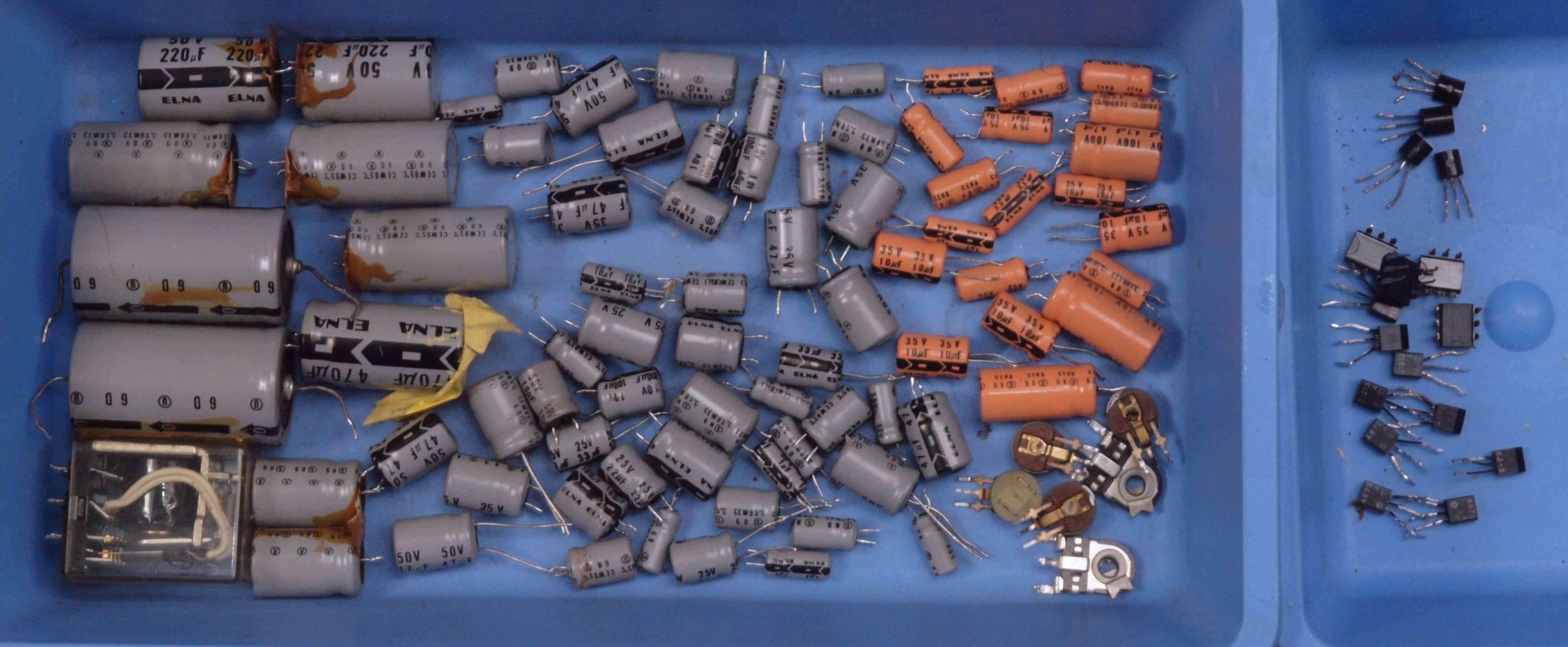

ＣC．　交換した部品

ＣD１．　修理前　上から見る

ＣD２．　修理後　上から見る

ＣD３．　修理前　下から見る

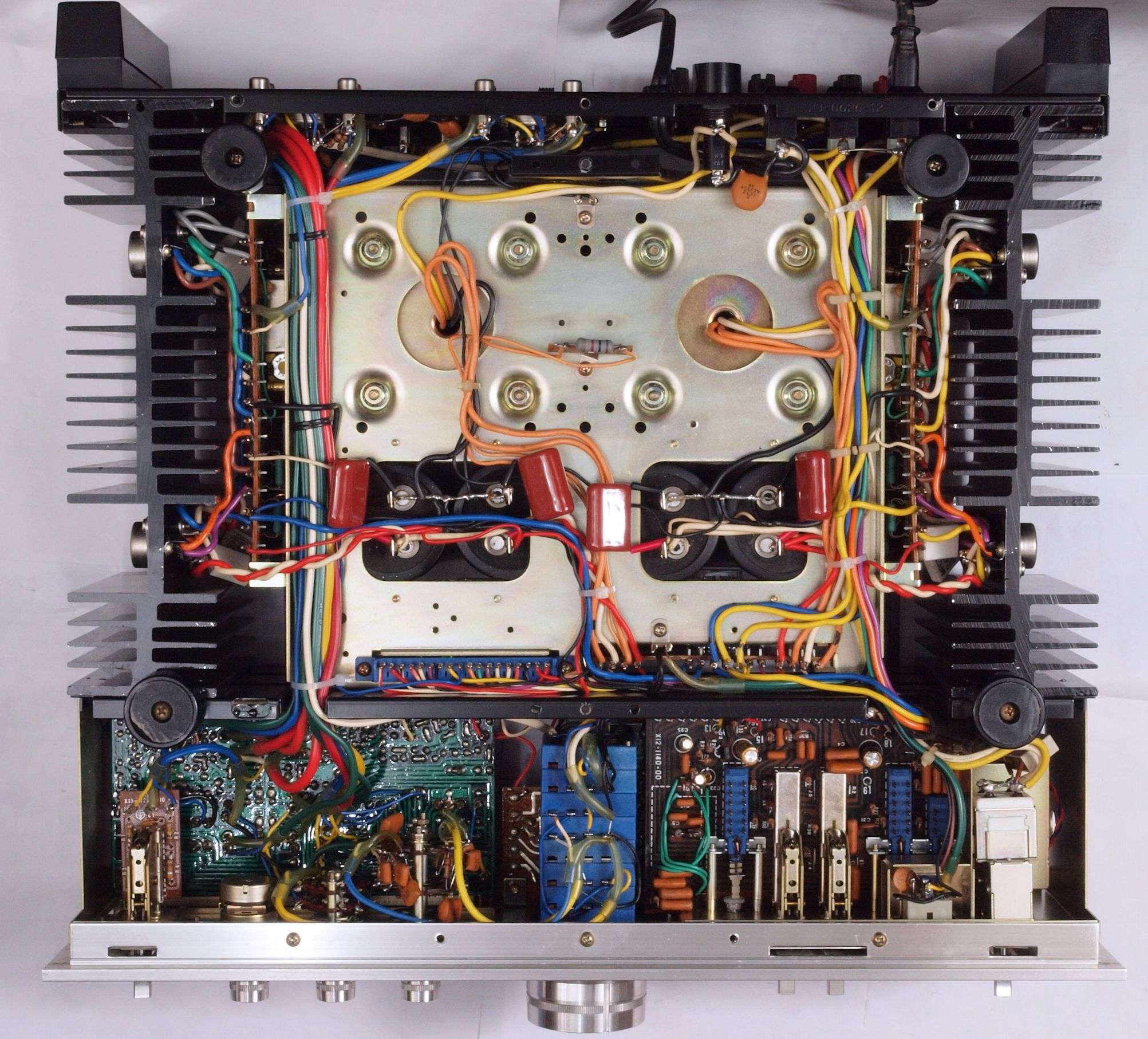

ＣD４．　修理後　下から見る、大型電解コンデンサーにフイルムコンデンサー４個追加

Ｅ．　測定・調整

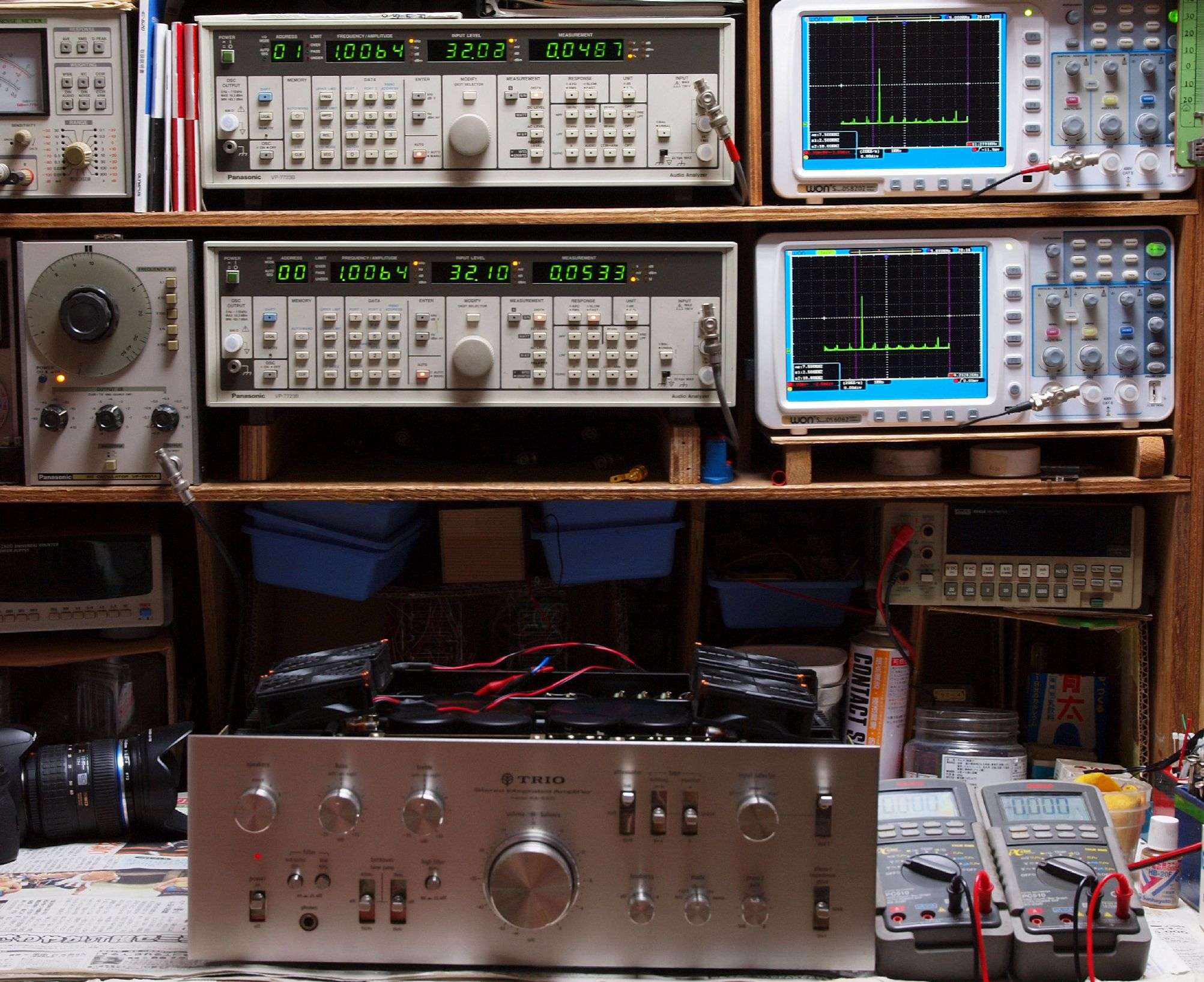

Ｅ１．　出力・歪み率測定・調整

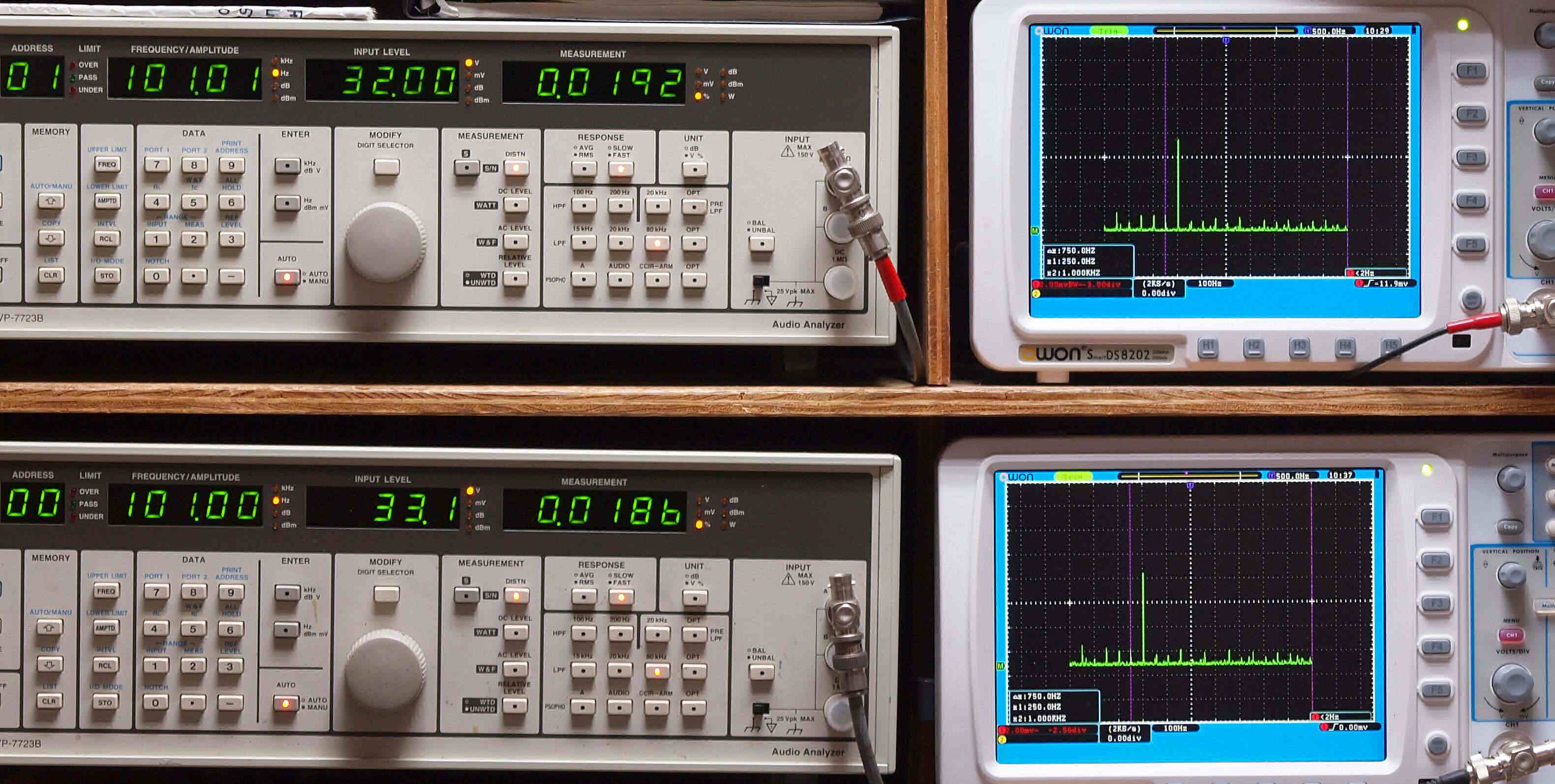

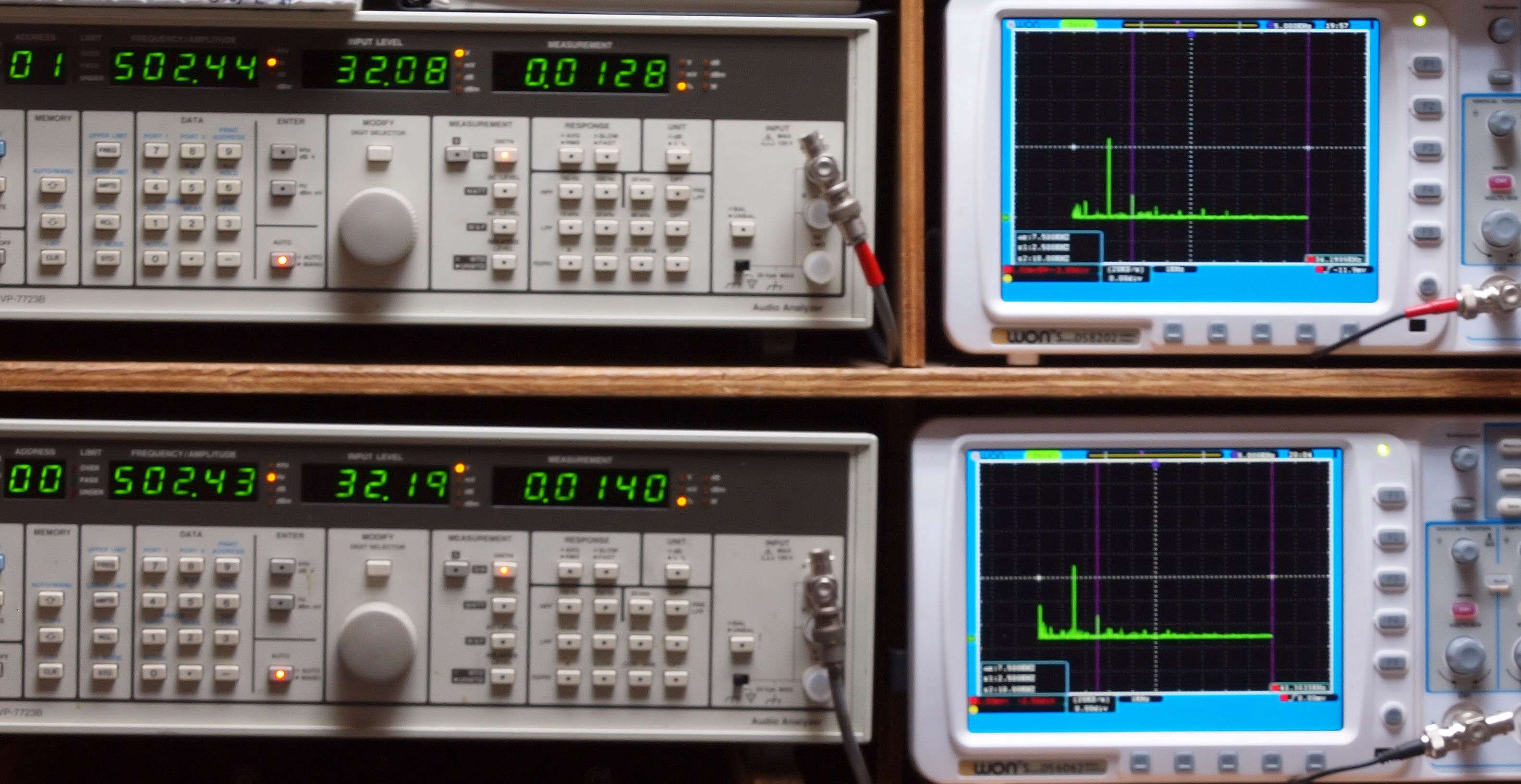

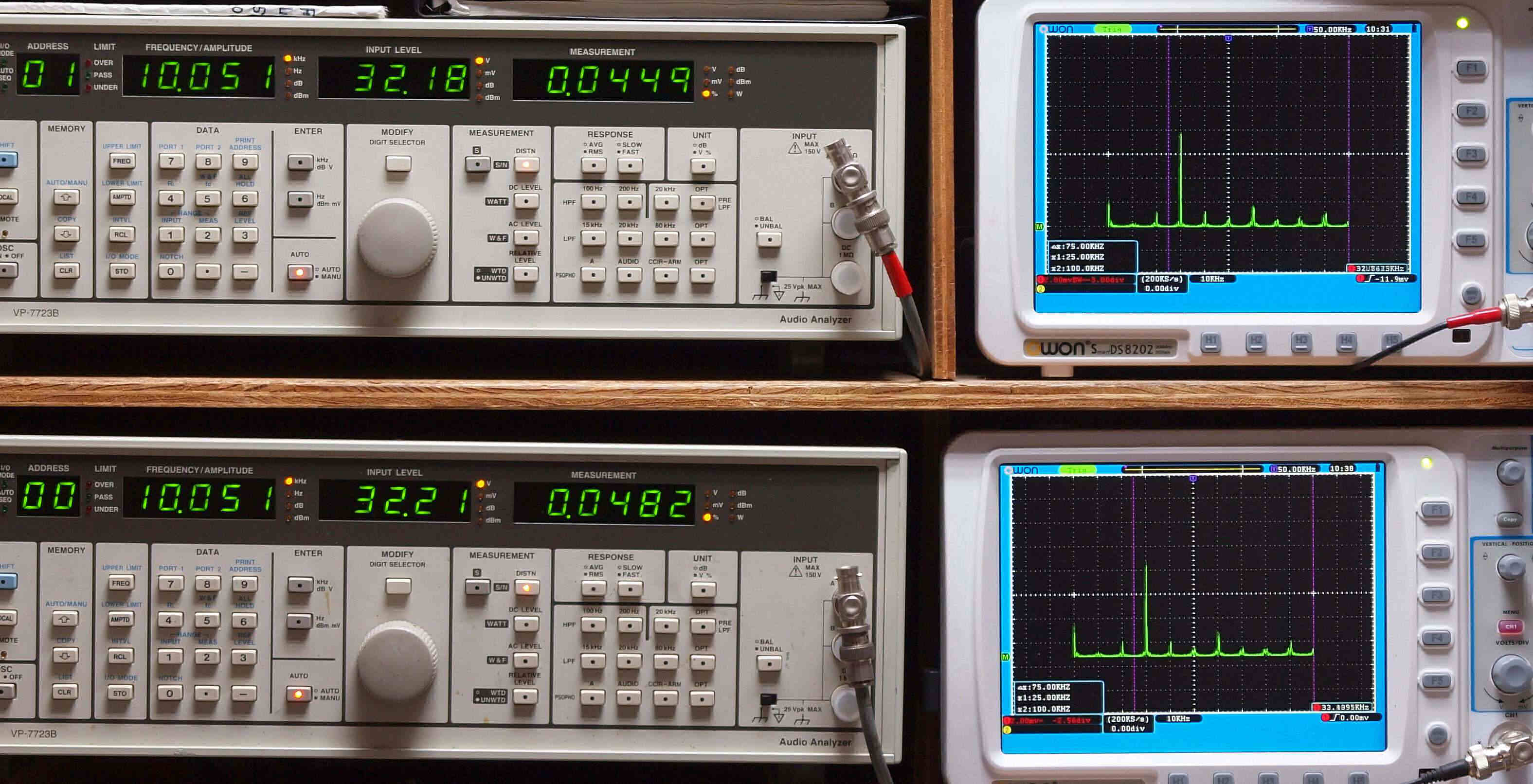

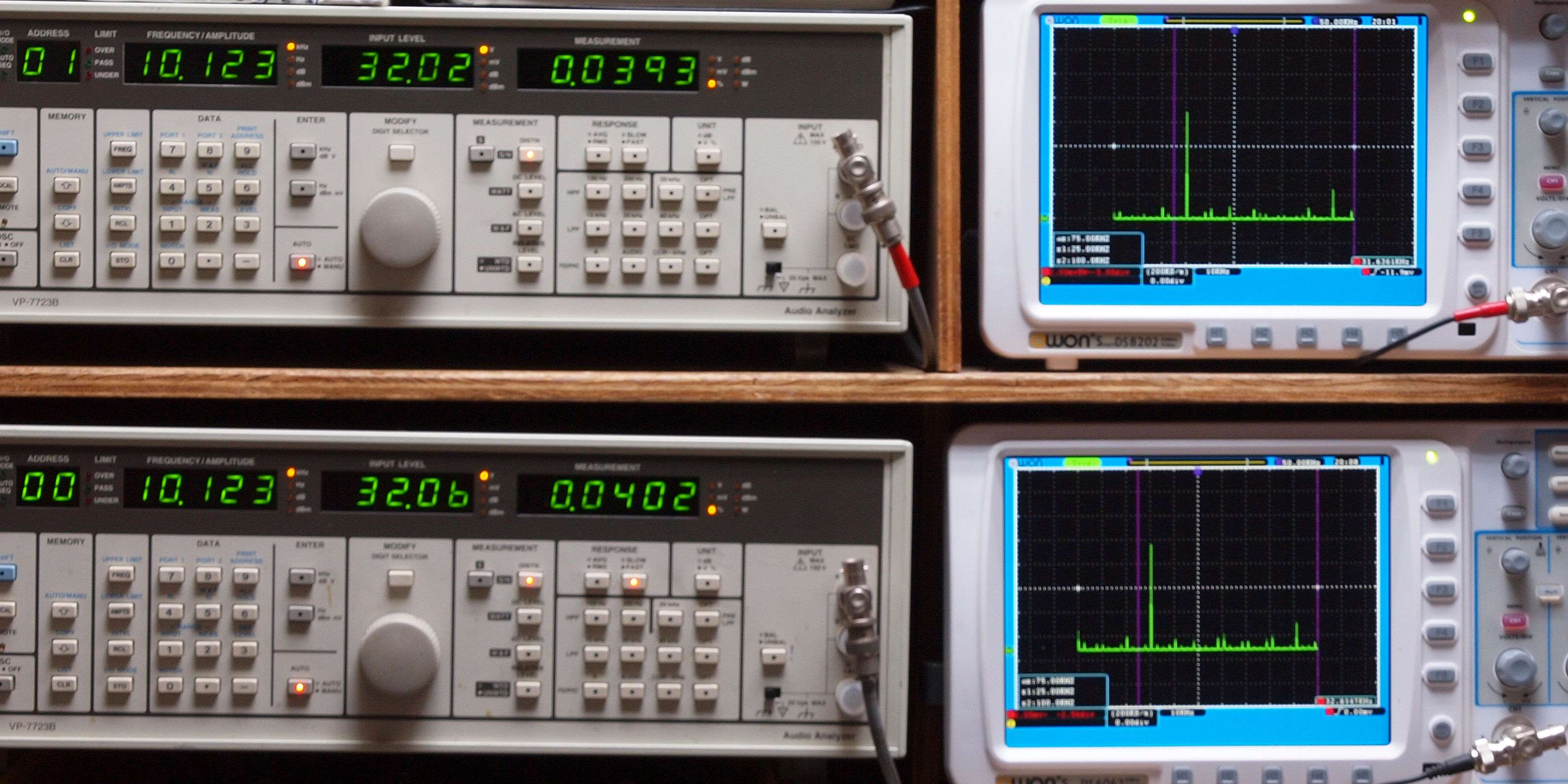

　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

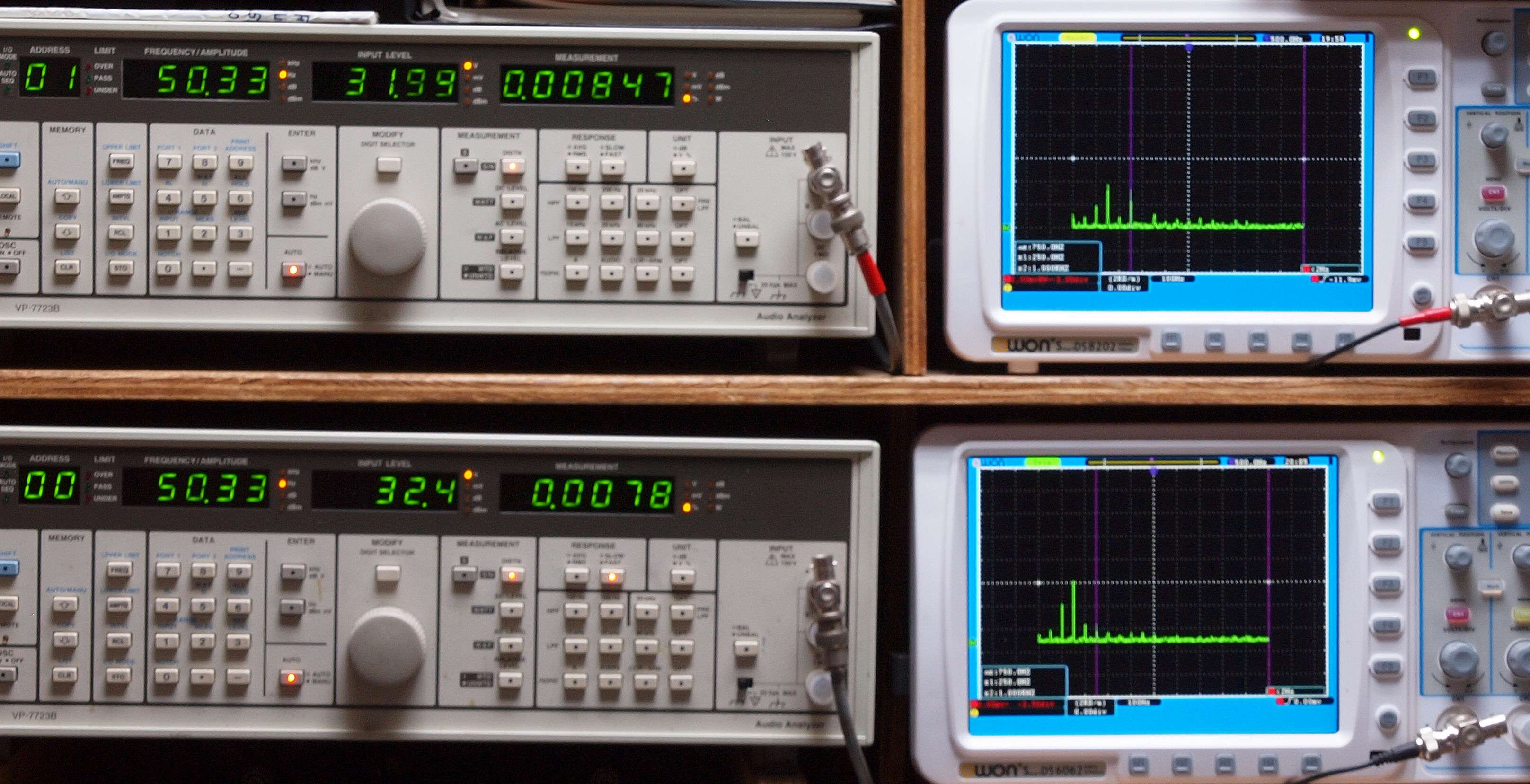

Ｅ２１．　AUX_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００８５％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００７８％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　AUX_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００８３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．００９９％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　AUX_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１４％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

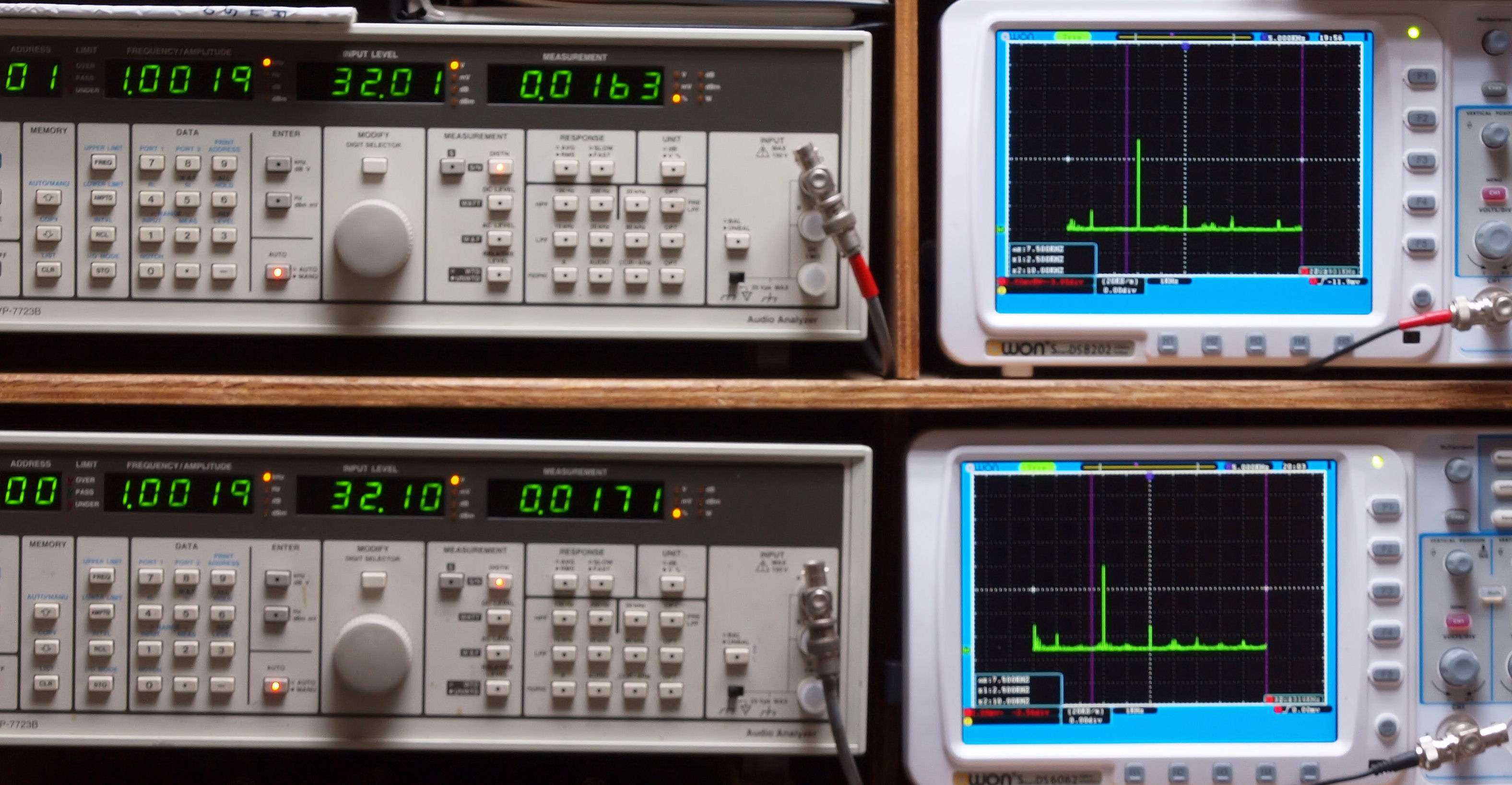

Ｅ２４．　AUX_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１６％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１７％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

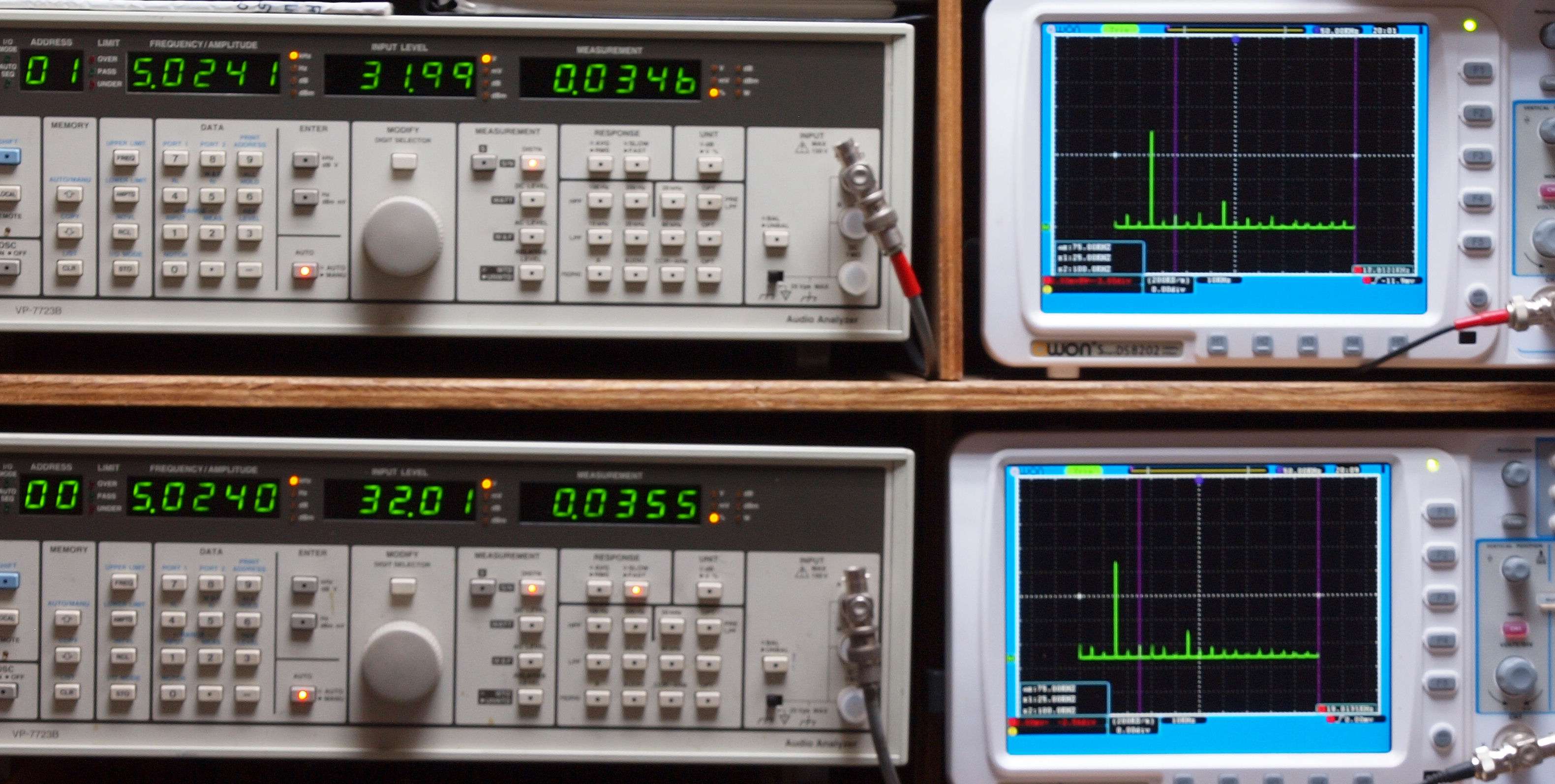

Ｅ２５．　AUX_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０３５％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０３５％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　AUX_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０３９％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０４０％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

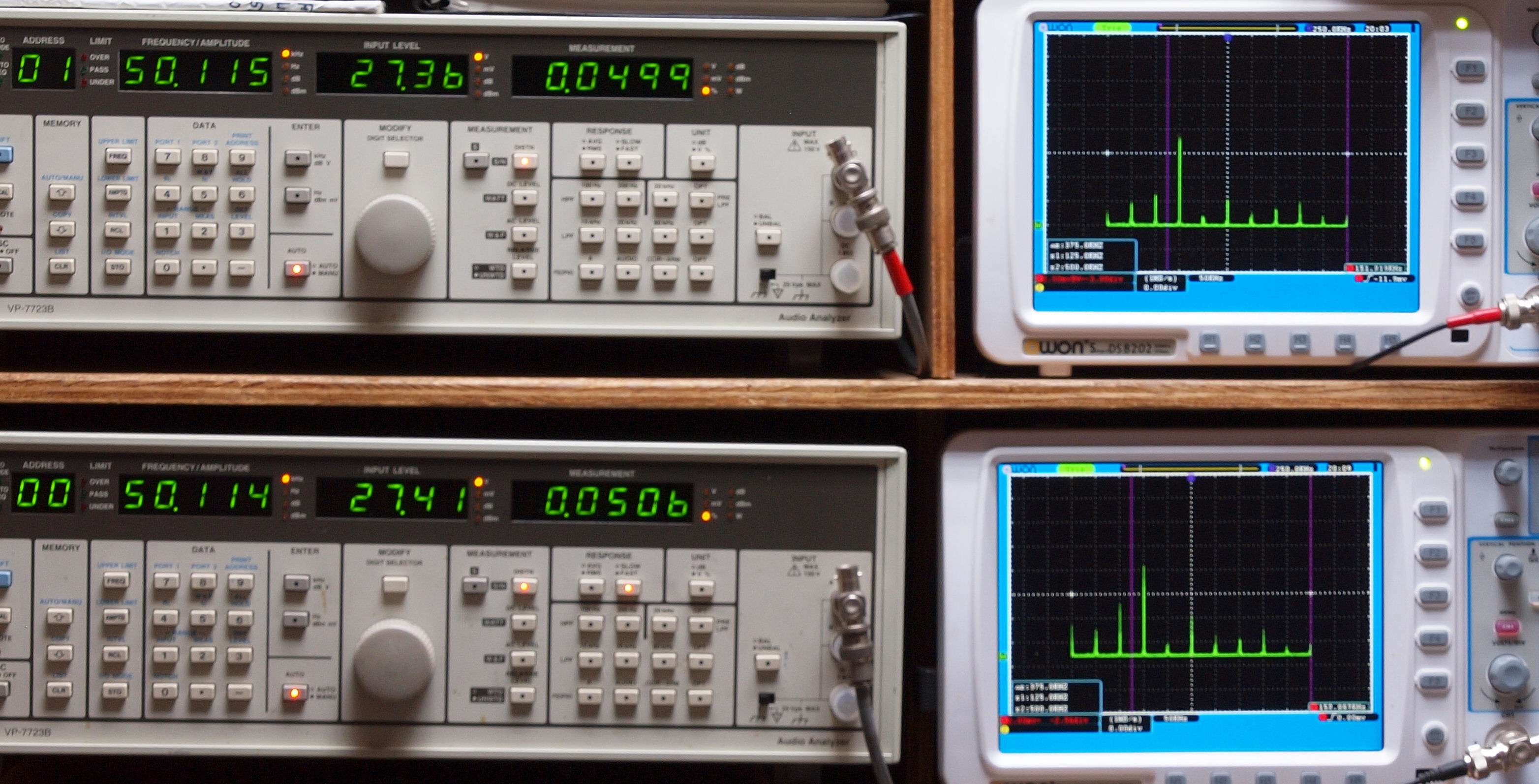

Ｅ２７．　AUX_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０５０％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０５１％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

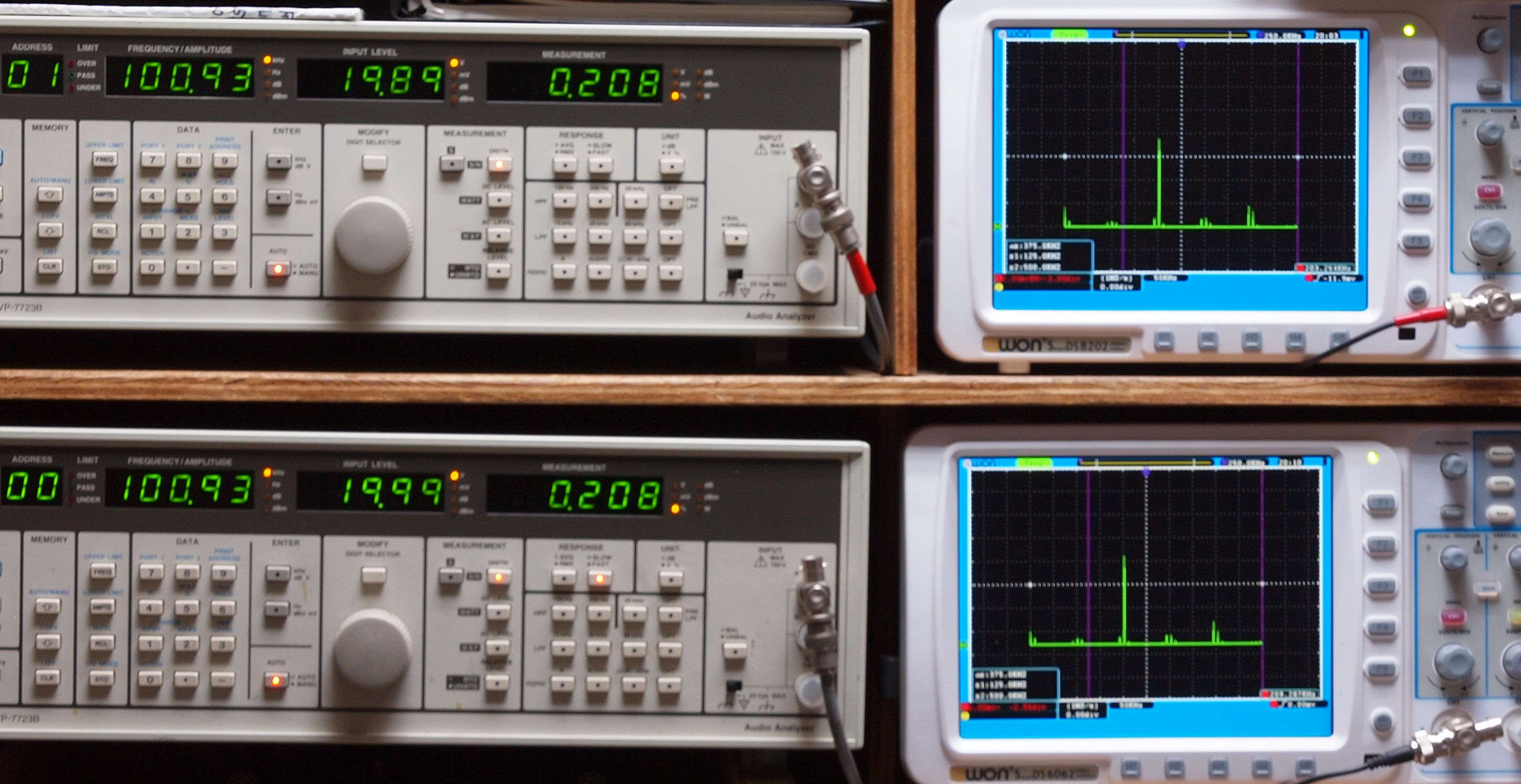

Ｅ２８．　AUX_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．２１％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．２１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

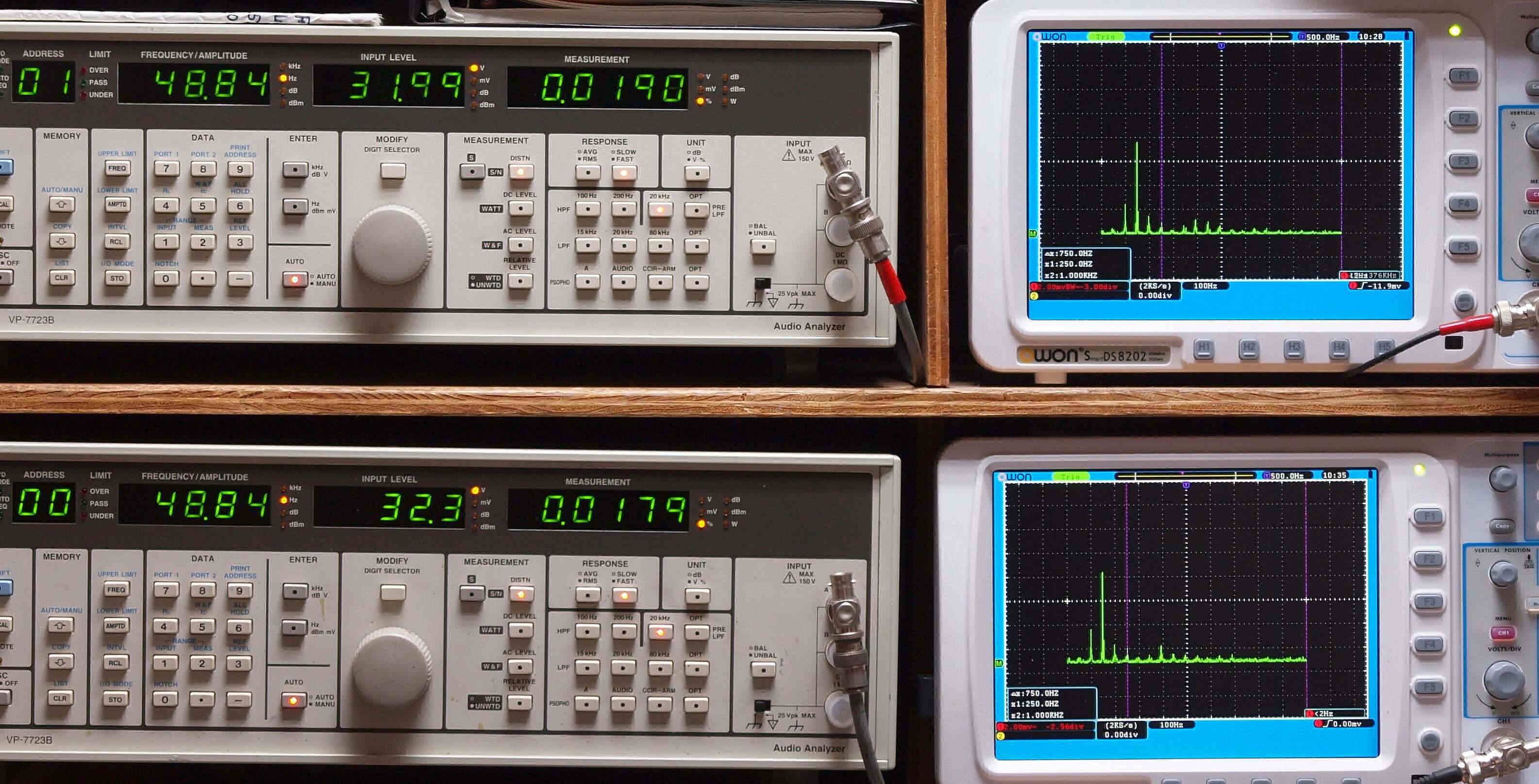

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１９％歪み。
　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１８％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１９％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０１９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

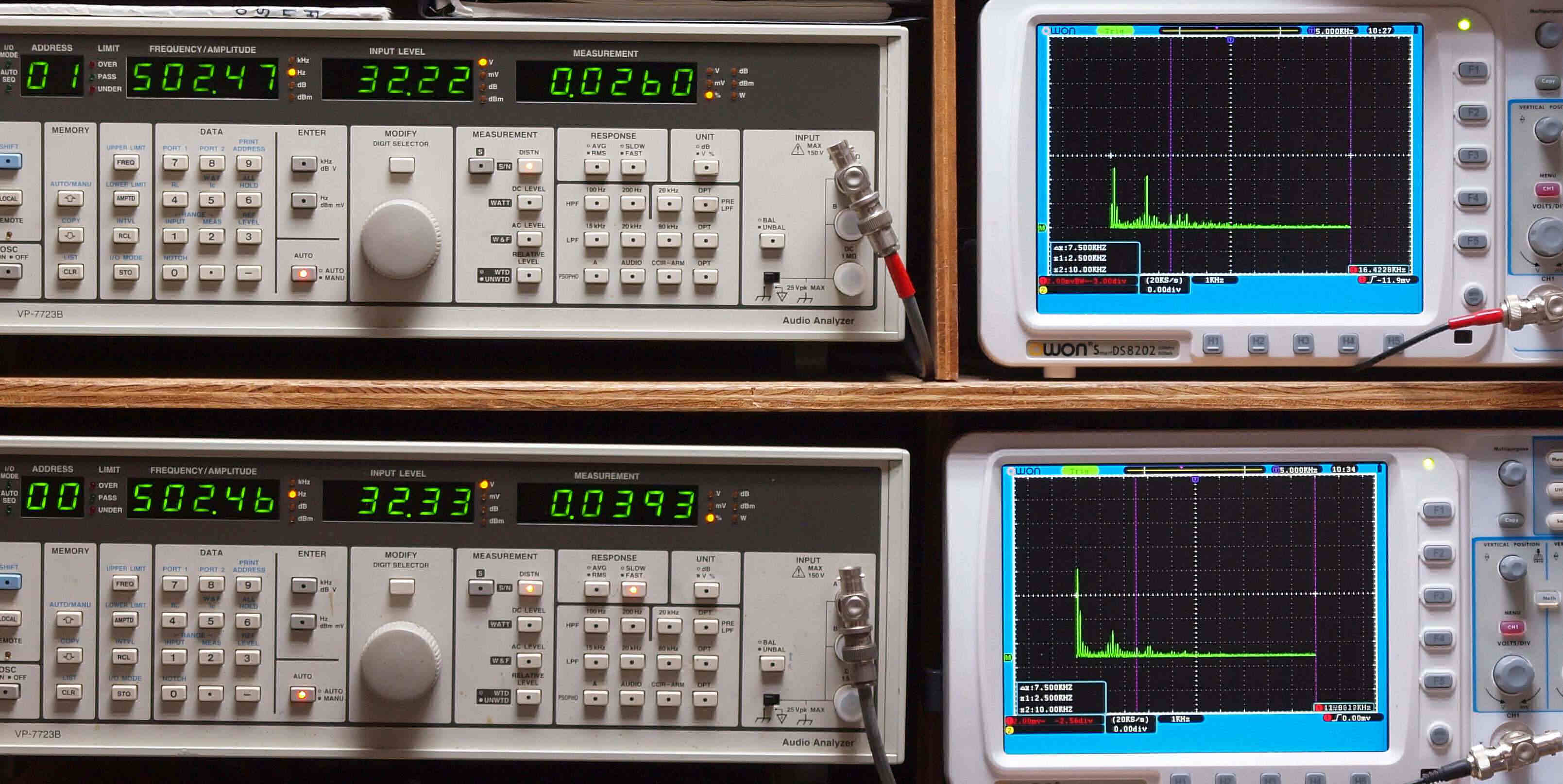

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０２６％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０３９％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０２４％歪み。
　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０２４％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

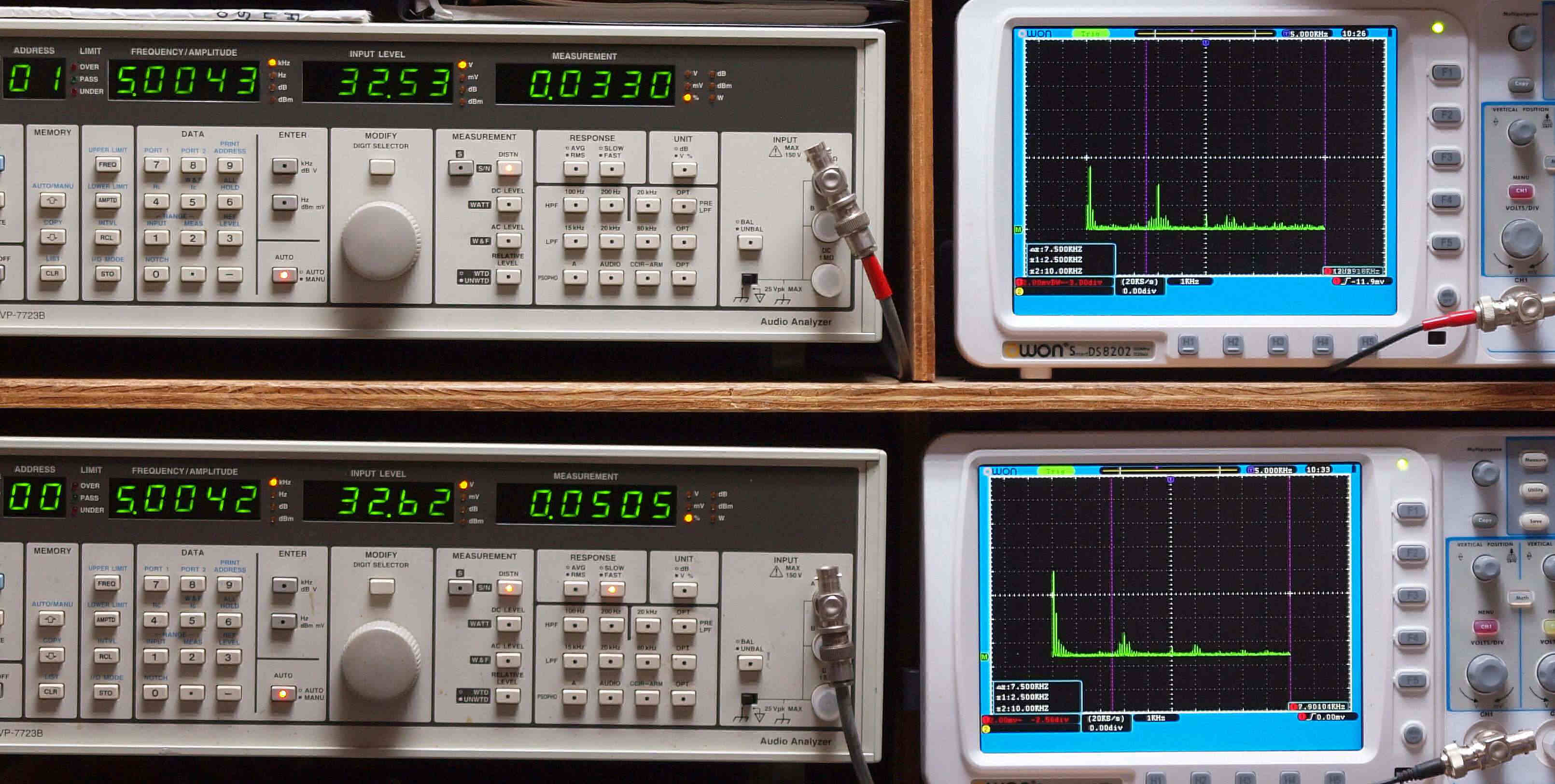

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０３３％歪み。
　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０５１％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０４５％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０４８％歪み。
　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．０６４％歪み。
　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８W出力、　０．０８３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

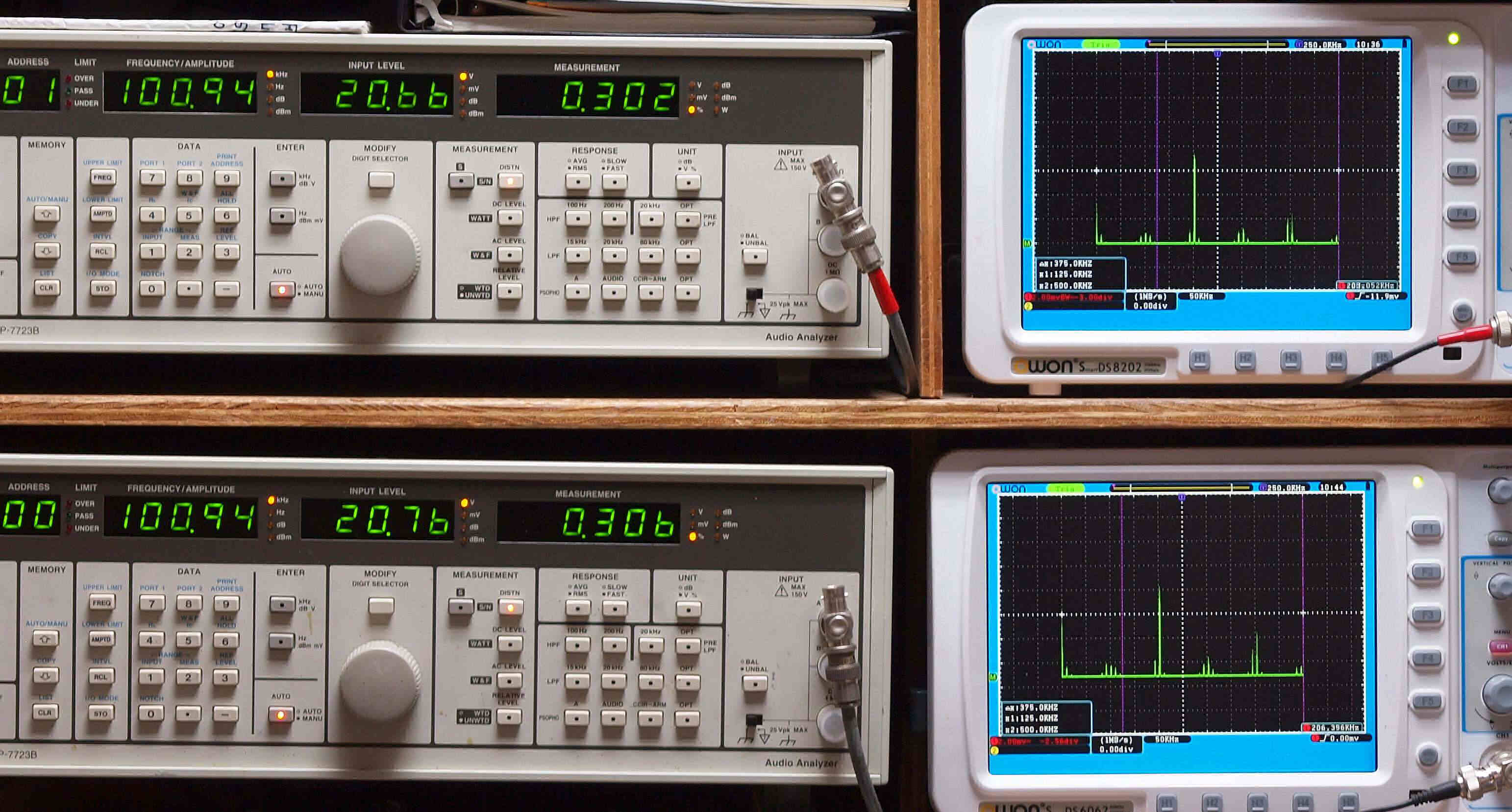

Ｅ３８．　MM_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．３％歪み。
　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．３１％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

寸評
　　　配置は非常に良く、良いＡＭＰなのですが、修理にはラッピングが難点！　価格を後５０００円上げても、コネクターを使用して欲しかった

Ｓ．　ＫＥＮＷＯＯＤ　ＫＡ－９３００．　の仕様（マニアル・カタログより）　

実効出力	１２０Ｗ＋１２０Ｗ（２０Ｈｚ～２０ｋＨｚ，両ｃｈ動作８Ω出力）１２５Ｗ＋１２５Ｗ（１ｋＨｚ，両ｃｈ動作８Ω出力）１４０Ｗ＋１４０Ｗ（２０Ｈｚ～２０ｋＨｚ，両ｃｈ動作４Ω出力）
全高調波歪率	０．０５％（定格出力時，８Ω出力）０．０３％（１Ｗ出力時，２０Ｈｚ～２０ｋＨｚ，８Ω出力）
混変調歪率	０．０５％（定格出力時，８Ω出力）０．０５％（１Ｗ出力時，２０Ｈｚ～２０ｋＨｚ，８Ω出力）
出力帯域特性	５Ｈｚ～５０ｋＨ（ＩＨＦ規格）
ＳＮ比	１１０dB以上（ＩＨＦ-Ａカーブ使用）
入力感度	１．０Ｖ
入力インピーダンス	１００ｋΩ
ダンピングファクター	５０、　８０（ダイレクト端子使用時）
最適負荷インピーダンス	４Ω～１６Ω
周波数特性	ＤＣ～７０ｋＨｚ、　＋０dB－１dB
プリＡＭＰ入力端子　感度／インピーダンス／ＳＮ比（ＩＨＦ-Ａカーブ）	ＰＨＯＮＯ１　　　２．５ｍＶ／３０・５０・１００ｋΩ／７６dB（５mV入力）ＰＨＯＮＯ２　　　２．５～５ｍＶ／５０ｋΩ／７６dB（５mV入力）ＴＵＮＥＲ　　　　１５０ｍＶ／５０ｋΩ／９６dB ＡＵＸ　　　　　　１５０ｍＶ／５０ｋΩ／９６dB ＴＡＰＥ　PLAY　１５０ｍＶ／５０ｋΩ／９６dB
プリＡＭＰ出力端子　出力レベル／出力インピーダンス	ＴＡＰＥ　ＲＥＣ　ＰＩＮ端子　１５０ｍＶ／６００Ω ＴＡＰＥ　ＲＥＣ　ＤＩＮ端子　　３０ｍＶ／８０ｋΩ
プリＡＭＰアウト出力インピーダンス	２．５ｋΩ以下
プリＡＭＰ部　出力歪	０．０２％（１Ｖ出力時）
プリＡＭＰ許容最大入力	ＰＨＯＮＯ１　２２０ｍＶ（１ｋＨｚ，歪０．０５％）ＰＨＯＮＯ２　２２０ｍＶ～４４０ｍＶ（１ｋＨｚ，歪０．０５％）
プリＡＭＰ周波数特性	ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ　ＰＬＡＹ　７Ｈｚ～５０ｋＨｚ＋０，－１dB ＰＨＯＮＯ　ＲＩＡＡ偏差　±０．２dB
プリＡＭＰトーンコントロール	ＢＡＳＳ　　　１５０Ｈｚ・４０Ｈｚ　±７．５dB 　　　　　　　　４００Ｈｚ・１００Ｈｚ±７．５dB ＴＲＥＢＬＥ　３ｋＨｚ・１０ｋＨｚ　±７．５dB 　　　　　　　　６ｋＨｚ・２０ｋＨｚ　±７．５dB
プリＡＭＰフィルター	ＳＵＢＳＯＮＩＣ　１８Ｈｚ　１２dB/ｏｃｔＬＯＷ　　　　　　４０Ｈｚ　１２dB/ｏｃｔＨＩＧＨ　　　　　　　８ｋＨｚ　１２dB/ｏｃｔ
プリＡＭＰラウドネスコントロール	＋２dB／＋４dB／＋６dB／＋８ｄＢ（－３０dB出力時・１００Ｈｚ）
プリＡＭＰアッテネーター	０，－１５dB，－３０dB
電源電圧・電源周波数	１００Ｖ・　５０Ｈｚ／６０Ｈｚ
定格消費電力	２９０Ｗ（電気用品取締法に基づく表示）
電源コンセント	電源スイッチ連動　　　２個（２００Ｗ）　　　　　　　　非連動　１個（１００Ｗ）
外形寸法	４４０mmＷ×１５４mmＨ×３９３mmＤ
重量	約１９ｋｇ
価格	１５万円／　　１９７６年
