PRA−2000Z. 2台目修理用部品取用
本体修理機器PRA−2000Z. 2台目 同時修理機器HMA−9500mkU. 45台目平成23年7月25持込11月4日完成
A. 修理前の状況
   オークションで購入する。

T. 修理前点検測定

S. DENON PRA−2000Z の仕様(マニアル・カタログより)
A. 修理前の状況

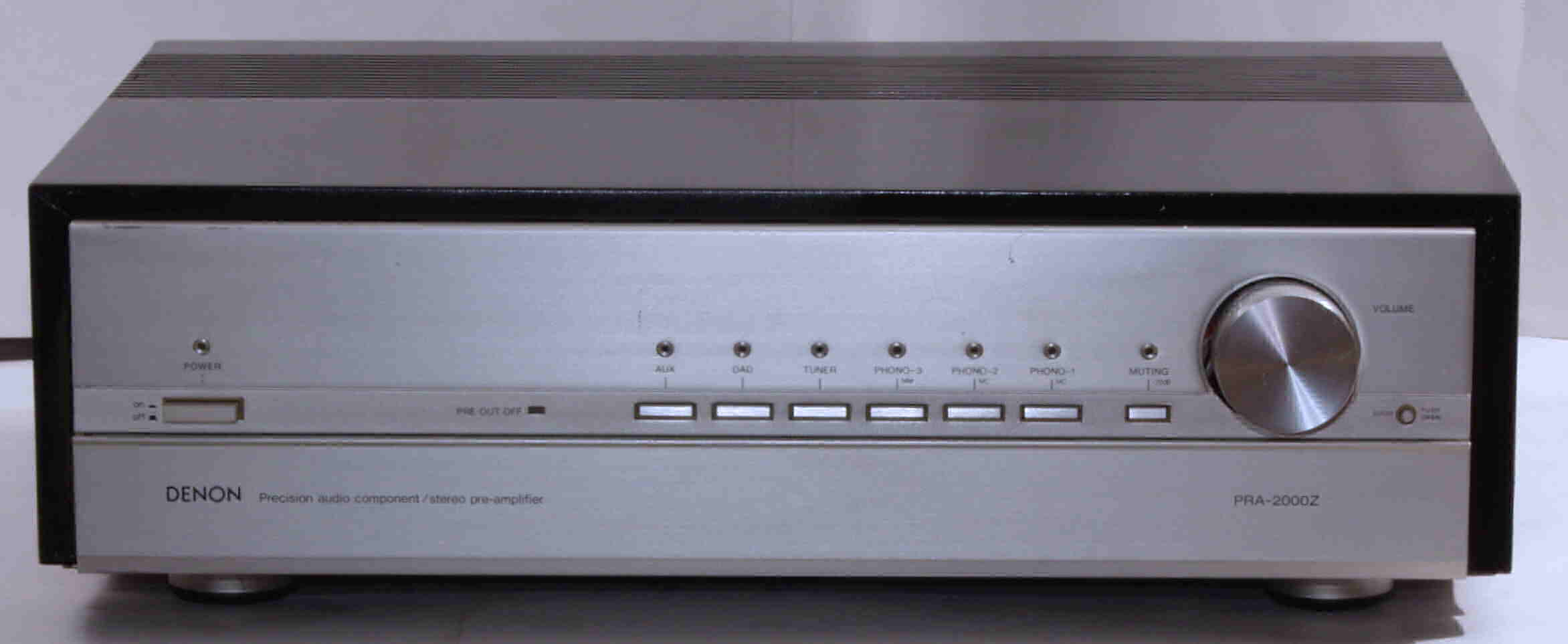

A11. 点検中 前から見る。
A12. 点検中 前右から見る
A13. 点検中 右から見る

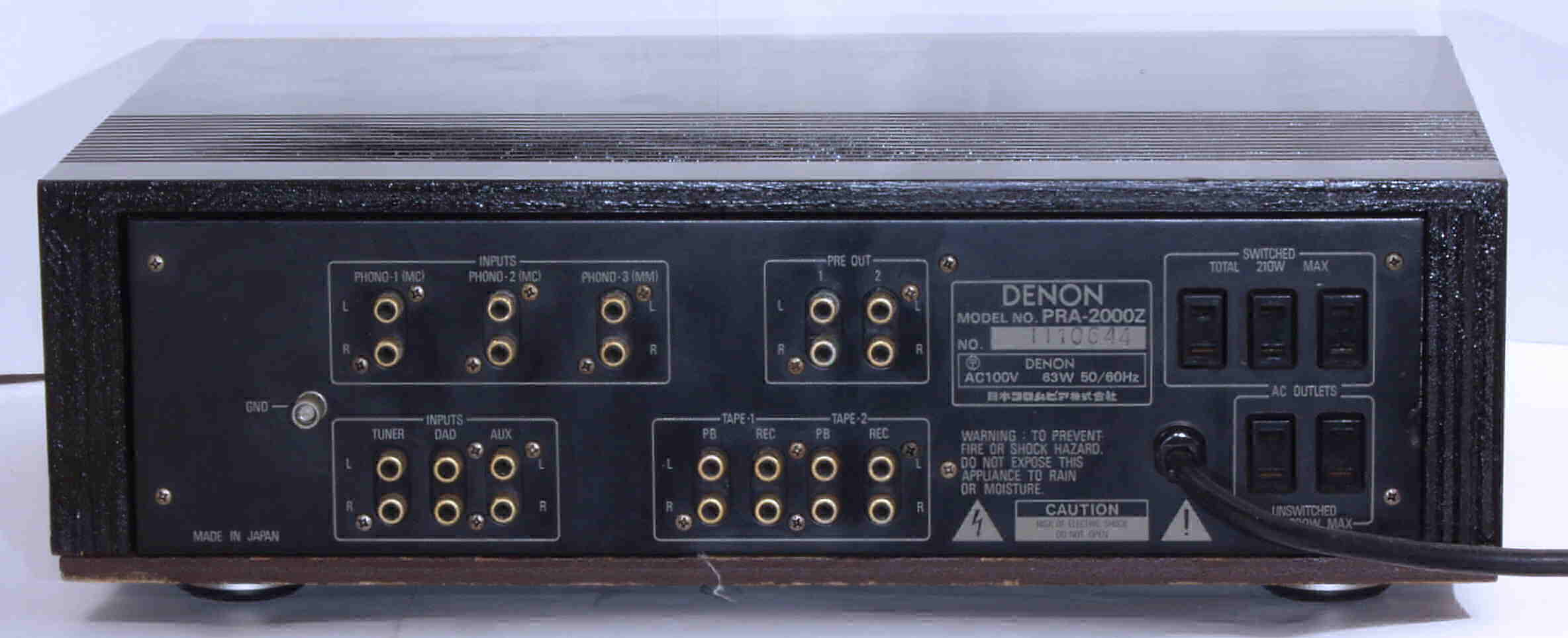

A14. 点検中 後から見る

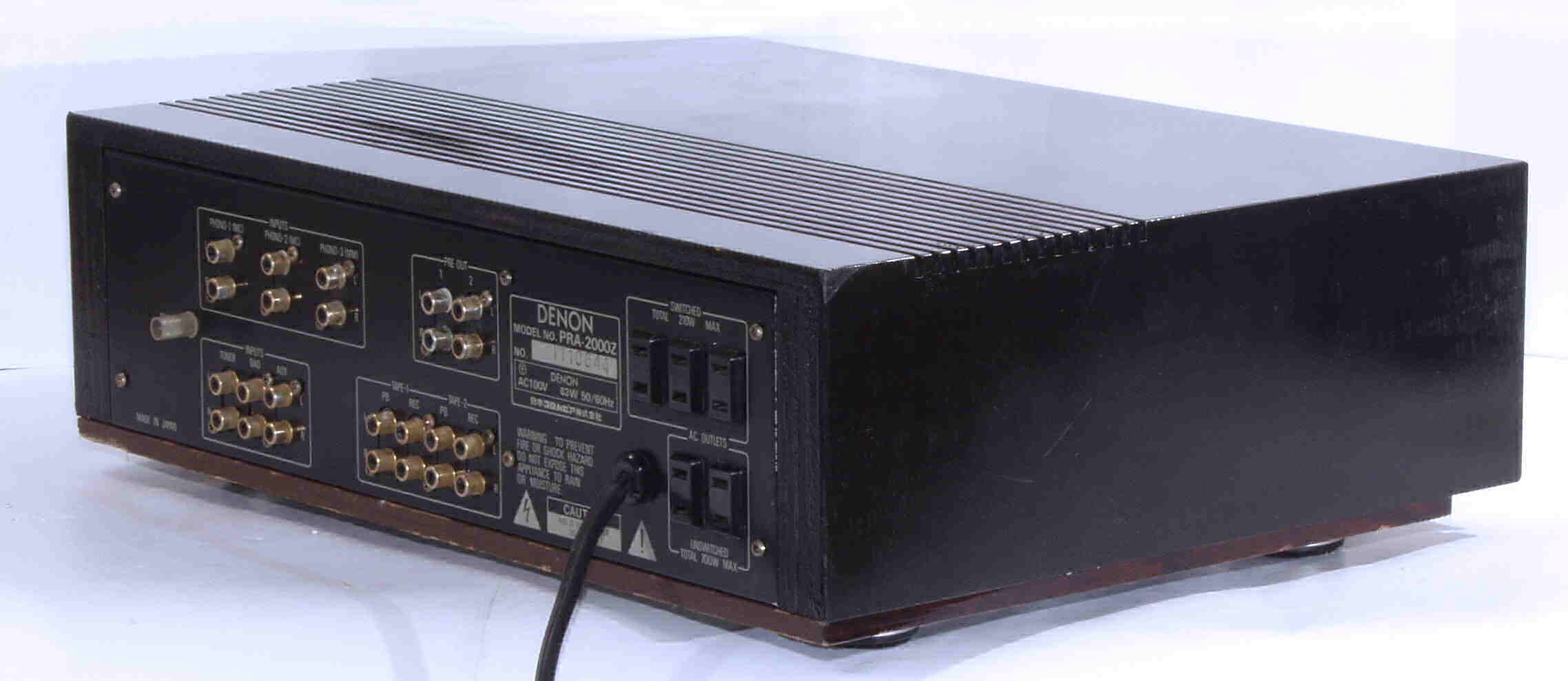

A15. 点検中 後左から見る
A16. 点検中 左から見る

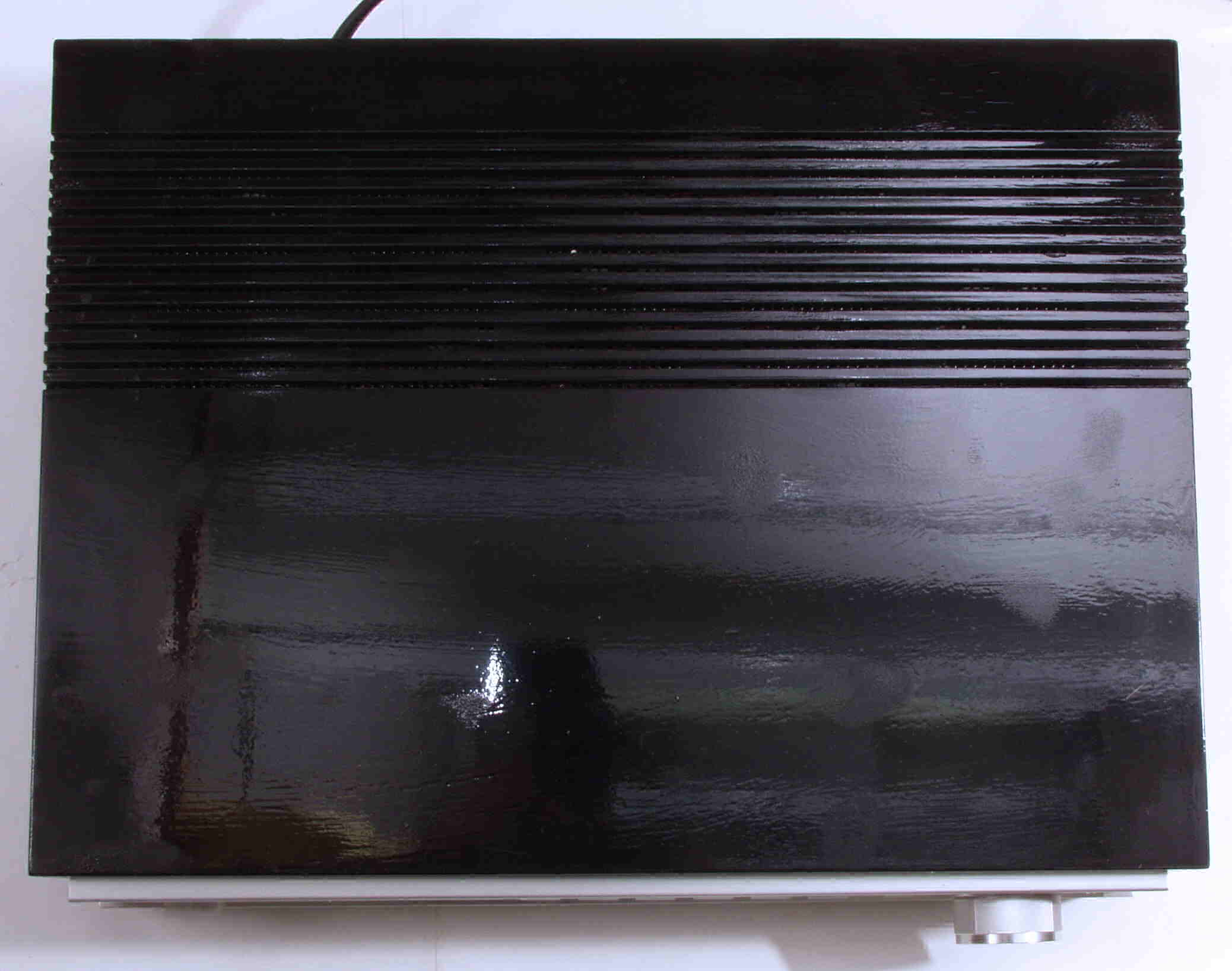

A17. 点検中 上から見る

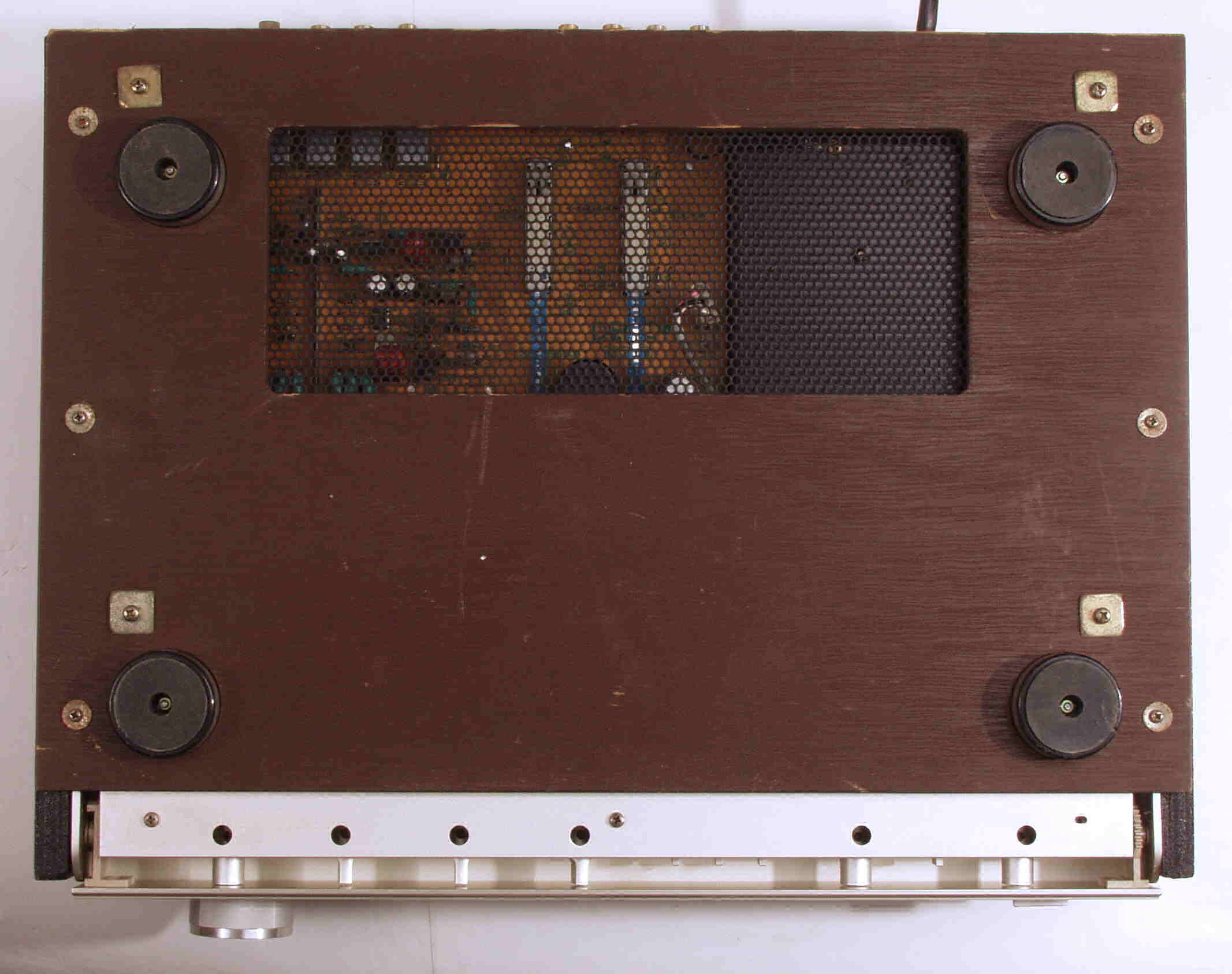

A21. 点検中 下から見る

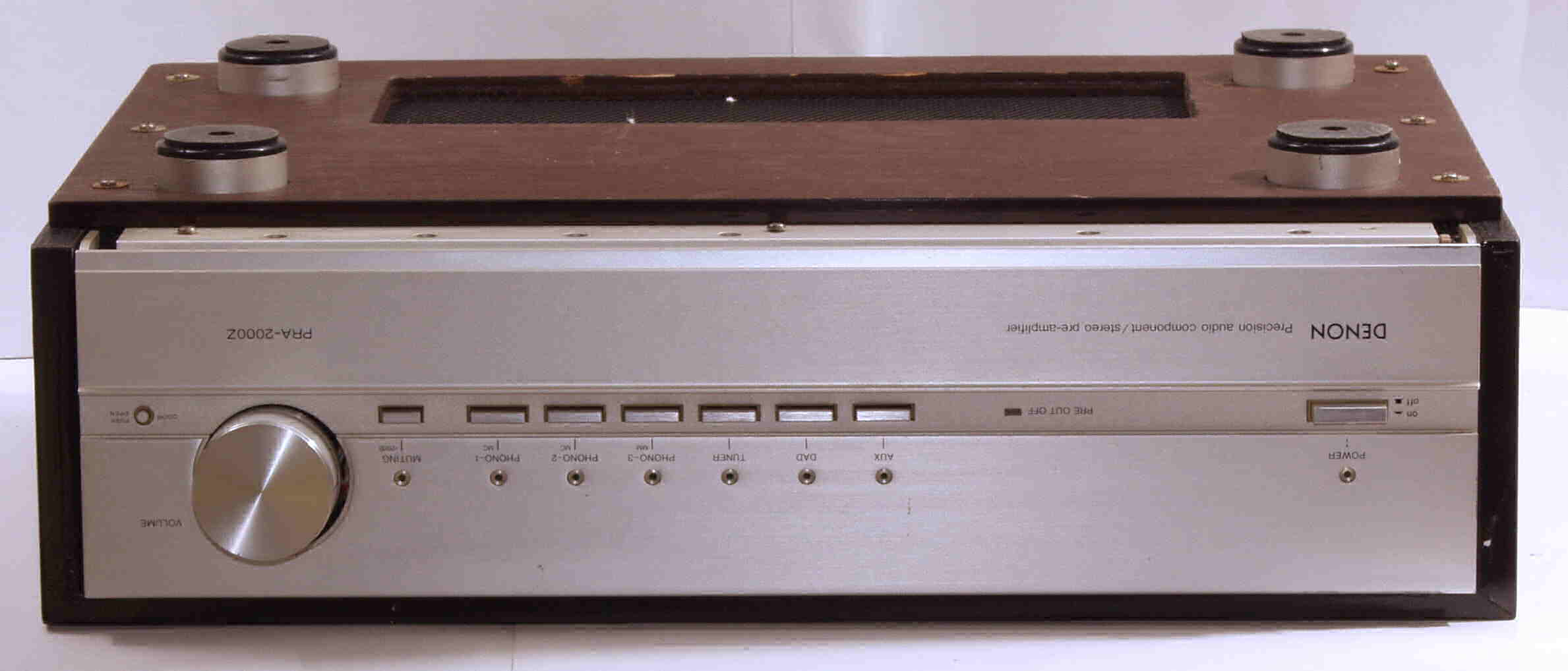

A22. 点検中 下前から見る

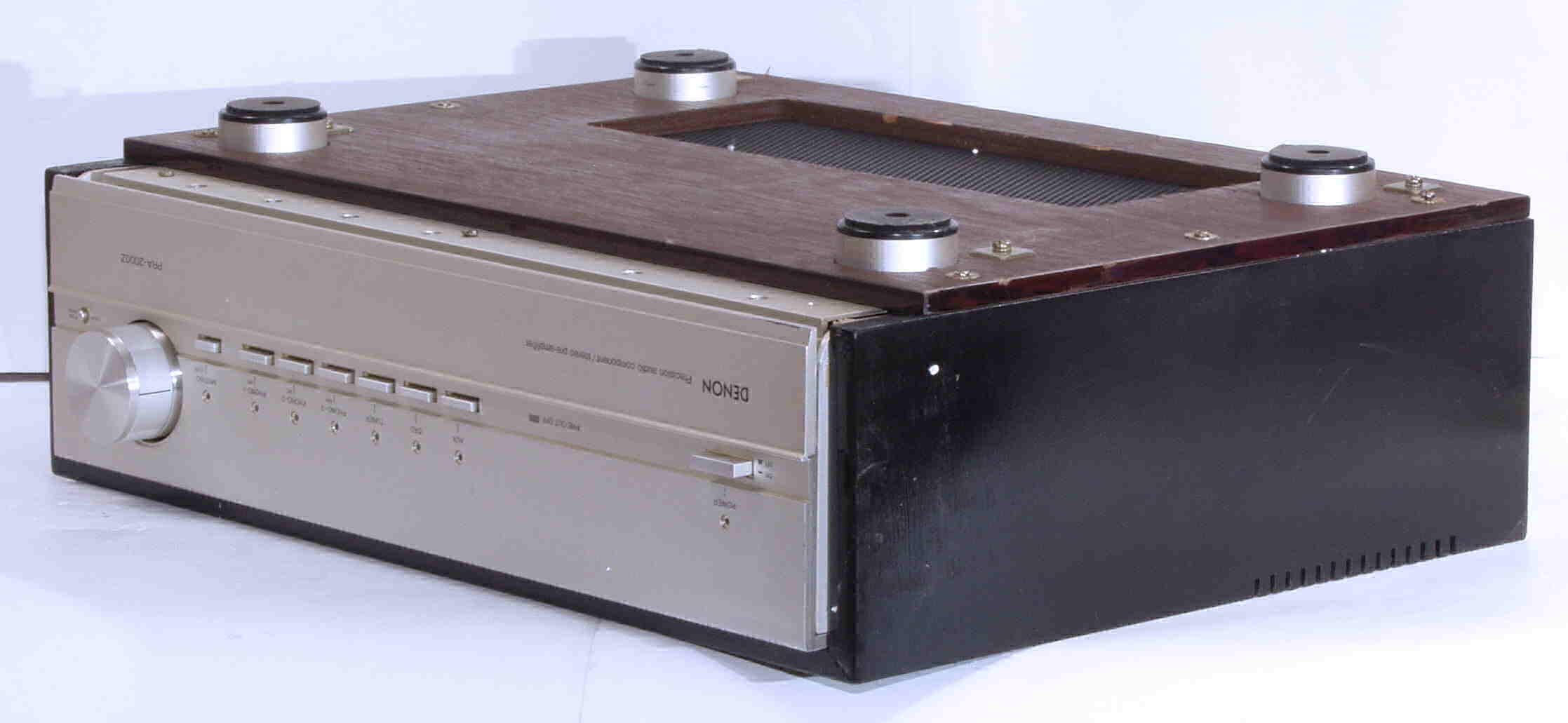

A23. 点検中 下前左から見る
A25. 点検中 下後右から見る

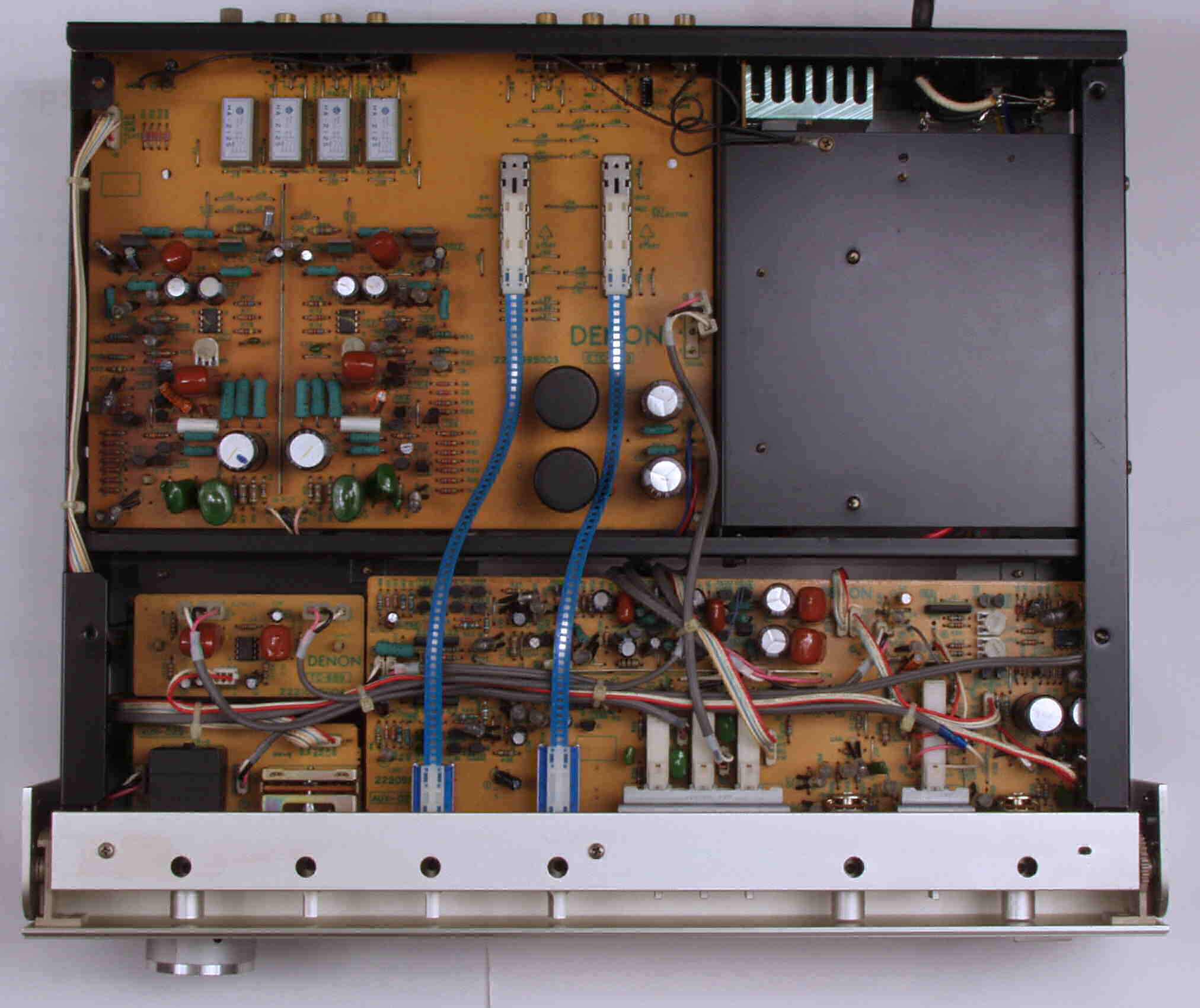

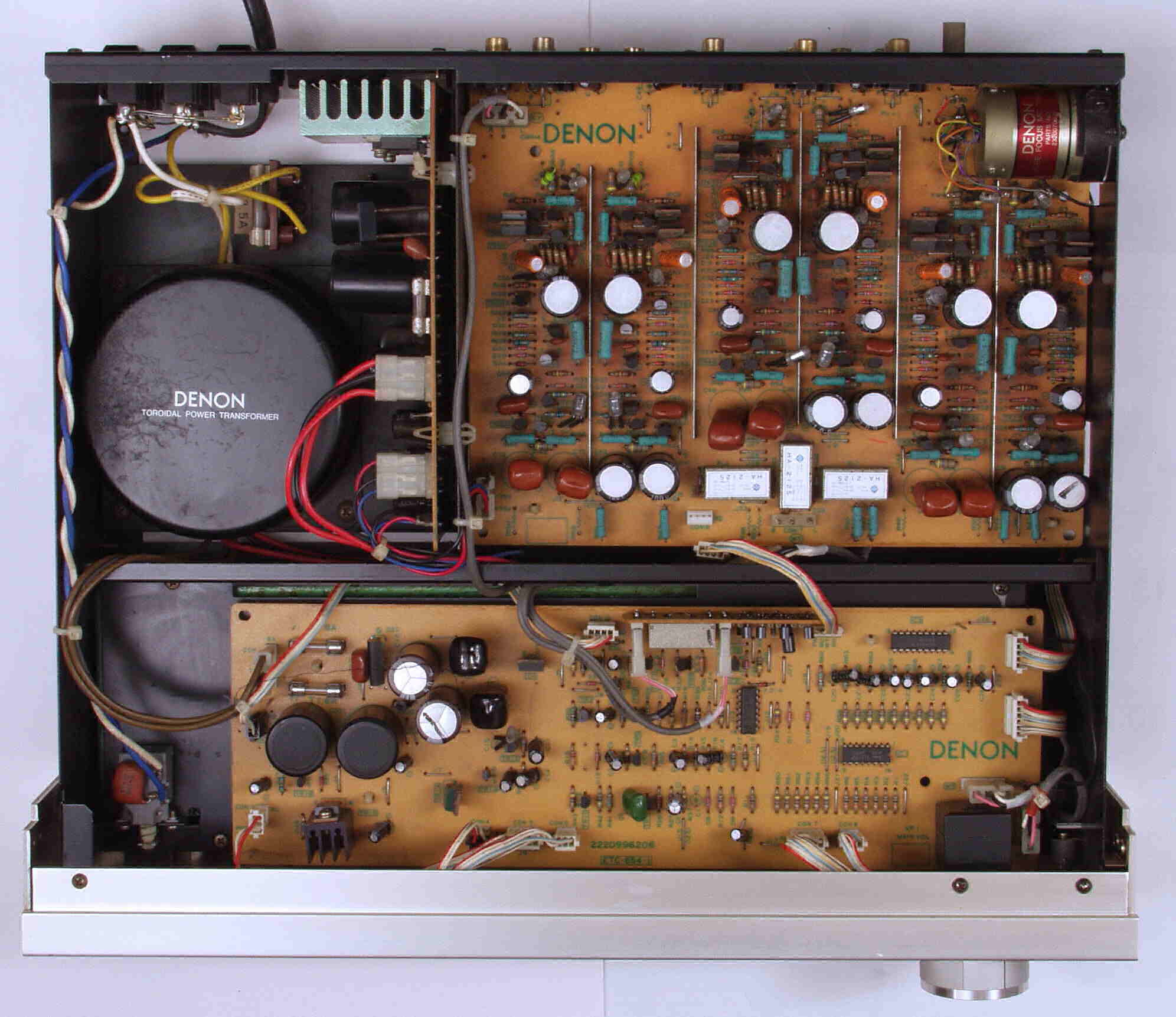

A31. 点検中 上・下蓋を取り、上から見る、 コネクターが2個外してある。
A32. 点検中 上・下蓋を取り、上から見る、 コネクターが1個外してある。

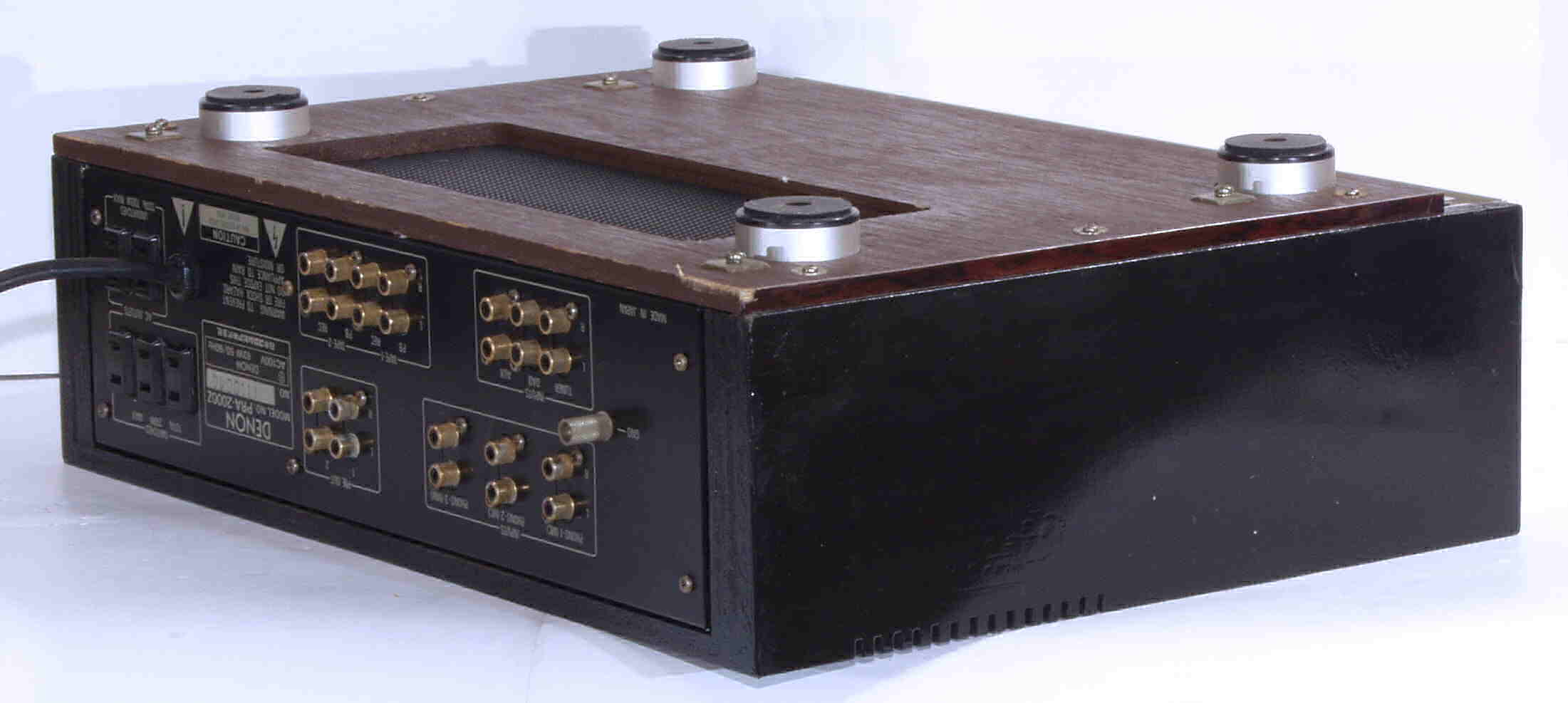

T. 修理前点検測定

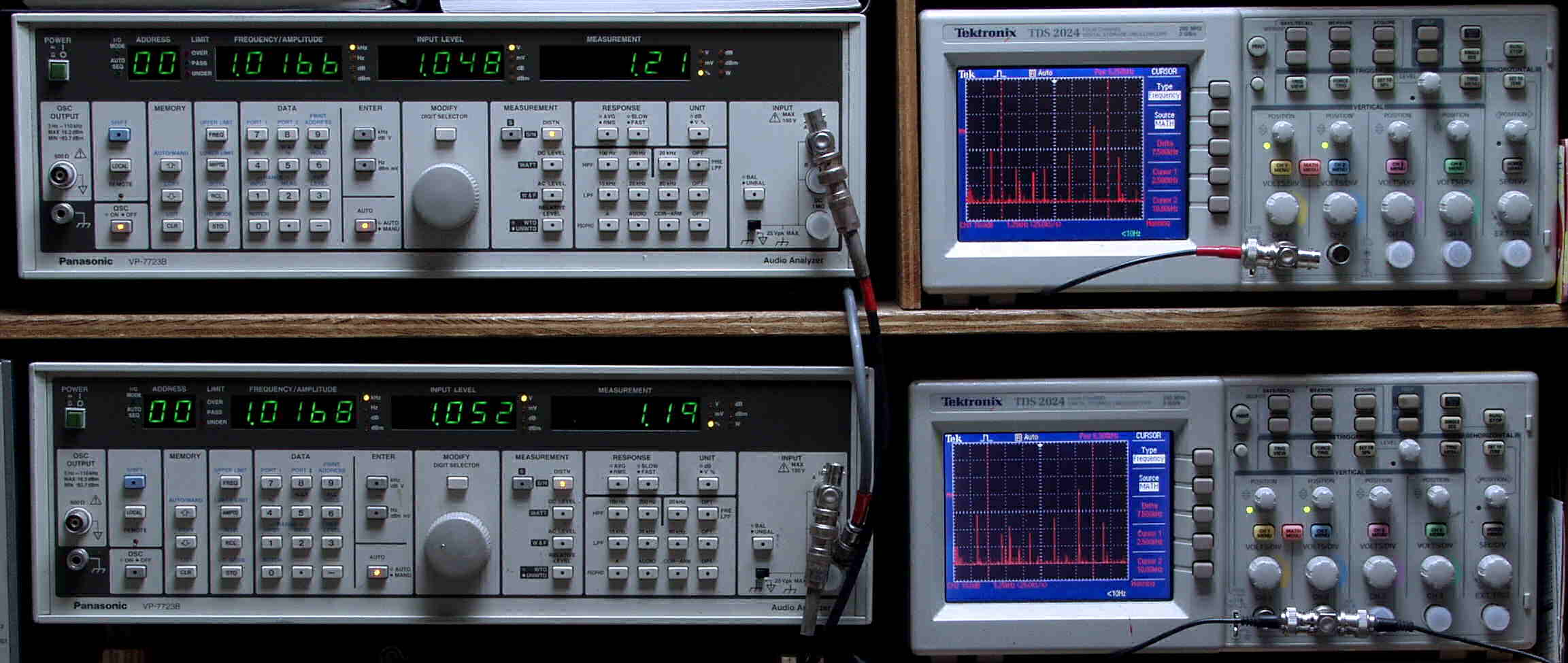

T1. 出力・歪み率測定。
    「見方」。

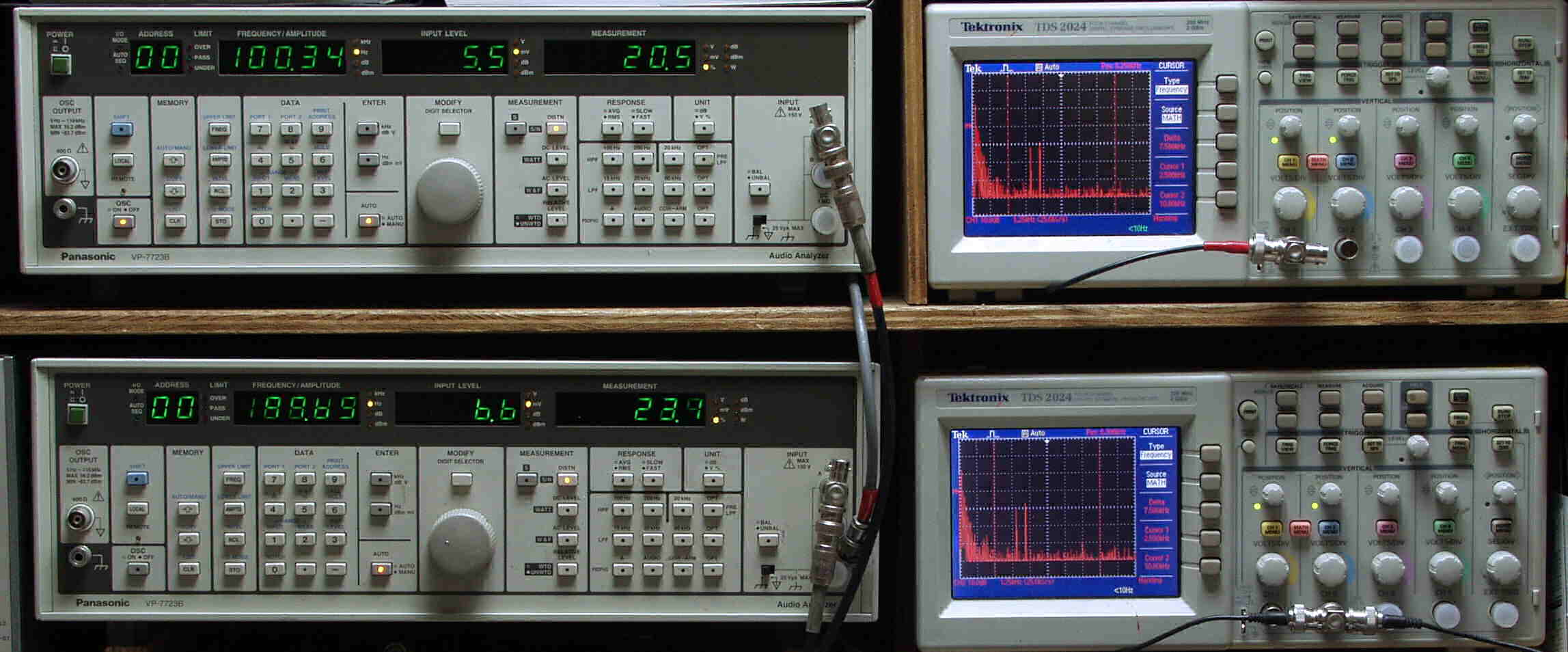

   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。

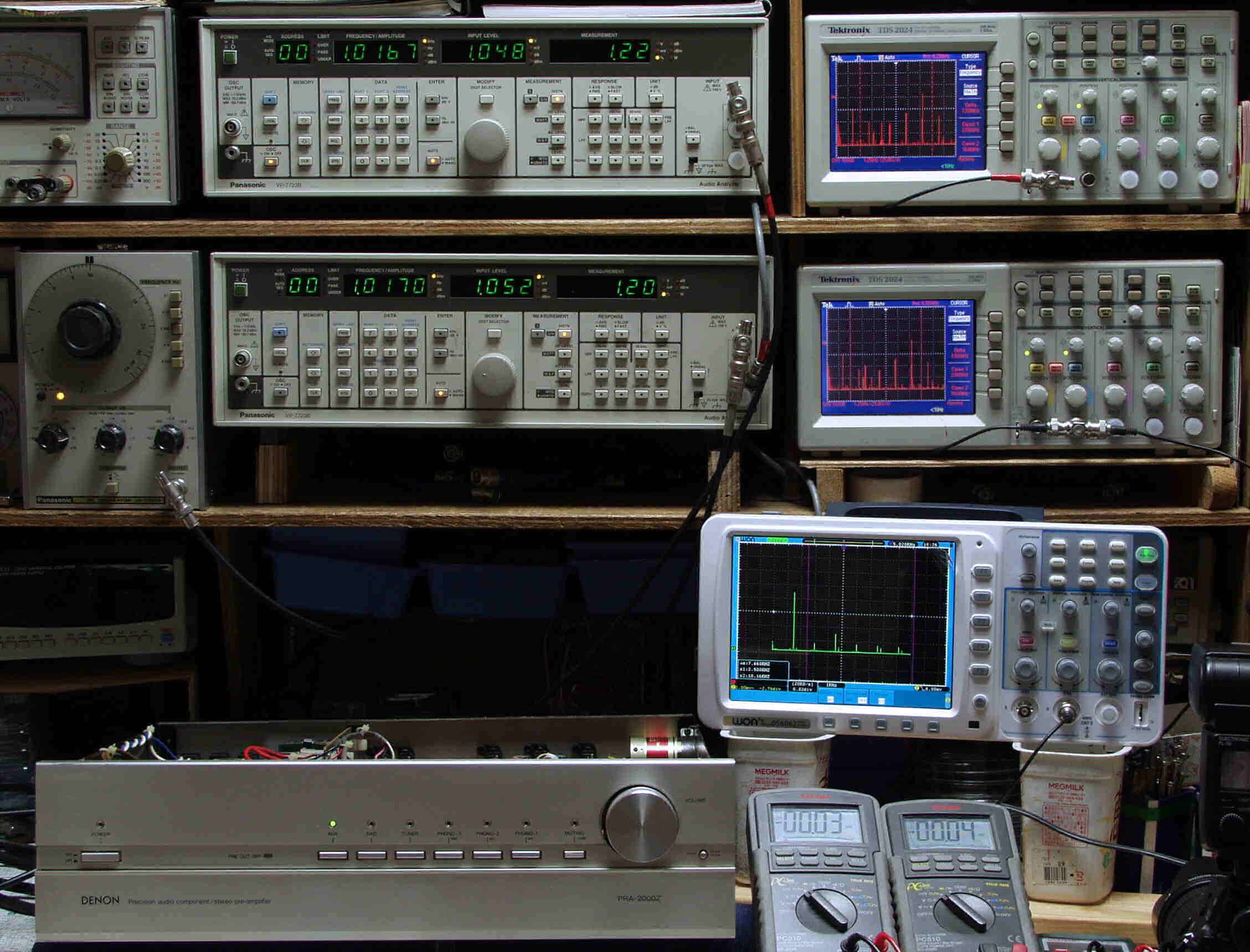

   下段左端 オーディオ発振器 VP−7201A より100Hz〜10kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A
T21. AUX入力、 1kHZ
     R側出力電圧=1V、 1.2%歪み。
     L側出力電圧=1V、 1.2%歪み。
     「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

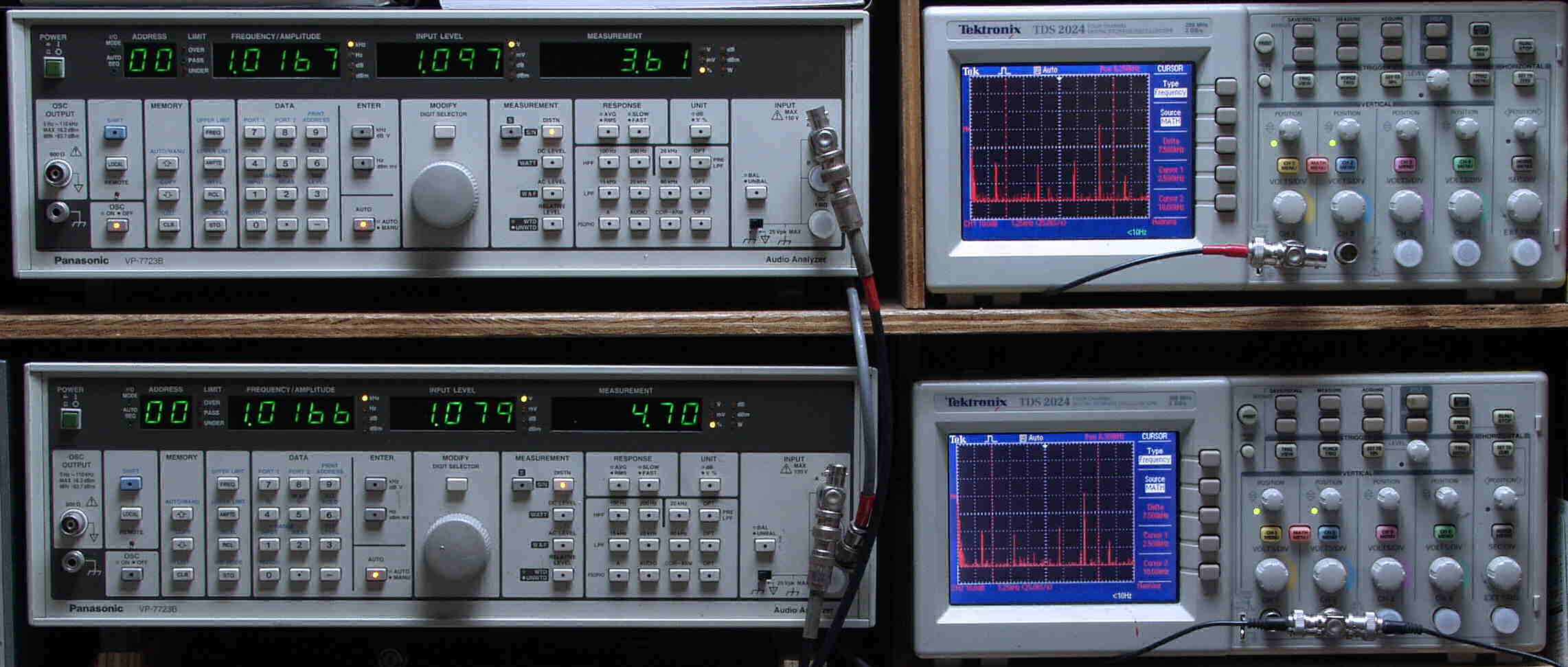

T22. PHONO3(MM入力)、 1kHZ
     R側出力電圧=1V、 3.2%歪み。
     L側出力電圧=1V、 3.5%歪み。
     「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T23. PHONO2(MM入力)、 1kHZ
     R側出力電圧=1V、 3.6%歪み。
     L側出力電圧=1V、 4.7%歪み。
     「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T24. PHONO1(MC入力)、 1kHZ。 故障で出力せず、ハムが出ている。
     R側出力電圧=1V、 0.%歪み。
     L側出力電圧=1V、 0.%歪み。
     「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
S. DENON PRA−2000Z の仕様(マニアル・カタログより)
型式 ステレオプリアンプ=PRA−2000ZR
イコライザーアンプ部(PHONO IN〜REC OUT)
入力感度/インピーダンス PHONO-1 MC:0.1mV/40Ω
PHONO-2 MC:0.12mV/100Ω
PHONO-3 MM:2.5mV/47kΩ
最大許容入力 PHONO-1 MC:20mV/1kHz
PHONO-2 MC:24mV /1kHz
PHONO-3 MM:500mV/1kHz
最大出力/定格出力 30V/150mV
全高調波ひずみ率 0.001%以下 1kHz 20V出力時(PHONO-1)...注=REC OUTが10Vにはなりません!
0.0015%以下 20Hz〜20kHz 3V出力時(PHONO-2&3)...注=REC OUTが3Vにはなりません!
RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB
PHONO-2 MC=20Hz〜100kHz ±0.2dB
PHONO-3 MM=10Hz〜100kHz ±0.2dB
SN比 PHONO-1 MC=80dB(入力0.25mV時、Aカーブ・ウェイティング)
PHONO-2 MC=75dB(入力0.25mV時、Aカーブ・ウェイティング)
PHONO-3 MM=90dB(Aカーブ・ウェイティング)
セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上
ハイレベルアンプ部(AUX IN〜PRE OUT)
入力感度/インピーダンス TUNER、CD,DAD/AUX、TAPE(PB-1&2)=150mV/47kΩ
最大出力/定格出力 12V/1.0V
全高調波ひずみ率 0.0015%以下 20Hz〜20kHz、4V出力時
周波数特性 1Hz〜300kHz +0/-3dB
10Hz〜100kHz +0/-0.3dB
SN比 105dB(Aカーブ・ウェイティング)
セパレーション 20Hz:100dB、1kHz:75dB、20kHz:65dB
ゲイン 16.5dB
ミューティング -20dB(LED点灯指示)
プリアウトオフ -∞dB(LED点滅指示)
フィルター HIGH:7kHz、6dB/oct LOW(サブソニック):16Hz、6dB/oct
トーンコントロ−ル TREBLE:±8dB/10kHz BASS:±8dB/100Hz
消費電力 63W(電気用品取締法による)
外形寸法 W462×H145×D385mm(つまみ類、足の高さ含む)/10.6kg
重量 10.6kg
