ＰＲＡ−２０００．　４台目修理記録

平成１９年７月１８到着　　７月２５日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 オーバーホール修理依頼 Ｂ．　原因・現状 ＥＱ−ＡＭＰ不動 Ｃ．　修理状況 全電解コンデンサー交換 半固定ＶＲ交換 リード・リレー交換 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　 ５９個（ニチコン・ミューズ使用） 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　４個 リード・リレー　　　　　　　　　　　　　　　　　　　　　　　７個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 フイルムコンデンサー　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 ＥＥ．　上位測定器による　調整・測定 F．　修理費（改造費）　　　１００，０００円 　　　　　　　　　　　　　　　　　オーバーホール修理 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１Ａ．　点検中　上から見る

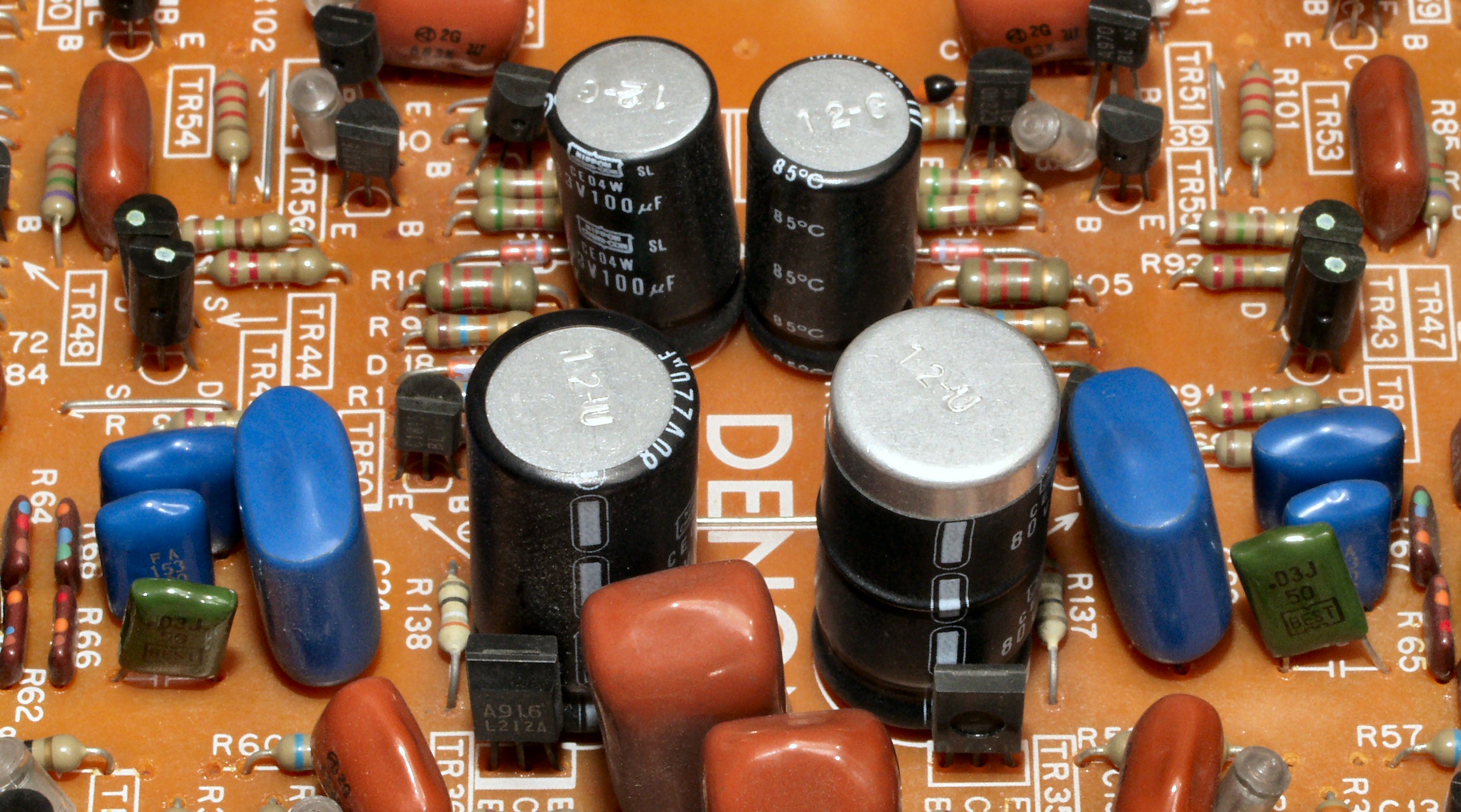

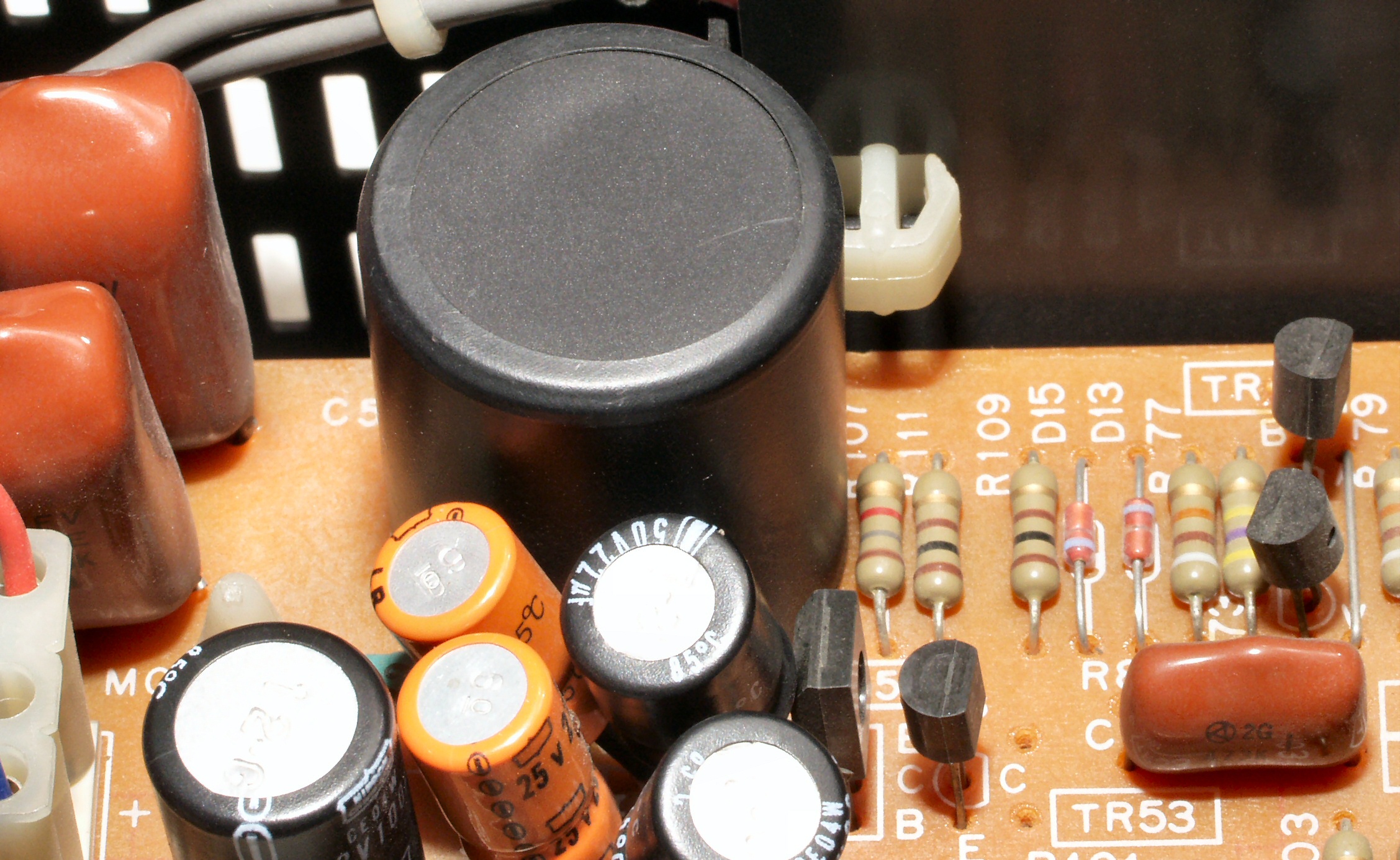

Ａ１Ｂ．　点検中　熱の為、頭のビニールが後退した電解コンデンサー

Ａ１Ｃ．　点検中　熱の為、頭のビニールが膨らんだコンデンサー

Ａ２．　点検中　下から見る

Ａ３．　点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、 　　　　　　　　　　　　　　　　　　　　使用出来ない場所があります 　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ（製造中止に付、保守品）

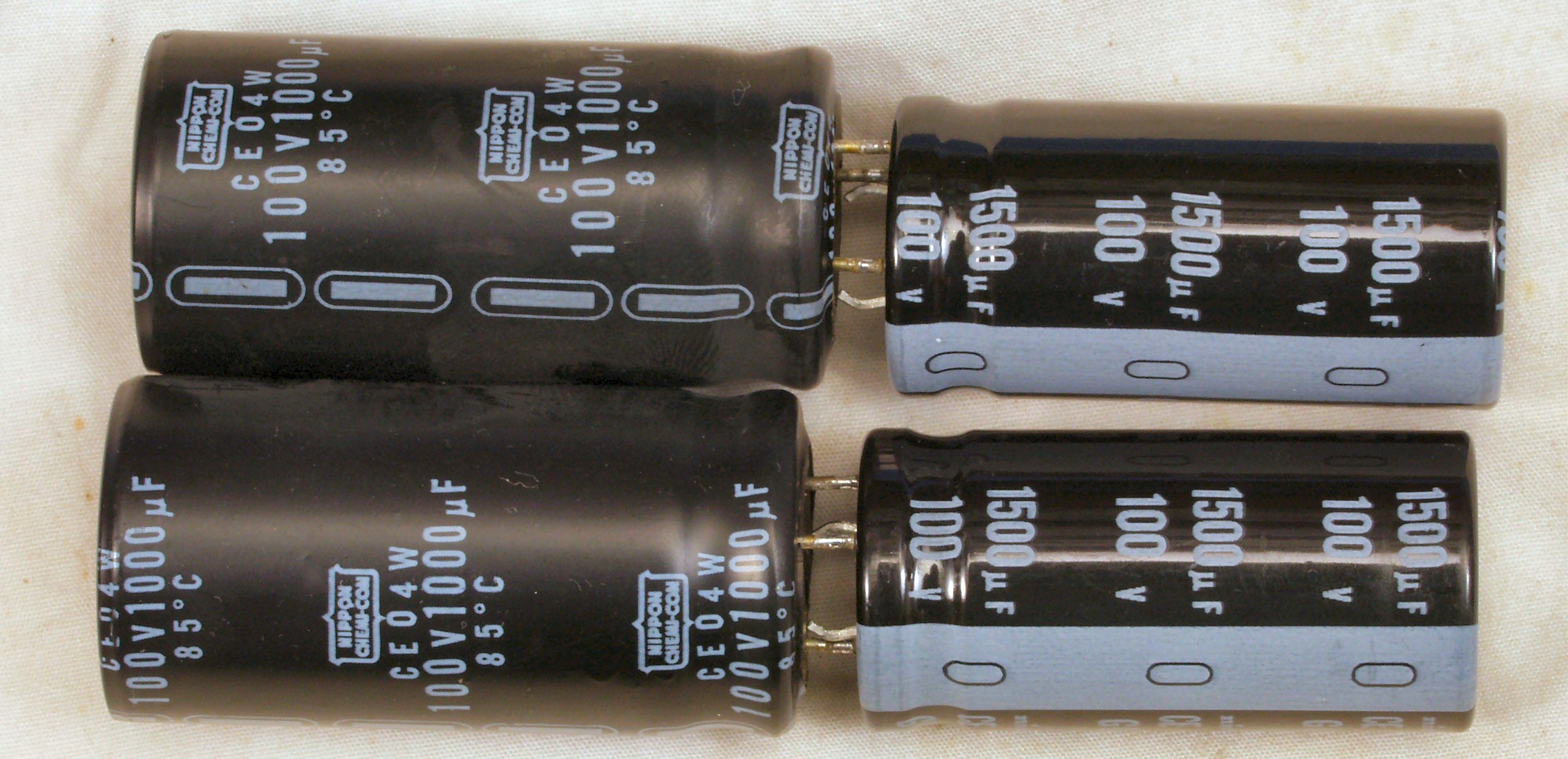

Ａ４．　点検中　使用する電源電解コンデンサーの比較。　左＝付いていた物、右＝交換する物

Ａ５．　入出力ＲＣＡ端子基板。　重く・太いケーブルは取り付けない方が無難！

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＥＱ-ＡＭＰ基盤

Ｃ１Ｂ．　修理後　ＥＱ-ＡＭＰ基盤。　電解コンデンサ−１４個、リレー７個交換。フイルムコンデンサー２個追加

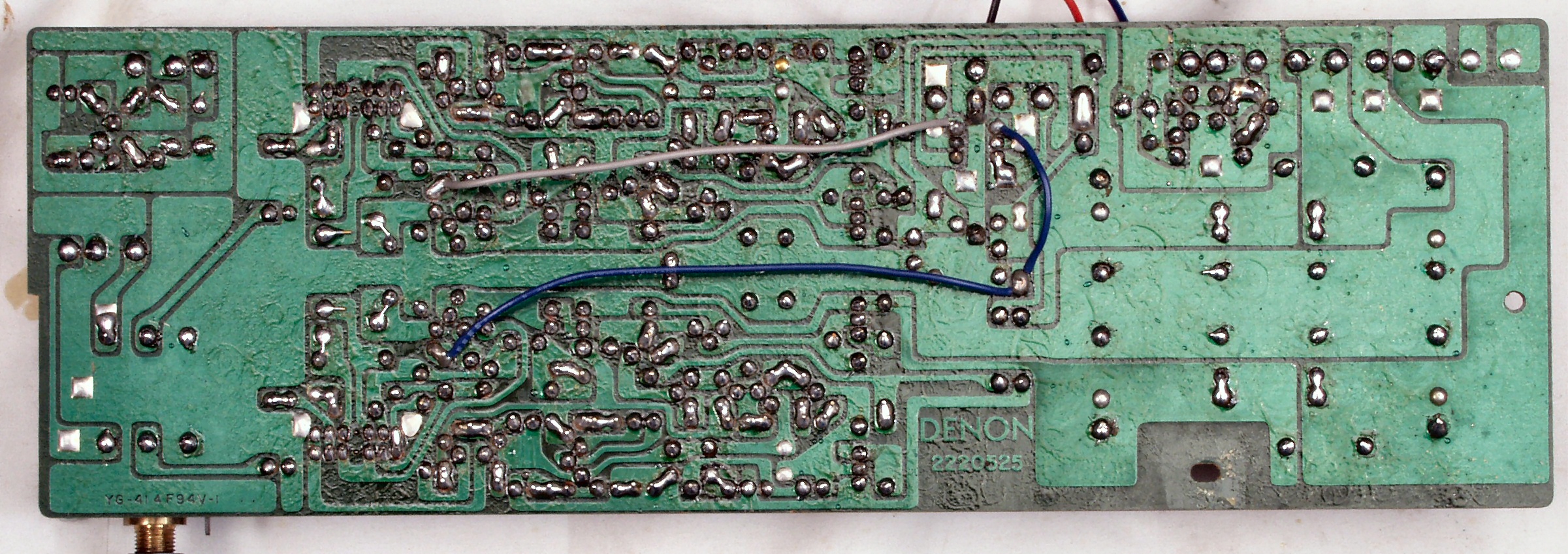

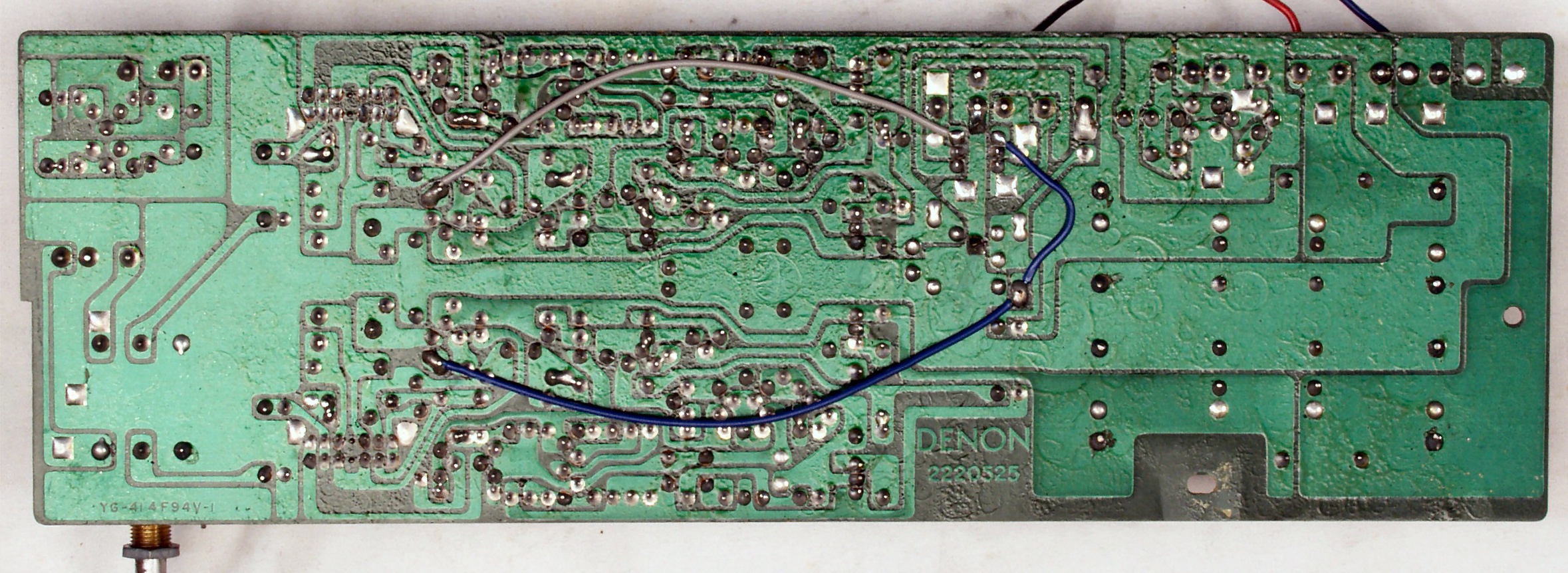

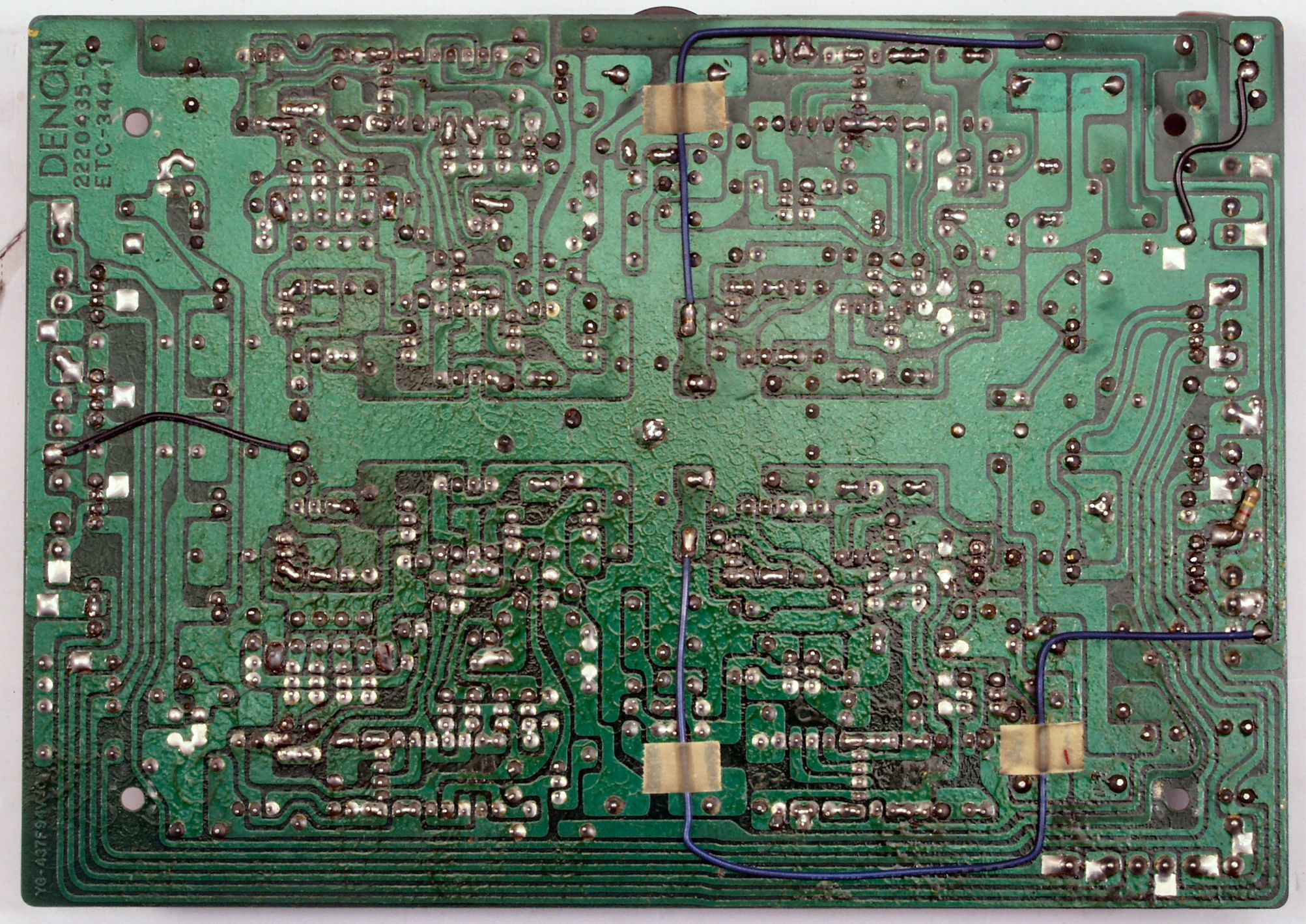

Ｃ１Ｃ．　修理前　ＥＱ-ＡＭＰ基盤裏

Ｃ１Ｄ．　修理（半田補正）後　ＥＱ-ＡＭＰ基盤裏。　全ての半田をやり修す、裏のジャンパー線は、出来るだけ、表に移動する。

Ｃ１Ｅ．　完成ＥＱ-ＡＭＰ基盤裏　洗浄後

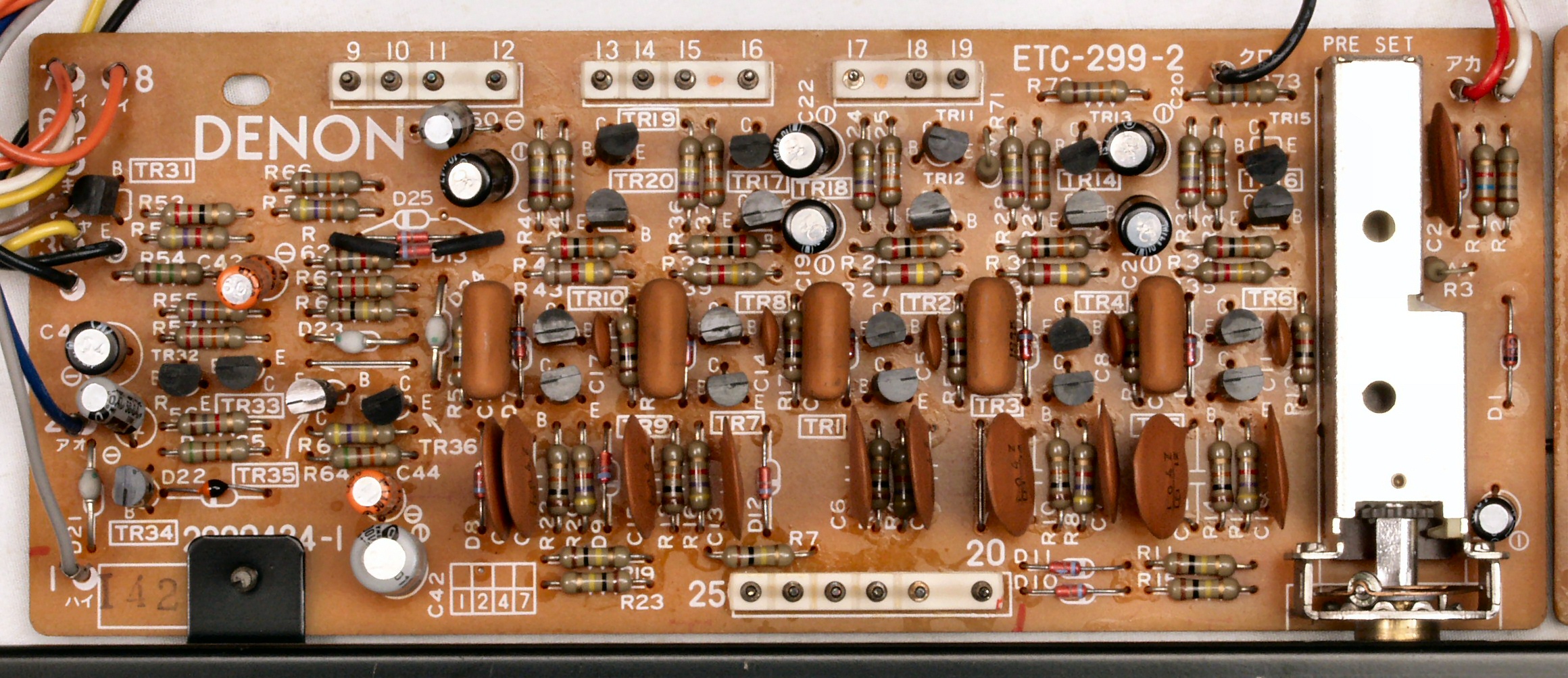

Ｃ２Ａ．　修理前　トーン・コントロール基盤

Ｃ２Ｂ．　修理後　トーン・コントロール基盤　　電解コンデンサー１２個交換

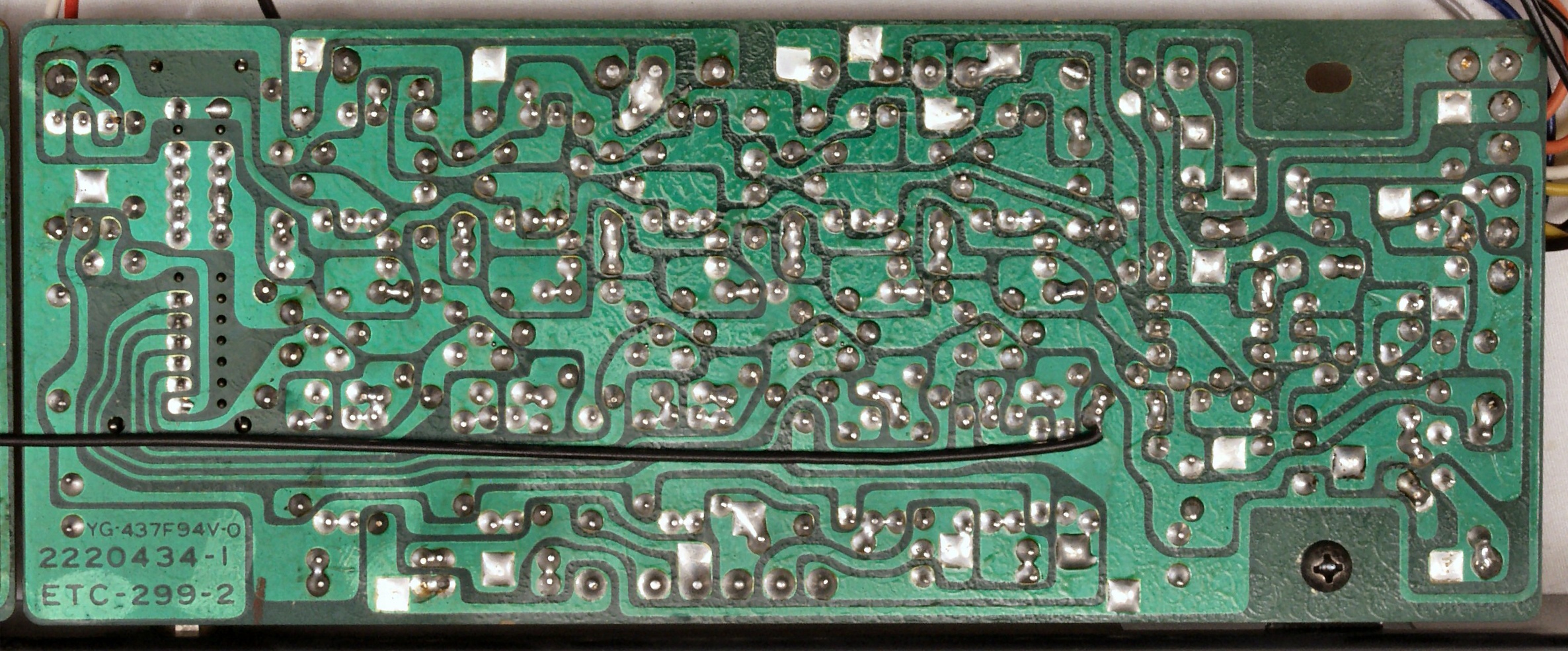

Ｃ２Ｃ．　修理前　トーン・コントロール基盤裏

Ｃ２Ｄ．　修理（半田補正）後　トーン・コントロール基盤裏 　全ての半田をやり修す

Ｃ２Ｅ．　完成トーン・コントロール基盤裏　洗浄後

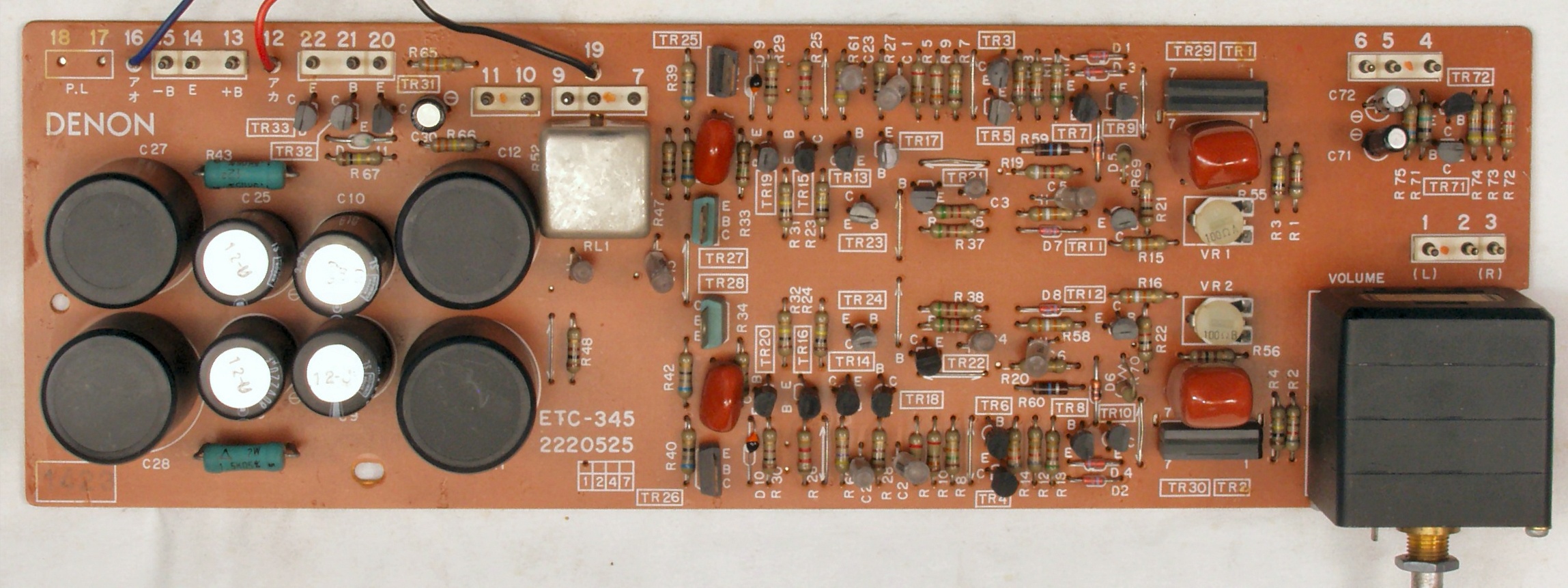

Ｃ３Ａ．　修理前　バッファーＡＭＰ基盤

Ｃ３Ｂ．　修理後　バッファーＡＭＰ基盤　電解コンデンサ−７個、半固定ＶＲ２個交換

Ｃ３Ｃ．　修理前　バッファーＡＭＰ基盤裏

Ｃ３Ｄ．　修理（半田補正）後　バッファーＡＭＰ基盤裏

Ｃ３Ｅ．　完成バッファーＡＭＰ基盤裏　洗浄後

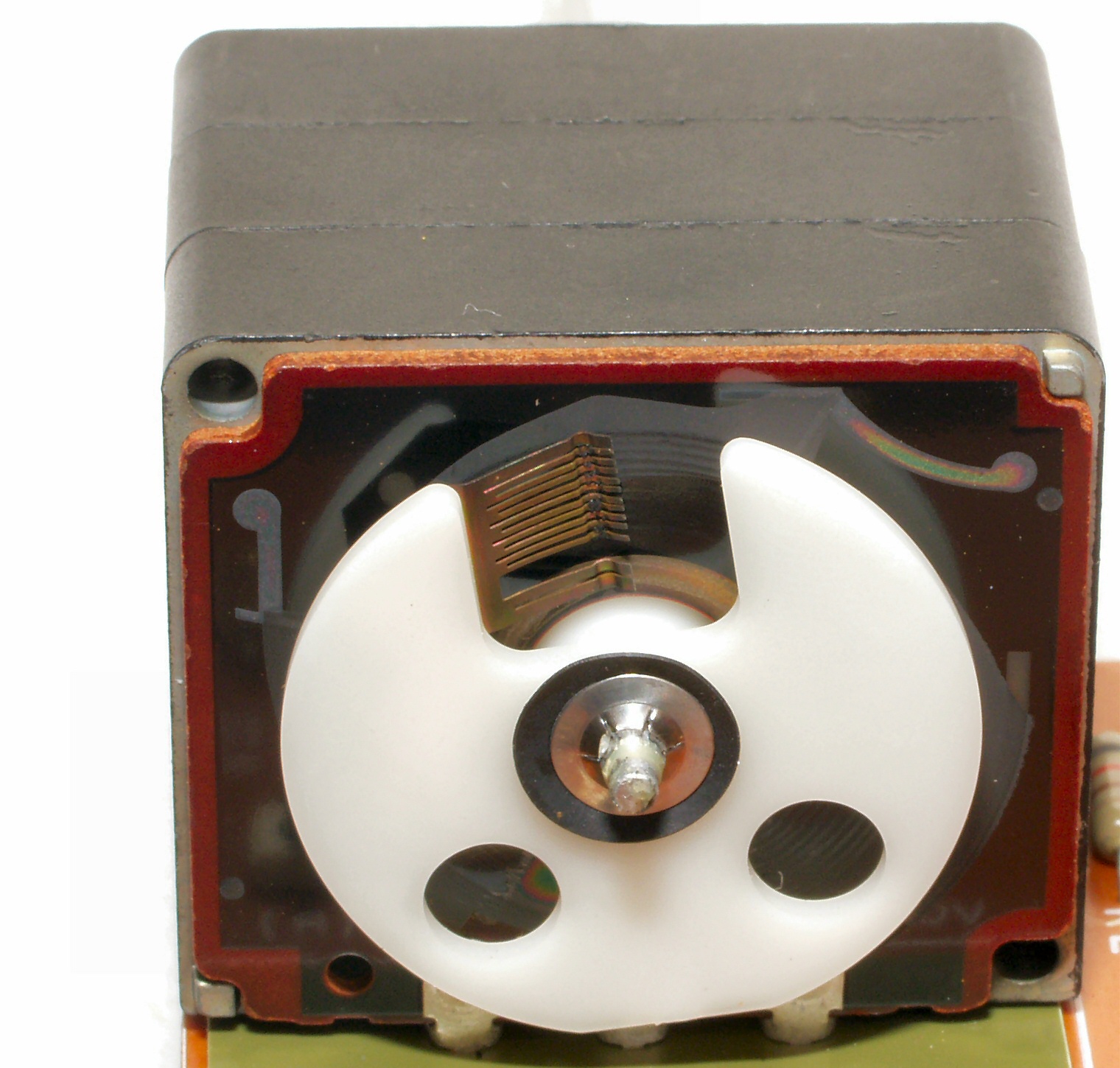

Ｃ４Ａ．　清掃中　主ＶＲの抵抗体摺動部清掃、カシメ構造なのでこれまで。

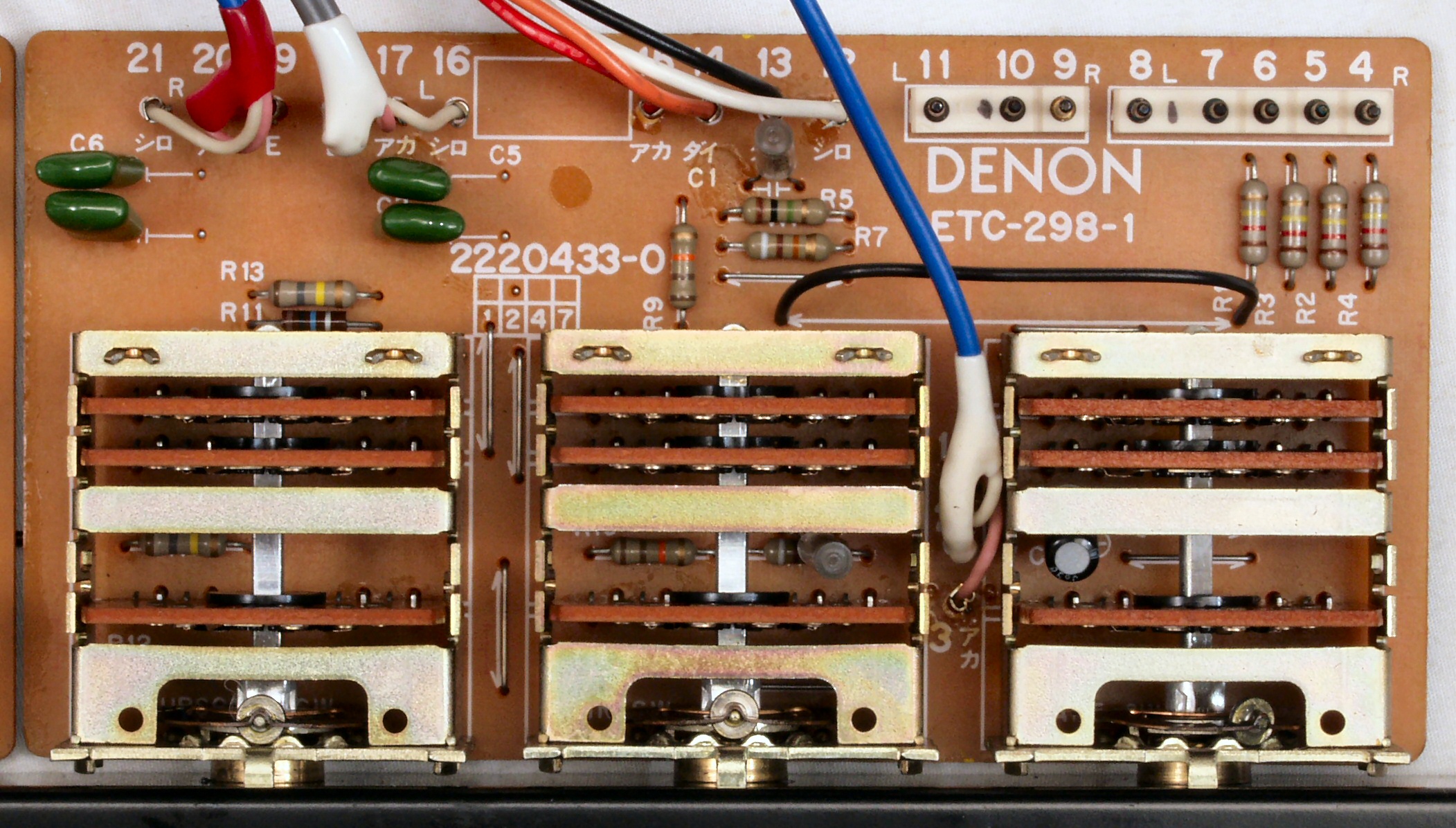

Ｃ５Ａ．　修理前　ＳＷ基盤

Ｃ５Ｂ．　修理後　ＳＷ基盤　電解コンデンサ−１個交換

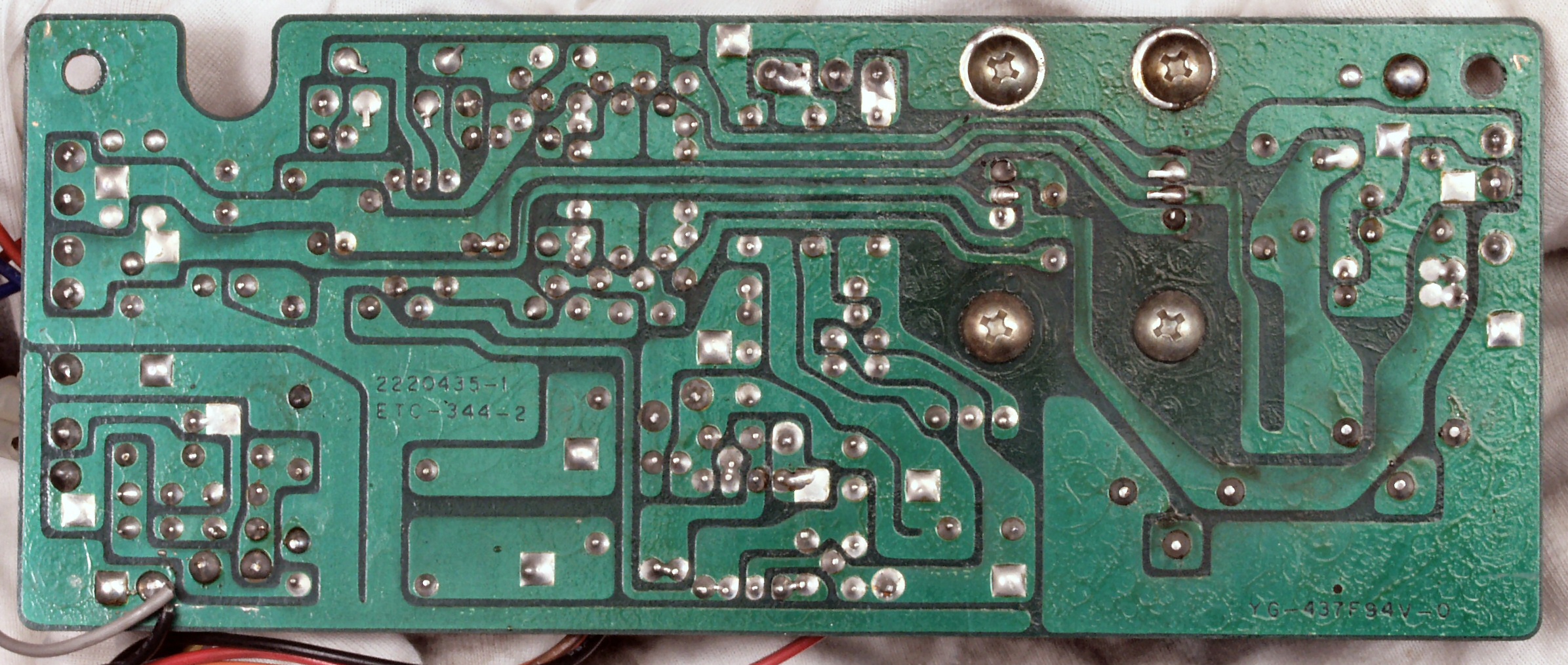

Ｃ５Ｃ．　修理前　ＳＷ基盤裏

Ｃ５Ｄ．　修理（半田補正）後　ＳＷ基盤裏 　全ての半田をやり修す

Ｃ５Ｅ．　完成ＳＷ基盤裏 　洗浄後

Ｃ６Ａ．　修理前　ＭＣ−ＡＭＰ・定電圧基盤

Ｃ６Ｂ．　修理後　ＭＣ−ＡＭＰ・定電圧基盤　電解コンデンサー２７個交換

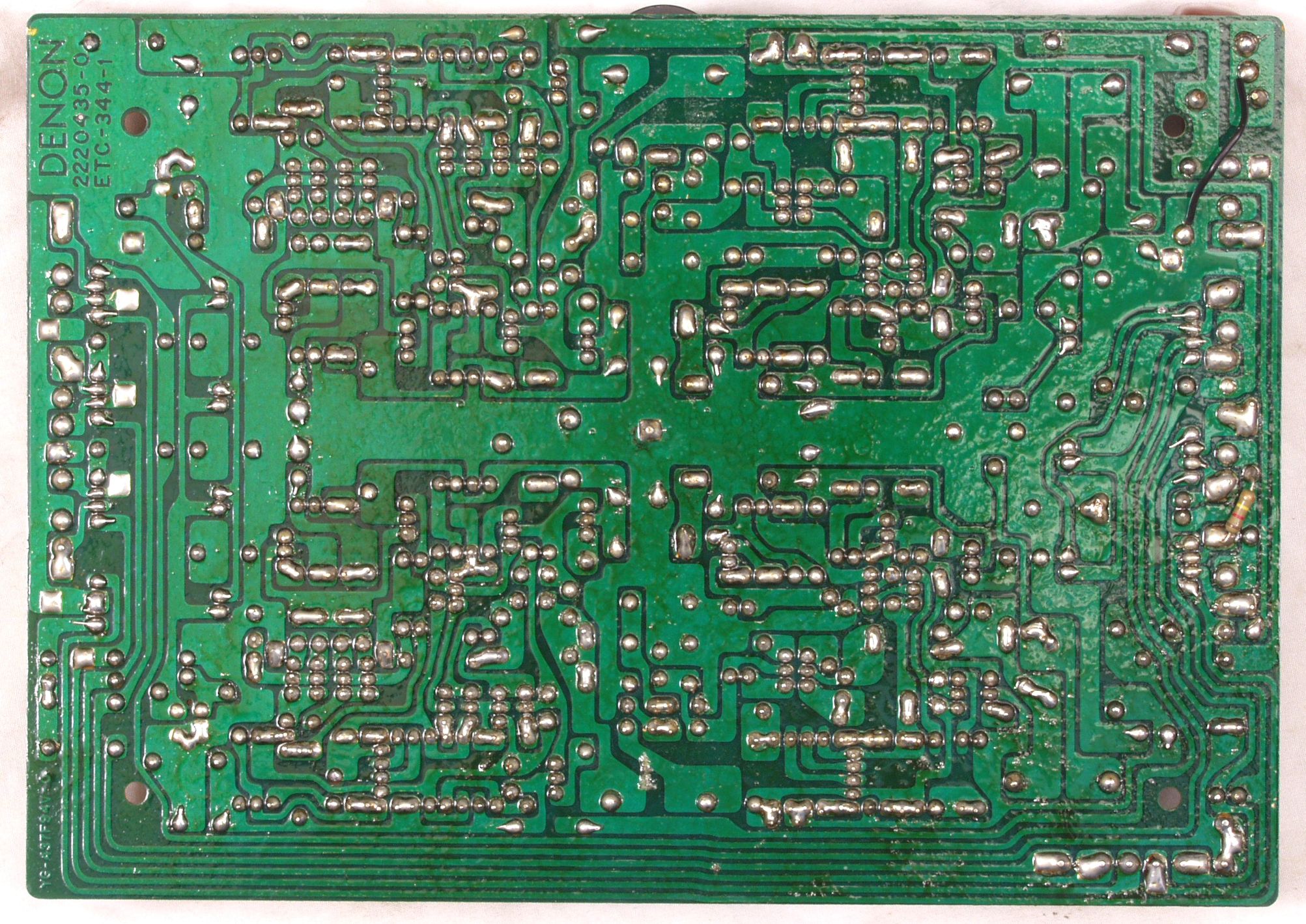

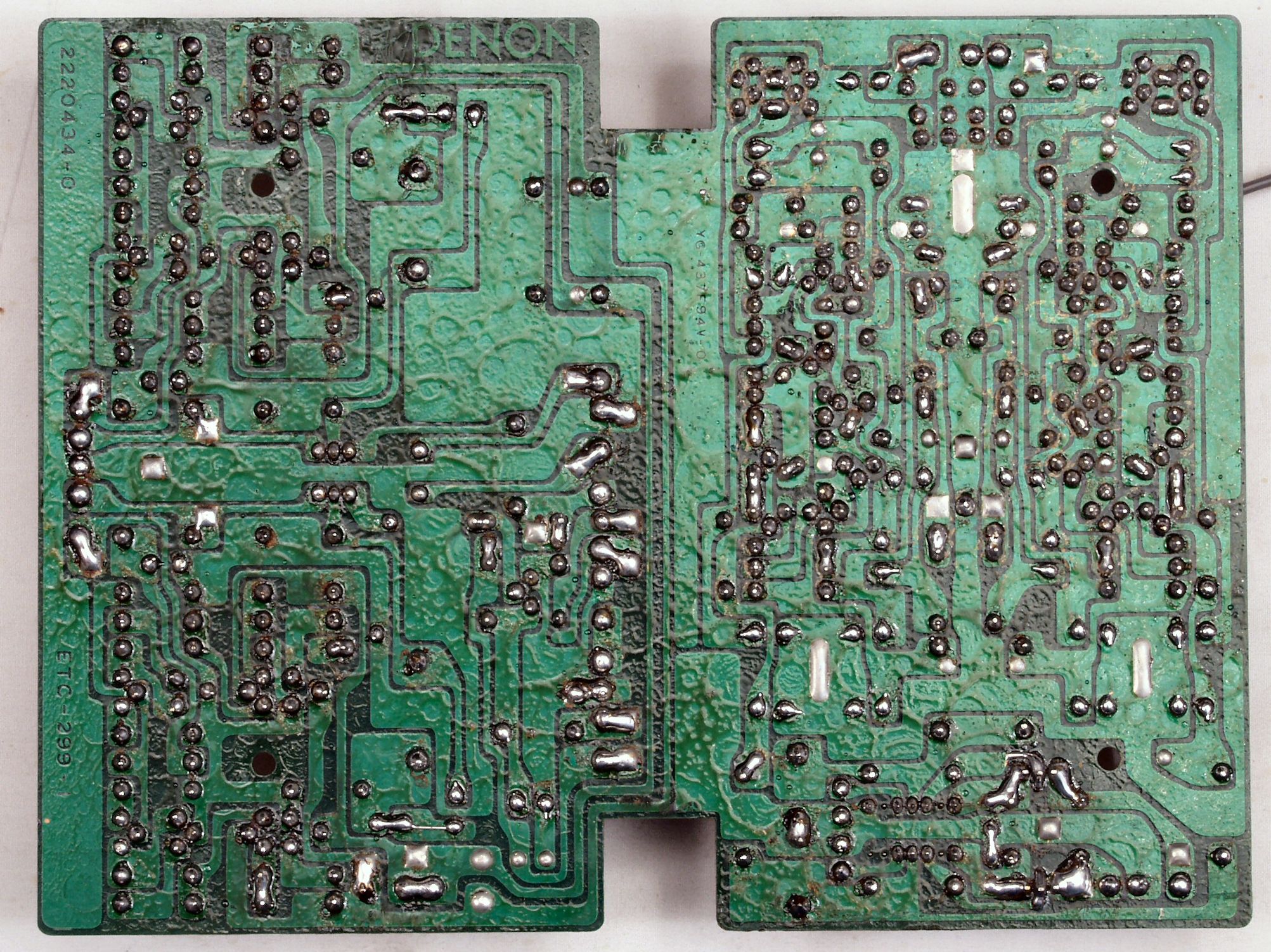

Ｃ６Ｃ．　修理前　ＭＣ−ＡＭＰ・定電圧基盤裏

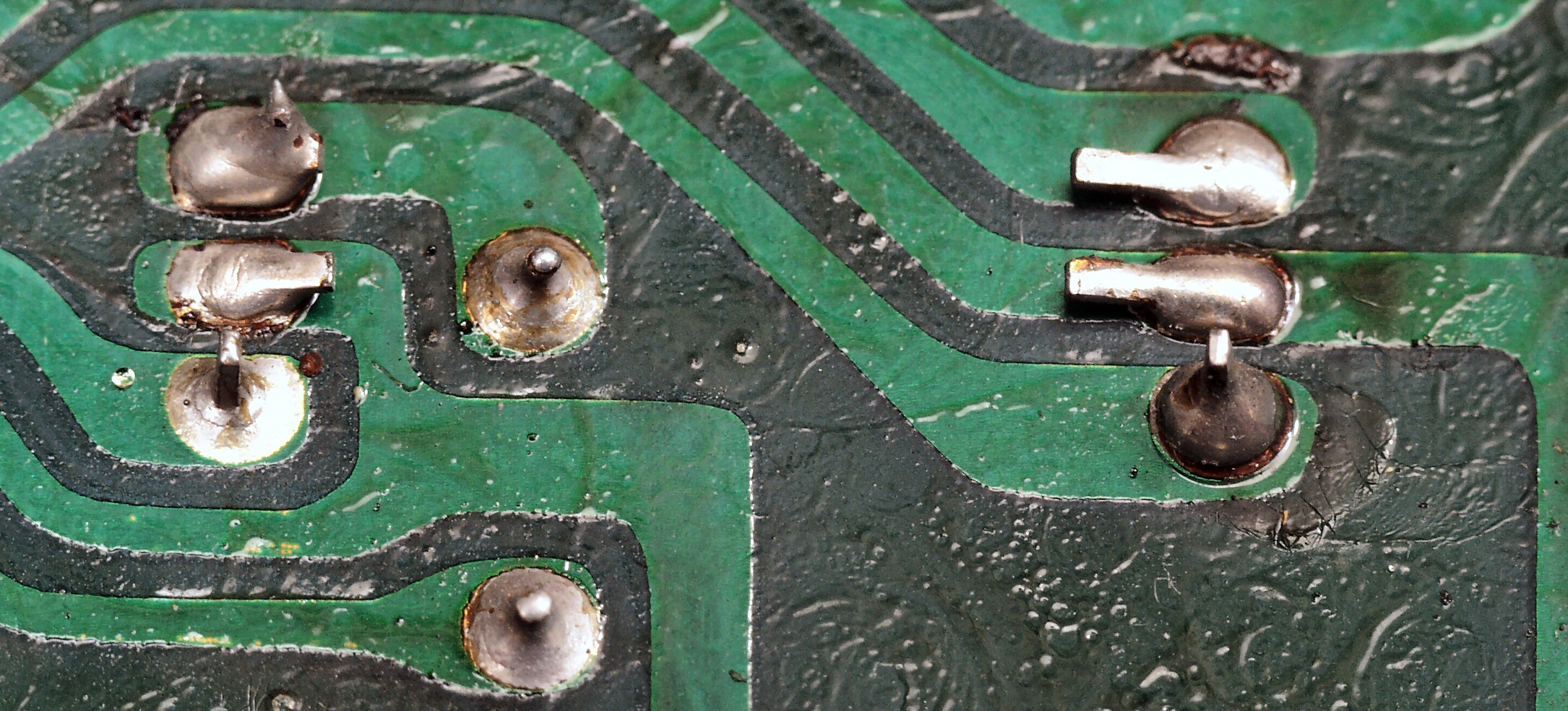

Ｃ６Ｃ１．　修理前　ＭＣ−ＡＭＰ・定電圧基盤裏、半田不良ｹ所。　半田の糊代が少なく、放熱が悪い

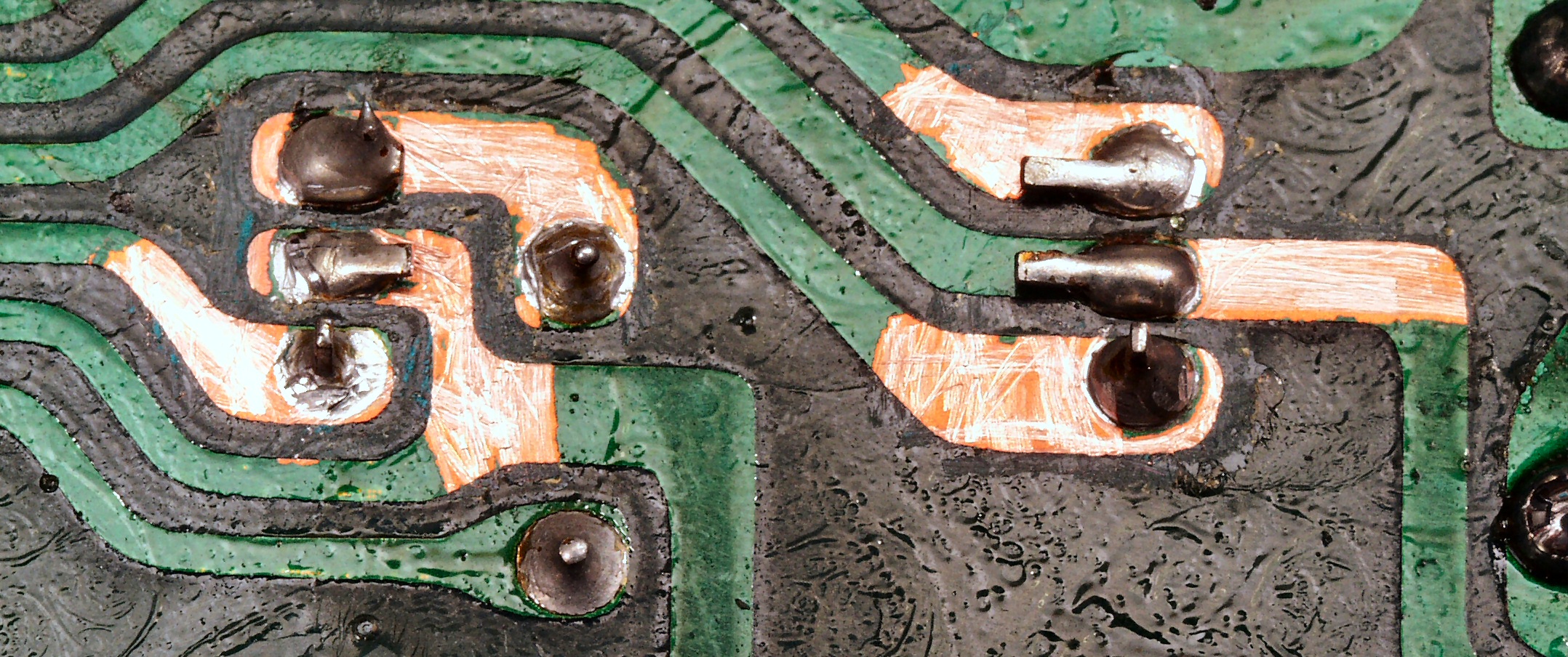

Ｃ６Ｃ２．　修理中　ＭＣ−ＡＭＰ・定電圧基盤裏、半田不良ｹ所。　銅箔を剥がし、半田の糊代を多くする

Ｃ６Ｃ３．　修理後　ＭＣ−ＡＭＰ・定電圧基盤裏、半田不良ｹ所

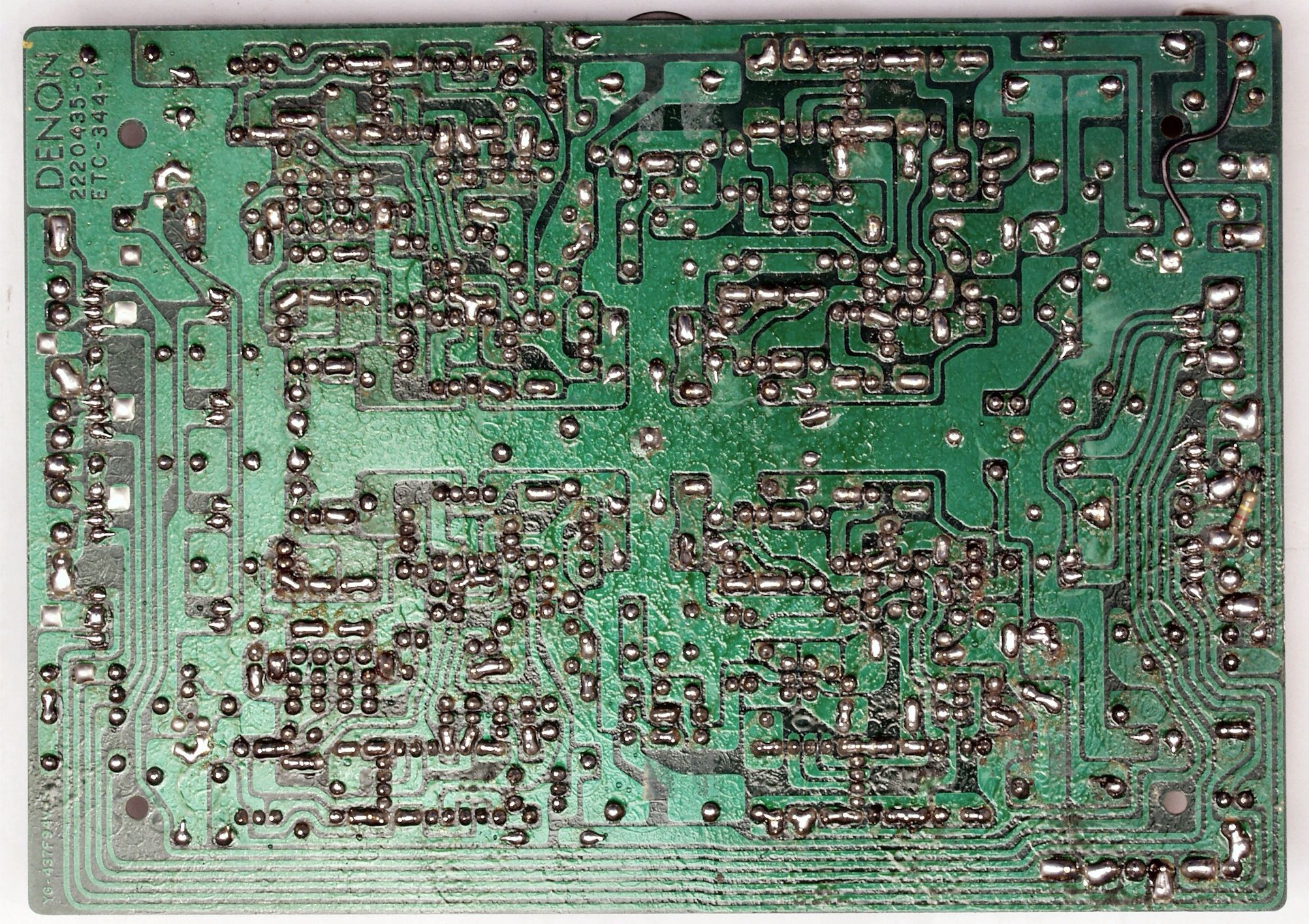

Ｃ６Ｄ．　修理（半田補正）後　ＭＣ−ＡＭＰ・定電圧基盤裏 　全ての半田をやり修す

Ｃ６Ｅ．　完成ＭＣ−ＡＭＰ・定電圧基盤裏　洗浄後

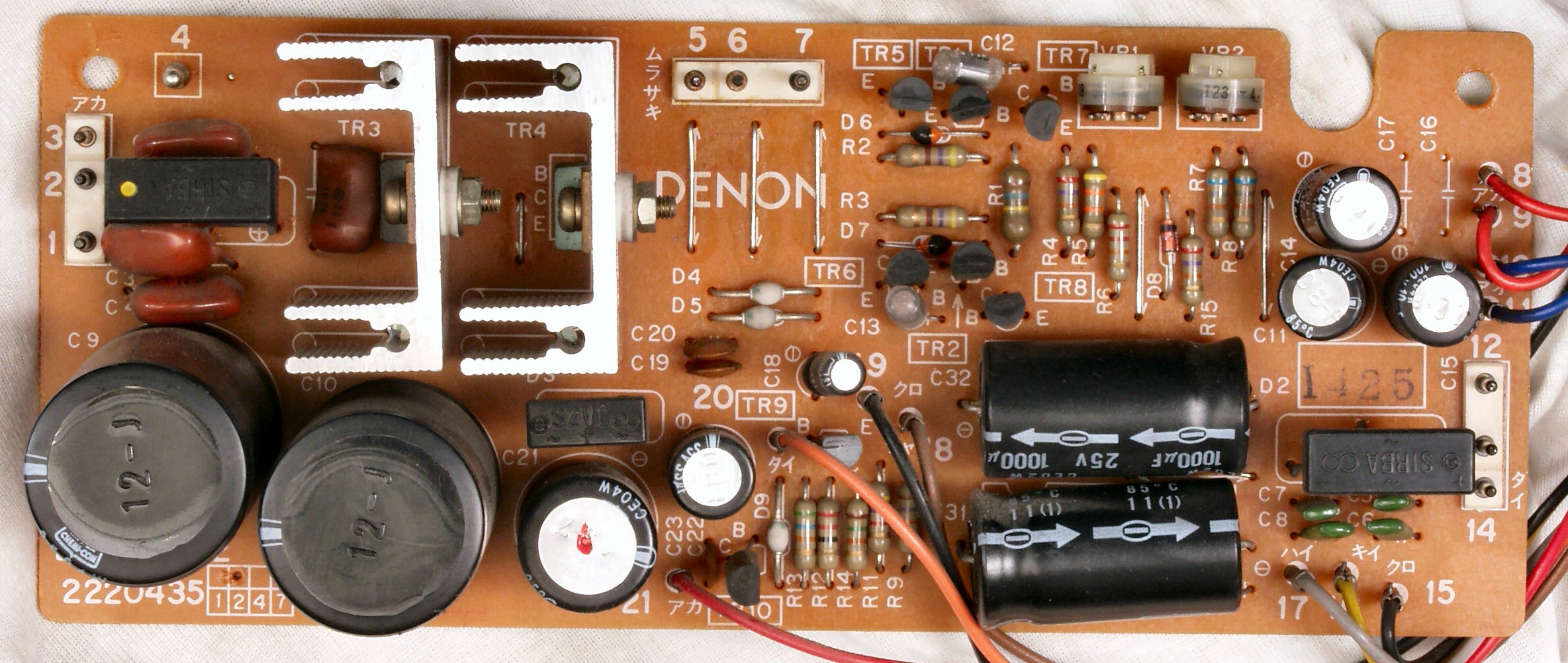

Ｃ７Ａ．　修理前　電源基盤

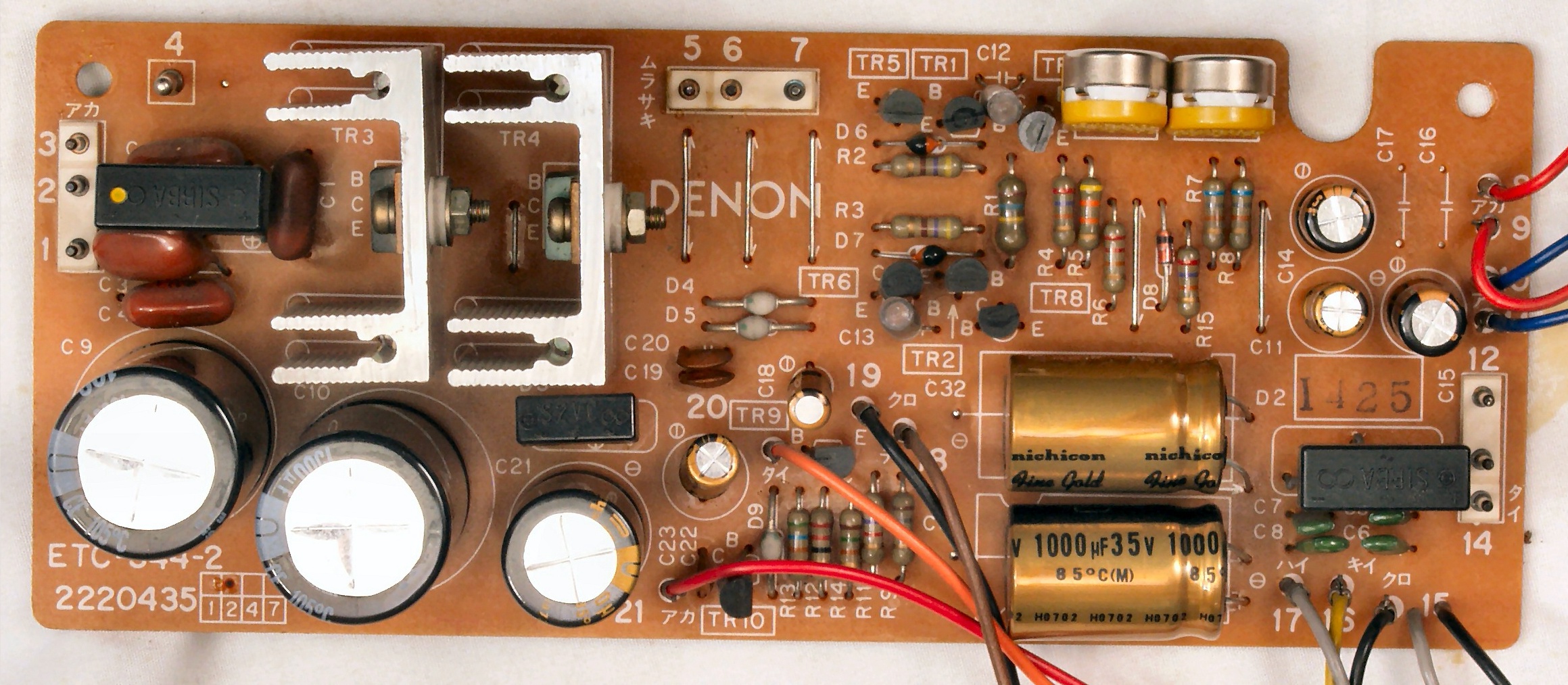

Ｃ７Ｂ．　修理後　電源基盤　電解コンデンサー１０個、半固定ＶＲ２個交換

Ｃ７Ｃ．　修理前　電源基盤裏

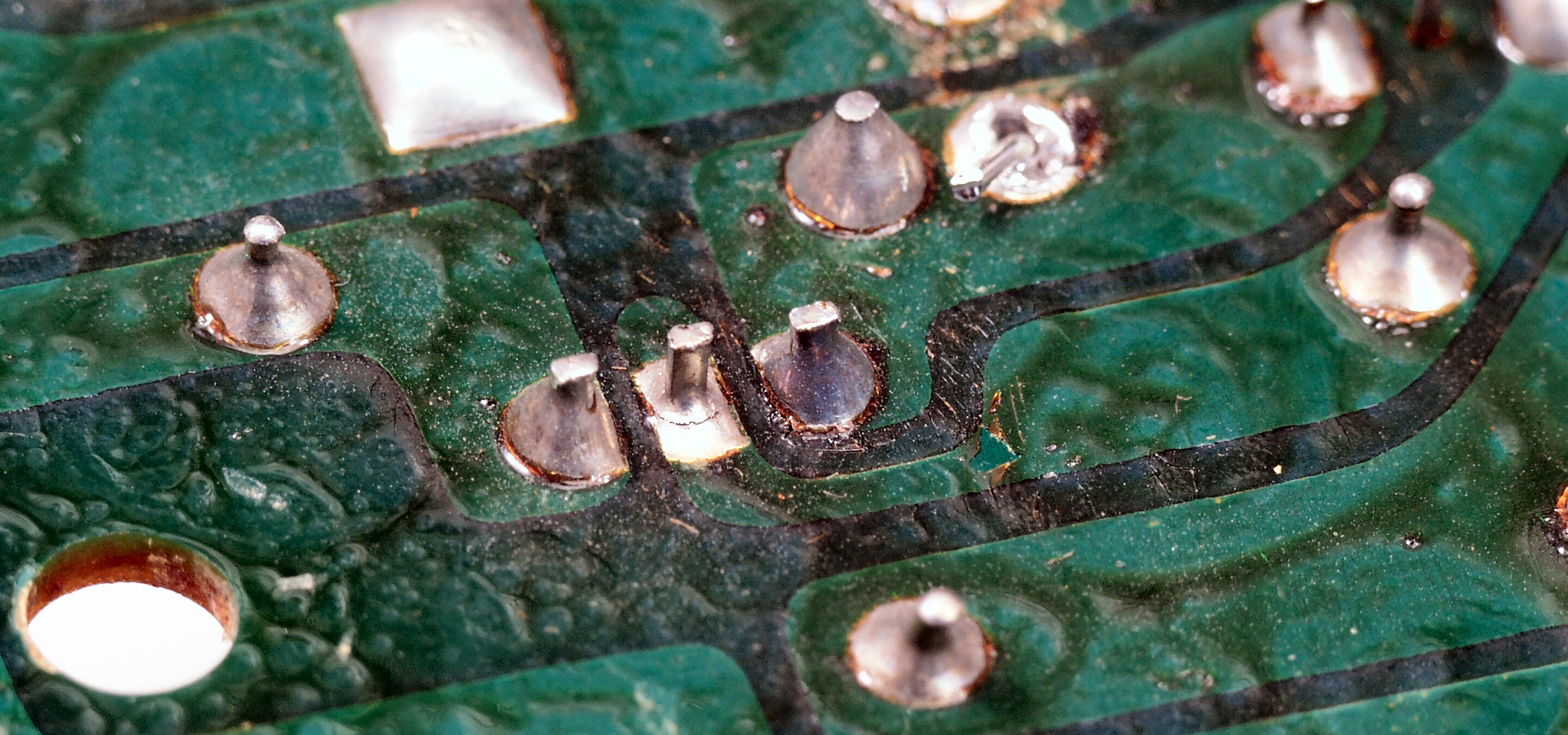

Ｃ７Ｃ１．　修理前　電源基盤裏、半田不良ｹ所。　半田の糊代が少なく、放熱が悪い

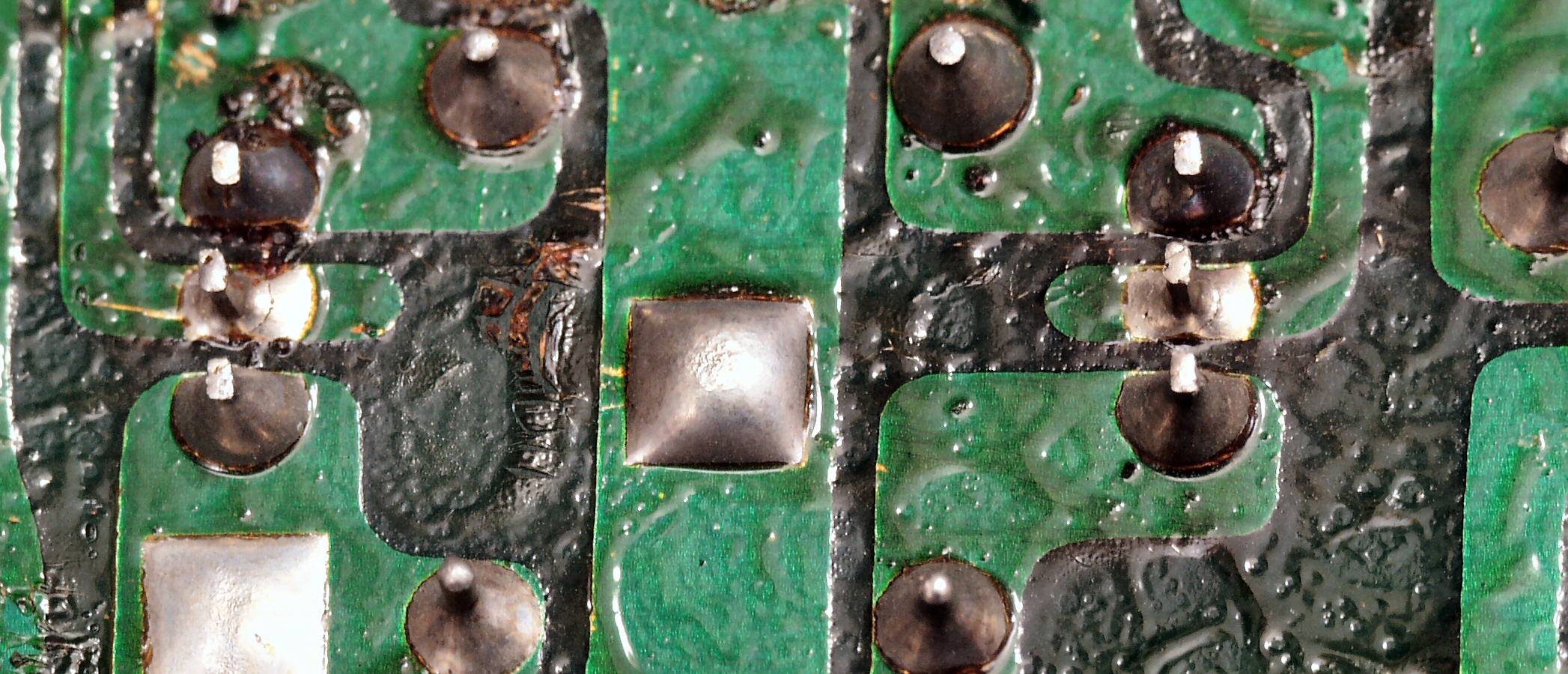

Ｃ７Ｃ２．　修理中　電源基盤裏、半田不良ｹ所。　銅箔を剥がし、半田の糊代を多くする

Ｃ７Ｃ３．　修理後　電源基盤裏、半田不良ｹ所

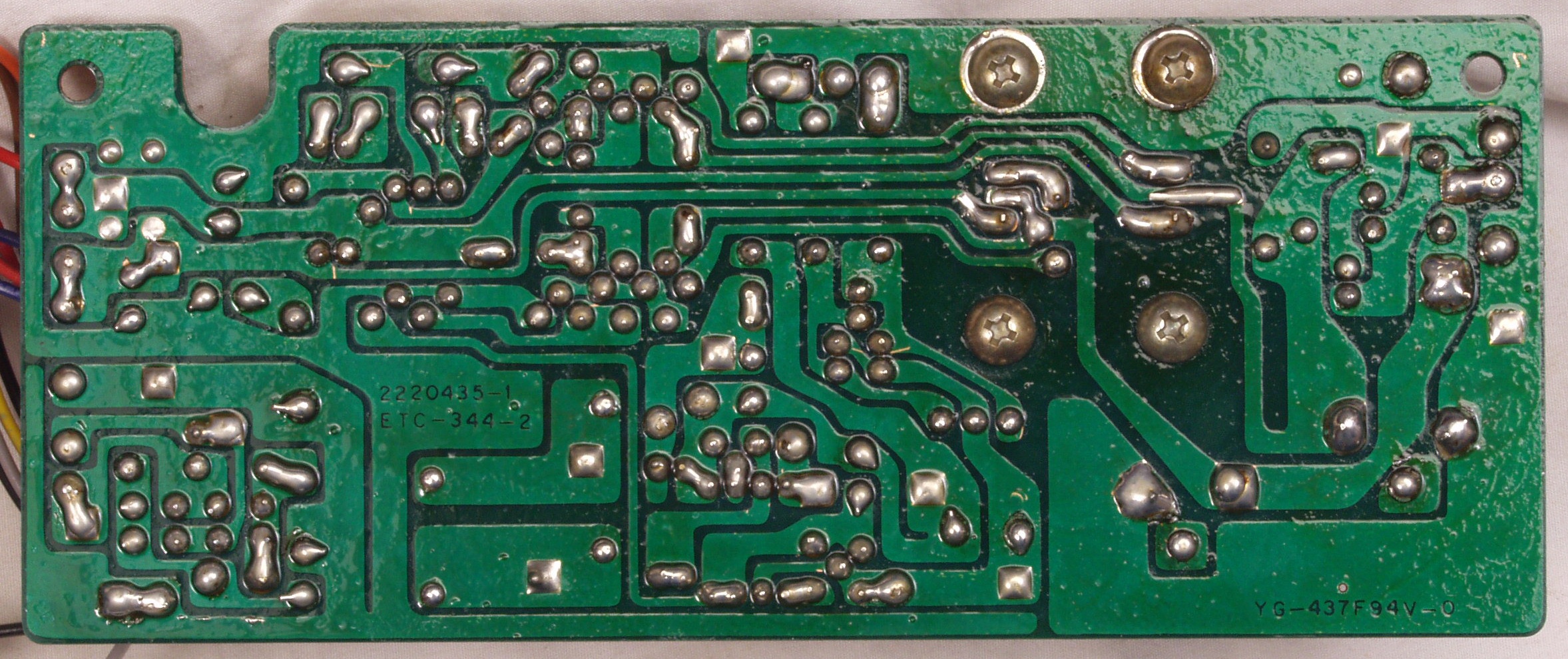

Ｃ７Ｄ．　修理（半田補正）後　電源基盤裏 　全ての半田をやり修す

Ｃ７Ｅ．　完成電源基盤裏　洗浄後

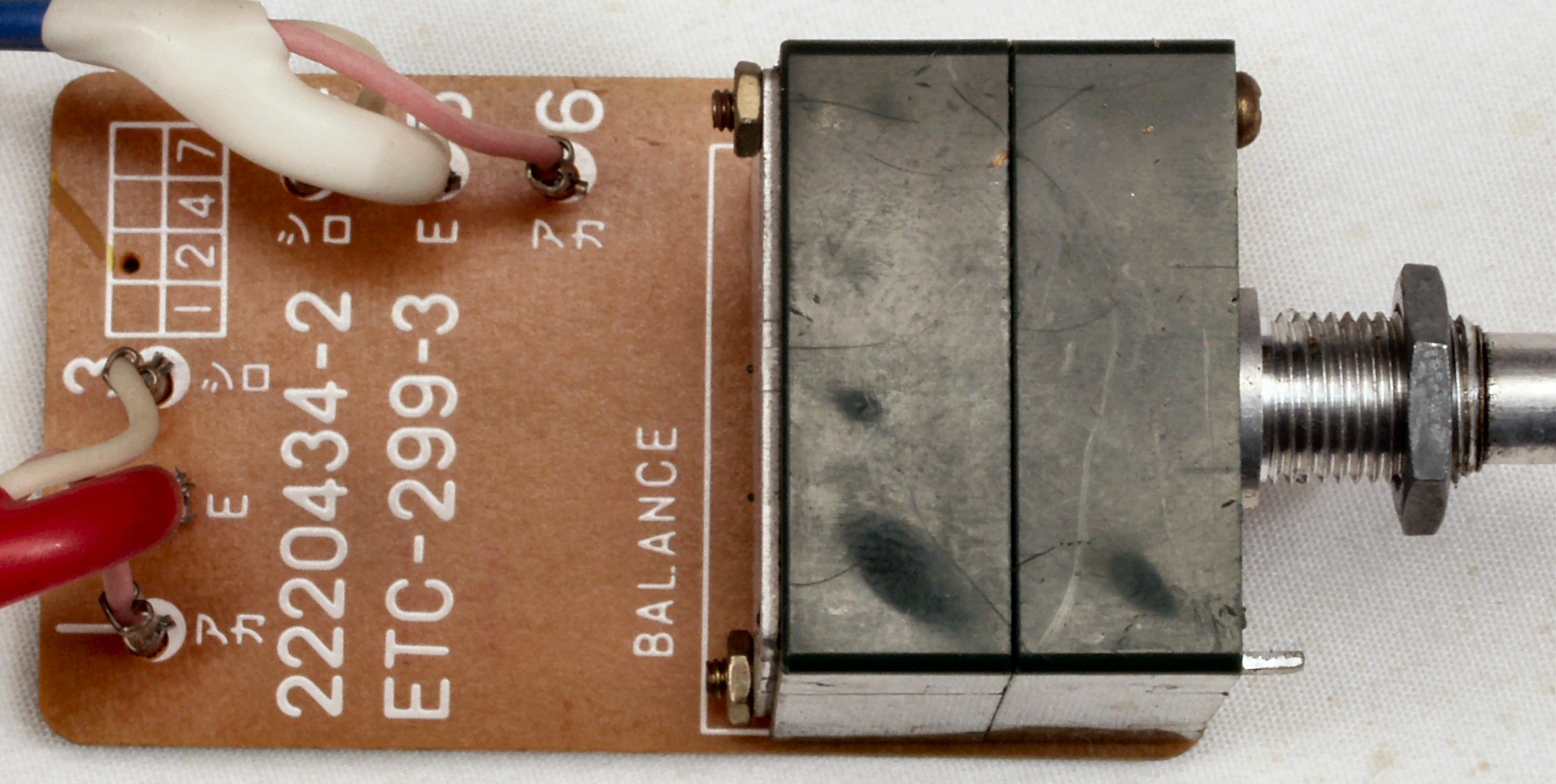

Ｃ８Ａ．　修理前　バランスＶＲ基板

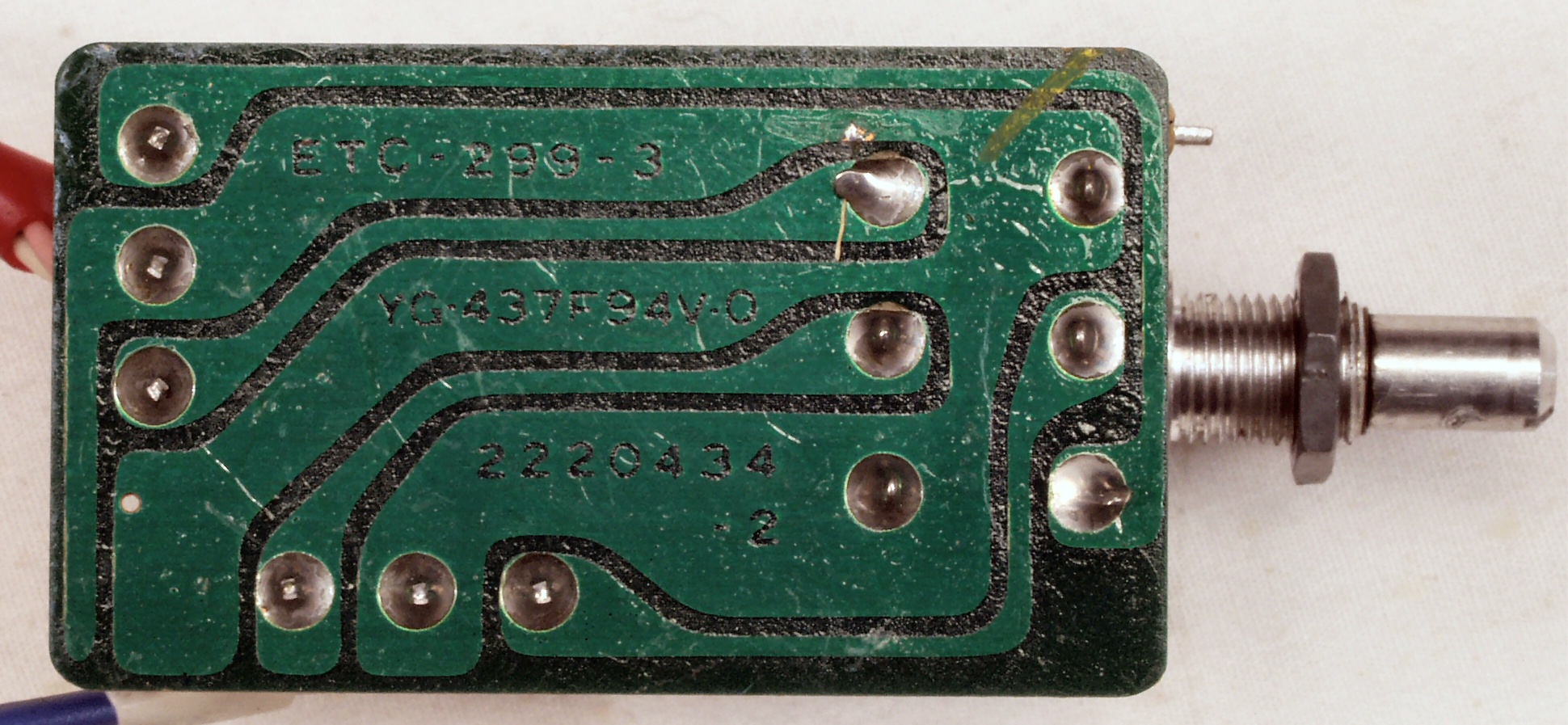

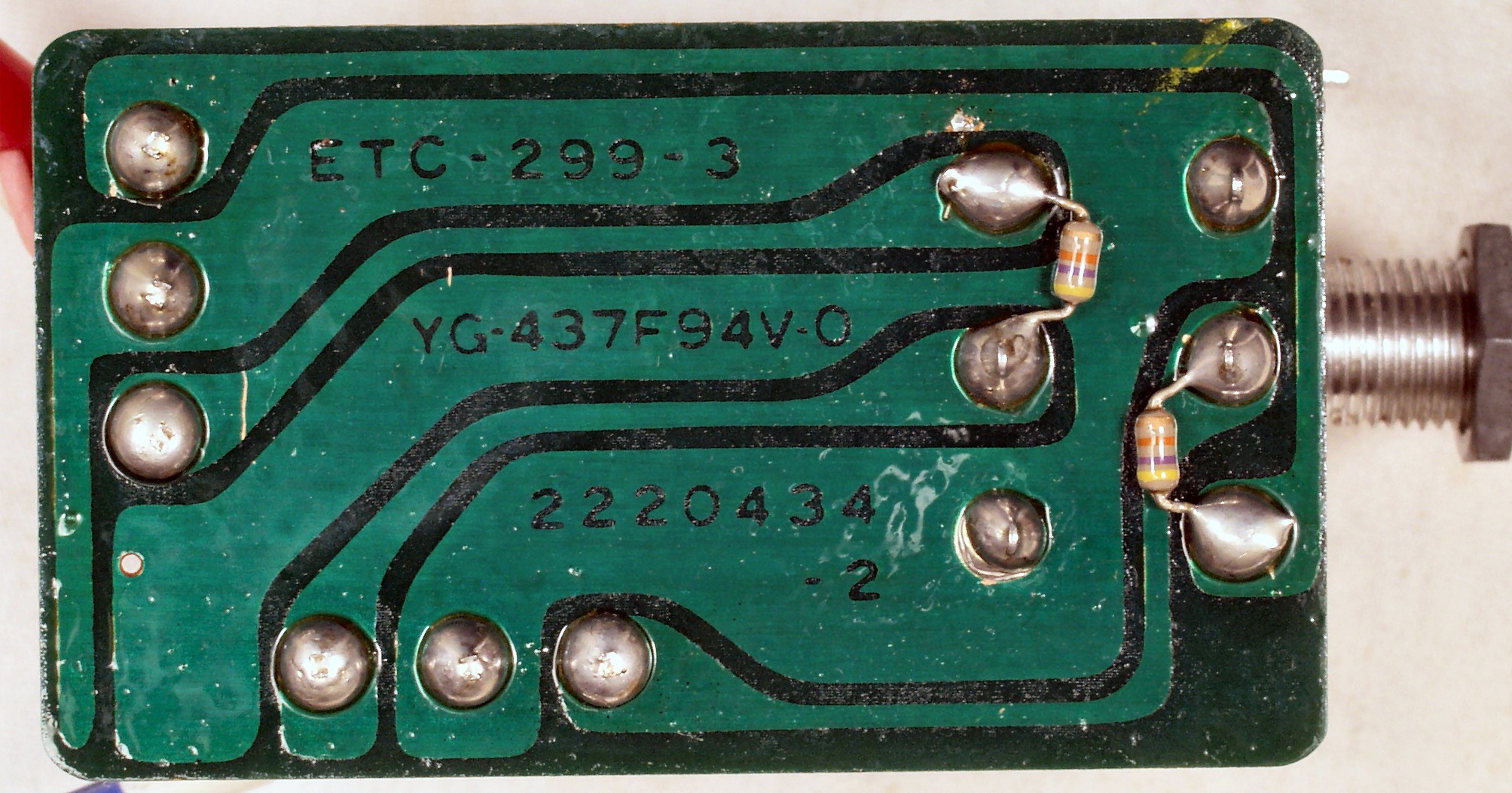

Ｃ８Ｂ．　修理前　バランスＶＲ基板裏

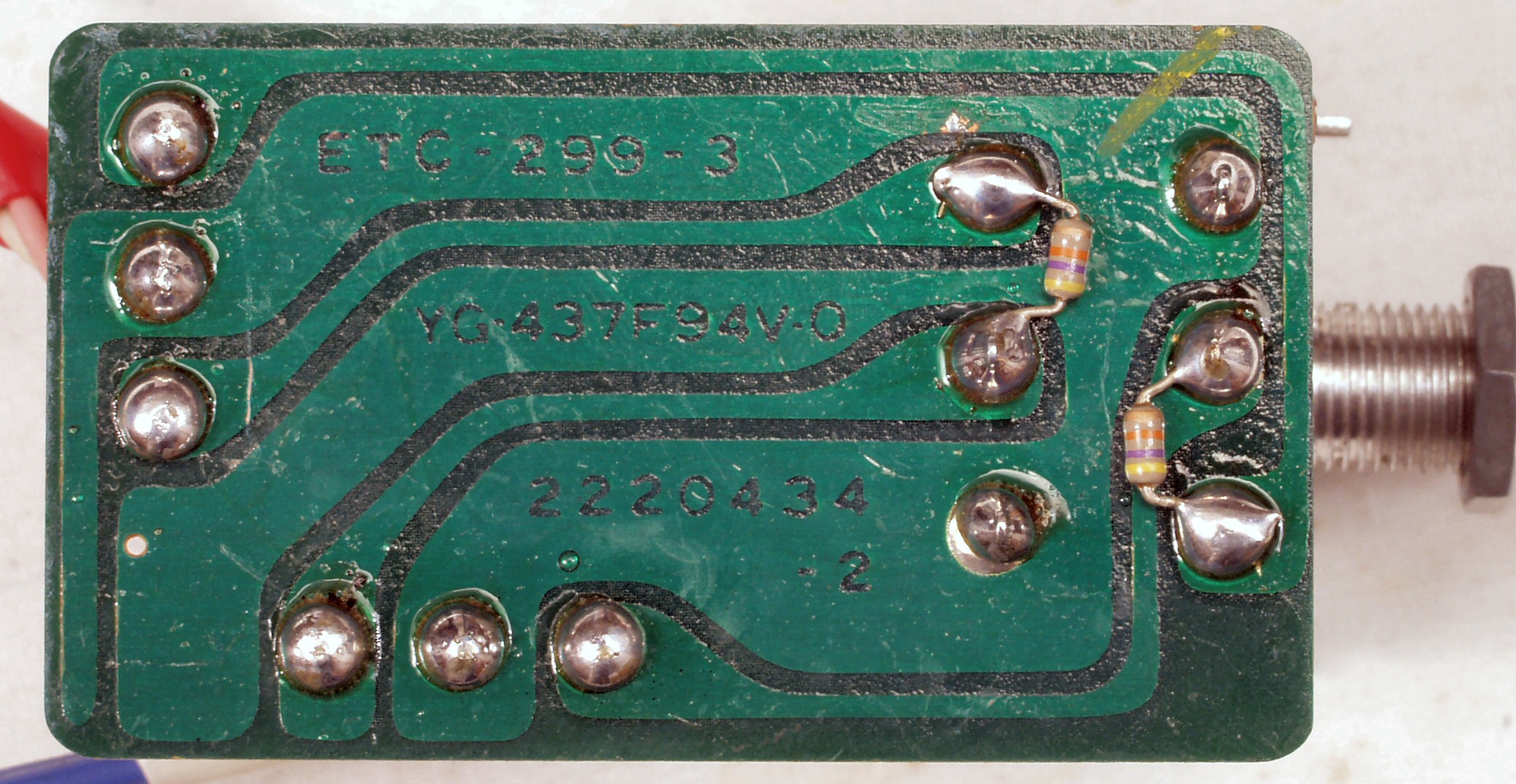

Ｃ８Ｃ．　修理（半田補正）後　バランスＶＲ基板裏 　全ての半田をやり修す

Ｃ８Ｄ．　完成バランスＶＲ基板裏 　洗浄後

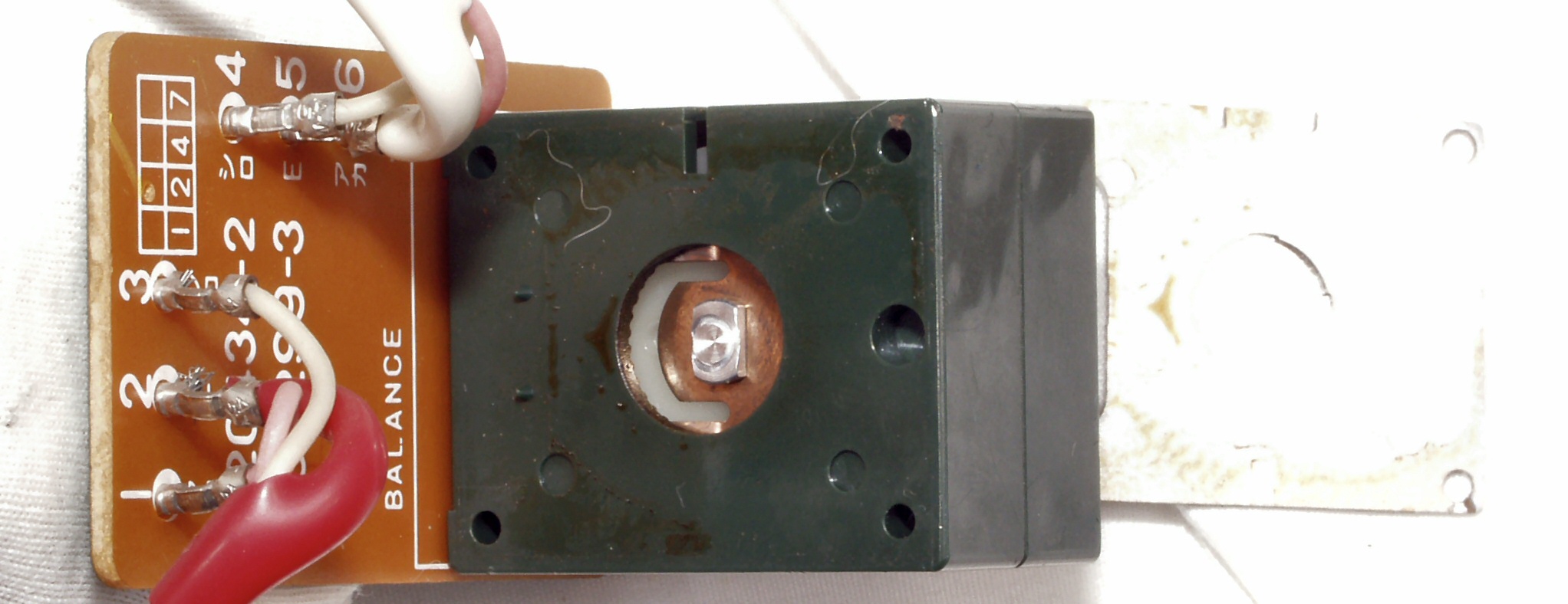

Ｃ９Ａ．　清掃中　バランスＶＲの抵抗体摺動部清掃、カシメ構造なのでこれまで。

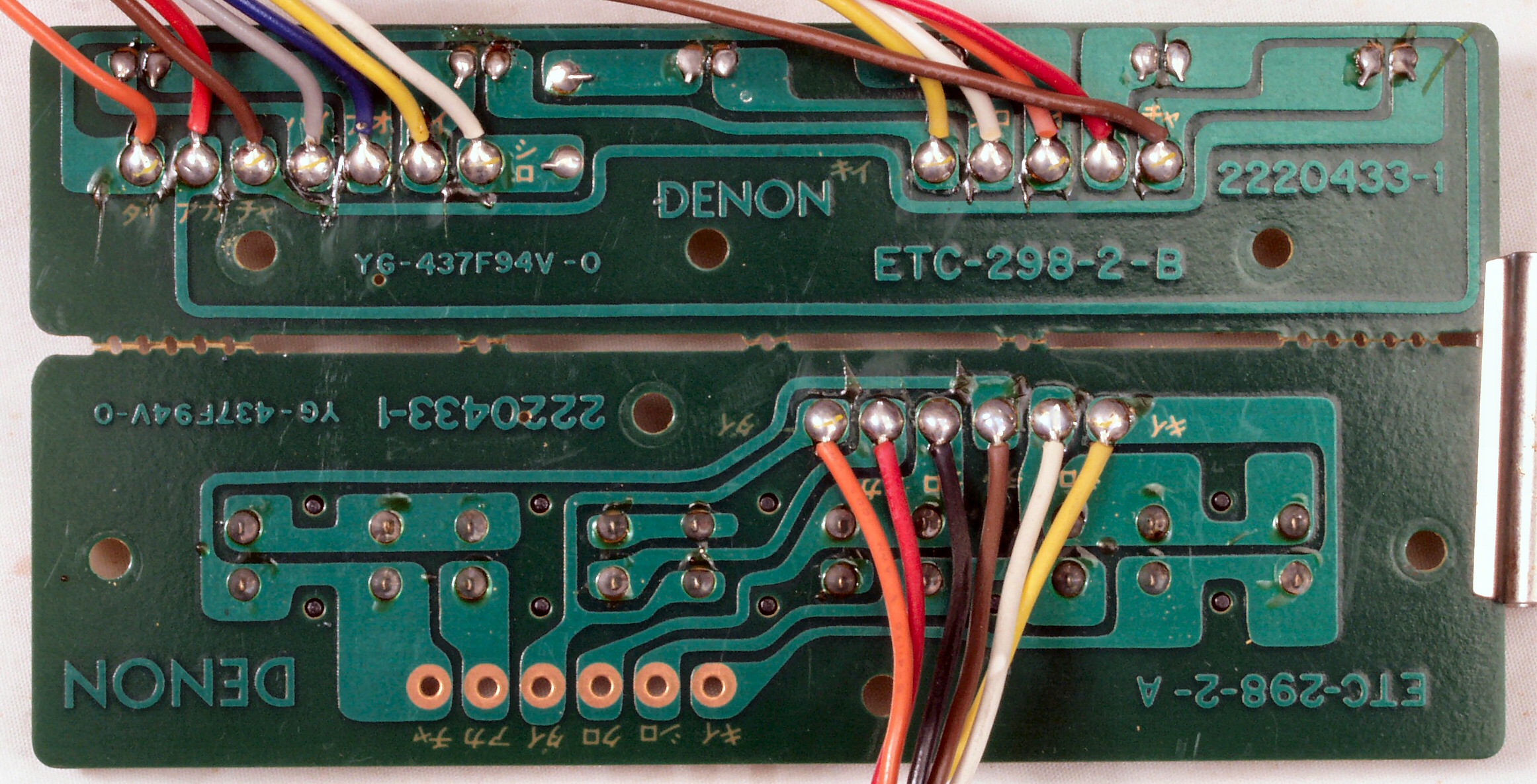

ＣＡＡ．　修理前　LED表示基板裏・SW基板裏

ＣＡＢ．　修理（半田補正）後　LED表示基板裏・SW基板裏 　全ての半田をやり修す

ＣＡＣ．　完成LED表示基板裏・SW基板裏 　洗浄後

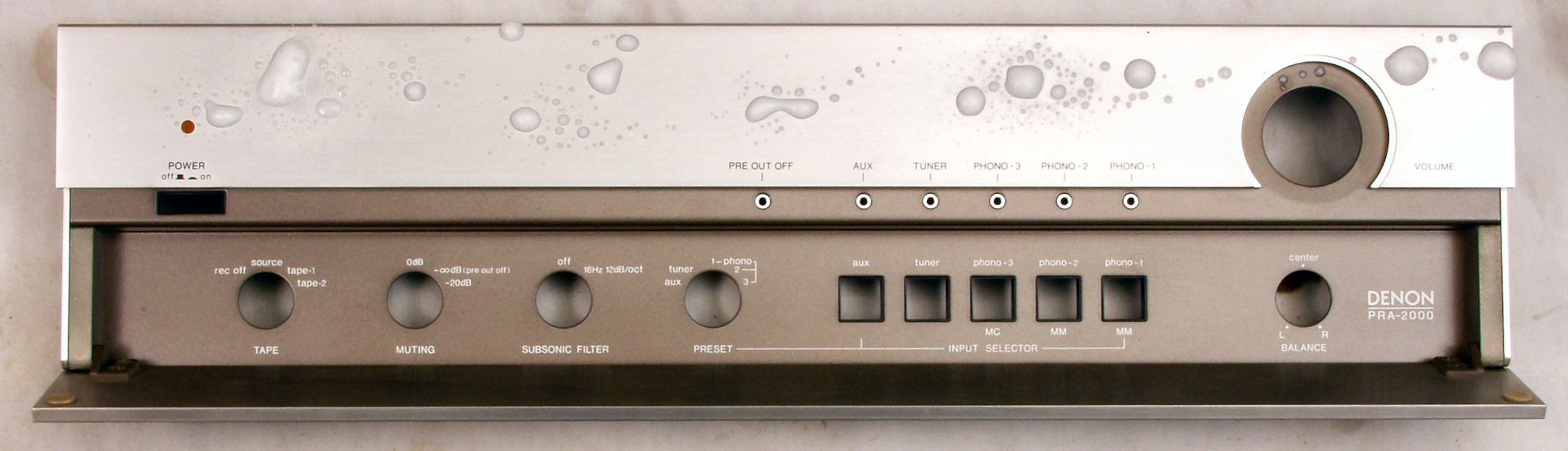

ＣＢ．　パネル清掃。　合わせ構造なので、布に付けて拭く。

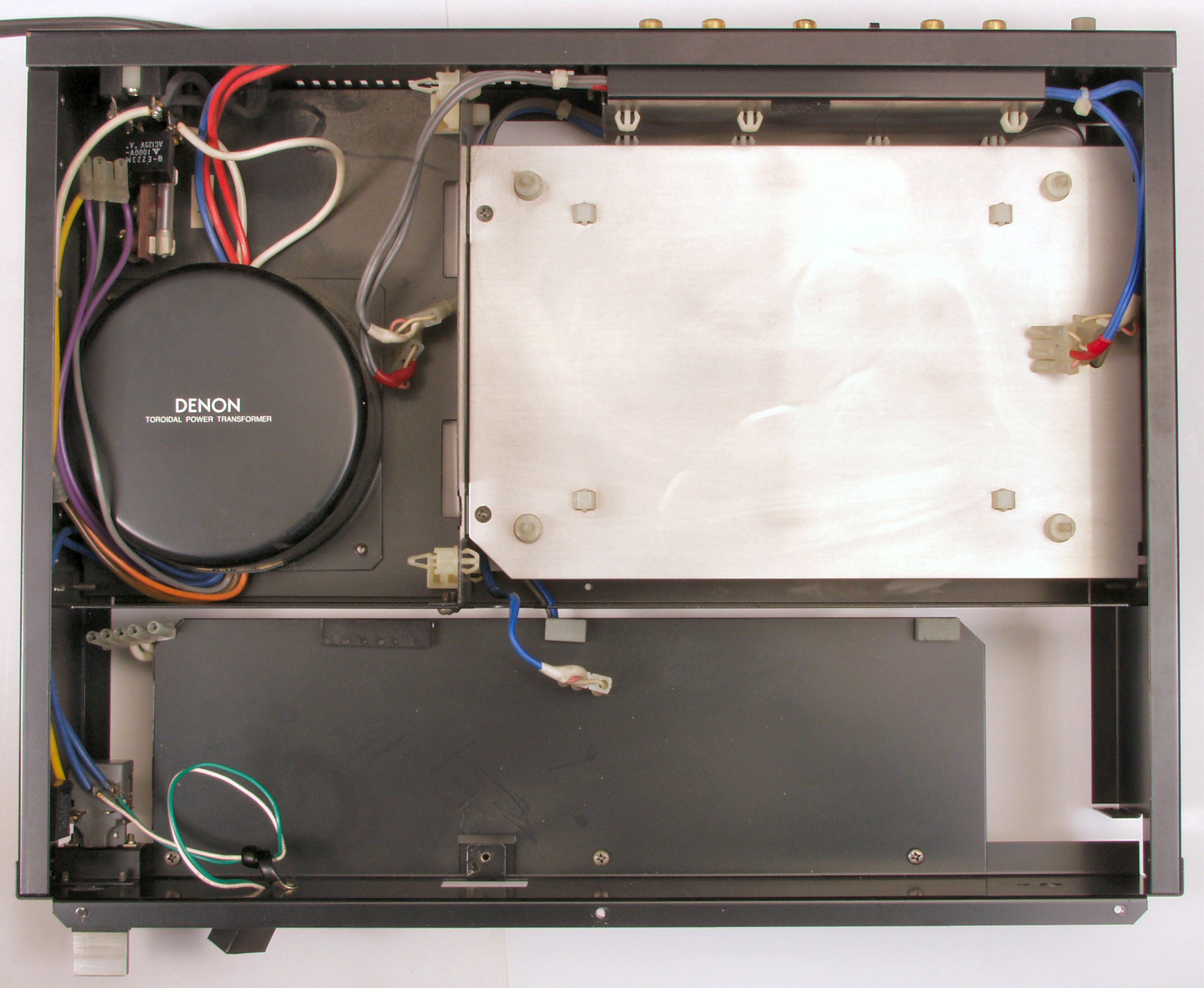

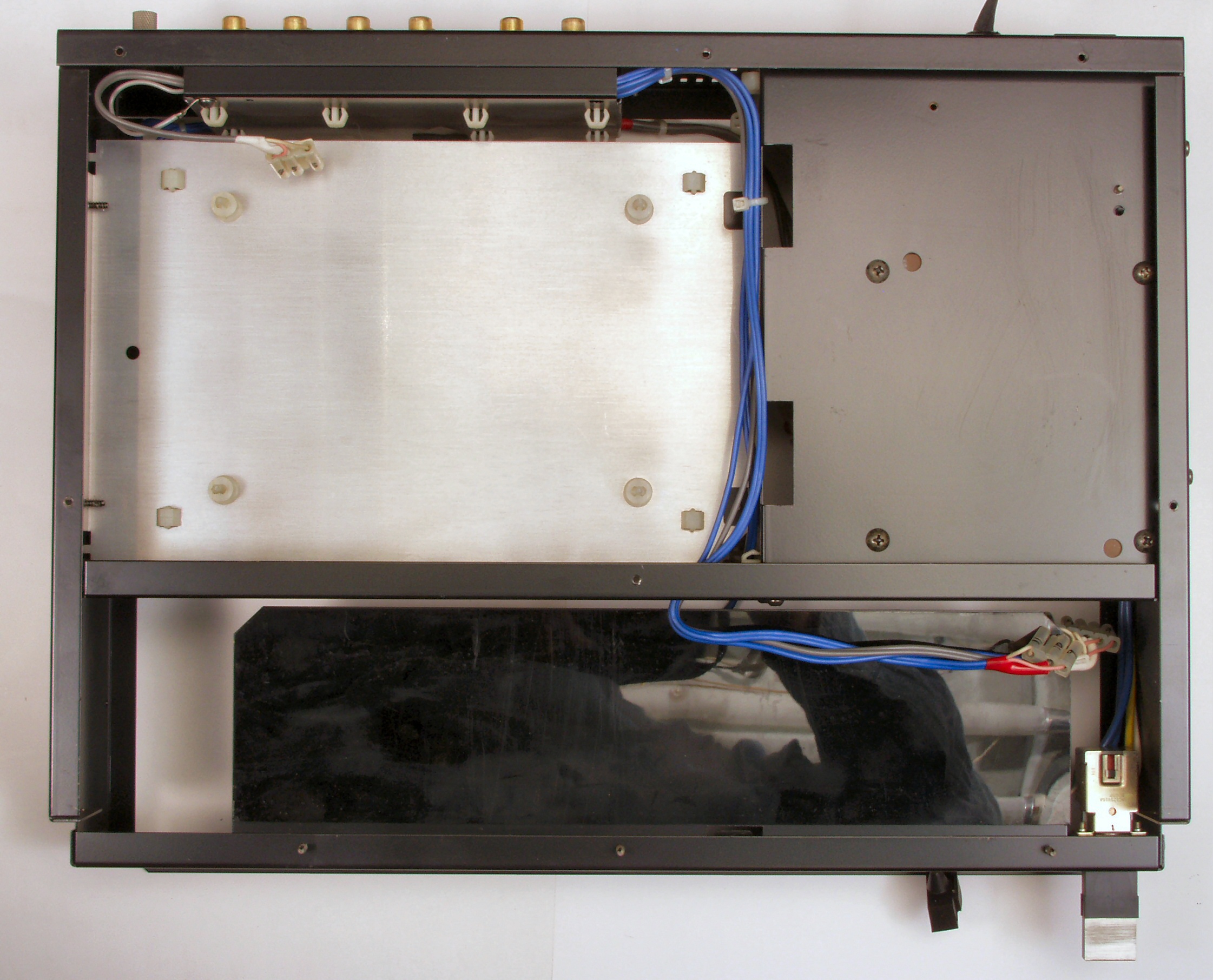

ＣＣＡ．　基板を取り除いたシャーシを上から見る

ＣＣＢ．　基板を取り除いたシャーシを下から見る

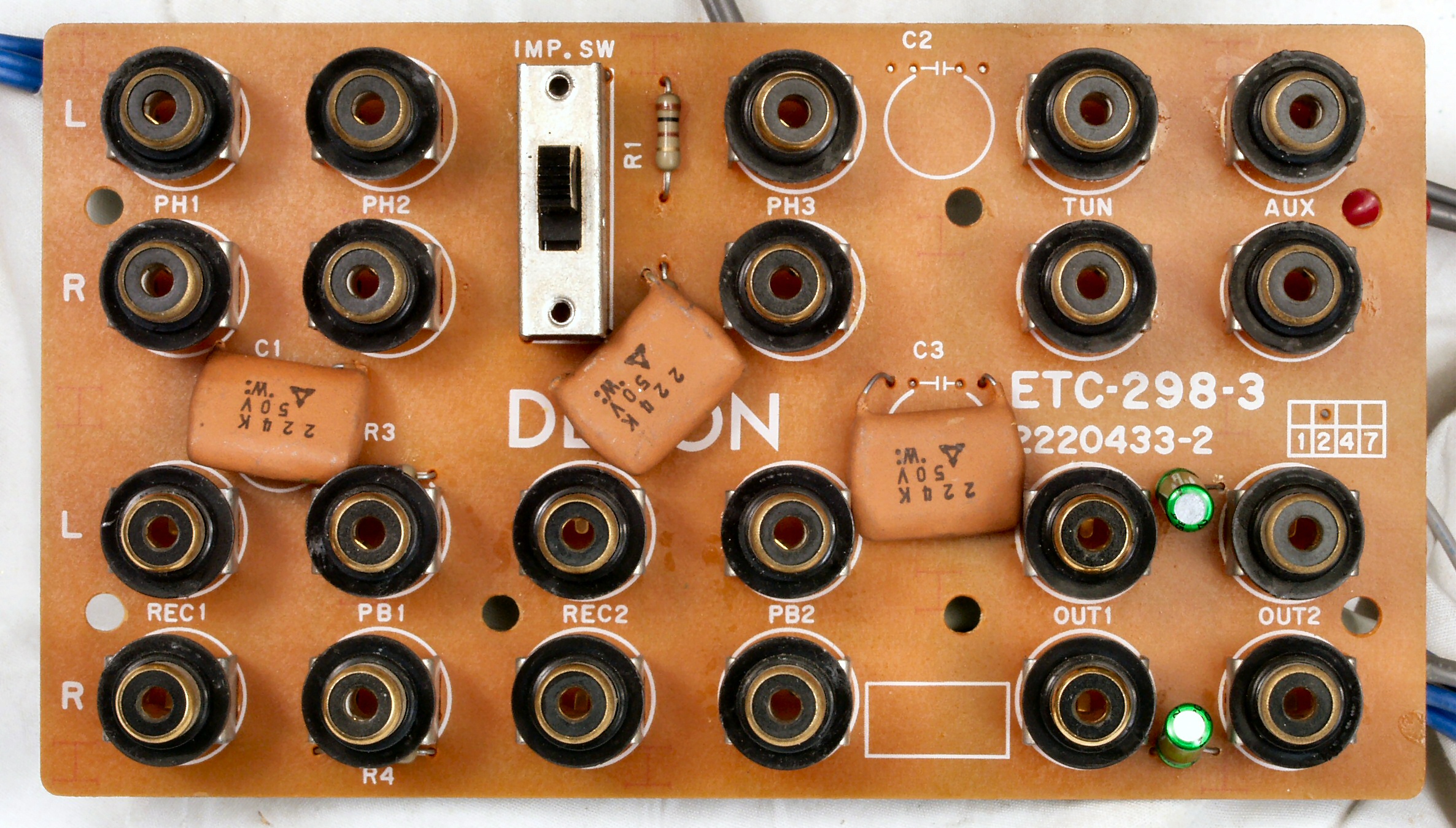

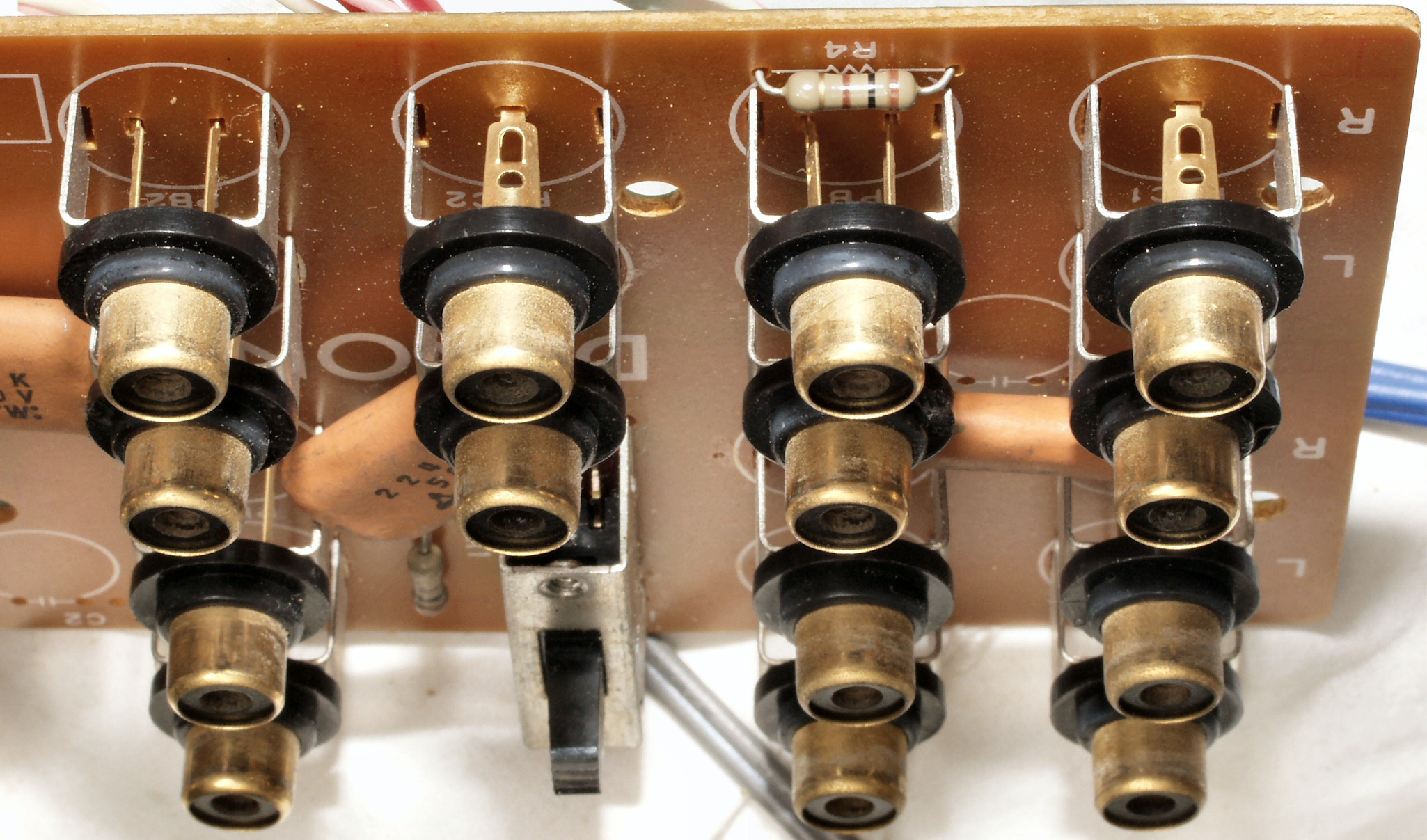

ＣＤＡ．　修理前　入出力ＲＣＡ端子基板

ＣＤＢ．　修理後　入出力ＲＣＡ端子基板

ＣＤＣ．　修理前　入出力ＲＣＡ端子基板裏

ＣＤＤ．　修理（半田補正）後　入出力ＲＣＡ端子基板裏

ＣＤＥ．　完成入出力ＲＣＡ端子基板裏 　洗浄後

ＣＥ．　交換部品

ＣＦＡ．　修理前　上から

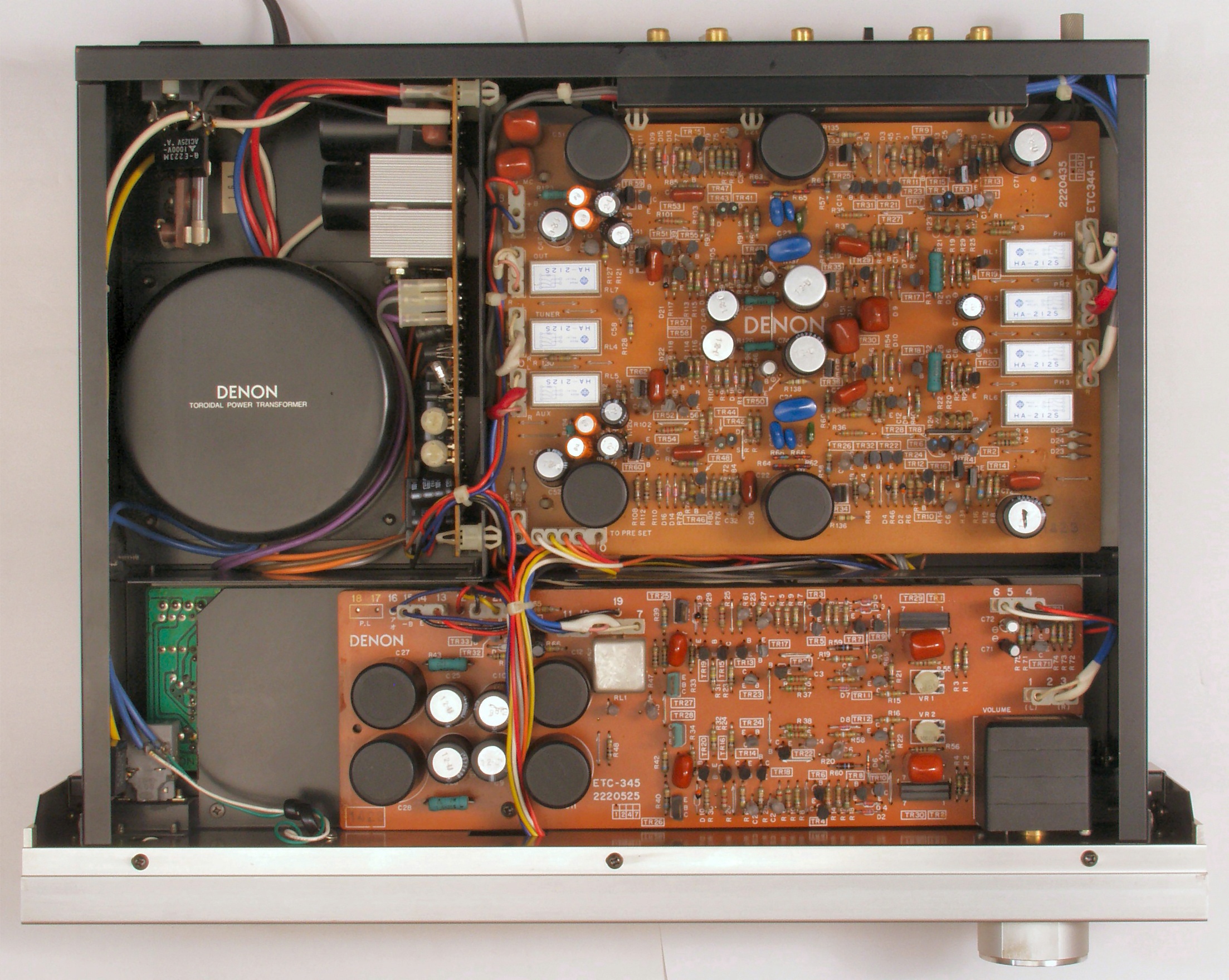

ＣＦＢ．　修理後　上から

ＣＦＣ．　修理前　下から

ＣＦＤ．　修理後　下から

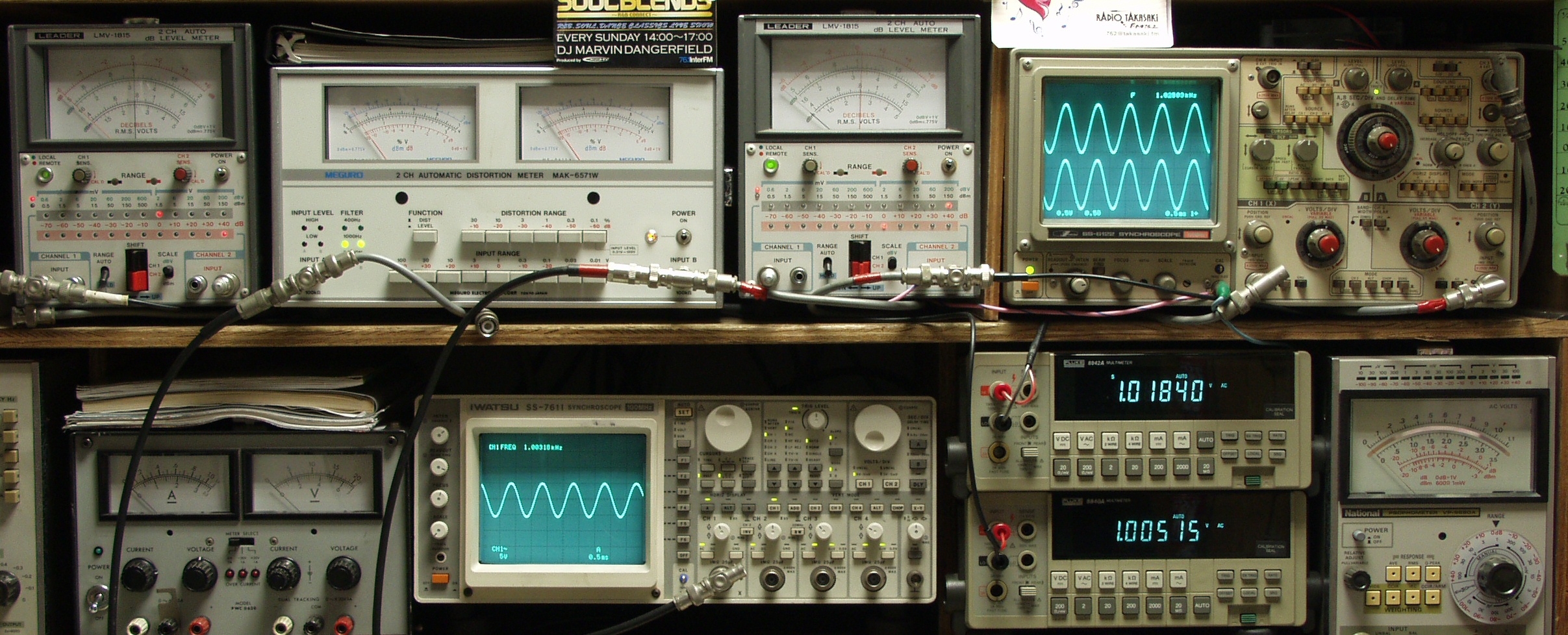

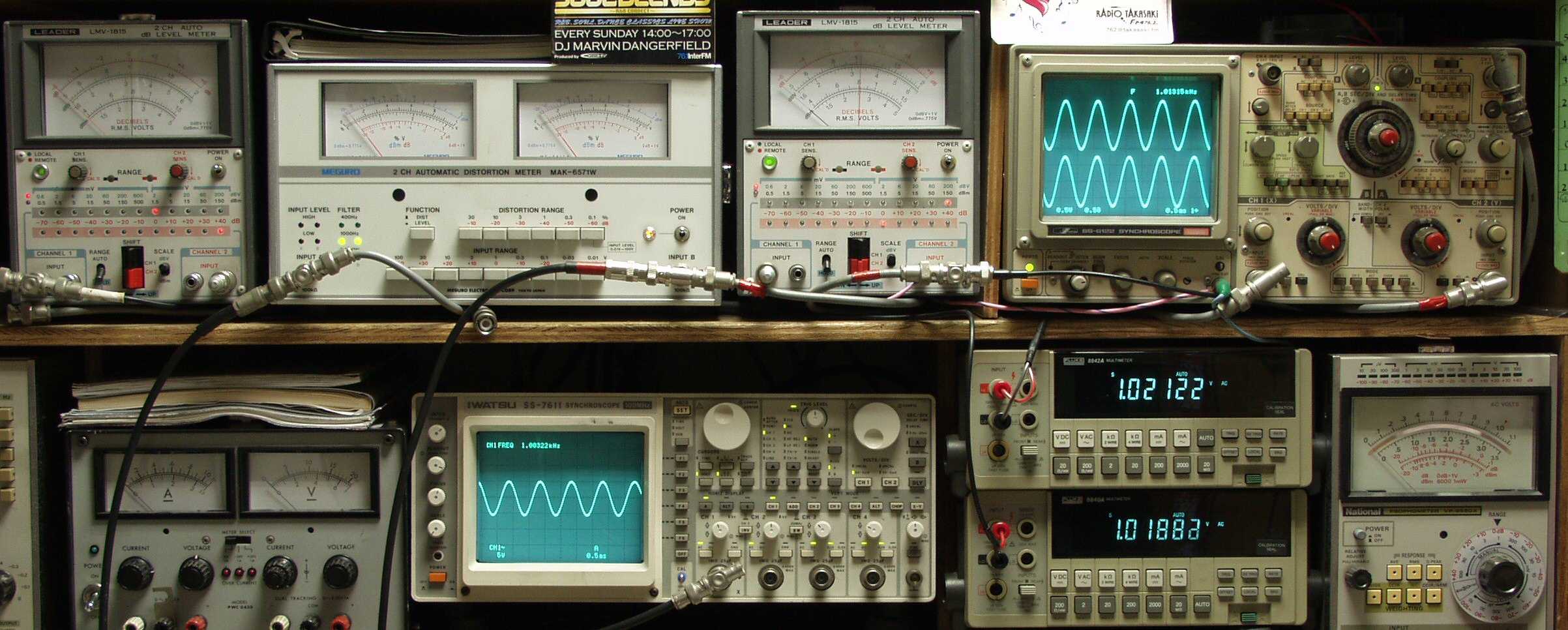

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

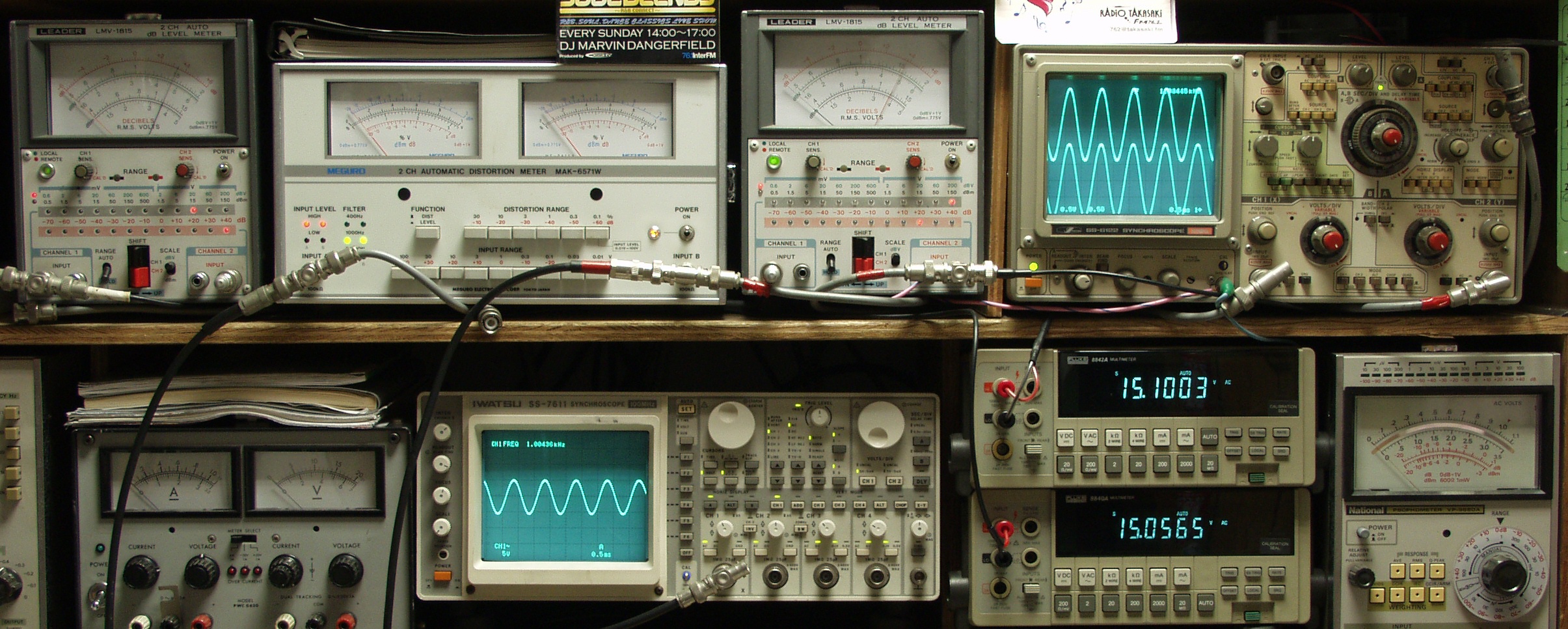

Ｅ４．　出力電圧１５Ｖでも飽和していない

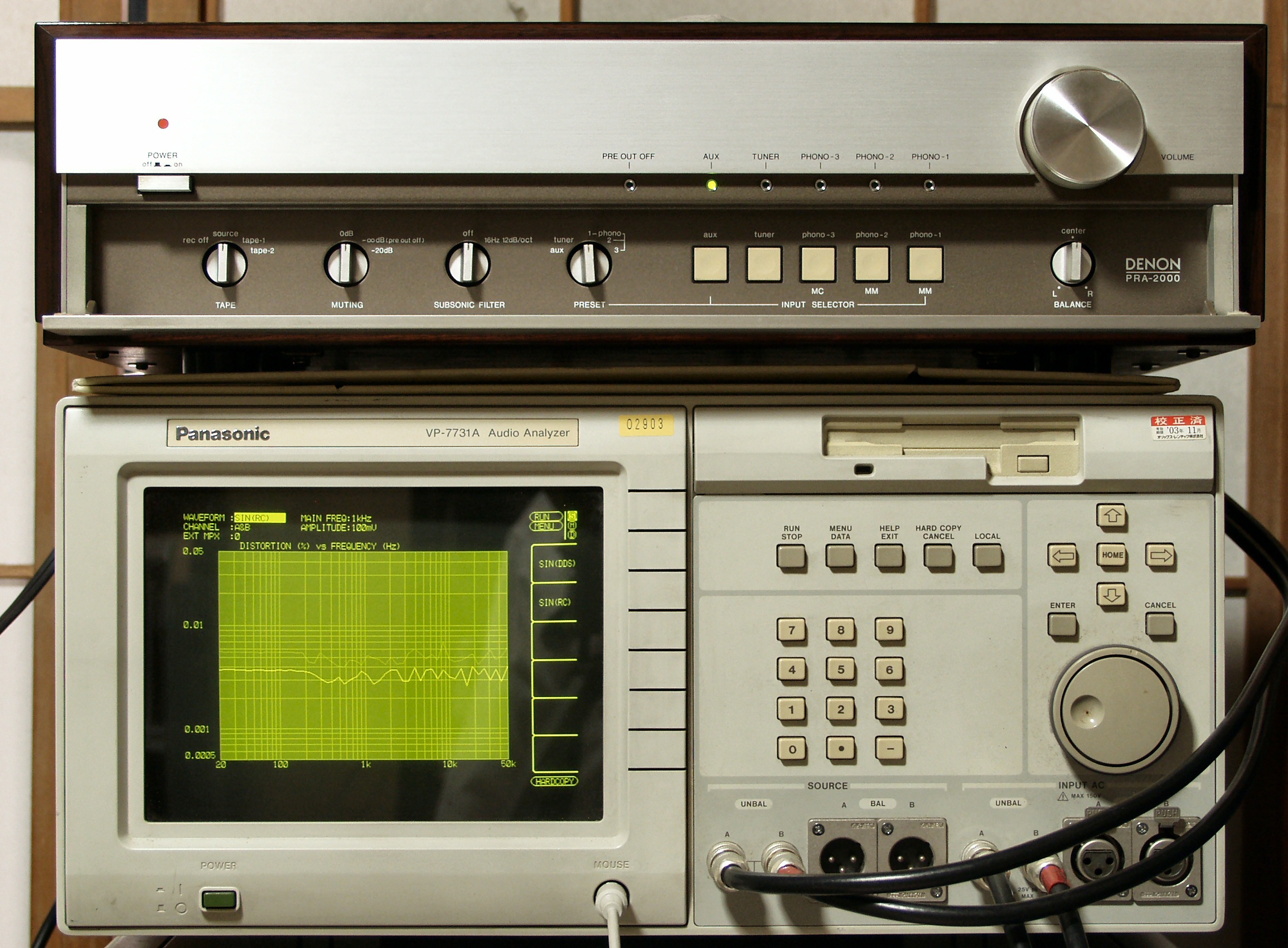

ＥＥ．　上位測定器による　調整・測定 ＥＥ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

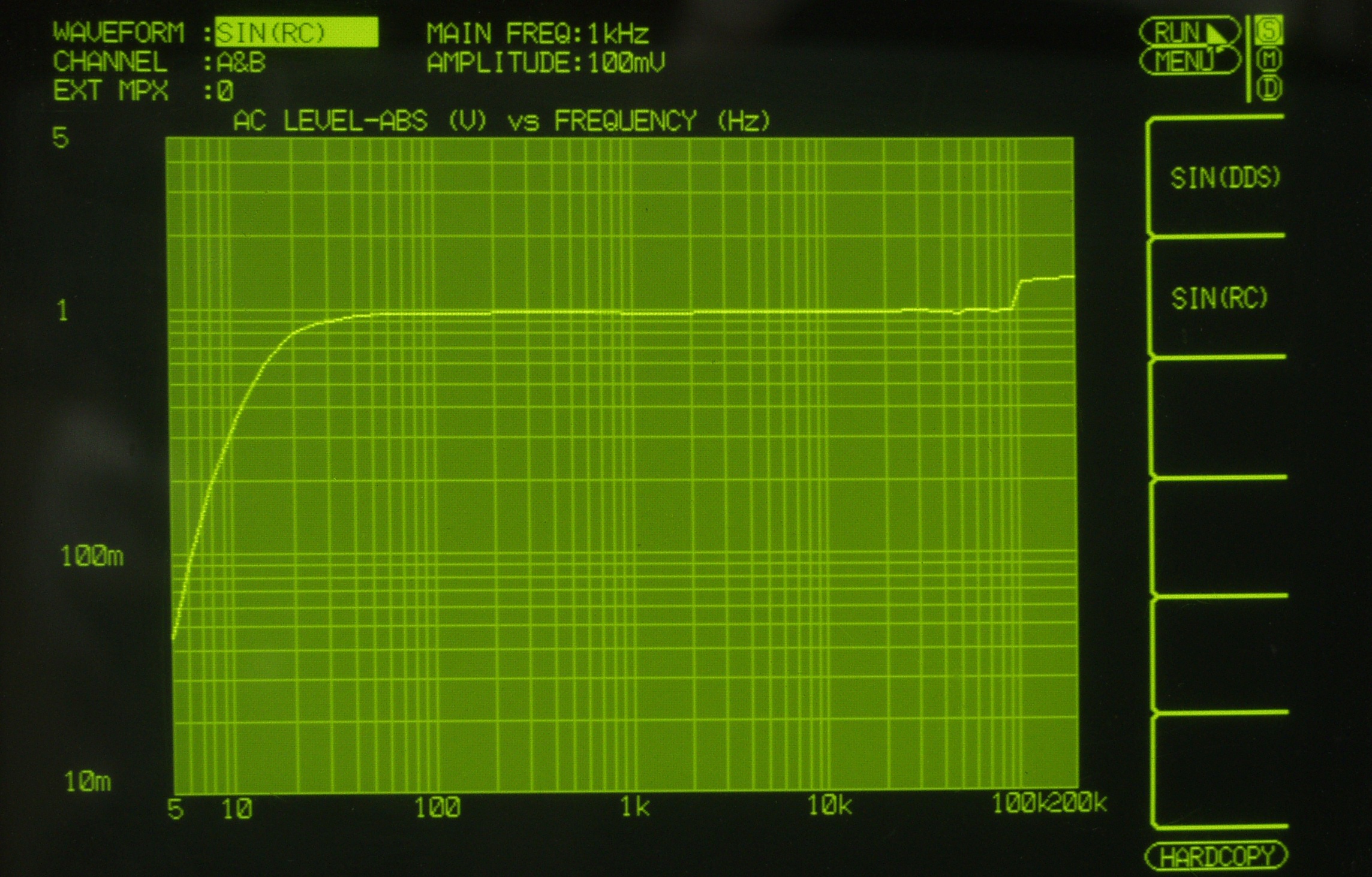

ＥＥ２Ａ．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ２Ｂ．　入出力特性測定（AUX入力）　ＳＵＢＳＯＮＩＣ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

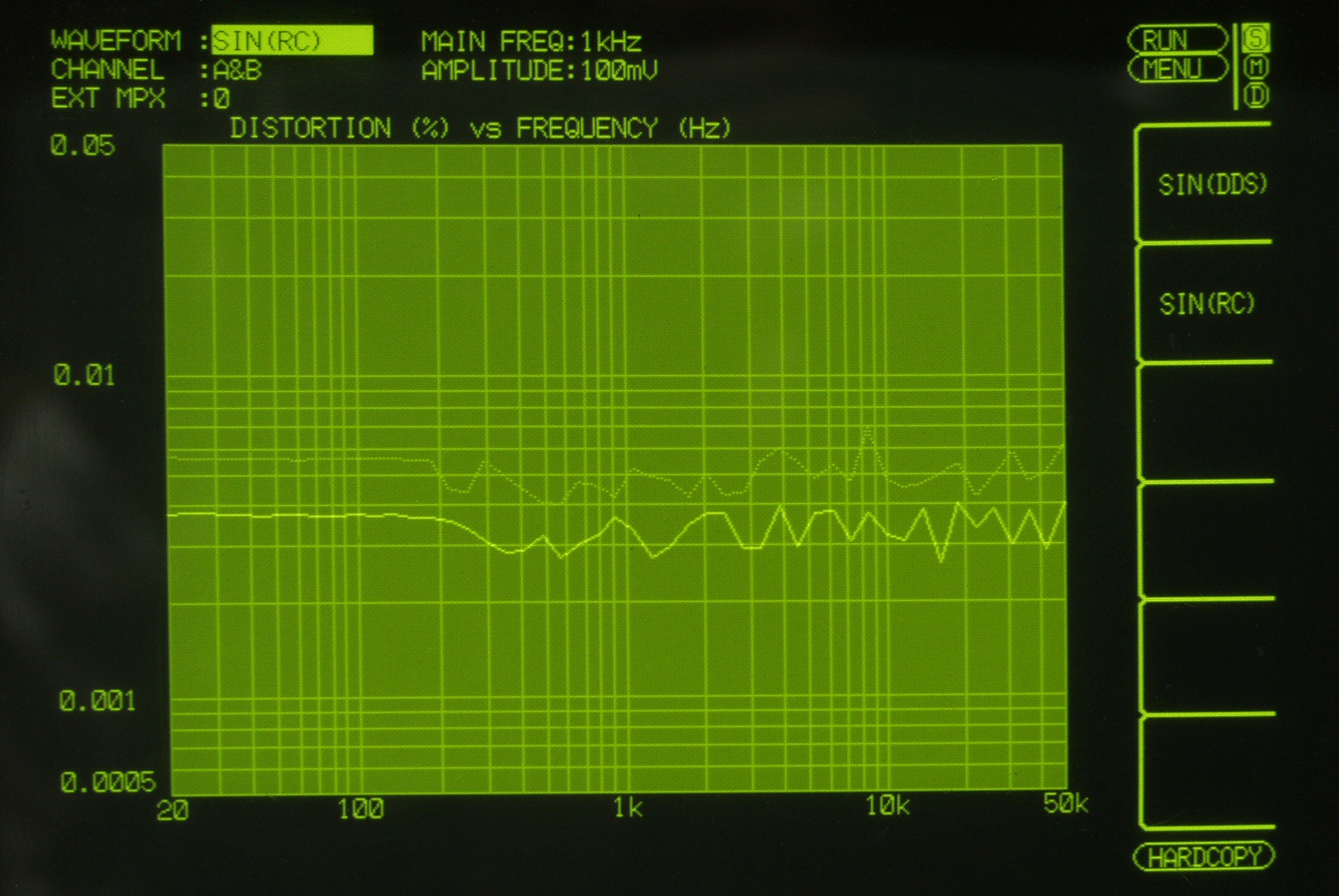

ＥＥ２Ｃ．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

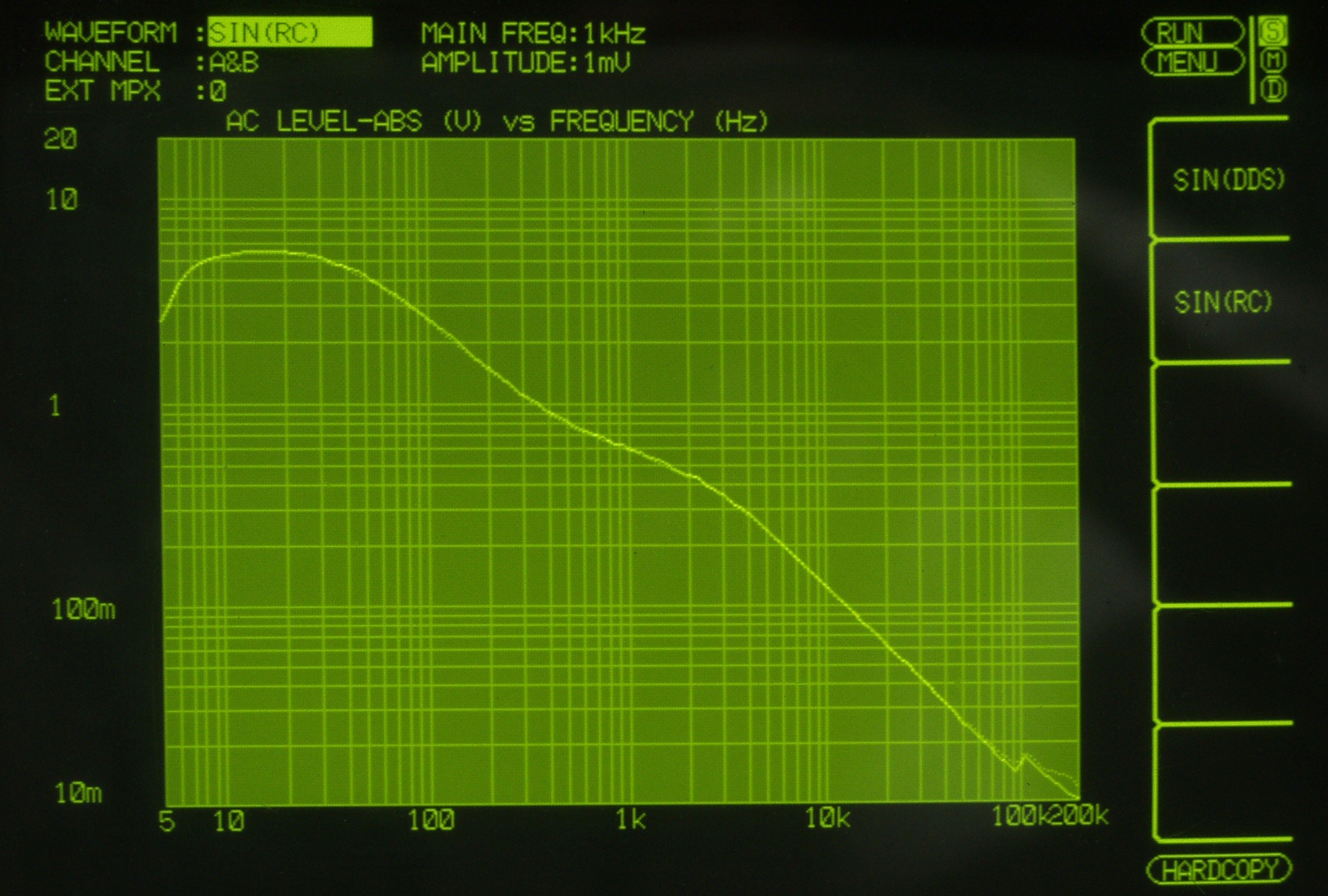

ＥＥ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

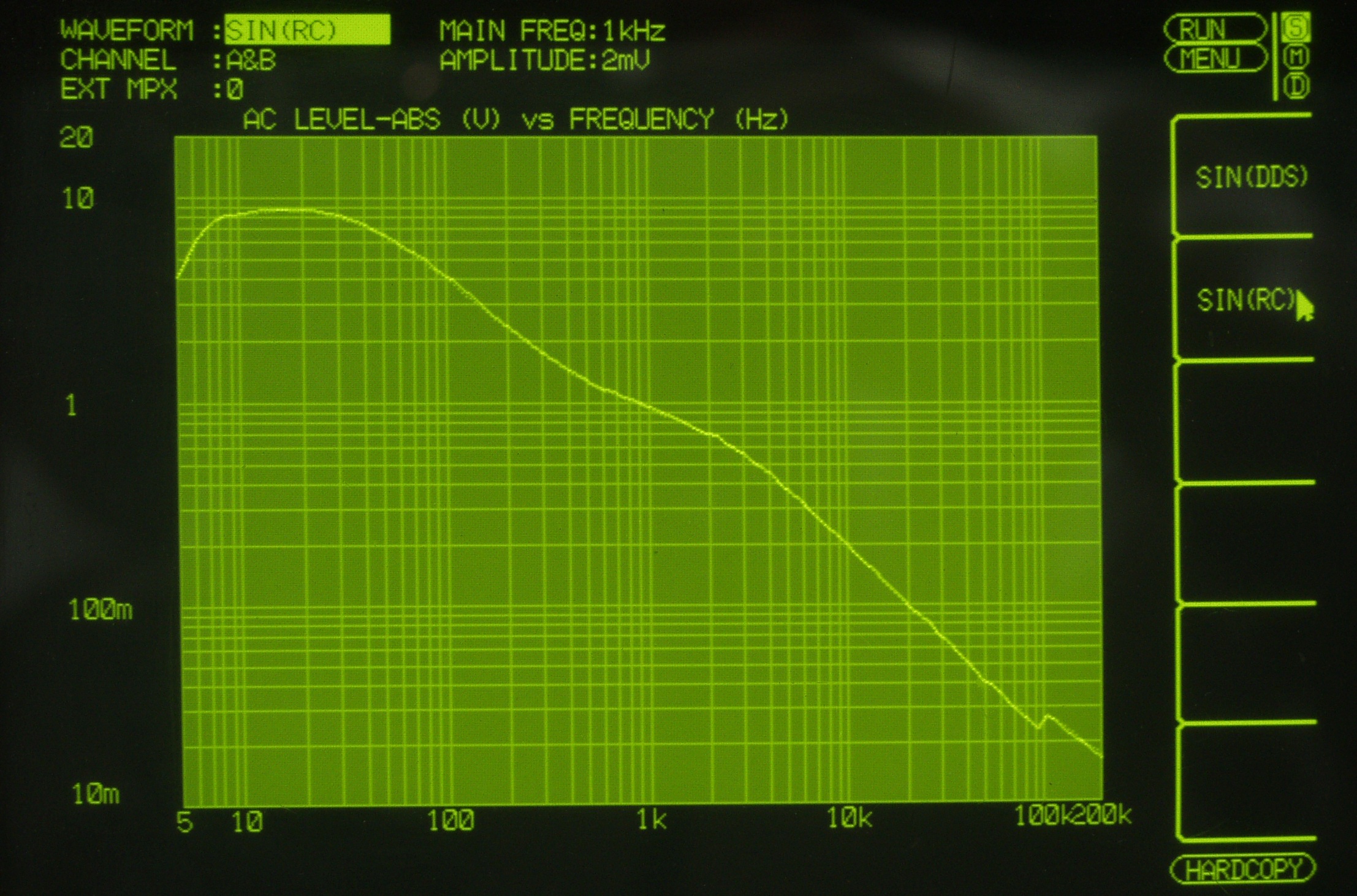

ＥＥ４．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　　　ＭＭ入力端子へ２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

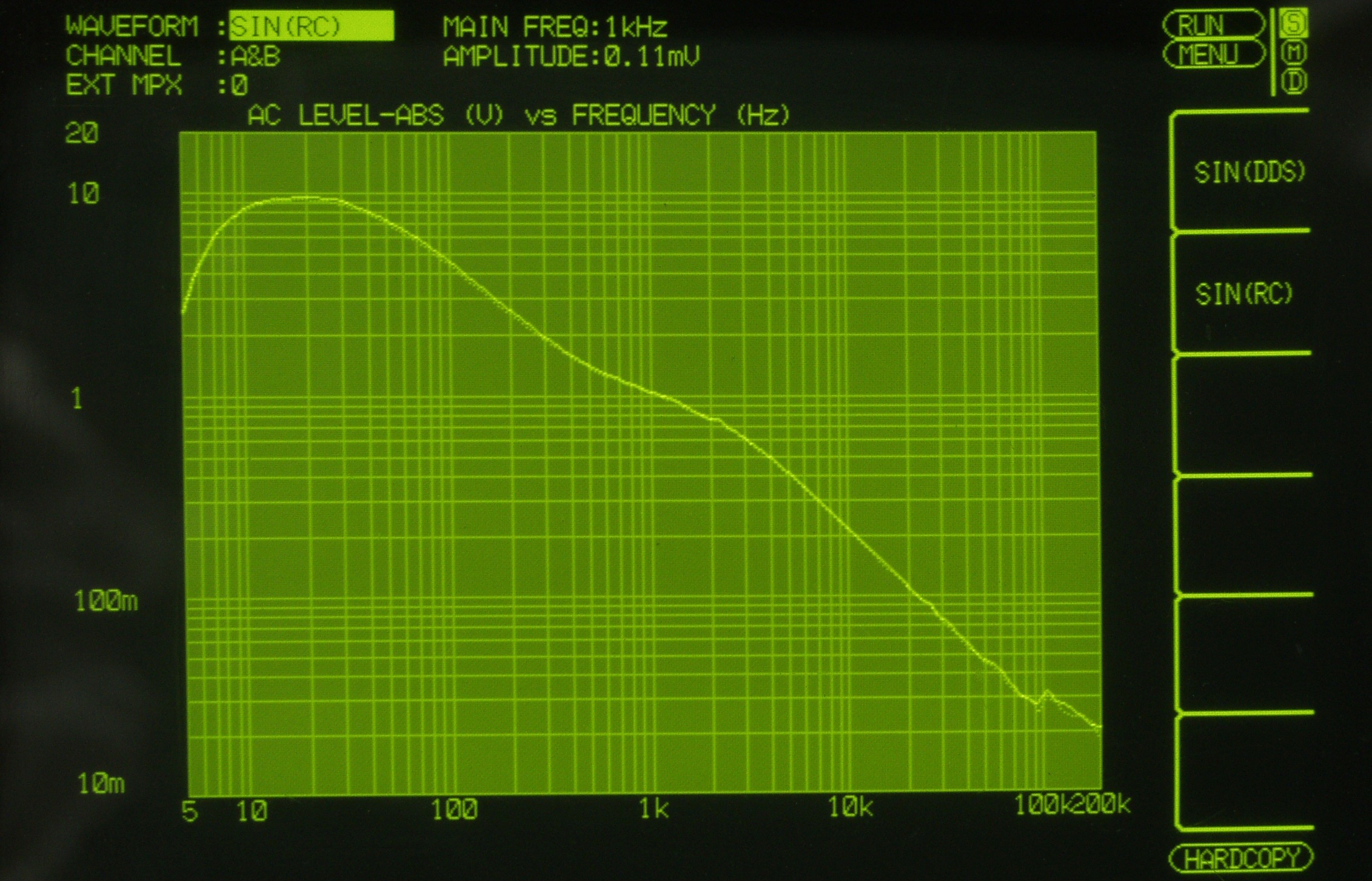

ＥＥ５．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−３ 　　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ６．　引き続き２４時間エージング

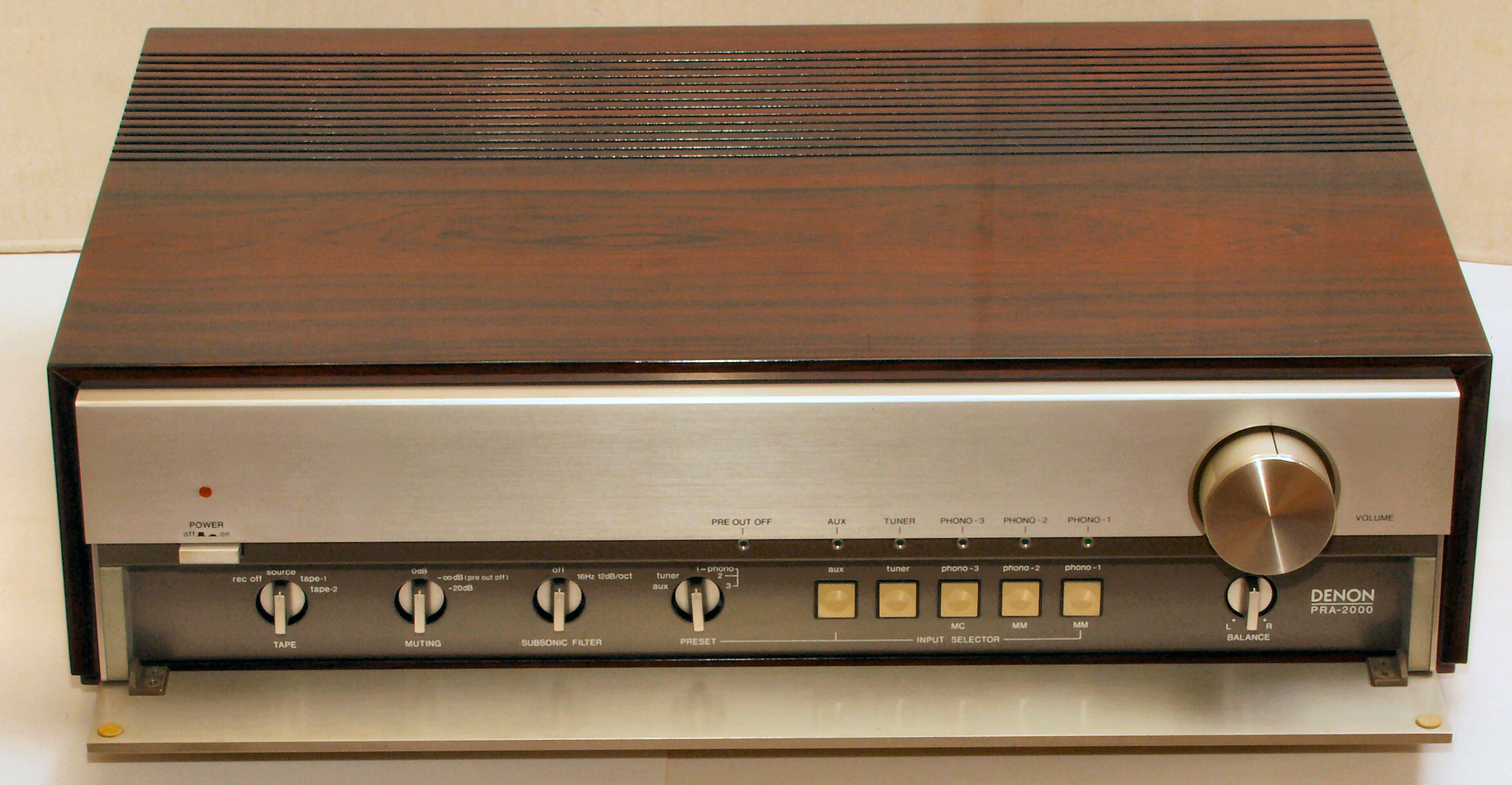

Ｅ７．　完成、新品購入なので綺麗です（所謂１ユーザー）

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ MCヘッドアンプ部(Phono3→rec out) 入力感度/インピーダンス 0.125mV/100Ω 最大許容入力 19mV(1kHz) 全高調波歪率 0.003%以下(20Hz〜20kHz) 周波数特性 20Hz〜100kHz ±0.2dB SN比(IHF-A) 79dB 入力換算ノイズレベル -157dBV セパレーション 70dB以上(20Hz〜20kHz) ゲイン(ヘッドアンプ部のみ) 26dB イコライザーアンプ部(Phono1、2→rec out) 入力感度/インピーダンス 2.5mV/50kΩ、　Phono2は100Ωに切替え可能 最大許容入力 380mV(1kHz) 最大出力/定格出力 23V/150mV 高調波歪率 0.002%以下(20Hz〜20kHz、4V出力) RIAA偏差 20Hz〜100kHz ±0.2dB SN比(IHF-A) 86dB セパレーション 100dB以上(20Hz〜1kHz)、　90dB以上(20kHz) ゲイン 35.6dB(1kHz) プリアンプ部(AUX→pre out) 入力感度/インピーダンス Tuner、AUX、Tape1、2=150mV/50kΩ 最大許容入力 23V 最大出力/定格出力 25V/1.5V 全高調波歪率 0.002%以下(20Hz〜20kHz、3V出力) 周波数特性 10Hz〜100kHz +0 -0.1dB、　10Hz〜500kHz +0 -1dB SN比(IHF-A) 105dB以上 セパレーション(20Hz〜20kHz) 100dB以上(Volume MAX)、　80dB以上(Volume -20dB) ゲイン 20dB ミューティング -20dB＆-∞ サブソニックフィルター 16Hz、12dB/oct TIM歪率 0.003%以下 IM歪率 0.002%以下 総合 使用半導体 トランジスタ=149個、　FET=14個、　IC=1個、　ダイオード=68個 整流スタック=3個、　リードリレー=7個、　リレー=2個、　LED=6個 ACアウトレット 電源スイッチ連動=2系統、　電源スイッチ非連動=1系統 電源電圧 AC100V、50Hz/60Hz 消費電力 38W 外形寸法 幅455x高さ132x奥行357mm 重量 10.5kg 付属品 低容量接続コード1本、保証書 価格 200,000円、1979年発売
