ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−１２．　３台目修理

２０２６／１／１．到着　　１／５．完了

ユーザーからのＹＡＨＯＯオークション出品委託品。

Ａ．　修理前の状況 電源入らず Ｂ．　原因 各部経年劣化。 Ｅ．　調整・測定 Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−１２　の仕様（カタログ・マニアルより）

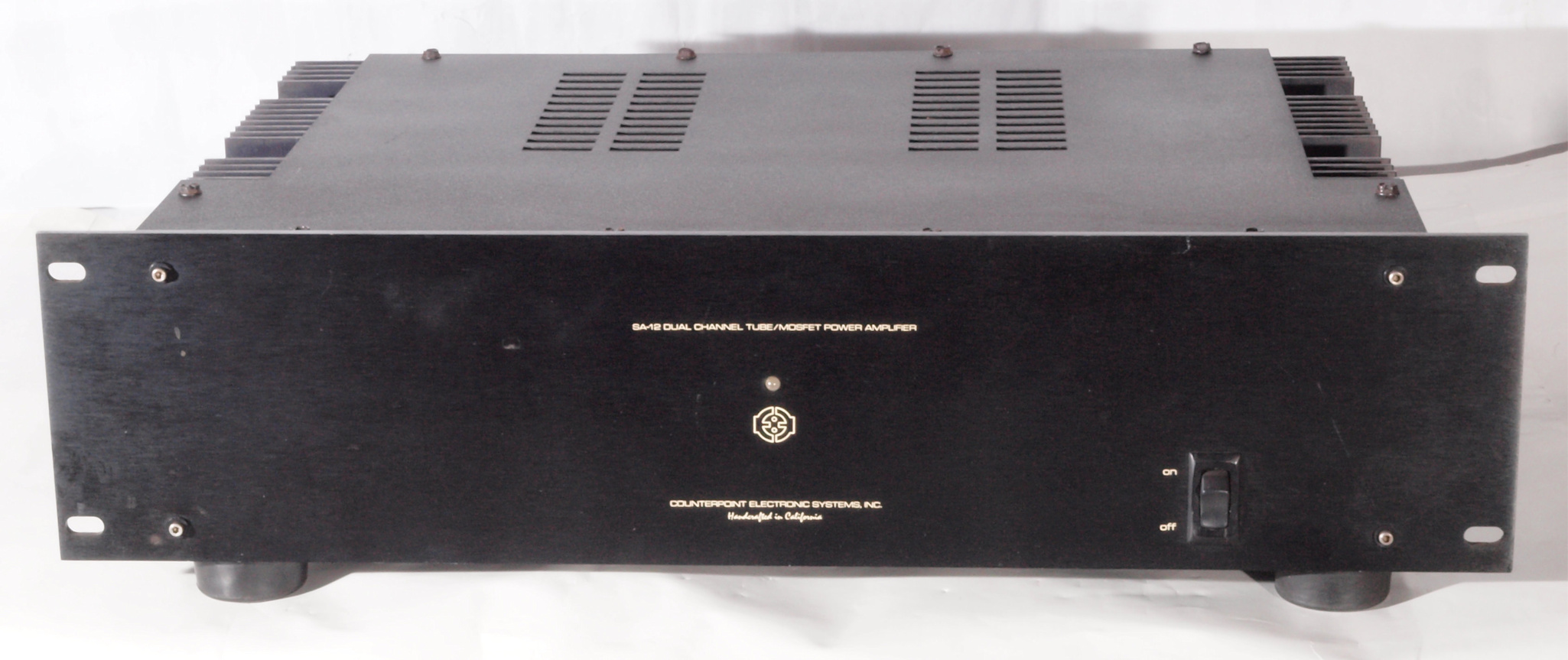

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

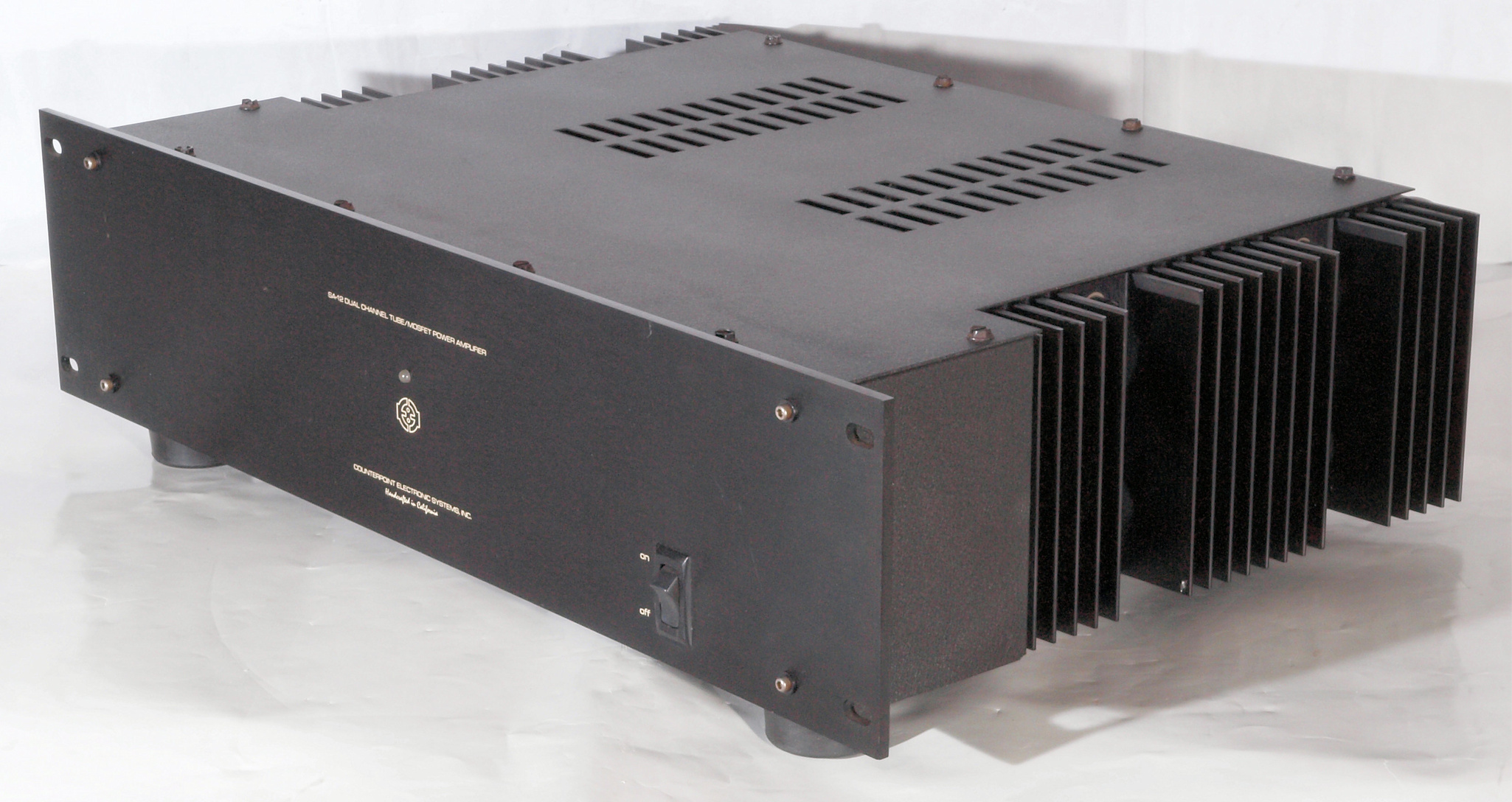

Ａ１２．　点検中　前右から見る

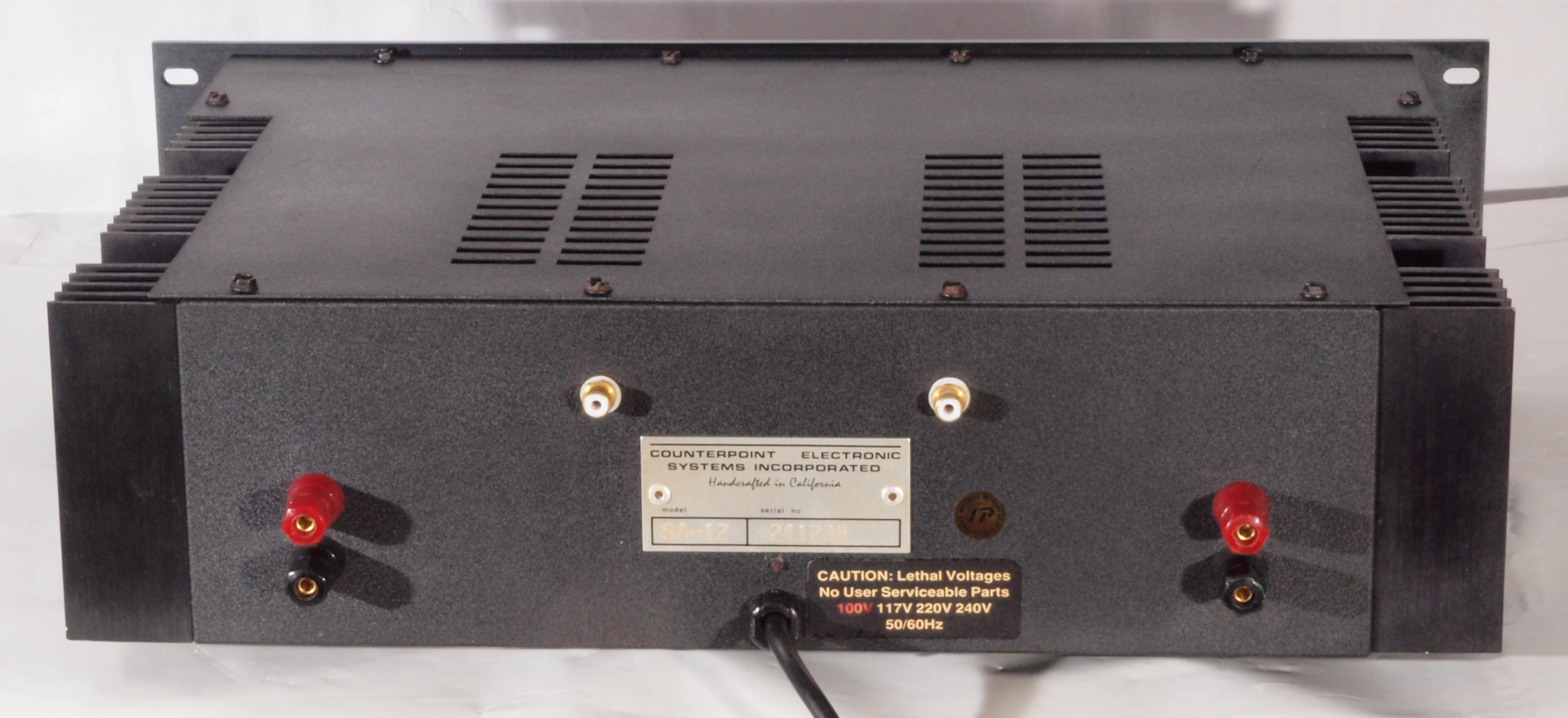

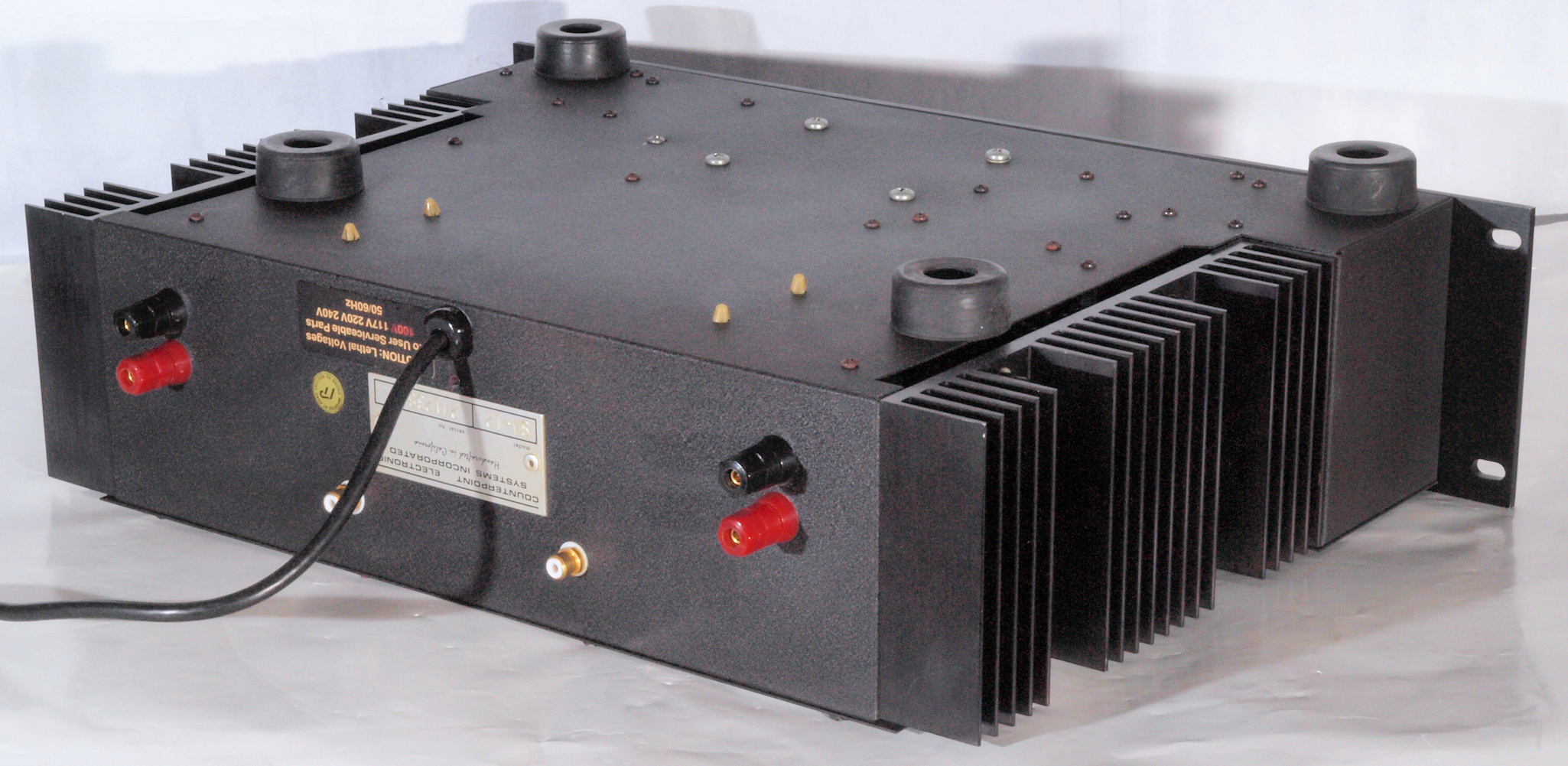

Ａ１３．　点検中　後から見る

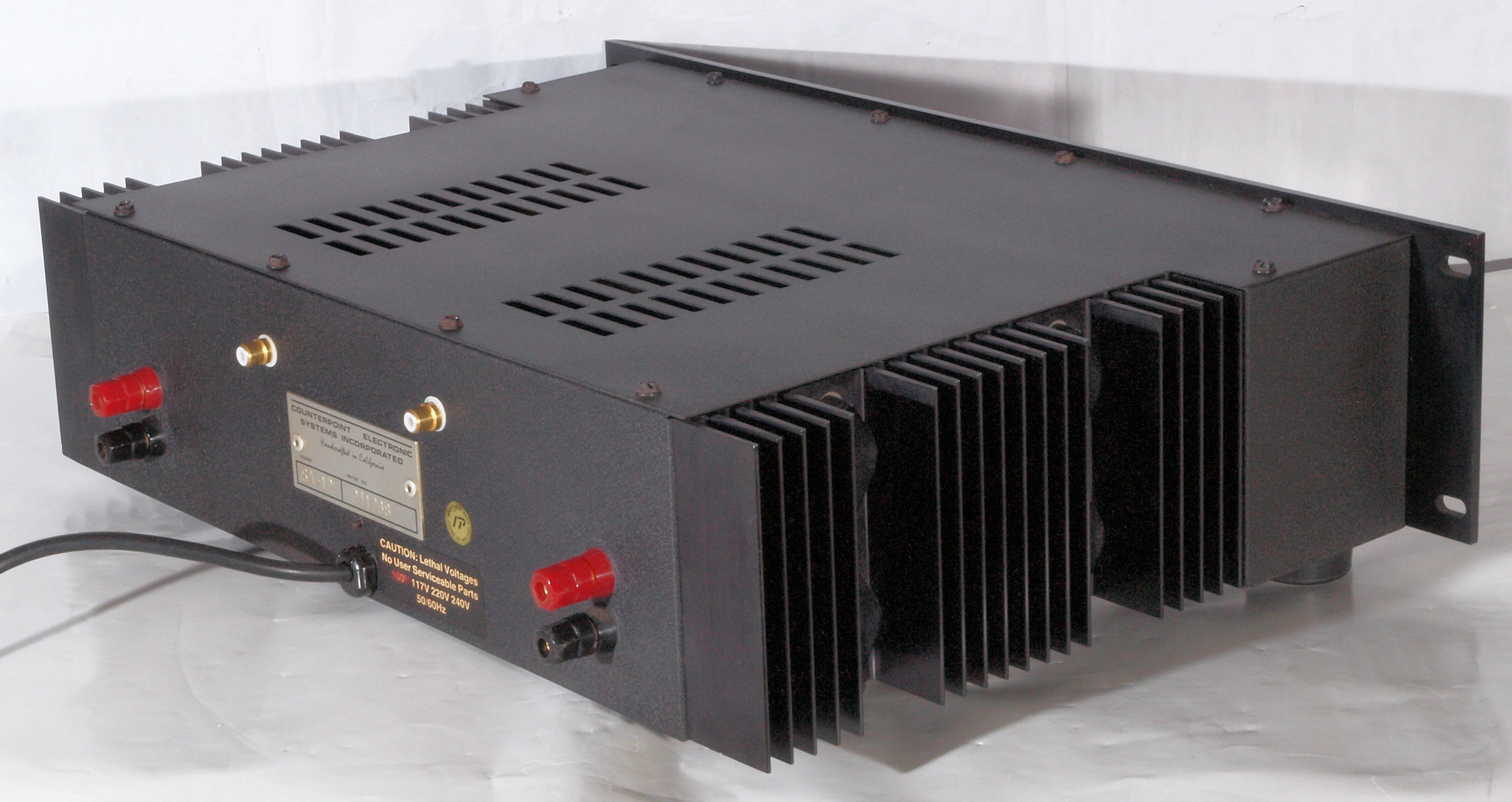

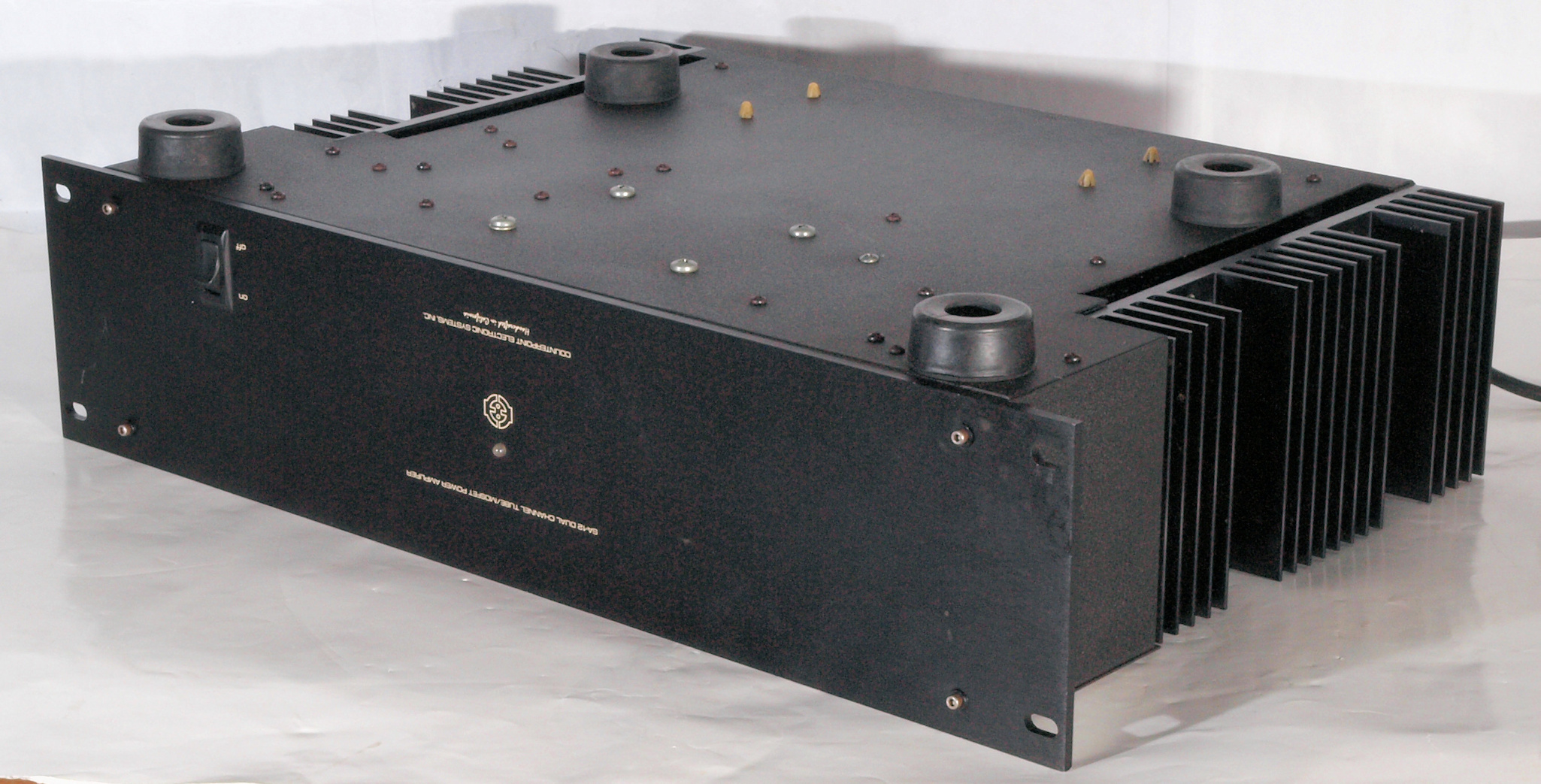

Ａ１４．　点検中　後左から見る

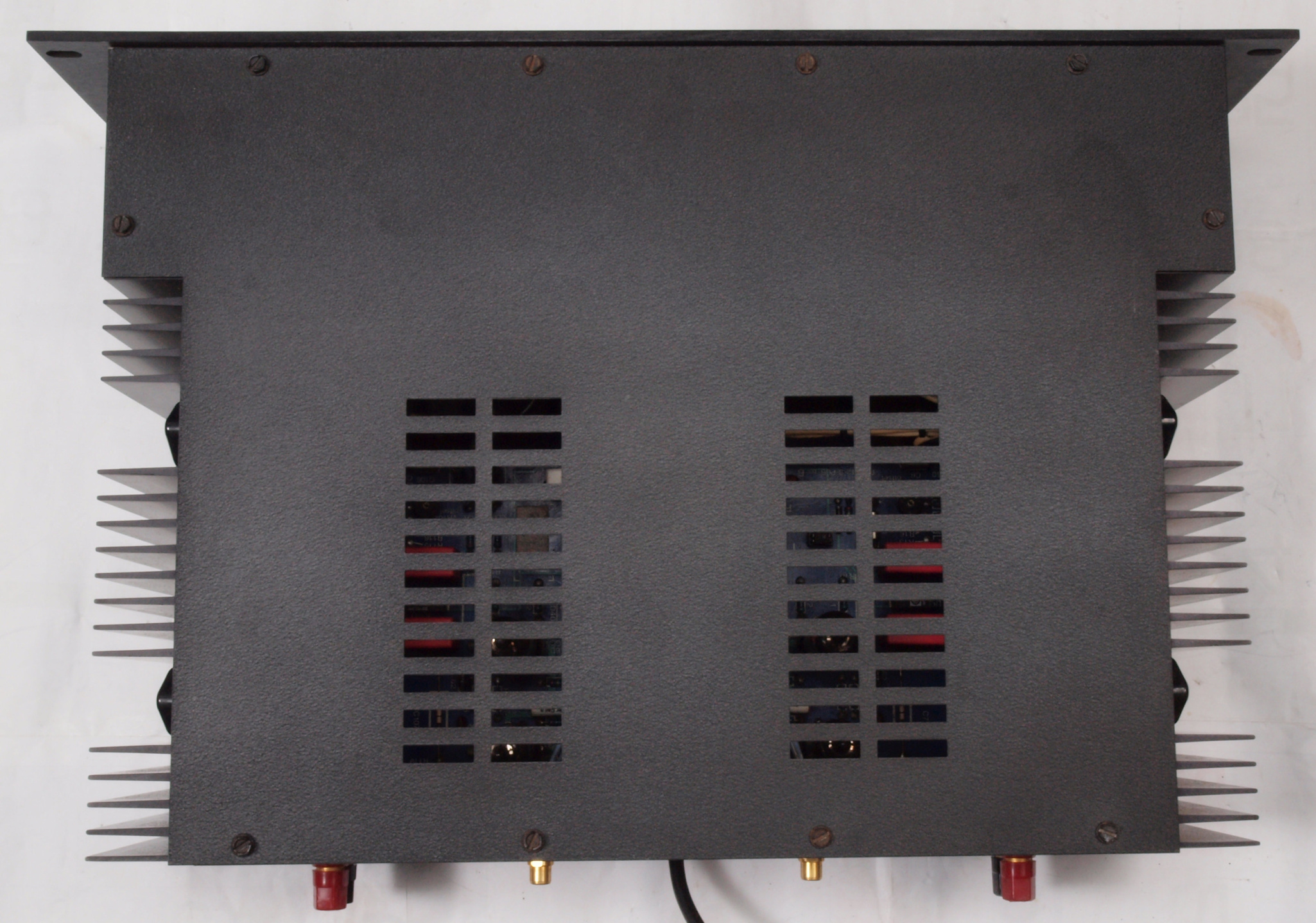

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ１７．　点検中　上蓋を取り、上から見る。　電解コンデンサー見る。

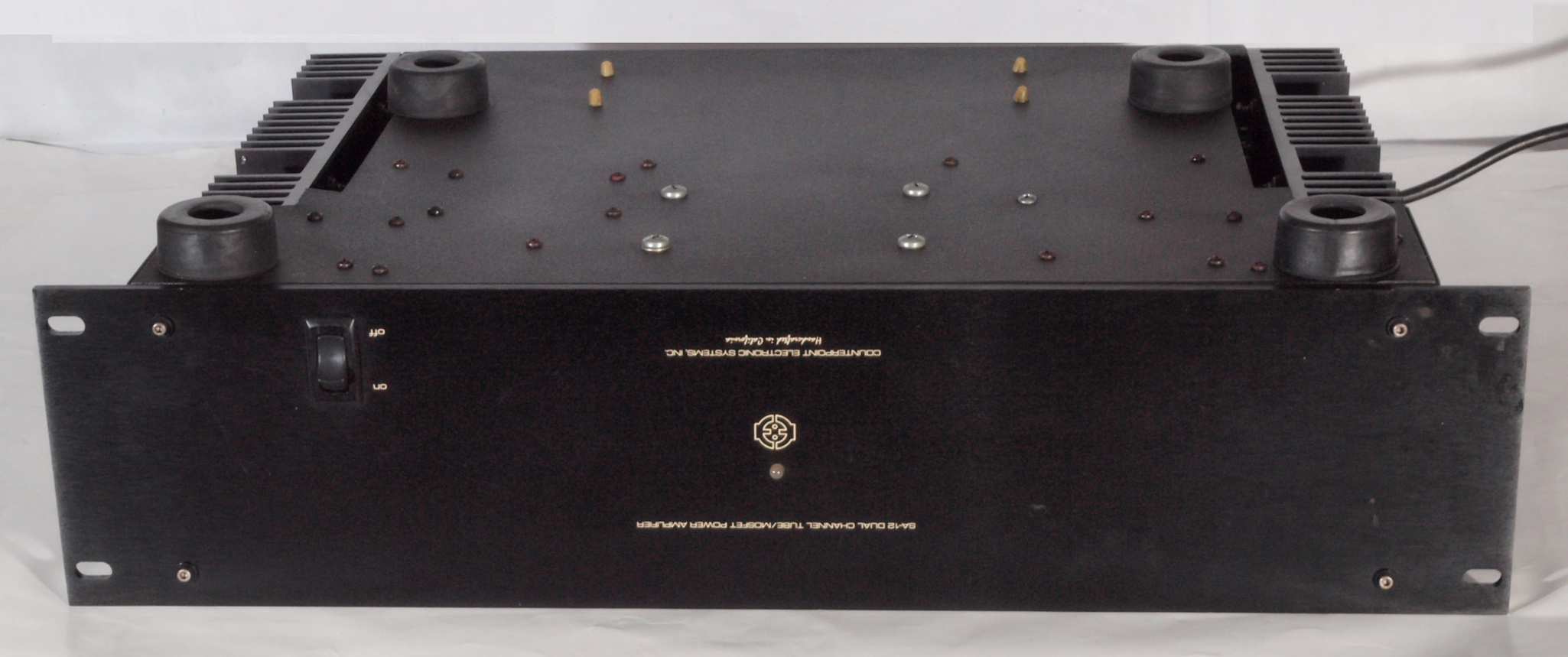

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

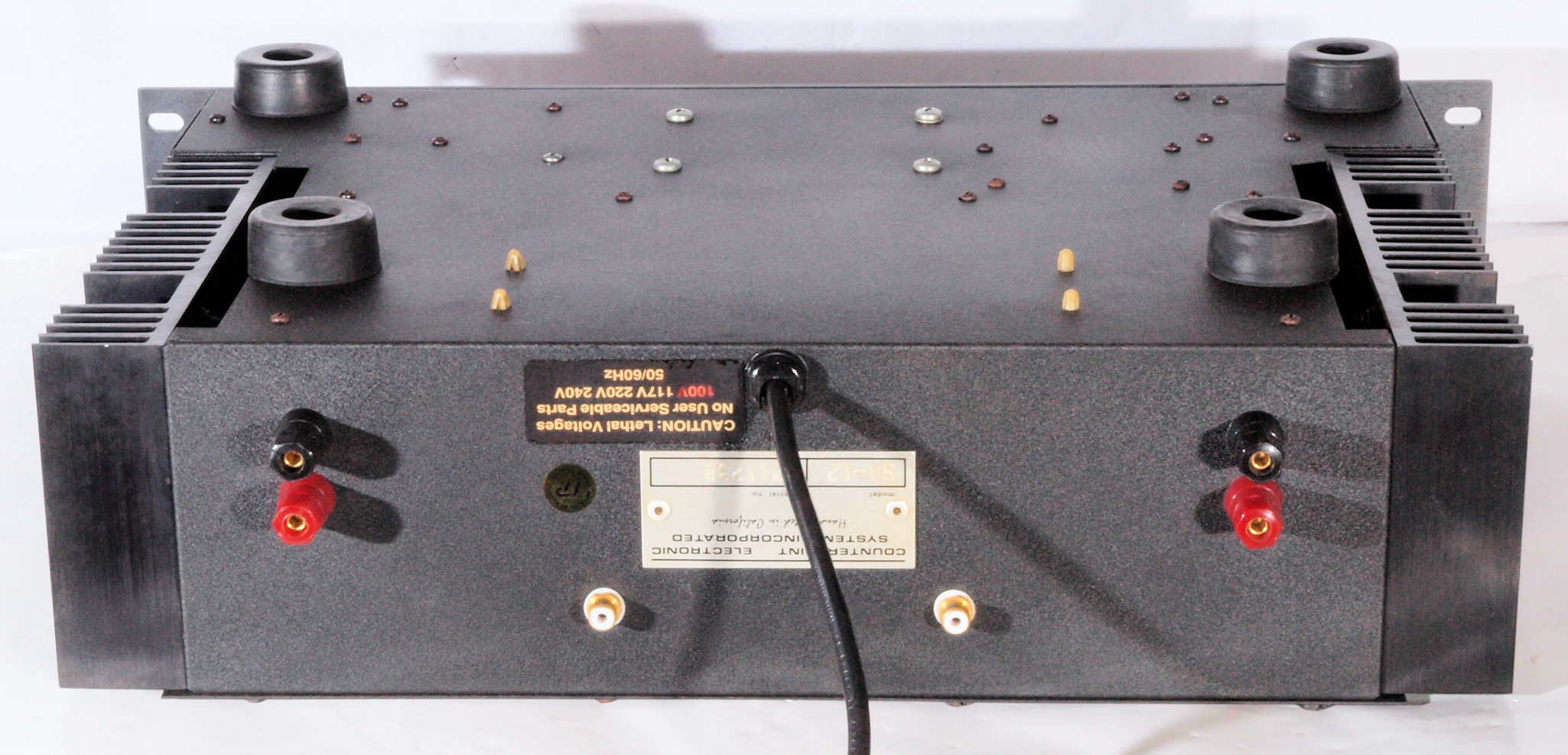

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

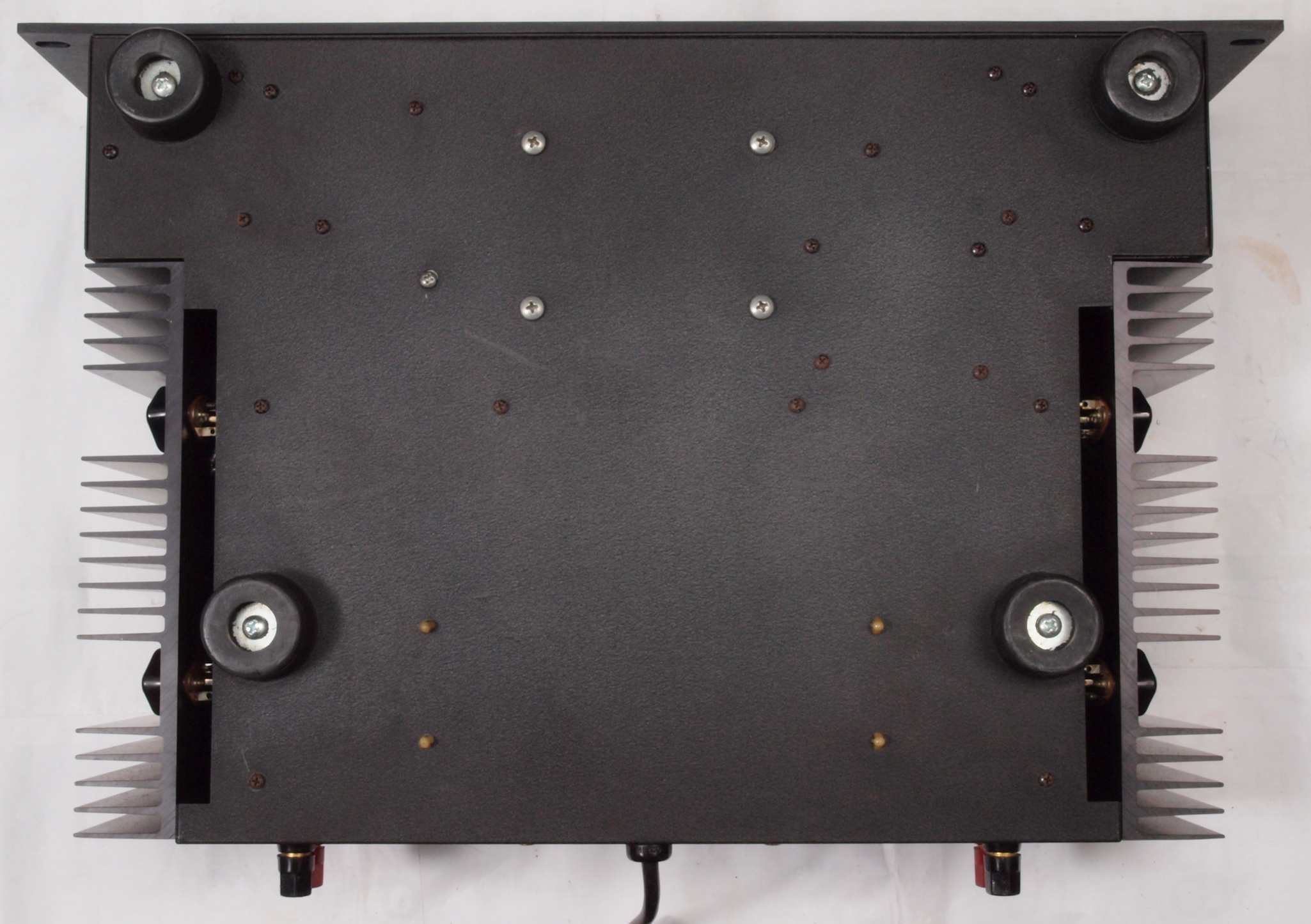

Ａ２５．　点検中　下から見る。

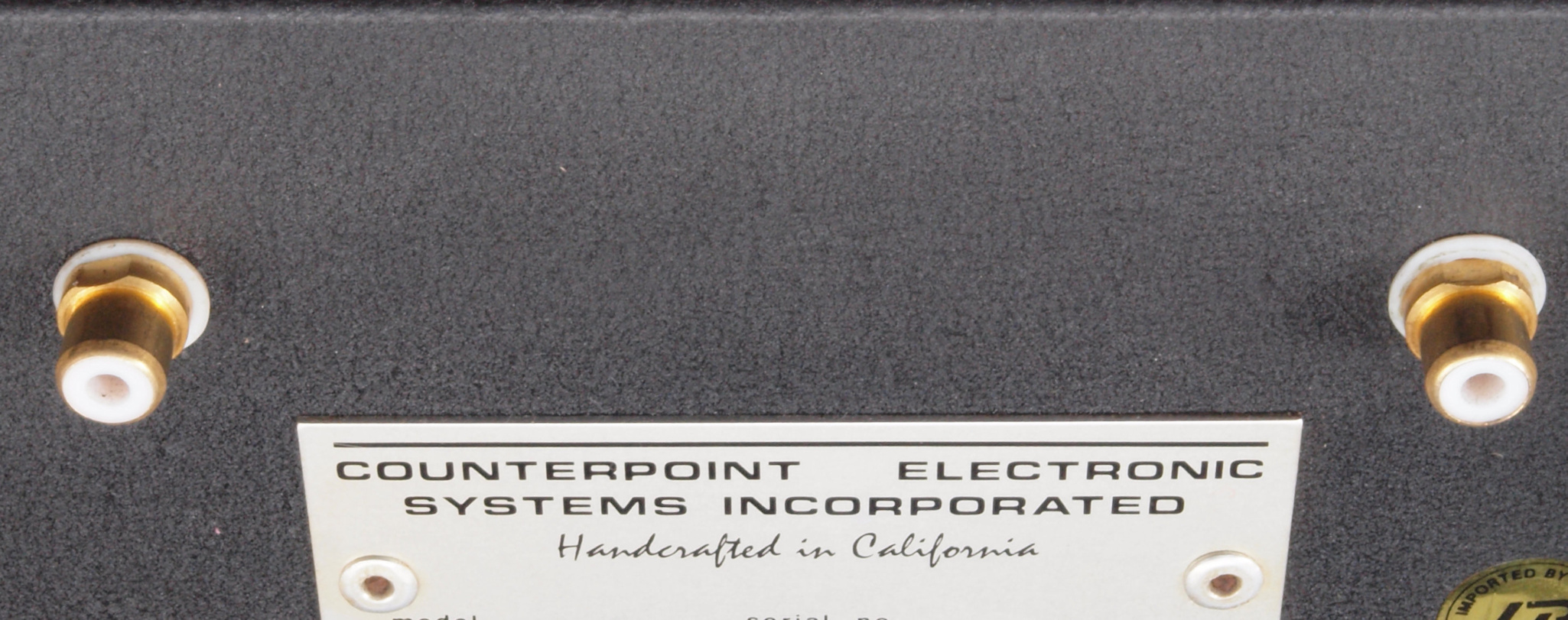

Ａ３１．　点検中　入力端子。

Ａ４１．　点検中　ＳＰ接続端子。

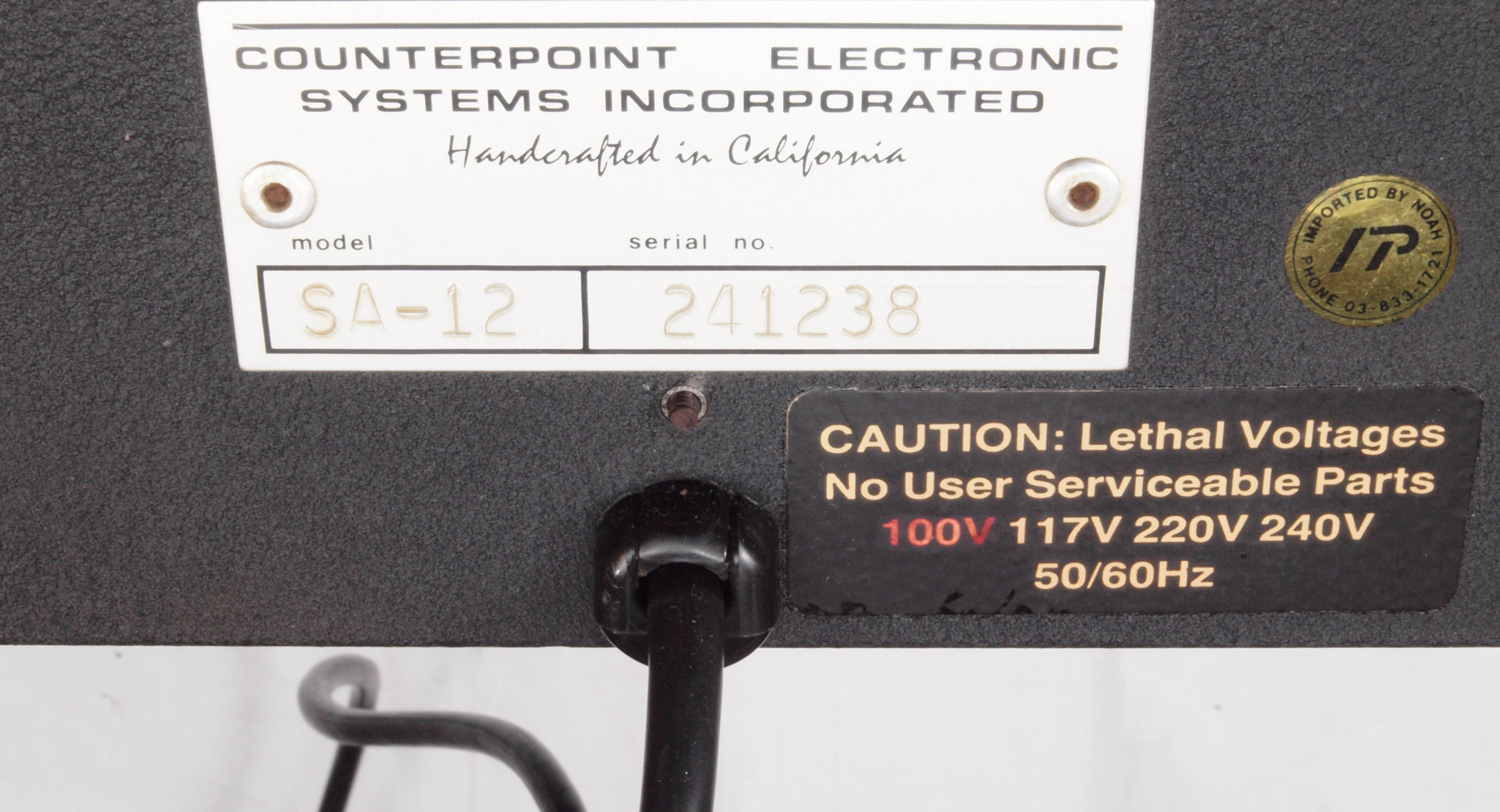

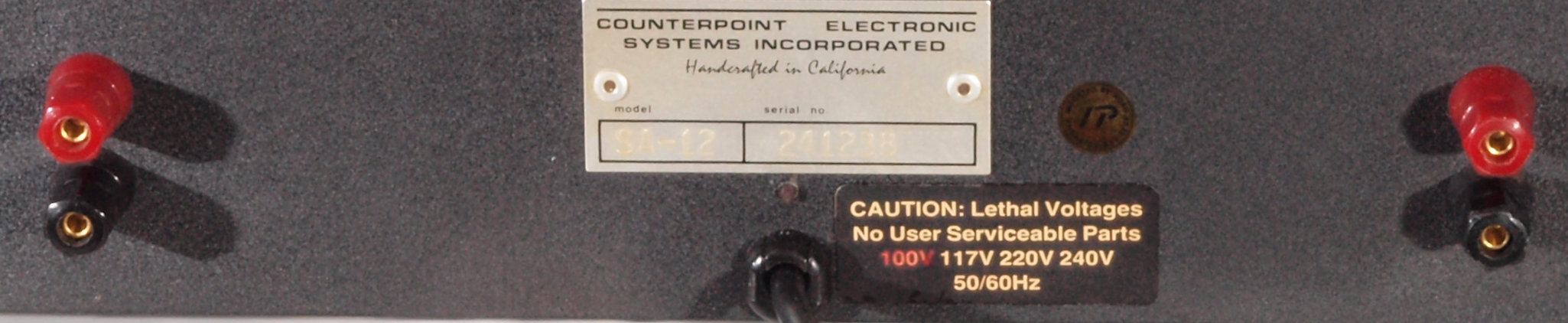

Ａ５１．　点検中　電源コード取り付け。

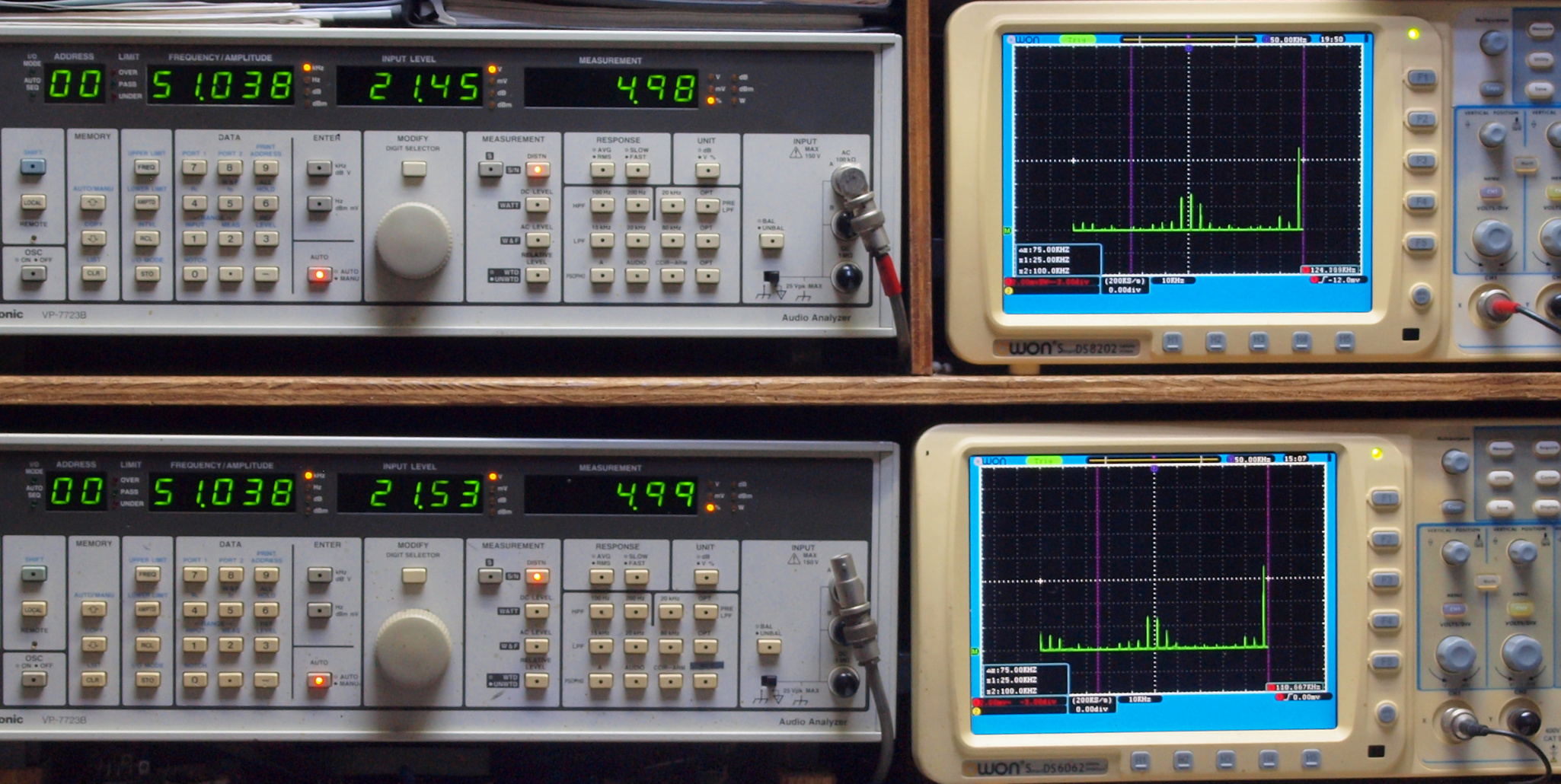

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

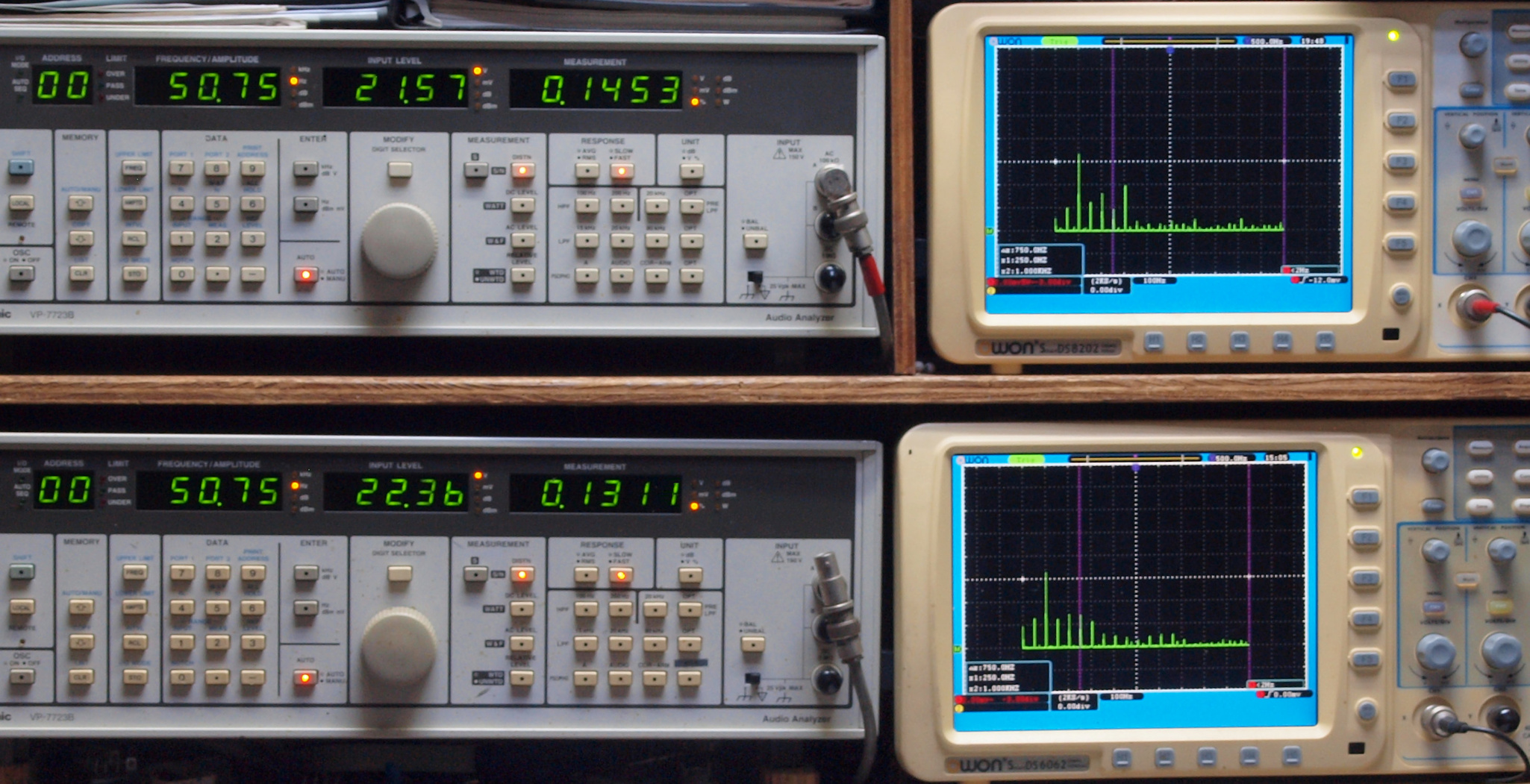

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１４５３％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１３１１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１７７％歪み。 　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１７３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．２７３歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．２４１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

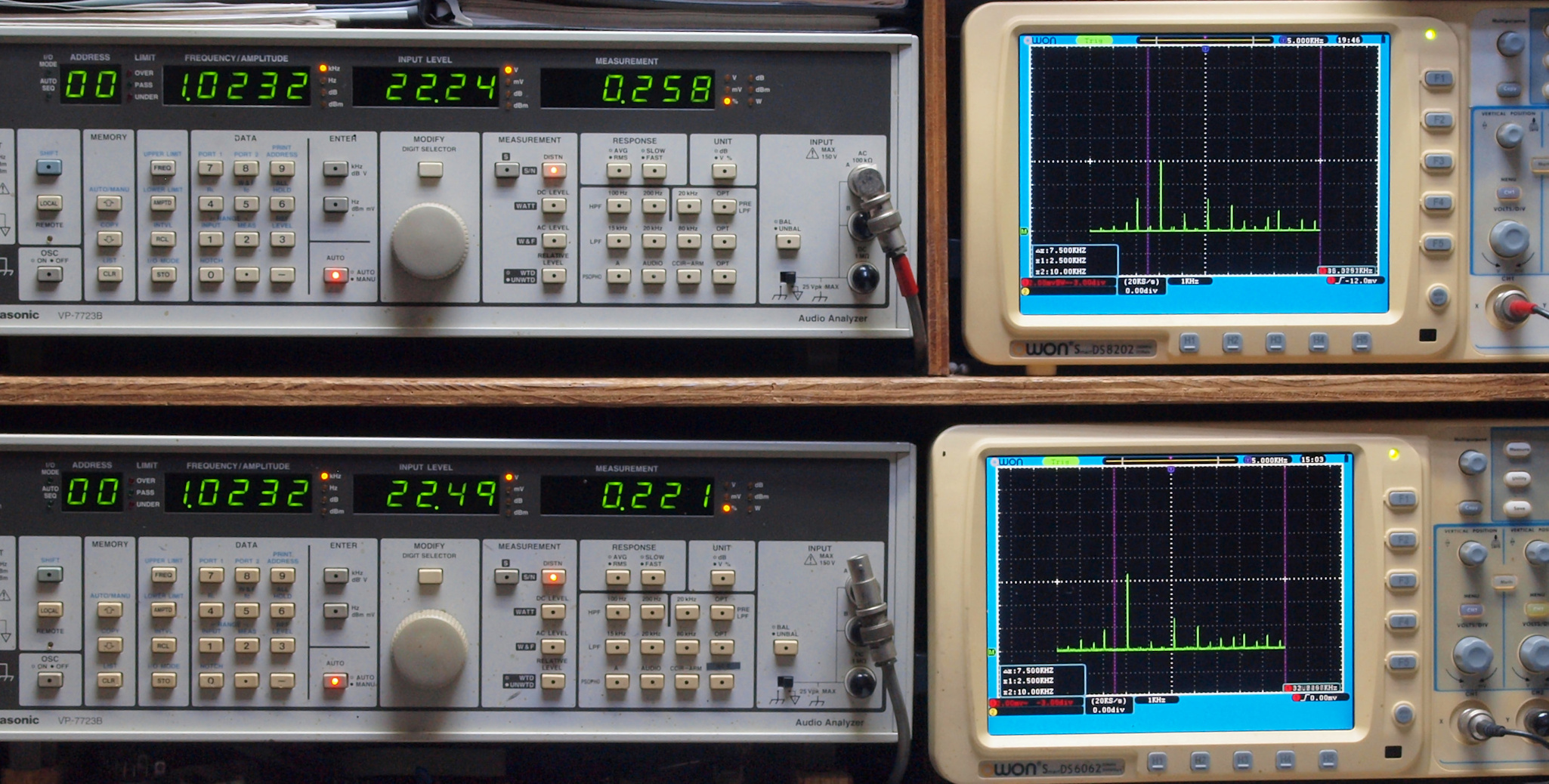

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．２５８％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．２２１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

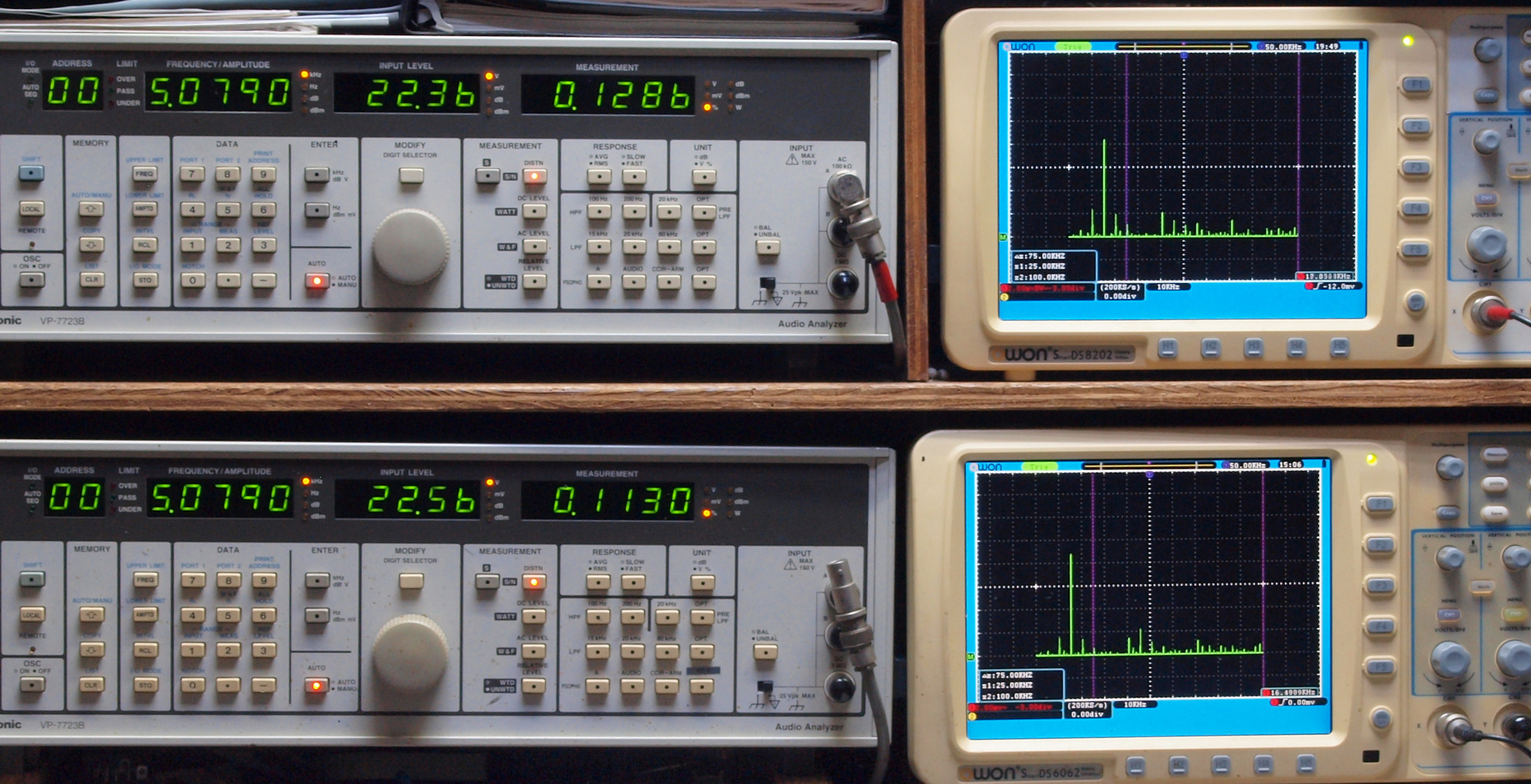

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１２８６％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１１３０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

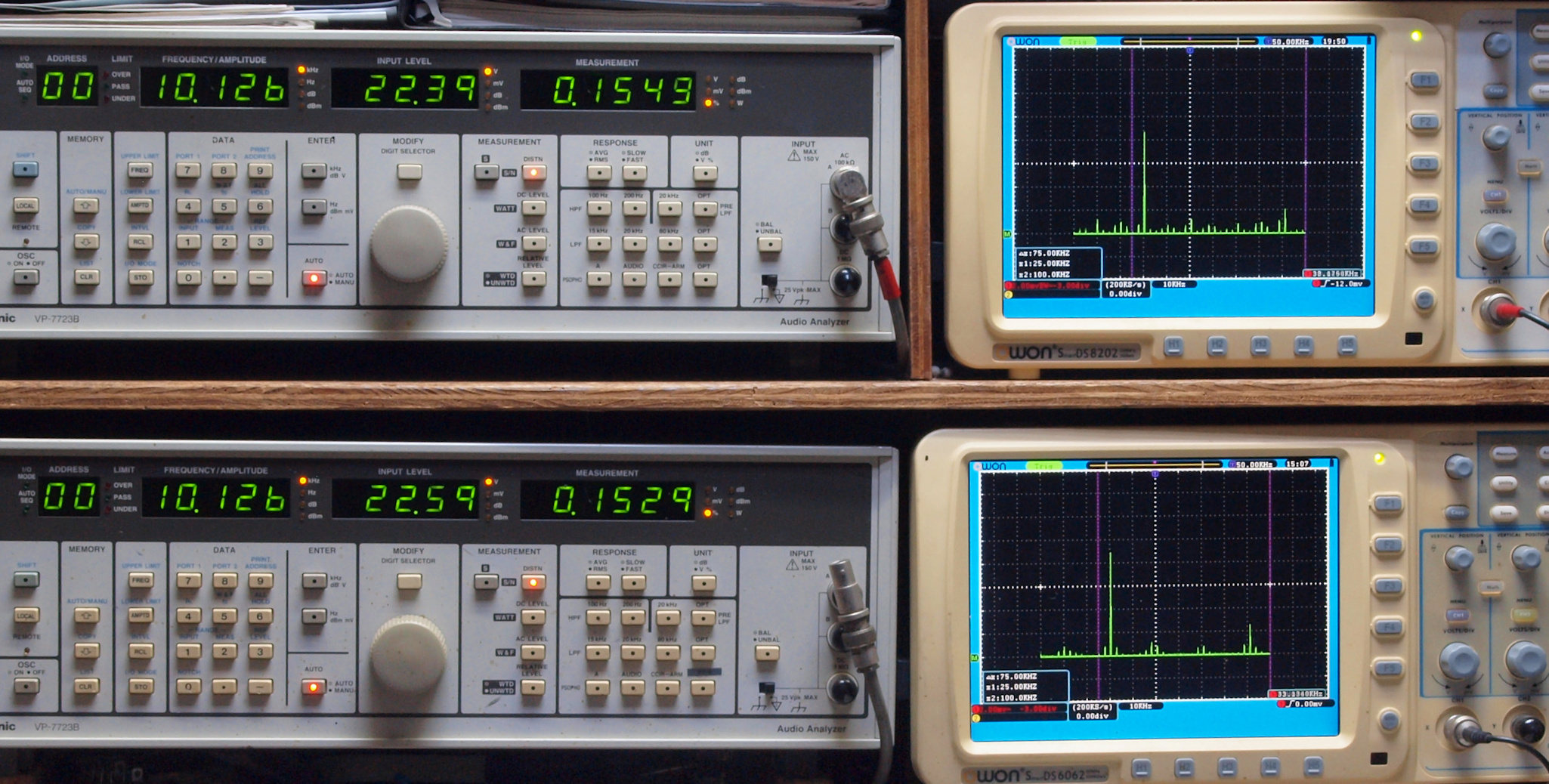

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１５４９％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　０．１５２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　４．４８％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０Ｗ出力、　４．９９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｓ．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−１２ 　の仕様（カタログ・マニアルより）

型式 ハイブリッド･ステレオパワーアンプ 実効出力 140W(4Ω)、80W(8Ω) 入力インピーダンス 47kΩ(100pF時) 全高調波歪率 1%以下(80Ω、実効出力時) 周波数特性 5Hz〜100kHz SN比 92dB以上 ダンピングファクター 8.9(8Ω、1kHz) 利得 29dB 使用真空管 6DJ8(双三極管)x4本 消費電力 60W 外形寸法 幅480x高さ113x奥行322mm 重量 15kg 価格 ￥398,000(1980年代後半頃)
