ＨＥＧＥＬ(Kingdom of Norway)　Ｈ４Ａ　修理記録

平成２５年６月８日持込　　　　６月２１日完成

Ａ．　修理前の状況 入力RCA端子を自分で交換した所、右側スピーカーから「ぶーっ」と言う異音出てしまいました！ 後、アンプ内のスピーカーケーブル 端子が折れていたので交換したいのですが修理お願い出来ますでしょうか。 B．　原因 技能・技量不足。 Ｃ．　修理状況 入力ＲＬ　ＲＣＡ端子裏配線修理 入力ＲＬ　ＲＣＡ基板修理。 Ｄ．　使用部品 Ｅ．　調整・測定 Ｆ．　修理費　　　　　４５，０００円 　　　　　　　　　　　　　総重量３０ｋｇを越える機器は、移動等に人を頼みますので、修理費が高くなります。 Ｓ．　ＨＥＧＥＬ　Ｈ４Ａ　の仕様（カタログ・マニアルより）

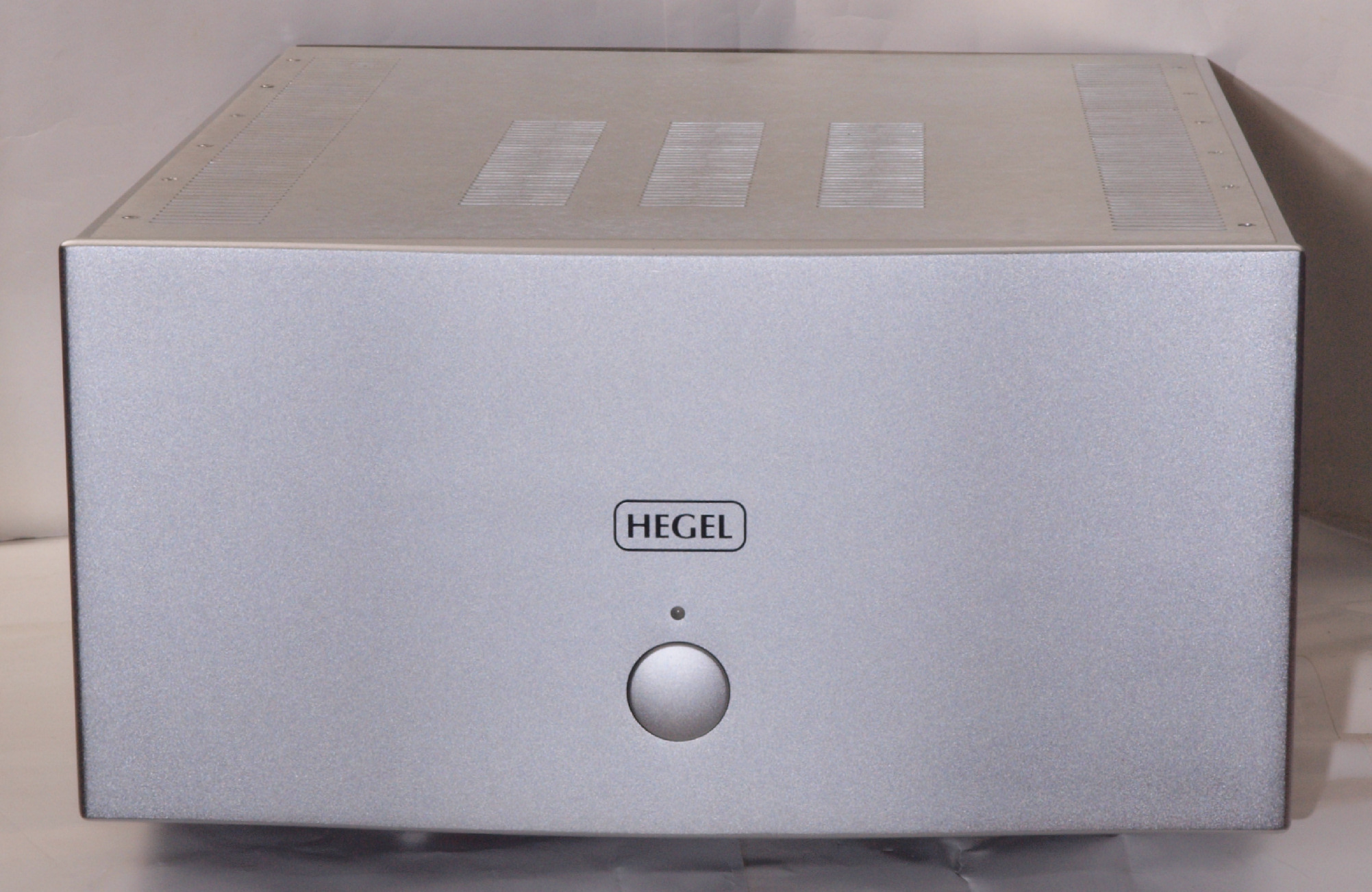

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

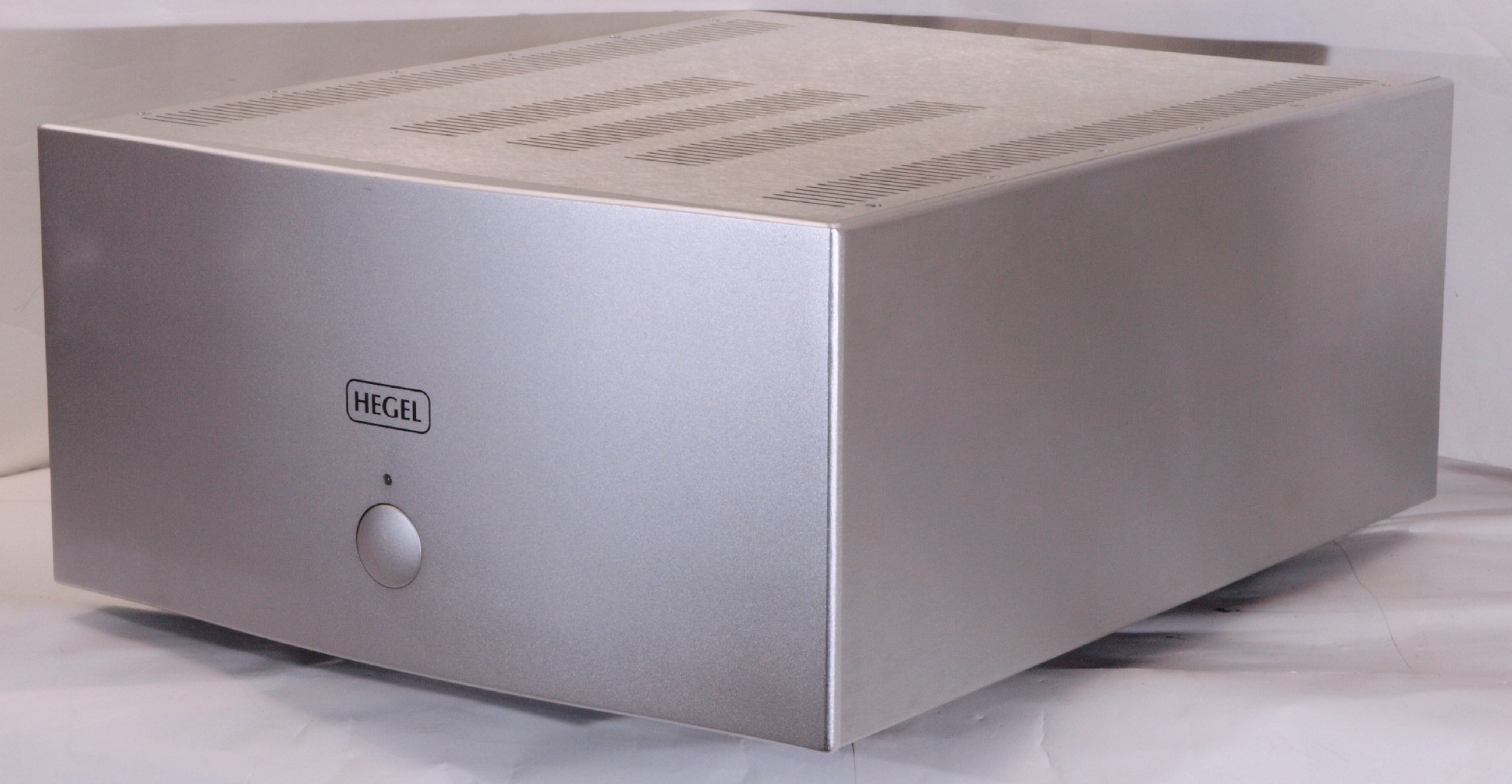

Ａ１２．　点検中　前右から見る

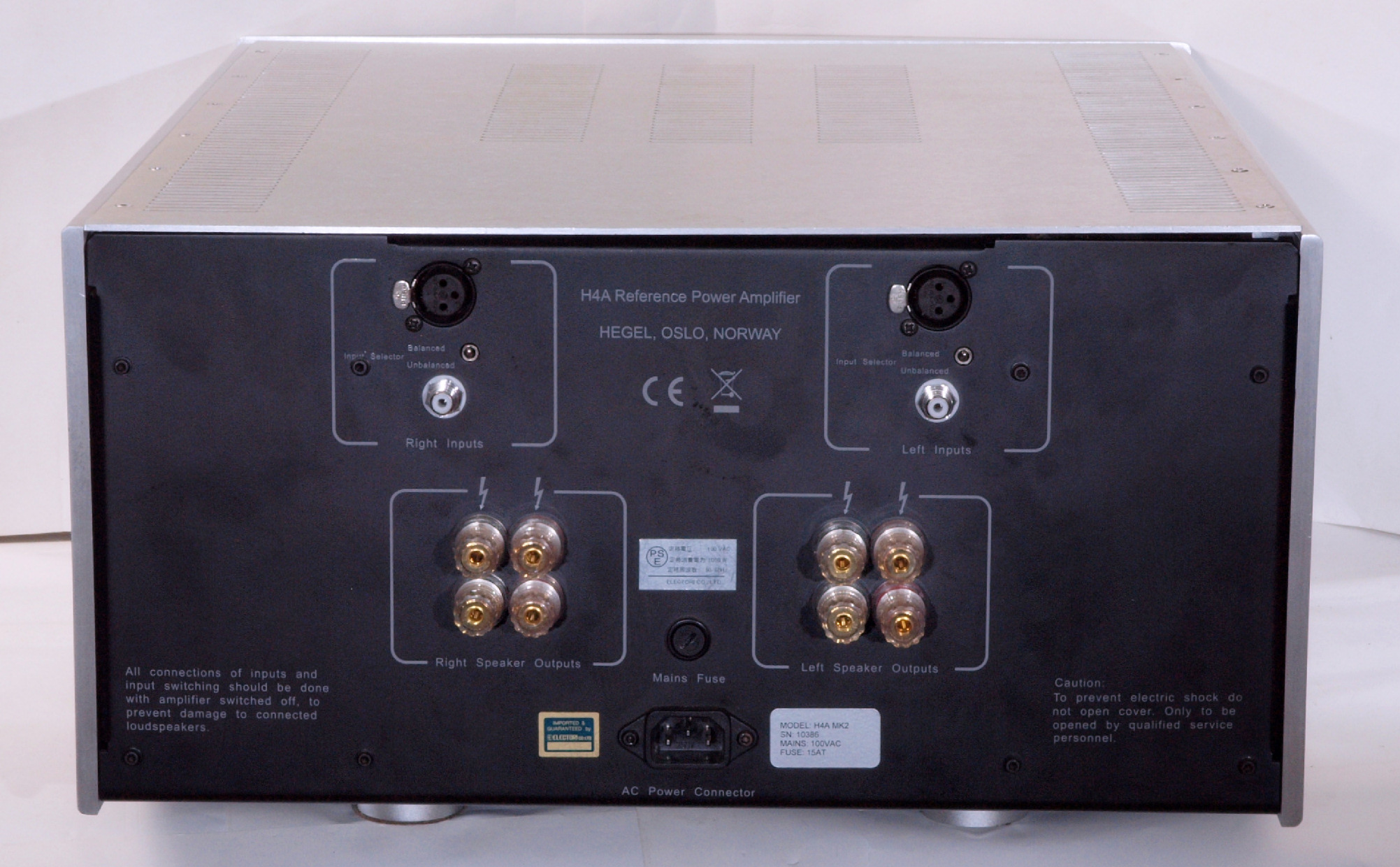

Ａ１３．　点検中　後から見る

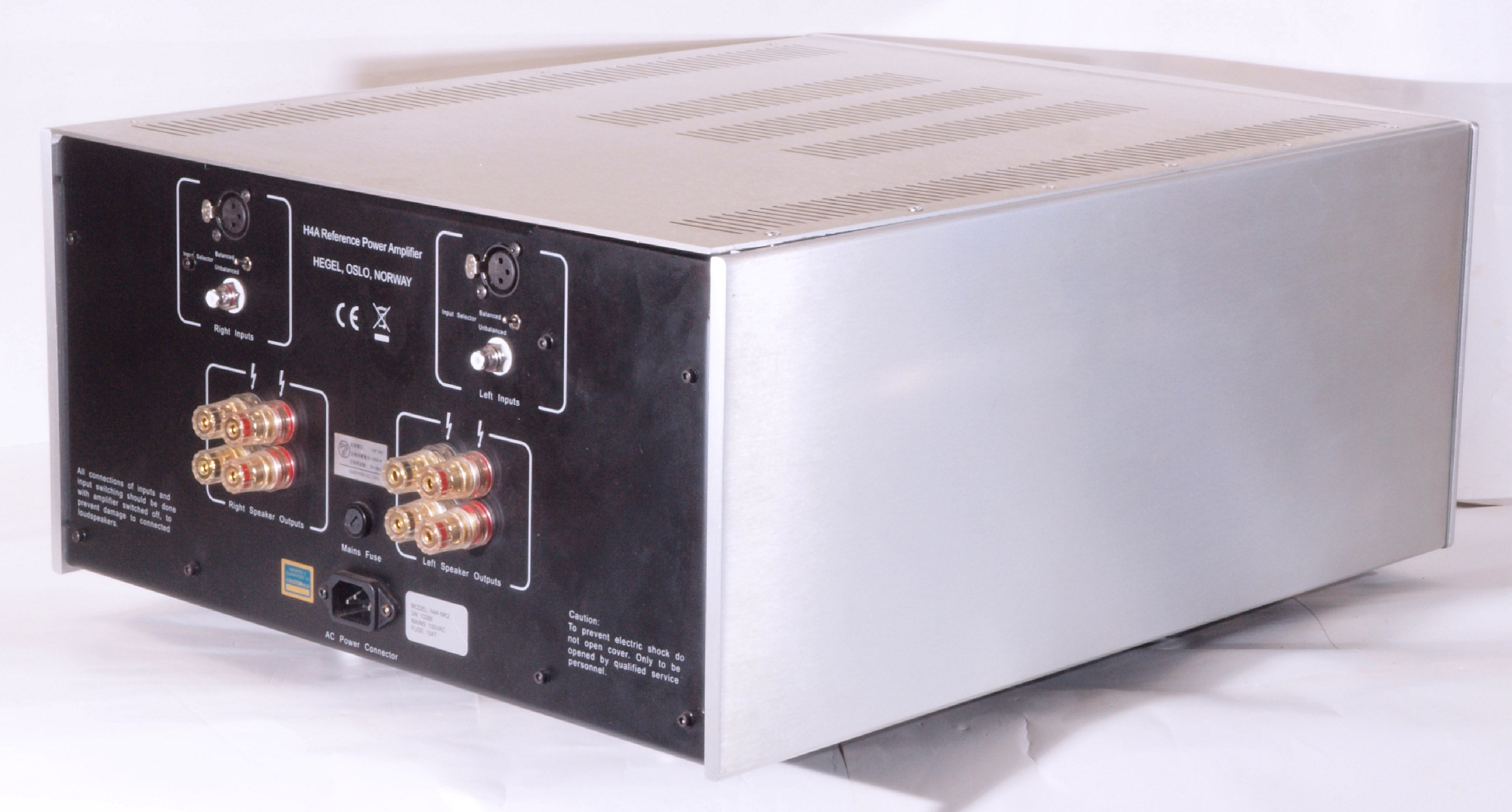

Ａ１４．　点検中　後左から見る

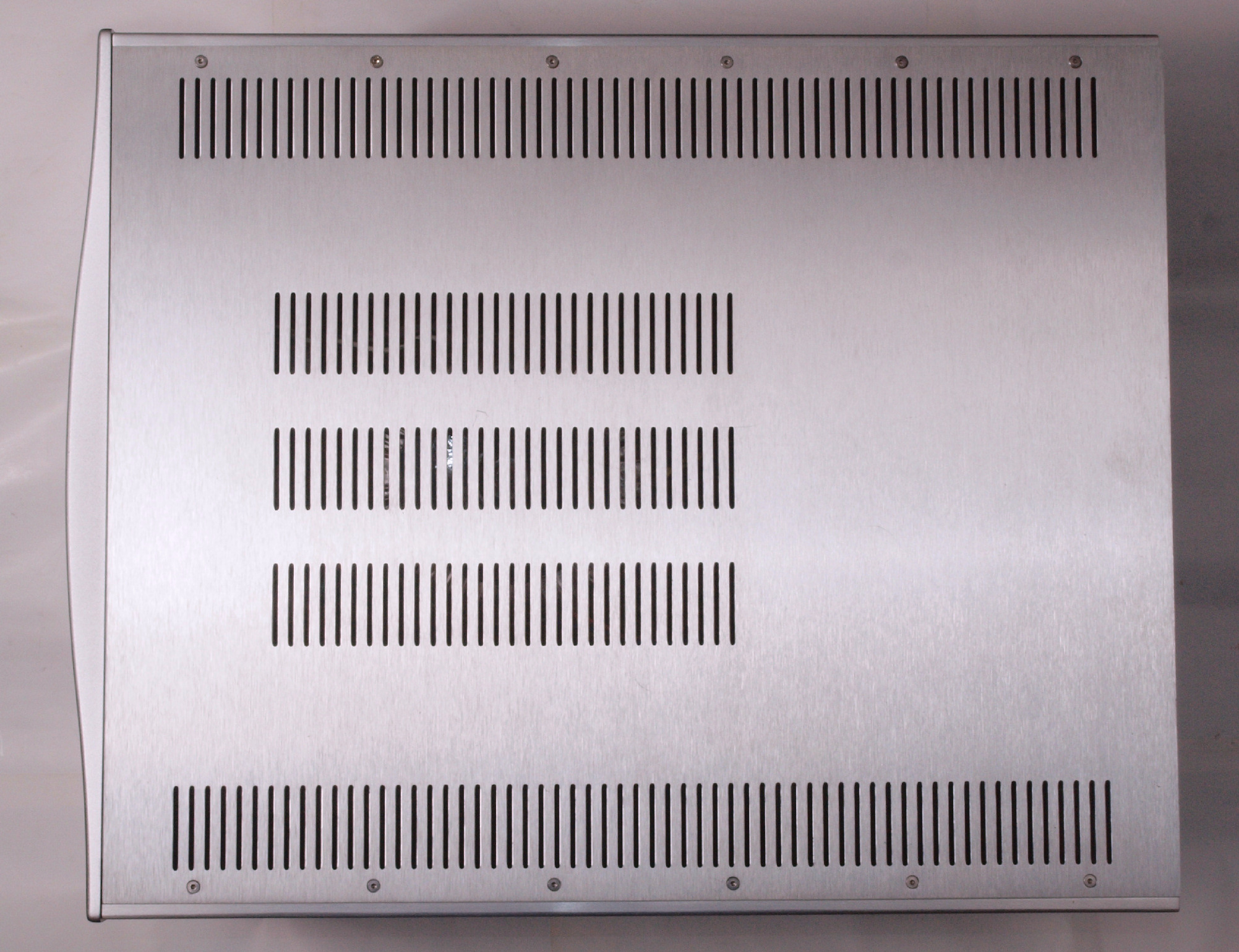

Ａ１５．　点検中　上から見る

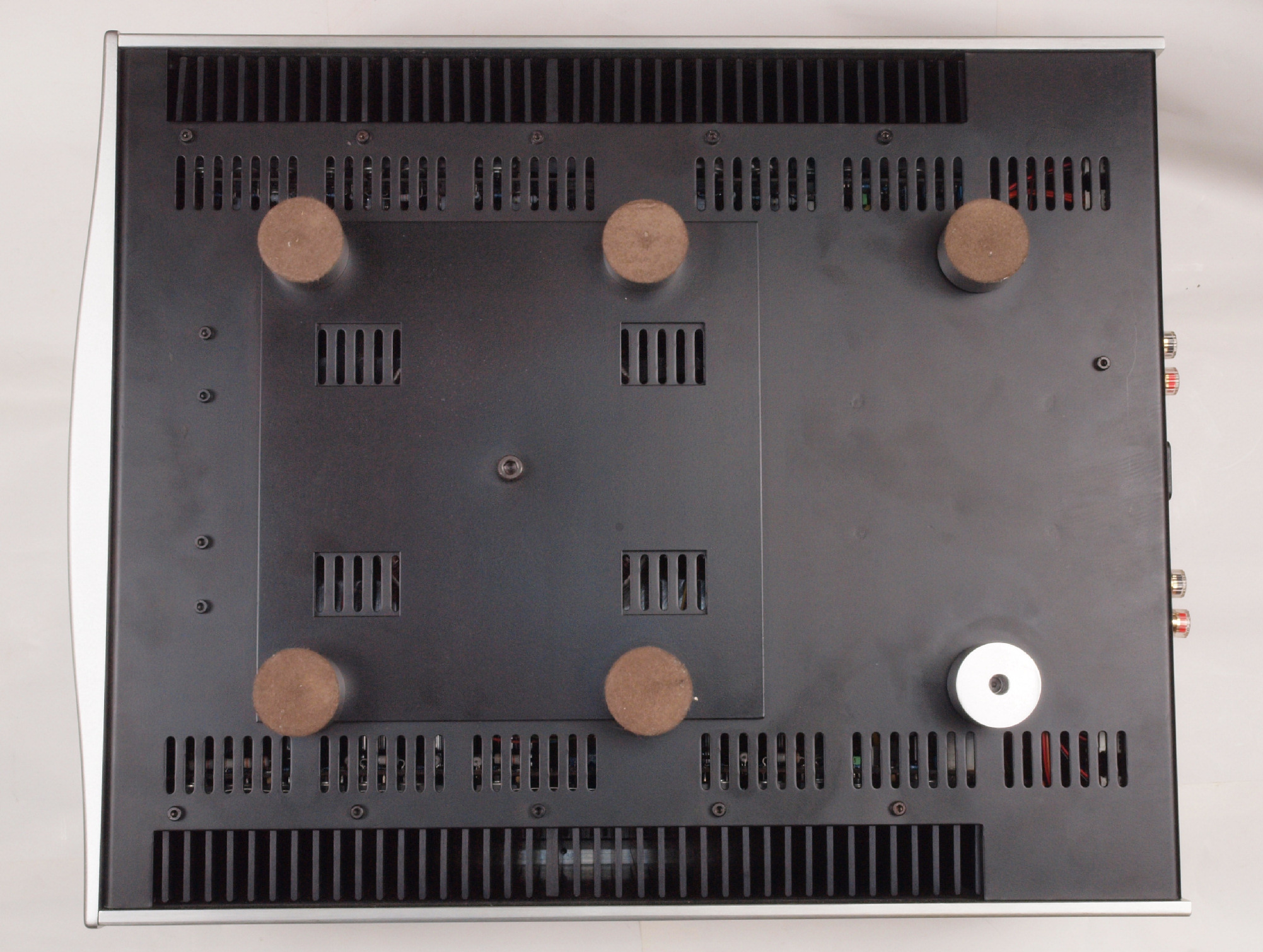

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

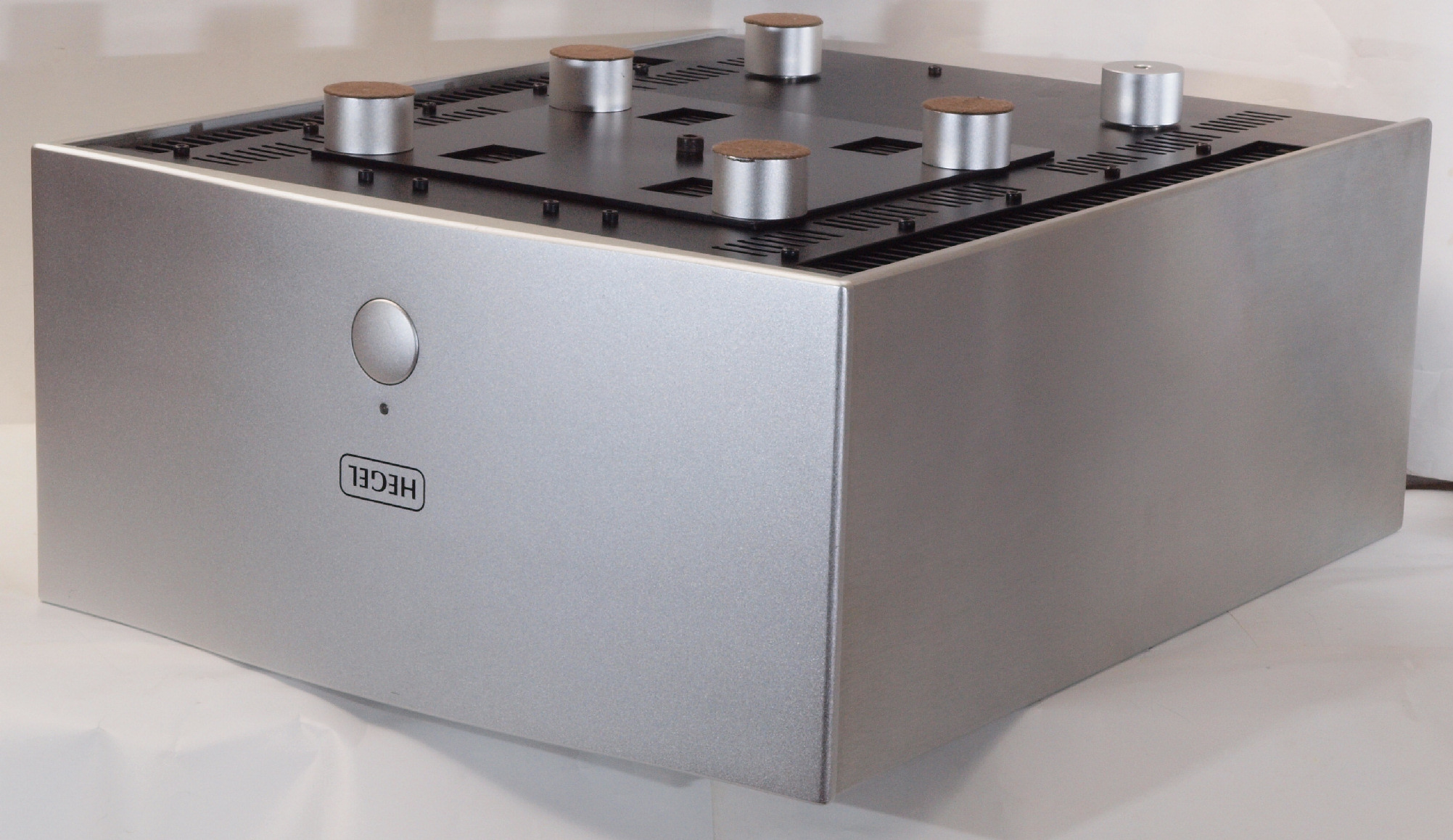

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

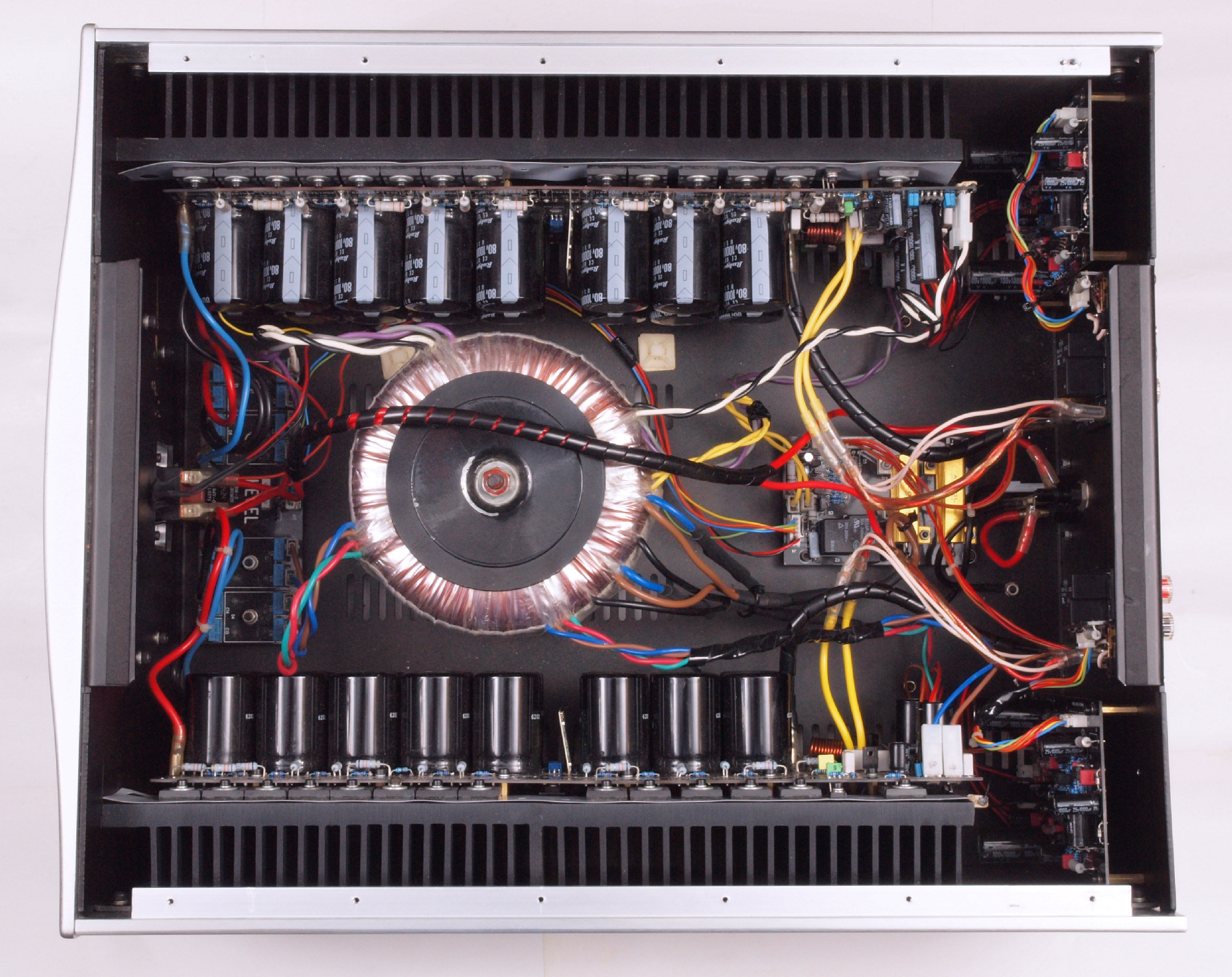

Ａ３１．　点検中　上蓋を取り、上から見る

Ａ３２．　点検中　バイアスモジュールと、バイアス・バランスＶＲ＝トランスが有るので調整しにくい！

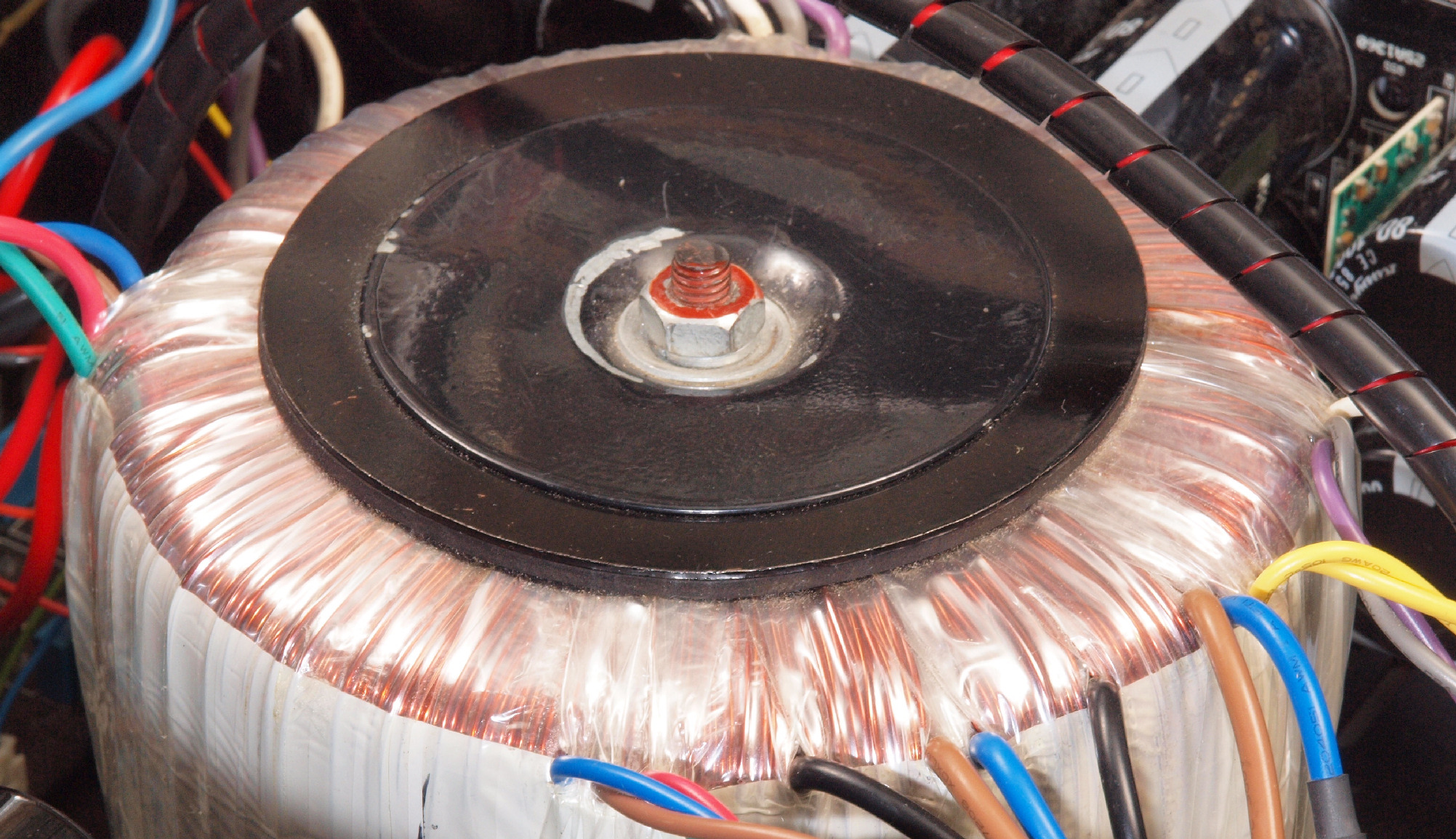

Ａ３３．　点検中　トロイダル電源トランス、　１０００Ｖの耐圧絶縁試験に耐えられるか？

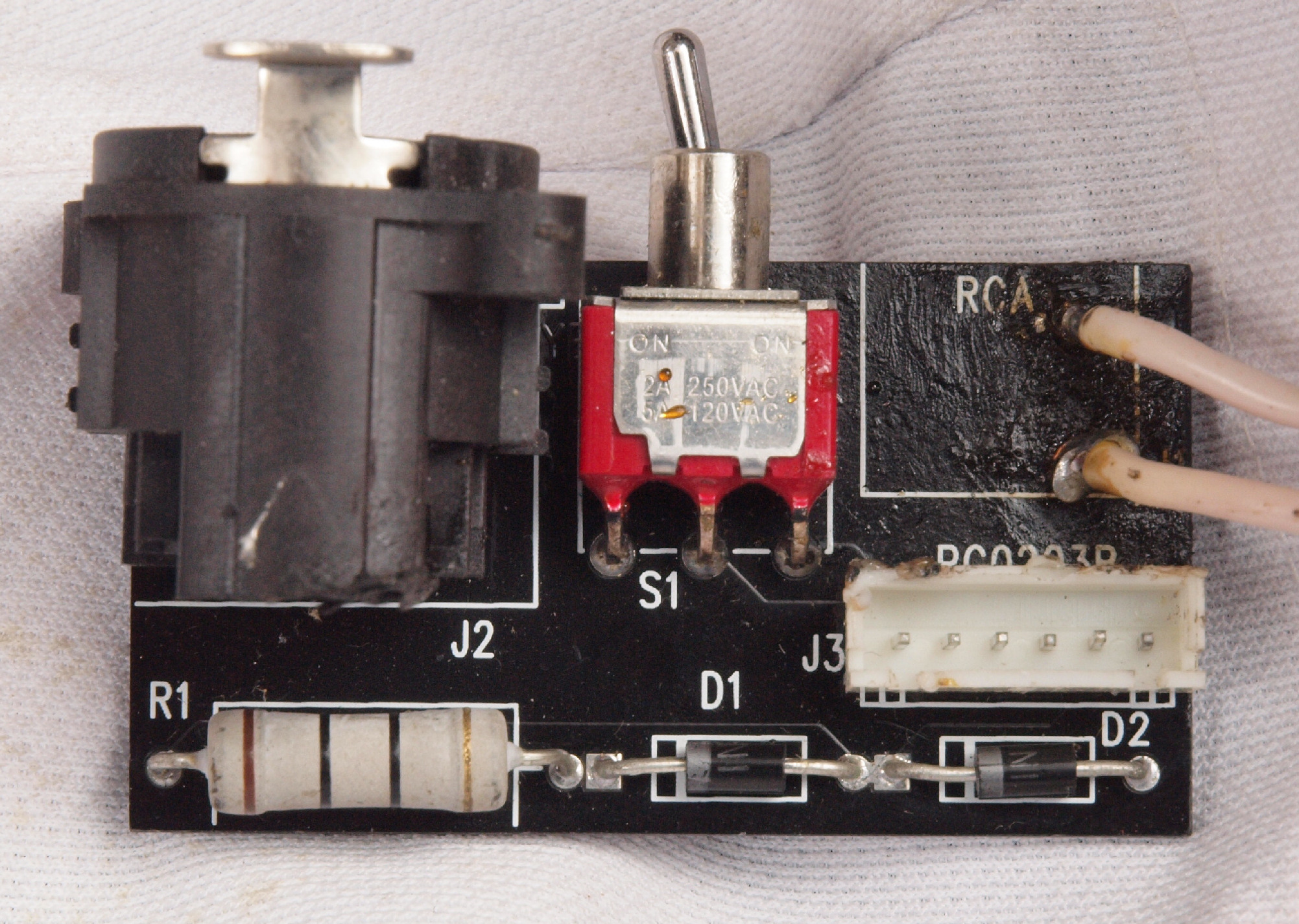

Ｃ．　修理状況 Ｃ１０．　修理前　入力Ｒ側ＲＣＡ端子裏配線

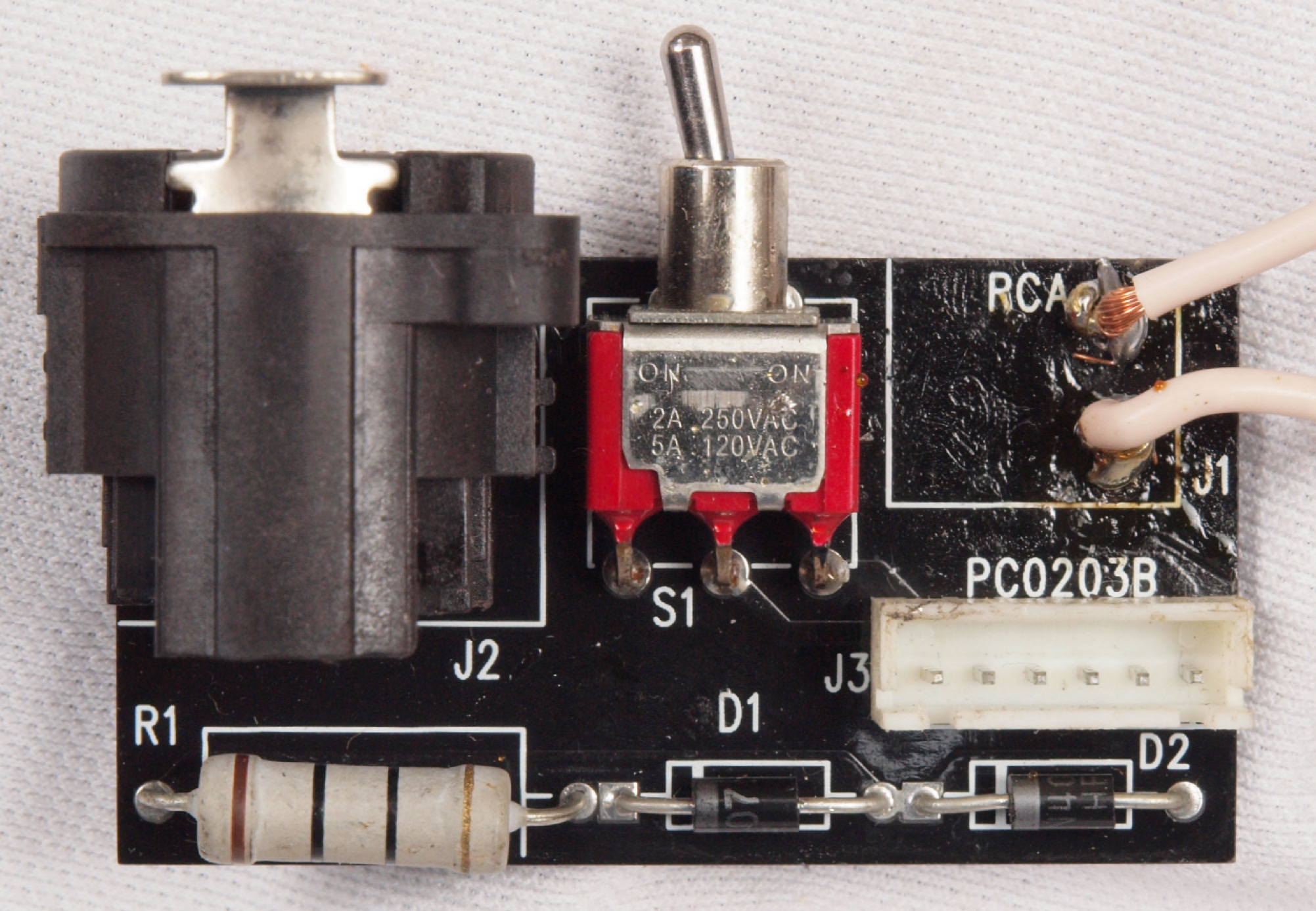

Ｃ１１．　修理中　入力Ｒ側ＲＣＡ基板、ペーストを使用！！

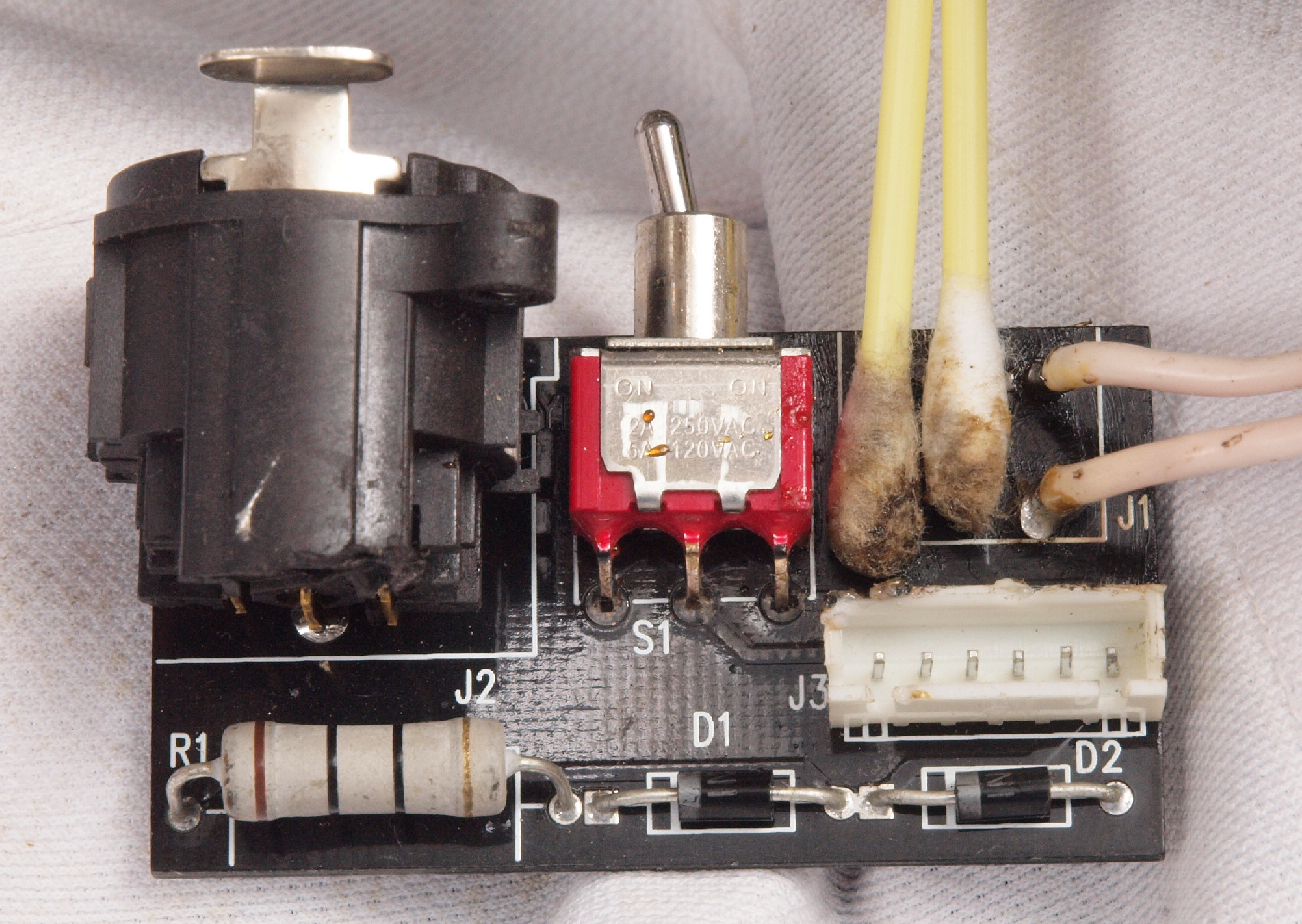

Ｃ１２．　修理後　入力Ｒ側ＲＣＡ基板、綿棒でペーストを拭き取る。

Ｃ１３．　修理後　入力Ｒ側ＲＣＡ基板、ペーストを拭き取る。

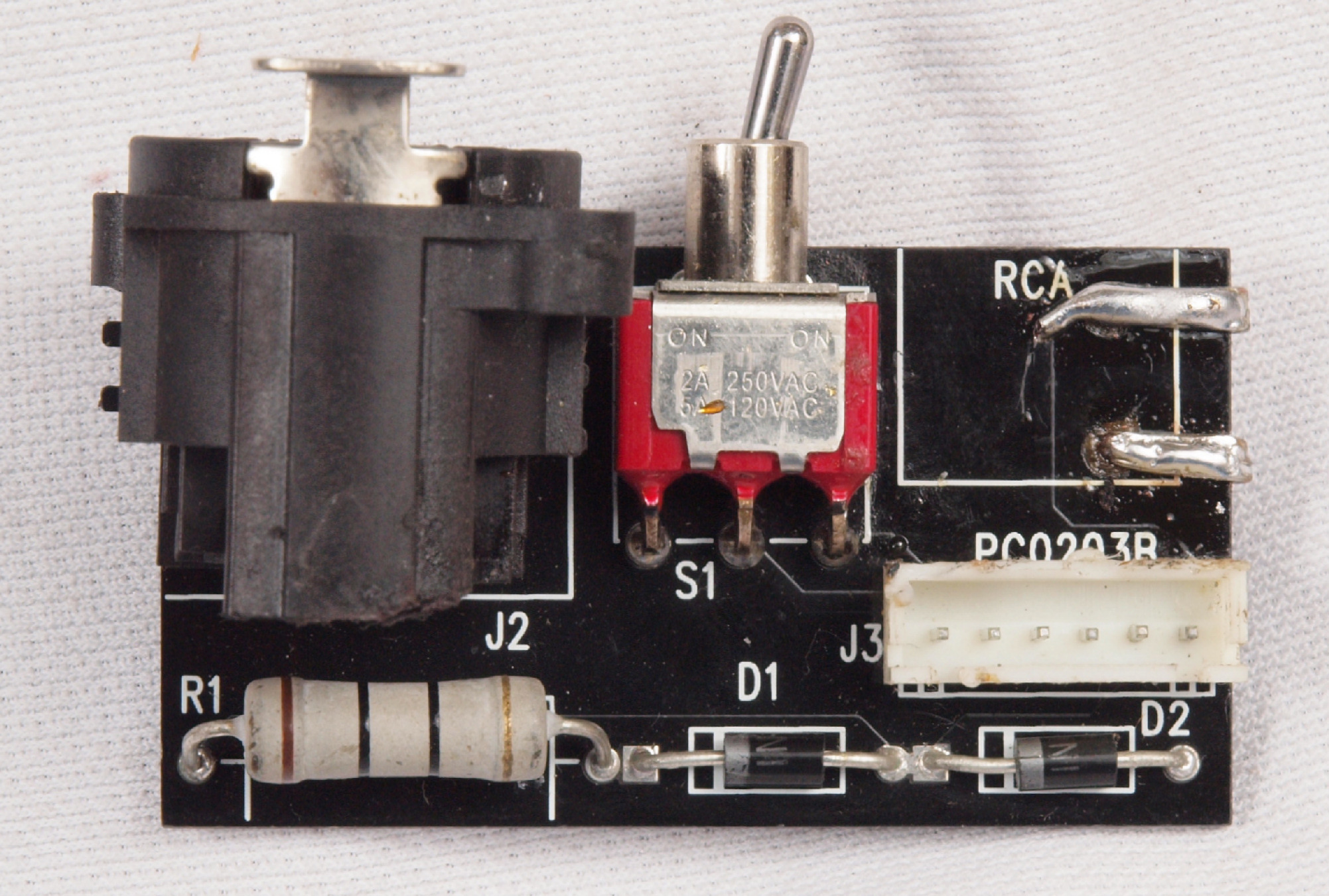

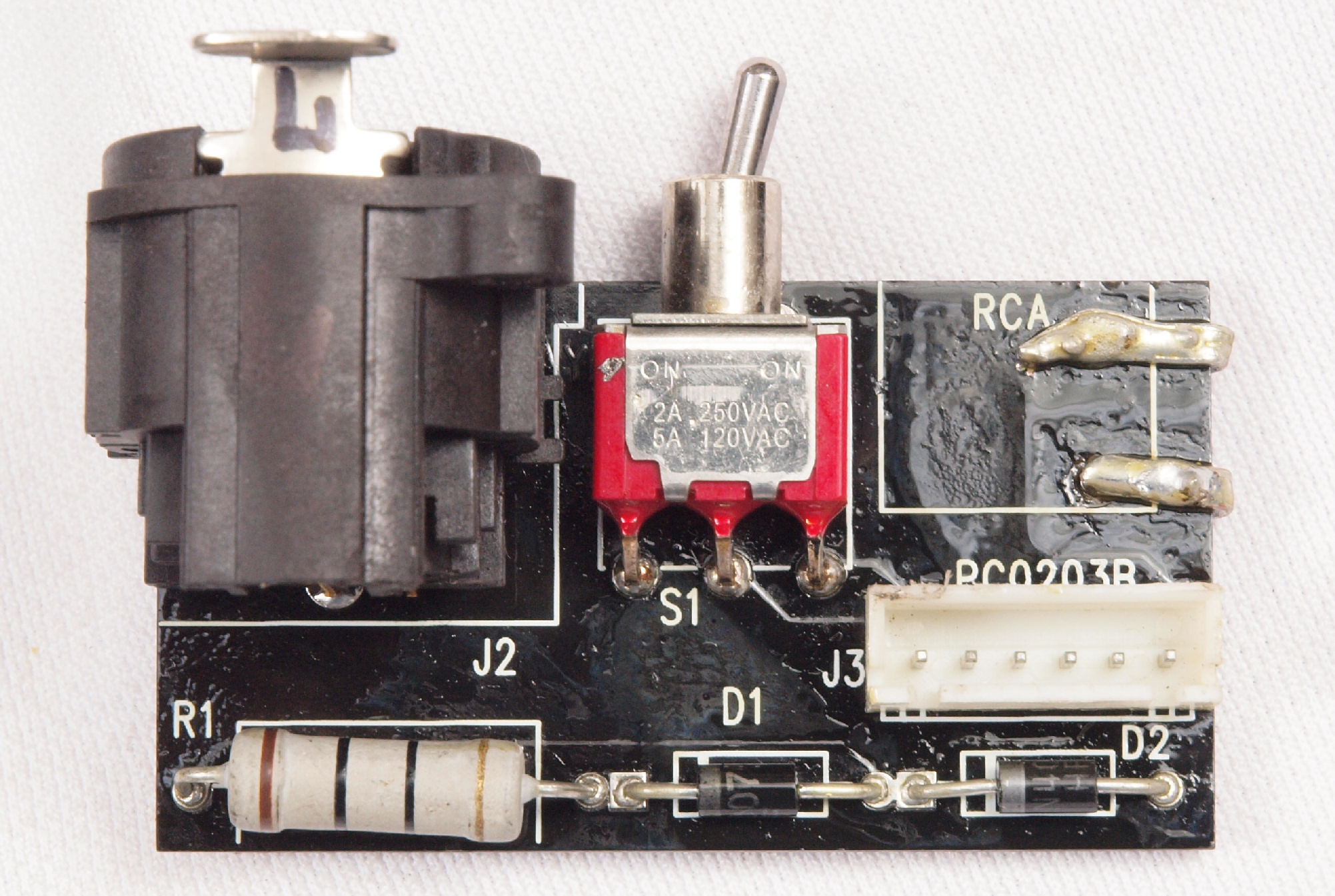

Ｃ１４．　修理後　入力Ｒ側ＲＣＡ基板、端子を修復する。

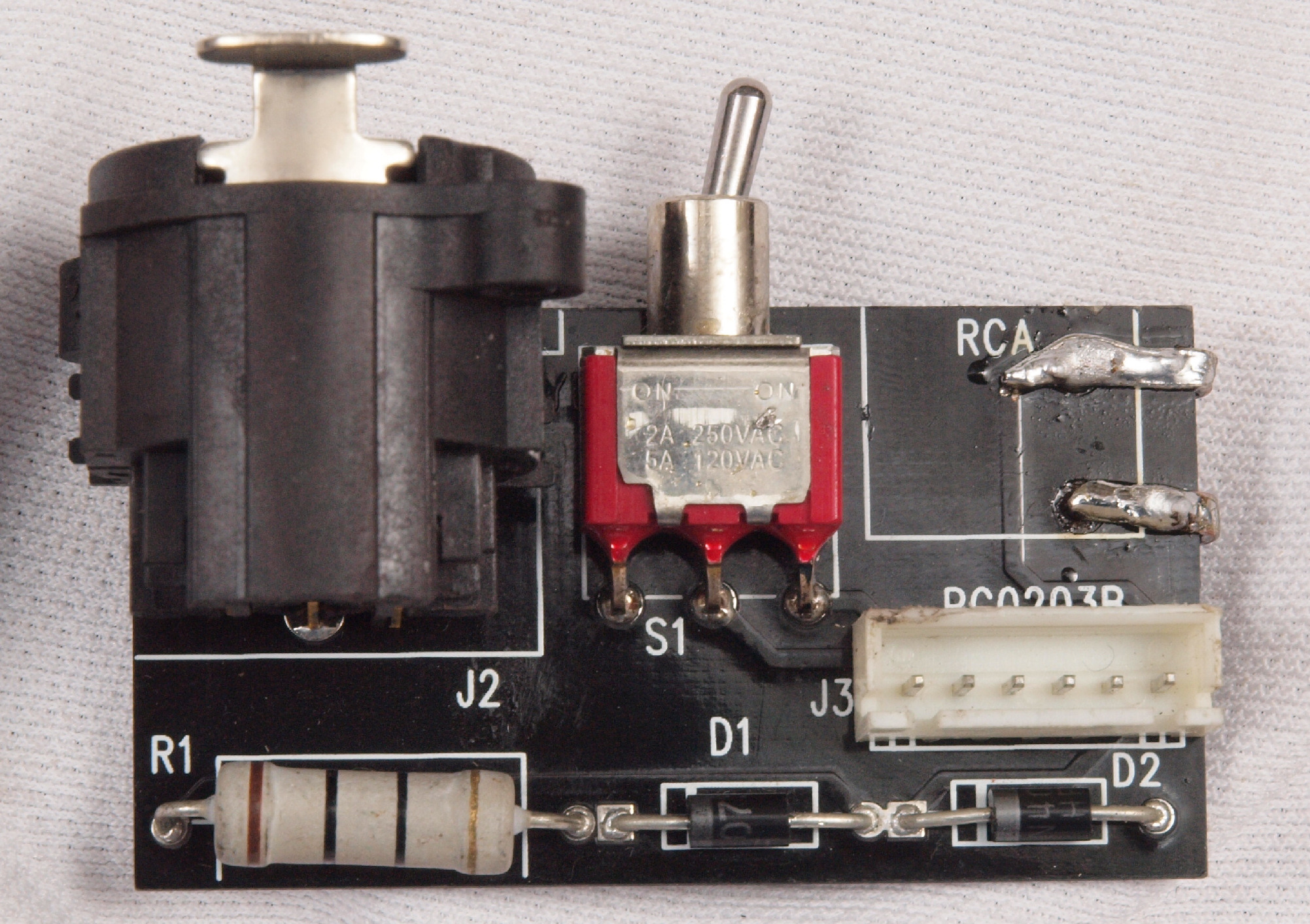

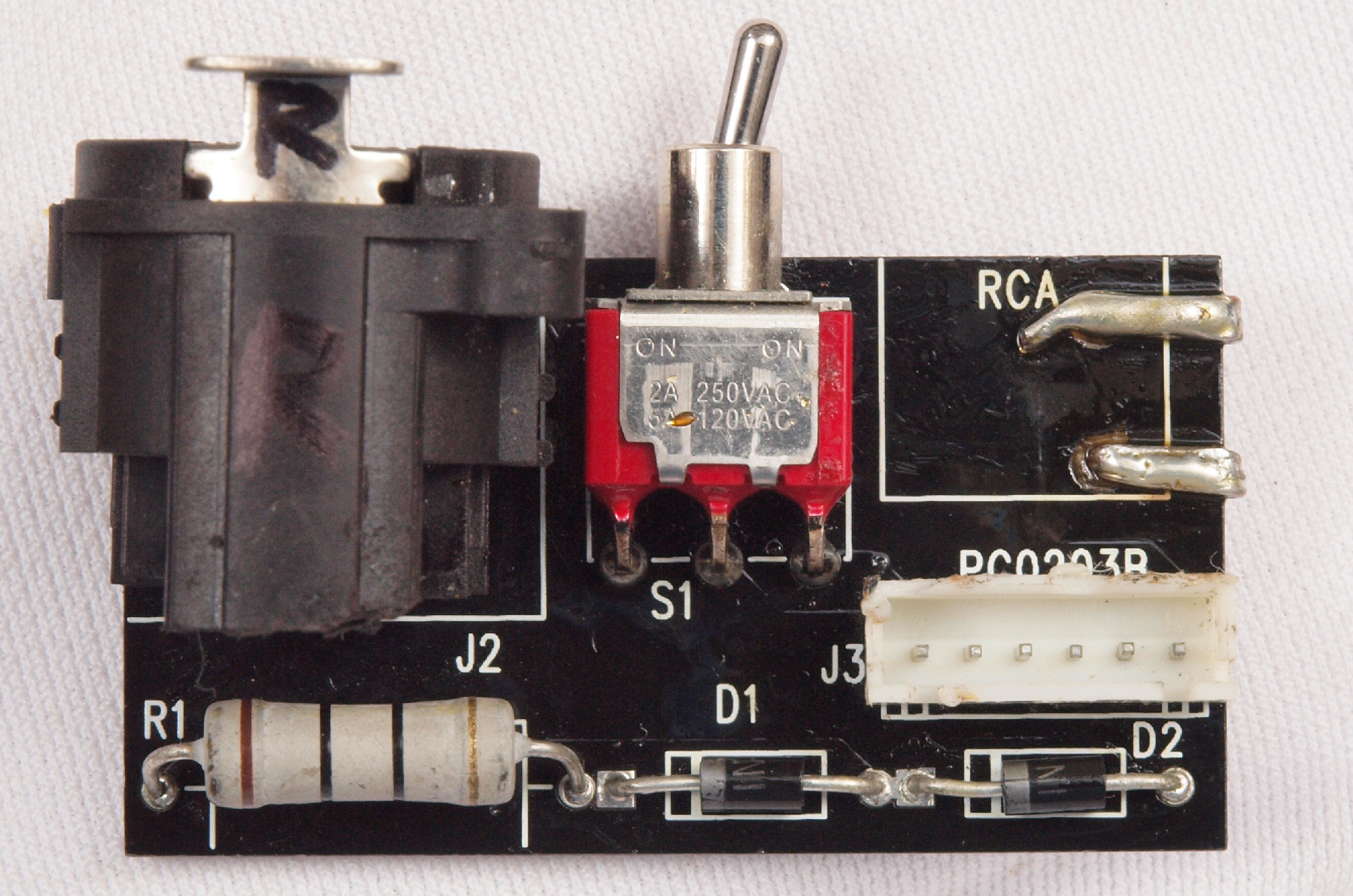

Ｃ１５．　完成入力Ｒ側ＲＣＡ基板　　洗浄後防湿材を塗る。

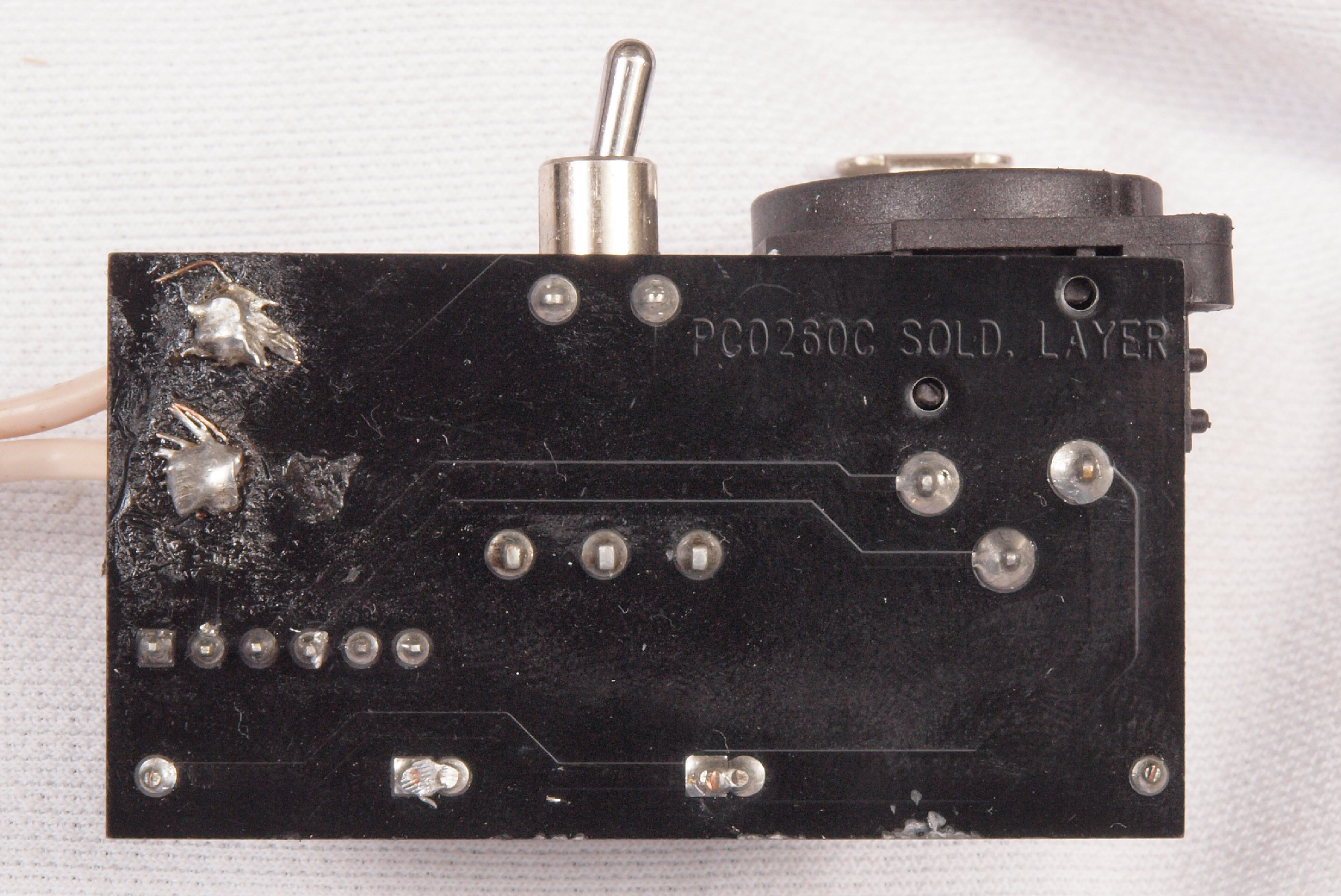

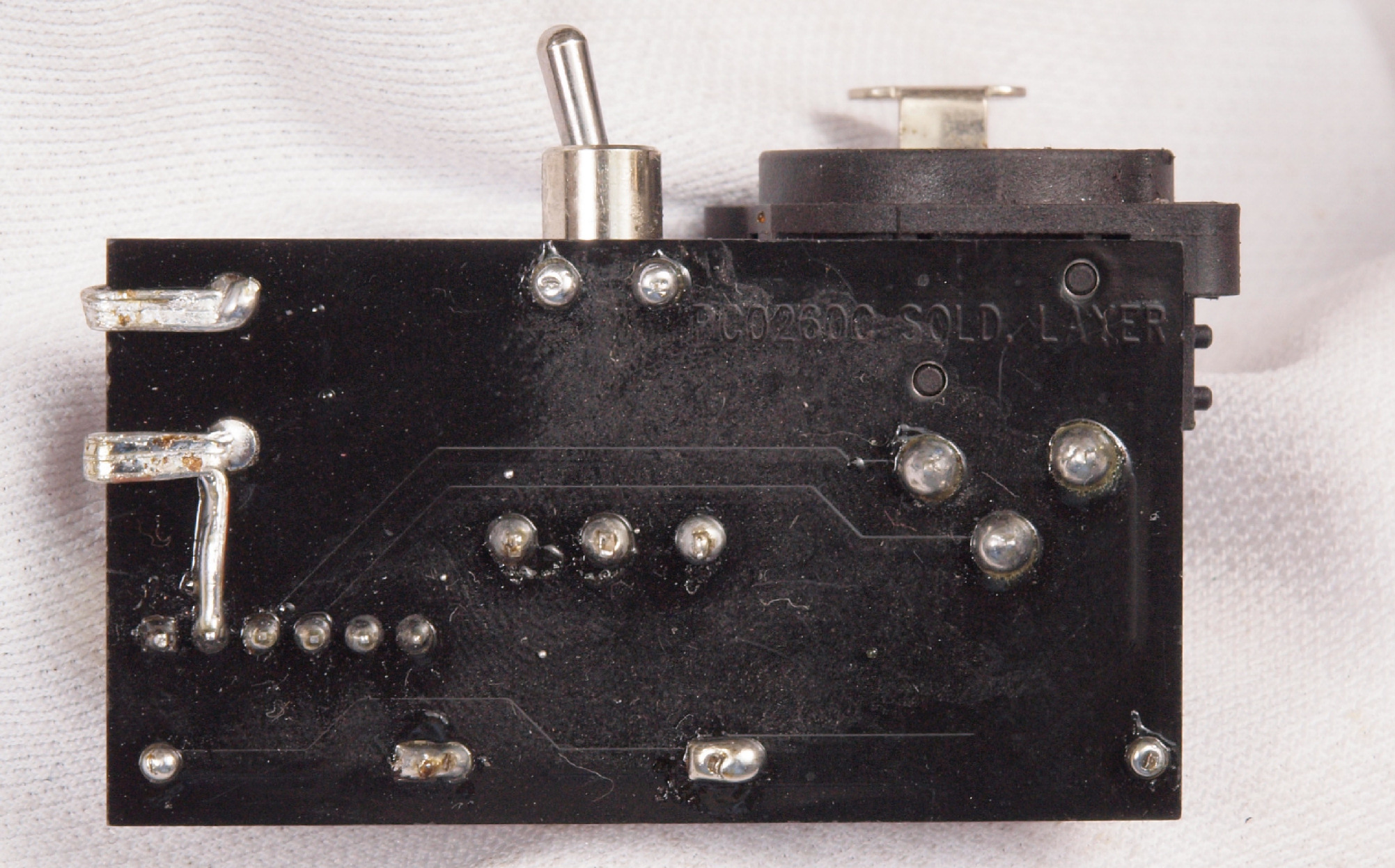

Ｃ１６．　修理前　入力Ｒ側ＲＣＡ基板裏

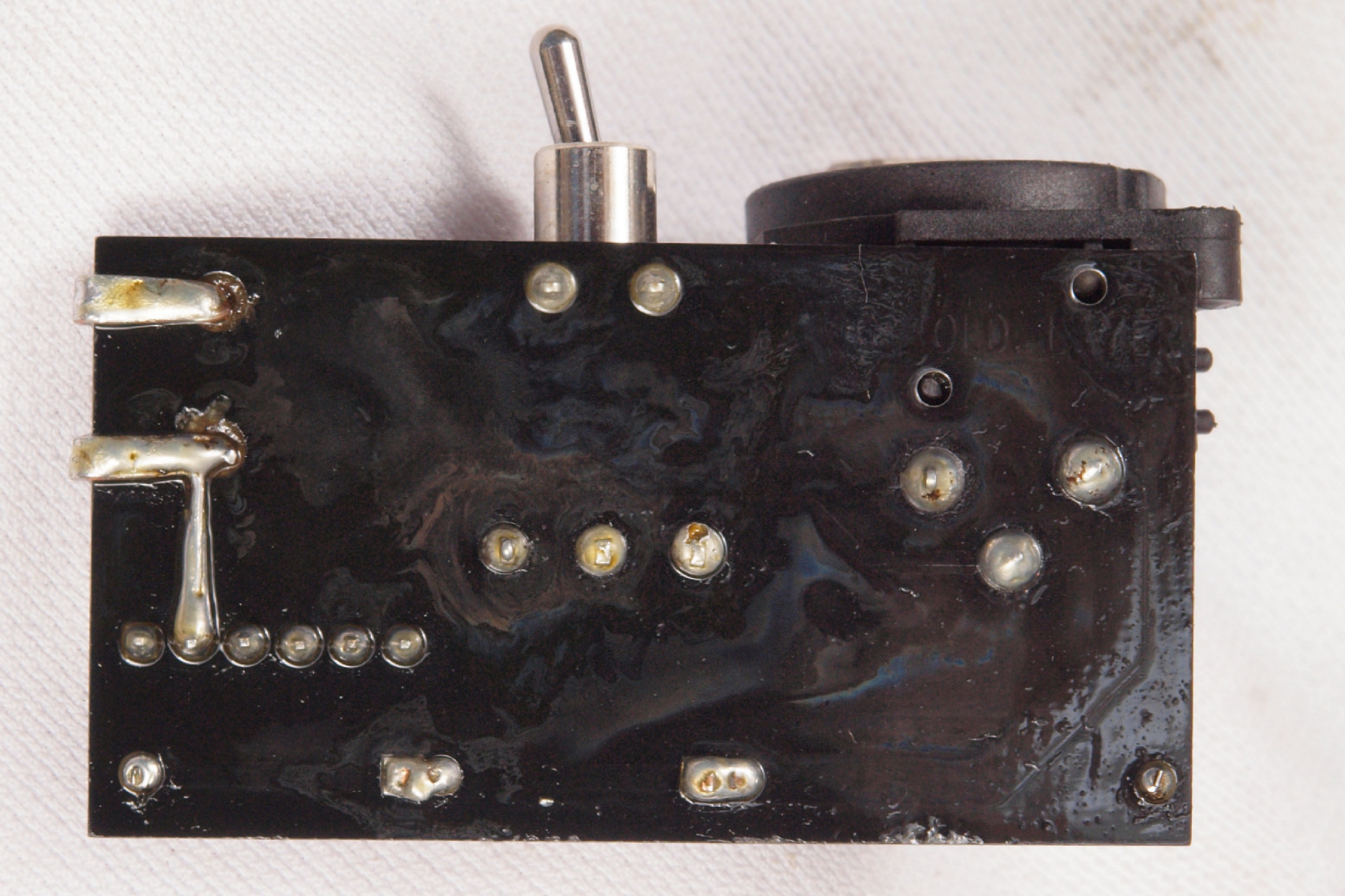

Ｃ１７．　修理後　入力Ｒ側ＲＣＡ基板裏、　全半田をやり直す。

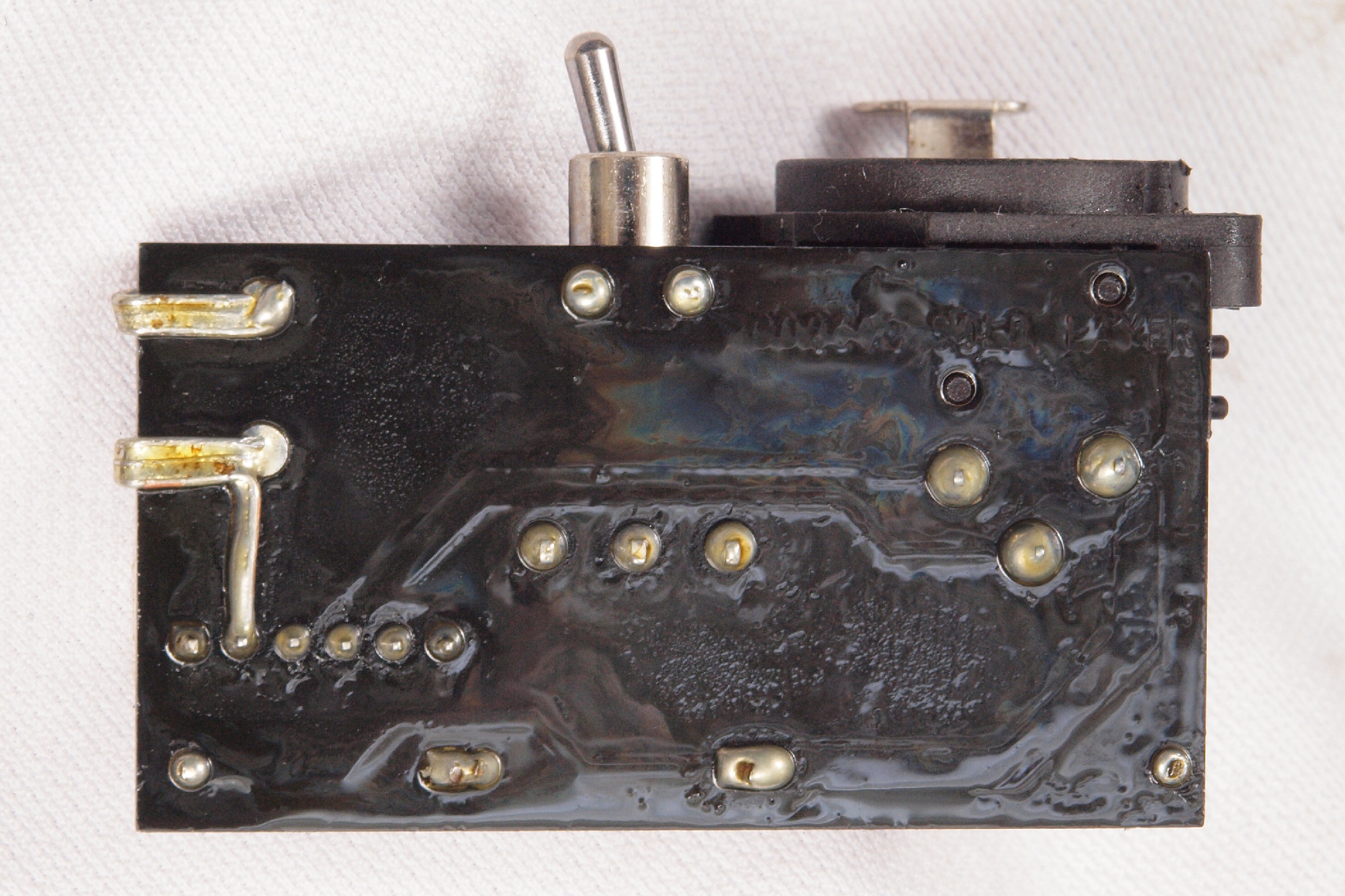

Ｃ１８．　完成入力Ｒ側ＲＣＡ基板裏　　洗浄後防湿材を塗る。

Ｃ２０．　修理前　入力Ｌ側ＲＣＡ端子裏配線

Ｃ２１．　修理中　入力Ｌ側ＲＣＡ基板、ペーストを使用！！

Ｃ２４．　修理後　入力Ｌ側ＲＣＡ基板、端子を修復する。

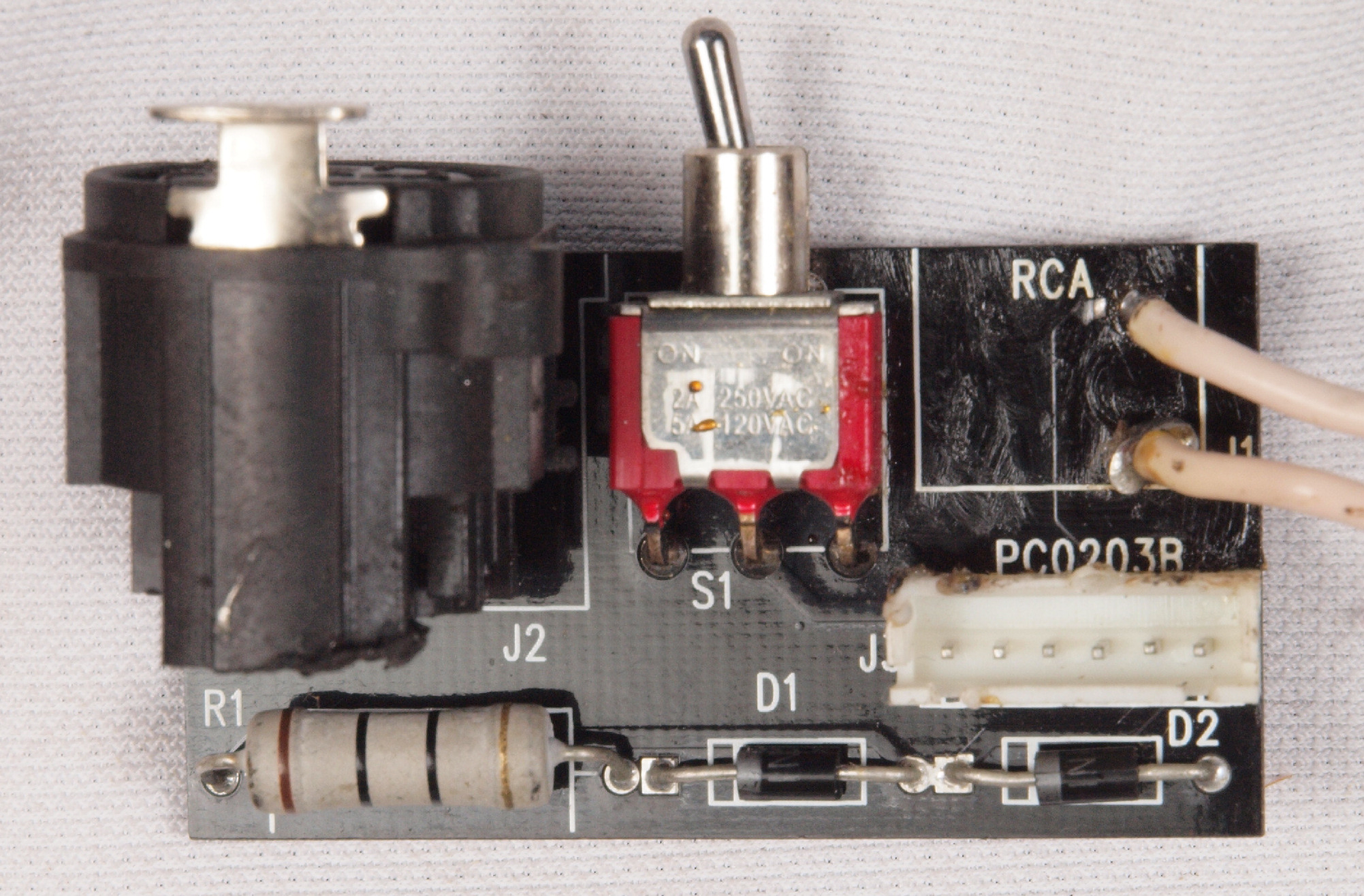

Ｃ２５．　完成Ｌ側入力ＲＣＡ基板　　洗浄後防湿材を塗る。

Ｃ２６．　修理前　入力Ｌ側ＲＣＡ基板裏

Ｃ２７．　修理後　入力Ｌ側ＲＣＡ基板裏、　全半田をやり直す。

Ｃ２８．　完成Ｌ側入力ＲＣＡ基板裏　　洗浄後防湿材を塗る。

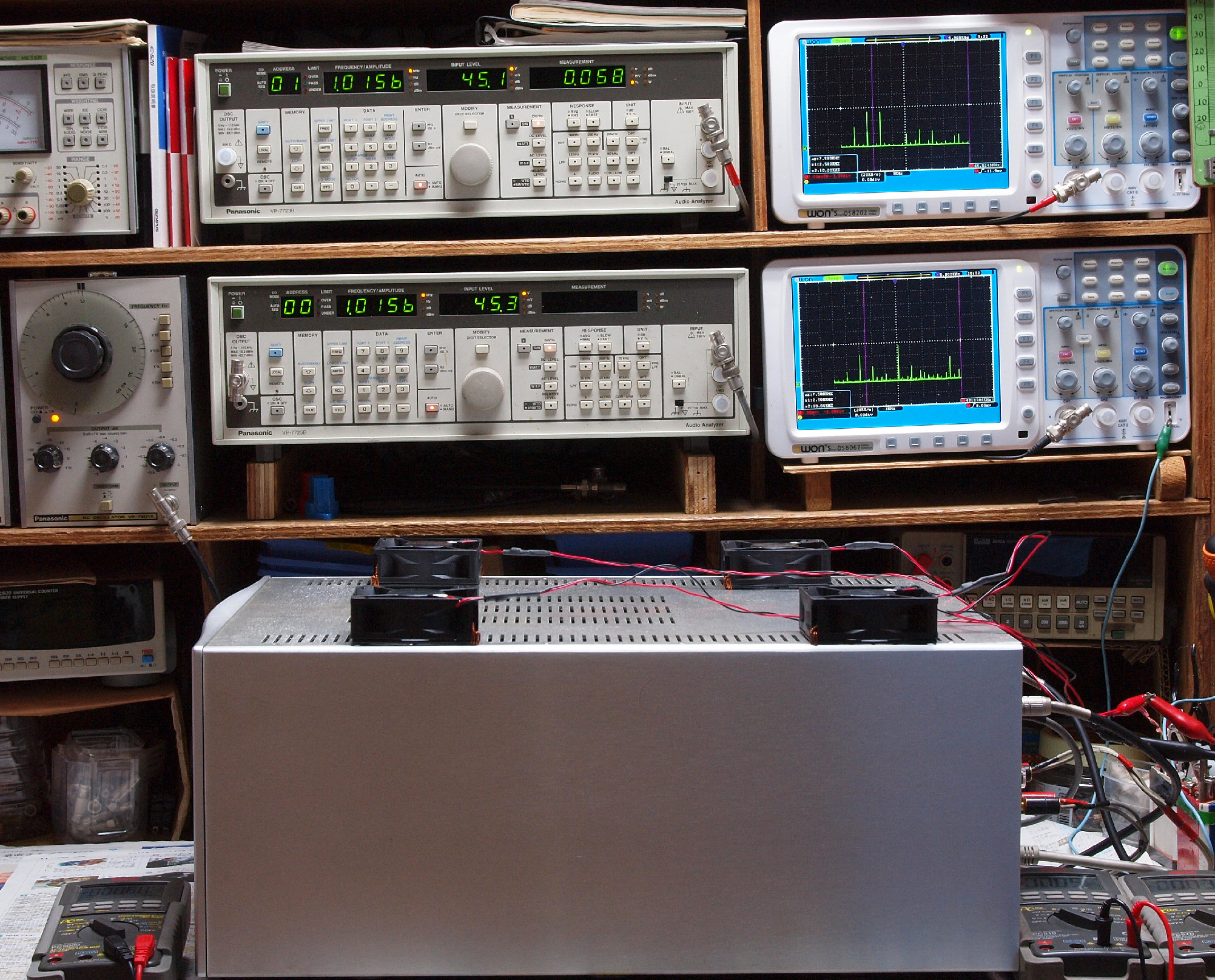

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 電源トランスのタップから１１７V仕様と思われるので、１００V測定なので、少し出力が低いです。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７０％歪み。 　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０６７％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

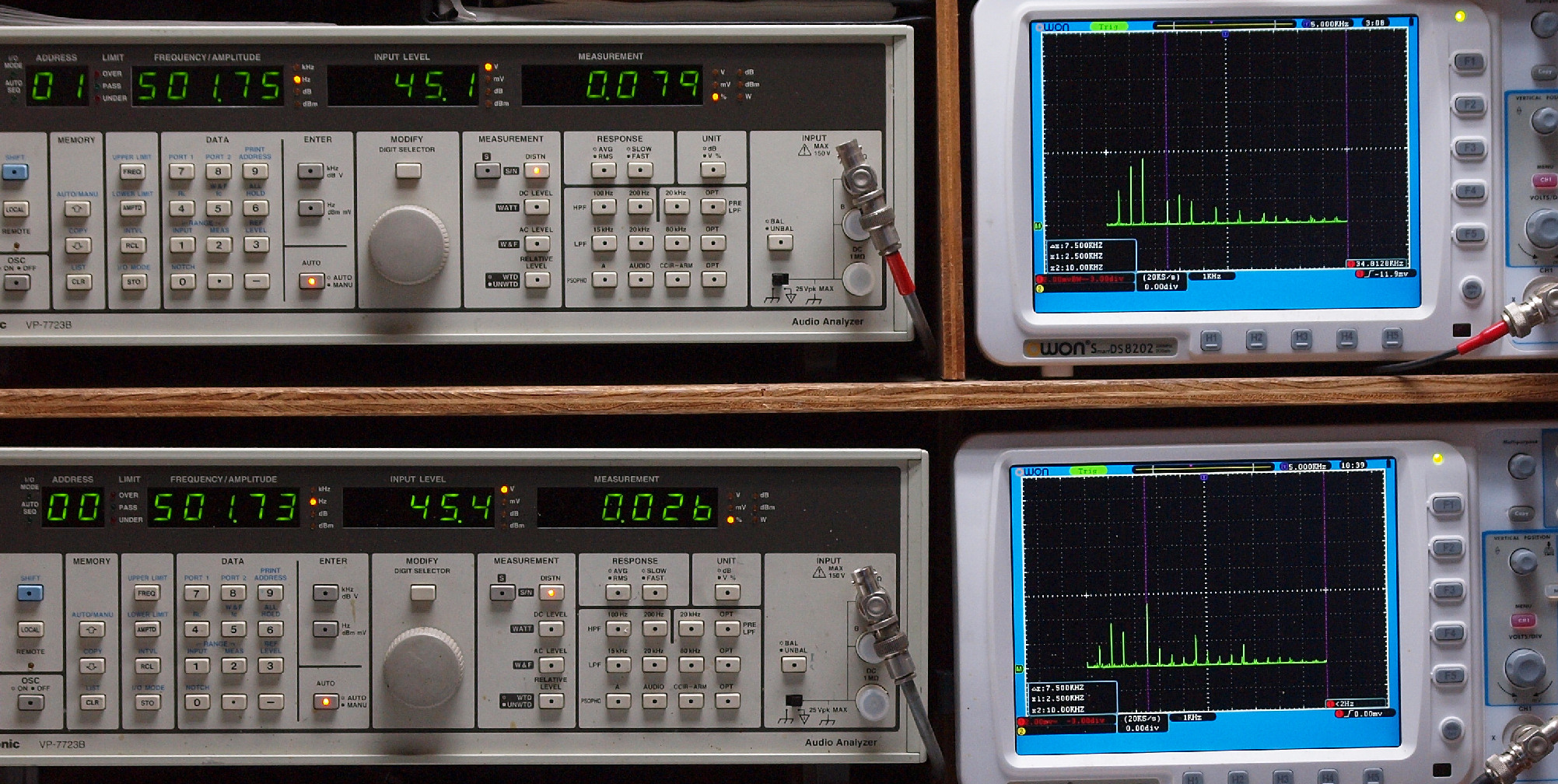

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０７９％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

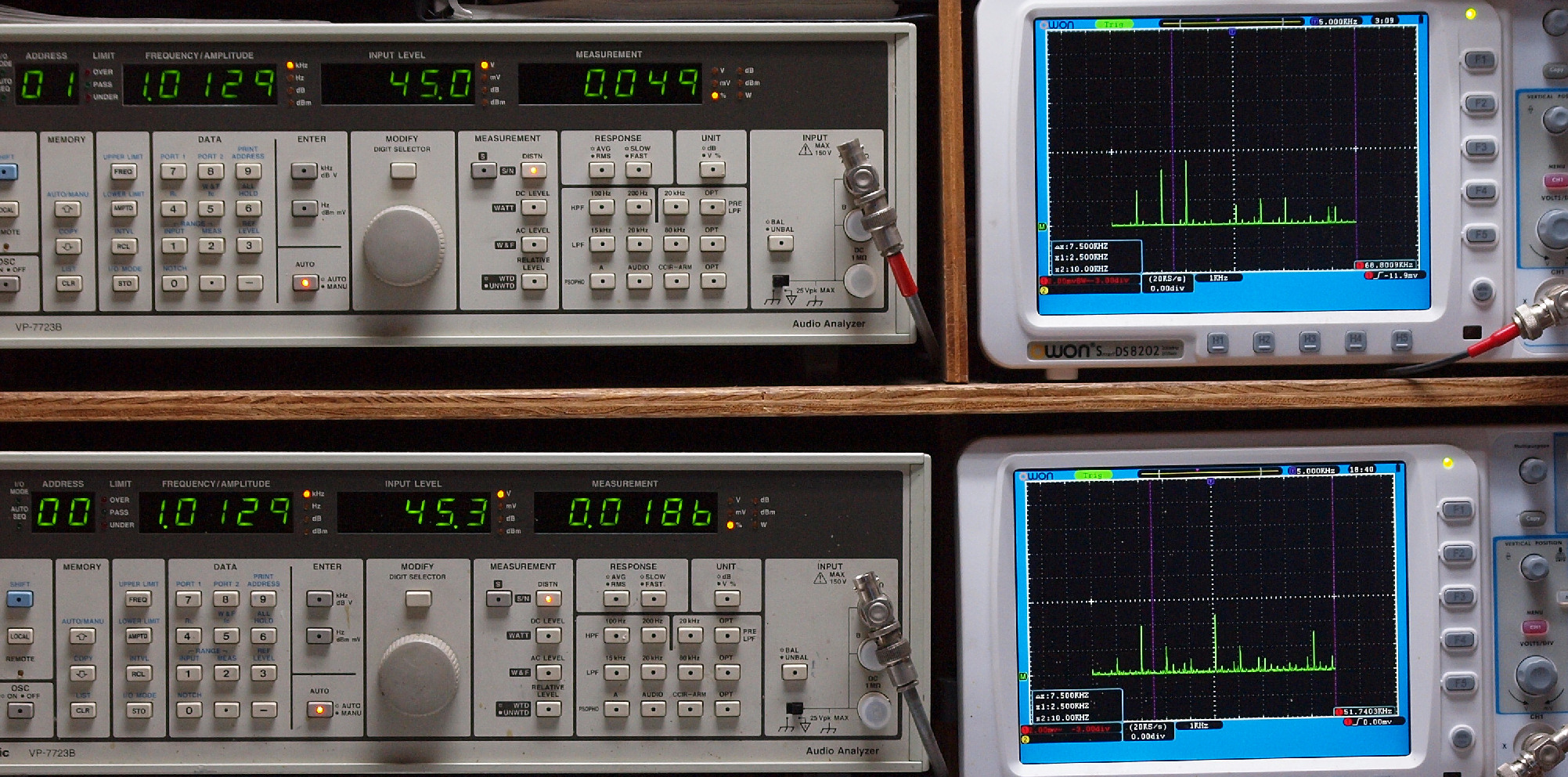

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

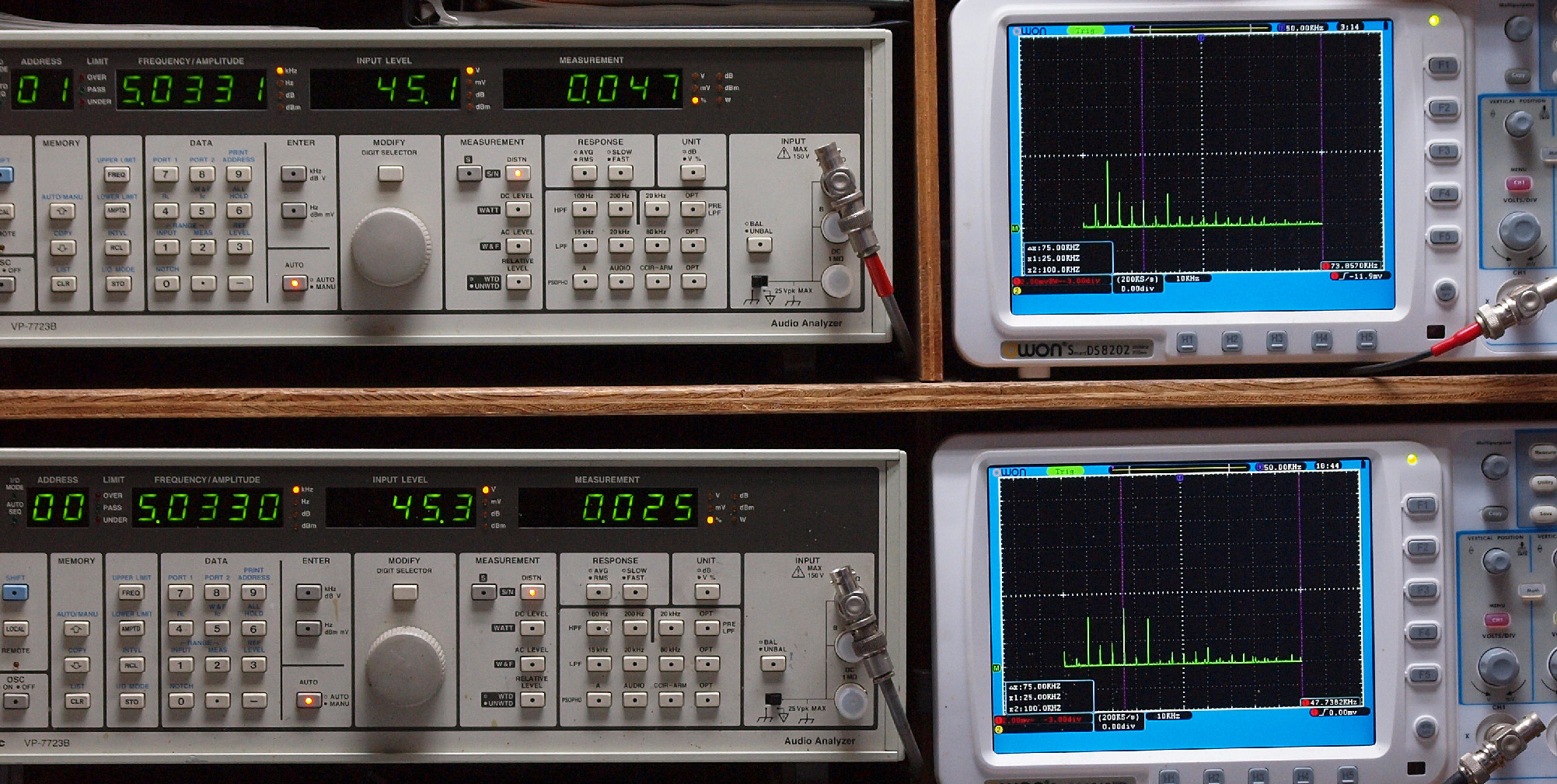

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４７％歪み。 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

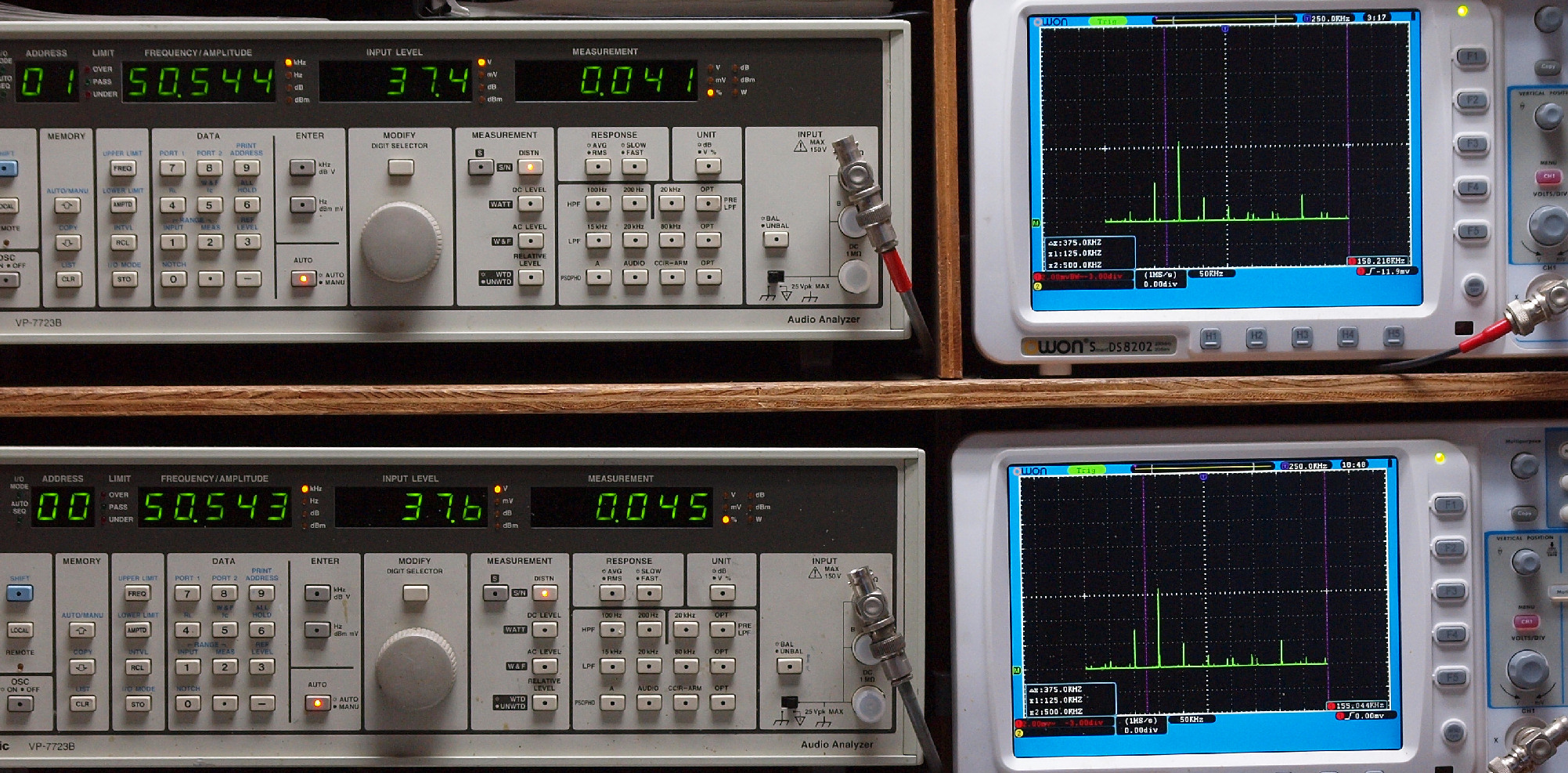

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

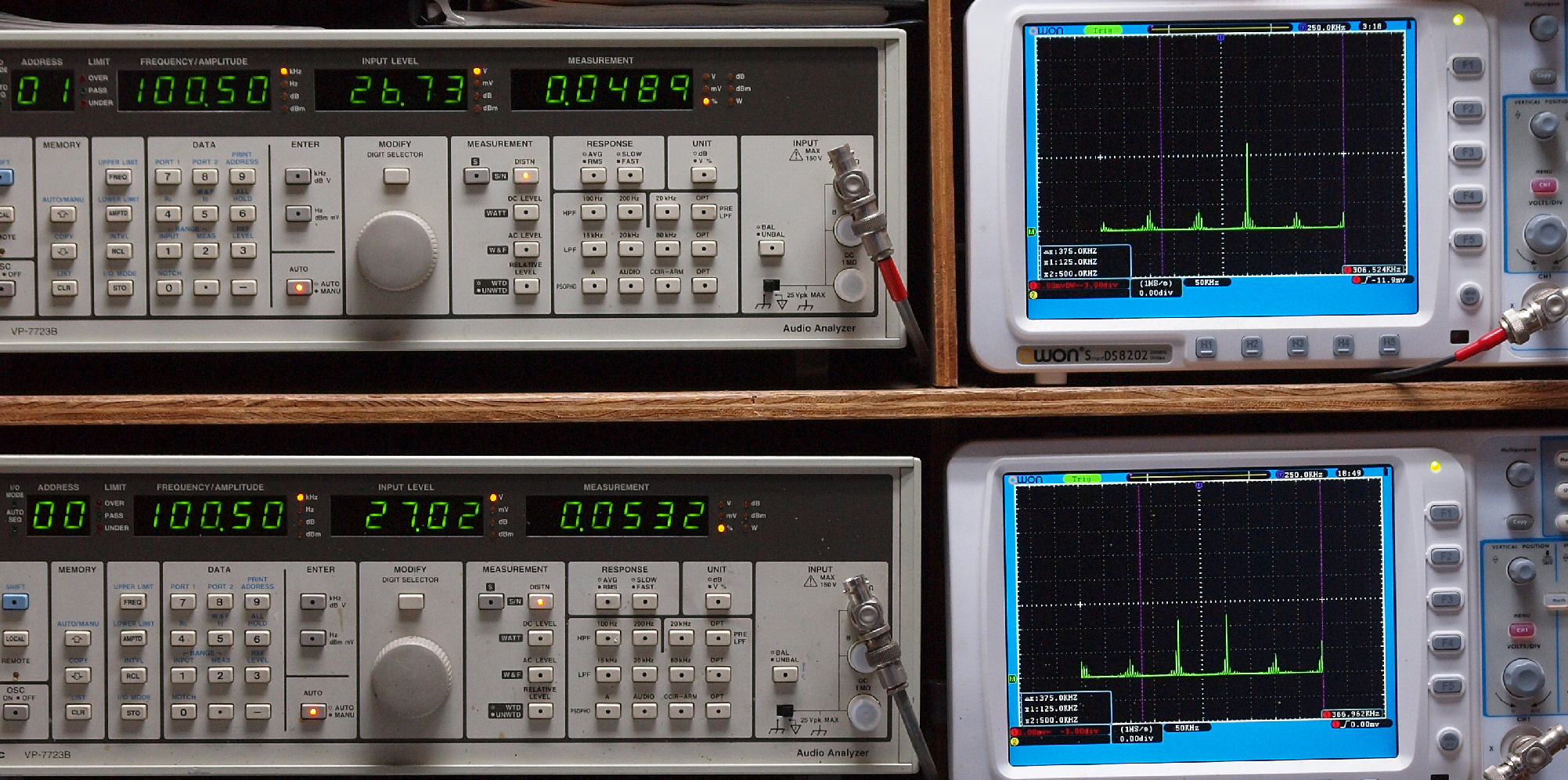

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０５３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　終段がＴＲ（トランジスター）なので、この当たりは落ちます。

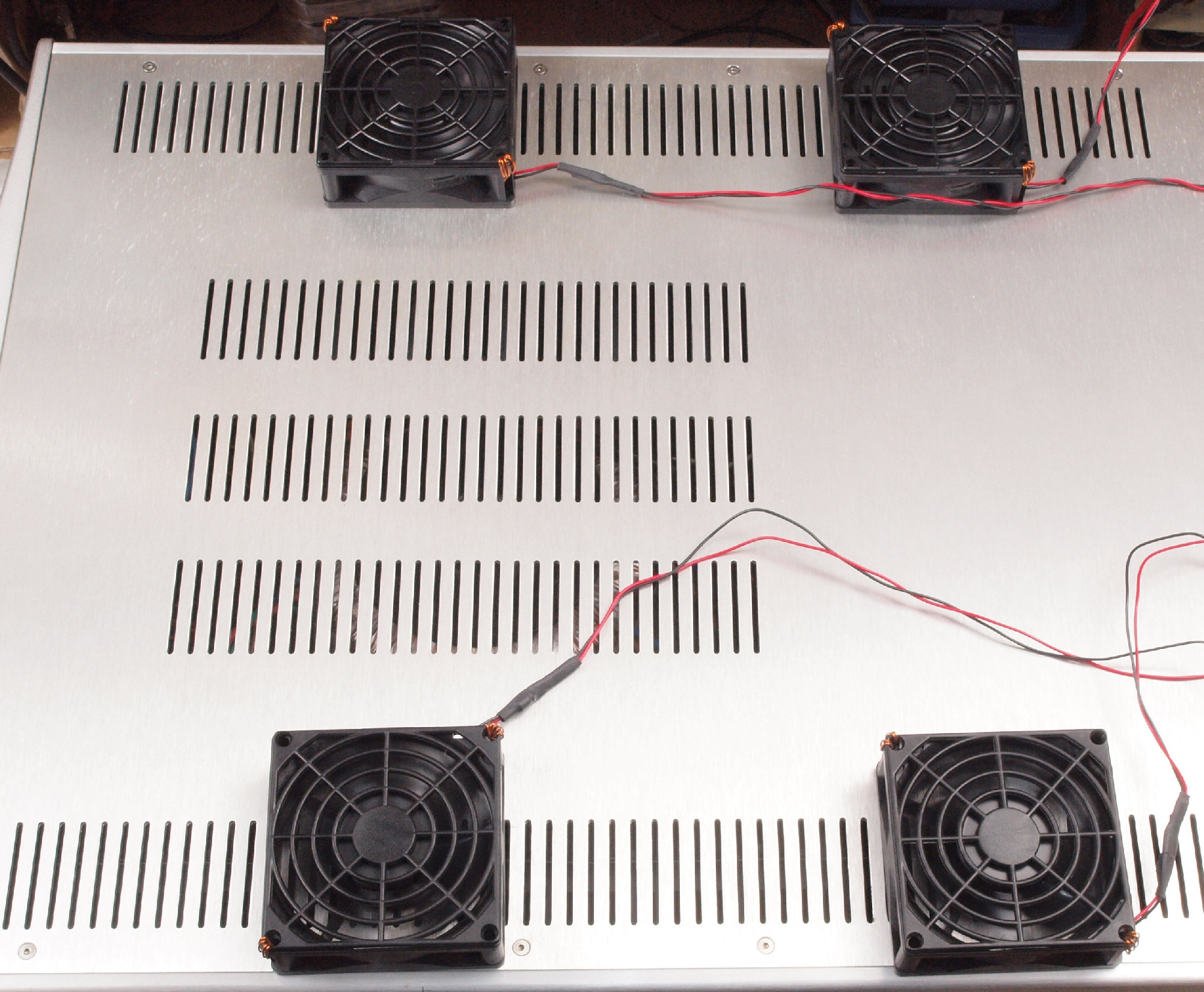

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

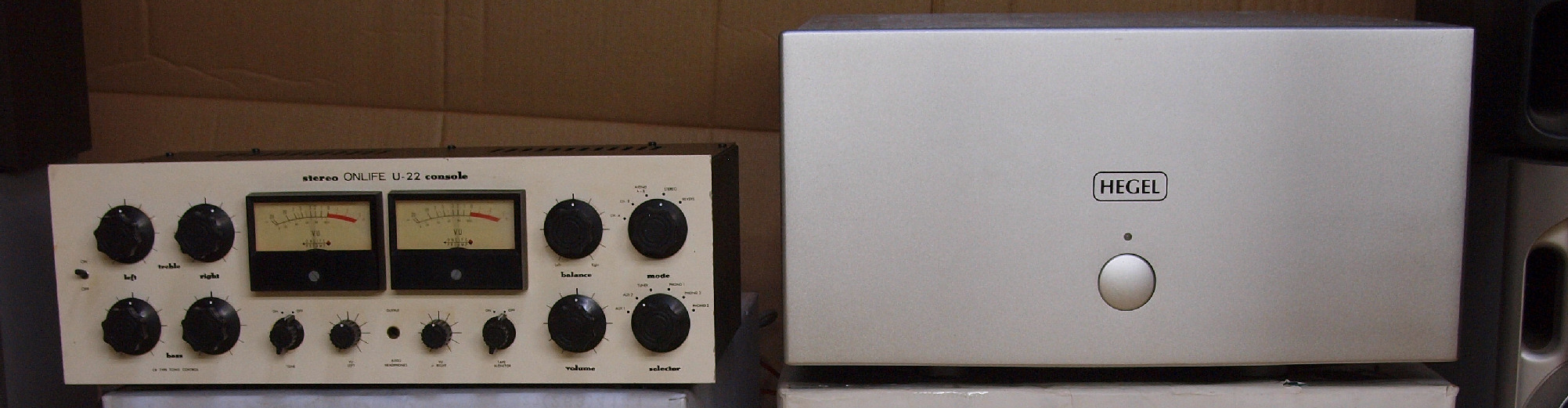

Ｅ４．　完成　　２４時間エージング。　左は「ＯＮＬＩＦＥ　Research　Ｕ−２２．２台目」

Ｓ．　ＨＥＧＥＬ　Ｈ４Ａ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　H4A 出力 300W＋300W（8Ω）、デュアルモノラル構成 高調波歪率 0.004% 以下(8 Ω、100W) 混変調歪率 0.01% (19kHz + 20kHz) 以下 周波数応答 +/- 0.2 dB 偏差以下 20Hz-20kHz 入力 RCAアンバランス、及び　XLR バランス 出力端子 2 ペアのバインディングポスト ダンピングファクター 1000 以上 S/N 100dB 以下 消費電力 最大1050W 外形寸法 W430mmx H210mm x D550mm（ノブ端子含） 重量 45 Kg 価格
