Ｐｈｉｌｉｐｓ　ＬＨＨ　Ｐ７００．　２台目修理記録

同時修理　ＲＹ−５５００．１０台目、　ＲＸ−５０００．　４台目、　　　　　　２０２０／８／３０持込　　　２０２１／４／１６完成

Ａ．　修理前の状況 特別に通常修理。 Ｅ．　調整・測定、特別に測定。 Ｇ．　修理費　　　　２５，０００円　　　通常修理 Ｓ．　Ｐｈｉｌｉｐｓ　ＬＨＨ　Ｐ７００　の仕様（カタログ・マニアルより）

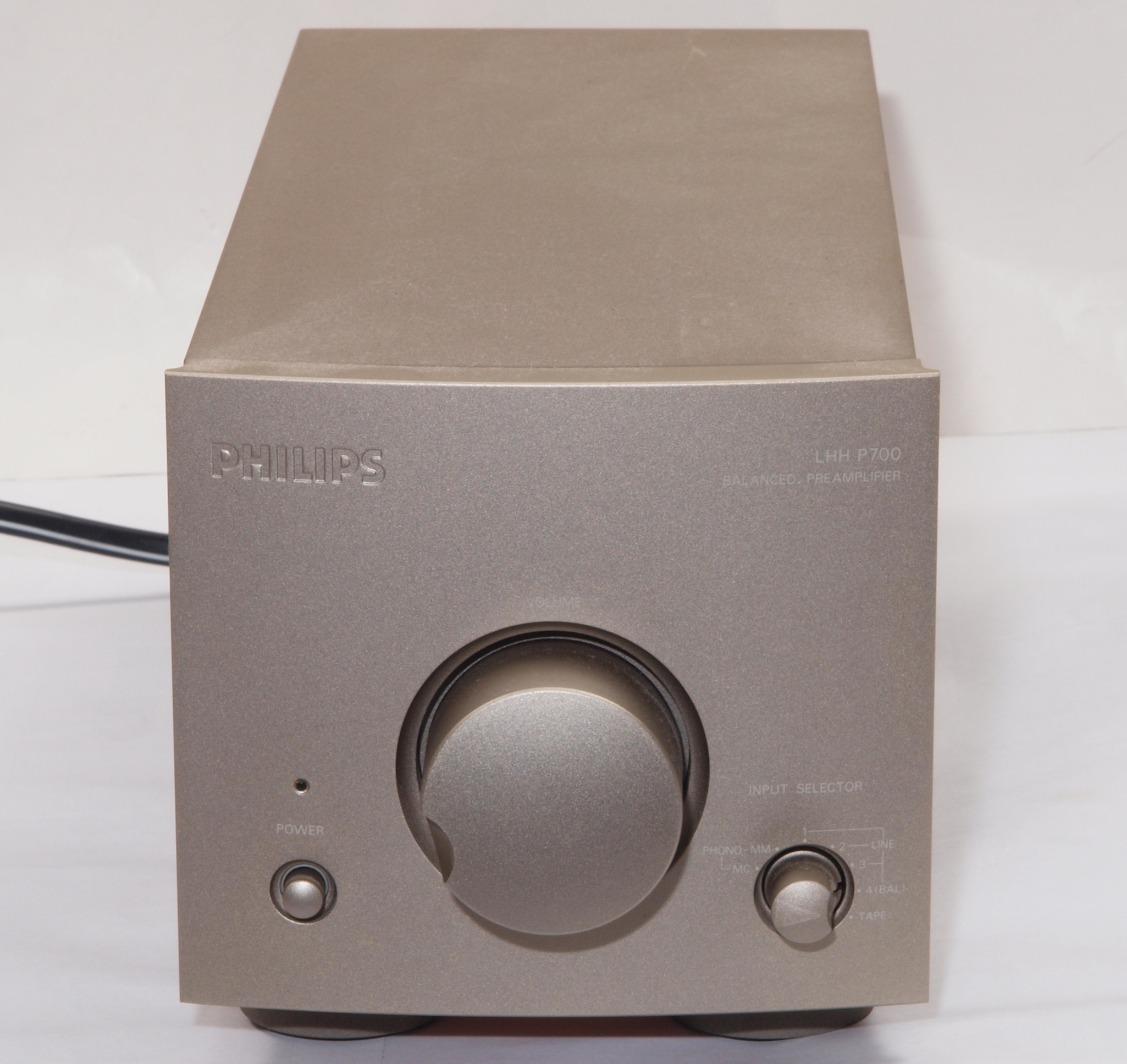

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

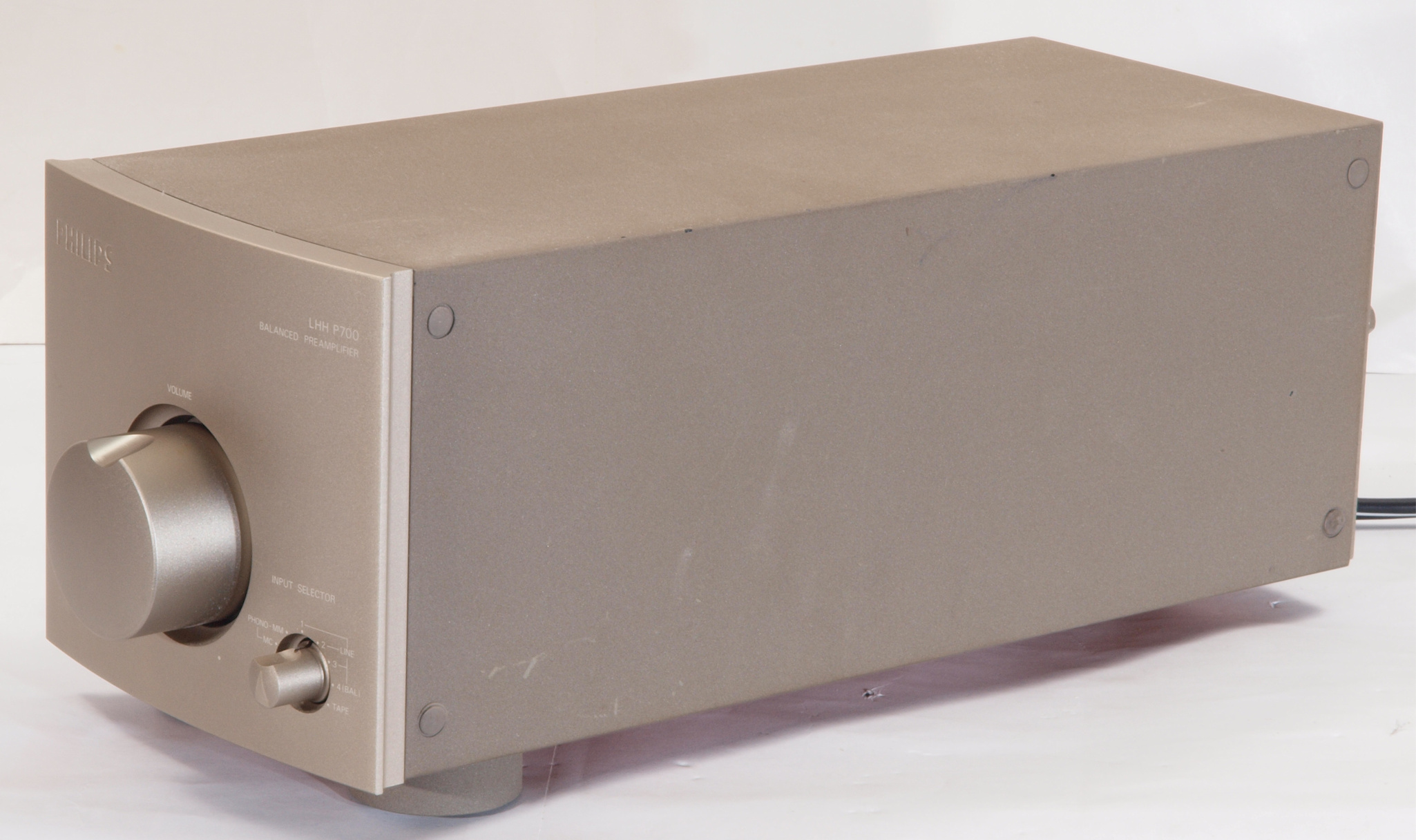

Ａ１２．　点検中　前左から見る

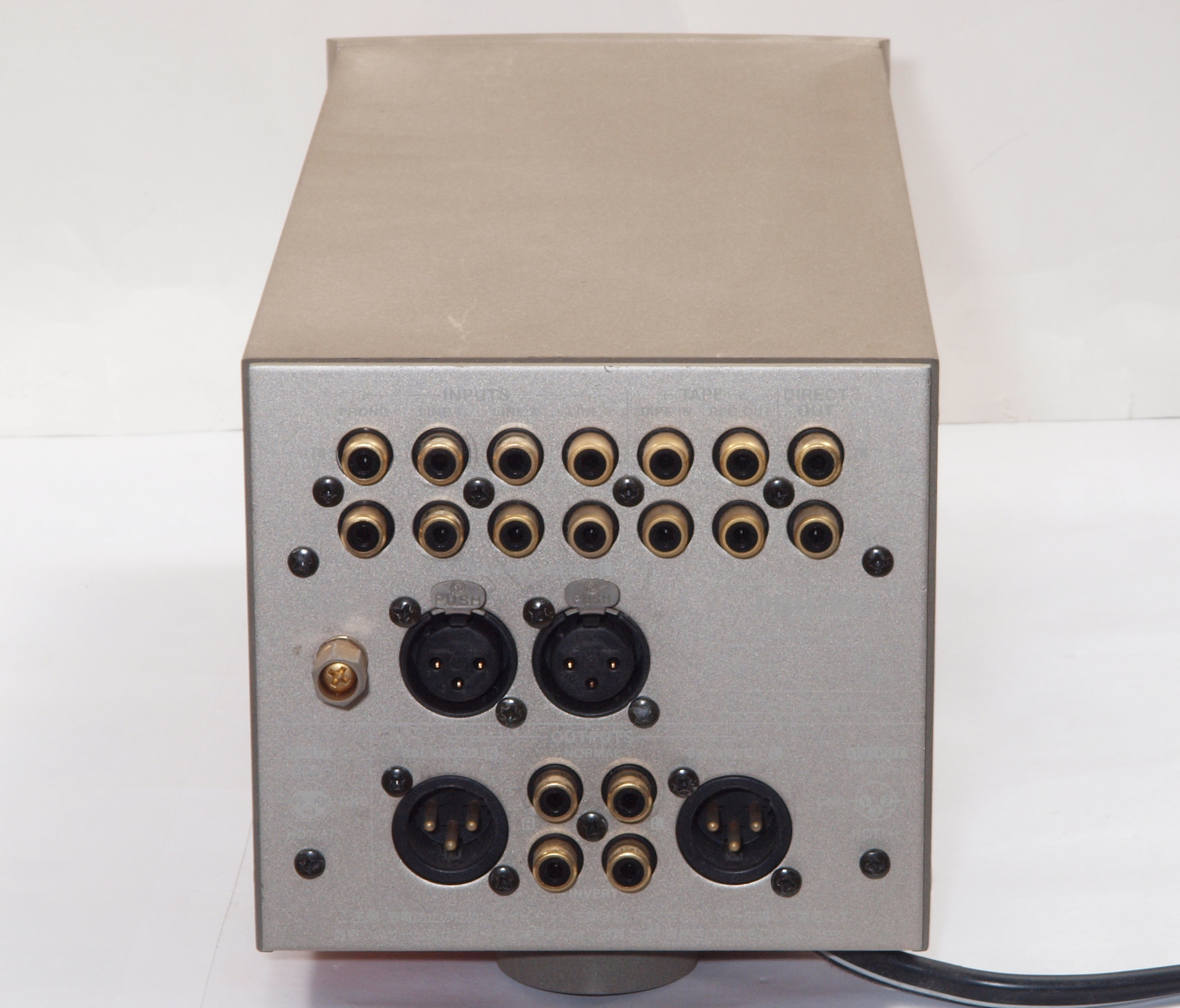

Ａ１３．　点検中　後から見る

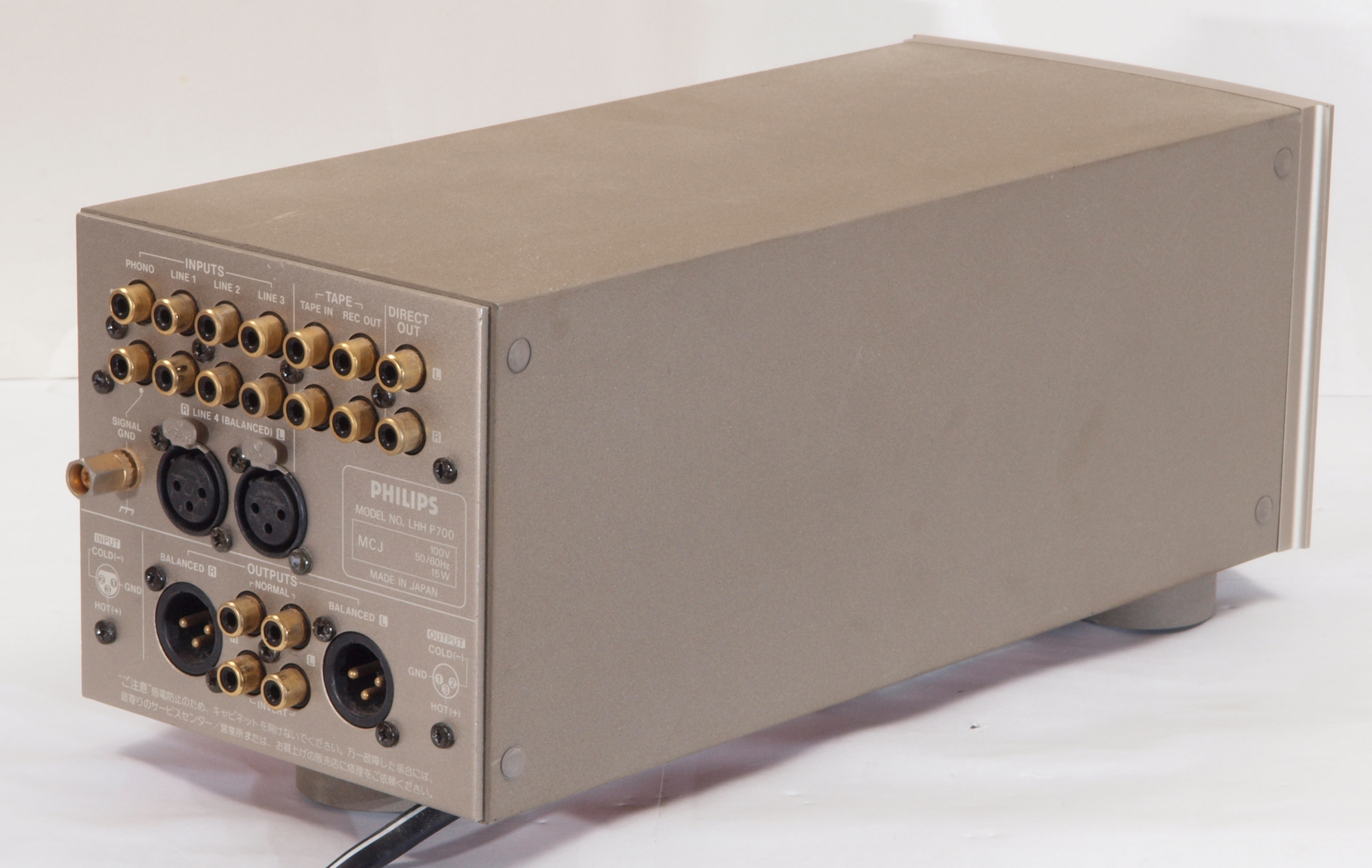

Ａ１４．　点検中　後右から見る

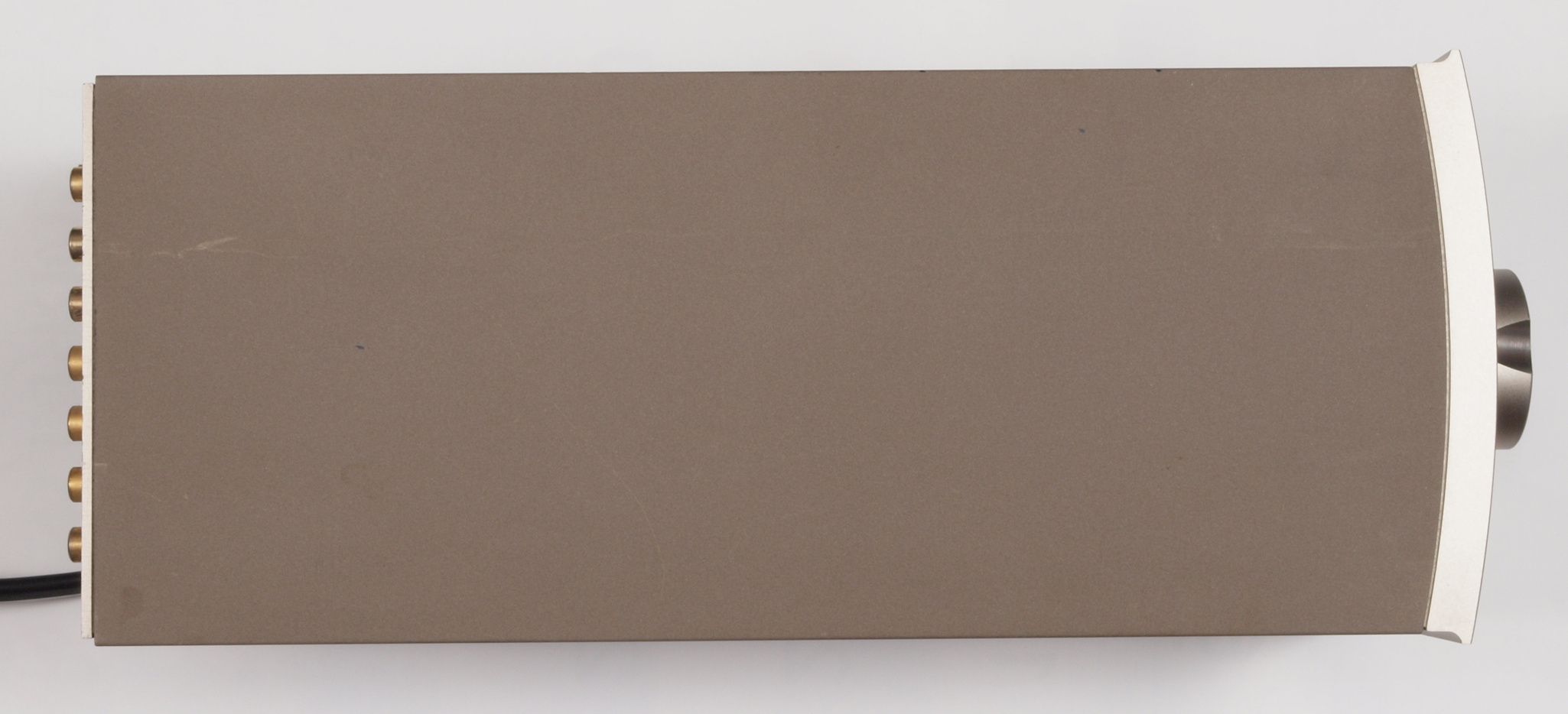

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を外し、上から見る。

Ａ１６２．　点検中　上蓋を外し、上から見る。 　　　　　　　　　　　　基板に貼り付けられたフエルト？　湿気を持つと絶縁不良になるかも？

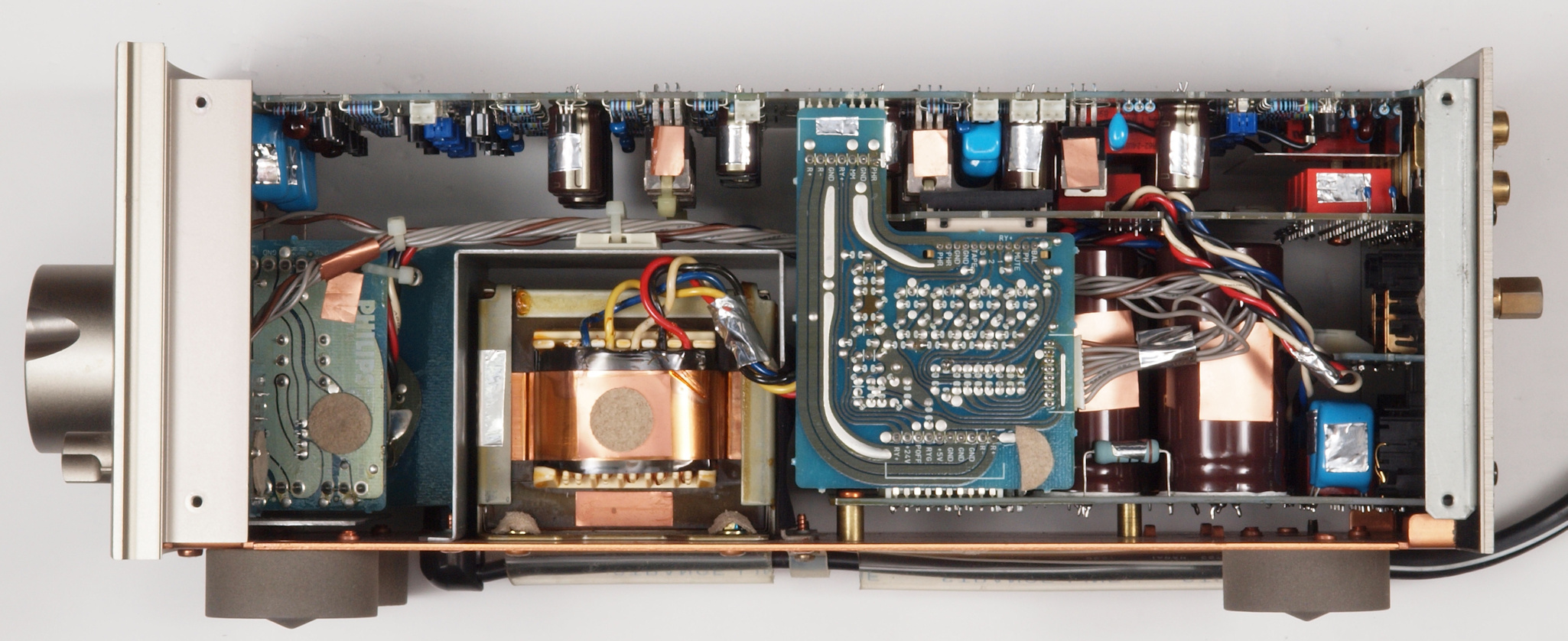

Ａ１７．　点検中　上蓋を外し、右から見る。

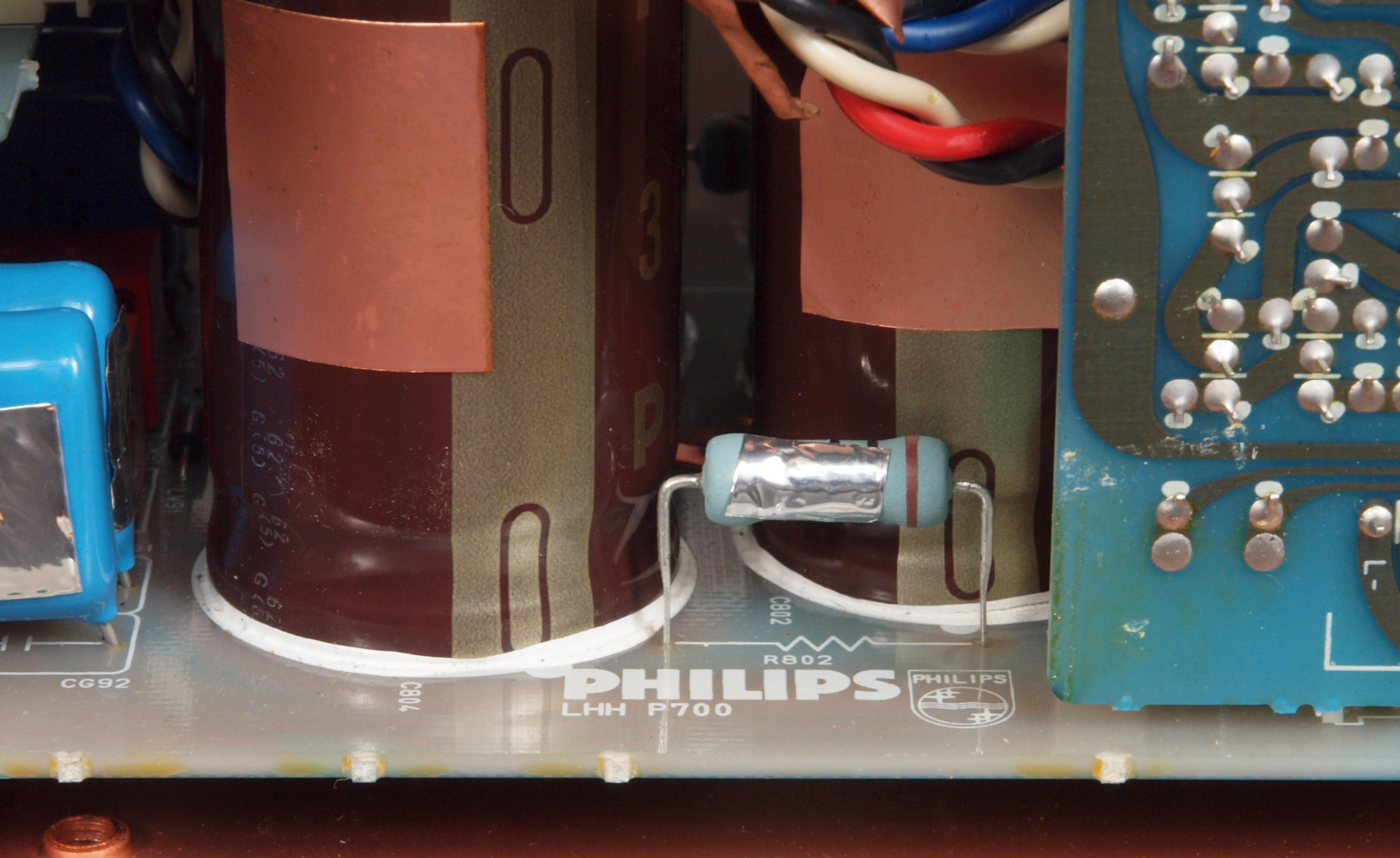

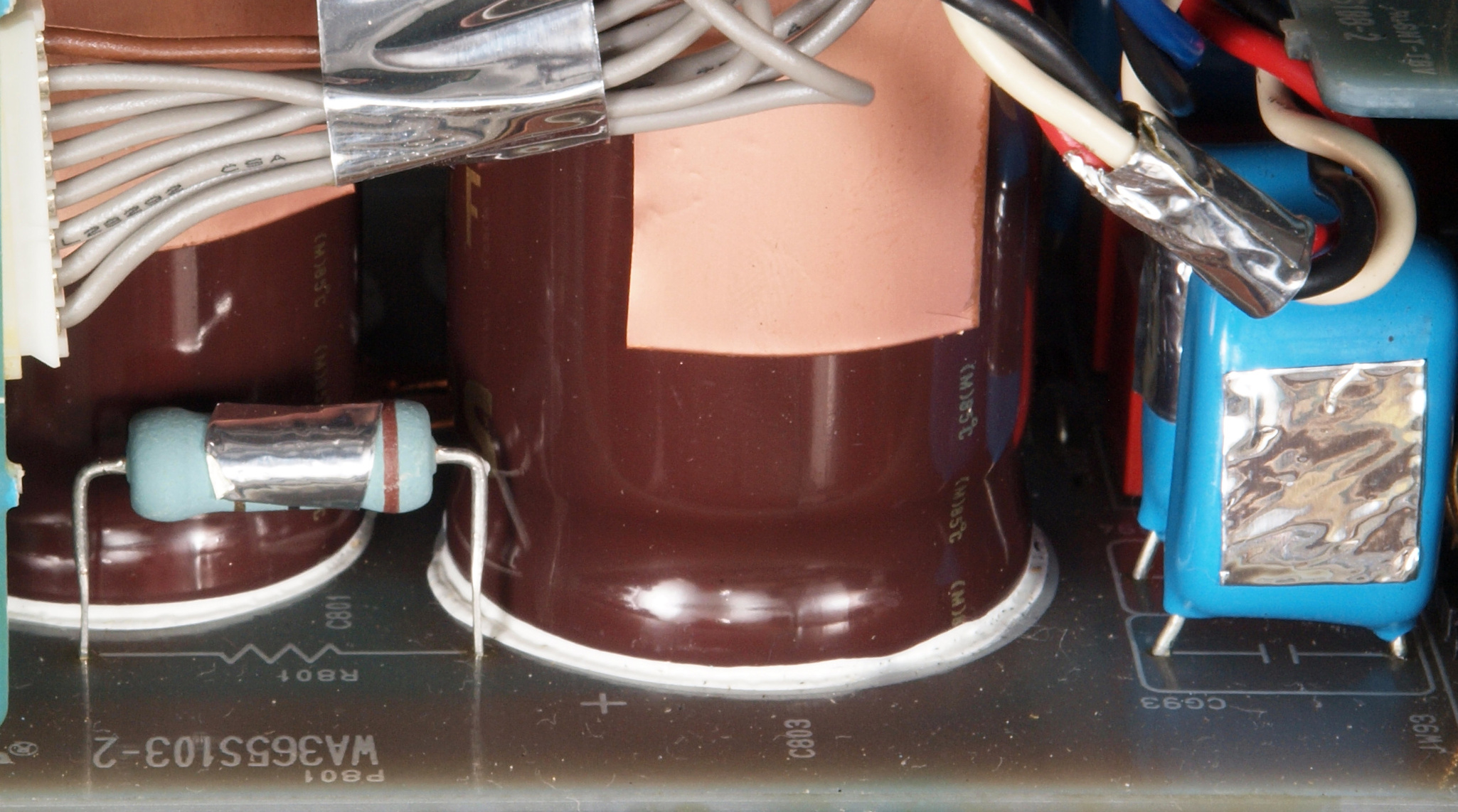

Ａ１７２．　点検中　上蓋を外し、右から見る。 　　　　　　　　　　　　抵抗に貼り付けられアルミ箔？　放熱が悪くなり焼損するかも？

Ａ１８．　点検中　上蓋を外し。左から見る。

Ａ１８２．　点検中　上蓋を外し。左から見る。 　　　　　　　　　　　　抵抗に貼り付けられアルミ箔？　放熱が悪くなり焼損するかも？

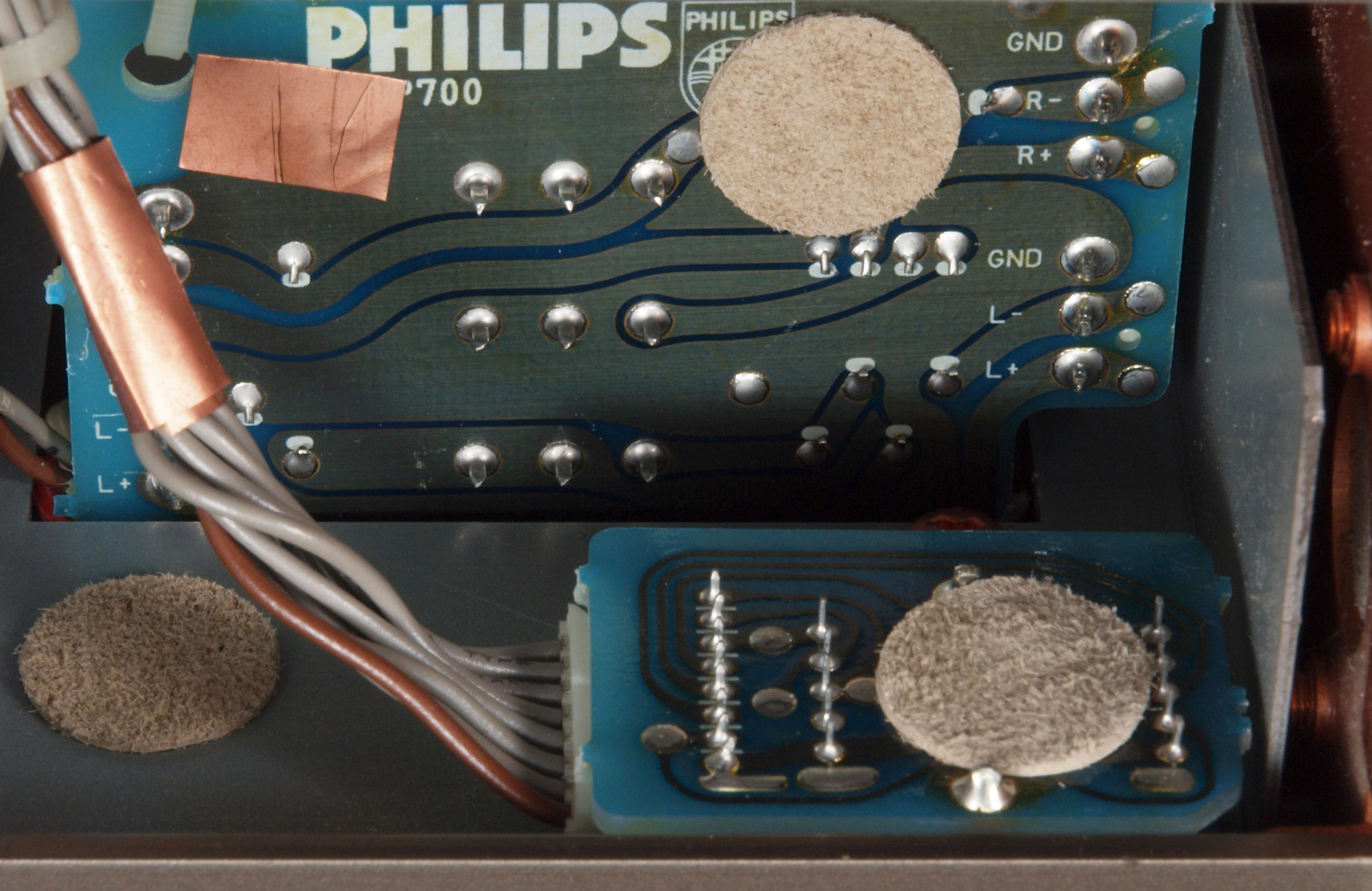

Ａ１８３．　点検中　上蓋を外し、左から見る。 　　　　　　　　　　　　上＝メインＶＲ基板裏に貼り付けられたフエルト？　湿気を持つと絶縁不良になるかも？ 　　　　　　　　　　　　下＝入力切替ＳＷ基板裏に貼り付けられたフエルト？　湿気を持つと絶縁不良になるかも？

Ａ２１．　点検中　下前から見る

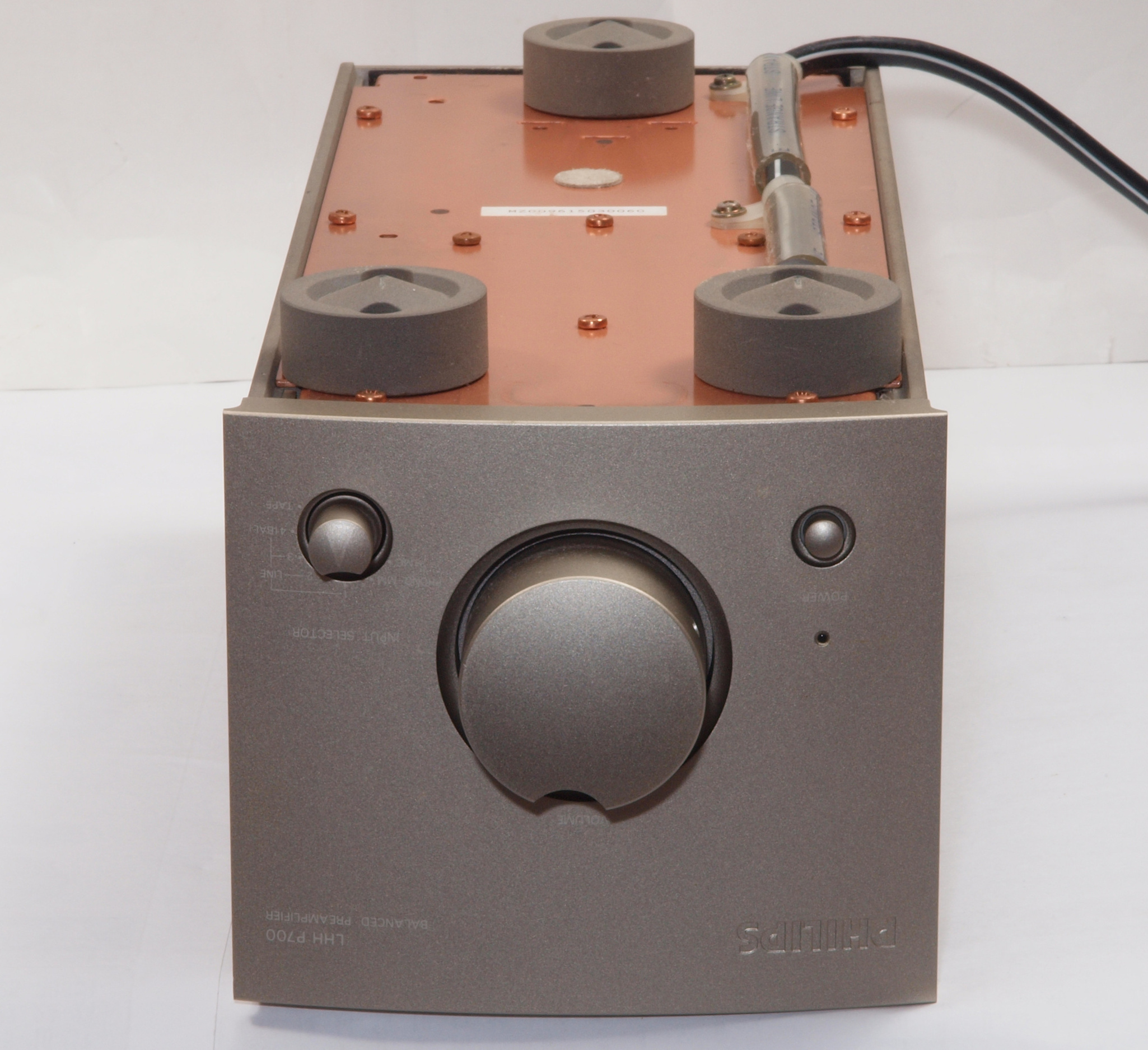

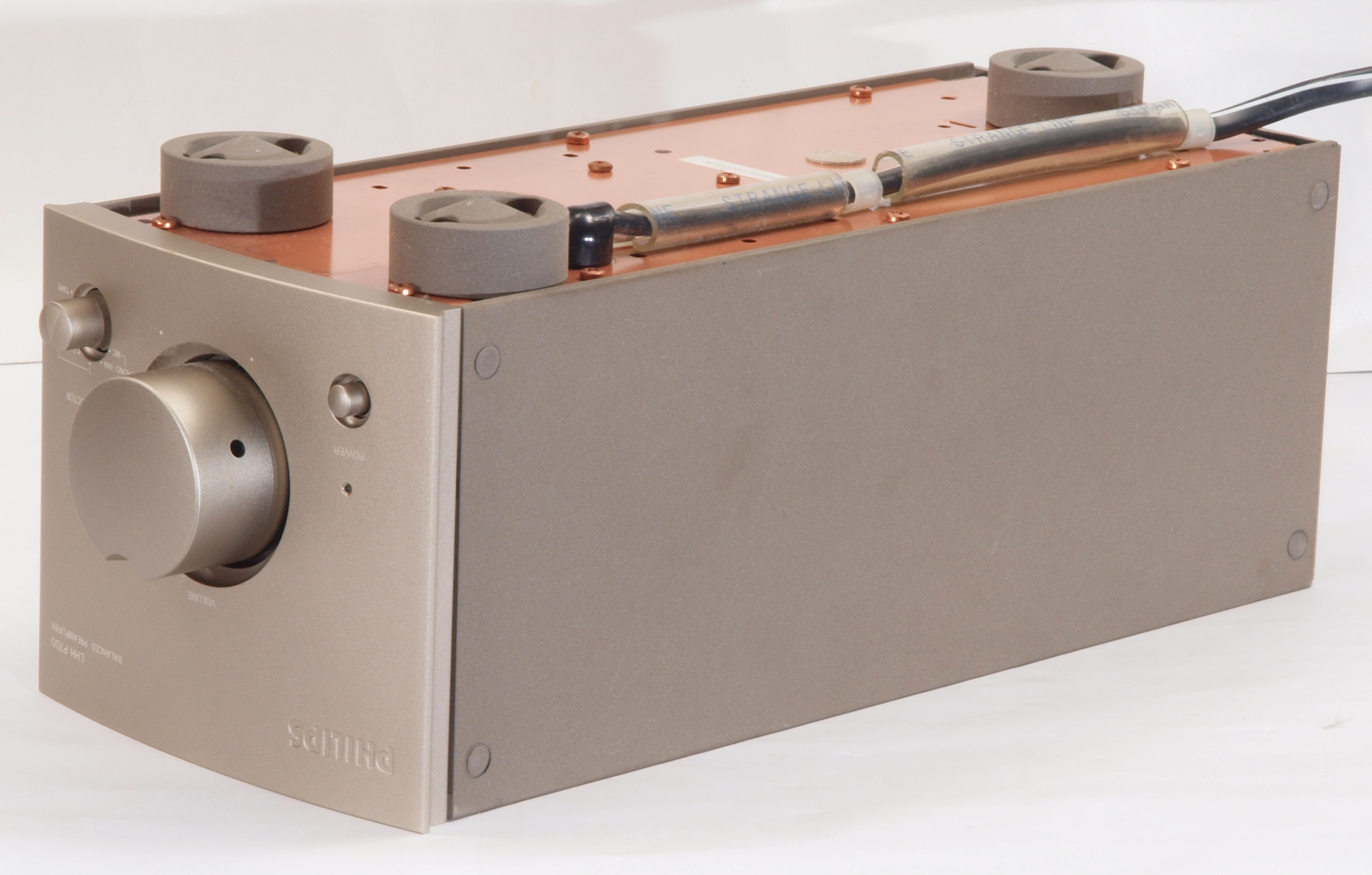

Ａ２２．　点検中　下前左から見る

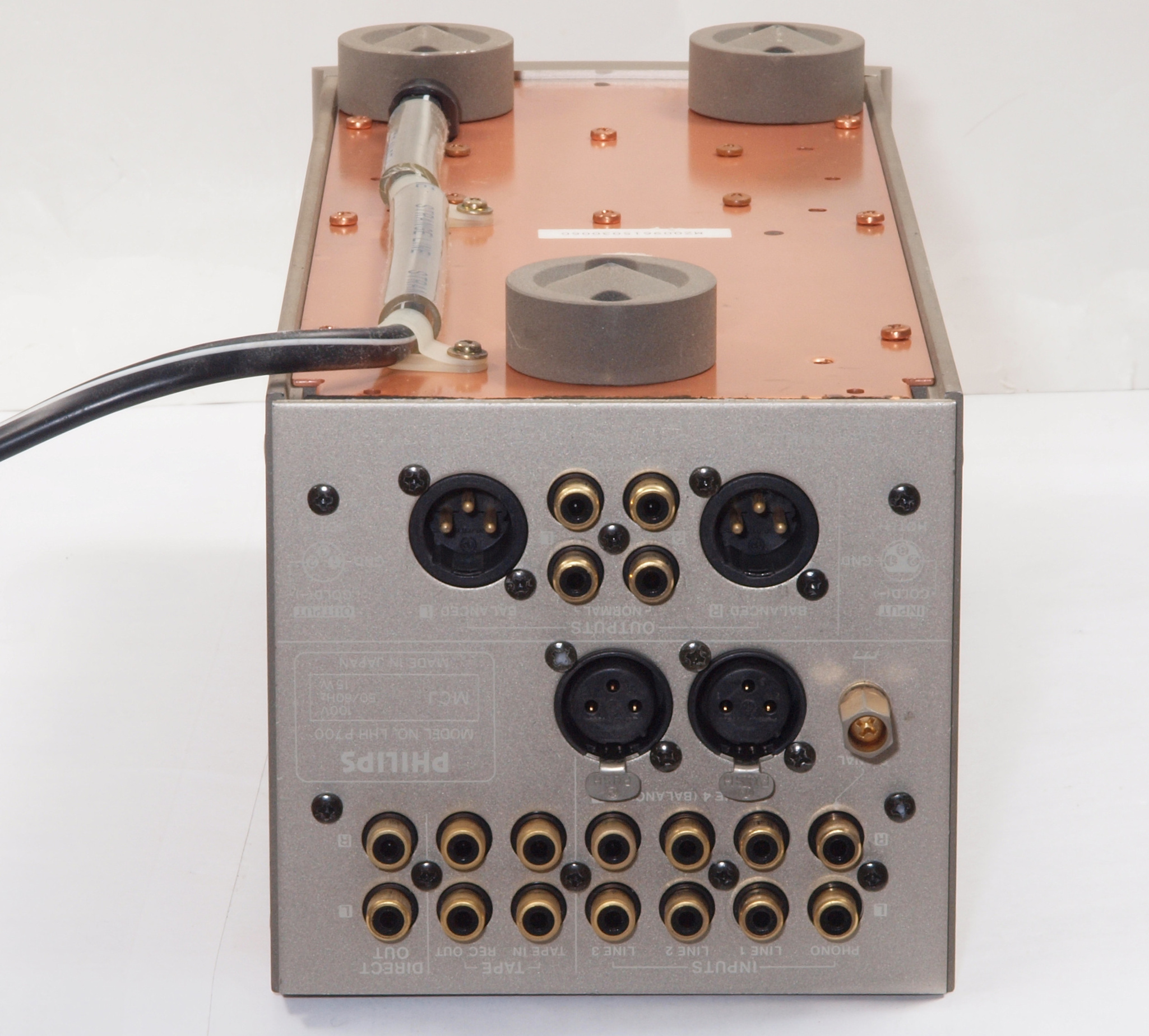

Ａ２３．　点検中　下後から見る

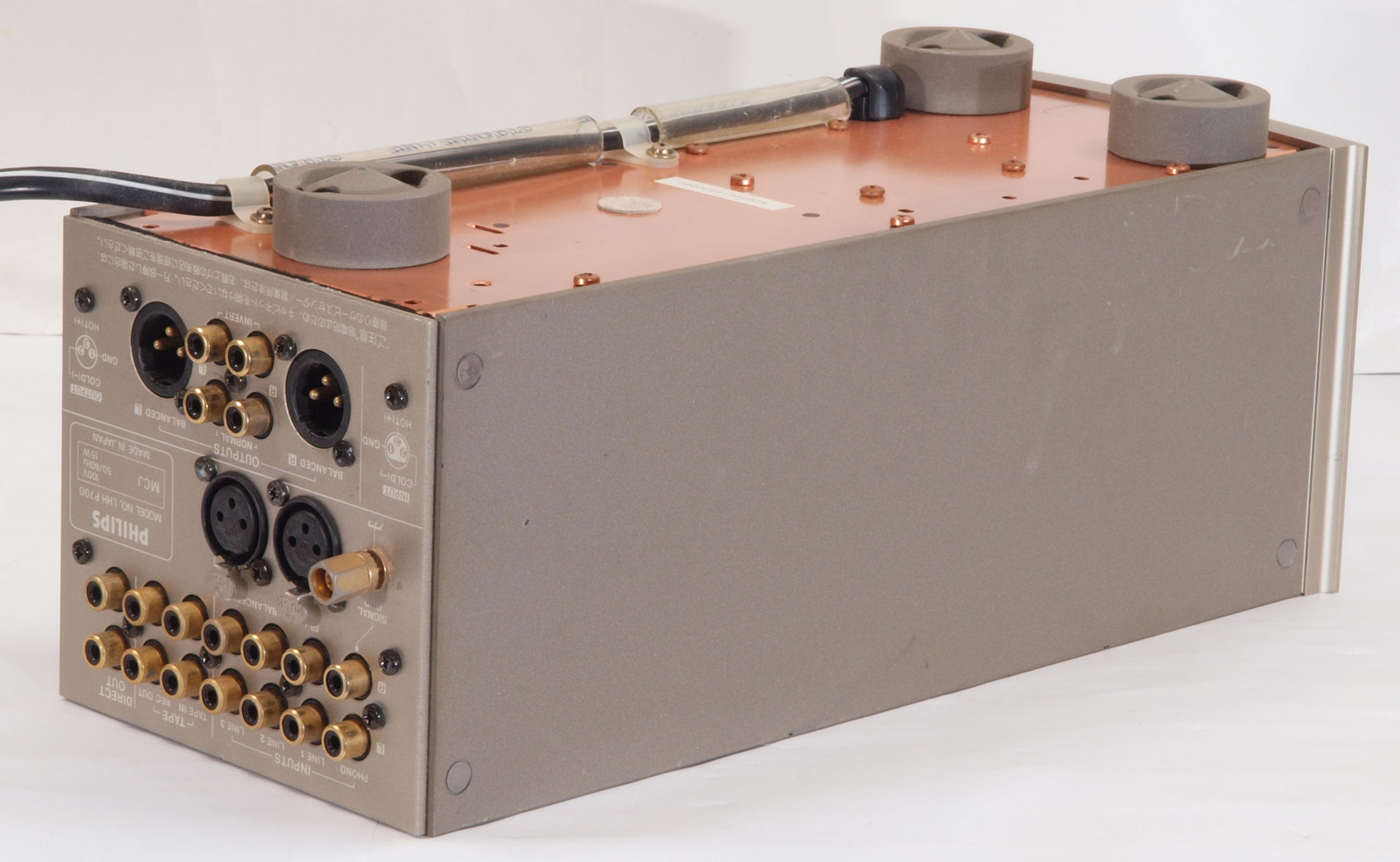

Ａ２４．　点検中　下後右から見る

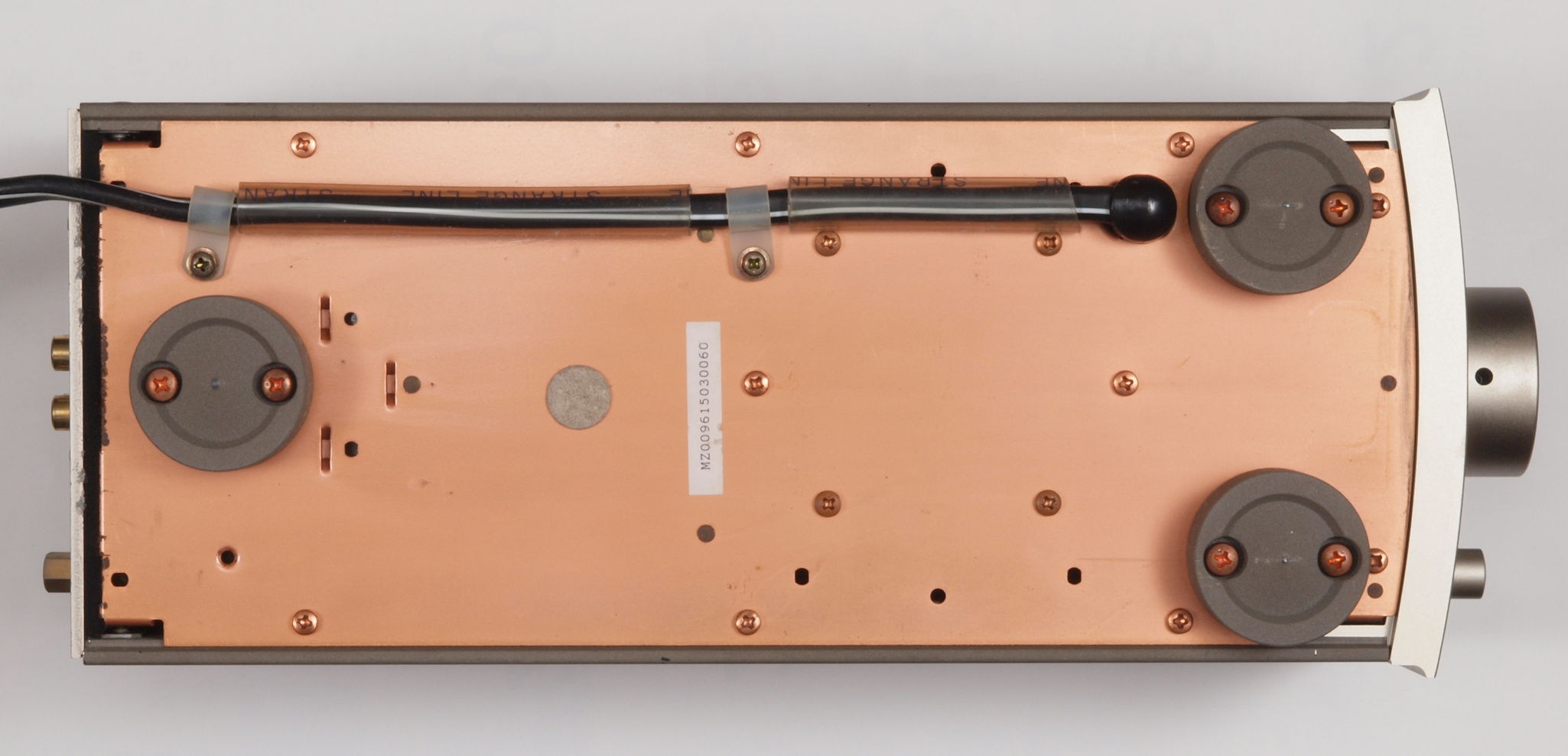

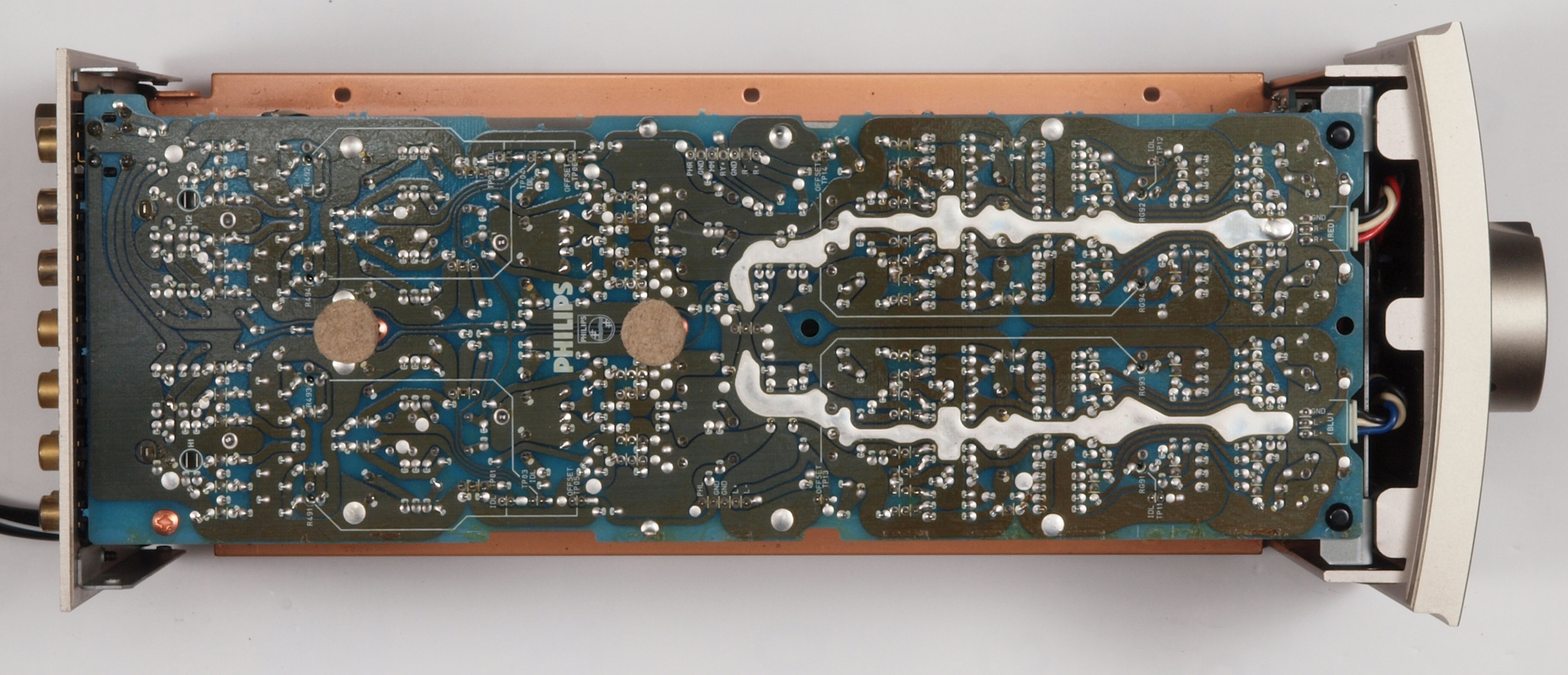

Ａ２５．　点検中　下から見る

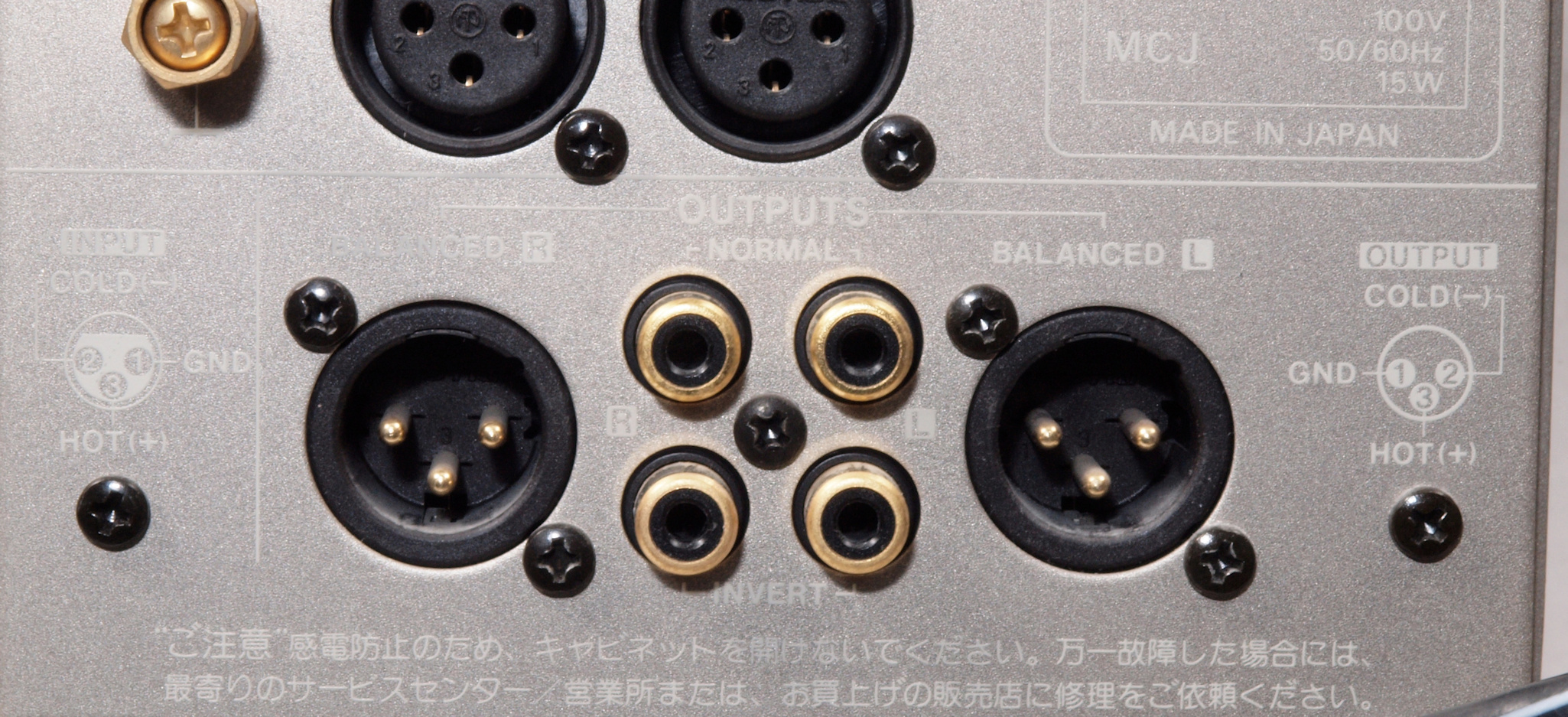

Ａ３１．　点検中　出力＆ＴＡＰＥ　ＲＣＡ端子郡

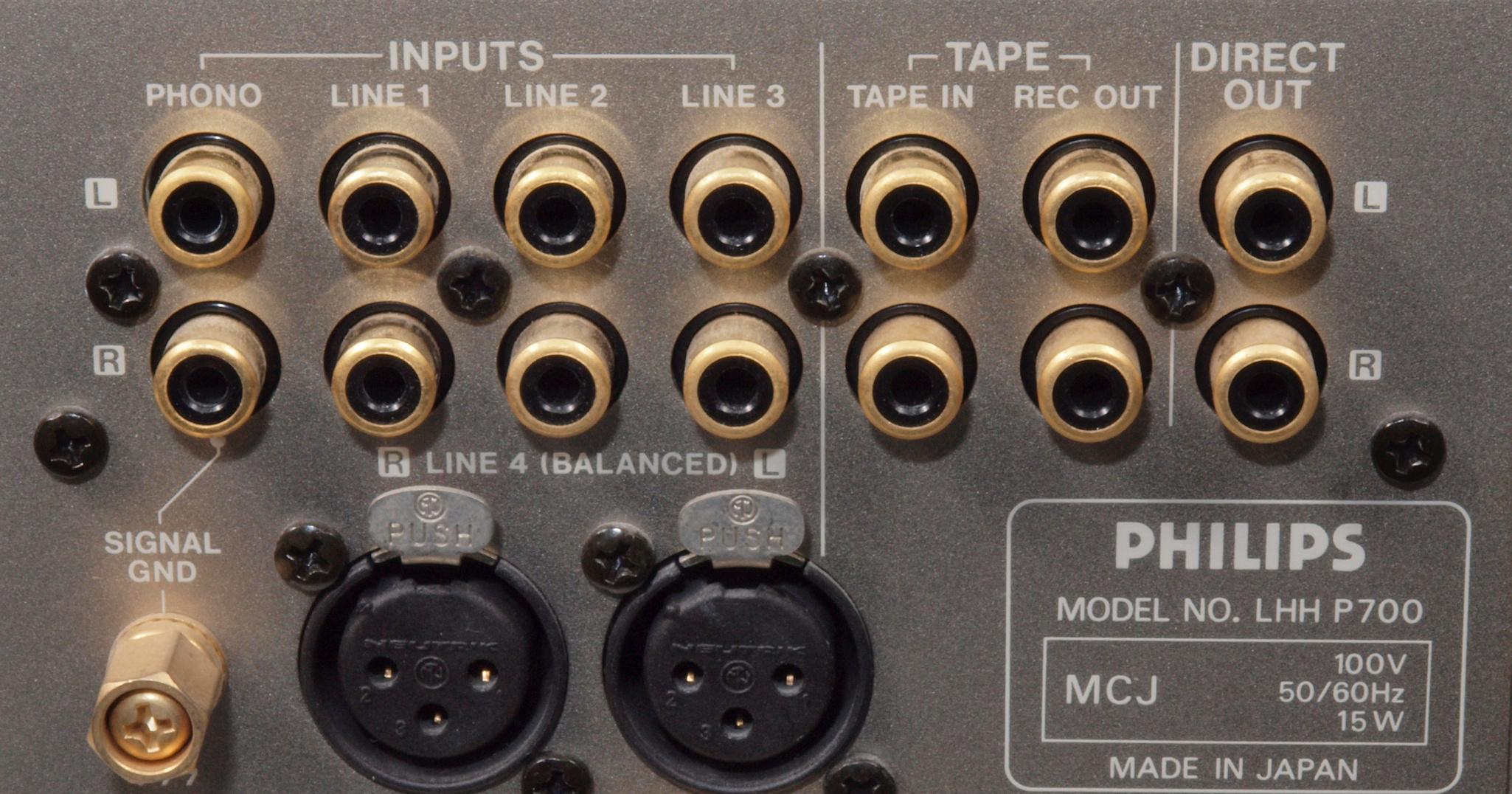

Ａ４１．　点検中　入力ＲＣＡ端子郡

Ａ５１．　点検中　入出力リレー。　ＮＥＣ製。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

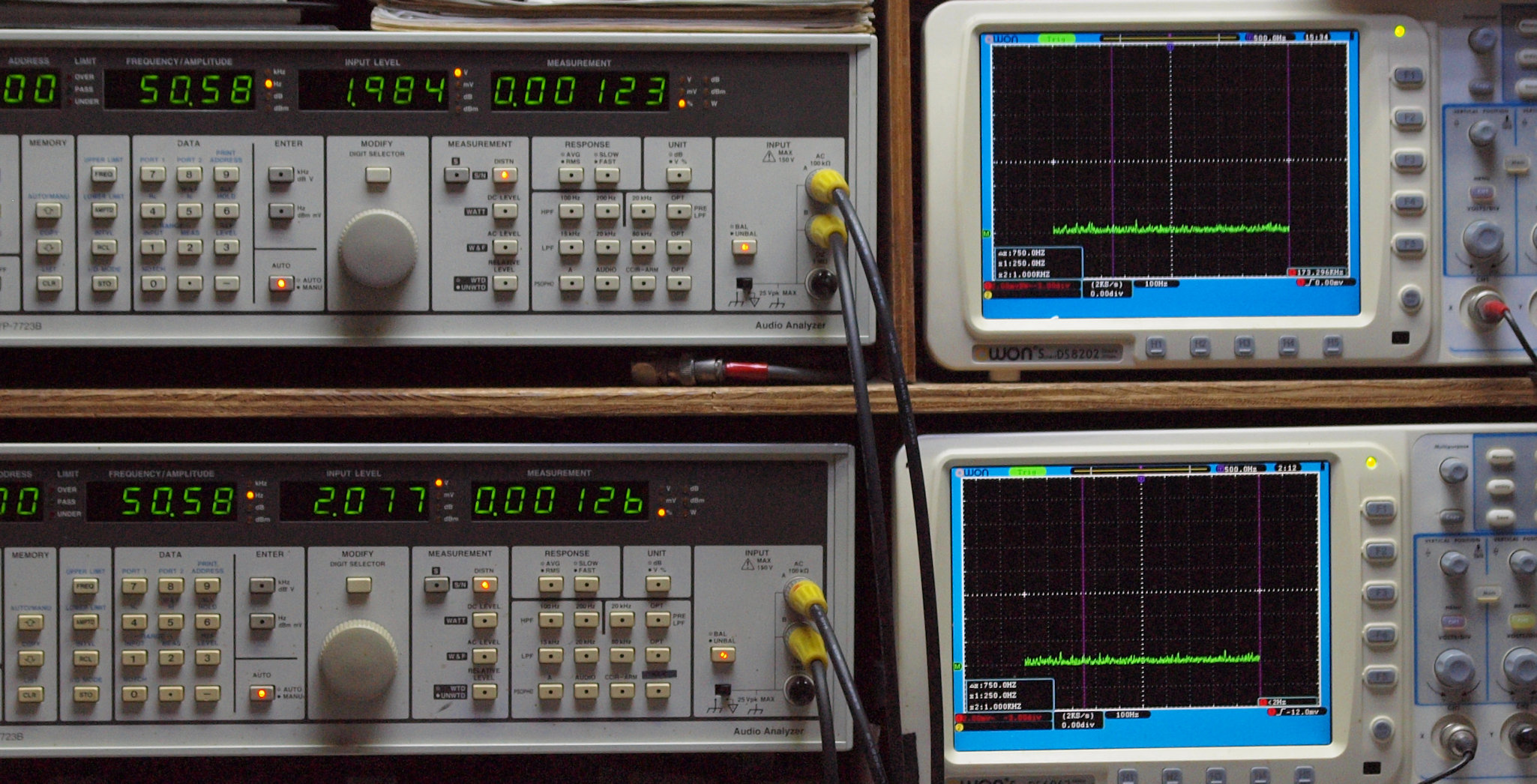

Ｅ１１．　Ｌｉｎｅ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１２３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００１２６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　Ｌｉｎｅ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１３１％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側出力電圧２Ｖ、　０．００１３２％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　Ｌｉｎｅ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１６６％歪み。 　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００１７２％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

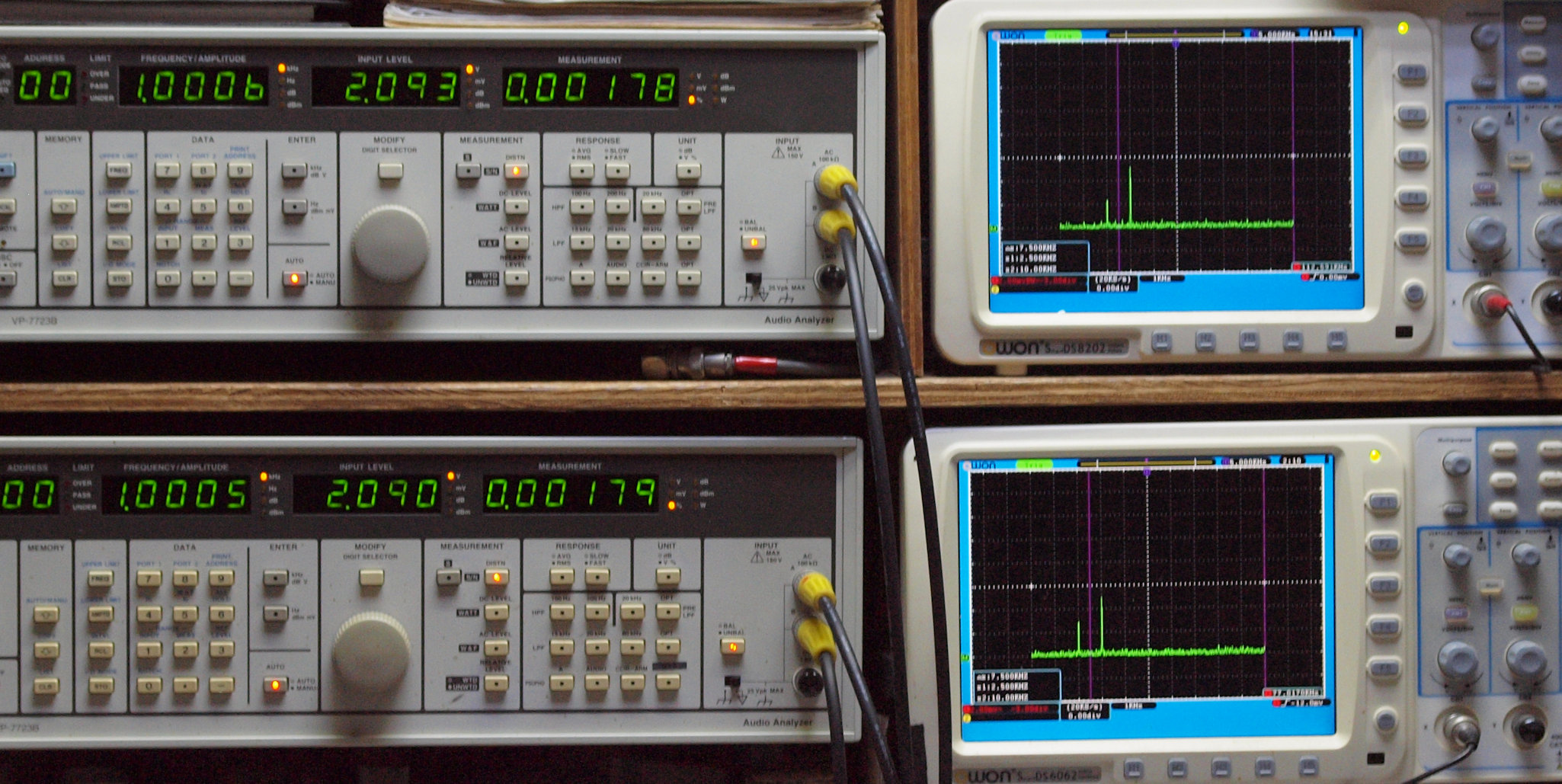

Ｅ１４．　Ｌｉｎｅ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１７８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００１７９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　Ｌｉｎｅ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１３２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００１６０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

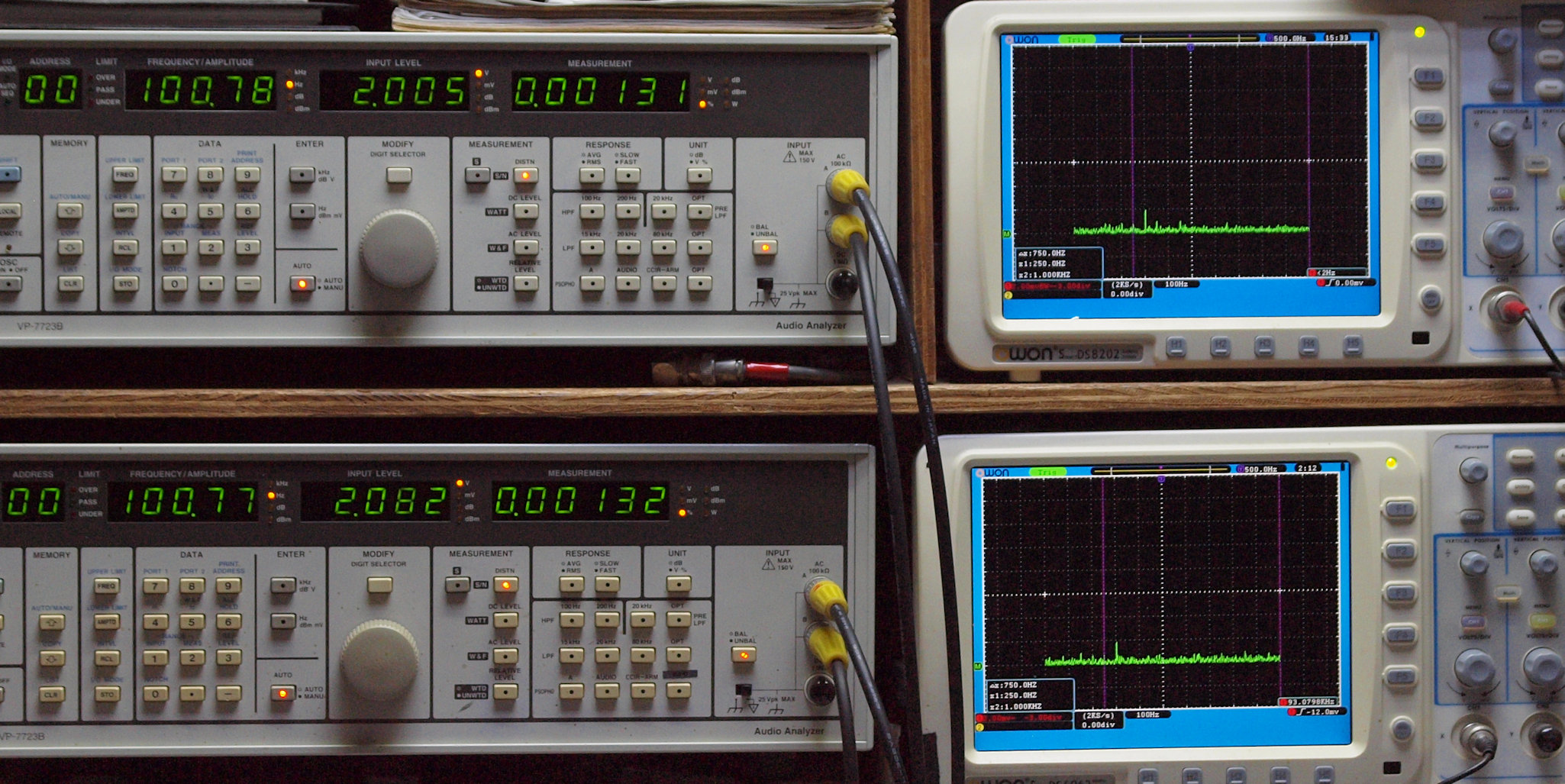

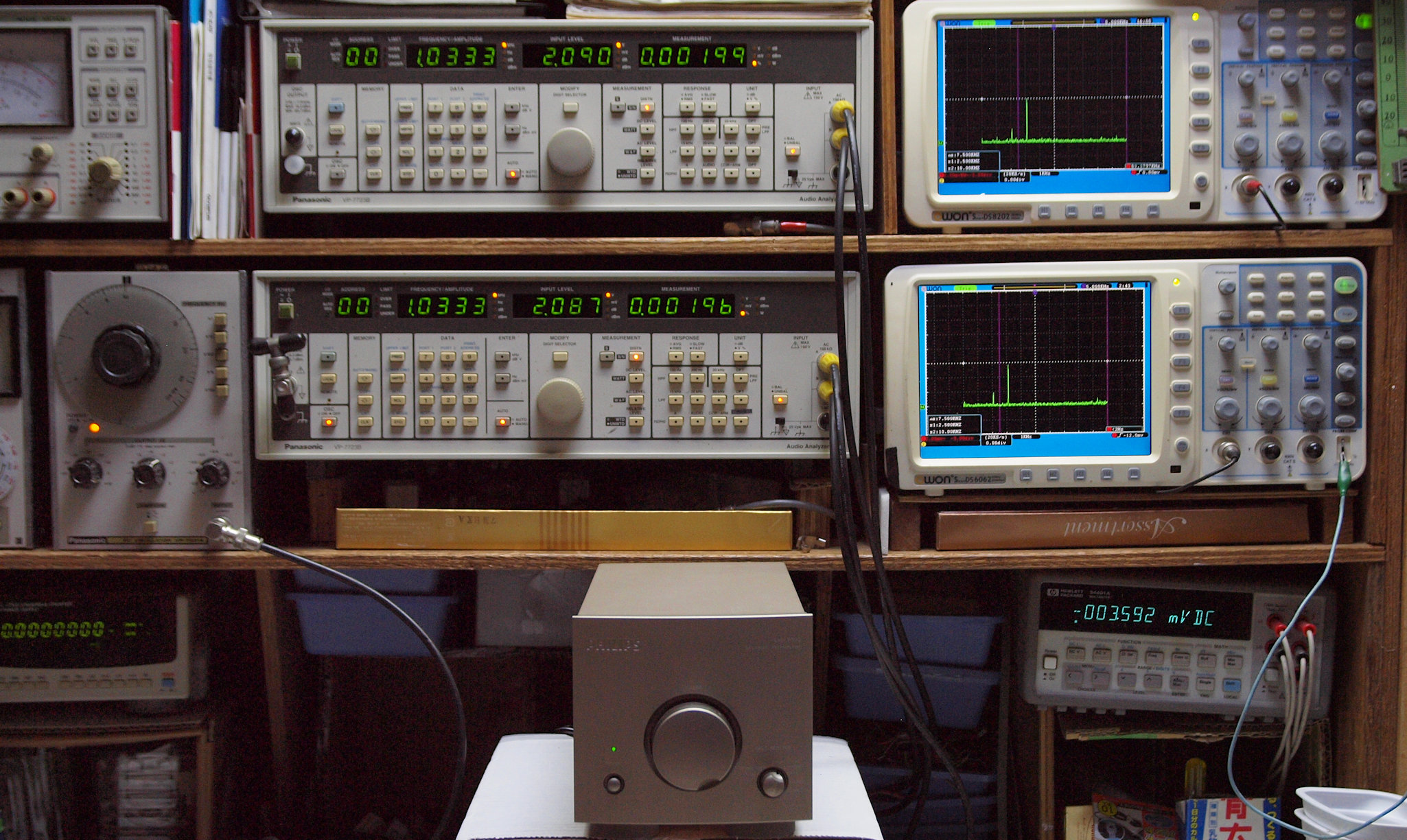

Ｅ１６．　Ｌｉｎｅ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００１３０％歪み。 　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００２１２％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

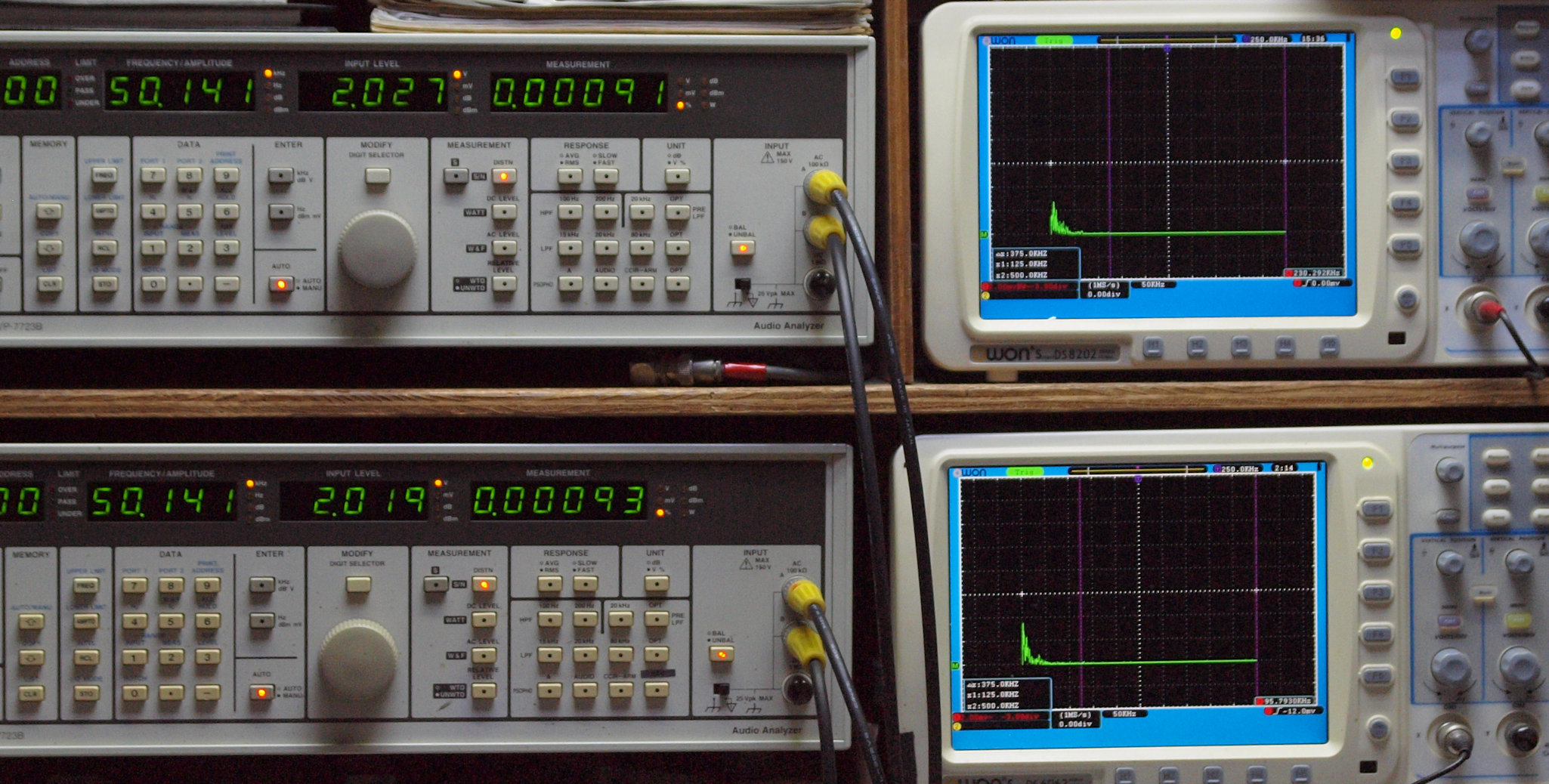

Ｅ１７．　Ｌｉｎｅ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０００９１％歪み。 　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧２Ｖ、　０．０００９３％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

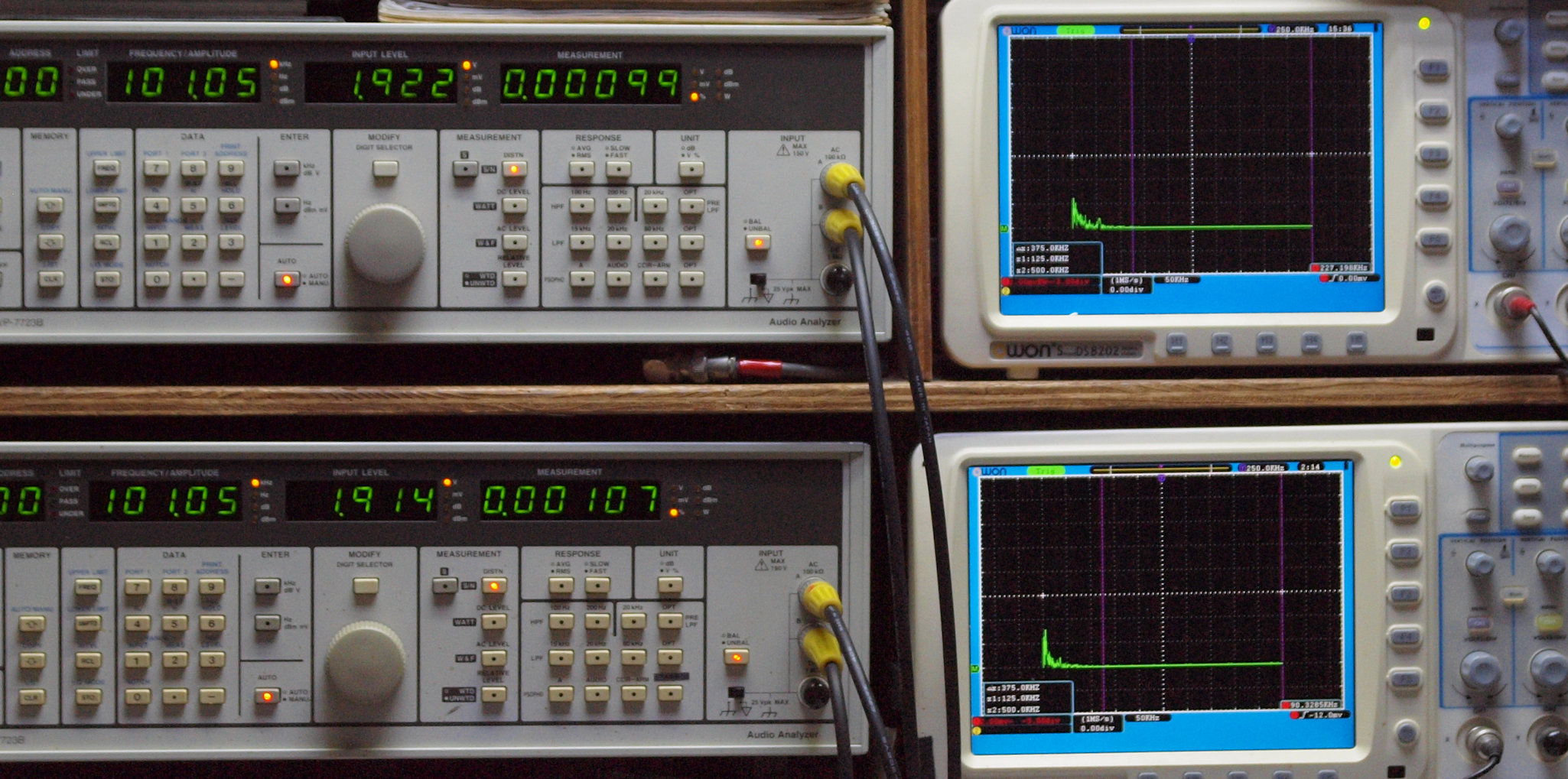

Ｅ１７．　Ｌｉｎｅ、１００ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０００９９％歪み。 　　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００１０７％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

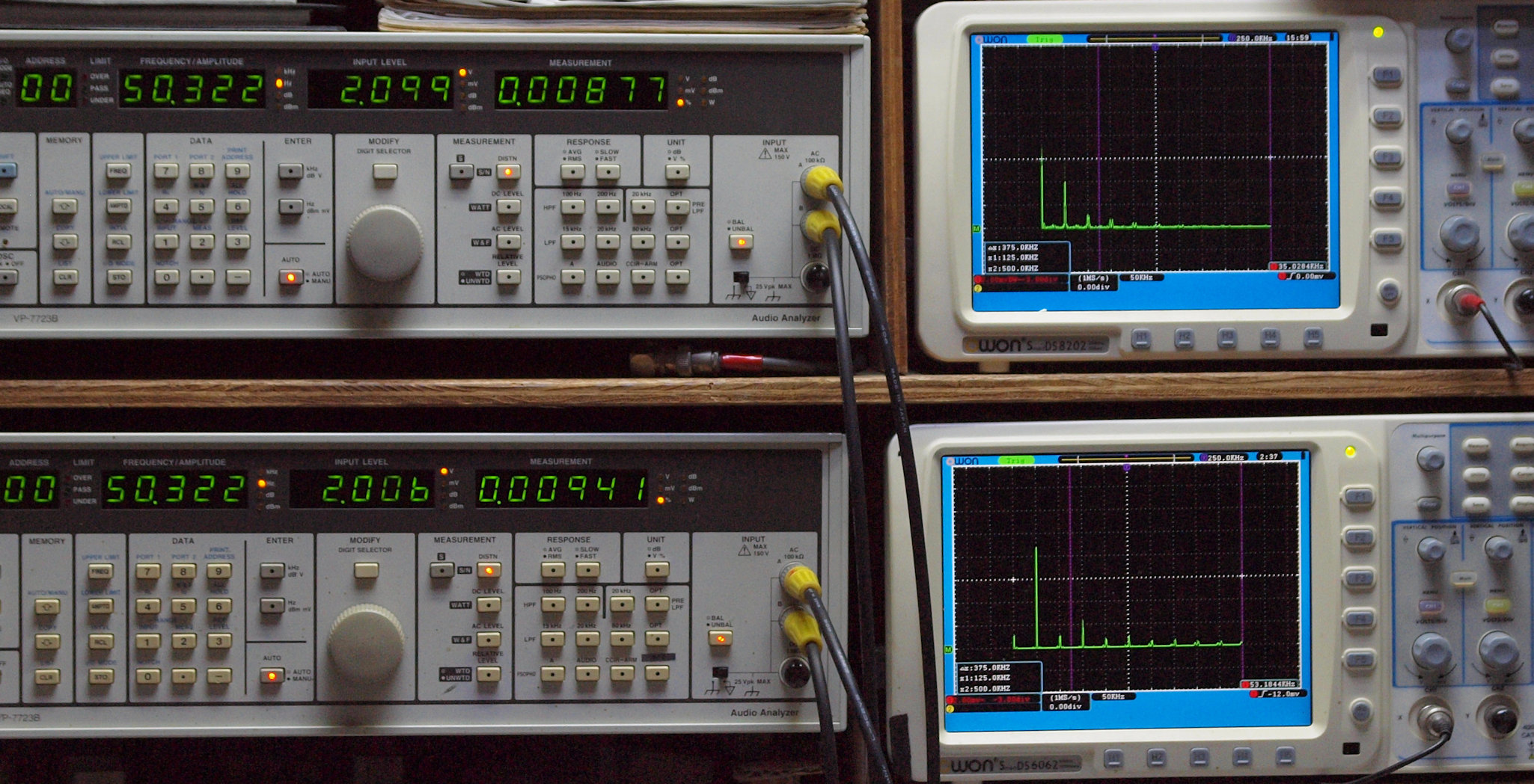

Ｅ２２．　ＭＭ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００８７７％歪み。 　　　　　　　　　　　 　　　　 　Ｌ側出力電圧２Ｖ、　０．００９４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

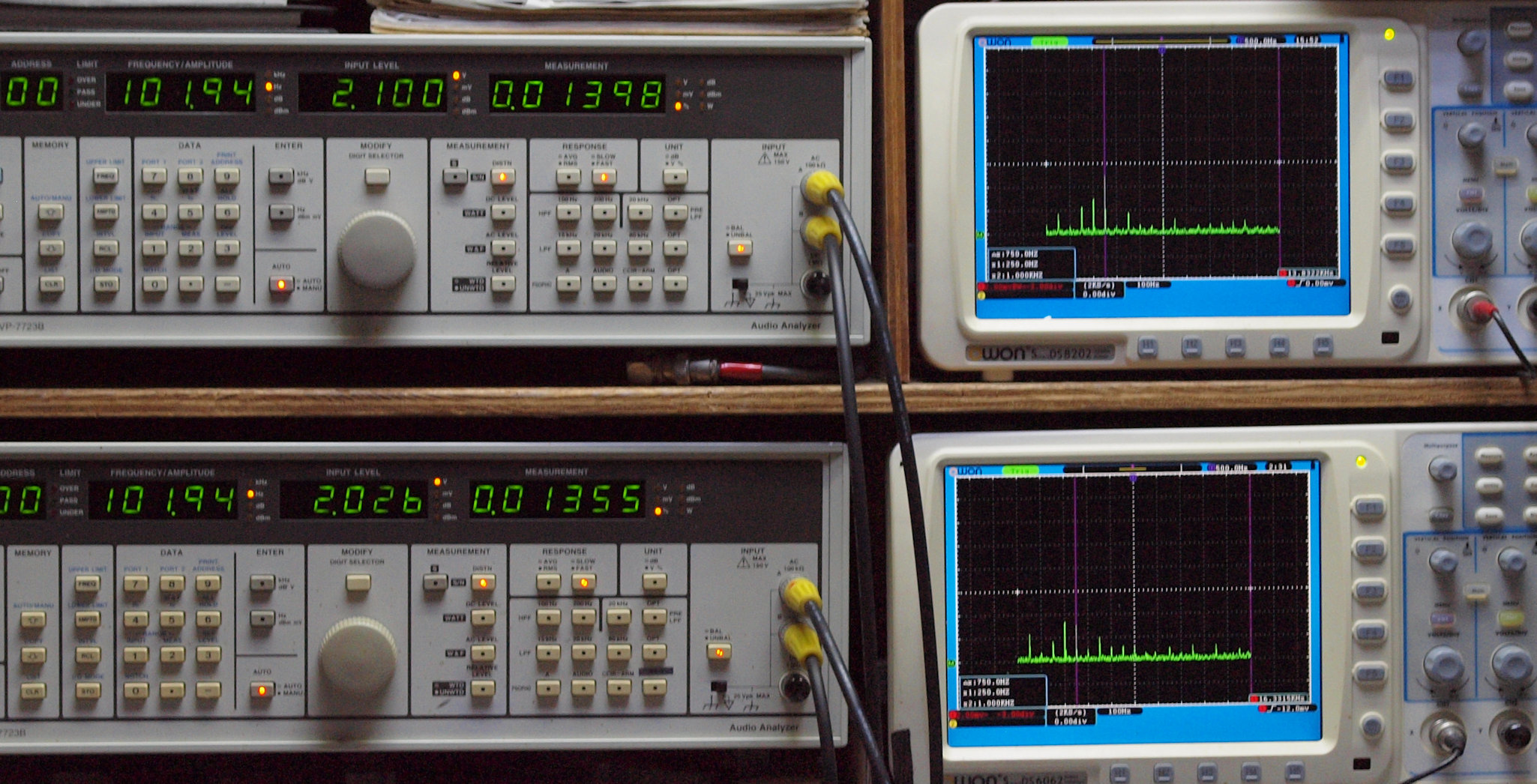

Ｅ２２．　ＭＭ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１３９８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１３５５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

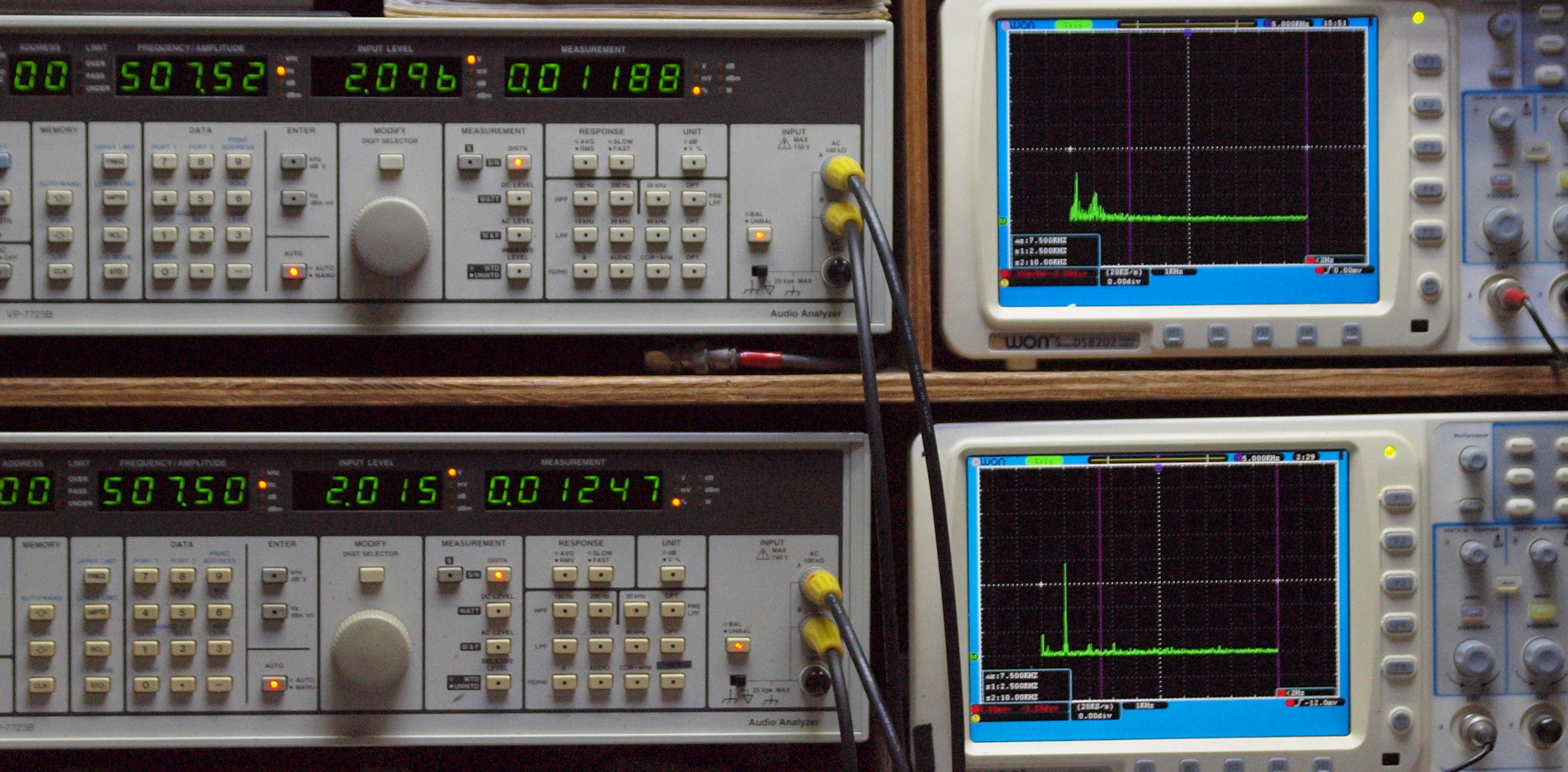

Ｅ２３．　ＭＭ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１１８８％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２４７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

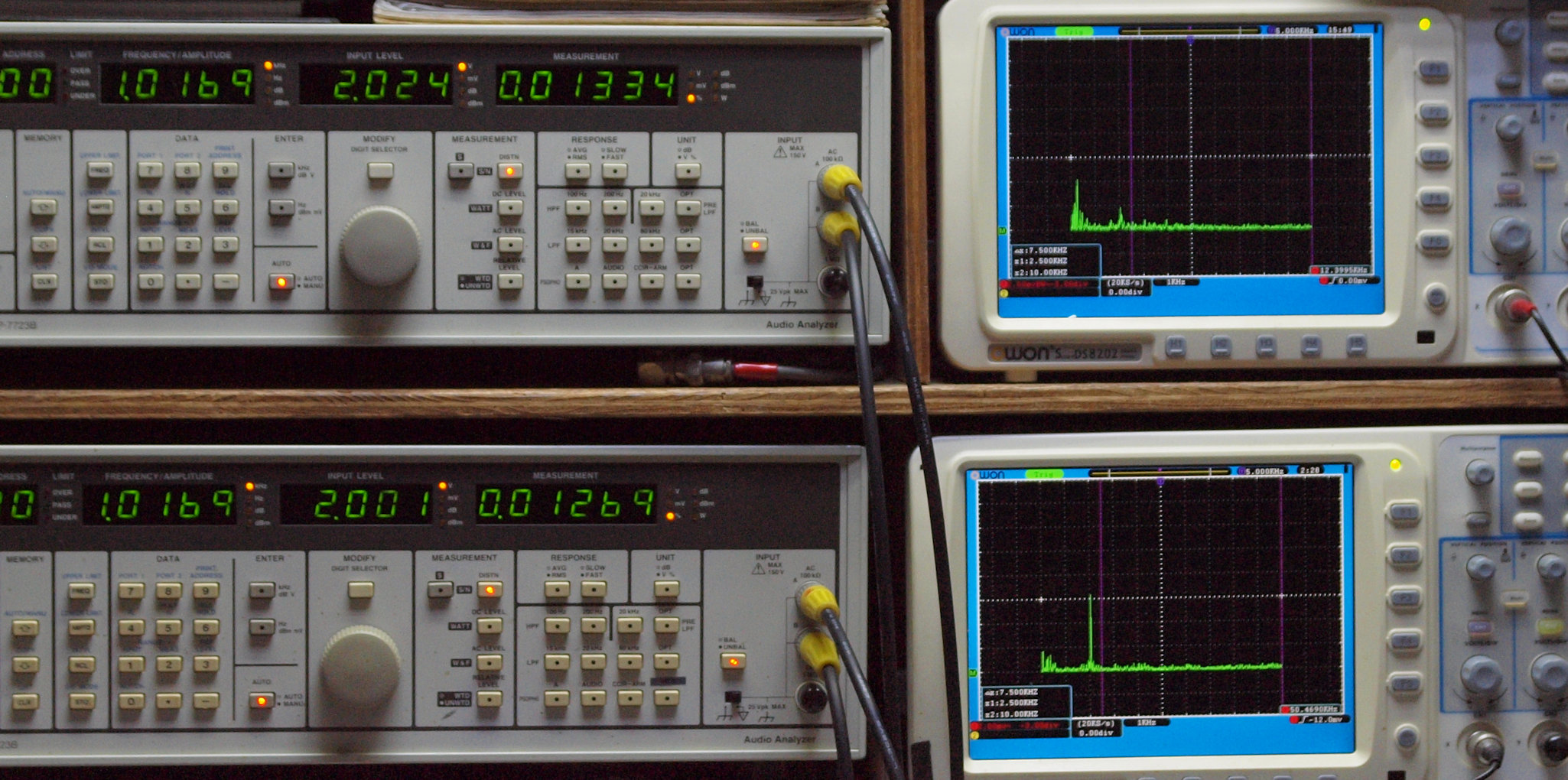

Ｅ２４．　ＭＭ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１３３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２６９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

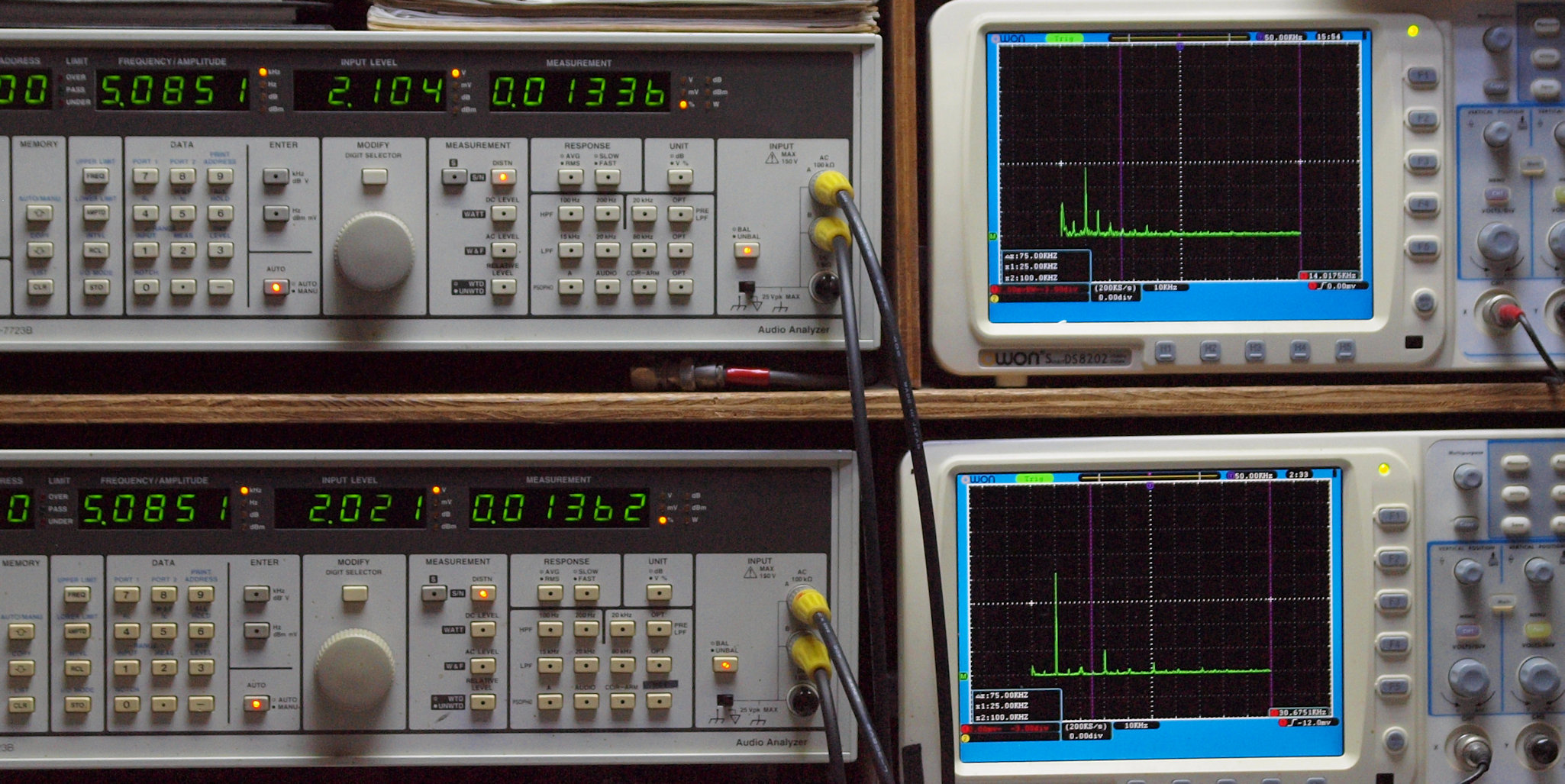

Ｅ２５．　ＭＭ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１３３６％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１３６２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

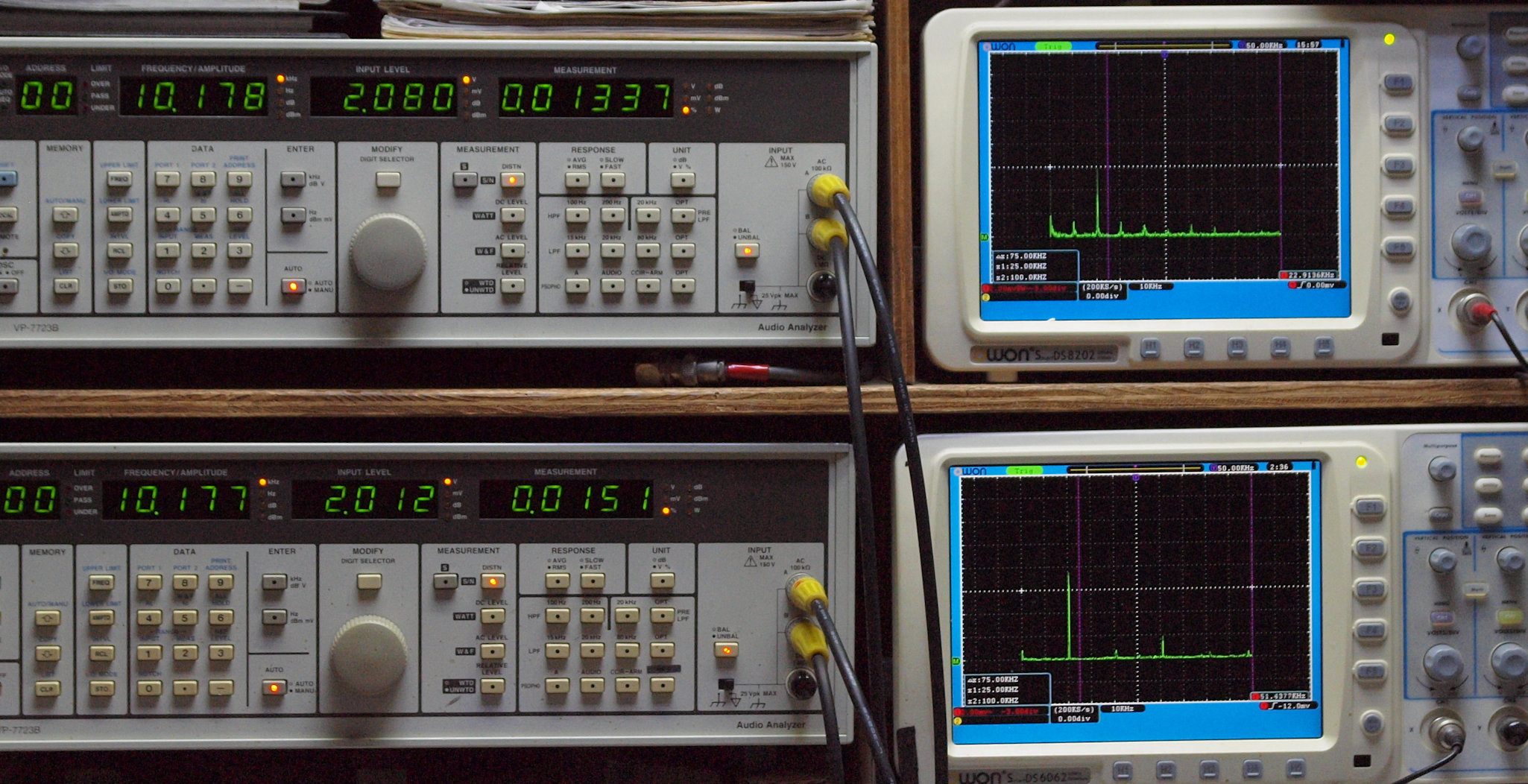

Ｅ２６．　ＭＭ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１３３７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

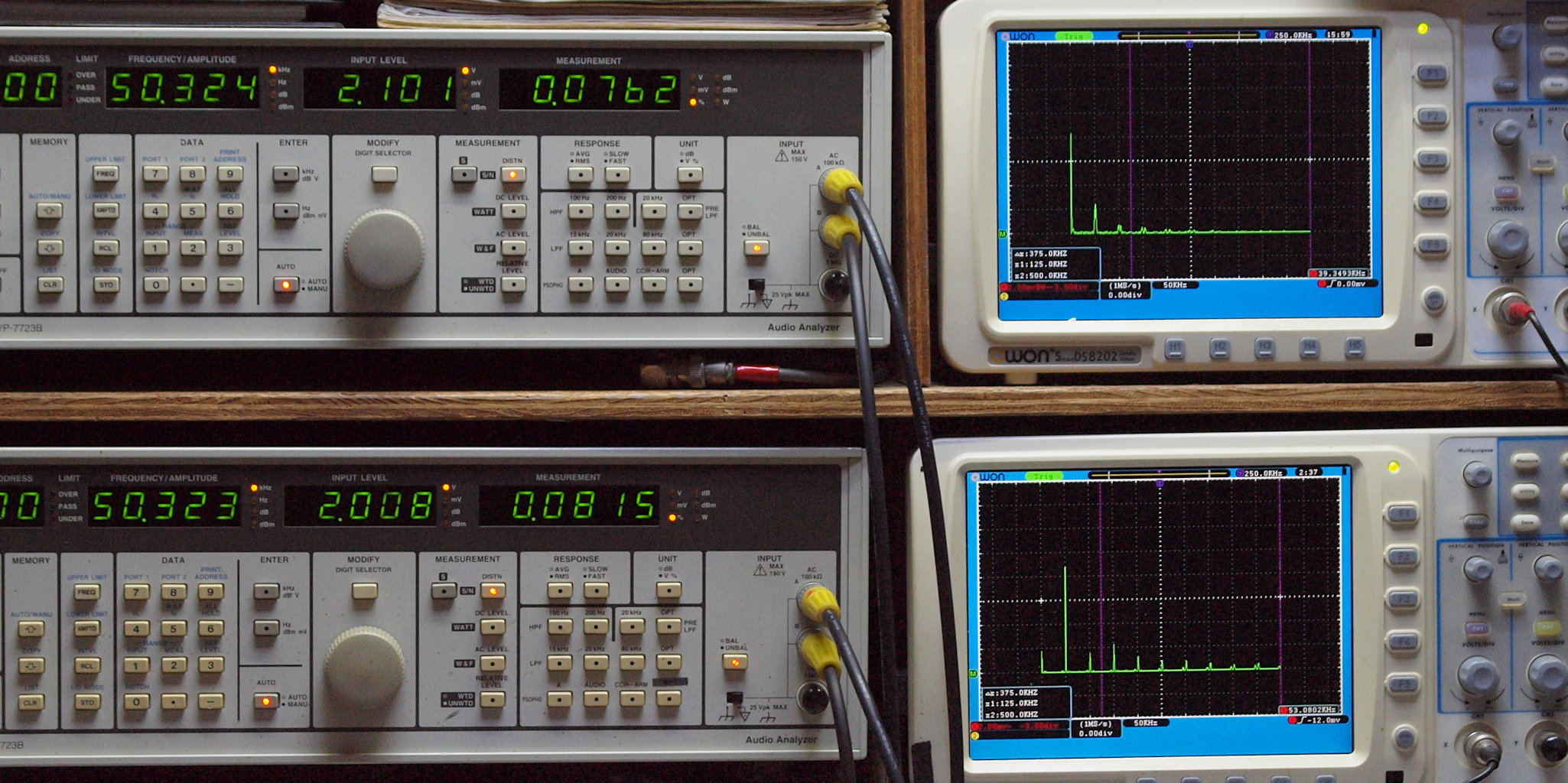

Ｅ２７．　ＭＭ、５０ｋＨｚ入力＝Ｒ側出力電圧１．６Ｖ、　０．０７６２％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１．６Ｖ、　０．０８１５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｓ．　Ｐｈｉｌｉｐｓ　ＬＨＨ　Ｐ７００　の仕様（カタログ・マニアルより）

型式 ステレオプリアンプ　ＬＨＨ　Ｐ７００ イコライザー方式 MC/MMゲイン切換式CR型イコライザー 全高調波歪率 MC/MM＝0.01%、　LINE＝0.005% ＲＩＡＡ偏差 ±0.3dB（20Hz〜20kHZ） S/N比（Aカーブ補正） MC＝72dB、MM＝85dB、LINE＝96dB 入力感度／入力抵抗 MC＝0.5mV/100Ω、MM＝5mV/47kΩ、LINE＝500mV/10kΩ 入力 LINE入力＝3系統。 TAPE入力＝1系統。 Phono入力(MM/MC)＝1系統。 バランス入力＝1系統（1.GND、2.COLD、3.HOT） 出力 ダイレクト出力＝1系統。 TAPE出力＝1系統。 プリ出力＝1系統。 バランス出力＝1系統。 定格出力レベル アンバランス出力＝0.7V RMS、　バランス出力＝1.4V RMS 消費電力 15W 外形寸法（脚含む） 幅136×高さ133×奥行353mm 重量 6.3kg 価格 1955〜1997年発売　10万円
